HYDRAULIC FLOOR JACKS

MODEL: QJD61A-J1602-1

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

MODEL:QJD61A-J1602-1

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

HYDRAULIC FLOOR

JACKS

DESCRIPTION OF THE SYMBOLS

WARNING: The jack must be used only on hard level surfaces and be free

to roll during lifting and lowering. Do not get under a vehicle that is supported only

by a trolley jack-use support stands.

CAUTION: Carefully read instructions and procedures for safe operations.

INSPECTIONS

1. Before Each Use

Visual inspection should be made before each use of the garage jack for

abnormal conditions such as cracked welds, leaks and damaged, loose, or

missing parts.

2. After Each Use

The garage jack should be inspected immediately if the lift is believed to have

been subjected to an abnormal load or shock. It is recommended that inspection

be made by manufacturer's or supplier's authorised repair facility.

RECOMMENDATION FOR SAFE USAGE OF THE JACK

1. The jack should be used on a hard level surface and be free to roll during

lifting and lowering.

2. The unlifted wheels of the vehicle should be chocked.

3. The load should be centrally located on the head cap.

4. No person should remain in a vehicle that is being lifted.

5. The jack should be used for lifting and lowering only. The raised vehicle should

be supported on vehicle support stands.

6. No person should get their body under a vehicle that is supported only by a

hydraulic trolley jack.

7. The vehicle manufacturer owner's manual should be consulted prior to the

lifting of the vehicle.

8. Make sure that the lift point is stable and properly centered on the head cap.

9. Do not move or dolly the vehicle while on the jack.

CAUTION BEFORE USING

Due to shipment and/or handling air can be trapped in the hydraulic system, which

can interfere with the jacks lifting. To release air from the hydraulic system:

1. Open release valve by turning the jack handle counterclockwise.

2. Remove the oil filler plug from the cylinder.

3. Rapidly pump jack handle through several full strokes.

4. Replace the oil filler plug into the cylinder.

WARNING

1. The unlifted wheels of the vehicle should be chocked.

2. The load should be centrally located on the head cap.

3. No person should remain in a vehicle that is being lifted.

4. The vehicle manufacturer owner's manual should be consulted prior to lifting

of the vehicle.

5. The hydraulic trolley jack should be used for lifting and lowering only. And it

can not be used as a support tool.

SET UP - BEFORE USE

WARNING: Read the ENTIRE IMPORTANT SAFETY INFORMATION

section at the beginning of this manual including all text under subheadings

therein before set up or use of this product.

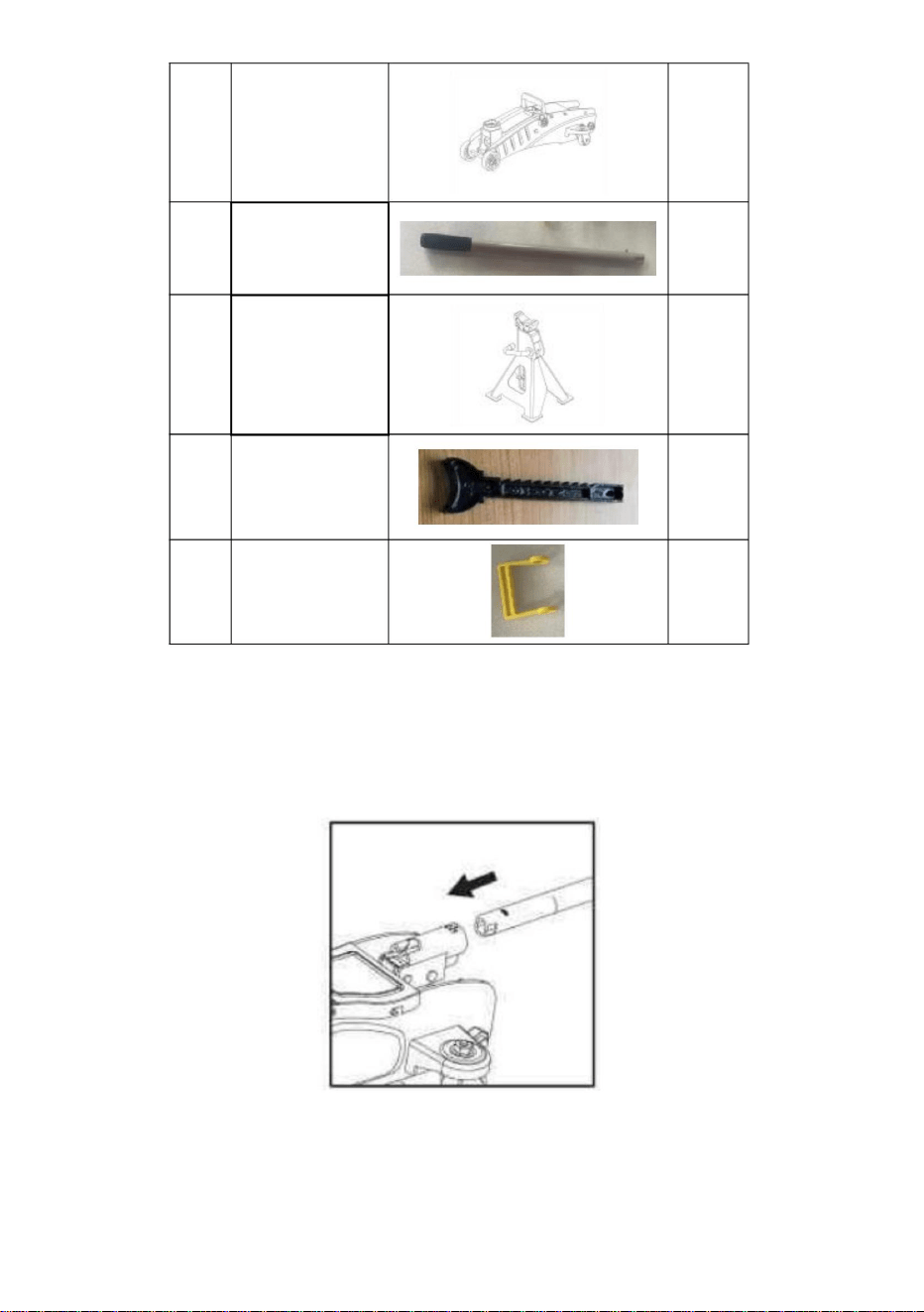

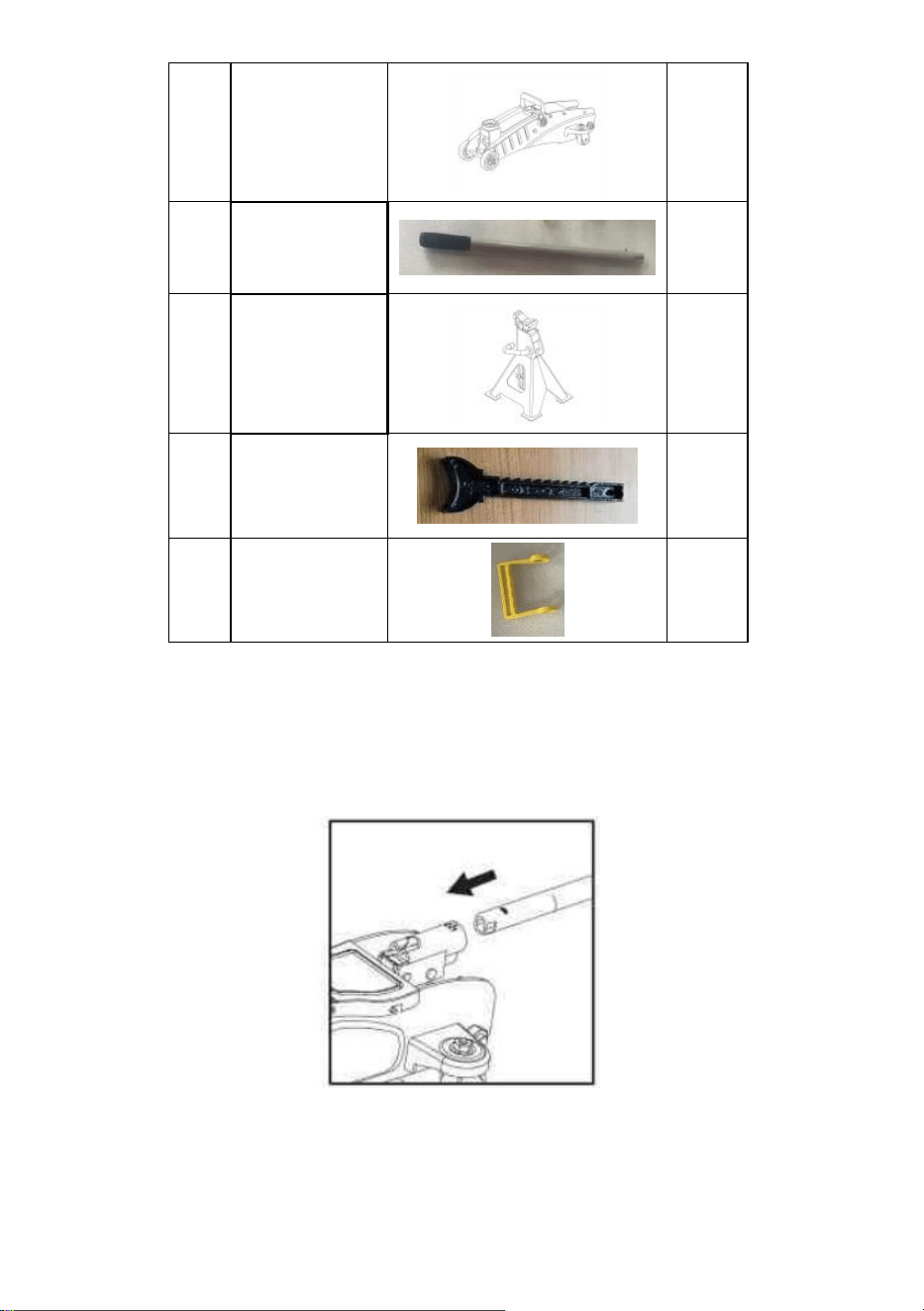

Part List

No.

Name


QTY.

Jack

Handle

Jack Stand

Rack

Hand Shank

ATTACHING THE HANDLE

1. Insert the Assembled Handle into the Handle Socket. The pin on the lower end

of the Handle fits into the Handle Socket Slot.

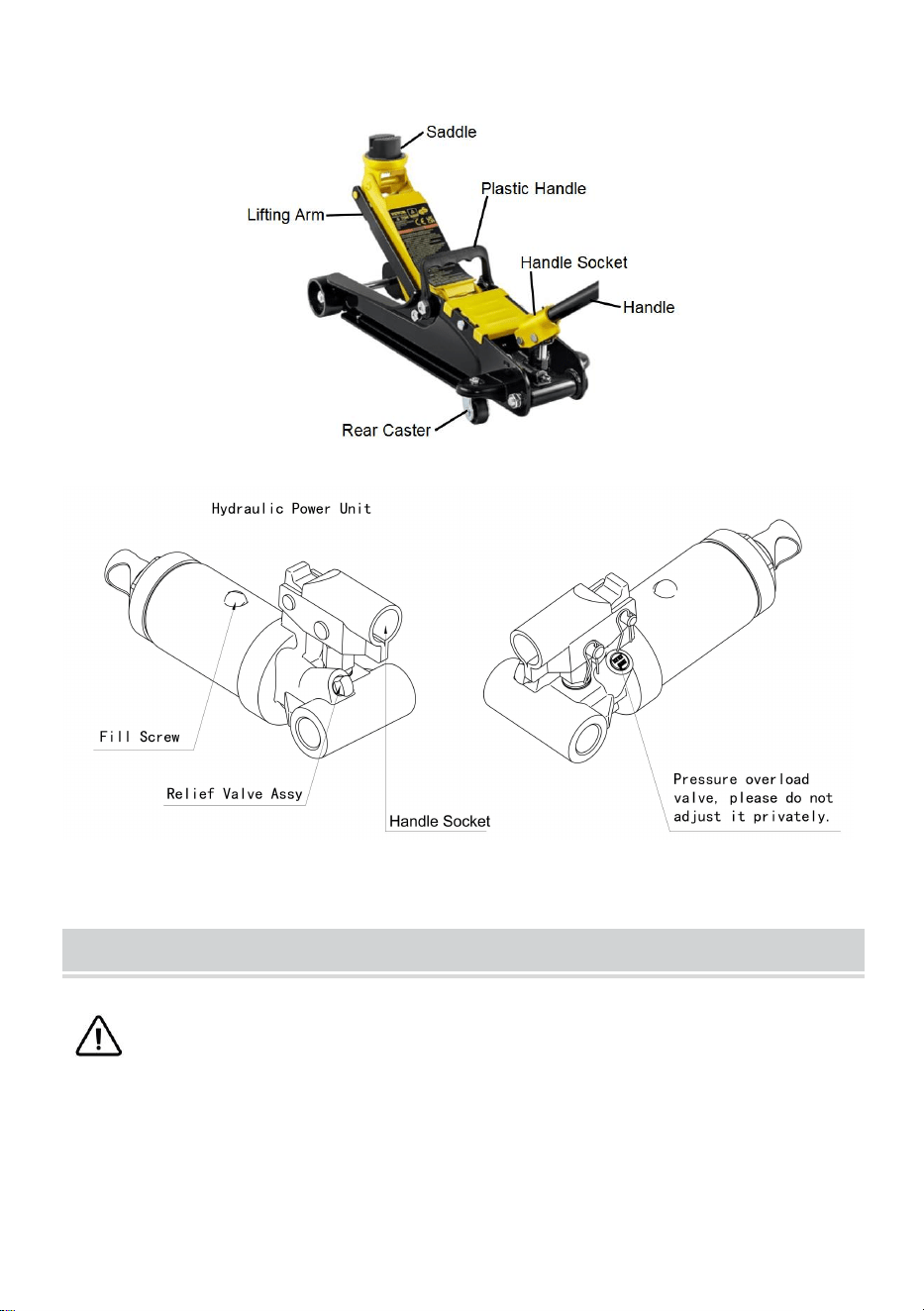

FUNCTIONS

OPERATING INSTRUCTIONS

WARNING: Read the ENTIRE IMPORTANT SAFETY INFORMATION

section at the beginning of this manual including all text under subheadings

therein before set up or use of this product.

AIR REMOVAL

BEFORE EACH USE OR IF JACK PERFORMANCE DECREASES

Check for excessive air and proper hydraulic fluid level in Jack. If Jack appears

not to be working properly, it may be necessary to purge its hydraulic system of

excessive air as follows:

1. Loosen the Fill Screw.

2. Check fluid level and, if necessary, top off by adding Hydraulic Fluid.

3. Twist the Handle clockwise to the tightest position to close the Valve, then

pump the Handle several times quickly.

4. IMPORTANT: After the air is removed, test the Jack for proper operation prior

to its actual use.

6. If the air is removed and the Jack does not appear to be working properly, do

not use it until repaired by a qualified service technician.

ADDING HYDRAULIC FLUID

1. Remove the Fill Screw. Do not remove or loosen Safety Valve Cover Screws.

2. Add high grade hydraulic fluid (sold separately) slowly until the fluid reaches

1/4" below the top of the Fill Port.

Note: Do not touch the handle when adding hydraulic fluid.

3. Tighten the Fill Screw.

LIFTING

WARNING: Park vehicle on a flat, level, solid, surface safely away from

oncoming traffic. Turn off the vehicle's engine. Place the vehicle's transmission in

"PARK" (if automatic) or in its lowest gear (if manual). Set the vehicle's emergency

brake. Then chock the wheels that are not being lifted.

1. Slowly twist the Handle counterclockwise to lower the Jack. Once the Jack is

fully lowered, twist the Handle clockwise to the tightest position to close the Valve.

2. Carefully position the Jack's Saddle under the vehicle manufacturer's

recommended lifting point.

(See the vehicle manufacturer's owner's manual for the location of the frame

lifting point.)

3. Pump the Handle until the top of the Saddle has nearly reached the vehicle's

lifting point. Position the Saddle directly under the vehicle's lifting point.

4. To lift the vehicle, pump the Handle. Use smooth, full strokes.

5. Select matching jack stands (sold separately) of appropriate capacity. Set the

jack stands to the same height according to the manufacturer's instructions,

making sure they lock securely into position.

6. Position the jack stands' saddles under the vehicle manufacturer's

recommended support points.

WARNING! Ensure that the vehicle support points are fully seated in the saddles

of both jack‘s stands. Use a matched pair of jack stands per vehicle to support

one end only.

7. Slowly twist the Handle counterclockwise to lower the vehicle onto the jack

stands' saddles.

8. Once the vehicle is fully seated on the jack stands, continue slowly lowering

the Jack until it is completely lowered.

9. Remove the Jack and store safely out of the way.

LOWERING

1. Carefully remove all tools, parts, etc., from under the vehicle.

2. Position the Jack's Saddle under the lifting point. Turn the Handle firmly

clockwise and raise the vehicle high enough to clear the jack stands.

3. Carefully remove the jack stands.

4. Slowly turn the Handle counterclockwise to lower the vehicle onto the ground.

5. Lower the Jack completely. Store the Jack indoors out of children's reach.

MAINTENANCE AND SERVICING

WARNING: Procedures not specifically explained in this manual must be

performed only by a qualified technician.

WARNING: TO PREVENT SERIOUS INJURY FROM TOOL FAILURE: Do

not use damaged equipment. If abnormal noise or vibration occurs, have the

problem corrected before further use.

CLEANING, MAINTENANCE AND LUBRICATION

1. BEFORE EACH USE, inspect the general condition of the Jack. Check for:

 Loose hardware

 Misalignment or binding of moving parts

 Cracked or broken parts

 Any condition that may affect its safe operation

2. BEFORE EACH USE, thoroughly test the Jack for proper operation prior to its

actual use.If the Jack appears not to be working properly, follow AIR REMOVAL

instructions.

3. AT LEAST ONCE EVERY THREE YEARS, change the hydraulic fluid:

 With the Jack fully lowered, remove the Fill Screw.

 Tip the Jack over to allow the old hydraulic fluid to drain out completely.

Dispose of the old hydraulic fluid in accordance with local regulations.

 With the Jack upright, completely fill the Hydraulic Unit with high grade

hydraulic fluid until the fluid is 1/4" below the top of the Fill Port.

 Turn the Handle counterclockwise to open the Release Valve.

 Pump the Handle up and down quickly several times to purge air from the

system.

 Recheck fluid level and refill as needed.

 Replace the Fill Screw.

4. AFTER EACH USE, wipe with a clean cloth. Store the Jack indoors out of

children's reach.

TROUBLE SHOOTING

WARNING

TO PREVENT SERIOUS INJURY:

Use caution when troubleshooting a malfunctioning jack. Stay well clear of the

supported load. Completely resolve all problems before use. If the solutions

presented in the Troubleshooting guide do not solve the problem, have a qualified

technician inspect and repair the jack before use.

After the jack is repaired:

Test it carefully without a load by raising and lowering it fully, checking for proper

operation, BEFORE RETURNING THE JACK TO OPERATION.

DO NOT USE A DAMAGED OR MALFUNCTIONING JACK

POSSIBLE SYMPTOMS

PROBABLE SOLUTION

(Make certain that the Jack

is not supporting a load

while attempting a

solution.)

Jack will

not lift at

its weight

capacity

Saddle

lowers

under

load

Pump

stroke

feels

spongy

Saddle

will not

lift all the

way

Handle

moves

when

jack is

under

load

Fluid

leakin

g from

the fill

plug

Check that the Release

Valve is fully closed.

The jack needs to expel air.

Valves may be blocked and

may not close fully. To flush

the valves:

1. Lower the saddle and

securely close the release

valve.

2. Manually lift the saddle

several inches.

3. Open the release valve

by turning the Handle

counterclockwise. And

force the saddle down as

quickly as possible.

Jack may be low on

hydraulic fluid. Check fluid

level and refill if needed.

The jack needs to expel air.

The unit may have too

much hydraulic fluid inside.

Check fluid level and adjust

if needed.

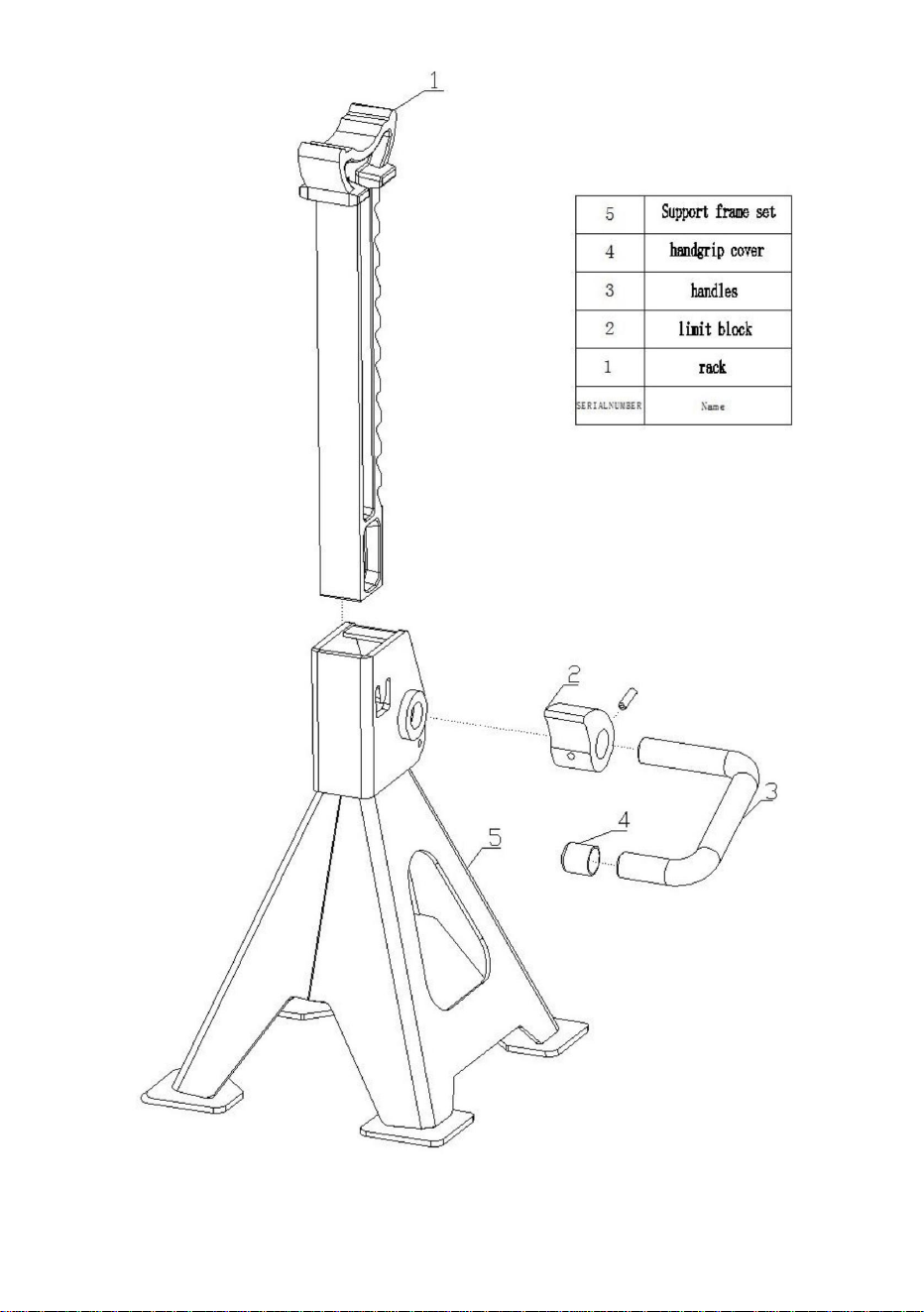

PLEASE READ THE FOLLOWING CAREFULLY

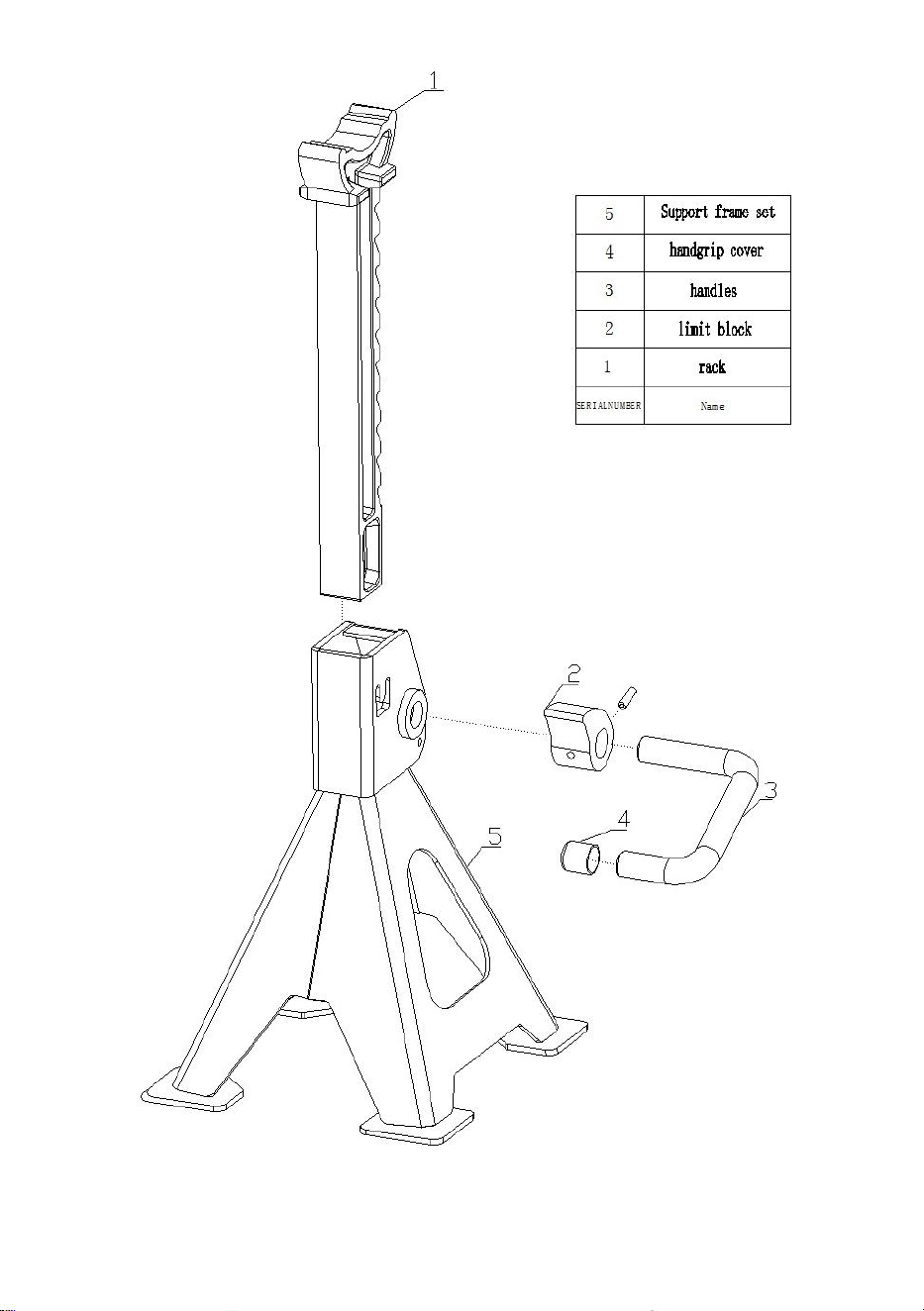

The manufacturer and/or distributor has provided the parts list and assembly

diagram in this manual as a reference tool only. Neither the manufacturer nor

distributor makes any representation or warranty of any kind to the buyer that he

or she is qualified to make any repairs to the product or that he or she is qualified

to replace any parts of the product. In fact, the manufacturer and/or distributor

expressly states that all repairs and parts replacements should be undertaken by

certified and licensed technicians and not by the buyer. The buyer assumes all

risk and liability arising out of his or her repairs to the original product or

replacement parts thereto or arising out of his or her installation of replacement

parts thereto.

NOTE: Some parts are listed and shown for illustration purposes only, and are not

available individually as replacement parts.

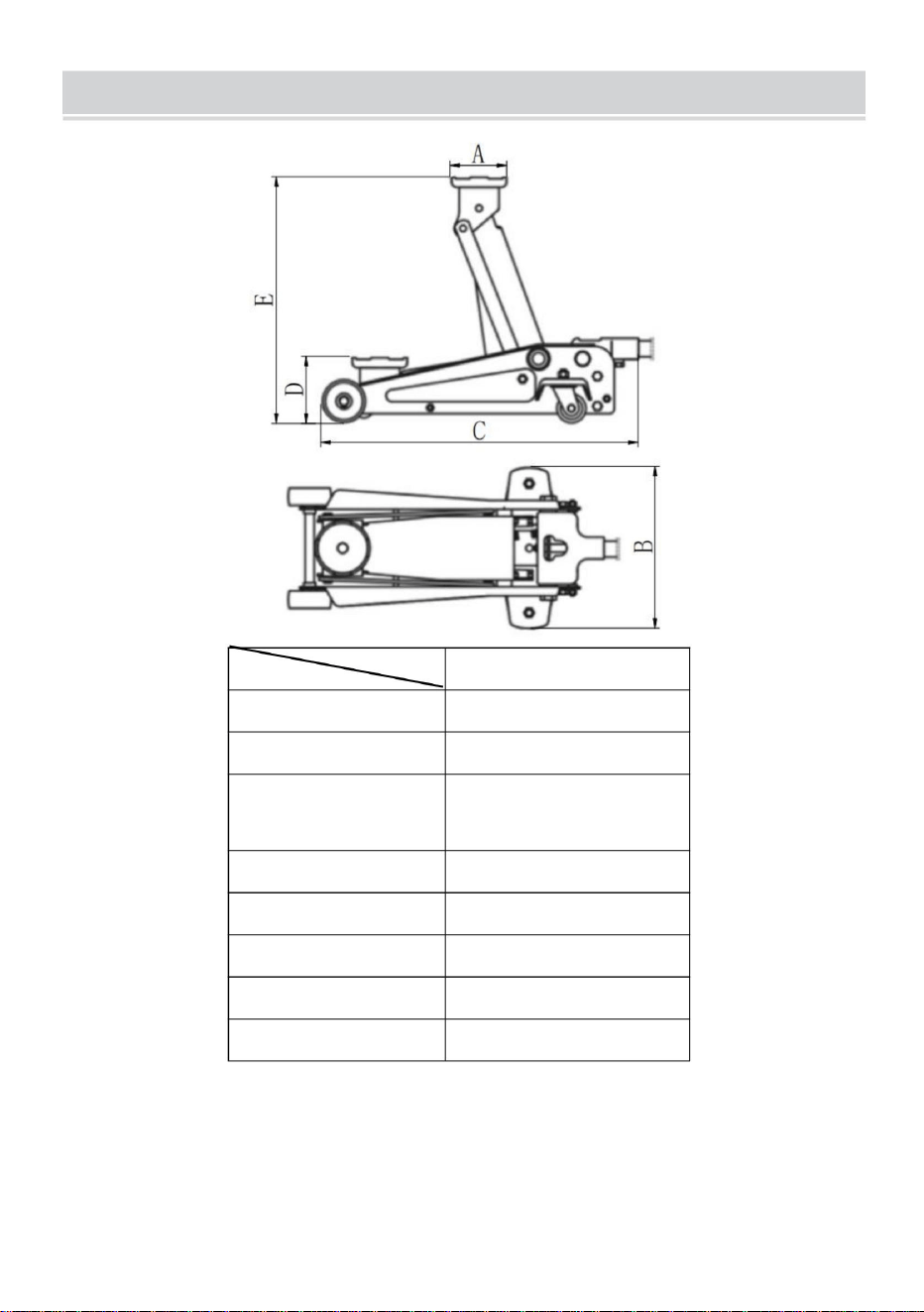

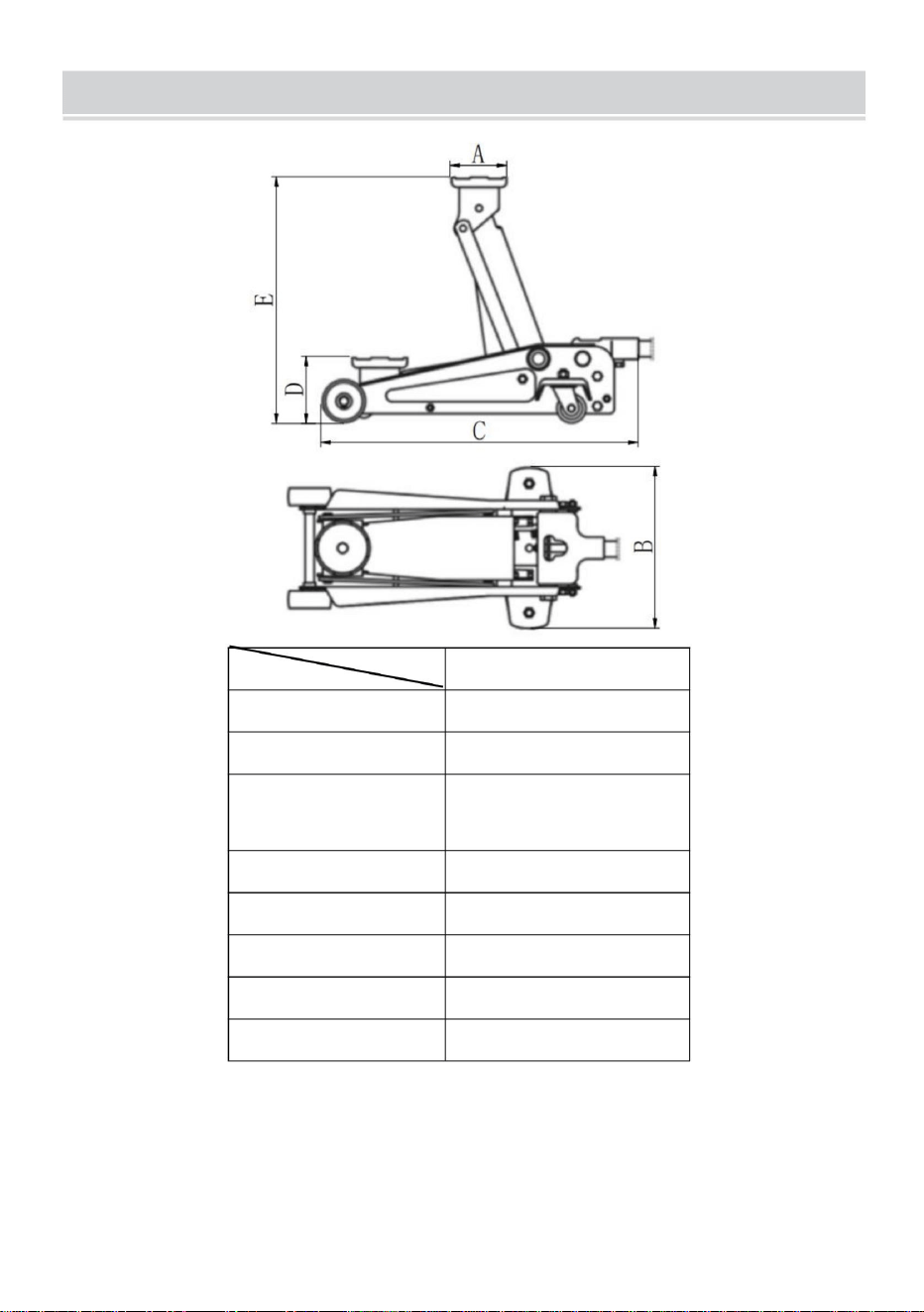

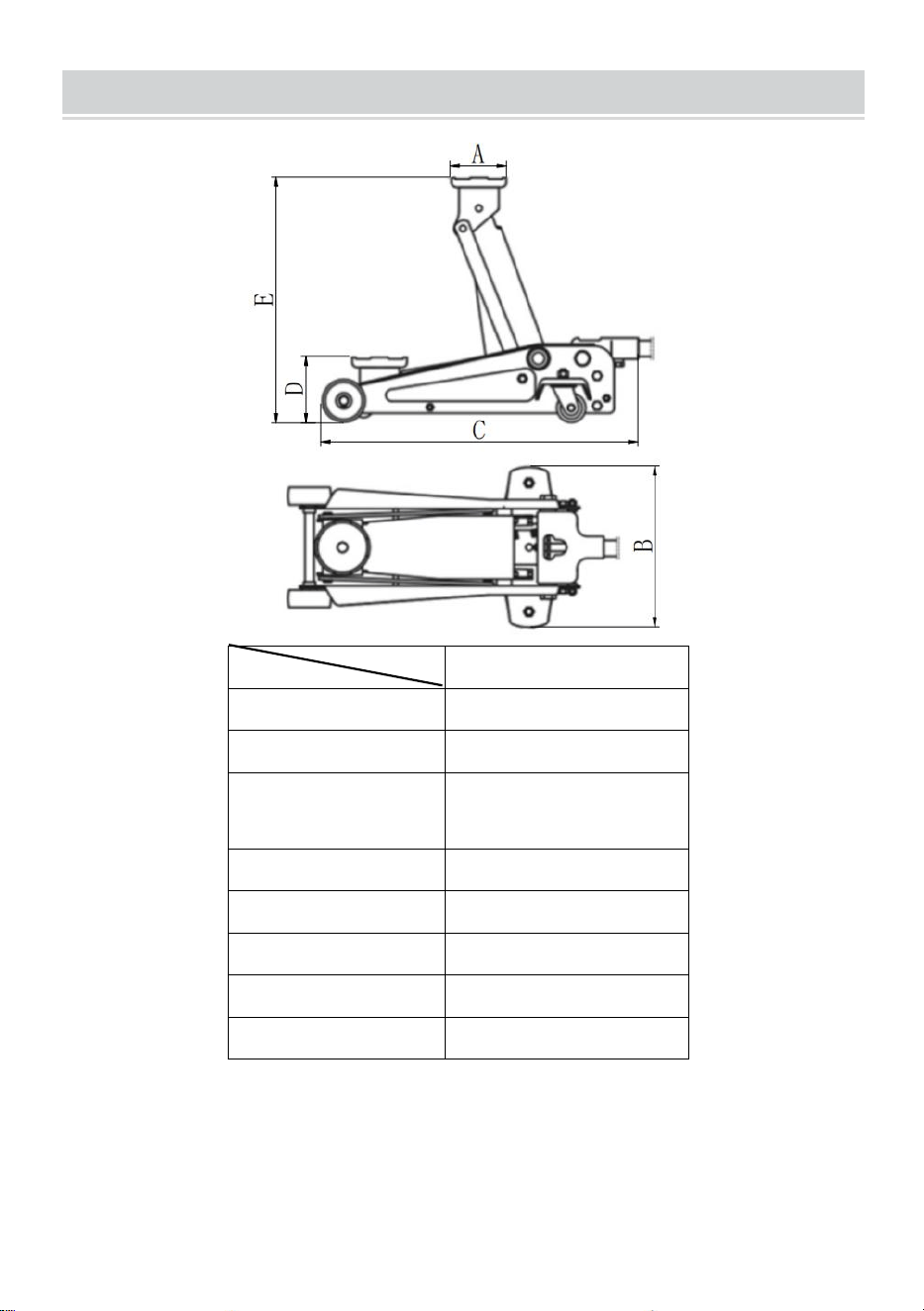

TECHNICAL SPECIFICATION

QJD61A-J1602-1

Lift Weight Capacity

2.0 Tons

Load Bearing Method

Hydraulic Single Cylinder

Tray Diameter A(mm)

Φ62

Width B(mm)

207

Length C(mm)

450

Min Height D(mm)

117

Max Height E(mm)

325

Material

Steel

Model

Parameter

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:QJD61AJ16021

VÉRINSHYDRAULIQUES

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente

qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.parnous.

Nousvousrappelonsdebienvouloirvérifierattentivementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

BESOIND'AIDE?CONTACTEZNOUS!

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

MODÈLE:QJD61AJ16021

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanueld’utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznouspardonnerque

nousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesoulogiciellessurnotreproduit.

VÉRINS

PLANCHERHYDRAULIQUE

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

RECOMMANDATIONPOURUNEUTILISATIONSÉCURISÉEDUJACK

INSPECTIONS

Lecricdegaragedoitêtreinspectéimmédiatementsil'onpensequel'ascenseura

roulerpendantlelevageetladescente.Nevousplacezpassousunvéhiculeprisenchargeuniquement

3.Lachargedoitêtresituéeaucentreducapuchondelatête.

4.Personnenedoitresterdansunvéhiculeencoursdelevage.

5.Lecricdoitêtreutiliséuniquementpoursouleveretabaisser.Levéhiculesurélevédoit

étésoumisàunechargeouàunchocanormal.Ilestrecommandédeprocéderàuneinspection

paruncricàroulettesenutilisantdesbéquilles.

êtresupportésurdesbéquillesdevéhicule.

9.Nedéplacezpasetnetransportezpaslevéhiculelorsquevousêtessurlecric.

êtreeffectuéparunatelierderéparationagréédufabricantoudufournisseur.

ATTENTION:Lisezattentivementlesinstructionsetlesprocédurespourdesopérationssûres.

6.Personnenedevraitplacersoncorpssousunvéhiculesoutenuuniquementparun

cricroulanthydraulique.

1.Avantchaqueutilisation

1.Lecricdoitêtreutilisésurunesurfacedureetplaneetêtrelibrederoulerpendant

7.Lemanueldupropriétaireduconstructeurduvéhiculedoitêtreconsultéavant

levageetabaissement.

Uneinspectionvisuelledoitêtreeffectuéeavantchaqueutilisationducricdegaragepour

partiesmanquantes.

levageduvéhicule.

8.Assurezvousquelepointdelevageeststableetcorrectementcentrésurlecapuchondetête.

conditionsanormalestellesquedessouduresfissurées,desfuitesetdespiècesendommagées,desserréesou

AVERTISSEMENT:Lecricdoitêtreutiliséuniquementsurdessurfacesduresetplanesetêtrelibre

2.Aprèschaqueutilisation

2.Lesrouesnonsoulevéesduvéhiculedoiventêtrecalées.

DESCRIPTIONDESSYMBOLES

Machine Translated by Google

INSTALLATIONAVANTUTILISATION

4.Lemanueldupropriétaireduconstructeurduvéhiculedoitêtreconsultéavantdesoulever

peutgênerlelevagedesvérins.Pourévacuerl'airdusystèmehydraulique:

avantd'installeroud'utiliserceproduit.

1.Ouvrirlasoupapededéchargeentournantlapoignéeducricdanslesensantihoraire.

duvéhicule.

5.Lecricroulanthydrauliquedoitêtreutiliséuniquementpourlelevageetl'abaissement.Etcela

2.Retirezlebouchonderemplissaged'huileducylindre.

3.Pompezrapidementlapoignéeducriceneffectuantplusieurscoursescomplètes.

nepeutpasêtreutilisécommeoutildesupport.

4.Remettezlebouchonderemplissaged'huiledanslecylindre.

AVERTISSEMENT:LisezTOUTESLESINFORMATIONSDESÉCURITÉIMPORTANTES

2.Lachargedoitêtresituéeaucentreducapuchondelatête.

1.Lesrouesnonsoulevéesduvéhiculedoiventêtrecalées.

Enraisondutransportet/oudelamanutention,del'airpeutêtreemprisonnédanslesystèmehydraulique,cequi

3.Personnenedoitresterdansunvéhiculeencoursdelevage.

sectionaudébutdecemanuel,ycompristoutletextesouslessoustitres

Listedespièces

Sansnom

AVERTISSEMENT

ATTENTIONAVANTUTILISATION


QTÉ.

Machine Translated by Google

Supportdeprise

1.Insérezlapoignéeassembléedansladouilledepoignée.Lagoupilleàl'extrémitéinférieure

Poignée

delapoignées’insèredanslafentedeladouilledepoignée.

2 1

Jack

Tigeà5mains

Étagère

FIXATIONDELAPOIGNÉE

Machine Translated by Google

sectionaudébutdecemanuel,ycompristoutletextesouslessoustitresavantl'installationou

l'utilisationdeceproduit.

AVERTISSEMENT:LisezTOUTESLESINFORMATIONSDESÉCURITÉIMPORTANTES

MODED'EMPLOI

ÉLIMINATIONDEL'AIR

LESFONCTIONS

AVANTCHAQUEUTILISATIONOUSILAPERFORMANCEDUJACKDIMINUE

Machine Translated by Google

LEVAGE

AJOUTDEFLUIDEHYDRAULIQUE

AVERTISSEMENT:Garezlevéhiculesurunesurfaceplane,niveléeetsolide,entoutesécurité,àl'écartdes

excèsd'aircommesuit:

"PARK"(siautomatique)ousursonrapportleplusbas(simanuel).Réglerl'urgenceduvéhicule

(Voirlemanueldupropriétaireduconstructeurduvéhiculepourconnaîtrel'emplacementducadre.

frein.Calezensuitelesrouesquinesontpassoulevées.

1.Desserrezlavisderemplissage.

1.Retirezlavisderemplissage.Neretirezpasetnedesserrezpaslesvisducouvercledelasoupapedesécurité.

pointdelevage.)

3.Pompezlapoignéejusqu'àcequelehautdelaselleatteignepresqueleniveauduvéhicule.

2.Ajoutezlentementduliquidehydrauliquedehautequalité(venduséparément)jusqu'àcequeleliquideatteigne

2.Vérifiezleniveaudeliquideet,sinécessaire,complétezenajoutantduliquidehydraulique.

1.Tournezlentementlapoignéedanslesensinversedesaiguillesd'unemontrepourabaisserlecric.UnefoisqueleJackest

pointdelevage.Placezlaselledirectementsouslepointdelevageduvéhicule.

complètementabaissé,tournezlapoignéedanslesensdesaiguillesd’unemontrejusqu’àlapositionlaplusserréepourfermerlavalve.

3.Tournezlapoignéedanslesensdesaiguillesd'unemontrejusqu'àlapositionlaplusserréepourfermerlavalve,puis

1/4"souslehautduportderemplissage.

pompezlapoignéeplusieursfoisrapidement.

Remarque:Netouchezpaslapoignéelorsdel'ajoutdeliquidehydraulique.

2.Positionnezsoigneusementlaselleducricsouslamarqueduconstructeurduvéhicule.

3.Serrezlavisderemplissage.

4.IMPORTANT:Unefoisl'airretiré,testezlebonfonctionnementducricavant

Vérifiezs'ilyaunexcèsd'airetunniveaudeliquidehydrauliqueappropriédanslecric.SiJackapparaît

6.Sil'airestévacuéetquelecricnesemblepasfonctionnercorrectement,

pointdelevagerecommandé.

àsonutilisationréelle.

nefonctionnepascorrectement,ilpeutêtrenécessairedepurgersonsystèmehydrauliquede

nel'utilisezpastantqu'iln'apasétéréparéparuntechniciendeservicequalifié.

circulationensensinverse.Coupezlemoteurduvéhicule.Placezlatransmissionduvéhiculedans

Machine Translated by Google

ABAISSEMENT

ENTRETIENETSERVICE

lecricjusqu'àcequ'ilsoitcomplètementabaissé.

chandellesàlamêmehauteurselonlesinstructionsdufabricant,envousassurantqu'ellesseverrouillent

solidementenposition.

4.Tournezlentementlapoignéedanslesensinversedesaiguillesd'unemontrepourabaisserlevéhiculeausol.

5.Abaissezcomplètementlecric.RangezleJackàl'intérieur,horsdeportéedesenfants.

AVERTISSEMENT:Lesprocéduresnonspécifiquementexpliquéesdanscemanueldoiventêtre

6.Positionnezlessellesdeschandellessouslesindicationsduconstructeurduvéhicule.

9.Retirezlecricetrangezleentoutesécurité,àl'écart.

effectuéuniquementparuntechnicienqualifié.

pointsd'appuirecommandés.

AVERTISSEMENT:POURÉVITERDESBLESSURESGRAVESDUESÀUNEPANNEDEL'OUTIL:Ne

AVERTISSEMENT!Assurezvousquelespointsd'appuiduvéhiculesontbienenplacedanslesselles.

1.Retirezsoigneusementtouslesoutils,pièces,etc.dudessousduvéhicule.

desdeuxchandelles.Utilisezunepairedechandellesassortiesparvéhiculepoursoutenir

2.Placezlaselleducricsouslepointdelevage.Tournezfermementlapoignée

nepasutiliserd'équipementendommagé.Sidesbruitsoudesvibrationsanormauxseproduisent,demandezau

danslesensdesaiguillesd’unemontreetsoulevezlevéhiculesuffisammenthautpourdégagerleschandelles.

uneseuleextrémité.

4.Poursouleverlevéhicule,pompezlapoignée.Utilisezdestraitsdouxetcomplets.

sellesdesstands.

problèmecorrigéavanttouteutilisationultérieure.

7.Tournezlentementlapoignéedanslesensinversedesaiguillesd'unemontrepourabaisserlevéhiculesurlecric.

8.Unefoislevéhiculebienassissurleschandelles,continuezàabaisserlentement

5.Sélectionnezdeschandellesassorties(venduesséparément)decapacitéappropriée.Metle

3.Retirezdélicatementleschandelles.

Machine Translated by Google

DÉPANNAGE

Éliminezl’ancienfluidehydrauliqueconformémentauxréglementationslocales.Aveclecricàla

verticale,remplissezcomplètementl'unitéhydrauliqueavecdu

Matérielenvrac

Soyezprudentlorsdudépannaged’uneprisedéfectueuse.Restezàl'écartdu

chargesupportée.Résolvezcomplètementtouslesproblèmesavantutilisation.Silessolutions

Désalignementougrippagedespiècesmobiles

fluidehydrauliquejusqu'àcequeleliquidesoità1/4"endessousduhautdel'orificede

remplissage.Tournezlapoignéedanslesensinversedesaiguillesd'unemontrepourouvrir

lasoupapededécharge.Pompezlapoignéedehautenbasrapidementplusieursfoispourpurgerl'airdu

système.

Revérifiezleniveaudeliquideetremplissezlesinécessaire.

Piècesfissuréesoucassées

présentésdansleguidededépannagenerésolventpasleproblème,faitesappelàun

Untechnicieninspecteetréparelecricavantutilisation.

Touteconditionpouvantaffectersonfonctionnemententoutesécurité

Remplacezlavisderemplissage.

2.AVANTCHAQUEUTILISATION,testezminutieusementlebonfonctionnementducricavantdele

4.APRÈSCHAQUEUTILISATION,essuyezavecunchiffonpropre.RangezleJackàl'intérieur,hors

portéedesenfants.

utilisationréelle.Silecricsemblenepasfonctionnercorrectement,suivezlesinstructionsd'ÉLIMINATIONDEL'AIR

3.AUMOINSUNEFOISTOUSLESTROISANS,vidangerleliquidehydraulique:

instructions.

1.AVANTCHAQUEUTILISATION,inspectezl'étatgénéralduCric.Vérifier:

Aveclecriccomplètementabaissé,retirezlavisderemplissage.

Renversezlecricpourpermettreàl'ancienliquidehydrauliquedes'écoulercomplètement.

POURÉVITERDESBLESSURESGRAVES:

AVERTISSEMENT

NETTOYAGE,ENTRETIENETLUBRIFICATION

Machine Translated by Google

(AssurezvousqueleJack

entournantlapoignée

fermezsolidementledéverrouillage

Vérifiezquelaversion

ententantun

nesupportepasunecharge

danslesensantihoraire.Et

Lavanneestcomplètementfermée.

solution.)

soupape.

SYMPTÔMESPOSSIBLES

forcezlaselleverslebas

Lecricdoitexpulserl'air.

Aussivitequepossible.

2.Soulevezmanuellementlaselle

Lesvannespeuventêtrebloquéeset

SOLUTIONPROBABLE

peutnepassefermercomplètement.Tirerlachassed'eau

plusieurspouces.

3.Ouvrezlasoupapededécharge

lesvannes:

1.Abaissezlaselleet

N'UTILISEZPASDEPRISEENDOMMAGÉEOUDÉFAILLANTE

fonctionnement,AVANTDERETOURNERLECRICENFONCTIONNEMENT.

Unefoislecricréparé:

Testezlesoigneusementsanschargeenlesoulevantetenl'abaissantcomplètement,envérifiant

X X

prise

abaisse

charger

quand

Pompe

sedéplace

charger

spongieux chemin

Jackva

accidentvasculairecérébral

sesent

Poignée

nepassouleverà

Jackest

sous

sonpoids

Selle

capacité

Fluide

gde

Neferapas

soulevertoutle

fuite

leremplissage

Selle

sous

Machine Translated by Google

S'ILVOUSPLAÎTLISEZAVECATTENTION

XXX

Lecricdoitexpulserl'air.

L'appareilpeutégalementavoir

Vérifierleniveaudeliquideetajuster

sibesoin.

fluidehydraulique.Vérifierleliquide

beaucoupdeliquidehydrauliqueàl'intérieur.

niveauetremplirsinécessaire.

Jackestpeutêtreàcourtde

dix

pourremplacertoutepièceduproduit.Eneffet,lefabricantet/ouledistributeur

indiqueexpressémentquetouteslesréparationsettouslesremplacementsdepiècesdoiventêtreeffectuéspar

technicienscertifiésetagréésetnonparl'acheteur.L'acheteurassumetout

piècesderechangeoudécoulantdesoninstallationderemplacement

Ledistributeurfaittoutedéclarationougarantiedequelquenaturequecesoitàl'acheteurqu'il

ouqu'elleestqualifiéepoureffectuerdesréparationssurleproduitouqu'elleestqualifiée

schémadanscemanuelàtitred’outilderéférenceuniquement.Nilefabricantni

Lefabricantet/ouledistributeurafournilalistedespiècesetlemontage

partiesdeceluici.

REMARQUE:Certainespiècessontrépertoriéesetprésentéesàdesfinsd'illustrationuniquementetnesontpas

disponibleindividuellementcommepiècesderechange.

risqueetresponsabilitédécoulantdesesréparationssurleproduitd'origineou

Machine Translated by Google

QJD61AJ16021

Modèle

Paramètre

SPÉCIFICATIONSTECHNIQUES

HauteurminimaleD(mm)

Acier

HauteurmaximaleE(mm)

Matériel

Capacitédelevage

2,0tonnes

207

Méthodedechargeportantemonocylindrehydraulique

450

117

DiamètreduplateauA(mm)

LargeurB(mm)

F62

LongueurC(mm)

325

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL: QJD61A-J1602-1

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

HYDRAULISCHE WAGENHEBER

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

MODELL:QJD61A-J1602-1

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

HYDRAULISCHER BODEN

WAGENHEBER

Machine Translated by Google

EMPFEHLUNG FÜR DIE SICHERE VERWENDUNG DES WAGENHEBERS

INSPEKTIONEN

1. Der Wagenheber sollte auf einer harten, ebenen Fläche verwendet werden und frei rollen können während

hydraulischer Wagenheber.

7. Vor dem Einbau sollte die Bedienungsanleitung des Fahrzeugherstellers konsultiert werden.

von einer autorisierten Reparaturwerkstatt des Herstellers oder Lieferanten durchgeführt werden.

ACHTUNG: Lesen Sie die Anweisungen und Verfahren für einen sicheren Betrieb sorgfältig durch.

6. Keine Person sollte mit ihrem Körper unter ein Fahrzeug geraten, das nur von einem

auf Fahrzeugböcken abgestützt werden.

einer anormalen Belastung oder einem Stoß ausgesetzt war. Es wird empfohlen, die

durch einen Wagenheber-Benutzung von Stützböcken.

Der Wagenheber sollte sofort überprüft werden, wenn der Verdacht besteht, dass der Wagenheber

beim Heben und Senken zu rollen. Gehen Sie nicht unter ein Fahrzeug, das nur

5. Der Wagenheber darf nur zum Anheben und Absenken verwendet werden. Das angehobene Fahrzeug darf

ACHTUNG: Der Wagenheber darf nur auf harten, ebenen Flächen verwendet werden und muss frei

2. Nach jedem Gebrauch

4. Es dürfen sich keine Personen in einem Fahrzeug aufhalten, das angehoben wird.

3. Die Last sollte mittig auf der Kopfkappe liegen.

fehlende Teile.

9. Bewegen oder schieben Sie das Fahrzeug nicht, während es auf dem Wagenheber steht.

8. Stellen Sie sicher, dass der Hebepunkt stabil und richtig auf der Kopfkappe zentriert ist.

anormale Zustände wie gerissene Schweißnähte, Lecks und beschädigte, lose oder

2. Die nicht angehobenen Räder des Fahrzeugs sollten mit Keilen gesichert werden.

Heben und Senken.

Vor jedem Einsatz des Wagenhebers ist eine Sichtprüfung durchzuführen,

Anheben des Fahrzeugs.

1. Vor jedem Gebrauch

BESCHREIBUNG DER SYMBOLE

Machine Translated by Google

EINRICHTUNG - VOR DEM GEBRAUCH

3. Den Wagenheber mehrere Male schnell pumpen.

kann nicht als Support-Tool verwendet werden.

5. Der hydraulische Wagenheber sollte nur zum Heben und Senken verwendet werden. Und es

2. Entfernen Sie die Öleinfüllschraube vom Zylinder.

1. Öffnen Sie das Ablassventil, indem Sie den Wagenhebergriff gegen den Uhrzeigersinn drehen.

des Fahrzeugs.

4. Vor dem Anheben sollte die Bedienungsanleitung des Fahrzeugherstellers konsultiert werden.

kann das Anheben der Heber behindern. So lassen Sie die Luft aus dem Hydrauliksystem ab:

Durch den Transport und/oder die Handhabung kann Luft im Hydrauliksystem eingeschlossen werden, die

3. Es dürfen sich keine Personen in einem Fahrzeug aufhalten, das angehoben wird.

darin enthaltene Informationen, bevor Sie dieses Produkt einrichten oder verwenden.

2. Die Last sollte mittig auf der Kopfkappe liegen.

1. Die nicht angehobenen Räder des Fahrzeugs sollten mit Keilen gesichert werden.

Abschnitt am Anfang dieses Handbuchs einschließlich aller Texte unter den Unterüberschriften

WARNUNG: Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

4. Setzen Sie die Öleinfüllschraube wieder in den Zylinder ein.

Stückliste

Kein Name

WARNUNG

VORSICHT VOR DEM GEBRAUCH


MENGE.

Machine Translated by Google

1. Den montierten Griff in die Griffbuchse stecken. Der Stift am unteren Ende

Stützfuß

Handhaben

des Griffs passt in den Griffsockelschlitz.

2 1

Jack

Gestell

5-Hand-Schaft

Anbringen des Griffs

Machine Translated by Google

am Anfang dieses Handbuchs und den gesamten Text unter den Unterüberschriften durch,

bevor Sie dieses Produkt einrichten oder verwenden.

WARNUNG: Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

BEDIENUNGSANLEITUNG

LUFTENTFERNUNG

FUNKTIONEN

VOR JEDEM GEBRAUCH ODER WENN DIE LEISTUNG DES WAGENHEBERS NACHLÄSST

Machine Translated by Google

HEBEN

HYDRAULIKFLÜSSIGKEIT NACHFÜLLEN

Hinweis: Berühren Sie beim Nachfüllen von Hydraulikflüssigkeit nicht den Griff.

Wenn das Ventil vollständig abgesenkt ist, drehen Sie den Griff im Uhrzeigersinn in die engste Position, um das Ventil zu schließen.

3. Drehen Sie den Griff im Uhrzeigersinn bis zur engsten Position, um das Ventil zu schließen.

1/4 Zoll unterhalb der Oberseite der Einfüllöffnung.

2. Positionieren Sie den Wagenhebersattel vorsichtig unter der

2. Fügen Sie langsam hochwertige Hydraulikflüssigkeit (separat erhältlich) hinzu, bis die Flüssigkeit

2. Prüfen Sie den Flüssigkeitsstand und füllen Sie ggf. Hydraulikflüssigkeit nach.

1. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um den Wagenheber abzusenken. Sobald der Wagenheber

Bremse. Anschließend die Räder, die nicht angehoben werden, mit Bremsklötzen blockieren.

1. Lösen Sie die Füllschraube.

1. Entfernen Sie die Füllschraube. Entfernen oder lösen Sie nicht die Schrauben der Sicherheitsventilabdeckung.

"PARK" (bei Automatik) oder im niedrigsten Gang (bei Handschaltgetriebe). Stellen Sie die Notbremse des Fahrzeugs

überschüssige Luft wie folgt:

Hebepunkt. Positionieren Sie den Sattel direkt unter dem Hebepunkt des Fahrzeugs.

3. Pumpen Sie den Griff, bis die Oberseite des Sattels fast die Fahrzeughöhe erreicht hat.

Verwenden Sie es nicht, bis es von einem qualifizierten Servicetechniker repariert wurde.

nicht richtig funktioniert, kann es notwendig sein, das Hydrauliksystem zu entlüften

Gegenverkehr. Schalten Sie den Motor des Fahrzeugs aus. Schalten Sie das Getriebe des Fahrzeugs ein

WARNUNG: Parken Sie das Fahrzeug auf einer flachen, ebenen, festen Fläche in sicherer Entfernung von

Überprüfen Sie, ob zu viel Luft im Wagenheber ist und ob der richtige Hydraulikflüssigkeitsstand vorhanden ist. Wenn der Wagenheber

6. Wenn die Luft entfernt wurde und der Wagenheber nicht mehr richtig funktioniert,

(Die Position des Rahmens finden Sie in der Bedienungsanleitung des Fahrzeugherstellers.

zu seiner tatsächlichen Verwendung.

Hebepunkt.)

3. Ziehen Sie die Füllschraube fest.

4. WICHTIG: Nachdem die Luft entfernt wurde, testen Sie den Wagenheber auf ordnungsgemäße Funktion, bevor Sie

empfohlener Hebepunkt.

Pumpen Sie den Griff mehrere Male schnell.

Machine Translated by Google

WARTUNG UND SERVICE

SENKUNG

2. Positionieren Sie den Wagenhebersattel unter dem Hebepunkt. Drehen Sie den Griff fest

WARNUNG: UM SCHWERE VERLETZUNGEN DURCH WERKZEUGVERSAGEN ZU VERMEIDEN:

WARNUNG! Stellen Sie sicher, dass die Stützpunkte des Fahrzeugs vollständig in den Sätteln sitzen

1. Entfernen Sie vorsichtig sämtliche Werkzeuge, Teile usw. unter dem Fahrzeug.

Beschädigte Geräte nicht verwenden. Bei ungewöhnlichen Geräuschen oder Vibrationen den

nur von einem qualifizierten Techniker durchgeführt werden.

empfohlene Stützpunkte.

WARNUNG: Verfahren, die in diesem Handbuch nicht ausdrücklich erläutert werden, müssen

6. Positionieren Sie die Sättel der Unterstellböcke unter den

9. Den Wagenheber abnehmen und sicher verstauen.

den Wagenheber, bis er vollständig abgesenkt ist.

Bringen Sie die Wagenheber entsprechend den Anweisungen des Herstellers auf die gleiche Höhe und achten

Sie darauf, dass sie sicher einrasten.

8. Sobald das Fahrzeug vollständig auf den Wagenhebern sitzt, senken Sie es langsam weiter ab.

5. Wählen Sie passende Unterstellböcke (separat erhältlich) mit der entsprechenden Tragkraft.

5. Senken Sie den Wagenheber vollständig ab. Lagern Sie den Wagenheber im Haus außerhalb der Reichweite von Kindern.

4. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um das Fahrzeug auf den Boden abzusenken.

4. Um das Fahrzeug anzuheben, pumpen Sie den Griff. Führen Sie gleichmäßige, volle Bewegungen aus.

Ständersättel.

7. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um das Fahrzeug auf den Wagenheber abzusenken

3. Entfernen Sie vorsichtig die Wagenheber.

im Uhrzeigersinn und heben Sie das Fahrzeug hoch genug an, um über die Wagenheber zu kommen.

nur ein Ende.

Problem vor der weiteren Verwendung behoben.

der beiden Wagenheber. Verwenden Sie ein passendes Paar Wagenheber pro Fahrzeug, um

Machine Translated by Google

FEHLERBEHEBUNG

4. Nach jedem Gebrauch mit einem sauberen Tuch abwischen. Lagern Sie den Wagenheber drinnen außerhalb

Lassen Sie den Wagenheber vor der Verwendung von einem Techniker überprüfen und reparieren.

ÿ Alle Bedingungen, die den sicheren Betrieb beeinträchtigen können

ÿ Setzen Sie die Füllschraube wieder ein.

ÿ Prüfen Sie

den Flüssigkeitsstand erneut und füllen Sie bei Bedarf nach.

ÿ Gebrochene oder gebrochene Teile

Beheben die in der Anleitung zur Fehlerbehebung beschriebenen Probleme das Problem nicht, wenden Sie sich an einen qualifizierten

unterstützte Last. Beheben Sie alle Probleme vollständig vor der Verwendung. Wenn die Lösungen

ÿ Fehlausrichtung oder Blockieren beweglicher Teile

Hydraulikflüssigkeit, bis die Flüssigkeit 1/4" unter der Oberkante des Einfüllstutzens steht. ÿ Drehen Sie

den Griff gegen den Uhrzeigersinn, um das Ablassventil zu öffnen. ÿ Pumpen Sie den Griff mehrere Male

schnell auf und ab, um Luft aus dem

Entsorgen Sie die alte Hydraulikflüssigkeit gemäß den örtlichen Vorschriften. ÿ Füllen Sie die Hydraulikeinheit bei

aufrecht stehendem Wagenheber vollständig mit hochwertigem

ÿ Lose Hardware

Gehen Sie bei der Fehlersuche an einem defekten Wagenheber vorsichtig vor. Halten Sie ausreichend Abstand

1. Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand des Wagenhebers. Überprüfen Sie:

ÿ Entfernen Sie bei vollständig abgesenktem Wagenheber die Einfüllschraube. ÿ Kippen

Sie den Wagenheber um, damit die alte Hydraulikflüssigkeit vollständig ablaufen kann.

UM SCHWERE VERLETZUNGEN ZU VERMEIDEN:

3. Mindestens alle drei Jahre die Hydraulikflüssigkeit wechseln:

Anweisungen.

außerhalb der Reichweite von Kindern aufbewahren.

Wenn der Wagenheber nicht richtig funktioniert, befolgen Sie die Anweisungen zur Luftentfernung.

2. VOR JEDEM GEBRAUCH muss der Wagenheber gründlich auf einwandfreie Funktion getestet werden, bevor er

WARNUNG

REINIGUNG, WARTUNG UND SCHMIERUNG

Machine Translated by Google

Der Wagenheber muss Luft ablassen.

Lösung.)

MÖGLICHE SYMPTOME

so schnell wie möglich.

beim Versuch, eine

den Sattel nach unten drücken,

Ventil ist vollständig geschlossen.

Ventil.

Den Auslöser sicher schließen

Überprüfen Sie, ob die Freigabe

unterstützt keine Last

gegen den Uhrzeigersinn. Und

1. Senken Sie den Sattel ab und

(Stellen Sie sicher, dass der Jack

durch Drehen des Griffs

3. Öffnen Sie das Ablassventil

die Ventile:

schließt möglicherweise nicht vollständig. Zum Spülen

mehrere Zoll.

2. Den Sattel manuell anheben

Ventile können verstopft sein und

MÖGLICHE LÖSUNG

Sattel

fühlt sich

Handhaben

nicht heben bei

Jack ist

Jack wird

Schlaganfall

Belastung

Pumpe

bewegt sich

Stecker

Belastung

auf, wenn

die Füllung

unter

Weg

senkt

g ab

heben Sie alle

undicht

Sattel

schwammigKapazität

Flüssigkeit

wird nicht

unter

sein Gewicht

VERWENDEN SIE KEINEN BESCHÄDIGTEN ODER DEFEKTIERENDEN WAGENHEBER

Betrieb, BEVOR SIE DEN WAGENHEBER WIEDER IN BETRIEB NEHMEN.

Nachdem der Wagenheber repariert ist:

Testen Sie es vorsichtig ohne Last, indem Sie es vollständig anheben und absenken und dabei die korrekte

Machine Translated by Google

X XX

ausdrücklich darauf hingewiesen, dass alle Reparaturen und Teileaustausche von

zertifizierte und lizenzierte Techniker und nicht vom Käufer. Der Käufer übernimmt alle

Teile des Produkts zu ersetzen. Tatsächlich ist der Hersteller und/oder Händler

Teile hierzu.

Das Diagramm in diesem Handbuch dient nur als Referenz. Weder der Hersteller noch

oder dass er oder sie qualifiziert ist, Reparaturen am Produkt durchzuführen oder dass er oder sie qualifiziert ist

Der Vertreiber gibt dem Käufer gegenüber keine Zusicherungen oder Garantien jeglicher Art ab, dass er

Der Hersteller bzw. Vertreiber hat die Stückliste und die Montageanleitung zur Verfügung gestellt.

Ersatzteile oder die durch den Einbau von Ersatzteilen entstehen

HINWEIS: Einige Teile werden nur zu Illustrationszwecken aufgeführt und gezeigt und sind nicht

Risiko und Haftung, die sich aus der Reparatur des Originalprodukts ergeben oder

einzeln als Ersatzteil erhältlich.

BITTE LESEN SIE DAS FOLGENDE SORGFÄLTIG DURCH

Das Gerät hat möglicherweise zu

Der Wagenheber muss Luft ablassen.

zu viel Hydraulikflüssigkeit im Inneren.

Hydraulikflüssigkeit. Flüssigkeit prüfen

Flüssigkeitsstand prüfen und anpassen

Füllstand prüfen und bei Bedarf nachfüllen.

Jack hat möglicherweise wenig

wenn benötigt.

Machine Translated by Google

QJD61A-J1602-1

450

2,0 Tonnen

207

Material

Hubgewichtskapazität

Max. Höhe E (mm)

Min. Höhe D (mm)

Länge C(mm)

Stahl

Breite B(mm)

F62

325

117

Tablettdurchmesser A (mm)

Lastaufnahmemethode: Hydraulischer Einzelzylinder

Parameter

Modell

TECHNISCHE DATEN

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: QJD61A-J1602-1

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai

principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti

offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai

effettivamente risparmiando la metà rispetto ai migliori marchi principali.

MARTINETTI IDRAULICI A PAVIMENTO

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

HO BISOGNO DI AIUTO? CONTATTACI!

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso.

L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se

non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro

prodotto.

MODELLO:QJD61A-J1602-1

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

JACK

PAVIMENTO IDRAULICO

Machine Translated by Google

RACCOMANDAZIONE PER UN UTILIZZO SICURO DEL MARTINETTO

ISPEZIONI

condizioni anomale quali saldature incrinate, perdite e danni, allentamenti o

mediante cavalletti di sostegno utilizzabili tramite carrello.

stato sottoposto a un carico anomalo o a uno shock. Si consiglia tale ispezione

2. Le ruote del veicolo non sollevate devono essere bloccate con dei cunei.

Il martinetto del garage deve essere ispezionato immediatamente se si ritiene che l'ascensore abbia

rotolare durante il sollevamento e l'abbassamento. Non mettersi sotto un veicolo che è solo supportato

5. Il martinetto deve essere utilizzato solo per il sollevamento e l'abbassamento. Il veicolo sollevato dovrebbe

essere sostenuto su cavalletti di sostegno del veicolo.

9. Non spostare o caricare il veicolo mentre è sul martinetto.

cric idraulico a carrello.

essere effettuato da un centro di riparazione autorizzato dal produttore o dal fornitore.

ATTENZIONE: leggere attentamente le istruzioni e le procedure per operare in sicurezza.

6. Nessuna persona dovrebbe mettere il proprio corpo sotto un veicolo supportato solo da a

sollevamento e abbassamento.

Prima di ogni utilizzo del martinetto da garage è necessario effettuare un'ispezione visiva

sollevamento del veicolo.

1. Prima di ogni utilizzo

1. Il martinetto deve essere utilizzato su una superficie dura e piana ed essere libero di rotolare durante il movimento

ATTENZIONE: Il martinetto deve essere utilizzato solo su superfici dure e piane ed essere libero

2. Dopo ogni utilizzo

4. Nessuna persona deve rimanere nel veicolo che viene sollevato.

3. Il carico deve essere posizionato centralmente sul cappuccio della testata.

parti mancanti.

7. Il manuale del produttore del veicolo deve essere consultato prima dell'operazione

8. Assicurarsi che il punto di sollevamento sia stabile e correttamente centrato sulla calotta della testa.

DESCRIZIONE DEI SIMBOLI

Machine Translated by Google

1. Le ruote del veicolo non sollevate devono essere bloccate con dei cunei.

1. Aprire la valvola di rilascio ruotando la maniglia del martinetto in senso antiorario.

del veicolo.

sezione all'inizio di questo manuale, incluso tutto il testo sotto i sottotitoli

4. Prima del sollevamento è necessario consultare il manuale d'uso del produttore del veicolo

possono interferire con il sollevamento dei martinetti. Per rilasciare l'aria dal sistema idraulico:

3. Pompare rapidamente la maniglia del martinetto eseguendo diverse corse complete.

non può essere utilizzato come strumento di supporto.

5. Il cric a carrello idraulico deve essere utilizzato solo per il sollevamento e l'abbassamento. Ed esso

2. Rimuovere il tappo di rifornimento dell'olio dal cilindro.

ATTENZIONE: leggere TUTTE LE INFORMAZIONI IMPORTANTI SULLA SICUREZZA

4. Riposizionare il tappo di rifornimento dell'olio nel cilindro.

A causa della spedizione e/o della movimentazione, l'aria può rimanere intrappolata nel sistema idraulico, il che

3. Nessuna persona deve rimanere nel veicolo che viene sollevato.

ivi contenute prima dell'installazione o dell'utilizzo di questo prodotto.

2. Il carico deve essere posizionato centralmente sulla calotta della testa.

IMPOSTAZIONE - PRIMA DELL'USO

Elenco delle parti

Senza nome

AVVERTIMENTO

ATTENZIONE PRIMA DELL'USO

Immagine

QUANTITÀ.

Machine Translated by Google

2 1

Jack

5 gambo della mano

ATTACCO DELLA MANIGLIA

Cremagliera

1. Inserire la maniglia assemblata nella presa della maniglia. Il perno sull'estremità inferiore

Jack Stand

Maniglia

della maniglia si inserisce nella fessura della presa della maniglia.

Machine Translated by Google

ISTRUZIONI PER L'USO

sezione all'inizio di questo manuale, compreso tutto il testo dei sottotitoli, prima dell'installazione

o dell'utilizzo di questo prodotto.

ATTENZIONE: leggere TUTTE LE INFORMAZIONI IMPORTANTI SULLA SICUREZZA

RIMOZIONE DELL'ARIA

FUNZIONI

PRIMA DI OGNI UTILIZZO O SE LE PRESTAZIONI DEL JACK DIMINUISCONO

Machine Translated by Google

SOLLEVAMENTO

AGGIUNTA DI FLUIDO IDRAULICO

al suo effettivo utilizzo.

1. Allentare la vite di riempimento.

1. Rimuovere la vite di riempimento. Non rimuovere o allentare le viti del coperchio della valvola di sicurezza.

freno. Quindi bloccare con dei cunei le ruote che non vengono sollevate.

"PARK" (se automatico) o nella marcia più bassa (se manuale). Imposta l'emergenza del veicolo

aria eccessiva come segue:

(Consultare il manuale d'uso del produttore del veicolo per la posizione del telaio

punto di sollevamento.)

3. Pompare la maniglia finché la parte superiore della sella non raggiunge quasi quella del veicolo

completamente abbassata, ruotare la maniglia in senso orario fino alla posizione più stretta per chiudere la valvola.

3. Quindi ruotare la maniglia in senso orario nella posizione più stretta per chiudere la valvola

1/4" sotto la parte superiore della porta di riempimento.

punto di sollevamento. Posizionare la sella direttamente sotto il punto di sollevamento del veicolo.

2. Aggiungere lentamente fluido idraulico di alta qualità (venduto separatamente) fino a raggiungere il fluido

2. Controllare il livello del fluido e, se necessario, rabboccare aggiungendo fluido idraulico.

1. Ruotare lentamente la maniglia in senso antiorario per abbassare il martinetto. Una volta che il Jack è

3. Stringere la vite di riempimento.

4. IMPORTANTE: dopo aver rimosso l'aria, testare prima il corretto funzionamento del martinetto

punto di sollevamento consigliato.

pompare la maniglia più volte rapidamente.

Nota: non toccare la maniglia durante l'aggiunta del fluido idraulico.

per non funzionare correttamente, potrebbe essere necessario spurgare il sistema idraulico

non utilizzarlo finché non viene riparato da un tecnico di assistenza qualificato.

traffico in arrivo. Spegnere il motore del veicolo. Posiziona la trasmissione del veicolo

AVVERTENZA: parcheggiare il veicolo su una superficie piana, livellata, solida e sicura, lontano da

Controllare l'eccesso di aria e il corretto livello del fluido idraulico nel martinetto. Se appare Jack

6. Se l'aria viene rimossa e il jack non sembra funzionare correttamente, farlo

2. Posizionare con attenzione la sella del martinetto sotto quella del produttore del veicolo

Machine Translated by Google

MANUTENZIONE E ASSISTENZA

ABBASSAMENTO

7. Ruotare lentamente la maniglia in senso antiorario per abbassare il veicolo sul martinetto

6. Posizionare le selle dei cavalletti sotto quelle del costruttore del veicolo

9. Rimuovere il martinetto e riporlo in un luogo sicuro e lontano.

3. Rimuovere con attenzione i cavalletti.

il Jack finché non è completamente abbassato.

i jack si trovano alla stessa altezza secondo le istruzioni del produttore, assicurandosi che si blocchino

saldamente in posizione.

ATTENZIONE: le procedure non specificatamente spiegate in questo manuale devono essere

AVVERTENZA: PER PREVENIRE GRAVI LESIONI DOVUTE A UN GUASTO DELL'UTENSILE: Fare

AVVERTIMENTO! Assicurarsi che i punti di supporto del veicolo siano completamente inseriti nelle selle

1. Rimuovere con attenzione tutti gli attrezzi, le parti, ecc. da sotto il veicolo.

eseguita solo da un tecnico qualificato.

punti di appoggio consigliati.

in senso orario e sollevare il veicolo abbastanza in alto da liberare i cavalletti.

una sola estremità.

problema corretto prima di un ulteriore utilizzo.

dei supporti di entrambi i jack. Utilizzare una coppia di cavalletti abbinati per veicolo per supportare

2. Posizionare la sella del Jack sotto il punto di sollevamento. Ruotare saldamente la maniglia

5. Selezionare i cavalletti corrispondenti (venduti separatamente) di capacità adeguata. Impostare il

8. Una volta che il veicolo è completamente posizionato sui cavalletti, continuare ad abbassarlo lentamente

5. Abbassare completamente il martinetto. Conservare il Jack al chiuso, fuori dalla portata dei bambini.

4. Ruotare lentamente la maniglia in senso antiorario per abbassare il veicolo a terra.

4. Per sollevare il veicolo, pompare la maniglia. Usa tratti fluidi e completi.

le selle dei cavalletti.

non utilizzare apparecchiature danneggiate. Se si verificano rumori o vibrazioni anomali, procurarsi il

Machine Translated by Google

RISOLUZIONE DEI PROBLEMI

Istruzioni.

ÿ Disallineamento o inceppamento delle parti mobili

fluido idraulico finché il fluido non si trova a 1/4" sotto la parte superiore della porta di

riempimento. ÿ Ruotare la maniglia in senso antiorario per aprire la valvola di rilascio. ÿ

Pompare rapidamente la maniglia su e giù più volte per spurgare l'aria dal

carico supportato. Risolvere completamente tutti i problemi prima dell'uso. Se le soluzioni

Smaltire il vecchio fluido idraulico in conformità con le normative locali. ÿ Con il martinetto in posizione

verticale, riempire completamente l'unità idraulica con alta qualità

ÿ Hardware allentato

Prestare attenzione durante la risoluzione dei problemi relativi a un jack malfunzionante. Stai ben lontano da

il tecnico ispeziona e ripara il martinetto prima dell'uso.

ÿ Qualsiasi condizione che possa comprometterne il funzionamento sicuro

ÿ Sostituire la vite di riempimento.

sistema. ÿ

Ricontrollare il livello del fluido e rabboccare secondo necessità.

ÿ Parti incrinate o rotte

presentati nella guida alla risoluzione dei problemi non risolvono il problema, rivolgersi a un tecnico qualificato

alla portata dei bambini.

utilizzo effettivo. Se il jack sembra non funzionare correttamente, seguire la RIMOZIONE DELL'ARIA

2. PRIMA DI OGNI UTILIZZO, testare accuratamente il martinetto per verificarne il corretto funzionamento prima dell'uso

4. DOPO OGNI UTILIZZO, pulire con un panno pulito. Conservare il Jack al chiuso, fuori

1. PRIMA DI OGNI UTILIZZO, ispezionare le condizioni generali del Jack. Controlla:

ÿ Con il martinetto completamente abbassato, rimuovere la vite di riempimento.

ÿ Ribaltare il martinetto per consentire al vecchio fluido idraulico di fuoriuscire completamente.

PER PREVENIRE LESIONI GRAVI:

3. ALMENO UNA VOLTA OGNI TRE ANNI, cambiare il fluido idraulico:

PULIZIA, MANUTENZIONE E LUBRIFICAZIONE

AVVERTIMENTO

Machine Translated by Google

durante il tentativo di a

forzare la sella verso il basso come

La valvola è completamente chiusa.

valvola.

chiudere saldamente lo sblocco

Controlla che il Release

non supporta un carico

Il jack deve espellere l'aria.

Antiorario. E

soluzione.)

POSSIBILI SINTOMI

il più rapidamente possibile.

potrebbe non chiudersi completamente. Scaricare

diversi pollici.

2. Sollevare manualmente la sella

Le valvole potrebbero essere bloccate e

SOLUZIONE PROBABILE

1. Abbassare la sella e

(Assicuratevi che il Jack

ruotando la maniglia

3. Aprire la valvola di rilascio

le valvole:

perdite

si muove

Sella

Pompa

tappo

carico

upwhen

spugnoso

sente

Maniglia

non sollevare

jack è

Jack lo farà

colpo

capacità

Fluido

non lo farà

Sotto

il suo peso

Sella

il riempimento

Sotto

carico

abbassa

g da

modo

sollevare tutto il

NON UTILIZZARE UN JACK DANNEGGIATO O MALFUNZIONANTE

Testarlo attentamente senza carico sollevandolo e abbassandolo completamente, verificando che sia corretto

Dopo che il jack è stato riparato:

funzionamento, PRIMA DI RIMETTERE IL MARTINETTO IN FUNZIONE.

X X

Machine Translated by Google

PER FAVORE, LEGGI ATTENTAMENTE QUANTO SEGUE

per sostituire qualsiasi parte del prodotto. Infatti, il produttore e/o distributore

dichiara espressamente che tutte le riparazioni e le sostituzioni di componenti dovranno essere effettuate da

tecnici certificati e abilitati e non dall'acquirente. L'acquirente si assume tutto

rischio e responsabilità derivanti dalle riparazioni del prodotto originale o

distributore rilascia qualsiasi dichiarazione o garanzia di qualsiasi tipo all'acquirente che lui

o che sia qualificato per effettuare eventuali riparazioni al prodotto o che sia qualificato

diagramma in questo manuale solo come strumento di riferimento. Né il produttore né

Il produttore e/o distributore ha fornito l'elenco delle parti e l'assemblaggio

parti di ricambio o derivanti dalla sua installazione di sostituzione

parti dello stesso.

NOTA: alcune parti sono elencate e mostrate solo a scopo illustrativo e non lo sono

disponibili singolarmente come pezzi di ricambio.

XXX

Il jack deve espellere l'aria.

Anche l'unità potrebbe averlo

Controllare il livello del liquido e regolarlo

se necessario.

livello e rabboccare se necessario.

molto fluido idraulico all'interno.

fluido idraulico. Controllare il fluido

Jack potrebbe essere a corto di risorse

Machine Translated by Google

QJD61A-J1602-1

F62

325

Altezza massima E(mm)

Altezza minima D(mm)

2,0 tonnellate

207

Materiale

Capacità di sollevamento del peso

117

Diametro vassoio A(mm)

Metodo di carico Cilindro idraulico singolo

450

Lunghezza C(mm)

Acciaio

Larghezza B(mm)

Parametro

Modello

SPECIFICA TECNICA

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:QJD61AJ16021

GATOSDEPISOHIDRÁULICOS

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo

representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen

comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas

ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente

sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Machine Translated by Google

¿NECESITASAYUDA?¡CONTÁCTENOS!

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Siéntetelibrede

contactarnos:

MODELO:QJD61AJ16021

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

GATOS

PISOHIDRÁULICO

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

Elgatodegarajedebeinspeccionarseinmediatamentesisecreequeelelevadortiene

queruededurantelaelevaciónyeldescenso.Nosemetadebajodeunvehículoquesolotengasoporte

3.Lacargadebeestarubicadacentralmenteenlatapadelcabezal.

4.Ningunapersonadeberápermanecerenunvehículoqueestésiendolevantado.

5.Elgatodebeusarseúnicamenteparalevantarybajar.Elvehículoelevadodebe

hasidosometidoaunacargaochoqueanormal.Serecomiendarealizarunainspección

medianteungatoconruedas;utilicesoportesdesoporte.

apoyarseensoportesdesoporteparavehículos.

9.Nomuevanimuevaelvehículomientrasestéenelgato.

serrealizadaporelcentrodereparaciónautorizadodelfabricanteoproveedor.

PRECAUCIÓN:Leaatentamentelasinstruccionesyprocedimientosparaoperacionesseguras.

6.Ningunapersonadeberámetersucuerpodebajodeunvehículoqueestésostenidoúnicamenteporun

gatohidráulicoconcarretilla.

1.Antesdecadauso

1.Elgatodebeusarsesobreunasuperficiedurayniveladaydebepoderrodarlibrementedurante

7.Sedebeconsultarelmanualdelpropietariodelfabricantedelvehículoantesderealizarla

elevaciónydescenso.

Sedeberealizarunainspecciónvisualantesdecadausodelgatodegarajepara

partesfaltantes.

levantamientodelvehículo.

8.Asegúresedequeelpuntodeelevaciónestéestableycorrectamentecentradoenlatapadelcabezal.

condicionesanormalescomosoldadurasagrietadas,fugasydaños,flojoso

ADVERTENCIA:Elgatodebeusarsesóloensuperficiesdurasyniveladasyestarlibre

2.Despuésdecadauso

2.Sedebencalzarlasruedasdelvehículoquenoesténlevantadas.

INSPECCIONES

RECOMENDACIÓNPARAELUSOSEGURODELGATO

DESCRIPCIÓNDELOSSÍMBOLOS

Machine Translated by Google

CONFIGURACIÓNANTESDEUSAR

4.Sedebeconsultarelmanualdelpropietariodelfabricantedelvehículoantesdelevantar

puedeinterferirconellevantamientodelosgatos.Paraliberarairedelsistemahidráulico:

allíantesdeconfiguraroutilizaresteproducto.

1.Abralaválvuladeliberacióngirandolamanijadelgatoensentidoantihorario.

delvehículo.

5.Elgatohidráulicodebeusarseúnicamenteparalevantarybajar.yeso

2.Retireeltapóndellenadodeaceitedelcilindro.

3.Bombeerápidamentelamanijadelgatoatravésdevariascarrerascompletas.

Nosepuedeutilizarcomoherramientadeapoyo.

4.Vuelvaacolocareltapóndellenadodeaceiteenelcilindro.

ADVERTENCIA:LeaTODALAINFORMACIÓNDESEGURIDADIMPORTANTE

2.Lacargadebeestarubicadacentralmenteenlatapadelcabezal.

1.Sedebencalzarlasruedasdelvehículoquenoesténlevantadas.

Debidoalenvíoy/omanipulación,elairepuedequedaratrapadoenelsistemahidráulico,loque

3.Ningunapersonadeberápermanecerenunvehículoqueestésiendolevantado.

secciónalprincipiodeestemanualqueincluyetodoeltextobajolossubtítulos

Listade

Sinnombre

ADVERTENCIA

PRECAUCIÓNANTESDEUSAR

Imagen

CANT.

Machine Translated by Google

Soportedelgato

1.Inserteelmangoensambladoenelcasquillodelmango.Elpasadorenelextremoinferior

Manejar

delmangoencajaenlaranuradelmango.

2 1

Jacobo

5mangodemano

COLOCACIÓNDELMANGO

Estante

Machine Translated by Google

ADVERTENCIA:LeaTODALAINFORMACIÓNDESEGURIDADIMPORTANTE

secciónalprincipiodeestemanual,incluidotodoeltextobajolossubtítulos,antesde

configurarousaresteproducto.

INSTRUCCIONESDEOPERACIÓN

ANTESDECADAUSOOSIELRENDIMIENTODELJACKDISMINUYE

FUNCIONES

EXTRACCIÓNDEAIRE

Machine Translated by Google

LEVANTAMIENTO

AÑADIRLÍQUIDOHIDRÁULICO

ADVERTENCIA:Estacioneelvehículoenunasuperficieplana,niveladaysólida,lejosde

excesodeairedelasiguientemanera:

"PARK"(siesautomático)oensuvelocidadmásbaja(siesmanual).Configurarlaemergenciadelvehículo

(Consulteelmanualdelpropietariodelfabricantedelvehículoparaconocerlaubicacióndelmarco.

freno.Luegocalcelasruedasquenoseesténlevantando.

1.Aflojeeltornillodellenado.

1.Retireeltornillodellenado.Noretireniaflojelostornillosdelacubiertadelaválvuladeseguridad.

puntodeelevación.)

3.Bombeelamanijahastaquelapartesuperiordelsillíncasihayaalcanzadoelniveldelvehículo.

2.Agreguelentamentefluidohidráulicodealtacalidad(sevendeporseparado)hastaqueelfluidoalcance

2.Verifiqueelniveldelíquidoy,siesnecesario,completeagregandolíquidohidráulico.

1.Girelentamentelamanijaensentidoantihorarioparabajarelgato.UnavezqueJackestá

puntodeelevación.Coloqueelsillíndirectamentedebajodelpuntodeelevacióndelvehículo.

completamentebajada,girelamanijaenelsentidodelasagujasdelrelojhastalaposiciónmásapretadaparacerrarlaválvula.

3.Girelamanijaenelsentidodelasagujasdelrelojhastalaposiciónmásapretadaparacerrarlaválvula,luego

1/4"pordebajodelapartesuperiordelpuertodellenado.

Bombeeelmangovariasvecesrápidamente.

Nota:Notoquelamanijacuandoagreguefluidohidráulico.

2.Coloqueconcuidadolasilladelgatodebajodelfabricantedelvehículo.

3.Aprieteeltornillodellenado.

4.IMPORTANTE:Despuésdeeliminarelaire,pruebeelfuncionamientoadecuadodelgatoantesde

Verifiquesihayexcesodeaireyniveladecuadodelíquidohidráulicoenelgato.SiJackaparece

6.Siseeliminaelaireyelgatonoparecefuncionarcorrectamente,no

puntodeelevaciónrecomendado.

asuusoreal.

nofuncionacorrectamente,puedesernecesariopurgarsusistemahidráulicode

Noloutilicehastaquelorepareuntécnicodeserviciocalificado.

traficoensentidocontrario.Apagueelmotordelvehículo.Coloquelatransmisióndelvehículoen

Machine Translated by Google

MANTENIMIENTOYSERVICIO

ENCAPOTADO

elgatohastaqueestécompletamentebajado.

Coloquelossoportesdelgatoalamismaalturasegúnlasinstruccionesdelfabricante,asegurándosedeque

encajenfirmementeensuposición.

4.Girelentamentelamanijaensentidoantihorarioparabajarelvehículoalsuelo.

5.Bajeelgatoporcompleto.GuardeelJackenelinterior,fueradelalcancedelosniños.

ADVERTENCIA:Losprocedimientosquenoseexplicanespecíficamenteenestemanualdeben

6.Coloquelasmonturasdelossoportesdelgatodebajodelfabricantedelvehículo.

9.Retireelgatoyguárdeloenunlugarseguroyapartado.

realizadoúnicamenteporuntécnicocalificado.

Puntosdeapoyorecomendados.

ADVERTENCIA:PARAEVITARLESIONESGRAVESPORFALLADELAHERRAMIENTA:No

¡ADVERTENCIA!Asegúresedequelospuntosdesoportedelvehículoesténcompletamenteasentadosenlossillines.

1.Retireconcuidadotodaslasherramientas,piezas,etc.,dedebajodelvehículo.

deambossoportesdelgato.Utiliceunpardesoportesdegatocompatiblesporvehículoparasoportar

2.Coloquelasilladelgatodebajodelpuntodeelevación.Girelamanijafirmemente

Noutiliceequiposdañados.Siseproducenruidosovibracionesanormales,soliciteal

enelsentidodelasagujasdelrelojylevanteelvehículolosuficientecomoparaliberarlossoportesdelgato.

unsoloextremo.

4.Paralevantarelvehículo,bombeelamanija.Utilicetrazossuavesycompletos.

monturasdesoporte.

Problemacorregidoantesdesuusoposterior.

7.Girelentamentelamanijaensentidoantihorarioparabajarelvehículoalgato.

5.Seleccionesoportesgatocompatibles(sevendenporseparado)decapacidadadecuada.Seleccionael

8.Unavezqueelvehículoestécompletamenteasentadosobrelossoportesdelgato,continúebajandolentamente

3.Retireconcuidadolossoportesdelgato.

Machine Translated by Google

SOLUCIÓNDEPROBLEMAS

Desecheelfluidohidráulicousadodeacuerdoconlasregulacioneslocales.Conelgatoen

posiciónvertical,llenecompletamentelaunidadhidráulicaconaguadealtacalidad.

Hardwaresuelto

Tengacuidadoalsolucionarproblemasdeunconectorquenofuncionacorrectamente.Manténgasealejadode

cargasoportada.Resuelvacompletamentetodoslosproblemasantesdesuuso.Silassoluciones

Desalineaciónoatascamientodepiezasmóviles

fluidohidráulicohastaqueelfluidoesté1/4"pordebajodelapartesuperiordelpuertode

llenado.Girelamanijaensentidoantihorarioparaabrirlaválvuladeliberación.Bombee

lamanijahaciaarribayhaciaabajorápidamentevariasvecesparapurgarelairedel

sistema.

Vuelvaaverificarelniveldelíquidoyrellénelosegúnseanecesario.

Piezasagrietadasorotas

presentadosenlaguíadesolucióndeproblemasnoresuelvenelproblema,soliciteauntécnicocalificado

Eltécnicoinspeccionayreparaelgatoantesdeusarlo.

Cualquiercondiciónquepuedaafectarsuoperaciónsegura.

Vuelvaacolocareltornillodellenado.

2.ANTESDECADAUSO,pruebeminuciosamenteelfuncionamientoadecuadodelgatoantesdesu

4.DESPUÉSDECADAUSO,limpieconunpañolimpio.GuardeelJackenelinterior,fuerade

Alalcancedelosniños.

usoreal.Sielgatoparecenofuncionarcorrectamente,sigalasinstruccionesdeEXTRACCIÓNDEAIRE.

3.ALMENOSUNAVEZCADATRESAÑOS,cambieelfluidohidráulico:

instrucciones.

1.ANTESDECADAUSO,inspeccionarelestadogeneraldelGato.Comprobar:

Conelgatocompletamentebajado,retireeltornillodellenado.Incline

elgatoparapermitirqueelfluidohidráulicoviejosedreneporcompleto.

PARAPREVENIRLESIONESGRAVES:

ADVERTENCIA

LIMPIEZA,MANTENIMIENTOYLUBRICACIÓN

Machine Translated by Google

(Asegúresedequeelgato

girandolamanija

cierredeformaseguraelmecanismodeliberación

Compruebequelaliberación

mientrasintentabaun

nosoportaunacarga

ensentidoantihorario.Y

Laválvulaestácompletamentecerrada.

solución.)

válvula.

POSIBLESSÍNTOMAS

fuerceelsillínhaciaabajo

Elgatonecesitaexpulsaraire.

lomasrapidoposible.

2.Levantemanualmenteelsillín.

Lasválvulaspuedenestarbloqueadasy

SOLUCIÓNPROBABLE

Esposiblequenosecierrecompletamente.Sonrojarse

varioscentímetros.

3.Abralaválvuladeliberación.

lasválvulas:

1.Bajeelsillíny

NOUTILICEUNGATODAÑADOOMALFUNCIONAMIENTO

Pruébelocuidadosamentesincargalevantándoloybajándolocompletamente,verificandoque

Despuésderepararelgato:

operación,ANTESDEVOLVERAOPERARELGATO.

X X

enchufar

baja

carga

arribacuando

Bomba

semueve

carga

esponjoso forma

Jacklohará

ataque

siente

nolevantaren

Manejar

Jackes

bajo

supeso

Sillín

capacidad

Líquido

gde

nolohará

levantartodoslos

goteando

elrelleno

Sillín

bajo

Machine Translated by Google

PORFAVORLEAATENTAMENTELOSIGUIENTE

XXX

Elgatonecesitaexpulsaraire.

Esposiblequelaunidadtambiéntenga

Verifiqueelniveldelíquidoyajuste

siesnecesario.

Niveleyrellenesiesnecesario.

muchofluidohidráulicoenelinterior.

fluidohidráulico.comprobarelfluido

Jackpuedeestarbajo

parareemplazarcualquierpiezadelproducto.Dehecho,elfabricantey/odistribuidor

estableceexpresamentequetodaslasreparacionesyreemplazosdepiezasdebenserrealizadaspor

Técnicoscertificadosyautorizadosynoporelcomprador.Elcompradorasumetodo

piezasderepuestodelmismooquesurjandesuinstalaciónderepuestos

Eldistribuidorhacecualquierdeclaraciónogarantíadecualquiertipoalcompradorqueél

oellaestácalificadapararealizarcualquierreparaciónalproductooqueestácalificada

diagramaenestemanualúnicamentecomoherramientadereferencia.Nielfabricanteni

Elfabricantey/odistribuidorhaproporcionadolalistadepiezasymontaje.

partesdelmismo.

NOTA:Algunaspiezasseenumeranymuestranúnicamenteconfinesilustrativosynoestán

riesgoyresponsabilidadquesurjandesusreparacionesalproductooriginalo

Disponiblesindividualmentecomopiezasderepuesto.

Machine Translated by Google

QJD61AJ16021

Parámetro

Modelo

ESPECIFICACIÓNTÉCNICA

AlturamínimaD(mm)

Acero

AlturamáximaE(mm)

Material

Capacidaddepesodeelevación

2,0toneladas

207

MétododesoportedecargaCilindroúnicohidráulico

450

117

DiámetrodelabandejaA(mm)

AnchoB(mm)

F62

LongitudC(mm)

325

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: QJD61A-J1602-1

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie

szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi

markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,

aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu

z czołowymi markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

PODNOŚNIKI HYDRAULICZNE

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Machine Translated by Google

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami

skontaktować:

MODEL: QJD61A-J1602-1

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o

dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną

interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który

otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa,

jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

PODNOŚNIKI

PODŁOGA HYDRAULICZNA

Machine Translated by Google

brakujące części.

4. W podnoszonym pojeździe nie powinna przebywać żadna osoba.

za pomocą stojaków podporowych na podnośniku wózkowym.

zostało poddane nietypowemu obciążeniu lub wstrząsowi. Zaleca się przeprowadzenie kontroli

być wsparte na stojakach podtrzymujących pojazd.

8. Upewnij się, że punkt podnoszenia jest stabilny i prawidłowo wyśrodkowany na nasadce głowy.

obracać się podczas podnoszenia i opuszczania. Nie wchodź pod pojazd, który jest wyłącznie podparty

Jeśli uważa się, że podnośnik tak jest, należy natychmiast sprawdzić podnośnik garażowy

5. Podnośnika należy używać wyłącznie do podnoszenia i opuszczania. Podniesiony pojazd powinien

hydrauliczny podnośnik wózka.

UWAGA: Przeczytaj uważnie instrukcje i procedury dotyczące bezpiecznej obsługi.

być wykonane przez autoryzowaną stację naprawczą producenta lub dostawcy.

6. Żadna osoba nie powinna wkładać swojego ciała pod pojazd, który opiera się wyłącznie na:

Przed każdym użyciem podnośnika garażowego należy przeprowadzić kontrolę wzrokową

podnoszenie i opuszczanie.

podniesienie pojazdu.

1. Przed każdym użyciem

1. Podnośnik powinien być używany na twardej, równej powierzchni i mieć możliwość swobodnego toczenia się

7. Przed przystąpieniem do naprawy należy zapoznać się z instrukcją producenta pojazdu

3. Obciążenie powinno być umieszczone centralnie na nagłowku.

9. Nie przesuwaj ani nie podnoś pojazdu na podnośniku.

OSTRZEŻENIE: Podnośnika można używać wyłącznie na twardych, równych powierzchniach i pozostawić go luzem

nieprawidłowe warunki, takie jak pęknięte spoiny, nieszczelności i uszkodzenia, obluzowania lub

2. Po każdym użyciu

2. Nieuniesione koła pojazdu należy zaklinować.

ZALECENIA DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA PODNOŚNIKA

INSPEKCJE

OPIS SYMBOLI

Machine Translated by Google

USTAWIENIE - PRZED UŻYCIEM

2. Obciążenie powinno być umieszczone centralnie na nagłowku.

1. Otwórz zawór spustowy, obracając uchwyt podnośnika w kierunku przeciwnym do ruchu wskazówek zegara.

pojazdu.

może zakłócać podnoszenie podnośników. Aby odpowietrzyć układ hydrauliczny:

4. Przed podniesieniem należy zapoznać się z instrukcją producenta pojazdu

3. Szybko pompuj uchwyt podnośnika, wykonując kilka pełnych ruchów.

nie może być używany jako narzędzie pomocnicze.

2. Wykręć korek wlewu oleju z cylindra.

5. Hydrauliczny podnośnik wózkowy powinien być używany wyłącznie do podnoszenia i opuszczania. I to

OSTRZEŻENIE: Przeczytaj CAŁĄ WAŻNĄ INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA

4. Włóż korek wlewu oleju do cylindra.

zawarte w nim przed konfiguracją lub użyciem tego produktu.

Ze względu na transport i/lub obsługę w układzie hydraulicznym może pozostać powietrze, które może zostać uwięzione

1. Nieuniesione koła pojazdu należy zaklinować.

3. W podnoszonym pojeździe nie powinna przebywać żadna osoba.

na początku tej instrukcji, włączając cały tekst pod nagłówkami

Lista części

Bez nazwy

OSTRZEŻENIE

UWAGA PRZED UŻYCIEM

Zdjęcie

ILOŚĆ.

Machine Translated by Google

Jack Stand

1. Włóż zmontowany uchwyt do gniazda uchwytu. Sworzeń na dolnym końcu

Uchwyt

uchwytu pasuje do gniazda uchwytu.

2 1

5-ręczny chwyt

Jacek

Stojak

MOCOWANIE UCHWYTU

Machine Translated by Google

na początku tej instrukcji, łącznie z całym tekstem zawartym w jej podtytułach, przed konfiguracją lub użyciem

tego produktu.

OSTRZEŻENIE: Przeczytaj CAŁĄ WAŻNĄ INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA

INSTRUKCJA OBSŁUGI

PRZED KAŻDYM UŻYCIEM LUB JEŻELI WYDAJNOŚĆ PODNOŚNIKA SPADA

FUNKCJE

USUWANIE POWIETRZA

Machine Translated by Google

PODNOSZENIE

DOLEWANIE PŁYNU HYDRAULICZNEGO

1. Powoli przekręć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić podnośnik. Gdy Jack już jest

3. Dokręć śrubę napełniania.

4. WAŻNE: Po usunięciu powietrza należy wcześniej sprawdzić podnośnik pod kątem prawidłowego działania

zalecany punkt podnoszenia.

pompuj uchwyt kilka razy szybko.

Uwaga: Nie dotykaj uchwytu podczas dodawania płynu hydraulicznego.

aby nie działał prawidłowo, może być konieczne oczyszczenie układu hydraulicznego

nie używaj go do czasu naprawy przez wykwalifikowanego technika serwisu.

nadjeżdżający ruch. Wyłącz silnik pojazdu. Umieść skrzynię biegów pojazdu

OSTRZEŻENIE: Zaparkuj pojazd na płaskiej, poziomej, solidnej powierzchni w bezpiecznej odległości

Sprawdź, czy w podnośniku nie występuje nadmiar powietrza i odpowiedni poziom płynu hydraulicznego. Jeśli pojawi się Jack

6. Jeśli usunięto powietrze i podnośnik nie działa prawidłowo, należy to zrobić

2. Ostrożnie umieść siodełko podnośnika pod siodłem producenta pojazdu

do jego faktycznego wykorzystania.

hamulec. Następnie zaklinuj koła, które nie są podnoszone.

1. Poluzuj śrubę napełniania.

1. Wykręć śrubę napełniania. Nie odkręcaj ani nie luzuj śrub pokrywy zaworu bezpieczeństwa.

(Informacje o lokalizacji ramy można znaleźć w instrukcji producenta pojazdu

„PARK” (w przypadku trybu automatycznego) lub na najniższym biegu (w przypadku ręcznego). Ustaw stan awaryjny pojazdu

nadmiar powietrza w następujący sposób:

punkt podnoszenia.)

3. Pompuj rączką, aż szczyt siodełka prawie sięgnie górnej części pojazdu

punkt podnoszenia. Ustaw siodełko bezpośrednio pod punktem podnoszenia pojazdu.

całkowicie opuszczony, przekręć uchwyt w kierunku zgodnym z ruchem wskazówek zegara do najciaśniejszego położenia, aby zamknąć zawór.

3. Następnie przekręć uchwyt w kierunku zgodnym z ruchem wskazówek zegara do najciaśniejszej pozycji, aby zamknąć zawór

1/4" poniżej górnej części otworu napełniania.

2. Powoli dodawaj wysokiej jakości płyn hydrauliczny (sprzedawany oddzielnie), aż osiągnie poziom płynu

2. Sprawdź poziom płynu i jeśli to konieczne uzupełnij płynem hydraulicznym.

Machine Translated by Google

OPUSZCZENIE

KONSERWACJA I SERWIS

zgodnie z ruchem wskazówek zegara i podnieś pojazd na tyle wysoko, aby uwolnić się od podpórek.

tylko jeden koniec.

problem rozwiązany przed dalszym użytkowaniem.

obu podstawek. Do podparcia użyj dopasowanej pary podpórek na każdy pojazd

2. Umieścić siodło podnośnika pod punktem podnoszenia. Mocno obróć uchwyt

5. Wybierz pasujące stojaki na podnośniki (sprzedawane oddzielnie) o odpowiedniej pojemności. Ustaw

8. Gdy pojazd zostanie całkowicie osadzony na podnośnikach, kontynuuj powolne opuszczanie

5. Całkowicie opuść podnośnik. Przechowuj Jacka w pomieszczeniu niedostępnym dla dzieci.

4. Powoli obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić pojazd na ziemię.

4. Aby podnieść pojazd, pompuj uchwyt. Używaj gładkich, pełnych pociągnięć.

siodła stojaków.

nie używaj uszkodzonego sprzętu. W przypadku wystąpienia nietypowego hałasu lub wibracji należy

7. Powoli przekręć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić pojazd na podnośnik

3. Ostrożnie zdejmij podpory.

6. Umieścić siodełka podnośników pod siodłami producenta pojazdu

9. Wyjmij podnośnik i przechowuj go w bezpiecznym miejscu.

OSTRZEŻENIE: Należy wykonać procedury, które nie zostały szczegółowo wyjaśnione w tej instrukcji

podnośnik, aż zostanie całkowicie opuszczony.

podnośnik stoi na tej samej wysokości zgodnie z instrukcjami producenta, upewniając się, że jest bezpiecznie

zablokowany na swoim miejscu.

OSTRZEŻENIE: ABY ZAPOBIEGAĆ POWAŻNYM OBRAŻeniom W WYNIKU AWARII NARZĘDZIA: Wykonaj to

OSTRZEŻENIE! Upewnij się, że punkty podparcia pojazdu są całkowicie osadzone w siodełkach

1. Ostrożnie usuń wszystkie narzędzia, części itp. spod pojazdu.

wykonywane wyłącznie przez wykwalifikowanego technika.

zalecane punkty wsparcia.

Machine Translated by Google

ROZWIĄZYWANIE PROBLEMÓW

przedstawione w Przewodniku rozwiązywania problemów nie rozwiążą problemu, zwróć się do wykwalifikowanego specjalisty

zasięg dzieci.

rzeczywistego użytkowania. Jeśli podnośnik wydaje się nie działać prawidłowo, wykonaj USUWANIE POWIETRZA

2. PRZED KAŻDYM UŻYCIEM dokładnie przetestuj podnośnik pod kątem prawidłowego działania

4. PO KAŻDYM UŻYCIU przetrzeć czystą szmatką. Przechowuj podnośnik w pomieszczeniu zamkniętym

1. PRZED KAŻDYM UŻYCIEM sprawdź ogólny stan podnośnika. Sprawdzić:

 Po całkowitym opuszczeniu podnośnika wykręć śrubę napełniania. 

Przechylić podnośnik, aby umożliwić całkowite spuszczenie starego płynu hydraulicznego.

ABY ZAPOBIEC POWAŻNYM OBRAŻeniom:

3. CO NAJMNIEJ RAZ NA TRZY LATA należy wymienić płyn hydrauliczny:

instrukcje.

obsługiwane obciążenie. Całkowicie rozwiąż wszystkie problemy przed użyciem. Jeśli rozwiązania

 Niewspółosiowość lub zakleszczenie ruchomych części

hydraulicznym, aż poziom płynu znajdzie się 1/4 cala poniżej górnej krawędzi otworu

wlewowego.  Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby

otworzyć zawór spustowy.  Szybko pompuj uchwytem kilka razy w górę i w dół, aby usunąć powietrze z

Pozbądź się starego płynu hydraulicznego zgodnie z lokalnymi przepisami.  Trzymając podnośnik

w pozycji pionowej, całkowicie napełnij moduł hydrauliczny wysokiej jakości

 Luźny sprzęt

Podczas rozwiązywania problemów z nieprawidłowo działającym gniazdem należy zachować ostrożność. Trzymaj się z daleka od

technik sprawdzi i naprawi podnośnik przed użyciem.

 Wszelkie warunki, które mogą mieć wpływ na jego bezpieczne działanie

 Wymień śrubę napełniania.

system. 

Sprawdź ponownie poziom płynu i uzupełnij w razie potrzeby.

 Pęknięte lub uszkodzone części

OSTRZEŻENIE

CZYSZCZENIE, KONSERWACJA I SMAROWANIE

Machine Translated by Google

NIE UŻYWAJ USZKODZONEGO LUB NIEPRAWIDŁOWO DZIAŁAJĄCEGO PODNOŚNIKA

pojemność

Płyn

nie będzie

pod

jego waga

Siodło

wypełnienie

pod

obciążenie

obniża

g. od

sposób

podnieść wszystko

wyciek

Siodło

porusza się

Pompa

gąbczasty

wtyczka

obciążenie

kiedy

czuje

Uchwyt

nie podnosić o godz

Jack jest

Jacek to zrobi

udar

tak szybko jak to możliwe.

może nie zamknąć się całkowicie. Spłukiwać

kilka cali.

2. Ręcznie podnieś siodełko

Zawory mogą być zablokowane i

PRAWDOPODOBNE ROZWIĄZANIE

1. Opuść siodełko i

(Upewnij się, że plik Jack

obracając uchwyt

3. Otwórz zawór spustowy

zawory:

podczas próby a

wciśnij siodło w dół jako

Zawór jest całkowicie zamknięty.

zawór.

bezpiecznie zamknij zwolnienie

Sprawdź, czy Release

nie obsługuje obciążenia

Podnośnik musi wypuścić powietrze.

przeciwnie do ruchu wskazówek zegara. I

rozwiązanie.)

MOŻLIWE OBJAWY

operacji, PRZED PRZYWRÓCENIEM PODNOŚNIKA DO PRACY.

Po naprawie podnośnika:

Przetestuj go ostrożnie bez obciążenia, całkowicie go podnosząc i opuszczając, sprawdzając, czy jest prawidłowy

X X

Machine Translated by Google

PROSZĘ DOKŁADNIE PRZECZYTAĆ PONIŻSZE

wyraźnie stwierdza, że wszelkie naprawy i wymiany części powinny być wykonywane przez

certyfikowanych i licencjonowanych techników, a nie przez kupującego. Kupujący bierze na siebie wszystko

do wymiany jakiejkolwiek części produktu. W rzeczywistości producent i/lub dystrybutor

części do niego.

schemat w tej instrukcji służy wyłącznie jako narzędzie odniesienia. Ani producent, ani

lub posiada kwalifikacje do dokonywania jakichkolwiek napraw produktu lub posiada odpowiednie kwalifikacje

dystrybutor składa kupującemu jakiekolwiek oświadczenia lub gwarancje, że

Producent i/lub dystrybutor dostarczył listę części i montaż

części zamiennych do niego lub wynikających z jego instalacji zastępczej

ryzyko i odpowiedzialność wynikającą z napraw oryginalnego produktu lub

dostępne pojedynczo jako części zamienne.

UWAGA: Niektóre części zostały wymienione i pokazane wyłącznie w celach ilustracyjnych, ale tak nie jest

XXX

Jednostka też może mieć

Podnośnik musi wypuścić powietrze.

w środku dużo płynu hydraulicznego.

Jeśli potrzebne.

wyrównać i uzupełnić w razie potrzeby.

Sprawdź poziom płynu i wyreguluj

płyn hydrauliczny. Sprawdź płyn

Jackowi może być mało

Machine Translated by Google

Parametr

Model

Szerokość B(mm)

Maksymalna wysokość E (mm)

Minimalna wysokość D (mm)

2,0 tony

207

Udźwig

Materiał

Średnica tacy A (mm)

117

Metoda przenoszenia obciążenia Pojedynczy cylinder hydrauliczny

450

Stal

Długość C(mm)

F62

325

QJD61A-J1602-1

SPECYFIKACJA TECHNICZNA

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

MODEL: QJD61A-J1602-1

HYDRAULISCHE VLOERKRIKKEN

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen

slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in

vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden

gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

Machine Translated by Google

HULP NODIG? NEEM CONTACT MET ONS OP!

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met

ons op:

MODEL: QJD61A-J1602-1

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door

voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er

technologie- of software-updates zijn voor ons product.

HYDRAULISCHE VLOER

JACKS

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

AANBEVELING VOOR VEILIG GEBRUIK VAN DE KRIK

INSPECTIES

1. Vóór elk gebruik

1. De krik moet op een harde, vlakke ondergrond worden gebruikt en tijdens het rijden vrij kunnen rollen

7. De gebruikershandleiding van de voertuigfabrikant moet vóór de start worden geraadpleegd

heffen en dalen.

Voor elk gebruik van de garagekrik moet een visuele inspectie worden uitgevoerd

missende onderdelen.

optillen van het voertuig.

8. Zorg ervoor dat het hefpunt stabiel is en goed gecentreerd op de hoofdkap.

abnormale omstandigheden zoals gescheurde lasnaden, lekken en beschadigde, losse of

WAARSCHUWING: De krik mag alleen op harde, vlakke oppervlakken worden gebruikt en vrij zijn

2. Na elk gebruik

2. De niet-geheven wielen van het voertuig moeten worden geblokkeerd.

3. De lading moet centraal op de hoofdkap worden geplaatst.

Als u vermoedt dat de lift een garagekrik heeft, moet de garagekrik onmiddellijk worden geïnspecteerd

rollen tijdens het heffen en dalen. Kom niet onder een voertuig terecht dat alleen wordt ondersteund

4. Er mogen zich geen personen in een voertuig bevinden dat wordt opgetild.

5. De krik mag uitsluitend worden gebruikt voor het heffen en neerlaten. Het opgeheven voertuig moet

worden ondersteund op voertuigsteunen.

door een trolley-krik-gebruik steunstandaards.

onderworpen is geweest aan een abnormale belasting of schok. Het wordt aanbevolen om inspectie uit te voeren

9. Verplaats of verplaats het voertuig niet terwijl het op de krik staat.

worden uitgevoerd door een door de fabrikant of leverancier erkend reparatiebedrijf.

LET OP: Lees zorgvuldig de instructies en procedures voor veilig gebruik.

6. Niemand mag met zijn lichaam onder een voertuig komen dat alleen wordt ondersteund door een

hydraulische garagekrik.

BESCHRIJVING VAN DE SYMBOLEN

Machine Translated by Google

kan niet worden gebruikt als ondersteunend hulpmiddel.

4. Plaats de olievulplug terug in de cilinder.

WAARSCHUWING: Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE

2. De lading moet centraal op de hoofdkap worden geplaatst.

1. De niet-geheven wielen van het voertuig moeten worden geblokkeerd.

Door transport en/of handling kan er lucht in het hydraulisch systeem terechtkomen

3. Er mogen zich geen personen in een voertuig bevinden dat wordt opgetild.

sectie aan het begin van deze handleiding, inclusief alle tekst onder subkoppen

daarin voordat u dit product installeert of gebruikt.

4. Vóór het heffen moet de gebruikershandleiding van de voertuigfabrikant worden geraadpleegd

kan het heffen van de krikken belemmeren. Om lucht uit het hydraulische systeem te laten ontsnappen:

1. Open de ontlastklep door de krikhendel tegen de klok in te draaien.

van het voertuig.

5. De hydraulische garagekrik mag uitsluitend worden gebruikt voor het heffen en dalen. En het

2. Verwijder de olievulplug uit de cilinder.

3. Pomp de krikhendel snel meerdere volledige slagen.

INSTALLATIE - VOOR GEBRUIK

WAARSCHUWING

AANTAL.

Onderdelen lijst

LET OP VOOR GEBRUIK

AfbeeldingGeen naam

Machine Translated by Google

1. Steek de gemonteerde handgreep in de handgreepaansluiting. De pin aan de onderkant

van de handgreep past in de handgreepaansluiting.

Jack-standaard

Hendel

Jac

Rek

5 Handschacht

HET BEVESTIGEN VAN HET HANDVAT

Machine Translated by Google

sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin,

vóór de installatie of het gebruik van dit product.

WAARSCHUWING: Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE

GEBRUIKSAANWIJZING

LUCHTVERWIJDERING

FUNCTIES

VÓÓR ELK GEBRUIK OF INDIEN DE PRESTATIES VAN DE JACK VERMINDEREN

Machine Translated by Google

HEFFEN

HYDRAULISCHE VLOEISTOF TOEVOEGEN

1/4" onder de bovenkant van de vulpoort.

pomp de hendel meerdere keren snel.

Opmerking: Raak de hendel niet aan tijdens het bijvullen van hydraulische vloeistof.

2. Plaats het krikzadel voorzichtig onder dat van de voertuigfabrikant

3. Draai de vulschroef vast.

4. BELANGRIJK: Nadat de lucht is verwijderd, moet u eerst de krik testen op goede werking

Controleer op teveel lucht en het juiste peil van de hydraulische vloeistof in de krik. Als Jack verschijnt

6. Als de lucht is verwijderd en de krik niet goed lijkt te werken, doe dat dan

aanbevolen hijspunt.

tot het daadwerkelijke gebruik ervan.

Gebruik het apparaat niet voordat het gerepareerd is door een gekwalificeerde servicemonteur.

Om niet goed te werken, kan het nodig zijn om het hydraulisch systeem te ontluchten

tegemoetkomend verkeer. Schakel de motor van het voertuig uit. Plaats de transmissie van het voertuig

WAARSCHUWING: Parkeer het voertuig op een vlakke, vlakke, stevige ondergrond, veilig uit de buurt van

"PARK" (indien automatisch) of in de laagste versnelling (indien handmatig). Stel de noodtoestand van het voertuig in

overtollige lucht als volgt:

(Zie de gebruikershandleiding van de voertuigfabrikant voor de locatie van het frame

hijspunt.)

rem. Blokkeer vervolgens de wielen die niet worden opgetild.

1. Draai de vulschroef los.

1. Verwijder de vulschroef. Verwijder de schroeven van het veiligheidsventieldeksel niet en maak deze ook niet los.

3. Pomp met de hendel totdat de bovenkant van het zadel bijna die van het voertuig heeft bereikt

hijspunt. Plaats het zadel direct onder het hefpunt van het voertuig.

2. Voeg langzaam hoogwaardige hydraulische vloeistof (afzonderlijk verkrijgbaar) toe tot de vloeistof het niveau bereikt

2. Controleer het vloeistofpeil en vul indien nodig bij door hydraulische vloeistof toe te voegen.

1. Draai de hendel langzaam tegen de klok in om de krik omlaag te brengen. Zodra de Jack is

volledig is neergelaten, draait u de hendel met de klok mee naar de strakste positie om de klep te sluiten.

3. Draai de hendel met de klok mee naar de strakste positie om de klep te sluiten

Machine Translated by Google

ONDERHOUD EN SERVICE

VERLAGEN

1. Verwijder voorzichtig alle gereedschappen, onderdelen etc. onder het voertuig.

van beide kriksteunen. Gebruik een bijpassend paar kriksteunen per voertuig ter ondersteuning

2. Plaats het Jack's Saddle onder het hefpunt. Draai de hendel stevig vast

gebruik geen beschadigde apparatuur. Als er abnormale geluiden of trillingen optreden, laat dan de

met de klok mee en breng het voertuig hoog genoeg omhoog om vrij te komen van de kriksteunen.

slechts één uiteinde.

4. Om het voertuig op te tillen, pompt u met de hendel. Gebruik vloeiende, volledige bewegingen.

zadels van stands.

probleem opgelost vóór verder gebruik.

7. Draai de hendel langzaam tegen de klok in om het voertuig op de krik te laten zakken

8. Zodra het voertuig volledig op de kriksteunen staat, gaat u langzaam verder met het laten zakken

5. Selecteer bijpassende kriksteunen (apart verkrijgbaar) met de juiste capaciteit. Stel de

3. Verwijder voorzichtig de kriksteunen.

4. Draai de hendel langzaam tegen de klok in om het voertuig op de grond te laten zakken.

de krik totdat deze volledig is neergelaten.

De krik staat op dezelfde hoogte volgens de instructies van de fabrikant en zorgt ervoor dat ze goed op hun

plaats klikken.

5. Laat de krik volledig zakken. Bewaar de Jack binnenshuis, buiten het bereik van kinderen.

WAARSCHUWING: Procedures die niet specifiek in deze handleiding worden uitgelegd, moeten

6. Plaats de zadels van de kriksteunen onder die van de voertuigfabrikant

9. Verwijder de krik en berg deze veilig op.

uitsluitend worden uitgevoerd door een gekwalificeerde technicus.

aanbevolen steunpunten.

WAARSCHUWING: OM ERNSTIG LETSEL DOOR DEFECTE GEREEDSCHAP TE VOORKOMEN: Doen

WAARSCHUWING! Zorg ervoor dat de steunpunten van het voertuig volledig in de zadels zitten

Machine Translated by Google

PROBLEEMOPLOSSEN

ÿ Vervang de vulschroef.

2. Test vóór elk gebruik de krik grondig op goede werking

4. NA ELK GEBRUIK afvegen met een schone doek. Bewaar de Jack binnenshuis

bereik van kinderen.

feitelijk gebruik. Als de krik niet goed lijkt te werken, volgt u LUCHTVERWIJDERING

3. TEN MINSTE EENS IEDERE DRIE JAAR de hydraulische vloeistof verversen:

instructies.

1. Inspecteer VOOR ELK GEBRUIK de algemene staat van de krik. Controleren op:

ÿ Verwijder de vulschroef terwijl de krik volledig is neergelaten. ÿ Kantel

de krik zodat de oude hydraulische vloeistof volledig kan weglopen.

OM ERNSTIG LETSEL TE VOORKOMEN:

Voer de oude hydraulische vloeistof af in overeenstemming met de plaatselijke regelgeving. ÿ

Terwijl de krik rechtop staat, vult u de hydraulische unit volledig met hoogwaardige kwaliteit

ÿ Losse hardware

Wees voorzichtig bij het oplossen van problemen met een defecte aansluiting. Blijf uit de buurt van de

ondersteunde belasting. Los vóór gebruik alle problemen volledig op. Als de oplossingen

ÿ Verkeerde uitlijning of vastlopen van bewegende delen

hydraulische vloeistof totdat de vloeistof zich 1/4" onder de bovenkant van de vulpoort

bevindt. ÿ Draai de hendel tegen de klok in om de ontlastklep te openen. ÿ Pomp de hendel

een aantal keren snel op en neer om lucht uit de vulopening te verwijderen.

systeem.

ÿ Controleer het vloeistofpeil opnieuw en vul indien nodig bij.

ÿ Gebarsten of kapotte onderdelen

zoals beschreven in de probleemoplossingsgids het probleem niet oplost, dient u een gekwalificeerd persoon te raadplegen

technicus inspecteert en repareert de krik vóór gebruik.

ÿ Elke omstandigheid die de veilige werking ervan kan beïnvloeden

REINIGING, ONDERHOUD EN SMERING

WAARSCHUWING

Machine Translated by Google

2. Til het zadel handmatig op

Kleppen kunnen geblokkeerd zijn en

WAARSCHIJNLIJKE OPLOSSING

sluit mogelijk niet volledig. Doortrekken

enkele centimeters.

3. Open de ontlastklep

de kleppen:

1. Laat het zadel zakken en

(Zorg ervoor dat de Jack

door aan de hendel te draaien

sluit de ontgrendeling veilig af

ondersteunt geen last

terwijl je probeert een

Controleer of de vrijgave

tegen de klok in. En

Klep is volledig gesloten.

oplossing.)

ventiel.

MOGELIJKE SYMPTOMEN

forceer het zadel naar beneden als

De krik moet lucht verdrijven.

zo snel mogelijk.

GEBRUIK GEEN BESCHADIGDE OF STORENDE KRIK

voordat u de krik weer in gebruik neemt.

Nadat de krik is gerepareerd:

Test het zorgvuldig zonder last door het volledig omhoog en omlaag te brengen en controleer of het goed is

niet optillen

Jack is

zijn gewicht

Zadel

onder

capaciteit

Vloeistof

g van

zal niet

til alle op

lekt

de vulling

Zadel

onder

verlaagt

plug

laden

wanneer

laden

Pomp

beweegt

sponsachtig manier

Jac zal

hartinfarct

voelt

Hendel

Machine Translated by Google

LEES HET VOLGENDE ZORGVULDIG

X XX

Het apparaat kan dat ook hebben

veel hydraulische vloeistof erin.

Controleer het vloeistofpeil en stel af

indien nodig.

niveau en vul indien nodig bij.

De krik moet lucht verdrijven.

Hydraulische vloeistof. Controleer vloeistof

Jack heeft misschien weinig geld

of zij gekwalificeerd is om reparaties aan het product uit te voeren, of dat hij of zij gekwalificeerd is

vermeldt uitdrukkelijk dat alle reparaties en vervangingen van onderdelen moeten worden uitgevoerd door

gecertificeerde en erkende technici en niet door de koper. De koper neemt alles over

onderdelen ervan.

diagram in deze handleiding uitsluitend als referentiemiddel. Noch de fabrikant, noch

om onderdelen van het product te vervangen. Feitelijk de fabrikant en/of distributeur

distributeur geeft enige verklaring of garantie van welke aard dan ook aan de koper dat hij

De fabrikant en/of distributeur heeft de onderdelenlijst en montage ter beschikking gesteld

risico en aansprakelijkheid voortvloeiend uit zijn of haar reparaties aan het originele product of

vervangende onderdelen daarvoor of voortvloeiend uit de installatie of vervanging ervan

afzonderlijk verkrijgbaar als vervangingsonderdelen.

OPMERKING: Sommige onderdelen worden uitsluitend ter illustratie vermeld en getoond, maar dat is niet het geval

Machine Translated by Google

QJD61A-J1602-1

Parameter

Model

TECHNISCHE SPECIFICATIE

207

Lastdragende methode Hydraulische enkele cilinder

450

117

Dienbladdiameter A (mm)

Breedte B(mm)

F62

Lengte C (mm)

325

Staal

Min Hoogte D (mm)

Maximale hoogte E (mm)

Materiaal

Hefgewichtcapaciteit

2,0 ton

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: QJD61A-J1602-1

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

HYDRAULISKA GOLVJACKAR

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

BEHÖVS HJÄLP? KONTAKTA OSS!

Teknisk support och e-garanticertifikat

www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

MODELL: QJD61A-J1602-1

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

JACKS

HYDRAULISKA GOLV

Machine Translated by Google

REKOMMENDATION FÖR SÄKER ANVÄNDNING AV jacket

INSPEKTIONER

2. Efter varje användning

4. Ingen person ska vistas i ett fordon som lyfts.

Garagedomkraften bör inspekteras omedelbart om hissen tros ha

att rulla under lyft och sänkning. Gå inte under ett fordon som endast stöds

5. Domkraften ska endast användas för lyft och sänkning. Det upphöjda fordonet ska

9. Flytta eller kör inte fordonet medan du är på domkraften.

stödjas på fordonsstöd.

av en vagn jack-använda stödstativ.

VARNING: Läs noggrant instruktionerna och procedurerna för säker användning.

utsatts för en onormal belastning eller stöt. Det rekommenderas att inspektion

göras av tillverkarens eller leverantörens auktoriserade reparationsverkstad.

6. Ingen person ska få sin kropp under ett fordon som endast stöds av en

hydraulisk vagndomkraft.

1. Före varje användning

1. Domkraften ska användas på en hård och jämn yta och vara fri att rulla under

7. Biltillverkarens bruksanvisning bör konsulteras innan

lyfta och sänka.

Visuell inspektion bör göras före varje användning av garagedomkraften för

lyft av fordonet.

8. Se till att lyftpunkten är stabil och korrekt centrerad på huvudkåpan.

onormala förhållanden som spruckna svetsar, läckor och skadade, lösa, eller

saknade delar.

2. Fordonets olyfta hjul ska vara blockerade.

3. Lasten ska vara centralt placerad på huvudkåpan.

VARNING: Domkraften får endast användas på hårda, jämna ytor och vara fri

BESKRIVNING AV SYMBOLERNA

Machine Translated by Google

3. Ingen person ska vistas i ett fordon som lyfts.

4. Biltillverkarens bruksanvisning bör konsulteras före lyft

kan störa domkrafternas lyft. För att släppa ut luft från hydraulsystemet:

1. Öppna utlösningsventilen genom att vrida domkraftshandtaget moturs.

2. Ta bort oljepåfyllningspluggen från cylindern.

av fordonet.

5. Den hydrauliska vagndomkraften ska endast användas för lyft och sänkning. Och det

3. Pumpa snabbt domkraftshandtaget genom flera hela slag.

kan inte användas som ett stödverktyg.

4. Sätt tillbaka oljepåfyllningspluggen i cylindern.

VARNING: Läs HELA VIKTIG SÄKERHETSINFORMATION

1. Fordonets olyfta hjul ska vara blockerade.

2. Lasten ska vara centralt placerad på huvudkåpan.

avsnitt i början av denna handbok inklusive all text under underrubriker

däri före installation eller användning av denna produkt.

På grund av transport och/eller hantering kan luft fångas i hydraulsystemet, vilket

INSTÄLLNING - INNAN ANVÄNDNING

VARNING

Inget namn

Dellista

FÖRSIKTIGHET INNAN ANVÄNDNING


ANTAL.

Machine Translated by Google

1. Sätt in det monterade handtaget i handtagsuttaget. Stiftet i nedre änden

Jack Stativ

Hantera

av handtaget passar in i handtagsuttaget.

2 1

Jack

Kuggstång

5 Handskaft

ATT FÄSTA HANDTAGET

Machine Translated by Google

avsnittet i början av denna handbok inklusive all text under underrubriker däri innan

installation eller användning av denna produkt.

VARNING: Läs HELA VIKTIG SÄKERHETSINFORMATION

BRUKSANVISNINGAR

BORTTAGNING AV LUFT

FUNKTIONER

FÖRE VARJE ANVÄNDNING ELLER OM JACKENS PRESTANDA MINSKAS

Machine Translated by Google

för att inte fungera ordentligt kan det bli nödvändigt att tömma dess hydraulsystem

mötande trafik. Stäng av fordonets motor. Placera fordonets transmission i

"PARK" (om automatisk) eller i sin lägsta växel (om manuell). Ställ in fordonets nödsituation

överdriven luft enligt följande:

lyftpunkt.)

3. Pumpa handtaget tills toppen av sadeln nästan har nått fordonets

broms. Blockera sedan hjulen som inte lyfts.

1. Lossa påfyllningsskruven.

2. Kontrollera vätskenivån och fyll vid behov på genom att tillsätta hydraulvätska.

1. Ta bort påfyllningsskruven. Ta inte bort eller lossa säkerhetsventilkåpans skruvar.

lyftpunkt. Placera sadeln direkt under fordonets lyftpunkt.

2. Tillsätt högkvalitativ hydraulolja (säljs separat) långsamt tills vätskan når

3. Vrid sedan handtaget medurs till det tätaste läget för att stänga ventilen

1/4" under toppen av påfyllningsporten.

1. Vrid sakta handtaget moturs för att sänka domkraften. När Jack är

helt sänkt, vrid handtaget medurs till det tätaste läget för att stänga ventilen.

pumpa handtaget flera gånger snabbt.

Obs: Rör inte vid handtaget när du fyller på hydraulvätska.

2. Placera Jack's Sadle försiktigt under fordonstillverkarens

3. Dra åt påfyllningsskruven.

4. VIKTIGT: Efter att luften har avlägsnats, testa domkraften för korrekt funktion innan

rekommenderad lyftpunkt.

(Se fordonstillverkarens ägarmanual för platsen för ramen

till dess faktiska användning.

Kontrollera om det finns för mycket luft och korrekt hydraulvätskenivå i domkraften. Om Jack dyker upp

6. Om luften avlägsnas och domkraften inte verkar fungera som den ska, gör du

VARNING: Parkera fordonet på en plan, jämn, solid yta säkert borta från

använd den inte förrän den har reparerats av en kvalificerad servicetekniker.

TILLÄGG HYDRAULIKVÄTSKA

LYFT

Machine Translated by Google

UNDERHÅLL OCH SERVICE

SÄNKNING

5. Välj matchande domkrafter (säljs separat) med lämplig kapacitet. Ställ in

5. Sänk domkraften helt. Förvara domkraften inomhus utom räckhåll för barn.

domkraften tills den är helt nedsänkt.

domkraften står på samma höjd enligt tillverkarens anvisningar, och se till att de låses

säkert på plats.

VARNING: Procedurer som inte specifikt förklaras i denna manual måste vara

6. Placera domkraftens sadlar under fordonstillverkarens

rekommenderade stödpunkter.

9. Ta bort domkraften och förvara den säkert ur vägen.

endast utföras av en kvalificerad tekniker.

VARNING! Se till att fordonets stödpunkter sitter helt i sadlarna

1. Ta försiktigt bort alla verktyg, delar etc. från under fordonet.

VARNING: FÖR ATT FÖRHINDRA ALLVARLIG SKADA FRÅN VERKTYGSFEL: Gör

av båda domkraftens stativ. Använd ett matchat par domkrafter per fordon för att stödja

2. Placera Jack's Sadle under lyftpunkten. Vrid handtaget ordentligt

använd inte skadad utrustning. Om onormalt ljud eller vibrationer uppstår, har du

medurs och höj fordonet tillräckligt högt för att frigöra domkrafterna.

bara ena änden.

problemet åtgärdats före vidare användning.

7. Vrid sakta handtaget moturs för att sänka fordonet på domkraften

4. För att lyfta fordonet pumpar du handtaget. Använd jämna, fulla drag.

stativs sadlar.

3. Ta försiktigt bort domkrafterna.

4. Vrid sakta handtaget moturs för att sänka fordonet på marken.

8. Fortsätt långsamt att sänka när fordonet är helt på plats på domkraften

Machine Translated by Google

FELSÖKNING

ÿ Med domkraften helt sänkt, ta bort påfyllningsskruven. ÿ Tippa

domkraften så att den gamla hydraulvätskan kan rinna ut helt.

FÖR ATT FÖRHINDRA ALLVARLIG SKADA:

Kassera den gamla hydrauloljan i enlighet med lokala föreskrifter. ÿ Med domkraften

upprätt, fyll den hydrauliska enheten helt med hög grad

ÿ Lös hårdvara

Var försiktig när du felsöker ett felaktigt uttag. Håll dig väl borta från

stödd belastning. Lös alla problem helt före användning. Om lösningarna

ÿ Felinriktning eller fastsättning av rörliga delar

ÿ Spruckna eller trasiga delar

hydraulvätska tills vätskan är 1/4" under toppen av påfyllningsporten. ÿ Vrid

handtaget moturs för att öppna utlösningsventilen. ÿ Pumpa handtaget snabbt upp

och ner flera gånger för att tömma luft från

systemet.

ÿ Kontrollera vätskenivån igen och fyll på vid behov.

ÿ Alla tillstånd som kan påverka dess säker drift

ÿ Sätt tillbaka påfyllningsskruven.

som presenteras i felsökningsguiden inte löser problemet, ha en kvalificerad

tekniker inspektera och reparera domkraften före användning.

2. FÖRE VARJE ANVÄNDNING, testa noggrant domkraften för korrekt funktion innan den används

4. EFTER VARJE ANVÄNDNING, torka av med en ren trasa. Förvara domkraften inomhus utanför

barns räckvidd.

faktisk användning. Om uttaget inte verkar fungera som det ska, följ LUFTBORTTAGNING

instruktioner.

3. MINST EN GÅNG VAR TREDJE ÅR, byt hydraulolja:

1. INNAN VARJE ANVÄNDNING, inspektera domkraftens allmänna tillstånd. Kolla efter:

RENGÖRING, UNDERHÅLL OCH SMÖRJNING

VARNING

Machine Translated by Google

stäng spärren ordentligt

Kontrollera att Release

stöder inte en belastning

moturs. Och

tvinga ner sadeln som

Ventilen är helt stängd.

medan du försöker a

ventil.

MÖJLIGA SYMPTOM

snabbt som möjligt.

lösning.)

Domkraften behöver släppa ut luft.

TROLIG LÖSNING

2. Lyft sadeln manuellt

Ventiler kan vara blockerade och

kanske inte stängs helt. Att spola

ventilerna:

flera tum.

3. Öppna utlösningsventilen

1. Sänk sadeln och

(Se till att Jack

genom att vrida på handtaget

under

sätt

plugg

ladda

upp när

Pump

rör sig

Jack kommer

Hantera

inte lyft kl stroke

känner

dess vikt

Sadel

jack är

under

kapacitet

Vätska

ska inte

ladda

lyft alla

läcker

g från

Sadel

svampig

sänker

fyllningen

ANVÄND INTE ETT SKADAT ELLER FEL FUNKTIONER

Testa den noggrant utan last genom att höja och sänka den helt och kontrollera att den är korrekt

Efter att domkraften har reparerats:

drift, INNAN DU ÅTERSTÄLLER DECKEN TILL DRIFT.

X X

Machine Translated by Google

LÄS FÖLJANDE NOGGRANT

anger uttryckligen att alla reparationer och byten av delar ska utföras av

certifierade och licensierade tekniker och inte av köparen. Köparen antar allt

för att byta ut några delar av produkten. Faktum är att tillverkaren och/eller distributören

risk och ansvar som uppstår till följd av hans eller hennes reparationer av originalprodukten eller

distributören gör någon representation eller garanti av något slag till köparen att han

eller hon är kvalificerad att göra några reparationer på produkten eller att han eller hon är kvalificerad

diagrammet i denna handbok endast som ett referensverktyg. Varken tillverkaren eller

Tillverkaren och/eller distributören har tillhandahållit reservdelslistan och monteringen

reservdelar därtill eller som härrör från hans eller hennes installation av ersättning

OBS: Vissa delar är listade och visade endast i illustrationssyfte och är det inte

finns individuellt som reservdelar.

delar därtill.

XXX

Enheten kan ha också

Domkraften behöver släppa ut luft.

mycket hydraulvätska inuti.

nivå och fyll på vid behov.

Kontrollera vätskenivån och justera

hydraulisk vätska. Kontrollera vätskan

Jack kan vara låg på

om det behövs.

Machine Translated by Google

QJD61A-J1602-1

Min höjd D(mm)

Max höjd E(mm)

Lyftviktskapacitet

Material

2,0 ton

207

Lastbärande metod Hydraulisk encylinder

450

117

Brickdiameter A(mm)

F62

Bredd B(mm)

325

Stål

Längd C(mm)

Parameter

Modell

TEKNISK SPECIFIKATION

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor QJD61A-J1602-1 Low Profile Floor Jack 2 Ton Heavy Duty Single Piston Hydraulic Pump

Product's Documents

User Manual

Specifications

Vevor QJD61A-J1602-1 Questions and Answers
