Einhell 4513970 Power X-Change Akku-Bohrhammer TE-HD 18/12 User Manual

TE-HD 18/12 Li

Art.-Nr.: 45.139.70 I.-Nr.: 21023

D Originalbetriebsanleitung

Akku-Bohrhammer

GB Original operating instructions

Cordless hammer drill

F Instructions d’origine

Marteau perforateur à

accumulateur

I Istruzioni per l’uso originali

Trapano battente a batteria

DK/ Original betjeningsvejledning

N Borehammer med oplader

S Original-bruksanvisning

Batteridriven borrhammare

CZ Originální návod k obsluze

Akumulátorové vrtací kladivo

SK Originálny návod na obsluhu

Akumulátorové vŕtacie kladivo

NL Originele handleiding

Accu boorhamer

E Manual de instrucciones original

Taladro percutor a batería

FIN Alkuperäiskäyttöohje

Akkukäyttöinen poravasara

SLO Originalna navodila za uporabo

Baterijsko vrtalno kladivo

H Eredeti használati utasítás

Akku-fúrókalapács

RO Instrucţiuni de utilizare originale

Ciocan rotopercutor cu acumulator

GR Πρωτότυπες Οδηγίες χρήσης

Πνευματικο πιστολετο μπαταριας

P Manual de instruções original

Martelo perfurador sem ﬁ o

HR/ Originalne upute za uporabu

BIH Akumulatorski bušaći čekić

RS Originalna uputstva za upotrebu

Akumulatorska udarna bušilica

TR Orijinal Kullanma Talimatı

Akülü kirici delici

PL Instrukcją oryginalną

Akumulatorowa wiertarka udarowa

EE Originaalkasutusjuhend

Aku-haamerpuur

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 1Anl_TE_HD_18_12_Li_Solo_SPK13.indb 1 12.07.2023 09:26:1912.07.2023 09:26:19

- 2 -

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 2Anl_TE_HD_18_12_Li_Solo_SPK13.indb 2 12.07.2023 09:26:4612.07.2023 09:26:46

- 3 -

4 5

6 7

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 3Anl_TE_HD_18_12_Li_Solo_SPK13.indb 3 12.07.2023 09:26:5012.07.2023 09:26:50

- 4 -

max. Ø

12 mm

12345

6778

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 4Anl_TE_HD_18_12_Li_Solo_SPK13.indb 4 12.07.2023 09:26:5512.07.2023 09:26:55

- 5 -

Gefahr!

Beim Benutzen von Geräten müssen einige Si-

cherheitsvorkehrungen eingehalten werden, um

Verletzungen und Schäden zu verhindern. Lesen

Sie diese Bedienungsanleitung / Sicherheitshin-

weise deshalb sorgfältig durch. Bewahren Sie die-

se gut auf, damit Ihnen die Informationen jederzeit

zur Verfügung stehen. Falls Sie das Gerät an an-

dere Personen übergeben sollten, händigen Sie

diese Bedienungsanleitung / Sicherheitshinweise

bitte mit aus. Wir übernehmen keine Haftung für

Unfälle oder Schäden, die durch Nichtbeachten

dieser Anleitung und den Sicherheitshinweisen

entstehen.

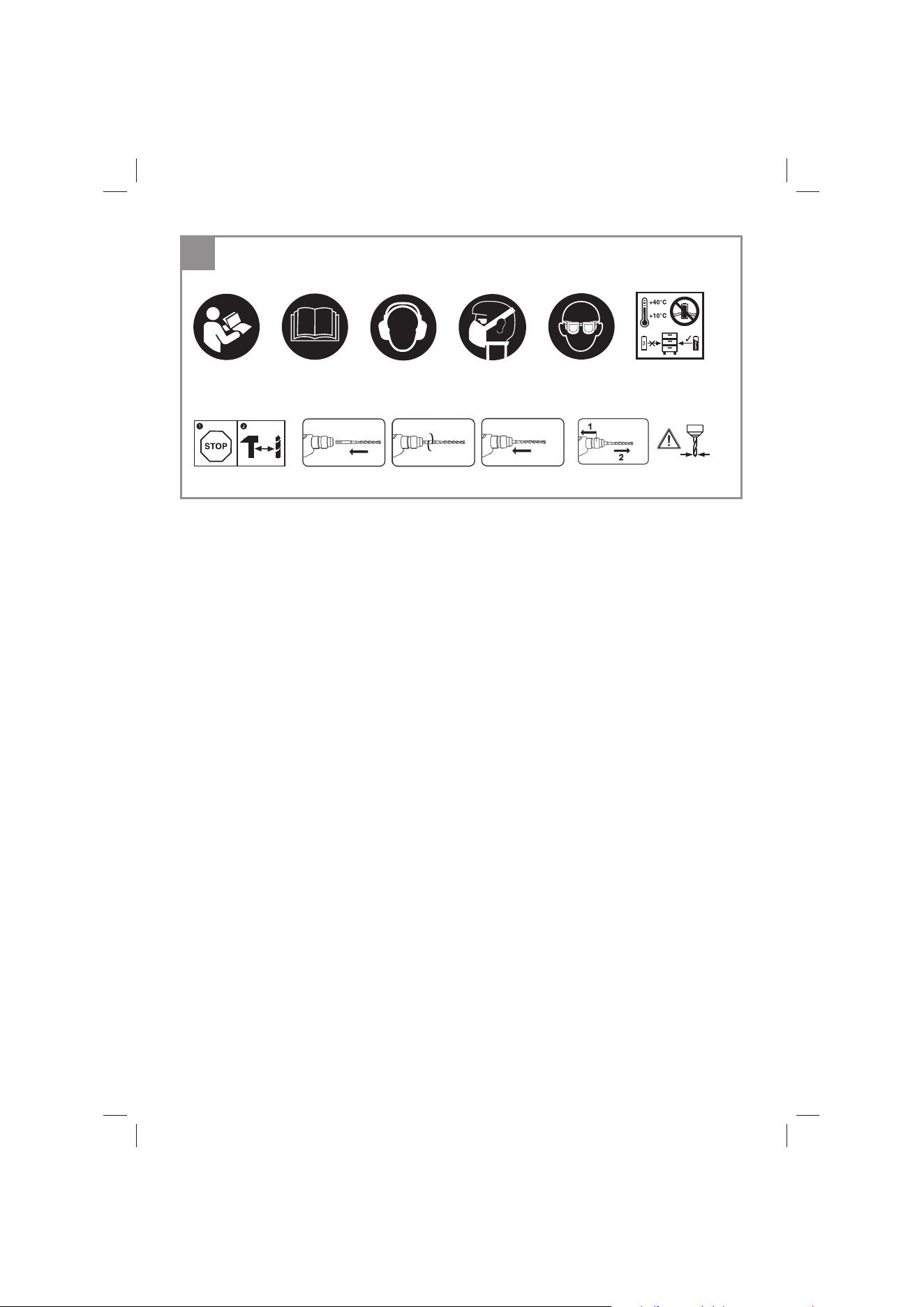

Erklärung der verwendeten Symbole

(siehe Bild 9)

1. Gefahr! - Zur Verringerung des Verletzungsri-

sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust

bewirken.

3. Vorsicht! Tragen Sie eine Staubschutz-

maske. Beim Bearbeiten von Holz und ande-

rer Materialien kann gesundheitsschädlicher

Staub entstehen. Asbesthaltiges Material darf

nicht bearbeitet werden!

4. Vorsicht! Tragen Sie eine Schutzbrille.

Während der Arbeit entstehende Funken

oder aus dem Gerät heraustretende Splitter,

Späne und Stäube können Sichtverlust be-

wirken.

5. Lagerung der Akkus nur in trockenen Räu-

men mit einer Umgebungstemperatur von

+10°C - +40°C. Akkus nur in geladenem Zu-

stand lagern (mind. 40% geladen).

6. Um eine Beschädigung des Gerätes zu ver-

meiden, soll die Umschaltung zwischen den

einzelnen Funktionen nur im Stillstand erfol-

gen.

7. SDS-Plus- Bohrer drehend in die Werkzeug-

aufnahme bis zum Anschlag einschieben.

Das Werkzeug verriegelt sich von selbst.

1. Verriegelungshülse zurückziehen,

festhalten!

2. Werkzeug entnehmen!

8. Der Durchmesser des Bohrers darf max. 12

mm betragen.

1. Sicherheitshinweise

Warnung!

Lesen Sie alle Sicherheitshinweise, Anwei-

sungen, Bebilderungen und technischen

Daten, mit denen dieses Elektrowerkzeug

versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt-

rischen Schlag, Brand und/oder schwere Verlet-

zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1. Verriegelungshülse

2. Bohren-/Schlagbohren-Umschalter

3. Drehrichtungsschalter

4. Ein-/ Ausschalter

5. LED-Licht

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti-

kels anhand des beschriebenen Lieferumfangs.

Bei Fehlteilen wenden Sie sich bitte spätestens

innerhalb von 5 Arbeitstagen nach Kauf des Arti-

kels unter Vorlage eines gültigen Kaufbeleges an

unser Service Center oder an die Verkaufstelle,

bei der Sie das Gerät erworben haben. Bitte

beachten Sie hierzu die Gewährleistungstabelle

in den Service-Informationen am Ende der An-

leitung.

•

Öffnen Sie die Verpackung und nehmen Sie

das Gerät vorsichtig aus der Verpackung.

•

Entfernen Sie das Verpackungsmaterial so-

wie Verpackungs-/ und Transportsicherungen

(falls vorhanden).

•

Überprüfen Sie, ob der Lieferumfang vollstän-

dig ist.

•

Kontrollieren Sie das Gerät und die Zubehör-

teile auf Transportschäden.

•

Bewahren Sie die Verpackung nach Möglich-

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein

Kinderspielzeug! Kinder dürfen nicht mit

Kunststoﬀ beuteln, Folien und Kleinteilen

spielen! Es besteht Verschluckungs- und Er-

stickungsgefahr!

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 5Anl_TE_HD_18_12_Li_Solo_SPK13.indb 5 12.07.2023 09:26:5612.07.2023 09:26:56

- 6 -

•

Akku-Bohrhammer

•

Originalbetriebsanleitung

•

Sicherheitshinweise

3. Bestimmungsgemäße

Verwendung

Das Gerät ist bestimmt zum Hammerbohren in

Beton, Gestein und Ziegel unter Verwendung des

entsprechenden Bohrers. Außerdem ist das Gerät

geeignet zum Schrauben und Bohren in Holz und

Stahl.

Die Maschine darf nur nach ihrer Bestimmung

verwendet werden. Jede weitere darüber hinaus-

gehende Verwendung ist nicht bestimmungsge-

mäß. Für daraus hervorgerufene Schäden oder

Verletzungen aller Art haftet der Benutzer/Bedie-

ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim-

mungsgemäß nicht für den gewerblichen, hand-

werklichen oder industriellen Einsatz konstruiert

wurden. Wir übernehmen keine Gewährleistung,

wenn das Gerät in Gewerbe-, Handwerks- oder

Industriebetrieben sowie bei gleichzusetzenden

Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: .................18 V d.c.

Leerlauf-Drehzahl:.............................0-1300 min

-1

Rechts- Links-Lauf: ............................................ja

Gewicht: .................................................... 1,46 kg

Gefahr!

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent-

sprechend EN 62841 ermittelt.

Schalldruckpegel L

.............................. 94 dB(A)

Unsicherheit K

............................................3 dB

Schallleistungspegel L

...................... 105 dB(A)

Unsicherheit K

........................................... 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be-

wirken.

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend

EN 62841.

Bohrhämmern in Beton

Schwingungsemissionswert a

= 10,5 m/s

Unsicherheit K = 1,5 m/s

Die angegebenen Schwingungsgesamtwerte und

die angegebenen Geräuschemissionswerte sind

nach einem genormten Prüfverfahren gemessen

worden und können zum Vergleich eines Elektro-

werkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und

die angegebenen Geräuschemissionswerte kön-

nen auch zu einer vorläuﬁ gen Einschätzung der

Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen kön-

nen während der tatsächlichen Benutzung des

Elektrowerkzeugs von den Angabewerten abwei-

chen, abhängig von der Art und Weise, in der das

Elektrowerkzeug verwendet wird, insbesondere,

welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung

und Vibration auf ein Minimum!

•

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

ßig.

•

Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

prüfen.

•

Schalten Sie das Gerät aus, wenn es nicht

benutzt wird.

Vorsicht!

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug

vorschriftsmäßig bedienen, bleiben immer

Restrisiken bestehen. Folgende Gefahren

können im Zusammenhang mit der Bauweise

und Ausführung dieses Elektrowerkzeuges

auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 6Anl_TE_HD_18_12_Li_Solo_SPK13.indb 6 12.07.2023 09:26:5712.07.2023 09:26:57

- 7 -

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät

über einen längeren Zeitraum verwendet wird

oder nicht ordnungsgemäß geführt und ge-

wartet wird.

Begrenzen Sie die Arbeitszeit.

Dabei sind alle Anteile des Betriebszyklus zu

berücksichtigen (beispielsweise Zeiten, in de-

nen das Elektrowerkzeug abgeschaltet ist, und

solche, in denen es zwar eingeschaltet ist, aber

ohne Belastung läuft).

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Akku-

Bohrhammers unbedingt diese Hinweise:

1. Laden Sie den Akku mit dem mitgelieferten

Ladegerät.

2. Nur scharfe Bohrer sowie einwandfreie und

geeignete Schrauberbits verwenden.

3. Einsatzstelle nach verdeckt liegenden elektri-

schen Leitungen, Gas- und Wasserrohren mit

einem Leitungssuchgerät untersuchen.

6. Bedienung

6.1 Laden des LI-Akku-Packs (Abb. 2-3)

1. Akku-Pack (a) aus dem Handgriﬀ heraus

ziehen, dabei die Rasttaste (b) nach unten

drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan-

denen Netzspannung übereinstimmt. Stecken

Sie den Netzstecker des Ladegeräts (c) in die

Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) ﬁ nden Sie

eine Tabelle mit den Bedeutungen der LED Anzei-

ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich

sein, überprüfen Sie bitte

•

ob an der Steckdose die Netzspannung vor-

handen ist.

•

ob ein einwandfreier Kontakt an den Lade-

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch

nicht möglich sein, bitten wir Sie,

•

das Ladegerät und Ladeadapter

•

und den Akku-Pack

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie-

ren Sie bitte unseren Kundendienst oder die

Verkaufsstelle, bei der das Gerät erworben

wurde.

Beachten Sie beim Versand oder Entsorgung

von Akkus bzw. Akkugerät, dass diese ein-

zeln in Kunststoﬀ beutel verpackt werden, um

Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-

Packs sollten Sie für eine rechtzeitige Wiederauf-

ladung des Akku-Packs sorgen. Dies ist auf jeden

Fall notwendig, wenn Sie feststellen, dass die

Leistung des Geräts nachlässt. Entladen Sie den

Akku-Pack nie vollständig. Dies führt zu einem

Defekt des Akku-Packs!

6.2 Schrauben/Bohren/Schlagbohren-Um-

schalter (Abb. 4/Pos. 2)

Vorsicht!

Nur im Stillstand umschalten!

Bohren/Schrauben:

Zum Bohren/Schrauben den Knopf (a) am Um-

schalter (2) drücken und gleichzeitig den Um-

schalter (2) in die Schalterstellung A drehen.

Schlagbohren:

Zum Schlagbohren den Knopf (a) am Umschal-

ter(2) drücken und gleichzeitig den Umschalter

(2) in die Schalterstellung B drehen.

Achtung!

Zum Schlagbohren benötigen Sie nur eine ge-

ringe Anpresskraft. Ein zu hoher Anpressdruck

belastet unnötig den Motor. Bohrer regelmäßig

prüfen. Stumpfen Bohrer nachschleifen oder

ersetzen.

6.3 Drehrichtungsschalter (Abb. 5/Pos. 3)

Mit dem Drehrichtungsschalter (3) über dem Ein/

Ausschalter (4) können Sie die Drehrichtung

des Gerätes einstellen und das Gerät gegen

ungewolltes Einschalten sichern. Sie können

zwischen Links- und Rechtslauf wählen. Um eine

Beschädigung des Getriebes zu vermeiden, darf

die Drehrichtung nur im Stillstand umgeschaltet

werden. Beﬁ ndet sich der Drehrichtungsschalter

(3) in der Mittelstellung, ist der Ein/Ausschalter

(4) blockiert.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 7Anl_TE_HD_18_12_Li_Solo_SPK13.indb 7 12.07.2023 09:26:5712.07.2023 09:26:57

- 8 -

Gefahr!

Um eine Gefährdung zu vermeiden, darf die

Maschine nur an den beiden Handgriﬀ en

gehalten werden!

Andernfalls kann beim Anbohren von Leitungen

elektrischer Schlag drohen!

6.4 Ein/Aus-Schalter (Abb. 5/Pos. 4)

Mit dem Ein/Aus-Schalter können Sie die Dreh-

zahl stufenlos steuern. Je weiter Sie den Schalter

drücken, desto höher ist die Drehzahl des Gerä-

tes.

Einschalten:

Ein/Aus-Schalter (4) drücken.

Ausschalten:

Ein/Aus-Schalter (4) loslassen.

6.5 Akku-Kapazitätsanzeige (Abb. 6/Pos.e)

Drücken Sie auf den Schalter für Akku-

Kapazitätsanzeige (d). Die Akku-Kapazitätsan-

zeige (e) signalisiert ihnen den Ladezustand des

Akkus anhand von 3 LED`s.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(‘s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist überschritten. Ent-

fernen Sie den Akku vom Gerät und lassen Sie

den Akku einen Tag bei Raumtemperatur liegen.

Tritt der Fehler wieder auf, so wurde der Akku tie-

fentladen und ist defekt. Entfernen Sie den Akku

vom Gerät. Ein defekter Akku darf nicht mehr ver-

wendet bzw. geladen werden.

6.6 LED-Licht (Abb. 6/Pos. 5)

Das LED-Licht (5) ermöglicht das Ausleuchten

der Schraub- bzw. Bohrstelle bei ungünstigen

Lichtverhältnissen. Das LED-Licht (5) leuchtet

automatisch, sobald Sie den Ein-/Ausschalter (4)

drücken.

6.7 Werkzeug einsetzen (Abb. 7)

Achtung! Stellen Sie bei allen Arbeiten (z.B.

Werkzeugwechsel; Wartung; usw.) am Gerät den

Drehrichtungsschalter (3) in Mittelstellung.

•

Werkzeug vor dem Einsetzen reinigen und

Werkzeug-Schaft mit Bohrerfett leicht fetten.

•

Staubfreies Werkzeug drehend in die Werk-

zeugaufnahme (f) bis zum Anschlag einschie-

ben. Das Werkzeug verriegelt sich selbst.

•

Verriegelung durch Ziehen am Werkzeug prü-

fen.

6.8 Werkzeug entnehmen (Abb. 8)

Verriegelungshülse (1) zurückziehen, festhalten

und Werkzeug entnehmen.

6.9 Schrauben

Verwenden Sie am besten Schrauben mit Selbst-

zentrierung (z. B. Kreuzschiltz), welches ein si-

cheres Arbeiten gewährleistet. Achten Sie darauf,

dass der verwendete Bit und die Schraube in

Form und Größe übereinstimmen. Nehmen Sie

die Drehmomenteinstellung, wie in der Anleitung

beschrieben, entsprechend der Schraubengröße

vor.

7. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den akku

heraus.

7.1 Reinigung

•

Halten Sie Schutzvorrichtungen, Luftschlitze

und Motorengehäuse so staub- und schmutz-

frei wie möglich. Reiben Sie das Gerät mit

einem sauberen Tuch ab oder blasen Sie es

mit Druckluft bei niedrigem Druck aus.

•

Wir empfehlen, dass Sie das Gerät direkt

nach jeder Benutzung reinigen.

•

Reinigen Sie das Gerät regelmäßig mit einem

feuchten Tuch und etwas Schmierseife. Ver-

wenden Sie keine Reinigungs- oder Lösungs-

mittel; diese könnten die Kunststoffteile des

Gerätes angreifen. Achten Sie darauf, dass

kein Wasser in das Geräteinnere gelangen

kann. Das Eindringen von Wasser in ein Elek-

trogerät erhöht das Risiko eines elektrischen

Schlages.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 8Anl_TE_HD_18_12_Li_Solo_SPK13.indb 8 12.07.2023 09:26:5812.07.2023 09:26:58

- 9 -

7.2 Wartung

Im Geräteinneren beﬁ nden sich keine weiteren zu

wartenden Teile.

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An-

gaben gemacht werden;

•

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

teils

Aktuelle Preise und Infos ﬁ nden Sie unter

www.Einhell-Service.com

Tipp! Für ein gutes Arbeits-

ergebnis empfehlen wir

hochwertiges Zubehör von

! www.kwb.eu

welcome@kwb.eu

8. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um

Transportschäden zu verhindern. Diese Verpa-

ckung ist Rohstoﬀ und ist somit wieder verwend-

bar oder kann dem Rohstoﬀ kreislauf zurückge-

führt werden. Das Gerät und dessen Zubehör

bestehen aus verschiedenen Materialien, wie

z.B. Metall und Kunststoﬀ e. Defekte Geräte ge-

hören nicht in den Hausmüll. Zur fachgerechten

Entsorgung sollte das Gerät an einer geeigneten

Sammelstellen abgegeben werden. Wenn Ihnen

keine Sammelstelle bekannt ist, sollten Sie bei

der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an

einem dunklen, trockenen und frostfreiem sowie

für Kinder unzugänglichem Ort. Die optimale

Lagertemperatur liegt zwischen 5 und 30 ˚C.

Bewahren Sie das Elektrowerkzeug in der Origi-

nalverpackung auf.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 9Anl_TE_HD_18_12_Li_Solo_SPK13.indb 9 12.07.2023 09:26:5812.07.2023 09:26:58

- 10 -

10. Anzeige Ladegerät

Anzeigestatus

Bedeutung und Maßnahme

Rote LED Grüne LED

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,

Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.

Die entsprechenden Ladezeiten ﬁ nden Sie direkt am Ladegerät.

Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen

Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)

Danach wird bis zur vollständigen Ladung auf eine Schonladung um-

geschaltet.

Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-

gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät beﬁ ndet sich im Modus für schonende Ladung.

Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen

und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und

45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der

Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.

Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt

(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen

1 Tag bei Raumtemperatur (ca. 20° C) auf.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 10Anl_TE_HD_18_12_Li_Solo_SPK13.indb 10 12.07.2023 09:26:5912.07.2023 09:26:59

- 11 -

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am

Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer ge-

trennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere

Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von

Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsﬂ äche für Elektro- und Elektronikgeräte von mindestens 400 Qua-

dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsﬂ äche von mindestens 800

Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten

und auf dem Markt bereitstellen, sind verpﬂ ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu-

rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen

Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk-

tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich

zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers

bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind,

im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem

Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsﬂ ächen des Vertreibers

alle Lager- und Versandﬂ ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög-

lichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren

Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die-

sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und

führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,

auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 11Anl_TE_HD_18_12_Li_Solo_SPK13.indb 11 12.07.2023 09:26:5912.07.2023 09:26:59

- 12 -

Ser vice-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-

Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-

Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-

rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen

Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Bohrfutter, Akku

Verbrauchsmaterial/ Verbrauchsteile* Bohrer, Meißel

Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu-

melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall

folgende Fragen:

•

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 12Anl_TE_HD_18_12_Li_Solo_SPK13.indb 12 12.07.2023 09:27:0012.07.2023 09:27:00

- 13 -

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht

einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf

dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an-

gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die

dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur

gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan-

sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni-

on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen

und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen

oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das

Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder

einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt

der Ausschluss für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

•

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche

Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder

durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War-

tung entstanden sind.

•

Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),

Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,

Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

•

Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks

einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.

Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch

Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor

Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu

machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.

Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch

wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in

Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.

Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts

bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von

der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt

des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge-

rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem

Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.

Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan-

tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für

Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den

Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)

Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 13Anl_TE_HD_18_12_Li_Solo_SPK13.indb 13 12.07.2023 09:27:0012.07.2023 09:27:00

- 14 -

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem

Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und

persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen

zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg-

barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein ﬂ ächendeckendes

Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch

schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: 09951 - 959 2000

Telefax: 09951 - 959 1700

E-Mail: Service[email protected]

Wir freuen uns auf Ihren Besuch unter

Sehr geehrte Kundin,

sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

Einhell-Service.com

>>>

ERSATZTEILE

PREIS-

INFORMATIONEN

VERFÜGBARKEITEN

PRODUKT-

INFORMATIONEN

TRACK & TRACE

REPARATUR-

SERVICE

SERVICE-STELLEN

VOR ORT

GARANTIEVER-

LÄNGERUNGEN

ZUBEHÖR

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 14Anl_TE_HD_18_12_Li_Solo_SPK13.indb 14 12.07.2023 09:27:0112.07.2023 09:27:01

- 15 -

Danger!

When using the equipment, a few safety pre-

cautions must be observed to avoid injuries and

damage. Please read the complete operating

instructions and safety regulations with due care.

Keep this manual in a safe place, so that the in-

formation is available at all times. If you give the

equipment to any other person, hand over these

operating instructions and safety regulations as

well. We cannot accept any liability for damage

or accidents which arise due to a failure to follow

these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 9)

1. Danger! - Read the operating instructions to

reduce the risk of injury.

2. Caution! Wear ear-muﬀ s. The impact of noi-

se can cause damage to hearing.

3. Caution! Wear a breathing mask. Dust

which is injurious to health can be generated

when working on wood and other materials.

Never use the device to work on any materi-

als containing asbestos!

4. Caution! Wear safety goggles. Sparks ge-

nerated during working or splinters, chips and

dust emitted by the device can cause loss of

sight.

5. Store the batteries only in dry rooms with

an ambient temperature of +10°C to +40°C.

Place only fully charged batteries in storage

(charged at least 40%).

6. Select between the individual functions only

when the equipment is at a standstill. If you

fail to observe this point, the equipment may

be damaged.

7. Turn and push the SDS-Plus drill bit into the

tool chuck as far as it will go. The tool will lock

automatically.

1. Pull back and hold the locking sleeve!

2. Remove the tool!

8. The diameter of the drill bit must not exceed

12 mm.

1. Safety regulations

Warning!

Read all the safety information, instructions,

illustrations and technical data provided on

or with this power tool. Failure to adhere to the

following instructions may result in electric shock,

ﬁ re and/or serious injury.

Keep all the safety information and instruc-

tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. Locking sleeve

2. Drill/impact drill/chisel selector switch

3. Changeover switch

4. On/Oﬀ switch

5. LED lamp

2.2 Items supplied

Please check that the article is complete as

speciﬁ ed in the scope of delivery. If parts are

missing, please contact our service center or the

sales outlet where you made your purchase at

the latest within 5 working days after purchasing

the product and upon presentation of a valid bill

of purchase. Also, refer to the warranty table in

the service information at the end of the operating

instructions.

•

Open the packaging and take out the equip-

ment with care.

•

Remove the packaging material and any

packaging and/or transportation braces (if

available).

•

Check to see if all items are supplied.

•

Inspect the equipment and accessories for

transport damage.

•

If possible, please keep the packaging until

the end of the guarantee period.

Danger!

The equipment and packaging material are

not toys. Do not let children play with plastic

bags, foils or small parts. There is a danger of

swallowing or suﬀ ocating!

•

Cordless impact drill

•

Original operating instructions

•

Safety instructions

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 15Anl_TE_HD_18_12_Li_Solo_SPK13.indb 15 12.07.2023 09:27:1312.07.2023 09:27:13

- 16 -

3. Proper use

The equipment is designed for drilling work with

hammer action in concrete, rock and brick, al-

ways using the correct drill bit. The equipment is

also suitable for screwdriving and drilling in wood

and steel.

The equipment is to be used only for its prescri-

bed purpose. Any other use is deemed to be a

case of misuse. The user / operator and not the

manufacturer will be liable for any damage or inju-

ries of any kind caused as a result of this.

Please note that our equipment has not been de-

signed for use in commercial, trade or industrial

applications. Our warranty will be voided if the

machine is used in commercial, trade or industrial

businesses or for equivalent purposes.

4. Technical data

Voltage supply ....................................... 18 V d.c.

Idling speed: ......................................0-1300 rpm

Forward and reverse rotation ..........................yes

Weight.......................................................1.46 kg

Danger!

Sound and vibration

Sound and vibration values were measured in

accordance with EN 62841.

sound pressure level ........................ 94 dB(A)

uncertainty .............................................3 dB

sound power level ......................... 105 dB(A)

uncertainty .............................................3 dB

Wear ear-muﬀ s.

The impact of noise can cause damage to hea-

ring.

Total vibration values (vector sum of three direc-

tions) determined in accordance with EN 62841.

Impact drilling in concrete

Vibration emission value a

= 10.5 m/s

K uncertainty = 1.5 m/s

The stated vibration emission levels and stated

noise emission values were measured in ac-

cordance with a set of standardized criteria and

can be used to compare one power tool with

another.

The stated vibration emission levels and stated

noise emission values can also be used to make

an initial assessment of exposure.

Warning:

The vibration and noise emission levels may vary

from the level speciﬁ ed during actual use, depen-

ding on the way in which the power tool is used,

especially the type of workpiece it is used for.

Keep the noise emissions and vibrations to a

minimum.

•

Only use appliances which are in perfect wor-

king order.

•

Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

cessary.

•

Switch the appliance off when it is not in use.

Caution!

Residual risks

Even if you use this electric power tool in

accordance with instructions, certain resi-

dual risks cannot be rules out. The following

hazards may arise in connection with the

equipment’s construction and layout:

1. Lung damage if no suitable protective dust

mask is used.

2. Damage to hearing if no suitable ear protec-

tion is used.

3. Health damage caused by hand-arm vib-

rations if the equipment is used over a pro-

longed period or is not properly guided and

maintained.

Danger!

The electric power tool generates an electro-

magnetic ﬁ eld during operation. Under certain

circumstances this ﬁ eld may actively or passively

impede medical implants. To reduce the risk of

serious or fatal injuries, we recommend persons

with medical implants to consult their doctor and

the manufacturer of the medical implant prior to

using the equipment.

5. Before using the equipment

Be sure to read the following information before

you put the cordless impact drill into operation:

1. Charge the battery pack only with a charger

from the Power-X-Change series.

2. Only ever use sharp drill bits and screwdriver

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 16Anl_TE_HD_18_12_Li_Solo_SPK13.indb 16 12.07.2023 09:27:1312.07.2023 09:27:13

- 17 -

bits which are suitable for the purpose and in

faultless condition.

3. Using a cable/pipe detector, check the area

you want to work on for concealed electric

cables and gas and water pipes.

6. Operation

6.1 Charging the LI battery pack (Fig. 2-3)

1. Remove the battery pack (a) from the handle,

pressing the pushlock button (b) downwards

to do so.

2. Check that your mains voltage is the same as

that marked on the rating plate of the battery

charger. Insert the power plug of the charger

then begin to ﬂ ash.

3. Push the battery pack onto the battery char-

ger.

In section 10 (Charger indicator) you will ﬁ nd a

table with an explanation of the LED indicator on

the charger.

If the battery pack fails to charge, check for the

following:

•

voltage at the power socket

•

whether there is good contact at the charging

contacts of the charging unit

If the battery pack still fails to charge, send

•

the charger and charging adapter

•

and the battery pack

to our customer service center.

To ensure that items are properly packaged

and delivered when you send them to us,

please contact our customer service or the

point of sale at which the equipment was

purchased.

When shipping or disposing of batteries and

cordless tools, always ensure that they are

packed individually in plastic bags to prevent

short circuits and ﬁ res.

To ensure that the battery pack provides long ser-

vice, you should take care to recharge it promptly.

You must recharge the battery pack when you

notice that the performance of the device drops.

Never allow the battery pack to become fully di-

scharged. This will cause it to develop a defect.

6.2 Selector switch for driving/drilling/impact

drilling (Fig. 4/Item 2)

Caution!

Change the switch position only when the

equipment is at a standstill!

Drilling/screwdriving:

For drilling/screwdriving, press the button (a) on

the selector switch (2) and simultaneously turn

the selector switch (2) to position A.

Hammer drilling:

For hammer drilling, press the button (a) on the

selector switch (2) and simultaneously turn the

selector switch (2) to position B.

Caution!

You only require slight contact pressure for ham-

mer drilling. Excessive contact pressure will place

unnecessary strain on the motor. Check drill bits

at regular intervals. Sharpen or replace blunt drill

bits.

6.3 Changeover switch (Fig. 5/Item 3)

Using the slide switch above the On/Oﬀ switch

you can select the direction of rotation of the

equipment and lock the equipment so that it can-

not be switched on accidentally. You can select

between clockwise and counter-clockwise rotati-

on. To avoid causing damage to the gearing, the

direction of rotation must only be changed when

the equipment is at a standstill. When the slide

switch is in the middle position, the On/Oﬀ switch

is blocked.

Danger!

To avoid danger, the machine must only be

held using the two handles.

Otherwise you may suﬀ er an electric shock if you

drill into electric cables!

6.4 On/Oﬀ switch (Fig. 5/Item 4)

Inﬁ nitely variable speed control is possible with

the ON/OFF switch. The further you push the

switch, the higher the speed of the equipment.

Switching on:

Press the On/Oﬀ switch (4).

Switching oﬀ :

Press the On/Oﬀ switch (4).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 17Anl_TE_HD_18_12_Li_Solo_SPK13.indb 17 12.07.2023 09:27:1312.07.2023 09:27:13

- 18 -

6.5 Battery capacity indicator (Fig. 6/ Item e)

Press the button for the battery capacity indicator

(d). The battery capacity indicator (e) shows the

charge status of the battery using 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

1 LED ﬂ ashes:

The battery is empty, recharge the battery.

All LEDs blink:

The battery temperature is too low. Remove the

battery from the equipment, keep it at room tem-

perature for one day. If the fault reoccurs, this me-

ans that the rechargeable battery has undergone

exhaustive discharge and is defective. Remove

the battery from the equipment. Never use or

charge a defective battery.

6.6 LED lamp (Fig. 6/Item 5)

The LED light (5) can be used in poor lighting

conditions to illuminate the area where you want

to drill or screw. The LED light (5) will come on

automatically as soon as you press the On/Oﬀ

switch (4).

6.7 Inserting a tool (Fig. 7)

Caution! Set the changeover switch (3) to its cen-

ter position whenever you carry out any work (for

example changing the tool, maintenance work,

etc.) on the equipment.

•

Clean the tool before fitting it and apply a thin

coating of bit grease to the tool shaft.

•

Turn and push the dust-free tool into the tool

mounting (f) as far as it will go. The tool will

lock automatically.

•

Check that the bit is locked in placed by

pulling on it.

6.8 Removing a tool (Fig. 8)

Pull back and hold the locking sleeve (1) and re-

move the tool.

6.9 Screwdriving

We recommend using self-centering screws (e.g.

recessed head screws) designed for reliable wor-

king. Be sure to use a bit that matches the screw

in shape and size. Set the torque, as described

elsewhere in these operating instructions, to suit

the size of screw.

7. Cleaning, maintenance and

ordering of spare parts

Hazard!

Always pull out the battery pack before starting

any cleaning work.

7.1 Cleaning

•

Keep all safety devices, air vents and the

motor housing free of dirt and dust as far as

possible. Wipe the equipment with a clean

cloth or blow it with compressed air at low

pressure.

•

We recommend that you clean the device

immediately each time you have finished

using it.

•

Clean the equipment regularly with a moist

cloth and some soft soap. Do not use

cleaning agents or solvents; these could at-

tack the plastic parts of the equipment. Ensu-

re that no water can seep into the device. The

ingress of water into an electric tool increases

the risk of an electric shock.

7.2 Maintenance

There are no parts inside the equipment which

require additional maintenance.

7.3 Ordering spare parts and accessories

Please provide the following information when

ordering spare parts:

•

Type of unit

•

Article number of the unit

•

ID number of the unit

•

Spare part number of the required spare part

For our latest prices and information please go to

www.Einhell-Service.com

Tip! For good results we

recommend high-quality ac-

cessories from

www.kwb.eu

welcome@kwb.eu

8. Disposal and recycling

The equipment is supplied in packaging to pre-

vent it from being damaged in transit. The raw

materials in this packaging can be reused or

recycled. The equipment and its accessories are

made of various types of material, such as metal

and plastic. Never place defective equipment in

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 18Anl_TE_HD_18_12_Li_Solo_SPK13.indb 18 12.07.2023 09:27:1412.07.2023 09:27:14

- 19 -

your household refuse. The equipment should

be taken to a suitable collection center for proper

disposal. If you do not know the whereabouts of

such a collection point, you should ask in your

local council oﬃ ces.

9. Storage

Store the equipment and accessories in a dark

and dry place at above freezing temperature.

The ideal storage temperature is between 5 and

30 °C. Store the electric tool in its original pa-

ckaging.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 19Anl_TE_HD_18_12_Li_Solo_SPK13.indb 19 12.07.2023 09:27:1512.07.2023 09:27:15

- 20 -

10. Charger indicator

Indicator status Explanations and actions

Red LED Green LED

Oﬀ Flashing Ready for use

The charger is connected to the mains and is ready for use; there is no

battery pack in the charger

On Oﬀ Charging

The charger is charging the battery pack in quick charge mode. The char-

ging times are shown directly on the charger.

Important! The actual charging times may vary slightly from the stated

charging times depending on the existing battery charge.

Oﬀ On The battery is charged and ready for use. (READY TO GO)

The unit then changes over to gentle charging mode until the battery is

fully charged.

To do this, leave the rechargeable battery on the charger for approx. 15

minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the

mains supply.

Flashing Oﬀ Adapted charging

The charger is in gentle charging mode.

For safety reasons the charging is performed less quickly and takes more

time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the

battery pack.

Flashing Flashing Fault

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.

Take the battery pack out of the charger.

On On Temperature fault

The battery pack is too hot (e.g. due to direct sunshine) or too cold

(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)

for one day .

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 20Anl_TE_HD_18_12_Li_Solo_SPK13.indb 20 12.07.2023 09:27:1512.07.2023 09:27:15

- 21 -

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and

its implementation in national laws, old electric power tools have to be separated from other waste and

disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:

As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment

must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.

The old equipment can be returned to a suitable collection point that will dispose of the equipment in

accordance with the national recycling and waste disposal regulations. This does not apply to any ac-

cessories or aids without electrical components supplied with the old equipment.

Please note that batteries and lamps (e.g. light bulbs) must be removed from the tool before it is dispo-

sed of.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac-

companying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 21Anl_TE_HD_18_12_Li_Solo_SPK13.indb 21 12.07.2023 09:27:1512.07.2023 09:27:15

- 22 -

Ser vice information

We have competent service partners in all countries named on the guarantee certiﬁ cate whose contact

details can also be found on the guarantee certiﬁ cate. These partners will help you with all service re-

quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the

following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes, chuck, Battery

Consumables* Drill bits, chisels

Missing parts

* Not necessarily included in the scope of delivery!

In the eﬀ ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.

Please ensure that you provide a precise description of the problem and answer the following questions

in all cases:

•

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

Describe this malfunction.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 22Anl_TE_HD_18_12_Li_Solo_SPK13.indb 22 12.07.2023 09:27:1612.07.2023 09:27:16

- 23 -

Warranty certiﬁ cate

Dear Customer,

All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli-

kely event that this equipment develops a fault, please contact our service department at the address shown

on this guarantee card. You can also contact us by telephone using the service number shown. Please note the

following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro-

duct in connection with either their commercial or other self-employed activities. These guarantee terms

regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its

new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not

aﬀ ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product

which you have bought in the European Union from the undermentioned manufacturer and are limited to

either the rectiﬁ cation of said defects or the replacement of the product, whichever we prefer. Please note

that only equipment under the brand name “Professional” has been designed for use in commercial, trade

or professional applications. For all other products the guarantee is invalidated if the equipment is used

within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

•

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.

connection to the wrong mains voltage or current type); damage caused by failure to comply with the

maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ-

mental conditions; damage resulting from poor care and maintenance.

•

Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,

stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external

influences (e.g. by dropping the equipment).

•

Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design-

related reasons. Wear is negatively influenced in particular by load demands and charging speeds as

well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee

claims must be submitted before the end of the guarantee period and within two weeks of the defect being

noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran-

tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In

such cases, the work performed or parts ﬁ tted will not result in an extension of the guarantee period, and

no new guarantee will become active for the work performed or for any replacement parts ﬁ tted. This also

applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will

need to provide proof of purchase of the new item of equipment. Equipment returned without such proof

or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the

defect is covered by our guarantee, then either the item in question will be repaired immediately and retur-

ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diﬀ erent EU country than where you bought it, we will arran-

ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,

the guarantee will not apply.

Of course, we are also happy to oﬀ er a chargeable repair service for any defects which are not covered or no

longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to

our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab-

les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:

Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 23Anl_TE_HD_18_12_Li_Solo_SPK13.indb 23 12.07.2023 09:27:1612.07.2023 09:27:16

- 24 -

Danger !

Lors de l’utilisation d’appareils, il faut respecter

certaines mesures de sécurité aﬁ n d’éviter des

blessures et dommages. Veuillez donc lire atten-

tivement ce mode d’emploi/ces consignes de

sécurité. Veillez à le conserver en bon état pour

pouvoir accéder aux informations à tout moment.

Si l’appareil doit être remis à d’autres personnes,

veillez à leur remettre aussi ce mode d’emploi/

ces consignes de sécurité. Nous déclinons toute

responsabilité pour les accidents et dommages

dus au non-respect de ce mode d’emploi et des

consignes de sécurité.

Explication des symboles utilisés

(voir ﬁ gure 9)

1. Danger! - Lisez ce mode d’emploi pour dimi-

nuer le risque de blessures.

2. Prudence! Portez une protection de

l’ouïe. L’exposition au bruit peut entraîner

une perte de l’ouïe.

3. Prudence! Portez un masque anti-pous-

sière. Lors de travaux sur su bois et autres

matériaux, de la poussière nuisible à la santé

peut être dégagée. Ne travaillez pas sur du

matériau contenant de l’amiante !

4. Prudence! Portez des lunettes de protec-

tion. Les étincelles générées pendant travail

ou les éclats, copeaux et la poussière sortant

de l’appareil peuvent entraîner une perte de

la vue.

5. Stockage des accumulateurs uniquement

dans des pièces sèches à une température

ambiante de +10 °C à +40 °C. Ne stockez les

accumulateurs que lorsqu’ils sont chargés

(charge min. 40 %).

6. Aﬁ n d’éviter que l’appareil ne s’endommage,

la commutation entre les diﬀ érentes fonctions

doit se faire uniquement à l’arrêt.

7. Insérez le foret SDS-Plus dans le porte-outil

en le tournant jusqu’à la butée. L’outil se ver-

rouille de lui-même.

1. Reculez la douille de verrouillage, mainte-

nez-la !

2. Retirez l’outil !

8. Le diamètre du foret doit être au maximum de

12 mm.

1. Consignes de sécurité

Avertissement !

Veuillez lire toutes les consignes de sécurité,

instructions, illustrations et caractéristiques

techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut

entraîner des décharges électriques, un incendie

et/ou de graves blessures.

Conservez toutes les consignes de sécurité

et toutes les instructions pour l’avenir.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (ﬁ gure 1)

1. Douille de verrouillage

2. Commutateur perçage/perçage à percussion

3. Interrupteur du sens de rotation

4. Interrupteur marche/arrêt

5. Lampe LED

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide

de la description du volume de livraison. S‘il

manque des pièces, adressez-vous dans un délai

de 5 jours maximum après votre achat à notre

service après-vente ou au magasin où vous avez

acheté l‘appareil muni d‘une preuve d‘achat vala-

ble. Veuillez consulter pour cela le tableau des

garanties dans les informations service après-

vente à la ﬁ n du mode d‘emploi.

•

Ouvrez l’emballage et prenez l’appareil en le

sortant avec précaution de l’emballage.

•

Retirez le matériel d’emballage tout comme

les sécurités d’emballage et de transport (s’il

y en a).

•

Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

sont pas endommagés par le transport.

•

Conservez l’emballage autant que possible

jusqu’à la fin de la période de garantie.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 24Anl_TE_HD_18_12_Li_Solo_SPK13.indb 24 12.07.2023 09:27:1712.07.2023 09:27:17

- 25 -

Danger !

L’appareil et le matériel d’emballage ne sont

pas des jouets ! Il est interdit de laisser des

enfants jouer avec des sacs et des ﬁ lms en

plastique et avec des pièces de petite taille.

Ils risquent de les avaler et de s’étouﬀ er !

•

Marteau perforateur sans fil

•

Mode d’emploi d’origine

•

Consignes de sécurité

3. Utilisation conforme à

l’aﬀ ectation

L’appareil convient pour percer dans le béton, la

pierre et la brique sous réserve d’utiliser le foret

correspondant. En outre, l’appareil convient pour

visser et percer dans le bois et l’acier.

La machine doit exclusivement être employée

conformément à son aﬀ ectation. Chaque uti-

lisation allant au-delà de cette aﬀ ectation est

considérée comme non conforme. Pour les

dommages en résultant ou les blessures de tout

genre, le producteur décline toute responsabilité

et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément

à leur aﬀ ectation, n’ont pas été construits, pour

être utilisés dans un environnement profession-

nel, industriel ou artisanal. Nous déclinons toute

responsabilité si l’appareil est utilisé profession-

nellement, artisanalement ou dans des sociétés

industrielles, tout comme pour toute activité

équivalente.

4. Données techniques

Alimentation en courant, moteur ............ 18 V d.c.

Vitesse de rotation

de marche à vide : .......................... 0-1300 tr/min

Rotation vers la droite et vers la gauche ......... oui

Poids ......................................................... 1,46 kg

Danger !

Bruit et vibration

Les valeurs de bruit et de vibration ont été déter-

minées conformément à la norme EN 62841.

Niveau de pression acoustique L

....... 94 dB(A)

Imprécision K

............................................3 dB

Niveau de puissance acoustique L

... 105 dB(A)

Imprécision K

............................................3 dB

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de

l’ouïe.

Les valeurs totales des vibrations (somme des

vecteurs de trois directions) ont été déterminées

conformément à EN 62841.

Percer dans du béton

Valeur d’émission de vibration a

= 10,5 m/s

Insécurité K = 1,5 m/s

Les valeurs totales des vibrations indiquées et les

valeurs d’émissions sonores indiquées ont été

mesurées selon une méthode d’essai normée et

peuvent être utilisées pour comparer diﬀ érents

outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les

valeurs d’émissions sonores indiquées peuvent

également être utilisées pour une estimation pro-

visoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions

sonores peuvent diverger des valeurs indiquées

pendant l’utilisation eﬀ ective de l’outil électrique,

en fonction du mode d’utilisation de l’outil élec-

trique, en particulier du type de traitement de la

pièce à usiner.

Limitez le niveau sonore et les vibrations à

un minimum !

•

Utilisez exclusivement des appareils en ex-

cellent état.

•

Entretenez et nettoyez l’appareil régulière-

ment.

•

Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

l’utilisez pas.

Prudence !

Risques résiduels

Même en utilisant cet outil électrique confor-

mément aux prescriptions, il reste toujours

des risques résiduels. Les dangers suivants

peuvent apparaître en rapport avec la const-

ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 25Anl_TE_HD_18_12_Li_Solo_SPK13.indb 25 12.07.2023 09:27:1712.07.2023 09:27:17

- 26 -

poussière adéquat n’est porté.

2. Déﬁ cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une

longue période ou s’il n’a pas été employé ou

entretenu dans les règles de l’art.

Danger !

Cet appareil électrique produit un champ électro-

magnétique pendant son fonctionnement. Dans

certaines conditions, ce champ peut altérer le

fonctionnement d’implants médicaux actifs ou

passifs. Aﬁ n de réduire les risques de blessures

graves ou mortelles, nous recommandons aux

personnes qui possèdent un implant médical de

consulter leur cabinet médical et leur producteur

d’implants médicaux avant de commander la

machine.

5. Avant la mise en service

Avant la mise en service de votre marteau perfo-

rateur sans ﬁ l, lisez obligatoirement ces indica-

tions :

1. Chargez l’accumulateur uniquement avec un

chargeur de la série Power-X-Change.

2. N’utilisez que des forets aﬀ utés et des em-

bouts de vissage en parfait état et adaptés.

3. Contrôlez l’endroit où vous voulez percer à

l’aide d’un détecteur de câbles et de canali-

sations aﬁ n de vériﬁ er qu’il ne comporte pas

de câbles électriques, ou de conduites de

gaz et d’eau cachés.

6. Commande

6.1 Charge du bloc accumulateur lithium

(ﬁ g. 2-3)

1. Retirez le bloc accumulateur (a) de la poig-

née, en appuyant sur la touche à crans (b)

vers le bas.

2. Comparez si la tension du secteur indiquée

sur la plaque signalétique correspond à la

tension réseau disponible. Branchez la ﬁ che

de contact du chargeur (c) dans la prise de

courant. Le voyant LED vert commence à cli-

gnoter.

3. Poussez l’accumulateur sur le chargeur.

Au point 10 (aﬃ chage chargeur), vous trouverez

un tableau avec les signiﬁ cations des aﬃ chages

LED sur le chargeur.

S’il est impossible de charger le bloc accumula-

teur, veuillez contrôler

•

si la tension réseau est présente au niveau de

la prise de courant.

•

si un contact correct est présent au niveau

des contacts de charge du chargeur.

Si le chargement du bloc accumulateur reste

impossible, nous vous prions de bien vouloir

renvoyer,

•

le chargeur et l’adaptateur de charge

•

et le bloc accumulateur

à notre service après-vente.

Pour un envoi correct, nous vous prions de

contacter notre service après-vente ou le

point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise

au rebut, les accumulateurs ou les appareils

sans ﬁ l soit emballés séparément dans des

sacs en plastique aﬁ n d’éviter les courts-

circuits ou un incendie !

Dans l‘intérêt d‘une longue durée de fonctionne-

ment du bloc accumulateur, vous devez prendre

soin de recharger le bloc accumulateur en temps

voulu. Ceci est dans tous les cas indispensable

lorsque vous constatez une diminution de la

puissance de l‘appareil. Ne déchargez jamais

complètement le bloc accumulateur. Ceci cause

l‘endommagement du bloc accumulateur !

6.2 Commutateur vissage/perçage/perçage à

percussion (ﬁ g. 4/pos. 2)

Attention !

Commutez uniquement à l’arrêt !

Perçage/vissage :

Pour le perçage/vissage, appuyez sur le bouton

(a) du commutateur (2) et tournez simultanément

le commutateur (2) en position de commutation A.

Perçage à percussion :

Pour le perçage à percussion, appuyez sur le

bouton (a) du commutateur rotatif (2) et tournez

simultanément le commutateur rotatif (2) en posi-

tion de commutation B.

Attention !

Pour le perçage à percussion, seule une petite

force de pression est nécessaire. Si vous ap-

puyez trop, le moteur sera trop sollicité. Contrôlez

régulièrement les forets. Faites réaﬀ ûter les forets

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 26Anl_TE_HD_18_12_Li_Solo_SPK13.indb 26 12.07.2023 09:27:1812.07.2023 09:27:18

- 27 -

émoussés ou remplacez-les.

6.3 Interrupteur du sens de rotation

(ﬁ g. 5/pos. 3)

Vous pouvez régler le sens de rotation de

l’appareil à l’aide de l’interrupteur à coulisse via

l’interrupteur marche/arrêt et bloquer l’appareil

contre toute mise en circuit involontaire. Vous

pouvez choisir entre marche à gauche et marche

à droite. Aﬁ n d’éviter d’endommager l’engrenage,

le sens de rotation doit être uniquement commuté

à l’arrêt. Si l’interrupteur à coulisse se trouve en

position médiane, l’interrupteur marche/arrêt est

bloqué.

Danger !

Aﬁ n d’éviter tout risque, la machine doit être

tenue uniquement par les deux poignées !

Dans le cas contraire, il y a un risque de décharge

électrique si on touche des câbles électriques

lors du perçage.

6.4 Interrupteur marche/arrêt (ﬁ g. 5/pos. 4)

Avec l’interrupteur marche/arrêt, vous pouvez

commander la vitesse de rotation en continu. Plus

vous appuyez sur l’interrupteur, plus la vitesse de

rotation de l’appareil est élevée.

Mise en circuit :

Appuyez sur l’interrupteur marche/arrêt (4).

Mise hors circuit :

Relâchez l’interrupteur marche/arrêt (4).

6.5 Indicateur de charge de l’accumulateur

(ﬁ g. 6/pos. e)

Appuyez sur l’interrupteur pour l’indicateur de

charge de l’accumulateur (d). L’indicateur de

charge de l’accumulateur (e) vous indique l’état

de charge de l’accumulateur à l’aide de trois vo-

yants LED.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé(s) :

L‘accumulateur dispose encore d‘un résidu de

charge suﬃ sant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

La température de l’accumulateur est trop faible.

Retirez l’accumulateur de l’appareil et laissez-le

reposer pendant un jour à température ambiante.

Si l’erreur survient à nouveau, cela signiﬁ e que

l’accumulateur est en décharge profonde et dé-

fectueux. Retirez l’accumulateur de l’appareil. Un

accumulateur défectueux ne doit plus être utilisé

ou chargé.

6.6 Lampe LED (ﬁ g. 6/pos. 5)

La lampe LED (5) permet d’éclairer la zone de

vissage et de perçage en cas de conditions de lu-

minosité défavorables. La lampe LED (5) s’allume

automatiquement, dès que vous appuyez sur

l’interrupteur marche/arrêt (4).

6.7 Utilisation de l’outil (ﬁ g. 7)

Attention ! Pour tous les travaux (par ex. chan-

gement d’outil ; maintenance ; etc.) sur l’appareil,

positionnez l’interrupteur de sens de rotation (3)

sur la position médiane.

•

Nettoyez l’outil avant son utilisation et grais-

sez légèrement la tige avec de la graisse de

foret.

•

Enfichez l’outil dépoussiéré dans le logement

outil (f) en le tournant jusqu’à la butée. L’outil

se verrouille de lui-même.

•

Contrôlez le verrouillage en tirant sur l’outil.

6.8 Retrait de l’outil (ﬁ g. 8)

Reculez la douille de verrouillage (1), maintenez-

la et retirez l’outil.

6.9 Vissage:

Utilisez de préférence des vis à centrage

automatique (p.ex. à tête cruciforme) ce qui as-

sure le travail en toute sécurité. Veillez à ce que la

forme et la taille du bit et de la vis utilisés soient

conformes. Eﬀ ectuez le réglage du couple de

rotation comme décrit dans l’instruction - en fonc-

tion de la taille des vis.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 27Anl_TE_HD_18_12_Li_Solo_SPK13.indb 27 12.07.2023 09:27:1812.07.2023 09:27:18

- 28 -

7. Nettoyage, maintenance et

commande de pièces de

rechange

Danger !

Débranchez l‘accumulateur avant tous travaux de

nettoyage.

7.1 Nettoyage

•

Maintenez les dispositifs de protection, les

fentes à air et le carter de moteur aussi pro-

pres (sans poussière) que possible. Frottez

l’appareil avec un chiffon propre ou soufflez

dessus avec de l’air comprimé à basse pres-

sion.

•

Nous recommandons de nettoyer l’appareil

directement après chaque utilisation.

•

Nettoyez l’appareil régulièrement à l’aide d’un

chiffon humide et un peu de savon. N’utilisez

aucun produit de nettoyage ni détergeant;

ils pourraient endommager les pièces en

matières plastiques de l’appareil. Veillez à

ce qu’aucune eau n’entre à l’intérieur de

l’appareil. La pénétration de l’eau dans un

appareil électrique augmente le risque de

décharge électrique.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin

de maintenance.

7.3 Commande de pièces de rechange et

d‘accessoires :

Veuillez indiquer ce qui suit pour toute commande

de pièces de rechange ;

•

Type de l‘appareil

•

Référence de l‘appareil

•

Numéro d‘identification de l‘appareil

•

Numéro de la pièce de rechange requise

Vous trouverez les prix et informations actuelles à

l‘adresse www.Einhell-Service.com

Astuce ! Pour un bon résul-

tat, nous recommandons les

accessoires haut de gamme

! www.kwb.eu

welcome@kwb.eu

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per-

mettant d‘éviter les dommages dus au transport.

Cet emballage est une matière première et peut

donc être réutilisé ultérieurement ou être réin-

troduit dans le circuit des matières premières.

L‘appareil et ses accessoires sont en matériaux

divers, comme par ex. des métaux et matières

plastiques. Les appareils défectueux ne doivent

pas être jetés dans les poubelles domestiques.

Pour une mise au rebut conforme à la réglemen-

tation, l‘appareil doit être déposé dans un centre

de collecte approprié. Si vous ne connaissez pas

de centre de collecte, veuillez vous renseigner

auprès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans un

endroit sombre, sec et à l’abri du gel tout comme

inaccessible aux enfants. La température de

stockage optimale est comprise entre 5 et 30 °C.

Conservez l’outil électrique dans l’emballage

d’origine.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 28Anl_TE_HD_18_12_Li_Solo_SPK13.indb 28 12.07.2023 09:27:1912.07.2023 09:27:19

- 29 -

10. Aﬃ chage chargeur

État de l’aﬃ chage

Signiﬁ cation et mesures

Voyant

LED rouge

Voyant

LED vert

Arrêt Clignote État prêt à l’emploi

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est

pas dans le chargeur.

Marche Arrêt Chargement

Le chargeur charge la batterie en mode de charge rapide. Les temps de

charge correspondants se trouvent directement sur le chargeur.

Remarque ! Selon la charge actuelle de la batterie, les temps de charge

réels peuvent diﬀ érer quelque peu des temps de charge indiqués.

Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO)

Ensuite, on commute sur un processus de charge lent jusqu’au charge-

ment complet.

Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char-

geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Clignote Arrêt Charge d’adaptation

Le chargeur est en mode de charge lente.

Dans ce cas, la batterie se charge plus lentement pour des raisons de sé-

curité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie

peut quand même encore être rechargée.

Clignote Clignote Erreur

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.

Retirez la batterie du chargeur.

Marche Marche Perturbation thermique

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop

froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante

(env. 20 °C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 29Anl_TE_HD_18_12_Li_Solo_SPK13.indb 29 12.07.2023 09:27:1912.07.2023 09:27:19

- 30 -

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques

usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à

part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-

er à un recyclage eﬀ ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil

peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi

sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies

sans composants électroniques.

Veuillez noter que lors de la mise au rebut, les accumulateurs et les moyens d’éclairage (par ex. am-

poule) sont retirés de l’appareil.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même

sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte-

nu.

Sous réserve de modiﬁ cations techniques

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 30Anl_TE_HD_18_12_Li_Solo_SPK13.indb 30 12.07.2023 09:27:2012.07.2023 09:27:20

- 31 -

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service

après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se

tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,

l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à

l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-

mables.

Catégorie Exemple

Pièces d‘usure* brosses à charbon, mandrin de perceuse, accu-

mulateur

Matériel de consommation/

pièces de consommation*

forets, burins

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse

www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les

cas aux questions suivantes :

•

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

Décrivez ce défaut de fonctionnement.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 31Anl_TE_HD_18_12_Li_Solo_SPK13.indb 31 12.07.2023 09:27:2012.07.2023 09:27:20

- 32 -

Bon de garantie

Chère cliente, cher client,

Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,

nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le

bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-

vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui

ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité

indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant

mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos

droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que

vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a

donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié-

tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie

est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos

appareils, conformément à leur aﬀ ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-

nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale-

ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.

Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

•

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)

ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi-

tions environnementales anormales ou à un manque d’entretien et de maintenance.

•

les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).

•

les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont

soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement

notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,

aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven-

diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La

revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla-

cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie

pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter-

vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :

www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justiﬁ catif de l’achat de votre

nouvel appareil. Les appareils envoyés sans les justiﬁ catifs correspondants ou sans plaque signalétique sont exclus

de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre

garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,

nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie

en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la

garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.

Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie

conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte

Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 32Anl_TE_HD_18_12_Li_Solo_SPK13.indb 32 12.07.2023 09:27:2012.07.2023 09:27:20

- 33 -

Pericolo!

Nell’usare gli apparecchi si devono rispettare

diverse avvertenze di sicurezza per evitare lesi-

oni e danni. Quindi leggete attentamente queste

istruzioni per l’uso/le avvertenze di sicurezza.

Conservate bene le informazioni per averle a

disposizione in qualsiasi momento. Se date

l’apparecchio ad altre persone, consegnate ques-

te istruzioni per l’uso/le avvertenze di sicurezza

insieme all’apparecchio. Non ci assumiamo al-

cuna responsabilità per incidenti o danni causati

dal mancato rispetto di queste istruzioni e delle

avvertenze di sicurezza.

Spiegazione dei simboli utilizzati (vedi Fig. 9)

1. Pericolo! - Per ridurre il rischio di lesioni leg-

gete le istruzioni per l’uso.

2. Attenzione! Portate cuﬃ e antirumore.

L’e ﬀ etto del rumore può causare la perdita

dell’udito.

3. Attenzione! Mettete una maschera an-

tipolvere. Facendo lavori su legno o altri

materiali si può creare della polvere nociva

alla salute. Non lavorate materiale contenente

amianto!

4. Attenzione! Indossate gli occhiali pro-

tettivi. Scintille createsi durante il lavoro o

schegge, trucioli e polveri scaraventate fuori

dall’apparecchio possono causare la perdita

della vista.

5. Conservazione delle batterie soltanto in luo-

ghi asciutti con una temperatura ambiente di

+10°C - +40°C. Conservate le batterie solo se

sono cariche (almeno al 40%).

6. Per evitare danni all‘apparecchio, il passaggio

da una funzione all‘altra deve avvenire solo

quando questo è fermo.

7. Inserite la punta SDS plus nella sua sede

ruotandola ﬁ no alla battuta. La punta viene

bloccata automaticamente.

1. Tirate indietro e tenete saldamente la bus-

sola di serraggio!

2. Togliete la punta!

8. Il diametro della punta deve essere al massi-

mo di 12 mm.

1. Avvertenze sulla sicurezza

Avvertimento!

Leggete tutte le avvertenze di sicurezza, le

istruzioni, le illustrazioni e le caratteristiche

tecniche che accompagnano il presente elett-

routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi

e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e

le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1)

1. Bussola di serraggio

2. Selettore trapano / trapano a percussione

3. Commutatore del senso di rotazione

4. Interruttore ON/OFF

5. Luce a LED

2.2 Elementi forniti

Veriﬁ cate che l‘articolo sia completo sulla base

degli elementi forniti descritti. In caso di parti

mancanti, rivolgetevi al nostro Centro Servizio As-

sistenza o al punto vendita in cui avete acquistato

l‘apparecchio presentando un documento di ac-

quisto valido entro e non oltre i 5 giorni lavorativi

dall‘acquisto dell‘articolo. Al riguardo fate atten-

zione alla Tabella Garanzia nelle informazioni sul

Servizio Assistenza alla ﬁ ne delle istruzioni.

•

Aprite l’imballaggio e togliete con cautela

l’apparecchio dalla confezione.

•

Togliete il materiale d’imballaggio e anche i

fermi di trasporto / imballo (se presenti).

•

Controllate che siano presenti tutti gli elemen-

ti forniti.

•

Verificate che l’apparecchio e gli accessori

non presentino danni dovuti al trasporto.

•

Se possibile, conservate l’imballaggio fino

alla scadenza della garanzia.

Pericolo!

L’apparecchio e il materiale d’imballaggio

non sono giocattoli! I bambini non devono

giocare con sacchetti di plastica, ﬁ lm e pic-

coli pezzi! Sussiste pericolo di ingerimento e

soﬀ ocamento!

•

Martello tassellatore a batteria

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 33Anl_TE_HD_18_12_Li_Solo_SPK13.indb 33 12.07.2023 09:27:2112.07.2023 09:27:21

- 34 -

3. Utilizzo proprio

L‘apparecchio è concepito per la trapanatura a

percussione in calcestruzzo, pietra e laterizio

usando le relative punte. Inoltre l‘apparecchio è

adatto per avvitare e perforare su legno e acciaio.

L’apparecchio deve venire usato solamente per lo

scopo a cui è destinato. Ogni altro tipo di uso che

esuli da quello previsto non è un uso conforme.

L’utilizzatore/l’operatore, e non il costruttore, è

responsabile dei danni e delle lesioni di ogni tipo

che ne risultino.

Tenete presente che i nostri apparecchi non sono

stati costruiti per l’impiego professionale, artigi-

anale o industriale. Non ci assumiamo alcuna

garanzia quando l’apparecchio viene usato in

imprese commerciali, artigianali o industriali, o in

attività equivalenti.

4. Caratteristiche tecniche

Tensione alimentazione motore ..............18 V d.c.

Numero di giri a vuoto: .....................0-1300 min

-1

Rotazione sinistra/destra ...................................si

Peso ..........................................................1,46 kg

Pericolo!

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati

rilevati secondo la norma EN 62841.

Livello di pressione acustica L

........... 94 dB (A)

Incertezza K

..............................................3 dB

Livello di potenza acustica L

........... 105 dB (A)

Incertezza K

.............................................. 3 dB

Portate cuﬃ e antirumore.

L’e ﬀ etto del rumore può causare la perdita

dell’udito.

Valori complessivi delle vibrazioni (somma vetto-

riale delle tre direzioni) rilevati secondo la norma

EN 62841.

Uso come martello tassellatore in calcestru-

zzo

Valore emissione vibrazioni a

= 10,5 m/s

Incertezza K = 1,5 m/s

I valori complessivi delle vibrazioni e i valori di

emissione dei rumori indicati sono stati misurati

secondo un metodo di prova normalizzato e pos-

sono essere usati per il confronto tra elettrouten-

sili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di

emissione dei rumori indicati possono essere

usati anche per una valutazione preliminare delle

sollecitazioni.

Avvertimento:

Le emissioni di vibrazioni e di rumori durante

l‘utilizzo eﬀ ettivo dell‘elettroutensile possono va-

riare dai valori indicati a seconda del modo in cui

l‘elettroutensile viene utilizzato, in particolare a

seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le

vibrazioni!

•

Utilizzate soltanto apparecchi in perfetto sta-

to.

•

Eseguite regolarmente la manutenzione e la

pulizia dell’apparecchio.

•

Adattate il vostro modo di lavorare

all’apparecchio.

•

Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

Attenzione!

Rischi residui

Anche se questo elettroutensile viene utiliz-

zato secondo le norme, continuano a sussis-

tere rischi residui. In relazione alla struttura

e al funzionamento di questo elettroutensile

potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol-

vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuﬃ e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a

lungo, non viene tenuto in modo corretto o se

la manutenzione non è appropriata.

Pericolo!

Questo elettroutensile sviluppa un campo elett-

romagnetico durante l’esercizio. In determinate

circostanze questo campo può danneggiare

dispositivi medici impiantati attivi o passivi. Per

ridurre il rischio di lesioni gravi o mortali, consigli-

amo alle persone con dispositivi medici impiantati

di consultare il proprio medico e il produttore del

dispositivo prima di utilizzare l’apparecchio.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 34Anl_TE_HD_18_12_Li_Solo_SPK13.indb 34 12.07.2023 09:27:2112.07.2023 09:27:21

- 35 -

5. Prima della messa in esercizio

Prima di mettere in esercizio il vostro martello

tassellatore a batteria leggete assolutamente le

seguenti avvertenze:

1. Ricaricate la batteria solo con un caricabatte-

rie della serie Power X Change.

2. Utilizzate solo punte aﬃ late e inserti per cac-

ciavite adatti ed in perfetto stato.

3. Controllate che nel punto in cui intendete

eseguire il foro non ci siano cavi e condutture

nascoste del gas e dell‘acqua.

6. Uso

6.1 Ricarica della batteria al litio (Fig. 2-3)

1. Estraete la batteria (a) dall’impugnatura pre-

mendo verso il basso il tasto di arresto (b).

2. Controllate che la tensione di rete indicata

sulla targhetta corrisponda alla tensione di

rete a disposizione. Inserite la spina di ali-

mentazione del caricabatterie (c) nella presa

di corrente. Il LED verde inizia a lampeggiare.

3. Spingete la batteria sul caricabatterie.

Al punto 10 (Indicatori caricabatterie) trovate una

tabella con i signiﬁ cati delle spie LED sul carica-

batterie.

Se non fosse possibile ricaricare la batteria, ve-

riﬁ cate

•

che sia presente tensione di rete sulla presa

di corrente

•

che ci sia un perfetto contatto dei contatti di

ricarica del caricabatterie.

Se continuasse a non essere possibile ricaricare

la batteria, inviate

•

il caricabatterie e l‘adattatore di ricarica

•

e la batteria

al nostro servizio di assistenza clienti.

Per un invio corretto contattate il nostro ser-

vizio di assistenza clienti o il punto vendita

dove avete acquistato l’apparecchio.

Nel caso di invio o smaltimento di batterie

ovvero di apparecchi a batteria metteteli in

sacchetti di plastica separati per evitare cor-

tocircuiti e incendi!

Per ottenere una lunga durata della batteria si

deve provvedere a una puntuale ricarica. Ciò è

comunque necessario quando ci si accorge della

diminuzione delle prestazioni dell‘apparecchio.

Non fate scaricare mai completamente la batteria.

Questo potrebbe danneggiarla!

6.2 Selettore trapano avvitatore/perforatore/a

percussione (Fig. 4/Pos. 2)

Attenzione!

Eseguite il cambio solo ad apparecchio fer-

mo!

Trapano perforatore/avvitatore

Per perforare/avvitare premete il pulsante (a) del

selettore (2) e ruotate contemporaneamente il

selettore (2) in posizione A.

Trapano a percussione

Per trapanare a percussione premete il pulsante

(a) del selettore (2) e ruotate contemporanea-

mente il selettore (2) in posizione B.

Attenzione!

Per trapanare a percussione è necessaria solo

una leggera pressione. Una pressione eccessiva

rappresenta una sollecitazione che danneggia

inutilmente il motore. Controllate regolarmente

le punte del trapano. Sostituite o aﬃ late la punta

consumata.

6.3 Commutatore del senso di rotazione

(Fig. 5/Pos. 3)

Con l‘interruttore a scorrimento sopra

l‘interruttore ON/OFF potete regolare il senso di

rotazione dell‘apparecchio e assicurarlo contro

un‘accensione involontaria. Potete scegliere

fra rotazione sinistrorsa e destrorsa. Per evitare

danni al meccanismo, il senso di rotazione può

venire cambiato solo ad apparecchio fermo. Se

l‘interruttore a scorrimento si trova in posizione

centrale, l‘interruttore ON/OFF è bloccato.

Pericolo!

Per evitare rischi l‘apparecchio deve essere

tenuto sempre per entrambe le impugnature!

Altrimenti sussiste il rischio di scosse elettriche se

si toccano cavi!

6.4 Interruttore ON/OFF (Fig. 5/Pos. 4)

Con l‘interruttore ON/OFF potete comanda-

re in continuo il numero di giri. Più premete

l‘interruttore, maggiore è il numero di giri

dell‘apparecchio.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 35Anl_TE_HD_18_12_Li_Solo_SPK13.indb 35 12.07.2023 09:27:2212.07.2023 09:27:22

- 36 -

Accensione:

Premete l‘interruttore ON/OFF (4).

Spegnimento:

Mollate l‘interruttore ON/OFF (4).

6.5 Indicazione di carica della batteria

(Fig. 6/Pos. e)

Premete l’interruttore per l’indicazione di carica

della batteria (d). L‘indicazione di carica della

batteria (e) segnala lo stato di carica per mezzo di

3 spie LED.

Tutti e 3 i LED sono illuminati:

La batteria è completamente carica.

1 LED o 2 LED sono illuminati:

La batteria dispone di una suﬃ ciente carica re-

sidua.

1 LED lampeggia:

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di

sotto del valore minimo. Togliete la batteria

dall‘apparecchio e lasciatela un giorno a tempe-

ratura ambiente. Se l‘errore si presenta di nuovo,

la batteria si è scaricata completamente ed è

difettosa. Togliete la batteria dall‘apparecchio.

Una batteria difettosa non deve più venire usata

ovvero ricaricata.

6.6 Luce LED (Fig. 6/Pos. 5)

La luce LED (5) permette di illuminare il punto da

avvitare o da perforare in caso di condizioni di

luce sfavorevoli. La luce LED (5) si illumina auto-

maticamente non appena premete l’interruttore

ON/OFF (4).

6.7 Inserimento della punta (Fig. 7)

Attenzione! Prima di ogni operazione (per es.

cambio dell’utensile, manutenzione ecc.) por-

tate il commutatore del senso di rotazione (3)

sull’apparecchio in posizione centrale.

•

Pulite la punta prima di inserirla e lubrifica-

tene leggermente il gambo con grasso per

trapani.

•

Inserite la punta priva di polvere nella sua

sede (f) ruotandola fino alla battuta. La punta

viene bloccata automaticamente.

•

Controllate il serraggio tirando la punta.

6.8 Estrazione della punta (Fig. 8)

Tirate indietro la bussola di serraggio (1), tenetela

saldamente e togliete la punta.

6.9 Avvitamento

Usate preferibilmente viti autocentranti (ad es.

con intaglio a croce), che garantiscono un lavoro

sicuro. Fate attenzione che le punte a cacciavite

utilizzate corrispondano a forma e dimensioni

delle rispettive viti. Eﬀ ettuate la regolazione del

momento di rotazione come descritto nelle istru-

zioni, corrispondentemente alle dimensioni della

vite da usare.

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Togliete sempre la batteria prima di eseguire re-

golazioni sull‘apparecchio.

7.1 Pulizia

•

Tenete il più possibile i dispositivi di protezio-

ne, le fessure di aerazione e la carcassa del

motore liberi da polvere e sporco. Strofinate

l’apparecchio con un panno pulito o soffiatelo

con l’aria compressa a pressione bassa.

•

Consigliamo di pulire l’apparecchio subito

dopo averlo usato.

•

Pulite l’apparecchio regolarmente con un

panno asciutto ed un po’ di sapone. Non

usate detergenti o solventi perché questi

ultimi potrebbero danneggiare le parti in

plastica dell’apparecchio. Fate attenzione che

non possa penetrare dell’acqua nell’interno

dell’apparecchio. La penetrazione di acqua

in un elettroutensile aumenta il rischio di una

scossa elettrica.

7.2 Manutenzione

All’interno dell’apparecchio non si trovano altre

parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio e

accessori

In caso di ordinazione di pezzi di ricambio è ne-

cessario indicare quanto segue:

•

Tipo di apparecchio

•

Numero di articolo dell‘apparecchio

•

Numero di identificazione dell‘apparecchio

•

Numero del pezzo di ricambio richiesto

Per i prezzi e le informazioni attuali si veda

www.Einhell-Service.com

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 36Anl_TE_HD_18_12_Li_Solo_SPK13.indb 36 12.07.2023 09:27:2212.07.2023 09:27:22

- 37 -

Consiglio! Per un buon risul-

tato di lavoro consigliamo

gli accessori di qualità di

! www.kwb.eu

welcome@kwb.eu

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita-

re i danni dovuti al trasporto. Questo imballaggio

rappresenta una materia prima e può perciò es-

sere utilizzato di nuovo o riciclato. L‘apparecchio

e i suoi accessori sono fatti di materiali diversi,

per es. metallo e plastica. Gli apparecchi difettosi

non devono essere gettati nei riﬁ uti domestici. Per

uno smaltimento corretto l‘apparecchio va con-

segnato ad un apposito centro di raccolta. Se non

vi è noto nessun centro di raccolta, rivolgetevi per

informazioni all‘amministrazione comunale.

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un

luogo buio, asciutto, al riparo dal gelo e non ac-

cessibile ai bambini. La temperatura ottimale per

la conservazione è compresa tra i 5 e i 30 °C.

Conservate l’elettroutensile nell’imballaggio ori-

ginale.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 37Anl_TE_HD_18_12_Li_Solo_SPK13.indb 37 12.07.2023 09:27:2312.07.2023 09:27:23

- 38 -

10. Indicatori caricabatterie

Stato indicatori

Signiﬁ cato e interventi

LED rosso LED verde

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel

caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela-

tivi tempi di ricarica si veda direttamente sul caricabatterie.

Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef-

fettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO)

Poi l’apparecchio passa alla ricarica lenta ﬁ no a completare il processo.

A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.

In questo modo la batteria viene ricaricata più lentamente per motivi di si-

curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti

motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la ﬁ ne della ricarica, si può comunque continuare a ricaricare la

batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.

Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo

fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente

(ca. 20°C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 38Anl_TE_HD_18_12_Li_Solo_SPK13.indb 38 12.07.2023 09:27:2312.07.2023 09:27:23

- 39 -

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei riﬁ uti domestici!

Secondo la direttiva europea 2012/19/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo

recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e

venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in

modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-

chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo

le norme nazionali sul riciclaggio e sui riﬁ uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-

za elementi elettrici forniti insieme ai vecchi apparecchi.

In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) ven-

gano rimossi dall‘apparecchio.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti

d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell

Germany AG.

Con riserva di apportare modiﬁ che tecniche

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 39Anl_TE_HD_18_12_Li_Solo_SPK13.indb 39 12.07.2023 09:27:2312.07.2023 09:27:23

- 40 -

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis-

tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per

tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita

di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o

dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone, mandrino, Batteria

Materiale di consumo/parti di consumo * Punte per trapano, scalpello

Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet

www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris-

pondere in ogni caso alle seguenti domande:

•

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

Descrivete che cosa non funziona.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 40Anl_TE_HD_18_12_Li_Solo_SPK13.indb 40 12.07.2023 09:27:2412.07.2023 09:27:24

- 41 -

Certiﬁ cato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare

correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in

questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza

indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone ﬁ siche che

non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le

presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato

concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i

vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi

acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre-

zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre-

sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.

Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia

in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di

articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi-

onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

•

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione

di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi-

one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata

esecuzione di pulizia e manutenzione.

•

Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei

nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all‘impiego della forza

o a influssi esterni (come per es. danni causati da caduta).

•

Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut-

turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene

sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con

P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del

periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di

garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta

una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eﬀ ettuata da un cen-

tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova

dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta

d‘identiﬁ cazione sono esclusi dalla prestazione di garanzia perché non possono essere classiﬁ cati in modo

corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente

l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la

prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di

fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente oﬀ riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-

gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei

nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito

www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia

secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: ser[email protected]; tel: 031 800863

Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00

Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 41Anl_TE_HD_18_12_Li_Solo_SPK13.indb 41 12.07.2023 09:27:2412.07.2023 09:27:24

DK/N

- 42 -

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo-

ranstaltninger, der skal respekteres for at undgå

skader på personer og materiel. Læs derfor bet-

jeningsvejledningen / sikkerhedsanvisningerne

grundigt igennem. Opbevar betjeningsvejlednin-

gen et praktisk sted, så du altid kan tage den frem

efter behov. Husk at lade betjeningsvejledningen

/ sikkerhedsanvisningerne følge med værktøjet,

hvis du overdrager det til andre. Vi fraskriver

os ethvert ansvar for skader på personer eller

materiel, som måtte opstå som følge af, at anvis-

ningerne i denne betjeningsvejledning, navnlig

vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler (se ﬁ g. 9)

1. Fare! - Læs betjeningsvejledningen for at re-

ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen

fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe-

jdning af træ og andre materialer kan der

dannes sundhedsskadeligt støv. Der må ikke

arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-

ter, som opstår under arbejdet, eller splinter,

spån og støv, som står ud fra maskinen, kan

forårsage synstab.

5. Akkumulatorbatterierne må kun opbevares

i tørre rum ved en omgivelsestemperatur på

+10 °C - +40 °C. Akkumulatorbatterier skal

opbevares opladet (ladet mindst 40%).

6. Produktet skal standses inden funktionsskift

for at undgå beskadigelse.

7. Skub SDS-Plus-boret ind i værktøjsholderen

med en drejende bevægelse, så det klikker

fast. Værktøjet låser fast af sig selv.

1. Træk låsemuﬀ en tilbage og hold fast i den!

2. Tag værktøjet ud!

8. Borets diameter må maks. være 12 mm.

1. Sikkerhedsanvisninger

Advarsel!

Læs alle sikkerhedsanvisninger, anvisninger,

illustrationer og tekniske data, som dette

el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk

stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis-

ninger skal opbevares for senere brug.

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (ﬁ g. 1)

1. Håndtag

2. Omskifter boring/slagboring

3. Rotationsinverter

4. Tænd/sluk-knap

5. LED-lys

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve-

ringsomfang, at varen er komplet. Hvis nogle dele

mangler, bedes du senest inden 5 hverdage efter

købet af varen henvende dig til vores servicecen-

ter eller det sted, hvor du har købt varen, med

forevisning af gyldig købskvittering. Vær her op-

mærksom på garantioversigten, der er indeholdt i

serviceinformationerne bagest i vejledningen.

•

Åbn pakken, og tag forsigtigt maskinen ud af

emballagen.

•

Fjern emballagematerialet samt emballage-/

og transportsikringer (hvis sådanne forefin-

des).

•

Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

kader.

•

Opbevar så vidt muligt emballagen indtil ga-

rantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke

legetøj! Børn må ikke lege med plastikposer,

folier og smådele! Fare for indtagelse og

kvælning!

•

Batteri-borehammer

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Maskinen er beregnet til hammerboring i beton,

sten og murværk med anvendelse af passende

bor. Desuden er produktet egnet til at skrue og

bore i træ og stål.

Produktet må kun anvendes i overensstemmelse

med det tiltænkte formål. Enhver anden form for

anvendelse er ikke tilladt. Vi fraskriver os ethvert

ansvar for skader, det være sig på personer eller

materiel, der måtte opstå som følge af, at produk-

tet ikke er blevet anvendt korrekt. Dette er alene

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 42Anl_TE_HD_18_12_Li_Solo_SPK13.indb 42 12.07.2023 09:27:2512.07.2023 09:27:25

DK/N

- 43 -

brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til

erhvervsmæssig, håndværksmæssig eller indus-

triel brug. Vi fraskriver os ethvert ansvar, såfremt

produktet anvendes i erhvervsmæssigt, hånd-

værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Spændingsforsyning motor .....................18 V d.c.

Omdrejningstal, ubelastet: ...............0-1300 min

-1

Højre-venstre-løb ...............................................ja

Vægt .........................................................1,46 kg

Fare!

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til

EN 62841.

Lydtryksniveau L

................................. 94 dB(A)

Usikkerhed K

.............................................3 dB

Lydeﬀ ektniveau L

............................. 105 dB(A)

Usikkerhed K

............................................3 dB

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø-

retab.

Samlede svingningstal (vektorsum for tre retnin-

ger) beregnet i henhold til EN 62841.

Borehamring i beton

Svingningsemissionstal a

= 10,5 m/s

Usikkerhed K = 1,5 m/s

De angivede samlede svingningsværdier og de

angivede støjemissionsværdier er blevet målt iht.

en standardiseret analyseproces og kan anven-

des til at sammenligne el-værktøj indbyrdes.

De angivede samlede svingningsværdier og de

angivede støjemissionsværdier kan også bruges

til at gennemføre en foreløbig vurdering af belast-

ningen.

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de

angivede værdier, når el-værktøjet bruges, dette

afhænger af den måde, el-værktøjet bruges på,

og især af, hvilke typen emne der bearbejdes.

Støjudvikling og vibration skal begrænses til

et minimum!

•

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

mellemrum.

•

Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

syn.

•

Sluk maskinen, når den ikke benyttes.

Forsigtig!

Tilbageværende risici

Også selv om du betjener el-værktøjet fors-

kriftsmæssigt, er der stadigvæk nogle risiko-

faktorer at tage højde for. Følgende farer kan

opstå, alt efter el-værktøjets type og konst-

ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

støvmaske.

2. Høreskader, såfremt der ikke bæres egnet

høreværn.

3. Helbredsskader, som følger af hånd-arm-

vibration, såfremt værktøjet benyttes over et

længere tidsrum eller ikke håndteres og vedli-

geholdes forskriftsmæssigt.

Fare!

Dette el-værktøj frembringer et elektromagne-

tisk felt under driften. Dette felt kan under visse

omstændigheder indvirke på aktive eller passive

medicinske implantater. For at reducere faren for

alvorlige eller dødelige kvæstelser anbefaler vi, at

personer med medicinske implantater konsulterer

deres læge og producenten af implantatet, inden

maskinen tages i brug.

5. Inden ibrugtagning

Nedenstående anvisninger skal læses, inden du

tager akku-borehammeren i brug:

1. Lad akkumulatorbatteriet op med det medføl-

gende ladeaggregat.

2. Brug kun skarpe bor samt intakte og egnede

skruebits.

3. Undersøg arbejdsstedet for skjulte elektriske

ledninger, gas- og vandrør med en kabelsø-

ger.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 43Anl_TE_HD_18_12_Li_Solo_SPK13.indb 43 12.07.2023 09:27:2512.07.2023 09:27:25

DK/N

- 44 -

6. Betjening

6.1 Opladning af LI-akku-pack (ﬁ g. 2-3)

1. Træk akku-pack’en (a) ud af håndtaget, mens

du trykker anslagsknappen (b) ned.

2. Kontroller, at netspændingen, som står anført

på mærkepladen, svarer til den forhånden-

værende netspænding. Sæt stikket til lade-

aggregatet (c) i stikkontakten. Den grønne

LED-lysdiode begynder at blinke.

3. Skub akkumulatorbatteriet fast på ladeaggre-

gatet.

Under punkt 10 (Visninger på ladeaggregatet) ﬁ n-

des en oversigt over LED-lysdiodernes betydning.

Hvis det ikke er muligt at oplade akku-pack-en,

skal du kontrollere,

•

om der er netspænding i stikkontakten.

•

om forbindelsen til ladekontakterne på lade-

aggregatet er i orden.

Hvis det stadigvæk ikke er muligt at oplade

akkupack‘en, bedes du indsende

•

ladeaggregat og ladeadapter

•

samt akku-pack’en

til vores kundeservice.

Kontakt vores kundeservice eller den forret-

ning, hvor du har købt produktet, hvis du har

brug for at vide, hvordan produktet sendes

korrekt.

Ved forsendelse og bortskaﬀ else af akku-

mulatorbatterier og akkumaskine skal disse

indpakkes særskilt i en plastikpose , for at

undgå kortslutning og brand!

Sørg for at genoplade akkupack‘en i god tid for

at sikre en lang levetid. Genopladning skal under

alle omstændigheder ske, når du kan konstat-

ere, at maskinens ydelse er aftagende. Undgå,

at akkupack‘en aﬂ ades helt. Det vil ødelægge

akkupack‘en!

6.2 Omskifter skruning/boring/slagboring

(ﬁ g. 4/pos. 2)

Forsigtig!

Omskift må kun foretages i stilstand!

Boring/skruning:

For at bore/skrue trykkes på knappen (a) på

omskifteren (2), samtidig med at omskifteren (2)

drejes i position A.

Slagboring:

For at slagbore trykkes på knappen (a) på omskif-

teren (2), samtidig med at omskifteren (2) drejes

i position B.

Pas på!

Slagboring kræver kun et ganske moderat pres-

setryk. Et for højt pressetryk vil belaste motoren

unødigt. Tjek med jævne mellemrum boret. Et

stumpt bor skal slibes efter eller skiftes ud.

6.3 Rotationsinverter (ﬁ g. 5/pos. 3)

Med skydekontakten over tænd-/sluk-knappen

(4) indstilles produktets drejeretning og sikres

produktet mod utilsigtet tænding. Der kan vælges

mellem venstre- og højregang. For at undgå at

drevet beskadiges, skal omskift af omdrejnings-

retning foretages, når produktet står stille. Når

skydekontakten er i midterstilling, er tænd-/sluk-

knappen (4) blokeret.

Fare!

Af sikkerhedsgrunde skal maskinen altid hol-

des fast i de to greb!

Ellers er der fare for elektrisk stød ved boring i

nærheden af ledninger!

6.4 Tænd/sluk-knap (ﬁ g. 5/pos. 4)

Med tænd/sluk-knappen (4) kan du styre hastig-

heden trinløst. Jo længere du trykker knappen

ind, desto højere er produktets omdrejningstal.

Tænde:

Tryk på tænd/sluk-knappen (ﬁ g. 4).

Slukke:

Slip tænd/sluk-knappen (4).

6.5 Akkumulatorbatteri-kapacitetsindikator

(ﬁ g. ﬁ g.6 /pos. e)

Tryk på kontakten til akkumulatorbatteri-kapaci-

tetsindikator (d). Akkumulatorbatteri-kapacitet-

sindikatoren (e) indikerer akkumulatorbatteriets

ladetilstand ved hjælp af 3 LED-lamper.

Alle 3 LED‘er lyser:

Akkuen er fuldt opladet.

2 eller 1 LED(‚er) lyser

Akkubatteriet råder over tilstrækkelig restkapa-

citet.

1 LED blinker:

Akkubatteriet er aﬂ adt; oplad akkubatteriet.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 44Anl_TE_HD_18_12_Li_Solo_SPK13.indb 44 12.07.2023 09:27:2612.07.2023 09:27:26

DK/N

- 45 -

Alle LED-lamper blinker:

Akkumulatorbatteriets temperatur er underskre-

det. Fjern akkumulatorbatteriet fra produktet

og lad akkumulatorbatteriet hvile en dag ved

stuetemperatur. Fremkommer fejlen igen, er

akkumulatorbatteriet meget aﬂ adet og defekt.

Fjern akkumulatorbatteriet fra produktet. Et defekt

akkumulatorbatteri må ikke længere bruges og

oplades.

6.6 LED-lys (ﬁ g. 6/pos. 5)

Med LED-lysdioden (5) kan skrue- eller bores-

tedet lyses op i tilfælde af ugunstige lysforhold.

LED-lysdioden (5) lyser automatisk, når du tryk-

ker på tænd/sluk-knappen (4).

6.7 Isætning af værktøj (ﬁ g. 7)

Pas på! Rotationsinverteren (3) skal stilles i mid-

ten, inden der arbejdes på produktet (f.eks. værk-

tøjsskift, vedligeholdelse osv.).

•

Rengør værktøjet først, og smør værktøjsskaf-

tet med lidt borefedt.

•

Skub det støvfrie værktøj ind i værktøjsholde-

ren (f) med en drejende bevægelse, så det

klikker fast. Værktøjet låser fast af sig selv.

•

Træk i værktøjet for at tjekke fastlåsningen.

6.8 Udtagning af værktøj (ﬁ g. 8)

Træk låsemuﬀ en (1) tilbage, hold den fast og tag

værktøjet ud.

6.9 skruer

Det er bedst at anvende skruer med selvcentre-

ring (f.eks. krydskærv) – det gør arbejdet mere

sikkert. Vær opmærksom på, om bit’en og skruen

passer sammen i form og størrelse. Foretag

indstilling af drejningsmoment under hensyn til

skruestørrelsen, således som beskrevet i vejled-

ningen.

7. Rengøring, vedligeholdelse og

reservedelsbestilling

Fare!

Træk altid batteriet ud, inden du foretager indstil-

linger på maskinen.

7.1 Rengøring

•

Hold så vidt muligt beskyttelsesanordninger,

luftsprækker og motorhuset fri for støv og

snavs. Gnid maskinen ren med en ren klud,

eller foretag trykluftudblæsning med lavt tryk.

•

Vi anbefaler, at maskinen rengøres hver gang

efter brug.

•

Rengør af og til maskinen med en fugtig klud

og lidt blød sæbe. Undgå brug af rengørings-

eller opløsningsmiddel, da det vil kunne

ødelægge maskinens kunststofdele. Pas på,

at der ikke kan trænge vand ind i maskinens

indvendige dele. Trænger der vand ind i et el-

værktøj, øger det risikoen for elektrisk stød.

7.2 Vedligeholdelse

Der ﬁ ndes ikke yderligere dele, som skal

vedligeholdes inde i maskinen.

7.3 Bestilling af reservedele og tilbehør:

Ved bestilling af reservedele bedes følgende

oplyst:

•

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

Aktuelle priser og øvrig information ﬁ ndes på

www.Einhell-Service.com

Tip! Det anbefales at bruge

førsteklasses tilbehør fra

for at opnå et godt

arbejdsresultat! www.kwb.eu

welcome@kwb.eu

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 45Anl_TE_HD_18_12_Li_Solo_SPK13.indb 45 12.07.2023 09:27:2612.07.2023 09:27:26

DK/N

- 46 -

8. Bortskaﬀ else og genanvendelse

Produktet leveres indpakket for at undgå trans-

portskader. Emballagen består af råmaterialer

og kan genanvendes eller indleveres på gen-

brugsstation. Produktet og dets tilbehør består af

forskelligartede materialer, f.eks. metal og plast.

Defekte produkter må ikke smides ud som almin-

deligt husholdningsaﬀ ald. For at sikre en fagmæs-

sig korrekt bortskaﬀ else skal produktet indleveres

på et aﬀ aldsdepot. Hvis du ikke har kendskab til

lokalt aﬀ aldsdepot, så kontakt din kommune.

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et

mørkt, tørt og frostfrit sted uden for børns ræk-

kevidde. Den optimale lagertemperatur ligger

mellem 5 og 30˚C. Opbevar el-værktøjet i den

originale emballage.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 46Anl_TE_HD_18_12_Li_Solo_SPK13.indb 46 12.07.2023 09:27:2612.07.2023 09:27:26

DK/N

- 47 -

10. Visning på ladeaggregat

Visningsstatus

Betydning og påkrævet handling

Rød lysdi-

ode

Grøn lysdi-

ode

Slukket Blinker Standby-modus

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte-

riet er ikke i ladeaggregatet

Tændt Slukket Opladning

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De

pågældende ladetider ﬁ ndes direkte på ladeaggregatet.

Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider

afhængigt af den eksisterende akkuladning.

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO)

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er

nået.

Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega-

tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra

strømforsyningsnettet.

Blinker Slukket Tilpasningsopladning

Ladeaggregatet beﬁ nder sig i funktionen for skånsom opladning.

Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og

skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk

oplades.

Blinker Blinker Fejl

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.

Tag akkumulatorbatteriet ud af ladeaggregatet.

Tændt Tændt Temperaturfejl

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt

(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 47Anl_TE_HD_18_12_Li_Solo_SPK13.indb 47 12.07.2023 09:27:2712.07.2023 09:27:27

DK/N

- 48 -

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaﬀ ald!

I medfør af Rådets direktiv 2012/19/EF om aﬀ ald af elektrisk og elektronisk udstyr og dettes omsættelse

i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende

formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaﬀ e mas-

kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation

– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med

maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Kontroller før bortskaﬀ elsen, at akkuer og lyskilder (f.eks. glødepære) er taget ud af produktet.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er

kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 48Anl_TE_HD_18_12_Li_Solo_SPK13.indb 48 12.07.2023 09:27:2712.07.2023 09:27:27

DK/N

- 49 -

Ser viceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata

fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.

reparation, anskaﬀ else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt

slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kontaktkul, borepatron, Akku

Forbrugsmateriale/ forbrugsdele* Bor, mejsel

Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det

er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

•

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

Beskriv venligst fejlfunktionen.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 49Anl_TE_HD_18_12_Li_Solo_SPK13.indb 49 12.07.2023 09:27:2812.07.2023 09:27:28

DK/N

- 50 -

Garantibevis

Kære kunde!

Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle

udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på

adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-

nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge

dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar-

bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent

lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga-

rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der

er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at

vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore

produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien

dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi-

ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen

„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

•

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net-

spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser

eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje

og vedligeholdelse.

•

Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen

af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold

eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).

•

Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs-

sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig-

heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens

udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl-

dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for-

længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også

servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:

http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta-

tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen-

tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identiﬁ cering.

Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil

modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,

hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden

for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat-

tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs-

dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer-

ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 50Anl_TE_HD_18_12_Li_Solo_SPK13.indb 50 12.07.2023 09:27:2812.07.2023 09:27:28

- 51 -

Fara!

Innan maskinen kan användas måste särskilda

säkerhetsanvisningar beaktas för att förhindra

olyckor och skador. Läs därför noggrant igenom

denna bruksanvisning och dessa säkerhetsanvis-

ningar. Förvara dem på ett säkert ställe så att du

alltid kan hitta önskad information. Om maskinen

ska överlåtas till andra personer måste även

denna bruksanvisning och dessa säkerhetsanvis-

ningar medfölja. Vi övertar inget ansvar för olyckor

eller skador som har uppstått om denna bruksan-

visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna som används

(se bild 9)

1. Fara! - Läs igenom bruksanvisningen för att

sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att

hörseln förstörs.

3. Obs! Bär dammskyddsmask. Vid bearbet-

ning av trä och andra material ﬁ nns det risk

för att hälsovådligt damm uppstår. Asbesthal-

tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan

du använder elverktyget ﬁ nns det risk för att

gnistor uppstår eller att splitter, spån och

damm slungas ut ur verktyget. Dessa kan

leda till att du blir blind.

5. Förvara batterierna endast i torra utrymmen

vars omgivningstemperatur uppgår till +10°C

till +40°C. Förvara batterierna endast i laddat

skick (laddade till minst 40 %).

6. För att undvika skador på maskinen får man

endast koppla om mellan de olika funktioner-

na medan maskinen står stilla.

7. Skjut in SDS-plus-borren i verktygsfästet till

stopp. Verktyget spärras fast automatiskt.

1. Dra tillbaka chuckhylsan och håll sedan

fast den!

2. Ta ut verktyget!

8. Der Durchmesser des Bohrers darf max.

12 mm betragen.

1. Säkerhetsanvisningar

Varning!

Läs igenom alla säkerhetsanvisningar, inst-

ruktioner, bilder och tekniska data som ﬁ nns

på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas ﬁ nns det risk för elektriska slag,

brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst-

ruktioner för framtida bruk.

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen (bild 1a/1b)

1. Chuckhylsa

2. Omkopplare för borrning/slagborrning

3. Omkopplare för rotationsriktning

4. Strömbrytare

5. LED-ljus

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av

beskrivningen av leveransen. Om delar saknas vill

vi be dig ta kontakt med vårt servicecenter eller

butiken där du köpte produkten inom fem dagar

efter att du köpte artikeln. Tänk på att du måste

visa upp ett giltigt kvitto. Beakta även garantita-

bellen i serviceinformationen i slutet av bruksan-

visningen.

•

Öppna förpackningen och ta försiktigt ut pro-

dukten ur förpackningen.

•

Ta bort förpackningsmaterialet samt förpack-

nings- och transportsäkringar (om förhan-

den).

•

Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

na har skadats i transporten.

•

Spara om möjligt på förpackningen tills ga-

rantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är

ingen leksak! Barn får inte leka med plast-

påsar, folie eller smådelar! Risk för att barn

sväljer delar och kvävs!

•

Batteridriven borrhammare

•

Original-bruksanvisning

•

Säkerhetsanvisningar

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 51Anl_TE_HD_18_12_Li_Solo_SPK13.indb 51 12.07.2023 09:27:2912.07.2023 09:27:29

- 52 -

3. Ändamålsenlig användning

Maskinen är avsedd för hammarborrning i be-

tong, sten och tegel med passande borr. Dessu-

tom kan maskinen användas till skruvdragning

och borrning i trä och stål.

Maskinen får endast användas till sitt avsedda

ändamål. Användningar som sträcker sig utöver

detta användningsområde är ej ändamålsenliga.

För materialskador eller personskador som resul-

terar av sådan användning ansvarar användaren/

operatören själv. Tillverkaren påtar sig inget

ansvar.

Tänk på att våra produkter endast får användas

till ändamålsenligt syfte och inte har konstruerats

för yrkesmässig, hantverksmässig eller industriell

användning. Vi ger därför ingen garanti om pro-

dukten ska användas inom yrkesmässiga, hant-

verksmässiga eller industriella verksamheter eller

vid liknande aktiviteter.

4. Tekniska data

Spänningsförsörjning motor ....................18 V d.c.

Tomgångs-varvtal ............................0-1300 min

-1

Höger-/vänstergång ...........................................ja

Vikt ............................................................1,46 kg

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt

EN 62841.

Ljudtrycksnivå L

................................. 94 dB(A)

Osäkerhet K

..............................................3 dB

Ljudeﬀ ektnivå L

................................ 105 dB(A)

Osäkerhet K

.............................................. 3 dB

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktnin-

gar) har bestämts enligt EN 62841.

Använda borrhammaren till betong

Vibrationsemissionsvärde a

= 10,5 m/s

Osäkerhet K = 1,5 m/s

Angivna vibrationsemissionsvärden och buller-

värden har mätts upp enligt en standardiserad

provningsmetod och kan användas om man vill

jämföra olika elverktyg.

Angivna vibrationsemissionsvärden och buller-

värden kan även användas till en preliminär be-

dömning av belastningen.

Varning:

Beroende på hur elverktyget används, och

särskilt vilken typ av arbetsstycke som bearbetas,

kan de vibrationsemissions- och bullervärden

som uppstår under den faktiska användningen av

elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration

till ett minimum!

•

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Bär handskar.

Obs!

Kvarstående risker

Kvarstående risker föreligger alltid även om

detta elverktyg används enligt föreskrift. Föl-

jande risker kan uppstå på grund av elverkty-

gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammﬁ lter-

mask används.

2. Hörselskador om inget lämpligt hörselskydd

används.

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under

längre tid eller om det inte hanteras och un-

derhålls enligt föreskrift.

Fara!

Detta elverktyg genererar ett elektromagnetiskt

fält under drift. Under vissa omständigheter kan

detta fält påverka aktiva eller passiva medicinska

implantat. För att reducera risken för allvarliga

eller dödliga personskador, rekommenderar vi att

personer med medicinska implantat kontaktar sin

läkare och tillverkaren av det medicinska implan-

tatet innan maskinen används.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 52Anl_TE_HD_18_12_Li_Solo_SPK13.indb 52 12.07.2023 09:27:2912.07.2023 09:27:29

- 53 -

5. Före användning

Läs tvunget igenom dessa anvisningar innan du

använder den batteridrivna borrhammaren:

1. Ladda batteriet endast med en laddare från

serien Power-X-Charge.

2. Använd endast skarpa borr samt intakta och

lämpliga bits.

3. Kontrollera med en kabeldetektor att området

där du ska arbeta är fritt från dolda gas- och

vattenrör samt elektriska ledningar.

6. Använda

6.1 Ladda Li-batteriet (bild 2-3)

1. Dra ut batteriet (a) ur handtaget samtidigt

som du trycker ned spärrknappen (b).

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän-

ningen i vägguttaget. Anslut laddarens (c)

stickkontakt till vägguttaget. Den gröna lysdio-

den börjar blinka.

3. Skjut fast det laddbara batteriet på laddaren.

Under punkt 10 (Lampor på laddaren) ﬁ nns en

tabell som förklarar betydelsen av de olika lysdio-

derna på laddaren.

Om batteripaketet inte kan laddas måste du kon-

trollera

•

att nätspänning finns i vägguttaget.

•

att det finns fullgod kontakt vid laddningskon-

takterna i laddaren.

Om batteriet fortfarande inte kan laddas måste du

lämna in

•

laddaren och laddningsadaptern

•

samt batteriet

till vår kundtjänstavdelning.

För en professionell returnering vill vi be dig

att kontakta vår kundtjänst eller butiken där

du köpte produkten.

När du returnerar eller avfallshanterar batte-

rier eller batteridrivna produkter, måste du se

till att dessa förpackas separat i plastpåsar

för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som

möjligt ska batteriet alltid laddas i god tid. Detta

är alltid nödvändigt om du märker att maskinens

prestanda börjar försvagas. Se till att batteriet

aldrig laddas ur helt. Detta leder till att batteriet

förstörs!

6.2 Omkopplare för skruvdragning/borrning/

slagborrning (bild 4/pos. 2)

Obs!

Får endast kopplas om när maskinen står

stilla!

Borrning/skruvdragning

Om du vill borra eller skruvdra, tryck på knappen

(a) på reglaget (2) och vrid samtidigt reglaget (2)

till läge A.

Slagborrning

Om du vill slagborra, tryck på knappen (a) på reg-

laget (2) och vrid samtidigt reglaget (2) till läge B.

Obs!

När du slagborrar behöver du inte pressa maski-

nen särskilt mycket. En alltför hög anliggningskraft

belastar bara motorn onödigt mycket. Kontrollera

borren regelbundet. Slipa eller byt ut trubbiga

borr.

6.3 Omkopplare för rotationsriktning

(bild 5/pos. 3)

Ställ in maskinens rotationsriktning med den

skjutbara omkopplaren ovanför strömbrytaren

(4). Denna omkopplare kan du även använda för

att skydda maskinen mot oavsiktlig inkoppling.

Du kan välja mellan vänster- och högergång. För

att undvika att maskinens växel förstörs, får du

endast skifta rotationsriktning medan maskinen

står stilla. Om omkopplaren står i mellersta läget

är strömbrytaren (4) blockerad.

Fara!

För att undvika faror får maskinen endast

hållas fast i de båda handtagen!

I annat fall ﬁ nns det risk för elektriska slag om du

skulle råka borra i kablar.

6.4 Strömbrytare (bild 5/pos. 4)

Varvtalet kan styras steglöst med strömbrytaren

(4). Ju mer du trycker in strömbrytaren, desto

högre blir varvtalet i maskinen.

Slå på maskinen:

Tryck på strömbrytaren (4).

Slå ifrån maskinen:

Släpp strömbrytaren (4).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 53Anl_TE_HD_18_12_Li_Solo_SPK13.indb 53 12.07.2023 09:27:2912.07.2023 09:27:29

- 54 -

6.5 Kapacitetsindikering för batteriet

(bild 6/ Pos. e)

Tryck på knappen (d) för kapacitetsindikering för

batteriet. Kapacitetsindikeringen (e) visar batte-

riets laddningsnivå med tre lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra

av batteriet från maskinen och låt det svalna i

rumstemperatur i en dag. Om felet fortfarande

indikeras har batteriet djupurladdats och är där-

med defekt. Dra av batteriet från maskinen. Du får

inte längre använda eller försöka ladda ett defekt

batteri.

6.6 LED-ljus (bild 6/pos. 5)

Du kan använda LED-ljuset (5) för att få bättre

belysning där du ska skruva eller borra. LED-

ljuset (5) slås på automatiskt när strömbrytaren

(4) trycks in.

6.7 Sätta in verktyg (bild 7)

Obs! Inför alla arbeten (t ex byte av verktyg, un-

derhåll) på den batteridrivna borrhammaren mås-

te du ställa omkopplaren för rotationsriktningen

(3) i mittläge.

•

Rengör verktyget och fetta in dess fäste med

en aning borrfett innan du sätter in det.

•

Skjut in det dammfria verktyget i verktygs-

fästet (c) till stopp. Verktyget spärras fast

automatiskt.

•

Dra i verktyget för att kontrollera att det sitter

fast.

6.8 Ta ut verktyg (bild 8)

Dra tillbaka chuckhylsan (1), håll fast och dra ut

verktyget.

6.9 Skruvning:

Använd helst skruvar med självcentrering (t ex

stjärnskruv) vilket garanterar ett säkert arbete.

Se till att biten som används och borrskruven

överensstämmer vad gäller form och storlek. Ge-

nomför vridmomentsinställningen enligt beskriv-

ningen i bruksanvisningen så att den överens-

stämmer med skruvstorleken.

7. Rengöring, Underhåll och

reservdelsbeställning

Fara!

Dra alltid ut batteriet om maskinen ska rengöras.

7.1 Rengöra maskinen

•

Håll skyddsanordningarna, ventilationsöpp-

ningarna och motorkåpan i så damm- och

smutsfritt skick som möjligt. Torka av mas-

kinen med en ren duk eller blås av den med

tryckluft med svagt tryck.

•

Vi rekommenderar att du rengör maskinen

efter varje användningstillfälle.

•

Rengör maskinen med jämna mellanrum med

en fuktig duk och en aning såpa. Använd inga

rengörings- eller lösningsmedel. Dessa kan

skada maskinens plastdelar. Se till att inga

vätskor tränger in i maskinens inre. Om vatten

tränger in i ett elverktyg höjs risken för elekt-

riska slag.

7.2 Underhåll

I maskinens inre ﬁ nns inga delar som kräver un-

derhåll.

7.3 Reservdels- och tillbehörsbeställning

Ange följande information när du beställer reser-

vdelar:

•

Produkttyp

•

Produktens artikelnummer

•

Produktens ID-nr.

•

Reservdelsnumret för reservdelen

Aktuella priser och ytterligare information ﬁ nns på

www.Einhell-Service.com

Tips: För bra arbetsresultat

rekommenderar vi högvärdi-

ga tillbehör från

! www.kwb.eu

welcome@kwb.eu

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 54Anl_TE_HD_18_12_Li_Solo_SPK13.indb 54 12.07.2023 09:27:3012.07.2023 09:27:30

- 55 -

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar

som skydd mot transportskador. Denna förpack-

ning består av olika material som kan återvinnas.

Lämna in förpackningen till ett insamlingsställe för

återvinning. Produkten och dess tillbehör består

av olika material som t ex metaller och plaster.

Defekta produkter får inte kastas i hushållssopor-

na. Lämna in produkten till ett insamlingsställe

i din kommun för professionell avfallshantering.

Hör efter med din kommun om du inte vet var

närmsta insamlingsställe ﬁ nns.

9. Förvaring

Förvara produkten och dess tillbehör på en mörk,

torr och frostfri plats samt otillgängligt för barn.

Den bästa förvaringstemperaturen är mellan 5

och 30˚C. Förvara elverktyget i originalförpack-

ningen.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 55Anl_TE_HD_18_12_Li_Solo_SPK13.indb 55 12.07.2023 09:27:3012.07.2023 09:27:30

- 56 -

10. Lampor på laddaren

Indikeringsstatus

Betydelse och åtgärder

Röd

lysdiod

Grön

lysdiod

Från Blinkar Driftberedd

Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.

Till Från Laddning

Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad-

daren.

Märk! Beroende på beﬁ ntlig laddningsnivå i batteriet kan de verkliga ladd-

ningstiderna till viss del avvika från angivna laddningstider.

Från Till Batteriet har laddats och är klart för användning. (READY TO GO)

Därefter kopplas laddaren om till skonladdning tills batteriet har laddats

helt.

Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Blinkar Från Anpassningsladdning

Laddaren har ställts in på ett läge för skonsam laddning.

Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.

Detta kan ha följande orsaker:

- Batteriet har inte laddats under mycket lång tid.

- Batteriets temperatur är inte i idealområdet.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.

Blinkar Blinkar Störning

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Ett defekt batteri får inte längre laddas.

Ta ut batteriet ur laddaren.

Till Till Temperaturstörning

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 56Anl_TE_HD_18_12_Li_Solo_SPK13.indb 56 12.07.2023 09:27:3112.07.2023 09:27:31

- 57 -

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller

elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg

källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av-

fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats

in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin-

ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen-

ter vars syfte har varit att komplettera den förbrukade utrustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även

utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 57Anl_TE_HD_18_12_Li_Solo_SPK13.indb 57 12.07.2023 09:27:3112.07.2023 09:27:31

- 58 -

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part-

ners ﬁ nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-

tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att

följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kolborstar, chuck, Batteri

Förbrukningsmaterial/förbrukningsdelar* Borr, mejslar

Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal-

jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

•

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

Beskriv den felaktiga funktionen.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 58Anl_TE_HD_18_12_Li_Solo_SPK13.indb 58 12.07.2023 09:27:3112.07.2023 09:27:31

- 59 -

Garantibevis

Bästa kund,

Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt

sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor-

tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för

att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att

använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar

ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster

är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av

denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be-

visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt

ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt-

gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt

syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan-

tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga

eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”

gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

•

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),

åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor

eller av bristfällig skötsel eller underhåll.

•

Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande

partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre

påverkan (t.ex skador efter att produkten fallit ned).

•

Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin

konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv-

da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande

gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att

ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa-

reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller

för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du

har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte

av våra garantitjänster eftersom de inte kan identiﬁ eras. Om defekten i produkten täcks av våra garantit-

jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har ﬂ yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,

tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har ﬂ yttats till ett land utanför

Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått

efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar

samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i

denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 59Anl_TE_HD_18_12_Li_Solo_SPK13.indb 59 12.07.2023 09:27:3212.07.2023 09:27:32

- 60 -

Nebezpečí!

Při používání přístrojů musí být dodržována určitá

bezpečnostní opatření, aby se zabránilo zraněním

a škodám. Přečtěte si proto pečlivě tento návod

k obsluze / bezpečnostní pokyny. Dobře si ho/

je uložte, abyste měli tyto informace kdykoliv

po ruce. Pokud předáte přístroj jiným osobám,

předejte s ním prosím i tento návod k obsluze/

bezpečnostní pokyny. Nepřebíráme žádné ručení

za škody a úrazy vzniklé v důsledku nedodržování

tohoto návodu k obsluze a bezpečnostních

pokynů.

Vysvětlení použitých symbolů (viz obr. 9)

1. Nebezpečí! - Ke snížení rizika zranění si

přečíst návod k obsluze.

2. Varování! Noste ochranu sluchu. Působení

hluku může způsobit ztrátu sluchu.

3. Varování! Noste ochrannou masku pro-

ti prachu. Při zpracování dřeva a jiných

materiálů mů

že vznikat zdraví škodlivý prach.

Materiál obsahující azbest nesmí být opraco-

váván!

4. Varování! Noste ochranné brýle. Jiskry vz-

nikající při práci nebo odštěpky dřeva, třísky a

prachy vystupující z přístroje mohou způsobit

ztrátu viditelnosti.

5. Skladování akumulátorů pouze v suchých

místnostech s teplotou okolí od +10°C do

+40°C.Akumulátory skladujte pouze v nabi-

tém stavu (min. 40% nabité).

6. Aby se zabránilo poškození přístroje, musí

se přepínání mezi jednotlivými funkcemi

provádět pouze ve vypnutém stavu.

7. Vrták SDS-plus zasuňte otáčením až na do-

raz do upínání nástroje. Nástroj se sám zablo-

kuje.

1. Zatáhněte upínací hlavu zpět, pevně

podržte!

2. Vyjměte nástroj!

8. Průměr vrtáku smí činit max. 12 mm.

1. Bezpečnostní pokyny

Varování!

Přečtěte si veškeré bezpečnostní pokyny,

graﬁ cká znázornění a technické údaje, jimiž

je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít

za následek zásah elektrickým proudem, požár a/

nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si

uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1. Upínací hlava

2. Přepínač vrtání/vrtání s příklepem

3. Přepínač směru otáčení

4. Za-/vypínač

5. LED osvětlení

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě

popsaného rozsahu dodávky. V případě

chybějících dílů se prosím obraťte nejpozději

během 5 pracovních dnů po zakoupení výrobku

za předložení platného dokladu o koupi na naše

servisní středisko nebo prodejnu, kde jste přístroj

zakoupili. Dbejte prosím na tabulku o záruce v

servisních informacích na konci návodu.

•

Otevřete balení a přístroj opatrně vyjměte z

balení.

•

Odstraňte obalový materiál a ochrany balení /

dopravní pojistky (jsou-li k dispozici).

•

P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

ly při přepravě poškozeny.

•

Balení si pokud možno uložte až do uplynutí

záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská

hračka! Děti si nesmějí hrát s plastovými

sáčky, fóliemi a malými díly! Hrozí nebezpečí

spolknutí a udušení!

•

Akumulátorové vrtací kladivo

•

Originální návod k obsluze

•

Bezpečnostní pokyny

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 60Anl_TE_HD_18_12_Li_Solo_SPK13.indb 60 12.07.2023 09:27:3212.07.2023 09:27:32

- 61 -

3. Použití podle účelu určení

Přístroj je určen k vrtání do betonu, kameniva a

cihel za použití příslušného vrtáku. Kromě toho je

přístroj vhodný ke šroubování a vrtání do dřeva a

oceli.

Přístroj smí být používán pouze podle svého

účelu určení. Každé další, toto překračující

použití, neodpovídá použití podle účelu určení. Za

z toho vyplývající škody nebo zranění všeho dru-

hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly

podle svého účelu určení konstruovány pro

živnostenské, řemeslnické nebo průmyslové

použití. Nepřebíráme proto žádné ručení, pokud

je přístroj používán v živnostenských, řemeslných

nebo průmyslových podnicích a při srovnatelných

činnostech.

4. Technická data

Zdroj napětí motoru: ...............................18 V d.c.

Otáčky na volnoběh: ........................0-1300 min

-1

Pravý / levý chod: .......................................... ano

Hmotnost: ................................................1,46 kg

Nebezpečí!

Hluk a vibrace

Hluk a vibrace změřeny podle normy

EN 62841.

Hladina akustického tlaku L

................ 94 dB(A)

Nejistota K

.................................................3 dB

Hladina akustického výkonu L

.......... 105 dB(A)

Nejistota K

................................................3 dB

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří

směrů) změřeny podle normy EN 62841.

Příklepové vrtání do betonu

Emisní hodnota vibrací a

= 10,5 m/s

Nejistota K = 1,5 m/s

Udané emisní hodnoty vibrací a udané emisní

hodnoty hluku byly změřeny podle normovaného

zkušebního postupu a lze je použít pro srovnání

elektrického nástroje s jiným elektrickým nástro-

jem.

Udané emisní hodnoty vibrací a udané emis-

ní hodnoty hluku mohou být využity také pro

předběžný odhad zatížení.

Varování:

Emise vibrací a hluku se mohou během

skutečného používání elektrického nářadí lišit

od udaných hodnot, protože závisejí na způsobu

používání elektrického nářadí, zejména na tom,

jaký druh obrobku se zpracovává.

Omezte tvorbu hluku a vibrace na minimum!

•

Používejte pouze přístroje v bezvadném sta-

vu.

•

Pravidelně provádějte údržbu a čištění

přístroje.

•

P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

vat.

•

P řístroj vypněte, pokud ho nepoužíváte.

Pozor!

I přesto, že obsluhujete elektrický přístroj

podle předpisů, existují vždy zbývající rizi-

ka. V souvislosti s konstrukcí a provedením

elektrického přístroje se mohou vyskytnout

následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná

vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi-

brací na ruce a paže, pokud se přístroj

používá delší dobu nebo není řádně veden a

udržován.

Nebezpečí!

Tento elektrický přístroj produkuje během pro-

vozu elektromagnetické pole. Toto pole může za

určitých okolností ovlivňovat aktivní nebo pasivní

lékařské implantáty. Aby se zabránilo vážným

nebo smrtelným poraněním, doporučujeme

osobám s lékařskými implantáty konzultovat

před používáním přístroje svého lékaře a výrobce

lékařského implantátu.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 61Anl_TE_HD_18_12_Li_Solo_SPK13.indb 61 12.07.2023 09:27:3312.07.2023 09:27:33

- 62 -

5. Před uvedením do provozu

Před uvedením akumulátorového vrtacího kladi-

va do provozu si bezpodmínečně přečtěte tyto

pokyny:

1. Akumulátor nabíjejte pouze nabíječkou série

Power-X-Change.

2. Používejte pouze ostré vrtáky a bezvadné a

vhodné bity.

3. Místo použití zkontrolujte pomocí detektoru

kovových rozvodů, zda se tam nenachází

skrytá elektrická vedení, plynová nebo vodo-

vodní potrubí.

6. Obsluha

6.1 Nabíjení LI akumulátorového článku

(obr. 2-3)

1. Akumulátorový článek (a) vytáhněte z rukoje-

ti, při tom stlačte postranní západkové tlačítko

(d) směrem dolů.

2. Porovnejte, zda souhlasí síťové napětí uve-

dené na typovém štítku se síťovým napětím,

které je k dispozici. Zastrčte síťovou zástrčku

nabíječky (c) do zásuvky. Zelená LED začne

blikat.

3. Zastrčte akumulátor (5) do nabíječky (c).

V bodě 10 (Indikace nabíječky) naleznete tabulku

s významem indikace LED na nabíječce.

Pokud by nabíjení akumulátorového článku neby-

lo možné, zkontrolujte:

•

zda je v zásuvce síťové napětí,

•

zda je bezvadný kontakt na nabíjecích kon-

taktech nabíječky.

Pokud stále není možné akumulátor nabít, prosí-

me vás, abyste

•

nabíječku a nabíjecí adaptér

•

a akumulátorový článek

poslali na adresu našeho zákaznického servisu.

Pokud jde bezpečné odeslání, kontaktujte

naši zákaznickou službu nebo prodejnu, v níž

jste si přístroj pořídili.

Dbejte při zaslání nebo likvidaci akumulátoru

resp. akumulátorového přístroje na to, aby

byly zabaleny jednotlivě v plastovém sáčku,

aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru byste

měli vždy dbát na jeho včasné nabití. To je v

každém případě třeba tehdy, když zjistíte, že vý-

kon přístroje klesá. Akumulátorový článek nikdy

kompletně nevybíjejte. Toto vede k defektu aku-

mulátoru!

6.2 Přepínač šroubování/vrtání/vrtání s

příklepem (obr. 4 / pol. 2)

Pozor!

Směr chodu přepínejte pouze ve vypnutém

stavu!

Vrtání/šroubování:

Pro vrtání/šroubování stiskněte knoﬂ ík (a) na

přepínači (2) a současně otočte přepínač (2) do

polohy A.

Vrtání s příklepem:

Pro vrtání s příklepem stiskněte knoﬂ ík (a) na

přepínači (2) a souč

asně otočte přepínač (2) do

polohy B.

Pozor!

Na vrtání s příklepem potřebujete pouze malou

přítlačnou sílu. Příliš velký přítlačný tlak zbytečně

zatěžuje motor. Pravidelně kontrolujte vrták. Tupé

vrtáky nabruste nebo vyměňte.

6.3 Přepínač směru otáčení (obr. 5 / pol. 3)

Pomocí posuvného vypínače nad za-/vypínačem

můžete nastavit směr otáčení přístroje a přístroj

zajistit proti nechtěnému zapnutí. Můžete zvolit

mezi levým a pravým chodem. Aby se zabránilo

poškození převodovky, smí být přepínání směru

otáčení prováděno pouze ve vypnutém stavu.

Pokud se posuvný vypínač nalézá ve středové

poloze, je za-/vypínač blokován.

Nebezpečí!

Aby se zabránilo ohrožení, smí se přístroj

držet vždy pouze za obě rukojeti !

V opačném p

řípadě může při navrtání vedení hro-

zit úder elektrickým proudem!

6.4 Za-/vypínač (obr. 5 / pol. 4)

Pomocí za-/vypínače může být plynule řízen

počet otáček. Čím více stlačujete vypínač, tím

vyšší bude počet otáček přístroje.

Zapnutí:

Stiskněte za-/vypínač (4).

Vypnutí:

Pusťte za-/vypínač (4).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 62Anl_TE_HD_18_12_Li_Solo_SPK13.indb 62 12.07.2023 09:27:3312.07.2023 09:27:33

- 63 -

6.5 Indikace kapacity akumulátoru

(obr. 6 pol. e)

Stiskněte spínač indikace kapacity akumulátoru

(d). Indikace kapacity akumulátoru (e) signalizuje

stav nabití pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

2 nebo 1 LED svítí:

Akumulátor disponuje dostatečným zbytkovým

nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Všechny LED blikají:

Teplota akumulátoru je podkročena. Odpojte aku-

mulátor od přístroje, nechte akumulátor odpočívat

jeden den při pokojové teplotě. Pokud se chyba

objeví znovu, došlo k hlubokému vybití akumu-

látoru, čímž se stal defektním. Vyjměte akumulá-

tor z přístroje. Defektní akumulátor se již nesmí

používat, resp. nabíjet.

6.6 LED světlo (obr. 6 / pol. 5)

LED světlo (5) umožňuje osvětlení mís-

ta šroubování, resp. vrtání při nepříznivých

světelných poměrech. LED světlo (5) se rozsvítí

automaticky, jakmile je stisknut za-/vypínač (4).

6.7 Vložení nástroje (obr. 7)

Pozor! Při všech pracích (např. výměna nástroje,

údržba, atd.) nastavte na přístroji přepínač směru

otáčení (3) do středové polohy.

•

Nástroj před vložením vyčistěte a dřík nástro-

je lehce namažte mazacím tukem pro vrtáky.

•

Čistý nástroj zasuňte otáčením až na doraz

do upínání nástroje (f). Nástroj se sám zaare-

tuje.

•

Zaaretování zkontrolujte zatáhnutím za nást-

roj.

6.8 Vyjmutí nástroje (obr. 8)

Upínací hlavu (1) posuňte dozadu, pevně ji držte

a nástroj vyjměte.

6.9 Šroubování

Použijte nejlépe šrouby se samočinným centro-

váním (např. šrouby s křížovou drážkou), které

zaručují bezpečnou práci. Dbejte na to, aby tvar

a velikost použitého bitu a šroubu souhlasily.

Nastavení točivého momentu proveďte tak, jak je

popsáno v návodu, odpovídajíc velikosti šroubů.

7. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vyjměte akumulátor.

7.1 Čištění

•

Udržujte bezpečnostní zařízení, větrací otvory

a kryt motoru tak prosté prachu a nečistot, jak

jen to je možné. Otřete přístroj čistým hadrem

nebo ho profoukněte stlačeným vzduchem při

nízkém tlaku.

•

Doporučujeme přímo po každém použití

přístroj vyčistit.

•

Pravidelně přístroj čistěte vlhkým hadrem

a trochou mazlavého mýdla. Nepoužívejte

čisticí prostředky nebo rozpouštědla; tyto

by mohly narušit plastové díly přístroje.

Dbejte na to, aby se do přístroje nedostala

voda. Vniknutí vody do elektrického přístroje

zvyšuje riziko úderu elektrickým proudem.

7.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly

vyžadující údržbu.

7.3 Objednávání náhradních dílů a

příslušenství:

Při objednávce náhradních dílů je třeba uvést

následující údaje:

•

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

Aktuální ceny a informace naleznete na

www.Einhell-Service.com

Tip: Pro dobré pracovní

výsledky doporučujeme

používat vysoce kvalitní

příslušenství značky

! www.kwb.eu

welcome@kwb.eu

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno

poškození při přepravě. Toto balení je surovina a

tím znovu použitelné nebo může být dáno zpět do

cirkulace surovin. Přístroj a jeho příslušenství jsou

vyrobeny z rozdílných materiálů, jako např. kov

a plasty. Defektní přístroje nepatří do domovního

odpadu. K odborné likvidaci by měl být přístroj

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 63Anl_TE_HD_18_12_Li_Solo_SPK13.indb 63 12.07.2023 09:27:3312.07.2023 09:27:33

- 64 -

odevzdán na příslušném sběrném místě. Pokud

žádné takové sběrné místo neznáte, měli byste se

informovat na místním zastupitelství.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,

suchém a nezamrzajícím místě a mimo dosah

dětí. Optimální teplota skladování leží mezi 5

a 30 ˚C. Uložte elektrický přístroj v originálním

balení.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 64Anl_TE_HD_18_12_Li_Solo_SPK13.indb 64 12.07.2023 09:27:3412.07.2023 09:27:34

- 65 -

10. Indikace nabíječky

Stav indikace

Význam a opatření

Červená

LED

Zelená

LED

Vyp Bliká Provozní pohotovost

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v

nabíječce.

Zap vyp Nabíjení

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby

nabíjení najdete přímo na nabíječce.

Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné

doby nabíjení poněkud lišit od uvedených dob nabíjení.

Vyp Zap Akumulátor je nabitý a připravený k provozu. (READY TO GO)

Poté se až do úplného nabití přepne na úsporné nabíjení.

Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Bliká Vyp Přizpůsobené nabíjení

Nabíječka se nachází v režimu šetrného nabíjení.

Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a

potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukonč

eno, akumulátor může být i přesto dále

nabíjen.

Bliká Bliká Porucha

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.

Vyjměte akumulátor z nabíječky.

Zap Zap Porucha teploty

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený

(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 65Anl_TE_HD_18_12_Li_Solo_SPK13.indb 65 12.07.2023 09:27:3412.07.2023 09:27:34

- 66 -

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a

při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí

být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:

Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit

při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě

odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa-

dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí

přidané ke starým přístrojům.

Při likvidaci dbejte na to, aby byly akumulátory a svítidla (např. žárovka) vyjmuty z přístroje.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s

výslovným souhlasem ﬁ rmy Einhell Germany AG.

Technické změny vyhrazeny

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 66Anl_TE_HD_18_12_Li_Solo_SPK13.indb 66 12.07.2023 09:27:3512.07.2023 09:27:35

- 67 -

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní

údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob-

jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo

přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Uhlíkové kartáčky, sklíčidlo, Akumulátor

Spotřební materiál/spotřební díly* Vrták, sekáč

Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce

www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě

na následující otázky:

•

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

Popište tuto chybnou funkci.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 67Anl_TE_HD_18_12_Li_Solo_SPK13.indb 67 12.07.2023 09:27:3512.07.2023 09:27:35

- 68 -

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je

nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto

záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.

Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky

upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k

zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše

záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného

výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome-

zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny

pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl

přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo

byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro

živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

•

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh

el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje

nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

•

Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles

do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci-

zím působením (jako např. škody způsobené pádem).

•

Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být

uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování

požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje

nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro

tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-

Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které

jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z

důvodu nedostatečné možnosti jednozna

čného přiřazení. Pokud je defekt přístroje zahrnut v naší záru-

ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky-

tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou

unii se nevztahuje žádný nárok na záruku.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou

nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní

adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení

této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Garantem je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Německo).

Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Německo)

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 68Anl_TE_HD_18_12_Li_Solo_SPK13.indb 68 12.07.2023 09:27:3512.07.2023 09:27:35

- 69 -

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať

príslušné bezpečnostné opatrenia, aby bolo

možné zabrániť prípadným zraneniam a vecným

škodám. Preto si starostlivo prečítajte tento ná-

vod na obsluhu/bezpečnostné pokyny. Následne

ich starostlivo uschovajte, aby ste mali vždy k

dispozícii potrebné informácie. V prípade, že

budete prístroj požičiavať tretím osobám, prosím

odovzdajte im spolu s prístrojom tento návod na

obsluhu/bezpečnostné pokyny. Nepreberáme

žiadne ručenie za nehody ani škody, ktoré vz-

niknú nedodržaním tohto návodu na obsluhu a

bezpečnostných pokynov.

Vysvetlenie použitých symbolov (pozri obr. 9)

1. Nebezpečenstvo! - Aby ste znížili riziko por-

anenia, prečítajte si návod na obsluhu.

2. Pozor! Používajte ochranu sluchu. Pô-

sobenie hluku môže spôsobiť poškodenie

sluchu.

3. Pozor! Používajte ochrannú masku proti

prachu. Pri práci s drevom a inými materiálmi

môže vznikať zdraviu škodlivý prach. Materiál

obsahujúci azbest nesmie byť spracovávaný!

4. Pozor! Noste ochranné okuliare. Iskry

vznikajúce pri práci alebo úlomky, triesky a

prach vystupujúci z prístroja by mohli viesť k

trvalému poškodeniu zraku.

5. Skladovanie akumulátorov len v suchých

miestnostiach s teplotou okolia v rozsahu

+10 °C - +40 °C. Akumulátory skladovať len v

nabitom stave (min. 40 % nabité).

6. Aby sa zabránilo poškodeniu prístroja, má

sa prepínanie medzi jednotlivými funkciami

uskutočňovať iba vtedy, keď je prístroj v stave

pokoja.

7. Vrták SDS-plus zasuňte až na doraz

otáčavým pohybom do uloženia nástroja.

Nástroj sa sám zaﬁ xuje.

1. Upínaciu objímku potiahnite dozadu a

držte!

2. Vyberte nástroj von!

8. Priemer vrtáka smie byť max. 12 mm.

1. Bezpečnostné pokyny

Výstraha!

Prečítajte si všetky bezpečnostné predpi-

sy, pokyny, zobrazenia a technické údaje,

ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov

môžu mať za následok úraz elektrickým prúdom,

vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si

odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1)

1. Upínacia objímka

2. Prepínač vŕtanie/príklepové vŕtanie

3. Prepínač smeru otáčania

4. Vypínač zap/vyp

5. Diódové svetlo LED

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na

základe uvedeného objemu dodávky. V prípade

chýbajúcich častí sa prosím obráťte najneskôr

do 5 pracovných dní od zakúpenia výrobku s

predložením platného dokladu o kúpe na naše

servisné stredisko alebo na obchod, v ktorom ste

prístroj zakúpili. Prosím, dbajte pritom na záručnú

tabuľku uvedenú v servisných informáciách na

konci návodu.

•

Otvorte balenie a opatrne vyberte prístroj von

z balenia.

•

Odstráňte obalový materiál ako aj obalové/

transportné poistky (pokiaľ sú obsiahnuté).

•

Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

ja a príslušenstva transportom.

•

Pokiaľ možno, uschovajte si obal až do konca

záručnej doby.

Nebezpečenstvo!

Prístroj a obalový materiál nie sú hračky! Deti

sa nesmú hrať s plastovými vreckami, fóliami

ani malými dielmi! Hrozí nebezpečenstvo

prehltnutia a udusenia!

•

Akumulátorové vŕtacie kladivo

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 69Anl_TE_HD_18_12_Li_Solo_SPK13.indb 69 12.07.2023 09:27:3612.07.2023 09:27:36

- 70 -

3. Správne použitie prístroja

Prístroj je určený na príklepové vŕtanie do betónu,

kameniny a tehiel s použitím príslušného vrtáku|.

Okrem toho je prístroj je vhodný na skrutkovanie

a vŕtanie do dreva a ocele.

Prístroj smie byť použitý len na ten účel, na ktorý

bol určený. Akékoľvek iné odlišné použitie sa

považuje za nespĺňajúce účel použitia. Za škody

alebo zranenia akéhokoľvek druhu spôsobené

nesprávnym používaním ručí používateľ / obslu-

hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst-

roje neboli svojim určením konštruované na profe-

sionálne, remeselnícke ani priemyselné použitie.

Nepreberáme žiadne záručné ručenie, ak sa

prístroj bude používať v profesionálnych, reme-

selníckych alebo priemyselných prevádzkach ako

aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Napájanie napätím motora: ....................18 V d.c.

Otáčky pri voľnobehu: ......................0-1300 min

-1

Pravo-ľavo-točivý pohyb: ............................... áno

Hmotnosť: ................................................1,46 kg

Nebezpečenstvo!

Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa

európskej normy EN 62841.

Hladina akustického tlaku L

............... 94 dB (A)

Nepresnosť K

............................................3 dB

Hladina akustického výkonu L

......... 105 dB (A)

Nepresnosť K

...........................................3 dB

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie

sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch

smerov) stanovené v súlade s EN 62841.

Príklepové vŕtanie do betónu

Emisná hodnota vibrácie a

= 10,5 m/s

Faktor neistoty K = 1,5 m/s

Uvedené celkové hodnoty vibrácií a uvedené

emisné hodnoty hluku boli namerané podľa nor-

movaného skúšobného postupu a môžu sa použiť

na porovnanie elektrického prístroja s inými príst-

rojmi.

Uvedené celkové hodnoty vibrácií a uvedené

emisné hodnoty hluku sa môžu taktiež použiť za

účelom predbežného posúdenia zaťaženia.

Výstraha:

Emisie vibrácií a hluku sa môžu behom

skutočného používania elektrického prístroja líšiť

od uvedených hodnôt, v závislosti od príslušného

spôsobu, akým sa elektrický prístroj bude

používať, predovšetkým od toho, aký druh obrob-

ku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini-

mum!

•

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

prístroja.

•

Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

skontrolovať.

•

Prístroj vypnite, pokiaľ ho nepoužívate.

Pozor!

Zvyškové riziká

Aj napriek tomu, že budete elektrický prístroj

obsluhovať podľa predpisov, budú existovať

zvyškové riziká. V súvislosti s konštrukciou

a vyhotovením elektrického prístroja môže

dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna

vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna

vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi-

brácie rúk a ramien, pokiaľ sa prístroj bude

používať dlhšiu dobu alebo sa nevedie a

neudržuje správnym spôsobom.

Nebezpečenstvo!

Tento elektrický prístroj vytvára počas prevádz-

ky elektromagnetické pole. Toto pole môže v

určitých prípadoch ovplyvňovať aktívne alebo

pasívne medicínske implantáty. Aby sa znížilo

nebezpečenstvo vážnych alebo smrteľných

zranení, odporúčame osobám s medicínskymi

implantátmi konzultovať pred používaním prístroja

svojho lekára a výrobcu medicínskeho implantátu.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 70Anl_TE_HD_18_12_Li_Solo_SPK13.indb 70 12.07.2023 09:27:3612.07.2023 09:27:36

- 71 -

5. Pred uvedením do prevádzky

Pred uvedením Vášho akumulátorového vŕtacieho

kladiva do prevádzky si bezpodmienečne

prečítajte tieto pokyny:

1. Prístroj nabíjajte len pomocou nabíjačky série

Power-X-Change.

2. Používajte len ostré vrtáky ako aj bezchybné

a vhodné skrutkovacie hroty.

3. Pomocou prístroja na vyhľadávanie rozvodov

skontrolovať miesto použitia, či sa na ňom ne-

nachádzajú žiadne skryté elektrické vedenia,

plynové a vodovodné potrubia.

6. Obsluha

6.1 Nabitie LI akumulátora (obr. 2 – 3)

1. Akumulátor (a) vyberte von z rukoväte, pritom

stlačte aretačné tlačidlo (b) smerom nadol.

2. Skontrolujte, či sa elektrické napätie uvede-

né na typovom štítku zhoduje s prítomným

elektrickým napätím siete. Zapojte sieťovú

zástrčku nabíjačky (c) do zásuvky. Zelená

kontrolka LED začne blikať.

3. Nasuňte akumulátor do nabíjačky.

V bode 10 (Signalizácia nabíjačky) nájdete

tabuľku s významom signalizácie kontroliek LED

na nabíjačke.

Ak nie je možné nabitie akumulátora, skontrolujte,

•

či je v zásuvke prítomné sieťové napätie,

•

či je kontakt na nabíjacích kontaktoch

nabíjačky v bezchybnom stave.

Ak by sa napriek tomu akumulátor stále nedal

nabiť, odošlite

•

nabíjačku, nabíjací adaptér

•

a akumulátor

do nášho zákazníckeho servisu.

Kvôli správnemu odoslaniu kontaktujte náš

zákaznícky servis alebo obchod, kde ste

prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii akumu-

látorov, resp. akumulátorového prístroja na

to, aby boli zabalené jednotlivo v umelohmot-

ných vreckách aby sa zabránilo skratom a

vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa

mali postarať o včasné opätovné nabíjanie aku-

mulátora. To je potrebné v každom prípade vtedy,

keď zistíte, že sa výkon prístroja začne znižovať.

Akumulátor by nemal byť nikdy úplne vybitý. To

totiž vedie k poškodeniu akumulátora!

6.2 Prepínač skrutkovanie/vŕtanie/príklepové

vŕtanie (obr. 4/poz. 2)

Opatrne!

Prepínať len v nehybnom stave!

Vŕtanie/skrutkovanie:

Vŕtanie/skrutkovanie sa spúšťa stlačením tlačidla

(a) na prepínači (2) a súčasným otočením

prepínača (2) do polohy A.

Príklepové vŕtanie:

Príklepové vŕtanie sa spúšťa stlačením tlačidla (a)

na prepínači (2) a súčasným otočením prepínača

(2) do polohy B.

Pozor!

Na príklepové vŕtanie potrebujete iba malú

prítlačnú silu. Príliš vysoký prítlačný tlak zbytočne

zaťažuje motor. Pravidelne kontrolujte vrtáky. Tupý

vrták nabrúste alebo vymeňte.

6.3 Prepínač smeru otáč

ania (obr. 5/poz. 3)

Pomocou posuvného spínača umiestneného nad

vypínačom zap/vyp môžete nastaviť potrebný

smer otáčania prístroja a prístroj zabezpečiť

proti samovoľnému zapnutiu. Môžete voliť medzi

ľavotočivým a pravotočivým smerom otáčania.

Aby sa zabránilo poškodeniu prevodovky, smie sa

prepínať smer otáčania iba vtedy, keď je prístroj v

stave pokoja. Ak sa nachádza posuvný spínač v

strednej polohe, je ním zablokovaný vypínač zap/

vyp.

Nebezpečenstvo!

Aby sa zabránilo ohrozeniu, smie sa prístroj

držať iba za obidve rukoväte!

V opačnom prípade môže pri zavŕtaní do vedení

hroziť úder elektrickým prúdom!

6.4 Vypínač zap/vyp (obr. 5/poz. 4)

Pomocou vypínača zap/vyp môžete plynulo riadiť

otáčky. Čím viac stlačíte tento vypínač, tým viac

sa zvýšia otáčky prístroja.

Zapnutie:

Stlačiť vypínač zap/vyp (4).

Vypnutie:

Pustiť vypínač zap/vyp (4).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 71Anl_TE_HD_18_12_Li_Solo_SPK13.indb 71 12.07.2023 09:27:3712.07.2023 09:27:37

- 72 -

6.5 Zobrazenie kapacity akumulátora

(obr. 6/ Poz. e)

Zatlačte na vypínač pre zobrazenie kapacity aku-

mulátora (d). Zobrazenie kapacity akumulátora (e)

signalizuje stav nabitia akumulátora pomocou 3

kontroliek.

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka bliká:

Akumulátor je prázdny, nabite akumulátor.

Bütün LED lambaları yanıp sönüyorsa:

Akünün azami sıcaklığı aşıldı. Aküyü aletin için-

den çıkarın ve bir gün boyunca oda sıcaklığında

saklayın. Bu arıza tekrar meydana geldiğinde akü

şarjı derin derecede boşalmış ve arızalı anlamına

gelir. Aküyü aletten sökün. Arızalı bir akü kesinlikle

bir daha kullanılmamalı ve şarj edilmemelidir.

6.6 Diódové svetlo LED (obr. 6/poz. 5)

Svetlo LED (5) umožňuje osvetlenie miesta skrut-

kovania resp. vŕtania pri nedostatočných svete-

lných podmienkach. Svetlo LED (5) sa rozsvieti

automaticky, keď stlačíte vypínač zap/vyp (4).

6.7 Nasadenie nástroja (obr. 7)

Pozor! Pri všetkých prácach na prístroji (napr.

výmena nástrojov, údržba atď.) uveďte prepínač

smeru otáčania (3) do prostrednej polohy.

•

Pred nasadením nástroj vyčistite a stopku

nástroja zľahka namažte mazivom na vrtáky.

•

Nástroj zbavený prachu zasuňte až na doraz

otáčavým pohybom do uloženia nástroja (f).

Nástroj sa sám zafixuje.

•

Fixáciu skontrolujte potiahnutím za nástroj.

6.8 Odobranie nástroja (obr. 8)

Upínaciu objímku (1) potiahnite dozadu, podržte a

vytiahnite nástroj von.

6.9 Skrutkovanie

Používajte, pokiaľ možno, skrutky so samočinným

centrovaním (napr. krížová skrutka), ktoré

zaručujú bezpečnú prácu. Dbajte na to, aby sa

zhodovali veľkosti a tvary použitého skrutkovacie-

ho hrotu a skrutky. Nastavte točivý moment tak,

ako to je popísané v tomto návode podľa veľkosti

použitej skrutky.

7. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami

vytiahnite akumulátor.

7.1 Čistenie

•

Udržujte ochranné zariadenia, vzduchové

otvory a kryt motora vždy v čistom stave bez

prachu a nečistôt. Utrite prístroj čistou utier-

kou alebo ho vyčistite vyfúkaním stlačeným

vzduchom pri nastavení na nízky tlak.

•

Odporúčame, aby ste prístroj čistili priamo po

každom použití.

•

Čistite prístroj pravidelne pomocou vlhkej

utierky a malého množstva tekutého mydla.

Nepoužívajte žiadne agresívne čistiace pros-

triedky ani riedidlá; tieto prostriedky by mohli

napadnúť umelohmotné diely prístroja. Dbajte

na to, aby sa do vnútra prístroja nedostala

voda. Vniknutie vody do elektrického prístroja

zvyšuje riziko úrazu elektrickým prúdom.

7.2 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie

diely vyžadujúce údržbu.

7.3 Objednávanie náhradných dielov a

príslušenstva:

Pri objednávaní náhradných dielov je potrebné

uviesť nasledovné údaje:

•

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

Aktuálne ceny a informácie nájdete na stránke

www.Einhell-Service.com

Tip! Pre dobré výsledky

práce odporúčame kvalitné

príslušenstvo značky

! www.kwb.eu

welcome@kwb.eu

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 72Anl_TE_HD_18_12_Li_Solo_SPK13.indb 72 12.07.2023 09:27:3712.07.2023 09:27:37

- 73 -

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne-

nia poškodeniu pri transporte. Tento obal je vyro-

bený zo suroviny a tým pádom je ho možné znovu

použiť alebo sa môže dať do zberu na recykláciu

surovín. Prístroj a jeho príslušenstvo sa skladajú

z rôznych materiálov, ako sú napr. kovy a plasty.

Poškodené prístroje nepatria do domového odpa-

du. Prístroj by sa mal odovzdať k odbornej likvi-

dácii na príslušnom zbernom mieste. Pokiaľ Vám

nie je známe takéto zberné miesto, informujte sa

prosím na miestnej samospráve.

9. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,

suchom a nezamŕzajúcom mieste mimo dosahu

detí. Optimálna teplota pre skladovanie je medzi

5 až 30 °C. Skladujte tento elektrický prístroj v ori-

ginálnom balení.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 73Anl_TE_HD_18_12_Li_Solo_SPK13.indb 73 12.07.2023 09:27:3712.07.2023 09:27:37

- 74 -

10. Signalizácia nabíjačky

Stav signalizácie

Význam a opatrenie

Červená

LED

Zelená

LED

Vyp Bliká Pripravená k prevádzke

Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je

v nabíjačke.

Zap Vyp Nabíjanie

Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby

nabíjania nájdete priamo na nabíjačke.

Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu

skutočné doby nabíjania čiastočne odlišovať.

Vyp Zap Akumulátor je nabitý a pripravený na použitie. (READY TO GO)

Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.

Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na

nabíjačke.

Opatrenie:

Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.

Bliká Vyp Prispôsobené nabíjanie

Nabíjačka sa nachádza v režime šetrného nabíjania.

Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre-

buje viac času. Toto môže mať nasledovné príčiny:

- Akumulátor sa veľmi dlhú dobu nenabíjal.

- Teplota akumulátora neleží v ideálnom rozsahu.

Opatrenie:

Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek

tomu ďalej nabíjať.

Bliká Bliká Chyba

Proces nabíjania už nie je možný. Akumulátor je defektný.

Opatrenie:

Defektný akumulátor nesmie byť naďalej nabíjaný!

Vyberte akumulátor z nabíjačky.

Zap Zap Tepelná porucha

Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu-

dený (pod 0 °C)

Opatrenie:

Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 74Anl_TE_HD_18_12_Li_Solo_SPK13.indb 74 12.07.2023 09:27:3812.07.2023 09:27:38

- 75 -

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v

súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného

zberu a musí sa zabezpečiť ich špeciﬁ cké spracovanie v súlade s ochranou životného prostredia (recy-

klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:

Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad-

nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom

taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii

a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po-

mocných prostriedkov bez elektronických komponentov.

Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr.

žiarovka) z náradia.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich

častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 75Anl_TE_HD_18_12_Li_Solo_SPK13.indb 75 12.07.2023 09:27:3812.07.2023 09:27:38

- 76 -

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,

ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné

požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných

materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému

alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Uhlíkové kefky, skľučovadlo, Akumulátor

Spotrebný materiál / spotrebné diely* Vrták, dláto

Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese

www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade

na nasledujúce otázky:

•

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

Popíšte túto chybnú funkciu.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 76Anl_TE_HD_18_12_Li_Solo_SPK13.indb 76 12.07.2023 09:27:3912.07.2023 09:27:39

- 77 -

Záručný list

Vážená zákazníčka, vážený zákazník,

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne

fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej

na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefón-

nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-

bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové

činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca

poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na

záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného

výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto

chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené

na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič

počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol

vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa

nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

•

Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-

dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové

napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo

vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou

a údržbou.

•

Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),

vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),

použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

•

Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia

uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie

nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k

predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre

prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.

Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré

budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia

kvôli nedostatočnej možnosti identiﬁ kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-

te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo

už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky

podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný

servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie

sa nevzťahuje žiadna záruka.

Garantom je: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Nemecko).

Službu poskytuje: Einhell Service, Eschenstraße 6, 94405 Landau / Isar (Nemecko)

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 77Anl_TE_HD_18_12_Li_Solo_SPK13.indb 77 12.07.2023 09:27:3912.07.2023 09:27:39

- 78 -

Gevaar!

Bij het gebruik van toestellen dienen enkele

veiligheidsmaatregelen te worden nageleefd om

lichamelijk gevaar en schade te voorkomen. Lees

daarom deze handleiding / veiligheidsinstructies

zorgvuldig door. Bewaar deze goed zodat u de in-

formatie op elk moment kunt terugvinden. Mocht

u dit toestel aan andere personen doorgeven,

gelieve dan deze handleiding / veiligheidsins-

tructies mee te geven. Wij zijn niet aansprakelijk

voor ongevallen of schade die te wijten zijn aan

niet-naleving van deze handleiding en van de vei-

ligheidsinstructies.

Verklaring van de gebruikte symbolen

(zie afbeelding 9)

1. Gevaar! - Handleiding lezen om het letselrisi-

co te verminderen.

2. Voorzichtig! Draag een gehoorbescher-

mer. Lawaai kan aanleiding geven tot ge-

hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het

bewerken van hout en andere materialen kan

stof ontstaan dat schadelijk is voor de ge-

zondheid. Asbesthoudend materiaal mag niet

worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.

Vonken die tijdens het werk ontstaan of spl-

inters, spanen en stof die uit het toestel onts-

nappen kunnen leiden tot zichtverlies.

5. Opslag van de accu’s alleen in droge ruimtes

met een omgevingstemperatuur van +10°C

- +40°C. Accu’s alleen in geladen toestand

opslaan (minstens 40% geladen).

6. Om een beschadiging van het apparaat te

vermijden mag de omschakeling tussen de

verschillende functies alleen in stilstand ge-

beuren.

7. SDS-Plus boor al draaiend tot aan de aanslag

in de gereedschapsadapter schuiven. Het

gereedschap wordt automatisch vergrendeld.

1. Vergrendelingshuls terugtrekken, vast-

houden!

2. Gereedschap wegnemen!

8. De diameter van de boor mag maximaal

12 mm bedragen.

1. Veiligheidsaanwijzingen

Waarschuwing!

Lees alle veiligheidsinstructies, aanwijzin-

gen, plaatjes en technische gegevens, waar-

van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol-

gende instructies kunnen een elektrische schok,

brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij-

zingen voor de toekomst.

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap

(ﬁ g. 1)

1. Vergrendelingshuls

2. Omschakelaar Boren/Slagboren

3. Draairichtingschakelaar

4. Aan/Uit-schakelaar

5. LED-licht

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro-

leren aan de hand van de beschreven omvang

van de levering. Indien er onderdelen ontbreken,

gelieve u dan binnen 5 werkdagen na aankoop

van het artikel te wenden tot ons servicecenter of

tot het verkooppunt waar u het apparaat heeft ge-

kocht, en leg een geldig bewijs van aankoop voor.

Gelieve daarvoor de garantietabel in de service-

informatie aan het einde van de handleiding in

acht te nemen.

•

Open de verpakking en neem het toestel

voorzichtig uit de verpakking.

•

Verwijder het verpakkingsmateriaal alsmede

verpakkings-/transportbeveiligingen (indien

aanwezig).

•

Controleer of de leveringsomvang compleet

is.

•

Controleer het toestel en de accessoires op

transportschade.

•

Bewaar de verpakking indien mogelijk tot het

verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmateriaal zijn

geen speelgoed voor kinderen! Kinderen mo-

gen niet met plastic zakken, folies en kleine

stukken spelen! Er bestaat inslik- en verstik-

kingsgevaar!

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 78Anl_TE_HD_18_12_Li_Solo_SPK13.indb 78 12.07.2023 09:27:3912.07.2023 09:27:39

- 79 -

•

Accu-boorhamer

•

Originele handleiding

•

Veiligheidsinstructies

3. Reglementair gebruik

Het apparaat is bedoeld om te hamerboren in be-

ton, gesteente en tegels met gebruik van de pas-

sende boor. Daarnaast is het apparaat geschikt

om te schroeven en boren in hout en staal.

De machine mag slechts voor werkzaamheden

worden gebruikt waarvoor ze bedoeld is. Elk

ander verder gaand gebruik is niet reglementair.

Voor daaruit voortvloeiende schade of verwon-

dingen van welke aard dan ook is de gebruiker/

bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe-

enkomstig hun bestemming niet geconstrueerd

zijn voor commercieel, ambachtelijk of industrieel

gebruik. Wij geven geen garantie indien het ge-

reedschap in ambachtelijke of industriële bedrij-

ven alsmede bij gelijk te stellen activiteiten wordt

gebruikt.

4. Technische gegevens

Spanningsvoorziening motor ..................18 V d.c.

Onbelast toerental: .......................... 0-1300 t/min

rechts-/linksdraaiend..........................................ja

Gewicht ..................................................... 1,46 kg

Gevaar!

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald

volgens EN 62841.

Geluidsdrukniveau L

.......................... 94 dB (A)

Onzekerheid K

...........................................3 dB

Geluidsvermogen L

......................... 105 dB (A)

Onzekerheid K

.......................................... 3 dB

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie

richtingen) bepaald volgens EN 62841.

Boorhameren in beton

Trillingsemissiewaarde a

= 10,5 m/s

Onzekerheid K = 1,5 m/s

De opgegeven totale trillingsemissiewaarden en

de vermelde geluidsemissiewaarden zijn geme-

ten volgens een genormaliseerde testprocedure

en kunnen worden gebruikt om elektrische ge-

reedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en

de vermelde geluidsemissiewaarden kunnen ook

worden gebruikt voor een voorlopige inschatting

van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de

inzet van het elektrisch gereedschap afwijken van

de vermelde waarden, afhankelijk van de manier

waarop het wordt gebruikt, en met name van wat

voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot

een minimum!

•

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

aan.

•

Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

bruikt.

Voorzichtig!

Restrisico’s

Er blijven altijd restrisico’s over ook al wordt

dit elektrisch gereedschap naar behoren be-

diend. Volgende gevaren kunnen zich voordo-

en in verband met de bouwwijze en uitvoe-

ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker

wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor-

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang

zonder onderbreking wordt gebruikt of niet

naar behoren wordt gehanteerd en onder-

houden.

Gevaar!

Dit elektrisch gereedschap verwekt tijdens het

bedrijf een elektromagnetisch veld. Dit veld kan

onder bepaalde omstandigheden nadelige ge-

volgen hebben voor actieve of passieve medische

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 79Anl_TE_HD_18_12_Li_Solo_SPK13.indb 79 12.07.2023 09:27:4012.07.2023 09:27:40

- 80 -

implantaten Om het risico van ernstige of dodeli-

jke letsels te verminderen raden wij personen met

medische implantaten aan hun arts en de fabri-

kant van het medische implantaat te consulteren

voordat de machine wordt bediend.

5. Vóór inbedrijfstelling

Lees absoluut de volgende instructies voordat u

uw accu-boorhamer in gebruik neemt:

1. Laad de accu alleen met een lader van de

Power-X-Change serie.

2. Alleen scherpe boren en foutloze en geschik-

te schroefbits gebruiken.

3. Plaats van inzet met een leidingzoeker onder-

zoeken op verborgen elektrische leidingen en

gas- en waterleidingen.

6. Bediening

6.1 Laden van de LI-accupack (afb. 2-3)

1. Accupack (a) uit de handgreep trekken, terwi-

jl u de grendelknop (b) naar beneden drukt.

2. Vergelijk of de netspanning vermeld op het

typeplaatje overeenstemt met de beschikbare

netspanning. Steek de netstekker van de

lader (c) in het stopcontact. De groene LED

begint te knipperen.

3. Schuif de accu op de lader.

Onder punt 10 (indicatie lader) vindt u een tabel

met de betekenissen van de LED indicatie aan

de lader.

Als de accupack niet kan worden geladen, cont-

roleer dan

•

of aan de contactdoos de netspanning be-

schikbaar is.

•

of een foutloos contact aan de laadcontacten

van de lader voorhanden is.

Indien het laden van de accupack nog altijd niet

mogelijk is, dan verzoeken wij u

•

de lader en de laadadapter

•

en de accupack

op te sturen aan onze klantendienst.

Voor een deskundige verzending verzoeken

wij u contact op te nemen met onze klan-

tendienst of het verkooppunt waar u het ap-

paraat heeft aangekocht.

Zorg er bij de verzending of verwerking van

accu’s resp. het accu apparaat voor dat deze

afzonderlijk worden verpakt in plastic zakken,

om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de

accupack is het raadzaam om op tijd voor het

herladen van de accupack te zorgen. Dit is in elk

geval noodzakelijk, wanneer u vaststelt dat het

vermogen van het apparaat afneemt. Ontlaad de

accupack nooit helemaal. Dat leidt tot een defect

van de accupack!

6.2 Omschakelaar schroeven/boren/slagbo-

ren (afb. 4, pos. 2)

Voorzichtig!

Alleen omschakelen in stilstand!

Boren/Schroeven:

Druk om te boren/schroeven op de knop (a) aan

de omschakelaar (2) en draai de omschakelaar

(2) gelijktijdig in stand A.

Slagboren:

Druk om te slagboren op de knop (a) aan de

omschakelaar (2) en draai de omschakelaar (2)

gelijktijdig in stand B.

Opgelet!

Om te slagboren moet u een geringe aandruk-

kracht uitoefenen. Een te hoge aandrukkracht

belast onnodig de motor. Boren regelmatig cont-

roleren. Stompe boren naslijpen of vervangen.

6.3 Draairichtingschakelaar (afb. 5, pos. 3)

Met de schuifschakelaar boven de Aan/Uit-scha-

kelaar kunt u de draairichting van het apparaat

instellen en het beveiligen tegen ongewild inscha-

kelen. U kunt kiezen tussen links- en rechtsloop.

Om een beschadiging van de transmissie te

vermijden mag de draairichting alleen in stilstand

worden omgeschakeld. Als de schuifschakelaar

zich in de middelste stand bevindt, dan is de Aan/

Uit-schakelaar geblokkeerd.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 80Anl_TE_HD_18_12_Li_Solo_SPK13.indb 80 12.07.2023 09:27:4012.07.2023 09:27:40

- 81 -

Gevaar!

Om een gevaar te vermijden mag de machine

alleen aan de beide handgrepen worden vast-

gehouden!

Anders kan bij het aanboren van leidingen een

elektrische schok dreigen!

6.4 Aan/Uit-schakelaar (afb. 5, pos. 4).

Met de Aan/Uit-schakelaar kunt u het toerental

traploos regelen. Hoe verder u de schakelaar

indrukt, des te hoger is het toerental van het ap-

paraat.

Inschakelen:

Aan/Uit-schakelaar (4) indrukken.

Uitschakelen:

Aan/Uit-schakelaar (4) loslaten.

6.5 Accu-capaciteitsindicatie (afb. 6/ pos. e)

Druk op de schakelaar voor accu-capaciteitsindi-

catie (d). De accu-capaciteitsindicatie (e) signa-

leert de laadtoestand van de accu aan de hand

van 3 LEDs.

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

De temperatuur van de accu is te laag. Verwijder

de accu van het apparaat en laat de accu één

dag liggen bij ruimtetemperatuur. Als de fout

opnieuw optreedt, dan werd hij diep ontladen en

is hij defect. Neem de accu van het apparaat. Een

defecte accu mag niet meer gebruikt resp. gela-

den worden.

6.6 LED-licht (afb. 6, pos. 5)

Het LED-licht (5) maakt het verlichten van de

plaats waar u moet schroeven of boren mogelijk

als er niet voldoende licht is. Het LED-licht (5)

gaat automatisch branden, zodra u op de Aan/

Uit-schakelaar (4) drukt.

6.7 Gereedschap erin zetten (afb. 7)

Opgelet! Zet bij alle werkzaamheden (bijv. ge-

reedschapswissel, onderhoud enz.) aan het

apparaat de draairichtingschakelaar (3) in de

middelste stand.

•

Reinig gereedschap alvorens het erin te zet-

ten en vet de schacht licht in met boorvet.

•

Schuif stofvrij gereedschap draaiend tot

aan de aanslag in de adapter (f). Het ge-

reedschap wordt automatisch vergrendeld.

•

Vergrendeling controleren door aan het ge-

reedschap te trekken.

6.8 Gereedschap eruit nemen (afb. 8)

Trek de vergrendelingshuls (1) terug, houd deze

vast en neem het gereedschap eruit.

6.10 Schroeven

Gebruik best zelfcentrerende schroeven (b. v.

kruiskop), want daarmee is een veilig werken

verzekerd. Let er op dat de gebruikte bits en

schroeven in vorm en grootte overeenkomen. Stel

het koppel volgens de schroefgrootte in zoals in

deze gebruiksaanwijzing beschreven.

7. Reiniging, onderhoud en

bestellen van wisselstukken

Gevaar!

Trek vóór alle reinigingswerkzaamheden de accu

eruit.

7.1 Reiniging

•

Hou de veiligheidsinrichtingen, de ventila-

tiespleten en het motorhuis zo veel mogelijk

vrij van stof en vuil. Wrijf het toestel met een

schone doek af of blaas het met perslucht bij

lage druk schoon.

•

Het is aan te bevelen het toestel direct na elk

gebruik te reinigen.

•

Reinig het toestel regelmatig met een vochti-

ge doek en wat zachte zeep. Gebruik geen

reinigings- of oplosmiddelen; die zouden de

kunststofcomponenten van het toestel kun-

nen aantasten. Let er goed op dat geen water

in het toestel terechtkomt. Door binnendrin-

gen van water in een elektrische apparatuur

verhoogt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhouden

onderdelen.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 81Anl_TE_HD_18_12_Li_Solo_SPK13.indb 81 12.07.2023 09:27:4012.07.2023 09:27:40

- 82 -

7.3 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol-

gende gegevens te vermelden:

•

Type van het apparaat

•

Artikelnummer van het apparaat

•

Ident.-nummer van het apparaat

•

Onderdeelnummer van het benodigde on-

derdeel

Actuele prijzen en info vindt u terug onder

www.Einhell-Service.com

Tip! Voor een goed werkre-

sultaat bevelen wij hoog-

waardig toeehoren van

aan! www.kwb.eu

welcome@kwb.eu

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om

transportschade te voorkomen. Deze verpakking

is een grondstof en bijgevolg herbruikbaar of kan

naar de grondstofkringloop worden teruggevo-

erd. Het toestel en zijn accessoires bestaan uit

diverse materialen, zoals b.v. metaal en kunststof.

Defecte toestellen horen niet thuis in het huisvuil.

Om zich van het toestel naar behoren te ontdoen

dient het naar een geschikte verzamelplaats te

worden gebracht. Als u geen verzamelplaats kent

gelieve u dan bij de gemeente te informeren.

9. Opbergen

Bewaar het toestel en de accessoires op een

donkere, droge en vorstvrije plaats die voor

kinderen ontoegankelijk is. De optimale opberg-

temperatuur ligt tussen 5° C en 30° C. Bewaar

het elektrische gereedschap in de originele ver-

pakking.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 82Anl_TE_HD_18_12_Li_Solo_SPK13.indb 82 12.07.2023 09:27:4112.07.2023 09:27:41

- 83 -

10. Indicatie lader

Indicatiestatus

Betekenis en maatregel

Rode LED

Groene

LED

Uit Knippert Operationaliteit

De lader is aangesloten aan het net en operationeel; de accu zit niet in de

lader.

Aan Uit Laden

De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct

aan de lader.

Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken

van de vermelde tijden.

Uit Aan De accu is opgeladen en operationeel. (READY TO GO)

Daarna wordt tot aan de volledige lading omgeschakeld op een buﬀ erla-

ding.

Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.

Maatregel:

Neem de accu uit de lader. Isoleer de lader van het net.

Knippert Uit Aanpassingslading

De lader bevindt zich in de modus behoedzame lading.

Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen

meer tijd vergt. Dit kan de volgende oorzaken hebben:

- De accu werd zeer lange tijd niet meer geladen.

- De accutemperatuur ligt niet in het ideale bereik.

Maatregel:

Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor-

den geladen.

Knippert Knippert Fout

Laadproces is niet meer mogelijk. De accu is defect.

Maatregel:

Een defecte accu mag niet meer worden opgeladen.

Neem de accu uit de lader.

Aan Aan Temperatuurstoring

De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).

Maatregel:

Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur

(ca. 20 °C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 83Anl_TE_HD_18_12_Li_Solo_SPK13.indb 83 12.07.2023 09:27:4112.07.2023 09:27:41

- 84 -

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en

omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver-

zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te

werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel

kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de

wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen

gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden

genomen.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge-

deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 84Anl_TE_HD_18_12_Li_Solo_SPK13.indb 84 12.07.2023 09:27:4212.07.2023 09:27:42

- 85 -

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-

ners, wier contactgegevens u kunt aﬂ eiden uit het garantiebewijs. Deze staan voor alle diensten zoals

reparatie, het verschaﬀ en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te

uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage

door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Koolborstels, boorhouder, Accu

Verbruiksmateriaal/verbruiksstukken* Boren, beitels

Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder

www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij

in elk geval de volgende vragen te beantwoorden:

•

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 85Anl_TE_HD_18_12_Li_Solo_SPK13.indb 85 12.07.2023 09:27:4212.07.2023 09:27:42

- 86 -

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar

behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres

vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service-

nummer. Voor het indienen van garantieclaims geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit

product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken.

Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder

genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw

wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u

kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe

apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar

onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen

erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële,

ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat

binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd

blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de

uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.

3. Van onze garantie zijn uitgesloten:

•

Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van

ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan

een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en

veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of

gebrekkige verzorging en onderhoud.

•

Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting

van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van

vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan

door geweld of externe inwerkingen (zoals bijv. schade door vallen).

•

Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het

gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan

een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De

slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door

blootstelling aan hitte, koude, trilling en stoten.

4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims

moeten vóór aﬂ oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden

ingediend. Het indienen van garantieclaims na aﬂ oop van de garantieperiode is uitgesloten. De reparatie of

vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe

garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook

bij inzet van de service ter plaatse.

5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft

aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de

hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de

onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze

garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.

6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het

heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de

Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,

die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de

servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar

de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 86Anl_TE_HD_18_12_Li_Solo_SPK13.indb 86 12.07.2023 09:27:4212.07.2023 09:27:42

- 87 -

Peligro!

Al usar aparatos es preciso tener en cuenta una

serie de medidas de seguridad para evitar le-

siones o daños. Por este motivo, es preciso leer

atentamente este manual de instrucciones/adver-

tencias de seguridad. Guardar esta información

cuidadosamente para poder consultarla en cual-

quier momento. En caso de entregar el aparato

a terceras personas, será preciso entregarles,

asimismo, el manual de instrucciones/advertenci-

as de seguridad. No nos hacemos responsables

de accidentes o daños provocados por no tener

en cuenta este manual y las instrucciones de

seguridad.

Explicación de los símbolos empleados

(véase ﬁ g. 9)

1. Peligro! - Leer el manual de instrucciones

para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos.

La exposición al ruido puede ser perjudicial

para el oído.

3. Cuidado! Es preciso ponerse una masca-

rilla de protección. Puede generarse polvo

dañino para la salud cuando se realicen tra-

bajos en madera o en otros materiales. ¡Está

prohibido trabajar con material que contenga

asbesto!

4. Cuidado! Llevar gafas de protección.

Durante el trabajo, la expulsión de chispas,

astillas, virutas y polvo por el aparato pueden

provocar pérdida de vista.

5. Almacenamiento de las baterías sólo en es-

pacios secos con una temperatura ambiente

entre +10 °C y +40 °C. Guardar las baterías

únicamente cuando estén cargadas (mín. al

40 %).

6. Para evitar dañar el aparato, cambiar entre

las funciones sólo cuando el mismo se haya

parado completamente.

7. Introducir la broca SDS-Plus en el alojamien-

to para la herramienta, girándola hasta el

tope. La herramienta se enclava por sí sola.

1. Tirar hacia atrás del manguito de sujeción y

sujetarlo

2. Sacar la herramienta

8. El diámetro de la broca no puede superar los

12 mm.

1. Instrucciones de seguridad

¡Aviso!

Leer todas las instrucciones de seguridad,

indicaciones, ilustraciones y los datos técni-

cos con los que está provista esta herrami-

enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar

descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri-

dad e indicaciones para posibles consultas

posteriores.

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato (ﬁ g. 1)

1. Manguito de sujeción

2. Conmutador taladro/taladro percutor

3. Interruptor de inversión de marcha

4. Interruptor ON/OFF

5. Luz LED

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de

entrega, comprobar que el artículo esté completo.

Si faltase alguna pieza, dirigirse a nuestro Ser-

vice Center o a la tienda especializada más cer-

cana en un plazo máximo de 5 días laborales tras

la compra del artículo presentando un recibo de

compra válido. A este respeto, observar la tabla

de garantía de las condiciones de garantía que se

encuentran al ﬁ nal del manual.

•

Abrir el embalaje y extraer cuidadosamente

el aparato.

•

Retirar el material de embalaje, así como los

dispositivos de seguridad del embalaje y para

el transporte (si existen).

•

Comprobar que el volumen de entrega esté

completo.

•

Comprobar que el aparato y los accesorios

no presenten daños ocasionados durante el

transporte.

•

Si es posible, almacenar el embalaje hasta

que transcurra el periodo de garantía.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 87Anl_TE_HD_18_12_Li_Solo_SPK13.indb 87 12.07.2023 09:27:4312.07.2023 09:27:43

- 88 -

Peligro!

¡El aparato y el material de embalaje no son

un juguete! ¡No permitir que los niños jue-

guen con bolsas de plástico, láminas y pie-

zas pequeñas! ¡Riesgo de ingestión y asﬁ xia!

•

Taladro percutor inalámbrico

•

Manual de instrucciones original

•

Instrucciones de seguridad

3. Uso adecuado

El aparato ha sido diseñado para taladrar por

percusión hormigón, roca y ladrillos, siempre

utilizando la broca adecuada. Además, el aparato

ha sido concebido para taladrar y atornillar en

madera y acero.

Utilizar la máquina sólo en los casos que se indi-

can explícitamente como de uso adecuado. Cual-

quier otro uso no será adecuado. En caso de uso

inadecuado, el fabricante no se hace responsable

de daños o lesiones de cualquier tipo; el respon-

sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no

está indicado para un uso comercial, industrial o

en taller. No asumiremos ningún tipo de garantía

cuando se utilice el aparato en zonas industria-

les, comerciales o talleres, así como actividades

similares.

4. Características técnicas

Alimentación de corriente del motor ...... 18 V d.c.

Velocidad marcha en vacío: .............0-1300 r.p.m.

Giro a la derecha/izquierda ................................si

Peso ......................................................... 1,46 kg

Peligro!

Ruido y vibración

Los valores con respecto al ruido y la vibración se

determinaron conforme a la norma EN 62841.

Nivel de presión acústica L

................. 94 dB(A)

Imprecisión K

............................................3 dB

Nivel de potencia acústica L

............ 105 dB(A)

Imprecisión K

............................................ 3 dB

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para

el oído.

Los valores totales de vibración (suma de vec-

tores en las tres direcciones) se determinaron

conforme a la norma EN 62841.

Taladrado con percusión en hormigón

Valor de emisión de vibraciones a

= 10,5 m/s

Imprecisión K = 1,5 m/s

Los valores totales de vibración indicados y el ni-

vel de emisión de ruidos indicado se han calcula-

do conforme a un método de ensayo normalizado

y se pueden utilizar para comparar una herrami-

enta eléctrica con otra.

Dichos valores se pueden utilizar también para

valorar provisionalmente la carga.

Aviso:

Las emisiones de vibraciones y ruidos pueden

diferir de los valores indicados durante el uso real

de la herramienta eléctrica en función del modo

en el que se utiliza la misma, especialmente del

tipo de pieza que se mecaniza.

¡Reducir la emisión de ruido y las vibracio-

nes al mínimo!

•

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

arlo con regularidad.

•

Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

el aparato.

•

Apagar el aparato cuando no se esté utilizan-

do.

Cuidado!

Riesgos residuales

Incluso si esta herramienta se utiliza adecua-

damente, siempre existen riesgos residuales.

En función de la estructura y del diseño de

esta herramienta eléctrica pueden producir-

se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato

se utiliza durante un largo periodo tiempo, no

se sujeta del modo correcto o si no se realiza

un mantenimiento adecuado.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 88Anl_TE_HD_18_12_Li_Solo_SPK13.indb 88 12.07.2023 09:27:4312.07.2023 09:27:43

- 89 -

Peligro!

Esta herramienta eléctrica genera un campo

electromagnético durante su funcionamiento. En

determinadas circunstancias, este campo podrá

afectar a los posibles implantes médicos activos

o pasivos. Para reducir el peligro de lesiones

graves o incluso mortales, recomendamos a las

personas que lleven este tipo de implantes que

consulten a su médico y al fabricante del implante

antes de operar la máquina.

5. Antes de la puesta en marcha

Antes de poner en marcha el taladro percutor a

batería, es preciso leer las siguientes adverten-

cias:

1. Cargar la batería con el cargador de la serie

Power-X-Change.

2. Utilizar únicamente taladros aﬁ lados, así

como puntas portatornillo adecuadas.

3. Antes de comenzar es preciso localizar

cables eléctricos, tuberías de agua y de gas

que no se encuentren a la vista con un apara-

to detector adecuado.

6. Manejo

6.1 Cargar la batería de litio (ﬁ g. 2.3)

1. Sacar la batería (a) de la empuñadura presio-

nando hacia abajo el dispositivo de retención

(b).

2. Comprobar que la tensión de red coincida

con la especiﬁ cada en la placa de identiﬁ ca-

ción del aparato. Conectar el enchufe del car-

gador (c) a la toma de corriente. El LED verde

empieza a parpadear.

3. Colocar la batería en el cargador.

El apartado 10 (indicación cargador) incluye una

tabla con los signiﬁ cados de las indicaciones

LED del cargador.

En caso de que no sea posible cargar la batería,

comprobar que

•

exista tensión de red en la toma de corriente.

•

exista buen contacto entre los contactos de

carga del cargador.

En caso de que todavía no fuera posible cargar la

batería, rogamos enviar

•

el cargador y el adaptador de carga

•

y la batería

a nuestro servicio de asistencia técnica.

Para realizar un envío adecuado, ponerse en

contacto con nuestro servicio de asistencia

técnica o con el punto de venta en el que se

compró el aparato.

Para el envío o la eliminación de baterías

o del aparato, estos deben embalarse por

separado en bolsas de plástico para evitar

cortocircuitos e incendios.

Es preciso recargar siempre a tiempo la batería

para procurar que dure lo máximo posible. Ha-

cerlo es imprescindible también en cuanto se

detecta que disminuye el rendimiento del aparato.

No descargar jamás la batería por completo. Esto

podría provocar un defecto en la batería.

6.2 Conmutador atornillar/taladrar/taladrar

con percusión (ﬁ g. 4/pos. 2)

¡Cuidado!

¡Conmutar sólo con la herramienta parada!

Taladrar/atornillar:

Para taladrar/atornillar, presionar el botón (a) en

el conmutador (2) y al mismo tiempo poner el

conmutador (2) en la posición A.

Taladrar con percusión:

Para taladrar con percusión, presionar el botón

(a) en el conmutador (2) y al mismo tiempo poner

el conmutador (2) en la posición B.

¡Atención!

Para taladrar con percusión basta con ejercer una

reducida presión. Una presión excesiva puede

sobrecargar el motor de forma innecesaria. Com-

probar regularmente las brocas. Aﬁ lar o cambiar

las brocas romas.

6.3 Interruptor de inversión de marcha

(ﬁ g. 5/pos. 3)

Con el interruptor deslizante que se encuentra

encima del interruptor ON/OFF se puede ajus-

tar el sentido de giro del aparato y asegurarlo

para evitar que se conecte involuntariamente.

Se puede elegir entre giro a la izquierda y giro

a la derecha. Con el ﬁ n de evitar que se dañe el

engranaje, el sentido de giro sólo se deberá cam-

biar cuando la herramienta se haya detenido por

completo. Si el interruptor deslizante se encuen-

tra en la posición central, el interruptor ON/OFF

está bloqueado.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 89Anl_TE_HD_18_12_Li_Solo_SPK13.indb 89 12.07.2023 09:27:4312.07.2023 09:27:43

- 90 -

¡Peligro!

Para evitar peligros, es preciso sujetar la

máquina por las dos empuñaduras.

De lo contrario, la perforación de cables puede

provocar descargas eléctricas.

6.4 Interruptor ON/OFF (ﬁ g. 5/pos. 4)

Con el interruptor ON/OFF, se puede controlar de

forma continua el número de revoluciones. Cuan-

to más se presione el interruptor, mayor será la

velocidad del taladro.

Encendido:

Pulsar el interruptor ON/OFF (4).

Apagado:

Soltar el interruptor ON/OFF (4).

6.5 Indicador de capacidad de batería

(ﬁ g. 6/pos. e)

Pulsar el interruptor para acceder al indicador de

capacidad de la batería (d). El indicador de cap-

acidad de batería (e) le indica el estado de carga

de la batería sirviéndose de 3 LED.

Si los 3 LED están iluminados:

La batería está completamente cargada.

Si están iluminados 1 o 2 LED:

La batería dispone de suﬁ ciente carga residual.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

Si todos los LED parpadean:

La temperatura de la batería es demasiado baja.

Quitar la batería del aparato y dejarla durante un

día a temperatura ambiente. Si vuelve a aparecer

el fallo, la batería se ha descargado completa-

mente y está defectuosa. Quitar la batería del

aparato. Está prohibido emplear o cargar una

batería defectuosa.

6.6 Luz LED (ﬁ g. 6/pos. 5)

La luz LED (5) ilumina los puntos de trabajo en

caso de que no haya suﬁ ciente luz natural. La luz

LED (5) se ilumina de forma automática en cuan-

to se pulsa el interruptor ON/OFF (4).

6.7 Introducción de la herramienta (ﬁ g. 7)

¡Atención! Colocar el interruptor de inversión de

marcha (3) en la posición central siempre que se

desee realizar cualquier trabajo (p. ej., cambio de

herramienta; mantenimiento; etc.) en el aparato.

•

Limpiar la herramienta antes de introducirla y

engrasar ligeramente el eje de la herramienta

con grasa para brocas.

•

Introducir la herramienta limpia en el aloja-

miento de la herramienta (f), girándola hasta

el tope. La herramienta se enclava por sí sola.

•

Comprobar que haya quedado bien sujeta

tirando de la misma.

6.8 Cómo sacar la herramienta (ﬁ g. 8)

Tirar hacia atrás del manguito de sujeción (1),

sujetarlo y sacar la herramienta.

6.9 Tornillos

Se recomienda el uso de tornillos autocentrantes,

(por ej. ranura en cruz) los cuales garantizan un

seguridad de trabajo. Compruebe que el portator-

nillos y el tornillo utilizado coincidan en forma y

tamaño. Ajuste el par según el tamaño del tornillo

y como se indica en el manual de instrucciones.

7. Mantenimiento, limpieza y pedido

de piezas de repuesto

¡Peligro!

Quitar la batería antes de realizar cualquier traba-

jo de limpieza.

7.1 Limpieza

•

Reducir al máximo posible la suciedad y

el polvo en los dispositivos de seguridad,

las rendijas de ventilación y la carcasa del

motor. Frotar el aparato con un paño limpio o

soplarlo con aire comprimido manteniendo la

presión baja.

•

Se recomienda limpiar el aparato tras cada

uso.

•

Limpiar el aparato con regularidad con un

paño húmedo y un poco de jabón blando. No

utilizar productos de limpieza o disolventes ya

que se podrían deteriorar las piezas de plá-

stico del aparato. Es preciso tener en cuenta

que no entre agua en el interior del aparato.

Si entra agua en el aparato eléctrico existirá

mayor riesgo de una descarga eléctrica.

7.2 Mantenimiento

No hay que realizar el mantenimiento a más

piezas en el interior del aparato.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 90Anl_TE_HD_18_12_Li_Solo_SPK13.indb 90 12.07.2023 09:27:4412.07.2023 09:27:44

- 91 -

7.3 Pedido de piezas de repuesto y accesori-

os:

A la hora de pasar pedido de piezas de repuesto,

es preciso indicar los siguientes datos:

•

Tipo de aparato

•

Número de artículo del aparato

•

Número de identificación del aparato

•

Número de la pieza de repuesto requerida

Los precios y la información actual se hallan en

www.Einhell-Service.com

¡Consejo! ¡Para obtener un

buen resultado recomenda-

mos accesorios de alta cali-

dad de

! www.kwb.eu

welcome@kwb.eu

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para

evitar daños producidos por el transporte. Este

embalaje es materia prima y, por eso, se puede

volver a utilizar o llevar a un punto de reciclaje. El

aparato y sus accesorios están compuestos de

diversos materiales, como, p. ej., metal y plástico.

Los aparatos defectuosos no deben tirarse a la

basura doméstica. Para su eliminación adecu-

ada, el aparato debe entregarse a una entidad

recolectora prevista para ello. En caso de no

conocer ninguna, será preciso informarse en el

organismo responsable del municipio.

9. Almacenamiento

Guardar el aparato y sus accesorios en un

lugar oscuro, seco, protegido de las heladas e

inaccesible para los niños. La temperatura de

almacenamiento óptima se encuentra entre los

5 y 30 ˚C. Guardar la herramienta eléctrica en su

embalaje original.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 91Anl_TE_HD_18_12_Li_Solo_SPK13.indb 91 12.07.2023 09:27:4412.07.2023 09:27:44

- 92 -

10. Indicación cargador

Estado de indicación

Signiﬁ cado y medida

LED rojo LED verde

Apagado Parpadea Listo para funcionamiento

El cargador está conectado a la red y listo para el funcionamiento, la ba-

tería no está en el cargador

Encendido Apagado Carga

El cargador carga la batería en modo rápido. Consultar el tiempo de carga

necesario en el cargador.

¡Advertencia! En función de lo cargada que esté la batería, los tiempos de

carga reales pueden diferir de los indicados.

Apagado Encendido La batería está cargada y está lista para utilizar. (READY TO GO)

Después se cambia a carga lenta hasta que la batería esté completamen-

te cargada.

Para ello, dejar la batería en el cargador unos 15 minutos más.

Medida:

Sacar la batería del cargador. Desconectar el cargador de la red.

Parpadea Apagado Carga adaptada

El cargador se encuentra en el modo de carga lenta.

Por motivos de seguridad, en este modo la batería se carga con mayor

lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:

- Hace mucho tiempo que no se ha cargado la batería.

- La temperatura de la batería no se encuentra dentro del rango óptimo.

Medida:

Esperar hasta que el proceso de carga haya ﬁ nalizado, la batería puede

seguir cargándose.

Parpadea Parpadea Fallo

El proceso de carga ya no es posible. La batería está defectuosa.

Medida:

Está prohibido cargar una batería defectuosa.

Sacar la batería del cargador.

Encendido Encendido Avería por temperatura

La batería está demasiado caliente (p. ej. por radiación solar directa) o

demasiado fría (por debajo de 0° C)

Medida:

Sacar la batería y guardarla durante 1 día a temperatura ambiente

(aprox. 20° C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 92Anl_TE_HD_18_12_Li_Solo_SPK13.indb 92 12.07.2023 09:27:4412.07.2023 09:27:44

- 93 -

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación

en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi-

co para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:

El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade-

cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro

de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y

su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que

acompañan a los aparatos usados.

Al desechar el aparato, asegurarse de retirar las baterías y los medios luminosos (por ejemplo, la bom-

billa) del aparato.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los

mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modiﬁ caciones técnicas

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 93Anl_TE_HD_18_12_Li_Solo_SPK13.indb 93 12.07.2023 09:27:4512.07.2023 09:27:45

- 94 -

Información de servicio

En todos los países mencionados en el certiﬁ cado de garantía disponemos de distribuidores compe-

tentes cuyos datos de contacto podrán consultar en dicho certiﬁ cado. Dichos distribuidores están a su

disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de

repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural

o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Escobillas de carbón, portabrocas, Batería

Material de consumo/Piezas de consumo* Broca, cincel

Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de deﬁ ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-

scriba exactamente el fallo y responda siempre a las siguientes preguntas:

•

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

Describa ese fallo en el funcionamiento.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 94Anl_TE_HD_18_12_Li_Solo_SPK13.indb 94 12.07.2023 09:27:4512.07.2023 09:27:45

- 95 -

Certiﬁ cado de garantía

Estimado cliente:

Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este

aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención

al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le

atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el

derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas natura-

les que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condi-

ciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado pro-

mete, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones

de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de

garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo del fabricante abajo mencionado

adquirido por usted en la Unión Europea, ocasionados por fallos de material o de producción, y está limita-

da, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en

consideración que nuestro aparato no está indicado para un uso comercial, profesional o en taller. Por lo

tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en

establecimientos industriales, comerciales o talleres, así como actividades similares. En caso de artículos

de la línea „Professional“ no se aplica la exclusión del uso comercial, profesional o en taller.

3. Nuestra garantía no cubre:

•

Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una ins-

talación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión

de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad

o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mante-

nimiento.

•

Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del

aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el

aparato (como, p. ej., arena, piedras o polvo...), daños producidos por el transporte, uso violento o influ-

encias externas (como, p. ej., daños por caídas).

•

Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido

por el uso. Por ejemplo, las baterías están sometidas a un desgaste natural y debido a su estructura

están diseñadas para un número de ciclos limitado. El desgaste se ve influenciado negativamente por

las velocidades de carga, cargas demandadas, pero también por la exposición al calor, frío, vibración y

sacudidas.

4. El periodo de garantía es de 2 años y comienza en la fecha de compra del artículo. Puede ampliar a 3 años

su plazo de garantía si registra en nuestra web en los primeros 30 días desde la fecha de compra su artícu-

lo. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del apa-

rato no con llevará una prolongación del plazo de garantía, ni un nuevo plazo de garantía. In para el artículo

ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.einhell.es.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo.

La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identi-

ﬁ cación puesto que resulta difícil localizarlos. Si nuestra prestación de garantía incluye el defecto aparecido

en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

6. Si ha trasladado el aparato a otro país de la Unión Europea distinto al país en el que ha adquirido el apa-

rato, prestaremos el servicio de garantía a través de un distribuidor local. En caso de traslado fuera de la

Unión Europea desaparecerá el derecho de garantía.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se

encuentren dentro del periodo de garantía.

Para ello, consulte en nuestro mail de servicio [email protected] como tiene que proceder.

Servicio tecnico: Comercial Einhell S.A., Rua da Aldaia, 225, Apartado 2100, 4410-459 Arcozelo VNG

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 95Anl_TE_HD_18_12_Li_Solo_SPK13.indb 95 12.07.2023 09:27:4512.07.2023 09:27:45

FIN

- 96 -

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä

turvallisuusvarotoimia tapaturmien ja vaurioiden

välttämiseksi. Lue sen vuoksi tämä käyttöohje /

nämä turvallisuusmääräykset huolellisesti läpi.

Säilytä ne hyvin, jotta niissä olevat tiedot ovat

myöhemminkin milloin vain käytettävissäsi. Jos

luovutat laitteen muille henkilöille, ole hyvä ja

anna heille myös tämä käyttöohje / nämä turval-

lisuusmääräykset laitteen mukana. Emme ota

mitään vastuuta tapaturmista tai vaurioista, jotka

ovat aiheutuneet tämän käyttöohjeen tai turvalli-

suusohjeiden noudattamisen laiminlyönnistä.

Käytettyjen merkkien selitys (katso kuva 9)

1. Vaara! - Tapaturmavaaran vähentämiseksi

lue käyttöohje.

2. Huomio! Käytä kuulosuojuksia. Melu

saattaa aiheuttaa kuulon menetyksen.

3. Huomio! Käytä pölynsuojanaamaria. Puu-

ta tai muita materiaaleja työstettäessä saattaa

syntyä terveydelle haitallista pölyä. Asbestipi-

toista materiaalia ei saa työstää!

4. Huomio! Käytä suojalaseja. Työn aikana

syntyvät kipinät tai laitteesta sinkoilevat sirut,

lastut ja pölyt saattavat aiheuttaa näkökyvyn

menetyksen.

5. Säilytä akut vain kuivassa tilassa, jossa läm-

pötila on +10°C ja +40°C välillä. Säilytä akku-

ja vain ladattuna (väh. 40 % ladattuna).

6. Jotta laitteen vahingoittumiselta vältytään,

tulee eri toimintojen väliset vaihtokytkennät

tehdä vain koneen seistessä.

7. Työnnä SDS Plus -poranterä kiertäen työ-

kaluistukkaan vasteeseen saakka. Työkalu

lukkiutuu itse paikalleen.

1. Vedä lukitushylsy taakse, pidä se takana!

2.Ota työkalu pois!

8. Poranterän läpimitta saa olla enint. 12 mm.

1. Turvallisuusmääräykset

Varoitus!

Lue kaikki turvallisuusmääräykset, ohjeet,

kuvat ja tekniset erittelyt, joilla tämä sähkö-

työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,

tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh-

jeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen

sisältö

2.1 Laitteen kuvaus (kuva 1)

1. Lukitusholkki

2. Pora-/iskuporakytkin

3. Kiertosuuntakytkin

4. Päälle-/pois-katkaisin

5. LED-valo

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul-

la, että tuote on täysimääräinen. Jos osia puuttuu,

ota viimeistään 5. arkipäivänä oston jälkeen

yhteyttä asiakaspalveluumme tai siihen myyn-

tipisteeseen, josta olet ostanut laitteen, ja esitä

vastaava ostotosite. Huomioi tässä myös tämän

ohjekirjan lopussa olevat asiakaspalveluohjeet ja

takuusuoritustaulukko.

•

Avaa pakkaus ja ota laite varovasti pakkauk-

sesta.

•

Poista pakkausmateiriaalit sekä pakkaus- ja

kuljetusvarmistukset (mikäli käytetty).

•

Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

tusvaurioita.

•

Säilytä pakkaus, mikäli mahdollista, takuua-

jan loppuun saakka.

Vaara!

Laite ja pakkausmateriaalit eivät ole lasten

leikkikaluja! Lapset eivät saa leikkiä muovi-

pusseilla, kelmuilla tai pienillä osilla! Niistä

uhkaa nielaisu- ja tukehtumisvaara!

•

Akku-poravasara

•

Alkuperäiskäyttöohje

•

Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Laite on tarkoitettu käytettäväksi betonin, kivien

ja tiilien poravasaroimiseen käyttäen vastaavaa

poranterää. Lisäksi laite soveltuu ruuvaamiseen ja

poraamiseen puuhun ja teräkseen.

Konetta saa käyttää ainoastaan sille määrättyyn

tarkoitukseen. Kaikkinainen tämän ylittävä käyttö

ei ole määräysten mukaista. Kaikista tästä aiheu-

tuvista vahingoista tai loukkaantumisista on vas-

tuussa laitteen omistaja/käyttäjä eikä suinkaan

sen valmistaja.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 96Anl_TE_HD_18_12_Li_Solo_SPK13.indb 96 12.07.2023 09:27:4612.07.2023 09:27:46

FIN

- 97 -

Ole hyvä ja ota huomioon, että laitteitamme ei ole

suunniteltu ja valmistettu käytettäväksi pienteol-

lisuus- tai teollisuustarkoituksiin. Emme siksi ota

mitään vastuuta vaurioista, jos laitetta käytetään

pienteollisuus-, käsityöläis- tai teollisuustyöpaiko-

illa tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Moottorin virranotto: .............................. 18 V d.c.

Joutokäyntikierrosluku: ....................0-1300 min

-1

Oikea/vasen-suuntaus: ................................ kyllä

Paino: .......................................................1,46 kg

Vaara!

Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN

62841 mukaisesti.

Äänen painetaso L

............................. 94 dB(A)

Mittausvirhe K

............................................3 dB

Äänen tehotaso L

............................. 105 dB(A)

Mittausvirhe K

...........................................3 dB

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta

suunnasta) mitattu standardin EN 62841 mukai-

sesti.

Poravasarointi betoniin

Tärinänpäästöarvo a

= 10,5 m/s

Epävarmuus K = 1,5 m/s

Annetut tärinän kokonaispäästöarvot ja annetut

melunpäästöarvot on mitattu normitetulla koes-

tusmenetelmällä ja niitä voidaan käyttää sähköty-

ökalun vertaamiseksi toiseen sähkötyökaluun.

Annettuja tärinän päästöarvoja ja annettuja me-

lunpäästöarvoja voidaan käyttää myös rasituksen

alustavaan arviointiin.

Varoitus:

Tärinä- ja melupäästöt voivat poiketa annetuista

arvoista sähkötyökalua käytettäessä tositilan-

teessa, riippuen sähkötyökalun käyttötavasta ja

erityisesti siitä, minkätyyppistä työstökappaletta

käsitellään.

Rajoita melunpäästöt ja tärinä mahdollisim-

man vähäisiksi!

•

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

Huomio!

Jäämäriskit

Silloinkin, kun käytät tätä sähkötyökalua

määräysten mukaisesti, jää jäljelle aina tietty

jäämäriski. Tämän sähkötyökalun raken-

teesta ja mallista riippuen saattaa esiintyä

seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-

suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo-

suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään

pitemmän aikaa tai sitä ei käsitellä ja huolleta

määräysten mukaisesti.

Vaara!

Tämä sähkötyökalu kehittää käytön aikana säh-

kömagneettisen kentän. Tämä kenttä saattaa

tietyissä olosuhteissa vaikuttaa aktiivisiin tai pas-

siivisiin lääkinnällisiin siirrännäisiin. Vakavien tai

kuolemaan johtavien vammojen välttämiseksi

suosittelemme, että henkilöt, joilla on lääkinnälli-

siä siirrännäisiä, kysyvät neuvoa lääkäriltään tai

lääkinnällisen siirrännäisen valmistajalta, ennen

kuin he käyttävät konetta.

5. Ennen käyttöönottoa

Lue nämä ohjeet ehdottomasti ennen akkukäyttö-

isen poravasarasi käyttöönottoa:

1. Lataa akku mukana toimitetulla latauslaitteel-

la.

2. Käytä ainoastaan teräviä poranteriä ja moit-

teettomia, sopivia ruuvinvääntöpaloja.

3. Tutki johdonhakulaitteella, onko käyttökoh-

dassa piilossa olevia sähköjohtoja tai kaasu-

tai vesiputkia.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 97Anl_TE_HD_18_12_Li_Solo_SPK13.indb 97 12.07.2023 09:27:4612.07.2023 09:27:46

FIN

- 98 -

6. Käyttö

6.1 LI-akkusarjan lataaminen (kuvat 2-3)

1. Vedä akkusarja (a) ulos kahvasta painamalla

samanaikaisesti lukituspainike (b) alas.

2. Tarkasta, että tyyppikilvessä annettu verkko-

jännite vastaa käytettävissä olevaa verkkojän-

nitettä. Työnnä latauslaitteen verkkopistoke

3. Työnnä akku latauslaitteeseen.

Kohdasta 10 (latauslaitteen näyttö) löydät tau-

lukon, josta selviävät latauslaitteen LED-näytön

merkitykset.

Jos akkusarjan lataaminen ei onnistu, ole hyvä ja

tarkasta,

•

onko pistorasiassa verkkojännitettä.

•

ovatko latauskontaktit moitteettomasti yhdes-

sä latauslaitteen kontakteihin.

Jos akkusarjan lataaminen ei vieläkään onnistu,

pyydämme toimittamaan

•

latauslaite ja lataussovitin

•

sekä akkusarjan

tekniseen asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakaspalve-

luumme tai myyntipisteeseen, josta laite on

ostettu, saadaksesi ohjeet asianmukaista

lähettämistä varten.

Huolehdi akkujen tai akkukäyttöisen laitteen

lähettämisessä ja hävittämisessä siitä, että

ne on pakattu erikseen muovipusseihin, jotta

vältetään oikosulut ja tulipalo!

Jotta akkusarjan elinikä olisi mahdollisimman pit-

kä, tulee se aina ladata riittävän ajoissa. Tämä on

joka tapauksessa tarpeen, kun huomaat laitteen

tehon heikkenevän. Älä koskaan anna akkusarjan

tyhjentyä täysin. Tästä seuraa akkusarjan vahin-

goittuminen!

6.2 Ruuviväännin-/pora-/iskuporakytkin

(kuva 4/kohta 2)

Varo!

Vaihda kytkimen asentoa vain laitteen ollessa

pysähtyneenä!

Poraaminen/ruuvaaminen:

Poraamista/ruuvaamista varten painetaan vaihto-

kytkimessä (2) olevaa nuppia (a) ja samalla kään-

netään vaihtokytkin (2) kytkentäasentoon A.

Iskuporaaminen:

Iskuporaamista varten painetaan vaihtokytkimes-

sä (2) olevaa nuppia (a) ja samalla käännetään

vaihtokytkin (2) kytkentäasentoon B.

Huomio!

Iskuporauksessa tarvitaan vähemmän puristus-

voimaa. Suuri puristusvoima kuormittaa moottoria

tarpeettomasti. Tarkista poran terät säännöllisesti.

Teroita tai vaihda tylsynyt terä.

6.3 Kiertosuunnan kytkin (kuva 5/kohta 3)

Liukukytkimellä päällä/pois-kytkimen (4) yläpuo-

lella, voit asettaa laitteen pyörimissuunnan ja

suojata laitteen tahattomalta käynnistymiseltä.

Voit valita oikealle tai vasemmalle pyörimisen.

Vaihteen vaurioiden välttämiseksi pyörimissuunta

voidaan vaihtaa vain laitteen ollessa pysähdyksis-

sä. Jos liukukytkin on keskiasennossa, virtakat-

kaisin (4) lukittuu.

Vaara!

Vaaran välttämiseksi konetta saa pitää vain

sen kahdesta kahvasta!

Muussa tapauksessa johtoihin porattaessa voi

aiheutua sähköisku!

6.4 Päälle-/pois-katkaisin (kuva 5/kohta 4)

Päälle-/pois-katkaisimella (4) voit ohjata kierros-

lukua portaattomasti. Mitä pitemmälle painat kat-

kaisinta, sen suurempi on laitteen kierrosluku.

Käynnistys:

Paina päälle-/pois-katkaisinta (4).

Sammutus:

Päästä päälle-/pois-katkaisin (4) irti.

6.5 Akun tehonäyttö (kuva 6/kohta e)

Paina akun tehonnäytön katkaisinta (d). Akun

tehonnäyttö (e) ilmoittaa akun lataustilan 3 LED:in

avulla.

Kaikki 3 LED:iä palavat:

Akku on ladattu täyteen.

2 tai 1 LED(:iä) palaa:

Akussa on vielä riittävästi tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkkuvat:

Akun lämpötila on liian alhainen. Ota akku pois

laitteesta ja anna akun olla päivän verran huone-

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 98Anl_TE_HD_18_12_Li_Solo_SPK13.indb 98 12.07.2023 09:27:4612.07.2023 09:27:46

FIN

- 99 -

enlämmössä. Jos virhe esiintyy jälleen, niin akku

on tyhjentynyt aivan täysin ja vahingoittunut. Ota

akku pois laitteesta. Viallista akkua ei saa enää

käyttää tai ladata.

6.6 LED-valo (kuva 6/kotha 5)

LED-valon (5) avulla voit valaista ruuvaus- tai

porauskohdan, kun valaistusolosuhteet ovat epä-

edulliset. LED-valo (5) syttyy automaattisesti heti

kun painat päälle-/pois-katkaisinta (4).

6.7 Työkalun asettaminen paikalleen (kuva 7)

Huomio! Aseta kaikkien toimien (esim. työkalun-

vaihdon, huollon jne.) ajaksi laitteen kiertosuun-

takytkin (3) keskiasentoon.

•

Puhdista työkalu ennen sen asettamista

paikalleen ja rasvaa työkalun varsi ohuesti

poranterärasvalla.

•

Työnnä pölytön työkalu kiertäen työkaluistuk-

kaan (f) vasteeseen saakka. Työkalu lukkiutuu

itse istukkaan.

•

Tarkasta lukittuminen vetämällä työkalusta.

6.8 Työkalun poisottaminen (kuva 8)

Vedä lukitusholkki (1) taakse, pidä sitä paikallaan

ja ota työkalu pois.

6.9 Ruuvinvääntö:

Käyttäkää vain itsekeskittyviä ruuveja (esim.

ristiuraruuveja), jolloin työskentely on turvallis-

empaa. Huolehtikaa siitä, että käytetty talttapala

sopii ruuvin kokoon ja muotoon. Säätäkää vääntö-

momentti ruuvin koon mukaan, kuten liitteessä

selitetään.

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Vedä akku pois ennen kaikkia puhdistustoimia.

7.1 Puhdistus

•

Pidä suojalaitteet, ilmaraot ja moottorin kotelo

niin puhtaina pölystä ja liasta kuin suinki mah-

dollista. Pyyhi laite puhtaalla rievulla tai puhal-

la se puhtaaksi vähäpaineisella paineilmalla.

•

Suosittelemme laitteen puhdistamista heti

joka käytön jälkeen.

•

Puhdista laite säännöllisin väliajoin käyttäen

kosteaa riepua ja vähän saippuaa. Älä käytä

sellaisia puhdistusaineita tai liuotteita, jotka

saattavat syövyttää laitteen muoviosia. Huo-

lehdi siitä, ettei laitteen sisäpuolelle pääse

vettä. Veden tunkeutuminen sähkötyökaluun

lisää sähköiskun vaaraa.

7.2 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits-

evia osia.

7.3 Varaosa- ja lisävarustetilaus:

Varaosia tilattaessa tulee antaa seuraavat tiedot:

•

laitteen tyyppi

•

laitteen tuotenumero

•

laitteen tunnusnumero

•

tarvittavan varaosan varaosanumero

Aktuellit hinnat ja muita tietoja löydät verkkosivus-

tosta www.Einhell-Service.com

Vinkki: Hyvän työtuloksen

saamiseksi suosittelemme

:n korkealaatuisia va-

rusteita! www.kwb.eu

welcome@kwb.eu

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte-

tään kuljetusvauriot. Tämä pakkaus on raaka-ai-

netta ja sitä voi siksi käyttää uudelleen tai sen voi

toimittaa kierrätyksen kautta takaisin raaka-aine-

kiertoon. Laite ja sen varusteet on valmistettu eri

materiaaleista, kuten esim. metallista ja muoveis-

ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.

Laite tulee toimittaa asianmukaiseen keräyspis-

teeseen ammattitaitoista hävittämistä varten. Jos

et tiedä, missä on tällainen keräyspiste, tiedustele

asiaa kuntasi hallinnosta.

9. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta

ja pakkaselta suojatussa tilassa poissa lasten

ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C

välillä. Säilytä sähkötyökalut alkuperäispakkauk-

sissaan.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 99Anl_TE_HD_18_12_Li_Solo_SPK13.indb 99 12.07.2023 09:27:4712.07.2023 09:27:47

FIN

- 100 -

10. Latauslaitteen näyttö

Näytön tila

Merkitys ja toimenpiteet

Punainen

LED

Vihreä

LED

Pois Vilkkuu Käyttövalmiustila

Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslaitteessa ei

ole akkua

Palaa Pois Lataaminen

Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät suora-

an latauslaitteesta.

Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista.

Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta.

Pois Palaa Akku on ladattu ja valmis käyttöön. (READY TO GO)

Sen jälkeen latauslaite kytkeytyy hellävaraiselle lataukselle, kunnes akku

on ladattu aivan täyteen.

Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen.

Toimenpide:

Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.

Vilkkuu Pois Sovitettu lataaminen

Latauslaite on siirtynyt hellävaraiseen lataustilaan.

Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen ke-

stää pitempään. Mahdollisia syitä ovat:

-Akkua ei ole ladattu hyvin pitkään aikaan.

-Akun lämpötila ei ole ihannealueella.

Toimenpide:

Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimatta

ladata edelleen.

Vilkkuu Vilkkuu Häiriö

Lataaminen ei ole mahdollista. Akussa on vika.

Toimenpide:

Viallista akkua ei saa enää ladata.

Ota akku pois latauslaitteesta.

Palaa Palaa Lämpötilahäiriö

Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä

(alle 0°C)

Toimenpide:

Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n. 20°C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 100Anl_TE_HD_18_12_Li_Solo_SPK13.indb 100 12.07.2023 09:27:4712.07.2023 09:27:47

FIN

- 101 -

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek-

si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä-

välliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:

Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että

hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten

luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja

jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu-

välineitä, joissa ei ole sähköosia.

Pyydämme huolehtimaan hävitettäessä siitä, että akut ja valaisuvälineet (esim. hehkulamppu) otetaan

laitteesta pois.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis-

taminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 101Anl_TE_HD_18_12_Li_Solo_SPK13.indb 101 12.07.2023 09:27:4812.07.2023 09:27:48

FIN

- 102 -

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump-

paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve-

lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että

seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Hiiliharjat, poranistukka, Akku

Käyttömateriaali / käyttöosat* Poranterät, taltat

Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon

www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa

seuraaviin kysymyksiin:

•

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

Kuvaa tätä toimintavirhettä.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 102Anl_TE_HD_18_12_Li_Solo_SPK13.indb 102 12.07.2023 09:27:4812.07.2023 09:27:48

FIN

- 103 -

Takuutodistus

Arvoisa asiakas,

Kaikki tuotteemme käyvät läpi tiukan laadunvalvonnan. Mikäli tuote ei kuitenkaan toimi moitteettomasti,

ota yhteyttä teknisen asiakaspalveluumme osoitteeseen, joka on ilmoitettu tässä takuukortissa. Voit myös

soittaa palvelunumeroomme, joka löytyy einhell.ﬁ sivustolta. Takuuvaatimuksiin sovelletaan seuraavia

ehtoja:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia eli luonnollisia henkilöitä, jotka eivät käytä tätä tuotet-

ta kaupalliseen tai muuhun ammattikäyttöön. Näissä takuuehdoissa säädellään takuun lisäpalveluja,

jotka jäljempänä mainittu valmistaja lupaa uusien laitteidensa ostajille lakisääteisen takuun lisäksi.

Lisäpalvelut eivät vaikuta lakisääteisiin takuuoikeuksiin millään tavalla. Takuumme on sinulle maksuton.

2. Takuu kattaa ainoastaan ao. valmistajan uuden tuotteen materiaali- ja valmistusvirheistä johtuvat viat

silloin, kun tuote on ostettu Euroopan unionin alueella. Takuu rajoittuu päätöksemme mukaan tälläisten

vikojen korjaamiseen tai laitteen vaihtamiseen uuteen. Huomioithan, että, että laitteitamme ei ole su-

unniteltu käytettäväksi kaupalliseen toimintaan tai ammattikäyttöön. Takuu ei ole voimassa, jos laitetta

on takuuajan aikana käytetty kaupalliseen tai teolliseen toimintaan, ammattikäyttöön tai vastaavaan.

Poikkeuksena”Professional” brandin tuotteet, joihin kaupallista toimintaa tai ammattikäyttöä koskevaa

rajoitusta ei sovelleta.

3. Takuun ulkopuolelle jäävät:

•

Laitteen vauriot, jotka ovat aiheutuneet asennusohjeiden laiminlyönnistä tai ammattitaidottomasta

asennuksesta, käyttöohjeen noudattamatta jättämisestä (esim. liitäntä väärään jännitteeseen tai

virtaan), huolto- ja turvallisuusmääräysten laiminlyönnistä, laitteen altistumisesta epätavallisille lu-

onnonoloille tai puutteellisesta hoidosta ja huollosta.

•

Laitteen vauriot, jotka ovat aiheutuneet väärästä tai epäasiallisesta käytöstä (esim. laitteen ylikuor-

mitus tai ei-hyväksyttyjen työkalujen tai lisävarusteiden käyttö), vieraiden aineiden (esim. hiekka,

kivet tai pöly) joutumisesta laitteeseen, kuljetusvaurioista, liiallisesta voimankäytöstä tai ulkoisista

tekijöistä (esim. laitteen putoamisesta aiheutuneet vauriot).

•

Laitteelle tai sen osille aiheutuneet vauriot, jotka johtuvat normaalista käytöstä, normaalista tai

muusta luonnollisesta kulumisesta. Esimerkiksi akut ja akkupaketit ovat alttiita luonnolliselle ku-

lumiselle ja ne on rakenteellisesti suunniteltu rajoitetetulle määrälle lataussyklejä. Kulumiseen

vaikuttavat haitallisesti erityisesti kuormitusvaatimukset ja latausnopeudet mutta myös altistuminen

kuumuudelle, kylmyydelle, tärinälle ja iskuille.

4. Takuuaika on 2 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaatimukset tulee esittää ennen taku-

uajan päättymistä kahden viikon kuluessa siitä, kun vika on havaittu. Takuuvaatimusten esittäminen

takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei pidennä takuuaikaa eikä takuuaika

ala uudelleen alusta vaikka laitteeseen tehtäisiin korjaustöitä tai asennettaisiin uusia varaosia. Tämä

koskee myös paikan päällä suoritettavia huoltopalveluita.

5. Takuuvaatimuksen esittämiseksi rekisteröi viallinen laite osoitteessa: www.Einhell-Service.com.

Toimita ostokuitti tai muu todiste laitteen ostosta. Ilman asianmukaista ostotositetta tai tyyppikilpeä

palautetut laitteet eivät ole oikeutetettuja takuupalveluihin puuttuvan jäljitettävyyden vuoksi. Jos vika

kuuluu takuumme piiriin, laite korjataan välittömästi ja palautetaan sinulle tai lähetämme sinulle uuden

korvaavan tuotteen.

6. Jos olet vienyt laitteen mukanasi eri EU-maahan kuin mistä olet sen ostanut, tarjoamme takuupalvelut

kyseisessä maassa toimivan huoltokumppanin kautta. Jos viet laitteen EU:n ulkopuolelle, takuu ei ole

voimassa.

Tarjoamme luonnollisesti mielellämme myös maksullista korjauspalvelua sellaisille vioille, jotka

eivät kuulu takuun piiriin tai joille takuu ei ole enää voimassa. Jos haluat hyödyntää tätä palvelua,

ota yhteyttä tekniseen asiakaspalveluumme.

Huomioithan tämän takuun rajoitukset, jotka koskevat kuluvia osia, kulutustarvikkeita ja puuttuvia osia, ja

jotka on esitetty tämän käyttöohjeen huoltotiedoissa.

Takuupalvelut: Einhell Finland Oy, Haarlankatu 4 E, FIN-33230 Tampere

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 103Anl_TE_HD_18_12_Li_Solo_SPK13.indb 103 12.07.2023 09:27:4812.07.2023 09:27:48

SLO

- 104 -

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj

varnostnih ukrepov, da bi preprečili poškodbe

in materialno škodo. Zato skrbno preberite ta

navodila za uporabo/varnostne napotke. Le-te

dobro shranite tako, da boste imeli zmeraj pri

roki potrebne informacije. Če bi napravo izročili

drugim osebam, Vas prosimo, da jim izročite tudi

ta navodila za uporabo/varnostne napotke. Ne

prevzemamo nobene odgovornosti za nezgode

ali škodo, ki bi nastale zaradi neupoštevanja teh

navodil za uporabo in varnostnih napotkov.

Pojasnilo uporabljenih simbolov

(glejte sliko 9)

1. Nevarnost! - Da bi zmanjšali tveganje

poškodb, preberite navodila za uporabo!

2. Pozor! Uporabljajte zaščito za ušesa.

Učinkovanje hrupa lahko povzroči izgubo

sluha.

3. Pozor! Uporabljajte protiprašno zaščitno

masko. Pri obdelavi lesa in drugih materialov

lahko pride do nastajanja zdravju škodljivega

prahu. Materiala, ki vsebuje azbest, ne smete

obdelovati!

4. Pozor! Uporabljajte zaščitna očala.

Med delom nastajajoče iskre ali iz napra-

ve izletajoči delčki, ostružki in prah lahko

povzročijo izgubo vida.

5. Akumulator skladiščite le v suhih prostorih s

temperaturo okolice pribl. +10 °C do +40 °C.

Akumulatorje vedno skladiščite polne (vsaj 40

% napolnjene).

6. Med posameznimi funkcijami preklapljaj-

te samo ob mirovanju naprave, saj s tem

preprečite, da se poškoduje.

7. Sveder SDS s krožnim gibom potisnite v

sprejem orodja do omejila. Orodje se samo

zapahne.

1. Zapahnitveni tulec povlecite nazaj in ga

držite!

2. Odstranite orodje!

8. Premer svedra sme biti največ 12 mm.

1. Varnostni napotki

Opozorilo!

Preberite vse varnostne napotke, navodila,

naslove slike in tehnične podatke, s ka-

terimi je to električno orodje opremljeno.

Neupoštevanje naslednjih navodil ima lahko

za posledico električni udar, požar in/ali hude

poškodbe.

Shranite vse varnostne napotke in navodila

za kasnejšo uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1)

1. Zapahnitveni tulec

2. Preklopno stikalo za vrtanje/udarno vrtanje

3. Stikalo za smer vrtenja

4. Stikalo za vklop/izklop

5. LED-lučka

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite,

ali je artikel popoln. Če deli manjkajo, se naj-

kasneje v 5 delovnih dnevih po nakupu izdelka

obrnite na naš servisni center ali na prodajno

mesto, kjer ste napravo kupili, in predložite račun.

Upoštevajte preglednico garancijskih storitev ob

koncu tega navodila.

•

Odprite embalažo in previdno vzemite napra-

vo iz embalaže.

•

Odstranite embalažni material in embalažne

in transportne varovalne priprave (če obstaja-

jo).

•

Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

delov pribora, do katerih bi lahko prišlo med

transportom.

•

Po možnosti shranite embalažo do poteka

garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za

otroke! Otroci se ne smejo igrati s plastičnimi

vrečkami, folijo in malimi deli opreme! Obsta-

ja nevarnost zadušitve in zaužitja takšnih

delov materiala!

•

Akumulatorsko vrtalno kladivo

•

Originalna navodila za uporabo

•

Varnostni napotki

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 104Anl_TE_HD_18_12_Li_Solo_SPK13.indb 104 12.07.2023 09:27:4912.07.2023 09:27:49

SLO

- 105 -

3. Predpisana namenska uporaba

Naprava je namenjena udarnemu vrtanju v beton,

kamen in opeko z uporabo ustreznega svedra.

Naprava je primerna tudi za vijačenje in vrtanje v

les in jeklo.

Ta stroj se lahko uporablja le v skladu z njeg-

ovo namembnostjo. Vsaka druga uporaba šteje

kot nenamenska nedovoljena uporaba. Za

kakršnekoli poškodbe ali škodo, ki bi nastale

zaradi nedovoljene uporabe, nosi odgovornost

uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso

bile konstruirane za namene uporabe v obrtništvu

ali industriji. Ne prevzemamo nobene odgovor-

nosti, če je bila naprava uporabljana v obrtništvu

ali industriji ter v podobnih dejavnostih.

4. Tehnični podatki

Oskrba z napetostjo motor: ....................18 V d.c.

Število obratov v prostem teku: ........0-1300 min

-1

Desni-levi tek: .................................................. da

Teža: ........................................................1,46 kg

Nevarnost!

Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v

skladu z EN 62841.

Nivo zvočnega tlaka L

....................... 94 dB (A)

Negotovost K

............................................. 3 dB

Nivo zvočne moči L

.......................... 105 dB (A)

Negotovost K

............................................3 dB

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.

Skupne vrednosti vibracij (vektorska vsota treh

smeri) ugotovljene v skladu z EN 62841.

Vrtalno rušenje betona

Emisijska vrednost vibracij a

= 10,5 m/s

Negotovost K = 1,5 m/s

Navedene skupne vrednosti nihanja in navedene

vrednosti emisij hrupa so bile izmerjene po stan-

dardiziranem testnem postopku in jo je mogoče

za primerjavo električnega orodja primerjati z

drugo vrednostjo.

Navedene skupne vrednosti nihanja in navedene

vrednosti emisij hrupa je možno uporabiti tudi za

predhodno oceno obremenitve.

Opozorilo:

Vrednosti nihanj in emisij hrupa se lahko med

dejansko uporabo električnega orodja razlikujejo

od navedenih vrednosti, kar je odvisno od načina

uporabe električnega orodja, zlasti od vrste ob-

delovanca.

Omejite hrupnost in vibracije na minimum!

•

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Uporabljajte rokavice.

Pozor!

Tudi, če delate s tem električnim orodjem

po predpisih, zmeraj obstaja nekaj ostalih

tveganj. Nastopijo lahko sledeče nevar-

nosti v zvezi s konstrukcijo in izvedbo tega

električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne

protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne

zaščite za ušesa.

3. Zdravstvene težave, ki so posledica tresljajev

rok, če dlje časa uporabljate napravo ali, če je

ne uporabljate in vzdržujete pravilno.

Nevarnost!

To električno orodje proizvaja med delovanjem

elektromagnetno polje. To polje lahko v neka-

terih okoliščinah vpliva na aktivne ali pasivne

medicinske vsadke. Za zmanjšanje nevarnosti

resnih ali celo smrtnih poškodb priporočamo, da

se osebe z medicinskimi vsadki pred uporabo

pripomočka posvetujejo s svojim zdravnikom in

izdelovalcem medicinskega vsadka.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 105Anl_TE_HD_18_12_Li_Solo_SPK13.indb 105 12.07.2023 09:27:4912.07.2023 09:27:49

SLO

- 106 -

5. Pred uporabo

Pred zagonom akumulatorsko vrtalnega kladiva

obvezno preberite naslednje napotke:

1. Akumulator napolnite s polnilcem serije

Power-X-Change.

2. Uporabljajte le ostre svedre in brezhibne ter

primerne vijačne nastavke.

3. Kraj uporabe preglejte z napravo za iskanje

napeljav, da odkrijete morebitne električne

napeljave in plinske ali vodne cevi.

6. Uporaba

6.1 Polnjenje litijevega akumulatorskega

vložka (sliki 2-3)

1. Akumulatorski vložek (a) odstranite iz ročaja,

pri čemer zaskočno tipko (b) potiskajte navz-

dol.

2. Primerjajte, ali se omrežna napetost na tipski

tablici ujema z omrežno napetostjo, ki je na

voljo. Omrežni vtič polnilne naprav (c) vtaknite

v vtičnico. Zelena LED-dioda začne utripati.

3. Akumulator potisnite na polnilno napravo.

Pod točko 10 (prikaz polnilne naprave) najdete

preglednico s pomenom prikaza LED na polnilni

napravi.

Če polnjenje akumulatorskega vložka ni mogoče,

preverite,

•

ali je vtičnica pod napetostjo,

•

ali obstaja polnilni kontakt na polnilni napravi.

Če polnjenje akumulatorskega vložka kljub temu

ni možno, vas prosimo, da

•

polnilno napravo in napajalni adapter

•

ter akumulatorski vložek vrnete

vrnete naši službi za stranke.

Za pravilno pošiljanje se obrnite na našo

službo za stranke ali prodajno mesto, kjer ste

napravo kupili.

Pri pošiljanju ali odstranjevanju morate

akumulatorje oz. akumulatorske naprave

posamično zapakirati v plastične vrečke, da

ne prihaja do kratkih stikov in požara!

V interesu dolge življenjske dobe baterijskega

vložka poskrbite za pravočasno polnjenje bate-

rijskega vložka. To je potrebno v vsakem primeru,

če opazite, da moč naprave peša. Baterijskega

vložka nikoli ne izpraznite popolnoma. S tem

poškodujete baterijski vložek!

6.2 Preklopno stikalo za vijačenje/vrtanje/

udarno vrtanje (sl. 4/poz. 2)

Previdno!

Preklopite samo v stanju mirovanja naprave!

Vrtanje/vijačenje:

Za vrtanje/vijačenje stisnite gumb (a) na pre-

klopnem stikalu (2) in hkrati potisnite preklopno

stikalo (2) in v položaj stikala A.

Udarno vrtanje:

Za udarno vrtanje stisnite gumb (a) na preklo-

pnem stikalu (2) in hkrati potisnite preklopno sti-

kalo (2) in v položaj stikala B.

Pozor!

Za udarno vrtanje potrebujete majhno pritisno

silo. Prevelika pritisna slika po nepotrebnem obre-

menjuje motor. Redno preverjajte sveder. Topi

sveder nabrusite ali zamenjajte.

6.3 Stikalo za smer vrtenja (sl. 5/poz. 3)

Z drsnim stikalom nad stikalom za vklop/izklop

lahko nastavite smer vrtenja naprave in napravo

zavarujete pred nenamernim vklopom. Izbirate

lahko med tekom v levo in desno. Da preprečite

poškodovanje menjalnika, lahko med smerjo

vrtenja preklapljate samo med mirovanjem. Če

je drsno stikalo v srednjem položaju, je stikalo za

vklop/izklop blokirano.

Nevarnost!

Da preprečite ogrožanje, morate napravo

držati na obeh ročajih!

V nasprotnem primeru lahko pri prevrtanju napel-

jav grozi električni udar!

6.4 Stikalo za vklop/izklop (slika 5/poz. 4)

S stikalom za vklop/izklop lahko stopenjsko nas-

tavite število vrtljajev. Bolj ko stiskate na stikalo,

višje je število vrtljajev naprave.

Vklop:

Pritisnite na stikalo za vklop/izklop (4).

Izklop:

Izpustite stikalo za vklop/izklop (4).

6.5 Prikaz kapacitete akumulatorja

(sl. 6/ poz. e)

Pritisnite na stikalo za prikaz kapacitete akumu-

latorja (d). Prikaz kapacitete akumulatorja (e)

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 106Anl_TE_HD_18_12_Li_Solo_SPK13.indb 106 12.07.2023 09:27:4912.07.2023 09:27:49

SLO

- 107 -

signalizira stanje napolnjenosti akumulatorja s 3

lučkami LED.

Vse 3 LED-lučke svetijo:

Akumulator je do konca napolnjen.

Svetita 2 ali 1 lučka LED

Akumulator je še zadostno napolnjen.

1 lučka LED utripa:

Akumulator je prazen in ga napolnite.

Vse LED-luči utripajo:

Temperatura akumulatorja je prekoračena. Aku-

mulator odstranite od naprave in ga pustite en

dan stati pri sobni temperaturi. Če se pojavi napa-

ka, se akumulator globoko izprazni in je okvarjen.

Akumulator odstranite od naprave. Okvarjenega

akumulatorja več ne smete uporabljati in polniti!

6.6 LED-lučka (sl. 6/poz. 5)

LED-luč (5) omogoča osvetlitev mesta vijačenja

ali vrtanja med neugodnimi svetlobnimi razmera-

mi . LED-luč (5) samodejno sveti takoj, ko pritisni-

te na stikalo za vklop/izklop (4).

6.7 Vstavljanje orodja (slika 7)

Pozor! Pri vseh delih (npr. menjava orodja;

vzdrževanje ipd.) na napravi obrnite stikalo za

smer obračanja (3) v središčni položaj.

•

Orodje pred uporabo očistite in z maščobo za

sveder narahlo namažite deblo orodja.

•

Orodje, na katerem ni prahu, s krožnim gibom

potisnite v sprejem orodja (f) do omejila.

Orodje se samo zapahne.

•

Zapah preverite tako, da orodje potegnete.

6.8 Odstranjevanje orodja (slika 8)

Zapahnitveni tulec (1) potegnite nazaj, ga držite in

odvzemite orodje.

6.9 Vijačenje

Najboljše je, da uporabljate samocentrirne vijake

(npr. križne), ki zagotavljajo varno delo Pazite, da

se uporabljen nastavek in vijak ujemata po obliki

in velikosti. Nastavite navor, kot opisujejo navodi-

la, glede na velikost vijaka.

7. Čiščenje, vzdrževanje in

naročanje nadomestnih delov

Nevarnost!

Pred vsemi čistilnimi deli odstranite akumulator.

7.1 Čiščenje

•

Zaščitno opremo, zračne reže in ohišje mo-

torja vzdržujte kar se le da v stanju brez pri-

sotnosti prahu in umazanije. Napravo obrišite

s suho krpo ali s komprimiranim zrakom pod

nizkim pritiskom.

•

Priporočamo, da napravo očistite neposredno

po vsakem končanem delu.

•

Redno čistite napravo z vlažno krpo in nekaj

milnice. Ne uporabljajte nobenih čistilnih ali

razredčilnih sredstev; le-ta lahko poškodujejo

plastične dele naprave. Pazite na to, da ne

pride voda v notranjost naprave. Vstop vode

v električno napravo povečuje tveganje

električnega udara.

7.2 Vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih

bilo potrebno vzdrževati.

7.3 Seznam nadomestnih delov in dodatne

opreme:

Pri naročanju nadomestnih delov navedite nas-

lednje:

•

tip naprave

•

št. art. naprave

•

ID-številka naprave

•

številka potrebnega nadomestnega dela

Aktualne cene in informacije lahko najdete na

spletni strani: www.Einhell-Service.com

Namig! Za dobre delovne

rezultate priporočamo ka-

kovostno dodatno opremo

družbe

! www.kwb.eu

welcome@kwb.eu

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 107Anl_TE_HD_18_12_Li_Solo_SPK13.indb 107 12.07.2023 09:27:5012.07.2023 09:27:50

SLO

- 108 -

8. Odstranjevanje in ponovna

uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do

poškodb med transportom. Ta embalaža je surovi-

na in s tem ponovno uporabna ali pa jo je možno

reciklirati. Naprava in njen pribor sta izdelana iz

različnih materialov kot npr. kovine in plastika.

Okvarjene naprave ne sodijo med gospodin-

jske odpadke. Napravo odložite na ustreznem

zbirališču, da bo pravilno odstranjena. Če ne poz-

nate primernih zbirališč, se pozanimajte pri svoji

občinski upravi.

9. Skladiščenje

Napravo in pribor za napravo skladiščite na

temnem, suhem in pred mrazom zaščitenem

in za otroke nedostopnem mestu. Optimalna

skladiščna temperature je med 5 in 30 ˚C.

Električno orodje shranjujte v originalni embalaži.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 108Anl_TE_HD_18_12_Li_Solo_SPK13.indb 108 12.07.2023 09:27:5012.07.2023 09:27:50

SLO

- 109 -

10. Prikaz polnilnika

Prikaz stanja

Pomen in ukrepi

Rdeča

LED-dioda

Zelena

LED-dioda

Izklop Utripa Pripravljeno na uporabo

Polnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni

v polnilniku

Vklop Izklop Polnjenje

Polnilnik polni akumulator v načinu hitrega polnjenja. Časi polnjenja so

navedeni na polnilniku.

Opozorilo! Dejanski časi polnjenja se lahko nekoliko razlikujejo od navede-

nih časov polnjenja glede na obstoječe stanje polnosti.

Izklop Vklop Akumulator je poln in pripravljen na uporabo. (READY TO GO)

Nato se preklopi v blago polnjenje, dokler ni povsem poln.

Akumulator pustite v polnilniku približno 15 minut dlje.

Ukrep:

Akumulator odstranite iz polnilnika. Polnilnik ločite od omrežja.

Utripa Izklop Prilagodilno polnjenje

Polnilnik je v načinu pazljivega polnjenja.

Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje več

časa. Vzroki so lahko naslednji:

- Akumulatorja zelo dolgo niste polnili.

- Temperatura akumulatorja ni v idealnem območju.

Ukrep:

Počakajte do konca postopka polnjenja, akumulator lahko kljub temu pol-

nite naprej.

Utripa Utripa Napaka

Postopek polnjenja ni mogoč. Akumulator je okvarjen.

Ukrep:

Okvarjenega akumulatorja več ne smete polniti.

Akumulator odstranite iz polnilnika.

Vklop Vklop Motnja temperature

Akumulator je prevroč (npr. neposredni sončni žarki) ali prehladen

(pod 0 °C).

Ukrep:

Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi

(pribl. 20 °C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 109Anl_TE_HD_18_12_Li_Solo_SPK13.indb 109 12.07.2023 09:27:5012.07.2023 09:27:50

SLO

- 110 -

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz-

vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs-

ko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:

Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno

ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na

odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih

odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom-

ponent.

Pred odstranjevanjem, iz naprave odstranite akumulator in svetilo (npr. žarnico).

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po

izvlečkih, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG.

Pridržana pravica do tehničnih sprememb

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 110Anl_TE_HD_18_12_Li_Solo_SPK13.indb 110 12.07.2023 09:27:5112.07.2023 09:27:51

SLO

- 111 -

Ser visne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,

katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot

so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka-

teri deli potrošni material.

Kategorija Primer

Obrabni deli* Ogljene ščetke, vpenjalna glava, Akumulator

Obrabni material/ obrabni deli* Sveder, dleto

Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako

kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

•

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napačno delovanje.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 111Anl_TE_HD_18_12_Li_Solo_SPK13.indb 111 12.07.2023 09:27:5112.07.2023 09:27:51

SLO

- 112 -

Garancijska listina

Spoštovana stranka,

naši izdelki so prestali stroga preverjanja kakovosti. V kolikor ta naprava ne bo več delovala brezhibno,

nam je to iskreno žal in vas prosimo, da se obrnete na naš servis, naveden na tej garancijski kartici. Prav

tako se na nas lahko obrnete na navedeno telefonsko številko servisa. Za uveljavitev garancijskih zah-

tevkov velja naslednje:

1. Ti garancijski pogoji so usmerjeni izključno na potrošnika, tj. ﬁ zične osebe, ki želijo ta izdelek upora-

bljati v sklopu obrti ali druge samostojne dejavnosti. Ti garancijski pogoji določajo dodatna jamstva,

ki jih proizvajalec poleg zakonskega jamstva zagotavlja kupcem novih naprav. Ta garancija ne pose-

ga v vaše zakonske garancijske zahtevke. Naše jamstvo je za vas brezplačno.

2. Jamstvo izključno pokriva okvare novih naprav proizvajalca, kupljenih v EU, ki se nanašajo na

materialno napako ali napako proizvajalca, in je po naši presoji omejeno na odpravljanje takšnih

okvar ali zamenjavo naprave. Upoštevajte, da naše naprave niso bile izdelane za namene uporabe

v obrtništvu ali za poklicno uporabo. Garancijska pogodba se tako ne sklene, če se je naprava v

garancijskem obdobju uporabljala v obrti, trgovini ali industriji oz. je bila izpostavljena enakovredni

stopnji obrabe. Pri artiklih, ki jih uvrščamo v znamko »Professional« izključitev za obrt, rokodelstvo

ali poklicno uporabo ne velja.

3. Garancija ne vključuje:

•

Škode na napravi, nastale zaradi neupoštevanja navodil za montažo ali zaradi neustrezne na-

mestitve, neupoštevanja navodil za uporabo (npr. priklop na napačno omrežno napetost ali vrsto

električnega toka), neupoštevanja določil za vzdrževanje in varnostnih napotkov, izpostavljanja

naprave neprimernim okoljskim pogojem oz. zaradi neustrezne nege ter vzdrževanja.

•

Škode na napravi, nastale zaradi malomarne ali nepredvidene uporabe (npr. prekomerna obre-

menitev naprave ali uporaba nedovoljenih orodij oz. pripomočkov za uporabo) in vdora tujkov v

napravo (npr. pesek, kamenčki ali prašni delci ...). Transportne škode, nasilne uporabe ali tujih

vplivov (npr. škoda zaradi padca).

•

Škode na napravi ali delih naprave, nastale zaradi običajne ali naravne obrabe. Tako so denimo

akumulatorji ali paketi akumulatorjev izpostavljeni naravni obrabi in so konstrukcijsko predvideni

za določeno število polnilnih ciklov. Na obrabo zlasti negativno vplivajo podaljšana obremenitev,

hitrosti polnjenja in izpostavljenost vročini, mrazu, tresljajem in udarcem.

4. Garancijsko obdobje znaša dve leti in se prične z datumom nakupa naprave. Garancijski zahtevke

je treba vložiti pred potekom garancijskega obdobja v dveh tednih, ko ste opazili okvaro. Garancijski

zahtevki, vloženi po poteku garancijskega obdobja, so nični. Zaradi popravila ali zamenjave naprave

se ne podaljša garancijsko obdobje in prav tako se ne začne novo garancijsko obdobje za napravo

oz. vgrajene nadomestne dele. To prav tako velja pri uveljavitvi servisna na mestu uporabe.

5. Če želite vložiti garancijski zahtevek, okvarjeno napravo prijavite na naslovu:

www.Einhell-Serivce.com. Pripravite račun ali drugo potrdilo nakupa nove naprave. Naprave, posre-

dovane brez ustreznih dokazil ali tipskih ploščic, so izvzete iz jamstva zaradi pomanjkljive kategori-

zacije. Če okvaro naprave krije naše jamstvo, boste v najkrajšem možnem času prejeli popravljeno

ali novo napravo.

6. Če ste napravo uporabljali v drugi državi članici EU, kot v državi, v kateri ste napravo kupili, se

jamstvo prenese na lokalnega servisnega partnerja. Garancijskega zahtevka ni mogoče uveljavljati,

če je bilo blago odposlano izven EU.

Proti povračilu stroškov vam nudimo popravilo okvarjenih naprav, za katere je garancijsko obdobje že

poteklo. V ta namen napravo odpošljite na naš servisni naslov. Pri obrabi, potrošnih in manjkajočih delih

se sklicujemo na omejitve tega jamstva v skladu z informacijami o servisu, navedenih v teh navodilih za

uporabo.

Porok/ Storitev:Einhell Croatia d.o.o., Pustodol Začretski 19/H, 49223 Sv. Križ Začretje, Hrvatska

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 112Anl_TE_HD_18_12_Li_Solo_SPK13.indb 112 12.07.2023 09:27:5112.07.2023 09:27:51

- 113 -

Veszély!

A készülékek használatánál, a sérülések és a

károk megakadályozásának az érdekébe be kell

tartani egy pár biztonsági intézkedést. Ezért ezt

a használati utasítást / biztonsági utasításokat

gondosan átolvasni. Őrizze ezeket jól meg, azért

hogy mindenkor a rendelkezésére álljanak az

információk. Ha más személyeknek adná át a

készüléket, akkor kérjük kézbesítse ki vele együtt

ezt a használati utasítást / biztonsági utasításokat

is. Nem vállalunk felelőséget olyan balesetekért

vagy károkért, amelyek ennek az utasításnak és

a biztonsági utasításoknak a ﬁ gyelmen kívül ha-

gyásából keletkeznek.

A használt szimbólumok magyarázata

(lásd a 9-es képet)

1. Veszély! - Sérülés veszélyének a lecsökken-

téséhez olvassa el a használati utasítást.

2. Vigyázat! Hordjon egy zajcsökkentő

fülvédőt. A zaj behatása hallásvesztéshez

vezethet.

3. Vigyázat! Viseljen egy porvédőálarcot. Fa

és más anyagok megdolgozásánál az egész-

ségre káros por keletkezhet. Azbeszt tartalmú

anyagokat nem szabad megmunkálni!

4. Vigyázat! Hordjon egy védőszemüveget.

Munka közben keletkező szikrák vagy a

készülékből kipattanó szillánk, forgács vagy a

keletkező por vakulást okozhat.

5. Az akkuk tárolása csak száraz termek-

ben +10°C - +40°C fok közötti környezeti

hőmérsékletnél. Az akkukat csak feltöltött ál-

lapotban tárolni (legalább 40%-ra feltöltötten).

6. A készülék megsérülésének az elkerülése

érdekébe az egyes funkciók közötti átkapc-

solásnak csak nyugalmi állapotban kellene

megtörténnie.

7. Az SDS-Plusz- fúrót csavarva ütközésig

betolni a szerszámbefogóba. A szerszám ma-

gától bereteszel.

1. Hátrahúzni a reteszelő hüvelyt, fogva

tartani!

2. Kivenni a szerszámot!

8. A fúró átmérőjének max. 12 mm-nek szabad

lennie.

1. Biztonsági utasítások

Figyelmeztetés!

Olvasson minden biztonsági utasítást, uta-

lást, képleírást és technikai adatot végig,

amelyekkel ez az elektromos szerszám el van

látva. A következő utasítások betartásán belüli

mulasztások áramütést, tüzet és/vagy súlyos sé-

rüléseket okozhatnak.

Őrizze meg az összes biztonsági utasításokat

és utalásokat a jövőre nézve.

2. A készülék leírása és a szállítás

terjedelme

2.1 A készülék leírása (képek 1)

1. Záróhüvely

2. Fúrni - /ütvefúrni-átkapcsoló

3. Forgásirány kapcsoló

4. Be-/ Kikapcsoló

5. LED-fény

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján

leellenőrizni a cikk teljességét. Hiányzó részek

esetén forduljon a cikk vásárlása után legkésőbb

5 munkanapon belül egy érvényes vásárlási

igazolás felmutatása mellett a szervízközponthoz

vagy a eladóhelyhez, ahol vette a készüléket.

Kérjük vegye ehhez ﬁ gyelembe az utasítás végén

a szervíz-információkban található szavatossági

táblázatot.

•

Nyissa ki a csomagolást és vegye ki óvatosan

a készüléket a csomagolásból.

•

Távolítsa el a csomagolási anyagot valamint

a csomagolási- / és szállítási biztosítékot (ha

létezik).

•

Ellenőrizze le, hogy teljes a szállítás terjedel-

me.

•

Ellenőrizze le a készüléket és a tartozékrés-

zeket szállítási károkra.

•

Ha lehetséges, akkor őrizze meg a csomago-

lást a garanciaidő lejáratának a végéig.

Veszély!

A készülék és a csomagolási anyag nem

gyerekjáték! Nem szabad a gyerekeknek a

műanyagtasakokkal, foliákkal és aprórészek-

kel játszaniuk! Fennáll a lenyelés és a meg-

fulladás veszélye!

•

Akku-fúrókalapács

•

Eredeti használati utasítás

•

Biztonsági utasítások

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 113Anl_TE_HD_18_12_Li_Solo_SPK13.indb 113 12.07.2023 09:27:5212.07.2023 09:27:52

- 114 -

3. Rendeltetésszerűi használat

Ez a készülék a megfelelő fúró használatával

betonba, kőzetekbe és téglákba való kalapács-

fúrásra lett meghatározva. Azonkívül a készülék

még fába és acélba levő csavarozásra és fúrásra

alkalmas.

A készüléket csak rendeltetése szerint szabad

használni. Ezt túlhaladó bármilyen használat,

nem számít rendeltetésszerűnek. Ebből adódó

bármilyen kárért vagy bármilyen fajta sérülésért a

használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye ﬁ gyelembe, hogy a készülékeink

rendeltetésük szerint nem az ipari, kézműipari

vagy gyári használatra lettek konstruálva. Nem

vállalunk szavatosságot, ha a készülék ipari,

kézműipari vagy gyári üzemek területén valamint

egyenértékű tevékenységek területén van hasz-

nálva.

4. Technikai adatok

Feszültségellátás motor: ........................18 V d.c.

Üresjárati-fordulatszám: ................. 0-1300 perc

-1

Jobbra - / balra - menet: ................................ igen

Súly: .........................................................1,46 kg

Veszély!

Zaj és vibrálás

A zaj és a vibrálási értékek az EN 62841 szerint

lettek mérve.

Hangnyomásmérték L

........................ 94 dB(A)

Bizonytalanság K

.......................................3 dB

Hangteljesítménymérték L

................ 105 dB(A)

Bizonytalanság K

...................................... 3 dB

Hordjon egy zajcsökkentő fülvédőt.

A zaj befolyása hallásvesztességhez vezethet.

Rezgésösszértékek (három irány vektorösszege)

az EN 62841 szerint lettek meghatározva.

Fúrókalapácsolni betonba

Rezgésemisszióérték a

= 10,5 m/s

Bizonytalanság K = 1,5 m/s

A megadott rezgésemisszióértékek és a me-

gadott zajkibocsátási értékek egy normált

ellenőrzési folyamat szerint lettek mérve és fel le-

het őket használni az egyik elektromos szerszám-

nak egy másikkal való összehasonlítására.

A megadott rezgésemisszióértékeket és a mega-

dott zajkibocsátási értékeket a megterhelés ideig-

lenes felbecsülésére is fel lehet használni.

Figyelmeztetés:

A rezgési és a zajkibocsátási értékek az elektro-

mos szerszám tényleges használata alatt eltérhet

a megadott értékektöl, attol függően, hogy hogy-

an és milyen módon lesz az elektromos szerszám

használva, főleg attol, hogy milyen fajta munka-

darabok lesznek megdolgozva.

Csökkentse le a zajkibocsátást és a vibrálást

egy minimumra!

•

Csak kifogástalan készülékeket használni.

•

A készüléket rendszeresen karbantartani és

megtisztítani.

•

Illessze a munkamódját a készülékhez.

•

Ne terhelje túl a készüléket.

•

Hagyja adott esetben leellenőrizni a készü-

léket.

•

Kapcsolja ki a készüléket, ha nem használja.

Vigyázat!

Fennmaradt rizikók

Akkor is ha előírás szerint kezeli az elektro-

mos szerszámot, mégis maradnak fennma-

radó rizikók. Ennek az elektromos szerszám-

nak az építésmódjával és kivitelézésével

kapcsolatban a következő veszélyek léphet-

nek fel:

1. Tüdőkárok, ha nem visel megfelelő

porvédőmaszkot.

2. Hallás károsodás, ha nem visel megfelelő

zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-kar-

rezgésekből adódnak, ha a készülék hossz-

abb ideig használva lesz, vagy ha nem lesz

szabályszerűen vezetve és karbantartva.

Veszély!

Ez az elketromos szerszám az üzem ideje alatt

elktromos teret hoz létre. Ez a tér bizonyos

körülmények közt befolyásolhatja az aktív és a

passzív orvosi implantátumokat. A komoly és

halálos sérülések veszélyének a lecsökkentésé-

hez, azt ajánljuk, hogy orvosi implantátumokkal

rendelkező személyek a gép kezelése előtt kon-

zultálják az orvosukat vagy az orvosi implantátum

gyártóját.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 114Anl_TE_HD_18_12_Li_Solo_SPK13.indb 114 12.07.2023 09:27:5212.07.2023 09:27:52

- 115 -

5. Üzembevétel előtt

Az akkus-fúrókalapács beüzemeltetése előtt ok-

vetlenül elolvasni ezeket az utasításokat:

1. Az akkut csak a Power-X-Charge széria

töltőkészülékével tölteni.

2. Csak éles fúrókat valamint kifogástalan és

megfelelő csavarbehajtóbitteket használni.

3. Egy vezetékkeresővel megvizsgálni a hasz-

nálat helyét rejtetten fekvő villanyvezetékekre,

gáz- és vízcsövekre.

6. Kezelés

6.1 A LI-akku-csomag feltöltése

(ábrák 2-töl – 3-ig)

1. Kihúzni az akku-csomagot (a) a kézi marko-

latból, ennél lefelé nyomni a rögzítő gombot

(b).

2. Hasonlítsa össze, hogy a típustáblán me-

gadott hálózati feszültség megegyezik e

a fennálló hálózati feszültséggel. Dugja a

töltőkészülék (c) hálózati csatlakozóját a du-

gaszoló aljzatba. A zöld LED elkezd pislogni.

3. Tolja az akkut a töltőkészülékre.

A 10-es pont (a töltőkészülék kijelzése) alatt egy

táblázat található a töltőkészüléken levő LED

jelzések jelentéseivel.

Ha az akku-csomag töltése nem lenne lehetsé-

ges, akkor kérjük vizsgálja meg,

•

hogy a hálózati aljzatban fenn áll e hálózati

feszültség.

•

hogy a töltőkészülék töltőkontaktusain egy

kifogástalan kontaktus áll e fenn.

Ha az akku-csomag töltése még mindig nem len-

ne lehetséges, akkor kérjük,

•

a töltőkészüléket és a töltőadaptert

•

és az akku-csomagot

a vevőszolgálatunkhoz beküldeni.

Egy szakszerű elküldéséhez kérjük kontaktál-

ja a vevőszolgálatunkat vagy az eladó helyet,

ahol vásárolta a készüléket.

Az akkuk ill. akkus készülékek elküldésénél

vagy megsemmisítésénél vegye ﬁ gyelembe,

hogy rövidzárlat és tűz elkerüléséhez ezek

külön külön legyenek műanyagtasakokban

becsomagolva!

Az akku-csomag hosszú élettartamának az ér-

dekében gondoskodnia kellene az akku-csomag

időbeni újboli feltöltéséről. Ez minden esetben

akkor szükséges, ha megállapítaná, hogy a

készülék teljesítménye alábbhagy. Ne merítse ki

sohasem teljesen az akku-csomagot. Ez az akku-

csomag defektusához vezet!

6.2 Csavarozni/fúrni/ütvefúrni-átkapcsoló

(4-es ábra/poz. 2)

Vigyázat!

Csak nyugalmi állapotban kapcsolni át!

Fúrni/csavarozni:

A fúráshoz/csavaráshoz az átkapcsolón (2) levő

gombot (a) nyomni és egyidejűleg az átkapcsolót

(2) az A kapcsolóállásba fordítani.

Ütvefúrni:

Az ütvefúráshoz az átkapcsolón (2) levő gombot

(a) nyomni és egyidejűleg az átkapcsolót (2) a B

kapcsolóállásba fordítani.

Figyelem!

Az ütvefúráshoz csak egy csekély rányomóerőre

van szükség. Egy túl nagy nyomás feleslegesen

erölteti a motort. A fúrót rendszeresen felülvizs-

gálni. A tompa fúrókat utánélezni vagy kicserélni.

6.3 Forgásiránykapcsoló (5-es ábra / poz. 3)

A be-/ki-kapcsoló feletti tolókapcsolóval lehet a

készülék forgási irányát beállítani és a készüléket

akaratlan bekapcsolás ellen biztosítani. Bal- és

jobbmenet között tud választani. A hajtómű meg-

sérülésének az elkerüléséért, a forgásirányt csak

nyugalmi állapotban szabad átkapcsolni. Ha a

tolókapcsoló középállásban van, akkor blokkolva

van a be/ki-kapcsoló.

Veszély!

Egy veszélyeztetésnek az elkerüléséhez a

gépet csakis mind a két fogantyúnál fogva

szabad tartani!

Különben a vezetékek megfúrásánál áramütés

veszélye állhat fenn!

6.4 Be/ki-kapcsoló (5-es ábra/poz. 4)

A be/ki-kapcsolóval lehet a fordulatszámot fokoz-

atmentesen szabályozni. Minnél tovább nyomja

a kapcsolót, annál nagyobb a készülék fordulats-

záma.

Bekapcsolni:

Nyomni a be/ki- kapcsolót (4).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 115Anl_TE_HD_18_12_Li_Solo_SPK13.indb 115 12.07.2023 09:27:5212.07.2023 09:27:52

- 116 -

Kikapcsolni:

Elengedni a be/ki- kapcsolót (4).

6.5 Akku-kapacitás jelző (6-es ábra/poz. e)

Nyomja meg az akku-kapacitás jelző (d) kapcso-

lóját. A 3 LED által szignalizálja az akku-kapacitás

jelző (e) az akku töltésállapotát.

Mind a 3 LED világít:

Az akku teljesen fel van töltve.

2 vagy 1 LED világít:

Az akku elegendő fennmaradt töltéssel rendel-

kezik.

1 LED pislog:

Üres az akku, töltse fel az akkut.

Minden LED villog:

Alul van lépve az akku hőmérséklete. Távolítsa

el az akkut a készülékről és hagyja az akkut egy

napig szobahőmérsékletnél lehülni. Ha újra fellép

a hiba, akkor mélyre le lett merítve az akku és

defektes. Távolítsa el az akkut a készülékről. Egy

defektes akkut nem szabad többet használni ill.

nem szabad többet tölteni.

6.6 LED-fény (6-es ábra/poz. 5)

A LED-fény (5) kedvezőtlen fényviszonyoknál

lehetővé teszi a csavaró- ill. a fúróhely kivilágí-

tását. Miután megnyomta a be-/kikapcsolót (5),

automatikusan világít a LED-fény (5).

6.7 Szerszámot betenni (7-os ábra)

Figyelem! A készüléken történő bármilyen fajta

munkánál (mint például szerszámcsere; karbant-

artás; stb.) a forgásiránykapcsolót (3) középállás-

ba tenni.

•

A szerszámot a behelyezés előtt megtisztítani

és fúrózsírral enyhén bezsírozni a szerszám-

szárat.

•

A pormentes szerszámot csavarva ütközésig

betolni a szerszámbefogóba (f). A szerszám

magátol bereteszel.

•

A reteszelést a szerszámon történő húzás

által leellenőrizni.

6.8 Szerszámot kivenni (8-es ábra)

A reteszelő hüvelyt (1) hátrahúzni, tartani és ki-

venni a szerszámot.

6.9 Csavarozni

Legjobb ha öncentrírozó csavarokat használ

(mint például csillagcsavar), amely egy biztos

dolgozást garantál. Ügyeljen arra, hogy a has-

znált bit és a csavar formában és nagyságban

megegyezzen. A forgatónyomaték beállítást, az

utasításban leírottak szerint, a csavarnagyságnak

megfelelően elvégezni.

7. Tisztítás, karbantartás és

pótalkatrészmegrendelés

Veszély!

Minden tisztítási munka előtt kihúzni az akkut.

7.1 Tisztítás

•

Tartsa a védőberendezéseket, szellőztető

réseket és a gépházat annyira por- és piszok-

mentesen, amennyire csak lehet. Dörzsölje

le a készüléket egy tiszta posztóval vagy

pedig fújja ki alacsony nyomás alatt sűrített

levegővel.

•

Ajánljuk, hogy minden használat után azonnal

kitisztítsa a készüléket.

•

A készüléket rendszeresen egy nedves

posztóval és egy kevés kenőszappannal

megtisztítani. Ne használjon tisztító vagy oldó

szereket; ezek megtámadhatják a készülék

műanyagrészeit. Ügyeljen arra, hogy ne kerül-

jön víz a készülék belsejébe. A víz elektromos

készülékbe való behatolása megnöveli az

áramcsapás veszélyét.

7.2 Karbantartás

A készülék belsejében nem található további

karbantartandó rész.

7.3 Pótalkatrészek és tartozékok

megrendelése:

Pótalkatrész megrendelésénél a következő ada-

tokat kellene megadni:

•

A készülék típusát

•

A készülék cikk-számát

•

A készülék ident- számát

•

A szükséges pótalkatrész pótalkatrész

számát

Aktuális árak és információk a

www.Einhell-Service.com alatt találhatóak.

Tipp! Egy jó munkaeredmény

érdekébe a kiváló

minőségű tartozékait ajánl-

juk! www.kwb.eu

welcome@kwb.eu

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 116Anl_TE_HD_18_12_Li_Solo_SPK13.indb 116 12.07.2023 09:27:5312.07.2023 09:27:53

- 117 -

8. Megsemmisítés és

újrahasznosítás

A szállítási károk megakadályozásához a készü-

lék egy csomagolásban található. Ez a csoma-

golás nyersanyag és ezáltal ismét felhasználható

vagy pedig visszavezethető a nyersanyagi

körforgáshoz. A készülék és annak a tartozé-

kai különböző anyagokból állnak, mint például

fémből és műanyagokból. Defektes készülékek

nem tartoznak a házi hulladékok közé. Szakszerű

megsemmisítéshez le kellene adni a készüléket

egy megfelelő gyűjtőhelyen. Ha nem ismer

gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-

ségi önkormányzatnál.

9. Tárolás

A készüléket és a készülék tartozékait egy sötét,

száraz és fagymentes valamint gyerekek számára

nem hozzáférhető helyen tárolni. Az optimális

tárolási hőmérséklet 5 és 30 °C között van. Az

elektromos szerszámot az eredeti csomagolás-

ban őrizni.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 117Anl_TE_HD_18_12_Li_Solo_SPK13.indb 117 12.07.2023 09:27:5312.07.2023 09:27:53

- 118 -

10. A töltőkészülék kijelzése

Kijelzési státusz

Jelentés és teendők

Piros LED Zöld LED

Ki Pislog Üzemkészenlét

Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs

a töltőkészülékben

Be Ki Töltés

A töltőkészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési

idők direkt a töltőkészüléken találhatóak.

Utasítás! A fennálló akkutöltéstöl függöen valamennyire eltérhetnek a va-

lódi töltési idők a megadott töltési időktöl.

Ki Be Az akku fel van töltve és használatra kész. (READY TO GO)

Azután a teljes feltöltésig kímélő töltésre kapcsol át.

Hagyja ehhez az akkut körülbelül 15 percel tovább a töltőkészüléken.

Teendő:

Távolítsa el az akkut a töltőkészülékből. Válassza le a töltőkészüléket a

hálózatról.

Pislog Ki Alkalmazkodó töltés

A töltőkészülék a kíméletes töltési módban van.

Ennél az akku biztonsági okokból lassabban lesz töltve és több időre van

szükség. Ennek a következőek lehetnek az okai:

- Az akku nagyon hosszú ideig nem lett töltve.

- Az akkuhőmérséklet nincs az ideális téren belül.

Teendő:

Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellenére

tovább lehet tölteni.

Pislog Pislog Hiba

Nem lehetséges tovább a töltési folyamat. Defektes az akku.

Teendő:

Egy defektes akkut nem szabad többet tölteni.

Távolítsa el az akkut a töltőkészülékből.

Be Be Hőmérsékletzavar

Túl forró az akku (például direkti napsugárzás) vagy túl hideg (0° C alatt)

Teendő:

Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20° C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 118Anl_TE_HD_18_12_Li_Solo_SPK13.indb 118 12.07.2023 09:27:5312.07.2023 09:27:53

- 119 -

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való

átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell

vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz:

Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter-

nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő

helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében

levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto-

zékait és segítőeszközeit

Kérjük vegye ﬁ gyelembe a megsemmisítésnél, hogy ki legyenek véve a készülékből az akkuk és a vi-

lágító szerek (mint például villanykörte).

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása,

kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 119Anl_TE_HD_18_12_Li_Solo_SPK13.indb 119 12.07.2023 09:27:5412.07.2023 09:27:54

- 120 -

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn,

akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint

javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc-

solatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés-

zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa

Gyorsan kopó részek* Szénkefék, fúrótokmány, Akku

Fogyóeszköz/ fogyórészek* Fúró, véső

Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük

ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

•

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

•

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

•

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?

Írja le ezt a hibás működést.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 120Anl_TE_HD_18_12_Li_Solo_SPK13.indb 120 12.07.2023 09:27:5412.07.2023 09:27:54

- 121 -

Garanciaokmány

Tisztelt Vevő,

termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifo-

gástalanul, akkor azt nagyon sajnáljuk és kérjük Önt, forduljon a szervízszolgáltatásunkhoz amely ebben a ga-

ranciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott

szervíz telefonszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes

személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén

belüli használatra. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelye-

ket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgála-

thoz kiegészítően. A jogi szavatossági igényei, nincsenek ez a garnacia által érintve. A garanciateljesítmé-

nyünk az Ön számára ingyenes.

2. A garanciateljesítmény csak kizárólagosan az Ön által az európai egyesületen belül, a lent megnevezet

gyártótól, megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek egy anyaghibán vagy egy

gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására

vagy a készülék kicserélésére. Kérjük vegye ﬁ gyelembe, hogy a készülékeink rendeltetésük szerint nem

az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre,

ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha,

egyenértékű igénybevételnek lett kitéve. A „Professzionális“ márka alatti cikkekre nem érvényes az ipari,

kézművesi vagy szakmai felhasznásra szóló kizárás.

3. A szavatosságunk alol ki vannak véve:

•

Olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek

a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz há-

lózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok

figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele

vagy egy hiányos ápolás és karbantartás által keletkeztek.

•

Károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például

a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), ide-

gen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, ....) szállítási károk,

erőszak kifejtése vagy külső behatások (mint például leesés általi károk) által keletkeztek.

•

Károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy eg-

yébb természetes elkopásra vezethetőek vissza. Például az akkuk és az akku csomagok természetes

elhasználódás alá esnek és a konstrikciójuk által egy korlátolt ciklusszámra vannak méretezve. Az

elhasználódás különösen az igénybevett terhelésektől, töltési sebességektől de a hőségnek, hidegnek,

vibrációnak és ütésnek való kitettség által is negatívan be lesz folyásolva.

4. A garancia időtartama 2 év és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő

lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények

érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a

szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg

beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt:

www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát

vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek be-

küldésre, azok a hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alól. Ha a

készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új

készüléket.

6. Ha a készüléket az európai egyesület más országába vitte át, mint az az ország ahol megvásárolta a kés-

züléket, akkor a garanciateljesítményt egy ottani partnerszervíz által végeztetjük el. Az európai egyesüle-

ten kívülre való elvitelnél nem áll fenn a garanciajogosultság.

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő

defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez

kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint

utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolat-

ban fennálló fenntartásáira.

Kezes/ Szolgáltatás: Einhell Hungária Kft. , 2092. Budakeszi Budaörsi u. 2749/2

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 121Anl_TE_HD_18_12_Li_Solo_SPK13.indb 121 12.07.2023 09:27:5412.07.2023 09:27:54

- 122 -

Pericol!

La utilizarea aparatelor trebuie respectate câteva

măsuri de siguranţă, pentru a evita accidentele

şi daunele. De aceea, citiţi cu grijă instrucţiunile

de utilizare/indicaţiile de siguranţă. Păstraţi aces-

te materiale în bune condiţii, pentru ca aceste

informaţii să ﬁ e disponibile în orice moment.

Dacă predaţi aparatul altor persoane, înmânaţi-

le şi aceste instrucţiuni de utilizare /indicaţii de

siguranţă. Nu ne asumăm nici o răspundere

pentru accidente sau daune care rezultă din ne-

respectarea acestor instrucţiuni de utilizare şi a

indicaţiilor de siguranţă.

Explicarea simbolurilor utilizate

(a se vedea ﬁ gura 9)

1. Pericol! – Citiţi manualul de utilizare pentru a

reduce riscul producerii unui accident.

2. Atenţie! Purtaţi protecţie antifonică. Ex-

punerea la zgomot poate provoca pierderea

auzului.

3. Atenţie! Purtaţi mască de protecţie îm-

potriva prafului. La prelucrarea lemnului

şi a altor materiale se poate produce praf

dăunător sănătăţii. Este interzisă prelucrarea

materialelor cu conţinut de azbest!

4. Atenţie! Purtaţi ochelari de protecţie.

Scânteile produse în timpul lucrului, schijele

sau aşchiile ieşite din aparat şi praful rezultat

pot provoca pierderea vederii.

5. Depozitarea acumulatoarelor se face numai

în încăperi uscate cu temperatura mediului

de +10°C - +40°C. Depozitaţi acumulatoarele

numai în stare încărcată.

6. Pentru a evita deteriorarea aparatului, co-

mutarea funcţiilor trebuie să se efectueze în

stare de repaos.

7. Burghiul SDS-Plus se introduce prin roti-

re până la refuz în mandrină. Scula se

blochează de la sine.

1. Trageţi înapoi manşonul de blocare şi

ţineţi-l bine în această poziţie!

2. Scoateţi scula!

8. Diametrul burghiului are voie să ﬁ e de

max. 12 mm.

1. Indicaţii de siguranţă

Avertisment!

Citiţi toate indicaţiile de siguranţă,

instrucţiunile şi ţineţi cont de imaginile şi da-

tele tehnice care însoţesc acest aparat elec-

tric. Nerespectarea următoarelor instrucţiuni pot

duce la electrocutare, incendiu şi/sau răniri grave.

Păstraţi toate instrucţiunile şi indicaţiile de

siguranţă pentru viitor.

2. Descrierea aparatului şi cuprinsul

livrării

2.1 Descrierea aparatului (Fig. 1)

1. Manşon de blocare

2. Comutator găurire/percuţie

3. Comutator sens de rotaţie

4. Întrerupător pornire/oprire

5. Lumină LED

2.2 Cuprinsul livrării

Vă rugăm să veriﬁ caţi integralitatea articolului în

baza cuprinsului livrării descris. În cazul în care

lipsesc piese, vă rugăm să vă adresaţi în interval

de maxim 5 zile lucrătoare de la cumpărarea ar-

ticolului la centrul nostru de service sau la maga-

zinul la care aţi achiziţionat aparatul, prezentaţi în

acest caz un bon de cumpărare valabil. Vă rugăm

să ţineţi cont de tabelul de garanţie cuprins în

informaţiile de service din capătul instrucţiunilor

de utilizare.

•

Deschideţi ambalajul şi scoateţi aparatul cu

grijă.

•

Îndepărtaţi ambalajul, precum şi siguranţele

de ambalare şi de transport (dacă există).

•

Verificaţi dacă livrarea este completă.

•

Controlaţi aparatul şi accesoriile dacă nu

prezintă pagube de transport.

•

P ăstraţi ambalajul după posibilitate, până la

expirarea duratei de garanţie.

Pericol!

Aparatul şi ambalajul nu sunt jucării pentru

copii! Copiilor le este interzis să se joace cu

pungi din material plastic, folii şi piese mici!

Există pericolul de înghiţire şi sufocare!

•

Ciocan rotopercutor cu acumulator

•

Instrucţiuni de utilizare originale

•

Indicaţii de siguranţă

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 122Anl_TE_HD_18_12_Li_Solo_SPK13.indb 122 12.07.2023 09:27:5412.07.2023 09:27:54

- 123 -

3. Utilizarea conform scopului

Aparatul este prevăzut pentru percuţie în be-

ton, piatră şi cărămidă prin utilizarea burghiului

corespunzător. De asemenea, aparatul se

pretează la înşurubare, precum şi la găurire în

lemn şi oţel.

Aparatul poate ﬁ utilizat numai în conformitate

cu scopul pentru care a fost creat. Orice utilizare

care depăşeşte acest domeniu este considerată

neconformă. Pentru eventualele daune sau acci-

dente de orice tip rezultate ca urmare a utilizării

neconforme a aparatului răspunde utilizatorul/

operatorul şi nu producătorul.

Vă rugăm să ţineţi de asemenea cont de faptul că

aparatele noastre nu sunt construite pentru utili-

zare în scopuri meşteşugăreşti sau industriale. Nu

ne asumăm nicio răspundere pentru eventualele

probleme survenite ca urmare a utilizării aparatu-

lui în întreprinderi lucrative, meşteşugăreşti sau

industriale precum şi în alte activităţi similare.

4. Date tehnice

Sursă de alimentare a motorului: ............18 V d.c.

Tu r a ţie la mers în gol: .......................0-1300 min

-1

Sens de rotaţie stânga/dreapta: ...................... da

Greutate: ..................................................1,46 kg

Pericol!

Zgomote şi vibraţii

Valorile nivelelor de zgomot şi de vibraţie au fost

calculate conform EN 62841.

Nivelul presiunii sonore L

................... 94 dB (A)

Nesiguranţă K

............................................3 dB

Nivelul capacităţii sonore L

............. 105 dB (A)

Nesiguranţă K

...........................................3 dB

Purtaţi protecţie antifonică.

Expunerea la zgomot poate cauza deteriorarea

sau pierderea auzului.

Valorile totale ale nivelului de vibraţii (suma

vectorială a trei direcţii), calculate conform EN

62841.

Percuţie în beton

Valoarea de emisie a vibraţiilor a

= 10,5 m/s

Nesiguranţa K = 1,5 m/s

Valorile vibraţiilor totale şi valorile emisiei sonore

menţionate au fost măsurate conform unui pro-

ces de veriﬁ care normat şi pot ﬁ utilizate pentru

comparaţia cu alte aparate electrice ale altor

producători.

Valorile vibraţiilor totale şi valorile emisiei sonore

menţionate pot ﬁ utilizate pentru şi la o estimare

provizorie a solicitării aparatului.

Avertisment:

Emisiile de vibraţie şi emisiile sonore pot devia de

la valorile menţionate în timpul utilizării efective a

aparatului electric, în funcţie de modul de utilizare

al aparatului electric şi în special de tipul piesei

de prelucrat.

Limitaţi zgomotul şi vibraţiile la un nivel mi-

nim.

•

Utilizaţi numai aparate în stare ireproşabilă.

•

Întreţineţi şi curăţaţi aparatul cu regularitate.

•

Adaptaţi modul dvs. de lucru aparatului.

•

Nu suprasolicitaţi aparatul.

•

Dacă este necesar, lăsaţi aparatul să fie veri-

ficat.

•

Decuplaţi aparatul, atunci când acesta nu

este utilizat.

Atenţie!

Riscuri reziduale

Riscurile reziduale nu pot ﬁ eliminate com-

plet, chiar dacă manipulaţi această sculă

electrică în mod regulamentar. Următoarele

pericole pot apărea, dependente de tipul con-

structiv şi execuţia acestei scule electrice:

1. Afecţiuni pulmonare, în cazul în care nu se

poartă mască de protecţie împotriva prafului

adecvată.

2. Afecţiuni auditive, în cazul în care nu se

poartă protecţie antifonică corespunzătoare.

3. Afecţiuni ale sănătăţii rezultate din vibraţia

mână-braţ, în cazul utilizării timp mai înde-

lungat a aparatului sau a utilizării şi întreţinerii

sale necorespunzătoare.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 123Anl_TE_HD_18_12_Li_Solo_SPK13.indb 123 12.07.2023 09:27:5512.07.2023 09:27:55

- 124 -

Pericol!

Această sculă electrică generează în timpul

funcţionării un câmp electromagnetic. În anumite

condiţii, acest câmp poate inﬂ uenţa implanturi

medicale active sau pasive. Pentru reducerea

pericolului unor vătămări grave sau chiar mortale,

recomandăm persoanelor cu implanturi medicale,

să consulte medicul şi producătorul implantului

medical, înainte de utilizarea aparatului.

5. Înainte de punerea în funcţiune

Citiţi cu atenţie aceste indicaţii înainte de punerea

în funcţiune a ciocanului rotopercutor cu acumu-

lator:

1. Încărcaţi acumulatorul cu ajutorul unui aparat

de încărcat din seria Power-X-Change.

2. Utilizaţi numai burghie ascuţite şi bituri adec-

vate, în stare ireproşabilă.

3. Veriﬁ caţi cu ajutorul unui detector dacă nu

există cabluri electrice sau conducte de apă

şi gaz în locul în care urmează să lucraţi.

6. Operare

6.1 Încărcarea pachetului de acumulatori LI

(Fig. 2-3)

1. Scoateţi pachetul de acumulatori (a) din mâ-

ner, apăsând tasta de blocare (b) în jos.

2. Comparaţi dacă tensiunea de reţea indicată

pe plăcuţa indicatoare corespunde cu tensi-

unea existentă în reţea. Introduceţi ştecherul

de reţea al aparatului de încărcat (c) în priză.

LED-ul verde începe să lumineze intermitent.

3. Împingeţi acumulatorul pe încărcător.

La punctul 10 (Aﬁ şajul aparatului de încărcat)

găsiţi un tabel cu semniﬁ caţiile aﬁ şajului LED-

urilor pe aparatul de încărcat.

Dacă nu este posibilă încărcarea pachetului de

acumulatori vă rugăm să veriﬁ caţi

•

dacă există tensiune la priză

•

dacă există un contact perfect la contactele

de încărcare ale aparatului de încărcat.

Dacă totuşi nu este posibilă încărcarea pachetului

de acumulatori, vă rugăm să trimiteţi

•

încărcătorul şi adaptorul de încărcare

•

şi pachetul de acumulatori

la service-ul nostru pentru clienţi.

În scopul unei expedieri corespunzătoare, vă

rugăm să contactaţi serviciul nostru pentru

clienţi sau magazinul la care aţi achiziţionat

aparatul.

Ţineţi cont la expedierea sau eliminarea acu-

mulatorilor resp. a aparatelor cu acumulator,

ca acestea să ﬁ e ambalate separat în pungi

din material plastic, pentru a evita un scurt-

circuit sau incendiu!

În interesul unei durate îndelungate de utilizare

a pachetului de acumulatori trebuie să asiguraţi

încărcarea la timp a pachetului de acumulatori.

Acest lucru este necesar în orice caz atunci

când constataţi că puterea aparatului scade. Nu

descărcaţi niciodată complet pachetul de acumu-

latori. Acest lucru duce la defectarea pachetului

de acumulatori!

6.2 Comutator înşurubare/găurire/găurire

prin percuţie (Fig. 4/Poz. 2)

Atenţie!

Comutarea se va realiza numai când aparatul

este în repaus!

Comutarea se va realiza numai când aparatul

este în repaus!

Găurire/ Înşurubare:

Pentru găurire/înşurubare apăsaţi butonul (a) pe

comutator (2) şi rotiţi concomitent comutatorul (2)

în poziţia A.

Găurire prin percuţie:

Pentru gă

urirea prin percuţie apăsaţi butonul (a)

pe comutator (2) şi rotiţi concomitent comutatorul

(2) în poziţia B.

Atenţie!

Pentru găurirea prin percuţie este necesară doar

de o forţă de apăsare uşoară. O forţă de apăsare

prea mare poate suprasolicita inutil motorul.

Veriﬁ caţi burghiul cu regularitate. Ascuţiţi sau

înlocuiţi burghiul uzat.

6.3 Comutator pentru sensul de rotaţie

(Fig. 5/Poz. 3)

Cu ajutorul comutatorului cu acţionare prin îm-

pingere de deasupra întrerupătorului pornire/op-

rire (4) puteţi regla direcţia de rotaţie a aparatului

şi să îl asiguraţi împotriva pornirii nedorite. Puteţi

selecta între rotaţie spre stânga şi spre dreapta.

Pentru a evita deteriorarea angrenajului, comuta-

rea direcţiei de rotaţie se va realiza numai atunci

când aparatul este în repaus. Dacă comutatorul

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 124Anl_TE_HD_18_12_Li_Solo_SPK13.indb 124 12.07.2023 09:27:5512.07.2023 09:27:55

- 125 -

cu acţionare prin împingere se aﬂ ă în poziţia

mediană, întrerupătorul pornire/oprire (4) este

blocat.

Pericol!

Pentru evitarea pericolelor maşina trebuie

ţinută neapărat de ambele mânere!

În caz contrar există pericol de electrocutare la

eventuala atingere a cablurilor cu burghiul!

6.4 Întrerupător pornire/oprire (Fig. 5/Poz. 4)

Cu întrerupătorul pornire/oprire (4) puteţi regla

turaţia fără trepte. Cu cât mai departe împingeţi

comutatorul, cu atât mai ridicată este turaţia apa-

ratului.

Pornire:

Apăsaţi întrerupătorul pornire/oprire (4).

Oprire:

Eliberaţi întrerupătorul pornire/oprire (4)

6.5 Aﬁ şarea capacităţii acumulatorului

(Fig. 6/Poz. e)

Apăsaţi comutatorul pentru aﬁ şarea capacităţii

acumulatorului (d). Aﬁ şajul capacităţii acumula-

torului (e) vă semnalizează nivelul de încărcare al

acumulatorului în baza a 3 LED-uri.

Toate 3 LED-urile lumineaz

ă:

Acumulatorul este complet încărcat.

Se aprind 2 LED-uri sau numai unul:

Acumulatorul mai are rezerve suﬁ ciente.

1 LED clipeşte:

Acumulatorul este gol, încărcaţi acumulatorul.

Toate LED-urile clipesc:

Temperatura acumulatorului este prea scăzută.

Îndepărtaţi acumulatorul din aparatul de încărcat

şi lăsaţi-l o zi la temperatura camerei. În cazul

în care defecţiunea persistă, acumulatorul este

descărcat profund şi este defect. Îndepărtaţi acu-

mulatorul din aparatul de încărcat. Încărcarea şi

utilizarea unui acumulator defect este interzisă.

6.6 Lumina LED (Fig. 6/Poz. 5)

Lumina LED (5) permite iluminarea locului de

înşurubat sau găurit în condiţii de luminozitate

redusă. Lumina LED (5) se aprinde automat de

îndată ce acţionaţi întrerupătorul pornire/oprire

(4).

6.7 Montarea sculei (Fig. 7)

Atenţie! La toate lucrările (de ex. schimbarea

sculei, întreţinere etc.) efectuate la aparat,

poziţionaţi comutatorul pentru sensul de rotaţie

(3) pe poziţia median

ă.

•

Curăţaţi scula înainte de utilizare şi ungeţi

lăcaşul sculei cu unsoare.

•

Scula curăţată se introduce prin rotire până

la refuz în mandrină (f). Scula se blochează

de la sine.

•

Trageţi de sculă pentru a verifica dacă este

blocată.

6.8 Demontarea sculei (Fig. 8)

Trageţi înapoi manşonul de blocare (1), ţineţi-l

bine în această poziţie şi scoateţi scula.

6.9 Şuruburi

Şuruburile cele mai adecvate sunt cele cu auto-

centrare (de ex. stelate sau cruce) care asigură

un mod de lucru sigur. Fiţi atenţi ca bitul utilizat

şi şurubul să corespundă ca formă şi mărime.

Executaţi reglarea cuplului de torsiune în funcţie

de mărimea şuruburilor, aşa cum este descris în

instrucţiunile de utilizare.

7. Curăţirea, întreţinerea şi comanda

pieselor de schimb

Pericol!

Înaintea tuturor lucrărilor de curăţare scoateţi

acumulatorul.

7.1 Curăţarea

•

Păstraţi cât mai curat posibil dispozitivele

de protecţie, şliţurile de aerisire şi carcasa

motorului. Ştergeţi aparatul cu o cârpă curată

sau curăţaţi-l cu aer comprimat la o presiune

mică.

•

Recomandăm curăţarea aparatului imediat

după fiecare utilizare.

•

Curăţaţi aparatul cu regularitate cu o cârpă

umedă şi puţin săpun. Nu folosiţi detergenţi

sau solvenţi pentru curăţare; acestea ar putea

ataca părţile din material plastic ale aparatu-

lui. Fiţi atenţi să nu intre apă în interiorul apa-

ratului. Pătrunderea apei în aparatul electric

măreşte riscul de electrocutare.

7.2 Întreţinere

În interiorul aparatului nu se găsesc piese care

necesită întreţinere curentă.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 125Anl_TE_HD_18_12_Li_Solo_SPK13.indb 125 12.07.2023 09:27:5512.07.2023 09:27:55

- 126 -

7.3 Comanda pieselor de schimb şi

accesoriilor:

La comanda pieselor de schimb trebuiesc

menţionate următoarele date:

•

Tipul aparatului

•

Numărul de articol al aparatului

•

Numărul de identificare al aparatului

•

Numărul de piesă de schimb al piesei de

schimb necesare

Informaţii şi preţuri actuale găsiţi la adresa

www.Einhell-Service.com

Tip! Pentru un rezultat bun

de lucru recomandăm acce-

sorii de înaltă calitate de la

! www.kwb.eu

welcome@kwb.eu

8. Eliminarea şi reciclarea

Aparatul se aﬂ ă într-un ambalaj pentru a împiedi-

ca pagubele de transport. Acest ambalaj este o

materie primă şi este astfel refolosibil sau poate

ﬁ readus în circuitul de revaloriﬁ care a materiilor

prime. Aparatul şi piesele sale auxiliare sunt con-

struite din diferite materiale, cum ar ﬁ de exemplu

metal sau material plastic. Aparatele electrice nu

se vor arunca la gunoiul menajer. Pentru salubri-

zarea corespunzătoare, aparatul se va preda la

un centru de colectare. Dacă nu aveţi cunoştinţă

unde se aﬂ ă un centru de colectare, informaţi-vă

în acest sens la administraţia comunală.

9. Lagăr

Depozitaţi aparatul şi accesoriile acestuia la loc

întunecos, uscat şi ferit de îngheţ, precum şi inac-

cesibil copiilor. Temperatura de depozitare optimă

este între 5 şi 30 ˚C. Păstraţi aparatul electric în

ambalajul original.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 126Anl_TE_HD_18_12_Li_Solo_SPK13.indb 126 12.07.2023 09:27:5612.07.2023 09:27:56

- 127 -

10. Aﬁ şajul aparatului de încărcat

Starea aﬁ şajului

Semniﬁ caţia şi măsura de remediere

LED-ul

roşu

LED-ul

verde

stins intermitent Stare de funcţionare

Aparatul de încărcat este conectat la reţea şi pregătit de funcţionare, acu-

mulatorul nu este în aparatul de încărcat

aprins stins Încărcare

Aparatul de încărcat încarcă acumulatorul în regim de încărcare rapidă.

Timpii de încărcare corespunzători îi găsiţi direct pe aparatul de încărcat.

Indicaţie! În funcţie de nivelul de încărcare al acumulatorului timpii de

încărcare efectivi pot ﬁ diferiţi de timpii de încărcare menţionaţi.

stins aprins Acumulatorul este încărcat şi poate ﬁ pus în

folosinţă. (READY TO GO)

După aceea se comută într-o încărcare de protecţ

ie până la încărcarea

completă.

Pentru aceasta lăsaţi acumulatorul cu cca. 15 minute mai mult pe aparatul

de încărcat.

Măsură de remediere:

Îndepărtaţi acumulatorul din aparatul de încărcat. Deconectaţi aparatul de

încărcat de la reţea.

intermitent stins Încărcare adaptată

Aparatul de încărcat se găseşte în regimul de încărcare de protecţie.

În acest regim, din motive de siguranţă, acumulatorul este încărcat mai în-

cet şi necesită mai mult timp. Acest lucru poate avea următoarele cauze:

- Acumulatorul nu a mai fost încărcat timp foarte îndelungat.

- Temperatura acumulatorului nu se găseşte în intervalul ideal.

Măsură de remediere:

Aşteptaţi până când procesul de încărcare este încheiat, apoi acumula-

torul poate ﬁ încărcat în continuare.

intermitent intermitent Defecţiune

Nu mai este posibilă încărcarea acumulatorului. Acumulatorul este defect.

Mă

sură de remediere:

Încărcarea unui acumulator defect este interzisă.

Îndepărtaţi acumulatorul din aparatul de încărcat.

aprins aprins Deteriorare datorată temperaturii

Acumulatorul este prea ﬁ erbinte (de ex. la radiaţie solară directă) sau prea

rece (sub 0° C)

Măsură de remediere:

Îndepărtaţi acumulatorul din aparatul de încărcat şi păstraţi-l o zi la tempe-

ratura încăperii (cca. 20° C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 127Anl_TE_HD_18_12_Li_Solo_SPK13.indb 127 12.07.2023 09:27:5612.07.2023 09:27:56

- 128 -

Numai pentru ţări ale UE

Nu aruncaţi aparatele electrice la gunoiul menajer!

Conform directivei europene 2012/19/CE cu privire la aparatele electrice şi electronice vechi şi punerea

în aplicare în legislaţia naţională, aparatele electrice uzate trebuie colectate separat şi supuse unui ciclu

de reciclare ecologic.

Alternativă de reciclare la apelul de trimitere înapoi:

Alternativ returnării, proprietarul aparatului electric este obligat să participe la o valoriﬁ care corectă a

acestuia, în cazul renunţării asupra proprietăţii aparatului. Aparatul vechi poate ﬁ predat în acest sens

unui centru de colectare, care execută o îndepărtare conform legilor naţionale referitoare la reciclare

şi deşeuri. Nu sunt afectate accesoriile ataşate aparatelor vechi şi materiale auxiliare fără componente

electrice.

Vă rugăm să ţineţi cont că la eliminarea ca deşeu, acumulatorii şi corpurile de iluminat (de ex. becuri)

trebuie scoase din aparat.

Retipărirea sau orice altă multiplicare a documentaţiei şi documentelor însoţitoare ale produselor, chiar

şi parţial, este permisă numai cu acordul în mod expres a ﬁ rmei Einhell Germany AG.

Ne rezervă

m dreptul pentru modiﬁ cări de ordin tehnic

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 128Anl_TE_HD_18_12_Li_Solo_SPK13.indb 128 12.07.2023 09:27:5612.07.2023 09:27:56

- 129 -

Informaţii de service

În toate ţările menţionate în certiﬁ catul de garanţie dispunem de parteneri de service competenţi, datele

de contact ale acestora le puteţi găsi în certiﬁ catul de garanţie. Aceşti parteneri vă stau la dispoziţie

pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate-

riale de consum.

Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da-

torate utilizării resp. că aceste piese sunt necesare ca materiale de consum.

Categorie exemplu

Piese de uzură* Perii de cărbune, mandrină, Acumulator

Material de consum/ Piese de consum* Burghiu, daltă

Piese lipsă

* nu este cuprins în livrare în mod obligatoriu!

În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet

www.Einhell-Service.com. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în

orice caz la următoarele întrebări:

•

A funcţionat aparatul o dată sau a fost de la început defect?

•

Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?

•

Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)?

Descrieţi această defecţiune.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 129Anl_TE_HD_18_12_Li_Solo_SPK13.indb 129 12.07.2023 09:27:5712.07.2023 09:27:57

- 130 -

Certiﬁ cat de garanţie

Stimată clientă, stimate client,

produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu va

funcţiona ireproșabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la adresa indicată

la ﬁ nalul acestui certiﬁ cat de garanţie. Bineînţeles că vă stăm şi la telefon cu plăcere la dispoziţie, la numărul

de service menţionat. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut cont de următoarele:

1. Aceste condiţii de garanţie se adresează exclusiv consumatorilor, deci persoanelor ﬁ zice, care nu doresc

să utilizeze acest produs în cadrul unor activităţi lucrative sau pentru activităţi profesionale independente.

Aceste condiţii de garanţie reglementează prestaţiile de garanţie suplimentare, pe care producătorul jos

numit le promite cumpărătorilor s

ăi la cumpărarea unui aparat nou, suplimentar garanţiei legale. Pretenţiile

dumneavoastră de garanţie legale nu sunt atinse de această garanţie. Prestaţia noastră de garanţie este

gratuită pentru dumneavoastră.

2. Prestaţia de garanţie se extinde în exclusivitate asupra defectelor la aparatul nou achiziţionat de

dumneavoastră de la producătorul jos numit în Uniunea Europeană, care provin din erori de material sau

de fabricaţie şi se limitează, în funcţie de decizia noastră, la remedierea acestor defecte sau la schim-

barea aparatului. Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite

pentru utilizare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un

contract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative,

meşteşugăreşti sau industriale precum şi pentru activităţi similare. Pentru articolele sub marca „Professio-

nal”, excluderea pentru uz lucrativ, meșteșugăresc sau profesional nu se aplică

3. Excluse de la garanţie sunt următoarele:

•

Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare

sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau la un

curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi siguranţă,

expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insuficientă.

•

Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea apa-

ratului sau folosirea uneltelor ataşabile sau auxiliarilor neadmiși), intrarea corpurilor străine în aparat

(cum ar fi nisip, pietre sau praf), deteriorări din timpul transportului, recurgerea la violenţă sau influenţe

străine (cum ar fi de exemplu deteriorări datorită căderii).

•

Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală, conformă

utilizării sau altă uzură naturală. De exemplu, acumulatorii și pachetele de acumulatori sunt supuse

uzurii naturale și sunt proiectate pentru un număr limitat de cicluri. Uzura este influenţată negativ în

special de sarcinile solicitate, vitezele de încărcare, dar și de expunerea la căldură, frig, vibraţii și

șocuri.

4. Durata de garanţie este de 2 ani şi începe din ziua cumpărării aparatului. Pretenţiile de garanţie se vor re-

vendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendicarea pretenţiei

de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului nu duce nici la

prelungirea duratei de garanţie şi nici nu se va ﬁ xa o durată de garanţie nouă pentru prestaţia efectuată la

acest aparat sau pentru o pies

ă schimbată la acesta. Acest lucru este valabil şi în cazul unui service la faţa

locului.

5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la:

www.Einhell-Service.com. Vă rugăm să aveţi pregătit bonul de cumpărare sau altă dovadă de cumpărare

a aparatului dvs. nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcută de identiﬁ care sunt

excluse de la prestaţia de garanţie, datorită posibilităţilor insuﬁ ciente de alocare. Dacă defectul aparatului

este cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi aparatul reparat sau un aparat nou.

6. Dacă aţi dus aparatul într-o ţară din Uniunea Europeană, alta decât ţara în care aţi achiziţionat aparatul, vă

oferim prestaţia de garanţie printr-un partener de service local. Nu există nicio pretenţie de garanţie dacă

aparatele sunt duse în afara Uniunii Europene.

Bineînţeles că remediem cu plăcere contra cost şi defecte la aparate care nu sunt sau nu mai sunt cuprinse în

prestaţiile de garanţie. Pentru aceasta, vă rugăm să trimiteţi aparatul la adresa noastră de service. La piesele

de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere restricţiile garanţiei

menţionate în informaţiile de service ale acestor instrucţiuni de utilizare.

Parc Industrial Dragomiresti, Aleea Maria Laura nr.5, Hala B1, Comuna Dragomiresti-Vale,

Sat Dragomiresti-Deal, Judetul Iﬂ ov, 077096. Tel: 021.318.55.44, oﬃ [email protected]

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 130Anl_TE_HD_18_12_Li_Solo_SPK13.indb 130 12.07.2023 09:27:5712.07.2023 09:27:57

- 131 -

Κίνδυνος!

Κατά τη χρήση των συσκευών πρέπει, προς

αποφυγή τραυματισμών, να τηρούνται και

να λαμβάνονται ορισμένα μέτρα ασφαλείας.

Διαβάστε για το λόγο αυτό προσεκτικά τις

Οδηγίες χρήσης / Υποδείξεις ασφαλείας.

Φυλάξτε τις καλά για να έχετε τις πληροφορίες

πάντα στη διάθεσή σας. Εάν παραδώσετε τη

συσκευή σε άλλα άτομα, δώστε μαζί και

αυτές

τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν

αναλαμβάνουμε καμία ευθύνη για ατυχήματα

ή βλάβες που οφείλονται σε μη τήρηση αυτών

των Οδηγιών χρήσης και των Υποδείξεων

ασφαλείας.

Εξηγήσεις για τα χρησιμοποιούμενα

σύμβολα (βλέπε εικ. 9)

1. Κίνδυνος! – Για τη μείωση του κινδύνου

τραυματισμού διαβάστε την Οδηγία χρήσης.

2. Προσοχή! Να χρησιμοποιείτε

ωτοασπίδες

. Η επίδραση του θορύβου

μπορεί να προκαλέσει την απώλεια της

ακοής.

3. Προσοχή! Να χρησιμοποιείτε μάσκα

προστασίας από σκόνη. Κατά την

επεξεργασία ξύλου και άλλων υλικών δεν

αποκλείεται η δημιουργία επιβλαβούς

για την υγεία σκόνης. Δεν επιτρέπεται η

επεξεργασία υλικών που περιέχουν αμίαντο!

4. Προσοχή! Να φοράτε οπωσδήποτε

προστατευτικά γυαλιά.

Οι σπινθήρες

που δημιουργούνται κατά την εργασία ή τα

εκσφενδονιζόμενα κομμάτια, ροκανίδια και

σκόνες μπορούν να προκαλέσουν απώλεια

της όρασης.

5. Οι συσσωρευτές να φυλάσσονται μόνο

σε στεγνούς χώρους και σε θερμοκρασία

περιβάλλοντος +10°C - +40°C. Να

αποθηκεύετε τις μπαταρίες μόνο σε

φορτισμένη κατάσταση (τουλ. 40%

φορτισμένη)

6. Προς αποφυγή βλάβης της συσκευής να

γίνεται

η αλλαγή μεταξύ των μόνο κατά την

ακινητοποίηση.

7. Σπρώξτε περιστρέφοντας το τρυπάνι SDS-

Plus στην υποδοχή του εργαλείου μέχρι το

τέρμα. Το εργαλείο αυτοασφαλίζεται

1. Τραβήξτε προς τα πίσω και κρατήστε τον

δακτύλιο ασφάλισης!

2. Αφαιρέστε το εργαλείο!

8. Η διάμετρος του τρυπανιού να μην

υπερβαίνει τα 12 mm.

1. Υποδείξεις ασφαλείας

Προειδοποίηση!

Διαβάστε όλες τις υποδείξεις ασφαλείας,

τις οδηγίες, τις απεικονίσεις και τα τεχνικά

χαρακτηριστικά αυτής της ηλεκτρικής

συσκευής. Σε περίπτωση παραλείψεων κατά

την τήρηση των υποδείξεων ασφαλείας μπορεί

να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή

σοβαροί τραυματισμοί.

Φυλάξτε για μελλοντική χρήση όλες τις

Υποδείξεις ασφαλείας και τις οδηγίες.

2. Περιγραφή της συσκευής και

συμπαραδιδόμενα

2.1 Περιγραφή της συσκευής (εικ. 1)

1. Δακτύλιος ασφάλισης

2. Μεταγωγέας δράπανου / κρουστικού

δράπανου

3. Διακόπτης αλλαγής κατεύθυνσης

4. Διακόπτης ΟΝ/OFF

5. Φως LED

2.2 Συμπαραδιδόμενα

Βάσει της περιγραφής των συμπαραδιδόμενων

παρακαλούμε να ελέγξετε την πληρότητα

του προϊόντος. Σε περίπτωση ελλείψεων

τμημάτων παρακαλούμε να αποτανθείτε εντός

5 εργάσιμων ημερών από την ημερομηνία

αγοράς στο Κέντρο Σέρβις (Service Center) της

εταιρείας μας

ή στο κατάστημα από το οποίο

αγοράσατε τη συσκευή, προσκομίζοντας την

ισχύουσα απόδειξη αγοράς. Παρακαλούμε να

προσέξετε τον πίνακα εγγύησης στους όρους

εγγύησης στο τέλος των οδηγιών.

•

Ανοίξτε τη συσκευασία και βγάλτε

προσεκτικά τη συσκευή.

•

Απομακρύντε τα υλικά συσκευασίας

καθώς και τα συστήματα προστασίας της

συσκευασίας / μεταφοράς (εάν υπάρχουν).

•

Ελέγξτε εάν είναι πλήρες το περιεχόμενο.

•

Ελέγξτε τη συσκευή και τα αξεσουάρ για

ενδεχόμενες ζημιές από τη μεταφορά.

•

Φυλάξτε τη συσκευασία αν γίνεται μέχρι την

πάροδο της προθεσμάις της εγγύησης.

Κίνδυνος!

H συσκευή και τα υλικά συσκευασίας δεν είναι

παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν

με πλαστικές σακούλες, πλαστικές μεμβράνες

και μικροαντικείμενα! Υφίσταται κίνδυνος

κατάποσης και ασφυξίας!

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 131Anl_TE_HD_18_12_Li_Solo_SPK13.indb 131 12.07.2023 09:27:5712.07.2023 09:27:57

- 132 -

•

Πιστολέτο πνευματικό μπαταρίας

•

Πρωτότυπες Οδηγίες χρήσης

•

Υποδείξεις ασφαλείας

3. Σωστή χρήση

Η συκευή προορίζεται για εργασίες με

σφυροτρύπανο σε μπετόν, πέτρα και τούβλα με

χρήση του ανάλογου τρυπανιού. Εκτός αυτού

η συσκευή είναι κατάλληλη για το βίδωμα και

λειτουργία τρυπανιού σε ξύλο και ατσάλι.

Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο

για τον σκοπό για τον οποίο προορίζεται. Κάθε

πέραν τούτου χρήση δεν

ανταποκρίενται στο

σκοπό για τον οποίο προορίζεται. Για βλάβες

που οφείλονται σε παρόμοια χρήση ή για

τραυματισμούς παντός είδους ευθύνεται ο

χρήσητς/χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να προσέξετε πως οι συσκευές

μας δεν προορίζονται και δεν έχουν

κατασκευαστεί για επαγγελματική, βιοτεχνική

ή βιομηχανική χρήση. Δεν αναλαμβάνουμε

εγγύηση σε

περίπτωση κατά την οποία η

συσκευή χρησιμοποιήθηκε σε συνεργεία,

βιοτεχνίες ή στη βιομηχανία ή σε εργασίες

παρόμοιες με αυτές.

4. Τεχνικά χαρακτηριστικά

Τροφοδοσία τάσης κινητήρα: .............. 18 V d.c.

Αριθμός στροφών ραλεντί: ............ 0-1300 min

-1

Δεξιόστροφη-αριστερόστροφη λειτουργία: .. ναι

Βάρος: .....................................................1,46 kg

Κίνδυνος!

Θόρυβος και δονήσεις

Οι τιμές θορύβων και δονήσεων διαπιστώθηκαν

σύμφωνα με το πρότυπο EN 62841.

Στάθμη ηχητικής πίεσης L

................. 94 dB(A)

Αβεβαιότητα K

..........................................3 dB

Στάθμη ηχητικής ισχύος L

............... 105 dB(A)

Αβεβαιότητα K

..........................................3 dB

Να χρησιμοποιείτε ηχοπροστασία.

Η επίδραση θορύβου μπορεί να έχει σαν

συνέπεια την απώλεια της ακοής.

Συνολικές τιμές ταλαντώσεων (σύνολο

διανυσμάτων τριών κατευθύνσεων) σύμφωνα με

το πρότυπο EN 6284.

Λειτουργία σφυροτρύπανου σε μπετόν

Εκπομπή δονήσεων a

= 10,5 m/s

Αβεβαιότητα K = 1,5 m/s

Οι αναφερόμενες συνολικές τιμές μετάδοσης

δόνησης και οι τιμές εκπομπής θορύβου

μετρήθηκαν βάσει τυποποιημένης μεθόδου

δοκιμής και μπορούν να χρησιμοποιηθούν για

τη σύγκριση μίας ηλεκτρικής συσκευής με μία

άλλη.

Οι αναφερόμενες συνολικές τιμές μετάδοσης

δόνησης και οι τιμές εκπομπής θορύβου

μπορούν να χρησιμοποιηθούν για προσωρινή

εκτίμηση της σχετικής επιβάρυνσης.

Προειδοποίηση:

τιμή μετάδοσης της δόνησης μπορεί να

διαφέρει κατά την πραγματική χρήση της

ηλεκτρικής συσκευής από την αναφερόμενη

τιμή, ανάλογα με τον τρόπο χρήσης της,

ιδιαίτερα από το είδος του αντικειμένου που θα

κατεργασθείτε.

Περιορίστε την δημιουργία θορύβου και τις

δονήσεις στο ελάχιστο!

•

Να χρησιμοποιείτε μόνο συσκευές σε άψογη

κατάσταση.

•

Να συντηρείτε και να καθαρίζετε τακτικά τη

συκσευή.

•

Να προσαρμόζετε στη συσκευή τον τρόπο

εργασίας σας.

•

Προσέξτε να μην υπερφορτώνετε τη

συσκευή.

•

Αφήστε τη συσκευή νδεχομένως να

ελεγχθεί από ειδικό τεχνίτη.

•

Να απενεργοποιείτε τη συσκευή όταν δεν

την χρησιμοποιείτε.

Προσοχή!

Υπολειπόμενοι κίνδυνοι

Aκόμη και σε περίπτωση σωστής και

κανονικής χρήσης αυτού του ηλεκτρικού

εργαλείου, υφίστανται πάντα ορισμένοι

υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι

κίνδυνοι μπορούν να παρουσιαστούν

ανάλογα με το είδος κατασκευής και το

μεντέλο αυτού του ηλεκτρικού εργαλείου:

1. Βλάβες πνευμόνων, εάν δεν

χρησιμοποιηθούν κατάλληλες μάσκες

προστασίας από σκόνη.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 132Anl_TE_HD_18_12_Li_Solo_SPK13.indb 132 12.07.2023 09:27:5812.07.2023 09:27:58

- 133 -

2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί

κατάλληλη ηχοπροστασίας.

3. Βλάβες της υγείας που προκαλούνται από

δονήσεις χεριού-βραχίονα, εάν η συσκευή

χρησιμοποιηθεί για μεγαλύτερο χρονικό

διάστημα ή δεν τηρείται και δεν συντηρείται

σωστά.

Κίνδυνος!

Αυτό το ηλεκτρικό εργαλείο δημιουργεί κατά τη

λειτουργία ένα ηλεκτρομαγνητικό πεδίο. Αυτό το

πεδίο δεν αποκλείεται υπό

ορισμένες συνθήκες

να εηρεάσει τη λειτουργία, ενεργητικά ή

παθηιτκά ιατρικά εμφυτεύματα. Προς αποφυγή

του κινδύνου σοβαρών ή και θανατηφόρων

τραυματισμών, συνιστούμε σε άτομα με ιατρικά

εμφυτεύματα να συμβουλευθούν τον γιατρό

τους και τον κατασκευαστή του ιατρικού

εμφυτεύματος, πριν χειριστούν τη μηχανή.

5. Πριν τη θέση σε λειτουργία

Πριν τη θέση σε λειτουργία του σφυροτρύπανου

μπαταρίας σας να διαβάσετε οπωσδήποτε αυτές

τις υποδείξεις:

1. Φορτίστε το συσσωρευτή μόνο με φορτιστή

της σειράς Power-X-Charge..

2. Να χρησιμοποιείτε μόνο τροχισμένα

τρυπάνια και κατάλληλες κατσαβιδόλαμες.

3. Με συσκευή ανίχνευσης αγωγών εξετάστε

το σημείο στο οποίο θα εργαστείτε για

ενδεχόμενους αγωγούς, σωλήνες αερίου ή

νερού

που δεν φαίνονται.

6. Χειρισμός

6.1 Φόρτιση της μονάδας συσσωρευτή LI

(εικ. 2-3)

1. Βγάλτε τη μονάδα συσσωρευτή (a) από

τη χειρολαβή και πιέστε το πλήκτρο

κουμπώματος (b) προς τα κάτω.

2. Συγκρίνετε εάν η τάση που αναφέρεται στην

ετικέτα αντιστοιχεί με την τάση του δικτύου.

Βάλτε το βύσμα του φορτιστή (c) στην πρίζα.

Το πράσινο LED αρχίζει να αναβοσβήνει.

3. Σπρώξτε το

συσσωρευτή πάνω στο

φορτιστή.

Στο εδάφιο 10 (ένδειξη φορτιστή) θα βρείτε

πίνακα με τις εξηγήσεις της ένδειξης του LED

στο φορτιστή.

Εάν δεν είναι δυνατή η φόρτιση της μπαταρίας,

παρακαλούμε να ελέγξετε

•

εάν υπάρχει τάση στην πρίζα.

•

εάν υπάρχει άψογη επαφή στις επαφές

φόρτισης του φορτιστή.

Εάν δεν είναι δυνατή η φόρτιση του

συσσωρευτή, παρακαλούμε να αποστείλετε

•

τον φορτιστή και τον προσαρμογέα

φόρτισης

•

και την μονάδα του συσσωρευτή.

στο τμήμα μας εξυπηρέτησης πελατών.

Για σωστή αποστολή να επικοινωνήσετε με

το τμήμα μας εξυπηρέτησης πελατών ή με

το κατάστημα πωλήσεων, όπου αγοράσατε

τη συσκευή.

Κατά την αποστολή ή απόρριψη μπαταριών

ή συσκευών μπαταρίας προσέξτε να μπουν

χωριστά σε πλαστικές σακούλες ώστε

να αποφευχθεί ένα βραχυκύκλωμα

πυρκαγιά!

Για μεγάλη διάρκεια ζωής της μονάδας του

συσσωρευτή, φροντίστε για την έγκαιρη

επαναφόρτιση της μονάδα του συσσωρευτή.

Αυτό είναι οπωσδήποτε απαραίτητο ότνα

διαπιστώσετε πως μειώνεται η απόδοση.

Ποτέ μην εκφορτίζετε πλήρως τη μονάδα του

συσσωρευτή. Αυτό θα είχε σαν συνέπεια μία

βλάβη της μονάδας του συσσωρευτή!

6.2 Μεταγωγέας βιδωτήρα

/ τρυπανιού/

κρουστικού δράπανου (εικ. 4/αρ. 2)

Προσοχή!

Αλλαγή κατεύθυνσης λειτουργίας μόνο

όταν η συσκευή είναι ακινητοποιημένη!

Λειτουργία τρυπανιού/βιδώματος:

Για τη λειτουργία τρυπανιού/βιδώματος πιέστε

το κουμπί (a) στον διακόπτη μεταγωγής (2) και

συγχρόνως στρίψτε τον διακόπτη μεταγωγής

(2) στη θέση Α.

Kρουστικό δράπανο:

Για τη λειτουργία κρουστικού τρυπανιού πιέστε

το κουμπί (a) στον

διακόπτη μεταγωγής (2) και

συγχρόνως στρίψτε τον διακόπτη μεταγωγής

(2) στη θέση Β.

Προσοχή!

Για την εργασία κρουστικού τρυπανιού απαιτείται

μόνο ελαφριά δύναμη πίεσης. Με πολύ δυνατή

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 133Anl_TE_HD_18_12_Li_Solo_SPK13.indb 133 12.07.2023 09:27:5812.07.2023 09:27:58

- 134 -

πίεση επιβαρύνετε άσκοπα τον κινητήρα. Να

ελέγχετε τακτικά το τρυπάνι. Όταν το τρυπάνι

δεν είναι ακονισμένο, να το ακονίζετε ή να

αντικαθίσταται.

6.3 Διακόπτης αλλαγής κατεύθυνσης

(εικ. 5/αρ. 3)

Με το συρτό διακόπτη πάνω από το διακόπτη

ενεργοποίησης/απενεργοποίησης μπορείτε

να ρυθμίσετε την κατεύθυνση της συσκευής

και να την ασφαλίσετε κατά αθέλητης

εκκίνησης. Μπορείτε να επιλέξετε μεταξύ

δεξιόστροφης και αριστερόστροφης κίνησης.

Προς αποφυγή βλάβης του κιβωτίου ταχυτήτων,

η αλλαγή κατεύθυνσης να γίνεται μόνο στην

ακινητοποίηση. Εάν ο συρτός διακόπτης

βρίσκεται στη μέση, έχει μπλοκαριστεί ο

διακόπτης ενεργοποίησης/απενεργοποίησης.

Κίνδυνος!

Προς αποφυγή κινδύνου να κρατάτε τη

μηχανή μόνο από τις δύο χειρολαβές!

Διαφορετικά

υφίσταται κίνδυνος

ηλεκτροπληξίας σε περίπτωση που τρυπήσετε

αγωγούς!

6.4 Διακόπτης ενεργοποίησης/

απενεργοποίησης (εικ. 5/αρ. 4)

Με τον διακόπτη ενεργοποίησης/

απενεργοποίησης μπορείτε να ελέγξετε

αδιαβάθμητα τον αριθμό στροφών. Όσο

περισσότερο πιέζετε τον διακόπτη, τόσο

αυξάνεται ο αριθμός στροφών της συσκευής.

Ενεργοποίηση:

Πιέστε τον διακόπτη ΟΝ/OFF (4).

Απενεργοποίηση:

Αφήστε ελεύθερο τον διακόπτη ON/OFF (4).

6.5 Ένδειξη δυναμικότητας

μπαταρίας

(ει. 6/αρ. e)

Πιέστε το πλήκτρο για την ένδειξη

δυναμικότητας του συσσωρευτή (d). Η ένδειξη

δυναμικότητας του συσσωρευτή (e) σας δείχνει

την κατάσταση φόρτισης του συσσωρευτή βάσει

των 3 LED.

Είναι αναμμένα και τα 3 LED:

Ο συσσωρευτής έχει φορτιστεί πλήρως.

Ανάβουν/ει 2 ή 1 LED:

Η μπαταρία είναι ακόμη αρκετά φορτισμένη.

Αναβοσβήνει ένα LED:

Ο συσσωρευτής είναι άδειος,

φορτίστε τον.

Αναβοσβήνουν όλα τα LED:

Υπέρβαση της θερμοκρασίας της μπαταρίας.

Αφαιρέστε τον συσσωρευτή από τη συσκευή

και αφήστε τον επί μία ημέρα σε θερμοκρασία

δωματίου. Εάν επαναπαρουσιαστεί το σφάλμα

τότε ο συσσωρευτής έχει εκφορτιστεί εκ βάθους

και είναι ελαττωματικός. Αφαιρέστε τη μπαταρία

από τη συσκευή. Μία ελαττωματική μπαταρία

δεν είναι δυνατόν

να επαναχρησιμοποιηθεί ή να

επαναφορτιστεί!

6.6 Φως LED (Εικ. 6/αρ. 5)

Το φως LED (5) κάνει δυνατό το φωτισμό το

σημείου βιδώματος ή τρυπήματος σε περίπτωση

δυσμενών συνθηκών φωτισμού. Το φως LED

(5) ανάβει αυτόματα, μόλις πιέσετε το διακόπτη

ενεργοποίησης/απενεργοποίησης (4).

6.7 Toποθέτηση εργαλείου (εικ. 7)

Προσοχή! Σε όλες τις εργασίες (π.χ. αλλαγή

εργαλείων, συντήρηση κλπ.) που

εκτελείτε

στο σφυροδράπανο με μπαταρία να βάζετε το

διακόπτη αλλαγής κατεύθυνσης (3) στη μεσαία

θέση.

•

Καθαρίστε το εργαλείο πριν τη χρήση και

λιπάντε ελφαρά το στέλεχος του εργαλείου.

•

Σπρώξτε περιστρέφοντας το καθαρισμένο

από σκόνη εργαλείο στην υποδοχή

του (c) μέχρι το τέρμα. Το εργαλείο

αυτοασφαλίζεται.

•

Ελέγξτε την ασφάλιση με τράβηγμα του

εργαλείου.

6.8 Αφαίρεση εργαλείου (εικ. 8)

Τραβήξτε προς τα πίσω το δακτύλιο

μανδάλωσης (1), κρατήστε τον και αφαιρέστε το

εργαλείο.

6.10 Βίδες

Να χρησιμοποιείτε καλύτερα βίδες με

αυτοκεντράρισμα (π. χ. στραυρόβιδες) που

προσφέρουν ασφαλή εργασία. Να προσέχετε να

συμφωνεί το χρησιμοποιούμενο bit και η βίδα ως

προς το σχήμα

και το μέγεθος. Να εκτελείτε τη

ρύθμιση της ροπής στρέψης όπως περιγράφεται

στις οδηγίες χρήσης ανάλογα με το μέγεθος της

βίδας.sss

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 134Anl_TE_HD_18_12_Li_Solo_SPK13.indb 134 12.07.2023 09:27:5812.07.2023 09:27:58

- 135 -

7. Καθαρισμός, συντήρηση και

παραγγελία ανταλλακτικών

Κίνδυνος!

Βγάλτε πρώτα τη μπαταρόα πριν κάνετε τις

ρυθμίσεις στη συσκευή.

7.1 Καθαρισμός

•

Να κρατάτε όσο πιο ελεύθερα από σκόνη

και ακαθαρσίες γίνεται τα συστήματα

προστασίας, τις σχισμές εξαερισμού και το

κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή

με ένα καθαρό πανί, ή καθαρίστε το με

πεπεισμένο αέρα σε χαμηλή πίεση.

•

Συνιστούμε να καθαρίζετε τη συσκευή

αμέσως μετά από κάθε χρήση.

•

Να καθαρίζετε τη συσκευή τακτικά με ένα

νωπό πανί και λίγο μαλακό σαπούνι. Μη

χρησιμοποιείτε καθαριστικά ή διαλύτες,

γιατί δεν αποκλείεται να καταστρέψουν την

επιφάνεια της συσκευής. Προσέξτε να μην

περάσει νερό στο εσωτερικό της συσκευής.

Η διείσδυση νερού σε ηλεκτρική συσκευή

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

7.2 Συντήρηση

Στο εσωτερικό της συσκευής

δεν υπάρχουν

εξαρτήματα που χρειάζονται συντήρηση.

7.3 Παραγγελία ανταλλακτικών και

αξεσουάρ:

Κατά την παραγγελία ανταλλακτικών να

αναφέρετε τα εξής:

•

Τύπος της συσκευής

•

Αριθμός είδους της συσκευής

•

Αριθμός ταύτισης της συσκευής

•

Αριθμός ανταλλακτικού

Θα βρείτε τις ισχύουσες τιμές και πληροφορίες

στην ιστοσελίδα www.Einhell-Service.com

Συμβουλή! Γι α ένα καλό

αποτέλεσμα της εργασίας

σας σάς συνιστούμε

αξεσουάρ ανώτερης

ποιότητας της

www.kwb.eu

welcome@kwb.eu

8. Διάθεση στα απορρίμματα και

επαναχρησιμοποίηση

Η συσκευή βρίσκεται σε μία συσκευασία προς

αποφυγή ζημιών κατά τη μεταφορά Αυτή η

συσκευασία αποτελείται από πρώτες ύλες

και έτσι μπορεί να επαναχρησιμοποιηθεί ή να

ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της

αποτελούνται από διάφορα υλικά, όπως π.χ.

μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται

η απόρριψη ελαττωματικών συσκευών στα

οικιακά απορρίμματα. Σωστή απόρριψη είναι

η παράδοση σε κατάλληλα κέντρα συλλογής

μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε

πού βρίσκεται παρόμοιο κέντρο συλλογής

μεταχειρισμένων συσκευών, ρωτήστε στη

διοίκηση της κοινότητάς σας.

9. Φύλαξη

Nα διατηρείτε τη συσκευή και τααξεσουάρ

της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό,

και μακριά από παιδιά. Η ιδανική θερμοκρασία

αποθήκευσης είναι μεταξύ 5 και 30 °C. Να

φυλάξετε την ηλεκτρική σας συσκευή στην

πρωτότυπη συσκευασία της.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 135Anl_TE_HD_18_12_Li_Solo_SPK13.indb 135 12.07.2023 09:27:5812.07.2023 09:27:58

- 136 -

10. Ένδειξη φορτιστή

Κατάσταση ένδειξης

Σημασία και μέτρα

Κόκκινο LED Πράσινο LED

απενεργοποίηση

(OFF)

Αναβοσβήνει Ετοιμότητα για λειτουργία

Ο φορτιστής είναι συνδεδεμένος με το δίκτυο και έτοιμος

για λειτουργία. Η μπαταράι δεν είανι μέσα στο φορτιστή.

Ενεργοποιημένος απενεργοποίηση

(OFF)

Φόρτιση

Ο φορτιστής φορτίζει τη μπαταρία σε λειτουργία ταχείας

φόρτισης. Η διάρκεια φόρτισης αναγράφεται στον φορτιστή.

Υπόδειξη! Ανάλογα με την υπάρχουσα

φόρτιση η

πραγματική διάρκεια φ΄ροτισης μπορεί να διαφέρει από

αυτήν που αναγράφεται στο φορτιστή.

απενεργοποίηση

(OFF)

Ενεργοποιημένος Η μπαταρία είναι φορτισμένη και έτοιμη για

χρήση. (READY TO GO)

Κατόπιν ενεργοποιείται η φόρτιση ασφαλείας μέχρι την

πλήρη φόρτιση.

Αφήστε τη μπαταρία περίπου 15 λεπτά περισσότερο στον

φορτιστή.

Τι πρέπει να κάνετε:

Αφαιρέστε τη μπαταρία από τον φορτιστή

. Διακόψτε την

παροχή ρεύματος προς τον φορτιστή.

Αναβοσβήνει απενεργοποίηση

(OFF)

Φόρτιση προσαρμογής

Ο φορτιστής βρίσκεται στη λειτουργία για προσεκτική

φόρτιση.

Για λόγους ασφαλείας ο φορτιστής φορτίζεται πιο αργά και

χρειάζεται περισσότερο χρόνο. Αυτό μπορεί να οφείλεται

στα εξής:

- Η μπαταρία δεν φορτίστηκε εδώ και πολύ καιρό- Η

θερμοκρασία της μπαταρίας δεν κυμαίνεται

στα ιδανικά

επίπεδα.

- Η θερμοκρασία της μπαταρίας δεν κυμαίνεται στα ιδανικά

επίπεδα.

Τι πρέπει να κάνετε:

Περιμένετε μέχρι να περατωθεί η διαδικασία φόρτισης,

παρόλα αυτά μπορεί να συνεχιστεί η φόρτιση της

μπαταρίας.

Αναβοσβήνει Αναβοσβήνει Σφάλμα

Δεν είναι δυνατή πλέον η φόρτιση. Η μπαταρία είναι

ελαττωματική.

Τι πρέπει να κάνετε:

Μία ελαττωματική μπαταρία

δεν είναι δυνατόν να

επαναφορτιστεί.

Αφαιρέστε τη μπαταρία από τον φορτιστή.

Ενεργοποιημένος Ενεργοποιημένος Βλάβη θερμοκρασίας:

Η μπαταρία είναι πολύ ζεστή (π. χ. άμεση ηλιακή

ακτινοβολία) ή πολύ κρύα (κάτω από 0°C).

Τι πρέπει να κάνετε:

Αφαιρέστε τη μπαταρία και φυλάξτε την αυτή τη 1 ημέρα σε

θερμοκρασία δωματίου (περ. 20° C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 136Anl_TE_HD_18_12_Li_Solo_SPK13.indb 136 12.07.2023 09:27:5912.07.2023 09:27:59

- 137 -

Μόνο για κράτη-μέλη της Ε.Ε.

Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!

Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού

εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να

συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον

Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή

Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή

ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί

να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων

ανακύκλωσης και διαχείρισης αποβλήτων. Δεν

συμπεριλαμβάνονται τα τμήματα παλιών συσκευών

και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.

Παρακαλούμε κατά την διάθεση στα απορρίμματα να προσέξετε να αφαιρεθούν οι μπαταρίες και

ταείδη φωτισμού από τη συσκευή (π.χ. λάμπες).

Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων

δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη

και αποσπασματικά, επιτρέπεται μόνο με

ρητή συγκατάθεση της Einhell Germany AG.

M ε επιφύλαξη τεχνικών τροποποιήσεων

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 137Anl_TE_HD_18_12_Li_Solo_SPK13.indb 137 12.07.2023 09:27:5912.07.2023 09:27:59

- 138 -

Ενημέρωση για το σέρβις

Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται

μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη

διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.

Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή φθροά ή ότι

χρειάζονται τα ακόλουθα αναλώσιμα.

Κατηγορία Παράδειγμα

Φθειρόμενα εξαρτήματα* Ψήκτρες, υποδοχή τρυπανιού, Συσσωρευτής

Αναλώσιμα υλικά/αναλώσιμα τμήματα* Τρυπάνι, καλέμι

Ελλείψεις

* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!

Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο

ίντερνετ στο www.Einhell-Service.com. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και

απαντήστε στις ακόλουθες ερωτήσεις:

•

Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?

•

Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?

•

Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?

Περιγράψετε αυτή τη δυσλειτουργία.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 138Anl_TE_HD_18_12_Li_Solo_SPK13.indb 138 12.07.2023 09:27:5912.07.2023 09:27:59

- 139 -

Πιστοποιητικό Εγγύησης

Αγαπητέ πελάτη,

τα προϊόντα μας υπόκεινται σε αυστηρό ποιοτικό έλεγχο. Ωστόσο, εάν αυτή η συσκευή δεν λειτουργεί σωστά,

μπορείτε να επικοινωνήσετε με το τμήμα τεχνικής υποστήριξης – service, στη διεύθυνση που αναγράφεται

σε αυτήν την κάρτα εγγύησης. Παρακαλώ σημειώστε ότι για την εγγύηση ισχύουν τα παρακάτω:

1. Οι παρόντες όροι εγγύησης απευθύνονται αποκλειστικά σε καταναλωτές, δηλ. φυσικά πρόσωπα που δεν

επιθυμούν να χρησιμοποιήσουν αυτό το προϊόν ως μέρος της εμπορικής ή άλλης αυτοαπασχολούμενης

δραστηριότητάς τους. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες υπηρεσίες εγγύησης τις οποίες

υπόσχεται ο αναφερόμενος κατασκευαστής στους αγοραστές των νέων προϊόντων του εκτός από τα

εκ του νόμου δικαιώματα εγγύησης. Οι

νομικές αξιώσεις εγγύησης δεν επηρεάζονται από αυτήν την

εγγύηση. Η υπηρεσία εγγύησης είναι δωρεάν.

2. Οι υπηρεσίες εγγύησης καλύπτουν μόνο ελαττώματα που οφείλονται σε ελαττώματα υλικού ή

κατασκευής στο νέο προϊόν που αγοράσατε στην Ευρωπαϊκή Ένωση από τον παρακάτω κατασκευαστή

και περιορίζονται είτε στην αποκατάσταση των εν λόγω ελαττωμάτων είτε στην αντικατάσταση του

προϊόντος, κατά την επιλογή μας. Λάβετε υπόψη ότι ο εξοπλισμός μας δεν έχει σχεδιαστεί για χρήση

σε εμπορικές ή επαγγελματικές εφαρμογές. Κατά συνέπεια, η εγγύηση ακυρώνεται εάν ο εξοπλισμός

χρησιμοποιηθεί εντός της περιόδου εγγύησης σε εμπορικές ή βιομηχανικές εφαρμογές ή για άλλες

ισοδύναμες δραστηριότητες. Ο αποκλεισμός από εμπορικές

ή επαγγελματικές εφαρμογές δεν ισχύει για

προϊόντα με την επωνυμία «Professional».

3. Η εγγύησή μας δεν καλύπτει:

•

Ζημιά στη συσκευή που προκαλείται από μη τήρηση των οδηγιών συναρμολόγησης ή λόγω

ακατάλληλης εγκατάστασης, μη τήρηση των οδηγιών λειτουργίας (π.χ. σύνδεση σε λανθασμένη

τάση δικτύου ή τύπο ρεύματος) ή μη τήρηση των κανονισμών συντήρησης και ασφάλειας ή με την

έκθεση της συσκευής σε μη φυσιολογικές περιβαλλοντικές συνθήκες ή λόγω έλλειψης φροντίδας και

συντήρησης.

•

Ζημιά στη συσκευή που προκαλείται από κακή χρήση ή ακατάλληλη χρήση (π.χ. υπερφόρτωση της

συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), διείσδυση ξένων σωμάτων στη συσκευή

(π.χ. άμμος, πέτρες ή σκόνη, ...), ζημιά κατά τη μεταφορά , χρήση δύναμης ή εξωτερικές επιρροές

(όπως ζημιές που προκαλούνται από πτώση).

•

Βλάβη στη συσκευή ή σε εξαρτήματα της συσκευής που μπορεί να αποδοθεί σε κανονική, κανονική ή

άλλη φυσική φθορά. Για παράδειγμα, οι μπαταρίες υπόκεινται σε φυσική φθορά και έχουν σχεδιαστεί

για περιορισμένο αριθμό κύκλων.Η φθορά επηρεάζεται αρνητικά ιδιαίτερα από τα απαιτούμενα

φορτία, τις ταχύτητες φόρτωσης, αλλά και από την έκθεση

στη ζέστη, το κρύο, τους κραδασμούς και

τις κρούσεις.

4. Η εγγύηση ισχύει για περίοδο 2 ετών από την ημερομηνία αγοράς του εξοπλισμού. Οι αξιώσεις

εγγύησης πρέπει να υποβληθούν πριν από τη λήξη της περιόδου εγγύησης και εντός δύο εβδομάδων

από τη διαπίστωση του ελαττώματος. Καμία αξίωση εγγύησης δεν θα γίνει δεκτή

μετά τη λήξη της

περιόδου εγγύησης. Η επισκευή ή η αντικατάσταση της συσκευής δεν οδηγεί σε παράταση της περιόδου

εγγύησης, ούτε αυτή η υπηρεσία ξεκινά νέα περίοδο εγγύησης για τη συσκευή ή για τυχόν ανταλλακτικά

που έχουν εγκατασταθεί. Αυτό ισχύει επίσης όταν χρησιμοποιείτε μια επιτόπια υπηρεσία.

5. Για να διεκδικήσετε την αξίωση εγγύησης, εγγράψτε την ελαττωματική συσκευή στη διεύθυνση: www.

Einhell-Service.com. Θα χρειαστεί να προσκομίσετε απόδειξη αγοράς του εξοπλισμού. Συσκευές που

αποστέλλονται χωρίς απόδειξη ή χωρίς πινακίδα χαρακτηριστικών εξαιρούνται από τις υπηρεσίες

εγγύησης λόγω έλλειψης ιχνηλασιμότητας. Εάν το ελάττωμα της συσκευής καλύπτεται από την

εγγύησή μας, τότε είτε η συσκευή θα επισκευασθεί είτε

θα αντικατασταθεί με νέα.

6. Εάν έχετε μεταφέρει τη συσκευή σε χώρα της Ευρωπαϊκής Ένωσης διαφορετική από τη χώρα στην

οποία την αγοράσατε, θα παρέχουμε την υπηρεσία εγγύησης μέσω ενός τοπικού συνεργάτη σέρβις. Εάν

μεταφέρετε τον εξοπλισμό εκτός ΕΕ, η εγγύηση δεν θα ισχύει.

Επιπρόσθετα, προσφέρουμε μια υπηρεσία επισκευής με χρέωση

για τυχόν ελαττώματα που δεν καλύπτονται

ή δεν καταγράφονται πλέον από το πεδίο εφαρμογής αυτής της εγγύησης. Για να το κάνετε αυτό, στείλτε τη

συσκευή στη διεύθυνση του σέρβις μας. Εφιστούμε την προσοχή στους περιορισμούς αυτής της εγγύησης

σχετικά με εξαρτήματα φθοράς, αναλώσιμα και εξαρτήματα που λείπουν, όπως παρουσιάζονται στις

πληροφορίες σέρβις που περιλαμβάνονται σε αυτό το εγχειρίδιο λειτουργίας.

Κεντρικό Service: Einhell Ελλάς Α.Ε. Θεσσαλονίκης 77-79 Ν. Φιλαδέλφεια Τ.Κ. 143 42 Τη λ. +30 210 2776871

Email: [email protected]

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 139Anl_TE_HD_18_12_Li_Solo_SPK13.indb 139 12.07.2023 09:28:0012.07.2023 09:28:00

- 140 -

Perigo!

Ao utilizar ferramentas, devem ser respeitadas

algumas medidas de segurança para preve-

nir ferimentos e danos. Por conseguinte, leia

atentamente este manual de instruções / estas

instruções de segurança. Guarde-o num local

seguro, para que o possa consultar sempre que

necessário. Caso passe o aparelho a outras

pessoas, entregue também este manual de in-

struções / estas instruções de segurança. Não

nos responsabilizamos pelos acidentes ou danos

causados pela não observância deste manual e

das instruções de segurança.

Explicação dos símbolos utilizados

(ver ﬁ gura 9)

1. Perigo! - Para reduzir o risco de ferimentos

leia o manual de instruções.

2. Cuidado! Use uma proteção auditiva. O

ruído pode provocar danos no aparelho audi-

tivo.

3. Cuidado! Use uma máscara de proteção

para pó. Durante os trabalhos em madeira

e outros materiais pode formar-se pó preju-

dicial à saúde. Os materiais que contenham

amianto não podem ser trabalhados!

4. Cuidado!Use óculos de proteção. As

faíscas produzidas durante o trabalho ou as

aparas, os estilhaços e a poeira que saem do

aparelho podem provocar cegueira.

5. Armazenar as baterias apenas em espaços

secos com uma temperatura ambiente de

+10 °C - +40 °C. Armazenar as baterias

sempre carregadas (com, no mín., 40% de

carga).

6. Para evitar danos no aparelho, só se deve co-

mutar entre as várias funções se este estiver

parado.

7. Introduza a bucha SDS-Plus rodando-a no

encaixe da ferramenta até ao encosto. A fer-

ramenta bloqueia sozinha.

1. Retire o casquilho de travamento e segu-

rar!

2. Retire a ferramenta!

8. O diâmetro da broca não pode exceder os

12 mm.

1. Instruções de segurança

Aviso!

Leia todas as instruções de segurança,

indicações, ilustrações e dados técnicos

fornecidos com esta ferramenta elétrica. O

incumprimento das indicações seguintes pode

provocar choques elétricos, incêndios e/ou feri-

mentos graves.

Guarde todas as instruções de segurança e

indicações para consultar mais tarde.

2. Descrição do aparelho e material

a fornecer

2.1 Descrição do aparelho (ﬁ gura 1)

1. Casquilho de travamento

2. Comutador furar/furar com percussão

3. Comutador do sentido de rotação

4. Interruptor para ligar/desligar

5. Luz LED

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer,

veriﬁ que se o artigo se encontra completo. Caso

faltem peças, dirija-se num prazo máximo de 5

dias úteis após a compra do artigo a um dos nos-

sos Service Center ou ao ponto de venda onde

adquiriu o aparelho, fazendo-se acompanhar de

um talão de compra válido. Para o efeito, consulte

a tabela da garantia que se encontra nas infor-

mações do serviço de assistência técnica no ﬁ m

do manual.

•

Abra a embalagem e retire cuidadosamente o

aparelho.

•

Remova o material da embalagem, assim

como os dispositivos de segurança da emba-

lagem e de transporte (caso existam).

•

Verifique se o material a fornecer está com-

pleto

•

Verifique se o aparelho e as peças acessóri-

as apresentam danos de transporte.

•

Se possível, guarde a embalagem até ao ter-

mo do período de garantia.

Perigo!

O aparelho e o material da embalagem não

são brinquedos! As crianças não devem

brincar com sacos de plástico, películas ou

peças de pequena dimensão! Existe o perigo

de deglutição e asﬁ xia!

•

Martelo perfurador sem fio

•

Manual de instruções original

•

Instruções de segurança

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 140Anl_TE_HD_18_12_Li_Solo_SPK13.indb 140 12.07.2023 09:28:0012.07.2023 09:28:00

- 141 -

3. Utilização adequada

O aparelho destina-se a furar com função de

martelo em betão, pedra e tijolo, utilizando a res-

petiva broca. Além disso, o aparelho é adequado

para aparafusar e furar em madeira e aço.

A máquina só pode ser utilizada para os ﬁ ns a

que se destina. Qualquer outro tipo de utilização

é considerado inadequado. Os danos ou feri-

mentos de qualquer tipo daí resultantes são da

responsabilidade do utilizador/operador e não do

fabricante.

Chamamos a atenção para o facto de os nossos

aparelhos não terem sido concebidos para uso

comercial, artesanal ou industrial. Não assumi-

mos qualquer responsabilidade se o aparelho for

utilizado no comércio, artesanato ou indústria ou

em actividades equiparáveis.

4. Dados técnicos

Tensão de alimentação do motor ........... 18 V, d.c.

Rotações com marcha em vazio: ....0-1300 r.p.m.

Rotação à direita/esquerda .............................sim

Peso ..........................................................1,46 kg

Perigo!

Ruído e vibração

Os valores de ruído e de vibração foram apura-

dos de acordo com a EN 62841.

Nível de pressão acústica L

................ 94 dB(A)

Incerteza K

................................................3 dB

Nível de potência acústica L

............ 105 dB(A)

Incerteza K

...............................................3 dB

Use uma proteção auditiva.

O ruído pode provocar danos auditivos.

Valores totais de vibração (soma vectorial de três

direções) apurados de acordo com a EN 62841.

Perfurar em betão

Valor de emissão de vibração a

= 10,5 m/s

Incerteza K = 1,5 m/s

Os valores totais de vibração e os valores de

emissão de ruídos indicados foram medidos

segundo um método de ensaio normalizado e

podem ser utilizados para a comparação de uma

ferramenta elétrica com outra.

Os valores totais de vibração e os valores de

emissão de ruídos indicados também podem ser

utilizados para um cálculo provisório da carga.

Aviso:

As emissões de vibração e de ruído podem di-

vergir dos valores indicados durante a utilização

efetiva da ferramenta elétrica, consoante o tipo

de utilização da mesma, em especial, o tipo de

peça a trabalhar.

Reduza a produção de ruído e de vibração

para o mínimo!

•

Utilize apenas aparelhos em bom estado.

•

Limpe e faça a manutenção do aparelho re-

gularmente.

•

Adapte o seu modo de trabalho ao aparelho.

•

Não sobrecarregue o aparelho.

•

Se necessário, submeta o aparelho a uma

verificação.

•

Desligue o aparelho, quando este não estiver

a ser utilizado.

Cuidado!

Riscos residuais

Mesmo quando esta ferramenta elétrica é

utilizada adequadamente, existem sempre

riscos residuais. Dependendo do formato e

do modelo desta ferramenta elétrica podem

ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de proteção para pó adequada.

2. Lesões auditivas, caso não seja utilizada uma

proteção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta

seja utilizada durante um longo período de

tempo ou se não for operada e feita a manu-

tenção de forma adequada.

Perigo!

Durante o funcionamento, esta ferramenta elétri-

ca produz um campo electromagnético. Em de-

terminadas circunstâncias, este campo pode

afectar implantes médicos activos ou passi-

vos. Para reduzir o perigo de lesões graves ou

mortais, recomendamos que as pessoas com

implantes médicos consultem os seus médicos e

os fabricantes dos implantes, antes de utilizarem

a máquina.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 141Anl_TE_HD_18_12_Li_Solo_SPK13.indb 141 12.07.2023 09:28:0012.07.2023 09:28:00

- 142 -

5. Antes da colocação em

funcionamento

Leia impreterivelmente estas indicações antes de

colocar o martelo perfurador sem ﬁ o em funcio-

namento:

1. Carregue a bateria apenas com um carrega-

dor da série Power-X-Charge.

2. Utilize apenas brocas aﬁ adas e pontas

aparafusadoras próprias e em perfeitas con-

dições.

3. Veriﬁ que, com um detetor de linhas, se o

ponto de aplicação da ferramenta está sobre

cabos elétricos ou canalizações de gás ou de

água ocultos.

6. Operação

6.1 Carregamento do pack de baterias de

lítio (ﬁ g. 2-3)

1. Puxe o pack de baterias (a) do punho, premi-

ndo, para tal, a tecla de engate (b) para baixo.

2. Veriﬁ que se a tensão de rede indicada na pla-

ca de características corresponde à tensão

de rede existente. Ligue a ﬁ cha de alimen-

tação do carregador (c) à tomada. O LED

verde começa a piscar.

3. Empurre a bateria sobre o carregador.

No ponto 10 (visor do carregador), encontra uma

tabela com os signiﬁ cados da indicação LED no

carregador.

Se o carregamento do pack de baterias não for

possível, veriﬁ que

•

se existe tensão de rede na tomada.

•

se existe um contacto correto nos contactos

de carregamento do carregador.

Se continuar a não ser possível carregar o pack

de baterias, envie

•

o carregador e o adaptador de carregamento

•

e o pack de baterias

para o nosso serviço de assistência técnica.

Para o envio correto, contacte o nosso ser-

viço de assistência técnica ou o ponto de

venda onde adquiriu o aparelho.

Ao enviar ou eliminar baterias ou o aparelho

sem ﬁ o, certiﬁ que-se de que estes são emba-

lados individualmente em sacos de plástico

para evitar curto-circuitos e incêndios!

Tendo em vista uma longa vida útil do pack de

baterias, deve providenciar o seu recarregamento

atempado. Isto é absolutamente necessário se

veriﬁ car que a capacidade do aparelho está a

diminuir. Nunca deixe o pack de baterias descar-

regar-se completamente. Esta situação poderia

provocar uma avaria no pack de baterias!

6.2 Comutador para aparafusar/furar/furar

com percussão (ﬁ g. 4/pos. 2)

Cuidado!

Comutar apenas com a ferramenta parada!

Furar/aparafusar:

Para furar/aparafusar prima o botão (a) no co-

mutador (2) e, ao mesmo tempo, rode o comuta-

dor (2) para a posição do interruptor A.

Furar com percussão:

Para furar com percussão prima o botão (a) no

comutador (2) e, ao mesmo tempo, rode o co-

mutador (2) para a posição do interruptor B.

Atenção!

Não precisa de fazer muita força para furar com

percussão. Se exercer demasiada pressão, o

motor é sujeito a uma sobrecarga desnecessária.

Veriﬁ que regularmente a broca. Se a broca esti-

ver romba, aﬁ e-a ou substitua-a.

6.3 Comutador do sentido de rotação

(ﬁ g. 5/pos. 3)

Com o interruptor corrediço por cima do interrup-

tor para ligar/desligar pode ajustar o sentido de

rotação do aparelho e protegê-lo conta ligações

inadvertidas. Pode optar entre rotação à esquer-

da e à direita. O sentido de rotação só deve ser

comutado com a ferramenta parada a ﬁ m de evi-

tar danos na engrenagem. Se o interruptor corre-

diço se encontrar na posição central, o interruptor

para ligar/desligar está bloqueado.

Perigo!

Para evitar perigos, deve segurar na máquina

apenas em ambos os punhos!

Caso contrário, a perfuração de cabos pode pro-

vocar choque elétrico!

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 142Anl_TE_HD_18_12_Li_Solo_SPK13.indb 142 12.07.2023 09:28:0012.07.2023 09:28:00

- 143 -

6.4 Interruptor para ligar/desligar

(ﬁ g. 5/pos. 4)

Com o interruptor para ligar/desligar pode co-

mandar as rotações de forma contínua. Quanto

mais pressionar o interruptor, maiores serão as

rotações do aparelho.

Ligar:

Prima o interruptor para ligar/desligar (4).

Desligar:

Solte o interruptor para ligar/desligar (4).

6.5 Indicação da capacidade do acumulador

(ﬁ g. 6/pos. e)

Prima o interruptor para obter a indicação da

capacidade do acumulador (d). O indicador da

capacidade do acumulador (e) indica-lhe o nível

de carga do acumulador através de 3 LEDs.

Acendem-se os 3 LEDs:

O acumulador está completamente carregado.

Acendem 2 ou 1 LEDs:

O acumulador dispõe de carga residual suﬁ ci-

ente.

1 LED a piscar:

O acumulador está vazio, carregue-o.

Todos os LEDs a piscar:

A temperatura da bateria não foi alcançada. Re-

mova a bateria do aparelho e deixe-a um dia à

temperatura ambiente. Se o erro voltar a ocorrer,

a bateria sofreu uma descarga total e tem defeito.

Remova a bateria do aparelho. Uma bateria com

defeito nunca mais pode voltar a ser usada ou

carregada.

6.6 Luz LED (ﬁ g. 6/pos. 5)

A luz LED (5) permite iluminar o local de aparafu-

samento ou de perfuração se a luminosidade for

fraca. A luz LED (5) acende-se automaticamente,

assim que premir o interruptor para ligar/desligar

(4).

6.7 Colocar a ferramenta (ﬁ g.7)

Atenção! Sempre que efetuar trabalhos no apa-

relho (p. ex. substituição do acessório; manu-

tenção; etc.) deve colocar o comutador do senti-

do de rotação (3) na posição central.

•

Antes de utilizar a ferramenta, limpe-a e

aplique-lhe uma fina camada de massa lubri-

ficante para brocas.

•

Introduza a ferramenta sem pó rodando-a no

respetivo encaixe (f) até ao encosto. A ferra-

menta bloqueia sozinha.

•

Verifique o bloqueio puxando a ferramenta.

6.8 Retirar a ferramenta (ﬁ g. 8)

Puxe o casquilho de travamento (1) para trás,

segure-o e retire a ferramenta.

6.9 Aparafusar

O melhor é usar parafusos de centragem au-

tomática (p.ex. Philips), o que permite trabalhar

com segurança. Observe que o tamanho e a

forma da ponta de chave de parafuso deve corre-

sponder ao parafuso. Ajuste o binário, conforme

descrito nas instruções, de acordo com o taman-

ho do parafuso.

7. Limpeza, manutenção

e encomenda de peças

sobressalentes

Perigo!

Retire sempre o acumulador antes de efectuar

ajustes no aparelho.

7.1 Limpeza

•

Mantenha os dispositivos de segurança,

ranhuras de ventilação e a carcaça do motor

o mais limpo possível. Esfregue o aparelho

com um pano limpo ou sopre com ar compri-

mido a baixa pres são.

•

Aconselhamos a limpar o aparelho directa-

mente após cada utilização.

•

Limpe regularmente o aparelho com um pano

húmido e um pouco de sabão. Não utilize

detergentes ou solventes; estes podem

corroer as peças de plástico do aparelho.

Certifique-se de que não entra água para o

interior do aparelho. A entrada de água num

aparelho elétrico aumenta o risco de choque

elétrico.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 143Anl_TE_HD_18_12_Li_Solo_SPK13.indb 143 12.07.2023 09:28:0112.07.2023 09:28:01

- 144 -

7.2 Manutenção

No interior do aparelho não existem quaisquer

peças que necessitem de manutenção.

7.3 Encomenda de peças sobressalentes e

acessórios:

Para encomendar peças sobressalentes, deve

indicar os seguintes dados:

•

modelo do aparelho

•

número de referência do aparelho

•

número de identificação do aparelho

•

número de peça sobressalente necessária

Pode consultar os preços e informações actuais

em www.Einhell-Service.com

Dica! Para bons resultados,

recomendamos acessórios

de alta qualidade da

! www.kwb.eu

welcome@kwb.eu

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala-

gem para evitar danos de transporte. Esta emba-

lagem é matéria-prima, podendo ser reutilizada

ou reciclada. O aparelho e os respetivos aces-

sórios são de diferentes materiais, como p. ex.

o metal e o plástico. Não deite os aparelhos de-

feituosos para o lixo doméstico. Para uma elimi-

nação ecologicamente correcta, o aparelho deve

ser entregue num local de recolha adequado.

Se não tiver conhecimento de nenhum local de

recolha, informe-se junto da sua administração

autárquica.

9. Armazenagem

Guarde o aparelho e os respectivos acessórios

em local escuro, seco e sem risco de formação

de gelo, fora do alcance das crianças. A tempe-

ratura ideal de armazenamento situa-se entre

os 5 e os 30 ˚C. Guarde a ferramenta elétrica na

embalagem original.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 144Anl_TE_HD_18_12_Li_Solo_SPK13.indb 144 12.07.2023 09:28:0112.07.2023 09:28:01

- 145 -

10. Visor do carregador

Estado do visor

Signiﬁ cado e medida a adotar

LED ver-

melho

LED verde

Desligado A piscar Operacionalidade

O carregador está ligado à rede e encontra-se operacional; o acumulador

não está no carregador

Ligado Desligado Carregamento

O carregador carrega o acumulador no modo de carregamento rápido. Os

tempos de carregamento correspondentes encontram-se diretamente no

carregador.

Nota! Os tempos de carregamento reais podem diferir dos tempos de car-

regamento indicados em função da carga de acumulador disponível.

Desligado Ligado O acumulador está carregado e está operacional. (READY TO GO)

De seguida, é comutado para um carregamento parcial até estar totalmen-

te carregado.

Para tal, deixe o acumulador aprox. mais 15 min. no carregador.

Medida a adotar:

Remova o acumulador do carregador. Desligue o carregador da rede.

A piscar Desligado Carregamento condicionado

O carregador encontra-se no modo de carregamento moderado.

Aqui, por motivos de segurança, o acumulador é carregado mais lenta-

mente, precisando de mais tempo até estar carregado. Tal pode dever-se

às seguintes causas:

- O acumulador passou muito tempo sem ser carregado.

- A temperatura do acumulador não se encontra na faixa ideal.

Medida a adotar:

Aguarde até o carregamento estar concluído; o acumulador pode, no

entanto, continuar a ser carregado.

A piscar A piscar Falha

Já não é possível efetuar o carregamento. O acumulador tem um defeito.

Medida a adotar:

Um acumulador com defeito não deve voltar a ser carregado.

Remova o acumulador do carregador.

Ligado Ligado Temperatura anómala

O acumulador está demasiado quente (p. ex. radiação solar direta) ou de-

masiado frio (abaixo dos 0° C)

Medida a adotar:

Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox.

20° C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 145Anl_TE_HD_18_12_Li_Solo_SPK13.indb 145 12.07.2023 09:28:0112.07.2023 09:28:01

- 146 -

Só para países da UE

Não deite as ferramentas elétricas para o lixo doméstico!

Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electróni-

cos e a respectiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recol-

hidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução:

O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade-

quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto

de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e

respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes

electrónicos, que acompanham os aparelhos usados.

Na eliminação, certiﬁ que-se de que a bateria e a lâmpada (p. ex. lâmpada incandescente) foram retira-

das do aparelho.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece

da autorização expressa da Einhell Germany AG.

Reservado o direito a alterações técnicas

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 146Anl_TE_HD_18_12_Li_Solo_SPK13.indb 146 12.07.2023 09:28:0212.07.2023 09:28:02

- 147 -

Informações do serviço de assistência técnica

Estamos representados em todos os países mencionados no certiﬁ cado de garantia por agentes auto-

rizados competentes, cujos contactos poderá encontrar no certiﬁ cado de garantia. Estes encontram-se

ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças

sobressalentes e peças desgastadas ou a aquisição de consumíveis.

Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural

ou decorrente da sua utilização, ou então são necessárias como consumíveis.

Categoria Exemplo

Peças de desgaste* Escovas de carvão, bucha, Acumulador

Consumíveis/peças consumíveis* Broca, cinzel

Peças em falta

* não incluído obrigatoriamente no material a fornecer!

Em caso de deﬁ ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter-

net www.Einhell-Service.com. Certiﬁ que-se de que faz uma descrição exacta do problema, responden-

do sempre às seguintes questões:

•

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

•

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

•

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?

Descreva este erro de funcionamento.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 147Anl_TE_HD_18_12_Li_Solo_SPK13.indb 147 12.07.2023 09:28:0212.07.2023 09:28:02

- 148 -

Certiﬁ cado de garantia

Estimado(a) cliente,

os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcio-

nar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao estabelecimento onde adquiriu

o nosso produto para ativar a garantia. Se preferir, também pode contactar-nos telefonicamente através do número

de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pessoas naturais,

que não desejam utilizar este produto quer no âmbito da sua atividade comercial quer de outra atividade in-

dependente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fab-

ricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos

seus novos aparelhos. Não afetam os seus direitos legais de garantia. O nosso serviço de garantia é prestado

gratuitamente.

2. O serviço de garantia cobre exclusivamente as deﬁ ciências no novo aparelho do fabricante abaixo designado,

adquirido por si na União Europeia, e que sejam decorrentes de erros de material ou de fabrico comprovados,

e está, por nossa opção, limitado à eliminação de tal falta ou à substituição do mesmo. Chamamos a atenção

para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou proﬁ ssio-

nal. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do

período de garantia, em empresas do setor comercial, artesanal ou industrial ou atividades equiparáveis. Para

os artigos com a marca “Professional”, a exclusão para uso comercial, artesanal ou proﬁ ssional não se aplica.

Aplicamos os prazos legais em vigor.

3. Excluídos pela nossa garantia estão:

•

Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma instalação in-

correta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de

corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a con-

dições ambientais anormais ou de uma conservação e manutenção insuficientes.

•

Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do apa-

relho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos

estranhos no aparelho (como p. ex. areia, pedras ou pó, …), danos de transporte, uso de força ou impactos

externos (como p. ex. danos resultantes de quedas).

•

Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste

natural habitual ou de outro tipo. Por exemplo, as baterias e os acumuladores estão sujeitos a um desgaste

natural e foram construtivamente concebidas para um número limitado de ciclos. O desgaste sofre uma

influência negativa, em particular, devido a cargas exigentes e velocidades de carregamento, mas também

devido à exposição ao calor, frio, vibrações e choques.

4. O período de garantia é de 2 anos a contar da data de compra do aparelho. Pode estender o período de ga-

rantia para 3 anos se registrar o produto no nosso site nos primeiros 30 dias a partir da data da compra. Os

direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semana após ter

sido detetado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garan-

tia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá

origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes

montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para ativar a garantia, pedimos-lhe que se dirija ao estabelecimento onde adquiriu o nosso produto. Tenha à

disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respeti-

vo comprovativo ou sem a placa de características serão excluídos pelo serviço de garantia devido à falta de

atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á enviado um

aparelho novo ou reparado o mais breve quanto possível.

6. Caso o aparelho tenha sido transferido para um outro país da União Europeia diferente do país onde adquiriu

o aparelho, o serviço de garantia será prestado por um parceiro de serviço de assistência técnica local. A

transferência para fora da União Europeia faz cessar os direitos de garantia.

Naturalmente, também teremos todo o gosto em efetuar reparações que não estão, ou deixaram de estar, abrangi-

das pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar

o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em

falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste

manual de instruções.

Fiador/ Serviço: Einhell Portugal Lda., Rua da Aldeia, 225, 4410-459 Arcozelo (VNG)

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 148Anl_TE_HD_18_12_Li_Solo_SPK13.indb 148 12.07.2023 09:28:0212.07.2023 09:28:02

HR/BIH

- 149 -

Opasnost!

Prilikom uporabe uređaja morate se pridržavati

sigurnosnih propisa kako biste spriječili nastanak

ozljeda i šteta. Zato pažljivo pročitajte ove upute

za uporabu/sigurnosne napomene. Dobro ih

sačuvajte tako da vam informacije u svako doba

budu na raspolaganju. Ako biste ovaj uređaj tre-

bali predati drugim osobama, molimo da im pros-

lijedite i ove upute za uporabu. Ne preuzimamo

jamstvo za štete nastale zbog nepridržavanja ovih

uputa za uporabu i sigurnosnih napomena.

Tumačenje korištenih simbola (vidi sliku 9)

1. Opasnost! - pročitajte upute za uporabu

kako bi se smanjio rizik od ozljeđivanja.

2. Oprez! Nosite zaštitu za sluh. Buka može

utjecati na gubitak sluha.

3. Oprez! Nosite masku za zaštitu od

prašine. Kod obrade drva i drugih materi-

jala može doći do stvaranja prašine štetne

po zdravlje. Azbestni materijali ne smiju se

obrađivati!

4. Oprez! Nosite zaštitne naočale. Iskre koje

nastaju za vrijeme rada, iverje, piljevina i

prašina koji izlaze iz uređaja mogu izazvati

gubitak vida.

5. Akumulatore skladištite samo u suhim prosto-

rijama s temperaturom okoline od +10 °C do

+40 °C. Skladištite samo napunjene akumula-

tore (napunjene min. 40 %).

6. Kako biste izbjegli oštećenje uređaja, promje-

nu pojedinih funkcija treba obavljati samo za

vrijeme mirovanja.

7. Okrećući SDS-Plus-svrdlo umetnite ga u prih-

vatnik alata do kraja. Alat se ﬁ ksira automat-

ski.

1. Povucite čahuru za ﬁ ksiranje unatrag i

držite je tako!

2. Izvadite alat!

8. Promjer svrdla smije iznositi najviše 12 mm.

1. Sigurnosne napomene

Upozorenje!

Pročitajte sve sigurnosne napomene, upute,

ilustracije i tehničke podatke koje ima ovaj

elektroalat. Nepridržavanje sljedećih uputa može

imati za posljedicu električni udar, požar i/ili teške

ozljede.

Sačuvajte sve sigurnosne napomene i upute

za ubuduće.

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1)

1. Čahura za ﬁ ksiranje

2. Preklopnik bušenje/udarno bušenje

3. Sklopka za smjer vrtnje

4. Prekidač za uključivanje/isključivanje

5. LED svjetlo

2.2 Sadržaj isporuke

Molimo vas da pomoću opisanog sadržaja

isporuke provjerite cjelovitost artikla. Ako su neki

dijelovi neispravni, nakon kupnje artikla obratite

se našem servisnom centru ili prodajnom mjestu

najkasnije u roku od 5 radnih dana uz predočenje

važeće potvrde o kupnji. Molimo vas da u vezi s

tim obratite pozornost na tablicu o jamstvu u infor-

macijama o servisu na kraju uputa.

•

Otvorite pakovinu i pažljivo izvadite uređaj.

•

Uklonite ambalažu kao i dijelove za sigurnost

pakiranja / za sigurnost tijekom transporta

(ako postoje).

•

Provjerite je li sadržaj isporuke cjelovit.

•

Prekontrolirajte postoje li na uređaju i dijelovi-

ma pribora transportna oštećenja.

•

Po mogućnosti sačuvajte pakovinu do isteka

jamstvenog roka.

Opasnost!

Uređaj i materijal pakovine nisu igračke za

djecu! Djeca se ne smiju igrati plastičnim

vrećicama, folijama i sitnim dijelovima! Pos-

toji opasnost da ih progutaju i tako se uguše!

•

Baterijski udarni čekić za bušenje

•

Originalne upute za uporabu

•

Sigurnosne napomene

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 149Anl_TE_HD_18_12_Li_Solo_SPK13.indb 149 12.07.2023 09:28:0212.07.2023 09:28:02

HR/BIH

- 150 -

3. Namjenska uporaba

Uređaj je namijenjen za udarno bušenje u betonu,

kamenu i cigli uz korištenje odgovarajućeg svrdla.

Osim toga uređaj je prikladan za uvrtanje vijaka i

bušenje u drvu i čeliku.

Uređaj se smije koristiti samo namjenski. Svaka

drugačija uporaba nije namjenska. Za štete ili

ozljede svih vrsta nastale zbog nenamjenskog

korištenja odgovoran je korisnik/rukovatelj a nika-

ko proizvođač.

Molimo da obratite pozornost na to da naši

uređaji nisu pogodni za korištenje u komercijalne,

obrtničke ili industrijske svrhe. Ne preuzimamo

jamstvo ako se uređaj koristi u komercijalne i in-

dustrijske svrhe kao i u sličnim djelatnostima.

4. Tehnički podaci

Naponsko napajanje motora: ................ 18 V d.c.

Broj okretaja u praznom hodu: .........0-1300 min

-1

Desni/lijevi smjer vrtnje: ................................... da

Težina: ..................................................... 1,46 kg

Opasnost!

Buka i vibracije

Vrijednosti buke i vibracija određene su prema

normi EN 62841.

Razina zvučnog tlaka L

...................... 94 dB (A)

Nesigurnost K

............................................3 dB

Intenzitet buke L

.............................. 105 dB (A)

Nesigurnost K

...........................................3 dB

Nosite zaštitu za sluh.

Buka može utjecati na gubitak sluha.

Ukupne vrijednosti vibracija (vektorski zbroj triju

pravaca) određene su prema normi

EN 62841.

Udarno bušenje u betonu

Vrijednost emisije vibracija a

= 10,5 m/s

Nesigurnost K = 1,5 m/s

Navedene ukupnevrijednosti vibracija i vrijednosti

emisije buke izmjerene su prema normiranom

postupku kontrole i mogu se koristiti u svrhu

usporedbe jednog elektroalata s drugim.

Navedene ukupne vrijednosti vibracija i vrijednos-

ti emisije buke također se mogu koristiti za privre-

menu procjenu opterećenja.

Upozorenje:

Ovisno o načinu korištenja elektroalata i osobito

vrsti obrađivanog radnog komada, emisije vibraci-

je i buke mogu se razlikovati od navedenih vrijed-

nosti tijekom stvarnog korištenja elektroalata.

Ograničite stvaranje buke i vibracija na mini-

mum!

•

Koristite samo besprijekorne uređaje.

•

Redovito čistite i održavajte uređaj.

•

Svoj način rada prilagodite uređaju.

•

Nemojte preopterećivati uređaj.

•

Po potrebi predajte uređaj na kontrolu.

•

Isključite uređaj kad ga ne koristite.

Oprez!

Ostali rizici

Čak i kad se ovi elektroalati koriste propis-

no, uvijek postoje neki drugi rizici. Sljedeće

opasnosti mogu nastati vezi s izvedbom i

konstrukcijom elektroalata:

1. Oštećenja pluća ako se ne nosi prikladna

maska za zaštitu od prašine.

2. Oštećenja sluha ako se ne nosi prikladna

zaštita za sluh.

3. Zdravstveni problemi koji nastaju kao posl-

jedica vibracija na šaku-ruku u slučaju da se

uređaj koristi tijekom dužeg vremena ili se

nepropisno koristi i održava.

Opasnost!

Ovaj elektroalat stvara za vrijeme rada elektro-

magnetsko polje. Ovo polje može pod određenim

okolnostima ugrožavati aktivne ili pasivne medi-

cinske implantate. Da bi se smanjila opasnost od

ozbiljnih ili smrtnih ozljeda, preporučujemo

da osobe s medicinskim implantatima prije

rada sa strojem konzultiraju svojeg liječnika ili

proizvođača medicinskog implantata.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 150Anl_TE_HD_18_12_Li_Solo_SPK13.indb 150 12.07.2023 09:28:0312.07.2023 09:28:03

HR/BIH

- 151 -

5. Prije puštanja u pogon

Prije nego što pustite u pogon vaš baterijski

udarni čekić za bušenje obavezno pročitajte ove

napomene:

1. Bateriju punite pomoću isporučenog punjača.

2. Koristite samo oštra svrdla i besprijekorne

nastavke za odvijač.

3. Kod bušenja i uvrtanja vijaka u zidove pre-

thodno provjerite ima li u njima skrivenih struj-

nih kablova, cijevi za plin i vodu.

6. Rukovanje

6.1 Punjenje paketa LI baterija (sl. 2-3)

1. Izvadite paket baterija (a) iz ručke, pritom pri-

tisnite uskočnu tipku (b) prema dolje.

2. Usporedite odgovara li napon naveden na

tipskoj pločici postojećem naponu mreže.

Utaknite mrežni utikač punjača (c) u utičnicu.

Zelena LED dioda počinje treperiti.

3. Umetnite paket baterija (A) u punjač (c).

Pod točkom 10 (prikaz punjača) naći ćete tablicu

sa značenjima LED prikaza na punjaču.

Ako punjenje paketa baterija ne bi bilo moguće,

provjerite

•

ima li u utičnici mrežnog napona.

•

postoji li dobar kontakt na punjaču.

Ako punjenje paketa baterija još uvijek nije

moguće, molimo Vas da

•

punjač i adapter

•

kao i paket baterija

pošaljete našoj servisnoj službi.

Za stručno slanje obratite se našoj službi za

korisnike ili prodajnom mjestu gdje je uređaj

kupljen.

Prilikom slanja ili zbrinjavanja akumulatora

odnosno akumulatorskih uređaja u otpad

pobrinite se da ih pojedinačno zapakirate u

plastične vrećice kako biste izbjegli kratki

spoj i požar!

U interesu dugog vijeka trajanja akumulatora

pobrinite se za njegovo pravovremeno ponovno

punjenje. To je u svakom slučaju potrebno ako

utvrdite da se smanjila snaga uređaja. Nemojte

potpuno isprazniti akumulator. To će dovesti do

njegovog kvara!

6.2 Preklopnik za uvrtanje vijaka/bušenje/

udarno bušenje (sl. 4/pol. 2)

Oprez!

Promjenu režima rada obaviti samo u stanju

mirovanja!

Bušenje/uvrtanje vijaka:

Za bušenje/uvrtanje pritisnite gumb (a) na preklo-

pniku (2) i istovremeno okrenite preklopnik (2) u

položaj A.

Udarno bušenje:

Za udarno bušenje pritisnite gumb (a) na preklo-

pniku (2) i istovremeno okrenite preklopnik (2) u

položaj B.

Pozor!

Za udarno bušenje trebate izvršiti samo mali pri-

tisak. Preveliki pritisak nepotrebno preopterećuje

motor. Redovito provjeravajte svrdlo. Tupo svrdlo

naoštrite ili zamijenite.

6.3 Sklopka za smjer vrtnje (sl. 5/pol. 3)

Pomoću klizne sklopke iznad sklopke za

uključivanje/isključivanje (4) možete namjestiti

smjer vrtnje uređaja i osigurati ga od neželjenog

uključivanja. Možete odabrati lijevi ili desni smjer

vrtnje. Kako biste izbjegli oštećenje prijenosni-

ka, promjenu smjera vrtnje treba obavljati samo

kad uređaj ne radi. Ako se klizna sklopka nalazi

u srednjem položaju, sklopka za uključivanje/

isključivanje (4) je blokirana.

Opasnost!

Kako bi se izbjegla opasnost, stroj smijete

držati samo za obje ručke!

U suprotnom može kod bušenja vodova doći do

električnog udara!

6.4 Sklopka za uključivanje/isključivanje

(slika 5/pol. 4)

Pomoću sklopke za uključivanje/isključivanje

možete kontinuirano upravljati brojem okretaja.

Što više pritišćete sklopku, veći je broj okretaja

baterijskog uređaja.

Uključivanje:

Pritisnite sklopku za uključivanje/isključivanje (4).

Isključivanje:

Pustite sklopku za uključivanje/isključivanje (4).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 151Anl_TE_HD_18_12_Li_Solo_SPK13.indb 151 12.07.2023 09:28:0312.07.2023 09:28:03

HR/BIH

- 152 -

6.5 Prikaz kapaciteta akumulatora

(sl. 6/poz. e)

Pritisnite prekidač za prikaz kapaciteta akumula-

tora (d). Prikaz (e) signalizira vam stanje napunje-

nosti baterije pomoću 3 LED svjetla.

Svijetle sve 3 LE-diode:

Akumulator je potpuno napunjen.

Svijetle 2 ili 1 LE-dioda:

Akumulator je dovoljno napunjen.

1 LE-dioda treperi:

Akumulator je prazan, napunite ga.

Trepere sve LE diode:

Preniska temperatura akumulatora. Uklonite aku-

mulator iz uređaja i držite ga jedan dan na sobnoj

temperaturi. Ako se greška i dalje pojavljuje, aku-

mulator je potpuno prazan i neispravan. Uklonite

akumulator iz uređaja. Neispravan akumulator

više ne smijete koristiti odnosno puniti.

6.6 LED svjetlo (sl. 6/pol. 5)

LED svjetlo (5) dodatno osvjetljava mjesto uvrtan-

ja odnosno bušenja kod nepovoljnih uvjeta osvjet-

ljenja. LED svjetlo (5) svijetli automatski čim se

pritisne sklopka za uključivanje/isključivanje (4).

6.7 Umetanje alata (sl. 7)

Pozor! Kod svih radova (npr. zamjena alata,

održavanje itd.) na uređaju postavite sklopku za

smjer vrtnje (3) u srednji položaj.

•

Prije korištenja očistite alat i tijelo mu malo

podmažite strojnim mazivom.

•

Umetnite alat očišćen od prašine u prihvatnik

alata (f) do graničnika. Alat se fiksira automat-

ski.

•

Povlačenjem provjerite učvršćenost alata.

6.8 Umetanje alata (sl. 8)

Povucite čahuru za blokadu (1) natrag, pridržite je

i izvadite alat.

6.9 Uvrtanje vijaka

Najbolje je da koristite vijke sa samocentriranjem

(npr. križni vijak) koji omogućuju siguran rad. Pri-

pazite na to da korišteni nastavak svojim oblikom

i veličinom odgovara vijku. Podešavanje okretnog

momenta provedite, kao što je opisano u uputa-

ma, prema veličini vijka.

7. Čišćenje, održavanje i naručivanje

rezervnih dijelova

Opasnost!

Prije svih radova čišćenja izvadite akumulator.

7.1 Čišćenje

•

Zaštitne naprave, prolaze za zrak i kućište

motora treba uvijek očistiti od prašine i

nečistoća. Istrljajte uređaj čistom krpom ili ga

ispušite komprimiranim zrakom pod niskim

tlakom.

•

Preporučujemo da očistite uređaj odmah na-

kon svake uporabe.

•

Redovito čistite uređaj mokrom krpom i s

malo kalijevog sapuna. Ne koristite otapala

ili sredstva za čišćenje; ona bi mogli oštetiti

plastične dijelove uređaja. Pripazite na to da

u unutrašnjost uređaja ne dospije voda. Pro-

diranje vode u električni uređaj povećava rizik

od električnog udara.

7.2 Održavanje

U unutrašnjosti uređaja nema dijelova koje bi tre-

balo održavati.

7.3 Narudžba rezervnih dijelova i pribora:

Kod naručivanja rezervnih dijelova trebali biste

navesti sljedeće podatke:

•

tip uređaja

•

broj artikla uređaja

•

identifikacijski broj uređaja

•

broj potrebnog rezervnog dijela

Aktualne cijene nalaze se na internetskoj stranici

www.Einhell-Service.com

Savjet! Za postizanje

dobrih rezultata rada

preporučujemo kvalitetan

pribor tvrtke !

www.kwb.eu

welcome@kwb.eu

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 152Anl_TE_HD_18_12_Li_Solo_SPK13.indb 152 12.07.2023 09:28:0312.07.2023 09:28:03

HR/BIH

- 153 -

8. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakiran kako bi se tijekom transporta

spriječila oštećenja. Ova ambalaža je sirovina

i može se ponovno upotrijebiti ili predati na

reciklažu. Uređaj i njegov pribor sastavljeni su

od raznih materijala, kao npr. metala i plasti-

ke. Elektrouređaji se ne smiju bacati u obično

kućno smeće. Uređaj bi, u svrhu stručnog

zbrinjavanja, trebalo predati odgovarajućem

sakupljalištu takvog otpada. Ako ne znate gdje se

takvo sakupljalište nalazi, raspitajte se u svojoj

općinskoj upravi.

9. Skladištenje

Uređaj i njegov pribor spremite na tamno i suho

mjesto zaštićeno od smrzavanja, kojem djeca ne-

maju pristup. Optimalna temperatura skladištenja

je između 5 i 30 ˚C. Elektroalat čuvajte u original-

noj pakovini.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 153Anl_TE_HD_18_12_Li_Solo_SPK13.indb 153 12.07.2023 09:28:0412.07.2023 09:28:04

HR/BIH

- 154 -

10. Pokazivač punjača

Stanje prikaza

Značenje i postupak

Crveno

LED

svjetlo

Zeleno

LED

svjetlo

Isključeno Treperi Spremnost za rad

Punjač je priključen na mrežu i spreman za rad, akumulator nije u punjaču

Uključeno Isključeno Punjenje

Punjač puni akumulator u režimu brzog punjenja. Odgovarajuće vrijeme

punjenja pronaći ćete na punjaču.

Napomena! Stvarna vremena punjenja mogu se razlikovati od prikazanih

ovisno o akumulatoru koji se puni.

Isključeno Uključeno Akumulator je napunjen i spreman za uporabu. (READY TO GO)

Zatim se prebacuje na zaštitno punjenje tako dugo dok se ne napuni u

cijelosti.

Pritom ostavite akumulator u punjaču otprilike 15 minuta dulje.

Postupak:

Izvadite akumulator iz punjača. Isključite punjač iz mreže.

Treperi Isključeno Prilagođeno punjenje

Punjač se nalazi u modusu zaštitnog punjenja.

Pritom se akumulator iz sigurnosnih razloga puni sporije, što traje dulje

vrijeme. Uzroci mogu biti sljedeći:

- Akumulator se nije punio jako dugo vremena.

- Temperatura akumulatora ne nalazi se u idealnom području.

Postupak:

Pričekajte da se završi postupak punjenja, akumulator se unatoč tomu

može dalje puniti.

Treperi Treperi Greška

Punjenje nije više moguće. Akumulator je neispravan.

Postupak:

Neispravni akumulator više se ne smije puniti.

Izvadite akumulator iz punjača.

Uključeno Uključeno Temperaturna smetnja

Akumulator je previše vruć (npr. izravno sunčevo zračenje) ili prehladan

(ispod 0 °C).

Postupak:

Izvadite akumulator i čuvajte ga 1 dan na sobnoj temperaturi (oko 20 °C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 154Anl_TE_HD_18_12_Li_Solo_SPK13.indb 154 12.07.2023 09:28:0412.07.2023 09:28:04

HR/BIH

- 155 -

Samo za zemlje članice EU

Elektroalate nemojte bacati u kućno smeće!

Prema europskoj odredbi 2012/19/EG o starim električnim i elektroničkim uređajima i njenim prijenosom

u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na

mjestu za reciklažu.

Alternativa s recikliranjem nasuprot zahtjevu za povrat:

Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja

vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu

za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju.

Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih

elemenata.

Kod zbrinjavanja pazite da su baterije i rasvjetna sredstva (npr. žarulje) uklonjene iz uređaja.

Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno

je samo uz izričito dopuštenje tvrtke Einhell Germany AG.

Zadržavamo pravo na tehničke izmjene

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 155Anl_TE_HD_18_12_Li_Solo_SPK13.indb 155 12.07.2023 09:28:0412.07.2023 09:28:04

HR/BIH

- 156 -

Informacije o servisu

U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere

čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao

što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala.

Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirod-

nom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primjer

Potrošni dijelovi* Ugljene četkice, zaglavnik za svrdlo, Baterija

Potrošni materijal/ potrošni dijelovi* Svrdlo, dlijeto za bušenje

Neispravni dijelovi

* nije obavezno u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici

www.Einhell-Service.com. Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na

sljedeća pitanja:

•

Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?

•

Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?

Opišite taj kvar.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 156Anl_TE_HD_18_12_Li_Solo_SPK13.indb 156 12.07.2023 09:28:0412.07.2023 09:28:04

HR/BIH

- 157 -

Jamstveni list

Dragi kupci,

naši proizvodi podliježu strogoj kontroli kvalitete. Međutim, ako ovaj uređaj ne radi ispravno, jako nam je

žao zbog toga i molimo vas da kontaktirate naš servisni odjel na adresi navedenoj na ovom jamstvenom

listu. Također vam rado stojimo na raspolaganju putem telefona na navedenom telefonskom broju servi-

sa. Za ostvarivanje jamstvenih zahtjeva vrijedi sljedeće:

1. Ovi jamstveni uvjeti namijenjeni su isključivo potrošačima, tj. ﬁ zičkim osobama koje ovaj proizvod ne

žele koristiti u okviru svoje gospodarske ili druge samostalne djelatnosti. Ovi jamstveni uvjeti reguli-

raju dodatne jamstvene usluge koje niže navedeni proizvođač obećava dodatno uz zakonsko jamst-

vo kupcima njegovih novih uređaja. Ovo jamstvo ne utječe na vaše zakonske jamstvene zahtjeve.

Naše jamstvo za vas je besplatno.

2. Jamstvo se odnosi isključivo na kvarove na novom uređaju koji ste kupili u Europskoj uniji niže

navedenog proizvođača na temelju greške u materijalu ili proizvodnji i ograničeno je na otklanjanje

takvih grešaka ili zamjenu uređaja, po našem izboru. Imajte na umu da naši uređaji nisu dizajnira-

ni za komercijalnu, obrtničku ili profesionalnu uporabu. Ugovor o jamstvu stoga je ništetan ako je

uređaj u jamstvenom roku korišten u komercijalnim, obrtničkim ili industrijskim poduzećima ili je bio

izložen jednakom opterećenju. Za artikle marke „Professional“ ne vrijedi isključenje za komercijalnu,

obrtničku ili profesionalnu uporabu.

3. Iz našeg jamstva isključena su:

•

Oštećenja uređaja uzrokovana nepridržavanjem uputa za montažu ili zbog nestručne instalacije,

neuvažavanja uputa za uporabu (kao što je spajanje na neodgovarajući mrežni napon ili vrstu

struje) ili neuvažavanje propisa o održavanju i sigurnosti ili izlaganjem uređaja nenormalnim uvje-

tima okoline ili nedostatkom brige i održavanja.

•

Oštećenja na uređaju uzrokovana zlouporabom ili nepravilnom uporabom (npr. preopterećenje

uređaja ili korištenje neodobrenih alata ili pribora), ulazak stranih tijela u uređaj (npr. pijesak,

kamenje ili prašina, ....) Ako je došlo do oštećenja tijekom transporta, upotrebe sile ili vanjskih

utjecaja (npr. oštećenja uzrokovana padom).

•

Oštećenja uređaja ili dijelova uređaja koja se mogu pripisati normalnom, uobičajenom ili drugom

prirodnom trošenju. Na primjer, baterije i paketi baterija podložni su prirodnom habanju i dizajni-

rani su za ograničeni broj ciklusa. Na trošenje negativno utječu posebno potrebna opterećenja,

brzine utovara, ali i izloženost toplini, hladnoći, vibracijama i udarima.

4. Jamstveni rok traje 2 godine i počinje teći od datuma kupnje uređaja. Jamstveni zahtjevi moraju se

podnijeti prije isteka jamstvenog roka u roku od dva tjedna nakon što ste prepoznali kvar. Ostvari-

vanje jamstvenih zahtjeva nakon isteka jamstvenog roka je isključeno. Popravak ili zamjena uređaja

ne dovodi ni do produljenja jamstvenog roka, niti će ta usluga pokrenuti novo jamstveno razdoblje

za uređaj ili bilo koje ugrađene rezervne dijelove. To također vrijedi kada koristite uslugu lokalno.

5. Kako biste podnijeli zahtjev za jamstvo, prijavite neispravan uređaj na: www.Einhell-Service.com.

Pripremite račun ili drugi dokaz o kupnji novog uređaja. Uređaji koji se šalju bez odgovarajuće do-

kumentacije ili bez pločice s oznakom tipa isključeni su iz jamstva zbog nepostojanja mogućnosti

dodjele istih. Ako je kvar na uređaju pokriven našim jamstvom, odmah ćete dobiti popravljeni ili novi

uređaj.

6. Ako ste uređaj odnijeli u drugu državu Europske unije koja nije država u kojoj ste kupili uređaj, uslu-

gu jamstva ćemo osigurati preko lokalnog servisnog partnera. Ne postoji jamstvo ako se uređaj šalje

izvan Europske unije.

Naravno, uz nadoknadu troškova, rado ćemo popraviti i kvarove na uređaju koji nisu ili više nisu

obuhvaćeni opsegom jamstva. Za to molimo pošaljite uređaj na adresu našeg servisa. Za istrošene,

potrošne dijelove i dijelove koji nedostaju, pozivamo se na ograničenja ovog jamstva u skladu sa servis-

nim informacijama u ovim uputama za uporabu.

HR: Jamac/ Servis: Einhell Croatia d.o.o., Pustodol Začretski 19/H, 49223 Sv. Križ Začretje, Hrvatska

BIH: Jamac/ Servis:Einhell BiH d.o.o., Poslovni Centar 96, BIH-72250 Vitez

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 157Anl_TE_HD_18_12_Li_Solo_SPK13.indb 157 12.07.2023 09:28:0512.07.2023 09:28:05

- 158 -

Opasnost!

Kod korišćenja uređaja morate se pridržavati

bezbednosnih propisa kako biste sprečili povrede

i štete. Zbog toga pažljivo pročitajte ova uputstva

za upotrebu/bezbednosne napomene. Dobro ih

sačuvajte tako da Vam informacije u svako doba

budu na raspolaganju. Ako biste ovaj uređaj

trebali predati drugim licima, molimo Vas da im

prosledite i ova uputstva za upotrebu. Ne preu-

zimamo garanciju za štete koje bi nastale zbog

nepridržavanja ovih uputstava za upotrebu i bez-

bednosnih napomena.

Tumačenje korišćenih simbola (vidi sliku 9)

1. Opasnost! - pročitajte uputstva za upotrebu

kako bi se smanjio rizik od povreda.

2. Oprez! Nosite zaštitu za sluh. Buka može

da utiče na gubitak sluha.

3. Oprez! Nosite zaštitnu masku protiv

prašine. Prilikom obrade drveta i drugih ma-

terijala nastaje prašina opasna po zdravlje.

Azbestni materijali ne smeju se obrađivati!

4. Oprez! Nosite zaštitne naočari. Tokom

rada dolazi do iskrenja ili iz uređaja izlazi iver,

strugotina i prašina koji mogu uticati na gubi-

tak vida.

5. Akumulatore čuvajte samo u suvim prostori-

jama s temperaturom okoline od +10 °C do

+40 °C. Spremite samo napunjene akumula-

tore (min. 40 %).

6. Kako bi se izbeglo oštećenje uređaja, pre-

bacivanje između pojedinih funkcija treba

obavljati samo kada se uređaj nalazi u stanju

mirovanja.

7. SDS-Plus burgiju uz okretanje umetnite u

prihvat alata do kraja. Alat se ﬁ ksira automat-

ski.

1. Povucite čauru za ﬁ ksiranje unazad i držite

je tako!

2. Izvadite alat!

8. Prečnik burgije sme da bude najviše 12 mm.

1. Sigurnosna uputstva

Upozorenje!

Pročitajte sve bezbednosne napomene, upu-

te, ilustracije i tehničke podatke koje ima ovaj

električni alat. U slučaju nepridržavanja sledećih

uputstava može doći do električnog udara,

požara i/ili teških povreda.

Sačuvajte sve bezbednosne napomene i

uputstva za ubuduće.

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1)

1. Čaura za ﬁ ksiranje

2. preklopnik bušenje/udarno bušenje

3. Prekidač za smer obrtanja

4. Prekidač za uključivanje/isključivanje

5. LED svetlo

2.2 Sadržaj isporuke

Molimo Vas da pomoću opisanog sadržaja

isporuke proverite potpunost artikala. U slučaju

neispravnih delova, nakon kupovine artikla ob-

ratite se našem servisnom centru, ili prodajnom

mestu na kom ste kupili proizvod u roku od 5

radnih dana, s time da predočite i važeću potvrdu

o kupovini. Molimo vas da u vezi sa tim obratite

pažnju na tabelu o garanciji u informacijama o

servisu na kraju uputstava.

•

Otvorite pakovanje i pažljivo izvadite uređaj.

•

Uklonite materijal za pakovanje kao i delove

za bezbednost pakovanja / bezbednost to-

kom transporta (ako postoje).

•

Proverite da li je sadržaj isporuke potpun.

•

Prekontrolišite da li na uređaju i delovima pri-

bora ima transprotnih oštećenja.

•

Po mogućnosti sačuvajte pakovanje do isteka

garantnog roka.

Opasnost!

Uređaj i materijal za pakovanje nisu dečje

igračke! Deca ne smeju da se igraju

plastičnim kesama, folijama i sitnim delovi-

ma! Postoji opasnost da ih progutaju i tako

se uguše!

•

Akumulatorski udarni čekić za bušenje

•

Originalna uputstva za upotrebu

•

Bezbednosne napomene

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 158Anl_TE_HD_18_12_Li_Solo_SPK13.indb 158 12.07.2023 09:28:0512.07.2023 09:28:05

- 159 -

3. Namensko korišćenje

Uređaj je namenjen za udarno bušenje u betonu,

kamenu i cigli uz korišćenje odgovarajuće burgije.

Sem toga uređaj je podesan za uvrtanje zavrtnje-

va i bušenje u drvu i čeliku.

Uređaj sme da se koristi samo za namenu za

koju je predviđen. Svaka drugačija upotreba nije

namenska. Za štete ili povrede svih vrsta koje iz

toga proizađu, odgovoran je korisnik/rukovaoc, a

nikako proizvođač.

Molimo da obratite pažnju na to da naši uređaji

nisu podesni za korišćenje u komercijalne, za-

natske ili industrijske svrhe. Ne preuzimamo

garanciju ako se uređaj koristi u komercijalne i

industrijske svrhe kao i sličnim delatnostima.

4. Tehnički podaci

Naponsko napajanje motora: .................18 V d.c.

Broj obrtaja u praznom hodu: ...........0-1300 min

-1

Desni/levi smer vrtnje: ..................................... da

Težina: ..................................................... 1,46 kg

Opasnost!

Buka i vibracije

Vrednosti buke i vibracija utvrđene su u skladu s

normom EN 62841.

Nivo zvučnog pritiska L

....................... 94 dB(A)

Nesigurnost K

............................................3 dB

Intenzitet buke L

............................... 105 dB(A)

Nesigurnost K

...........................................3 dB

Nosite zaštitu za sluh.

Buka može da utiče na gubitak sluha.

Ukupne vrednosti vibracija (vektorska suma triju

pravaca) utvrđene su u skladu s normom EN

62841.

Udarno bušenje u betonu

Vrednost emisije vibracija a

= 10,5 m/s

Nesigurnost K = 1,5 m/s

Navedene ukupne vrednosti vibracija i navedene

vrednosti emisije buke su izmerene prema normi-

ranom postupku kontrole i mogu da se koriste u

svrhu poređivanja jednog elektroalata sa drugim.

Navedene ukupne vrednosti vibracija i navedene

vrednosti emisije buke mogu takođe da se koriste

za privremenu procenu opterećenja.

Upozorenje:

Zavisno od načina korišćenja elektroalata, a

naročito od vrste radnog predmeta, emisije vib-

racije i buke mogu da se razlikuju od navedenih

vrednosti tokom stvarnog korišćenja elektroalata.

Ograničite stvaranje buke i vibracija na mini-

mum!

•

Koristite samo besprekorne uređaje.

•

Redovno održavajte i čistite uređaj.

•

Prilagodite svoj način rada uređaju.

•

Ne preopterećujte uređaj.

•

Prema potrebi pošaljite uređaj na kontrolu.

•

Ako uređaj ne upotrebljavate, onda ga

isključite.

Oprez!

Ostali rizici

Čak i kada se ovi električni alati koriste

propisno, uvek postoje i neki drugi rizici.

Sledeće opasnosti mogu nastati u vezi s izve-

dbom i konstrukcijom električnog alata:

1. Oštećenja pluća, ako se ne nosi

odgovarajuća maska za zaštitu od prašine.

2. Oštećenja sluha, ako se ne nosi

odgovarajuća zaštita za sluh.

3. Zdravstvene poteškoće koje nastanu kao

posledica vibracija na šaku-ruku, ako se

uređaj koristi tokom dužeg vremena ili se ne-

propisno koristi i održava.

Opasnost!

Ovaj električni alat stvara za vreme rada elek-

tromagnetsko polje. To polje može da pod

određenim okolnostima ugrožava aktivne ili

pasivne medicinske implantate. Da bi se smanjila

opasnost od ozbiljnih ili smrtonosnih povreda,

preporučamo da lica sa medicinskim implantati-

ma pre rada s mašinom konsultuju svog lekara ili

proizvođača medicinskog implantata.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 159Anl_TE_HD_18_12_Li_Solo_SPK13.indb 159 12.07.2023 09:28:0512.07.2023 09:28:05

- 160 -

5. Pre puštanja u pogon

Pre korišćenja akumulatorskog udarnog čekića

obavezno pročitajte ove napomene:

1. Akumulator punite samo isporučenim

punjačem.

2. Koristite samo oštre burgije i besprekorne i

podesne nastavke za odvijač.

3. Prilikom bušenja i uvrtanja zavrtnjeva u zidove

prethodno proverite ima li u njima sakrivenih

strujnih kablova ili cevi za gas i vodu.

6. Rukovanje

6.1 Punjenje Li akumulatorskog paketa

(sl. 2 -3)

1. Izvadite akumulatorski paket (a) iz drške, pri

tome pritisnite taster za ﬁ ksiranje (b).

2. Uporedite da li napon naveden na tipskoj

pločici odgovara postojećem naponu mreže.

Utaknite mrežni utikač punjača (c) u utičnicu.

Zelena LED lampica počinje da treperi.

3. Umetnite akumulatorski paket (a) u punjač

(c).

Pod tačkom 10 (Prikaz punjača) naći ćete tabelu

sa značenjima LED prikaza na punjaču.

Ako punjenje akumulatora ne bude moguće,

proverite

•

da li u utičnici ima mrežnog napona.

•

da li su kontakti na punjaču besprekorni.

Ako punjenje akumulatorskog paketa još nije

moguće,

•

punjač i adapter punjača

•

i akumulatorski paket

pošaljite našem servisu.

6.2 Preklopnik za uvrtanje zavrtnjeva/

bušenje/udarno bušenje (sl. 4/poz. 2)

Oprez!

Promenu režima rada obavite samo u stanju mi-

rovanja!

Bušenje/uvrtanje zavrtnjeva:

Za bušenje/uvrtanje pritisnite dugme (a) na pre-

klopniku (2) i istovremeno obrnite preklopnik (2)

u položaj A.

Udarno bušenje:

Za udarno bušenje pritisnite dugme (a) na pre-

klopniku (2) i istovremeno obrnite preklopnik (2)

u položaj B.

Pažnja!

Za udarno bušenje treba da izvršite samo mali

pritisak. Preveliki pritisak nepotrebno opterećuje

motor. Redovno proveravajte burgiju. Tupu burgiju

naoštrite ili zamenite.

6.3 Prekidač za smer obrtanja (sl. 5/poz. 3)

Pomoću kliznog selektora iznad prekidača za

uključivanje/isključivanje (4) možete podesiti smer

obrtanja uređaja i obezbediti ga od neželjenog

uključivanja. Možete odabrati obrtanje ulevo ili

udesno. Da biste sprečili oštećenje prenosnika,

smer obrtanja sme da se prebacuje samo kada

je uređaj u stanju mirovanja. Ako se klizni se-

lektor nalazi u srednjem položaju, prekidač za

uključivanje/isključivanje (4) je blokiran.

Opasnost!

Da bi se izbegla opasnost, mašinu smete da

držite samo za obe ručke!

U suprotnom prilikom slučajnog bušenja

električnih vodova preti opasnost od strujnog

udara!

6.4 Prekidač za uključivanje/isključivanje

(sl. 5 / poz. 4)

Pomoću prekidača za uključivanje/isključivanje

možete kontinuirano upravljati brojem obrtaja. Što

više pritiskate prekidač, to će veći biti broj obrtaja

uređaja.

Uključivanje:

Pritisnite prekidač za uključivanje/isključivanje (4).

Isključivanje:

Pustite prekidač za uključivanje/isključivanje (4).

Za stručno slanje kontaktirajte našu službu

za korisnike ili prodavnici u kojoj je kupljen

uređaj.

Da biste izbegli kratki spoj i požar, kod slanja

ili odlaganja akumulatora odnosno akumu-

latorskih uređaja u otpad pobrinite se da ih

zapakujete pojedinačno u plastične kese!

Da bi akumulatori imali dugi vek trajanja, trebate

uvek da imate na umu da ih pravodobno ponovno

napunite. To je u svakom slučaju potrebno onda

kada utvrdite da se smanjila snaga uređaja. Nika-

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 160Anl_TE_HD_18_12_Li_Solo_SPK13.indb 160 12.07.2023 09:28:0512.07.2023 09:28:05

- 161 -

da nemojte da do kraja ispraznite akumulator. To

će uzrokovati kvar akumulatora!

6.5 Prikaz kapaciteta baterije (slika 6/poz. e)

Pritisnite prekidač za prikaz kapaciteta akumula-

tora (d). Prikaz (e) vam signalizuje stanje napun-

jenosti baterije pomoću 3 LED svetla.

Svetle sva 3 LED svetla:

Akumulator je potpuno napunjen.

Svetle 2 LED svetla ili 1 LED svetlo:

Akumulator je dovoljno napunjen.

Treperi 1 LED svetlo:

Akumulator je prazan, napunite ga.

Trepere sva LED svetla:

Temperatura akumulatora je ispod granice. Izva-

dite akumulator iz uređaja i ostavite ga jedan dan

na sobnoj temperaturi. Ako se greška ponavlja,

znači da je akumulator potpuno prazan i neispra-

van. Uklonite akumulator iz uređaja. Neispravan

akumulator više ne smete da koristite niti punite.

6.6 LED svetlo (sl. 6/poz. 5)

LED svetlo (5) dodatno osvetljava mesto uvrtanja

odnosno bušenja prilikom nepovoljnih uslova os-

vetljenja. LED svetlo (5) svetli automatski čim se

pritisne prekidač za uključivanje/isključivanje (4).

6.7 Umetanje alata (sl. 7)

Pažnja! Pri svim radovima (npr. zamena alata,

održavanje itd.) na uređaju, postavite prekidač za

smer obrtanja (3) u srednji položaj.

•

Pre korišćenja očistite alat i telo mu malo

podmažite mašinskim mazivom.

•

Umetnite alat očišćen od prašine u njegov

prihvat (f) do kraja. Alat se fiksira automatski.

•

Povlačenjem proverite učvršćenost alata.

6.8 Skidanje alata (sl. 8)

Povucite čauru za blokadu (1) nazad, pridržite je i

izvadite alat.

6.9 Uvrtanje zavrtnja

Najbolje je da koristite zavrtnje sa samocen-

triranjem (npr. unakrsni urez) koji osiguravaju

bezbedan rad. Pazite na to da korišćeni nastavak

svojim oblikom i veličinom odgovara zavrtnju.

Podešavanje obrtnog momenta vršite u skladu

sa veličinom zavrtnja, kao što je opisano u uput-

stvima.

7. Čišćenje, održavanje i porudžbina

rezervnih delova

Opasnost!

Pre svih radova čišćenja izvucite akumulator.

7.1 Čišćenje

•

Zaštitne naprave, ventilacione otvore i kućište

motora uvek što bolje očistite od prašine i

prljavštine. Istrljajte uređaj čistom krpom ili ga

ispušite komprimiranim zrakom pod niskim

pritiskom.

•

Preporučamo da uređaj očistite odmah nakon

svakog korišćenja.

•

Uređaj redovno čistite vlažnom krpom i s

malo mekog sapuna. Nemojte koristiti otapala

i sredstva za čišćenje; oni bi mogli oštetiti

plastične dijelove uređaja. Pripazite na to da

u unutrašnjost uređaja ne dospije voda. Pro-

diranje vode u elektrouređaj povećava rizik od

električnog udara.

7.2 Održavanje

U unutrašnjosti uređaja nema delova koje bi tre-

balo održavati.

7.3 Porudžbina rezervnih delova i pribora:

Kod poručivanja rezervnih delova trebalo bi da

navedete sledeće podatke:

•

tip uređaja

•

broj artikla uređaja

•

identifikacioni broj uređaja

•

broj potrebnog rezervnog dela

Aktuelne cene nalaze se na internet stranici

www.Einhell-Service.com

Savet! Za postizanje dobrog

rezultata rada preporučamo

kvalitetan pribor ﬁ rme

! www.kwb.eu

welcome@kwb.eu

8. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakovan kako bi se tokom transporta

sprečila oštećenja. Ova ambalaža je sirovina i

može ponovno da se upotrebi ili preda na re-

cikliranje. Uređaj i njegov pribor sastavljeni su

od raznih materijala, kao npr. metala i plastike.

Neispravni uređaji ne smeju da se bacaju u kućni

otpad. Uređaj bi u svrhu stručnog zbrinjavanja

u otpad, trebalo da se preda odgovarajućem

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 161Anl_TE_HD_18_12_Li_Solo_SPK13.indb 161 12.07.2023 09:28:0612.07.2023 09:28:06

- 162 -

sabiralištu takvog otpada. Ako ne znate gde se

takvo sabiralište nalazi, raspitajte se u svojoj

opštinskoj upravi.

9. Skladištenje

Uređaj i njegov pribor spremite na tamno i suvo

mesto zaštićeno od smrzavanja, kojem deca ne-

maju pristup. Optimalna temperatura za čuvanje

je između 5 i 30 ˚C. Električni alat čuvajte u origi-

nalnom pakovanju.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 162Anl_TE_HD_18_12_Li_Solo_SPK13.indb 162 12.07.2023 09:28:0612.07.2023 09:28:06

- 163 -

10. Pokazivač punjača

Stanje prikaza

Značenje i postupak

Crveno

LED svetlo

Zeleno

LED svetlo

Sključeno Trepti Spremnost za rad

Punjač je priključen na mrežu i spreman za rad, akumulator nije u punjaču

Uključen Isključeno Punjenje

Punjač puni akumulator u režimu brzog punjenja. Odgovarajuće vreme

punjenja pronaći ćete na punjaču.

Napomena! Stvarna vremena punjenja mogu da se razlikuju od prikazanih

zavisno od akumulatora koji se puni.

Isključeno Uključen Akumulator je napunjen i spreman za upotrebu. (READY TO GO)

Zatim se prebacuje na zaštitno punjenje tako dugo dok se potpuno ne

napuni.

Pri tome ostavite akumulator u punjaču cirka 15 minuta duže.

Postupak:

Izvadite akumulator iz punjača. Isključite punjač iz mreže.

Trepti Isključeno Prilagođeno punjenje

Punjač se nalazi u režimu zaštitnog punjenja.

Pri tome se akumulator iz bezbednosnih razloga puni sporije i za to treba

više vremena. Uzroci tomu mogu da budu sledeći:

- Akumulator nije punjen veoma dugo.

- Temperatura akumulatora nije u idealnom području.

Postupak:

Sačekajte da se okonča postupak punjenja; akumulator može uprkos

tomu nastaviti da se puni.

Trepti Trepti Greška

Punjenje više nije moguće. Akumulator je neispravan.

Postupak:

Neispravan akumulator ne sme više da se puni.

Izvadite akumulator iz punjača.

Uključen Uključen Temperaturna smetnja

Akumulator je prevruć (npr. direktna izloženost suncu) ili prehladan (ispod

0 °C)

Postupak:

Izvadite akumulator i čuvajte ga 1 dan na sobnoj temperaturi (cirka 20 °C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 163Anl_TE_HD_18_12_Li_Solo_SPK13.indb 163 12.07.2023 09:28:0612.07.2023 09:28:06

- 164 -

Samo za zemlje EU

Ne bacajte elektro-alate u kućno smeće!

Shodno evropskoj smernici 2012/19/EU o starim električnim i elektronskim uredjajima i primeni

državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren

način u stanici za recikliranje.

Alternativa recikliranju prema zahtevima za povrat uredjaja:

Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva

učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici

za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i

otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez

električnih elemenata.

Imajte u vidu da se punjive baterije i rasvetna tela (npr. sijalica) uklanjaju iz uređaja prilikom odlaganja.

Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proiz-

vodu dozvoljeno je samo uz izričitu saglasnost ﬁ rme Einhell Germany AG.

Zadržavamo pravo na tehničke promen

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 164Anl_TE_HD_18_12_Li_Solo_SPK13.indb 164 12.07.2023 09:28:0612.07.2023 09:28:06

- 165 -

Informacije o servisu

U svim zemljama koje su navedene u našem garantnom listu, imamo kompetentne servisne partnere

čije kontakte možete da nađete u garantnom listu. Oni su Vam na raspolaganju za sve slučajeve servisa

kao što je popravak, briga oko rezervnih i habajućih delova ili kupovina potrošnih materijala.

Treba da imate u vidu da kod ovog proizvoda sledeći delovi podležu trošenju usled korišćenja ili prirod-

nom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primer

Brzoabajući delovi* Ugljene četkice, stega burgije, Akumulator

Potrošni materijal/ potrošni delovi* Burgija, dleto

Neispravni delovi

* Nije obavezno da se nalazi u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internet stranici

www.Einhell-Service.com. Obratite pažnju na tačan opis greške i u svakom slučaju odgovorite na

sledeća pitanja:

•

Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?

•

Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?

Opišite taj kvar.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 165Anl_TE_HD_18_12_Li_Solo_SPK13.indb 165 12.07.2023 09:28:0712.07.2023 09:28:07

- 166 -

Garantni list

Poštovani kupče,

naši proizvodi podležu strogoj kontroli kvaliteta. Međutim, ukoliko ovaj uređaj i pored toga ne funkcioniše

besprekorno, veoma nam je žao zbog toga i pozivamo Vas da se obratite našem servisu na adresi koja

je navedena u ovom garantnom listu. Rado smo Vam na raspolaganju i telefonski, putem navedenog

servisnog telefonskog broja. Za ostvarivanje garantnih prava važi sledeće:

1. Ovi garantni uslovi se odnose isključivo na potrošače, tj. ﬁ zička lica koja ovaj proizvod ne žele da ko-

riste ovaj proizvod u okviru svojih komercijalnih, ni drugih samostalnih delatnosti. Ovi uslovi garanci-

je regulišu dodatne garantne usluge koje dole navedeni proizvođač pored zakonske garancije nudi

kupcima njegovih novih uređaja. Ova garancija nema uticaja na vaša zakonska prava na garanciju.

Naše garantne usluge su za Vas besplatne.

2. Garancija se odnosi isključivo na nedostatke na novom uređaju dole navedenog proizvođača koji je

kupljen u Evropskoj uniji, i koji se zasnivaju na greškama u materijalu ili u proizvodnji i ograničena

je našim izborom da ili otklonimo takve nedostatke, ili da zamenimo uređaj. Obratite pažnju na to

da naši uređaji nisu konstruisani za namensku upotrebu u komercijalnu, zanatsku ili profesionalnu

upotrebu. Stoga se ugovor o garanciji ne realizuje ukoliko je uređaj u toku garantnog roka korišćen u

komercijalne, zanatske ili industrijske svrhe ili je bio izložen istovetnom opterećenju. Kod proizvoda

sa oznakom brenda „Professional“ isključenje za komercijalnu, zanatsku ili profesionalnu upotrebu

ne važi.

3. Od naše garancije su izuzeta:

•

Oštećenja na uređaju, koja su nastala u usled nepoštovanja uputstva za montažu ili zbog

nestručne instalacije, nepoštovanja uputstva za upotrebu (kao npr. priključivanje na pogrešan

mrežni napon ili vrstu struje) ili nepoštovanje propisa o održavanju i bezbednosti ili izlaganja

uređaja abnormalnim uslovima okoline ili usled nedostatka nege i održavanja.

•

Oštećenja na uređaju koja su nastala usled zloupotrebe ili nepravilne primene (npr.

preopterećenje uređaja ili upotreba neodobrenih alatnih nastavaka ili dodatne opreme), us-

led prodora stranih tela u uređaj (kao što su npr. pesak, kamenje ili prašina, ….) Transport-

na oštećenja, oštećenja koja su nastala primenom sile ili spoljašnjih uticaja (kao što je npr.

oštećenja usled pada).

•

Oštećenja na uređaju ili na delovima uređaja koja se mogu pripisati habanju usled upotrebe,

uobičajeno ili drugom prirodnom habanju. Na primer, akumulatori i akumulatorske baterije

podležu prirodnom habanju i zbog svoje konstrukcije su dimenzionisane za ograničen broj ciklu-

sa. Na habanje posebno negativno utiču opterećenja koja se zahtevaju, brzina punjenja, ali i

izlaganje toploti, hladnoći, vibracijama i udarcima.

4. Garantni rok iznosi 2 godine i počinje sa datumom kupovine uređaja. Zahtevi za ostvarivanje garant-

nih prava moraju biti podneti pre isteka garantnog roka, u roku od dve nedelje nakon identiﬁ kovanja

neispravnosti. Ostvarivanje garantnih prava po isteku garantnog roka je isključeno. Popravka ili za-

mena uređaja ne dovodi do produžetka garantnog roka, niti ova usluga pokreće novi garantni rok za

uređaj ili za bilo koje ugrađene rezervne delove. Ovo važi i za korišćenje usluge na licu mesta.

5. Radi ostvarivanja Vaših garantnih prava prijavite neispravan uređaj na: www.Einhell-Service.

com. Pripremite račun ili drugi dokaz o Vašoj kupovini novog uređaja. Uređaji koji budu poslati bez

odgovarajuće potvrde ili bez tipske pločice su isključeni su iz pružanja garantne usluge zbog nepos-

tojanja mogućnosti klasiﬁ kacije. Ukoliko je neispravnost uređaja obuhvaćena našom garancijom,

odmah ćete nazad dobiti popravljen ili novi uređaj.

6. Ako ste uređaj prebacili u drugu državu Evropske unije, a ne u državu u kojoj ste kupili uređaj, mi

pružamo garantne usluge preko lokalnog servisnog partnera. U slučaju prebacivanja van Evropske

unije ne postoji pravo na garanciju.

Podrazumeva se da ćemo uz nadoknadu troškova rado popraviti i kvarove na uređaju koji nisu ili više

nisu obuhvaćeni garancijom. U tu svrhu pošaljite uređaj na adresu našeg servisa. Za habajuće, potrošne

delove i delove koji nedostaju upućujemo na ograničenja ove garancije u skladu sa servisnim informaci-

jama u ovom uputstvu za upotrebu.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 166Anl_TE_HD_18_12_Li_Solo_SPK13.indb 166 12.07.2023 09:28:0712.07.2023 09:28:07

- 167 -

Tehlike!

Yaralanmaları ve hasarları önlemek için alet-

lerin kullanımında bazı iş güvenliği önlemleri-

nin alınması gereklidir. Bu nedenle Kullanma

Talimatını / Güvenlik Uyarılarını dikkatlice okuyun.

İçerdiği bilgilere her zaman ulaşabilmek için kul-

lanma talimatını iyi bir yerde saklayın. Aleti kullan-

mak için başka kişilere verdiğinizde bu Kullanma

Talimatını / Güvenlik Uyarılarını da birlikte verin.

Firmamız, kullanma talimatına riayet etmemekten

kaynaklanan iş kazaları ve hasarlardan herhangi

bir sorumluluk üstlenmez.

Kullanılan sembollerin açıklanması

(bkz. Şekil 9)

1. Tehlike! - Yaralanma riskini azaltmak için Kul-

lanma Talimatını okuyunuz.

2. Dikkat! Kulaklık takın. Çalı

şma esnasında

oluşan gürültü işitme kaybına yol açabilir.

3. Dikkat! Toz maskesi takın. Ahşap ve diğer

malzemeler üzerinde çalışıldığında sağlığa

zarar veren tozlar oluşabilir. Asbest içeren

malzemelerin işlenmesi yasaktır!

4. Dikkat! İş gözlüğü kullanın. Çalışma

esnasında oluşan kıvılcım veya aletten dışarı

fırlayan kıymık, talaş ve tozlar gözlere zarar

verebilir.

5. Aküler sadece kuru ve ortam sıcaklığı +10°C

- +40°C olan yerlerde depolanacaktır. Aküleri

sadece şarj edilmiş durumda depolayın (en

az %40 şarj edilmiş

olarak).

6. Makinenin hasar görmesini önlemek için kırıcı

delici fonksiyonları sadece matkap dururken

değiştirilecektir.

7. SDS-Plus tipi matkap ucunu döner hareket

ile dayanıncaya kadar takım yuvasına takın.

Ta k ım otomatik olarak kilitlenecektir.

1. Kilitleme bileziğini geri çekin, sabit tutun!

2. Takımı çıkarın!

8. Matkap ucunun azami çapı 12 mm olacaktır.

1. Güvenlik uyarıları

İkaz!

Bu elektrikli aletin açıklanan bütün güvenlik

uyarıları, talimatlar, görseller ve teknik özelli-

klerini okuyun. Aşağıdaki talimatlara riayet edil-

memesi durumunda elektrik çarpması, yangın ve/

veya ağır yaralanmalar meydana gelebilir.

Güvenlik uyarıları ve talimatları gelecekte kul-

lanmak için saklayın.

2. Alet açıklaması ve sevkiyatın

içeriği

2.1 Alet açıklaması (Şekil 1)

1. Kilitleme bileziği

2. Normal delme/darbeli delme değiştirme

şalteri

3. Dönme yönü şalteri

4. Açık/Kapalı şalteri

5. LED ışığı

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup

olmadığını sevkiyatın içeriği listesi ile kontrol edin.

Herhangi bir parçanın eksik olması durumunda

ürünü satın aldıktan sonra en geç 5 iş günü içinde

geçerli ﬁ ş veya faturayı ibraz ederek servis merke-

zine veya aleti satın aldığınız mağazaya başvurun.

Bu konuda kullanma talimatının sonunda bulunan

servis bilgilerindeki garanti hizmetleri tablosunu

dikkate alınız.

•

Ambalajı açın ve aleti dikkatlice ambalajın

içinden çıkarın.

•

Ambalaj malzemelerini ve ambalaj ve trans-

port emniyetlerini sökün (bulunması halinde).

•

Ambalaj içindeki parçaların eksik olup

olmadığını kontrol edin.

•

Alet ve aksesuar parçalarının transport

esnasında hasar görüp görmediğini kontrol

edin.

•

Garanti süresi doluncaya kadar mümkün

olduğunda ambalaj malzemelerini saklayın.

Tehlike!

Alet ve ambalaj malzemeleri oyuncak

değildir! Çocukların plastik poşet, folyo

ve küçük parçalar ile oynaması yasaktır!

Çocukların küçük parçaları yutma ve poşetler

nedeniyle boğulma tehlikesi vardır!

•

Akülü kırıcı delici

•

Orijinal Kullanma Talimatı

•

Güvenlik Uyarıları

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 167Anl_TE_HD_18_12_Li_Solo_SPK13.indb 167 12.07.2023 09:28:0712.07.2023 09:28:07

- 168 -

3. Kullanım amacına uygun kullanım

Kırıcı delici aleti uygun matkap ucu kullanılarak

beton, taş ve tuğla malzemelerine delik delme

için tasarlanmıştır. Ayrıca alet, ahşap ve çelik

malzeme içine civata takma ve delik delme için de

uygundur.

Makine yalnızca kullanım amacına göre

kullanılacaktır. Kullanım amacının dışındaki

tüm kullanımlar makinenin kullanılması için

uygun değildir. Bu tür kullanım amacı dışındaki

kullanımlardan kaynaklanan hasar ve yaralan-

malarda, yalnızca kullanıcı/işletici sorumlu olup

üretici ﬁ rma sorumlu tutulamaz.

Lütfen cihazlarımızın ticari, zanaatkarlar veya

endüstriyel kullanım için uygun olmadığını ve bu

kullanımlar için tasarlanmadığ

ını dikkate alın. Ale-

tin ticari, zanaatkarlar veya endüstriyel veya ben-

zer kullanımlarda kullanılmasından kaynaklanan

hasarlar garanti kapsamına dahil değildir.

4. Teknik özellkler

Motor gerilim beslemesi: ........................18 V d.c.

Rölanti deviri: ..............................0-1300 dev/dak

Sağ/sola dönme: ...........................................evet

Ağırlık: ..................................................... 1,46 kg

Tehlike!

Ses ve titreşim

Ses ve titreşim değerleri EN 62841 normuna göre

ölçülmüştür.

Ses basınç seviyesi L

......................... 94 dB(A)

Sapma K

...................................................3 dB

Ses güç seviyesi L

........................... 105 dB(A)

Sapma K

....................................................3 dB

Kulaklık takın.

Gürültü işitme kaybına sebep olabilir.

Toplam titreşim değerleri (üç yönün vektör

toplamı) EN 62841 normuna göre ölçülmüştür.

Betona darbeli delme

Titreşim emisyon değeri a

= 10,5 m/s

Sapma K = 1,5 m/s

Açıklanan titreşim toplam değerleri ve gürültü

emisyon değerleri standart test metoduna göre

ölçülmüş olup bu değerler, diğer elektrikli aletler

ile kıyaslanmasında kullanılabilir.

Açıklanan titreşim toplam değerleri ve gürültü

emisyon değerleri etrafa verilecek rahatsızlığın

ve etkinin geçici olarak tahmin edilmesinde de

kullanılabilir.

İkaz:

Titreşim ve gürültü emisyon değerleri elektri-

kli aletin gerçek kullanımında, elektrikli aletin

kullanım türüne ve özellikle hangi malzemenin

işlenmesine bağlı olarak belirtilen değerlerden

farklı olabilir.

Makineden kaynaklanan gürültü ve titreşim

oluşmasını asgariye indirin!

•

Sadece hasarlı ve arızalı olmayan aletler

kullanın.

•

Aletlerin düzenli olarak bakımını yapın ve te-

mizleyin.

•

Çalışma tarzınızı alete göre ayarlayın.

•

Aletlerinize aşırı yüklenmeyin.

•

Gerektiğinde arızalı aletin kontrol edilmesini

sağlayın.

•

Aleti kullanmadığınızda kapatın.

Dikkat!

Kalan riskler

Bu elektrikli aleti, kullanma talimatına uygun

şekilde kullansanız dahi yine de bazı riskler

mevcut kalır. Bu elektrikli aletin yapı türü ve

modeli itibari ile aşağıda açıklanan tehlikeler

meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer

hasarlarının oluşması.

2. Uygun bir kulaklık takılmadığında işitme

hasarlarının oluşması.

3. Elektrikli alet uzun süre kullanıldığında veya

talimatlara göre kullanılmadığında veya

bakımı düzgün şekilde yapılmadığında el-kol

titreşiminden kaynaklanan sağ

lık hasarlarının

oluşması.

Tehlike!

Bu elektrikli alet çalıştırma esnasında elektroma-

nyetik alan oluşturur. Bu manyetik alan bazı du-

rumlarda aktif veya pasif medikal implantları etki-

leyebilir. Ciddi yaralanmaları veya ölüm tehlikesini

önlemek için medikal implant kullanan kişilerin

alet kullanmadan önce doktoruna ve bu medikal

implantları üreten ﬁ rmalara danışmalarını tavsiye

ederiz.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 168Anl_TE_HD_18_12_Li_Solo_SPK13.indb 168 12.07.2023 09:28:0712.07.2023 09:28:07

- 169 -

5. Çalıştırmadan önce

Akülü kırıcı delici aletini çalıştırmadan önce mutla-

ka aşağıdaki bilgileri okuyunuz:

1. Aküyü sadece Power-X-Change serisi şarj

cihazı ile şarj edin.

2. Sadece keskin ve mükemmel durumdaki mat-

kap ucu ve uygun tornavida uçlarını kullanın.

3. Kırma uygulaması yapılacak yerde gizli elekt-

rik, gaz ve su tesisatının bulunup bulunmadığı

tesisat arama cihazı ile kontrol edilecektir.

6. Kullanma

6.1 LI aküsünün şarj edilmesi (Şekil 2-3)

1. Aküyü (a) saptan çıkarın, bunun için sabitle-

me tırnağını (b) aşağıya doğru bastırın.

2. Şarj cihazının tip levhası üzerinde belirtilen

gerilim değerinin, mevcut elektrik şebekesi

gerilim değeri ile aynı olup olmadığını kontrol

edin. Şarj cihazının (c) ﬁ şini prize takın. Yeşil

LED lambası yanıp sönmeye başlar.

3. Aküyü şarj cihazına takın.

Madde 10‘da (Şarj cihazı göstergesi) bölümünde

bulunan tabloda şarj cihazındaki LED gösterge-

lerinin anlamı açıklanmışt

ır.

Akünün şarj edilmesi mümkün değilse aşağıdaki

noktaları kontrol edin

•

Prizde elektrik olup olmadığı.

•

Şarj cihazındaki kontakların aküye tam temas

edip etmediği.

Akünün şarj edilmesi bu kontrollerden sonra da

mümkün değilse,

•

Şarj cihazı ve adaptörü

•

ve aküyü

lütfen müşteri hizmetleri bölümümüze gönderin.

Talimatlara uygun şekilde yapılacak bir tesli-

mat için müşteri hizmetleri departmanımıza

veya aleti aldığınız satış noktasına başvurun.

Akülerin veya akülü aletlerin teslimatı veya

bertaraf edilmesinde, kısa devre yaparak

yangına yol açmaması için bu ürünlerin

plastik poşet içinde tek tek ambalajlanması

gerektiğini dikkate alın!

Akülerin uzun ömürlü olmasını sağlamak için

aküyü zamanında şarj edin. Bu özellikle, akülü ya-

prak üﬂ eme makinesinin gücünün azalmasını fark

ettiğinizde yapılacaktır. Akülerin tamamen deşarj

olmasını kesinlikle izin vermeyin. Aksi taktirde akü

arızalanacaktır.

6.2 Vidalama/Normal delme/darbeli delme

değiştirme şalteri (Şekil 4/Poz. 2)

Dikkat!

ğiştirme şalterini sadece matkap dururken

kullanın!

Delme/vidalama:

Delme/vidalama işlemi için değiştirme şalterindeki

(2) düğmeye (a) basın ve aynı zamanda

değiştirme şalterini (2) A pozisyonuna getirin.

Darbeli delme:

Darbeli delme işlemi için değiştirme şalterindeki

(2) düğmeye (a) basın ve aynı zamanda

değiştirme şalterini (2) B pozisyonuna getirin.

Dikkat!

Darbeli delme işleminde makineye çok az kuvvet

uygulamanız yeterlidir. Makineye aşırı fazla kuvvet

uygulamanız motoru gereksiz yere zorlar. Matkap

ucunu düzenli olarak kontrol edin. Körelmiş mat-

kap uçlarını bileyin veya değiştirin.

6.3 Dönme yönü şalteri (Şekil 5/Poz. 3)

Açık/Kapalı şalterinin üzerindeki itmeli şalter ile

aletin dönme yönünü ayarlayabilir ve makineyi

istenmeden çalış

tırmaya karşı emniyet altına

alabilirsiniz. Sol ve sağ dönme yönünü ayarlamak

mümkündür. Dişli kutusuna zarar verilmesini

önlemek için dönme yönü ayarı, yalnızca alet du-

rurken yapılacaktır. İtmeli şalter orta pozisyonda

olduğunda Açık/Kapalı şalteri bloke olmuştur.

Tehlike!

Herhangi bir tehlikenin meydana gelmesi-

ni önlemek için makine ile sadece, her iki

sapından tutularak çalışılacaktır!

Aksi taktirde örneğin yanlışlıkla elektrik tesisatına

delik delindiğinde cereyan çarpma tehlikesi vardır!

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 169Anl_TE_HD_18_12_Li_Solo_SPK13.indb 169 12.07.2023 09:28:0812.07.2023 09:28:08

- 170 -

6.4 Açık/Kapalı şalteri (Şekil 5/Poz. 4)

Açık/Kapalı şalteri ile devir ayarını kademesiz

olarak ayarlayabilirsiniz. Şaltere ne kadar fazla

basarsınız devir ayarı o kadar yükselir.

Çalıştırma:

Açık/Kapalı şalterine (4) basın.

Kapatma:

Açık/Kapalı şalterini (4) bırakın.

6.5 Akü şarj kapasitesi göstergesi

(Şekil 6/Poz. e)

Akü şarj kapasitesi göstergesi butonuna (d) basın.

Akü şarj kapasitesi göstergesi (e) akünün şarj du-

rumunu 3 LED lambası ile gösterir.

3 adet LED lambanın hepsi yanıyor:

Akü tam şarjlıdır.

2 veya 1 adet LED lambası yanıyor:

Akünün şarj kapasitesi yeterli.

1 adet LED lambası yanıyor:

Akü şarjı boşalmıştır, aküyü şarj edin.

Bütün LED lambaları yanıp sönüyor:

Akünün asgari sıcaklığının altına düşüldü. Aküyü

aletin içinden çıkarın ve bir gün boyunca oda

sıcaklığında saklayın. Bu arıza tekrar meydana

geldiğinde akü şarjı derin derecede boşalmış ve

arızalıdır. Aküyü aletten sökün. Arızalı bir akünün

kullanılması ve şarj edilmesi yasaktır.

6.6 LED ışığı (Şekil 6/Poz. 5)

LED ışığı (5), vidalanacak veya delinecek

ortamın yeterli derecede aydınl

ık olmadığında

aydınlatılmasını mümkün kılar. Açık/Kapalı

şalterine (4) bastığınızda LED ışığı (5) otomatik

olarak yanar.

ücken.

6.7 Takım takma (Şekil 7)

Dikkat! Makine üzerinde yapacağınız bütün

çalışmalarda (örneğin takım değiştirme; bakım;

vs.) dönme yönü şalterini (3) orta pozisyona ge-

tirin.

•

Takımı makineye takmadan önce temizleyin

ve şaftına hafifçe gres yağı sürün.

•

Üzerinde toz bulunmayan takımı döndür-

me hareketi ile takım bağlantı yuvasına (f)

dayanıncaya kadar takın. Takım otomatik ola-

rak kilitlenecektir.

•

Takımdan çekerek takımın normal şekilde kilit-

li olup olmadığını kontrol edin.

6.8 Takım sökme (Şekil 8)

Kilitleme bileziğini (1) geri çekin, tutun ve takımı

çıkarın.

6.10 Civata sıkma:

Emniyetli çalışmayı sağlayan kendinden mer-

kezlemeli (örneğin yıldız vs.) civataları kullanın.

Kullanılan vidalama ucunun, civata formu ve

büyüklüğüne uygun olmasına dikkat edin. Tork

ayarını kullanma talimatında açıklandığı gibi civata

büyüklüğüne uygun olarak ayarlayın.

7. Temizleme, Bakım ve Yedek Parça

Siparişi

Tehlike!

Temizlik çalışmalarından önce aküyü çıkarın.

7.1 Temizleme

•

Koruma tertibatı, havalandırma delikleri ve

motor gövdesini mümkün olduğunca toz ve

kirden temiz tutun. Aleti temiz bir bez ile silin

veya düşük basınçlı hava ile üfleyerek temiz-

leyin.

•

Aleti kullandıktan hemen sonra temizlemenizi

tavsiye ederiz.

•

Aleti düzenli olarak nemli bir bezle ve sıvı

sabunla temizleyin. Temizleme deterjanı veya

solvent malzemesi kullanmayınız, bu malze-

meler aletin plastik parçalarına zarar verebilir.

Cihazın içine su girmemesine dikkat edin.

Elektrikli aletin içine su girmesi elektrik çarp-

ma riskini yükseltir.

7.2 Bakım

Cihaz içinde bakımı yapılması gereken başka bir

parça yoktur.

7.3 Yedek parça ve aksesuar siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme-

lidir:

•

Cihaz tipi

•

Cihazın parça numarası

•

Cihazın kod numarası

•

İstenilen yedek parçanın yedek parça

numarası

Güncel bilgiler ve ﬁ yatlar internette

www.Einhell-Service.com sayfasında

açıklanmıştır

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 170Anl_TE_HD_18_12_Li_Solo_SPK13.indb 170 12.07.2023 09:28:0812.07.2023 09:28:08

- 171 -

Tüyo! İyi bir çalışma sonucu

elde etmek için yüksek kalite-

marka aksesuarları

kullanmanızı tavsiye

ederiz ! www.kwb.eu

welcome@kwb.eu

8. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba-

laj içinde sevk edilir. Bu ambalaj hammaddedir

ve böylece geri kazanılabilir veya geri kazanım

sistemine iade edilebilir. Alet ve aksesuarları

örneğin metal ve plastik gibi çeşitli malzemeler-

den meydana gelir. Arızalı parçaları evsel atıkların

atıldığı çöpe atmayın. Alet, yönetmeliklere uygun

şekilde bertaraf edilmesi için özel atık toplama

merkezlerine teslim edilmelidir. Bu atık toplama

merkezlerinin nerede olduğunu yerel yönetimler-

den öğrenebilirsiniz.

9. Depolama

Alet ve aksesuar parçalarını karanlık, kuru ve

dona karşı korunmuş ve çocukların erişemeyeceği

bir yerde saklayın. Optimal depolama sıcaklığı

5 ve 30 ˚C arasındadır. Elektrikli aleti orijinal

ambalajı içinde saklayın.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 171Anl_TE_HD_18_12_Li_Solo_SPK13.indb 171 12.07.2023 09:28:0812.07.2023 09:28:08

- 172 -

10. Şarj cihazı göstergeleri

Gösterge durumu

Anlamı ve alınacak önlemler

Kırmızı

LED

Ye şil LED

Kapalı Ya n ıp

sönüyor

İşletmeye hazır olma

Şarj cihazı elektrik şebekesine bağlı ve işletmeye hazırdır, akü şarj

cihazına takılı değildir

Açık Kapalı Şarj etme

Şarj cihazı aküyü hızlı şarj işletiminde şarj ediyor. İlgili şarj süreleri direkt

olarak şarj cihazı üzerinde belirtilmiştir.

Uyarı! Kalan akü şarj kapasitesine bağlı olarak gerçek şarj süreleri belirti-

len şarj sürelerinden biraz farklı olabilir.

Kapalı Açık Akü şarj edilmiş ve işletmeye hazırdır. (READY TO GO)

Sonrasında tam şarj kapasitesine şarj oluncaya kadar korumalı şarj işlemi

moduna ayarlanır.

Bunun için aküyü şarj cihazında, yaklaşık 15 dakika daha şarj cihazında

bağlı tutun.

Önlem:

Aküyü şarj cihazından çıkarın. Şarj cihazının ﬁ şini prizden çıkarın.

Ya n ıp

sönüyor

Kapalı Adaptasyon şarjı

Şarj cihazı korumalı şarj işlemi modundadır.

Bu işletme modunda akü iş güvenliği sebeplerinden dolay

ı yavaşca şarj

edilir ve şarj işlemi daha uzun sürer. Bunun sebebi şunlar olabilir:

- Akü uzun bir süreden beri şarj edilmedi.

- Akü sıcaklığı, ideal sıcaklık aralığındadır.

Önlem:

Şarj işleminin tamamlanmasını bekleyin, akü buna rağmen şarj edilmeye

devam edilebilir.

Ya n ıp

sönüyor

Ya n ıp

sönüyor

Hata

Şarj işlemi artık mümkün değil. Akü arızalı.

Önlem:

Arızalı bir akünün şarj edilmesi yasaktır.

Aküyü şarj cihazından çıkarın.

AçıkAçık Sıcaklık arızası

Akü çok sıcakt

ır (örneğin direkt güneş ışınlarına maruz kalmış) veya çok

soğuktur (0° C altında)

Önlem:

Aküyü çıkarın ve 1 gün oda sıcaklığında (yakl. 20° C) saklayın.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 172Anl_TE_HD_18_12_Li_Solo_SPK13.indb 172 12.07.2023 09:28:0912.07.2023 09:28:09

- 173 -

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal

normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye

zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatiﬁ :

Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmelikle-

re uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz,

ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim

alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak-

sesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Aletin bertaraf edilmesinde akü ve ampullerin alet içinden çıkarılması gerektiğine dikkat edin.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde

çoğaltılması, yalnızca Einhell Germany AG ﬁ rmasının özel onayı alınmak şartıyla serbesttir.

Teknik değişiklikler olabilir

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 173Anl_TE_HD_18_12_Li_Solo_SPK13.indb 173 12.07.2023 09:28:0912.07.2023 09:28:09

- 174 -

Ser vis Bilgileri

Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin

irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu

partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz

kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek

Aşınma parçaları* Kömür fırçaları, mandren, Akü

Sarf malzemesi/Sarf parçaları* Matkap ucu, keski

Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.Einhell-Service.com

sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için

aşağıda açıklanan soruları cevaplayın:

•

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

•

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi

semptomları)?

•

Sizce aletin arızalı ana işlevi nedir (ana semptom)?

Bu işlevi açıklayınız.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 174Anl_TE_HD_18_12_Li_Solo_SPK13.indb 174 12.07.2023 09:28:0912.07.2023 09:28:09

- 175 -

Garanti belgesi

Sayın Müşterimiz,

ürünlerimiz üretim esnasında sıkı bir kalite kontrolünden geçirilir. Buna rağmen aletiniz tam doğru şekilde

çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti

Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz.

Açıklanan servis telefon numarasından bizi her zaman arayabilirsiniz, size memnuniyetle yardımcı oluruz. Ga-

ranti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak olan

tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici ﬁ rmanın yasal garanti hüküm-

lerine ek olarak yeni ürünler için müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu

garanti düzenlemesinden etkilenmez ve saklı kalı

r. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Söz konusu garanti hizmeti kapsamı sadece Avrupa Birliği üyesi ülkede ilgili üretici ﬁ rmadan satın aldığınız

yeni alet için geçerli olup malzeme veya imalat hatasını kapsar. Ayıplı malın telaﬁ si, ilgili arızanın giderilmesi

veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim ﬁ rmamıza aittir. Lütfen aletlerimizin ticari, zanaat-

karlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın.

Bu nedenle aletin garanti süresi dahilinde ticari, zanaatkarlar veya endüstriyel veya benzer kullanımlarda

kullanılması durumunda garanti sözleşmesi oluşmaz. „Professional“ markası altında satılan ürünler için ti-

cari, zanaatkarlar veya endüstriyel kullanım ibaresi geçerli değildir ve bu tür kullanımlarda da garanti geçer-

lidir.

3. Garanti kapsamı

na dahil olmayan durumlar:

•

Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasar-

lar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine

veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan

hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin

anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yetersiz olmasından

kaynaklanan hasarlar.

•

Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yük-

lenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin içine yabancı maddenin girmesi

(örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan

hasarlar.

•

Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar. Örneğin akü ve akü paket-

leri doğal bir aşınmaya maruz kalır ve tasarımı gereği, belirli bir şarj etme sayısı ile sınırlıdır. Bu aşınma

özellikle, aletten çekilen yük, şarj etme hızları ile ısı, soğuk, titreşim ve darbe koşullarına bağlı olarak

olumsuz yönde etkilenir.

4. Garanti süresi 2 yıldır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde garanti

hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dol-

duktan sonra garanti hakkı

ndan faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi

garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi

oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

5. Garanti haklarınızdan faydalanmak istediğinizde arızalı aleti www.Einhell-Service.com sayfasına bildirin.

Kasa ﬁ şi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa ﬁ şi veya tip etiketi

olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniyle garanti hiz-

metleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaysa en kısa zamanda onarılmış veya yeni

bir alet adresinize gönderilecektir.

6. Aleti, Avrupa Birliği üyesi baş

ka bir ülkeye götürerek o ülkede kullandığınızda garanti kapsamındaki hizmet-

ler, o ülkede bulunan yetkili servisler tarafından verilir. Aleti, Avrupa Birliği üyesi olmayan başka bir ülkeye

götürdüğünüzde garanti hakkınız bulunmaz.

Ayrıca garanti kapsamına dahil olmayan veya garanti süresi dolan arızaları ücreti karşılığında memnuniyetle

onarırız. Bunun için aleti lütfen Servis adresimize gönderin. Aşınma, sarf ve eksik parçalar için bu Kullanma

Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 175Anl_TE_HD_18_12_Li_Solo_SPK13.indb 175 12.07.2023 09:28:0912.07.2023 09:28:09

- 176 -

Niebezpieczeństwo!

Podczas użytkowania urządzenia należy

przestrzegać wskazówek bezpieczeństwa w celu

uniknięcia zranień i uszkodzeń. Z tego względu

proszę dokładnie zapoznać się z instrukcją

obsługi/ wskazówkami bezpieczeństwa. Proszę

zachować instrukcję i wskazówki, aby można

było w każdym momencie do nich wrócić. W

razie przekazania urządzenia innej osobie,

proszę wręczyć jej również instrukcję obsługi/

wskazówki bezpieczeństwa. Nie odpowiadamy

za wypadki i uszkodzenia zaistniałe w wyniku

nieprzestrzegania niniejszej instrukcji i wska-

zówek bezpieczeństwa.

Objaśnienie użytych symboli (patrz rys. 9)

1. Niebezpieczeństwo! - Aby zmniejszyć ry-

zyko zranienia, należy przeczytać instrukcję

obs

ługi.

2. Ostrożnie! Nosić nauszniki ochronne.

Hałas powoduje postępującą utratę słuchu.

3. Ostrożnie! Nosić maskę przeciwpyłową.

Przy pracy w drewnie i innych materiałach

może dochodzić do powstawania szkodliwe-

go dla zdrowia pyłu. Nie obrabiać materiału

zawierającego azbest!

4. Ostrożnie! Nosić okulary ochronne. W

czasie pracy może dochodzić do powstawa-

nia powodujących utratę wzroku iskier, opiłek,

drzazg lub odprysków.

5. Akumulatory należy przechowywać w su-

chym pomieszczeniu o temperaturze między

+10°C a +40°C. Przechowywać wyłącznie

naładowane akumulatory (przynajmniej 40%).

6. Aby uniknąć ewentualnych uszkodzeń

urządzenia, przełączanie funkcji urządzenia

dozwolone jest tylko i wyłącznie, gdy

urządzenie nie pracuje.

7. Wsunąć wiertło SDS-Plus w uchwyt

narzędzia wkręcając je aż do oporu.

Narzędzie blokuje się samoczynnie.

1. Przesunąć do tyłu i przytrzymać tuleję

blokującą!

2. Wyjąć narzędzie!

8. Średnica wiertła nie może przekraczać

12 mm.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują

się w załączonym zeszycie!

Ostrzeżenie!

Zapoznać się z treścią wszystkich ws-

kazówek bezpieczeństwa, instrukcji, ry-

sunków i danych technicznych danego

elektronarzędzia. Nieprzestrzeganie niżej wymi-

enionych instrukcji może spowodować porażenie

prądem, niebezpieczeństwo pożaru lub ciężkie

obrażenia.

Prosimy zachować na przyszłość wszystkie

wskazówki bezpieczeństwa i instrukcje.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

1. Tuleja blokująca

2. Przełącznik wiercenie/wiercenie udarowe

3. Przełącznik kierunku obrotów

4. Włącznik/wyłącznik

5. Dioda LED

2.2 Zakres dostawy

Prosimy sprawdzić na podstawie podanego

zakresu dostawy czy produkt jest kompletny.

Jeżeli stwierdzono brak części, prosimy zwrócić

się w ciągu 5 dni roboczych od zakupu produktu

do naszego centrum serwisowego lub punktu

zakupu urządzenia przedstawiając dowód zaku-

pu. Prosimy wziąć pod uwagę umieszczoną w

informacjach serwisowych na końcu tej instrukcji

tabelę świadczeń gwarancyjnych.

•

Otworzyć opakowanie i ostrożnie wyciągnąć

urządzenie.

•

Zdjąć opakowanie oraz zabezpieczenia do

transportu (jeśli jest).

•

Sprawdzić, czy dostawa jest kompletna.

•

Sprawdzić, czy urządzenie i wyposażenie

dodatkowe nie zostały uszkodzone w trans-

porcie.

•

W razie możliwości zachować opakowanie,

aż do upływu czasu gwarancji.

Niebezpieczeństwo!

Urządzenie i opakowanie nie są zabawkami!

Dzieci nie mogą bawić się częściami z twor-

zywa sztucznego, folią i małymi elementami!

Niebezpieczeństwo połknięcia i uduszenia

się!

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 176Anl_TE_HD_18_12_Li_Solo_SPK13.indb 176 12.07.2023 09:28:0912.07.2023 09:28:09

- 177 -

•

Akumulatorowy młot udarowy

•

Instrukcją oryginalną

•

Wskazówki bezpieczeństwa

3. Użycie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do wiercenia uda-

rowego w betonie, kamieniu i cegłach przy użyciu

odpowiedniego wiertła. Urządzenie może być

również stosowanie o wkręcania śrub i wiercenia

w drewnie i stali.

Urządzenie używać tylko zgodnie z jego przezna-

czeniem. Każde użycie, odbiegające od opisan-

ego w niniejszej instrukcji jest niezgodne z przez-

naczeniem urządzenia. Za powstałe w wyniku

niewłaściwego użytkowania szkody lub zranienia

odpowiedzialność ponosi użytkownik/ właściciel,

a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie

jest przeznaczone do zastosowania zawodowe-

go, rzemieślniczego lub przemysłowego. Umowa

gwarancyjna nie obowiązuje, gdy urządzenie

było stosowane w zakładach rzemieślniczych,

przemysłowych lub do podobnych działalności.

4. Dane techniczne

Napięcie zasilania silnika: ......................18 V d.c.

Prędkość obrotowa biegu jałowego: ..0-1300 min

-1

Obroty lewo/prawo: .........................................tak

Waga:........................................................1,46 kg

Niebezpieczeństwo!

Hałas i wibracje

Hałas i wibracje zostały zmierzone zgodnie z

normą EN 62841.

Poziom ciśnienia akustycznego L

........ 94 dB(A)

Odchylenie K

.............................................3 dB

Poziom mocy akustycznej L

.............. 105 dB(A)

Odchylenie K

............................................3 dB

Nosić nauszniki ochronne.

Oddziaływanie hałasu może spowodować utratę

słuchu.

Wartości całkowite drgań (suma wektorowa 3 kie-

runków) mierzone są zgodnie z normą 62841.

Wiercenie udarowe w betonie

Wartość emisji drgań a

= 10,5 m/s

Odchylenie K = 1,5 m/s

Podane wartości emisji drgań i emisji hałasu

zostały zmierzone według znormalizowanych

procedur i mogą służyć jako podstawa do porów-

nywania urządzeń elektrycznych.

Podane wartości emisji drgań i emisji hałasu

mogą również być wykorzystywane do wstępnej

oceny obciążeń.

Ostrzeżenie:

Faktyczne wartości emisji drgań i hałasu pod-

czas pracy z urządzeniem mogą odbiegać od

podanych wartości i zależą ona od sposobu

użytkowania elektronarzędzia, w szczególności

od właściwości przedmiotu, który poddawany jest

obróbce.

Ograniczać powstawanie hałasu i wibracji do

minimum!

•

U żywać wyłącznie urządzeń bez uszkodzeń.

•

Regularnie czyścić urządzenie.

•

Dopasować własny sposób pracy do

urządzenia.

•

Nie przeciążać urządzenia.

•

W razie potrzeby kontrolować urządzenie.

•

Nie włączać urządzenia, jeśli nie będzie

używane.

Ostrożnie!

Pozostałe zagrożenia

Ta k że w przypadku, gdy to elektronarzędzie

będzie obsługiwane zgodnie z instrukcją,

zawsze zachodzi ryzyko powstawania

zagrożenia. W zależności od budowy i spo-

sobu wykonania tego elektronarzędzia mogą

pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa-

nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso-

wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku

drgań ramion i dłoni, w przypadku, gdy

urządzenie jest używane przez dłuższy czas

lub w niewłaściwy sposób i bez przeglądów.

Niebezpieczeństwo!

Urządzenie to w czasie pracy wytwarza pole

elektromagnetyczne. Pole to w określonych

warunkach mo

że negatywnie oddziaływać na

aktywne lub pasywne implanty. Aby zmniejszyć

niebezpieczeństwo poważnych lub śmiertelnych

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 177Anl_TE_HD_18_12_Li_Solo_SPK13.indb 177 12.07.2023 09:28:1012.07.2023 09:28:10

- 178 -

zagrożeń, osobom z implantami medycznymi,

przed przystąpieniem do obsługi urządzenia,

zaleca się konsultację z lekarzem i producentem

impalntów medycznych.

5. Przed uruchomieniem

Przed użyciem akumulatorowego młota udarowe-

go należy zapoznać się z poniższymi wskazów-

kami:

1. Naładować akumulator przy użyciu

wchodzącej w skład dostawy ładowarki. Pro-

ces całkowitego naładowania rozładowanego

akumulatora trwa około 0,5-1 godziny.

2. Używać tylko naostrzonych wierteł oraz bitów

odpowiedniego rodzaju i w nienagannym sta-

nie technicznym.

3. Przed wierceniem i wkręcaniem śrub w

ścianę lub mur należy sprawdzić, czy nie ma

w nich przewodów elektrycznych, gazowych i

wodociągowych.

6. Obsługa

6.1 Ładowanie akumulatora litowego

(rys. 2-3)

1. Przyciskając w dół przycisk blokady

(a) wyciągnąć akumulator (b) z rączki

urządzenia.

2. Sprawdzić, czy napięcie na tabliczce znamio-

nowej ładowarki jest zgodne z napięciem sie-

ciowym. Włożyć wtyczkę zasilania ładowarki

migać.

3. Nasunąć akumulator na ładowarkę.

W tabeli w punkcie 10 (Wskazania diod na

ładowarce) objaśniono znaczenie wskazań diod

na ładowarce.

Jeśli ładowanie akumulatora nie jest możliwe,

proszę sprawdzić:

•

czy jest napięcie w gniazdku.

•

czy styk z kontaktem ładowarki jest

prawidłowy.

Jeśli ładowanie akumulatora nadal nie jest

możliwe, prosimy przesłać na adres naszego ser-

wisu obsługi klientów

•

ładowarkę i adapter ładowania

•

oraz akumulator.

Aby zapewnić odpowiednią przesyłkę

urządzenia, prosimy skontaktować się z nas-

zym serwisem obsługi klienta lub punktem

sprzedaży, w którym nabyto urządzenie.

Przy wysyłce lub utylizacji akumulatorów lub

urządzeń akumulatorowych zwracać uwagę

na to, aby były pojedynczo zapakowane w

plastikowy worek, aby uniknąć zwarcia i

pożaru!

Odpowiednie i regularne ładowanie akumulatora

zapewnia jego długą żywotność. Ładowanie jest

konieczne, jeśli stwierdzi się, że moc urządzenia

się zmniejsza. Nie rozładowywać całkowicie

akumulatora. Prowadzi to do uszkodzenia aku-

mulatora!

6.2 Przełącznik wkręcanie/wiercenie/wierce-

nie udarowe (rys. 4/poz. 2)

Ostrożnie!

Nie zmieniać kierunku obrotów, jeśli

urządzenie pracuje!

Wiercenie/wkręcanie

Wiercenie/wkrę

canie: nacisnąć przycisk (a)

na przełączniku (2) i jednocześnie przekręcić

przełącznik (2) w położenie A.

Wiercenie udarowe:

Wiercenie udarowe: nacisnąć przycisk (a) na

przełączniku (2) i jednocześnie przekręcić

przełącznik (2) w położenie B.

Uwaga!

Podczas wiercenia udarowego konieczne wy-

wieranie tylko niewielkiego nacisku. Zbyt wy-

soki nacisk obciąża zbędnie silnik. Regularnie

sprawdzać stan wierteł. Stępione wiertła należy

naostrzyć lub wymienić.

6.3 Przełącznik kierunku obrotów

(rys. 5 / poz. 3)

Za pomocą przełącznika suwakowego nad

włącznikiem/wyłącznikiem można ustawić kie-

runek obrotów urządzenia oraz zabezpieczyć

je przed niezamierzonym włączeniem. Można

wybrać pomiędzy kierunkiem obrotów w lewo i

w prawo. Aby uniknąć uszkodzeń mechanizmu

kierunek obrotów wolno przestawiać

tylko jeśli

urządzenie jest wyłączone. Włącznik/ wyłącznik

blokuje się, kiedy przełącznik suwakowy znajduje

się w pozycji środkowej.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 178Anl_TE_HD_18_12_Li_Solo_SPK13.indb 178 12.07.2023 09:28:1012.07.2023 09:28:10

- 179 -

Niebezpieczeństwo!

Aby uniknąć zagrożeń, urządzenie należy

zawsze trzymać za obydwa uchwyty!

W przeciwnym razie w przypadku natknięcia się

na przewody podczas wiercenia grozi porażenie

prądem!

6.4 Włącznik/wyłącznik (rys. 5 / poz. 4)

Przy pomocy włącznika /wyłącznika można bez-

stopniowo regulować liczbę obrotów. Im silniej

naciskany jest włącznik tym większa jest liczba

obrotów urządzenia.

Uruchomienie:

Nacisnąć włącznik/wyłącznik (4).

Wyłączanie:

Zwolnić włącznik/wyłącznik (4).

6.5 Wskaźnik poziomu naładowania akumula-

tora (rys. 6/ poz. e)

Przycisnąć przełącznik wskaźnika poziomu

naładowania akumulatora (d). Wskaźnik poziomu

naładowania akumulatora (e) sygnalizuje stan

naładowania akumulatora za pomocą 3 diod LED.

Wszystkie 3 diody LED się ś

wiecą:

Akumulator jest całkowicie naładowany.

Świecą się 1 lub 2 diody LED:

Wystarczający do pracy poziom naładowania

akumulatora.

1 dioda LED miga:

Akumulator jest rozładowany, należy naładować

akumulator.

Wszystkie diody LED migają:

Temperatura akumulatora poniżej wartości mi-

nimalnej. Odłączyć akumulator od ładowarki i

pozostawić go na jeden dzień w temperaturze

pokojowej. Jeżeli błąd się powtórzy, oznacza to,

że akumulator został głęboko rozładowany i jest

uszkodzony. Wyjąć akumulator z urządzenia. Zab-

rania się używania lub ładowania uszkodzonych

akumulatorów.

6.6 Oświetlenie diodą LED (rys. 6 / poz. 5)

Dioda LED (5) umożliwia oświetlenie miejsca

wkręcania bądź wiercenia przy złym oświetleniu.

świetlenie diodą LED (5) uruchamia się automa-

tycznie po wciśnięciu włącznika/wyłącznika (4).

6.7 Montaż narzędzia (rys. 7)

Uwaga! Na czas wykonywania prac na

urządzeniu (np. wymiana narzędzi, konserwacja

itp.) przełącznik kierunku obrotów (3) powinien

być ustawiony w pozycji środkowej.

•

Przed zamontowaniem narzędzia należy

je oczyścić i lekko nasmarować jego chwyt

smarem do wierteł.

•

Oczyszczone z pyłu i kurzu narzędzie należy

wkręcając wsunąć do oporu w uchwyt

narzędzia (f). Narzędzie blokuje się samo-

czynnie.

•

Pociągając za narzędzie sprawdzić, czy jest

ono poprawnie zablokowane.

6.8 Wyjmowanie narzędzia (rys. 8)

Przesunąć do tyłu tuleję blokującą (1) i

przytrzymując ją w tym położeniu wyjąć

narzędzie.

6.9 Wkręcanie

Zaleca się stosowanie śrub samocentrujących

(np. krzyżowych), które zapewniają bezpieczną

pracę. Proszę pamiętać o tym, aby używać bitów

i śrub dopasowanych do siebie co do kształtu i

wielkości. Wyregulować moment obrotowy odpo-

wiednio do rozmiaru śrub i stosując się do wska-

zówek zawartych w instrukcji obsługi.

7. Czyszczenie, konserwacja i

zamawianie części zamiennych

Niebezpieczeństwo!

Przed wszystkimi pracami związanymi z czysz-

czeniem urządzenia należy wyjąć z niego aku-

mulator.

7.1 Czyszczenie

•

Urządzenia zabezpieczające, szczeliny

powietrza i obudowa silnika powinny być w

miarę możliwości zawsze wolne od pyłu i

zanieczyszczeń. Urządzenie wycierać czystą

ściereczką lub przedmuchać sprężonym po-

wietrzem o niskim ciśnieniu.

•

Zaleca się czyszczenie urządzenia

bezpośrednio po każdorazowym użyciu.

•

Urządzenie czyścić regularnie wilgotną

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 179Anl_TE_HD_18_12_Li_Solo_SPK13.indb 179 12.07.2023 09:28:1012.07.2023 09:28:10

- 180 -

ściereczką z niewielką ilością szarego mydła.

Nie używać żadnych środków czyszczących

ani rozpuszczalników; mogą one uszkodzić

części urządzenia wykonane z tworzywa

sztucznego. Należy uważać, aby do wnętrza

urządzenia nie dostała się woda. Wniknięcie

wody do urządzenia podwyższa ryzyko

porażenia prądem.

7.2 Konserwacja

We wnętrzu urządzenia nie ma części

wymagających konserwacji.

7.3 Zamawianie części zamiennych i

osprzętu:

Zamawiając części zamienne należy podać

następujące informacje:

•

Typ urządzenia

•

Numer artykułu urządzenia

•

Numer identyfikacyjny urządzensia

•

Numer wymaganej części zamiennej

Aktualne ceny i informacje można znaleźć na

stronie internetowej: www.Einhell-Service.com

Wskazówka! Dla osiągnięcia

doskonałych rezultatów po-

lecamy stosować doskonałej

jakości wyposażenie produ-

kowane przez ﬁ rmę

! www.kwb.eu

welcome@kwb.eu

8. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu

zapobiegającym uszkodzeniom w czasie trans-

portu. Opakowanie jest surowcem i nadaje się do

powtórnego użytku lub do recyklingu. Urządzenie

oraz jego osprzęt składają się z rożnych rodzajów

materiałów, jak np. metal i tworzywa sztuczne. Nie

wyrzucać uszkodzonych urządzeń do śmietnika!

W celu odpowiedniej utylizacji należy oddać

urządzenie do specjalistycznego punktu zbiórki

odpadów. Informacji o specjalistycznych punktach

zbiórki odpadów udziela administracja

komunalna.

9. Przechowywanie

Urządzenie i wyposażenie dodatkowe

przechowywać w miejscu ciemnym, suchym i

wolnym od przemarzania, zabezpieczyć przed

dziećmi. Optymalna temperatura przechowywani

5 do 30˚C. Przechowywać urządzenie w oryginal-

nym opakowaniu.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 180Anl_TE_HD_18_12_Li_Solo_SPK13.indb 180 12.07.2023 09:28:1012.07.2023 09:28:10

- 181 -

10. Wskazania diod na ładowarce

Stan diod

Znaczenie i postępowanie

Czerwona

dioda LED

Zielona di-

oda LED

nie świeci

się

miga Stan gotowości

Ładowarka podłączona jest do sieci i znajduje się w stanie gotowości.

Brak akumulatora w ładowarce.

świeci się nie świeci

się

Ładowanie

Tr w a ładowanie akumulatora w przyspieszonym trybie. Informacje

odnośnie czasu ładowania znajdują na ładowarce.

Wskazówka! W zależności od aktualnego poziomu naładowania akumula-

tora faktyczny czas ładowania może odbiegać od podanego.

nie świeci

się

świeci się Akumulator jest naładowany i jest gotowy do

użytku. (READY TO GO)

Następnie ładowarka przełącza się automatycznie na proces ładowania

ochronnego, który trwa aż do całkowitego naładowania akumulatora.

Aby akumulator się ca

łkowicie naładował należy pozostawić go na ok. 15

minut dłużej na ładowarce.

Postępowanie:

Wyjąć akumulator z ładowarki. Odłączyć ładowarkę od zasilania.

miga nie świeci

się

Ładowanie adaptacyjne

Ładowarka pracuje w trybie ładowania ochronnego.

Z przyczyn bezpieczeństwa proces ładowania akumulatora jest wolniejszy

i trwa dłużej niż podany czas. Może to wystąpić z następujących przyczyn:

- Od ostatniego ładowania akumulatora upłynęło bardzo dużo czasu.

- Temperatura akumulatora wykracza poza zalecany zakres.

Postępowanie:

Mimo to dalsze ładowanie akumulatora jest możliwe; zaczekać, aż

zakończy się proces ładowania.

miga miga Błąd

Nie jest możliwe naładowania akumulatora. Akumulator jest uszkodzony.

Postępowanie:

Zabrania się ładowania uszkodzonych akumulatorów.

Wyjąć akumulator z ładowarki.

świeci sięświeci się Nieprawidłowa temperatura

Temperatura akumulatora jest za wysoka (np. pod wpływem

bezpośredniego promieniowania słonecznego) lub za niska (poniżej 0° C)

Postępowanie:

Wyjąć akumulator z ładowarki i pozostawić go na jeden dzień w tempera-

turze pokojowej (ok. 20° C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 181Anl_TE_HD_18_12_Li_Solo_SPK13.indb 181 12.07.2023 09:28:1112.07.2023 09:28:11

- 182 -

Symbol przekreślonego kołowego kontenera na odpady jest symbolem selektywnego zbierania od-

padów i oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami.

Symbol ten oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.

Jednocześnie informujemy, że: 1) na terenie RP istnieje system zbierania, w tym zwrotu, zużytego

sprzętu – w tym punkty selektywnej zbiórki i/lub lokalne punkty zbiórki, sklepy czy inne punkty

sprzedaży sprzętu. Szczegółową informację uzyskasz u swojego sprzedawcy; 2) każde gospodarstwo

domowe spełnia istotną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu,

zużytego sprzętu; 3) do produkcji sprzętu użyto niebezpiecznych: substancji, mieszanin oraz części

składowych, które mogą powodować potencjalne, niebezpieczne skutki dla środowiska i zdrowia ludzi,

dlatego też konieczne jest prawidłowe użytkowanie sprzętu oraz jego recykling.

Należy pamiętać o tym, aby przed oddaniem urządzenia do utylizacji wyjąć z niego akumulatory i ele-

menty oświetleniowe (np. ż

arówkę).

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na-

wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą ﬁ rmy Einhell Germany AG.

Zmiany techniczne zastrzeżone

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 182Anl_TE_HD_18_12_Li_Solo_SPK13.indb 182 12.07.2023 09:28:1112.07.2023 09:28:11

- 183 -

Informacje serwisowe

Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyﬁ kacie gwarancji.

Odpowiednie dane kontaktowe znajdą Państwo w tym certyﬁ kacie gwarancji. Nasi partnerzy są do

Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami-

ennych i zużywalnych oraz materiałów eksploatacyjnych.

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas

eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały

eksploatacyjne.

Kategoria Przykład

Części zużywające się* Szczotki węglowe, uchwyt wiertarski, Akumulator

Materiał eksploatacyjny/części eksploatacyjne* Wiertło, dłuto

Brakujące części

* nie zawsze wchodzą w zakres dostawy!

W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej

www.Einhell-Service.com. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe py-

tania:

•

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

•

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed

usterką)?

•

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)?

Prosimy o podanie opisu.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 183Anl_TE_HD_18_12_Li_Solo_SPK13.indb 183 12.07.2023 09:28:1112.07.2023 09:28:11

- 184 -

Certyﬁ kat gwarancji

Szanowny kliencie, szanowna klientko!

Nasze produkty podlegają surowej kontroli jakości. Jeżeli pomimo tego stwierdzą Państwo usterki w funkcjonowaniu

urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego

pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do Państwa dyspozycji pod wskazanym numerem

telefonu biura serwisowego. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób ﬁ zycznych, które nie używają tego produktu

do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji

obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych

urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji

przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne

udzielane są Państwu bezp

łatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia wymienionego niżej producenta

wynikające z błędów w produkcji urządzenia lub w materiale, o ile urządzenie zostało nabyte na terenie Unii Euro-

pejskiej i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Pro-

simy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach

działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonalnym. Tym samym, w przypadku użytku

urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności

gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc. W

przypadku artykułów należących do linii wyrobów „Professional“ powyższe wykluczenie odnośnie użytkowania w

ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonalnym nie ma zastosowania.

3. Gwarancji nie podlegają

•

szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania

instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowego lub nieprawidłowego rodzaju

prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych war-

unków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostate-

cznej konserwacji i pielęgnacji urządzenia.

•

szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia

urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrzegania zaleceń odnośnie

konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie,

pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania

zewnętrznego (np. uszkodzenia na skutek upadku urządzenia).

•

uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego natu-

ralnego zużycia. Przykładowo akumulatory podlegają naturalnemu zużyciu i odpowiednio do ich budowy zdol-

ne są do ograniczonej liczby cykli. Negatywny wpływ na zużycie mają obciążenia, którym są one poddawane,

prędkość ładowania oraz eksponowanie ich na działanie wysokich bądź niskich temperatur, wibracji i uderzeń.

4. Okres gwarancji wynosi 2 lata licząc od dnia kupna urządzenia. Roszczenia gwarancyjne winny być zgłaszane

przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza

się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia

okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na

zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń

gwarancyjnych należy zgłosić uszkodzone urządzenie na następującej stronie:

www.Einhell-Service.com. Proszę mieć przygotowany rachunek lub inny dokument zakupu nowego urządzenia.

Urządzenia, które przysłane zostały bez dowodu zakupu lub tabliczki znamionowej, nie są objęte świadczeniami

gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwa-

rancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie.

6. Jeżeli urządzenie zostało przewiezione do innego państwa Unii Europejskiej niż państwo, w którym je nabyto,

wówczas świadczenie gwarancyjne zostanie udzielone przez lokalnego partnera serwisowego. Roszczenie z

tytułu gwarancji nie przysługuje, jeżeli urządzenie zostało wywiezione poza teren Unii Europejskiej.

Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją bądź po jej upływie za zwrotem kosztów.

W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego. W przypadku części zużywających się,

materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z infor-

macjami serwisowymi zamieszczonymi w tej instrukcji obsługi.

Gwarant/ Usługa: Einhell Polska sp. Z.o.o.ul. Wymysłowskiego 1, PL-55-080 Nowa Wieś Wrocławska

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 184Anl_TE_HD_18_12_Li_Solo_SPK13.indb 184 12.07.2023 09:28:1112.07.2023 09:28:11

- 185 -

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb

seadme kasutamisel võtta tarvitusele mõningad

ohutusabinõud. Seepärast lugege kasutusjuhend

/ ohutusjuhised hoolikalt läbi. Hoidke need korra-

likult alles, et informatsioon oleks teil igal hetkel

käeulatuses. Kui peaksite seadme teisele isikule

edasi andma, siis andke talle ka kasutusjuhend /

ohutusjuhised. Me ei võta endale vastutust õnne-

tuste või kahjude eest, mis tekivad käesoleva

juhendi ja ohutusjuhiste mittejärgimisel.

Kasutatud sümbolite seletus (vt joonis 10)

1. Oht! - vigastusohu vähendamiseks lugege

kasutusjuhendit.

2. Ettevaatus! Kasutage kõrvaklappe. Müra

võib põhjustada kuulmiskaotust.

3. Ettevaatus! Kandke tolmumaski. Puidu

ja teiste materjalide töötlemisel võib tekkida

tervisele kahjulik tolm. Asbesti sisaldavat ma-

terjali ei tohi töödelda!

4. Ettevaatus! Kandke kaitseprille. Töö ajal

tekkivad sädemed ning seadmest lendavad

killud, laastud ja tolm võivad halvendada näh-

tavust.

5. Hoidke akusid ainult kuivades ruumides

temperatuuril +10 °C kuni +40 °C. Hoiustage

akusid ainult laetud olekus (vähemalt 40%

laetud).

6. Seadme kahjustuste vältimiseks tuleb funkt-

sioone ümber lülitada ainult siis, kui seade ei

tööta.

7. Lükake SDS-Plus-puur keerates tööriistaotsa-

kule kuni määrajani. Tööriist lukustub iseene-

sest.

1. Tõmmake lukustushülssi tagasi, hoidke

kinni!

2. Eemaldage tööriist!

8. Puuri läbimõõt tohib olla maks. 12 mm.

1. Ohutusjuhised

Hoiatus!

Lugege kõiki ohutusjuhiseid, juhendeid,

jooniseid ja tehnilisi andmeid, mis kuuluvad

elektritööriista juurde. Järgnevalt toodud juhiste

puudulik järgimine võib põhjustada elektrilöögi,

põletuse ja/või raskeid vigastusi.

Hoidke kõik ohutusjuhised ja juhendid tulevi-

kuks alles.

2. Seadme kirjeldus ja

tarnekomplekt

2.1 Seadme kirjeldus (joonis 1)

1. Lukustushülss

2. Puurimise / löökpuurimise lüliti

3. Pöörlemissuuna lüliti

4. Toitelüliti

5. LED-lamp

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on

kõik vajalikud osad. Juhul, kui mõni osa on puu-

du, pöörduge hiljemalt 5 tööpäeva jooksul pärast

kauba ostmist meie teeninduskeskusesse või lä-

himasse pädevasse ehitusmaterjalide kauplusse

ning esitage kehtiv ostukviitung. Järgige siinkohal

juhendi lõpus esitatud garantiitingimustes olevat

garantiitabelit.

•

Avage pakend ja võtke seade ettevaatlikult

välja.

•

Eemaldage pakkematerjal ning pakke- ja

transporditoed (kui on olemas).

•

Kontrollige, kas tarnekomplekt on terviklik.

•

Kontrollige, ega seadmel ja tarvikutel pole

transpordikahjustusi.

•

Hoidke pakend võimalusel kuni garantiiaja

lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-

jad! Lapsed ei tohi kilekottide, fooliumi ja

pisidetailidega mängida! Oht alla neelata ja

lämbuda!

•

Akulööktrell

•

Originaalkasutusjuhend

•

Ohutusjuhised

3. Sihipärane kasutamine

Seade on mõeldud betooni, kivi ja telliskivide

löökpuurimiseks, kasutades vastavat puuri. Lisaks

sellele sobib seade kruvide keeramiseks ja puuri-

miseks puidus ja terases.

Masinat võib kasutada ainult sihipärasel otstarbel.

Igasugune teisel otstarbel kasutamine ei ole sihi-

pärane. Kõigi sellest tulenevate kahjude või vigas-

tuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole

konstrueeritud ettevõtluses, käsitöönduses ega

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 185Anl_TE_HD_18_12_Li_Solo_SPK13.indb 185 12.07.2023 09:28:1112.07.2023 09:28:11

- 186 -

tööstuses kasutamise otstarbel. Me ei anna min-

git garantiid, kui seadet kasutatakse ettevõtluses,

käsitöönduses või tööstuses jt sarnastel tegevu-

saladel.

4. Tehnilised andmed

Mootori toide: .........................................18 V d.c.

Koormuseta pöörlemissagedus: .......0-1300 min

-1

Pöörlemissuuna muutmine: ............................. on

Kaal: .........................................................1,46 kg

Oht!

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused tehti kindlaks stan-

dardi EN 62841 järgi.

Helirõhu tase L

.................................... 94 dB(A)

Hälbepiir K

.................................................3 dB

Müratase L

....................................... 105 dB(A)

Hälbepiir K

................................................ 3 dB

Kasutage kõrvaklappe.

Müra võib põhjustada kuulmiskaotust.

Võnke koguväärtused (kolme suuna vektorsum-

ma) on kindlaks määratud standardi EN 62841

järgi.

Löökpuurimine betoonis

Võngete emissiooniväärtus a

= 10,5 m/s

Värisemine K = 1,5 m/s

Esitatud võnke koguväärtused ja müra emis-

siooniväärtus on mõõdetud standardiseeritud

testimismeetodi järgi ja seda võib kasutada võrd-

luseks mõne teise elektritööriista võngete emissi-

ooniväärtusega.

Märgitud võnke koguväärtusi ja müra emissiooni-

väärtusi saab kasutada ka koormuse esialgseks

hindamiseks.

Hoiatus!

Võnke ja müra emisiooniväärtused võivad

elektritööriista tegeliku kasutamise ajal erineda

etteantud väärtustest, sõltuvalt elektritööriista

kasutamise viisist, eelkõige sellest, millist detaili

töödeldakse.

Piirake müra teket ja vibratsiooni miinimu-

mini!

•

Kasutage ainult täiesti korras seadmeid.

•

Hooldage ja puhastage seadet korrapäraselt.

•

Kohandage oma töömeetodid seadmega.

•

Ärge koormake seadet üle.

•

Laske seadet vajaduse korral kontrollida.

•

Lülitage seade välja, kui seda ei kasutata.

Ettevaatus!

Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskir-

jadekohaselt, jääb jääkriskide oht alati püsi-

ma. Esineda võivad järgmised elektritööriista

konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat

tolmukaitsemaski.

2. Kuulmiskahjustused juhul, kui ei kanta sobivat

kuulmiskaitset.

3. Tervisekahjustused, mis tulenevad käte

vibreerimisest juhul, kui seadet kasutatakse

pikema aja jooksul või seda ei kasutata ega

hooldata nõuetele vastavalt.

Oht!

See elektriseade tekitab töö ajal elektromag-

netilise välja. See väli võib teatud asjaoludel

kahjustada aktiivseid või passiivseid meditsiinilisi

implantaate. Selleks et vähendada raskete või

surmavate vigastuste ohtu, soovitame meditsiini-

liste implantaatidega isikutel enne seadme kasut-

amist pidada nõu arsti ning implantaadi tootjaga.

5. Enne kasutuselevõttu

Enne akulööktrelli kasutuselevõttu lugege tingi-

mata järgmisi juhiseid:

1. Laadige akut komplektis oleva laadijaga.

2. Kasutage ainult teravaid puuriterasid ning

veatuid ja sobivaid kruvikeeraja otsakuid.

3. Seintesse ja müüridesse puurimisel ja kruvide

keeramisel kontrollige varjatud elektrijuhtmete

ja gaasi- ning veetorude asukohta.

6. Käitamine

6.1 Liitiumaku laadimine (joonised 2-3)

1. Tõmmake aku (a) käepidemest välja, vajuta-

des lukustusnuppu (b) allapoole.

2. Kontrollige, kas aku tüübisildil toodud võrgu-

pinge vastab olemasolevale võrgupingele.

Pange laadija (c) toitepistik pistikupessa.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 186Anl_TE_HD_18_12_Li_Solo_SPK13.indb 186 12.07.2023 09:28:1212.07.2023 09:28:12

- 187 -

Roheline valgusdiood hakkab vilkuma.

3. Pange aku laadijale.

Punktis 10 (laadija näidik) leiate tabeli laadija val-

gusdioodinäidiku tähendustega.

Kui aku laadimine ei peaks võimalik olema, kont-

rollige palun

•

kas pistikupesas on pinget;

•

kas laadija laadimiskontaktidega on takistus-

teta ühendus.

Kui aku laadimine ei peaks ikka veel võimalik ole-

ma, palume teil saata

•

laadur ja laadimisadapter

•

ja aku

meie klienditeenindusesse.

Asjakohaseks toimetamiseks kogumiskohta

võtke ühendust meie klienditeenindusega või

kohaga, kust seade on ostetud.

Jälgige akude ja akuseadmete transportimi-

sel või utiliseerimisel, et need pakitaks üksi-

kult kilekotikestesse, et vältida lühiühendusi

ja tulekahju!

Aku pika kasutusaja huvides peaksite hoolitsema

aku õigeaegse laadimise eest. See on vajalik igal

juhul, kui te märkate, et seadme võimsus nõrge-

neb. Ärge laske akut kunagi täiesti tühjaks. See

kahjustab akut!

6.2 Kruvimise/puurimise/löökpuurimise lüliti

(joonis 4/ 2)

Ettevaatust!

Lülitage ümber ainult siis, kui seade ei tööta!

Puurimine/kruvimine:

Puurimiseks/kruvimiseks viige lüliti (2) lülitusa-

sendisse A.

Löökpuurimine:

Lööktrelliga puurimiseks viige lüliti (2) lülitusasen-

disse B.

Tähelepanu!

Löökpuuriga töötamiseks vajate ainult vähest

surumisjõudu. Liiga tugev surumisjõud koormab

ilmaasjata mootorit. Kontrollige puuri regulaarselt.

Lihvige nürid puurid või asendage need.

6.3 Pöörlemissuunalüliti (joonis 5/ 3)

Toitelüliti kohal asuva liuglülitiga saate reguleerida

seadme pöörlemissuunda ja kindlustada seadme

tahtmatu sisselülitamise vastu. Te võite valida

pöörlemissuuna vasakule või paremale. Ajami

kahjustuste vältimiseks tohib pöörlemissuunda

muuta ainult siis, kui seade ei tööta. Kui liuglüliti

on vaheasendis, siis on toitelüliti blokeeritud.

Oht!

Ohu vältimiseks tohib masinat hoida ainult mõle-

mast käepidemest!

Vastasel juhul võib juhtmete pihta puurimisel äh-

vardada elektrilöök!

6.4 Toitelüliti (joonis 5/ 4)

Toitelüliti abil saate pöörete arvu astmeteta juh-

tida. Mida rohkem te lülitit vajutate, seda suure-

maks muutub seadme pöörete arv.

Sisselülitamine:

Vajutage toitelülitit (4).

Väljalülitamine:

Laske toitelüliti (4) lahti.

6.5 Aku täituvuse näidik (joonis 6/e)

Vajutage aku täituvuse näidiku nupule (d). Aku

täituvuse näidik (e) annab aku laetuse taseme

kohta märku 3 LEDi abil.

Kõik 3 LEDi põlevad:

Aku on täiesti täis.

2 LEDi või 1 LED põleb

Aku on veel piisavalt laetud.

1 LED vilgub:

Aku on tühi, laadige akut.

Kõik LEDid vilguvad:

Aku temperatuur on ületatud. Eemaldage aku

seadmelt ja laske akul üks päev olla toatempera-

tuuril. Kui viga esineb uuesti, on aku tühjenenud

ja seega defektne. Eemaldage aku seadmelt. De-

fektset akut ei tohi rohkem kasutada ega laadida.

6.6 LED-lamp (joonis 6/ 5)

LED-lambi (5) abil saab halbade valgustingimuste

korral kruvi- või puurikohta valgustada. LED-lamp

(5) süttib automaatselt, niipea kui vajutate toite-

lülitit (4).

6.7 Tööriista paigaldamine (joonis 7)

Tähelepanu! Kõigi tööde korral (nt instrumendiva-

hetus, hooldus jms) seadke seadme pöörlemis-

suuna lüliti (3) keskmisesse asendisse.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 187Anl_TE_HD_18_12_Li_Solo_SPK13.indb 187 12.07.2023 09:28:1212.07.2023 09:28:12

- 188 -

•

Puhastage tööriist enne töösse võtmist ja

määrige võll kergelt masinamäärdega.

•

Lükake tolmust puhastatud tööriist keerates

tööriistaotsakule (c) kuni määrajani. Tööriist

lukustub iseenesest.

•

Kontrollige lukustust tööriista tõmmates.

6.8 Tööriista väljavõtmine (joonis 8)

Keerake lukustushülss (1) tagasi, hoidke kinni ja

võtke tööriist välja.

6.9 Kruvide keeramine

Kõige parem oleks kasutada isetsentreerivaid

kruvisid (nt Torx, ristpeakruvid), mis tagavad kind-

la töötamise. Pange tähele, et kasutatav otsak ja

kruvi sobiksid vormilt ja suuruselt. Kasutage kruvi

suurusele vastavat pöördemomenti, nagu kasu-

tusjuhendis kirjeldatud.

7. Puhastus, hooldus ja varuosade

tellimine

Oht!

Enne kõiki puhastustöid tõmmake aku välja.

7.1 Puhastamine

•

Hoidke kaitseseadised, õhupilud ja mootori-

kestad võimalikult tolmu- ja mustusevabad.

Hõõruge seade puhta rätikuga puhtaks või

puhastage suruõhuga madalal survel.

•

Soovitame puhastada seadet otsekohe

pärast iga kasutamist.

•

Puhastage seadet regulaarselt niiske rätikuga

ja vähese koguse vedelseebiga. Ärge kasu-

tage puhastusvahendeid või lahusteid; need

võivad kahjustada seadme plastdetaile. Ar-

vestage sellega, et seadme sisemusse ei tohi

vett sattuda. Vee tungimine elektriseadmesse

suurendab elektrilöögi saamise ohtu.

7.3 Hooldus

Seadme sisemuses ei asu muid hooldust vajavaid

osi.

7.3 Varuosade ja tarvikute tellimine:

Varuosade tellimisel on vajalikud järgmised an-

dmed:

•

Seadme tüüp

•

Seadme artikli number

•

Seadme identifitseerimisnumber

•

Vajamineva varuosa varuosanumber

Kehtivad hinnad ja info leiate aadressilt

www.Einhell-Service.com.

Vihje! Hea töötulemuse

saavutamiseks soovitame

kvaliteetseid tarviku-

id! www.kwb.eu

welcome@kwb.eu

8. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade

pakendis. See pakend on toormaterjal ja seega

taaskasutatav ning selle saab toorainetöötlusse

tagasi toimetada. Seade ja selle tarvikud koosne-

vad mitmesugustest materjalidest nagu nt metall

ja plast. Katkised seadmed ei kuulu olmeprügi

hulka. Asjatundlikuks käitlemiseks tuleks seade

anda ära vastavasse kogumiskohta. Kui Te ei tea

ühtki kogumiskohta, siis küsige teavet kohalikust

omavalitsusest.

9. Hoiustamine

Hoidke seadet ja selle lisatarvikuid pimedas,

kuivas ja külmakindlas ning lastele ligipääsmatus

kohas. Optimaalne laotemperatuur on vahemikus

5 kuni 30˚C. Hoidke elektritööriista originaalpa-

kendis.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 188Anl_TE_HD_18_12_Li_Solo_SPK13.indb 188 12.07.2023 09:28:1212.07.2023 09:28:12

- 189 -

10. Laadija näidik

Näidiku olek Tähendus ja abinõu

Punane

LED

Roheline

LED

väljalülita-

tud

Vilgub Töövalmidus

Laadija on võrku ühendatud ja töövalmis, aku ei ole laadijas

Põleb väljalülita-

tud

Laadimine

Laadija laeb akut kiirrežiimil. Vastavad laadimisajad leiate vahetult laadijalt.

Märkus! Olenevalt olemasolevast laetuse tasemest võivad tegelikud laadi-

misajad etteantud aegadest natuke erineda.

väljalülita-

tud

Põleb Aku on täis ja töövalmis. (READY TO GO)

Seejärel lülitatakse ümber õrnale laadimisele, kuni aku on täiesti täis la-

etud.

Laske selleks aku umbes 15 minutit kauem laadijal olla.

Abinõu:

Võtke aku laadijast välja. Eraldage laadija vooluvõrgust.

Vilgub väljalülita-

tud

Paindlik laadimine

Laadija asub säästva laadimise režiimil.

Akut laetakse turvalisuse tõttu aeglasemalt ja selleks kulub aega kauem.

Sellel võivad olla järgmised põhjused.

- Akut ei ole pikka aega laetud.

- Aku temperatuur ei ole ideaalses vahemikus.

Abinõu:

Oodake, kuni laadimine on lõpetatud, akut saab sellele vaatamata edasi

laadida.

Vilgub Vilgub Viga

Laadimine ei ole enam võimalik. Aku on defektne.

Abinõu:

Defektset akut ei tohi rohkem laadida.

Võtke aku laadijast välja.

Põleb Põleb Temperatuurihäire

Aku on liiga kuum (nt otsese päikesekiirguse tõttu) või liiga külm

(madalam kui 0 °C).

Abinõu:

Eemaldage aku ja hoidke seda 1 päev toatemperatuuril (umbes 20 °C).

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 189Anl_TE_HD_18_12_Li_Solo_SPK13.indb 189 12.07.2023 09:28:1212.07.2023 09:28:12

- 190 -

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele

kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst-

lik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisnõudele:

Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa

aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab

selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va-

nade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Jälgige utiliseerimisel, et akud ja valgustusseadmed (nt hõõglamp) võetakse seadmest välja.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa-

liselt, on lubatud ainult Einhell Germany AG loal.

Tehniliste muudatuste õigus reserveeritud

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 190Anl_TE_HD_18_12_Li_Solo_SPK13.indb 190 12.07.2023 09:28:1312.07.2023 09:28:13

- 191 -

Hooldusteave

Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed

leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-

monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin-

guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide

Kuluosad* Süsiharjad, padrun, Aku

Kulumaterjal / Kuluosad* Puur, meisel

Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com.

Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

•

Kas seade on töötanud või oli ta algusest peale defektne?

•

Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?

•

Missugune tõrge Teie arvates seadmel on (põhitunnus)?

Kirjeldage seda tõrget.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 191Anl_TE_HD_18_12_Li_Solo_SPK13.indb 191 12.07.2023 09:28:1312.07.2023 09:28:13

- 192 -

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt

kahju ja me palume Teil pöörduda kaupluse poole, kelle juurest toote soetasite. Garantiinõuete esitami-

sel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks ettevõtlus tegevuseks. Käesolevad garantiitingimused

reguleerivad täiendavaid garantiiteenuseid, mida lubab allpool nimetatud tootja oma uute seadmete

ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta teie seaduslikke garanti-

inõudeid. Meie garantiiteenus on teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt Euroopa Liidus ostetud, allpool nimetatud tootja toodetud

uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul

nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et ainult ”Professio-

nal” kaubamärgiga tooted on konstrueeritud ettevõtluses, käsitöönduses ja kutsetegevuses kasuta-

mise otstarbel. Kõikide teiste toodete puhul garantiileping ei kehti, kui neid on kasutatud ettevõtluse,

käsitöönduse, kutsetegevuse või samaväärsel otstarbel.

3. Meie garantii alla ei kuulu:

•

seadme kahjustused, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigal-

duse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või

hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmisel ebaharilike keskkonna-

tingimuste kätte või puuduliku hoolduse ja kontrolli tõttu;

•

seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt

seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine) võõrkehade (nt

liiva, kivide või tolmu jne) seadmesse tungimise tagajärjel; transpordikahjud, kahjustused, mis on

tekkinud jõu kasutamise või välisjõudude mõju (nt kahjustused mahakukkumise tõttu) tagajärjel;

•

kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või

muu loomuliku kulumise tagajärjel. Näiteks mõjub akudele ja akupakkidele loomulik kulumine ja

need on konstruktsioonist tingituna ette nähtud piiratud tsüklite arvu jaoks. Kulumist mõjutavad

eelkõige nõutavad koormused, laadimiskiirused, ent ka kokkupuude kuumuse, külma, vibratsioo-

ni ja löökidega.

4. Garantiiaeg on kaks aastat ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb

esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast

garantiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega

või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See keh-

tib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Ho-

idke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma

vastavate tõenditeta või ilma tüübisildita, on klassiﬁ tseerimise võimaluse ebapiisavuse tõttu garantii

välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud

või uue seadme.

6. Kui olete seadme viinud mõnda muusse Euroopa Liidu liikmesriiki kui riik, kus seadme ostsite,

täidame garantii sealse teeninduspartneri kaudu. Euroopa Liidust väljaviimisel garantiinõudeõigus

puudub.

Enesestmõistetavalt kõrvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on

läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse. Kulu-/tarbe- ja puu-

duolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud

hooldusteabele.

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 192Anl_TE_HD_18_12_Li_Solo_SPK13.indb 192 12.07.2023 09:28:1312.07.2023 09:28:13

Nigel Yang/Product-Management

Andreas Weichselgartner/General-Manager

- 193 -

D Konformitätserklärung: Wir erklären Konformität gemäß EU-

Richtlinie und Normen für Artikel

GB Declaration of conformity: We declare conformity in accordance

with the EU directive and standards for article

F Déclaration de conformité : Nous déclarons la conformité confor-

mément aux directives et normes UE pour l‘article

I Dichiarazione di conformità: dichiariamo la conformità secondo la

direttiva UE e le norme per l‘articolo

DK Overensstemmelseserklæring: Vi attesterer overensstemmelse iht.

EU-direktiv samt standarder for artikel

S Försäkran om överensstämmelse: Vi förklarar följande överens-

stämmelse enl. EU-direktiv och standarder för artikeln

CZ Prohlášení o shodě: Prohlašujeme shodu podle směrnice EU a

norem pro výrobek

SK Vyhlásenie o zhode: Vyhlasujeme zhodu podľa smernice EÚ a

noriem pre výrobok

NL Conformiteitsverklaring: wij verklaren conformiteit conform EU-

richtlijn en normen voor artikel

E Declaración de conformidad: declaramos la conformidad a tenor

de la directiva y normas de la UE para el artículo

FIN Standardinmukaisuustodistus: Me vakuutamme, että EU-direktiivin

ja standardien vaatimukset täyttyvät tuotteelle

SLO IZJAVA O SKLADNOSTI potrjuje sledečo skladnost s smernico EU

in standardi za izdelek

H Konformitási nyilatkozat: Az EU-irányvonal és normák szerinti

konformitást jelentjük ki a cikkekhez

RO Declaraţie de conformitate: Declarăm conformitate conform

directivei şi normelor UE pentru articolul

GR Δήλωση συμμόρφωσης: Δηλώνουμε συμμόρφωση σύμφωνα με

Οδηγία Εε και πρότυπα για τα προϊόντα

P Declaração de conformidade: Declaramos a conformidade de

acordo com a diretiva CE e normas para o artigo

HR IZJAVA O SUKLADNOSTI potvrđuje sljedeću usklađenost prema

smjernicama EU i normama za artikl

BIH IZJAVA O SUKLADNOSTI potvrđuje sljedeć

u usklađenost prema

smjernicama EU i normamaza artikl

RS DEKLARACIJA O USUGLAŠENOST potvrđuje sledeću

usklađenost prema smernicama EZ i normama za artikal

TR Uygunluk Deklarasyonu: AB direktiﬁ ve ürün standartları uyarınca

uygunluğunu beyan ederiz

RUS Заявление о соответствии товара: Настоящим

удостоверяется, что следующие продукты соответствуют

директивам и нормам ЕС

EE Vastavusdeklaratsioon: Tõendame toote vastavust EL direktiivile ja

standarditele

LV Atbilstības deklarācija: Mēs apliecinām atbilstību ES direktīvai un

standartiem tālāk minētajām precēm

LT Atitikties deklaracija: deklaruojame, kad gaminys atitinka ES

direktyvą ir standartus

PL Deklaracja Zgodności - deklarujemy zgodność wymienionego

poniżej artykułu z następują

cymi normami na podstawie

dyrektywy EU

BG Декларация за съответствие: Ние декларираме съответствие

на Директивите и нормите (ЕС) за изделия

UKR Декларація відповідності: ми заявляємо про відповідність

згідно з Директивою ЄС та стандартами стосовно артикула

MK Изјава за сообразност: Изјавуваме сообразност со

регулативата и со нормите на ЕУ за артикли

N Samsvarserklæring: Vi erklærer samsvar i henhold til EU-direktiv

og standarder for artikkel

IS Samræmisyﬁ rlýsing: Við útskurðum samræmi við EU-reglugerð og

stöðlum fyrir vörutegund

Akku-Bohrhammer* TE-HD 18/12 Li (Einhell)

2014/29/EU

2005/32/EC_2009/125/EC

(EU)2015/1188

2014/35/EU

2006/28/EC

2014/30/EU

2014/32/EU

2014/53/EU

2014/68/EU

(EU)2016/426

Notiﬁ ed Body:

(EU)2016/425

2011/65/EU_(EU)2015/863

2006/42/EC

Annex IV

Notiﬁ ed Body:

Reg. No.:

2000/14/EC_2005/88/EC

Annex V

Annex VI

Noise: measured L

= dB (A); guaranteed L

= dB (A)

P = kW; L/Ø = cm

Notiﬁ ed Body:

2012/46/EU_(EU)2016/1628

Emission No.:

Standard references: EN 62841-1; EN IEC 62841-2-6; EN 55014-1; EN 55014-2

Landau/Isar, den 15.06.2023

First CE: 2019 Archive-File/Record: NAPR029481

Art.-No.: 45.139.70 I.-No.: 21023 Documents registrar: Patrick Willnecker

Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

* GB Cordless hammer drill · F Marteau perforateur à accumulateur · I Trapano battente a batteria · DK/N Borehammer med oplader · S Batteridriven borrhammare · CZ Akumulátorové vrtací kladivo ·

SK Akumulátorové vŕtacie kladivo · NL Accu boorhamer · E Taladro percutor a batería · FIN Akkukäyttöinen poravasara · SLO Baterijsko vrtalno kladivo · H Akku-fúrókalapács · RO Ciocan rotopercutor

cu acumulator · GR Πνευματικο πιστολετο μπαταριας · P Martelo perfurador sem ﬁ o · HR/BIH Akumulatorski bušaći čekić · RS Akumulatorska udarna bušilica · PL Akumulatorowa wiertarka udarowa

· TR Akülü kirici delici · RUS Аккумуляторный бурильный молоток · EE Aku-haamerpuur · LV Akumulatora perforators · LT Akumuliatorinis perforatorius · BG Акумулаторен пробивен чук · UKR

Акумуляторний бурильний молоток · MK Бормашина-чекан на батерии · NO Batteridrevet borhammer · IS Hleðsluhöggbor

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 193Anl_TE_HD_18_12_Li_Solo_SPK13.indb 193 12.07.2023 09:28:1312.07.2023 09:28:13

Tom Chambers, Managing Director Einhell UK Ltd.

- 194 -

Declaration of conformity

Cordless Rotary Hammer TE-HD 18/12 Li (Einhell)

Standards: BS EN 62841-1; BS EN IEC 62841-2-6; BS EN 55014-1; BS EN 55014-2

Wirral, 2023.06.15

Archive-File/Record: NAPR029481

Documents registrar: Patrick Willnecker

Article Number: 45.139.70 I.-No.: 21023

Subject to change without notice

Wiesenweg 22, 94405 Landau/Isar, Germany

We, Einhell UK Ltd

Champions Business Park, First Floor Unit 10, Arrowe Brook Rd, Upton, Wirral CH49 0AB,

United Kingdom

declare the conformity to UK standards and legislation was assessed for:

Simple Pressure Vessels (Safety) Regulation

Electromagnetic Compatibility Regulation

Electrical Equipment (Safety) Regulation

Measuring Instruments Regulation

Radio Equipment Regulation

Pressure Equipment (Safety) Regulation

Personal Protective Equipment Regulation

The Ecodesign for Energy-Related Products and Energy Information Regulation

The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulation

Noise Emission in the Environment by Equipment for use Outdoors Regulation

Annex V

Annex VI

Noise: measured L

= dB (A); guaranteed L

= dB (A)

P = kW; L/Ø = cm

UK Approved Body:

Supply of Machinery (Safety) Regulation

Annex IV

UK Approved Body:

UKTE Certiﬁ cate No.:

UK legislation

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 194Anl_TE_HD_18_12_Li_Solo_SPK13.indb 194 12.07.2023 09:28:1312.07.2023 09:28:13

EH 07/2023 (01)

Anl_TE_HD_18_12_Li_Solo_SPK13.indb 195Anl_TE_HD_18_12_Li_Solo_SPK13.indb 195 12.07.2023 09:28:1412.07.2023 09:28:14
