TE-HD 18 Li - Solo
TE-HD 18 Li - Solo
Art.-Nr.: 45.138.10 (1,5 Ah) I.-Nr.: 11014
Art.-Nr.: 45.138.12 (Solo) I.-Nr.: 11014
7
D Originalbetriebsanleitung
Akku-Bohrhammer
GB Original operating instructions
Cordless hammer drill
F Instructions d’origine
Marteau perforateur à
accumulateur
I Istruzioni per l’uso originali
Trapano battente a batteria
DK/ Original betjeningsvejledning
N Borehammer med oplader
S Original-bruksanvisning
Batteridriven borrhammare
NL Originele handleiding
Accu boorhamer
E Manual de instrucciones original
Taladro percutor a batería
P Manual de instruções original
Martelo perfurador sem fi o
GR Πρωτότυπες Οδηγίες χρήσης
Πνευματικο πιστολετο μπαταριας
Anl_TE_HD_18_Li_Kit_SPK7.indb 1Anl_TE_HD_18_Li_Kit_SPK7.indb 1 09.05.2019 08:20:1209.05.2019 08:20:12
- 2 -
1
2
9
76 5
4
1 2
6
8
5
2.
1.
3
3
5
8
Anl_TE_HD_18_Li_Kit_SPK7.indb 2Anl_TE_HD_18_Li_Kit_SPK7.indb 2 09.05.2019 08:20:2309.05.2019 08:20:23
- 3 -
4 5
6 7
8
b
9
1
1
3
4
7
c
B
A
2a
Anl_TE_HD_18_Li_Kit_SPK7.indb 3Anl_TE_HD_18_Li_Kit_SPK7.indb 3 09.05.2019 08:20:2409.05.2019 08:20:24
D
- 4 -
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
10. Anzeige Ladegerät
Anl_TE_HD_18_Li_Kit_SPK7.indb 4Anl_TE_HD_18_Li_Kit_SPK7.indb 4 09.05.2019 08:20:2509.05.2019 08:20:25
D
- 5 -
Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus-
tretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann ge-
sundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C.
Akkus nur in geladenem Zustand lagern (mind. 40% geladen).
Um eine Beschädigung des Gerätes zu vermeiden, soll die Umschaltung zwischen den einzelnen Funk-
tionen nur im Stillstand erfolgen.
SDS-Plus- Bohrer drehend in die Werkzeugaufnahme bis zum Anschlag einschieben. Das Werkzeug
verriegelt sich von selbst.
1. Verriegelungshülse zurückziehen, festhalten!
2. Werkzeug entnehmen!
Anl_TE_HD_18_Li_Kit_SPK7.indb 5Anl_TE_HD_18_Li_Kit_SPK7.indb 5 09.05.2019 08:20:2509.05.2019 08:20:25
D
- 6 -
Nur für den Gebrauch in trockenen Räumen.
Schutzklasse II
2
Der Durchmesser des Bohrers darf max. 12 mm betragen.
Anl_TE_HD_18_Li_Kit_SPK7.indb 6Anl_TE_HD_18_Li_Kit_SPK7.indb 6 09.05.2019 08:20:2609.05.2019 08:20:26
D
- 7 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

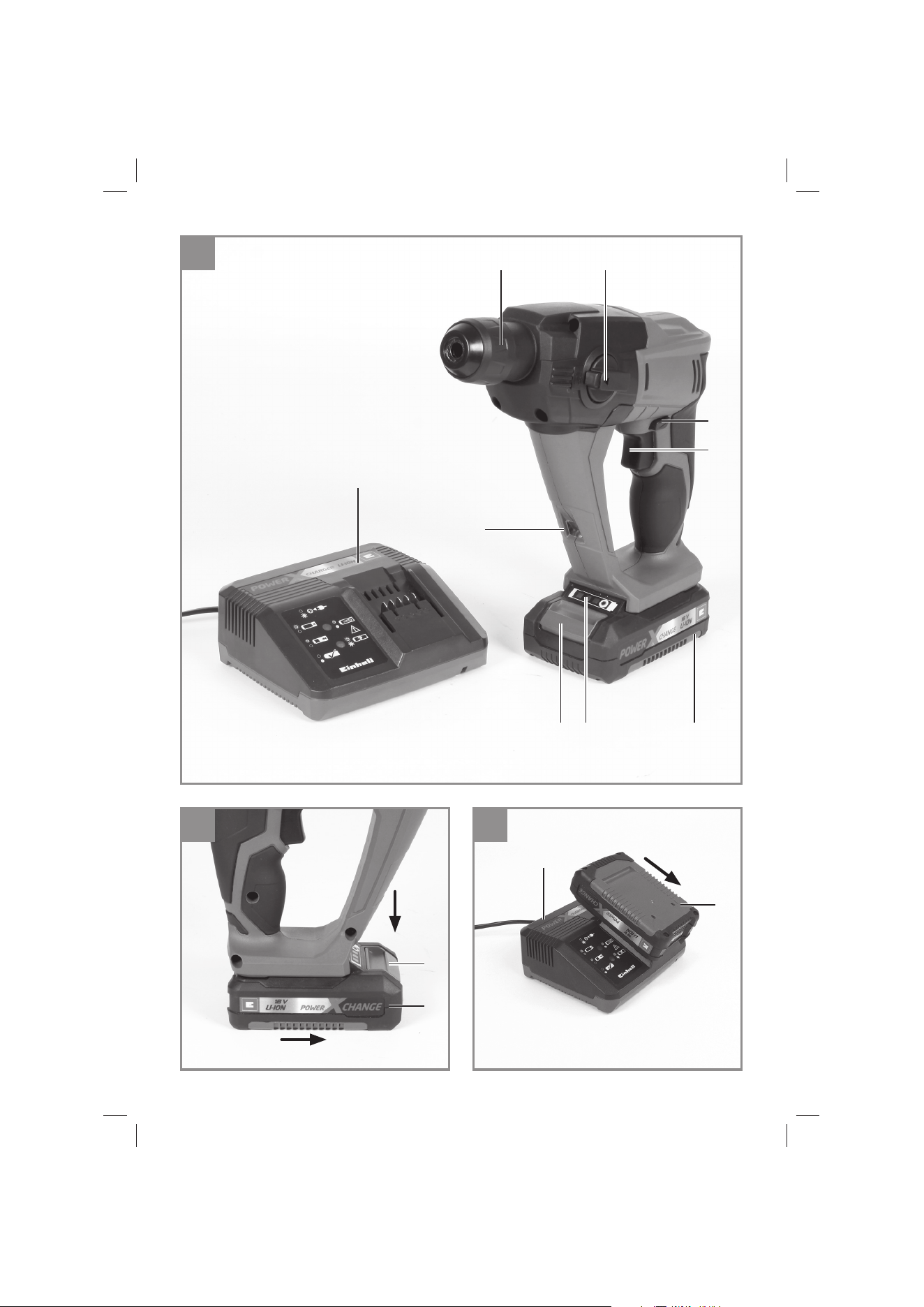

2.1 Gerätebeschreibung (Bild 1)
1. Verriegelungshülse
2. Bohren-/Schlagbohren-Umschalter
3. Drehrichtungsschalter
4. Ein-/ Ausschalter
5. Akku
6. Rasttaste
7. Akku-Kapazitätsanzeige
8. Ladegerät
9. LED-Licht
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
•
Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
•
Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
•
Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
•
Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
•
Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
•
Akku-Bohrhammer
•
Ladegerät (Bei Art.-Nr.: 45.138.12 nicht im
Lieferumfang)
•
Akku (Bei Art.-Nr.: 45.138.12 nicht im Liefer-
umfang)
•
Originalbetriebsanleitung
•
Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Das Gerät ist bestimmt zum Hammerbohren in
Beton, Gestein und Ziegel unter Verwendung des
entsprechenden Bohrers. Außerdem ist das Gerät
geeignet zum Schrauben und Bohren in Holz und
Stahl.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Anl_TE_HD_18_Li_Kit_SPK7.indb 7Anl_TE_HD_18_Li_Kit_SPK7.indb 7 09.05.2019 08:20:2609.05.2019 08:20:26
D
- 8 -
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor: .................18 V d.c.
Leerlauf-Drehzahl:.............................0-1100 min
-1
Rechts- Links-Lauf: ............................................ja
Ausgangsspannung Ladegerät: ..............21 V d.c.
Ausgangsstrom Ladegerät: ............................ 3 A
Netzspannung Ladegerät: .. 200-260 V~ 50-60Hz
Akku-Typ: .................................................... Li-Ion
Anzahl der Akkuzellen: ....................................... 5
Akkukapazität: ........................................... 1,5 Ah
Gewicht: ...................................................... 1,7 kg
Der max. Schraubendurchmesser beschreibt den
maximalen Durchmesser der Schraube, die in
Holz eingeschraubt werden kann. Je nach Holzart
kann der Durchmesser der Schraube variieren.
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 60745-1 ermittelt.
Schalldruckpegel L
pA
.............................. 86 dB(A)
Unsicherheit K
pA
............................................3 dB
Schallleistungspegel L
WA
........................ 97 dB(A)
Unsicherheit K
WA
........................................... 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend
EN 60745-2-6.
Bohrhämmern in Beton
Schwingungsemissionswert a
h
= 9,9 m/s
2
Unsicherheit K = 1,5 m/s
2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
•
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
ßig.
•
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
prüfen.
•
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
•
Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
Anl_TE_HD_18_Li_Kit_SPK7.indb 8Anl_TE_HD_18_Li_Kit_SPK7.indb 8 09.05.2019 08:20:2609.05.2019 08:20:26
D
- 9 -
Begrenzen Sie die Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de-
nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).
5. Vor Inbetriebnahme
Lesen Sie vor der Inbetriebnahme Ihres Ak-
kuschraubers unbedingt diese Hinweise:
1. Laden Sie den Akku mit dem mitgelieferten
Ladegerät. Ein leerer Akku ist nach
ca. 0,5-1 Stunde aufgeladen.
2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und
Mauern diese auf verborgene Strom-, Gas-
und Wasserleitung überprüfen.
6. Bedienung

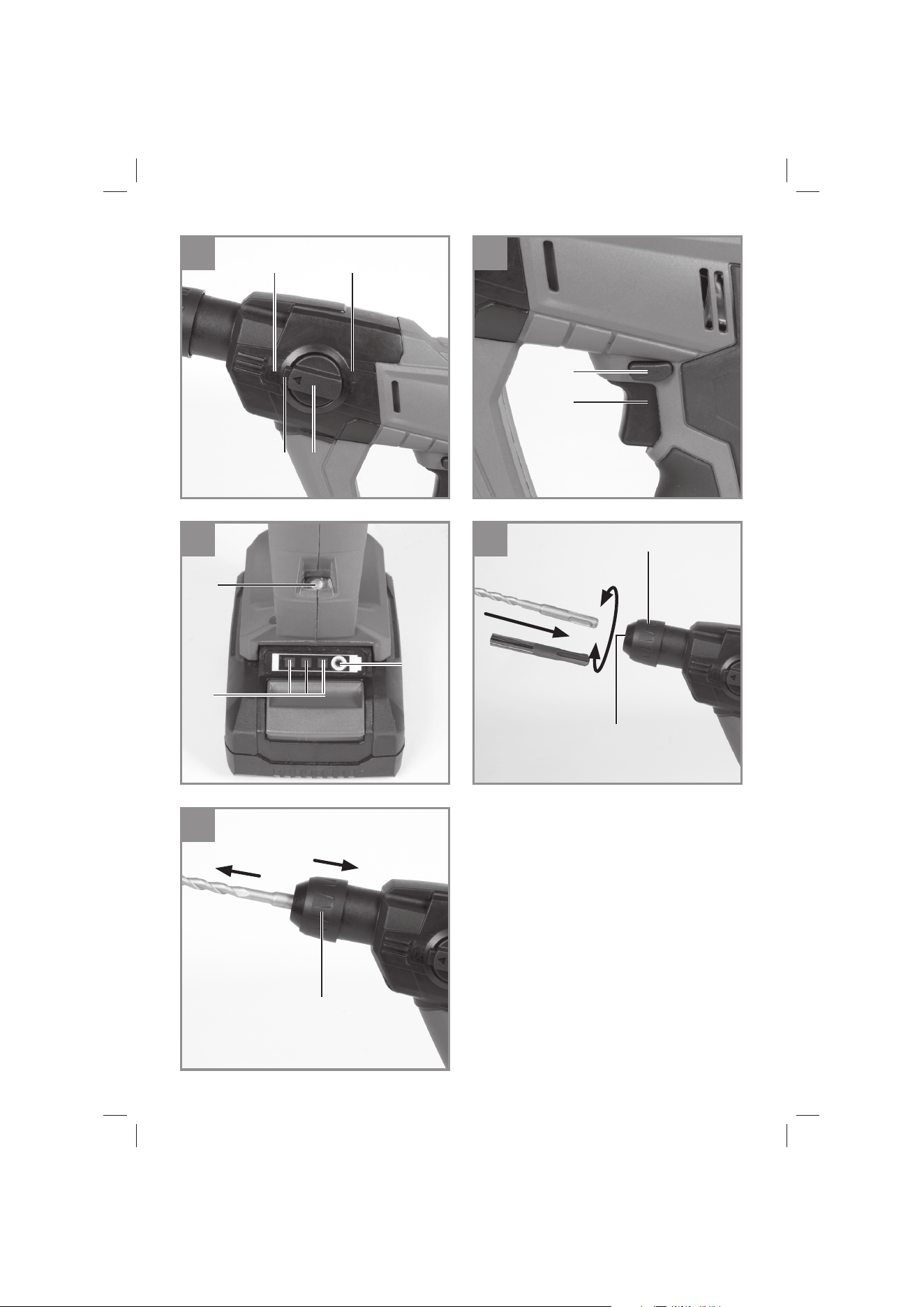

6.1 Laden des LI-Akku-Packs (Abb. 2-3)
1. Akku-Pack (5) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (6) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan-
denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (8) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei-
ge am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
•
ob an der Steckdose die Netzspannung vor-
handen ist.
•
ob ein einwandfreier Kontakt an den Lade-
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
•
das Ladegerät und Ladeadapter
•
und den Akku-Pack
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des Akku-
Packs sollten Sie für eine rechtzeitige Wiederauf-
ladung des LI-Akku-Packs sorgen. Dies ist auf
jeden Fall notwendig, wenn Sie feststellen, dass
die Leistung des Akku-Schraubers nachlässt.
6.2 Schrauben/Bohren/Schlagbohren-Um-
schalter (Abb. 4/Pos. 2)
Vorsicht!
Nur im Stillstand umschalten!
Bohren/Schrauben:
Zum Bohren/Schrauben den Knopf (a) am Um-
schalter (2) drücken und gleichzeitig den Um-
schalter (2) in die Schalterstellung A drehen.
Schlagbohren:
Zum Schlagbohren den Knopf (a) am Umschal-
ter(2) drücken und gleichzeitig den Umschalter
(2) in die Schalterstellung B drehen.
Achtung!
Zum Schlagbohren benötigen Sie nur eine ge-
ringe Anpresskraft. Ein zu hoher Anpressdruck
belastet unnötig den Motor. Bohrer regelmäßig
prüfen. Stumpfen Bohrer nachschleifen oder
ersetzen.
6.3 Drehrichtungsschalter (Abb. 5/Pos. 3)
Mit dem Schiebeschalter über dem Ein/Aus-
Schalter können Sie die Drehrichtung des Gerä-
tes einstellen und das Gerät gegen ungewolltes
Einschalten sichern. Sie können zwischen Links-
und Rechtslauf wählen. Um eine Beschädigung
des Getriebes zu vermeiden, darf die Drehrich-
tung nur im Stillstand umgeschaltet werden. Be-
fi ndet sich der Schiebeschalter in der Mittelstel-
lung, ist der Ein/Aus- Schalter blockiert.
Gefahr!
Um eine Gefährdung zu vermeiden, darf die
Maschine nur an den beiden Handgriff en
gehalten werden!
Andernfalls kann beim Anbohren von Leitungen
elektrischer Schlag drohen!
6.4 Ein/Aus-Schalter (Abb. 5/Pos. 4)
Mit dem Ein/Aus-Schalter können Sie die Dreh-
zahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des Gerä-
tes.
Anl_TE_HD_18_Li_Kit_SPK7.indb 9Anl_TE_HD_18_Li_Kit_SPK7.indb 9 09.05.2019 08:20:2609.05.2019 08:20:26
D
- 10 -
Einschalten:
Ein/Aus-Schalter (4) drücken.
Ausschalten:
Ein/Aus-Schalter (4) loslassen.
6.5 Akku-Kapazitätsanzeige (Abb. 6/Pos. 7)
Drücken Sie auf den Schalter für Akku-
Kapazitätsanzeige (b). Die Akku-Kapazitätsan-
zeige (7) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und ge-
laden werden!
6.6 LED-Licht (Abb. 6/Pos. 9)
Das LED-Licht (9) ermöglicht das Ausleuchten
der Schraub- bzw. Bohrstelle bei ungünstigen
Lichtverhältnissen. Das LED-Licht (9) leuchtet
automatisch, sobald Sie den Ein-/Ausschalter (4)
drücken.
6.7 Werkzeug einsetzen (Abb. 7)
Achtung! Stellen Sie bei allen Arbeiten (z.B.
Werkzeugwechsel; Wartung; usw.) am Gerät den
Drehrichtungsschalter (3) in Mittelstellung.
•
Werkzeug vor dem Einsetzen reinigen und
Werkzeug-Schaft mit Bohrerfett leicht fetten.
•
Staubfreies Werkzeug drehend in die
Werkzeugaufnahme (c) bis zum Anschlag
einschieben. Das Werkzeug verriegelt sich
selbst.
•
Verriegelung durch Ziehen am Werkzeug prü-
fen.
6.8 Werkzeug entnehmen (Abb. 8)
Verriegelungshülse (1) zurückziehen, festhalten
und Werkzeug entnehmen.
6.9 Schrauben
Verwenden Sie am besten Schrauben mit Selbst-
zentrierung (z. B. Torx, Kreuzschiltz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie da-
rauf, dass der verwendete Bit und die Schraube
in Form und Größe übereinstimmen. Nehmen Sie
die Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße
vor.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den akku
heraus.
7.1 Reinigung
•
Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
•
Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
•
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
•
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Tipp! Für ein gutes Arbeits-
ergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
welcome@kwb.eu
Anl_TE_HD_18_Li_Kit_SPK7.indb 10Anl_TE_HD_18_Li_Kit_SPK7.indb 10 09.05.2019 08:20:2609.05.2019 08:20:26
D
- 11 -
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi-
nalverpackung auf.
Anl_TE_HD_18_Li_Kit_SPK7.indb 11Anl_TE_HD_18_Li_Kit_SPK7.indb 11 09.05.2019 08:20:2709.05.2019 08:20:27
D
- 12 -
10. Anzeige Ladegerät
Anzeigestatus
Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung um-
geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-
gerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Anl_TE_HD_18_Li_Kit_SPK7.indb 12Anl_TE_HD_18_Li_Kit_SPK7.indb 12 09.05.2019 08:20:2709.05.2019 08:20:27
D
- 13 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand-
stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte die 0049 9951 95920-66 an.
Anl_TE_HD_18_Li_Kit_SPK7.indb 13Anl_TE_HD_18_Li_Kit_SPK7.indb 13 09.05.2019 08:20:2709.05.2019 08:20:27
D
- 14 -
Ser vice-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bohrer, Meißel
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
•
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TE_HD_18_Li_Kit_SPK7.indb 14Anl_TE_HD_18_Li_Kit_SPK7.indb 14 09.05.2019 08:20:2709.05.2019 08:20:27
D
- 15 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TE_HD_18_Li_Kit_SPK7.indb 15Anl_TE_HD_18_Li_Kit_SPK7.indb 15 09.05.2019 08:20:2709.05.2019 08:20:27
D
- 16 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
•
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TE_HD_18_Li_Kit_SPK7.indb 16Anl_TE_HD_18_Li_Kit_SPK7.indb 16 09.05.2019 08:20:2709.05.2019 08:20:27
GB
- 17 -
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Cleaning, maintenance and ordering of spare parts
8. Disposal and recycling
9. Storage
10. Charger indicator
Anl_TE_HD_18_Li_Kit_SPK7.indb 17Anl_TE_HD_18_Li_Kit_SPK7.indb 17 09.05.2019 08:20:2809.05.2019 08:20:28
GB
- 18 -
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Store the battery only in dry rooms with an ambient temperature of +10°C to +40°C. Place only charged
batteries in storage (charged at least 40%).
Select between the individual functions only when the equipment is at a standstill. If you fail to observe
this point, the equipment may be damaged.
Turn and push the SDS-Plus drill bit into the tool chuck as far as it will go. The tool will lock automatically.
1. Pull back and hold the locking sleeve!
2. Remove the tool!
Anl_TE_HD_18_Li_Kit_SPK7.indb 18Anl_TE_HD_18_Li_Kit_SPK7.indb 18 09.05.2019 08:20:2809.05.2019 08:20:28
GB
- 19 -
For use in dry rooms only.
Safety class II
2
The diameter of the drill bit must not exceed 12 mm.
Anl_TE_HD_18_Li_Kit_SPK7.indb 19Anl_TE_HD_18_Li_Kit_SPK7.indb 19 09.05.2019 08:20:2809.05.2019 08:20:28
GB
- 20 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Locking sleeve
2. Drill/impact drill selector switch
3. Changeover switch
4. On/Off switch
5. Battery pack
6. Pushlock button
7. Battery capacity indicator
8. Charging unit
9. LED lamp
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
•
Open the packaging and take out the equip-
ment with care.
•
Remove the packaging material and any
packaging and/or transportation braces (if
available).
•
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
transport damage.
•
If possible, please keep the packaging until
the end of the guarantee period.
Important!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
•
Cordless impact drill
•
Battery charger
•
Battery 1.5 Ah
•
Battery 4.0 Ah
•
Original operating instructions
•
Safety instructions
3. Proper use
The equipment is designed for drilling work with
hammer action in concrete, rock and brick, al-
ways using the correct drill bit. The equipment is
also suitable for screwdriving and drilling in wood
and steel.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
Anl_TE_HD_18_Li_Kit_SPK7.indb 20Anl_TE_HD_18_Li_Kit_SPK7.indb 20 09.05.2019 08:20:2909.05.2019 08:20:29
GB
- 21 -
4. Technical data
Voltage supply ........................................18 V d.c.
Idling speed: ......................................0-1100 rpm
Forward and reverse rotation ..........................yes
Battery charger output voltage: .............21 V d. c.
Battery charger output current: ....................... 3 A
Mains voltage for charger ...200-260 V ~ 50-60 Hz
Battery type: .......................................Lithium-ion
Number of battery cells: ............................... 5/10
Battery capacitance: .................... 1.5 Ah / 4.0 Ah
Weight.........................................................1.7 kg
The maximum screw diameter indicates the ma-
ximum diameter of the screw that can be screwed
into wood. The screw diameter can vary depen-
ding on the type of wood.
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745-1.
L
pA
sound pressure level ........................ 86 dB(A)
K
pA
uncertainty .............................................3 dB
L
WA
sound power level .......................... 97 dB(A)
K
WA
uncertainty .............................................3 dB
Wear ear-muff s.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with
EN 60745-2-6.
Impact drilling in concrete
Vibration emission value a
h
= 9.9 m/s
2
K uncertainty = 1.5 m/s
2
The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip-
ment is used and may exceed the specifi ed value
in exceptional circumstances.
The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.
The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.
Keep the noise emissions and vibrations to a
minimum.
•
Only use appliances which are in perfect wor-
king order.
•
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
cessary.
•
Switch the appliance off when it is not in use.
•
Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
Limit the operating time.
All stages of the operating cycle must be conside-
red (for example, times in which the electric tools
are switched off and times in which the tool is
switched on but operates without load).
5. Before starting the equipment
Be sure to read the following information before
you use your cordless screwdriver for the fi rst
time:
1. Charge the battery pack with the charger
supplied. An empty battery pack requires a
charging period of approximately 0.5-1 hour.
2. Only ever use sharp drill bits and screwdriver
bits which are suitable for the purpose and in
faultless condition.
3. Always check for concealed electric cables
and gas and water pipes when drilling and
screwing in walls.
Anl_TE_HD_18_Li_Kit_SPK7.indb 21Anl_TE_HD_18_Li_Kit_SPK7.indb 21 09.05.2019 08:20:2909.05.2019 08:20:29
GB
- 22 -
6. Operation
6.1 Charging the LI battery pack (Fig. 2-3)
1. Remove the battery pack (5) from the handle,
pressing the pushlock buttons (6) downwards
to do so.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(8) into the mains socket outlet. The green
LED will then begin to fl ash.
3. Push the battery pack onto the battery char-
ger.
In section 10 “Charger indicator” you will fi nd a
table with an explanation of the LED indicator on
the charger.
If the battery pack fails to become charged, ple-
ase check
•
whether there is voltage at the socket-outlet
•
whether there is proper contact at the char-
ging contacts on the charger.
If the battery still fails to become charged, please
return
•
the charger
•
the battery pack
to our Customer Service Department.
To ensure that the LI battery pack provides
long service you should take care to recharge
it promptly. You must recharge the battery pack
when you notice that the power of the cordless
screwdriver drops.
6.2 Screw/Drill/Hammer drill selector switch
(Fig. 4/Item 2)
Caution! Change the switch position only
when the equipment is at a standstill!
Drilling/screwdriving:
For drilling/screwdriving, press the button (a) on
the selector switch (2) and simultaneously turn
the selector switch (2) to position A.
Hammer drilling:
For hammer drilling, press the button (a) on the
selector switch (2) and simultaneously turn the
selector switch (2) to position B.
Important.
You only require slight contact pressure for ham-
mer drilling. Excessive contact pressure will place
unnecessary strain on the motor. Check drill bits
at regular intervals. Sharpen or replace blunt drill
bits.
6.3 Changeover switch (Fig. 5/Item 3)
Using the slide switch above the On/Off switch
you can select the direction of rotation of the
equipment and lock the equipment so that it can-
not be switched on accidentally. You can select
between clockwise and counter-clockwise rotati-
on. To avoid causing damage to the gearing, the
direction of rotation must only be changed when
the equipment is at a standstill. When the slide
switch is in the middle position, the On/Off switch
is blocked.
Danger!
To avoid danger, the machine must only be
held using the two handles.
Otherwise you may suff er an electric shock if you
drill into electric cables!
6.4 On/Off switch (Fig. 5/Item 4)
Infi nitely variable speed control is possible with
the On/Off switch. The further you push the
switch, the higher the speed of the equipment.
Switching on:
Press the On/Off switch (4).
Switching off :
Press the On/Off switch (4).
6.5 Battery capacity indicator (Fig. 6 – Item 7)
Press the battery capacity indicator switch (b).
The battery capacity indicator (7) shows the char-
ge status of the battery using 3 LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED blinks:
The battery is empty, recharge the battery.
All LEDs blink:
The battery pack has undergone exhaustive di-
scharge and is defective. Do not use or charge a
defective battery pack.
Anl_TE_HD_18_Li_Kit_SPK7.indb 22Anl_TE_HD_18_Li_Kit_SPK7.indb 22 09.05.2019 08:20:2909.05.2019 08:20:29
GB
- 23 -
6.6 LED lamp (Fig. 6 / Item 9)
The LED lamp (9) can be used in poor lighting
conditions to illuminate the area where you want
to drill or screw. The LED lamp (9) will be lit au-
tomatically as soon as you press the ON/OFF
switch (4).
6.7 Inserting a tool (Fig. 7)
Important. Set the changeover switch (3) to its
center position whenever you carry out any work
(for example changing the tool, maintenance
work, etc.) on the equipment.
•
Clean the tool before fitting it and apply a thin
coating of bit grease to the tool shaft.
•
Turn and push the dust-free tool into the tool
chuck (c) as far as it will go. The tool will lock
automatically.
•
Check that the bit is locked in placed by
pulling on it.
6.8 Removing a tool (Fig. 8)
Pull back and hold the locking sleeve (1) and re-
move the tool.
6.9 Screwdriving
We recommend using self-centering screws (e.g.
Torx screws, recessed head screws) designed for
reliable working. Be sure to use a bit that matches
the screw in shape and size. Set the torque, as
described elsewhere in these operating instruc-
tions, to suit the size of screw.
7. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the battery pack before
starting any cleaning work.
7.1 Cleaning
•
Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
•
We recommend that you clean the device
immediately each time you have finished
using it.
•
Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
7.3 Ordering spare parts and accessories
Please provide the following information when
ordering spare parts:
•
Type of unit
•
Article number of the unit
•
ID number of the unit
•
Spare part number of the required spare part
For our latest prices and information please go to
www.isc-gmbh.info
Tip! For good results we
recommend high-quality ac-
cessories from !
www.kwb.eu
welcome@kwb.eu
8. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
9. Storage
Store the equipment and accessories out of
children’s reach in a dark and dry place at above
freezing temperature. The ideal storage tempe-
rature is between 5 and 30 °C. Store the electric
tool in its original packaging.
Anl_TE_HD_18_Li_Kit_SPK7.indb 23Anl_TE_HD_18_Li_Kit_SPK7.indb 23 09.05.2019 08:20:2909.05.2019 08:20:29
GB
- 24 -
10. Charger indicator
Indicator status Explanations and actions
Red LED Green LED
Off Flashing Ready for use
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
On Off Charging
The charger is charging the battery pack in quick charge mode. The char-
ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.
Off On The battery is charged and ready for use.
The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.
Action:
Take the battery pack out of the charger. Disconnect the charger from the
mains supply.
Flashing Off Adapted charging
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:
- The rechargeable battery has not been used for a very long time.
- The battery temperature is outside the ideal range.
Action:
Wait for the charging to be completed; you can still continue to charge the
battery pack.
Flashing Flashing Fault
Charging is no longer possible. The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
On On Temperature fault
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .
Anl_TE_HD_18_Li_Kit_SPK7.indb 24Anl_TE_HD_18_Li_Kit_SPK7.indb 24 09.05.2019 08:20:2909.05.2019 08:20:29
GB
- 25 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EU concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes.
This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment packa-
ge is damaged: Check and if necessary repackage.
For further information contact: 0049 9951 95920-66. Outside Germany charges will apply instead for a
regular call to a landline number in Germany.
Anl_TE_HD_18_Li_Kit_SPK7.indb 25Anl_TE_HD_18_Li_Kit_SPK7.indb 25 09.05.2019 08:20:2909.05.2019 08:20:29
GB
- 26 -
Ser vice information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes, chuck, Battery
Consumables* Drill bits, chisels
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
•
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_TE_HD_18_Li_Kit_SPK7.indb 26Anl_TE_HD_18_Li_Kit_SPK7.indb 26 09.05.2019 08:20:2909.05.2019 08:20:29
GB
- 27 -
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_TE_HD_18_Li_Kit_SPK7.indb 27Anl_TE_HD_18_Li_Kit_SPK7.indb 27 09.05.2019 08:20:3009.05.2019 08:20:30
F
- 28 -
Sommaire
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Nettoyage, maintenance et commande de pièces de rechange
8. Mise au rebut et recyclage
9. Stockage
10. Affi chage chargeur
Anl_TE_HD_18_Li_Kit_SPK7.indb 28Anl_TE_HD_18_Li_Kit_SPK7.indb 28 09.05.2019 08:20:3009.05.2019 08:20:30
F
- 29 -
Danger ! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence ! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence ! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Prudence ! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Charger l’accumulateur uniquement dans des salles sèches avec une température environnante de
+10°C à - +40°C. Stockez uniquement les accumulateurs chargés (charge mini. 40%).
Afi n d‘éviter que l‘appareil ne s‘endommage, la commutation entre les diff érentes fonctions doit se faire
uniquement à l‘arrêt.
Insérez le foret SDS-Plus dans le porte-outil en le tournant jusqu‘à la butée. L‘outil se verrouille de lui-
même.
1. Rétracter la douille de verrouillage, maintenir !
2. Retirez l‘outil!
Anl_TE_HD_18_Li_Kit_SPK7.indb 29Anl_TE_HD_18_Li_Kit_SPK7.indb 29 09.05.2019 08:20:3009.05.2019 08:20:30
F
- 30 -
A employer uniquement dans des endroits secs.
Catégorie de protection II
2
Le diamètre du foret doit être au maximum de 12 mm.
Anl_TE_HD_18_Li_Kit_SPK7.indb 30Anl_TE_HD_18_Li_Kit_SPK7.indb 30 09.05.2019 08:20:3009.05.2019 08:20:30
F
- 31 -
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten-
tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité corres-
pondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles-
sures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri-
eure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1)
1. Douille de verrouillage
2. Commutateur perçage/perçage à percussion
3. Interrupteur du sens de rotation
4. Interrupteur marche/arrêt
5. Accumulateur
6. Touche à crans
7. Indicateur de charge de l‘accumulateur
8. Chargeur
9. Voyant LED
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala-
ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après-
vente à la fi n du mode d‘emploi.
•
Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
•
Retirez le matériel d’emballage tout comme
les sécurités d’emballage et de transport (s’il
y en a).
•
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
sont pas endommagés par le transport.
•
Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
•
Marteau perforateur portatif
•
Chargeur (Non compris dans la livraison du
numéro d‘article 45.138.12)
•
Piles (Non compris dans la livraison du nu-
méro d‘article 45.138.12)
•
Mode d’emploi d’origine
•
Consignes de sécurité
3. Utilisation conforme à
l’aff ectation
L‘appareil convient pour percer dans le béton, la
pierre et la brique sous réserve d‘utiliser le foret
correspondant. En outre l‘appareil convient pour
visser et percer dans le bois et l‘acier.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Anl_TE_HD_18_Li_Kit_SPK7.indb 31Anl_TE_HD_18_Li_Kit_SPK7.indb 31 09.05.2019 08:20:3009.05.2019 08:20:30
F
- 32 -
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession-
nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession-
nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Alimentation en courant, moteur .............18 V d.c.
Vitesse de rotation
de marche à vide : .......................... 0-1100 tr/min
Rotation vers la droite et vers la gauche ......... oui
Tension de sortie du chargeur : ............. 21 V d. c.
Courant de sortie du chargeur : ......................3 A
Tension secteur,chargeur ..200 V-260 V~50-60 Hz
Type d’accumulateur : .................................Li-ion
Nombre de piles de l’accumulateur : ................. 5
Capacité de l’accumulateur : ..................... 1,5 Ah
Poids ........................................................... 1,7 kg
Le diamètre max. de vis décrit le diamètre maxi-
mum de la vis pouvant être vissée dans le bois.
En fonction du type de bois, le diamètre de la vis
peut varier.
Bruit et vibration
Les valeurs de bruit et de vibration ont été déter-
minées conformément à la norme EN 60745-1.
Niveau de pression acoustique L
pA
....... 86 dB(A)
Imprécision K
pA
............................................3 dB
Niveau de puissance acoustique L
WA
..... 97 dB(A)
Imprécision K
WA
............................................3 dB
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745-2-6.
Percer dans du béton
Valeur d’émission de vibration a
h
= 9,9 m/s
2
Insécurité K = 1,5 m/s
2
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exception-
nels être supérieure à la valeur indiquée.
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
•
Utilisez exclusivement des appareils en ex-
cellent état.
•
Entretenez et nettoyez l’appareil régulière-
ment.
•
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
•
Portez des gants.
Risques résiduels
Même en utilisant cet outil électrique confor-
mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const-
ruction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
Limitez votre temps de travail.
Toutes les parts du cycle de fonctionnement doi-
vent être alors prises en considération (par exem-
ple les temps pendant lesquels l’outil électrique
est hors circuit et ceux pendant lesquels il est en
circuit, mais sans charge en cours).
Anl_TE_HD_18_Li_Kit_SPK7.indb 32Anl_TE_HD_18_Li_Kit_SPK7.indb 32 09.05.2019 08:20:3009.05.2019 08:20:30
F
- 33 -
5. Avant la mise en service
Avant la mise en service de votre tournevis élec-
trique sans fi l, lisez ces remarques :
1. Chargez l’accumulateur avec le chargeur liv-
ré. Un accumulateur vide est chargé au terme
d’environ 0,5-1 heure.
2. Utilisez uniquement des forets pointus tout
comme des embouts de tournevis irréprocha-
bles et adéquats.
3. Lors du perçage et du vissage dans des pa-
rois et murs, controlez s’il y a des conduites
de courant, de gaz ou d’eau cachées.
6. Commande
6.1 Chargement du bloc accumulateur LI
(fi g. 2-3)
1. Tirez le bloc accumulateur (5) hors de sa
poignée, en appuyant sur les touches à cran
(6) vers le bas.
2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (8) dans la prise de
courant. Le voyant LED vert commence à cli-
gnoter.
3. Insérez l’accumulateur sur le chargeur.
Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED sur le chargeur.
Si la charge du paquet accumulateur n’est pas
possible, vérifi ez
•
que la prise de courant est sous tension
•
que les contacts du chargeur sont fiables.
S’il n’est toujours pas possible de charger le pa-
quet accumulateur, nous vous prions d’envoyer
•
le chargeur
•
et le paquet accumulateur
à notre station de service après-vente.
Il faut recharger à temps le bloc accumulateur
LI afi n de lui assurer une longue durabilité. Ceci
est de toute manière nécessaire, lorsque vous
constatez que la puissance du tournevis sans fi l
diminue.
6.2 Commutateur vissage/perçage/perçage à
percussion (fi g. 4/pos. 2)
Prudence ! Commutez uniquement à l‘arrêt !
Perçage/vissage :
Pour percer, appuyez sur le bouton (a) du com-
mutateur (2) et tournez simultanément le commu-
tateur (2) en position de commutation A.
Perçage à percussion :
pour le perçage, appuyez sur le bouton (a) du
commutateur rotatif (2) et tournez simultanément
le commutateur rotatif (2) en position de commu-
tation B.
Prudence !
Pour le perçage à percussion, seule une petite
force de pression est nécessaire. Si vous ap-
puyez trop, le moteur sera trop sollicité. Contrôlez
régulièrement les forets. Faites réaff ûter les forets
usés ou remplacez-les.
6.3 Commutateur de sens de rotation
(fi g. 5/pos. 3)
On peut régler le sens de rotation de l‘appareil à
l‘aide de l‘interrupteur à coulisse via l‘interrupteur
marche/arrêt et bloquer l‘appareil contre toute
nouvelle remise en circuit involontaire. Vous pou-
vez choisir entre marche à gauche et marche à
droite. Afi n d‘éviter d‘endommager l‘engrenage,
le sens de rotation doit être uniquement commuté
à l‘arrêt. Si l‘interrupteur à coulisse se trouve en
position médiane, l‘interrupteur marche/arrêt est
bloqué.
Danger !
Afi n d‘éviter tout risque, la machine doit être
tenue uniquement par les deux poignées !
Dans le cas contraire, il y a un risque de décharge
électrique si on touche des câbles électriques
lors du perçage !
6.4 Interrupteur marche/arrêt
(fi g. 5/pos. 4)
Avec l‘interrupteur marche/arrêt, vous pouvez
commander la vitesse de rotation en continu. Plus
vous appuyez sur l‘interrupteur, plus la vitesse de
rotation de la perceuse est élevée.
Mise en circuit :
enfoncer l‘interrupteur marche/arrêt (4).
Mise hors circuit :
relâcher l‘interrupteur marche/arrêt (4).
Anl_TE_HD_18_Li_Kit_SPK7.indb 33Anl_TE_HD_18_Li_Kit_SPK7.indb 33 09.05.2019 08:20:3009.05.2019 08:20:30
F
- 34 -
6.5 Affi chage de la capacité de la batterie
(fi g. 6/pos. 7)
Appuyez sur l’interrupteur pour affi cher la capa-
cité de l’accumulateur (b). L’affi chage de la capa-
cité de l’accumulateur (7) vous indique l’état de
charge de l’accumulateur au moyen de 3 DEL.
Toutes les 3 DEL sont allumées :
L’accumulateur est entièrement chargé.
2 ou 1 voyant LED est (sont) allumé(s)
L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.
1 voyant LED clignote :
L‘accumulateur est vide, il faut le recharger.
Tous les voyants LED clignotent :
L‘accumulateur a subi une décharge profonde et
est défectueux. Un accumulateur défectueux ne
doit plus être utilisé et rechargé !
6.6 Voyant DEL (fi gure 6/pos. 9)
La lampe DEL (9) permet d’éclairer la zone de
vissage et de perçage en cas de conditions de lu-
minosité défavorables. La lampe DEL (9) s’allume
automatiquement, dès que vous appuyez sur
l’interrupteur marche/arrêt (4).
6.7 Installation de l‘outil (fi g. 7)
Attention ! Pour tous les travaux (par ex. change-
ment d‘outil ; maintenance ; etc.) sur le marteau
perforateur sans fi l, positionnez l‘interrupteur de
sens de rotation (3) sur la position médiane.
•
Nettoyez l‘outil avant son utilisation et grais-
sez légèrement la tige avec de la graisse de
foret.
•
Enfichez l‘outil dépoussiéré dans le logement
outil (c) en le tournant jusqu‘à la butée. L‘outil
se verrouille de lui-même.
•
Contrôlez qu‘il s‘est bien verrouillé en le tirant.
6.8 Retirez l‘outil (fi g. 8)
Reculez la douille de verrouillage (1), maintenez-
la et retirez l‘outil.
6.9 Vissage:
Utilisez de préférence des vis à centrage
automatique (p.ex. Torx, à tête cruciforme) ce qui
assure le travail en toute sécurité. Veillez à ce
que la forme et la taille du bit et de la vis utilisés
soient conformes. Eff ectuez le réglage du couple
de rotation comme décrit dans l’instruction - en
fonction de la taille des vis.
7. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Débranchez l‘accumulateur avant tous tra-
vaux de nettoyage.
7.1 Nettoyage
•
Maintenez les dispositifs de protection, les
fentes à air et le carter de moteur aussi pro-
pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres-
sion.
•
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
•
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
7.2 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
7.3 Commande de pièces de rechange et
d‘accessoires :
Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;
•
Type de l‘appareil
•
Référence de l‘appareil
•
Numéro d‘identification de l‘appareil
•
Numéro de la pièce de rechange requise
Vous trouverez les prix et informations actuelles à
l‘adresse www.isc-gmbh.info
Astuce ! Pour un bon résul-
tat, nous recommandons les
accessoires haut de gamme
de
! www.kwb.eu
welcome@kwb.eu
Anl_TE_HD_18_Li_Kit_SPK7.indb 34Anl_TE_HD_18_Li_Kit_SPK7.indb 34 09.05.2019 08:20:3109.05.2019 08:20:31
F
- 35 -
8. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage per-
mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin-
troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen-
tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
9. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
Anl_TE_HD_18_Li_Kit_SPK7.indb 35Anl_TE_HD_18_Li_Kit_SPK7.indb 35 09.05.2019 08:20:3109.05.2019 08:20:31
F
- 36 -
10. Affi chage chargeur
État de l’affi chage
Signifi cation et mesures
Voyant
LED rouge
Voyant
LED vert
Arrêt Clignote État prêt à l’emploi
Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.
Marche Arrêt Chargement
Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.
Arrêt Marche La batterie est chargée et prête à l’emploi.
Ensuite, on commute sur un processus de charge lent jusqu’au charge-
ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char-
geur.
Mesures :
Retirez la batterie du chargeur. Débranchez le chargeur du réseau.
Clignote Arrêt Charge d’adaptation
Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sé-
curité et nécessite plus de temps. Cela peut avoir les causes suivantes :
- L’accumulateur n’a pas été rechargé depuis longtemps.
- La température de la batterie ne se trouve pas dans la zone idéale
Mesures :
Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.
Clignote Clignote Erreur
Le processus de charge n’est plus possible. La batterie est défectueuse.
Mesures :
Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.
Marche Marche Perturbation thermique
La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)
Mesures :
Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).
Anl_TE_HD_18_Li_Kit_SPK7.indb 36Anl_TE_HD_18_Li_Kit_SPK7.indb 36 09.05.2019 08:20:3109.05.2019 08:20:31
F
- 37 -
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/EU relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-
er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
Anl_TE_HD_18_Li_Kit_SPK7.indb 37Anl_TE_HD_18_Li_Kit_SPK7.indb 37 09.05.2019 08:20:3109.05.2019 08:20:31
F
- 38 -
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-
mables.
Catégorie Exemple
Pièces d‘usure* brosses à charbon, mandrin de perceuse, accu-
mulateur
Matériel de consommation/
pièces de consommation*
forets, burins
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
•
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
Décrivez ce défaut de fonctionnement.
Anl_TE_HD_18_Li_Kit_SPK7.indb 38Anl_TE_HD_18_Li_Kit_SPK7.indb 38 09.05.2019 08:20:3109.05.2019 08:20:31
F
- 39 -
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-
sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle-
mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres-
tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti-
lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in-
dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor-
males ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du-
rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-
ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo-
yer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga-
rantie conformément aux informations du service après-vente de ce mode d‘emploi.
Anl_TE_HD_18_Li_Kit_SPK7.indb 39Anl_TE_HD_18_Li_Kit_SPK7.indb 39 09.05.2019 08:20:3109.05.2019 08:20:31
I
- 40 -
Indice
1. Avvertenze sulla sicurezza
2. Descrizione dell’apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
8. Smaltimento e riciclaggio
9. Conservazione
10. Indicatori del caricabatterie
Anl_TE_HD_18_Li_Kit_SPK7.indb 40Anl_TE_HD_18_Li_Kit_SPK7.indb 40 09.05.2019 08:20:3109.05.2019 08:20:31
I
- 41 -
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso
Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito.
Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.
Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-
re della polvere nociva alla salute. Non lavorate materiale contenente amianto!
Conservazione delle batterie solo in luoghi asciutti con una temperatura ambiente di +10°C - +40°C.
Conservate le batterie solo se sono cariche (almeno al 40%).
Per evitare danni all‘apparecchio, il passaggio da una funzione all‘altra deve avvenire solo quando ques-
to è fermo.
Inserite la punta SDS plus nella sua sede ruotandola fi no alla battuta. La punta viene bloccata automa-
ticamente.
1. Tirate indietro e tenete saldamente la bussola di serraggio!
2. Togliete la punta!
Anl_TE_HD_18_Li_Kit_SPK7.indb 41Anl_TE_HD_18_Li_Kit_SPK7.indb 41 09.05.2019 08:20:3209.05.2019 08:20:32
I
- 42 -
Utilizzate l‘apparecchio soltanto in ambienti asciutti.
Grado di protezione II
2
Il diametro della punta deve essere al massimo di 12 mm.
Anl_TE_HD_18_Li_Kit_SPK7.indb 42Anl_TE_HD_18_Li_Kit_SPK7.indb 42 09.05.2019 08:20:3209.05.2019 08:20:32
I
- 43 -
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi-
oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques-
te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al-
cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono cau-
sare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1)
1. Bussola di serraggio
2. Selettore trapano / trapano a percussione
3. Commutatore del senso di rotazione
4. Interruttore ON/OFF
5. Batteria
6. Tasto di arresto
7. Indicazione di carica della batteria
8. Caricabatterie
9. Luce LED
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio
Assistenza presentando un documento di ac-
quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto o al centro fai-da-te competente
più vicino. Al riguardo fate attenzione alla Tabella
Garanzia nelle disposizioni di garanzia alla fi ne
delle istruzioni.
•
Aprite l’imballaggio e togliete con cautela
l’apparecchio dalla confezione.
•
Togliete il materiale d’imballaggio e anche i
fermi di trasporto / imballo (se presenti).
•
Controllate che siano presenti tutti gli elemen-
ti forniti.
•
Verificate che l’apparecchio e gli accessori
non presentino danni dovuti al trasporto.
•
Se possibile, conservate l’imballaggio fino
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
•
Trapano avvitatore a batteria
•
Caricabatterie (Non incluso nella fornitura
dell’art.-Nr.: 45.138.12)
•
Batteria (Non incluso nella fornitura dell’art.-
Nr.: 45.138.12)
•
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
3. Utilizzo proprio
L‘apparecchio è concepito per la trapanazione
a percussione in calcestruzzo, pietra e laterizio
usando le relative punte. Inoltre l‘apparecchio è
adatto per avvitare e perforare su legno e acciaio.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi-
anale o industriale. Non ci assumiamo alcuna
Anl_TE_HD_18_Li_Kit_SPK7.indb 43Anl_TE_HD_18_Li_Kit_SPK7.indb 43 09.05.2019 08:20:3209.05.2019 08:20:32
I
- 44 -
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
4. Caratteristiche tecniche
Tensione alimentazione motore ..............18 V d.c.
Numero di giri a vuoto: .....................0-1100 min
-1
Rotazione sinistra/destra ...................................si
Tensione in uscita del caricabatterie: .... 21 V d. c.
Corrente in uscita del caricabatterie: .............. 3 A
Tensione di rete
per caricaaccumulatori.......200-260 V ~ 50-60 Hz
Tipo di batteria: .......................................... Li-Ion
Numero delle celle della batteria: ...................... 5
Capacità della batteria: ............................. 1,5 Ah
Peso ............................................................1,7 kg
Il diametro massimo della vite indica il diametro
massimo della vite che può essere avvitata nel
legno. Il diametro della vite può variare a seconda
del tipo di legno.
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rile-
vati secondo la norma EN 60745-1.
Livello di pressione acustica L
pA
........... 86 dB (A)
Incertezza K
pA
..............................................3 dB
Livello di potenza acustica L
WA
............. 97 dB (A)
Incertezza K
WA
.............................................. 3 dB
Portate cuffi e antirumore.
L’e ff etto del rumore può causare la perdita
dell’udito.
Valori complessivi delle vibrazioni (somma vetto-
riale delle tre direzioni) rilevati secondo la norma
EN 60745-2-6.
Uso come trapano avvitatore in calcestruzzo
Valore emissione vibrazioni a
h
= 9,9 m/s
2
Incertezza K = 1,5 m/s
2
Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova norma-
lizzato e può variare a seconda del modo in cui
l’elettroutensile viene utilizzato e, in casi eccezio-
nali, può essere superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può
essere usato per il confronto tra elettroutensili di
marchi diversi.
Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
•
Utilizzate soltanto apparecchi in perfetto sta-
to.
•
Eseguite regolarmente la manutenzione e la
pulizia dell’apparecchio.
•
Adattate il vostro modo di lavorare
all’apparecchio.
•
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz-
zato secondo le norme, continuano a sussis-
tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol-
vere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni ma-
no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
Limitate il tempo di lavoro.
Al riguardo si devono prendere in considerazione
tutte le fasi del ciclo di esercizio (ad esempio i
periodi in cui l’elettroutensile è disinserito e quelli
in cui è inserito, ma funziona a vuoto).
Anl_TE_HD_18_Li_Kit_SPK7.indb 44Anl_TE_HD_18_Li_Kit_SPK7.indb 44 09.05.2019 08:20:3209.05.2019 08:20:32
I
- 45 -
5. Prima della messa in esercizio
Prima di mettere in esercizio il vostro avvitatore
a batteria leggete assolutamente le seguenti av-
vertenze.
1. Ricaricate la batteria con il caricabatterie in
dotazione. Una batteria scarica si ricarica in
ca. 0,5-1 ora.
2. Utilizzate solo punte affi late e inserti per cac-
ciavite adatti ed in perfetto stato.
3. In caso di perforazione e avvitamento su muri
e pareti, verifi cate che non siano presenti
condutture nascoste di corrente, gas e acqua.
6. Uso
6.1 Ricarica della batteria LI (Fig. 2-3)
1. Estraete la batteria (5) dall’impugnatura pre-
mendo verso il basso il tasto di arresto (6).
2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali-
mentazione del caricabatterie (8) nella presa
di corrente. Il LED verde inizia a lampeggiare.
3. Spingete la batteria sul caricabatterie.
Al punto 10 (Indicatori caricabatterie) trovate una
tabella con i signifi cati degli indicatori LED sul
caricabatterie.
Se non fosse possibile caricare il pacchetto di
accumulatori, verifi cate che
•
la presa di corrente disponga della tensione
di rete richiesta
•
i contatti del caricaaccumulatori abbiano un
contatto elettrico perfetto.
Se malgrado tutto non fosse ancor possibile cari-
care gli accumulatori, Vi preghiamo di fare perve-
nire al nostro Servizio clientela quanto segue
•
caricaaccumulatori
•
pacchetto di accumulatori.
Per una lunga durata della batteria si deve prov-
vedere a una puntuale ricarica della batteria LI.
Ciò è comunque necessario quando ci si accorge
della diminuzione delle prestazioni dell’avvitatore
a batteria.
6.2 Selettore trapano avvitatore/perforatore/a
percussione (Fig. 4/Pos. 2)
Attenzione! Modifi cate la funzione solo ad
apparecchio fermo!
Trapano perforatore/avvitatore
Per perforare/avvitare premete il pulsante (a) del
selettore (2) e ruotate contemporaneamente il
selettore (2) in posizione A.
Trapano a percussione
Per trapanare a percussione premete il pulsante
(a) del selettore (2) e ruotate contemporanea-
mente il selettore (2) in posizione B.
Attenzione!
Per trapanare a percussione è necessaria solo
una leggera pressione. Una pressione eccessiva
rappresenta una sollecitazione che danneggia
inutilmente il motore. Controllate regolarmente
le punte del trapano. Sostituite o affi late la punta
consumata.
6.3 Commutatore del senso di rotazione (Fig.
5/Pos. 3)
Con l‘interruttore a scorrimento sopra
l‘interruttore ON/OFF potete regolare il senso di
rotazione dell‘apparecchio e assicurarlo contro
un‘accensione involontaria. Potete scegliere fra
rotazione sinistrorsa e destrorsa. Per evitare dan-
ni al meccanismo, il senso di rotazione può venire
cambiato solo ad utensile fermo. Se l‘interruttore
a scorrimento si trova in posizione centrale,
l‘interruttore ON/OFF è bloccato.
Pericolo!
Per evitare rischi l‘apparecchio deve essere
tenuto sempre per entrambe le impugnature!
Altrimenti sussiste il rischio di scosse elettriche se
si toccano cavi!
6.4 Interruttore ON/OFF (Fig. 5/Pos. 4)
Con l‘interruttore ON/OFF potete regolare in
continuo il numero di giri. Più spingete in avan-
ti l‘interruttore, maggiore è il numero di giri
dell‘apparecchio.
Accensione
Premete l‘interruttore ON/OFF (4).
Spegnimento
Mollate l‘interruttore ON/OFF (4).
Anl_TE_HD_18_Li_Kit_SPK7.indb 45Anl_TE_HD_18_Li_Kit_SPK7.indb 45 09.05.2019 08:20:3209.05.2019 08:20:32
I
- 46 -
6.5 Indicazione di carica della batteria
(Fig. 6/Pos. 7)
Premete l’interruttore per l’indicazione di carica
della batteria (b). L’indicazione di carica della
batteria (7) segnala lo stato di carica per mezzo
di 3 spie.
Le 3 spie sono illuminate
La batteria è completamente carica.
1 spia o 2 spie sono illuminate
La batteria dispone di una suffi ciente carica re-
sidua.
1 spia lampeggia
La batteria è scaricata, ricaricatela.
Tutte le spie lampeggiano
La batteria si è scaricata completamente ed è di-
fettosa. Una batteria difettosa non deve più venire
usata e ricaricata!
6.6 Luce LED (Fig. 6/Pos. 9)
La luce LED (9) permette di illuminare il punto da
avvitare o da perforare in caso di condizioni di
luce sfavorevoli. La luce LED (9) si illumina auto-
maticamente non appena premete l’interruttore
ON/OFF (4).
6.7 Inserimento della punta (Fig. 7)
Attenzione! Prima di ogni operazione (per
es. cambio della punta, manutenzione, ecc.)
sull’apparecchio portate il commutatore del senso
di rotazione (3) in posizione centrale.
•
Pulite la punta prima di inserirla e lubrifica-
tene leggermente il gambo con grasso per
trapani.
•
Inserite la punta priva di polvere nella sua
sede (c) ruotandola fino alla battuta. La punta
viene bloccata automaticamente.
•
Controllate il serraggio tirando la punta.
6.8 Estrazione della punta (Fig. 8)
Tirate indietro la bussola di serraggio (1), tenetela
saldamente e togliete la punta.
6.9 Avvitamento
Usate preferibilmente viti autocentranti (ad es.
con intaglio a croce), che garantiscono un lavoro
sicuro. Fate attenzione che le punte a cacciavite
utilizzate corrispondano a forma e dimensioni
delle rispettive viti. Eff ettuate la regolazione del
momento di rotazione come descritto nelle istru-
zioni, corrispondentemente alle dimensioni della
vite da usare.
7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia togliete la bat-
teria.
7.1 Pulizia
•
Tenete il più possibile i dispositivi di protezio-
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
•
Consigliamo di pulire l’apparecchio subito
dopo averlo usato.
•
Pulite l’apparecchio regolarmente con un
panno asciutto ed un po’ di sapone. Non usa-
te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
7.2 Manutenzione
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
7.3 Ordinazione di pezzi di ricambio e
accessori
In caso di ordinazione di pezzi di ricambio è ne-
cessario indicare quanto segue:
•
Tipo di apparecchio
•
Numero di articolo dell‘apparecchio
•
Numero di identificazione dell‘apparecchio
•
Numero del pezzo di ricambio richiesto
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
Consiglio! Per un buon risul-
tato di lavoro consigliamo
gli accessori di qualità di
! www.kwb.eu
welcome@kwb.eu
Anl_TE_HD_18_Li_Kit_SPK7.indb 46Anl_TE_HD_18_Li_Kit_SPK7.indb 46 09.05.2019 08:20:3209.05.2019 08:20:32
I
- 47 -
8. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evita-
re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es-
sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con-
segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
9. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac-
cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori-
ginale.
Anl_TE_HD_18_Li_Kit_SPK7.indb 47Anl_TE_HD_18_Li_Kit_SPK7.indb 47 09.05.2019 08:20:3309.05.2019 08:20:33
I
- 48 -
10. Indicatori caricabatterie
Stato indicatori
Signifi cato e interventi
LED rosso LED verde
Spento Lampeggia Pronto all’esercizio
Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.
Acceso Spento Ricarica
Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela-
tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef-
fettivi possono variare leggermente da quelli indicati.
Spento Acceso La batteria è ricaricata e pronta per l’uso.
Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.
Intervento:
Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.
Lampeggia Spento Regolatore di carica
Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si-
curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:
- La batteria non è stata ricaricata per molto tempo.
- La temperatura della batteria non si trova nel range ideale.
Intervento:
Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.
Lampeggia Lampeggia Anomalia
La ricarica non è più possibile. La batteria è difettosa.
Intervento:
Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.
Acceso Acceso Anomalia termica
La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)
Intervento:
Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).
Anl_TE_HD_18_Li_Kit_SPK7.indb 48Anl_TE_HD_18_Li_Kit_SPK7.indb 48 09.05.2019 08:20:3309.05.2019 08:20:33
I
- 49 -
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/EU sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-
chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
Anl_TE_HD_18_Li_Kit_SPK7.indb 49Anl_TE_HD_18_Li_Kit_SPK7.indb 49 09.05.2019 08:20:3309.05.2019 08:20:33
I
- 50 -
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Spazzole di carbone, mandrino, Batteria
Materiale di consumo/parti di consumo * Punte per trapano, scalpello
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu-
enti domande:
•
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
Anl_TE_HD_18_Li_Kit_SPK7.indb 50Anl_TE_HD_18_Li_Kit_SPK7.indb 50 09.05.2019 08:20:3309.05.2019 08:20:33
I
- 51 -
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-
tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-
mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-
nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-
posto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-
gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-
ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-
mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon-
do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Anl_TE_HD_18_Li_Kit_SPK7.indb 51Anl_TE_HD_18_Li_Kit_SPK7.indb 51 09.05.2019 08:20:3309.05.2019 08:20:33
DK/N
- 52 -
Indholdsfortegnelse
1. Sikkerhedsanvisninger
2. Produktbeskrivelse og leveringsomfang
3. Formålsbestemt anvendelse
4. Tekniske data
5. Inden ibrugtagning
6. Betjening
7. Rengøring, vedligeholdelse og reservedelsbestilling
8. Bortskaff else og genanvendelse
9. Opbevaring
10. Visning på ladeaggregat
Anl_TE_HD_18_Li_Kit_SPK7.indb 52Anl_TE_HD_18_Li_Kit_SPK7.indb 52 09.05.2019 08:20:3309.05.2019 08:20:33
DK/N
- 53 -
Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade
Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.
Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-
skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!
Akkumulatorbatterierne må kun opbevares i tørre rum ved en omgivelsestemperatur på +10 °C - +40 °C.
Akkumulatorbatterier skal opbevares opladet (ladet mindst 40%)
Produktet skal standses inden funktionsskift for at undgå beskadigelse.
Skub SDS-Plus-boret ind i værktøjsholderen med en drejende bevægelse, så det klikker fast. Værktøjet
låser fast af sig selv.
1. Træk låsemuff en tilbage og hold fast i den!
2. Tag værktøjet ud!
Anl_TE_HD_18_Li_Kit_SPK7.indb 53Anl_TE_HD_18_Li_Kit_SPK7.indb 53 09.05.2019 08:20:3309.05.2019 08:20:33
DK/N
- 54 -
Kun til brug i tørre rum.
Kapslingsklasse II
2
Borets diameter må maks. være 12 mm.
Anl_TE_HD_18_Li_Kit_SPK7.indb 54Anl_TE_HD_18_Li_Kit_SPK7.indb 54 09.05.2019 08:20:3309.05.2019 08:20:33
DK/N
- 55 -
Fare!
Ved brug af el-værktøj er der visse sikkerhedsfo-
ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet-
jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin-
gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis-
ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige an-
visninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1)
1. Låsemuff e
2. Omskifter boring/slagboring
3. Rotationsinverter
4. Tænd/sluk-knap
5. Akkumulatorbatteri
6. Anslagsknap
7. Akku-kapacitetsindikator
8. Ladeaggregat
9. LED-lys
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leve-
ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen-
ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op-
mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
•
Åbn pakken, og tag forsigtigt maskinen ud af
emballagen.
•
Fjern emballagematerialet samt emballage-/
og transportsikringer (hvis sådanne forefin-
des).
•
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
kader.
•
Opbevar så vidt muligt emballagen indtil ga-
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
•
Batteri-borehammer
•
Ladeaggregat (ved varenr.: 45.138.12 ikke
med i leveringsomfang)
•
Akkumulatorbatteri (ved varenr.: 45.138.12
ikke med i leveringsomfang)
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
3. Formålsbestemt anvendelse
Maskinen er beregnet til hammerboring i beton,
sten og murværk med anvendelse af passende
bor. Desuden er produktet egnet til at skrue og
bore i træ og stål.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth-
vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus-
triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd-
værksmæssigt, industrielt eller lignende øjemed.
Anl_TE_HD_18_Li_Kit_SPK7.indb 55Anl_TE_HD_18_Li_Kit_SPK7.indb 55 09.05.2019 08:20:3409.05.2019 08:20:34
DK/N
- 56 -
4. Tekniske data
Spændingsforsyning motor: ...................18 V d.c.
Omdrejningstal i tomgang: ...............0-1100 min
-1
Højre-venstre-løb: ............................................Ja
Udgangsspænding ladeaggregat: ..........21 V d.c.
Udgangsstrøm ladeaggregat: .........................3 A
Netspænding ladeaggregat: 200-260 V~ 50-60Hz
Akku-type: .................................................. Li-Ion
Antal akkumulatorbattericeller: ......................... 5
Akkumulatorbatterikapacitet: .....................1,5 Ah
Vægt: ..........................................................2,0 kg
Fare!
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 60745-1.
Lydtryksniveau L
pA
................................. 86 dB(A)
Usikkerhed K
pA
.............................................3 dB
Lydeff ektniveau L
WA
............................... 97 dB(A)
Usikkerhed K
WA
............................................3 dB
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage hø-
retab.
Samlede svingningstal (vektorsum for tre retnin-
ger) beregnet i henhold til EN 60745-2-6.
Borehamring i beton
Svingningsemissionstal a
h
= 9,9 m/s
2
Usikkerhed K = 1,5 m/s
2
Det angivne svingningsemissionstal er målt ud
fra en standardiseret prøvningsmetode og kan
- afhængig af den måde, el-værktøjet anvendes
på - ændre sig og i undtagelsestilfælde ligge over
den angivne værdi.
Det angivne svingningsemissionstal kan anven-
des til at sammenligne et el-værktøj med et andet.
Det angivne svingningsemissionstal kan også an-
vendes til en indledende skønsmæssig vurdering
af den negative påvirkning.
Støjudvikling og vibration skal begrænses til
et minimum!
•
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
mellemrum.
•
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
syn.
•
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors-
kriftsmæssigt, er der stadigvæk nogle risiko-
faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst-
ruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-arm-
vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli-
geholdes forskriftsmæssigt.
5. Inden ibrugtagning
Nedenstående anvisninger skal læses, inden du
tager akku-skruemaskinen i brug:
1. Lad akkumulatorbatteriet op med det medføl-
gende ladeaggregat. Det tager ca. 0,5-1 timer
at oplade et tomt akkumulatorbatteri.
2. Brug kun skarpe bor samt intakte og egnede
skruebits.
3. Ved boring og skruning i vægge og mure skal
disse først undersøges for skjulte strøm-, gas-
og vandledninger.
Anl_TE_HD_18_Li_Kit_SPK7.indb 56Anl_TE_HD_18_Li_Kit_SPK7.indb 56 09.05.2019 08:20:3409.05.2019 08:20:34
DK/N
- 57 -
6. Betjening
6.1 Opladning af LI-akku-pack (fi g. 2-3)
1. Træk akku-pack’en (5) ud af håndtaget, mens
du trykker anslagsknappen (6) ned.
2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhånden-
værende netspænding. Sæt stikket til lade-
aggregatet (8) i stikkontakten. Den grønne
LED-lysdiode begynder at blinke.
3. Skub akkumulatorbatteriet fast på ladeaggre-
gatet.
Under punkt 10 (Visninger på ladeaggregatet) fi n-
des en oversigt over LED-lysdiodernes betydning.
Hvis det ikke er muligt at oplade akku-pack-en,
skal du kontrollere,
•
om der er netspænding i stikkontakten.
•
om forbindelsen til ladekontakterne på lade-
aggregatet er i orden.
Hvis det stadigvæk ikke er muligt at oplade
akkupack‘en, bedes du indsende
•
ladeaggregat og ladeadapter
•
samt akku-pack’en
til vores kundeservice.
Sørg for at genoplade LI-akku-pack‘en i god tid
for at sikre en lang levetid. Genopladning skal un-
der alle omstændigheder ske, hvis du konstaterer,
at akku-skruemaskinens ydelse er nedsat.
6.2 Omskifter skruning/boring/slagboring
(fi g. 4/pos. 2)
Forsigtig!
Omskift må kun foretages i stilstand!
Boring/skruning:
For at bore/skrue trykkes på knappen (a) på
omskifteren (2), samtidig med at omskifteren (2)
drejes i position A.
Slagboring:
For at slagbore trykkes på knappen (a) på omskif-
teren (2), samtidig med at omskifteren (2) drejes
i position B.
Bemærk!
Slagboring kræver kun et ganske moderat pres-
setryk. Et for højt pressetryk vil belaste motoren
unødigt. Tjek med jævne mellemrum boret. Et
stumpt bor skal slibes efter eller skiftes ud.
6.3 Rotationsinverter (fi g. 5/pos. 3)
Med skydekontakten oven over tænd/sluk-knap-
pen kan du indstille maskinens omdrejningsret-
ning og sikre maskinen mod utilsigtet indkobling.
Der kan vælges mellem venstre- og højregang.
For at undgå at drevet beskadiges, skal omskift af
omdrejningsretning foretages, når produktet står
stille. Findes skydekontakten i midten, er tænd/
sluk-knappen blokeret.
Fare!
Af sikkerhedsgrunde skal maskinen altid holdes
fast i de to greb!
Ellers er der fare for elektrisk stød ved boring i
nærheden af ledninger!
6.4 Tænd/sluk-knap (fi g. 5 / pos. 4)
Med tænd/sluk-knappen kan du styre hastighe-
den trinløst. Jo længere du trykker knappen ind,
desto højere er produktets omdrejningstal.
Tænde:
Tryk på tænd/sluk-knappen (4).
Slukke:
Slip tænd/sluk-knappen (4).
6.5 Akku-kapacitetsindikator (fi g. 6/pos. 7)
Tryk på kontakten til akku-kapacitetsindikator
(b). Akku-kapacitetsindikatoren (7) indikerer ak-
kumulatorbatteriets ladetilstand ved hjælp af 3
LED-lamper.
Alle 3 LED-lamper lyser:
Akkumulatorbatteriet er fuldt opladet.
2 LED-lamper eller 1 LED-lampe lyser
Akkumulatorbatteriet råder over tilstrækkelig rest-
kapacitet.
1 LED-lampe blinker:
Akkumulatorbatteriet er afl adet; oplad akkumula-
torbatteriet.
Alle LED-lamper blinker:
Akkumulatorbatteriet blev helt afl adet og er de-
fekt. Et defekt akkumulatorbatteri må ikke længe-
re bruges og oplades!
6.6 LED-lys (fi g. 6/pos. 9)
Med LED-lysdioden (9) kan skrue- eller bores-
tedet lyses op i tilfælde af ugunstige lysforhold.
LED-lysdioden (9) lyser automatisk, når du tryk-
ker på tænd/sluk-knappen (4).
Anl_TE_HD_18_Li_Kit_SPK7.indb 57Anl_TE_HD_18_Li_Kit_SPK7.indb 57 09.05.2019 08:20:3409.05.2019 08:20:34
DK/N
- 58 -
6.7 Isætning af værktøj (fi g. 7)
Pas på! Rotationsinverteren (3) skal stilles i mid-
ten, inden der arbejdes på produktet (f.eks. værk-
tøjsskift, vedligeholdelse osv.).
•
Rengør værktøjet først, og smør værktøjsskaf-
tet med lidt borefedt.
•
Skub det støvfrie værktøj ind i værktøjsholde-
ren (c) med en drejende bevægelse, så det
klikker fast. Værktøjet låser fast af sig selv.
•
Træk i værktøjet for at tjekke fastlåsningen.
6.8 Udtagning af værktøj (fi g. 8)
Træk låsemuff en (1) tilbage, hold den fast og tag
værktøjet ud.
6.9 skruer
Det er bedst at anvende skruer med selvcentre-
ring (f.eks. torx, krydskærv) – det gør arbejdet
mere sikkert. Vær opmærksom på, om bit’en og
skruen passer sammen i form og størrelse. Fore-
tag indstilling af drejningsmoment under hensyn
til skruestørrelsen, således som beskrevet i vej-
ledningen.
7. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk akkumulatorbatteriet ud inden rengøring.
7.1 Rengøring
•
Hold så vidt muligt beskyttelsesanordninger,
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
•
Vi anbefaler, at maskinen rengøres hver gang
efter brug.
•
Rengør af og til maskinen med en fugtig klud
og lidt blød sæbe. Undgå brug af rengørings-
eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el-
værktøj, øger det risikoen for elektrisk stød.
7.2 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
7.3 Bestilling af reservedele og tilbehør:
Ved bestilling af reservedele bedes følgende
oplyst:
•
Produktets typebetegnelse
•
Produktets varenummer
•
Produktets identnummer
•
Nummeret på den ønskede reservedel
Aktuelle priser og øvrig information fi ndes på
www.isc-gmbh.info
Tip! Det anbefales at bruge
førsteklasses tilbehør fra
for at opnå et godt
arbejdsresultat! www.kwb.eu
welcome@kwb.eu
8. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå trans-
portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen-
brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin-
deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
9. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk-
kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
Anl_TE_HD_18_Li_Kit_SPK7.indb 58Anl_TE_HD_18_Li_Kit_SPK7.indb 58 09.05.2019 08:20:3409.05.2019 08:20:34
DK/N
- 59 -
10. Visning på ladeaggregat
Visningsstatus
Betydning og påkrævet handling
Rød lysdi-
ode
Grøn lysdi-
ode
Slukket Blinker Standby-modus
Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte-
riet er ikke i ladeaggregatet
Tændt Slukket Opladning
Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.
Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug.
Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega-
tet.
Påkrævet handling:
Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.
Blinker Slukket Tilpasningsopladning
Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:
- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.
- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.
Påkrævet handling:
Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.
Blinker Blinker Fejl
Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.
Påkrævet handling:
Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.
Tændt Tændt Temperaturfejl
Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).
Påkrævet handling:
Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).
Anl_TE_HD_18_Li_Kit_SPK7.indb 59Anl_TE_HD_18_Li_Kit_SPK7.indb 59 09.05.2019 08:20:3409.05.2019 08:20:34
DK/N
- 60 -
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
Anl_TE_HD_18_Li_Kit_SPK7.indb 60Anl_TE_HD_18_Li_Kit_SPK7.indb 60 09.05.2019 08:20:3409.05.2019 08:20:34
DK/N
- 61 -
Ser viceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Kontaktkul, borepatron, Akku
Forbrugsmateriale/ forbrugsdele* Bor, mejsel
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig-
tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
•
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.
Anl_TE_HD_18_Li_Kit_SPK7.indb 61Anl_TE_HD_18_Li_Kit_SPK7.indb 61 09.05.2019 08:20:3409.05.2019 08:20:34
DK/N
- 62 -
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-
nummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn-
digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel-
ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net-
spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli-
geholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur-
ligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-
den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det-
te gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.
info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa-
rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat-
tet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen-
hold til serviceinformationerne i nærværende betjeningsvejledning.
Anl_TE_HD_18_Li_Kit_SPK7.indb 62Anl_TE_HD_18_Li_Kit_SPK7.indb 62 09.05.2019 08:20:3409.05.2019 08:20:34
S
- 63 -
Innehållsförteckning
1. Säkerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamålsenlig användning
4. Tekniska data
5. Före användning
6. Använda maskinen
7. Rengöring, Underhåll och reservdelsbeställning
8. Skrotning och återvinning
9. Förvaring
10. Lampor på laddaren
Anl_TE_HD_18_Li_Kit_SPK7.indb 63Anl_TE_HD_18_Li_Kit_SPK7.indb 63 09.05.2019 08:20:3509.05.2019 08:20:35
S
- 64 -
Fara! - Läs igenom bruksanvisningen för att sänka risken för skador
Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.
Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!
Förvara batterierna endast i torra utrymmen vars omgivningstemperatur uppgår till +10°C till +40°C.
Förvara batterierna endast i laddat skick (laddade till minst 40 %).
För att undvika skador på maskinen får man endast koppla om mellan de olika funktionerna medan
maskinen står stilla.
Skjut in SDS-plus-borren i verktygsfästet till stopp. Verktyget spärras fast automatiskt.
1. Dra tillbaka chuckhylsan och håll sedan fast den.
2. Ta ut verktyget.
Anl_TE_HD_18_Li_Kit_SPK7.indb 64Anl_TE_HD_18_Li_Kit_SPK7.indb 64 09.05.2019 08:20:3509.05.2019 08:20:35
S
- 65 -
Endast avsedd för användning i torra utrymmen.
Skyddsklass II
2
Borrens diameter får inte överskrida 12 mm.
Anl_TE_HD_18_Li_Kit_SPK7.indb 65Anl_TE_HD_18_Li_Kit_SPK7.indb 65 09.05.2019 08:20:3509.05.2019 08:20:35
S
- 66 -
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis-
ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis-
ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan-
visning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Fara!
Läs alla säkerhetsanvisningar och instrukti-
oner. Försummelser vid iakttagandet av säker-
hetsanvisningarna och instruktionerna kan föror-
saka elstöt, brand och/eller svåra skador. Förvara
alla säkerhetsanvisningar och instruktioner
för framtiden.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1)
1. Chuckhylsa
2. Omkopplare för borrning/slagborrning
3. Omkopplare för rotationsriktning
4. Strömbrytare
5. Laddbart batteri
6. Spärrknapp
7. Kapacitetsindikering för batteriet
8. Laddare
9. LED-ljus
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita-
bellen i serviceinformationen i slutet av bruksan-
visningen.
•
Öppna förpackningen och ta försiktigt ut pro-
dukten ur förpackningen.
•
Ta bort förpackningsmaterialet samt förpack-
nings- och transportsäkringar (om förhan-
den).
•
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
na har skadats i transporten.
•
Spara om möjligt på förpackningen tills ga-
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast-
påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
•
Batteridriven borrhammare
•
Laddare (medföljer ej vid art.-nr. 45.138.12)
•
Batteri (medföljer ej vid art.-nr. 45.138.12)
•
Original-bruksanvisning
•
Säkerhetsanvisningar
3. Ändamålsenlig användning
Maskinen är avsedd för hammarborrning i be-
tong, sten och tegel med passande borr. Dessu-
tom kan maskinen användas till skruvdragning
och borrning i trä och stål.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul-
terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro-
dukten ska användas inom yrkesmässiga, hant-
verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
Anl_TE_HD_18_Li_Kit_SPK7.indb 66Anl_TE_HD_18_Li_Kit_SPK7.indb 66 09.05.2019 08:20:3509.05.2019 08:20:35
S
- 67 -
4. Tekniska data
Spänningsförsörjning motor ................... 18 V DC
Tomgångsvarvtal ..............................0-1100 min
-1
Höger-vänstergång: ..........................................ja
Utgångsspänning laddare ...................... 21 V DC
Utgångsström laddare ................................... 3 A
Nätspänning laddare ......... 200-260 V~ 50-60 Hz
Batterityp .................................................... Li-Ion
Antal battericeller ............................................. 5
Batterikapacitet .........................................1,5 Ah
Vikt ...............................................................2,0 k
Fara!
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN 60745.
Ljudtrycksnivå L
pA
................................. 86 dB(A)
Osäkerhet K
pA
..............................................3 dB
Ljudeff ektnivå L
WA
.................................. 97 dB(A)
Osäkerhet K
WA
.............................................. 3 dB
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Totala vibrationsvärden (vektorsumma i tre riktnin-
gar) har bestämts enligt EN 60745.
Hammarborrning i betong
Vibrationsemissionsvärde a
h
= 9,9 m/s
2
Osäkerhet K = 1,5 m/s
2
Vibrationsemissionsvärdet som anges har mätts
upp med en standardiserad provningsmetod och
kan variera beroende på vilket sätt som elverk-
tyget används. I undantagsfall kan det faktiska
värdet avvika från det angivna värdet.
Vibrationsemissionsvärdet som anges kan använ-
das om man vill jämföra olika elverktyg.
Vibrationsemissionsvärdet som anges kan även
användas för en första bedömning av inverkan
från elverktyget.
Begränsa uppkomsten av buller och vibration
till ett minimum!
•
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl-
jande risker kan uppstå på grund av elverkty-
gets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un-
derhålls enligt föreskrift.
5. Före användning
Läs tvunget igenom dessa anvisningar innan du
använder den batteridrivna borrhammaren:
1. Ladda batteriet med den medföljande ladda-
ren. Ett tomt batteri är färdigladdat efter ca
0,5-1 timme.
2. Använd endast skarpa borr samt intakta och
lämpliga bits.
3. Innan du borrar eller skruvar i väggar och mu-
rar måste du kontrollera om dessa innehåller
ström-, gas- eller vattenledningar.
6. Använda maskinen
6.1 Ladda Li-batteriet (bild 2-3)
1. Dra ut batteriet (5) ur handtaget och tryck
samtidigt ned spärrknappen (6).
2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspän-
ningen i vägguttaget. Anslut laddarens (8)
stickkontakt till vägguttaget. Den gröna lysdio-
den börjar blinka.
3. Skjut fast det laddbara batteriet på laddaren.
Under punkt 10 (Lampor på laddaren) fi nns en
tabell som förklarar betydelsen av de olika lysdio-
derna på laddaren.
Om batteripaketet inte kan laddas måste du kon-
trollera
•
att nätspänning finns i vägguttaget.
•
att det finns fullgod kontakt vid laddningskon-
Anl_TE_HD_18_Li_Kit_SPK7.indb 67Anl_TE_HD_18_Li_Kit_SPK7.indb 67 09.05.2019 08:20:3509.05.2019 08:20:35
S
- 68 -
takterna i laddaren.
Om batteriet fortfarande inte kan laddas måste du
lämna in
•
laddaren och laddningsadaptern
•
och batteripaketet
till vår kundtjänstavdelning.
För att batteripaketets livslängd ska bli så lång
som möjligt måste du alltid ladda Li-batteriet i
god tid. Detta är alltid nödvändigt om du märker
att prestandan i den batteridrivna borrhammaren
börjar försvagas.
6.2 Omkopplare för skruvdragning/borrning/
slagborrning (bild 4/pos. 2)
Obs!
Får endast kopplas om när maskinen står stilla!
Borrning/skruvdragning
Om du vill borra eller skruvdra, tryck på knappen
(a) på reglaget (2) och vrid samtidigt reglaget (2)
till läge A.
Slagborrning
Om du vill slagborra, tryck på knappen (a) på reg-
laget (2) och vrid samtidigt reglaget (2) till läge B.
Märk!
Vid slagborrning behöver du inte pressa maski-
nen särskilt mycket. En alltför hög anliggningskraft
belastar bara motorn onödigt mycket. Kontrollera
borren regelbundet. Slipa eller byt ut trubbiga
borr.
6.3 Omkopplare för rotationsriktning (bild 5/
pos. 3)
Ställ in maskinens rotationsriktning med den
skjutbara omkopplaren ovanför strömbrytaren.
Denna omkopplare kan du även använda för att
skydda maskinen mot oavsiktlig inkoppling. Du
kan välja mellan vänster- och högergång. För
att undvika att maskinens växel förstörs, får du
endast skifta rotationsriktning medan maskinen
står stilla. Om omkopplaren står i mellersta läget
är strömbrytaren blockerad.
Fara!
För att undvika faror får maskinen endast hållas
fast i de båda handtagen!
I annat fall fi nns det risk för elektriska slag om du
skulle råka borra i kablar.
6.4 Strömbrytare (bild 5/pos. 4)
Du kan styra varvtalet steglöst med strömbryta-
ren. Ju mer du trycker in strömbrytaren, desto
högre blir varvtalet i maskinen.
Slå på maskinen:
Tryck på strömbrytaren (4).
Slå ifrån maskinen:
Släpp strömbrytaren (4).
6.5 Kapacitetsindikering för batteriet (bild 6/
pos. 7)
Tryck på knappen för kapacitetsindikering för
batteriet (b). Kapacitetsindikeringen (7) visar bat-
teriets laddningsnivå med tre lysdioder.
Alla tre lysdioder är tända
Batteriet är fulladdat.
2 eller 1 lysdioder är tända
Batteriet har tillräcklig restkapacitet.
1 lysdiod blinkar
Batteriet är tomt och måste laddas.
Alla lysdioder blinkar
Batteriet har djupurladdats och är defekt. Du får
inte längre använda eller ladda ett defekt batteri.
6.6 LED-ljus (bild 6/pos. 9)
Du kan använda LED-ljuset (9) för att få bättre
belysning där du ska skruva eller borra. LED-
ljuset (9) slås på automatiskt när strömbrytaren
(4) trycks in.
6.7 Sätta in verktyg (bild 7)
Obs! Inför alla arbeten (t ex byte av verktyg, un-
derhåll) på den batteridrivna borrhammaren mås-
te du ställa omkopplaren för rotationsriktningen
(3) i mittläge.
•
Rengör verktyget och fetta in dess fäste med
en aning borrfett innan du sätter in det.
•
Vrid in det dammfria verktyget i verktygsfästet
(c) till stopp. Verktyget spärras fast automa-
tiskt.
•
Dra i verktyget för att kontrollera att det sitter
fast.
6.8 Ta ut verktyg (bild 8)
Dra tillbaka chuckhylsan (1), håll fast och dra ut
verktyget.
Anl_TE_HD_18_Li_Kit_SPK7.indb 68Anl_TE_HD_18_Li_Kit_SPK7.indb 68 09.05.2019 08:20:3509.05.2019 08:20:35
S
- 69 -
6.9 Skruvdragning
Använd helst självcentrerande skruvar (t ex torx,
krysskruv) som garanterar ett säkert arbetsresul-
tat. Se till att bitsen och skruven stämmer överens
i form och storlek. Ställ in vridmomentet enligt
beskrivningen med hänsyn till skruvens storlek.
7. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut batteriet om maskinen ska rengöras.
7.1 Rengöra maskinen
•
Håll skyddsanordningarna, ventilationsöpp-
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas-
kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
•
Vi rekommenderar att du rengör maskinen
efter varje användningstillfälle.
•
Rengör maskinen med jämna mellanrum med
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt-
riska slag.
7.2 Underhåll
I maskinens inre fi nns inga delar som kräver un-
derhåll.
7.3 Reservdels- och tillbehörsbeställning
Ange följande information när du beställer reser-
vdelar:
•
Produkttyp
•
Produktens artikelnummer
•
Produktens ID-nr.
•
Reservdelsnumret för reservdelen
Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info
Tips: För bra arbetsresultat
rekommenderar vi högvärdi-
ga tillbehör från
! www.kwb.eu
welcome@kwb.eu
8. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack-
ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor-
na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
9. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack-
ningen.
Anl_TE_HD_18_Li_Kit_SPK7.indb 69Anl_TE_HD_18_Li_Kit_SPK7.indb 69 09.05.2019 08:20:3509.05.2019 08:20:35
S
- 70 -
10. Lampor på laddaren
Indikeringsstatus
Betydelse och åtgärder
Röd
lysdiod
Grön
lysdiod
Från Blinkar Driftberedd
Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Från Laddning
Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad-
daren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.
Från Till Batteriet har laddats och är klart för användning.
Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.
Åtgärd:
Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.
Blinkar Från Anpassningsladdning
Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:
- Batteriet har inte laddats under mycket lång tid.
- Batteriets temperatur är inte i idealområdet.
Åtgärd:
Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning
Batteriet kan inte längre laddas. Batteriet är defekt.
Åtgärd:
Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.
Till Till Temperaturstörning
Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)
Åtgärd:
Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).
Anl_TE_HD_18_Li_Kit_SPK7.indb 70Anl_TE_HD_18_Li_Kit_SPK7.indb 70 09.05.2019 08:20:3609.05.2019 08:20:36
S
- 71 -
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av-
fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin-
ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen-
ter vars syfte har varit att komplettera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.
Med förbehåll för tekniska ändringar.
Anl_TE_HD_18_Li_Kit_SPK7.indb 71Anl_TE_HD_18_Li_Kit_SPK7.indb 71 09.05.2019 08:20:3609.05.2019 08:20:36
S
- 72 -
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part-
ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Kolborstar, chuck, Batteri
Förbrukningsmaterial/förbrukningsdelar* Borr, mejslar
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:
•
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
Beskriv den felaktiga funktionen.
Anl_TE_HD_18_Li_Kit_SPK7.indb 72Anl_TE_HD_18_Li_Kit_SPK7.indb 72 09.05.2019 08:20:3609.05.2019 08:20:36
S
- 73 -
Garantibevis
Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:
1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-
sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-
verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto-
rer eller bristfällig skötsel och underhåll.
- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över-
belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).
- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .
4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-
den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem-
besök.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-
gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt
denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av
våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan-
titjänster, får du genast en reparerad eller ny produkt av oss.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.
Anl_TE_HD_18_Li_Kit_SPK7.indb 73Anl_TE_HD_18_Li_Kit_SPK7.indb 73 09.05.2019 08:20:3609.05.2019 08:20:36
NL
- 74 -
Inhoudsopgave
1. Veiligheidsaanwijzingen
2. Beschrijving van het gereedschap en leveringsomvang
3. Reglementair gebruik
4. Technische gegevens
5. Vóór inbedrijfstelling
6. Bediening
7. Reiniging, onderhoud en bestellen van wisselstukken
8. Verwijdering en recyclage
9. Opbergen
10. Indicatie lader
Anl_TE_HD_18_Li_Kit_SPK7.indb 74Anl_TE_HD_18_Li_Kit_SPK7.indb 74 09.05.2019 08:20:3609.05.2019 08:20:36
NL
- 75 -
Gevaar! - Handleiding lezen om het letselrisico te verminderen
Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.
Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.
Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-
an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!
Opbergen van de accu’s enkel in droge ruimtes met een omgevingstemperatuur van +10°C tot +40°C.
Accu’s enkel in geladen toestand opbergen (minstens 40 % geladen).
Om een beschadiging van het apparaat te vermijden mag de omschakeling tussen de verschillende
functies alleen in stilstand gebeuren.
SDS-Plus boor al draaiend tot aan de aanslag in de gereedschapsadapter schuiven. Het gereedschap
wordt automatisch vergrendeld.
1. Vergrendelingshuls terugtrekken, vasthouden!
2. Gereedschap wegnemen!
Anl_TE_HD_18_Li_Kit_SPK7.indb 75Anl_TE_HD_18_Li_Kit_SPK7.indb 75 09.05.2019 08:20:3609.05.2019 08:20:36
NL
- 76 -
Enkel voor gebruik in droge ruimten.
Beschermingsniveau II
2
De diameter van de boor mag maximaal 12 mm bedragen.
Anl_TE_HD_18_Li_Kit_SPK7.indb 76Anl_TE_HD_18_Li_Kit_SPK7.indb 76 09.05.2019 08:20:3609.05.2019 08:20:36
NL
- 77 -
Gevaar!
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in-
formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins-
tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei-
ligheidsinstructies.
1. Veiligheidsaanwijzingen
De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.
Gevaar!
Lees alle veiligheidsinstructies en aanwijzin-
gen. Nalatigheden bij de inachtneming van de
veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-
ties en aanwijzingen voor de toekomst.
2. Beschrijving van het gereedschap
en leveringsomvang
2.1 Beschrijving van het gereedschap
(fi g. 1)
1. Vergrendelingshuls
2. Omschakelaar Boren/Klopboren
3. Draairichtingsschakelaar
4. Aan/Uit-schakelaar
5. Accu
6. Grendelknop
7. Accu-capaciteitsindicatie
8. Lader
9. LED-licht
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te controle-
ren aan de hand van de beschreven leveringsom-
vang. Indien er onderdelen ontbreken gelieve
zich binnen de 5 werkdagen na aankoop van het
artikel te wenden tot ons servicecenter mits ver-
toon van een geldig bewijs van aankoop of tot de
dichtstbijzijnde desbetreff ende bouwmarkt..
Gelieve daarvoor de garantietabel in de garantie-
bepalingen aan het einde van de handleiding in
acht te nemen.
•
Open de verpakking en neem het toestel
voorzichtig uit de verpakking.
•
Verwijder het verpakkingsmateriaal alsmede
verpakkings-/transportbeveiligingen (indien
aanwezig).
•
Controleer of de leveringsomvang compleet
is.
•
Controleer het toestel en de accessoires op
transportschade.
•
Bewaar de verpakking indien mogelijk tot het
verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo-
gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik-
kingsgevaar!
•
Accu-boorhamer
•
Lader (Bij artikelnr. 45.138.12 niet bij de leve-
ringsomvang begrepen)
•
Batterij (Bij artikelnr. 45.138.12 niet bij de le-
veringsomvang begrepen)
•
Originele handleiding
•
Veiligheidsinstructies
3. Reglementair gebruik
Het toestel is bedoeld voor het hamerboren in be-
ton, gesteente en bakstenen mits gebruikmaking
van de overeenkomstige boor. Bovendien is het
toestel geschikt om in hout en staal te schroeven
en te boren.
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon-
dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze gereedschappen overe-
enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge-
reedschap in ambachtelijke of industriële bedrij-
ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
Anl_TE_HD_18_Li_Kit_SPK7.indb 77Anl_TE_HD_18_Li_Kit_SPK7.indb 77 09.05.2019 08:20:3609.05.2019 08:20:36
NL
- 78 -
4. Technische gegevens
Spanningsvoorziening motor ..................18 V d.c.
Onbelast toerental: .......................... 0-1100 t/min
rechts-/linksdraaiend..........................................ja
Uitgangsspanning lader: .......................21 V d. c.
Uitgangsstroom lader: ....................................3 A
Netspanning oplader .........200-260 V ~ 50-60 Hz
Accu type: .................................................. Li-Ion
Aantal accucellen: ............................................. 5
Accucapaciteit: .......................................... 1,5 Ah
Gewicht ....................................................... 1,7 kg
Geluid en vibratie
De geluids- en vibratiewaarden werden bepaald
volgens EN 60745-1.
Geluidsdrukniveau L
pA
.......................... 86 dB (A)
Onzekerheid K
pA
...........................................3 dB
Geluidsvermogen L
WA
........................... 97 dB (A)
Onzekerheid K
WA
..........................................3 dB
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745-2-6.
Boorhameren in beton
Trillingsemissiewaarde a
h
= 9,9 m/s
2
Onzekerheid K = 1,5 m/s
2
De opgegeven trillingsemissiewaarde is gemeten
volgens een genormaliseerde testprocedure en
kan veranderen naargelang van de wijze waarop
het elektrische gereedschap wordt gebruikt en
in uitzonderingsgevallen boven de opgegeven
waarde liggen.
De vermelde trillingsemissiewaarde kan worden
gebruikt om elektrische gereedschappen onder-
ling te vergelijken.
De vermelde trillingsemissiewaarde kan ook wor-
den gebruikt om voor begin van de werkzaamhe-
den de nadelige gevolgen te beoordelen.
Beperk de geluidsontwikkeling en vibratie tot
een minimum!
•
Gebruik enkel intacte toestellen.
•
Onderhoud en reinig het toestel regelmatig.
•
Pas uw manier van werken aan het toestel
aan.
•
Overbelast het toestel niet.
•
Laat het toestel indien nodig nazien.
•
Schakel het toestel uit als het niet wordt ge-
bruikt.
•
Draag handschoenen.
Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be-
diend. Volgende gevaren kunnen zich voordo-
en in verband met de bouwwijze en uitvoe-
ring van dit elektrisch gereedschap:
1. Longletsels indien geen gepaste stofmasker
wordt gedragen.
2. Gehoorschade indien geen gepaste gehoor-
beschermer wordt gedragen.
3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder-
houden.
Beperk de werktijd.
Daarbij rekening houden met alle aandelen van
het bedrijfscyclus (bij voorbeeld tijden waarin het
elektrogereedschap uitgeschakeld is en tijden
waarin het gereedschap wel ingeschakeld is maar
zonder belasting draait).
5. Vóór inbedrijfstelling
Lees zeker de volgende instructies voordat u uw
accuschroevendraaier in gebruik neemt:
1. Laad de accu m.b.v. het bijgeleverde laadtoe-
stel. Een lege accu is na ca. 0,5-1 uur opgela-
den.
2. Enkel scherpe boren en intacte en gepaste
schroeverbits gebruiken.
3. Bij het boren en schroeven in muren en wan-
den dient u die op verborgen stroom-, gas- en
waterleidingen te controleren.
Anl_TE_HD_18_Li_Kit_SPK7.indb 78Anl_TE_HD_18_Li_Kit_SPK7.indb 78 09.05.2019 08:20:3709.05.2019 08:20:37
NL
- 79 -
6. Bediening
6.1 Laden van de LI-accupack (fi g. 2-3)
1. De accupack (5) de handgreep uit trekken
terwijl u de grendelknop (6) omlaagdrukt.
2. Vergelijk of de netspanning vermeld op het
kenplaatje overeenkomt met de voorhanden
zijnde netspanning. Steek de netstekker van
de lader (8) het stopcontact in. De groene
LED begint te knipperen.
3. Schuif de accu op de lader.
Onder punt 10 (indicatie lader) vindt u een tabel
met de betekenissen van de LED-indicatie op de
lader.
Als het accu-pack niet kan opgeladen worden,
vergewis U zich dan dat de
•
netspanning aan het stopcontact voorhanden
is
•
en dat een perfect contact van de laadcon-
tacten van de oplader verzekerd is.
Als het laden van het accu-pack nog altijd niet
mogelijk is, gelieve dan
•
de oplader
•
en het accu-pack
aan onze service-afdeling te sturen.
In het belang van een lange levensduur van de
accupack is het aan te raden om tijdig voor het
herladen van de LI accupack te zorgen. Dit is
in ieder geval noodzakelijk wanneer u vaststelt
dat het vermogen van de accuschroevendraaier
vermindert.
6.2 Omschakelaar “schroeven/boren/klopbo-
ren” (fi g. 4, pos. 2)
Enkel in stilstand omschakelen!
Boren/schroeven:
Om te boren/schroeven knop (a) op de omscha-
kelaar (2) indrukken en tegelijkertijd de omscha-
kelaar (2) naar de schakelstand A draaien.
Klopboren:
Om te klopboren de knop (a) op de omschakelaar
(2) indrukken en tegelijkertijd de omschakelaar
(2) naar de schakelstand B draaien.
Voorzichtig!
Voor het klopboren is slechts een geringe aan-
drukkracht nodig. Door een te hoge aandruk-
kracht wordt de motor onnodig belast. Boor regel-
matig controleren.
Een botte boor bijslijpen of vervangen.
6.3 Draairichtingsschakelaar
(fi g. 5, pos. 3)
Met de schuifschakelaar boven de AAN/UIT-
schakelaar kunt u de draairichting van het toestel
instellen en het toestel beveiligen tegen onge-
wild inschakelen. U kunt kiezen tussen links en
rechts draaiend. Om een beschadiging van de
transmissie te voorkomen mag enkel in stilstand
van draairichting worden veranderd. Als de schu-
ifschakelaar zich in de tussenstand bevindt is de
AAN/UIT-schakelaar geblokkeerd.
Gevaar!
Om zichzelf en anderen niet in gevaar te
brengen mag de machine alleen aan de beide
handgrepen worden vastgehouden!
Zo niet kan bij het aanboren van kabels een elekt-
rische schok dreigen!
6.4 AAN/UIT schakelaar (fi g. 5, pos. 4)
Met de AAN/UIT-schakelaar kunt u het toerental
traploos regelen. Hoe verder u de schakelaar in-
drukt, des te hoger is het toerental van het toestel.
Inschakelen:
Aan/Uit-schakelaar (4) indrukken.
Uitschakelen:
Aan/Uit-schakelaar (4) loslaten.
6.5 Accucapaciteitsaanduiding (fi g. 6, pos. 7)
Druk op de schakelaar voor accucapaciteitsaan-
duiding (b). De accucapaciteitsaanduiding (7)
signaleert de laadtoestand van de accu aan de
hand van 3 LEDs.
Alle 3 LED’s branden:
de accu is vol geladen.
2 of 1 LED(s) branden
De accu beschikt over een voldoende restlading.
1 LED knippert:
De accu is leeg, laad de accu.
Anl_TE_HD_18_Li_Kit_SPK7.indb 79Anl_TE_HD_18_Li_Kit_SPK7.indb 79 09.05.2019 08:20:3709.05.2019 08:20:37
NL
- 80 -
Alle LEDs knipperen:
De accu werd diep ontladen en is defect. Een de-
fecte accu mag niet meer gebruikt en opgeladen
worden.
6.6 LED-licht (fi g. 6, pos. 9)
Het LED-licht (9) maakt het verlichten van de
plaats waar u moet schroeven of boren mogelijk
als er niet voldoende licht is. Het LED-licht (9)
gaat automatisch branden zodra u op de AAN/
UIT-schakelaar (4) drukt.
6.7 Gereedschap inzetten (fi g. 7)
LET OP! Breng bij alle werkzaamheden (zoals
b.v. verwisselen van gereedschap, onderhoud
enz.) op het toestel de draairichtingsschakelaar
(3) naar zijn tussenstand.
•
Gereedschap vóór het inzetten schoonmaken
en gereedschapsschacht lichtjes invetten met
boorvet.
•
Stofvrij gereedschap al draaiend de ge-
reedschapsopname (c) in schuiven tot tegen
de aanslag. Het gereedschap wordt automa-
tisch vergrendeld.
•
Vergrendeling controleren door aan het ge-
reedschap te trekken.
6.8 Gereedschap verwijderen (fi g. 8)
Vergrendelhuls (1) terugtrekken, vasthouden en
gereedschap uitnemen.
6.9 Schroeven
Gebruik best zelfcentrerende schroeven (b. v.
kruiskop), want daarmee is een veilig werken
verzekerd. Let er op dat de gebruikte bits en
schroeven in vorm en grootte overeenkomen. Stel
het koppel volgens de schroefgrootte in zoals in
deze gebruiksaanwijzing beschreven.
7. Reiniging, onderhoud en
bestellen van wisselstukken
Gevaar!
Trek vóór alle reinigingswerkzaamheden de
netstekker van de accu uit het stopcontact.
7.1 Reiniging
•
Hou de veiligheidsinrichtingen, de ventila-
tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
•
Het is aan te bevelen het toestel direct na elk
gebruik te reinigen.
•
Reinig het toestel regelmatig met een vochti-
ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun-
nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin-
gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.
7.2 Onderhoud
In het toestel zijn er geen andere te onderhouden
onderdelen.
7.3 Bestelling van onderdelen en toebehoren:
Gelieve bij de bestelling van onderdelen de vol-
gende gegevens te vermelden:
•
Type van het apparaat
•
Artikelnummer van het apparaat
•
Ident.-nummer van het apparaat
•
Onderdeelnummer van het benodigde on-
derdeel
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info
Tip! Voor een goed werkre-
sultaat bevelen wij hoog-
waardig toeehoren van
aan! www.kwb.eu
welcome@kwb.eu
8. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo-
erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.
Anl_TE_HD_18_Li_Kit_SPK7.indb 80Anl_TE_HD_18_Li_Kit_SPK7.indb 80 09.05.2019 08:20:3709.05.2019 08:20:37
NL
- 81 -
9. Opbergen
Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg-
temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver-
pakking.
Anl_TE_HD_18_Li_Kit_SPK7.indb 81Anl_TE_HD_18_Li_Kit_SPK7.indb 81 09.05.2019 08:20:3709.05.2019 08:20:37
NL
- 82 -
10. Indicatie lader
Indicatiestatus
Betekenis en maatregel
Rode LED
Groene
LED
Uit Knippert Operationaliteit
De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.
Aan Uit Laden
De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.
Uit Aan De accu is opgeladen en operationeel.
Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-
ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.
Maatregel:
Neem de accu uit de lader. Isoleer de lader van het net.
Knippert Uit Aanpassingslading
De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:
- De accu werd zeer lange tijd niet meer geladen.
- De accutemperatuur ligt niet in het ideale bereik.
Maatregel:
Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor-
den geladen.
Knippert Knippert Fout
Laadproces is niet meer mogelijk. De accu is defect.
Maatregel:
Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.
Aan Aan Temperatuurstoring
De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).
Maatregel:
Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).
Anl_TE_HD_18_Li_Kit_SPK7.indb 82Anl_TE_HD_18_Li_Kit_SPK7.indb 82 09.05.2019 08:20:3709.05.2019 08:20:37
NL
- 83 -
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil thuis!
Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver-
zameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.
Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge-
deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.
Technische wijzigingen voorbehouden
Anl_TE_HD_18_Li_Kit_SPK7.indb 83Anl_TE_HD_18_Li_Kit_SPK7.indb 83 09.05.2019 08:20:3709.05.2019 08:20:37
NL
- 84 -
Ser vice-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-
ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Categorie Voorbeeld
Slijtstukken* Koolborstels, boorhouder, Accu
Verbruiksmateriaal/verbruiksstukken* Boren, beitels
Ontbrekende onderdelen
* niet verplicht bij de leveringsomvang begrepen!
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:
•
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
Beschrijf deze foutieve werkwijze.
Anl_TE_HD_18_Li_Kit_SPK7.indb 84Anl_TE_HD_18_Li_Kit_SPK7.indb 84 09.05.2019 08:20:3709.05.2019 08:20:37
NL
- 85 -
Garantiebewijs
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-
dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge-
noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-
ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-
mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.
3. Van onze garantie zijn uitgesloten:
- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over-
belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen-
dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast-
stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.
5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-
gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat
bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd,
worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van
de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen
wij u per omgaande een gerepareerd of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver-
helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.
Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.
Anl_TE_HD_18_Li_Kit_SPK7.indb 85Anl_TE_HD_18_Li_Kit_SPK7.indb 85 09.05.2019 08:20:3709.05.2019 08:20:37
E
- 86 -
Índice de contenidos
1. Instrucciones de seguridad
2. Descripción del aparato y volumen de entrega
3. Uso adecuado
4. Características técnicas
5. Antes de la puesta en marcha
7. Mantenimiento, limpieza y pedido de piezas de repuesto
8. Eliminación y reciclaje
9. Almacenamiento
10. Indicación cargador
Anl_TE_HD_18_Li_Kit_SPK7.indb 86Anl_TE_HD_18_Li_Kit_SPK7.indb 86 09.05.2019 08:20:3709.05.2019 08:20:37
E
- 87 -
Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños
Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.
Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.
Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la
salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi-
al que contenga asbesto!
Almacenamiento de las baterías sólo en espacios secos con una temperatura ambiente de +10°C a
+40°C. Guardar las baterías únicamente cuando estén cargadas (mín. al 40%).
Para evitar dañar el aparato, cambiar entre las funciones sólo cuando el mismo se haya parado comple-
tamente.
Introducir la broca SDS-Plus en el alojamiento para la herramienta, girándola hasta el tope. La herrami-
enta se enclava por sí sola.
1. Tirar hacia atrás del manguito de sujeción y sujetarlo
2. Sacar la herramienta
Anl_TE_HD_18_Li_Kit_SPK7.indb 87Anl_TE_HD_18_Li_Kit_SPK7.indb 87 09.05.2019 08:20:3709.05.2019 08:20:37
E
- 88 -
Utilizar únicamente en espacios secos.
Clase de protección II
2
El diámetro de la broca no puede superar los 12 mm.
Anl_TE_HD_18_Li_Kit_SPK7.indb 88Anl_TE_HD_18_Li_Kit_SPK7.indb 88 09.05.2019 08:20:3809.05.2019 08:20:38
E
- 89 -
Peligro!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le-
siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver-
tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual-
quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci-
as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad corres-
pondientes en el prospecto adjunto.
Peligro!
Lea todas las instrucciones de seguridad e
indicaciones. El incumplimiento de dichas inst-
rucciones e indicaciones puede provocar descar-
gas, incendios y/o daños graves. Guarde todas
las instrucciones de seguridad e indicacio-
nes para posibles consultas posteriores.
2. Descripción del aparato y
volumen de entrega
2.1 Descripción del aparato (fi g. 1)
1. Manguito de sujeción
2. Conmutador taladro/taladro percutor
3. Interruptor de inversión de marcha
4. Interruptor ON/OFF
5. Batería
6. Dispositivo de retención
7. Indicador de capacidad de batería
8. Cargador
9. Luz LED
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser-
vice Center o a la tienda especializada más cer-
cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.
•
Abrir el embalaje y extraer cuidadosamente
el aparato.
•
Retirar el material de embalaje, así como los
dispositivos de seguridad del embalaje y para
el transporte (si existen).
•
Comprobar que el volumen de entrega esté
completo.
•
Comprobar que el aparato y los accesorios
no presenten daños ocasionados durante el
transporte.
•
Si es posible, almacenar el embalaje hasta
que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue-
guen con bolsas de plástico, láminas y pie-
zas pequeñas! ¡Riesgo de ingestión y asfi xia!
•
Taladro percutor a batería
•
Cargador (en n° de art. 45.138.12 no incluido
en el volumen de entrega)
•
Pilas (en n° de art. 45.138.12 no incluido en
el volumen de entrega)
•
Manual de instrucciones original
•
Instrucciones de seguridad
3. Uso adecuado
El aparato ha sido diseñado para taladrar por
percusión hormigón, roca y ladrillos, siempre
utilizando la broca adecuada. Además, el aparato
ha sido concebido para taladrar y atornillar en
madera y acero.
Utilizar la máquina sólo en los casos que se indi-
can explícitamente como de uso adecuado. Cual-
quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon-
sable es el usuario u operario de la máquina.
Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria-
les, comerciales o talleres, así como actividades
similares.
Anl_TE_HD_18_Li_Kit_SPK7.indb 89Anl_TE_HD_18_Li_Kit_SPK7.indb 89 09.05.2019 08:20:3809.05.2019 08:20:38
E
- 90 -
4. Características técnicas
Alimentación de corriente del motor .......18 V d.c.
Velocidad marcha en vacío: ............0-1100 r.p.m.
Giro a la derecha/izquierda ................................si
Tensión de salida cargador: ..................21 V d. c.
Corriente de salida cargador: ......................... 3 A
Tensión de la red para el cargador
............................................ 200-260 V~ 50-60Hz
Tipo de batería: ................................iones de litio
Número de celdas de la batería: ....................... 5
Capacidad de la batería: ........................... 1,5 Ah
Peso ........................................................... 1,7 kg
El diámetro máximo del tornillo se refi ere al diá-
metro máximo del tornillo que se va a insertar en
la madera. Puede variar en función del tipo de
madera.
Ruido y vibración
Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 60745-1.
Nivel de presión acústica L
pA
................. 86 dB(A)
Imprecisión K
pA
............................................3 dB
Nivel de potencia acústica L
WA
.............. 97 dB(A)
Imprecisión K
WA
............................................3 dB
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para
el oído.
Los valores totales de vibración (suma de vec-
tores en las tres direcciones) se determinaron
conforme a la norma EN 60745-2-6.
Perforar en hormigón
Valor de emisión de vibraciones a
h
= 9,9 m/s
2
Imprecisión K = 1,5 m/s
2
El valor de emisión de vibraciones indicado se
ha calculado conforme a un método de ensayo
normalizado, pudiendo, en algunos casos excep-
cionales, variar o superar el valor indicado depen-
diendo de las circunstancias en las que se utilice
la herramienta eléctrica.
El valor de emisión de vibraciones indicado pue-
de utilizarse para comparar la herramienta con
otras.
El valor de emisión de vibraciones indicado tam-
bién puede utilizarse para una valoración prelimi-
nar de los riesgos.
¡Reducir la emisión de ruido y las vibracio-
nes al mínimo!
•
Emplear sólo aparatos en perfecto estado.
•
Realizar el mantenimiento del aparato y limpi-
arlo con regularidad.
•
Adaptar el modo de trabajo al aparato.
•
No sobrecargar el aparato.
•
En caso necesario dejar que se compruebe
el aparato.
•
Apagar el aparato cuando no se esté utilizan-
do.
•
Llevar guantes.
Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua-
damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir-
se los siguientes riesgos:
1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utili-
ce una protección para los oídos adecuada.
3. Daños a la salud derivados de las vibracio-
nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.
Limitar el tiempo de trabajo.
Al hacerlo deben tenerse en cuenta todas las
partes del ciclo de servicio (por ejemplo los
tiempos en los que la herramienta eléctrica está
desconectada y los tiempos en los que está
conectada pero funciona sin carga).
Anl_TE_HD_18_Li_Kit_SPK7.indb 90Anl_TE_HD_18_Li_Kit_SPK7.indb 90 09.05.2019 08:20:3809.05.2019 08:20:38
E
- 91 -
5. Antes de la puesta en marcha
Antes de la puesta en marcha del atornillador con
batería, es preciso leer las siguientes adverten-
cias:
1. Cargar la batería con el cargador que se su-
ministra adjunto. Una batería descargada se
carga en aprox. 0,5-1 hora.
2. Utilice únicamente taladros afi lados, así
como puntas portatornillo adecuadas.
3. Cuando taladre o atornille paredes y muros,
compruebe que no exista ningún cable de
electricidad o conducto de gas y agua escon-
didos.
6. Manejo
6.1 Cargar la batería LI (fi g. 2-3)
1. Sacar la batería (5) de la empuñadura presio-
nando hacia abajo el dispositivo de retención
(6).
2. Comprobar que la tensión de red coincida
con la especifi cada en la placa de identifi ca-
ción del aparato. Conectar el enchufe del car-
gador (8) a la toma de corriente. El LED verde
empieza a parpadear.
3. Colocar la batería en el cargador.
El apartado 10 (indicación cargador) incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.
Si se presentan difi cultades al cargar el conjunto
de baterías rogamos comprueben:
•
si el enchufe utilizado se halla bajo tensión
•
si existe un contacto correcto a nivel de los
contactos del cargador.
De continuar siendo imposible cargar el conjunto
le rogamos ser sirva a remitir a nuestro servicio
técnico postventa:
•
el cargador
•
y el conjunto de baterías
Realizar siempre recargas de la batería LI a tiem-
po para procurar que dure lo máximo posible.
Esto es imprescindible en el caso de que note
que se reduce la potencia del atornillador con
batería.
6.2 Conmutador atornillar/taladrar/taladrar
por percusión (fi g. 4/pos. 2)
Cuidado! ¡Conmutar sólo con el aparato parado!
Taladrar/atornillar:
Para taladrar/atornillar, presionar el botón (a) en
el conmutador (2) y al mismo tiempo poner el
conmutador (2) en la posición A.
Taladrar por percusión:
Para taladrar con percusión, presionar el botón
(a) en el conmutador (2) y al mismo tiempo poner
el conmutador (2) en la posición B.
¡Atención!
Para taladrar con percusión basta con ejercer una
reducida presión. Una presión demasiado ele-
vada sobrecarga el motor de forma innecesaria.
Comprobar regularmente las brocas.
Afi lar o cambiar las brocas romas.
6.3 Interruptor de inversión de marcha (fi g. 5/
pos. 3)
Con el interruptor deslizante que se encuentra
encima del interruptor ON/OFF se puede ajus-
tar el sentido de giro del aparato y asegurarlo
para evitar que se conecte involuntariamente.
Se puede elegir entre giro a la izquierda y giro
a la derecha. Con el fi n de evitar que se dañe el
engranaje, el sentido de giro sólo se deberá cam-
biar cuando la herramienta se haya detenido por
completo. Si el interruptor deslizante se encuen-
tra en la posición central, el interruptor ON/OFF
está bloqueado.
Peligro!
Para evitar peligros es preciso sujetar la
máquina por las dos empuñaduras.
De lo contrario, la perforación de cables puede
provocar descargas eléctricas.
6.4. Interruptor ON/OFF (fi g.5/pos. 4)
Con el interruptor ON/OFF, se puede controlar de
forma continua el número de revoluciones. Cuan-
to más se presione el interruptor, mayor será la
velocidad del taladro.
Conectar:
Pulsar el interruptor ON/OFF (4).
Desconectar:
Soltar el interruptor ON/OFF (4).
Anl_TE_HD_18_Li_Kit_SPK7.indb 91Anl_TE_HD_18_Li_Kit_SPK7.indb 91 09.05.2019 08:20:3809.05.2019 08:20:38
E
- 92 -
6.5 Indicador de capacidad de batería (fi g. 6/
pos. 7)
Pulsar el interruptor para acceder al indicador de
capacidad de la batería (b). El indicador de cap-
acidad de batería (7) le indica el estado de carga
de la batería sirviéndose de 3 LEDs.
Los 3 LED están iluminados:
La batería está completamente cargada.
2 LED están iluminados:
La batería dispone de sufi ciente carga residual.
1 LED parpadea:
La batería está vacía, es preciso cargarla.
Todos los LED parpadean
La batería está muy descargada y defectuosa.
Está prohibido emplear y cargar una batería de-
fectuosa.
6.6 Luz LED (fi g. 6/pos. 9)
La luz LED (9) ilumina los puntos de trabajo en
caso de que no haya sufi ciente luz natural. La luz
LED (9) se ilumina de forma automática en cuan-
to se pulsa el interruptor ON/OFF (4).
6.7 Colocar herramienta (fi g. 7)
¡Atención! Colocar el interruptor de inversión de
marcha (3) en la posición central siempre que
desee efectuar cualquier manipulación (p. ej.,
cambio de herramienta; mantenimiento; etc.) en
el aparato.
•
Limpiar la herramienta antes de introducirla y
engrasar ligeramente el eje de la herramienta
con grasa para brocas.
•
Introducir la herramienta limpia en el aloja-
miento de la herramienta (c), girándola hasta
el tope. La herramienta se enclava por sí sola.
•
Comprobar que haya quedado bien sujeto
tirando de él.
6.8 Sacar la herramienta (fi g. 8)
Tirar hacia atrás del manguito de sujeción (1),
sujetarlo y sacar la herramienta.
6.9 Atornillar:
Se recomienda el uso de tornillos autocentrantes,
(por ej. Torx, ranura en cruz) los cuales garanti-
zan un seguridad de trabajo. Compruebe que el
portatornillos y el tornillo utilizado coincidan en
forma y tamaño. Ajuste el par según el tamaño
del tornillo y como se indica en el manual de ins-
trucciones.
7. Mantenimiento, limpieza y pedido
de piezas de repuesto
¡Peligro!
Quitar la batería antes de realizar cualquier traba-
jo de limpieza.
7.1 Limpieza
•
Reducir al máximo posible la suciedad y
el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
•
Se recomienda limpiar el aparato tras cada
uso.
•
Limpiar el aparato con regularidad con un
paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá-
stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.
7.2 Mantenimiento
No hay que realizar el mantenimiento a más
piezas en el interior del aparato.
7.3 Pedido de piezas de repuesto y acces-
orios:
A la hora de pasar pedido de piezas de repuesto,
es preciso indicar los siguientes datos:
•
Tipo de aparato
•
Número de artículo del aparato
•
Número de identificación del aparato
•
Número de la pieza de repuesto requerida
Los precios y la información actual se hallan en
www.isc-gmbh.info
¡Consejo! ¡Para obtener un
buen resultado recomenda-
mos accesorios de alta cali-
dad de
! www.kwb.eu
welcome@kwb.eu
Anl_TE_HD_18_Li_Kit_SPK7.indb 92Anl_TE_HD_18_Li_Kit_SPK7.indb 92 09.05.2019 08:20:3809.05.2019 08:20:38
E
- 93 -
8. Eliminación y reciclaje
El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu-
ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.
9. Almacenamiento
Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.
Anl_TE_HD_18_Li_Kit_SPK7.indb 93Anl_TE_HD_18_Li_Kit_SPK7.indb 93 09.05.2019 08:20:3809.05.2019 08:20:38
E
- 94 -
10. Indicación cargador
Estado de indicación
Signifi cado y medida
LED rojo LED verde
Apagado Parpadea Listo para funcionamiento
El cargador está conectado a la red y listo para el funcionamiento, la ba-
tería no está en el cargador
Encendido Apagado Carga
El cargador carga la batería en modo rápido. Consultar el tiempo de carga
necesario en el cargador.
¡Advertencia! En función de lo cargada que esté la batería, los tiempos de
carga reales pueden diferir de los indicados.
Apagado Encendido La batería está cargada y está lista para utilizar.
Después se cambia a carga lenta hasta que la batería esté completamen-
te cargada.
Para ello, dejar la batería en el cargador unos 15 minutos más.
Medida:
Sacar la batería del cargador. Desconectar el cargador de la red.
Parpadea Apagado Carga adaptada
El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:
- Hace mucho tiempo que no se ha cargado la batería.
- La temperatura de la batería no se encuentra dentro del rango óptimo.
Medida:
Esperar hasta que el proceso de carga haya fi nalizado, la batería puede
seguir cargándose.
Parpadea Parpadea Fallo
El proceso de carga ya no es posible. La batería está defectuosa.
Medida:
Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.
Encendido Encendido Avería por temperatura
La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)
Medida:
Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).
Anl_TE_HD_18_Li_Kit_SPK7.indb 94Anl_TE_HD_18_Li_Kit_SPK7.indb 94 09.05.2019 08:20:3809.05.2019 08:20:38
E
- 95 -
Sólo para países miembros de la UE
No tirar herramientas eléctricas en la basura casera.
Según la directiva europea 2012/19/EU sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi-
co para facilitar su posterior reciclaje.
Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade-
cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.
Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de iSC GmbH.
Nos reservamos el derecho a realizar modifi caciones técnicas.
Anl_TE_HD_18_Li_Kit_SPK7.indb 95Anl_TE_HD_18_Li_Kit_SPK7.indb 95 09.05.2019 08:20:3909.05.2019 08:20:39
E
- 96 -
Información de servicio
En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.
Categoría Ejemplo
Piezas de desgaste* Escobillas de carbón, portabrocas, Batería
Material de consumo/Piezas de consumo* Broca, cincel
Falta de piezas
*¡no tiene por qué estar incluido en el volumen de entrega!
En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:
•
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
•
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
•
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
Describa ese fallo en el funcionamiento.
Anl_TE_HD_18_Li_Kit_SPK7.indb 96Anl_TE_HD_18_Li_Kit_SPK7.indb 96 09.05.2019 08:20:3909.05.2019 08:20:39
E
- 97 -
Certifi cado de garantía
Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci-
ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno-
ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra-
dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.
3. Nuestra garantía no cubre:
- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.
- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre-
carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).
- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ-
cido por el uso.
4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta-
das. Esto también se aplica en el caso de un servicio in situ.
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa-
rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente
o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.
Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.
Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.
Anl_TE_HD_18_Li_Kit_SPK7.indb 97Anl_TE_HD_18_Li_Kit_SPK7.indb 97 09.05.2019 08:20:3909.05.2019 08:20:39
P
- 98 -
Índice
1. Instruções de segurança
2. Descrição do aparelho e material a fornecer
3. Utilização adequada
4. Dados técnicos
5. Antes da colocação em funcionamento
6. Operação
7. Limpeza, manutenção e encomenda de peças sobressalentes
8. Eliminação e reciclagem
9. Armazenagem
10. Visor do carregador
Anl_TE_HD_18_Li_Kit_SPK7.indb 98Anl_TE_HD_18_Li_Kit_SPK7.indb 98 09.05.2019 08:20:3909.05.2019 08:20:39
P
- 99 -
Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções
Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo.
Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estil-
haços e a poeira que saem do aparelho podem provocar cegueira.
Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros
materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser
trabalhados!
Armazenar os acumuladores apenas em espaços secos com uma temperatura ambiente de +10°C -
+40°C. Guarde os acumuladores apenas se estiverem carregados (no mín. 40% de carga).
Para evitar danos no aparelho, só se deve comutar entre as várias funções se este estiver parado.
Introduza a bucha SDS-Plus rodando-a no encaixe da ferramenta até ao encosto. A ferramenta blo-
queia sozinha.
1. Retire o casquilho de travamento e segurar!
2. Retire a ferramenta!
Anl_TE_HD_18_Li_Kit_SPK7.indb 99Anl_TE_HD_18_Li_Kit_SPK7.indb 99 09.05.2019 08:20:3909.05.2019 08:20:39
P
- 100 -
Para utilização apenas em espaços secos.
Classe de protecção II
2
O diâmetro da broca não pode exceder os 12 mm.
Anl_TE_HD_18_Li_Kit_SPK7.indb 100Anl_TE_HD_18_Li_Kit_SPK7.indb 100 09.05.2019 08:20:3909.05.2019 08:20:39
P
- 101 -
Perigo!
Ao utilizar ferramentas, devem ser respeitadas
algumas medidas de segurança para preve-
nir ferimentos e danos. Por conseguinte, leia
atentamente este manual de instruções / estas
instruções de segurança. Guarde-o num local
seguro, para que o possa consultar sempre que
necessário. Caso passe o aparelho a outras
pessoas, entregue também este manual de in-
struções / estas instruções de segurança. Não
nos responsabilizamos pelos acidentes ou danos
causados pela não observância deste manual e
das instruções de segurança.
1. Instruções de segurança
As instruções de segurança correspondentes
encontram-se na brochura fornecida.
Perigo!
Leia todas as instruções de segurança e
indicações. O incumprimento das instruções de
segurança e indicações pode provocar choques
eléctricos, incêndios e/ou ferimentos graves.
Guarde todas as instruções de segurança e
indicações para mais tarde consultar.
2. Descrição do aparelho e material
a fornecer
2.1 Descrição do aparelho (fi gura 1)
1. Casquilho de travamento
2. Comutador para furar/furar com percussão
3. Comutador do sentido de rotação
4. Interruptor para ligar/desligar
5. Acumulador
6. Botão de engate
7. Indicação da capacidade do acumulador
8. Carregador
9. Luz LED
2.2 Material a fornecer
Com a ajuda da descrição do material a fornecer,
verifi que se o artigo se encontra completo. Caso
faltem peças, dirija-se num prazo máximo de 5
dias úteis após a compra do artigo a um dos nos-
sos Service Center ou ao ponto de venda onde
adquiriu o aparelho, fazendo-se acompanhar de
um talão de compra válido. Para o efeito, consulte
a tabela da garantia que se encontra nas infor-
mações do serviço de assistência técnica no fi m
do manual.
•
Abra a embalagem e retire cuidadosamente o
aparelho.
•
Remova o material da embalagem, assim
como os dispositivos de segurança da emba-
lagem e de transporte (caso existam).
•
Verifique se o material a fornecer está com-
pleto
•
Verifique se o aparelho e as peças acessóri-
as apresentam danos de transporte.
•
Se possível, guarde a embalagem até ao ter-
mo do período de garantia.
Perigo!
O aparelho e o material da embalagem não
são brinquedos! As crianças não devem
brincar com sacos de plástico, películas ou
peças de pequena dimensão! Existe o perigo
de deglutição e asfi xia!
•
Martelo perfurador sem fio
•
Carregador (Não incluído no material a forne-
cer no caso da ref.ª: 45.138.12)
•
Pilhas (Não incluído no material a fornecer no
caso da ref.ª: 45.138.12)
•
Manual de instruções original
•
Instruções de segurança
3. Utilização adequada
O aparelho destina-se à perfuração em betão,
pedra e tijolo, utilizando a respectiva broca. Para
além disso, o aparelho é ainda indicado para
aparafusar e furar em madeira e aço.
A máquina só pode ser utilizada para os fi ns a
que se destina. Qualquer outro tipo de utilização
é considerado inadequado. Os danos ou feri-
mentos de qualquer tipo daí resultantes são da
responsabilidade do utilizador/operador e não do
fabricante.
Chamamos a atenção para o facto de os nossos
aparelhos não terem sido concebidos para uso
comercial, artesanal ou industrial. Não assumi-
mos qualquer responsabilidade se o aparelho for
utilizado no comércio, artesanato ou indústria ou
em actividades equiparáveis.
Anl_TE_HD_18_Li_Kit_SPK7.indb 101Anl_TE_HD_18_Li_Kit_SPK7.indb 101 09.05.2019 08:20:3909.05.2019 08:20:39
P
- 102 -
4. Dados técnicos
Tensão de alimentação do motor ........... 18 V, d.c.
Rotações com marcha em vazio: ....0-1100 r.p.m.
Rotação à direita/esquerda .............................sim
Corrente de saída do carregador: .................. 3 A
Tensão da rede para o carregador .......................
...........................................200-260 V ~ 50-60 Hz
Tipo de acumulador: ......................................lítio
Número de células do acumulador: .................. 5
Capacidade do acumulador: ..................... 1,5 Ah
Peso ............................................................1,7 kg
O diâmetro máx. dos parafusos descreve o diâ-
metro máximo do parafuso, que pode ser aplica-
do em madeira. Consoante o tipo de madeira, o
diâmetro dos parafusos pode variar.
Ruído e vibração
Os valores de ruído e de vibração foram apura-
dos de acordo com a EN 60745-1.
Nível de pressão acústica L
pA
................ 86 dB(A)
Incerteza K
pA
................................................3 dB
Nível de potência acústica L
WA
.............. 97 dB(A)
Incerteza K
WA
...............................................3 dB
Use uma protecção auditiva.
O ruído pode provocar danos auditivos.
Valores totais de vibração (soma vectorial de
três direcções) apurados de acordo com a EN
60745-2-6.
Perfurar em betão
Valor de emissão de vibração a
h
= 9,9 m/s
2
Incerteza K = 1,5 m/s
2
O valor de emissão de vibração indicado foi me-
dido segundo um método de ensaio normalizado,
podendo, consoante o tipo de utilização da fer-
ramenta eléctrica, sofrer alterações e em casos
excepcionais ultrapassar o valor indicado.
O valor de emissão de vibração indicado pode
ser comparado com o de uma outra ferramenta
eléctrica.
O valor de emissão de vibração indicado também
pode ser utilizado para um cálculo prévio de
limitações.
Reduza a produção de ruído e de vibração
para o mínimo!
•
Utilize apenas aparelhos em bom estado.
•
Limpe e faça a manutenção do aparelho re-
gularmente.
•
Adapte o seu modo de trabalho ao aparelho.
•
Não sobrecarregue o aparelho.
•
Se necessário, submeta o aparelho a uma
verificação.
•
Desligue o aparelho, quando este não estiver
a ser utilizado.
•
Use luvas.
Cuidado!
Riscos residuais
Mesmo quando esta ferramenta eléctrica é
utilizada adequadamente, existem sempre
riscos residuais. Dependendo do formato e
do modelo desta ferramenta eléctrica podem
ocorrer os seguintes perigos:
1. Lesões pulmonares, caso não seja utilizada
uma máscara de protecção para pó adequa-
da.
2. Lesões auditivas, caso não seja utilizada uma
protecção auditiva adequada.
3. Danos para a saúde resultantes das vib-
rações na mão e no braço, caso a ferramenta
seja utilizada durante um longo período de
tempo ou se não for operada e feita a manu-
tenção de forma adequada.
Limite o tempo de trabalho.
Para tal, é necessário ter em atenção todos os
momentos do ciclo de operação (por exemplo,
os períodos em que a ferramenta eléctrica está
desligada, e aqueles em que está de facto ligada,
mas a funcionar sem carga).
5. Antes da colocação em
funcionamento
Leia impreterivelmente estas indicações antes
de colocar a aparafusadora sem fi o em funciona-
mento:
1. Carregue o acumulador com o carregador
fornecido. Um acumulador descarregado fi ca
recarregado ao fi m de cerca de 0,5 - 1 hora.
2. Utilize apenas brocas afi adas e pontas
aparafusadoras próprias e em perfeitas con-
dições.
3. Antes de furar e aparafusar em paredes e
muros verifi que se existem condutores eléc-
tricos, canalizações de gás e de água.
Anl_TE_HD_18_Li_Kit_SPK7.indb 102Anl_TE_HD_18_Li_Kit_SPK7.indb 102 09.05.2019 08:20:3909.05.2019 08:20:39
P
- 103 -
6. Operação
6.1 Carregar o pack de acumuladores de lítio
(fi g. 2-3)
1. Retire o pack de acumuladores (5) do punho,
pressionando, para o efeito, o botão de enga-
te (6).
2. Verifi que se a tensão de rede indicada na pla-
ca de características corresponde à tensão
de rede existente. Ligue a fi cha de alimen-
tação do carregador (8) à tomada. O LED
verde começa a piscar.
3. Empurre o acumulador no carregador.
No ponto 10 (visor do carregador), encontra uma
tabela com os signifi cados da indicação LED no
carregador.
Se não for possível carregar o acumulador, queira
examinar:
•
se a tensão da rede está disponível na to-
mada
•
se há um contacto perfeito nos pontos de
contacto do aparelho carregador.
Se ainda não for possível carregar o acumulador,
solicitamos enviar
•
o aparelho carregador
•
e o acumulador
ao nosso serviço de assistência técnica.
Tendo em vista uma vida útil longa do pack de
acumuladores, deve providenciar um recarrega-
mento atempado do pack de acumuladores de
lítio. Isto é absolutamente necessário se verifi car
que a potência da aparafusadora sem fi o está a
diminuir.
6.2 Comutador aparafusar/furar/furar com
percussão (fi g. 4/pos. 2)
Comutar apenas com a ferramenta parada!
Furar/aparafusar:
Para furar/aparafusar, prima o botão (a) no co-
mutador (2) e, ao mesmo tempo, rode o comuta-
dor (2) para a posição A do interruptor.
Furar com percussão:
Para furar com percussão prima o botão (a) no
comutador (2) e, ao mesmo tempo, rode o co-
mutador (2) para a posição B do interruptor.
Cuidado!
Não precisa de fazer muita força para furar com
percussão. Se exercer demasiada pressão, o
motor é sujeito a uma sobrecarga desnecessária.
Verifi que regularmente a broca. Se a broca esti-
ver romba, afi e-a ou substitua-a.
6.3 Comutador do sentido de rotação
(fi g. 5/pos. 3)
Com o interruptor corrediço por cima do interrup-
tor para ligar/desligar, pode ajustar o sentido de
rotação do aparelho e protegê-lo conta ligações
inadvertidas. Pode optar entre rotação à esquer-
da e à direita. O sentido de rotação só deve ser
comutado com a ferramenta parada a fi m de evi-
tar danos na engrenagem. Se o interruptor corre-
diço se encontrar na posição central, o interruptor
para ligar/desligar está bloqueado.
Perigo!
Para evitar perigos, deve segurar na máquina
apenas pelos dois punhos!
Caso contrário, a perfuração de cabos pode pro-
vocar choque eléctrico!
6.4 Interruptor para ligar/desligar
(fi g. 5/pos. 4)
Com o interruptor para ligar/desligar, pode co-
mandar as rotações de forma contínua. Quanto
mais pressionar o interruptor, maior é a velocida-
de de rotação do aparelho.
Ligar:
Prima o interruptor para ligar/desligar (4).
Desligar:
Solte o interruptor para ligar/desligar (4).
6.5 Indicação da capacidade do acumulador
(fi g. 6/pos. 7)
Prima o interruptor para obter a indicação da
capacidade do acumulador (b). O indicador da
capacidade do acumulador (7) indica-lhe o nível
de carga do acumulador através de 3 LEDs.
Acendem os 3 LEDs:
O acumulador está completamente carregado.
Acendem 2 LEDs:
O acumulador dispõe de carga residual sufi ci-
ente.
1 LED a piscar
O acumulador está vazio, carregue-o.
Anl_TE_HD_18_Li_Kit_SPK7.indb 103Anl_TE_HD_18_Li_Kit_SPK7.indb 103 09.05.2019 08:20:4009.05.2019 08:20:40
P
- 104 -
Todos os LEDs a piscar:
O acumulador fi cou totalmente descarregado e
apresenta defeito. Um acumulador com defeito
nunca mais pode voltar a ser usado e carregado!
6.6 Luz LED (fi gura 6/pos. 9)
A luz LED (9) permite manter iluminado o local
de aparafusamento ou de perfuração se a lumi-
nosidade for fraca. A luz LED (9) acende-se au-
tomaticamente ao premir o interruptor para ligar/
desligar (4).
6.7 Colocar a ferramenta (fi g. 7)
Atenção! Em todos os trabalhos no aparelho (p.
ex. substituição do acessório; manutenção; etc.),
coloque o comutador do sentido de rotação (3)
na posição central.
•
Antes de utilizar a ferramenta, limpe-a e
aplique-lhe uma fina camada de massa lubri-
ficante para brocas.
•
Introduza a ferramenta sem pó rodando-a no
respectivo encaixe (c) até ao encosto. A ferra-
menta bloqueia sozinha.
•
Verifique o bloqueio puxando a ferramenta.
6.8 Retirar a ferramenta (fi g. 8)
Puxe o casquilho de travamento (1) para trás,
segure-o e retire a ferramenta.
6.9 Aparafusar
O melhor é usar parafusos de centragem au-
tomática (p.ex. Torx, Philips), o que permite tra-
balhar com segurança. Observe que o tamanho
e a forma da ponta de chave de parafuso deve
corresponder ao parafuso. Ajuste o binário, con-
forme descrito nas instruções, de acordo com o
tamanho do parafuso.
7. Limpeza, manutenção
e encomenda de peças
sobressalentes
Perigo!
Retire o acumulador antes de qualquer trabalho
de limpeza.
7.1 Limpeza
•
Mantenha os dispositivos de segurança,
ranhuras de ventilação e a carcaça do motor
o mais limpo possível. Esfregue o aparelho
com um pano limpo ou sopre com ar compri-
mido a baixa pres são.
•
Aconselhamos a limpar o aparelho directa-
mente após cada utilização.
•
Limpe regularmente o aparelho com um pano
húmido e um pouco de sabão. Não utilize
detergentes ou solventes; estes podem
corroer as peças de plástico do aparelho.
Certifique-se de que não entra água para o
interior do aparelho. A entrada de água num
aparelho eléctrico aumenta o risco de choque
eléctrico.
7.2 Manutenção
No interior do aparelho não existem quaisquer
peças que necessitem de manutenção.
7.3 Encomenda de peças sobressalentes e
acessórios:
Para encomendar peças sobressalentes, deve
indicar os seguintes dados:
•
modelo do aparelho
•
número de referência do aparelho
•
número de identificação do aparelho
•
número de peça sobressalente necessária
Pode consultar os preços e informações actuais
em www.isc-gmbh.info
Dica! Para bons resultados,
recomendamos acessórios
de alta qualidade da
! www.kwb.eu
welcome@kwb.eu
Anl_TE_HD_18_Li_Kit_SPK7.indb 104Anl_TE_HD_18_Li_Kit_SPK7.indb 104 09.05.2019 08:20:4009.05.2019 08:20:40
P
- 105 -
8. Eliminação e reciclagem
O aparelho encontra-se dentro de uma embala-
gem para evitar danos de transporte. Esta emba-
lagem é matéria-prima, podendo ser reutilizada
ou reciclada. O aparelho e os respectivos aces-
sórios são de diferentes materiais, como p. ex.
o metal e o plástico. Não deite os aparelhos de-
feituosos para o lixo doméstico. Para uma elimi-
nação ecologicamente correcta, o aparelho deve
ser entregue num local de recolha adequado.
Se não tiver conhecimento de nenhum local de
recolha, informe-se junto da sua administração
autárquica.
9. Armazenagem
Guarde o aparelho e os respectivos acessórios
em local escuro, seco e sem risco de formação
de gelo, fora do alcance das crianças. A tempe-
ratura ideal de armazenamento situa-se entre os
5 e os 30 ˚C. Guarde a ferramenta eléctrica na
embalagem original.
Anl_TE_HD_18_Li_Kit_SPK7.indb 105Anl_TE_HD_18_Li_Kit_SPK7.indb 105 09.05.2019 08:20:4009.05.2019 08:20:40
P
- 106 -
10. Visor do carregador
Estado do visor
Signifi cado e medida a adotar
LED ver-
melho
LED verde
Desligado A piscar Operacionalidade
O carregador está ligado à rede e encontra-se operacional; o acumulador
não está no carregador
Ligado Desligado Carregamento
O carregador carrega o acumulador no modo de carregamento rápido. Os
tempos de carregamento correspondentes encontram-se diretamente no
carregador.
Nota! Os tempos de carregamento reais podem diferir dos tempos de car-
regamento indicados em função da carga de acumulador disponível.
Desligado Ligado O acumulador está carregado e está operacional.
De seguida, é comutado para um carregamento parcial até estar totalmen-
te carregado.
Para tal, deixe o acumulador aprox. mais 15 min. no carregador.
Medida a adotar:
Remova o acumulador do carregador. Desligue o carregador da rede.
A piscar Desligado Carregamento condicionado
O carregador encontra-se no modo de carregamento moderado.
Aqui, por motivos de segurança, o acumulador é carregado mais lenta-
mente, precisando de mais tempo até estar carregado. Tal pode dever-se
às seguintes causas:
- O acumulador passou muito tempo sem ser carregado.
- A temperatura do acumulador não se encontra na faixa ideal.
Medida a adotar:
Aguarde até o carregamento estar concluído; o acumulador pode, no
entanto, continuar a ser carregado.
A piscar A piscar Falha
Já não é possível efetuar o carregamento. O acumulador tem um defeito.
Medida a adotar:
Um acumulador com defeito não deve voltar a ser carregado.
Remova o acumulador do carregador.
Ligado Ligado Temperatura anómala
O acumulador está demasiado quente (p. ex. radiação solar direta) ou de-
masiado frio (abaixo dos 0° C)
Medida a adotar:
Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox.
20° C).
Anl_TE_HD_18_Li_Kit_SPK7.indb 106Anl_TE_HD_18_Li_Kit_SPK7.indb 106 09.05.2019 08:20:4009.05.2019 08:20:40
P
- 107 -
Só para países da UE
Não deite as ferramentas eléctricas para o lixo doméstico!
Segundo a directiva europeia 2012/19/EU relativa aos resíduos de equipamentos eléctricos e electró-
nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser
recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
Alternativa de reciclagem relativa à solicitação de devolução:
O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade-
quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto
de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e
respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes
electrónicos, que acompanham os aparelhos usados.
A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece
da autorização expressa da iSC GmbH.
Reservado o direito a alterações técnicas
Anl_TE_HD_18_Li_Kit_SPK7.indb 107Anl_TE_HD_18_Li_Kit_SPK7.indb 107 09.05.2019 08:20:4009.05.2019 08:20:40
P
- 108 -
Informações do serviço de assistência técnica
Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto-
rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se
ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças
sobressalentes e peças desgastadas ou a aquisição de consumíveis.
Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural
ou decorrente da sua utilização, ou então são necessárias como consumíveis.
Categoria Exemplo
Peças de desgaste* Escovas de carvão, bucha, Acumulador
Consumíveis/peças consumíveis* Broca, cinzel
Peças em falta
* não incluído obrigatoriamente no material a fornecer!
Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In-
ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo
sempre às seguintes questões:
•
O aparelho já funcionou alguma vez ou possui o defeito desde o início?
•
Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
•
Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?
Descreva este erro de funcionamento.
Anl_TE_HD_18_Li_Kit_SPK7.indb 108Anl_TE_HD_18_Li_Kit_SPK7.indb 108 09.05.2019 08:20:4009.05.2019 08:20:40
P
- 109 -
Certifi cado de garantia
Estimado(a) cliente,
os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho
não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser-
viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também
pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício
dos direitos de garantia está sujeito às seguintes condições:
1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-
soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial
quer de outra actividade independente. As presentes condições de garantia regem as prestações
de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos
legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus
direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-
cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados,
e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso
comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso
de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial,
artesanal ou industrial ou actividades equiparáveis.
3. Excluídos pela nossa garantia estão:
- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins-
talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão
de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da
exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção
insufi cientes.
- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga
do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração
de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de
força ou impactos externos (como p. ex. danos resultantes de quedas).
- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um
desgaste natural habitual ou de outro tipo.
4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-
rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter
sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío-
do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período
de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para
eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência
técnica ter sido prestada no local.
5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição
o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respecti-
vo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido
à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-
lhe-á imediatamente enviado um aparelho novo ou reparado.
Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de
estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para
este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.
Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com
as informações do serviço de assistência técnica deste manual de instruções.
Anl_TE_HD_18_Li_Kit_SPK7.indb 109Anl_TE_HD_18_Li_Kit_SPK7.indb 109 09.05.2019 08:20:4009.05.2019 08:20:40
GR
- 110 -
Περιεχόμενα
1. Υποδείξεις ασφαλείας
2. Περιγραφή της συσκευής και συμπαραδιδόμενα
3. Σωστή χρήση
4. Τεχνικά χαρακτηριστικά
5. Πριν τη θέση σε λειτουργία
6. Χειρισμός
7. Καθαρισμός, συντήρηση και παραγγελία ανταλλακτικών
8. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση
9. Φύλαξη
10. Ένδειξη φορτιστή
Anl_TE_HD_18_Li_Kit_SPK7.indb 110Anl_TE_HD_18_Li_Kit_SPK7.indb 110 09.05.2019 08:20:4009.05.2019 08:20:40
GR
- 111 -
Κίνδυνος! – Γι α τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης
Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την
απώλεια της ακοής.
Προσοχή! Να φοράτε οπωσδήποτε προστατευτικά γυαλιά. Οι σπινθήρες που δημιουργούνται
κατά την εργασία ή τα εκσφενδονιζόμενα κομμάτια, ροκανίδια και σκόνες μπορούν να προκαλέσουν
απώλεια της όρασης.
Προσοχή! Να χρησιμοποιείτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και
άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η
επεξεργασία υλικών που περιέχουν αμίαντο!
Οι συσσωρευτές να φυλάσσονται μόνο σε στεγνούς χώρους και σε θερμοκρασία περιβάλλοντος
+10°C - +40°C. Να αποθηκεύετε τις μπαταρίες μόνο σε φορτισμένη κατάσταση (τουλ. 40%
φορτισμένη)
Προς αποφυγή βλάβης της συσκευής να γίνεται η αλλαγή μεταξύ των μόνο κατά την ακινητοποίηση.
Σπρώξτε περιστρέφοντας το τρυπάνι SDS-Plus στην υποδοχή του εργαλείου μέχρι το τέρμα. Το
εργαλείο αυτοασφαλίζεται.
1. Τραβήξτε προς τα πίσω και κρατήστε τον δακτύλιο ασφάλισης!
2. Αφαιρέστε το εργαλείο!
Anl_TE_HD_18_Li_Kit_SPK7.indb 111Anl_TE_HD_18_Li_Kit_SPK7.indb 111 09.05.2019 08:20:4009.05.2019 08:20:40
GR
- 112 -
Μόνο για χρήση σε στεγνούς χώρους
Κλάση προστασίας ΙΙ
2
Η διάμετρος του τρυπανιού να μην υπερβαίνει τα 12 mm.
Anl_TE_HD_18_Li_Kit_SPK7.indb 112Anl_TE_HD_18_Li_Kit_SPK7.indb 112 09.05.2019 08:20:4109.05.2019 08:20:41
GR
- 113 -
Κίνδυνος!
Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης / Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί
και αυτές
τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.
1. Υποδείξεις ασφαλείας
Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας
στο επισυναπτόμενο βιβλιάριο!
Κίνδυνος!
Διαβάστε όλες τις Υποδείξεις ασφαλείας
και τις Οδηγίες. Εάν δεν ακολουθήσετε
τις Υποδείξεις ασφαλεία και τις Οδηγίες δεν
αποκλείονται ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί. Φυλάξτε προσεκτικά
όλες τις Υποδείξεις ασφαλεάις και τις
Οδηγίες για το μέλλον.
2. Περιγραφή της συσκευής και
συμπαραδιδόμενα
2.1 Περιγραφή της συσκευής (εικ. 1a/1b)
1. Δακτύλιος ασφάλισης
2. Μεταγωγέας δράπανου / κρουστικού
δράπανου
3. Διακόπτης αλλαγής κατεύθυνσης
4. Διακόπτης ενεργοποίησης/απενεργοποίησης
ΟΝ/OFF
5. Συσσωρευτής (μπαταρία)
6. Πλήκτρο κουμπώματος
7. Ένδειξη δυναμικότητας μπαταρίας
8. Φορτιστής
9. Φως LED
2.2 Συμπαραδιδόμενα
Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την πληρότητα
του προϊόντος. Σε περίπτωση ελλείψεων
τμημάτων παρακαλούμε να αποτανθείτε εντός
5 εργάσιμων
ημερών από την ημερομηνία
αγοράς στο Κέντρο Σέρβις (Service Center) της
εταιρείας μας ή στο κατάστημα από το οποίο
αγοράσατε τη συσκευή, προσκομίζοντας την
ισχύουσα απόδειξη αγοράς. Παρακαλούμε να
προσέξετε τον πίνακα εγγύησης στους όρους
εγγύησης στο τέλος των οδηγιών.
•
Ανοίξτε τη συσκευασία και βγάλτε
προσεκτικά τη συσκευή.
•
Απομακρύντε τα υλικά συσκευασίας
καθώς και τα συστήματα προστασίας της
συσκευασίας / μεταφοράς (εάν υπάρχουν).
•
Ελέγξτε εάν είναι πλήρες το περιεχόμενο.
•
Ελέγξτε τη συσκευή και τα αξεσουάρ για
ενδεχόμενες ζημιές από τη μεταφορά.
•
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την
πάροδο της προθεσμάις της εγγύησης.
Προσοχή!
H συσκευή και τα υλικά συσκευασίας δεν είναι
παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν
με πλαστικές σακούλες, πλαστικές μεμβράνες
και μικροαντικείμενα! Υφίσταται κίνδυνος
κατάποσης και ασφυξίας!
•
Πιστολέτο πνευματικό μπαταρίας
•
Φορτιστής (για το προϊόν με αρ.: 45.138.12)
•
Μπαταρία (για το προϊόν με αρ.: 45.138.12)
•
Πρωτότυπες Οδηγίες χρήσης
•
Υποδείξεις ασφαλείας
3. Σωστή χρήση
Η συσκευή προορίζεται για εργασίες με
σφυροτρύπανο σε μπετόν, πέτρα και τούβλα με
χρήση του ανάλογου τρυπανιού. Εκτός αυτού
η συσκευή είναι κατάλληλη για το βίδωμα και
λειτουργία τρυπανιού σε ξύλο και ατσάλι.
Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο
για τον σκοπό για τον οποίο προορίζεται. Κάθε
πέραν τούτου χρήση δεν
ανταποκρίενται στο
σκοπό για τον οποίο προορίζεται. Για βλάβες
που οφείλονται σε παρόμοια χρήση ή για
τραυματισμούς παντός είδους ευθύνεται ο
χρήσητς/χειριστής και όχι ο κατασκευαστής.
Anl_TE_HD_18_Li_Kit_SPK7.indb 113Anl_TE_HD_18_Li_Kit_SPK7.indb 113 09.05.2019 08:20:4109.05.2019 08:20:41
GR
- 114 -
Παρακαλούμε να προσέξετε πως οι συσκευές
μας δεν προορίζονται και δεν έχουν
κατασκευαστεί για επαγγελματική, βιοτεχνική
ή βιομηχανική χρήση. Δεν αναλαμβάνουμε
εγγύηση σε περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε σε συνεργεία,
βιοτεχνίες ή στη βιομηχανία ή σε εργασίες
παρόμοιες με αυτές.
4. Τεχνικά χαρακτηριστικά
Τροφοδοσία τάσης κινητήρα: ................18 V d.c.
Αριθμός στροφών ραλεντί: ............ 0-1100 min
-1
Δεξιόστροφη-αριστερόστροφη λειτουργία: .. ναι
Τάση εξόδου φορτιστή: .........................21 V d.c.
Ρεύμα εξόδου φορτιστή: ............................... 3 Α
Τάση δικτύου φορτιστή: .... 200-260 V~ 50-60Hz
T ύπος συσσωρευτή: ...................... λιθίου-ιόντος
Αριθμός κυττάρων συσσωρευτή: ..................... 5
Χωρητικότητα συσσωρευτή: .................... 1,5 Ah
Βάρος: .......................................................1,7 kg
Η μέγιστη διάμετρος βίδας περιγράφει την
μέγιστη διάμετρο της βίδας που μπορεί να
βιδωθεί σε ξύλο. Ανάλογα με το είδος του ξύλου
μπορεί να διαφέρει η διάμετρος
της βίδας.
Θόρυβος και δονήσεις
Οι τιμές θορύβων και δονήσεων διαπιστώθηκαν
σύμφωνα με το πρότυπο EN 60745-1.
Στάθμη ηχητικής πίεσης L
pA
................. 86 dB(A)
Αβεβαιότητα K
pA
..........................................3 dB
Στάθμη ηχητικής ισχύος L
WA
................. 97 dB(A)
Αβεβαιότητα K
WA
..........................................3 dB
Να χρησιμοποιείτε ηχοπροστασία.
Η επίδραση θορύβου μπορεί να έχει σαν
συνέπεια την απώλεια της ακοής.
Συνολικές τιμές ταλαντώσεων (σύνολο
διανυσμάτων τριών κατευθύνσεων) σύμφωνα με
το πρότυπο EN 60745-2-6.
Λειτουργία σφυροτρύπανου σε μπετόν
Εκπομπή δονήσεων a
h
= 9,9 m/s
2
Αβεβαιότητα K = 1,5 m/s
2
Προσοχή!
Η αναφερόμενη τιμή μετάδοσης δόνησης
μετρήθηκε βάσει τυποποιημένης μεθόδου
ελέγχου και μπορεί να μεταβληθεί ή και σε
εξαιρετικές περιπτώσεις να κυμαίνεται άνω της
αναφερόμενης τιμής, ανάλογα από τον τρόπο
χρήσης του ηλεκτρικού εργαλείου.
H αναφερόμενη μετάδοση δον΄σηεων μπορεί
να χρησιμοποιηθεί και για σύγκριση με άλλο
ηλεκτρικό εργαλείο.
Η αναφερόμενη τιμή
μετάδοσης δόνησης
μπορεί επίσης να χρησιμοποιηθεί και για αρχική
εκτίμηση της έκθεσης.
Περιορίστε την δημιουργία θορύβου και τις
δονήσεις στο ελάχιστο!
•
Να χρησιμοποιείτε μόνο συσκευές σε άψογη
κατάσταση.
•
Να συντηρείτε και να καθαρίζετε τακτικά τη
συκσευή.
•
Να προσαρμόζετε στη συσκευή τον τρόπο
εργασίας σας.
•
Προσέξτε να μην υπερφορτώνετε τη
συσκευή.
•
Αφήστε τη συσκευή νδεχομένως να
ελεγχθεί από ειδικό τεχνίτη.
•
Να απενεργοποιείτε τη συσκευή όταν δεν
την χρησιμοποιείτε.
•
Να φοράτε γάντια.
Προσοχή!
Υπολειπόμενοι κίνδυνοι
Aκόμη και σε περίπτωση σωστής και
κανονικής χρήσης αυτού του ηλεκτρικού
εργαλείου, υφίστανται πάντα ορισμένοι
υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι
κίνδυνοι μπορούν να παρουσιαστούν
ανάλογα με το είδος κατασκευής και το
μεντέλο αυτού του ηλεκτρικού εργαλείου:
1. Βλάβες πνευμόνων, εάν δεν
χρησιμοποιηθούν κατάλληλες μάσκες
προστασίας από
σκόνη.
2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί
κατάλληλη ηχοπροστασίας.
3. Βλάβες της υγείας που προκαλούνται από
δονήσεις χεριού-βραχίονα, εάν η συσκευή
χρησιμοποιηθεί για μεγαλύτερο χρονικό
διάστημα ή δεν τηρείται και δεν συντηρείται
σωστά.
Περιορίστε το χρόνο εργασίας
Εδώ πρέπει να λάβετε υπόψη σας όλα
τα τμήματα του κύκλου λειτουργίας (για
παράδειγμα χρόνους κατά τους οποίους είναι
σβησμένο το ηλεκτρικό εργαλείο και χρόνους
κατά τους οποίους είναι αναμμένο αλλά χωρίς
φορτίο).
Anl_TE_HD_18_Li_Kit_SPK7.indb 114Anl_TE_HD_18_Li_Kit_SPK7.indb 114 09.05.2019 08:20:4109.05.2019 08:20:41
GR
- 115 -
5. Πριν τη θέση σε λειτουργία
Πριν τη θέση σε λειτουργία του κατσαβιδιού
μπαταρίας σας να διαβάσετε οπωσδήποτε αυτές
τις υποδείξεις:
1. Φορτίστε το συσσωρευτή με το
συμπαραδιδόμενο φορτιστή. Ένας κενός
συσσωρευτής φορτίζεται μετά από
περ. 0,5-1 ώρα.
2. Να χρησιμοποιείτε μόνο τροχισμένα
τρυπάνια και κατάλληλες κατσαβιδόλαμες.
3. Όταν βιδώνετε σε εσωτερικούς και
εξωτερικούς τοίχους να ελέγχετε για
ενδεχόμενους
μη εμφανείς αγωγούς
ρεύματος, αερίου και νερού.
6. Χειρισμός
6.1 Φόρτιση της μονάδας συσσωρευτή LI
(εικ. 2-3)
1. Βγάλτε τη μονάδα συσσωρευτή (5) από
τη χειρολαβή και πιέστε το πλήκτρο
κουμπώματος (6) προς τα κάτω.
2. Συγκρίνετε εάν η τάση που αναφέρεται στην
ετικέτα αντιστοιχεί με την τάση του δικτύου.
Βάλτε το βύσμα του φορτιστή (8) στην πρίζα.
Το πράσινο LED αρχίζει να αναβοσβήνει.
3. Σπρώξτε το
συσσωρευτή πάνω στο
φορτιστή.
Στο εδάφιο 10 (ένδειξη φορτιστή) θα βρείτε
πίνακα με τις εξηγήσεις της ένδειξης του LED
στο φορτιστή.
Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να ελέγξετε
•
εάν υπάρχει τάση στην πρίζα.
•
εάν υπάρχει άψογη επαφή στις επαφές
φόρτισης του φορτιστή (8).
Εάν δεν είναι δυνατή η φόρτιση του
συσσωρευτή, παρακαλούμε να αποστείλετε
•
τον φορτιστή και τον προσαρμογέα
φόρτισης
•
και την μονάδα του συσσωρευτή
στο τμήμα μας εξυπηρέτησης πελατών.
Προς εξασφάλιση μακράς διαρκεάις ζωής
του συσσωρευτή να ροντίσετε για έγκαιρη
επαναφόρτιση της μονάδας του συσσωρευτή
LI. Αυτό είναι οπωσδήποτε απαραίτητο εάν
διαπιστώσετε πως μειώνεται η α΄πόδοση του
κατσαβιδιού μπαταρίας.
6.2 Μεταγωγέας βιδωτήρα/ τρυπανιού/
κρουστικού δράπανου (εικ. 4/αρ. 2)
Προσοχή! Αλλαγή κατεύθυνσης λειτουργίας
μόνο όταν η συσκευή είναι ακινητοποιημένη!
Λειτουργία τρυπανιού/ βιδώματος:
Γι α τη λειτουργία τρυπανιού/βιδώματος πιέστε
το κουμπί (a) στον διακόπτη μεταγωγής (2) και
συγχρόνως στρίψτε τον διακόπτη μεταγωγής
(2) στη θέση Α.
Kρουστικό δράπανο:
Γι α τη λειτουργία κρουστικού τρυπανιού πιέστε
το κουμπί (a) στον διακόπτη μεταγωγής (2) και
συγχρόνως στρίψτε τον διακόπτη μεταγωγής
(2) στη
θέση Β.
Προσοχή!
Γι α την εργασία κρουστικού τρυπανιού απαιτείται
μόνο ελαφριά δύναμη πίεσης. Με πολύ δυνατή
πίεση επιβαρύνετε άσκοπα τον κινητήρα. Να
ελέγχετε τακτικά το τρυπάνι. Όταν το τρυπάνι
δεν είναι ακονισμένο, να το ακονίζετε ή να
αντικαθίσταται.
6.3 Διακόπτης αλλαγής κατεύθυνσης (εικ.
5/αρ. 3)
Με το συρτό διακόπτη πάνω από το
διακόπτη
ενεργοποίησης/απενεργοποίησης μπορείτε
να ρυθμίσετε την κατεύθυνση της συσκευής
και να την ασφαλίσετε κατά αθέλητης
εκκίνησης. Μπορείτε να επιλέξετε μεταξύ
δεξιόστροφης και αριστερόστροφης κίνησης.
Προς αποφυγή βλάβης του κιβωτίου ταχυτήτων,
η αλλαγή κατεύθυνσης να γίνεται μόνο στην
ακινητοποίηση. Εάν βρίσκεται
ο συρτός διακόπτης στη μέση, έχει μπλοκαριστεί
ο διακόπτης ενεργοποίησης
/απενεργοποίησης.
Κίνδυνος!
Προς αποφυγή κινδύνου να κρατάτε τη
μηχανή μόνο από τις δύο χειρολαβές!
Διαφορετικά υφίσταται κίνδυνος
ηλεκτροπληξίας σε περίπτωση που τρυπήσετε
αγωγούς!
7.6 Διακόπτης ενεργοποίησης/
απενεργοποίησης (εικ. 5/αρ. 4)
Με τον διακόπτη ενεργοποίησης/
απενεργοποίησης μπορείτε να ελέγξετε
αδιαβάθμητα τον αριθμό στροφών. Όσο
περισσότερο πιέζετε τον διακόπτη, τόσο
αυξάνεται ο αριθμός στροφών
της συσκευής.
Anl_TE_HD_18_Li_Kit_SPK7.indb 115Anl_TE_HD_18_Li_Kit_SPK7.indb 115 09.05.2019 08:20:4109.05.2019 08:20:41
GR
- 116 -
Ενεργοποίηση:
Πιέστε τον διακόπτη ΟΝ/OFF (4).
Απενεργοποίηση:
Αφήστε ελεύθερο τον διακόπτη ενεργοποίησης/
απενεργοποίησης ON/OFF (4).
6.5 Ένδειξη δυναμικότητας μπαταρίας
(ει. 6/αρ. 7)
Πιέστε το πλήκτρο για την ένδειξη
δυναμικότητας του συσσωρευτή (b). Η ένδειξη
δυναμικότητας του συσσωρευτή (7) σας δείχνει
την κατάσταση φόρτισης του συσσωρευτή βάσει
των 3 LED.
Είναι αναμμένα και τα 3 LED:
Ο συσσωρευτής έχει φορτιστεί πλήρως.
Ανάβουν/ει 2 ή 1 LED:
Η μπαταρία είναι ακόμη αρκετά φορτισμένη.
Αναβοσβήνει ένα LED:
Ο συσσωρευτής είναι άδειος, φορτίστε τον.
Αναβοσβήνουν όλα τα LED:
Η μπαταρία εκφορτιστεί βαθιά και είναι
ελαττωματική. Μία ελαττωματική μπαταρία δεν
είναι δυνατόν να επαναφορτιστεί!
6.6 Φως LED (εικ. 6/αρ. 9)
Το φως LED (9) κάνει δυνατό το φωτισμό το
σημείου βιδώματος ή τρυπήματος σε
περίπτωση
δυσμενών συνθηκών φωτισμού. Το φως LED
(9) ανάβει αυτόματα, μόλις πιέσετε το διακόπτη
ενεργοποίησης/απενεργοποίησης (4).
6.7 Toποθέτηση εργαλείου (εικ. 7)
Προσοχή! Σε όλες τις εργασίες (π.χ. αλλαγή
εργαλείων, συντήρηση κλπ.) που εκτελείτε
στο σφυροδράπανο με μπαταρία να βάζετε το
διακόπτη αλλαγής κατεύθυνσης (3) στη μεσαία
θέση.
•
Καθαρίστε το εργαλείο πριν τη χρήση και
λιπάντε ελφαρά το στέλεχος του εργαλείου.
•
Σπρώξτε περιστρέφοντας το καθαρισμένο
από σκόνη εργαλείο στην υποδοχή
του (1) μέχρι το τέρμα. Το εργαλείο
αυτοασφαλίζεται.
•
Ελέγξτε την ασφάλιση με τράβηγμα του
εργαλείου.
6.8 Αφαίρεση εργαλείου (εικ. 8)
Τραβήξτε προς τα πίσω το δακτύλιο
μανδάλωσης (1), κρατήστε τον και αφαιρέστε το
εργαλείο.
6.9 Βίδες
Να χρησιμοποιείτε καλύτερα βίδες με
αυτοκεντράρισμα (π. χ. τορξ, στραυρόβιδες) που
προσφέρουν ασφαλή εργασία. Να προσέχετε να
συμφωνεί το χρησιμοποιούμενο bit και η βίδα ως
προς το
σχήμα και το μέγεθος. Να εκτελείτε τη
ρύθμιση της ροπής στρέψης όπως περιγράφεται
στις οδηγίες χρήσης ανάλογα με το μέγεθος της
βίδας.
7. Καθαρισμός, συντήρηση και
παραγγελία ανταλλακτικών
Κίνδυνος!
Πριν από όλες τις εργασίες καθαρισμού να
αφαιρείτε τη μπαταρία.
7.1 Καθαρισμός
•
Να κρατάτε όσο πιο ελεύθερα από σκόνη
και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπεισμένο αέρα σε χαμηλή πίεση.
•
Συνιστούμε να καθαρίζετε τη συσκευή
αμέσως μετά από κάθε χρήση.
•
Να καθαρίζετε τη συσκευή τακτικά με ένα
νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
Η διείσδυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.
7.2 Συντήρηση
Στο εσωτερικό της συσκευής
δεν υπάρχουν
εξαρτήματα που χρειάζονται συντήρηση.
7.3 Παραγγελία ανταλλακτικών και
αξεσουάρ:
Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:
•
Τύπος της συσκευής
•
Αριθμός είδους της συσκευής
•
Αριθμός ταύτισης της συσκευής
•
Αριθμός ανταλλακτικού
Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.isc-gmbh.info
Anl_TE_HD_18_Li_Kit_SPK7.indb 116Anl_TE_HD_18_Li_Kit_SPK7.indb 116 09.05.2019 08:20:4109.05.2019 08:20:41
GR
- 117 -
Συμβουλή! Γι α ένα καλό
αποτέλεσμα της εργασίας
σας σάς συνιστούμε
αξεσουάρ ανώτερης
ποιότητας της
!
www.kwb.eu
welcome@kwb.eu
8. Διάθεση στα απορρίμματα και
επαναχρησιμοποίηση
Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμματα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.
9. Φύλαξη
Nα διατηρείτε τη συσκευή και τααξεσουάρ
της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό,
και μακριά από παιδιά. Η ιδανική θερμοκρασία
αποθήκευσης είναι μεταξύ 5 και 30 °C. Να
φυλάξετε την ηλεκτρική σας συσκευή στην
πρωτότυπη συσκευασία της.
Anl_TE_HD_18_Li_Kit_SPK7.indb 117Anl_TE_HD_18_Li_Kit_SPK7.indb 117 09.05.2019 08:20:4109.05.2019 08:20:41
GR
- 118 -
10. Ένδειξη φορτιστή
Κατάσταση ένδειξης
Σημασία και μέτρα
Κόκκινο LED Πράσινο LED
απενεργοποίηση
(OFF)
Αναβοσβήνει Ετοιμότητα για λειτουργία
Ο φορτιστής είναι συνδεδεμένος με το δίκτυο και έτοιμος
για λειτουργία. Η μπαταράι δεν είανι μέσα στο φορτιστή.
Ενεργοποιημένος απενεργοποίηση
(OFF)
Φόρτιση
Ο φορτιστής φορτίζει τη μπαταρία σε λειτουργία ταχείας
φόρτισης. Η διάρκεια φόρτισης αναγράφεται στον φορτιστή.
Υπόδειξη! Ανάλογα με την υπάρχουσα
φόρτιση η
πραγματική διάρκεια φ΄ροτισης μπορεί να διαφέρει από
αυτήν που αναγράφεται στο φορτιστή.
απενεργοποίηση
(OFF)
Ενεργοποιημένος Η μπαταρία είναι φορτισμένη και έτοιμη για χρήση.
Κατόπιν ενεργοποιείται η φόρτιση ασφαλείας μέχρι την
πλήρη φόρτιση.
Αφήστε τη μπαταρία περίπου 15 λεπτά περισσότερο στον
φορτιστή.
Τι πρέπει να κάνετε:
Αφαιρέστε τη μπαταρία από τον φορτιστή
. Διακόψτε την
παροχή ρεύματος προς τον φορτιστή.
Αναβοσβήνει απενεργοποίηση
(OFF)
Φόρτιση προσαρμογής
Ο φορτιστής βρίσκεται στη λειτουργία για προσεκτική
φόρτιση.
Γι α λόγους ασφαλείας ο φορτιστής φορτίζεται πιο αργά και
χρειάζεται περισσότερο χρόνο. Αυτό μπορεί να οφείλεται
στα εξής:
- Η μπαταρία δεν φορτίστηκε εδώ και πολύ καιρό- Η
θερμοκρασία της μπαταρίας δεν κυμαίνεται
στα ιδανικά
επίπεδα.
- Η θερμοκρασία της μπαταρίας δεν κυμαίνεται στα ιδανικά
επίπεδα.
Τι πρέπει να κάνετε:
Περιμένετε μέχρι να περατωθεί η διαδικασία φόρτισης,
παρόλα αυτά μπορεί να συνεχιστεί η φόρτιση της
μπαταρίας.
Αναβοσβήνει Αναβοσβήνει Σφάλμα
Δεν είναι δυνατή πλέον η φόρτιση. Η μπαταρία είναι
ελαττωματική.
Τι πρέπει να κάνετε:
Μία ελαττωματική μπαταρία
δεν είναι δυνατόν να
επαναφορτιστεί.
Αφαιρέστε τη μπαταρία από τον φορτιστή.
Ενεργοποιημένος Ενεργοποιημένος Βλάβη θερμοκρασίας:
Η μπαταρία είναι πολύ ζεστή (π. χ. άμεση ηλιακή
ακτινοβολία) ή πολύ κρύα (κάτω από 0°C).
Τι πρέπει να κάνετε:
Αφαιρέστε τη μπαταρία και φυλάξτε την αυτή τη 1 ημέρα σε
θερμοκρασία δωματίου (περ. 20° C).
Anl_TE_HD_18_Li_Kit_SPK7.indb 118Anl_TE_HD_18_Li_Kit_SPK7.indb 118 09.05.2019 08:20:4109.05.2019 08:20:41
GR
- 119 -
Μόνο για κράτη-μέλη της Ε.Ε.
Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!
Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕU για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού
εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να
συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.
Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή
Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή
ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί
να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων
ανακύκλωσης και διαχείρισης αποβλήτων. Δεν
συμπεριλαμβάνονται τα τμήματα παλιών συσκευών
και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.
Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων
δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με
ρητή συγκατάθεση της iSC GmbH.
M ε επιφύλαξη τεχνικών τροποποιήσεων
Anl_TE_HD_18_Li_Kit_SPK7.indb 119Anl_TE_HD_18_Li_Kit_SPK7.indb 119 09.05.2019 08:20:4109.05.2019 08:20:41
GR
- 120 -
Ενημέρωση για το σέρβις
Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.
Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή φθροά ή ότι
χρειάζονται τα ακόλουθα αναλώσιμα.
Κατηγορία Παράδειγμα
Φθειρόμενα εξαρτήματα* Ψήκτρες, υποδοχή τρυπανιού, Συσσωρευτής
Αναλώσιμα υλικά/αναλώσιμα τμήματα* Τρυπάνι, καλέμι
Ελλείψεις
* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!
Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.isc-gmbh.info. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε
στις ακόλουθες ερωτήσεις:
•
Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?
•
Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?
•
Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?
Περιγράψετε αυτή τη δυσλειτουργία.
Anl_TE_HD_18_Li_Kit_SPK7.indb 120Anl_TE_HD_18_Li_Kit_SPK7.indb 120 09.05.2019 08:20:4109.05.2019 08:20:41
GR
- 121 -
Εγγύηση
Αξιότιμη πελάτισα, αξιότιμε πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά
κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το
τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως
είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό σέρβις που αναφέρεται στην κάρτα εγγύησης.
Γι α την αξίωση της εγγύησης ισχύουν τα εξής:
1. Αυτοί οι όροι εγγύησης ισχύουν μόνο για καταναλωτές, δηλ. για φυσικά πρόσωπα που δεν
χρησιμοποιούν το προϊόν αυτό ούτε για επαγγελματικούς σκοπούς ούτε για άλλη ανεξάρτητη
απασχόληση. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που
υπόσχεται ο
πιο κάτω κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών
του. Δεν θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας
παρέχεται δωρεάν.
2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω
κατασκευαστή και που αφορούν
ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση
μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της.
Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική,
βιοτεχνική ή βιομηχανική χρήση. Γι α το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε
περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε
βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.
3. Από την εγγύησή μας εξαιρούνται τα εξής:
- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε
όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ
. σύνδεση σε εσφαλμένη
τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε
περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας
και συντήρησης.
- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ.
υπερφόρτωση της συσκευής
ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων
αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας
ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).
- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.
4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της
συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης
εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης
μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν
συνεπάγεται
την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης
για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην
περίπτωση σέρβις επί τόπου.
5. Γι α την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:
www.isc-gmbh.info. Να έχετε μαζί σας
την απόδειξη της νέας συσκευής. Οι συσκευές που
αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση
λόγω μη δυνατότητας ταξινόμησης. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας
επιστραφεί αμέσως είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.
Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα ελαττώματα αυτά
δεν καλύπτονται από την εγγύηση. Γι α το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη
διεύθυνση του σέρβις μας.
Γι α αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής
της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.
Anl_TE_HD_18_Li_Kit_SPK7.indb 121Anl_TE_HD_18_Li_Kit_SPK7.indb 121 09.05.2019 08:20:4109.05.2019 08:20:41
Yang/Product-ManagementWeichselgartner/General-Manager
- 122 -
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as
diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про
зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Konformitätserklärung
Akku-Bohrhammer TE-HD 18 Li - Solo / Ladegerät Power-X-Charger (Einhell)
2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notifi ed Body:
(EU)2016/425
X
2011/65/EU_(EU)2015/863
X
2006/42/EC
Annex IV
Notifi ed Body:
Reg. No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured L
WA
= dB (A); guaranteed L
WA
= dB (A)
P = KW; L/Ø = cm
Notifi ed Body:
2012/46/EU_(EU)2016/1628
Emission No.:
Standard references: EN 60745-1; EN 60745-2-6; EN 55014-1; EN 55014-2;
EN 61000-3-2; EN 61000-3-3; EN 60335-1; EN 60335-2-29; EN 62233
Landau/Isar, den 26.02.2019
First CE: 15 Archive-File/Record: NAPR008158
Art.-No.: 45.138.10 I.-No.: 11014 Documents registrar: Georg Riedel
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Anl_TE_HD_18_Li_Kit_SPK7.indb 122Anl_TE_HD_18_Li_Kit_SPK7.indb 122 09.05.2019 08:20:4109.05.2019 08:20:41
Yang/Product-ManagementWeichselgartner/General-Manager
- 123 -
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as
diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про
зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Konformitätserklärung
Akku-Bohrhammer TE-HD 18 Li - Solo (Einhell)
2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notifi ed Body:
(EU)2016/425
X
2011/65/EU_(EU)2015/863
X
2006/42/EC
Annex IV
Notifi ed Body:
Reg. No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured L
WA
= dB (A); guaranteed L
WA
= dB (A)
P = KW; L/Ø = cm
Notifi ed Body:
2012/46/EU_(EU)2016/1628
Emission No.:
Standard references: EN 60745-1; EN 60745-2-6; EN 55014-1; EN 55014-2;
Landau/Isar, den 26.02.2019
First CE: 15 Archive-File/Record: NAPR010832
Art.-No.: 45.138.12 I.-No.: 11014 Documents registrar: Georg Riedel
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Anl_TE_HD_18_Li_Kit_SPK7.indb 123Anl_TE_HD_18_Li_Kit_SPK7.indb 123 09.05.2019 08:20:4209.05.2019 08:20:42
EH 05/2019 (02)
Anl_TE_HD_18_Li_Kit_SPK7.indb 124Anl_TE_HD_18_Li_Kit_SPK7.indb 124 09.05.2019 08:20:4209.05.2019 08:20:42
