PASTE LIQUID FILLING MACHINE

USER MANUAL

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:SYC-5-X-V1,SYC-5-X-V2,SYC-5-X-V3

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Paste Liquid Filling

Machine

- 2 -

1. Read carefully and understand all ASSEMBLY AND OPERATION

INSTRUCTIONS before operating.

2. Failure to follow the safety rules and other basic safety precautions may

result in serious personal injury.

GENERAL SAFETY RULES

Important reminder

1.Before use, please carefully read the product manual and ensure that

you understand and comply with all safety warnings and usage

precautions.

2. Do not use this product for other non-designated purposes to avoid

unexpected risks.

3. This product is only applicable to users within the specified age group

and scope of application. Please strictly comply with relevant age

restrictions and warnings.

4. If there are any abnormalities in the product, please stop using it

immediately and contact the after-sales service center for consultation or to

arrange for repair.

Environmental requirements for use

1. Please use in a dry and well-ventilated environment to avoid extreme

environmental conditions such as water activation, high temperature, high

humidity, and extremely low temperature.

2. Avoid direct sunlight or contact with fire sources to prevent product

damage or fire.

3. Please ensure a stable usage environment and avoid the product from

being hit or dropped to avoid damage.

Safety Operation Guidelines

1. Please use a suitable power supply and voltage, and do not use

damaged power cords or plugs.

2. When using this product, do not short-circuit circuits or connect

mismatched devices to avoid risks such as electric shock and fire.

- 3 -

3. When foreign objects are found on the surface of the product, please

immediately stop using and remove the foreign objects before continuing to

use.

4. When using this product continuously for a long time, please rest in good

time to avoid excessive fatigue.

5. Do not apply external force to the battery to avoid safety hazards such

as battery rupture and leakage.

Maintenance and upkeep

1. Regularly maintain and clean the product. Before cleaning, please

disconnect the power supply and wipe it with a dry cloth. Be careful not to

use alcohol, acid or alkali solutions, Corrosive substances,etc.

2. When the product is not in use for a long time, please disconnect the

power supply promptly to save energy and extend the product's lifespan.

3. Do not disassemble the product or replace components on your own. If

you encounter any malfunctions, please contact the after-sales service

center.

Emergency handling measures

1. When there are abnormal situations or accidents with the product,

please stop using it as soon as possible.If overheating, smoking, or

abnormal sound are found, please immediately cut off the power supply

and contact the after-sales service center.

2. If the product involves an emergency situation that may harm personal

safety, please call the emergency rescue number in a timely manner.

Disclaimers

We attach great importance to the safety and quality of our products, but

cannot assume responsibility for safety accidents caused by improper use

or operation.

SAVE THESE INSTRUCTIONS

- 4 -

MODEL AND PARAMETERS

Model

SYC-5-X-V1

SYC-5-X-V2

SYC-5-X-V3

Suitable liquid

A liquid of high viscosity (no particles) such as

honey, autumn pear paste, tahini, etc

Filling Range

50~5000g

Max Flow Rate

2L/min

Control Mode

Automatic

Rating(s)

AC120V 60Hz

AC230V 50Hz

Power(Max.)

120W

STRUCTURE DIAGRAM

1.Bracket 2. Filling Nozzle 3. Tray 4. Start /Stop Button

5.Control Panel 6. Inlet Pipe 7.Outlet Pipe 8.Power interface

9. Power Switch 10. Adjustment Block

- 5 -

COMPONENTS

SYC-5-X-V1

SYC-5-X-V2

SYC-5-X-V3

Power Cord

(Adapter included)

×1

Inlet Pipe

×1

Outlet Pipe

×1

Pipe Clip

×3

Syringe (60ml)

×1

Bracket

×1

Filling Nozzle

×2

Tray

×1

Sub-plate

×1

Adjustment Block

×1

Rubber Head Screw

×1

Hex Wrench

×1

Countersunk Screw

×2

User Manual

×1

Plate Column

×1

Model

Parts

- 6 -

OPERATING INSTRUCTIONS

1.Put on the plate column. Install the

sub- plate of the tray and secure it

with countersunk screws.

2.Put on the tray.

3. Insert the bracket into the rear slot

and fasten it with rubber head screws.

4.Insert the adjusting block into the

bracket and fasten it with rubber

head screws.

5.Connect the outlet pipe and lock it

with pipe clip as shown.

6.Connect the pump outlet to the

outlet pipe and lock the pipe clip as

shown.

- 7 -

7.Connect the pump inlet to the inlet

pipe and lock the pipe clip as shown.

8.Insert the power cord.

9. Product assembly completed.

Note:The adjusting block and the filling nozzles can be adjusted as needed.

10.Clean:

After use,as needed it can be cleaned by repeated suction with a mild

cleaning solution.Then it can be cleaned by repeatedly pumping water.

- 8 -

The operating instructions

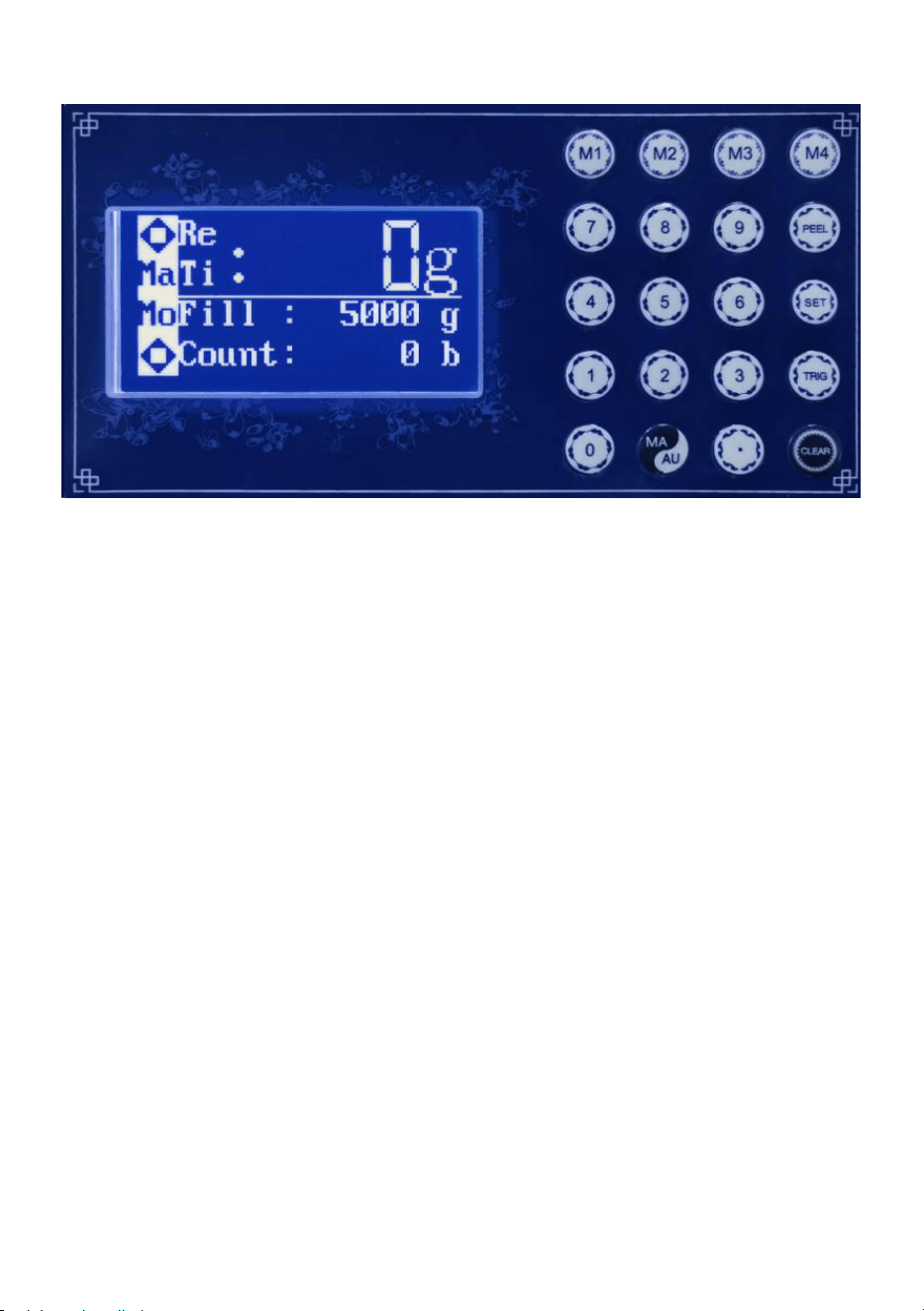

1.Weight shortcut keys:M1 (500g)M2(1000g)M3(2500g)M4(5000g)。

2.Tare: Press "Tare" and the "real-time" weight reading of the filling

machine will be zero.

3.Setting: After pressing the "setting" key, the number in the "filling" column

of the display screen flashes.After inputting the number to be set, the

cursor stops flashing, after pressing the "setting key" , then the filling

weight is set . The number on the filling bar is displayed as the set weight.

★Note: Due to the different viscosity of honey, the system will not be able

to accurately fill the set weight . It is recommended to do the "calibration"

after filling several bottles. Firstly setting the weight to less than the filling

weight you require. For example:if you require to fill1000 grams,you can

set 950 grams first start filling.After the filling is completed, get another

electronic scale to weigh the error, and then press the "set" "Button to

compensate for error value,which will make the weight of each next bottle

more accurate."Manual mode" and "Automatic mode" are the same as

above! (See the video tutorial on page 7 for details)

4.Trigger: After pressing the "trigger" key, the number in the "trigger"

column of the display screen will flash, enter the number 5~15 grams less

than the empty bottle weight into the flashing cursor column, and the cursor

- 9 -

will stop flashing when you press "trigger"At this time, the trigger value

setting is completed.

Note: Due to the different sizes of honey bottles, if the trigger value is not

set properly,the device will not start working! Setting range: for example:

The empty bottle weight is 20grams, the trigger value is set to 15 grams;

the empty bottle weight is 50 grams, the trigger value is set to 40

grams;and the empty bottle weight is 240 grams. The trigger value is set to

225 grams. Do not set the trigger value to be too small or too large for the

bottle weight, and the trigger value cannot be larger than the weight of the

filled liquid.(See the video tutorial on page 7 for details)

5:Cleaning: Press the "Cleaning" button, the direction is reversed and the

honey in the pipeline is pumped back into the honey barrier.

Note: After the anti-pumping of the honey is finished，please let the

remaining honey in the tube flow clean in order to avoid waste. Then add a

certain amount of clean water to the container (barrier, basin), put the liquid

inlet into the container, and put the inlet into the container after It is

removed from pump.After switching the "manual mode", press the start

button to clean. (See the video tutorial on page 7 for details)

6.Automatic mode: Press the Tai Chi pattern to switch to "automatic mode".

★Steps: After the machine has set the filling weight, just put the bottle on

the tray, and the machine will sound a "drop" alarm.The system will tare the

bottle automatically,the display will reset the weight at the same time.The

machine will automatically start filling to the set weight value after "drip"

alarm.The "real-time” weight is the net weight after filling is

completed..After the bottle is taken from the tray, the machine will sound a

"drop"alarm, and the real-time "weight" of the display will be cleared.Then

put it in the next empty bottle. Repeat the above operation.

★Note:After taking down the filled bottle, the machine will sound a "drop"

alarm and then put on an empty bottle, otherwise the machine will not start.

7.Manual mode: Press the Tai Chi pattern to switch to "manual mode".

- 10 -

★Note: "Manual mode" is mainly used when there is a certain amount of

honey left in the bottle with unknown weight.For example: a bottle with

1000grams volume and bottle weight 26 grams. There is half a bottle of

honey with unknown weight . At this time, click the "Set" button to set the

weight to 1026 grams.Put this bottle on the tray and press start , then the

machine will fill the bottle to 1000 grams of honey

8.Stainless steel key: both "start " and "emergency stop"

★Note: In "manual mode" , it is the start key. When the machine is

abnormal, it can be the emergency stop key.

MAINTENANCE

1.The user shall select a quantitative filling machine of a suitable range

according to the said products.

2.The machine contains a precision electronic scale, it is forbidden to be

overweight.

3.The Height of filling head can be adjusted to about 10 mm from the bottle

mouth.

4.When in use, please keep the machine level and stable to avoid big

vibrations or impact, otherwise it may cause damage.

5.Machine first use or long time no use, very few will not absorb water,

because the pump is internally dry result. You need to add some water

from the intake pipe to the pump and then start the machine.

6.It is better to clean the machine with clean water after every use, which

can prolong the service life of the pump. .

7.When the machine is not in use, please empty the liquid and store it in a

ventilated and dry place.

8.Please clean the product and the filter in time after each use.

- 11 -

9.Always keep the product outside clean.

10. Please store the product in a dry and ventilated place.

11.If not used for a long time, please clean and empty the liquid in the

product.

12.Please replace the following consumable parts regularly:

Pipe,,Filling Nozzle

TROUBLESHOOTING

Problem

Possible Cause

Possible Solution

Not

absorbing

water

Machine first use or long time no

use, very few will not absorb

water, because the pump

internal dry result.

You need to add some water

from the intake pipe to the

pump and then start the

machine.

The pump

can't get the

liquid out

Weighing sensor failure

Replace weighing sensor

The power cord is not plugged in

Reconnect the power cord

The pipe inlet is blocked by the

bottom of the barrel

Change the pipe inlet position

The control

panel light is

not on

The power cord is not plugged in

Reconnect the power cord

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in

the European Union. This applies to the product and all

accessories marked with this symbol. Products marked as such

may not be discarded with normal domestic waste, but must be

taken to a collection point for recycling electrical and electronic

devices.

- 12 -

Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Made In China

Technical Support and E-Warranty Certificate

www.vevor.com/support

Assistance technique et certificat de garantie électronique

www.vevor.com/support

MACHINE DE REMPLISSAGE DE LIQUIDE DE

PÂTE

MANUEL DE L'UTILISATEUR

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODÈLE : SYC-5-X-V1, SYC-5-X-V2, SYC-5-X-V3

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Paste Liquid Filling

Machine

- 2 -

4. Lisez attentivement et comprenez toutes les INSTRUCTIONS

D'ASSEMBLAGE ET D'UTILISATION avant d'utiliser l'appareil.

5. Le non-respect des règles de sécurité et des autres précautions de

sécurité de base peut entraîner des blessures graves.

GENERAL SAFETY RULES

Rappel important

1. Avant utilisation, veuillez lire attentivement le manuel du produit et vous

assurer que vous comprenez et respectez tous les avertissements de

sécurité et précautions d'utilisation.

2. N'utilisez pas ce produit à d'autres fins non désignées pour éviter les

risques inattendus.

3. Ce produit s'applique uniquement aux utilisateurs appartenant au

groupe d'âge et au champ d'application spécifiés. Veuillez respecter

strictement les restrictions d'âge et les avertissements pertinents.

4. S'il y a des anomalies dans le produit, veuillez cesser de l'utiliser

immédiatement et contacter le centre de service après-vente pour

consultation ou pour organiser une réparation.

Exigences environnementales d'utilisation

1. Veuillez utiliser dans un environnement sec et bien ventilé pour éviter les

conditions environnementales extrêmes telles que l'activation de l'eau, les

températures élevées, l'humidité élevée et les températures extrêmement

basses.

2. Évitez la lumière directe du soleil ou tout contact avec des sources

d'incendie pour éviter d'endommager le produit ou d'incendier.

3. Veuillez garantir un environnement d'utilisation stable et éviter que le

produit ne soit heurté ou laissé tomber pour éviter tout dommage.

Directives d'exploitation de sécurité

1. Veuillez utiliser une alimentation et une tension appropriées, et n'utilisez

pas de cordons d'alimentation ou de fiches endommagés.

2. Lorsque vous utilisez ce produit, ne court-circuitez pas les circuits et ne

- 3 -

connectez pas d'appareils incompatibles pour éviter les risques tels que

les chocs électriques et les incendies.

3. Lorsque des corps étrangers sont trouvés sur la surface du produit,

veuillez cesser immédiatement de l'utiliser et retirer les corps étrangers

avant de continuer à l'utiliser.

4. Lorsque vous utilisez ce produit en continu pendant une longue période,

veuillez vous reposer à temps pour éviter une fatigue excessive.

5. N'appliquez pas de force externe sur la batterie pour éviter les risques

de sécurité tels que la rupture et la fuite de la batterie.

Entretien et maintenance

1. Entretenez et nettoyez régulièrement le produit. Avant le nettoyage,

veuillez débrancher l'alimentation électrique et l'essuyer avec un chiffon

sec. Veillez à ne pas utiliser d'alcool, de solutions acides ou alcalines, de

substances corrosives, etc.

2. Lorsque le produit n'est pas utilisé pendant une longue période, veuillez

débrancher rapidement l'alimentation électrique pour économiser de

l'énergie et prolonger la durée de vie du produit.

3. Ne démontez pas le produit et ne remplacez pas les composants

vous-même. Si vous rencontrez des dysfonctionnements, veuillez

contacter le centre de service après-vente.

Mesures de gestion d'urgence

1. En cas de situations anormales ou d'accidents avec le produit, veuillez

cesser de l'utiliser dès que possible. En cas de surchauffe, de fumée ou de

bruit anormal, veuillez immédiatement couper l'alimentation électrique et

contacter le centre de service après-vente.

2. Si le produit implique une situation d'urgence pouvant nuire à la sécurité

personnelle, veuillez appeler le numéro de secours d'urgence en temps

opportun.

Avis de non-responsabilité

Nous attachons une grande importance à la sécurité et à la qualité de nos

produits, mais ne pouvons assumer la responsabilité des accidents de

- 4 -

sécurité causés par une utilisation ou une utilisation inappropriée.

CONSERVEZ CES INSTRUCTIONS

MODEL AND PARAMETERS

Modèle

SYC-5-X-V1

SYC-5- XV2

SYC-5- XV3

Liquide

approprié

Un liquide à haute viscosité (sans particules)

comme du miel, de la pâte de poire d'automne, du

tahini, etc.

Gamme de

remplissage

50~5000g

Débit maximum

2L/min

Mode de

contrôle

Automatique

Notation(s)

CA 120 V 60

AC230 V 50 Hz

Puissance

(Max.)

120W

STRUCTURE DIAGRAM

- 5 -

1.Support 2. Buse de remplissage 3. Plateau 4. Bouton

Démarrer/Arrêter

5. Panneau de configuration 6. Tuyau d'entrée 7. Tuyau de sortie 8 .

Interface d'alimentation 9. Interrupteur d'alimentation 10. Bloc de

réglage

COMPONENTS

SYC-5-X-V1

SYC-5- XV2

SYC-5- XV3

Cordon

d'alimentation

(Adaptateur inclus)

×1

Tuyau d'entrée

×1

Tuyau de sortie

×1

Clip de tuyau

×3

Seringue (60 ml)

×1

Support

×1

Buse de remplissage

×2

Plateau

×1

Sous-plaque

×1

Bloc de réglage

×1

Vis à tête en

caoutchouc

×1

Clé hexagonale

×1

Vis à tête fraisée

×2

Model

Parts

- 6 -

Manuel de

l'Utilisateur

×1

Colonne de plaque

×1

- 7 -

OPERATING INSTRUCTIONS

1. Mettez la colonne de plaque.

Installez la sous-plaque du plateau et

fixez-la avec des vis à tête fraisée.

2. Mettez le plateau.

6. Insérez le support dans la fente

arrière et fixez-le avec des vis à tête

en caoutchouc .

4. Insérez le bloc de réglage dans

le support et fixez-le avec des vis à

tête en caoutchouc .

5. Connectez le tuyau de sortie et

verrouillez-le avec le clip de tuyau

comme indiqué.

6. Connectez la sortie de la pompe

au tuyau de sortie et verrouillez le

clip du tuyau comme

indiqué.

- 8 -

7. Connectez l'entrée de la pompe au

tuyau d'entrée et verrouillez le clip du

tuyau comme indiqué.

8.Insérez le cordon d'alimentation.

11.Assemblage du produit terminé.

Remarque : Le bloc de réglage et les buses de remplissage peuvent être

ajustés selon les besoins.

12.Faire le ménage:

Après utilisation, si nécessaire, il peut être nettoyé par aspiration répétée

avec une solution de nettoyage douce. Ensuite, il peut être nettoyé en

pompant de l'eau à plusieurs reprises.

- 9 -

Le mode d'emploi

1. Touches de raccourci de poids : M1 (500 g) M2 (1 000 g) M3 (2 500 g)

M4 (5 000 g).

2.Tare : Appuyez sur "Tare" et la lecture du poids "en temps réel" de la

machine de remplissage sera nulle.

3.Réglage : Après avoir appuyé sur la touche "réglage", le numéro dans la

colonne "remplissage" de l'écran L'écran clignote. Après avoir saisi le

numéro à définir, le curseur arrête de clignoter, après en appuyant sur la

"touche de réglage", le poids de remplissage est réglé. Le numéro sur la

barre de remplissage est affiché comme poids réglé.

★Remarque : En raison de la viscosité différente du miel, le système ne

sera pas en mesure de remplir avec précision le poids réglé. Il est

recommandé de faire le « calibrage » après avoir rempli plusieurs flacons.

Premièrement en réglant le poids à un niveau inférieur au poids de

remplissage dont vous avez besoin. Par exemple : si vous devez remplir 1

000 grammes, vous pouvez d'abord définir 950 grammes. commencez à

remplir. Une fois le remplissage terminé, obtenez une autre balance

électronique pour peser l'erreur, puis appuyer sur la touche "set" "Bouton

pour compenser la valeur d'erreur, ce qui rendra le poids de chaque

bouteille suivante plus précis." Manuel mode" et "Mode automatique" sont

les mêmes que ci-dessus ! (Voir le didacticiel vidéo à la page 7 pour

- 10 -

détails)

4. Déclencheur : après avoir appuyé sur la touche "déclencheur", le

numéro dans la colonne "déclencheur" du L'écran d'affichage clignotera,

entrez le nombre 5 à 15 grammes de moins que le poids de la bouteille

vide Dans la colonne du curseur clignotant, et le curseur cessera de

clignoter lorsque vous appuyez sur « déclencheur ». À ce moment, le

réglage de la valeur de déclenchement est terminé.

Remarque : en raison des différentes tailles de bouteilles de miel, si la

valeur de déclenchement n'est pas correctement réglée, l'appareil ne

commencera pas à fonctionner ! Plage de réglage : par exemple : le poids

de la bouteille vide est de 20 grammes, la valeur de déclenchement est

réglée sur 15 grammes ; le poids de la bouteille vide est de 50 grammes, le

la valeur de déclenchement est réglée sur 40 grammes et le poids de la

bouteille vide est de 240 grammes. Le déclencheur la valeur est fixée à

225 grammes. Ne réglez pas la valeur de déclenchement sur une valeur

trop petite ou trop grande pour le poids de la bouteille, et la valeur de

déclenchement ne peut pas être supérieure au poids du liquide rempli.

(Voir le didacticiel vidéo à la page 7 pour plus de détails)

5 : Nettoyage : Appuyez sur le bouton « Nettoyage », le sens est inversé et

le miel dans le Le pipeline est pompé vers la barrière à miel.

Remarque : Une fois l'anti-pompage du miel terminé, veuillez laisser entrer

le miel restant. le tube s'écoule proprement afin d'éviter le gaspillage.

Ajoutez ensuite une certaine quantité d'eau propre dans le Récipient

(barrière, bassin), placez l'entrée de liquide dans le récipient et placez

l'entrée dans le Récipient après qu'il soit retiré de la pompe. Après avoir

commuté le « mode manuel », appuyez sur le bouton de démarrage.

bouton pour nettoyer. (Voir le didacticiel vidéo à la page 7 pour plus de

détails)

6. Mode automatique : appuyez sur le motif Tai Chi pour passer en « mode

automatique ».

★Étapes : Une fois que la machine a réglé le poids de remplissage, placez

- 11 -

simplement la bouteille sur le plateau et le La machine déclenchera une

alarme « goutte ». Le système tarera automatiquement la bouteille, le

L'affichage réinitialisera le poids en même temps. La machine

commencera automatiquement à remplir À la valeur de poids définie après

l'alarme « goutte à goutte ». Le poids « en temps réel » est le poids net

après le remplissage est terminé. Une fois la bouteille retirée du plateau, la

machine émettra une alarme de « chute » et le « poids » en temps réel de

l'écran sera effacé. Ensuite, placez-la dans le prochain vide . bouteille.

Répétez l'opération ci-dessus.

★Remarque : après avoir retiré la bouteille remplie, la machine émettra

une alarme « goutte », puis mettez une bouteille vide, sinon la machine ne

démarrera pas.

7. Mode manuel : appuyez sur le motif Tai Chi pour passer en « mode

manuel ».

★Remarque : le « mode manuel » est principalement utilisé lorsqu'il reste

une certaine quantité de miel dans le bouteille avec un poids inconnu. Par

exemple : une bouteille avec un volume de 1 000 grammes et une bouteille

poids 26 grammes. Il y a une demi- bouteille de miel dont le poids est

inconnu. A ce moment, cliquez sur le bouton "Set" pour régler le poids à

1026 grammes. Mettez cette bouteille sur le plateau et appuyez sur

démarrez, puis la machine remplira la bouteille à 1000 grammes de miel

8. Clé en acier inoxydable : à la fois « démarrage » et « arrêt d'urgence »

★Remarque : En "mode manuel", c'est la touche de démarrage. Lorsque

la machine est anormale, cela peut être le clé d'arrêt d'urgence.

- 12 -

MAINTENANCE

1. L'utilisateur doit sélectionner une machine de remplissage quantitative d'

une gamme appropriée en fonction desdits produits.

2. La machine contient une balance électronique de précision, il est interdit

d'être en surpoids.

3. La hauteur de la tête de remplissage peut être ajustée à environ 10 mm

du goulot de la bouteille.

4. Lors de l'utilisation, veuillez maintenir la machine à niveau et stable pour

éviter de fortes vibrations ou des impacts, sinon cela peut causer des

dommages.

5. Première utilisation de la Machine ou longue période d'inutilisation, très

peu n'absorberont pas l'eau, car la pompe est internement sèche . Vous

devez ajouter un peu d'eau du tuyau d'admission à la pompe, puis

démarrer la machine.

6. Il est préférable de nettoyer la machine avec de l'eau propre après

chaque utilisation, ce qui peut prolonger la durée de vie de la pompe. .

7. Lorsque la machine n'est pas utilisée, veuillez vider le liquide et le

stocker dans un endroit aéré et sec.

8. Veuillez nettoyer le produit et le filtre à temps après chaque utilisation .

9. Gardez toujours le produit propre à l'extérieur .

10 . Veuillez stocker le produit dans un endroit sec et aéré.

11. S'il n'est pas utilisé pendant une longue période, veuillez nettoyer et

vider le liquide contenu dans le produit .

12. Veuillez remplacer régulièrement les consommables suivants :

Tuyau, buse de remplissage

TROUBLESHOOTING

Problème

Cause possible

Solution possible

N'absorbe pas

l'eau

Machine première utilisation ou

longue période sans utilisation,

très peu n'absorberont pas l'eau,

car la pompe interne résultat

Vous devez ajouter un peu

d'eau du tuyau d'admission

à la pompe, puis démarrer

la machine.

- 13 -

sec .

La pompe ne

parvient pas à

évacuer le

liquide

Panne du capteur de pesée

Remplacer le capteur de

pesée

Le cordon d'alimentation n'est

pas branché

Rebranchez le cordon

d'alimentation

L'entrée du tuyau est obstruée

par le fond du fût

Changer la position

d'entrée du tuyau

Le voyant du

panneau de

commande

n'est pas

allumé

Le cordon d'alimentation n'est

pas branché

Rebranchez le cordon

d'alimentation

Ce produit est soumis aux dispositions de la directive

européenne 2012/19/CE. Le symbole représentant une

poubelle barrée indique que le produit nécessite une collecte

sélective des déchets dans l'Union européenne. Ceci

s'applique au produit et à tous les accessoires marqués de ce

symbole. Les produits marqués comme tels ne peuvent pas

être jetés avec les ordures ménagères normales, mais doivent

être déposés dans un point de collecte pour le recyclage des

appareils électriques et électroniques.

- 14 -

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREETASTWOOD

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd, Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Fabriqué en Chine

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

Zertifikat für technischen Support und E-Garantie

www.vevor.com/support

PASTE-FLÜSSIGKEITSFÜLLMASCHINE

BENUTZERHANDBUCH

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELL: SYC-5-X-V1, SYC-5-X-V2, SYC-5-X-V3

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Paste Liquid Filling

Machine

- 2 -

7. Lesen Sie alle MONTAGE- UND BETRIEBSANWEISUNGEN

sorgfältig durch und verstehen Sie sie , bevor Sie das Gerät in Betrieb

nehmen.

8. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender

Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

GENERAL SAFETY RULES

Wichtige Erinnerung

1. Bitte lesen Sie vor der Verwendung das Produkthandbuch sorgfältig

durch und stellen Sie sicher, dass Sie alle Sicherheitswarnungen und

Vorsichtsmaßnahmen bei der Verwendung verstanden und eingehalten

haben.

2. Verwenden Sie dieses Produkt nicht für andere, nicht

bestimmungsgemäße Zwecke, um unerwartete Risiken zu vermeiden.

3. Dieses Produkt ist nur für Benutzer innerhalb der angegebenen

Altersgruppe und des angegebenen Anwendungsbereichs anwendbar.

Bitte beachten Sie unbedingt die entsprechenden Altersbeschränkungen

und Warnhinweise.

4. Wenn es irgendwelche Anomalien am Produkt gibt, beenden Sie bitte

sofort die Verwendung und wenden Sie sich an das Kundendienstzentrum,

um eine Beratung zu erhalten oder eine Reparatur zu veranlassen.

Umweltanforderungen für die Nutzung

1. Bitte verwenden Sie es in einer trockenen und gut belüfteten Umgebung,

um extreme Umgebungsbedingungen wie Wasseraktivierung, hohe

Temperaturen, hohe Luftfeuchtigkeit und extrem niedrige Temperaturen zu

vermeiden.

2. Vermeiden Sie direkte Sonneneinstrahlung oder Kontakt mit

Feuerquellen, um Produktschäden oder Brände zu vermeiden.

3. Bitte sorgen Sie für eine stabile Nutzungsumgebung und vermeiden Sie,

dass das Produkt Stößen oder Stürzen ausgesetzt wird, um Schäden zu

vermeiden.

- 3 -

Sicherheitsrichtlinien für den Betrieb

1. Bitte verwenden Sie eine geeignete Stromversorgung und Spannung

und verwenden Sie keine beschädigten Netzkabel oder Stecker.

2. Schließen Sie bei der Verwendung dieses Produkts keine Stromkreise

kurz und schließen Sie keine nicht übereinstimmenden Geräte an, um

Risiken wie Stromschlag und Feuer zu vermeiden.

3. Wenn Fremdkörper auf der Oberfläche des Produkts gefunden werden,

beenden Sie bitte sofort die Verwendung und entfernen Sie die

Fremdkörper, bevor Sie die Verwendung fortsetzen.

4. Wenn Sie dieses Produkt über einen längeren Zeitraum kontinuierlich

verwenden, ruhen Sie sich bitte rechtzeitig aus, um übermäßige Ermüdung

zu vermeiden.

5. Üben Sie keine äußere Kraft auf die Batterie aus, um Sicherheitsrisiken

wie Batteriebruch und Auslaufen zu vermeiden.

Wartung und Instandhaltung

1. Warten und reinigen Sie das Produkt regelmäßig. Trennen Sie vor der

Reinigung bitte die Stromversorgung und wischen Sie das Gerät mit einem

trockenen Tuch ab. Achten Sie darauf, keinen Alkohol, keine Säure- oder

Alkalilösungen, keine ätzenden Substanzen usw. zu verwenden.

2. Wenn das Produkt längere Zeit nicht verwendet wird, trennen Sie es

bitte umgehend von der Stromversorgung, um Energie zu sparen und die

Lebensdauer des Produkts zu verlängern.

3. Zerlegen Sie das Produkt nicht und tauschen Sie keine Komponenten

selbst aus. Bei Störungen wenden Sie sich bitte an den Kundendienst.

Maßnahmen zur Notfallbehandlung

1. Wenn es zu ungewöhnlichen Situationen oder Unfällen mit dem Produkt

kommt, stellen Sie die Verwendung des Produkts bitte so schnell wie

möglich ein. Wenn Überhitzung, Rauchen oder ungewöhnliche Geräusche

festgestellt werden, unterbrechen Sie bitte sofort die Stromversorgung und

wenden Sie sich an das Kundendienstzentrum.

2. Wenn es sich bei dem Produkt um eine Notfallsituation handelt, die die

persönliche Sicherheit gefährden könnte, rufen Sie bitte rechtzeitig die

- 4 -

Notrufnummer an.

Haftungsausschluss

Wir legen großen Wert auf die Sicherheit und Qualität unserer Produkte,

können jedoch keine Verantwortung für Sicherheitsunfälle übernehmen,

die durch unsachgemäße Verwendung oder Bedienung verursacht

werden.

ANLEITUNG AUFBEWAHREN

MODEL AND PARAMETERS

Modell

SYC-5-X-V1

SYC-5-XV 2

SYC-5-XV 3

Geeignete

Flüssigkeit

Eine Flüssigkeit mit hoher Viskosität (keine Partikel)

wie Honig, Herbstbirnenpaste, Tahini usw

Füllbereich

50~5000g

Maximale

Durchflussrate

2 l/min

Steuermodus _

Automatisch

Bewertung(en)

AC120V 60Hz

AC230V 50Hz

Leistung max.)

120W

STRUCTURE DIAGRAM

- 5 -

1.Halterung 2. Fülldüse 3. Ablage 4. Start-/Stopp-Taste

5. Systemsteuerung 6. Einlassrohr 7. Auslassrohr 8 .

Stromschnittstelle 9. Netzschalter 10. Einstellblock

COMPONENTS

SYC-5-X-V1

SYC-5-XV 2

SYC-5-XV 3

Netzkabel (Adapter

im Lieferumfang

enthalten)

×1

Einlassrohr

×1

Auslassrohr

×1

Rohrschelle

×3

Spritze (60 ml)

×1

Halterung

×1

Fülldüse

×2

Model

Parts

- 6 -

Tablett

×1

Unterplatte

×1

Einstellblock

×1

Gummikopfschraube

×1

Sechskantschlüssel

×1

Senkkopfschraube

×2

Benutzerhandbuch

×1

Plattensäule

×1

- 7 -

OPERATING INSTRUCTIONS

1. Plattensäule aufsetzen. Montieren

Sie die Unterplatte der Wanne und

befestigen Sie diese mit

Senkkopfschrauben.

2. Legen Sie das Tablett auf.

9. Setzen Sie die Halterung in den

hinteren Schlitz ein und befestigen Sie

sie mit Gummikopfschrauben .

4.Setzen Sie den Einstellblock in

die Halterung ein und befestigen

Sie ihn mit Gummikopfschrauben .

5.Schließen Sie das Auslassrohr an

und sichern Sie es wie abgebildet mit

der Rohrschelle.

6. Verbinden Sie den

Pumpenauslass mit dem

Auslassrohr und verriegeln Sie die

Rohrschelle wie

abgebildet.

- 8 -

7.Schließen Sie den Pumpeneinlass

an das Einlassrohr an und verriegeln

Sie die Rohrschelle wie abgebildet.

8. Stecken Sie das Netzkabel ein.

13.Produktmontage abgeschlossen.

Hinweis: Der Verstellblock und die Fülldüsen können je nach Bedarf

angepasst werden.

14.Sauber:

Nach dem Gebrauch kann es bei Bedarf durch wiederholtes Absaugen

mit einer milden Reinigungslösung gereinigt werden. Anschließend kann

es durch wiederholtes Pumpen von Wasser gereinigt werden.

- 9 -

Die Bedienungsanleitung

1. Gewichtstastenkombinationen: M1 (500 g), M2 (1000 g), M3 (2500 g),

M4 (5000 g).

2.Tara: Drücken Sie „Tare“ und der „Echtzeit“-Gewichtswert der

Abfüllmaschine ist Null.

3.Einstellung: Nach Drücken der Taste „Einstellung“ erscheint die Zahl in

der Spalte „Füllen“ des Displays Der Bildschirm blinkt. Nach Eingabe der

einzustellenden Zahl hört der Cursor auf zu blinken Durch Drücken der

„Einstelltaste“ wird das Füllgewicht eingestellt. Die Zahl auf dem Füllbalken

lautet als Sollgewicht angezeigt.

★Hinweis: Aufgrund der unterschiedlichen Viskosität des Honigs kann das

System nicht genau füllen das eingestellte Gewicht. Es empfiehlt sich, die

„Kalibrierung“ nach dem Befüllen mehrerer Flaschen durchzuführen.

zuerst Stellen Sie das Gewicht auf weniger als das gewünschte

Füllgewicht ein. Beispiel: Wenn Sie 1000 Gramm füllen müssen, können

Sie zuerst 950 Gramm einstellen Beginnen Sie mit dem Füllen. Nachdem

das Füllen abgeschlossen ist, erhalten Sie eine andere elektronische

Waage, um den Fehler zu wiegen, und drücken Sie dann die Taste

„Einstellen“. „Schaltfläche zum Kompensieren von Fehlerwerten, wodurch

das Gewicht jeder nächsten Flasche genauer wird.“Manuell Modus“ und

„Automatikmodus“ sind die gleichen wie oben! (Siehe das Video-Tutorial

- 10 -

auf Seite 7 für Einzelheiten)

4.Trigger: Nach dem Drücken der „Trigger“-Taste wird die Zahl in der

„Trigger“-Spalte des angezeigt Wenn der Bildschirm blinkt, geben Sie die

Zahl ein, die 5 bis 15 Gramm unter dem Gewicht der leeren Flasche liegt in

die blinkende Cursorspalte, und der Cursor hört auf zu blinken, wenn Sie

„Trigger“ drücken. Zu diesem Zeitpunkt ist die Einstellung des Triggerwerts

abgeschlossen.

Hinweis: Aufgrund der unterschiedlichen Größen der Honigflaschen

funktioniert das Gerät nicht, wenn der Auslösewert nicht richtig eingestellt

ist! Einstellbereich: Beispiel: Das Leergewicht der Flasche beträgt 20

Gramm, der Auslösewert ist auf 15 Gramm eingestellt; Das Leergewicht

der Flasche beträgt 50 Gramm Der Auslösewert ist auf 40 Gramm

eingestellt und das Leergewicht der Flasche beträgt 240 Gramm. Der

Auslöser Der Wert ist auf 225 Gramm eingestellt. Stellen Sie den

Triggerwert nicht zu klein oder zu groß ein Flaschengewicht, und der

Auslösewert darf nicht größer sein als das Gewicht der eingefüllten

Flüssigkeit. (Einzelheiten finden Sie im Video-Tutorial auf Seite 7.)

5:Reinigung: Drücken Sie die Taste „Reinigung“, die Richtung wird

umgekehrt und der Honig im Die Pipeline wird zurück in die Honigbarriere

gepumpt.

Hinweis: Nachdem das Anti-Pumpen des Honigs beendet ist, lassen Sie

bitte den restlichen Honig einlaufen Den Rohrfluss sauber halten, um

Verschwendung zu vermeiden. Geben Sie dann eine bestimmte Menge

sauberes Wasser hinzu Behälter (Barriere, Becken), stecken Sie den

Flüssigkeitseinlass in den Behälter und stecken Sie den Einlass in den

Nachdem der Behälter von der Pumpe entfernt wurde , drücken Sie nach

dem Umschalten in den „manuellen Modus“ die Starttaste Taste zum

Reinigen. (Weitere Informationen finden Sie im Video-Tutorial auf Seite 7.)

6.Automatischer Modus: Drücken Sie das Tai-Chi-Muster, um in den

„Automatikmodus“ zu wechseln.

★Schritte: Nachdem die Maschine das Füllgewicht eingestellt hat, stellen

- 11 -

Sie einfach die Flasche auf das Tablett und die Die Maschine gibt einen

„Tropfen“-Alarm aus. Das System tariert die Flasche automatisch Das

Display setzt gleichzeitig das Gewicht zurück. Die Maschine beginnt

automatisch mit dem Befüllen auf den eingestellten Gewichtswert nach

„Tropf“-Alarm. Das „Echtzeit“-Gewicht ist das Nettogewicht danach Das

Befüllen ist abgeschlossen. Nachdem die Flasche aus dem Fach

genommen wurde, gibt die Maschine einen „Fall“-Alarm aus und das

Echtzeit-„Gewicht“ der Anzeige wird gelöscht. Anschließend wird die

Flasche in die nächste leere Flasche gegeben Flasche. Wiederholen Sie

den obigen Vorgang.

★Hinweis: Nach der Entnahme der gefüllten Flasche gibt die Maschine

einen „Fall“-Alarm aus Setzen Sie eine leere Flasche auf, sonst startet die

Maschine nicht.

7.Manueller Modus: Drücken Sie das Tai-Chi-Muster, um in den

„manuellen Modus“ zu wechseln.

★Hinweis: Der „Manuelle Modus“ wird hauptsächlich verwendet, wenn

noch eine bestimmte Menge Honig im Gerät vorhanden ist Flasche mit

unbekanntem Gewicht. Zum Beispiel: eine Flasche mit 1000 Gramm

Volumen und Flasche Gewicht 26 Gramm. Es gibt eine halbe Flasche

Honig mit unbekanntem Gewicht. Klicken Sie zu diesem Zeitpunkt auf Mit

der „Set“-Taste stellen Sie das Gewicht auf 1026 Gramm ein. Stellen Sie

diese Flasche auf das Tablett und drücken Sie starten, dann füllt die

Maschine die Flasche auf 1000 Gramm Honig

8.Edelstahlschlüssel: sowohl „Start“ als auch „Not-Aus“

★Hinweis: Im „manuellen Modus“ ist es die Starttaste. Wenn die Maschine

abnormal ist, kann dies daran liegen Not-Aus-Taste.

- 12 -

MAINTENANCE

1. Der Benutzer muss eine Mengenfüllmaschine mit einem geeigneten

Sortiment entsprechend den genannten Produkten auswählen .

2. Das Gerät verfügt über eine elektronische Präzisionswaage, es ist

verboten, übergewichtig zu sein.

3. Die Höhe des Füllkopfes kann auf etwa 10 mm über der

Flaschenmündung eingestellt werden.

4. Halten Sie die Maschine während des Gebrauchs bitte waagerecht und

stabil, um starke Vibrationen oder Stöße zu vermeiden kann zu Schäden

führen.

5. Beim ersten Gebrauch oder bei längerer Nichtbenutzung der Maschine

nehmen nur sehr wenige kein Wasser auf, da die Pumpe innen trocken ist .

Sie müssen etwas Wasser aus dem Ansaugrohr zur Pumpe hinzufügen

und dann die Maschine starten.

6. Es ist besser, die Maschine nach jedem Gebrauch mit klarem Wasser zu

reinigen, was die Lebensdauer verlängern kann der Pumpe. .

7. Wenn die Maschine nicht verwendet wird, entleeren Sie bitte die

Flüssigkeit und lagern Sie sie an einem belüfteten und trockenen Ort.

8. Bitte reinigen Sie das Produkt und den Filter rechtzeitig nach jedem

Gebrauch .

9. Halten Sie das Produkt von außen immer sauber .

10 . Bitte lagern Sie das Produkt an einem trockenen und belüfteten Ort.

11. Wenn Sie das Produkt längere Zeit nicht verwenden, reinigen Sie es

bitte und entleeren Sie die Flüssigkeit .

12. Bitte ersetzen Sie regelmäßig die folgenden Verschleißteile :

Rohr, Fülldüse

TROUBLESHOOTING

Problem

Mögliche Ursache

Mögliche Lösung

Nimmt kein Wasser auf

Beim ersten Gebrauch oder

bei längerer Nichtbenutzung

Sie müssen etwas

Wasser aus dem

- 13 -

der Maschine nehmen nur

sehr wenige kein Wasser

auf, da die Pumpe intern ist

trockenes Ergebnis .

Ansaugrohr zur

Pumpe hinzufügen

und dann die

Maschine starten.

Die Pumpe kann die

Flüssigkeit nicht

herausbefördern

Fehler des Wägesensors

Wägesensor

austauschen

Das Netzkabel ist nicht

eingesteckt

Schließen Sie das

Netzkabel wieder an

Der Rohreinlass ist durch

den Boden des Fasses

blockiert

Ändern Sie die

Position des

Rohreinlasses

Die

Bedienfeldbeleuchtung

leuchtet nicht

Das Netzkabel ist nicht

eingesteckt

Schließen Sie das

Netzkabel wieder an

Dieses Produkt unterliegt den Bestimmungen der

europäischen Richtlinie 2012/19/EG. Das Symbol

einer durchgestrichenen Mülltonne weist darauf hin,

dass das Produkt in der Europäischen Union einer

getrennten Müllsammlung bedarf. Dies gilt für das

Produkt und alle Zubehörteile, die mit diesem

Symbol gekennzeichnet sind. Als solche

gekennzeichnete Produkte dürfen nicht über den

normalen Hausmüll entsorgt werden, sondern

müssen an einer Sammelstelle für das Recycling von

Elektro- und Elektronikgeräten abgegeben werden.

- 14 -

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd, Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

In China hergestellt

Technisch Support- und E-Garantiezertifikat

www.vevor.com/support

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

MACCHINA PER IL RIEMPIMENTO DI LIQUIDI

PER PASTA

MANUALE D'USO

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELLO: SYC-5-X-V1,SYC-5-X-V2,SYC-5-X-V3

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Paste Liquid Filling

Machine

- 2 -

10. Leggere attentamente e comprendere tutte le ISTRUZIONI DI

MONTAGGIO E FUNZIONAMENTO prima dell'uso.

11. La mancata osservanza delle norme di sicurezza e di altre precauzioni

di sicurezza di base può provocare gravi lesioni personali.

GENERAL SAFETY RULES

Promemoria importante

1.Prima dell'uso, leggere attentamente il manuale del prodotto e

assicurarsi di comprendere e rispettare tutte le avvertenze di sicurezza e le

precauzioni d'uso.

2. Non utilizzare questo prodotto per altri scopi non previsti per evitare

rischi imprevisti.

3. Questo prodotto è applicabile solo agli utenti all'interno della fascia di

età e dell'ambito di applicazione specificati. Si prega di rispettare

rigorosamente le limitazioni e le avvertenze relative all'età.

4. In caso di anomalie nel prodotto, interrompere immediatamente l'utilizzo

e contattare il centro di assistenza post-vendita per consulenza o per

organizzare la riparazione.

Requisiti ambientali per l'uso

1. Utilizzare in un ambiente asciutto e ben ventilato per evitare condizioni

ambientali estreme come l'attivazione dell'acqua, temperature elevate,

umidità elevata e temperature estremamente basse.

2. Evitare la luce solare diretta o il contatto con fonti di fuoco per evitare

danni al prodotto o incendi.

3. Garantire un ambiente di utilizzo stabile ed evitare che il prodotto venga

colpito o lasciato cadere per evitare danni.

Linee guida per le operazioni di sicurezza

1. Utilizzare un alimentatore e una tensione adeguati e non utilizzare cavi o

spine danneggiati.

2. Quando si utilizza questo prodotto, non cortocircuitare o collegare

dispositivi non corrispondenti per evitare rischi come scosse elettriche e

- 3 -

incendi.

3. Quando si trovano oggetti estranei sulla superficie del prodotto,

interrompere immediatamente l'uso e rimuovere gli oggetti estranei prima

di continuare a utilizzare.

4. Quando si utilizza questo prodotto ininterrottamente per un lungo

periodo, riposarsi in tempo utile per evitare un affaticamento eccessivo.

5. Non applicare forza esterna alla batteria per evitare rischi per la

sicurezza come rottura e perdite della batteria.

Manutenzione e manutenzione

1. Mantenere e pulire regolarmente il prodotto. Prima della pulizia,

scollegare l'alimentazione e pulirla con un panno asciutto. Fare attenzione

a non utilizzare alcol, soluzioni acide o alcaline, sostanze corrosive, ecc.

2. Quando il prodotto non viene utilizzato per un lungo periodo, scollegare

immediatamente l'alimentazione per risparmiare energia e prolungare la

durata del prodotto.

3. Non smontare il prodotto né sostituire i componenti autonomamente. Se

si riscontrano malfunzionamenti, contattare il centro di assistenza

post-vendita.

Misure di gestione delle emergenze

1. In caso di situazioni anomale o incidenti con il prodotto, interrompere

l'utilizzo il prima possibile. Se si riscontrano surriscaldamento, fumo o

suoni anomali, interrompere immediatamente l'alimentazione e contattare

il centro di assistenza post-vendita.

2. Se il prodotto comporta una situazione di emergenza che potrebbe

compromettere la sicurezza personale, chiamare tempestivamente il

numero di soccorso di emergenza.

Disclaimer

Attribuiamo grande importanza alla sicurezza e alla qualità dei nostri

prodotti, ma non possiamo assumerci la responsabilità per incidenti di

sicurezza causati da un uso o funzionamento improprio.

- 4 -

CONSERVA QUESTE ISTRUZIONI

MODEL AND PARAMETERS

Modello

SYC-5-X-V1

SYC-5- XV2

SYC-5- XV3

Liquido adatto

Un liquido ad alta viscosità (senza particelle) come

miele, pasta di pere autunnali, tahini, ecc

Intervallo di

riempimento

50~5000 g

Portata

massima

2 l/min

Modalità di

controllo

Automatico

Giudizi)

CA 120 V 60

CA 230 V 50

Potenza

(massima)

120 W

STRUCTURE DIAGRAM

1.Staffa 2. Ugello di riempimento 3. Vassoio 4. Pulsante Avvio/Arresto

5. Pannello di controllo 6. Tubo di ingresso 7. Tubo di uscita 8 .

- 5 -

Interfaccia di potenza 9. Interruttore di alimentazione 10. Blocco di

regolazione

COMPONENTS

SYC-5-X-V1

SYC-5- XV2

SYC-5- XV3

Cavo di

alimentazione

(Adattatore incluso)

×1

Tubo di ingresso

×1

Tubo di scarico

×1

Clip per tubo

×3

Siringa (60 ml)

×1

Staffa

×1

Ugello di

riempimento

×2

Vassoio

×1

Sottopiastra

×1

Blocco di

regolazione

×1

Vite con testa in

gomma

×1

Chiave esagonale

×1

Vite a testa svasata

×2

Manuale d'uso

×1

Colonna a piastre

×1

Model

Parts

- 6 -

- 7 -

OPERATING INSTRUCTIONS

1. Posizionare la colonna portapiatti.

Installare la sottopiastra del vassoio e

fissarla con viti a testa svasata.

2.Mettere sul vassoio.

12. Inserire la staffa nella fessura

posteriore e fissarla con le viti a testa

in gomma .

4.Inserire il blocco di regolazione

nella staffa e fissarlo con viti a testa

in gomma .

5.Collegare il tubo di uscita e

bloccarlo con la fascetta stringitubo

come mostrato.

6. Collegare l'uscita della pompa al

tubo di uscita e bloccare la fascetta

del tubo come

mostrato.

- 8 -

7.Collegare l'ingresso della pompa al

tubo di ingresso e bloccare la fascetta

del tubo come mostrato.

8.Inserire il cavo di alimentazione.

15.Assemblaggio del prodotto completato.

Nota:Il blocco di regolazione e gli ugelli di riempimento possono essere

regolati secondo necessità.

16.Pulito:

Dopo l'uso, se necessario, può essere pulito mediante aspirazione

ripetuta con una soluzione detergente delicata, quindi può essere pulito

pompando ripetutamente acqua.

- 9 -

Le istruzioni per l'uso

1. Tasti di scelta rapida del peso: M1 (500 g) M2 (1000 g) M3 (2500 g) M4

(5000 g) 。

2.Tara: premere "Tara" e la lettura del peso "in tempo reale" della

riempitrice sarà zero.

3.Impostazione: dopo aver premuto il tasto "impostazione", il numero nella

colonna "riempimento" del display lo schermo lampeggia. Dopo aver

immesso il numero da impostare, il cursore smette di lampeggiare, dopo

premendo il "tasto di impostazione", viene impostato il peso di riempimento.

Il numero sulla barra di riempimento è visualizzato come peso impostato.

★Nota: a causa della diversa viscosità del miele, il sistema non sarà in

grado di riempirlo con precisione il peso impostato. Si consiglia di

effettuare la "calibrazione" dopo aver riempito più bottiglie. Innanzitutto

impostare il peso su un valore inferiore al peso di riempimento richiesto. Ad

esempio: se si desidera riempire 1000 grammi, è possibile impostare prima

950 grammi iniziare a riempire.Una volta completato il riempimento,

ottenere un'altra bilancia elettronica per pesare l'errore, quindi premere il

pulsante "set" "Pulsante per compensare il valore dell'errore, che renderà

più preciso il peso di ogni bottiglia successiva."Manuale mode" e la

"Modalità automatica" sono le stesse di cui sopra! (Vedere il video tutorial a

pagina 7 per dettagli)

- 10 -

4.Trigger: dopo aver premuto il tasto "trigger", il numero nella colonna

"trigger" del il display lampeggerà, inserire il numero 5~15 grammi in meno

rispetto al peso della bottiglia vuota nella colonna del cursore

lampeggiante e il cursore smetterà di lampeggiare quando si preme

"trigger". A questo punto, l'impostazione del valore di trigger è completata.

Nota: a causa delle diverse dimensioni delle bottiglie di miele, se il valore

di attivazione non è impostato correttamente, il dispositivo non inizierà a

funzionare! Intervallo di impostazione: ad esempio: il peso della bottiglia

vuota è 20 grammi, il valore di attivazione è impostato su 15 grammi; il

peso della bottiglia vuota è di 50 grammi, il il valore di attivazione è

impostato su 40 grammi e il peso della bottiglia vuota è di 240 grammi. Il

grilletto il valore è impostato su 225 grammi. Non impostare il valore di

trigger su un valore troppo piccolo o troppo grande per peso della bottiglia

e il valore di attivazione non può essere maggiore del peso del liquido

riempito. (Per i dettagli vedere il video tutorial a pagina 7)

5:Pulizia: premere il pulsante "Pulizia", la direzione viene invertita e il miele

entra la conduttura viene pompata nuovamente nella barriera del miele.

Nota: al termine dell'anti-pompaggio del miele, lasciare entrare il miele

rimanente il flusso del tubo sia pulito per evitare sprechi. Quindi

aggiungere una certa quantità di acqua pulita al contenitore (barriera,

bacino), inserire l'ingresso del liquido nel contenitore e inserire l'ingresso

nel contenitore dopo che è stato rimosso dalla pompa. Dopo aver cambiato

la "modalità manuale", premere il pulsante di avvio pulsante per pulire.

(Vedi il video tutorial a pagina 7 per i dettagli)

6. Modalità automatica: premere il modello Tai Chi per passare alla

"modalità automatica".

★Passaggi: Dopo che la macchina ha impostato il peso di riempimento,

basta posizionare la bottiglia sul vassoio e poi la macchina emetterà un

allarme "goccia". Il sistema tarerà automaticamente la bottiglia, il

contemporaneamente il display azzererà il peso. La macchina inizierà

automaticamente il riempimento al valore di peso impostato dopo l'allarme

"gocciolamento". Il peso "in tempo reale" è il peso netto successivo il

- 11 -

riempimento è completato. Dopo che la bottiglia è stata prelevata dal

vassoio, la macchina emetterà un allarme di "caduta" e il "peso" in tempo

reale del display verrà cancellato. Quindi inserirla nel successivo vuoto

bottiglia. Ripetere l'operazione di cui sopra.

★Nota: dopo aver tolto la bottiglia piena, la macchina emetterà un allarme

"caduta" e poi mettere una bottiglia vuota, altrimenti la macchina non si

avvia.

7. Modalità manuale: premere il modello Tai Chi per passare alla "modalità

manuale".

★Nota: la "modalità manuale" viene utilizzata principalmente quando è

rimasta una certa quantità di miele nel contenitore bottiglia con peso

sconosciuto. Ad esempio: una bottiglia con volume di 1000 grammi e

bottiglia peso 26 grammi. C'è mezza bottiglia di miele di peso sconosciuto.

A questo punto, fare clic il pulsante "Imposta" per impostare il peso su

1026 grammi. Metti questa bottiglia sul vassoio e premi iniziare, quindi la

macchina riempirà la bottiglia fino a 1000 grammi di miele

8. Chiave in acciaio inossidabile: sia "avvio" che "arresto di emergenza"

★Nota: in "modalità manuale", è la chiave di avvio. Quando la macchina è

anormale, può essere il chiave di arresto di emergenza.

MAINTENANCE

1. L'utente dovrà selezionare una riempitrice quantitativa di una gamma

adeguata in base a detti prodotti.

2. La macchina contiene una bilancia elettronica di precisione, è vietato

essere in sovrappeso.

- 12 -

3. L'altezza della testa di riempimento può essere regolata a circa 10 mm

dalla bocca della bottiglia.

4. Durante l'uso, mantenere la macchina in piano e stabile per evitare forti

vibrazioni o urti, altrimenti potrebbe verificarsi potrebbe causare danni.

5. Macchina al primo utilizzo o inutilizzo per molto tempo, pochissimi non

assorbiranno l'acqua, perché la pompa è internamente asciutta . È

necessario aggiungere un po' d'acqua dal tubo di aspirazione alla pompa e

quindi avviare la macchina.

6. È meglio pulire la macchina con acqua pulita dopo ogni utilizzo, per

prolungarne la durata della pompa. .

7. Quando la macchina non è in uso, svuotare il liquido e conservarlo in un

luogo ventilato e asciutto.

8. Si prega di pulire il prodotto e il filtro in tempo dopo ogni utilizzo .

9. Mantenere sempre pulito il prodotto all'esterno .

10 . Conservare il prodotto in un luogo asciutto e ventilato.

11. Se non viene utilizzato per un lungo periodo, pulire e svuotare il liquido

nel prodotto .

12. Sostituire regolarmente le seguenti parti di consumo :

Tubo, ugello di riempimento

TROUBLESHOOTING

Problema

Causa possibile

Possibile soluzione

Non assorbe

acqua

Primo utilizzo della macchina o

inutilizzo per molto tempo,

pochissimi non assorbiranno

l'acqua, perché la pompa è

interna risultato secco .

È necessario aggiungere un

po' d'acqua dal tubo di

aspirazione alla pompa e

quindi avviare la macchina.

La pompa

non riesce a

far uscire il

liquido

Guasto al sensore di pesatura

Sostituire il sensore di

pesatura

Il cavo di alimentazione non è

collegato

Ricollegare il cavo di

alimentazione

- 13 -

L'ingresso del tubo è bloccato dal

fondo del barile

Modificare la posizione di

ingresso del tubo

La spia del

pannello di

controllo non

è accesa

Il cavo di alimentazione non è

collegato

Ricollegare il cavo di

alimentazione

Questo prodotto è soggetto alle disposizioni della Direttiva

Europea 2012/19/CE. Il simbolo del bidone della spazzatura

barrato indica che nell'Unione Europea il prodotto richiede la

raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli

accessori contrassegnati da questo simbolo. I prodotti

contrassegnati come tali non possono essere smaltiti con i

normali rifiuti domestici, ma devono essere portati in un punto di

raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

- 14 -

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importato negli Stati Uniti: Sanven Technology Ltd, Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Made in China

Tecnico Supporto e certificato di garanzia elettronica

www.vevor.com/support

Soporte técnico y certificado de garantía electrónica

www.vevor.com/support

MÁQUINA DE LLENADO DE PASTA LÍQUIDA

MANUAL DE USUARIO

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELO: SYC-5-X-V1,SYC-5-X-V2,SYC-5-X-V3

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Paste Liquid Filling

Machine

- 2 -

13. Lea atentamente y comprenda todas las INSTRUCCIONES DE

MONTAJE Y OPERACIÓN antes de operar.

14. El incumplimiento de las reglas de seguridad y otras precauciones

básicas de seguridad puede provocar lesiones personales graves.

GENERAL SAFETY RULES

Recordatorio importante

1.Antes de usar, lea atentamente el manual del producto y asegúrese de

comprender y cumplir con todas las advertencias de seguridad y

precauciones de uso.

2. No utilice este producto para otros fines no designados para evitar

riesgos inesperados.

3. Este producto solo es aplicable a usuarios dentro del grupo de edad y

ámbito de aplicación especificados. Cumpla estrictamente con las

restricciones de edad y advertencias pertinentes.

4. Si hay alguna anomalía en el producto, deje de usarlo inmediatamente y

comuníquese con el centro de servicio posventa para realizar consultas o

concertar una reparación.

Requisitos ambientales para su uso.

1. Úselo en un ambiente seco y bien ventilado para evitar condiciones

ambientales extremas como activación de agua, altas temperaturas, alta

humedad y temperaturas extremadamente bajas.

2. Evite la luz solar directa o el contacto con fuentes de fuego para evitar

daños al producto o incendios.

3. Asegúrese de que haya un entorno de uso estable y evite que el

producto se golpee o caiga para evitar daños.

Pautas de operación segura

1. Utilice una fuente de alimentación y un voltaje adecuados y no utilice

cables de alimentación ni enchufes dañados.

2. Al utilizar este producto, no provoque cortocircuitos ni conecte

dispositivos que no coincidan para evitar riesgos como descargas

- 3 -

eléctricas e incendios.

3. Cuando se encuentren objetos extraños en la superficie del producto,

deje de usarlo inmediatamente y retire los objetos extraños antes de

continuar usándolo.

4. Cuando utilice este producto de forma continua durante un período

prolongado, descanse a tiempo para evitar la fatiga excesiva.

5. No aplique fuerza externa a la batería para evitar riesgos de seguridad

como roturas y fugas de la batería.

Mantenimiento y conservación

1. Mantenga y limpie periódicamente el producto. Antes de limpiar,

desconecte la fuente de alimentación y límpiela con un paño seco. Tenga

cuidado de no utilizar alcohol, soluciones ácidas o alcalinas, sustancias

corrosivas, etc.

2. Cuando el producto no esté en uso durante un período prolongado,

desconecte la fuente de alimentación lo antes posible para ahorrar energía

y prolongar la vida útil del producto.

3. No desmonte el producto ni reemplace componentes por su cuenta. Si

encuentra algún mal funcionamiento, comuníquese con el centro de

servicio posventa.

Medidas de manejo de emergencia

1. Cuando existan situaciones anormales o accidentes con el producto,

deje de usarlo lo antes posible. Si detecta sobrecalentamiento, humo o un

sonido anormal, corte inmediatamente el suministro de energía y

comuníquese con el centro de servicio posventa.

2. Si el producto implica una situación de emergencia que pueda dañar la

seguridad personal, llame al número de rescate de emergencia de manera

oportuna.

Descargos de responsabilidad

Damos gran importancia a la seguridad y la calidad de nuestros productos,

pero no podemos asumir responsabilidad por accidentes de seguridad

causados por un uso u operación inadecuados.

- 4 -

GUARDA ESTAS INSTRUCCIONES

MODEL AND PARAMETERS

Modelo

SYC-5-X-V1

SYC-5-XV 2

SYC-5-XV 3

Líquido

adecuado

Un líquido de alta viscosidad (sin partículas) como

miel, pasta de pera de otoño, tahini, etc.

Rango de

llenado

50~5000g

Caudal máximo

2L/minuto

Modo de

control

Automático

Calificación(es)

CA 120 V 60

Hz.

CA 230 V 50

Potencia (máx.)

120W

STRUCTURE DIAGRAM

1.Soporte 2. Boquilla de llenado 3. Bandeja 4. Botón Iniciar/Parar

- 5 -

5. Panel de control 6. Tubo de entrada 7. Tubo de salida 8 . Interfaz

de energía 9. Interruptor de encendido 10. Bloque de ajuste

COMPONENTS

SYC-5-X-V1

SYC-5-XV 2

SYC-5-XV 3

Cable de

alimentación

(Adaptador incluido)

×1

Tubo de entrada

×1

Tubo de salida

×1

Clip de tubo

×3

Jeringa (60ml)

×1

Soporte

×1

Boquilla de llenado

×2

Bandeja

×1

Subplaca

×1

Bloque de ajuste

×1

Tornillo de cabeza

de goma

×1

Llave hexagonal

×1

Tornillo avellanado

×2

Manual de usuario

×1

Columna de placa

×1

Model

Parts

- 6 -

OPERATING INSTRUCTIONS

1. Colocar la columna de placas.

Instale la subplaca de la bandeja y

fíjela con tornillos avellanados.

2.Poner en la bandeja.

15. Inserte el soporte en la ranura

trasera y fíjelo con tornillos con

cabeza de goma .

4. Inserte el bloque de ajuste en el

soporte y fíjelo con tornillos con

cabeza de goma .

5.Conecte el tubo de salida y

asegúrelo con una abrazadera para

tubo como se muestra.

6. Conecte la salida de la bomba al

tubo de salida y bloquee el clip del

tubo como se

muestra.

- 7 -

7.Conecte la entrada de la bomba al

tubo de entrada y bloquee el clip del

tubo como se muestra.

8.Inserte el cable de alimentación.

17.Montaje del producto completado.

Nota: El bloque de ajuste y las boquillas de llenado se pueden ajustar según

sea necesario.

18.Limpio:

Después de su uso, según sea necesario, se puede limpiar mediante

succión repetida con una solución de limpieza suave. Luego se puede

limpiar bombeando agua repetidamente.

- 8 -

Las instrucciones de funcionamiento

1. Teclas de acceso directo de peso: M1 (500 g) M2 (1000 g) M3 (2500 g)

M4 (5000 g)。

2.Tara: Presione "Tara" y la lectura de peso "en tiempo real" de la máquina

llenadora será cero.

3.Configuración: Después de presionar la tecla "configuración", el número

en la columna "relleno" de la pantalla La pantalla parpadea. Después de

ingresar el número que se va a configurar, el cursor deja de parpadear,

después Al presionar la "tecla de configuración", se establece el peso de

llenado. El número en la barra de llenado es mostrado como el peso

establecido.

★Nota: Debido a la diferente viscosidad de la miel, el sistema no podrá

llenar con precisión el peso establecido. Se recomienda realizar la

"calibración" después de llenar varias botellas. En primer lugar ajustando

el peso a menos que el peso de llenado que necesita. Por ejemplo: si

necesita llenar 1000 gramos, puede configurar primero 950 gramos

comience a llenar. Una vez completado el llenado, obtenga otra báscula

electrónica para pesar el error, y luego presione el botón "set" "Botón para

compensar el valor de error, lo que hará que el peso de cada botella

siguiente sea más preciso."Manual "Modo" y "Modo automático" son los

mismos que los anteriores. (Consulte el video tutorial en la página 7 para

- 9 -

detalles)

4.Disparador: Después de presionar la tecla "disparador", el número en la

columna "disparador" del La pantalla parpadeará, ingrese el número 5~15

gramos menos que el peso de la botella vacía. en la columna del cursor

parpadeante, y el cursor dejará de parpadear cuando presione

"disparador". En este momento, se completa la configuración del valor del

disparador.

Nota: Debido a los diferentes tamaños de las botellas de miel, si el valor de

activación no se configura correctamente, ¡el dispositivo no comenzará a

funcionar! Rango de configuración: por ejemplo: el peso de la botella vacía

es de 20 gramos, el valor de activación se establece en 15 gramos; el

peso de la botella vacía es de 50 gramos, el El valor de activación se

establece en 40 gramos y el peso de la botella vacía es de 240 gramos. El

gatillo El valor se establece en 225 gramos. No establezca el valor de

activación en demasiado pequeño o demasiado grande para el peso de la

botella y el valor de activación no puede ser mayor que el peso del líquido

lleno. (Consulte el video tutorial en la página 7 para obtener más detalles).

5: Limpieza: Presione el botón "Limpieza", la dirección se invierte y la miel

en el La tubería se bombea de regreso a la barrera de miel.

Nota: Una vez finalizado el anti-bombeo de la miel, deje entrar la miel

restante. El flujo del tubo está limpio para evitar desperdicios. Luego

agregue una cierta cantidad de agua limpia al contenedor (barrera,

cuenca), coloque la entrada de líquido en el contenedor y coloque la

entrada en el contenedor después de retirarlo de la bomba. Después de

cambiar el "modo manual", presione el botón de inicio botón para limpiar.

(Consulte el vídeo tutorial en la página 7 para obtener más detalles)

6.Modo automático: presione el patrón de Tai Chi para cambiar al "modo

automático".

★Pasos: Después de que la máquina haya configurado el peso de llenado,

simplemente coloque la botella en la bandeja y la La máquina hará sonar

una alarma de "caída". El sistema tara la botella automáticamente, el La

- 10 -

pantalla restablecerá el peso al mismo tiempo. La máquina comenzará a

llenar automáticamente al valor de peso establecido después de la alarma

de "goteo". El peso "en tiempo real" es el peso neto después Se completa

el llenado ... Después de sacar la botella de la bandeja, la máquina hará

sonar una alarma de "gota" y se borrará el "peso" en tiempo real de la

pantalla. Luego colóquela en el siguiente recipiente vacío. botella. Repita

la operación anterior.

★Nota: Después de retirar la botella llena, la máquina hará sonar una

alarma de "caída" y luego coloque una botella vacía, de lo contrario la

máquina no arrancará.

7.Modo manual: presione el patrón de Tai Chi para cambiar al "modo

manual".

★Nota: El "modo manual" se utiliza principalmente cuando queda una

cierta cantidad de miel en el botella con peso desconocido. Por ejemplo:

una botella con 1000 gramos de volumen y una botella peso 26 gramos.

Hay media botella de miel cuyo peso se desconoce. En este momento,

haga clic Presione el botón "Establecer" para establecer el peso en 1026

gramos. Coloque esta botella en la bandeja y presione Comience, luego la

máquina llenará la botella hasta 1000 gramos de miel.

8. Tecla de acero inoxidable: "inicio" y "parada de emergencia"

★Nota: En "modo manual", es la tecla de inicio. Cuando la máquina es

anormal, puede ser el tecla de parada de emergencia.

MAINTENANCE

1. El usuario deberá seleccionar una máquina llenadora cuantitativa de un

- 11 -

rango adecuado según dichos productos.

2. La máquina contiene una balanza electrónica de precisión, está

prohibido tener sobrepeso.

3. La altura del cabezal de llenado se puede ajustar a unos 10 mm desde

la boca de la botella.

4. Cuando esté en uso, mantenga la máquina nivelada y estable para

evitar grandes vibraciones o impactos, de lo contrario puede causar

daños.

5. La máquina se usa por primera vez o durante mucho tiempo sin usarse,

muy pocas no absorberán agua, porque la bomba tiene un resultado

interno seco . Debe agregar un poco de agua desde el tubo de entrada a la

bomba y luego encender la máquina.

6. Es mejor limpiar la máquina con agua limpia después de cada uso, lo

que puede prolongar la vida útil. de la bomba. .

7. Cuando la máquina no esté en uso, vacíe el líquido y guárdelo en un

lugar ventilado y seco.

8. Limpie el producto y el filtro a tiempo después de cada uso .

9. Mantenga siempre limpio el exterior del producto .

10 . Guarde el producto en un lugar seco y ventilado.

11. Si no se utiliza durante mucho tiempo, limpie y vacíe el líquido del

producto .

12. Reemplace periódicamente los siguientes consumibles :

Tubo, boquilla de llenado

TROUBLESHOOTING

Problema

Causa posible

Solución posible

No absorber

agua

La máquina se usa por primera

vez o durante mucho tiempo sin

uso, muy pocas no absorberán

agua, porque la bomba interna

resultado seco .

Debe agregar un poco de

agua desde el tubo de

entrada a la bomba y

luego encender la

máquina.

- 12 -

La bomba no

puede sacar el

líquido.

Fallo del sensor de pesaje

Reemplace el sensor de

pesaje

El cable de alimentación no está

enchufado

Vuelva a conectar el cable

de alimentación

La entrada del tubo está

bloqueada por el fondo del barril.

Cambiar la posición de

entrada de la tubería

La luz del

panel de

control no está

encendida.

El cable de alimentación no está

enchufado

Vuelva a conectar el cable

de alimentación

Este producto está sujeto a las disposiciones de la Directiva

Europea 2012/19/CE. El símbolo que muestra un contenedor

con ruedas tachado indica que el producto requiere recogida

selectiva de basura en la Unión Europea. Esto se aplica al

producto y a todos los accesorios marcados con este símbolo.

Los productos marcados como tales no podrán desecharse

junto con la basura doméstica normal, sino que deberán

llevarse a un punto de recogida para el reciclaje de aparatos

eléctricos y electrónicos.

- 13 -

Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importado a AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd, Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Hecho en china

Técnico Certificado de soporte y garantía electrónica

www.vevor.com/support

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

MASZYNA DO NAPEŁNIANIA PŁYNEM WKLEJ

INSTRUKCJA OBSŁUGI

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: SYC-5-X-V1,SYC-5-X-V2,SYC-5-X-V3

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Paste Liquid Filling

Machine

- 2 -

16. przeczytaj uważnie i zrozum całą INSTRUKCJĘ MONTAŻU I

OBSŁUGI .

17. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych

środków ostrożności może skutkować poważnymi obrażeniami ciała.

GENERAL SAFETY RULES

Ważne przypomnienie

1. Przed użyciem przeczytaj uważnie instrukcję produktu i upewnij się, że

rozumiesz i przestrzegasz wszystkich ostrzeżeń dotyczących bezpieczeń

stwa i środków ostrożności podczas użytkowania.

2. Nie używaj tego produktu do innych, nieprzeznaczonych celów, aby

uniknąć nieoczekiwanego ryzyka.

3. Ten produkt jest przeznaczony wyłącznie dla użytkowników w określonej

grupie wiekowej i zakresie zastosowania. Należy ściśle przestrzegać

odpowiednich ograniczeń wiekowych i ostrzeżeń.

4. W przypadku jakichkolwiek nieprawidłowości w produkcie należy

natychmiast zaprzestać jego używania i skontaktować się z centrum

obsługi posprzedażnej w celu konsultacji lub umówienia naprawy.

Wymagania środowiskowe dotyczące stosowania

1. Proszę używać w suchym i dobrze wentylowanym środowisku, aby

uniknąć ekstremalnych warunków środowiskowych, takich jak aktywacja

wody, wysoka temperatura, wysoka wilgotność i wyjątkowo niska

temperatura.

2. Unikaj bezpośredniego światła słonecznego lub kontaktu ze źródłami

ognia, aby zapobiec uszkodzeniu produktu lub pożarowi.

3. Zapewnij stabilne środowisko użytkowania i unikaj uderzenia lub

upuszczenia produktu, aby uniknąć uszkodzenia.

Wytyczne dotyczące bezpieczeństwa

1. Należy używać odpowiedniego zasilacza i napięcia oraz nie używać

uszkodzonych przewodów zasilających lub wtyczek.

2. Podczas korzystania z tego produktu nie należy zwierać obwodów ani

- 3 -

podłączać niedopasowanych urządzeń, aby uniknąć ryzyka, takiego jak

porażenie prądem lub pożar.

3. Jeśli na powierzchni produktu zostaną znalezione ciała obce, należy

natychmiast zaprzestać korzystania z produktu i usunąć je przed dalszym

użytkowaniem.

4. W przypadku ciągłego używania tego produktu przez długi czas należy

odpocząć w odpowiednim czasie, aby uniknąć nadmiernego zmęczenia.

5. Nie przykładaj siły zewnętrznej do akumulatora, aby uniknąć zagrożeń

bezpieczeństwa, takich jak pęknięcie lub wyciek akumulatora.

Konserwacja i utrzymanie

1. Regularnie konserwuj i czyść produkt. Przed czyszczeniem należy

odłączyć zasilanie i wytrzeć suchą szmatką. Należy uważać, aby nie

używać alkoholu, roztworów kwasów lub zasad, substancji żrących itp.

2. Jeżeli produkt nie jest używany przez dłuższy czas, należy natychmiast

odłączyć zasilanie, aby oszczędzać energię i wydłużyć żywotność

produktu.

3. Nie demontuj produktu ani nie wymieniaj podzespołów samodzielnie. W

przypadku stwierdzenia jakichkolwiek usterek prosimy o kontakt z

serwisem posprzedażowym.

Środki postępowania w sytuacjach awaryjnych

1. W przypadku wystąpienia nietypowych sytuacji lub wypadków z

produktem należy jak najszybciej zaprzestać jego używania. W przypadku

stwierdzenia przegrzania, dymienia lub nietypowego dźwięku, należy

natychmiast odłączyć zasilanie i skontaktować się z centrum obsługi

posprzedażnej.

2. Jeżeli produkt wiąże się z sytuacją awaryjną mogącą zagrozić

bezpieczeństwu osobistemu, należy niezwłocznie zadzwonić pod numer

ratunkowy.

Zastrzeżenia

Przywiązujemy dużą wagę do bezpieczeństwa i jakości naszych produktów,

ale nie możemy ponosić odpowiedzialności za wypadki związane z

- 4 -

bezpieczeństwem spowodowane niewłaściwym użytkowaniem lub

obsługą.

ZACHOWAJ TE INSTRUKCJE

MODEL AND PARAMETERS

Model

SYC-5-X-V1

SYC-5-XV 2

SYC-5-XV 3

Odpowiedni

płyn

Płyn o dużej lepkości (bez cząstek) taki jak miód,

pasta z jesiennych gruszek, tahini itp

Zakres

napełniania

50~5000g

Maksymalne

natężenie

2 l/min

Tryb

sterowania

Automatyczny

Ocena(y)

AC 120 V 60

AC230 V 50 Hz

Moc (maks.)

120 W

STRUCTURE DIAGRAM

- 5 -

1.Wspornik 2. Dysza napełniająca 3. Taca 4. Przycisk Start/Stop

5. Panel sterowania 6. Rura wlotowa 7. Rura wylotowa 8 . Interfejs

zasilania 9. Przełącznik zasilania 10. Blok regulacyjny

COMPONENTS

SYC-5-X-V1

SYC-5-XV 2

SYC-5-XV 3

Kabel zasilający

(Adapter w zestawie)

×1

Rura wlotowa

×1

Rura wylotowa

×1

Klips do rur

×3

Strzykawka (60ml)

×1

Nawias

×1

Dysza do

napełniania

×2

Taca

×1

Płyta podrzędna

×1

Blok regulacyjny

×1

Śruba z łbem

gumowym

×1

Klucz sześciokątny

×1

Śruba stożkowa

×2

Instrukcja obsługi

×1

Kolumna płytowa

×1

Model

Parts

- 6 -

OPERATING INSTRUCTIONS

1. Załóż kolumnę płytową. Zamontuj

płytę dolną korytka i zabezpiecz ją

śrubami z łbem wpuszczanym.

2. Połóż na tacy.

18. Włóż wspornik do tylnego otworu i

przymocuj go za pomocą śrub z łbem

gumowym .

4.Włóż blok regulacyjny do

wspornika i skręć go śrubami z

łbem gumowym .

5.Podłącz rurę wylotową i zabezpiecz

ją obejmą, jak pokazano.

6. Podłącz wylot pompy do rury

wylotowej i zablokuj obejmę

rurową, jak

pokazano.

- 7 -

7.Podłącz wlot pompy do rury

wlotowej i zablokuj obejmę rury, jak

pokazano.

8. Podłącz przewód zasilający.

19.Montaż produktu zakończony.

Uwaga: Blok regulacyjny i dysze napełniające można regulować w

zależności od potrzeb.

20.Czysty:

Po użyciu w razie potrzeby można go oczyścić poprzez wielokrotne

odsysanie łagodnym roztworem czyszczącym. Następnie można go

oczyścić poprzez wielokrotne pompowanie wody.

- 8 -

Instrukcje obsługi

1. Klawisze skrótu wagi: M1 (500g) M2 (1000g) M3 (2500g) M4 (5000g).

2.Tara: Naciśnij „Tara”, a odczyt masy „w czasie rzeczywistym” maszyny

napełniającej wyniesie zero.

3.Ustawianie: Po naciśnięciu przycisku „Ustawienia” na wyświetlaczu

pojawi się liczba w kolumnie „Wypełnienie”. ekran miga. Po wprowadzeniu

ustawianej liczby kursor przestaje migać, po czym naciśnięcie „przycisku

ustawień” powoduje ustawienie ciężaru napełnienia. Liczba na pasku

napełniania to wyświetlana jako ustawiona waga.

★Uwaga: Ze względu na różną lepkość miodu, system nie będzie w stanie

dokładnie go napełnić ustawioną wagę. Zaleca się wykonanie „kalibracji”

po napełnieniu kilku butelek. Po pierwsze ustawienie wagi na mniejszą niż

wymagana masa nadzienia . Na przykład: jeśli chcesz napełnić 1000

gramów, możesz najpierw ustawić 950 gramów rozpocznij napełnianie. Po

zakończeniu napełniania uzyskaj inną wagę elektroniczną, aby zważyć

błąd, a następnie naciśnij przycisk „ustaw” „Przycisk kompensujący

wartość błędu , dzięki któremu waga każdej kolejnej butelki będzie

dokładniejsza.” Instrukcja mode” i „Tryb automatyczny” są takie same jak

powyżej! (Zobacz samouczek wideo na stronie 7, aby zapoznać się z

instrukcją Detale)

- 9 -

4. Wyzwalacz: Po naciśnięciu klawisza „wyzwalacz” liczba w kolumnie

„wyzwalacz” zostanie wyświetlona ekran wyświetlacza zacznie migać,

wprowadź liczbę o 5 ~ 15 gramów mniejszą niż waga pustej butelki do

kolumny migającego kursora, a kursor przestanie migać po naciśnięciu

„spustu”. W tym momencie ustawienie wartości wyzwalania jest

zakończone.

Uwaga: Ze względu na różne rozmiary butelek z miodem, jeśli wartość

wyzwalacza nie zostanie ustawiona prawidłowo, urządzenie nie zacznie

działać! Zakres ustawień: na przykład: waga pustej butelki wynosi 20

gramów, wartość wyzwalacza jest ustawiona na 15 gramów; waga pustej

butelki wynosi 50 gramów, Wartość wyzwalająca jest ustawiona na 40

gramów, a waga pustej butelki wynosi 240 gramów. Spust wartość jest

ustawiona na 225 gramów. Nie ustawiaj wartości wyzwalania jako zbyt

małej lub zbyt dużej dla waga butelki, a wartość wyzwalająca nie może być

większa niż masa napełnionego płynu. (Szczegółowe informacje można

znaleźć w samouczku wideo na stronie 7)

5: Czyszczenie: Naciśnij przycisk „Czyszczenie”, kierunek zostanie

odwrócony, a miód wleje się rurociąg jest pompowany z powrotem do

bariery miodowej.

Uwaga: Po zakończeniu zapobiegania pompowaniu miodu należy wpuścić

pozostały miód rura przepływa w czystości, aby uniknąć odpadów.

Następnie dodaj do niego pewną ilość czystej wody pojemniku (bariera,

umywalka), włóż wlot cieczy do pojemnika, a wlot włóż do pojemnik po

wyjęciu z pompy. Po przełączeniu na „tryb ręczny” należy nacisnąć

przycisk start przycisk do czyszczenia. (Szczegółowe informacje można

znaleźć w samouczku wideo na stronie 7)

6. Tryb automatyczny: Naciśnij wzór Tai Chi, aby przejść do „trybu

automatycznego”.

★Kroki: Po ustawieniu przez maszynę ciężaru napełnienia, po prostu

połóż butelkę na tacy i maszyna uruchomi alarm „upadku”. System

automatycznie wytaruje butelkę wyświetlacz jednocześnie zresetuje wagę.

Maszyna automatycznie rozpocznie napełnianie do ustawionej wartości

- 10 -

masy po alarmie „kapania”. Waga „w czasie rzeczywistym” jest wagą netto

po napełnianie zostało zakończone. Po zabraniu butelki z tacy, maszyna

wyda sygnał alarmowy „upadku”, a „waga” wyświetlacza w czasie

rzeczywistym zostanie wyczyszczona. Następnie włóż ją do następnego

pustego butelka. Powtórz powyższą operację.

★ Uwaga: po zdjęciu napełnionej butelki, maszyna wyda sygnał alarmowy

„upadku”, a następnie załóż pustą butelkę, w przeciwnym razie maszyna

nie uruchomi się.

7. Tryb ręczny: Naciśnij wzór Tai Chi, aby przejść do „trybu ręcznego”.

★Uwaga: „Tryb ręczny” jest używany głównie wtedy, gdy w pojemniku

pozostała pewna ilość miodu butelka o nieznanej wadze. Na przykład:

butelka o pojemności 1000 gramów i butelka waga 26 gramów. Jest pół

butelki miodu o nieznanej wadze. W tym momencie kliknij przycisk „Set”,

aby ustawić wagę na 1026 gramów. Połóż tę butelkę na tacy i naciśnij start,

po czym maszyna napełni butelkę do 1000 gramów miodu

8. Klucz ze stali nierdzewnej: zarówno „start”, jak i „zatrzymanie awaryjne”

★ Uwaga: w „trybie ręcznym” jest to klawisz startu. Jeśli maszyna działa

nieprawidłowo, może to być przyczyną klawisz zatrzymania awaryjnego.

MAINTENANCE

1. Użytkownik wybiera maszynę do napełniania ilościowego o

odpowiednim asortymencie , zgodnie ze wspomnianymi produktami.

2. Maszyna posiada precyzyjną wagę elektroniczną, niedopuszczalna jest

nadwaga.

3. Wysokość głowicy napełniającej można regulować w odległości około 10

- 11 -

mm od wylotu butelki.

4. Podczas użytkowania trzymaj maszynę poziomo i stabilnie, aby uniknąć

dużych wibracji lub uderze

, w przeciwnym razie może spowodować

uszkodzenie.

5. Urządzenie zostało użyte po raz pierwszy lub nie było używane przez

długi czas, bardzo niewiele z nich nie wchłonie wody, ponieważ pompa jest

wewnętrznie sucha . Należy dolać trochę wody z rury ssącej do pompy i

następnie uruchomić maszynę.

6. Lepiej czyścić maszynę czystą wodą po każdym użyciu, co może

przedłużyć żywotność pompy. .

7. Gdy urządzenie nie jest używane, należy opróżnić płyn i przechowywać

go w wentylowanym i suchym miejscu.

8. Po każdym użyciu należy regularnie czyścić produkt i filtr .

9. Zawsze utrzymuj produkt na zewnątrz w czystości .

10 . Proszę przechowywać produkt w suchym i wentylowanym miejscu.

11. Jeśli produkt nie będzie używany przez dłuższy czas, należy go

oczyścić i opróżnić z płynu .

12. Należy regularnie wymieniać następujące części eksploatacyjne :

Rura ,, Dysza napełniająca

TROUBLESHOOTING

Problem

Możliwa przyczyna

Możliwe rozwiązanie

Nie chłonie

wody

Maszyna została użyta po raz

pierwszy lub nie była używana

przez długi czas, bardzo niewiele

nie wchłania wody, ponieważ

pompa znajduje się wewnątrz

suchy wynik .

Należy dolać trochę

wody z rury ssącej do

pompy i następnie

uruchomić maszynę.

Pompa nie

może

Awaria czujnika ważenia

Wymienić czujnik

ważący

- 12 -

wypompować

cieczy

Przewód zasilający nie jest

podłączony

Podłącz ponownie

przewód zasilający

Wlot rury jest zablokowany przez

dno beczki

Zmień położenie wlotu

rury

Lampka na

panelu

sterowania nie

świeci się

Przewód zasilający nie jest

podłączony

Podłącz ponownie

przewód zasilający

Ten produkt podlega przepisom Dyrektywy Europejskiej

2012/19/WE. Symbol przekreślonego kosza na śmieci

oznacza, że produkt wymaga selektywnej zbiórki śmieci na

terenie Unii Europejskiej. Dotyczy to produktu i wszystkich

akcesoriów oznaczonych tym symbolem. Produktów

oznaczonych jako takie nie można wyrzucać razem ze

zwykłymi odpadami domowymi, lecz należy je oddać do

punktu zbiórki w celu recyklingu urządzeń elektrycznych i

elektronicznych.

- 13 -

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Szanghaj

Import do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Import do USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Wyprodukowano w Chinach

Techniczny Certyfikat wsparcia i e-gwarancji

www.vevor.com/support

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

PASTA VLOEISTOF VULMACHINE

HANDLEIDING

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: SYC-5-X-V1,SYC-5-X-V2,SYC-5-X-V3

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Paste Liquid Filling

Machine

- 2 -

19. Lees zorgvuldig alle MONTAGE- EN BEDIENINGSINSTRUCTIES

voordat u ermee aan de slag gaat.

20. Het niet naleven van de veiligheidsregels en andere elementaire

veiligheidsmaatregelen kan leiden tot ernstig persoonlijk letsel.

GENERAL SAFETY RULES

Belangrijke herinnering

1. Lees vóór gebruik zorgvuldig de producthandleiding en zorg ervoor dat u

alle veiligheidswaarschuwingen en gebruiksvoorzorgsmaatregelen begrijpt

en naleeft.

2. Gebruik dit product niet voor andere niet-aangewezen doeleinden om

onverwachte risico's te voorkomen.

3. Dit product is alleen van toepassing op gebruikers binnen de

aangegeven leeftijdsgroep en toepassingsgebied. Houd u strikt aan de

relevante leeftijdsbeperkingen en waarschuwingen.

4. Als er afwijkingen aan het product zijn, stop dan onmiddellijk met het

gebruik ervan en neem contact op met het after-sales servicecentrum voor

advies of om een reparatie te regelen.

Omgevingseisen voor gebruik

1. Gebruik het in een droge en goed geventileerde omgeving om extreme

omgevingsomstandigheden zoals wateractivering, hoge temperaturen,

hoge luchtvochtigheid en extreem lage temperaturen te voorkomen.

2. Vermijd direct zonlicht of contact met vuurbronnen om productschade of

brand te voorkomen.

3. Zorg voor een stabiele gebruiksomgeving en voorkom dat het product

wordt geraakt of valt om schade te voorkomen.

Richtlijnen voor veilige bediening

1. Gebruik een geschikte voeding en spanning, en gebruik geen

beschadigde netsnoeren of stekkers.

2. Wanneer u dit product gebruikt, mag u geen kortsluiting maken en

niet-overeenkomende apparaten aansluiten om risico's zoals elektrische

- 3 -

schokken en brand te voorkomen.

3. Als er vreemde voorwerpen op het oppervlak van het product worden

aangetroffen, stop dan onmiddellijk met het gebruik en verwijder de

vreemde voorwerpen voordat u het product verder gebruikt.

4. Als u dit product langdurig continu gebruikt, rust dan tijdig uit om

overmatige vermoeidheid te voorkomen.

5. Oefen geen externe kracht uit op de batterij om veiligheidsrisico's zoals

het scheuren en lekken van de batterij te voorkomen.

Onderhoud en onderhoud

1. Onderhoud en reinig het product regelmatig. Voordat u gaat

schoonmaken, koppelt u de voeding los en veegt u deze af met een droge

doek. Zorg ervoor dat u geen alcohol, zure of alkalische oplossingen,

bijtende stoffen, enz. gebruikt.

2. Als het product langere tijd niet wordt gebruikt, koppel dan onmiddellijk

de voeding los om energie te besparen en de levensduur van het product

te verlengen.

3. Haal het product niet zelf uit elkaar en vervang geen onderdelen. Als u

storingen ondervindt, neem dan contact op met het after-sales

servicecentrum.

Maatregelen voor noodbehandeling

1. Als er abnormale situaties of ongelukken met het product optreden, stop

dan zo snel mogelijk met het gebruik ervan. Als u oververhitting, roken of

abnormaal geluid constateert, sluit dan onmiddellijk de stroomtoevoer af

en neem contact op met het after-sales servicecentrum.

2. Als er bij het product sprake is van een noodsituatie die de persoonlijke

veiligheid in gevaar kan brengen, bel dan tijdig het noodhulpnummer.

Disclaimers

Wij hechten veel belang aan de veiligheid en kwaliteit van onze producten,

maar kunnen geen verantwoordelijkheid aanvaarden voor

veiligheidsongevallen veroorzaakt door oneigenlijk gebruik of bediening.

- 4 -

BEWAAR DEZE INSTRUCTIES

MODEL AND PARAMETERS

Model

SYC-5-X-V1

SYC-5-XV 2

SYC-5-XV 3

Geschikte

vloeistof

Een vloeistof met een hoge viscositeit (geen

deeltjes), zoals honing, herfstperenpasta, tahini,

enz

Vulbereik

50~5000g

Maximale

stroomsnelheid

2L/min

Controlemodus

Automatisch

Waarderingen)

Wisselstroom

120 V 60 Hz

AC230V 50Hz

Vermogen

(max.)

120W

STRUCTURE DIAGRAM

1. Beugel 2. Vulmondstuk 3. Lade 4. Start-/stopknop

5. Configuratiescherm 6. Inlaatleiding 7. Uitlaatpijp 8 .

- 5 -

Voedingsinterface 9. Aan/uit-schakelaar 10. Aanpassingsblok

COMPONENTS

SYC-5-X-V1

SYC-5-XV 2

SYC-5-XV 3

Stroomdraad

(Adapter

meegeleverd)

×1

Inlaatpijp

×1

Afvoerpijp

×1

Pijpclip

×3

Spuit (60 ml)

×1

Haakje

×1

Vulmondstuk

×2

Dienblad

×1

Onderplaat

×1

Aanpassingsblok

×1

Rubberen

kopschroef

×1

Inbussleutel

×1

Verzonken schroef

×2

Handleiding

×1

Plaatkolom

×1

Model

Parts

- 6 -

OPERATING INSTRUCTIONS

1. Plaats de plaatkolom. Monteer de

onderplaat van de bak en zet deze

vast met verzonken schroeven.

2.Plaats het dienblad.

21. Steek de beugel in de achterste

gleuf en zet hem vast met

rubberkopschroeven .

4.Plaats het stelblok in de beugel

en bevestig het met

rubberkopschroeven .

5. Sluit de uitlaatleiding aan en zet

deze vast met de buisklem, zoals

afgebeeld.

6. Sluit de pompuitlaat aan op de

uitlaatleiding en vergrendel de

buisklem zoals

afgebeeld.

- 7 -

7. Sluit de pompinlaat aan op de

inlaatleiding en vergrendel de

buisklem zoals afgebeeld.

8. Steek het netsnoer erin.

21.Productmontage voltooid.

Opmerking:Het stelblok en de vulmondstukken kunnen indien nodig worden

aangepast.

22.Schoon:

Na gebruik kan het indien nodig worden gereinigd door herhaaldelijk af te

zuigen met een milde reinigingsoplossing. Daarna kan het worden

gereinigd door herhaaldelijk water te pompen.

- 8 -

De gebruiksaanwijzing

1. Sneltoetsen voor gewicht: M1 (500 g) M2 (1000 g) M3 (2500 g) M4

(5000 g).

2. Tarra: Druk op "Tare" en de "real-time" gewichtsaflezing van de

vulmachine zal nul zijn.

3.Instelling: Na het indrukken van de "setting"-toets verschijnt het getal in

de "fill"-kolom van het display scherm knippert. Nadat u het in te stellen

nummer heeft ingevoerd, stopt de cursor met knipperen door op de

"insteltoets" te drukken, wordt het vulgewicht ingesteld. Het nummer op de

vulbalk is weergegeven als het ingestelde gewicht.

★Opmerking: vanwege de verschillende viscositeit van honing kan het

systeem niet nauwkeurig worden gevuld het ingestelde gewicht. Het wordt

aanbevolen om de "kalibratie" uit te voeren na het vullen van meerdere

flessen. Ten eerste stel het gewicht in op minder dan het door u gewenste

vulgewicht. Bijvoorbeeld: als u 1000 gram wilt afvullen, kunt u eerst 950

gram instellen begin met vullen. Nadat het vullen is voltooid, haalt u het op

een andere elektronische weegschaal om de fout te wegen en druk

vervolgens op de "set" "Knop om de foutwaarde te compenseren,

waardoor het gewicht van elke volgende fles nauwkeuriger wordt."

Handleiding mode" en "Automatische modus" zijn hetzelfde als hierboven!

(Zie de video-tutorial op pagina 7 voor meer informatie details)

- 9 -

4.Trigger: Na het indrukken van de "trigger"-toets wordt het getal in de

"trigger"-kolom van de het displayscherm knippert, voer het getal 5~15

gram minder in dan het gewicht van de lege fles in de knipperende

cursorkolom en de cursor stopt met knipperen wanneer u op "trigger" drukt.

Op dit moment is de instelling van de triggerwaarde voltooid.

Opmerking: vanwege de verschillende maten honingflessen zal het

apparaat niet werken als de triggerwaarde niet correct is ingesteld!

Instelbereik: bijvoorbeeld: Het lege flesgewicht is 20 gram, de

triggerwaarde is ingesteld op 15 gram; het lege flesgewicht is 50 gram, de

De triggerwaarde is ingesteld op 40 gram; het lege flesgewicht is 240 gram.

De trekker waarde is ingesteld op 225 gram. Stel de triggerwaarde niet te

klein of te groot in voor de flesgewicht en de triggerwaarde kan niet groter

zijn dan het gewicht van de gevulde vloeistof. (Zie de video-tutorial op

pagina 7 voor details)

5: Reiniging: druk op de knop "Reinigen", de richting is omgekeerd en de

honing in de pijpleiding wordt teruggepompt in de honingbarrière.

Opmerking: Nadat het anti-pompen van de honing is voltooid, laat u de

resterende honing binnen de buis stroomt schoon om verspilling te

voorkomen. Voeg vervolgens een bepaalde hoeveelheid schoon water toe

aan de container (barrière, bassin), plaats de vloeistofinlaat in de container

en plaats de inlaat in de container nadat deze uit de pomp is verwijderd.

Druk na het overschakelen naar de "handmatige modus" op start knop om

schoon te maken. (Zie de video-tutorial op pagina 7 voor details)

6. Automatische modus: druk op het Tai Chi-patroon om naar de

"automatische modus" te schakelen.

★Stappen: Nadat de machine het vulgewicht heeft ingesteld, plaatst u de

fles gewoon op de lade en de De machine laat een "val"-alarm horen. Het

systeem tarreert de fles automatisch tegelijkertijd wordt het gewicht op het

display gereset. De machine begint automatisch met vullen tot de

ingestelde gewichtswaarde na het "druppel"-alarm. Het "real-time" gewicht

is het nettogewicht daarna het vullen is voltooid. Nadat de fles uit de lade is

gehaald, laat de machine een "val" -alarm klinken en wordt het realtime

- 10 -

"gewicht" van het display gewist. Plaats hem dan in de volgende lege fles

fles. Herhaal de bovenstaande handeling.

★Opmerking: nadat de gevulde fles is verwijderd, laat de machine een

"val"-alarm horen en vervolgens plaats een lege fles, anders start de

machine niet.

7. Handmatige modus: druk op het Tai Chi-patroon om naar de

"handmatige modus" te schakelen.

★Opmerking: de "Handmatige modus" wordt voornamelijk gebruikt als er

nog een bepaalde hoeveelheid honing in de honing zit fles met onbekend

gewicht. Bijvoorbeeld: een fles met een inhoud van 1000 gram en fles

gewicht 26 gram. Er is een halve fles honing met onbekend gewicht. Klik

op dit moment druk op de "Set" knop om het gewicht in te stellen op 1026

gram. Zet deze fles op het dienblad en druk starten, dan vult de machine

de fles tot 1000 gram honing

8. RVS sleutel: zowel "start" als "noodstop"

★Opmerking: in de "handmatige modus" is dit de starttoets. Wanneer de

machine abnormaal is, kan dit de oorzaak zijn noodstopsleutel.

MAINTENANCE

1. De gebruiker selecteert een kwantitatieve vulmachine van een geschikt

assortiment op basis van de genoemde producten.

2. De machine bevat een elektronische precisieweegschaal, het is

verboden om te zwaar te zijn.

3. De hoogte van de vulkop kan worden aangepast tot ongeveer 10 mm

vanaf de flesmond.

- 11 -

4. Houd de machine tijdens gebruik waterpas en stabiel om grote trillingen

of stoten te voorkomen kan schade veroorzaken.

5. Machine voor het eerst gebruiken of langdurig niet gebruiken, zeer

weinigen zullen geen water opnemen, omdat de pomp intern droog is . U

moet wat water uit de inlaatleiding aan de pomp toevoegen en vervolgens

de machine starten.

6. Het is beter om de machine na elk gebruik met schoon water schoon te

maken, wat de levensduur kan verlengen van de pomp. .

7. Wanneer de machine niet in gebruik is, verwijder dan de vloeistof en

bewaar deze op een geventileerde en droge plaats.

8. Reinig het product en het filter na elk gebruik op tijd .

9. Houd het product altijd schoon aan de buitenkant .

10 . Bewaar het product op een droge en geventileerde plaats.

11. Als u het product langere tijd niet gebruikt, maak het dan schoon en

leeg het .

12. Vervang de volgende verbruiksartikelen regelmatig :

Pijp, vulmondstuk

TROUBLESHOOTING

Probleem

Mogelijke oorzaak

Mogelijke oplossing

Neemt geen water

Machine voor het eerst

gebruiken of langdurig niet

gebruiken, zeer weinigen

zullen geen water opnemen,

omdat de pomp intern is droog

resultaat .

U moet wat water uit de

inlaatleiding aan de

pomp toevoegen en

vervolgens de machine

starten.

De pomp kan de

vloeistof niet

wegpompen

Weegsensor defect

Weegsensor vervangen

Het netsnoer is niet

aangesloten

Sluit het netsnoer

opnieuw aan

De pijpinlaat wordt

geblokkeerd door de

Verander de positie van

de pijpinlaat

- 12 -

onderkant van het vat

Het lampje op het

bedieningspaneel

brandt niet

Het netsnoer is niet

aangesloten

Sluit het netsnoer

opnieuw aan

Dit product valt onder de bepalingen van de Europese

richtlijn 2012/19/EG. Het symbool met een

doorgestreepte afvalcontainer geeft aan dat het product

in de Europese Unie een aparte afvalinzameling vereist.

Dit geldt voor het product en alle accessoires die met dit

symbool zijn gemarkeerd. Producten die als zodanig zijn

gemarkeerd, mogen niet bij het normale huisvuil worden

weggegooid, maar moeten worden ingeleverd bij een

inzamelpunt voor recycling van elektrische en

elektronische apparaten.

- 13 -

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd, Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Gemaakt in China

Technisch Ondersteuning en e-garantiecertificaat

www.vevor.com/support

Teknisk support och e-garanticertifikat

www.vevor.com/support

KLISTRA VÄTSKEFYLLNINGSMASKIN

ANVÄNDARMANUAL

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELL: SYC-5-X-V1, SYC-5-X-V2, SYC-5-X-V3

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Paste Liquid Filling

Machine

- 2 -

22. Läs noga och förstå alla MONTERINGS- OCH

DRIFTINSTRUKTIONER innan användning.

23. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande

säkerhetsåtgärder kan leda till allvarliga personskador.

GENERAL SAFETY RULES

Viktig påminnelse

1. Innan användning, läs noga igenom produktmanualen och se till att du

förstår och följer alla säkerhetsvarningar och försiktighetsåtgärder vid

användning.

2. Använd inte denna produkt för andra icke-avsedda ändamål för att

undvika oväntade risker.

3. Denna produkt är endast tillämplig på användare inom den specificerade

åldersgruppen och tillämpningsområdet. Vänligen följ strikt relevanta

åldersbegränsningar och varningar.

4. Om det finns några avvikelser i produkten, vänligen sluta använda den

omedelbart och kontakta kundservice för konsultation eller för att ordna

reparation.

Miljökrav för användning

1. Använd i en torr och välventilerad miljö för att undvika extrema

miljöförhållanden som vattenaktivering, hög temperatur, hög luftfuktighet

och extremt låg temperatur.

2. Undvik direkt solljus eller kontakt med brandkällor för att förhindra

produktskador eller brand.

3. Se till en stabil användningsmiljö och undvik att produkten träffas eller

tappas för att undvika skador.

Riktlinjer för säkerhet och drift

1. Använd lämplig strömförsörjning och spänning, och använd inte

skadade nätsladdar eller kontakter.

2. När du använder denna produkt ska du inte kortsluta kretsar eller

ansluta felaktiga enheter för att undvika risker som elektriska stötar och

- 3 -

brand.

3. När främmande föremål hittas på produktens yta, sluta omedelbart att

använda och ta bort främmande föremål innan du fortsätter att använda.

4. När du använder denna produkt kontinuerligt under en längre tid,

vänligen vila i god tid för att undvika överdriven trötthet.

5. Använd inte extern kraft på batteriet för att undvika säkerhetsrisker som

att batteriet går sönder och läcker.

Underhåll och skötsel

1. Underhåll och rengör produkten regelbundet. Före rengöring, vänligen

koppla bort strömförsörjningen och torka av den med en torr trasa. Var

försiktig så att du inte använder alkohol, syra eller alkalilösningar, frätande

ämnen etc.

2. När produkten inte används under en längre tid, koppla ur

strömförsörjningen omgående för att spara energi och förlänga produktens

livslängd.

3. Ta inte isär produkten eller byt ut komponenter på egen hand. Om du

stöter på några fel, vänligen kontakta servicecentret.

Akuthanteringsåtgärder

1. Om det inträffar onormala situationer eller olyckor med produkten,

vänligen sluta använda den så snart som möjligt. Om överhettning, rökning

eller onormalt ljud upptäcks, bryt omedelbart strömförsörjningen och

kontakta kundservice.

2. Om produkten innebär en nödsituation som kan skada den personliga

säkerheten, ring nödräddningsnumret i tid.

Friskrivningsklausuler

Vi lägger stor vikt vid våra produkters säkerhet och kvalitet, men kan inte ta

ansvar för säkerhetsolyckor orsakade av felaktig användning eller

användning.

SPARA DESSA INSTRUKTIONER

- 4 -

MODEL AND PARAMETERS

Modell

SYC-5-X-V1

SYC-5-XV 2

SYC-5-XV 3

Lämplig vätska

En vätska med hög viskositet (inga partiklar) som

honung, höstpäronpasta, tahini, etc.

Fyllningsområd

50~5000g

Max

flödeshastighet

2 l/min

Kontrollläge _

Automatisk

Betyg(er)

AC120 V 60Hz

AC230 V 50Hz

Effekt (max.)

120W

STRUCTURE DIAGRAM

1. Fäste 2. Påfyllningsmunstycke 3. Fack 4. Start/Stopp-knapp

5. Kontrollpanelen 6. Inloppsrör 7. Utloppsrör 8 . Strömgränssnitt 9.

Strömbrytare 10. Justeringsblock

- 5 -

COMPONENTS

SYC-5-X-V1

SYC-5-XV 2

SYC-5-XV 3

Strömsladd (Adapter

ingår)

×1

Insugningsrör

×1

Utloppsrör

×1

Rörklämma

×3

Sprutan (60 ml)

×1

Konsol

×1

Påfyllningsmunstyck

×2

Bricka

×1

Underplåt

×1

Justeringsblock

×1

Gummihuvudskruv

×1

Insexnyckel

×1

Försänkt skruv

×2

Användarmanual

×1

Plattkolumn

×1

Model

Parts

- 6 -

OPERATING INSTRUCTIONS

1. Sätt på plattkolonnen. Montera

brickans underplatta och fäst den med

försänkta skruvar.

2.Lägg på brickan.

24. Sätt in konsolen i det bakre spåret

och fäst det med skruvar med

gummihuvud .

4. Sätt in justeringsblocket i fästet

och fäst det med skruvar av gummi .

5. Anslut utloppsröret och lås det med

rörklämma enligt bilden.

6. Anslut pumpens utlopp till

utloppsröret och lås rörklämman

enligt

bilden.

- 7 -

7. Anslut pumpinloppet till inloppsröret

och lås rörklämman enligt bilden.

8. Sätt i nätsladden.

23.Produktmontering klar.

Obs: Justeringsblocket och påfyllningsmunstyckena kan justeras efter

behov.

24.Rena:

Efter användning kan den vid behov rengöras genom upprepad sugning

med en mild rengöringslösning. Sedan kan den rengöras genom att

upprepade gånger pumpa vatten.

- 8 -

Bruksanvisningen

1. Vikt genvägstangenter: M1 (500g)M2(1000g)M3(2500g)M4(5000g).

2.Tara: Tryck på "Tara" och "realtids" viktavläsningen av fyllningsmaskinen

blir noll.

3.Inställning: Efter att ha tryckt på "inställning"-tangenten, siffran i

"fyllning"-kolumnen på displayen skärmen blinkar. Efter att ha matat in

numret som ska ställas in slutar markören att blinka efter genom att trycka

på "inställningstangenten" ställs fyllningsvikten in. Numret på fyllningslisten

är visas som inställd vikt.

★Obs: På grund av honungens olika viskositet kommer systemet inte att

kunna fylla ordentligt den inställda vikten. Det rekommenderas att göra

"kalibreringen" efter att ha fyllt flera flaskor. för det första ställ in vikten till

mindre än den påfyllningsvikt du behöver. Till exempel: om du behöver fylla

1000 gram kan du ställa in 950 gram först börja fylla. När fyllningen är klar,

hämta en annan elektronisk våg för att väga felet och tryck sedan på "set"

"Knapp för att kompensera för felvärde, vilket kommer att göra vikten av

nästa flaska mer exakt." Manual läge" och "Automatiskt läge" är samma

som ovan! (Se videohandledningen på sidan 7 för detaljer)

4.Trigger: Efter att ha tryckt på "trigger"-tangenten, siffran i

"trigger"-kolumnen i displayen blinkar, ange siffran 5~15 gram mindre än

- 9 -

den tomma flaskans vikt in i den blinkande markörkolumnen, och markören

slutar blinka när du trycker på "trigger". Vid denna tidpunkt är inställningen

av triggervärdet klar.

Obs: På grund av de olika storlekarna på honungsflaskor, om triggervärdet

inte är korrekt inställt, kommer enheten inte att börja fungera!

Inställningsområde: till exempel: Den tomma flaskans vikt är 20 gram,

utlösningsvärdet är inställt på 15 gram; den tomma flaskan väger 50 gram

triggervärdet är inställt på 40 gram; och den tomma flaskans vikt är 240

gram. Utlösaren värdet är satt till 225 gram. Ställ inte in triggervärdet att

vara för litet eller för stort för flaskans vikt, och utlösningsvärdet kan inte

vara större än vikten av den fyllda vätskan. (Se videohandledningen på

sidan 7 för detaljer)

5:Rengöring: Tryck på "Rengöring"-knappen, riktningen är omvänd och

honungen i rörledningen pumpas tillbaka in i honungsbarriären.

Obs: När anti-pumpningen av honungen är klar, släpp in den återstående

honungen rörflödet rent för att undvika spill. Tillsätt sedan en viss mängd

rent vatten till behållare (barriär, bassäng), sätt in vätskeinloppet i

behållaren och sätt inloppet i behållare efter Det tas bort från pumpen.

Efter att ha bytt "manuellt läge", tryck på start knappen för att rengöra. (Se

videohandledningen på sidan 7 för detaljer)

6. Automatiskt läge: Tryck på Tai Chi-mönstret för att växla till "automatiskt

läge".

★Steg: Efter att maskinen har ställt in påfyllningsvikten, lägg bara flaskan

på brickan och sedan maskinen kommer att avge ett "fall"-larm. Systemet

tarera flaskan automatiskt displayen återställer vikten samtidigt. Maskinen

börjar automatiskt fylla till det inställda viktvärdet efter "dropp"-larm.

"Realtidsvikten" är nettovikten efter fyllningen är klar.. När flaskan har

tagits från facket kommer maskinen att avge ett "drop"-larm, och

displayens "vikt" i realtid rensas. Lägg den sedan i nästa tomma flaska.

Upprepa ovanstående operation.

★Obs: Efter att ha tagit ner den fyllda flaskan kommer maskinen att avge

- 10 -

ett "fall"-larm och sedan sätt på en tom flaska, annars startar inte

maskinen.

7.Manuellt läge: Tryck på Tai Chi-mönstret för att växla till "manuellt läge".

★Obs: "Manuellt läge" används främst när det finns en viss mängd honung

kvar i flaska med okänd vikt. Till exempel: en flaska med 1000grams volym

och flaska vikt 26 gram. Det finns en halv flaska honung med okänd vikt.

Klicka nu "Set"-knappen för att ställa in vikten till 1026 gram. Lägg denna

flaska på brickan och tryck starta , då kommer maskinen att fylla flaskan till

1000 gram honung

8. Nyckel i rostfritt stål: både "start" och "nödstopp"

★Obs: I "manuellt läge" är det startnyckeln. När maskinen är onormal kan

det vara nödstoppsnyckel.

MAINTENANCE

1. Användaren ska välja en kvantitativ påfyllningsmaskin av lämpligt

sortiment enligt nämnda produkter.

2. Maskinen innehåller en elektronisk precisionsvåg, det är förbjudet att

vara överviktig.

3. Påfyllningshuvudets höjd kan justeras till ca 10 mm från flaskans

mynning.

4. När den används, håll maskinen plant och stabil för att undvika stora

vibrationer eller stötar, annars kan orsaka skada.

5. Maskin första användning eller lång tid ingen användning, mycket få

kommer inte att absorbera vatten, eftersom pumpen är invändigt torrt

resultat. Du måste tillsätta lite vatten från inloppsröret till pumpen och

sedan starta maskinen.

- 11 -

6. Det är bättre att rengöra maskinen med rent vatten efter varje

användning, vilket kan förlänga livslängden av pumpen. .

7. När maskinen inte används, töm vätskan och förvara den på en

ventilerad och torr plats.

8. Rengör produkten och filtret i tid efter varje användning .

9. Håll alltid produkten ren utomhus .

10 . Förvara produkten på en torr och ventilerad plats.

11. Om den inte används under en längre tid, rengör och töm vätskan i

produkten .

12. Byt ut följande förbrukningsdelar regelbundet :

Rör,, Fyllningsmunstycke

TROUBLESHOOTING

Problem

Möjlig orsak

Möjlig lösning

Absorberar inte

vatten

Maskin första användning

eller lång tid ingen

användning, mycket få

kommer inte att absorbera

vatten, eftersom pumpen

interna torrt resultat .

Du måste tillsätta lite vatten

från inloppsröret till

pumpen och sedan starta

maskinen.

Pumpen kan inte

få ut vätskan

Fel på vägningssensorn

Byt ut viktsensorn

Nätsladden är inte ansluten

Anslut nätsladden igen

Rörinloppet är blockerat av

botten av pipan

Ändra rörinloppspositionen

Kontrollpanelens

lampa lyser inte

Nätsladden är inte ansluten

Anslut nätsladden igen

- 12 -

Denna produkt omfattas av bestämmelserna i det

europeiska direktivet 2012/19/EC. Symbolen som visar en

soptunna korsad anger att produkten kräver separat

sophämtning i EU. Detta gäller för produkten och alla

tillbehör märkta med denna symbol. Produkter märkta som

sådana får inte kasseras tillsammans med vanligt

hushållsavfall, utan måste lämnas till en insamlingsplats för

återvinning av elektriska och elektroniska apparater.

- 13 -

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Tillverkad i Kina

Teknisk Support och e-garanticertifikat

Vevor SYC-5-X-V1 Liquid Filling Machine 50-5000g Capacity for Automatic Bottling of Honey, Oil, Wine and Detergents

Product's Documents

User Manual

Specifications

Vevor SYC-5-X-V1 Questions and Answers
