Bosch PS60N Professional 12V Max Reciprocating Saws User Manual

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

IMPORTANT

Read Before Using

●

IMPORTANT

Lire avant usage

●

IMPORTANTE

Leer antes de usar

For English Version

See page 2

●

Version française

Voir page 13

●

Versión en español

Ver la página 26

Call Toll Free for Consumer Information and Service Locations

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

PS60

2610051984.qxp_PS60 3/17/20 9:48 AM Page 1

-2-

1. Work area safety

a. Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose

control.

2. Electrical safety

a. Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified

plugs and matching outlets will reduce

risk of electric shock.

b. Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators.

There is an increased risk of electric

shock if your body is earthed or

grounded.

c. Do not expose power tools to rain or

wet conditions. Water entering a power

tool will increase the risk of electric

shock.

d. Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the

risk of electric shock.

e. When operating a power tool outdoors,

use an extension cord suitable for

outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric

shock.

f. If operating a power tool in a damp

location is unavoidable, use a Ground

Fault Circuit Interrupter (GFCI)

protected supply. Use of an GFCI

reduces the risk of electric shock.

3. Personal safety

a. Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool

while you are tired or under the

influence of drugs, alcohol or

medication. A moment of inattention

while operating power tools may result in

Read all safety warnings, instructions, illustrations and speciﬁcations

provided with this power tool. Failure to follow all instructions listed

below may result in electric shock, ﬁre and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power

tool or battery-operated (cordless) power tool.

General Power Tool Safety Warnings

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the

manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to

potential personal injury hazards. Obey all safety messages

that follow this symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not

avoided, will result in death or serious injury.

WARNING indicates a hazardous situation which, if not

avoided, could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not

avoided, could result in minor or moderate injury.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 2

-3-

General Power Tool Safety Warnings

serious personal injury.

b. Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing

protection used for appropriate

conditions will reduce personal injuries.

c. Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and / or

battery pack, picking up or carrying the

tool. Carrying power tools with your

finger on the switch or energizing power

tools that have the switch on invites

accidents.

d. Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotating

part of the power tool may result in

personal injury.

e. Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose

clothing or jewelry. Keep your hair,

clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

g. If devices are provided for the

connection of dust extraction and

collection facilities, ensure these are

connected and properly used. Use of

dust collection can reduce dust-related

hazards.

h. Do not let familiarity gained from

frequent use of tools allow you to

become complacent and ignore tool

safety principles. A careless action can

cause severe injury within a fraction of a

second.

4. Power tool use and care

a. Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it

was designed.

b. Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the

switch is dangerous and must be

repaired.

c. Disconnect the plug from the power

source and/or remove the battery pack,

if detachable, from the power tool

before making any adjustments,

changing accessories, or storing power

tools. Such preventive safety measures

reduce the risk of starting the power tool

accidentally.

d. Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands

of untrained users.

e. Maintain power tools and accessories.

Check for misalignment or binding of

moving parts, breakage of parts and any

other condition that may affect the

power tool’s operation. If damaged,

have the power tool repaired before use.

Many accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to bind

and are easier to control.

g. Use the power tool, accessories and tool

bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

h. Keep handles and grasping surfaces dry,

clean and free from oil and grease.

Slippery handles and grasping surfaces

do not allow for safe handling and control

of the tool in unexpected situations.

5. Battery tool use and care

a. Recharge only with the charger

specified by the manufacturer. A charger

that is suitable for one type of battery

pack may create a risk of fire when used

with another battery pack.

b. Use power tools only with specifically

designated battery packs. Use of any

other battery packs may create a risk of

injury and fire.

c. When battery pack is not in use, keep it

away from other metal objects like

paper clips, coins, keys, nails, screws, or

other small metal objects that can make

a connection from one terminal to

another. Shorting the battery terminals

together may cause burns or a fire.

d. Under abusive conditions, liquid may be

2610051984.qxp_PS60 3/17/20 9:48 AM Page 3

a. Hold the power tool by insulated

gripping surfaces, when performing an

operation where the cutting accessory

may contact hidden wiring. Cutting

accessory contacting a “live” wire may

make exposed metal parts of the power

tool “live” and could give the operator an

electric shock.

b. Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by

hand or against your body leaves it

unstable and may lead to loss of control.

c. Do not drill, fasten or break into existing

walls or other blind areas where

electrical wiring may exist. If this

situation is unavoidable, disconnect all

fuses or circuit breakers feeding this

worksite.

d. Keep hands away from cutting area. Do

not reach under the material being cut.

The proximity of the blade to your hand is

hidden from your sight.

e. Keep hands from between the gear

housing and saw blade clamp (plunger).

The reciprocating blade clamp (blade

plunger) can pinch your fingers.

f. Do not use dull or damaged blades. Bent

blades can break easily or cause kickback.

g. Before starting to cut, turn tool "ON"

and allow the blade to come to full

speed. Tool can chatter or vibrate if

blade speed is too slow at beginning of

cut and possibly kickback.

h. Always wear safety goggles or eye

protection when using this tool. Use a

dust mask or respirator for applications,

which generate dust.

i. Secure material before cutting. Never

hold it in your hand or across legs.

Small or thin material may flex or vibrate

with the blade, causing loss of control.

j. Make certain all adjusting screws

(knobs) and the blade clamp are tight

before making a cut. Loose adjusting

screws and clamps can cause the tool or

blade to slip and loss of control may

result.

k. When removing the blade from the tool

avoid contact with skin and use proper

protective gloves when grasping the

blade or accessory. Accessories may be

hot after prolonged use.

-4-

Safety Rules for Cordless Reciprocating Saws

General Power Tool Safety Warnings

ejected from the battery, avoid contact.

If contact accidentally occurs, flush with

water. If liquid contacts eyes,

additionally seek medical help. Liquid

ejected from the battery may cause

irritation or burns.

e. Do not use a battery pack or tool that is

damaged or modiﬁed. Damaged or

modiﬁed batteries may exhibit

unpredictable behaviour resulting in ﬁre,

explosion or risk of injury.

f. Do not expose a battery pack or tool to

ﬁre or excessive temperature. Exposure

to ﬁre or temperature above 265 °F may

cause explosion.

g. Follow all charging instructions and do

not charge the battery pack or tool

outside the temperature range speciﬁed

in the instructions. Charging improperly

or at temperatures outside the speciﬁed

range may damage the battery and

increase the risk of ﬁre.

6. Service

a. Have your power tool serviced by a

qualified repair person using only

identical replacement parts. This will

ensure that the safety of the power tool is

maintained.

b. Never service damaged battery packs.

Service of battery packs should only be

performed by the manufacturer or

authorized service providers.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 4

-5-

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard

return springs may be improperly

mounted. Certain cleaning agents such as

gasoline, carbon tetrachloride, ammonia,

etc. may damage plastic parts.

Ensure the switch is in the off position

before inserting battery pack. Inserting the

battery pack into power tools that have the

switch on invites accidents.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area,

and work with approved safety equipment,

such as those dust masks that are specially

designed to filter out microscopic particles.

Additional Safety Warnings

2610051984.qxp_PS60 3/17/20 9:48 AM Page 5

-6-

Symbols

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation / Explanation

V Volts (voltage)

Ah Amp hour (measurement of battery capacity)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface

speed, orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number

means greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

2610051984.qxp_PS60 3/17/20 9:48 AM Page 6

-7-

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

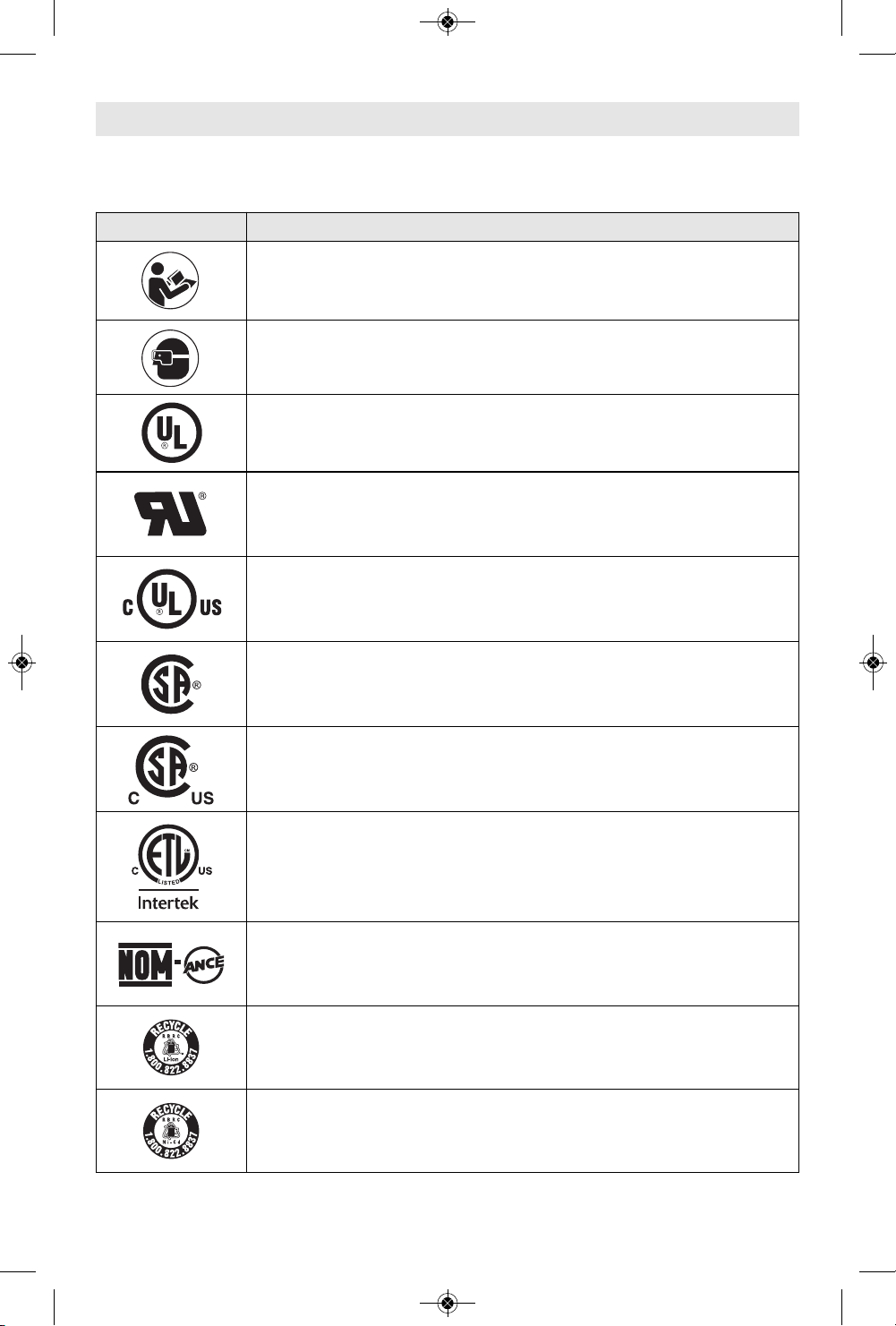

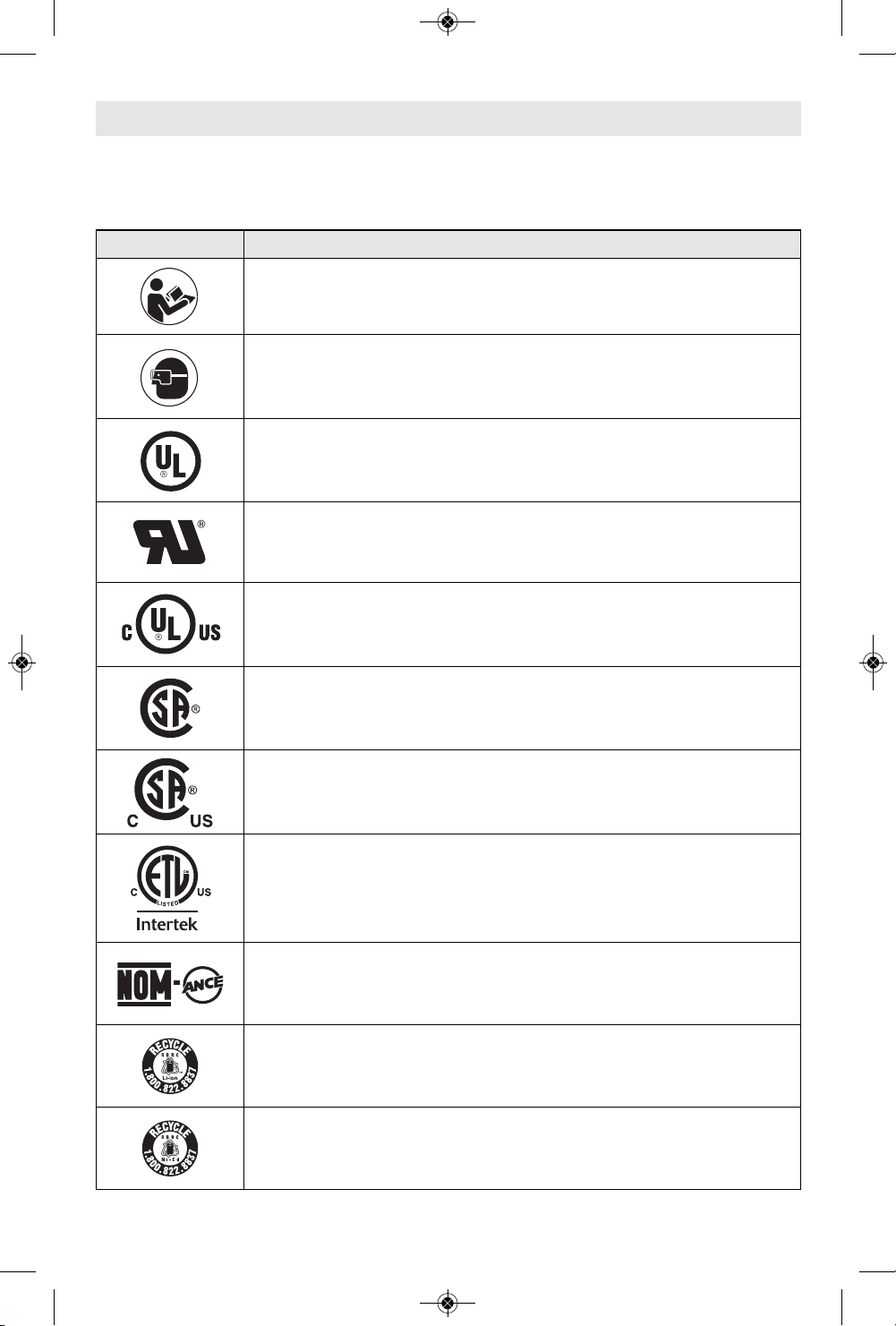

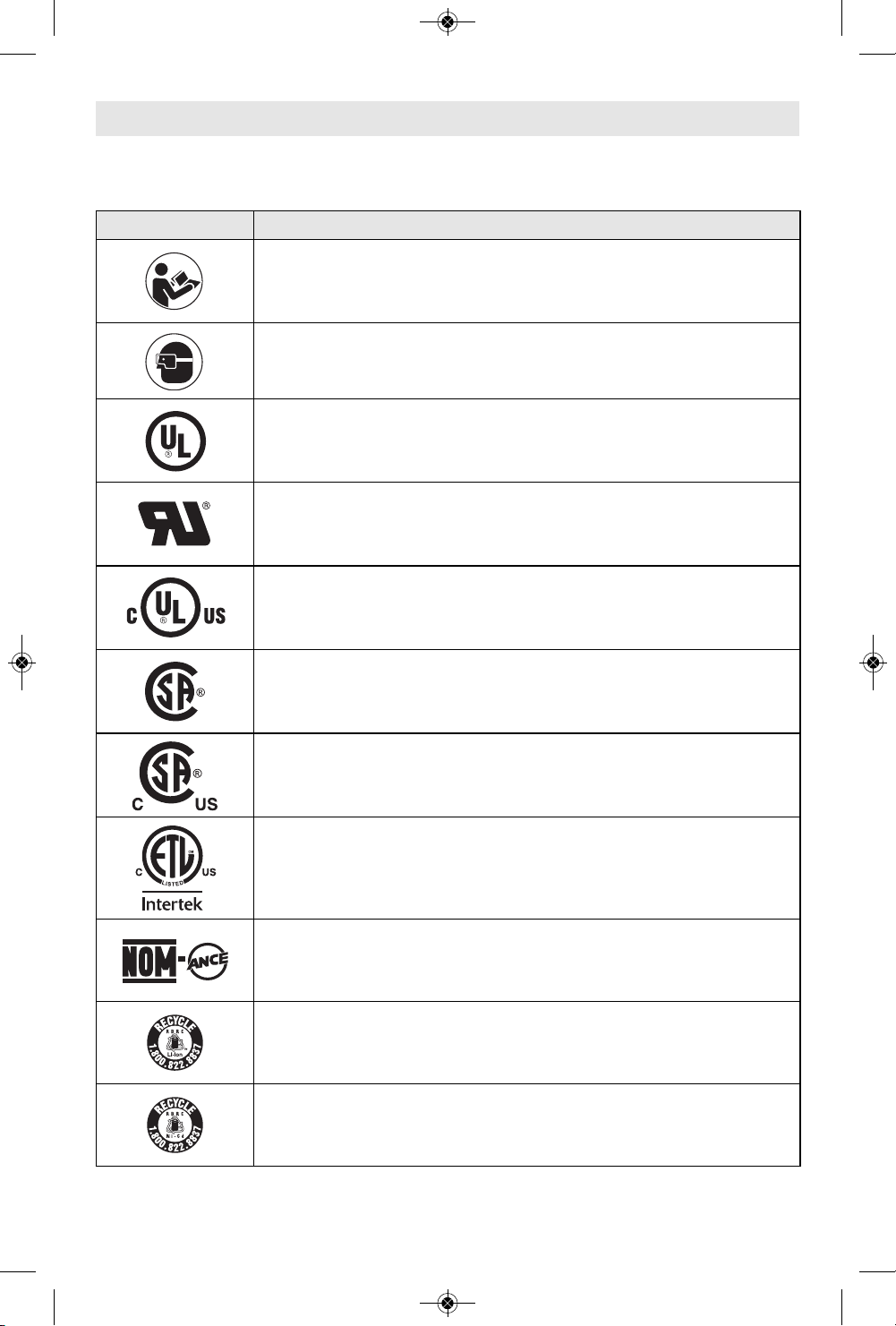

Symbols

Symbol Designation / Explanation

Alerts user to read manual

Alerts user to wear eye protection

This symbol designates that this tool is listed by Underwriters

Laboratories.

This symbol designates that this component is recognized by

Underwriters Laboratories.

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian

Standards Association.

This symbol designates that this tool is listed by the Canadian

Standards Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican

Standards.

Designates Li-ion battery recycling program

Designates Ni-Cad battery recycling program

2610051984.qxp_PS60 3/17/20 9:48 AM Page 7

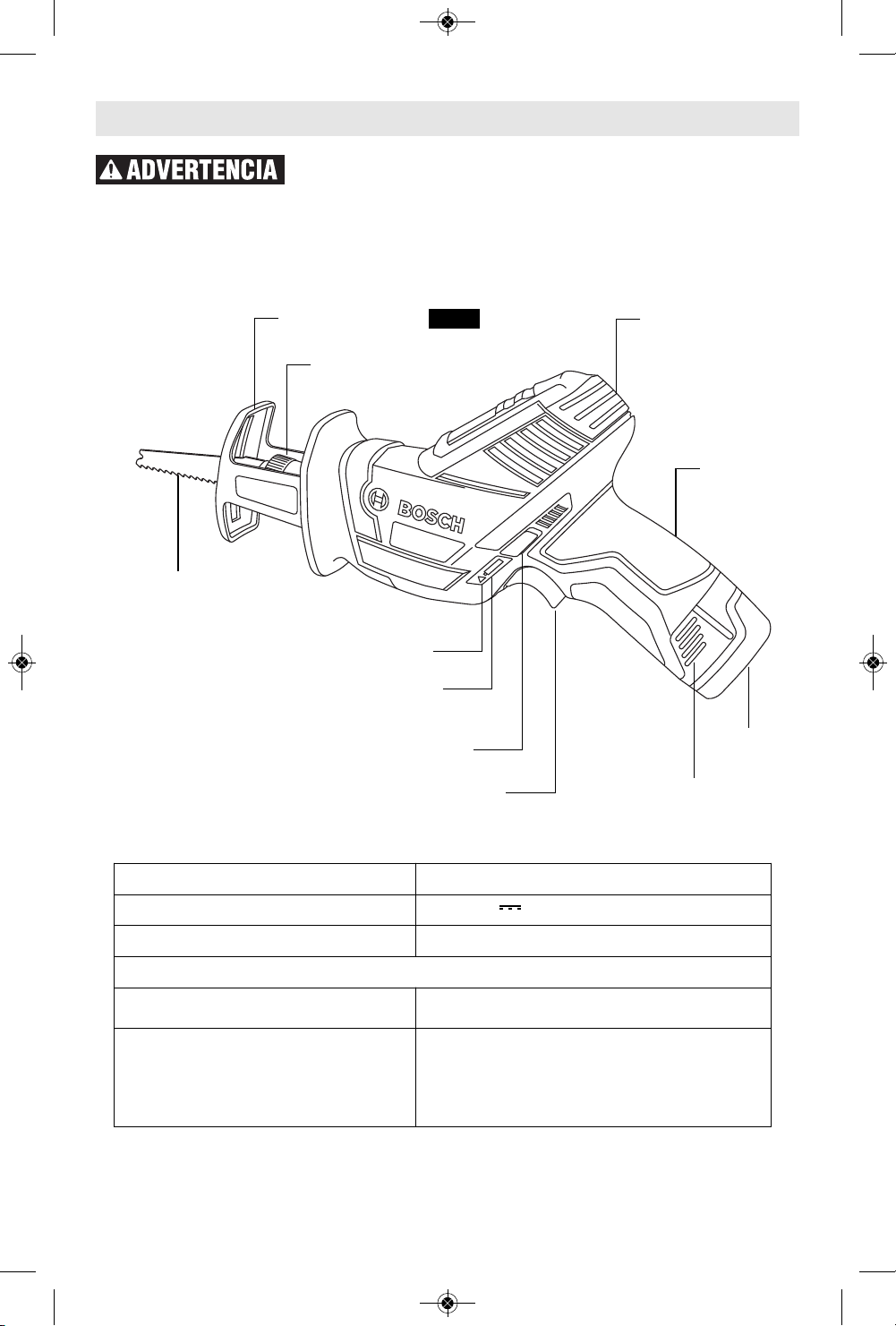

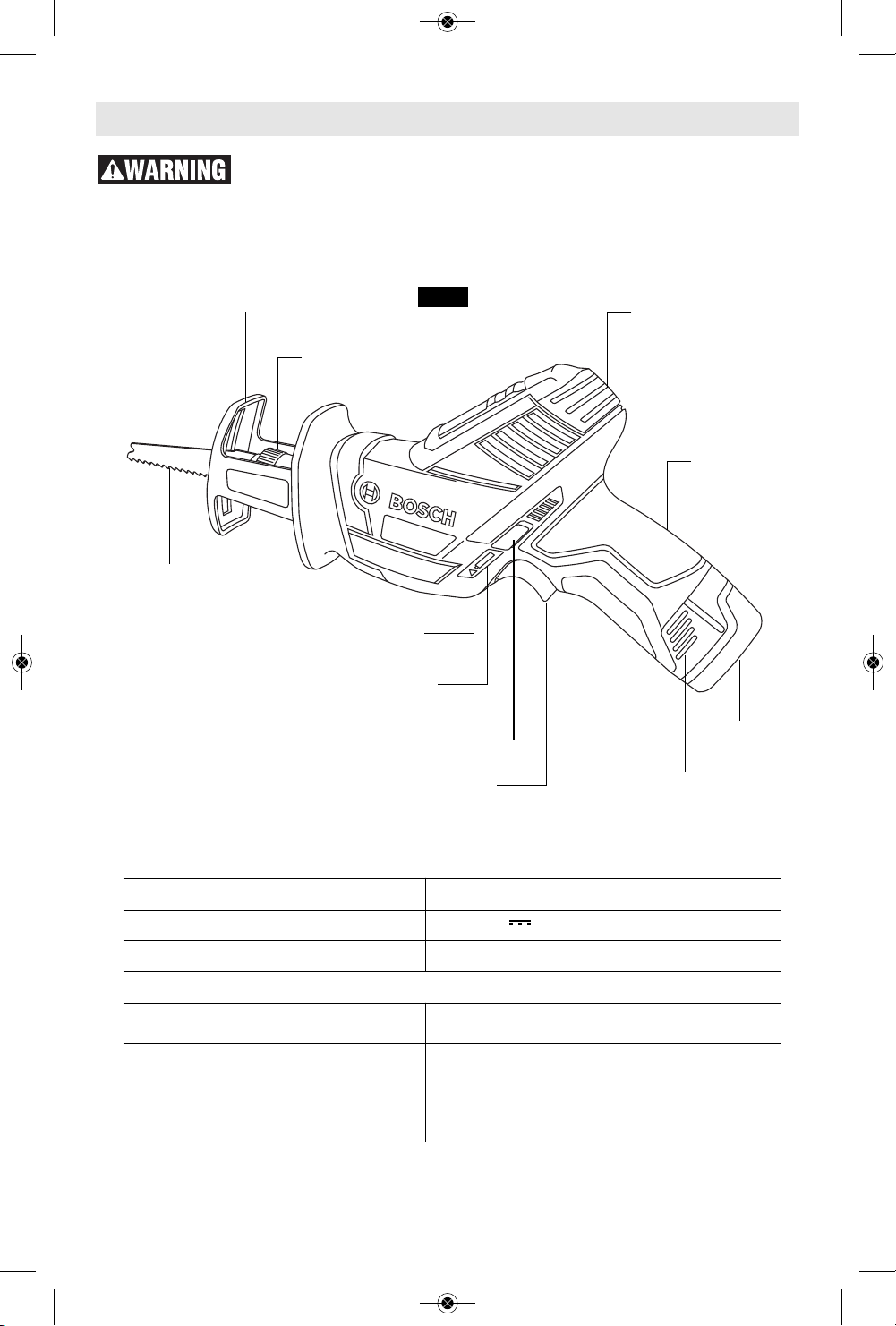

RUBBERIZED

GRIP

BATTERY

RELEASE

TABS

BATTERY

PACK

BATTERY CHARGE CONDITION

INDICATOR LIGHTS

VARIABLE SPEED TRIGGER SWITCH

VENTILATION

OPENINGS

BLADE HOLDER

SAW BLADE

FOOTPLATE

LOCK-OFF SWITCH

RED INDICATOR LIGHT

-8-

Functional Description and Specifications

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

Fig. 1

Cordless Reciprocating Saw PS60

Model Number PS60

Voltage rating

10.8V/12V MAX

No load speed n

0–3,000/min (SPM)

Maximum Capacities

Stroke length .57" / 14.5mm

Allowed ambient temperature

– during charging

– during operation

– during storage

32...113 °F (0...+45 °C)

–4...122 °F (–20...+50 °C)

32…122 °F (0…+50 °C)

Battery Packs/Chargers

Please refer to the battery/charger list, included with your tool.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 8

-9-

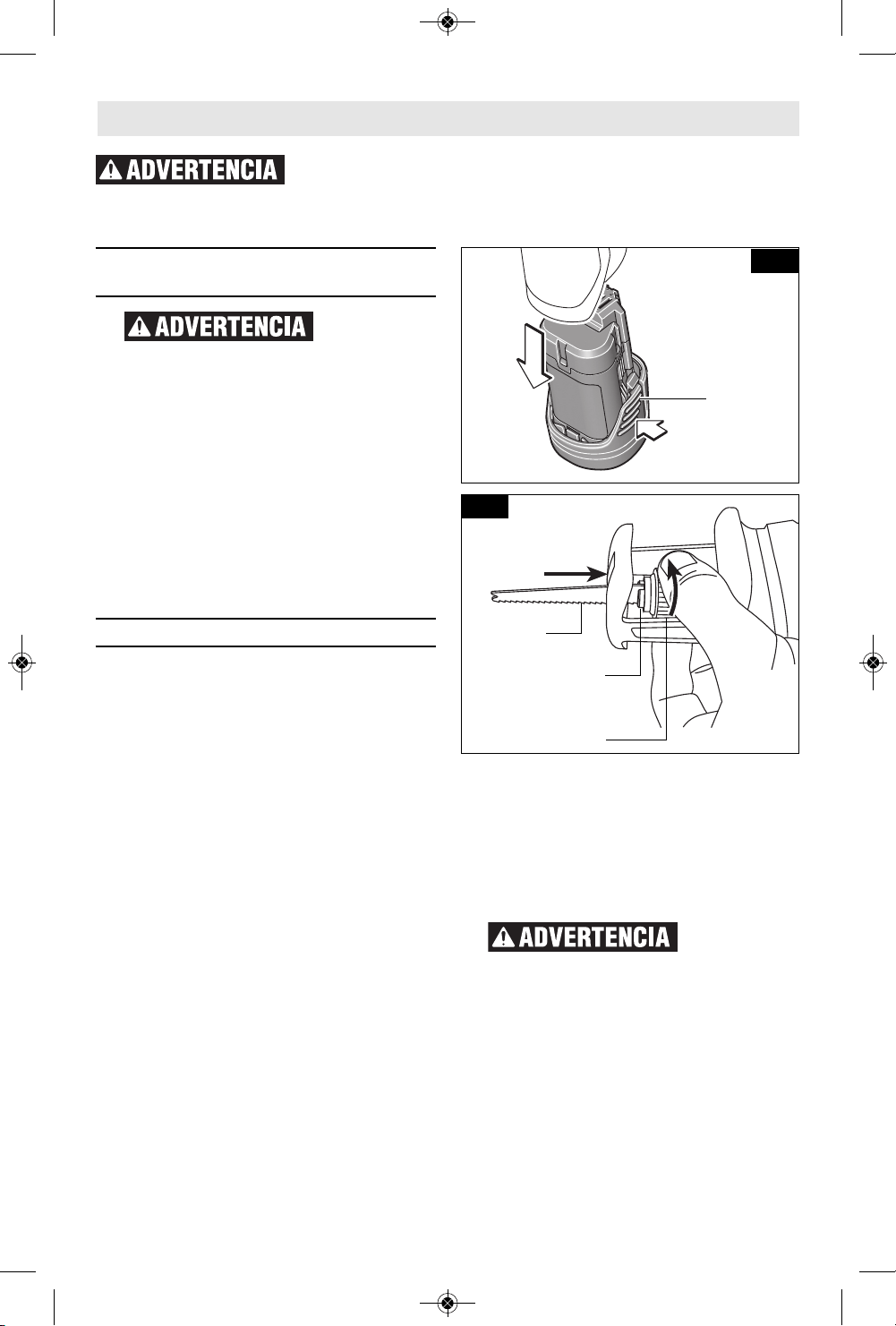

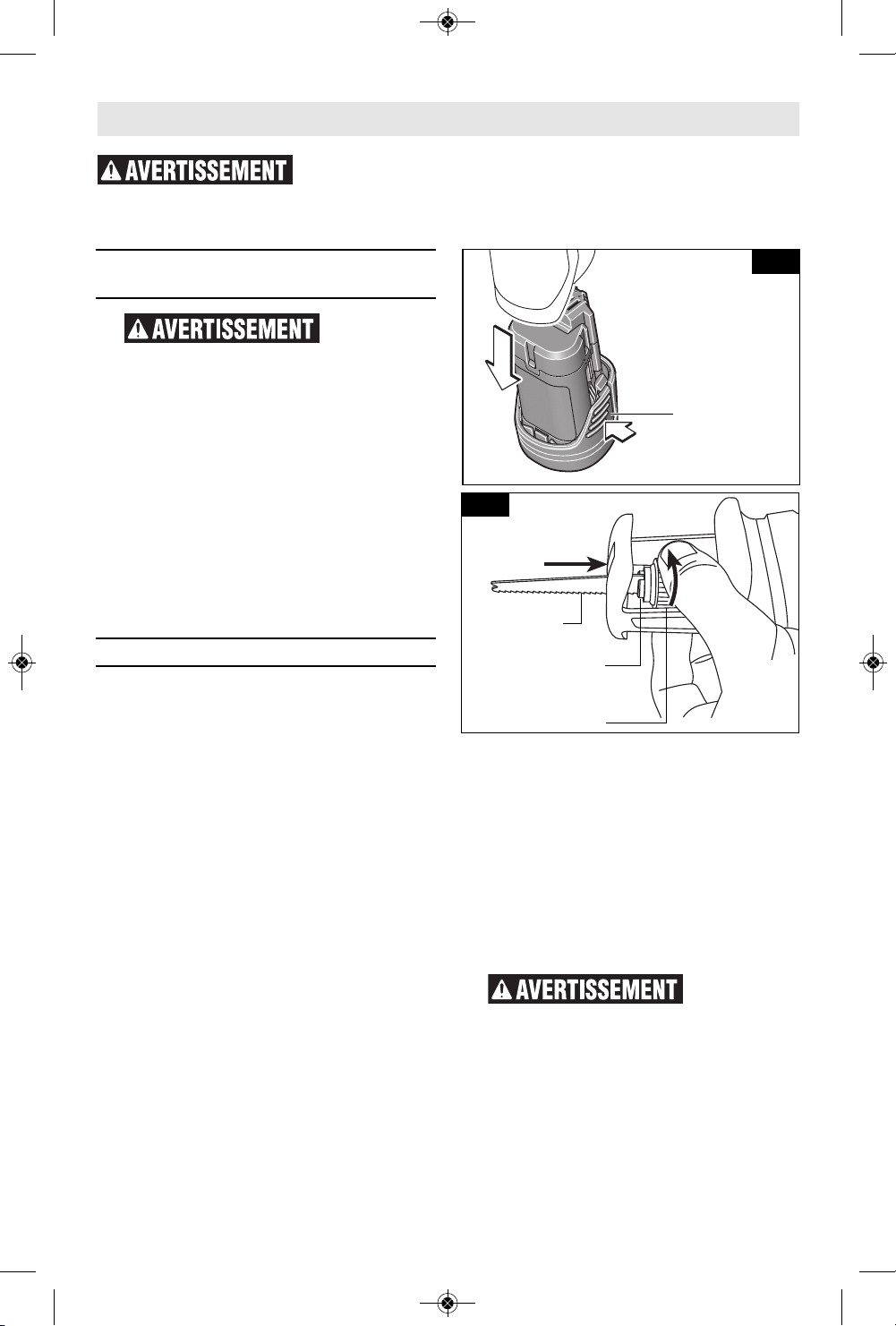

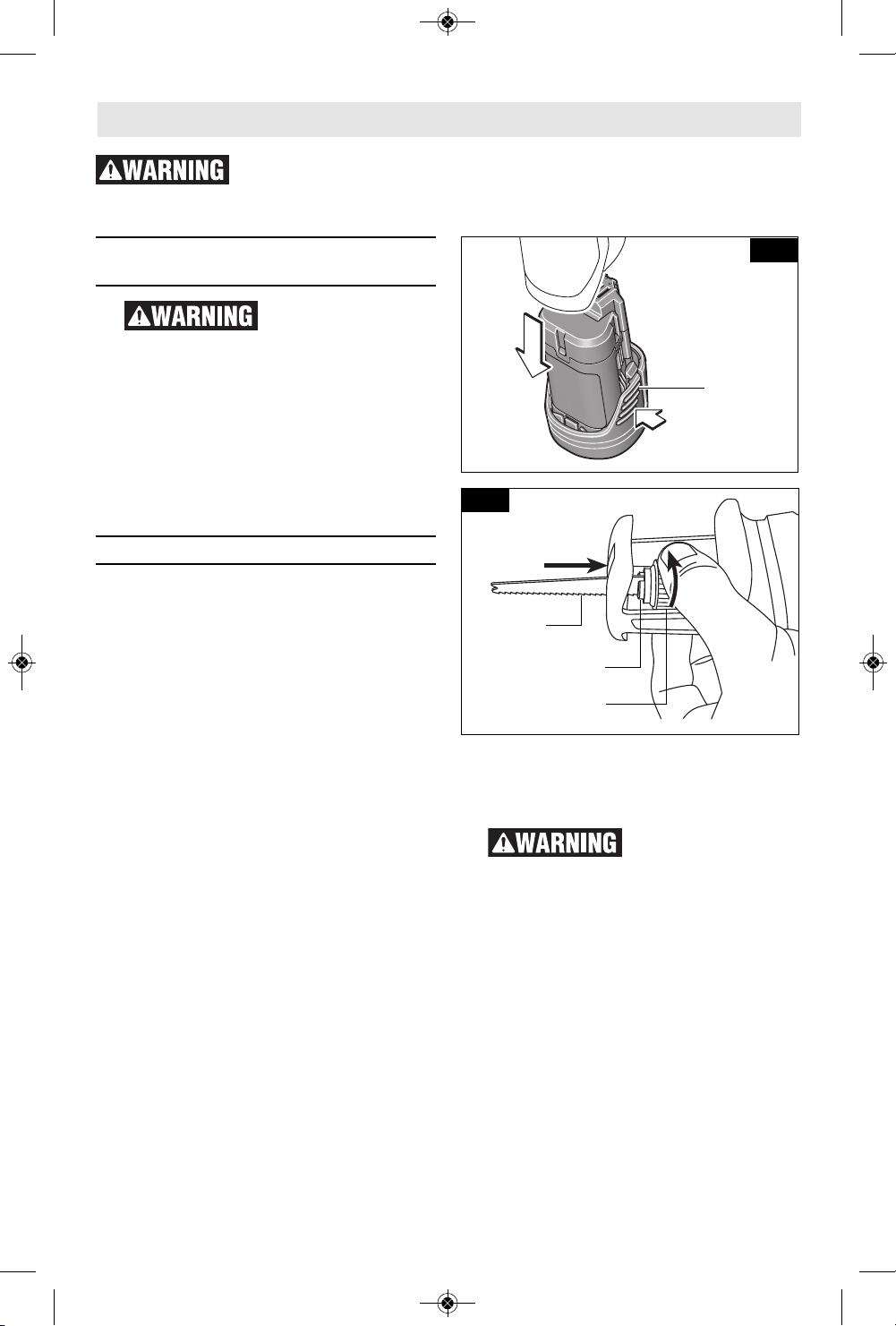

Assembly

Inserting and Releasing

Battery Pack

If battery release

tabs are cracked or

otherwise damaged, do not insert into

tool. Battery can fall out during

operation.

Release battery pack from tool by

pressing on both sides of the battery

release tabs and pull downward (Fig. 2).

To insert battery, align battery and slide

battery pack into tool until it locks into

position. Do not force.

Preparing the Saw

BLADE SELECTION

No one blade can be efficient on all

cutting jobs. Different materials require

specially designed blades. Since your

reciprocating saw can cut so many

materials, many types of BOSCH blades

are available. Be sure to use the proper

blade to ensure proper cutting

performance.

INSTALLING A BLADE

1. Insert the blade into the blade holder

by twisting the collar in direction of

arrow until it stops (Fig. 3).

2. Insert a blade into blade slot until

blades shoulder rests against the

collar.

3. Release collar and spring loaded

collar will securely clamp the blade.

(Note: If the collar does not return to

it’s original position, rotate the collar

in direction opposite of the arrow.)

4 Push in and pull out on the blade to

be sure the pin in the clamp housing

goes through the hole in the blade to

hold the blade securely. The blade

may be inserted with the teeth facing

down or up.

5. To remove the blade, rotate the collar

in direction of arrow while pulling the

blade out of the blade slot. (Note: be

careful, blade may be hot.)

Make sure that the

front end of the

blade extends through the footplate

for the entire stroke length. Do not use

specialty blades that are very short or

those with a significant cant. Blade

must not contact footplate. A blade

which is too short or tilted could jam

inside the foot and snap.

OPEN

POSITION

COLLAR

BLADE SLOT

Fig. 3

SAW BLADE

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

BATTERY

RELEASE

TABS

Fig. 2

2610051984.qxp_PS60 3/17/20 9:48 AM Page 9

Protection Against Deep

Discharging

The lithium ion battery is protected

against deep discharging by the

“Electronic Cell Protection (ECP)”.

When the battery is empty, the tool is

switched off by means of a protective

circuit.

Lock-Off Switch

Your tool is equipped with a lock-off

switch located above the trigger. This

lever is designed for locking the trigger

in the "OFF" position to help prevent

accidental starts and accidental battery

discharge.

To activate the trigger lock, move the

switch to the far right position (Fig. 1).

To unlock trigger, move switch to the far

left position.

Variable Speed Controlled

Trigger Switch

Your tool is equipped with a variable

speed controlled trigger switch. The

tool can be turned "ON" or "OFF" by

squeezing or releasing the trigger. The

blade plunger stroke rate can be

adjusted from the minimum to maximum

nameplate stroke rate by the pressure

you apply to the trigger. Apply more

pressure to increase the speed and

release pressure to decrease speed.

Battery Charge Condition

Indicator Lights

Your tool is equipped with charge

condition indicator lights (Fig. 1). The

indicator lights shows the charge

condition of the battery for a few

second when the On/Off trigger is

pressed halfway or fully.

Temperature/Stall

Protection Indicator Light

Your tool has a red indicator light built

into it to protect the motor and battery

(Fig. 1).

If the red indicator light illuminates

continuously the battery temperature is

too hot and the tool will automatically

shut itself off. Turn tool off and let the

battery cool down before resuming use.

If the red indicator light is blinking the

tool has stalled and tool will

automatically shut itself off. Simply take

the tool out of the material you were

stalled in, and the tool will begin to

operate again at the selected speed.

Using the Saw

Always hold the saw

by the insulated boot

on the front housing. If you saw into a

blind area where live wiring exists, you

may be shocked or electrocuted.

1. Securely clamp the work.

2. Mark the line of cut and grasp the

tool with one hand on the handle and

the other placed on the insulated

rubber boot over the front housing.

3. Keep the saw footplate firmly against

the work to minimize counter-force

(jumping) and vibration.

4. Squeeze the trigger to start the tool.

Let the saw reach full speed before

starting the cut. Guide the saw so

that the blade will move along the

marked line.

SAWING TIPS

Following a few simple tips will reduce

the wear on the workpiece, the tool and

the operator.

1. Blades cut on the draw or back

stroke. On fine work, such as

paneling, fiberglass, etc., place the

good side of workpiece facing down.

2. Use the correct saw blade for the

material being cut and keep extra

blades on hand to use when others

LED Capacity

Continuous lighting 3 x green > 2/3

Continuous lighting 2 x green > 1/3

Continuous lighting 1 x green < 1/3

Flashing light 1 x green reserve

Operating Instructions

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

-10-

2610051984.qxp_PS60 3/17/20 9:48 AM Page 10

-11-

become dull. Replace cracked or bent

blades immediately.

3. Select the appropriate cutting speed.

4. To reduce the risk of injury, be sure

the blade always extends beyond the

footplate and work throughout the

stroke. Blades may shatter if the front

on the blade hits the work and/or the

footplate.

5. When cutting metal:

– Apply a lubricant for easier,

smoother, faster cutting and longer

blade life.

– For non-ferrous metals, aluminum,

bronze or brass, use a stick wax on

the blade.

– For ferrous metals, iron and steel,

use machine or cutting oil along

the surface to be cut.

6. When cutting thin metal, "sandwich"

the material between two pieces of

scrap wood. Clamp or put in a bench

vise. One piece of lumber on top of

the metal can be used with adequate

clamping. Place your cut lines or

design on the wood.

7. Don’t force the cutting. Let the saw

and blade do the work.

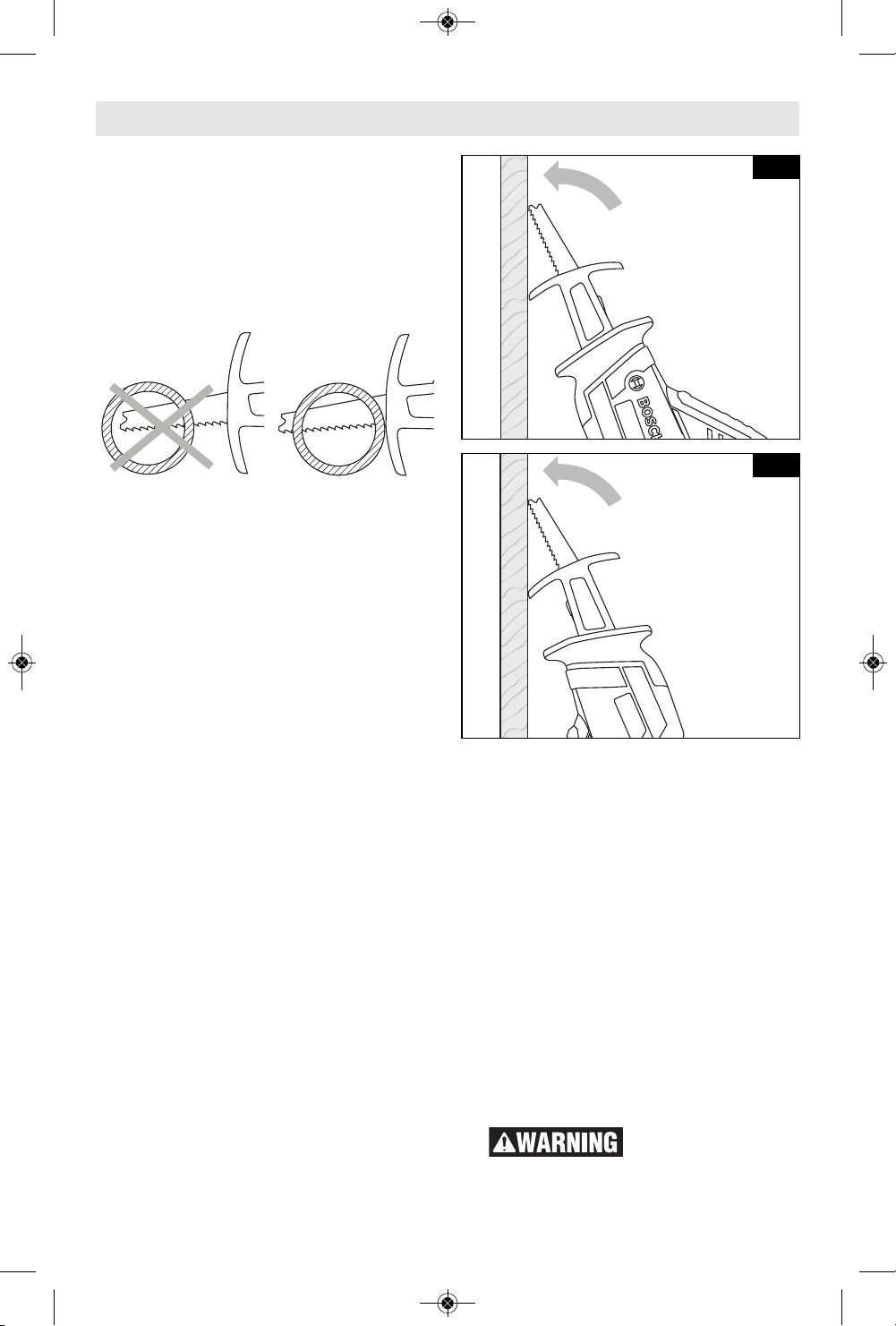

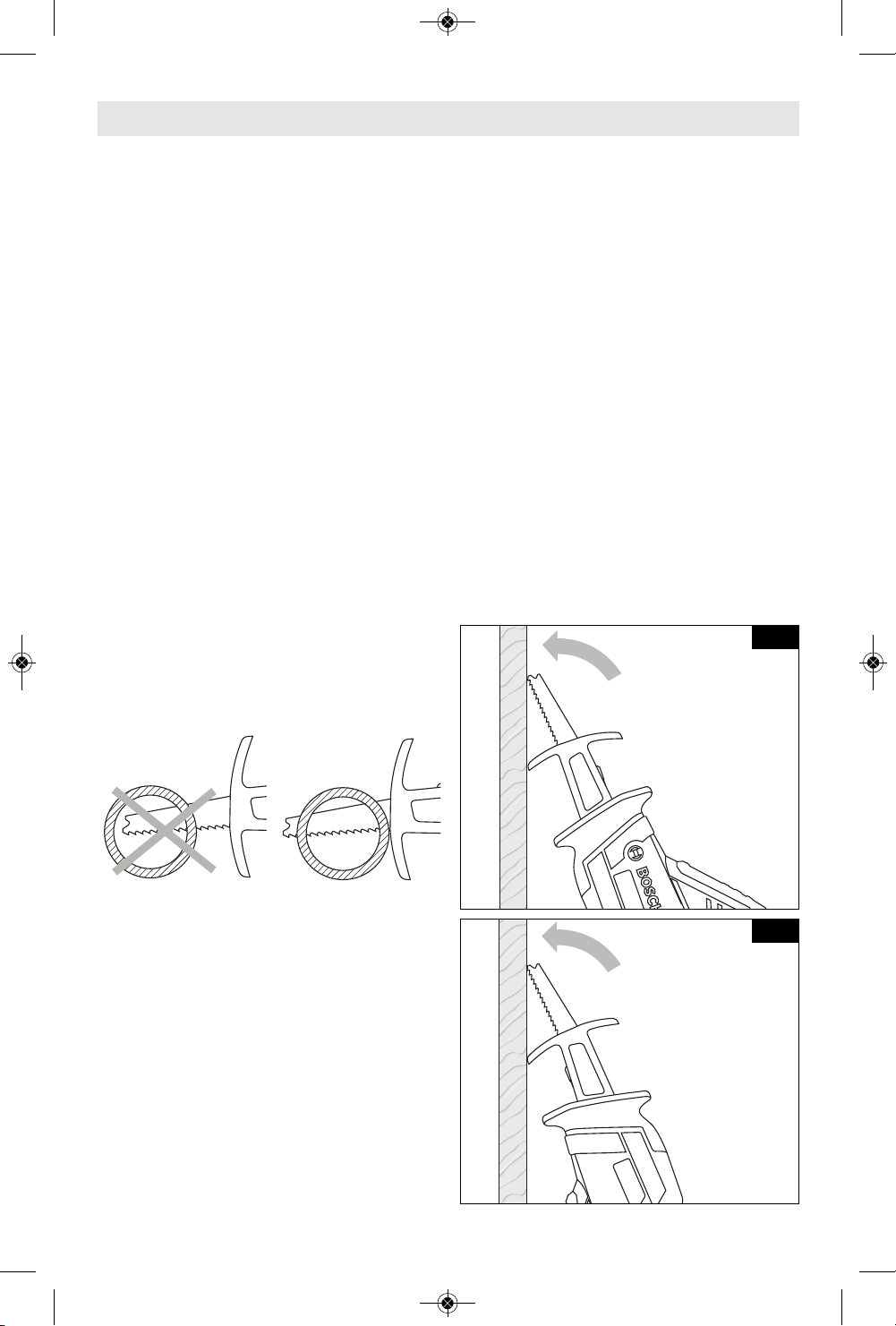

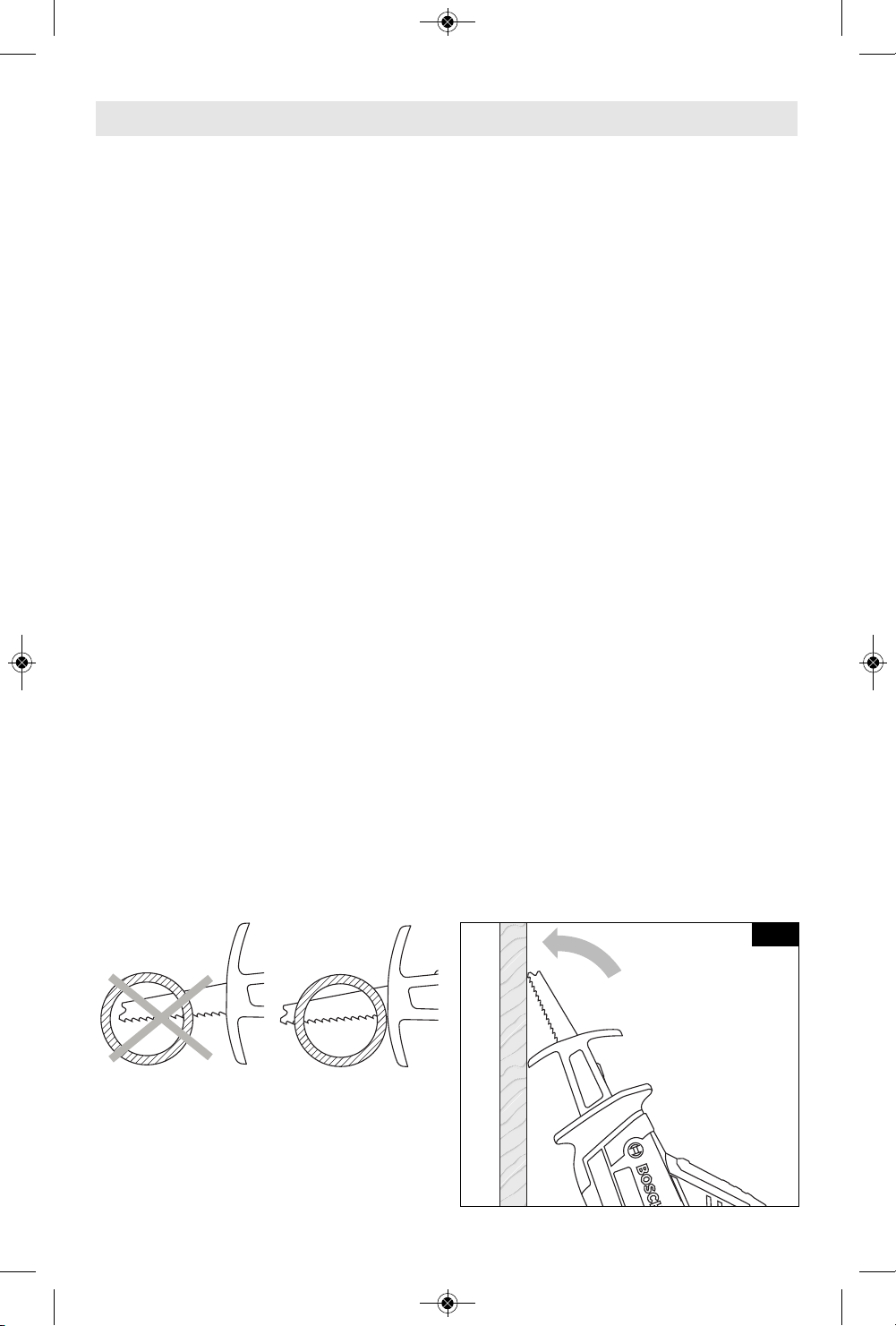

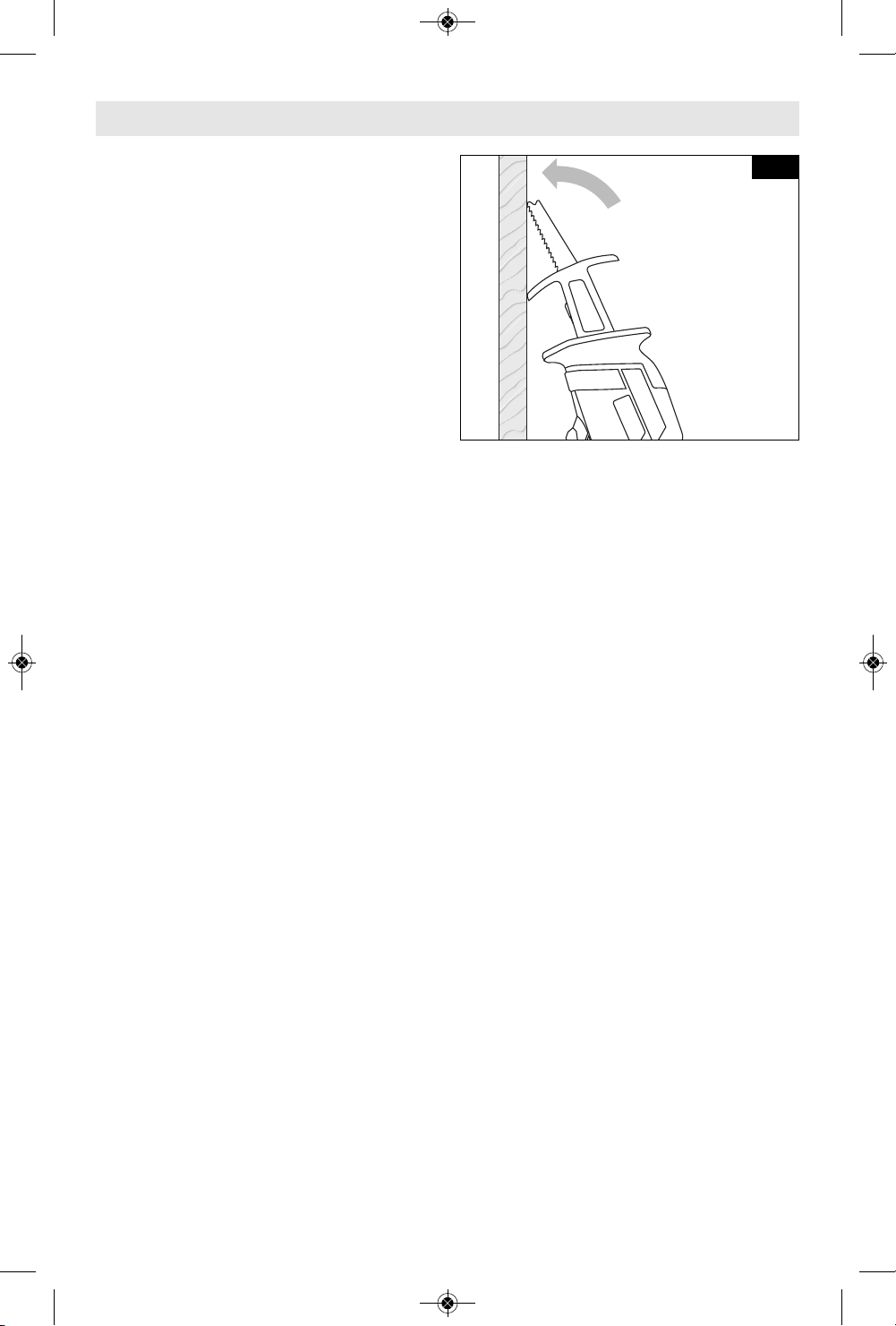

POCKET/PLUNGE CUTS

The reciprocating saw can be used to

make plunge cuts into softer material,

(for example, wood or light building

materials for walls), without a starting

hole (Fig. 4).

1. Mark the line to be cut clearly on the

work.

2. Set the tool with one edge of the

footplate firmly against the material.

3. Place the tip of the blade (not

running) on the line to be cut.

4. Tilt the saw so that the blade clears

the work.

5. Squeeze the trigger switch and

carefully engage the moving saw

blade into the material.

6. After the blade penetrates through

the work, continue sawing along the

marked outline.

NOTES:

To make plunge cutting easier, use a

heavy gauge blade, install the blade with

the teeth facing upward, and hold the

saw upside down as shown (Fig. 5).

Do not plunge cut in metal surfaces.

In thick materials and in harder

materials, such as metal, plunge cutting

should not be attempted. Such

materials can be cut with the recip saw

only by starting the cut from the edge of

the material or from a hole drilled all the

way through the material that is large

enough to fit the saw blade.

The use of any

accessories not

specified in this manual may create a

hazard.

WRONG RIGHT

Operating Instructions

Fig. 4

Fig. 5

2610051984.qxp_PS60 3/17/20 9:48 AM Page 11

-12-

Maintenance

Service

NO USER SERVICE -

ABLE PARTS INSIDE.

Preventive maintenance performed by

un au thorized personnel may result in

misplacing of internal wires and

components which could cause serious

hazard. We recom mend that all tool

service be performed by a Bosch

Factory Service Center or Authorized

Bosch Service Station. SERVICE MEN:

Disconnect tool and/or charger from

power source before servicing.

Batteries

Be alert for battery packs that are

nearing their end of life. If you notice

decreased tool performance or

significantly shorter running time

between charges then it is time to

replace the battery pack. Failure to do

so can cause the tool to operate

improperly or damage the charger.

Tool Lubrication

Your Bosch tool has been properly

lubricated and is ready for use.

Motors

The motor in your tool has been

engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend

it be examined every six months. Only a

genuine Bosch replacement motor

specially designed for your tool should

be used.

Cleaning

Certain cleaning

agents and solvents

damage plastic parts. Some of these

are: gasoline, car bon tetrachloride,

chlorinated cleaning solvents, ammonia

and household detergents that contain

ammonia.

Ventilation openings and switch levers

must be kept clean and free of foreign

matter. Do not attempt to clean by

inserting pointed objects through

opening.

To avoid accidents, always disconnect the battery pack from tool

before servicing or cleaning.

Accessories and Attachments

The use of any other attachments or acces so ries not specified in

this manual may create a hazard.

Store accessories in a dry and temperate environment to avoid corrosion and

deterioration.

Standard equipment Optional accessories and attachments

- Bosch Reciprocating saw blades - Carrying bag

2610051984.qxp_PS60 3/17/20 9:48 AM Page 12

-13-

Lisez toutes les consignes de sécurité, instructions,

illustrations et spécifications fournies avec cet outil électrique.

Le non-respect de toutes les instructions figurant ci-après pourrait causer un choc

électrique, un incendie et/ou des blessures graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché

sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils

électroportatifs

1. Sécurité du lieu de travail

a. Maintenez le lieu de travail propre et

bien éclairé. Les risques d’accident sont

plus élevés quand on travaille dans un

endroit encombré ou sombre.

b. N’utilisez pas d’outils électroportatifs

dans des atmosphères explosives,

comme par exemple en présence de gaz,

de poussières ou de liquides

inflammables. Les outils électroportatifs

produisent des étincelles qui risquent

d’enflammer les poussières ou les

vapeurs.

c. Éloignez les enfants et les visiteurs

quand vous vous servez d’un outil

électroportatif. Vous risquez une perte

de contrôle si on vous distrait.

2. Sécurité électrique

a. Les fiches des outils électroportatifs

doivent correspondre à la prise. Il ne

faut absolument jamais modifier la fiche.

N’utilisez pas d’adaptateur de prise avec

des outils électroportatifs munis d’une

fiche de terre. Le risque de choc

électrique est moindre si on utilise une

fiche non modifiée sur une prise qui lui

correspond.

b. Évitez tout contact du corps avec des

surfaces reliées à la terre tels que

tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc

électrique augmente si votre corps est

relié à la terre.

c. N’exposez pas les outils électroportatifs

à la pluie ou à l’humidité. Si de l’eau

pénètre dans un outil électroportatif, le

risque de choc électrique augmente.

d. Ne maltraitez pas le cordon. Ne vous en

servez jamais pour transporter l’outil

électroportatif, pour le tirer ou pour le

débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes

coupantes ou des pièces mobiles. Les

cordons abîmés ou emmêlés augmentent

les risques de choc électrique.

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un

danger. Veuillez lire le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé

pour vous avertir de l’existence possible d’un danger de

lésion corporelle. Obéissez à tous les messages relatifs à la

sécurité qui suivent ce symbole pour éviter tout risque de

blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est

pas évitée, causera la mort d’une personne ou une blessure

grave.

AVERTISSEMENT indique une situation dangereuse qui, si

elle n’est pas évitée, pourrait causer la mort d’une personne

ou une blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si

elle n'est pas évitée, causera une blessure légère ou

modérée.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 13

-14-

e. Si vous utilisez un outil électroportatif à

l’extérieur, employez une rallonge

conçue pour l’extérieur. Ces rallonges

sont faites pour l’extérieur et réduisent le

risque de choc électrique.

f. S'il est absolument nécessaire d'utiliser

l'outil électroportatif dans un endroit

humide, utilisez une alimentation

protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur

GFCI réduit les risques de choc

électrique.

3. Sécurité personnelle

a. Restez concentré, faites attention à ce

que vous faites, et servez-vous de votre

bon sens lorsque vous utilisez un outil

électroportatif. N'employez pas d’outils

électroportatifs quand vous êtes fatigué

ou sous l’emprise de drogues, d’alcool

ou de médicaments. Quand on utilise des

outils électroportatifs, il suffit d’un

moment d’inattention pour causer des

blessures corporelles graves.

b. Utilisez des équipements de sécurité

personnelle. Portez toujours une

protection oculaire. Le port

d'équipements de sécurité tels que des

masques antipoussières, des chaussures

de sécurité antidérapantes, des casques

de chantier et des protecteurs d'oreilles

dans des conditions appropriées réduira

le risque de blessure corporelle.

c. Évitez les démarrages intempestifs.

Assurez-vous que l'interrupteur est dans

la position arrêt (Off) avant de brancher

l'outil dans une prise de courant et/ou

un bloc-piles, de le ramasser ou de le

transporter. Le transport d'un outil

électroportatif avec le doigt sur la

gâchette ou le branchement de cet outil

quand l'interrupteur est en position de

marche (ON) est une invite aux accidents.

d. Enlevez toutes les clés de réglage avant

de mettre l’outil électroportatif en

marche. Si on laisse une clé sur une

pièce tournante de l’outil électroportatif,

il y a risque de blessure corporelle.

e. Ne vous penchez pas. Conservez

toujours une bonne assise et un bon

équilibre. Ceci vous permettra de mieux

maîtriser l’outil électroportatif dans des

situations inattendues.

f. Habillez-vous de manière appropriée.

Ne portez pas de vêtements amples ou

de bijoux. Attachez les cheveux longs.

N’approchez pas les cheveux, les

vêtements ou les gants des pièces en

mouvement. Les vêtements amples, les

bijoux ou les cheveux longs risquent

d’être happés par les pièces en

mouvement.

g. Si l’outil est muni de dispositifs

permettant le raccordement d’un

système d’aspiration et de collecte des

poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés

correctement. L'utilisation d'un

dépoussiéreur peut réduire les dangers

associés à l'accumulation de poussière.

h. Ne laissez pas la familiarité résultant de

l'utilisation fréquente des outils vous

inciter à devenir complaisant(e) et à

ignorer les principes de sécurité des

outils. Une action négligente pourrait

causer des blessures graves en une

fraction de seconde.

4. Utilisation et entretien

des outils électroportatifs

a. Ne forcez pas sur l’outil électroportatif.

Utilisez l’outil électroportatif qui

convient à la tâche à effectuer. L’outil

qui convient à la tâche fait un meilleur

travail et est plus sûr à la vitesse pour

lequel il a été conçu.

b. Ne vous servez pas de l’outil

électroportatif si son interrupteur ne

parvient pas à le mettre en marche ou à

l’arrêter. Tout outil électroportatif qui ne

peut pas être commandé par son

interrupteur est dangereux et doit être

réparé.

c. Débranchez la fiche de la prise secteur

et/ou retirez le bloc-piles de l’outil

électrique (s’il est amovible) avant d’y

apporter de quelconques modifications,

de changer d’accessoire ou de ranger

l’outil électrique. De telles mesures de

sécurité préventive réduisent le risque de

démarrage intempestif de l’outil

électroportatif.

d. Rangez les outils électroportatifs dont

vous ne vous servez pas hors de portée

des enfants et ne permettez pas à des

personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces

consignes de s’en servir. Les outils

Avertissements généraux concernant la sécurité des outils

électroportatifs

2610051984.qxp_PS60 3/17/20 9:48 AM Page 14

-15-

Avertissements généraux concernant la sécurité des outils

électroportatifs

électroportatifs sont dangereux dans les

mains d’utilisateurs inexpérimentés.

e. Entretenez de façon appropriée les

outils électriques et les accessoires.

Assurez-vous que les pièces en

mouvement sont bien alignées et

qu'elles ne se coincent pas, qu’il n’y a

pas de pièces cassées ou qu’il n’existe

aucune situation pouvant affecter le

fonctionnement de l’outil électrique. Si

l’outil est abîmé, faites-le réparer avant

de l’utiliser. De nombreux accidents

sont causés par des outils

électroportatifs mal entretenus.

f. Maintenez les outils coupants affûtés et

propres.Les outils coupants entretenus

correctement et dotés de bords

tranchants affûtés sont moins

susceptibles de coincer et sont plus

faciles à maîtriser.

g. Utilisez l'outil électroportatif, les

accessoires et les embouts d'outil, etc.

conformément à ces instructions, en

tenant compte des conditions de travail

et des travaux à réaliser. L'emploi

d’outils électroportatifs pour des tâches

différentes de celles pour lesquelles ils

ont été prévus peut résulter en une

situation dangereuse.

h. Gardez les poignées et les surfaces de

préhension propres, sèches et exemptes

de toute trace d'huile ou de graisse. Les

poignées et les surfaces de préhension

glissantes ne permettent pas une

manipulation et un contrôle sûrs de l'outil

dans des situations inattendues.

5. Utilisation et entretien

des outils à piles

a. Rechargez les piles uniquement avec le

chargeur spécifié par le fabriquant. Un

chargeur qui convient à un type de bloc-

piles peut entraîner un risque d’incendie

quand il est utilisé avec un autre bloc-

piles.

b. Utilisez des outils électroportatifs

uniquement avec les bloc-piles

spécifiquement désignés pour eux.

L’utilisation de tout autre bloc-piles peut

créer un risque de blessures et

d’incendie.

c. Lorsque le bloc-piles n’est pas utilisé,

gardez-le à distances d’autres objets

métalliques tels que des trombones, des

pièces de monnaie, des clés, des clous,

des vis ou de tout autre objet métallique

pouvant faire une connexion entre une

borne et une autre. Court-circuiter les

bornes des piles peut causer des brûlures

ou un incendie.

d. Dans des conditions abusives, du liquide

peut être éjecté de la pile ; dans un tel

cas, évitez tout contact avec ce liquide.

Si un contact se produit

accidentellement, rincez avec de l’eau.

Si le liquide entre en contact avec les

yeux, consultez un médecin. Du liquide

éjecté de la pile peut causer des

irritations ou des brûlures.

e. N’utilisez pas un bloc-piles ou un outil

qui est endommagé ou a été modifié.

Des piles endommagées ou modifiées

peuvent se comporter de façon

imprévisible et causer un incendie ou une

explosion, ou entraîner des blessures.

f. N’exposez pas un bloc-piles ou un outil à

un incendie ou à une température

excessive. L’exposition à un incendie ou

à une température supérieure à 265° F

(130° C) pourrait causer une explosion.

g. Suivez toutes les instructions relatives à

la charge et ne chargez pas le bloc-piles

ou l’outil en dehors de la plage de

température indiquée dans les

instructions. Une charge dans des

conditions appropriées ou à des

températures en dehors de la plage

spécifiée pourrait endommager les piles

et augmenter le risque d’incendie.

6. Entretien

a. Faites réparer votre outil électroportatif

par un agent de service qualifié

n’utilisant que des pièces de rechange

identiques. Ceci assure que la sécurité

de l’outil électroportatif est préservée.

b. Ne tentez jamais de réparer des blocs-

piles endommagés. La réparation de

blocs-piles ne doit être effectuée que par

le fabricant ou un prestataire de services

agréé.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 15

-16-

a. Tenez l’outil électroportatif par les

surfaces isolées de préhension en

exécutant une opération au cours de

laquelle l’accessoire de coupe risquerait

d’entrer en contact avec des fils

électriques cachés. L’entrée de

l’accessoire de coupe en contact avec un

fil sous tension pourrait mettre les

surfaces en métal exposées de l’outil

électroportatif sous tension et causer un

choc électrique à l’opérateur.

b. Utilisez des brides ou d’autres moyens

pratiques de brider ou de supporter la

pièce sur une plate-forme stable. Tenir

la pièce à la main ou contre le corps est

instable et risque de résulter en une perte

de contrôle.

c. Ne percez, fixez et ne rentrez pas dans

des murs existants ou autres endroits

aveugles pouvant abriter des fils

électriques. Si cette situation est

inévitable, débranchez tous les fusibles

ou les disjoncteurs alimentant ce site.

d. Éloignez les mains de la zone de coupe.

Ne passez pas le bras sous la pièce que

vous êtes en train de scier. Vous ne

pourriez pas voir quand votre main

s’approche trop près de la lame.

e. Éloignez les mains de la zone située

entre le boîtier d’engrenages et le porte-

lame (poussoir). Le porte-lame (poussoir

de lame) oscille d’avant en arrière et

risque de vous pincer les doigts.

f. N’utilisez pas de lames émoussées ou

abîmées. Les lames pliées cassent

facilement et risquent de provoquer des

soubresauts.

g. Avant de commencer à scier, mettez la

machine en marche et attendez qu’elle

atteigne son plein régime. La machine

risque de brouter, de vibrer ou même de

reculer violemment si la vitesse de la lame

est trop faible au début du sciage.

h. Portez toujours des lunettes de sécurité

ou une protection oculaire quand vous

utilisez cette machine. Utilisez un

masque à poussière ou un masque à gaz

pour les applications qui produisent de

la poussière.

i. Bridez la pièce avant de la scier. Ne la

tenez jamais à la main ou sur vos

genoux. Les pièces petites ou minces

risquent de fléchir ou de vibrer, résultant

en une perte de contrôle de la machine.

j. Assurez-vous que toutes les vis de

réglage (boutons) et le porte-lame sont

serrés avant de commencer à scier. Des

vis de réglage ou un porte-lame mal

serrés peuvent provoquer un patinage de

la machine ou de la lame qui pourrait

résulter en une perte de contrôle.

k. Quand vous enlevez la lame de la

machine, évitez de la mettre en contact

avec la peau et utilisez des gants de

protection appropriés pour saisir la lame

ou tout accessoire. Après un usage

prolongé, il se peut que les accessoires

soient chauds.

Consignes de sécurité pour les scies égoïnes sans fil

2610051984.qxp_PS60 3/17/20 9:48 AM Page 16

-17-

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de

protection personnelle tels que gants et

chaussures d’électricien en caoutchouc

améliorent votre sécurité personnelle.

Créez un agenda d’entretien périodique

pour votre outil. Quand vous nettoyez un

outil, faites attention de n’en démonter

aucune pièce car il est toujours possible

de mal remonter ou de pincer les fils

internes ou de remonter incorrectement

les ressorts de rappel des capots de

protection. Certains agents de nettoyage

tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent

d’abîmer les plastiques.

Veillez à ce que l’interrupteur soit dans la

position de fermeture avant d’insérer le

bloc-piles. L’insertion d’un bloc-piles dans

un outil électroportatif dont l’interrupteur

est dans la position de marche est une

invite aux accidents.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et

autres travaux du bâtiment peuvent créer

des poussières contenant des produits

chimiques qui sont des causes reconnues

de cancer, de malformation congénitale ou

d’autres problèmes reproductifs. Ces

produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base

de plomb,

• Les cristaux de silices provenant des

briques et du ciment et d’autres produits

de maçonnerie, et

• L’arsenic et le chrome provenant des bois

traités chimiquement.

Le niveau de risque dû à cette exposition

varie avec la fréquence de ces types de

travaux. Pour réduire l’exposition à ces

produits chimiques, il faut travailler dans un

lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques

à poussière conçus spécialement pour

filtrer les particules microscopiques.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 17

-18-

Symboles

Symbole Désignation / Explication

V Volts (tension)

Ah Ampères/heure (mesure de la capacité de la pile)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Secondes (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en

surface, orbites, etc., par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un

nombre plus élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le

réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

2610051984.qxp_PS60 3/17/20 9:48 AM Page 18

-19-

Symboles

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories.

Ce symbole indique que ce composant est reconnu par Underwriters

Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation selon les normes des États-Unis et du

Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing

Services selon les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines

NOM.

Désigne le programme de recyclage des piles Li-ion.

Désigne le programme de recyclage des piles Ni-Cad.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 19

-20-

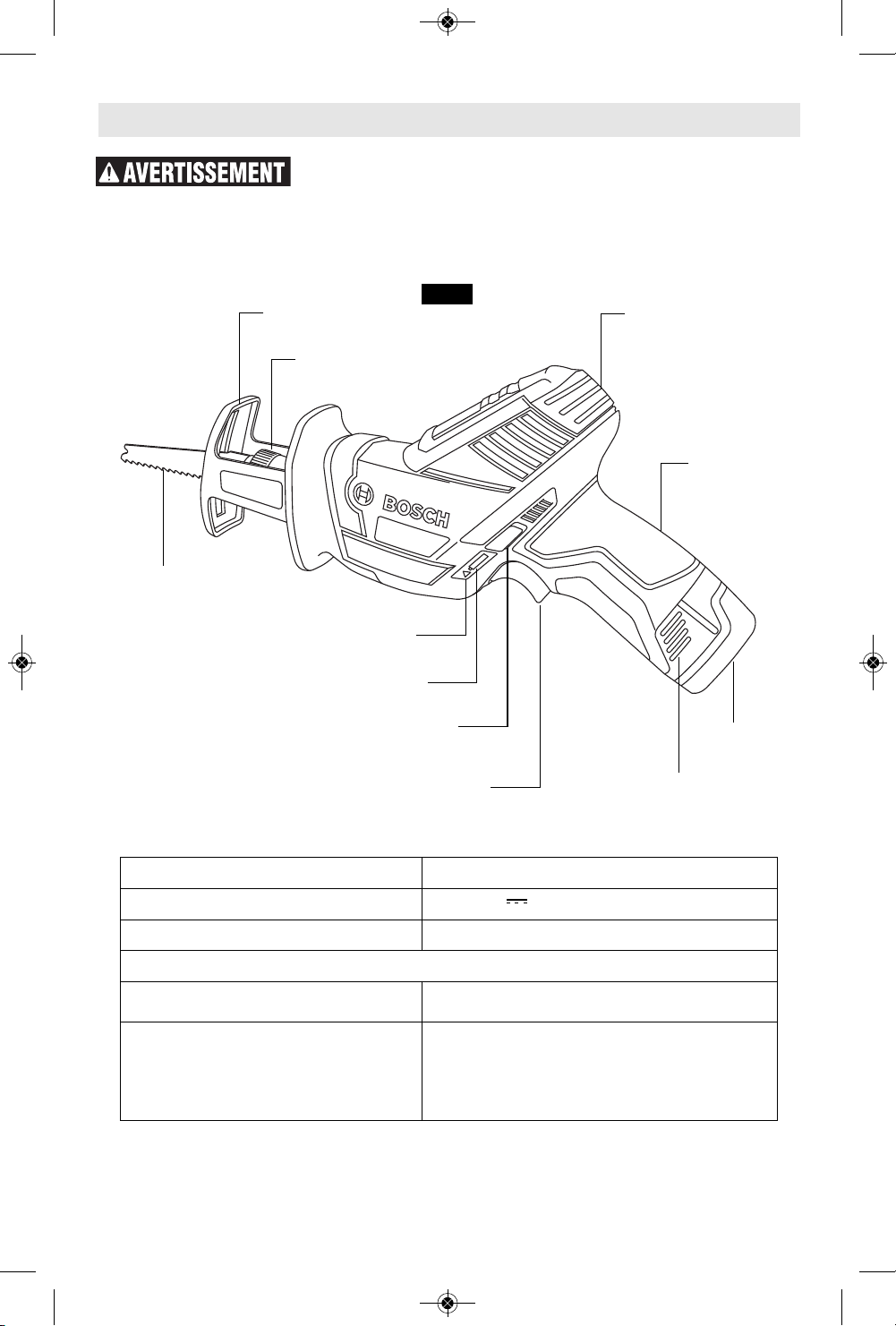

Description fonctionnelle et spécifications

Scie égoïne sans fil PS60

POIGNÉE

CAOUTCHOUTÉE

TOUCHES DE

DEVERROUILLAGE

DES PILES

BLOC-PILES

TÉMOINS D'ÉTAT DE CHARGE DES PILES

GÂCHETTE DE COMMANDE

A VITESSE VARIABLE

OUVERTURES DE

VENTILATION

PORTE-LAME

LAME DE SCIE

SABOT

INTERRUPTEUR DE BLOCAGE

TÉMOIN ROUGE

Numéro de modèle PS60

Tension nominale

10,8V/12V MAX

Régime à vide n

0–3 000/min (SPM)

Capacités maximales

Longueur de la course 0,57 po / 14,5mm

Température ambiante autorisée

– pendant la charge

– pendant le fonctionnement

– pendant le stockage

32...113 °F (0...+45 °C)

–4...122 °F (–20...+50 °C)

32…122 °F (0…+50 °C)

Débranchez le bloc-piles de l'outil avant d'effectuer tout

assemblage ou réglage, ou de changer des accessoires. Ces

mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de

l'outil.

Fig. 1

Bloc-piles/chargeurs

Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 20

-21-

Assemblage

Insertion et retrait du bloc-

piles

Si les

touches de

déverrouillage du bloc-piles sont

fissurées ou endommagées d'une

quelconque autre façon, n'insérez pas

le bloc-piles dans l'outil. Le bloc-piles

risquerait de tomber pendant

l'utilisation.

Enlevez le bloc-piles de l’outil en

pinçant les deux côtés à la hauteur des

touches de déverrouillage et en le tirant

vers le bas (Fig. 2).

Pour remettre le bloc dans l’outil,

glissez-le dans l’ouverture jusqu’à ce

qu’il se verrouille en place. Ne forcez

pas outre mesure.

Apprêt de la scie

CHOIX DE LAME

Aucune lame ne peut suffire

adéquatement à toutes les tâches.

Certains matériaux requièrent des lames

spéciales. Étant donné que votre scie

va-et-vient peut tailler tant de matériaux,

BOSCH met plusieurs types de lames à

votre disposition. Pour de meilleurs

résultats, prenez soin de choisir la lame

qui convient.

MONTAGE D’UNE LAME

1. Insérez la lame dans le porte-lame en

faisant tourner la bague dans le sens

de la flèche jusqu’à ce qu’elle s’arrête

(Fig. 3).

2. Insérez une lame dans la fente

d’insertion de lame jusqu’à ce que

l’épaulement de la lame repose

contre la bague.

3. Relâchez la bague, et la bague à

ressort assujettira fermement la

lame. (Remarque : si la bague ne

revient pas dans sa position d’origine,

faites-la tourner dans le sens

contraire de celui de la flèche.)

4. Tirez et poussez sur la lame pour

vous assurer que la goupille du

boîtier de porte-lame pénètre dans le

trou de la lame afin de maintenir

celle-ci fermement en place. La lame

peut être montée avec les dents

tournées soit vers le bas, soit vers le

haut.

5. Pour retirer la lame, faites tourner la

bague dans le sens de la flèche tout

en faisant sortir la lame de la fente

d’insertion. (Remarque : faites très

attention car il se peut que la lame

soit très chaude.)

Assurez-vous

q u e

l’extrémité avant de la lame dépasse

du sabot sur toute la course de la lame.

N’utilisez pas de lames spéciales très

courtes ou de lames qui sont tordues

de manière significative. La lame ne

doit pas toucher le sabot. Les lames

trop courtes ou tordues risquent de se

coincer à l’intérieur du sabot et de

casser.

POSITION

OUVERTE

BAGUE

FENTE D’INSERTION

DE LAME

Fig. 3

LAME DE SCIE

Débranchez le bloc-piles de l'outil avant d'effectuer tout

assemblage ou réglage, ou de changer des accessoires. Ces

mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de

l'outil.

TOUCHES DE

DEVERROUILLAGE

DES PILES

Fig. 2

2610051984.qxp_PS60 3/17/20 9:48 AM Page 21

-22-

Protection contre les

décharges profondes

La pile lithium-ion est protégée contre

les décharges profondes par un système

ECP (Electronic Cell Protection). La pile

lithium-ion est protégée contre les

décharges profondes par un système

ECP (Electronic Cell Protection).

Lorsque la pile est vide, l'outil est mis

automatiquement hors service au moyen

d'un circuit de protection.

Interrupteur de blocage

Votre outil est pourvu d'un interrupteur

de blocage situé au-dessus de la

gâchette. Ce levier est conçu pour

verrouiller la gâchette dans la position

de blocage (OFF) afin d'éviter à la fois

une mise en marche par inadvertance et

une décharge accidentelle des piles.

Pour activer le mécanisme de blocage

de la gâchette, faites glisser

l'interrupteur le plus à droite possible

(Fig. 1).

Pour débloquer la gâchette, faites

glisser l'interrupteur le plus à gauche

possible.

Gâchette de commande à

vitesse variable

Votre outil est équipé d'une gâchette de

commande à vitesse variable. L'outil

peut être mis en marche ou à l'arrêt en

appuyant sur la gâchette ou en

relâchant celle-ci. Selon la pression que

vous exercez sur la gâchette, vous êtes

en mesure d'ajuster la vitesse de course

du piston de la lame entre les valeurs

minimale et maximale spécifiées sur la

plaque signalétique. Exercez plus de

pression pour augmenter la vitesse et

relâchez la pression pour diminuer la

vitesse.

Témoins d'état de charge

des piles

Votre outil est équipé d’une témoins

d'état de charge (Fig. 1). Les témoins

montrent l’état de charge des piles

pendant quelques secondes quand on

appuie à moitié ou à fond sur la

gâchette de marche/arrêt.

Témoin d’indication de

température excessive/de

calage

Votre outil a un témoin rouge incorporé

pour protéger le moteur et le bloc-piles

(Fig. 1).

Si le témoin rouge s’allume en continu,

cela signifie que la température des

piles est trop élevée et que l’outil va se

mettre automatiquement à l’arrêt.

Éteignez l’outil et laissez les piles

refroidir avant de recommencer à vous

en servir.

Si le témoin rouge clignote, cela signifie

que l’outil a calé et que l’outil va se

mettre automatiquement à l’arrêt.

Extirpez simplement l’outil du matériau

dans lequel il a calé, et il se remettra

alors en marche à la vitesse

sélectionnée.

Utilisation de la scie

T e n e z

toujours la

scie par le manchon isolé situé sur le

devant du boîtier. Si vous sciez en

aveugle dans un endroit contenant des

fils sous tension, vous risquez un choc

électrique ou une électrocution.

1. Brider fermement la pièce.

2. Faire un trait de scie et saisir l’outil

en mettant une main sur la poignée

et l’autre sur le manchon en

caoutchouc recouvrant le boîtier

avant.

3. Appuyez fermement le sabot contre

la pièce pour minimiser la force de

réaction (soubresauts) et les

DEL Capacité

Illumination continue 3 x vert > 2/3

Illumination continue 2 x vert > 1/3

Illumination continue 1 x vert < 1/3

Illumination clignotante 1 x vert réserve

Consignes de fonctionnement

Débranchez le bloc-piles de l'outil avant d'effectuer tout

assemblage ou réglage, ou de changer des accessoires. Ces

mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de

l'outil.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 22

-23-

vibrations.

4. Appuyez sur la gâchette pour

démarrer l’outil. Laissez la scie

atteindre son plein régime avant de

commencer à scier. Guidez la scie

pour que la lame suive le trait de scie.

CONSEILS POUR LE SCIAGE

Suivez ces quelques conseils simples

pour réduire l’usure de la pièce et de

l’outil et la fatigue de l’utilisateur.

1. Les lames scient en tirant lors de la

course de retour. Pour les travaux

fins tels que les panneaux ou la fibre

de verre, mettez le côté vu du

panneau en dessous (et sciez sur

l’envers).

2. Utilisez une lame qui convient au

matériau à scier et ayez des lames de

rechange à portée de main pour

remplacer les lames émoussées.

Remplacez immédiatement les lames

fissurées ou tordues.

3. Choisissez la vitesse de coupe qui

convient.

4. Pour réduire le risque de blessures,

assurez-vous que la lame dépasse

toujours du sabot et de la pièce sur

toute sa course. Si l’avant de la lame

heurte le sabot ou la pièce, la lame

risque de se fracasser.

5. Lorsqu’on scie du métal :

- Lubrifiez pour scier plus

facilement, plus régulièrement et

plus rapidement et pour allonger la

durée de vie de la lame.

- Pour les métaux non ferreux,

l’aluminium, le bronze ou le laiton

mettez de la cire en bâton sur la

lame.

- Pour les métaux ferreux , le fer et

l’acier mettez de l’huile à machine

ou de l’huile de coupe sur la

surface à scier.

6. Pour scier des métaux fins, mettez la

pièce en sandwich entre deux chutes

de bois. Bridez l’ensemble ou mettez-

le dans un étau. Si le bridage est

suffisant, une seule chute de bois sur

le dessus suffit. Faites votre tracé sur

la chute de bois.

7. Ne forcez pas sur la scie. Laissez la

lame et la scie faire le travail.

SCIAGES D’ÉVIDEMENTS/EN PLONGÉE

La scie égoïne peut être utilisée pour

faire des coupes en plongeant dans les

matériaux mous (comme par exemple le

bois ou les matériaux de construction

légers pour murs) sans faire d’avant-

trou (Fig. 4).

1. Tracez la ligne de coupe sur la pièce.

2. Maintenez le bord de la semelle

fermement appuyé sur le matériau.

3. Placez la pointe de la lame (au repos)

sur la ligne de coupe.

4. Inclinez la scie de sorte que la lame

ne touche pas au matériau.

Consignes de fonctionnement

NON OUI

Fig. 4

Fig. 5

2610051984.qxp_PS60 3/17/20 9:48 AM Page 23

-24-

Consignes de fonctionnement

5. Appuyez sur la gâchette, puis pivotez

soigneusement la lame sur le

matériau.

6. Quand la lame pénètre dans le

matériau, continuez à scier le long du

tracé.

REMARQUES :

Pour faciliter le sciage en plongée,

utilisez une lame épaisse, montez-la

avec les dents vers le haut et tenez la

scie à l’envers comme illustré (Fig. 5).

Ne sciez pas en plongeant dans le métal.

Dans les matériaux épais et dans les

matériaux durs comme le métal, il ne

faut pas scier en plongeant. Pour scier

ces matériaux à l’égoïne, il est impératif

de partir du bord de la pièce ou d’un

avant-trou débouchant d’un diamètre

suffisant pour accommoder la lame.

L’utilisation

d’accessoires

non mentionnés dans ce mode

d’emploi risque de présenter un

danger.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 24

-25-

Entretien

Service

IL N’EXISTE

L’INTÉRIEUR AUCUNE PIÈCE

SUSCEPTIBLE D’ÊTRE ENTRE TENUE

PAR L’UTILISATEUR. L’entretien

préventif exécuté par des personnes

non autorisés peut entraîner un

positionnement erroné des

composants et des fils internes, ce qui

peut présenter de graves dangers.

Nous recommandons de confier toute

intervention d’entretien sur l’outil à un

centre de service-usine Bosch ou à un

centre de service après-vente Bosch

agréé. TECHNI CIENS : Débranchez l’outil

et/ou le chargeur de la source de

courant avant d’entretenir.

Piles

Faire attention aux blocs-piles qui

approchent la fin de leur vie. Si vous

remarquez une diminution dans les

performances de votre outil ou une

durée de fonctionnement réduite de

manière significative entre charges, il

est temps de remplacer le bloc-piles.

S’il n’est pas remplacé, il se peut qu’il

endommage le chargeur ou que l’outil

fonctionne incorrectement.

Graissage de l’outil

Votre outil Bosch a été graissé de

manière appropriée et il est prêt à

l’usage.

Moteurs

Le moteur de votre outil a été conçu

pour de nombreuses heures d’utilisation

fiable. Pour maintenir l’efficacité

maximale du moteur, nous

recommandons de l’examiner tous les

six mois. Seul un moteur de

remplacement Bosch authentique,

conçu spécialement pour votre outil,

doit être utilisé.

Nettoyage

Certains agents

de nettoyage et

certains dissolvants abîment les pièces

en plastique. Parmi ceux-ci se trouvent:

l’essence, le tétrachlorure de carbone,

les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents

domestiques qui en contiennent.

Gardez les prises d’air et les

interrupteurs propres et libres de

débris. N’essayez pas de les nettoyer en

introduisant des objets pointus dans

leurs ouvertures.

Pour éviter les accidents, débranchez toujours le bloc-piles de

l'outil avant toute opération de maintenance ou de nettoyage.

Accessoires et attachements

L’utilisation d’autres accessoires ou attachements non

spécifiés dans ce mode d’emploi pourrait être dangereuse.

Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de

corrosion et de détérioration.

Équipement standard Accessoires et attachements en option

- Lames de scies alternatives Bosch - Sac de transport

2610051984.qxp_PS60 3/17/20 9:48 AM Page 25

-26-

Lea todas las advertencias de seguridad, instrucciones,

ilustraciones y especificaciones suministradas con esta

herramienta eléctrica. Si no se siguen todas las instrucciones que se indican a

continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones

graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta

mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta

mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para

herramientas mecánicas

1. Seguridad del área de

trabajo

a. Mantenga el área de trabajo limpia y

bien iluminada. Las áreas desordenadas

u oscuras invitan a que se produzcan

accidentes.

b. No utilice herramientas mecánicas en

atmósferas explosivas, como por

ejemplo en presencia de líquidos, gases

o polvos inflamables. Las herramientas

mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

c. Mantenga alejados a los niños y a las

personas que estén presentes mientras

esté utilizando una herramienta

mecánica. Las distracciones pueden

hacerle perder el control de la

herramienta.

2. Seguridad eléctrica

a. Los enchufes de las herramientas

mecánicas deben coincidir con el

tomacorriente. No modifique nunca el

enchufe de ningún modo. No use

enchufes adaptadores con herramientas

mecánicas conectadas a tierra (puestas

a tierra). Los enchufes no modificados y

los tomacorrientes coincidentes reducirán

el riesgo de sacudidas eléctricas.

b. Evite el contacto del cuerpo con las

superficies conectadas o puestas a

tierra, tales como tuberías, radiadores,

estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el

cuerpo del operador se conecta o pone a

tierra.

c. No exponga las herramientas mecánicas

a la lluvia o a condiciones mojadas. La

entrada de agua en una herramienta

mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

d. No maltrate el cordón de energía. No

use nunca el cordón para transportar la

herramienta mecánica, tirar de ella o

desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes

afilados o las piezas móviles. Los

cordones dañados o enganchados

Símbolos de seguridad

Las deﬁniciones que aparecen a continuación describen el nivel de gravedad de cada

palabra de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza

para alertarle a usted de posibles peligros de lesiones

corporales. Obedezca todos los mensajes de

seguridad que sigan a este símbolo para evitar

posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se

evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no

se evita, podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no

se evita, podría causar lesiones leves o moderadas.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 26

-27-

aumentan el riesgo de que se produzcan

sacudidas eléctricas.

e. Cuando utilice una herramienta

mecánica en el exterior, use un cordón

de extensión adecuado para uso a la

intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce

el riesgo de que se produzcan sacudidas

eléctricas.

f. Si es inevitable utilizar una herramienta

mecánica en un lugar húmedo, utilice

una fuente de energía protegida por un

interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El

uso de un GFCI reduce el riesgo de

sacudidas eléctricas.

3. Seguridad personal

a. Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando

esté utilizando una herramienta

mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la

influencia de drogas, alcohol o

medicamentos. Un momento de

distracción mientras esté utilizando

herramientas mecánicas podría causar

lesiones corporales graves.

b. Use equipo de protección personal. Use

siempre protección de los ojos. El equipo

de protección, como por ejemplo una

máscara antipolvo, calzado de seguridad

antideslizante, casco o protección de

oídos, utilizado para las condiciones

apropiadas, reducirá las lesiones

corporales.

c. Evite el arranque accidental. Asegúrese

de que el interruptor esté en la posición

de apagado antes de conectar la

herramienta a la fuente de energía y / o

al paquete de batería, levantar la

herramienta o transportarla. Transportar

herramientas mecánicas con un dedo en

el interruptor o encender herramientas

mecánicas que tengan el interruptor en la

posición de encendido invita a que se

produzcan accidentes.

d. Quite todas las llaves de ajuste o de

tuerca antes de encender la herramienta

mecánica. Una llave de tuerca o de ajuste

que se deje colocada en una pieza

giratoria de la herramienta mecánica

podría causar lesiones corporales.

e. No intente alcanzar demasiado lejos.

Mantenga un apoyo de los pies y un

equilibrio apropiados en todo momento.

Esto permite controlar mejor la

herramienta mecánica en situaciones

inesperadas.

f. Vístase adecuadamente. No use ropa

holgada ni alhajas holgadas. Mantenga el

pelo, la ropa y los guantes alejados de

las piezas móviles. La ropa holgada, las

alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

g. Si se proporcionan dispositivos para la

conexión de instalaciones de extracción

y recolección de polvo, asegúrese de

que dichas instalaciones estén

conectadas y se usen correctamente. El

uso de dispositivos de recolección de

polvo puede reducir los peligros

relacionados con el polvo.

h. No deje que la familiaridad obtenida con

el uso frecuente de las herramientas le

haga volverse complaciente e ignorar los

principios de seguridad de las

herramientas. Una acción descuidada

puede causar lesiones graves en una

fracción de segundo.

4. Uso y cuidado de las

herramientas mecánicas

a. No fuerce la herramienta mecánica. Use

la herramienta mecánica correcta para la

aplicación que desee realizar. La

herramienta mecánica correcta hará el

trabajo mejor y con más seguridad a la

capacidad nominal para la que fue

diseñada.

b. No use la herramienta mecánica si el

interruptor no la enciende y apaga. Toda

herramienta mecánica que no se pueda

controlar con el interruptor es peligrosa y

debe ser reparada.

c. Desconecte el enchufe de la fuente de

alimentación y/o retire el paquete de

batería de la herramienta eléctrica, si es

extraíble, antes de hacer cualquier

ajuste, cambiar accesorios o almacenar

herramientas eléctricas. Dichas medidas

preventivas de seguridad reducen el

riesgo de arrancar accidentalmente la

herramienta mecánica.

d. Guarde las herramientas que no esté

usando fuera del alcance de los niños y

no deje que personas que no estén

familiarizadas con la herramienta

Advertencias generales de seguridad para

herramientas mecánicas

2610051984.qxp_PS60 3/17/20 9:48 AM Page 27

-28-

Advertencias generales de seguridad para

herramientas mecánicas

mecánica o con estas instrucciones

utilicen la herramienta. Las herramientas

mecánicas son peligrosas en manos de

usuarios que no hayan recibido

capacitación.

e. Mantenga las herramientas eléctricas y

sus accesorios. Compruebe si hay piezas

móviles desalineadas o atoradas, si hay

piezas rotas y cualquier otra situación

que pueda afectar al funcionamiento de

la herramienta eléctrica. Si la

herramienta eléctrica está dañada, haga

que sea reparada antes de utilizarla.

Muchos accidentes son causados por

herramientas mecánicas mantenidas

deficientemente.

f. Mantenga las herramientas de corte

afiladas y limpias. Es menos probable

que las herramientas de corte mantenidas

apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas

son más fáciles de controlar.

g. Utilice la herramienta mecánica, los

accesorios, las brocas de la herramienta,

etc., de acuerdo con estas instrucciones,

teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a

realizar. El uso de la herramienta

mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría

causar una situación peligrosa.

h. Mantenga secos, limpios y libres de

aceite y grasa los mangos y las

superficies de agarre. Si están

resbalosos, los mangos y las superficies

de agarre no permiten un manejo y un

control seguros de la herramienta en

situaciones inesperadas.

5. Uso y cuidado de las

herramientas alimentadas

por baterías

a. Recargue las baterías solamente con el

cargador especificado por el fabricante.

Un cargador que es adecuado para un

tipo de paquete de batería puede crear

un riesgo de incendio cuando se utiliza

con otro paquete de batería.

b. Utilice las herramientas mecánicas

solamente con paquetes de batería

designados específicamente. El uso de

cualquier otro paquete de batería puede

crear un riesgo de lesiones e incendio.

c. Cuando el paquete de batería no se esté

usando, manténgalo alejado de otros

objetos metálicos, tales como

sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos

pequeños que pueden hacer una

conexión de un terminal a otro. Si se

cortocircuitan los terminales de la batería

uno con otro, se pueden causar

quemaduras o un incendio.

d. En condiciones abusivas, es posible que

se eyecte líquido de la batería. Evite el

contacto. Si se produce un contacto

accidental, enjuáguese con agua. Si el

líquido entra en contacto con los ojos,

obtenga además ayuda médica. El

líquido que salga eyectado de la batería

puede causar irritación o quemaduras.

e. No utilice un paquete de batería o una

herramienta que hayan sido dañados o

modificados. Es posible que las baterías

dañadas o modificadas exhiban un

comportamiento impredecible que cause

un incendio, una explosión o riesgo de

lesiones.

f. No exponga un paquete de batería o una

herramienta a un fuego o una

temperatura excesiva. Es posible que la

exposición a un fuego o una temperatura

superior a 265 °F cause una explosión.

g. Siga todas las instrucciones de carga y

no cargue el paquete de batería ni la

herramienta fuera del intervalo de

temperatura especificado en las

instrucciones. Es posible que realizar una

carga incorrectamente o a temperaturas

que estén fuera del intervalo especificado

dañe la batería y aumente el riesgo de

incendio.

6. Servicio de ajustes y

reparaciones

a. Haga que su herramienta mecánica

reciba servicio de un técnico de

reparaciones calificado, utilizando

únicamente piezas de repuesto

idénticas. Esto asegurará que se

mantenga la seguridad de la herramienta

mecánica.

b. No haga nunca servicio de ajustes y

reparaciones de paquetes de batería

dañados. El servicio de ajustes y

reparaciones de los paquetes de batería

deberá ser realizado únicamente por el

fabricante o por proveedores de servicio

autorizados.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 28

-29-

a. Agarre la herramienta eléctrica

solamente por las superficies de agarre

con aislamiento cuando realice una

operación en la que el accesorio de

corte pueda entrar en contacto con

cables ocultos. Si el accesorio de corte

entra en contacto con un cable con

corriente, eso puede hacer que las partes

metálicas de la herramienta eléctrica que

están al descubierto lleven corriente y

podrían causar una descarga eléctrica al

operador.

b. Use abrazaderas u otro modo práctico

de sujetar y soportar la pieza de trabajo

en una plataforma estable. Si se sujeta la

pieza de trabajo con la mano o contra el

cuerpo, se crea una situación inestable

que podría causar pérdida de control.

c. No taladre, rompa, ni haga trabajo de

sujeción en paredes existentes ni en

otras áreas ciegas donde pueda haber

cables eléctricos. Si esta situación es

inevitable, desconecte todos los fusibles

o cortacircuitos que alimentan este sitio

de trabajo.

d. Mantenga las manos alejadas del área

de corte. No ponga las manos debajo del

material que se esté cortando. La

proximidad de la hoja a las manos queda

oculta a la vista.

e. Mantenga las manos alejadas de la

posición entre la caja de engranajes y la

abrazadera de la hoja de sierra

(émbolo). La abrazadera de la hoja

alternativa (émbolo de la hoja) puede

pellizcarle los dedos.

f. No utilice hojas desafiladas o dañadas.

Las hojas dobladas pueden romperse

fácilmente o causar retroceso.

g. Antes de comenzar a cortar, encienda la

herramienta y deje que la hoja alcance

toda su velocidad. La herramienta puede

rechinar o vibrar si la velocidad de la hoja

es demasiado baja al comienzo del corte

y posiblemente experimentar retroceso.

h. Use siempre anteojos de seguridad o

protección de los ojos cuando utilice

esta herramienta. Use una máscara

antipolvo o un respirador cuando realice

aplicaciones que generen polvo.

i. Sujete firmemente el material antes de

cortarlo. Nunca lo sostenga en la mano o

sobre las piernas. El material pequeño o

delgado puede flexionarse o vibrar con la

hoja, causando pérdida de control.

j. Asegúrese de que todos los tornillos

(pomos) de ajuste y la abrazadera de la

hoja estén apretados antes de hacer un

corte. Los tornillos de ajuste flojos y las

abrazaderas flojas pueden hacer que la

herramienta o la hoja resbalen y el

resultado podría ser pérdida de control.

k. Al quitar la hoja de la herramienta, evite

el contacto con la piel y utilice guantes

de protección adecuados cuando agarre

la hoja o el accesorio. Los accesorios

pueden estar calientes después de un uso

prolongado.

Normas de seguridad para sierras alternativas sin cordón

2610051984.qxp_PS60 3/17/20 9:48 AM Page 29

-30-

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección

personal, como guantes de goma y calzado

de goma de electricista, mejorarán más su

seguridad personal.

Desarrolle un programa de mantenimiento

periódico de la herramienta. Cuando limpie

una herramienta, tenga cuidado de no

desmontar ninguna de sus partes, ya que

los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los

resortes de retorno de los protectores de

seguridad podrían montarse

incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro

de carbono, amoníaco, etc., podrían dañar

las piezas de plástico.

Asegúrese de que el interruptor esté en la

posición de apagado antes de introducir el

paquete de batería. Si se introduce el

paquete de batería en herramientas

mecánicas que tengan el interruptor en la

posición de encendido, se invita a que se

produzcan accidentes.

Cierto polvo

generado por el

lijado, aserrado, amolado y taladrado

mecánicos, y por otras actividades de

construcción, contiene agentes químicos

que se sabe que causan cáncer, defectos

de nacimiento u otros daños sobre la

reproducción. Algunos ejemplos de estos

agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y

otros productos de mampostería, y

• Arsénico y cromo de madera tratada

químicamente.

Su riesgo por causa de estas exposiciones

varía, dependiendo de con cuánta

frecuencia realice este tipo de trabajo. Para

reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada

y trabaje con equipo de seguridad

aprobado, como por ejemplo máscaras

antipolvo que estén diseñadas

especialmente para impedir mediante

filtración el paso de partículas

microscópicas.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 30

-31-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta.

Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos

símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

Ah Amperios-hora (medición de la capacidad de la batería)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀ Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de

superficie, órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición.

Un número más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la

graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con

aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

2610051984.qxp_PS60 3/17/20 9:48 AM Page 31

-32-

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Este símbolo indica que esta herramienta está catalogada por

Underwriters Laboratories.

Este símbolo indica que este componente está reconocido por

Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta está catalogada por la

Canadian Standards Association.

Este símbolo indica que la Canadian Standards Association ha

catalogado esta herramienta indicando que cumple con las normas

estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta cumple con la norma

mexicana oficial (NOM).

Designa el programa de reciclaje de baterías de Li-ion.

Designa el programa de reciclaje de baterías de Ni-Cd.

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta.

Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos

símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 32

-33-

Descripción funcional y especificaciones

Desconecte el paquete de batería de la herramienta antes de

realizar cualquier ensamblaje, ajuste o cambio de accesorios.

Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta

accidentalmente.

Sierra alternativa sin cordón PS60

EMPUÑADURA

CAUCHUTADA

LENGÜETAS DE

LIBERACIÓN DE

LAS BATERÍAS

PAQUETE DE

BATERÍAS

LUCES INDICADORAS DEL ESTADO DE

CARGA DE LA BATERÍA

INTERRUPTOR GATILLO DE

VELOCIDAD VARIABLE CONTROLADA

ABERTURAS DE

VENTILACIÓN

PORTAHOJA

HOJA DE SIERRA

PLACA-BASE

INTERRUPTOR DE BLOQUEO EN APAGADO

LUZ INDICADORA ROJA

Fig. 1

Número de modelo PS60

Tensión nominal

10,8V/12V MÁX

Velocidad sin carga n

0–3 000/min (SPM)

Capacidades máximas

Longitud de carrera 0,57pulg. / 14,5mm

emperatura ambiente permitida

– durante el proceso de carga

– durante la utilización

– durante la almacenamiento

32...113 °F (0...+45 °C)

–4...122 °F (–20...+50 °C)

32…122 °F (0…+50 °C)

Paquetes de batería/Cargadores de baterías:

Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.

2610051984.qxp_PS60 3/17/20 9:48 AM Page 33

-34-

Ensamblaje

Introducción y suelta del

paquete de baterías

Si las

lengüetas de

liberación de la batería están

agrietadas o dañadas de alguna otra

manera, no inserte la batería en la

herramienta. La batería se podría caer

durante la utilización.

Saque el paquete de baterías de la

herramienta presionando sobre ambos

lados de las lengüetas de liberación de

las baterías y tire hacia abajo (Fig. 2).

Para introducir la batería, alinee la

batería e introduzca el paquete de

baterías en la herramienta hasta que

quede fijo en su posición. No lo fuerce.

Preparación de la sierra

SELECCIÓN DE HOJAS

Ninguna hoja puede ser eficaz en todos

los trabajos de corte. Materiales

diferentes requieren hojas diseñadas

especialmente. Como la sierra

alternativa puede cortar tantos

materiales, hay muchos tipos de hojas

BOSCH disponibles. Asegúrese de

utilizar la hoja adecuada para asegurar

un rendimiento de corte adecuado.

INSTALACIÓN DE UNA HOJA

1. Inserte la hoja en el portahoja girando

el collarín en el sentido de la flecha

hasta que se detenga (Fig. 3).

2. Inserte una hoja en la ranura para la

hoja hasta que el hombro de la hoja

descanse contra el collarín.

3. Suelte el collarín y el collarín

accionado por resorte sujetará

firmemente la hoja. (Nota: Si el

collarín no regresa a su posición

original, rote el collarín en sentido

contrario al de la flecha.)

4. Empuje la hoja hacia adentro y tire de

ella hacia afuera para asegurarse de

que el pasador de la carcasa de la

abrazadera atraviese el agujero de la

hoja para sujetarla firmemente. La

hoja puede introducirse con los

dientes orientados hacia abajo o

hacia arriba.

5. Para retirar la hoja, rote el collarín en

el sentido de la flecha mientras jala la

hoja hasta sacarla de la ranura para la

hoja. (Nota: Tenga cuidado, la hoja

puede estar caliente.)

Asegúrese de

que el

extremo delantero de la hoja se

extienda a través de la placa-base a lo

largo de toda la longitud de la carrera.

No utilice hojas especiales que sean

muy cortas o que tengan una

oblicuidad significativa. La hoja no

debe hacer contacto con la placa-base.

Una hoja que sea demasiado corta u

oblicua podría atascarse dentro de la

placa-base y romperse bruscamente.

POSICION

ABIERTA

COLLARÍN

RANURA PARA LA

HOJA

Fig. 3

HOJA DE

SIERRA

Desconecte el paquete de batería de la herramienta antes de

realizar cualquier ensamblaje, ajuste o cambio de accesorios.

Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta

accidentalmente.

LENGÜETAS

LIBERACIÓN

DE LAS

BATERÍAS

Fig. 2

2610051984.qxp_PS60 3/17/20 9:48 AM Page 34

-35-

Instrucciones de funcionamiento

Protección contra la

descarga profunda

La batería de iones de litio está

protegida contra la descarga profunda

por la “protección con células

electrónicas” (Electronic Cell

Protection, ECP). Cuando la batería esté

vacía, la herramienta se apagará por

medio de un circuito protector.

Interruptor de bloqueo en

apagado

La herramienta está equipada con un

interruptor de bloqueo en apagado

ubicado encima del gatillo. Esta palanca

está diseñada para bloquear el gatillo en

la posición de "APAGADO" con el fin de

ayudar a evitar los arranques

accidentales y la descarga accidental de

la batería.

Para activar el bloqueo del gatillo,

mueva el interruptor hasta la posición

completamente hacia la derecha

(Fig. 1).

Para desbloquear el gatillo, mueva el

interruptor hasta la posición

completamente hacia la izquierda.

Interruptor gatillo de

velocidad variable

controlada

La herramienta está equipada con un

interruptor gatillo de velocidad variable

controlada. La herramienta se puede

encender o apagar apretando o soltando

el gatillo. La velocidad de golpeo del

émbolo de la hoja se puede ajustar

desde la velocidad de golpeo mínima

hasta la velocidad de golpeo máxima

indicadas en la placa del fabricante por

medio de la presión que se ejerce sobre

el gatillo. Ejerza más presión para

aumentar la velocidad y disminuya la

presión para reducir la velocidad.

Luces indicadoras del estado

de carga de la batería

Su herramienta está equipada con luces

indicadoras del estado de carga (Fig. 1).

Las luces indicadoras muestran el

estado de carga de la batería durante

unos segundos al presionar el gatillo de

encendido y apagado hasta la mitad de

su recorrido o al presionarlo

completamente.

Luz indicadora de

temperatura y protección

contra paradas

La herramienta tiene una luz indicadora

roja incorporada para proteger el motor

y la batería (Fig. 1).

Si la luz indicadora roja se ilumina

continuamente, la temperatura de la

batería es demasiado alta y la

herramienta se apagará a sí misma

automáticamente. Apague la

herramienta y deje que la batería se

enfríe antes de reanudar el uso.

Si la luz indicadora roja está

parpadeando, la herramienta se ha

detenido y se apagará a sí misma

automáticamente. Simplemente retire la

herramienta del material en el que se

detuvo y la herramienta comenzará a

funcionar de nuevo a la velocidad

seleccionada.

Uso de la sierra

S u j e t e

siempre la

sierra por la funda aislada que está en

la carcasa delantera. Si aserra en un

área ciega en la que haya cables con

corriente, puede sufrir descargas

eléctricas o electrocutarse.

1. Fije la pieza de trabajo firmemente

con abrazaderas.

2. Marque la línea de corte y agarre la

herramienta con una mano en el

Desconecte el paquete de batería de la herramienta antes de

realizar cualquier ensamblaje, ajuste o cambio de accesorios.

Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta

accidentalmente.

Luces LED Capacidad

Iluminación continua 3 x verde > 2/3

Iluminación continua 2 x verde > 1/3

Iluminación continua 1 x verde < 1/3

Luz parpadeante 1 x verde reserva

2610051984.qxp_PS60 3/17/20 9:48 AM Page 35

-36-

mango y la otra mano ubicada en la

funda de goma asilada que está sobre

la carcasa delantera.

3. Mantenga la placa-base de la sierra

firmemente contra la pieza de trabajo

para minimizar la contrafuerza (salto)

y la vibración.

4. Apriete el gatillo para arrancar la

herramienta. Deje que la sierra

alcance toda su velocidad antes de

comenzar el corte. Guíe la sierra de

manera que la hoja se mueva a lo

largo de la línea marcada.

CONSEJOS PARA ASERRAR

A continuación se dan unos sencillos

consejos que reducirán el desgaste de la

pieza de trabajo y la herramienta, y

harán que el operador se canse menos.

1. Las hojas cortan en la carrera de

retorno o regreso. En piezas de

trabajo finas, como paneles, fibra de

vidrio, etc., coloque el lado bueno de

la pieza de trabajo orientado hacia

abajo.

2. Utilice la hoja de sierra correcta para

el material que se esté cortando y

tenga a mano hojas adicionales para

utilizarlas cuando las otras hojas se

desafilen. Reemplace

inmediatamente las hojas agrietadas

o dobladas.

3. Seleccione la velocidad de corte

apropiada.

4. Para reducir el riesgo de lesiones,

asegúrese de que la hoja se extienda

siempre más allá de la placa-base y la

pieza de trabajo a lo largo de toda la

carrera. Las hojas pueden hacerse

pedazos si su parte delantera golpea

la pieza de trabajo y/o la placa-base.

5. Al cortar metal:

- Aplique un lubricante para realizar

cortes más fáciles, suaves y

rápidos, así como para prolongar la

duración de la hoja.

- Para metales no ferrosos, aluminio,

bronce o latón, utilice una barra de

cera en la hoja.

- Para metales ferrosos, hierro y

acero, utilice un aceite para

maquinaria o de corte a lo largo de

la superficie que se vaya a cortar.

6. Cuando corte metal delgado, ponga

el material entre dos pedazos de

madera de desecho. Fíjelo con

abrazaderas o póngalo en un tornillo

de carpintero de banco. Puede

utilizarse una pieza de madera en la

parte superior del metal con sujeción

adecuada con abrazaderas. Coloque

las líneas de corte o el diseño de

corte sobre la madera.

7. No fuerce el corte. Deje que la sierra

y la hoja hagan el trabajo.

CORTES DE BOLSILLO Y POR

PENETRACIÓN

La sierra alternativa puede utilizarse

para hace cortes por penetración en

material más blando (por ejemplo, en

madera o materiales de construcción

ligeros para paredes) sin tener que

hacer un agujero de comienzo (Fig. 4).

1. Marque la línea que se va a cortar

claramente sobre la pieza de trabajo.

2. Coloque la herramienta con un lado

de la placa-base apoyado firmemente

contra el material.

3. Coloque la punta de la hoja (sin estar

en marcha) sobre la línea que se va a

cortar.

4. ncline la sierra para que la hoja no

toque la pieza de trabajo.

5. Apriete el interruptor gatillo y

cuidadosamente haga que la hoja de

Instrucciones de funcionamiento

INCORRECTO CORRECTO

Fig. 4

2610051984.qxp_PS60 3/17/20 9:48 AM Page 36

sierra en movimiento vaya

penetrando en el material.

6. Después de que la hoja haya

atravesado la pieza de trabajo,

continúe aserrando a lo largo del

trazado marcado.

NOTAS:

Para facilitar la realización de cortes por

penetración, utilice una hoja de calibre

pesado, instale la hoja con los dientes

orientados hacia arriba y sostenga la

sierra en posición invertida de la manera

que se muestra en la ilustración (Fig. 5).

No haga cortes por penetración en

superficies metálicas.

En materiales gruesos y en materiales

más duros, como metal, no debe

intentarse hacer cortes por penetración.

Dichos materiales pueden cortarse con

la sierra alternativa solamente

comenzando el corte desde el borde del

material o desde un agujero hecho a

través de todo el material que sea lo

suficientemente grande como para

acoplar la hoja de sierra.

El uso de cualquier accesorio no

especificado en este manual puede

crear un peligro.

-37-

Instrucciones de funcionamiento

Fig. 5

2610051984.qxp_PS60 3/17/20 9:48 AM Page 37

-38-

Mantenimiento

Servicio

NO HAY

PIEZAS EN EL

INTERIOR QUE PUEDAN SER

AJUSTADAS O REPA RA DAS POR EL

USUARIO. El mantenimiento preventivo

realizado por personal no autorizado

pude dar lugar a la colocación inco rrec -

ta de cables y componentes internos

que podría constituir un peligro serio.

Recomendamos que todo el servicio de

las herramientas sea realizado en un

Centro de servicio de fábrica Bosch o en

una Estación de servicio Bosch

autorizada. TECNICOS DE

REPARACIONES: Desconecten la

herramienta y/o el cargador de la fuente

de energía antes de realizar servicio de

ajustes y reparaciones.

Baterías

Esté alerta a los paquetes de baterías

que estén aproximándose al final de su

vida útil. Si observa una disminución

del rendimiento de la herramienta o un

tiempo de funcionamiento

significativamente más corto entre

cargas, entonces ha llegado el momento

de cambiar el paquete de baterías. Si

no se hace esto, el resultado puede ser

que la herramienta funcione

incorrectamente o que el cargador se

dañe.

Lubricacion de las

herramientas

Su herramienta Bosch ha sido lubricada

adecuadamente y está lista para la

utilización.

Motores

El motor de la herramienta ha sido

diseñado para muchas horas de servicio

fiable. Para mantener un rendimiento

óptimo del mo tor, recomendamos que

éste sea examinado cada seis me ses.

Sólo se debe usar un motor de repuesto

Bosch genuino diseñado especialmente

para la herramienta.

Limpieza

Ciertos agentes

de limpieza y

disol ventes dañan las piezas de

plástico. Algunos de es tos son: gasolina,

tetracloruro de carbono, disolventes de

limpie za clorados, amoníaco y

detergentes domésticos que contienen

amoníaco.

Las aberturas de ventilación y las

palancas de interruptor deben

mantenerse limpias y libres de materias

extrañas. No intente lim piar

introduciendo objetos puntiagudos a

través de las aberturas.

Para evitar accidentes, desconecte siempre el paquete de

batería de la herramienta antes de realizar servicio de ajustes y

reparaciones o limpieza.

Accesorios y aditamentos

Es posible que el uso de cualquier otro aditamento o

accesorio no especificado en este manual cree un peligro.

Almacene los accesorios en un ambiente seco y templado para evitar la corrosión y

el deterioro.

Equipo estándar Accesorios y aditamentos opcionales

- Hojas de sierra alternativa Bosch - Bolsa de transporte

2610051984.qxp_PS60 3/17/20 9:48 AM Page 38

-39-

Notes / Remarques / Notas

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

2610051984.qxp_PS60 3/17/20 9:48 AM Page 39

2610051984 03/20

IMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in material

or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the

xtent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are defective in material or

workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service Station. To make a claim under

this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any BOSCH Factory Service Center or

uthorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES, SANDING

ELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

NY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIANPRO V INCES DO

NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS)

ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR

IMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S.,

ROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

HIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE

COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront exempts de

vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L’ACHETEUR

ous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l’obligation de remplacer ou

réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à

quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette

arantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez

consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES

E SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES PROVINCES

CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS

E S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS

AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES

N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS

OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES DIFFÉRENTS

ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET AU

COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR BOSCH

LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero de

banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION DEL

VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita

por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas inco -

rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar

una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa,

con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas

mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS

PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y

ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA

LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO. ALGUNOS

ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE VARIAN DE

ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS ESTADOS

UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN CONTACTO

CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México, C.P.

50070, Tel. (722) 2792300

!2610051984!
