Makita XWH02Z 18V LXT Cordless 320 PSI 0.7 GPM Power User Manual

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

Cordless Pressure Washer

Hidrolavadora Inalámbrica de

Presión

XWH02

IMPORTANT: Read Before Using.

IMPORTANTE: Lea antes de usar.

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: XWH02

Max. ow rate

[Tank water supply / Mains water supply]

3.0 / 5.3 L/min (0.79 / 1.40 gpm)

Water ow rate

High mode 2.5 L/min (0.66 gpm)

Low mode 1.5 L/min (0.40 gpm)

Max. working pressure 2.4 MPa (348 PSI)

Working pressure

High mode

[Tank water supply /

Mains water supply]

2.0 / 2.2 MPa (290 / 319 PSI)

Low mode

[Tank water supply /

Mains water supply]

0.8 / 0.8 MPa (116 / 116 PSI)

Max. feed pressure 0.5 MPa (73 PSI)

Max. feed temperature 40°C (104°F)

Max. suction height 2.0 m (6.6 ft)

Rated voltage D.C. 18 V

Dimensions

[L x W x H]

888 mm x 99 mm x 239 mm (35″ x 3-7/8″ x 9-3/8″)

Weight 2.3 - 2.7kg (5.1 - 6.0 lbs)

*1 : Without nozzle

*2 : Spray pattern 15°

*3 : With 5in1 nozzle and extension

• Due to our continuing program of research and development, the specications herein are subject to change

without notice.

• Specications may di󰀨er from country to country.

• The weight may di󰀨er depending on the attachment(s), including the battery cartridge. The lightest and heavi-

est combinations, according to EPTA-Procedure 01/2014, are shown in the table.

Applicable battery cartridge and charger

Battery cartridge BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Charger DC18RC / DC18RD / DC18SD / DC18SE / DC18SF / DC18SH /

DC18WC

• Some of the battery cartridges and chargers listed above may not be available depending on your region of

residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

and chargers may cause injury and/or re.

WARNING: Do not use a corded power supply such as battery adapter or portable power pack with

this machine. The cable of such power supply may hinder the operation and result in personal injury.

3 ENGLISH

SAFETY WARNINGS

IMPORTANT SAFETY

INSTRUCTIONS

WARNING: Read all safety warnings and

instructions. Failure to follow the warnings and

instructions may result in electric shock, re and/or

serious injury.

Save all warnings and instruc-

tions for future reference.

WARNING – When using this product basic pre-

cautions should always be followed, including the

following:

1. Read all the instructions before using the

product.

2. To reduce the risk of injury, close supervision

is necessary when a product is used near

children.

3. Know how to stop the product and bleed pres-

sures quickly. Be thoroughly familiar with the

controls.

4. Stay alert – watch what you are doing.

5. Do not operate the product when fatigued or

under the inuence of alcohol or drugs.

6. Keep operating area clear of all persons.

7. Do not overreach or stand on unstable sup-

port. Keep good footing and balance at all

times.

8. Follow the maintenance instructions specied

in the manual.

WARNING – Risk of Injection or Injury– Do Not

Direct Discharge Stream At Persons.

Work area safety

1. Always place the pressure washer body on a

level and stable surface. Avoid areas where the

ejected water will run or pool.

2. Before cleaning, check the surroundings

and objects to be cleaned. Pressure jets can

scrape away paint or other surface treatments

including toxic chemicals. Take the preventive

measures if necessary.

3. Be careful not to trip over by the hose of the

pressure washer. Always be aware of the con-

guration of the hose during operation.

4. During use, a small amount of water will come

out from the bottom of the pressure washer.

Be careful not to operate the tool above the

areas where you do not want them to be wet.

Personal safety

1. To protect against the jet and objects by the

jet, operators should wear appropriate cloth-

ing such as safety boots, safety gloves, safety

helmets with visors, hearing protection, etc.

2. Do not use the pressure washer within range

of persons unless they wear protective

clothing.

3. To reduce the risk of injury, close supervision

is necessary when the product is used near

children.

4. If connection is made to a potable water sys-

tem, the system shall be protected against

backow.

5. Water that has owed through backow pre-

venter is considered to be non-potable.

Electrical safety

1. Never touch battery cartridges with wet hands.

2. Do not use the appliance if the important parts

of the appliance are damaged, e.g. safety

devices, pressure hoses.

3. Avoid dangerous environment. Don't use the

tool in damp or wet locations or expose it to

rain. Water entering the tool will increase the

risk of electric shock.

Power tool use and care

1. Read all the instructions before using the

product.

2. Know how to stop the pressure washer and

bleed pressures quickly. Be thoroughly famil-

iar with the controls.

3. Pressure water must not be directed at people,

live electrical equipment, or the appliance

itself.

4. This appliance is not intended for use by per-

sons (including children) with reduced physi-

cal, sensory, or mental capabilities, or lack of

experience and knowledge.

5. Children should be supervised to ensure that

they do not play with the appliance.

6. Do not spray ammable and/or toxic liquids.

This may cause an explosion, intoxication, or

damage to the appliance.

7. Do not direct the jet against yourself or others

in order to clean clothes or footwear.

8. Pressure hoses, ttings and couplings are

important for the safety of the appliance. Use

only hoses, ttings and couplings recom-

mended by the manufacturer.

9. Follow the instructions when changing

accessories.

10. Keep handles dry, clean, and free of oil or

grease.

11. Do not run the pressure washer without water

for longer than one minute. It will damage the

motor, resulting in malfunction.

12. Always turn o󰀨 the power and shut o󰀨 the

water mains when leaving the pressure washer

unattended.

13. Be wary of the kickback. The appliance recoils

when the pressure jet is ejected from the noz-

zle. Hold the appliance rmly to prevent acci-

dental injuries.

14. Check for damaged or worn parts before use.

Also make sure that the hose is properly con-

nected and there is no leakage during opera-

tion. Operating the appliance with functional

defects may cause an accident.

15. Do not pull the hose to move the pressure

washer body. This will damage the hose and

connecting parts and result in a short circuit

4 ENGLISH

or functional defects.

16. Do not put heavy objects on the hose or let

vehicles drive over it.

17. Always discharge the residual pressure in the

appliance before disconnecting the hose.

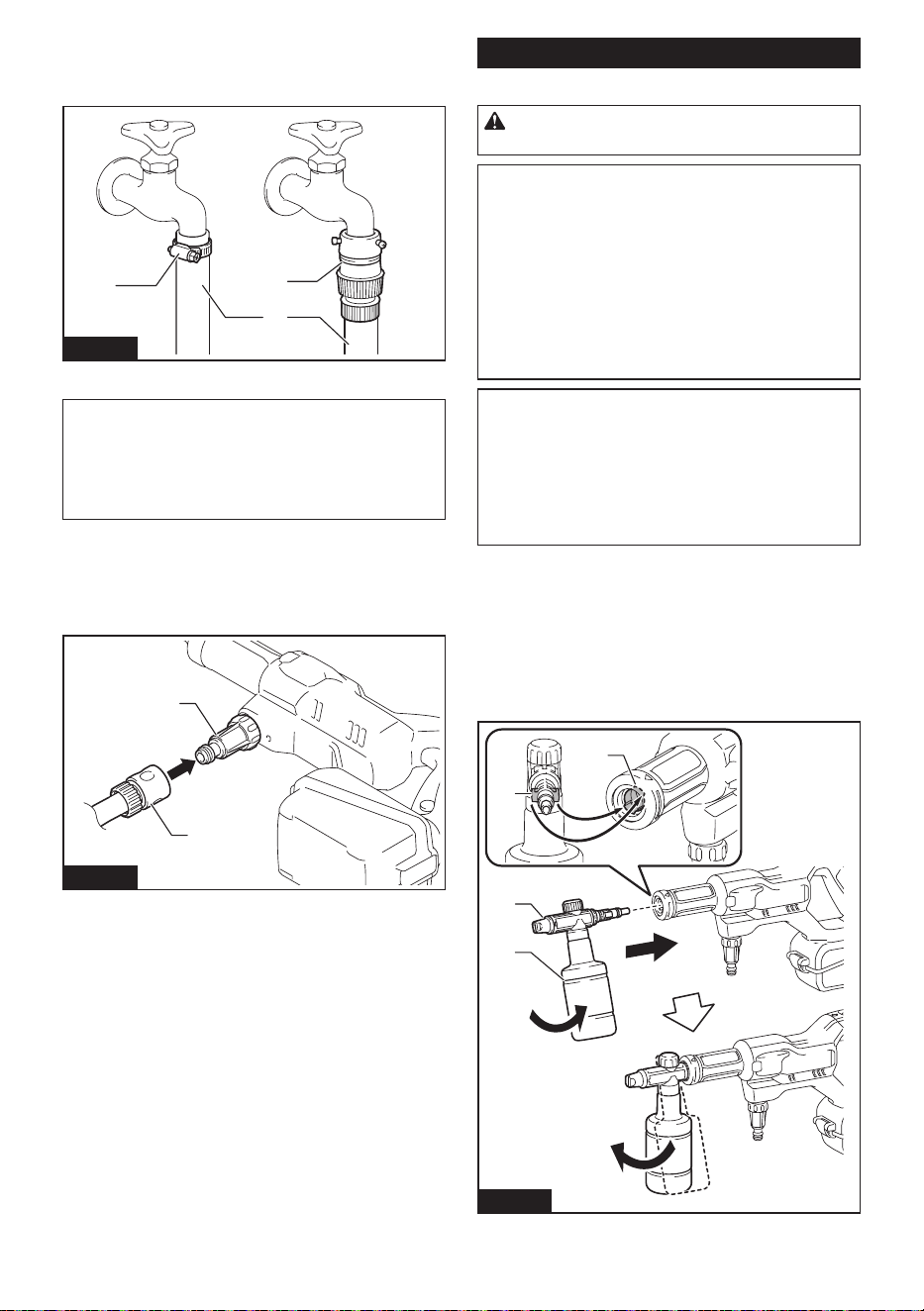

18. When connecting the hose to the water mains,

observe the instructions of your local water-

works department or company.

19. If the pressure washer is dropped or hits

against a hard object, be sure to check for

damage and crack. Using the pressure washer

damaged may generate smoke, re, or cause

electric shock, which result in personal injury.

20. Prevent unintentional starting. Ensure the

switch is in the o󰀨-position before connecting

to battery pack, picking up or carrying the

appliance. Carrying the appliance with your nger

on the switch or energizing appliance that have

the switch on invites accidents.

21. Disconnect the battery pack from the appli-

ance before making any adjustments, chang-

ing accessories, or storing appliance. Such

preventive safety measures reduce the risk of

starting the appliance accidentally.

22. Do not modify or attempt to repair the appli-

ance or the battery pack except as indicated in

the instructions for use and care.

23. Be sure that an object or area to be cleaned is

durable against watering. Otherwise may cause

damage to the item or site resulting in personal

injury.

Battery tool use and care

1. Recharge only with the charger specied by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of re

when used with another battery pack.

2. Use power tools only with specically desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and re.

3. When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery termi-

nals together may cause burns or a re.

4. Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If con-

tact accidentally occurs, ush with water. If

liquid contacts eyes, additionally seek medical

help. Liquid ejected from the battery may cause

irritation or burns.

5. Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behaviour resulting in

re, explosion or risk of injury.

6. Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 130 °C may cause explosion.

7. Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specied in the instruc-

tions. Charging improperly or at temperatures

outside the specied range may damage the

battery and increase the risk of re.

Service

1. Follow the maintenance instructions specied

in the manual.

2. To ensure appliance safety, use only original

spare parts from the manufacturer or approved

by the manufacturer.

3. Have your pressure washer serviced by a

qualied repair person using only identical

replacement parts. This will ensure that the

safety of the pressure washer is maintained.

4. In case of breakdown or malfunction of the

pressure washer, immediately switch it o󰀨 and

remove the battery cartridge(s). Contact your

local dealer or service center.

Additional safety warnings

1. Do not use the tool when there is a risk of

lightning.

2. When you use the tool on muddy ground, wet

slope, or slippery place, pay attention to your

footing.

3. Avoid working in poor environment where

increased user fatigue is expected.

4. Do not replace the battery in the rain.

5. Do not submerge the tool into a puddle.

6. When storing the tool, avoid direct sunlight

and rain, and store it in a place where it does

not get hot or humid.

7. After using the tool, remove the adhered dirt

and dry the tool completely before storing.

Depending on the season or the area, there is a

risk of malfunction due to freezing.

8. Do not wet the terminal of battery with liquid

such as water, or submerge the battery. Do not

leave the battery in the rain, nor charge, use,

or store the battery in a damp or wet place. If

the terminal gets wet or liquid enters inside of bat-

tery, the battery may be short circuited and there is

a risk of overheat, re, or explosion.

9. After removing the battery from the tool or

charger, be sure to attach the battery cover to

the battery and store it in a dry place.

10. Do not replace the battery with wet hands.

11. If the appliance is frozen due to cold weather,

contact an authorized service center for

repairs.

12. Comply with the requirements of the local

water supply company.

13. Do not use a corded power supply such as bat-

tery adapter or portable power pack with this

appliance. The cable of such power supply may

hinder the operation and result in personal injury.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product.

MISUSE or failure to follow the safety rules stated

in this instruction manual may cause serious

personal injury.

5 ENGLISH

WARNING: Use of this product can create

dust containing chemicals which may cause

respiratory or other illnesses. Some examples of

these chemicals are compounds found in pesti-

cides, insecticides, fertilizers and herbicides.

Your risk from these exposures varies, depend-

ing on how often you do this type of work. To

reduce your exposure to these chemicals: work

in a well ventilated area, and work with approved

safety equipment, such as those dust masks that

are specially designed to lter out microscopic

particles.

Symbols

The followings show the symbols used for tool.

volts

direct current

megapascal

liter per minute

degrees Celsius

Important safety instructions for

battery cartridge

1. Before using battery cartridge, read all instruc-

tions and cautionary markings on (1) battery

charger, (2) battery, and (3) product using

battery.

2. Do not disassemble or tamper with the battery

cartridge. It may result in a re, excessive heat,

or explosion.

3. If operating time has become excessively

shorter, stop operating immediately. It may

result in a risk of overheating, possible burns

and even an explosion.

4. If electrolyte gets into your eyes, rinse them

out with clear water and seek medical atten-

tion right away. It may result in loss of your

eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any con-

ductive material.

(2) Avoid storing battery cartridge in a con-

tainer with other metal objects such as

nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain.

A battery short can cause a large current

ow, overheating, possible burns and even a

breakdown.

6. Do not store and use the tool and battery car-

tridge in locations where the temperature may

reach or exceed 50 °C (122 °F).

7. Do not incinerate the battery cartridge even if

it is severely damaged or is completely worn

out. The battery cartridge can explode in a re.

8. Do not nail, cut, crush, throw, drop the battery

cartridge, or hit against a hard object to the

battery cartridge. Such conduct may result in a

re, excessive heat, or explosion.

9. Do not use a damaged battery.

10. The contained lithium-ion batteries are subject

to the Dangerous Goods Legislation require-

ments.

For commercial transports e.g. by third parties,

forwarding agents, special requirement on pack-

aging and labeling must be observed.

For preparation of the item being shipped, consult-

ing an expert for hazardous material is required.

Please also observe possibly more detailed

national regulations.

Tape or mask o󰀨 open contacts and pack up the

battery in such a manner that it cannot move

around in the packaging.

11. When disposing the battery cartridge, remove

it from the tool and dispose of it in a safe

place. Follow your local regulations relating to

disposal of battery.

12. Use the batteries only with the products

specied by Makita. Installing the batteries to

non-compliant products may result in a re, exces-

sive heat, explosion, or leak of electrolyte.

13. If the tool is not used for a long period of time,

the battery must be removed from the tool.

14. During and after use, the battery cartridge may

take on heat which can cause burns or low

temperature burns. Pay attention to the han-

dling of hot battery cartridges.

15. Do not touch the terminal of the tool imme-

diately after use as it may get hot enough to

cause burns.

16. Do not allow chips, dust, or soil stuck into the

terminals, holes, and grooves of the battery

cartridge. It may cause heating, catching re,

burst and malfunction of the tool or battery car-

tridge, resulting in burns or personal injury.

17. Unless the tool supports the use near

high-voltage electrical power lines, do not use

the battery cartridge near high-voltage electri-

cal power lines. It may result in a malfunction or

breakdown of the tool or battery cartridge.

18. Keep the battery away from children.

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting

causing res, personal injury and damage. It will

also void the Makita warranty for the Makita tool and

charger.

Tips for maintaining maximum

battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and

charge the battery cartridge when you notice

less tool power.

6 ENGLISH

2. Never recharge a fully charged battery car-

tridge. Overcharging shortens the battery

service life.

3. Charge the battery cartridge with room tem-

perature at 10 °C - 40 °C (50 °F - 104 °F). Let

a hot battery cartridge cool down before

charging it.

4. When not using the battery cartridge, remove

it from the tool or the charger.

5. Charge the battery cartridge if you do not use

it for a long period (more than six months).

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before adjusting or checking function on the tool.

Installing or removing battery

cartridge

CAUTION: Always switch o󰀨 the tool before

installing or removing of the battery cartridge.

CAUTION: Hold the tool and the battery car-

tridge rmly when installing or removing battery

cartridge. Failure to hold the tool and the battery

cartridge rmly may cause them to slip o󰀨 your hands

and result in damage to the tool and battery cartridge

and a personal injury.

CAUTION: Be careful not to pinch your n-

gers when opening or closing the battery cover.

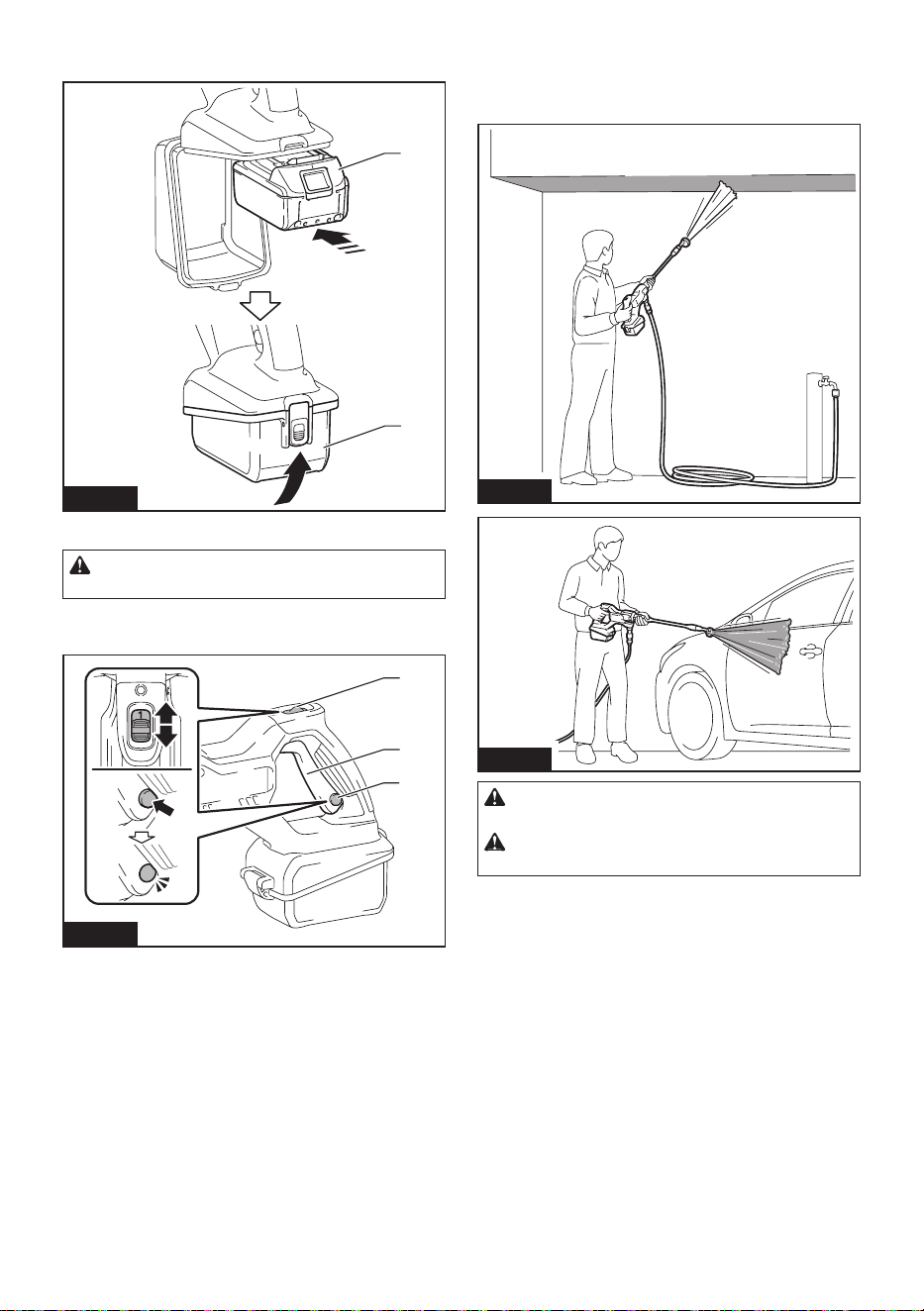

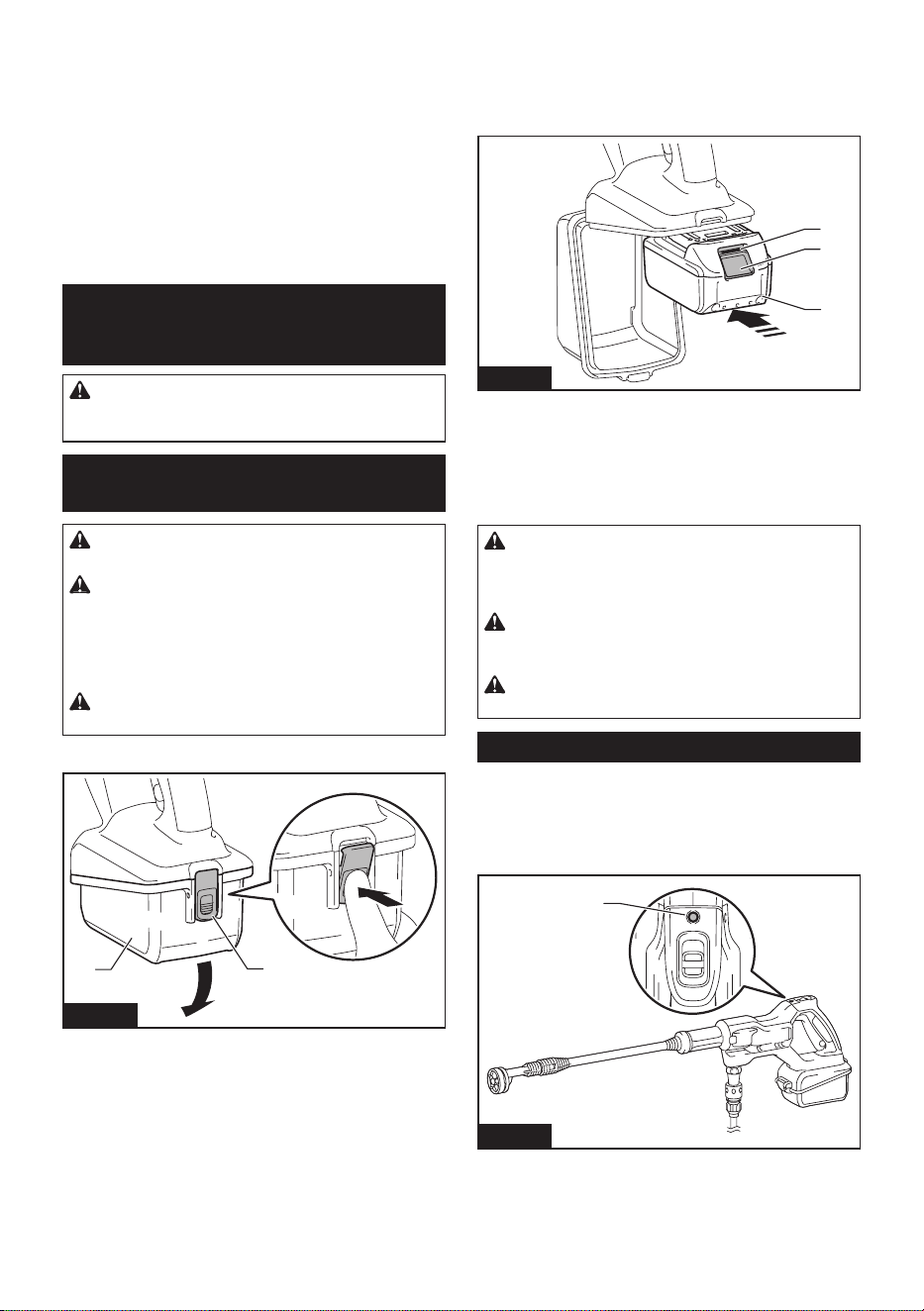

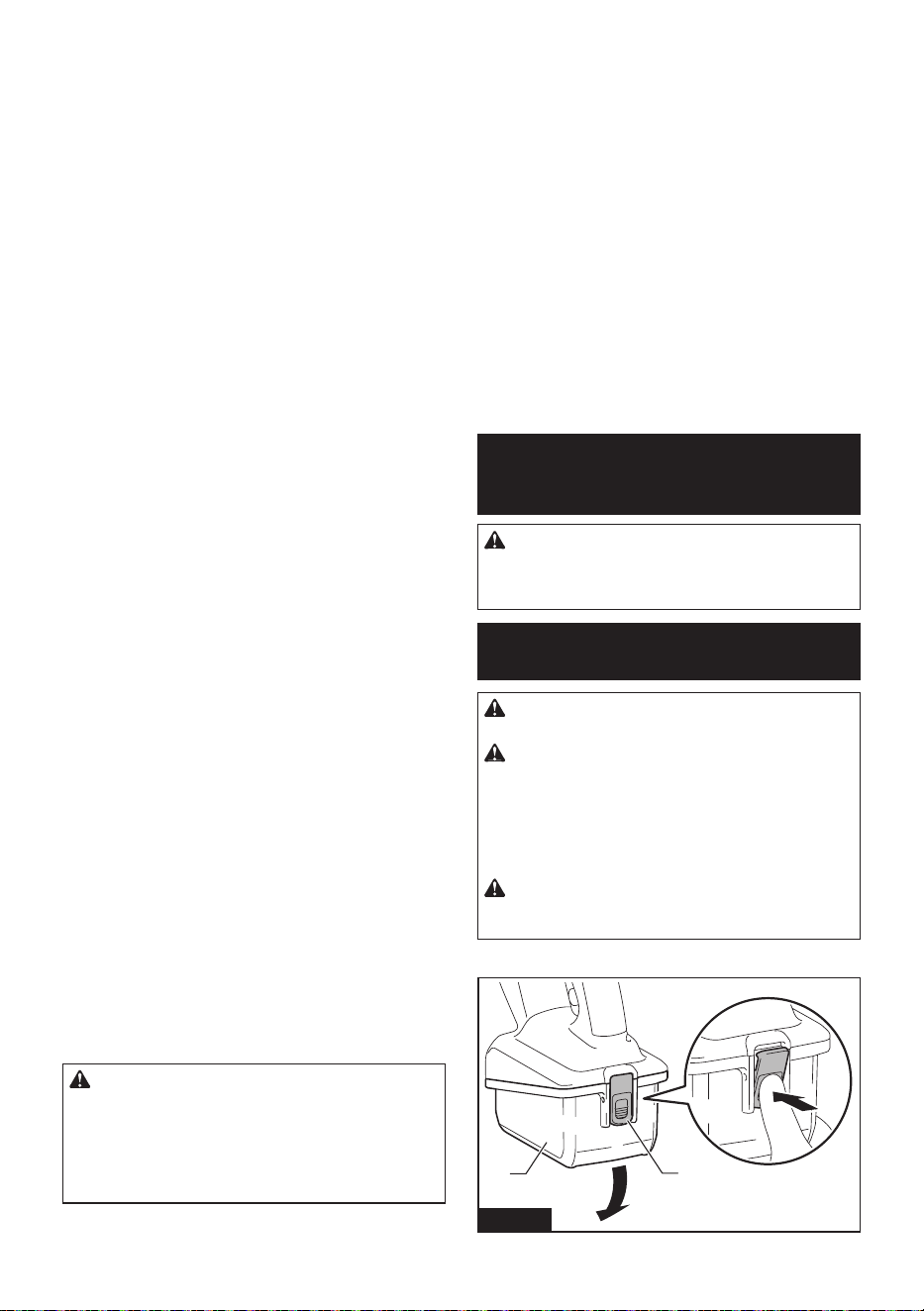

Open the cover while pushing the lock lever.

Fig.1

► 1. Cover 2. Lock lever

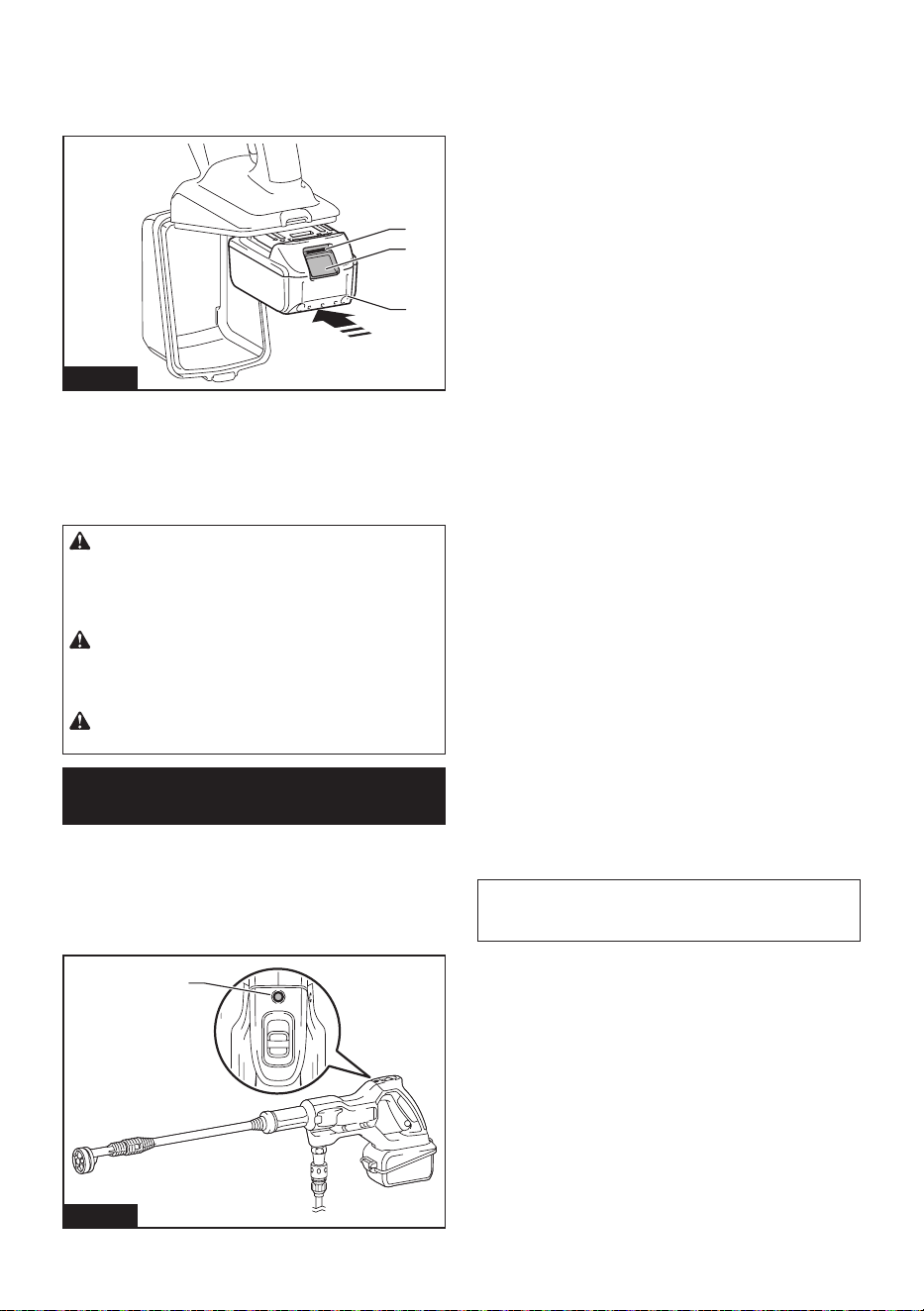

Align the tongue on the battery cartridge with the groove

in the housing and slip it into place. Insert it all the way

until it locks in place with a little click. If you can see

the red indicator as shown in the gure, it is not locked

completely.

Fig.2

► 1. Red indicator 2. Button 3. Battery cartridge

After installing or removing the battery cartridges, be

sure to close the cover.

To remove the battery cartridge, open the cover, slide

the battery cartridge o󰀨 the tool while pushing down the

button on front, then close the cover.

CAUTION: Always install the battery cartridge

fully until the red indicator cannot be seen. If not,

it may accidentally fall out of the tool, causing injury to

you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

CAUTION: Be sure to lock the cover before

operating.

Tool / battery protection system

The tool is equipped with a tool/battery protection

system. This system automatically cuts o󰀨 power to

the motor to extend tool and battery life. The tool will

automatically stop with indication if the tool or battery is

placed under one of the following conditions:

Fig.3

► 1. Indicator

7 ENGLISH

Overload protection

When the tool or battery is operated in a manner that

causes it to draw an abnormally high current, the tool

automatically stops and the red indicator lights up. In

this situation, turn the tool o󰀨 and stop the application

that caused the tool to become overloaded. Then turn

the tool on to restart.

Overheat protection

When the tool or battery is overheated, the tool stops

automatically and the red indicator lights up. In this

situation, let the tool cool down before turning the tool

on again.

Overdischarge protection

When the battery capacity becomes low, the red indi-

cator blinks. When the battery becomes close to empty,

the tool stops automatically and the red indicator lights

up. In this case, remove the battery from the tool and

charge the battery.

Protections against other causes

Protection system is also designed for other causes

that could damage the tool and allows the tool to stop

automatically. Take all the following steps to clear the

causes, when the tool has been brought to a temporary

halt or stop in operation.

1. Turn the tool o󰀨, and then turn it on again to

restart.

2. Charge the battery(ies) or replace it/them with

recharged battery(ies).

3. Let the tool and battery(ies) cool down.

If no improvement can be found by restoring protection

system, then contact your local Makita Service Center.

NOTICE: If the tool stops due to a cause

not described above, refer to the section for

troubleshooting.

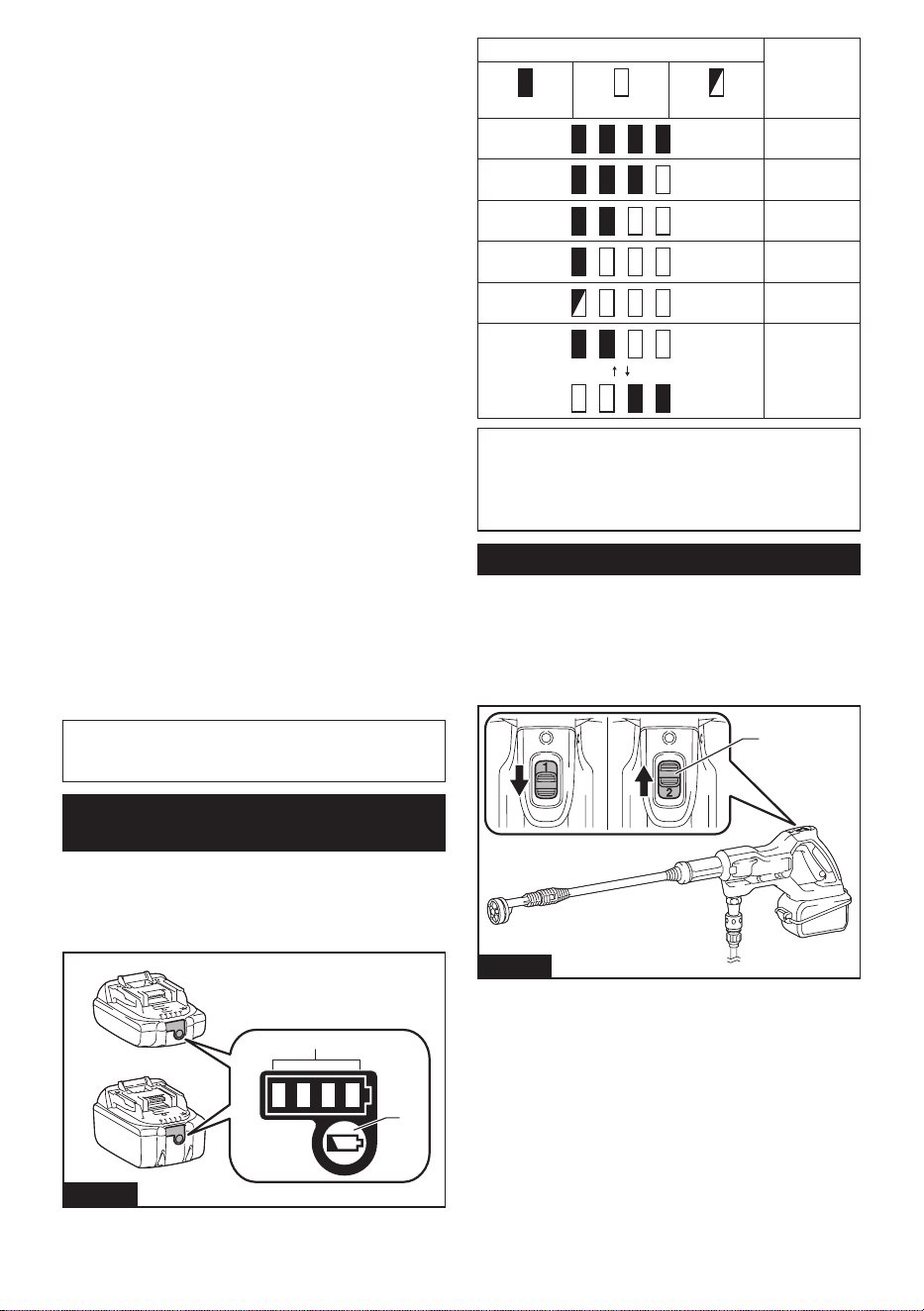

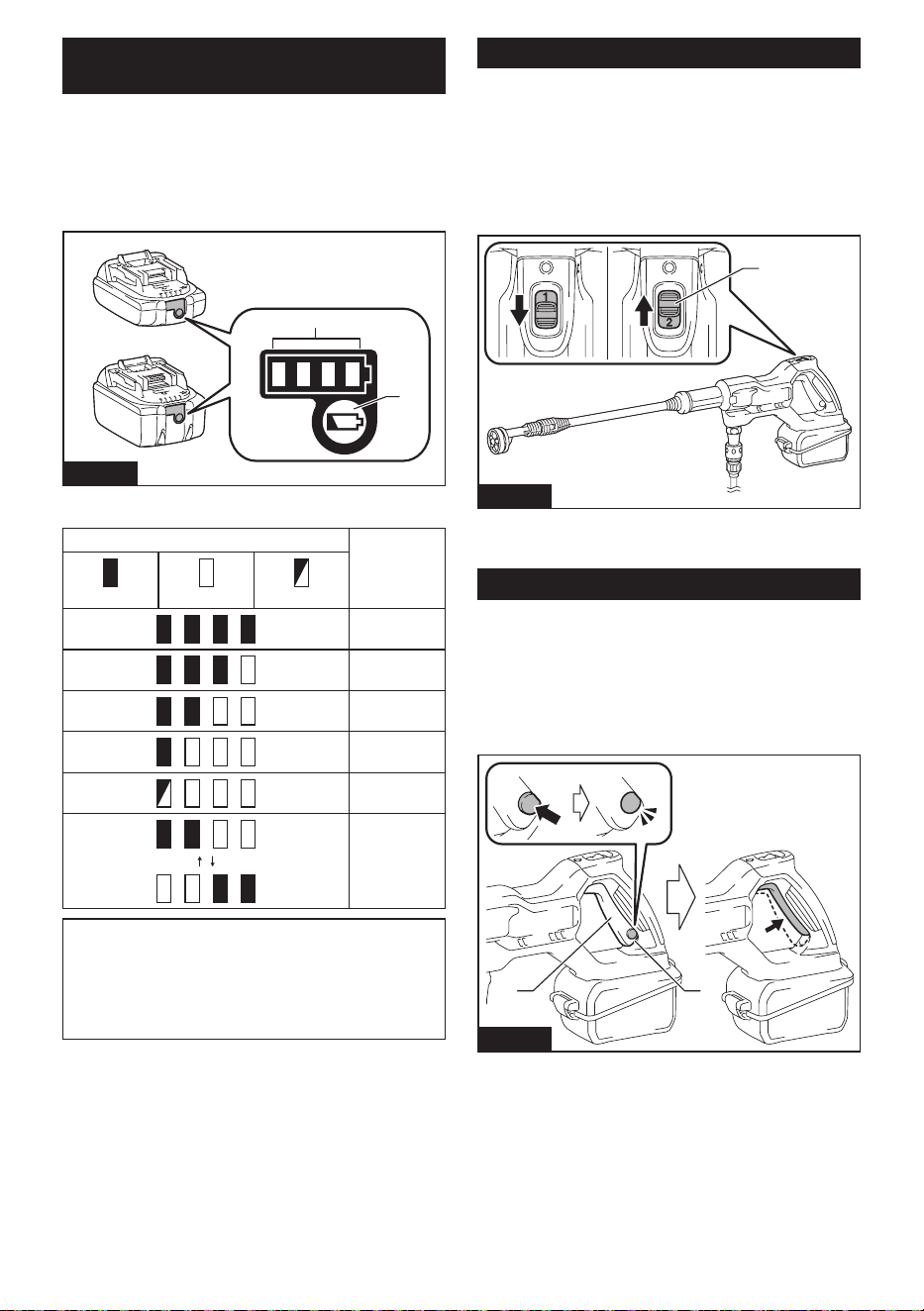

Indicating the remaining battery

capacity

Only for battery cartridges with the indicator

Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

Fig.4

► 1. Indicator lamps 2. Check button

Indicator lamps Remaining

capacity

Lighted O󰀨 Blinking

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

NOTE: Depending on the conditions of use and the

ambient temperature, the indication may di󰀨er slightly

from the actual capacity.

NOTE: The rst (far left) indicator lamp will blink when

the battery protection system works.

Pressure mode switch

Select your desired pressure mode by sliding the switch

lever forwards and backwards.

Pull the lever backwards for low pressure mode so a

number symbol "1" reads on the switch.

Push the lever forwards for high pressure mode so a

number symbol "2" reads on the switch.

Fig.5

► 1. Low pressure mode (1) 2. High pressure mode

(2) 3. Pressure mode switch lever

8 ENGLISH

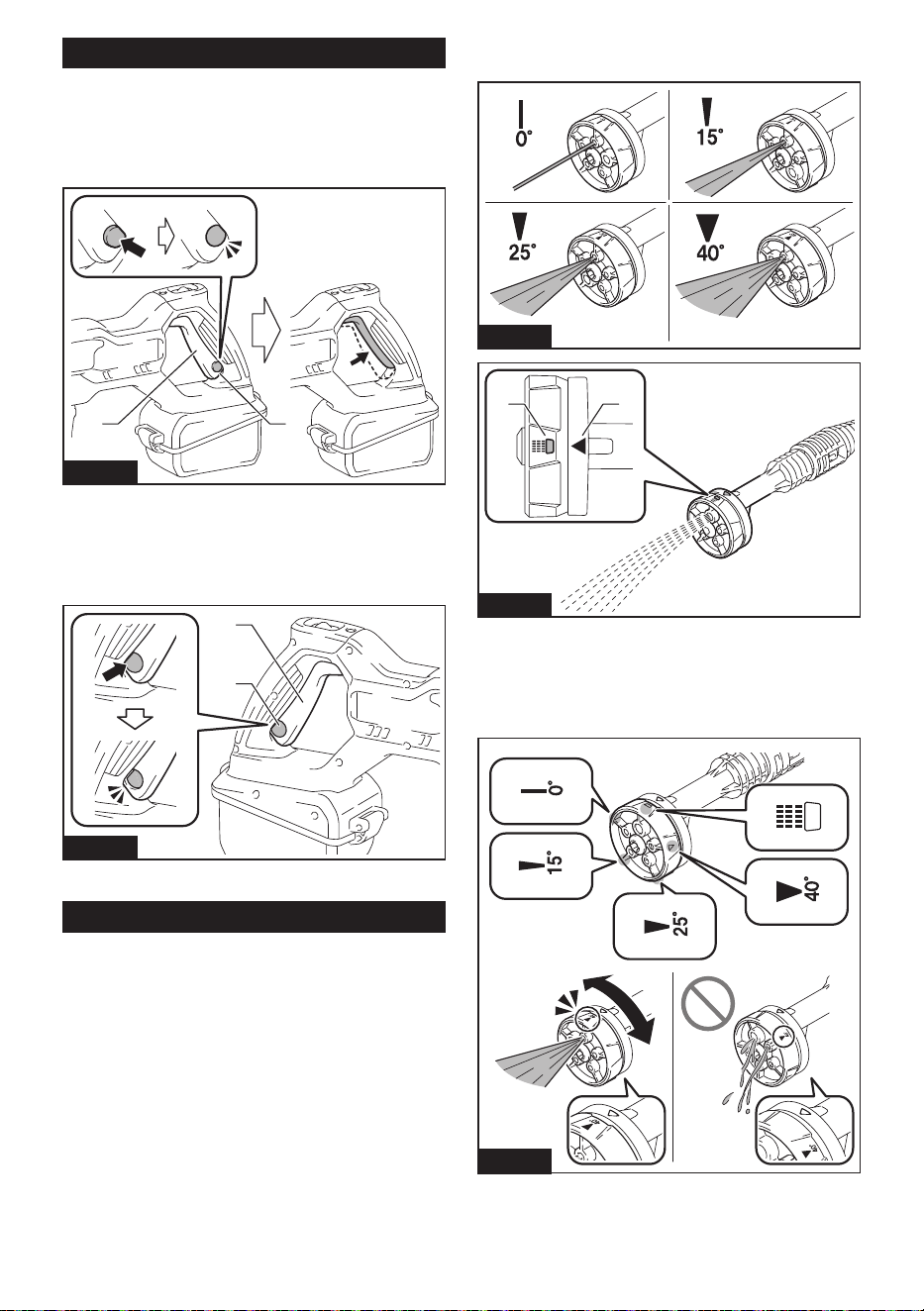

Switch trigger

The pressure washer employs a safety lock on the trig-

ger. To release the trigger lock, depress the lock button

into the trigger so the trigger surface becomes at.

Pull the switch trigger to eject a water jet. The jet contin-

ues as long as the trigger is squeezed.

1 2

Fig.6

► 1. Switch trigger 2. Lock button

Push the lock button back out from inside the trigger to

engage the trigger lock.

Be sure to lock the trigger when the pressure washer is

not in use.

Fig.7

► 1. Switch trigger 2. Lock button

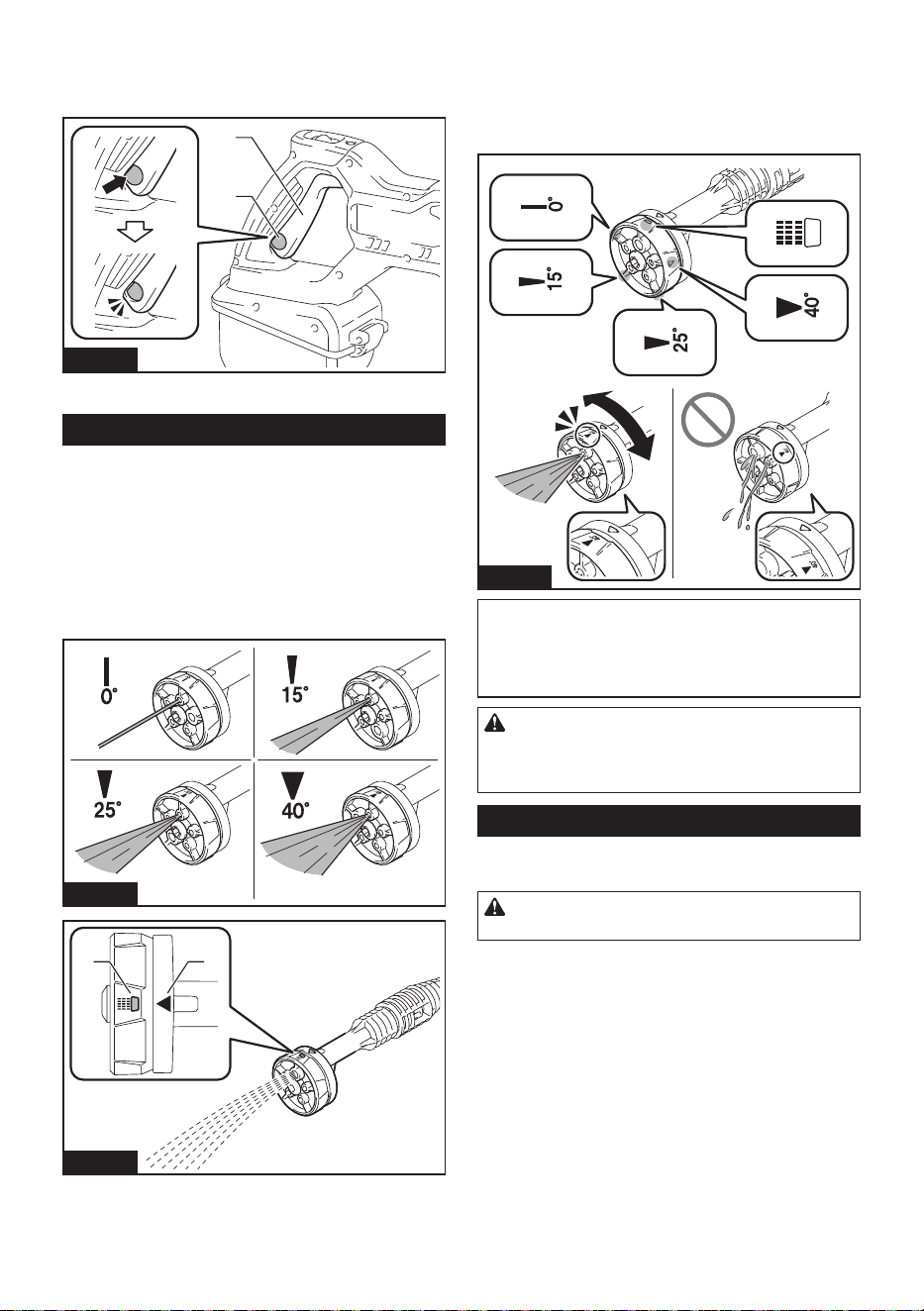

Nozzle functions

Multi-pattern (5-in-1) spray nozzle features a range of

spray patterns that you can adjust depending on your

washing needs. By combining ve of the most-used

spray patterns in one nozzle, no more switching from

one to the next, simply dial in the right spray pattern for

your task.

Simple changeover of nozzles, 0°, 15°, 25°, 40° and

shower

Fig.8

Fig.9

► 1. Spray pattern symbol 2. Triangle mark

Turn the nozzle head left or right to your desired spray

pattern position. Correctly align the spray pattern sym-

bol you want to select with the triangle mark so that the

nozzle head locks with a click.

Fig.10

9 ENGLISH

NOTICE: Be careful not to set the nozzle head

in an unclicked position. The tool may otherwise

create irregular spray patterns resulting in water

leaks.

CAUTION: Try not to rotate the nozzle body

together as you change spray patterns. The nozzle

may come o󰀨 from the tool body and cause personal

injury.

Safety valve

This tool is equipped with a safety valve that prevents

undue overpressure.

CAUTION: Do not tamper with or adjust the

safety valve setting.

ASSEMBLY

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before carrying out any work on the tool.

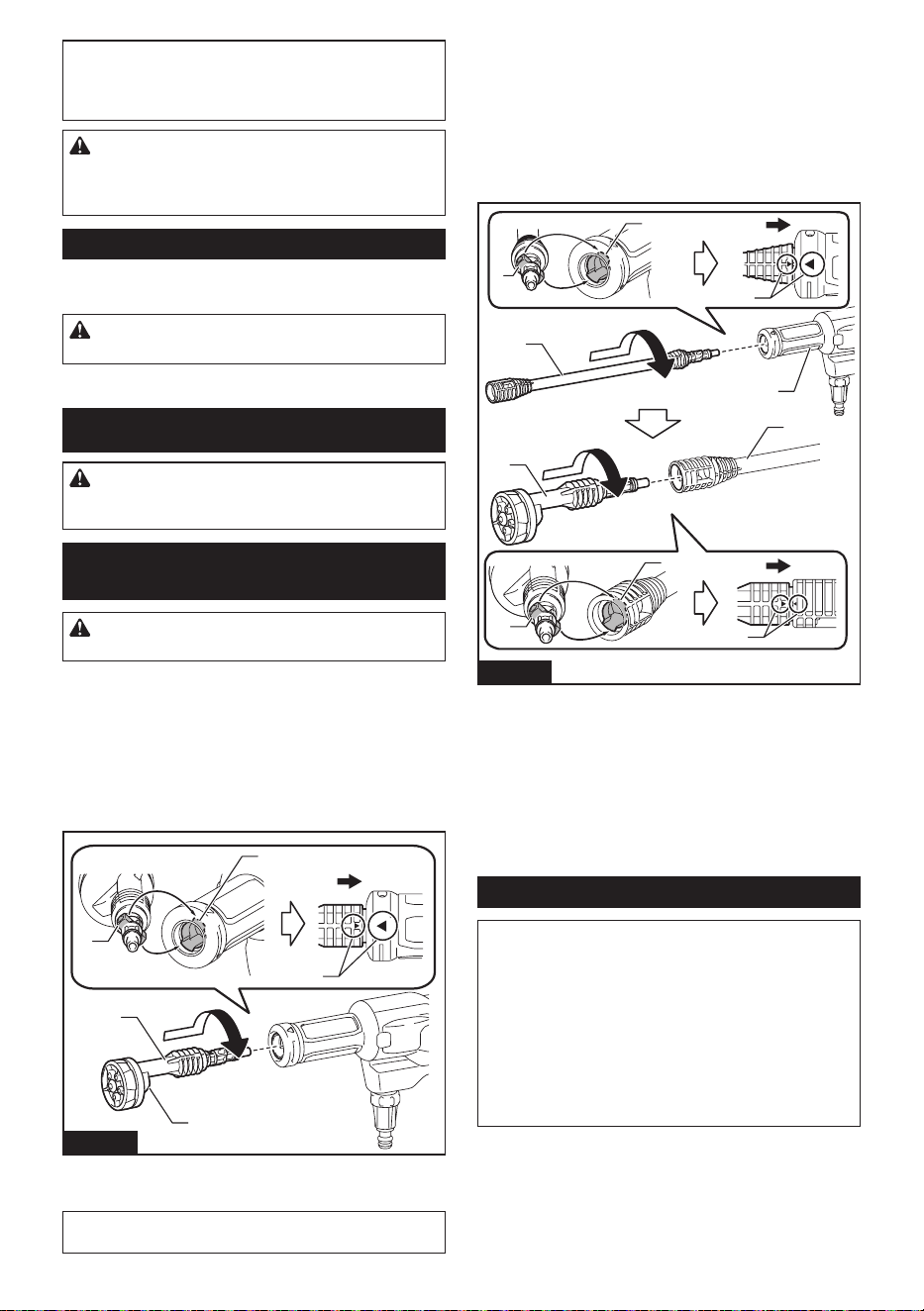

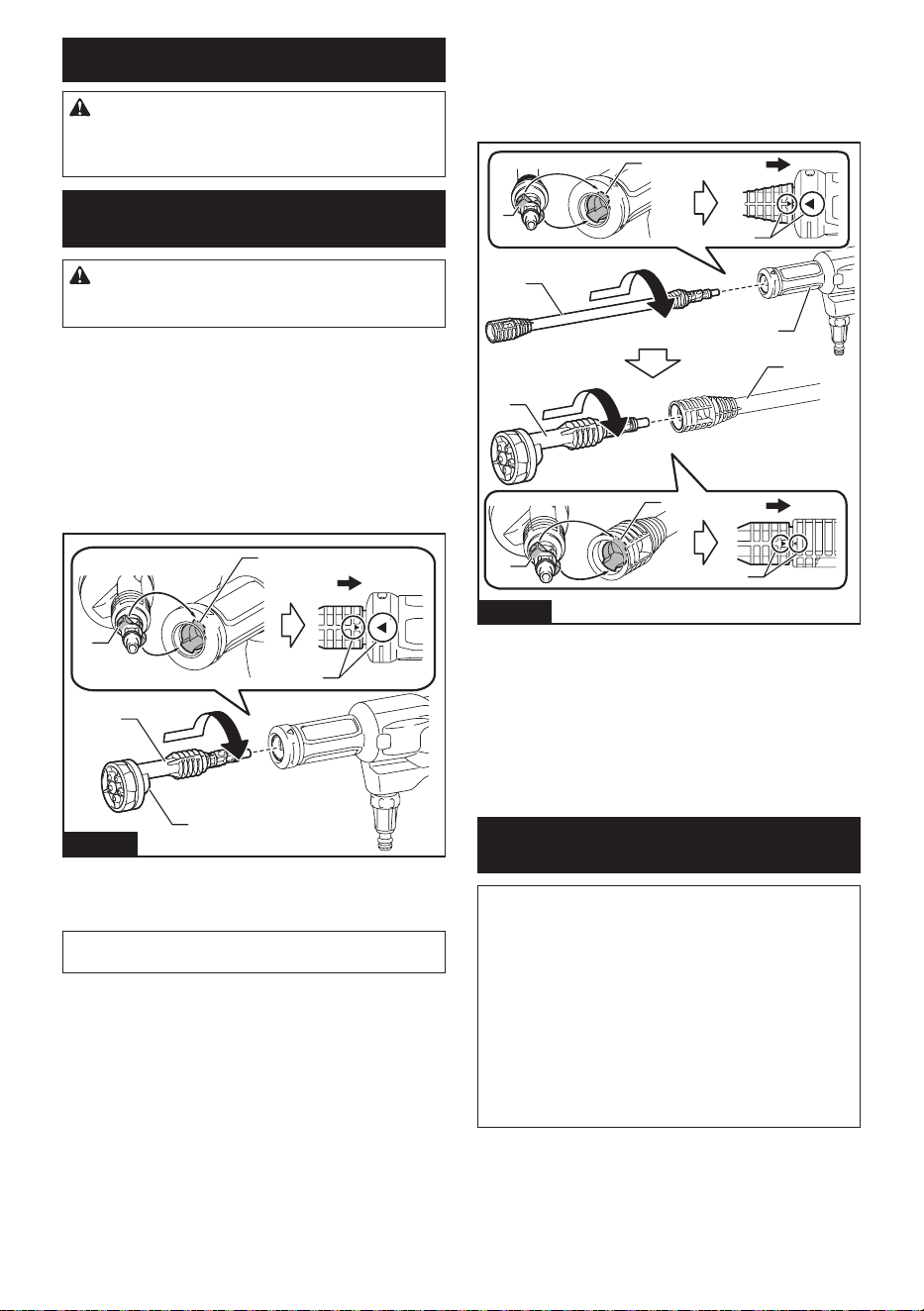

Installing nozzle and lance

extension

CAUTION: Always lock the switch trigger

while attaching/detaching a nozzle and extension.

Nozzle

Align the guide projections on the nozzle end with the

locking slots in the tool housing. Push the nozzle all the

way in until the two triangle marks on the nozzle and

housing face to each other. Then turn the nozzle in the

direction shown in the gure to engage the lock.

Having installed the nozzle, try pulling it back to ensure

it is securely held in place.

Fig.11

► 1. Nozzle 2. Guide projection 3. Locking slot

4. Triangle marks 5. Pelvic-n-like outline

NOTE: Make sure to turn a pelvic-n-like outline

facing downwards.

To detach the nozzle, push and hold the nozzle towards

the tool housing, and then turn it counter-wise until the

two triangle marks face to each other. Pull the nozzle

apart from the tool housing after it becomes unlocked.

Lance extension

Watering any hard-to-reach spots. Install the lance exten-

sion in between the tool housing and nozzle by following

the same steps as described for nozzle installation.

Fig.12

► 1. Lance extension 2. Tool housing 3. Nozzle

4. Guide projections 5. Locking slots 6. Triangle

marks

To detach the attachments, push and hold the tip

attachment towards the mount attachment/housing,

and then turn it counter-wise until the two triangle

marks face to each other. Pull the tip attachment apart

from the mount attachment/housing after it becomes

unlocked.

Connecting to tank water supply

NOTICE: Always use the pressure hose and

strainer supplied with this tool to supply water.

NOTICE: Always keep 2.0 m (6.6 ft) or less in

height between the inlet of the pressure washer

and the water surface. Otherwise, the pressure

washer will be unable to take the water up into the

pump.

NOTICE: Be sure to ll a water container more

than 25 mm (1″) thick from the bottom and to

submerge the strainer in water completely.

Water can be supplied from a tank/container/reservoir

of any size.

A tank supplied watering addresses such pressure

washing situations, e.g., car washing and gardening

etc., where water is not available and has to be trans-

ported to the washing area or site.

10 ENGLISH

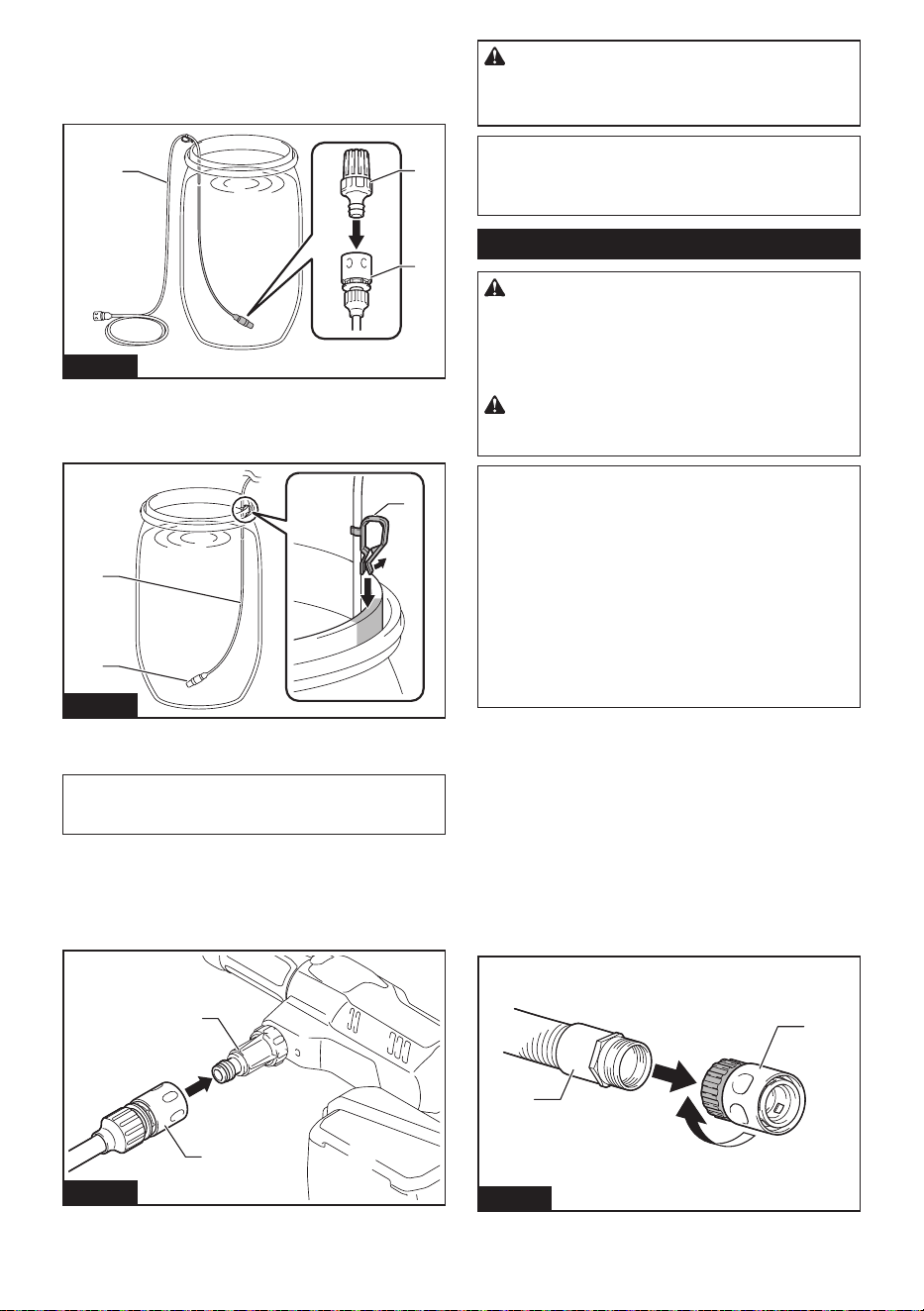

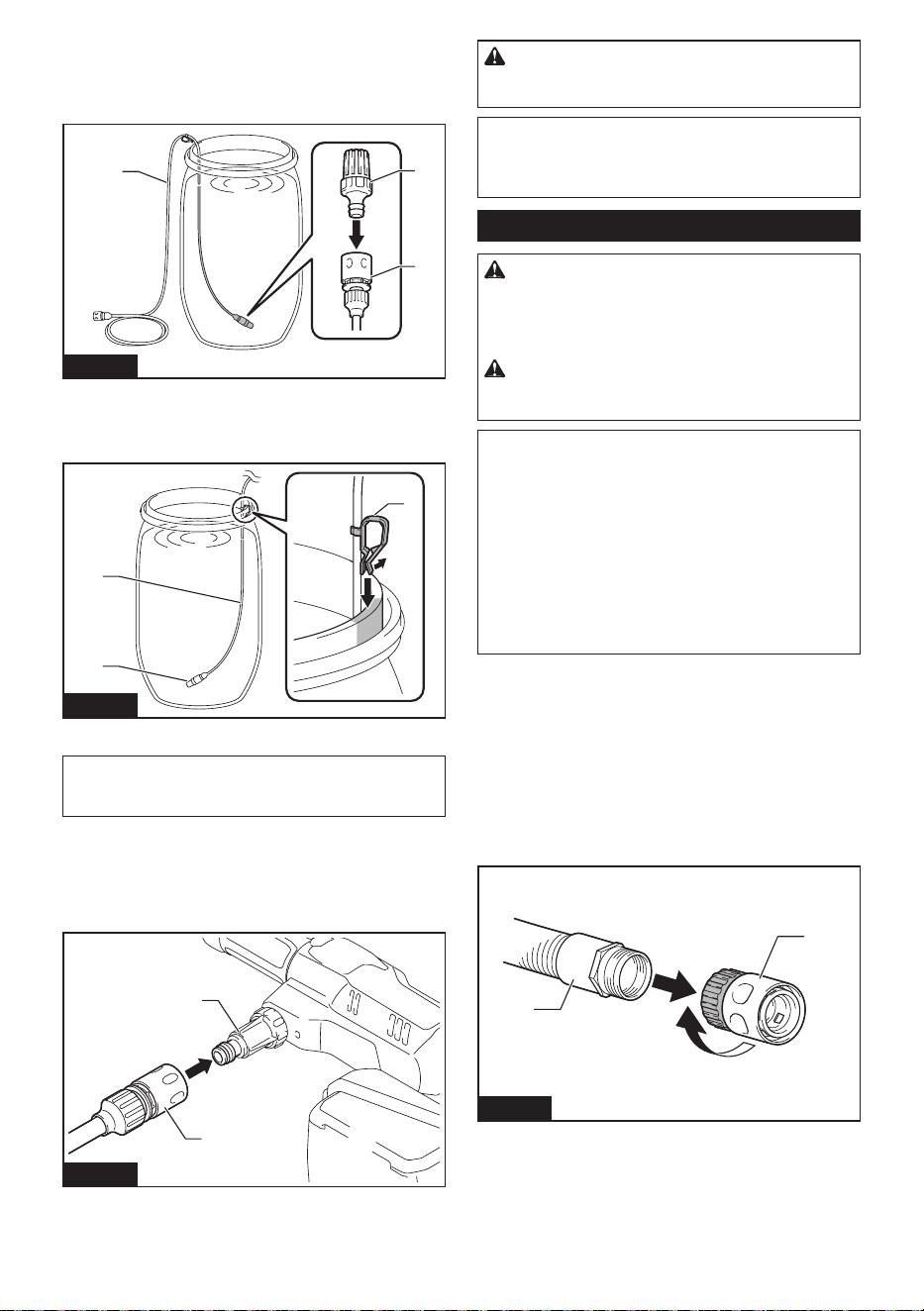

1. Attach the strainer to one end of the pressure

hose.

Insert the strainer outlet into the coupling sleeve and

push it through until the strainer is secured in place.

Fig.13

► 1. Strainer 2. Coupling sleeve 3. Pressure hose

2. Leave the strainer on the bottom of the water

container.

Fig.14

► 1. Strainer 2. Pressure hose 3. Hose hook

NOTE: Hang the hose along the opening using a

supplied hose hook so that the strainer sits still at the

bottom of the container.

3. Attach the other end of the hose to the water hose

connector on the pressure washer.

Place the coupling sleeve over the inlet of the connector

and push it through until the coupling sleeve is secured

in place.

Fig.15

► 1. Coupling sleeve 2. Water hose connector

CAUTION: Make sure that the pressure hose

is securely connected. A loose connection may blow

the pressure hose o󰀨, resulting in a personal injury.

NOTICE: Introduce water into the pressure

washer and hose beforehand whenever you are to

lift water from a certain depth in the high pressure

mode.

Connecting to mains water supply

CAUTION: Always use a pressure-resistant

water hose with ø13 mm (1/2″) or larger diameter

and connect to the faucet using a proper tting.

Otherwise, the water hose and/or the tting may

break and cause personal injury.

CAUTION: Always use the coupling sleeve

supplied separately with this tool for a main water

connection.

NOTICE: Use a pressure-resistant water hose

as short as possible. The amount of intake water

should be higher than the maximum ow rate of the

pump.

NOTICE: If you connect to the mains for drink-

ing water, use a backow preventer valve which

meets the regulations in your region.

NOTICE: Maintain a feed pressure of the inlet

water less than 0.5 MPa (73 PSI) for ne feed. Do

not exceed the maximum feed pressure as it may

cause water leaks when the tool stops working.

Water can be supplied from mains water that is avail-

able at the washing area or site.

A continuous water supply allows you not to mind rell-

ing water and enables your e󰀩cient home cleaning and

gardening, such as spot cleaning, rinsing, and watering

on the vast area of lawn or vegetation.

1. Prepare a pressure-resistant water hose.

2. Attach the separately provided coupling sleeve to

the water hose outlet by threading the nut of the cou-

pling sleeve.

Fig.16

► 1. Water hose outlet 2. Coupling sleeve

11 ENGLISH

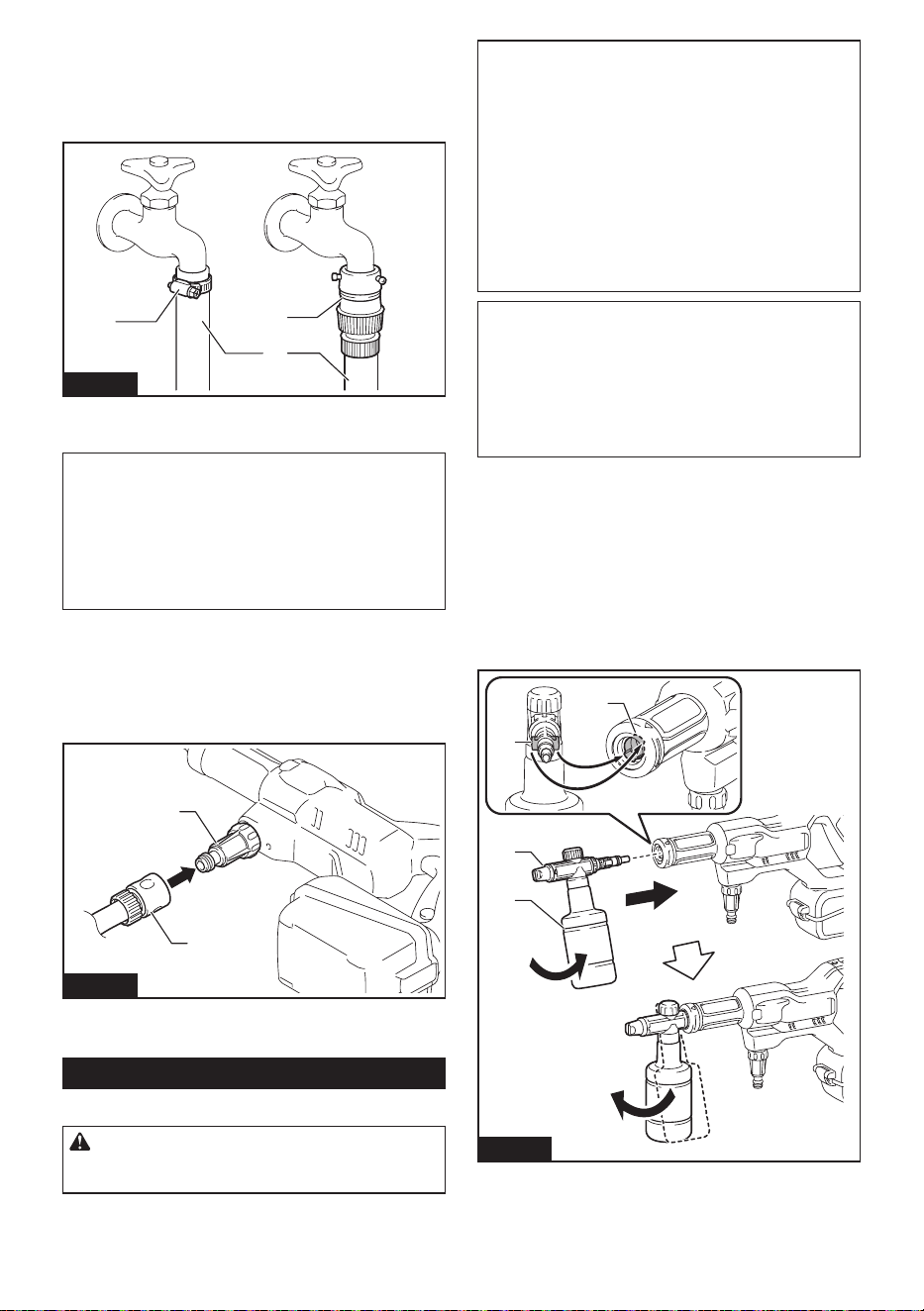

3. Connect the water hose inlet to the faucet.

Apply a suitable tting such as hose band or water tap

joint to secure the hose end with the faucet.

Fig.17

► 1. Hose band 2. Water tap joint 3. Water hose

NOTE: The type of tting depends on the shape of

the faucet to which you connect. Prepare a suitable

commercially purchased tting.

NOTE: If you use a water tap joint, prepare a com-

mercially purchased coupling sleeve and attach it to

the water hose inlet.

4. Attach the water hose outlet to the water hose

connector on the pressure washer.

Place the coupling sleeve over the inlet of the connector

and push it through until the coupling sleeve is secured

in place.

Fig.18

► 1. Coupling sleeve 2. Water hose connector

Installing foam nozzle

Optional accessory

CAUTION: Always lock the switch trigger

while attaching/detaching optional attachments.

NOTICE:

Use only neutral detergents. Do not use

household detergents, acid detergents, alkaline

detergents, bleaches, solvents, ammable material,

or industrial grade solutions, which may damage

the tool or your property. Prepare cleaning solution

as instructed on the solution bottle, and always test

it in an inconspicuous place in advance.

NOTICE: If a highly viscous detergent is used,

the nozzle is likely to clog. When using the high

viscosity detergent, dilute the detergent by add-

ing water to the bottle before use.

NOTE: When using the foam nozzle, the detergent in

the bottle is diluted with the water supplied by the tool

and sprayed. You do not have to dilute the concentra-

tion of detergent in the bottle more than necessary.

Adjust the concentration of detergent while checking

the usage conditions.

NOTE: If the foam nozzle is tipped on its side, the

detergent may spill.

Prepare detergent before using the foam nozzle.

1. Fill the tank with detergent. Attach the nozzle onto

the tank and securely tighten the lid.

2. Tilt the foam nozzle to align its guide projections

with the locking slots in the tool housing. Push the noz-

zle all the way in and hold it in place. Then turn the foam

nozzle in the direction shown in the gure to engage the

lock.

Fig.19

► 1. Foam nozzle 2. Tank 3. Guide projection

4. Locking slot

12 ENGLISH

Having installed the nozzle, try pulling it back to ensure

it is securely held in place.

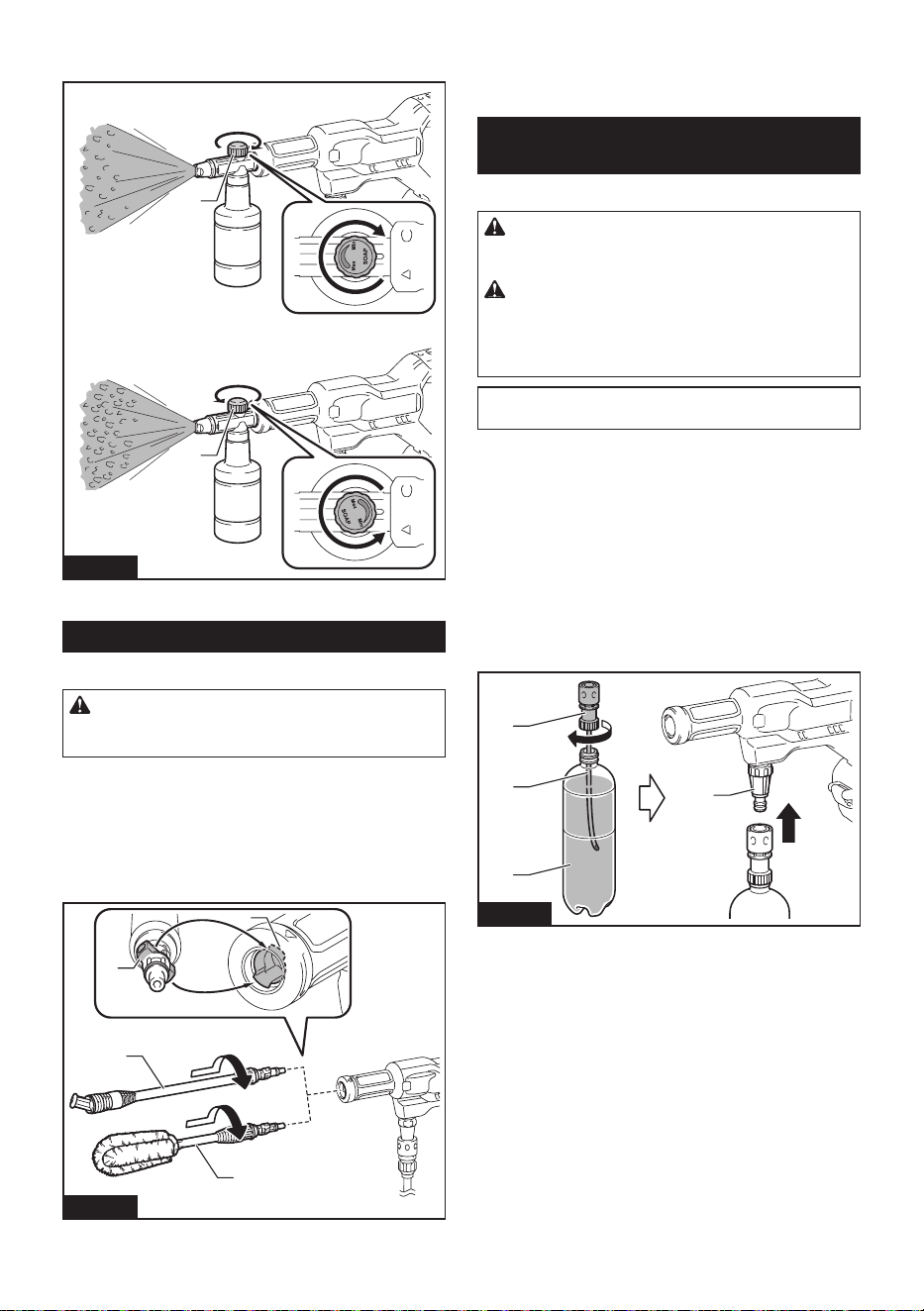

3. Turn the detergent dial to adjust the suction vol-

ume of the detergent solution.

Fig.20

►

1. Detergent dial 2. Dial to minimum 3. Dial to maximum

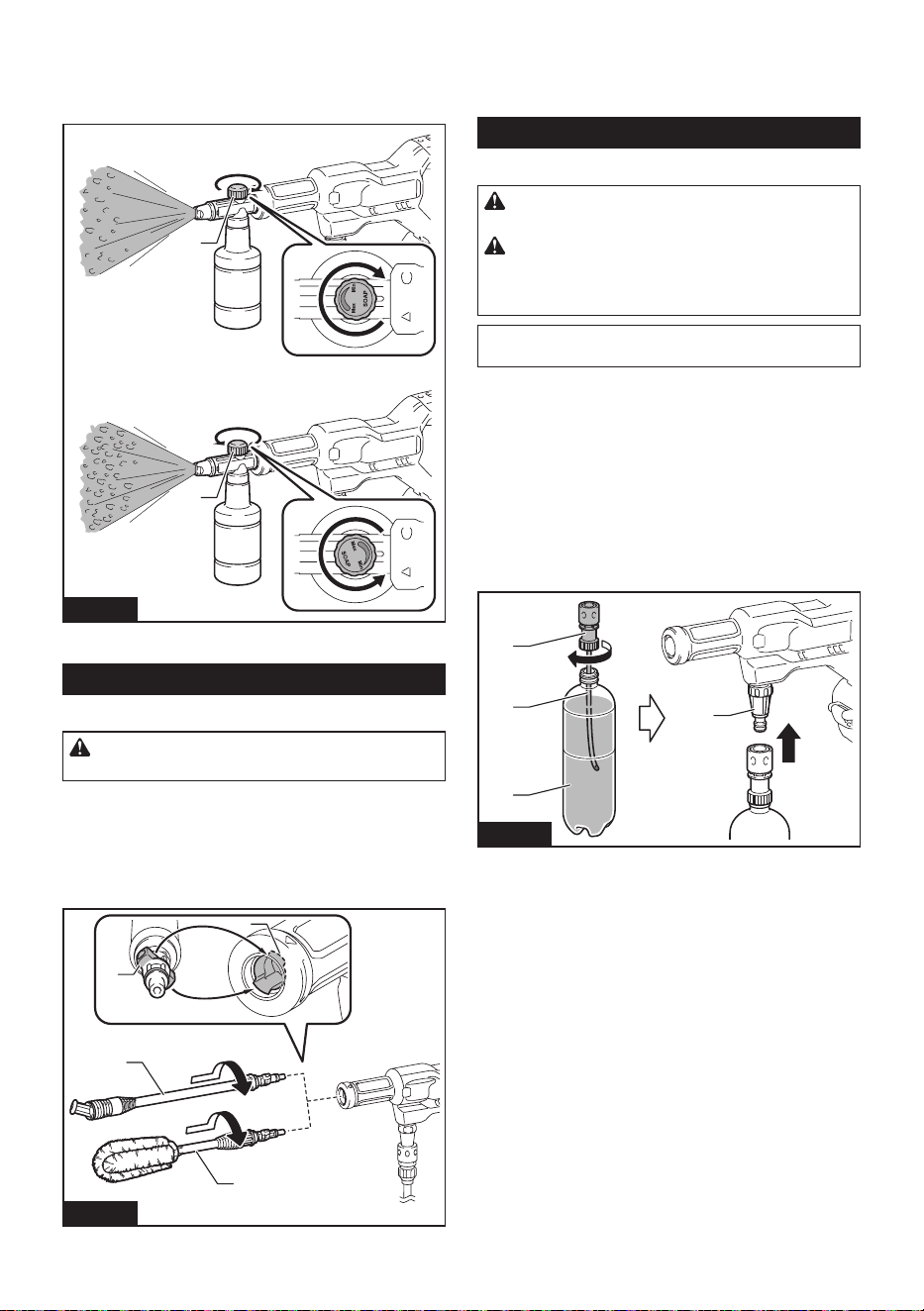

Installing optional nozzles

Optional accessory

CAUTION: Always lock the switch trigger

while attaching/detaching optional attachments.

Align the guide projections on an optional nozzle with

the locking slots in the tool housing. Push the nozzle all

the way in and hold it in place. Then turn the nozzle in

the direction shown in the gure to engage the lock.

Having installed the nozzle, try pulling it back to ensure

it is securely held in place.

Fig.21

► 1. Nozzles 2. Guide projection 3. Locking slot

To detach the nozzle, push and hold the nozzle towards

the tool housing, and then turn it counter-wise to

release the lock. Pull the nozzle apart from the pressure

washer after it becomes unlocked.

Installing plastic bottle adapter

Optional accessory

CAUTION: Always lock the switch trigger

while attaching/detaching optional attachments.

CAUTION: Be sure to attach the plastic bot-

tle adapter securely to the pressure washer and

plastic bottle. Failure to do so may cause the bottle

to fall resulting in personal injury.

NOTE: A use of 2-liter (half-gallon) plastic bottle can

be favored for containing water.

1. Fill water in a plastic bottle.

2. Throw the suction pipe down through the bottle

opening.

3. Attach the adapter to the bottle by threading the

nut of the coupling sleeve.

4. Attach the plastic bottle adapter to the water hose

connector on the pressure washer.

Place the coupling sleeve over the inlet of the connector

and push it through until the coupling sleeve is secured

in place.

Fig.22

► 1. Plastic bottle adapter 2. Suction pipe 3. Plastic

bottle 4. Water hose connector

13 ENGLISH

OPERATION

WARNING: Do not touch the water jet or

direct it toward yourself or others. The water jet is

dangerous and can hurt you or others.

WARNING: When shooting the water jet,

never hold the object that you are cleaning or

place your hands and feet near the water jet.

CAUTION: Do not run the pressure washer

without water for longer than 1 minute(s).

CAUTION: Do not operate the pressure

washer for an extended period of time. This may

cause overheating or re. Also, long-term use may

cause vibration disorder.

CAUTION: Be aware of the direction of the

wind. If the detergent gets into your eyes or mouth,

rinse with fresh water immediately and seek medical

attention if necessary.

NOTICE: To protect the mechanism of the pres-

sure washer, do not use water hotter than 40°C

(104°F).

NOTICE: Do not use an untreated water supply,

such as river water, pond water, and sandy or

muddy water. Unltered dirty water may cause depo-

sition of undesired material in the pump resulting in

malfunction.

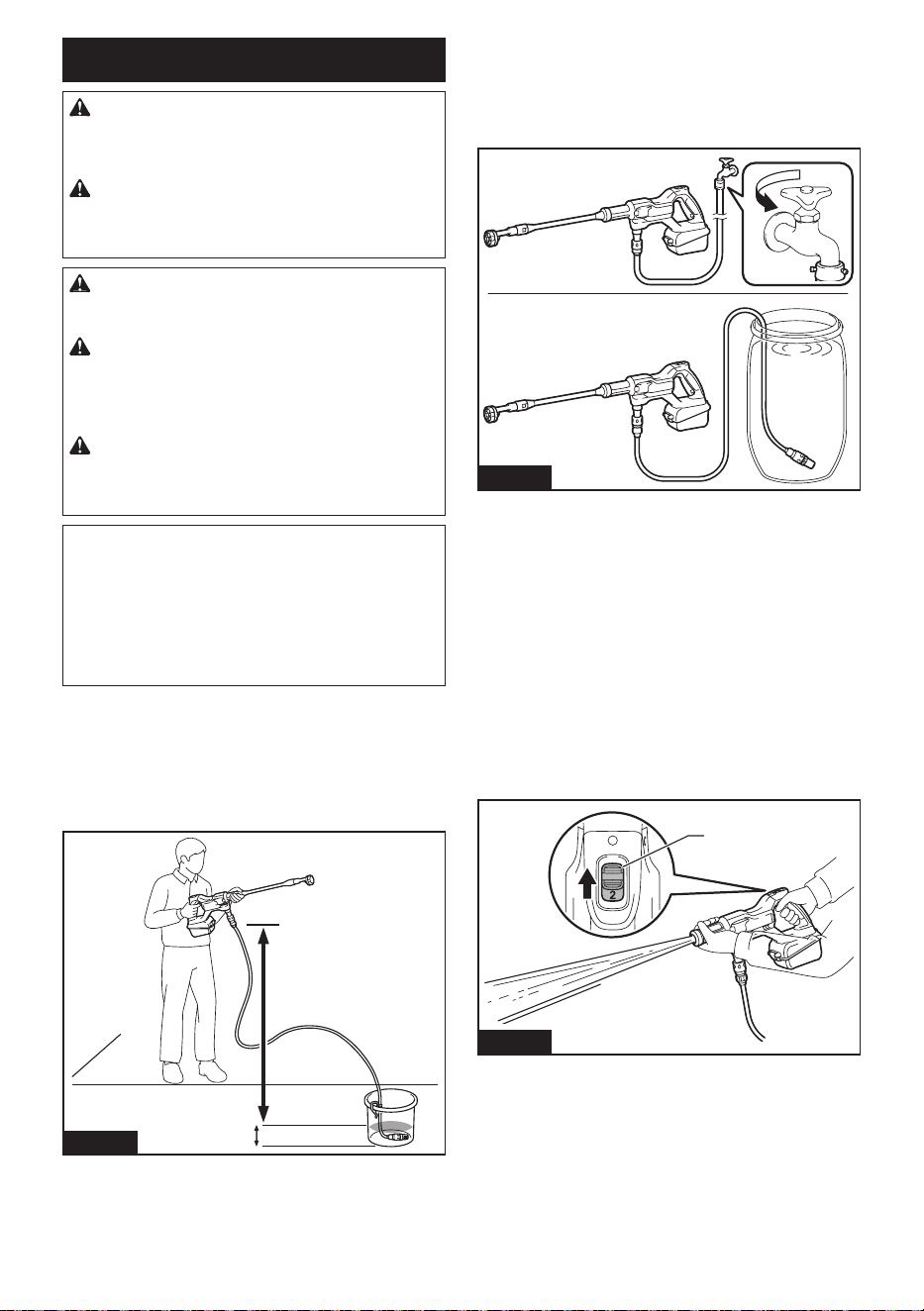

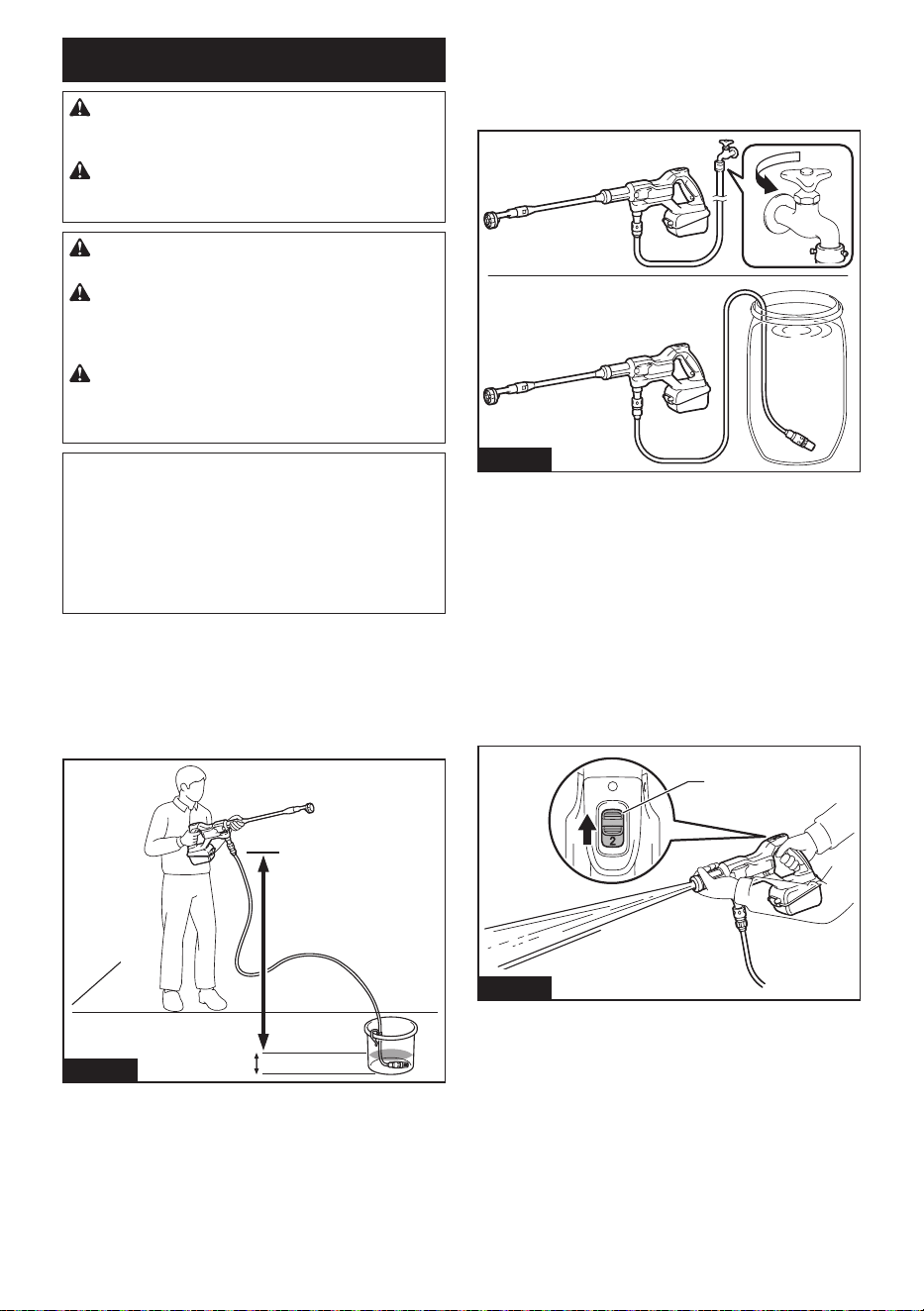

Water lifting height

A vertical height from the water source to water suction

inlet of the pressure washer requires to be within 2.0 m

(6.6 ft).

Pooled water depth

Fill a water container more than 25 mm (1″) thick from

the bottom.

Fig.23

► 1. Water lifting height 2. Pooled water depth

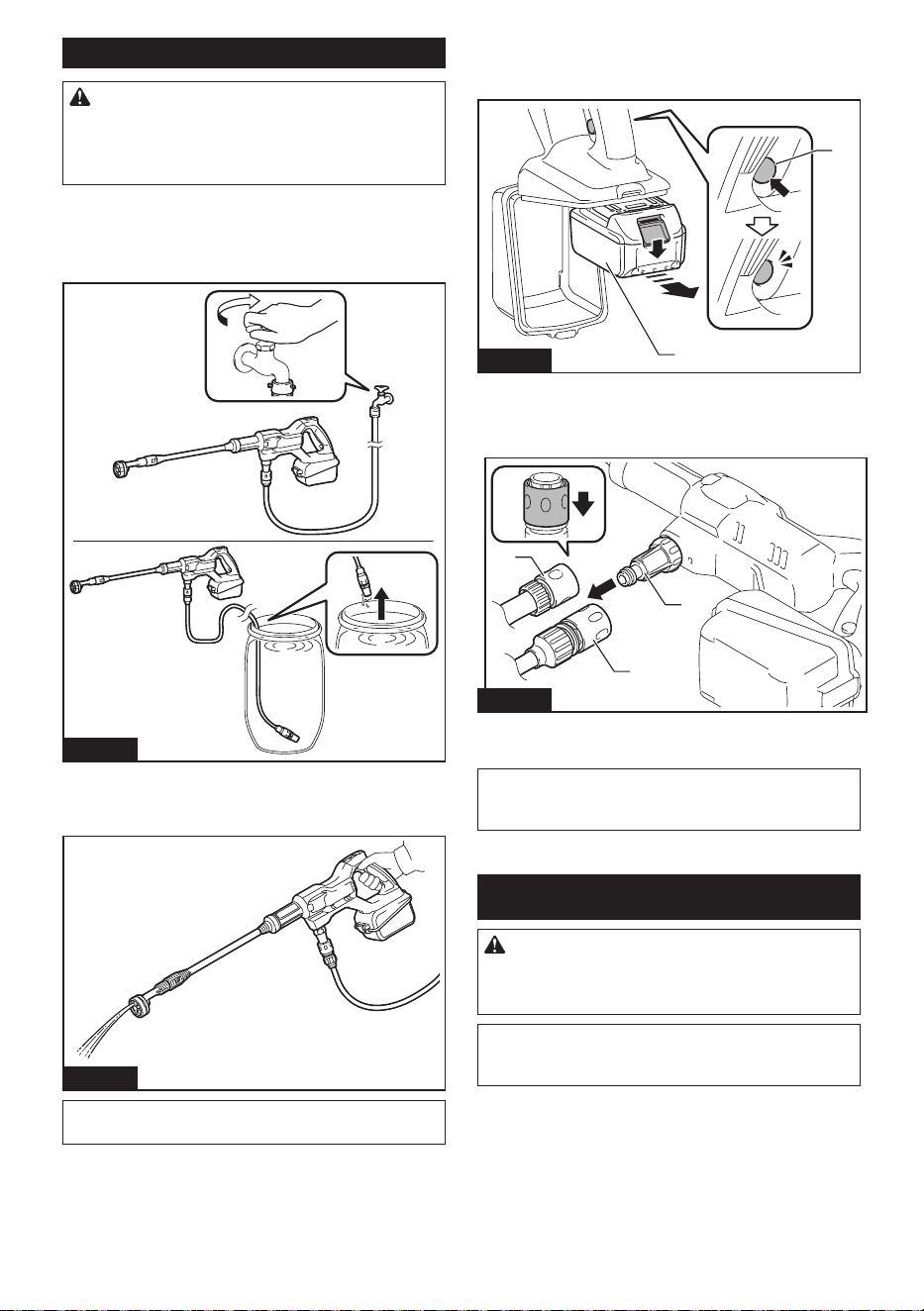

Steps in basic operation

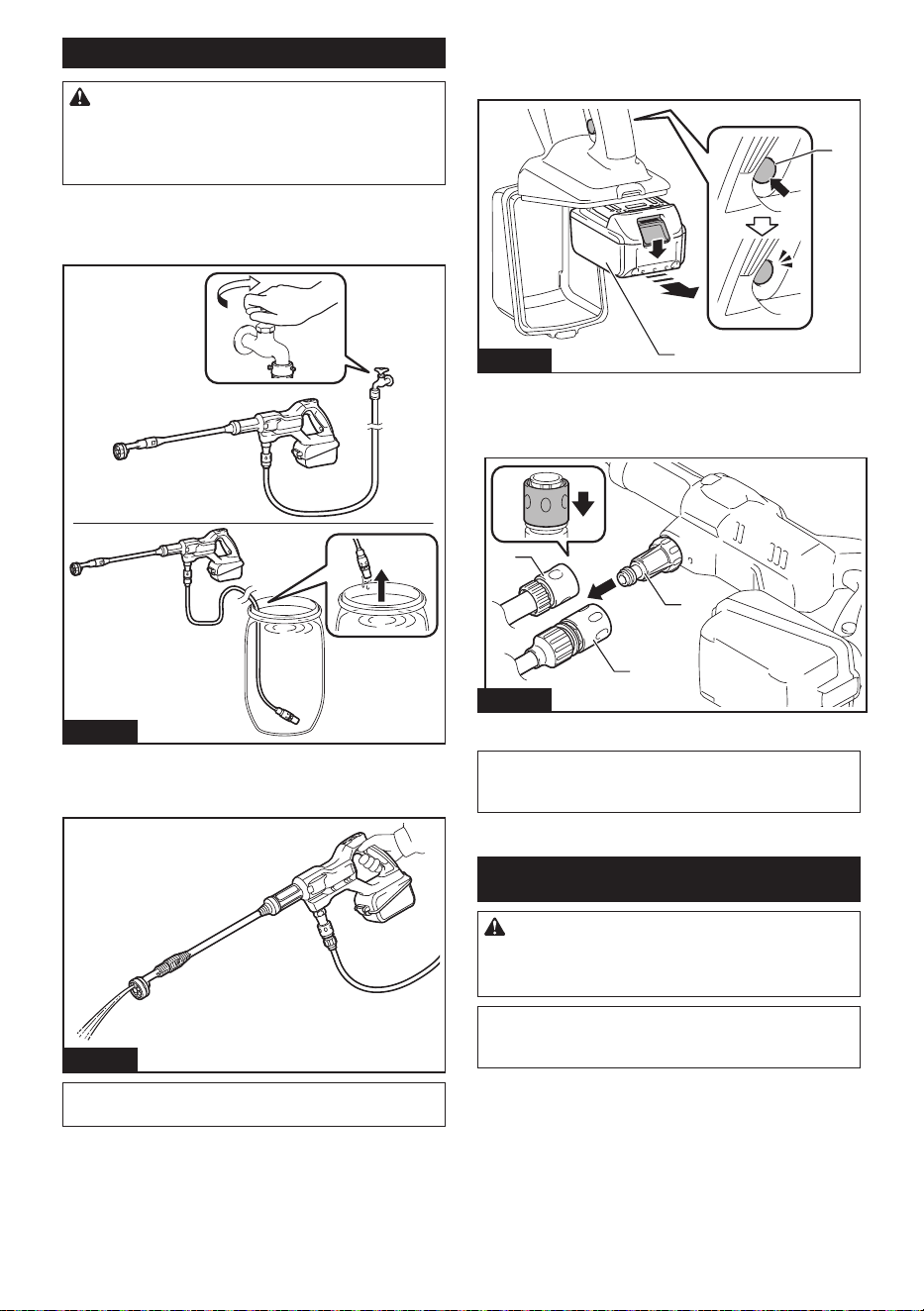

1. Connect the water hose inlet to the water supply.

2. Connect the water hose outlet to the pressure

washer.

Fig.24

3. If the remaining water in the pressure washer has

been discharged since it was last used, introduce water

into the pressure hose and pressure washer.

Let water run through the hose and washer until any air

in them is released.

(1) Remove the nozzle from the pressure washer.

(2) Install the battery cartridge into the pressure

washer.

(3) Select the high pressure mode.

(4) Unlock the switch trigger.

(5) Pull and hold the switch trigger until the pressure

washer generates a stable water jet.

Fig.25

► 1. Pressure mode switch lever

After allowing air locks out of the pressure washer and

hose, release the switch trigger.

Remove the battery cartridge from the pressure washer,

and attach the nozzle suitable for your purpose.

14 ENGLISH

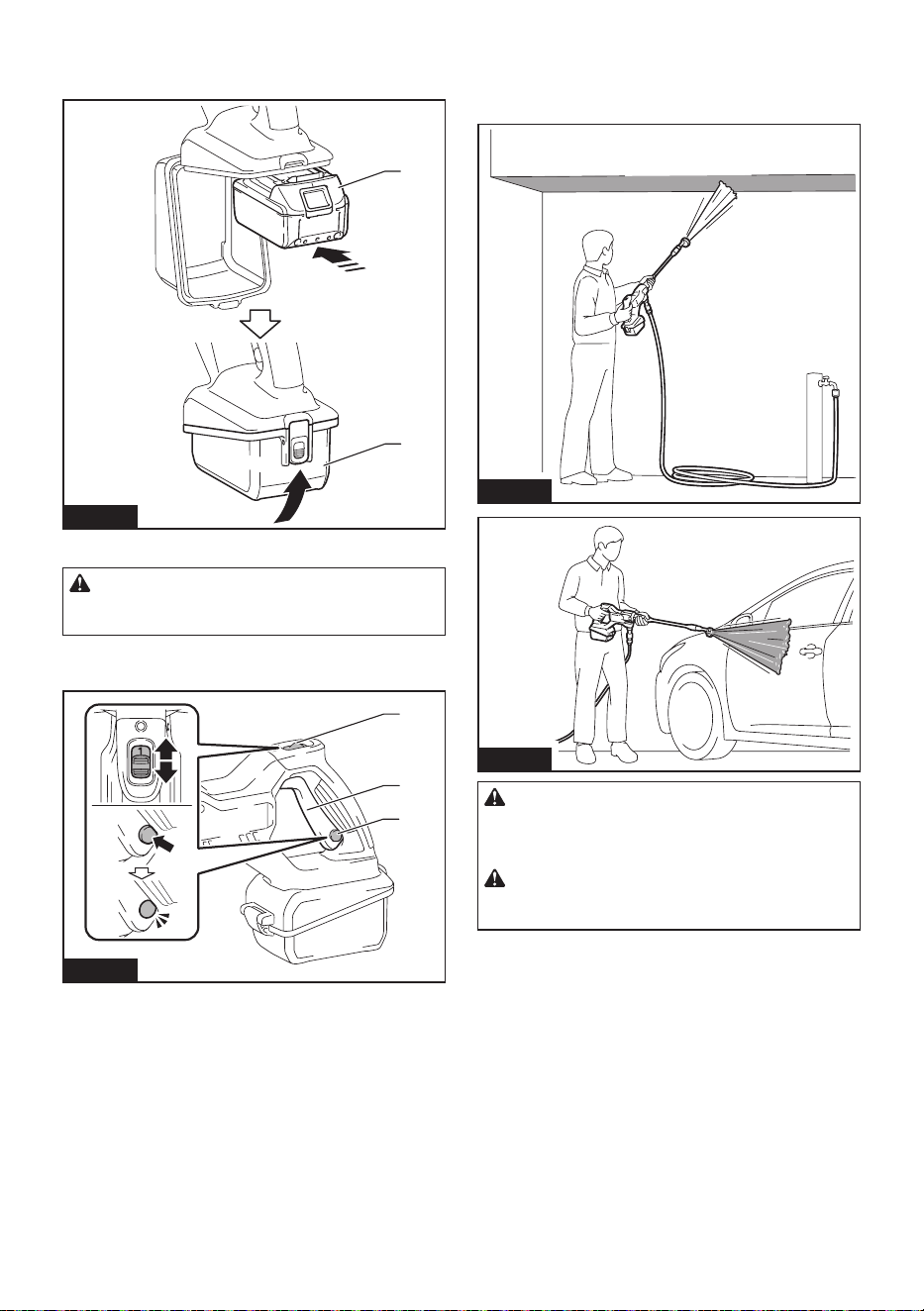

4. Open the cover and install the battery cartridge

into the pressure washer and then lock the cover.

Fig.26

► 1. Battery cartridge 2. Cover

CAUTION: Be careful not to pinch your n-

gers when opening or closing the battery cover.

5. Select your desired pressure mode. Then unlock

the switch trigger.

Fig.27

► 1. Pressure mode switch lever 2. Switch trigger

3. Lock button

6. Point the nozzle head at watering area or site.

Squeeze the switch trigger.

The water jet continues as long as the trigger is

squeezed.

Fig.28

Fig.29

CAUTION: Hold the pressure washer rmly.

The tool recoils when you pull the switch trigger.

CAUTION: Always hold the pressure washer

by the grip and barrel when ejecting water jet.

15 ENGLISH

After use

CAUTION: After operating the pressure

washer, always perform the procedure described

in this manual. Residual pressure in the pressure

washer can cause personal injury or damage to the

pump inside.

1. Release the switch trigger and lock it using the

lock button.

2. Disconnect the water hose from the water supply.

Fig.30

3. Unlock the switch trigger and squeeze it until the

remaining water in the pressure washer and hose is

discharged.

Fig.31

NOTICE: Do not run the motor for longer than 1

minute(s).

4. Release the switch trigger and lock it using the

lock button. Then remove the battery from the pressure

washer.

Fig.32

► 1. Lock button 2. Battery cartridge

5. Disconnect the pressure hose from the pressure

washer.

Fig.33

► 1. Coupling sleeve 2. Water hose connector

NOTICE: To prevent the pressure hose from

being damaged, remove the remaining water in

the hose before storing.

MAINTENANCE

CAUTION: Always be sure that the tool is

switched o󰀨 and battery cartridge is removed

before attempting to perform inspection or

maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs, any other maintenance or adjustment should

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

16 ENGLISH

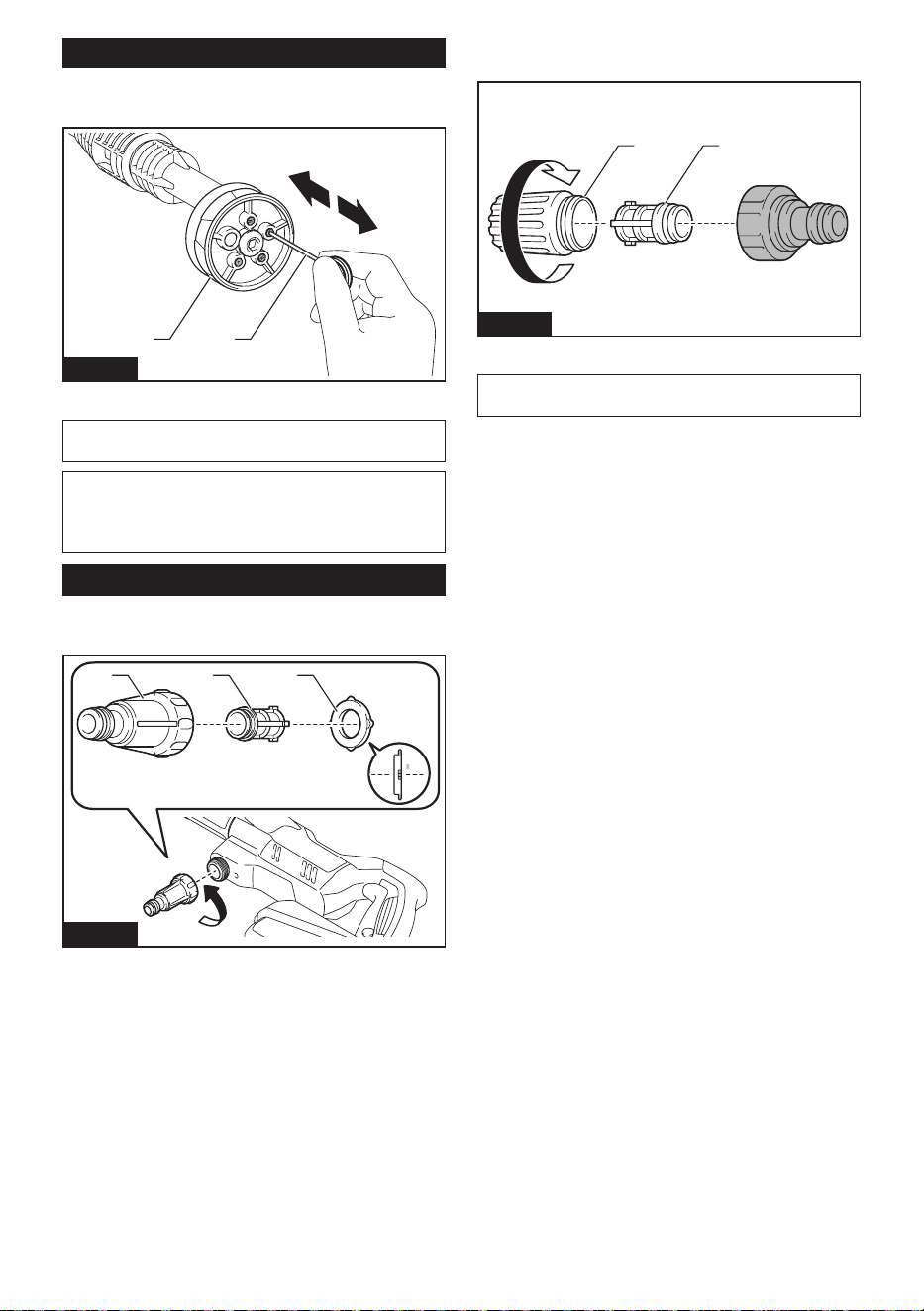

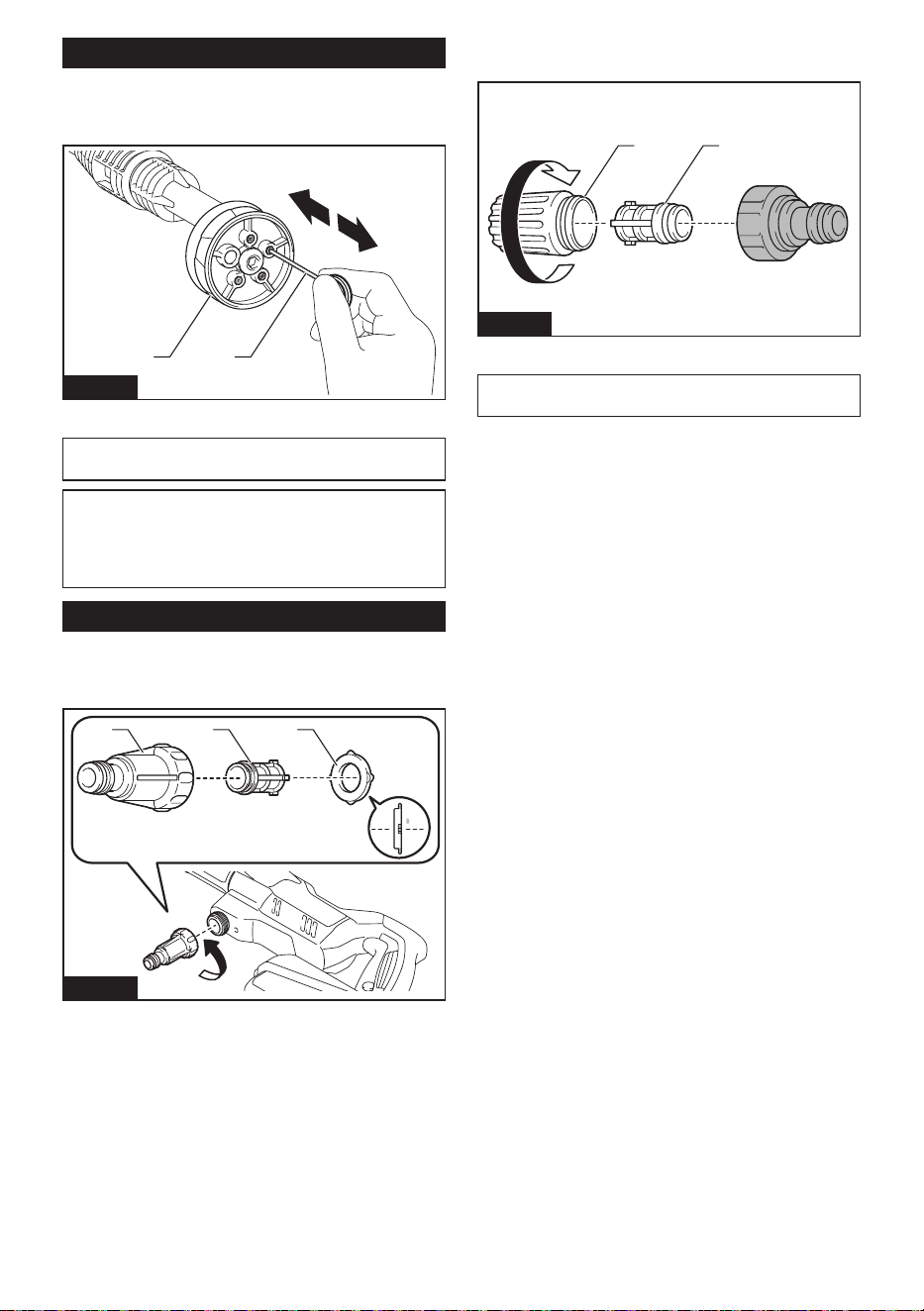

Cleaning nozzles

Use the cleaner pin, a tiny le type nger, to remove

clogged dirt from the nozzle openings.

Fig.34

► 1. Cleaner pin 2. Nozzle

NOTE: To maintain the optimal performance, clean

the nozzle periodically.

NOTICE: Do not remove dirt or debris forcibly.

This may result in personal injury or damage to the

ejection hole causing deviated jet angles or poor

performance.

Cleaning lters

Detach the water hose connector from the pressure

washer. Remove dust or dirt adhered to the lter.

1 2 3

Fig.35

► 1. Water hose connector 2. Filter 3. Sealing ring

Disassemble the strainer by unthreading the lter case.

Remove dust or dirt adhered to the lter.

2 1

Fig.36

► 1. Filter 2. Filter case

NOTE: To maintain the optimal performance, clean

the lter periodically.

17 ENGLISH

TROUBLESHOOTING

Before asking for repairs, conduct your own inspection rst. If you nd a problem that is not explained in the manual,

do not attempt to dismantle the tool. Instead, ask Makita Authorized Service Centers, always using Makita replace-

ment parts for repairs.

State of abnormality Probable cause (malfunction) Remedy

The washer does not start. No electricity Install charged battery cartridge.

The switch trigger is locked. Unlock the switch trigger.

Damaged battery or electric circuit Contact an authorized service center for repairs.

No water jet / weak water jet No water supply Make sure that the faucet is open. If connecting to

tank water supply, introduce water into the pressure

washer and hose.

Poor water supply Turn on the faucet.

Poor water hose connection Check the connection between the pressure washer

and water supply.

Deformed or worn water hose Straighten the hose. Replace the damaged water

hose with new one.

Clogged hose or nozzle Unclog the hose or nozzle.

Clogged lters Remove dust or dirt adhered to the lters in the

strainer and the water hose connector.

Waste/contaminated water Clean the water system and rell with clean water.

Damaged or worn nozzle Replace the nozzle.

Pump or valve malfunction Contact an authorized service center for repairs.

Loose water joint Secure the connection between water hose and

coupling sleeves.

Leaks from water supply connection Re-tighten the connection between the water hose

and water supply.

Insu󰀩ciently installed strainer Submerge the strainer into the water completely.

Low pressure mode in use Select the high pressure mode.

Unstable water jet Clogged nozzle Unclog on the ejection hole of the nozzle using the

cleaner pin.

Poor water suction Check the water hose for any leakage or clogs.

The water is too hot. Supply cooler water.

Valve malfunction Contact an authorized service center for repairs.

Abnormal sound The water is too hot. Supply cooler water.

Water leakage Poor connection Check the connection between the pressure washer

and water supply.

Poor nozzle installation Push the nozzle all the way in. Then turn the nozzle

until it is locked securely.

Nozzle head stays in an incorrect

position

Set the nozzle head in a clicked position with a

spray pattern symbol clearly visible.

Worn out sealings Contact an authorized service center for repairs.

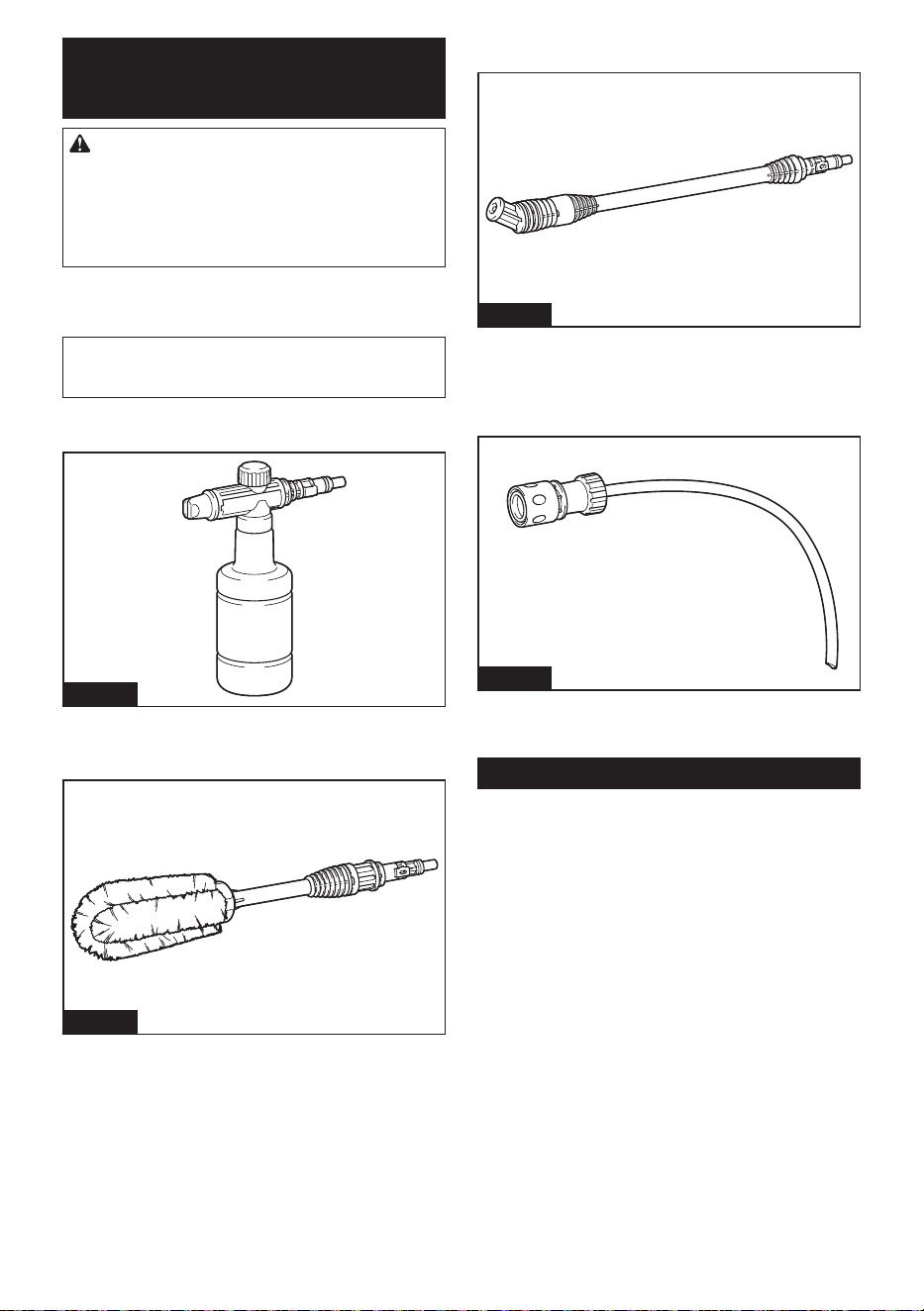

OPTIONAL

ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita tool

specied in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or attachment

for its stated purpose.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

di󰀨er from country to country.

18 ENGLISH

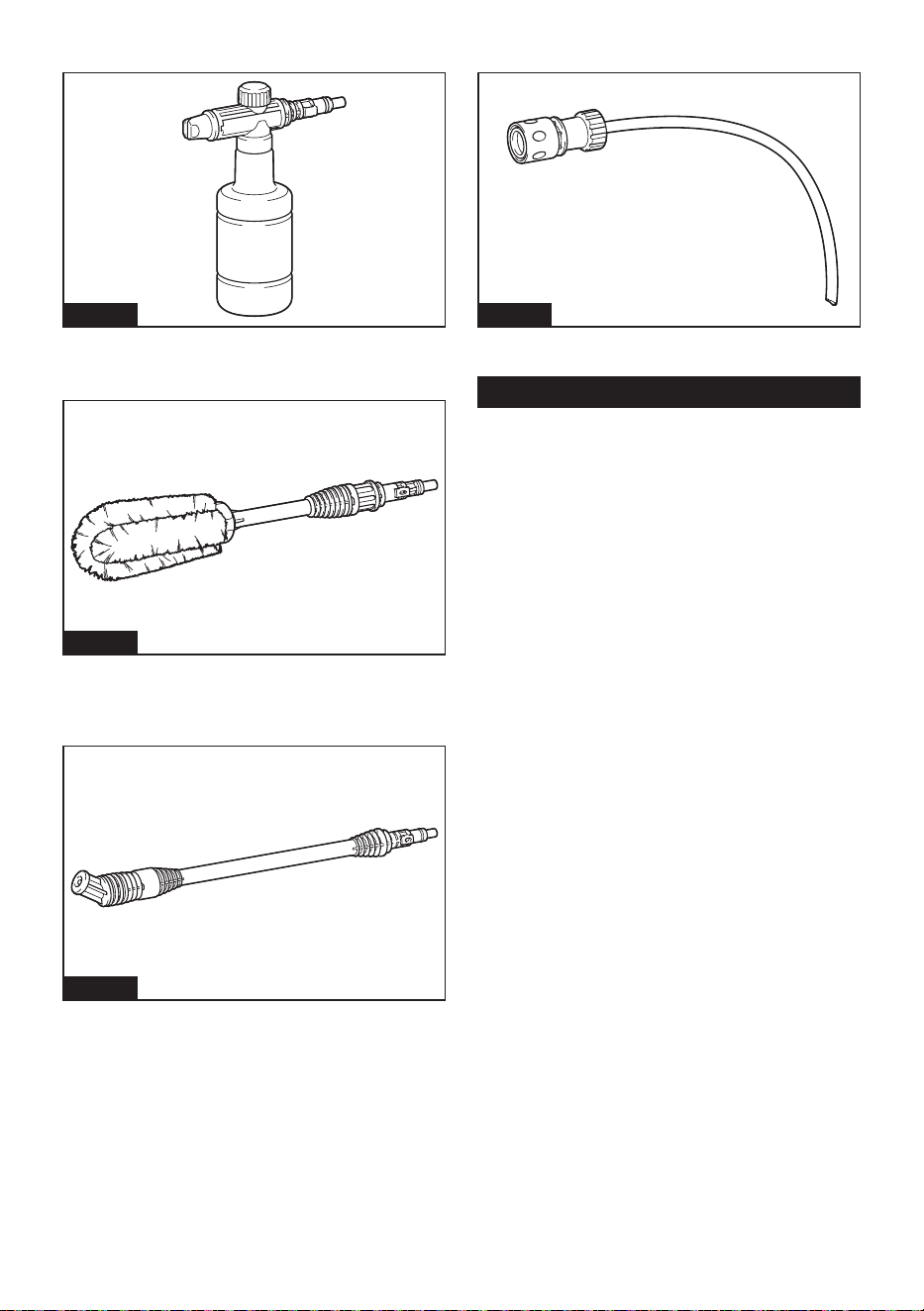

Foam nozzle

Fig.37

Detergent can be sprayed as foam.

Washing brush

Fig.38

A nozzle equipped with a brush. Useful for washing out

dirt while scrubbing with brush.

Angle nozzle

Fig.39

An angled nozzle head can rotate 360 degrees, allow-

ing for maneuverability and coverage without any dead

angles.

Plastic bottle adapter

Fig.40

Pump bottled water and easily extract it from a plastic

bottle. A water bottle can serve as a water source.

MAKITA LIMITED WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

19 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: XWH02

Caudal máximo

[Suministro de agua del tanque / Suministro de agua de red]

3,0 l/min / 5,3 l/min (0,79 gpm / 1,40 gpm)

Caudal de agua

Modo alto 2,5 l/min (0,66 gpm)

Modo bajo 1,5 l/min (0,40 gpm)

Presión de trabajo máxima 2,4 MPa (348 PSI)

Presión de trabajo

Modo alto

[Suministro de agua del tanque /

Suministro de agua de red]

2,0 MPa / 2,2 MPa (290 PSI / 319 PSI)

Modo bajo

[Suministro de agua del tanque /

Suministro de agua de red]

0,8 MPa / 0,8 MPa (116 PSI / 116 PSI)

Presión máx. de suministro 0,5 MPa (73 PSI)

Temperatura máx. de suministro 40°C (104°F)

Altura máx. de succión 2,0 m (6,6 ft)

Tensión nominal 18 V c.c.

Dimensiones

[La x An x Al]

888 mm x 99 mm x 239 mm (35″ x 3-7/8″ x 9-3/8″)

Peso 2,3 kg - 2,7kg (5,1 lbs - 6,0 lbs)

*1: Sin boquilla

*2 : Patrón de rociado 15°

*3 : Con boquilla 5 en 1 y extensión

• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están

sujetas a cambio sin previo aviso.

• Las especicaciones pueden variar de país a país.

• El peso puede variar en función de los accesorios, incluido el cartucho de batería. En la tabla se muestra la

combinación de peso más ligero y más pesado conforme al procedimiento 01/2014 de EPTA.

Cartucho de batería y cargador aplicables

Cartucho de batería BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Cargador DC18RC / DC18RD / DC18SD / DC18SE / DC18SF / DC18SH /

DC18WC

• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-

diendo de su área de residencia.

ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de

cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.

ADVERTENCIA: No use ningún alimentador con cableado eléctrico como un adaptador para batería o

una unidad portátil de alimentación eléctrica con esta máquina. El cable de dicho alimentador podría impedir

la operación y ocasionar una lesión personal.

20 ESPAÑOL

ADVERTENCIAS DE

SEGURIDAD

INSTRUCCIONES

IMPORTANTES DE

SEGURIDAD

ADVERTENCIA: Lea todas las advertencias

de seguridad e instrucciones. El no seguir las

advertencias e instrucciones podrá ocasionar descar-

gas eléctricas, incendios y/o lesiones graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

ADVERTENCIA - Cuando se utilice este producto,

siempre deben seguirse las precauciones básicas,

incluyendo las siguientes:

1. Lea todas las instrucciones antes de usar el

producto.

2. Para reducir el riesgo de lesiones, se requiere

supervisar de cerca cuando un producto sea

utilizado cerca de niños.

3. Usted deberá saber cómo detener el pro-

ducto y purgar las presiones rápidamente.

Familiarícese completamente con los

controles.

4. Manténgase alerta - Preste atención a lo que

está haciendo.

5. No opere el producto si está cansado o bajo la

inuencia de alcohol o medicamentos.

6. Mantenga el área de operación completamente

despejada.

7. No utilice la máquina donde no alcance ni se

pare sobre soportes inestables. Pise sobre

suelo rme y mantenga el equilibrio en todo

momento.

8. Siga las instrucciones de mantenimiento espe-

cicadas en el manual.

ADVERTENCIA - Riesgo de inyección o lesión: no

dirija el ujo de descarga a las personas.

Seguridad en el área de trabajo

1. Coloque siempre el cuerpo de la hidrolavadora

de presión sobre una supercie estable y nive-

lada. Evite las áreas donde el agua expulsada

pueda correr o acumularse.

2. Antes de limpiar, revise los alrededores y los

objetos que se van a limpiar. Los chorros a

alta presión pueden remover la pintura u otros

tratamientos de la supercie, incluidas sus-

tancias químicas tóxicas. Tome las medidas

preventivas necesarias.

3. Tenga cuidado de no tropezar con la manguera

de la hidrolavadora de presión. Siempre esté

consciente de la conguración de la manguera

durante la operación.

4. Durante el uso, una pequeña cantidad de agua

saldrá de la parte inferior de la hidrolavadora

de presión. Tenga cuidado de no operar la

herramienta sobre las áreas donde no desea

que se mojen.

Seguridad personal

1. Para protegerse del chorro y los objetos lan-

zados por el chorro, los operadores deberán

usar una vestimenta apropiada tal como botas

y guantes de seguridad, cascos protectores

con viseras, protección auditiva, etc.

2. No utilice la hidrolavadora de presión dentro

del rango donde haya otras personas, a menos

que estas lleven ropa protectora.

3. Para reducir el riesgo de lesiones, se requiere

supervisar de cerca cuando el producto sea

utilizado cerca de niños.

4. Si se realiza la conexión a un sistema de agua

potable, el sistema debe estar protegido con-

tra el reujo.

5. El agua que haya circulado a través del dispo-

sitivo antireujo no se considera potable.

Seguridad eléctrica

1. Nunca toque los cartuchos de batería con las

manos mojadas.

2. No utilice el aparato si partes importantes del

mismo están dañadas, por ejemplo, dispositi-

vos de seguridad, mangueras de presión.

3. Evite los entornos peligrosos. No utilice la

herramienta en lugares húmedos o mojados

ni la exponga a la lluvia. El agua que ingrese a

la herramienta incrementará el riesgo de des-

carga eléctrica.

Uso y cuidado de la herramienta eléctrica

1. Lea todas las instrucciones antes de usar el

producto.

2. Usted deberá saber cómo detener la hidrolava-

dora de presión y purgar las presiones rápida-

mente. Familiarícese completamente con los

controles.

3. El agua a presión no debe dirigirse hacia la

gente, equipos eléctricos bajo tensión o el

propio aparato.

4. Este aparato no está diseñado para ser utili-

zado por personas (incluidos niños) con dis-

capacidades físicas, sensoriales o mentales, o

que carezcan de experiencia y conocimientos.

5. Los niños deberán ser supervisados para

asegurarse de que no jueguen con el aparato.

6. Evite rociar líquidos inamables o tóxicos.

Esto podría ocasionar una explosión, intoxica-

ción o daños al aparato.

7. No dirija el chorro hacia usted mismo u otras

personas para limpiar ropa o calzado.

8. Las mangueras de presión así como las cone-

xiones y uniones son importantes para la

seguridad del aparato. Utilice únicamente las

mangueras, conexiones y uniones recomenda-

das por el fabricante.

9. Siga las instrucciones para cambiar los

accesorios.

10. Mantenga los mangos secos, limpios y libres

de aceite o grasa.

21 ESPAÑOL

11. No ponga en marcha la hidrolavadora de pre-

sión sin que tenga agua durante más de un

minuto. Esto dañará el motor, ocasionando

una avería.

12. Siempre apague la hidrolavadora de presión,

y corte el suministro de agua cuando la vaya a

dejar desatendida.

13. Tenga cuidado con los retrocesos bruscos.

El aparato retrocederá de golpe cuando el

chorro a presión sea expulsado de la boquilla.

Sostenga rmemente el aparato para evitar

lesiones accidentales.

14. Revise que no haya piezas dañadas o desgas-

tadas antes de usarlo. Asimismo, asegúrese

de que la manguera esté conectada correcta-

mente y que no haya fugas durante la opera-

ción. El operar el aparato con defectos en el

funcionamiento podría causar un accidente.

15. No jale la manguera para mover el cuerpo de

la hidrolavadora de presión. El hacerlo podría

dañar la manguera y las piezas de conexión,

provocando un cortocircuito o defectos en el

funcionamiento.

16. No coloque objetos pesados sobre la man-

guera ni permita que algún vehículo pase

encima de ésta.

17. Siempre descargue la presión residual en el

aparato antes de desconectar la manguera.

18. Cuando conecte la manguera al suministro de

agua, siga las instrucciones del departamento

o compañía de abastecimiento de agua de su

localidad.

19. Si se deja caer la hidrolavadora de presión o

esta se golpea contra un objeto sólido, asegú-

rese de vericar que no haya daños y agrieta-

mientos. Si utiliza la hidrolavadora de presión con

daños, esta podría generar humo, fuego u oca-

sionar un choque eléctrico, con posibles lesiones

personales.

20. Evite un arranque accidental. Asegúrese de

que el interruptor esté en la posición apagada

antes de conectar el paquete de baterías,

levantar el aparato o cargarlo. Cargar el aparato

con su dedo en el interruptor o pasar energía al

aparato con el interruptor encendido puede propi-

ciar accidentes.

21. Desconecte el paquete de baterías del aparato

antes de hacer cualquier ajuste, cambiar acce-

sorios o almacenar el aparato. Estas medidas

de seguridad preventivas reducen el riesgo de

poner en marcha el aparato accidentalmente.

22. No modique ni intente reparar el aparato ni el

paquete de baterías salvo como se indique en

las instrucciones para el uso y cuidado.

23. Asegúrese de que el objeto o área a limpiar

sea resistente al agua. De lo contrario, podría

ocasionar daños al artículo o al sitio, y provocar

lesiones personales.

Uso y cuidado de la herramienta a batería

1. Recargue sólo con el cargador especicado

por el fabricante. Un cargador que es adecuado

para un solo tipo de batería puede generar riesgo

de incendio al ser utilizado con otra batería.

2. Utilice las herramientas eléctricas solamente

con las baterías designadas especícamente

para ellas. La utilización de cualquier otra batería

puede crear un riesgo de lesiones o incendio.

3. Cuando no se esté usando la batería, mantén-

gala alejada de otros objetos metálicos, como

sujetapapeles (clips), monedas, llaves, clavos,

tornillos u otros objetos pequeños de metal

los cuales pueden actuar creando una cone-

xión entre las terminales de la batería. Originar

un cortocircuito en las terminales puede causar

quemaduras o incendios.

4. En condiciones abusivas, podrá escapar

líquido de la batería; evite tocarlo. Si lo toca

accidentalmente, enjuague con agua. Si hay

contacto del líquido con los ojos, busque asis-

tencia médica. Puede que el líquido expulsado

de la batería cause irritación o quemaduras.

5. No utilice una herramienta ni una batería que

estén dañadas o hayan sido modicadas. Las

baterías dañadas o modicadas podrían oca-

sionar una situación inesperada provocando un

incendio, explosión o riesgo de lesiones.

6. No exponga la herramienta ni la batería al

fuego ni a una temperatura excesiva. La expo-

sición al fuego o a una temperatura superior a los

130 °C podría causar una explosión.

7. Siga todas las instrucciones para la carga y

evite cargar la herramienta o la batería fuera

del rango de temperatura especicado en

las instrucciones. Una carga inadecuada o a

una temperatura fuera del rango especicado

podría dañar la batería e incrementar el riesgo de

incendio.

Servicio

1. Siga las instrucciones de mantenimiento espe-

cicadas en el manual.

2. Para garantizar la seguridad de aparato, utilice

solamente piezas de repuesto originales del

fabricante o aprobadas por este.

3. El servicio de su hidrolavadora de presión

deberá ser realizado por un técnico calicado

usando únicamente piezas de repuesto idén-

ticas. Esto garantizará que se mantenga la

seguridad de la hidrolavadora de presión.

4. En caso de una falla o avería de la hidrolava-

dora de presión, apáguela inmediatamente

y retire el cartucho o cartuchos de batería.

Póngase en contacto con el distribuidor o

centro de servicio de su localidad.

Advertencias de seguridad adicionales

1. No utilice la herramienta cuando exista riesgo

de ser alcanzado por un rayo.

2. Cuando utilice la herramienta sobre suelo

embarrado, inclinaciones mojadas o super-

cies resbalosas, tenga cuidado al pisar.

3. Evite trabajar en un entorno deciente donde

sea probable que aumente la fatiga del

usuario.

4. No reemplace la batería bajo la lluvia.

5. No sumerja la herramienta en los charcos.

6. Almacene la herramienta lejos de la lluvia y la

luz directa del sol y en un sitio donde no haga

calor ni haya humedad.

22 ESPAÑOL

7. Después de utilizar la herramienta, quite la

suciedad adherida y séquela completamente

antes de guardarla. Dependiendo de la estación

o de la zona, existe el riesgo de un mal funciona-

miento por congelación.

8. No moje el terminal de la batería con líquidos,

como el agua, ni sumerja la batería en ellos.

No deje la batería bajo la lluvia, ni cargue,

utilice, o guarde la batería en un lugar húmedo

o mojado. Si el terminal se moja o entra líquido

dentro de la batería, la batería puede sufrir un

cortocircuito, con el consiguiente riesgo de sobre-

calentamiento, incendio o explosión.

9. Después de retirar la batería de la herramienta

o el cargador, asegúrese de acoplar la cubierta

de la batería a la batería y de guardarla en un

lugar seco.

10. No reemplace la batería con las manos

mojadas.

11. Si el aparato se congela debido al clima frío,

comuníquese con un centro de servicio autori-

zado para su reparación.

12. Cumpla con los requisitos de la compañía de

suministro de agua de su localidad.

13. No use ningún alimentador con cableado

eléctrico, como un adaptador para batería o

una unidad portátil de alimentación eléctrica,

con este aparato. El cable de dicho alimentador

podría impedir la operación y ocasionar una lesión

personal.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: NO DEJE que la comodidad

o familiaridad con el producto (a base de utilizarlo

repetidamente) evite que siga estrictamente las

normas de seguridad para dicho producto.

El USO INCORRECTO o el no seguir las normas

de seguridad indicadas en este manual de ins-

trucciones puede ocasionar lesiones graves.

ADVERTENCIA: El uso de este producto

puede producir polvo que contenga sustancias

químicas que podrían causar enfermedades

respiratorias o de otro tipo. Algunos ejemplos de

estas sustancias químicas son los compuestos

encontrados en pesticidas, insecticidas, fertili-

zantes y herbicidas.

El riesgo al que se expone varía, dependiendo

de la frecuencia con la que realice este tipo de

trabajo. Para reducir la exposición a estas sus-

tancias químicas: trabaje en un área bien ven-

tilada y use un equipo de seguridad aprobado,

tal como las máscaras contra polvo que están

especialmente diseñadas para ltrar partículas

microscópicas.

Símbolos

A continuación se muestran los símbolos utilizados

para la herramienta.

volts o voltios

corriente directa o continua

megapascales

litros por minuto

grados Celsius

Instrucciones importantes de

seguridad para el cartucho de

batería

1. Antes de utilizar el cartucho de batería, lea

todas las instrucciones e indicaciones de

precaución en el (1) el cargador de batería, (2)

la batería, y (3) el producto con el que se utiliza

la batería.

2. No desarme ni modique el cartucho de bate-

ría. Podría ocurrir un incendio, calor excesivo o

una explosión.

3. Si el tiempo de operación se ha acortado en

exceso, deje de operar de inmediato. Podría

correrse el riesgo de sobrecalentamiento,

posibles quemaduras e incluso explosión.

4. En caso de que ingresen electrolitos en sus

ojos, enjuáguelos bien con agua limpia y con-

sulte de inmediato a un médico. Esto podría

ocasionar pérdida de visión.

5. Evite cortocircuitar el cartucho de batería:

(1) No toque las terminales con ningún mate-

rial conductor.

(2) Evite guardar el cartucho de batería en un

cajón junto con otros objetos metálicos,

tales como clavos, monedas, etc.

(3) No exponga el cartucho de batería al

agua o la lluvia.

Un cortocircuito en la batería puede causar

un ujo grande de corriente, sobrecalenta-

miento, posibles quemaduras e incluso una

descompostura.

6. No guarde ni utilice la herramienta y el cartu-

cho de batería en lugares donde la tempera-

tura pueda alcanzar o exceder los 50 °C (122

°F).

7. Nunca incinere el cartucho de batería incluso

en el caso de que esté dañado seriamente o

ya no sirva en absoluto. El cartucho de batería

puede explotar si se tira al fuego.

8. No clave, corte, aplaste, lance o deje caer el

cartucho de batería, ni golpee un objeto sólido

contra el cartucho de batería. Dicha acción

podría resultar en un incendio, calor excesivo o en

una explosión.

23 ESPAÑOL

9. No use una batería dañada.

10. Las baterías de ión de litio están sujetas a los

requisitos reglamentarios en materia de bie-

nes peligrosos.

Para el trasporte comercial, por ej., mediante

terceros o agentes de transporte, se deben tomar

en cuenta los requisitos especiales relativos al

empaque y el etiquetado.

Para efectuar los preparativos del artículo que se

va a enviar, se requiere consultar a un experto

en materiales peligrosos. Si es posible, consulte

además otras regulaciones nacionales más deta-

lladas.

Pegue o cubra con cinta adhesiva los contactos

abiertos y empaque la batería de manera que ésta

no pueda moverse dentro del paquete.

11. Para deshacerse del cartucho de batería,

sáquelo de la herramienta y deséchelo en un

lugar seguro. Siga las regulaciones locales

relacionadas al desecho de las baterías.

12. Utilice las baterías únicamente con los pro-

ductos especicados por Makita. Instalar las

baterías en productos que no cumplan con los

requisitos podría ocasionar un incendio, un calen-

tamiento excesivo, una explosión o una fuga de

electrolito.

13. Si no se utiliza la herramienta por un

período largo, debe extraerse la batería de la

herramienta.

14. El cartucho de batería podría absorber calor

durante y después de su uso, lo que ocasiona-

ría quemaduras o quemaduras a baja tempe-

ratura. Tenga cuidado con la manipulación de

los cartuchos de batería que estén calientes.

15. No toque el terminal de la herramienta inme-

diatamente después de su uso, ya que el

mismo podría estar lo sucientemente caliente

como para provocarle quemaduras.

16. No permita que las rebabas, el polvo o la tierra

queden atrapados en los terminales, oricios

y ranuras del cartucho de batería. Podría pro-

vocar calentamiento, incendio, explosión y mal

funcionamiento de la herramienta o del cartucho

de batería, lo que resultaría en quemaduras o

lesiones personales.

17. No utilice el cartucho de batería cerca de

cables eléctricos de alto voltaje, a menos que

la herramienta sea compatible con el uso cer-

cano a estos cables eléctricos de alto voltaje.

Esto podría ocasionar una avería o descompos-

tura de la herramienta o del cartucho de batería.

18. Mantenga la batería alejada de los niños.

GUARDE ESTAS

INSTRUCCIONES.

PRECAUCIÓN: Utilice únicamente baterías

originales de Makita. El uso de baterías no origina-

les de Makita, o de baterías alteradas, puede ocasio-

nar que las baterías exploten causando un incendio,

lesiones personales y daños. Asimismo, esto inva-

lidará la garantía de Makita para la herramienta y el

cargador Makita.

Consejos para alargar al máximo

la vida útil de la batería

Cargue el cartucho de batería antes de que

se descargue completamente. Pare siempre

la operación y cargue el cartucho de batería

cuando note menos potencia en la herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga

acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a una tempera-

tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).

Si un cartucho de batería está caliente, déjelo

enfriar antes de cargarlo.

4. Cuando no utilice el cartucho de batería,

sáquelo de la herramienta o del cargador.

5. Cargue el cartucho de batería si no va a utili-

zarlo durante un período prolongado (más de

seis meses).

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

ajuste o comprobación en la herramienta.

Instalación o extracción del

cartucho de batería

PRECAUCIÓN:

Apague siempre la herramienta

antes de colocar o quitar el cartucho de batería.

PRECAUCIÓN: Sujete la herramienta y el car-

tucho de la batería con rmeza al colocar o quitar

el cartucho de batería. Si no se sujeta con rmeza la

herramienta y el cartucho de batería, puede ocasio-

nar que se resbalen de sus manos causando daños

a la herramienta y al cartucho de batería, así como

lesiones a la persona.

PRECAUCIÓN: Tenga cuidado de no pelliz-

car sus dedos al abrir o cerrar la cubierta de la

batería.

Abra la cubierta mientras empuja la palanca de bloqueo.

Fig.1

► 1. Cubierta 2. Palanca de bloqueo

24 ESPAÑOL

Alinee la lengüeta en el cartucho de batería con la ranura en

la carcasa, y deslícelo en su lugar. Insértelo por completo

hasta que quede asegurado en su lugar haciendo un pequeño

clic. Si puede ver el indicador rojo como se muestra en la

ilustración, este no ha quedado asegurado por completo.

Fig.2

► 1. Indicador rojo 2. Botón 3. Cartucho de batería

Después de instalar o extraer los cartuchos de batería,

asegúrese de cerrar la cubierta.

Para retirar el cartucho de batería, abra la cubierta, des-

lice el cartucho de batería fuera de la herramienta mien-

tras presiona el botón del frente, y luego cierre la cubierta.

PRECAUCIÓN:

Introduzca siempre com-

pletamente el cartucho de batería hasta que el

indicador rojo no pueda verse. Si no, podría acci-

dentalmente salirse de la herramienta y caer al suelo

causando una lesión a usted o alguien a su alrededor.

PRECAUCIÓN: No instale el cartucho de

batería a la fuerza. Si el cartucho no se desliza al

interior fácilmente, se debe a que no está siendo

insertado correctamente.

PRECAUCIÓN: Asegúrese de haber asegu-

rado la cubierta antes de operar la herramienta.

Sistema de protección para la

herramienta/batería

La herramienta está equipada con un sistema de protección

de la herramienta/batería. Este sistema corta automática-

mente la alimentación al motor para prolongar la vida de la

herramienta y la batería. La herramienta se detendrá auto-

máticamente con indicación operación si la herramienta o la

batería se someten a una de las siguientes condiciones:

Fig.3

► 1. Indicador

Protección contra sobrecarga

Cuando la herramienta o la batería se estén utilizando

de una manera que cause que consuman una cantidad

de corriente anormalmente alta, la herramienta se

detendrá automáticamente y el indicador rojo se ilumi-

nará. En este caso, apague la herramienta y detenga

la aplicación que causó que la herramienta se sobre-

cargara. Luego, encienda la herramienta para volver a

arrancarla.

Protección contra

sobrecalentamiento

Cuando la herramienta o la batería se sobrecalienten,

la herramienta se detendrá automáticamente y el indi-

cador rojo se iluminará. En este caso, permita que la

herramienta se enfríe antes de volver a encenderla.

Protección en caso de

sobredescarga

Cuando la capacidad de la batería se reduce, el indica-

dor rojo parpadeará. Cuando la batería está cerca del

punto de vaciarse, la herramienta se detendrá auto-

máticamente y el indicador rojo se iluminará. En este

caso, extraiga la batería de la herramienta y cargue la

batería.

Protección contra otras causas

El sistema de protección también está diseñado para

otras causas que podrían dañar la herramienta, y per-

mite que la herramienta se detenga automáticamente.

Siga todos los pasos a continuación para eliminar las

causas cuando la herramienta se haya detenido tempo-

ralmente o se haya detenido durante el funcionamiento.

1. Apague la herramienta, y luego enciéndala nueva-

mente para reiniciarla.

2. Cargue la(s) batería(s) o reemplácela(s) con

batería(s) recargada(s).

3. Deje que la herramienta y la(s) batería(s) se

enfríen.

Si no hay ninguna mejora al restaurar el sistema de

protección, comuníquese con su centro local de servi-

cio Makita.

AVISO: Si la herramienta se detiene debido a

una causa no descrita anteriormente, consulte la

sección de detección y solución de problemas.

25 ESPAÑOL

Indicación de la capacidad restante

de la batería

Únicamente para cartuchos de batería con el

indicador

Oprima el botón de vericación en el cartucho de la

batería para que indique la capacidad restante de la

batería. Las luces indicadoras se iluminarán por algu-

nos segundos.

Fig.4

► 1. Luces indicadoras 2. Botón de vericación

Luces indicadoras Capacidad

restante

Iluminadas Apagadas Parpadeando

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargar la

batería.

La batería

pudo haber

funcionado

mal.

NOTA: Dependiendo de las condiciones de uso y

la temperatura ambiente, la indicación podrá diferir

ligeramente de la capacidad real.

NOTA: La primera luz indicadora (extrema izquierda)

parpadeará cuando el sistema de protección de

batería esté en funcionamiento.

Interruptor de modo de presión

Seleccione el modo de presión que desee deslizando la

palanca del interruptor hacia adelante y hacia atrás.

Tire de la palanca hacia atrás para el modo de baja

presión, de modo que se lea un símbolo numérico "1"

en el interruptor.

Empuje la palanca hacia adelante para el modo de alta

presión, de modo que se lea un símbolo numérico "2"

en el interruptor.

Fig.5

► 1. Modo de baja presión (1) 2. Modo de alta presión

(2) 3. Palanca del interruptor de modo de presión

Gatillo interruptor

La hidrolavadora de presión emplea un bloqueo de

seguridad en el gatillo. Para liberar el bloqueo del gati-

llo, presione el botón de bloqueo en el gatillo para que

la supercie del gatillo quede plana.

Jale el gatillo interruptor para expulsar un chorro de

agua. El chorro continuará mientras el gatillo se man-

tenga apretado.

1 2

Fig.6

► 1. Gatillo interruptor 2. Botón de bloqueo

26 ESPAÑOL

Empuje el botón de bloqueo hacia afuera desde el inte-

rior del gatillo para activar el bloqueo del gatillo.

Asegúrese de bloquear el gatillo cuando la hidrolava-

dora de presión no esté en uso.

Fig.7

► 1. Gatillo interruptor 2. Botón de bloqueo

Funciones de las boquillas

La boquilla rociadora de patrones múltiples (5 en 1) pre-

senta una variedad de patrones de rociado que usted

puede ajustar según sus necesidades de lavado. Al

combinar cinco de los patrones de rociado más utiliza-

dos en una boquilla, ya no tendrá que cambiar de uno

a otro, simplemente seleccione el patrón de rociado

adecuado para su tarea.

Cambio sencillo de boquillas, 0°, 15°, 25°, 40° y

regadera

Fig.8

Fig.9

► 1. Símbolo de patrón de rociado 2. Marca de

triángulo

Gire el cabezal de la boquilla hacia la izquierda o hacia

la derecha hasta la posición del patrón de rociado

deseado. Alinee correctamente el símbolo del patrón

de rociado que desea seleccionar con la marca del

triángulo para que el cabezal de la boquilla se bloquee

con un clic.

Fig.10

AVISO: Tenga cuidado de no colocar el cabezal

de la boquilla en una posición sin que haga clic.

De lo contrario, la herramienta podría crear patro-

nes de rociado irregulares que provocarían fugas

de agua.

PRECAUCIÓN: Trate de no girar el cuerpo

de la boquilla mientras cambia los patrones de

rociado. La boquilla podría desprenderse del cuerpo

de la herramienta, y provocar lesiones personales.

Válvula de seguridad

Este aparato está equipado con una válvula de seguri-

dad que evita aplicar una presión excesiva.

PRECAUCIÓN: No manipule ni modique el

ajuste de la válvula de seguridad.

27 ESPAÑOL

MONTAJE

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

trabajo en la misma.

Instalación de boquilla y extensión

para lanza

PRECAUCIÓN: Bloquee siempre el gatillo

interruptor mientras conecta o desconecta una

boquilla y una extensión.

Boquilla

Alinee las protuberancias de guía del extremo de la

boquilla con las ranuras de bloqueo en la carcasa de

la herramienta. Empuje la boquilla hasta el fondo hasta

que las dos marcas triangulares en la boquilla y la

carcasa queden enfrentadas. Luego, gire la boquilla en

la dirección que se muestra en la gura para activar el

bloqueo.

Una vez instalada la boquilla, trate de jalarla para ase-

gurarse de que está rmemente en su sitio.

Fig.11

► 1. Boquilla 2. Protuberancia de guía 3. Ranura de

bloqueo 4. Marcas triangulares 5. Contorno en

forma de aleta pelviana

NOTA: Asegúrese de girar el contorno en forma de

aleta pelviana hacia abajo.

Para separar la boquilla, empújela y sosténgala hacia

la carcasa de la herramienta y luego gírela en sentido

contrario hasta que las dos marcas triangulares queden

enfrentadas. Separe la boquilla de la carcasa de la

herramienta después de que se desbloquee.

Extensión para lanza

Para regar los lugares de difícil acceso. Instale la exten-

sión para lanza entre la carcasa de la herramienta y la

boquilla siguiendo los mismos pasos que se describen

para la instalación de la boquilla.

Fig.12

► 1. Extensión para lanza 2. Carcasa de la herra-

mienta 3. Boquilla 4. Protuberancias de guía

5. Ranuras de bloqueo 6. Marcas triangulares

Para separar los accesorios, empuje y sostenga el

accesorio de punta hacia el accesorio/carcasa del mon-

taje, y luego gírelo en sentido contrario hasta que las

dos marcas triangulares queden enfrentadas. Separe el

accesorio de punta del accesorio/carcasa del montaje

después de que se desbloquee.

Conexión al suministro de agua del

tanque

AVISO: Utilice siempre la manguera de presión

y el preltro suministrados con esta herramienta

para suministrar agua.

AVISO: Deje siempre 2,0 m (6,6 ft) o menos

de alto entre la entrada en la hidrolavadora de

presión y la supercie del agua. De lo contrario,

la hidrolavadora de presión no podrá hacer subir el

agua a la bomba.

AVISO: Asegúrese de llenar un contenedor de

agua de más de 25 mm (1″) de espesor desde

el fondo y de sumergir el preltro en agua por

completo.

El agua puede suministrarse desde un tanque/contene-

dor/depósito de cualquier tamaño.

Un tanque para riego suministrado aborda situaciones

de lavado a presión, por ejemplo, lavado de automó-

viles y jardinería, etc., donde no hay agua disponible y

debe transportarse al área o sitio de lavado.

28 ESPAÑOL

1. Conecte el preltro a un extremo de la manguera

de presión.

Inserte la salida del ltro en el manguito de acoplamiento, y

empújelo hasta que el ltro quede asegurado en su lugar.

Fig.13

► 1. Preltro 2. Manguito de acoplamiento

3. Manguera de presión

Deje el preltro en el fondo del contenedor de agua.

Fig.14

► 1. Preltro 2. Manguera de presión 3. Gancho de la

manguera

NOTA:

Cuelgue la manguera a lo largo de la abertura

usando el gancho para manguera suministrado de modo

que el colador quede quieto en el fondo del contenedor.

Conecte el otro extremo de la manguera al conector

de la manguera de agua de la hidrolavadora de presión.

Coloque el manguito de acoplamiento sobre la entrada

del conector, y empújelo hasta que el manguito de

acoplamiento quede asegurado en su lugar.

Fig.15

► 1. Manguito de acoplamiento 2. Conector de la

manguera de agua

PRECAUCIÓN:

Asegúrese de que la manguera

de alta presión quede rmemente conectada. Una

conexión oja podría hacer que la manguera de alta

presión se soltara ocasionando una lesión personal.

AVISO: Introduzca de antemano agua en la

hidrolavadora de presión y en la manguera cada

vez que vaya a levantar agua desde una cierta

profundidad en el modo de alta presión.

Conexión al suministro de agua de red

PRECAUCIÓN: Utilice siempre una man-

guera de agua resistente a la presión con un

diámetro de ø13 mm (1/2″) o más y conéctela a la

toma de agua usando los accesorios apropiados.

De lo contrario, la manguera de agua y/o el accesorio

podrían romperse y ocasionar una lesión personal.

PRECAUCIÓN:

Utilice siempre el manguito de

acoplamiento que se suministra por separado con

esta herramienta para una conexión principal de agua.

AVISO: Use una manguera de agua resistente

a la presión lo más corta posible. La cantidad

de agua de entrada debe ser mayor que el caudal

máximo de la bomba.

AVISO: Si usted la conecta a la red de suministro

de agua potable, utilice una válvula antireujo

que cumpla con los reglamentos de su región.

AVISO: Mantenga una presión de alimentación

del agua de entrada menor a 0,5 MPa (73 PSI)

para una alimentación na. No exceda la presión

máxima de alimentación, ya que puede causar fugas

de agua cuando la herramienta deja de funcionar.

El agua puede ser suministrada desde la red de agua

que esté disponible en el área o sitio de lavado.

Un suministro continuo de agua le permite no preocu-

parse por volver a llenar el agua y le permite realizar

una limpieza y jardinería ecientes en su hogar, como

limpieza de manchas, enjuague y riego en un área

amplia de césped o vegetación.

1. Tenga lista una manguera de agua resistente a la

presión.

2. Conecte el manguito de acoplamiento proporcio-

nado por separado a la salida de la manguera de agua

enroscando la tuerca del manguito de acoplamiento.

Fig.16

► 1. Salida de la manguera de agua 2. Manguito del

acoplamiento

29 ESPAÑOL

3. Conecte la entrada de la manguera de agua a la

toma de agua.

Use un accesorio adecuado tal como una banda para

manguera o una junta para llave de agua para asegurar

el extremo de la manguera en la toma de agua.

Fig.17

► 1. Banda para manguera 2. Junta para llave de

agua 3. Manguera de agua

NOTA: El tipo de accesorio dependerá de la forma

que tenga la toma de agua donde vaya a realizar la

conexión. Prepare un accesorio adecuado adquirido

comercialmente.

NOTA: Si utiliza una junta para llave de agua, pre-

pare un manguito de acoplamiento adquirido en el

mercado y conéctelo a la entrada de la manguera de

agua.

4. Conecte la salida de la manguera de agua al

conector de la manguera de agua de la hidrolavadora

de presión.

Coloque el manguito de acoplamiento sobre la entrada

del conector, y empújelo hasta que el manguito de

acoplamiento quede asegurado en su lugar.

Fig.18

► 1. Manguito de acoplamiento 2. Conector de la

manguera de agua

Instalación de la boquilla de espuma

Accesorio opcional

PRECAUCIÓN: Bloquee siempre el gatillo

interruptor mientras conecta o desconecta acce-

sorios opcionales.

AVISO: Use únicamente detergentes neutros. No

utilice detergentes domésticos, detergentes áci-

dos, detergentes alcalinos, blanqueadores, disol-

ventes, materiales inamables o soluciones de

grado industrial, que pueden dañar la herramienta

o su propiedad. Prepare la solución limpiadora

como se indica en la botella de la solución, y

pruébela siempre con anticipación en un lugar

discreto.

AVISO: Si se utiliza un detergente muy viscoso,

es probable que la boquilla se obstruya. Cuando

use detergente de alta viscosidad, diluya el deter-

gente agregando agua a la botella antes de usar.

NOTA: Cuando se utiliza la boquilla de espuma, el

detergente de la botella se diluye con el agua sumi-

nistrada por la herramienta y se rocía. No es necesa-

rio diluir la concentración de detergente en la botella

más de lo necesario. Ajuste la concentración de

detergente comprobando las condiciones de uso.

NOTA: Si la boquilla de espuma se inclina hacia un

lado, el detergente podría derramarse.

Tenga listo un detergente antes de usar la boquilla de

espuma.

1. Llene el tanque con detergente. Coloque la boqui-

lla en el tanque, y apriete rmemente la tapa.

2. Incline la boquilla de espuma para alinear sus pro-

tuberancias de guía con las ranuras de bloqueo en la

carcasa de la herramienta. Empuje la boquilla hasta el

fondo, y manténgala en su lugar. Luego, gire la boquilla

de espuma en la dirección que se muestra en la gura

para activar el bloqueo.

Fig.19

► 1. Boquilla de espuma 2. Tanque 3. Protuberancia

de guía 4. Ranura de bloqueo

Una vez instalada la boquilla, trate de jalarla para ase-

gurarse de que está rmemente en su sitio.

30 ESPAÑOL

3. Gire el dial de detergente para ajustar el volumen

de succión de la solución de detergente.

Fig.20

►

1. Dial de detergente 2. Dial al mínimo 3. Dial al máximo

Instalación de boquillas opcionales

Accesorio opcional

PRECAUCIÓN: Bloquee siempre el gatillo

interruptor mientras conecta o desconecta acce-

sorios opcionales.

Alinee las protuberancias de guía de una boquilla

opcional con las ranuras de bloqueo en la carcasa de la

herramienta. Empuje la boquilla hasta el fondo, y man-

téngala en su lugar. Luego, gire la boquilla en la direc-

ción que se muestra en la gura para activar el bloqueo.

Una vez instalada la boquilla, trate de jalarla para ase-

gurarse de que está rmemente en su sitio.

Fig.21

►

1. Boquillas 2. Protuberancia de guía 3. Ranura de bloqueo

Para separar la boquilla, empújela y sosténgala hacia

la carcasa de la herramienta, y luego gírela en sentido

contrario para liberar el bloqueo. Separe la boquilla de

la lavadora a presión después de que se desbloquee.

Instalación del adaptador para

botella de plástico

Accesorio opcional

PRECAUCIÓN: Bloquee siempre el gatillo

interruptor mientras conecta o desconecta acce-

sorios opcionales.

PRECAUCIÓN: Asegúrese de conectar rme-

mente el adaptador para botella de plástico a la

hidrolavadora de presión y la botella de plástico.

No hacerlo podría causar que la botella se caiga,

resultando en lesiones personales.

NOTA: Se puede preferir el uso de una botella de

plástico de 2 litros (medio galón) para contener agua.

1. Llene una botella de plástico con agua.

2. Introduzca el tubo de succión a través de la aber-

tura de la botella.

3. Conecte el adaptador a la botella enroscando la

tuerca del manguito de acoplamiento.

4. Conecte el adaptador para botella de plástico al

conector de la manguera de agua de la hidrolavadora

de presión.

Coloque el manguito de acoplamiento sobre la entrada

del conector, y empújelo hasta que el manguito de

acoplamiento quede asegurado en su lugar.

Fig.22

► 1. Adaptador para botella de plástico 2. Tubo de

succión 3. Botella de plástico 4. Conector de la

manguera de agua

31 ESPAÑOL

OPERACIÓN

ADVERTENCIA: Evite tocar el chorro de

agua o dirigirlo hacia usted u otras personas. El

chorro de agua es peligroso y podría lastimarlo a

usted y a las demás personas.

ADVERTENCIA: Cuando dispare el chorro de

agua, jamás sujete el objeto que está limpiando

ni coloque sus manos y pies cerca del chorro de

agua.

PRECAUCIÓN: No ponga en marcha la hidro-

lavadora de presión sin que tenga agua durante

más de 1 minuto(s).

PRECAUCIÓN: No utilice la hidrolavadora

de presión durante un período de tiempo prolon-

gado. Esto podría causar sobrecalentamiento o un

incendio. Además, el uso prolongado podría causar

una vibración irregular.

PRECAUCIÓN: Tenga en cuenta la dirección

del viento. Si llegara a introducirse detergente en

sus ojos o boca, enjuague con agua de la llave de

inmediato y solicite atención médica si es necesario.

AVISO: Para proteger el mecanismo de la hidro-

lavadora de presión, evite usar agua a una tempe-

ratura de más de 40°C (104°F).

AVISO: No utilice un suministro de agua sin

tratar, como agua de río, agua de estanque y agua

arenosa o fangosa. El agua sucia sin ltrar podría

provocar la deposición de material no deseado en la

bomba y provocar un mal funcionamiento.

Altura de levantado de agua

La altura vertical desde la fuente de agua hasta la

entrada de succión de agua de la hidrolavadora de

presión debe estar dentro de 2,0 m (6,6 ft).

Profundidad del agua en reserva

Llene un contenedor de agua a más de 25 mm (1″) de

espesor desde el fondo.

Fig.23

► 1. Altura de levantado de agua 2. Profundidad del

agua en reserva

Pasos en la operación básica

1. Conecte la entrada de la manguera de agua al

suministro de agua.

2. Conecte la salida de la manguera de agua a la

hidrolavadora de presión.

Fig.24

3. Si el agua restante en la hidrolavadora de presión

se ha descargado desde la última vez que se usó,

introduzca agua en la manguera de presión y en la

hidrolavadora de presión.

Deje correr agua a través de la manguera y la hidrola-

vadora hasta que se libere el aire que contienen.

(1) Retire la boquilla de la hidrolavadora de presión.

(2) Instale el cartucho de batería en la hidrolavadora

de presión.

(3) Seleccione el modo de alta presión.

(4) Desbloquee el gatillo interruptor.

(5) Tire y mantenga presionado el gatillo interruptor

hasta que la hidrolavadora de presión genere un chorro

de agua estable.

Fig.25

► 1. Palanca del interruptor de modo de presión

Después de permitir que salga el aire de la hidrola-

vadora de presión y de la manguera, suelte el gatillo

interruptor.

Retire el cartucho de batería de la hidrolavadora de pre-

sión, y coloque la boquilla adecuada para su propósito.

32 ESPAÑOL

4. Abra la cubierta e instale el cartucho de batería

en la hidrolavadora de presión, y luego bloquee la

cubierta.

Fig.26

► 1. Cartucho de batería 2. Cubierta

PRECAUCIÓN: Tenga cuidado de no pelliz-

car sus dedos al abrir o cerrar la cubierta de la

batería.

5. Seleccione el modo de presión que desee. Luego,

desbloquee el gatillo interruptor.

Fig.27

► 1. Palanca del interruptor de modo de presión

2. Gatillo interruptor 3. Botón de bloqueo

6. Apunte el cabezal de la boquilla hacia el área o

sitio de riego. Apriete el gatillo interruptor.

El chorro de agua continuará mientras el gatillo se

mantenga apretado.

Fig.28

Fig.29

PRECAUCIÓN: Sostenga rmemente la

hidrolavadora de presión. La herramienta hace

un movimiento de retroceso cuando jale del gatillo

interruptor.

PRECAUCIÓN: Siempre sostenga la hidrola-

vadora de presión por la empuñadura y el cañón

cuando se expulse un chorro de agua.

33 ESPAÑOL

Después del uso

PRECAUCIÓN: Después de la operación de

la hidrolavadora de presión, realice siempre el

procedimiento descrito en este manual. La presión

residual en la hidrolavadora de presión podría causar

lesiones personales o daños a la bomba en el interior.

1. Suelte el gatillo interruptor y bloquéelo usando el

botón de bloqueo.

2. Desconecte la manguera de agua del suministro

de agua.

Fig.30

3. Desbloquee el gatillo interruptor y apriételo hasta

que se descargue el agua restante en la hidrolavadora

de presión y la manguera.

Fig.31

AVISO: No deje que el motor esté en marcha por

más de 1 minuto(s).

4. Suelte el gatillo interruptor y bloquéelo usando el

botón de bloqueo. Luego, retire la batería de la hidrola-

vadora de presión.

Fig.32

► 1. Botón de bloqueo 2. Cartucho de batería

5. Desconecte la manguera de presión de la hidrola-

vadora de presión.

Fig.33

► 1. Manguito de acoplamiento 2. Conector de la

manguera de agua

AVISO: Para evitar daños a la manguera de

presión, elimine el agua restante en la manguera

antes de guardarla.

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que

la herramienta esté apagada y que el cartucho de

batería sea extraído antes de intentar realizar una

inspección o mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimiento o ajuste deberán ser realizadas en centros

de servicio autorizados o de fábrica Makita, empleando

siempre repuestos Makita.

34 ESPAÑOL

Limpieza de las boquillas

Utilice la varilla de limpieza, una extensión pequeña

tipo lima, para eliminar la suciedad obstruida de las

aberturas de la boquilla.

Fig.34

► 1. Varilla de limpieza 2. Boquilla

NOTA: Para mantener un desempeño óptimo, limpie

la boquilla periódicamente.

AVISO: No remueva la suciedad o los residuos

con fuerza. Esto podría ocasionar lesiones per-

sonales o daños al oricio de expulsión causando

desviación en los ángulos del chorro o un desempeño

deciente.

Limpieza de los ltros

Desprenda el conector de la manguera de agua de la

hidrolavadora de presión. Remueva el polvo o la sucie-

dad adheridos al ltro.

1 2 3

Fig.35

► 1. Conector de la manguera de agua 2. Filtro

3. Anillo tórico

Desmonte el preltro desenroscando la caja del ltro.

Remueva el polvo o la suciedad adheridos al ltro.

2 1

Fig.36

► 1. Filtro 2. Caja del ltro

NOTA: Para mantener un desempeño óptimo, limpie

el ltro periódicamente.

35 ESPAÑOL

RESOLUCIÓN DE PROBLEMAS

Antes de solicitar alguna reparación, primero realice una inspección por su cuenta. Si detecta algún problema que

no esté explicado en el manual, no intente desensamblar la herramienta. En vez de esto, solicite la reparación a un

centro de servicio autorizado de Makita, usando siempre piezas de repuesto Makita.

Estado de la anomalía Causa probable (avería) Remedio

La hidrolavadora no arranca. No hay electricidad. Instale el cartucho de batería cargado.

El gatillo interruptor se bloquea. Desbloquee el gatillo interruptor.

La batería o circuito eléctrico están

dañados

Póngase en contacto con un centro de servicio

autorizado para la reparación.

No hay chorro de agua/el chorro de

agua es débil.

No hay suministro de agua. Asegúrese de que la toma de agua esté abierta.

Si se conecta al suministro de agua del tanque,

introduzca agua en la hidrolavadora de presión y en

la manguera.

El suministro de agua es deciente. Abra la toma de agua.

La conexión de la manguera de agua

está mal hecha.

Verique la conexión entre la hidrolavadora de

presión y el suministro de agua.

Manguera de agua deformada o

desgastada

Enderece la manguera. Reemplace la manguera de

agua dañada por una nueva.

La manguera o la boquilla están

tapados

Destape la manguera o la boquilla.

Filtros tapados Retire el polvo o la suciedad adheridos a los ltros

en el preltro y el conector de la manguera de agua.

Agua residual/contaminada Limpie el sistema de agua y rellénelo con agua

limpia.

La boquilla está dañada o desgastada. Reemplace la boquilla.

La bomba o la válvula están averiadas. Póngase en contacto con un centro de servicio

autorizado para la reparación.

Junta de agua suelta Asegure la conexión entre la manguera de agua y

los manguitos de acoplamiento.

Fugas en la conexión de suministro

de agua

Vuelva a apretar la conexión entre la manguera de

agua y el suministro de agua.

Preltro mal instalado Sumerja el preltro en el agua por completo.

Modo de baja presión en uso Seleccione el modo de alta presión.

El chorro de agua es inestable. La boquilla está tapada. Destape el oricio de expulsión de la boquilla

usando la varilla de limpieza.

La succión de agua es deciente. Revise la manguera de agua para detectar fugas u

obstrucciones.

El agua está demasiado caliente. Suministre agua más fría.

La válvula está averiada. Póngase en contacto con un centro de servicio

autorizado para la reparación.

Se escucha un sonido anormal. El agua está demasiado caliente. Suministre agua más fría.

Fuga de agua La conexión está mal hecha. Verique la conexión entre la hidrolavadora de

presión y el suministro de agua.

Instalación deciente de la boquilla Empuje la boquilla hasta el fondo. Luego, gire la

boquilla hasta que quede bloqueada de forma

segura.

El cabezal de la boquilla permanece en

una posición incorrecta

Coloque el cabezal de la boquilla en una posición

en la que haga clic con un símbolo de patrón de

rociado claramente visible.

Las juntas están desgastadas. Póngase en contacto con un centro de servicio

autorizado para la reparación.

36 ESPAÑOL

ACCESORIOS

OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamen-

tos están recomendados para utilizarse con su

herramienta Makita especicada en este manual.

El empleo de cualquier otro accesorio o aditamento

puede conllevar el riesgo de lesiones personales.

Utilice los accesorios o aditamentos solamente para

su n establecido.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

NOTA: Algunos de los artículos en la lista pueden

incluirse en el paquete de la herramienta como acce-

sorios estándar. Éstos pueden variar de país a país.

Boquilla de espuma

Fig.37

Permite rociar detergente en forma de espuma.

Cepillo de limpieza

Fig.38

Consiste en una boquilla equipada con un cepillo.

Resulta útil para limpiar la suciedad tallando con el

cepillo.

Boquilla en ángulo

Fig.39

Un cabezal de boquilla en ángulo puede girar 360

grados, lo que permite maniobrabilidad y cubierta sin

ángulos muertos.

Adaptador para botella de plástico

Fig.40

Bombee agua embotellada y extráigala fácilmente de

una botella de plástico. Una botella de agua puede

servir como fuente de agua.

GARANTÍA LIMITADA DE MAKITA

Ésta Garantía no aplica para México

Consulte la hoja de la garantía anexa para ver los

términos más vigentes de la garantía aplicable a este

producto. En caso de no disponer de esta hoja de

garantía anexa, consulte los detalles sobre la garantía

descritos en el sitio web de su país respectivo indicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otros países: www.makita.com

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

XWH02-NA2-2402

XWH02-1

EN, ESMX

20240515

Makita XWH02Z 18V LXT Cordless 320 PSI 0.7 GPM Power Cleaner, Tool Only

Product's Documents

XWH02 Instruction Manual

Specifications

Makita XWH02Z Questions and Answers
