BLIND BEARING PULLER SET
MODEL:ZX-J022
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:ZX-J022
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
BLIND BEARING
PULLER SET
background
- 2 -
IMPORTANT SAFEGUARDS
WARNING: Read and understand this entire manual before
operating or servicing this product. Failure to follow these warnings
and instructions can cause personal injury or damage to valuable
property.
Avoid children using the product. And this product is not a toy. Do not allow
children to play.
Assembly precautions
1. Assemble only according to these instructions. Improper assembly can
create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves
during assembly and using.
3. Keep assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
6. Product capabilities apply to properly and completely assembled
product only.
7. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap and
separate all parts in a clean work area. Please keep small spare parts out
of children's reach.
8. Assemble and use this product ONLY in accordance with these
instructions and for its intended purpose of bearing removal and bearing
housing separation.
9. DO NOT overreach. Keep proper footing and balance at all times.
10. Maintain this product. Check for misalignment, binding, wear, or other
damage before use. If any damage is detected, repair or replace the
problematic components before further use.
SAVE THESE INSTRUCTIONS
background
- 3 -
SPECIFICATION
Model
Material(Split Collet)
Applicable part size
Split collet specification

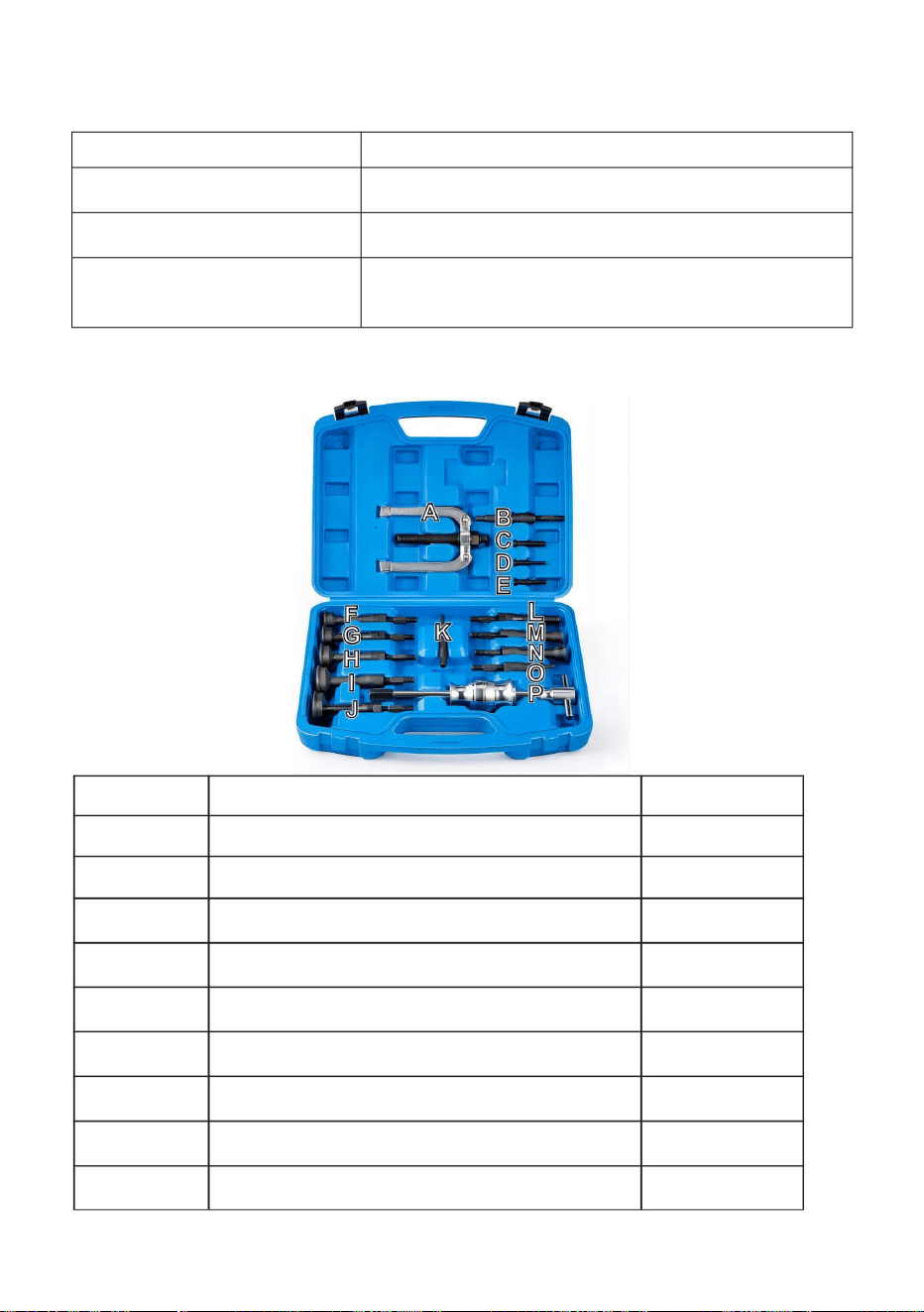

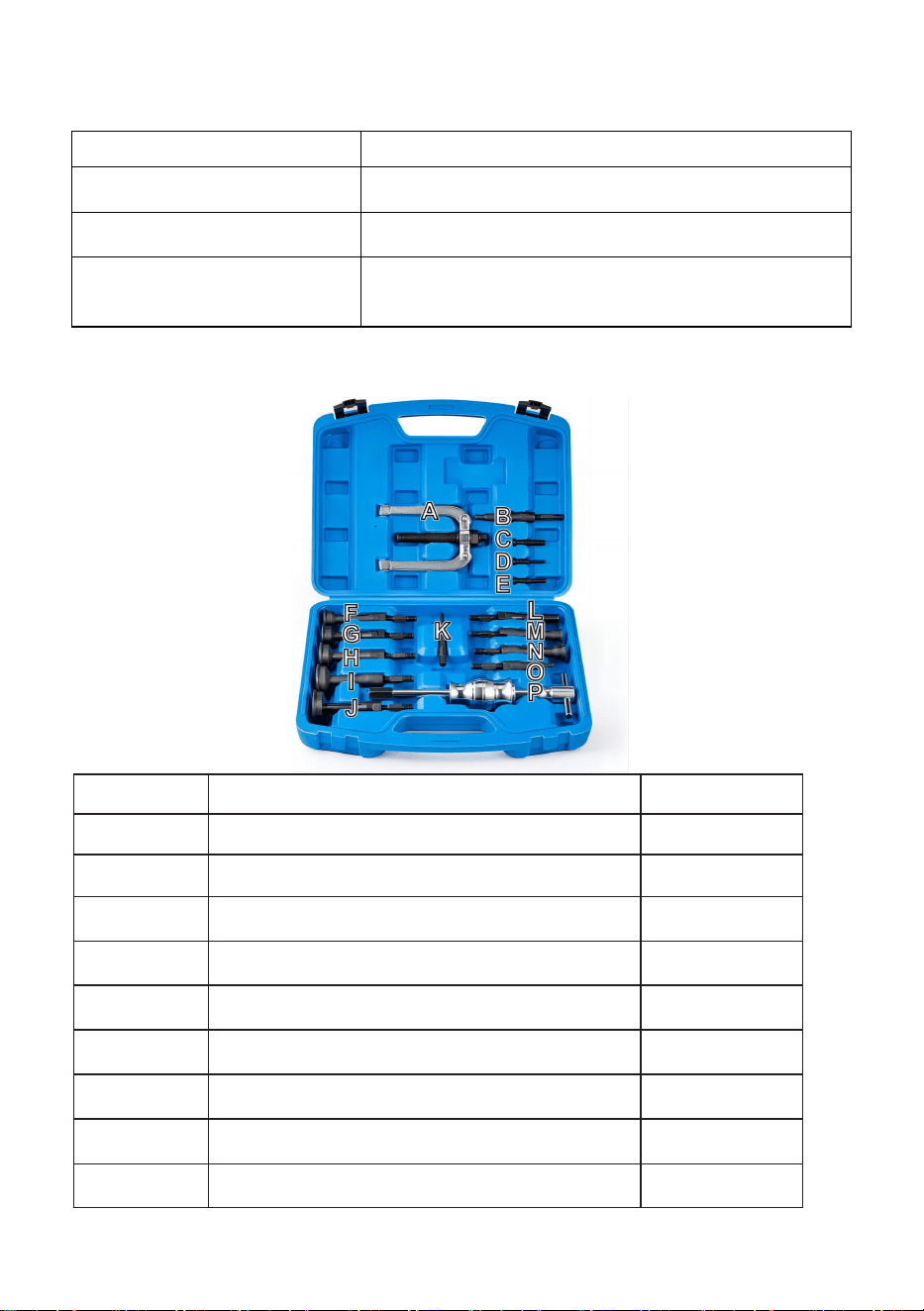

PACKAGE LIST
No.
Name
Qty
A
Counter stay
1
B
10-17 mm Split Collet
1
C
M10×1.5 Screw Adapter
1
D
M10×1.5 to M6×1.0 Screw Adapter
1
E
M10×1.5 to M8×1.25 Screw Adapter
1
F
35.5–39 mm Split Collet
1
G
38.5–45 mm Split Collet
1
H
42.5–49 mm Split Collet
1
I
48.5–55 mm Split Collet
1
background
- 4 -

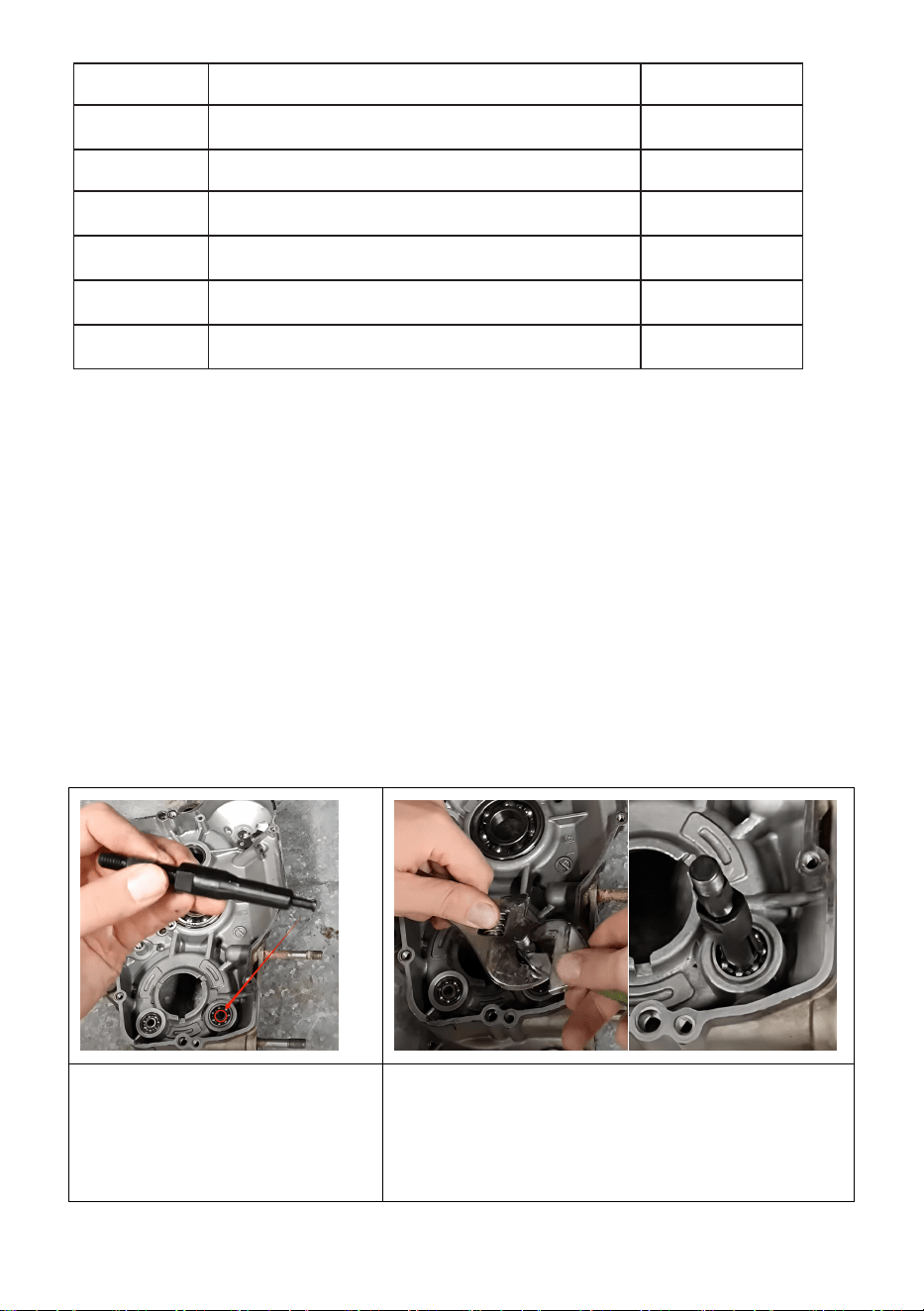

J
52.5–59 mm Split Collet
1
K
Spare Pin Bolt
1
L
15.5–22 mm Split Collet
1
M
22–29 mm Split Collet
1
N
28.5–35 mm Split Collet
1
O
6– 13 mm Split Collet
1
P
Sliding Hammer
1
OPERATION
CAUTION:
1, this product is a manual tool, do not use (electric or
pneumatic) impact wrench for screw operation, there is a risk of
damage to the pulling head.
2, it is recommended to add lubricating oil on the screw before
disassembling the bearing, and spray rust remoster (such as
WD-40) on the disassembled bearing for adequate lubrication, it
is recommended to stand for more than 30 minutes after
spraying before disassembling.
1. Select the appropriate
chuck according to the
bearing hole size.(Select
part: B/F/G/H/I/J/L/M/N/O )
2. Use two wrench to expand the chuck
to roughly clamp the bearing inner
hole.(Wrench is not included in this
product)
background
- 5 -
3. Screw the hammer into
the clamp connection
thread.(Select part: P )
4. The sliding hammer strikes the bearing
out.

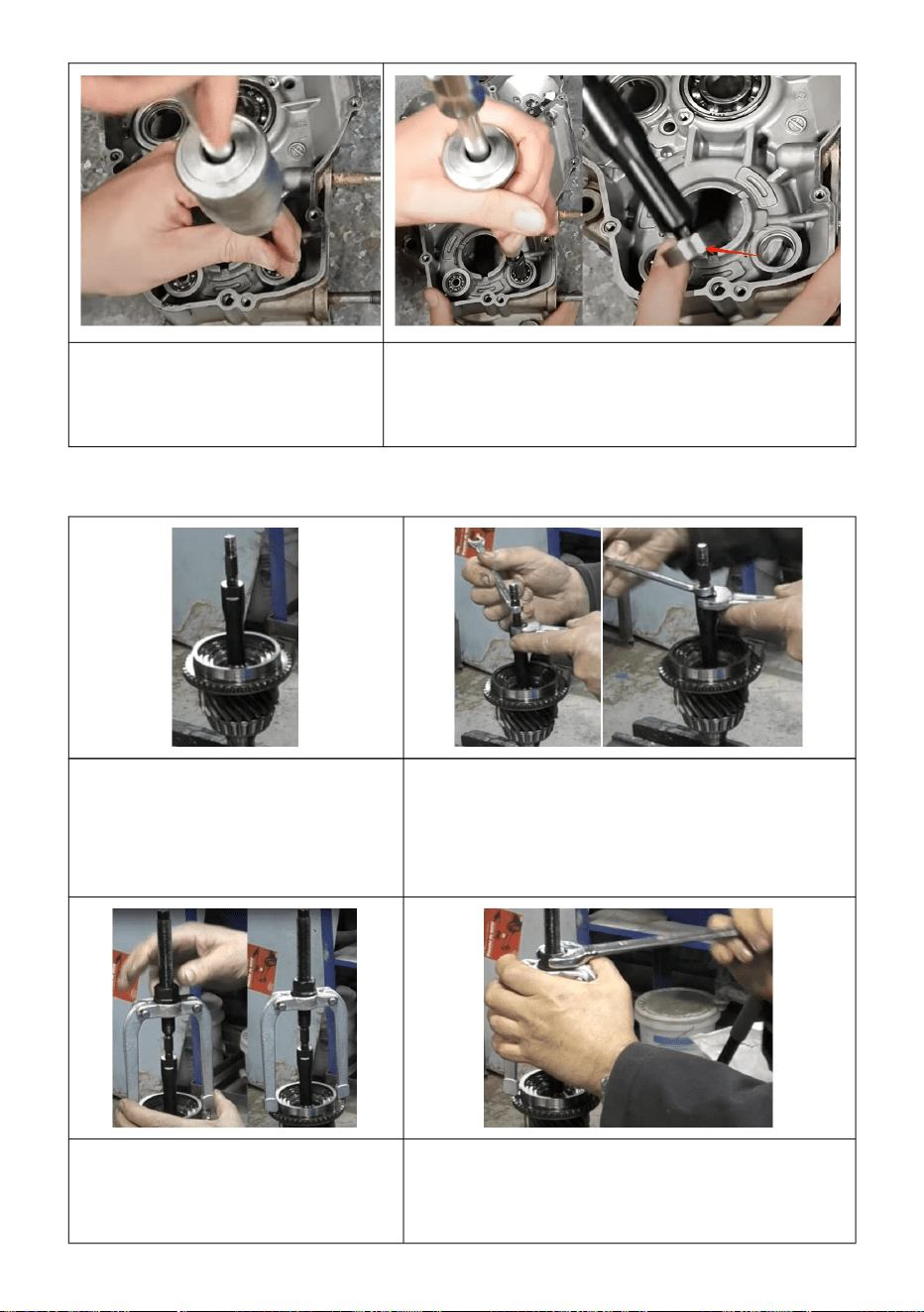

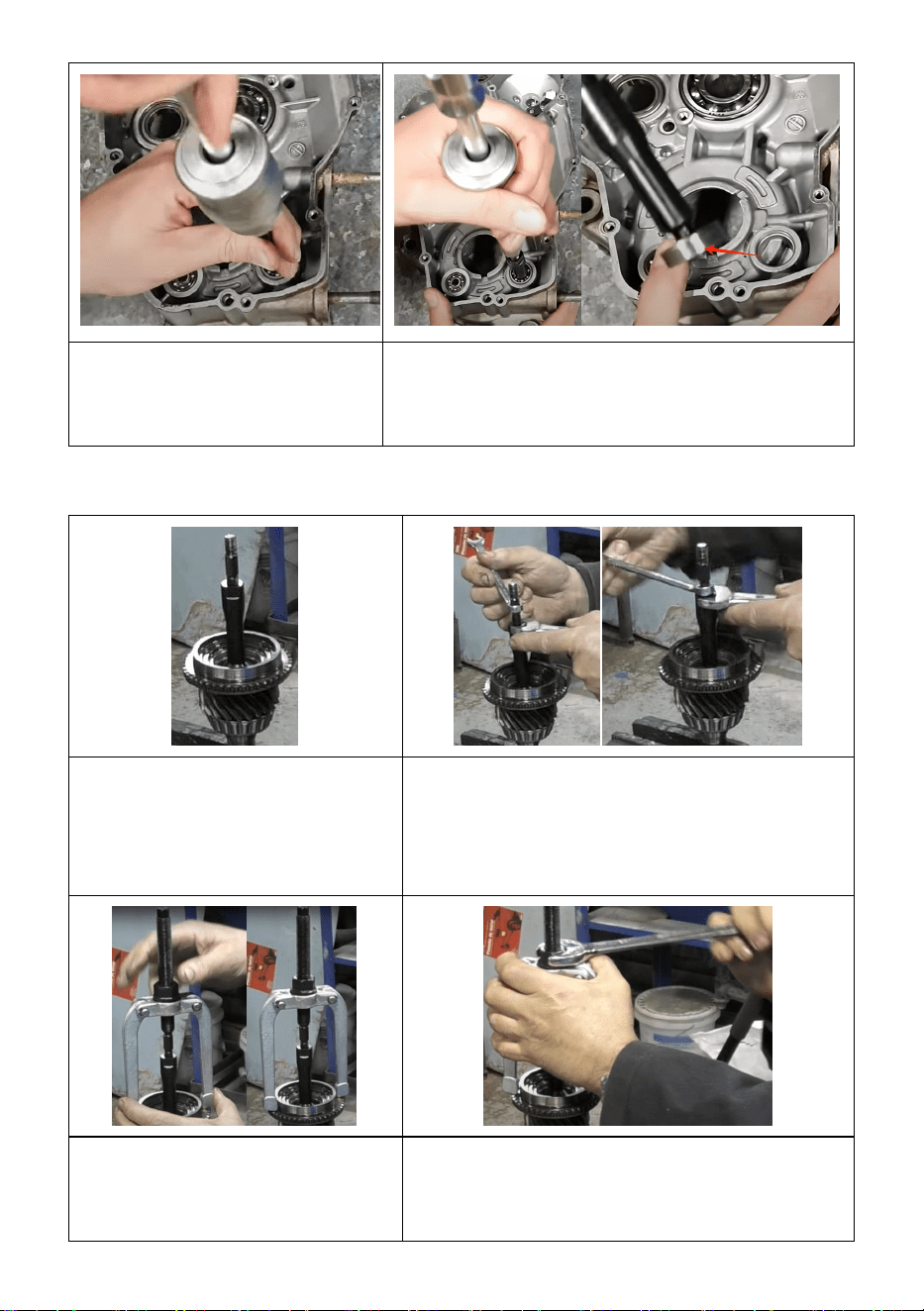

FOR LARGE INTERFERENCE BEARING OR SLEEVE
1. Select the appropriate
chuck according to the
bearing hole size.(Select
part:
B/F/G/H/I/J/L/M/N/O )
2. Use two wrench to expand the chuck
to roughly clamp the bearing inner
hole.(Wrench is not included in this
product)
3. Install bracket(part: A ) to
chuck head and tighten.
4. Use a wrench to twist the bracket nut
and the bearing or sleeve will be slowly
pulled out.
background
- 6 -
MAINTENANCE
Clean these tools with a clean moist cloth after each use. Do not use
caustic chemicals or harsh abrasives. Rinse entirely clean and allow time
to dry completely before further use.
Lubricate attachments as needed to ensure smooth operation.
Replace components if their threading begins to wear and cannot be
used smoothly and safely.
Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The Pavilions
Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
Made In China
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
