BEARING SEPARATOR
AND PULLER SET
MODEL:ZX-B012
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:ZX-B012
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
BEARING SEPARATOR
AND PULLER SET
background
- 2 -
IMPORTANT SAFEGUARDS
WARNING: Read and understand this entire manual before
operating or servicing this product. Failure to follow these warnings
and instructions can cause personal injury or damage to valuable
property.
Avoid children using the product. And this product is not a toy. Do not allow
children to play.
Assembly precautions
1. Assemble only according to these instructions. Improper assembly can create
hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly and using.
3. Keep assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol, drugs or
medication.
6. Product capabilities apply to properly and completely assembled product only.
7. For additional information regarding the parts listed in the following pages,
please refer to the Assembly Diagram of this manual. Unwrap and separate all
parts in a clean work area. Please keep small spare parts out of children's reach.
8. Assemble and use this product ONLY in accordance with these instructions and
for its intended purpose of bearing removal and bearing housing separation.
9. DO NOT overreach. Keep proper footing and balance at all times.
10. Maintain this product. Check for misalignment, binding, wear, or other damage
before use. If any damage is detected, repair or replace the problematic
components before further use.
SAVE THESE INSTRUCTIONS
background
- 3 -
SPECIFICATION
Model
Material
Bearing Splitter Sizes
Puller Leg Length
Yoke Length

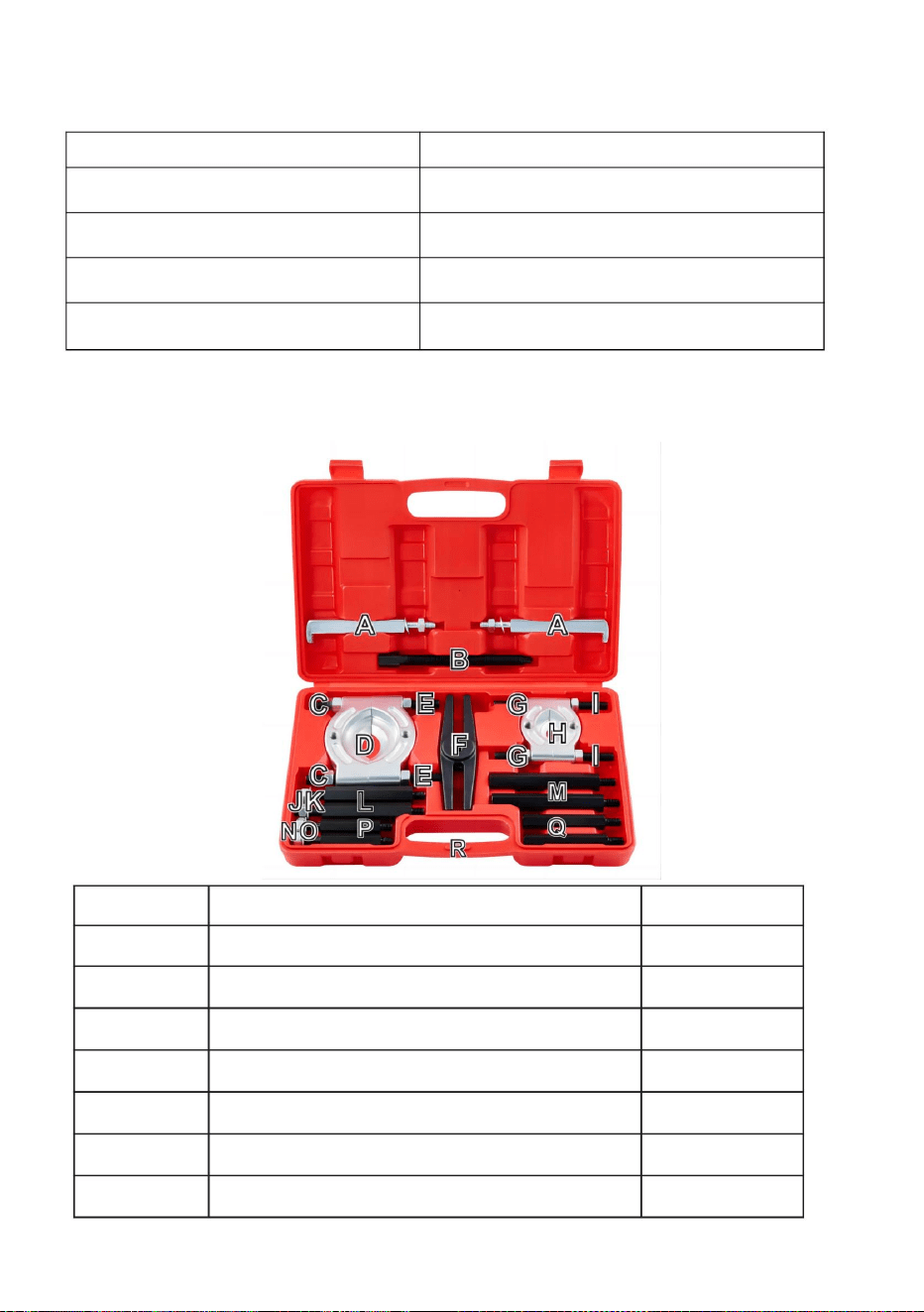

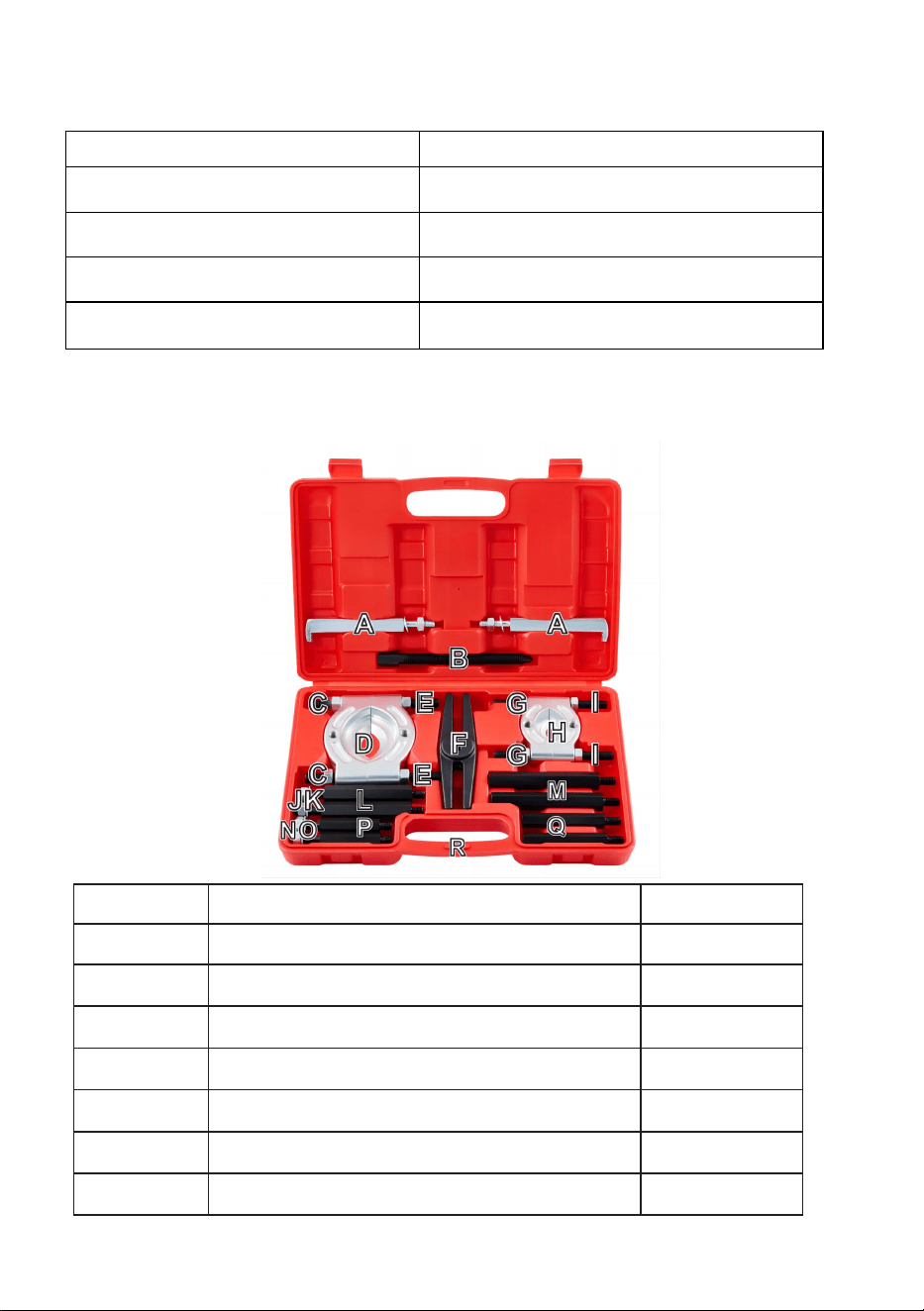

PACKAGE LIST
No.
Name
Qty
A
Puller Legs
2
B
Lead Screw
1
C
M12×1.75 Nuts
4
D
Bearing Separator Jaw
1
E
M12×1.25 Screws
2
F
Yoke
1
G
M10×1 Nuts
2
background
- 4 -
H
Bearing Separator Jaw
1
I
M10×1 Screws
2
J
M10×1.5 Nuts
2
K
Washers
2
L
Extensions Screws (Lower Part)
2
M
Extension Screws (Upper Part)
2
N
M10×1.5 Nuts
2
O
Washers
2
P
Extension Screws (Lower Part)
2
Q
Extension Screws (Upper Part)
2
R
Storage Case
1
OPERATION
Bearing Removal
1. Select the proper bearing separator jaw (D or H) for the bearing being removed.
2. Loosen the separator jaw nuts (C) sufficiently to allow the jaws to catch behind
the bearing housing.
3. Use your wrench (not included) to evenly tighten the nuts until the jaws are
background
- 5 -
securely set behind the bearing housing.

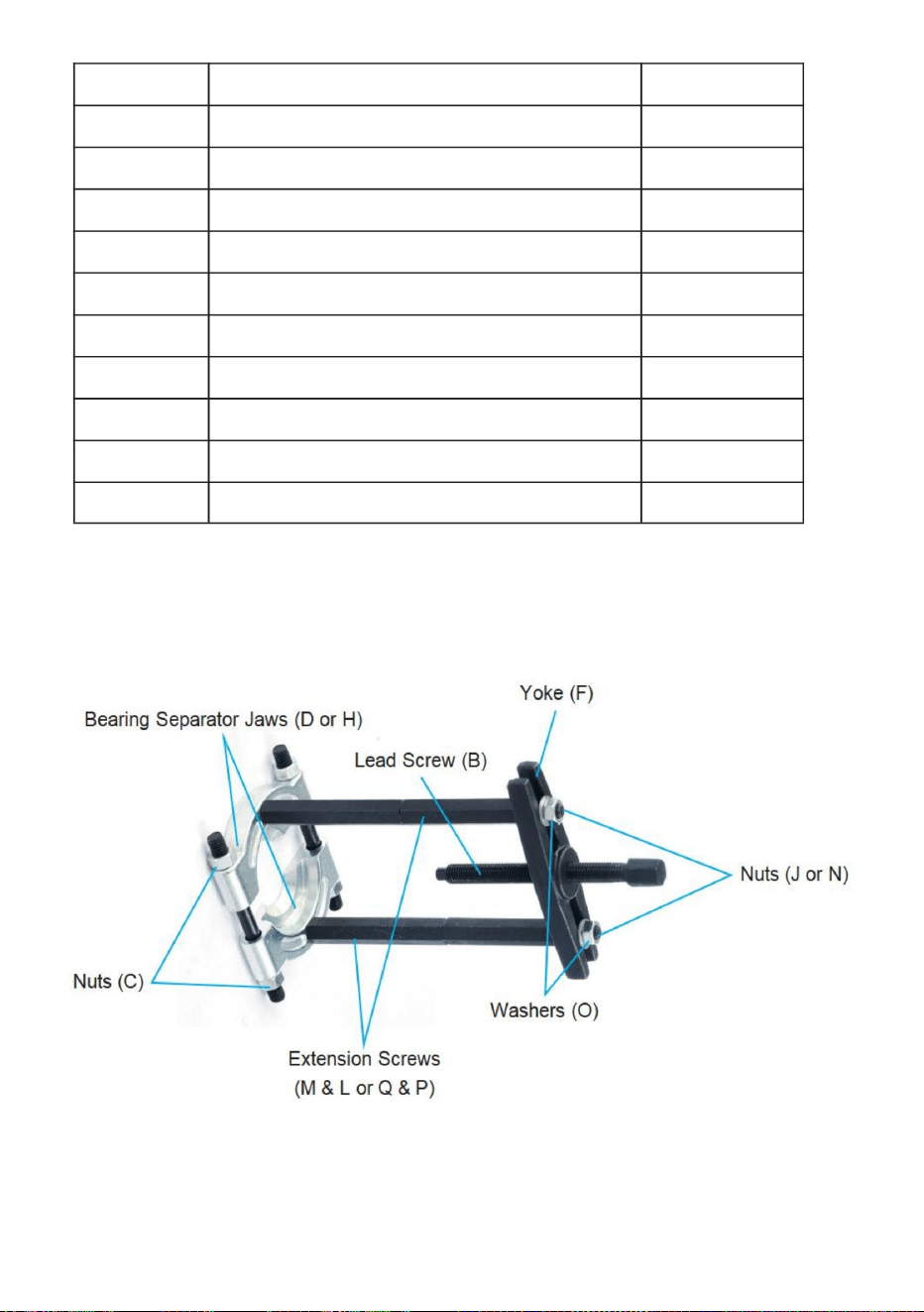

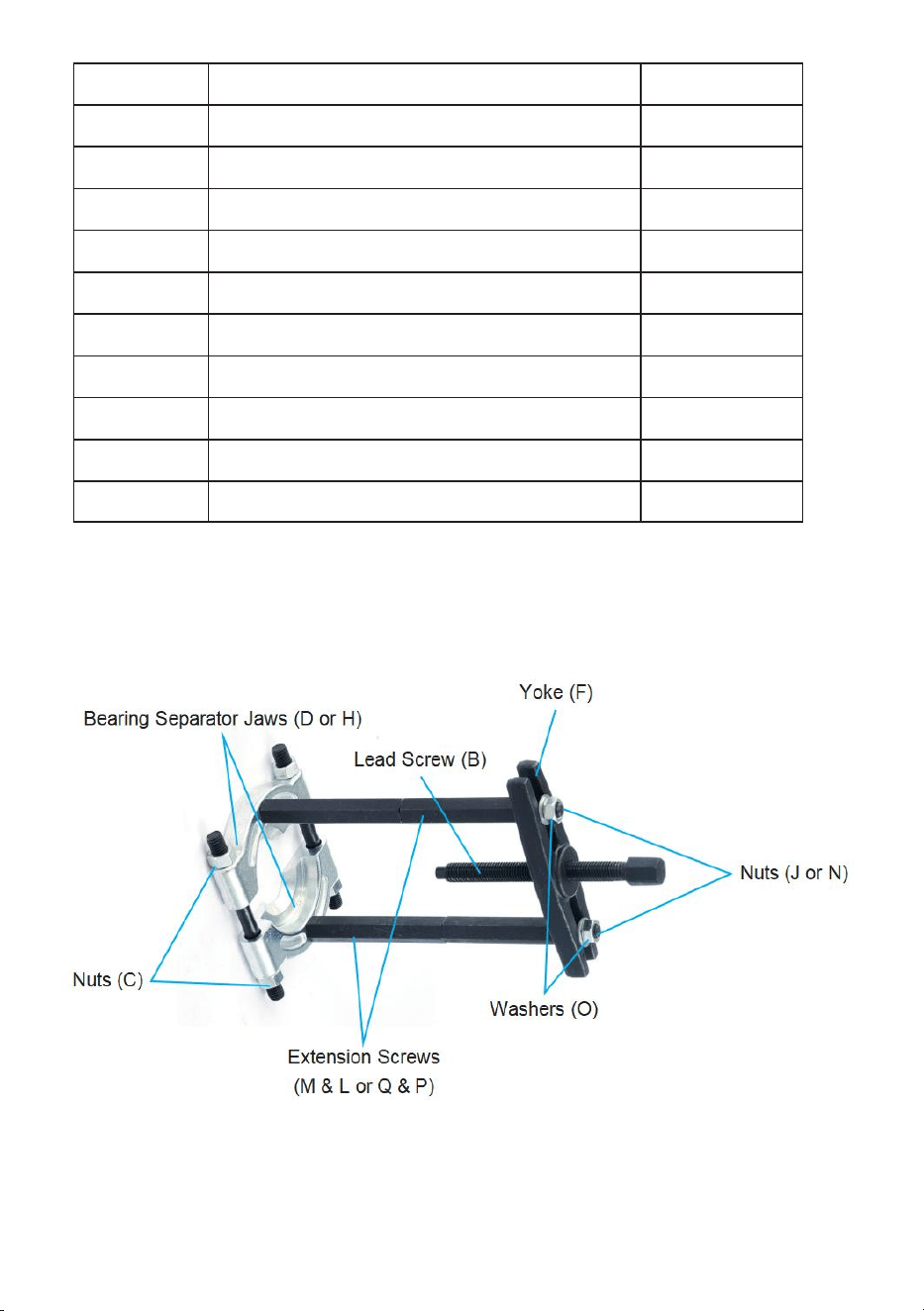

4. Screw both extension screws (M & L or Q & P) into the bearing separator jaws
as shown.
ONLY use extensions screws of matching lengths.
5. Place the 6 inch yoke (F) over the extension screws and tightly secure with
washers (O) and nuts (C).
6. Screw the lead screw (B) into the yoke until it touches the center of the shaft
where the bearings are mounted.
7. Using your wrench, turn the lead screw clockwise until the bearing housing
begins to move off the shaft.
8. Continue turning the lead screw until the bearing housing is off the shaft.
9. Remove the lead screw by turning it counterclockwise.
10. Remove the bearing housing.
Bearing Housing Separation
1. Select the proper bearing separator jaw (D or H).
2. Loosen the separator jaw nuts sufficiently to allow the jaws to catch between
each bearing housing.
3. Using a wrench, begin to tighten the nuts until the jaws are securely set
between the bearing housings.
background
- 6 -

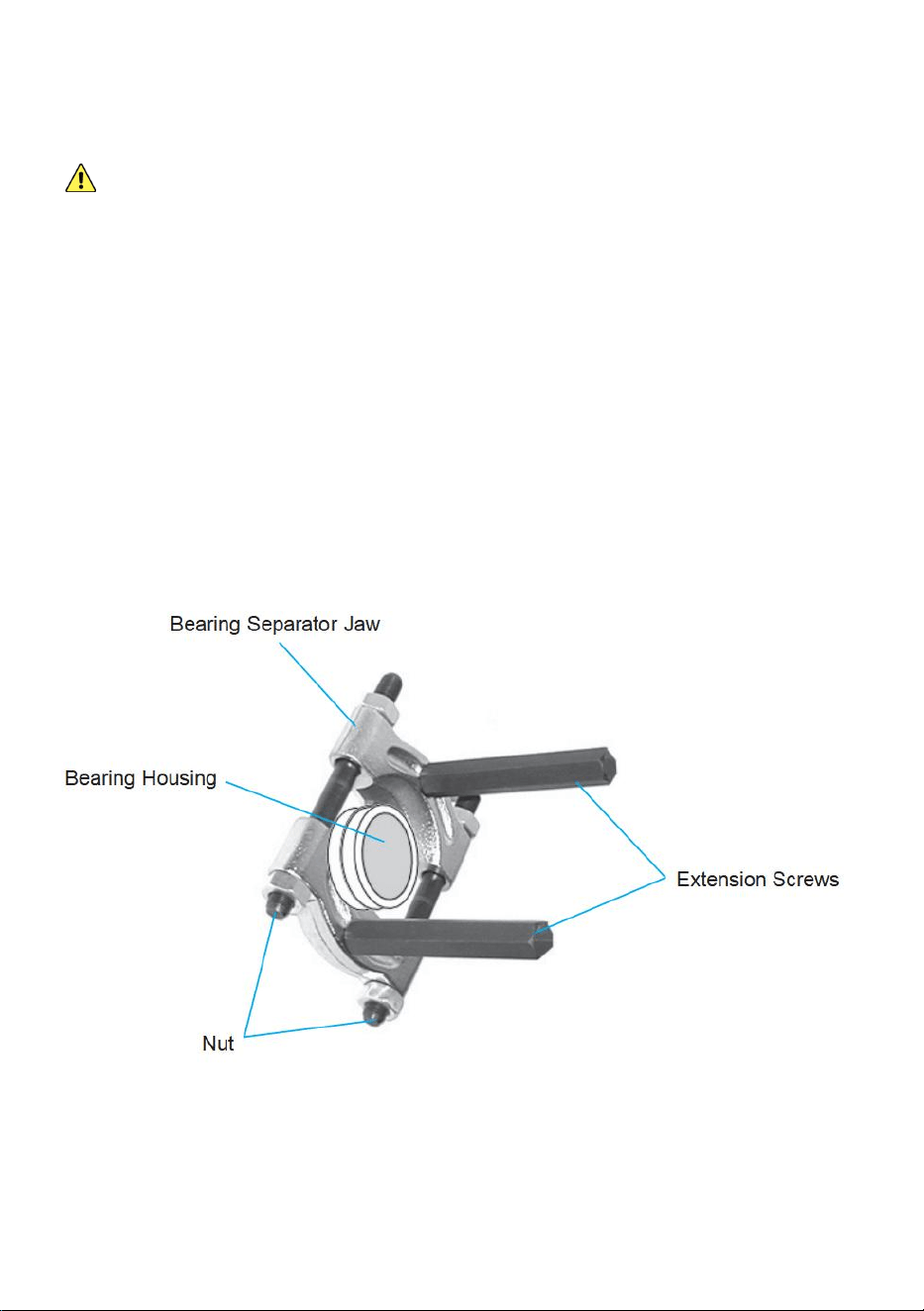

4. Screw in both extension screws (M & L or Q & P) as shown.
ONLY use extensions screws of matching lengths.
5. Continue tightening the nuts until the bearing housings are separated.
Tighten slowly and carefully to avoid overtightening the separator jaw nuts,
which could damage the bearings.
You can grip the extension screws during this step for extra leverage if needed.
6. When the bearing housings are separated, remove the bearing separator jaw.
MAINTENANCE
Clean these tools with a clean moist cloth after each use. Do not use caustic
chemicals or harsh abrasives. Rinse entirely clean and allow time to dry
completely before further use.
Lubricate attachments as needed to ensure smooth operation.
Replace components if their threading begins to wear and cannot be used
smoothly and safely.
