Vevor TC4501S-GN Garden Cart Rolling Workseat

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
TC4501S-GN photo

User Manual

This is the main product document for model TC4501S-GN.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
ROLLING GARDEN SEAT
USER MANUAL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
1
Model: TC4501S-BL,TC4501S-GN
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ROLLING GARDEN SEAT
background
2
IMPORTANT SAFEGUARDS
Read this instruction before using this product. Failure to do so can result in
serious injury.
Assembly precautions
1. Assemble only as instructed. Improper assembly can create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly.
3. Keep the assembly area clean and well lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol, drugs or
medication.
6. The product capabilities apply to properly and completely assembled
products only.
7. For additional information regarding the parts listed in the following pages,
please refer to the Assembly Diagram of this manual. Unwrap and separate all
parts in a clean work area.
8. For safety reasons, this hardware is recommended to be installed by 2
people
WARNING:
1. This is not a toy. Not for use by children.
2. Maximum load capacity of Steering seat: 300lb.
3. Maximum load capacity of plastic tray: 5lb.
4. Do NOT overinflate the tires. Maximum pressure is 30psi.
5. Do NOT use on inclines; the seat may tip. Ensure the rolling Garden Seat is
on a level, firm surface.
6. Do NOT operate if any part is damaged or broken.
7. Be careful not to trap fingers or hands in any of the moving parts when
opening and closing the Rolling Garden Seat.
SAVE THESE INSTRUCTIONS
background
3
SPECIFICATIONS
Model
TC4501S-BL
Product Size
760*450*960mm
Color
Blue
Model
TC4501S-GN
Product Size
760*450*960mm
Color
Green
COMPONENTS
background
4

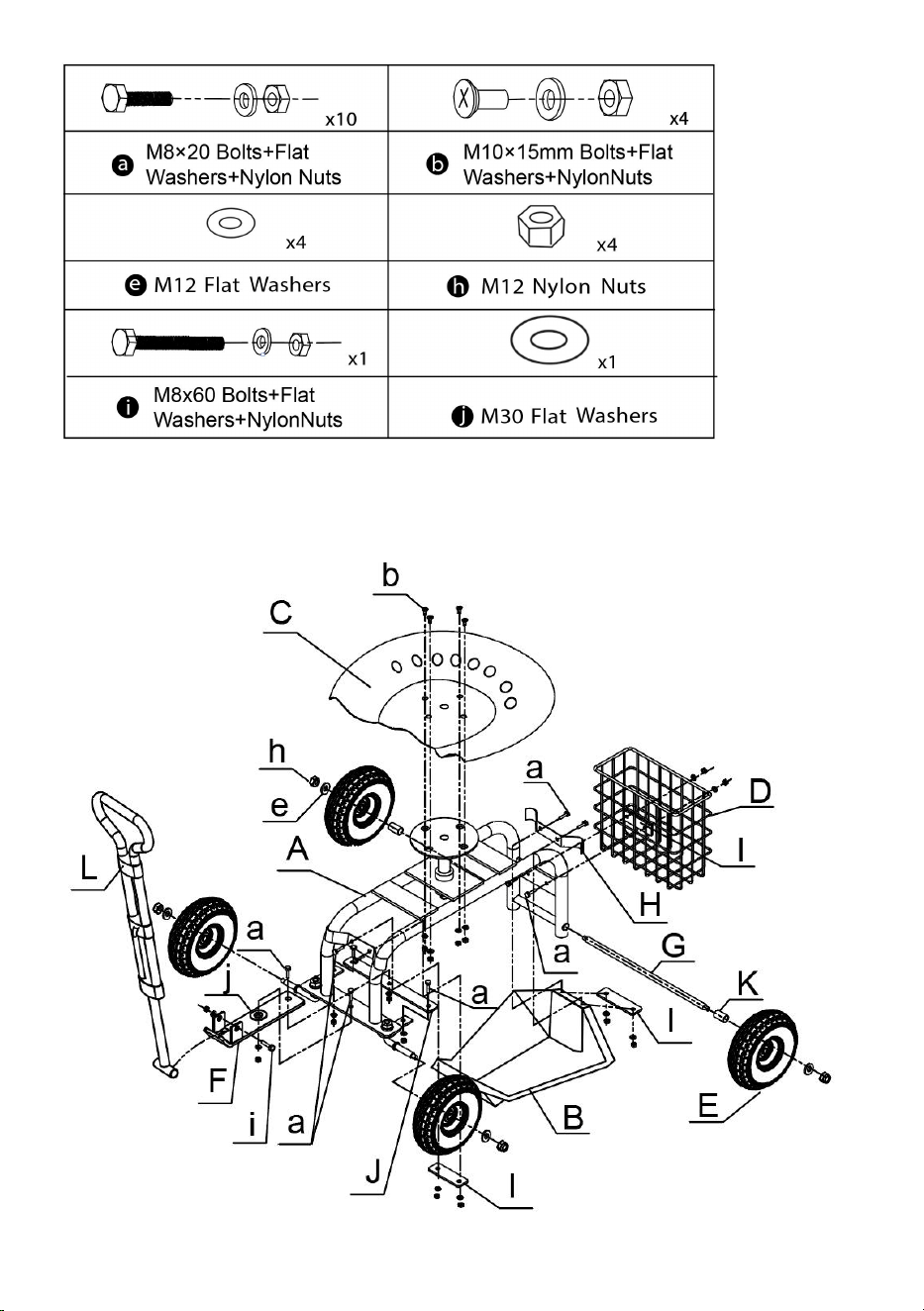

Assembly Instructions
background
5
background
6
background
7
background
8
background
9
Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Imported to USA: Sanven Technology Ltd.Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 91730
Made In China
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021,76351
Linkenheim-Hochstetten,Germany
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The Pavilions
Preston, United Kingdom
background
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine
Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen
Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir
möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich
zu den großen Topmarken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
BENUTZERHANDBUCH
ROLLBARER GARTENSITZ
Machine Translated by Google
background
Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren
Sie uns gerne:
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie
das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung
vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten
haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder
Software-Updates für unser Produkt gibt.
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Modell: TC4501S-BL,TC4501S-GN
ROLLBARER GARTENSITZ
Brauchen Sie Hilfe? Kontaktieren Sie uns!
1
Machine Translated by Google
background
6. Die Produkteigenschaften gelten für ordnungsgemäß und vollständig montierte
schwere Verletzungen.
1. Dies ist kein Spielzeug. Nicht für die Verwendung durch Kinder geeignet.
3. Maximale Tragfähigkeit der Kunststoffschale: 5 lb.
4. Pumpen Sie die Reifen NICHT zu stark auf. Der maximale Druck beträgt 30 psi.
Nur Produkte.
7. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm
dieses Handbuchs. Packen Sie alle
1. Nur gemäß Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren verursachen.
5. NICHT auf Schrägen verwenden, da der Sitz kippen kann. Stellen Sie sicher, dass der rollende Gartensitz
auf einer ebenen, festen Fläche.
2. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während
Teile in einem sauberen Arbeitsbereich.
Montage.
8. Aus Sicherheitsgründen wird empfohlen, diese Hardware von 2
6. NICHT in Betrieb nehmen, wenn ein Teil beschädigt oder defekt ist.
Menschen
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder
7. Achten Sie darauf, dass Ihre Finger oder Hände nicht in beweglichen Teilen stecken bleiben, wenn
Öffnen und Schließen des Rollgartensitzes.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
Lesen Sie diese Anleitung, bevor Sie dieses Produkt verwenden. Bei Nichtbeachtung kann es zu
Medikamente.
2. Maximale Tragfähigkeit des Steuersitzes: 300 lb.
WARNUNG:
BEWAHREN SIE DIESE ANWEISUNGEN AUF
Vorsichtsmaßnahmen bei der Montage
WICHTIGE SICHERHEITSHINWEISE
2
Machine Translated by Google
background
Farbe
760 x 450 x 960 mm
Grün
Modell
Modell
Produktgröße
Blau
760 x 450 x 960 mm
Produktgröße
Farbe
TC4501S-BL
TC4501S-GN
KOMPONENTEN
Spezifikationen
3
Machine Translated by Google
background
Explosionsdiagramm
Montageanleitung
4
Machine Translated by Google
background

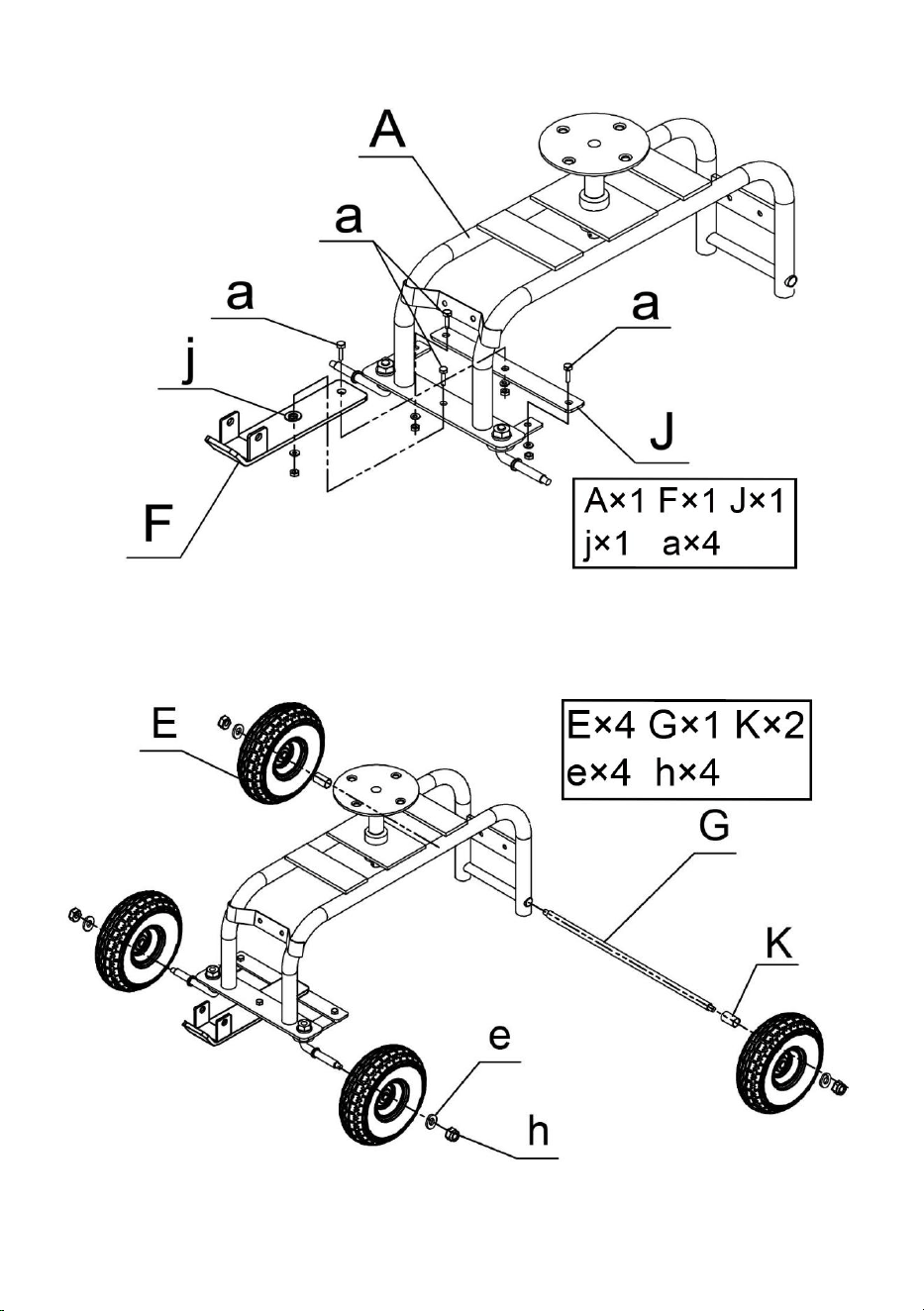

Montieren Sie vier Räder (E) am Rahmen (A).
Installieren Sie den Griff-Controller (F) und den Lenkstangenanschluss (J) am Rahmen (A).
SCHRITT2
SCHRITT 1
5
Machine Translated by Google
background

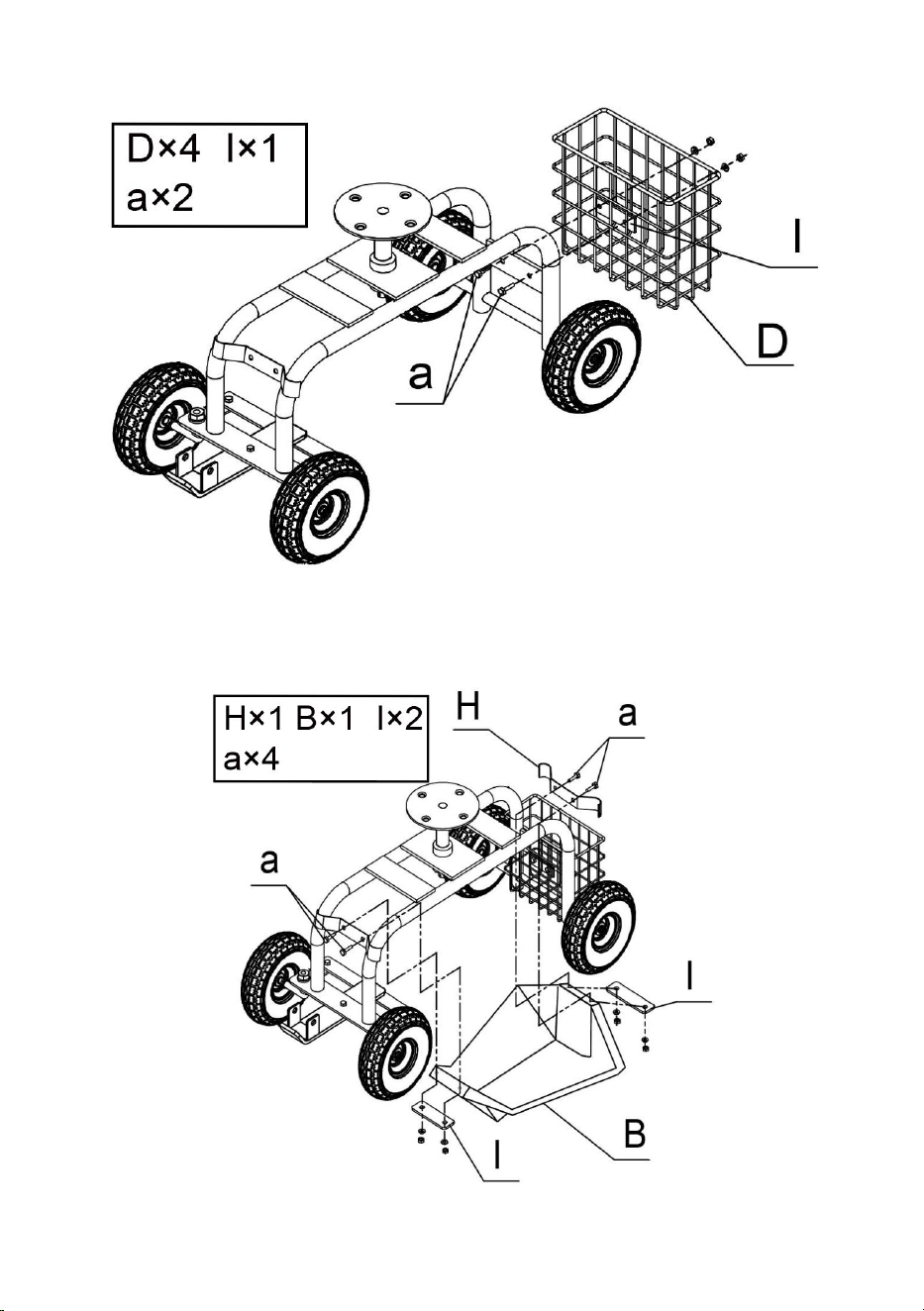

Installieren Sie die Kunststoffschale (B) am Rahmen (A).
Installieren Sie den Korb (D) auf dem Rahmen (A). SCHRITT 4
SCHRITT3
6
Machine Translated by Google
background

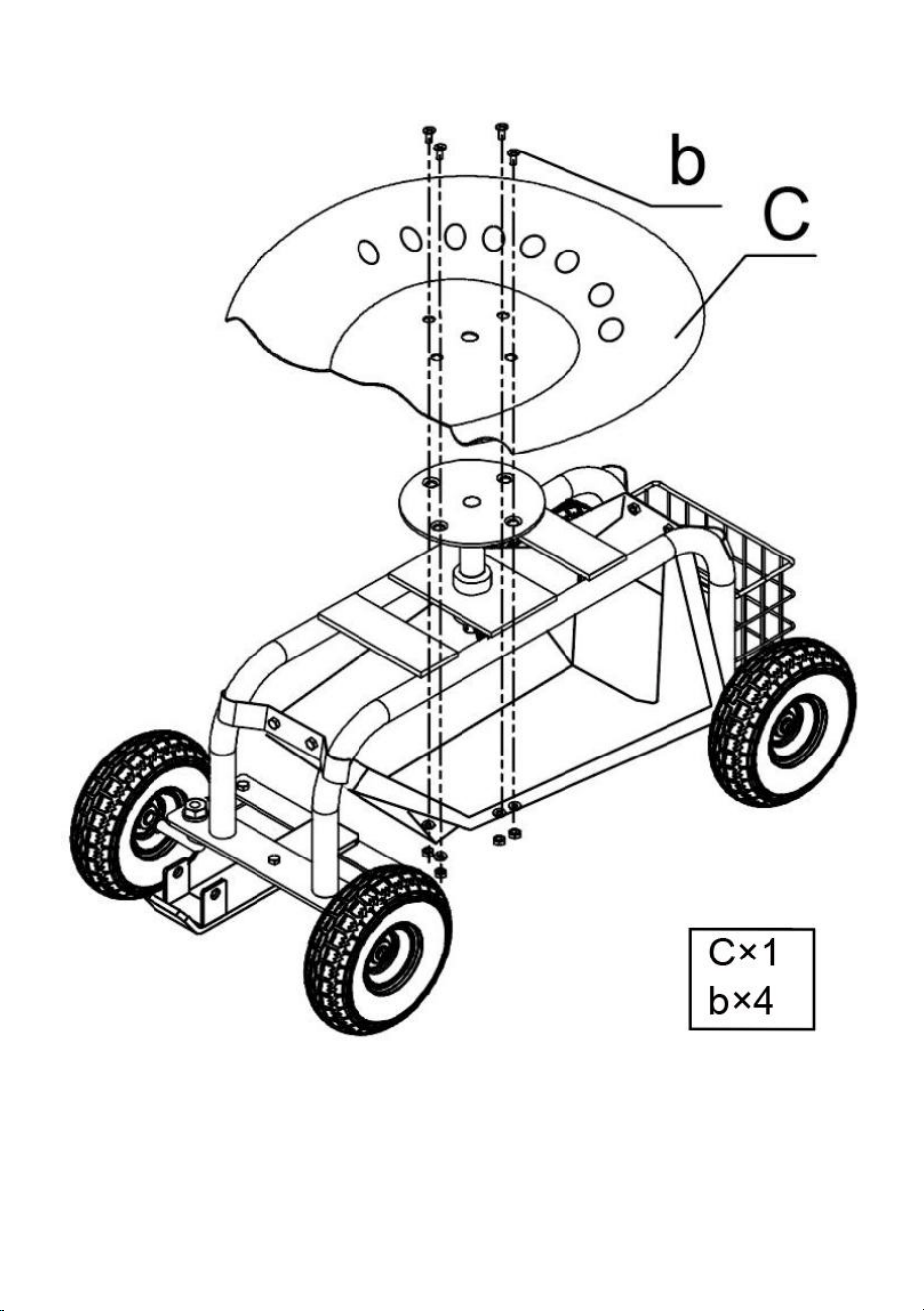

Installieren Sie den Sitz (C) auf dem Rahmen (A).
SCHRITT 5
7
Machine Translated by Google
background

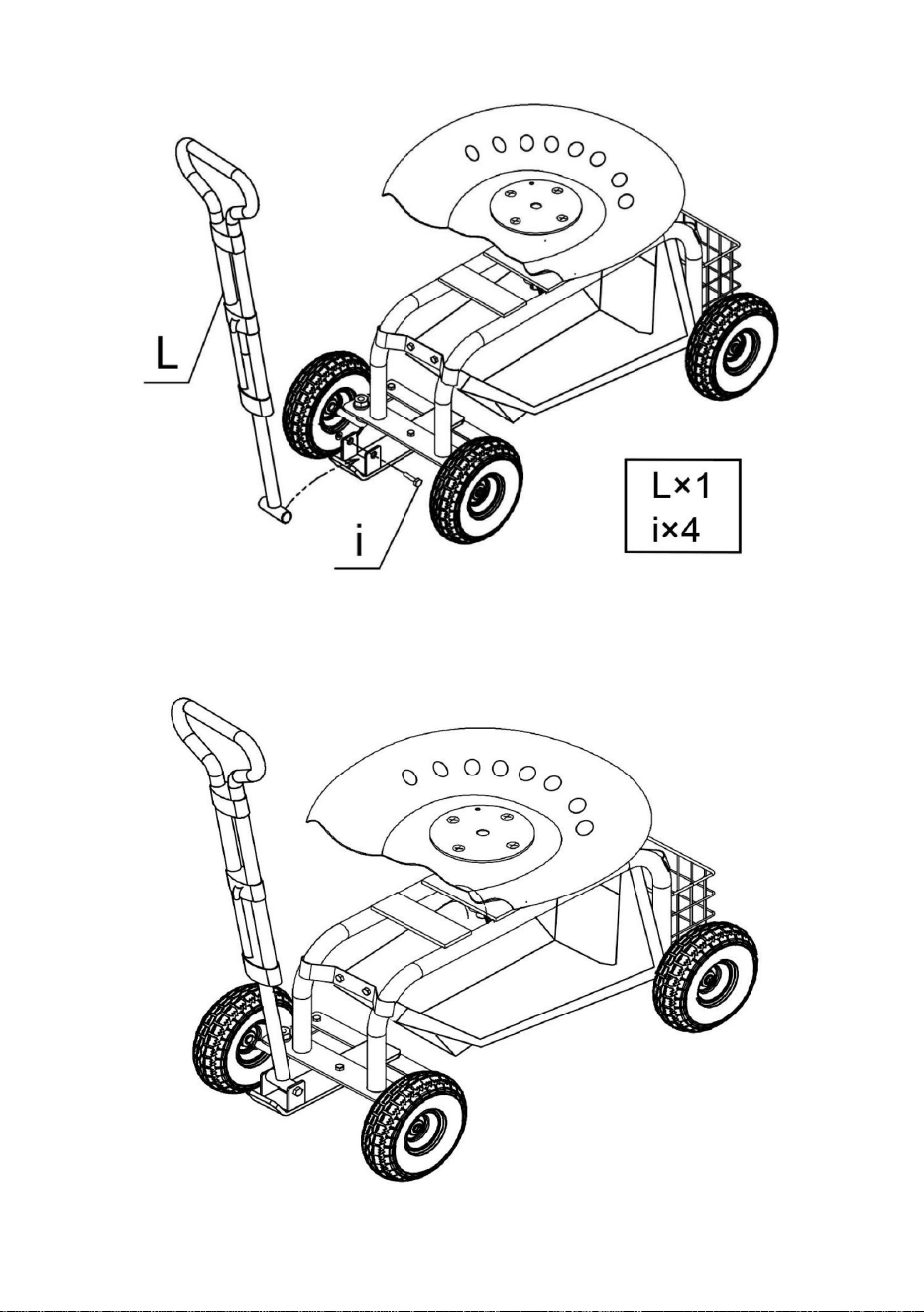

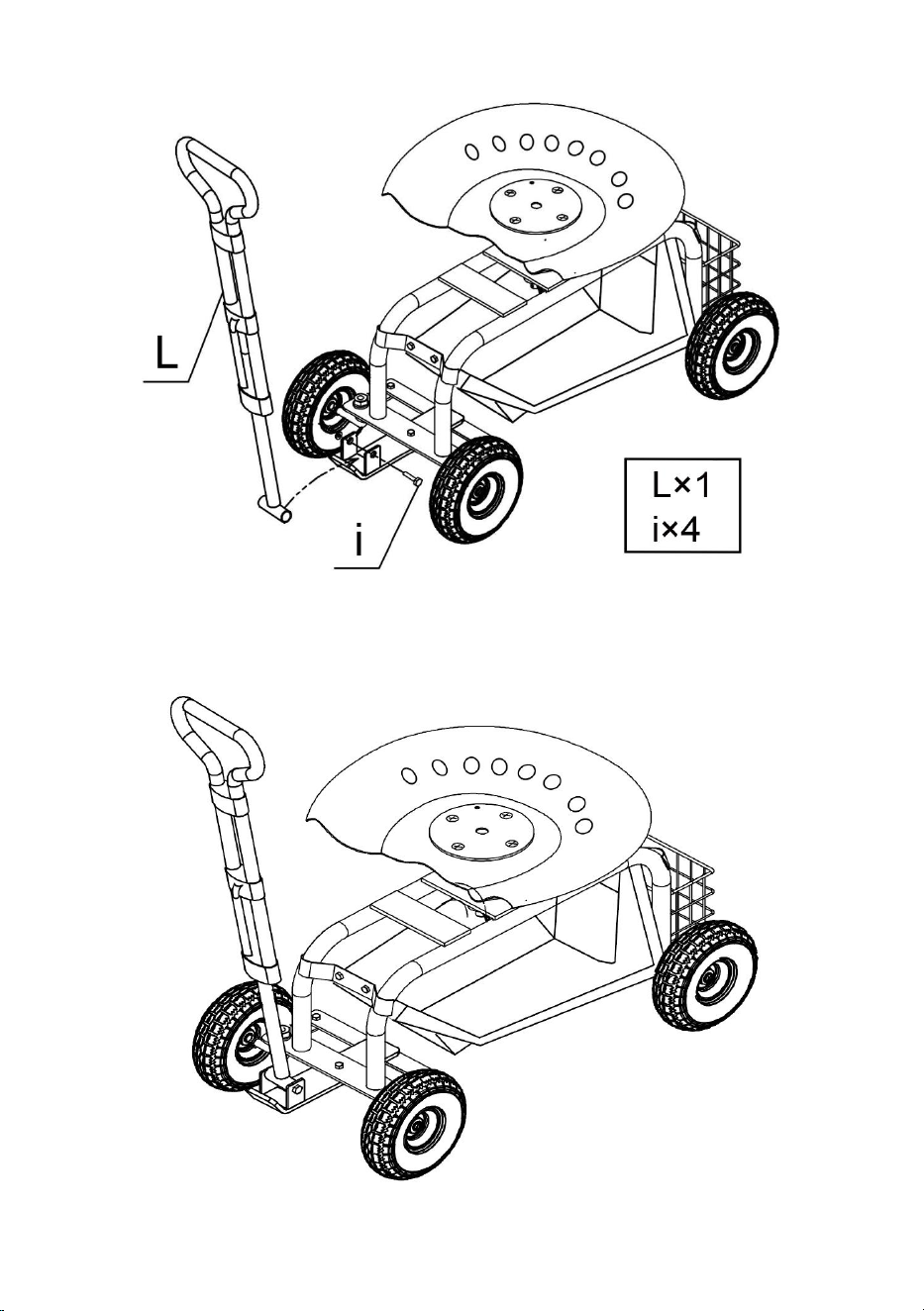

Montieren Sie den Griff (L) am Griffanschluss (F).
Schließen Sie die Installation ab.
SCHRITT6
SCHRITT7
8
Machine Translated by Google
background
Vertreter der EG
UK REP
Linkenheim-Hochstetten, Deutschland
Römeräcker 9 Z2021,76351
SHUNSHUN GmbH
Preston, Vereinigtes Königreich
Pooledas Group Ltd
Einheit 5 Albert Edward House, Die Pavillons
Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien
Cucamonga, Kalifornien 91730
Importiert in die USA: Sanven Technology Ltd.Suite 250, 9166 Anaheim Place, Rancho
Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
9
In China hergestellt
Machine Translated by Google
background
Machine Translated by Google
background
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
SIÈGEDEJARDINÀROULEMENTS
MANUELD'UTILISATION
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente
qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.
Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez
noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
1
Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdu
manuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.
L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousne
vousinformeronsplusencasdemiseàjourtechnologiqueoulogicielledenotreproduit.
Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasà
nouscontacter:
Modèle:TC4501SBL,TC4501SGN
SIÈGEDEJARDINÀROULEMENTS
BESOIND'AIDE?CONTACTEZNOUS!
Machine Translated by Google
background
2
Précautionsdemontage
AVERTISSEMENT:
MESURESDESÉCURITÉIMPORTANTES
CONSERVEZCESINSTRUCTIONS
1.Assemblezuniquementselonlesinstructions.Unassemblageincorrectpeutcréerdesdangers.
3.Gardezlazonedemontagepropreetbienéclairée.
personnes
7.Veillezànepascoincerlesdoigtsoulesmainsdanslespiècesmobileslorsde
assemblée.
8.Pourdesraisonsdesécurité,ilestrecommandéd'installercematérielpar2
Lisezcesinstructionsavantd'utiliserceproduit.Lenonrespectdecesinstructionspeutentraîner
médicament.
1.Cecin'estpasunjouet.Nedoitpasêtreutilisépardesenfants.
2.Capacitédechargemaximaledusiègededirection:300lb.
5.Nevousassemblezpaslorsquevousêtesfatiguéousousl'influencedel'alcool,dedroguesou
4.Gardezlesspectateurshorsdelazonependantlemontage.
6.NEPASutilisersiunepièceestendommagéeoucassée.
produitsuniquement.
4.NEPASsurgonflerlespneus.Lapressionmaximaleestde30psi.
ouvertureetfermeturedusiègedejardinroulant.
blessuregrave.
6.Lescapacitésduproduits'appliquentauxproduitscorrectementetcomplètementassemblés.
3.Capacitédechargemaximaleduplateauenplastique:5lb.
surunesurfaceplaneetferme.
2.Portezdeslunettesdesécuritéapprouvéesparl'ANSIetdesgantsdetravailrobustespendant
7.Pourplusd'informationssurlespiècesrépertoriéesdanslespagessuivantes,veuillezvousreporterauschéma
d'assemblagedecemanuel.Déballezetsépareztousles
piècesdansunezonedetravailpropre.
5.NEPASutilisersurdespentes;lesiègepeutbasculer.Assurezvousquelesiègedejardinroulantest
Machine Translated by Google
background
760*450*960mm
Tailleduproduit
Vert
Tailleduproduit
BleuCouleur
Modèle
760*450*960mm
Couleur
Modèle
3
TC4501SGN
TC4501SBL
COMPOSANTS
CARACTÉRISTIQUES
Machine Translated by Google
background
Diagrammed'explosion
Instructionsdemontage
4
Machine Translated by Google
background
Installezlesquatreroues(E)surlecadre(A).
Installezlecontrôleurdepoignée(F)etleconnecteurdeliaisondedirection(J)surlecadre(A).
ÉTAPE1
ÉTAPE2
5
Machine Translated by Google
background
Installezlepanier(D)surlecadre(A).ÉTAPE4
Installezleplateauenplastique(B)surlecadre(A).
ÉTAPE3
6
Machine Translated by Google
background
Installezlesiège(C)surlecadre(A).
ÉTAPE5
7
Machine Translated by Google
background
Terminezl'installation.
Installezlapoignée(L)surleconnecteurdepoignée(F).
ÉTAPE7
ÉTAPE6
8
Machine Translated by Google
background
REPRÉSENTANTDUROYAUMEUNI
REPRÉSENTANTDELACE
FabriquéenChine
LinkenheimHochstetten,Allemagne
GroupePooledasLtd
Römeräcker9Z2021,76351
SHUNSHUNGmbH
Unité5MaisonAlbertEdward,LesPavillons
Preston,RoyaumeUni
ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho
ImportéenAustralie:SIHAOPTYLTD,1ROKEVASTREET,ASTWOODNSW2122Australie
Adresse:BaoshanquShuangchenglu803long11hao1602A1609shiShanghai
9
Cucamonga,Californie91730
Machine Translated by Google
background
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
ROLLENDE TUINZIT
GEBRUIKERSHANDLEIDING
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de
besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken
en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij
herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote
topmerken wanneer u een bestelling bij ons plaatst.
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
1
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product
gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.
Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons
dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust
contact met ons op:
Model: TC4501S-BL,TC4501S-GN
ROLLENDE TUINZIT
HULP NODIG? NEEM CONTACT MET ONS OP!
Machine Translated by Google
background
alleen producten.
4. Houd omstanders uit de buurt tijdens de montage.
5. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of
het openen en sluiten van de Rolling Garden Seat.
1. Dit is geen speelgoed. Niet voor gebruik door kinderen.
Lees deze instructie voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot
medicatie.
montage.
8. Om veiligheidsredenen wordt aanbevolen om deze hardware door 2 personen te laten installeren.
2. Maximale draagkracht van de stuurstoel: 300 lb.
6. Gebruik het apparaat NIET als een onderdeel beschadigd of kapot is.
mensen
3. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
7. Wees voorzichtig dat uw vingers of handen niet in de bewegende delen bekneld raken wanneer u de machine bedient.
1. Monteer alleen zoals aangegeven. Onjuiste montage kan gevaren opleveren.
7. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, raadpleegt u
het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen.
onderdelen in een schone werkruimte.
5. NIET gebruiken op hellingen; de stoel kan kantelen. Zorg ervoor dat de rollende Garden Seat
op een vlakke, stevige ondergrond.
6. De producteigenschappen gelden voor correct en volledig gemonteerde producten.
ernstig letsel.
3. Maximale draagkracht van de kunststof bak: 5 lb.
4. Pomp de banden NIET te hard op. Maximale druk is 30 psi.
Voorzorgsmaatregelen bij de montage
BEWAAR DEZE INSTRUCTIES
WAARSCHUWING:
BELANGRIJKE VEILIGHEIDSMAATREGELEN
2
Machine Translated by Google
background
760*450*960mm
Groente
Kleur
Kleur
Model
Productgrootte
Blauw
760*450*960mm
Model
Productgrootte
3
TC4501S-GN
TC4501S-BL
COMPONENTEN
SPECIFICATIES
Machine Translated by Google
background
Explosie Diagram
Montage-instructies
4
Machine Translated by Google
background
Monteer de handgreepcontroller (F) en de stuurverbindingsconnector (J) op het frame (A).
Monteer vier wielen (E) op het frame (A).
STAP 1
STAP 2
5
Machine Translated by Google
background
Plaats de kunststof bak (B) op het frame (A).
Installeer de mand (D) op het frame (A).STAP 4
STAP 3
6
Machine Translated by Google
background
Plaats de zitting (C) op het frame (A).
STAP 5
7
Machine Translated by Google
background
Voltooi de installatie.
Plaats de handgreep (L) op de handgreepconnector (F).
STAP 6
STAP 7
8
Machine Translated by Google
background
VK REP
EC-REP
Gemaakt in China
Linkenheim-Hochstetten, Duitsland
Pooledas Groep Ltd
Romeräcker 9 Z2021,76351
SHUNSHUN GmbH
Unit 5 Albert Edward House, De Paviljoens
Preston, Verenigd Koninkrijk
Geïmporteerd naar de VS: Sanven Technology Ltd.Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 91730
Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
9
Machine Translated by Google
background
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar
bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med
de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds
av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om
du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
Teknisk support och e-garanticertifikat www.vevor.com/support
ANVÄNDARMANUAL
RULLANDE TRÄDGÅRDSSÄTTE
Machine Translated by Google
background
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du
använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet
på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att
informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
Teknisk support och e-garanticertifikat
www.vevor.com/support
Modell: TC4501S-BL,TC4501S-GN
RULLANDE TRÄDGÅRDSSÄTTE
BEHÖVER HJÄLP? KONTAKTA OSS!
1
Machine Translated by Google
background
2
VARNING:
SPARA DESSA INSTRUKTIONER
Försiktighetsåtgärder vid montering
VIKTIGA SÄKERHETSÅTGÄRDER
3. Håll monteringsområdet rent och väl upplyst.
7. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i
denna manual. Packa upp och separera allt
1. Montera endast enligt instruktionerna. Felaktig montering kan skapa faror.
5. Använd INTE i sluttningar; sätet kan tippa. Se till att den rullande trädgårdsstolen är
7. Var noga med att inte klämma fingrar eller händer i någon av de rörliga delarna när
på en jämn, fast yta.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under
delar i ett rent arbetsområde.
6. Produktens egenskaper gäller för korrekt och fullständigt monterade
allvarlig skada.
3. Maximal lastkapacitet för plastbrickan: 5lb.
4. Pumpa INTE upp däcken för mycket. Maxtrycket är 30psi.
endast produkter.
5. Montera inte när du är trött eller påverkad av alkohol, droger eller
öppning och stängning av Rolling Garden Seat.
4. Håll åskådare borta från området under monteringen.
Läs denna instruktion innan du använder denna produkt. Underlåtenhet att göra det kan resultera i
medicin.
2. Maximal lastkapacitet för styrsätet: 300lb.
1. Det här är ingen leksak. Ej för användning av barn.
montering.
8. Av säkerhetsskäl rekommenderas denna hårdvara att installeras senast 2
6. Använd INTE om någon del är skadad eller trasig.
personer
Machine Translated by Google
background
TC4501S-GN
TC4501S-BL
Färg
760*450*960mm
Grön
Modell
Modell
Produktstorlek
Blå
760*450*960mm
Produktstorlek
Färg
KOMPONENTER
SPECIFIKATIONER
3
Machine Translated by Google
background
Explosionsdiagram
Monteringsanvisningar
4
Machine Translated by Google
background
Montera fyra hjul (E) på ramen (A).
Installera handtagskontrollen (F) och styrlänkskontakten (J) på ramen (A).
STEG 2
STEG1
5
Machine Translated by Google
background
Installera korgen (D) på ramen (A). STEG4
Montera plastbrickan (B) på ramen (A).
STEG 3
6
Machine Translated by Google
background
Montera sätet (C) på ramen (A).
STEG 5
7
Machine Translated by Google
background
Avsluta installationen.
Installera handtaget (L) på handtagsanslutningen (F).
STEG 6
STEG 7
8
Machine Translated by Google
background
UK REP
EC REP
Linkenheim-Hochstetten, Tyskland
Römeräcker 9 Z2021,76351
SHUNSHUN GmbH
Preston, Storbritannien
Pooledas Group Ltd
Enhet 5 Albert Edward House, The Pavilions
Importerad till USA: Sanven Technology Ltd.Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 91730
Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien
Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
9
Tillverkad i Kina
Machine Translated by Google
background
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google
background
"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta
unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación
conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas
queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi
realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.
Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support
MANUALDELUSUARIO
ASIENTODEJARDÍNCONRUEDAS
Machine Translated by Google
background
Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual
antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde
usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno
informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.
¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto
connosotros:
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Modelo:TC4501SBL,TC4501SGN
ASIENTODEJARDÍNCONRUEDAS
¿NECESITAAYUDA?¡CONTÁCTENOS!
1
Machine Translated by Google
background
6.Lascapacidadesdelproductoseaplicanaproductosensambladosdemaneracorrectaycompleta.
lesióngrave
1.Esteproductonoesunjuguete.Nodebeserutilizadoporniños.
3.Capacidadmáximadecargadelabandejadeplástico:5lb.
4.NOinfledemasiadolosneumáticos.Lapresiónmáximaesde30psi.
Sóloproductos.
7.Paraobtenerinformaciónadicionalsobrelaspiezasqueseenumeranenlaspáginassiguientes,consulteel
diagramadeensamblajedeestemanual.Desenvuelvayseparetodaslaspiezas.
1.Realiceelmontajeúnicamentesegúnlasinstrucciones.Unmontajeinadecuadopuedegenerarriesgos.
5.NOlouseenpendientes,yaqueelasientopuedevolcarse.Asegúresedequeelasientodejardínconruedasesté
sobreunasuperficieniveladayfirme.
2.UsegafasdeseguridadaprobadasporANSIyguantesdetrabajoresistentesdurante
piezasenunáreadetrabajolimpia.
asamblea.
8.Porrazonesdeseguridad,serecomiendaqueestehardwareseainstaladopor2
6.NOoperesialgunapiezaestádañadaorota.
gente
3.Mantengaeláreadereuniónlimpiaybieniluminada.
5.Nosereúnacuandoestécansadoobajolainfluenciadelalcohol,drogaso
7.Tengacuidadodenopillarselosdedosnilasmanosenningunadelaspiezasmóvilesal
Aperturaycierredelasientodejardínrodante.
4.Mantengaalostranseúntesfueradeláreaduranteelmontaje.
Leaestasinstruccionesantesdeutilizaresteproducto.Sinolohace,puedesufrirlesiones.
medicamento.
2.Capacidadmáximadecargadelasientodedirección:300lb.
Precaucionesdemontaje
GUARDEESTASINSTRUCCIONES
ADVERTENCIA:
MEDIDASDESEGURIDADIMPORTANTES
2
Machine Translated by Google
background
Color
760*450*960mm
Verde
Modelo
Modelo
Tamañodelproducto
Azul
760*450*960mm
Tamañodelproducto
Color
TC4501SGN
TC4501SBL
COMPONENTES
PRESUPUESTO
3
Machine Translated by Google
background
Diagramadeexplosión
Instruccionesdemontaje
4
Machine Translated by Google
background
Instalelascuatroruedas(E)enelmarco(A).
Instaleelcontroladordelmango(F)yelconectordelenlacededirección(J)enelmarco(A).
PASO2
PASO1
5
Machine Translated by Google
background
Instalelabandejadeplástico(B)enelmarco(A).
Instalelacesta(D)enelmarco(A).PASO4
PASO3
6
Machine Translated by Google
background
Instaleelasiento(C)enelmarco(A).
PASO5
7
Machine Translated by Google
background
Finalizarlainstalación.
Instaleelmango(L)enelconectordelmango(F).
PASO7
PASO6
8
Machine Translated by Google
background
REPRESENTANTEDELREINOUNIDO
REPRESENTANTECE
LinkenheimHochstetten,Alemania
Römeräcker9Z2021,76351
SHUNSHUNGmbH
Preston,ReinoUnido
GrupoPooledasLtd.
Unidad5CasaAlbertEdward,LosPabellones
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho
Cucamonga,CA91730
ImportadoaAUS:SIHAOPTYLTD,1ROKEVASTREETEASTWOODNSW2122Australia
Dirección:BaoshanquShuangchenglu803long11hao1602A1609shiShanghai
9
Hechoenchina
Machine Translated by Google
background
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta
solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai
principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi
offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se
stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
MANUALE D'USO
SEDIA DA GIARDINO CON RUOTE
Machine Translated by Google
background
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del
manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale
utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di
perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul
nostro prodotto.
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
HAI BISOGNO DI AIUTO? CONTATTACI!
SEDIA DA GIARDINO CON RUOTE
Modello: TC4501S-BL,TC4501S-GN
1
Machine Translated by Google
background
lesioni gravi.
6. Le capacità del prodotto si applicano a prodotti correttamente e completamente assemblati
1. Questo non è un giocattolo. Non adatto all'uso da parte dei bambini.
2. Capacità di carico massima del sedile di guida: 300 libbre.
solo prodotti.
3. Capacità di carico massima del vassoio di plastica: 5 libbre.
4. NON gonfiare eccessivamente gli pneumatici. La pressione massima è di 30 psi.
7. Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, fare riferimento allo schema di
montaggio di questo manuale. Disimballare e separare tutti i
5. NON utilizzare su pendenze; il sedile potrebbe ribaltarsi. Assicurarsi che il sedile da giardino con ruote sia
1. Montare solo come indicato. Un montaggio improprio può creare pericoli.
su una superficie piana e solida.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante
parti in un'area di lavoro pulita.
assemblaggio.
8. Per motivi di sicurezza, si consiglia di installare questo hardware da 2
6. NON utilizzare l'apparecchio se una qualsiasi parte è danneggiata o rotta.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
persone
7. Fare attenzione a non incastrare dita o mani in nessuna delle parti mobili quando
5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o
4. Tenere gli astanti fuori dall'area durante l'assemblea.
apertura e chiusura del Rolling Garden Seat.
Leggere queste istruzioni prima di utilizzare questo prodotto. La mancata osservanza di queste istruzioni può causare
farmaco.
AVVERTIMENTO:
SALVA QUESTE ISTRUZIONI
Precauzioni di montaggio
IMPORTANTI MISURE DI SICUREZZA
2
Machine Translated by Google
background
Modello TC4501S-GN
Modello TC4501S-BL
Colore
760*450*960mm
Verde
Dimensioni del prodotto
Modello
Dimensioni del prodotto
Blu
760*450*960mm
Colore
Modello
COMPONENTI
SPECIFICHE
3
Machine Translated by Google
background
4
Istruzioni di montaggio
Diagramma di esplosione
Machine Translated by Google
background
5
PASSO 2
PASSO 1
Installare quattro ruote (E) sul telaio (A).
Installare il controller della maniglia (F) e il connettore del collegamento dello sterzo (J) sul telaio (A).
Machine Translated by Google
background
6
PASSO 3
Installare il vassoio di plastica (B) sul telaio (A).
Installare il cestino (D) sul telaio (A).PASSO 4
Machine Translated by Google
background
7
PASSO 5
Installare il sedile (C) sul telaio (A).
Machine Translated by Google
background
8
PASSO 7
PASSO6
Completare l'installazione.
Installare la maniglia (L) sul connettore della maniglia (F).
Machine Translated by Google
background
Linkenheim-Hochstetten, Germania
Römeräcker 9 Z2021,76351
Azienda
Preston, Regno Unito
Gruppo Pooledas Ltd
Unità 5 Albert Edward House, I padiglioni
RAPPRESENTANZA DEL REGNO UNITO
Rappresentante della CE
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 91730
Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
9
Made in China
Machine Translated by Google
background
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią
jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w
porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi
oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas
zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
INSTRUKCJA OBSŁUGI
SIEDZISKO OGRODOWE NA ROLKACH
Machine Translated by Google
background
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie
instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd
produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie
poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje
technologiczne lub oprogramowania.
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z
nami:
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Modele: TC4501S-BL,TC4501S-GN
SIEDZISKO OGRODOWE NA ROLKACH
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
1
Machine Translated by Google
background
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
7. Aby uzyskać dodatkowe informacje dotyczące części wymienionych na kolejnych stronach,
zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie
1. Montuj wyłącznie zgodnie z instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
5. NIE używaj na pochyłościach; siedzisko może się przewrócić. Upewnij się, że toczące się siedzisko ogrodowe jest
7. Uważaj, aby nie przytrzasnąć palców lub dłoni żadną z ruchomych części podczas
na równej, twardej powierzchni.
2. Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI.
części w czystym miejscu pracy.
6. Możliwości produktu dotyczą prawidłowego i kompletnego montażu.
poważny uraz.
3. Maksymalne obciążenie plastikowej tacy: 5 funtów.
4. NIE pompuj opon zbyt mocno. Maksymalne ciśnienie wynosi 30 psi.
tylko produkty.
5. Nie należy gromadzić się, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub
otwieranie i zamykanie Rolling Garden Seat.
4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
Przeczytaj tę instrukcję przed użyciem tego produktu. Nieprzestrzeganie jej może skutkować
lek.
2. Maksymalne obciążenie fotela kierowniczego: 300 funtów.
1. To nie jest zabawka. Nie do użytku przez dzieci.
montaż.
8. Ze względów bezpieczeństwa zaleca się, aby montaż tego sprzętu został wykonany przez 2 osoby.
6. NIE WOLNO używać urządzenia, jeżeli jakakolwiek część jest uszkodzona lub zepsuta.
ludzie
OSTRZEŻENIE:
ZAPISZ TE INSTRUKCJE
Środki ostrożności podczas montażu
WAŻNE ZABEZPIECZENIA
2
Machine Translated by Google
background
Kolor
760*450*960mm
Zielony
Model
Model
Rozmiar produktu
Niebieski
760*450*960mm
Rozmiar produktu
Kolor
TC4501S-GN
TC4501S-BL
SKŁADNIKI
SPECYFIKACJE
3
Machine Translated by Google
background
Schemat wybuchu
Instrukcja montażu
4
Machine Translated by Google
background
Zamontuj cztery koła (E) na ramie (A).
Zamontuj sterownik uchwytu (F) i łącznik drążka kierowniczego (J) na ramie (A).
KROK 1
KROK 2
5
Machine Translated by Google
background
Zamontuj plastikową tackę (B) na ramie (A).
Zamontuj kosz (D) na ramie (A).KROK 4
KROK 3
6
Machine Translated by Google
background
Zamontuj siedzisko (C) na ramie (A).
KROK 5
7
Machine Translated by Google
background
Zakończ instalację.
Zamontuj uchwyt (L) na łączniku uchwytu (F).
KROK 7
KROK 6
8
Machine Translated by Google
background
Przedstawiciel UE
REP WIELKIEJ BRYTANII
Linkenheim-Hochstetten, Niemcy
Rzymska 9 Z2021,76351
SHUNSHUN GmbH
Preston, Wielka Brytania
Grupa Pooledas Ltd.
Jednostka 5 Dom Alberta Edwarda, Pawilony
Importowane do USA: Sanven Technology Ltd.Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, Kalifornia 91730
Importowane do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj
9
Wyprodukowano w Chinach
Machine Translated by Google
background
Machine Translated by Google
background
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Machine Translated by Google

Specifications

Vevor TC4501S-GN Questions and Answers

Find answers or ask new question.
See other models: 5000LM LED LIGHT AJ-22-2 YDIES400L-12F HS-661 LM-219B-25MM
Questions and Answers
