DIGITAL MEASURING WHEEL

USER MANUAL

MODEL: QLDZ08-1

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and doses not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

QLDZ08-1

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

- 2 -

1. Product Introduction

Thank you for choosing our product. A mechanical measuring wheel is a suitable

tool for long-distance measurement. Widely used in professional surveying and

mapping operations, road engineering, measurement and evaluation of pipeline

laying works, wire and cable works, construction survey of garden scenery and

golf course, measurement of distance location of traffic accidents, and the

measurement of farmland construction management. It is a worthy tool that

adopts a high-tech and humanized design, durable and convenient.

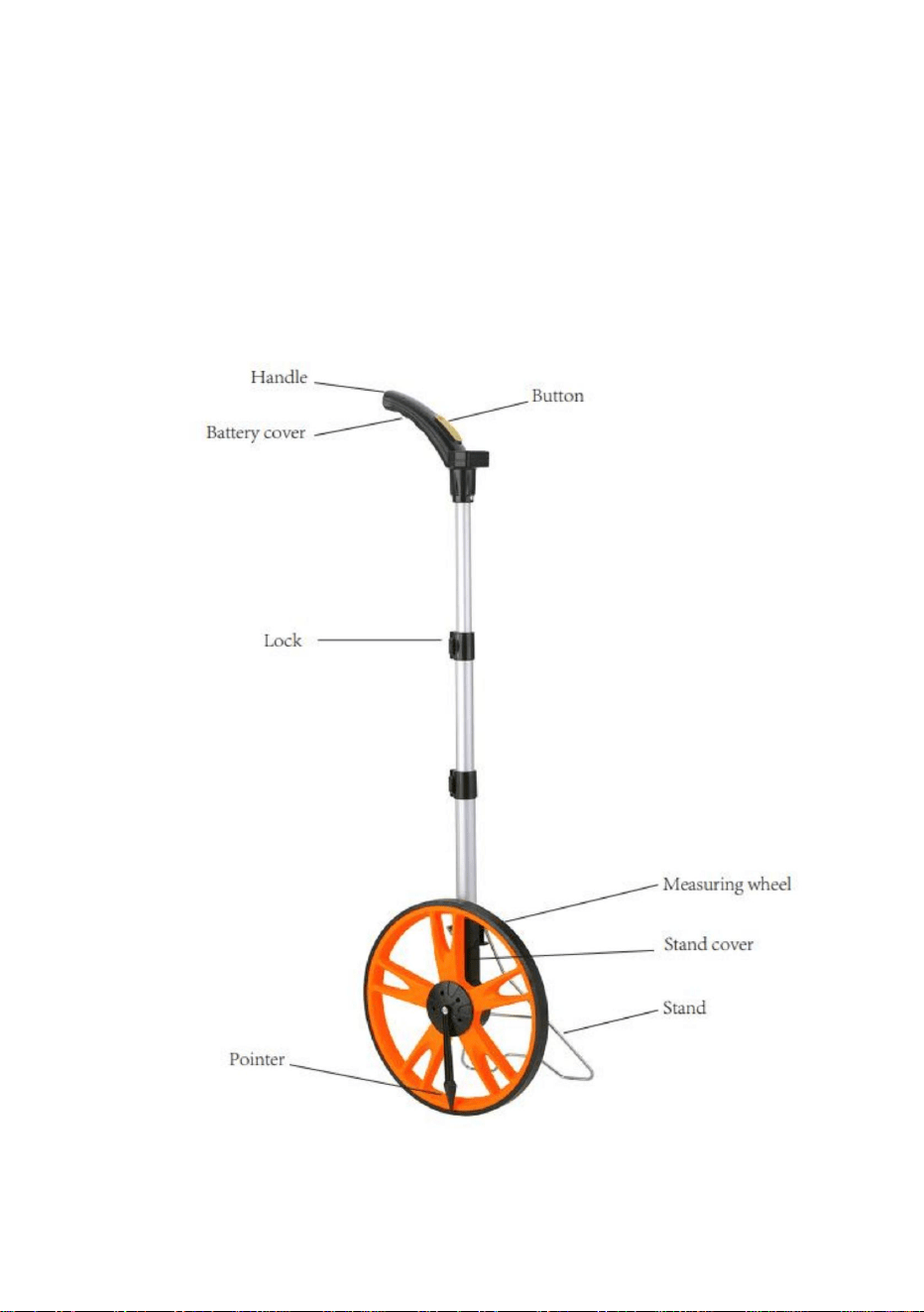

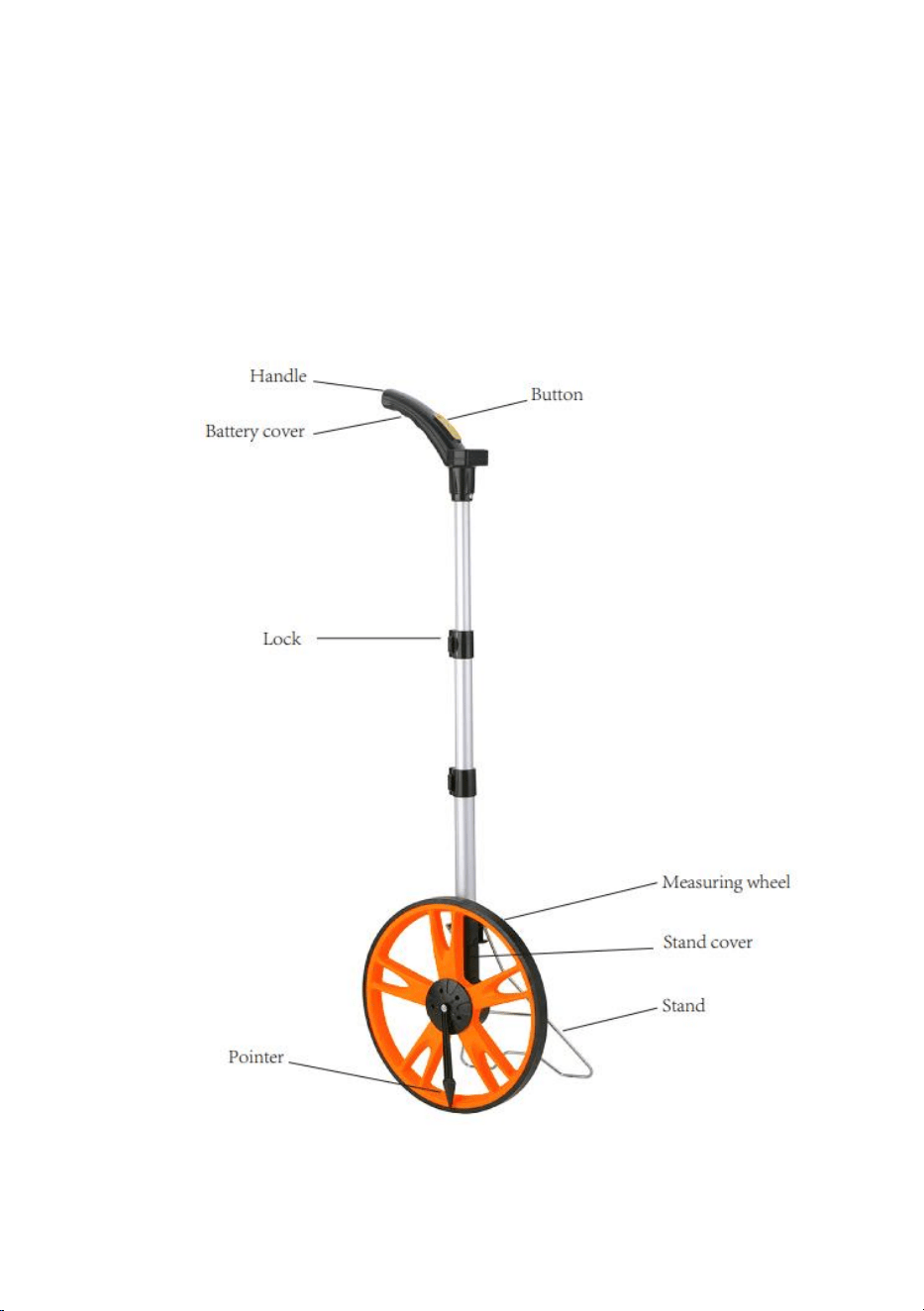

2. Parts

( pic 1 )

- 3 -

3 . Technical Data：

Max. Measuring Range : 99999 m/99999 ft

Accuracy : 0 . 5%

Resolution : 0.1m/0.3ft

Power : 3V ( 2XLR3 batteries )

Suitable Temperature : -10℃-45℃

Diameter of the Wheel : 12.5 in

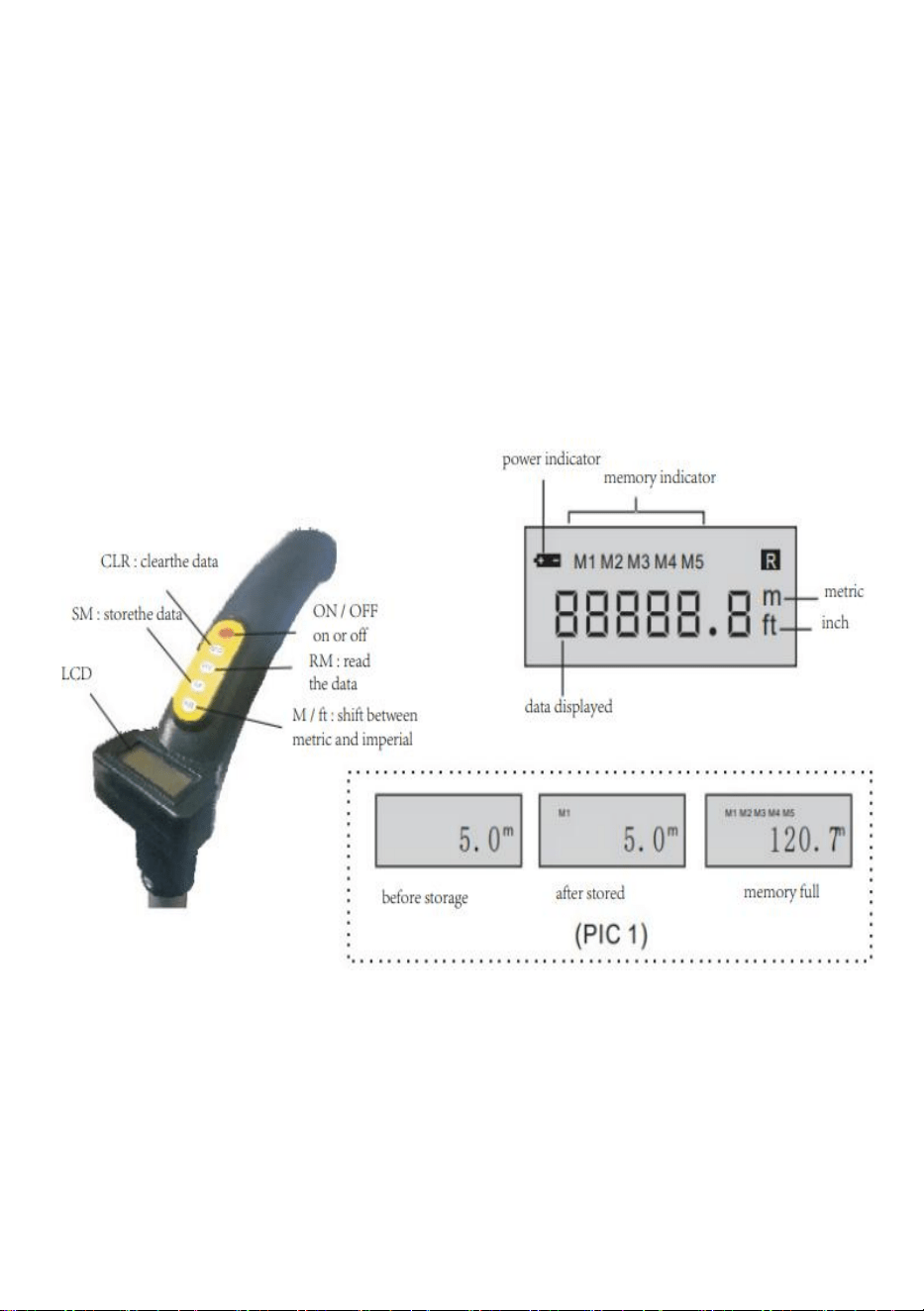

4.Button Operation

1 . ON / OFF : Power on or off

2 . m / ft : Shift between metric and inch system stands for metric , ft stands for

inch system .

3 . sm : Store Memory . After measurement , push this button , you will store the

measured data in memory m1 . 2 . 3 . ...(see pict1) shows the display

4 . rm : Recall Memory . Push this button to recall the stored memory in

M1.....M5 . if you store 5m in M1 , 10m in M2 , while the current measured datal S

- 4 -

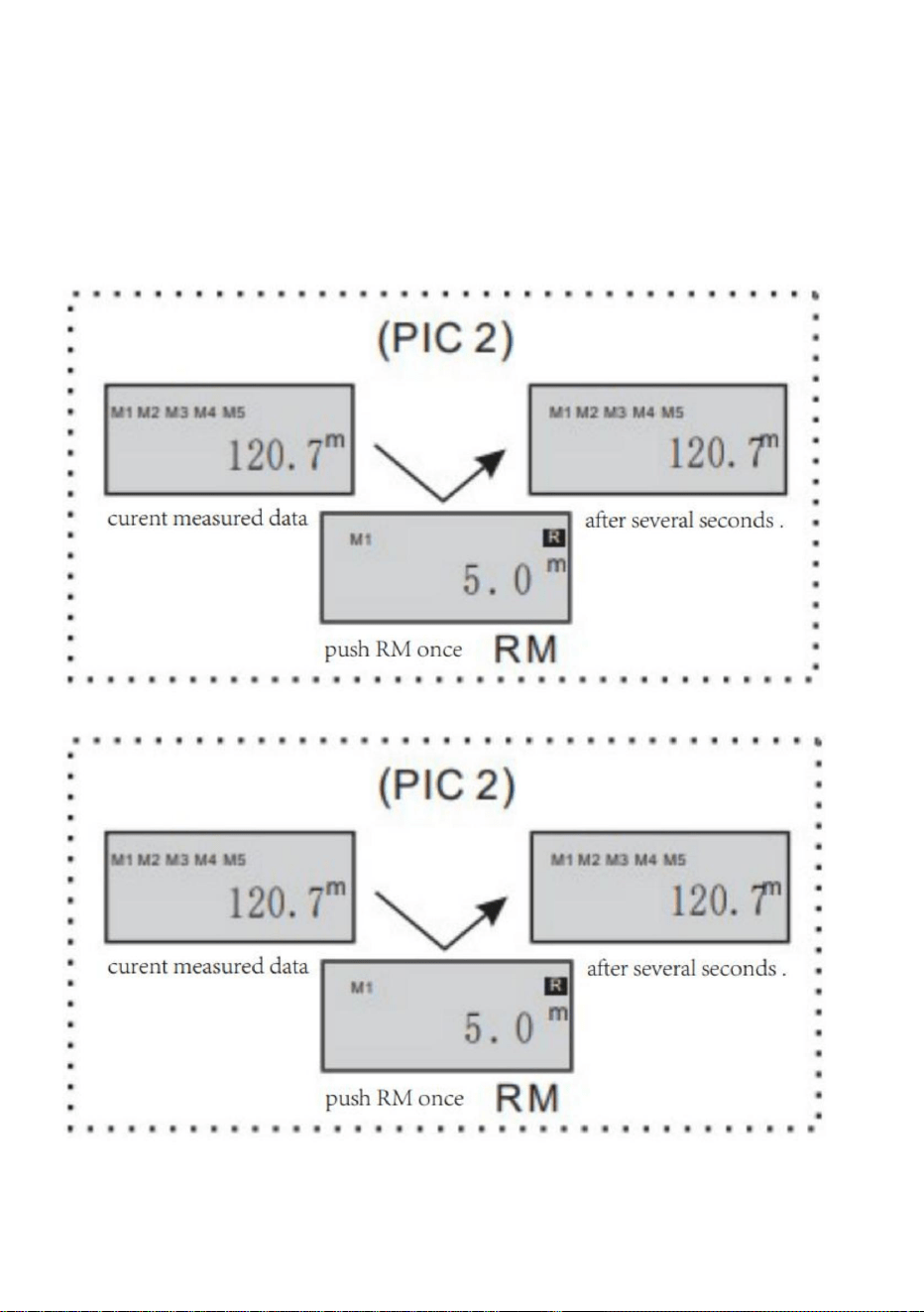

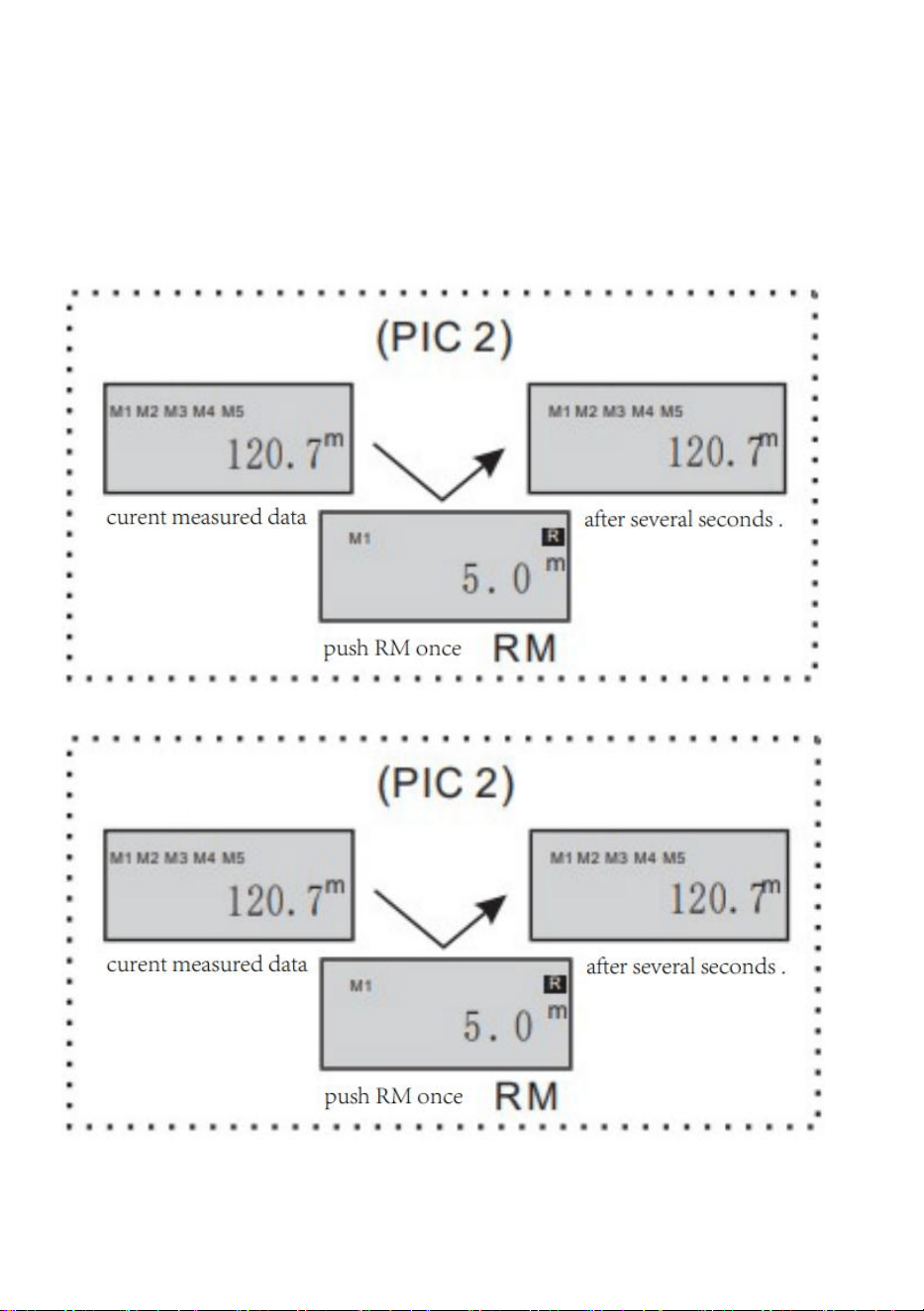

120 . 7M , after you push the button rm once , it will display the data of M1 and an

additional R sign at the right corner . After several seconds , it will show the

current measured data again . ( see Pic2 ) . If you push rm button twice , it will

show the data of M2 and an additional R sign at the right corner . After several

seconds , it will show the current measured data again . ( see Pic3 )

5 . CLR : Clear the data push this button to clear the current measured data.

5 . Warning

- 5 -

1 . If you measure a straight line , make sure to walk straightly.

2 . Do not measure uneven surface , otherwise the accuracy cannot be

guaranteed.

3 . Do not use it in the rain for a long time .

4 . Do not use it in high temperature environment as well as store it.

5 . If the display is dark and the battery sign appears , please replace the batteries

6 . Do not dispose of batteries freely , please recycle it at specified places.

7 . If you will not use this instrument for a long time , remove the batteries and

store it in dry and suitable place.

8 . Do not use it as a toy to avoid extra injury.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion

House, London Road, Staines-upon-Thames, Surrey,

TW18 4AX
