Bosch GWS18V-45CN Professional Cordless Standard Angle User Manual

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

IMPORTANT

Read Before Using

●

IMPORTANT

Lire avant usage

●

IMPORTANTE

Leer antes de usar

For English Version

See page 2

●

Version française

Voir page 29

●

Versión en español

Ver la página 56

Call Toll Free for Consumer Information and Service Locations

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

GWS18V-45C

GWS18V-45PC

-2-

Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges

and refrigerators. There is an increased risk

of electric shock if your body is earthed or

grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power

tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp location is

unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a power

tool. Do not use a power tool while you are

tired or under the influence of drugs, alcohol

or medication. A moment of inattention while

operating power tools may result in serious

personal injury.

Read all safety warnings and all instructions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool

or battery-operated (cordless) power tool.

General Power Tool Safety Warnings

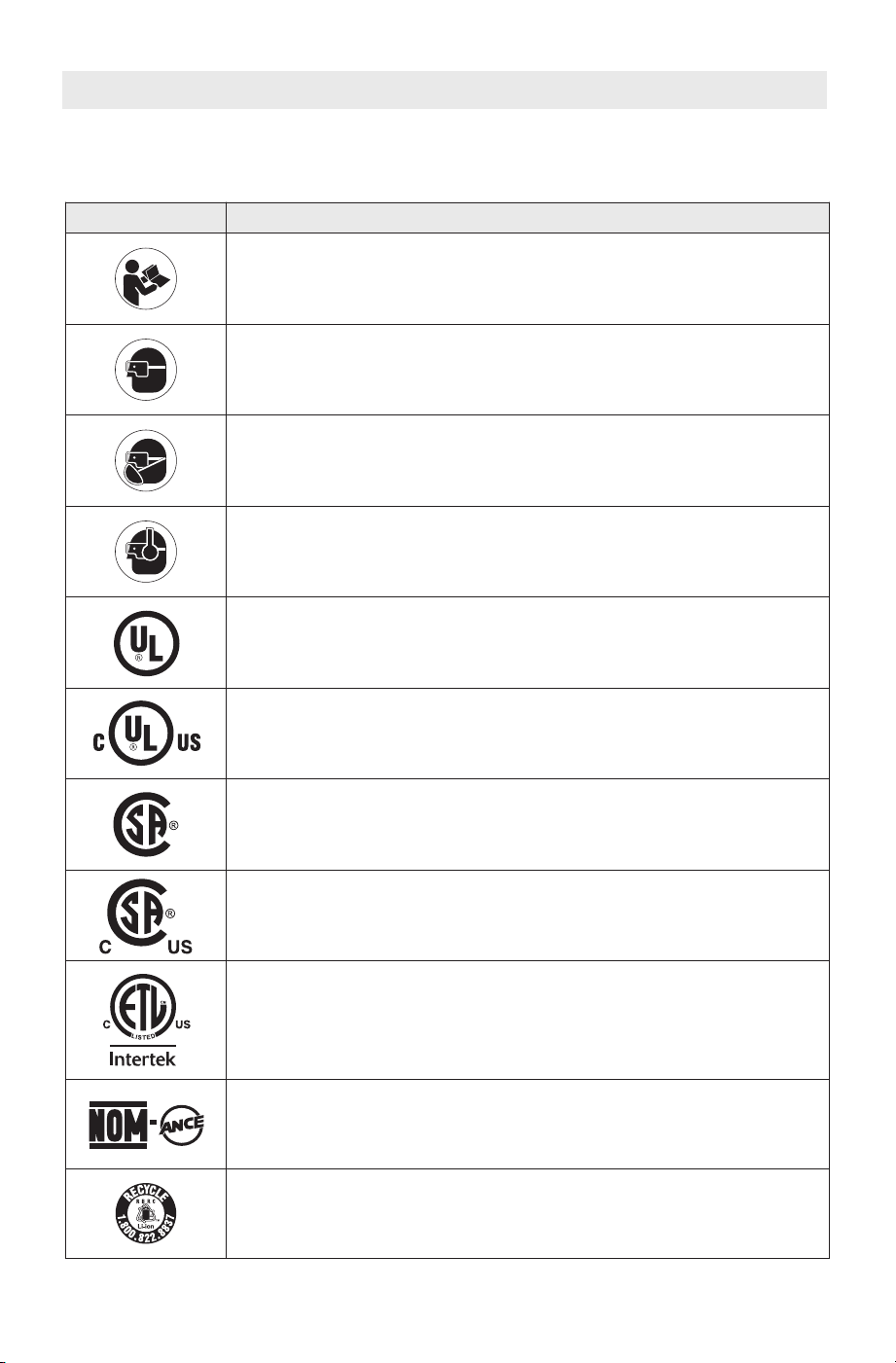

Safety Symbols

The deﬁnitions below describe the level of severity for each signal word.

Please read the manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

-3-

Use personal protective equipment. Always

wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes,

hard hat, or hearing protection used for

appropriate conditions will reduce personal

injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or battery

pack, picking up or carrying the tool.

Carrying power tools with your finger on the

switch or energizing power tools that have the

switch on invites accidents.

Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key

left attached to a rotating part of the power

tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at

the rate for which it was designed.

Do not use the power tool if the switch does

not turn it on and off. Any power tool that

cannot be controlled with the switch is

dangerous and must be repaired.

Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

Maintain power tools. Check for misalignment

or binding of moving parts, breakage of

parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use.

Many accidents are caused by poorly

maintained power tools.

Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

Use the power tool, accessories and tool

bits etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from

those intended could result in a hazardous

situation.

Battery tool use and care

Recharge only with the charger specified

by the manufacturer. A charger that is

suitable for one type of battery pack may

create a risk of fire when used with another

battery pack.

Use power tools only with specifically

designated battery packs. Use of any other

battery packs may create a risk of injury and

fire.

When battery pack is not in use, keep it

away from other metal objects like paper

clips, coins, keys, nails, screws, or other

small metal objects that can make a

connection from one terminal to another.

Shorting the battery terminals together may

cause burns or a fire.

Under abusive conditions, liquid may be

ejected from the battery, avoid contact. If

contact accidentally occurs, flush with

water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the

battery may cause irritation or burns.

Service

Have your power tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

-4-

Power Tool-Specific Safety Warnings

Safety Warnings Common for

Grinding, Sanding, Wire Brushing,

and Abrasive Cutting-Off

Operations:

This power tool is intended to function as a

grinder, sander, wire brush or cut-off tool.

Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire

and/or serious injury.

Operations such as polishing is not

recommended to be performed with this

power tool. Operations for which the power tool

was not designed may create a hazard and cause

personal injury.

Do not use accessories which are not

specifically designed and recommended by

the tool manufacturer. Just because the

accessory can be attached to your power tool, it

does not assure safe operation.

The rated speed of the accessory must be at

least equal to the maximum speed marked on

the power tool. Accessories running faster than

their RATED SPEED can break and fly apart.

The outside diameter and the thickness of

your accessory must be within the capacity

rating of your power tool. Incorrectly sized

accessories cannot be adequately guarded or

controlled.

Threaded mounting of accessories must

match the GRINDER spindle thread. For

accessories mounted by FLANGES, the

arbour hole of the accessory must fit the

locating diameter of the FLANGE. Accessories

that do not match the mounting hardware of the

power tool will run out of balance, vibrate

excessively and may cause loss of control.

Do not use a damaged accessory. Before each

use inspect the accessory such as abrasive

wheels for chips and cracks, backing pad for

cracks, tear or excess wear, wire brush for

loose or cracked wires. If power tool or

accessory is dropped, inspect for damage or

install an undamaged accessory. After

inspecting and installing an accessory,

position yourself and bystanders away from

the plane of the rotating accessory and run the

power tool at maximum no-load speed for one

minute. Damaged accessories will normally break

apart during this test time.

Wear personal protective equipment.

Depending on application, use face shield,

safety goggles or safety glasses. As

appropriate, wear dust mask, hearing

protectors, gloves and workshop apron

capable of stopping small abrasive or

workpiece fragments. The eye protection must

be capable of stopping flying debris generated by

various operations. The dust mask or respirator

must be capable of filtrating particles generated by

your operation. Prolonged exposure to high

intensity noise may cause hearing loss.

Keep bystanders a safe distance away from

work area. Anyone entering the work area

must wear personal protective equipment.

Fragments of workpiece or of a broken accessory

may fly away and cause injury beyond immediate

area of operation.

Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact

hidden wiring. Cutting accessory contacting a

“live” wire may make exposed metal parts of the

power tool “live” and could give the operator an

electric shock.

Never lay the power tool down until the

accessory has come to a complete stop. The

spinning accessory may grab the surface and pull

the power tool out of your control.

Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into your body.

Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing

and excessive accumulation of powdered metal

may cause electrical hazards.

Do not operate the power tool near flammable

materials. Sparks could ignite these materials.

Do not use accessories that require liquid

coolants. Using water or other liquid coolants may

result in electrocution or shock.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or

snagged rotating wheel, backing pad, brush or any

other accessory. Pinching or snagging causes

rapid stalling of the rotating accessory which in

turn causes the uncontrolled power tool to be

forced in the direction opposite of the accessory’s

rotation at the point of the binding.

-5-

For example, if an abrasive wheel is snagged or

pinched by the workpiece, the edge of the wheel

that is entering into the pinch point can dig into the

surface of the material causing the wheel to climb

out or kickout. The wheel may either jump toward

or away from the operator, depending on direction

of the wheel’s movement at the point of pinching.

Abrasive wheels may also break under these

conditions.

Kickback is the result of power tool misuse and/or

incorrect operating procedures or conditions and

can be avoided by taking proper precautions as

given below.

Maintain a firm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use auxiliary

handle, if provided, for maximum control over

kickback or torque reaction during start-up.

The operator can control torque reactions or

kickback forces, if proper precautions are taken.

Never place your hand near the rotating

accessory. Accessory may kickback over your

hand.

Do not position your body in the area where

power tool will move if kickback occurs.

Kickback will propel the tool in direction opposite

to the wheel’s movement at the point of snagging.

Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing

have a tendency to snag the rotating accessory

and cause loss of control or kickback.

Do not attach a saw chain woodcarving blade

or toothed saw blade. Such blades create

frequent kickback and loss of control.

Safety Warnings Specific for

Grinding and Abrasive

Cutting-Off Operations:

Use only wheel types that are recommended

for your power tool and the specific guard

designed for the selected wheel. Wheels for

which the power tool was not designed cannot be

adequately guarded and are unsafe.

The grinding surface of centre depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot

be adequately protected.

The guard must be securely attached to the

power tool and positioned for maximum

safety, so the least amount of wheel is

exposed towards the operator. The guard

helps to protect operator from broken wheel

fragments, accidental contact with wheel and

sparks that could ignite clothing.

Wheels must be used only for recommended

applications. For example: do not grind with

the side of cut-off wheel. Abrasive cut-off wheels

are intended for peripheral grinding, side forces

applied to these wheels may cause them to

shatter.

Always use undamaged wheel flanges that are

of correct size and shape for your selected

wheel. Proper wheel flanges support the wheel

thus reducing the possibility of wheel breakage.

Flanges for cut-off wheels may be different from

grinding wheel flanges.

Do not use worn down wheels from larger

power tools. Wheel intended for larger power tool

is not suitable for the higher speed of a smaller

tool and may burst.

Additional Safety Warnings Specific

for Abrasive Cutting-Off Operations:

Do not “jam” the cut-off wheel or apply

excessive pressure. Do not attempt to make an

excessive depth of cut. Overstressing the wheel

increases the loading and susceptibility to twisting

or binding of the wheel in the cut and the

possibility of kickback or wheel breakage.

Do not position your body in line with and

behind the rotating wheel. When the wheel, at

the point of operation, is moving away from your

body, the possible kickback may propel the

spinning wheel and the power tool directly at you.

When wheel is binding or when interrupting a

cut for any reason, switch off the power tool

and hold the power tool motionless until the

wheel comes to a complete stop. Never

attempt to remove the cut-off wheel from the

cut while the wheel is in motion otherwise

kickback may occur. Investigate and take

corrective action to eliminate the cause of wheel

binding.

Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully reenter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

the workpiece.

Support panels or any oversized workpiece to

minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed under

the workpiece near the line of cut and near the

edge of the workpiece on both sides of the wheel.

Use extra caution when making a “pocket cut”

into existing walls or other blind areas. The

protruding wheel may cut gas or water pipes,

electrical wiring or objects that can cause

kickback.

-6-

Additional Safety Warnings

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Use clamps or other practical way to secure

and support the workpiece to a stable

platform. Holding the work by hand or

against your body is unstable and may lead to

loss of control.

Develop a periodic maintenance schedule for

your tool. When cleaning a tool be careful

not to disassemble any portion of the tool

since internal wires may be misplaced or

pinched or safety guard return springs may

be improperly mounted. Certain cleaning

agents such as gasoline, carbon tetrachloride,

ammonia, etc. may damage plastic parts.

Do not use vacuum or other dust collection

system when cutting metal. Sparks from

metal cutting can cause fire in the collector.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to cause

cancer, birth defects or other reproductive

harm. Some examples of these chemicals

are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such

as those dust masks that are specially

designed to filter out microscopic particles.

Do not use type 1 abrasive wheels designed

for straight grinding.

Do not attempt to cut large stock or sheets of

metal as this machine is not designed to be a

dedicated cut-off machine.

Safety Warnings Specific for

Sanding Operations:

Do not use excessively oversized sanding disc

paper. Follow manufacturer’s

recommendations, when selecting sanding

paper. Larger sanding paper extending beyond

the sanding pad presents a laceration hazard and

may cause snagging, tearing of the disc or

kickback.

Safety Warnings Specific for Wire

Brushing Operations:

Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive

load to the brush. The wire bristles can easily

penetrate light clothing and/or skin.

If the use of a guard is recommended for wire

brushing, do not allow any interference of the

wire wheel or brush with the guard. Wire wheel

or brush may expand in diameter due to work

load and centrifugal forces.

-7-

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation / Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface speed,

orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number means

greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

Warning symbol (alerts user to warning messages)

-8-

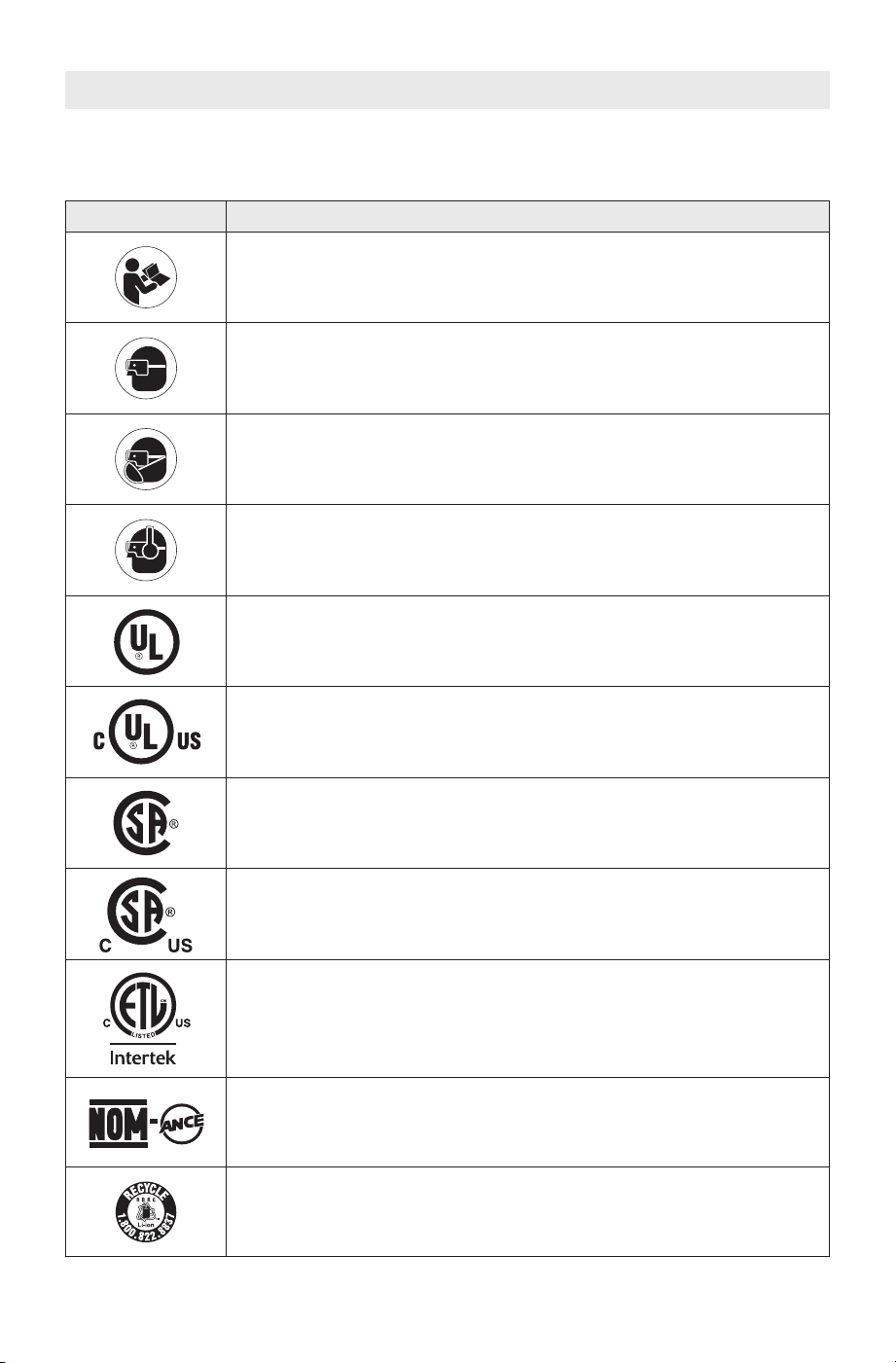

Symbols (continued)

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation / Explanation

Alerts user to read manual

Alerts user to wear eye protection

Alerts user to wear respiratory protection

Alerts user to wear hearing protection

This symbol designates that this tool is listed by Underwriters

Laboratories.

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican

Standards.

Designates Li-ion battery recycling program

-9-

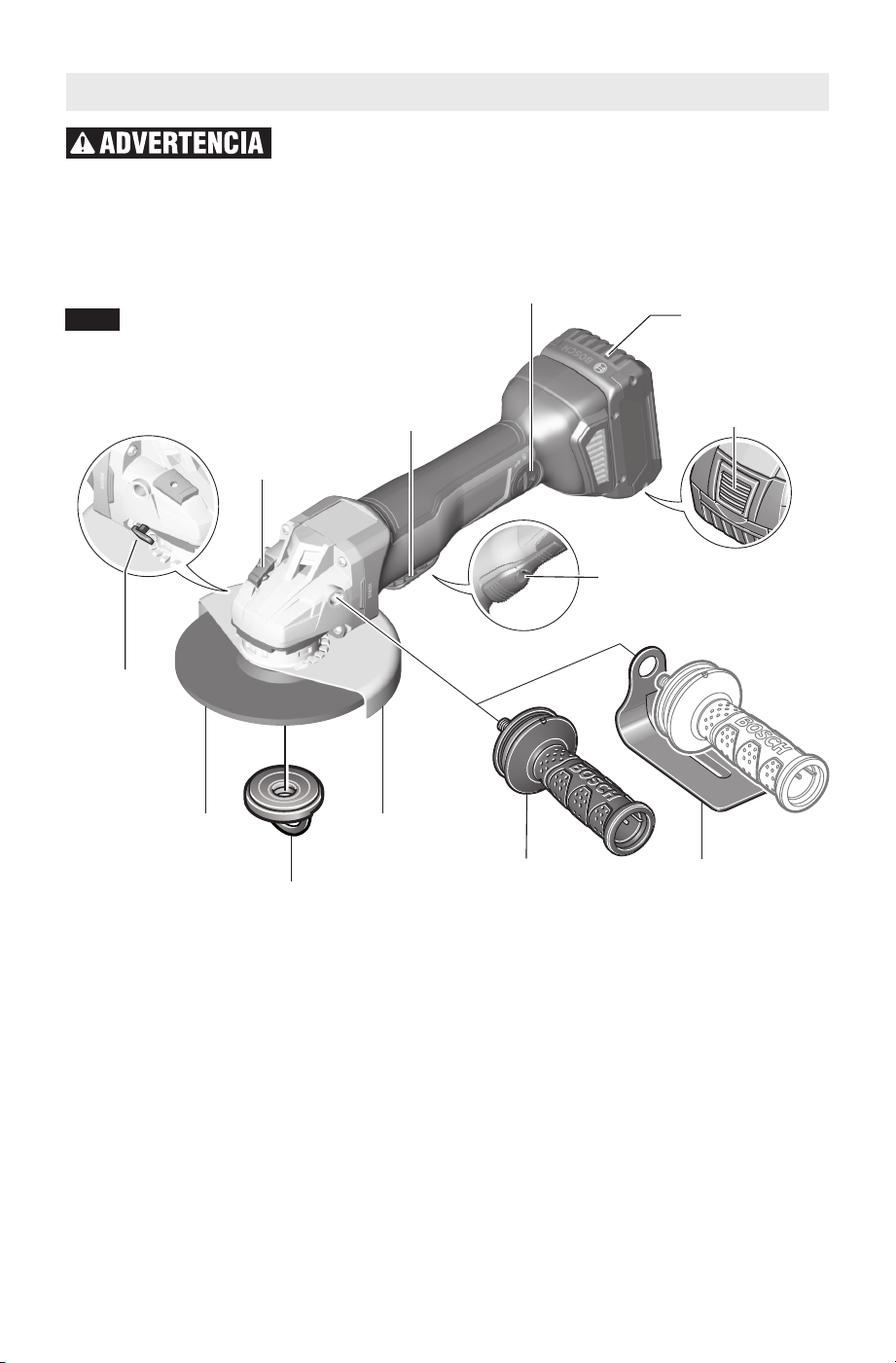

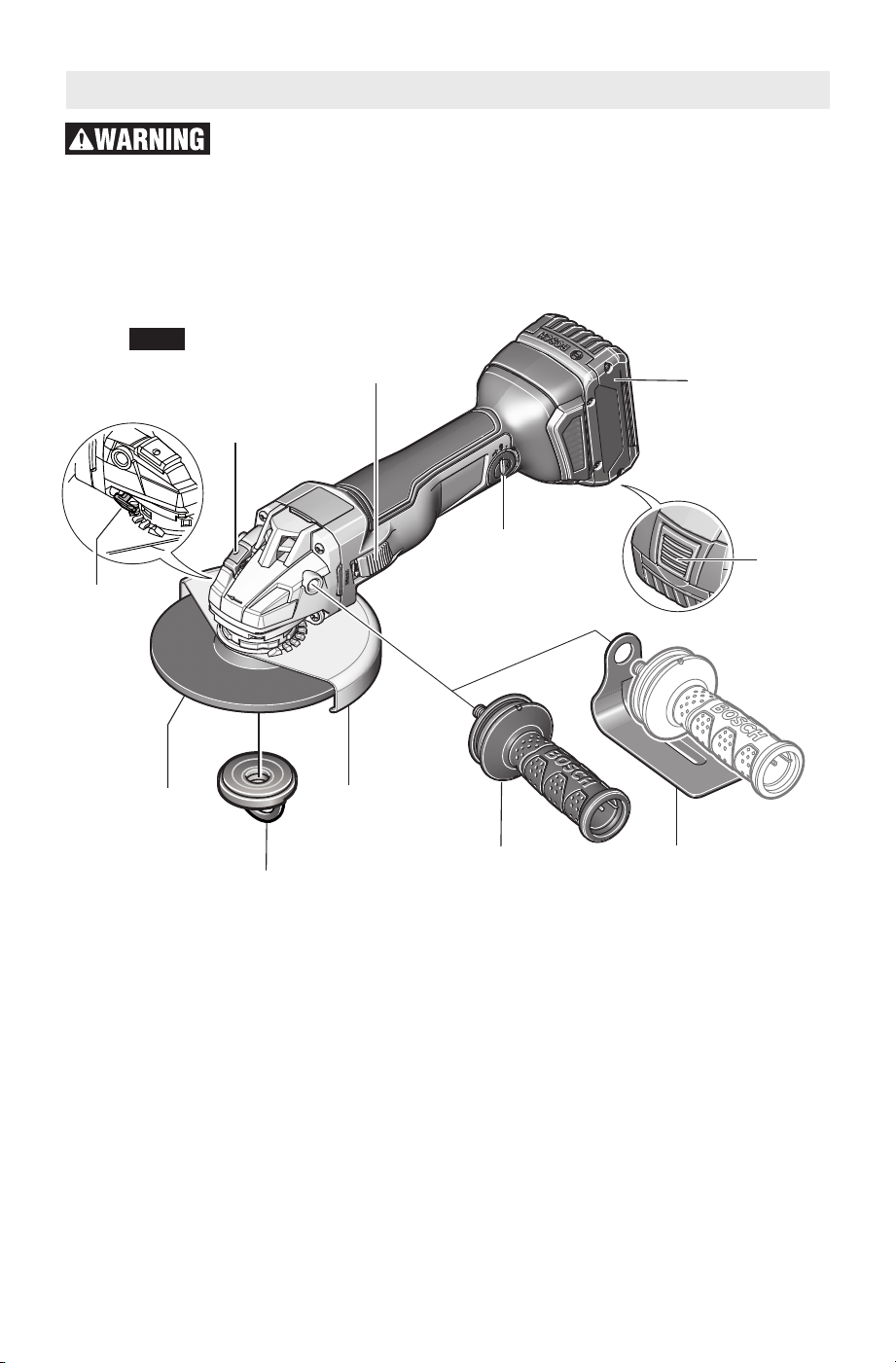

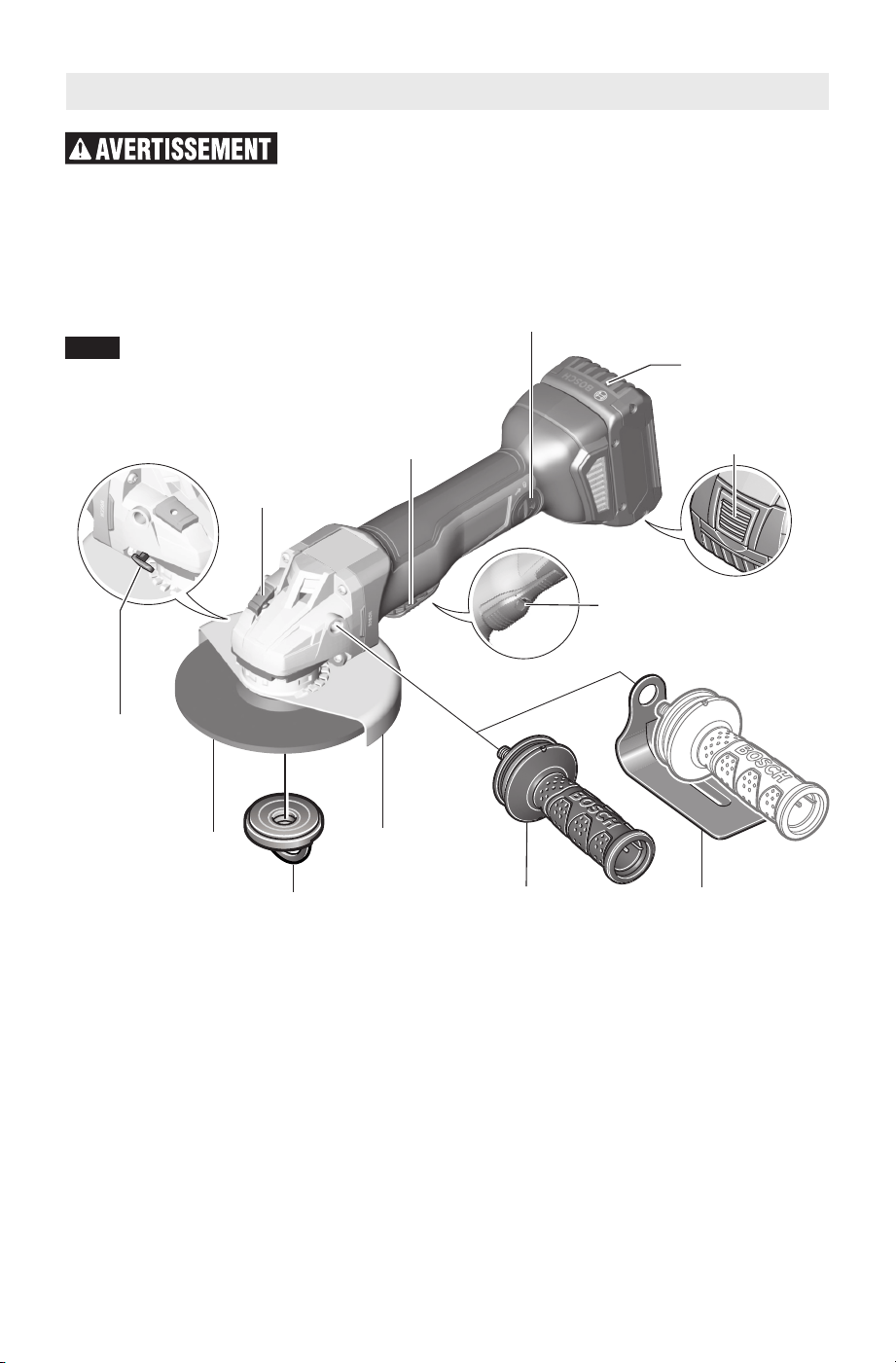

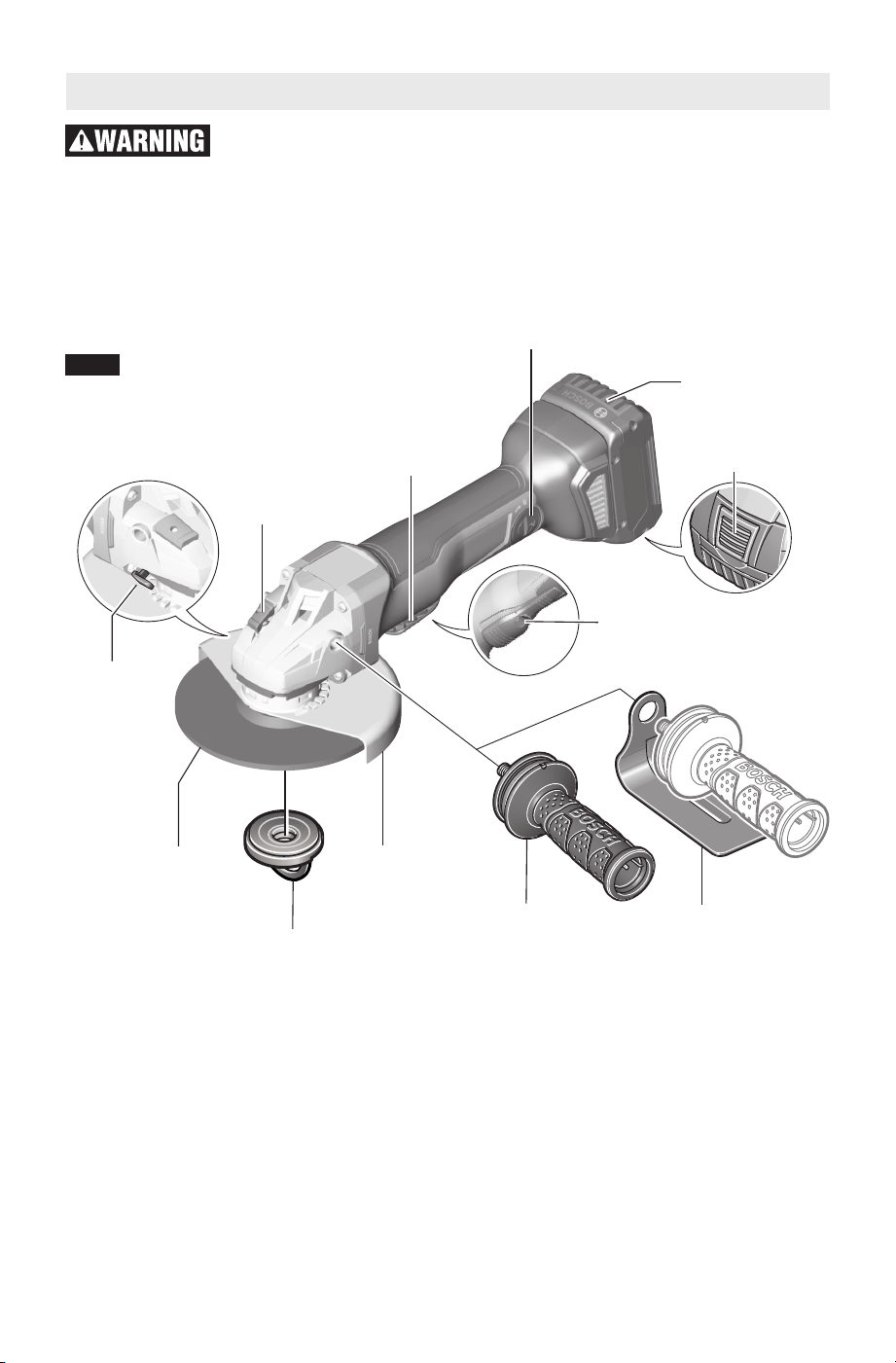

Functional Description and Specifications

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

GWS18V-45C

Cordless Angle Grinder with Side Switch

Grinding

Wheel

Guard

Hand Guard

(sold separately)

Vibration Control

side handle

Spindle

Lock

FIG. 1

Side

Switch

Battery

Pack

Release

Button

Connectivity

Module

Compartment

Battery Pack

Guard

Release

Lever

Battery Packs / Chargers:

Please refer to the battery/charger list, included with your tool.

NOTE: For tool specifications refer to the nameplate on your tool.

Accessory speed rating must be equal to or greater than the tool’s speed rating.

Do not exceed the recommended wheel diameter.

NOTE: Not recommended for use with type 11 cup wheels.

Quick-

Clamping Nut

Battery Packs / Chargers:

Please refer to the battery/charger list, included with your tool.

NOTE: For tool specifications refer to the nameplate on your tool.

Accessory speed rating must be equal to or greater than the tool’s speed rating.

Do not exceed the recommended wheel diameter.

NOTE: Not recommended for use with type 11 cup wheels.

-10-

Functional Description and Specifications

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

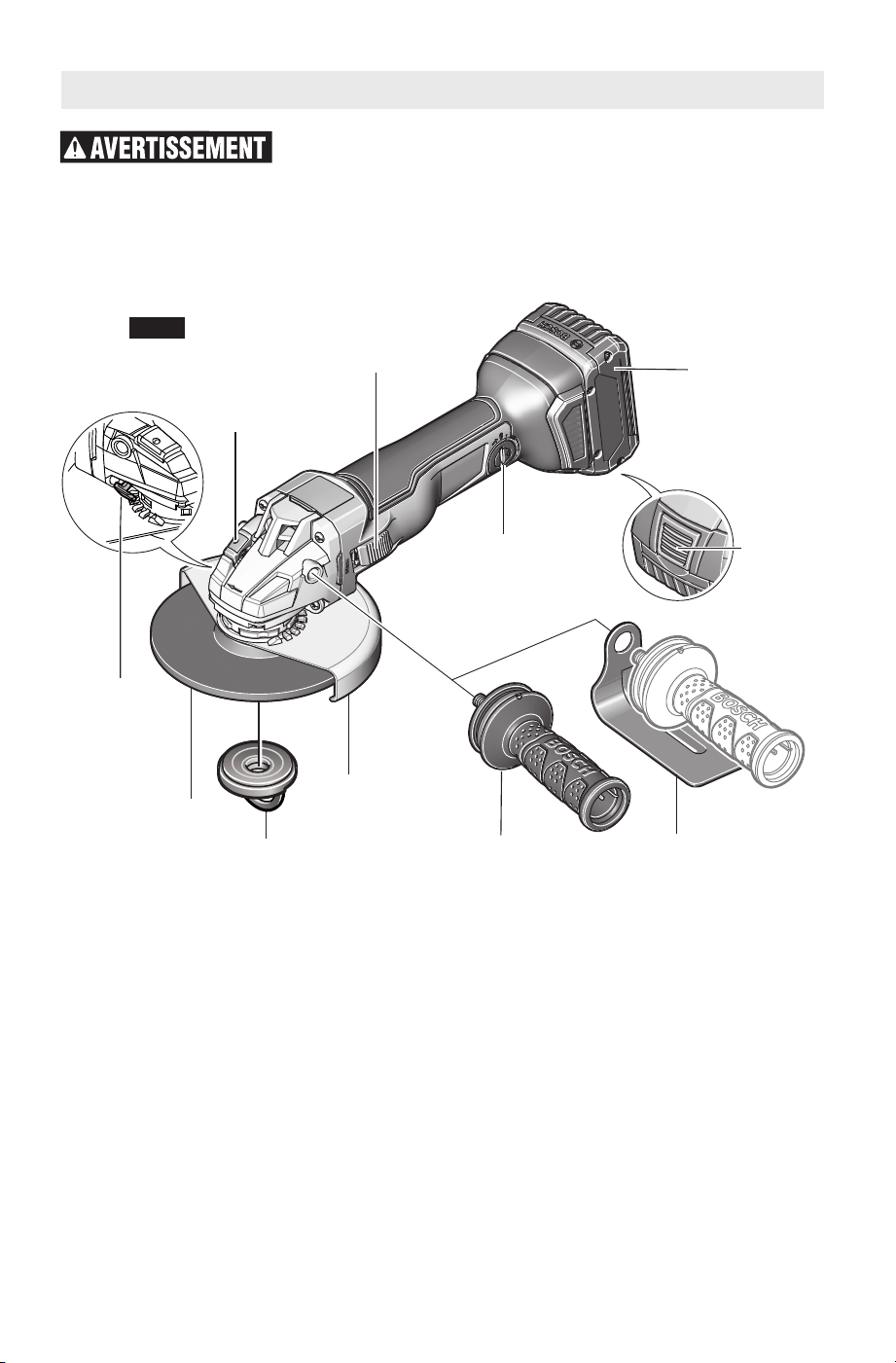

GWS18V-45PC

Cordless Angle Grinder with Paddle Switch

Grinding

Wheel

Guard

Hand Guard

(sold separately)

Vibration Control

side handle

Spindle

Lock

Fig. 2

Paddle

Switch

"Lock-Off" Switch

Release Lever

Battery Pack

Release Button

Connectivity Module

Compartment

Battery Pack

Guard

Release

Lever

Quick-

Clamping Nut

-11-

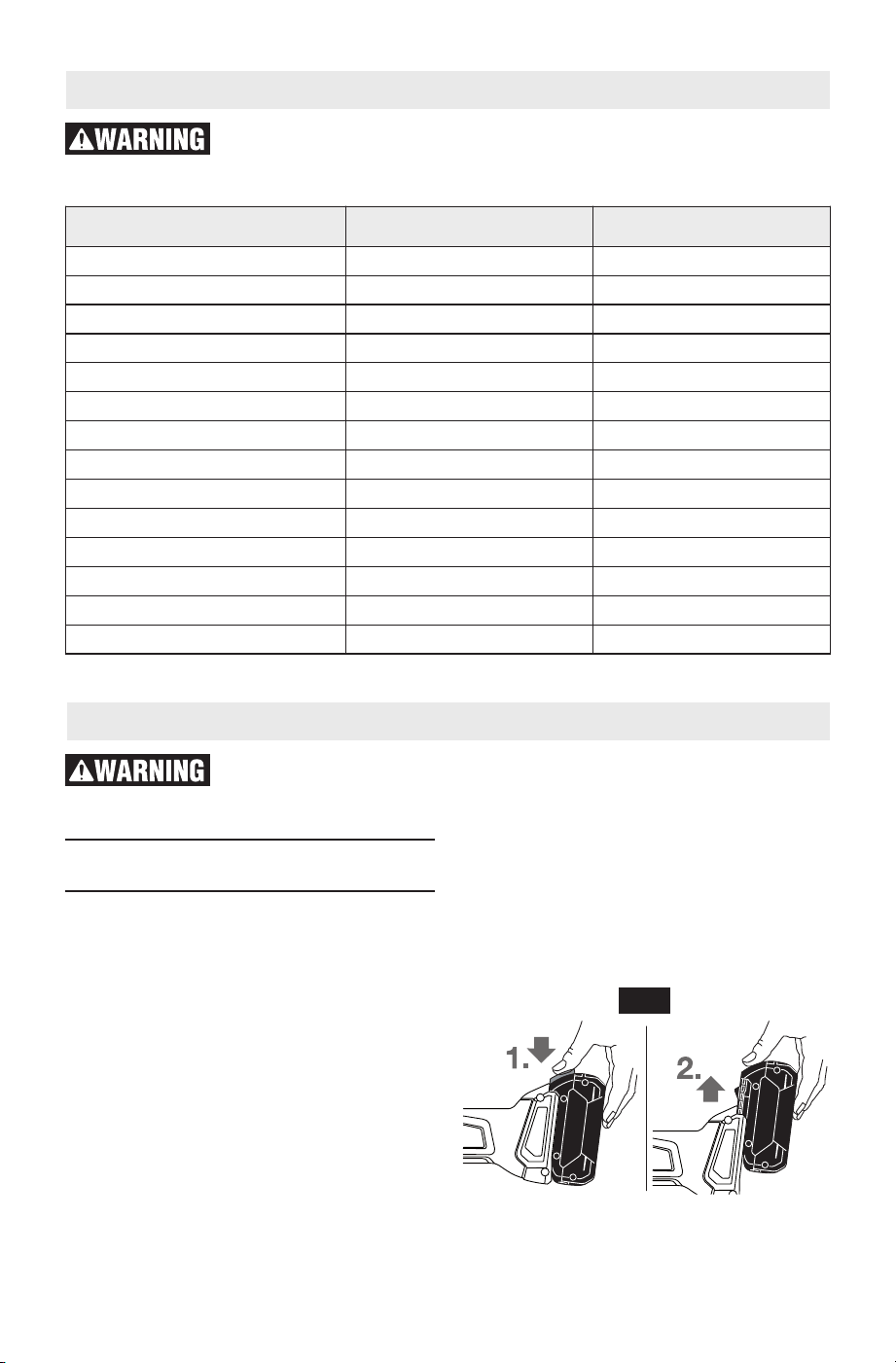

Model number GWS18V-45C GWS18V-45PC

Battery 18V (Bosch Series) 18V (Bosch Series)

Rated speed n 9,000/min n 9,000/min

Switch Type Side Paddle

Run-Down Brake Included Included

Connectivity module Sold separately Sold separately

Spindle thread 5/8"-11 UNC 5/8"-11 UNC

Max. spindle length 9/16" (14,3 mm) 9/16" (14,3 mm)

Max.Type 27 grinding wheel ⌀ 4 1/2" - 5" (115mm - 125mm) 4 1/2" - 5" (115mm - 125mm)

Type 27 grinding wheel thickness 1/8" - 1/4" (3mm - 6mm) 1/8" - 1/4" (3mm - 6mm)

Max.Type 41/1A, 27A cutting wheel

⌀ 4 1/2" - 5" (115mm - 125mm) 4 1/2" (115 mm)

Max. flap disc ⌀ 4 1/2" - 5" (115mm - 125mm) 4 1/2" (115 mm)

Max. sanding disc ⌀ 4 1/2" - 5" (115mm - 125mm) 4 1/2" (115 mm)

Max. wire wheel ⌀ 4" - 4 1/2" (102mm - 115mm) 4" - 4 1/2" (102mm - 115mm)

Max. wire cup brush ⌀ 3" (76 mm) 3" (76 mm)

Functional Description and Specifications

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

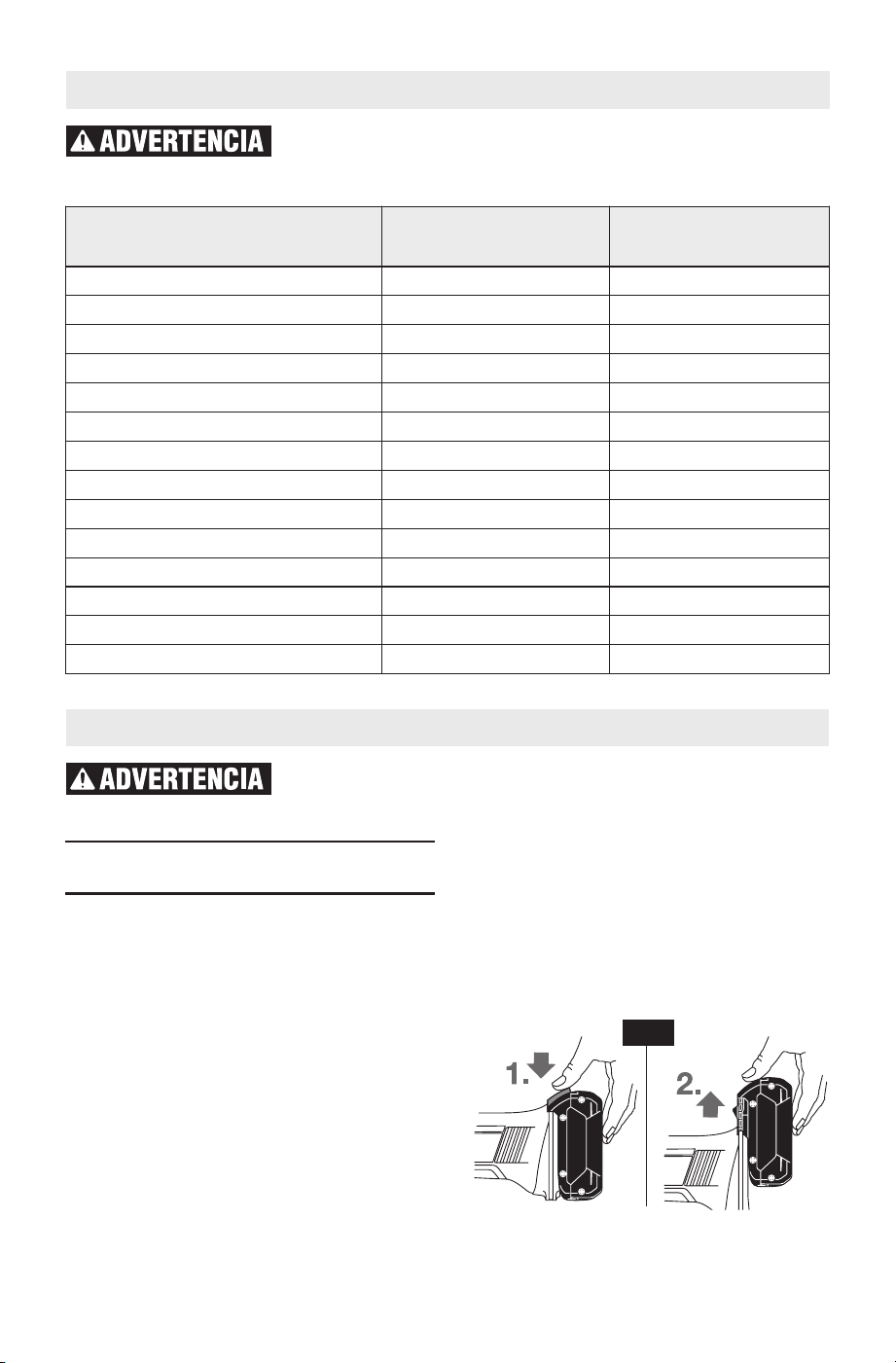

Inserting and Releasing

Battery Pack

This tool is equipped with Automatic

Restart Protection. This feature helps

prevent accidental startups after power has

been interrupted, e.g. the battery was

removed with the switch locked in the on

position. To resume operation, turn the side

switch to the off position, and back to on

position to restart the tool.

Make sure that the side switch (Fig. 1) is in

the off position before inserting or removing

battery pack. To insert the battery pack

slide it into the housing until the battery

pack locks into position.

Your tool is equipped with a secondary

locking latch to prevent the battery pack

from completely falling out of the handle,

should it become loose due to vibration.

To remove the battery pack, press the

battery pack release button and slide the

battery pack forward.

Press the battery pack release button again

and slide the battery pack completely out of

tool housing (Fig. 3).

Fig. 3

Assembly

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

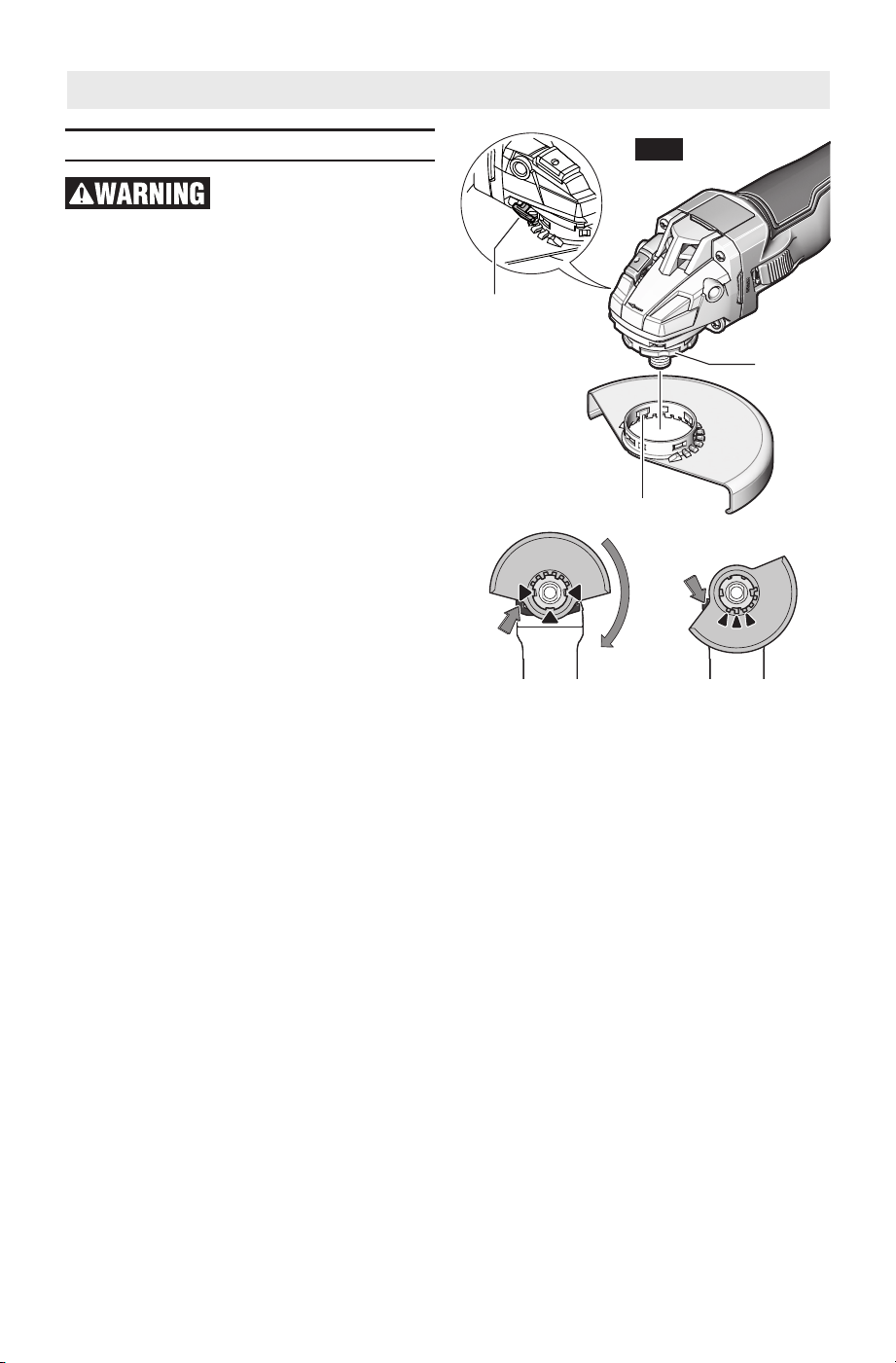

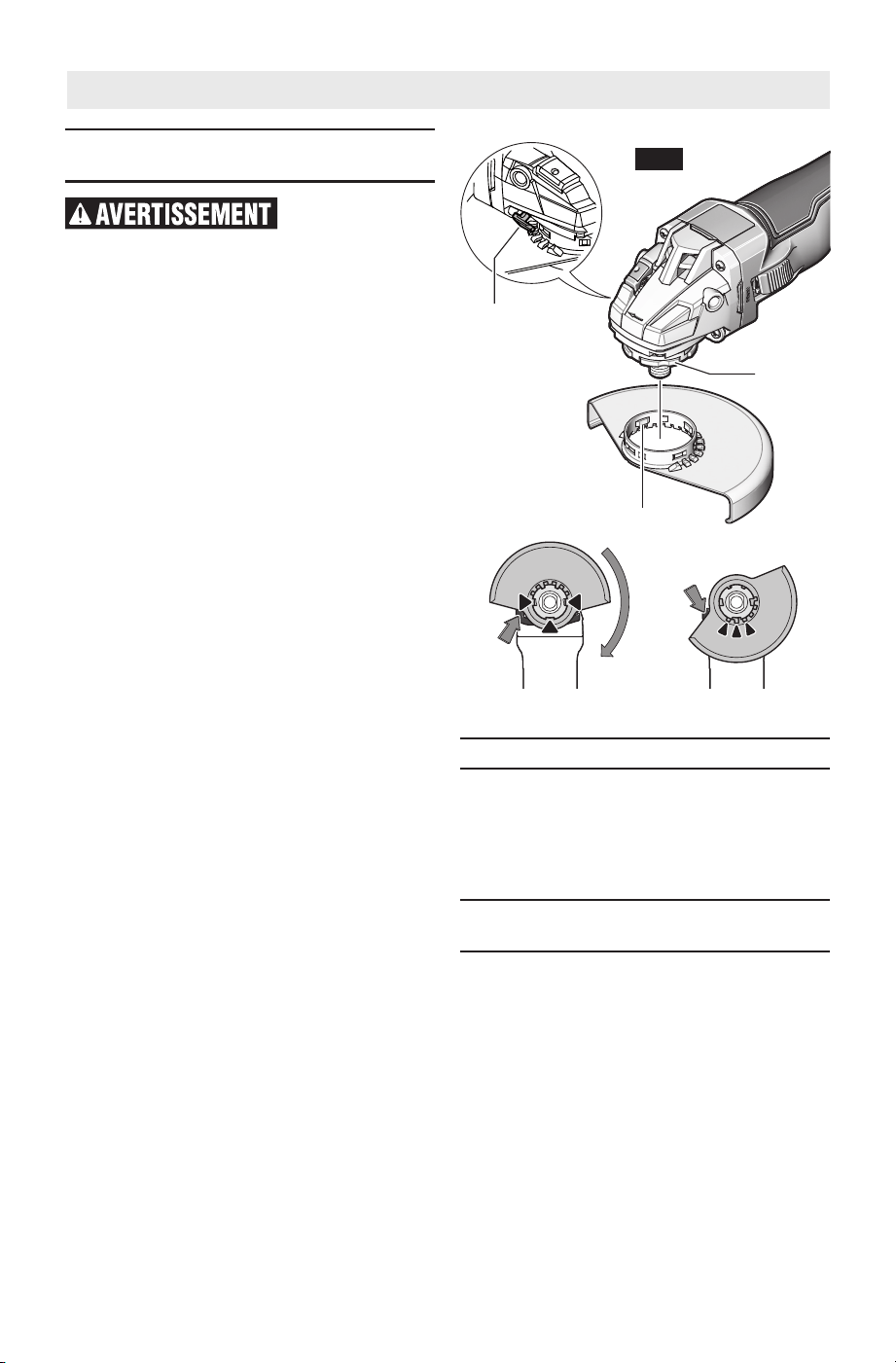

Wheel Guard Installation

Wheel guard must be

attached when using

disc grinding or cutting wheels. Always

keep wheel guard be tween you and your

work while grinding or cutting.

To attach wheel guard: Disconnect battery

pack from tool.

Press and hold the release lever (Fig. 4),

and place the guard on the guard mounting

flange until the guard’s keys line up with the

notches in the spindle collar (Fig. 4A).

Press the guard onto the guard mounting

flange until the shoulder of the guard is

seated against the flange of the tool, and

turn the guard until it can clearly be heard

to engage.

Adjust the position of the guard to the

requirements of the work process. For this,

press the release lever upward and turn the

guard until it clicks into place then adjust as

needed.

• Always adjust the guard in such a manner

that all 3 red cams of release lever engage

into the corresponding notches of the

guard (Fig. 4B).

• Adjust the guard in such a manner that

sparking is prevented in the direction of

the operator.

• The guard should turn only upon

actuation of the release lever! Otherwise

the tool may not continue to be used

under any circumstances and must be

taken to an after-sales service agent.

Note: The encoding keys on the guard

ensure that only a guard that fits the tool

type can be mounted.

To remove guard: Press release lever,

rotate guard until the keys on guard line up

with the notches on the guard mounting

flange, and lift guard off the guard mounting

flange (Fig. 4).

Fig. 4

-12-

Guard

Mounting

Flange

Keys

Guard

Release

Lever

Assembly

-13-

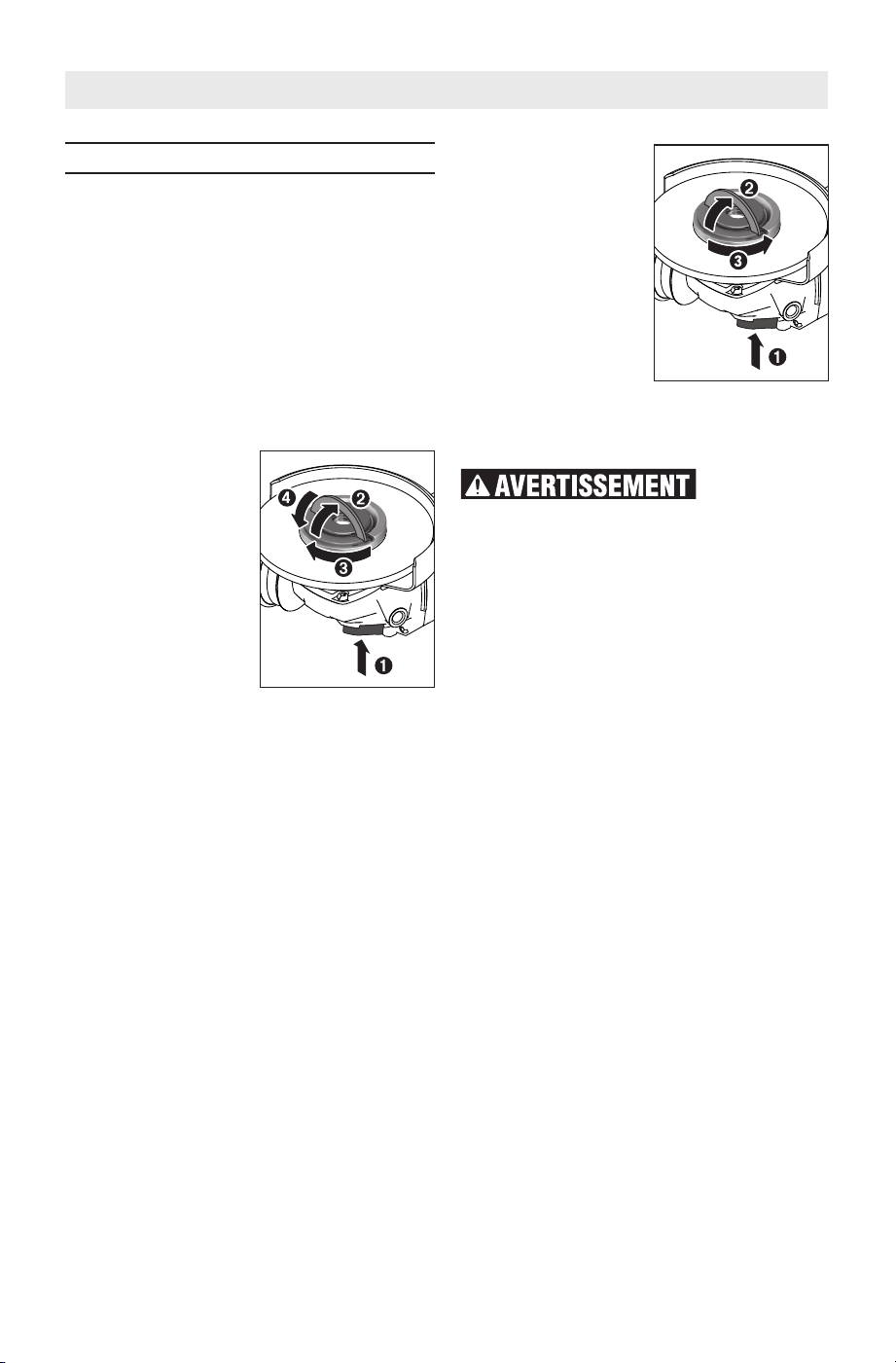

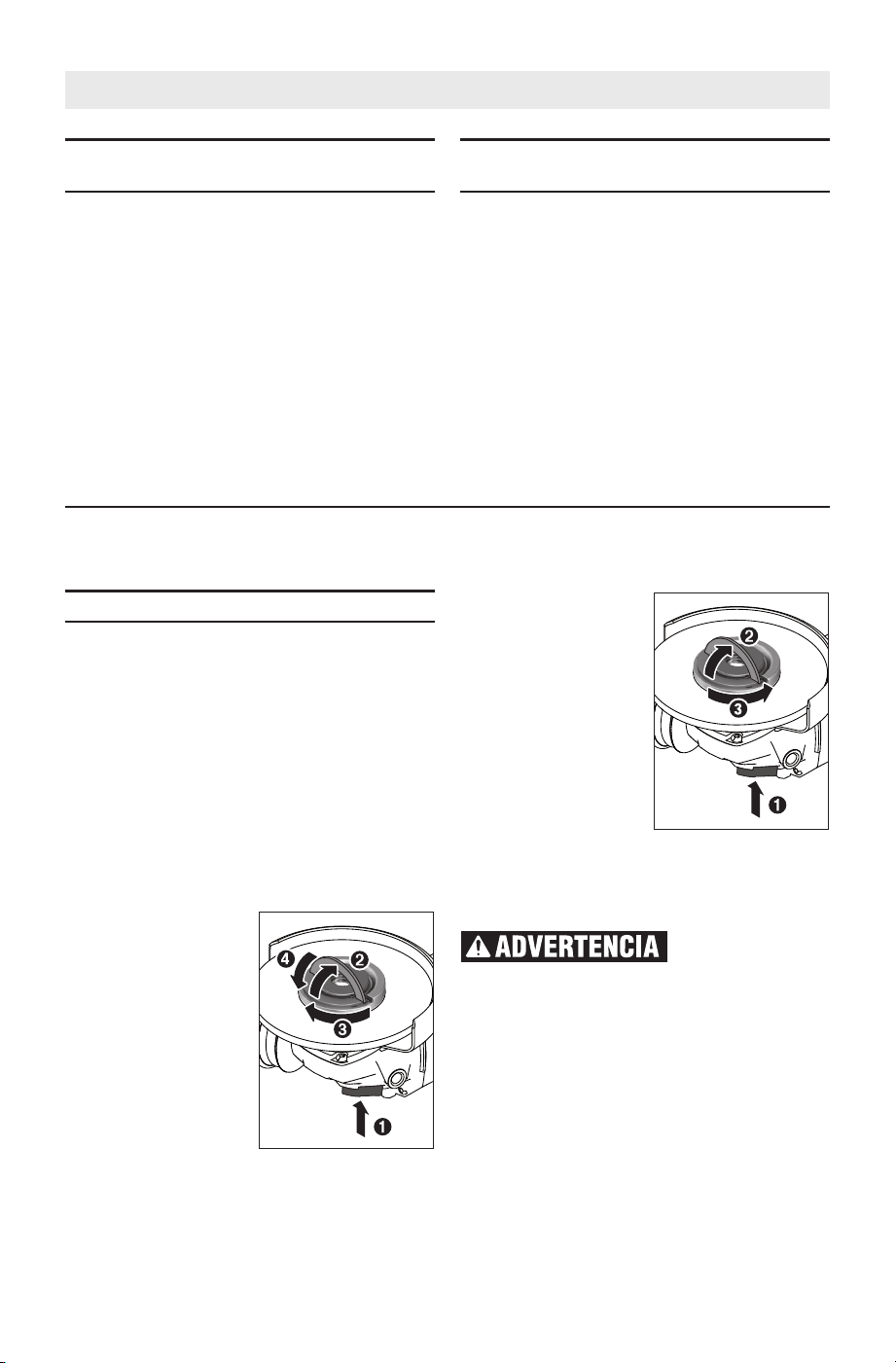

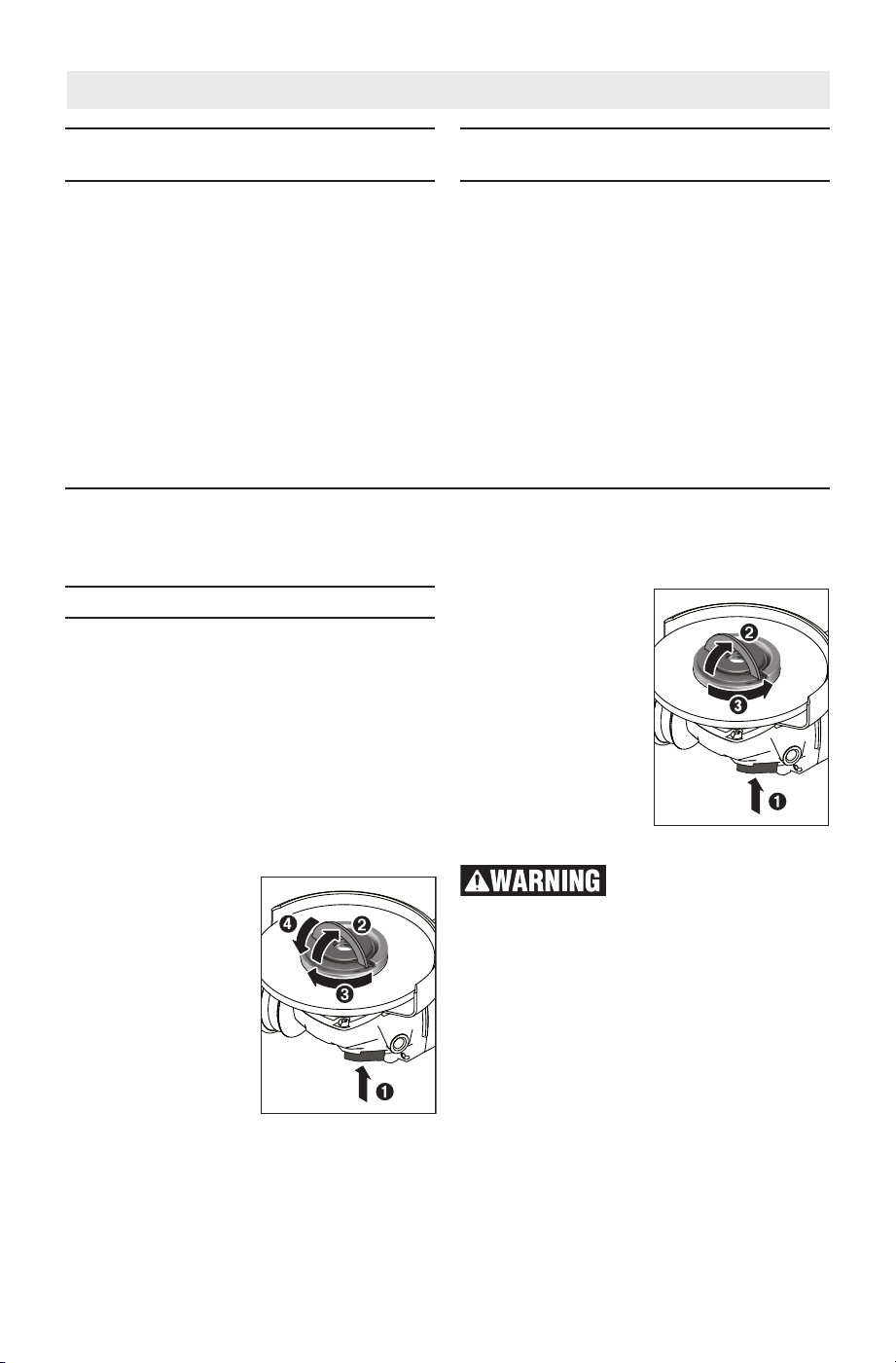

Quick-Clamping Nut

Use the quick-clamping nut to secure the

grinding/cutting disc without the need for

additional tools. Only use the quick-

clamping nut for grinding/cutting discs up

to a maximum diameter of 4 1/2”.

• The quick-clamping nut may be used only

for grinding or cutting discs.

• Only use quick-clamping nuts that are in

good working order and not damaged.

• When screwing on, make sure that the

printed side of the quick-clamping nut is

not facing the grinding disc.

Press the spindle lock

button to lock the

grinding spindle. To

tighten the quick-

clamping nut, fold up

the bar and turn the

quick-clamping nut

firmly clockwise. Then

fold down the bar to

secure the quick-

clamping nut. It is not

sufficient to tighten the

disc along the edge.

A properly secured,

undamaged quick-

clamping nut can be

removed by hand. To

do this, fold up the

bar and turn the

quick-clamping nut

firmly anticlockwise. If

the quick-clamping

nut is stuck, do not

attempt to loosen it

with a tool – always

use a two pin spanner.

Only use accessories

with M aximum Saf e

Operating Speed rated at least equal to

the maximum speed marked on the power

tool. This speed is based on the strength of

the wheel. It is not meant to imply a best or

most efficient operating speed. Do not

exceed the Maximum Safe Operating

Speed.

Assembly

Vibration Control Side

Handle

The side handle is used to control and

balance the tool. The handle must be

thread ed into the front housing on either

side of the tool, depending on per sonal

preference and comfort. Use the side

handle for safe control and ease of

operation (Fig. 1).

Hand Guard

(sold separately)

The hand guard is to be used with backing

pads, sanding discs and wire brushes to

keep fingers and hand away from work

surface, sharp edges, burrs and debris.

When using the hand guard accessory

(sold separately), insert side handle

through hole in guard and then thread into

housing (Fig. 1).

Ensure that hand guard is positioned

between hand and backing pad, sanding

disc or wire brush.

-14-

Assembly

Lock Nut and Backing Flange

Your tool is equipped with a threaded

spindle for mounting ac ces sories. Always

use the supplied quick-clamping nut or the

original BOSCH lock nut (which you can buy

separately), and backing flange, that has the

same thread size as the spindle. Backing

flange is keyed to output shaft (Fig. 3). If

you use the original lock nut, always make

sure that the lock nut is tightened correctly

with the supplied wrench.

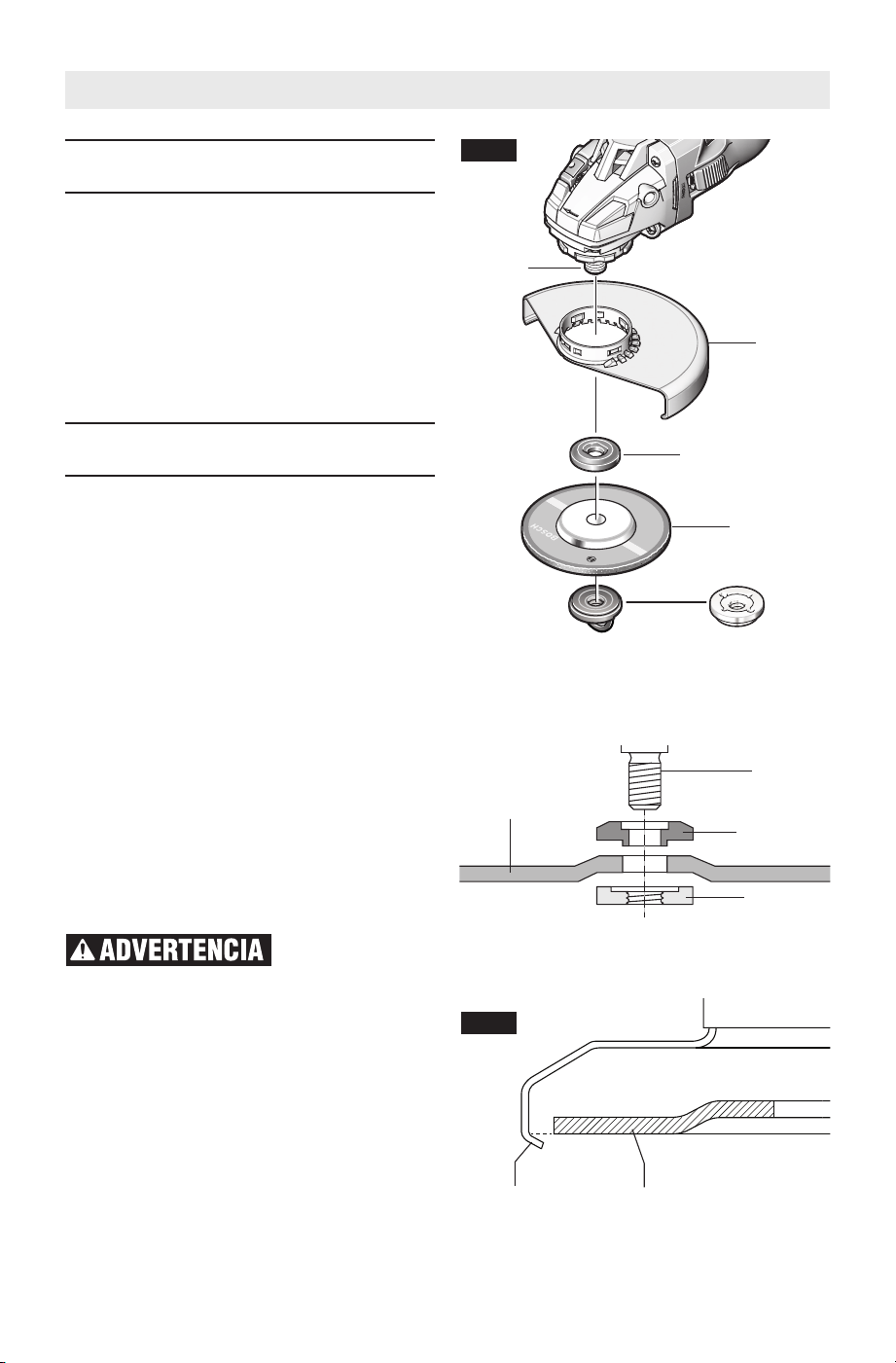

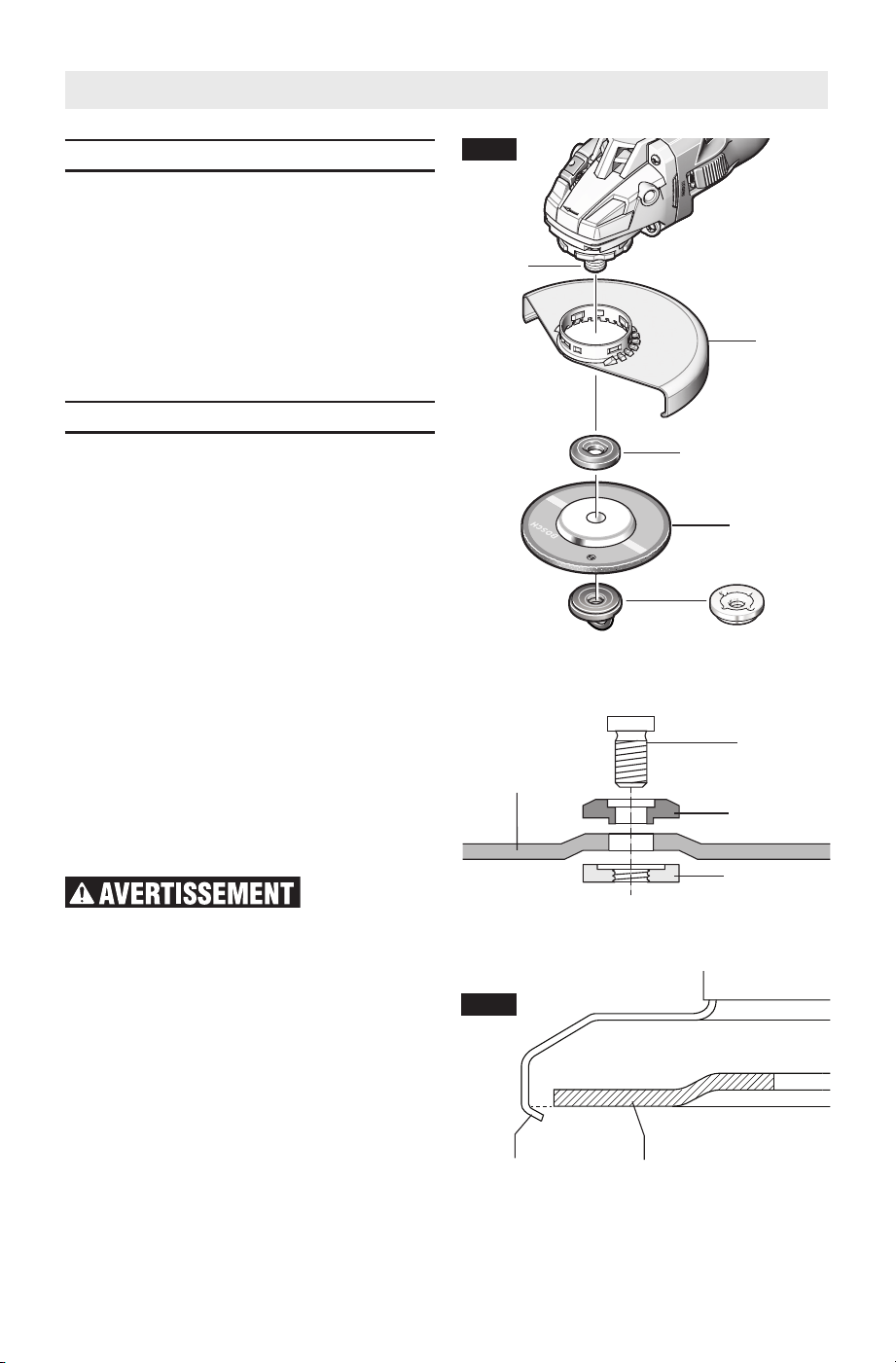

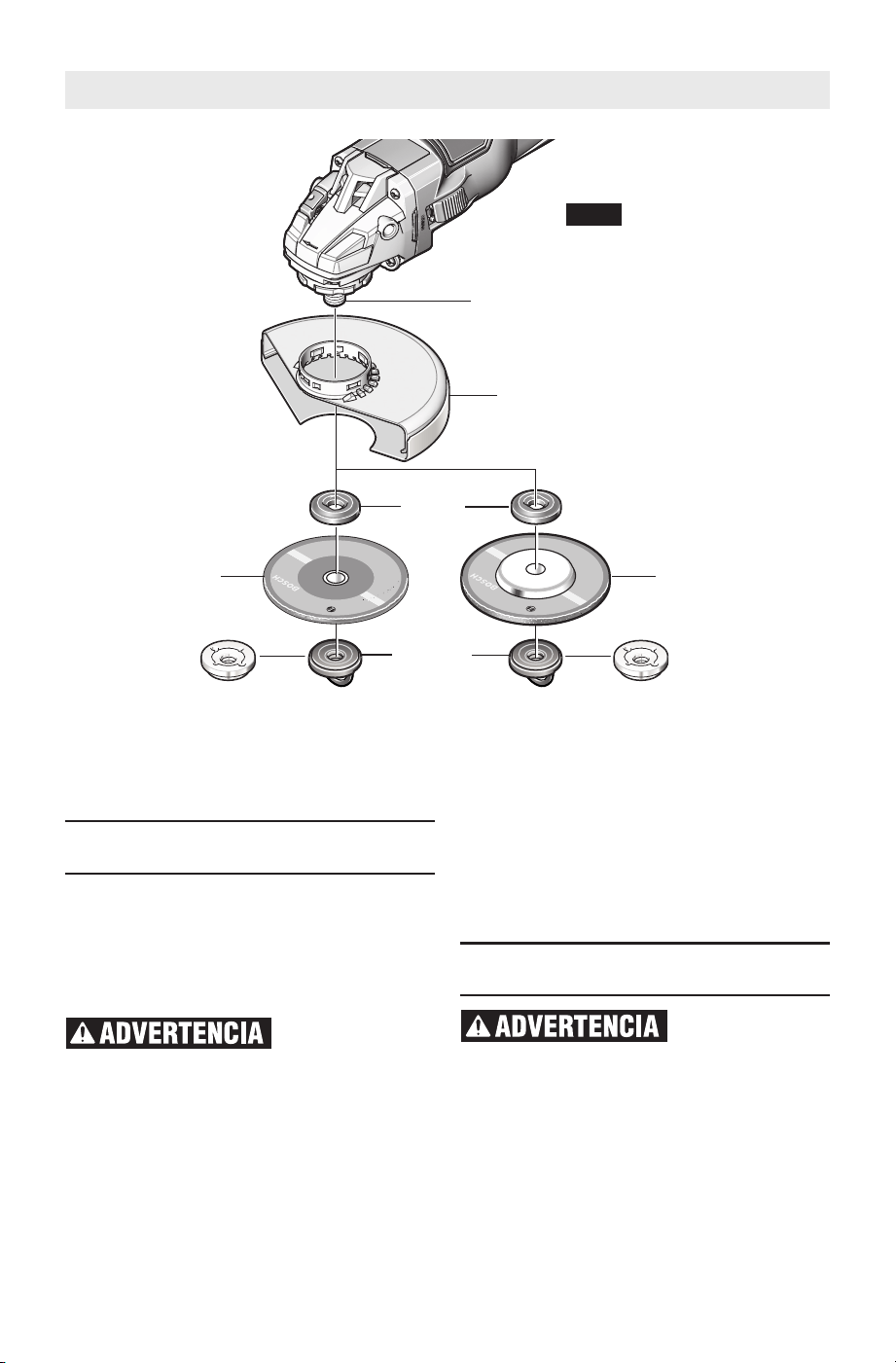

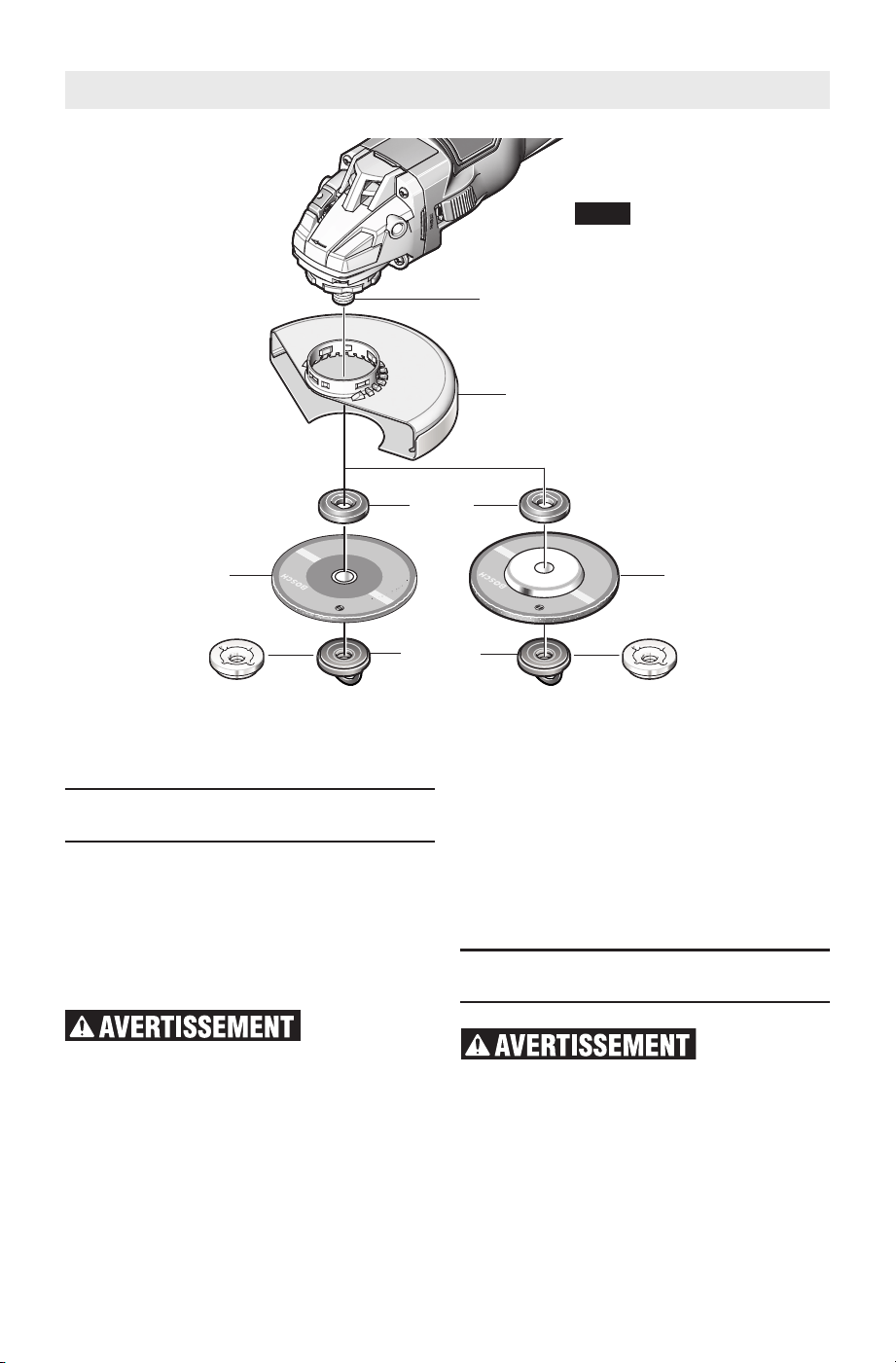

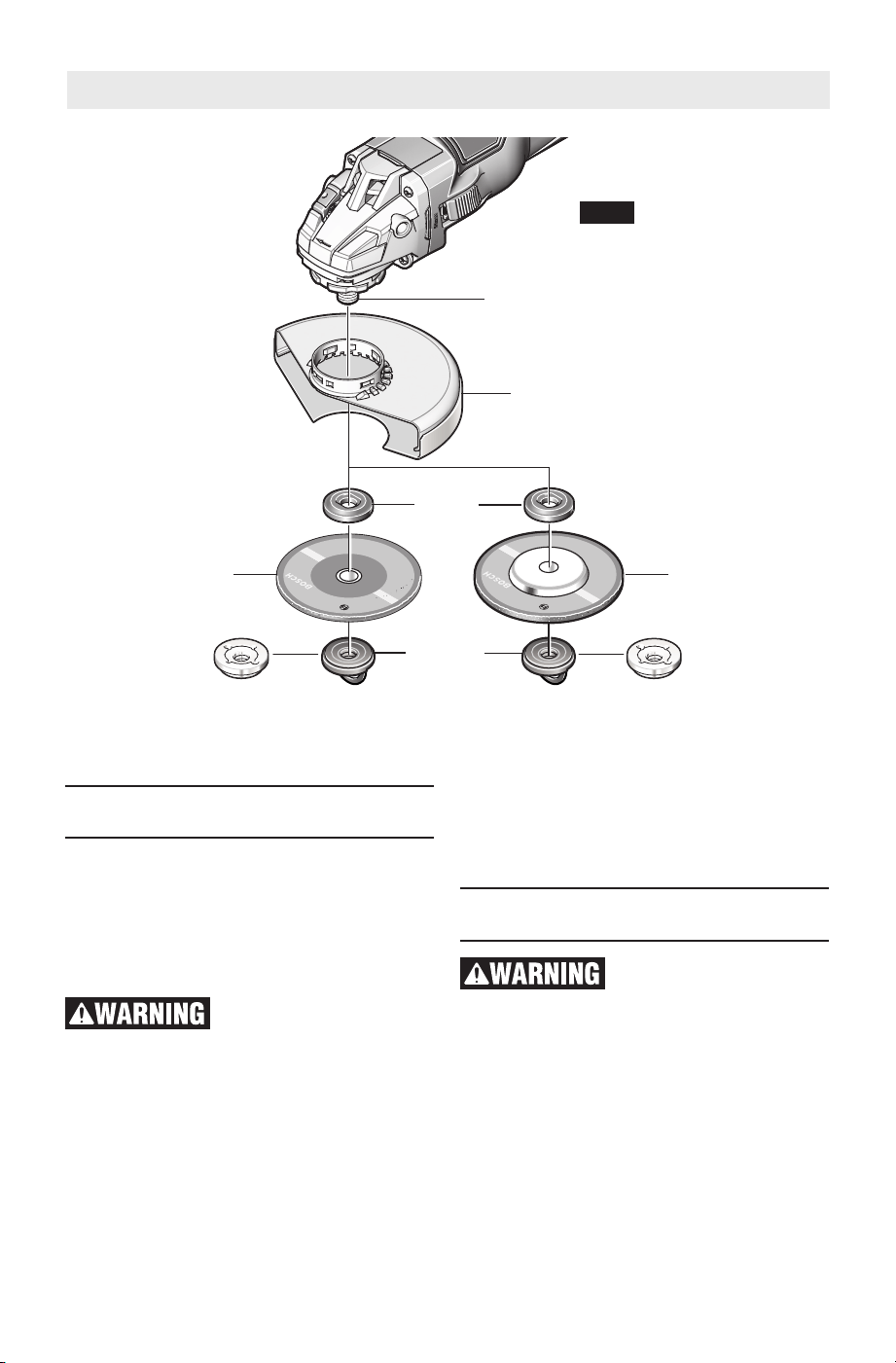

Disc Grinding Wheel Assembly

Disconnect battery pack from tool. Be sure

that wheel guard is in place for grinding.

Place BACKING FLANGE and GRINDING

WHEEL on the spindle. Thread on the quick-

clamping nut and tighten nut using fold-out

bar on the quick-clamping nut, while

holding the spindle lock (Fig. 5).

If using a lock nut (sold separately), tighten

nut using the lock nut wrench, while holding

the spindle lock. (Fig. 5).

TO REMOVE: Reverse procedure.

WHEN USING SPIN-ON WHEELS

Follow steps 1 & 2, then thread wheel

directly onto spindle without using the

supplied flanges.

TO REMOVE: Reverse procedure.

All parts of a spin-on wheel must be within

lip of grinding guard (Fig. 6). If spin-on

wheel is past lip of guard, do not use that

wheel as it does not fit on this grinder.

Do not use accessories

that run eccentrically.

The tool will vibrate excessively and may

cause loss of control and the accessory may

burst.

Quick-

Clamping

Nut

Type 27

Grinding

Wheel

Backing

Flange

Spindle

Type 27

Grinding

Wheel

Lock Nut

(sold separately)

Spindle

Type 27

Wheel

Guard

Backing

Flange

Fig. 5

Quick-Clamping

Nut

Lock Nut

(sold separately)

FIG. 6

Spin-On

Wheel

Lip of

Guard

-15-

Abrasive Type 41/1A and

27A Wheel Assembly

Using the Type 41/1A wheel guard (sold

separately), it is possible to perform limited

cutting on small stock such as metal tubes,

piping or rebar.

Do not attempt to cut large stock or sheets

of metal as this tool is not designed to be a

dedicated cutting tool.

Always use Type 41/1A

protection guard for

cutting.

Disconnect battery pack from tool. Be sure

that wheel guard is in place for cutting.

When using mounting wheels, place the

BACKING FLANGE on the spindle and then

place the WHEEL on the spindle. Thread on

the quick-clamping nut and tighten it using

the fold-out bar on the quick-clamping nut,

while holding the spindle lock in (Fig. 7).

If using a lock nut (sold separately), tighten

nut using the lock nut wrench, while holding

the spindle lock. (Fig. 7).

TO REMOVE: Reverse procedure.

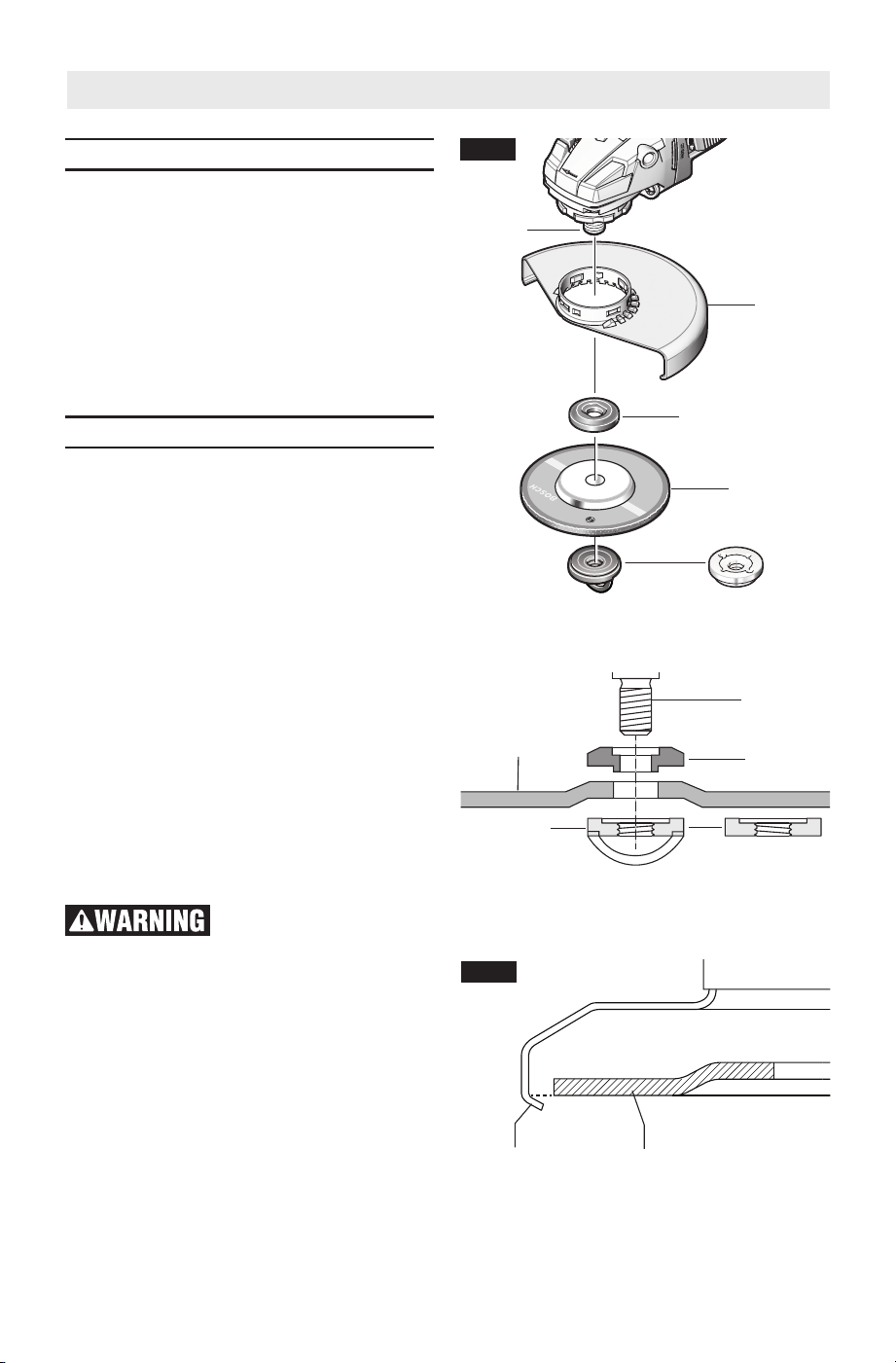

Type 1 Abrasive Straight

Grinding Wheels

Do not use Type 1

abrasive wheels designed

for straight/die grinding. This tool is not

designed for use with Type 1 abrasive

straight/die grinding wheels.

Type 41/1A

Wheel Guard

(sold separately)

Spindle

Backing

Flange

Type 41/1A

Cutting Wheel

Fig. 7

Quick-

Clamping Nut

Type 27A

Cutoff Wheel

Lock Nut

(sold separately)

Lock Nut

(sold separately)

Assembly

-16-

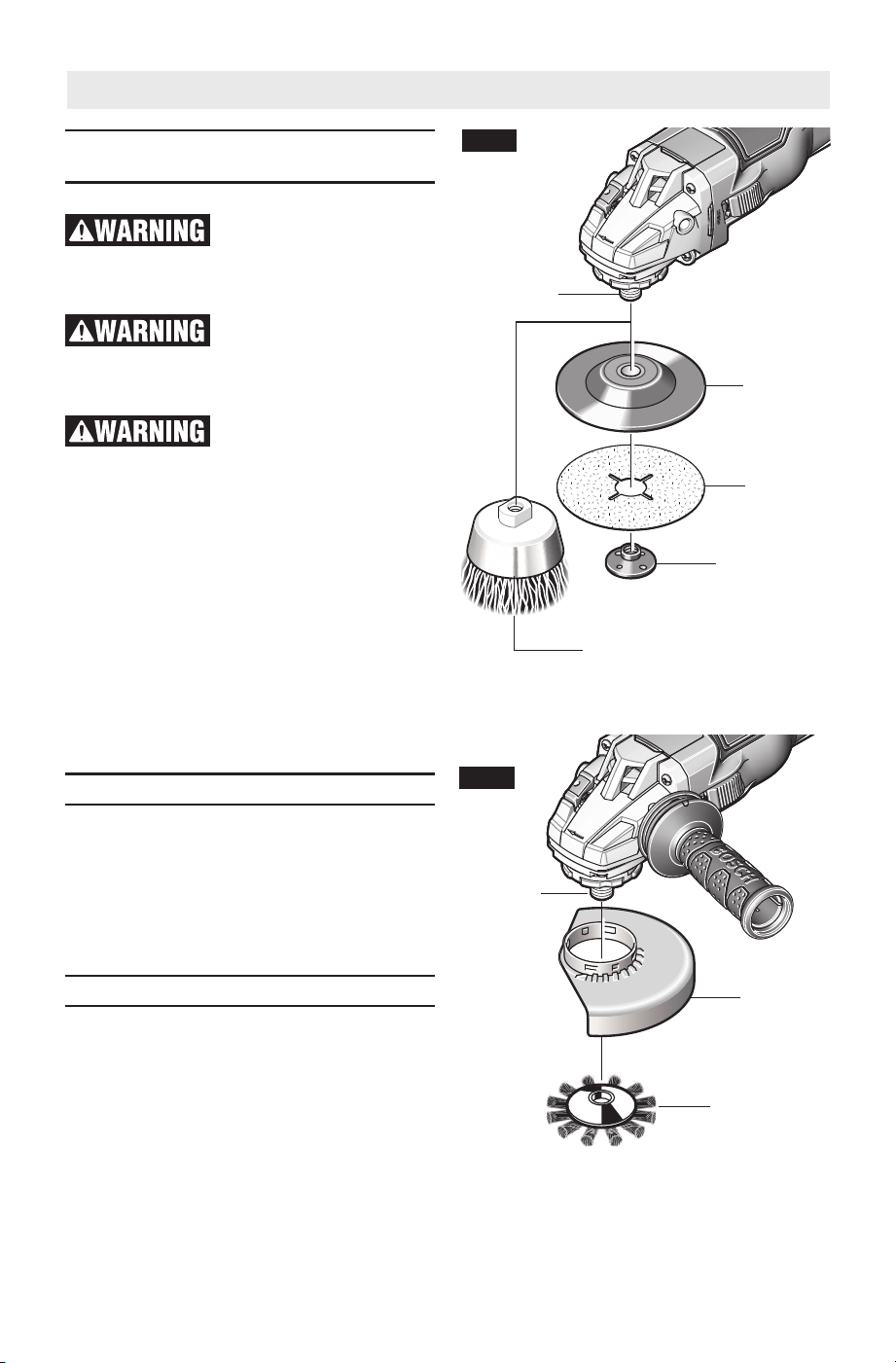

Sanding Accessories

Assembly

BACKING PAD

Before attaching a

backing pad be sure its

maximum safe operating speed is not

exceeded by the nameplate speed of the

tool.

Wheel guard may not be

used for most sanding

operations. Always reinstall wheel guard

when converting back to grinding

operations.

Do not use the Quick-

Clamping Nut with

backing pad for sanding accessories.

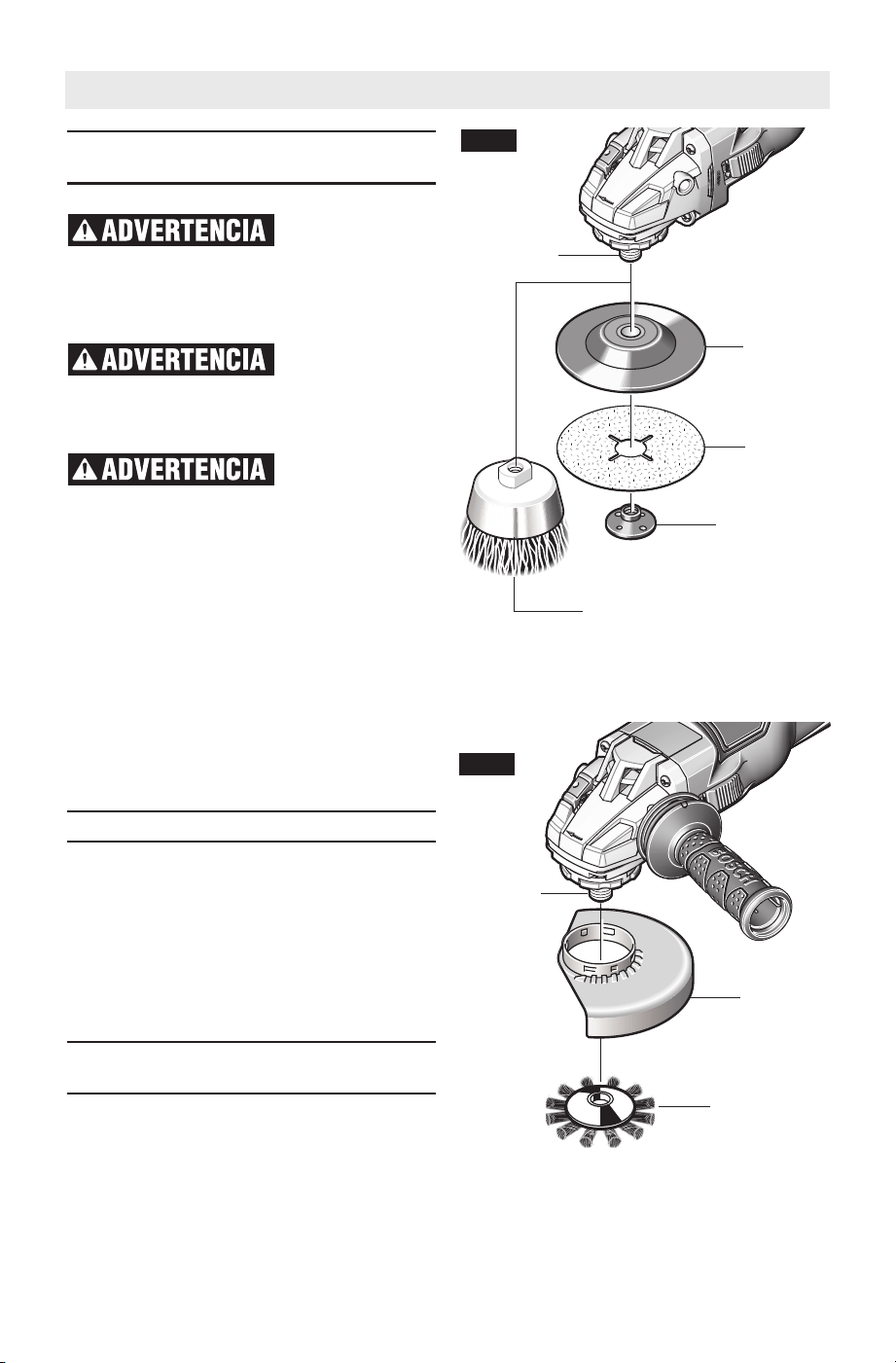

TO INSTALL BACKING PAD AND

SANDING DISC (sold separately)

Disconnect battery pack from tool.

Attach hand guard (Fig. 1). Set the tool on

its top side (spindle up). Place the rubber

backing pad onto the spindle shaft. Center

the sanding disc on top of the backing pad.

Insert the lock nut (sold separately) through

the disc and thread onto the spindle as far

as you can with your fingers. Press in the

spindle lock, then tighten the backing pad

securely with lock nut wrench (Fig. 8).

TO REMOVE: Reverse procedure.

Wire Brush Assembly

Before assembling wire brush to this tool,

disconnect from the power source. Attach

hand guard (Fig. 1). Wire brushes are

equipped with their own threaded hub,

simply thread on to spindle. Be sure to seat

against shoulder before turning tool “ON”.

TO REMOVE: Reverse procedure.

Wire Wheel Assembly

Before assembling wire wheel to this tool,

disconnect from the power source. Attach

type 27 guard (Fig. 9). Wire wheels are

equipped with their own threaded hub,

simply thread on to spindle. Be sure to seat

against shoulder before turning tool “ON”.

TO REMOVE: Reverse procedure.

Sanding

Disc

Backing

Pad

Lock Nut

(sold separately)

Wire Brush

Spindle

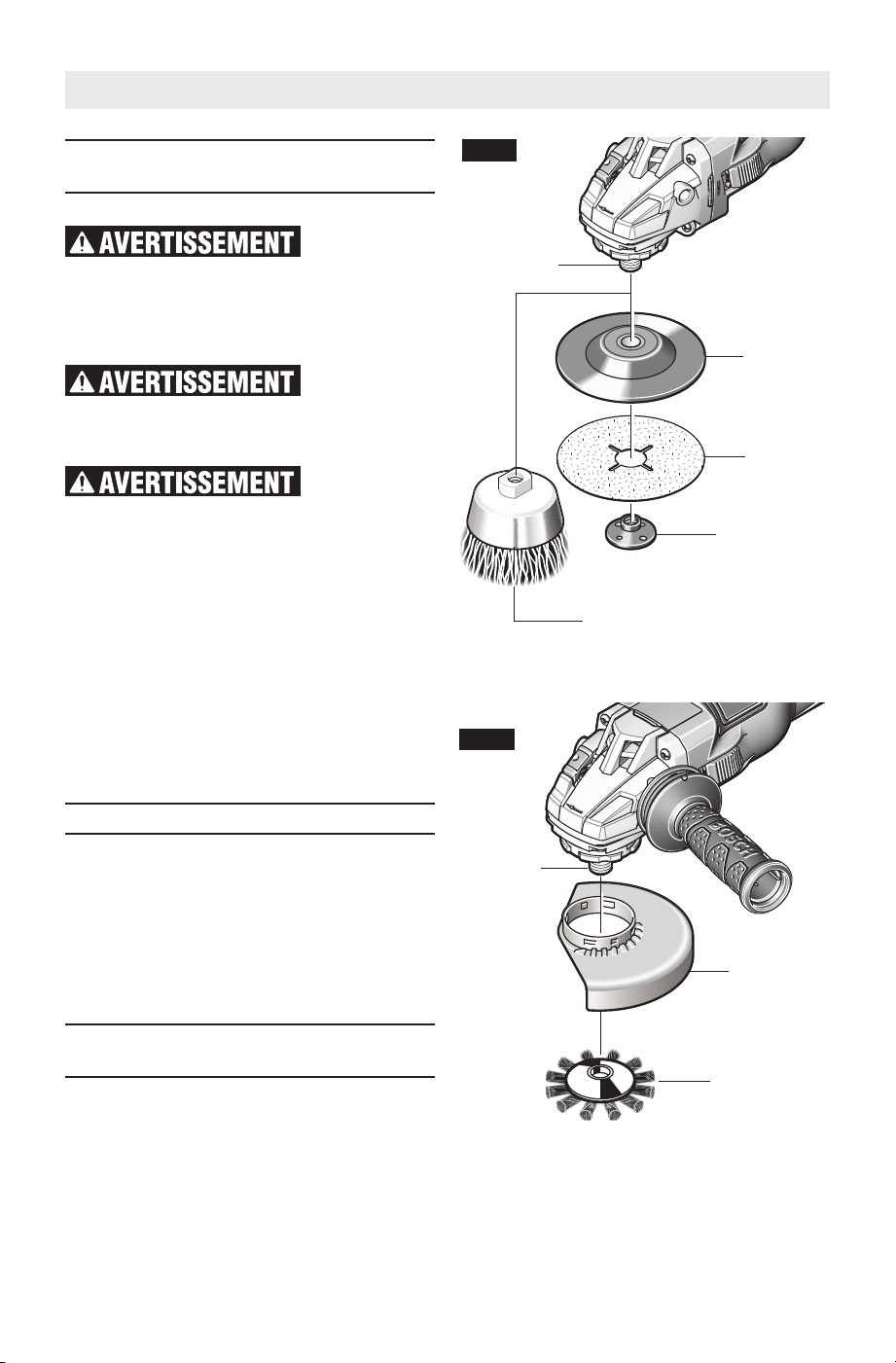

Fig. 8

Assembly

SPINDLE

TYPE 27

WHEEL GUARD

WIRE WHEEL

FIG. 9

-17-

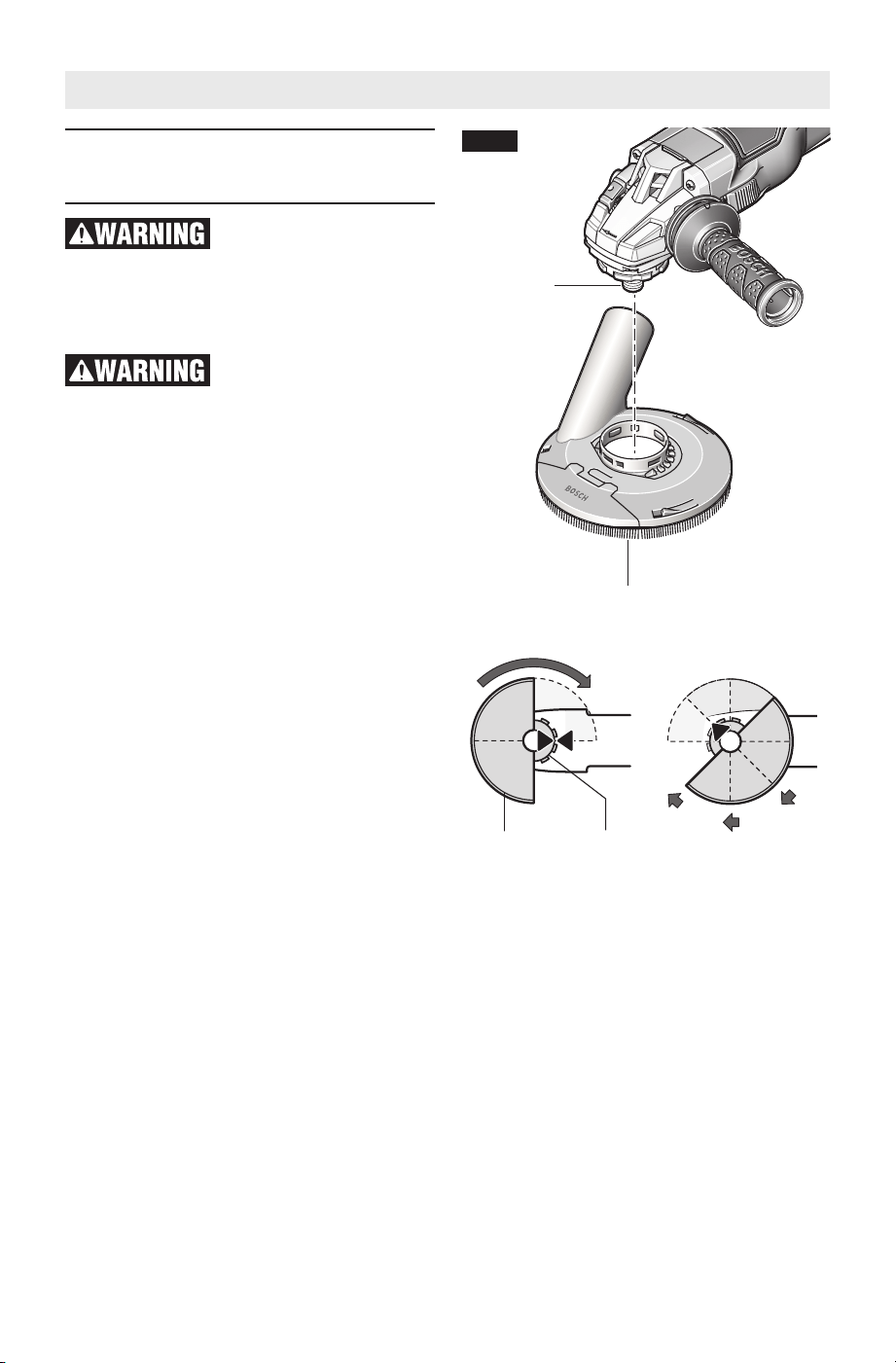

Concrete Dust Extraction

Attachment for Surfacing

Grinding Assembly

A type 27 grinding wheel

guard may not be used

for all tool operations. Do not discard

guard when not in use. Always reinstall

wheel guard when converting back to

grinding operations.

Dust Extraction

Attachment is not a

guard, do not use with bonded abrasive

wheels. Dust extraction attachment may

not protect operator in the event of a wheel

burst.

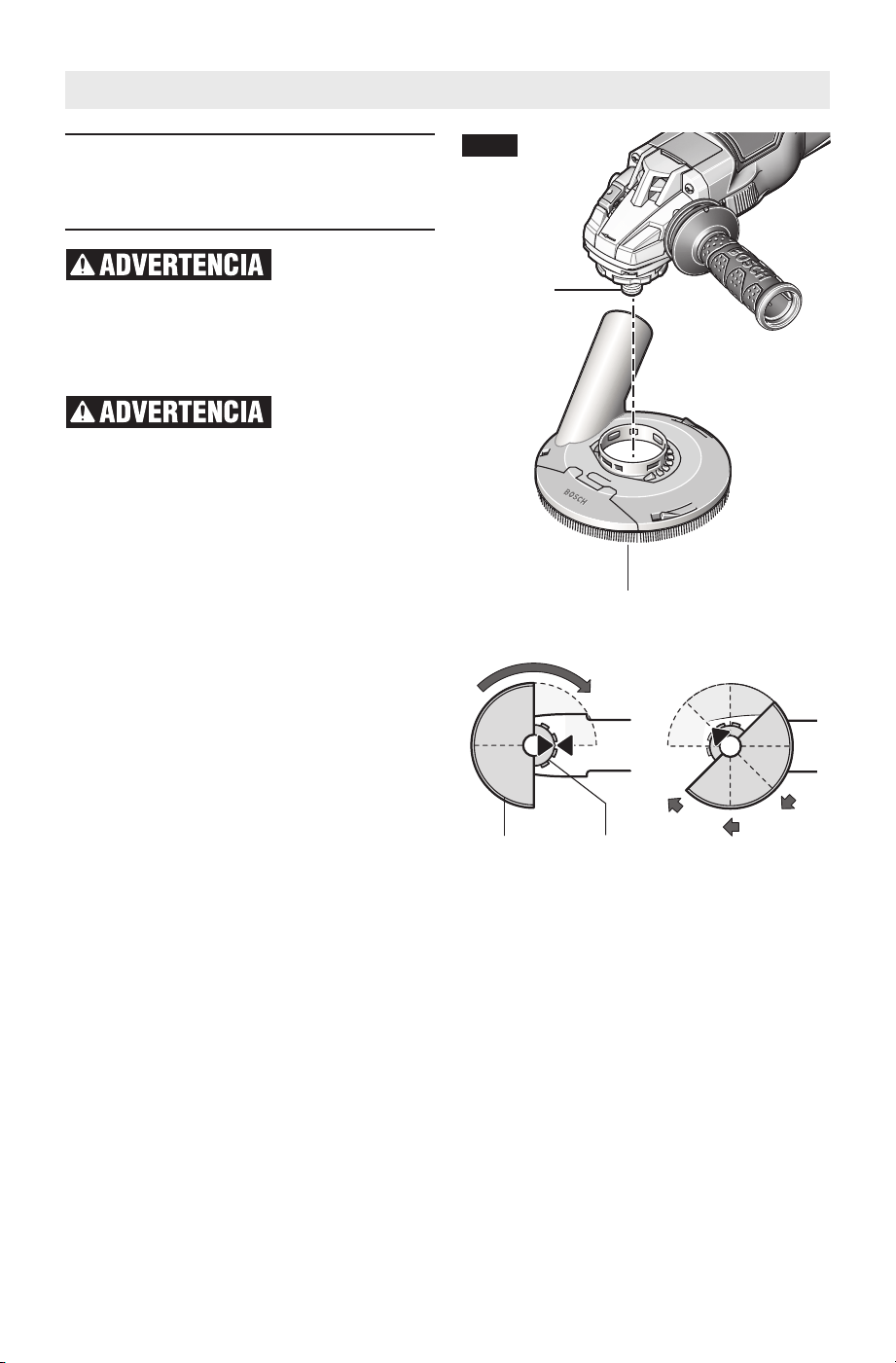

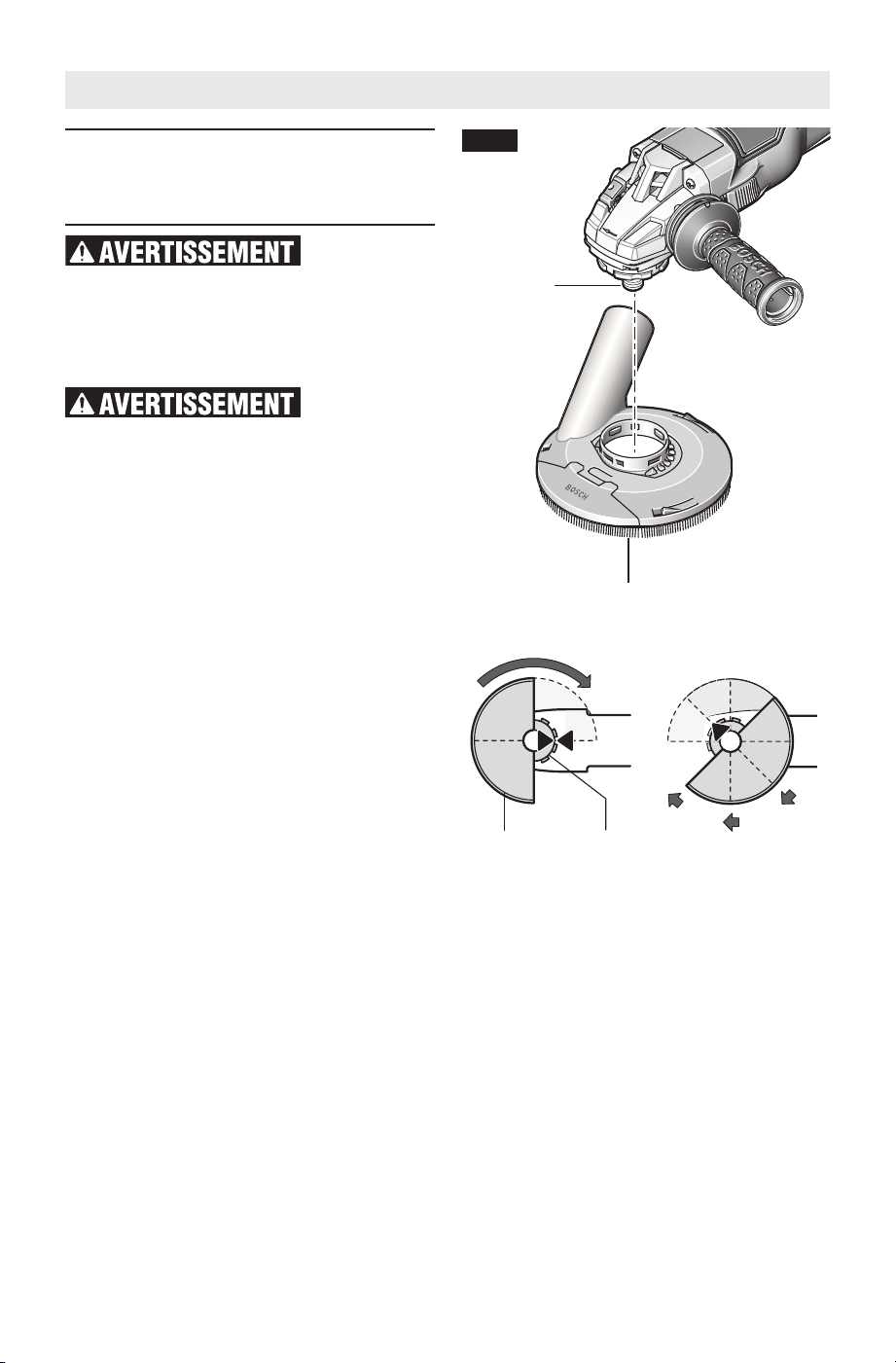

TO INSTALL CONCRETE DUST

EXTRACTION ATTACHMENT (FIG. 10)

1.Unplug tool from power source.

2.Position appropriate attachment on

spindle neck with dust port pointing away

from tool body.

3.Rotate attachment clockwise 90º until

guard clicks in place.

4.Adjust attachment by depressing guard

release button and rotate to desired

position.

5.Allow guard release button to click in

place.

6.Place the backing flange on the spindle.

7.Place the diamond cup wheel onto the

spindle and align with the flange.

8.Thread the lock nut onto the spindle with

the lock nut relief facing the accessory.

9.Tighten lock nut with supplied lock nut

wrench while holding spindle lock.

When using spin on wheels, follow steps 1 -

5, then thread wheel directly onto spindle

without using the supplied flanges.

TO REMOVE: Reverse procedure.

Spindle

CONCRETE DUST EXTRACTION

ATTACHMENT

Wheel

guard

Spindle

neck

FIG. 10

Assembly

-18-

Masonry Cutting Guard

Assembly

A type 27 grinding wheel

guard may not be used

for all tool operations. Do not discard

guard when not in use. Always reinstall

wheel guard when converting back to

grinding operations.

To improve ergonomics of your grinder

when cutting masonry, gearbox must be

rotated relative to the position of the switch

as the tool was assembled at the factory.

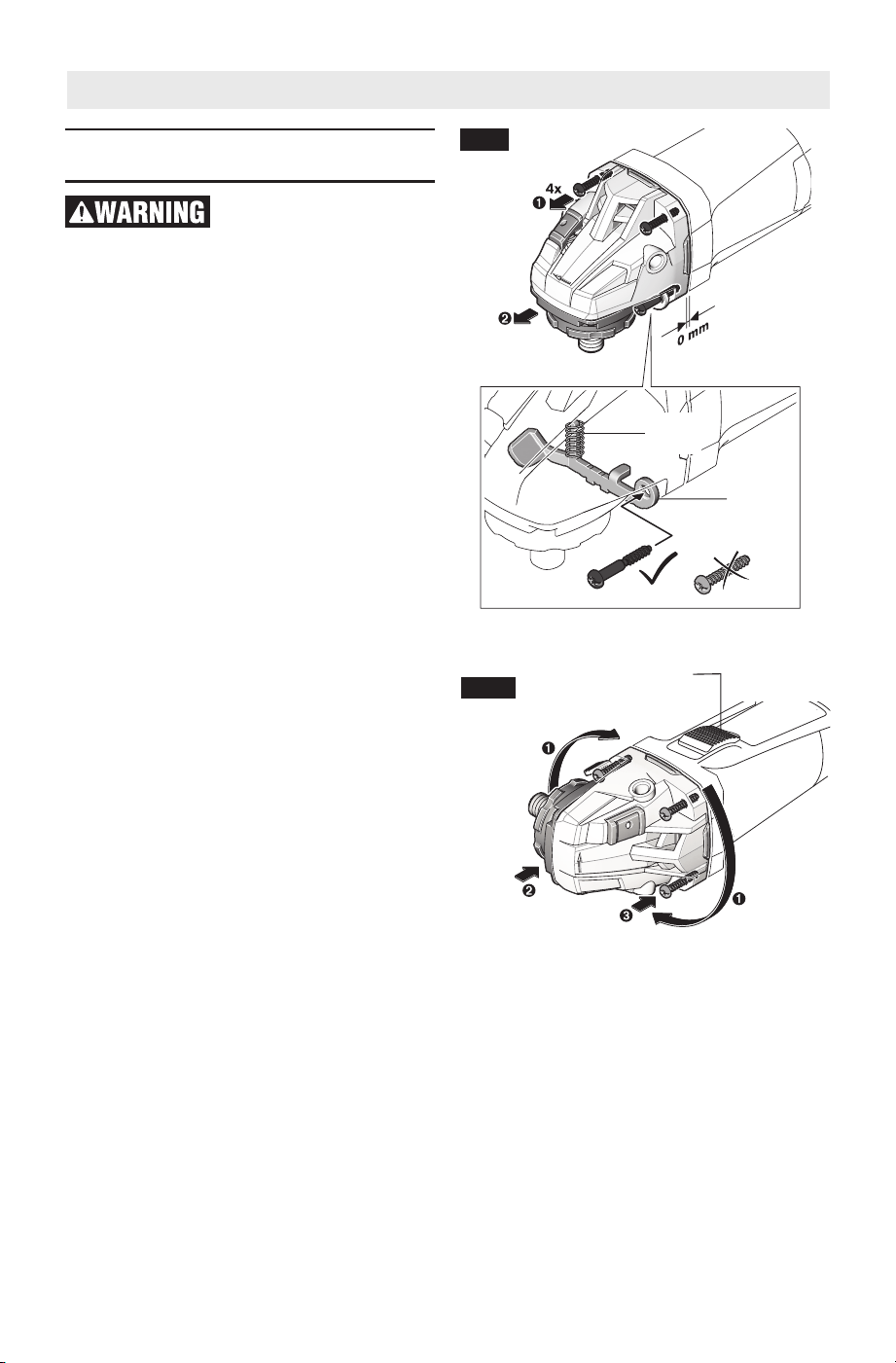

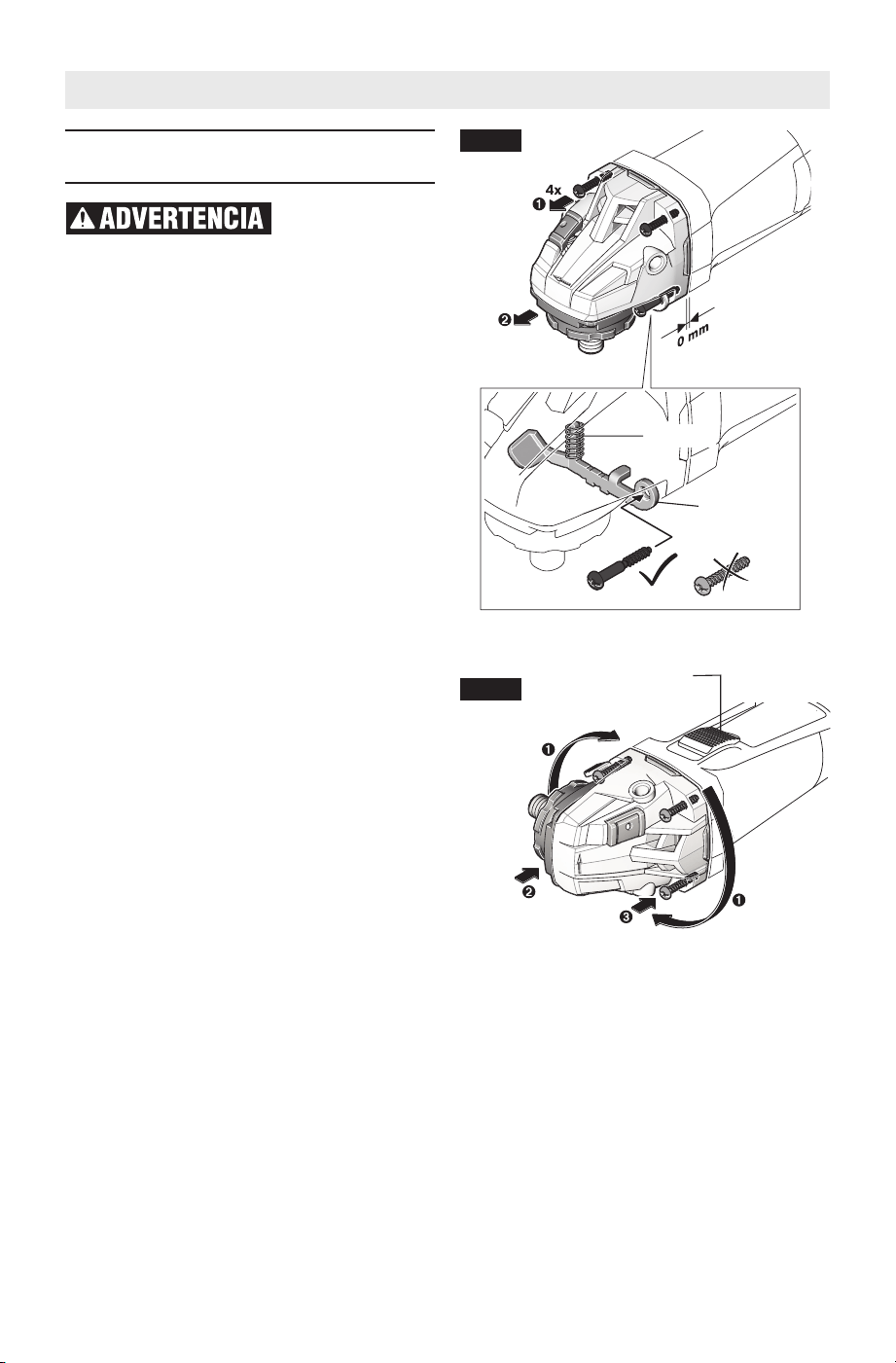

ROTATE GEARBOX (Fig. 11)

1. Unplug tool from power source.

2. Completely unscrew the four screws

between the gear housing and motor

body.

3. Rotate gear housing to the proper

orientation without removing motor from

the housing.

For the slide switch models, rotate gear

housing 180 degrees in the direction

indicated in Fig 12, so the switch is 90

degrees from the spindle.

4. Screw in and tighten the four screws you

removed.

5. The screw holding the quick release lever

is longer than the other screws, this long

screw must stay with the quick release

lever when re-attaching gear housing for

the quick release button to operate

properly.

6. Attach proper dust collection guard with

foot and accessory.

INSTALLING MASONRY TYPE 1

CUTTING GUARD

1. Use tool adjusted as show in figures 11

and 12.

2. Unplug tool from power source.

3. Unscrew and remove side handle.

4. Slide dust extraction guard on spindle

neck.

5. Rotate attachment until stability bracket

and hole for side handled are aligned.

FIG. 11

Slide

switch

180

degrees

180

degrees

FIG. 12

Spring

Guard

release

lever

(x3)

Assembly

-19-

Assembly

6. Screw in side handle to secure stability

bracket between the tool housing and

handle.

7. Adjust guard to desired depth of cut.

TO REMOVE: Reverse procedure.

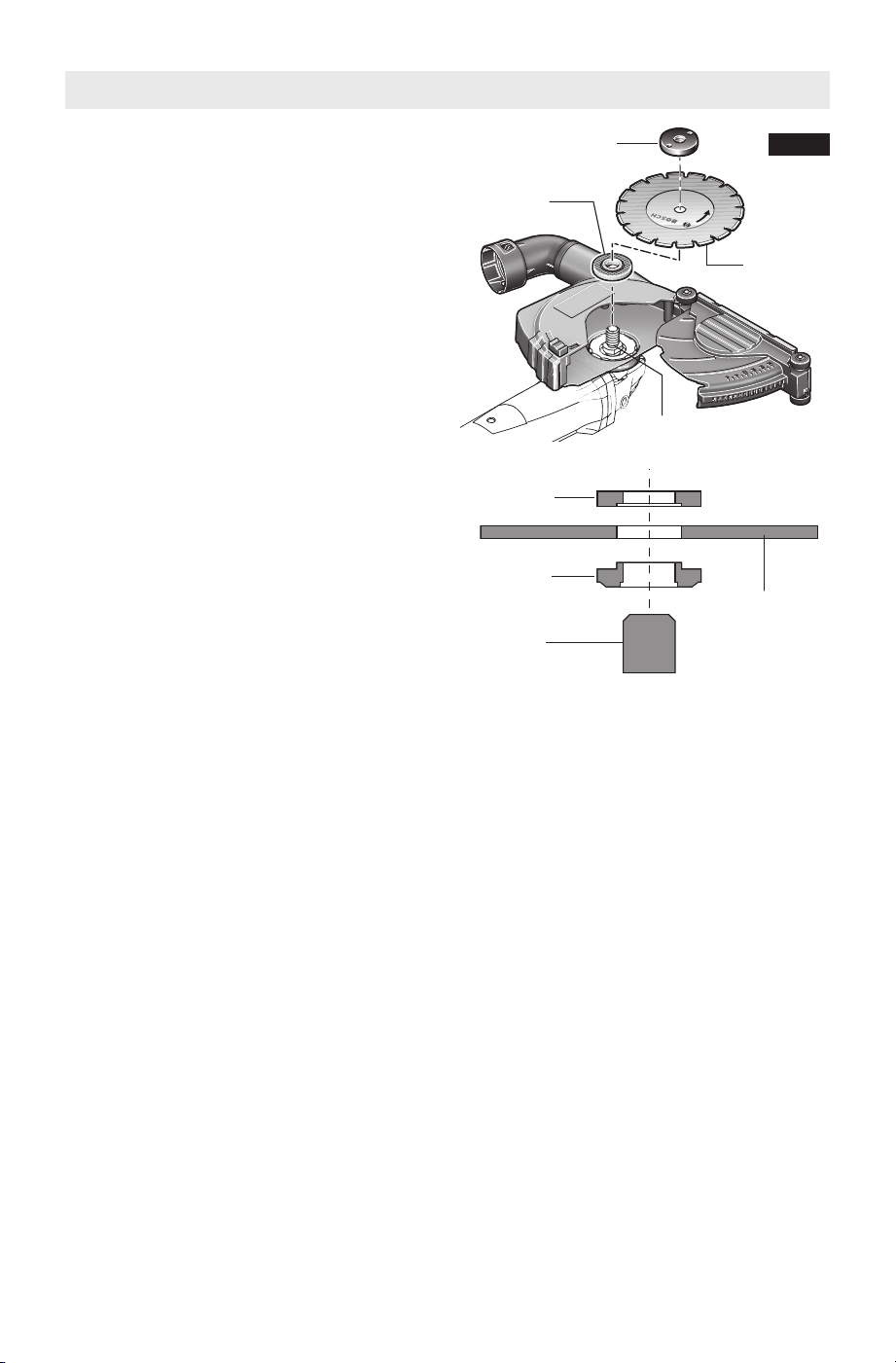

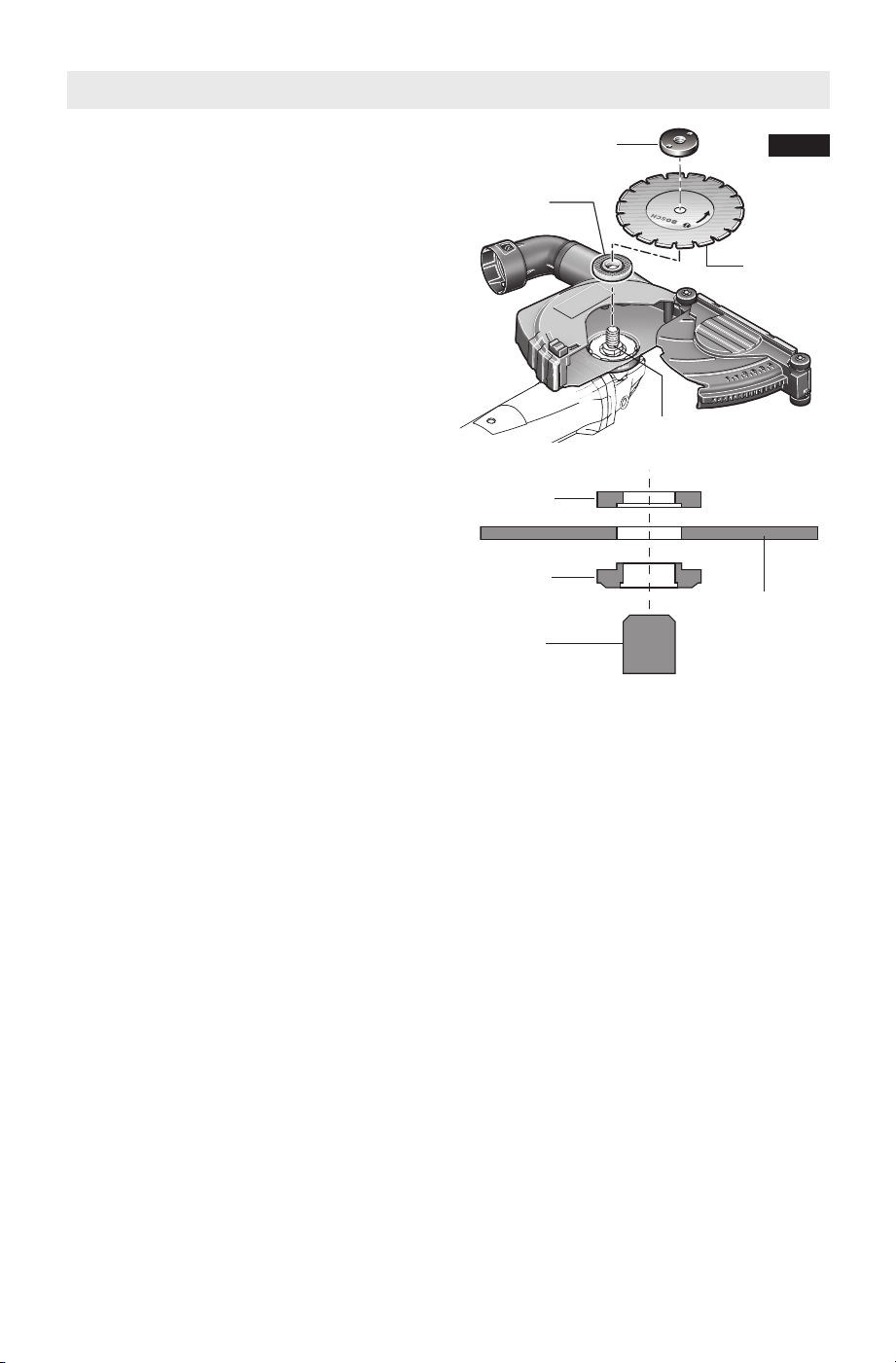

INSTALLING DRY DIAMOND WHEEL

(Fig. 13)

1. Place the backing flange on the spindle.

Turn flange until it locks with the base of

the spindle.

2. Place the dry diamond wheel onto the

spindle and align the arbor hole of the

grinding wheel with the shoulder of the

backing flange.

3. Tighten lock nut with supplied lock nut

wrench while holding spindle lock.

TO REMOVE: Reverse procedure.

FIG. 13

Spindle

Lock nut

Backing

flange

Dry

diamond

wheel

Lock nut

Backing

flange

Spindle

Dry diamond

wheel

-20-

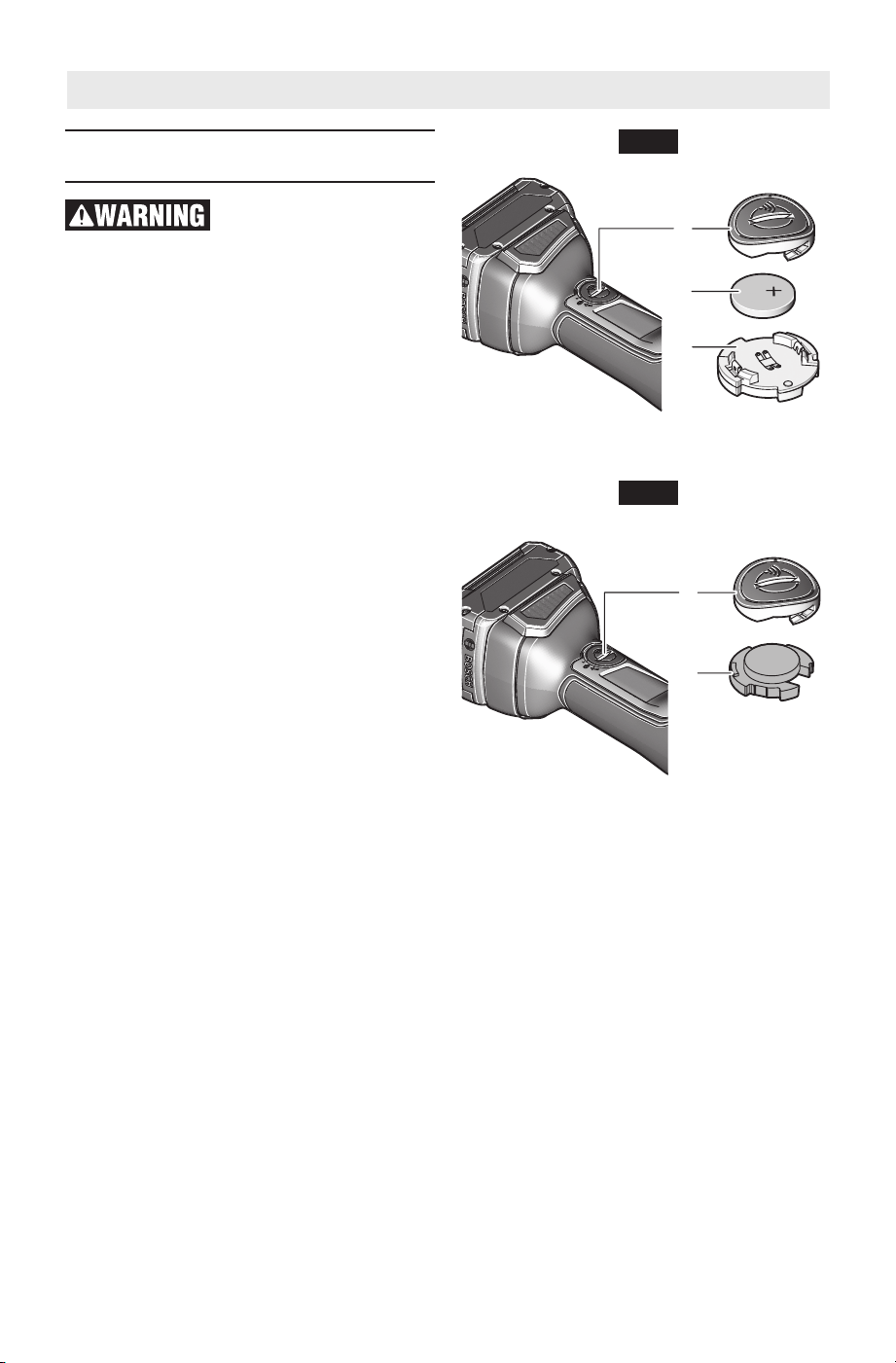

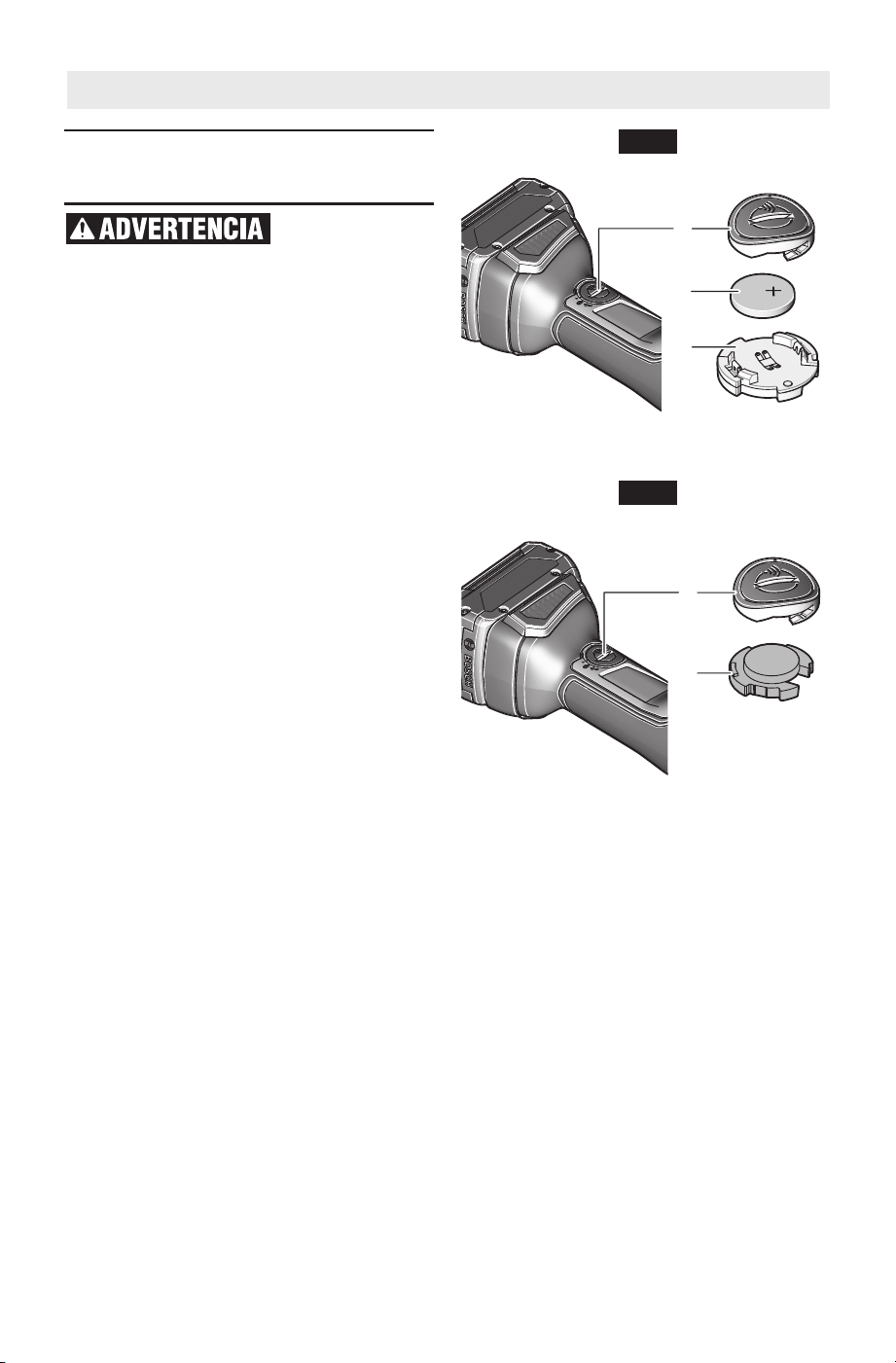

Connectivity Module

Installation (sold separately)

To reduce the risk of

injury read the operating

instructions included with Bosch

connectivity module. Operating

instructions for connectivity module include

important information not covered in this

manual.

If connectivity module is not purchased with

the tool, or if the replacement of the

module or the battery becomes necessary,

please follow this procedure (See Fig. 14):

- Using a flat screwdriver or a coin, remove

the cover A from the side of the handle,

by turning it 1/4 turn counter-clockwise

(Fig. 14 or 15).

- If the tool is already equipped with the

connectivity module, remove the battery

B, but do not remove the connectivity

module C.

- If the connectivity module is installed for

the first time, remove the plastic

placeholder D from the connectivity

module compartment, and place the

connectivity module C in the

compartment observing correct

orientation (Fig. 15). Note: Store the

placeholder D in a safe place. Reinsert the

placeholder again if the communications

module is removed.

- Next place new battery B on the top of

the connectivity module with the “+”

polarity facing up (Fig. 14).

- Place the cover A over the battery and

turn it ¼-turn clockwise to lock using a

flat screwdriver or a coin.

Fig. 14

Fig. 15

Assembly

-21-

Operating Instructions

Hold the tool with both

hands while starting the

tool, since torque from the motor can

cause the tool to twist.

Start the tool before applying to work and

let the tool come to full speed before

contacting the workpiece. Lift the tool from

the work before releasing the switch. DO

NOT turn the switch “ON” and “OFF” while

the tool is under load; this will greatly

decrease the switch life.

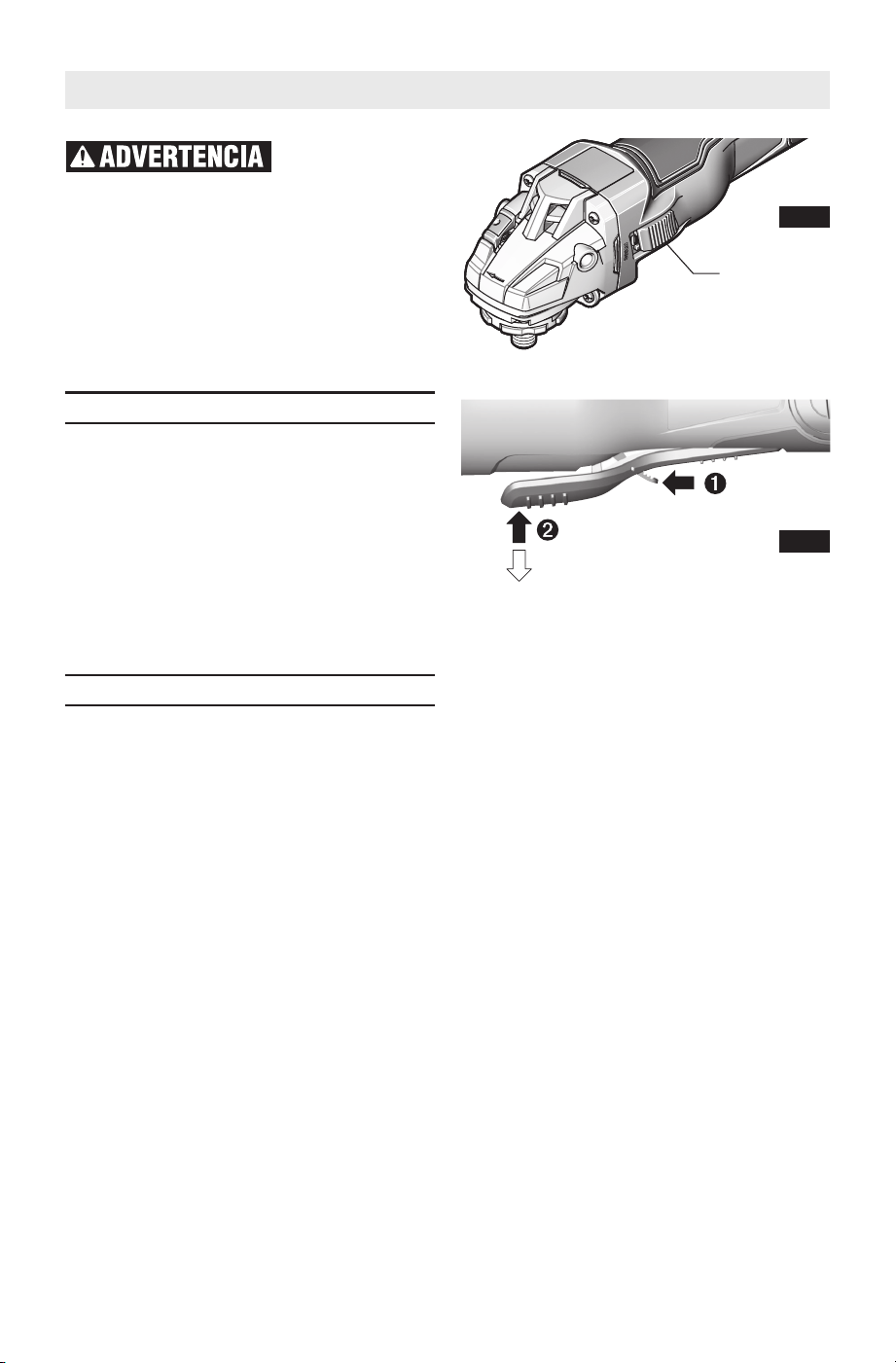

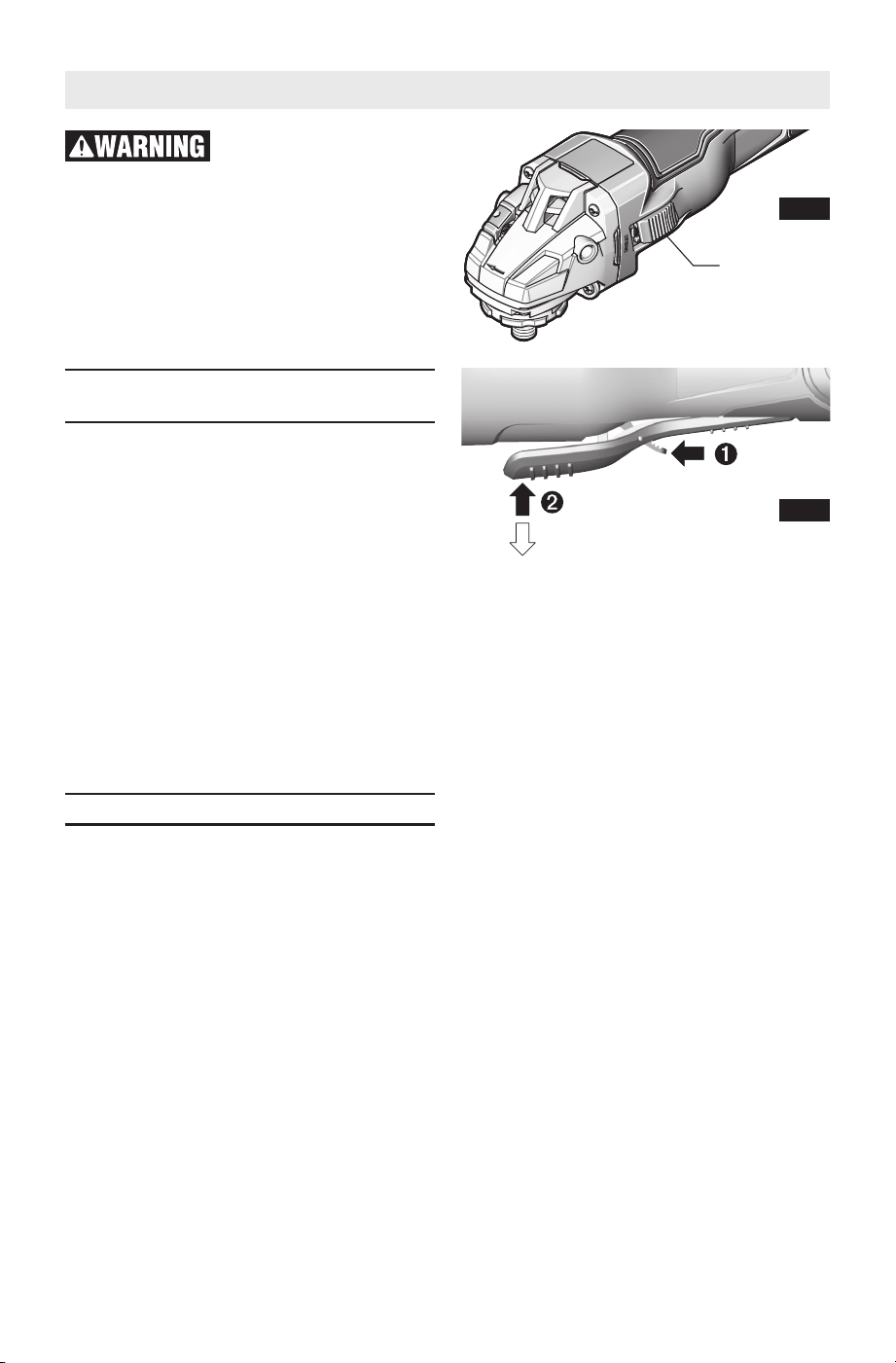

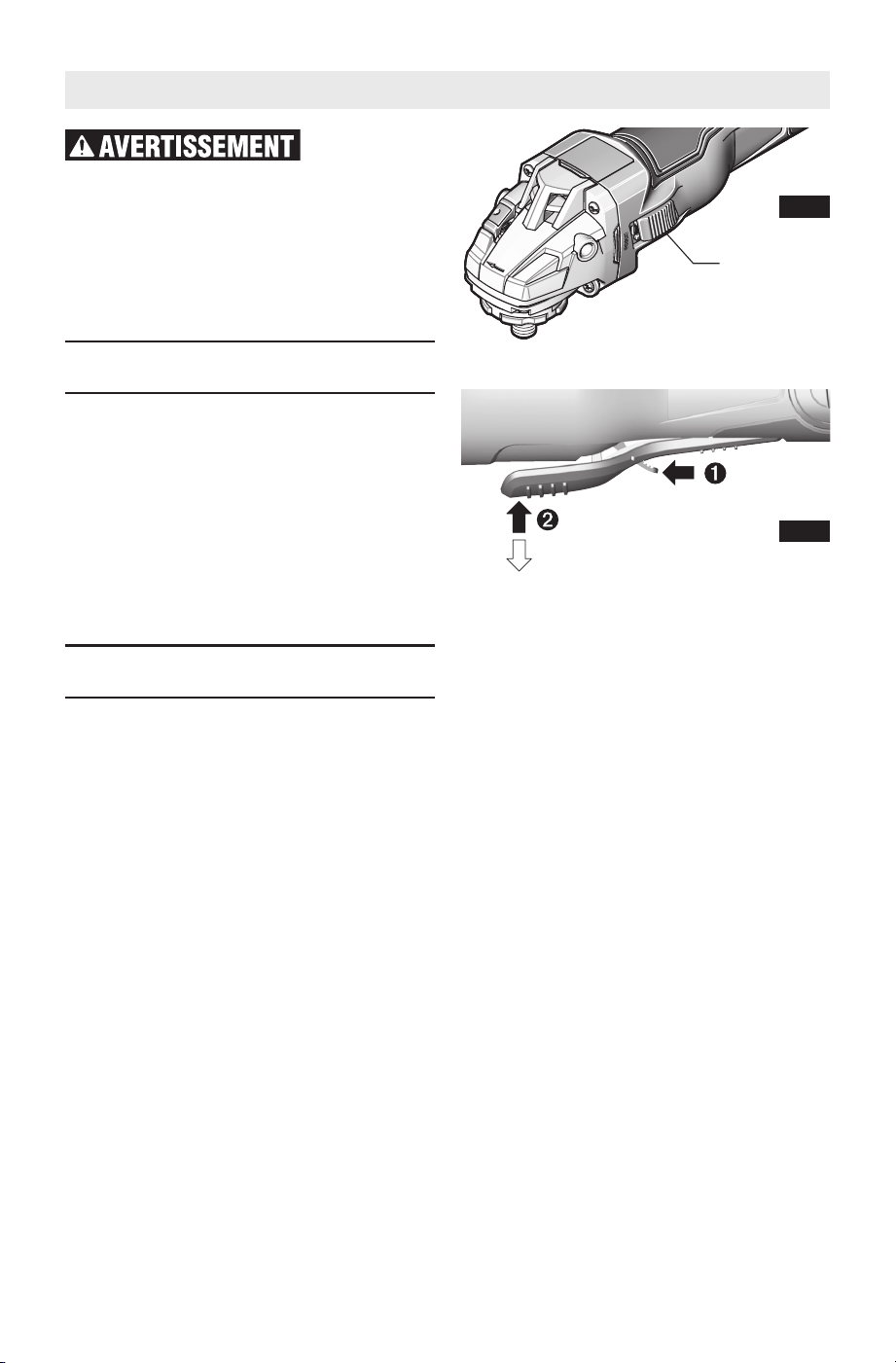

Side On-Off Switch

with Lock

The tool is switched “ON” by the side

switch located at the side of the motor

housing (Fig. 16). The switch can be locked

in the “ON” position, a convenience for long

grinding operations.

To turn the tool “ON” without locking it,

move the switch forward by applying

pressure ONLY at the REAR portion of the

switch. When pressure is released the

switch will return to “OFF” position.

TO LOCK THE SWITCH “ON”, move the

switch forward and press the FRONT

portion.

TO UNLOCK THE SWITCH, simply press and

release the REAR portion of the slider.

Switch is spring loaded and will snap back

automatically.

Paddle Switch

The paddle switch has a lock-off feature to

help prevent accidental startups.

TO TURN TOOL “ON”, push lock-off switch

forward to unlock the paddle switch, then

squeeze paddle switch (Fig. 17).

TO TURN TOOL “OFF”, release pressure on

paddle switch. The switch is spring loaded

and will return to the “OFF” position

automatically.

OFF

Fig. 17

Side

Switch

Fig. 16

-22-

Grinding Operations

SELECTING GRINDING WHEELS

Before using a grinding

wheel, be certain that its

maximum safe operating speed is not

exceeded by the nameplate speed of the

grinder. Do not exceed the recom mended

wheel diameter.

DISC GRINDING WHEELS

Grinding wheels should be carefully

selected in order to use the grinder most

efficiently. Wheels vary in type of abrasive,

bond, hardness, grit size and structure. The

correct type of wheel to use is determined

by the job. Use disc grinding wheels for fast

grinding of structural steel, heavy weld

beads, steel casting, stainless steel and

other ferrous metals.

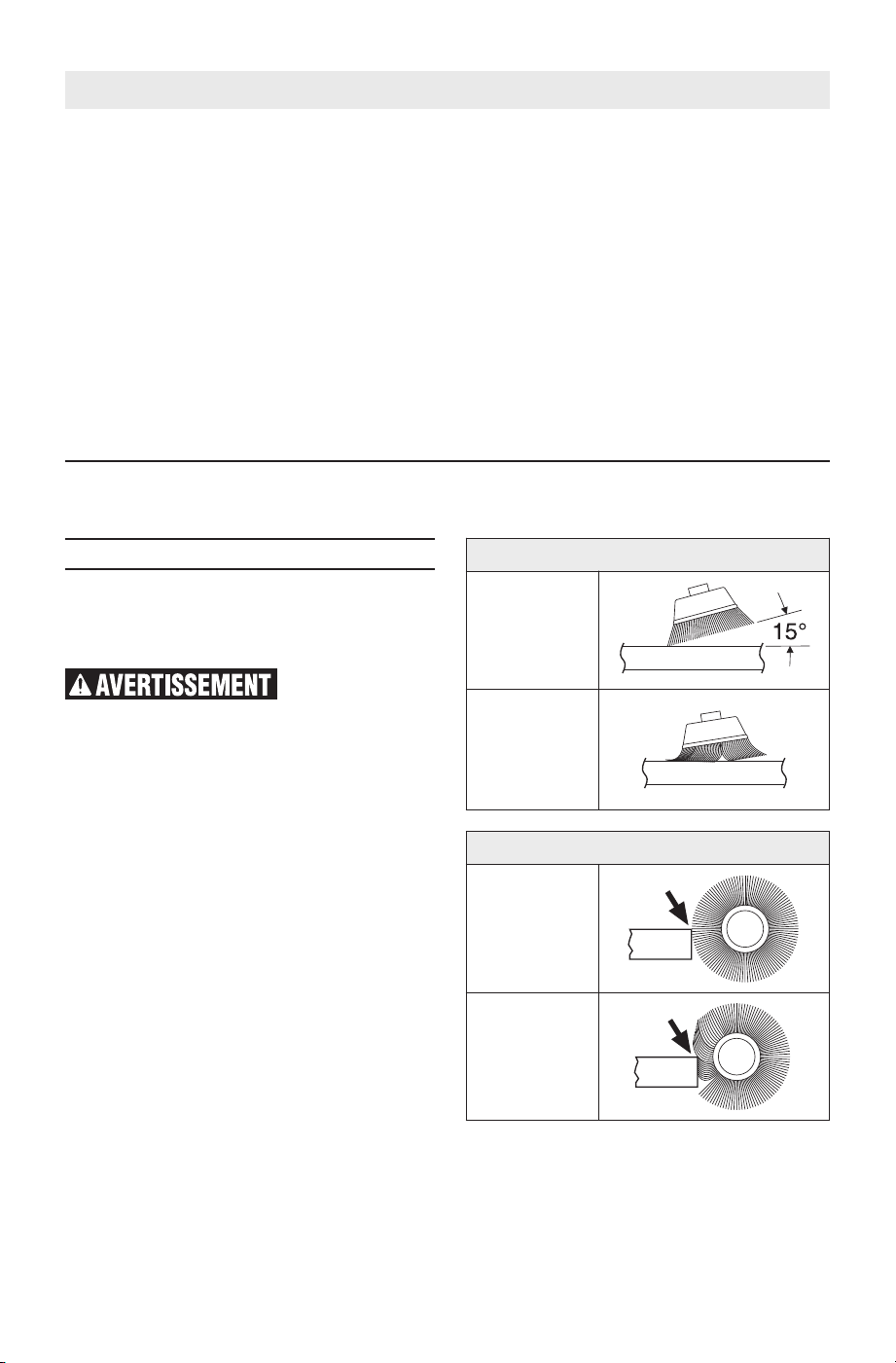

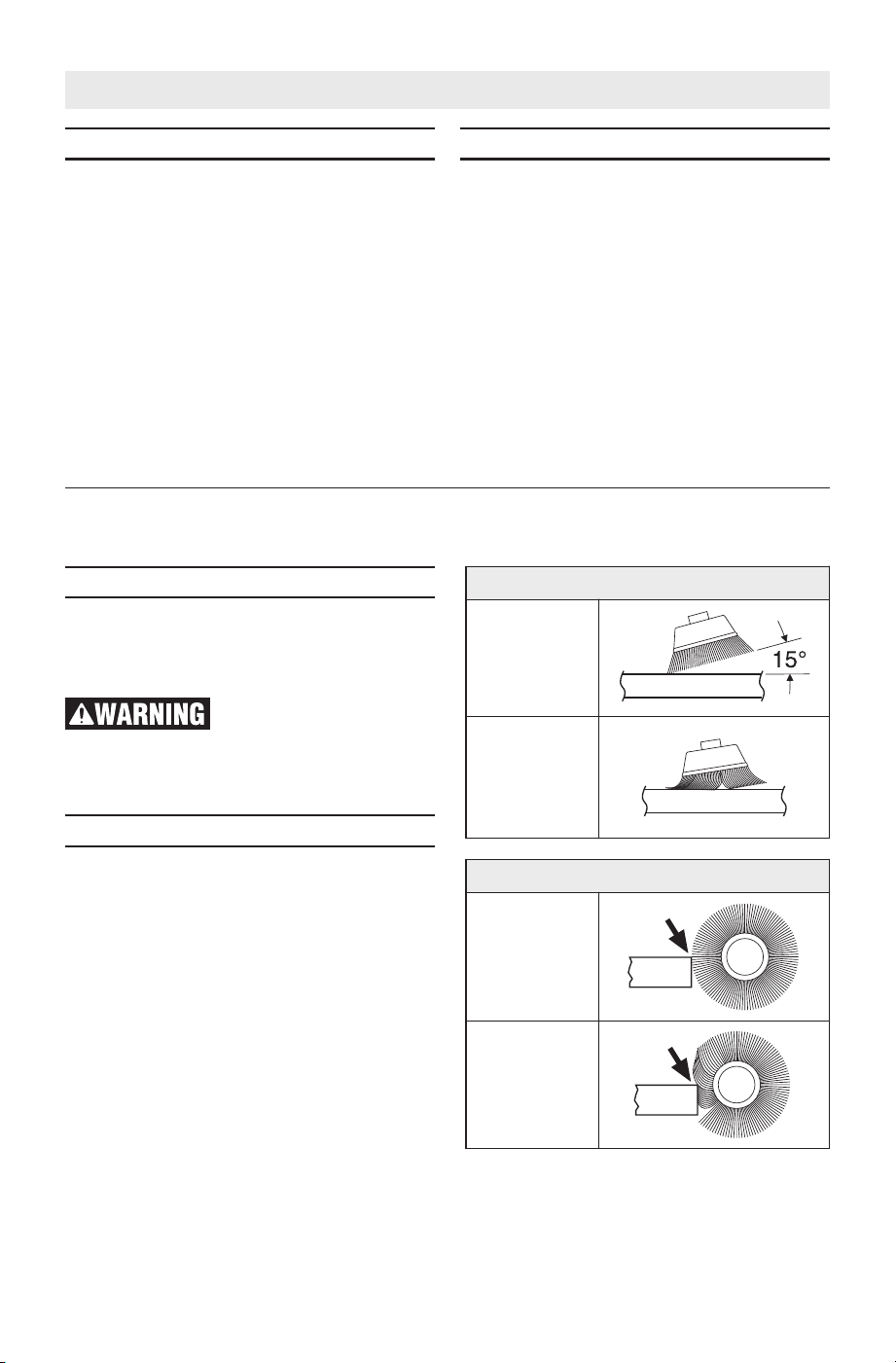

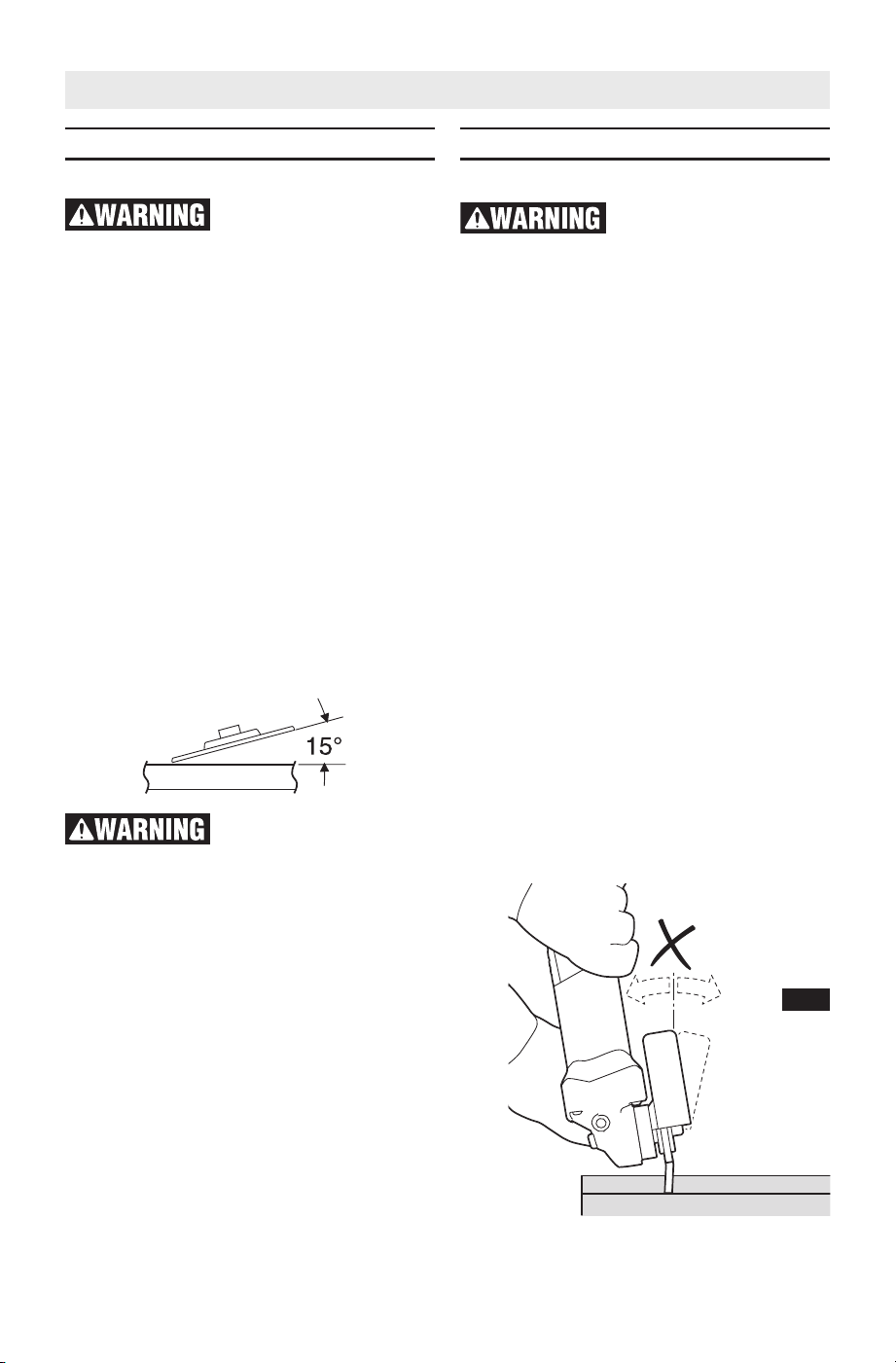

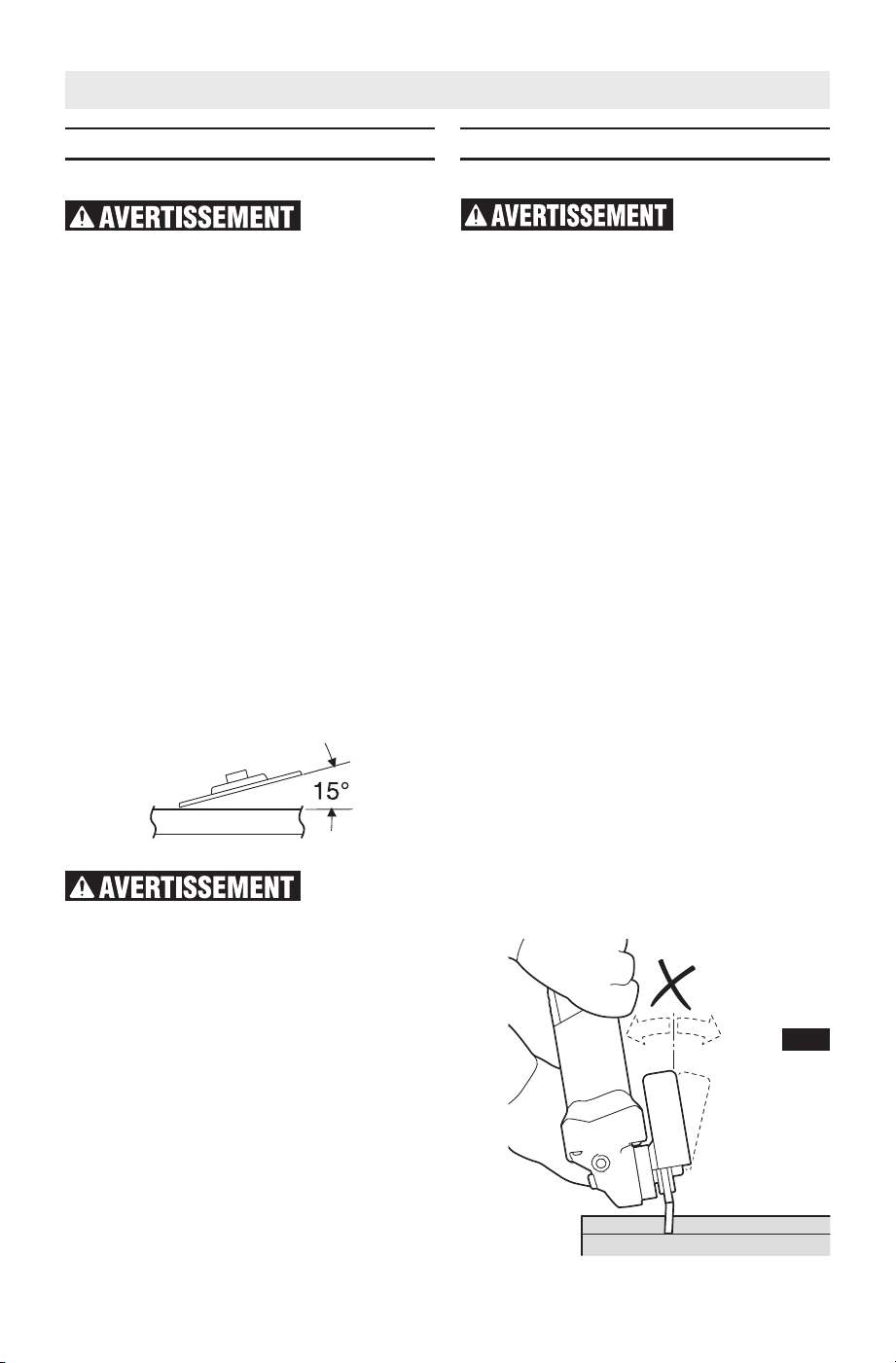

GRINDING TIPS

Efficient grinding is achieved by controlling

the pressure and keep ing the angle between

wheel and workpiece at 10° to 15°. If the

wheel is flat, the tool is difficult to control.

If the angle is too steep, the pressure is

concentrated on a small area causing

burning to the work surface.

Excessive or sudden

pressure on the wheel

will slow grinding action and put

dangerous stresses on the wheel.

When grinding with a new wheel be certain

to grind while pulling tool backwards until

wheel becomes rounded on its edge. New

wheels have sharp corners which tend to

“bite” or cut into work piece when pushing

forward.

Cutting Operations

METAL CUTTING

A Type 1 wheel guard

may not be included with

this tool but is required when using a

cutting wheel. Cutting with a type 27 wheel

guard may not provide the operator sufficient

protection in the event of a wheel burst.

With this grinder it is possible to perform

cutting of limited small stock such as metal

tubes, piping or rebar. When cutting, work

with moderate feed, adapted to the material

being cut. When cutting profiles and square

bar, it is best to start at the smallest cross

section.

Always follow precautions for kickback.

1. Allow the tool to reach full speed before

touching the tool to the work surface.

2. The tool should always be used in such way

that the sparks are directed away from

user.

3. Apply minimum pressure to the work

surface, allowing the tool to operate at high

speed. Cutting rate is greatest when the

tool operates at high speed.

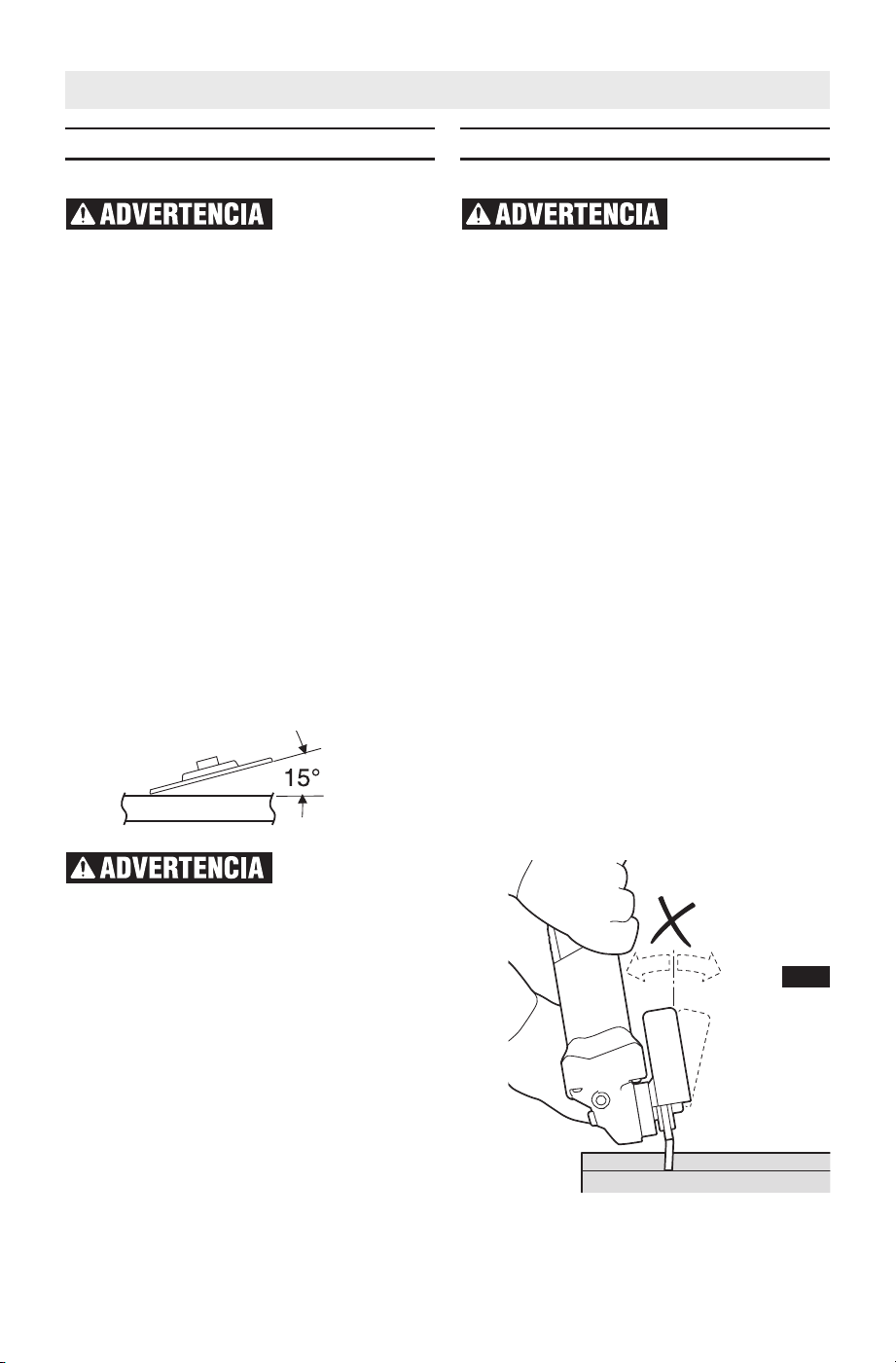

4. Do not exert side pressure onto the cutting

disc. Do not tilt or oscillate the tool as

wheel may burst, (Fig. 18).

5. Remove the tool from the work surface

before turning the tool off. Allow the tool to

stop rotating before laying it down.

Operating Instructions

FIG. 18

-23-

MASONRY / CONCRETE CUTTING

With this grinder it is possible to perform

cutting of concrete and masonry materials.

When cutting, work with moderate feed,

adapted to the material being cut.

Always follow precautions for kickback.

Operate the tool with a dust extraction

system and personal dust protection, e.g.

respirator, dust mask, etc. The vacuum used

for this application must be approved for the

extraction of masonry and concrete dust.

Bosch sells suitable vacuum cleaners.

Never pull the tool

backward since blade will

climb out of the material and KICKBACK will

occur.

1. Allow the tool to reach full speed before

touching the tool to the work surface.

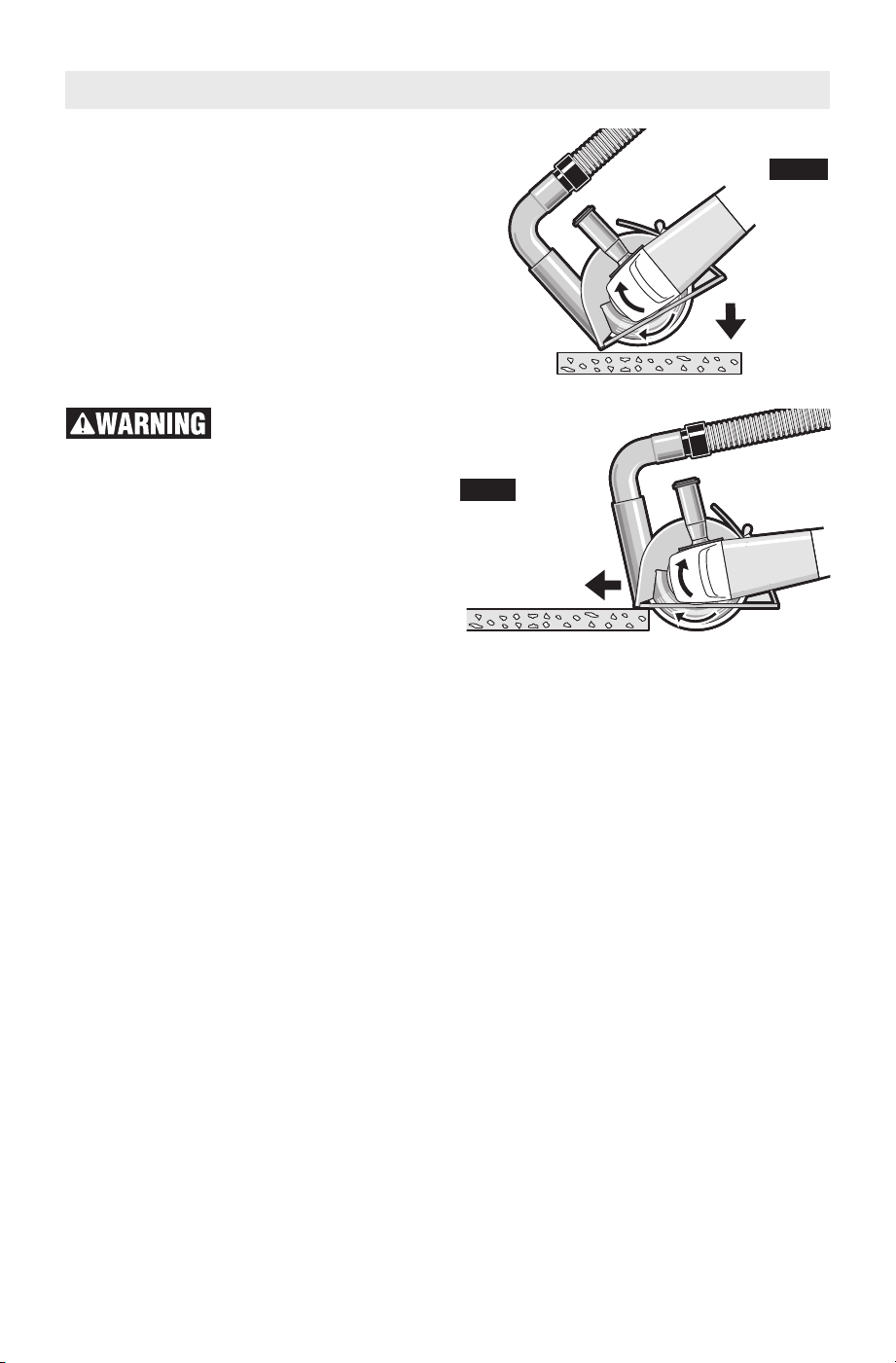

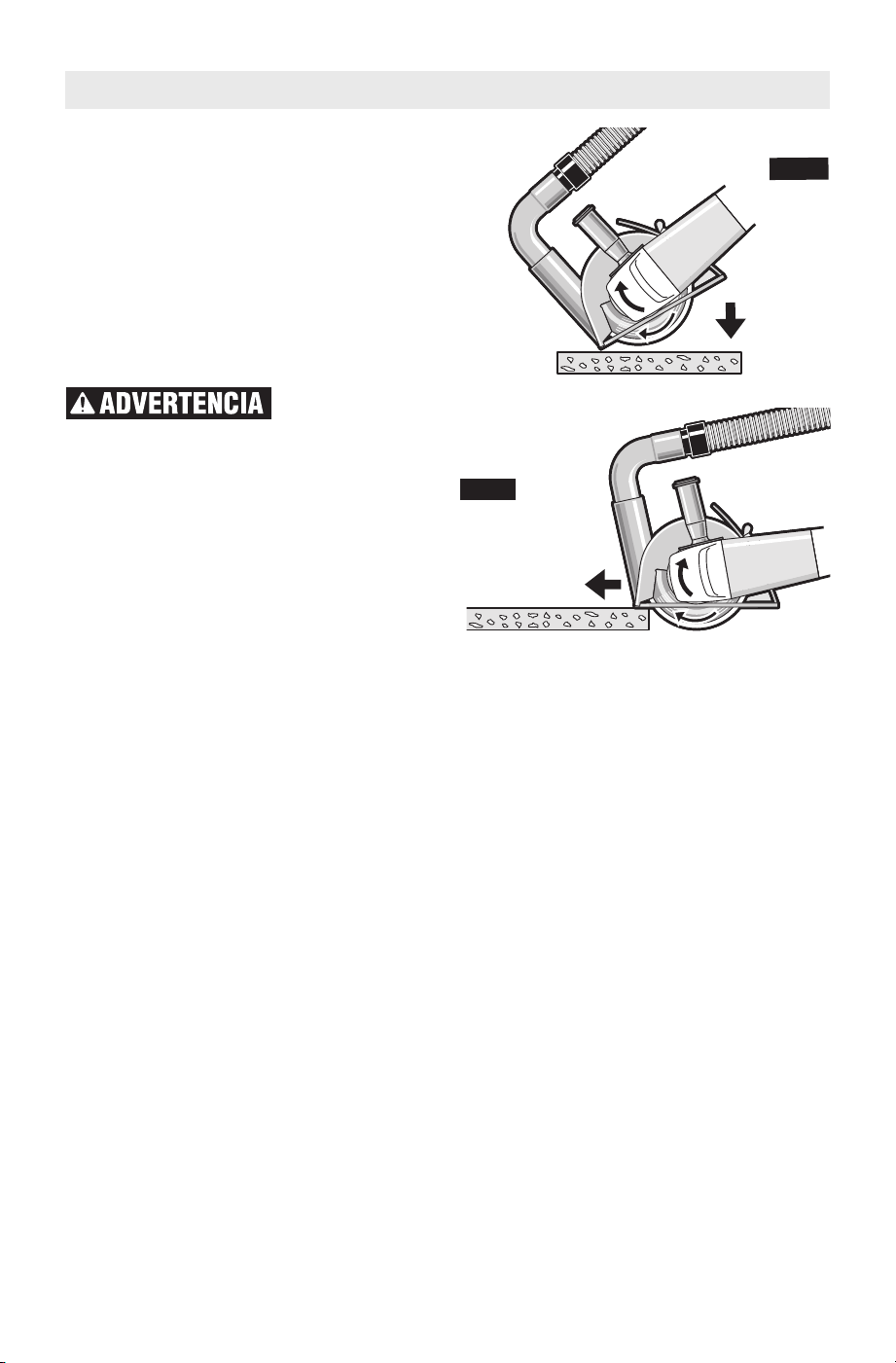

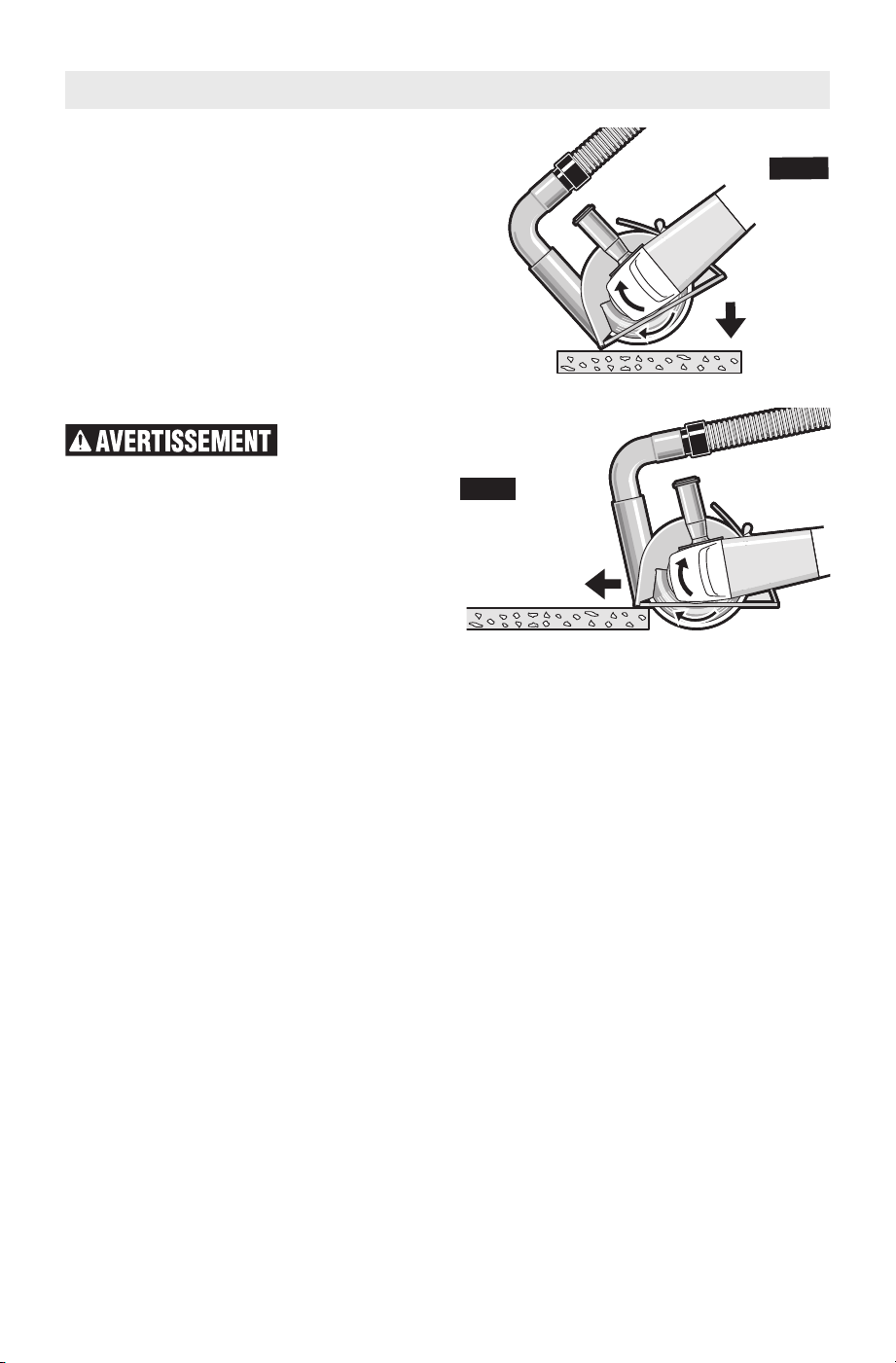

2. If plunge cutting:

a. Tilt tool forward with wheel lined up

with the cut line and hold the tool by the

grinder body and the auxiliary handle

(Fig. 19).

b. Gradually lower the rear of tool using the

front end of the foot as the hinge point.

c. When the foot rests flat on the surface

being cut, proceed cutting in forward

direction to end of cut.

3. Always maintain contact between the

guard foot and work piece.

4. Slide the tool forward at a moderate speed

adapted to the material being cut. Always

cut towards the dust extraction port to

maximize dust extraction and reduce

likelihood of kickback (Fig. 20).

5. Apply minimum pressure to the work

surface, allowing the tool to operate at

high speed. Cutting rate is greatest when

the tool operates at high speed.

6. When the cut is completed, remove tool

from work piece before turning off. Allow

wheel to stop rotating before setting tool

down.

Tip: When performing deep cuts, it is best to

cut in several shallow passes. Each pass

should be only to the segment depth of the

wheel. Masonry dust is abrasive and may

wear and weaken the segment bond.

When cutting especially hard material, e. g.,

concrete with high pebble content, the dry

diamond wheel can overheat and become

damaged. This is clearly indicated by circular

sparking of the rotating dry diamond wheel.

In this case, interrupt the cutting process and

allow the dry diamond wheel to cool by

running the tool for a short period of time at

the maximum speed with no-load.

Noticeable decreasing work progress and

circular sparking are indications of a dry

diamond wheel that has become dull. Briefly

cutting into abrasive materials (e. g. brick)

can resharpen the wheel.

CONCRETE SURFACING

Operate the tool with a dust extraction

system and personal dust protection, e.g.

respirator, dust mask, etc. The vacuum used

for this application must be approved for the

extraction of masonry and concrete dust.

Bosch sells suitable vacuum cleaners.

Diamond cup wheels should be carefully

selected in order to use the grinder most

efficiently. Wheels vary in type of material

they are designed to remove and how

FIG. 20

FIG. 19

Operating Instructions

-24-

Sanding Operations

SELECTING SANDING DISC

Sanding discs are made of extremely hard

and sharp aluminum oxide grits, phenol-

resin bonded to a sturdy fiber backing for

fast heavy-duty service and long life. The

discs vary as to size and spacing of the

abrasive grits. OPEN COAT (type H) — used

for soft materials and on paint or varnish.

CLOSED COAT (type K) —used for metal,

hardwood, stone, marble and other

materials.

Sanding discs range in grit from 16 (very

coarse) to 180 (very fine). To obtain best

results, select sanding discs carefully. Many

jobs require the use of several grit sizes and

at times both “open coat and closed coat”

discs are required to get the job done

faster. See chart for application examples.

Sanding Tips

For best results, tilt the Disc Sander at a

10° to 15° angle while sanding so that only

about 1" of the surface around the edge of

the disc contacts the work.

If the disc (accessory) is

held flat or the back edge

of the disc comes in contact with the work,

a violent thrust to the side may result.

If sander is tilted too much, sanding action

will be too great and a rough cut surface or

gouging and snagging will result.

Guide the Disc Sander with crosswise

strokes. Be careful not to hold the sander in

one spot too long. Do not use a circular

motion, as this makes swirl marks. Test

before use on scrap stock.

Do not force or apply pressure when

sanding. Use only the weight of the tool for

pressure. Excess pressure actually slows

the tool down. If faster stock removal is

desired, change to a coarser grit disc.

Remove gummy paint from metal with an

“open coat” disc. Sand until sparks start to

appear, then stop and change to a “closed

coat” disc to remove any remaining paint.

Operation:Refinishing painted wood or metal surfaces.

REMARKS GRIT

To remove paint and to smooth

surface irregularities.

Coarse

16-24-30

To smooth the rough sanding.

Medium

36-50-80

To remove scratches left by previous

discs.

Fine

100-120

To smooth surfaces for painting,

polishing or waxing.

Very Fine

150-180

Operating Instructions

aggressively they will remove material. The

correct wheel to use is determined by the

job.

1. Allow the tool to reach full speed before

touching the tool to the work surface.

2. Hold the tool with two hands and keep

diamond wheel flat on the work surface.

3. Apply minimum pressure, allowing the tool

to operate at high speed. Removal rate is

greatest when the tool operates at high

speed.

4. Continuously move the tool at a moderate

speed to avoid creating gouges in the work

surface.

5. Remove the tool from work surface before

turning tool off. Allow the tool to stop

rotating before laying it down.

Tip: For optimal dust collection, all sides of

the surfacing dust collection guard must stay

in contact with the surface and the surfacing

guard must be connected to a vacuum. A dull

diamond wheel can be sharpened by briefly

surfacing an abrasive material (eg. sand

stone).

-25-

Wire Brush Operations

Wire brushes are intended to “clean”

structural steel, castings, sheet metal, stone

and concrete. They are used to remove rust,

scale and paint.

Avoid bouncing and

snagging the wire brush,

especially when working corners, sharp

edges etc. This can cause loss of control

and kick-back.

Brushing Pressure

1.Remember, the tips of a wire brush do

the work. Operate the brush with the

lightest pressure so only the tips of the

wire come in contact with the work.

2.If heavier pressures are used, the wires

will be overstressed, resulting in a wiping

action; and if this is continued, the life of

the brush will be shortened due to wire

fatigue.

3.Apply the brush to the work in such a way

that as much of the brush face as possible

is in full contact with the work. Applying

the side or edge of the brush to the work

will result in wire breakage and shortened

brush life.

Sanding Wood

When sanding wood the direction of the

disc motion at the contact point should

parallel the grain as much as possible. The

rapid cut of discs and the swirl type scratch

pattern they occasionally create generally

prohibit their use for producing the final

finish.

Scratches and circular marks are usually the

result of using too coarse a grit. When

changing to a finer grit, move across the

sand ing lines that were made by a previous

coarser disc.

Sanding Metal

When sanding automobiles or appliances,

wipe the metal clean with a non-flammable

solvent or commercial cleaner to remove all

wax and grease. By doing this first, the

sanding discs will sand better and last

longer.

For heavy duty work, use a coarse grit disc

first. Follow-up with a medium grit to

remove scratches. To produce smooth

finish, use fine grit disc.

Operating Instructions

WIRE CUP BRUSH

CORRECT:

Wire tips

doing

the work.

INCORRECT:

Excessive

pressure can

cause wire

breakage.

WIRE WHEEL BRUSH

CORRECT:

Wire tips

doing

the work.

INCORRECT:

Excessive

pressure can

cause wire

breakage.

-26-

Brake Operations

Let the grinder accessory

come to a complete stop

before setting the tool down. The brake

action of this grinder is not intended as a

safety feature. Using the appropriate guard

when operating the grinder is your best

protection against unintentional contact

with a spinning accessory. Unintended

contact with a rotating accessory can cause

property damage and\or personal injury.

Know the charge state of

your battery. The electric

braking action is initiated ONLY by the

release of the trigger switch and in a tool

that has power available. When electrical

power is lost due to a discharged battery or

other causes, the electric brake will not

operate and the motor will gradually slow

down. Unexpected run down time may cause

property damage and/or personal injury.

Your grinder is equipped with an automatic

electric brake which is designed to stop the

accessory from spinning in approximately

two (2) seconds after you release the trigger

switch. This feature helps improve jobsite

productivity.

Braking starts once the power is turned off.

The brake requires a charged battery to

function. Stopping time will vary depending

on, among other factors, accessory used,

and number of actuations. The electric brake

of your grinder has been designed for a high

degree of reliability, but unexpected

circumstances such as contamination or

failure of the motor’s components can cause

the brake to not activate. If the tool operates

but the brake does not consistently stop the

accessory in about 2 seconds, DO NOT use

the grinder and have it serviced by a Bosch

Factory Service Center or Bosch authorized

service facility.

Operating Instructions

-27-

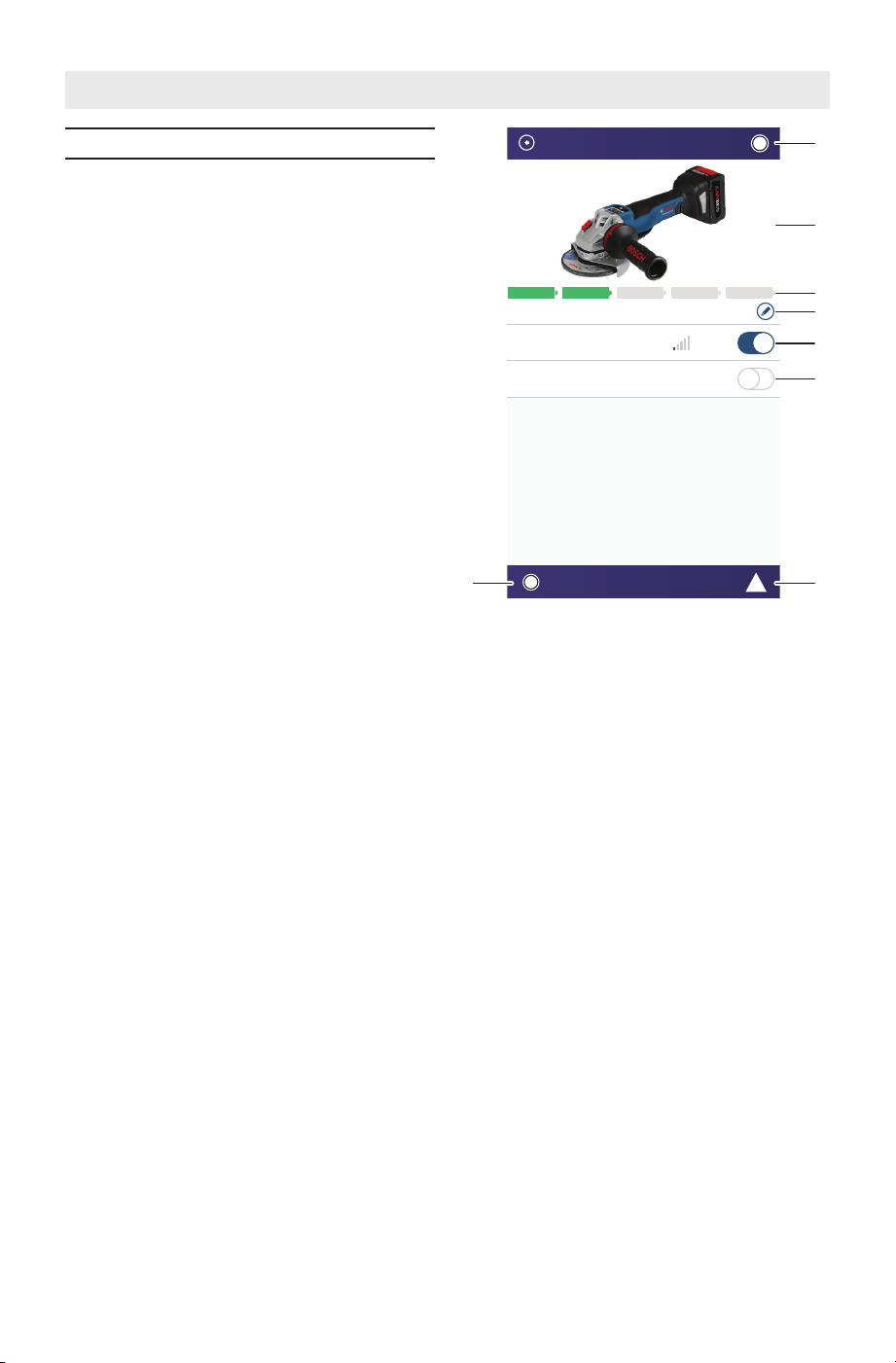

Using ‘Bosch Toolbox’ App

Launch ‘Bosch ToolBox’ app on your mobile

device and click on “My Tools” icon/tile.

Follow the app directions to pair the tool

with the mobile device.

After pairing your tool with a mobile device

you can adjust certain functions or check

the status of the power tool using Bosch

Toolbox app.

A. Help button – tapping this button will

bring up help screen.

B. Tool photo – tapping on the photo will

let you customize the photograph of the

tool.

C. Power tool battery charge status – the

number of green ‘batteries’ indicates the

estimated charge level for the battery

pack.

D. Power tool nickname – tapping on the

‘pencil’ icon will let you customize the

tool nickname. You can also do it when

changing the tool photo.

E. Connection status bar – Here you can

see the connection (signal) strength

indicated by vertical bars. You can use

toggle switch to disconnect the tool from

you mobile device.

F. Factory Reset toggle switch – you can

reset tool settings back to factory default

settings.

G. Tool alerts – tapping the ‘alerts triangle’

will display any alerts received from the

tool.

H. Info button – displays tool information

and specifications.

Note: Check 'Bosch Toolbox' app on your

mobile device for the latest version of the

app and any updates.

WS18V-45PC

GWS18V-45PC

Connected

eset to Factory Default

Operating Instructions

-28-

NOTE: Not recommended for use with type 11 cup wheels.

Maintenance

To avoid accidents, always disconnect the tool and/or charger from the

power supply before servicing or cleaning.

Accessories and Attachments

Standard equipment Optional accessories and attachments

- Type 27 wheel guard

- Quick-clamping nut

- Backing flange

- Side handle

- Lock nut wrench

- Lock nut

- Type 41/1A wheel guard

- Hand guard

The use of any other attachments or acces so ries not specified in

this manual may create a hazard.

Store accessories in a dry and temperate environment to avoid corrosion and

deterioration.

Service

NO USER SERVICEABLE

PARTS INSIDE.

Preventive maintenance performed by un -

au thorized personnel may result in

misplacing of internal wires and

components which could cause serious

hazard. We recom mend that all tool service

be performed by a Bosch Factory Service

Center or Authorized Bosch Service Station.

SERVICE MEN: Disconnect tool and/or

charger from power source before servicing.

Batteries

Be alert for battery packs that are nearing

their end of life. If you notice decreased

tool performance or significantly shorter

running time between charges then it is

time to replace the battery pack. Failure to

do so can cause the tool to operate

improperly or damage the charger.

Tool Lubrication

Your Bosch tool has been properly

lubricated and is ready for use.

D.C. Motors

The motor in your tool has been engineered

for many hours of dependable service. To

maintain peak efficiency of the motor, we

recommend it be examined every six

months. Only a genuine Bosch replacement

motor specially designed for your tool

should be used.

Cleaning

Certain cleaning agents

and solvents damage

plastic parts. Some of these are: gasoline,

car bon tetrachloride, chlorinated cleaning

solvents, ammonia and household

detergents that contain ammonia.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not attempt to clean by inserting pointed

objects through opening.

-29-

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé. Les

risques d’accident sont plus élevés quand on travaille dans

un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent des

étincelles qui risquent d’enflammer les poussières ou les

vapeurs.

Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une perte

de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument jamais

modifier la fiche. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une fiche de

terre. Le risque de choc électrique est moindre si on utilise

une fiche non modifiée sur une prise qui lui correspond.

Évitez tout contact du corps avec des surfaces reliées à

la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente si

votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou à

l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez jamais

pour transporter l’outil électroportatif, pour le tirer ou

pour le débrancher. Éloignez le cordon de la chaleur,

des huiles, des arêtes coupantes ou des pièces mobiles.

Les cordons abîmés ou emmêlés augmentent les risques

de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le risque

de choc électrique.

S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit les

risques de choc électrique.

Sécurité personnelle

Restez concentré, faites attention à ce que vous faites,

et servez-vous de votre bon sens lorsque vous utilisez

un outil électroportatif. N'employez pas d’outils

électroportatifs quand vous êtes fatigué ou sous

l’emprise de drogues, d’alcool ou de médicaments.

Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on

n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de

choc électrique, d'incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à

votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

Symboles relatifs à la sécurité

Les déﬁnitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger.

Veuillez lire le mode d’emploi et lire la signiﬁcation de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous

avertir de l’existence possible d’un danger de lésion corporelle.

Obéissez à tous les messages relatifs à la sécurité qui suivent ce

symbole pour éviter tout risque de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas évitée,

causera la mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle n’est

pas évitée, pourrait causer la mort d’une personne ou une blessure

grave.

MISE EN GARDE indique une situation dangereuse qui, si elle n'est

pas évitée, pourrait causer une blessure légère ou modérée.

-30-

Quand on utilise des outils électroportatifs, il suffit d’un

moment d’inattention pour causer des blessures

corporelles graves.

Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous que

l'interrupteur est dans la position arrêt (Off) avant de

brancher l'outil dans une prise de courant et/ou un bloc-

piles, de le ramasser ou de le transporter. Le transport

d'un outil électroportatif avec le doigt sur la gâchette ou le

branchement de cet outil quand l'interrupteur est en

position de marche (ON) est une invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé sur

une pièce tournante de l’outil électroportatif, il y a risque de

blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de mieux

maîtriser l’outil électroportatif dans des situations

inattendues.

Habillez-vous de manière appropriée. Ne portez pas de

vêtements amples ou de bijoux. Attachez les cheveux

longs. N’approchez pas les cheveux, les vêtements ou

les gants des pièces en mouvement. Les vêtements

amples, les bijoux ou les cheveux longs risquent d’être

happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de collecte

des poussières, assurez-vous que ces dispositifs sont

raccordés et utilisés correctement. L'utilisation d'un

dépoussiéreur peut réduire les dangers associés à

l'accumulation de poussière.

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez l’outil

électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et est

plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche ou à

l’arrêter. Tout outil électroportatif qui ne peut pas être

commandé par son interrupteur est dangereux et doit être

réparé.

Débranchez la fiche de la prise ou enlevez le bloc-pile

de l’outil électroportatif avant tout réglage,

changement d’accessoires ou avant de ranger l’outil

électroportatif. De telles mesures de sécurité préventive

réduisent le risque de démarrage intempestif de l’outil

électroportatif.

Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne permettez

pas à des personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces consignes de s’en

servir. Les outils électroportatifs sont dangereux dans les

mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les

pièces mobiles sont alignées correctement et ne

coincent pas. Vérifiez qu’il n’y a pas de pièces cassées

ou d’autre circonstance qui risquent d’affecter le

fonctionnement de l’outil électroportatif. Si l’outil est

abîmé, faites-le réparer avant de l’utiliser. De nombreux

accidents sont causés par des outils électroportatifs mal

entretenus.

Maintenez les outils coupants affûtés et propres. Les

outils coupants entretenus correctement et dotés de bords

tranchants affûtés sont moins susceptibles de coincer et

sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les accessoires et les

embouts d'outil, etc. conformément à ces instructions,

en tenant compte des conditions de travail et des

travaux à réaliser. L'emploi d’outils électroportatifs pour

des tâches différentes de celles pour lesquelles ils ont été

prévus peut résulter en une situation dangereuse.

Utilisation et entretien des outils à piles

Rechargez les piles uniquement avec le chargeur

spécifié par le fabriquant. Un chargeur qui convient à un

type de bloc-piles peut entraîner un risque d’incendie

quand il est utilisé avec un autre bloc-piles.

Utilisez des outils électroportatifs uniquement avec les

bloc-piles spécifiquement désignés pour eux.

L’utilisation de tout autre bloc-piles peut créer un risque de

blessures et d’incendie.

Lorsque le bloc-piles n’est pas utilisé, gardez-le à

distances d’autres objets métalliques tels que des

trombones, des pièces de monnaie, des clés, des clous,

des vis ou de tout autre objet métallique pouvant faire

une connexion entre une borne et une autre. Court-

circuiter les bornes des piles peut causer des brûlures ou

un incendie.

Dans des conditions abusives, du liquide peut être

éjecté de la pile ; dans un tel cas, évitez tout contact

avec ce liquide. Si un contact se produit

accidentellement, rincez avec de l’eau. Si le liquide

entre en contact avec les yeux, consultez un médecin.

Du liquide éjecté de la pile peut causer des irritations ou

des brûlures.

Entretien

Faites réparer votre outil électroportatif par un agent

de service qualifié n’utilisant que des pièces de

rechange identiques. Ceci assure que la sécurité de l’outil

électroportatif est préservée.

-31-

Avertissements habituels concernant la

sécurité des opérations de rectification, de

ponçage, de brossage métallique et de

tronçonnage à la meule abrasive :

Cet outil électroportatif a été conçu pour fonctionner

comme un outil de rectification, de ponçage, de

brossage métallique ou de tronçonnage. Veuillez lire

toute la documentation relative à la sécurité qui a été

fournie avec cet outil électroportatif, notamment, les

avertissements, les consignes, les illustrations et les

spécifications. Si l'on n'observe pas toutes les consignes

indiquées ci-dessous, il existe un risque de choc électrique,

d'incendie et/ou de blessures corporelles graves.

Il n’est pas recommandé de réaliser des opérations

telles que le polissage avec cet outil électrique. L'usage

de l'outil au cours de travaux pour lesquels il n'a pas été

conçu risque de présenter un danger et de causer des

blessures corporelles.

N'utilisez pas d'accessoires qui n'ont pas été

spécifiquement conçus et recommandés par le

fabricant de l'outil. Le simple fait qu'un accessoire puisse

être attaché à votre outil électroportatif ne garantit pas un

fonctionnement sans danger.

La vitesse nominale de l'accessoire doit être au moins

égale à la vitesse maximum indiquée sur l'outil

électroportatif. Les accessoires que l'on fait tourner à une

vitesse supérieure à leur VITESSE NOMINALE peuvent se

casser et voler en éclats.

Le diamètre externe et l'épaisseur de votre accessoire

doivent être dans les limites de capacité de votre outil

électroportatif. Des accessoires de la mauvaise taille ne

peuvent pas être adéquatement protégés ou contrôlés.

Le montage fileté des accessoires doit correspondre au

filet de la broche de la MEULEUSE. Pour les accessoires

montés à l’aide de BRIDES DE FIXATION, le trou de

l’arbre de l’accessoire doit correspondre au diamètre

de la BRIDE DE FIXATION qui doit être introduite dans

celui-ci. Les accessoires qui ne correspondent pas au petit

matériel de montage de l’outil électrique fonctionneront de

manière déséquilibrée, vibreront de façon excessive et

risquent de causer une perte de contrôle de l’outil.

N'utilisez pas d'accessoires endommagés. Inspectez

vos accessoires avant chaque utilisation : vérifiez par

exemple que votre meule abrasive n'est ni fêlée, ni

ébréchée, que votre disque d'appui n'est ni fêlé, ni

déchiré, ni trop usé et que votre brosse métallique ne

contient pas de fils cassés ou détachés. Si vous laissez

tomber l'outil ou l'accessoire, vérifiez que ce dernier

n'est pas endommagé ou remplacez-le par un

accessoire en bon état. Après l'inspection et

l'installation d'un accessoire, tenez-vous à distance du

plan de l'accessoire en mouvement et demandez à

toute personne présente de faire de même, et faites

fonctionner l'outil à sa vitesse à vide maximale pendant

une minute. Si un accessoire est endommagé, il se cassera

habituellement en plusieurs morceaux pendant cette

période de test.

Portez des équipements de protection personnelle.

Suivant le travail effectué, portez un masque de

protection, des lunettes à coques ou des lunettes de

sécurité. S'il y a lieu, portez un masque antipoussières,

des dispositifs de protection de l'ouïe, des gants et un

tablier d'atelier capable d'arrêter des petits fragments

abrasifs ou des fragments de la pièce. Les dispositifs de

protection des yeux doivent pouvoir arrêter des débris

volants produits par diverses opérations. Le masque

antipoussières ou le respirateur doit être capable de filtrer

des particules générées par votre travail. Une exposition

prolongée à un bruit de haute intensité peut entraîner une

perte de l'ouïe.

Gardez toute personne présente à une distance sûre de

l'aire de travail. Toute personne qui entre dans l'aire de

travail doit porter des équipements de protection

personnelle. Des fragments d'une pièce ou d'un accessoire

peuvent être projetés et causer des blessures au-delà de

l'aire d'opération immédiate.

Tenez l'outil électroportatif exclusivement au niveau de

ses surfaces de préhension isolées quand vous réalisez

une opération au cours de laquelle l'accessoire de coupe

risque d'entrer en contact avec des fils électriques

dissimulés. Quand un accessoire de coupe entre en contact

avec un fil « sous tension », cela peut mettre des parties

métalliques exposées de l'outil électroportatif « sous tension

» et électrocuter l'utilisateur.

Ne posez jamais l'outil électroportatif tant que

l'accessoire n'a pas complètement cessé de tourner.

L'accessoire en mouvement risque d'accrocher la surface

sur laquelle il est posé et de vous faire perdre contrôle de

l'outil.

Ne laissez pas l'outil électroportatif en marche quand

vous le portez sur le côté. Un contact accidentel avec

l'accessoire en mouvement risquerait d'accrocher vos

vêtements et d'attirer l'accessoire vers votre corps.

Nettoyez régulièrement les prises d'air de l'outil

électroportatif. Le ventilateur du moteur attirera de la

poussière à l'intérieur du boîtier de l'outil et une

accumulation excessive de poudre métallique risque de

causer des dangers électriques.

Ne faites pas fonctionner l'outil électroportatif à

proximité de matériaux inflammables. Des étincelles

pourraient enflammer ces matériaux.

N'utilisez pas d'accessoires qui exigent des liquides de

refroidissement. L'utilisation d'eau ou d'autres liquides de

refroidissement peut entraîner une électrocution ou un choc

électrique.

Avertissements sur les rebonds

et effets associés

L'effet de rebond est une réaction soudaine au pincement

ou à l'accrochage d'une meule, d'un disque d'appui, d'une

Avertissements spécifiques à la sécurité des outils électroportatifs

-32-

brosse ou de tout autre accessoire pivotant. Un tel

pincement ou accrochage fait rapidement caler l'accessoire

en mouvement, ce qui force l'outil électroportatif hors de

contrôle à aller dans la direction opposée à celle de la

rotation de l'accessoire à l'emplacement du blocage.

Par exemple, si une meule abrasive est accrochée ou pincée

par la pièce, le bord de la meule à l'emplacement du pinçage

peut creuser la surface du matériau et forcer la meule à se «

hisser » sur la pièce ou à être éjectée. La meule peut alors

sauter soit en direction de l'utilisateur, soit dans la direction

opposée, en fonction de la direction du mouvement de la

meule à l'emplacement du pincement. Les meules abrasives

peuvent également se briser dans de telles conditions.

Les rebonds résultent d'une mauvaise utilisation de l'outil

électroportatif et/ou de procédures ou de conditions

d'utilisation incorrectes, et ils peuvent être évités en prenant

les précautions nécessaires indiquées ci-dessous :

Maintenez une prise ferme sur l'outil électroportatif et

positionnez votre bras et le reste de votre corps de

façon à vous permettre de résister aux forces de

rebond. Utilisez toujours la poignée auxiliaire, quand

elle vous a été fournie, pour un contrôle maximum du

rebond ou de la réaction de couple qui se produit

pendant la mise en marche de l'outil. L'utilisateur peut

contrôler les réactions de couple ou les forces de rebond en

prenant les précautions nécessaires.

Ne placez jamais votre main à proximité de l'accessoire

en mouvement. L'accessoire risquerait de rebondir sur

votre main.

Ne vous placez jamais dans la zone où l'outil

électroportatif se dirigerait si un rebond se produisait.

L'effet de rebond projetterait l'outil dans la direction

opposée à celle du mouvement de la meule à l'emplacement

de l'accrochage.

Faites particulièrement attention quand vous travaillez

des coins ou des arêtes tranchantes, etc. Évitez de faire

rebondir ou d'accrocher l'accessoire. Les coins, les arêtes

tranchantes et les rebondissements ont tendance à faire

accrocher l'accessoire en mouvement et à entraîner une

perte de contrôle ou un rebond.

Ne fixez pas une lame à sculpter le bois de chaîne

coupante ou une lame de scie dentée sur l'outil. De telles

lames causent fréquemment des rebonds et des pertes de

contrôle.

Avertissements spécifiques à la sécurité des

opérations de rectification et de tronçonnage

à la meule :

N'utilisez que des types de meules qui sont

recommandées pour votre outil électroportatif et que

des protecteurs conçus pour la meule sélectionnée. Les

meules pour lesquelles l'outil n'a pas été conçu ne peuvent

pas être adéquatement protégées et sont par conséquent

dangereuses.

La surface de meulage des meules déprimées au centre

doit être montée au-dessous du plan de la lèvre de

protection. Une meule montée de façon incorrecte qui

dépasserait à travers le plan de la lèvre de protection ne

peut pas être protégée de façon adéquate.

Le protecteur doit être fermement fixé à l'outil

électroportatif et positionné pour un maximum de

sécurité en s'arrangeant pour que la plus petite portion

possible de meule exposée soit tournée vers

l'utilisateur. Le protecteur aide à protéger l'utilisateur

contre des fragments d'une meule cassée et contre un

contact accidentel avec la meule.

Les meules ne doivent être utilisées que pour des

opérations pour lesquelles elles ont été conçues. Par

exemple : ne meulez pas avec le côté de la meule à

tronçonner. Les meules à tronçonner sont conçues pour

une rectification périphérique et l'application de forces

latérales à ces meules peuvent les faire éclater.

Utilisez toujours des brides non endommagées d'une

taille et d'une forme qui conviennent à la meule

sélectionnée. Les brides de meule appropriées soutiennent

la meule, réduisant ainsi la possibilité que la meule se casse.

Les brides pour meules de tronçonnage peuvent être

différentes des brides pour d'autres types de meules.

N'utilisez pas de meules usées provenant d'outils

électroportatifs de plus grande taille. Une meule qui a été

conçue pour un outil électroportatif de grande taille n'est

pas compatible avec un outil plus petit qui tourne à une plus

grande vitesse, et elle risque d'éclater si elle est posée sur ce

dernier.

Avertissements supplémentaires spécifiques à

la sécurité des opérations de tronçonnage

à la meule abrasive :

Ne bloquez pas la meule à tronçonner et n'appliquez pas

une pression excessive sur celle-ci. Ne tentez pas de

réaliser une coupe d'une profondeur excessive. La

surcharge de la meule augmente sa susceptibilité à la

torsion et au blocage pendant la coupe et la possibilité d'un

effet de rebond ou d'une cassure de la meule.

Ne positionnez pas votre corps de façon à ce qu'il soit

aligné avec la meule pivotante et derrière celle-ci. Quand

la meule, à l'emplacement de l'opération, se déplace dans la

direction opposée à celle de votre corps, le rebond potentiel

risque de projeter la meule en mouvement ainsi que l'outil

électroportatif directement sur vous.

Quand la meule se coince, ou quand vous interrompez

une coupe pour une raison quelconque, mettez l'outil

électroportatif à l'arrêt et tenez-le sans bouger jusqu'à

ce que la meule s'arrête complètement. N'essayez

jamais de retirer la meule de tronçonnage au milieu

d'une coupe tant que la meule tourne toujours; cela

risquerait de provoquer un effet de rebond. Trouvez la

cause du coinçage de la meule et prenez les mesures

nécessaires pour y remédier.

Ne recommencez pas votre opération de coupe en

plaçant l'outil directement dans la pièce. Permettez à la

meule d'atteindre sa vitesse optimale avant de la

réintroduire prudemment dans la pièce. Si vous remettez

l'outil en marche directement dans la pièce, la meule risque

de se bloquer, de « grimper » sur la pièce ou de faire un

rebond.

-33-

Soutenez les panneaux ou toute pièce surdimensionnée

afin de réduire le plus possible le risque de pincement ou

de rebond de la meule. Les pièces de grande taille ont

tendance à fléchir sous leur propre poids. Des supports

doivent être placés sous la pièce à proximité de la ligne de

coupe et près du bord de la pièce des deux côtés de la

meule.

Faites particulièrement attention quand vous exécutez

une coupe « en poche » dans des murs déjà en place ou

dans d'autres endroits cachés. Il se peut que la meule

saillante coupe des tuyaux de gaz, des conduites d'eau, des

fils électriques ou des objets qui risquent d'entraîner un

rebond.

N'utilisez pas de meules abrasives de type 1 conçues

pour le meulage droit.

N'essayez pas de couper des feuilles de métal ou des

pièces de grande taille avec cette machine, car elle n'a

pas été conçue pour servir de machine réservée au

tronçonnage.

Avertissements spécifiques à la sécurité des

opérations de ponçage :

N'utilisez pas de papier à disque de ponçage

surdimensionné. Suivez les recommandations du

fabricant quand vous choisissez votre papier de

ponçage. Un papier de ponçage trop grand qui dépasse du

patin de ponçage représente un danger de lacération et

peut entraîner un blocage, une déchirure du disque ou un

rebond.

Avertissements spécifiques à la sécurité des

opérations de brossage métallique :

Soyez conscient du fait que la brosse éjecte des soies

métalliques pendant son opération normale. Ne

surchargez pas les fils métalliques en appliquant une

charge excessive sur la brosse. Les soies métalliques

peuvent facilement pénétrer dans des vêtements légers

et/ou dans la peau.

Bien qu'il soit recommandé d'utiliser un protecteur pour

le brossage métallique, ne laissez pas la meule ou la

brosse métallique interférer avec le protecteur. Le

diamètre de la meule ou de la brosse métallique risque

d'augmenter à cause de la charge de travail et des forces

centrifuges.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu

pour le C.A. tomberont probablement en panne et risquent

de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile et

de graisse. On ne pas maîtriser un outil électroportatif en

toute sécurité quand on a les mains glissantes.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention de

n’en démonter aucune pièce car il est toujours possible

de mal remonter ou de pincer les fils internes ou de

remonter incorrectement les ressorts de rappel des

capots de protection. Certains agents de nettoyage tels

que l’essence, le tétrachlorure de carbone, l’ammoniaque,

etc. risquent d’abîmer les plastiques.

N’utilisez pas d’aspirateur ou d’autre système de

ramassage de la poussière lorsque vous coupez du

métal. Des étincelles provenant de la coupe du métal

pourraient causer l’inflammation des poussières ainsi

ramassées.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres travaux du

bâtiment peuvent créer des poussières contenant des

produits chimiques qui sont des causes reconnues de

cancer, de malformation congénitale ou d’autres

problèmes reproductifs. Ces produits chimiques sont,

par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du ciment

et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler dans

un lieu bien ventilé et porter un équipement de sécurité

approprié tel que certains masques à poussière conçus

spécialement pour filtrer les particules microscopiques.

Avertissements supplémentaires concernant la sécurité

-34-

Symboles

Symbole Désignation / Explication

V Volts (voltage)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Seconds (temps)

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc.,

par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus

élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

Symbole d'avertissement (Alerte l'utilisateur aux messages d'avertissement)

-35-

Symboles (suite)

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les

étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous

permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Alerte l’utilisateur pour porter une protection respiratoire

Alerte l’utilisateur pour porter des protecteurs d’oreilles

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation selon les normes des États-Unis et du

Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing

Services selon les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines

NOM.

Désigne le programme de recyclage des piles Li-ion.

-36-

Description fonctionnelle et spécifications

Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage,

ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le

risque d'une mise en marche accidentelle de l'outil.

Meuleuses d’angles avec interrupteur coulissant

GWS18V-45C

Meule

Protecteur

de meule

Protège-main

(accessoire en option)

Poignée latérale

antivibrations

Blocage de

l’arbre

FIG. 1

Interrupteur

coulissant

Bouton de

déclenchem

ent du bloc-

piles

Compartiment du

module de connectivité

Bloc-piles

Levier de

relâchement

du dispositif de

protection

Bloc-piles/chargeurs

Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil.

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

La vitesse nominale de l’accessoire doit être égale ou supérieure à celle de l’outil. Il ne faut pas dépasser le diamètre

de meule recommandé.

REMARQUE : ces accessoires ne sont pas recom mandés pour emploi avec des meules en coupe de Type 11.

Écrou à fixation

rapide

-37-

Description fonctionnelle et spécifications

Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage,

ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le

risque d'une mise en marche accidentelle de l'outil.

Meuleuses d’angles avec interrupteur à palette GWS18V-45PC

Meule

Protecteur

de meule

Protège-main

(accessoire en option)

Poignée latérale

antivibrations

Blocage de

l’arbre

FIG. 2

Interrupteur à

palette

Levier de désactivation de

l’interrupteur de verrouillage

en position d’arrêt

Bouton de

déclenchement du

bloc-piles

Compartiment du module

de connectivité

Bloc-piles

Levier de

relâchement

du dispositif de

protection

Bloc-piles/chargeurs

Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil.

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

La vitesse nominale de l’accessoire doit être égale ou supérieure à celle de l’outil. Il ne faut pas dépasser le diamètre

de meule recommandé.

REMARQUE : ces accessoires ne sont pas recom mandés pour emploi avec des meules en coupe de Type 11.

Écrou à fixation

rapide

-38-

Numéro de modèle GWS18V-45C GWS18V-45PC

Piles 18 V (série Bosch) 18 V (série Bosch)

Vitesse nominale n 9,000/min n 9,000/min

Interrupteur Coulissant Palette

Frein pour rotation excentrée

Inclus Inclus

Module d’outil de connectivité

En option En option

Filet d'arbre 5/8"-11 UNC 5/8"-11 UNC

Longueur max. de la broche 9/16" (14,3 mm) 9/16" (14,3 mm)

⌀ max. de la meule de type 27

4 1/2" - 5" (115mm - 125mm)

4 1/2" (115 mm)

Épaisseur de la meule de type 27

1/8" - 1/4" (3mm - 6mm) 1/8" - 1/4" (3mm - 6mm)

⌀

max. du disque de coupe de type 41/1A, 27A

4 1/2" - 5" (115mm - 125mm)

4 1/2" (115 mm)

⌀ max. du disque à volets abrasifs

4 1/2"

- 5" (115mm - 125mm)

4 1/2" (115 mm)

⌀ max. du disque de ponçage

4 1/2"

- 5" (115mm - 125mm)

4 1/2" (115 mm)

⌀ max. de la brosse métallique circulaire

4" - 4 1/2" (102mm - 115mm) 4" - 4 1/2" (102mm - 115mm)

⌀ max. de la brosse en coupe métallique 3" (76 mm) 3" (76 mm)

Description fonctionnelle et spécifications

Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage,

ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le

risque d'une mise en marche accidentelle de l'outil.

Insertion et retrait du bloc-piles

Cet outil est pourvu d’un mécanisme de protection contre

les remises en marche automatiques. Cette fonction

contribue à empêcher les démarrages accidentels après

une coupure de courant, p. ex. si le bloc-piles a été retiré

avec l’interrupteur verrouillé en position de marche. Pour

redémarrer l’outil, faites glisser l’interrupteur coulissant

pour le mettre en position d’arrêt (off), puis remettez-le en

position de marche (on).

Assurez-vous que l’interrupteur coulissant dans en position

d’arrêt (off) avant d’insérer ou de retirer le bloc-piles. (Fig.

1). Pour insérer le bloc-piles, faites-le glisser dans le boîtier

jusqu’à ce qu’il se verrouille en place.

Votre outil est muni d’un loquet de verrouillage secondaire

qui empêche le bloc-piles de se séparer complètement de

la poignée et de tomber au cas où il viendrait à se

décrocher à cause des vibrations.

Pour retirer le bloc-piles, appuyez sur le bouton de

déclenchement du bloc-piles et faites glisser le bloc-piles

vers l’avant.

Appuyez une fois de plus sur le bouton de déclenchement

du bloc-piles et faites glisser le bloc-piles jusqu’à ce qu’il

sorte complètement du bâti de l’outil (Fig. 3).

Fig. 3

Assemblage

Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage,

ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le

risque d'une mise en marche accidentelle de l'outil.

-39-

Assemblage

Installation du protecteur

de meule

Le protecteur de

meule doit être

attaché en cas d’utilisation de disques de coupe ou de

meules abrasives. Veillez à ce que le protecteur de meule

soit toujours placé entre votre ouvrage et vous pendant les

opérations de coupe ou de meulage.

Fixation du protecteur de meule : Déconnectez le bloc-

piles de l’outil.

Appuyez sur le levier de dégagement (Fig. 4) et placez le

protecteur de meule sur la bride de fixation du protecteur

jusqu’à ce que les clés du protecteur soient alignés sur les

encoches du collier de la broche (Fig. 4A).

Appuyez sur le protecteur contre la bride de fixation du

protecteur jusqu’à ce que l’épaulement du protecteur

repose contre la bride de fixation de l’outil et faites tourner

le protecteur jusqu’à ce que vous entendiez clairement un

déclic indiquant son enclenchement.

Ajustez la position du protecteur en fonction des besoins

de votre activité. Pour ce faire, appuyez sur le levier de

dégagement en le poussant vers le haut, et faites tourner le

protecteur jusqu’à ce que vous entendiez un déclic

indiquant qu’il est bien en place, puis ajustez suivant les

besoins.

• Ajustez toujours le protecteur de telle façon que toutes

les trois cames rouges du levier de dégagement soient

enclenchées dans les encoches correspondantes du

protecteur (Fig. 4B).

• Ajustez le protecteur de telle façon que les étincelles

pouvant être produites par la coupe ou le meulage ne

puissent pas être projetées vers l'opérateur.

• Le protecteur ne doit pouvoir tourner que si le levier de

dégagement est actionné ! Sinon, l’outil ne pourra être

utilisé dans aucune circonstance et devra être apporté à

un agent du service après-vente.

Remarque : Les clés d’encodage sur le protecteur assurent

que seulement un protecteur compatible avec l’outil pourra

être installé.

Retrait du protecteur : Appuyez sur le levier de

dégagement, faites tourner le protecteur jusqu’à ce que

les clés sur le protecteur soient alignées sur les encoches

sur la bride de fixation pour le montage du protecteur et

soulevez le protecteur pour le détacher de la bride de

fixation (Fig. 4).

Poignée latérale antivibrations

La poignée latérale sert à contrôler et à équilibrer l'outil. La

poignée doit être vissée dans le boîtier avant, d'un côté ou

de l'autre de l'outil, selon les préférences personnelles et

pour le confort de l'utilisateur. Utilisez la poignée latérale

pour un contrôle sûr et une opération plus facile (Fig. 1).

Protège-main en option

(accessoire en option)

Le protège-main doit être utilisé avec les disques d'appui, les

disques de ponçage et les brosses métalliques pour garder

les doigts et les mains à distance de la surface de la pièce,

des bords tranchants, des barbes et des débris. Quand

vous utilisez l'accessoire protège-main disponible en

option, insérez la poignée latérale dans l'orifice présent sur

le protège-main, puis vissez-la dans le boîtier (Fig. 1).

Assurez-vous que le protège-main est positionné entre la

main et le disque d'appui, le disque de ponçage ou la

brosse métallique.

Fig. 4

Bride de

fixation du

protecteur

Clés

Levier de

relâchement

du dispositif

de protection

-40-

Écrou à fixation rapide

Utilisez l’écrou à fixation rapide pour sécuriser le disque

de meulage/coupe sans avoir besoin d’outils

supplémentaires. Utilisez seulement l’écrou à fixation

rapide pour les disques de meulage/coupe jusqu’à un

diamètre de 4 ½ po.

• L’écrou à fixation rapide ne peut être utilisé que

pour des disques de meulage/coupe.

• Utilisez seulement des écrous à fixation rapide qui

sont en bon état de fonctionnement et qui ne sont

pas endommagés.

• Lorsque vous vissez, assurez-vous que le côté

imprimé de l’écrou à fixation rapide n’est pas face

au disque de meulage.

Appuyez sur le bouton de

verrouillage de la broche

pour verrouiller la broche

de meulage. Pour serrer

l’écrou à fixation rapide,

repliez la barre vers le haut

et faites tourner l’écrou à

fixation rapide fermement

dans le sens des aiguilles

d’une montre. Puis repliez la

barre vers le bas pour

sécuriser l’écrou à fixation

rapide. Il ne suffit pas de

serrer le disque contre le

bord.

Un écrou à fixation rapide

non endommagé qui est

sécurisé correctement peut

être retiré à la main. Pour ce

faire, repliez la barre vers le

haut et faites tourner

fermement dans le sens

contraire des aiguilles d’une

montre l’écrou à fixation

rapide, Fig. 8. Si l’écrou à

fixation rapide est coincé,

ne tentez pas de le

desserrer avec un outil –

utilisez toujours une clé

tricoise à deux broches.

N'utilisez que des

accessoires dont

la vitesse de fonctionnement maximale est au moins

égale à la vitesse maximale indiquée sur l'outil

électrique. Cette vitesse est basée sur la robustesse de

la meule. Elle n’est pas censée indiquer la meilleure

vitesse ou la vitesse de fonctionnement la plus efficace.

Ne dépassez pas la vitesse maximum pour un

fonctionnement en toute sécurité.

Assemblage

-41-

Écrou de blocage et bride d'appui

Votre outil est équipé d’un arbre fileté sur lequel se

montent les ac cessoires. Utilisez toujours l’écrou à

fixation rapide ou l’écrou de blocage BOSCH d’origine

(que vous pouvez acheter séparément), ainsi que la

bride d’appui, dont le filet a la même taille que celui de

l’arbre. La bride d’appui est fixée par une clavette à

l’arbre de sortie (Fig. 3). Si vous utilisez l’écrou de

blocage d’origine, assurez-vous toujours que l’écrou de

blocage est serré correctement au moyen de la clé

fournie.

Ensemble de meule à disque

Débranchez le bloc-piles de l'outil. Assurez-vous que le

protecteur de meule est en place pour la rectification.

Placez la BRIDE D'APPUI et la MEULE sur l'arbre. Vissez

l'écrou de blocage et serrez l'écrou à l'aide de la clé à

écrous de blocage fournie tout en retenant le blocage

d'arbre (Fig. 4).

POUR DÉPOSER : Inversez la procédure.

Ces accessoires ne sont pas recommandés pour emploi

avec des meules vissées.

En cas d’utilisation de meules rotatives :

Suivez les étapes 1 & 2, puis enfilez la meule

directement sur l’arbre sans utiliser les brides fournies.

RETRAIT : inversez la procédure.

Toutes les parties d’une meule rotative doivent être

couvertes par le rebord du dispositif de protection de la

meule (Fig. 4). Si la meule rotative dépasse du rebord du

dispositif de protection, n’utilisez pas cette meule car

cela signifie qu’elle est trop grande pour cet

agencement.

N’utilisez pas

d’accessoires qui

tournent de façon excentrique. L’outil vibrera

excessivement, ce qui pourrait causer une perte de

contrôle et l’éclatement de l’accessoire.

Écrou de

blocage

(facultatif)

Meule de

type 27

Bride

d'appui

Arbre

Meule de

type 27

Écrou à

fixation rapide

Arbre

Protecteur

de meule

type 27

Bride

d'appui

FIG. 4

Écrou de blocage

(facultatif)

Assemblage

FIG. 4

Meule

rotative

Rebord du

dispositif de

protection

Ensemble de meule abrasive de

Type 41/1A et 27A

En utilisant le protecteur de meule de Type 41/1A

disponible en option, il est possible de réaliser des

coupes limitées sur de petites pièces telles que des

tubes en métal, des tuyaux ou des barres de béton armé.

N'essayez pas de couper des pièces ou des feuilles

métalliques de grande taille, car cet outil n'a pas été

conçu pour servir d'outil de coupe spécialisé.

Utilisez toujours

un protecteur de

meule de Type 41/1A pour les opérations de coupe.

Débranchez le bloc-piles de l'outil. Assurez-vous que le

protecteur de meule est en place avant une opération de

coupe.

Quand vous utilisez des meules montées, vissez la

GRANDE BRIDE D'APPUI sur l'arbre, puis placez la

MEULE sur celui-ci. Vissez l'écrou de blocage et serrez-

le au moyen de la clé à écrou de blocage fournie avec le

jeu d'adaptation, tout en retenant le blocage de l'arbre

(Fig. 7).

POUR DÉPOSER : Inversez la procédure.

Meules abrasives droites de

Type 41/1A

N'utilisez pas de

meules abrasives

de Type 41/1A conçues pour le meulage droit ou la

rectification des matrices. Cet outil n'a pas été conçu

pour être utilisé avec des meules abrasives droites ou

des meules à rectifier les matrices.

-42-

Protecteur de

meule type 41/1A

Arbre

Bride

d'appui

Meules

detronçonnage

de type 41/1A

Fig. 7

Écrou à

fixation

rapide

Tronçonnage

à la meule

type 27A

Écrou de blocage

(vendu

séparément)

Écrou de blocage

(vendu

séparément)

Assemblage

-43-

Ensemble d'accessoires

de ponçage

DISQUE D’APPUI

Avant d’attacher

un disque d’appui,

assurezvous que la vitesse maximale de rotation qu’il

peut atteindre, sans compromettre la sécurité de

fonctionnement, n’est pas inférieure à la vitesse en

marche libre figurant sur la plaquette em blématique

de l’outil.

La plupart des

travaux de

ponçage s’effectuent sans le protecteur. Remettez

toujours le pro tecteur en place sur l’outil avant de vous

en servir pour le meulage.

N’utilisez pas

l’écrou à fixation

rapide avec un coussinet de soutien pour les

accessoires de ponçage.

POSE DES DISQUES D’APPUI ET DE PONCAGE (vendu

séparément)

Débranchez le bloc-piles de l'outil.

Fixez le protège-main (Fig. 1). Tournez-le sur le dos

(arbre orienté vers le haut). Placez le disque d’appui en

caoutchouc sur l’arbre. Centrez le disque de ponçage sur

le disque d’appui. Introduisez l’écrou de blocage dans le

disque et vissez-le à fond sur l’arbre avec les doigts.

Enfoncez le blocage d'arbre, puis serrez le disque d'appui

solidement à l'aide de la clé à écrous de blocage (Fig. 8).

POUR DÉPOSER : Inversez la procédure.

Ensemble de brosse métallique

Avant d'installer une brosse métallique sur cet outil,

débranchez ce dernier de la prise de courant. Fixez le

protège-main (Fig. 1). Les brosses métalliques sont

équipées de leur propre centre fileté, et il suffit de les

visser sur l'arbre. Assurez-vous de les asseoir contre

l'épaulement avant de mettre l'outil en marche

(position ON).

POUR DÉPOSER : Inversez la procédure.

Ensemble de brosse métallique à

touret

Avant d'installer une brosse métallique à touret sur cet

outil, débranchez ce dernier de la prise de courant. Fixez

un protecteur de type 27 (Fig. 9). Les brosses

métalliques à touret sont équipées de leur propre centre

fileté, et il suffit de les visser sur l'arbre. Assurez-vous de

les asseoir contre l'épaulement avant de mettre l'outil en

marche (position ON).

POUR DÉPOSER : Inversez la procédure.

Disque de

ponçage

Disque

d’appui

Écrou de

blocage (vendu

séparément)

Brosse métallique

Arbre

FIG. 8

Assemblage

Arbre

Protecteur de

meule type 27

Brosse

métallique à

touret

FIG. 9

-44-

Assemblage

Accessoire d’extraction de la

poussière du béton pour

montage sur une meule de

surfaçage

Il n’est pas

possible d’utiliser

un protège-meule de type 27 pour toutes les

opérations de l’outil. Ne jetez pas ce dispositif de

protection si vous ne l’utilisez pas. Réinstallez toujours

le protège-meule avant de réaliser de nouvelles

opérations de meulage.

L ’ a c c e s s o i r e

d’extraction de la

poussière n’est pas un dispositif de protection. Ne

l’utilisez pas avec des meules abrasives à surface

agglomérée. L’accessoire d’extraction de la poussière

ne protégera peut-être pas l’opérateur en cas

d’éclatement de la meule.

INSTALLATION DE L’ACCESSOIRE D’EXTRACTION

DE LA POUSSIERE (FIG. 10)

1. Débranchez l’outil de sa source d’alimentation

électrique.

2. Positionnez l’accessoire approprié sur le col de l’arbre

avec l’orifice de dépoussiérage orienté dans le sens

opposé à celui du corps de l’outil.

3. Faites tourner l’accessoire de 90 degrés dans le sens

des aiguilles d’une montre, jusqu’à ce que vous

entendiez le déclic indiquant que le dispositif de

protection est bien en place.

4. Ajustez l’accessoire en appuyant sur le bouton de

libération du dispositif de protection et faites-le

tourner jusqu’à ce qu’il soit dans la position désirée.

5. Laissez le bouton de libération du protège-meule

revenir à sa place en faisant un déclic.

6. Placez la contre-bride sur l’arbre.

7. Placez la meule boisseau diamantée sur l’arbre et

alignez-la sur la bride.

8. Enfilez l’écrou de blocage sur l’arbre de façon que le

relief de l’écrou de blocage soit orienté face à

l’accessoire.

9. Serrez l’écrou de blocage avec la clé de serrage

d’écrous de blocage fournie tout en tenant fermement

le dispositif de verrouillage de l’arbre.

En cas d’utilisation de meules rotatives, suivez les étapes

1 à 5, puis enfilez la meule directement sur l’arbre sans

utiliser les brides fournies.

RETRAIT : inversez la procédure.

Arbre

ACCESSOIRE D’EXTRACTION DE

LA POUSSIÈRE DE BÉTON

Protège-

meule

Col de

l’arbre

FIG. 10

-45-

Assemblage

Montage du dispositif de

protection pour un outil de

coupe de maçonnerie

Il n’est pas

possible d’utiliser

un protège-meule de type 27 pour toutes les

opérations de l’outil. Ne jetez pas ce dispositif de

protection, même si vous ne l’utilisez pas. Réinstallez

toujours le protège-meule avant de réaliser de nouvelles

opérations de meulage.

Pour améliorer l’ergonomie de votre meuleuse lorsque

vous coupez de la maçonnerie, il convient de faire

tourner la boîte de vitesses par rapport à la position de

l’interrupteur étant donné que l’outil avait été assemblé à

l’usine.

ROTATION DE LA BOITE DE VITESSES (FIG. 11)

1. Débranchez l’outil de sa source d’alimentation

électrique.

2. Dévissez complètement les quatre vis entre le carter

de la boîte de vitesses et le corps du moteur.

3. Faites tourner le carter de la boîte de vitesse pour le

mettre dans l’orientation appropriée sans retirer le

moteur du carter.

Pour les modèles à interrupteur coulissant, faites

tourner le carter de la boîte de vitesses de 180

degrés dans le sens indiqué à la Fig. 12, de telle sorte

que l’interrupteur soit à 90 degrés de l’arbre.

4. Vissez et serrez les quatre vis que vous avez retirées.

5. La vis maintenant en place le levier de libération

rapide est plus longue que les autres vis. Cette vis

longue doit rester sur le levier de libération rapide

lorsque vous rattachez le carter de la boîte de

vitesses pour que le bouton de libération rapide

puisse fonctionner correctement.

6. Attachez le dispositif de protection approprié pour le

système de collecte de poussière avec le pied et

l’accessoire.

INSTALLATION D’UN DISPOSITIF DE

PROTECTION POUR UN OUTIL DE COUPE DE

MACONNERIE DE TyPE 1

1. Utilisez l’outil ajusté tel qu’illustré aux figures 11 et 12.

2. Débranchez l’outil de la source d’alimentation

électrique.

3. Dévissez la poigné latérale et retirez-la.

4. Faites glisser le dispositif de protection du système

d’extraction de la poussière sur le col de l’arbre.

FIG. 11

Interrupteur

coulissant

180

DEGRÉS

180

DEGRÉS

FIG. 12

Ressort

(x3)

Levier de

libération du

protecteur

-46-

Assemblage

5. Faites tourner l’accessoire jusqu’à ce que le support de

stabilisation et le trou pour la poignée latérale soient

alignés.

6. Vissez la poignée latérale de façon à assujettir le

support de stabilisation entre le logement de l’outil et

la poignée.

7. Ajustez le dispositif de protection en fonction de la

profondeur de coupe désirée.

RETRAIT : inversez la procédure.

INSTALLATION DE LA MEULE

DIAMANTEE SECHE (FIG. 13)

1. Placez la contre-bride sur l’arbre. Faites tourner la

bride jusqu’à ce qu’elle soit verrouillée avec la base de

l’arbre.

2. Placez la meule diamantée sèche sur l’arbre et alignez

le trou prévu pour l’arbre dans la meule abrasive sur

l’épaulement de la contre-bride.

3. Serrez l’écrou de blocage avec la clé de serrage

d’écrous de blocage fournie tout en tenant fermement

le dispositif de verrouillage de l’arbre.

RETRAIT : inversez la procédure.

FIG. 13

Arbre

Ecrou de blocage

Contre-bride

Meule

diamantée

sèche

Ecrou de

blocage

Contre-

bride

Arbre

Meule

diamantée

sèche

-47-

Installation du module de

connectivité GCy30-4 (vendue

séparément)

Pour réduire le

risque de blessure,

lisez les instructions d’utilisation qui sont jointes au

module de connectivité Bosch. Les instructions

d’utilisation pour le module de connectivité contiennent

des informations importantes qui ne sont pas couvertes

dans ce mode d’emploi.

Si le module de connectivité GCY30-4 n’est pas acheté

avec l'outil, ou si le remplacement du module ou des

piles devient nécessaire, veuillez suivre cette procédure

(voir Fig. 14) :

- En utilisant un tournevis à lame plate ou une pièce

de monnaie, retirez le couvercle A du côté de la

poignée en tournant d’un quart de tour dans le

sens contraire des aiguilles d’une montre (Fig. 14

ou 15).

- Si l’outil est déjà muni du module de connectivité,

retirez la pile B mais pas le module de

connectivité C.

- Si le module de connectivité est installé pour la

première fois, retirez le support de mise en place

en plastique D du compartiment du module de

connectivité et placez le module de connectivité C

dans le compartiment en respectant l'orientation

correcte (Fig. 15). Remarque : Rangez le support

de mise en place D en lieu sûr. Réinsérez le

support de mise en place si le module de

communications est retiré.

- Puis placez la nouvelle pile B sur le module de

connectivité avec la polarité « + » orientée vers le

haut (Fig. 14).

- Placez le couvercle A sur la pile et tournez d’un

quart de tour dans le sens des aiguilles d’une

montre pour verrouiller en utilisant un tournevis à

lame plate ou une pièce de monnaie.

Fig. 14

Fig. 15

Assemblage

-48-

Tenez l’outil à

deux mains à la

mise en marche car le couple du moteur peut

transmettre une certaine torsion.

Mettez l’outil en marche avant de le poser sur la pièce.

De même, sou levez-le avant d’en relâcher l’interrupteur.

Pour prolonger la durée de l’interrupteur, évitez de le

mettre sous tension et hors tension pendant que l’outil

est à l’oeuvre.

Interrupteur coulissant

(Fig. 16)

POUR METTRE L’OUTIL EN MARCHE, appuyez sur

l’arrière de l’interrupteur et faites-le glisser vers l’avant,

en direction du boîtier d’engrenages et dans la position

de marche (« ON »).

Pour verrouiller l’outil en position de marche (« LOCK-ON

»), après que l’opérateur a fait glisser l’interrupteur est

dans la position de marche, faites-le rouler vers l’avant.

POUR ARRÊTER L’OUTIL (« OFF »), appuyez sur la partie

arrière de l’interrupteur. Il s’agit d’un interrupteur à

ressort qui reviendra automatiquement dans la position

d’arrêt (« OFF »).

Interrupteur à palette

(Fig. 17)

L’interrupteur à palette est muni d’une fonction de

verrouillage en position d’arrêt qui empêche une mise en

marche accidentelle.

POUR METTRE L’OUTIL EN MARCHE (« ON »), poussez

l’interrupteur de déverrouillage vers l’avant afin de

relâcher l’interrupteur à palette, puis comprimez

l’interrupteur à palette.

POUR ARRÊTER L’OUTIL (« OFF »), relâchez la pression

sur l’interrupteur à palette. Il s’agit d’un interrupteur à

ressort qui reviendra automatiquement dans la position

d’arrêt (« OFF »).

OFF

FIG. 17

Interrupteur

coulissant

FIG. 16

Consignes de fonctionnement

-49-

Travaux de meulage

CHOIX DES MEULES

Avant d’utiliser

une meule,

assurez-vous que la vitesse maximale de rotation

qu’elle peut at teindre, sans compromettre la sécurité

de fonctionnement, n’est pas inférieure à la vitesse

en marche libre figurant sur la plaquette emblé -

matique de l’outil. Ne choisissez pas des meules de

diamètre supérieur à celui recommandé.

MEULES

Pour de meilleurs résultats, choisissez les meules

soigneusement. Les meules diffèrent de plusieurs

façons : granulométrie, composition, dureté, taille des

particules et structure. Le choix de la meule est dicté par

le type de travail à réaliser. Les meules sont

recommandées pour le meulage rapide de l’acier de

construction, des cordons de soudure prononcés, des

pièces d’acier coulé, de l’acier inoxydable et d’autres

métaux ferreux.

CONSEILS PRATIQUES

Vous aurez de meilleurs résultats si vous maîtrisez la

pression sur l’outil et maintenez l’angle d’inclinaison de la

meule entre 10 à 15° avec la pièce. L’outil sera difficile à

manœuvrer si vous travaillez avec la meule à plat. Par

contre, si la meule est trop fortement inclinée, la

pression est concentrée sur une petite surface causant la

brûlure de la pièce.

La pression

exagérée ou

soudaine sur la meule ralentira le meulage et

soumettra la meule à des contraintes dangereuses.

Lors du rodage d’une meule neuve, assurez-vous de

meuler en tirant l’outil vers l’arrière jusqu’à ce que l’arête

de la meule devienne arrondie. Les arêtes des meules

neuves sont vives et ont tendance à « mordre » ou à

trancher la pièce quand l’outil est poussé vers l’avant.

Travaux de coupe

COUPE DE METAUX

Un protège-meule de

type 1 n’est peut-être

pas inclus avec cet outil, mais il est indispensable de

s’en servir quand on utilise une molette. L’utilisation d’un

protège-meule de type 27 risque de ne pas fournir une

protection suffisante à l’opérateur en cas d’éclatement

d’une meule.

Avec cet outil, il est possible de couper des quantités

limitées de matériaux, comme des tubes, des canalisations

ou des barres d’armature. Lorsque vous coupez de tels

matériaux, travaillez à une vitesse modérée, adaptée au

matériau que vous êtes en train de couper. Lorsque vous

coupez des profilés et des barres à section carrée, il est

conseillé de commencer par la partie du matériau ayant la

section transversale la plus petite.

Prenez toujours les précautions nécessaires pour éviter les

chocs en retour.

1. Attendez que l’outil atteigne sa vitesse de

fonctionnement normale avant de le mettre en contact

avec la surface de travail.

2. L’outil doit toujours être utilisé de telle façon que les

étincelles soient dirigées dans le sens opposé à celui de

l’opérateur.

3. Appliquez le minimum de pression sur la surface de

travail de façon à permettre à l’outil de fonctionner à

grande vitesse. Plus la vitesse de l’outil sera élevée, plus

la coupe sera rapide.

4. N’exercez pas une pression latérale sur le disque de

coupe. N’inclinez pas l’outil et ne le faites pas osciller car

cela risquerait de faire éclater la roue (Fig. 18).

5. Retirez l’outil de la surface de travail avant de le mettre

hors tension. Attendez que l’outil ait cessé de tourner

complètement avant de le poser sur une surface

quelconque.

Consignes de fonctionnement

FIG. 18

-50-

Consignes de fonctionnement

COUPE DE MACONNERIE/BETON

Cette meule vous permet de couper des matériaux en

béton et en maçonnerie. Lorsque vous coupez de tels

matériaux, travaillez à une vitesse modérée, adaptée au

matériau que vous êtes en train de couper.

Prenez toujours les précautions nécessaires pour éviter

les chocs en retour.

Utilisez cet outil avec un système d’extraction de la

poussière et un équipement de protection personnelle

contre la poussière, comme un appareil respiratoire, un

masque antipoussière, etc. L’aspirateur employé pour

cette application doit être approuvé pour l’extraction de

poussière de maçonnerie et de béton. Bosch vend des

aspirateurs appropriés dans ce but.

Ne tirez jamais cet

outil vers l’arrière

car la lame pourrait sortir de sa trajectoire et se

détacherait du matériau, ce qui produirait un EFFET

DE REBOND.

1. Attendez que l’outil atteigne sa vitesse de

fonctionnement normale avant de le mettre en

contact avec la surface de travail.

2. En cas de coupe en plongée :

a. Inclinez l’outil vers l’avant de façon que la meule

soit alignée sur le trait de coupe, et tenez l’outil par

le corps de la meule et la poignée auxiliaire (Fig.

19).

b. Abaissez progressivement la partie arrière de l’outil

en utilisant l’extrémité avant du pied comme point

d’articulation.

c. Lorsque l’outil repose à plat sur la surface en train

d’être coupée, coupez vers l’avant jusqu’à ce que

vous ayez atteint le point final du trait de coupe.

3. Maintenez toujours un contact entre le pied du

dispositif de protection et l’ouvrage.

4. Faites glisser l’outil vers l’avant à une vitesse

modérée, adaptée au matériau en train d’être coupé.

Coupez toujours en direction de l’orifice d’extraction

de la poussière afin de maximiser l’extraction de

poussière et de réduire le risque d’effet de rebond

(Fig. 20).

5. Appliquez le minimum de pression sur la surface de

travail de façon à permettre à l’outil de fonctionner à

grande vitesse. Plus la vitesse de l’outil sera élevée,

plus la coupe sera rapide.

6. Retirez l’outil de la surface de travail avant de le

mettre hors tension. Attendez que l’outil ait cessé de

tourner complètement avant de le poser sur une

surface quelconque.

Suggestion : lorsque vous devez réaliser des coupes

profondes, il est préférable de couper le matériau en

plusieurs passes peu profondes. Aucune passe ne doit

dépasser la profondeur du segment de la meule. La

poussière de maçonnerie est abrasive, et elle risquerait

d’affaiblir et d’user l’adhérence du segment.

Lorsque vous coupez un matériau particulièrement dur,

p. ex. du béton avec une teneur en cailloux élevée, la

meule diamantée sèche risque de surchauffer et d’être

endommagée. Ceci est indiqué très clairement par les

étincelles circulaires produites par la rotation de la

meule diamantée sèche. Dans ce cas, interrompez

l’opération de coupe et laissez refroidir la roue

diamantée sèche pendant une brève période à la vitesse

maximum à vide.

Un ralentissement notable de la progression de

l’opération et la production d’étincelles circulaires

indiquent qu’une meule diamantée sèche est devenue

émoussée. Effectuez alors quelques brèves coupes dans

des matériaux abrasifs (p. ex., des briques) pour essayer

de réaffûter la meule.

SURFACAGE DU BETON

Utilisez cet outil avec un système d’extraction de la

poussière et un équipement de protection

personnelle, p. ex., appareil respiratoire, un masque

antipoussière, etc. L’aspirateur employé pour cette

application doit être approuvé pour l’extraction de

poussière de maçonnerie et de béton. Bosch vend des

aspirateurs appropriés dans ce but.

Les meules abrasives doivent être sélectionnées

soigneusement pour permettre l’utilisation la plus

efficace possible. Il existe des types de meules

FIG. 20

FIG

-51-

Consignes de fonctionnement

différents en fonction des matériaux qu’elles sont

conçues pour enlever et de leur niveau d’agressivité

quand elles enlèvent ces matériaux. La meule la plus

appropriée est choisie en fonction de l’application.

1. Attendez que l’outil atteigne sa vitesse de

fonctionnement normale avant de le mettre en

contact avec la surface de travail.

2. Tenez l’outil des deux mains et veillez à ce que la

meule diamantée repose à plat sur la surface de

travail.

3. Appliquez le minimum de pression sur la surface

de travail de façon à permettre à l’outil de

fonctionner à grande vitesse. Plus la vitesse de

l’outil sera élevée, plus le surfaçage sera rapide.

4. Déplacez continument l’outil à une vitesse modérée

pour éviter de faire des rayures sur la surface de

travail.

5. Éloignez l’outil de la surface de travail avant de le

mettre hors tension. Laissez l’outil s’arrêter de

tourner complètement avant de le poser sur une

surface quelconque.

Suggestion : pour effectuer une collecte optimale de

la poussière, tous les côtés du dispositif de protection

pour la collecte de poussière lors de l’opération de

surfaçage doivent rester en contact avec la surface, et

le dispositif de protection pour le surfaçage doit être

raccordé à un aspirateur. Une meule diamantée

émoussée peut être réaffûtée en surfaçant brièvement

un matériau abrasif (p. ex., du grès).

Travaux de ponçage

CHOIX DES DISQUES DE PONÇAGE

Les disques de ponçage sont fabriqués de particules

abrasives d’alumine extrêmement dures et coupantes,

fixées avec de la résine phénolique sur une robuste

armature en fibres, ce qui leur permet de résister aux gros

ponçages à haute vélocité. La granulométrie et

l’espacement des particules abrasives varient selon les

types de disques. Les disques à GRAIN OUVERT (type H)

sont employés pour le ponçage des matériaux tendres et

des surfaces peintes ou vernies. Les disques à GRAIN

SERRÉ (type K) servent au ponçage des surfaces en métal,

bois dur, pierre, marbre et autres matériaux dont le

traitement produit des particules fines.

Les disques de ponçage sont fabriqués de particules

abrasives allant du calibre 16 (très grossier) au calibre

180 (très fin). Vous obtiendrez de meilleurs résultats si

vous choisissez avec soin vos disques de ponçage. De

nombreux travaux nécessitent l’emploi de plusieurs

calibres de par ticules abrasives et, dans certains cas, vous

auriez intérêt à utiliser à la fois des disques à « grain

ouvert » et à « grain serré » pour achever plus rapidement

le travail. Voir les explications au tableau.

CONSEILS PRATIQUES

Pour obtenir de meilleurs résultats, inclinez la ponceuse à

disque à un angle de 10 à 15°, de sorte que la seule partie

du disque qui est en contact avec la pièce soit une bande

d’environ 2,5 cm de large depuis sa cir conférence.

Si le disque

(accessoire) est

maintenu à plat contre la pièce ou si son bord arrière

vient en contact avec elle, l’outil risque d’être projeté

violemment de côté.

La trop grande inclinaison de la ponceuse causera le

ponçage exagéré risquant de marquer, gouger et d’abîmer

la surface.

Guidez la ponceuse à disque en la déplaçant dans le sens

transversal. Ne vous attardez pas trop longtemps au même

endroit. Ne lui imprimez pas de mouvements circulaires car

elle laisserait des tourbillons. Effectuez un ponçage d’essai

sur une retaille avant d’entreprendre le travail.

Ne forcez pas et n'exercez pas de pression en ponçant.

Faites pression uniquement avec le poids de l'outil. Une

pression exagérée ralentit effectivement l'outil. Pour un

ponçage plus rapide, utilisez un disque à particules de gros

calibre.

Décapez la peinture gommée du métal à l’aide d’un disque à

« grain ouvert ». Poncez jusqu’à apparition d’étincelles,

puis arrêtez pour sub stituer un disque à « grain serré » et

décapez le reste de la peinture.

OPÉRATION : Refinition des surfaces en bois ou en

métal peint.

REMARQUES GRAIN

Pour décaper la peinture et aplanir les

irrégularités de surface.

Gros

16-24-30

Pour adoucir les surfaces ayant subi un

ponçage de dégrossissage.

Moyen

36-50-80

Pour enlever les égratignures laissées

par un ponçage antérieur.

Fin

100-120

Pour adoucir une surface avant la

peinture, le polissage ou le cirage.

Très Fin

150-180

-52-

Consignes de fonctionnement

PONÇAGE DU BOIS

Pour le ponçage du bois, le sens de déplacement du

disque à partir du point de contact doit être parallèle aux

fibres du bois autant que possible. L’abrasion rapide

causée par les disques et les égratignures spiralées qu’ils

produisent parfois sont les raisons pour lesquelles on

évite géné ralement de les utiliser pour la finition.

Les égratignures et les traces circulaires sont

généralement attribuables à l’emploi d’un disque à

particules de trop gros calibre. Quand vous aurez

substitué le disque à particules plus fines, effectuez des

passes trans versales croisant les lignes de ponçage

laissées antérieurement par le disque plus grossier.

PONÇAGE DES MÉTAUX

Avant de poncer la tôlerie d’une carrosserie d’automobile

ou d’un appareil ménager, nettoyez-la avec un solvant

ininflammable ou un nettoyeur commercial pour enlever

toute trace de cire ou de graisse. Si vous prenez cette

précaution, les disques de ponçage produiront une surface

plus douce et dureront davantage.

Pour les tâches plus exigentes, utilisez d’abord un disque

à particules de gros calibre. Servez-vous ensuite d’un

abrasif moyen pour enlever les égratignures. Pour

obtenir un fini bien lisse, employez un disque à par -

ticules fines.

Travaux à la brosse métallique

Les brosses métalliques servent à « nettoyer » l’acier de

construction, les pièces d’acier coulé, la tôle, la pierre et

le béton. Elles servent également à décaper la rouille, le

tartre et la peinture.

Évitez de faire

rebondir et de

heurter la brosse métallique, surtout en travaillant

des coins, des arêtes vives, etc. Ceci peut causer une

perte de contrôle et un rebond.

PRESSION DE BROSSAGE

1. Souvenez-vous : ce sont les pointes d’une brosse

métallique qui font le travail. N’appliquez qu’une

pression très légère sur la brosse de sorte que seules

les pointes des poils viennent en contact avec la

pièce.

2. Si vous appliquez une pression trop importante, les

poils seront surchargés, résultant en un balayage de la

pièce. Si ceci se prolonge, la durée de vie de la brosse

s’en trouvera écourtée à cause de la fatigue des poils.

3. Appliquez la brosse sur la pièce de manière à ce que

la plus grande partie possible de sa tranche soit en

contact total avec la pièce. Appliquer le côté ou le

bord de la brosse sur la pièce résulterait en une

cassure des poils et écourterait sa durée de vie.

BROSSE EN COUPE

CORRECT:

Les pointes

des poils font

le travail.

INCORRECT:

Pression

excessive

risquant de

briser les poils.

BROSSE MÉTALLIQUE CIRCULAIRE

CORRECT:

Les pointes

des poils font

le travail.

INCORRECT:

Pression

excessive

risquant de

briser les poils.

-53-

Attendez que

l’accessoire de la

meuleuse s’arrête complètement avant de poser

l’outil. L’action de freinage de cette meuleuse n’est

pas conçue pour servir de fonction de sécurité.

L’utilisation du dispositif de protection approprié

lorsque vous utilisez la meuleuse est votre meilleure

protection contre un contact accidentel avec un

accessoire en train de tourner. Un contact accidentel

avec un accessoire en train de tourner peut causer des

dommages matériels et/ou des blessures.

Assurez-vous que

vous connaissez

l’état de charge de votre pile. L’action de freinage

électrique n’est déclenchée QUE par le relâchement

de l’interrupteur à gâchette, et seulement dans un

outil pouvant être connecté à une source

d’alimentation électrique. En cas de perte

d’alimentation électrique en conséquence d’une pile

déchargée ou pour toute autre cause, le frein

électrique ne fonctionnera pas et le moteur ralentira

progressivement. Un arrêt inattendu peut causer des

dommages matériels et/ou des blessures.

Votre meuleuse est pourvue d’un frein électrique

automatique qui est conçu pour empêcher rapidement

l'accessoire de tourner après avoir relâché la gâchette.

Cette fonctionnalité améliore la productivité sur le lieu

de travail.

Le freinage commence dès que l’alimentation électrique

est désactivée. Le frein nécessite une pile chargée pour

pouvoir fonctionner. Le temps nécessaire pour causer

l’arrêt de l’accessoire dépendra, entre autres facteurs,

de l’accessoire utilisé et du nombre de mouvements

d’actionnement du frein. Le frein électrique de votre

meuleuse a été conçu pour être extrêmement fiable,

mais des circonstances inattendues telles que de la

contamination ou une défaillance de composants du

moteur pourraient empêcher le frein de fonctionner. Si

l'outil fonctionne mais que le frein n'arrête pas

systématiquement l'accessoire, n’utilisez PAS la

meuleuse et faites-la réparer par un centre de service

usine Bosch ou par un centre de réparation Bosch agréé.

Consignes de fonctionnement

-54-

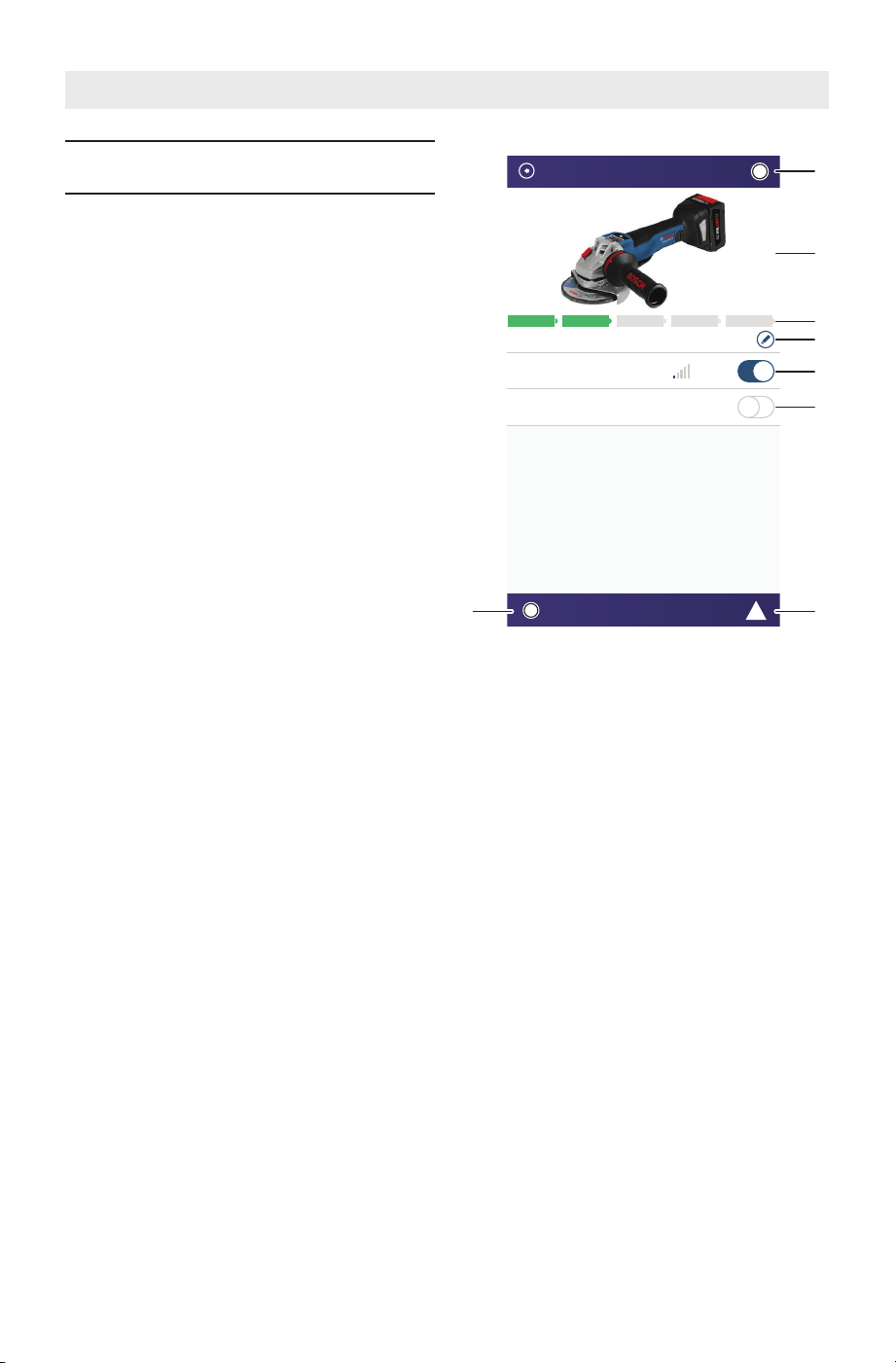

Utilisation de l’appli « Bosch

toolbox » (boîte à outils Bosch)

Lancez l'application «Bosch ToolBox» sur votre

appareil mobile et cliquez sur l'icône / la vignette

«Mes outils». Suivez les instructions de l'application

pour coupler l'outil avec l'appareil mobile.

Après avoir apparié votre outil avec un dispositif

mobile, vous pouvez ajuster certaines fonctions ou

vérifier le statut de l’outil électrique en utilisant l’appli

Bosch Toolbox.

A. Bouton Help (Aide) – appuyez sur ce bouton pour

afficher l’écran d’aide.

B. Photo Tool (Outil) – appuyez sur la photo pour

personnaliser la photographie de l’outil.

C. Statut de charge des piles de l’outil électrique –

le nombre de « piles » vertes indique le niveau de

charge estimé pour le bloc-piles.

D. Surnom de l’outil électrique – appuyez sur l’icône

« pencil » (crayon) pour personnaliser le surnom

de l’outil. Vous pouvez faire la même chose

lorsque vous changez la photo de l’outil.

E. Barre de statut de connexion – ici vous pouvez

voir la force de la connexion (signal) indiquée par

des barres verticales. Vous pouvez utiliser

l’interrupteur à bascule pour déconnecter l’outil de

votre dispositif mobile.

F. Interrupteur à bascule Factory Reset

(Réinitialisation usine) – vous pouvez réinitialiser

l’outil en réactivant les paramètres de réglage par

défaut qui avaient été fixés à l’usine.

G. Alertes Tool (Outil) – appuyez sur « alerts triangle

» (triangle d’alertes) pour afficher toutes les

alertes reçues par l’outil.

H. Bouton Info – affiche des informations sur l'outil

et ses spécifications.

Remarque: Vérifiez l'application «Bosch Toolbox» sur

votre appareil mobile pour la dernière version de

l'application et les mises à jour.

GWS18V-45PC

éconnecté

Réinitialiser aux valeurs usine

Consignes de fonctionnement

-55-

Entretien

REMARQUE : ces accessoires ne sont pas recommandés pour emploi avec des meules en coupe de Type 11.

Accessoires ou attachements

équipment standard accessoire en option

- Protecteur de meule Type 27

- Quick-clamping nut

- Bride d'appui

- Poignée latérale

- Clé de serrage

- Écrou de blocage

- Protecteur de meule Type 41/1A

- Protège-main

L’utilisation d’autres accessoires ou attachements non spécifiés dans ce mode

d’emploi pourrait être dangereuse.

Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de corrosion et de

détérioration.

Pour éviter les accidents, débranchez toujours l’outil et/ou le chargeur de la

source de courant avant de nettoyer.

Service

IL N’EXISTE À

L ’ I N T É R I E U R

AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE TENUE

PAR L’UTILISATEUR. L’entretien préventif exécuté

par des personnes non autorisés peut entraîner un

positionnement erroné des composants et des fils

internes, ce qui peut présenter de graves dangers.

Nous recommandons de confier toute intervention

d’entretien sur l’outil à un centre de service-usine Bosch ou

à un centre de service après-vente Bosch agréé. TECHNI -

CIENS : Débranchez l’outil et/ou le chargeur de la source

de courant avant d’entretenir.

Piles

Faire attention aux blocs-piles qui approchent la fin de

leur vie. Si vous remarquez une diminution dans les

performances de votre outil ou une durée de

fonctionnement réduite de manière significative entre

charges, il est temps de remplacer le bloc-piles. S’il n’est

pas remplacé, il se peut qu’il endommage le chargeur ou

que l’outil fonctionne incorrectement.

Graissage de l’outil

Votre outil Bosch a été graissé de manière appropriée et il

est prêt à l’usage.

Moteurs C.C.

Le moteur de votre outil a été conçu pour de nombreuses

heures d’utilisation fiable. Pour maintenir l’efficacité

maximale du moteur, nous recommandons de l’examiner

tous les six mois. Seul un moteur de remplacement Bosch

authentique, conçu spécialement pour votre outil, doit être

utilisé.

Nettoyage

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques qui

en contiennent.

Les prises d’air et les leviers de commutation doivent être

gardés propres et exempts de corps étrangers. Ne tentez

pas de nettoyer en insérant des objets pointus à travers

l’ouverture.

-56-

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de líquidos,

gases o polvos inflamables. Las herramientas mecánicas

generan chispas que pueden incendiar el polvo o los

vapores.

Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una

herramienta mecánica. Las distracciones pueden hacerle

perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes adaptadores

con herramientas mecánicas conectadas a tierra

(puestas a tierra). Los enchufes no modificados y los

tomacorrientes coincidentes reducirán el riesgo de

sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como tuberías,

radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del operador

se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o a

condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica, tirar

de ella o desenchufarla. Mantenga el cordón alejado del

calor, el aceite, los bordes afilados o las piezas móviles.

Los cordones dañados o enganchados aumentan el riesgo

de que se produzcan sacudidas eléctricas.

Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado para

uso a la intemperie. La utilización de un cordón adecuado

para uso a la intemperie reduce el riesgo de que se

produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica en

un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y use

el sentido común cuando esté utilizando una

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la influencia de

drogas, alcohol o medicamentos. Un momento de

“

”

(

)

(

)

Advertencias generales de seguridad para herramientas mecánicas

Símbolos de seguridad

Las deﬁniciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad.

Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a

usted de posibles peligros de lesiones corporales. Obedezca todos

los mensajes de seguridad que sigan a este símbolo para evitar

posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se evita, causará

la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita,

podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no se evita,

podría causar lesiones leves o moderadas.

-57-

distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como por

ejemplo una máscara antipolvo, calzado de seguridad

antideslizante, casco o protección de oídos, utilizado para

las condiciones apropiadas, reducirá las lesiones

corporales.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y / o al

paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas con

un dedo en el interruptor o encender herramientas

mecánicas que tengan el interruptor en la posición de

encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de

encender la herramienta mecánica. Una llave de tuerca o

de ajuste que se deje colocada en una pieza giratoria de la

herramienta mecánica podría causar lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni alhajas

holgadas. Mantenga el pelo, la ropa y los guantes

alejados de las piezas móviles. La ropa holgada, las

alhajas holgadas o el pelo largo pueden quedar atrapados

en las piezas móviles.

Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

asegúrese de que dichas instalaciones estén

conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

Uso y cuidado de las herramientas mecánicas

No fuerce la herramienta mecánica. Use la herramienta

mecánica correcta para la aplicación que desee

realizar. La herramienta mecánica correcta hará el trabajo

mejor y con más seguridad a la capacidad nominal para la

que fue diseñada.

No use la herramienta mecánica si el interruptor no la

enciende y apaga. Toda herramienta mecánica que no se

pueda controlar con el interruptor es peligrosa y debe ser

reparada.

Desconecte el enchufe de la fuente de energía y/o el

paquete de batería de la herramienta mecánica antes

de hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera del

alcance de los niños y no deje que personas que no

estén familiarizadas con la herramienta mecánica o con

estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de

usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe si

hay piezas móviles desalineadas o que se atoran, si hay

piezas rotas y si existe cualquier otra situación que

podría afectar el funcionamiento de la herramienta

mecánica. Si la herramienta mecánica está dañada,

haga que la reparen antes de usarla. Muchos accidentes

son causados por herramientas mecánicas mantenidas

deficientemente.

Mantenga las herramientas de corte afiladas y limpias.

Es menos probable que las herramientas de corte

mantenidas apropiadamente, con bordes de corte afilados,

se atoren, y dichas herramientas son más fáciles de

controlar.

Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de la

herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

Uso y cuidado de las herramientas alimentadas

por baterías

Recargue las baterías solamente con el cargador

especificado por el fabricante. Un cargador que es

adecuado para un tipo de paquete de batería puede crear

un riesgo de incendio cuando se utiliza con otro paquete de

batería.

Utilice las herramientas mecánicas solamente con

paquetes de batería designados específicamente. El

uso de cualquier otro paquete de batería puede crear un

riesgo de lesiones e incendio.

Cuando el paquete de batería no se esté usando,

manténgalo alejado de otros objetos metálicos, tales

como sujetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que pueden hacer

una conexión de un terminal a otro. Si se cortocircuitan

los terminales de la batería uno con otro, se pueden causar

quemaduras o un incendio.

En condiciones abusivas, es posible que se eyecte

líquido de la batería. Evite el contacto. Si se produce un

contacto accidental, enjuáguese con agua. Si el líquido

entra en contacto con los ojos, obtenga además ayuda

médica. El líquido que salga eyectado de la batería puede

causar irritación o quemaduras.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio de

un técnico de reparaciones calificado, utilizando

únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la herramienta

mecánica.

-58-

Advertencias de seguridad comunes para las

operaciones de amolado, lijado, cepillado con

cepillo de alambre y corte con ruedas

abrasivas:

Esta herramienta mecánica está diseñada para

funcionar como amoladora, lijadora, cepillo de alambre

o herramienta recortadora. Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones suministradas con esta herramienta

mecánica. Si no se siguen todas las instrucciones que se

indican a continuación, el resultado podría ser descargas

eléctricas, incendio y/o lesiones graves.

No se recomienda realizar operaciones tales como pulir

con esta herramienta eléctrica. Las operaciones para las

cuales la herramienta mecánica no fue diseñada pueden

crear un peligro y causar lesiones corporales.

No utilice accesorios que no estén diseñados y

recomendados específicamente por el fabricante de la

herramienta. Sólo porque el accesorio se pueda instalar

en su herramienta mecánica, eso no garantiza una

operación segura.

La velocidad nominal del accesorio debe ser al menos

igual a la velocidad marcada en la herramienta

mecánica. Los accesorios que funcionen más rápidamente

que su VELOCIDAD NOMINAL se pueden romper y salir

despedidos.

El diámetro exterior y el grosor de su accesorio deben

estar dentro de la capacidad nominal de su herramienta

mecánica. Los accesorios de tamaño incorrecto no se

pueden proteger ni controlar adecuadamente.

La montura roscada de los accesorios debe coincidir

con la rosca del husillo de la AMOLADORA. En el caso de

los accesorios montados por PESTAÑAS, el agujero del

accesorio para el eje portaherramienta debe encajar en

el diámetro ubicador de la PESTAÑA. Los accesorios que

no coincidan con los herrajes de montaje de la herramienta

eléctrica funcionarán desequilibrados, vibrarán

excesivamente y podrían causar pérdida de control.

No utilice un accesorio que esté dañado. Antes de cada

uso, inspeccione el accesorio, como por ejemplo las

ruedas abrasivas para comprobar si tienen picaduras y

grietas, la zapata de soporte para comprobar si tiene

grietas, desgarraduras o desgaste excesivo, y el cepillo

de alambre para comprobar si hay alambres flojos o

agrietados. Si la herramienta mecánica o el accesorio

se cae, realice una inspección para comprobar si se ha

dañado o instale un accesorio que no esté dañado.

Después de inspeccionar e instalar un accesorio,

posiciónese usted y posicione a las personas que estén

presentes alejados del plano del accesorio que gira y

haga funcionar la herramienta mecánicaa la máxima

velocidad sin carga durante un minuto. Normalmente,

los accesorios dañados seromperán en pedazos durante

este tiempo de prueba.

Utilice equipo de protección personal. Dependiendo de

la aplicación, use una careta, anteojos de seguridad o

lentes de seguridad. Según sea apropiado, use una

máscara antipolvo, protectores de la audición, guantes y

un delantal de taller capaz de detener pequeños

fragmentos de abrasivo o de la pieza de trabajo. La

protección de los ojos debe ser capaz de detener los

residuos que salgan despedidos al ser generados por

diversas operaciones. La máscara antipolvo o el respirador

debe ser capaz de filtrar las partículas generadas por la

operación que usted realice. La exposición prolongada a

ruido de alta intensidad puede causar pérdida de audición.

Mantenga a las personas presentes a una distancia

segura del área de trabajo. Toda persona que entre al

área de trabajo debe usar equipo de protección

personal. Los fragmentos de la pieza de trabajo o de un

accesorio roto pueden salir despedidos y causar lesiones

más allá del área inmediata de operación.

Agarre la herramienta mecánica solamente por las

superficies de agarre con aislamiento cuando realice

una operación en la que el accesorio de corte pueda

entrar en contacto con cables ocultos. Si un accesorio de

corte entra en contacto con un cable “con corriente”, eso

puede hacer que las partes metálicas de la herramienta

mecánica que estén al descubierto “lleven corriente” y

causen descargas eléctricas al operador.

No deje nunca la herramienta mecánica en ningún lugar

hasta que el accesorio se haya detenido por completo. El

accesorio que gira se puede enganchar en la superficie y

tirar de la herramienta mecánica hasta hacer que usted

pierda el control.

No haga funcionar la herramienta mecánica mientras la

lleva a su lado. El contacto accidental con el accesorio que

gira podría enganchar la ropa del operador y tirar del

accesorio hacia su cuerpo.

Limpie regularmente las aberturas de ventilación de la

herramienta mecánica. El ventilador del motor absorberá

el polvo al interior de la carcasa y la acumulación excesiva de

metal en polvo puede causar peligros eléctricos.

No utilice la herramienta mecánica cerca de materiales

inflamables. Las chispas podrían incendiar estos

materiales.

No utilice accesorios que requieran enfriadores líquidos.

La utilización de agua u otros enfriadores líquidos puede

causar electrocución o descargas eléctricas.

Retroceso y advertencias relacionadas

El retroceso es una reacción repentina a una rueda que gira,

una zapata de soporte, un cepillo o cualquier otro accesorio

que resulte pellizcado o enganchado. El pellizcamiento o el

enganche causan una parada rápida del accesorio que gira,

lo cual a su vez hace que la herramienta mecánica

descontrolada sea forzada en sentido opuesto al de rotación

del accesorio en el punto del atoramiento.

Advertencias de seguridad específicas para herramientas mecánicas

-59-

Por ejemplo, si la pieza de trabajo engancha o pellizca una

rueda abrasiva, el borde de la rueda que esté entrando en el

punto de pellizcamiento puede penetrar en la superficie del

material, haciendo que la rueda se salga del corte o

experimente retroceso. La rueda puede saltar hacia el

operador o alejándose de éste, dependiendo del sentido de

movimiento de dicha rueda en el punto de pellizcamiento.

Las ruedas abrasivas también se pueden romper en estas

condiciones.

El retroceso es el resultado de la utilización indebida de la

herramienta mecánica y/o de procedimientos o condiciones

de operación incorrectos, y se puede evitar tomando las

precauciones apropiadas que se indican a continuación.

Mantenga un agarre firme de la herramienta mecánica y

posicione el cuerpo y el brazo para permitir que usted

resista las fuerzas de retroceso. Utilice siempre el

mango auxiliar, si se suministra, para tener el máximo

control sobre el retroceso o la reacción de fuerza de

torsión durante el arranque. El operador puede controlar

las reacciones de fuerza de torsión o las fuerzas de

retroceso, si se toman las precauciones apropiadas.

No coloque nunca la mano cerca del accesorio que gira.

El accesorio puede experimentar retroceso sobre la mano.

No ubique el cuerpo en el área donde la herramienta

mecánica se moverá si se produce retroceso. El

retroceso propulsará la herramienta en sentido contrario al

del movimiento de la rueda en el punto de enganche.

Tenga cuidado especial cuando trabaje en esquinas,

bordes afilados, etc. Evite hacer rebotar y enganchar el

accesorio. Las esquinas, los bordes afilados o los rebotes

tienen tendencia a enganchar el accesorio que gira y causar

pérdida de control o retroceso.

No instale una hoja de cadena de sierra para tallar

madera ni una hoja con dientes de sierra. Dichas hojas

generan retroceso y pérdida de control frecuentes.

Advertencias de seguridad específicas para las

operaciones de amolado y corte con ruedas

abrasivas:

Utilice únicamente los tipos de rueda que estén

recomendados para su herramienta mecánica y el

protector específico diseñado para la rueda

seleccionada. Las ruedas para las cuales no se diseñó la

herramienta mecánica no pueden ser protegidas

adecuadamente y son inseguras.

La superficie de amolado de las ruedas con depresión en

el centro se debe montar de manera que esté debajo del

plano del reborde del protector. Una rueda montada

incorrectamente que sobresalga a través del plano del

reborde del protector no se puede proteger

adecuadamente.

El protector se debe instalar firmemente en la

herramienta mecánica y se debe posicionar de manera

que brinde la máxima seguridad, para que la cantidad de

rueda que esté expuesta hacia el operador sea mínima.

El protector ayuda a proteger al operador contra los

fragmentos de rueda rota y el contacto accidental con la

rueda.

Las ruedas se deben utilizar solamente para las

aplicaciones recomendadas. Por ejemplo: no amuele

con el lado de una rueda recortadora. Las ruedas

recortadoras abrasivas están diseñadas para realizar

amolado periférico; las fuerzas laterales aplicadas a estas

ruedas pueden hacer que se rompan en pedazos.

Utilice siempre pestañas de rueda no dañadas que

tengan el tamaño y la forma correctos para la rueda que

usted seleccione. Las pestañas de rueda apropiadas

soportan la rueda, con lo cual reducen la posibilidad de que

la rueda se rompa. Las pestañas para las ruedas

recortadoras pueden ser diferentes a las pestañas para las

ruedas de amolar.

No utilice ruedas desgastadas de herramientas

mecánicas más grandes. La rueda diseñada para una

herramienta mecánica más grande no es adecuada para la

velocidad más alta de una herramienta más pequeña y

puede reventar.

Advertencias de seguridad específicas para las

operaciones de corte con ruedas abrasivas:

No “atore” la rueda recortadora ni ejerza una presión

excesiva. No intente lograr una profundidad de corte

excesiva. Si se somete la rueda a una tensión excesiva, se

aumenta la carga y la susceptibilidad de la rueda a torcerse

o atorarse en el corte, así como la posibilidad de retroceso o

rotura de la rueda.

No posicione el cuerpo en línea con la rueda que gira ni

detrás de ella. Cuando la rueda, en el punto de operación,

se esté moviendo alejándose del cuerpo del operador, el

posible retroceso podría propulsar la rueda que gira y la

herramienta mecánica directamente hacia usted.

Cuando la rueda se esté atorando o cuando se

interrumpa un corte por cualquier motivo, apague la

herramienta mecánica y sujétela en posición inmóvil

hasta que la rueda se detenga por completo. No intente

nunca sacar del corte la rueda recortadora mientras

dicha rueda esté en movimiento, ya que si lo hace podría

ocurrir retroceso. Investigue la causa del atoramiento de la

rueda y tome medidas correctivas para eliminar dicha

causa.

No reinicie la operación de corte en la pieza de trabajo.

Deje que la rueda alcance su velocidad máxima y reentre

cuidadosamente en el corte. La rueda se puede atorar,

desviar o experimentar retroceso si la herramienta

mecánica es rearrancada en la pieza de trabajo.

Soporte los paneles o cualquier pieza de trabajo muy

grande para minimizar el riesgo de pellizcamiento y

retroceso de la rueda. Las piezas de trabajo grandes

tienden a combarse bajo su propio peso. Se deben colocar

soportes debajo de la pieza de trabajo cerca de la línea de

corte y cerca del borde de la pieza de trabajo a ambos lados

de la rueda.

Tenga precaución adicional cuando haga un “corte de

bolsillo” en paredes existentes u otras áreas ciegas. La

rueda que sobresale podría cortar tuberías de gas o agua,

cables eléctricos y objetos que pueden causar retroceso.

-60-

No utilice ruedas abrasivas de tipo 1 diseñadas para

amoladoras rectas.

No intente cortar material grande ni chapas de metal, ya

que esta máquina no está diseñada para ser una

máquina recortadora dedicada.

Advertencias de seguridad específicas para las

operaciones de lijado:

No utilice papel de disco de lijar excesivamente grande.

Siga las recomendaciones del fabricante cuando

seleccione el papel de lija. El papel de lija más grande que

sobresale de la zapata de lijar presenta un peligro de

laceraciones y puede causar enganche, desgarradura del

disco o retroceso.

Advertencias de seguridad para las

operaciones con cepillo de alambre:

Tenga presente que el cepillo lanza cerdas de alambre

incluso durante la operación ordinaria. No someta los

alambres a una tensión excesiva al aplicar una carga

excesiva al cepillo. Las cerdas de alambre pueden

penetrar fácilmente en la ropa ligera y/o la piel.

Si se recomienda utilizar un protector para realizar

operaciones con cepillo de alambre, no permita ninguna

interferencia de la rueda con rayos de alambre o el

cepillo de alambre con el protector. La rueda con rayos de

alambre o el cepillo de alambre se puede expandir en

diámetro debido a la carga de trabajo y las fuerzas

centrífugas.

Advertencias de seguridad adicionales

No use herramientas mecánicas con capacidad nominal

solamente para CA con una fuente de energía de CC.

Aunque pueda parecer que la herramienta funciona

correctamente, es probable que los componentes

eléctricos de la herramienta con capacidad nominal para

CA fallen y creen un peligro para el operador.

Mantenga los mangos secos, limpios y libres de aceite y

grasa. Las manos resbalosas no pueden controlar de modo

seguro la herramienta mecánica.

Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma estable.

Si se sujeta la pieza de trabajo con la mano o contra el

cuerpo, se crea una situación inestable que podría causar

pérdida de control.

Desarrolle un programa de mantenimiento periódico de

la herramienta. Cuando limpie una herramienta, tenga

cuidado de no desmontar ninguna de sus partes, ya que

los cables internos podrían reubicarse incorrectamente

o pellizcarse, o los resortes de retorno de los

protectores de seguridad podrían montarse

incorrectamente. Ciertos agentes de limpieza, tales como

gasolina, tetracloruro de carbono, amoníaco, etc., podrían

dañar las piezas de plástico.

No utilice sistemas de aspiración u otro sistema de

recolección de polvo al cortar metal. Las chispas

generadas al cortar metal pueden causar un incendio en el

colector.

Cierto polvo generado

por el lijado, aserrado,

amolado y taladrado mecánicos, y por otras actividades

de construcción, contiene agentes químicos que se

sabe que causan cáncer, defectos de nacimiento u

otros daños sobre la reproducción. Algunos ejemplos

de estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros productos

de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo de

trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

-61-

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y

aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con

más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie,

órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número

más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

Símbolo de advertencia (Alerta al usuario sobre mensajes de advertencia)

-62-

Símbolos (continuación)

TE:

mbo

má

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Alerta al usuario para que use protección respiratoria

Alerta al usuario para que use protección de la audición

Este símbolo indica que esta herramienta está catalogada por

Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta está catalogada por la

Canadian Standards Association.

Este símbolo indica que la Canadian Standards Association ha

catalogado esta herramienta indicando que cumple con las normas

estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta cumple con la norma

mexicana oficial (NOM).

Designa el programa de reciclaje de baterías de Li-ion.

-63-

Descripción funcional y especificaciones

Desconecte el paquete de batería de la herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar la herramienta accidentalmente.

Amoladoras angulares con interruptor deslizante

GWS18V-10C

Rueda de

amolar

Protector de

la muela

Protector de la mano

(vende por separado)

Mango lateral

de control de la

vibración

Cierre del

husillo

FIG. 1

Interruptor

deslizante

Botón de

liberación del

paquete de

baterías

Compartimento del

módulo de

conectividad

Paquete de

baterÍas

Palanca

de liberación

del protector

Paquetes de batería/Cargadores de baterías

Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.

La velocidad nominal del accesorio debe ser igual o mayor que la velocidad nominal de la herramienta. No exceda el

diámetro de rueda recomendado.

NOTA: No se recomienda para utilizarse con ruedas acopadas tipo 11.

Tuerca de

sujeción rápida

-64-

Paquetes de batería/Cargadores de baterías

Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.

La velocidad nominal del accesorio debe ser igual o mayor que la velocidad nominal de la herramienta. No exceda el

diámetro de rueda recomendado.

NOTA: No se recomienda para utilizarse con ruedas acopadas tipo 11.

Descripción funcional y especificaciones

Desconecte el paquete de batería de la herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar la herramienta accidentalmente.

Amoladoras angulares con interruptor de paleta GWS18V-45PC

Rueda de

amolar

Protector de

la muela

Protector de la mano

(vende por separado)

Mango lateral

de control de la

vibración

Cierre del

husillo

FIG. 2

Interruptor de

paleta

Palanca de liberación del

interruptor de "fijación en

apagado"

Botón de liberación

del paquete de

baterías

Compartimento del módulo

de conectividad

Paquete de

baterÍas

Palanca

de liberación

del protector

Tuerca de

sujeción rápida

-65-

Número de modelo GWS18V-45C GWS18V-45PC

Batería 18 V (Serie Bosch) 18 V (Serie Bosch)

Velocidad nominal n 9,000/min n 9,000/min

Interruptor

Deslizante Paleta

Freno de parada rápida del disco

Incluido Incluido

Módulo de conectividad para herramientas

Opcional Opcional

Rosca del husillo 5/8"-11 UNC 5/8"-11 UNC

Longitud máxima del husillo 9/16" (14,3 mm) 9/16" (14,3 mm)

⌀ máximo de la rueda de amolar Tipo 27

4 1/2"

- 5" (115mm - 125mm)

4 1/2"

- 5" (115mm - 125mm)

Grosor de la rueda de amolar Tipo 27

1/8" - 1/4" (3mm - 6mm) 1/8" - 1/4" (3mm - 6mm)

⌀

máximo de la rueda de corte Tipo 41/1A, 27A

4 1/2"

- 5" (115mm - 125mm)

4 1/2" (115 mm)

⌀ máximo del disco de aletas

4 1/2"

- 5" (115mm - 125mm)

4 1/2" (115 mm)

⌀ máximo del disco de lijar

4 1/2"

- 5" (115mm - 125mm)

4 1/2" (115 mm)

⌀ máximo de la rueda de alambre

4" - 4 1/2" (102mm - 115mm) 4" - 4 1/2" (102mm - 115mm)

⌀ máximo del cepillo acopado de alambre 3" (76 mm) 3" (76 mm)

Descripción funcional y especificaciones

Desconecte el paquete de batería de la herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar la herramienta accidentalmente.

Introducción y suelta del paquete

de baterías

Esta herramienta está equipada con “Protección

automática contra rearranques”. Esta característica

ayuda a prevenir los arranques accidentales después de

que se haya interrumpido la alimentación eléctrica, p.

ej., cuando la batería haya sido retirada con el

interruptor bloqueado en la posición de encendido. Para

reanudar el funcionamiento, ponga el interruptor

deslizante en la posición de apagado y de vuelta en la

posición de encendido para rearrancar la herramienta.

Asegúrese de que el interruptor deslizante esté en la

posición de apagado antes de insertar o retirar el

paquete de batería (Fig. 1). Para insertar el paquete de

batería, deslícelo hacia el interior de la carcasa hasta que

dicho paquete se bloquee en la posición correcta.

La herramienta está equipado con un pestillo de fijación

secundario para impedir que dicho paquete se caiga y

salga completamente del mango, en caso de que se

afloje debido a la vibración.

Para quitar el paquete de baterías, oprima el botón de

liberación del paquete de baterías y deslice dicho

paquete hacia delante.

Oprima de nuevo el botón de liberación del paquete de

baterías y deslice dicho paquete completamente hacia

afuera hasta sacarlo de la carcasa de la herramienta

(Fig. 3).

FIG. 3

Descripción funcional y especificaciones

Desconecte el paquete de batería de la herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar la herramienta accidentalmente.

-66-

Ensamblaje

Instalación del protector

de la rueda

Se debe instalar el

protector de la rueda

cuando se utilicen ruedas de amolar o cortar de disco.

Mantenga siempre el protector de la rueda entre usted y

la pieza de trabajo mientras esté amolando o cortando.

Para instalar el protector de la rueda: Desconecte el

paquete de batería de la herramienta.

Presione y mantenga presionada la palanca de liberación

(Fig. 4), y coloque el protector sobre la pestaña de

montaje del protector hasta que las chavetas del

protector se alineen con las muescas ubicadas en el

collarín del husillo (Fig. 4A).

Presione el protector sobre la pestaña de montaje del

protector hasta que el resalto del protector esté

asentado contra la pestaña de la herramienta y gire el

protector hasta que se pueda oír claramente que se

acopla.

Ajuste la posición del protector conforme a los requisitos

del proceso de trabajo. Para hacer esto, presione hacia

arriba la palanca de liberación, gire el protector hasta

que se acople con un clic en la posición correcta y luego

ajústelo según sea necesario.

• Ajuste siempre el protector de manera que las 3 levas

rojas de la palanca de liberación se acoplen en las

muescas correspondientes del protector (Fig. 4B).

• Ajuste el protector de manera que se impida la

generación de chispas en dirección hacia el operador.

• ¡El protector deberá girar solamente al accionar la

palanca de liberación! De lo contrario puede que no sea

posible seguir usando la herramienta en ninguna

circunstancia y haya que llevarla a un agente de servicio

posventa.

Nota: Las chavetas de codificación ubicadas en el

protector aseguran que solamente se pueda montar un

protector que sea compatible con el tipo de herramienta.

Para retirar el protector: Presione la palanca de

liberación, rote el protector hasta que las chavetas

ubicadas en el mismo se alineen con las muescas que se

encuentran en la pestaña de montaje del protector y

levante el protector hasta separarlo de la pestaña de

montaje del protector (Fig. 4).

FIG. 4

Pestaña de

montaje del

protector

Chavetas

Palanca

de liberación

del protector

-67-

Mango lateral de control de la

vibración

El mango lateral se utiliza para controlar y equilibrar la

herramienta. El mango se debe enroscar en la carcasa

delantera en cualquiera de los dos lados de la

herramienta, dependiendo de la preferencia personal y

la comodidad. Utilice el mango lateral para lograr un

control seguro y facilitar la operación (Fig. 1).

Protector de la mano opcional

(accesorio opcional)

El protector de la mano se debe utilizar con las zapatas

de soporte, los discos de lijar y los cepillos de alambre

para mantener los dedos y la mano alejados de la

superficie de trabajo, los bordes afilados, las rebabas y

los residuos. Cuando utilice el accesorio protector de la

mano opcional, inserte el mango lateral a través del

agujero ubicado en el protector y luego enrósquelo en la

carcasa (Fig. 1).

Asegúrese de que el protector de la mano esté

posicionado entre la mano y la zapata de soporte, el

disco de lijar o el cepillo de alambre.

Ensamblaje

Tuerca de sujeción rápida

Utilice la tuerca de sujeción rápida para asegurar el disco

de amolar/cortar sin necesidad de herramientas

adicionales. Utilice únicamente la tuerca de sujeción

rápida para discos de amolar/cortar de hasta un

diámetro máximo de 4 1/2 pulgadas.

• La tuerca de sujeción rápida se puede usar

solamente para discos de amolar o cortar.

• Utilice únicamente tuercas de sujeción rápida que

estén en buenas condiciones de funcionamiento y

no estén dañadas.

• Cuando enrosque, asegúrese de que el lado

impreso de la tuerca de sujeción rápida no esté

orientado hacia el disco de amolar.

Presione el botón de

fijación del husillo para fijar

el husillo de amolar. Para

apretar la tuerca de

sujeción rápida, doble hacia

arriba la barra y gire la

tuerca de sujeción rápida

firmemente en el sentido de

las agujas del reloj. Luego,

doble hacia abajo la barra

para asegurar la tuerca de

sujeción rápida. No es

suficiente apretar el disco a

lo largo del borde.

Una tuerca de sujeción

rápida asegurada

adecuadamente y sin daños

se puede quitar con la

mano. Para hacer esto,

doble hacia arriba la barra y

gire la tuerca de sujeción

rápida firmemente en

sentido contrario al de las

agujas del reloj, Fig. 8. Si la

tuerca de sujeción rápida

está atorada, no intente

aflojarla con una

herramienta. Utilice

siempre una llave de tuerca

ajustable de dos pasadores.

Utilice únicamente

accesorios con una

velocidad nominal máxima de funcionamiento seguro

que sea por lo menos igual a la velocidad máxima

marcada en la herramienta eléctrica. Esta velocidad se

basa en la resistencia de la rueda. No tiene como fin

implicar una velocidad de funcionamiento óptima o más

eficiente. No exceda la velocidad máxima de

funcionamiento seguro.

-68-

Tuerca de fijacion y pestaña

de soporte

La herramienta está equipada con un husillo roscado

para montar acce sorios. Utilice siempre la tuerca de

sujeción rápida suministrada o la tuerca de fijación

BOSCH original (que puede comprar por separado), y la

pestaña de soporte, que tiene el mismo tamaño de rosca

que el husillo. La pestaña de soporte está enchavetada al

eje de salida (Fig. 5). Si utiliza la tuerca de fijación

original, asegúrese siempre de que dicha tuerca se

apriete correctamente con la llave de tuerca

suministrada.

Ensamblaje de la rueda de

amolar de disco

Desconecte el paquete de baterías de la herramienta.

Asegúrese de que el protector de la muela esté colocado

en su sitio para amolar. Coloque la PESTAÑA DE

SOPORTE y la RUEDA DE AMOLAR en el husillo.

Enrosque la tuerca de fijación y apriétela usando la llave

de tuercas de fijación suministrada, a la vez que sujeta el

cierre del husillo hacia adentro (Fig. 5).

PARA DESMONTAR: Invierta el procedimiento.

No se recomienda para utilizarse con amolar

automontables.

Cuando utilice ruedas de instalación por giro:

Siga los pasos 1 y 2, y luego enrosque la rueda

directamente en el husillo sin utilizar las pestañas

suministradas.

PARA RETIRAR LA RUEDA: Invierta el procedimiento.

Todas las piezas de una rueda de instalación por giro

deben estar dentro del reborde del protector para

amolar (Fig. 6). Si la rueda de instalación por giro

sobresale del reborde del protector, no utilice esa

rueda, ya que no es compatible con esta amoladora.

No utilice accesorios

que funcionen

excéntricamente. La herramienta vibrará

excesivamente y podrá causar pérdida de control, y es

posible que el accesorio reviente.

Tuerca de

fijación

(vende por

separado)

Rueda de

amolar de

tipo 27

Pestaña

de soporte

Husillo

Rueda de

amolar de

27 tipo

Tuerca de

sujeción

rápida

Husillo

Protector

de la

muela

tipo 27

Pestaña

de soporte

FIG. 5

Tuerca de

fijación

(vende por

separado)

Ensamblaje

FIG. 6

Rueda de

instalación

por giro

Reborde del

protector

-69-

Ensamblaje

Ensamblaje de la rueda

abrasiva de Tipo 41/1A y 27A

Utilizando el protector de la muela Tipo 41/1A opcional,

es posible realizar corte limitado en material pequeño,

tal como tubos, tuberías o barras de refuerzo de metal.

No intente cortar material grande ni chapas de metal, ya

que esta herramienta no está diseñada para ser una

herramienta de corte dedicada.

Utilice siempre el

protector de Tipo

41/1A para cortar.

Desconecte el paquete de baterías de la herramienta.

Asegúrese de que el protector de la muela esté colocado

en su sitio para cortar.

Cuando utilice ruedas de montaje, enrosque la PESTAÑA

DE SOPORTE en el husillo y luego coloque la RUEDA en

el husillo. Enrosque la tuerca de fijación y apriétela

utilizando una llave de tuercas de fijación provista con el

juego de adaptador, a la vez que sujeta hacia dentro el

cierre del husillo (Fig. 7).

PARA DESMONTAR: Invierta el procedimiento.

Ruedas abrasivas de tipo 41/1A

para amoladoras rectas

No utilice ruedas

abrasivas de Tipo

41/1A diseñadas amoladoras rectas / de troquel.

Esta herramienta no está diseñada para utilizarse con

ruedas abrasivas de Tipo 41/1A para amoladoras

rectas / de troquel.

Protector de la

muela tipo 41/1A

(sold separately)

Husillo

Pestaña

de soporte

Rueda de corte

de tipo 41/1A

Fig. 7

Tuerca de

sujeción rápida

Rueda de corte

tipo 27A

Tuerca de fijación

(vende por separado)

Tuerca de fijación

(vende por separado)

Ensamblaje de los accesorios

de lijar

ZAPATA DE SOPORTE

Antes de colocar una

zapata de soporte,

asegúrese de que su velocidad máxima de

funcionamiento con seguridad no es superada por la

velocidad indicada en la placa del fabricante de la

herramienta.

El protector de la

muela no se puede

utilizar para la mayoría de las operaciones de lijado.

Reinstale siempre el protector de la muela cuando realice

la conversión a opera ciones de amolado.

No utilice la tuerca de

sujeción rápida con la

almohadilla de refuerzo para accesorios de lijar.

PARA INSTALAR LA ZAPATA DE SOPORTE y

EL DISCO DE LIJAR

Desconecte el paquete de baterías de la herramienta.

Instale el protector de la mano (Fig. 1). Apoye la

herramienta sobre su lado superior (husillo hacia

arriba). Coloque la zapata de soporte de caucho sobre el

eje del husillo. Centre el disco de lijar sobre la zapata de

soporte. Introduzca la tuerca de fijación a través del

disco y enrósquela en el husillo hasta donde pueda con

los dedos. Presione el cierre del husillo y luego apriete

firmemente la zapata de soporte con la llave de tuercas

de fijación (Fig. 8).

PARA DESMONTAR: Invierta el procedimiento.

Ensamblaje del cepillo de alambre

Antes de ensamblar el cepillo de alambre en esta

herramienta, desconéctela de la fuente de energía.

Instale el protector de la mano (Fig. 1). Los cepillos de

alambre están equipados con su propio cubo roscado;

simplemente enrosque dicho cubo en el husillo.

Asegúrese de que quede asentado contra el hombro

antes de “ENCENDER” la herramienta.

PARA DESMONTAR: Invierta el procedimiento.

Ensamblaje de la rueda con

rayos de alambre

Antes de ensamblar la rueda con rayos de alambre en

esta herramienta, desconéctela de la fuente de energía.

Instale el protector de tipo 27 (Fig. 3). Las ruedas con

rayos de alambre están equipadas con su propio cubo

roscado; simplemente enrosque dicho cubo en el

husillo. Asegúrese de que quede asentado contra el

hombro antes de “ENCENDER” la herramienta.

PARA DESMONTAR: Invierta el procedimiento.

-70-

Disco de

lijar

Zapata de

soporte

Tuerca

de fijación

(vende por

separado)

Cepillo

de alambre

Husillo

FIG. 8

Ensamblaje

Husillo

Protector

de la muela

tipo 27

De rueda con

rayos de

alambre

FIG. 9

-71-

Ensamblaje

Ensamblaje del aditamento

de extracción de polvo de

concreto para amolar y

acabar superficies

No se puede utilizar

un protector de la

rueda de amolar de tipo 27 para todas las

operaciones de la herramienta. No deseche el

protector cuando no lo esté usando. Reinstale siempre el

protector de la rueda cuando realice la conversión de

vuelta para operaciones de amolado.

El aditamento de

extracción de polvo

no es un protector. No lo utilice con ruedas abrasivas

adheridas. Es posible que el aditamento de extracción

de polvo no proteja al operador en el caso de que la

rueda reviente.

PARA INSTALAR EL ADITAMENTO DE EXTRACCION

DE POLVO DE CONCRETO (FIG. 10)

1. Desenchufe la herramienta de la fuente de

alimentación.

2. Posicione el aditamento apropiado en el cuello del

husillo con el puerto para polvo orientado de manera

que se aleje del cuerpo de la herramienta.

3. Rote el aditamento en el sentido de las agujas del reloj

90º hasta que el protector se acople con un clic en su

sitio.

4. Ajuste el aditamento presionando el botón de

liberación del protector y rótelo hasta la posición

deseada.

5. Deje que el botón de liberación del protector se

acople con un clic en su sitio.

6. Coloque la pestaña de refuerzo en el husillo.

7. Coloque la rueda acopada de diamante en el husillo y

alinéela con la pestaña.

8. Enrosque la tuerca de fijación en el husillo con el

relieve de la tuerca de fijación orientado hacia el

accesorio.

9. Apriete la tuerca de fijación con la llave para la tuerca

de fijación suministrada mientras sujeta el cierre del

husillo.

Cuando utilice ruedas de instalación por giro, siga los

pasos 1 - 5 y luego enrosque la rueda directamente en el

husillo sin utilizar las pestañas

suministradas.

PARA RETIRAR EL ADITAMENTO: Invierta el

procedimiento.

Husillo

ADITAMENTO DE EXTRACCIÓN

DE POLVO DE CONCRETO

Protector de

la rueda

Cuello del

husillo

FIG. 10

-72-

Ensamblaje

Ensamblaje del protector

para cortar mampostería

No se puede utilizar

un protector de la

rueda de tipo 27 para todas las operaciones de la

herramienta. No deseche el protector cuando no lo

esté usando. Reinstale siempre el protector de la rueda

cuando realice la conversión de vuelta para operaciones

de amolado.

Para mejorar la ergonomía de su amoladora cuando

corte mampostería, la caja de engranajes se debe rotar

respecto a la posición del interruptor con que la

herramienta se ensambló en la fábrica.

ROTE LA CAJA DE ENGRANAJES (FIG. 11)

1. Desenchufe la herramienta de la fuente de

alimentación.

2. Desenrosque completamente los cuatro tornillos

ubicados entre la caja de engranajes y el cuerpo del

motor.

3. Rote la caja de engranajes hasta la orientación

apropiada sin retirar el motor de la carcasa.

En el caso de los modelos con interruptor deslizante,

rote la caja de engranajes 180 grados en el sentido

indicado en la Fig. 12, para que el interruptor esté a

90 grados respecto al husillo.

4. Enrosque y apriete los cuatro tornillos que retiró

antes.

5. El tornillo que sujeta la palanca de liberación rápida es

más largo que los otros tornillos; este tornillo largo

debe permanecer con la palanca de liberación rápida

cuando se reinstale la caja de engranajes, para que el

botón de liberación rápida funcione apropiadamente.

6. Instale el protector de recolección de polvo apropiado

con el pie y el accesorio.

INSTALACION DEL PROTECTOR DE TIPO 1 PARA

CORTAR MAMPOSTERIA

1. Utilice la herramienta ajustada de la manera que se

muestra en las figuras 11 y 12.

2. Desenchufe la herramienta de la fuente de

alimentación.

3. Desenrosque y retire el mango lateral.

4. Deslice el protector de extracción de polvo sobre el

cuello del husillo.

5. Rote el aditamento hasta que el soporte de

estabilidad y el agujero para el mango lateral estén

alineados.

FIG. 11

Interruptor

deslizante

180

GRADOS

180

GRADOS

FIG. 12

Resorte

(x3)

Palanca de

libración del

protector

-73-

Ensamblaje

6. Enrosque el mango lateral para asegurar el soporte de

estabilidad entre la carcasa de la herramienta y el

mango.

7. Ajuste el protector a la profundidad de corte deseada.

PARA RETIRAR EL PROTECTOR: Invierta el

procedimiento.

INSTALACION DE LA RUEDA DE DIAMANTE PARA

CORTAR EN SECO (FIG. 13)

1. Coloque la pestaña de refuerzo en el husillo. Gire la

pestaña hasta que se bloquee con la base del husillo.

2. Coloque la rueda de diamante para cortar en seco en

el husillo y alinee el agujero para eje portaherramienta

de la rueda de amolar con el resalto de la pestaña de

refuerzo.

3. Apriete la tuerca de fijación con la llave para la tuerca

de fijación suministrada mientras sujeta el cierre del

husillo.

PARA RETIRAR LA RUEDA: Invierta el procedimiento.

FIG. 13

HUSILLO

tuerca de fijación

Pestaña de

refuerzo

Rueda de

diamante

para cortar

en seco

Tuerca de

fijación

Pestaña de

refuerzo

Husillo

Rueda de

diamante para

cortar en seco

-74-

Instalación del módulo de

conectividad (vendido por

separado)

Para reducir el riesgo

de lesiones, lea las

instrucciones de utilización incluidas con el módulo

de conectividad Bosch. Las instrucciones de utilización

del módulo de conectividad incluyen información

importante que no se cubre en este manual.

Si el módulo de conectividad no se compra con la

herramienta, o si se hace necesario reemplazar el

módulo o la batería, por favor, siga este procedimiento

(vea la Fig. 14):

- Utilizando un destornillador plano o una moneda,

retire la cubierta A del lado del mango, girándola

1/4 de vuelta en sentido contrario al de las agujas

del reloj (Fig. 14 o 15).

- Si la herramienta ya está equipada con el módulo

de conectividad, retire la batería B, pero no retire

el módulo de conectividad C.

- Si el módulo de conectividad se instala por primera

vez, retire el marcador de posición de plástico D

del compartimiento del módulo de conectividad y

coloque el módulo de conectividad C en el

compartimiento, prestando atención a la

orientación correcta (Fig. 15). Nota: Guarde el

marcador de posición D en un lugar seguro.

Reinserte de nuevo el marcador de posición si se

retira el módulo de comunicaciones.

- Seguidamente, coloque la batería nueva B en la

parte de arriba del módulo de conectividad con la

polaridad “+” orientada hacia arriba (Fig. 14).

- Coloque la cubierta A sobre la batería y gírela ¼ de

vuelta en el sentido de las agujas del reloj

utilizando un destornillador plano o una moneda.

Fig. 14

Fig. 15

Ensamblaje

Agarre la herramienta

con las dos manos

cuando arranque la herramienta, ya que el par de

fuerzas del motor puede hacer que la herramienta se

tuerza.

Arranque la herramienta antes de aplicarla a la pieza de

trabajo. Levante la herramienta de la pieza de trabajo

antes de soltar el interruptor. No encienda y apague la

herramienta con el interruptor mientras la herramienta

está sometida a carga; esto acortará enormemente la

vida del interruptor.

Interruptor deslizante (Fig. 16)

PARA ENCENDER LA HERRAMIENTA, presione la parte

trasera del interruptor y deslícela hacia delante, hacia la

caja de engranajes, y hasta la posición de ENCENDIDO.

PARA BLOQUEAR EL INTERRUPTOR EN LA POSICIÓN DE

“ENCENDIDO”, cuando el interruptor se haya deslizado

hasta la posición de “ENCENDIDO”, ruede el interruptor

hacia delante.

PARA APAGAR LA HERRAMIENTA, presione la parte

trasera del interruptor. El interruptor está accionado por

resorte y regresará automáticamente a la posición de

“APAGADO”.

Interruptor de paleta (Fig. 17)

El interruptor de paleta tiene una función de fijación en

apagado para ayudar a prevenir los arranques

accidentales.

PARA ENCENDER LA HERRAMIENTA, presione hacia

delante el interruptor de fijación en apagado para

desbloquear el interruptor de paleta y luego comprima el

interruptor de paleta.

PARA APAGAR LA HERRAMIENTA, reduzca la presión

sobre el interruptor de paleta. El interruptor está

accionado por resorte y regresará automáticamente a la

posición de “APAGADO”.

-75-

OFF

FIG. 17

Interruptor

deslizante

FIG. 16

Instrucciones de funcionamiento

-76-

Operación de amolado

SELECCION DE RUEDAS DE AMOLAR

Antes de utilizar una

rueda de amolar,

asegúrese de que su velocidad máxima de

funcionamiento con seguridad no es superada por la

velocidad indicada en la placa del fabri cante de la

amoladora. No exceda el diámetro de muela

recomendado.

RUEDAS DE AMOLAR DE DISCO

Las ruedas de amolar se deben seleccionar

cuidadosamente para utilizar la amoladora con una

eficiencia máxima. Las muelas varían en cuanto a tipo de

abrasivo, adhesivo, dureza, tamaño del grano y

estructura. El tipo correcto de rueda de amolar que se

debe utilizar es determinado por el trabajo. Utilice

ruedas de amolar de disco para realizar amolado rápido

de acero estructural, cordones de soldadura pesada y

piezas fundidas de acero, así como acero inoxidable y

otros metales ferrosos.

CONSEJOS PARA AMOLAR

El amolado eficiente se logra controlando la presión y

manteniendo un ángulo de 10˚ a 15˚ entre la muela y la

pieza de trabajo. Si la muela está en posición horizontal,

es difícil controlar la herramienta. Si el ángulo es

demasiado pronunciado, la presión se concentra en un

área pequeña, haciendo que la superficie de trabajo se

queme.

Una presión excesiva

o repentina sobre la

muela retrasará la acción de amolado y someterá a la

muela a un esfuerzo peligroso.

Al amolar con una muela nueva, asegúrese de amolar

mientras que tira de la herramienta hacia atrás hasta que

el borde de la muela quede redon deado. Las muelas

nuevas tienen esquinas afiladas que tienden a “mor der”

o cortar la pieza de trabajo al empujar hacia adelante.

Operación de corte

CORTE DE METAL

Es posible que no se

incluya un protector

de la rueda de tipo 1 con esta herramienta, pero

dicho protector se requiere cuando se utilice una

rueda de corte. Puede que cortar con un protector de la

rueda de tipo 27 no ofrezca al operador suficiente

protección en el caso de que la rueda reviente.

Con esta amoladora es posible realizar corte de material

pequeño limitado, como por ejemplo tubos, tuberías o

barras de refuerzo de metal. Cuando corte, trabaje con

una velocidad de avance moderada, adaptada al material

que se esté cortando. Cuando corte perfiles y barra

cuadrada, lo mejor es comenzar en la sección transversal

más pequeña.

Siga siempre las precauciones para evitar el retroceso.

1. Deje que la herramienta alcance la máxima velocidad

antes de tocar la superficie de trabajo con el ella.

2. La herramienta se deberá usar siempre de manera

que las chispas se dirijan alejándose del usuario.

3. Aplique una presión mínima a la superficie de trabajo,

dejando que la herramienta funcione a alta velocidad.

La tasa de corte es máxima cuando la herramienta

funciona a alta velocidad.

4. No ejerza presión lateral sobre el disco de corte. No

incline ni oscile la herramienta, ya que puede que la

rueda reviente (Fig. 18).

5. Retire la herramienta de la superficie de trabajo antes

de apagarla. Deje que la herramienta pare de rotar

antes de dejarla en algún sitio.

FIG. 18

Instrucciones de funcionamiento

-77-

Instrucciones de funcionamiento

CORTE DE MAMPOSTERIA / CONCRETO

Con esta amoladora es posible realizar corte de

materiales de concreto y de mampostería. Cuando corte,

trabaje con una velocidad de avance moderada,

adaptada al material que se esté cortando.

Siga siempre las precauciones para evitar el retroceso.

Utilice la herramienta con un sistema de extracción de

polvo y protección personal contra el polvo, como por

ejemplo, un respirador, una máscara antipolvo, etc. La

aspiradora utilizada para esta aplicación debe estar

aprobada para la extracción de polvo de mampostería y

de concreto. Bosch vende aspiradoras adecuadas.

No jale nunca la

herramienta hacia

atrás, ya que la rueda se saldrá del material y ocurrirá

RETROCESO.

1. Deje que la herramienta alcance la máxima velocidad

antes de tocar la superficie de trabajo con ella.

2. Si realiza cortes de inmersión:

a. Incline la herramienta hacia delante con la rueda

alineada con la línea de corte y sujete la

herramienta por el cuerpo de la amoladora y el

mango auxiliar (Fig. 19).

b. Baje gradualmente la parte trasera de la

herramienta, utilizando el extremo delantero del

pie como punto de bisagra.

c. Cuando el pie descanse en posición plana sobre la

superficie que se esté cortando, proceda a cortar

en dirección hacia delante hasta el final del corte.

3. Mantenga siempre el contacto entre el pie del

protector y la pieza de trabajo.

4. Deslice la herramienta hacia delante a una velocidad

moderada, adaptada al material que se esté

cortando. Corte siempre hacia el puerto de extracción

de polvo para maximizar la extracción de polvo y

reducir las probabilidades de retroceso (Fig. 20).

5. Aplique una presión mínima a la superficie de trabajo,

dejando que la herramienta funcione a alta velocidad.

La tasa de corte es máxima cuando la herramienta

funciona a alta velocidad.

6. Cuando se haya completado el corte, retire la

herramienta de la pieza de trabajo antes de apagarla.

Deje que la rueda pare de rotar antes de dejar la

herramienta en algún sitio.

Consejo: Cuando realice cortes profundos, lo mejor es

cortar en varias pasadas poco profundas. Cada pasada

debería ser sólo hasta la profundidad del segmento de la

rueda. El polvo de mampostería es abrasivo y es posible

que desgaste y debilite la adhesión del segmento.

Cuando corte material especialmente duro, como por

ejemplo concreto con un alto contenido de grava, la

rueda de diamante para cortar en seco se puede

recalentar y resultar dañada. Esto es indicado

claramente por la generación circular de chispas por la

rueda de diamante para cortar en seco durante su

rotación. En este caso, interrumpa el proceso de corte y

deje que la rueda de diamante para cortar en seco se

enfríe, haciendo funcionar la herramienta durante un

corto periodo de tiempo a la máxima velocidad sin carga.

Una disminución notable del progreso del trabajo y la

generación circular de chispas son indicaciones de que

la rueda de diamante para cortar en seco se ha

desafilado. Cortar brevemente en materiales abrasivos

(por ejemplo, ladrillo) puede reafilar la rueda.

ACABADO DE SUPERFICIES DE CONCRETO

Utilice la herramienta con un sistema de extracción de

polvo y protección personal contra el polvo, como por

ejemplo un respirador, una máscara antipolvo, etc. La

aspiradora utilizada para esta aplicación debe estar

aprobada para la extracción de polvo de mampostería y

de concreto. Bosch vende aspiradoras adecuadas.

Las ruedas acopadas de diamante se deben seleccionar

cuidadosamente para utilizar la amoladora de la manera

más eficiente posible. La ruedas varían en el tipo de

material que están diseñadas para retirar y qué tan

agresivamente retirarán dicho material. La rueda

correcta que se debe usar es determinada por el trabajo.

1. Deje que la herramienta alcance la máxima velocidad

antes de tocar la superficie de trabajo con ella.

FIG. 20

FIG

-78-

Instrucciones de funcionamiento

2. Sujete la herramienta con las dos manos y mantenga

la rueda de diamante en posición plana sobre la

superficie de trabajo.

3. Aplique una presión mínima, dejando que la

herramienta funcione a alta velocidad. La tasa de

remoción es máxima cuando la herramienta funciona

a alta velocidad.

4. Mueva continuamente la herramienta a una velocidad

moderada para evitar crear surcos en la superficie de

trabajo.

5. Retire la herramienta de la superficie de trabajo antes

de apagarla. Deje que la herramienta pare de rotar

antes de dejarla en algún sitio.

Consejo: Para lograr una recolección de polvo óptima,

todos los lados del protector de recolección de polvo

para acabado de superficies deben permanecer en

contacto con la superficie y el protector para acabado de

superficies debe estar conectado a una aspiradora. Una

rueda de diamante desafilada se puede afilar frotando

con ella brevemente la superficie de un material abrasivo

(por ejemplo, una piedra arenisca).

Operaciones de lijado

SELECCION DEL DISCO DE LIJAR

Los discos de lijar están hechos de granos de óxido de

aluminio extre madamente duros y afilados, adheridos con

resinas fenólicas a un fuerte soporte de fibra para servicios

pesados rápidos y larga duración. El disco varía en cuanto a

tamaño y separación de los granos abrasivos. CAPA

ABIERTA (tipo H) - utilizado para materiales blandos y

sobre pintura o barniz. CAPA CERRADA (tipo K) - utilizado

para metal, madera dura, piedra, mármol y otros

materiales.

Los discos de lijar varían en grano desde 16 (muy grueso)

hasta 180 (muy fino). Para obtener mejores resultados,

seleccione los discos de lijar cuidadosamente. Muchos

trabajos requieren la utilización de varios ta maños de grano

y a veces se requieren tanto discos de “capa abierta” como

de “capa cerrada” para realizar el trabajo más deprisa.

Consulte el cuadro para ver ejemplos de aplicaciones.

CONSEJOS PARA LIJAR

Para mejores resultados, incline la lijadora de disco hasta un

ángulo de 10˚ a 15° mientras lija para que

aproximadamente sólo 1 pulgada de la superficie alrededor

del borde del disco esté en contacto con la superficie de

trabajo.

Si el disco (accesorio)

se mantiene en

posición horizontal o si el borde de atrás del disco entra

en contacto con la pieza de trabajo, se puede producir

un violento impulso hacia un lado.

Si la lijadora se inclina demasiado, la acción de lijado será

demasiado grande y se producirá una superficie cortada

bastamente o acanalado y atasco.

Guíe la lijadora de disco con pasadas transversales. Tenga

cuidado de no mantener la lijadora en el mismo sitio

demasiado tiempo. No utilice un movimiento circular, ya

que esto causa marcas de remolino. Antes de la utilización,

haga una prueba sobre material de desecho.

No fuerce ni aplique presión al lijar. Utilice únicamente el

peso de la herramienta como presión. Un exceso de presión

en realidad entorpece el funcionamiento de la herramienta.

Si se desea una remoción de material más rápida, cambie a

un disco de grano más grueso.

Quite la pintura gomosa del metal con un disco de “capa

abierta”. Lije hasta que empiecen a saltar chispas y

entonces pare y cambie a un disco de “capa cerrada” para

quitar la pintura que quede.

OPERACION: Reacabado de superficies de madera o de metal pintadas.

OBSERVACIONES GRANO

Para quitar pintura y alisar irregularidades

de la superficie.

Grueso

16-24-30

Para alisar el lijado basto.

Mediano

36-50-80

Para quitar arañazos dejados

por discos anteriores

Fino

100-120

Para alisar superficies para pintar,

pulir o encerar.

Muy fino

150-180

-79-

Operaciones con cepillos de

alambre

Los cepillos de alambre están diseñados para “limpiar”

acero estruc tural, piezas fundidas, chapa metálica, piedra y

concreto. Se utilizan para quitar herrumbre, costra y

pintura.

Evite que el cepillo de

alambre rebote y se

atasque, especialmente al trabajar en esquinas, bordes

afilados, etc. Eso puede causar pérdida de control y

retroceso.

PRESIÓN DE CEPILLADO

1. Recuerde que las puntas de un cepillo de alambre

hacen el trabajo. Utilice el cepillo con la presión más

ligera para que solamente las puntas del alambre entren

en contacto con la pieza de trabajo.

2. Si se utilizan presiones más grandes, se someterá a los

alambres a una tensión excesiva, lo cual dará como

resultado una acción de barrido, y si se continúa

haciendo esto, podrá acortarse la duración del cepillo

debido a la fatiga del alambre.

3. Aplique el cepillo a la pieza de trabajo de manera que

tanta cara del cepillo como sea posible esté en contacto

completo con la pieza de trabajo. La aplicación del lado

o del borde del cepillo a la pieza de trabajo causará la

rotura del alambre y acortará la duración del cepillo.

LIJADO DE MADERA

Al lijar madera, el sentido del movimiento del disco en el

punto de con tacto debe ser tan paralelo a la veta como sea

posible. El corte rápido de los discos y la configuración de

arañazos tipo remolino que crean de vez en cuando

prohíben generalmente su utilización para producir el

acabado final.

Los arañazos y las marcas circulares suelen producirse

como resultado de la utilización de un grano demasiado

grueso. Cuando cambie a un grano más fino, lije cruzando

las líneas de lijado que fueron hechas por un disco más

grueso utilizado anteriormente.

LIJADO DE METAL

Al lijar automóviles o electrodomésticos, limpie el metal con

un disol vente ininflamable o con un limpiador comercial

para quitar toda la cera y la gra sa. Al hacer esto primero, los

discos de lijar lijarán mejor y durarán más.

Para trabajo pesado, utilice primero un disco de grano

grueso. Siga con un grano mediano para quitar los

arañazos. Para producir un acabado liso, utilice un disco

de grano fino.

Instrucciones de funcionamiento

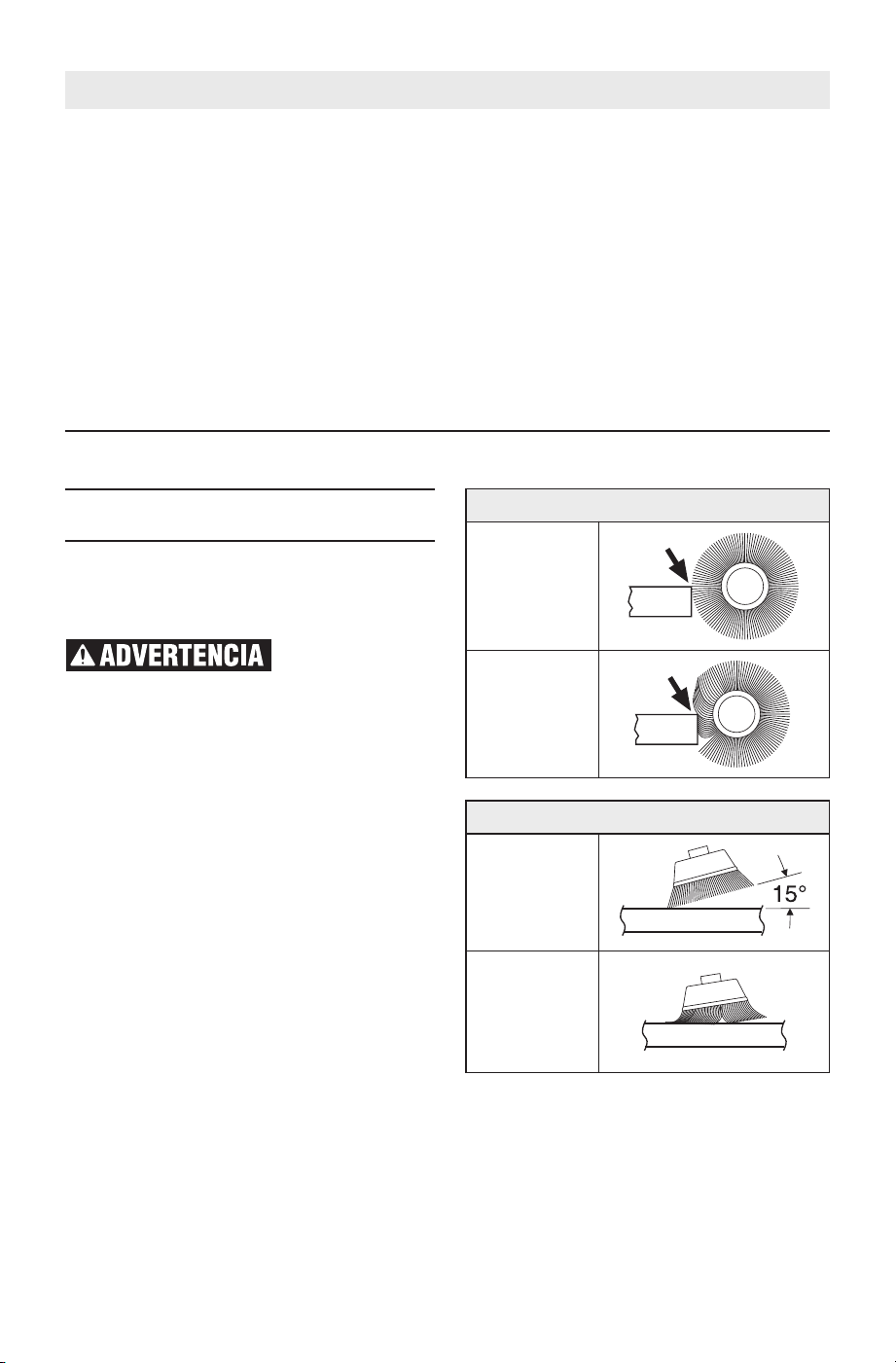

CEPILLO ACOPADO DE ALAMBRE

CORRECTO:

Las puntas

de alambre

hacen

el trabajo.

INCORRECTO:

Una presión

excesiva puede

causar la rotura

del alambre.

CEPILLO DE RUEDA DE ALAMBRE

CORRECTO:

Las puntas

de alambre

hacen

el trabajo.

INCORRECTO:

Una presión

excesiva puede

causar la rotura

del alambre.

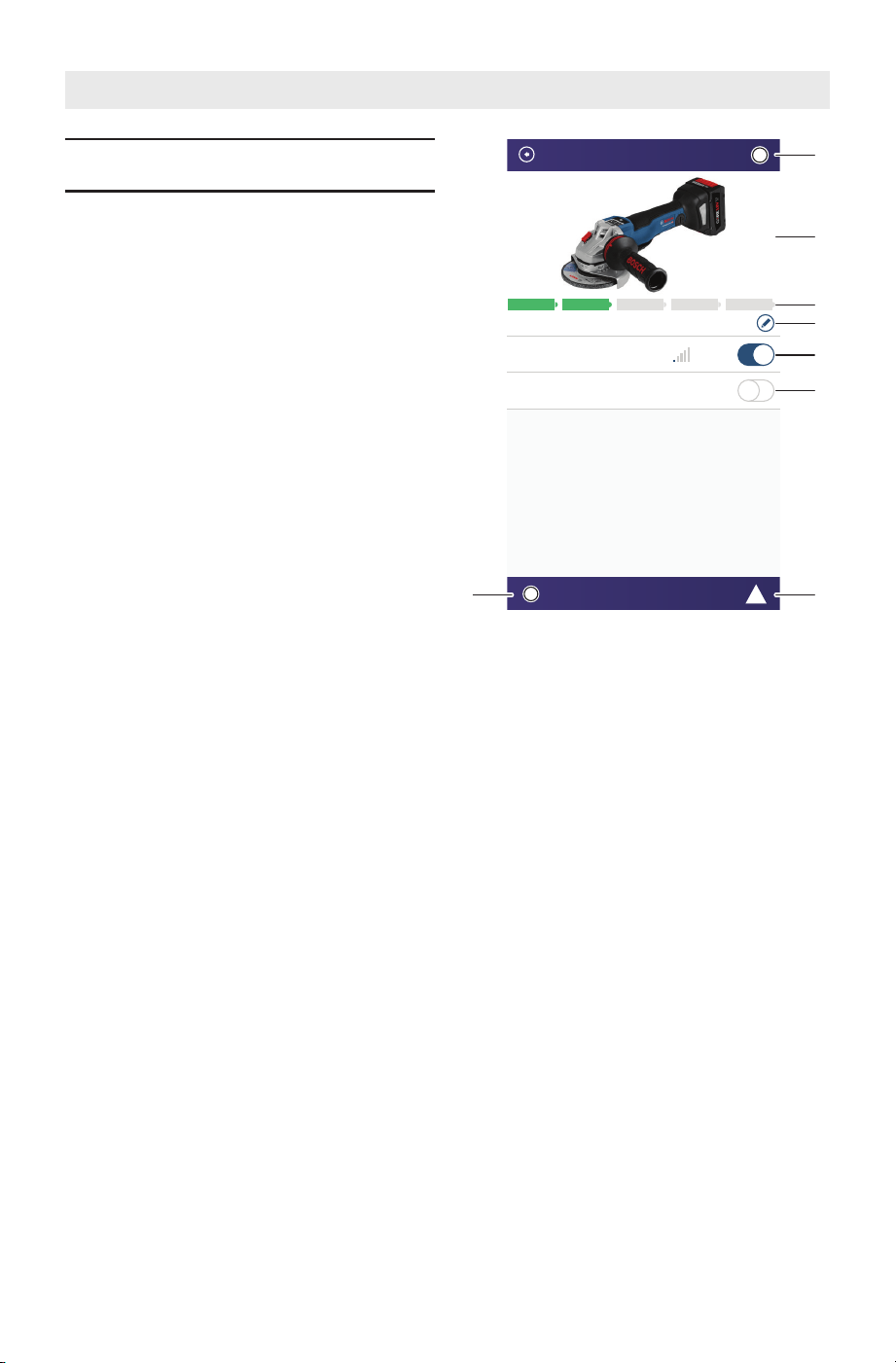

Utilización de la aplicación

“Bosch toolbox”

Inicie la aplicación "Bosch ToolBox" en su dispositivo

móvil y haga clic en el icono / mosaico "Mis

herramientas". Siga las instrucciones de la aplicación

para vincular la herramienta con el dispositivo móvil.

Después de aparear su herramienta con un

dispositivo móvil, puede ajustar ciertas funciones o

comprobar el estado de la herramienta eléctrica

utilizando la aplicación Bosch Toolbox.

A. Botón de ayuda: Al presionar suavemente este

botón aparecerá la pantalla de ayuda.

B. Foto de la herramienta: Al presionar suavemente

sobre la foto, usted podrá personalizar la

fotografía de la herramienta.

C. Estado de carga de la batería de la herramienta

eléctrica: El número de “baterías” verdes indica el

nivel de carga estimado del paquete de batería.

D. Apodo de la herramienta eléctrica: Al presionar

suavemente sobre el ícono de “lápiz”, usted podrá

personalizar el apodo de la herramienta. También

podrá hacerlo cuando cambie la foto de la

herramienta.

E. Barra de estado de la conexión: Aquí usted puede

ver la fuerza de la (señal de) conexión indicada por

barras verticales. Puede usar el interruptor

basculante para desconectar la herramienta de su

dispositivo móvil.

F. Interruptor basculante de reajuste a la

configuración de fábrica: Usted puede reajustar la

configuración de la herramienta a los ajustes

preestablecidos en la fábrica.

G. Alertas de la herramienta: Al pulsar suavemente

el “triángulo de alertas” se mostrará cualquier

alerta recibida de la herramienta.

H. Botón de información: Muestra la información y

las especificaciones de la herramienta.

Nota: Verifique la aplicación 'Bosch Toolbox' en su

dispositivo móvil para obtener la última versión de la

aplicación y las actualizaciones.

GWS18V-45PC

Desconectada

Restablecer valores de fábrica

Instrucciones de funcionamiento

-81-

Mantenimiento

Servicio

NO HAy PIEZAS EN EL

INTERIOR QUE

PUEDAN SER AJUSTADAS O REPA RA DAS POR EL

USUARIO. El mantenimiento preventivo realizado por

personal no autorizado pude dar lugar a la colocación

inco rrec ta de cables y componentes internos que

podría constituir un peligro serio. Recomendamos que

todo el servicio de las herramientas sea realizado en un

Centro de servicio de fábrica Bosch o en una Estación de

servicio Bosch autorizada. TECNICOS DE REPARACIONES:

Desconecten la herramienta y/o el cargador de la fuente de

energía antes de realizar servicio de ajustes y

reparaciones.

Baterías

Esté alerta a los paquetes de baterías que estén

aproximándose al final de su vida útil. Si observa una

disminución del rendimiento de la herramienta o un tiempo

de funcionamiento significativamente más corto entre

cargas, entonces ha llegado el momento de cambiar el

paquete de baterías. Si no se hace esto, el resultado

puede ser que la herramienta funcione incorrectamente o

que el cargador se dañe.

Lubricacion de las herramientas

Su herramienta Bosch ha sido lubricada adecuadamente y

está lista para la utilización.

Motores “corriente directa”

El motor de la herramienta ha sido diseñado para muchas

horas de servicio fiable. Para mantener un rendimiento

óptimo del mo tor, recomendamos que éste sea examinado

cada seis me ses. Sólo se debe usar un motor de repuesto

Bosch genuino diseñado especialmente para la

herramienta.

Limpieza

Ciertos agentes de limpieza

y disolventes dañan las

piezas de plástico. Algunos de es tos son: gasolina,

tetracloruro de carbono, disolventes de limpie za clorados,

amoníaco y detergentes domésticos que contienen

amoníaco.

Las aberturas de ventilación y las palancas de interruptor

deben mantenerse limpias y libres de materias extrañas.

No intente lim piar introduciendo objetos puntiagudos a

través de las aberturas.

NOTA: No se recomienda para utilizarse con ruedas acopadas tipo 11.

Para evitar accidentes, desconecte siempre la herramienta y/o el cargador de la

fuente de energía antes de la limpieza.

Equipo estándar Accesorios opcionales

- Protector de la muela Tipo 27

- Tuerca de sujeción rápida

- Pestaña de soporte

- Mango lateral

- Llave de tuercas de fijación

- Tuerca de fijación

- Protector de la muela Tipo 41/1A

- Protector de la mano

Accesorios y aditamentos

Es posible que el uso de cualquier otro aditamento o accesorio no especificado

en este manual cree un peligro.

Almacene los accesorios en un ambiente seco y templado para evitar la corrosión y el deterioro.

-82-

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

Notes / Remarques / Notas

-83-

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

Notes / Remarques / Notas

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

aterial or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

tation. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

HIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,

SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIANPRO V -

INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

HIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

HE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

ARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront

xempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL

RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,

sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne

oient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.

Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre

de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

A PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE

TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE

LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL

EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES

DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU

REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o

condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no

hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de

servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica

portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para

Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,

BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE

ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.

ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS

ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,

PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle

Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de

México, C.P. 50070, Tel. (722) 2792300

160992A3WF 04/2020

!160992a3wF!

Bosch GWS18V-45CN Professional Cordless Standard Angle Grinders

Product's Documents

User Manual o246142v2 160992A3WF GW ... g Instructions 0420.pdf PDF 13.0 MB

Specifications

Bosch GWS18V-45CN Questions and Answers
