Bosch GWS10-45PE 4-1/2 In. Angle Grinder with Paddle Switch User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

For English Version Version française Versión en español

See page 2 Voir page 22 Ver la página 42

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informations

et les adresses de nos centres

de service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

GWS10-45E

GWS10-45PE

GWS10-45DE

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:49 AM Page 1

-2-

Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric

shock.

Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges

and refrigerators. There is an increased risk

of electric shock if your body is earthed or

grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power

tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention

while operating power tools may result in

serious personal injury.

Read all safety warnings and all instructions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

General Power Tool Safety Warnings

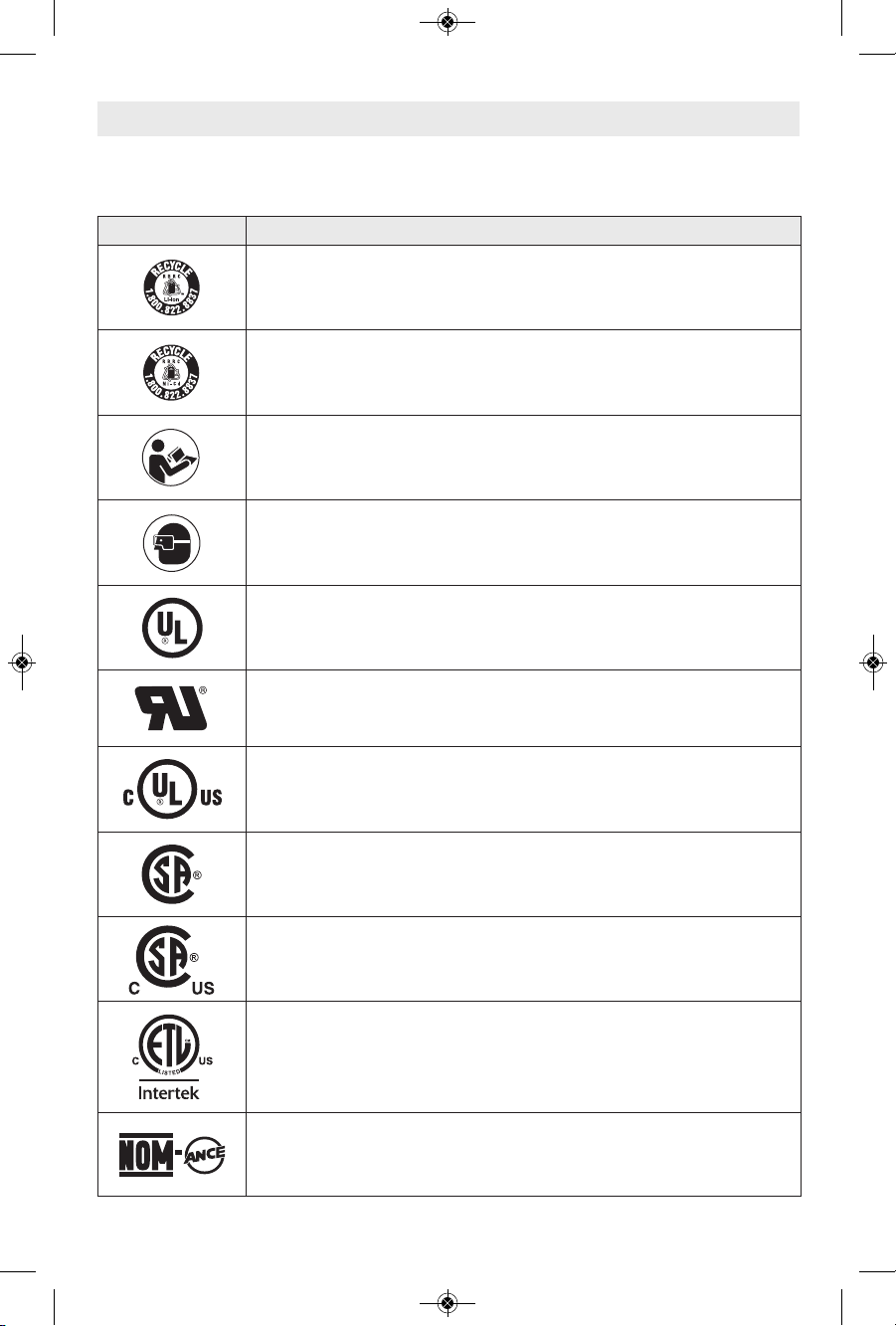

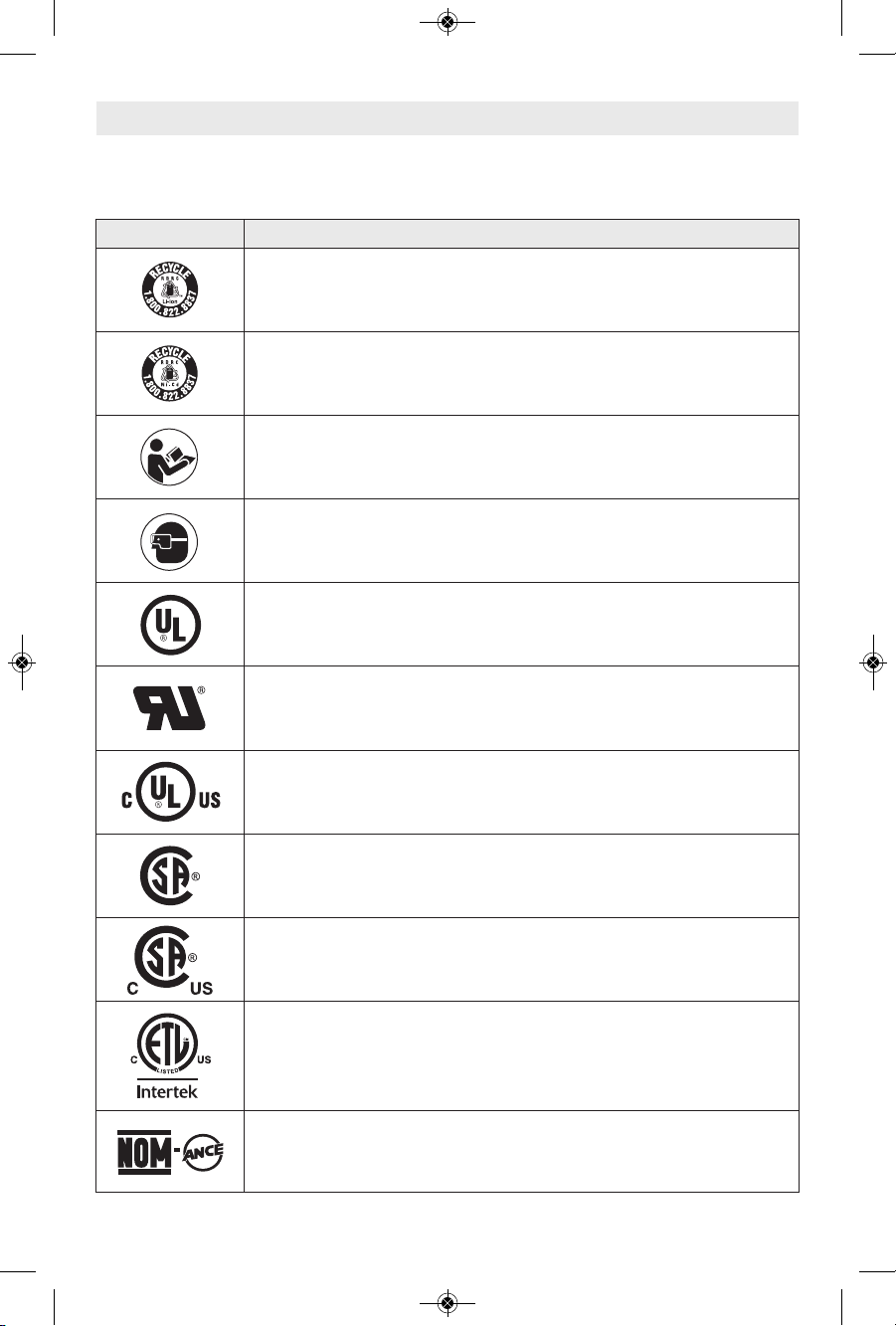

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the manual

and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will

result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could

result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided, could

result in minor or moderate injury.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:49 AM Page 2

-3-

Use personal protective equipment. Always

wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes, hard

hat, or hearing protection used for appropriate

conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or battery

pack, picking up or carrying the tool.

Carrying power tools with your finger on the

switch or energizing power tools that have the

switch on invites accidents.

Remove any adjusting key or wrench before

turning the power tool on. A wrench or a

key left attached to a rotating part of the power

tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

Do not force the power tool. Use the

correct power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

Do not use the power tool if the switch does

not turn it on and off. Any power tool that

cannot be controlled with the switch is

dangerous and must be repaired.

Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

Maintain power tools. Check for misalignment

or binding of moving parts, breakage of

parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use.

Many accidents are caused by poorly

maintained power tools.

Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

Use the power tool, accessories and tool

bits etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from those

intended could result in a hazardous situation.

Service

Have your power tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:49 AM Page 3

-4-

Power Tool-Specific Safety Warnings

Safety Warnings Common for

Grinding, Sanding, Wire Brushing,

and Abrasive Cutting-Off

Operations:

This power tool is intended to function as a

grinder, sander, wire brush or cut-off tool.

Read all safety warnings, instructions,

illustrations and specifications provided

with this power tool. Failure to follow all

instructions listed below may result in electric

shock, fire and/or serious injury.

Operations such as polishing is not

recommended to be performed with this

power tool. Operations for which the power

tool was not designed may create a hazard

and cause personal injury.

Do not use accessories which are not

specifically designed and recommended by

the tool manufacturer. Just because the

accessory can be attached to your power tool,

it does not assure safe operation.

The rated speed of the accessory must be

at least equal to the maximum speed

marked on the power tool. Accessories

running faster than their RATED SPEED can

break and fly apart.

The outside diameter and the thickness of

your accessory must be within the capacity

rating of your power tool. Incorrectly sized

accessories cannot be adequately guarded or

controlled.

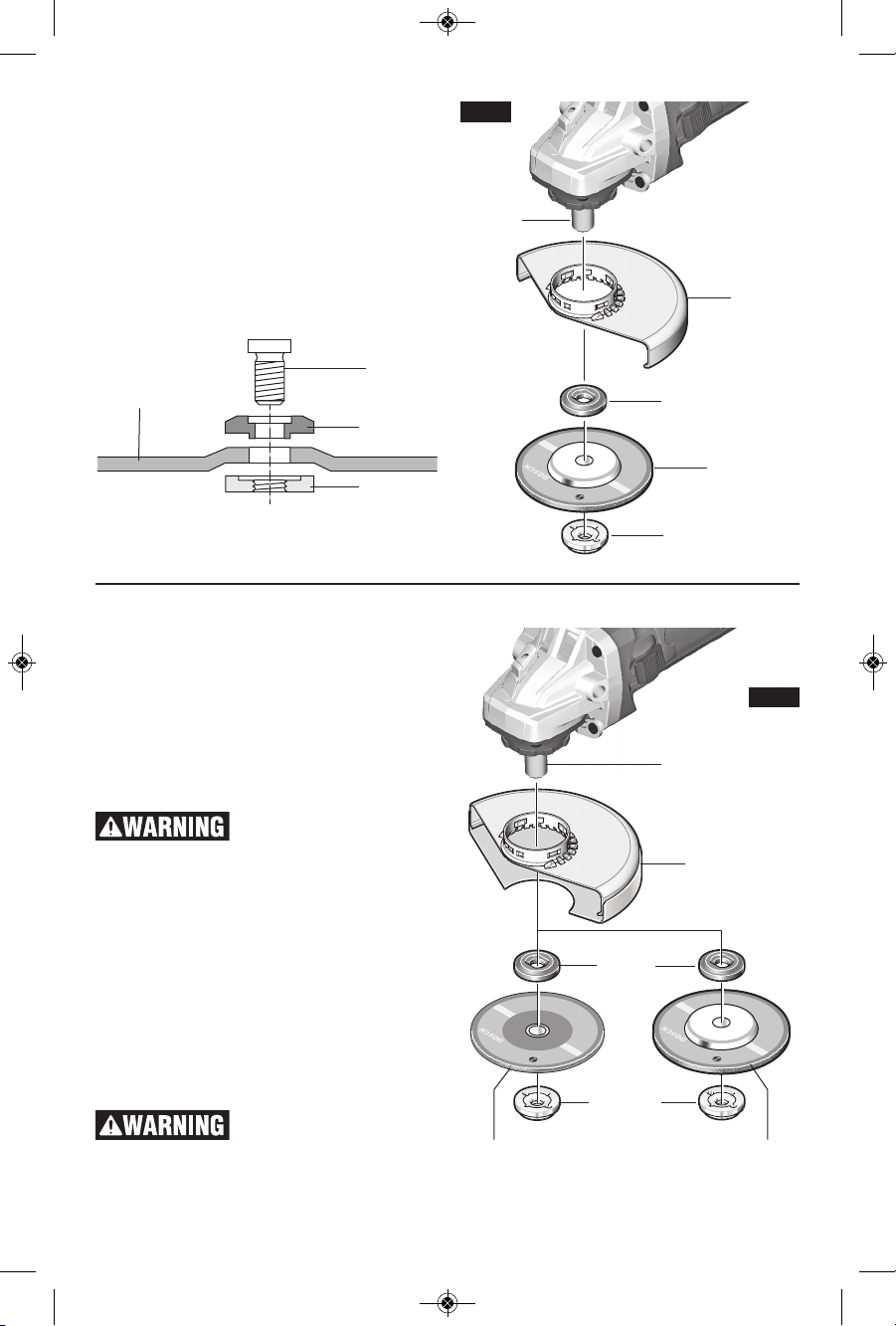

Threaded mounting of accessories must

match the GRINDER spindle thread. For

accessories mounted by FLANGES, the

arbour hole of the accessory must fit the

locating diameter of the FLANGE.

Accessories that do not match the mounting

hardware of the power tool will run out of

balance, vibrate excessively and may cause

loss of control.

Do not use a damaged accessory. Before

each use inspect the accessory such as

abrasive wheels for chips and cracks,

backing pad for cracks, tear or excess wear,

wire brush for loose or cracked wires. If

power tool or accessory is dropped, inspect

for damage or install an undamaged

accessory. After inspecting and installing

an accessory, position yourself and

bystanders away from the plane of the

rotating accessory and run the power tool

at maximum no-load speed for one minute.

Damaged accessories will normally break apart

during this test time.

Wear personal protective equipment.

Depending on application, use face shield,

safety goggles or safety glasses. As

appropriate, wear dust mask, hearing

protectors, gloves and workshop apron

capable of stopping small abrasive or

workpiece fragments. The eye protection

must be capable of stopping flying debris

generated by various operations. The dust

mask or respirator must be capable of filtrating

particles generated by your operation.

Prolonged exposure to high intensity noise may

cause hearing loss.

Keep bystanders a safe distance away from

work area. Anyone entering the work area

must wear personal protective equipment.

Fragments of workpiece or of a broken

accessory may fly away and cause injury

beyond immediate area of operation.

Hold the power tool by insulated gripping

surfaces only, when performing an

operation where the cutting accessory may

contact hidden wiring. Cutting accessory

contacting a “live” wire may make exposed

metal parts of the power tool “live” and could

give the operator an electric shock.

Position the cord clear of the spinning

accessory. If you lose control, the cord may be

cut or snagged and your hand or arm may be

pulled into the spinning accessory.

Never lay the power tool down until the

accessory has come to a complete stop.

The spinning accessory may grab the surface

and pull the power tool out of your control.

Do not run the power tool while carrying it

at your side. Accidental contact with the

spinning accessory could snag your clothing,

pulling the accessory into your body.

Regularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside the

housing and excessive accumulation of

powdered metal may cause electrical hazards.

Do not operate the power tool near

flammable materials. Sparks could ignite

these materials.

Do not use accessories that require liquid

coolants. Using water or other liquid coolants

may result in electrocution or shock.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:49 AM Page 4

-5-

Kickback and

Related Warnings

Kickback is a sudden reaction to a pinched or

snagged rotating wheel, backing pad, brush or

any other accessory. Pinching or snagging

causes rapid stalling of the rotating accessory

which in turn causes the uncontrolled power

tool to be forced in the direction opposite of the

accessory’s rotation at the point of the binding.

For example, if an abrasive wheel is snagged

or pinched by the workpiece, the edge of the

wheel that is entering into the pinch point can

dig into the surface of the material causing the

wheel to climb out or kickout. The wheel may

either jump toward or away from the operator,

depending on direction of the wheel’s

movement at the point of pinching. Abrasive

wheels may also break under these conditions.

Kickback is the result of power tool misuse

and/or incorrect operating procedures or

conditions and can be avoided by taking proper

precautions as given below.

Maintain a firm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use auxiliary

handle, if provided, for maximum control

over kickback or torque reaction during

start-up. The operator can control torque

reactions or kickback forces, if proper

precautions are taken.

Never place your hand near the rotating

accessory. Accessory may kickback over your

hand.

Do not position your body in the area where

power tool will move if kickback occurs.

Kickback will propel the tool in direction

opposite to the wheel’s movement at the point

of snagging.

Use special care when working corners,

sharp edges etc. Avoid bouncing and

snagging the accessory. Corners, sharp

edges or bouncing have a tendency to snag the

rotating accessory and cause loss of control or

kickback.

Do not attach a saw chain woodcarving

blade or toothed saw blade. Such blades

create frequent kickback and loss of control.

Safety Warnings Specific for

Grinding and Abrasive

Cutting-Off Operations:

Use only wheel types that are

recommended for your power tool and the

specific guard designed for the selected

wheel. Wheels for which the power tool was

not designed cannot be adequately guarded

and are unsafe.

The grinding surface of centre depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel

that projects through the plane of the guard lip

cannot be adequately protected.

The guard must be securely attached to the

power tool and positioned for maximum

safety, so the least amount of wheel is

exposed towards the operator. The guard

helps to protect operator from broken wheel

fragments, accidental contact with wheel, and

sparks that could ignite clothing.

Wheels must be used only for

recommended applications. For example:

do not grind with the side of cut-off wheel.

Abrasive cut-off wheels are intended for

peripheral grinding, side forces applied to these

wheels may cause them to shatter.

Always use undamaged wheel flanges that

are of correct size and shape for your

selected wheel. Proper wheel flanges support

the wheel thus reducing the possibility of wheel

breakage. Flanges for cut-off wheels may be

different from grinding wheel flanges.

Do not use worn down wheels from larger

power tools. Wheel intended for larger power

tool is not suitable for the higher speed of a

smaller tool and may burst.

Additional Safety Warnings Specific

for Abrasive Cutting-Off Operations:

Do not “jam” the cut-off wheel or apply

excessive pressure. Do not attempt to make

an excessive depth of cut. Overstressing the

wheel increases the loading and susceptibility

to twisting or binding of the wheel in the cut and

the possibility of kickback or wheel breakage.

Do not position your body in line with and

behind the rotating wheel. When the wheel,

at the point of operation, is moving away from

your body, the possible kickback may propel

the spinning wheel and the power tool directly

at you.

When wheel is binding or when interrupting

a cut for any reason, switch off the power

tool and hold the power tool motionless

until the wheel comes to a complete stop.

Never attempt to remove the cut-off wheel

from the cut while the wheel is in motion

otherwise kickback may occur. Investigate

and take corrective action to eliminate the

cause of wheel binding.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:49 AM Page 5

-6-

Additional Safety Warnings

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Use clamps or other practical way to secure

and support the workpiece to a stable

platform. Holding the work by hand or against

your body is unstable and may lead to loss of

control.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard return

springs may be improperly mounted.

Certain cleaning agents such as gasoline,

carbon tetrachloride, ammonia, etc. may

damage plastic parts.

Do not use vacuum or other dust collection

system when cutting metal. Sparks from

metal cutting can cause fire in the collector.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed

to filter out microscopic particles.

Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed

and carefully reenter the cut. The wheel may

bind, walk up or kickback if the power tool is

restarted in the workpiece.

Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed

under the workpiece near the line of cut and

near the edge of the workpiece on both sides of

the wheel.

Use extra caution when making a “pocket

cut” into existing walls or other blind areas.

The protruding wheel may cut gas or water

pipes, electrical wiring or objects that can cause

kickback.

Do not use type 1 abrasive wheels designed

for straight grinding.

Do not attempt to cut large stock or sheets

of metal as this machine is not designed to

be a dedicated cut-off machine.

Safety Warnings Specific for

Sanding Operations:

Do not use excessively oversized sanding

disc paper. Follow manufacturer’s

recommendations, when selecting sanding

paper. Larger sanding paper extending beyond

the sanding pad presents a laceration hazard

and may cause snagging, tearing of the disc or

kickback.

Safety Warnings Specific for Wire

Brushing Operations:

Be aware that wire bristles are thrown by

the brush even during ordinary operation.

Do not overstress the wires by applying

excessive load to the brush. The wire

bristles can easily penetrate light clothing

and/or skin.

If the use of a guard is recommended for

wire brushing, do not allow any

interference of the wire wheel or brush with

the guard. Wire wheel or brush may expand in

diameter due to work load and centrifugal

forces.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:49 AM Page 6

-7-

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Designation / Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface speed,

orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number means

greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

Warning symbol (alerts user to warning messages)

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:49 AM Page 7

-8-

Symbols (continued)

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Designation / Explanation

Designates Li-ion battery recycling program

Designates Ni-Cad battery recycling program

Alerts user to read manual

Alerts user to wear eye protection

This symbol designates that this tool is listed by Underwriters Laboratories.

This symbol designates that this component is recognized by Underwriters

Laboratories.

This symbol designates that this tool is listed by Underwriters Laboratories,

to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican Standards.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:49 AM Page 8

-9-

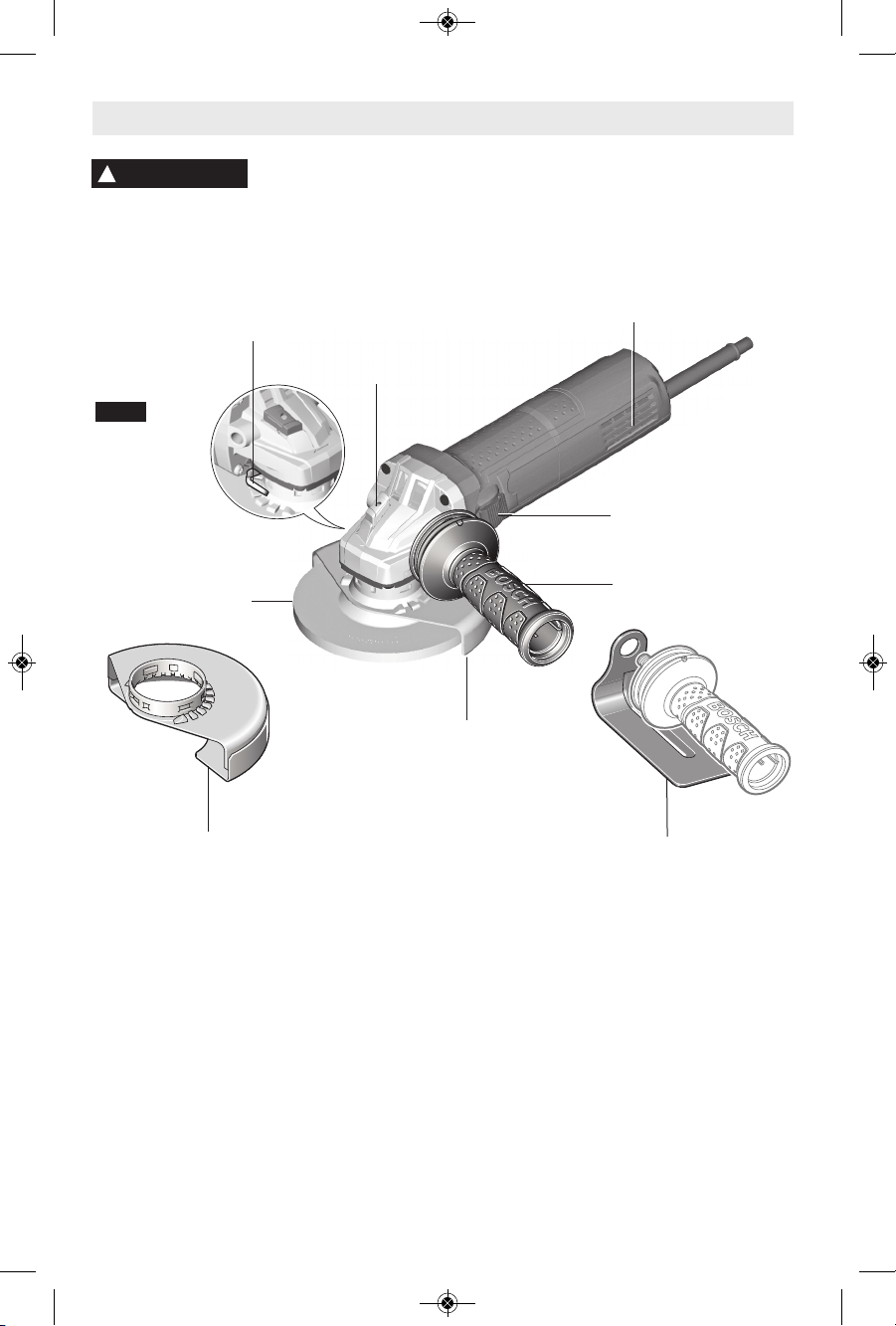

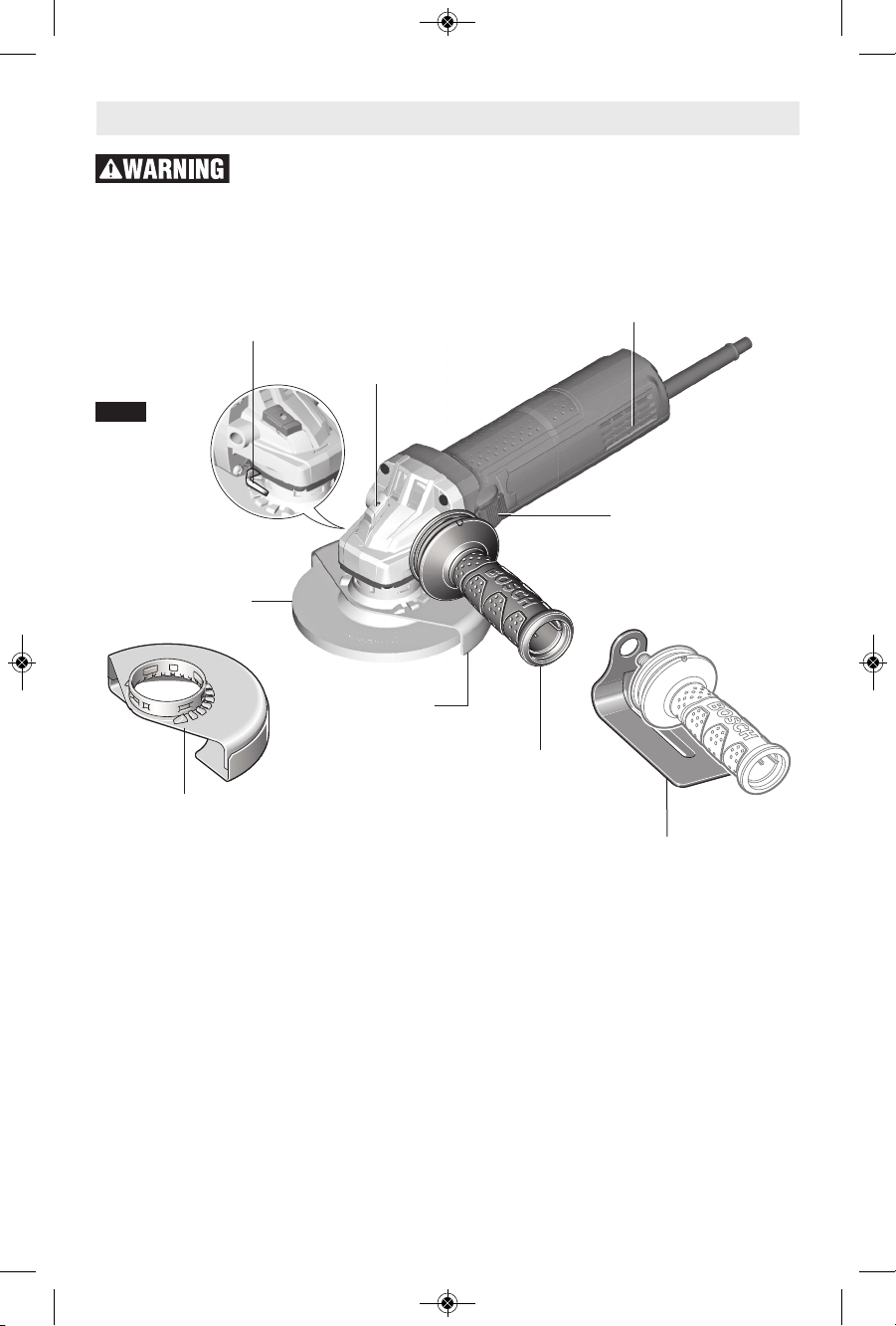

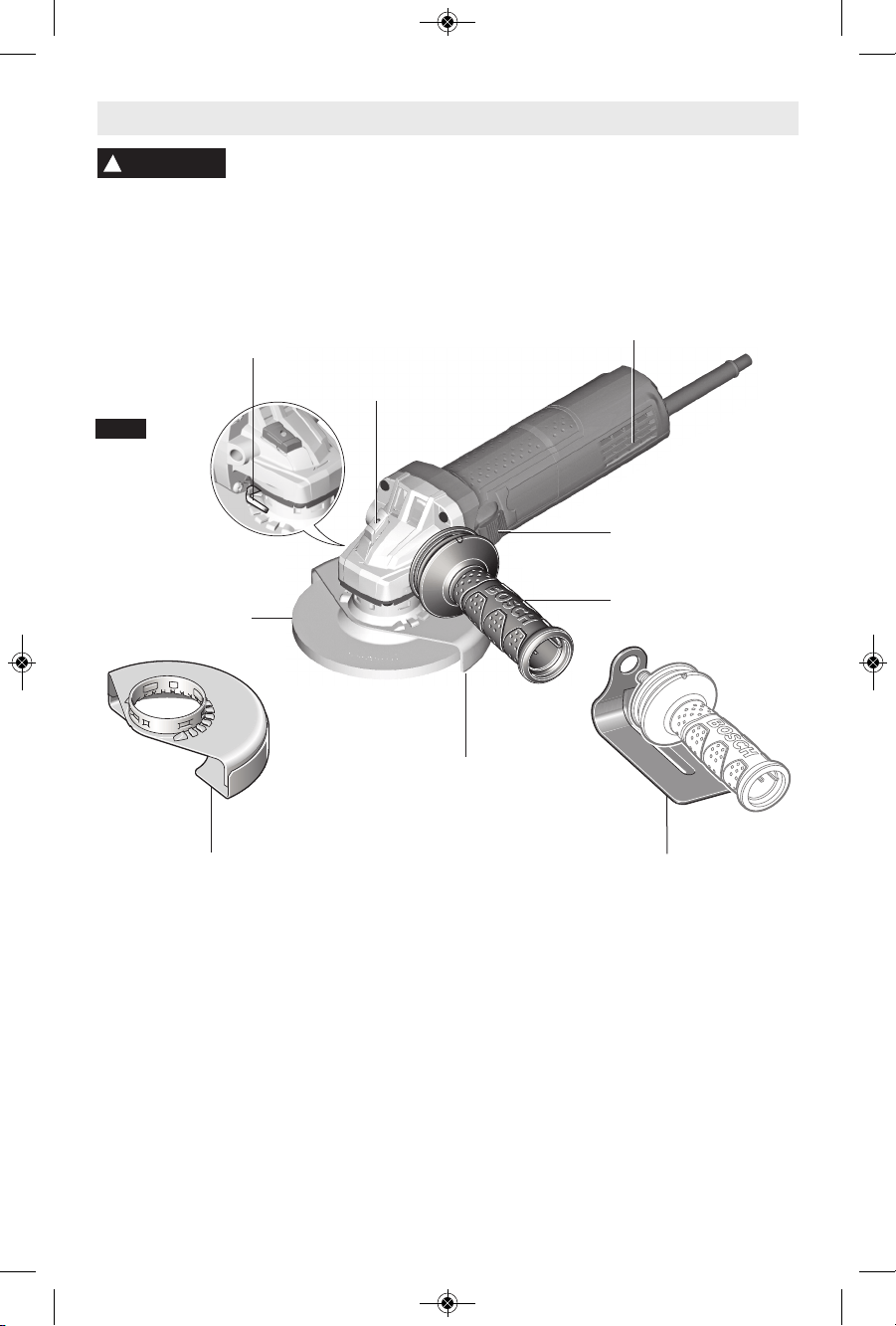

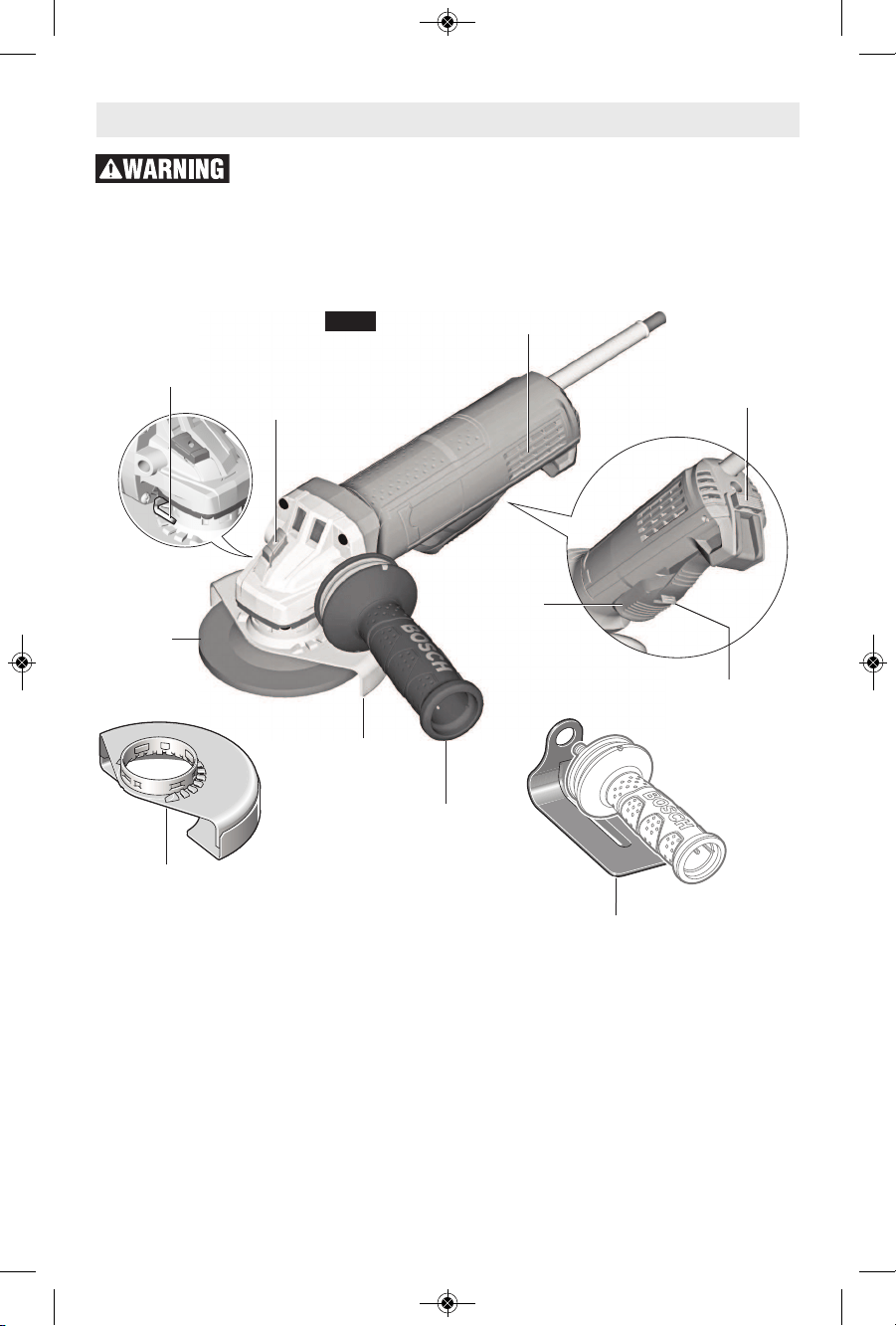

Functional Description and Specifications

Angle Grinder with Side Switch

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive

safety measures reduce the risk of starting the tool accidentally.

GUARD

RELEASE / ADJUSTMENT

BUTTON

SPINDLE

LOCK

GRINDING

WHEEL

VIBRATION

CONTROL

SIDE HANDLE

TYPE 41/1A

CUTTING GUARD

(Optional Accessory)

TYPE 27

GRINDING

GUARD

VENTILATION

OPENINGS

HAND SHIELD

(Optional Accessory)

FIG. 1

SLIDE SWITCH

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:49 AM Page 9

-10-

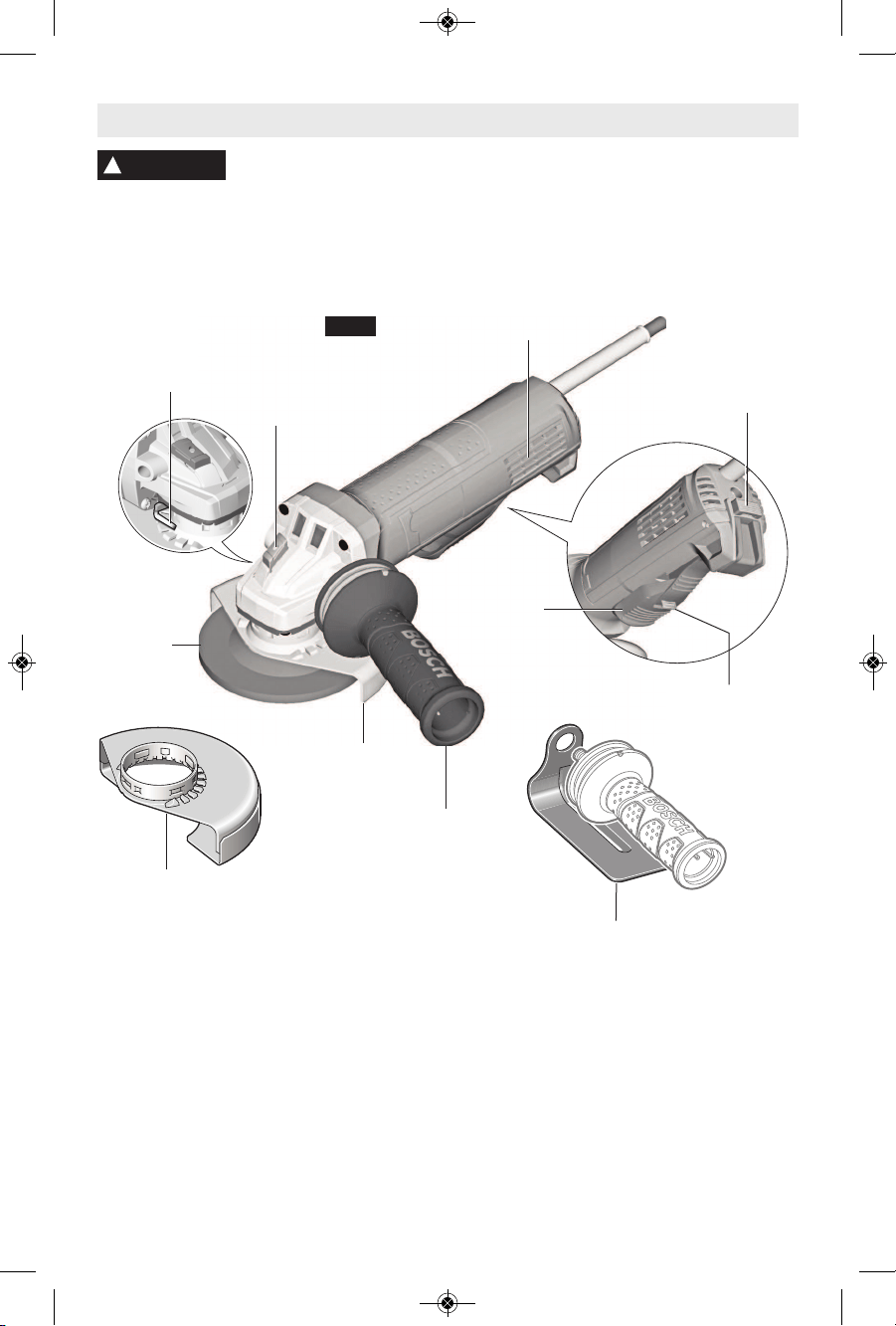

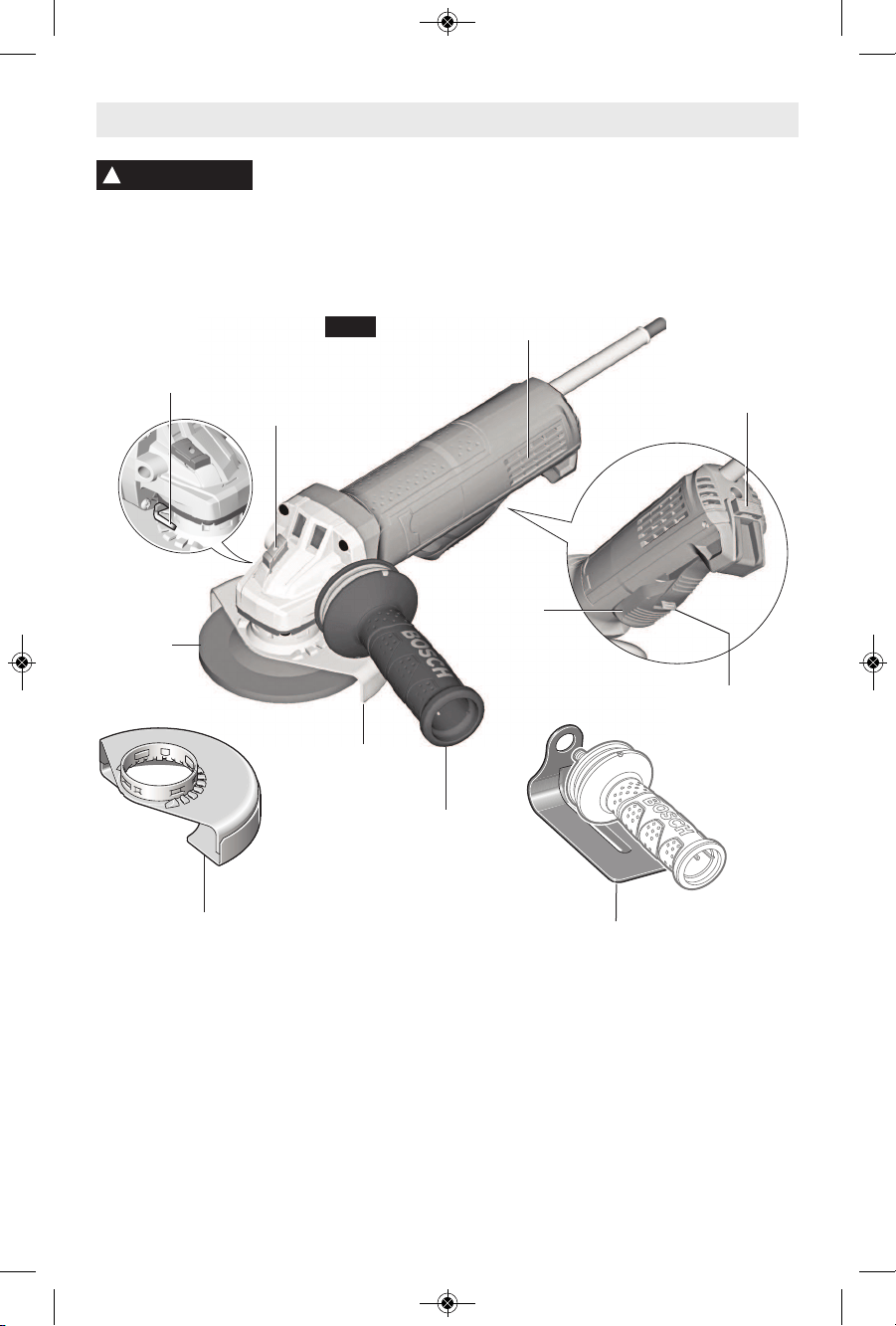

Functional Description and Specifications

Angle Grinder with Paddle Switch

GUARD

RELEASE / ADJUSTMENT

BUTTON

SPINDLE LOCK

GRINDING

WHEEL

PADDLE

SWITCH

"LOCK-OFF"

SWITCH

RELEASE

LEVER

VIBRATION

CONTROL

SIDE HANDLE

TYPE 41/1A

CUTTING GUARD

(Optional Accessory)

TYPE 27

GRINDING

GUARD

VENTILATION

OPENINGS

HAND SHIELD

(Optional Accessory)

FIG. 2

LOCK-ON

SWITCH

(GWS10-45PE)

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive

safety measures reduce the risk of starting the tool accidentally.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:49 AM Page 10

-11-

Model number GWS10-45E GWS10-45PE GWS10-45DE

Amps 10 10 10

Rated speed n 11,000/min n 11,000/min n 11,000/min

Switch Type Side Paddle Paddle

Spindle thread 5/8"-11 UNC 5/8"-11 UNC 5/8"-11 UNC

Max. spindle length 7/8" (22 mm) 7/8" (22 mm) 7/8" (22 mm)

Max.Type 27 grinding wheel ⌀ 4 1/2" (115 mm) 4 1/2" (115 mm) 4 1/2" (115 mm)

Type 27 grinding wheel thickness 0.25" (6mm) 0.25" (6mm) 0.25" (6mm)

Max.Type 41/1A, 27A cutting wheel

⌀ 4 1/2" (115 mm) 4 1/2" (115 mm) 4 1/2" (115 mm)

Max. flap disc ⌀ 4 1/2" (115 mm) 4 1/2" (115 mm) 4 1/2" (115 mm)

Max. sanding disc ⌀ 4 1/2" (115 mm) 4 1/2" (115 mm) 4 1/2" (115 mm)

Max. wire wheel ⌀ 4" (102 mm) 4" (102 mm) 4" (102 mm)

Max. wire cup brush ⌀ 3" (76 mm) 3" (76 mm) 3" (76 mm)

NOTE: For tool specifications refer to the nameplate on your tool.

Accessory speed rating must be equal to or greater than the tool’s speed rating. Do not

exceed the recommended wheel diameter.

NOTE: Not recommended for use with type 11 cup wheels.

Functional Description and Specifications

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive

safety measures reduce the risk of starting the tool accidentally.

X = Tool is provided with attachments to perform this application.

O = Tool can use optional attachments to perform this application.

N = Tool is not capable of this application.

Application

Model Number GWS10-45E

GWS10-45PE GWS10-45DE

Metal Grinding (Type 27) X X X

Metal Grinding (Type 11) N

N N

Metal Grinding (Type 1) N N N

Metal Cutting (Type 41/1A) O

O O

Concrete Surfacing N N N

Concrete/Masonry Cutting O O O

Sanding O O O

Wire Brushing (Wheel) X X X

Wire Brushing (Cup) O O O

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:49 AM Page 11

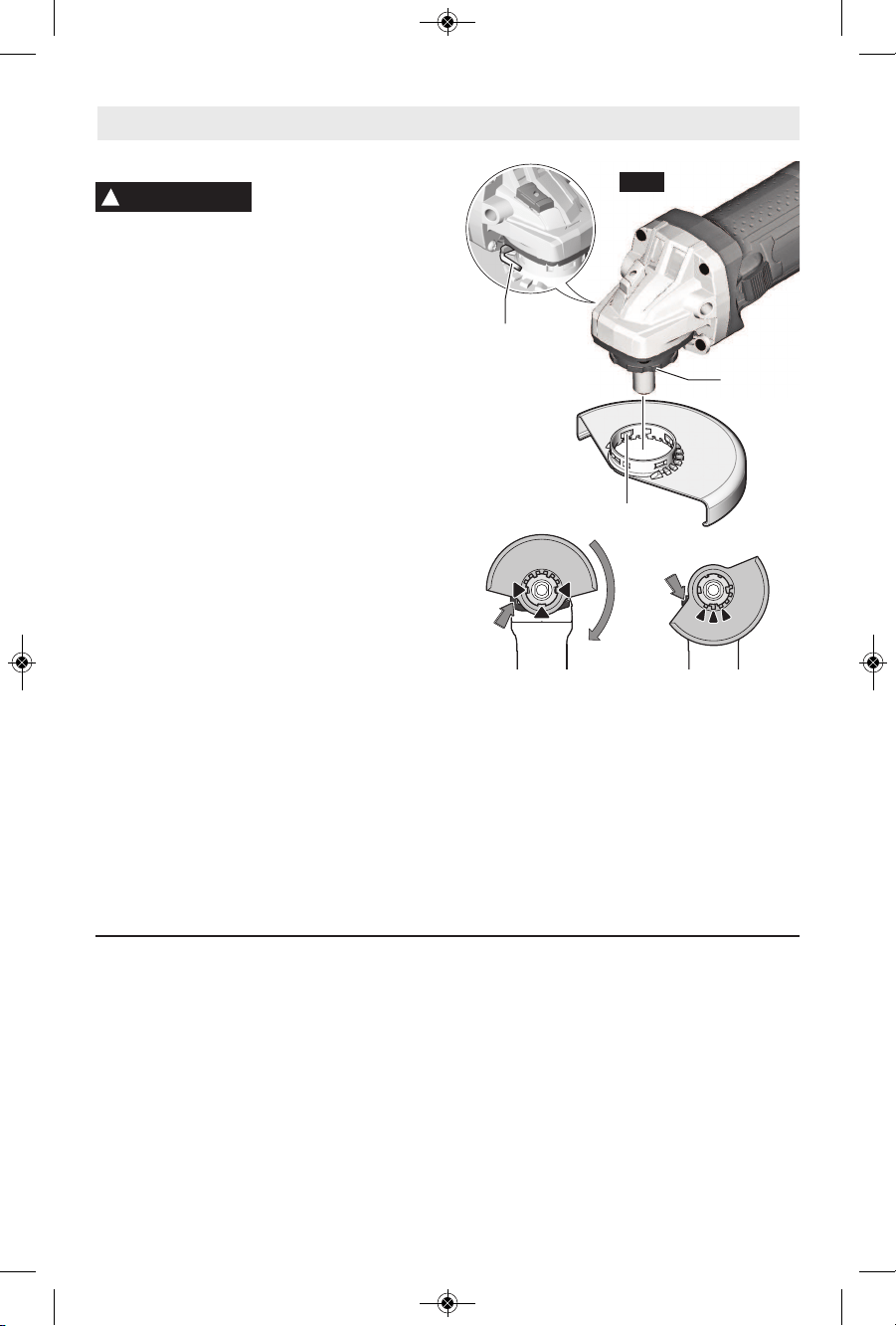

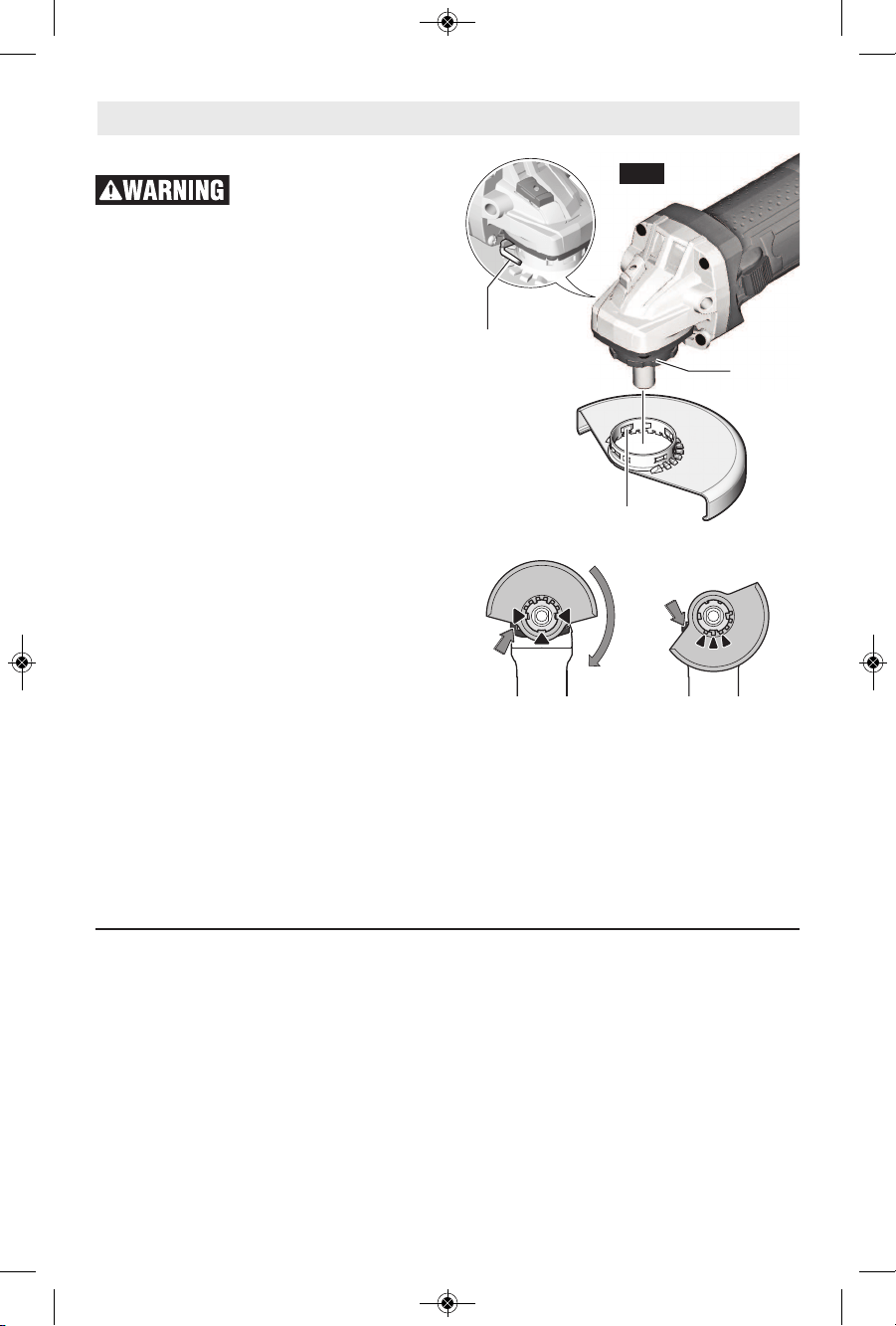

WHEEL GUARD INSTALLATION

Wheel guard must be

attached when using disc

grinding or cutting wheels. Always keep wheel

guard be tween you and your work while

grinding or cutting.

TO ATTACH WHEEL GUARD: Unplug tool

from power source.

Press and hold the release lever (Fig. 3), and

place the guard on the guard mounting

flange until the guard’s keys line up with the

notches in the spindle collar (Fig. 3A).

Press the guard onto the guard mounting

flange until the shoulder of the guard is

seated against the flange of the tool, and turn

the guard until it can clearly be heard to

engage.

Adjust the position of the guard to the

requirements of the work process. For this,

press the release lever upward and turn the

guard until it clicks into place then adjust as

needed.

• Always adjust the guard in such a manner

that 2 silver cams of release lever engage

into the corresponding notches of the

guard (Fig. 3B).

• Adjust the guard in such a manner that

sparking is prevented in the direction of the

operator.

• The guard should turn only upon actuation

of the release lever! Otherwise the tool

may not continue to be used under any

circumstances and must be taken to an

after-sales service agent.

Note: The encoding keys on the guard

ensure that only a guard that fits the tool type

can be mounted.

TO REMOVE GUARD: Press release lever,

rotate guard until the keys on guard line up

with the notches on the guard mounting flange,

and lift guard off the guard mounting flange

(Fig. 3).

FIG. 3

Assembly

-12-

GUARD

MOUNTING

FLANGE

KEYS

GUARD

RELEASE

LEVER

LOCK NUT AND BACKING FLANGE

Your tool is equipped with a threaded spindle

for mounting ac ces sories. Always use the

supplied lock nut (and backing flange) that

has same thread size as spindle.

VIBRATION CONTROL SIDE HANDLE

The side handle is used to control and balance

the tool. The handle must be thread ed into the

front housing on either side of the tool,

depending on per sonal preference and

comfort. Use the side handle for safe control

and ease of operation (Fig. 1).

OPTIONAL HAND GUARD

(Optional Accessory)

The hand guard is to be used with backing

pads, sanding discs and wire brushes to keep

fingers and hand away from work surface,

sharp edges, burrs and debris. When using the

optional hand guard accessory insert side

handle through hole in guard and then thread

into housing (Fig. 1).

Ensure that hand guard is positioned between

hand and backing pad, sanding disc or wire

brush.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 12

-13-

ABRASIVE TYPE 41/1A AND 27A

WHEEL ASSEMBLY

Using the optional Type 41/1A wheel guard,

it is possible to perform limited cutting on

small stock such as metal tubes, piping or

rebar.

Do not attempt to cut large stock or sheets of

metal as this tool is not designed to be a

dedicated cutting tool.

Always use Type 41/1A

protection guard for

cutting.

Unplug tool from power source. Be sure that

wheel guard is in place for cutting.

When using mounting wheels, thread

BACKING FLANGE onto spindle, then place

WHEEL on the spindle. Thread on the lock

nut and tighten ut using a lock nut wrench

provided with adapter kit, while holding the

spindle lock in (Fig. 5).

TO REMOVE: Reverse procedure.

TYPE 41/1A ABRASIVE

STRAIGHT GRINDING WHEELS

Do not use Type 41/1A

abrasive wheels

designed for straight/die grinding. This tool

is not designed for use with Type 41/1A

abrasive straight/die grinding wheels.

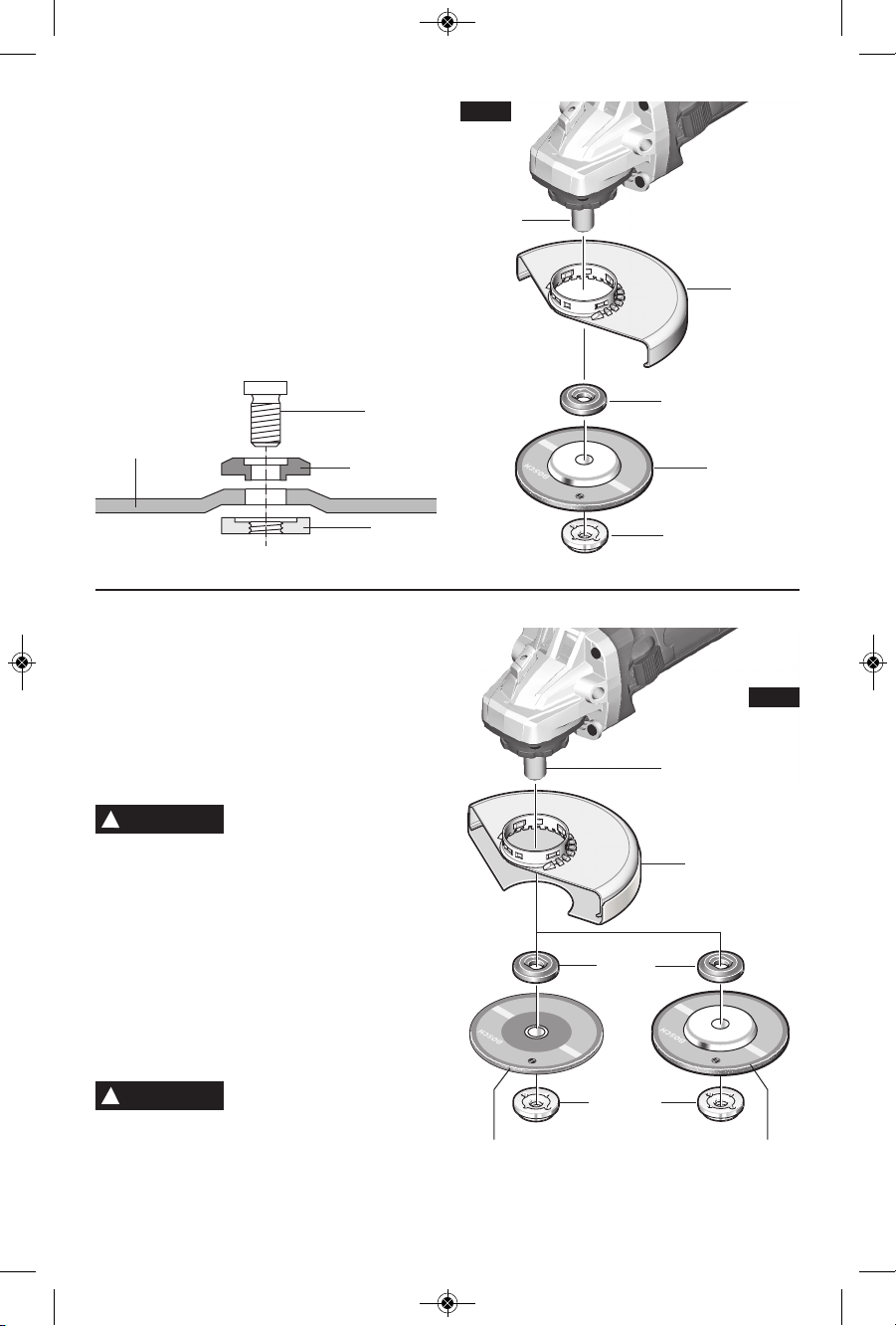

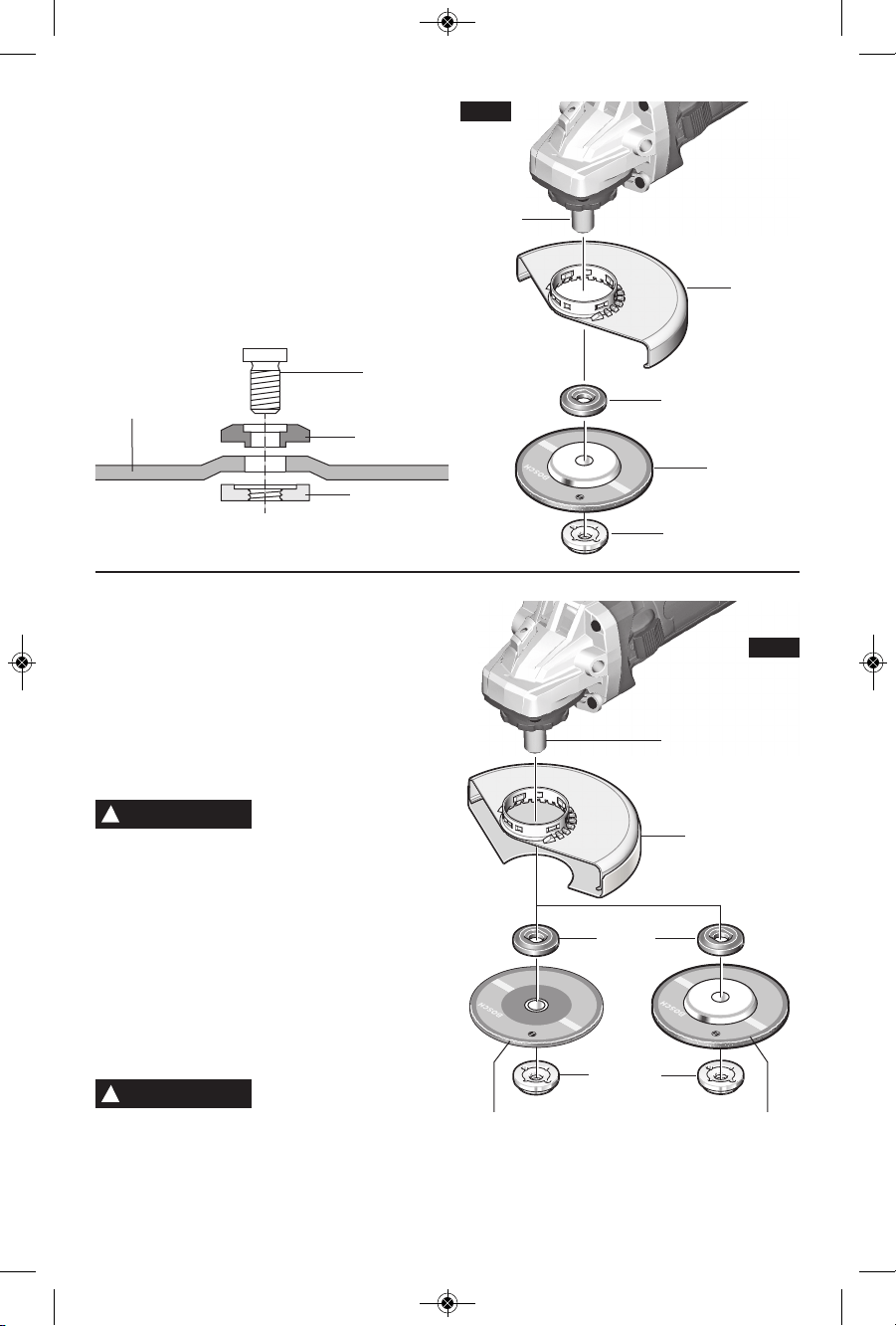

DISC GRINDING WHEEL ASSEMBLY

Unplug tool from power source. Be sure that

wheel guard is in place for grinding. Place

BACKING FLANGE and GRINDING WHEEL

on the spindle. Thread on the lock nut and

tighten nut using the supplied lock nut wrench,

while holding the spindle lock in (Fig. 4).

TO REMOVE: Reverse procedure.

Not recommended for use with spin-on

wheels.

LOCK NUT

TYPE 27

GRINDING

WHEEL

BACKING

FLANGE

SPINDLE

TYPE 27

GRINDING

WHEEL

LOCK NUT

SPINDLE

TYPE 27

WHEEL

GUARD

BACKING

FLANGE

FIG. 4

TYPE 41/1A

WHEEL GUARD

SPINDLE

BACKING

FLANGE

TYPE 41/1A

CUTTING WHEEL

FIG. 5

LOCK NUT

TYPE 27A

CUTOFF

WHEEL

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 13

-14-

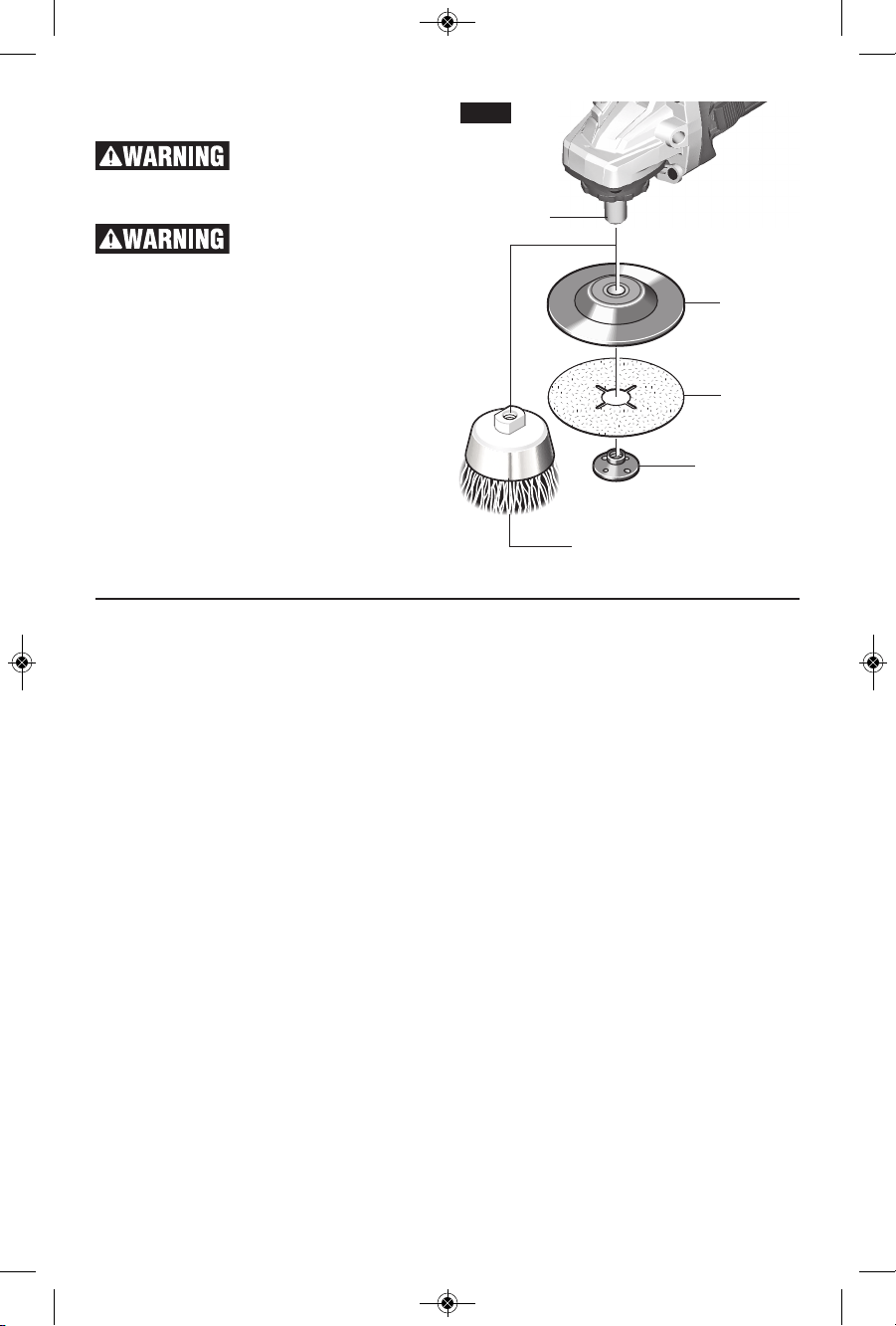

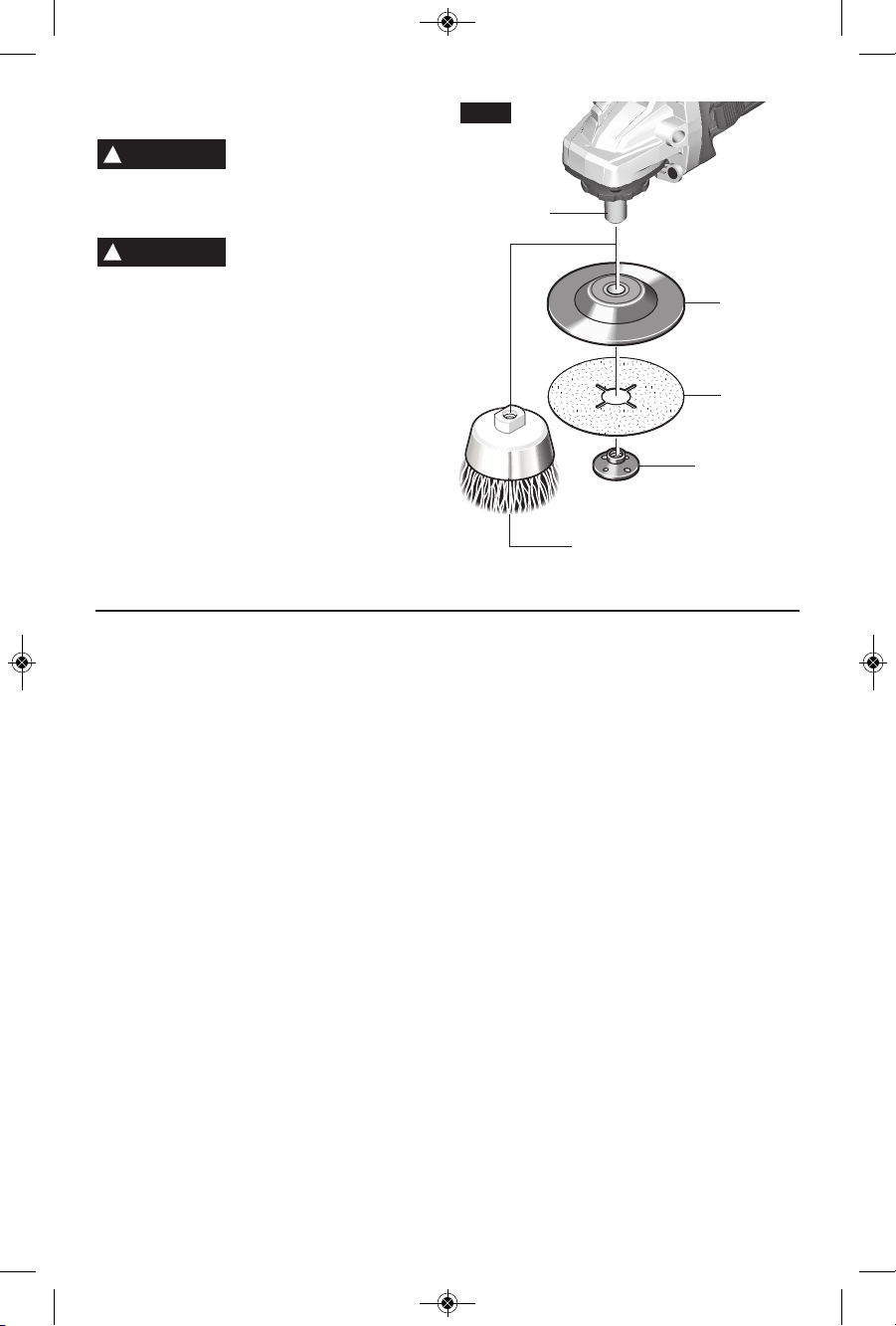

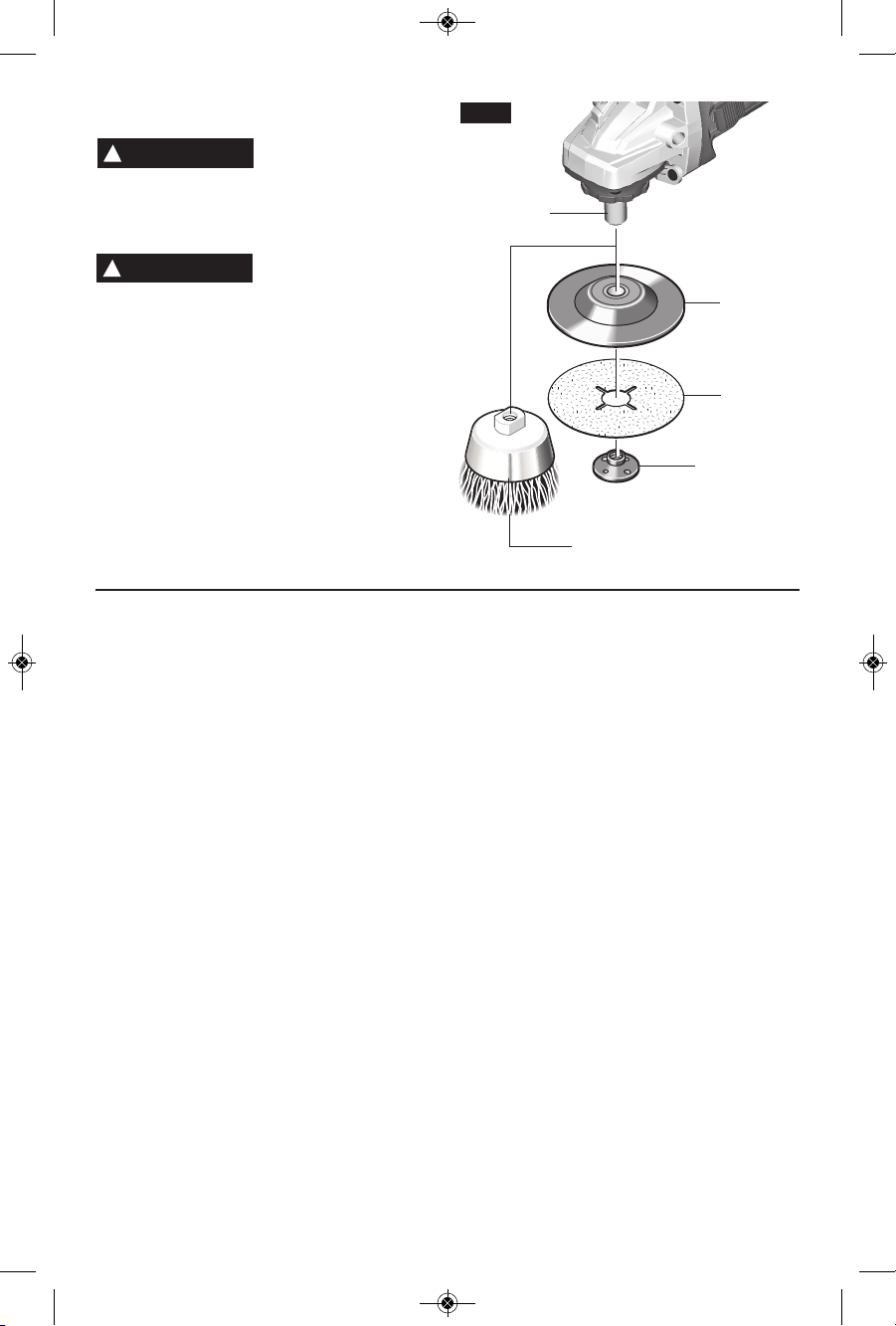

SANDING ACCESSORIES ASSEMBLY

BACKING PAD

Before attaching a backing

pad be sure its maximum

safe operating speed is not exceeded by the

nameplate speed of the tool.

Wheel guard may not be

used for most sanding

operations. Always reinstall wheel guard when

converting back to grinding operations.

TO INSTALL BACKING PAD AND

SANDING DISC

Unplug tool from power source.

Attach hand guard (Fig. 1). Set the tool on its

top side (spindle up). Place the rubber

backing pad onto the spindle shaft. Center

the sanding disc on top of the backing pad.

Insert the lock nut through the disc and

thread onto the spindle as far as you can

with your fingers. Press in the spindle lock,

then tighten the backing pad securely with

lock nut wrench (Fig. 6).

TO REMOVE: Reverse procedure.

SANDING

DISC

BACKING

PAD

LOCK NUT

WIRE BRUSH

SPINDLE

FIG. 6

WIRE BRUSH ASSEMBLY

Before assembling wire brush to this tool,

disconnect from the power source. Attach

hand guard (Fig. 1). Wire brushes are

equipped with their own threaded hub, simply

thread on to spindle. Be sure to seat against

shoulder before turning tool “ON”.

TO REMOVE: Reverse procedure.

WIRE WHEEL ASSEMBLY

Before assembling wire wheel to this tool,

disconnect from the power source. Attach type

27 guard (Fig. 3). Wire wheels are equipped

with their own threaded hub, simply thread on

to spindle. Be sure to seat against shoulder

before turning tool “ON”.

TO REMOVE: Reverse procedure.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 14

Hold the tool with both

hands while starting the

tool, since torque from the motor can cause the

tool to twist.

Start the tool before applying to work and let

the tool come to full speed before contacting

the workpiece. Lift the tool from the work

before releasing the switch. DO NOT turn the

switch “ON” and “OFF” while the tool is under

load; this will greatly decrease the switch life.

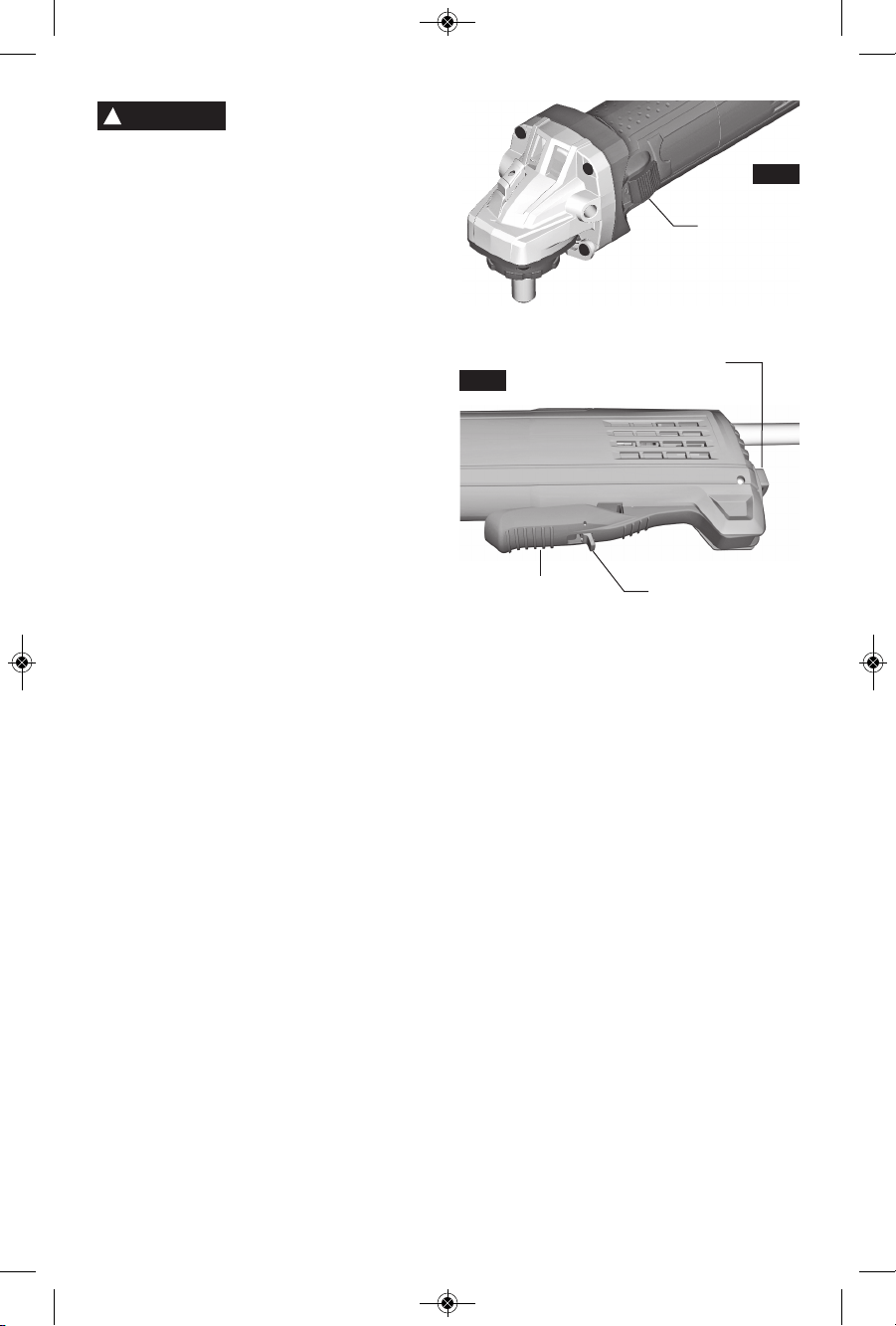

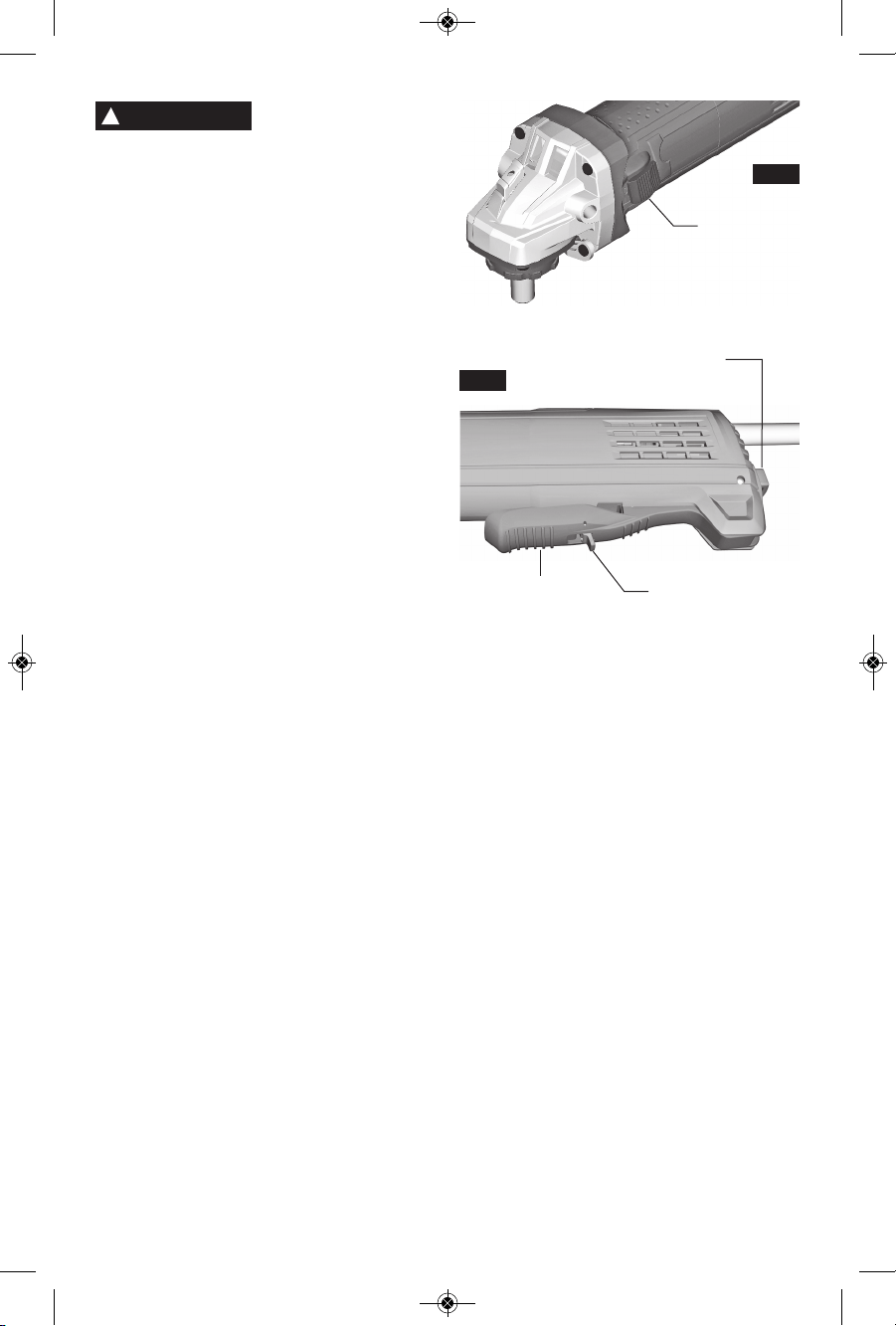

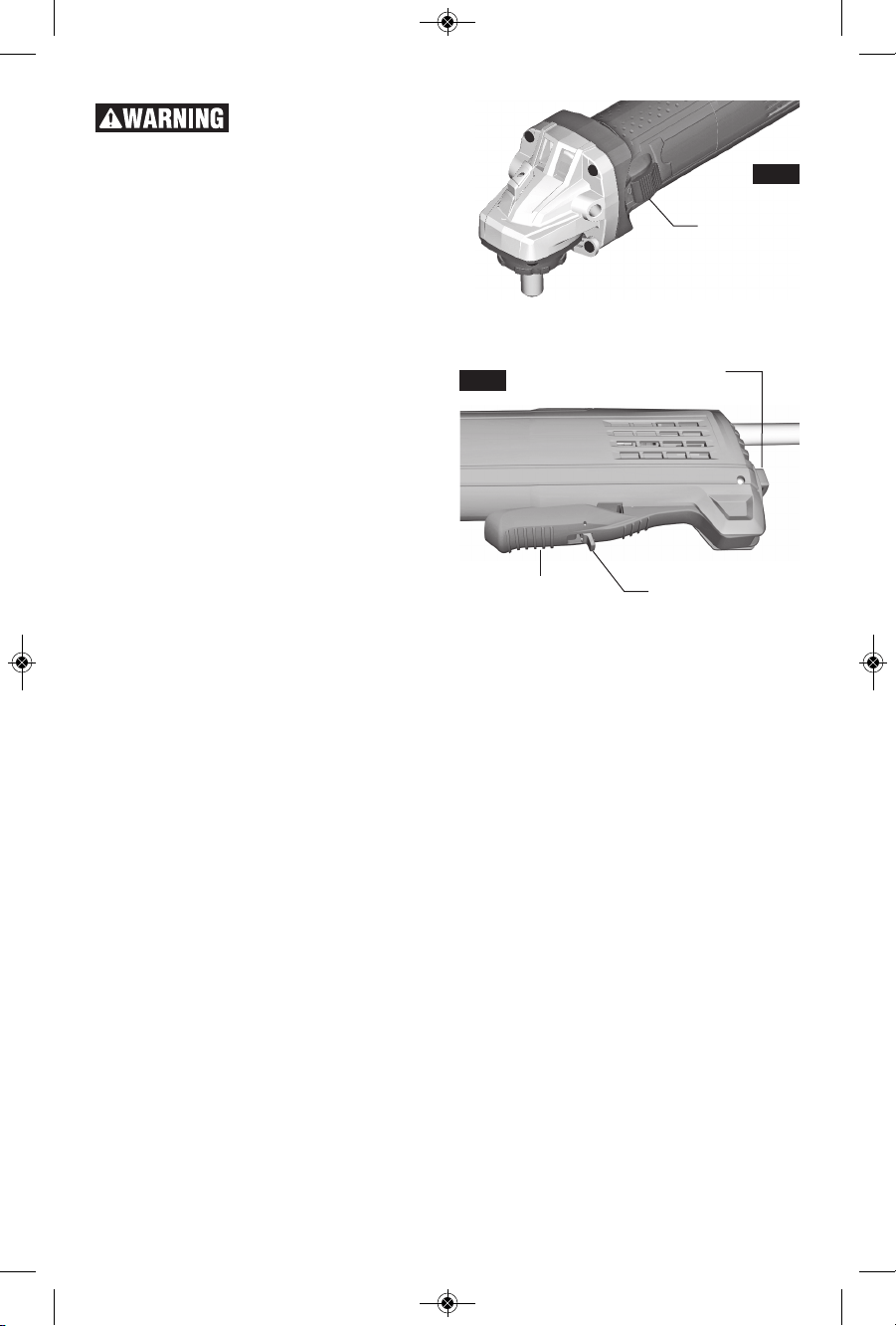

SIDE ON-OFF SWITCH

WITH LOCK (FIG. 7)

The tool is switched “ON” by the side switch

located at the side of the motor housing. The

switch can be locked in the “ON” position, a

convenience for long grinding operations.

TO TURN THE TOOL “ON” without locking it,

move the switch forward by applying

pressure ONLY at the REAR portion of the

switch. When pressure is released the switch

will return to “OFF” position.

TO LOCK THE SWITCH “ON”, move the

switch forward and press the FRONT portion.

TO UNLOCK THE SWITCH, simply press

and release the REAR portion of the slider.

Switch is spring loaded and will snap back

automatically.

PADDLE SWITCH (FIG. 8)

The paddle switch has a lock-off feature to

help prevent accidental startups.

TO TURN TOOL “ON”, push lock-off switch

forward to unlock the paddle switch, then

squeeze paddle switch.

TO TURN TOOL “OFF”, release pressure on

paddle switch. The switch is spring loaded

and will return to the “OFF” position

automatically.

LOCK-ON SWITCH (FIG. 8)

(GWS10-45PE)

If your tool has the LOCK-ON feature

incorporated into the paddle switch for

extended operation, there will be a red button

at the rear of the tool behind the paddle

switch.

TO LOCK SWITCH “ON” after paddle switch

has been activated, push “LOCK-ON” button

while simultaneously releasing pressure from

the paddle switch.

TO TURN TOOL “OFF”, squeeze and

release paddle switch.

-15-

FIG. 8

SIDE

SWITCH

FIG. 7

PADDLE

SWITCH

"LOCK-OFF" SWITCH

RELEASE LEVER

LOCK-ON SWITCH

(GWS10-45PE)

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 15

-16-

SELECTING GRINDING WHEELS

Before using a grinding

wheel, be certain that its

maximum safe operating speed is not

exceeded by the nameplate speed of the

grinder. Do not exceed the recom mended

wheel diameter.

DISC GRINDING WHEELS

Grinding wheels should be carefully selected in

order to use the grinder most efficiently. Wheels

vary in type of abrasive, bond, hardness, grit

size and structure. The correct type of wheel to

use is determined by the job. Use disc grinding

wheels for fast grinding of structural steel,

heavy weld beads, steel casting, stainless steel

and other ferrous metals.

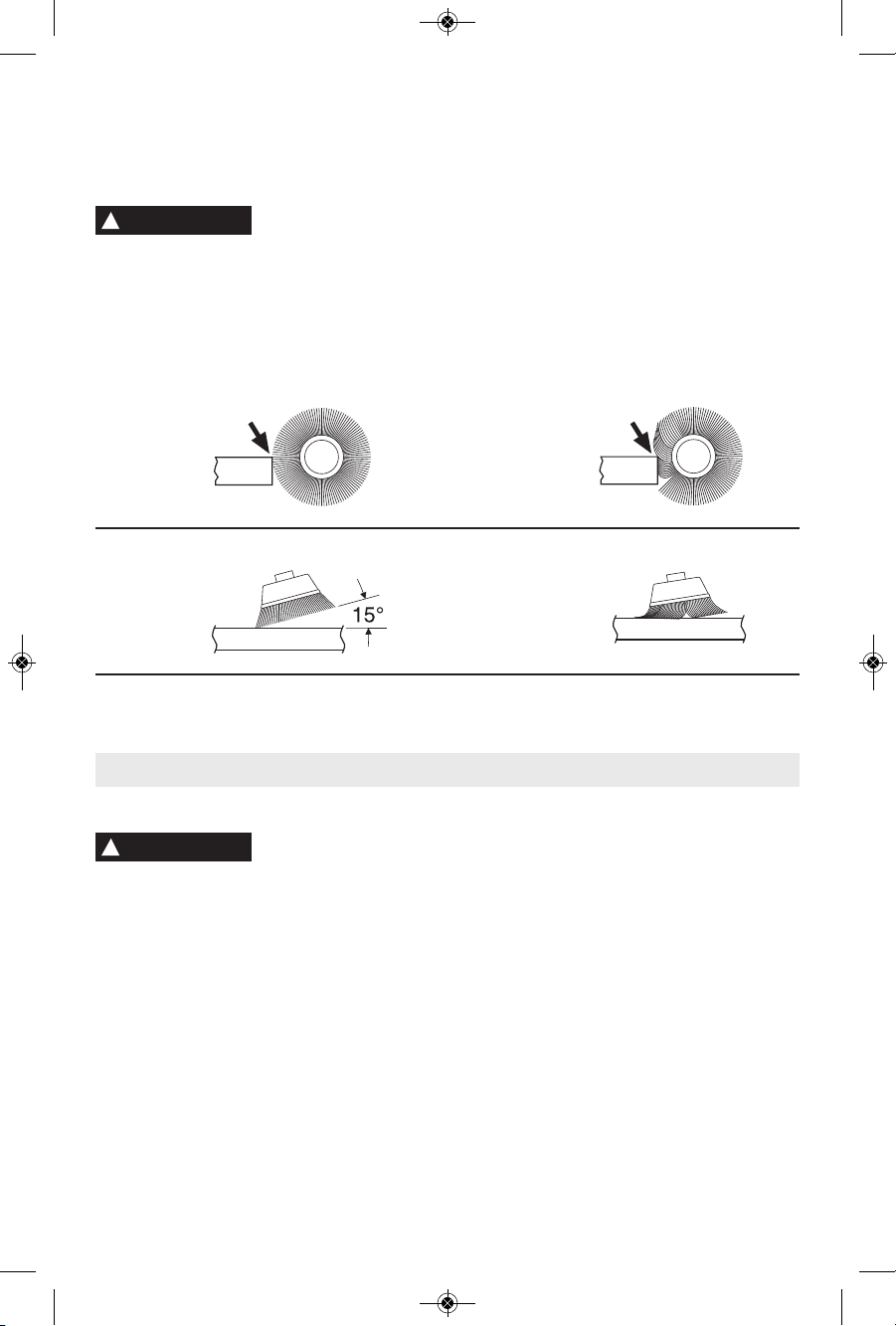

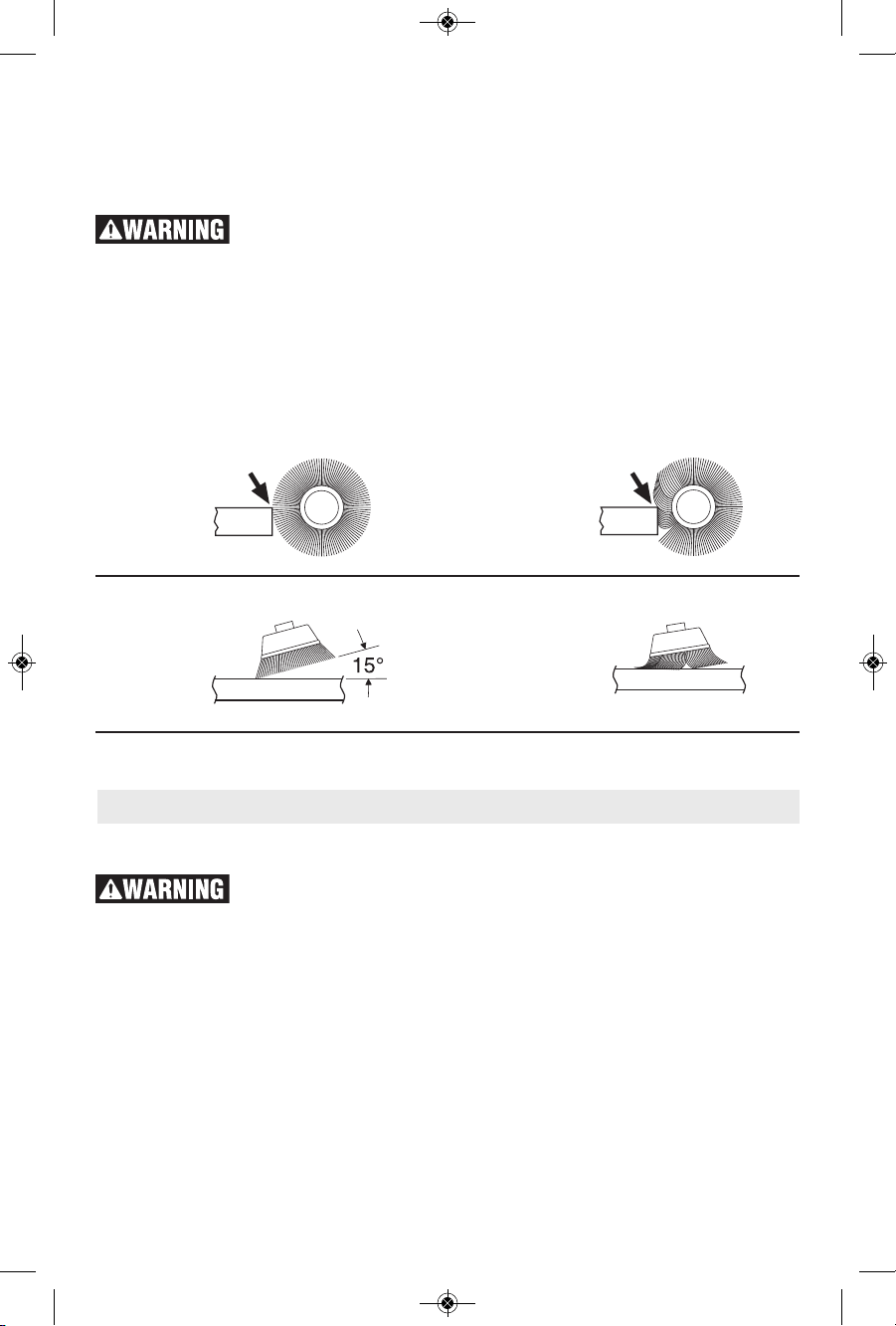

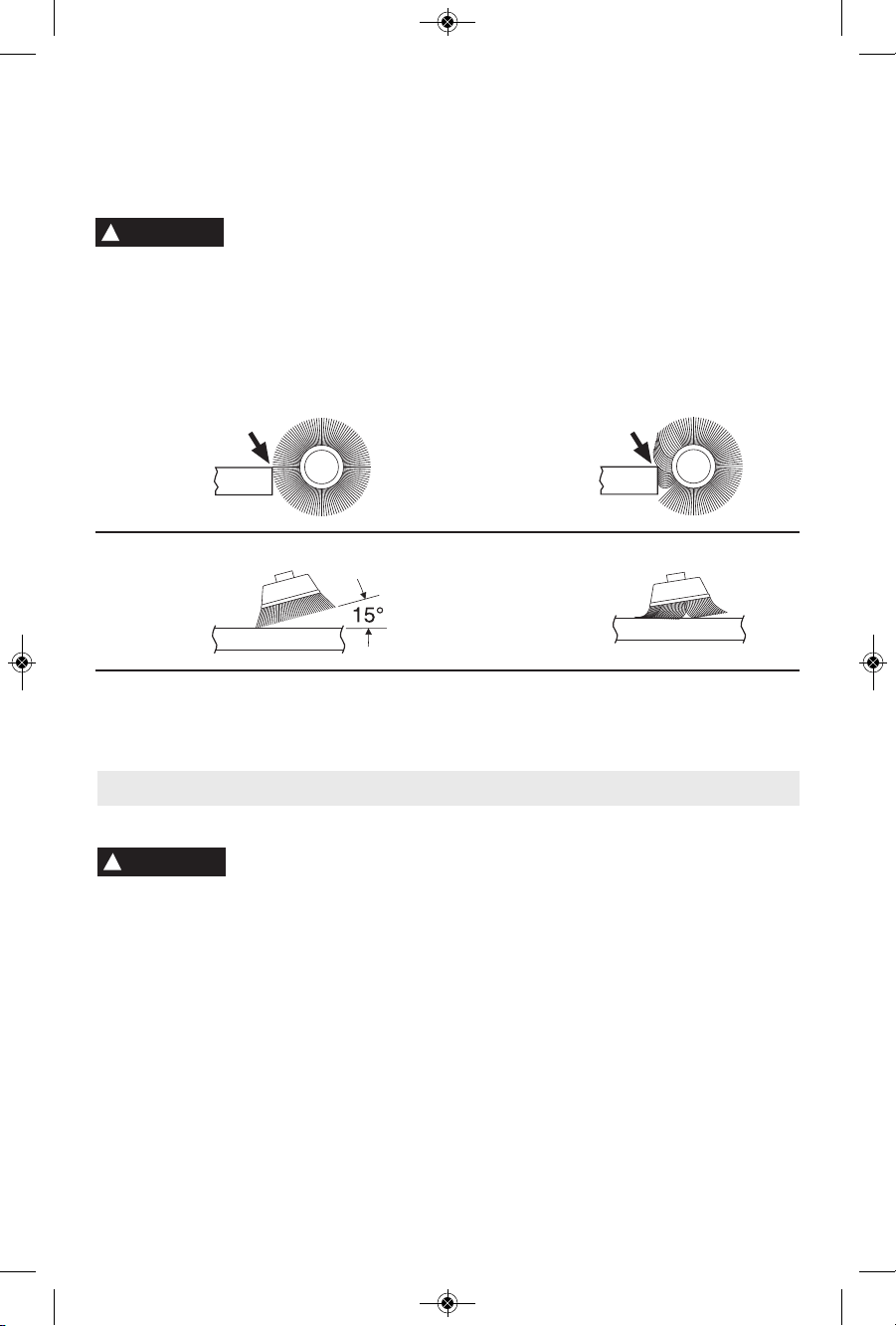

GRINDING TIPS

Efficient grinding is achieved by controlling the

pressure and keep ing the angle between wheel

and workpiece at 10° to 15°. If the wheel is flat,

the tool is difficult to control. If the angle is too

steep, the pressure is concentrated on a small

area causing burning to the work surface.

Excessive or sudden

pressure on the wheel will

slow grinding action and put dangerous

stresses on the wheel.

When grinding with a new wheel be certain to

grind while pulling tool backwards until wheel

becomes rounded on its edge. New wheels

have sharp corners which tend to “bite” or cut

into work piece when pushing forward.

Grinding Operations

Cutting Operations

CUTTING METAL

Using the optional Type 41/1A wheel guard,

it is possible to perform limited cutting on

small stock such as metal tubes, piping or

rebar. When cutting, work with moderate

feed, adapted to the material being cut. Do

not exert side pressure onto the cutting disc,

tilt or oscillate the tool. When cutting profiles

and square bar, it is best to start at the

smallest cross section.

Always follow precautions for kickback.

Do not apply side pressure to cutting wheel

to reduce wheel speed.

The tool should always be used so that

sparks are directed away from user.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 16

-17-

Sanding Operations

SELECTING SANDING DISC

Sanding discs are made of extremely hard

and sharp aluminum oxide grits, phenol-resin

bonded to a sturdy fiber backing for fast

heavy-duty service and long life. The discs

vary as to size and spacing of the abrasive

grits. OPEN COAT (type H) — used for soft

materials and on paint or varnish. CLOSED

COAT (type K) —used for metal, hardwood,

stone, marble and other materials.

Sanding discs range in grit from 16 (very

coarse) to 180 (very fine). To obtain best

results, select sanding discs carefully. Many

jobs require the use of several grit sizes and

at times both “open coat and closed coat”

discs are required to get the job done faster.

See chart for application examples.

Operation: Refinishing painted wood or metal surfaces.

REMARKS GRIT

To remove paint and to smooth Coarse

surface irregularities. 16-24-30

To smooth Medium

the rough sanding. 36-50-80

To remove scratches left by Fine

previous discs. 100-120

To smooth surfaces for painting, Very Fine

polishing or waxing. 150-180

SANDING TIPS

For best results, tilt the Disc Sander at a 10° to

15° angle while sanding so that only about 1"

of the surface around the edge of the disc

contacts the work.

If the disc (accessory) is

held flat or the back edge

of the disc comes in contact with the work, a

violent thrust to the side may result.

If sander is tilted too much, sanding action will

be too great and a rough cut surface or

gouging and snagging will result.

Guide the Disc Sander with crosswise strokes.

Be careful not to hold the sander in one spot

too long. Do not use a circular motion, as this

makes swirl marks. Test before use on scrap stock.

Do not force or apply pressure when sanding.

Use only the weight of the tool for pressure.

Excess pressure actually slows the tool down.

If faster stock removal is desired, change to a

coarser grit disc.

Remove gummy paint from metal with an

“open coat” disc. Sand until sparks start to

appear, then stop and change to a “closed

coat” disc to remove any remaining paint.

SANDING WOOD

When sanding wood the direction of the disc

motion at the contact point should parallel the

grain as much as possible. The rapid cut of

discs and the swirl type scratch pattern they

occasionally create generally prohibit their use

for producing the final finish.

Scratches and circular marks are usually the

result of using too coarse a grit. When

changing to a finer grit, move across the sand -

ing lines that were made by a previous coarser

disc.

SANDING METAL

When sanding automobiles or appliances,

wipe the metal clean with a non-flammable

solvent or commercial cleaner to remove all

wax and grease. By doing this first, the

sanding discs will sand better and last longer.

For heavy duty work, use a coarse grit disc

first. Follow-up with a medium grit to remove

scratches. To produce smooth finish, use fine

grit disc.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 17

-18-

Service

NO USER

SERVICEABLE PARTS

INSIDE. Preventive maintenance

performed by un au thorized personnel may

result in misplacing of internal wires and

components which could cause serious

hazard. We recom mend that all tool service

be performed by a Bosch Factory Service

Center or Authorized Bosch Service Station.

SERVICE MEN: Disconnect tool and/or

charger from power source before servicing.

TOOL LUBRICATION

Your Bosch tool has been properly lubricated

and is ready for use.

CARBON BRUSHES

The brushes and commutator in your tool have

been engineered for many hours of dependable

service. To maintain peak efficiency of the

motor, we recommend every two to six months

the brush es be examined. Only genuine Bosch

replace ment brushes specially designed for

your tool should be used.

BEARINGS

After about 300-400 hours of operation, or at

every second brush change, the bearings

should be replaced at Bosch Factory Service

Center or Au thorized Bosch Service Station.

Bearings which become noisy (due to heavy

load or very abrasive material cut ting) should

be replaced at once to avoid overheating or

motor failure.

Maintenance

Wire brushes are intended to “clean” structural

steel, castings, sheet metal, stone and

concrete. They are used to remove rust, scale

and paint.

Avoid bouncing and

snagging the wire brush,

especially when working corners, sharp edges

etc. This can cause loss of control and kick-

back.

BRUSHING PRESSURE

1. Remember, the tips of a wire brush do the

work. Operate the brush with the lightest

pressure so only the tips of the wire come

in contact with the work.

2. If heavier pressures are used, the wires

will be overstressed, resulting in a wiping

action; and if this is continued, the life of

the brush will be shortened due to wire

fatigue.

3. Apply the brush to the work in such a way

that as much of the brush face as possible

is in full contact with the work. Applying the

side or edge of the brush to the work will

result in wire breakage and shortened brush

life.

Wire Brush Operations

CORRECT:

Wire tips doing

the work.

INCORRECT:

Excessive

pressure can

cause wire

breakage.

CORRECT:

Wire tips doing

the work.

INCORRECT:

Excessive pressure

can cause wire

breakage.

WIRE WHEEL BRUSH

WIRE CUP BRUSH

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 18

-19-

* Type 27 wheel guard

* Lock nut

* Grinding wheel

* Backing flange

* Side handle

* Lock nut wrench

** Type 41/1A wheel guard

** Hand shield

(*= standard equipment)

(**= optional accessories)

Accessories

NOTE: Not recommended for use with type 11 cup wheels.

The use of accessories not specified for use with the tool described in this

manual may create a hazard.

Extension Cords

If an extension cord is

necessary, a cord with

adequate size conductors that is capable

of carrying the current necessary for your

tool must be used. This will prevent

excessive voltage drop, loss of power or

overheating. Grounded tools must use 3-wire

extension cords that have 3-prong plugs and

receptacles.

NOTE: The smaller the gauge number, the

higher the cord capacity.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

Tool’s

Ampere

Rating

Cord Size in A.W.G. Wire Sizes in mm

Cord Length in Feet Cord Length in Meters

25 50 100 150

15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Cleaning

To avoid accidents,

always disconnect the

tool and/or charger from the power supply

before cleaning. The tool may be cleaned

most effectively with com pressed dry air.

Always wear safety goggles when

cleaning tools with compressed air. When

using compressed air to clean tools, make

sure that the air pressure is not greater than

30psi.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not attempt to clean by inserting pointed

objects through opening.

Certain cleaning agents

and solvents damage

plastic parts. Some of these are: gasoline,

car bon tetrachloride, chlorinated cleaning

solvents, ammonia and household detergents

that contain ammonia.

Accessory storage & maintenance

Store accessories in a cool dry place and

avoid freezing. Before use check accessory for

cracks and fractures, do not use if damage is

suspected.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 19

-20-

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on

travaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières

ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument jamais

modifier la fiche. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une fiche de

terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui

correspond.

Évitez tout contact du corps avec des surfaces reliées

à la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou

à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez

jamais pour transporter l’outil électroportatif, pour le

tirer ou pour le débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes coupantes ou des

pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le

risque de choc électrique.

S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit

les risques de choc électrique.

Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on

n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de

choc électrique, d'incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou

à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

AVERTISSEMENT

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le

mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous

avertir de l’existence possible d’un danger de lésion corporelle.

Obéissez à tous les messages relatifs à la sécurité qui suivent ce

symbole pour éviter tout risque de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas

évitée, causera la mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle

n’est pas évitée, pourrait causer la mort d’une personne ou une

blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si elle

n'est pas évitée, pourrait causer une blessure légère ou modérée.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 20

-21-

Sécurité personnelle

Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque vous

utilisez un outil électroportatif. N'employez pas

d’outils électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de

médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment d’inattention pour

causer des blessures corporelles graves.

Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous que

l'interrupteur est dans la position arrêt (Off) avant de

brancher l'outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le transporter. Le

transport d'un outil électroportatif avec le doigt sur la

gâchette ou le branchement de cet outil quand

l'interrupteur est en position de marche (ON) est une

invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situations

inattendues.

Habillez-vous de manière appropriée. Ne portez pas

de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de

collecte des poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés correctement.

L'utilisation d'un dépoussiéreur peut réduire les dangers

associés à l'accumulation de poussière.

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez l’outil

électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et

est plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche ou

à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et

doit être réparé.

Débranchez la fiche de la prise ou enlevez le bloc-pile

de l’outil électroportatif avant tout réglage,

changement d’accessoires ou avant de ranger l’outil

électroportatif. De telles mesures de sécurité

préventive réduisent le risque de démarrage intempestif

de l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne permettez

pas à des personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces consignes de s’en

servir. Les outils électroportatifs sont dangereux dans

les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les

pièces mobiles sont alignées correctement et ne

coincent pas. Vérifiez qu’il n’y a pas de pièces

cassées ou d’autre circonstance qui risquent

d’affecter le fonctionnement de l’outil électroportatif.

Si l’outil est abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés par des

outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les

outils coupants entretenus correctement et dotés de

bords tranchants affûtés sont moins susceptibles de

coincer et sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les accessoires et les

embouts d'outil, etc. conformément à ces

instructions, en tenant compte des conditions de

travail et des travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes de celles

pour lesquelles ils ont été prévus peut résulter en une

situation dangereuse.

Entretien

Faites réparer votre outil électroportatif par un agent

de service qualifié n’utilisant que des pièces de

rechange identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 21

-22-

Avertissements habituels concernant la

sécurité des opérations de rectification, de

ponçage, de brossage métallique et de

tronçonnage à la meule abrasive :

Cet outil électroportatif a été conçu pour fonctionner

comme un outil de rectification, de ponçage, de

brossage métallique ou de tronçonnage. Veuillez lire

toute la documentation relative à la sécurité qui a été

fournie avec cet outil électroportatif, notamment, les

avertissements, les consignes, les illustrations et les

spécifications. Si l'on n'observe pas toutes les

consignes indiquées ci-dessous, il existe un risque de

choc électrique, d'incendie et/ou de blessures

corporelles graves.

Il n’est pas recommandé de réaliser des opérations

telles que le polissage avec cet outil électrique.

L'usage de l'outil au cours de travaux pour lesquels il

n'a pas été conçu risque de présenter un danger et de

causer des blessures corporelles.

N'utilisez pas d'accessoires qui n'ont pas été

spécifiquement conçus et recommandés par le

fabricant de l'outil. Le simple fait qu'un accessoire

puisse être attaché à votre outil électroportatif ne

garantit pas un fonctionnement sans danger.

La vitesse nominale de l'accessoire doit être au

moins égale à la vitesse maximum indiquée sur

l'outil électroportatif. Les accessoires que l'on fait

tourner à une vitesse supérieure à leur VITESSE

NOMINALE peuvent se casser et voler en éclats.

Le diamètre externe et l'épaisseur de votre

accessoire doivent être dans les limites de capacité

de votre outil électroportatif. Des accessoires de la

mauvaise taille ne peuvent pas être adéquatement

protégés ou contrôlés.

Le montage fileté des accessoires doit correspondre

au filet de la broche de la MEULEUSE. Pour les

accessoires montés à l’aide de BRIDES DE FIXATION,

le trou de l’arbre de l’accessoire doit correspondre au

diamètre de la BRIDE DE FIXATION qui doit être

introduite dans celui-ci. Les accessoires qui ne

correspondent pas au petit matériel de montage de

l’outil électrique fonctionneront de manière

déséquilibrée, vibreront de façon excessive et risquent

de causer une perte de contrôle de l’outil.

N'utilisez pas d'accessoires endommagés. Inspectez

vos accessoires avant chaque utilisation : vérifiez par

exemple que votre meule abrasive n'est ni fêlée, ni

ébréchée, que votre disque d'appui n'est ni fêlé, ni

déchiré, ni trop usé et que votre brosse métallique ne

contient pas de fils cassés ou détachés. Si vous

laissez tomber l'outil ou l'accessoire, vérifiez que ce

dernier n'est pas endommagé ou remplacez-le par un

accessoire en bon état. Après l'inspection et

l'installation d'un accessoire, tenez-vous à distance

du plan de l'accessoire en mouvement et demandez à

toute personne présente de faire de même, et faites

fonctionner l'outil à sa vitesse à vide maximale

pendant une minute. Si un accessoire est endommagé,

il se cassera habituellement en plusieurs morceaux

pendant cette période de test.

Portez des équipements de protection personnelle.

Suivant le travail effectué, portez un masque de

protection, des lunettes à coques ou des lunettes de

sécurité. S'il y a lieu, portez un masque

antipoussières, des dispositifs de protection de l'ouïe,

des gants et un tablier d'atelier capable d'arrêter des

petits fragments abrasifs ou des fragments de la

pièce. Les dispositifs de protection des yeux doivent

pouvoir arrêter des débris volants produits par diverses

opérations. Le masque antipoussières ou le respirateur

doit être capable de filtrer des particules générées par

votre travail. Une exposition prolongée à un bruit de

haute intensité peut entraîner une perte de l'ouïe.

Gardez toute personne présente à une distance sûre

de l'aire de travail. Toute personne qui entre dans

l'aire de travail doit porter des équipements de

protection personnelle. Des fragments d'une pièce ou

d'un accessoire peuvent être projetés et causer des

blessures au-delà de l'aire d'opération immédiate.

Tenez l'outil électroportatif exclusivement au niveau

de ses surfaces de préhension isolées quand vous

réalisez une opération au cours de laquelle

l'accessoire de coupe risque d'entrer en contact avec

des fils électriques dissimulés. Quand un accessoire

de coupe entre en contact avec un fil « sous tension »,

cela peut mettre des parties métalliques exposées de

l'outil électroportatif « sous tension » et électrocuter

l'utilisateur.

Positionnez le cordon hors de la trajectoire de

l'accessoire en mouvement. Si vous perdez contrôle de

l'outil, le cordon d'alimentation risque d'être coupé ou de

s'accrocher et votre main ou votre bras risque d'être tiré

jusqu'à ce qu'il entre en contact avec l'accessoire en

mouvement.

Ne posez jamais l'outil électroportatif tant que

l'accessoire n'a pas complètement cessé de tourner.

L'accessoire en mouvement risque d'accrocher la

surface sur laquelle il est posé et de vous faire perdre

contrôle de l'outil.

Ne laissez pas l'outil électroportatif en marche quand

vous le portez sur le côté. Un contact accidentel avec

l'accessoire en mouvement risquerait d'accrocher vos

vêtements et d'attirer l'accessoire vers votre corps.

Nettoyez régulièrement les prises d'air de l'outil

électroportatif. Le ventilateur du moteur attirera de la

poussière à l'intérieur du boîtier de l'outil et une

accumulation excessive de poudre métallique risque de

causer des dangers électriques.

Ne faites pas fonctionner l'outil électroportatif à

proximité de matériaux inflammables. Des étincelles

pourraient enflammer ces matériaux.

Avertissements spécifiques à la sécurité des outils électroportatifs

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 22

-23-

N'utilisez pas d'accessoires qui exigent des liquides

de refroidissement. L'utilisation d'eau ou d'autres

liquides de refroidissement peut entraîner une

électrocution ou un choc électrique.

Avertissements sur les rebonds

et effets associés

L'effet de rebond est une réaction soudaine au

pincement ou à l'accrochage d'une meule, d'un disque

d'appui, d'une brosse ou de tout autre accessoire

pivotant. Un tel pincement ou accrochage fait

rapidement caler l'accessoire en mouvement, ce qui

force l'outil électroportatif hors de contrôle à aller dans la

direction opposée à celle de la rotation de l'accessoire à

l'emplacement du blocage.

Par exemple, si une meule abrasive est accrochée ou

pincée par la pièce, le bord de la meule à l'emplacement

du pinçage peut creuser la surface du matériau et forcer

la meule à se « hisser » sur la pièce ou à être éjectée. La

meule peut alors sauter soit en direction de l'utilisateur,

soit dans la direction opposée, en fonction de la direction

du mouvement de la meule à l'emplacement du

pincement. Les meules abrasives peuvent également se

briser dans de telles conditions.

Les rebonds résultent d'une mauvaise utilisation de

l'outil électroportatif et/ou de procédures ou de

conditions d'utilisation incorrectes, et ils peuvent être

évités en prenant les précautions nécessaires indiquées

ci-dessous :

Maintenez une prise ferme sur l'outil électroportatif et

positionnez votre bras et le reste de votre corps de

façon à vous permettre de résister aux forces de

rebond. Utilisez toujours la poignée auxiliaire, quand

elle vous a été fournie, pour un contrôle maximum du

rebond ou de la réaction de couple qui se produit

pendant la mise en marche de l'outil. L'utilisateur peut

contrôler les réactions de couple ou les forces de rebond

en prenant les précautions nécessaires.

Ne placez jamais votre main à proximité de

l'accessoire en mouvement. L'accessoire risquerait de

rebondir sur votre main.

Ne vous placez jamais dans la zone où l'outil

électroportatif se dirigerait si un rebond se produisait.

L'effet de rebond projetterait l'outil dans la direction

opposée à celle du mouvement de la meule à

l'emplacement de l'accrochage.

Faites particulièrement attention quand vous travaillez

des coins ou des arêtes tranchantes, etc. Évitez de

faire rebondir ou d'accrocher l'accessoire. Les coins,

les arêtes tranchantes et les rebondissements ont

tendance à faire accrocher l'accessoire en mouvement et

à entraîner une perte de contrôle ou un rebond.

Ne fixez pas une lame à sculpter le bois de chaîne

coupante ou une lame de scie dentée sur l'outil. De

telles lames causent fréquemment des rebonds et des

pertes de contrôle.

Avertissements spécifiques à la sécurité des

opérations de rectification et de tronçonnage

à la meule :

N'utilisez que des types de meules qui sont

recommandées pour votre outil électroportatif et que

des protecteurs conçus pour la meule sélectionnée.

Les meules pour lesquelles l'outil n'a pas été conçu ne

peuvent pas être adéquatement protégées et sont par

conséquent dangereuses.

La surface de meulage des meules déprimées au

centre doit être montée au-dessous du plan de la lèvre

de protection. Une meule montée de façon incorrecte

qui dépasserait à travers le plan de la lèvre de protection

ne peut pas être protégée de façon adéquate.

Le protecteur doit être fermement fixé à l'outil

électroportatif et positionné pour un maximum de

sécurité en s'arrangeant pour que la plus petite portion

possible de meule exposée soit tournée vers

l'utilisateur. Le protecteur aide à protéger l'utilisateur

contre des fragments d'une meule cassée et contre un

contact accidentel avec la meule.

Les meules ne doivent être utilisées que pour des

opérations pour lesquelles elles ont été conçues. Par

exemple : ne meulez pas avec le côté de la meule à

tronçonner. Les meules à tronçonner sont conçues pour

une rectification périphérique et l'application de forces

latérales à ces meules peuvent les faire éclater.

Utilisez toujours des brides non endommagées d'une

taille et d'une forme qui conviennent à la meule

sélectionnée. Les brides de meule appropriées

soutiennent la meule, réduisant ainsi la possibilité que la

meule se casse. Les brides pour meules de tronçonnage

peuvent être différentes des brides pour d'autres types

de meules.

N'utilisez pas de meules usées provenant d'outils

électroportatifs de plus grande taille. Une meule qui a

été conçue pour un outil électroportatif de grande taille

n'est pas compatible avec un outil plus petit qui tourne à

une plus grande vitesse, et elle risque d'éclater si elle est

posée sur ce dernier.

Avertissements supplémentaires spécifiques

à la sécurité des opérations de tronçonnage

à la meule abrasive :

Ne bloquez pas la meule à tronçonner et n'appliquez

pas une pression excessive sur celle-ci. Ne tentez pas

de réaliser une coupe d'une profondeur excessive. La

surcharge de la meule augmente sa susceptibilité à la

torsion et au blocage pendant la coupe et la possibilité

d'un effet de rebond ou d'une cassure de la meule.

Ne positionnez pas votre corps de façon à ce qu'il soit

aligné avec la meule pivotante et derrière celle-ci.

Quand la meule, à l'emplacement de l'opération, se

déplace dans la direction opposée à celle de votre corps,

le rebond potentiel risque de projeter la meule en

mouvement ainsi que l'outil électroportatif directement

sur vous.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 23

-24-

Quand la meule se coince, ou quand vous interrompez

une coupe pour une raison quelconque, mettez l'outil

électroportatif à l'arrêt et tenez-le sans bouger jusqu'à

ce que la meule s'arrête complètement. N'essayez

jamais de retirer la meule de tronçonnage au milieu

d'une coupe tant que la meule tourne toujours; cela

risquerait de provoquer un effet de rebond. Trouvez la

cause du coinçage de la meule et prenez les mesures

nécessaires pour y remédier.

Ne recommencez pas votre opération de coupe en

plaçant l'outil directement dans la pièce. Permettez à

la meule d'atteindre sa vitesse optimale avant de la

réintroduire prudemment dans la pièce. Si vous

remettez l'outil en marche directement dans la pièce, la

meule risque de se bloquer, de « grimper » sur la pièce

ou de faire un rebond.

Soutenez les panneaux ou toute pièce

surdimensionnée afin de réduire le plus possible le

risque de pincement ou de rebond de la meule. Les

pièces de grande taille ont tendance à fléchir sous leur

propre poids. Des supports doivent être placés sous la

pièce à proximité de la ligne de coupe et près du bord de

la pièce des deux côtés de la meule.

Faites particulièrement attention quand vous exécutez

une coupe « en poche » dans des murs déjà en place

ou dans d'autres endroits cachés. Il se peut que la

meule saillante coupe des tuyaux de gaz, des conduites

d'eau, des fils électriques ou des objets qui risquent

d'entraîner un rebond.

N'utilisez pas de meules abrasives de type 1 conçues

pour le meulage droit.

N'essayez pas de couper des feuilles de métal ou des

pièces de grande taille avec cette machine, car elle

n'a pas été conçue pour servir de machine réservée au

tronçonnage.

Avertissements spécifiques à la sécurité des

opérations de ponçage :

N'utilisez pas de papier à disque de ponçage

surdimensionné. Suivez les recommandations du

fabricant quand vous choisissez votre papier de

ponçage. Un papier de ponçage trop grand qui dépasse

du patin de ponçage représente un danger de lacération

et peut entraîner un blocage, une déchirure du disque ou

un rebond.

Avertissements spécifiques à la sécurité des

opérations de brossage métallique :

Soyez conscient du fait que la brosse éjecte des soies

métalliques pendant son opération normale. Ne

surchargez pas les fils métalliques en appliquant une

charge excessive sur la brosse. Les soies métalliques

peuvent facilement pénétrer dans des vêtements légers

et/ou dans la peau.

Bien qu'il soit recommandé d'utiliser un protecteur

pour le brossage métallique, ne laissez pas la meule

ou la brosse métallique interférer avec le protecteur.

Le diamètre de la meule ou de la brosse métallique

risque d'augmenter à cause de la charge de travail et des

forces centrifuges.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu

pour le C.A. tomberont probablement en panne et

risquent de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile et

de graisse. On ne pas maîtriser un outil électroportatif

en toute sécurité quand on a les mains glissantes.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention

de n’en démonter aucune pièce car il est toujours

possible de mal remonter ou de pincer les fils

internes ou de remonter incorrectement les ressorts

de rappel des capots de protection. Certains agents

de nettoyage tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent d’abîmer les

plastiques.

N’utilisez pas d’aspirateur ou d’autre système de

ramassage de la poussière lorsque vous coupez du

métal. Des étincelles provenant de la coupe du métal

pourraient causer l’inflammation des poussières ainsi

ramassées.

Les travaux à la machine

tel que ponçage, sciage,

meulage, perçage et autres travaux du bâtiment

peuvent créer des poussières contenant des produits

chimiques qui sont des causes reconnues de cancer,

de malformation congénitale ou d’autres problèmes

reproductifs. Ces produits chimiques sont, par

exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du

ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler

dans un lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques à poussière

conçus spécialement pour filtrer les particules

microscopiques.

Avertissements supplémentaires concernant la sécurité

AVERTISSEMENT

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 24

-25-

Symboles

IMPO

RTANT :

Certains des sym

boles suivants peuvent être utilisés sur votre outi

l. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée d

e ces sym

boles vous perm

ettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Désignation / Explication

V Volts (voltage)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Seconds (temps)

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc.,

par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus

élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

Symbole d'avertissement (Alerte l'utilisateur aux messages d'avertissement)

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 25

-26-

Symboles (suite)

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Désignation / Explication

Désigne le programme de recyclage des piles Li-ion.

Désigne le programme de recyclage des piles Ni-Cad.

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole indique que ce composant est reconnu par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories

selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon

les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 26

-27-

Description fonctionnelle et spécifications

Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage, ou

de changer des accessoires. Ces mesures de sécurité préventives réduisent le risque

d'une mise en marche accidentelle de l'outil.

AVERTISSEMENT

Meuleuses d’angles avec interrupteur coulissant

LEVIER DE RELÂCHEMENT

DU DISPOSITIF DE

PROTECTION

BLOCAGE DE

L’ARBRE

MEULE

POIGNÉE LATÉRALE

ANTIVIBRATIONS

DISPOSITIF DE PROTECTION POUR

OUTIL DE COUPE DE TYPE 41/1A

(Accessoire en option)

PROTÈGE-MEULE

DE TYPE 27

ÉVENTS DE

VENTILATION

PROTÈGE-MAIN

(accessoire en option)

FIG. 1

INTERRUPTEUR

COULISSANT

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 27

-28-

Description fonctionnelle et spécifications

Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage, ou

de changer des accessoires. Ces mesures de sécurité préventives réduisent le risque

d'une mise en marche accidentelle de l'outil.

AVERTISSEMENT

Meuleuses d’angles avec interrupteur à palette

BOUTON DE

RÉGLAGE/DE

DÉSACTIVATION DU

DISPOSITIF DE

PROTECTION

VERROUILLAGE

DE L’ARBRE

MEULE

INTERRUPTEUR

À PALETTE

LEVIER DE

LIBÉRATION DU

BLOCAGE EN

POSITION ARRÊT

POIGNÉE

LATÉRALE DE

CONTRÔLE DES

VIBRATIONS

DISPOSITIF DE

PROTECTION POUR OUTIL

DE COUPE DE TYPE 41/1A

(Accessoire en option)

PROTÈGE-

MEULE DE

TYPE 27

ÉVENTS DE

VENTILATION

ÉCRAN DE PROTECTION

DE LA MAIN

(Accessoire en option)

FIG. 2

INTERRUPTEUR

DE VERROUILLAGE

EN POSITION DE

MARCHE

(GWS10-45PE)

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 28

-29-

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

La vitesse nominale de l’accessoire doit être égale ou supérieure à celle de l’outil. Il ne faut pas dépasser le

diamètre de meule recommandé.

REMARQUE : ces accessoires ne sont pas recom mandés pour emploi avec des meules en coupe de Type 11.

Numéro de modèle GWS10-45E GWS10-45PE GWS18-45DE

Amps 10 10 10

Vitesse nominale n 11,000/min n 11,000/min n 11,000/min

Interrupteur Coulissant Palette Palette

Filet d'arbre 5/8"-11 UNC 5/8"-11 UNC 5/8"-11 UNC

Longueur max. de la broche 7/8" (22 mm) 7/8" (22 mm) 7/8" (22 mm)

⌀ max. de la meule de type 27 4 1/2" (115 mm) 4 1/2" (115 mm) 4 1/2" (115 mm)

Épaisseur de la meule de type 27 0.25" (6mm) 0.25" (6mm) 0.25" (6mm)

⌀

max. du disque de coupe de type 41/1A, 27A

4 1/2" (115 mm) 4 1/2" (115 mm) 4 1/2" (115 mm)

⌀ max. du disque à volets abrasifs 4 1/2" (115 mm) 4 1/2" (115 mm) 4 1/2" (115 mm)

⌀ max. du disque de ponçage 4 1/2" (115 mm) 4 1/2" (115 mm) 4 1/2" (115 mm)

⌀ max. de la brosse métallique circulaire 4" (102 mm) 4" (102 mm) 4" (102 mm)

⌀ max. de la brosse en coupe métallique 3" (76 mm) 3" (76 mm) 3" (76 mm)

Description fonctionnelle et spécifications

Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage, ou

de changer des accessoires. Ces mesures de sécurité préventives réduisent le risque

d'une mise en marche accidentelle de l'outil.

AVERTISSEMENT

X = L’outil est muni d’accessoires permettant d’exécuter cette application.

O = L’outil peut utiliser des accessoires en option permettant d’exécuter cette application.

N = L’outil n’est pas capable d’exécuter cette application.

Application

Modèle N° GWS10-45E

GWS10-45PE GWS10-45DE

Meulage de métaux (Type 27) X X X

Meulage de métaux (Type 11) N N N

Meulage de métaux (Type 1) N N N

Coupe de métaux (Type 41/1A) O O O

Surfaçage des sols en béton O O O

Coupe de béton/maçonnerie O O O

Ponçage O O O

Passage à la brosse métallique (meule) X X X

Passage à la brosse métallique (boisseau) O O O

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 29

-30-

Assemblage

ÉCROU DE BLOCAGE ET BRIDE D'APPUI

Votre outil est équipé d’un arbre fileté sur lequel se

montent les ac cessoires. Utilisez toujours l’écrou de

blocage (et la bride d'appui) fournis et dont les filets

correspondent à ceux de l’arbre.

POIGNÉE LATÉRALE ANTIVIBRATIONS

La poignée latérale sert à contrôler et à équilibrer l'outil.

La poignée doit être vissée dans le boîtier avant, d'un

côté ou de l'autre de l'outil, selon les préférences

personnelles et pour le confort de l'utilisateur. Utilisez la

poignée latérale pour un contrôle sûr et une opération

plus facile (Fig. 1).

PROTÈGE-MAIN EN OPTION

(accessoire en option)

Le protège-main doit être utilisé avec les disques d'appui,

les disques de ponçage et les brosses métalliques pour

garder les doigts et les mains à distance de la surface

de la pièce, des bords tranchants, des barbes et des

débris. Quand vous utilisez l'accessoire protège-main

disponible en option, insérez la poignée latérale dans

l'orifice présent sur le protège-main, puis vissez-la dans

le boîtier (Fig. 1).

Assurez-vous que le protège-main est positionné entre

la main et le disque d'appui, le disque de ponçage ou la

brosse métallique.

INSTALLATION DU PROTECTEUR DE MEULE

Le protecteur de meule doit

être attaché en cas

d’utilisation de disques de coupe ou de meules

abrasives. Veillez à ce que le protecteur de meule soit

toujours placé entre votre ouvrage et vous pendant les

opérations de coupe ou de meulage.

Fixation du protecteur de meule : Déconnectez le bloc-

piles de l’outil.

Appuyez sur le levier de dégagement (Fig. 3) et placez le

protecteur de meule sur la bride de fixation du protecteur

jusqu’à ce que les clés du protecteur soient alignés sur

les encoches du collier de la broche (Fig. 3A).

Appuyez sur le protecteur contre la bride de fixation du

protecteur jusqu’à ce que l’épaulement du protecteur

repose contre la bride de fixation de l’outil et faites

tourner le protecteur jusqu’à ce que vous entendiez

clairement un déclic indiquant son enclenchement.

Ajustez la position du protecteur en fonction des

besoins de votre activité. Pour ce faire, appuyez sur le

levier de dégagement en le poussant vers le haut, et

faites tourner le protecteur jusqu’à ce que vous

entendiez un déclic indiquant qu’il est bien en place,

puis ajustez suivant les besoins.

• Ajustez toujours le protecteur de telle façon que

toutes les trois cames rouges du levier de

dégagement soient enclenchées dans les encoches

correspondantes du protecteur (Fig. 3B).

• Ajustez le protecteur de telle façon que les étincelles

pouvant être produites par la coupe ou le meulage ne

puissent pas être projetées vers l'opérateur.

• Le protecteur ne doit pouvoir tourner que si le levier

de dégagement est actionné ! Sinon, l’outil ne pourra

être utilisé dans aucune circonstance et devra être

apporté à un agent du service après-vente.

Remarque : Les clés d’encodage sur le protecteur

assurent que seulement un protecteur compatible avec

l’outil pourra être installé.

Retrait du protecteur : Appuyez sur le levier de

dégagement, faites tourner le protecteur jusqu’à ce que

les clés sur le protecteur soient alignées sur les

encoches sur la bride de fixation pour le montage du

protecteur et soulevez le protecteur pour le détacher de

la bride de fixation (Fig. 3).

FIG. 3

BRIDE DE

FIXATION DU

PROTECTEUR

CLES

LEVIER DE

RELÂCHEMENT

DU DISPOSITIF

DE PROTECTION

AVERTISSEMENT

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 30

ENSEMBLE DE MEULE ABRASIVE DE

TYPE 41/1A ET 27A

En utilisant le protecteur de meule de Type 41/1A

disponible en option, il est possible de réaliser des

coupes limitées sur de petites pièces telles que des

tubes en métal, des tuyaux ou des barres de béton

armé.

N'essayez pas de couper des pièces ou des feuilles

métalliques de grande taille, car cet outil n'a pas été

conçu pour servir d'outil de coupe spécialisé.

Utilisez toujours un

protecteur de meule de Type

41/1A pour les opérations de coupe.

Débranchez le bloc-piles de l'outil. Assurez-vous que le

protecteur de meule est en place avant une opération de

coupe.

Quand vous utilisez des meules montées, vissez la

GRANDE BRIDE D'APPUI sur l'arbre, puis placez la

MEULE sur celui-ci. Vissez l'écrou de blocage et

serrez-le au moyen de la clé à écrou de blocage

fournie avec le jeu d'adaptation, tout en retenant le

blocage de l'arbre (Fig. 5).

POUR DÉPOSER : Inversez la procédure.

MEULES ABRASIVES DROITES DE TYPE 41/1A

N'utilisez pas de meules

abrasives de Type 41/1A

conçues pour le meulage droit ou la rectification des

matrices. Cet outil n'a pas été conçu pour être utilisé

avec des meules abrasives droites ou des meules à

rectifier les matrices.

AVERTISSEMENT

PROTECTEUR

DE MEULE

TYPE 41/1A

ARBRE

BRIDE

D'APPUI

MEULES

DETRONCONNAGE

DE TYPE 41/1A

ÉCROU DE

BLOCAGE

TRONCONNAG

E A LA MEULE

TYPE 27A

-31-

ENSEMBLE DE MEULE A DISQUE

Débranchez le bloc-piles de l'outil. Assurez-vous que le

protecteur de meule est en place pour la rectification.

Placez la BRIDE D'APPUI et la MEULE sur l'arbre.

Vissez l'écrou de blocage et serrez l'écrou à l'aide de la

clé à écrous de blocage fournie tout en retenant le

blocage d'arbre (Fig. 4).

POUR DÉPOSER : Inversez la procédure.

Ces accessoires ne sont pas recommandés pour

emploi avec des meules vissées.

ÉCROU DE

BLOCAGE

MEULE DE

TYPE 27

BRIDE

D'APPUI

ARBRE

FIG. 5

MEULE DE

TYPE 27

ÉCROU DE

BLOCAGE

ARBRE

PROTECT

EUR DE

MEULE

TYPE 27

BRIDE

D'APPUI

FIG. 4

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 31

-32-

ENSEMBLE DE BROSSE MÉTALLIQUE

Avant d'installer une brosse métallique sur cet outil,

débranchez ce dernier de la prise de courant. Fixez le

protège-main (Fig. 1). Les brosses métalliques sont

équipées de leur propre centre fileté, et il suffit de les

visser sur l'arbre. Assurez-vous de les asseoir contre

l'épaulement avant de mettre l'outil en marche

(position ON).

POUR DÉPOSER : Inversez la procédure.

ENSEMBLE DE BROSSE MÉTALLIQUE À TOURET

Avant d'installer une brosse métallique à touret sur

cet outil, débranchez ce dernier de la prise de courant.

Fixez un protecteur de type 27 (Fig. 3). Les brosses

métalliques à touret sont équipées de leur propre

centre fileté, et il suffit de les visser sur l'arbre.

Assurez-vous de les asseoir contre l'épaulement avant

de mettre l'outil en marche (position ON).

POUR DÉPOSER : Inversez la procédure.

ENSEMBLE D'ACCESSOIRES DE PONCAGE

DISQUE D’APPUI

Avant d’attacher un disque

d’appui, assurezvous que la

vitesse maximale de rotation qu’il peut atteindre, sans

compromettre la sécurité de fonctionnement, n’est pas

inférieure à la vitesse en marche libre figurant sur la

plaquette em blématique de l’outil.

La plupart des travaux de

ponçage s’effectuent sans le

protecteur. Remettez toujours le pro tecteur en place

sur l’outil avant de vous en servir pour le meulage.

POSE DES DISQUES D’APPUI ET DE PONÇAGE

Débranchez le bloc-piles de l'outil.

Fixez le protège-main (Fig. 1). Tournez-le sur le dos

(arbre orienté vers le haut). Placez le disque d’appui en

caoutchouc sur l’arbre. Centrez le disque de ponçage

sur le disque d’appui. Introduisez l’écrou de blocage

dans le disque et vissez-le à fond sur l’arbre avec les

doigts. Enfoncez le blocage d'arbre, puis serrez le

disque d'appui solidement à l'aide de la clé à écrous de

blocage (Fig. 6).

POUR DÉPOSER : Inversez la procédure.

AVERTISSEMENT

DISQUE

PONCAGE

DISQUE

D’APPUI

ÉCROU DE

BLOCAGE

BROSSE MÉTALLIQUE

ARBRE

FIG. 6

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 32

-33-

Tenez l’outil à deux mains à

la mise en marche car le

couple du moteur peut transmettre une certaine torsion.

Mettez l’outil en marche avant de le poser sur la pièce.

De même, sou levez-le avant d’en relâcher

l’interrupteur. Pour prolonger la durée de l’interrupteur,

évitez de le mettre sous tension et hors tension

pendant que l’outil est à l’oeuvre.

INTERRUPTEUR COULISSANT (FIG. 7)

POUR METTRE L’OUTIL EN MARCHE, appuyez sur

l’arrière de l’interrupteur et faites-le glisser vers

l’avant, en direction du boîtier d’engrenages et dans la

position de marche (« ON »).

Pour verrouiller l’outil en position de marche («

LOCK-ON »), après que l’opérateur a fait glisser

l’interrupteur est dans la position de marche, faites-le

rouler vers l’avant.

POUR ARRÊTER L’OUTIL (« OFF »), appuyez sur la

partie arrière de l’interrupteur. Il s’agit d’un

interrupteur à ressort qui reviendra automatiquement

dans la position d’arrêt (« OFF »).

INTERRUPTEUR A PALETTE (FIG. 8)

L’interrupteur à palette est muni d’une fonction de

verrouillage en position d’arrêt qui empêche une mise

en marche accidentelle.

POUR METTRE L’OUTIL EN MARCHE (« ON »),

poussez l’interrupteur de déverrouillage vers l’avant

afin de relâcher l’interrupteur à palette, puis

comprimez l’interrupteur à palette.

POUR ARRÊTER L’OUTIL (« OFF »), relâchez la

pression sur l’interrupteur à palette. Il s’agit d’un

interrupteur à ressort qui reviendra automatiquement

dans la position d’arrêt (« OFF »).

Si votre outil a la fonction de verrouillage en position

de marche (« Lock-ON ») incorporée à son

interrupteur à palette pour permettre un

fonctionnement prolongé, vous devriez trouver un

bouton rouge sur le dessous de l’outil, directement

derrière l’interrupteur à palette.

POUR VERROUILLER L’INTERRUPTEUR EN

POSITION DE MARCHE (« ON ») après l’activation de

l’interrupteur à palette, appuyez sur le bouton de

verrouillage en position de marche (« LOCK-ON »)

tout en relâchant simultanément la pression de

l’interrupteur à palette.

POUR ARRÊTER L’OUTIL (« OFF »), comprimez et

relâchez l’interrupteur à palette.

AVERTISSEMENT

FIG. 8

INTERRUPTEUR

COULISSANT

FIG. 7

INTERRUPTEUR

À PALETTE

LEVIER DE LIBÉRATION

DU BLOCAGE EN

POSITION ARRÊT

INTERRUPTEUR DE

VERROUILLAGE EN

POSITION DE MARCHE

(GWS10-45PE)

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 33

-34-

COUPE DES MÉTAUX

N’utilisez pas cette meule

pour couper de la

maçonnerie.

En utilisant le protecteur de meule de Type 41/1A

disponible en option, il est possible de réaliser des

coupes limitées sur de petites pièces telles que des

tubes en métal, des tuyaux ou des barres de béton

armé. Quand vous coupez, adoptez une avance

modérée, adaptée au matériau qui est coupé. N'exercez

pas une pression latérale sur le disque de coupe,

n'inclinez pas l'outil et ne le faites pas osciller. Quand

vous coupez des profils et des barres à section carrée, il

est recommandé de commencer par la plus petite

section transversale.

Suivez toujours les précautions pour éviter les rebonds.

N'appliquez pas de pression latérale sur la meule de

coupe pour ralentir la meule.

L'outil doit toujours être utilisé de façon à ce que les

étincelles soient dirigées dans la direction opposée à

celle de l'utilisateur.

AVERTISSEMENT

CHOIX DES MEULES

Avant d’utiliser une meule,

assurez-vous que la vitesse

maximale de rotation qu’elle peut at teindre, sans

compromettre la sécurité de fonctionnement, n’est pas

inférieure à la vitesse en marche libre figurant sur la

plaquette emblé matique de l’outil. Ne choisissez pas

des meules de diamètre supérieur à celui recommandé.

MEULES

Pour de meilleurs résultats, choisissez les meules

soigneusement. Les meules diffèrent de plusieurs

façons : granulométrie, composition, dureté, taille des

particules et structure. Le choix de la meule est dicté

par le type de travail à réaliser. Les meules sont

recommandées pour le meulage rapide de l’acier de

construction, des cordons de soudure prononcés, des

pièces d’acier coulé, de l’acier inoxydable et d’autres

métaux ferreux.

CONSEILS PRATIQUES

Vous aurez de meilleurs résultats si vous maîtrisez la

pression sur l’outil et maintenez l’angle d’inclinaison de

la meule entre 10 à 15° avec la pièce. L’outil sera

difficile à manœuvrer si vous travaillez avec la meule à

plat. Par contre, si la meule est trop fortement inclinée,

la pression est concentrée sur une petite surface

causant la brûlure de la pièce.

La pression exagérée ou

soudaine sur la meule

ralentira le meulage et soumettra la meule à des

contraintes dangereuses.

Lors du rodage d’une meule neuve, assurez-vous de

meuler en tirant l’outil vers l’arrière jusqu’à ce que l’arête

de la meule devienne arrondie. Les arêtes des meules

neuves sont vives et ont tendance à « mordre » ou à

trancher la pièce quand l’outil est poussé vers l’avant.

AVERTISSEMENT

Travaux de meulage

Travaux de coupe

AVERTISSEMENT

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 34

-35-

CHOIX DES DISQUES DE PONÇAGE

Les disques de ponçage sont fabriqués de particules

abrasives d’alumine extrêmement dures et coupantes,

fixées avec de la résine phénolique sur une robuste

armature en fibres, ce qui leur permet de résister aux

gros ponçages à haute vélocité. La granulométrie et

l’espacement des particules abrasives varient selon les

types de disques. Les disques à GRAIN OUVERT (type

H) sont employés pour le ponçage des matériaux

tendres et des surfaces peintes ou vernies. Les disques

à GRAIN SERRÉ (type K) servent au ponçage des

surfaces en métal, bois dur, pierre, marbre et autres

matériaux dont le traitement produit des particules fines.

Les disques de ponçage sont fabriqués de particules

abrasives allant du calibre 16 (très grossier) au calibre

180 (très fin). Vous obtiendrez de meilleurs résultats si

vous choisissez avec soin vos disques de ponçage. De

nombreux travaux nécessitent l’emploi de plusieurs

calibres de par ticules abrasives et, dans certains cas,

vous auriez intérêt à utiliser à la fois des disques à

« grain ouvert » et à « grain serré » pour achever plus

rapidement le travail. Voir les explications au tableau.

CONSEILS PRATIQUES

Pour obtenir de meilleurs résultats, inclinez la ponceuse

à disque à un angle de 10 à 15°, de sorte que la seule

partie du disque qui est en contact avec la pièce soit une

bande d’environ 2,5 cm de large depuis sa cir -

conférence.

Si le disque (accessoire) est

maintenu à plat contre la

pièce ou si son bord arrière vient en contact avec elle,

l’outil risque d’être projeté violemment de côté.

La trop grande inclinaison de la ponceuse causera le

ponçage exagéré risquant de marquer, gouger et

d’abîmer la surface.

Guidez la ponceuse à disque en la déplaçant dans le

sens transversal. Ne vous attardez pas trop longtemps

au même endroit. Ne lui imprimez pas de mouvements

circulaires car elle laisserait des tourbillons. Effectuez un

ponçage d’essai sur une retaille avant d’entreprendre le

travail.

Ne forcez pas et n'exercez pas de pression en ponçant.

Faites pression uniquement avec le poids de l'outil. Une

pression exagérée ralentit effectivement l'outil. Pour un

ponçage plus rapide, utilisez un disque à particules de

gros calibre.

Décapez la peinture gommée du métal à l’aide d’un

disque à « grain ouvert ». Poncez jusqu’à apparition

d’étincelles, puis arrêtez pour sub stituer un disque à

« grain serré » et décapez le reste de la peinture.

PONÇAGE DU BOIS

Pour le ponçage du bois, le sens de déplacement du

disque à partir du point de contact doit être parallèle aux

fibres du bois autant que possible. L’abrasion rapide

causée par les disques et les égratignures spiralées

qu’ils produisent parfois sont les raisons pour lesquelles

on évite géné ralement de les utiliser pour la finition.

Les égratignures et les traces circulaires sont

généralement attribuables à l’emploi d’un disque à

particules de trop gros calibre. Quand vous aurez

substitué le disque à particules plus fines, effectuez des

passes trans versales croisant les lignes de ponçage

laissées antérieurement par le disque plus grossier.

PONÇAGE DES MÉTAUX

Avant de poncer la tôlerie d’une carrosserie d’automobile

ou d’un appareil ménager, nettoyez-la avec un solvant

ininflammable ou un nettoyeur commercial pour enlever

toute trace de cire ou de graisse. Si vous prenez cette

précaution, les disques de ponçage produiront une surface

plus douce et dureront davantage.

Pour les tâches plus exigentes, utilisez d’abord un

disque à particules de gros calibre. Servez-vous ensuite

d’un abrasif moyen pour enlever les égratignures. Pour

obtenir un fini bien lisse, employez un disque à par -

ticules fines.

Travaux de ponçage

OPÉRATION : Refinition des surfaces en bois ou en métal peint.

REMARQUES GRAIN

Pour décaper la peinture et aplanir les Gros

irrégularités de surface. 16-24-30

Pour adoucir les surfaces ayant subi un Moyen

ponçage de dégrossissage. 36-50-80

Pour enlever les égratignures laissées par Fin

un ponçage antérieur. 100-120

Pour adoucir une surface avant la peinture, Très fin

le polissage ou le cirage. 150-180

AVERTISSEMENT

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 35

Entretien

Service

IL N’EXISTE À

L’INTÉRIEUR AUCUNE

PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE TENUE PAR

L’UTILISATEUR. L’entretien préventif exécuté par

des personnes non autorisés peut entraîner un

positionnement erroné des composants et des fils

internes, ce qui peut présenter de graves dangers.

Nous recommandons de confier toute intervention

d’entretien sur l’outil à un centre de service-usine Bosch

ou à un centre de service après-vente Bosch agréé.

TECHNI CIENS : Débranchez l’outil et/ou le chargeur de

la source de courant avant d’entretenir.

GRAISSAGE DE L’OUTIL

Votre outil Bosch a été graissé de manière appropriée et

il est prêt à l’usage.

BALAIS OU CHARBONS

Les balais (ou charbons) et le collecteur de votre outil

ont été conçus pour apporter de nombreuses heures

de fonctionnement fiable. Pour maintenir le

rendement du moteur à son maximum, nous vous

conseillons de contrôler les balais tous les deux à six

mois. Il ne faut utiliser que des balais de rechange

Bosch d’origine et conçus pour votre outil.

PALIERS

Après environ 300 à 400 heures de fonctionnement ou

tous les deux changements de balais, il est conseillé de

faire remplacer les paliers par un centre de service

d’usine Bosch ou une station service agréée Bosch. Si

les paliers commencent à faire du bruit (à cause de

surcharges importantes ou du toupillage de matériaux

très abrasifs) il faut les faire remplacer immédiatement

pour éviter la surchauffe ou une panne de moteur.

AVERTISSEMENT

-36-

Les brosses métalliques servent à « nettoyer » l’acier de

construction, les pièces d’acier coulé, la tôle, la pierre et

le béton. Elles servent également à décaper la rouille, le

tartre et la peinture.

Évitez de faire rebondir et de

heurter la brosse métallique,

surtout en travaillant des coins, des arêtes vives, etc.

Ceci peut causer une perte de contrôle et un rebond.

PRESSION DE BROSSAGE

1. Souvenez-vous : ce sont les pointes d’une brosse

métallique qui font le travail. N’appliquez qu’une

pression très légère sur la brosse de sorte que

seules les pointes des poils viennent en contact avec

la pièce.

2. Si vous appliquez une pression trop importante, les

poils seront surchargés, résultant en un balayage de

la pièce. Si ceci se prolonge, la durée de vie de la

brosse s’en trouvera écourtée à cause de la fatigue

des poils.

3. Appliquez la brosse sur la pièce de manière à ce que

la plus grande partie possible de sa tranche soit en

contact total avec la pièce. Appliquer le côté ou le

bord de la brosse sur la pièce résulterait en une

cassure des poils et écourterait sa durée de vie.

Travaux à la brosse métallique

AVERTISSEMENT

CORRECT

Les pointes des

poils font le

travail.

INCORRECT

Pression

excessive

risquant de

briser les poils.

CORRECT

Les pointes des

poils font le

travail.

INCORRECT

Pression excessive

risquant de briser

les poils.

BROSSE MÉTALLIQUE CIRCULAIRE

BROSSE EN COUPE

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 36

Nettoyage

Pour éviter les accidents,

débranchez toujours l’outil

et/ou le chargeur de la source de courant avant de

nettoyer. La façon la plus efficace de nettoyer l’outil est

à l’aide d’air sec comprimé. Portez toujours des

lunettes de sécurité en nettoyant les outils à l’air

comprimé.

Les prises d’air et les leviers de commutation doivent

être gardés propres et exempts de corps étrangers. Ne

tentez pas de nettoyer en insérant des objets pointus à

travers l’ouverture.

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques

qui en contiennent.

Rangement & maintenance des accessoires

Rangez les accessoires dans un endroit frais et sec, et

évitez le gel. Avant de vous en servir, inspectez les

accessoires pour vous assurer qu’ils ne sont pas

fissurés ou fracturés ; ne les utilisez pas si vous

suspectez qu’ils sont endommagés.

-37-

AVERTISSEMENT

MISE EN GARDE

* Protecteur de meule Type 27

* Écrou de blocage

* Meule

* Bride d'appui

* Poignée latérale

* Clé de serrage

** Protecteur de meule Type 41/1A

** Protège-main

(*= équipment standard)

(**= accessoire en option)

Accessoires

REMARQUE : ces accessoires ne sont pas recommandés pour emploi avec des meules en coupe de Type 11.

L’utilisation d’accessoires non spécifiés pour emploi avec l’outil décrit dans ce mode

d’emploi pourrait créer un danger.

AVERTISSEMENT

Cordons de rallonge

Si un cordon de rallonge

s'avère nécessaire, vous

devez utiliser un cordon avec conducteurs de

dimension adéquate pouvant porter le courant

nécessaire à votre outil. Ceci préviendra une chute

excessive de tension, une perte de courant ou une

surchauffe. Les outils mis à la terre doivent utiliser des

cordons de rallonge trifilaires pourvus de fiches à trois

broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est gros.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

AVERTISSEMENT

Intensité

nominale

de l’outil

Calibre A.W.G. Calibre en mm

Longueur en pieds Longueur en mètres

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 37

-38-

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de

líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una

herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes

adaptadores con herramientas mecánicas conectadas

a tierra (puestas a tierra). Los enchufes no

modificados y los tomacorrientes coincidentes

reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como tuberías,

radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o

a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o enganchados

aumentan el riesgo de que se produzcan sacudidas

eléctricas.

Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado para

uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de

que se produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica en

un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y

use el sentido común cuando esté utilizando una

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la influencia

Lea todas las advertencias de se

guridad y todas las instrucciones.

Si no se siguen las

advertencias e instrucciones, el resultado podría s

er sacudidas eléctricas, incendio y/o lesiones grav

es.

E T

AS LAS

VER

TEN

CIAS E IN

STR

UCC

A R

EFER

CIA

UTU

La expresión “h

erram

ienta m

ecánica” en las advertencias se refiere a su herram

ienta m

ecánica alimentada por la red

eléctrica (herramienta alám

brica) o su herramien

ta m

ecánica alimentada por baterías (herram

ienta inalám

brica).

Advertencias generales de seguridad para herramientas mecánicas

ADVERTENCIA

Símbolos de seguridad

Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de

seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle

a usted de posibles peligros de lesiones corporales. Obedezca

todos los mensajes de seguridad que sigan a este símbolo para

evitar posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se evita,

causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita,

podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no se evita,

podría causar lesiones leves o moderadas.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 38

-39-

de drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como

por ejemplo una máscara antipolvo, calzado de

seguridad antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y / o al

paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o encender herramientas

mecánicas que tengan el interruptor en la posición de

encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de

encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar

lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

asegúrese de que dichas instalaciones estén

conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

Uso y cuidado de las herramientas

mecánicas

No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la aplicación que

desee realizar. La herramienta mecánica correcta hará

el trabajo mejor y con más seguridad a la capacidad

nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no la

enciende y apaga. Toda herramienta mecánica que no

se pueda controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el

paquete de batería de la herramienta mecánica antes

de hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera

del alcance de los niños y no deje que personas que

no estén familiarizadas con la herramienta mecánica

o con estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de

usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe si

hay piezas móviles desalineadas o que se atoran, si

hay piezas rotas y si existe cualquier otra situación

que podría afectar el funcionamiento de la

herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte afiladas y

limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas son más

fáciles de controlar.

Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de la

herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio de

un técnico de reparaciones calificado, utilizando

únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la

herramienta mecánica.

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 39

-40-

Advertencias de seguridad comunes para las

operaciones de amolado, lijado, cepillado

con cepillo de alambre y corte con ruedas

abrasivas:

Esta herramienta mecánica está diseñada para

funcionar como amoladora, lijadora, cepillo de

alambre o herramienta recortadora. Lea todas las

advertencias de seguridad, instrucciones,

ilustraciones y especificaciones suministradas con

esta herramienta mecánica. Si no se siguen todas las

instrucciones que se indican a continuación, el

resultado podría ser descargas eléctricas, incendio y/o

lesiones graves.

No se recomienda realizar operaciones tales como

pulir con esta herramienta eléctrica. Las operaciones

para las cuales la herramienta mecánica no fue diseñada

pueden crear un peligro y causar lesiones corporales.

No utilice accesorios que no estén diseñados y

recomendados específicamente por el fabricante de

la herramienta. Sólo porque el accesorio se pueda

instalar en su herramienta mecánica, eso no garantiza

una operación segura.

La velocidad nominal del accesorio debe ser al

menos igual a la velocidad marcada en la

herramienta mecánica. Los accesorios que funcionen

más rápidamente que su VELOCIDAD NOMINAL se

pueden romper y salir despedidos.

El diámetro exterior y el grosor de su accesorio deben

estar dentro de la capacidad nominal de su

herramienta mecánica. Los accesorios de tamaño

incorrecto no se pueden proteger ni controlar

adecuadamente.

La montura roscada de los accesorios debe coincidir

con la rosca del husillo de la AMOLADORA. En el

caso de los accesorios montados por PESTAÑAS, el

agujero del accesorio para el eje portaherramienta

debe encajar en el diámetro ubicador de la PESTAÑA.

Los accesorios que no coincidan con los herrajes de

montaje de la herramienta eléctrica funcionarán

desequilibrados, vibrarán excesivamente y podrían

causar pérdida de control.

No utilice un accesorio que esté dañado. Antes de

cada uso, inspeccione el accesorio, como por

ejemplo las ruedas abrasivas para comprobar si

tienen picaduras y grietas, la zapata de soporte para

comprobar si tiene grietas, desgarraduras o desgaste

excesivo, y el cepillo de alambre para comprobar si

hay alambres flojos o agrietados. Si la herramienta

mecánica o el accesorio se cae, realice una

inspección para comprobar si se ha dañado o instale

un accesorio que no esté dañado. Después de

inspeccionar e instalar un accesorio, posiciónese

usted y posicione a las personas que estén presentes

alejados del plano del accesorio que gira y haga

funcionar la herramienta mecánicaa la máxima

velocidad sin carga durante un minuto. Normalmente,

los accesorios dañados seromperán en pedazos durante

este tiempo de prueba.

Utilice equipo de protección personal. Dependiendo

de la aplicación, use una careta, anteojos de

seguridad o lentes de seguridad. Según sea

apropiado, use una máscara antipolvo, protectores de

la audición, guantes y un delantal de taller capaz de

detener pequeños fragmentos de abrasivo o de la

pieza de trabajo. La protección de los ojos debe ser

capaz de detener los residuos que salgan despedidos al

ser generados por diversas operaciones. La máscara

antipolvo o el respirador debe ser capaz de filtrar las

partículas generadas por la operación que usted realice.

La exposición prolongada a ruido de alta intensidad

puede causar pérdida de audición.

Mantenga a las personas presentes a una distancia

segura del área de trabajo. Toda persona que entre al

área de trabajo debe usar equipo de protección

personal. Los fragmentos de la pieza de trabajo o de un

accesorio roto pueden salir despedidos y causar lesiones

más allá del área inmediata de operación.

Agarre la herramienta mecánica solamente por las

superficies de agarre con aislamiento cuando realice

una operación en la que el accesorio de corte pueda

entrar en contacto con cables ocultos. Si un accesorio

de corte entra en contacto con un cable “con corriente”,

eso puede hacer que las partes metálicas de la

herramienta mecánica que estén al descubierto “lleven

corriente” y causen descargas eléctricas al operador.

Posicione el cordón de energía alejado del accesorio

que gira. Si usted pierde el control, el cordón de energía

puede resultar cortado o enganchado y la mano o el

brazo del operador puede ser arrastrado hasta el

accesorio que gira.

No deje nunca la herramienta mecánica en ningún

lugar hasta que el accesorio se haya detenido por

completo. El accesorio que gira se puede enganchar en

la superficie y tirar de la herramienta mecánica hasta

hacer que usted pierda el control.

No haga funcionar la herramienta mecánica mientras

la lleva a su lado. El contacto accidental con el

accesorio que gira podría enganchar la ropa del

operador y tirar del accesorio hacia su cuerpo.

Limpie regularmente las aberturas de ventilación de

la herramienta mecánica. El ventilador del motor

absorberá el polvo al interior de la carcasa y la

acumulación excesiva de metal en polvo puede causar

peligros eléctricos.

No utilice la herramienta mecánica cerca de

materiales inflamables. Las chispas podrían incendiar

estos materiales.

No utilice accesorios que requieran enfriadores

líquidos. La utilización de agua u otros enfriadores

líquidos puede causar electrocución o descargas

eléctricas.

Advertencias de seguridad específicas para herramientas mecánicas

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 40

-41-

Retroceso y advertencias relacionadas

El retroceso es una reacción repentina a una rueda que

gira, una zapata de soporte, un cepillo o cualquier otro

accesorio que resulte pellizcado o enganchado. El

pellizcamiento o el enganche causan una parada rápida

del accesorio que gira, lo cual a su vez hace que la

herramienta mecánica descontrolada sea forzada en

sentido opuesto al de rotación del accesorio en el punto

del atoramiento.

Por ejemplo, si la pieza de trabajo engancha o pellizca

una rueda abrasiva, el borde de la rueda que esté

entrando en el punto de pellizcamiento puede penetrar

en la superficie del material, haciendo que la rueda se

salga del corte o experimente retroceso. La rueda puede

saltar hacia el operador o alejándose de éste,

dependiendo del sentido de movimiento de dicha rueda

en el punto de pellizcamiento. Las ruedas abrasivas

también se pueden romper en estas condiciones.

El retroceso es el resultado de la utilización indebida de

la herramienta mecánica y/o de procedimientos o

condiciones de operación incorrectos, y se puede evitar

tomando las precauciones apropiadas que se indican a

continuación.

Mantenga un agarre firme de la herramienta mecánica

y posicione el cuerpo y el brazo para permitir que

usted resista las fuerzas de retroceso. Utilice siempre

el mango auxiliar, si se suministra, para tener el

máximo control sobre el retroceso o la reacción de

fuerza de torsión durante el arranque. El operador

puede controlar las reacciones de fuerza de torsión o las

fuerzas de retroceso, si se toman las precauciones

apropiadas.

No coloque nunca la mano cerca del accesorio que

gira. El accesorio puede experimentar retroceso sobre la

mano.

No ubique el cuerpo en el área donde la herramienta

mecánica se moverá si se produce retroceso. El

retroceso propulsará la herramienta en sentido contrario

al del movimiento de la rueda en el punto de enganche.

Tenga cuidado especial cuando trabaje en esquinas,

bordes afilados, etc. Evite hacer rebotar y enganchar

el accesorio. Las esquinas, los bordes afilados o los

rebotes tienen tendencia a enganchar el accesorio que

gira y causar pérdida de control o retroceso.

No instale una hoja de cadena de sierra para tallar

madera ni una hoja con dientes de sierra. Dichas hojas

generan retroceso y pérdida de control frecuentes.

Advertencias de seguridad específicas para

las operaciones de amolado y corte con

ruedas abrasivas:

Utilice únicamente los tipos de rueda que estén

recomendados para su herramienta mecánica y el

protector específico diseñado para la rueda

seleccionada. Las ruedas para las cuales no se diseñó

la herramienta mecánica no pueden ser protegidas

adecuadamente y son inseguras.

La superficie de amolado de las ruedas con depresión

en el centro se debe montar de manera que esté

debajo del plano del reborde del protector. Una rueda

montada incorrectamente que sobresalga a través del

plano del reborde del protector no se puede proteger

adecuadamente.

El protector se debe instalar firmemente en la

herramienta mecánica y se debe posicionar de

manera que brinde la máxima seguridad, para que la

cantidad de rueda que esté expuesta hacia el operador

sea mínima. El protector ayuda a proteger al operador

contra los fragmentos de rueda rota y el contacto

accidental con la rueda.

Las ruedas se deben utilizar solamente para las

aplicaciones recomendadas. Por ejemplo: no amuele

con el lado de una rueda recortadora. Las ruedas

recortadoras abrasivas están diseñadas para realizar

amolado periférico; las fuerzas laterales aplicadas a estas

ruedas pueden hacer que se rompan en pedazos.

Utilice siempre pestañas de rueda no dañadas que

tengan el tamaño y la forma correctos para la rueda

que usted seleccione. Las pestañas de rueda

apropiadas soportan la rueda, con lo cual reducen la

posibilidad de que la rueda se rompa. Las pestañas para

las ruedas recortadoras pueden ser diferentes a las

pestañas para las ruedas de amolar.

No utilice ruedas desgastadas de herramientas

mecánicas más grandes. La rueda diseñada para una

herramienta mecánica más grande no es adecuada para

la velocidad más alta de una herramienta más pequeña y

puede reventar.

Advertencias de seguridad específicas para

las operaciones de corte con ruedas

abrasivas:

No “atore” la rueda recortadora ni ejerza una presión

excesiva. No intente lograr una profundidad de corte

excesiva. Si se somete la rueda a una tensión excesiva,

se aumenta la carga y la susceptibilidad de la rueda a

torcerse o atorarse en el corte, así como la posibilidad de

retroceso o rotura de la rueda.

No posicione el cuerpo en línea con la rueda que gira

ni detrás de ella. Cuando la rueda, en el punto de

operación, se esté moviendo alejándose del cuerpo del

operador, el posible retroceso podría propulsar la rueda

que gira y la herramienta mecánica directamente hacia

usted.

Cuando la rueda se esté atorando o cuando se

interrumpa un corte por cualquier motivo, apague la

herramienta mecánica y sujétela en posición inmóvil

hasta que la rueda se detenga por completo. No

intente nunca sacar del corte la rueda recortadora

mientras dicha rueda esté en movimiento, ya que si lo

hace podría ocurrir retroceso. Investigue la causa del

atoramiento de la rueda y tome medidas correctivas para

eliminar dicha causa.

No reinicie la operación de corte en la pieza de

trabajo. Deje que la rueda alcance su velocidad

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 41

-42-

máxima y reentre cuidadosamente en el corte. La

rueda se puede atorar, desviar o experimentar retroceso

si la herramienta mecánica es rearrancada en la pieza de

trabajo.

Soporte los paneles o cualquier pieza de trabajo muy

grande para minimizar el riesgo de pellizcamiento y

retroceso de la rueda. Las piezas de trabajo grandes

tienden a combarse bajo su propio peso. Se deben

colocar soportes debajo de la pieza de trabajo cerca de la

línea de corte y cerca del borde de la pieza de trabajo a

ambos lados de la rueda.

Tenga precaución adicional cuando haga un “corte de

bolsillo” en paredes existentes u otras áreas ciegas.

La rueda que sobresale podría cortar tuberías de gas o

agua, cables eléctricos y objetos que pueden causar

retroceso.

No utilice ruedas abrasivas de tipo 1 diseñadas para

amoladoras rectas.

No intente cortar material grande ni chapas de metal,

ya que esta máquina no está diseñada para ser una

máquina recortadora dedicada.

Advertencias de seguridad específicas para

las operaciones de lijado:

No utilice papel de disco de lijar excesivamente

grande. Siga las recomendaciones del fabricante

cuando seleccione el papel de lija. El papel de lija más

grande que sobresale de la zapata de lijar presenta un

peligro de laceraciones y puede causar enganche,

desgarradura del disco o retroceso.

Advertencias de seguridad para las

operaciones con cepillo de alambre:

Tenga presente que el cepillo lanza cerdas de alambre

incluso durante la operación ordinaria. No someta los

alambres a una tensión excesiva al aplicar una carga

excesiva al cepillo. Las cerdas de alambre pueden

penetrar fácilmente en la ropa ligera y/o la piel.

Si se recomienda utilizar un protector para realizar

operaciones con cepillo de alambre, no permita

ninguna interferencia de la rueda con rayos de

alambre o el cepillo de alambre con el protector. La

rueda con rayos de alambre o el cepillo de alambre se

puede expandir en diámetro debido a la carga de trabajo

y las fuerzas centrífugas.

Advertencias de seguridad adicionales

No use herramientas mecánicas con capacidad

nominal solamente para CA con una fuente de

energía de CC. Aunque pueda parecer que la

herramienta funciona correctamente, es probable que

los componentes eléctricos de la herramienta con

capacidad nominal para CA fallen y creen un peligro

para el operador.

Mantenga los mangos secos, limpios y libres de

aceite y grasa. Las manos resbalosas no pueden

controlar de modo seguro la herramienta mecánica.

Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma

estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que

podría causar pérdida de control.

Desarrolle un programa de mantenimiento periódico

de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus

partes, ya que los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes de

retorno de los protectores de seguridad podrían

montarse incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro de carbono,

amoníaco, etc., podrían dañar las piezas de plástico.

No utilice sistemas de aspiración u otro sistema de

recolección de polvo al cortar metal. Las chispas

generadas al cortar metal pueden causar un incendio en

el colector.

Cierto polvo generado por el

lijado, aserrado, amolado y

taladrado mecánicos, y por otras actividades de

construcción, contiene agentes químicos que se sabe

que causan cáncer, defectos de nacimiento u otros

daños sobre la reproducción. Algunos ejemplos de

estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros

productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo

de trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

ADVERTENCIA

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 42

-43-

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie,

órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número

más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

Símbolo de advertencia (Alerta al usuario sobre mensajes de advertencia)

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 43

-44-

Símbolos (continuación)

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

Designa el programa de reciclaje de baterías de Li-ion.

Designa el programa de reciclaje de baterías de Ni-Cd.

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Este símbolo indica que esta herramienta está catalogada por Underwriters

Laboratories.

Este símbolo indica que este componente está reconocido por Underwriters

Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta está catalogada por la Canadian

Standards Association.

Este símbolo indica que la Canadian Standards Association ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta cumple con la norma mexicana

oficial (NOM).

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:50 AM Page 44

-45-

Descripción funcional y especificaciones

Desconecte el paquete de batería de la herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de seguridad

reducen el riesgo de arrancar la herramienta accidentalmente.

ADVERTENCIA

Amoladoras angulares con interruptor deslizante

BOTÓN DE

LIBERACIÓN / AJUSTE

DEL PROTECTOR

CIERRE DEL

HUSILLO

RUEDA DE

AMOLAR

MANGO LATERAL DE

CONTROL DE LA VIBRACIÓN

PROTECTOR PARA

CORTAR DE TIPO 41/1A

(accesorio opcional)

PROTECTOR PARA

AMOLAR DE TIPO 27

ABERTURAS DE

VENTILACIÓN

ESCUDO PARA LA MANO

(accesorio opcional)

FIG. 1

INTERRUPTOR

DESLIZANTE

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:51 AM Page 45

-46-

Descripción funcional y especificaciones

Desconecte el paquete de batería de la herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de seguridad

reducen el riesgo de arrancar la herramienta accidentalmente.

ADVERTENCIA

Amoladoras angulares con interruptor de paleta

BOTÓN DE LIBERACIÓN /

AJUSTE DEL

PROTECTOR

CIERRE DEL

HUSILLO

RUEDA DE

AMOLAR

INTERRUPTOR

DE PALETA

PALANCA DE

LIBERACIÓN DEL

INTERRUPTOR DE

"FIJACIÓN EN

APAGADO"

MANGO

LATERAL DE

CONTROL DE

LA VIBRACIÓN

PROTECTOR PARA

CORTAR DE TIPO 41/1A

(accesorio opcional)

PROTECTOR

PARA AMOLAR

DE TIPO 27

ABERTURAS DE

VENTILACIÓN

ESCUDO PARA LA MANO

(accesorio opcional)

FIG. 2

INTERRUPTOR

DE FIJACIÓN EN

ENCENDIDO

(GWS10-45PE)

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:51 AM Page 46

-47-

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la

herramienta.

La velocidad nominal del accesorio debe ser igual o mayor que la velocidad nominal de la herramienta. No exceda el

diámetro de rueda recomendado.

NOTA: No se recomienda para utilizarse con ruedas acopadas tipo 11.

Número de modelo GWS10-45E GWS10-45PE GWS10-45DE

Batería 10 10 10

Velocidad nominal n 11,000/min n 11,000/min n 11,000/min

Interruptor

Deslizante Paleta Paleta

Rosca del husillo 5/8"-11 UNC 5/8"-11 UNC 5/8"-11 UNC

Longitud máxima del husillo 7/8" (22 mm) 7/8" (22 mm) 7/8" (22 mm)

⌀ máximo de la rueda de amolar Tipo 27 4 1/2" (115 mm) 4 1/2" (115 mm) 4 1/2" (115 mm)

Grosor de la rueda de amolar Tipo 27 0.25" (6mm) 0.25" (6mm) 0.25" (6mm)

⌀

máximo de la rueda de corte Tipo 41/1A, 27A

4 1/2" (115 mm) 4 1/2" (115 mm) 4 1/2" (115 mm)

⌀ máximo del disco de aletas 4 1/2" (115 mm) 4 1/2" (115 mm) 4 1/2" (115 mm)

⌀ máximo del disco de lijar 4 1/2" (115 mm) 4 1/2" (115 mm) 4 1/2" (115 mm)

⌀ máximo de la rueda de alambre 4" (102 mm) 4" (102 mm) 4" (102 mm)

⌀ máximo del cepillo acopado de alambre 3" (76 mm) 3" (76 mm) 3" (76 mm)

Descripción funcional y especificaciones

Desconecte el paquete de batería de la herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de seguridad

reducen el riesgo de arrancar la herramienta accidentalmente.

ADVERTENCIA

X = La herramienta está provista con aditamentos para realizar esta aplicación.

O = La herramienta puede usar aditamentos opcionales para realizar esta aplicación.

N = La herramienta no es capaz de realizar esta aplicación.

Aplicación

Número de modelo GWS10-45E

GWS10-45PE GWS10-45DE

Amolado de metal (Tipo 27) X X X

Amolado de metal (Tipo 11) N N N

Amolado de metal (Tipo 1) N N N

Corte de metal (Tipo 41/1A) O O O

Acabado de superficies de concreto O O O

Corte de concreto/mampostería O O O

Lijado O O O

Cepillado con alambre (rueda) X X X

Cepillado con alambre (cepillo acopado)

O O O

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:51 AM Page 47

-48-

Ensamblaje

TUERCA DE FIJACION Y PESTAÑA DE SOPORTE

La herramienta está equipada con un husillo roscado

para montar acce sorios. Utilice siempre la tuerca de

fijación suministrada (y la pestaña de soporte) que tiene

el mismo tamaño de rosca que el husillo.

MANGO LATERAL DE CONTROL DE LA VIBRACIÓN

El mango lateral se utiliza para controlar y equilibrar la

herramienta. El mango se debe enroscar en la carcasa

delantera en cualquiera de los dos lados de la

herramienta, dependiendo de la preferencia personal y

la comodidad. Utilice el mango lateral para lograr un

control seguro y facilitar la operación (Fig. 1).

PROTECTOR DE LA MANO OPCIONAL

(accesorio opcional)

El protector de la mano se debe utilizar con las zapatas

de soporte, los discos de lijar y los cepillos de alambre

para mantener los dedos y la mano alejados de la

superficie de trabajo, los bordes afilados, las rebabas y

los residuos. Cuando utilice el accesorio protector de la

mano opcional, inserte el mango lateral a través del

agujero ubicado en el protector y luego enrósquelo en la

carcasa (Fig. 1).

Asegúrese de que el protector de la mano esté

posicionado entre la mano y la zapata de soporte, el

disco de lijar o el cepillo de alambre.

INSTALACIÓN DEL PROTECTOR DE LA RUEDA

Se debe instalar el protector de la

rueda cuando se utilicen ruedas

de amolar o cortar de disco. Mantenga siempre el

protector de la rueda entre usted y la pieza de trabajo

mientras esté amolando o cortando.

Para instalar el protector de la rueda: Desconecte el

paquete de batería de la herramienta.

Presione y mantenga presionada la palanca de

liberación (Fig. 3), y coloque el protector sobre la

pestaña de montaje del protector hasta que las chavetas

del protector se alineen con las muescas ubicadas en el

collarín del husillo (Fig. 3A).

Presione el protector sobre la pestaña de montaje del

protector hasta que el resalto del protector esté

asentado contra la pestaña de la herramienta y gire el

protector hasta que se pueda oír claramente que se

acopla.

Ajuste la posición del protector conforme a los

requisitos del proceso de trabajo. Para hacer esto,

presione hacia arriba la palanca de liberación, gire el

protector hasta que se acople con un clic en la posición

correcta y luego ajústelo según sea necesario.

• Ajuste siempre el protector de manera que las 3 levas

rojas de la palanca de liberación se acoplen en las

muescas correspondientes del protector (Fig. 3B).

• Ajuste el protector de manera que se impida la

generación de chispas en dirección hacia el operador.

• ¡El protector deberá girar solamente al accionar la

palanca de liberación! De lo contrario puede que no

sea posible seguir usando la herramienta en ninguna

circunstancia y haya que llevarla a un agente de

servicio posventa.

Nota: Las chavetas de codificación ubicadas en el

protector aseguran que solamente se pueda montar un

protector que sea compatible con el tipo de

herramienta.

Para retirar el protector: Presione la palanca de

liberación, rote el protector hasta que las chavetas

ubicadas en el mismo se alineen con las muescas que

se encuentran en la pestaña de montaje del protector y

levante el protector hasta separarlo de la pestaña de

montaje del protector (Fig. 3).

FIG. 3

PESTANA DE

MONTAJE DEL

PROTECTOR

CHAVETAS

BOTÓN DE

LIBERACIÓN /

AJUSTE DEL

PROTECTOR

ADVERTENCIA

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:51 AM Page 48

-49-

ENSAMBLAJE DE LA RUEDA DE AMOLAR DE DISCO

Desconecte el paquete de baterías de la herramienta.

Asegúrese de que el protector de la muela esté

colocado en su sitio para amolar. Coloque la PESTAÑA

DE SOPORTE y la RUEDA DE AMOLAR en el husillo.

Enrosque la tuerca de fijación y apriétela usando la llave

de tuercas de fijación suministrada, a la vez que sujeta

el cierre del husillo hacia adentro (Fig. 4).

PARA DESMONTAR: Invierta el procedimiento.

No se recomienda para utilizarse con amolar

automontables.

ENSAMBLAJE DE LA RUEDA

ABRASIVA DE TIPO 41/1A Y 27A

Utilizando el protector de la muela Tipo 41/1A

opcional, es posible realizar corte limitado en material

pequeño, tal como tubos, tuberías o barras de

refuerzo de metal.

No intente cortar material grande ni chapas de metal,

ya que esta herramienta no está diseñada para ser

una herramienta de corte dedicada.

Utilice siempre el protector de

Tipo 41/1A para cortar.

Desconecte el paquete de baterías de la herramienta.

Asegúrese de que el protector de la muela esté

colocado en su sitio para cortar.

Cuando utilice ruedas de montaje, enrosque la

PESTAÑA DE SOPORTE en el husillo y luego coloque

la RUEDA en el husillo. Enrosque la tuerca de fijación

y apriétela utilizando una llave de tuercas de fijación

provista con el juego de adaptador, a la vez que sujeta

hacia dentro el cierre del husillo (Fig. 5).

PARA DESMONTAR: Invierta el procedimiento.

RUEDAS ABRASIVAS DE TIPO 41/1A PARA

AMOLADORAS RECTAS

No utilice ruedas abrasivas de

Tipo 41/1A diseñadas

amoladoras rectas / de troquel. Esta herramienta no

está diseñada para utilizarse con ruedas abrasivas de

Tipo 41/1A para amoladoras rectas / de troquel.

TUERCA

DE FIJACIÓN

RUEDA DE

AMOLAR DE

TIPO 27

PESTAÑA

DE SOPORTE

HUSILLO

ADVERTENCIA

RUEDA DE

AMOLAR

DE 27 TIPO

TUERCA DE

FIJACIÓN

HUSILLO

PROTECT

OR DE LA

MUELA

TIPO 27

PESTAÑA

DE SOPORTE

FIG. 4

PROTECTOR

DE LA MUELA

TIPO 41/1A

HUSILLO

PESTAÑA

SOPORTE

RUEDA DE

CORTE DE

TIPO 41/1A

FIG. 5

TUERCA DE

FIJACIÓN

RUEDA

DE CORTE

TIPO 27A

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:51 AM Page 49

ENSAMBLAJE DE LOS ACCESORIOS DE LIJAR

ZAPATA DE SOPORTE

Antes de colocar una zapata de

soporte, asegúrese de que su

velocidad máxima de funcionamiento con seguridad no

es superada por la velocidad indicada en la placa del

fabricante de la herramienta.

El protector de la muela no se

puede utilizar para la mayoría de

las operaciones de lijado. Reinstale siempre el protector

de la muela cuando realice la conversión a opera ciones

de amolado.

PARA INSTALAR LA ZAPATA DE SOPORTE Y

EL DISCO DE LIJAR

Desconecte el paquete de baterías de la herramienta.

Instale el protector de la mano (Fig. 1). Apoye la

herramienta sobre su lado superior (husillo hacia

arriba). Coloque la zapata de soporte de caucho sobre el

eje del husillo. Centre el disco de lijar sobre la zapata de

soporte. Introduzca la tuerca de fijación a través del

disco y enrósquela en el husillo hasta donde pueda con

los dedos. Presione el cierre del husillo y luego apriete

firmemente la zapata de soporte con la llave de tuercas

de fijación (Fig. 6).

PARA DESMONTAR: Invierta el procedimiento.

ADVERTENCIA

-50-

ENSAMBLAJE DEL CEPILLO DE ALAMBRE

Antes de ensamblar el cepillo de alambre en esta

herramienta, desconéctela de la fuente de energía.

Instale el protector de la mano (Fig. 1). Los cepillos

de alambre están equipados con su propio cubo

roscado; simplemente enrosque dicho cubo en el

husillo. Asegúrese de que quede asentado contra el

hombro antes de “ENCENDER” la herramienta.

PARA DESMONTAR: Invierta el procedimiento.

ENSAMBLAJE DE LA RUEDA CON

RAYOS DE ALAMBRE

Antes de ensamblar la rueda con rayos de alambre en

esta herramienta, desconéctela de la fuente de

energía. Instale el protector de tipo 27 (Fig. 3). Las

ruedas con rayos de alambre están equipadas con su

propio cubo roscado; simplemente enrosque dicho

cubo en el husillo. Asegúrese de que quede asentado

contra el hombro antes de “ENCENDER” la

herramienta.

PARA DESMONTAR: Invierta el procedimiento.

DISCO DE

LIJAR

ZAPATA DE

SOPORTE

TUERCA DE

FIJACIÓN

CEPILLO

DE ALAMBRE

HUSILLO

FIG. 6

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:51 AM Page 50

Agarre la herramienta con las

dos manos cuando arranque la

herramienta, ya que el par de fuerzas del motor puede

hacer que la herramienta se tuerza.

Arranque la herramienta antes de aplicarla a la pieza de

trabajo. Levante la herramienta de la pieza de trabajo

antes de soltar el interruptor. No encienda y apague la

herramienta con el interruptor mientras la herramienta

está sometida a carga; esto acortará enormemente la

vida del interruptor.

INTERRUPTOR DESLIZANTE (FIG. 7)

PARA ENCENDER LA HERRAMIENTA, presione la

parte trasera del interruptor y deslícela hacia delante,

hacia la caja de engranajes, y hasta la posición de

ENCENDIDO.

PARA BLOQUEAR EL INTERRUPTOR EN LA

POSICIÓN DE “ENCENDIDO”, cuando el interruptor se

haya deslizado hasta la posición de “ENCENDIDO”,

ruede el interruptor hacia delante.

PARA APAGAR LA HERRAMIENTA, presione la parte

trasera del interruptor. El interruptor está accionado

por resorte y regresará automáticamente a la posición

de “APAGADO”.

INTERRUPTOR DE PALETA (FIG. 8)

El interruptor de paleta tiene una función de fijación

en apagado para ayudar a prevenir los arranques

accidentales.

PARA ENCENDER LA HERRAMIENTA, presione hacia

delante el interruptor de fijación en apagado para

desbloquear el interruptor de paleta y luego comprima

el interruptor de paleta.

PARA APAGAR LA HERRAMIENTA, reduzca la presión

sobre el interruptor de paleta. El interruptor está

accionado por resorte y regresará automáticamente a

la posición de “APAGADO”.

Si su herramienta tiene la función de FIJACIÓN EN

ENCENDIDO incorporada en el interruptor de paleta

para uso prolongado, habrá un botón rojo en la parte

inferior de la herramienta, directamente detrás del

interruptor de paleta.

PARA BLOQUEAR EL INTERRUPTOR EN LA

POSICIÓN DE “ENCENDIDO” después de que el

interruptor de paleta se haya activado, presione el

botón de “FIJACIÓN EN ENCENDIDO” mientras se

reduce simultáneamente la presión del interruptor de

paleta.

PARA APAGAR LA HERRAMIENTA, apriete y suelte el

interruptor de paleta.

-51-

ADVERTENCIA

FIG. 8

INTERRUPTOR

DESLIZANTE

FIG. 7

INTERRUPTOR

DE PALETA

"LOCK-OFF" SWITCH

RELEASE LEVER

INTERRUPTOR DE

FIJACIÓN EN ENCENDIDO

(GWS10-45PE)

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:51 AM Page 51

-52-

No utilice esta amoladora para

cortar mampostería.

CORTE DE METAL

Utilizando el protector de la muela Tipo 41/1A

opcional, es posible realizar corte limitado en material

pequeño, tal como tubos, tuberías o barras de

refuerzo de metal. Cuando corte, trabaje con un

avance moderado, adaptado al material que se esté

cortando. No ejerza presión lateral sobre el disco de

corte y no incline ni oscile la herramienta. Cuando

corte perfiles y barra cuadrada, lo mejor es comenzar

en la sección transversal más pequeña.

Siga siempre las precauciones para evitar el

retroceso.

No ejerza presión lateral en la rueda de corte para

reducir su velocidad.

La herramienta se debe usar siempre de manera que

las chispas se dirijan alejándose del usuario.

SELECCION DE RUEDAS DE AMOLAR

Antes de utilizar una rueda de amolar, asegúrese de

que su velocidad máxima de funcionamiento con

seguridad no es superada por la velocidad indicada en

la placa del fabri cante de la amoladora. No exceda el

diámetro de muela recomendado.

RUEDAS DE AMOLAR DE DISCO

Las ruedas de amolar se deben seleccionar

cuidadosamente para utilizar la amoladora con una

eficiencia máxima. Las muelas varían en cuanto a tipo

de abrasivo, adhesivo, dureza, tamaño del grano y

estructura. El tipo correcto de rueda de amolar que se

debe utilizar es determinado por el trabajo. Utilice

ruedas de amolar de disco para realizar amolado

rápido de acero estructural, cordones de soldadura

pesada y piezas fundidas de acero, así como acero

inoxidable y otros metales ferrosos.

CONSEJOS PARA AMOLAR

El amolado eficiente se logra controlando la presión y

manteniendo un ángulo de 10˚ a 15˚ entre la muela y

la pieza de trabajo. Si la muela está en posición

horizontal, es difícil controlar la herramienta. Si el

ángulo es demasiado pronunciado, la presión se

concentra en un área pequeña, haciendo que la

superficie de trabajo se queme.

Una presión excesiva o

repentina sobre la muela

retrasará la acción de amolado y someterá a la muela

a un esfuerzo peligroso.

Al amolar con una muela nueva, asegúrese de amolar

mientras que tira de la herramienta hacia atrás hasta

que el borde de la muela quede redon deado. Las

muelas nuevas tienen esquinas afiladas que tienden a

“mor der” o cortar la pieza de trabajo al empujar hacia

adelante.

Operación de amolado

Operación de corte

ADVERTENCIA

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:51 AM Page 52

-53-

SELECCION DEL DISCO DE LIJAR

Los discos de lijar están hechos de granos de óxido de

aluminio extre madamente duros y afilados, adheridos

con resinas fenólicas a un fuerte soporte de fibra para

servicios pesados rápidos y larga duración. El disco

varía en cuanto a tamaño y separación de los granos

abrasivos. CAPA ABIERTA (tipo H) - utilizado para

materiales blandos y sobre pintura o barniz. CAPA

CERRADA (tipo K) - utilizado para metal, madera dura,

piedra, mármol y otros materiales.

Los discos de lijar varían en grano desde 16 (muy

grueso) hasta 180 (muy fino). Para obtener mejores

resultados, seleccione los discos de lijar

cuidadosamente. Muchos trabajos requieren la

utilización de varios ta maños de grano y a veces se

requieren tanto discos de “capa abierta” como de “capa

cerrada” para realizar el trabajo más deprisa. Consulte el

cuadro para ver ejemplos de aplicaciones.

CONSEJOS PARA LIJAR

Para mejores resultados, incline la lijadora de disco

hasta un ángulo de 10˚ a 15° mientras lija para que

aproximadamente sólo 1 pulgada de la superficie

alrededor del borde del disco esté en contacto con la

superficie de trabajo.

Si el disco (accesorio) se

mantiene en posición horizontal o

si el borde de atrás del disco entra en contacto con la

pieza de trabajo, se puede producir un violento impulso

hacia un lado.

Si la lijadora se inclina demasiado, la acción de lijado

será demasiado grande y se producirá una superficie

cortada bastamente o acanalado y atasco.

Guíe la lijadora de disco con pasadas transversales.

Tenga cuidado de no mantener la lijadora en el mismo

sitio demasiado tiempo. No utilice un movimiento

circular, ya que esto causa marcas de remolino. Antes de

la utilización, haga una prueba sobre material de

desecho.

No fuerce ni aplique presión al lijar. Utilice únicamente el

peso de la herramienta como presión. Un exceso de

presión en realidad entorpece el funcionamiento de la

herramienta. Si se desea una remoción de material más

rápida, cambie a un disco de grano más grueso.

Quite la pintura gomosa del metal con un disco de “capa

abierta”. Lije hasta que empiecen a saltar chispas y

entonces pare y cambie a un disco de “capa cerrada”

para quitar la pintura que quede.

LIJADO DE MADERA

Al lijar madera, el sentido del movimiento del disco en el

punto de con tacto debe ser tan paralelo a la veta como

sea posible. El corte rápido de los discos y la

configuración de arañazos tipo remolino que crean de

vez en cuando prohíben generalmente su utilización para

producir el acabado final.

Los arañazos y las marcas circulares suelen producirse

como resultado de la utilización de un grano demasiado

grueso. Cuando cambie a un grano más fino, lije

cruzando las líneas de lijado que fueron hechas por un

disco más grueso utilizado anteriormente.

LIJADO DE METAL

Al lijar automóviles o electrodomésticos, limpie el metal

con un disol vente ininflamable o con un limpiador

comercial para quitar toda la cera y la gra sa. Al hacer

esto primero, los discos de lijar lijarán mejor y durarán

más.

Para trabajo pesado, utilice primero un disco de grano

grueso. Siga con un grano mediano para quitar los

arañazos. Para producir un acabado liso, utilice un disco

de grano fino.

Operaciones de lijado

ADVERTENCIA

OPERACION: Reacabado de superficies de madera o de metal pintadas.

OBSERVACIONES GRANO

Para quitar pintura y alisar irregularidades

de la superficie.

Grueso

16-24-30

Para alisar el lijado basto.

Mediano

36-50-80

Para quitar arañazos dejados

por discos anteriores

Fino

100-120

Para alisar superficies para pintar,

pulir o encerar.

Muy fino

150-180

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:51 AM Page 53

Servicio

NO HAY PIEZAS EN EL

INTERIOR QUE PUEDAN SER

AJUSTADAS O REPA RA DAS POR EL USUARIO. El

mantenimiento preventivo realizado por personal no

autorizado pude dar lugar a la colocación inco rrec ta

de cables y componentes internos que podría

constituir un peligro serio. Recomendamos que todo el

servicio de las herramientas sea realizado en un Centro

de servicio de fábrica Bosch o en una Estación de

servicio Bosch autorizada. TECNICOS DE

REPARACIONES: Desconecten la herramienta y/o el

cargador de la fuente de energía antes de realizar

servicio de ajustes y reparaciones.

LUBRICACION DE LAS HERRAMIENTAS

Su herramienta Bosch ha sido lubricada adecuadamente

y está lista para la utilización.

ESCOBILLAS DE CARBONO

Las escobillas y el conmutador de la herramienta han

sido diseñados para muchas horas de servicio

confiable. Para man tener un rendimiento óptimo del

motor, recomendamos que cada dos a seis meses se

examinen las esco billas. Sólo se deben usar escobillas

de repuesto Bosch genuinas di señadas

específicamente para su herramienta.

RODAMIENTOS

Después de 300-400 horas de funcionamiento, o

después de cada segundo cambio de escobillas, los

rodamientos deben cambiarse en un Centro de servicio

de fábrica Bosch o en una Estación de servicio Bosch

autorizada. Los roda mientos que se vuelven ruidosos

(debido a la pesada carga o al corte de materiales muy

abrasivos) deben ser sus ti tuidos inme dia tamente para

evitar el sobre calentamiento o el fallo del motor.

ADVERTENCIA

Mantenimiento

-54-

Los cepillos de alambre están diseñados para “limpiar”

acero estruc tural, piezas fundidas, chapa metálica,

piedra y concreto. Se utilizan para quitar herrumbre,

costra y pintura.

Evite que el cepillo de alambre

rebote y se atasque, especialmente

al trabajar en esquinas, bordes afilados, etc. Eso

puede causar pérdida de control y retroceso.

PRESIÓN DE CEPILLADO

1. Recuerde que las puntas de un cepillo de alambre

hacen el trabajo. Utilice el cepillo con la presión más

ligera para que solamente las puntas del alambre

entren en contacto con la pieza de trabajo.

2. Si se utilizan presiones más grandes, se someterá a

los alambres a una tensión excesiva, lo cual dará

como resultado una acción de barrido, y si se

continúa haciendo esto, podrá acortarse la duración

del cepillo debido a la fatiga del alambre.

3. Aplique el cepillo a la pieza de trabajo de manera que

tanta cara del cepillo como sea posible esté en

contacto completo con la pieza de trabajo. La

aplicación del lado o del borde del cepillo a la pieza

de trabajo causará la rotura del alambre y acortará la

duración del cepillo.

ADVERTENCIA

Operaciones con cepillos de alambre

CORRECTO:

Las puntas de

alambre hacen

el trabajo.

INCORRECTO:

Una presión

excesiva puede

causar la rotura

del alambre.

CORRECTO:

Las puntas de

alambre hacen

el trabajo.

INCORRECTO:

Una presión excesiva

puede causar la rotura

del alambre.

CEPILLO DE RUEDA DE ALAMBRE

CEPILLO ACOPADO DE ALAMBRE

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:51 AM Page 54

Limpieza

Para evitar accidentes,

desconecte siempre la

herramienta y/o el cargador de la fuente de energía

antes de la limpieza. La herramienta se puede limpiar

más eficazmente con aire comprimido seco. Use gafas

de se gu ridad siempre que limpie herramientas con

aire comprimido.

Las aberturas de ventilación y las palancas de

interruptor deben mantenerse limpias y libres de

materias extrañas. No intente lim piar introduciendo

objetos puntiagudos a través de las aberturas.

Ciertos agentes de limpieza y

disolventes dañan las piezas de

plástico. Algunos de es tos son: gasolina, tetracloruro

de carbono, disolventes de limpie za clorados, amoníaco

y detergentes domésticos que contienen amoníaco.

Almacenamiento y mantenimiento

de los accesorios

Almacene los accesorios en un lugar fresco y seco y

evite que se congelen. Antes de usarlos, compruebe si

hay grietas y fracturas y no los use si se sospecha que

están dañados.

-55-

* Protector de la muela Tipo 27

* Tuerca de fijación

* Rueda de amolar

* Pestaña de soporte

* Mango lateral

* Llave de tuercas de fijación

** Protector de la mano

** Protector de la muela Tipo 41/1A

(*= equipo estándar)

(**= accesorios opcionales)

Accesorios

NOTA: No se recomienda para utilizarse con ruedas acopadas tipo 11.

ADVERTENCIA

PRECAUCION

El uso de accesorios no especificados para utilizarse con la herramienta descrita en este

manual podría crear un peligro.

ADVERTENCIA

Si es necesario un cordón de

extensión, se debe usar un

cordón con conductores de tamaño adecuado que sea

capaz de transportar la corriente necesaria para la

herramienta. Esto evitará caídas de tensión excesivas,

pérdida de potencia o recalentamiento. Las herramientas

conectadas a tierra deben usar cordones de extensión de

3 hilos que tengan enchufes de 3 terminales y

receptáculos para 3 terminales.

NOTA: Cuanto más pequeño es el número de calibre,

más grueso es el cordón.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

Cordones de extensión

ADVERTENCIA

Capacidad

nominal en

amperes de la

herramienta

Tamaño del cordón en A.W.G. Tamaños del cable en mm

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:51 AM Page 55

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,

SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN PRO V -

INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront

exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL

RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,

sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne

soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.

Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre

de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE

TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE

LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL

EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES

DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU

REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o

condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no

hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de

servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica

portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para

Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,

BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE

ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.

ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS

ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,

PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle

Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de

México, C.P. 50070, Tel. (722) 2792300

1600A014NP 08/18

!1600A014np!

1600A014NP 08-18 GWS10-45DE.qxp_GWS 8/24/18 8:51 AM Page 56

Bosch GWS10-45PE 4-1/2 In. Angle Grinder with Paddle Switch

Product's Documents

User Manual

Specifications

Bosch GWS10-45PE Questions and Answers
