POCKET HOLE JIG

MODEL:XRS030、XRS040

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the

major top brands and doses not necessarily mean to cover all categories of tools offered by

us. You are kindly reminded to verify carefully when you are placing an order with us if you

are actually saving half in comparison with the top major brands.

- 1 -

Have product questions? Need technical support? Please feel free to

CustomerSe[email protected]

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appear- ance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

MODEL:XRS030

MODEL:XRS040

POCKET HOLE JIG

- 2 -

INSTRUCTIONS

Thank you very much for choosing this hole jig . Please read all of the

instructions before using it.The information will help you achieve the best

possible results.

WARNING!

Read and understand all instructions before using this pocket hole jig. The

operator must follow basic precautions to reduce the risk of personal injury

and/or damage to the equipment. Keep this manual for safety warnings,

precautions, operating or inspection and maintenance instructions.

WORK AREA

1.Operate in a safe work environment. Keep your work area clean, well-lit and

free of distractions.

2. Keep anyone not wearing the appropriate safety equipment away from the

work area.

3. Store unused tools properly in a safe and dry location to prevent rust or

damage. Lock pocket hole jig away and keep out of the reach of children.

PERSONAL SAFE TY

WARNING! Always Wear personal protective equipment.

PERSONA L PROTECTIVE EQUIPMENT

1. Always wear impact safety goggles that provide front and side protection

for the eyes. Eye protection equipment should comply with CSA Z94.3-07 or

ANSI Z87.1 standards based on the type of work performed.

2. Wear gloves that provide protection based on the work materials or to

reduce the effects of tool vibration.

Warning-To reduce the risk of injury, user must read instructions

manual carefully.

Warning- Be sure to wear eye protectors when using this

product.

Caution! Wear a breathing mask. Dust which is injurious to

health can be generated when working on wood and other

materials.

- 3 -

3. Wear protective clothing designed for the work environment and pocket

hole jig.

4. Non-skid footwear is recommended to maintain footing and balance in the

work environment.

PERSONAL PRECAUTIONS

Control the pocket hole jig, personal movement and the work environment to

avoid personal injury or damage to pocket hole jig.

1. Do not operate any pocket hole jig when tired or under the influence of

drugs, alcohol or medications.

2. Avoid wearing clothes or jewelry that can become entangled with the

moving parts of a tool. Keep long hair covered or bound.

SPECIFIC SA FETY PRECAUTIONS

1. Use the correct pocket hole jig for the job. This pocket hole jig was

designed for a specific function. Do not modify or alter this pocket hole jig or

use it for an unintended purpose.

2. Keep body parts away from pinch areas while using.

3. Children are not allowed to operate this product unless accompanied by an

adult

4. Pay attention to safety during use to avoid crushing fingers.

WARNING!

DO NOT let comfort or familiarity with product (gained from repeated use)

replace strict adherence to the tool safety rules. If you use this tool unsafely or

incorrectly, you can suffer serious personal injury.

Model and Parameters

Model

XRS030

XRS040

Number of Drilling Holes

Number of Chip Removal

Holes

Material of Hole Jig

Anodized

Aluminum Alloy

Anodized Aluminum

Alloy

Packing

Plastic tool box

parts list

Fig30

Fig40

- 4 -

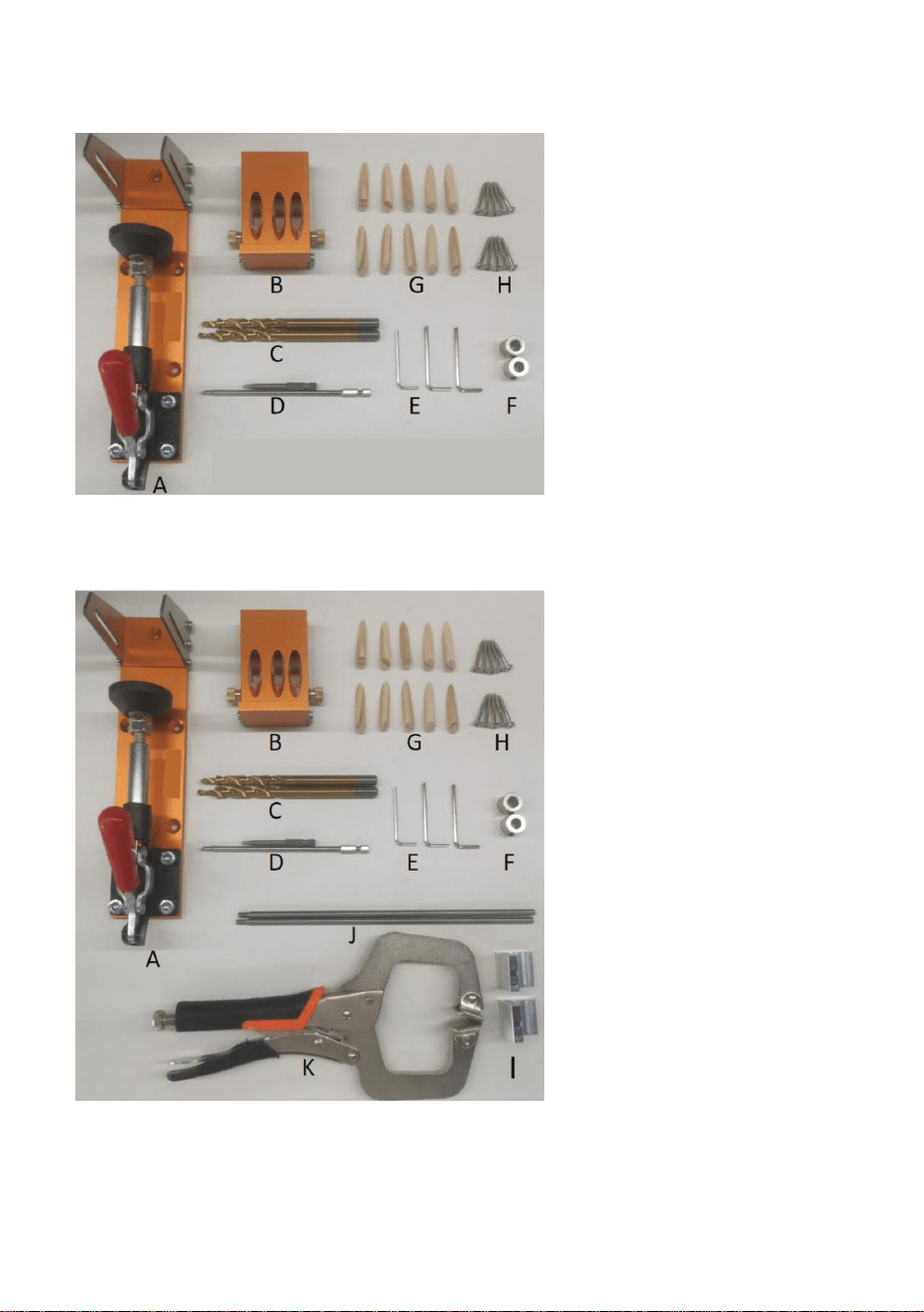

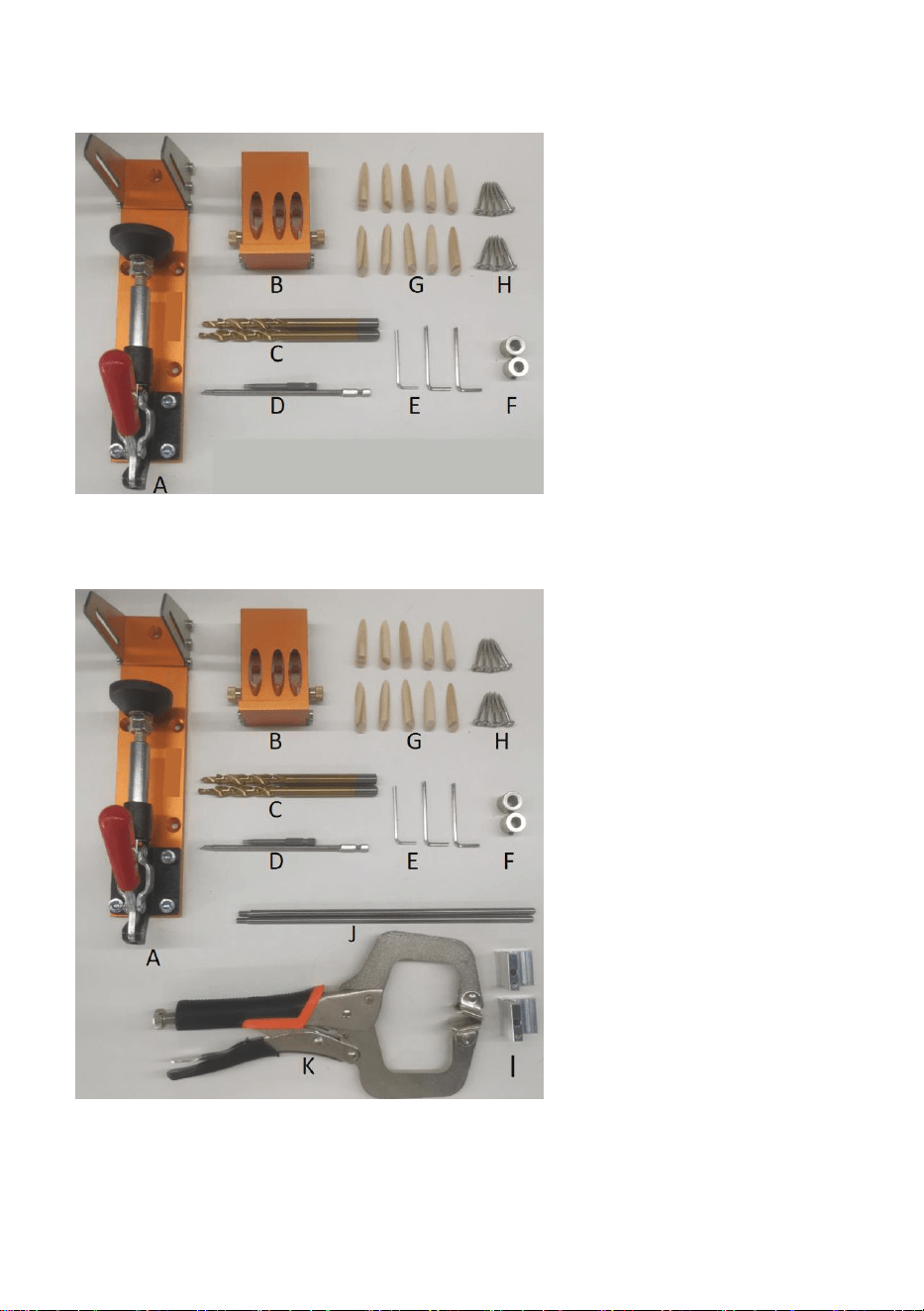

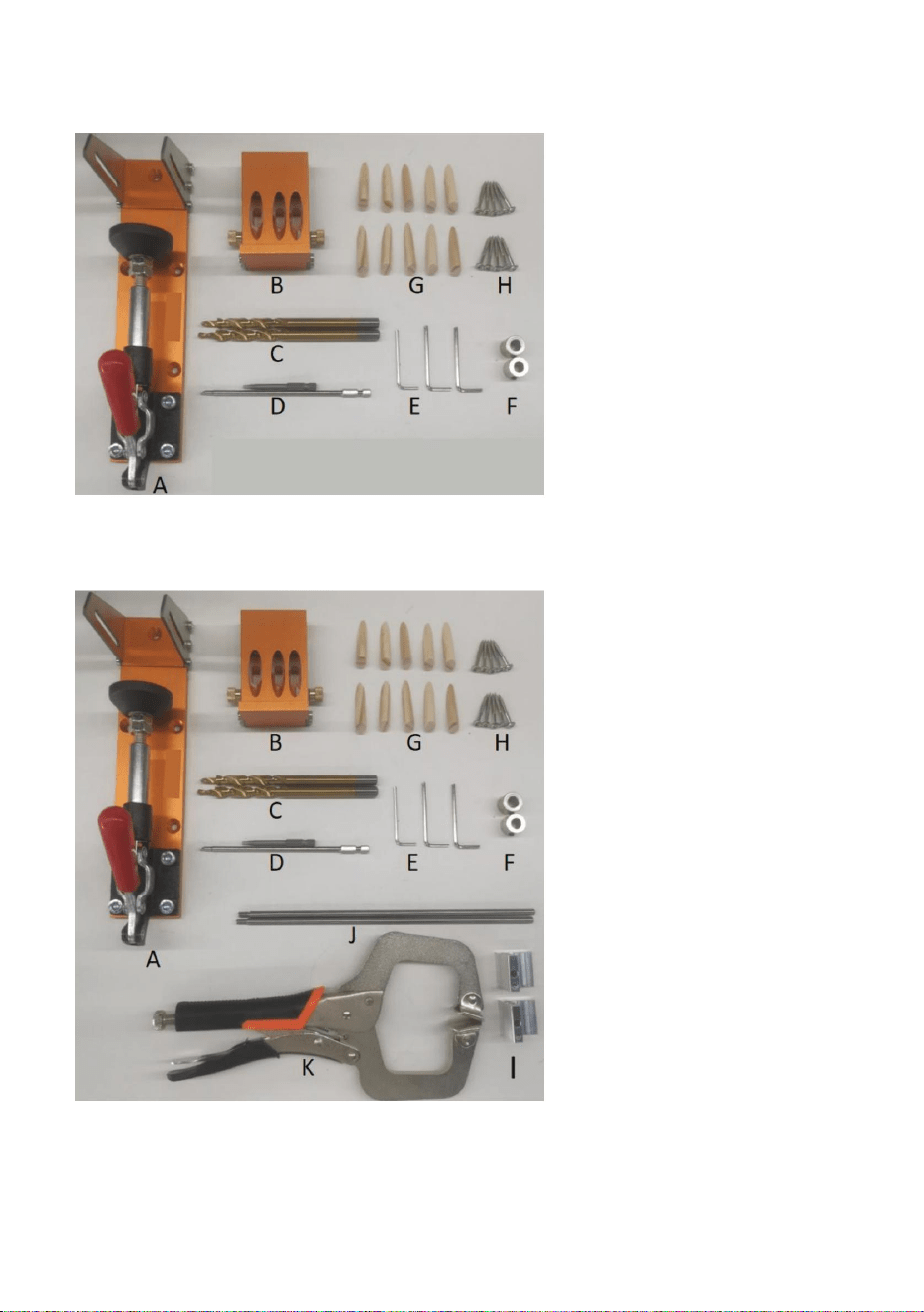

Structure Diagram

XRS030:

A：1 x Pocket Hole Jig

B：1 x Single fitting

C：2 x Drill Bits

D：1 x 6" Cross Bits and

1x 2-1/2" Cross Bits

E：2 x Hex Key

F：2 x Stop Collar

G：10 x Pocket Hole Plugs

H：10 x Screws

Fig030

XRS040:

A：1 x Pocket Hole Jig

B：1 x Single fitting

C：2 x Drill Bits

D：1 x 6" Cross Bits and

1x 2-1/2" Cross Bits

E： 2 x Hex Key

F： 2 x Stop Collar

G：10 x Pocket Hole Plugs

H：10 x Screws

I： 2 x sliding block

J： 2 x extended rods

K：1 x Clamping Pliers

Fig040

- 5 -

Assembly and Use

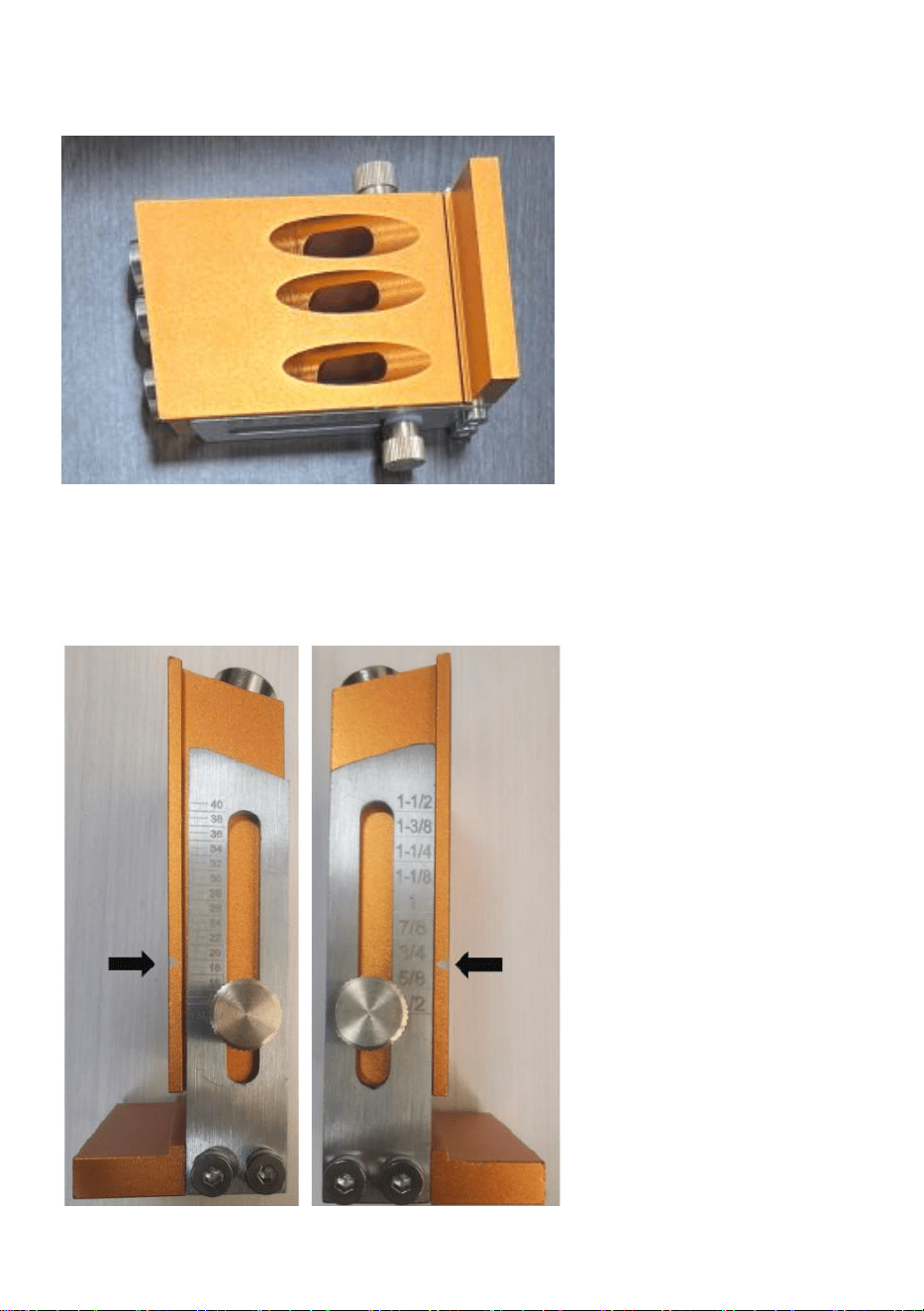

1. Single Hole Jig

1.1 Adjustable Thickness Setting

Measure the thickness of your board.Markings are in both imperial and metric

units.You can quickly adjust the height of the slider according to the

thickness of the board. Locking the screws and set them to the appropriate

thickness.

- 6 -

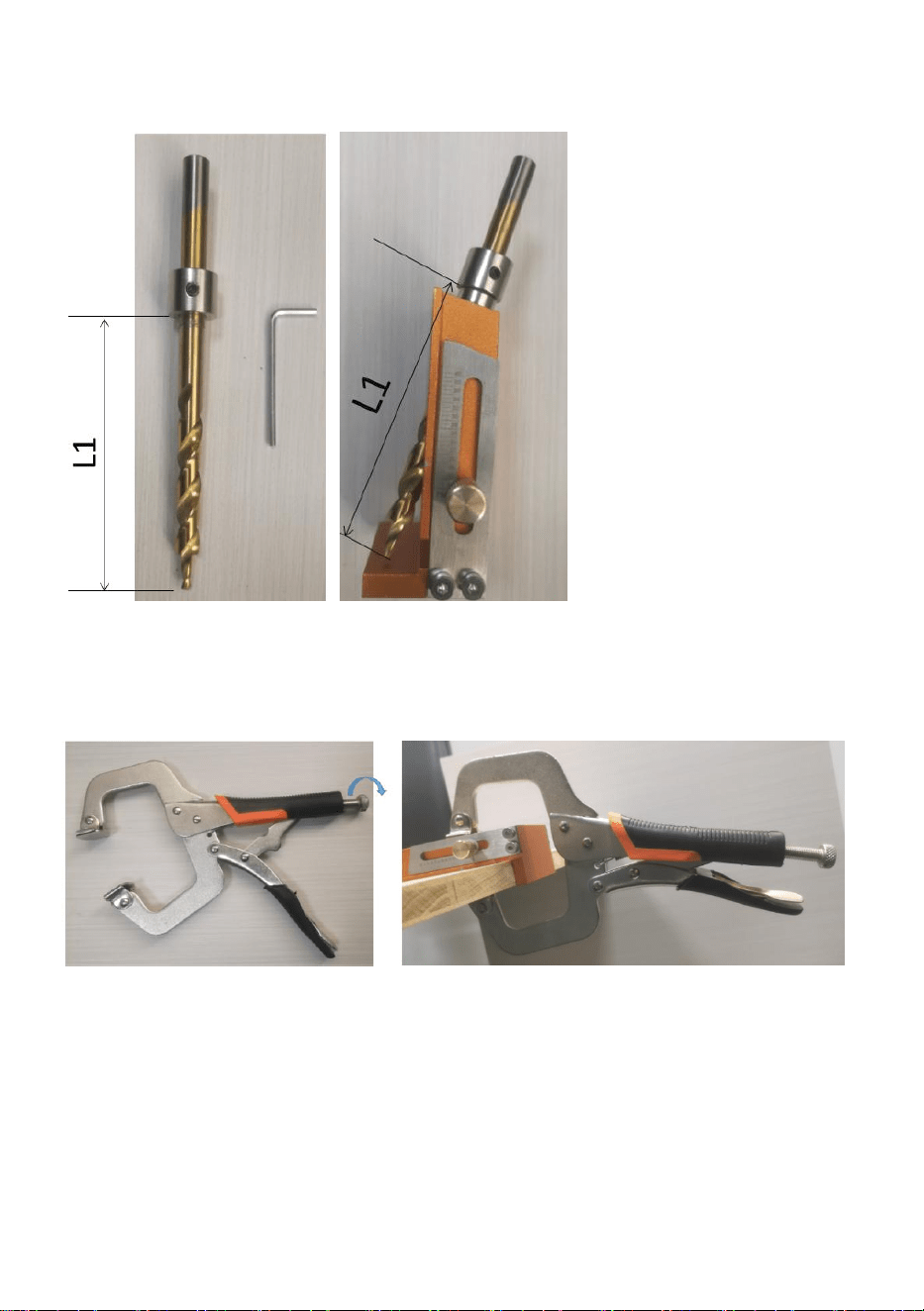

1.2 Adjust the depth of the hole

The stop collar is locked on the drill bits at a position equal to as shown L1.

1.3 Quick Fixture

Adjust the opening size of the pliers by the bolt (slightly less than the

thickness of the plate and fixture combined)，Pulling the trigger causes the

clamp to be fixed.

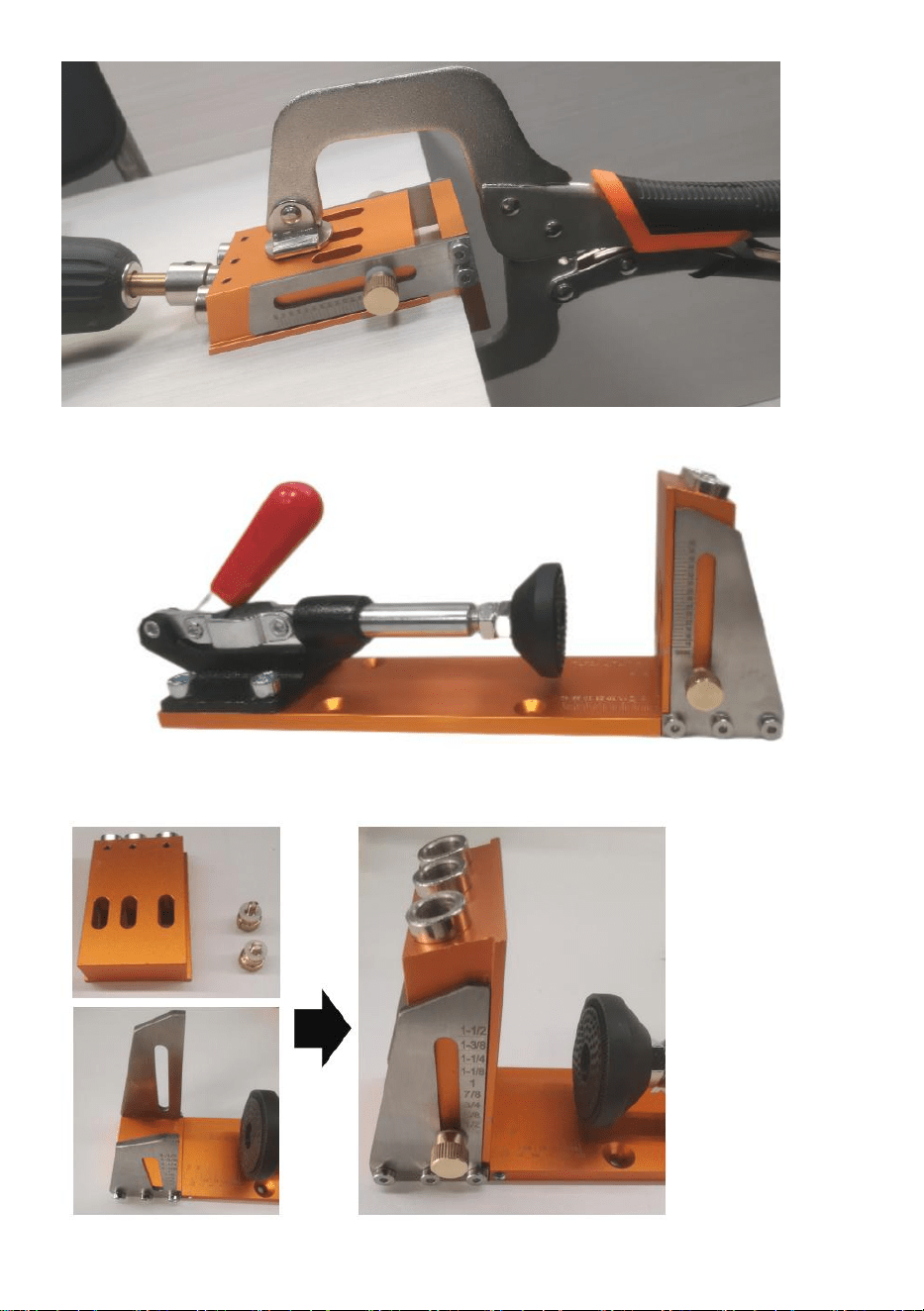

1.4 Drill hole

Drill depth of hole until the brake ring stops.

Note that the direction of drilling force is parallel to the pilot hole，Continuous

operation for a long time will lead to the pilot hole heating and to the

disadvantage of lifetime.

- 7 -

2. Hole Jig Kit (XRS030）

2.1 assembly Jig kit

Assemble the Jig kit as shown below.

- 8 -

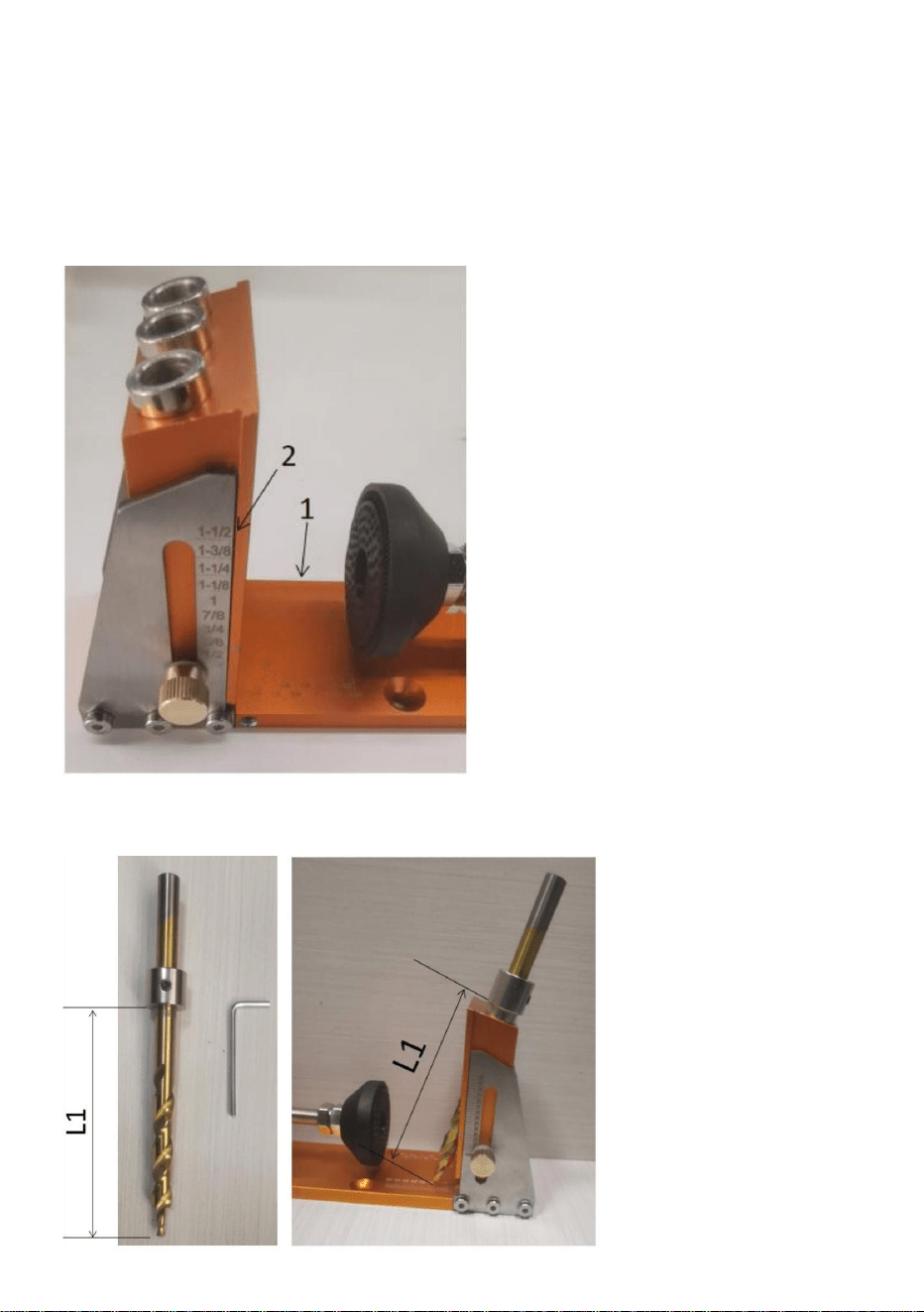

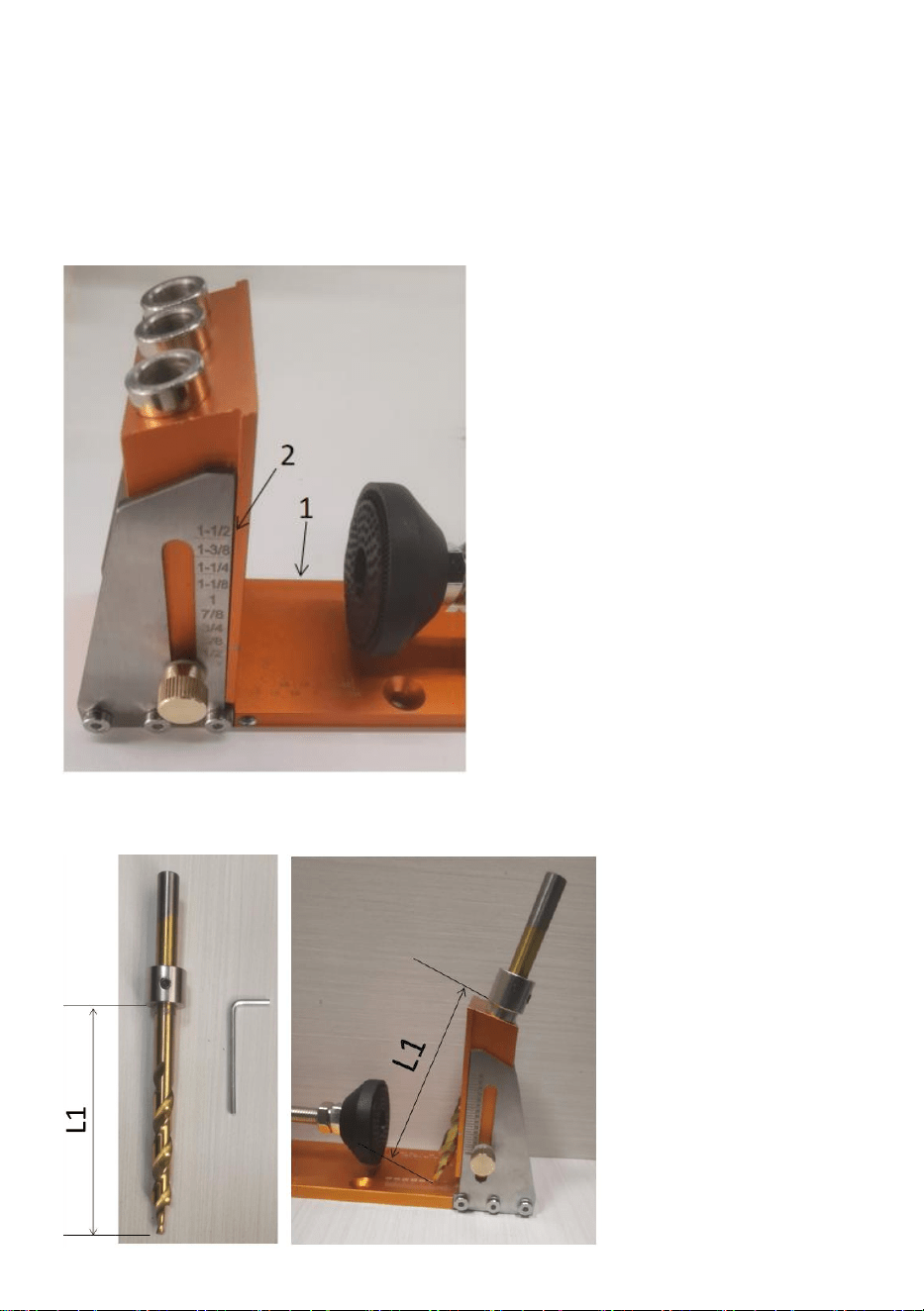

2.2 Adjustable Thickness Setting

Markings are in both imperial and metric units.

Adjust the length of the foot cup and press down the board,as marking 1,The

thickness of the board can be measured .

As marking 2,You can quickly adjust the height of the slider according to the

thickness of the board. Locking the screws and set them to the appropriate

thickness.

2.3 Adjust the depth of the hole

The stop collar is locked on the drill bits at a position as shown L1.

- 9 -

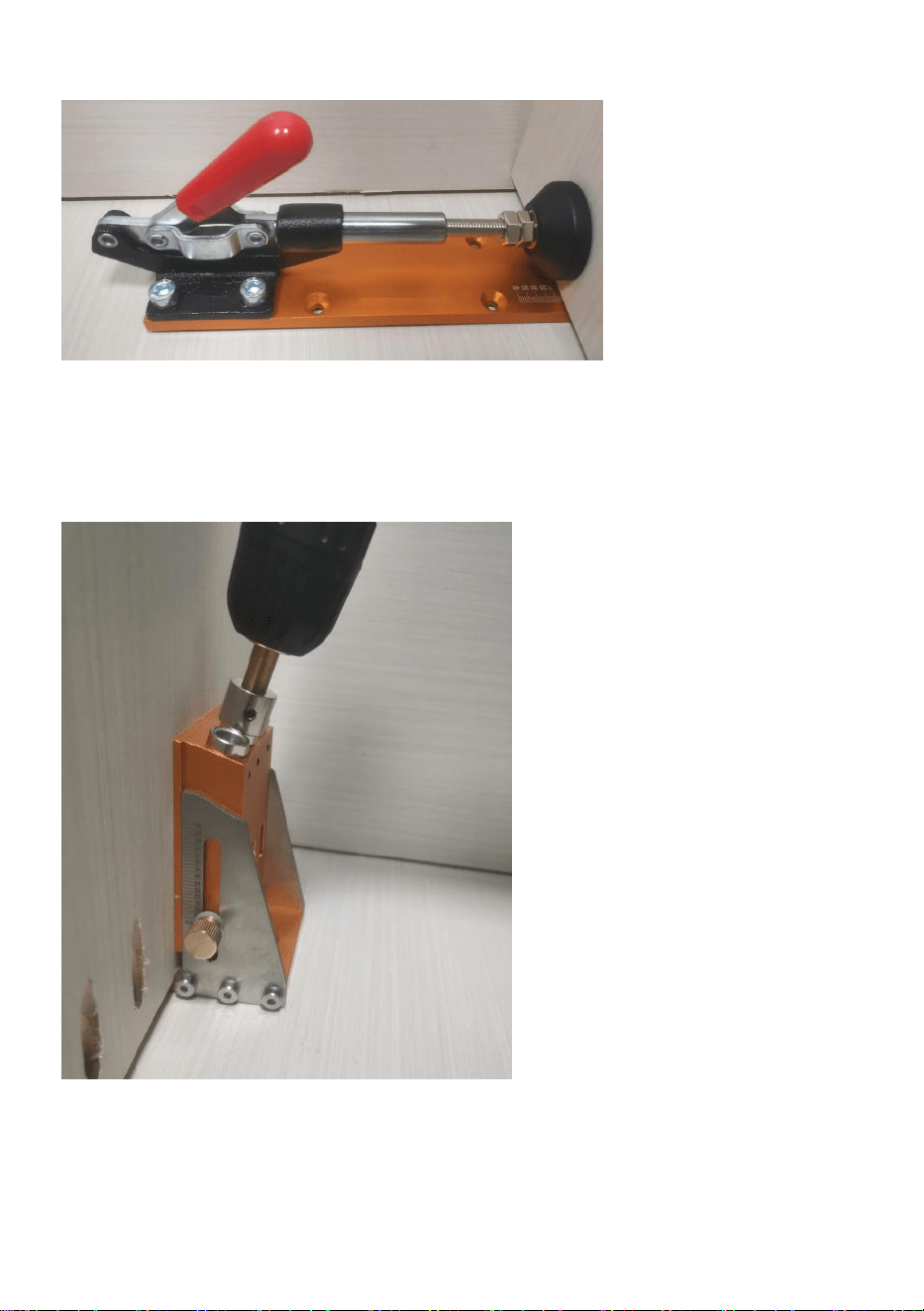

2.4 Quick Fixture

2.5 Drill hole

Drill depth of hole until the brake ring stops.

Note that the direction of drilling force is parallel to the pilot hole，Continuous

operation for a long time will lead to the pilot hole heating and to the

disadvantage of lifetime.

- 10 -

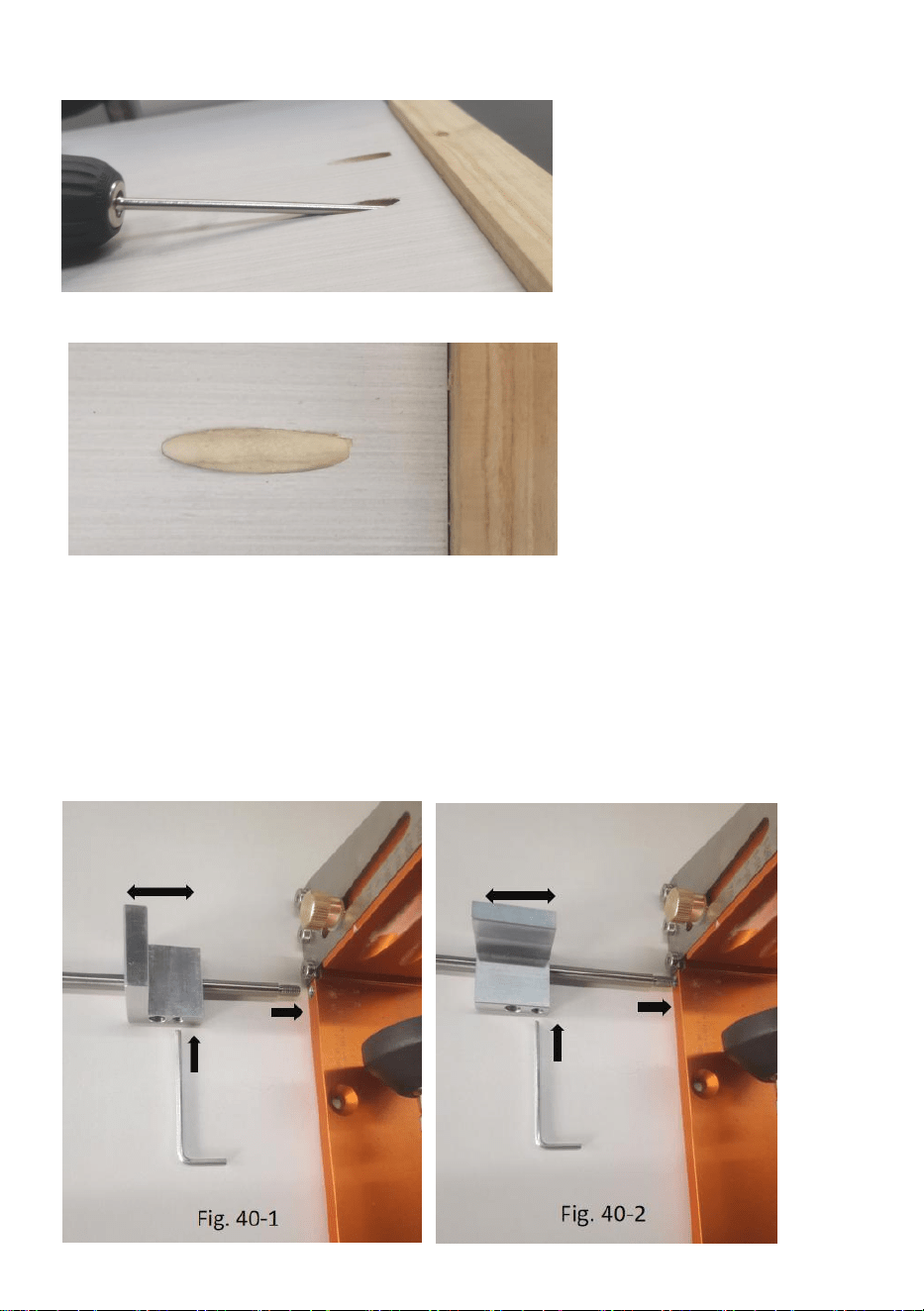

2.6 Screwing

2.7 Pocket Hole Plugs

3. Hole Jig Kit (XRS040

）

In addition to including the functionality of XRS030, XRS040 also adds

extension capabilities.

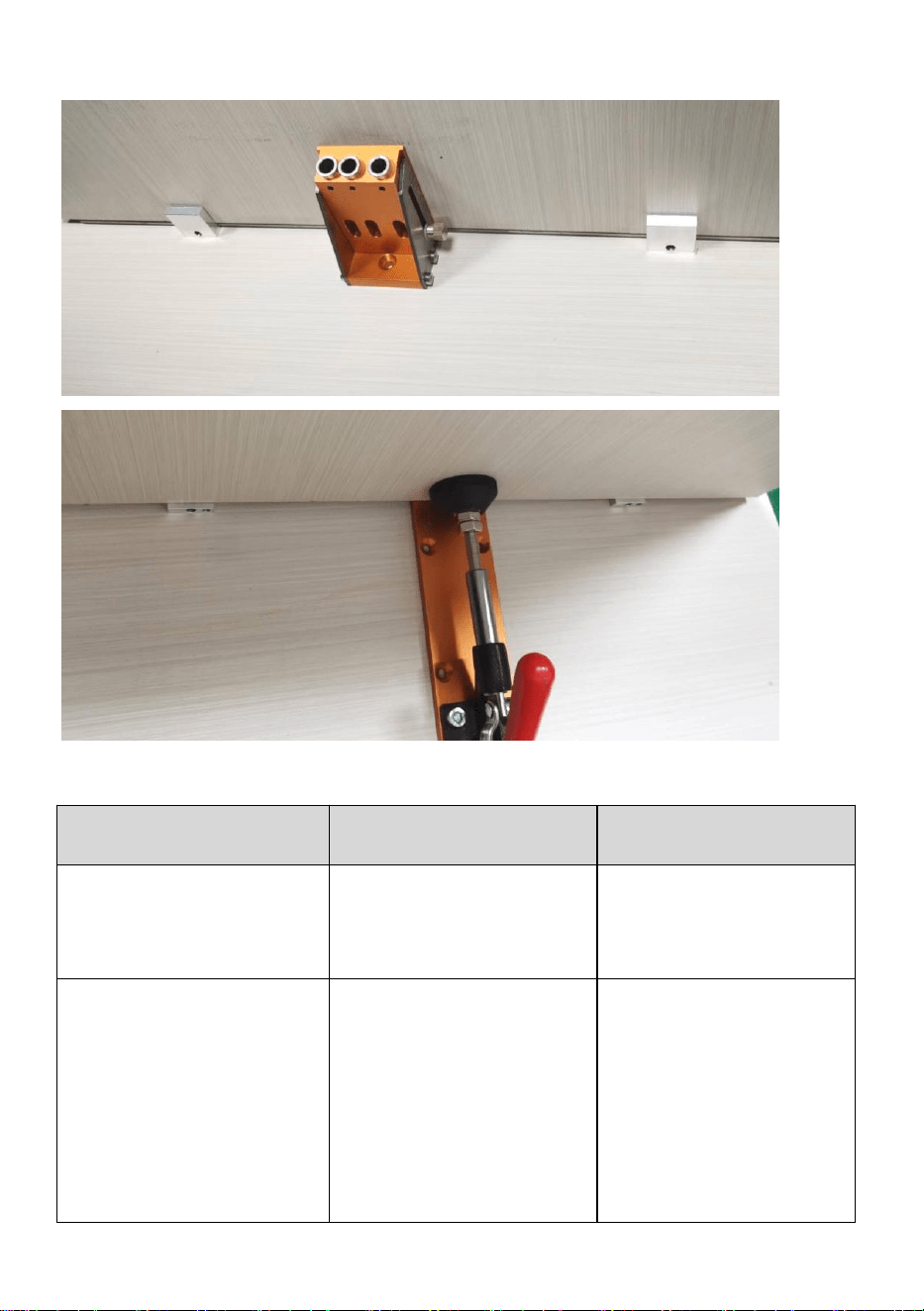

3.1 sliding block and extended rods

Fig40-1 and Fig 40-2 two different assembly，The arrow → is the direction of

screws，The position of the slider can be shifted horizontally according to

your needs.

- 11 -

3.2 Drill hole

Troubleshooting Instruction

Problem

Reasons

Solution

There are burrs around

the hole.

This speed is too slow.

Adjust the rotation

speed of the

screwdriver.

The hole was pierced.

1. The hole was drilled

too deep.

2. The hole jig is not

secured.

1. Adjust the stop

collar to the proper

position on the drill bit.

2. Use the pliers to

ensure the tool is

secured.

3. Buy the screws of

appropriate length

- 12 -

Maintenance

1.Make sure that the drilling is parallel to the direction of force，the hole

sleeve not easy to wear.

2.Wipe the anti-rust oil after using the drill to avoid rust.

Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Imported to USA: VEVOR STORE INC, 9448 RINCHMOND PL #E

RANCHO CUCAMONGA, California, 91730 United States of America

MADE IN CHINA
