User Manual

This is the main product document for model XRS026.

The file format is pdf, 64 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
POCKET HOLE JIG
MODEL:XRS026
We continue to be committed to provide you tools with competitive price.
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and does not necessarily mean to cover all categories of tools offered by
.
background
- 1 -
MODEL:XRS026
POCKET HOLE JIG
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
background
- 2 -
INSTRUCTIONS
Thank you very much for choosing this hole jig . Please read all of the instructions
before using it.The information will help you achieve the best possible results.
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
Warning- Be sure to wear eye protectors when using this product.
Caution! Wear a breathing mask. Dust which is injurious to
health can be generated when working on wood and other
materials.
WARNING!
Read and understand all instructions before using this pocket hole jig. The
operator must follow basic precautions to reduce the risk of personal injury and/or
damage to the equipment. Keep this manual for safety warnings, precautions,
operating or inspection and maintenance instructions.
WORK AREA
1.Operate in a safe work environment. Keep your work area clean, well-lit and
free of distractions.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock pocket hole jig away and keep out of the reach of children.
PERSONAL SAFE TY
WARNING! Always Wear personal protective equipment.
PERSONA L PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection for
the eyes. Eye protection equipment should comply with CSA Z94.3-07 or ANSI
Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to reduce
the effects of tool vibration.
3. Wear protective clothing designed for the work environment and pocket hole jig.
4. Non-skid footwear is recommended to maintain footing and balance in the work
environment.
background
- 3 -
PERSONAL PRECAUTIONS
Control the pocket hole jig, personal movement and the work environment to
avoid personal injury or damage to pocket hole jig.
1. Do not operate any pocket hole jig when tired or under the influence of drugs,
alcohol or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the moving
parts of a tool. Keep long hair covered or bound.
SPECIFIC SA FETY PRECAUTIONS
1. Use the correct pocket hole jig for the job. This pocket hole jig was designed for
a specific function. Do not modify or alter this pocket hole jig or use it for an
unintended purpose.
2. Keep body parts away from pinch areas while using.
3. Children are not allowed to operate this product unless accompanied by an
adult
4. Pay attention to safety during use to avoid crushing fingers.
WARNING!
DO NOT let comfort or familiarity with product (gained from repeated use) replace
strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly,
you can suffer serious personal injury.
Model and Parameters
Structure Diagram
A: 1 x Pocket Hole Jig
B: 1 x Cross Bits
C: 1 x Drill Bits
D: 1 x Clamping Pliers
E: 1 x Stop Collar
F: 1 x Hex Key
G: 50 x Screws
Model
XRS026
Number of Drilling Holes
2
Number of Chip Removal Holes
2
background
- 4 -
Assembly and Use

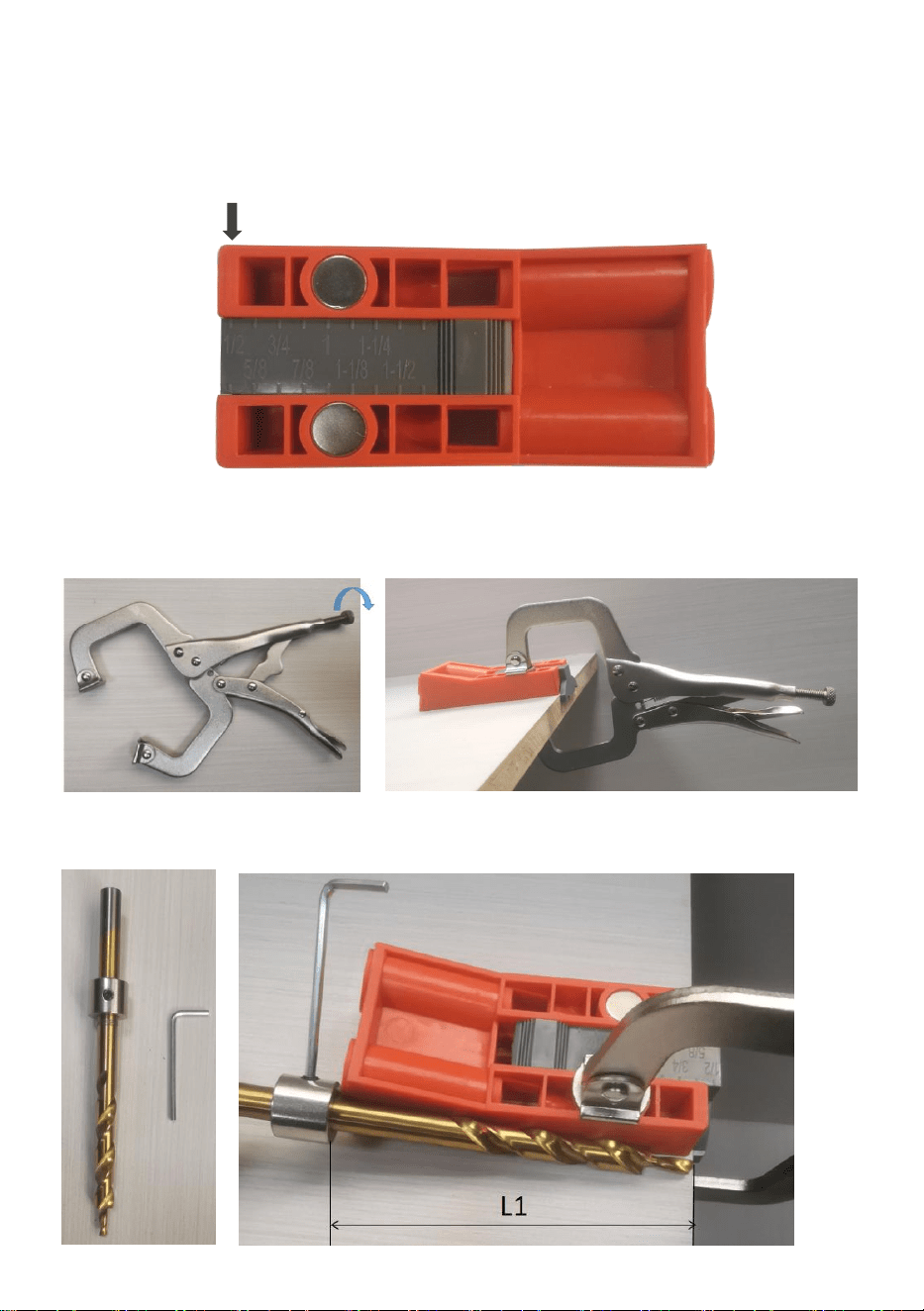

1. Adjustable Thickness Setting
Measure the thickness of your board.
You can quickly adjust the location of the slider according to the thickness of the
board.
2. Quick Fixture
Adjust the opening size of the pliers by the bolt (slightly less than the thickness of
the plate and fixture combined)，Pulling the trigger causes the clamp to be fixed.
3. Adjust the depth of the hole
The stop collar is locked on the drill bits at a position equal to L1 as shown.
background
- 5 -

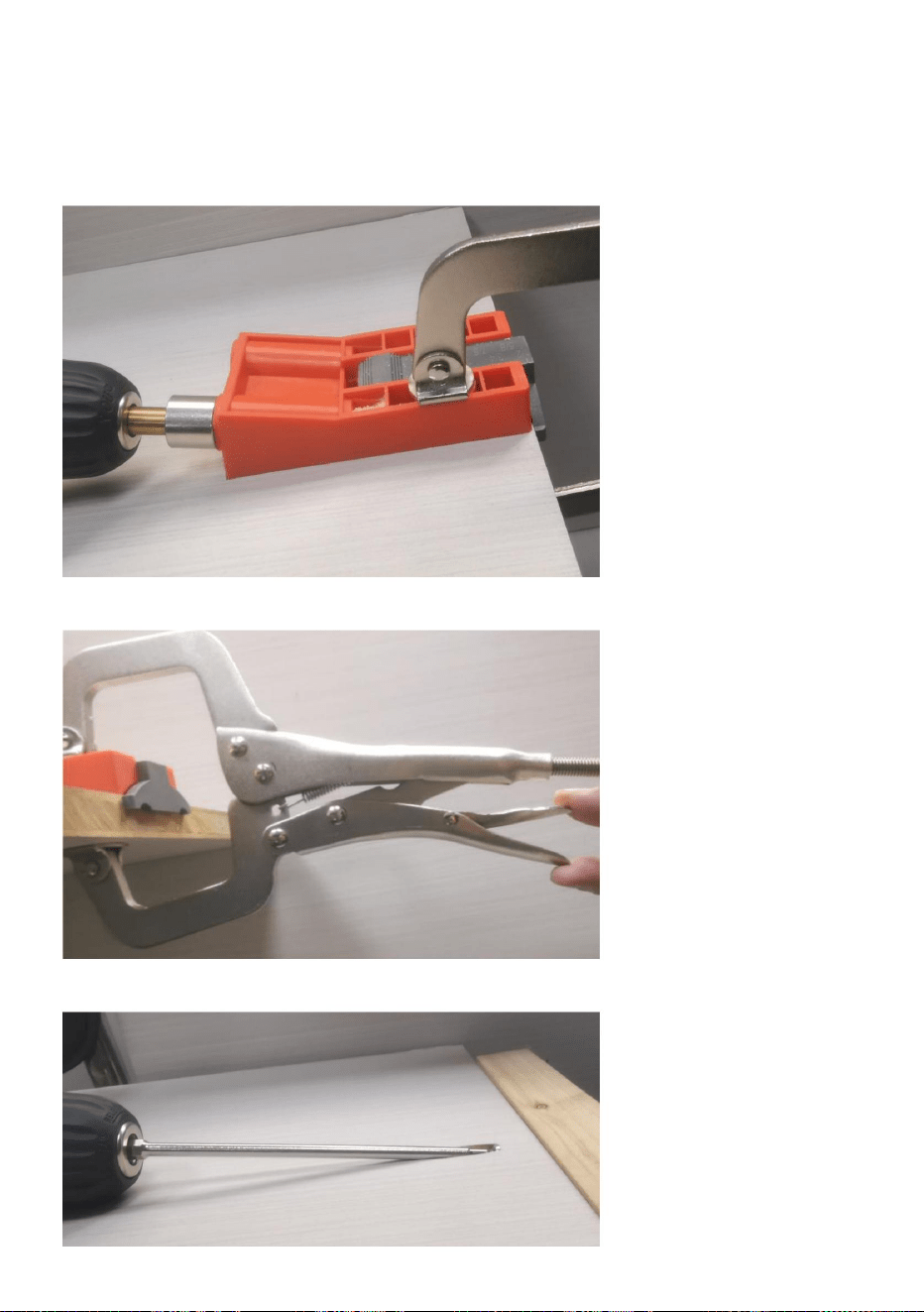

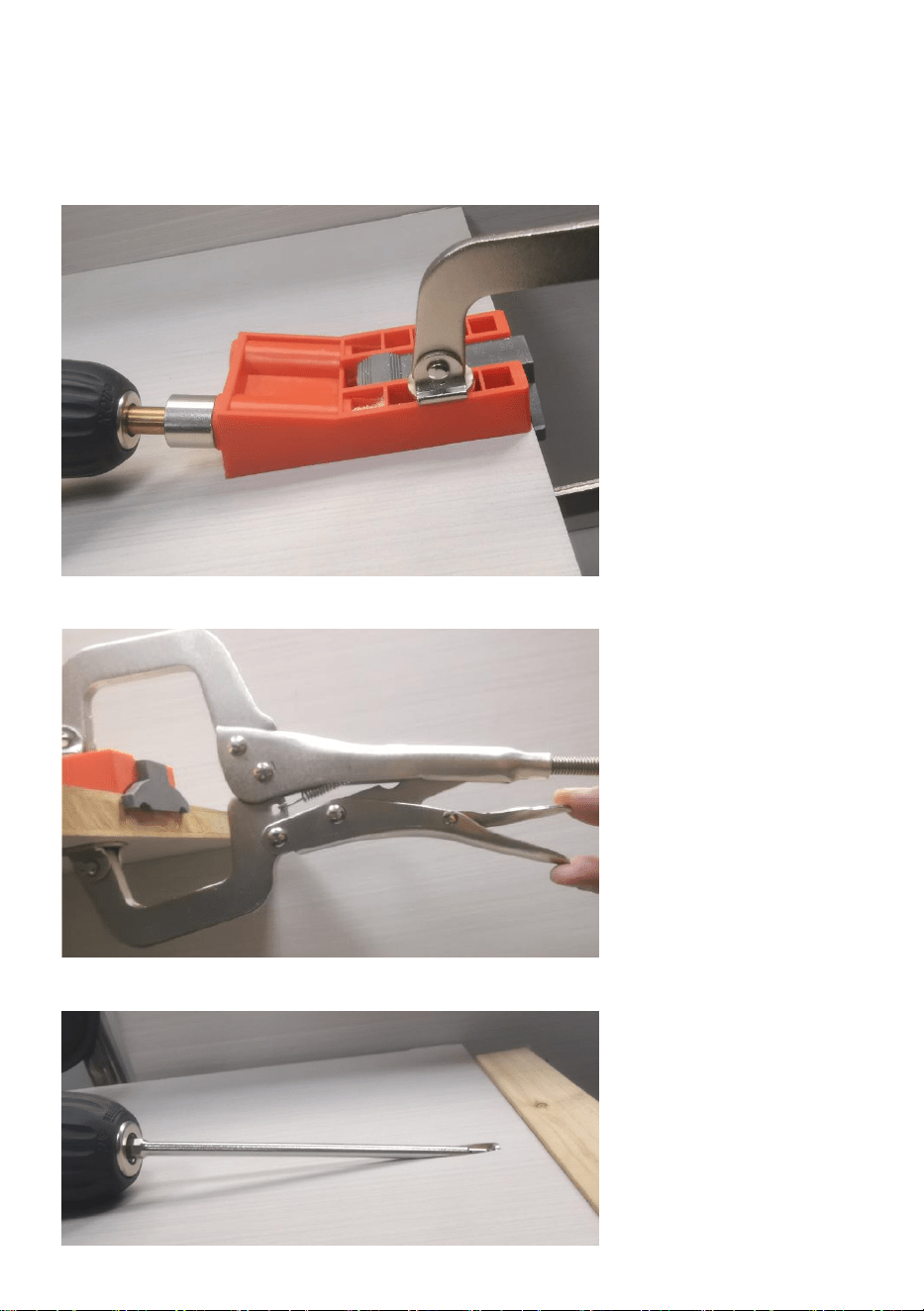

4. Drill hole
Drill depth of hole until the brake ring stops.
Note that the direction of drilling force is parallel to the pilot hole，Continuous
operation for a long time will lead to the pilot hole heating and to the
disadvantage of lifetime.
5. Quick release
6. Screwing
background
-
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REPUK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REPEC
6 -
Troubleshooting Instruction
Problem Reasons Solution
There are burrs around
the hole.
This speed is too slow.
Adjust the rotation speed
of the screwdriver.
The hole was pierced.
1. The hole was drilled
too deep.
2. The hole jig is not
secured.
1. Adjust the stop collar
to the proper position on
the drill bit.
2. Use the pliers to
ensure the tool is
secured.
3. Buy the screws of
appropriate length
Maintenance
1.Make sure that the drill is parallel to the direction of force，the hole sleeve not
easy to wear.
2.Wipe the anti-rust oil after using the drill to avoid rust.
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
