Technical Support and E-Warranty Certificate
www.vevor.com/support

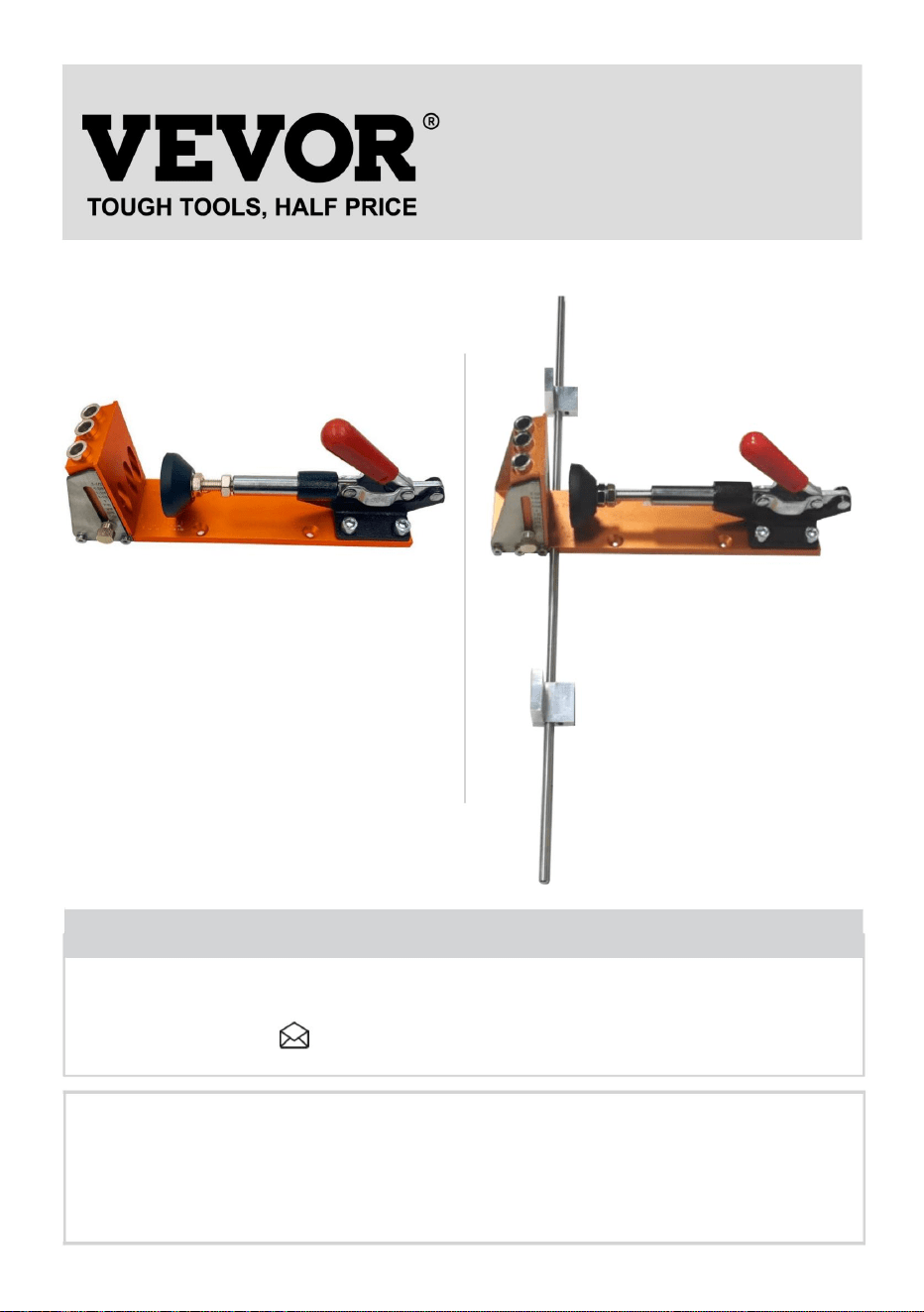

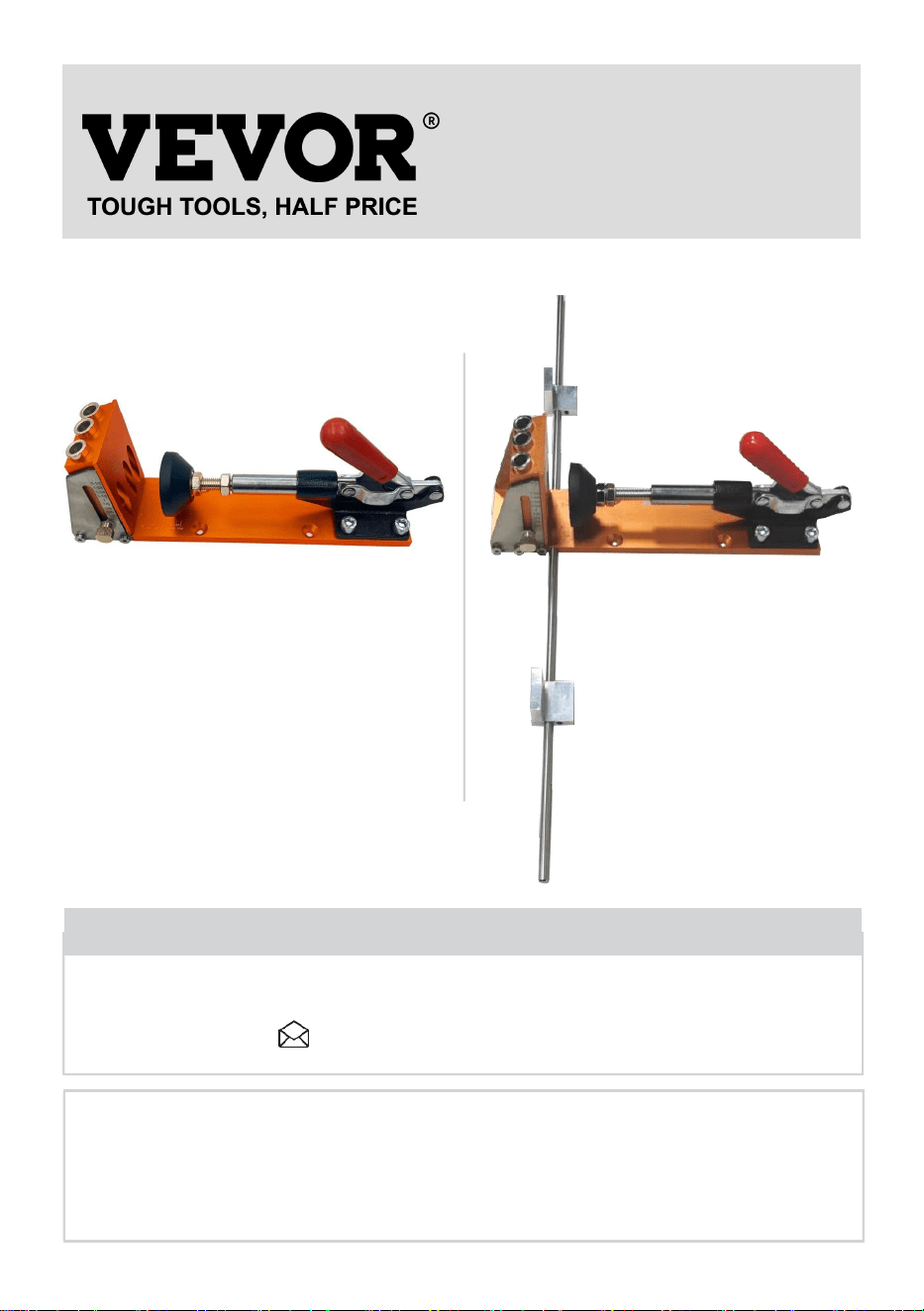

POCKET HOLE JIG
MODEL:XRS030、XRS040
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and doses not necessarily mean to cover all categories of tools offered by
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
- 1 -
Have product questions? Need technical support? Please feel free to
contact us:
CustomerSe[email protected]
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appear- ance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
MODEL:XRS030
MODEL:XRS040
POCKET HOLE JIG
- 2 -
INSTRUCTIONS
Thank you very much for choosing this hole jig . Please read all of the
instructions before using it.The information will help you achieve the best
possible results.
WARNING!
Read and understand all instructions before using this pocket hole jig. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment. Keep this manual for safety warnings,
precautions, operating or inspection and maintenance instructions.
WORK AREA
1.Operate in a safe work environment. Keep your work area clean, well-lit and
free of distractions.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock pocket hole jig away and keep out of the reach of children.
PERSONAL SAFE TY
WARNING! Always Wear personal protective equipment.
PERSONA L PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07 or
ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
Warning- Be sure to wear eye protectors when using this
product.
Caution! Wear a breathing mask. Dust which is injurious to
health can be generated when working on wood and other
materials.
- 3 -
3. Wear protective clothing designed for the work environment and pocket
hole jig.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
PERSONAL PRECAUTIONS
Control the pocket hole jig, personal movement and the work environment to
avoid personal injury or damage to pocket hole jig.
1. Do not operate any pocket hole jig when tired or under the influence of
drugs, alcohol or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
SPECIFIC SA FETY PRECAUTIONS
1. Use the correct pocket hole jig for the job. This pocket hole jig was
designed for a specific function. Do not modify or alter this pocket hole jig or
use it for an unintended purpose.
2. Keep body parts away from pinch areas while using.
3. Children are not allowed to operate this product unless accompanied by an
adult
4. Pay attention to safety during use to avoid crushing fingers.
WARNING!
DO NOT let comfort or familiarity with product (gained from repeated use)
replace strict adherence to the tool safety rules. If you use this tool unsafely or
incorrectly, you can suffer serious personal injury.
Model and Parameters
Model
XRS030
XRS040
Number of Drilling Holes
3
3
Number of Chip Removal
Holes
3
3
Material of Hole Jig
Anodized
Aluminum Alloy
Anodized Aluminum
Alloy
Packing
/
Plastic tool box
parts list
Fig30
Fig40
- 4 -

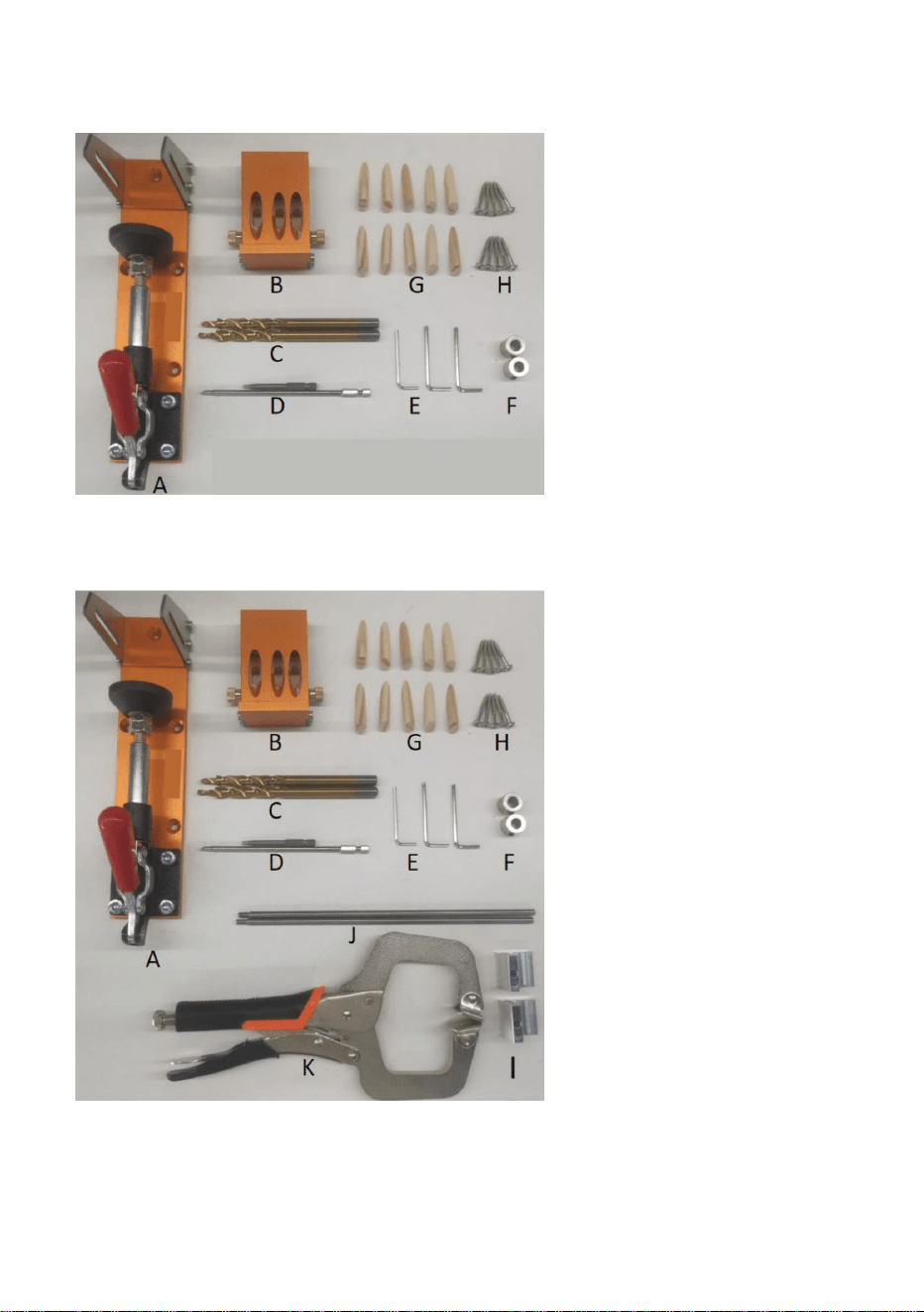

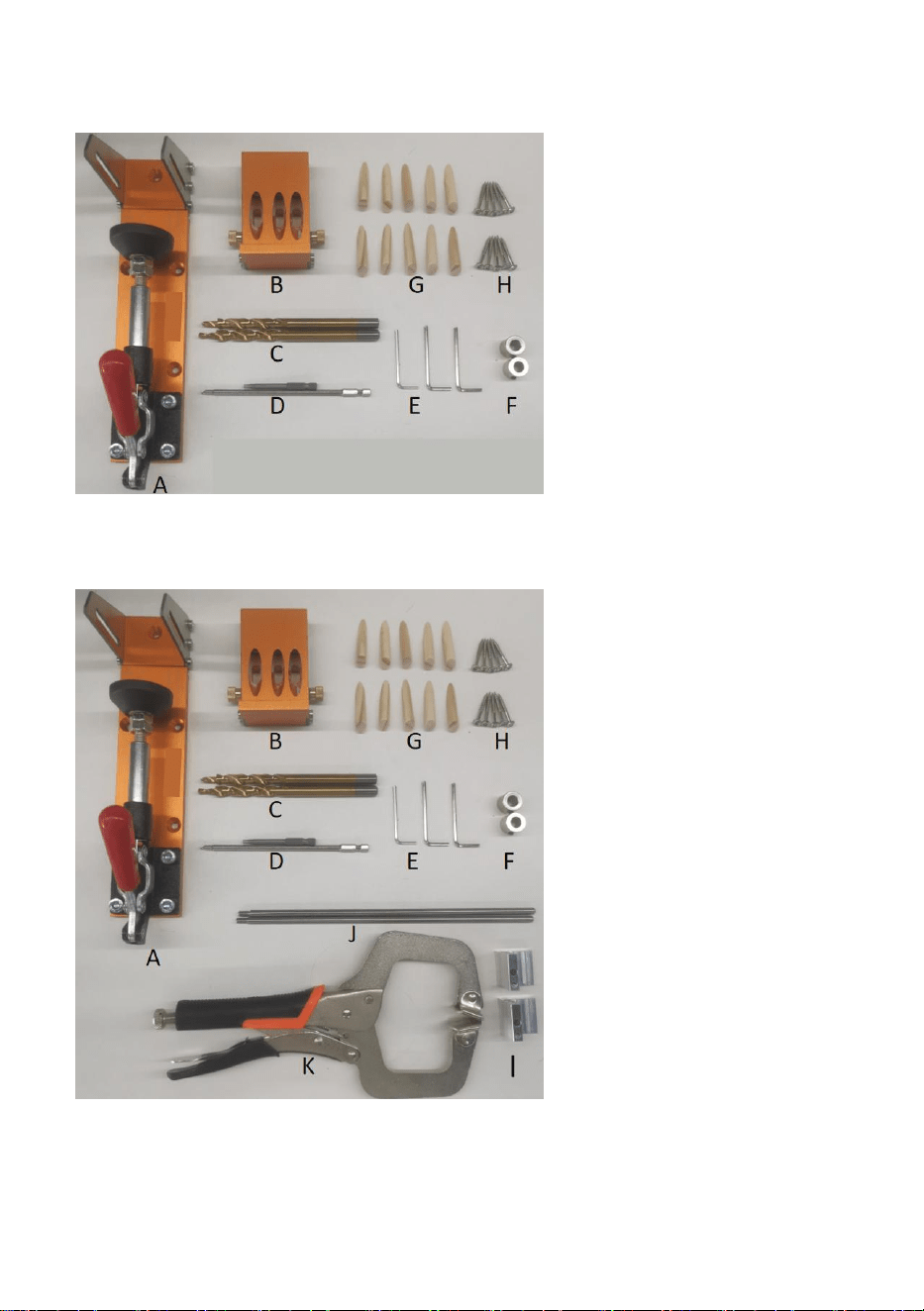

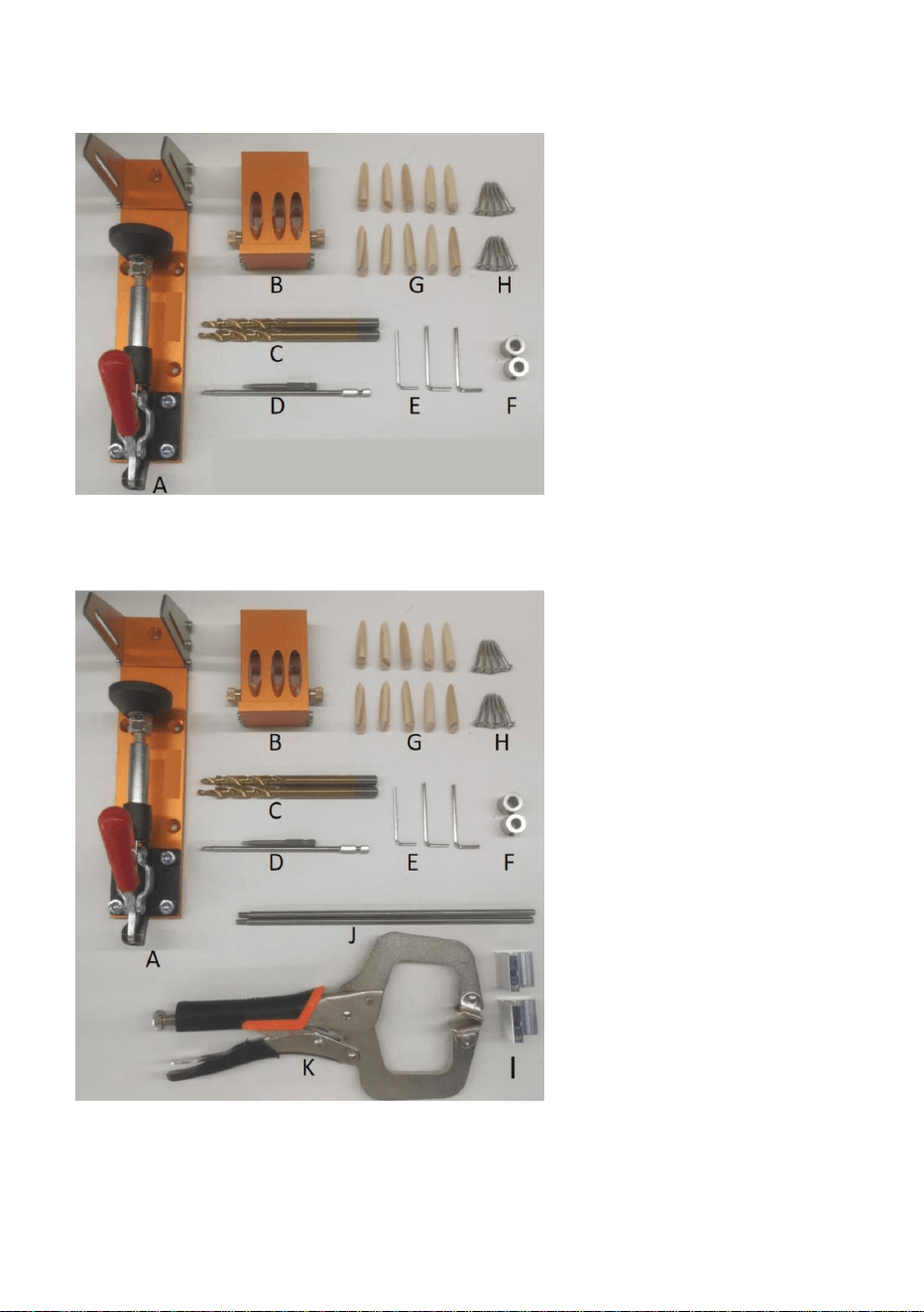

Structure Diagram
XRS030:
A：1 x Pocket Hole Jig
B：1 x Single fitting
C：2 x Drill Bits
D：1 x 6" Cross Bits and
1x 2-1/2" Cross Bits
E：2 x Hex Key
F：2 x Stop Collar
G：10 x Pocket Hole Plugs
H：10 x Screws
Fig030
XRS040:
A：1 x Pocket Hole Jig
B：1 x Single fitting
C：2 x Drill Bits
D：1 x 6" Cross Bits and
1x 2-1/2" Cross Bits
E： 2 x Hex Key
F： 2 x Stop Collar
G：10 x Pocket Hole Plugs
H：10 x Screws
I： 2 x sliding block
J： 2 x extended rods
K：1 x Clamping Pliers
Fig040
- 5 -
Assembly and Use

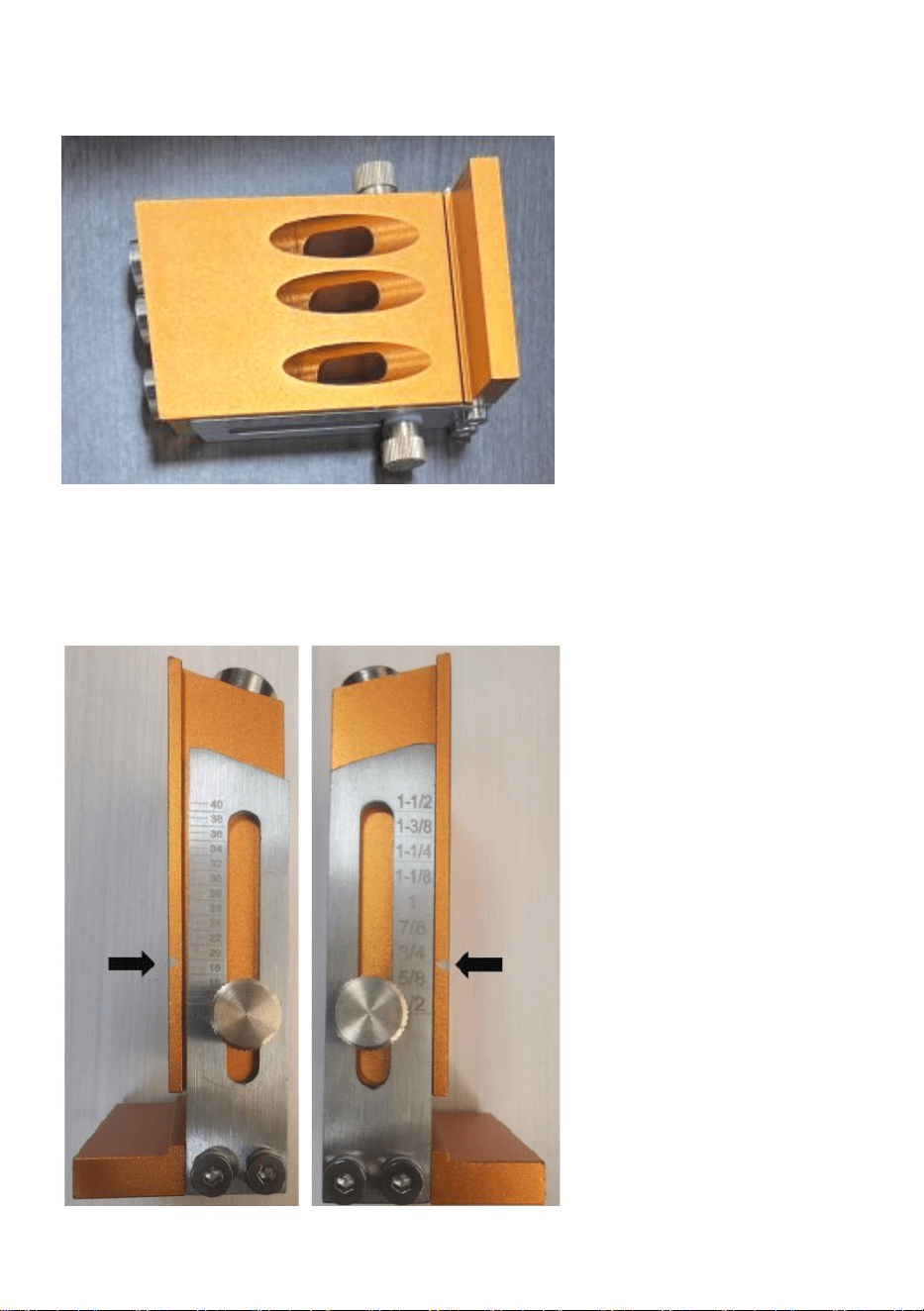

1. Single Hole Jig
1.1 Adjustable Thickness Setting
Measure the thickness of your board.Markings are in both imperial and metric
units.You can quickly adjust the height of the slider according to the
thickness of the board. Locking the screws and set them to the appropriate
thickness.
- 6 -

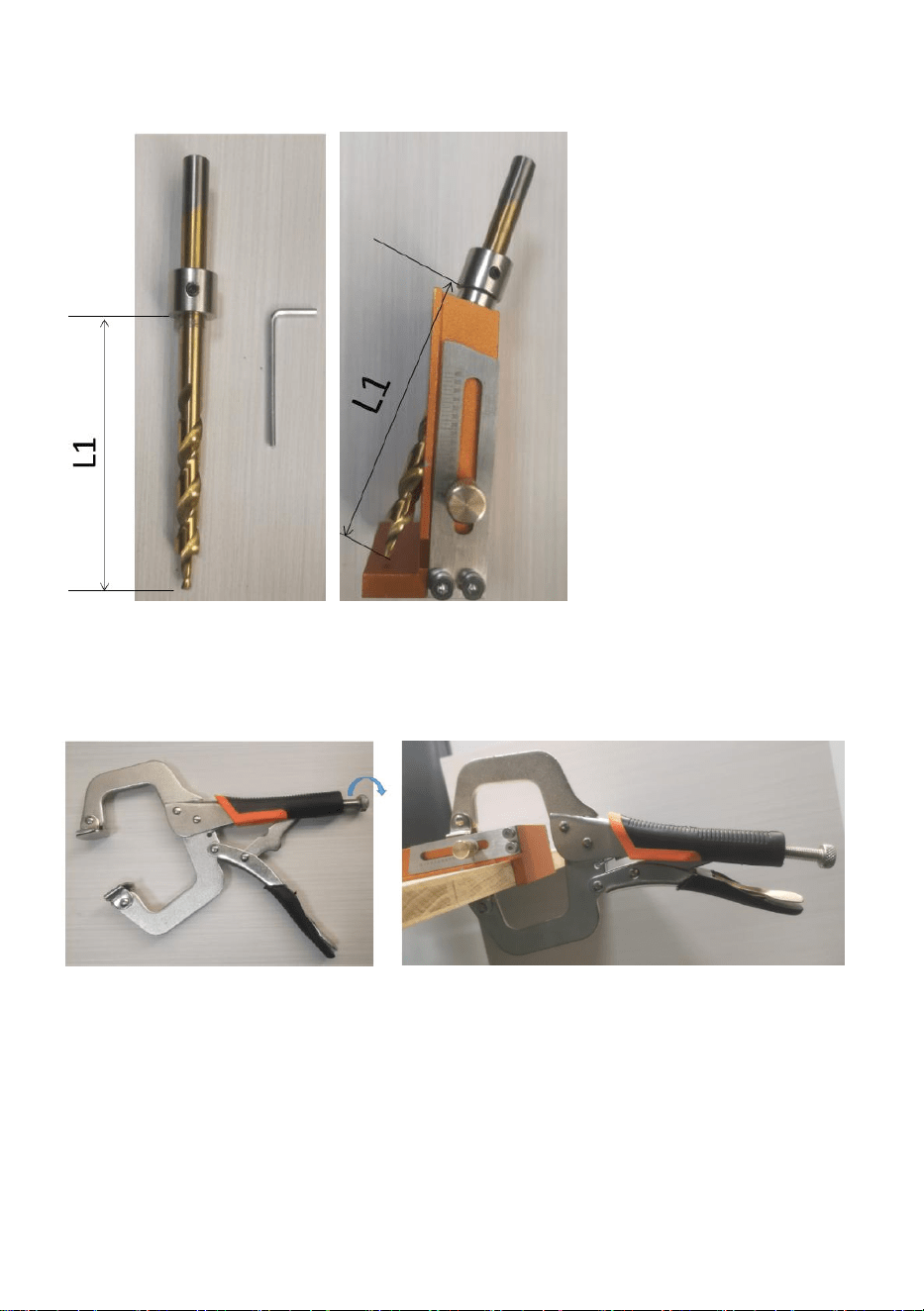

1.2 Adjust the depth of the hole
The stop collar is locked on the drill bits at a position equal to as shown L1.

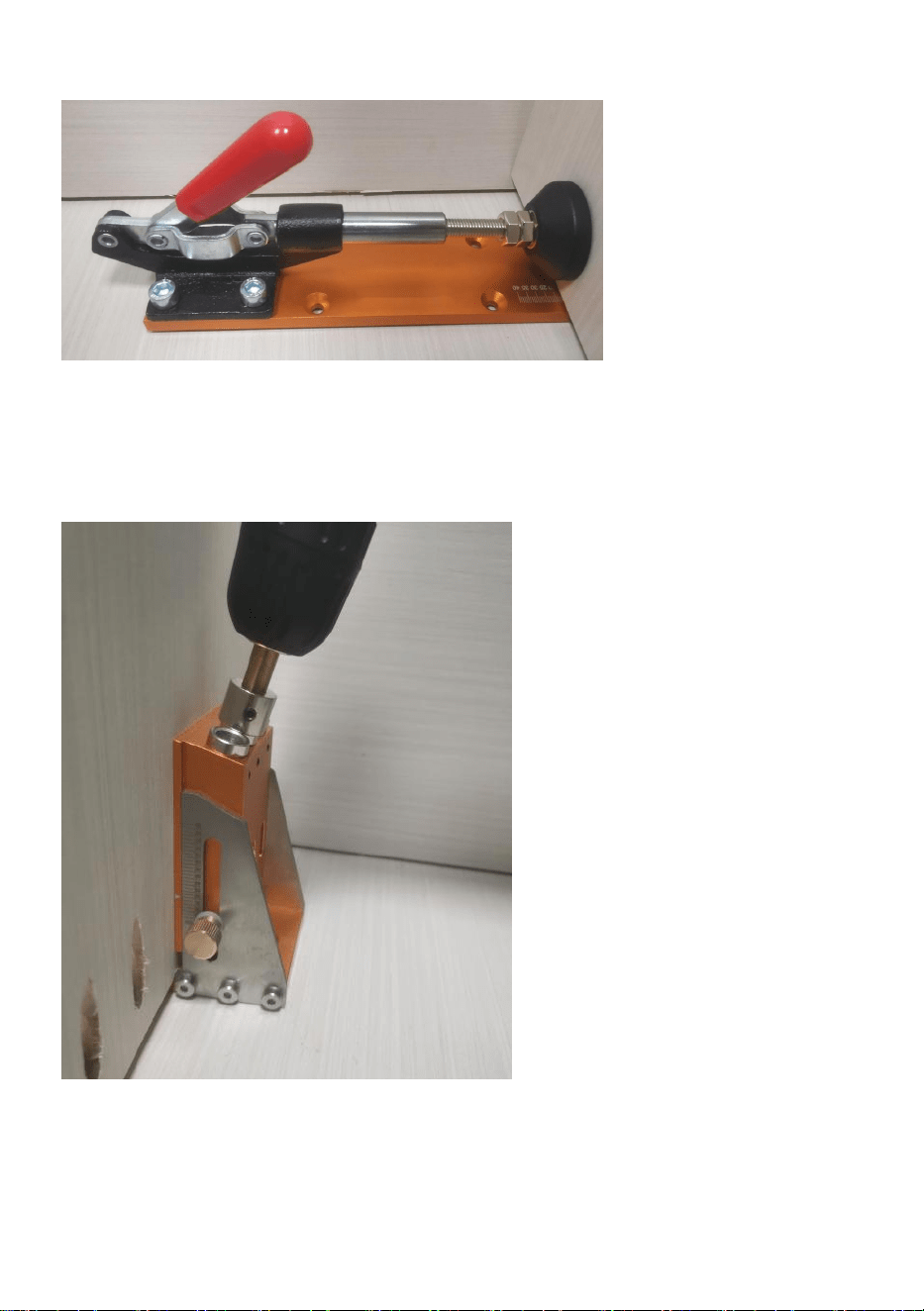

1.3 Quick Fixture
Adjust the opening size of the pliers by the bolt (slightly less than the
thickness of the plate and fixture combined)，Pulling the trigger causes the
clamp to be fixed.
1.4 Drill hole
Drill depth of hole until the brake ring stops.
Note that the direction of drilling force is parallel to the pilot hole，Continuous
operation for a long time will lead to the pilot hole heating and to the
disadvantage of lifetime.
- 7 -

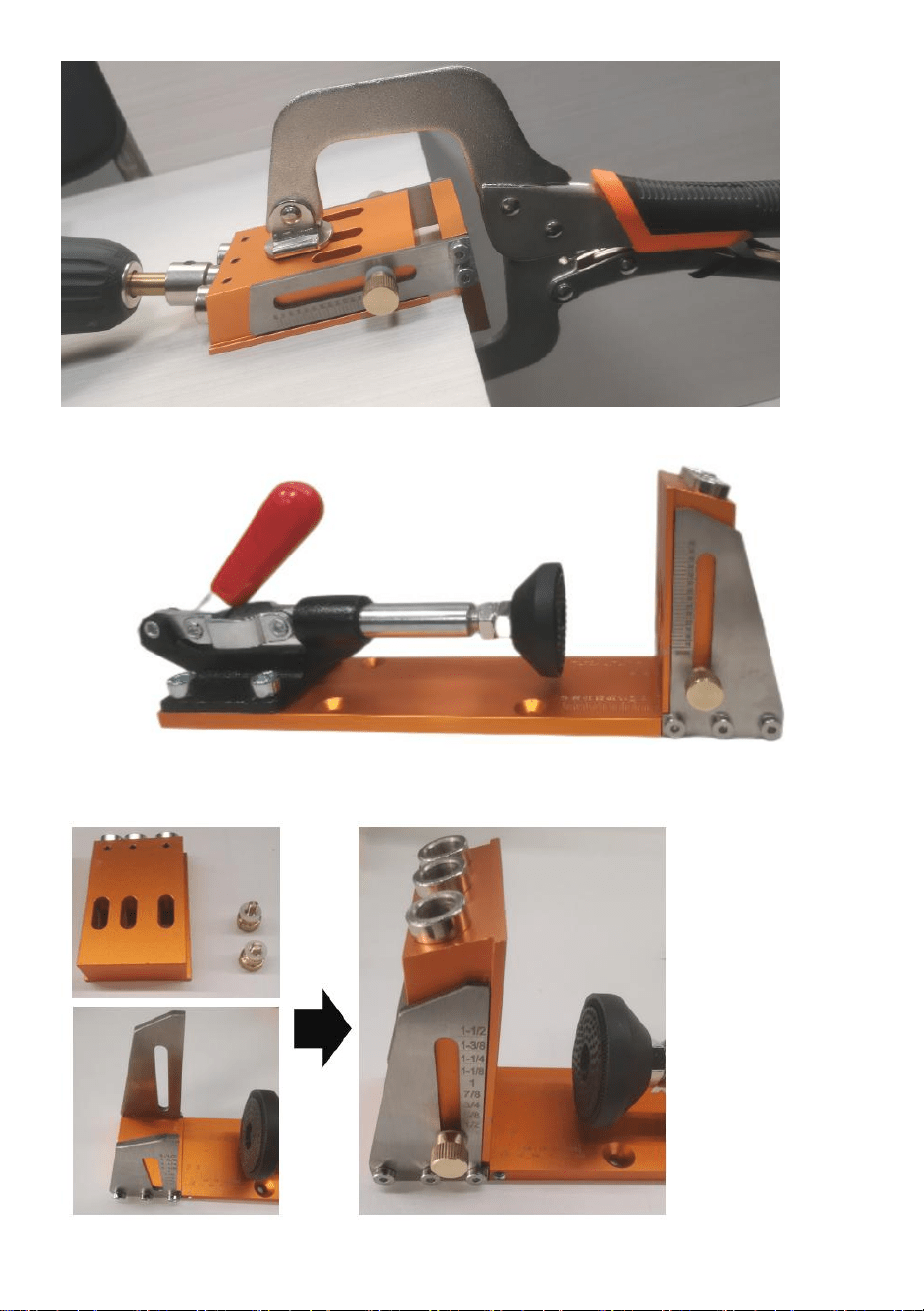

2. Hole Jig Kit (XRS030）
2.1 assembly Jig kit
Assemble the Jig kit as shown below.
- 8 -

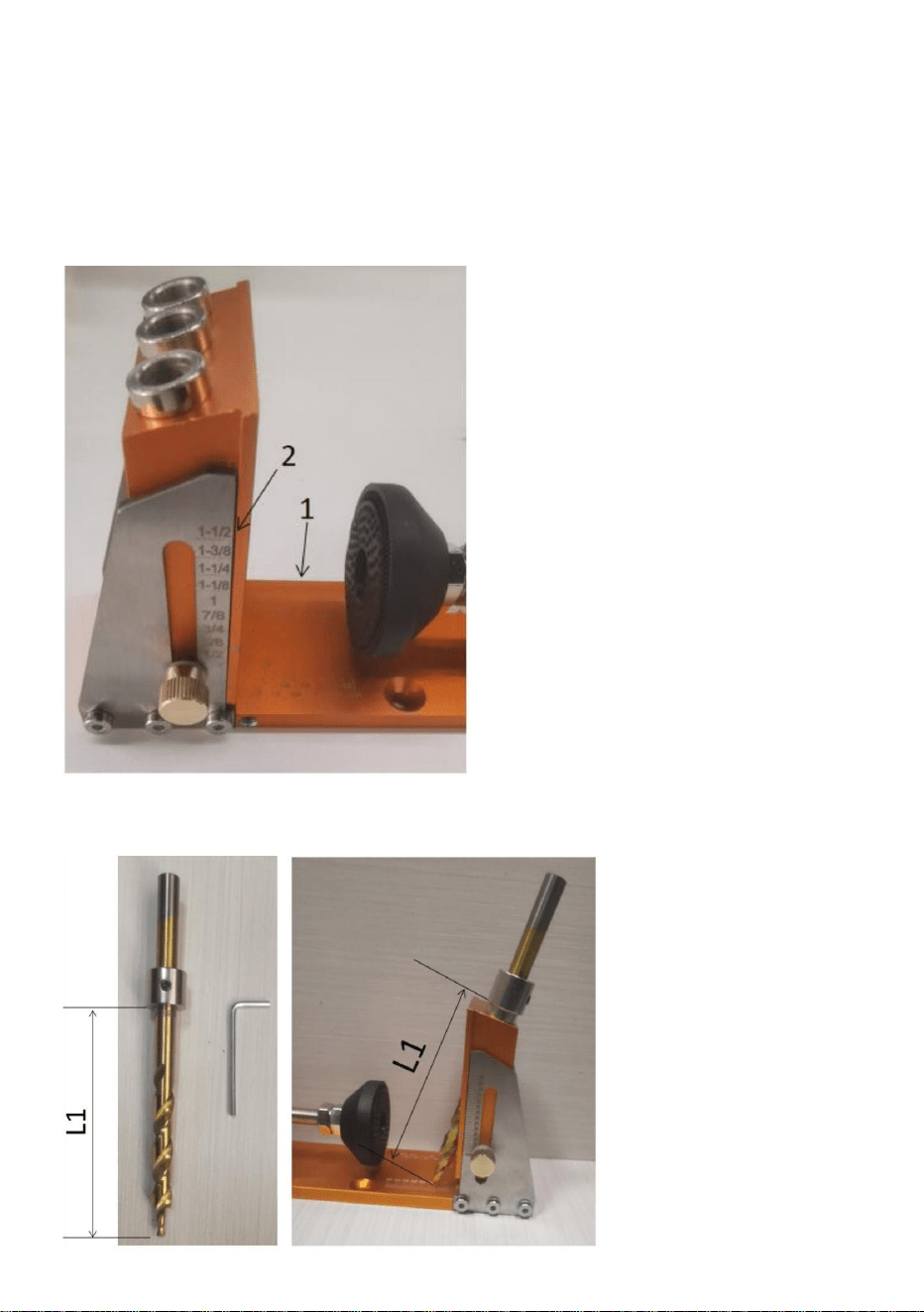

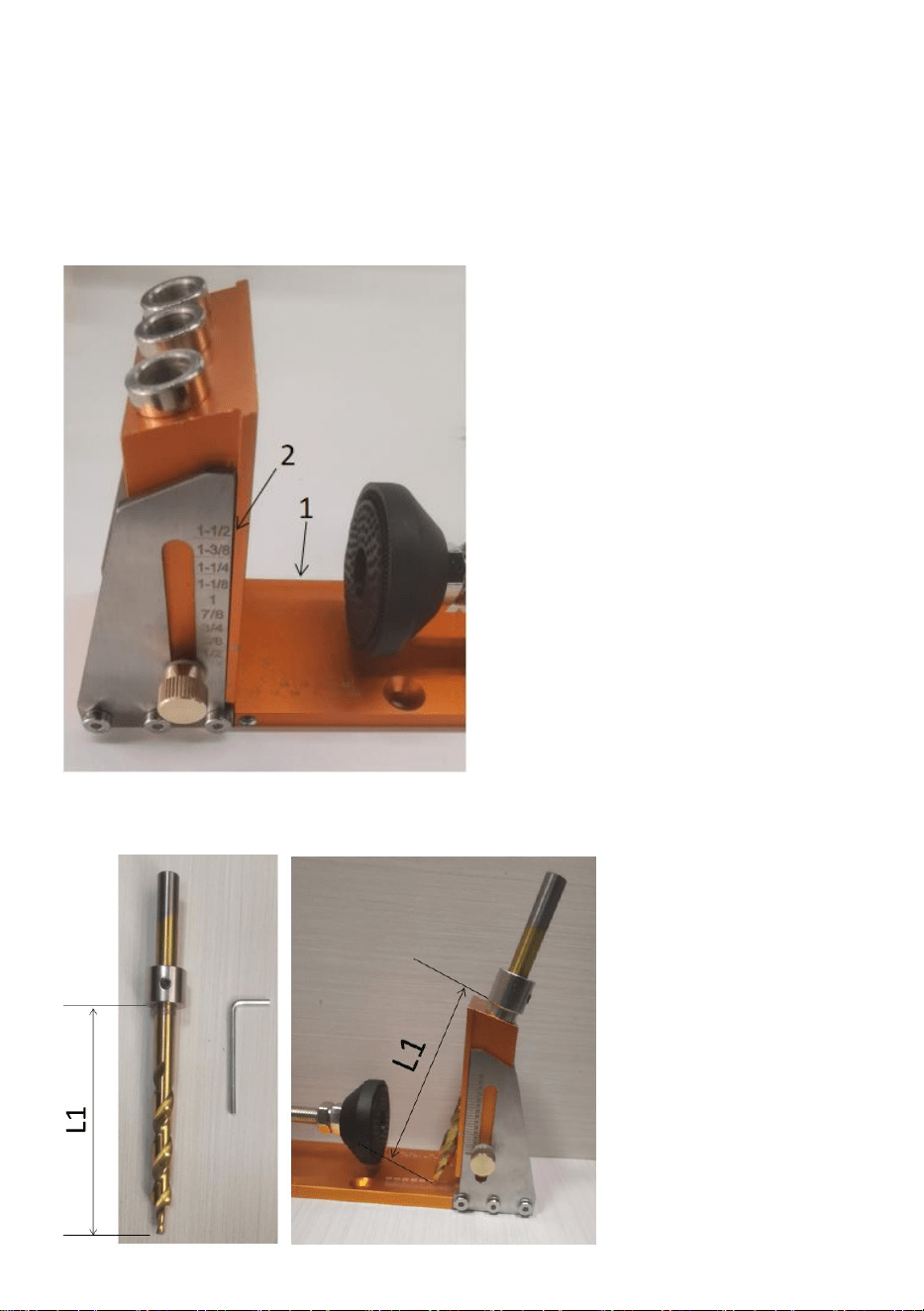

2.2 Adjustable Thickness Setting
Markings are in both imperial and metric units.
Adjust the length of the foot cup and press down the board,as marking 1,The
thickness of the board can be measured .
As marking 2,You can quickly adjust the height of the slider according to the
thickness of the board. Locking the screws and set them to the appropriate
thickness.
2.3 Adjust the depth of the hole
The stop collar is locked on the drill bits at a position as shown L1.
- 10 -

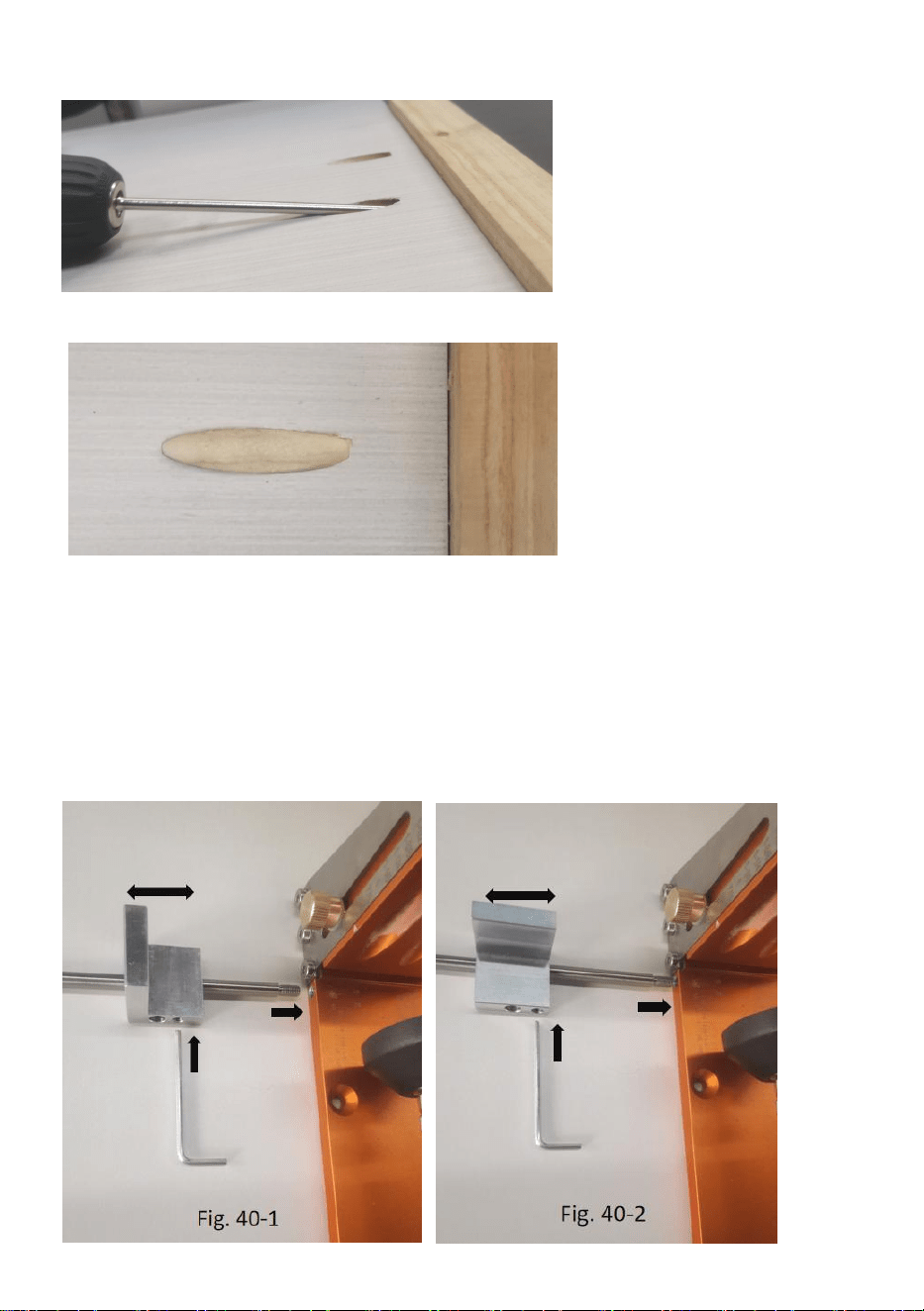

2.6 Screwing
2.7 Pocket Hole Plugs
3. Hole Jig Kit (XRS040
）
In addition to including the functionality of XRS030, XRS040 also adds
extension capabilities.

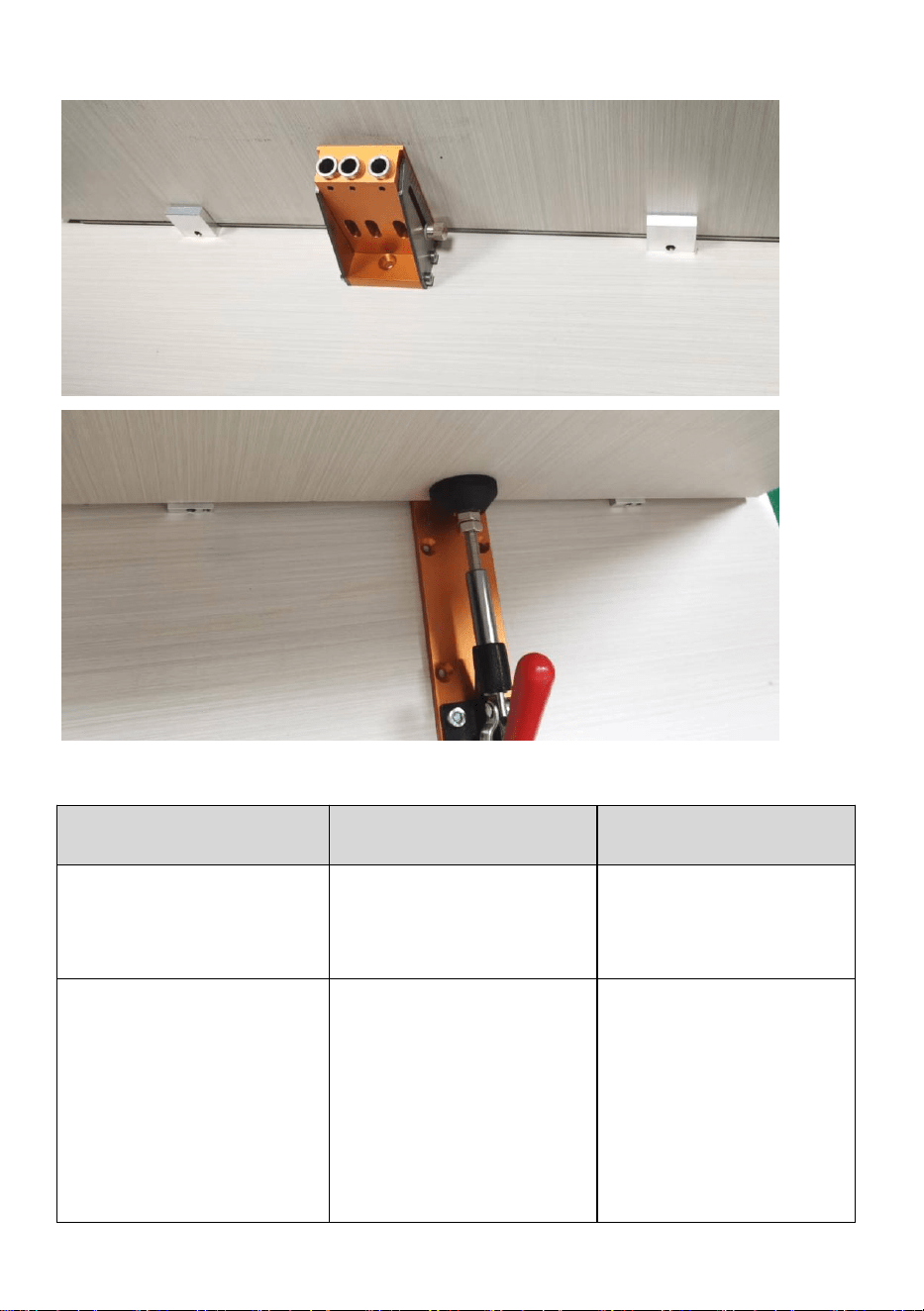

3.1 sliding block and extended rods
Fig40-1 and Fig 40-2 two different assembly，The arrow → is the direction of
screws，The position of the slider can be shifted horizontally according to
your needs.
- 11 -
3.2 Drill hole
Troubleshooting Instruction
Problem
Reasons
Solution
There are burrs around
the hole.
This speed is too slow.
Adjust the rotation
speed of the
screwdriver.
The hole was pierced.
1. The hole was drilled
too deep.
2. The hole jig is not
secured.
1. Adjust the stop
collar to the proper
position on the drill bit.
2. Use the pliers to
ensure the tool is
secured.
3. Buy the screws of
appropriate length
- 12 -
Maintenance
1.Make sure that the drilling is parallel to the direction of force，the hole
sleeve not easy to wear.
2.Wipe the anti-rust oil after using the drill to avoid rust.
Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: VEVOR STORE INC, 9448 RINCHMOND PL #E
RANCHO CUCAMONGA, California, 91730 United States of America
MADE IN CHINA
