6 Deutsch
Inhalt
Allgemeine Hinweise
Lesen Sie vor der ersten Benutzung des Geräts die-
se Originalbetriebsanleitung und handeln Sie da-
nach. Bewahren Sie die Originalbetriebsanleitung für den
späteren Gebrauch oder für Nachbesitzer auf.
Sicherheitshinweise
Gefahrenstufen
GEFAHR
● Hinweis auf eine unmittelbar drohende Gefahr, die zu schwe-
ren Körperverletzungen oder zum Tod führt.
몇 WARNUNG
● Hinweis auf eine möglicherweise gefährliche Situation, die zu
schweren Körperverletzungen oder zum Tod führen kann.
몇 VORSICHT
● Hinweis auf eine möglicherweise gefährliche Situation, die zu
leichten Verletzungen führen kann.
ACHTUNG
● Hinweis auf eine möglicherweise gefährliche Situation, die zu
Sachschäden führen kann.
Symbole an der Maschine
Sicherheitshinweise zur Bedienung
몇 WARNUNG ● Verwenden Sie das Gerät nur bestimmungs-
gemäß. Berücksichtigen Sie die örtlichen Gegebenheiten und
achten Sie beim Arbeiten mit dem Gerät auf Dritte, insbesondere
Kinder. ● Zur Einhaltung der Luft- und Kriechstrecken darf das
Gerät nicht in einer Höhe über 2000 Meter über Normal Null be-
trieben werden. ● Prüfen Sie das Gerät mit den Arbeitsvorrich-
tungen auf ordnungsgemäßen Zustand und auf die
Betriebssicherheit. Ist der Zustand nicht einwandfrei dürfen Sie
es nicht benutzen. ● Beachten Sie in Gefahrenbereichen (z. B.
Tankstellen) die entsprechenden Sicherheitsvorschriften. Betrei-
ben Sie das Gerät nie in explosionsgefährdeten Räumen. ● Das
Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränk-
ten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und / oder mangels Wissen benutzt zu wer-
den. ● Nur Personen, die in der Handhabung des Geräts unter-
wiesen sind oder ihre Fähigkeiten zur Bedienung nachgewiesen
haben und ausdrücklich mit der Benutzung beauftragt sind, dür-
fen das Gerät benutzen.ACHTUNG ● Die Bedienperson muss
vor Arbeitsbeginn prüfen ob alle Schutzeinrichtungen ordnungs-
gemäß angebracht sind und funktionieren. ● Die Bedienperson
des Gerätes ist für Unfälle mit anderen Personen oder deren Ei-
gentum verantwortlich.WARNUNG ● Achten Sie auf eng anlie-
gende Bekleidung und festes Schuhwerk der Bedienperson.
Locker getragene Kleidung vermeiden. ● Beaufsichtigen Sie
Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
● Kinder und Jugendliche dürfen das Gerät nicht betreiben.ACH-
TUNG ● Kontrollieren Sie den Nahbereich bevor Sie anfahren
(z.B. Kinder). Achten Sie auf ausreichende Sicht!GEFAHR
● Lassen Sie das Gerät niemals unbeaufsichtigt solange das Ge-
rät nicht gegen unbeabsichtigte Bewegung gesichert ist. Vor dem
Verlassen des Geräts immer die Feststellbremse betätigen.ACH-
TUNG ● Ziehen Sie den Zündschlüssel oder KIK (Kärcher Intelli-
gent Key) ab um ein unbefugtes Benutzen des Gerätes zu
verhindern.VORSICHT ● Verwenden Sie das Gerät nicht in Be-
reichen in denen die Möglichkeit besteht, von herabfallenden Ge-
genständen getroffen zu werden.WARNUNG ● Schauen Sie bei
Geräten, die mit einer Blue-Spot Beleuchtung ausgestattet sind,
nicht direkt in die Lichtquelle.
Allgemeine Hinweise........................................................ 6
Sicherheitshinweise ......................................................... 6
Bestimmungsgemäße Verwendung................................. 7
Umweltschutz................................................................... 8
Zubehör und Ersatzteile................................................... 8
Lieferumfang.................................................................... 8
Gerätebeschreibung ........................................................ 8
Funktion ........................................................................... 9
Vorinbetriebnahme .......................................................... 9
Batterien / Ladegeräte ..................................................... 9
Inbetriebnahme................................................................ 11
Betrieb ............................................................................. 11
Transport ......................................................................... 12
Lagerung.......................................................................... 12
Pflege und Wartung ......................................................... 12
Hilfe bei Störungen .......................................................... 16
Garantie ........................................................................... 16
EU-Konformitätserklärung................................................ 17
Technische Daten............................................................ 18
ACHTUNG
Verbrennungsgefahr
Vor Arbeiten an heißen Fahrzeugteilen, diese abküh-
len lassen.
GEFAHR
Brandgefahr
Kehren Sie keine brennenden oder glühenden Ge-
genstände auf, wie z.B. Zigaretten, Streichhölzer oder
ähnliches.
몇 WARNUNG
Verletzungsgefahr
Quetsch- und Schergefahr durch sich bewegende
Fahrzeugteile.
몇 WARNUNG
Verletzungsgefahr
Verletzungsgefahr durch elektrische Spannung..
몇 WARNUNG
Verletzungsgefahr
Schnitt und Quetschverletzungen durch sich bewe-
gende Fahrzeugteile im Inneren.
Greifen Sie nicht in Geräteöffnungen.
Arbeiten an dem Fahrzeug immer mit geeigneten
Handschuhe durchführen.
Vorsicht vor rotierenden Bürsten.
In Fahrtrichtung, Steigungen und Gefälle nur bis zu
14% befahren.
Maximale Neigung des Untergrunds bei Fahrten mit
gehobenem Kehrgutbehälter.
Wagenheberaufnahmepunkt
Befestigungspunkt
Hinweise beachten
Langsam lenken
Betriebsanleitung lesen und danach handeln
Deutsch 7
Sicherheitshinweise zum Fahrbetrieb
Hinweis ● Die Auflistung zur Kippgefahr erhebt keinen Anspruch
auf Vollständigkeit.GEFAHR ● Kippgefahr bei zu großen Stei-
gungen und Gefällen! Beachten Sie beim Befahren von Steigun-
gen und Gefällen die maximal zulässigen Werte in den
Technischen Daten. ● Kippgefahr bei zu großer seitlicher Nei-
gung! Beachten Sie beim Befahren quer zur Fahrtrichtung die
maximal zulässigen Werte in den Technischen Daten. ● Kippge-
fahr bei instabilem Untergrund! Benutzen Sie das Gerät aus-
schließlich auf befestigtem Untergrund.
몇 WARNUNG ● Unfallgefahr durch nicht angepasste Ge-
schwindigkeit. Fahren Sie in Kurven langsam.
Sicherheitshinweise zum Transport
몇 VORSICHT ● Um Unfälle während des Transports zu vermei-
den, das Transportgewicht des Fahrzeugs beachten. ● Zum
Transport der Maschine die Batterie abklemmen und die Maschi-
ne sicher befestigen.
Batteriebetriebene Geräte
GEFAHR ● Explosionsgefahr! Laden Sie Batterien nur mit ei-
nem geeigneten Ladegerät ● Beim Laden von Batterien in ge-
schlossenen Räumen entsteht ein hochexplosives Gas. Laden
Sie Batterien nur in gut durchlüfteten Räumen. ● In der Nähe ei-
ner Batterie oder in einem Batterieladeraum dürfen Sie nicht mit
einer offenen Flamme hantieren, Funken erzeugen oder rau-
chen. ● Explosionsgefahr und Kurzschlüsse. Legen Sie kein
Werkzeug oder Ähnliches auf die Batterie.
몇 VORSICHT ● Verletzungsgefahr durch Batteriesäure. Be-
achten Sie die entsprechenden Sicherheitsvorschriften.
ACHTUNG ● Beachten Sie die Betriebsanweisungen des Batte-
rie- und des Ladegerät-Herstellers. Beachten Sie die Empfehlun-
gen des Gesetzgebers im Umgang mit Batterien. ● Lassen Sie
Batterien niemals im entladenen Zustand stehen, laden Sie Bat-
terien sobald wie möglich wieder auf. ● Halten Sie Batterien zur
Vermeidung von Kriechströmen sauber und trocken. Schützen
Sie Batterien vor Verunreinigungen, z. B. durch Metallstaub.
● Entsorgen Sie verbrauchte Batterien umweltgerecht entspre-
chend der EG-Richtlinie 91/157/EWG oder den jeweiligen natio-
nalen Vorschriften.
Sicherheitshinweise bei Kehrmaschinen mit
Hochentleerung
GEFAHR ● Verletzungsgefahr bei Geräten mit Hochentlee-
rung! Sichern Sie vor allen Arbeiten den angehobenen Kehrgut-
behälter. Bringen Sie die Sicherung nur von außerhalb des
Gefahrenbereichs an.
Sicherheitshinweise bei Kehrmaschinen mit
Schutzdach
몇 VORSICHT
Prüfen Sie täglich das Schutzdach auf Beschädigungen um sei-
ne Schutzfunktion zu gewährleisten.
Bei Beschädigung des Schutzdachs, auch einzelner Elemente,
muss das komplette Schutzdach ausgetauscht werden.
Jegliche Modifikation des Schutzdachs sowie das Anbringen von
anderen als von Kärcher freigegebenen Elemente, Bauteilen und
Baugruppen ist nicht zulässig und schränkt unter Umständen die
Funktion des Schutzdachs ein.
Pflege und Wartung
몇 WARNUNG ● Klemmen Sie vor Arbeiten an der elektrischen
Anlage die Batterie ab. ● Vor Reinigung, Wartung, dem Aus-
tausch von Teilen und der Umstellung auf eine andere Funktion,
müssen Sie das Gerät ausschalten und den Zündschlüssel ab-
ziehen.
몇 VORSICHT ● Lassen Sie Instandsetzungen nur durch zuge-
lassene Kundendienststellen oder durch Fachkräfte für dieses
Gebiet, welche mit allen relevanten Sicherheitsvorschriften ver-
traut sind, durchführen.
ACHTUNG ● Beachten Sie die Sicherheitsüberprüfung für orts-
veränderliche gewerblich genutzte Geräte nach den örtlich gel-
tenden Vorschriften (z. B. in Deutschland: VDE 0701).
● Kurzschlüsse oder andere Schäden. Reinigen Sie das Gerät
nicht mit Schlauch- oder Hochdruckwasserstrahl. ● Führen Sie
Arbeiten am Gerät immer mit geeigneten Handschuhen durch.
Bestimmungsgemäße Verwendung
Die Kehrmaschine ist zur Reinigung von Bodenflächen für den
gewerblichen Einsatz und z. B. für folgende Einsatzgebietevor-
gesehen:
● Parkplätze
● Produktionsanlagen
● Logistikbereiche
● Hotel
● Einzelhandel
● Lagerbereiche
● Gehwege
Diese Kehrmaschine ist zum Kehren von verschmutzten Flächen
im Außenbereich und im Innenbereich bestimmt.
Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf
den ordnungsgemäßen Zustand und die Betriebssicherheit zu
prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht be-
nutzt werden.
Verwenden Sie diese Kehrmaschine ausschließlich gemäß den
Angaben in dieser Betriebsanleitung.
An dem Gerät dürfen keine Veränderungen vorgenommen wer-
den.
Das Gerät ist nur für die in der Betriebsanleitung ausgewiesenen
Beläge geeignet.
Es dürfen nur die vom Unternehmer oder dessen Beauftragten
für den Maschineneinsatz freigegebenen Flächen befahren wer-
den.
Generell gilt: Leichtentzündliche Stoffe von dem Gerät fernhalten
(Explosions-/ Brandgefahr).
Vorhersehbarer Fehlgebrauch
● Niemals explosive Flüssigkeiten, brennbare Gase sowie un-
verdünnte Säuren und Lösungsmittel aufkehren oder aufsau-
gen! Dazu zählen Benzin, Farbverdünner oder Heizöl, die
durch Verwirbelung mit der Saugluft explosive Dämpfe oder
Gemische bilden können, ferner Aceton, unverdünnte Säuren
und Lösungsmittel, da sie die am Gerät verwendeten Materia-
lien angreifen.
● Niemals reaktive Metallstäube (z.B. Aluminium, Magnesium,
Zink) aufkehren oder aufsaugen, sie bilden in Verbindung mit
stark alkalischen oder sauren Reinigungsmitteln explosive
Gase.
● Keine brennenden oder glimmenden Gegenstände aufkehren
oder aufsaugen.
● Das Gerät ist nicht zum Aufkehren von gesundheitsgefähr-
denden Stoffen geeignet.
● Der Aufenthalt im Gefahrenbereich ist verboten. Der Betrieb in
explosionsgefährdeten Räumen ist untersagt.
● Die Mitnahme von Begleitpersonen ist nicht zulässig.
● Das Schieben/Ziehen oder Transportieren von Gegenständen
ist mit diesem Gerät nicht erlaubt.
Geeignete Beläge zum Kehren
● Asphalt
● Industrieboden
● Estrich
● Beton
● Pflastersteine
8 Deutsch
Umweltschutz
Die Verpackungsmaterialien sind recyclebar. Bitte Verpa-
ckungen umweltgerecht entsorgen.
Elektrische und elektronische Geräte enthalten wertvolle re-
cyclebare Materialien und oft Bestandteile wie Batterien, Ak-
kus oder Öl, die bei falschem Umgang oder falscher
Entsorgung eine potenzielle Gefahr für die menschliche Gesund-
heit und die Umwelt darstellen können. Für den ordnungsgemä-
ßen Betrieb des Geräts sind diese Bestandteile jedoch
notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen
nicht mit dem Hausmüll entsorgt werden.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:
www.kaercher.de/REACH
Zubehör und Ersatzteile
Nur Original-Zubehör und Original-Ersatzteile verwenden, sie
bieten die Gewähr für einen sicheren und störungsfreien Betrieb
des Geräts.
Informationen über Zubehör und Ersatzteile finden Sie unter
www.kaercher.com.
Lieferumfang
Der Lieferumfang des Geräts ist auf der Verpackung abgebildet.
Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei
fehlendem Zubehör oder bei Transportschäden benachrichtigen
Sie bitte Ihren Händler.
Gerätebeschreibung

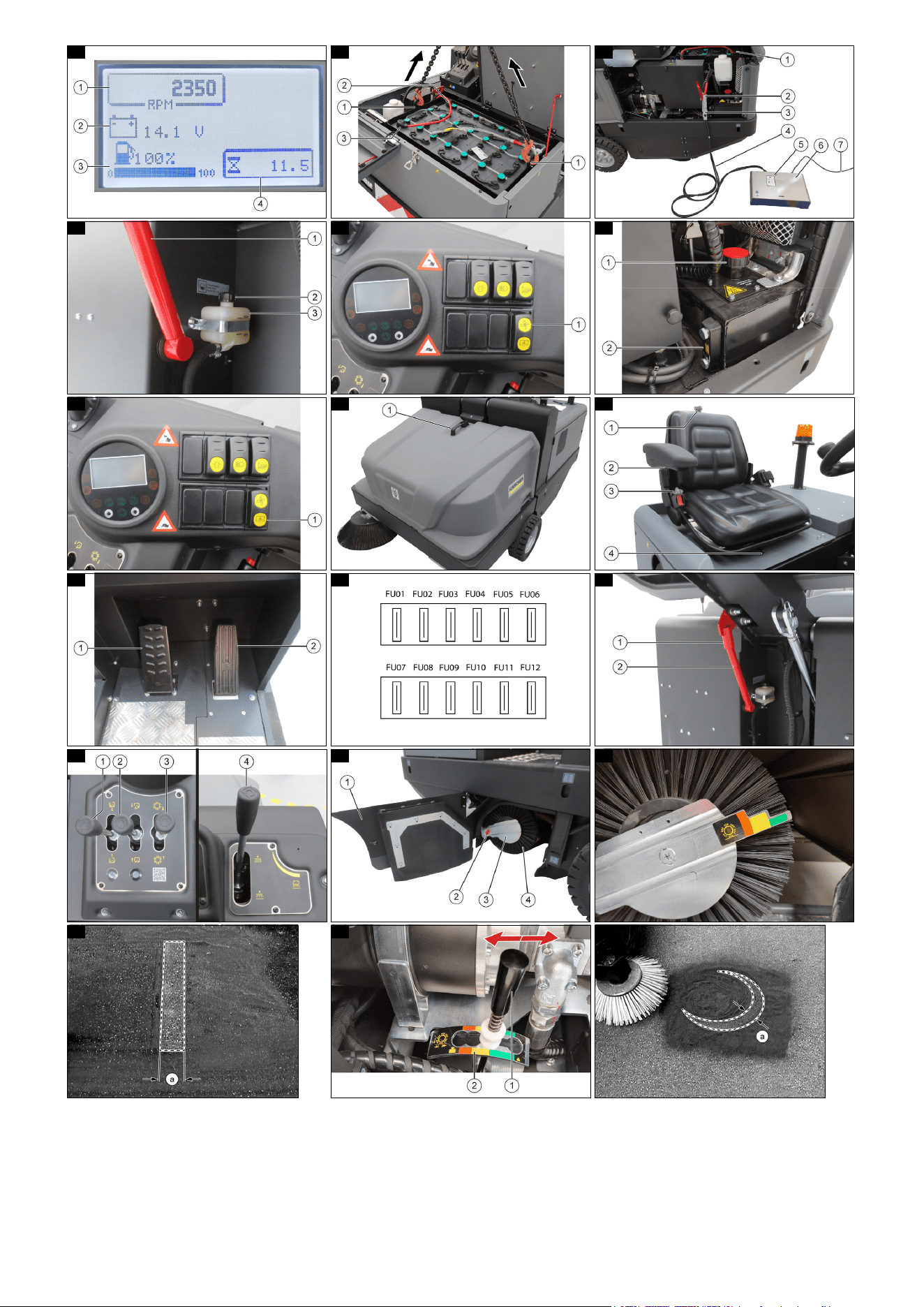

Geräteabbildung

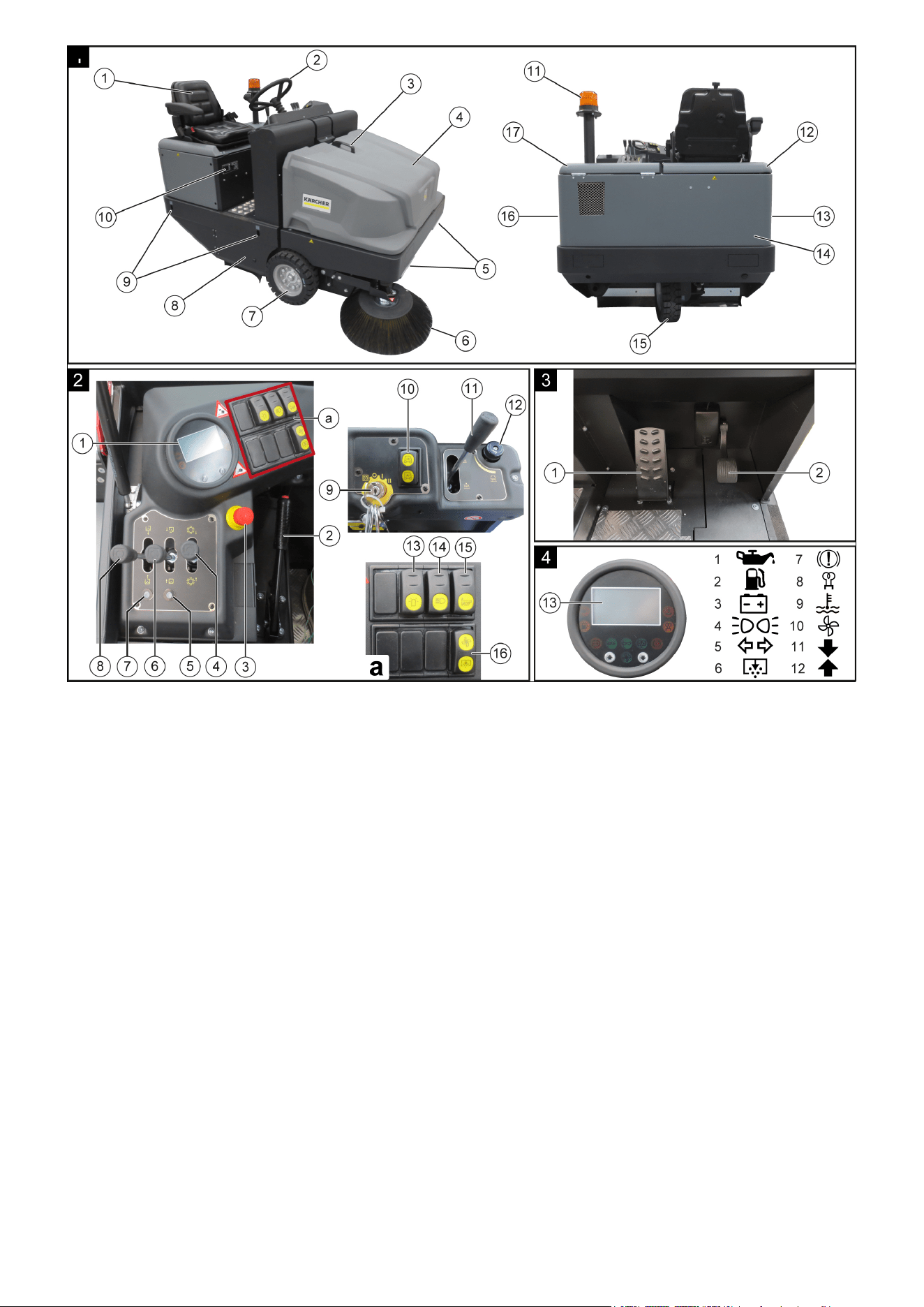

Abbildung B
Kehrmaschine
Position 1
1 Sitz (mit Sitzkontaktschalter)
2 Lenkrad
3 Griff mit Verriegelung
4 Gerätehaube
5 Arbeitsbeleuchtung
6 Seitenbesen (rechts)
7 Vorderrad
8 Zugang Kehrwalze
9 Zurrpunkt
10 Typenschild
11 Rundumkennleuchte
12 Gerätehaube (rechts)
13 Abdeckung (rechts)
14 Heckverkleidung
15 Hinterrad
16 Abdeckung (links)
17 Motorhaube
Bedienfeld
Position 2
1 Kontrollelemente und Display
2 Feststellbremse
3 Not-Aus-Taster
4 Bedienhebel Kehrwalze heben / senken
5 Kontrollleuchte Kehrgutbehälterklappe
6 Bedienhebel Behälterklappe öffnen / schließen
7 Kontrollleuchte Kehrgutbehälter vollständig abgesenkt
8 Bedienhebel Kehrgutbehälter heben / senken
9 Schlüsselschalter (Zündschloss)
10 Fahrtrichtungsschalter
11 Bedienhebel Seitenbesen heben / senken
12 Drehzahlverstellung Seitenbesen (optional)
13 Schalter Rundumkennleuchte
14 Schalter Arbeitsbeleuchtung
15 Schalter Hupe
16 Schalter Gebläse / Filterabreinigung
Pedale
Position 3
1 Bremspedal
2 Fahrpedal
Kontrollelemente und Display
Position 4
1 Ohne Funktion
2 Ohne Funktion
3 Ladewarnleuchte Batterie
4 Kontrollleuchte Arbeitsbeleuchtung
5 Kontrollleuchte Blinker (Funktion nur bei StVZO-Umbau)
6 Kontrollleuchte Filterabreinigung
7 Kontrollleuchte Parken
8 Ohne Funktion
9 Ohne Funktion
10 Kontrollleuchte Gebläse
11 Ohne Funktion
12 Ohne Funktion
13 Display
Optionale Ausstattung
Komfortkabine (geschlossen) 2.853-431.7
Schutzkabine (offen) mit Windschutzscheibe
und Scheibenwischer
2.853-433.7
Schutzkabine 2.851-267.7
Schutzdach 2.852-595.7
Pannensichere Reifen (markierungsfrei) 4.515-132.0
Reifen (luftgefüllt) 4.515-332.0
Spotlicht blau (vorne) 2.853-202.0
Spotlicht blau (vorne und hinten) 2.853-203.0
Rücklicht 2.853-204.0
Standard Beleuchtungs-Kit 2.853-205.0
Beleuchtungs-Kit Straßenverkehr 2.853-207.0
Straßenzulassungs-Kit (StVZO) 2.853-208.0
Sicherheitsgurt 6.981-140.0
Zweite Seitenbürste (links) 2.851-273.0
Geschwindigkeitsregulierung für Seitenbürste
(rechts)
2.853-507.0
Abdeckung Seitenbürste 2.851-286.0
Wassersprühsystem für Seitenbürsten 2.853-214.0
Gummistoßdämpfer 2.852-620.0
Seitenbesenrammschutz (rechts) 2.853-211.0
Seitenbesenrammschutz (beidseitig) 2.853-210.0
Anbausatz Nass-/Trockensauger NT 22/1 Bp 2.852-814.0
Anbausatz Nass-/Trockensauger NT 22/1 Bp
(Kabine)
2.853-161.0
Anbausatz Kehren von Leichtmüll 2.853-212.0
Deutsch 9
Bedienhebel
Abbildung O
1 Bedienhebel Kehrgutbehälter
2 Bedienhebel Behälterklappe
3 Bedienhebel Kehrwalze
4 Bedienhebel Seitenbesen
Hinweis
Die Hebel so lange in der gewünschten Stellung halten, bis die
jeweilige mechanische Bewegung vollständig ausgeführt ist.
Bedienhebel Kehrgutbehälter
Bedienhebel Kehrwalze
Bedienhebel Behälterklappe
Bedienhebel Seitenbesen
Display
Abbildung C
1 Motordrehzahl in 1/min
2 Spannung der Batterie in V
3 Ladung der Batterie in %
4 Betriebsstunden der Maschine
Funktion
Die Kehrmaschine arbeitet nach dem Kehrschaufelprinzip.
1. Der rotierende Seitenbesen reinigt Ecken und Kanten der
Kehrfläche und befördert das Kehrgut in die Bahn der Kehr-
walze.
2. Die rotierende Kehrwalze befördert das Kehrgut direkt in den
Kehrgutbehälter.
3. Der aufgewirbelte Staub im Kehrgutbehälter wird über einen
Staubfilter getrennt und das Sauggebläse saugt die gefilterte
Luft ab.
4. Die Reinigung des Staubfilters während des Betriebs erfolgt
automatisch und kann zusätzlich über den Schalter “Filterab-
reinigung” gestartet werden.
Vorinbetriebnahme
Abladehinweise
GEFAHR
Unfallgefahr beim Abladen der Maschine
Verwenden Sie beim Abladen der Maschine eine geeignete
Rampe.
Verwenden Sie keinen Gabelstapler zum Abladen / Verladen der
Maschine.
Beachten Sie das Gewicht beim Abladen / Verladen der Maschi-
ne.

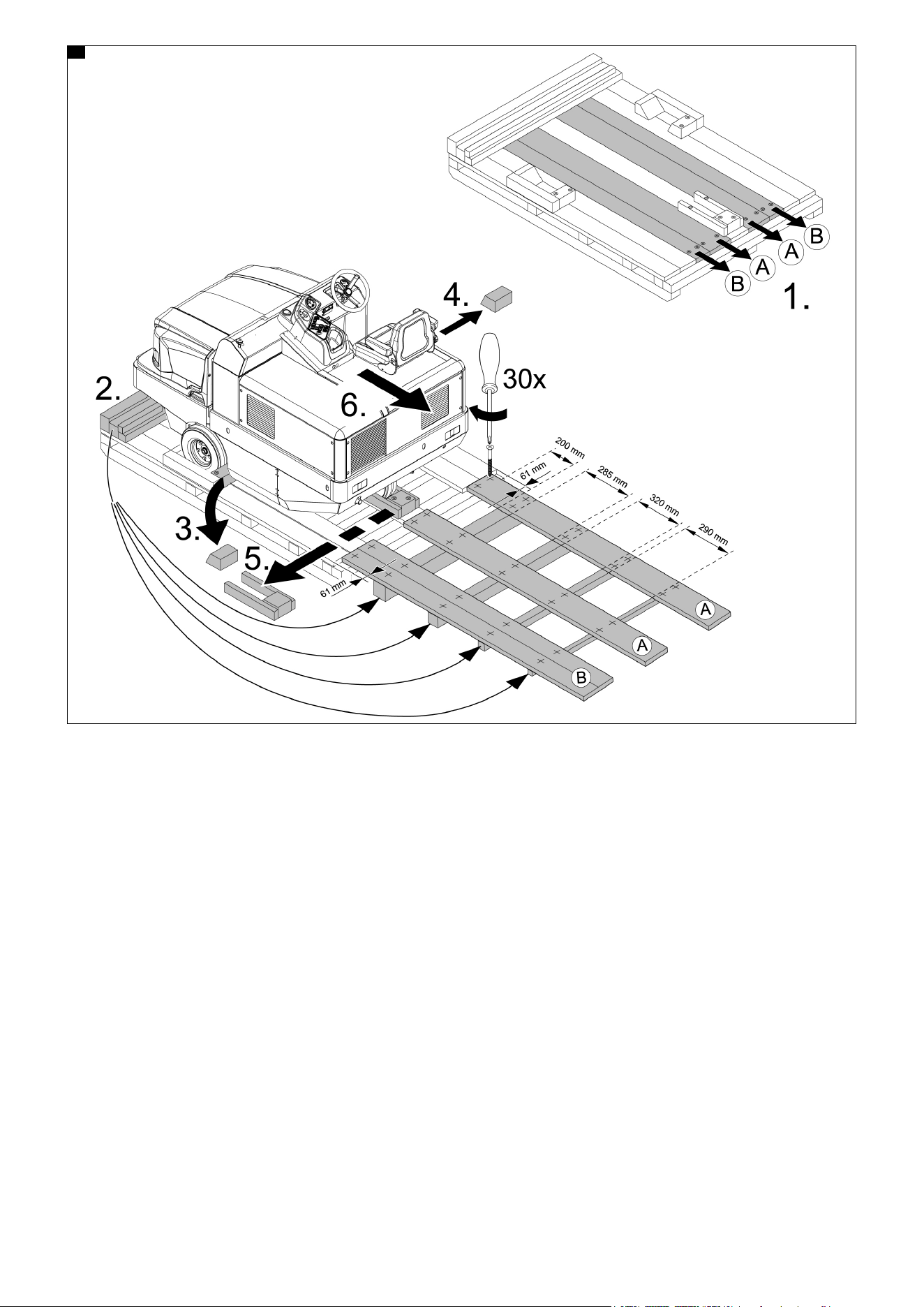

1. Mit den beiliegenden Brettern eine Rampe laut Skizze bauen.
2. Packbänder aus Kunststoff zerschneiden und Verpackungsfo-
lie entfernen.
3. Spannbandbefestigung an den Anschlagpunkten entfernen.
4. Die markierten Bodenbretter und das Kantholz auf der Palette
abschrauben.
5. Die Bretter auf die Kante der Palette legen und so ausrichten
dass Sie vor den Rädern der Maschine liegen. Bretter fest-
schrauben.
6. Das Kantholz als Abstützung unter die Bretter legen.
7. Holzklötze zur Arretierung der Räder entfernen.
8. Feststellbremse lösen.
9. Maschine über die geschaffene Rampe vorsichtig von der Pa-
lette fahren.
Feststellbremse arretieren / lösen
Arretieren
1. Das Bremspedal gedrückt halten und den Bremshebel ziehen.
Lösen
2. Das Bremspedal gedrückt halten und den Bremshebel lösen.
Batterien / Ladegeräte
ACHTUNG
Verwenden Sie nur die vom Hersteller empfohlenen Batte-
rien und Ladegeräte
Ersetzen Sie Batterien nur durch den gleichen Batterietyp.
Entnehmen Sie die Batterie bevor Sie das Fahrzeug entsorgen
und entsorgen Sie sie unter Beachtung der länderspezifischen
bzw. örtlichen Vorschriften.
Symbole Warnhinweise
Beachten Sie beim Umgang mit Batterien folgende Warnhinwei-
se:
Sicherheitshinweise
GEFAHR
Brand- und Explosionsgefahr
Legen Sie keine Werkzeuge oder andere Gegenstände auf die
Batterie.
Vermeiden Sie unbedingt Rauchen und offenes Feuer.
Sorgen Sie beim Laden von Batterien in Räumen für gute Durch-
lüftung.
Verwenden Sie ausschließlich von Kärcher freigegebene Batte-
rien und Ladegeräte (Original Ersatzteile).
Nach hinten Kehrgutbehälter anheben
Nach vorne Kehrgutbehälter absenken
Nach hinten Kehrwalze anheben
Nach vorne Kehrwalze absenken
Nach hinten Behälterklappe schließen
Nach vorne Behälterklappe öffnen
Nach hinten Seitenbesen anheben
Nach vorne Seitenbesen absenken
Hinweise in der Gebrauchsanweisung der Batterie
und auf der Batterie sowie in dieser Betriebsanleitung
beachten.
Augenschutz tragen.
Kinder von Säure und Batterie fernhalten.
Explosionsgefahr
Feuer, Funken, offenes Licht und Rauchen verboten.
Verätzungsgefahr
Erste Hilfe
Warnhinweis
Entsorgung
Batterie nicht in die Mülltonne werfen.
10 Deutsch
몇 WARNUNG
Umweltgefährdung durch unsachgemäße Entsorgung der
Batterie
Entsorgen Sie defekte oder verbrauchte Batterien sicher (Kon-
taktieren Sie gegebenenfalls ein Entsorgungsunternehmen oder
den Kärcher Service).
Maßnahmen bei unbeabsichtigter Freisetzung von
Batteriesäure
Bei bestimmungsgemäßem Gebrauch und unter Beachtung der
Gebrauchsanweisung geht von Bleibatterien keine Gefahr aus.
Beachten Sie jedoch, dass Bleibatterien Schwefelsäure enthal-
ten, die schwere Verätzungen verursachen kann.
1. Verschüttete oder bei undichter Batterie austretende Säure
mit Bindemittel, z.B Sand festsetzen. Nicht in die Kanalisation,
ins Erdreich oder Gewässer gelangen lassen.
2. Säure mit Kalk/Soda neutralisieren und unter Beachtung der
örtlichen Vorschriften entsorgen.
3. Zur Entsorgung der defekten Batterie einen Entsorgungsfach-
betrieb kontaktieren.
4. Säurespritzer im Auge oder auf der Haut mit viel klarem Was-
ser aus- beziehungsweise abspülen.
5. Danach unverzüglich Arzt aufsuchen.
6. Verunreinigte Kleidung mit Wasser auswaschen.
7. Kleidung wechseln.
Empfohlene Batterien, Ladegeräte
* Kehrmaschine benötigt 1 Batterienpack
Batterie einbauen / anschließen / ausbauen
몇 WARNUNG
Verletzungs- und Beschädigungsgefahr durch Kurzschluss!
Bei Tätigkeiten im Bereich der Batterie besteht Verletzungs- und
Beschädigungsgefahr durch Kurzschluss.
Legen Sie auf der Batterie keine Werkzeuge oder sonstige Ge-
genstände ab.
Einbau: Montieren Sie stets zuerst die Plusleitung an den Pluspol
und anschließend die Minusleitung an den Minuspol.
Ausbau: Demontieren Sie stets zuerst die Minusleitung am Mi-
nuspol und anschließend die Plusleitung am Pluspol.
Achten Sie auf die richtige Zuordnung: Plusleitung an Pluspol
und Minusleitung an Minuspol.
Hinweis
Im Lieferumfang der KM 130/300 R I Bp Pack sind die Batterie
und das Ladegerät enthalten.
1. Die Maschine ausschalten, siehe Maschine ausschalten.
Aus- und Einbauen:
2. Die Minus- und die Plusleitung von den jeweiligen Batteriepo-
len lösen.
3. Die Plus- und Minusleitung mit dem batterieseitigen Batterie-
stecker aus der Batterieaufnahme der Maschine herausneh-
men.
4. Ein geeignetes Hebezeug an der linken und rechten Kranöse
der Batterie befestigen.
Batteriegewicht siehe Technische Daten.
Abbildung D
1 Kranöse
2 Pluspol
3 Minuspol
5. Die Batterie aus der Maschine heben und sicher abstellen.
6. Das Hebezeug an der neuen Batterie befestigen.
7. Die neue Batterie vorsichtig in die Batterieaufnahme der Ma-
schine setzen.
Hinweis
Der nicht belegte Plus- und Minuspol müssen sich auf der rech-
ten Seite der Maschine befinden.
8. Das Hebezeug von der linken und rechten Kranöse abneh-
men.
Anschließen:
9. Zuerst die Plusleitung am Pluspol der Batterie anschließen
und die Pluspolabdeckung montieren.
10.Die Minusleitung am Minuspol der Batterie anschließen und
die Minuspolabdeckung montieren.
11.Die Spannungsversorgung herstellen, siehe Spannungsver-
sorgung trennen / herstellen.
12.Den Schlüssel im Schlüsselschalter auf Stellung “I” drehen.
13.Am Display den Batterieladestatus ablesen und bei Bedarf die
Batterie laden, siehe Batterie laden.
Spannungsversorgung trennen / herstellen
1. Die Maschine ausschalten, siehe Kapitel Maschine ausschal-
ten.
Trennen:
2. Den batterieseitigen Batteriestecker am maschinenseitigen
Batteriestecker abziehen.
Die Maschine ist spannungsfrei.
Herstellen:
3. Den batterieseitigen Batteriestecker am maschinenseitigen
Batteriestecker aufstecken, bis die beiden Steckergehäuse
aneinander anliegen.
Die Spannungsversorgung der Maschine ist hergestellt.
Batterie laden
1. Die Maschine in einen trockenen, gut belüfteten Innenraum
fahren.
2. Die Maschine ausschalten, siehe Kapitel Maschine ausschal-
ten.
Ladegerät anschließen:
3. Die Spannungsversorgung trennen, siehe Kapitel Span-
nungsversorgung trennen / herstellen.
Abbildung E
(1)Batterie
(2)Batterieseitiger Batteriestecker
(3)Ladestecker
(4)Ladekabel
(5)LED-Anzeige
(6)Tragbares Ladegerät
(7)Netzkabel
4. Das tragbare Ladegerät vor der Maschine abstellen.
ACHTUNG
Die Standfüße müssen nach unten weisen.
Das tragbare Ladegerät nicht auf der Batterie abstellen!
Das tragbare Ladegerät nicht mit Gegenständen abdecken und
keine Gegenstände darauf abstellen!
5. Den Ladestecker am batterieseitigen Batteriestecker aufste-
cken, bis die beiden Steckergehäuse aneinander anliegen.
6. Das Netzkabel am tragbaren Ladegerät einstecken.
7. Das Netzkabel in eine Schutzkontaktsteckdose einstecken.
Der Ladevorgang beginnt und endet automatisch.
Die LED-Anzeige zeigt den aktuellen Status an:
● gelb = Batterie wird geladen
● blinkt grün = Batterie ist > 80 % geladen
● leuchtet grün = Batterie ist vollständig geladen
● rot = ein Fehler liegt vor
Ladezeit siehe Kapitel Technische Daten.
8. Gegen Ende der Ladezeit den Elektrolytfüllstand gemäß der
Betriebsanleitung des Batterieherstellers prüfen und bei Be-
darf richtigstellen.
Ladegerät abschließen:
9. Nach dem Laden das Ladegerät in umgekehrter Reihenfolge
von der Maschine abschließen.
Bestell-Nr.
Batterienpack 36 V, 360 Ah, (im
Trog, wartungsarm)*
6.654-282.0
Ladegerät 6.654-283.0
Deutsch 11
Inbetriebnahme
Betrieb
Arbeiten vor Betriebsbeginn
1. Den Ladezustand der Batterie prüfen. Bei Bedarf die Batterie
laden, siehe Batterie laden.
2. Die Kehrwalze und den Seitenbesen auf eingewickelte Bän-
der kontrollieren.
3. Die Radachsen auf eingewickelte Bänder kontrollieren.
4. Die Funktion aller Bedienelemente testen.
5. Die Maschine auf Beschädigungen kontrollieren.
6. Den Staubfilter abreinigen.
Fahrersitz einstellen
GEFAHR
Unfallgefahr
Stellen Sie den Fahrersitz nur bei stehendem Gerät ein.
Abbildung K
1 Gewichtseinstellung
2 Höhenverstellung der Armlehne
3 Verstellung Neigung der Rückenlehne
4 Verstellhebel Sitzposition
1. Durch drehen an der Verstellung die Federung der Sitzfläche
an Körpergewicht anpassen.
2. Durch Drehen des Mechanismus unterhalb der Armlehne die
Höhe der Armlehne einstellen.
3. Durch drehen an der Verstellung die Neigung der Rückenleh-
ne anpassen.
4. Durch Betätigen des Verstellhebels die Einrastmechanik lö-
sen und die Sitzposition der Körpergröße anpassen.
Maschine starten
Hinweis
Zum Starten der Maschine muss die Motorabdeckung geschlos-
sen sein und der Fahrer auf dem Fahrersitz sitzen.
Hinweis
3 Sekunden nach Verlassen des Sitzes wird die Kehrmaschine
ausgeschaltet.
1. Auf dem Fahrersitz Platz nehmen.
Der Sitzkontaktschalter wird betätigt.
2. Den Fahrtrichtungswahlschalter in Mittelstellung bringen.
3. Zündschlüssel in das Zündschloss stecken.
4. Hydraulikaggregat starten
a Das Bremspedal gedrückt halten.
b Den Zündschlüssel auf die Stellung “I” drehen und 3 Sekun-
den warten.
Maschine ist betriebsbereit.
c Den Zündschlüssel auf sie Stellung “II” drehen.
Das Hydraulikaggregat startet
Maschine fahren
GEFAHR
Verletzungsgefahr durch abruptes Halten!
Die Maschine kommt abrupt zum Stehen, sobald der Fahrersitz
nicht besetzt ist.
Stehen Sie während der Fahrt nicht vom Fahrersitz auf.
몇 WARNUNG
Unfallgefahr beim Rückwärtsfahren!
Beim Rückwärtsfahren besteht erhöhte Unfallgefahr.
Stellen Sie vor dem Rückwärtsfahren sicher, dass Sie nieman-
den gefährden, achten Sie insbesondere auf Kinder. Lassen Sie
sich bei Bedarf von einer Person einweisen.
Beim Rückwärtsfahren das gesamte Umfeld beobachten.
몇 WARNUNG
Unfallgefahr beim Fahren mit angehobenem Kehrgutbehäl-
ter!
Beim Fahren mit angehobenem Kehrgutbehälter besteht erhöhte
Unfallgefahr durch Veränderung des Maschinenschwerpunkts.
Fahren Sie nicht mit angehobenem Kehrgutbehälter.
ACHTUNG
Beschädigungsgefahr für den Antrieb!
Ruckartiges Betätigen des Fahrpedals kann den Antrieb beschä-
digen.
Betätigen Sie das Fahrpedal immer langsam und vorsichtig.
Bringen Sie die Maschine zum Stillstand, bevor Sie von Vor-
wärts- auf Rückwärtsfahrt oder umgekehrt wechseln.
ACHTUNG
Beschädigungsgefahr
Das Überfahren von Hindernissen kann zu Beschädigungen an
der Maschine führen.
Feststehende Hindernisse bis 70 mm Höhe langsam und vor-
sichtig überfahren. Hindernisse über 70 mm Höhe dürfen nur mit
einer geeigneten Rampe überfahren werden.
Hinweis
Der Hebel an der Feststellbremse im Vorderrad muss sich in
Fahrstellung befinden, siehe Feststellbremse arretieren / lösen.
1. Den Fahrtrichtungsschalter auf “Vorwärtsfahrt” oder “Rück-
wärtsfahrt” stellen.
2. Den Fuß vom Bremspedal nehmen.
3. Das Fahrpedal vorsichtig betätigen und die Fahrgeschwindig-
keit stufenlos regeln.
Das Fahrpedal nicht ruckartig betätigen.
4. Die Fahrtrichtung mit dem Lenkrad steuern.
5. Das Fahrpedal loslassen, um die Geschwindigkeit zu verrin-
gern.
Zur Verstärkung der Bremswirkung kann das Bremspedal ge-
drückt werden.
Kehrbetrieb
Kehren mit Kehrwalze und Seitenbesen
GEFAHR
Verletzungsgefahr durch abruptes Halten!
Die Maschine kommt abrupt zum Stehen, sobald der Fahrersitz
nicht besetzt ist.
Stehen Sie während der Fahrt nicht vom Fahrersitz auf.
ACHTUNG
Beschädigungsgefahr durch Aufkehren von Bändern und
Schnüren!
Werden lange, flexible Gegenstände wie z. B. Bänder oder
Schnüre aufgekehrt, könne diese die Kehrmechanik beschädi-
gen.
Fahren Sie nicht mit der Maschine und nicht mit dem Seitenbe-
sen über lange, flexible Gegenstände wie z. B. Bänder oder
Schnüre und kehren Sie solche Gegenstände nicht auf.
Hinweis
Um ein optimales Reinigungsergebnis zu erzielen, muss die
Fahrgeschwindigkeit den Gegebenheiten angepasst werden.
Hinweis
Während des Kehrens wird der Staubfilter alle 10 Minuten auto-
matisch abgereinigt. Währenddessen kann die Abreinigung ma-
nuell gestartet werden.
Hinweis
Beim Kehren von trockenen Böden das Gebläse einschalten.
Beim Kehren von nassen und feuchten Böden das Gebläse aus-
schalten, um ein Durchfeuchten des Staubfilters zu verhindern.
1. Zum Kehren die Klappe des Kehrgutbehälters öffnen.
2. Die Kehrwalze absenken.
zum Kehren von Seitenrändern zusätzlich den Seitenbesen
absenken.
Kehrgutbehälter entleeren
몇 WARNUNG
Verletzungsgefahr durch Kippen der Maschine
Beim Entleeren an Schrägen oder auf nachgiebigem Untergrund
kann die Maschine die Verlagerung des Schwerpunktes kippen
und Personen verletzen.
Entleeren Sie den Kehrgutbehälter ausschließlich während sich
die Maschine auf einem ebenen, festen Untergrund befindet.
12 Deutsch
몇 WARNUNG
Verletzungsgefahr durch Stoßen und Quetschen
Beim Anheben oder Absenken des Kehrgutbehälters können
Personen durch Stoßen oder Quetschen zwischen Kehrgutbe-
hälter und Container verletzt werden
Stellen SIe sicher, dass sich während des Entleervorgangs keine
Personen im Schwenkbereich des Kehrgutbehälters befinden.
몇 WARNUNG
Verletzungsgefahr durch bewegende Maschinenteile
Die Mechanik des Kehrgutbehälters kann Körperteile, insbeson-
dere Finger, quetschen oder abscheren.
Fassen Sie während des Entleervorgangs nicht an sich bewe-
gende Teile.
몇 WARNUNG
Verletzungsgefahr durch Absinken des Kehrgutbehälters!
Der angehobene Kehrgutbehälter kann unvermittelt absinken
und schwere Verletzungen durch Quetschen und Klemmen ver-
ursachen.
Treten Sie nicht unter den ungesicherten Kehrgutbehälter.
Sichern Sie den angehobenen Kehrgutbehälter fachgerecht mit
der dafür vorgesehenen Sicherungsstrebe, bevor Sie unter den
Kehrgutbehälter treten.
ACHTUNG
Verletzungsgefahr durch umherfliegendes Kehrgut
Die während des Entleervorgangs laufende Kehrwalze kann
Kehrgut von sich wegschleudern, wobei es zu Verletzungen
kommen kann.
Stellen Sie sicher, dass sich bei angehobenen Kehrgutbehälter
keine Personen vor dem Fahrzeug befinden.
Hinweis
Mit der Hochentleerung der Maschine kann der Kehrgutbehälter
in z. B. einen Abfallcontainer entleert werden (maximale Entlade-
höhe siehe Kapitel Technische Daten).
1. Die Maschine vor der Entladestelle positionieren.
ACHTUNG
Auf ausreichend Freiraum hinter und über dem Kehrgutbehälter
achten.
Heben:
2. Den Bedienhebel “Seitenbesen anheben / absenken” auf “an-
heben” stellen und gezogen halten bis Seitenbesen vollstän-
dig angehoben sind.
3. Den Bedienhebel “Kehrwalze anheben / absenken” auf “anhe-
ben” stellen und gezogen halten bis die Kehrwalze vollständig
angehoben ist.
Die Kehrwalze wird angehoben.
4. Den Bedienhebel “Behälterklappe öffnen / schließen” auf
“schließen” stellen.
Die Kontrollleuchte leuchtet rot.
Leeren:
5. Den Bedienhebel “Kehrgutbehälter anheben / absenken” auf
“anheben” stellen und gezogen halten bis die benötigte Höhe
erreicht ist.
Die Kontrollleuchte leuchtet rot.
6. Langsam an den Behälter heranfahren.
7. Die Feststellbremse arretieren.
8. Den Bedienhebel “Behälterklappe öffnen / schließen” auf “öff-
nen” stellen.
Der Kehrgutbehälter wird entleert.
Die Kontrollleuchte leuchtet grün.
9. Den Bedienhebel “Behälterklappe öffnen / schließen” auf
“schließen” stellen.
Die Behälterklappe wird geschlossen.
Die Kontrollleuchte leuchtet rot.
10.Die Feststellbremse lösen.
Senken:
11.Die Maschine ca. 2 m von der Entladestelle wegfahren.
ACHTUNG
Auf ausreichend Freiraum hinter und unter dem Kehrgutbehälter
achten.
12.Den Bedienhebel “Kehrgutbehälter heben / senken” auf “sen-
ken” stellen und gezogen halten bis der Kehrgutbehälter die
Endstellung erreicht hat.
Die Kontrollleuchte leuchtet grün.
Maschine ausschalten
1. Die Maschine waagerecht abstellen.
2. Die Kehrwalze und den Seitenbesen anheben.
3. Die Behälterklappe schließen.
4. Das Bremspedal gedrückt halten und die Feststellbremse ar-
retieren.
5. Den Schlüsselschalter auf “0” drehen und den Schlüssel ab-
ziehen.
Transport
ACHTUNG
Transportschäden
Leergewicht (Transportgewicht) der Maschine beim Transportie-
ren auf Fahrzeuganhängern oder Fahrzeugen beachten.
Beim Transport in Fahrzeugen, die Maschine nach den jeweils
gültigen Richtlinien für Transportsicherung sichern.
Beim Transport der Maschine Folgendes beachten:
● Den Zündschlüssel auf "0" drehen und abziehen.
● Die Feststellbremse arretieren.
● Die Maschine an den Zurrpunkten (4x) mit Spanngurten, Sei-
len oder Ketten sichern.
● Die Maschine an den Rädern mit Keilen sichern.
Lagerung
Bei der Lagerung der Maschine Folgendes beachten:
● Die Kehrmaschine auf ebener Fläche in trockener, frostfreier
Umgebung abstellen. Mit einer Plane gegen Staub schützen.
● Die Kehrwalze und Seitenbesen anheben, um die Borsten
nicht zu beschädigen.
● Die Behälterklappe schließen.
● Den Zündschlüssel auf "0" drehen und Schlüssel abziehen.
● Die Feststellbremse arretieren.
● Die Kehrmaschine gegen Wegrollen sichern.
Wird die Kehrmaschine über längere Zeit nicht genutzt, zusätz-
lich beachten:
● Die Kehrmaschine innen und außen reinigen.
● Die Batterie abklemmen
● Die Batterie laden und im Abstand von ca. 2 Monaten nachla-
den.
Pflege und Wartung
몇 WARNUNG
Lebens-, Verletzungs- und Beschädigungsgefahr!
Bei der Pflege und Wartung der Maschine besteht Lebens-, Ver-
letzungs- und Beschädigungsgefahr bei Nichtbeachtung der Si-
cherheitshinweise!
Beachten Sie alle Sicherheitshinweise zu Pflege und Wartung im
Kapitel Sicherheitshinweise am Anfang dieser Betriebsanleitung.
Reinigung des Geräts
ACHTUNG
Kurzschlüsse oder andere Schäden. Reinigen Sie das Gerät
nicht mit Schlauch- oder Hochdruckwasserstrahl.
ACHTUNG
Unsachgemäße Reinigung
Beschädigungsgefahr.
Verwenden Sie keine scheuernden oder aggressiven Reini-
gungsmittel.
GEFAHR
Gesundheitsgefahr durch Staub
Zur Innenreinigung mit Druckluft.
Tragen Sie Staubschutzmaske und Schutzbrille.
Deutsch 13
Maschine innen reinigen
1. Die Maschine ausschalten, siehe Maschine ausschalten
2. Die Maschine mit einem Tuch reinigen
3. Die Maschine mit Druckluft ausblasen.
Maschine außen reinigen
1. Die Maschine ausschalten, siehe Maschine ausschalten.
2. Die Maschine außen mit einem mit milder Waschlauge be-
feuchteten Tuch reinigen.
Wartungsintervalle
Hinweis
Um Garantieansprüche zu wahren, müssen während der Garan-
tielaufzeit alle Service- und Wartungsarbeiten von einem autori-
sierten Service gemäß Inspektionscheckliste (ICL) durchgeführt
werden.
● Der Betriebsstundenzähler gibt den Zeitpunkt der Wartungsin-
tervalle an.
● Die Intervalle für Service- und Wartungsarbeiten durch den
Kunden / Bediener sind im Kapitel Wartung durch den Kun-
den aufgeführt. Die Arbeiten müssen von einer qualifizierten
Fachkraft ausgeführt werden. Bei Bedarf einen Kärcher-Fach-
händler bzw. Service hinzuziehen.
● Weitere Wartungsarbeiten sind durch den autorisierten Ser-
vice gemäß Inspektionscheckliste auszuführen. Bitte kontak-
tieren Sie rechtzeitig den Service.
Wartung durch den Kunden
Hinweis
Die folgenden Wartungsarbeiten müssen von einer qualifizierten
Fachkraft ausgeführt werden, bei Bedarf einen Kärcher-Fach-
händler oder Service hinzuziehen.
Arbeiten an der Hydraulik dürfen nur durch den autorisierten Ser-
vice erfolgen.
Täglich:
1. Die Radachsen auf eingewickelte Bänder prüfen.
2. Die Kehrwalze und den Seitenbesen auf Verschleiß und ein-
gewickelte Bänder prüfen.
3. Funktion aller Bedienelemente prüfen.
4. Die Maschine auf Beschädigungen untersuchen.
Wöchentlich:
몇 WARNUNG
Verletzungsgefahr durch Absinken des Kehrgutbehälters!
Der angehobene Kehrgutbehälter kann unvermittelt absinken
und schwere Verletzungen durch Quetschen und Klemmen ver-
ursachen.
Treten Sie nicht unter den ungesicherten Kehrgutbehälter.
Sichern Sie den angehobenen Kehrgutbehälter fachgerecht mit
der dafür vorgesehenen Sicherungsstrebe, bevor Sie unter den
Kehrgutbehälter treten.
5. Alle beweglichen Teile auf Leichtgängigkeit prüfen, bei Bedarf
schmieren oder instandsetzen lassen.
Hinweis
Vor allen Wartungs- und Reparaturarbeiten mit angehobenem
Kehrgutbehälter, die Sicherungsstrebe einbauen.
6. Die Dichtleisten am Kehrwalzenkasten auf richtige Einstellung
und Verschleiß prüfen, bei Bedarf Einstellung richtigstellen
und verschlissene Dichtleisten erneuern.
7. Die Dichtleisten an der Behälterklappe Kehrgutbehälter auf
Beschädigungen prüfen, bei Bedarf erneuern.
8. Die Kehrwalze auf Verschleiß und Beschädigungen prüfen,
bei Bedarf erneuern.
9. Den oder die Seitenbesen auf Verschleiß und Beschädigun-
gen prüfen, bei Bedarf erneuern.
10.Den Staubfilter auf Verschmutzung und Beschädigungen prü-
fen, bei Bedarf erneuern und den Staubfilterkasten reinigen.
11.Das Hydrauliksystem auf Dichtheit prüfen, bei Bedarf instand-
setzen lassen.
12.Den Hydraulikölkühler reinigen.
13.Den Hydraulikölstand prüfen.
14.Den Stand der Bremsflüssigkeit prüfen.
15.Die Mechanik der Behälterklappe prüfen und bei Bedarf
schmieren.
Nach Verschleiß:
16.Abgenutzte Dichtleisten wechseln.
17.Abgenutzte Kehrwalze wechseln.
18.Abgenutzte Seitenbesen wechseln.
Wartung durch den Kundendienst
Hinweis
Um Garantieansprüche zu wahren müssen während der Garan-
tielaufzeit alle Service- und Wartungsarbeiten von einem autori-
sierten Kärcher-Kundendienst gemäß Inspektionscheckliste
durchgeführt werden.
● Erstinspektion nach 50 Betriebsstunden
● Wartung nach Wartungsheft alle 250 Betriebsstunden.
● Bei Bedarf, mindestens jedoch jährlich, den Isolationswider-
stand von Maschine und Batterie gemäß der Betriebsanlei-
tung des Batterieherstellers von einer Elektrofachkraft prüfen
lassen.
Wartungsarbeiten
Vorbereitung
1. Die Kehrmaschine auf einer ebenen Fläche abstellen.
2. Zündschloss auf “0” drehen und Schlüssel abziehen.
3. Feststellbremse arretieren.
Sicherheitshinweise zur Wartung
Hinweis
Vor der Durchführung von Arbeiten unter dem angehobenen
Kehrgutbehälter muss der Kehrgutbehälter gegen Abstürzen ge-
sichert werden, siehe Kehrgutbehälter sichern
Kehrgutbehälter sichern
몇 WARNUNG
Quetschgefahr
Ein abstürzender Kehrgutbehälter kann zu Quetschungen und
Knochenbrüchen führen.
Vor dem Durchführen von Arbeiten unter dem angehobenen
Kehrgutbehälter muss dieser gesichert werden.
Die Sicherung nur von außerhalb des Gefahrenbereichs vorneh-
men.
Abbildung N
1 Aufnahme
2 Sicherungsstange
1. Sicherungsstange hochklappen und in die Aufnahme stecken.
Bremsflüssigkeitsstand prüfen und nachfüllen
몇 WARNUNG
Quetschgefahr
Ein abstürzender Kehrgutbehälter kann zu Quetschungen und
Knochenbrüchen führen.
Vor dem Durchführen von Arbeiten unter dem angehobenen
Kehrgutbehälter muss dieser gesichert werden.
Die Sicherung nur von außerhalb des Gefahrenbereichs vorneh-
men.
Abbildung F
1 Sicherungsstange
2 Verschlussdeckel
3 Bremsflüssigkeitsbehälter
1. Den Kehrgutbehälter nach oben fahren und mit der Siche-
rungsstange sichern.
2. Prüfen ob im Bremsflüssigkeitsbehälter ausreichend Brems-
flüssigkeit vorhanden ist.
Hinweis
Der Füllstand muss zwischen Min. und Max. liegen.
3. Bei Bedarf DOT-Bremsflüssigkeit nachfüllen, siehe Techni-
sche Daten.
14 Deutsch
Hydraulikstand prüfen und Hydrauliköl nachfüllen
Abbildung H
1 Verschlussdeckel und Öleinfüllstutzen
2 Ölschauglas
Hinweis
Bei der Durchführung dieser Arbeit darf der Kehrgutbehälter nicht
angehoben sein.
1. Den Hydraulikölstand im Ölschauglas prüfen.
a Der Ölstand muss zwischen der „MIN“- und „MAX“-Markie-
rung liegen.
b Liegt der Ölstand unterhalb der „MIN"- Markierung, Hydrau-
liköl nachfüllen.
2. Den Verschlussdeckel des Öleinfüllstutzen abnehmen.
3. Den Einfüllbereich säubern.
4. Hydrauliköl nachfüllen. (Ölsorte siehe Technische Daten)
5. Den Öleinfüllstutzen mit dem Verschlussdeckel verschließen.
Hydrauliksystem prüfen
Hinweis
Sollten undichte Stellen im Hydrauliksystem festgestellt werden,
den Kundendienst kontaktieren.
1. Die Feststellbremse arretieren.
2. Den Motor starten.
3. Alle Hydraulikschläuche und Anschlüsse auf Dichtheit prüfen.
Kehrwalze auf eingewickelte Bänder prüfen
1. Den Motor starten.
2. Den Kehrgutbehälter bis zur Endstellung anheben.
3. Den Motor abstellen.
4. Die Feststellbremse arretieren.
몇 WARNUNG
Quetschgefahr
Ein abstürzender Kehrgutbehälter kann zu Quetschungen und
Knochenbrüchen führen.
Vor dem Durchführen von Arbeiten unter dem angehobenen
Kehrgutbehälter muss dieser gesichert werden.
Die Sicherung nur von außerhalb des Gefahrenbereichs vorneh-
men.
5. Den Kehrgutbehälter mit der Sicherungsstange sichern.
6. Kehrwalze auf aufgerollte Bänder und Schnüre prüfen und
diese entfernen.
7. Die Sicherungsstange einklappen.
8. Den Motor starten.
9. Den Kehrgutbehälter bis zur Endstellung absenken.
10.Den Motor abstellen..
Kehrwalze auf Verschleiß prüfen
1. Die Türe zur Kehrwalze aufschließen.
2. Die Türe nach außen schwenken.
Abbildung R
3. Den Abnutzungsgrad der Kehrwalze an der Skala ablesen.
Befindet sich der Abnutzungsgrad am Ende des roten Be-
reichs, muss eine neue Kehrwalze eingebaut werden.
Kehrwalze wechseln
Abbildung Q
1 Türe
2 Griffschraube
3 Kehrwalzenaufnahme
4 Kehrwalze
1. Die Türe aufschließen.
2. Die Türe nach außen schwenken.
3. Die Griffschraube lösen.
4. Die Kehrwalzenaufnahme nach außen schwenken.
5. Die Kehrwalze herausziehen.
6. Die neue Kehrwalze einbauen.
a Die Kehrwalze in richtiger Einbaulage in die gegenüberlie-
gende Kehrwalzenaufnahme einführen.
Abbildung V
Einbaulage der Kehrwalze in Fahrtrichtung (Draufsicht)
Hinweis
Die Nuten an der Kehrwalze müssen auf die Nocken der gegen-
überliegenden Kehrwalzenaufnahme gesteckt werden.
b Die nach außen geschwenkte Kehrwalzenaufnahme zu-
rückschwenken.
c Griffschraube festziehen.
7. Die Türe zurückschwenken.
8. Die Türe abschließen.
Hinweis
Nach dem Einbau der neuen Kehrwalze muss der Kehrspiegel
neu eingestellt werden.
Kehrspiegel der Kehrwalze prüfen und einstellen
1. Das Gebläse ausschalten.
2. Die Kehrmaschine auf eine ebenen und glatten Bodenfläche
fahren, welche erkennbar mit Staub oder Kreide bedeckt ist.
3. Die Kehrwalze absenken und ca. 10 Sekunden auf der Stelle
laufen lassen.
4. Die Behälterklappe schließen.
5. Kehrwalze anheben.
6. Die Maschine rückwärts wegfahren.
7. Den Kehrspiegel prüfen.
Abbildung S
Der Kehrspiegels soll sich als ein gleichmäßiges Rechteck von
a = 60 - 65 mm Breite abbilden.
Abbildung T
1 Kehrspiegelhebel
2 Skala
8. Je nach Abnutzungsgrad der Kehrwalze den Kehrspiegelhe-
bel in einer der 4 Positionen einrasten.
Kehrspiegel des Seitenbesens prüfen und einstellen
1. Den Seitenbesen anheben.
2. Die Kehrmaschine auf eine ebenen und glatten Bodenfläche
fahren, welche erkennbar mit Staub oder Kreide bedeckt ist.
3. Die Kehrwalze und den Seitenbesen absenken und ca. 10 Se-
kunden auf der Stelle laufen lassen.
4. Die Kehrwalze und den Seitenbesen anheben.
5. Die Maschine rückwärts wegfahren.
6. Den Kehrspiegel prüfen.
Abbildung U
Der Kehrspiegel soll sich in einer Breite a = 40 - 50 mm und ei-
nem mondförmigen Teilkeis zwischen 11 und 4 Uhr abbilden.
Abbildung W
1 Winkelverstellung
2 Längenverstellung
7. Den Kehrspiegel über die Winkel- und die Längenverstellung
korrigieren.
8. Den Kehrspiegel prüfen.
Seitliche Dichtungen einstellen
Abbildung X
1 Türe
2 Dichtung
3 Schraube (8x)
4 Halteblech
1. Türe aufschließen.
2. Türe nach außen schwenken.
3. Das Halteblech durch lösen der acht Befestigungsschrauben
lockern.
4. Die Dichtung neu ausrichten, so dass ein 1 - 3 mm großer Ab-
stand zum Boden besteht.
5. Die acht Schrauben anziehen.
6. Die Türe auf der gegenüberliegenden Seite öffnen.
Abbildung Y
1 Halteblech
2 Flügelmutter (4x)
3 Dichtung
Deutsch 15
7. Das Halteblech durch lösen der vier Flügelmuttern lockern.
8. Die Dichtung neu ausrichten, so dass ein 1 - 3 mm großer Ab-
stand zum Boden besteht.
9. Die vier Flügelmuttern anziehen.
Staubfilter manuell abreinigen
1. Die Taste “Staubfilter abreinigen” drücken.
Der Staubfilter wird abgreinigt.
Staubfilter wechseln (Taschenfilter)
Der Kehrgutbehälter ist entleert. Siehe
Kehrgutbehälter entleeren
.
몇 VORSICHT
Gesundheitsgefährdung durch Feinstaub
Das Einatmen von Feinstaub kann zu Atemwegserkrankungen
führen.
Tragen Sie während dem Wechseln des Staubfilters einen geeig-
neten Mund- und Nasenschutz.
Abbildung Z
1 Gerätehaube
2 Hebestange
3 Filterabdeckung
4 Taschenfilter
1. Die Gerätehaube öffnen.
2. Die Filterabdeckung öffnen.
3. Die beiden Hebestangen von der Filterabdeckung lösen.
4. Die beiden Klemmbleche an den Hebestangen wie dargestellt
mittig in den Taschenfilter einführen.
Abbildung AA
1 Griffschraube
2 Hebestange
5. Im eingeführten Zustand nun die beiden Hebestangen mit den
beiden Griffschrauben verschrauben.
6. Mit zwei Personen den Taschenfilter herausheben.
7. Die beiden Hebestangen vom alten Taschenfilter demontieren
und an den neuen Taschenfilter anbringen.
8. Mit zwei Personen den neuen Taschenfilter einsetzen.
9. Die beiden Hebestangen vom neuen Taschenfilter demontie-
ren.
10.Die beiden Hebestangen an die Innenseite des Deckels mon-
tieren.
11.Den Filterabdeckung zuklappen und mit den Spannverschlüs-
sen verschließen.
12.Die Gerätehaube schließen.
Staubfilter wechseln (Flachfaltenfilter)
Der Kehrgutbehälter ist entleert. Siehe Kehrgutbehälter entlee-
ren.
몇 VORSICHT
Gesundheitsgefährdung durch Feinstaub
Das Einatmen von Feinstaub kann zu Atemwegserkrankungen
führen.
Tragen Sie während dem Wechseln des Staubfilters einen geeig-
neten Mund- und Nasenschutz.
Abbildung AB
1 Gerätehaube
2 Filterabdeckung
3 Reinigungsvorrichtung
1. Die Gerätehaube öffnen.
2. Die Filterabdeckung öffnen.
Abbildung AC
1 Reinigungsvorrichtung
2 Flachfaltenfilter
3. Die Reinigungsvorrichtung hochklappen.
4. Die beiden Flachfaltenfilter herausnehmen.
5. Die neuen Flachfaltenfilter einsetzen.
6. Die Reinigungsvorrichtung herunterklappen.
7. Die Filterabdeckung zuklappen und mit den Spannverschlüs-
sen verschließen.
8. Die Gerätehaube schließen.
Staubfilter wechseln (Rundfilter)
Der Kehrgutbehälter ist entleert. Siehe Kehrgutbehälter entlee-
ren.
몇 VORSICHT
Gesundheitsgefährdung durch Feinstaub
Das Einatmen von Feinstaub kann zu Atemwegserkrankungen
führen.
Tragen Sie während dem Wechseln des Staubfilters einen geeig-
neten Mund- und Nasenschutz.
Abbildung AD
1 Gerätehaube
2 Filterabdeckung
1. Die Gerätehaube öffnen.
2. Die Filterabdeckung öffnen.
Abbildung AE
1 Rundfilter
2 Verriegelung
3. Die Verriegelung lösen.
a Die Verriegelung komplett herausziehen.
b Im Uhrzeigersinn drehen bis die Verriegelung einrastet.
4. Den Filter herausnehmen.
Hinweis
Beim Einsetzen des Filters darauf achten, dass die Löcher in der
Stirnseite des Filters auf den Bolzen der Filterhaltung sitzen.
5. Einen neuen Filter einsetzen und Verriegelung schließen.
6. Die Filterabdeckung zuklappen und mit den Spannverschlüs-
sen verschließen.
7. Die Gerätehaube schließen.
Sicherungen auswechseln
Die Sicherungshalter befinden sich unterhalb der Lenkrads.
Abbildung M
1. Den Deckel des Sicherungshalters entfernen.
2. Die Sicherungen prüfen und defekte Sicherungen erneuern.
Übersicht der Sicherungen
FU 01 Kehrgutbehälter 3 A
FU 02 Multifunktionsanzeige 10 A
FU 03 Fahrtrichtungsschalter 3 A
FU 04 Wechselrichter 5 A
FU 05 Rüttlersystem und Gebläse 25 A
FU 06 Rundumkennleuchte, Hupe, Blue-
spot
15 A
FU 07 Bremslicht (optional) 10 A
FU 08 Blinker (optional) 10 A
FU 09 Beleuchtung links (optional) 7,5 A
FU 10 Arbeitsbeleuchtung 10 A
FU 11 Beleuchtung rechts (optional) 7,5 A
FU 12 Fahrerkabine (optional), Staubun-
terdrücker (optional)
15 A
16 Deutsch
Hilfe bei Störungen
Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht
selbst beheben.
Bei allen nicht aufgeführten Störungen Kundendienst (Service)
kontaktieren!
GEFAHR
Unfall- und Verletzungsgefahr durch unbeabsichtigte Bewe-
gung des Fahrzeugs
Schalten Sie vor allen Pflege– und Wartungsarbeiten das Fahr-
zeug aus und ziehen den Zündschlüssel ab.
GEFAHR
Stromschlaggefahr
Klemmen Sie bei Arbeiten an elektrischen Bauteilen die Batterie
ab.
Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen
nur vom autorisierten Kundendienst durchgeführt werden.
Garantie
In jedem Land gelten die von unserer zuständigen Vertriebsge-
sellschaft herausgegebenen Garantiebedingungen. Etwaige Stö-
rungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist
kostenlos, sofern ein Material- oder Herstellungsfehler die Ursa-
che sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbe-
leg an Ihren Händler oder die nächste autorisierte
Kundendienststelle.
(Adresse siehe Rückseite)
Weitere Garantieinformationen (falls vorhanden) finden Sie im
Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Down-
loads".
Fehler Behebung
Fahrzeug fährt nur langsam
oder gar nicht
Batterie laden oder bei Defekt wechseln
Räder auf eingewickelte Bänder und Schnüre prüfen
Kärcher-Kundendienst benachrichtigen
Feststellbremse lösen
Pfeifendes Geräusch im Hyd-
rauliksystem
Hydrauliköl nachfüllen
Kärcher-Kundendienst benachrichtigen
Kehrwalze / Seitenbesen
dreht nicht
Kehrwalze / Seitenbesen auf eingewickelte Bänder und Schnüre prüfen
Kärcher-Kundendienst benachrichtigen
Geringe oder keine Saugkraft
im Bürstenbereich
Staubfilter prüfen, abreinigen oder austauschen
Kärcher-Kundendienst benachrichtigen
Maschine staubt Seitliche Dichtungen einstellen
Gebläse einschalten
Staubfilter prüfen, abreinigen oder austauschen
Filterdichtungen wechseln
Behälterklappe von Kehrgutbehälter öffnen.
Kärcher-Kundendienst benachrichtigen
Kehrgut bleibt liegen Kehrgutbehälter leeren
Staubfilter prüfen, abreinigen oder austauschen
Kehrwalze austauschen
Kehrspiegel einstellen
Dichtstreifen des Kehrgutbehälters austauschen
Blockierung der Kehrwalze beseitigen
Behälterklappe vom Kehrgutbehälter öffnen
Kärcher-Kundendienst benachrichtigen
Kehrgutbehälter lässt sich
nicht anheben / absenken
Sicherung prüfen und bei Defekt auswechseln
Kärcher-Kundendienst benachrichtigen
Behälterklappe von Kehrgut-
behälter lässt sich nicht öff-
nen
Kärcher-Kundendienst benachrichtigen
Betriebsstörungen mit hyd-
raulisch bewegten Teile
Kärcher-Kundendienst benachrichtigen
Deutsch 17
EU-Konformitätserklärung
Hiermit erklären wir, dass das im Folgenden genannte Produkt
den einschlägigen Bestimmungen der aufgeführten Richtlinien
und Verordnungen entspricht. Bei einer nicht mit uns abgestimm-
ten Änderung des Produkts verliert diese Erklärung ihre Gültig-
keit.
Produkt: Kehrsaugmaschine Aufsitzgerät
Typ: 1.186-xxx
Richtlinien und Verordnungen
2006/42/EG (+2009/127/EG)
2000/14/EG
2014/30/EU
2014/53/EU (TCU)
Angewandte harmonisierte Normen
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Angewandtes Konformitätsbewertungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
KM 170/600 R D
Gemessen: 100
Garantiert: 103
KM 100/65 R Bp
Gemessen: 85
Garantiert: 88
KM 105/180 R Bp
Gemessen: 87
Garantiert: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Gemessen: D: 97 BAT: 88 LPG: 101
Garantiert: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Gemessen: D: 96 LPG: 98 Bp: 90
Garantiert: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Gemessen: D: 99 LPG: 96
Garantiert: D: 102 LPG: 99
KM 150/500 R Bp
Gemessen: 94
Garantiert: 96
Name und Anschrift
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des
Vorstands.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
18 Deutsch
Technische Daten
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Leistungsdaten Gerät
Fahrgeschwindigkeit, vorwärts km/h 8 8
Fahrgeschwindigkeit, rückwärts km/h
4 4
Steigfähigkeit (max.) % 14 14
Seitliche Neigung (max.) % 10 10
Arbeitsbreite ohne Seitenbesen mm 1000 1000
Arbeitsbreite mit 1 Seitenbesen mm 1300 1300
Arbeitsbreite mit 2 Seitenbesen mm 1550 1550
Wendekreis m 2,8 2,8
Schutzart IPX 3 IPX 3
Theoretische Flächenleistung
Flächenleistung ohne Seitenbesen m
2
/h 8000 8000
Flächenleistung mit 1 Seitenbesen m
2
/h 10400 10400
Flächenleistung mit 2 Seitenbesen m
2
/h 12400 12400
Batterie
Batteriekapazität Ah - 360
Betriebsdauer mit voll geladener Batterie h - 3,5
Batteriespannung V - 36
Batteriegewicht kg - 460
Umgebungsbedingungen
Umgebungstemperatur °C -5 ... +40 -5 ... +40
Luftfeuchtigkeit, nicht betauend % 0 ... 90 0 ... 90
Maße und Gewichte
Länge mm 2245 2245
Breite mm 1350 1350
Höhe mm 1430 1430
Leergewicht kg 840 (1300) 840 (1300)
Zulässiges Gesamtgewicht kg 1885 1885
Max. zulässige Achslast vorne kg 852 852
Max. zulässige Achslast hinten kg 1033 1033
Breite Kehrwalze mm 1000 1000
Durchmesser Kehrwalze mm 300 300
Durchmesser Seitenbesen mm 600 600
Kehrgutbehälter
Volumen Kehrgutbehälter l 300 300
Entladehöhe (max.) mm 1400 1400
Filter und Saugsystem
Filtersystem Taschenfilter Taschenfilter
Filterfläche Staubfilter m
2
7,8 7,8
Verwendungskategorie U U
Nennunterdruck Saugsystem mbar 15,5 15,5
Nennvolumenstrom Saugsystem l/s 800 800
Fahrmotor (elektrisch)
Nennleistung (mechanisch) W 4000 4000
Gebläse- und Kehrwalzenmotor (elektrisch)
Motortyp Gleichstrompermanent-
magnetmotor
Gleichstrompermanent-
magnetmotor
Betriebsstoffe
Hydraulikölsorte HV 46 HV 46
Hydraulikölmenge l 25 25
Bereifung
Reifengröße, vorne mm 15-4.5x8 15-4.5x8
Reifengröße, hinten 15-4.5x8 15-4.5x8
English 19
Technische Änderungen vorbehalten.
Contents
General notes
Read the original instructions before using the device
for the first time and act in accordance with it. Keep
the original instructions for future reference or for future owners.
Safety instructions
Hazard levels
DANGER
● Indication of an imminent threat of danger that will lead to se-
vere injuries or even death.
몇 WARNING
● Indication of a potentially dangerous situation that may lead to
severe injuries or even death.
몇 CAUTION
● Indication of a potentially dangerous situation that may lead to
minor injuries.
ATTENTION
● Indication of a potentially dangerous situation that may lead to
damage to property.
Symbols on the machine
Safety instructions for operation
몇 WARNING ● Only use the device for its proper use. Take into
account the local conditions and beware of third parties, in par-
ticular children, when working with the device. ● In order to main-
tain clearance and creepage distances, the device may not be
operated over 2000 metres above sea level. ● Check the device
with the operating devices to make sure it is in proper condition
and operational safe and reliable. If it is not in perfect condition,
Ermittelte Werte gemäß EN 60335-2-72
Hand-Arm-Vibrationswert m/s
2
<2,0 <2,0
Hand-Arm-Vibrationswert, Unsicherheit K m/s
2
0,1 0,1
Sitz-Vibrationswert m/s
2
<2,0 <2,0
Sitz-Vibrationswert, Unsicherheit K m/s
2
0,1 0,1
Schalldruckpegel L
pA
dB(A) 75 75
Unsicherheit K
pA
dB(A) 3 3
Schallleistungspegel L
WA
+ Unsicherheit L
WA
dB(A) 93 93
Bremse
Bremsflüssigkeit Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
General notes .................................................................. 19
Safety instructions ........................................................... 19
Intended use .................................................................... 20
Environmental protection ................................................. 21
Accessories and spare parts............................................ 21
Scope of delivery ............................................................. 21
Device description............................................................ 21
Function ........................................................................... 22
Precommissioning............................................................ 22
Batteries / chargers.......................................................... 22
Initial startup .................................................................... 23
Operation ......................................................................... 23
Transport ......................................................................... 25
Storage ............................................................................ 25
Care and maintenance .................................................... 25
Troubleshooting guide ..................................................... 28
Warranty .......................................................................... 29
EU Declaration of Conformity .......................................... 29
Technical data ................................................................. 30
ATTENTION
Danger of burns
Before working on hot vehicle parts, allow them to
cool down.
DANGER
Risk of fire
Do not sweep up burning or glowing objects such as
cigarettes, matches or similar objects.
몇 WARNING
Risk of injury
Risk of crushing and shearing due to moving vehicle
parts.
몇 WARNING
Risk of injury
Risk of injury from electrical power.
몇 WARNING
Risk of injury
Cut and crush injuries from moving vehicle parts in-
side.
Do not reach into openings in the device.
Always wear suitable gloves when carrying out work
on the vehicle.
Beware of rotating brushes.
Only drive in the direction of travel, uphill and downhill
gradients up to 14%.
Maximum inclination of the ground when travelling
with a raised waste container.
Jacking point
Fastening point
Pay attention to the instructions
Steer slowly
Read and follow the operating instructions
20 English
you must not use it. ● Adhere to the respective safety regulations
in hazard zones (e.g. service stations). Never operate the device
in explosive spaces. ● The device is not intended for use by per-
sons with restricted physical, sensory or mental abilities or those
lacking in experience and / or lacking in knowledge. ● Only peo-
ple who have been instructed on how to use the device, or have
proven their ability to operate it, and have been explicitly instruct-
ed to use it, must use the device.ATTENTION ● Before starting
work, the operator must check whether the safety devices have
been attached properly and are fully functional. ● The device op-
erator is responsible for accidents with other people and their
property.WARNING ● The operator must wear close-fitting cloth-
ing and sturdy footwear. Avoid loose-fitting clothing. ● Children
must be supervised to prevent them from playing with the appli-
ance. ● Children and minors must not use the device.ATTEN-
TION ● Check the immediate vicinity before setting off (e.g.
children). Make sure you have a sufficient view.DANGER ● Nev-
er leave the device unattended unless the device is secured
against unintentional movement. Always apply the parking brake
before leaving the device.ATTENTION ● Remove the ignition key
or KIK (Kärcher Intelligent Key) to prevent unauthorised use of
the device.CAUTION ● Do not use the device in areas in which
there is a possibility of being struck by falling objects.WARNING
● Do not look directly into the light source on devices equipped
with Blue Spot lighting.
Safety instructions for driving
Note ● The list on the risk of overturning is not necessarily com-
prehensive.DANGER ● Danger of tilting if hill or slope is too
steep! Observe the maximum permissible values in the technical
data when driving up hills and slopes. ● Danger of tilting in case
of excessive tilting at side! Observe the maximum permissible
values in the technical data when driving lateral to the travel di-
rection. ● Danger of tilting on unstable subsurfaces! Only use the
device on firm subsurfaces.
몇 WARNING ● Risk of accident due to not adapting speed. Ap-
proach corners slowly.
Safety instructions for transporting
몇 CAUTION ● To avoid accidents during transport, observe the
transport weight of the vehicle. ● To transport the machine, dis-
connect the battery and securely fasten the machine.
Battery-operated devices
DANGER ● Risk of explosion! Only charge batteries with a
suitable charger ● Highly explosive gas is produced when charg-
ing batteries in confined spaces. Only charge batteries in well
ventilated spaces. ● Keep naked flames away from the battery
or the battery charging room, and do not generate sparks or
smoke in the vicinity of a battery of a battery charging room.
● Risk of explosion and short circuits. Do not place tools or similar
items on the battery.
몇 CAUTION ● Risk of injury from battery acid. Adhere to the re-
spective safety regulations.
ATTENTION ● Adhere to the operating instruction of the manu-
facturer of the battery and charger. Adhere to the recommenda-
tions of the legislature regarding the handling of batteries.
● Never leave batteries in a discharged state. Charge batteries
again as soon as possible. ● Keep batteries clean and dry in or-
der to avoid leakage currents. Protect batteries from contamina-
tion, e.g. from metal dust. ● Dispose of used batteries in an
environmentally friendly manner in accordance with the EC Di-
rective 91/157/EEC or the respective national regulations.
Safety instructions for sweepers with high dumping
DANGER ● Risk of injury on sweepers with high dumping
Secure the lifted waste container before working. Fit the retainer
only from outside the hazard zone.
Safety instructions for sweepers with overhead guard
몇 CAUTION
Check the overhead guard for damage every day to ensure that
it is protected.
If the overhead guard, as well as individual elements, should be
damaged, the entire overhead guard must be replaced.
Any modification of the overhead guard and installation of ele-
ments, components and assemblies other than those approved
by Kärcher is not permitted and may limit the function of the over-
head guard.
Care and service
몇 WARNING ● Disconnect the battery before working on the
electrical system. ● Before cleaning, maintenance, replacing
parts and resetting to another function, you must switch off the
device and remove the ignition key.
몇 CAUTION ● Repairs may only be carried out by approved
customer service sites or staff qualified in this area who are famil-
iar with all relevant safety instructions.
ATTENTION ● Adhere to the safety inspection requirements for
mobile devices for industrial use in accordance with the locally
applicable regulations (e.g. in Germany: VDE 0701). ● Short-cir-
cuits or other damage. Do not clean the device with a hose or
high-pressure water jet. ● Always wear suitable gloves when
working on the device.
Intended use
The sweeper is intended for cleaning floor areas for commercial
use and for the following areas of application, for example:
● Parking spaces
● Production systems
● Logistics areas
● Hotels
● Retail trade
● Storage areas
● Footpaths
This sweeper is designed for sweeping dirty surfaces in indoor
and outside areas.
Check that the device and work equipment is safe and working
correctly prior to each use. If it is not in perfect condition, it must
not be used.
Only use the sweeper in accordance with the information in these
operating instructions.
The device must not be modified.
The device is only suitable for use on the coats listed in the oper-
ating instructions.
Only areas approved for machine use by the employer or their
authorised representative may be driven on.
In general: Keep highly flammable substances away from the de-
vice (explosion/fire hazard).
Foreseeable misuse
● Never sweep up or vacuum explosive liquids, inflammable
gases or undiluted acids and solvents. These include petrol,
paint thinners or heating oil, which can form explosive vapours
or mixtures through suction air turbulence, also acetone, undi-
luted acids and solvents because these attack the materials
used in the machine.
● Never sweep or suction up reactive metal dusts (e.g. alumini-
um, magnesium, zinc). They form explosive gases in conjunc-
tion with highly alkaline or acidic cleaning agents.
● Do not sweep up or vacuum burning or smouldering objects.
● The device is not suitable for sweeping up substances that are
hazardous to health.
● Standing in hazard zones is prohibited. Operation in explosive
spaces is prohibited.
● Carrying passengers is prohibited.
● This device must not be used to push/pull or transport objects.
English 21
Suitable sweeping surfaces
● Asphalt
● Industrial floor
● Screed
● Concrete
● Paving stones
Environmental protection
The packing materials can be recycled. Please dispose of
packaging in accordance with the environmental regula-
tions.
Electrical and electronic devices contain valuable, recycla-
ble materials and often components such as batteries, re-
chargeable batteries or oil, which - if handled or disposed of
incorrectly - can pose a potential danger to human health and the
environment. However, these components are required for the
correct operation of the device. Devices marked by this symbol
are not allowed to be disposed of together with the household
rubbish.
Notes on the content materials (REACH)
Current information on content materials can be found at:
www.kaercher.de/REACH
Accessories and spare parts
Only use original accessories and original spare parts. They en-
sure that the appliance will run fault-free and safely.
Information on accessories and spare parts can be found at
www.kaercher.com.
Scope of delivery
The scope of delivery for the appliance is shown on the packag-
ing. Check the contents for completeness when unpacking. If any
accessories are missing or in the event of any shipping damage,
please notify your dealer.
Device description
Device illustration
Illustration B
Sweeper
Position 1
1 Seat (with seat contact switch)
2 Steering wheel
3 Handle with lock
4 Cover
5 Working light
6 Side brush (right)
7 Front wheel
8 Roller brush access´
9 Lashing point
10 Type plate
11 Flashing beacon
12 Device bonnet (right)
13 Cover (right)
14 Rear panelling
15 Rear wheel
16 Cover (left)
17 Bonnet
Control panel
Item 2
1 Control elements and display
2 Parking brake
3 Emergency stop button
4 Control lever for lifting/lowering the roller brush
5 Indicator light for waste container flap
6 Control lever for opening/closing the container flap
7 Indicator light for fully lowered waste container
8 Control lever for lifting/lowering the waste container
9 Key switch (ignition lock)
10 Driving direction switch
11 Control lever for lifting/lowering the side brushes
12 Side brush speed adjustment (optional)
13 Flashing beacon switch
14 Working light switch
15 Horn switch
16 Switch for blower / filter cleaning
Pedals
Position 3
1 Brake pedal
2 Accelerator pedal
Control elements and display
Position 4
1 No function
2 No function
3 Battery charge warning light
4 Working light indicator light
5 Turn signal indicator light (function only with StVZO conver-
sion)
6 Filter cleaning indicator light
7 Parking indicator light
8 No function
9 No function
10 Blower indicator light
11 No function
12 No function
13 Display
Optional equipment
Control lever
Illustration O
1 Control lever for waste container
2 Control lever for container flap
3 Roller brush control lever
4 Control lever for side brushes
Comfort cabin (closed) 2.853-431.7
Protective cabin (open) with windscreen
and windscreen wiper
2.853-433.7
Protective cabin 2.851-267.7
Overhead guard 2.852-595.7
Puncture-proof tyres (non-marking) 4.515-132.0
Tyres (air-filled) 4.515-332.0
Blue spotlight (front) 2.853-202.0
Blue spotlight (front and rear) 2.853-203.0
Tail light 2.853-204.0
Standard lights kit 2.853-205.0
Road traffic lights kit 2.853-207.0
Road approval kit (StVZO) 2.853-208.0
Seat belt 6.981-140.0
Second side brush (left) 2.851-273.0
Speed control for side brush (right) 2.853-507.0
Side brush cover 2.851-286.0
Water spray system for side brushes 2.853-214.0
Rubber shock absorber 2.852-620.0
Side brush ram protection (right) 2.853-211.0
Side brush ram protection (on both sides) 2.853-210.0
Wet/dry vacuum cleaner attachment kit NT
22/1 Bp
2.852-814.0
Wet/dry vacuum cleaner attachment kit NT
22/1 Bp (cabin)
2.853-161.0
Attachment kit for sweeping light waste 2.853-212.0
22 English
Note
Hold the levers in the desired position until the respective me-
chanical movement has been completed.
Control lever for waste container
Roller brush control lever
Control lever for container flap
Control lever for side brushes
Display
Illustration C
1 Engine speed in 1/min
2 Voltage of the battery in V
3 Battery charge in %
4 Operating hours of the machine
Function
The sweeper operates using the dustpan principle.
1. The rotating side brushes clean corners and edges of the
sweeping surface and convey the waste into the path of the
roller brush.
2. The rotating roller brush conveys the waste directly into the
waste container.
3. The dust swirled up in the waste container is separated by a
dust filter, and the suction fan sucks away the filtered air.
4. The dust filter is cleaned automatically during operation and
can also be started using the "Filter cleaning" switch.
Precommissioning
Unloading instructions
DANGER
Risk of accident when unloading the machine
Use a suitable ramp when unloading the machine.
Do not use a forklift to unload/load the machine.
Be aware of the weight of the machine when unloading/loading.
1. Use the enclosed boards to build a ramp according to the
sketch.
2. Cut the plastic packing strips and remove the film.
3. Remove the strap fastening at the attachment points.
4. Unscrew the marked floor boards and the squared timber on
the pallet.
5. Position the boards on the edge of the pallet; align the boards
so that they lie in front on the wheels on the machine. Screw
the boards tight.
6. Place the squared timber under the boards as a support.
7. Remove the wooden blocks locking the wheels.
8. Release the parking brake.
9. Carefully drive the machine off the pallet via the ramp created.
Locking/releasing the parking brake
Locking
1. Keep the brake pedal depressed and pull the brake lever.
Releasing
2. Keep the brake pedal depressed and release the brake lever.
Batteries / chargers
ATTENTION
Only use the batteries and chargers recommended by the
manufacturer
Only replace batteries with batteries of the same type.
Before disposing of the vehicle, remove the battery and dispose
of it in accordance with national or local regulations.
Warning symbols
Observe the following warnings when handling the batteries:
Safety instructions
DANGER
Risk of fire and explosion
Do not place tools or other objects on the battery.
Naked flames and smoking must be strictly avoided.
Ensure the room is well ventilated when charging batteries.
Only use batteries and chargers approved by Kärcher (original
spare parts).
몇 WARNING
Environmental risk due to improper disposal of batteries
Ensure that defect or used batteries are disposed of safely (con-
tact a waste management company or Kärcher Service).
Procedures in the event of unintentional release of battery
acid
When used normally, and when observing the instructions, lead-
acid batteries do not pose any risk.
However, keep in mind that lead-acid batteries contain sulphuric
acid which can cause serious chemical burns and corrosion.
To the rear Raising the waste container
To the front Lowering the waste container
To the rear Raise the roller brush
To the front Lowering the roller brush
To the rear Closing the container flap
To the front Opening the container flap
To the rear Raise the side brush
To the front Lowering the side brushes
Observe notes in the instructions of the battery, on the
battery and in these operating instructions.
Wear eye protection.
Keep acids and batteries away from children.
Risk of explosion
Fire, sparks, open flames and smoking are prohibited.
Risk of acid burns
First aid
Warning
Disposal
Do not throw batteries in the bin.
English 23
1. If there is spillage or, if the battery is leaking, acid is escaping,
lay down a binding agent such as sand. Do not let it reach the
sewer system, soil or a body of water.
2. Neutralise the acid with lime/baking soda and dispose of it ac-
cording to local regulations.
3. Contact a waste management company to dispose of faulty
batteries.
4. Rinse out your eyes or rinse off your skin with copious
amounts of fresh water if acid splashes into your eyes or onto
your skin.
5. Then consult a doctor immediately.
6. Wash any contaminated clothing with water.
7. Change clothes.
Recommended batteries, chargers
* Sweeper requires 1 battery pack
Installing/connecting/removing the battery
몇 WARNING
Risk of injury and damage due to short-circuit!
When working in the area of the battery, there is a risk of injury
and damage due to short-circuits.
Do not place any tools or other objects on the battery.
Installation: Always fit the positive cable onto the plus terminal
first and then the minus cable to the minus terminal.
Removal: Always remove the minus cable at the minus terminal
first and then the positive cable at the plus terminal.
Take care to ensure the correct assignment: Positive cable to
plus terminal and minus cable to minus terminal.
Note
The battery and charger are part of the scope of delivery for the
KM 130/300 R I Bp Pack.
1. Switch off the machine, see Switching off the machine.
Removing and installing:
2. Disconnect the negative and positive cables from the respec-
tive battery terminals.
3. Remove the positive and negative cables with the battery-side
battery plug from the battery holder of the machine.
4. Attach a suitable hoist to the left and right lifting eyes of the
battery.
For the battery weight, see chapter Technical data.
Illustration D
1 Lifting eye
2 Positive terminal
3 Negative terminal
5. Lift the battery out of the machine and set it down safely.
6. Attach the hoist to the new battery.
7. Carefully place the new battery in the battery holder of the ma-
chine.
Note
The unused positive and negative terminals must be on the right-
hand side of the machine.
8. Remove the hoist from the left and right lifting eyes.
Connection:
9. First connect the positive cable to the positive terminal of the
battery and fit the positive terminal cover.
10.Connect the negative cable to the negative terminal of the bat-
tery and fit the negative terminal cover.
11.Connect the voltage supply, see Disconnecting/connecting
the power supply.
12.Turn the key in the key-operated switch to position “I”.
13.Read the battery charge status on the display and charge the
battery if necessary, see Charging the battery.
Disconnecting/connecting the power supply
1. Switch off the machine, see chapter Switching off the ma-
chine.
Disconnecting:
2. Disconnect the battery-side battery connector from the ma-
chine-side battery connector.
The machine is voltage-free.
Connecting:
3. Plug the battery-side battery connector into the machine-side
battery connector until the two connector housings are against
each other.
The power supply to the machine is established.
Charging the battery
1. Drive the machine to a dry, well-ventilated indoor location.
2. Switch off the machine, see chapter Switching off the ma-
chine.
Connecting the charger:
3. Disconnect the power supply, see chapter Disconnecting/
connecting the power supply.
Illustration E
(1)Battery
(2)Battery-side battery connector
(3)Charging plug
(4)Charging cable
(5)LED display
(6)Portable charger
(7)Mains cable
4. Place the portable charger in front of the machine.
ATTENTION
The feet must point downwards.
Do not place the portable charger on the battery!
Do not cover the portable charger with objects and do not place
any objects on it!
5. Plug the charging plug into the battery connector on the bat-
tery side until the two connector housings are adjacent to each
other.
6. Plug the mains cable into the portable charger.
7. Plug the mains cable into an earthed socket.
The charging process starts and ends automatically.
The LED display shows the current status:
● yellow = battery charging
● flashes green = battery is > 80% charged
● lights up green = battery is fully charged
● red = there is a fault
For charging time, see chapter Technical data.
8. Towards the end of the charging time, check the electrolyte
level according to the battery manufacturer's operating in-
structions and correct it if necessary.
Disconnecting the charger:
9. After charging, disconnect the charger from the machine in the
reverse order.
Initial startup
Operation
Work before starting operation
1. Check the charging state of the battery. If necessary, charge
the battery, see Charging the battery.
2. Check the roller brush and side brushes for any tangled
straps.
3. Check the wheel axles for wrapped straps.
4. Test to ensure that the control elements are fully functional.
5. Check the machine for damage.
6. Dedust the dust filter.
Order no.
Battery pack 36 V, 360 Ah, (in
trough, low-maintenance)*
6.654-282.0
Charger 6.654-283.0
24 English
Setting the driver's seat
DANGER
Danger of accident
Only adjust the driver’s seat when the device is standing.
Illustration K
1 Weight setting
2 Armrest height adjustment
3 Backrest inclination adjustment
4 Seat position adjustment lever
1. Adjust the suspension of the seat to your body weight by turn-
ing the adjustment knob.
2. Adjust the height of the armrest by turning the mechanism un-
derneath the armrest.
3. Adjust the inclination of the backrest by turning the adjuster.
4. Press the adjustment lever to release the latching mechanism
and adjust the seat position to your height.
Starting the machine
Note
To start the machine, the engine cover must be closed and the
operator must be seated.
Note
The sweeper is switched off 3 seconds after leaving the seat.
1. Sit in the driver's seat.
The seat contact switch is actuated.
2. Bring the travel direction selector switch to the middle position.
3. Insert the ignition key in the ignition lock.
4. Starting the hydraulic unit
a Hold the brake pedal pressed.
b Turn the ignition key to the "I" position and wait 3 seconds.
The machine is ready for operation.
c Turn the ignition key to the "II" position.
The hydraulic unit starts
Driving the machine
DANGER
Risk of injury due to abrupt stopping!
The machine comes to an abrupt stop as soon as the driver's seat
is not occupied.
Do not stand up from the driver's seat while driving.
몇 WARNING
Risk of accidents when reversing!
There is an increased risk of accidents when reversing.
Before reversing, make sure that you do not endanger anyone,
pay particular attention to children. Have a person brief you if
necessary.
When reversing, observe the entire surroundings.
몇 WARNING
Risk of accident when driving with raised waste container!
When driving with the waste container raised, there is an in-
creased risk of accidents due to a change in the machine's centre
of gravity.
Do not drive with the waste container raised.
ATTENTION
Risk of damage to the drive!
Jerky operation of the accelerator pedal can damage the drive.
Always operate the accelerator pedal slowly and carefully.
Bring the machine to a standstill before changing from forward to
reverse or vice versa.
ATTENTION
Risk of damage
Driving over obstacles can cause damage to the machine.
Drive over fixed obstacles up to 70 mm high slowly and carefully.
Obstacles of more than 70 mm in height may only be driven over
with a suitable ramp.
Note
The lever on the parking brake in the front wheel must be in the
driving position, see Locking/releasing the parking brake.
1. Set the travel direction switch to the "Forward travel" or "Re-
verse travel" position.
2. Take your foot off the brake pedal.
3. Press the accelerator pedal carefully and adjust the travel
speed continuously.
Do not jerk the accelerator pedal.
4. Steer the travel direction using the steering wheel.
5. Release the accelerator pedal to reduce speed.
The brake pedal can be depressed to increase the braking ef-
fect.
Sweeping mode
Sweeping with roller brush and side brush
DANGER
Risk of injury due to abrupt stopping!
The machine comes to an abrupt stop as soon as the driver's seat
is not occupied.
Do not stand up from the driver's seat while driving.
ATTENTION
Risk of damage by sweeping up tapes and cords!
If long, flexible objects such as e.g. tapes or cords are swept up,
they can damage the sweeping mechanism.
Do not drive the machine or side brush over long, flexible objects
such as e.g. tapes or cords and do not sweep up such objects.
Note
The travel speed must be adjusted to the circumstances in order
to achieve optimum cleaning results.
Note
The dust filter is automatically cleaned every 10 minutes during
sweeping. In the meantime, cleaning can be started manually.
Note
Switch on the blower when sweeping dry floors.
Switch off the blower when sweeping wet and damp floors to pre-
vent the dust filter from getting wet.
1. Open the flap of the waste container before sweeping.
2. Lower the roller brush.
To sweep side edges, also lower the side brushes.
Emptying the waste container
몇 WARNING
Risk of injury from the machine tipping over
When emptying on slopes or on soft ground, the machine can tip
due to the shift in the centre of gravity and injure people.
Only empty the waste container while the machine is on level,
firm ground.
몇 WARNING
Risk of injury due to impact and crushing
When lifting or lowering the waste container, people can be in-
jured by being pushed or crushed between the waste container
and the container
Make sure that no persons are in the swivel range of the waste
container during the emptying process.
몇 WARNING
Risk of injury due to moving machine parts
The mechanics of the waste container can crush or shear off
body parts, especially fingers.
Do not touch moving parts during the emptying process.
몇 WARNING
Risk of injury if the waste container falls!
The raised waste container can fall abruptly and cause serious in-
juries due to crushing and trapping.
Do not walk underneath the waste container if it is unsecured.
Secure the raised waste container properly with the supplied
safety brace before walking underneath the waste container.
English 25
ATTENTION
Risk of injury due to waste being flung about
The roller brush that is running during the emptying process can
throw waste away from itself, which can cause injuries.
Ensure that there are no persons in front of the vehicle when the
waste container is raised.
Note
With the machine's high-level emptying, the waste container can
be emptied into e.g.a waste container (maximum unloading
height, see chapter Technical data).
1. Position the machine in front of the unloading point.
ATTENTION
Ensure sufficient clearance behind and above the waste contain-
er.
Raising:
2. Set the control lever "Lift/Lower side brushes" to "Lift" and hold
until the side brushes are fully lifted.
3. Set the control lever "Lift/Lower roller brush" to "Lift" and hold
until the roller brush is fully lifted.
The roller brush is lifted.
4. Set the "Open/Close container flap" control lever to "Close".
The indicator light lights up red.
Emptying:
5. Set the control lever "Lift/Lower waste container" to "Lift" and
keep it pulled until the required height is reached.
The indicator light lights up red.
6. Slowly drive up to the container.
7. Apply the parking brake.
8. Set the "Open/Close container flap" control lever to "Open".
The waste container is emptied.
Indicator light lights up green.
9. Set the "Open/Close container flap" control lever to "Close".
The container flap is closed.
The indicator light lights up red.
10.Release the parking brake.
Lowering:
11.Move the machine approx. 2 m away from the unloading
point.
ATTENTION
Ensure sufficient clearance behind and under the waste contain-
er.
12.Set the control lever "Lift/Lower waste container" to "Lower"
and keep it pulled until the waste container has reached the
end position.
Indicator light lights up green.
Switching off the machine
1. Park the machine on a horizontal surface.
2. Raise the roller brush and side brushes.
3. Close the container flap.
4. Keep the brake pedal depressed and lock the parking brake.
5. Turn the key-operated switch to "0" and remove the key.
Transport
ATTENTION
Transport damage
Observe the machine’s net weight (transport weight) when trans-
porting it on trailers or vehicles.
When transporting in vehicles, secure the machine in accordance
with the applicable guidelines for transport safety.
Observe the following when transporting the machine:
● Turn the ignition key to "0" and remove the key.
● Apply the parking brake.
● Secure the machine at the lashing points (4x) with tension
belts, ropes or chains.
● Secure the machine to the wheels with wedges.
Storage
Observe the following when storing the machine:
● Park the sweeper on a level surface in a dry, frost-free envi-
ronment. Protect against dust with a tarp.
● Lift the roller brush and side brushes to avoid damaging the
bristles.
● Close the container flap.
● Turn the ignition key to "0" and remove the key.
● Apply the parking brake.
● Secure the sweeper against rolling away.
If the sweeper is not used for a long time, also perform the follow-
ing:
● Clean the inside and outside of the sweeper.
● Disconnect the battery
● Charge the battery and recharge it approx. every 2 months.
Care and maintenance
몇 WARNING
Danger to life, risk of injury and damage!
During care and maintenance of the machine, there is a danger
to life, and risk of injury and damage if the safety instructions are
not observed!
Adhere to the safety instructions for care and maintenance in the
Safety instructions chapter at the beginning of these operating in-
structions.
Cleaning the device
ATTENTION
Short-circuits or other damage. Do not clean the device with a
hose or high-pressure water jet.
ATTENTION
Improper cleaning
Risk of damage.
Do not use any abrasive or aggressive detergents.
DANGER
Health risk from dust
For interior cleaning with compressed air.
Wear a dust mask and safety goggles.
Cleaning the interior of the machine
1. Switch off the machine, see Switching off the machine
2. Clean the machine with a cloth
3. Blow out the machine with compressed air.
Cleaning the exterior of the machine
1. Switch off the machine, see Switching off the machine.
2. Clean the exterior of the machine with a cloth moistened with
mild washing lye.
Maintenance intervals
Note
To preserve eligibility for warranty claims, all servicing and main-
tenance work during the warranty period has to be performed by
an authorised service department, in accordance with the inspec-
tion checklist (ICL).
● The operating hour counter indicates the time of the mainte-
nance intervals.
● The intervals for service and maintenance work by the cus-
tomer/operator are listed in the chapter Maintenance by the
customer. The work must be carried out by qualified staff. If
necessary, consult a Kärcher specialist dealer or service de-
partment.
● Further maintenance work must be carried out by the author-
ised service department according to the inspection checklist.
Please contact the service department in good time.
26 English
Maintenance by the customer
Note
The following maintenance work must be carried out by a quali-
fied specialist. Consult a Kärcher specialist dealer or Service pro-
vider if necessary.
Work on the hydraulics may only be carried out by the authorized
Service provider.
Daily:
1. Check the wheel axles for wrapped straps.
2. Check the roller brush and side brushes for wear and any tan-
gled straps.
3. Check that the control elements are fully functional.
4. Check the machine for damage.
Weekly:
몇 WARNING
Risk of injury if the waste container falls!
The raised waste container can fall abruptly and cause serious in-
juries due to crushing and trapping.
Do not walk underneath the waste container if it is unsecured.
Secure the raised waste container properly with the supplied
safety brace before walking underneath the waste container.
5. Check all moving parts for ease of motion and have them lu-
bricated or repaired if necessary.
Note
Before all service and repair work with the waste container
raised, install the safety brace.
6. Check the sealing strips on the roller brush box for correct ad-
justment and wear, if necessary correct the adjustment and re-
place worn sealing strips.
7. Check the sealing strips on the waste container flap for dam-
age, replace if necessary.
8. Check the roller brush for wear and tear and replace if neces-
sary.
9. Check the side brushes for wear and tear, replace if neces-
sary.
10.Check the dust filter for dirt and damage, replace if necessary
and clean the dust filter box.
11.Check the hydraulic system for leaks and have it repaired if
necessary.
12.Clean the hydraulic oil cooler.
13.Check the hydraulic oil level.
14.Check the brake fluid level.
15.Check the mechanics of the container flap and lubricate if nec-
essary.
After wear and tear:
16.Replace the worn out sealing strips.
17.Replace the worn out roller brush.
18.Replacing the worn out side brushes.
Maintenance by Customer Service
Note
In order to preserve warranty claims, all servicing and mainte-
nance work during the warranty period has to be performed by an
authorised Kärcher Customer Service, in accordance with the in-
spection check list.
● Initial inspection after 50 operating hours
● Maintenance according to maintenance booklet – every 250
operating hours
● If necessary, but at least annually, have the insulation resist-
ance of the machine and battery checked by a qualified elec-
trician in accordance with the battery manufacturer's operating
instructions.
Maintenance work
Preparation
1. Place the sweeper on a level surface.
2. Turn the ignition lock to "0" and remove the key.
3. Lock parking brake.
Safety instructions for maintenance
Note
Before carrying out work under the raised waste container, the
waist container must be secured against falling, see Securing the
waste container
Securing the waste container
몇 WARNING
Danger of crushing
A falling waste container can cause crushing injuries and broken
bones.
Before carrying out any work under the raised waste container, it
must be secured.
Only fit the locking rod from outside the hazard zone.
Illustration N
1 Mount
2 Locking rod
1. Fold up the safety bar and insert it into the holder.
Checking brake fluid level and topping up
몇 WARNING
Danger of crushing
A falling waste container can cause crushing injuries and broken
bones.
Before carrying out any work under the raised waste container, it
must be secured.
Only fit the locking rod from outside the hazard zone.
Illustration F
1 Locking rod
2 Cap
3 Brake fluid reservoir
1. Move the waste container upwards and secure it with the safe-
ty bar.
2. Check whether there is sufficient brake fluid in the brake fluid
reservoir.
Note
The filling level must lie between Min. and Max.
3. Top up with DOT brake fluid if necessary, see Technical data.
Checking the hydraulic oil level and topping up the
hydraulic oil
Illustration H
1 Sealing cap and oil filler neck
2 Oil sight glass
Note
The waste container must not be raised when carrying out this
work.
1. Check the hydraulic oil level in the oil sight glass.
a The oil level must lie between the "MIN" and "MAX" mark-
ings.
b Top up with hydraulic oil if the oil level lies below the "MIN"
marking.
2. Remove the oil filler cap.
3. Clean the filling area.
4. Top up the hydraulic oil. (For oil type, refer to technical speci-
fications)
5. Close the oil filler neck with the cap.
Checking the hydraulic system
Note
If leaks are detected in the hydraulic system, contact Customer
Service.
1. Apply the parking brake.
2. Start the motor.
3. Check all hydraulic hoses and connections for leaks.
English 27
Checking the roller brush for entangled pieces of tape
1. Start the motor.
2. Raise the waste container to the end position.
3. Shut down the engine.
4. Apply the parking brake.
몇 WARNING
Danger of crushing
A falling waste container can cause crushing injuries and broken
bones.
Before carrying out any work under the raised waste container, it
must be secured.
Only fit the locking rod from outside the hazard zone.
5. Secure the waste container with the safety bar.
6. Check the roller brush for rolled-up straps and cords and re-
move them.
7. Fold in the safety bar.
8. Start the motor.
9. Lower the waste container to the end position.
10.Shut down the engine.
Checking the roller brush for wear
1. Unlock the door to the roller brush.
2. Pivot the door outwards.
Illustration R
3. Read off the degree of wear on the roller brush from the scale.
If the degree of wear is at the end of the red zone, a new roll-
er brush must be installed.
Replacing the roller brush
Illustration Q
1 Door
2 Handle screw
3 Brush roller mount
4 Roller brush
1. Unlock the door.
2. Pivot the door outwards.
3. Release the handle screw.
4. Pivot the roller brush mount outwards.
5. Remove the roller brush.
6. Install the new roller brush.
a Insert the roller brush into the opposite roller brush mount in
the correct installation position.
Illustration V
Installation position of the roller brush in the direction of trav-
el (top view)
Note
The grooves of the roller brush must be fitted onto the cams of
the opposite roller brush mount.
b Pivot the roller brush mount, which was swung out, back in.
c Tighten the handle screw.
7. Swing back the door.
8. Lock the door.
Note
After installing the new roller brush, the sweeping pattern must be
readjusted.
Check and adjust the sweeping pattern of the roller
brush
1. Switch off the blower.
2. Drive the sweeper onto a flat, smooth surface that is visibly
covered with dust or chalk.
3. Lower the roller brush and let it run on the spot for approx. 10
seconds.
4. Close the container flap.
5. Raise the roller brush.
6. Drive the machine away in reverse.
7. Check the sweeping pattern.
Illustration S
The sweeping pattern should be a uniform rectangle with a width
of a = 60 - 65 mm.
Illustration T
1 Sweeping pattern lever
2 Dial
8. Depending on the degree of wear on the roller brush, engage
the sweeping pattern lever in one of the 4 positions.
Check and adjust the sweeping pattern of the side
brush
1. Raise the side brushes.
2. Drive the sweeper onto a flat, smooth surface that is visibly
covered with dust or chalk.
3. Lower the roller brush and the side brushes and let them run
on the spot for approx. 10 seconds.
4. Raise the roller brush and side brushes.
5. Drive the machine away in reverse.
6. Check the sweeping pattern.
Illustration U
The sweeping pattern should have a width of a = 40 - 50 mm and
a moon-shaped partial circle between 11 and 4 o'clock.
Illustration W
1 Angle adjustment
2 Length adjustment
7. Correct the sweeping pattern using the angle and length ad-
justment.
8. Check the sweeping pattern.
Adjust the side seals
Illustration X
1 Door
2 Seal
3 Screw (8x)
4 Retaining plate
1. Unlock the door.
2. Pivot the door outwards.
3. Release the retaining plate by undoing the eight fastening
screws.
4. Realign the seal so that there is a 1 - 3 mm gap to the ground.
5. Tighten the eight screws.
6. Open the door on the opposite side.
Illustration Y
1 Retaining plate
2 Wing nut (4x)
3 Seal
7. Loosen the retaining plate by loosening the four wing nuts.
8. Realign the seal so that there is a 1 - 3 mm gap to the ground.
9. Tighten the four wing nuts.
Cleaning the dust filter manually
1. Press the "Clean dust filter" button.
The dust filter is cleaned.
Replacing the dust filter (pocket filter)
The waste container is emptied. See Emptying the waste con-
tainer.
몇 CAUTION
Health hazard due to fine dust
Inhaling fine dust can lead to respiratory diseases.
Wear suitable mouth and nose protection when changing the
dust filter.
Illustration Z
1 Cover
2 Lifting bar
3 Filter cover
4 Pocket filter
1. Open the cover.
2. Open the filter cover.
3. Detach the two lifting bars from the filter cover.
4. Insert the two clamping plates on the lifting bars into the centre
of the pocket filter as shown.
28 English
Illustration AA
1 Handle screw
2 Lifting bar
5. When inserted, screw the two lifting bars together with the two
handle screws.
6. Lift out the pocket filter with two people.
7. Remove the two lifting bars from the old pocket filter and at-
tach them to the new pocket filter.
8. Insert the new pocket filter with two people.
9. Remove the two lifting bars from the new pocket filter.
10.Fit the two lifting bars to the inside of the cover.
11.Close the filter cover and lock it with the fasteners.
12.Close the cover.
Replacing the dust filter (flat fold filter)
The waste container is emptied. See Emptying the waste con-
tainer.
몇 CAUTION
Health hazard due to fine dust
Inhaling fine dust can lead to respiratory diseases.
Wear suitable mouth and nose protection when changing the
dust filter.
Illustration AB
1 Cover
2 Filter cover
3 Cleaning fixture
1. Open the cover.
2. Open the filter cover.
Illustration AC
1 Cleaning fixture
2 Flat fold filter
3. Fold up the cleaning device.
4. Remove both flat fold filters.
5. Fit the new flat fold filters.
6. Fold down the cleaning device.
7. Close the filter cover and lock it with the fasteners.
8. Close the cover.
Replacing the dust filter (round filter)
The waste container is emptied. See Emptying the waste con-
tainer.
몇 CAUTION
Health hazard due to fine dust
Inhaling fine dust can lead to respiratory diseases.
Wear suitable mouth and nose protection when changing the
dust filter.
Illustration AD
1 Cover
2 Filter cover
1. Open the cover.
2. Open the filter cover.
Illustration AE
1 Round filter
2 Lock
3. Release the lock.
a Pull out the lock completely.
b Turn clockwise until the lock engages.
4. Remove the filter.
Note
When inserting the filter, ensure that the holes in the front of the
filter are positioned on the bolts of the filter holder.
5. Insert a new filter and close the lock.
6. Close the filter cover and lock it with the fasteners.
7. Close the cover.
Replacing the fuses
The fuse holders are located underneath the steering wheel.
Illustration M
1. Remove the cover of the fuse holder.
2. Check the fuses and replace defective fuses.
Overview of fuses
Troubleshooting guide
You can remedy minor faults using the following overview.
Contact the Customer Service department in the case of any
faults not listed!
DANGER
Risk of accidents and injuries due to unintentional move-
ment of the vehicle
Switch off the vehicle before carrying out any care and mainte-
nance work, and remove the ignition key.
DANGER
Risk of electric shock
Disconnect the battery when working on electrical components.
Repair work and work on electrical components must only be per-
formed by your authorised Customer Service.
FU 01 Waste container 3 A
FU 02 Multifunction display 10 A
FU 03 Driving direction switch 3 A
FU 04 Inverter 5 A
FU 05 Vibrator system and blower 25 A
FU 06 Flashing beacon, horn, blue spot 15 A
FU 07 Brake light (optional) 10 A
FU 08 Indicator (optional) 10 A
FU 09 Lights, left (optional) 7.5 A
FU 10 Working light 10 A
FU 11 Lights, right (optional) 7.5 A
FU 12 Driver cabin (optional), dust sup-
pressor (optional)
15 A
Fault Rectification
Vehicle moves only slowly or
not at all
Charge battery or replace if defective
Check the wheels for any wrapped straps or cords
Contact Kärcher Customer Service
Release the parking brake
Whistling sound in the hy-
draulic system
Topping up hydraulic oil
Contact Kärcher Customer Service
The roller brush / side brush-
es are not rotating
Check the roller brush / side brushes for any tangled straps or cords.
Contact Kärcher Customer Service
Low or no suction power in
the brush area
Check, clean or replace the dust filter
Contact Kärcher Customer Service
English 29
Warranty
The warranty conditions issued by our relevant sales company
apply in all countries. We shall remedy possible malfunctions on
your appliance within the warranty period free of cost, provided
that a material or manufacturing flaw is the cause. In a warranty
case, please contact your dealer (with the purchase receipt) or
the next authorised customer service site.
(See overleaf for the address)
Further warranty information (if available) can be found in the ser-
vice area of your local Kärcher website under "Downloads".
EU Declaration of Conformity
We hereby declare that the product named below complies with
the relevant provisions of the directives and regulations listed.
This declaration is invalidated by any changes made to the prod-
uct that are not approved by us.
Product: Sweeper vacuum ride-on machine
Type: 1.186-xxx
Directives and Regulations
2006/42/EC (+2009/127/EC)
2000/14/EC
2014/30/EU
2014/53/EU (TCU)
Harmonised standards used
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Applied conformity evaluation method
2000/14/EG: Annex V
Sound power level dB(A)
KM 170/600 R D
Measured: 100
Guaranteed: 103
KM 100/65 R Bp
Measured: 85
Guaranteed: 88
KM 105/180 R Bp
Measured: 87
Guaranteed: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Measured: D: 97 BAT: 88 LPG: 101
Guaranteed: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Measured: D: 96 LPG: 98 Bp: 90
Guaranteed: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Measured: D: 99 LPG: 96
Guaranteed: D: 102 LPG: 99
KM 150/500 R Bp
Measured: 94
Guaranteed: 96
Name and address
Documentation supervisor:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
The undersigned act on behalf of and with the authority of the
Board of Directors.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Ph.: +49 7195 14-0
Fax: +49 7195 14-2212
Machine generates dust Adjust the side seals
Switch on the blower
Check, clean or replace the dust filter
Replace the filter seals
Open the waste container flap.
Contact Kärcher Customer Service
Waste remains on the ground Emptying the waste container
Check, clean or replace the dust filter
Replace the roller brush
Adjusting the sweeping pattern
Replace the sealing strip of the waste container
Remove the roller brush blockage
Open the waste container flap.
Contact Kärcher Customer Service
Waste container cannot be
raised or lowered
Check fuse and replace if defective
Contact Kärcher Customer Service
Container flap of waste con-
tainer cannot be opened
Contact Kärcher Customer Service
Malfunctions in hydraulically
moved parts
Co
ntact Kärcher Customer Service
Fault Rectification
30 English
Technical data
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Device performance data
Travel speed, forwards km/h 8 8
Travel speed, backwards km/h
4 4
Climbing ability (max.) % 14 14
Lateral inclination (max.) % 10 10
Working width without side brushes mm 1000 1000
Working width with 1 side brushes mm 1300 1300
Working width with 2 side brushes mm 1550 1550
turning circle m 2,8 2,8
Protection Class IPX 3 IPX 3
Theoretical surface performance
Surface performance without side brushes m
2
/h 8000 8000
Surface performance with 1 side brushes m
2
/h 10400 10400
Surface performance with 2 side brushes m
2
/h 12400 12400
Battery
Battery capacity Ah - 360
Operation duration with fully loaded battery h - 3,5
Working voltage of the battery V - 36
Battery weight kg - 460
Environmental conditions
Ambient temperature °C -5 ... +40 -5 ... +40
Humidity, non-condensing % 0 ... 90 0 ... 90
Dimensions and weights
Length mm 2245 2245
Width mm 1350 1350
Height mm 1430 1430
Net weight kg 840 (1300) 840 (1300)
Approved total weight kg 1885 1885
Maximum permissible front axle load kg 852 852
Maximum permissible rear axle load kg 1033 1033
Width of roller brush mm 1000 1000
Diameter of roller brush mm 300 300
Diameter of side brush mm 600 600
Waste container
Waste container volume l 300 300
Discharge height (max.) mm 1400 1400
Filter and suction system
Filter system Bag filter Bag filter
Filter area of dust filter m
2
7,8 7,8
Usage category U U
Suction system nominal negative pressure mbar 15,5 15,5
Suction system nominal volumetric flow l/s 800 800
Engine (electric)
Nominal power (mechanic) W 4000 4000
Blower and roller brush motor (electric)
Engine type Permanent magnet DC
motor
Permanent magnet DC
motor
Operating materials
Type of hydraulic oil HV 46 HV 46
Hydraulic oil quantity l 25 25
Tyres
Tyre size, front mm 15-4.5x8 15-4.5x8
Tyre size, rear 15-4.5x8 15-4.5x8
Français 31
Subject to technical changes without notice.
Contenu
Remarques générales
Veuillez lire ce manuel d'instructions original avant la
première utilisation de votre appareil et agissez
conformément. Conservez le manuel d'instructions original pour
une utilisation ultérieure ou pour le propriétaire suivant.
Consignes de sécurité
Niveaux de danger
DANGER
● Indique un danger immédiat qui entraîne de graves blessures
corporelles ou la mort.
몇 AVERTISSEMENT
● Il existe une situation de danger potentiel pouvant entraîner des
blessures corporelles graves, voire la mort.
몇 PRÉCAUTION
● Il existe une situation de danger potentiel pouvant entraîner des
blessures légères.
ATTENTION
● Indique une situation potentiellement dangereuse qui met en-
traineur des dommages matériels.
Symboles sur la machine
Determined values according to EN 60335-2-72
Hand-Arm Vibration value m/s
2
<2,0 <2,0
Hand-arm vibration value, uncertainty K m/s
2
0,1 0,1
Seat Vibration value m/s
2
<2,0 <2,0
Seat vibration value, uncertainty K m/s
2
0,1 0,1
Sound pressure level L
pA
dB(A) 75 75
Uncertainty K
pA
dB(A) 3 3
Sound power level L
WA
+ uncertainty L
WA
dB(A) 93 93
Brake
Brake fluid Ate DOT SL - US FM-
VSS DOT4
Ate DOT SL - US FM-
VSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Remarques générales...................................................... 31
Consignes de sécurité ..................................................... 31
Utilisation conforme ......................................................... 32
Protection de l'environnement ......................................... 33
Accessoires et pièces de rechange ................................. 33
Etendue de livraison ........................................................ 33
Description de l'appareil................................................... 33
Fonction ........................................................................... 34
Mise en service préalable ................................................ 34
Batteries et chargeurs...................................................... 34
Mise en service................................................................ 36
Utilisation ......................................................................... 36
Transport ......................................................................... 37
Stockage.......................................................................... 37
Entretien et maintenance................................................. 38
Dépannage en cas de défaut........................................... 41
Garantie ........................................................................... 41
Déclaration de conformité UE.......................................... 42
Caractéristiques techniques............................................. 42
ATTENTION
Risque de brûlures
Avant de travailler sur des pièces chaudes du véhi-
cule, laissez-les refroidir.
DANGER
Risque d'incendie
Ne pas balayer d’objets en feu ou incandescents,
comme, p.ex., des cigarettes, des allumettes ou simi-
laires.
몇 AVERTISSEMENT
Risque de blessures
Risque d'écrasement et de cisaillement par des
pièces de véhicule en mouvement.
몇 AVERTISSEMENT
Risque de blessures
Risque de blessure dû à la tension électrique.
몇 AVERTISSEMENT
Risque de blessures
Blessures par coupure et coincement en raison des
pièces mobiles à l’intérieur.
Ne pas passer les mains dans les ouvertures de l’en-
gin.
Toujours effectuer des travaux sur le véhicule avec
des gants appropriés.
Attention aux brosses rotatives.
Dans le sens de la marche, prendre des pentes et des
montées jusqu'à 14 % seulement.
Inclinaison maxi de la base pour déplacements avec
cuve à poussièce levée.
Point d'appui du cric
Point de fixation
Tenir compte de la remarque
Conduire lentement
Lire le manuel d’utilisation avant toute manipulation
32 Français
Consignes de sécurité pour l’utilisation
몇 AVERTISSEMENT ● Utilisez l'appareil uniquement confor-
mément à l’usage prévu. Respectez les conditions locales et por-
tez attention aux tiers, en particulier aux enfants, lors de travaux
avec l’appareil. ● Pour maintenir l’air et les lignes de fuite, l’ap-
pareil ne doit jamais être utilisé à une hauteur de plus de
2000 mètres au-dessus du niveau de la mer. ● Vérifiez le bon
état et la sécurité du fonctionnement de l’appareil avec les dispo-
sitifs de travail. Ne l’utilisez pas s’il n’est pas en excellent état.
● Dans des zones dangereuses (p.ex. stations service), respec-
tez les consignes de sécurité correspondantes. N'utilisez pas
l'appareil dans des locaux à risque d'explosion. ● Cet appareil ne
doit pas être utilisé par des personnes dont les capacités phy-
siques, sensorielles ou mentales sont réduites ou qui ne dis-
posent pas de l’expérience et/ou des connaissances
nécessaires. ● Seules les personnes instruites dans la manipu-
lation de l’appareil ou ayant prouvé leurs compétences pour la
commande et étant expressément chargées de son utilisation
sont habilitées à utiliser l’appareil.ATTENTION ● L’opérateur doit
vérifier, avant le début du travail, que tous les dispositifs de pro-
tection sont installés correctement et fonctionnent. ● L’opérateur
de l’appareil est responsable des accidents avec d’autres per-
sonnes ou leur propriété.AVERTISSEMENT ● Veillez à ce que
l’opérateur porte des vêtements près du corps et des chaussures
solides. Eviter les vêtements trop lâches. ● Surveillez les enfants
pour s’assurer qu’ils ne jouent pas avec l’appareil. ● Les enfants
et les adolescents ne sont pas autorisés à utiliser l'appareil.AT-
TENTION ● Contrôler la zone à proximité avant de démarrer
(p.ex. présence d’enfants). Veillez à conserver une bonne
vision !DANGER ● Ne jamais laisser l'engin sans surveillance
tant qu'il n’est pas protégé contre tout mouvement involontaire.
Toujours actionner le frein de stationnement avant de quitter l’en-
gin.ATTENTION ● Retirez la clé de contact ou la KIK (Kärcher In-
telligent Key) pour empêcher toute utilisation non autorisée de
l’appareil.PRÉCAUTION ● N’utilisez pas l’appareil dans des
zones où réside la possibilité d’être touché par des chutes d’ob-
jets.AVERTISSEMENT ● Sur les engins munis d’une lampe Blue
Spot, ne pas regarder directement la source lumineuse.
Consignes de sécurité pour le mode traction
Remarque ● La liste des risques de basculement n’est pas ex-
haustive.DANGER ● Risque de basculement sur les grandes
pentes en montée et descente ! Lors de conduite en montée ou
en descente, respectez les valeurs maximales admissibles indi-
quées dans les caractéristiques techniques. ● Risque de bascu-
lement en cas d’inclinaison latérale trop forte ! Lors de conduite
en travers du sens de la marche, respectez les valeurs maxi-
males admissibles indiquées dans les caractéristiques tech-
niques. ● Risque de basculement en cas de base instable !
Utilisez l'appareil uniquement sur une base consolidée.
몇 AVERTISSEMENT ● Risque d’accident dû à une vitesse non
adaptée. Conduisez lentement dans les virages.
Consignes de sécurité pour le transport
몇 PRÉCAUTION ● Pour éviter les accidents pendant le trans-
port, respecter le poids de transport du véhicule. ● Pour transpor-
ter la machine, débranchez la batterie et fixez solidement la
machine.
Appareils entraînés par une batterie
DANGER ● Risque d'explosion ! Chargez les batteries uni-
quement avec un chargeur adapté ● La charge des batteries
dans des espaces clos dégage un gaz très explosif. Chargez les
batteries uniquement dans des espaces bien ventilés. ● Ne ma-
nipulez pas de flammes, ne générez pas d’étincelles et ne fumez
pas à proximité d’une batterie ou d’un espace de charge de bat-
teries. ● Risque d’explosion et de court-circuit. Ne posez pas
d’outil, ni d’objet similaire, sur la batterie.
몇 PRÉCAUTION ● Risque de blessure par l’acide de la batte-
rie. Observez les consignes de sécurité correspondantes.
ATTENTION ● Observez les consignes d’utilisation du fabricant
de la batterie et du chargeur. Observez les recommandations du
législateur en relation avec les batteries. ● Ne laissez jamais de
batteries à l’état déchargé et chargez les batteries dès que pos-
sible. ● Maintenez les batteries au propre et au sec pour éviter les
courants de fuite. Protégez les batteries des impuretés dues,
p.ex., à la poussière de métal. ● Eliminez les batteries usées
dans le respect de l’environnement, conformément à la directive
CE 91/157/EWG ou aux normes nationales en vigueur.
Consignes de sécurité pour les balayeuses à vidage
en hauteur
DANGER ● Risque de blessure sur les appareils à vidage en
hauteur ! Avant tous les travaux, sécurisez la cuve à poussière
soulevée. N’apposez la sécurité que de l’extérieur de la zone
dangereuse.
Consignes de sécurité des balayeuses avec toit de
protection
몇 PRÉCAUTION
Vérifiez chaque jour que le toit de protection n'est pas endomma-
gé afin de garantir sa fonction de protection.
En cas de dommage sur le toit de protection, même de simples
éléments, il faut remplacer le toit de protection complet.
Toute modification du toit de protection ainsi que le montage
d’autres éléments, sous-ensembles et modules que ceux autori-
sés par Kärcher, ne sont pas autorisés et peuvent, dans cer-
taines conditions, limiter la fonction du toit de protection.
Entretien et maintenance
몇 AVERTISSEMENT ● Débranchez la batterie avant les tra-
vaux sur l’installation électrique. ● Eteindre l’appareil et retirer la
clé de contact avant le nettoyage, la maintenance, le remplace-
ment de pièces et la modification pour une autre fonction.
몇 PRÉCAUTION ● Faites réaliser les réparations uniquement
par le point de service après-vente autorisé ou par des spécia-
listes du domaine familiarisés avec toutes les consignes de sécu-
rité importantes.
ATTENTION ● Pour les appareils professionnels utilisés sur dif-
férents sites, observer les contrôles de sécurité selon les direc-
tives locales en vigueur (p.ex. en Allemagne : VDE 0701).
● Court-circuits ou autres dommages. Ne nettoyez pas l'appareil
avec un flexible ou jet d’eau sous forte pression. ● Portez tou-
jours des gants adaptés pour réaliser les travaux sur l’appareil.
Utilisation conforme
La balayeuse est destinée au nettoyage de surfaces au sol pour
une utilisation professionnelle et par exemple pour les domaines
d'application suivants :
● Aires de stationnement
● Installations de production
● Domaines de la logistique
● Hôtel
● Commerce de détail
● Espaces de stockage
● Voies piétonnes
Cette balayeuse est destinée à balayer les surfaces sales à l'ex-
térieur et à l'intérieur.
Contrôler l'état correct et la sécurité du fonctionnement de l'appa-
reil avec les dispositifs de travail avant toute utilisation. Ne pas
utiliser l'appareil si son état n'est pas irréprochable.
Utiliser cette balayeuse exclusivement conformément aux indica-
tions de ce manuel d'utilisation.
Il ne faut réaliser aucune modification sur l'appareil et les acces-
soires.
L’appareil est seulement adapté aux revêtements spécifiés dans
le manuel d'utilisation.
Seules les surfaces autorisées par l'entrepreneur ou son manda-
taire pour l'utilisation de machines peuvent être parcourues.
Règle générale : Tenir les matières facilement inflammables à
l'écart de l'appareil (risque d'explosion/d'incendie).
Français 33
Utilisation non conforme prévisible
● Ne jamais aspirer ni balayer de liquides explosifs, de gaz in-
flammables, ni d'acides ou de solvants non dilués ! En font
partie l’essence, le diluant pour peinture ou le fioul pouvant
former, par tourbillonnement avec l’air aspiré, des vapeurs ou
mélanges explosifs, ainsi que l’acétone, les acides et solvants
non dilués car ils attaquent les matériaux utilisés sur l’appareil.
● Ne jamais balayer ou aspirer de poussières réactives de métal
(par ex. aluminium, magnésium, zinc) ; elles forment des gaz
explosifs en combinaison avec des détergents alcalins et
acides.
● Ne jamais balayer ni aspirer d’objets en feu ou incandescents.
● L'appareil ne convient pas pour balayer des substances dan-
gereuses pour la santé.
● Il est interdit de séjourner dans la zone dangereuse. L’utilisa-
tion dans des locaux à risque d’explosion est interdite.
● Le transport de personnes n'est pas autorisé.
● Il est interdit de pousser / tirer ou de transporter des objets
avec cet appareil.
Revêtements adaptés au balayage
● Asphalte
● Sols industriels
● Chape
● Béton
● Pavés
Protection de l'environnement
Les matériaux d'emballage sont recyclables. Veuillez élimi-
ner les emballages dans le respect de l'environnement.
Les appareils électriques et électroniques contiennent des
matériaux précieux recyclables et souvent des composants
tels que des piles, batteries ou de l'huile représentant un
danger potentiel pour la santé humaine et l'environnement, s'ils
ne sont pas manipulés ou éliminés correctement. Ces compo-
sants sont cependant nécessaires pour le fonctionnement cor-
rect de l'appareil. Les appareils marqués par ce symbole ne
doivent pas être jetés dans les ordures ménagères.
Remarques concernant les matières composantes (REACH)
Les informations actuelles concernant les matières composantes
sont disponibles sous : www.kaercher.de/REACH
Accessoires et pièces de rechange
Utiliser exclusivement des accessoires et pièces de rechange
originaux. Ceux-ci garantissent le fonctionnement sûr et sans dé-
faut de votre appareil.
Des informations sur les accessoires et pièces de rechange sont
disponibles sur le site Internet www.kaercher.com.
Etendue de livraison
L’étendue de livraison de l’appareil est illustrée sur l'emballage.
Lors du déballage, vérifiez que le contenu de la livraison est com-
plet. Si un accessoire manque ou en cas de dommage dû au
transport, veuillez informer votre distributeur.
Description de l'appareil
Illustration de l’appareil
Illustration B
Balayeuse
Position 1
1 Siège (avec contacteur de siège)
2 Volant
3 Poignée avec verrouillage
4 Capot de l'appareil
5 Éclairage de travail
6 Balai latéral (à droite)
7 Roue avant
8 Accès à la brosse-rouleau
9 Point d'arrimage
10 Plaque signalétique
11 Gyrophare
12 Capot de l'appareil (à droite)
13 Cache (à droite)
14 Carénage arrière
15 Roue arrière
16 Cache (à gauche)
17 Capot moteur
Tableau de commande
position 2
1 Éléments de contrôle et écran
2 Frein de stationnement
3 Bouton d'arrêt d'urgence
4 Lever / baisser le levier de commande de la brosse-rouleau
5 Témoin de contrôle du clapet de la cuve à déchets
6 Ouvrir / fermer le levier de commande du clapet du réservoir
7 Voyant de contrôle de la cuve à poussière complètement
abaissé
8 Lever/abaisser le levier de commande de la cuve à poussière
9 Interrupteur à clé (serrure de contact)
10 Interrupteur du sens de la marche
11 Levier de commande pour lever / abaisser les balais latéraux
12 Réglage de la vitesse des balais latéraux (en option)
13 Interrupteur du gyrophare
14 Interrupteur de l'éclairage de travail
15 Interrupteur du klaxon
16 Interrupteur pour le nettoyage de la soufflerie / du filtre
Pédales
Position 3
1 Pédale de freinage
2 Pédale d'accélération
Éléments de contrôle et écran
Position 4
1 Sans fonction
2 Sans fonction
3 Témoin de charge de la batterie
4 Témoin de contrôle de l'éclairage de travail
5 Témoin de contrôle des clignotants (fonction uniquement en
cas de modification StVZO (ordonnance code de la route alle-
mand))
6 Témoin de nettoyage du filtre
7 Témoins lumineux de parking
8 Sans fonction
9 Sans fonction
10 Témoin de contrôle de la soufflerie
11 Sans fonction
12 Sans fonction
13 Écran
Équipement en option
Cabine confort (fermée) 2.853-431.7
Cabine de protection (ouverte) avec pare-
brise et essuie-glace
2.853-433.7
Cabine de protection 2.851-267.7
Toit de protection 2.852-595.7
Pneus increvables (non marqués) 4.515-132.0
Pneus (gonflés à l'air) 4.515-332.0
Spot bleu (avant) 2.853-202.0
Spot bleu (avant et arrière) 2.853-203.0
Feu arrière 2.853-204.0
Kit d'éclairage standard 2.853-205.0
Kit d'éclairage pour la circulation routière 2.853-207.0
Kit d'homologation routière (StVZO) 2.853-208.0
Ceinture de sécurité 6.981-140.0
Deuxième brosse latérale (gauche) 2.851-273.0
34 Français
Levier de commande
Illustration O
1 Levier de commande pour cuve à poussière
2 Levier de commande du clapet du réservoir
3 Levier de commande de la brosse-rouleau
4 Levier de commande des balais latéraux
Remarque
Maintenir les leviers dans la position souhaitée jusqu'à ce que le
mouvement mécanique correspondant soit complètement effec-
tué.
Levier de commande pour cuve à poussière
Levier de commande de la brosse-rouleau
Levier de commande du clapet du réservoir
Levier de commande des balais latéraux
Écran
Illustration C
1 Vitesse du moteur en tr/min
2 Tension de la batterie en V
3 Charge de la batterie en %
4 Heures de service de la machine
Fonction
La balayeuse fonctionne selon le principe de la pelle à poussière.
1. Le balai latéral rotatif nettoie les coins et bords de la surface
de balayage et transporte les balayures sur le trajet de la
brosse-rouleau.
2. La brosse-rouleau en rotation transporte les balayures direc-
tement dans la cuve à poussière.
3. La poussière aspirée dans la cuve à poussière est séparée
par un filtre à poussière et la soufflerie aspire l’air filtré.
4. Le nettoyage du filtre à poussière pendant le fonctionnement
est automatique et peut en outre être lancé par l'interrupteur
« Nettoyage du filtre ».
Mise en service préalable
Consignes de déchargement
DANGER
Risque d'accident lors du déchargement de la machine
Utilisez une rampe appropriée lors du déchargement de la ma-
chine.
N’utilisez pas de chariot à fourches pour le chargement/déchar-
gement de la machine.
Observez le poids pour le chargement/déchargement de la ma-
chine.
1. Utiliser les planches incluses pour construire une rampe selon
le croquis.
2. Couper le feuillard d'emballage en matière synthétique et reti-
rer le film d’emballage.
3. Retirer la sangle de fixation sur les points de fixation.
4. Dévisser les trois planches marquées et le bois carré sur la
palette.
5. Poser les planches sur le bord de la palette et les ajuster de
façon à ce qu'elles reposent devant les roues de la machine.
Visser solidement les planches.
6. Placer le bois carré sous les planches comme support.
7. Retirer les blocs en bois qui maintiennent les roues en place.
8. Desserrer le frein de stationnement.
9. Descendre la machine de la palette avec précaution par la
rampe créée.
Bloquer / débloquer le frein de stationnement
Blocage
1. Maintenir la pédale de frein enfoncée et tirer le levier de frein.
Desserrage
2. Maintenir la pédale de frein enfoncée et relâcher le levier de
frein.
Batteries et chargeurs
ATTENTION
N'utilisez que les batteries et chargeurs recommandés par le
fabricant
Remplacez les batteries uniquement par le même type batterie !
Retirez la batterie avant d'éliminer le véhicule en respectant les
prescriptions nationales ou locales de mise au rebut.
Symboles d'avertissements
Respecter les avertissements suivants lors de la manipulation de
batteries :
Réglage de la vitesse pour la brosse laté-
rale (droite)
2.853-507.0
Cache de la brosse latérale 2.851-286.0
Système de pulvérisation d'eau pour les
balais latéraux
2.853-214.0
Amortisseur en caoutchouc 2.852-620.0
Protection anti-balai latéral (à droite) 2.853-211.0
Protection anti-balai latéral (des deux cô-
tés)
2.853-210.0
Kit de montage aspirateur humide/de
poussières NT 22/1 Bp
2.852-814.0
Kit de montage aspirateur humide/de
poussières NT 22/1 Bp (cabine)
2.853-161.0
Kit de montage pour le balayage des dé-
chets légers
2.853-212.0
Vers l'arrière Lever la cuve à poussière
Vers l'avant Abaisser la cuve à poussière
Vers l'arrière Relever la brosse-rouleau
Vers l'avant Abaissement de la brosse-rouleau
Vers l'arrière Fermeture du clapet du réservoir
Vers l'avant Ouverture du clapet du réservoir
Vers l'arrière Levage du balai latéral
Vers l'avant Abaissement du balai latéral
Observer les remarques dans le manuel d'utilisation
de la batterie et sur la batterie ainsi que dans ce ma-
nuel d'utilisation.
Porter une protection oculaire.
Tenir les enfants éloignés d'acides et de batteries.
Risque d'explosion
Le feu, les étincelles, les flammes nues et fumer sont
interdits.
Risque de brûlure chimique
Français 35
Consignes de sécurité
DANGER
Risque d’incendie et d’explosion
Ne pas poser d’outils, ni d’autres objets sur la batterie.
Eviter impérativement de fumer et de faire du feu.
Charger les batteries dans des locaux bien ventilés.
Utiliser exclusivement les batteries et chargeurs autorisés par
Kärcher (pièces de rechange d’origine).
몇 AVERTISSEMENT
Risque pour l’environnement dû à une élimination non
conforme de la batterie
Eliminer correctement les batteries défectueuses ou usagées
(contacter une entreprise d’élimination ou le service Kärcher, si
besoin).
Mesures en cas de libération involontaire d'acide de la
batterie
Avec une utilisation conforme dans le respect du manuel d’utili-
sation, la manipulation de batteries en plomb ne présente pas de
danger.
Les batteries en plomb contiennent cependant de l’acide sulfu-
rique pouvant occasionner de graves brûlures chimiques.
1. Fixer l'acide renversé ou qui s'écoule de la batterie avec un
liant, p. ex. du sable. Ne pas laisser s'écouler dans des cana-
lisations, dans la terre ou dans un cours d'eau.
2. Neutraliser l'acide avec de la chaux/soude et l'éliminer confor-
mément aux directives locales en vigueur.
3. Pour l'élimination de la batterie défectueuse, contacter une
entreprise spécialisée dans le traitement de ce type de dé-
chets.
4. Rincer les projections d’acide dans les yeux ou sur la peau
avec une grande quantité d’eau fraîche.
5. Consulter alors immédiatement un médecin.
6. Rincer les vêtements souillés à l’eau.
7. Changer de vêtements.
Batteries, chargeurs recommandés
* La balayeuse nécessite 1 bloc de batteries
Montage / raccordement / démontage de la batterie
몇 AVERTISSEMENT
Risque de blessures et de dommages en cas de court-circuit !
Les activités à proximité de la batterie présentent un risque de
blessures et d'endommagement par court-circuit.
Ne déposez pas d'outils ou d'autres objets sur la batterie.
Montage : Montez toujours d'abord le câble positif sur le pôle po-
sitif et ensuite le câble négatif sur le pôle négatif.
Démontage : Démontez toujours d'abord le câble négatif du pôle
négatif et ensuite le câble positif du pôle positif.
Faites attention à la position correcte : Le fil positif au pôle positif
et le fil négatif au pôle négatif.
Remarque
La variante KM 130/300 R I Bp Pack est livrée avec la batterie et
le chargeur.
1. Éteindre la machine, voir Extinction de la machine.
Démontage et montage :
2. Débrancher le câble négatif et le câble positif des pôles res-
pectifs de la batterie.
3. Retirer les câbles positif et négatif avec la fiche de batterie cô-
té batterie du logement de la batterie de la machine.
4. Fixer un engin de levage approprié aux anneaux de levage
gauche et droit de la batterie.
Poids de la batterie voir Caractéristiques techniques.
Illustration D
1 Anneau de levage
2 Pôle plus
3 Pôle moins
5. Soulever la batterie de la machine et la déposer en toute sé-
curité.
6. Fixer le palan à la nouvelle batterie.
7. Placer avec précaution la batterie neuve dans le logement de
la batterie de la machine.
Remarque
Le pôle plus et le pôle moins libres doivent se trouver sur le côté
droit de la machine.
8. Retirer l’engin de levage par les anneaux de levage gauche et
droit.
Raccordement :
9. Raccorder d'abord le câble positif au pôle positif de la batterie
et monter le cache du pôle positif.
10.Raccorder le câble négatif au pôle négatif de la batterie et
monter le cache du pôle négatif.
11.Établir l'alimentation électrique, voir Coupure/établissement
de l'alimentation électrique.
12.Tourner la clé sur la position « I » dans le commutateur à clé.
13.Lire sur l'écran l'état de charge de la batterie et la charger si
nécessaire, voir Charger la batterie.
Coupure/établissement de l'alimentation électrique
1. Éteindre la machine, voir chapitre Extinction de la machine.
Débranchement :
2. Débrancher le connecteur de la batterie côté machine.
La machine est hors tension.
Branchement :
3. Enficher le connecteur de batterie côté batterie sur le connec-
teur de batterie côté machine jusqu'à ce que les deux boîtiers
de connecteur soient en contact l'un avec l'autre.
L'alimentation électrique de la machine est établie.
Charger la batterie
1. Déplacer la machine à l’intérieur d’un local sec et bien ventilé.
2. Éteindre la machine, voir chapitre Extinction de la machine.
Connecter le chargeur :
3. Couper l'alimentation électrique, voir chapitre Coupure/éta-
blissement de l'alimentation électrique.
Illustration E
(1)Batterie
(2)Fiche de la batterie côté batterie
(3)Prise de charge
(4)Câble de charge
(5)Affichage à LED
(6)Chargeur portatif
(7)Câble secteur
4. Déposer le chargeur portatif de la machine.
Premiers secours
Avertissement
Élimination
Ne pas jeter la batterie à la poubelle.
Référence
Bloc de batteries 36 V, 360 Ah,
(en auge, entretien réduit)*
6.654-282.0
Chargeur 6.654-283.0
36 Français
ATTENTION
Les pieds doivent être orientés vers le bas.
Ne pas poser le chargeur portatif sur la batterie !
Ne pas recouvrir le chargeur portatif d’objets et ne pas poser
d'objets dessus !
5. Brancher la prise de charge côté batterie sur la fiche de la bat-
terie, jusqu'à ce que les deux boîtiers de fiches soient en
contact l'un avec l'autre.
6. Brancher le câble d'alimentation sur le chargeur portatif.
7. Brancher le câble d'alimentation dans une prise reliée à la
terre.
Le processus de charge commence et se termine automati-
quement.
L'affichage à LED indique l'état actuel :
● jaune = batterie en charge
● clignote en vert = la batterie est chargée à > 80 %
● s'allume en vert = la batterie est complètement chargée
● rouge = présence d’un défaut
Durée de la charge voir chapitre Caractéristiques techniques.
8. Vers la fin du temps de charge, vérifier le niveau d'électrolyte
conformément au mode d'emploi du fabricant de la batterie et
le corriger si nécessaire.
Raccordement du chargeur :
9. Une fois la charge terminée, débrancher le chargeur de la ma-
chine dans l'ordre inverse.
Mise en service
Utilisation
Travaux avant le début de l'exploitation
1. Vérifier l'état de charge de la batterie. Si nécessaire, charger
la batterie, voir Charger la batterie.
2. Contrôler les éventuelles bandes enroulées de la brosse-rou-
leau et du balai latéral.
3. Vérifier que les essieux des roues ne sont pas enveloppés de
bandes.
4. Tester le fonctionnement de tous les éléments de commande.
5. Vérifier que la machine n'est pas endommagée.
6. Bettoyer le filtre à poussière.
Réglage du siège conducteur
DANGER
Risque d'accident
Régler le siège du conducteur uniquement appareil à l’arrêt.
Illustration K
1 Réglage du poids
2 Réglage en hauteur de l'accoudoir
3 Réglage de l'inclinaison du dossier
4 Levier de réglage de la position assise
1. Tourner le bouton de réglage pour adapter la suspension de
l'assise au poids du corps.
2. Régler la hauteur de l'accoudoir en tournant le mécanisme si-
tué sous l'accoudoir.
3. Ajuster l'inclinaison du dossier en tournant le dispositif de ré-
glage.
4. Libérer le mécanisme d'enclenchement en actionnant le levier
de réglage et adapter la position assise à la taille de l'utilisa-
teur.
Démarrer la machine
Remarque
Pour démarrer la machine, le capot du moteur doit être fermé et
le conducteur doit être assis sur le siège du conducteur.
Remarque
3 secondes après avoir quitté le siège, la balayeuse s'arrête.
1. Prendre place sur le siège du conducteur.
Le contacteur de siège est actionné.
2. Mettre le sélecteur de sens de marche en position centrale.
3. Insérer la clé de contact dans la serrure de contact.
4. Démarrer le groupe hydraulique
a Maintenir la pédale de frein enfoncée.
b Tourner la clé de contact sur la position « I » et attendre 3
secondes.
La machine est opérationnelle.
c Tourner la clé de contact sur la position « II ».
Le groupe hydraulique démarre
Conduire la machine
DANGER
Risque de blessure dû à un arrêt brusque !
La machine s'arrête brusquement dès que le siège du conduc-
teur n'est plus occupé.
Ne vous levez pas du siège du conducteur pendant la conduite.
몇 AVERTISSEMENT
Risque d'accident lors de la conduite en marche arrière !
Le risque d'accident est accru en cas de conduite en marche ar-
rière.
Avant de reculer, assurez-vous que vous ne mettez personne en
danger, faites particulièrement attention aux enfants. Demandez
à une personne de vous guider si nécessaire.
Observer l'ensemble de l'environnement lors de la conduite en
marche arrière.
몇 AVERTISSEMENT
AVERTISSEMENT Risque d'accident lors de la conduite
avec la cuve à poussière relevée !
Lors de la conduite avec la cuve à poussière relevée, il existe un
risque accru d'accident dû à la modification du centre de gravité
de la machine.
Ne pas conduire avec la cuve à poussière soulevée.
ATTENTION
Risque d'endommagement de l'entraînement !
Un actionnement brusque de la pédale d'accélérateur peut en-
dommager l'entraînement.
Actionnez toujours la pédale d'accélérateur lentement et avec
précaution.
Arrêtez la machine avant de passer de la marche avant à la
marche arrière ou inversement.
ATTENTION
Risque d'endommagement
Le franchissement d'obstacles peut entraîner des dommages sur
la machine.
Les obstacles fixes d'une hauteur jusqu'à 70 mm peuvent être
franchis lentement et prudemment. Les obstacles de plus de
70 mm de hauteur ne doivent être franchis qu'avec une rampe
appropriée.
Remarque
Le levier du frein de stationnement de la roue avant doit être en
position de marche, voir Bloquer / débloquer le frein de station-
nement.
1. Mettre l’interrupteur du sens de marche en position « marche
avant » ou « marche arrière ».
2. Retirer le pied de la pédale de frein.
3. Appuyer avec précaution sur la pédale d’accélération et régler
la vitesse de déplacement en continu.
Ne pas actionner la pédale d'accélérateur de manière sacca-
dée.
4. Régler le sens de la marche avec le volant.
5. Relâcher la pédale d'accélérateur pour réduire la vitesse.
Pour renforcer l'effet de freinage, il est possible d'appuyer sur
la pédale de frein.
Mode balayage
Balayage avec brosse-rouleau et balai latéral
DANGER
Risque de blessure dû à un arrêt brusque !
La machine s'arrête brusquement dès que le siège du conduc-
teur n'est plus occupé.
Ne vous levez pas du siège du conducteur pendant la conduite.
Français 37
ATTENTION
Risque d'endommagement en cas de balayage de bandes et
de fils !
Si des objets longs et souples, comme des rubans ou des fils,
sont balayés, ils peuvent endommager le mécanisme de ba-
layage.
Ne passez pas la machine ni le balai latéral sur des objets longs
et souples tels que des rubans ou des fils, et ne balayez pas de
tels objets.
Remarque
Pour obtenir un résultat de nettoyage optimal, la vitesse de dé-
placement doit être adaptée aux conditions.
Remarque
Pendant le balayage, le filtre à poussière est automatiquement
nettoyé toutes les 10 minutes. Pendant ce temps, le nettoyage
peut être lancé manuellement.
Remarque
Lors du balayage de sols secs, mettre la soufflerie en marche.
Lors du balayage de sols mouillés ou humides, éteignez la souf-
flerie pour éviter que le filtre à poussière ne s'imprègne d'humidi-
té.
1. Pour balayer, ouvrez la trappe de la cuve à déchets.
2. Abaisser la brosse-rouleau.
pour balayer les bords latéraux, abaissez en plus le balai la-
téral.
Vidage de la cuve à poussière
몇 AVERTISSEMENT
Risque de blessure dû au basculement de la machine
Lors du vidage sur des pentes ou sur des sols souples, le dépla-
cement du centre de gravité peut faire basculer la machine et
blesser des personnes.
Ne videz la cuve à déchets que lorsque la machine se trouve sur
une surface plane et ferme.
몇 AVERTISSEMENT
Risque de blessure par choc et écrasement
Lors du levage ou de l'abaissement de la cuve à déchets, les per-
sonnes peuvent être blessées par des chocs ou des écrase-
ments entre la cuve à déchets et le conteneur.
Assurez-vous que personne ne se trouve dans la zone de pivo-
tement de la cuve à déchets pendant l'opération de vidage.
몇 AVERTISSEMENT
Risque de blessure par des pièces de machine en mouve-
ment
Le mécanisme de la cuve à déchet peut écraser ou cisailler des
parties du corps, notamment les doigts.
Ne touchez pas les pièces en mouvement pendant le processus
de vidage.
몇 AVERTISSEMENT
Risque de blessure par l'abaissement de la cuve à poussière
!
La cuve à poussière soulevée peut s'abaisser brusquement et
provoquer des blessures graves par pincement et coincement.
Ne pas passer sous la cuve à poussière non sécurisée.
Sécuriser la cuve à poussière soulevée à l’aide de la traverse de
sécurité prévue à cet effet avant de passer sous la cuve à pous-
sière.
ATTENTION
Risque de blessure par des balayures projetées
La brosse-rouleau en marche pendant l'opération de vidage peut
projeter des balayures loin d'elle, ce qui peut entraîner des bles-
sures.
Assurez-vous que personne ne se trouve devant le véhicule
lorsque la cuve à déchets est soulevée.
Remarque
Le vidage en hauteur de la machine permet de vider la cuve à dé-
chets, par ex. dans un container de déchets (hauteur maximale
de déchargement, voir chapitre Caractéristiques techniques).
1. Positionner la machine devant le lieu de déchargement.
ATTENTION
Veiller à ce qu'il y ait suffisamment d'espace libre derrière et au-
dessus de la cuve à poussière.
Relevage :
2. Positionner le levier de commande « Relever / abaisser les
balais latéraux » sur « Relever » et le maintenir tiré jusqu'à ce
que les balais latéraux soient complètement relevés.
3. Placez le levier de commande « Relever / abaisser la brosse-
rouleau » sur « Relever » et maintenez-le tiré jusqu'à ce que
la brosse-rouleau soit complètement relevée.
La brosse-rouleau est soulevée.
4. Mettre le levier de commande « Ouvrir / fermer le clapet du
réservoir » sur « fermer ».
Le témoin de contrôle rouge est allumé.
Vidage :
5. Positionner le levier de commande « Relever / abaisser la
cuve à poussière » sur « Relever » et le maintenir tiré jusqu'à
ce que la hauteur nécessaire soit atteinte.
Le témoin de contrôle rouge est allumé.
6. S'approcher lentement du conteneur.
7. Bloquer le frein de stationnement.
8. Mettre le levier de commande « Ouvrir / fermer le clapet du
réservoir » sur « ouvrir ».
La cuve à poussière est vidée.
Le témoin de contrôle s'allume en vert.
9. Mettre le levier de commande « Ouvrir / fermer le clapet du
réservoir » sur « fermer ».
Le clapet du réservoir se ferme.
Le témoin de contrôle rouge est allumé.
10.Desserrer le frein de stationnement.
Abaissement :
11.Éloigner la machine d'environ 2 m du lieu de déchargement.
ATTENTION
Veiller à ce qu'il y ait suffisamment d'espace libre derrière et en-
dessous de la cuve à poussière.
12.Positionner le levier de commande « Relever / abaisser la
cuve à poussière » sur « Abaisser » et le maintenir tiré jusqu'à
ce que la cuve à poussière atteigne la position finale.
Le témoin de contrôle s'allume en vert.
Extinction de la machine
1. Stationnez la machine sur une surface plane.
2. Soulever la brosse-rouleau et le balai latéral.
3. Fermeture du clapet du réservoir.
4. Maintenir la pédale de frein enfoncée et bloquer le frein de sta-
tionnement.
5. Mettre l'interrupteur à clé sur « 0 » et retirer la clé.
Transport
ATTENTION
Dommages dus au transport
Respecter le poids à vide (poids de transport) de la machine lors
du transport sur des remorques de véhicules ou des véhicules.
Lors du transport dans des véhicules, sécuriser la machine selon
les directives en vigueur pour la sécurité du transport.
Respecter les points suivants lors du transport de la machine :
● Tourner la clé d'allumage sur « 0 » et retirer la clé.
● Bloquer le frein de stationnement.
● Arrimer la machine aux points d'arrimage (4x) avec des
sangles, des câbles ou des chaînes.
● Fixer la machine sur les roues avec des cales.
Stockage
Respecter les points suivants lors du stockage de la machine :
● Placer la balayeuse sur une surface plane, dans un environ-
nement sec et à l'abri du gel. Protéger de la poussière avec
une bâche.
● Soulever la brosse-rouleau et le balai latéral afin de ne pas en-
dommager les poils.
● Fermeture du clapet du réservoir.
38 Français
● Tourner la clé d'allumage sur « 0 » et retirer la clé.
● Bloquer le frein de stationnement.
● Bloquer la balayeuse pour l'empêcher de rouler.
Si la balayeuse n'est pas utilisée pendant une période prolongée,
tenir compte en outre de ce qui suit
● Nettoyer l'intérieur et l'extérieur de la balayeuse.
● Débrancher la batterie
● Charger la batterie et la recharger à des intervalles d'environ
2 mois.
Entretien et maintenance
몇 AVERTISSEMENT
Danger de mort, de blessure et d'endommagement !
Lors de l'entretien et de la maintenance de la machine, il existe
un risque de mort, de blessure et de dommage en cas de non-
respect des consignes de sécurité !
Respectez toutes les consignes de sécurité relatives à l'entretien
et à la maintenance dans le chapitre Consignes de sécurité au
début de ce manuel d'utilisation.
Nettoyage de l'appareil
ATTENTION
Court-circuits ou autres dommages. Ne nettoyez pas l'appareil
avec un flexible ou jet d’eau sous forte pression.
ATTENTION
Nettoyage non conforme
Risque d’endommagement.
N’utilisez pas de détergents abrasifs ou agressifs.
DANGER
Risque pour la santé dû à la poussière
Pour le nettoyage interne à l'air comprimé.
Porter un masque anti-poussière et des lunettes de protection.
Nettoyer l'intérieur de la machine
1. Éteindre la machine, voir Extinction de la machine
2. Nettoyer la machine avec un chiffon
3. Nettoyer la machine en soufflant de l'air comprimé.
Nettoyer l'extérieur de la machine
1. Éteindre la machine, voir Extinction de la machine.
2. Nettoyer l'extérieur de la machine avec un chiffon humidifié
avec une lessive douce.
Intervalles de maintenance
Remarque
Pour faire valoir les droits de garantie, tous les travaux de service
et de maintenance doivent être réalisés, pendant la durée de la
garantie, par un service après-vente agréé suivant la liste de
contrôle d'inspection (ICL).
● Le compteur horaire indique le moment des intervalles d'en-
tretien.
● Les intervalles pour les travaux de service et de maintenance
par le client/l'utilisateur sont indiqués au chapitre Mainte-
nance par le client. Les travaux doivent être exécutés par un
spécialiste qualifié. Si nécessaire, faire appel à un revendeur
spécialisé Kärcher ou au service après-vente.
● D'autres travaux de maintenance doivent être effectués par le
service après-vente agréé conformément à la liste de contrôle
d'inspection. Veuillez contacter le service en temps voulu.
Maintenance par le client
Remarque
Les travaux de maintenance suivants doivent être effectués par
un spécialiste qualifié ; le cas échéant, faire appel à un revendeur
Kärcher ou au service après-vente.
Les travaux sur le système hydraulique ne doivent être effectués
que par le service après-vente agréé.
Tous les jours :
1. Contrôler que les essieux des roues ne sont pas enveloppés
de bandes.
2. Vérifier l’usure et les éventuelles bandes enroulées de la
brosse-rouleau et du balai latéral.
3. Vérifier le fonctionnement de tous les éléments de commande.
4. Vérifier que la machine n'est pas endommagée.
Toutes les semaines :
몇 AVERTISSEMENT
Risque de blessure par l'abaissement de la cuve à poussière !
La cuve à poussière soulevée peut s'abaisser brusquement et
provoquer des blessures graves par pincement et coincement.
Ne pas passer sous la cuve à poussière non sécurisée.
Sécuriser la cuve à poussière soulevée à l’aide de la traverse de
sécurité prévue à cet effet avant de passer sous la cuve à pous-
sière.
5. Vérifier la mobilité de fonctionnement de toutes les pièces mo-
biles, les lubrifier ou les faire réparer, le cas échéant.
Remarque
Avant tous travaux de maintenance et de réparation avec la cuve
à poussière soulevée, monter la traverse de sécurité.
6. Contrôler le bon réglage et l'usure des barres d'étanchéité sur
le carter de la brosse-rouleau, au besoin corriger le réglage et
remplacer les barres d'étanchéité usées.
7. Vérifier que les baguettes d'étanchéité sur le volet de la cuve
à poussière ne sont pas endommagées, les remplacer, le cas
échéant.
8. Vérifier l’absence d’usure et de dommages sur la brosse-rou-
leau, le remplacer le cas échéant.
9. Vérifier l’absence d’usure et de dommages sur le ou les ba-
lai(s) latéral(-aux), le(s) remplacer le cas échéant.
10.Vérifier que le filtre à poussière n'est pas encrassé ou endom-
magé, le remplacer, le cas échéant, et nettoyer le carter du
filtre à poussière.
11.Vérifier l'étanchéité du système hydraulique, le faire réparer si
nécessaire.
12.Nettoyer le refroidisseur d'huile hydraulique.
13.Contrôler le niveau d’huile hydraulique.
14.Contrôler le niveau de remplissage du liquide de frein.
15.Vérifier le mécanisme du clapet du réservoir et le lubrifier si
nécessaire.
Selon l’usure :
16.Remplacer les barres d'étanchéité usées.
17.Remplacer la brosse-rouleau usée.
18.Remplacer les balais latéraux usés.
Maintenance par le service après-vente
Remarque
Pour faire valoir les droits de garantie, tous les travaux de service
et de maintenance doivent être réalisés, pendant la durée de la
garantie, par un service après-vente autorisé par Kärcher suivant
la liste de contrôle d'inspection.
● Inspection initiale toutes les 50 heures de service
● Entretien selon le carnet d'entretien toutes les 250 heures de
service.
● Si nécessaire, mais au moins une fois par an, faire contrôler la
résistance d'isolation de la machine et de la batterie par un
électricien qualifié, conformément au manuel d’utilisation du
fabricant de la batterie.
Travaux de maintenance
Préparation
1. Placer la balayeuse sur une surface plane.
2. Tourner la clé d'allumage sur « 0 » et retirer la clé.
3. Bloquer le frein de stationnement.
Consignes de sécurité pour la maintenance
Remarque
Avant d'effectuer des travaux sous la cuve à déchets soulevée,
la cuve à poussière doit être protégée contre les chutes, voir Sé-
curiser la cuve à poussière
Français 39
Sécuriser la cuve à poussière
몇 AVERTISSEMENT
Risque d'écrasement
La chute d'une cuve à poussière peut entraîner des écrasements
et des fractures.
Avant d'effectuer des travaux sous la cuve à poussière soulevée,
celle-ci doit être sécurisée.
Procéder aux mesures de sécurité uniquement en-dehors de la
zone dangereuse.
Illustration N
1 Logement
2 Barre de sécurité
1. Relever la barre de sécurité et l'insérer dans le logement.
Contrôler le niveau de liquide de frein et faire l'appoint
몇 AVERTISSEMENT
Risque d'écrasement
La chute d'une cuve à poussière peut entraîner des écrasements
et des fractures.
Avant d'effectuer des travaux sous la cuve à poussière soulevée,
celle-ci doit être sécurisée.
Procéder aux mesures de sécurité uniquement en-dehors de la
zone dangereuse.
Illustration F
1 Barre de sécurité
2 Couvercle d'obturation
3 Réservoir de liquide de frein
1. Déplacer la cuve à poussière vers le haut et la bloquer avec la
barre de sécurité.
2. Vérifier s'il y a suffisamment de liquide de frein dans le réser-
voir de liquide de frein.
Remarque
Le niveau de remplissage doit se situer entre le minimum et le
maximum.
3. Si nécessaire, faire l'appoint de liquide de frein DOT, voir Ca-
ractéristiques techniques.
Contrôler le niveau hydraulique et faire l'appoint
d'hu
ile hydraulique
Illustration H
1 Bouchon et goulot de remplissage d'huile
2 Regard d'huile
Remarque
Lors de l'exécution de ce travail, la cuve à poussière ne doit pas
être soulevée.
1. Vérifier le niveau d'huile hydraulique dans le regard d'huile.
a Le niveau d'huile doit être compris entre les marquages
« MIN » et « MAX ».
b Si le niveau d'huile est sous le marquage « MIN », faire l'ap-
point en huile hydraulique.
2. Retirer le bouchon du goulot de remplissage d'huile.
3. Nettoyer la zone de remplissage.
4. Faire l'appoint d'huile hydraulique. (Pour les types d'huile, se
reporter aux Données techniques)
5. Fermer la tubulure de remplissage d'huile avec le bouchon.
Contrôler le système hydraulique
Remarque
Si des fuites sont constatées dans le système hydraulique,
contacter le service après-vente.
1. Bloquer le frein de stationnement.
2. Démarrer le moteur.
3. Contrôler l'étanchéité de tous les flexibles hydrauliques et rac-
cords.
Contrôle des éventuelles bandes enroulées de la
brosse-rouleau
1. Démarrer le moteur.
2. Soulever la cuve à poussière jusqu'à la position finale.
3. Couper le moteur.
4. Bloquer le frein de stationnement.
몇 AVERTISSEMENT
Risque d'écrasement
La chute d'une cuve à poussière peut entraîner des écrasements
et des fractures.
Avant d'effectuer des travaux sous la cuve à poussière soulevée,
celle-ci doit être sécurisée.
Procéder aux mesures de sécurité uniquement en-dehors de la
zone dangereuse.
5. Bloquer la cuve à poussière avec la barre de sécurité.
6. Vérifier que le rouleau de balayage ne comporte pas de
bandes ou de ficelles enroulées et les retirer.
7. Replier la barre de sécurité.
8. Démarrer le moteur.
9. Abaisser la cuve à poussière jusqu'à la position finale.
10.Couper le moteur.
Contrôler l'usure de la brosse-rouleau
1. Déverrouiller la porte de la brosse-rouleau.
2. Pivoter la porte vers l’extérieur.
Illustration R
3. Lire le degré d'usure de la brosse-rouleau sur l'échelle.
Si le degré d'usure se trouve à la fin de la zone rouge, il faut
installer une nouvelle brosse-rouleau.
Remplacement de la brosse-rouleau
Illustration Q
1 Porte
2 Vis de poignée
3 Logement de la brosse-rouleau
4 Brosse-rouleau
1. Verrouiller la porte.
2. Pivoter la porte vers l’extérieur.
3. Desserrer la vis de la poignée.
4. Faire pivoter le logement de la brosse-rouleau latérale vers
l’extérieur.
5. Extraire la brosse-rouleau.
6. Monter la nouvelle brosse-rouleau.
a Introduire la brosse-rouleau dans la position de montage
correcte dans le logement de la brosse-rouleau opposé.
Illustration V
Position de montage de la brosse-rouleau dans le sens de
la marche (vue de dessus)
Remarque
Les rainures sur la brosse-rouleau doivent être placées sur les
ergots du logement de la brosse-rouleau opposé.
b Pivoter en arrière le logement de la brosse-rouleau pivoté
vers l'extérieur.
c Serrer à fond la vis de la poignée.
7. Pivoter la porte en arrière.
8. Fermer la porte.
Remarque
Après l'installation de la nouvelle brosse-rouleau, le motif de ba-
layage doit être réajusté.
Contrôler et régler le motif de balayage de la brosse-
rouleau
1. Désactiver la soufflerie.
2. Conduire la balayeuse sur une surface de sol plane et lisse,
visiblement recouverte de poussière ou de craie.
3. Abaisser la brosse-rouleau et le laisser tourner sur place pen-
dant environ 10 secondes.
4. Fermeture du clapet du réservoir.
5. Relever la brosse-rouleau.
40 Français
6. Faire marche arrière avec la machine.
7. Contrôler le motif de balayage.
Illustration S
Le motif de balayage doit se présenter sous la forme d'un rec-
tangle régulier de a = 60 - 65 mm de largeur.
Illustration T
1 Levier du motif de balayage
2 Échelle
8. En fonction du degré d'usure de la brosse-rouleau, enclencher
le levier de la balayeuse dans l'une des 4 positions.
Contrôler et régler le motif de balayage du balai latéral
1. Lever le balai latéral.
2. Conduire la balayeuse sur une surface de sol plane et lisse,
visiblement recouverte de poussière ou de craie.
3. Abaisser la brosse-rouleau et le balai latéral et le laisser tour-
ner sur place pendant environ 10 secondes.
4. Soulever la brosse-rouleau et le balai latéral.
5. Faire marche arrière avec la machine.
6. Contrôler le motif de balayage.
Illustration U
Le miroir de balayage doit se reproduire avec une largeur
a = 40 - 50 mm et un lobe lunaire entre 11 et 4 heures.
Illustration W
1 Réglage de l'angle
2 Réglage de la longueur
7. Corriger le miroir de balayage par le réglage de l'angle et de la
longueur.
8. Contrôler le motif de balayage.
Régler les lèvres latérales
Illustration X
1 Porte
2 Joint
3 Vis (8x)
4 Tôle de maintien
1. Verrouiller la porte.
2. Pivoter la porte vers l’extérieur.
3. Desserrer la tôle de maintien en dévissant les huit vis de fixa-
tion.
4. Réorienter le joint de manière à laisser un espace de 1 - 3 mm
avec le sol.
5. Serrer les huit vis.
6. Ouvrir la porte du côté opposé.
Illustration Y
1 Tôle de maintien
2 Écrou papillon (4x)
3 Joint
7. Desserrer la tôle de maintien en dévissant les quatre écrous
papillon.
8. Réorienter le joint de manière à laisser un espace de 1 - 3 mm
avec le sol.
9. Serrer les écrous papillon.
Nettoyer manuellement le filtre à poussière
1. Appuyer sur la touche « Nettoyer le filtre à poussière ».
Le filtre à poussière est nettoyé.
Remplacer le filtre à poussière (filtre à poches)
La cuve à poussière est vidée. Voir Vidage de la cuve à pous-
sière.
몇 PRÉCAUTION
Risque pour la santé dû à de la poussière fine
L'inhalation de poussières fines peut entraîner des maladies res-
piratoires.
Portez un masque et une protection nasale appropriés pendant
le remplacement du filtre à poussière.
Illustration Z
1 Capot de l'appareil
2 Barre de levage
3 Cache de filtre
4 Filtre à poches
1. Ouvrir le capot de l'appareil.
2. Ouvrir le cache de filtre.
3. Détacher les deux barres de levage du cache de filtre.
4. Insérer les deux tôles de serrage sur les barres de levage au
centre du filtre à poches comme indiqué.
Illustration AA
1 Vis de poignée
2 Barre de levage
5. Une fois en place, visser les deux barres de levage avec les
deux vis de la poignée.
6. Soulever le filtre à poches à deux personnes.
7. Démonter les deux barres de levage de l'ancien filtre à poches
et les monter sur le nouveau filtre à poches.
8. Mettre en place le filtre à poches à deux personnes.
9. Démonter les deux barres de levage du nouveau filtre à
poches.
10.Monter les deux barres de levage à l'intérieur du couvercle.
11.Rabattre le cache de filtre et le fermer à l'aide des fermetures
de serrage.
12.Fermer le capot de l'appareil.
Changer le filtre à poussière (filtre à plis plats)
La cuve à poussière est vidée. Voir Vidage de la cuve à pous-
sière.
몇 PRÉCAUTION
Risque pour la santé dû à de la poussière fine
L'inhalation de poussières fines peut entraîner des maladies res-
piratoires.
Portez un masque et une protection nasale appropriés pendant
le remplacement du filtre à poussière.
Illustration AB
1 Capot de l'appareil
2 Cache de filtre
3 Dispositif de nettoyage
1. Ouvrir le capot de l'appareil.
2. Ouvrir le cache de filtre.
Illustration AC
1 Dispositif de nettoyage
2 Filtre plat plissé
3. Relever le dispositif de nettoyage.
4. Retirer les deux filtres plats plissés.
5. Mettre le filtre plat plissé neuf en place.
6. Abaisser le dispositif de nettoyage.
7. Rabattre le cache de filtre et le fermer à l'aide des fermetures
de serrage.
8. Fermer le capot de l'appareil.
Remplacer le filtre à poussière (filtre rond)
La cuve à poussière est vidée. Voir Vidage de la cuve à pous-
sière.
몇 PRÉCAUTION
Risque pour la santé dû à de la poussière fine
L'inhalation de poussières fines peut entraîner des maladies res-
piratoires.
Portez un masque et une protection nasale appropriés pendant
le remplacement du filtre à poussière.
Illustration AD
1 Capot de l'appareil
2 Cache de filtre
1. Ouvrir le capot de l'appareil.
2. Ouvrir le cache de filtre.
Illustration AE
1 Filtre rond
2 Verrouillage
Français 41
3. Libérer le verrouillage.
a Retirer le verrou complet.
b Tourner dans le sens des aiguilles d'une montre jusqu'à ce
que le verrouillage s'enclenche.
4. Sortir le filtre.
Remarque
Lors de la mise en place du filtre, veiller à ce que les trous de la
face avant du filtre soient placés sur les goujons du support de
filtre.
5. Insérer un nouveau filtre et fermer le verrouillage.
6. Rabattre le cache de filtre et le fermer à l'aide des fermetures
de serrage.
7. Fermer le capot de l'appareil.
Remplacer les fusibles
Les porte-fusibles se trouvent sous le volant.
Illustration M
1. Retirer le cache du porte-fusible.
2. Vérifier les fusibles et remplacer les fusibles défectueux.
Aperçu des fusibles
Dépannage en cas de défaut
Vous pouvez éliminer vous-même les petits défauts à l'aide de
l'aperçu suivant.
Pour tous les défauts non indiqués ici, contacter le service après-
vente (service) !
DANGER
Risque d'accident et de blessures dû au déplacement invo-
lontaire du véhicule
Désactiver le véhicule avant tous les travaux d’entretien et de
maintenance et retirer la clé de contact.
DANGER
Risque d'électrocution
Débrancher la batterie avant les travaux sur l'installation élec-
trique.
Les travaux de réparation ainsi que les travaux sur les sous-en-
sembles électriques ne doivent être effectués que par le service
après-vente autorisé.
Garantie
Les conditions de garantie publiées par notre société commer-
ciale compétente s’appliquent dans chaque pays. Nous remé-
dions gratuitement aux défauts possibles sur votre appareil dans
la durée de garantie dans la mesure où la cause du défaut est un
vice de matériau ou de fabrication. En cas de garantie, veuillez
vous adresser à votre distributeur ou au point de service après-
vente autorisé le plus proche avec la facture d’achat.
(Voir l'adresse au dos)
Vous trouverez d'autres informations de garantie (le cas échéant)
dans la zone de service de votre site Internet Kärcher local sous
« Téléchargements ».
FU 01 Cuve à poussière 3 A
FU 02 Écran multifonction 10 A
FU 03 Interrupteur du sens de la marche 3 A
FU 04 Onduleur 5 A
FU 05 Système de vibrateurs et ventila-
teur
25 A
FU 06 gyrophare, klaxon, bluespot 15 A
FU 07 Feu de stop (en option) 10 A
FU 08 Clignotant (en option) 10 A
FU 09 Éclairage à gauche (en option) 7,5 A
FU 10 Éclairage de travail 10 A
FU 11 Éclairage à droite (en option) 7,5 A
FU 12 Cabine conducteur (en option),
suppresseur de poussière (en op-
tion)
15 A
Erreur Solution
Le véhicule se déplace lente-
ment ou pas du tout
Charger la batterie ou la changer si elle est défectueuse
Vérifier que les roues ne sont pas enveloppées de rubans et de ficelles
Prévenir le service après-vente Kärcher
Desserrer le frein de stationnement
Bruit de sifflement dans le
système hydraulique
Faire l'appoint d'huile hydraulique
Prévenir le service après-vente Kärcher
La brosse-rouleau / le balai
latéral ne tournent pas
Vérifier que la brosse-rouleau / le balai latéral ne sont pas enveloppés de bandes et de ficelles
Prévenir le service après-vente Kärcher
Peu ou pas de puissance
d'aspiration dans la zone des
brosses
Vérifier, nettoyer ou remplacer le filtre à poussière
Prévenir le service après-vente Kärcher
La machine dégage de la
poussière
Régler les lèvres latérales
Activer la soufflerie
Vérifier, nettoyer ou remplacer le filtre à poussière
Remplacer les joints du filtre
Ouvrir le clapet de la cuve à poussière
Prévenir le service après-vente Kärcher
Les balayures restent sur
place
Vider la cuve à poussière
Vérifier, nettoyer ou remplacer le filtre à poussière
Remplacer la brosse-rouleau
Réglage du motif de balayage
Remplacer la bande d'étanchéité de la cuve à déchets
Éliminer le blocage de la brosse-rouleau
Ouvrir le clapet de la cuve à poussière
Prévenir le service après-vente Kärcher
La cuve à poussière ne peut
pas être levée / abaissée
Vérifier le fusible et le remplacer s'il est défectueux
Prévenir le service après-vente Kärcher
Le clapet de la cuve à pous-
sière ne s'ouvre pas
Prévenir le service après-vente Kärcher
Dysfonctionnements de
pièces hydrauliques mobiles
Prévenir le service après-vente Kärcher
42 Français
Déclaration de conformité UE
Nous déclarons par la présente que le produit mentionné ci-des-
sous est conforme aux directives pertinentes des normes et or-
donnances mentionnées. En cas de modification du produit sans
notre accord, la présente déclaration n'est plus valable.
Produit : Balayeuse autoportée
Type : 1.186-xxx
Normes et ordonnances
2006/42/CE (+2009/127/CE)
2000/14/CE
2014/30/UE
2014/53/EU (TCU)
Normes harmonisées appliquées
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Méthode d'évaluation de conformité appliquée
2000/14/CE : Annexe V
Niveau de puissance acoustique dB(A)
KM 170/600 R D
Mesuré : 100
Garanti : 103
KM 100/65 R Bp
Mesuré : 85
Garanti : 88
KM 105/180 R Bp
Mesuré : 87
Garanti : 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Mesuré : D: 97 BAT: 88 LPG: 101
Garanti : D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Mesuré : D: 96 LPG: 98 Bp: 90
Garanti : D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Mesuré : D: 99 LPG: 96
Garanti : D: 102 LPG: 99
KM 150/500 R Bp
Mesuré : 94
Garanti : 96
Nom et adresse
Responsable de la documentation :
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tél. : +49 7195 14-0
Télécopie : +49 7195 14-2212
Les signataires agissent sous ordre et avec le pouvoir de la direc-
tion.
Winnenden, le 01/05/2021
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tél. : +49 7195 14-0
Télécopie : +49 7195 14-2212
Caractéristiques techniques
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Caractéristiques de puissance de l’appareil
Vitesse de déplacement avant km/h 8 8
Vitesse de déplacement arrière km/h
4 4
Aptitude à monter les pentes (max.) % 14 14
Inclinaison latérale (max.) % 10 10
Largeur de travail sans balai latéral mm 1000 1000
Largeur de travail avec 1 balai latéral mm 1300 1300
Largeur de travail avec 2 balai latéral mm 1550 1550
Rayon de braquage m 2,8 2,8
Type de protection IPX 3 IPX 3
Rendement surfacique théorique
Rendement surfacique sans balai latéral m
2
/h 8000 8000
Rendement surfacique avec 1 balai latéral m
2
/h 10400 10400
Rendement surfacique avec 2 balai latéral m
2
/h 12400 12400
Batterie
Capacité de la batterie Ah - 360
Autonomie avec une batterie pleine h - 3,5
Tension de la batterie V - 36
Poids de la batterie kg - 460
Conditions ambiantes
Température ambiante °C -5 ... +40 -5 ... +40
Humidité de l'air, non condensante % 0 ... 90 0 ... 90
Français 43
Sous réserve de modifications techniques.
Dimensions et poids
Longueur mm 2245 2245
Largeur mm 1350 1350
Hauteur mm 1430 1430
Poids à vide kg 840 (1300) 840 (1300)
Poids total autorisé kg 1885 1885
Charge autorisée max. sur essieu avant kg 852 852
Charge autorisée max. sur essieu arrière kg 1033 1033
Largeur de la brosse-rouleau mm 1000 1000
Diamètre de la brosse-rouleau mm 300 300
Diamètre du balai latéral mm 600 600
Cuve à poussière
Volume de la cuve à poussière l 300 300
Hauteur de déchargement (max.) mm 1400 1400
Filtre et système d’aspiration
Système filtrant Filtre à poches Filtre à poches
Surface filtrante du filtre à poussière m
2
7,8 7,8
Catégorie d'utilisation U U
Sous-pression minimale Système d’aspiration mbar 15,5 15,5
Débit nominal Système d’aspiration l/s 800 800
Moteur de traction (électrique)
Puissance nominale (mécanique) W 4000 4000
Moteur de la soufflerie et de la brosse-rouleau (électrique)
Type de moteur Moteur à aimant perma-
nent à courant continu
Moteur à aimant perma-
nent à courant continu
Fluides de fonctionnement
Type d'huile hydraulique HV 46 HV 46
Quantité d’huile hydraulique l 25 25
Pneus
Dimension des pneumatiques, à l’avant mm 15-4.5x8 15-4.5x8
Dimension des pneumatiques, à l’arrière 15-4.5x8 15-4.5x8
Valeurs déterminées selon EN 60335-2-72
Valeur de vibrations main-bras m/s
2
<2,0 <2,0
Niveau de vibrations main-bras, manque de fiabilité K m/s
2
0,1 0,1
Valeur de vibrations siège m/s
2
<2,0 <2,0
Niveau de vibration du siège, manque de fiabilité K m/s
2
0,1 0,1
Niveau de pression acoustique L
pA
dB(A) 75 75
Incertitude K
pA
dB(A) 3 3
Seuil de puissance acoustique L
WA
+ manque de fiabilité K
WA
dB(A) 93 93
Frein
Liquide de frein Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
44 Italiano
Indice
Avvertenze generali
Prima di utilizzare l’apparecchio per la prima volta
leggere e rispettare le Istruzioni per l'uso originali.
Conservare le Istruzioni per l'uso originali per un uso futuro o per
un successivo proprietario.
Avvertenze di sicurezza
Livelli di pericolo
PERICOLO
● Indica un pericolo imminente che determina lesioni gravi o la
morte.
몇 AVVERTIMENTO
● Indica una probabile situazione pericolosa che potrebbe deter-
minare lesioni gravi o la morte.
몇 PRUDENZA
● Indica una probabile situazione pericolosa che potrebbe causa-
re lesioni leggere.
ATTENZIONE
● Indica una probabile situazione pericolosa che potrebbe deter-
minare danni alle cose.
Simboli sulla macchina
Avvertenze di sicurezza riguardo all'uso
몇 AVVERTIMENTO ● Utilizzare l'apparecchio esclusivamente
in modo conforme alle disposizioni. Rispettare le condizioni locali
e, durante l'utilizzo dell'apparecchio, prestare attenzione a terzi,
in modo particolare ai bambini. ● Per rispettare le distanze di iso-
lamento in aria e le distanze di dispersione superficiale, l'appa-
recchio non deve essere utilizzato a un'altitudine superiore ai
2000 metri sul livello del mare. ● Verificare con gli strumenti di la-
voro che l'apparecchio sia in perfette condizioni e sicuro. In caso
contrario è vietato usarlo. ● Rispettare le norme di sicurezza degli
ambienti a rischio (per es. stazioni di servizio). Non utilizzare l'ap-
parecchio in locali con rischio di esplosione. ● L’apparecchio non
deve essere utilizzato da persone con capacità fisiche, sensoriali
o mentali ridotte o che non abbiano esperienza e/o conoscenza.
● L'apparecchio deve essere utilizzato solo da persone istruite
sul rispettivo uso oppure che hanno dato prova di sapere utilizza-
re l'apparecchio ed espressamente incaricate dell'uso.ATTEN-
ZIONE ● Prima di iniziare a lavorare, l'operatore deve accertarsi
che tutti i dispositivi di protezione siano regolarmente applicati e
funzionanti. ● L'operatore dell'apparecchio è responsabile per in-
cidenti con altre persone o loro beni.AVVERTIMENTO ● Fare in-
dossare all'operatore indumenti aderenti e scarpe di sicurezza.
Evitare abiti non aderenti al corpo. ● Sorvegliare i bambini per
assicurarsi che non giochino con l'apparecchio. ● L'apparecchio
non deve essere utilizzato da bambini e ragazzi.ATTENZIONE
● Controllare l'area circostante (ad es. presenza di bambini) pri-
ma di mettere in moto l'apparecchio. Verificare di avere sufficien-
te visibilità!PERICOLO ● Non lasciare mai l’apparecchio
incustodito se non è stato bloccato contro movimenti involontari.
Inserire sempre il freno di stazionamento prima di lasciare l'appa-
recchio.ATTENZIONE ● Estrarre la chiave di accensione o la KIK
(Kärcher Intelligent Key) per evitare che l'apparecchio possa es-
sere usato da persone non autorizzate.PRUDENZA ● Non utiliz-
zare l'apparecchio in zone in cui vi è la possibilità di essere colpiti
dalla caduta di oggetti.AVVERTIMENTO ● Non guardare diretta-
mente la fonte di luce sugli apparecchi dotati di illuminazione
Blue Spot.
Avvertenze generali ......................................................... 44
Avvertenze di sicurezza................................................... 44
Impiego conforme alla destinazione ................................ 45
Tutela dell'ambiente......................................................... 45
Accessori e ricambi.......................................................... 46
Volume di fornitura........................................................... 46
Descrizione dell’apparecchio ........................................... 46
Funzionamento ................................................................ 47
Prima della messa in funzione......................................... 47
Batterie / Caricabatterie ................................................... 47
Messa in funzione............................................................ 48
Messa in
funzione............................................................ 48
Trasporto ......................................................................... 50
Stoccaggio ....................................................................... 50
Cura e manutenzione ...................................................... 50
Guida alla risoluzione dei guasti ...................................... 54
Garanzia .......................................................................... 54
Dichiarazione di conformità UE........................................ 54
Dati tecnici ....................................................................... 55
ATTENZIONE
Pericolo di ustioni
Prima di eseguire lavori su parti calde del veicolo, la-
sciarle raffreddare.
PERICOLO
Pericolo d'incendio
Non spazzare oggetti accesi o incandescenti, come
ad es. sigarette, fiammiferi o simili.
몇 AVVERTIMENTO
Pericolo di lesioni
Rischio di schiacciamento e cesoiamento a causa
delle parti mobili del veicolo.
몇 AVVERTIMENTO
Pericolo di lesioni
Pericolo di lesioni da scossa elettrica.
몇 AVVERTIMENTO
Pericolo di lesioni
Ferite da taglio e da schiacciamento causate da parti
del veicolo in movimento all'interno.
Non toccare le aperture dell'apparecchio.
Eseguire i lavori sul veicolo sempre con guanti idonei.
Attenzione alle spazzole rotanti.
Nella direzione di marcia, non percorrere pendenze
superiori al 14%.
Inclinazione massima del fondo durante la marcia con
contenitore di raccolta spazzatura sollevato.
Punto di aggancio del cric
Punto di fissaggio
Osservare le note
Sterzare lentamente
Leggere le istruzioni per l’uso e agire di conseguenza
Italiano 45
Avvertenze di sicurezza riguardo alla marcia
Nota ● L'elenco dei rischi di ribaltamento non deve intendersi co-
me esaustivo.PERICOLO ● Rischio di ribaltamento in forte salita
o discesa! Quando si percorrono salite e discese occorre rispet-
tare i valori massimi consentiti riportati nei dati tecnici. ● Rischio
di ribaltamento in caso di inclinazione laterale eccessiva! Quando
si avanza trasversalmente alla direzione di marcia occorre rispet-
tare i valori massimi consentiti riportati nei dati tecnici. ● Rischio
di ribaltamento su terreni instabili! Utilizzare l'apparecchio esclu-
sivamente su terreni stabili.
몇 AVVERTIMENTO ● Rischio di incidente in caso di velocità
non adeguata. Percorrere le curve lentamente.
Avvertenze di sicurezza riguardo al trasporto
몇 PRUDENZA ● Per evitare incidenti durante il trasporto, ri-
spettare il peso di trasporto del veicolo. ● Per trasportare la mac-
china, scollegare la batteria e fissare saldamente la macchina.
Apparecchi con alimentazione a batteria
PERICOLO ● Rischio di esplosione! Ricaricare le batterie so-
lo con un caricabatterie idoneo ● Durante la carica di batterie in
locali chiusi si producono gas altamente esplosivi. Ricaricare le
batterie solo in ambienti ben areati. ● Non generare fiamme libe-
re o scintille, e non fumare nelle vicinanze della batteria o nell'ap-
posito locale dove avviene la ricarica delle batterie. ● Rischio di
esplosione dovuto a corto circuito. Non riporre alcun attrezzo o si-
mile sulla batteria.
몇 PRUDENZA ● Pericolo di lesioni dovute agli acidi della batte-
ria. Osservare le relative norme di sicurezza.
ATTENZIONE ● Osservare le istruzioni per l'uso del produttore
della batteria e del caricabatterie. Osservare le raccomandazioni
del legislatore riguardanti l'utilizzo di batterie. ● Non lasciare mai
le batterie scariche, ricaricarle il prima possibile. ● Per evitare
correnti di dispersione, tenere pulite e asciutte le batterie. Proteg-
gere le batterie dallo sporco, da es. polveri metalliche. ● Le bat-
terie usate devono essere smaltite conformemente secondo le
norme ambientali previste dalla direttiva 91/157/CEE o secondo
le disposizioni nazionali in materia.
Norme di sicurezza per le spazzatrici con svuotamento
in alto
PERICOLO ● Pericolo di lesioni per i dispositivi con svuota-
mento in alto! Prima di qualunque lavoro, fissare il vano raccolta
sollevato. Posizionare la sicurezza soltanto dall'esterno dell'area
di pericolo.
Avvertenze di sicurezza per spazzatrici con tettuccio
몇 PRUDENZA
Controllare quotidianamente il tettuccio di protezione per rilevare
eventuali danni, al fine di garantire la sua funzione protettiva.
In caso di danni al tettuccio di protezione, anche a singoli compo-
nenti, il tetto completo deve essere sostituito.
Qualsiasi modifica al tettuccio di protezione, nonché l’installazio-
ne di elementi, componenti o gruppi costruttivi non approvati da
Kärcher, non è consentita e potrebbe compromettere la funziona-
lità del tettuccio di protezione.
Cura e manutenzione
몇 AVVERTIMENTO ● Durante i lavori sull'impianto elettrico
scollegare la batteria. ● Prima di eseguire la pulizia, la manuten-
zione, la sostituzione di parti o il passaggio a un'altra modalità di
funzionamento, spegnere l'apparecchio ed estrarre la chiave di
accensione.
몇 PRUDENZA ● Le riparazioni devono essere eseguite esclu-
sivamente da centri di assistenza autorizzati o da personale
esperto in questo settore che abbia familiarità con tutte le norme
di sicurezza vigenti in materia.
ATTENZIONE ● Eseguire i controlli di sicurezza per gli apparec-
chi mobili ad uso professionale previsti dalle norme locali (ad es.
in Germania: VDE 0701). ● Corto circuiti o altri danni. Non pulire
l'apparecchio con un getto d'acqua o un getto d'acqua ad alta
pressione. ● Lavorare sull'apparecchio indossando sempre
guanti protettivi idonei.
Impiego conforme alla destinazione
La spazzatrice è destinata alla pulizia di superfici pavimentate
per uso professionale ed è prevista, ad esempio, per i seguenti
ambiti di impiego:
● Parcheggi
● Impianti di produzione
● Aree logistiche
● Alberghi
● Punti vendita al dettaglio
● Aree di stoccaggio
● Marciapiedi
Questa spazzatrice è stata progettata per spazzare superfici
sporche all'interno e all'esterno.
L'apparecchio, comprensivo degli organi di lavoro, deve essere
controllato prima dell’uso per verificarne il corretto stato e la sicu-
rezza operativa. Se il suo stato non è perfettamente conforme,
non deve essere utilizzato.
Utilizzare questa spazzatrice esclusivamente secondo le indica-
zioni contenute nel presente manuale d’uso.
È vietato apportare modifiche all'apparecchio.
Questo apparecchio è adatto soltanto per le pavimentazioni indi-
cate nelle istruzioni per l'uso.
È consentito muoversi esclusivamente sulle superfici autorizzate
dal datore di lavoro o da un suo incaricato.
In generale vale quanto segue: Tenere sostanze facilmente in-
fiammabili lontane dall’apparecchio (pericolo di esplosione/in-
cendio).
Uso errato prevedibile
● Non spazzare né aspirare mai liquidi esplosivi, gas infiamma-
bili, acidi non diluiti o solventi! Rientrano in questa categoria:
benzina, diluenti per vernici o gasolio da riscaldamento, che
possono formare vapori o miscele esplosive a causa della tur-
bolenza dell’aria di aspirazione; inoltre acetone, acidi e sol-
venti non diluiti, in quanto possono danneggiare i materiali
utilizzati nell’apparecchio.
● Non spazzare né aspirare mai polveri metalliche reattive (ad
es. alluminio, magnesio, zinco): in combinazione con deter-
genti fortemente alcalini o acidi, possono formare gas esplosi-
vi.
● Non spazzare né aspirare oggetti accesi o che presentano
braci.
● L’apparecchio non è adatto alla raccolta di sostanze pericolo-
se per la salute.
● È vietato sostare nell’area di pericolo. È vietato usare l'appa-
recchio in ambienti a rischio di esplosione.
● Non è consentito il trasporto di passeggeri.
● Con questo apparecchio non è permesso spingere, tirare o
trasportare oggetti.
Pavimenti adatti alla spazzatura
● Asfalto
● Pavimenti industriali
● Massetto
● Cemento
● Pietre da pavimentazioni
Tutela dell'ambiente
I materiali di imballaggio sono riciclabili. Smaltire gli imbal-
laggi nel rispetto dell’ambiente.
Gli apparecchi elettrici ed elettronici contengono materiali ri-
ciclabili preziosi e, spesso, componenti come batterie, accu-
mulatori oppure olio che, se usati o smaltiti non
correttamente, possono costituire un potenziale pericolo per la
salute umana e per l'ambiente. Questi componenti sono tuttavia
necessari per un corretto funzionamento dell'apparecchio. Gli ap-
parecchi contrassegnati con questo simbolo non devono essere
smaltiti con i rifiuti domestici.
46 Italiano
Avvertenze sulle sostanze componenti (REACH)
Per informazioni aggiornate sulle sostanze componenti si veda:
www.kaercher.de/REACH
Accessori e ricambi
Utilizzando solamente accessori e ricambi originali, si garantisce
un funzionamento sicuro e privo di disturbi dell'apparecchio.
Si possono trovare informazioni riguardo ad accessori e ricambi
su www.kaercher.com.
Volume di fornitura
Il volume di fornitura dell’apparecchio è riportato sulla confezio-
ne. Disimballare la confezione e controllare che il contenuto sia
completo. In caso di accessori mancanti o danni dovuti al traspor-
to si prega di contattare il rivenditore.
Descrizione dell’apparecchio
Illustrazione dell'apparecchio
Figura B
Spazzatrice
Posizione 1
1 Sedile (con interruttore di contatto nel sedile)
2 Volante
3 Maniglia con dispositivo di bloccaggio
4 Cofano apparecchio
5 Illuminazione di lavoro
6 Spazzola laterale (destra)
7 Ruota anteriore
8 Accesso al rullospazzola
9 Punto di ancoraggio
10 Targhetta identificativa
11 Lampeggiante
12 Cofano apparecchio (lato destro)
13 Copertura (lato destro)
14 Rivestimento posteriore
15 Ruota posteriore
16 Copertura (lato sinistro)
17 Cofano motore
Campo di comando
Posizione 2
1 Elementi di controllo e display
2 Freno di stazionamento
3 Tasto di arresto d'emergenza
4 Leva di comando per sollevamento/abbassamento del rullo-
spazzola
5 Spia luminosa del portello del contenitore di raccolta spazza-
tura
6 Leva di comando per apertura/chiusura del portello del conte-
nitore
7 Spia di controllo contenitore di raccolta spazzatura completa-
mente abbassato
8 Leva di comando per sollevamento/abbassamento del conte-
nitore di raccolta spazzatura
9 Commutatore a chiave (accensione)
10 Selettore di direzione
11 Leva di comando per sollevamento/abbassamento della
spazzola laterale
12 Regolazione della velocità della spazzola laterale (opzionale)
13 Interruttore proiettori rotanti
14 Interruttore illuminazione lavoro
15 Interruttore segnalazione acustica
16 Interruttore soffiante / pulizia filtro
Pedali
Posizione 3
1 Pedale del freno
2 Acceleratore
Elementi di controllo e display
Posizione 4
1 Nessuna funzione
2 Nessuna funzione
3 Spia di carica batteria
4 Spia illuminazione di lavoro
5 Spia indicatori di direzione (funziona solo con adattamento St-
VZO)
6 Spia di pulizia del filtro
7 Spia modalità parcheggio
8 Nessuna funzione
9 Nessuna funzione
10 Spia soffiante
11 Nessuna funzione
12 Nessuna funzione
13 Display
Dotazione opzionale
Leva di comando
Figura O
1 Leva di comando del contenitore di raccolta spazzatura
2 Leva di comando dello sportello del contenitore
3 Leva di comando del rullospazzola
4 Leva di comando della spazzola laterale
Nota
Mantenere le leve nella posizione desiderata fino al completa-
mento del rispettivo movimento meccanico.
Leva di comando del contenitore di raccolta spazzatura
Cabina comfort (chiusa) 2.853-431.7
Cabina di protezione (aperta) con para-
brezza e tergicristallo
2.853-433.7
Cabina di protezione 2.851-267.7
Tettoia 2.852-595.7
Pneumatici antiforatura (non marcanti) 4.515-132.0
Pneumatici (ad aria) 4.515-332.0
Faro spot blu (anteriore) 2.853-202.0
Faro spot blu (anteriore e posteriore) 2.853-203.0
Luce posteriore 2.853-204.0
Kit di illuminazione standard 2.853-205.0
Kit di illuminazione traffico stradale 2.853-207.0
Kit omologazione stradale (StVZO) 2.853-208.0
Cintura di sicurezza 6.981-140.0
Seconda spazzola laterale (sinistra) 2.851-273.0
Controllo della velocità della spazzola late-
rale (destra)
2.853-507.0
Copertura della spazzola laterale 2.851-286.0
Sistema di spruzzatura dell'acqua per le
spazzole laterali
2.853-214.0
Ammortizzatore in gomma 2.852-620.0
Protezione d’urto spazzola laterale (de-
stra)
2.853-211.0
Protezione d’urto spazzola laterale (en-
trambi i lati)
2.853-210.0
Kit di accessori per aspirapolvere a umido/
secco NT 22/1 Bp
2.852-814.0
Kit di accessori per aspirapolvere a umido/
secco NT 22/1 Bp (cabina)
2.853-161.0
Kit di accessori per spazzare i rifiuti leggeri 2.853-212.0
All’indietro Sollevamento del contenitore di raccolta
spazzatura
In avanti Abbassamento del contenitore di raccolta
spazzatura
Italiano 47
Leva di comando del rullospazzola
Leva di comando dello sportello del contenitore
Leva di comando della spazzola laterale
Display
Figura C
1 Regime del motore in 1/min
2 Tensione della batteria in V
3 Carica della batteria in %
4 Orari di esercizio della macchina
Funzionamento
La spazzatrice funziona secondo il principio della pala spazzan-
te.
1. La spazzola laterale rotante pulisce gli angoli e i bordi della su-
perficie da pulire e convoglia lo sporco nella carreggiata del
rullospazzola.
2. Il rullospazzola rotante convoglia lo sporco direttamente nel
vano raccolta.
3. La polvere che si alza nel vano raccolta viene separata da un
filtro antipolvere mentre la soffiante d'aspirazione espelle l'aria
filtrata.
4. La pulizia del filtro antipolvere durante il funzionamento avvie-
ne automaticamente e può essere attivata anche tramite l’in-
terruttore "Pulizia filtro".
Prima della messa in funzione
Indicazioni per lo scarico
PERICOLO
Rischio di incidenti durante lo scarico della macchina
Per scaricare la macchina utilizzare una rampa opportuna.
Non utilizzare un carrello elevatore a forca per scaricare / carica-
re la macchina.
Durante il carico e lo scarico della macchina prestare attenzione
al peso.
1. Con le assi fornite in dotazione, creare una rampa come indi-
cato nello schizzo.
2. Tagliare i nastri da imballo di plastica e rimuovere la pellicola
di imballaggio.
3. Rimuovere la cinghia di serraggio nei punti di fissaggio.
4. Svitare le assi di fondo indicate e il legno squadrato dal pallet.
5. Posizionare le assi sul bordo del pallet e orientarle in modo
che si trovino davanti alle ruote della macchina. Fissare salda-
mente le assi.
6. Posizionare il legno squadrato sotto le assi come supporto.
7. Rimuovere i ceppi di legno per il bloccaggio delle ruote.
8. Allentare il freno di stazionamento.
9. Con cautela, togliere la macchina dal pallet attraverso la ram-
pa realizzata.
Bloccaggio/rilascio del freno di stazionamento
Bloccare
1. Tenere premuto il pedale del freno e tirare la leva del freno.
Allentare
2. Tenere premuto il pedale del freno e rilasciare la leva del fre-
no.
Batterie / Caricabatterie
ATTENZIONE
Utilizzare solo batterie e caricabatterie consigliati dal fabbri-
cante
Sostituire le batterie solo con lo stesso tipo di batteria.
Prima dello smaltimento del veicolo, è necessario togliere le bat-
terie e smaltirle nell'osservanza delle norme nazionali o locali.
Simboli degli indicatori di avvertimento
Durante la manipolazione di batterie osservare le seguenti indi-
cazioni di pericolo:
Avvertenze di sicurezza
PERICOLO
Pericolo di incendio e di esplosione
Non riporre alcun attrezzo o altri oggetti sulla batteria.
Evitare assolutamente di fumare e di utilizzare fiamme libere.
Durante la carica delle batterie accertarsi che i locali siano ben
aerati.
Utilizzare solo batterie e caricabatterie approvati da Kärcher (ri-
cambi originali).
몇 AVVERTIMENTO
Il non corretto smaltimento della batteria costituisce un ri-
schio per l'ambiente
Smaltire le batterie guaste o esauste in sicurezza (contattare
eventualmente l'impresa di smaltimento o l'assistenza Kärcher).
Misure in caso di fuoriuscita imprevista di acido dalle
batterie
Le batterie al piombo non costituiscono alcun pericolo se utilizza-
te conformemente alle norme e al manuale.
All’indietro Sollevare il rullospazzola
In avanti Abbassare il rullospazzola
All’indietro Chiudere lo sportello del contenitore
In avanti Aprire lo sportello del contenitore
All’indietro Sollevare le spazzole laterali
In avanti Abbassare le spazzole laterali
Rispettare le indicazioni riportate sulla batteria, nelle
istruzioni per l'uso e in questo manuale d'uso.
Indossare una protezione per gli occhi.
Tenere gli acidi e la batteria fuori dalla portata dei
bambini.
Pericolo di esplosione
Divieto di accendere fuoco, scintille, fiamma libera e
di fumare.
Pericolo di corrosione
Pronto soccorso
Indicazione di avvertimento
Smaltimento
Non gettare la batteria nei rifiuti domestici.
48 Italiano
Occorre tuttavia tenere conto che le batterie al piombo contengo-
no acido solforico che può causare gravi ustioni.
1. Gli acidi versati o fuoriusciti da batterie non sigillate devono
essere fissati con un legante, ad es. sabbia. Non versare nelle
fogne, nel terreno o nelle acque di scarico.
2. Neutralizzare gli acidi con calce/soda e smaltire nel rispetto
delle norme locali.
3. Per lo smaltimento di batterie guaste, rivolgersi a una ditta
specializzata.
4. Sciacquare con abbondante acqua pulita eventuali schizzi di
acido negli occhi o sulla cute.
5. Quindi, contattare immediatamente un medico.
6. Lavare i vestiti sporchi con acqua.
7. Cambiare i vestiti.
Batterie consigliate, caricabatterie
* La spazzatrice richiede 1 pacco batterie
Montaggio / collegamento / smontaggio della batteria
몇 AVVERTIMENTO
Pericolo di lesioni e di danneggiamento per cortocircuito!
Quando si lavora nell'area della batteria, sussiste il pericolo di le-
sioni e di danneggiamento dovuto a cortocircuito.
Non appoggiare attrezzi o altri oggetti sulla batteria.
Montaggio: Collegare sempre prima il cavo positivo al polo posi-
tivo e poi il cavo negativo al polo negativo.
Smontaggio: Staccare sempre prima il cavo negativo dal polo ne-
gativo e poi il cavo positivo dal polo positivo.
Prestare attenzione alla corretta corrispondenza: cavo positivo
sul polo positivo e cavo negativo sul polo negativo.
Nota
Nel volume di fornitura di KM 130/300 R I Bp Pack sono inclusi la
batteria e il caricabatterie.
1. Spegnere la macchina, vedere Spegnere la macchina.
Smontaggio e montaggio:
2. Scollegare i cavi negativo e positivo dai rispettivi terminali del-
la batteria.
3. Rimuovere i cavi positivo e negativo con il connettore della
batteria sul lato batteria dal supporto della batteria della mac-
china.
4. Collegare un dispositivo di sollevamento adeguato agli oc-
chielli di sollevamento destro e sinistro della batteria.
Peso della batteria vedi Dati tecnici.
Figura D
1 Occhiello per sollevamento con gru
2 Polo positivo
3 Polo negativo
5. Estrarre la batteria dalla macchina e riporla in modo sicuro.
6. Fissare il dispositivo di sollevamento alla nuova batteria.
7. Inserire con cautela la nuova batteria nel vano batteria della
macchina.
Nota
I poli positivo e negativo non utilizzati devono trovarsi sul lato de-
stro della macchina.
8. Rimuovere il dispositivo di sollevamento dagli occhielli della
gru di destra e di sinistra.
Collegamento:
9. Collegare innanzitutto il cavo positivo al polo positivo della bat-
teria e montare la copertura del polo positivo.
10.Collegare il cavo negativo al polo negativo della batteria e
montare la copertura del polo negativo.
11.Collegare l’alimentazione di tensione, vedi Scollegamento/
collegamento alimentazione di tensione.
12.Girare la chiave nella posizione "I" nell'interruttore a chiave.
13.Leggere lo stato di carica della batteria sul display e, se ne-
cessario, caricare la batteria, vedi Carica della batteria.
Scollegamento/collegamento alimentazione di
tensione
1. Spegnere la macchina, vedere il capitolo Spegnere la macchi-
na.
Scollegamento:
2. Scollegare il connettore della batteria dal connettore lato mac-
china.
La macchina è senza tensione elettrica.
Collegamento:
3. Collegare il connettore della batteria lato batteria al connettore
della batteria lato macchina fino a quando gli involucri dei con-
nettori non si toccano.
L'alimentazione di tensione della macchina è stabilita.
Carica della batteria
1. Spostare la macchina in un luogo asciutto e ben ventilato.
2. Spegnere la macchina, vedi capitolo Spegnere la macchina.
Collegamento del caricabatterie:
3. Scollegare l’alimentazione di tensione, vedi capitolo Scollega-
mento/collegamento alimentazione di tensione.
Figura E
(1)Batteria
(2)Connettore batteria lato batteria
(3)Spina del caricabatterie
(4)Cavo di ricarica
(5)Indicatore LED
(6)Caricabatterie portatile
(7)Cavo di alimentazione
4. Posizionare il caricabatterie portatile davanti alla macchina.
ATTENZIONE
I piedini di sostegno devono essere rivolti verso il basso.
Non collocare il caricabatterie portatile sulla batteria!
Non coprire il caricabatterie portatile con oggetti e non appog-
giarvi sopra alcun oggetto!
5. Collegare la spina di ricarica al connettore batteria lato batteria
fino a quando gli involucri dei connettori non si toccano.
6. Collegare il cavo di alimentazione al caricabatterie portatile.
7. Inserire il cavo di alimentazione di rete in una presa con colle-
gamento a terra.
La ricarica si avvia e si conclude automaticamente.
L’indicatore LED visualizza lo stato attuale:
● giallo = batteria in carica
● verde lampeggiante = la batteria è carica > 80 %
● verde fisso = la batteria è completamente carica
● rosso = errore
Tempo di ricarica, vedi capitolo Dati tecnici.
8. Verso la fine del tempo di ricarica, controllare il livello dell'elet-
trolito secondo le istruzioni per l'uso del produttore della batte-
ria e correggerlo se necessario.
Scollegamento del caricabatterie:
9. Dopo la ricarica, scollegare il caricabatterie dalla macchina in
ordine inverso.
Messa in funzione
Messa in funzione
Lavori prima dell'inizio dell'esercizio
1. Controllare lo stato di carica della batteria. Caricare la batteria
se necessario, vedi Carica della batteria.
2. Verificare che nel rullospazzola e nella spazzola laterale non
vi siano nastri impigliati.
3. Controllare che negli assi delle ruote non vi siano nastri impi-
gliati.
4. Testare la funzionalità di tutti gli elementi di comando.
5. Controllare che la macchina non sia danneggiata.
6. Pulire il filtro antipolvere.
N. d’ordine
Pacco batterie 36 V, 360 Ah, (nel vano,
a bassa manutenzione)*
6.654-282.0
Caricabatterie 6.654-283.0
Italiano 49
Regolazione del sedile di guida
PERICOLO
Pericolo di incidente
Regolare il sedile solo quando l'apparecchio è fermo.
Figura K
1 Impostazione del peso
2 Regolazione dell’altezza bracciolo
3 Regolazione inclinazione schienale
4 Leva di regolazione della posizione del sedile
1. Ruotando la manopola di regolazione, adattare la sospensio-
ne della seduta al peso corporeo.
2. Ruotando il meccanismo sotto il bracciolo, regolare l’altezza
del bracciolo.
3. Ruotando la manopola di regolazione, adattare l’inclinazione
dello schienale.
4. Azionando la leva di regolazione, sbloccare il meccanismo di
bloccaggio e regolare la posizione del sedile in base all’altez-
za del corpo.
Avviare la macchina
Nota
Per avviare la macchina, il cofano motore deve essere chiuso e
l’operatore deve essere seduto sul sedile.
Nota
Dopo 3 secondi da quando si abbandona il sedile, la spazzatrice
si spegne automaticamente.
1. Prendere posto sul sedile di guida.
L'interruttore di contatto nel sedile viene azionato.
2. Posizionare il selettore della direzione di marcia in posizione
centrale.
3. Inserire la chiave di accensione nel blocchetto dell'accensio-
ne.
4. Avvio del gruppo idraulico
a Tenere premuto il pedale del freno.
b Girare la chiave di accensione in posizione "I" e attendere 3
secondi.
La macchina è pronta per l'esercizio.
c Girare la chiave di accensione in posizione "II".
Il gruppo idraulico si avvia
Guidare la macchina
PERICOLO
Pericolo di lesioni per arresto brusco!
La macchina si arresta bruscamente appena il sedile di guida non
è occupato.
Non alzarsi dal sedile di guida durante la marcia.
몇 AVVERTIMENTO
Pericolo di incidenti in retromarcia!
Il rischio di incidenti in retromarcia è maggiore.
Prima di fare retromarcia, assicurarsi di non mettere in pericolo
nessuno, prestando particolare attenzione ai bambini. Se neces-
sario, chiedere a una persona di avvisare.
Durante la retromarcia, osservare l'intero ambiente circostante.
몇 AVVERTIMENTO
Pericolo di incidenti durante la guida con il vano raccolta
sollevato!
Quando si guida con il vano raccolta sollevato, il rischio di inci-
denti aumenta a causa della variazione del baricentro della mac-
china.
Non guidare con il vano di raccolta sollevato.
ATTENZIONE
Rischio di danneggiamento dell'azionamento!
L'azionamento a scatti dell'acceleratore può danneggiare la tra-
zione d'azionamento.
Azionare sempre l'acceleratore lentamente e con cautela.
Prima di passare dalla marcia avanti alla retromarcia o viceversa,
fermare la macchina.
ATTENZIONE
Pericolo di danneggiamento
Il superamento di ostacoli può causare danni alla macchina.
Superare lentamente e con cautela ostacoli fissi fino a 70 mm di
altezza. Gli ostacoli superiori a 70 mm devono essere superati
solo con una rampa adeguata.
Nota
La leva del freno di stazionamento sulla ruota anteriore deve es-
sere in posizione di marcia, vedere Bloccaggio/rilascio del freno
di stazionamento.
1. Posizionare l’interruttore di marcia su “marcia avanti” o “retro-
marcia”.
2. Rilasciare il pedale del freno.
3. Premere delicatamente il pedale dell’acceleratore e regolare
la velocità di marcia in modo continuo.
Non premere l'acceleratore a scatti.
4. Comandare la direzione di marcia con il volante.
5. Rilasciare l'acceleratore per ridurre la velocità.
Per aumentare l’effetto frenante, si può premere il pedale del
freno.
Utilizzo spazzatura
Spazzare con il rullospazzola e le spazzole laterali
PERICOLO
Pericolo di lesioni per arresto brusco!
La macchina si arresta bruscamente appena il sedile di guida non
è occupato.
Non alzarsi dal sedile di guida durante la marcia.
ATTENZIONE
Pericolo di danneggiamento a causa dello spazzamento di
nastri e corde!
Se si spazzano oggetti lunghi e flessibili, come nastri o corde,
questi potrebbero danneggiare il meccanismo di spazzamento.
Non guidare la macchina o la spazzola laterale su oggetti lunghi
e flessibili, come ad esempio nastri o corde, e non spazzare tali
oggetti.
Nota
Per ottenere un risultato di pulizia ottimale, la velocità di marcia
deve essere adattata alle condizioni.
Nota
Durante la spazzatura il filtro antipolvere viene pulito automatica-
mente ogni 10 minuti. Durante questo processo è possibile avvia-
re manualmente la pulizia del filtro.
Nota
Durante la spazzatura di pavimenti asciutti, accendere la soffian-
te.
Durante la spazzatura di pavimenti umidi o bagnati, spegnere la
soffiante per evitare che il filtro antipolvere si bagni.
1. Per spazzare aprire lo sportello del contenitore di raccolta
spazzatura.
2. Abbassare il rullospazzola.
Per spazzare i bordi laterali abbassare inoltre la spazzola la-
terale.
Svuotamento del contenitore di raccolta spazzatura
몇 AVVERTIMENTO
Pericolo di lesioni da ribaltamento della macchina
Durante lo svuotamento su superfici inclinate o su terreno cede-
vole, lo spostamento del baricentro può far ribaltare la macchina,
causando lesioni alle persone.
Svuotare il contenitore di raccolta spazzatura solo quando la
macchina si trova su una superficie piana e stabile.
몇 AVVERTIMENTO
Pericolo di lesioni da urto e schiacciamento
Durante il sollevamento o l’abbassamento del contenitore di rac-
colta spazzatura, è possibile che vengano urtate o schiacciate
persone tra il contenitore e il container.
Assicurarsi che durante lo svuotamento nessuna persona si trovi
nell’area di movimento del contenitore.
50 Italiano
몇 AVVERTIMENTO
Pericolo di lesioni da parti mobili della macchina
La meccanica del contenitore di raccolta spazzatura può schiac-
ciare o amputare parti del corpo, in particolare le dita.
Non toccare parti in movimento durante lo svuotamento.
몇 AVVERTIMENTO
Pericolo di lesioni a causa dell'abbassamento del vano rac-
colta!
Il vano raccolta sollevato può cadere bruscamente e causare
gravi lesioni a causa dello schiacciamento e dell'inceppamento.
Non passare sotto il vano raccolta non fissato.
Prima di passare sotto il vano raccolta, fissare correttamente il
contenitore sollevato con l’apposita staffa di sicurezza.
ATTENZIONE
Pericolo di lesioni causato dalla proiezione di detriti
Durante lo svuotamento, il rullospazzola in funzione può scaglia-
re spazzatura lontano, con rischio di lesioni.
Assicurarsi che nessuna persona si trovi davanti al veicolo men-
tre il contenitore di raccolta spazzatura è sollevato.
Nota
Con il sistema di svuotamento alto della macchina, il contenitore
di raccolta spazzatura può essere svuotato, ad es. in un casso-
netto (vedere altezza massima di scarico nel capitolo Dati tecni-
ci).
1. Posizionare la macchina davanti al punto di scarico.
ATTENZIONE
Garantire uno spazio sufficiente dietro e sopra il vano raccolta.
Sollevare:
2. Portare e mantenere la leva di comando “Sollevare/abbassare
spazzola laterale” sulla posizione “sollevare” fino a quando la
spazzola laterale non è completamente sollevata.
3. Portare e mantenere la leva di comando “Sollevare/abbassare
rullospazzola” sulla posizione “sollevare” fino a quando il rullo-
spazzola è completamente sollevato.
Il rullospazzola viene sollevato.
4. Portare la leva di comando “Aprire/chiudere sportello conteni-
tore” su “chiudere”.
La spia di controllo si accende in rosso.
Svuotare:
5. Portare la leva di comando “Sollevare/abbassare contenitore
di raccolta spazzatura” sulla posizione “sollevare” e mantener-
la tirata finché non si raggiunge l’altezza desiderata.
La spia di controllo si accende in rosso.
6. Avvicinarsi lentamente al contenitore.
7. Bloccare il freno di stazionamento.
8. Portare la leva di comando “Aprire/chiudere sportello conteni-
tore” sulla posizione “aprire”.
Il contenitore di raccolta spazzatura viene svuotato.
La spia si illumina di verde.
9. Portare la leva di comando “Aprire/chiudere sportello conteni-
tore” su “chiudere”.
Lo sportello del contenitore si chiude.
La spia di controllo si accende in rosso.
10.Disinserire il freno di stazionamento.
Abbassare:
11.Allontanare la macchina di circa 2 m dal punto di scarico.
ATTENZIONE
Garantire uno spazio sufficiente dietro e sotto il vano raccolta.
12.Portare la leva di comando “Sollevare/abbassare contenitore
di raccolta spazzatura” sulla posizione “abbassare” e mante-
nerla tirata finché il contenitore non raggiunge la posizione fi-
nale.
La spia si illumina di verde.
Spegnere la macchina
1. Parcheggiare la macchina in orizzontale.
2. Sollevare il rullospazzola e le spazzole laterali.
3. Chiudere lo sportello del contenitore.
4. Tenere premuto il pedale del freno e inserire il freno di stazio-
namento.
5. Ruotare l’interruttore a chiave su “0” e togliere la chiave.
Trasporto
ATTENZIONE
Danni da trasporto
Durante il trasporto su rimorchi o veicoli, prestare attenzione al
peso a vuoto (peso di trasporto) della macchina.
Durante il trasporto all’interno di veicoli, fissare la macchina se-
condo le normative vigenti in materia di sicurezza di trasporto.
Durante il trasporto della macchina, osservare quanto segue:
● Portare l’interruttore a chiave sulla posizione "0" e rimuovere
la chiave.
● Bloccare il freno di stazionamento.
● Fissare la macchina ai punti di ancoraggio (4x) con cinghie di
tensione, corde o catene.
● Bloccare le ruote della macchina con cunei.
Stoccaggio
Durante lo stoccaggio della macchina osservare quanto segue:
● Parcheggiare la spazzatrice su una superficie piana in un am-
biente asciutto e al riparo dal gelo. Proteggere dalla polvere
con un telone di copertura.
● Sollevare rullospazzola e spazzole laterali per non danneggia-
re le setole.
● Chiudere lo sportello del contenitore.
● Portare l’interruttore a chiave sulla posizione "0" e rimuovere
la chiave.
● Bloccare il freno di stazionamento.
● Assicurare la spazzatrice per evitare che si sposti.
Se la spazzatrice non viene utilizzata per un lungo periodo di
tempo, osservare anche quanto segue:
● Pulire l'interno e l'esterno della spazzatrice.
● Scollegare la batteria.
● Caricare la batteria e ricaricarla ogni 2 mesi circa.
Cura e manutenzione
몇 AVVERTIMENTO
Pericolo di morte, lesioni e danni!
Durante la cura e la manutenzione della macchina sussiste il pe-
ricolo di morte, lesioni e danni se non vengono rispettate le av-
vertenze di sicurezza!
Osservare tutte avvertenze di sicurezza per la cura e la manuten-
zione riportate nel capitolo Avvertenze di sicurezza all'inizio di
questo manuale d’uso.
Pulizia dell’apparecchio
ATTENZIONE
Corto circuiti o altri danni. Non pulire l'apparecchio con un getto
d'acqua o un getto d'acqua ad alta pressione.
ATTENZIONE
Pulizia inappropriata
Pericolo di danneggiamento.
Non utilizzare detergenti abrasivi o aggressivi.
PERICOLO
Rischio per la salute a causa della polvere
Per la pulizia interna con aria compressa.
Indossare una maschera antipolvere e occhiali di protezione.
Pulire la macchina all'interno
1. Spegnere la macchina, vedere Spegnere la macchina.
2. Pulire la macchina con un panno
3. Soffiare la macchina con aria compressa.
Pulire la macchina all'esterno
1. Spegnere la macchina, vedere Spegnere la macchina.
2. Pulire l'esterno della macchina con un panno inumidito con
una soluzione detergente delicata.
Italiano 51
Intervalli di manutenzione
Nota
Ai fini della garanzia è necessario far eseguire, durante il periodo
di garanzia, tutti gli interventi di assistenza e di manutenzione da
un centro di assistenza autorizzato come indicato nella check list
di controllo (ICL).
● Il contatore delle ore d'esercizio indica la scadenza degli inter-
valli di manutenzione.
● Gli intervalli di assistenza e manutenzione a cura del cliente /
operatore sono elencati nel capitolo Interventi di manutenzio-
ne a cura del cliente. Gli interventi devono essere eseguiti da
un tecnico qualificato. Se necessario, consultare un rivendito-
re specializzato o un centro di assistenza Kärcher.
● Ulteriori lavori di manutenzione devono essere eseguiti dal
centro di assistenza autorizzato come indicato nella check list
di controllo. Si prega di contattare il centro di assistenza in
tempo utile.
Interventi di manutenzione a cura del cliente
Nota
I seguenti interventi di manutenzione devono essere eseguiti da
un tecnico qualificato; se necessario, rivolgersi al servizio di as-
sistenza o a un rivenditore Kärcher.
Gli interventi sull'impianto idraulico possono essere eseguiti solo
dal servizio assistenza autorizzato.
Ogni giorno:
1. Controllare le assi delle ruote per eventuali nastri impigliati.
2. Controllare il rullospazzola e la spazzola laterale per usura ed
eventuali nastri impigliati.
3. Verificare il funzionamento di tutti gli elementi di comando.
4. Ispezionare la macchina per individuare eventuali danni.
Ogni settimana:
몇 AVVERTIMENTO
Pericolo di lesioni a causa dell'abbassamento del vano rac-
colta!
Il vano raccolta sollevato può cadere bruscamente e causare
gravi lesioni a causa dello schiacciamento e dell'inceppamento.
Non passare sotto il vano raccolta non fissato.
Prima di passare sotto il vano raccolta, fissare correttamente il
contenitore sollevato con l’apposita staffa di sicurezza.
5. Controllare che tutte le parti mobili siano facili da muovere e,
se necessario, lubrificarle o ripararle.
Nota
Prima di tutti i lavori di manutenzione e riparazione con il conte-
nitore di raccolta spazzatura sollevato, installare la staffa di sicu-
rezza.
6. Verificare la corretta regolazione e l'usura dei listelli di tenuta
sul cassone del rullospazzola, se necessario correggere la re-
golazione e sostituire i listelli di tenuta usurati.
7. Controllare che i listelli di tenuta sullo sportello del vano rac-
colta non siano danneggiati e, se necessario, sostituirli.
8. Controllare che il rullospazzola non sia usurato o danneggiato
e, se necessario, sostituirlo.
9. Controllare che la o le spazzole laterali non siano usurate o
danneggiate e, se necessario, sostituirle.
10.Controllare che il filtro antipolvere non sia sporco e danneg-
giato, se necessario sostituirlo e pulire la scatola del filtro an-
tipolvere.
11.Controllare la tenuta del sistema idraulico e, se necessario,
farlo riparare.
12.Pulire il radiatore dell'olio idraulico.
13.Controllare il livello dell'olio idraulico.
14.Controllo del livello del liquido dei freni.
15.Controllare la meccanica dello sportello del contenitore e, se
necessario, lubrificare.
In caso di usura:
16.Sostituire i listelli di tenuta usurati.
17.Sostituire il rullospazzola usurato.
18.Sostituire le spazzole laterali usurate.
Manutenzione a cura del servizio assistenza
Nota
Ai fini della garanzia è necessario far eseguire, durante il periodo
di garanzia, tutti gli interventi di assistenza e di manutenzione dal
servizio assistenza clienti autorizzato Kärcher come indicato nel-
la check list di controllo.
● Prima ispezione dopo 50 ore di esercizio
● Manutenzione secondo il libretto di manutenzione ogni 250
ore di esercizio.
● Se necessario, ma almeno una volta all'anno, far controllare la
resistenza di isolamento della macchina e della batteria da un
elettricista qualificato, secondo le istruzioni per l'uso del pro-
duttore della batteria.
Lavori di manutenzione
Preparazione
1. Depositare la spazzatrice su una superficie piana.
2. Portare il blocchetto di avviamento sulla posizione "0" e rimuo-
vere la chiave.
3. Bloccare il freno di stazionamento.
Avvertenze di sicurezza per la manutenzione
Nota
Prima di eseguire qualsiasi lavoro sotto il contenitore di raccolta
spazzatura sollevato, è necessario mettere in sicurezza il conte-
nitore per impedirne la caduta, vedi Mettere in sicurezza il vano
raccolta
Mettere in sicurezza il vano raccolta
몇 AVVERTIMENTO
Pericolo di schiacciamento
Un contenitore di raccolta spazzatura che cade può causare
schiacciamenti o fratture ossee.
Prima di lavorare sotto il contenitore di raccolta spazzatura solle-
vato, è obbligatorio metterlo in sicurezza.
La messa in sicurezza deve essere eseguita solo dall’esterno
della zona di pericolo.
Figura N
1 Sede
2 Barra di sicurezza
1. Ripiegare la barra di sicurezza e inserirla nella sede.
Controllo e rabbocco del liquido dei freni
몇 AVVERTIMENTO
Pericolo di schiacciamento
Un contenitore di raccolta spazzatura che cade può causare
schiacciamenti o fratture ossee.
Prima di lavorare sotto il contenitore di raccolta spazzatura solle-
vato, è obbligatorio metterlo in sicurezza.
La messa in sicurezza deve essere eseguita solo dall’esterno
della zona di pericolo.
Figura F
1 Barra di sicurezza
2 Coperchio di chiusura
3 Contenitore del liquido del freno
1. Portare il contenitore di raccolta spazzatura verso l’alto e fis-
sarlo con l’asta di sicurezza.
2. Verificare che nel serbatoio del liquido dei freni sia presente
una quantità sufficiente di liquido.
Nota
Il livello deve trovarsi tra le marcature MIN e MAX.
3. Se necessario, rabboccare con liquido freni DOT, vedi Dati
tecnici.
Controllare il livello dell’olio idraulico e rabboccare
Figura H
1 Tappo di chiusura e tubo di riempimento dell’olio
2 Oblò livello olio
52 Italiano
Nota
Durante l’esecuzione di questo intervento, il contenitore di raccol-
ta spazzatura non deve essere sollevato.
1. Controllare il livello dell’olio idraulico tramite l’oblò.
a Il livello dell’olio deve trovarsi tra la marcatura “MIN” e
“MAX”.
b Se il livello si trova al di sotto del segno “MIN”, rabboccare
olio idraulico.
2. Rimuovere il tappo del tubo di riempimento dell’olio.
3. Pulire l’area del bocchettone.
4. Rabboccare olio idraulico. (Per il tipo di olio, vedi Dati tecnici)
5. Chiudere il tubo di riempimento con il tappo.
Controllare l’impianto idraulico
Nota
In caso di perdite nell’impianto idraulico, contattare l’assistenza
clienti.
1. Bloccare il freno di stazionamento.
2. Avviare il motore.
3. Controllare tutti i tubi e i collegamenti idraulici per verificarne
la tenuta.
Controllare il rullospazzola per assicurarsi che non vi
siano nastri impigliati
1. Avviare il motore.
2. Sollevare il contenitore di raccolta spazzatura fino alla posizio-
ne finale.
3. Spegnere il motore.
4. Bloccare il freno di stazionamento.
몇 AVVERTIMENTO
Pericolo di schiacciamento
Un contenitore di raccolta spazzatura che cade può causare
schiacciamenti o fratture ossee.
Prima di lavorare sotto il contenitore di raccolta spazzatura solle-
vato, è obbligatorio metterlo in sicurezza.
La messa in sicurezza deve essere eseguita solo dall’esterno
della zona di pericolo.
5. Bloccare il contenitore di raccolta spazzatura con l’asta di si-
curezza.
6. Controllare il rullospazzola per eventuali nastri o corde impi-
gliati e rimuoverli.
7. Ripiegare l’asta di sicurezza.
8. Avviare il motore.
9. Abbassare il contenitore di raccolta spazzatura in posizione fi-
nale.
10.Spegnere il motore.
Controllare l'usura del rullospazzola
1. Sbloccare la porta del rullospazzola.
2. Spostare la porta verso l'esterno.
Figura R
3. Leggere il grado di usura del rullospazzola sulla scala.
Se il grado di usura si trova alla fine della zona rossa, è ne-
cessario montare un nuovo rullospazzola.
Sostituzione del rullospazzola
Figura Q
1 Porta
2 Impugnatura a vite
3 Alloggiamento rullospazzola
4 Rullospazzola
1. Sbloccare la porta.
2. Ruotare la porta verso l'esterno.
3. Allentare l'impugnatura a vite.
4. Ruotare il supporto del rullospazzola verso l'esterno.
5. Estrarre il rullospazzola.
6. Montare il nuovo rullospazzola.
a Inserire correttamente il rullospazzola nel supporto opposto.
Figura V
Posizione di montaggio del rullospazzola in direzione di
marcia (vista dall’alto)
Nota
Le scanalature del rullospazzola devono essere innestate sui
nottolini del supporto opposto.
b Ruotare nuovamente il supporto del rullospazzola verso l’in-
terno.
c Stringere l'impugnatura a vite.
7. Riportare la porta nella posizione originale.
8. Chiudere la porta.
Nota
Dopo il montaggio del nuovo rullospazzola, occorre regolare nuo-
vamente lo specchio di pulizia.
Controllare e regolare lo specchio di pulizia del
rullospazzola
1. Spegnere la soffiante.
2. Guidare la spazzatrice su una superficie piana e liscia che sia
riconoscibilmente coperta di polvere o gesso.
3. Abbassare il rullospazzola e lasciarlo agire sul punto per circa
10 secondi.
4. Chiudere lo sportello del contenitore.
5. Sollevare il rullospazzola.
6. Allontanare la macchina in retromarcia.
7. Controllare la superficie di spazzamento.
Figura S
La superficie di spazzamento deve risultare come un rettangolo
uniforme di larghezza a = 60 - 65 mm.
Figura T
1 Leva della superficie di spazzamento
2 Scala
8. A seconda del grado di usura del rullospazzola, bloccare la le-
va della superficie di spazzamento in una delle 4 posizioni.
Controllare e regolare la superficie di spazzamento
della spaz
zola laterale
1. Sollevare la spazzola laterale.
2. Guidare la spazzatrice su una superficie piana e liscia che sia
riconoscibilmente coperta di polvere o gesso.
3. Abbassare il rullospazzola e la spazzola laterale e lasciarli fun-
zionare sul posto per circa 10 secondi.
4. Sollevare il rullospazzola e le spazzole laterali.
5. Allontanare la macchina in retromarcia.
6. Controllare la superficie di spazzamento.
Figura U
La superficie di spazzamento deve risultare con una larghezza
a = 40 - 50 mm e un segmento arcuato a forma di mezzaluna tra
le ore 11 e le ore 4.
Figura W
1 Regolazione dell'angolo
2 Regolazione della lunghezza
7. Correggere la superficie di spazzamento mediante la regola-
zione dell’angolo e della lunghezza.
8. Controllare la superficie di spazzamento.
Regolazione delle guarnizioni laterali
Figura X
1 Porta
2 Guarnizione
3 Vite (8x)
4 Piastra di montaggio
1. Sbloccare la porta.
2. Ruotare la porta verso l'esterno.
3. Allentare la piastra di fissaggio svitando le otto viti di fissaggio.
4. Riposizionare la guarnizione in modo che vi sia una distanza
di 1 - 3 mm dal suolo.
Italiano 53
5. Stringere le otto viti.
6. Aprire la porta sul lato opposto.
Figura Y
1 Piastra di montaggio
2 Dado ad alette (4x)
3 Guarnizione
7. Allentare la piastra di fissaggio svitando i quattro dadi ad alet-
te.
8. Riposizionare la guarnizione in modo che vi sia una distanza
di 1 - 3 mm dal suolo.
9. Stringere i quattro dadi ad alette.
Pulizia manuale del filtro antipolvere
1. Premere il pulsante "Pulire il filtro antipolvere".
Il filtro antipolvere viene pulito.
Sostituzione del filtro antipolvere (filtro a tasca)
Il contenitore di raccolta spazzatura è svuotato. Vedere Svuota-
mento del contenitore di raccolta spazzatura.
몇 PRUDENZA
Rischio di danni alla salute a causa della polvere fine
L'inalazione di polvere fine può portare a malattie respiratorie.
Durante la sostituzione del filtro antipolvere, indossare una pro-
tezione adeguata per bocca e naso.
Figura Z
1 Cofano apparecchio
2 Barra di sollevamento
3 Copertura filtro
4 Filtro a tasca
1. Aprire il cofano apparecchio.
2. Aprire la copertura filtro.
3. Staccare le due barre di sollevamento dalla copertura del filtro.
4. Inserire le due piastre di fissaggio sulle aste di sollevamento
al centro del filtro a tasche, come mostrato.
Figura AA
1 Impugnatura a vite
2 Barra di sollevamento
5. Una volta inserite, avvitare le due barre di sollevamento con le
due impugnature a vite.
6. Sollevare il filtro a tasca lavorando in due.
7. Rimuovere le due barre di sollevamento dal vecchio filtro a ta-
sca e fissarle al nuovo filtro a tasca.
8. Inserire il nuovo filtro a tasca lavorando in due.
9. Rimuovere le due barre di sollevamento dal nuovo filtro a ta-
sca.
10.Montare le due barre di sollevamento all'interno del coperchio.
11.Chiudere il coperchio del filtro e bloccarlo con gli elementi di
fissaggio.
12.Chiudere il cofano apparecchio.
Sostituzione del filtro antipolvere (filtro plissettato
piatt
o)
Il contenitore di raccolta spazzatura è svuotato. Vedere Svuota-
mento del contenitore di raccolta spazzatura.
몇 PRUDENZA
Rischio di danni alla salute a causa della polvere fine
L'inalazione di polvere fine può portare a malattie respiratorie.
Durante la sostituzione del filtro antipolvere, indossare una pro-
tezione adeguata per bocca e naso.
Figura AB
1 Cofano apparecchio
2 Copertura filtro
3 Dispositivo di pulizia
1. Aprire il cofano apparecchio.
2. Aprire la copertura filtro.
Figura AC
1 Dispositivo di pulizia
2 Filtro plissettato piatto
3. Sollevare il dispositivo di pulizia.
4. Estrarre i due filtri plissettati piatti.
5. Inserire il nuovo filtro plissettato piatto.
6. Abbassare il dispositivo di pulizia.
7. Chiudere il coperchio del filtro e bloccarlo con gli elementi di
fissaggio.
8. Chiudere il cofano apparecchio.
Sostituzione del filtro antipolvere (filtro tondo)
Il contenitore di raccolta spazzatura è svuotato. Vedere Svuota-
mento del contenitore di raccolta spazzatura.
몇 PRUDENZA
Rischio di danni alla salute a causa della polvere fine
L'inalazione di polvere fine può portare a malattie respiratorie.
Durante la sostituzione del filtro antipolvere, indossare una pro-
tezione adeguata per bocca e naso.
Figura AD
1 Cofano apparecchio
2 Copertura filtro
1. Aprire il cofano apparecchio.
2. Aprire la copertura filtro.
Figura AE
1 Filtro tondo
2 Bloccaggio
3. Allentare il bloccaggio.
a Estrarre completamente il bloccaggio.
b Ruotare in senso orario finché il blocco non si innesta.
4. Rimuovere il filtro.
Nota
Quando si inserisce il filtro, assicurarsi che i fori nella parte ante-
riore del filtro siano posizionati sui bulloni del supporto filtro.
5. Inserire un nuovo filtro e chiudere il bloccaggio.
6. Chiudere il coperchio del filtro e bloccarlo con gli elementi di
fissaggio.
7. Chiudere il cofano apparecchio.
Sostituzione dei fusibili
I portafusibili si trovano sotto il volante.
Figura M
1. Rimuovere il coperchio del portafusibili.
2. Controllare i fusibili e sostituire quelli difettosi.
Panoramica dei fusibili
FU 01 Contenitore di raccolta spazzatura 3 A
FU 02 Display multifunzione 10 A
FU 03 Selettore di direzione 3 A
FU 04 Inverter 5 A
FU 05 Sistema vibrante e soffiante 25 A
FU 06 Proiettore rotante, clacson, blue
spot
15 A
FU 07 Luce freno (opzionale) 10 A
FU 08 Freccia (opzionale) 10 A
FU 09 Illuminazione a sinistra (opzionale) 7,5 A
FU 10 Illuminazione di lavoro 10 A
FU 11 Illuminazione a destra (opzionale) 7,5 A
FU 12 Cabina conducente (opzionale),
soppressore di polvere (opzionale)
15 A
54 Italiano
Guida alla risoluzione dei guasti
Piccole anomalie o disfunzioni possono essere eliminate se-
guendo le seguenti istruzioni.
Per tutti i guasti non elencati contattare il servizio clienti (assi-
stenza)!
PERICOLO
Il movimento involontario del veicolo può causare incidenti
e lesioni
Prima di eseguire qualsiasi lavoro di cura e manutenzione spe-
gnere il veicolo ed estrarre la chiave di accensione.
PERICOLO
Pericolo di scosse elettriche
Prima di interventi sui componenti elettrici scollegare la batteria.
Lavori di riparazione e lavori su componenti elettrici possono es-
sere effettuati solo dal servizio assistenza autorizzato.
Garanzia
In ogni Paese, valgono le condizioni di garanzia rilasciate dalla
nostra società di vendita competente. Entro il termine di garanzia
eliminiamo gratuitamente eventuali guasti all’apparecchio, se
causati da difetto del materiale o di produzione. Nei casi previsti
dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure
al più vicino centro di assistenza autorizzato, esibendo lo scontri-
no di acquisto.
(Indirizzo vedi retro)
Potete trovare ulteriori informazioni sulla garanzia (se disponibili)
nell'area di assistenza del sito web Kärcher locale alla voce
"Download".
Dichiarazione di conformità UE
Con la presente dichiariamo che il prodotto sotto indicato è con-
forme alle disposizioni pertinenti delle direttive e dei regolamenti
elencati. In caso di modifiche apportate al prodotto senza il nostro
consenso, la presente dichiarazione perde ogni validità.
Prodotto: Spazzatrice aspirante macchina uomo a bordo
Tipo: 1.186-xxx
Direttive e regolamenti
2006/42/CE (+2009/127/EG)
2000/14/CE
2014/30/UE
2014/53/EU (TCU)
Norme armonizzate applicate
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Errore Correzione
Il veicolo si muove solo lentamente o
non si muove affatto
Caricare la batteria o sostituirla se difettosa
Controllare che le ruote non siano avvolte da nastri e corde.
Informare il servizio clienti Kärcher
Rilasciare il freno di stazionamento
Rumore sibilante nell'impianto idrau-
lico
Rabbocco dell'olio idraulico
Informare il servizio clienti Kärcher
Il rullospazzola / La spazzola laterale
non ruota
Verificare che non ci siano nastri o corde impigliati nel rullospazzola / nelle spazzole late-
rali
Informare il servizio clienti Kärcher
Forza aspirante scarsa o nulla nella
zona delle spazzole
Controllare, pulire o sostituire il filtro antipolvere
Informare il servizio clienti Kärcher
La macchina produce polvere Regolazione delle guarnizioni laterali
Accendere la soffiante
Controllare, pulire o sostituire il filtro antipolvere
Sostituzione delle guarnizioni del filtro
Aprire lo sportello del contenitore di raccolta spazzatura.
Informare il servizio clienti Kärcher
La spazzatura rimane in giro Svuotamento del contenitore di raccolta spazzatura
Controllare, pulire o sostituire il filtro antipolvere
Sostituzione del rullospazzola
Regolazione della superficie di spazzamento
Sostituire la striscia di tenuta del contenitore di raccolta spazzatura
Rimuovere il blocco del rullospazzola
Aprire lo sportello del contenitore di raccolta spazzatura
Informare il servizio clienti Kärcher
Il contenitore di raccolta spazzatura
non può essere sollevato/abbassato
Controllare il fusibile e sostituirlo se difettoso
Informare il servizio clienti Kärcher
Lo sportello del contenitore di raccol-
ta spazzatura non può essere aperto
Informare il servizio clienti Kärcher
Malfunzionamenti delle parti mobili
azionate da sistema idraulico
Informare il servizio clienti Kärcher
Italiano 55
Procedura di valutazione della conformità applicata
2000/14/CE: Allegato V
Livello di potenza acustica dB(A)
KM 170/600 R D
Misurato: 100
Garantito: 103
KM 100/65 R Bp
Misurato: 85
Garantito: 88
KM 105/180 R Bp
Misurato: 87
Garantito: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Misurato: D: 97 BAT: 88 LPG: 101
Garantito: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Misurato: D: 96 LPG: 98 Bp: 90
Garantito: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Misurato: D: 99 LPG: 96
Garantito: D: 102 LPG: 99
KM 150/500 R Bp
Misurato: 94
Garantito: 96
Nome e indirizzo
Responsabile della documentazione:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germania)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
I firmatari agiscono per incarico e con delega della direzione.
Winnenden, 01/05/2021
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Dati tecnici
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Dati sulle prestazioni dell’apparecchio
Velocità di avanzamento, avanti km/h 8 8
Velocità di avanzamento, indietro km/h
4 4
Pendenza massima superabile % 14 14
Inclinazione laterale (max) % 10 10
Larghezza di lavoro senza spazzole laterali mm 1000 1000
Larghezza di lavoro con 1 spazzola laterale mm 1300 1300
Larghezza di lavoro con 2 spazzole laterali mm 1550 1550
Raggio di virata m 2,8 2,8
Grado di protezione IPX 3 IPX 3
Resa superficiale teorica
Resa oraria senza spazzole laterali m
2
/h 8000 8000
Resa superficiale con 1 spazzola laterale m
2
/h 10400 10400
Resa superficiale con 2 spazzole laterali m
2
/h 12400 12400
Batteria
Capacità della batteria Ah - 360
Durata di esercizio con batteria completamente carica h - 3,5
Tensione batteria V - 36
Peso della batteria kg - 460
Condizioni ambientali
Temperatura ambiente °C -5 ... +40 -5 ... +40
Umidità d’aria, non condensante % 0 ... 90 0 ... 90
Dimensioni e pesi
Lunghezza mm 2245 2245
Larghezza mm 1350 1350
Altezza mm 1430 1430
Peso vuoto kg 840 (1300) 840 (1300)
Peso totale consentito kg 1885 1885
Carico max. ammissibile per asse anteriore kg 852 852
Carico max. ammissibile per asse posteriore kg 1033 1033
Larghezza rullospazzola mm 1000 1000
Diametro rullospazzola mm 300 300
Diametro spazzola laterale mm 600 600
56 Español
Con riserva di modifiche tecniche.
Índice de contenidos
Avisos generales
Antes de utilizar por primera vez el equipo, lea este
manual de instrucciones y sígalo. Conserve el ma-
nual de instrucciones para su uso posterior o para propietarios
posteriores.
Instrucciones de seguridad
Niveles de peligro
PELIGRO
● Aviso de un peligro inminente que produce lesiones corporales
graves o la muerte.
몇 ADVERTENCIA
● Aviso de una posible situación peligrosa que puede producir le-
siones corporales graves o la muerte.
몇 PRECAUCIÓN
● Aviso de una posible situación peligrosa que puede producir le-
siones corporales leves.
CUIDADO
● Aviso de una posible situación peligrosa que puede producir
daños materiales.
Símbolos en la máquina
Vano raccolta
Volume vano raccolta l 300 300
Altezza di svuotamento (max.) mm 1400 1400
Filtro e sistema aspirante
Sistema filtrante Filtro a tasca Filtro a tasca
Superficie attiva del filtro antipolvere m
2
7,8 7,8
Categoria d'utilizzo U U
Depressione nominale sistema aspirante mbar 15,5 15,5
Flusso volumetrico nominale sistema aspirante l/s 800 800
Motore di trazione (elettrico)
Potenza nominale (meccanica) W 4000 4000
Motore del soffiante e del rullospazzola (elettrico)
Tipologia motore Motore a magneti per-
manenti in corrente con-
tinua
Motore a magneti per-
manenti in corrente con-
tinua
Carburanti
Tipo olio idraulico HV 46 HV 46
Quantità olio idraulico l 25 25
Pneumatici
Dimensione dei pneumatici, anteriore mm 15-4.5x8 15-4.5x8
Dimensione dei pneumatici, posteriore 15-4.5x8 15-4.5x8
Valori rilevati secondo EN 60335-2-72
Valore di vibrazione mano-braccio m/s
2
<2,0 <2,0
Valore di vibrazione mano-braccio, incertezza K m/s
2
0,1 0,1
Valore di vibrazione sul sedile m/s
2
<2,0 <2,0
Valore di vibrazione del sedile, incertezza K m/s
2
0,1 0,1
Livello di pressione acustica L
pA
dB(A) 75 75
Incertezza K
pA
dB(A) 3 3
Livello di potenza acustica L
WA
+ Incertezza L
WA
dB(A) 93 93
Freno
Liquido per freni Ate DOT SL - US FM-
VSS DOT4
Ate DOT SL - US FM-
VSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Avisos generales ............................................................. 56
Instrucciones de seguridad.............................................. 56
Uso previsto..................................................................... 58
Protección del medioambiente......................................... 58
Accesorios y repuestos.................................................... 58
Volumen de suministro .................................................... 58
Descripción del equipo..................................................... 58
Funcionamiento ............................................................... 59
Puesta en funcionamiento previa..................................... 59
Baterías/cargador ............................................................ 60
Puesta en funcionamiento ............................................... 61
Servicio............................................................................ 61
Transporte ....................................................................... 63
Almacenamiento .............................................................. 63
Conservación y mantenimiento........................................ 63
Ayuda en caso de fallos................................................... 66
Garantía........................................................................... 67
Declaración de conformidad UE ...................................... 67
Datos técnicos ................................................................. 68
CUIDADO
Peligro de quemaduras
Dejar enfriar antes de trabajar con piezas del vehículo
calientes.
PELIGRO
Peligro de incendio
No barra objetos en llamas u objetos candentes, co-
mo por ejemplo cigarrillos, cerillas o similares.
Español 57
Instrucciones de seguridad relativas al manejo
몇 ADVERTENCIA ● Utilice el equipo solo para su uso previsto.
Al trabajar con el equipo, tenga en cuenta las condiciones locales
y evite causar daños a terceras personas, sobre todo a niños.
● Para el mantenimiento del espacio de aire y las líneas de fuga,
el equipo no puede funcionar a una altura superior a 2000 metros
sobre el nivel del mar. ● Compruebe que tanto el equipo como los
dispositivos de trabajo se encuentren en un estado impecable y
que su seguridad operacional no está comprometida. Si no se
encuentran en un estado impecable, no debe hacer uso del equi-
po. ● En zonas de peligro (p. ej. gasolineras), tenga en cuenta
las correspondientes reglamentaciones de seguridad. No use el
equipo en espacios con peligro de explosión en ninguna circuns-
tancia. ● El uso del equipo no es apto para personas con capaci-
dades corporales, sensoriales o psíquicas limitadas o que
carezcan de experiencia y/o conocimiento suficiente. ● El equipo
solo puede ser utilizado por personas instruidas en su manejo o
que hayan demostrado su capacidad para manejarlo y que ha-
yan recibido la orden explícita de usarlo.CUIDADO ● Antes de
empezar a trabajar, el operario debe comprobar si todos los dis-
positivos de seguridad están correctamente montados y si fun-
cionan según lo previsto. ● El operario del equipo será el
responsable de posibles accidentes que involucren a otras per-
sonas o sus posesiones.ADVERTENCIA ● Asegúrese de que el
operario lleve ropa ceñida y calzado firme. Evite ropa muy holga-
da. ● Se debe supervisar a los niños para asegurarse de que no
jueguen con el aparato. ● El equipo no debe ser usado por niños
o jóvenes.CUIDADO ● Compruebe las inmediaciones directas
del vehículo antes de arrancar (podría haber niños). Asegúrese
de que la visibilidad es suficientemente amplia.PELIGRO ● Nun-
ca deje el equipo sin supervisión si no está asegurado contra mo-
vimientos involuntarios. Ponga siempre el freno de
estacionamiento antes de abandonar el equipo.CUIDADO ● Re-
tire la llave de encendido o la KIK (Kärcher Intelligent Key) para
evitar un uso no autorizado del equipo.PRECAUCIÓN ● No use
el equipo en zonas en las que exista el riesgo de ser alcanzado
por objetos en caída.ADVERTENCIA ● No mire directamente a
la fuente de luz en los equipos con iluminación Blue Spot.
Instrucciones de seguridad relativas a la conducción
Nota ● No se puede garantizar que la lista de peligros de vuelco
esté completa.PELIGRO ● Peligro de vuelco en terrenos con
gran inclinación o cambios de nivel. A la hora de conducir por te-
rrenos con inclinación y cambios de nivel debe tener en cuenta
los valores máximos admisibles de los datos técnicos. ● Peligro
de vuelco en caso de inclinación lateral excesiva. A la hora de
conducir en sentido transversal a la dirección de marcha debe te-
ner en cuenta los valores máximos admisibles de los datos téc-
nicos. ● Peligro de vuelco en caso de terreno inestable. Use el
equipo únicamente sobre una base firme.
몇 ADVERTENCIA ● Peligro de accidente debido a una veloci-
dad no adaptada. Tome las curvas a baja velocidad.
Instrucciones de seguridad relativas al transporte
몇 PRECAUCIÓN ● Para evitar accidentes durante el transpor-
te, respetar el peso de transporte del vehículo. ● Para transportar
la máquina, desconectar la batería y fijar la máquina firmemente.
Equipos que funcionan con baterías
PELIGRO ● Peligro de explosión. Únicamente debe cargar
las baterías con un cargador adecuado ● Si carga baterías en es-
pacios cerrados se genera un gas altamente explosivo. Única-
mente debe cargar las baterías en espacios bien ventilados.
● En las inmediaciones de una batería o de un espacio de carga
de batería no debe manipular llamas abiertas, generar chispas ni
fumar. ● Peligro de explosión y cortocircuitos. No deje herra-
mientas o similares sobre la batería.
몇 PRECAUCIÓN ● Peligro de lesiones por ácido de batería.
Tenga en cuenta las reglamentaciones de seguridad correspon-
dientes.
CUIDADO ● Tenga en cuenta las instrucciones de uso del fabri-
cante de la batería y del cargador. Tenga en cuenta las recomen-
daciones del legislador a la hora de manipular baterías. ● Nunca
almacene baterías en estado descargado, recargue las baterías
tan pronto como sea posible. ● Para prevenir la formación de co-
rrientes de fuga debe mantener las baterías siempre limpias y se-
cas. Proteja las baterías frente a la suciedad, p. ej. causada por
polvos de metal. ● Debe desechar las baterías antiguas de ma-
nera respetuosa con el medioambiente, de conformidad con la
Directiva 91/157/CE o las normas nacionales correspondientes.
Instrucciones de seguridad para barredoras con
vaciado en alto
PELIGRO ● Peligro de lesiones con equipos de vaciado en
alto. Antes de realizar cualquier trabajo, asegure el recipiente
para la suciedad levantado. Coloque el dispositivo de seguridad
fuera de la zona de peligro.
Instrucciones de seguridad para barredoras con techo
de protección
몇 PRECAUCIÓN
Compruebe todos los días que el techo de protección no esté da-
ñado para asegurarse de que está protegido.
En caso de daños en el techo de protección y también en los ele-
mentos individuales, se debe cambiar el techo completo.
몇 ADVERTENCIA
Peligro de lesiones
Peligro de aplastamiento y cizallamiento debido a las
piezas móviles del vehículo.
몇 ADVERTENCIA
Peligro de lesiones
Peligro de lesiones por tensión eléctrica.
몇 ADVERTENCIA
Peligro de lesiones
Lesiones por cortes y aplastamiento provocadas por
las piezas móviles del interior del vehículo.
No introduzca la mano en las aberturas del equipo.
Llevar a cabo los trabajos en el vehículo siempre con
guantes adecuados.
Cuidado con los cepillos giratorios.
En la dirección de marcha solo se admiten pendien-
tes de hasta 14 %.
Inclinación máxima del pavimento para los desplaza-
mientos con un recipiente para la suciedad elevado.
Punto de alojamiento del gato
Punto de fijación
Respetar las indicaciones
Enderezar lentamente
Leer el manual de instrucciones y actuar conforme al
mismo
58 Español
No se permite ningún tipo de modificación del techo de protec-
ción, así como la colocación de otros elementos, componentes y
módulos distintos a los autorizados por Kärcher y, en circunstan-
cias, limita la función del techo de protección.
Cuidado y mantenimiento
몇 ADVERTENCIA ● Antes de realizar trabajos en la instalación
eléctrica debe desconectar la batería. ● Antes de realizar cual-
quier tarea de limpieza, mantenimiento, sustitución de piezas o
conmutación a otra función, debe desconectar el equipo y retirar
la llave de encendido.
몇 PRECAUCIÓN ● Solo el servicio de postventa autorizado o
el personal especialista familiarizado con todas las reglamenta-
ciones de seguridad pertinentes debe llevar a cabo las reparacio-
nes.
CUIDADO ● Observe la revisión de seguridad relativa a los equi-
pos móviles de uso profesional según las normas locales en vi-
gor (p. ej. en Alemania: VDE 0701). ● Cortocircuitos u otros
daños. No limpie el equipo con mangueras o agua de alta pre-
sión. ● Siempre debe realizar los trabajos en el equipo con guan-
tes adecuados.
Uso previsto
La barredora está destinada a la limpieza de superficies de suelo
para uso comercial y para los siguientes ámbitos de aplicación,
por ejemplo:
● Plazas de aparcamiento
● Instalaciones de producción
● Áreas logísticas
● Hotel
● Comercio minorista
● Áreas de almacenamiento
● Aceras
Esta barredora está diseñada para barrer superficies sucias en
exteriores e interiores.
Antes de utilizar el equipo con sus dispositivos de trabajo, se de-
be comprobar que están en perfecto estado y que garanticen la
seguridad operacional. Si no está en perfecto estado, no debe
utilizarse.
Utilice esta barredora únicamente de conformidad con las indica-
ciones del presente manual de instrucciones.
No está permitido realizar modificaciones en el equipo.
El equipo solo es apto para las superficies indicadas en el ma-
nual de instrucciones.
Solo se deben recorrer y limpiar las superficies para uso de la
máquina autorizadas por la empresa o sus representantes.
Válido de forma general: Mantener las sustancias altamente in-
flamables alejadas del equipo (peligro de explosión/incendio).
Usos erróneos previsibles
● ¡No aspirar ni barrer nunca líquidos explosivos, gases inflama-
bles ni ácidos o disolventes sin diluir! Entre ellos cabe mencio-
nar la gasolina, los disolventes y el gasóleo, que, al agitarse
con el aire de aspiración, pueden formar vapores o mezclas
explosivas, así como la acetona, los ácidos no diluidos y los
disolventes, que dañan los materiales empleados en el equi-
po.
● No barrer ni aspirar nunca polvos reactivos de metal (p. ej.,
aluminio, magnesio, cinc), ya que en combinación con deter-
gentes muy alcalinos o ácidos forman gases explosivos.
● No barrer ni aspirar nunca objetos en llamas o candentes.
● El equipo no es adecuado para barrer sustancias peligrosas
para la salud.
● Está prohibido permanecer en la zona de peligro. Queda pro-
hibido el servicio en espacios con peligro de explosión.
● No está permitido llevar personal auxiliar en el vehículo.
● No está permitido empujar/tirar o transportar objetos con este
equipo.
Superficies adecuadas para el barrido
● Asfalto
● Suelos industriales
● Enlucido
● Hormigón
● Adoquines
Protección del medioambiente
Los materiales de embalaje son reciclables. Eliminar los
embalajes de forma respetuosa con el medioambiente.
Los equipos eléctricos y electrónicos contienen materiales
reciclables y, a menudo, componentes, como baterías, acu-
muladores o aceite, que suponen un peligro potencial para
la salud de las personas o el medio ambiente en caso de mani-
pularse o eliminarse de forma inadecuada. Sin embargo, dichos
componentes son necesarios para un funcionamiento adecuado
del equipo. Los equipos identificados con este símbolo no pue-
den eliminarse con la basura doméstica.
Avisos sobre sustancias contenidas (REACH)
Encontrará información actualizada sobre las sustancias conte-
nidas en: www.kaercher.de/REACH
Accesorios y repuestos
Utilice únicamente accesorios y repuestos originales, estos ga-
rantizan un servicio seguro y fiable del equipo.
Encontrará información sobre los accesorios y repuestos en
www.kaercher.com.
Volumen de suministro
El volumen de suministro del equipo se muestra en el embalaje.
Compruebe la integridad del volumen de suministro durante el
desembalaje. Póngase en contacto con su distribuidor si faltan
accesorios o en caso de daños de transporte.
Descripción del equipo
Ilustración
Figura B
Barredora
Posición 1
1 Asiento (con interruptor de contacto del asiento)
2 Volante
3 Empuñadura con cierre
4 Tapa del equipo
5 Iluminación de trabajo
6 Cepillo lateral (a la derecha)
7 Rueda delantera
8 Acceso al cepillo cilíndrico de barrido
9 Punto de amarre
10 Placa de características
11 Lámpara de advertencia omnidireccional
12 Tapa del equipo (a la derecha)
13 Cubierta (a la derecha)
14 Revestimiento trasero
15 Rueda trasera
16 Cubierta (a la izquierda)
17 Tapa del motor
Campo de control
Posición 2
1 Elementos de monitorización y display
2 Freno de estacionamiento
3 Pulsador de parada de emergencia
4 Elevar/bajar la palanca de mando del cepillo cilíndrico de ba-
rrido
5 Pilotos de control de la tapa del recipiente para la suciedad
6 Abrir/cerrar la palanca de mando de la chapaleta del recipien-
te para la suciedad
7 Pilotos de control del recipiente para la suciedad completa-
mente bajado
8 Elevar/bajar el recipiente para la suciedad
Español 59
9 Interruptor de llave (contacto)
10 Interruptor de dirección de marcha
11 Subir/bajar la palanca de mando del cepillo lateral
12 Ajuste de la velocidad del cepillo lateral (opcional)
13 Interruptor de lámpara de advertencia omnidireccional
14 Interruptor de iluminación de trabajo
15 Interruptor de la bocina
16 Interruptor del ventilador/limpieza del filtro
Pedales
Posición 3
1 Pedal de freno
2 Pedal acelerador
Elementos de monitorización y display
Posición 4
1 Sin funcionamiento
2 Sin funcionamiento
3 Indicador luminoso de carga de la batería
4 Pilotos de control de la iluminación de trabajo
5 Pilotos de control intermitentes (función solo con conversión
StVZO)
6 Pilotos de control de limpieza del filtro
7 Pilotos de control de estacionamiento
8 Sin funcionamiento
9 Sin funcionamiento
10 Pilotos de control del ventilador
11 Sin funcionamiento
12 Sin funcionamiento
13 Display
Equipamiento opcional
Palanca de mando
Figura O
1 Palanca de mando del recipiente para la suciedad
2 Palanca de mando de la chapaleta del recipiente
3 Palanca de mando del cepillo cilíndrico de barrido
4 Palanca de mando del cepillo lateral
Nota
Mantener las palancas en la posición deseada hasta que se haya
completado el movimiento mecánico correspondiente.
Palanca de mando del recipiente para la suciedad
Palanca de mando del cepillo cilíndrico de barrido
Palanca de mando de la chapaleta del recipiente
Palanca de mando del cepillo lateral
Display
Figura C
1 Régimen de revoluciones del motor en r.p.m.
2 Tensión de la batería en V
3 Carga de la batería en %
4 Horas de servicio de la máquina
Funcionamiento
La barredora funciona según el principio del recogedor.
1. El cepillo lateral giratorio limpia las esquinas y los bordes de
la superficie de barrido y desplaza la suciedad barrida en la
trayectoria del cepillo cilíndrico de barrido.
2. El cepillo cilíndrico de barrido de rotación lleva la suciedad ba-
rrida directamente al recipiente para la suciedad.
3. El polvo que se levanta en el recipiente para la suciedad se
separa mediante un filtro de polvo y el ventilador de aspiración
aspira el aire filtrado.
4. El filtro de polvo se limpia automáticamente durante el funcio-
namiento y también puede ponerse en marcha mediante el in-
terruptor "Limpieza del filtro".
Puesta en funcionamiento previa
Indicaciones de descarga
PELIGRO
Riesgo de accidente al descargar la máquina
Utilice una rampa adecuada a la hora de descargar la máquina.
No use una carretilla de horquilla elevadora para descargar/mo-
ver la máquina.
Tenga en cuenta el peso a la hora de descargar/cargar la máqui-
na.
1. Construir una rampa conforme al dibujo con las tablas adjun-
tas.
2. Cortar las cintas de embalaje de plástico y retirar las láminas
de embalaje.
3. Retirar la fijación de la cinta de sujeción de los puntos de an-
claje.
4. Desatornillar las tablas para el suelo marcadas y la madera
escuadrada de la paleta.
5. Colocar las tablas en los bordes de la paleta y alinearlas de
forma que queden situadas bajo las ruedas de la máquina.
Atornillar las tablas.
6. Colocar la madera escuadrada debajo de las tablas como
apoyo.
7. Retirar los bloques de madera que sujetan las ruedas.
Cabina confort (cerrada) 2.853-431.7
Cabina protectora (abierta) con parabrisas
y limpiaparabrisas
2.853-433.7
Cabina protectora 2.851-267.7
Techo de protección 2.852-595.7
Neumáticos antipinchazos (no dejan mar-
cas)
4.515-132.0
Neumáticos (de aire) 4.515-332.0
Foco azul (delantero) 2.853-202.0
Foco azul (delantero y trasero) 2.853-203.0
Luz trasera 2.853-204.0
Kit de iluminación estándar 2.853-205.0
Kit de iluminación para la vía pública 2.853-207.0
Kit de permiso de circulación (StVZO) 2.853-208.0
Cinturón de seguridad 6.981-140.0
Segundo cepillo lateral (a la izquierda) 2.851-273.0
Control de velocidad del cepillo lateral (a la
derecha)
2.853-507.0
Cubierta del cepillo lateral 2.851-286.0
Sistema de pulverización de agua para ce-
pillos laterales
2.853-214.0
Amortiguador de goma 2.852-620.0
Protección de los cepillos laterales (a la
derecha)
2.853-211.0
Protección de los cepillos laterales (en am-
bos lados)
2.853-210.0
Juego de montaje para aspirador en seco
y húmedo NT 22/1 Bp
2.852-814.0
Juego de montaje para aspirador en seco
y húmedo NT 22/1 Bp (cabina)
2.853-161.0
Juego de montaje para barrer basura lige-
ra
2.853-212.0
Hacia atrás Elevación del recipiente para la suciedad
Hacia delante Bajada del recipiente para la suciedad
Hacia atrás Elevación del cepillo cilíndrico de barrido
Hacia delante Bajada del cepillo cilíndrico de barrido
Hacia atrás Cierre de la tapa del recipiente
Hacia delante Apertura de la tapa del recipiente
Hacia atrás Elevación del cepillo lateral
Hacia delante Bajada del cepillo lateral
60 Español
8. Soltar el freno de estacionamiento.
9. Sacar con cuidado la máquina de la paleta a través de la ram-
pa creada.
Bloqueo/desbloqueo del freno de estacionamiento
Bloqueo
1. Mantener pisado el pedal de freno y tirar de la palanca de fre-
no.
Desbloqueo
2. Mantener pisado el pedal de freno y soltar la palanca de freno.
Baterías/cargador
CUIDADO
Utilice únicamente las baterías y los cargadores recomenda-
dos por el fabricante
Únicamente sustituya las baterías por baterías del mismo tipo.
Retire la batería antes de desechar el vehículo y deseche la ba-
tería respetando la normativa local y nacional correspondiente.
Símbolos de los avisos
A la hora de manipular baterías debe tener en cuenta los siguien-
tes avisos:
Instrucciones de seguridad
PELIGRO
Peligro de incendio y de explosión
No deje herramientas u otros objetos similares sobre la batería.
Prohibido fumar y encender fuego.
Si carga la batería en espacios cubiertos, asegúrese de tener
una buena ventilación.
Únicamente utilice baterías y cargadores autorizados por Kär-
cher (recambios originales).
몇 ADVERTENCIA
Riesgo para el medioambiente debido a una eliminación in-
correcta de la batería
Asegúrese de eliminar las baterías defectuosas o consumidas de
manera segura (si es necesario, póngase en contacto con una
empresa de eliminación de residuos o con el servicio de asisten-
cia técnica de Kärcher).
Medidas a tomar en caso de vertido accidental de ácido de
la batería
Las baterías de plomo no suponen ningún peligro si se emplean
conforme al uso previsto y respetando el manual de instruccio-
nes.
No obstante, debe tener en cuenta que las baterías de plomo
contienen ácido sulfúrico, que puede causar abrasiones graves.
1. Aglutine el ácido vertido o que salga de una batería no estan-
ca con algún aglomerante, p. ej. arena. No permita que llegue
a la canalización, la tierra o las aguas.
2. Neutralice el ácido con cal/carbonato sódico y deséchelo res-
petando la normativa local.
3. Para eliminar la batería defectuosa, contacte con una empre-
sa especializada en eliminación de residuos.
4. Enjuague o lave cualquier salpicadura de ácido en el ojo o so-
bre la piel con mucha agua limpia.
5. A continuación, póngase en contacto con un médico de inme-
diato.
6. Lave la ropa contaminada con agua.
7. Cámbiese de ropa.
Baterías y cargadores recomendados
* La barredora necesita 1 batería
Montaje/conexión/desmontaje de la batería
몇 ADVERTENCIA
Peligro de lesiones y daños por cortocircuito.
Peligro de lesiones y daños por cortocircuito al trabajar en la zo-
na de la batería.
No coloque ninguna herramienta u otros objetos sobre la batería.
Montaje: monte siempre primero el cable positivo en el polo po-
sitivo y luego el cable negativo en el polo negativo.
Desmontaje: desmonte siempre primero el cable negativo del po-
lo negativo y luego el cable positivo del polo positivo.
Asegúrese de la correcta asignación: el cable positivo en el polo
positivo y el cable negativo en el polo negativo.
Nota
En el caso de la KM 130/300 R I Bp Pack, la batería y el cargador
están incluidos en el alcance del suministro.
1. Para desconectar la máquina, véase Desconexión de la má-
quina.
Montaje/desmontaje:
2. Desconectar los cables negativo y positivo de los respectivos
bornes de la batería.
3. Retirar los cables positivo y negativo con el conector de la ba-
tería del lado de la batería del alojamiento de la máquina.
4. Colocar un dispositivo de elevación adecuado en las argollas
de elevación para grúa izquierda y derecha de la batería.
Peso de la batería, véase Datos técnicos.
Figura D
1 Ojal para grúa
2 Polo positivo
3 Polo negativo
5. Elevar la batería de la máquina y dejarla en un lugar seguro.
6. Fijar el aparato de elevación a la nueva batería.
7. Colocar con cuidado la batería nueva en el alojamiento de la
batería de la máquina.
Tenga en cuenta los avisos de las instrucciones de
uso de la batería, los avisos impresos sobre la propia
batería y los avisos de este manual de instrucciones.
Utilice protección para los ojos.
Mantenga alejados a los niños de la batería y el ácido.
Peligro de explosión
Prohibido encender fuego, originar chispas, aplicar
luz directa y fumar.
Peligro de quemadura por ácido
Primeros auxilios
Aviso
Eliminación de residuos
No deseche la batería en el cubo de basura.
N.º de pedido
Batería 36 V, 360 Ah, (en caja,
bajo mantenimiento)*
6.654-282.0
Cargador 6.654-283.0
Español 61
Nota
Los polos positivo y negativo no utilizados deben estar en el lado
derecho de la máquina.
8. Retirar el aparato de elevación por los ojales para grúa a iz-
quierda y derecha.
Conexión:
9. En primer lugar, conectar el cable positivo al polo positivo de
la batería y colocar la cubierta del polo positivo.
10.Conectar el cable negativo al polo negativo de la batería y co-
locar la cubierta del polo negativo.
11.Establecer la alimentación de tensión, véase Desconectar/
conectar alimentación de tensión.
12.Girar la llave del interruptor de llave hasta la posición "I".
13.Leer el estado de carga de baterías en el display y cargar la
batería si es necesario, véase Carga de la batería.
Desconectar/conectar alimentación de tensión
1. Para desconectar la máquina, véase el capítulo Desconexión
de la máquina.
Desconexión:
2. Desconectar el conector de la batería del lado de la batería del
conector de la batería del lado de la máquina.
La máquina no tiene tensión.
Establecimiento de la alimentación:
3. Enchufar el conector de la batería del lado de la batería en el
conector de la batería del lado de la máquina hasta que las
carcasas de los dos conectores estén en contacto.
Se establece la alimentación de tensión de la máquina.
Carga de la batería
1. Mueva la máquina a un interior seco y bien ventilado.
2. Desconectar la máquina, véase el capítulo Desconexión de la
máquina.
Conexión del cargador:
3. Desconectar la alimentación de tensión, véase el capítulo
Desconectar/conectar alimentación de tensión.
Figura E
(1)Batería
(2)Conector de la batería del lado de la batería
(3)Conector de carga
(4)Cable de carga
(5)Indicador LED
(6)Cargador portátil
(7)Cable de red
4. Colocar el cargador portátil delante de la máquina.
CUIDADO
Las plataformas de montaje deben mirar hacia abajo.
No coloque el cargador portátil sobre la batería.
No cubra el cargador portátil con objetos y no coloque ningún ob-
jeto sobre él.
5. Enchufar el conector de carga en el conector de la batería del
lado de la batería hasta que las dos carcasas de los conecto-
res estén una contra la otra.
6. Enchufar el cable de red en el cargador portátil.
7. Conectar el cable de red a un enchufe con toma de tierra.
El proceso de carga se inicia y finaliza automáticamente.
El indicador LED muestra el estado actual:
● amarillo = se está cargando la batería
● parpadea en verde = la batería está cargada a >80 %
● se ilumina en verde = la batería está completamente cargada
● rojo = hay un fallo
Para el tiempo de carga, véase el capítulo Datos técnicos.
8. Cuando esté finalizando el tiempo de carga, comprobar el ni-
vel de electrolito según el manual de instrucciones del fabri-
cante de la batería y corregirlo si es necesario.
Bloqueo del cargador:
9. Después de la carga, desconecte el cargador de la máquina
en orden inverso.
Puesta en funcionamiento
Servicio
Trabajos previos al inicio del servicio
1. Comprobar el estado de carga de la batería. Cargar la batería
si es necesario, véase Carga de la batería.
2. Comprobar si hay cintas enrolladas en el cepillo cilíndrico de
barrido y los cepillos laterales.
3. Comprobar si hay cintas enrolladas en los ejes de las ruedas.
4. Comprobar el funcionamiento de todos los elementos de con-
trol.
5. Controlar que la máquina no esté dañada.
6. Limpiar el filtro de polvo.
Ajuste del asiento del conductor
PELIGRO
Peligro de accidentes
Únicamente ajuste el asiento del conductor con el equipo deteni-
do.
Figura K
1 Ajuste del peso
2 Ajuste de altura del apoyabrazos
3 Ajuste de inclinación del respaldo
4 Palanca de ajuste de la posición del asiento
1. Ajustar la suspensión del asiento a su peso corporal girando
la palanca.
2. Ajustar la altura del apoyabrazos girando el mecanismo situa-
do debajo del mismo.
3. Ajustar la inclinación del respaldo girando la palanca.
4. Liberar el mecanismo de bloqueo presionando la palanca de
ajuste y ajustar la posición del asiento a su altura.
Arranque de la máquina
Nota
Para arrancar la máquina, la cubierta del motor debe estar cerra-
da y el conductor debe estar sentado en el asiento del conductor.
Nota
La barredora se apaga 3 segundos después de abandonar el
asiento.
1. Sentarse en el asiento del conductor.
Se acciona el interruptor de contacto del asiento.
2. Colocar el interruptor de selección de dirección de marcha en
la posición central.
3. Introducir la llave de encendido en el contacto.
4. Arranque de la unidad hidráulica
a Mantener pisado el pedal de freno.
b Girar la llave de encendido a la posición "I" y mantenerla así
durante 3 segundos.
La máquina está lista para funcionar.
c Girar la llave de encendido a la posición "II".
La unidad hidráulica arranca
Conducción de la máquina
PELIGRO
Peligro de lesiones por parada repentina.
La máquina se para bruscamente en cuanto el asiento del con-
ductor deja de estar ocupado.
No se levante del asiento del conductor mientras conduce.
몇 ADVERTENCIA
Peligro de accidente al dar marcha atrás
Existe un mayor riesgo de accidentes al dar marcha atrás.
Antes de dar marcha atrás, asegúrese de no poner en peligro a
nadie, preste especial atención a los niños. Haga que una perso-
na le informe si es necesario.
Al dar marcha atrás, observe todo el entorno.
62 Español
몇 ADVERTENCIA
Peligro de accidente al conducir con el recipiente para la su-
ciedad elevado.
Cuando se conduce con el recipiente para la suciedad elevado,
aumenta el riesgo de accidentes debido al cambio del centro de
gravedad de la máquina.
No circule con el recipiente para la suciedad levantado.
CUIDADO
Peligro de daños en el accionamiento
El accionamiento brusco del pedal del acelerador puede dañar el
accionamiento.
Accione siempre el acelerador despacio y con cuidado.
Detenga la máquina antes de cambiar de marcha adelante a
marcha atrás o viceversa.
CUIDADO
Peligro de daños
Pasar por encima de obstáculos puede dañar la máquina.
Los obstáculos fijos de hasta 70 cm de altura se pueden sobre-
pasar lenta y cuidadosamente. Para pasar por encima de obstá-
culos fijos superiores a 70 cm, usar una rampa adecuada.
Nota
La palanca del freno de estacionamiento en la rueda delantera
debe estar en la posición de conducción, véase Bloqueo/desblo-
queo del freno de estacionamiento.
1. Colocar el interruptor de dirección de marcha en "Marcha ade-
lante" o "Marcha atrás".
2. Quitar el pie del pedal del freno.
3. Pisar el pedal del acelerador con cuidado y ajustar la veloci-
dad de conducción de forma gradual.
No accione el pedal del acelerador de forma brusca.
4. Controle la dirección de marcha con el volante.
5. Suelte el pedal del acelerador para reducir la velocidad.
Se puede pisar el pedal de freno para aumentar el efecto de
frenado.
Modo de barrido
Barrido con cepillo cilíndrico de barrido y cepillos laterales
PELIGRO
Peligro de lesiones por parada repentina.
La máquina se para bruscamente en cuanto el asiento del con-
ductor deja de estar ocupado.
No se levante del asiento del conductor mientras conduce.
CUIDADO
Peligro de daños al barrer las cintas y los cables.
Si se barren objetos largos y flexibles, como cintas o cuerdas,
pueden dañar el mecanismo de barrido.
No conduzca la máquina o el cepillo lateral sobre objetos largos
y flexibles, como cintas o cuerdas, y no barra dichos objetos.
Nota
Se debe adaptar la velocidad de conducción según las circuns-
tancias para obtener un resultado de limpieza óptimo.
Nota
El filtro para polvo se limpia automáticamente cada 10 minutos
durante el barrido. Mientras tanto, la limpieza puede iniciarse ma-
nualmente.
Nota
Encender el ventilador cuando se barran suelos secos.
Apagar el ventilador cuando se barran suelos mojados y húme-
dos para evitar que se moje el filtro de polvo.
1. Para barrer, abrir la chapaleta del recipiente para la suciedad
2. Bajar el cepillo cilíndrico de barrido.
Para barrer los bordes laterales, bajar también el cepillo la-
teral.
Vaciado del recipiente para la suciedad
몇 ADVERTENCIA
Peligro de lesiones por vuelco de la máquina
Al vaciar en pendientes o en terrenos blandos, la máquina puede
volcar debido al desplazamiento del centro de gravedad y lesio-
nar a las personas.
Vaciar el recipiente para la suciedad únicamente cuando la má-
quina se encuentre sobre una superficie nivelada y firme.
몇 ADVERTENCIA
Peligro de lesiones por impacto y aplastamiento
Al levantar o bajar el recipiente para la suciedad, las personas
pueden sufrir lesiones al ser empujadas o aplastadas entre el re-
cipiente para la suciedad y el contenedor
Durante el proceso de vaciado, asegurarse de que no haya nin-
guna persona dentro del alcance de giro del recipiente para la su-
ciedad.
몇 ADVERTENCIA
Peligro de lesiones por piezas móviles de la máquina
La mecánica del recipiente para la suciedad puede aplastar o ci-
zallar partes del cuerpo, especialmente los dedos.
No toque las piezas móviles durante el proceso de vaciado.
몇 ADVERTENCIA
Peligro de lesiones debido a la bajada del recipiente para la
suciedad.
El recipiente para la suciedad elevado puede caer bruscamente
y causar lesiones graves por aplastamiento y atasco.
No pase por debajo del recipiente para la suciedad si no está
asegurado.
Asegure correctamente el recipiente para la suciedad levantado
con el tirante de fijación suministrado antes de pasar por debajo
del recipiente para la suciedad.
CUIDADO
Peligro de lesiones por la suciedad barrida que sale despe-
dida
El cepillo cilíndrico de barrido en marcha durante el proceso de
vaciado puede arrojar restos de sí mismo, lo que puede causar
lesiones.
Asegúrese de que no haya personas delante del vehículo cuan-
do se eleve el recipiente para la suciedad.
Nota
Con el vaciado en alto de la máquina, el recipiente para la sucie-
dad se puede vaciar, p. ej., en un contenedor de residuos (para
la altura máxima de descarga, véase el capítulo Datos técnicos).
1. Colocar la máquina frente al punto de descarga.
CUIDADO
Asegúrese de que hay suficiente espacio libre detrás y por enci-
ma del recipiente para la suciedad.
Elevación:
2. Colocar la palanca de mando "Elevar/bajar los cepillos latera-
les" en "elevar" y mantenerla hasta que los cepillos laterales
estén completamente levantados.
3. Colocar la palanca de mando "Elevar/bajar el cepillo cilíndrico
de barrido" en "elevar" y mantenerla hasta que el cepillo cilín-
drico de barrido esté completamente levantado.
Se levanta el cepillo cilíndrico de barrido.
4. Colocar la palanca de mando "Abrir/cerrar la chapaleta del re-
cipiente" en "cerrar".
El piloto de control se ilumina en rojo.
Vacío:
5. Colocar la palanca de mando "Elevar/bajar el recipiente para
la suciedad" en "elevar" y mantenerla tirada hasta que se al-
cance la altura deseada.
El piloto de control se ilumina en rojo.
6. Conducir lentamente hasta el recipiente.
7. Bloquear el freno de estacionamiento.
Español 63
8. Colocar la palanca de mando "Abrir/cerrar la chapaleta del re-
cipiente" en "abrir".
El recipiente para la suciedad se vacía.
El piloto de control se ilumina en verde.
9. Colocar la palanca de mando "Abrir/cerrar la chapaleta del re-
cipiente" en "cerrar".
La tapa del recipiente se cierra.
El piloto de control se ilumina en rojo.
10.Desactivar el freno de estacionamiento.
Bajada:
11.Aleje la máquina unos 2 m del punto de descarga.
CUIDADO
Asegúrese de que hay suficiente espacio libre detrás y por deba-
jo del recipiente para la suciedad.
12.Colocar la palanca de mando "Elevar/bajar el recipiente para
la suciedad" en "bajar" y mantenerla tirada hasta que el reci-
piente para la suciedad haya alcanzado la posición final.
El piloto de control se ilumina en verde.
Desconexión de la máquina
1. Estacionar la máquina en horizontal.
2. Elevar el cepillo cilíndrico de barrido y los cepillos laterales.
3. Cerrar la tapa del recipiente.
4. Mantener pisado el pedal del freno y bloquear el freno de es-
tacionamiento.
5. Girar el interruptor de llave hasta "0" y extraer la llave.
Transporte
CUIDADO
Daños de transporte
Tener en cuenta la tara (peso para el transporte) de la máquina
cuando lo transporte en remolques de vehículos o vehículos.
Al transportar la máquina en vehículos, asegurarla de acuerdo
con las directivas vigentes sobre seguridad en el transporte.
Tener en cuenta lo siguiente al transportar la máquina:
● Girar la llave de encendido a "0" y retirarla.
● Bloquear el freno de estacionamiento.
● Asegurar la máquina en los puntos de amarre (4x) con correas
tensoras, cuerdas o cadenas.
● Asegurar la máquina a las ruedas con cuñas.
Almacenamiento
Tener en cuenta lo siguiente al almacenar la máquina:
● Dejar la barredora en una superficie llana y en un entorno se-
co y a prueba de heladas. Proteger del polvo con una lona.
● Elevar el cepillo cilíndrico de barrido y los cepillos laterales pa-
ra no dañar las cerdas.
● Cerrar la tapa del recipiente.
● Girar la llave de encendido a "0" y retirarla.
● Bloquear el freno de estacionamiento.
● Asegurar la barredora para que no ruede.
Si la barredora no se usa durante mucho tiempo, tener en cuenta
lo siguiente:
● Limpiar el interior y el exterior de la barredora.
● Desconectar la batería
● Cargar la batería y volver a cargarla en intervalos de aprox. 2
meses.
Conservación y mantenimiento
몇 ADVERTENCIA
Peligro de muerte, de lesiones y de daños.
Durante la conservación y el mantenimiento de la máquina, exis-
te peligro de muerte, de lesiones y de daños si no se cumplen las
instrucciones de seguridad.
Tenga en cuenta las instrucciones de seguridad relativas a la
conservación y el mantenimiento incluidas en el capítulo "Instruc-
ciones de seguridad" incluidas al principio de este manual de ins-
trucciones.
Limpieza del equipo
CUIDADO
Cortocircuitos u otros daños. No limpie el equipo con mangueras
o agua de alta presión.
CUIDADO
Limpieza incorrecta
Peligro de daños.
No utilice detergentes agresivos ni abrasivos.
PELIGRO
Riesgo para la salud debido al polvo
Para limpieza interior con aire comprimido.
Utilice una máscara antipolvo y gafas de seguridad.
Limpieza del interior de la máquina
1. Para desconectar la máquina, véase Desconexión de la má-
quina.
2. Limpiar la máquina con un paño
3. Soplar la máquina con aire comprimido.
Limpieza del exterior de la máquina
1. Para desconectar la máquina, véase Desconexión de la má-
quina.
2. Limpie el exterior de la máquina con un paño humedecido con
una solución de lejía suave.
Intervalos de mantenimiento
Nota
Para mantener la garantía, durante la duración de la misma, el
servicio técnico autorizado debe realizar todos los trabajos de
servicio y mantenimiento de conformidad con la lista de compro-
bación para la inspección (ICL).
● El contador de las horas de servicio indica el momento de los
intervalos de mantenimiento.
● Los intervalos para los trabajos de servicio y mantenimiento
por parte del cliente/operario se enumeran en el capítulo
Mantenimiento por parte del cliente. Los trabajos deben reali-
zarlos el personal especialista cualificado. Si es necesario,
consultar a una tienda especializada de Kärcher o al servicio
técnico.
● Los trabajos de mantenimiento adicionales debe realizarlos el
servicio técnico autorizado de acuerdo con la lista de compro-
bación para la inspección. Ponerse en contacto con el servicio
técnico con la debida antelación.
Mantenimiento por parte del cliente
Nota
Los siguientes trabajos de mantenimiento deben ser realizados
por un especialista cualificado, consulte a un distribuidor o servi-
cio técnico de Kärcher si es necesario.
Los trabajos en el sistema hidráulico solo puede realizarlos el
servicio autorizado.
Diariamente:
1. Comprobar si hay cintas enrolladas en los ejes de las ruedas.
2. Comprobar la presencia de desgaste y de cintas enrolladas en
el cepillo cilíndrico de barrido y los cepillos laterales.
3. Comprobar el funcionamiento de los elementos de control.
4. Controlar que la máquina no esté dañada.
Semanalmente:
몇 ADVERTENCIA
Peligro de lesiones debido a la bajada del recipiente para la
suciedad.
El recipiente para la suciedad elevado puede caer bruscamente
y causar lesiones graves por aplastamiento y atasco.
No pase por debajo del recipiente para la suciedad si no está
asegurado.
Asegure correctamente el recipiente para la suciedad levantado
con el tirante de fijación suministrado antes de pasar por debajo
del recipiente para la suciedad.
5. Compruebe la facilidad de movimiento de todas las piezas
móviles y lubríquelas o repárelas si es necesario.
64 Español
Nota
Antes de realizar cualquier trabajo de mantenimiento y repara-
ción con el recipiente para la suciedad levantado, montar el tiran-
te de fijación.
6. Comprobar que los cubrejuntas de la caja de cepillos cilíndri-
cos de barrido están correctamente ajustados y que no pre-
sentan desgaste; si es necesario, corregir el ajuste y sustituir
los cubrejuntas que estén desgastados.
7. Comprobar que los 3 cubrejuntas de la tapa del recipiente pa-
ra la suciedad no están dañados, y sustituirlos si es necesario.
8. Comprobar el desgaste y los daños del cepillo cilíndrico de ba-
rrido y, en caso necesario, sustituirlo.
9. Comprobar si el cepillo lateral presenta desgaste y daños y,
en caso necesario, sustituirlo.
10.Comprobar si el filtro de polvo está sucio o dañado, sustituirlo
si es necesario y limpiar la caja del filtro de polvo.
11.Comprobar la estanqueidad del sistema hidráulico y encargar
su reparación si es necesario.
12.Limpiar el radiador de aceite hidráulico.
13.Comprobar el nivel de aceite hidráulico.
14.Comprobar el nivel del líquido de frenos.
15.Comprobar la mecánica de la tapa del recipiente y lubricarla
si es necesario.
En caso de desgaste:
16.Cambiar los cubrejuntas desgastados.
17.Cambiar el cepillo cilíndrico de barrido desgastado.
18.Cambiar los cepillos laterales desgastados.
Mantenimiento por parte del servicio de postventa
Nota
Para mantener la garantía, durante la duración de esta, el servi-
cio de postventa autorizado de Kärcher debe realizar todos los
trabajos de mantenimiento de conformidad con la lista de com-
probación para la inspección.
● Inspección inicial después de 50 horas de servicio
● Mantenimiento según el cuaderno de mantenimiento cada
250 horas de servicio.
● Si es necesario, pero al menos una vez al año, dejar que un
electricista cualificado compruebe la resistencia del aisla-
miento de la máquina y de la batería de acuerdo con el ma-
nual de instrucciones del fabricante de la batería.
Trabajos de mantenimiento
Preparación
1. Colocar la barredora sobre una superficie plana.
2. Girar el contacto a "0" y retirar la llave.
3. Bloquear el freno de estacionamiento.
Instrucciones de seguridad para el mantenimiento
Nota
Antes de realizar trabajos debajo del recipiente para la suciedad
elevado, debe asegurarse el recipiente para la suciedad para
que no se caiga, véase Fijación del recipiente para la suciedad
Fijación del recipiente para la suciedad
몇 ADVERTENCIA
Peligro de aplastamiento
La caída de un recipiente para la suciedad puede causar lesio-
nes por aplastamiento y rotura de huesos.
Antes de realizar cualquier trabajo bajo el recipiente para la su-
ciedad elevado, este debe estar fijado.
Se debe asegurar fuera de la zona de peligro.
Figura N
1 Alojamiento
2 Barra de seguridad
1. Plegar la barra de seguridad e introducirla en el alojamiento.
Comprobación y rellenado del líquido de frenos
몇 ADVERTENCIA
Peligro de aplastamiento
La caída de un recipiente para la suciedad puede causar lesio-
nes por aplastamiento y rotura de huesos.
Antes de realizar cualquier trabajo bajo el recipiente para la su-
ciedad elevado, este debe estar fijado.
Se debe asegurar fuera de la zona de peligro.
Figura F
1 Barra de seguridad
2 Tapa de cierre
3 Recipiente de líquido de frenos
1. Mover el recipiente para la suciedad hacia arriba y fijarlo con
la barra de seguridad.
2. Comprobar si hay suficiente líquido de frenos en el recipiente
de líquido de frenos.
Nota
El nivel de llenado tiene que estar entre mín. y máx.
3. Rellenar con líquido de frenos DOT si es necesario, véase
Datos técnicos.
Comprobación del nivel de aceite hidráulico y
rellenado
Figura H
1 Tapón de cierre y tubo de llenado de aceite
2 Mirilla para aceite
Nota
El recipiente para la suciedad no debe estar levantado al realizar
estos trabajos.
1. Comprobar el nivel de aceite hidráulico por la mirilla para aceite.
a El nivel de aceite tiene que estar entre las marcas "MIN" y
"MAX".
b Si el nivel de aceite se encuentra por debajo de la marca
"MIN", rellenar el aceite hidráulico.
2. Retirar la tapa de cierre del tubo de llenado de aceite.
3. Limpiar la zona de llenado.
4. Rellenar el aceite hidráulico. (Tipo de aceite, véanse los datos
técnicos)
5. Cerrar el tubo de llenado de aceite con la tapa de cierre.
Comprobación del sistema hidráulico
Nota
Si se detectan fugas en el sistema hidráulico, ponerse en contac-
to con el servicio de postventa.
1. Bloquear el freno de estacionamiento.
2. Arrancar el motor.
3. Comprobar la estanqueidad de todas las mangueras y cone-
xiones hidráulicas.
Comprobación en busca de cintas enrolladas en el
cepillo cilíndrico de barrido y los cepillos laterales
1. Arrancar el motor.
2. Elevar el recipiente para la suciedad hasta la posición final.
3. Apagar el motor.
4. Bloquear el freno de estacionamiento.
몇 ADVERTENCIA
Peligro de aplastamiento
La caída de un recipiente para la suciedad puede causar lesio-
nes por aplastamiento y rotura de huesos.
Antes de realizar cualquier trabajo bajo el recipiente para la su-
ciedad elevado, este debe estar fijado.
Se debe asegurar fuera de la zona de peligro.
5. Fijar el recipiente para la suciedad con la barra de seguridad.
6. Comprobar si hay correas y cuerdas enrolladas en el cepillo
cilíndrico de barrido y retirarlas.
7. Doblar la barra de seguridad.
8. Arrancar el motor.
9. Bajar el recipiente para la suciedad hasta la posición final.
10.Apagar el motor.
Español 65
Comprobación del desgaste del cepillo cilíndrico de
barrido
1. Desbloquear la puerta del cepillo cilíndrico de barrido.
2. Girar la puerta hacia afuera.
Figura R
3. Leer en la escala el grado de desgaste del cepillo cilíndrico de
barrido.
Si el grado de desgaste se encuentra al final de la zona roja,
deberá instalarse un nuevo cepillo cilíndrico de barrido.
Cambio del cepillo cilíndrico de barrido
Figura Q
1 Puertas
2 Tornillo del asa
3 Alojamiento del cepillo cilíndrico de barrido
4 Cepillo cilíndrico de barrido
1. Cerrar la puerta.
2. Girar la puerta hacia afuera.
3. Aflojar el tornillo del asa.
4. Girar el alojamiento del cepillo cilíndrico de barrido hacia fue-
ra.
5. Extraer el cepillo cilíndrico de barrido.
6. Montar el cepillo cilíndrico de barrido nuevo.
a Insertar el cepillo cilíndrico de barrido en el soporte del ce-
pillo cilíndrico de barrido opuesto en la posición de montaje
correcta.
Figura V
Posición de montaje del cepillo cilíndrico de barrido en la di-
rección de marcha (vista superior)
Nota
Las ranuras del cepillo cilíndrico de barrido deben colocarse en
el alojamiento del cepillo cilíndrico de barrido en el lado opuesto.
b Volver a girar el alojamiento del cepillo cilíndrico de barrido
girado hacia fuera.
c Apretar el tornillo del asa.
7. Girar hacia atrás la puerta.
8. Cerrar la puerta.
Nota
Después de montar el nuevo cepillo cilíndrico de barrido, debe
reajustarse el nivel de barrido.
Comprobación y ajuste de la superficie de barrido del
cepillo cilíndrico de barrido
1. Desconectar el ventilador.
2. Desplazar la barredora sobre una superficie de suelo nivelada
y lisa que esté notablemente cubierta de polvo o tiza.
3. Bajar el cepillo cilíndrico de barrido y dejarlo funcionar sobre
el terreno durante unos 10 segundos.
4. Cerrar la tapa del recipiente.
5. Elevar el cepillo cilíndrico de barrido.
6. Alejar la máquina hacia atrás.
7. Comprobar la superficie de barrido.
Figura S
La superficie de barrido debe ser un rectángulo uniforme con una
anchura de a = 60 - 65 mm.
Figura T
1 Palanca del retrovisor
2 Escala
8. Dependiendo del grado de desgaste del cepillo cilíndrico de
barrido, acoplar la palanca del nivel de barrido en una de las
4 posiciones.
Comprobación y ajuste de la superficie de barrido del
cepillo lateral
1. Elevar los cepillos laterales.
2. Desplazar la barredora sobre una superficie de suelo nivelada
y lisa que esté notablemente cubierta de polvo o tiza.
3. Bajar el cepillo cilíndrico de barrido y el cepillo lateral y dejarlo
actuar sobre la mancha durante unos 10 segundos.
4. Elevar el cepillo cilíndrico de barrido y los cepillos laterales.
5. Alejar la máquina hacia atrás.
6. Comprobar la superficie de barrido.
Figura U
La superficie de barrido debe formar una anchura de a = 40 -
50 mm y un círculo parcial en forma de luna entre las 11 y las 4
horas.
Figura W
1 Ajuste del ángulo
2 Ajuste de la longitud
7. Corregir la superficie de barrido mediante el ajuste de ángulo
y longitud.
8. Comprobar la superficie de barrido.
Ajuste de los sellados laterales
Figura X
1 Puertas
2 Junta
3 Tornillos (8 unidades)
4 Chapa de sujeción
1. Cerrar la puerta.
2. Girar la puerta hacia afuera.
3. Aflojar la chapa de sujeción soltando los ocho tornillos de fija-
ción.
4. Volver a alinear la junta de modo que quede un espacio de 1 -
3 mm con respecto al suelo.
5. Apretar los ocho tornillos.
6. Abrir la puerta del lado opuesto.
Figura Y
1 Chapa de sujeción
2 Tuerca de mariposa (4 unidades)
3 Junta
7. Aflojar la chapa de sujeción aflojando las cuatro tuercas de
mariposa.
8. Volver a alinear la junta de modo que quede un espacio de 1 -
3 mm con respecto al suelo.
9. Apretar las cuatro tuercas de mariposa.
Limpieza manual del filtro de polvo
1. Pulsar la tecla "Limpieza del filtro de polvo fino".
Se limpia el filtro de polvo.
Cambio del filtro de polvo (filtro de bolsa)
El recipiente para la suciedad está vacío. Véase Vaciado del re-
cipiente para la suciedad.
몇 PRECAUCIÓN
Riesgos para la salud debido a polvo fino
La inhalación de polvo fino puede provocar enfermedades respi-
ratorias.
Utilizar protección adecuada para la boca y la nariz cuando se
cambie el filtro de polvo.
Figura Z
1 Tapa del equipo
2 Barra de elevación
3 Tapa del filtro
4 Filtro de bolsa
1. Abrir la tapa del equipo.
2. Abrir la tapa del filtro.
3. Separar las dos barras de elevación de la tapa del filtro.
4. Introducir las dos chapas de sujeción de las barras de eleva-
ción en el centro del filtro de bolsa, tal como se indica.
Figura AA
1 Tornillo del asa
2 Barra de elevación
5. Una vez introducidas, atornillar las dos barras de elevación
con los dos tornillos del asa.
6. Levantar el filtro de bolsa con dos personas.
66 Español
7. Retirar las dos barras de elevación del filtro de bolsa antiguo
y fijarlas al filtro de bolsa nuevo.
8. Introducir el filtro de bolsa nuevo con dos personas.
9. Retirar las dos barras de elevación del nuevo filtro de bolsa.
10.Colocar las dos barras de elevación en el interior de la tapa.
11.Cerrar la tapa del filtro y bloquearla con los cierres de tensión.
12.Cerrar la tapa del equipo.
Cambio del filtro de polvo (filtro plegado plano)
El recipiente para la suciedad está vacío. Véase Vaciado del re-
cipiente para la suciedad.
몇 PRECAUCIÓN
Riesgos para la salud debido a polvo fino
La inhalación de polvo fino puede provocar enfermedades respi-
ratorias.
Utilizar protección adecuada para la boca y la nariz cuando se
cambie el filtro de polvo.
Figura AB
1 Tapa del equipo
2 Tapa del filtro
3 Dispositivo de limpieza
1. Abrir la tapa del equipo.
2. Abrir la tapa del filtro.
Figura AC
1 Dispositivo de limpieza
2 Filtro plegado plano
3. Plegar el dispositivo de limpieza.
4. Extraer los dos filtros plegados planos.
5. Colocar un nuevo filtro plegado plano.
6. Plegar el dispositivo de limpieza hacia abajo.
7. Cerrar la tapa del filtro y bloquearla con los cierres de tensión.
8. Cerrar la tapa del equipo.
Filtro de polvo (filtro redondo)
El recipiente para la suciedad está vacío. Véase Vaciado del re-
cipiente para la suciedad.
몇 PRECAUCIÓN
Riesgos para la salud debido a polvo fino
La inhalación de polvo fino puede provocar enfermedades respi-
ratorias.
Utilizar protección adecuada para la boca y la nariz cuando se
cambie el filtro de polvo.
Figura AD
1 Tapa del equipo
2 Tapa del filtro
1. Abrir la tapa del equipo.
2. Abrir la tapa del filtro.
Figura AE
1 Filtro redondo
2 Cierre
3. Aflojar el cierre.
a Extraer el cierre por completo.
b Girar en el sentido de las agujas del reloj hasta que encaje
el bloqueo.
4. Extraer el filtro.
Nota
Al insertar el filtro, tener en cuenta que los orificios de la parte de-
lantera del filtro están situados en los pernos del soporte de filtro.
5. Insertar un filtro nuevo y cerrar el cierre.
6. Cerrar la tapa del filtro y bloquearla con los cierres de tensión.
7. Cerrar la tapa del equipo.
Sustitución de fusibles
Los soportes de fusibles se encuentran debajo del volante.
Figura M
1. Retirar la tapa del soporte de fusibles.
2. Comprobar los fusibles y sustituir los defectuosos.
Vista general de los fusibles
Ayuda en caso de fallos
Con la siguiente vista general podrá solucionar los fallos meno-
res.
En caso de cualquier avería no enumerada, póngase en contacto
con el servicio de postventa (asistencia técnica).
PELIGRO
Peligro de lesiones y accidentes por movimiento involunta-
rio del vehículo
Antes de realizar cualquier trabajo de mantenimiento o conserva-
ción, desenchufe el vehículo y retire la llave de encendido.
PELIGRO
Peligro de choques eléctricos
Antes de realizar trabajos en los componentes eléctricos, debe
desconectar la batería.
Solo el servicio de postventa autorizado puede realizar los traba-
jos de reparación y demás trabajos en los componentes eléctri-
cos.
FU 01 Recipiente para la suciedad 3 A
FU 02 Pantalla multifunción 10 A
FU 03 Interruptor de dirección de marcha 3 A
FU 04 Ondulador 5 A
FU 05 Sistema vibrador y ventilador 25 A
FU 06 Lámpara de advertencia omnidirec-
cional, bocina, bluespot
15 A
FU 07 Luz de freno (opcional) 10 A
FU 08 Intermitente (opcional) 10 A
FU 09 Iluminación izquierda (opcional) 7,5 A
FU 10 Iluminación de trabajo 10 A
FU 11 Iluminación derecha (opcional) 7,5 A
FU 12 Cabina del conductor (opcional),
supresor de polvo (opcional)
15 A
Fallo Solución
El vehículo se desplaza lenta-
mente o no se desplaza en
absoluto
Cargar la batería o sustituirla si está defectuosa
Comprobar si hay alguna cinta o cuerda enrollada en las ruedas
Ponerse en contacto con el servicio de postventa de Kärcher
Liberación del freno de estacionamiento
Silbido en el sistema hidráuli-
co KM 130/300 RI D/LPG/BP
Rellenar de aceite hidráulico
Ponerse en contacto con el servicio de postventa de Kärcher
El cepillo cilíndrico de barri-
do/cepillos laterales no giran
Comprobar si hay cintas o cordones enrollados en el cepillo cilíndrico de barrido/los cepillos late-
rales.
Ponerse en contacto con el servicio de posventa de Kärcher
Poca o ninguna potencia de
aspiración en el área del cepi-
llo
Comprobar el filtro de polvo y limpiarlo o sustituirlo
Ponerse en contacto con el servicio de postventa de Kärcher
Español 67
Garantía
En cada país se aplican las condiciones de garantía indicadas
por nuestra compañía distribuidora autorizada. Subsanamos
cualquier fallo en su equipo de forma gratuita dentro del plazo de
garantía siempre que la causa se deba a un fallo de fabricación
o material. En caso de garantía, póngase en contacto con su dis-
tribuidor o con el servicio de posventa autorizado más próximo
presentando la factura de compra.
(Dirección en el reverso)
Encontrará más información sobre la garantía (si está disponible)
en el área de servicio de su página web local de Kärcher en
"Downloads".
Declaración de conformidad UE
Por la presente declaramos que el producto mencionado a con-
tinuación cumple las disposiciones pertinentes de las directivas
y reglamentos enumerados. Si se producen modificaciones no
acordadas en el producto, esta conformidad pierde su validez.
Producto: Barredora-aspiradora máquina con conductor sentado
Tipo: 1.186-xxx
Directivas y reglamentos
2006/42/CE (+2009/127/CE)
2000/14/CE
2014/30/UE
2014/53/UE (TCU)
Normas armonizadas aplicadas
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Procedimiento de evaluación de la conformidad aplicado
2000/14/CE: Anexo V
Intensidad acústica dB(A)
KM 170/600 R D
Medida: 100
Garantizada: 103
KM 100/65 R Bp
Medida: 85
Garantizada: 88
KM 105/180 R Bp
Medida: 87
Garantizada: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Medida: D: 97 BAT: 88 LPG: 101
Garantizada: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Medida: D: 96 LPG: 98 Bp: 90
Garantizada: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Medida: D: 99 LPG: 96
Garantizada: D: 102 LPG: 99
KM 150/500 R Bp
Medida: 94
Garantizada: 96
Nombre y dirección
Responsable de documentación:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Teléfono: +49 7195 14-0
Fax: +49 7195 14-2212
Los abajo firmantes actúan en nombre y con la autorización de la
junta directiva.
Winnenden, 01/05/2021
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Polvo en la máquina Ajuste de los sellados laterales
Conectar el ventilador
Comprobar el filtro de polvo y limpiarlo o sustituirlo
Cambiar los sellos del filtro
Abrir la tapa del recipiente para la suciedad.
Ponerse en contacto con el servicio de postventa de Kärcher
La suciedad barrida perma-
nece
Vaciar el recipiente para la suciedad
Comprobar el filtro de polvo y limpiarlo o sustituirlo
Sustituir el cepillo cilíndrico de barrido
Ajustar la superficie de barrido
Sustituir la cinta de cierre del recipiente para la suciedad
Eliminar el bloqueo del cepillo cilíndrico de barrido
Abrir la tapa del recipiente para la suciedad
Ponerse en contacto con el servicio de postventa de Kärcher
El recipiente para la suciedad
no se puede elevar/bajar
Comprobar el fusible y sustituirlo si está defectuoso
Ponerse en contacto con el servicio de postventa de Kärcher
La tapa del recipiente para la
suciedad no se puede abrir
Ponerse en contacto con el servicio de postventa de Kärcher
Averías de funcionamiento
con piezas de accionamiento
hidráulico
Po
nerse en contacto con el servicio de postventa de Kärcher
Fallo Solución
68 Español
Datos técnicos
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Datos de potencia del equipo
Velocidad de conducción, hacia adelante km/h 8 8
Velocidad de conducción, hacia atrás km/h
4 4
Capacidad para superar inclinación (máx.) % 14 14
Inclinación lateral (máx.) % 10 10
Ancho útil sin cepillos laterales mm 1000 1000
Ancho útil con 1 cepillos laterales mm 1300 1300
Ancho útil con 2 cepillos laterales mm 1550 1550
Radio de viraje m 2,8 2,8
Tipo de protección IPX 3 IPX 3
Rendimiento teórico en superficie
Rendimiento en superficie sin cepillos laterales m
2
/h 8000 8000
Rendimiento en superficie con 1 cepillos laterales m
2
/h 10400 10400
Rendimiento en superficie con 2 cepillos laterales m
2
/h 12400 12400
Batería
Capacidad de la batería Ah - 360
Tiempo de funcionamiento con batería totalmente cargada h - 3,5
Tensión de funcionamiento de la batería V - 36
Peso de la batería kg - 460
Condiciones ambientales
Temperatura ambiente °C -5 ... +40 -5 ... +40
Humedad del aire, sin formación de rocío % 0 ... 90 0 ... 90
Peso y dimensiones
Longitud mm 2245 2245
Anchura mm 1350 1350
Altura mm 1430 1430
Tara kg 840 (1300) 840 (1300)
Peso total admisible kg 1885 1885
Carga máx. admisible sobre el eje delantero kg 852 852
Carga máx. admisible sobre el eje trasero kg 1033 1033
Cepillo cilíndrico de barrido ancho mm 1000 1000
Diámetro del cepillo cilíndrico de barrido mm 300 300
Diámetro de cepillo lateral mm 600 600
Recipiente para la suciedad
Volumen del recipiente para la suciedad l 300 300
Altura de descarga (máx.) mm 1400 1400
Filtro y sistema de aspiración
Sistema de filtros Filtro de bolsa Filtro de bolsa
Superficie de filtrado del filtro de polvo m
2
7,8 7,8
Categoría de uso U U
Baja presión nominal del sistema de aspiración mbar 15,5 15,5
Caudal nominal del sistema de aspiración l/s 800 800
Motor (eléctrico)
Potencia nominal (mecánica) W 4000 4000
Motor del ventilador y del cepillo cilíndrico de barrido (eléctrico)
Tipo de motor Motor de imanes perma-
nentes de corriente con-
tinua
Motor de imanes perma-
nentes de corriente con-
tinua
Combustibles
Tipo de aceite hidráulico HV 46 HV 46
Cantidad de aceite hidráulico l 25 25
Neumáticos
Tamaño de los neumáticos, delante mm 15-4.5x8 15-4.5x8
Tamaño de los neumáticos, detrás 15-4.5x8 15-4.5x8
Português 69
Reservado el derecho de realizar modificaciones técnicas.
Índice
Indicações gerais
Antes da primeira utilização do aparelho, leia o ma-
nual original e proceda de acordo com o mesmo.
Conserve o manual original para referência ou utilização futura.
Avisos de segurança
Níveis de perigo
PERIGO
● Aviso de um perigo iminente, que pode provocar ferimentos
graves ou morte.
몇 ATENÇÃO
● Aviso de uma possível situação de perigo, que pode provocar
ferimentos graves ou morte.
몇 CUIDADO
● Aviso de uma possível situação de perigo, que pode provocar
ferimentos ligeiros.
ADVERTÊNCIA
● Aviso de uma possível situação de perigo, que pode provocar
danos materiais.
Símbolos na máquina
Avisos de segurança para a operação
몇 ATENÇÃO ● Utilize o aparelho apenas para os fins a que se
destina. Tenha em consideração as condições locais e verifique
se existem outras pessoas ao redor, especialmente crianças, du-
rante os trabalhos com o aparelho. ● Para a manutenção das li-
nhas de ar e de fuga, o aparelho não deve ser operado a uma
altura superior a 2000 metros acima do zero normal. ● Verifique
Valores calculados conforme a EN 60335-2-72
Nivel de vibraciones mano-brazo m/s
2
<2,0 <2,0
Nivel de vibraciones mano-brazo, inseguridad K m/s
2
0,1 0,1
Nivel de vibraciones del asiento m/s
2
<2,0 <2,0
Nivel de vibraciones asiento, inseguridad K m/s
2
0,1 0,1
Nivel de presión acústica L
pA
dB(A) 75 75
Inseguridad K
pA
dB(A) 3 3
Intensidad acústica L
WA
+ inseguridad L
WA
dB(A) 93 93
Freno
Líquido de frenos Ate DOT SL - US FM-
VSS DOT4
Ate DOT SL - US FM-
VSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Indicações gerais............................................................. 69
Avisos de segurança ....................................................... 69
Utilização prevista............................................................ 70
Proteção do meio ambiente............................................. 71
Acessórios e peças sobressalentes................................. 71
Volume do fornecimento.................................................. 71
Descrição do aparelho..................................................... 71
Função............................................................................. 72
Antes da colocação em funcionamento........................... 72
Baterias/carregadores...................................................... 72
Colocação em funcionamento ......................................... 74
Operação ......................................................................... 74
Transporte ....................................................................... 75
Armazenamento .............................................................. 75
Conservação e manutenção............................................ 76
Ajuda em caso de avarias................................................ 79
Garantia ........................................................................... 80
Declaração de conformidade UE..................................... 80
Dados técnicos ................................................................ 80
ADVERTÊNCIA
Perigo de queimaduras
Antes de trabalhar em peças quentes do veículo, dei-
xá-las arrefecer.
PERIGO
Perigo de incêndio
Não varra objectos inflamáveis ou incandescentes,
como p. ex., cigarros, fósforos ou similares.
몇 ATENÇÃO
Perigo de ferimentos
Risco de esmagamento e cisalhamento devido a pe-
ças móveis do veículo.
몇 ATENÇÃO
Perigo de ferimentos
Perigo de ferimentos devido a choque elétrico.
몇 ATENÇÃO
Perigo de ferimentos
Ferimentos de corte e esmagamento provocados por
peças do veículo em movimento no interior.
Não introduza as mãos nas aberturas do aparelho.
Utilizar sempre luvas adequadas ao realizar trabalhos
no veículo.
Cuidado com as escovas rotativas.
Percorrer apenas inclinações até 14% na direção de
marcha.
Declive máximo do solo durante marchas com depó-
sito de detritos levantado.
Ponto de apoio do elevador do carro
Ponto de fixação
Ter em atenção os avisos
Guiar lentamente
Ler o manual de instruções e agir em conformidade
70 Português
se o aparelho e os dispositivos de trabalho estão em condições
e se oferecem segurança operacional. Se não estiverem em per-
feitas condições, não podem ser utilizados. ● Em áreas de perigo
(p. ex., estações de serviço), respeite as respectivas prescrições
de segurança. Nunca guarde o aparelho em locais com perigo de
explosão. ● O aparelho não se destina a ser utilizado por pes-
soas com capacidades físicas, sensoriais ou mentais limitadas
ou sem experiência e/ou conhecimentos. ● O aparelho apenas
deve ser manuseado por pessoas instruídas quanto à sua utiliza-
ção, ou que tenham demonstrado competência na sua operação
e que tenham sido expressamente encarregadas da sua utiliza-
ção.ADVERTÊNCIA ● Antes de iniciar os trabalhos, o operador
tem de verificar se todos os dispositivos de protecção estão ins-
talados e a funcionar correctamente. ● O operador do aparelho é
responsável por acidentes com outras pessoas e os seus
bens.ATENÇÃO ● Certifique-se de que o operador usa vestuá-
rio justo e calçado resistente. Evitar vestuário largo. ● Supervi-
sione as crianças para garantir que não brincam com o aparelho.
● O aparelho não pode ser operado por crianças e jovens.AD-
VERTÊNCIA ● Olhe à sua volta antes de arrancar (p. ex., crian-
ças). Assegure-se de que existe visibilidade suficiente!PERIGO
● Nunca deixe o aparelho sem supervisão se o mesmo não esti-
ver protegido contra movimentos não intencionais. Activar sem-
pre o travão de parqueamento antes de deixar o
aparelho.ADVERTÊNCIA ● Retire a chave de ignição ou KIK
(Kärcher Intelligent Key) para evitar uma utilização não autoriza-
da do aparelho.CUIDADO ● Não utilize o aparelho em zonas em
que existe a possibilidade de ser atingido por objectos em que-
da.ATENÇÃO ● Não olhe directamente para a fonte de luz em
aparelhos dotados de iluminação Blue Spot.
Avisos de segurança para a operação de marcha
Aviso ● A listagem sobre o perigo de queda não pretende ser
completa.PERIGO ● Perigo de queda no caso de subidas e des-
cidas muito grandes! Ao circular em subidas e descidas, respeite
os valores máximos permitidos constantes dos dados técnicos.
● Perigo de queda no caso de inclinações laterais demasiado
grandes! Ao circular transversalmente ao sentido de condução,
respeite os valores máximos permitidos constantes dos dados
técnicos. ● Perigo de queda no caso de piso instável! Utilize o
aparelho exclusivamente em piso firme.
몇 ATENÇÃO ● Perigo de acidente resultante de uma velocida-
de não adequada. Efectue as curvas devagar.
Avisos de segurança para o transporte
몇 CUIDADO ● Para evitar acidentes durante o transporte, res-
peitar o peso de transporte do veículo. ● Para transportar a má-
quina, desligar a bateria e fixar a máquina de forma segura.
Aparelhos a bateria
PERIGO ● Perigo de explosão! Carregue as baterias exclusi-
vamente com um carregador adequado ● Durante o carrega-
mento de baterias em espaços fechados, forma-se um gás
altamente explosivo. Carregue as baterias exclusivamente em
espaços bem ventilados. ● Não é permitido manusear chamas
abertas, produzir faíscas ou fumar nas proximidades de uma ba-
teria ou num compartimento de carregamento de baterias. ● Pe-
rigo de explosão e curto-circuito. Não pouse nenhuma
ferramenta ou similar sobre a bateria.
몇 CUIDADO ● Risco de ferimentos resultantes do ácido da ba-
teria. Respeite as respectivas prescrições de segurança.
ADVERTÊNCIA ● Respeite as instruções de utilização do fabri-
cante da bateria e do carregador. Respeite as recomendações
do legislador relativamente ao manuseamento de baterias.
● Nunca deixe as baterias descarregadas, recarregue-as o mais
rapidamente possível. ● Mantenha as baterias limpas e secas,
para evitar correntes de fuga. Proteja as baterias contra a sujida-
de, p. ex., de pó metálico. ● Elimine as baterias usadas de forma
amiga do ambiente, de acordo com a Directiva CE 91/157/CEE
ou as respectivas normas nacionais.
Avisos de segurança em varredoras com
esvaziamento em altura
PERIGO ● Perigo de ferimentos em aparelhos com esvazia-
mento em altura! Antes de todos os trabalhos, fixe o depósito de
detritos elevado. Aplique sempre a fixação a partir do exterior da
área de perigo.
Avisos de segurança para varredoras com teto de
proteção
몇 CUIDADO
Verifique diariamente se o teto de proteção está danificado para
garantir a sua função de proteção.
Em caso de danos no teto de proteção, mesmo que afetem ape-
nas elementos individuais, o teto de proteção completo deve ser
substituído.
Não é permitida qualquer modificação do teto de proteção, bem
como a instalação de elementos, componentes e conjuntos que
não tenham sido aprovados pela Kärcher, pois isso pode limitar
o funcionamento do teto de proteção.
Conservação e manutenção
몇 ATENÇÃO ● Antes de realizar trabalhos na instalação eléc-
trica, desligue a bateria. ● Antes da limpeza, manutenção, subs-
tituição de peças e alteração para outra função, é necessário
desligar o aparelho e retirar a chave de ignição.
몇 CUIDADO ● As reparações devem apenas ser feitas pela as-
sistência técnica autorizada ou por técnicos desta área, que es-
tão familiarizados com todas as prescrições de segurança
relevantes.
ADVERTÊNCIA ● Tenha em atenção o controlo de segurança
para aparelhos portáteis utilizados para fins comerciais de acor-
do com as prescrições locais em vigor (p. ex., na Alemanha:
VDE 0701). ● Curtos-circuitos ou outros danos. Não limpe o apa-
relho com o jacto de mangueira ou de água de alta pressão.
● Execute sempre os trabalhos no aparelho com luvas adequa-
das.
Utilização prevista
A varredora destina-se à limpeza de superfícies pavimentadas
para uso comercial e, por exemplo, para as seguintes áreas de
aplicação:
● Parques de estacionamento
● Instalações de produção
● Áreas de logística
● Hotel
● Comercio a retalho
● Áreas de armazenamento
● Passeios
Esta varredora foi concebida para varrer superfícies sujas em
áreas exteriores e interiores.
O aparelho e os dispositivos de trabalho devem ser verificados
quanto ao seu estado correto e segurança operacional antes da
sua utilização. Em caso de dúvidas quanto ao bom estado, não
utilizar.
Utilize esta varredora exclusivamente de acordo com as indica-
ções constantes deste manual de instruções.
Não devem ser feitas quaisquer alterações no aparelho e nos
acessórios.
O aparelho só é adequado para os pavimentos indicados no ma-
nual de instruções.
Só é permitido o acesso com a máquina às áreas autorizadas pe-
la empresa ou pelo seu representante.
Regra geral: manter materiais facilmente inflamáveis longe do
aparelho (risco de explosão/incêndio).
Utilização incorreta previsível
● Nunca varrer ou aspirar líquidos explosivos, gases inflamá-
veis nem ácidos ou solventes não diluídos! Tal inclui gasolina,
diluente de tinta ou gasóleo de aquecimento que, graças à tur-
bulência com o ar aspirado, podem formar vapores ou mistu-
ras, explosivos e, além disso, acetona, ácidos não diluídos e
Português 71
diluentes, pois estes corroem os materiais utilizados no apa-
relho.
● Nunca varrer ou aspirar pós reativos de metal (p. ex. alumínio,
magnésio, zinco). Estes, em combinação com produtos de
limpeza altamente alcalinos e ácidos, formam gases explosi-
vos.
● Não varrer nem aspirar objetos inflamáveis ou a arder.
● O aparelho não é adequado para aspirar substâncias perigo-
sas para a saúde.
● É proibida a permanência nas zonas de perigo. Está interdita
a operação em espaços com perigo de explosão.
● Não é permitido levar pessoas a acompanhar.
● Não é permitido empurrar/puxar ou transportar objetos com
este aparelho.
Revestimentos adequados para varrer
● Asfalto
● Pavimentos industriais
● Soalho
● Betão
● Paralelepípedos
Proteção do meio ambiente
Os materiais de empacotamento são recicláveis. Elimine as
embalagens de acordo com os regulamentos ambientais.
Os aparelhos elétricos e eletrónicos contêm materiais reci-
cláveis de valor e, com frequência, componentes como ba-
terias, acumuladores ou óleo que, em caso de manipulação
ou recolha errada, podem representar um potencial perigo para
a saúde humana e para o ambiente. Estes componentes são ne-
cessários para o bom funcionamento do aparelho. Os aparelhos
que apresentem este símbolo não devem ser recolhidos no lixo
doméstico.
Avisos relativos a ingredientes (REACH)
Pode encontrar informações actualizadas acerca dos ingredien-
tes em: www.kaercher.de/REACH
Acessórios e peças sobressalentes
Ao utilizar apenas acessórios originais e peças sobressalentes
originais, garante uma utilização segura e o bom funcionamento
do aparelho.
Informações acerca de acessórios e peças sobressalentes dis-
poníveis em www.kaercher.com.
Volume do fornecimento
O volume do fornecimento do aparelho está indicado na embala-
gem. Ao abrir a embalagem, confirme a integralidade do conteú-
do. Caso faltem acessórios ou em caso de danos de transporte
informe o seu fornecedor.
Descrição do aparelho
Figura do aparelho
Figura B
Varredora
Posição 1
1 Assento (com interruptor de contacto do assento)
2 Volante
3 Pega com fecho
4 Cobertura do aparelho
5 Iluminação de trabalho
6 Vassoura lateral (direita)
7 Roda dianteira
8 Acesso à escova cilíndrica de varredura
9 Ponto de fixação
10 Placa de características
11 Pirilampo
12 Cobertura do aparelho (direita)
13 Cobertura (direita)
14 Revestimento traseiro
15 Roda traseira
16 Cobertura (esquerda)
17 Capota do motor
Painel de comando
Posição 2
1 Elementos de controlo e display
2 Travão de parqueamento
3 Botão de paragem de emergência
4 Alavanca de comando para levantar/baixar a escova cilíndri-
ca de varredura
5 Luz indicadora da tampa do depósito de detritos
6 Alavanca de comando para abrir/fechar a tampa do recipiente
7 Luz de controlo do depósito de detritos totalmente baixado
8 Alavanca de comando para levantar/baixar o depósito de de-
tritos
9 Interruptor de chave (canhão da ignição)
10 Comutador do sentido de condução
11 Alavanca de comando levantar/baixar a escova lateral
12 Ajuste da velocidade da vassoura lateral (opcional)
13 Interruptor do pirilampo
14 Interruptor da iluminação de trabalho
15 Interruptor da buzina
16 Interruptor da ventoinha / limpeza do filtro
Pedais
posição 3
1 Pedal do travão
2 Pedal do acelerador
Elementos de controlo e display
Posição 4
1 Sem função
2 Sem função
3 Luz de aviso de carga da bateria
4 Luz de controlo da iluminação de trabalho
5 Luz de controlo dos piscas (função disponível apenas com
conversão conforme o regulamento StVZO)
6 Luz controlo de limpeza do filtro
7 Luz de controlo de estacionamento
8 Sem função
9 Sem função
10 Luz de controlo da ventoinha
11 Sem função
12 Sem função
13 Display
Equipamento opcional
Cabina de conforto (fechada) 2.853-431.7
Cabina de proteção (aberta) com para-bri-
sas e limpa para-brisas
2.853-433.7
Cabina de proteção 2.851-267.7
Teto de proteção 2.852-595.7
Pneus anti-furo (que não deixam marcas) 4.515-132.0
Pneus (insufláveis) 4.515-332.0
Foco azul (à frente) 2.853-202.0
Foco azul (à frente e atrás) 2.853-203.0
Luz traseira 2.853-204.0
Kit de iluminação standard 2.853-205.0
Kit de iluminação para tráfego rodoviário 2.853-207.0
Kit de homologação para circulação rodo-
viária (StVZO)
2.853-208.0
Cinto de segurança 6.981-140.0
Segunda escova lateral (esquerda) 2.851-273.0
Regulação da velocidade da escova late-
ral (direita)
2.853-507.0
Cobertura da escova lateral 2.851-286.0
72 Português
Alavanca de comando
Figura O
1 Alavanca de comando do depósito de detritos
2 Alavanca de comando da tampa do depósito
3 Alavanca de comando da escova cilíndrica de varredura
4 Alavanca de comando da escova lateral
Aviso
Manter as alavancas na posição desejada até que o movimento
mecânico correspondente seja totalmente executado.
Alavanca de comando do depósito de detritos
Alavanca de comando da escova cilíndrica de varredura
Alavanca de comando da tampa do depósito
Alavanca de comando da escova lateral
Display
Figura C
1 Velocidade de rotação do motor em rpm
2 Tensão da bateria em V
3 Carga da bateria em %
4 Horas de funcionamento da máquina
Função
A varredora opera com base no princípio da pá de varrer.
1. A vassoura lateral rotativa limpa os cantos e as arestas da su-
perfície de varredura e transporta o material varrido para a tra-
jetória da escova cilíndrica de varredura.
2. A escova cilíndrica de varredura transporta o lixo directamen-
te para o depósito de detritos.
3. O pó levantado no depósito de detritos é separado através de
um filtro de pó e a ventoinha de aspiração aspira o ar filtrado.
4. A limpeza do filtro de pó durante a operação é automática e
pode ser iniciada adicionalmente através do interruptor "Lim-
peza do filtro".
Antes da colocação em funcionamento
Indicações de descarregamento
PERIGO
Risco de acidente ao descarregar a máquina
Utilizar uma rampa adequada ao descarregar a máquina.
Não utilizar nenhum empilhador para descarregar/carregar a má-
quina.
Ter em atenção o peso ao descarregar/carregar a máquina.
1. Usar as tábuas fornecidas para construir uma rampa de acor-
do com o esboço.
2. Cortar as fitas de plástico da embalagem e remover a película
de embalagem.
3. Remover as amarras dos pontos de fixação.
4. Desaparafusar as tábuas marcadas e a viga-calço da palete.
5. Colocar as tábuas na aresta da palete e alinhá-las de forma a
ficarem por baixo das rodas da máquina. Aparafusar as tá-
buas.
6. Colocar a viga-calço sob as tábuas como suporte.
7. Remover os blocos de madeira que estão a imobilizar as ro-
das.
8. Soltar travão de parqueamento.
9. Conduzir cuidadosamente a máquina para fora da palete, uti-
lizando a rampa criada.
Aplicar/soltar o travão de parqueamento
Aplicar
1. Manter o pedal do travão pressionado e puxar a alavanca do
travão.
Soltar
2. Manter o pedal do travão pressionado e soltar a alavanca do
travão.
Baterias/carregadores
ADVERTÊNCIA
Utilize apenas as baterias e os carregadores recomendados
pelo fabricante
Substitua as baterias apenas por baterias do mesmo tipo.
Remova as baterias antes de eliminar o veículo e elimine-os de
acordo com as prescrições nacionais e/ou locais.
Símbolos dos avisos de advertência
Respeite os seguintes avisos de advertência durante o manu-
seamento de baterias:
Sistema de pulverização de água para as
escovas laterais
2.853-214.0
Amortecedor de borracha 2.852-620.0
Proteção lateral da vassoura (direita) 2.853-211.0
Proteção lateral da vassoura (em ambos
os lados)
2.853-210.0
Kit de montagem para aspirador a húmido/
seco NT 22/1 Bp
2.852-814.0
Kit de montagem para aspirador a húmido/
seco NT 22/1 Bp (cabina)
2.853-161.0
Kit de montagem para varrer resíduos le-
ves
2.853-212.0
Para trás Levantar o depósito de detritos
Para a frente Baixar o depósito de detritos
Para trás Levantar a escova cilíndrica de varredura
Para a frente Baixar a escova cilíndrica de varredura
Para trás Fechar a tampa do depósito
Para a frente Abrir a tampa do depósito
Para trás Levantar a vassoura lateral
Para a frente Baixar a vassoura lateral
Respeite os avisos constantes das instruções de uti-
lização da bateria e na própria bateria, bem como do
presente manual de instruções.
Usar protecção ocular.
Manter as crianças afastadas do ácido e da bateria.
Perigo de explosão
É proibido fogo, faíscas, chamas abertas e fumar.
Perigo de queimaduras
Primeiros socorros
Aviso de advertência
Eliminação
Não deitar a bateria no contentor de lixo.
Português 73
Avisos de segurança
PERIGO
Perigo de incêndio e explosão
Não pouse nenhuma ferramenta ou outros objectos sobre a ba-
teria.
Evite sempre fumar e chamas abertas.
Garanta uma boa ventilação ao carregar baterias em espaços fe-
chados.
Utilize exclusivamente baterias e carregadores aprovados pela
Kärcher (peças sobressalentes originais).
몇 ATENÇÃO
Risco para o ambiente no caso de eliminação inadequada da
bateria
Elimine as baterias defeituosas ou utilizadas de forma segura (se
necessário, contacte uma empresa de recolha ou o serviço de
assistência técnica da Kärcher).
Medidas em caso de libertação inadvertida de ácido das
baterias
Em caso de utilização adequada e observação das instruções de
utilização, as baterias de chumbo não representam qualquer pe-
rigo.
No entanto, lembre-se que as baterias de chumbo contêm ácido
sulfúrico que pode provocar queimaduras químicas graves.
1. Fixar o ácido derramado ou o ácido que sai da bateria não es-
tanque com aglutinante, por exemplo, areia. Não permitir que
o ácido entre na canalização, no solo ou nos lençóis freáticos.
2. Neutralizar o ácido com calcário/carbonato de sódio e eliminar
de acordo com as disposições legais aplicáveis.
3. Para a eliminação da bateria com defeito, contactar uma em-
presa especializada em recolha.
4. Lavar abundantemente qualquer salpico de ácido no olho ou
na pele com água limpa.
5. De seguida, contactar imediatamente um médico.
6. Lavar com água a roupa contaminada.
7. Mudar de roupa.
Baterias recomendadas, carregadores
* A varredora requer 1 bateria
Montar/ligar/desmontar a bateria
몇 ATENÇÃO
Perigo de ferimentos e de danos devido a curto-circuito!
Durante as atividades na zona da bateria, existe o perigo de fe-
rimentos e de danos devido a curto-circuito.
Não coloque quaisquer ferramentas ou outros objetos sobre a
bateria.
Montagem: Monte sempre primeiro o cabo do positivo no polo
positivo e, a seguir, o cabo do negativo no polo negativo.
Desmontagem: Desmonte sempre primeiro o cabo do negativo
do polo negativo e, a seguir, o cabo do positivo do polo positivo.
Observe a atribuição certa: Cabo do positivo no polo positivo e
cabo do negativo no polo negativo.
Aviso
No volume do fornecimento da KM 130/300 R I Bp Pack, estão
incluídos a bateria e o carregador.
1. Desligar a máquina, ver Desligar a máquina.
Desmontar/montar:
2. Desligar os cabos negativo e positivo dos respetivos terminais
da bateria.
3. Retirar do suporte da bateria da máquina os cabos do positivo
e do negativo com o conector da bateria do lado da bateria.
4. Fixar um dispositivo de elevação adequado nos olhais de ele-
vação à esquerda e à direita da bateria.
Peso da bateria, ver Dados técnicos.
Figura D
1 Olhal da grua
2 Polo positivo
3 Polo negativo
5. Retirar a bateria da máquina e pousá-la em segurança.
6. Prender o equipamento de elevação à bateria nova.
7. Colocar a nova bateria com cuidado no compartimento da má-
quina.
Aviso
Os polos positivo e negativo não ocupados devem encontrar-se
do lado direito da máquina.
8. Retirar o equipamento de elevação nos olhais de elevação à
esquerda e à direita.
Ligar:
9. Primeiro conectar o cabo positivo ao polo positivo da bateria
e colocar a cobertura do polo positivo.
10.Conectar o cabo do negativo ao polo negativo da bateria e co-
locar a cobertura do polo negativo.
11.Estabelecer a alimentação de tensão, consultar Desligar/ligar
a alimentação de tensão.
12.Rodar a chave no interruptor de chave para a posição "I".
13.Ler o estado de carga da bateria no display e, se necessário,
carregar a bateria, consultar Carregar a bateria.
Desligar/ligar a alimentação de tensão
1. Desligar a máquina, ver capítulo Desligar a máquina.
Desligar:
2. Desligar a ficha da bateria do lado da bateria da ficha da ba-
teria do lado da máquina.
A máquina está desenergizada.
Ligar:
3. Ligar a ficha da bateria do lado da bateria à ficha da bateria do
lado da máquina, até as duas caixas da ficha encostarem uma
à outra.
A alimentação de tensão da máquina está ligada.
Carregar a bateria
1. Mover a máquina para um espaço interior seco e bem ventila-
do.
2. Desligar a máquina, consultar o capítulo Desligar a máquina.
Ligar o carregador:
3. Desligar a alimentação de tensão, consultar o capítulo Desli-
gar/ligar a alimentação de tensão.
Figura E
(1)Bateria
(2)Conector da bateria do lado da bateria
(3)Ficha do carregador
(4)Cabo de carga
(5)Indicação LED
(6)Carregador portátil
(7)Cabo de rede
4. Colocar o carregador portátil na frente da máquina.
ADVERTÊNCIA
Os pés devem apontar para baixo.
Não colocar o carregador portátil sobre a bateria!
Não cobrir o carregador portátil com objectos e não colocar
quaisquer objectos sobre o mesmo!
5. Inserir a ficha do carregador na ficha da bateria do lado da ba-
teria, até que as caixas das duas fichas se toquem.
6. Inserir o cabo de rede no carregador portátil.
7. Ligar o cabo de rede a uma tomada de ligação à terra isolada.
O processo de carga começa e termina automaticamente.
O visor LED mostra o estado atual:
● amarelo = bateria a carregar
● pisca a verde = a bateria tem > 80% de carga
N.º de encomenda
Bateria de 36 V, 360 Ah, (em
calha, baixa manutenção)*
6.654-282.0
Carregador 6.654-283.0
74 Português
● acende a verde = a bateria está totalmente carregada
● vermelho = existe um erro
Tempo de carga, consultar o capítulo Dados técnicos.
8. No final do tempo de carga, verificar o nível do eletrólito de
acordo com o manual de instruções do fabricante da bateria
e, se necessário, corrigi-lo.
Desligar o carregador:
9. Depois de carregar, desligar o carregador da máquina na or-
dem inversa.
Colocação em funcionamento
Operação
Trabalhos antes do início da operação
1. Verificar o estado de carga da bateria. Se necessário, carre-
gar a bateria, consultar Carregar a bateria.
2. Verificar se a escova cilíndrica de varredura e a vassoura la-
teral estão enroladas nas fitas.
3. Verificar se os eixos das rodas estão enroladas nas fitas.
4. Testar o funcionamento de todos os elementos de comando.
5. Verificar se a máquina apresenta danos.
6. Limpar o filtro de pó.
Ajustar o banco do condutor
PERIGO
Perigo de acidente
Ajuste o banco do condutor apenas com o aparelho parado.
Figura K
1 Ajuste do peso
2 Regulação em altura do apoio de braço
3 Ajuste da inclinação do apoio para as costas
4 Alavanca de regulação da posição do banco
1. Ajustar a suspensão do assento ao peso corporal, rodando o
dispositivo de regulação.
2. Regular a altura do apoio de braço rodando o mecanismo por
baixo do apoio de braço.
3. Regular a inclinação do encosto rodando o regulador.
4. Soltar o mecanismo de encaixe acionando a alavanca de
ajuste e ajustar a posição do assento de acordo com a altura
do utilizador.
Ligar a máquina
Aviso
Para ligar a máquina, a cobertura do motor deve estar fechada e
o condutor deve estar sentado no banco do condutor.
Aviso
A varredora é desligada 3 segundos depois de sair do banco.
1. Sentar-se no banco do condutor.
O interruptor de contacto do banco é accionado.
2. Colocar o interruptor de seleção do sentido de condução na
posição central.
3. Inserir a chave de ignição no fecho da mesma.
4. Ligar a unidade hidráulica
a Manter o pedal do travão premido:
b Rodar a chave da ignição para a posição "I" e aguardar 3
segundos.
A máquina está pronta a funcionar.
c Rodar a chave da ignição para a posição "II".
A unidade hidráulica é iniciada
Conduzir a máquina
PERIGO
Perigo de ferimentos devido a paragem abrupta!
A máquina para abruptamente assim que o banco do condutor
estiver desocupado.
Não se levante do banco do condutor enquanto conduz.
몇 ATENÇÃO
Perigo de acidente ao fazer marcha-atrás!
Há um risco acrescido de acidentes quando se faz marcha-atrás.
Antes de fazer marcha-atrás, certifique-se de que não coloca
ninguém em perigo e preste especial atenção às crianças. Se ne-
cessário, peça a uma pessoa que o auxilie.
Ao fazer marcha-atrás, observar todo o espaço envolvente.
몇 ATENÇÃO
Perigo de acidente ao conduzir com o depósito de detritos
elevado!
Ao conduzir com o depósito de detritos elevado, há um risco
acrescido de acidentes devido a uma mudança no centro de gra-
vidade da máquina.
Não conduzir com o depósito de detritos elevado.
ADVERTÊNCIA
Perigo de danos para o motor!
O accionamento brusco do pedal do acelerador pode danificar o
motor.
Accione sempre o pedal do acelerador de forma lenta e cuidado-
sa.
Imobilize a máquina antes de mudar de marcha em frente para
marcha-atrás ou vice-versa.
ADVERTÊNCIA
Perigo de danos
A passagem por cima de obstáculos pode causar danos à má-
quina.
Passar lentamente e com cuidado por cima de obstáculos fixos
com altura até 70 mm. Os obstáculos com altura superior a 70
mm só podem ser ultrapassados com uma rampa adequada.
Aviso
A alavanca no travão de parqueamento na roda dianteira deve
estar na posição de condução, ver Aplicar/soltar o travão de par-
queamento.
1. Colocar o interruptor de direção em "Marcha em frente" ou
"Marcha-atrás".
2. Tirar o pé do pedal do travão.
3. Acionar cuidadosamente o pedal do acelerador e ajustar a ve-
locidade de condução de forma contínua.
Não accionar o pedal do acelerador de forma brusca.
4. Controlar o sentido de condução com o volante.
5. Soltar o pedal do acelerador para reduzir a velocidade.
O pedal do travão pode ser pressionado para aumentar o efei-
to de travagem.
Operação de varredura
Varrer com escova cilíndrica de varredura e vassoura lateral
PERIGO
Perigo de ferimentos devido a paragem abrupta!
A máquina para abruptamente assim que o banco do condutor
estiver desocupado.
Não se levante do banco do condutor enquanto conduz.
ADVERTÊNCIA
Perigo de danos causados pela varredura de fitas e cordas!
Se forem varridos objectos longos e flexíveis, tais como fitas ou
cordas, os mesmos podem danificar o mecanismo de varrimen-
to.
Não passe a máquina nem a vassoura lateral sobre objectos lon-
gos e flexíveis, tais como fitas ou cordas, e não varra este tipo de
objectos.
Aviso
Para obter um ótimo resultado de limpeza, a velocidade de des-
locamento deve ser ajustada às condições.
Aviso
Durante a varredura, o filtro de pó é limpo automaticamente a ca-
da 10 minutos. Entretanto, a limpeza pode ser iniciada manual-
mente.
Português 75
Aviso
Ao varrer pisos secos, ligar a ventoinha.
Ao varrer pisos molhados e húmidos, desligar a ventoinha para
evitar que o filtro de pó fique encharcado.
1. Para varrer, abrir a tampa do depósito de detritos.
2. Baixar a escova cilíndrica de varredura.
Para varrer as bordas laterais, baixar adicionalmente a vas-
soura lateral.
Esvaziar o depósito de detritos
몇 ATENÇÃO
Risco de ferimentos devido ao tombamento da máquina
Ao esvaziar em superfícies inclinadas ou em solo instável, a má-
quina pode inclinar-se devido à mudança do centro de gravidade
e ferir pessoas.
Esvazie o depósito de detritos apenas quando a máquina estiver
sobre uma superfície plana e firme.
몇 ATENÇÃO
Risco de ferimentos devido a impacto e esmagamento
Ao levantar ou baixar o depósito de detritos, as pessoas podem
ser feridas por impacto ou esmagamento entre o depósito de de-
tritos e o contentor.
Certifique-se de que não há pessoas na área de rotação do de-
pósito de detritos durante o processo de esvaziamento.
몇 ATENÇÃO
Risco de ferimentos provocados por peças móveis da má-
quina
O mecanismo do depósito de detritos pode esmagar ou cortar
partes do corpo, especialmente os dedos.
Não tocar em peças móveis durante o processo de esvaziamen-
to.
몇 ATENÇÃO
Risco de ferimentos devido à descida do depósito de detri-
tos!
O depósito de detritos levantado pode descer abruptamente e
causar ferimentos graves devido a esmagamento e encravamen-
to.
Não passe por baixo do depósito de detritos não protegido.
Fixar corretamente o depósito de detritos levantado com o tirante
de segurança fornecida antes de passar por baixo do depósito de
detritos.
ADVERTÊNCIA
Perigo de lesões devido a lixo projetado
A escova cilíndrica de varredura em funcionamento durante o
processo de esvaziamento pode projetar o material varrido, cau-
sando ferimentos.
Certifique-se de que não há pessoas em frente ao veículo quan-
do o depósito de detritos estiver levantado.
Aviso
Com o esvaziamento de alto nível da máquina, o contentor de
varrimento pode ser esvaziado, por exemplo, em exemplo, num
contentor de lixo (altura máxima de descarga, consultar o capítu-
lo Dados técnicos).
1. Posicionar a máquina em frente ao local de descarga.
ADVERTÊNCIA
Assegurar que existe espaço suficiente atrás e acima do depósi-
to de detritos.
Levantar:
2. Colocar a alavanca de comando "Levantar/baixar vassoura la-
teral" na posição "levantar" e mantê-la puxada até que as vas-
souras laterais estejam completamente levantadas.
3. Colocar a alavanca de comando "Levantar/baixar escova ci-
líndrica de varredura" na posição "levantar" e mantê-la puxa-
da até que a escova cilíndrica de varredura esteja
completamente levantada.
A escova cilíndrica de varredura é levantada.
4. Colocar a alavanca de comando "Abrir/fechar a tampa do de-
pósito" na posição "fechar".
A luz de controlo acende a vermelho.
Esvaziar:
5. Colocar a alavanca de comando "Levantar/descer depósito de
detritos" na posição "Levantar" e mantê-la puxada até atingir
a altura desejada.
A luz de controlo acende a vermelho.
6. Conduzir lentamente até ao depósito.
7. Aplicar o travão de parqueamento.
8. Colocar a alavanca de comando "Abrir/fechar a tampa do de-
pósito" na posição "abrir".
O depósito de detritos é esvaziado.
A luz de controlo acende a verde.
9. Colocar a alavanca de comando "Abrir/fechar a tampa do de-
pósito" na posição "fechar".
A tampa do depósito é fechada.
A luz de controlo acende a vermelho.
10.Soltar o travão de parqueamento.
Baixar:
11.Afastar a máquina aproximadamente 2 m do ponto de descar-
ga.
ADVERTÊNCIA
Assegurar que existe espaço suficiente atrás e debaixo do depó-
sito de detritos.
12.Colocar a alavanca de comando "Levantar/baixar depósito de
detritos" na posição "baixar" e mantê-la puxada até que o de-
pósito de detritos atinja a posição final.
A luz de controlo acende a verde.
Desligar a máquina
1. Estacionar a máquina em posição horizontal.
2. Levantar a escova cilíndrica de varredura e a vassoura lateral.
3. Fechar a tampa do depósito.
4. Mantenha o pedal do travão pressionado e aplique o travão de
parqueamento.
5. Rodar o interruptor de chave para a posição "0" e retirar a cha-
ve.
Transporte
ADVERTÊNCIA
Danos de transporte
Ter em consideração o peso em vazio (peso de transporte) da
máquina durante o transporte em reboques ou veículos.
Durante o transporte em veículos, fixar a máquina de acordo com
as diretrizes aplicáveis para segurança no transporte.
Ao transportar a máquina, respeitar os seguintes pontos:
● Rodar a chave de ignição para a posição "0" e retirar a chave.
● Aplicar o travão de parqueamento.
● Prender a máquina nos pontos de amarração (4x) com cintas
de fixação, cabos ou correntes.
● Imobilizar a varredora com cunhas nas rodas.
Armazenamento
Ao armazenar a máquina, respeitar os seguintes pontos:
● Estacionar a varredora numa superfície plana num ambiente
seco, sem perigo de congelamento. Proteger contra o pó com
uma lona.
● Levantar a escova cilíndrica de varredura e as vassouras la-
terais para não danificar as cerdas.
● Fechar a tampa do depósito.
● Rodar a chave de ignição para a posição "0" e retirar a chave.
● Aplicar o travão de parqueamento.
● Proteger a varredora contra rolagem.
Se a varredora não for utilizada durante um período mais longo,
respeitar também o seguinte:
● Limpar o interior e o exterior da varredora.
● Desligar a bateria
● Carregar a bateria e recarregá-la a cada 2 meses.
76 Português
Conservação e manutenção
몇 ATENÇÃO
Perigo de morte, ferimentos e danos!
Durante a conservação e manutenção da máquina, existe o pe-
rigo de morte, ferimentos e danos se os avisos de segurança não
forem cumpridos!
Respeite todos os avisos de segurança relativos à conservação
e manutenção, no capítulo Avisos de segurança, no início deste
manual de instruções.
Limpeza do aparelho
ADVERTÊNCIA
Curtos-circuitos ou outros danos. Não limpe o aparelho com o
jacto de mangueira ou de água de alta pressão.
ADVERTÊNCIA
Limpeza inadequada
Perigo de dano.
Não utilize detergentes abrasivos ou agressivos.
PERIGO
Perigo de saúde devido ao pó
Para a limpeza interior com ar comprimido.
Utilize uma máscara contra pó e óculos de protecção.
Limpar o interior da máquina
1. Desligar a máquina, ver Desligar a máquina
2. Limpar a máquina com um pano
3. Soprar a máquina com ar comprimido.
Limpar o exterior da máquina
1. Desligar a máquina, ver Desligar a máquina.
2. Limpar o exterior da máquina com um pano humedecido com
uma solução básica de lavagem suave.
Intervalos de manutenção
Aviso
Para salvaguardar os direitos de garantia, durante o período de
garantia, todos os trabalhos de assistência e de manutenção de-
vem ser realizados por um serviço de assistência técnica autori-
zado, conforme a lista de verificação de inspeção (ICL).
● O contador das horas de serviço indica o momento dos inter-
valos de manutenção.
● Os intervalos para os trabalhos de assistência e manutenção
realizados pelo cliente/operador estão listados no capítulo
Manutenção realizada pelo cliente. Os trabalhos devem ser
executados por um técnico qualificado. Se necessário, con-
tactar o serviço de assistência técnica ou um distribuidor es-
pecializado da Kärcher.
● Os restantes trabalhos de manutenção devem ser realizados
pelo serviço de assistência técnica autorizado, de acordo com
a lista de verificação de inspeção. Contacte atempadamente
o serviço de assistência técnica.
Manutenção realizada pelo cliente
Aviso
Os seguintes trabalhos de manutenção devem ser realizados por
um técnico qualificado, se necessário, consultar um revendedor
ou serviço de assistência técnica Kärcher.
Os trabalhos no sistema hidráulico só podem ser realizados pelo
serviço de assistência técnica autorizado.
Diariamente:
1. Verificar se os eixos das rodas estão enroladas nas fitas.
2. Verificar a escova cilíndrica de varredura e a vassoura lateral
quanto a desgaste e fitas enroladas.
3. Verificar o funcionamento de todos os elementos de coman-
do.
4. Verificar se a máquina apresenta danos.
Semanalmente:
몇 ATENÇÃO
Risco de ferimentos devido à descida do depósito de detri-
tos!
O depósito de detritos levantado pode descer abruptamente e
causar ferimentos graves devido a esmagamento e encravamen-
to.
Não passe por baixo do depósito de detritos não protegido.
Fixar corretamente o depósito de detritos levantado com o tirante
de segurança fornecida antes de passar por baixo do depósito de
detritos.
5. Verificar todas as peças móveis quanto à facilidade de movi-
mento e mandar lubrificá-las ou repará-las, se necessário.
Aviso
Antes de todos os trabalhos de manutenção e reparação com o
depósito de detritos levantado, montar o tirante de segurança.
6. Verificar as barras de vedação no compartimento da escova
cilíndrica de varredura quanto ao ajuste correto e verificar o
desgaste, se necessário, corrigir o ajuste e substituir as barras
de vedação gastas.
7. Verificar se as barras de vedação na tampa do depósito de
detritos apresentam danos e substituir, se necessário.
8. Verificar a escova cilíndrica de varredura quanto a desgaste e
danos e substituir, se necessário.
9. Verificar a(s) vassoura(s) lateral(ais) quanto a desgaste e da-
nos e substituir, se necessário.
10.Verificar o filtro de pó quanto a sujidade e danos, substituir se
necessário e limpar a caixa do filtro de pó.
11.Verificar o sistema hidráulico quanto à estanqueidade e soli-
citar a sua reparação, se necessário.
12.Limpar o radiador de óleo do sistema hidráulico.
13.Verificar o nível de óleo hidráulico.
14.Verificar o nível do líquido dos travões.
15.Verificar a mecânica da tampa do contentor e lubrificar se ne-
cessário.
Após desgaste:
16.Substituir as barras de vedação desgastadas.
17.Substituir a escova cilíndrica de varredura gasta.
18.Substituir as vassouras laterais gastas.
Manutenção realizada pelo serviço de assistência técnica
Aviso
Para salvaguardar os direitos de garantia, durante o período de
garantia, todos os trabalhos de assistência e de manutenção têm
de ser realizados por um serviço de assistência técnica da Kär-
cher autorizado, conforme a lista de verificação de inspeção.
● Primeira inspeção após 50 horas de funcionamento
● Manutenção de acordo com o manual de manutenção a cada
250 horas de funcionamento.
● Se necessário (mas pelo menos anualmente) mandar verificar
a resistência do isolamento da máquina e da bateria por um
técnico eletricista qualificado, de acordo com o manual de ins-
truções do fabricante da bateria.
Trabalhos de manutenção
Preparação
1. Colocar a varredora em cima de uma superfície plana.
2. Rodar a ignição para a posição "0" e retirar a chave.
3. Aplicar o travão de parqueamento.
Avisos de segurança relativos aos trabalhos de
manutenção
Aviso
Antes de realizar trabalhos sob o depósito de detritos levantado,
este deve ser devidamente fixado para evitar a sua queda, ver
Fixar o depósito de detritos
Português 77
Fixar o depósito de detritos
몇 ATENÇÃO
Perigo de esmagamento
A queda de um depósito de detritos pode causar contusões e fra-
turas.
Antes de realizar trabalhos sob o depósito de detritos levantado,
este deve ser fixado.
Executar a fixação apenas fora da zona de perigo.
Figura N
1 Suporte
2 Barra de segurança
1. Dobrar a barra de segurança para cima e inseri-la no suporte.
Controlar e repor o nível do líquido dos travões
몇 ATENÇÃO
Perigo de esmagamento
A queda de um depósito de detritos pode causar contusões e fra-
turas.
Antes de realizar trabalhos sob o depósito de detritos levantado,
este deve ser fixado.
Executar a fixação apenas fora da zona de perigo.
Figura F
1 Barra de segurança
2 Tampa de fecho
3 Recipiente do líquido dos travões
1. Levantar o depósito de detritos e fixá-lo com a barra de segu-
rança.
2. Verifique se existe fluido de travagem suficiente no reservató-
rio do fluido de travagem.
Aviso
O nível de enchimento deve estar entre o mínimo e o máximo.
3. Se necessário, reabastecer líquido dos travões DOT, consul-
tar Dados técnicos.
Verificar o nível de óleo hidráulico e adicionar óleo
hidráulico
Figura H
1 Tampa de fecho e bocal de enchimento de óleo
2 Visor do nível de óleo
Aviso
Durante a execução deste trabalho, o depósito de detritos não
deve estar levantado.
1. Verificar o nível do óleo hidráulico no visor do nível de óleo.
a O nível do óleo deve encontrar-se entre as marcações
"MIN" e "MAX".
b Se o nível do óleo estiver abaixo da marcação "MIN", en-
cher com óleo hidráulico.
2. Retirar o tampão de enchimento do óleo.
3. Limpar a zona de enchimento.
4. Adicionar óleo hidráulico. (Para saber qual o tipo de óleo, con-
sultar os dados técnicos)
5. Fechar o bocal de enchimento de óleo com a tampa de fecho.
Verificar o sistema hidráulico
Aviso
Caso sejam detetadas fugas no sistema hidráulico, contacte o
serviço de assistência técnica.
1. Bloquear o travão de parqueamento.
2. Colocar o motor em funcionamento.
3. Verificar todas as mangueiras hidráulicas e ligações quanto à
sua estanqueidade.
Verificar a escova cilíndrica de varredura quanto a
fitas enroladas
1. Colocar o motor em funcionamento.
2. Levantar o depósito de detritos até à posição final.
3. Desligar o motor.
4. Bloquear o travão de parqueamento.
몇 ATENÇÃO
Perigo de esmagamento
A queda de um depósito de detritos pode causar contusões e fra-
turas.
Antes de realizar trabalhos sob o depósito de detritos levantado,
este deve ser fixado.
Executar a fixação apenas fora da zona de perigo.
5. Fixar o depósito de detritos com a barra de segurança.
6. Verificar se a escova cilíndrica de varredura tem fitas ou fios
enroladas e removê-los.
7. Dobrar a barra de segurança para dentro.
8. Colocar o motor em funcionamento.
9. Baixar o depósito de detritos até à posição final.
10.Desligar o motor.
Verificar se a escova cilíndrica de varredura está
desgastada
1. Destrancar a porta da escova cilíndrica de varredura.
2. Abrir a porta para fora.
Figura R
3. Verificar o grau de desgaste da escova cilíndrica de varredura
na escala.
Se o grau de desgaste estiver no final da área vermelha, é
necessário instalar uma nova escova cilíndrica de varredu-
ra.
Substituir a escova cilíndrica de varredura
Figura Q
1 Porta
2 Parafuso da pega
3 Suporte da escova cilíndrica de varredura
4 Escova cilíndrica de varredura
1. Destrancar a porta.
2. Abrir a porta para fora.
3. Desapertar o parafuso da pega.
4. Rodar o suporte da escova cilíndrica de varredura para fora.
5. Extrair a escova cilíndrica de varredura.
6. Montar a nova escova cilíndrica de varredura.
a Inserir a escova cilíndrica de varredura na posição correta
no suporte da escova cilíndrica de varredura oposto.
Figura V
Posição de montagem da escova cilíndrica de varredura na
direção de marcha (vista superior)
Aviso
As ranhuras na escova cilíndrica de varredura devem ser encai-
xadas nos ressaltos do suporte da escova cilíndrica de varredura
oposto.
b Recolocar o suporte do rolo de varredura que foi girado para
fora.
c Apertar o parafuso da pega.
7. Fechar novamente a porta.
8. Trancar a porta.
Aviso
Após a instalação da nova escova cilíndrica de varredura, o es-
pelho de varredura deve ser reajustado.
Verificar e ajustar o espelho de varredura da escova
cilíndrica de varredura
1. Desligar a ventoinha.
2. Conduzir a varredora para uma superfície plana e lisa, que es-
teja visivelmente coberta de pó ou giz.
3. Baixar a escova cilíndrica de varredura e deixá-la funcionar no
local por aproximadamente 10 segundos.
4. Fechar a tampa do depósito.
5. Levantar a escova cilíndrica de varredura.
6. Recuar a máquina.
7. Verificar o espelho de varredura.
Figura S
O espelho de varredura deve ser um retângulo uniforme com
uma largura de a = 60 - 65 mm.
78 Português
Figura T
1 Alavanca do espelho de varredura
2 Escala
8. Consoante o grau de desgaste da escova cilíndrica de varre-
dura, encaixar a alavanca do espelho de varredura numa das
4 posições.
Verificar e ajustar o espelho de varredura da vassoura
lateral
1. Levantar a vassoura lateral.
2. Conduzir a varredora para uma superfície plana e lisa, que es-
teja visivelmente coberta de pó ou giz.
3. Baixar a escova cilíndrica de varredura e e a vassoura lateral
deixá-las funcionar no local por aproximadamente 10 segundos.
4. Levantar a escova cilíndrica de varredura e a vassoura lateral.
5. Recuar a máquina.
6. Verificar o espelho de varredura.
Figura U
O espelho de varredura deve ter uma largura de a = 40 - 50 mm
e uma parte circular em forma de lua entre as 11 e as 4 horas.
Figura W
1 Ajuste do ângulo
2 Ajuste de comprimento
7. Corrigir o espelho de varredura através do ajuste angular e
longitudinal.
8. Verificar o espelho de varredura.
Regular as juntas laterais
Figura X
1 Porta
2 Junta
3 Parafuso (8x)
4 Chapa de fixação
1. Destrancar a porta.
2. Abrir a porta para fora.
3. Soltar a chapa de retenção, desaparafusando os oito parafu-
sos de fixação.
4. Reajustar a junta de modo que haja um espaço de 1 - 3 mm
de distância do piso.
5. Apertar os oito parafusos.
6. Abrir a porta do lado oposto.
Figura Y
1 Chapa de retenção
2 Porca de orelhas (4x)
3 Junta
7. Desapertar a chapa de retenção, soltando as quatro porcas
de orelhas.
8. Reajustar a junta de modo que haja um espaço de 1 - 3 mm
de distância do piso.
9. Aperte as quatro porcas de orelhas.
Limpar manualmente o filtro de pó
1. Premir a tecla "Limpar filtro de pó".
O filtro de pó é limpo.
Substituir o filtro de pó (filtro de bolso)
O depósito de detritos foi esvaziado. Ver Esvaziar o depósito de
detritos.
몇 CUIDADO
Risco para a saúde devido ao pó fino
A inalação de partículas finas pode causar doenças respirató-
rias.
Usar proteção adequada para a boca e o nariz durante a substi-
tuição do filtro de pó.
Figura Z
1 Cobertura do aparelho
2 Barra de elevação
3 Tampa do filtro
4 Filtro de bolso
1. Abrir a cobertura do aparelho.
2. Abrir a tampa do filtro.
3. Soltar as duas alavancas da tampa do filtro.
4. Introduzir as duas placas de fixação nas barras de elevação,
conforme ilustrado, no centro do filtro de mangas.
Figura AA
1 Parafuso da pega
2 Barra de elevação
5. Com o dispositivo instalado, aparafuse as duas barras de ele-
vação com os dois parafusos de aperto.
6. Retire o filtro de bolsa com a ajuda de outra pessoa.
7. Remover as duas barras de elevação do filtro de bolsa antigo
e fixá-las no novo filtro de bolsa.
8. Colocar o filtro de bolsa com a ajuda de outra pessoa.
9. Remover as duas barras de elevação do novo filtro de bolsa.
10.Montar as duas alavancas de elevação no interior da tampa.
11.Fechar a tampa do filtro e fixá-la com os fechos de pressão.
12.Fechar a cobertura do aparelho.
Substituir o filtro de pó (filtro de pregas)
O depósito de detritos foi esvaziado. Ver Esvaziar o depósito de
detritos.
몇 CUIDADO
Risco para a saúde devido ao pó fino
A inalação de partículas finas pode causar doenças respirató-
rias.
Usar proteção adequada para a boca e o nariz durante a substi-
tuição do filtro de pó.
Figura AB
1 Cobertura do aparelho
2 Tampa do filtro
3 Dispositivo de limpeza
1. Abrir a cobertura do aparelho.
2. Abrir a tampa do filtro.
Figura AC
1 Dispositivo de limpeza
2 Filtro de pregas
3. Dobrar o dispositivo de limpeza.
4. Remover os dois filtros de pregas.
5. Colocar o novo filtro de pregas.
6. Baixar o dispositivo de limpeza.
7. Fechar a tampa do filtro e fixá-la com os fechos de pressão.
8. Fechar a cobertura do aparelho.
Substituir o filtro de pó (filtro redondo)
O depósito de detritos foi esvaziado. Ver Esvaziar o depósito de
detritos.
몇 CUIDADO
Risco para a saúde devido ao pó fino
A inalação de partículas finas pode causar doenças respirató-
rias.
Usar proteção adequada para a boca e o nariz durante a substi-
tuição do filtro de pó.
Figura AD
1 Cobertura do aparelho
2 Tampa do filtro
1. Abrir a cobertura do aparelho.
2. Abrir a tampa do filtro.
Figura AE
1 Filtro redondo
2 Bloqueio
3. Soltar o bloqueio.
a Puxar o bloqueio completamente para fora.
b Rodar no sentido horário até que o bloqueio encaixe.
4. Retirar o filtro.
Português 79
Aviso
Ao colocar o filtro, certificar-se de que os orifícios na parte frontal
do filtro estão alinhados com os pinos do suporte do filtro.
5. Introduzir um novo filtro e fechar o bloqueio.
6. Fechar a tampa do filtro e fixá-la com os fechos de pressão.
7. Fechar a cobertura do aparelho.
Substituir os fusíveis
Os porta-fusíveis estão situados por baixo do volante.
Figura M
1. Retirar a tampa do porta-fusíveis.
2. Verificar os fusíveis e substituir os fusíveis defeituosos.
Visão geral dos fusíveis
Ajuda em caso de avarias
As avarias mais pequenas podem ser corrigidas por si com a aju-
da do seguinte resumo.
No caso de quaisquer avarias não descritas, contactar o serviço
de assistência técnica!
PERIGO
Perigo de acidente e ferimentos devido a movimentos inad-
vertidos do veículo
Desligue o veículo e retire a chave de ignição antes de todos os
trabalhos de conservação e manutenção.
PERIGO
Perigo de choque eléctrico
No caso de trabalhos em componentes eléctricos, desligue a ba-
teria.
Os trabalhos de reparação e os trabalhos nos componentes
eléctricos só podem ser realizados por um serviço de assistência
técnica autorizado.
FU 01 Depósito de detritos 3 A
FU 02 Indicação multifuncional 10 A
FU 03 Comutador do sentido de condu-
ção
3 A
FU 04 Inversor 5 A
FU 05 Sistema vibratório e ventoinha 25 A
FU 06 Pirilampo, buzina, foco azul 15 A
FU 07 Luz de travão (opcional) 10 A
FU 08 Pisca (opcional) 10 A
FU 09 Iluminação à esquerda (opcional) 7,5 A
FU 10 Iluminação de trabalho 10 A
FU 11 Iluminação à direita (opcional) 7,5 A
FU 12 Cabina do condutor (opcional), su-
pressor de poeiras (opcional)
15 A
Erro Reparação
O veículo avança lentamente
ou não avança de todo
Carregar a bateria ou substituir se estiver com defeito
Verificar se as rodas têm fitas e cordas enroladas
Informar o Serviço de Assistência Técnica da Kärcher.
Afrouxar o travão de mão
Ruído de assobio no sistema
hidráulico
Adicionar óleo hidráulico
Informar o Serviço de Assistência Técnica da Kärcher
A escova cilíndrica de varre-
dura / vassoura lateral não ro-
da
Verificar a escova cilíndrica de varredura/vassoura lateral quanto a fitas enroladas.
Informar o Serviço de Assistência Técnica da Kärcher
Pouca ou nenhuma potência
de sucção na área das esco-
vas
Verificar, limpar ou substituir o filtro de pó
Informar o Serviço de Assistência Técnica da Kärcher
A máquina liberta pó Regular as juntas laterais
Ligar a ventoinha
Verificar, limpar ou substituir o filtro de pó
Substituir as juntas do filtro
Abrir a tampa do depósito de detritos.
Informar o Serviço de Assistência Técnica da Kärcher
Material varrido permanece
no chão
Esvaziar o depósito de detritos
Verificar, limpar ou substituir o filtro de pó
Substituir a escova cilíndrica de varredura
Ajustar a simetria da vassoura
Substituir a fita vedante do depósito de detritos
Remover o bloqueio da escova cilíndrica de varredura
Abrir a tampa do depósito de detritos
Informar o Serviço de Assistência Técnica da Kärcher
O depósito de detritos não
pode ser levantado/baixado
Verificar o fusível e substitui-lo se estiver com defeito.
Informar o Serviço de Assistência Técnica da Kärcher
A tampa do depósito de detri-
tos não abre
Informar o Serviço de Assistência Técnica da Kärcher
Avaria de peças movidas hi-
draulicamente
Informar o Serviço de Assistência Técnica da Kärcher
80 Português
Garantia
Em cada país são válidas as condições de garantia transmitidas
pela nossa sociedade distribuidora responsável. Trataremos de
possíveis avarias no seu aparelho no âmbito do prazo da garan-
tia, sem custos, desde que estas tenham origem num erro de
material ou de fabrico. Em caso de garantia, contacte o seu re-
vendedor ou a assistência técnica autorizada mais próxima,
apresentando o talão de compra.
(endereço consultar o verso)
Para mais informações sobre a garantia (se disponíveis), consul-
tar "Transferências" na área de serviço do website local da Kär-
cher.
Declaração de conformidade UE
Declaramos, pelo presente, que o produto abaixo indicado está
em conformidade com as disposições pertinentes das diretivas e
regulamentos mencionados. Em caso de realização de altera-
ções no produto sem o nosso consentimento prévio, a presente
declaração fica sem efeito.
Produto: varredora com aspiração para a máquina com condutor
sentado
Tipo: 1.186-xxx
Diretivas e regulamentos
2006/42/CE (+2009/127/CE)
2000/14/CE
2014/30/UE
2014/53/UE (TCU)
Normas harmonizadas aplicadas
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Procedimento de avaliação da conformidade aplicado
2000/14/CE: Anexo V
Nível de potência sonora dB(A)
KM 170/600 R D
Medido: 100
Garantido: 103
KM 100/65 R Bp
Medido: 85
Garantido: 88
KM 105/180 R Bp
Medido: 87
Garantido: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Medido: D: 97 BAT: 88 LPG: 101
Garantido: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Medido: D: 96 LPG: 98 Bp: 90
Garantido: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Medido: D: 99 LPG: 96
Garantido: D: 102 LPG: 99
KM 150/500 R Bp
Medido: 94
Garantido: 96
Nome e endereço
Mandatário da documentação:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Telefone: +49 7195 14-0
Fax: +49 7195 14-2212
Os signatários atuam em nome e em procuração do Conselho de
Administração.
Winnenden, 01/05/2021
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Alemanha)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Dados técnicos
KM 130/300 R I Bp KM 130/300 R I Bp Pa-
ck
Características do aparelho
Velocidade de condução, para a frente km/h 8 8
Velocidade de condução, para trás km/h
4 4
Capacidade de subida (máx.) % 14 14
Inclinação lateral (máx.) % 10 10
Largura de trabalho sem vassoura lateral mm 1000 1000
Largura de trabalho com 1 vassouras laterais mm 1300 1300
Largura de trabalho com 2 vassouras laterais mm 1550 1550
Círculo de viragem m 2,8 2,8
Tipo de protecção IPX 3 IPX 3
Rendimento teórico
Rendimento sem vassoura lateral m
2
/h 8000 8000
Rendimento com 1 vassouras laterais m
2
/h 10400 10400
Rendimento com 2 vassouras laterais m
2
/h 12400 12400
Português 81
Reservados os direitos a alterações técnicas.
Bateria
Capacidade da bateria Ah - 360
Tempo de funcionamento com bateria totalmente carregada h - 3,5
Tensão da bateria V - 36
Peso da bateria kg - 460
Condições ambientais
Temperatura ambiente °C -5 ... +40 -5 ... +40
Humidade do ar, sem formação de condensação % 0 ... 90 0 ... 90
Medidas e pesos
Comprimento mm 2245 2245
Largura mm 1350 1350
Altura mm 1430 1430
Peso vazio kg 840 (1300) 840 (1300)
Peso total permitido kg 1885 1885
Carga máxima admissível por eixo, à frente kg 852 852
Carga máxima admissível por eixo, atrás kg 1033 1033
Largura escova cilíndrica de varredura mm 1000 1000
Diâmetro escova cilíndrica de varredura mm 300 300
Diâmetro vassoura lateral mm 600 600
Depósito de detritos
Volume do depósito de detritos l 300 300
Altura de descarga (máx.) mm 1400 1400
Filtro e sistema de aspiração
Sistema filtrante Filtro de bolso Filtro de bolso
Superfície filtrante do filtro de pó m
2
7,8 7,8
Categoria de utilização U U
Subpressão nominal sistema de aspiração mbar 15,5 15,5
Caudal nominal sistema de aspiração l/s 800 800
Motor de tracção (eléctrico)
Potência nominal (mecânica) W 4000 4000
Motor da ventoinha e da escova cilíndrica de varredura (eléctrico)
Tipo de motor Motor de íman perma-
nente de corrente contí-
nua
Motor de íman perma-
nente de corrente contí-
nua
Produtos operacionais
Tipo de óleo hidráulico HV 46 HV 46
Quantidade de óleo hidráulico l 25 25
Pneus
Tamanho dos pneus, à frente mm 15-4.5x8 15-4.5x8
Tamanho dos pneus, atrás 15-4.5x8 15-4.5x8
Valores determinados de acordo com a EN 60335-2-72
Valor de vibração mão/braço m/s
2
<2,0 <2,0
Valor de vibração mão-braço, incerteza K m/s
2
0,1 0,1
Valor de vibração do assento m/s
2
<2,0 <2,0
Valor de vibração do assento, incerteza K m/s
2
0,1 0,1
Nível acústico L
pA
dB(A) 75 75
Insegurança K
pA
dB(A) 3 3
Nível de potência sonora L
WA
+ incerteza L
WA
dB(A) 93 93
Travão
Líquido dos travões Ate DOT SL - US FM-
VSS DOT4
Ate DOT SL - US FM-
VSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp Pa-
ck
82 Nederlands
Inhoud
Algemene instructies
Lees voor het eerste gebruik van het toestel deze ori-
ginele gebruiksaanwijzing en volg de instructies erin
op. Bewaar de originele gebruiksaanwijzing voor later gebruik of
voor de volgende eigenaar.
Veiligheidsinstructies
Gevarenniveaus
GEVAAR
● Aanwijzing voor direct dreigend gevaar dat tot zware of dodelij-
ke verwondingen leidt.
몇 WAARSCHUWING
● Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware
of dodelijke verwondingen kan leiden.
몇 VOORZICHTIG
● Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte
verwondingen kan leiden.
LET OP
● Aanwijzing voor een mogelijk gevaarlijke situatie die tot materi-
ële schade kan leiden.
Symbolen op de machine
Veiligheidsinstructies m.b.t. de bediening
몇 WAARSCHUWING ● Gebruik het apparaat alleen volgens de
voorschriften. Houd rekening met de plaatselijke omstandighe-
den en let bij het uitvoeren van werkzaamheden met het apparaat
op andere personen en met name kinderen. ● Om de lucht- en
kruipwegen na te leven mag het apparaat niet op een hoogte van
meer dan 2000 meter boven NAP worden gebruikt. ● Controleer
het apparaat met de werkrichtingen op correcte toestand en op
de bedrijfsveiligheid. Is de toestand niet perfect, dan mag u het
apparaat niet gebruiken. ● Let in gevarenzones (bijv. tankstati-
ons) op de desbetreffende veiligheidsvoorschriften. Gebruik het
apparaat nooit in explosieve ruimtes. ● Dit apparaat mag niet
worden gebruikt door personen met een fysieke, sensorische of
verstandelijke beperking of een gebrek aan ervaring en/of ken-
nis. ● Alleen personen die in de omgang met het apparaat zijn
geïnstrueerd of hebben bewezen dat ze het apparaat correct be-
dienen en uitdrukkelijk de opdracht hebben dit apparaat te ge-
bruiken, mogen het apparaat gebruiken.LET OP ● De bediener
moet voor het begin van het werk controleren of alle veiligheids-
inrichtingen correct zijn aangebracht en functioneren. ● De be-
diener van het apparaat is voor ongevallen met andere personen
of hun eigendom verantwoordelijk.WAARSCHUWING ● Zorg
voor nauw aansluitende kleding en stevige schoenen van de be-
diener. Los gedragen kleding vermijden. ● Houd toezicht op kin-
deren om ervoor te zorgen dat ze niet met het apparaat spelen.
● Kinderen en jongeren mogen het apparaat niet gebruiken.LET
OP ● Controleer de directe omgeving alvorens te beginnen met
rijden (bijv. kinderen). Zorg voor voldoende zicht!GEVAAR
● Laat het apparaat in geen geval onbeheerd achter zolang het
niet beveiligd is tegen onbedoelde bewegingen. Trek altijd de
parkeerrem aan voordat u het apparaat achterlaat.LET OP
● Trek de contactsleutel of KIK (Kärcher Intelligent Key) eruit om
het onbevoegd gebruik van het apparaat te verhinderen.VOOR-
ZICHTIG ● Gebruik het apparaat niet in zones waarin de moge-
lijkheid bestaat door vallende voorwerpen te worden
geraakt.WAARSCHUWING ● Kijk bij apparaten met BlueSpot-
verlichting niet rechtstreeks in de lichtbron.
Algemene instructies........................................................ 82
Veiligheidsinstructies ....................................................... 82
Reglementair gebruik....................................................... 83
Milieubescherming........................................................... 83
Toebehoren en reserveonderdelen.................................. 84
Leveringsomvang ............................................................ 84
Beschrijving apparaat ...................................................... 84
Functie ............................................................................. 85
Vooringebruikneming....................................................... 85
Batterijen / oplaadapparaten............................................ 85
Inbedrijfstelling................................................................. 86
Werking............................................................................ 86
Ver
voer ............................................................................ 88
Opslag ............................................................................. 88
Verzorging en onderhoud ................................................ 88
Hulp bij storingen ............................................................. 91
Garantie ........................................................................... 92
EU-conformiteitsverklaring............................................... 92
Technische gegevens...................................................... 93
LET OP
Gevaar voor brandwonden
Laat hete voertuigonderdelen afkoelen voordat u
eraan gaat werken.
GEVAAR
Brandgevaar
Veeg geen brandende of gloeiende voorwerpen, zo-
als bijv. sigaretten, lucifers of dergelijke.
몇 WAARSCHUWING
Gevaar van letsels
Risico op beknelling en afknelling door bewegende
voertuigonderdelen.
몇 WAARSCHUWING
Gevaar van letsels
Gevaar van letsels door elektrische spanning
몇 WAARSCHUWING
Gevaar van letsels
Snijwonden en kneuzingen door bewegende voertui-
gonderdelen aan de binnenzijde.
Steek uw handen niet in openingen van het apparaat.
Werkzaamheden aan het voertuig altijd met geschikte
handschoenen uitvoeren.
Pas op voor roterende borstels.
In de rijrichting alleen opgaande of neergaande hellin-
gen tot 14% nemen.
Maximale helling van de ondergrond bij ritten met op-
getild vuilreservoir.
Opnamepunt voor krik
Bevestigingspunt
Aanwijzingen in acht nemen
Langzaam sturen
Gebruiksaanwijzing lezen en overeenkomstig hande-
len
Nederlands 83
Veiligheidsinstructies voor het rijden
Instructie ● De lijst met aanwijzingen m.b.t. het kantelgevaar
maakt geen aanspraak op volledigheid.GEVAAR ● Kantelgevaar
bij te grote hellingen! Neem bij het rijden op hellingen de maxi-
maal toegestane waarden in de technische gegevens in acht.
● Kantelgevaar bij te grote zijdelingse helling! Neem bij het rijden
dwars op de rijrichting de maximaal toegestane waarden in de
technische gegevens in acht. ● Kantelgevaar bij instabiele onder-
grond! Gebruik het apparaat uitsluitend op verharde ondergrond.
몇 WAARSCHUWING ● Gevaar voor ongevallen door niet aan-
gepaste snelheid. Rijd langzaam in bochten.
Veiligheidsinstructies voor het transport
몇 VOORZICHTIG ● Rekening houden met het transportgewicht
van het voertuig om ongelukken tijdens het transport te voorko-
men. ● Om de machine te vervoeren, de accu loskoppelen en de
machine stevig vastmaken.
Apparaten op batterijwerking
GEVAAR ● Explosiegevaar! Laad de batterijen alleen met
een geschikt oplaadapparaat ● Bij het laden van batterijen in ge-
sloten ruimtes ontstaat een hoogexplosief gas. Laad de batterijen
alleen in goed geventileerde ruimtes. ● In de buurt van een bat-
terij of in een batterijlaadruimte mag u niet met een open vlam
werken, mag u geen vonken maken of roken. ● Explosiegevaar
en kortsluitingen. Leg geen gereedschap of dergelijke op de bat-
terij.
몇 VOORZICHTIG ● Gevaar voor letsel door batterijzuur. Neem
de desbetreffende veiligheidsvoorschriften in acht.
LET OP ● Neem de bedrijfsinstructies van de fabrikant van de
batterij en het oplaadapparaat in acht. Neem de aanbevelingen
van de wetgever m.b.t. de omgang met batterijen in acht. ● Laat
batterijen nooit in ontladen toestand staan, laad batterijen zo snel
mogelijk opnieuw op. ● Houd batterijen ter vermijding van kruip-
stromen schoon en droog. Bescherm batterijen tegen verontrei-
nigingen, bijv. door metaalstof. ● Verwijder verbruikte batterijen
op een milieuvriendelijke manier conform de EG-richtlijn 91/157/
EEG of de desbetreffende nationale voorschriften.
Veiligheidsaanwijzingen voor veegmachines met
hoge leegsysteem
GEVAAR ● Gevaar voor letsel op veegmachines met hoge
leegsysteem! Beveilig voor alle werkzaamheden de geheven
vuilcontainer. Breng de beveiliging alleen van buiten de gevaren-
zone aan.
Veiligheidsinstructies voor veegmachines met
beschermdak
몇 VOORZICHTIG
Controleer het beschermdak elke dag op beschadigingen om ze-
ker te zijn van de beschermende functie.
Bij beschadiging van het beschermdak, ook van afzonderlijke
elementen ervan, dient het complete beschermdak te worden
vervangen.
Het is niet toegestaan het beschermdak te wijzigen of andere dan
de door Kärcher goedgekeurde elementen, onderdelen en bouw-
groepen aan te brengen, want zulks kan onder bepaalde omstan-
digheden nadelige gevolgen hebben voor de functie van het
beschermdak.
Onderhoud
몇 WAARSCHUWING ● Klem vóór werkzaamheden aan de
elektrische installatie de batterij af. ● Vóór reiniging, onderhoud,
het vervangen van onderdelen en het overschakelen op een an-
dere functie, moet u het apparaat uitschakelen en de contacts-
leutel eruit trekken.
몇 VOORZICHTIG ● Laat reparaties alleen uitvoeren door er-
kende klantenservices of experts voor dit gebied die bekend zijn
met alle relevante veiligheidsvoorschriften.
LET OP ● Houd u volgens de plaatselijk geldende voorschriften
aan de veiligheidscontrole voor verplaatsbare, commercieel ge-
bruikte apparaten (bijv. in Duitsland: VDE 0701). ● Kortsluitingen
of andere schade. Reinig het apparaat niet met een slang of een
hogedrukstraal. ● Voer werkzaamheden aan het apparaat altijd
met geschikte handschoenen uit.
Reglementair gebruik
De veegmachine is bedoeld voor het reinigen van vloeropper-
vlakken voor commercieel gebruik en bijvoorbeeld voor de vol-
gende toepassingsgebieden:
● Parkeerplaatsen
● Productie-installaties
● Logistieke omgevingen
● Hotel
● Detailhandel
● Opslagruimten
● Voetpaden
Deze veegmachine is ontworpen voor het vegen van vuile opper-
vlakken buiten en binnen.
Het apparaat met de werkvoorzieningen moet voor gebruik wor-
den gecontroleerd op reglementaire toestand en bedrijfsveilig-
heid. Als de toestand niet perfect is, dan is het gebruik niet
toegestaan.
Gebruik de veegmachine uitsluitend overeenkomstig de gege-
vens in deze gebruiksaanwijzing.
Aan het apparaat mogen geen veranderingen worden aange-
bracht.
Het apparaat is uitsluitend geschikt voor de in de gebruiksaanwij-
zing aangegeven ondergronden.
Alleen de door de ondernemer of diens gevolmachtigde voor het
gebruik van de machine vrijgegeven oppervlakken mogen wor-
den bereden.
Over het algemeen geldt: Licht ontvlambare stoffen uit de buurt
van het apparaat houden (explosie-/brandgevaar).
Voorzienbaar foutief gebruik
● Nooit explosieve vloeistoffen, brandbare gassen of onverdun-
de zuren en oplosmiddelen opvegen of opzuigen! Hiertoe be-
horen benzine, verfverdunners of stookolie, die explosieve
dampen of mengsels kunnen vormen wanneer ze met de zuig-
lucht worden opgewerveld, evenals aceton, onverdunde zuren
en oplosmiddelen, omdat deze de aan het apparaat gebruikte
materialen aantasten.
● Nooit reactief metaalstof (bijv. aluminium, magnesium, zink)
opvegen of opzuigen. Deze vormen in verbinding met sterk al-
kalische of zure reinigingsmiddelen explosieve gassen.
● Geen brandende of gloeiende voorwerpen opvegen of opzui-
gen.
● Het apparaat niet geschikt om stoffen op te vegen die gevaar-
lijk zijn voor de gezondheid.
● Het verblijf in de gevarenzone is verboden. Het gebruik in ex-
plosiegevaarlijke ruimten is verboden.
● Het meenemen van begeleidende personen is niet toege-
staan.
● Het duwen/trekken of transporteren van voorwerpen met dit
apparaat is niet toegestaan.
Geschikte oppervlakten voor het vegen
● Asfalt
● Industrievloeren
● Estrik
● Beton
● Straatstenen
Milieubescherming
De verpakkingsmaterialen zijn herbruikbaar. Verwijder ver-
pakkingen op een milieuvriendelijke manier.
Elektrische en elektronische apparaten bevatten waardevol-
le recyclebare materialen en vaak bestanddelen zoals batte-
rijen, accu's of olie, die bij onjuiste omgang of verkeerd
afvalverwijdering een potentieel gevaar voor de gezondheid van
de mens en voor het milieu kunnen vormen. Voor een correcte
84 Nederlands
werking van het apparaat zijn deze bestanddelen echter noodza-
kelijk. Voer apparaten met dit symbool niet samen met het huis-
vuil af.
Instructies betreffende ingrediënten (REACH)
Actuele informatie over ingrediënten vindt u op: www.kaer-
cher.de/REACH
Toebehoren en reserveonderdelen
Gebruik alleen origineel toebehoren en originele reserveonder-
delen. Deze garanderen een veilige en storingsvrije werking van
het apparaat.
Informatie over toebehoren en reserveonderdelen vindt u onder
www.kaercher.com.
Leveringsomvang
De leveringsomvang van het apparaat is op de verpakking afge-
beeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij
ontbrekend toebehoren of bij transportschade neemt u contact
op met uw distributeur.
Beschrijving apparaat
Afbeelding apparaat
Afbeelding B
Veegmachine
Positie 1
1 Stoel (met stoelcontactschakelaar)
2 Stuurwiel
3 Greep met vergrendeling
4 Apparaatkap
5 Werkverlichting
6 Zijbezem (rechts)
7 Voorwiel
8 Toegang veegwals
9 Sjorpunt
10 Typeplaatje
11 Zwaailicht
12 Apparaatkap (rechts)
13 Afdekking (rechts)
14 Achterpaneel
15 Achterwiel
16 Afdekking (links)
17 Motorkap
Bedieningsveld
Positie 2
1 Controle-elementen en display
2 Parkeerrem
3 Noodstopknop
4 Bedieningshendel veegwals optillen / neerlaten
5 Controlelampje voor klep van vuilreservoir
6 Bedieningshendel reservoirklep openen / sluiten
7 Controlelampje vuilreservoir volledig omlaag
8 Bedieningshendel vuilreservoir optillen / neerlaten
9 Sleutelschakelaar (contactslot)
10 Rijrichtingsschakelaar
11 Bedieningshendel zijbezem optillen / neerlaten
12 Snelheidsaanpassing zijbezem (optioneel)
13 Schakelaar zwaailicht
14 Schakelaar werkverlichting
15 Schakelaar claxon
16 Schakelaar blazer / filterreiniging
Pedalen
Positie 3
1 Rempedaal
2 Rijpedaal
Controle-elementen en display
Positie 4
1 Zonder functie
2 Zonder functie
3 Waarschuwingslampje accu
4 Controlelampje werkverlichting
5 Controlelampje knipperlicht (functie alleen met conversie voor
verkeer op de weg)
6 Controlelampje filterreiniging
7 Controlelampje parkeren
8 Zonder functie
9 Zonder functie
10 Controlelampje blazer
11 Zonder functie
12 Zonder functie
13 Display
Optionele uitrusting
Bedieningshendel
Afbeelding O
1 Bedieningshendel vuilreservoir
2 Bedieningshendel reservoirklep
3 Bedieningshendel veegwals
4 Bedieningshendel zijbezems
Instructie
De hendels moeten zo lang in de gewenste positie worden ge-
houden totdat de respectieve mechanische beweging is voltooid.
Bedieningshendel vuilreservoir
Bedieningshendel veegwals
Bedieningshendel reservoirklep
Comfortcabine (gesloten) 2.853-431.7
Beschermcabine (open) met voorruit en ruiten-
wisser
2.853-433.7
Beschermcabine 2.851-267.7
Beschermdak 2.852-595.7
Lekvrije banden (non-marking) 4.515-132.0
Banden (met lucht gevuld) 4.515-332.0
Spotlight blauw (voorkant) 2.853-202.0
Spotlight blauw (voor en achter) 2.853-203.0
Achterlicht 2.853-204.0
Standaard verlichtingsset 2.853-205.0
Verlichtingsset voor verkeer op de weg 2.853-207.0
Toelatingsset voor verkeer op de weg 2.853-208.0
Veiligheidsgordel 6.981-140.0
Tweede zijbezem (links) 2.851-273.0
Snelheidsregeling voor zijborstel (rechts) 2.853-507.0
Afdekking voor zijborstel 2.851-286.0
Watersproeisysteem voor zijborstels 2.853-214.0
Rubberen schokdemper 2.852-620.0
Rambescherming zijbezem (rechts) 2.853-211.0
Rambescherming zijbezems (aan beide zijden) 2.853-210.0
Aanbouwset stofzuiger voor natte/droge be-
standdelen NT 22/1 Bp
2.852-814.0
Aanbouwset stofzuiger voor natte/droge be-
standdelen NT 22/1 Bp (cabine)
2.853-161.0
Aanbouwset voor het vegen van licht afval 2.853-212.0
Naar achter: Vuilreservoir optillen
Naar voren Vuilreservoir neerlaten
Naar achter: Veegwals optillen
Naar voren Veegwals neerlaten
Naar achter: Reservoirklep sluiten
Naar voren Reservoirklep openen
Nederlands 85
Bedieningshendel zijbezems
Display
Afbeelding C
1 Motortoerental in 1/min
2 Spanning van de batterij in V
3 Acculading in %
4 Bedrijfsuren van de machine
Functie
De veegmachine werkt volgens het stofferprincipe.
1. De roterende zijbezem reinigt hoeken en randen van het veeg-
oppervlak en transporteert het veeggoed in de baan van de
veegwals.
2. De roterende veegwals transporteert het veeggoed direct in
het vuilreservoir.
3. Het opgewaaide stof in het vuilreservoir wordt via een stoffilter
gescheiden en de zuigventilator zuigt de gefilterde lucht af.
4. De reiniging van het stoffilter gebeurt automatisch tijdens het
gebruik en kan ook worden gestart met de schakelaar "Filter-
reiniging".
Vooringebruikneming
Aanwijzingen voor het afladen
GEVAAR
Risico op ongevallen bij het afladen van de machine
Gebruik bij het afladen van de machine een geschikte oprijplank.
Gebruik geen vorkheftruck voor het afladen/verladen van de ma-
chine.
Neem het gewicht van de machine in acht bij het afladen/verla-
den.
1. Gebruik de bijgeleverde planken om een oprijplank te bouwen
volgens de tekening.
2. Verpakkingsbanden van kunststof lossnijden en verpakkings-
folie verwijderen.
3. De spanbandbevestiging bij de bevestigingspunten verwijde-
ren.
4. De gemarkeerde vloerplanken en het vierkante hout op de pal-
let losschroeven.
5. De planken op de kant van de pallet leggen en zodanig uitlij-
nen dat ze onder de wielen van de machine liggen. De plan-
ken vastschroeven.
6. Plaats het vierkante hout als ondersteuning onder de planken.
7. Verwijder de houten blokken die de wielen op hun plaats hou-
den.
8. Parkeerrem loszetten.
9. Machine voorzichtig van de pallet rijden via de gemaakte op-
rijplank.
Parkeerrem vergrendelen / ontgrendelen
Vergrendelen
1. Het rempedaal ingetrapt houden en aan de remhendel trek-
ken.
Ontgrendelen
2. Het rempedaal ingetrapt houden en de remhendel ontgrende-
len.
Batterijen / oplaadapparaten
LET OP
Gebruik alleen de door de fabrikant aanbevolen batterijen en
oplaadapparaten
Vervang de batterijen alleen door batterijen van hetzelfde type!
Verwijder de batterij voordat u het voertuig afvoert en voer het
voertuig af met inachtneming van de landspecifieke en plaatselij-
ke voorschriften.
Symbolen waarschuwingsinstructies
Neem bij de omgang met accu’s volgende waarschuwingsin-
structies in acht:
Veiligheidsinstructies
GEVAAR
Brand- en explosiegevaar
Leg geen gereedschap of andere voorwerpen op de batterij.
Vermijd absoluut roken en open vuur.
Zorg bij het laden van batterijen in ruimtes voor een goede venti-
latie.
Gebruik uitsluitend door Kärcher vrijgegeven batterijen en op-
laadapparaten (originele reserveonderdelen).
몇 WAARSCHUWING
Milieugevaar door ondeskundige verwijdering van de batte-
rij
Voer defecte of opgebruikte batterijen op een veilige manier af
(neem eventueel contact op met een afvalverwijderingsfirma of
met de Kärcher-service).
Maatregelen voor onbedoeld vrijkomen van zwavelzuur.
Bij reglementair gebruik en wanneer de gebruiksaanwijzing wordt
opgevolgd vormen loodbatterijen geen gevaar.
Houd er echter rekening mee dat loodbatterijen zwavelzuur be-
vatten dat ernstig letsel kan veroorzaken.
1. Gemorst zwavelzuur of zwavelzuur dat uit een lekkende bat-
terij treedt met absorptiemiddel opvangen, bijv. zand. Niet in
de riolering, de bodem of de wateren laten terechtkomen.
2. Zuur neutraliseren met kalk/natriumcarbonaat en volgens de
plaatselijke voorschriften afvoeren.
3. Neem contact op met een afvalverwerkingsbedrijf voor de af-
voer van defecte batterijen.
Naar achter: Zijbezem heffen
Naar voren Zijbezems neerlaten
Aanwijzingen in de gebruiksaanwijzing van de accu
en op de accu alsook in deze gebruiksaanwijzing in
acht nemen.
Oogbescherming dragen.
Kinderen uit de buurt van zuur en accu houden.
Explosiegevaar
Vuur, vonken, open licht en roken verboden.
Verbrandingsgevaar
Eerste hulp
Waarschuwing
Afvalverwijdering
Accu niet in de vuilnisbak gooien.
86 Nederlands
4. Zuurspatten in het oog of op de huid met veel helder water uit-
resp. afspoelen.
5. Daarna onmiddellijk een arts raadplegen.
6. Vervuilde kleding met water uitwassen.
7. Kleding vervangen.
Aanbevolen accu's, oplaadapparaten
* Veegmachine vereist 1 accupack
Accu inbouwen / aansluiten / uitbouwen
몇 WAARSCHUWING
Gevaar voor letsel en schade door kortsluiting!
Bij werkzaamheden in de buurt van de batterij bestaat er gevaar
voor letsel en schade door kortsluiting.
Plaats geen gereedschap of andere voorwerpen op de batterij.
Inbouwen: Sluit altijd eerst de pluskabel aan op de pluspool en
dan de minkabel op de minpool.
Uitbouwen: Demonteer altijd eerst de minkabel aan de minpool
en dan de pluskabel aan de pluspool.
Let op de juiste aansluiting: pluskabel naar pluspool en minkabel
naar minpool.
Instructie
Bij de KM 130/300 R I Bp Pack zijn de accu en het oplaadappa-
raat bij de levering inbegrepen.
1. De machine uitschakelen, zie Machine uitschakelen.
Uitbouwen en inbouwen:
2. De min- en pluskabels losmaken van de respectieve accupo-
len.
3. De plus- en minkabel met de batterijstekker aan de kant van
de batterij uit de accuhouder van de machine nemen.
4. Een geschikt hefwerktuig aan de linker en rechter hijsogen
van de accu bevestigen.
Gewicht van de batterij zie Technische gegevens.
Afbeelding D
1 Hijsoog
2 Pluspool
3 Minpool
5. De accu uit de machine tillen en veilig neerleggen.
6. Het hefwerktuig aan de nieuwe accu bevestigen.
7. De nieuwe accu voorzichtig in de accuhouder van de machine
plaatsen.
Instructie
De niet aangesloten plus- en minpool moeten zich aan de rech-
terkant van de machine bevinden.
8. Het hefwerktuig van de linker en rechter hijsogen verwijderen.
Aansluiten:
9. Eerst de pluskabel op de pluspool van de accu aansluiten en
de afdekking van de pluspool aanbrengen.
10.De minkabel aansluiten op de minpool van de accu en de af-
dekking van de minpool aanbrengen.
11.De spanningsvoorziening realiseren, zie Spanningsvoorzie-
ning loskoppelen / realiseren.
12.De sleutel in de sleutelschakelaar in de stand "I" draaien.
13.De laadstatus van de accu aflezen op het display en de accu
indien nodig opladen, zie Accu laden.
Spanningsvoorziening loskoppelen / realiseren
1. De machine uitschakelen, zie hoofdstuk Machine uitschake-
len.
Loskoppelen:
2. De accustekker aan de kant van de accu afkoppelen van de
accustekker aan de kant van de accu.
De machine is spanningsloos.
Realiseren:
3. De accustekker aan de kant van de accu op de accustekker
aan de kant van de machine steken tot de twee stekkerhuizen
tegen elkaar liggen.
De spanningsvoorziening naar de machine is tot stand ge-
bracht.
Accu laden
1. De machine verrijden naar een droge, goed geventileerde bin-
nenruimte.
2. De machine uitschakelen, zie hoofdstuk Machine uitschake-
len.
Oplaadapparaat aansluiten:
3. De spanningsvoorziening loskoppelen, zie hoofdstuk Span-
ningsvoorziening loskoppelen / realiseren.
Afbeelding E
(1)Accu
(2)Accustekker aan de kant van de accu
(3)Oplaadstekker
(4)Laadkabel
(5)Indicatieled
(6)Draagbaar oplaadapparaat
(7)Netsnoer
4. Het draagbare oplaadapparaat voor de machine neerzetten.
LET OP
De voeten moeten naar beneden wijzen.
Plaats het draagbare oplaadapparaat niet op de batterij!
Dek het draagbare oplaadapparaat niet af met voorwerpen en
plaats er geen voorwerpen op!
5. De oplaadstekker aan de accustekker aan de kant van de ac-
cu opsteken tot de twee stekkerbehuizingen tegen elkaar lig-
gen.
6. Het netsnoer in het draagbare oplaadapparaat steken.
7. Steek het netsnoer in een geaard stopcontact.
Het laadproces begint en eindigt automatisch.
Het LED-display geeft de huidige status weer:
● geel = batterij wordt geladen
● knippert groen = batterij is > 80 % opgeladen
● brandt groen = batterij is volledig opgeladen
● rood = er is een fout
Oplaadtijd zie hoofdstuk Technische gegevens.
8. Controleer tegen het einde van de oplaadtijd het elektrolytpeil
volgens de gebruiksaanwijzing van de fabrikant van de accu
en corrigeer dit zo nodig.
Oplaadapparaat loskoppelen:
9. Na het opladen koppelt u het oplaadapparaat in omgekeerde
volgorde los van de machine.
Inbedrijfstelling
Werking
Werkzaamheden vóór het begin van de werking
1. De laadstand van de accu controleren. Indien nodig de accu
opladen, zie Accu laden.
2. De veegwals en de zijbezems controleren op erin verstrikte
linten.
3. De wielassen controleren op erin verstrikte linten.
4. De werking van alle bedieningselementen testen.
5. De machine controleren op schade.
6. Het stoffilter reinigen.
Bestuurdersstoel instellen
GEVAAR
Gevaar voor ongevallen
Stel de bestuurdersstoel alleen bij een stilstaand apparaat in.
Afbeelding K
1 Gewichtsinstelling
2 Hoogteverstelling van de armleuning
3 Hoekverstelling van de rugleuning
4 Verstelhendel stoelpositie
Bestelnr.
Accupack 36 V, 360 Ah, (in trog,
onderhoudsarm)*
6.654-282.0
Oplaadapparaat 6.654-283.0
Nederlands 87
1. De vering van de stoel aan het lichaamsgewicht aanpassen
door aan de verstelling te draaien.
2. De hoogte van de armleuning aanpassen door aan het me-
chanisme onder de armleuning te draaien.
3. De hoek van de rugleuning aanpassen door aan de verstelling
te draaien.
4. Door een druk op de verstelhendel het vergrendelingsmecha-
nisme ontgrendelen en de stoelpositie aanpassen aan de li-
chaamslengte.
Machine starten
Instructie
Om de machine te starten, moet de motorkap gesloten zijn en
moet de bestuurder op de bestuurdersstoel zitten.
Instructie
De veegmachine wordt 3 seconden na het verlaten van de stoel
uitgeschakeld.
1. Plaats nemen op de bestuurdersstoel.
De stoelcontactschakelaar wordt bediend.
2. De rijrichtingschakelaar in de middenpositie zetten.
3. Contactsleutel in het contactslot steken.
4. Hydraulisch aggregaat starten
a Het rempedaal ingedrukt houden.
b De contactsleutel naar de stand "I" draaien en 3 seconden
wachten.
Machine is bedrijfsklaar.
c De contactsleutel naar de stand "II" draaien.
Hydraulisch aggregaat start
Machine rijden
GEVAAR
Verwondingsgevaar door abrupt stoppen!
De machine komt abrupt tot stilstand zodra de bestuurdersstoel
niet meer bezet is.
Sta tijdens het rijden niet op van de bestuurdersstoel.
몇 WAARSCHUWING
Gevaar voor ongevallen bij achteruitrijden!
Er is een verhoogd risico op ongevallen bij achteruitrijden.
Voordat u achteruit rijdt, moet u controleren dat u niemand in ge-
vaar brengt, let vooral op kinderen. Laat u indien nodig bijstaan
door een andere persoon.
Let bij het achteruitrijden op de gehele omgeving.
몇 WAARSCHUWING
Gevaar voor ongevallen bij rijden met opgetild vuilreservoir!
Bij het rijden met het vuilreservoir omhoog is er een verhoogd ri-
sico op ongevallen door een verandering in het zwaartepunt van
de machine.
Rijd niet met het vuilreservoir omhoog.
LET OP
Beschadigingsgevaar van de aandrijving!
Schokkerige bediening van het rijpedaal kan de aandrijving be-
schadigen.
Bedien het rijpedaal altijd langzaam en voorzichtig.
Breng de machine tot stilstand voordat u van vooruit naar achter-
uit of vice versa schakelt.
LET OP
Beschadigingsgevaar
Rijden over obstakels kan schade aan de machine veroorzaken.
Vaste obstakels tot 70 mm hoog langzaam en voorzichtig overrij-
den. Vaste hindernissen van meer dan 70 mm hoogte mogen al-
leen met een geschikte oprijplank worden overreden.
Instructie
De hendel van de parkeerrem in het voorwiel moet in de rijstand
staan, zie Parkeerrem vergrendelen / ontgrendelen.
1. De rijrichtingschakelaar in de stand "Vooruitrijden" of "Achter-
uitrijden" zetten.
2. De voet van het rempedaal nemen.
3. Het rijpedaal voorzichtig intrappen en de rijsnelheid traploos
regelen.
Bedien het rijpedaal niet met schokken.
4. Bepaal de rijrichting met het stuurwiel.
5. Het rijpedaal loslaten om de snelheid te verminderen.
Het rempedaal kan worden ingetrapt om het remeffect te ver-
groten.
Veegbedrijf
Vegen met veegwals en zijbezems
GEVAAR
Verwondingsgevaar door abrupt stoppen!
De machine komt abrupt tot stilstand zodra de bestuurdersstoel
niet meer bezet is.
Sta tijdens het rijden niet op van de bestuurdersstoel.
LET OP
Beschadigingsgevaar door het opvegen van linten en touw-
tjes!
Als lange, flexibele voorwerpen zoals linten of touwtjes worden
opgeveegd, kunnen deze het veegmechanisme beschadigen.
Rij niet met de machine of de zijbezem over lange, flexibele voor-
werpen zoals linten of touwtjes en veeg dergelijke voorwerpen
niet op.
Instructie
Voor een optimaal reinigingsresultaat moet de rijsnelheid aange-
past zijn aan de omstandigheden.
Instructie
Tijdens het vegen wordt het stoffilter om de 10 minuten automa-
tisch gereinigd. In de tussentijd kan de reiniging handmatig wor-
den gestart.
Instructie
Bij het vegen van droge vloeren de blazer inschakelen.
Bij het vegen van natte en vochtige vloeren de blazer uitschake-
len om te voorkomen dat het stoffilter nat wordt.
1. Om te vegen, de klep van het vuilreservoir openen.
2. De veegwals neerlaten.
Om zijranden te vegen, ook de zijbezem neerlaten.
Vuilreservoir ledigen
몇 WAARSCHUWING
Risico op letsel door omkantelen van de machine
Bij het ledigen op hellingen of zachte ondergrond kan de machine
omkantelen door de verschuiving van het zwaartepunt, en zo
personen verwonden.
Ledig het vuilreservoir alleen als de machine op een vlakke, ste-
vige ondergrond staat.
몇 WAARSCHUWING
Risico op letsel door schokken en pletten
Bij het optillen of neerlaten van het vuilreservoir kunnen mensen
gewond raken doordat ze tussen het vuilreservoir en de contai-
ner worden geduwd of geplet.
Zorg ervoor dat zich bij het ledigen geen personen in het zwenk-
bereik van het vuilreservoir bevinden.
몇 WAARSCHUWING
Risico op letsel door bewegende delen van de machine
Het mechanisme van het vuilreservoir kan lichaamsdelen pletten
of afrukken, vooral vingers.
Raak geen bewegende delen aan tijdens het ledigen.
몇 WAARSCHUWING
Verwondingsgevaar door het neerlaten van het vuilreser-
voir!
Het opgetilde vuilreservoir kan abrupt worden neergelaten en
ernstig letsel veroorzaken door beknelling en beklemming.
Stap niet onder het onbeveiligde vuilreservoir.
Zet het opgetilde vuilreservoir goed vast met de meegeleverde
veiligheidsbeugel voordat u onder het vuilreservoir stapt.
LET OP
Gevaar voor letsel door rondvliegend veeggoed
De veegwals die tijdens het ledigen draait, kan veeggoed weg-
slingeren, wat letsels kan veroorzaken.
88 Nederlands
Zorg ervoor dat er zich geen personen voor het voertuig bevinden
wanneer het vuilreservoir omhoog staat.
Instructie
Met het ledigen op hoog niveau van de machine kan het vuilre-
servoir worden geledigd in bijv.een afvalcontainer (voor de maxi-
male loshoogte zie hoofdstuk Technische gegevens).
1. De machine voor de losplaats positioneren.
LET OP
Zorgen voor voldoende vrije ruimte achter en boven het vuilreser-
voir.
Optillen:
2. De bedieningshendel "Zijbezems omhoog / omlaag" op "Om-
hoog" zetten en in die stand houden totdat de zijbezems vol-
ledig omhoog staan.
3. De bedieningshendel "Veegwals omhoog/omlaag" op "Om-
hoog" zetten en in die stand houden totdat de veegwals volle-
dig omhoog staat.
De veegwals gaat omhoog.
4. De bedieningshendel "Reservoirklep openen / sluiten" op
"sluiten" zetten.
Het controlelampje brandt rood.
Ledigen:
5. De bedieningshendel "Vuilreservoir omhoog / omlaag" op
"Omhoog" zetten en in die stand houden totdat de gewenste
hoogte is bereikt.
Het controlelampje brandt rood.
6. Langzaam tegen het reservoir rijden.
7. De parkeerrem vergrendelen.
8. De bedieningshendel "Reservoirklep openen / sluiten" op
"openen" zetten.
Het vuilreservoir wordt geleegd.
Het controlelampje brandt groen.
9. De bedieningshendel "Reservoirklep openen / sluiten" op
"sluiten" zetten.
De reservoirklep wordt gesloten.
Het controlelampje brandt rood.
10.De parkeerrem ontgrendelen.
Neerlaten:
11.De machine ca. 2 m weg van de losplaats weg rijden.
LET OP
Zorgen voor voldoende vrije ruimte achter en onder het vuilreser-
voir.
12.De bedieningshendel "Vuilreservoir omhoog / omlaag" op
"omlaag" zetten en in die stand houden totdat het vuilreservoir
de eindpositie heeft bereikt.
Het controlelampje brandt groen.
Machine uitschakelen
1. De machine horizontaal parkeren.
2. De veegwals en de zijbezem optillen.
3. De reservoirklep sluiten.
4. Het rempedaal ingetrapt houden en de parkeerrem vergren-
delen.
5. De sleutelschakelaar op "0" zetten en de sleutel eruit trekken.
Vervoer
LET OP
Transportschade
Rekening houden met het leeggewicht (transportgewicht) van de
machine bij transport op aanhangwagens of voertuigen.
Bij transport op voertuigen moet de machine worden vastgezet
volgens de plaatselijk geldende richtlijnen voor transportveilig-
heid.
Het volgende in acht nemen bij het transporteren van de machi-
ne:
● De contactsleutel op de stand "0" draaien en uittrekken.
● De parkeerrem vergrendelen.
● De machine vastzetten aan de sjorpunten (4x) met spanrie-
men, touwen of kettingen.
● De machine bij de wielen borgen met wiggen.
Opslag
Het volgende in acht nemen bij het opslaan van de machine:
● De veegmachine parkeren op een vlakke ondergrond in een
droge, vorstvrije omgeving. Met een dekzeil beschermen te-
gen stof.
● De veegmachine en de zijbezems optillen zodat de borstels
niet beschadigd raken.
● De reservoirklep sluiten.
● De contactsleutel op de stand "0" draaien en de sleutel uittrek-
ken.
● De parkeerrem vergrendelen.
● De veegmachine borgen tegen wegrollen.
Als de veegmachine langere tijd niet wordt gebruikt, daarenbo-
ven letten op het volgende:
● De binnen- en buitenkant van de veegmachine reinigen.
● De accu loskoppelen
● De accu opladen en ongeveer elke 2 maanden bijladen.
Verzorging en onderhoud
몇 WAARSCHUWING
Levens-, letsel- en beschadigingsgevaar!
Bij verzorging en onderhoud van de machine bestaat levensge-
vaar, letsel- en beschadigingsgevaar als de veiligheidsinstructies
niet in acht worden genomen!
Neem alle veiligheidsinstructies voor verzorging en onderhoud in
acht die in het hoofdstuk Veiligheidsinstructies aan het begin van
deze gebruiksaanwijzing staan.
Reiniging van het apparaat
LET OP
Kortsluitingen of andere schade. Reinig het apparaat niet met
een slang of een hogedrukstraal.
LET OP
Ondeskundige reiniging
Beschadigingsgevaar.
Gebruik geen schurende of agressieve reinigingsmiddelen.
GEVAAR
Gezondheidsrisico door stof
Voor inwendige reiniging met perslucht.
Draag een stofmasker en een veiligheidsbril.
Binnenkant van de machine reinigen
1. De machine uitschakelen, zie Machine uitschakelen
2. De machine reinigen met een doek
3. De machine uitblazen met perslucht.
Buitenkant van de machine reinigen
1. De machine uitschakelen, zie Machine uitschakelen.
2. Maak de buitenkant van de machine schoon met een doek die
met een mild zeepsop werd bevochtigd.
Onderhoudsintervallen
Instructie
Om tegemoet te komen aan de garantie-eisen, moeten tijdens de
garantielooptijd alle service- en onderhoudswerkzaamheden
door een geautoriseerde service conform de inspectiechecklist
(ICL) worden uitgevoerd.
● De bedrijfsurenteller geeft het tijdstip van de onderhoudsinter-
vallen aan.
● De intervallen voor service- en onderhoudswerkzaamheden
door de klant/exploitant staan vermeld in hoofdstuk Onder-
houd door de klant. De werkzaamheden moeten worden uitge-
voerd door een gekwalificeerde expert. Raadpleeg indien
nodig een Kärcher-vakhandelaar of -service.
● Overige onderhoudswerkzaamheden dienen door de erkende
service te worden uitgevoerd overeenkomstig de inspectie-
checklist. Neem tijdig contact op met de service.
Nederlands 89
Onderhoud door de klant
Instructie
De volgende onderhoudswerken moeten worden uitgevoerd door
een gekwalificeerde vakman, raadpleeg indien nodig een Kär-
cher-vakhandelaar of servicedienst.
Werkzaamheden aan het hydraulisch systeem mogen alleen
door de erkende servicedienst worden uitgevoerd.
Dagelijks:
1. De wielassen verifiëren op erin verstrikte linten.
2. De veegwals en de zijbezems controleren op slijtage en erin
verstrikte linten.
3. Werking van alle bedieningselementen controleren.
4. De machine onderzoeken op schade.
Wekelijks:
몇 WAARSCHUWING
Verwondingsgevaar door het neerlaten van het vuilreser-
voir!
Het opgetilde vuilreservoir kan abrupt worden neergelaten en
ernstig letsel veroorzaken door beknelling en beklemming.
Stap niet onder het onbeveiligde vuilreservoir.
Zet het opgetilde vuilreservoir goed vast met de meegeleverde
veiligheidsbeugel voordat u onder het vuilreservoir stapt.
5. Controleer of alle bewegende delen soepel bewegen, smeer
ze indien nodig of laat ze repareren.
Instructie
Voor alle onderhouds- en reparatiewerkzaamheden waarbij het
vuilreservoir is opgetild, de veiligheidsbeugel inbouwen.
6. De afdichtlijsten op de veegwalskast controleren op juiste af-
stelling en slijtage, de afstelling indien nodig corrigeren en ver-
sleten afdichtlijsten vervangen.
7. De afdichtlijsten op de reservoirklep van het vuilreservoir con-
troleren op beschadiging en indien nodig vervangen.
8. De veegwals controleren op slijtage en beschadiging, en in-
dien nodig vervangen.
9. De zijbezem of zijbezems controleren op slijtage en beschadi-
ging, en indien nodig vervangen.
10.Het stoffilter controleren op verontreiniging en beschadiging,
indien nodig vervangen en de stoffilterkast reinigen.
11.Het hydraulisch systeem controleren op lekken en indien no-
dig laten repareren.
12.De hydraulische-oliekoeler reinigen.
13.Het hydraulische-oliepeil controleren.
14.Het niveau van de remvloeistof controleren.
15.Het mechanisme van de reservoirklep controleren en indien
nodig smeren.
Naar gelang van slijtage:
16.Versleten afdichtlijsten vervangen.
17.Versleten veegwals vervangen.
18.Versleten zijbezems vervangen.
Onderhoud door de klantenservice
Instructie
Om tegemoet te komen aan garantie-eisen moeten tijdens de ga-
rantielooptijd alle service- en onderhoudswerkzaamheden door
een geautoriseerde Kärcher-klantenservice conform de inspec-
tiechecklist worden uitgevoerd.
● Eerste inspectie na 50 bedrijfsuren
● Onderhoud volgens het onderhoudsboekje om de 250 be-
drijfsuren.
● Wanneer nodig, maar ten minste jaarlijks, de isolatieweer-
stand van de machine en de accu door een elektricien laten
controleren overeenkomstig de gebruiksaanwijzing van de ac-
cufabrikant.
Onderhoudswerkzaamheden
Voorbereiding
1. De veegmachine op een vlakke ondergrond parkeren.
2. Contactsleutel op de stand "0" draaien en sleutel uittrekken.
3. Parkeerrem vergrendelen.
Veiligheidsinstructies voor onderhoud
Instructie
Voordat u werkzaamheden gaat uitvoeren onder het opgeheven
vuilreservoir moet het vuilreservoir worden beveiligd tegen val-
len, zie Vuilreservoir borgen.
Vuilreservoir borgen
몇 WAARSCHUWING
Gevaar van beknelling
Een vallend vuilreservoir kan kneuzingen en botbreuken veroor-
zaken.
Voordat er werkzaamheden onder het opgeheven vuilreservoir
worden uitgevoerd, moet dit worden beveiligd.
De beveiliging alleen van buiten de gevarenzone uitvoeren.
Afbeelding N
1 Houder
2 Veiligheidsstang
1. De veiligheidsstang omhoog klappen en in de houder plaat-
sen.
Remvloeistofpeil controleren en bijvullen
몇 WAARSCHUWING
Gevaar van beknelling
Een vallend vuilreservoir kan kneuzingen en botbreuken veroor-
zaken.
Voordat er werkzaamheden onder het opgeheven vuilreservoir
worden uitgevoerd, moet dit worden beveiligd.
De beveiliging alleen van buiten de gevarenzone uitvoeren.
Afbeelding F
1 Veiligheidsstang
2 Afsluitdeksel
3 Remvloeistofreservoir
1. Het vuilreservoir omhoog brengen en met de veiligheidsstang
borgen.
2. Controleren of er voldoende remvloeistof in het remvloei-
stofreservoir zit.
Instructie
Het vloeistofniveau moet tussen MIN en MAX liggen.
3. Indien nodig DOT-remvloeistof bijvullen, zie Technische ge-
gevens.
Peil hydraulische olie controleren en hydraulische olie
bijvullen
Afbeelding H
1 Afsluitdop en olievulopening
2 Oliekijkglas
Instructie
Tijdens deze werkzaamheden mag het vuilreservoir niet omhoog
staan.
1. Het peil van de hydraulische olie controleren via het oliekijk-
glas.
a Het oliepeil moet tussen de "MIN"- en "MAX"-markering lig-
gen.
b Ligt het oliepeil onder de "MIN"-markering, dan hydraulische
olie bijvullen.
2. De olievuldop verwijderen van de olievulopening.
3. De omgeving rond de vulopening reinigen.
4. Hydraulische olie bijvullen. (Oliesoort zie Technische Gege-
vens)
5. De olievulopening afsluiten met de afsluitdop.
Hydraulisch systeem controleren
Instructie
Contact opnemen met de klantenservice als er lekken worden
gedetecteerd in het hydraulische systeem.
1. De parkeerrem vergrendelen.
2. De motor starten.
3. Alle hydraulische slangen en aansluitingen controleren op lek-
ken.
90 Nederlands
Veegwals controleren op erin verstrikte linten
1. De motor starten.
2. Het vuilreservoir tot aan de eindpositie optillen.
3. De motor afzetten.
4. De parkeerrem vergrendelen.
몇 WAARSCHUWING
Gevaar van beknelling
Een vallend vuilreservoir kan kneuzingen en botbreuken veroor-
zaken.
Voordat er werkzaamheden onder het opgeheven vuilreservoir
worden uitgevoerd, moet dit worden beveiligd.
De beveiliging alleen van buiten de gevarenzone uitvoeren.
5. Het vuilreservoir borgen met de veiligheidsstang.
6. De veegwals controleren op erop opgerolde linten en touwen,
en deze verwijderen.
7. De veiligheidsstang inklappen.
8. De motor starten.
9. Het vuilreservoir neerlaten tot de eindpositie.
10.De motor afzetten.
Veegwals controleren op slijtage
1. De deur naar de veegwals afsluiten.
2. De deur naar buiten zwenken.
Afbeelding R
3. De mate van slijtage van de veegwals aflezen op de schaal-
verdeling.
Als de slijtagegraad aan het einde van de rode zone is, moet
er een nieuwe veegwals worden geïnstalleerd.
Veegwals vervangen
Afbeelding Q
1 Deur
2 Greepschroef
3 Veegwalshouder
4 Veegwals
1. De deur afsluiten.
2. De deur naar buiten zwenken.
3. De greepschroef lossen.
4. De veegwalshouder naar buiten zwenken.
5. De veegwals eruit trekken.
6. De nieuwe veegwals inbouwen.
a De veegwals in de juiste montagepositie in de tegenoverlig-
gende veegwalshouder voeren.
Afbeelding V
Installatiepositie van de veegwals in de rijrichting (boven-
aanzicht)
Instructie
De groeven op de veegwals moeten op de nokken van de tegen-
overliggende veegwalshouder worden geplaatst.
b De naar buiten gezwenkte veegwalshouder terugzwenken.
c De greepschroef vastdraaien.
7. De deur terugzwenken.
8. De deur afsluiten.
Instructie
Na het installeren van de nieuwe veegwals moet het veegspoor
opnieuw worden afgesteld.
Veegspoor van de veegwals controleren en instellen
1. De blazer uitschakelen.
2. Met de veegmachine op een vlak en glad vloeroppervlak rijden
dat herkenbaar bedekt is met stof of krijt.
3. De veegwals neerlaten en ongeveer 10 seconden ter plaatse
laten draaien.
4. De reservoirklep sluiten.
5. Veegwals optillen.
6. De machine achteruit wegrijden.
7. Het veegspoor controleren.
Afbeelding S
Het veegspoor moet een gelijkmatige rechthoek zijn met een
breedte van a = 60 - 65 mm.
Afbeelding T
1 Veegspoorhendel
2 Schaal
8. De hendel voor het veegspoor in een van de 4 standen zetten,
afhankelijk van de mate van slijtage van de veegwals.
Het veegspoor van de zijbezem controleren en
afstellen
1. De zijbezem optillen.
2. Met de veegmachine op een vlak en glad vloeroppervlak rijden
dat herkenbaar bedekt is met stof of krijt.
3. De veegwals en de zijbezem neerlaten en ongeveer 10 secon-
den ter plaatse laten lopen.
4. De veegwals en de zijbezem optillen.
5. De machine achteruit wegrijden.
6. Het veegspoor controleren.
Afbeelding U
Het veegspoor moet een breedte hebben van a = 40 - 50 mm en
een maanvormige deelcirkel tussen 11 en 4 uur.
Afbeelding W
1 Hoekverstelling
2 Lengteverstelling
7. Het veegspoor corrigeren met behulp van de hoek- en lengte-
verstelling.
8. Het veegspoor controleren.
Zijafdichtingen afstellen
Afbeelding X
1 Deur
2 Afdichting
3 Schroef (8x)
4 Montageplaat
1. Deur afsluiten.
2. Deur naar buiten zwenken.
3. De montageplaat lossen door de acht bevestigingsschroeven
los te draaien.
4. De afdichting zo uitlijnen dat er een afstand van 1 - 3 mm ten
opzichte van de vloer is.
5. De acht schroeven aanhalen.
6. De deur aan de tegenoverliggende zijde openen.
Afbeelding Y
1 Montageplaat
2 Vleugelmoer (4x)
3 Afdichting
7. De montageplaat lossen door de vier vleugelmoeren los te
draaien.
8. Lijn de afdichting zo uit dat er een opening van 1 - 3 mm ten
opzichte van de vloer is.
9. De vier vleugelmoeren vastdraaien.
Stoffilter handmatig reinigen
1. Op de knop "Stoffilter reinigen" drukken.
Het stoffilter wordt gereinigd.
Stoffilter vervangen (zakfilter)
Het vuilreservoir is geledigd. Zie Vuilreservoir ledigen.
몇 VOORZICHTIG
Gezondheidsrisico vanwege fijn stof
Het inademen van fijn stof kan leiden tot aandoeningen van de
luchtwegen.
Draag geschikte mond- en neusbescherming bij het vervangen
van het stoffilter.
Afbeelding Z
1 Apparaatkap
2 Hefstang
3 Filterafdekking
4 Zakfilter
1. De apparaatkap openen.
2. De filterafdekking openen.
Nederlands 91
3. De twee hefstangen van de filterafdekking lossen.
4. De twee klemplaatjes op de hefstangen in het midden van het
zakfilter steken, zoals afgebeeld.
Afbeelding AA
1 Greepschroef
2 Hefstang
5. In ingevoerde stand, de twee hefstangen vastschroeven met
de twee greepschroeven.
6. Met twee personen het zakfilter eruit tillen.
7. De twee hefstangen demonteren van het oude zakfilter en op
het nieuwe zakfilter bevestigen.
8. Met twee personen het nieuwe zakfilter plaatsen.
9. De twee hefstangen demonteren van het nieuwe zakfilter.
10.De twee hijsstangen aan de binnenkant van het deksel mon-
teren.
11.De filterafdekking dichtklappen en met de sluitingen vergren-
delen.
12.De apparaatkap sluiten.
Stoffilter vervangen (vlak harmonicafilter)
Het vuilreservoir is geledigd. Zie Vuilreservoir ledigen.
몇 VOORZICHTIG
Gezondheidsrisico vanwege fijn stof
Het inademen van fijn stof kan leiden tot aandoeningen van de
luchtwegen.
Draag geschikte mond- en neusbescherming bij het vervangen
van het stoffilter.
Afbeelding AB
1 Apparaatkap
2 Filterafdekking
3 Reinigingsinrichting
1. De apparaatkap openen.
2. De filterafdekking openen.
Afbeelding AC
1 Reinigingsinrichting
2 Vlak harmonicafilter
3. De reinigingsinrichting omhoog klappen.
4. De twee vlakke harmonicafilters eruit halen.
5. De nieuwe vlakke harmonicafilters plaatsen.
6. De reinigingsinrichting omlaag klappen.
7. Het filterdeksel dichtklappen en met de sluitingen vergrende-
len.
8. De apparaatkap sluiten.
Stoffilter vervangen (rond filter)
Het vuilreservoir is geledigd. Zie Vuilreservoir ledigen.
몇 VOORZICHTIG
Gezondheidsrisico vanwege fijn stof
Het inademen van fijn stof kan leiden tot aandoeningen van de
luchtwegen.
Draag geschikte mond- en neusbescherming bij het vervangen
van het stoffilter.
Afbeelding AD
1 Apparaatkap
2 Filterafdekking
1. De apparaatkap openen.
2. De filterafdekking openen.
Afbeelding AE
1 Rond filter
2 Vergrendeling
3. De vergrendeling lossen.
a De vergrendeling er volledig uittrekken.
b Met de klok mee draaien tot de vergrendeling vastklikt.
4. Het filter verwijderen.
Instructie
Bij het plaatsen van het filter ervoor zorgen dat de gaten aan de
voorkant van het filter op de bouten van de filterhouder zitten.
5. Een nieuw filter plaatsen en de vergrendeling sluiten.
6. Het filterdeksel dichtklappen en met de sluitingen vergrendelen.
7. De apparaatkap sluiten.
Zekeringen vervangen
De zekeringhouders bevinden zich onder het stuurwiel.
Afbeelding M
1. Het deksel van de zekeringhouder verwijderen.
2. De zekeringen controleren en defecte zekeringen vervangen.
Overzicht van de zekeringen
Hulp bij storingen
Kleinere storingen kunt u met behulp van het volgende overzicht
zelf verhelpen.
Bij alle niet vermelde storingen met de klantenservice (service)
contact opnemen!
GEVAAR
Gevaar voor ongevallen en letsel door onbedoelde bewe-
ging van het voertuig
Schakel voor alle verzorgings- en onderhoudswerkzaamheden
het voertuig uit en trek de contactsleutel eruit.
GEVAAR
Gevaar voor elektrische schokken
Koppel de accu bij werkzaamheden aan elektrische componen-
ten los.
Reparatiewerkzaamheden en werkzaamheden aan elektrische
componenten mogen alleen door de geautoriseerde klantenser-
vice worden uitgevoerd.
FU 01 Vuilreservoir 3 A
FU 02 Multifunctionele indicatie 10 A
FU 03 Rijrichtingsschakelaar 3 A
FU 04 Inverter 5 A
FU 05 Trilsysteem en blazer 25 A
FU 06 Zwaailicht, claxon, Bluespot 15 A
FU 07 Remlicht (optioneel) 10 A
FU 08 Knipperlicht (optioneel) 10 A
FU 09 Verlichting links (optioneel) 7,5 A
FU 10 Werkverlichting 10 A
FU 11 Verlichting rechts (optioneel) 7,5 A
FU 12 Bestuurderscabine (optioneel), sto-
fonderdrukking (optioneel)
15 A
Fout Remedie
Het voertuig beweegt slechts langzaam of he-
lemaal niet
Accu opladen of vervangen als deze defect is
Wielen controleren op erin verstrikte linten en touwen
Kärcher-klantenservice informeren
Parkeerrem lossen
Fluitend geluid in het hydraulisch systeem Hydraulische olie bijvullen
Kärcher-klantenservice informeren
Veegwals / zijbezem draait niet Veegwals/zijbezems controleren op erin verstrikte linten en touwen.
Kärcher-klantenservice informeren
92 Nederlands
Garantie
In elk land gelden de garantievoorwaarden die door onze verant-
woordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke sto-
ringen aan uw apparaat verhelpen we binnen de garantieperiode
gratis, voor zover een materiaal- of fabricagefout de oorzaak is.
Als u gebruik wilt maken van de garantie, neemt u met uw aan-
koopbon contact op met uw distributeur of de dichtstbijzijnde ge-
autoriseerde klantenservice.
(adres zie achterzijde)
Meer informatie over de garantie (indien beschikbaar) vindt u in
het servicegedeelte van uw lokale Kärcher-website onder "Down-
loads".
EU-conformiteitsverklaring
Hierbij verklaren wij dat het hieronder genoemde product voldoet
aan de desbetreffende bepalingen van de vermelde richtlijnen en
verordeningen. Bij een niet door ons goedgekeurde wijziging van
het product verliest deze verklaring zijn geldigheid.
Product: Veeg-/zuigmachine zittend bediende apparatuur
Type: 1.186-xxx
Richtlijnen en verordeningen
2006/42/EG (+2009/127/EG)
2000/14/EG
2014/30/EU
2014/53/EU (TCU)
Toegepaste geharmoniseerde normen
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Toegepaste conformiteitswaarderingsprocedure
2000/14/EG: Bijlage V
Geluidsvermogensniveau dB(A)
KM 170/600 R D
Gemeten: 100
Gegarandeerd: 103
KM 100/65 R Bp
Gemeten: 85
Gegarandeerd: 88
KM 105/180 R Bp
Gemeten: 87
Gegarandeerd: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Gemeten: D: 97 BAT: 88 LPG: 101
Gegarandeerd: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Gemeten: D: 96 LPG: 98 Bp: 90
Gegarandeerd: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Gemeten: D: 99 LPG: 96
Gegarandeerd: D: 102 LPG: 99
KM 150/500 R Bp
Gemeten: 94
Gegarandeerd: 96
Naam en adres
Gevolmachtigde voor de documentatie:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
De ondergetekenden handelen in opdracht en met volmacht van
de directie.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Weinig of geen zuigkracht in het borstelge-
bied
Stoffilter controleren, reinigen of vervangen.
Kärcher-klantenservice informeren
Machine stoot stof uit Zijafdichtingen afstellen
Blazer inschakelen
Stoffilter controleren, reinigen of vervangen.
Filterafdichtingen vervangen
Reservoirklep van vuilreservoir openen.
Kärcher-klantenservice informeren
Veeggoed blijft liggen Vuilreservoir leegmaken
Stoffilter controleren, reinigen of vervangen.
Veegwals vervangen
Veegspoor instellen
De afdichtstrip van het vuilreservoir vervangen
Verstopping van de veegwals verhelpen
Reservoirklep van vuilreservoir openen
Kärcher-klantenservice informeren
Vuilreservoir kan niet omhoog/omlaag wor-
den gebracht
Zekering controleren en vervangen als deze defect is
Kärcher-klantenservice informeren
Reservoirklep van vuilreservoir kan niet wor-
de
n geopend
Kärcher-klantenservice informeren
Bedrijfsstoringen van hydraulisch bewegen-
de delen
Kärcher-klantenservice informeren
Fout Remedie
Nederlands 93
Technische gegevens
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Gegevens capaciteit apparaat
Rijsnelheid, vooruit km/h 8 8
Rijsnelheid, achteruit km/h
4 4
Klimvermogen (max.) % 14 14
Zijdelingse helling (max.) % 10 10
Werkbreedte zonder zijbezem mm 1000 1000
Werkbreedte met 1 zijbezem mm 1300 1300
Werkbreedte met 2 zijbezem mm 1550 1550
Draaicirkel m 2,8 2,8
Beschermingsgraad IPX 3 IPX 3
Theoretische oppervlaktecapaciteit
Oppervlaktecapaciteit zonder zijbezem m
2
/h 8000 8000
Oppervlaktecapaciteit met 1 zijbezem m
2
/h 10400 10400
Oppervlaktecapaciteit met 2 zijbezem m
2
/h 12400 12400
Accu
Accucapaciteit Ah - 360
Bedrijfsduur met volledig opgeladen batterij h - 3,5
Accuspanning V - 36
Batterijgewicht kg - 460
Omgevingsvoorwaarden
Omgevingstemperatuur °C -5 ... +40 -5 ... +40
Luchtvochtigheid, niet condenserend % 0 ... 90 0 ... 90
Afmetingen en gewichten
Lengte mm 2245 2245
Breedte mm 1350 1350
Hoogte mm 1430 1430
Leeggewicht kg 840 (1300) 840 (1300)
Toegestaan totaal gewicht kg 1885 1885
Max. toegestane asbelasting voor kg 852 852
Max. toegestane asbelasting achter kg 1033 1033
Breedte veegwals mm 1000 1000
Diameter veegwals mm 300 300
Diameter zijbezem mm 600 600
Vuilreservoir
Volume vuilreservoir l 300 300
Ontlaadhoogte (max.) mm 1400 1400
Filter en zuigsysteem
Filtersysteem Zakfilter Zakfilter
Filteroppervlak stoffilter m
2
7,8 7,8
Gebruikscategorie U U
Nominale onderdruk zuigsysteem mbar 15,5 15,5
Nominaal debiet zuigsysteem l/s 800 800
Rijmotor (elektrisch)
Nominaal vermogen (mechanisch) W 4000 4000
Blazer- en veegwalsmotor (elektrisch)
Motortype Gelijkstroommotor met
permanente magneet
Gelijkstroommotor met
permanente magneet
Bedrijfsstoffen
Soort hydraulische olie HV 46 HV 46
Hoeveelheid hydraulische olie l 25 25
Bandenuitrusting
Adapterplaat, voor mm 15-4.5x8 15-4.5x8
Adapterplaat, achter 15-4.5x8 15-4.5x8
94 Türkçe
Technische wijzigingen voorbehouden.
İçindekiler
Genel uyarılar
Cihazı ilk kez kullanmadan önce bu orijinal kullanım
kılavuzunu okuyun ve buradaki bilgilere göre hareket
edin. Orijinal kullanım kılavuzunu daha sonra tekrar kullanmak ya
da cihazın sonraki kullanıcılarına iletmek üzere saklayın.
Güvenlik bilgileri
Tehlike kademeleri
TEHLIKE
● Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir
tehlikeye yönelik uyarı.
몇 UYARI
● Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası
tehlikeli bir duruma yönelik uyarı.
몇 TEDBIR
● Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma
yönelik uyarı.
DIKKAT
● Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yö-
nelik uyarı.
Makinedeki simgeler
Kullanımla ilgili güvenlik bilgileri
몇 UYARI ● Cihazı sadece amacına uygun bir şekilde kullanın.
Yerel koşulları dikkate alın ve cihazla çalışmalar esnasında üçün-
cü şahıslara ve özellikle çocuklara dikkat edin. ● Cihaz, hava ve
kara mesafelerine uyulabilmesi için deniz seviyesinden 2.000
metrenin üzerindeki rakımlarda kullanılmamalıdır. ● Cihazı çalış-
ma tertibatlarıyla birlikte kullanıma uygunluk ve kullanım güvenli-
Berekende waarden conform EN 60335-2-72
Hand-arm-vibratiewaarde m/s
2
<2,0 <2,0
Vibratiewaarde hand-arm, onzekerheid K m/s
2
0,1 0,1
Vibratiewaarde stoel m/s
2
<2,0 <2,0
Vibratiewaarde zetel, onzekerheid K m/s
2
0,1 0,1
Geluidsdrukniveau L
pA
dB(A) 75 75
Onzekerheid K
pA
dB(A) 3 3
Geluidsvermogensniveau L
WA
+ onzekerheid L
WA
dB(A) 93 93
Rem
Remvloeistof Ate DOT SL - US FM-
VSS DOT4
Ate DOT SL - US FM-
VSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Genel uyarılar .................................................................. 94
Güvenlik bilgileri............................................................... 94
Amacına uygun kullanım.................................................. 95
Çevre koruma .................................................................. 96
Aksesuarlar ve yedek parçalar......................................... 96
Teslimat kapsamı............................................................. 96
Cihaz açıklaması.............................................................. 96
Çalışma şekli.................................................................... 97
İlk işletimden önce ........................................................... 97
Aküler / Şarj cihazları ....................................................... 97
İşletime alma.................................................................... 98
İşletme ............................................................................. 98
Taşıma............................................................................. 100
Depolama ........................................................................ 100
Koruma ve bakım............................................................. 100
Arıza durumunda yardım ................................................. 103
Garanti ............................................................................. 104
AB Uygunluk Beyanı ........................................................ 104
Teknik bilgiler................................................................... 105
DIKKAT
Yanma tehlikesi
Aracın sıcak parçalarında çalışmadan önce soğuma-
larını bekleyin.
TEHLIKE
Yangın tehlikesi
Yanan veya kor haldeki nesneleri süpürmeyin, örn. si-
gara, kibrit vb.
몇 UYARI
Yaralanma tehlikesi
Hareket eden araç parçalarından dolayı ezilme ve ke-
silme riski.
몇 UYARI
Yaralanma tehlikesi
Elektrik gerilimi nedeniyle yaralanma tehlikesi
몇 UYARI
Yaralanma tehlikesi
İçerideki hareketli araç parçalarından kaynaklanan
kesik ve ezilme yaralanmaları.
Cihazdaki açıklıklara elinizi sokmayın.
Araçtaki çalışmaları her zaman uygun eldivenlerle ya-
pın.
Dönen fırçalara dikkat edin.
Aracı sürüş yönünde sadece % 14'e kadar rampalar-
da ve eğimlerde sürün.
Kir kabı kaldırılmış durumda yapılan sürüşlerde mak-
simum zemin eğimi.
Kriko noktası
Bağlantı noktası
Uyarıları dikkate alın!
Yavaş yönlendirin!
Kullanım kılavuzunu okuyun ve içindeki talimatlara
göre hareket edin
Türkçe 95
ği bakımdan kontrol edin. Cihaz kusursuz bir durumda değilse
kullanmayın. ● Cihazın tehlike bölgelerinde (örn. benzin istas-
yonları) kullanımında ilgili güvenlik kurallarını dikkate alın. Cihazı
patlama riski bulunan ortamlarda asla çalıştırmayın. ● Bu cihaz,
fiziksel, duyumsal veya zihni sınırlamalara sahip veya tecrübesiz
ve/veya bilgilendirilmemiş kişiler tarafından kullanılamaz. ● Sa-
dece cihazın kullanımı konusunda bilgilendirilmiş veya cihazı ku-
manda etme konusundaki kabiliyetlerini kanıtlamış ve kati şekilde
cihazın kullanımıyla görevlendirilmiş olan kişiler cihazı kullanabi-
lir.DIKKAT ● Cihaz kullanıcısı, çalışmaya başlamad
an önce ci-
hazdaki tüm emniyet tertibatlarının nizami şekilde takılı olup
olmadığını ve çalışıp çalışmadığını kontrol etmelidir. ● Cihazı kul-
lanan kişi başka şahıslarla oluşacak kazalardan ve böylelikle or-
taya çıkacak bir maddi hasardan sorumludur.UYARI ● Cihazı
kullanan kişinin vücuda oturan dar kıyafet ve sağlam ayakkabılar
giymiş olmasına dikkat edin. Cihazı kullanırken bol giysilerden
kaçının. ● Cihazla oynamamalarını sağlamak için çocuklar göze-
tim altında tutulmalıdır. ● Cihaz, çocuklar ve gençler tarafından
kullanılamaz.DIKKAT ● Çalıştırmadan önce yakın alanı kontrol
edin (ör. çocukların olması). Yeterli görüş alanınız olmasına dik-
kat edin!TEHLIKE ● İstenmeden hareket etmeye karşı emniyete
alınmadığı sürece cihazı, asla gözetimsiz bırakmayın. Cihazdan
ayrılmadan önce daima park frenini çekin.DIKKAT ● Cihazın yet-
kisiz kullanımını önlemek için kontak anahtarı veya KIK (Kärcher
Intelligent Key) çıkartılmalıdır.TEDBIR ● Cihazı üzerinize nesne-
lerin düşme olasılığının bulunduğu alanlarda kullanmayın.UYARI
● Mavi spot aydınlatma ile donatılmış cihazlarda doğrud
an ışık
kaynağına bakmayın.
Sürüş moduna ilişkin güvenlik bilgisi
Not ● Devrilme tehlikesiyle ilgili listelenen durumlar tüm olasılık-
ları kapsamaz.TEHLIKE ● Fazla yüksek eğimli çıkışlarda ve iniş-
lerde devrilme tehlikesi vardır! Cihazla eğimli yerlere çıkma ve
inme konusunda Teknik Özellikler bölümündeki, izin verilen aza-
mi değerleri dikkate alın. ● Cihazın yana fazla yatması durumun-
da devrilme tehlikesi! Cihazı sürüş yönünün çaprazına doğru
kullanma durumunda Teknik Özellikler bölümündeki, izin verilen
azami değerleri dikkate alın. ● Sağlam olmayan zeminde devril-
me tehlikesi! Cihazı sadece sağlam zeminde kullanın.
몇 UYARI ● Uygunsuz hızlardaki kullanımda kaza riski. Virajlar-
da aracı yavaş sürün.
Taşımaya ilişkin güvenlik bilgileri
몇 TEDBIR ● Taşıma esnasında kaza yaşanmaması için aracın
taşıma ağırlığına dikkat edilmelidir. ● Makineyi taşımak için akü-
yü söküp makineyi sabitleyin.
Akülü cihazlar
TEHLIKE ● Patlama tehlikesi! Aküleri yalnızca uygun şarj
aletiyle şarj edin ● Akülerin kapalı mekanlarda şarj edilmesi sıra-
sında kolayca patlayabilen bir gaz oluşur. Aküleri yalnızca iyi ha-
valandırılmış mekanlarda şarj edin. ● Akünün yakınında ya da
akü şarj alanında çalışırken açık alevle çalışmayın, kıvılcım çı-
karmayın ya da sigara içmeyin. ● Patlama riski ve kısa devreler.
Akünün üzerine herhangi bir alet ya da benzeri şeyler koymayın.
몇 TEDBIR ● Akü asidi nedeniyle yaralanma riski. İlgili güvenlik
talimatlarını dikkate alın.
DIKKAT ● Akü ve şarj cihazı üreticisinin kullanım talimatlarını
dikkate alın. Yasa koyucunun akülerin kullanımıyla ilgili önerileri-
ni dikkate alın. ● Pilleri asla boşalmış halde bırakmayın, mümkün
olan en kısa sürede yeniden şarj edin. ● Kaçak akımları önlemek
için pilleri temiz ve kuru tutun. Aküleri kirlenmeye karşı, örn. metal
tozlarına karşı, koruyunuz. ● Kullanım ömrünü tamamlamış akü-
leri AB Yönergesi 91/157/EWG veya ilgili ulusal yönetmelikler
uyarınca tasfiye edin.
Yüksek boşaltmalı yol süpürme makinelerinde
güvenlik bilgisi
TEHLIKE ● Yüksek boşaltmalı ekipmanlarda yaralanma teh-
likesi! Tüm çalışmalardan önce kaldırılan kir kabını emniyete
alın. Emniyeti tehlike bölgesinin dışından uygulayın.
Koruyucu tavanlı süpürme makinelerinde güvenlik
bilgileri
몇 TEDBIR
Koruma işlevini yerine getirdiğinden emin olmak için koruyucu ta-
vanda hasar olup olmadığını her gün kontrol edin.
Koruyucu tavan veya diğer bileşenlerinden birisi hasarlıysa tüm
koruyucu tavanın değiştirilmesi gerekir.
Koruyucu tavan üzerinde değişiklik yapılması veya Kärcher tara-
fından onaylanmamış bileşenler, yapı parçaları veya yapı grupla-
rının kullanılması yasaktır ve duruma göre koruyucu tavanın
işlevini kısıtlayabilir.
Bakım ve koruma
몇 UYARI ● Elektrik sisteminde çalı şma yapmadan önce akünün
bağlantısını kesin. ● Temizleme, bakım, parça değişimi ve başka
bir işleve geçiş öncesinde cihazı kapatıp kontak anahtarını çıkar-
malısınız.
몇 TEDBIR ● Onarım çalışmalarını yalnızca yetkili müşteri hiz-
met noktalarında veya geçerli güvenlik kurallarını bilen uzmanlar
tarafından yaptırın.
DIKKAT ● Ticari amaçla kullanılan cihazların güvenlik testleri ül-
keye göre değişiklik gösterebilir, ilgili bölgeye ilişkin yönetmelik-
leri dikkate alın. (Örn. Almanya’da: VDE 0701). ● Kısa devre
veya başka hasarlar oluşabilir. Cihazı hortumdan veya yüksek
basınçlı suyla temizlemeyin. ● Cihaz üzerinde çalışırken daima
uygun eldivenler giyiniz.
Amacına uygun kullanım
Süpürge, ticari amaçlı zemin yüzeylerini temizlemek için tasar-
lanmış ve örneğin aşağıdaki uygulama alanları için öngörülmüş-
tür:
● Park alanları
● Üretim tesisleri
● Lojistik alanları
● Otel
● Perakende satış
● Depo alanları
● Kaldırımlar
Bu süpürücü, iç ve dış alanlarda kirli yüzeyleri süpürmek için ta-
sarlanmıştır.
İş ekipmanları ile birlikte makine, kullanılmadan önce kontrol edi-
lerek kusursuz durumda olduğundan ve işletim güvenliğinin sağ-
landığından emin olunacaktır. Eğer makine kusursuz durumda
değilse kullanılmamalıdır.
Süpürme makinesini yalnızca bu kullanım kılavuzundaki bilgiler
doğrultusunda kullanın.
Makinede değişiklik yapılması yasak
tır.
Makine sadece kullanım kılavuzunda belirtilen kaplamalar için
uygundur.
Makine, yalnızca şirket veya şirket yetkilisi tarafından makinenin
çalışmasına izin verilen alanlarda sürülebilir.
Genel olarak şu hususlar geçerlidir: Yanıcı maddeleri cihazınız-
dan uzak tutunuz (patlama/yangın riski).
Öngörülebilir yanlış kullanım
● Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çö-
zücü süpürmeyin/madde temizlemeyin! Bunların arasında bu-
lunan benzin, boya inceltici veya ısıtma yağı gibi maddeler
vakum havası ile girdaplama sonucunda patlayıcı buharlar ve-
ya karışımlar oluşturur, ayrıca aseton, seyreltilmemiş asit ve
çözücü maddeler cihazda kullanılan malzemelere zarar verir.
● Reaktif metal tozlarını (örn. alüminyum, magnezyum, çinko),
kesinlikle süpürmeyin veya vakumlamayın, bu tozlar güçlü al-
kali ya da asitli temizlik maddeleri ile bağlantılı olarak patlayıcı
gazlar oluşturur.
● Yanan veya kor halindeki nesneleri süpürmeyin veya vakum-
lamayın.
● Cihazı sağlığa zararlı maddeleri süpürmek için uygun değildir.
● Tehlike bölgesinde bulunmak yasaktır. Cihazın patlama tehli-
kesi bulunan alanlarda işletilmesi yasaktır.
96 Türkçe
● Cihaza kullanıcı dışında başka kişilerin binmesi yasaktır.
● Bu cihazla eşyaları itmek / çekmek veya taşımak yasaktır.
Süpürmek için uygun kaplamalar
● Asfalt
● Endüstri zeminleri
●Şap
● Beton
● Parke taşları
Çevre koruma
Paketleme malzemeleri geri dönüştürülebilir. Lütfen amba-
lajları çevreye zarar vermeden bertaraf edin.
Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürüle-
bilir malzemelerin yanı sıra yanlış kullanılması veya yanlış
bertaraf edilmesi durumunda insan sağlığı ve çevre için po-
tansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içere-
bilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu
parçalar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile
birlikte bertaraf edilmemelidir.
İçerik maddelerine yönelik uyarılar (REACH)
İçerik maddelerine yönelik güncel bilgiler için bkz.: www.kaerc-
her.de/REACH
Aksesuarlar ve yedek parçalar
Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu
parçalar cihazın güvenli ve arızasız çalışmasını sağlar.
Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaer-
cher.com.
Teslimat kapsamı
Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir.
Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını
kontrol edin. Aksesuarların eksik olması durumunda ya da nakli-
ye hasarlarında yetkili satıcınızı bilgilendirin.
Cihaz açıklaması
Cihaz resmi
Şekil B
Süpürme makinesi
Konum 1
1 Koltuk (koltuk kontak şalterli)
2 Direksiyon
3 Kilitli tutamak
4 Cihaz kaputu
5 Çalışma aydınlatması
6 Yan süpürge (sağ)
7 Ön tekerlek
8 Süpürge silindirine erişim
9 Bağlama noktası
10 Tip levhası
11 Döner ikaz lambası
12 Cihaz kapağı (sağ)
13 Kapak (sağ)
14 Arka kaporta
15 Arka tekerlek
16 Kapak (sol)
17 Motor kaputu
Kontrol paneli
Konum 2
1 Kontrol elemanları ve ekran
2 Park freni
3 Acil durdurma tuşu
4 Süpürge silindiri kaldır / indir kumanda kolu
5 Süprüntü haznesi kapağı kontrol lambası
6 Hazne kapağını aç / kapat kumanda kolu
7 Süprüntü haznesi tamamen indirildi kontrol lambası
8 Süprüntü haznesi kaldır / indir kumanda kolu
9 Anahtarlı şalter (kontak anahtarı)
10 Sürüş yönü şalteri
11 Yan süpürge kaldırma/indirme kumanda kolu
12 Yan süpürge devir sayısı ayarı (isteğe bağlı)
13 Döner ikaz lambası şalteri
14 Çalışma aydınlatması şalteri
15 Korna şalteri
16 Fan / filtre temizleme şalteri
Pedallar
Konum 3
1 Fren pedalı
2 Gaz pedalı
Kontrol elemanları ve ekran
Pozisyon 4
1 İşlevsiz
2 İşlevsiz
3 Akü şarj uyarı lambası
4 Çalışma aydınlatması kontrol lambası
5 Sinyal kontrol lambası (sadece trafik ruhsatı tadilatı yapıldı-
ğında çalışır)
6 Filtre temizleme kontrol lambası
7 Park kontrol lambası
8 İşlevsiz
9 İşlevsiz
10 Fan kontrol lambası
11 İşlevsiz
12 İşlevsiz
13 Ekran
Opsiyonel donanım
Kumanda kolu
Şekil O
1 Süprüntü haznesi için kumanda kolu
2 Hazne kapağı kumanda kolu
3 Süpürge silindiri kumanda kolu
4 Yan süpürge kumanda kolu
Konfor kabini (kapalı) 2.853-431.7
Ön cam ve silecekli koruyucu kabin (açık) 2.853-433.7
Koruyucu kabin 2.851-267.7
Koruyucu tavan 2.852-595.7
Patlamaz dolgu lastikler (iz bırakmaz) 4.515-132.0
Lastikler (hava dolu) 4.515-332.0
Spot ışık mavi (ön) 2.853-202.0
Spot ışık mavi (ön ve arka) 2.853-203.0
Arka ışık 2.853-204.0
Standart aydınlatma kiti 2.853-205.0
Trafik aydınlatma kiti 2.853-207.0
Trafik ruhsatı kiti (StVZO) 2.853-208.0
Emniyet kemeri 6.981-140.0
İkinci yan fırça (sol) 2.851-273.0
Yan fırça için hız kontrolü (sağ) 2.853-507.0
Yan fırça kapağı 2.851-286.0
Yan fırçalar için su püskürtme sistemi 2.853-214.0
Kauçuk darbe emici 2.852-620.0
Yan süpürge koruması (sağ) 2.853-211.0
Yan süpürge koruması (her iki taraf) 2.853-210.0
Montaj seti Islak/kuru vakumlayıcı NT 22/1
Bp
2.852-814.0
Montaj seti Islak/kuru vakumlayıcı NT 22/1
Bp (Kabin)
2.853-161.0
Hafif çöpleri süpürmek için montaj seti 2.853-212.0
Türkçe 97
Not
Kumanda kollarını ilgili mekanik hareket tam olarak gerçekleştiri-
linceye kadar istediğiniz pozisyonda tutun.
Süprüntü haznesi kumanda kolu
Süpürge silindiri kumanda kolu
Hazne kapağı kumanda kolu
Yan süpürge kumanda kolu
Ekran
Şekil C
1 Motor devir sayısı 1/dakika
2 Akü gerilimi V olarak
3 Akünün şarjı % olarak
4 Makinenin çalışma saati
Çalışma şekli
Süpürme makinesi faraş prensibiyle çalışır.
1. Dönen yan süpürge, süpürme alanının köşelerini ve kenarları-
nı temizler ve çöpleri ve süprüntüyü süpürge silindirinin hare-
ket hattına taşır.
2. Dönen süpürge silindiri, çöpleri ve kirleri direkt olarak kir kabı-
na aktarır.
3. Süprüntü haznesinde biriken toz, bir toz filtresi ile ayrıştırılır ve
vakum fanı filtrelenen temiz havayı çeker.
4. Makine çalışırken toz filtresinin temizlenmesi otomatik olarak
gerçekleşir ve ayrıca “Filtre temizleme” şalteri ile de başlatıla-
bilir.
İlk işletimden önce
Cihazı indirme talimatları
TEHLIKE
Makine indirilirken kaza tehlikesi
Makineyi indirirken uygun bir rampa kullanın.
Makineyi indirmek / yüklemek için forklift kullanmayın.
Makineyi indirirken / yüklerken ağırlığını dikkate alın.
1. Birlikte verilen tahtalarla krokide gösterildiği gibi bir rampa ya-
pın.
2. Plastik ambalaj bantlarını kesin ve ambalaj folyosunu çıkarın.
3. Bağlantı noktalarındaki gergi bandı bağlantılarını çıkarın.
4. İşaretlenmiş taban tahtalarını ve paletteki kare keresteyi sö-
kün.
5. Tahtaları paletin kenarına yerleştirin ve makinenin tekerlekle-
rinin önüne gelecek şekilde hizalayın. Tahtaları vidalayın.
6. Kare keresteyi, destek olarak tahtaların altına yerleştirin.
7. Tekerlekleri yerinde tutan tahta blokları çıkarın.
8. Park frenini çözün.
9. Makineyi oluşturulan rampanın üzeri
nden dikkatli bir şekilde
sürerek paletten indirin.
Park frenini kilitleme / serbest bırakma
Kilitleme
1. Fren pedalına basın ve fren kolunu çekin.
Serbest bırakma
2. Fren pedalını basılı tutun ve fren kolunu serbest bırakın.
Aküler / Şarj cihazları
DIKKAT
Sadece üretici tarafından tavsiye edilen akü ve şarj cihazla-
rını kullanın
Aküleri sadece aynı tür akülerle değiştirin.
Aracı tasfiye etmeden önce aküleri çıkartın ve tasfiye işlemini bu-
lunduğunuz ülkeye özgü veya yerel yönetmeliklere uygun olarak
gerçekleştirin.
İkaz edici semboller
Akülerle çalışırken aşağıdaki ikaz sembollerini dikkate alın:
Güvenlik bilgileri
TEHLIKE
Yanma ve patlama tehlikesi
Akünün üzerine herhangi bir alet ya da benzeri şeyler koymayın.
Sigara içmekten ve açık haldeki ateşten kaçının.
Aküleri şarj ederken bulunduğunuz mekanda iyi bir havalandı rma
sağlayınız.
Yalnızca Kärcher tarafından onaylanmış aküleri ve şarj cihazları-
nı kullanın (orijinal yedek parçalar).
몇 UYARI
Akünün usule uygun olmayan şekilde tasfiye edilmesi çevre
için tehlike oluşturur
Arızalı veya kullanım ömrü bitmiş aküleri güvenli bir şekilde tasfi-
ye edin (gerekirse bir tasfiye işletmesiyle veya Kärcher teknik ser-
visiyle irtibat kurun).
Arkaya doğru Süprüntü haznesini kaldırma
Öne doğru Süprüntü haznesini indirme
Arkaya doğru Süpürge silindirini kaldırma
Öne doğru Süpürge silindirini indirme
Arkaya doğru Hazne kapağını kapatma
Öne doğru Hazne kapağını açma
Arkaya doğru Yan süpürgeyi kaldırma
Öne doğru Yan süpürgeyi indirme
Akü kullanım kılavuzunda ve akünün üzerinde yer
alan uyarıları ve bu kullanım kılavuzundaki uyarıları
dikkate alın.
Göz koruyucu ekipman kullanın.
Çocukları asitten ve aküden uzak tutun.
Patlama tehlikesi
Yangın, kıvılcım, açık ışık ve sigara içmek yasaktır.
Kimyasal yanık tehlikesi
İlk yardım
Uyarı
Bertaraf etme
Aküyü çöp bidonuna atmayın.
98 Türkçe
Akü asitlerinin istem dışı serbest kalmasında alınacak
önlemler
Amaca uygun kullanımda ve kullanım kılavuzu dikkate alındığın-
da kurşun asitli aküler tehlike oluşturmaz.
Ancak yine de kurşun asitli akülerin ciddi yanıklara neden olabi-
lecek sülfürik asit içerdiği unutulmamalıdır.
1. Dökülen veya sızıntılı akülerden dışarı sızan asitleri ör. kum
gibi bağlayıcı maddelerle kontrol altına alın. Kanalizasyon,
toprak veya doğal su kaynaklarına girmesini engelleyin.
2. Asitleri, kireç/sodayla nötralize edin ve yerel yönetmelikleri
dikkate alarak tasfiye edin.
3. Arızalı pillerin tasfiyesi için bir tasfiye işletmesiyle irtibata ge-
çin.
4. Asit, göze veya deriye sıçradığında bol temiz su ile durulayın.
5. Ardından derhal doktora başvurun.
6. Kirlenmiş giysiyi suyla yıkayın.
7.
Giysiyi değiştirin.
Önerilen aküler, şarj cihazları
* Süpürme 1 adet akü paketi gerektirir
Akünün takılması/bağlanması/sökülmesi
몇 UYARI
Kısa devre nedeniyle yaralanma ve hasar tehlikesi!
Akü alanında çalışırken kısa devre nedeniyle yaralanma ve hasar
riski vardır.
Akünün üzerine alet veya başka nesneler koymayın.
Takma: Daima önce artı kabloyu artı kutba, ardından eksi kablo-
yu eksi kutba bağlayın.
Çıkarma: Daima önce eksi kutbundan eksi kabloyu, ardından artı
kutbundan artı kabloyu çıkarın.
Eşleşmenin doğru olmasına dikkat edin: Artı kablodan artı kutba
ve eksi kablodan eksi kutba.
Not
KM 130/300 R I Bp Pack teslimat içeriğine akü ve şarj aleti dahil-
dir.
1. Makinenin kapatılması, bkz. Makinenin kapatılması.
Sökülmesi ve takılması:
2. İlgili akü kutuplarından eksi ve artı kablosunu çıkarın.
3. Akü tarafındaki akü soketi ile artı ve eksi kablosunu makinenin
akü tutucusundan çıkarın.
4. Akünün sol ve sağ kaldırma halkalarına uygun bir kaldırma ter-
tibatı takın.
Akü ağırlığı için bkz. Teknik bilgiler.
Şekil D
1 Kaldırma halkası
2 Artı kutup
3 Eksi kutup
5. Aküyü kaldırarak makineden çıkarın ve güvenli bir yere koyun.
6. Kaldırma aparatını yeni aküye takın.
7. Yeni aküyü dikkatlice makinenin akü tutucusuna yerleştirin.
Not
Boş olan ve eksi kutuplar makinenin sağ tarafında olmalıdır.
8. Kaldırma tertibatını sol ve sağ kaldırma halkasından ayırın.
Bağlanması:
9. İlk önce artı kablosunu akünün artı kutbuna bağlayın ve artı
kutup kapağını takın.
10.Eksi kablosunu akünün eksi kutbuna bağlayın ve eksi kutup
kapağını takın.
11.Gerilim beslemesini bağlama, bkz. Güç kaynağının ayrılması/
kurulması.
12.Anahtarlı şalterdeki anahtarı "I" konumuna çevirin.
13.Ekranda akü şarj durumunu okuyun ve gerekirse aküyü şarj
edin, bkz. Akünün şarj edilmesi
Güç kaynağının ayrılması/kurulması
1. Makineyi kapatın, bkz. Bölüm Makinenin kapatılması.
Ayırma:
2. Makine tarafının akü soketinden akü tarafının akü soketini çe-
kin.
Makine gerilimsizdir.
Kurma:
3. Akü tarafının akü soketini, her iki soket gövdesi birbirine biti-
şinceye kadar makine tarafının akü soketine takın.
Makinenin gerilim beslemesi bağlanmıştır.
Akünün şarj edilmesi
1. Makineyi kuru ve iyi havalandırılan kapalı bir alana sürün.
2. Makineyi kapatın, bkz. Bölüm Makinenin kapatılması.
Şarj aletinin bağlanması:
3. Gerilim beslemesini ayırın, bkz. Bölüm Güç kaynağının ayrıl-
ması/kurulması.
Şekil E
(1)Akü
(2)Akü tarafının akü soketi
(3)Şarj soketi
(4)Şarj kablosu
(5)LED gösterge
(6)Taşınabilir şarj aleti
(7)Şebeke kablosu
4. Taşınabilir şarj aletini makinenin önüne koyun.
DIKKAT
Ayaklar aşağı bakmalıdır.
Taşınabilir şarj cihazını akünün üzerine koymayın!
Taşınabilir şarj cihazının üzerini örtmeyin veya üzerine nesneler
koymayın!
5. Şarj soketini, her iki soket gövdesi birbirine bitişinceye kadar
akü tarafının akü soketine takın.
6. Şebeke kablosunu taşınabilir şarj aletine takın.
7. Şebeke kablosunu akım korumalı bir prize takın.
Şarj işlemi otomatik olarak başlar ve biter.
LED gösterge güncel durumu belirtir:
● sarı = Akü şarj oluyor
● yeşil yanıp sönüyor = Akü %80'in üzerinde şarj oldu
● yeşil yanıyor = Akü tamamen şarj oldu
● kırmızı = Ha
ta oluştu
Şarj süresi için bkz. Bölüm Teknik bilgiler.
8. Şarj süresinin sonuna doğru elektrolit dolum seviyesini akü
üreticisinin kullanım talimatlarına göre kontrol edin ve gerekir-
se düzeltin.
Şarj cihazının ayrılması:
9. Şarj işleminin ardından şarj cihazını tersine sırayla makineden
ayırın.
İşletime alma
İşletme
Çalışmaya başlamadan önce yapılacak işlemler
1. Akünün şarj durumunu kontrol edin. Gerekirse aküyü şarj edin,
bkz. Akünün şarj edilmesi.
2. Süpürge silindiri ve yan süpürgelerde aşınma ve dolanmış şe-
rit olup olmadığını kontrol edin.
3. Tekerlek akslarında dolanmış şerit olup olmadığını kontrol
edin.
4. Tüm kumanda elemanlarının işleyip işlemediğini test edin.
5. Makinede hasar olup olmadığını kontrol edin.
6. Toz filtresini temizleyin.
Sipariş No.
Akü paketi 36 V, 360 Ah, (trak-
siyoner, az bakım gerektirir)*
6.654-282.0
Şarj aleti 6.654-283.0
Türkçe 99
Sürücü koltuğunun ayarlanması
TEHLIKE
Kaza olasılığı
Sürücü koltuğunu yalnızca cihaz durmuş haldeyken ayarlayın.
Şekil K
1 Ağırlık ayarı
2 Kolçak yükseklik ayarı
3 Koltuk arkalığı eğimini ayarlama
4 Koltuk pozisyonu ayar kolu
1. Ayar düğmesini çevirerek koltuğun süspansiyonunu vücut
ağırlığınıza göre ayarlayın.
2. Kolçağın altındaki mekanizmasyı çevirerek kolçak yüksekliğini
ayarlayın.
3. Ayar düğmesini çevirerek koltuk arkalığının eğimini ayarlayın.
4. Ayar kolunu kullanarak kilitleme mekanizmasını serbest bıra-
kın ve oturma pozisyonunu boyunuza göre ayarlayın.
Makinenin çalıştırılması
Not
Makinenin çalıştırılması için motor kaputu kapalı olmalı ve sürü-
cü, sürücü koltuğuna oturmalıdır.
Not
Süpürme makinesi koltuk boş kaldıktan 3 saniye sonra kapanır.
1. Sürücü koltuğuna oturun.
Koltuk temas şalteri devreye sokulur.
2. Sürüş yönü şalterini orta konuma getirin.
3. Kontak anahtarını kontak kilidine takın.
4. Hidrolik ünitenin çalıştırılması
a Fren pedalını basılı tutun.
b Kontak anahtarını “I” konumuna getirin ve 3 saniye bekleyin.
Makine çalışmaya hazırdır.
c Kontak anahtarını “II” konumuna getirin.
Hidrolik ünite çalışır
Makinenin sürülmesi
TEHLIKE
Ani durma nedeniyle yaralanma tehlikesi!
Sürücü koltuğu boşaldığında makine aniden durur.
Sürüş sırasında sürücü koltuğundan kalkmayın.
몇 UYARI
Geriye doğru sürerken kaza tehlikesi!
Geriye doğru sürerken kaza riski artar.
Geriye doğru sürüş yapmadan önce kimseyi, özellikle de çocuk-
ları tehlikeye atmadığınızdan emin olun. Gerekirse, birinin size
rehberlik etmesini sağlayın.
Geriye doğru sürerken tüm alanı gözlemleyin.
몇 UYARI
Kir kabı kaldırılmış şekilde yapılan sürüş sırasında kaza teh-
likesi!
Kir kabı kaldırılmış şekilde yapılan sürüş sırasında makinenin
ağırlık merkezindeki değişiklik nedeniyle kaza riski artar.
Kir kabı kaldırılmış haldeyken sürün.
DIKKAT
Tahrikte hasar tehlikesi!
Gaz pedalına sarsıntılı bir şekilde basılması sürücüye zarar vere-
bilir.
Gaz pedalına daima yavaş ve dikkatli bir şekilde basın.
İleri vitesten geri vitese veya geri vitesten ileri vitese geçmeden
önce makineyi durdurun.
DIKKAT
Hasar tehlikesi
Engellerin üzerinden geçmek makinede hasarlara neden olabilir.
Yüksekliği 70 mm'ye kadar olan sabit engellerin üzerinden yavaş
ve dikkatli bir şekilde geçin. 70 mm'den yüksek sabit engellerin
üzerinden ancak uygun bir rampa ile geçilebilir.
Not
Ön tekerlekteki park freninde bulunan kol sürüş konumunda ol-
malıdır, bkz. Park frenini kilitleme / serbest bırakma.
1. Sürüş yönü şalterini "İleri" veya "Geri" konumuna getirin.
2. Ayağınızı fren pedalından çekin.
3. Gaz pedalına dikkatlice basın ve sürüş hızını kademesiz şekil-
de ayarlayın.
Gaz pedalına aniden basmayın.
4. Hareket yönünü direksiyonla kontrol edin.
5. Hızı azaltmak için gaz pedalını bırakın.
Frenleme etkisini artırmak için fren pedalına basılabilir.
Süpürme işletimi
Süpürge silindiri ve yan süpürgelerle süpürme
TEHLIKE
Ani durma nedeniyle yaralanma tehlikesi!
Sürücü koltuğu boşaldığında makine aniden durur.
Sürüş sırasında sürücü koltuğundan kalkmayın.
DIKKAT
Şerit ve kordonların süpürülmesi nedeniyle hasar tehlikesi!
Şerit veya kordonlar gibi uzun ve esnek nesnelerin süpürülmesi,
süpürme mekanizmasına zarar verebilir.
Makineyi veya yan süpürgeyi şerit veya kordonlar gibi uzun, es-
nek nesneler üzerinde sürmeyin ve bu tür nesneleri süpürmeyin.
Not
En uygun temizleme sonucunu elde etmek için sürüş hızını bu-
lunduğunuz koşullara göre ayarlayın.
Not
Süpürme sırasında ince toz filtresi herr 10 dakikada bir otomatik
olarak temizlenir. Bu esnada temizlik manuel olarak başlatılabilir.
Not
Kuru zeminleri süpürürken fanı çalıştırın.
Islak ve nemli zeminleri süpürürken toz filtresinin ıslanmasını ön-
lemek için fanı kapatın.
1. Süpürmek için, süprüntü haznesinin kapağını açın.
2. Süpürge silindirini indirin.
Yan kenarları süpürmek için yan süpürgeyi aşağı indirin.
Süprüntü haznesinin boşaltılması
몇 UYARI
Makinenin devrilmesi sonucu yaralanma tehlikesi
Eğimli veya yumuşak zeminlerde boşaltma yaparken, ağırlık
merkezinin kayması nedeniyle makine devrilebilir ve insanlara
zarar verebilir.
Süprüntü haznesini yalnızca makine düz ve sağlam bir zemin
üzerindeyken boşaltın.
몇 UYARI
Çarpma ve ezilme sonucu yaralanma riski
Süprüntü haznesini kaldırırken veya indirirken, kişiler süprüntü
haznesi ile konteyner arasında çarpma veya ezilme sonucu yara-
lanabilirler.
Boşaltma işlemi sırasında süprüntü haznesinin dönme alanında
kimsenin bulunmadığından emin olun.
몇 UYARI
Hareketli makine parçaları nedeniyle yaralanma riski
Süprüntü haznesini mekanik sistemi vücut uzuvlarını, özellikle
parmakları ezebilir veya kesebilir.
Boşaltma işlemi sırasında hareketli parçalara dokunmayın.
몇 UYARI
Kir kabının alçalması nedeniyle yaralanma tehlikesi!
Kaldırılan kir kabı aniden düşebilir ve ezilme ve sıkışma nedeniy-
le ciddi yaralanmalara neden olabilir.
Emniyete alınmamış kir kabının altında bulunmayın.
Kir kabının altına girmeden önce yükseltilmiş kir kabını bu amaç
için sağlanan emniyet desteğiyle düzgün bir şekilde sabitleyin.
DIKKAT
Etrafa saçılan atıklardan kaynaklanan yaralanma tehlikesi.
Boşaltma işlemi sırasında çalışan süpürge silindiri süprüntüyü et-
rafa fırlatabilir ve bu da yaralanmalara yol açabilir.
Süprüntü haznesi kaldırıldığında aracın önünde kimsenin olma-
dığından emin olun.
100 Türkçe
Not
Makinenin yüksekte boşaltma özelliği sayesinde süprüntü hazne-
si örneğin; bir atık konteynerine boşaltılabilir (maksimum boşalt-
ma yüksekliği için bkz. Bölüm Teknik bilgiler).
1. Makineyi boşaltma noktasının önünde konumlandırın.
DIKKAT
Kir kabının arkasında ve üzerinde yeterli boşluk olduğundan
emin olun.
Kaldırma:
2. “Yan süpürgeyi kaldır/indir” kumanda kolunu “kaldır” konumu-
na getirin ve yan süpürgeler tamamen kaldırılana kadar çekili
tutun.
3. “Süpürge silindirini kaldır/indir” kumanda kolunu “kaldır” konu-
muna getirin ve süpürge silindiri tamamen kaldırılana kadar
çekili tutun.
Süpürge silindiri kaldırılır.
4. “Hazne kapağını aç / kapat” kumanda kolunu “kapat” konumu-
na getirin.
Kontrol lambası kırmızı yanar.
Boşaltma:
5. “Süprüntü haznesini kaldır / indir” kumanda kolunu “kaldır” ko-
numuna getirin ve gerekli yüksekliğe ulaşana kadar bu konum-
da tutun.
Kontrol lambası kırmızı yanar.
6. Yavaşça hazneye yaklaşın.
7. Park frenini kilitleyin.
8. “Hazne kapağını aç / kapat” kumanda kolunu “aç” konumuna
getirin.
Süprüntü haznesi boşaltılır.
Kontrol lamba
sı yeşil yanar.
9. “Hazne kapağını aç / kapat” kumanda kolunu “kapat” konumu-
na getirin.
Hazne kapağı kapanır.
Kontrol lambası kırmızı yanar.
10.Park frenini çözün.
İndirme:
11.Makineyi boşaltma noktasından yaklaşık 2 m uzağa sürün.
DIKKAT
Kir kabının arkasında ve altında yeterli boşluk olduğundan emin
olun.
12.“Süprüntü haznesini kaldır/indir” kumanda kolunu “indir” konu-
muna getirin ve süprüntü haznesi son konumuna ulaşana ka-
dar bu konumda tutun.
Kontrol lambası yeşil yanar.
Makinenin kapatılması
1. Makineyi düz bir şekilde park edin.
2. Süpürge silindirini ve yan süpürgeyi yukarı kaldırın.
3. Hazne kapağını kapatın.
4. Fren pedalını basılı tutun ve park frenini sabitleyin.
5. Anahtarlı şalteri "0" konumuna çevirin ve anahtarı çekin.
Taşıma
DIKKAT
Taşıma hasarı
Römork veya araçlarla taşınması sırasında cihazın boş ağırlığına
(taşıma ağırlığı) dikkat edin.
Makineyi araçla taşırken, makineyi geçerli olan ilgili taşıma emni-
yeti kurallarına uygun şekilde emniyetleyin.
Makineyi taşırken şu hususlara dikkat edin:
● Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın.
● Park frenini kilitleyin.
● Makineyi bağlama noktalarından (4x) spanzetler, halatlar veya
zincirlerle sabitleyin.
● Tekerleklere takoz koyarak makineyi emniyetleyin.
Depolama
Makinenin depolanması durumunda aşağıdaki hususlara dikkat
edin:
● Süpürme makinesini düz bir zemin üzerinde, kuru, don tehlike-
si olmayan bir yere park edin. Bir branda ile toza karşı koru-
yun.
● Fırçaların zarar görmemesi için süpürge silindirini ve yan sü-
pürgeleri yukarı kaldırın.
● Hazne kapağını kapatın.
● Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın.
● Park frenini kilitleyin.
● Süpürme makinesini yuvarlanmaya karşı emniyete alın.
Eğer süpürme makinesi uzun süre kullanılmayacaksa ayrıca şun-
lara dikkat edin:
● Süpürme makinesini içten ve dıştan temizleyin.
● Akünün bağlantısını ayırın
● Aküyü şarj edin ve yakl. 2 aralıklarla tekrar şarj edin.
Koruma ve bakım
몇 UYARI
Ölüm, yaralanma ve hasar tehlikesi!
Makinenin korunması ve bakımı sırasında güvenlik bilgilerine
uyulmaması durumunda ölüm, yaralanma ve hasar tehlikesi var-
dır!
Bu kullanım kılavuzunun başında yer alan Güvenlik bilgileri bölü-
mündeki koruma ve bakıma ilişkin güvenlik bilgilerine uyun.
Cihazın temizlenmesi
DIKKAT
Kısa devre veya başka hasarlar oluşabilir. Cihazı hortumdan ve-
ya yüksek basınçlı suyla temizlemeyin.
DIKKAT
Yanlış temizleme
Hasar tehlikesi.
Aşındırıcı veya agresif temizlik maddeleri kullanmayın.
TEHLIKE
Toz nedeniyle sağlık tehlikesi
Basınçlı hava ile iç temizlik için.
Toz maskesi ve koruyucu gözlük takın.
Makinenin içten temizlenmesi
1. Makineyi kapatın, bkz. Bölüm Makinenin kapatılması.
2. Makineyi bir bezle temizleyin
3. Makineye basınçlı hava tutarak temizleyin.
Makinenin dıştan temizlenmesi
1. Makineyi kapatın, bkz. Bölüm Makinenin kapatılması.
2. Makineyi dıştan, hafif sabunlu su ile ıslatılmış bir bezle temiz-
leyin.
Bakım aralıkları
Not
Garanti geçerliliğinin devamı için tüm servis ve bakım çalışmaları
garanti süresi boyunca, denetim kontrol listesi (ICL) doğrultusun-
da yetkili servis tarafından gerçekleştirilmelidir.
● Çalışma saati sayacı, bakım aralığı zamanını gösterir.
● Müşteri/operatör tarafından yapılan servis ve bakım çalışma-
ları için aralıklar, Müşteri tarafından yapılan bakım bölümünde
listelenmiştir. Çalışmalar, kalifiye bir uzman tarafından yapıl-
malıdır. Gerekirse Kärcher yetkili bayisine veya servisine da-
nışın.
● Diğer bakım çalı şmaları, yetkili servis tarafından denetim kont-
rol listesine uygun olarak yapılm
alıdır. Lütfen servisle zama-
nında iletişime geçin.
Müşteri tarafından yapılan bakım
Not
Aşağıdaki bakım çalışmaları kalifiye bir uzman tarafından yapıl-
malıdır, gerekirse Kärcher yetkili bayisine veya servisine danışın.
Hidrolik üzerindeki çalışmalar yalnızca yetkili servis tarafından
gerçekleştirilebilir.
Türkçe 101
Günlük:
1. Tekerlek akslarında dolanmış şerit olup olmadığını kontrol
edin.
2. Süpürge silindiri ve yan süpürgelerde aşınma ve dolanmış şe-
rit olup olmadığını kontrol edin.
3. Tüm kumanda elemanlarının işleyip işlemediğini kontrol edin.
4. Makinede hasar olup olmadığını kontrol edin.
Haftalık:
몇 UYARI
Kir kabının alçalması nedeniyle yaralanma tehlikesi!
Kaldırılan kir kabı aniden düşebilir ve ezilme ve sıkışma nedeniy-
le ciddi yaralanmalara neden olabilir.
Emniyete alınmamış kir kabının altında bulunmayın.
Kir kabının altına girmeden önce yükseltilmiş kir kabını bu amaç
için sağlanan emniyet desteğiyle düzgün bir şekilde sabitleyin.
5. Tüm hareketli parçaları hareket kolaylığı bakımından kontrol
edin, gerekirse yağlayın veya tamir ettirin.
Not
Süprüntü haznesi kaldırılmış durumdayken yapılacak tüm bakım
ve onarım çalışmalarından önce emniyet çubuğunu takın.
6. Süpürge silindiri kutusundaki sızdırmazlık çıtalarının doğru
ayarlanmış olduğunu ve çıtalarda aşınma olup olmadığını
kontrol edin, gerekirse ayarı düzeltin ve aşınmış sızdırmazlık
çıtalarını değiştirin
7. Süprüntü haznesi kapağının sızdırmazlık çıtalarında hasar
olup olmadığını
kontrol edin, gerekirse değiştirin.
8. Süpürge silindirinde aşınma ve hasar olup olmadığını kontrol
edin, gerekirse değiştirin.
9. Yan süpürge veya süpürgelerde aşınma ve hasar olup olma-
dığını kontrol edin, gerekirse değiştirin.
10.Toz filtresinde kirlenme ve hasar olup olmadığını kontrol edin,
gerekirse ve toz filtresi kutusunu temizleyin.
11.Hidrolik sistemin sızdırmazlığını kontrol edin ve gerekirse
onarılmasını sağlayın.
12.Hidrolik yağı soğutucusunu temizleyin.
13.Hidrolik yağı seviyesini kontrol edin.
14.Fren sıvısının seviyesini kontrol edin.
15.Hazne kapağının mekanizmasını kontrol edin ve gerekirse
yağlayın.
Aşınma
ya göre:
16.Yıpranan sızdırmazlık çıtalarını değiştirin.
17.Yıpranan süpürge silindirini değiştirin.
18.Yıpranan yan süpürgeleri değiştirin.
Yetkili servis tarafından bakım
Not
Garanti taleplerinin korunması için, garanti süresi boyunca tüm
servis ve bakım işlemleri yetkili bir Kärcher servisi tarafından mu-
ayene kontrol listesine göre yapılmalıdır.
● 50 saat çalışmadan sonra ilk muayene
● Bakım kitapçığına göre bakım her 250 saatte bir yapılmalıdır.
● Gerektiğinde, ancak en az yılda bir kez, makine ve akünün izo-
lasyon direncini, akü üreticisinin kullanım talimatlarına uygun
olarak kalifiye bir elektrikçiye kontrol ettirin.
Bakım çalışmaları
Hazırlık
1. Süpürme makinesini düz bir zemine park edin.
2. Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın.
3. Park frenini kilitleyin.
Bakım çalışmaları için güvenlik talimatları
Not
Yukarı kaldırılmış süprüntü haznesinin altında herhangi bir çalış-
ma yapmadan önce süprüntü haznesi düşmeye karşı emniyete
alınmalıdır bkz. Süprüntü haznesinin emniyete alınması
Süprüntü haznesinin emniyete alınması
몇 UYARI
Ezilme tehlikesi
Aşağı düşen bir süprüntü haznesi ezilmelere ve kemik kırıklarına
neden olabilir.
Yukarı kaldırılmış süprüntü haznesinin altında herhangi bir çalış-
ma yapmadan önce haznenin emniyete alınması gerekir.
Emniyete alma işlemini sadece tehlike bölgesinin dışından yapın.
Şekil N
1 Yuva
2 Emniyet çubuğu
1. Emniyet çubuğunu yukarı kaldırın ve yuvaya yerleştirin.
Fren hidroliği seviyesinin kontrol edilmesi
몇 UYARI
Ezilme tehlikesi
Aşağı düşen bir süprüntü haznesi ezilmelere ve kemik kırıklarına
neden olabilir.
Yukarı kaldırılmış süprüntü haznesinin altında herhangi bir çalış-
ma yapmadan önce haznenin emniyete alınması gerekir.
Emniyete alma işlemini sadece tehlike bölgesinin dışından yapın.
Şekil F
1 Emniyet çubuğu
2 Kapak
3 Fren hidroliği deposu
1. Süprüntü haznesini yukarı kaldırın ve emniyet çubuğuyla sa-
bitleyin.
2. Fren hidroliği haznesinde yeterli fren hidroliği olup olmadığını
kontrol edin.
Not
Dolum seviyesi Min. ve Max. arasında olmalıdır.
3. Gerekirse DOT fren hidroliği ekleyin, bkz. Teknik bilgiler.
Hidrolik seviyesinin kontrol edilmesi ve hidrolik yağı
ilavesi
Şekil H
1 Kapak ve yağ doldurma ağzı
2 Yağ kontrol camı
Not
Bu işlem yapılırken süprüntü haznesi yukarı kaldırılmış olmama-
lıdır.
1. Yağ kontrol camından hidrolik yağ seviyesini kontrol edin.
aYağ düzeyi "MIN" ve "MAX" işareti arasında olmalıdır.
bYağ düzeyi "MIN" işaretinin altındaysa hidrolik yağı ekleyin.
2. Yağ doldurma ağzının kapağını çıkarın.
3. Doldurma alanını temizleyin.
4. Hidrolik yağı ilave edin. (Yağ cinsi için teknik özellikler bölümü-
ne bakın)
5. Yağ doldurma ağzını kapakla kapatın.
Hidrolik sistemin kontrol edilmesi
Not
Hidrolik sistemde kaçıran yerler tespit edilirse müşteri hizmetleri-
ne başvurun.
1. Park frenini kilitleyin.
2. Motoru çalıştırın.
3. Tüm hidrolik hortumlarda ve bağlantılarda sızdırmazlık kontro-
lü yapın.
Süpürge silindirine dolanmış şerit olup olmadığının
kontrolü
1. Motoru çalıştırın.
2. Süprüntü haznesini son konuma kadar kaldırın.
3. Motoru durdurun.
4. Park frenini kilitleyin.
몇 UYARI
Ezilme tehlikesi
Aşağı düşen bir süprüntü haznesi ezilmelere ve kemik kırıklarına
neden olabilir.
102 Türkçe
Yukarı kaldırılmış süprüntü haznesinin altında herhangi bir çalış-
ma yapmadan önce haznenin emniyete alınması gerekir.
Emniyete alma işlemini sadece tehlike bölgesinin dışından yapın.
5. Süprüntü haznesini emniyet çubuğuyla sabitleyin.
6. Süpürge silindirinde dolanmış şerit ve ip olup olmadığını kont-
rol edin ve varsa çıkarın.
7. Emniyet çubuğunu katlayın.
8. Motoru çalı ştırın.
9. Süprüntü haznesini son konuma kadar indirin.
10.Motoru durdurun.
Süpürge silindirinde aşınma olup olmadığının
k
ontrolü
1. Süpürge silindiri kapısının kilidini açın.
2. Kapıyı dışarı doğru açın.
Şekil R
3. Süpürge silindirinin aşınma derecesini skalada okuyun.
Eğer aşınma derecesi kırmızı aralığın sonunda ise yeni bir
süpürge silindirinin takılması gerekir.
Süpürge silindirinin değiştirilmesi
Şekil Q
1 Kapı
2 Tutamak vidası
3 Süpürge silindiri yuvası
4 Süpürge silindiri
1. Kapının kilidini açın.
2. Kapıyı dışarı doğru açın.
3. Tutamak vidasını çözün.
4. Süpürge silindiri yuvasını dışarı doğru çevirin.
5. Süpürge silindirini çekip çıkarın.
6. Yeni süpürge silindirini monte edin.
a Süpürge silindirini doğru montaj pozisyonunda karşı tarafta-
ki süpürge silindiri yuvasına yerleştirin.
Şekil V
Süpürge silindirinin sürüş yönündeki montaj konumu (üstten
bakış)
Not
Süpürge silindirindeki oluklar, karşı taraftaki süpürge silindiri tutu-
cusunun kamlarının üzerine geçirilmelidir.
bDışarı doğru çevrilen süpürge silindiri yuvasını içeri çevirin.
c Tutamak vidasını sıkın.
7. Kapıyı geriye doğru çevirin.
8. Kapıyı kilitleyin.
Not
Yeni süpürge silindiri takıldıktan sonra süpürme deseninin yeni-
den ayarlanması gerekir.
Süpürge silindirinin süpürme desenini kontrol etme ve
ayarlama
1. Fanı kapatın.
2. Süpürme makinesini, belirgin şekilde toz veya tebeşirle kaplı
olan düz ve pürüzsüz bir zemin yüzeyine sürün.
3. Süpürge silindirini indirin ve yaklaşık 10 saniye kadar yerinde
dönmesini sağlayın.
4. Hazne kapağını kapatın.
5. Süpürge silindirini kaldırın.
6. Makineyi geriye doğru sürün.
7. Süpürme desenini kontrol edin.
Şekil S
Süpürme deseni, = 60 - 65 mm genişliğinde eşit bir dikdörtgen
izi bırakmalıdır.
Şekil T
1 Süpürme deseni kolu
2 Skala
8. Süpürge silindirinin aşınma derecesine bağlı olarak süpürme
deseni kolunu 4 konumdan birine getirerek yerine kilitleyin.
Yan süpürgenin süpürme desenini kontrol etme ve
ayarlama
1. Yan süpürgeyi kaldırın.
2. Süpürme makinesini, belirgin şekilde toz veya tebeşirle kaplı
olan düz ve pürüzsüz bir zemin yüzeyine sürün.
3. Süpürge silindirini ve yan süpürgeyi indirin ve yaklaşık 10 sa-
niye kadar yerinde dönmesini sağlayın.
4. Süpürge silindirini ve yan süpürgeyi yukarı kaldırın.
5. Makineyi geriye doğru sürün.
6. Süpürme desenini kontrol edin.
Şekil U
Süpürme deseni, a = 40 - 50 mm genişliğinde ve saat 11 ile 4
arasında ay şeklinde bir daire diliminin izini bırakmalıdır.
Şekil W
1 Açı ayarı
2 Uzunluk ayarı
7. Süpürme desenini açı ve uzunluk ayarı ile düzeltin.
8. Süpürme desenini kontrol edin.
Yan contaların ayarlanması
Şekil X
1 Kapı
2 Conta
3 Cıvata (8x)
4 Tutma sacı
1. Kapının kilidini açın.
2. Kapıyı dışa doğru açın.
3. Sekiz sabitleme vidasını sökerek tutma sacını gevşetin.
4. Contayı zemine 1 - 3 mm mesafe kalacak şekilde yeniden
ayarlayın.
5. Sekiz cıvatayı sıkın.
6. Karşı taraftaki kapıyı açın.
Şekil Y
1 Tutma sacı
2 Kelebek somun (4x)
3 Conta
7. Dört kelebek somunu gevşeterek tutma sacını gevşetin.
8. Contayı zemine 1 - 3 mm mesafe kalacak şekilde yeniden
ayarlayın.
9. Dört kelebek somunu sıkın.
Toz filtresini manuel temizleme
1. “Toz filtresini temizle” tuşuna basın.
Toz filtresi temizlenir.
Toz filtresinin değiştirilmesi (cep filtre)
Süprüntü haznesi boşaltılmıştır. Bkz. Süprüntü haznesinin boşal-
tılması.
몇 TEDBIR
İnce toz nedeniyle sağlık tehlikesi
İnce tozların solunması solunum yolu hastalıklarına yol açabilir.
Toz filtresini değiştirirken uygun ağız ve burun koruması kullanın.
Şekil Z
1 Cihaz kapağı
2 Kaldırma çubuğu
3 Filtre kapağı
4 Cep filtre
1. Cihaz kapağını açın.
2. Filtre kapağını açın.
3. Filtre kapağındaki iki kaldırma çubuğunu çıkarın.
4. Kaldırma çubukları üzerindeki iki sıkıştırma plakasını gösteril-
diği gibi ortalanmış şekilde cep filtrenin içine yerleştirin.
Şekil AA
1 Tutamak vidası
2 Kaldırma çubuğu
5. Şimdi iki kaldırma çubuğunu yerleştirilmiş vaziyetteyken her iki
tutamak vidası ile birbirine vidalayın.
6. Cep filtreyi iki kişiyle kaldırarak çıkarın.
Türkçe 103
7. Eski cep filtredeki iki kaldırma çubuğunu sökün ve yeni cep filt-
reye takın.
8. Yeni cep filtreyi iki kişiyle yerleştirin.
9. Yeni cep filtredeki iki kaldırma çubuğunu sökün.
10.İki kaldırma çubuğunu kapağın iç kısmına monte edin.
11.Filtre kapağını kapatın ve kapak mandalları ile sabitleyin.
12.Cihaz kapağını kapatın.
Toz filtresinin değiştirilmesi (düz katlı filtre)
Süprüntü haznesi boşaltılmıştır. Bkz. Süprüntü haznesinin boşal-
tılması.
몇 TEDBIR
İnce toz nedeniyle sağlık tehlikesi
İnce tozların solunması solunum yolu hastalıklarına yol açabilir.
Toz filtresini değiştirirken uygun ağız ve burun koruması kullanın.
Şekil AB
1 Cihaz kapağı
2 Filtre kapağı
3 Temizleme cihazı
1. Cihaz kapağını açın.
2. Filtre kapağını açın.
Şekil AC
1 Temizleme cihazı
2 Düz katlı filtre
3. Temizleme cihazını yukarı kaldırın.
4. Her iki düz katlı filtreyi çıkarın.
5. Yeni düz katlı filtreleri takın.
6. Temizleme cihazını aşağı indirin.
7. Filtre kapağını kapatın ve kapak mandalları ile sabitleyin.
8. Cihaz kapağını kapatın.
Toz filtresinin (yuvarlak filtre) değiştirilmesi
Süprüntü haznesi boşaltılmıştır. Bkz. Süprüntü haznesinin boşal-
tılması.
몇 TEDBIR
İnce toz nedeniyle sağlık tehlikesi
İnce tozların solunması solunum yolu hastalıklarına yol açabilir.
Toz filtresini değiştirirken uygun ağız ve burun koruması kullanın.
Şekil AD
1 Cihaz kapağı
2 Filtre kapağı
1. Cihaz kapağı.
2. Filtre kapağını açın.
Şekil AE
1 Yuvarlak filtre
2 Kilit
3. Kilidi açın.
a Kilidi dışarı çekin.
b Kilit yerine oturana kadar saat yönünde çevirin.
4. Filtreyi çıkarın.
Not
Filtreyi yerleştirirken filtrenin ön tarafındaki deliklerin filtre tutucu-
sunun pimine oturmasına dikkat edin.
5. Yeni filtreyi takın ve kilidi kapatın.
6. Filtre kapağını kapatın ve kapak mandalları ile sabitleyin.
7. Cihaz kapağını kapatın.
Sigortaların değiştirilmesi
Sigorta yuvaları direksiyonun alt tarafındadır.
Şekil M
1. Sigorta yuvasının kapağını çıkarın.
2. Sigortaları kontrol edin ve arızalı olanları değiştirin.
Sigortalara genel bakış
Arıza durumunda yardım
Küçük arızaları aşağıdaki açıklamalar doğrultusunda kendiniz gi-
derebilirsiniz.
Burada belirtilenler dışında herhangi bir sorunla karşılaştığınızda
Müşteri Hizmetleriyle (Teknik servis) irtibata geçin!
TEHLIKE
Aracın istem dışı hareket etmesi nedeniyle kaza ve yaralan-
ma tehlikesi
Tüm koruma ve bakım çalışmalarından önce aracı kapatın ve
kontak anahtarını çıkarın.
TEHLIKE
Elektrik çarpma tehlikesi
Elektrikli yapı parçaları üzerinde çalışırken akü bağlantısını ke-
sin.
Elektrikli yapı parçaları üzerindeki çalışmalar ve onarım çalışma-
ları yalnızca yetkili müşteri hizmetleri tarafından yapılabilir.
FU 01 Süprüntü haznesi 3 A
FU 02 Çok işlevli ekran 10 A
FU 03 Sürüş yönü şalteri 3 A
FU 04 İnverter 5 A
FU 05 Titreşim sistemi ve fan 25 A
FU 06 Döner ikaz lambası 15 A
FU 07 Fren lambası (isteğe bağlı) 10 A
FU 08 Sinyal lambaları (isteğe bağlı) 10 A
FU 09 Aydınlatma sol (isteğe bağlı)7,5 A
FU 10 Çalışma aydınlatması 10 A
FU 11 Aydınlatma sağ (isteğe bağlı)7
,5 A
FU 12 Sürücü kabini (isteğe bağlı), toz
bastırıcı (isteğe bağlı)
15 A
Hata Hatanın giderilmesi
Araç yavaş hareket ediyor veya hiç hareket et-
miyor
Pili şarj edin veya arızalıysa değiştirin
Sarılı kurdeleler ve kordonlar için tekerlekleri kontrol edin
Kärcher müşteri hizmetlerini bilgilendirin
Park frenini çözün
Hidrolik sistemde ıslık sesi Hidrolik yağı ekleyin
Kärcher müşteri hizmetlerini bilgilendirin.
Süpürge silindiri / yan süpürge dönmüyor Süpürge silindirine / yan süpürgeye dolanmış şerit ve iplerin olup olmadı ğını kont-
rol edin.
Kärcher müşteri hizmetlerini bilgilendirin
Fırça bölümünde çok az vakum gücü veya hiç
vakum gücü yok
Toz filtresini kontrol edin, temizleyin veya değiştirin.
Kärcher müşteri hizmetlerini bilgilendirin
104 Türkçe
Garanti
Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şart-
ları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek
hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa
ücretsiz olarak gideriyoruz. Garanti durumunda satış faturası ile
satıcınıza veya size en yakın yetkili servise başvurun.
(Adres için bkz. Arka sayfa)
Daha ayrıntılı garanti bilgilerini (varsa) yerel Kärcher web siteni-
zin servis bölümünde “İndirilenilen Dokümanlar” altında bulabilir-
siniz.
AB Uygunluk Beyanı
Aşağıda belirtilen ürünün, açıklanmış olan yönerge ve yönetme-
liklerin ilgili hükümlerine uygun olduğunu beyan ederiz. Bizim
onayımız olmadan makinede yapılan bir değişiklik durumunda,
bu beyan geçerliliğini kaybeder.
Ürün: Binicili tip vakumlu süpürge
Tip: 1.186-xxx
Yönergeler ve yönetmelikler
2006/42/AT (+2009/127/AT)
2000/14/AT
2014/30/AB
2014/53/EU (TCU)
Uygulanan uyumlaştırılmış normlar
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Uygulanan uygunluk değerlendirme yöntemi
2000/14/AT: Ek V
Ses gücü seviyesi dB(A)
KM 170/600 R D
Ölçülen: 100
Garanti edilen: 103
KM 100/65 R Bp
Ölçülen: 85
Garanti edilen: 88
KM 105/180 R Bp
Ölçülen: 87
Garanti edilen: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Ölçülen: D: 97 BAT: 88 LPG: 101
Garanti edilen: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Ölçülen: D: 96 LPG: 98 Bp: 90
Garanti edilen: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Ölçülen: D: 99 LPG: 96
Garanti edilen: D: 102 LPG: 99
KM 150/500 R Bp
Ölçülen: 94
Garanti edilen: 96
İsim ve adres
Dokümantasyon yetkilisi:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Almanya)
Tel.: +49 7195 14-0
Faks: +49 7195 14-2212
Aşağıda imzası bulunan kişi, Yönetim Kurulu adına ve yetkisi da-
hilinde hareket eder.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred
-Kärcher-Str. 28 - 40
71364 Winnenden (Almanya)
Tel.: +49 7195 14-0
Faks: +49 7195 14-2212
Makine tozlu çalışıyor Yan contaları ayarlayın
Fanı açın
Toz filtresini kontrol edin, temizleyin veya değiştirin.
Filtre contalarını değiştirin
Süprüntü haznesinin kapağını açın.
Kärcher müşteri hizmetlerini bilgilendirin
Süprüntü yerde kalıyor Süprüntü haznesini boşaltın
Toz filtresini kontrol edin, temizleyin veya değiştirin.
Süpürge silindirinin değiştirilmesi
Süpürme seviyesi ayarı
Süprüntü haznesinin sızdırmazlık şeridini değiştirin
Süpürge silindirindeki sıkışmayı giderin
Süprüntü haznesinin kapağını açın
Kärcher
müşteri hizmetlerini bilgilendirin
Süprüntü haznesi kaldırılamıyor/indirilemiyor Sigortayı kontrol edin ve arızalıysa değiştirin
Kärcher müşteri hizmetlerini bilgilendirin
Süprüntü haznesinin kapağı açılmıyor Kärcher müşteri hizmetlerini bilgilendirin
Hidrolik olarak hareket eden parçalarda arıza-
lar
Kärcher müşteri hizmetlerini bilgilendirin
Hata Hatanın giderilmesi
Türkçe 105
Teknik bilgiler
KM 130/300 R I Bp KM 130/300 R I Bp Pa-
ck
Cihaz performans verileri
Sürüş hızı, ileri km/h 8 8
Sürüş hızı, geri km/h
4 4
Tırmanma gücü (maks.) % 14 14
Yanal eğim (maks.) % 10 10
Yan süpürgesiz çalışma genişliği mm 1000 1000
1 yan süpürgeli çalışma genişliği mm 1300 1300
2 yan süpürgeli çalışma genişliği mm 1550 1550
Dönüş çapı m2,8 2,8
Koruma türü IPX 3 IPX 3
Teorik alan performansı
Yan süpürgesiz alan performansı m
2
/h 8000 8000
1 yan süpürgeli alan performansı m
2
/h 10400 10400
2 yan süpürgeli alan performansı m
2
/h 12400 12400
Akü
Akü kapasitesi Ah - 360
Tam şarj edilmiş aküyle çalışma süresi h - 3,5
Akü gerilimi V - 36
Akü ağırlığı kg - 460
Çevresel koşul
Ortam sıcaklığı °C -5 ... +40 -5 ... +40
Nem, yoğunlaşmasız % 0 ... 90 0 ... 90
Boyutlar ve ağırlıklar
Uzunluk mm 2245 2245
Genişlik mm 1350 1350
Yükseklik mm 1430 1430
Yüksüz ağırlık kg 840 (1300) 840 (1300)
İzin verilen toplam ağırlık kg 1885 1885
İzin verilen maks. ön aks yükü kg 852 852
İzin verilen maks. arka aks yükü kg 1033 1033
Geniş süpürme silindiri mm 1000 1000
Süpürme silindiri çapı mm 300 300
Yan süpürge çapı mm 600 600
Kir kabı
Kir kabı hacmi l 300 300
Boşaltma yüksekliği (maks.) mm 1400 1400
Filtre ve emme sistemi
Filtre sistemi Cep filtre Cep filtre
Toz filtresi filtre yüzeyi m
2
7,8 7,8
Kullanım kategorisi U U
Emme sistemi nominal negatif basıncı mbar 15,5 15,5
Emme sistemi nominal akış hızı l/s 800 800
Cer motoru (elektrik)
Nominal güç (mekanik) W 4000 4000
Fan ve süpürge merdanesi motoru (elektrikli)
Motor tipi DC sabit mıknatıslı mo-
tor
DC sabit mıknatıslı mo-
tor
İşletme maddeleri
Hidrolik yağı türü HV 46 HV 46
Hidrolik yağı miktarı l25 25
Lastikler
Lastik büyüklüğü, ön mm 15-4.5x8 15-4.5x8
Lastik büyüklüğü, arka 15-4.5x8 15-4.5x8
106 Svenska
Teknik değişiklik hakkı saklıdır.
Innehåll
Allmän information
Läs igenom och följ denna originalbruksanvisning
innan du använder maskinen för första gången. Spa-
ra originalbruksanvisningen för senare bruk eller för nästa ägare.
Säkerhetsinformation
Risknivåer
FARA
● Varnar om en omedelbart överhängande fara som leder till svå-
ra personskador eller dödsfall.
몇 VARNING
● Varnar om en eventuellt farlig situation som kan leda till svåra
personskador eller dödsfall.
몇 FÖRSIKTIGHET
● Varnar om en eventuellt farlig situation som kan leda till lättare
personskador.
OBSERVERA
● Varnar om en eventuellt farlig situation som kan leda till mate-
riella skador.
Symboler på maskinen
Säkerhetsinformation för manövrering
몇 VARNING ● Använd endast maskinen enligt bestämmelser-
na. Ta hänsyn till lokala förhållanden när du arbetar med maski-
nen och var försiktig när folk befinner sig i närheten, framför allt
barn. ● För att luft- och krypsträckorna ska kunna upprätthållas
får maskinen inte användas på en höjd över 2 000 meter över ha-
vet. ● Kontrollera att maskinen är i gott tillstånd och att den är
EN 60335-2-72 uyarınca tespit edilen değerler
El-kol titreşim değeri m/s
2
<2,0 <2,0
El-kol titreşim değeri, belirsizlik K m/s
2
0,1 0,1
Koltuk titreşim değeri m/s
2
<2,0 <2,0
Koltuk titreşim değeri, belirsizlik K m/s
2
0,1 0,1
Ses basınç seviyesi L
pA
dB(A) 75 75
Belirsizlik K
pA
dB(A) 3 3
Ses gücü seviyesi L
WA
+ belirsizlik L
WA
dB(A) 93 93
Fren
Fren hidroliği Ate DOT SL - US FMV-
SS DOT4
Ate DOT SL - US FMV-
SS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp Pa-
ck
Allmän information ........................................................... 106
Säkerhetsinformation....................................................... 106
Avsedd användning ......................................................... 107
Miljöskydd ........................................................................ 108
Tillbehör och reservdelar ................................................. 108
Leveransens omfattning .................................................. 108
Maskinbeskrivning ........................................................... 108
Funktion ........................................................................... 109
Innan idrifttagande ........................................................... 109
Batterier/laddare .............................................................. 109
Idrifttagning ...................................................................... 110
Drift .................................................................................. 110
Transport ......................................................................... 112
Förvaring.......................................................................... 112
Skötsel och underhåll ...................................................... 112
Hjälp vid störningar .......................................................... 115
Garanti ............................................................................. 115
EU-försäkran om överensstämmelse............................... 116
Tekniska data .................................................................. 116
OBSERVERA
Risk för brännskador
Låt heta fordonskomponenter svalna innan du börjar
arbeta på dem.
FARA
Fara för brand
Sopa inte upp brinnande eller glödande föremål, t.ex.
cigaretter, tändstickor eller dylikt.
몇 VARNING
Risk för personskador
Risk för skär- och klämskador på grund av rörliga for-
donsdelar.
몇 VARNING
Risk för personskador
Risk för personskador på grund av elektrisk spänning.
몇 VARNING
Risk för personskador
Skär- och klämskador orsakade av rörliga fordonsde-
lar inuti.
Sträck dig inte in i maskinens öppningar.
Bär alltid lämpliga handskar när arbete utförs på for-
donet.
Se upp för roterande borstar.
Kör endast i lutningar eller sluttningar på upp till 14 %
i färdriktning.
Maximal lutning hos underlaget vid körning med upp-
lyft sopbehållare.
Hävdonshållarpunkt
Fästpunkt
Observera information
Styr långsamt
Läs bruksanvisningen och agera därefter
Svenska 107
driftsäker med arbetsanordningen. Den får inte användas i icke
felfritt tillstånd. ● Följ de tillämpliga säkerhetsföreskrifterna inom
farliga områden (t.ex. på bensinstationer). Använd aldrig maski-
nen i utrymmen där det föreligger explosionsrisk. ● Maskinen får
inte användas av personer med nedsatt fysisk, sensorisk eller
mental förmåga eller med begränsad kunskap och erfarenhet.
● Maskinen får endast användas av personer som instruerats i
hur den fungerar eller tydligt visat att de klarar av att hantera den
och uttryckligen fått uppdraget att använda den.OBSERVERA
● Manövreringspersonalen ska kontrollera att alla skyddsanord-
ningar sitter korrekt och fungerar innan arbetet påbörjas. ● Ma-
skinens manövreringspersonal bär ansvaret för olyckor med
andra personer eller dessas egendom.VARNING ● Se till att ma-
növreringspersonalen bär åtsittande kläder och fast sittande
skor. Undvik löst sittande kläder. ● Håll uppsikt över barn för att
vara säker på att de inte leker med maskinen. ● Barn och ungdo-
mar får inte använda maskinen.OBSERVERA ● Kontrollera när-
området före start (t.ex. barn). Se till att du har god sikt!FARA
● Lämna aldrig maskinen utan uppsikt så länge maskinen inte är
säkrad mot oavsiktlig rörelse. Ansätt alltid parkeringsbromsen
innan du lämnar maskinen.OBSERVERA ● Dra ut tändnyckeln
eller KIK:en (Kärcher Intelligent Key) för att förhindra att obehöri-
ga använder maskinen.FÖRSIKTIGHET ● Använd inte maski-
nen i områden med risk att träffas av nedfallande
föremål.VARNING ● Titta inte direkt in i ljuskällan på maskiner
som är utrustade med en Blue Spot-belysning.
Säkerhetsinformation avseende kördrift
Hänvisning ● Förteckningen rörande vältningsrisk är icke uttöm-
mande.FARA ● Risk för vältning vid för hög lutning och stigning!
Vid körning i stigning och lutning ska de maximala tillåtna värde-
na i Tekniska data beaktas. ● Risk för vältning vid för hög lutning
i sidled! Vid körning över körriktningen ska de maximala tillåtna
värdena i Tekniska data beaktas. ● Risk för vältning vid instabilt
underlag! Denna maskin får endast användas på fast underlag.
몇 VARNING ● Olycksrisk föreligger om inte hastigheten anpas-
sas. Kör långsamt i kurvor.
Säkerhetsinformation avseende transport
몇 FÖRSIKTIGHET ● För att undvika olyckor under transport
måste fordonets transportvikt observeras. ● För att transportera
maskinen kopplar du bort batteriet och fäster maskinen ordent-
ligt.
Batteridrivna maskiner
FARA ● Explosionsrisk! Ladda endast batterierna med en för
detta avsedd laddare ● Vid laddning av batterier i ett slutet utrym-
me bildas högexplosiv gas. Ladda endast batterierna i utrymmen
med god ventilation. ● I närheten av ett batteri eller i ett batteri-
laddningsområde är det inte tillåtet att hantera öppen eld, alstra
gnistor eller att röka. ● Explosionsrisk och kortslutning. Lägg inga
verktyg eller dylikt på batteriet.
몇 FÖRSIKTIGHET ● Risk för personskador på grund av batte-
risyra. Följ motsvarande säkerhetsföreskrifter.
OBSERVERA ● Följ driftsinstruktionerna från batteri- och laddar-
tillverkaren. Följ lagstiftarens rekommendationer för hantering av
batterier. ● Lämna aldrig batterier i urladdat tillstånd. Ladda bat-
terier så fort som möjligt. ● Se till att batterierna hålls rena och
torra för att undvika läckström. Skydda batterierna från förore-
ningar, t.ex. genom metalldamm. ● Avfallshantera förbrukade
batterier på ett miljövänligt sätt i enlighet med EG-direktiv 91/157/
EEG eller motsvarande nationella föreskrifter.
Säkerhetsanvisningar för sopmaskiner med
högtömning
FARA ● Risk för personskador på maskiner med högtöm-
ning! Säkra den upplyfta skräpbehållaren för alla arbeten. Utför
endast säkringen från utanför riskområdet.
Säkerhetsinformation för sopmaskiner med
skyddstak
몇 FÖRSIKTIGHET
Kontrollera skyddstaket dagligen avseende skador för att säker-
ställa dess skyddsfunktion.
Om skyddstaket är skadat ska det bytas ut, även om bara ensta-
ka element är skadade.
Alla ändringar av skyddstaket samt montering av element, kom-
ponenter och enheter som inte har godkänts av Kärcher tillåts in-
te och kan begränsa skyddstakets funktion.
Skötsel och underhåll
몇 VARNING ● Stäng av batteriet före arbeten på den elektriska
anläggningen. ● Maskinen ska stängas av och tändnyckeln dras
ut före rengöring, underhåll, utbyte av delar och omställning av
funktion.
몇 FÖRSIKTIGHET ● Låt endast kundtjänst eller yrkesutövare
med relevant behörighet, väl förtrogna med alla tillämpliga säker-
hetsföreskrifter, genomföra reparationer.
OBSERVERA ● Iaktta säkerhetskontrollen för mobila, yrkesmäs-
sigt använda maskiner enligt lokalt gällande föreskrifter (t.ex. i
Tyskland: VDE 0701). ● Kortslutningar eller andra skador. Ren-
gör inte maskinen med slang- eller högtrycksvattenstråle. ● Arbe-
ten med maskinen ska alltid utföras med handskar som är
avsedda för detta.
Avsedd användning
Sopmaskinen är avsedd för rengöring av golvytor för kommersi-
ellt bruk och till exempel för följande användningsområden:
● Parkeringsplatser
● Produktionsanläggningar
● Logistikområden
● Hotell
● Detaljhandel
● Lagerområden
● Trottoarer
Denna sopmaskin är avsedd för att sopa smutsiga ytor inomhus
och utomhus.
Kontrollera maskinen och arbetsanordningarnas föreskriftsenliga
tillstånd och driftsäkerhet före användningen. Om det finns brister
får maskinen inte användas.
Använd endast sopmaskinen i enlighet med kraven i denna
bruksanvisning.
Inga ändringar får göras på maskinen.
Maskinen är endast avsedd för de belägg som anges i bruksan-
visningen.
Den får endast köras på de ytor som godkänts av företaget eller
dennes ombud för maskinanvändning.
I allmänhet gäller: Håll lättantändliga ämnen borta från maskinen
(risk för explosion/brand).
Sannolik felaktig användning
● Sug aldrig upp explosiva vätskor, brännbara gaser, explosivt
damm samt outspädda syror och lösningsmedel! Dit räknas
bensin, förtunningsmedel eller eldningsolja som kan bilda ex-
plosiva ångor eller föreningar när de blandas med sugluften,
dessutom aceton, outspädda syror och lösningsmedel efter-
som de kan fräta på material på maskinen.
● Sopa/sug aldrig upp reaktivt metalldamm (ex. aluminium,
magnesium, zink). De bildar explosiva gaser tillsammans med
starkt alkaliska och sura rengöringsmedel.
● Sopa och sug inte upp brinnande eller glödande föremål.
● Använd inte maskinen för att sopa ämnen som är hälsofarliga.
● Det är förbjudet att uppehålla sig i riskfyllda områden. Drift in-
om utrymmen där explosionsrisk föreligger är förbjuden.
● Medtagande av medföljande personer är förbjudet.
● Det är inte tillåtet att skjuta på/dra eller transportera föremål
med denna maskin.
108 Svenska
Lämpliga beläggningar för sopning
● Asfalt
● Industrigolv
● Golvbeläggning
● Betong
● Gatsten
Miljöskydd
Förpackningsmaterialen kan återvinnas. Avfallshantera för-
packningar på ett miljövänligt sätt.
Elektriska och elektroniska maskiner innehåller värdefulla
återvinningsbara material och ofta komponenter såsom en-
gångsbatterier, uppladdningsbara batterier och olja som vid
felaktig användning eller felaktig avfallshantering kan utgöra en
potentiell fara för människors hälsa och för miljön. Dessa kompo-
nenter är dock nödvändiga för korrekt drift av maskinen. Maski-
ner som märkts med denna symbol får inte kastas i
hushållssoporna.
Information om ämnen (REACH)
Aktuell information om innehållet finns på: www.kaercher.de/
REACH
Tillbehör och reservdelar
Använd endast originaltillbehör och originalreservdelar, så att en
säker och störningsfri drift av maskinen är garanterad.
Information om tillbehör och reservdelar finns på www.kaer-
cher.com.
Leveransens omfattning
Maskinens leveransomfattning är avbildad på förpackningen.
Kontrollera att innehållet i leveransen är fullständigt. Kontakta din
försäljare om något tillbehör saknas eller om det finns transport-
skador.
Maskinbeskrivning
Bild av maskinen
Bild B
Sopmaskin
Position 1
1 Säte (med säteskontaktbrytare)
2 Ratt
3 Handtag med förregling
4 Maskinkåpa
5 Arbetsbelysning
6 Sidborste (höger)
7 Framhjul
8 Åtkomst sopvals
9 Surrningsfäste
10 Typskylt
11 Positionslampor
12 Maskinhuv (höger)
13 Skydd (höger)
14 Bakre kåpa
15 Bakhjul
16 Skydd (vänster)
17 Motorhuv
Manöverpanel
Position 2
1 Kontrollelement och display
2 Parkeringsbroms
3 Nödstoppsknapp
4 Manöverspak för att höja/sänka sopvals
5 Kontrollampa sopbehållarlucka
6 Manöverspak för att öppna/stänga behållarluckan
7 Kontrollampa sopbehållare helt nedsänkt
8 Manöverspak för att höja/sänka skräpbehållare
9 Nyckelbrytare (tändningslås)
10 Körriktningsbrytare
11 Manöverspak för att höja/sänka sidoborste
12 Varvtalsjustering sidoborst (tillval)
13 Brytare till positionslampor
14 Brytare till arbetsbelysning
15 Knapp tuta
16 Knapp fläkt/filterrengöring
Pedaler
Position 3
1 Bromspedal
2 Gaspedal
Kontrollelement och display
Position 4
1 Utan funktion
2 Utan funktion
3 Laddningsvarningslampa batteri
4 Kontrollampa för arbetsbelysning
5 Kontrollampa blinkers (funktion endast vid StVZO-omvand-
ling)
6 Kontrollampa filterrengöring
7 Kontrollampa parkering
8 Utan funktion
9 Utan funktion
10 Kontrollampa kompressor
11 Utan funktion
12 Utan funktion
13 Display
Tillvalsutrustning
Manöverspak
Bild O
1 Manöverspak sopbehållare
2 Manöverspak behållarlucka
3 Manöverspak sopvals
4 Manöverspak sidoborste
Hänvisning
Håll spakarna i önskat läge tills respektive mekaniska rörelse är
klar.
Komforthytt (stängd) 2.853-431.7
Skyddshytt (öppen) med fönsterruta och
fönsterskrapa
2.853-433.7
Skyddshytt 2.851-267.7
Skyddstak 2.852-595.7
Punkteringssäkra däck (inga markeringar) 4.515-132.0
Däck (luftfyllda) 4.515-332.0
Punktbelysning blå (framsida) 2.853-202.0
Punktbelysning blå (fram och bak) 2.853-203.0
Bakljus 2.853-204.0
Standardbelysningssats 2.853-205.0
Vägtrafikbelysningssats 2.853-207.0
Väggodkännandekit (StVZO) 2.853-208.0
Säkerhetsbälte 6.981-140.0
Andra sidoborsten (vänster) 2.851-273.0
Hastighetskontroll för sidoborste (höger) 2.853-507.0
Sidoborstskydd 2.851-286.0
Vattensprutsystem för sidoborstar 2.853-214.0
Stötdämpare i gummi 2.852-620.0
Sidoborstrammskydd (höger) 2.853-211.0
Sidoborstrammskydd (på båda sidor) 2.853-210.0
Påbyggnadssats våt-/torrsug NT 22/1 Bp 2.852-814.0
Påbyggnadssats våt-/torrsug NT 22/1 Bp
(hytt)
2.853-161.0
Påbyggnadssats sopning av lättare skräp 2.853-212.0
Svenska 109
Manöverspak sopbehållare
Manöverspak sopvals
Manöverspak behållarlucka
Manöverspak sidoborste
Display
Bild C
1 Motorvarvtal i varv/min
2 Batterispänning i V
3 Batteriladdning i %
4 Maskinens drifttimmar
Funktion
Sopmaskinen fungerar enligt sopskyffelprincipen.
1. Den roterande sidborsten rengör hörn och kanter på sopytan
och transporterar skräpet in i sopvalsens bana.
2. Den roterande sopvalsen transporterar skräpet direkt till
skräpbehållaren.
3. Dammet som virvlar upp i skräpbehållaren avskiljs genom ett
dammfilter och sugfläkten suger upp den filtrerade rena luften.
4. Dammfiltret rengörs automatiskt under drift och kan också
startas via omkopplaren ”Filterrengöring”.
Innan idrifttagande
Avlastningsanvisningar
FARA
Risk för olycka vid avlastning av maskinen
Vid avlastning av maskinen ska en särskild ramp användas.
Använd inte gaffeltruck vid avlastning/lastning av maskinen.
Beakta vikten vid avlastning/lastning av maskinen.
1. Använd de bifogade brädorna för att bygga en ramp enligt
skissen.
2. Klipp av plastbanden och ta bort sträckfilmen.
3. Ta bort spännremsfästet vid fästpunkterna.
4. Skruva loss de markerade golvbrädorna som visas och balken
på pallen.
5. Lägg brädorna på kanten på pallen och justera dem så att de
ligger framför maskinens hjul. Skruva fast brädorna.
6. Placera brädan under plankorna som stöd.
7. Ta bort träklossarna som håller hjulen på plats.
8. Lossa parkeringsbromsen.
9. Kör försiktigt maskinen från pallen över den skapade rampen.
Spärra/lossa parkeringsbromsen
Spärra
1. Håll ner bromspedalen och dra i bromsspaken.
Lossa
2. Håll ner bromspedalen och lossa bromsspaken.
Batterier/laddare
OBSERVERA
Använd endast de batterier och laddare som rekommende-
ras av tillverkaren
Byt bara ut batterier mot samma batterityp.
Ta bort batteriet innan du kasserar fordonet och avfallshantera
det enligt lokala föreskrifter.
Symboler varningsinformation
Beakta följande varningsinformation vid hantering av batterier:
Säkerhetsinformation
FARA
Brand- och explosionsrisk
Lägg inga verktyg eller andra föremål på batteriet.
Undvik under alla omständigheter rökning och öppen eld.
Ladda batterierna i utrymmen med god ventilation.
Använda endast batterier och laddare som godkänts av Kärcher
(originalreservdelar).
몇 VARNING
Miljöfara vid olämplig avfallshantering av batterier
Avfallshantera defekta eller uttjänta batterier på ett säkert sätt
(kontakta ett avfallshanteringsföretag eller Kärchers service i fö-
rekommande fall).
Åtgärder vid oavsiktlig frigivning av batterisyra
Vid ändamålsenligt bruk och med hänsyn till bruksanvisningen
utgör blybatterier ingen risk.
Observera dock att blybatterier innehåller svavelsyra som kan or-
saka svåra frätskador.
1. Syra som sipprar ut ur skadade eller otäta batterier ska fångas
upp med bindemedel, t.ex. sand. Låt det inte hamna i avlopp,
jordmån eller vatten.
2. Neutralisera syra med kalk/soda och avfallshantera med hän-
syn till lokala föreskrifter.
3. Kontakta ett branschföretag inom avfallshantering när batte-
rier ska kasseras.
4. Vid stänkning av syra i ögon eller på hud, spola ur/av med klart
vatten i stor mängd.
5. Uppsök därefter omedelbart läkare.
6. Skölj förorenade kläder med vatten.
7. Byt kläder.
Bakåt Lyfta sopbehållaren
Framåt Sänka ned skräpbehållaren
Bakåt Lyft sopvalsen
Framåt Sänka sopvalsen
Bakåt Stänga behållarluckan
Framåt Öppna behållarluckan
Bakåt Lyfta sidborsten
Framåt Sänka sidborste
Informationen i batteriets användningsinstruktion och
på batteriet samt i denna bruksanvisning ska följas.
Använd skyddsglasögon.
Håll barn borta från syra och batterier.
Explosionsrisk
Eld, gnistor, flammor och rökning är förbjudet.
Risk för frätskador
Första hjälpen
Varningsanvisning
Avfallshantering
Kasta inte batterier i soptunnan.
110 Svenska
Rekommenderade batterier, laddare
* Sopmaskinen kräver 1 batteripaket
Montera/ansluta/demontera batteriet
몇 VARNING
Risk för personskador och materiella skador på grund av
kortslutning!
Risk för personskador och materiella skador på grund av kortslut-
ning vid arbete i batteriets område.
Lägg inga verktyg eller andra föremål på batteriet.
Montering: Montera alltid pluskabeln på pluspolen först och se-
dan minuskabeln på minuspolen.
Demontering: Demontera alltid minuskabeln på minuspolen först
och sedan pluskabeln på pluspolen.
Se till att du har rätt tilldelning: Pluskabel till pluspol och minuska-
bel till minuspol.
Hänvisning
Batteriet och laddaren ingår i leveransen av KM 130/300 R I Bp
Pack.
1. Stäng av maskinen, se Stäng av maskinen.
Demontera och montera:
2. Koppla bort de negativa och positiva ledningarna från respek-
tive batteripoler.
3. Ta bort plus- och minuskabeln med batterikontakten på batte-
risidan från maskinens batterifack.
4. Fäst en lämplig lyftanordning på batteriets vänstra och högra
lyftöglor.
Batterivikt, se Tekniska data.
Bild D
1 Kranögla
2 Pluspol
3 Minuspol
5. Lyft ut batteriet ur maskinen och ställ det på en säker plats.
6. Fäst lyftanordningen på det nya batteriet.
7. Placera försiktigt det nya batteriet i maskinens batterifack.
Hänvisning
Plus- och minuspolerna som inte används ska vara på höger ma-
skinsida.
8. Ta bort lyftanordningen från vänster och höger lyftögla.
Anslut:
9. Anslut först pluskabeln till batteriets pluspol och montera plus-
polslocket.
10.Anslut minuskabeln till batteriets minuspol och montera mi-
nuspolslocket.
11.Upprätta strömförsörjningen, se Skilja/upprätta spänningsför-
sörjning.
12.Vrid nyckeln i nyckelomkopplaren till läge ”I”.
13.Läs av batteriladdningsstatusen på displayen och ladda vid
behov batteriet, se Ladda batteriet.
Skilja/upprätta spänningsförsörjning
1. Stäng av maskinen, se kapitel Stäng av maskinen.
Lossa:
2. Dra ut batterikontakten på batterisidan från batterikontakten
på maskinsidan.
Maskinen är strömlös.
Upprätta:
3. Anslut batterikontakten på batterisidan till batterikontakten på
maskinsidan tills de två kontakthusen ligger an mot varandra.
Maskinens strömförsörjning är upprättad.
Ladda batteriet
1. Kör maskinen till ett torrt, väl ventilerat utrymme inomhus.
2. Stäng av maskinen, se kapitel Stäng av maskinen.
Anslut laddaren:
3. Koppla bort strömförsörjningen, se kapitel Skilja/upprätta
spänningsförsörjning.
Bild E
(1)Batteri
(2)Batterikontakt på batterisidan
(3)Laddningskontakt
(4)Laddningskabel
(5)LED-indikering
(6)Bärbar laddare
(7)Nätkabel
4. Placera den bärbara laddaren framför maskinen.
OBSERVERA
Fötterna ska vara vända nedåt.
Placera inte den bärbara laddaren på batteriet!
Täck inte den bärbara laddaren med föremål och placera några
föremål på den!
5. Fäst laddkontakten på batteriets batterikontakt tills de två kon-
takthusen ligger an mot varandra.
6. Anslut strömkabeln till den bärbara laddaren.
7. Anslut strömkabeln till ett jordad eluttag.
Laddningen startar och slutar automatiskt.
LED-displayen visar aktuell status:
● gul = batteri laddas
● blinkar grönt = batteriet är > 80 % laddat
● lyser grönt = batteriet är fulladdat
● röd = fel inträffade
Laddningstid, se kapitel Tekniska data.
8. Mot slutet av laddningstiden kontrollerar du elektrolytnivån en-
ligt batteritillverkarens bruksanvisning och korrigerar den vid
behov.
Koppla bort laddaren:
9. Koppla bort laddaren i omvänd ordningsföljd efter laddningen.
Idrifttagning
Drift
Arbete före driftstart
1. Kontrollera batteriets laddningsnivå. Ladda batteriet vid be-
hov, se Ladda batteriet.
2. Kontrollera sopvalsen och sidborsten avseende invecklade
band.
3. Kontrollera hjulaxlarna avseende invecklade band.
4. Testa funktionen hos alla manövreringselement.
5. Kontrollera maskinen avseende skador.
6. Rengör dammfiltret.
Ställa in förarsitsen
FARA
Risk för olycksfall
Ställ endast in förarsätet när maskinen står stilla.
Bild K
1 Viktinställning
2 Höjdjustering för armstödet
3 Justering av ryggstödets lutning
4 Justeringsspak sätesposition
1. Justera sitsens fjädring till kroppsvikten genom att vrida juste-
ringen.
2. Justera armstödets höjd genom att rotera mekanismen under
armstödet.
3. Justera ryggstödets lutning genom att vrida justeringen.
4. Genom att manövrera justeringsspaken lossar du låsmekanis-
men och justerar sittpositionen till kroppshöjden.
Beställningsnr
Batteripaket 36 V, 360 Ah, (i
tråg, lågt underhåll)*
6.654-282.0
Laddare 6.654-283.0
Svenska 111
Starta maskinen
Hänvisning
För att starta maskinen måste motorkåpan vara stängd och föra-
ren måste sitta i förarsätet.
Hänvisning
Tre sekunder efter att du lämnat sätet stängs sopmaskinen av.
1. Sätt dig i förarsätet.
Säteskontaktbrytaren aktiveras.
2. För körriktningsväljaren till mittläge.
3. Sätt i tändningsnyckeln i tändningslåset.
4. Starta hydraulaggregatet
a Håll ner bromspedalen.
b Vrid tändningsnyckeln till läge ”I” och vänta i tre sekunder.
Maskinen är driftsklar.
c Vrid tändningsnyckeln till läge ”II”.
Hydraulaggregatet startar
Kör maskinen
FARA
Skaderisk vid plötsligt stopp!
Maskinen stannar plötsligt så snart förarsätet inte är upptaget.
Stå inte upp från förarsätet under körning.
몇 VARNING
Olycksrisk vid backning!
Det finns en ökad olycksrisk vid backning.
Innan du backar, se till att du inte utsätter någon, särskilt barn, för
fara. Be vid behov en person guida dig.
Kontrollera hela omgivningen när du backar.
몇 VARNING
Olycksrisk vid körning med lyft skräpbehållare!
Vid körning med skräpbehållaren lyft finns det en ökad olycksrisk
på grund av att maskinens tyngdpunkt förändras.
Kör inte med skräpbehållaren lyft.
OBSERVERA
Risk för skador på motorn!
Om man trampar ryckigt på gaspedalen kan motorn skadas.
Trampa alltid ner gaspedalen långsamt och försiktigt.
Stanna maskinen innan du byter från framåt till bakåt eller vice
versa.
OBSERVERA
Skaderisk
Körning över hinder kan leda till skador på maskinen.
Kör över fasta hinder upp till 70 mm höjd långsamt och försiktigt.
Hinder över 70 mm höjd får endast köras över med hjälp av en
lämplig ramp.
Hänvisning
Spaken på parkeringsbromsen i framhjulet ska vara i körläget, se
Spärra/lossa parkeringsbromsen.
1. Ställ körriktningsspaken i läge framåt eller bakåt.
2. Ta bort foten från bromspedalen.
3. Trampa ner gaspedalen försiktigt och justera körhastigheten
steglöst.
Trampa inte på gaspedalen ryckigt.
4. Styr med ratten.
5. Släpp gaspedalen för att sänka hastigheten.
För att öka bromseffekten kan bromspedalen trampas ned.
Sopning
Sopa med sopvals och sidborste
FARA
Skaderisk vid plötsligt stopp!
Maskinen stannar plötsligt så snart förarsätet inte är upptaget.
Stå inte upp från förarsätet under körning.
OBSERVERA
Risk för skador på grund av band och snören som sopas
upp!
Om långa, flexibla föremål som band eller snören sopas upp kan
dessa skada sopmekanismen.
Kör inte maskinen eller sidoborsten över långa, flexibla föremål
som band eller snören och sopa inte upp sådana föremål.
Hänvisning
Anpassa körhastigheten efter förutsättningarna för att uppnå op-
timalt rengöringsresultat.
Hänvisning
Under sopning rengörs dammfiltret var tionde minut automatiskt.
Under tiden kan rengöringen startas manuellt.
Hänvisning
Slå på fläkten när du sopar torra golv.
När du sopar våta och fuktiga golv stänger du av fläkten för att
förhindra att dammfiltret blir fuktigt.
1. För att sopa öppnar du locket på sopbehållaren.
2. Sänk sopvalsen.
För att sopa sidokanter sänker du även sidoborsten.
Töm sopbehållaren
몇 VARNING
Risk för personskador genom att maskinen välter
Vid tömning på sluttningar eller ytor som ger efter kan maskinen
förskjuta tyngdpunkten och skada människor.
Töm endast sopbehållaren när maskinen står på en jämn, fast
yta.
몇 VARNING
Risk för skada på grund av stötar och krossning
Vid höjning eller sänkning av sopbehållaren kan personer skadas
genom stötar och krossning mellan sopbehållaren och contai-
nern
Se till att inga personer befinner sig i skräpbehållarens svängom-
råde under tömningen.
몇 VARNING
Risk för personskador på grund av rörliga maskindelar
Mekaniken i sopbehållaren kan klämma eller kapa kroppsdelar,
särskilt fingrar.
Rör inte vid rörliga delar under tömningsprocessen.
몇 VARNING
Risk för personskador på grund av sänkning av skräpbehål-
laren!
Den lyfta skräpbehållaren kan sänkas plötsligt och orsaka allvar-
liga skador på grund av krossning och fastklämning.
Kliv inte under den osäkrade skräpbehållaren.
Fäst den lyfta skräpbehållaren ordentligt med det medföljande
säkerhetsstaget innan du kliver under skräpbehållaren.
OBSERVERA
Risk för personskador på grund av skräp som flyger runt
Sopvalsen som rör sig under tömningsprocessen kan kasta sve-
pande material bort från sig själv, vilket kan leda till personska-
dor.
Se till att det inte finns några personer framför fordonet när sop-
behållaren höjs.
Hänvisning
Med den höga tömningen av maskinen kan sopbehållaren töm-
mas i t.ex.en avfallsbehållare (för maximal avlastningshöjd, se
kapitlet Tekniska data).
1. Placera maskinen framför avlastningsstället.
OBSERVERA
Se till att det finns tillräckligt med fritt utrymme bakom och ovanför
skräpbehållaren.
Lyft:
2. Ställ manöverspaken ”Höj/sänk sidoborsten” på ”Höj” och håll
den dragen tills sidoborsten är helt upphöjd.
3. Ställ manöverspaken ”Höj/sänk sopvalsen” på ”Höj” och håll
den dragen tills sopvalsen är helt upphöjd.
Sopvalsen höjs.
4. Ställ manöverspaken ”Öppna/stäng behållarluckan” på
”Stäng”.
Kontrollampan lyser rött.
112 Svenska
Töm:
5. Ställ manöverspaken ”Höj/sänk skräpbehållaren” på ”Höj” och
håll den dragen tills rätt höjd har nåtts.
Kontrollampan lyser rött.
6. Närma dig behållaren långsamt.
7. Lås parkeringsbromsen.
8. Ställ manöverspaken ”Öppna/stäng behållarluckan” på ”Öpp-
na”.
Skräpbehållaren töms.
Kontrollampan lyser grönt.
9. Ställ manöverspaken ”Öppna/stäng behållarluckan” på
”Stäng”.
Behållarluckan stängs.
Kontrollampan lyser rött.
10.Lossa parkeringsbromsen.
Sänk:
11.Kör maskinen ca 2 m från avlastningsstället.
OBSERVERA
Se till att det finns tillräckligt med ledigt utrymme bakom och un-
der skräpbehållaren.
12.Ställ manöverspaken ”Höj/sänk skräpbehållaren” på ”Sänk”
och håll den dragen tills skräpbehållaren har nått ändläget.
Kontrollampan lyser grönt.
Stäng av maskinen
1. Parkera maskinen vågrätt.
2. Lyft sopvalsen och sidborsten.
3. Stäng behållarluckan.
4. Håll ner bromspedalen och lås parkeringsbromsen.
5. Vrid nyckelbrytaren till ”0” och dra ut nyckeln.
Transport
OBSERVERA
Transportskador
Observera maskinens tomvikt (transportvikt) när du transporterar
den på släpvagnar eller fordon.
Vid transport i fordon säkrar du maskinen enligt gällande riktlinjer
för transportsäkring.
Vid transport av maskinen observerar du följande:
● Vrid tändnyckeln till ”0” och dra ut den.
● Lås parkeringsbromsen.
● Säkra maskinen i fästpunkterna (4x) med spännremmar, linor
eller kedjor.
● Säkra maskinen med kilar i hjulen.
Förvaring
Vid lagring av maskinen observerar du följande:
● Ställ av sopmaskinen på en jämn yta i en torr och frostfri om-
givning. Skydda mot damm med en presenning.
● Lyft sopvalsen och sidborsten så att borstarna inte tar skada.
● Stäng behållarluckan.
● Vrid tändnyckeln till ”0” och dra ut nyckeln.
● Lås parkeringsbromsen.
● Se till att sopmaskinen inte kan rulla iväg.
Om sopmaskinen inte har använts på länge observerar du även
följande:
● Rengör insidan och utsidan av sopmaskinen.
● Lossa batteriet
● Ladda batteriet och efterladda ungefär varannan månad.
Skötsel och underhåll
몇 VARNING
Fara för liv, hälsa och material!
Vid skötsel och underhåll av maskinen föreligger risk för liv, hälsa
och material om säkerhetsinformationen inte följs!
Beakta säkerhetsinformationen avseende skötsel och underhåll i
kapitlet Säkerhetsinformation i denna bruksanvisning.
Rengöring av maskinen
OBSERVERA
Kortslutningar eller andra skador. Rengör inte maskinen med
slang- eller högtrycksvattenstråle.
OBSERVERA
Felaktig rengöring
Skaderisk.
Använd inte skrubbande eller aggressiva rengöringsmedel.
FARA
Hälsofara på grund av damm
För intern rengöring med tryckluft.
Använd dammskydssmask och skyddsglasögon.
Rengöra maskinens insida
1. Stäng av maskinen, se Stäng av maskinen
2. Rengör maskinen med en trasa
3. Blås ut maskinen med tryckluft.
Rengöra maskinens utsida
1. Stäng av maskinen, se Stäng av maskinen.
2. Rengör maskinens utsida med en duk fuktad med mild tvätt-
vätska.
Underhållsintervaller
Hänvisning
För att tillgodose garantianspråk ska samtliga service- och un-
derhållsarbeten under garantitiden har utförts av auktoriserad
service i enlighet med inspektionschecklistan (ICL).
● Räkneverket för driftstimmar anger tidpunkterna för underhåll-
sintervallen.
● Intervallen för service- och underhållsarbeten av kunden/ope-
ratören anges i kapitlet Underhåll genom kund. Arbeten mås-
te utföras av en kvalificerad specialist. Kontakta en Kärcher-
återförsäljare eller service vid behov.
● Ytterligare underhållsarbeten måste utföras av auktoriserad
service i enlighet med inspektionskontrollistan. Kontakta ser-
vice i god tid.
Underhåll genom kund
Hänvisning
Följande underhållsarbeten måste utföras av en kvalificerad ser-
vicetekniker, vid behov kontakta en Kärcher-återförsäljare eller
en servicetekniker.
Arbetet på hydrauliken får endast utföras av auktoriserade servi-
cetekniker.
Varje dag:
1. Kontrollera hjulaxlarna avseende invecklade band.
2. Kontrollera sopvalsen och sidoborsten med avseende på för-
slitning och inlindade band.
3. Kontrollera funktionen hos alla manövreringselement.
4. Kontrollera maskinen avseende skador.
En gång i veckan:
몇 VARNING
Risk för personskador på grund av sänkning av skräpbehål-
laren!
Den lyfta skräpbehållaren kan sänkas plötsligt och orsaka allvar-
liga skador på grund av krossning och fastklämning.
Kliv inte under den osäkrade skräpbehållaren.
Fäst den lyfta skräpbehållaren ordentligt med det medföljande
säkerhetsstaget innan du kliver under skräpbehållaren.
5. Kontrollera att alla rörliga delar går lätt, smörj vid behov eller
reparera dem.
Hänvisning
Före alla underhålls- och reparationsarbeten med lyft skräpbe-
hållaren, montera säkerhetsstaget.
6. Kontrollera tätningslisterna på sopvalslådan avseende korrekt
inställning och slitage, justera vid behov och byt ut de slitna
tätningslisterna.
7. Kontrollera om tätningslisterna på skräpbehållarens lucka är
skadade, byt ut vid behov.
Svenska 113
8. Kontrollera om sopvalsen är skadad eller sliten, byt ut vid be-
hov.
9. Kontrollera om sidoborsten är sliten eller skadad, byt ut vid be-
hov.
10.Kontrollera om dammfiltret är smutsigt eller skadat, byt vid be-
hov och rengör dammfilterlådan.
11.Kontrollera hydraulsystemet avseende täthet, se till att det re-
pareras vid behov.
12.Rengör hydrauloljekylaren.
13.Kontrollera hydrauloljenivån.
14.Kontrollera bromsvätskenivån.
15.Kontrollera behållarluckans mekanism och smörj vid behov.
Vid förslitning:
16.Byt utslitna tätningslister.
17.Byt den utslitna sopvalsen.
18.Byt den utslitna sidborsten.
Underhåll genom kundtjänst
Hänvisning
För att tillgodose garantianspråk ska samtliga service- och un-
derhållsarbeten under garantitiden ha utförts av auktoriserad
Kärcher-kundtjänst i enlighet med inspektionschecklistan.
● Första inspektion efter 50 timmars drift
● Underhåll enligt underhållshäfte var 250:e drifttimme.
● Vid behov, men minst en gång om året, ska maskinens och
batteriets isolationsmotstånd kontrolleras av en kvalificerad
elektriker i enlighet med batteritillverkarens bruksanvisning.
Underhållsarbeten
Förberedelse
1. Parkera sopmaskinen på ett jämnt underlag.
2. Vrid tändningslåset till ”0” och dra ut nyckeln.
3. Spärra parkeringsbroms.
Säkerhetsinformation för underhåll
Hänvisning
Innan arbete utförs under den upphöjda skräpbehållaren måste
skräpbehållaren säkras mot fall, se Säkra sopbehållaren
Säkra sopbehållaren
몇 VARNING
Klämrisk
En fallande skräpbehållare kan leda till klämskador och benfrak-
turer.
Innan arbete utförs under den upphöjda skräpbehållaren måste
den säkras.
Utför endast säkringen från utanför riskområdet.
Bild N
1 Fäste
2 Säkringsstång
1. Fäll upp låsstången och sätt in den i uttaget.
Kontrollera och fylla på bromsvätskan
몇 VARNING
Klämrisk
En fallande skräpbehållare kan leda till klämskador och benfrak-
turer.
Innan arbete utförs under den upphöjda skräpbehållaren måste
den säkras.
Utför endast säkringen från utanför riskområdet.
Bild F
1 Säkringsstång
2 Lock
3 Bromsvätskebehållare
1. Flytta skräpbehållaren uppåt och säkra den med låsstången.
2. Kontrollera om det finns tillräckligt med bromsvätska i broms-
vätskebehållaren.
Hänvisning
Påfyllningsnivån måste ligga på mellan Min. och Max.
3. Fyll vid DOT-bromsvätska vid behov, se Tekniska data.
Kontrollera hydraulnivån och fylla på hydraulolja
Bild H
1 Lock och oljepåfyllningsrör
2 Kontrollglas
Hänvisning
När detta arbete utförs får skräpbehållaren inte vara upphöjd.
1. Kontrollera hydrauloljenivån i oljekontrollglaset.
a Oljenivån måste ligga mellan MIN-märket och MAX-märket.
b Om oljenivån ligger under MIN-märket fyller du på hydraul-
olja.
2. Ta bort oljepåfyllningsrörets lock.
3. Rengör påfyllningsområdet.
4. Fyll på hydraulolja. (Oljesorter, se Tekniska data)
5. Stäng oljepåfyllningsröret med locket.
Kontrollera hydrauliksystemet
Hänvisning
Kontakta kundtjänst om läckor upptäcks i hydraulsystemet.
1. Lås parkeringsbromsen.
2. Starta motorn.
3. Kontrollera att alla hydraulslangar och anslutningar är täta.
Kontrollera invecklade band hos sopvalsen
1. Starta motorn.
2. Lyft skräpbehållaren till ändläget.
3. Stäng av motorn.
4. Lås parkeringsbromsen.
몇 VARNING
Klämrisk
En fallande skräpbehållare kan leda till klämskador och benfrak-
turer.
Innan arbete utförs under den upphöjda skräpbehållaren måste
den säkras.
Utför endast säkringen från utanför riskområdet.
5. Säkra skräpbehållaren den med låsstången.
6. Kontrollera sopvalsen avseende upprullade band och snören
och ta bort dem.
7. Fäll in låsstången.
8. Starta motorn.
9. Sänk skräpbehållaren till ändläget.
10.Stäng av motorn.
Kontrollera sopvalsen avseende slitage
1. Lås upp dörren till sopvalsen.
2. Sväng ut dörren.
Bild R
3. Läs av sopvalsens slitagenivå på skalan.
Om slitagenivån är i slutet av det röda området måste en ny
sopvals installeras.
Byta sopvals
Bild Q
1 Dörr
2 Handtagsskruv
3 Sopvalsupptagning
4 Sopvals
1. Lås upp dörren.
2. Sväng ut dörren.
3. Lossa handtagsskruven.
4. Fäll ut sopvalshållaren.
5. Dra ut sopvalsen.
6. Montera den nya sopvalsen.
a För in sopvalsen i den motsatta sopvalshållaren i rätt mon-
teringsläge.
Bild V
Monteringsläge för sopvalsen i körriktning (ovanifrån)
114 Svenska
Hänvisning
Spåren på sopvalsen måste anslutas till kammarna på den mot-
satta sopvalshållaren.
b Fäll tillbaka den utfällda sopvalshållaren.
c Dra åt handtagsskruven.
7. Fäll igen dörren.
8. Lås dörren.
Hänvisning
Efter montering av den nya sopvalsen måste sopspegeln juste-
ras om.
Kontrollera och ställa in sopvalsens sopspegel
1. Stäng av kompressorn.
2. Kör sopmaskinen på en plan och slät golvyta, som är synligt
täckt med damm eller krita.
3. Sänk sopvalsen och låt den gå på plats i cirka 10 sekunder.
4. Stäng behållarluckan.
5. Lyft sopvalsen.
6. Kör iväg maskinen bakåt.
7. Kontrollera sopspegeln.
Bild S
Sopspegeln ska avbildas som en enhetlig rektangel med
bredden = 60 - 65 mm.
Bild T
1 Sopspegelspak
2 Skala
8. Beroende på sopvalsens slitagenivå snäpper du fast sopspe-
gelspaken i ett av de 4 lägena.
Kontrollera och ställa in sidoborstens sopspegel
1. Lyft sidborsten.
2. Kör sopmaskinen på en plan och slät golvyta, som är synligt
täckt med damm eller krita.
3. Sänk sopvalsen och sidoborsten och låt den gå på plats i cirka
10 sekunder.
4. Lyft sopvalsen och sidborsten.
5. Kör iväg maskinen bakåt.
6. Kontrollera sopspegeln.
Bild U
Sopspegeln ska visas i en bredd a = 40 - 50 mm och en månfor-
mad partiell cirkel mellan klockan 11 och 4.
Bild W
1 Vinkeljustering
2 Längdinställning
7. Korrigera sopspegeln med hjälp av vinkel- och längdjusteringen.
8. Kontrollera sopspegeln.
Ställa in sidotätningar
Bild X
1 Dörr
2 Packning
3 Skruv (8x)
4 Fästplatta
1. Lås upp dörren.
2. Sväng ut dörren.
3. Lossa fästplattan genom att lossa de åtta fästskruvarna.
4. Justera tätningen så att det finns ett avstånd på 1–3 mm till
golvet.
5. Dra åt de åtta skruvarna.
6. Öppna dörren på motsatt sida.
Bild Y
1 Fästplatta
2 Vingmutter (4x)
3 Packning
7. Lossa fästplattan genom att lossa de fyra vingmuttrarna.
8. Justera tätningen så att det finns ett avstånd på 1–3 mm till
golvet.
9. Dra åt de fyra vingmuttrarna.
Rengör dammfiltret manuellt
1. Tryck på knappen ”Rengör dammfilter”.
Dammfiltret rengörs.
Byta dammfilter (påsfilter)
Skräpbehållaren är tömd. Se Töm sopbehållaren
몇 FÖRSIKTIGHET
Findammet utgör en hälsorisk
Inandning av partiklar kan leda till luftvägssjukdomar.
Använd lämpligt mun- och nässkydd när du byter dammfilter.
Bild Z
1 Maskinkåpa
2 Lyftstång
3 Filterlock
4 Påsfilter
1. Öppna maskinhuven.
2. Öppna filterlocket.
3. Lossa de två lyftstängerna från filterlocket.
4. Sätt in de två klämplattorna på lyftstängerna centralt i påsfiltret
enligt bilden.
Bild AA
1 Handtagsskruv
2 Lyftstång
5. I infogat tillstånd skruvar du nu fast de två lyftstängerna med
de två handtagsskruvarna.
6. Lyft ut påsfiltret med två personer.
7. Ta bort de två lyftstängerna från det gamla påsfiltret och fäst
dem på det nya påsfiltret.
8. Sätt in det nya påsfiltret med två personer.
9. Demontera de två lyftstängerna från det nya påsfiltret.
10.Montera de två lyftstängerna på insidan av locket.
11.Fäll igen filterlocket stängt stäng det med spännlåsen.
12.Stänga maskinhuven.
Byta dammfilter (planfilter)
Skräpbehållaren är tömd. Se Töm sopbehållaren
몇 FÖRSIKTIGHET
Findammet utgör en hälsorisk
Inandning av partiklar kan leda till luftvägssjukdomar.
Använd lämpligt mun- och nässkydd när du byter dammfilter.
Bild AB
1 Maskinkåpa
2 Filterlock
3 Rengöringsanordning
1. Öppna maskinhuven.
2. Öppna filterlocket.
Bild AC
1 Rengöringsanordning
2 Planfilter
3. Fäll upp rengöringsanordningen.
4. Ta ut de båda planfiltren.
5. Sätt i de nya planfiltren.
6. Fäll ner rengöringsanordningen.
7. Fäll igen filterlocket stängt stäng det med spännlåsen.
8. Stänga maskinhuven.
Byta dammfilter (runt filter)
Skräpbehållaren är tömd. Se Töm sopbehållaren
몇 FÖRSIKTIGHET
Findammet utgör en hälsorisk
Inandning av partiklar kan leda till luftvägssjukdomar.
Använd lämpligt mun- och nässkydd när du byter dammfilter.
Bild AD
1 Maskinkåpa
2 Filterlock
1. Öppna maskinhuven.
2. Öppna filterlocket.
Svenska 115
Bild AE
1 Rundfilter
2 Spärr
3. Lossa förreglingen.
a Dra ut förreglingen helt.
b Vrid medurs tills förreglingen aktiveras.
4. Ta ut filtret.
Hänvisning
När du sätter i filtret ser du till att hålen i filtrets ändyta är på filter-
hållarens bultar.
5. Sätt i ett nytt filter och stäng låset.
6. Fäll igen filterlocket stängt stäng det med spännlåsen.
7. Stänga maskinhuven.
Byta säkringar
Säkringshållarna sitter under ratten.
Bild M
1. Ta bort säkringshållarens lock.
2. Kontrollera säkringarna och byt ut defekta säkringar.
Översikt över säkringar
Hjälp vid störningar
Du kan åtgärda mindre störningar på egen hand med hjälp av
översikten nedan.
Vid störningar som inte tas upp här, kontakta kundtjänst (servi-
ce)!
FARA
Risk för olyckor och personskador på grund av oavsiktlig
förflyttning av fordonet
Stäng av maskinen före alla skötsel- och underhållsarbeten och
dra ut tändnyckeln.
FARA
Risk för elektriska stötar
Lossa batteriet innan du börjar arbeta med elsystemet.
Reparationsarbeten och arbeten med elektriska komponenter får
endast utföras av auktoriserad kundtjänst.
Garanti
I respektive land gäller de garantivillkor som publicerats av våra
auktoriserade distributörer. Eventuella fel på maskinen repareras
utan kostnad inom garantitiden, under förutsättning att de orsa-
kats av ett material- eller tillverkningsfel. Vid frågor som gäller ga-
rantin ska du vända dig med kvitto till inköpsstället eller närmaste,
auktoriserad kundtjänst.
(Se baksidan för adress)
Ytterligare garantiinformation (om tillgänglig) finns i serviceområ-
det på din lokala Kärcher-webbplats under "Nedladdningar".
FU 01 Skräpbehållare 3 A
FU 02 Indikeringsenhet 10 A
FU 03 Körriktningsbrytare 3 A
FU 04 Växelriktare 5 A
FU 05 Vibratorsystem och kompressor 25 A
FU 06 Positionslampor, tuta, bluespot 15 A
FU 07 Bromsljus (tillval) 10 A
FU 08 Blinker (tillval) 10 A
FU 09 Belysning vänster (tillval) 7,5 A
FU 10 Arbetsbelysning 10 A
FU 11 Belysning höger (tillval) 7,5 A
FU 12 Förarhytt (tillval), dammhämmare (tillval) 15 A
Fel Åtgärd
Fordonet körs bara långsamt eller inte alls Ladda batteriet eller byt det vid defekt
Kontrollera hjulen avseende invecklade band och snören
Kontakta Kärchers kundservice
Lossa parkeringsbromsen
Pipande ljud i hydraulsystemet Fylla på hydraulolja
Kontakta Kärchers kundservice
Sopvalsen/sidborsten roterar inte Kontrollera invecklade band och snören hos sopvals/sidborstar
Kontakta Kärchers kundservice
Låg eller ingen sugkraft i borstområdet Kontrollera, rengöra eller byta ut dammfiltret
Kontakta Kärchers kundservice
Maskinen dammar igen Ställa in sidotätningar
Slå på fläkten
Kontrollera, rengöra eller byta ut dammfiltret
Byta filtertätningar
Öppna behållarluckan på skräpbehållaren.
Kontakta Kärchers kundservice
Skräp ligger kvar Töm skräpbehållaren
Kontrollera, rengöra eller byta ut dammfiltret
Byta sopvals
Ställa in sopspegel
Byta tätningsremsa på skräpbehållaren
Åtgärda blockeringen i sopvalsen
Öppna behållarluckan på skräpbehållaren
Kontakta Kärchers kundservice
Skräpbehållaren kan inte höjas/sänkas Kontrollera säkringen och byt ut den vid defekt
Kontakta Kärchers kundservice
Behållarluckan på skräpbehållare kan inte
öppnas
Kontakta Kärchers kundservice
Driftstörningar i hydrauliskt rörliga delar Kontakta Kärchers kundservice
116 Svenska
EU-försäkran om överensstämmelse
Härmed försäkrar vi att nedanstående produkt uppfyller gällande
bestämmelser i angivna direktiv och förordningar. Denna försäk-
ran upphör att gälla om produkten ändras utan att detta har god-
känts av oss.
Produkt: Sopsugmaskin åkbar
Typ: 1.186-xxx
Direktiv och förordningar
2006/42/EG (+2009/127/EG)
2000/14/EG
2014/30/EU
2014/53/EU (TCU)
Tillämpade harmoniserade standarder
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Tillämpad konformitetsbedömningsprocedur
2000/14/EG: Bilaga V
Ljudeffektsnivå dB(A)
KM 170/600 R D
Uppmätt: 100
Garanterad: 103
KM 100/65 R Bp
Uppmätt: 85
Garanterad: 88
KM 105/180 R Bp
Uppmätt: 87
Garanterad: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Uppmätt: D: 97 BAT: 88 LPG: 101
Garanterad: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Uppmätt: D: 96 LPG: 98 Bp: 90
Garanterad: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Uppmätt: D: 99 LPG: 96
Garanterad: D: 102 LPG: 99
KM 150/500 R Bp
Uppmätt: 94
Garanterad: 96
Namn och adress
Dokumentationsbefullmäktigad:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Telefon: +49 7195 14-0
Fax: +49 7195 14-2212
Undertecknande agerar på uppdrag av och med styrelsens god-
kännande.
Winnenden, 01.05.2021
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
D-71364 Winnenden (Germany)
Tfn: +49 7195 14-0
Fax: +49 7195 14-2212
Tekniska data
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Effektdata maskin
Körhastighet, framåt km/h 8 8
Körhastighet, bakåt km/h
4 4
Backtagningsförmåga (max.) % 14 14
Sidolutning (max.) % 10 10
Arbetsbredd utan sidborstar mm 1000 1000
Arbetsbredd med 1 sidborstar mm 1300 1300
Arbetsbredd med 2 sidborstar mm 1550 1550
Vändradie m 2,8 2,8
Kapslingsklass IPX 3 IPX 3
Teoretisk ytkapacitet
Yteffekt utan sidborstar m
2
/h 8000 8000
Yteffekt med 1 sidborstar m
2
/h 10400 10400
Yteffekt med 2 sidborstar m
2
/h 12400 12400
Batteri
Batterikapacitet Ah - 360
Drifttid med fulladdat batteri h - 3,5
Batterispänning V - 36
Batterivikt kg - 460
Miljöförhållanden
Omgivande temperatur °C -5 ... +40 -5 ... +40
Luftfuktighet, icke kondenserande % 0 ... 90 0 ... 90
Svenska 117
Med förbehåll för tekniska ändringar.
Mått och vikter
Längd mm 2245 2245
Bredd mm 1350 1350
Höjd mm 1430 1430
Tomvikt kg 840 (1300) 840 (1300)
Tillåten totalvikt kg 1885 1885
Max. tillåtna vikt på framaxel kg 852 852
Max. tillåten vikt på bakaxel kg 1033 1033
Bredd sopvals mm 1000 1000
Diameter sopvals mm 300 300
Diameter sidborste mm 600 600
Skräpbehållare
Volym, skräpbehållare l 300 300
Avlastningshöjd (max.) mm 1400 1400
Filter och sugsystem
Filtersystem Påsfilter Påsfilter
Filteryta dammfilter m
2
7,8 7,8
Användningskategori U U
Nominellt undertryck sugsystem mbar 15,5 15,5
Nominellt volymflöde sugsystem l/s 800 800
Körmotor (elektrisk)
Märkeffekt (mekanisk) W 4000 4000
Fläkt- och sopvalsmotor (elektrisk)
Motortyp Likströmspermanent-
magnetmotor
Likströmspermanent-
magnetmotor
Drivmedel
Typ av hydraulolja HV 46 HV 46
Mängd hydraulolja l 25 25
Däck
Däckstorlek, fram mm 15-4.5x8 15-4.5x8
Däckstorlek, bak 15-4.5x8 15-4.5x8
Fastställda värden enligt EN 60335-2-72
Hand-arm-vibrationsvärde m/s
2
<2,0 <2,0
Vibrationsvärde hand/arm, osäkerhet K m/s
2
0,1 0,1
Sätesvibrationsvärde m/s
2
<2,0 <2,0
Vibrationsvärde säte, osäkerhet K m/s
2
0,1 0,1
Ljudtrycksnivå L
pA
dB(A) 75 75
Osäkerhet K
pA
dB(A) 3 3
Ljudeffektsnivå L
WA
+ osäkerhet L
WA
dB(A) 93 93
Broms
Bromsvätska Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
118 Suomi
Sisältö
Yleisiä ohjeita
Lue ennen laitteen ensimmäistä käyttöä tämä käyttö-
ohje ja toimi sen mukaan. Säilytä käyttöohje myö-
hempää käyttöä tai laitteen seuraavaa omistajaa varten.
Turvaohjeet
Vaaran asteet
VAARA
● Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheut-
taa vakavan ruumiinvamman tai johtaa kuolemaan.
몇 VAROITUS
● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi ai-
heuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.
몇 VARO
● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi ai-
heuttaa vähäisiä vammoja.
HUOMIO
● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi ai-
heuttaa aineellisia vahinkoja.
Symbolit koneessa
Turvaohjeet käyttöä varten
몇 VAROITUS ● Käytä laitetta vain määräysten mukaisesti. Ota
huomioon paikalliset olosuhteet ja varo laitteella työskennelles-
säsi muita ihmisiä, erityisesti lapsia. ● Ilma- ja ryömintävälien
noudattamiseksi laitetta ei saa käyttää yli 2000 metriä merenpin-
nan yläpuolella. ● Tarkasta, että laite ja työskentelylaitteet ovat
asianmukaisessa kunnossa ja että niiden käyttö on turvallista.
Mikäli kunto ei ole moitteeton, laitetta ei saa käyttää. ● Ota vaara-
alueilla (esim. bensiiniasemat) huomioon asiaankuuluvat turvalli-
suusmääräykset. Älä koskaan käytä laitetta räjähdysalttiissa ti-
loissa. ● Tätä laitetta eivät saa käyttää henkilöt, joiden
ruumiilliset, aistimelliset tai henkiset kyvyt ovat rajoittuneita tai
joilta puuttuu käyttöön tarvittavat kokemukset ja/tai tiedot. ● Vain
henkilöt, jotka ovat saaneet opastuksen laitteen käsittelyyn tai
jotka ovat todistaneet kykenevänsä sen käyttöön ja joille se ni-
menomaisesti annettu tehtäväksi, saavat käyttää laitetta.HUO-
MIO ● Käyttöhenkilön on ennen työskentelyn aloittamista
tarkastettava, onko kaikki suojalaitteet kiinnitetty asianmukaisesti
ja toimivatko ne. ● Laitteen käyttöhenkilö on vastuussa onnetto-
muuksista, joissa on osallisia muita henkilöitä tai näiden omai-
suutta.VAROITUS ● Kiinnitä huomiota siihen, että
käyttöhenkilöllä on istuvat vaatteet ja tukevat jalkineet. Vältä löy-
siä vaatteita. ● Valvo lapsia sen varmistamiseksi, että he eivät
leiki laitteella. ● Lapset ja nuoret eivät saa käyttää tätä laitet-
ta.HUOMIO ● Tarkasta lähialue ennen liikkeellelähtöä (esim. las-
ten varalta). Huomioi riittävä näkyvyys!VAARA ● Älä koskaan
jätä laitetta ilman valvontaa, ellei laitteen liikkumista tahattomasti
ole estetty. Kytke seisontajarru aina päälle ennen laitteesta pois-
tumista.HUOMIO ● Poista virta-avain tai KIK (Kärcher Intelligent
Key) laitteen luvattoman käytön estämiseksi.VARO ● Älä käytä
laitetta alueilla, joilla on mahdollista törmätä tippuviin esinei-
siin.VAROITUS ● Älä katso suoraan Blue Spot -valaistuksella va-
rustettujen yksiköiden valonlähteeseen.
Turvaohjeet ajokäyttöä
Huomautus ● Kaatumisvaaraa koskeva luettelo ei ole tyhjentä-
vä.VAARA ● Kaatumisvaara liian jyrkissä ylä- tai alamäissä! Ota
ylä- ja alamäkiä ajaessasi huomioon teknisissä tiedoissa ilmoite-
tut suurimmat sallitut arvot. ● Kaatumisvaara liian suuren sivukal-
listuman yhteydessä! Ota ajosuuntaan nähden poikittain
ajaessasi huomioon teknisissä tiedoissa ilmoitetut suurimmat
Yleisiä ohjeita................................................................... 118
Turvaohjeet...................................................................... 118
Määräystenmukainen käyttö............................................ 119
Ympäristönsuojelu ........................................................... 119
Lisävarusteet ja varaosat................................................. 119
Toimituksen sisältö .......................................................... 119
Laitekuvaus...................................................................... 120
Toiminto ........................................................................... 120
Ennen käyttöönottoa........................................................ 121
Akut/laturit........................................................................ 121
Käyttöönotto..................................................................... 122
Käyttö............................................................................... 122
Kuljetus ............................................................................ 124
Varastointi........................................................................ 124
Hoito ja huolto.................................................................. 124
Ohjeet häiriötilanteissa..................................................... 127
Takuu............................................................................... 128
EU-vaatimustenmukaisuusvakuutus................................ 128
Tekniset tiedot ................................................................. 128
HUOMIO
Palovammojen vaara
Ennen töitä kuumissa ajoneuvon osissa niiden on an-
nettava jäähtyä.
VAARA
Tulipalovaara
Älä lakaise palavia tai hehkuvia esineitä, kuten savuk-
keita, tulitikkuja tai vastaavia.
몇 VAROITUS
Loukkaantumisvaara
Ruhje- ja leikkautumisvaara liikkuvien ajoneuvon
osien johdosta
몇 VAROITUS
Loukkaantumisvaara
Loukkaantumisvaara sähköjännitteen johdosta
몇 VAROITUS
Loukkaantumisvaara
Ajoneuvon sisällä liikkuvien osien aiheuttamat viilto-
ja puristusvammat.
Älä laita käsiä laitteen aukkoihin.
Käytä aina soveltuvia käsineitä ajoneuvolle suoritetta-
vissa töissä.
Varo pyöriviä harjoja.
Aja ajosuunnassa ylä- ja alamäkiä vain kaltevuuden
ollessa enintään 14 %.
Alustan maksimaalinen kaltevuus ajettaessa lakaistu-
jen roskien säiliön ollessa nostettuna.
Nostimen kiinnityskohta
Kiinnityskohta
Noudata ohjeita
Ohjaa hitaasti
Lue käyttöohje ja toimi sen mukaisesti
Suomi 119
sallitut arvot. ● Kaatumisvaara epävakaalla pohjalla! Käytä laitet-
ta ainoastaan kiinteällä pohjalla.
몇 VAROITUS ● Tilanteeseen sopimattoman nopeuden aiheut-
tama onnettomuusvaara. Aja kaarteissa hitaasti.
Turvaohjeet kuljetusta varten
몇 VARO ● Onnettomuuksien välttämiseksi kuljetuksen aikana
on kiinnitettävä huomiota ajoneuvon kuljetuspainoon. ● Akun na-
vat on koneen kuljetusta varten irrotettava ja kone kiinnitettävä
turvallisesti.
Akulla toimivat laitteet
VAARA ● Räjähdysvaara! Lataa akkuja ainoastaan soveltu-
van laturin avulla ● Ladattaessa akkuja suljetuissa tiloissa syntyy
herkästi räjähtävää kaasua. Lataa akkuja ainoastaan hyvin tuule-
tetuissa tiloissa. ● Akun läheisyydessä tai tilassa, jossa ladataan
akkua, ei saa käsitellä avotulta, aiheuttaa kipinöitä tai tupakoida.
● Räjähdysvaara ja oikosulut. Älä aseta työkalua tai vastaavaa
akun päälle.
몇 VARO ● Akkuhapon aiheuttama loukkaantumisvaara. Ota
huomioon asiaankuuluvat turvallisuusmääräykset.
HUOMIO ● Ota huomioon akun ja laturin valmistajan käyttöoh-
jeet. Ota akkujen käsittelyssä huomioon lainsäätäjän antamat
suositukset. ● Älä koskaan jätä akkuja lataamattomiksi, vaan la-
taa akut mahdollisimman pian uudelleen. ● Pidä akut puhtaana ja
kuivana välttääksesi virtavuotoja. Suojaa akut likaantumiselta, jo-
ta esim. metallipöly aiheuttaa. ● Hävitä käytetyt akut ympäristöä
säästäen EU-direktiivin 91/157/ETY tai asianmukaisten kansal-
listen määräysten mukaisesti.
Turvallisuusohjeet lakaisukoneille, joissa on
pystytyhjennystoiminto
VAARA ● Loukkaantumisvaara laitteissa, joissa on pystytyh-
jennystoiminto! Kiinnitä ennen kaikkia töitä ylös nostetun lakais-
tujen roskien säiliö. Tee kiinnitys vaara-alueen ulkopuolelta.
Turvaohjeet turvakatolla varustetuille lakaisukoneille
몇 VARO
Turvakatto on sen turvatoiminnon varmistukseksi päivittäin tar-
kastettava vaurioiden varalta.
Jos turvakatossa tai myös sen yksittäisissä osissa on vaurioita,
täytyy koko turvakatto vaihtaa.
Turvakattoon ei saa tehdä minkäänlaisia muutoksia eikä myös-
kään liittää muita kuin Kärcherin sallimia elementtejä, rakenneo-
sia ja rakenneryhmiä, sillä se rajoittaa turvakaton toimintaa.
Hoito ja huolto
몇 VAROITUS ● Kytke akku irti ennen sähkölaitetta koskevien
töiden suorittamista. ● Ennen puhdistamista, huoltoa, osien vaih-
tamista tai muuntamista toisenlaista toimintaa varten laite on kyt-
kettävä pois päältä ja virta-avain on irrotettava.
몇 VARO ● Teetä korjaukset ainoastaan hyväksytyissä palvelu-
pisteissä tai tämän alan ammattilaisilla, jotka tuntevat kaikki
asiaan liittyvät turvallisuusmääräykset.
HUOMIO ● Siirrettäviä, ammattikäyttöön tarkoitettuja laitteita
koskeva turvallisuustarkastus on otettava huomioon paikallisesti
sovellettavien määräysten mukaisesti (esim. Saksassa:
VDE 0701). ● Oikosulut tai muut vauriot. Älä puhdistusta laitetta
letkulla tai suurpaineisella vedellä suihkuttamalla. ● Käytä laitetta
koskevia töitä suorittaessasi aina sopivia käsineitä.
Määräystenmukainen käyttö
Lakaisukone on tarkoitettu maapintojen puhdistamiseen ammat-
timaiseen käyttöön ja esim. seuraaville käyttöalueille:
● pysäköintipaikat
● tuotantolaitokset
● logistiikka-alueet
● hotellit
● vähittäiskaupat
● Varastoalueet
● jalkakäytävät
Tämä lakaisukone on suunniteltu likaantuneiden pintojen lakai-
semiseen ulkoalueilla ja sellaisilla sisäalueilla, joissa on riittävä
tuuletus.
Laitteen ja sen työlaitteiden asianmukainen kunto ja käyttöturval-
lisuus on tarkastettava ennen käyttöä. Jos kunto ei ole moittee-
ton, laitetta ei saa käyttää.
Lakaisukonetta saa käyttää ainoastaan tämän käyttöohjeen tieto-
jen mukaisesti.
Laitteeseen ei saa tehdä mitään muutoksia.
Laite soveltuu vain käyttöohjeessa määritellyille pinnoitteille.
Vain yritys tai sen koneen käyttöön valtuutetut työntekijät saavat
ajaa hyväksytyillä pinnoilla.
Yleisesti voimassa on seuraava: Helposti syttyvät aineet on pi-
dettävä kaukana laitteesta (räjähdys-/palovaara).
Ennakoitavissa oleva virheellinen käyttö
● Räjähdysherkkiä nesteitä, palavia kaasuja tai laimentamatto-
mia happoja tai liuottimia ei koskaan saa lakaista tai imuroida!
Niihin kuuluvat bensiini, maaliohenteet tai lämmitysöljy, jotka
voivat muodostaa räjähdysherkkiä höyryjä tai seoksia sekoit-
tuessaan imuilman kanssa, sekä lisäksi asetoni, laimentamat-
tomat hapot ja liuottimet, koska ne syövyttävät laitteessa
käytettyjä materiaaleja.
● Reaktiivisia metallipölyjä (esim. alumiini, magnesium, sinkki)
ei koskaan saa lakaista tai imuroida, ne muodostavat yhdessä
voimakkaasti alkalisten tai happamien puhdistusaineiden
kanssa räjähtäviä kaasuja.
● Palavia tai hehkuvia esineitä ei saa lakaista tai imuroida.
● Laite ei sovellu terveydelle vaarallisten aineiden lakaisemi-
seen.
● Oleskelu vaara-alueella on kielletty. Käyttö räjähdysalttiissa ti-
loissa on kielletty.
● Muiden henkilöiden mukana kuljetus ei ole sallittu.
● Esineiden työntäminen/vetäminen tai kuljettaminen tällä lait-
teella ei ole sallittu.
Lakaisuun sopivat pinnat
● Asfaltti
● Teollisuuslattiat
● Pinnoittamaton lattia
● Betoni
● Katukivet
Ympäristönsuojelu
Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset
ympäristöä säästäen.
Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätet-
täviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai
öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat
aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristöl-
le. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen
asianmukaisen toiminnan vuoksi. Tällä symbolilla merkittyjä lait-
teita ei saa hävittää kotitalousjätteenä.
Sisältöaineita koskevia ohjeita (REACH)
Päivitettyjä tietoja ainesosista löytyy osoitteesta: www.ka-
ercher.de/REACH
Lisävarusteet ja varaosat
Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia,
sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.
Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.ka-
ercher.com.
Toimituksen sisältö
Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta
laitetta pakkauksesta purkaessasi pakkauksen sisällön täydelli-
syys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, il-
moita tästä jälleenmyyjälle.
120 Suomi
Laitekuvaus
Laitekuva
Kuva B
Lakaisukone
Kohta 1
1 Istuin (istuimen kosketuskytkimellä)
2 Ohjauspyörä
3 Kahva ja lukitus
4 Laitesuoja
5 Työvalot
6 Sivuharja (oikealla)
7 Etupyörä
8 Pääsy lakaisutelaan
9 Kiinnityspiste
10 Tyyppikilpi
11 Majakka
12 Laitesuoja (oikealla)
13 Kansi (oikealla)
14 Takaverhous
15 Takapyörä
16 Suojus (vasemmalla)
17 Konepelti
Käyttökenttä
Kohta 2
1 Ohjauselementit ja näyttö
2 Seisontajarru
3 Hätä-seis-painike
4 Käyttövipu lakaisutelan nosto/lasku
5 Lakaistujen roskien säiliön luukun merkkivalo
6 Käyttövipu säiliön luukun avaaminen/sulkeminen
7 Lakaistujen roskien säiliön merkkivalo täysin alaslaskettu
8 Käyttövipu lakaistujen roskien säiliön nosto/lasku
9 Avainkytkin (virtalukko)
10 Ajosuuntakytkin
11 Käyttövipu sivuharjan nosto/lasku
12 Sivuharjan nopeuden säätö (valinnainen)
13 Majakan kytkin
14 Työvalojen kytkin
15 Äänimerkin kytkin
16 Puhaltimen/suodattimen puhdistuksen kytkin
Polkimet
Kohta 3
1 Jarrupoljin
2 Ajopoljin
Ohjauselementit ja näyttö
Kohta 4
1 Ei toimintoa
2 Ei toimintoa
3 Akun latauksen varoitusvalo
4 Työvalojen merkkivalo
5 Vilkun merkkivalo (toimii vain StVZO-muunnoksen yhteydes-
sä)
6 Suodattimen puhdistuksen merkkivalo
7 Pysäköinnin merkkivalo
8 Ei toimintoa
9 Ei toimintoa
10 Puhaltimen merkkivalo
11 Ei toimintoa
12 Ei toimintoa
13 Näyttö
Valinnaiset varusteet
Käyttövipu
Kuva O
1 Käyttövipu lakaistujen roskien säiliö
2 Käyttövipu säiliön luukku
3 Käyttövipu lakaisutela
4 Käyttövipu sivuharja
Huomautus
Pidä vipuja niin kauan halutussa asennossa, kunnes vastaava
mekaaninen liike on kokonaan suoritettu.
Käyttövipu lakaistujen roskien säiliö
Käyttövipu lakaisutela
Käyttövipu säiliön luukku
Käyttövipu sivuharja
Näyttö
Kuva C
1 Moottorin kierrosluku (1/min)
2 Akun jännite (V)
3 Akun varaus (%)
4 Koneen käyttötunnit
Toiminto
Lakaisukone toimii lakaisulapioperiaatteella.
1. Pyörivä sivuharja puhdistaa lakaisupinnan kulmat ja reunat ja
siirtää lakaistut roskat lakaisutelan radalle.
2. Pyörivä lakaisutela siirtää lakaistut roskat suoraan lakaistujen
roskien säiliöön.
Mukavuusohjaamo (suljettu) 2.853-431.7
Turvaohjaamo (avoin), jossa tuulilasi ja tuulilasin-
pyyhin
2.853-433.7
Turvaohjaamo 2.851-267.7
Turvakatto 2.852-595.7
Rengasrikkosuojatut renkaat (ilman merkintää) 4.515-132.0
Renkaat (ilmatäytteiset) 4.515-332.0
Spotlight sininen (edessä) 2.853-202.0
Spotlight sininen (edessä ja takana) 2.853-203.0
Takavalo 2.853-204.0
Vakiovalaistussarja 2.853-205.0
Tieliikenteen valaistussarja 2.853-207.0
Tieliikennelupasarja (StVZO) 2.853-208.0
Turvavyö 6.981-140.0
Toinen sivuharja (vasemmalla) 2.851-273.0
Sivuharjan nopeudensäätö (oikealla) 2.853-507.0
Sivuharjan suojus 2.851-286.0
Vesisumutusjärjestelmä sivuharjoille 2.853-214.0
Kuminen iskunvaimennin 2.852-620.0
Sivuharjan törmäyssuoja (oikealla) 2.853-211.0
Sivuharjan törmäyssuoja (molemmilla puolilla) 2.853-210.0
Märkä-/kuivaimurin lisälaitesarja NT 22/1 Bp 2.852-814.0
Märkä-/kuivaimurin kiinnityssarja NT 22/1 Bp
(ohjaamo)
2.853-161.0
Lisälaitesarja kevyen jätteen lakaisuun 2.853-212.0
Taaksepäin Lakaistujen roskien säiliön nostaminen
Eteenpäin Lakaistujen roskien säiliön laskeminen
Taaksepäin Lakaisutelan nostaminen
Eteenpäin Lakaisutelan laskeminen
Taaksepäin Säiliön luukun sulkeminen
Eteenpäin Säiliön luukun avaaminen
Taaksepäin Sivuharjan nostaminen
Eteenpäin Sivuharjan laskeminen
Suomi 121
3. Pölysuodatin erottaa lakaistujen roskien säiliössä nousseen
pölyn ja imupuhallin imee suodatetun puhtaan ilman pois.
4. Pölysuodatin puhdistuu automaattisesti käytön aikana, ja se
voidaan käynnistää myös "Suodattimen puhdistus" -kytkimel-
lä.
Ennen käyttöönottoa
Kuormasta purkamisohjeet
VAARA
Onnettomuusvaara konetta purettaessa kuormasta
Käytä konetta kuormasta purettaessa tähän soveltuvaa ramppia.
Älä käytä haarukkatrukkia koneen kuormasta purkamiseen/las-
taamiseen.
Ota huomioon paino konetta purettaessa/lastattaessa.
1. Rakenna ramppi kuvan mukaisesti mukana toimitetuista lau-
doista.
2. Katkaise muoviset pakkausnarut ja poista pakkauskalvo.
3. Poista kiinnityshihnan pidike kiinnityskohdista.
4. Irrota merkityt pohjalaudat ja kulmalauta kuormalavasta.
5. Aseta laudat kuormalavan reunaa vasten ja kohdista laudat si-
ten, että ne ovat koneen pyörien edessä. Ruuvaa laudat tiu-
kasti kiinni.
6. Aseta välituki tueksi lautojen alle.
7. Poista puupalikat, jotka pitävät pyöriä paikallaan.
8. Vapauta seisontajarru.
9. Aja kone varovasti pois muodostetun rampin kautta pois kuor-
malavalta.
Seisontajarrun lukitseminen/vapauttaminen
Lukitseminen
1. Pidä jarrupoljin painettuna ja vedä jarruvivusta.
Vapauttaminen
2. Pidä jarrupoljin painettuna ja vapauta jarruvipu.
Akut/laturit
HUOMIO
Käytä ainoastaan valmistajan suosittelemia akkuja ja laturei-
ta
Vaihda akkujen tilalle ainoastaan samantyyppisiä akkuja.
Poista akku ennen ajoneuvon hävittämistä ja hävitä akku maa-
kohtaisten ja paikallisten määräysten mukaan.
Varoitusten symbolit
Ota akkujen käsittelyssä huomioon seuraavat varoitukset:
Turvaohjeet
VAARA
Tulipalo- ja räjähdysvaara
Älä aseta työkaluja tai muita esineitä akun päälle.
Vältä ehdottomasti tupakointia ja avotulta.
Huolehdi hyvästä ilmanvaihdosta ladatessasi akkuja sisätiloissa.
Käytä ainoastaan Kärcherin hyväksymiä akkuja ja latureita (alku-
peräiset varaosat).
몇 VAROITUS
Akun epäasianmukaisen hävittämisen aiheuttama ympäris-
tön vaarantuminen
Huolehdi viallisten tai loppuun käytettyjen akkujen turvallisesta
hävityksestä (ota tarvittaessa yhteyttä jätehuoltoalan yritykseen
tai Kärcher-huoltoon).
Toimenpiteet akkuhapon vapautuessa tahattomasti
Lyijyakuista ei aiheudu vaaraa niin kauan kuin käyttö on mää-
räystenmukaista ja käyttöohjetta noudatetaan.
On kuitenkin huomioitava, että lyijyakut sisältävät rikkihappoa, jo-
ka voi aiheuttaa vakavia syöpymiä.
1. Sido läikkynyt tai epätiiviistä akusta vuotava happo sideaineel-
la, esim. hiekalla. Huolehdi siitä, että happo ei pääse viemäris-
töön, maaperään eikä vesistöihin.
2. Neutraloi happo kalkin/soodan avulla ja hävitä se paikallisten
määräysten mukaisesti.
3. Ota viallisen akun hävittämisen osalta yhteyttä jätehuoltoalan
erikoisliikkeeseen.
4. Huuhtele happoroiskeet silmästä tai iholta runsaalla puhtaalla
vedellä.
5. Hakeudu tämän jälkeen välittömästi lääkärin hoitoon.
6. Pese likaantuneet vaatteet vedellä.
7. Vaihda vaatteet.
Suositellut akut, laturit
* Lakaisukone tarvitsee 1 akkupaketin
Akun asentaminen/yhdistäminen/irrottaminen
몇 VAROITUS
Oikosulun aiheuttama loukkaantumis- ja vaurioitumisvaara!
Akun alueella työskenneltäessä on olemassa oikosulun aiheutta-
ma loukkaantumis- ja vahingoittumisvaara.
Älä aseta työkaluja tai muita esineitä akun päälle.
Asennus: Kiinnitä aina ensin plusjohto plusnapaan ja sitten mii-
nusjohto miinusnapaan.
Irrotus: Irrota aina ensin miinusjohto miinusnavasta ja sitten plus-
johto plusnavasta.
Varmista, että järjestys on oikea: Plusjohto plusnapaan ja miinus-
johto miinusnapaan.
Ota huomioon akun käyttöohjeessa ja akussa sekä
tässä käyttöohjeessa olevat ohjeet.
Käytä silmäsuojusta.
Pidä lapset loitolla haposta ja akusta.
Räjähdysvaara
Avotuli, kipinät ja tupakointi kielletty.
Syöpymisvaara
Ensiapu
Varoitus
Hävittäminen
Älä heitä akkua jäteastiaan.
Tilausnro
Akkupaketti 36 V, 360 Ah, (kaukalossa, vähän
huoltoa vaativa)*
6.654-282.0
Laturi 6.654-283.0
122 Suomi
Huomautus
Toimituslaajuuteen KM 130/300 RI BP Pack sisältyy akku ja latu-
ri.
1. Koneen kytkeminen pois päältä, katso Koneen poiskytkentä.
Irrotus/asennus:
2. Irrota miinus- ja plusjohto vastaavista akun navoista.
3. Irrota plus- ja miinusjohto ja akunpuoleinen akkupistoke ko-
neen akkutelineestä.
4. Kiinnitä sopiva nostolaite akun vasempaan ja oikeaan nosto-
silmukkaan.
Akun paino, katso Tekniset tiedot.
Kuva D
1 Nostosilmukka
2 Plusnapa
3 Miinusnapa
5. Nosta akku ulos koneesta ja laske se turvallisesti alas.
6. Kiinnitä nostin uuteen akkuun.
7. Aseta akku nostimella varovasti koneen akkutelineeseen.
Huomautus
Käyttämättömän plus- ja miinusnavan on oltava koneen oikealla
puolella.
8. Irrota nostin vasemmasta ja oikeasta nostosilmukasta.
Yhdistäminen:
9. Yhdistä ensin plusjohto akun plusnapaan ja asenna plusna-
van suojus.
10.Yhdistä miinusjohto akun miinusnapaan ja asenna miinusna-
van suojus.
11.Yhdistä syöttöjännite, katso Syöttöjännitteen irrottaminen/yh-
distäminen.
12.Käännä avain avainkytkimessä asentoon "I".
13.Lue akun varaustila näytöstä ja lataa akku tarvittaessa, katsou
Akun lataus.
Syöttöjännitteen irrottaminen/yhdistäminen
1. Kytke kone pois päältä, katso luku Koneen poiskytkentä.
Irrottaminen:
2. Irrota akunpuoleinen akkupistoke koneenpuoleisesta akkupis-
tokkeesta.
Kone on jännitteetön.
Yhdistäminen:
3. Yhdistä akunpuoleinen akkupistoke koneenpuoleiseen akku-
pistokkeeseen, kunnes molemmat pistokekotelot ovat vastak-
kain.
Koneen syöttöjännite on yhdistetty.
Akun lataus
1. Siirrä kone kuivaan, hyvin ilmastoituun sisätilaan.
2. Kytke kone pois päältä, katso luku Koneen poiskytkentä.
Laturin yhdistäminen:
3. Irrota virransyöttö, katso luku Syöttöjännitteen irrottaminen/
yhdistäminen.
Kuva E
(1)Akku
(2)Akunpuoleinen akkupistoke
(3)Latauspistoke
(4)Latauskaapeli
(5)LED-näyttö
(6)Kannettava laturi
(7)Verkkojohto
4. Aseta kannettava laturi koneen eteen.
HUOMIO
Seisontajalkojen on osoitettava alaspäin.
Älä aseta kannettavaa laturia akun päälle!
Älä peitä kannettavaa laturia esineillä, äläkä aseta mitään esinei-
tä sen päälle!
5. Yhdistä latauspistoke akunpuoleiseen akkupistokkeeseen,
kunnes molemmat pistokekotelot ovat vastakkain.
6. Yhdistä verkkojohto kannettavaan laturiin.
7. Työnnä verkkojohto suojakosketinpistorasiaan.
Lataus käynnistyy ja päättyy automaattisesti.
LED-näytössä näkyy nykyinen tila:
● keltainen = akku latautuu
● vilkkuu vihreänä = akku on ladattu > 80 %
● palaa vihreänä = akku on ladattu täyteen
● punainen = virhe havaittu
Latausaika, katso luku Tekniset tiedot.
8. Tarkista latausajan loppupuolella elektrolyyttitaso akun val-
mistajan käyttöohjeiden mukaisesti ja korjaa se tarvittaessa.
Laturin poistaminen:
9. Poista laturi koneesta latauksen jälkeen käänteisessä järjes-
tyksessä.
Käyttöönotto
Käyttö
Työt ennen käytön aloittamista
1. Tarkasta akun lataustila. Lataa akku tarvittaessa, katso Akun
lataus.
2. Tarkasta lakaisutela ja sivuharjat kietoutuneiden hihnojen va-
ralta
3. Tarkasta pyörän akselit kiertyneiden hihnojen varalta.
4. Tarkasta kaikkien käyttöelementtien toiminta.
5. Tarkasta kone vaurioiden varalta.
6. Puhdista pölysuodatin.
Kuljettajan istuimen säätö
VAARA
Onnettomuusvaara
Säädä kuljettajan istuinta ainoastaan, kun laite on pysähdyksis-
sä.
Kuva K
1 Painon säätö
2 Käsinojan korkeussäätö
3 Selkänojan kaltevuussäätö
4 Istuimen asennon säätövipu
1. Säädä istuimen jousitus kehon painon mukaan kääntämällä
säätönuppia.
2. Säädä käsinojan korkeutta kääntämällä käsinojan alla olevaa
mekanismia.
3. Säädä selkänojan kallistusta kääntämällä säätöpyörää.
4. Vapauta lukitusmekanismi painamalla säätövipua ja säädä is-
tuimen asento oman pituutesi mukaan.
Koneen käynnistäminen
Huomautus
Koneen käynnistämiseksi on konepellin oltava suljettu ja kuljetta-
jan on istuttava kuljettajan istuimella.
Huomautus
Lakaisukone kytkeytyy pois päältä 3 sekunnin kuluttua istuimelta
poistumisesta.
1. Asetu kuljettajan istuimelle.
Istuimen kosketuskytkin aktivoituu.
2. Vie ajosuunnan valitsinkytkin keskiasentoon.
3. Työnnä virta-avain virtalukkoon.
4. Hydraulikoneikon käynnistäminen
a Pidä kaasupoljinta painettuna.
b Käännä virta-avain asentoon "I" ja odota 3 sekuntia.
Kone on käyttövalmis.
c Käännä virta-avain asentoon "II".
Hydraulikoneikko käynnistyy
Koneella ajaminen
VAARA
Äkillisen pysähtymisen aiheuttama loukkaantumisvaara!
Kone pysähtyy äkillisesti heti, kun kuljettajan istuin on tyhjä.
Älä nouse ylös kuljettajan istuimelta ajon aikana.
Suomi 123
몇 VAROITUS
Onnettomuusvaara peruutettaessa!
Peruutettaessa onnettomuusvaara lisääntyy.
Varmista ennen peruutusta, että et vaaranna ketään, kiinnitä eri-
tyistä huomiota lapsiin. Pyydä tarvittaessa joku henkilö opasta-
maan.
Tarkkaile peruutettaessa koko ympäristöä.
몇 VAROITUS
Onnettomuusvaara ajettaessa nostetun lakaistujen roskien
säiliö kanssa!
Ajettaessa nostetun lakaistujen roskien säiliön kanssa on lisään-
tynyt onnettomuusvaara koneen painopisteen muuttuessa.
Älä aja nostetun lakaistujen roskien säiliön kanssa.
HUOMIO
Käyttölaitteen vaurioitumisvaara!
Kaasupolkimen nykiminen voi vahingoittaa käyttölaitetta.
Käytä kaasupoljinta aina hitaasti ja varovasti.
Pysäytä kone, ennen kuin vaihdat eteen- ja taaksepäinajoon tai
päinvastoin.
HUOMIO
Vaurioitumisvaara
Esteiden yli ajaminen voi johtaa vaurioihin koneelle.
Aja enintään 70 mm korkuisten kiinteiden esteiden yli hitaasti ja
varovasti. Aja yli 70 mm korkuisten kiinteiden esteiden yli ainoas-
taan tarkoitukseen sopivan rampin avulla.
Huomautus
Etupyörän seisontajarrun vivun on oltava ajoasennossa, katso lu-
ku Seisontajarrun lukitseminen/vapauttaminen.
1. Aseta ajosuuntakytkin asentoon "Eteenpäinajo" tai "Peruu-
tus".
2. Ota jalka pois jarrupolkimelta.
3. Paina kaasupoljinta varovasti ja säädä ajonopeutta portaatto-
masti.
Älä käytä kaasupoljinta nykäyksittäin.
4. Ohjaa ohjauspyörällä ajosuuntaan.
5. Vapauta kaasupoljin vähentääksesi nopeutta.
Jarrupoljinta voidaan painaa jarrutuksen tehostamiseksi.
Lakaisu
Lakaiseminen lakaisutelalla ja sivuharjalla
VAARA
Äkillisen pysähtymisen aiheuttama loukkaantumisvaara!
Kone pysähtyy äkillisesti heti, kun kuljettajan istuin on tyhjä.
Älä nouse ylös kuljettajan istuimelta ajon aikana.
HUOMIO
Vaurioitumisvaara lakaistaessa nauhoja ja naruja!
Jos lakaistaan pitkiä, taipuisia esineitä kuten hihnoja tai naruja,
ne voivat vaurioittaa lakaisumekanismia.
Älä aja koneella tai sivuharjalla pitkien taipuisien esineiden, kuten
nauhojen tai narujen, yli äläkä lakaise sisään tällaisia esineitä.
Huomautus
Jotta saavutetaan optimaalinen puhdistustulos, täytyy ajonopeut-
ta mukauttaa olosuhteisiin.
Huomautus
Lakaisun aikana puhdistetaan hienopölysuodatin automaattisesti
10 minuutin välein. Sillä välin puhdistus voidaan aloittaa manuaa-
lisesti.
Huomautus
Kytke puhallin päälle, kun lakaiset kuivia alustoja.
Kytke puhallin pois päältä, kun lakaiset märkiä ja kosteita alusto-
ja, jotta pölysuodatin ei kastu.
1. Avaa lakaistujen roskien säiliön luukku lakaisua varten.
2. Laske lakaisutela alas.
Sivureunojen lakaisemiseksi laske myös sivuharja alas.
Lakaistujen roskien säiliön tyhjentäminen
몇 VAROITUS
Loukkaantumisvaara koneen kallistumisen johdosta
Tyhjennettäessä kaltevilla tai peräänantavilla alustoilla voi kone
voi kallistua painopisteen siirtymisen johdosta ja loukata ihmisiä.
Tyhjennä lakaistujen roskien säiliö vain koneen ollessa tasaisel-
la, kiinteällä alustalla.
몇 VAROITUS
Loukkaantumisvaara iskujen ja puristuksiin jäämisen joh-
dosta
Kun lakaistujen roskien säiliötä nostetaan tai lasketaan, ihmiset
voivat loukkaantua joutuessaan puristuksiin tai iskujen kohteeksi
lakaistujen roskien säiliön ja kontin välille.
Varmista, että tyhjennyksen aikana ei ihmisiä tai eläimiä ole la-
kaistujen roskien säiliön kääntöalueella.
몇 VAROITUS
Loukkaantumisvaara koneen liikkuvien osien johdosta
Lakaistujen roskien säiliön mekaniikka voi murskata tai katkaista
ruumiinosia, erityisesti sormia
Älä koske käsin liikkuviin osiin tyhjennyksen aikana.
몇 VAROITUS
Loukkaantumisvaara lakaistujen roskien säiliön alaslaskeu-
tumisen vuoksi!
Nostettu lakaistujen roskien säiliö voi äkillisesti laskeutua alas ja
aiheuttaa vakavia vammoja puristuksiin jäämisen ja juuttumisen
vuoksi.
Lakaistujen roskien säiliön alle ei saa mennä.
Nostettu lakaistujen roskien säiliö on varmistettava ammattitaitoi-
sesti sitä varten tarkoitetulla turvakannattimella ennen lakaistujen
roskien säiliön alle menemistä.
HUOMIO
Loukkaantumisvaara ympäriinsä sinkoilevien lakaistujen
roskien johdosta
Tyhjennyksen aikana käynnissä oleva lakaisutela voi singota la-
kaistuja roskia poispäin, mikä voi aiheuttaa loukkaantumisia.
Varmista, että lakaistujen roskien säiliön ollessa nostettuna ei ke-
tään ihmisiä ole ajoneuvon edessä.
Huomautus
Koneen korkeatyhjennyksen ansiosta lakaistujen roskien säiliö
voidaan tyhjentää esim.jätesäiliöön (maksimaalinen tyhjennys-
korkeus, katso luku Tekniset tiedot).
1. Sijoita kone tyhjennyspaikan eteen.
HUOMIO
Kiinnitä huomiota riittävään vapaaseen tilaan lakaistujen roskien
säiliön takana ja yläpuolella.
Nostaminen:
2. Aseta käyttövipu "Sivuharjojen nosto/lasku" asentoon "Nosta"
ja pidä sitä vedettynä, kunnes sivuharjat on nostettu kokonaan
ylös.
3. Aseta käyttövipu "Sivuharjojen nosto/lasku" asentoon "Nosta"
ja pidä sitä vedettynä, kunnes sivuharjat on nostettu kokonaan
ylös.
Lakaisutelaa nostetaan.
4. Aseta käyttövipu "Säiliön luukun avaaminen/sulkeminen"
asentoon "sulkeminen".
Merkkivalo palaa punaisena.
Tyhjennys:
5. Aseta käyttövipu "Nosta/laske lakaistujen roskien säiliö" asen-
toon "Nosta" ja pidä sitä vedettynä, kunnes haluttu korkeus on
saavutettu.
Merkkivalo palaa punaisena.
6. Aja hitaasti säiliön luo.
7. Lukitse seisontajarru.
8. Aseta käyttövipu "Säiliön luukun avaaminen/sulkeminen"
asentoon "avaaminen".
Lakaistujen roskien säiliö tyhjennetään.
Merkkivalo palaa vihreänä.
124 Suomi
9. Aseta käyttövipu "Säiliön luukun avaaminen/sulkeminen"
asentoon "sulkeminen".
Säiliön luukku suljetaan.
Merkkivalo palaa punaisena.
10.Vapauta seisontajarru.
Laskeminen:
11.Sijoita kone n. 2 m päähän tyhjennyspaikasta.
HUOMIO
Kiinnitä huomiota riittävään vapaaseen tilaan lakaistujen roskien
säiliön takana ja yläpuolella.
12.Aseta käyttövipu "Nosta/laske lakaistujen roskien säiliö" asen-
toon "Laske" ja pidä sitä vedettynä, kunnes lakaistujen roskien
säiliö on saavuttanut pääteasentonsa.
Merkkivalo palaa vihreänä.
Koneen poiskytkentä
1. Pysäköi kone vaakasuoraan.
2. Nosta lakaisutela ja sivuharja.
3. Sulje säiliön luukku.
4. Pidä jarrupoljin painettuna ja lukitse seisontajarru.
5. Käännä avainkytkin asentoon "0" ja vedä avain irti.
Kuljetus
HUOMIO
Kuljetusvauriot
Ota huomioon koneen tyhjä paino (kuljetuspaino), kun kuljetat si-
tä perävaunuissa tai ajoneuvoissa.
Kun konetta kuljetetaan ajoneuvoissa, se on varmistettava kulje-
tusturvallisuutta koskevien ohjeiden mukaisesti.
Noudata seuraavia ohjeita konetta kuljetettaessa:
● Käännä virta-avain asentoon ”0” ja irrota avain.
● Lukitse seisontajarru.
● Kiinnitä kone kiinnityspisteisiin (4x) kiristyshihnoilla, köysillä
tai ketjuilla.
● Varmista laite asettamalla pyöriin kiilat.
Varastointi
Ota koneen varastoinnissa huomioon seuraavat:
● Pysäköi lakaisukone tasaiselle alustalle kuivaan, pakkaselta
suojattuun ympäristöön. Suojaa laite pölyltä peitteellä.
● Nosta lakaisutela ja sivuharjat ylös, jotta harjakset eivät vauri-
oidu.
● Sulje säiliön luukku.
● Käännä virta-avain asentoon ”0” ja irrota avain.
● Lukitse seisontajarru.
● Varmista lakaisukone pyöräkiiloilla poisvierimistä vastaan.
Jos lakaisukonetta ei käytetä pitkään aikaan, ota lisäksi huo-
mioon seuraavat:
● Puhdista lakaisukoneen sisä- ja ulkopuoli.
● Irrota akku
● Lataa akku ja uudista lataus n. 2 kuukauden välein.
Hoito ja huolto
몇 VAROITUS
Hengenvaara, loukkaantumis- ja vaurioitumisvaara!
Koneen hoidon ja huollon aikana on kuoleman, loukkaantumisen
ja vaurioitumisen vaara, jos turvallisuusohjeita ei noudateta!
Noudata kaikkia tämän käyttöohjeen liitteen Turvaohjeet-luvussa
olevia hoitoa ja huoltoa koskevia turvaohjeita.
Laitteen puhdistus
HUOMIO
Oikosulut tai muut vauriot. Älä puhdistusta laitetta letkulla tai
suurpaineisella vedellä suihkuttamalla.
HUOMIO
Epäasianmukainen puhdistaminen
Vaurioitumisvaara.
Älä käytä hankaavia tai aggressiivisia puhdistusaineita.
VAARA
Pölyn aiheuttama terveydellinen vaara
Sisäosien puhdistus paineilmalla.
Käytä pölyltä suojaavaa hengityssuojainta ja suojalaseja.
Koneen sisäpuolen puhdistus
1. Koneen kytkeminen pois päältä, katso Koneen poiskytkentä.
2. Puhdista kone liinalla
3. Puhalla kone paineilmalla.
Koneen ulkopuolen puhdistus
1. Koneen kytkeminen pois päältä, katso luku Koneen poiskyt-
kentä.
2. Puhdista koneen ulkopuoli liinalla, joka on kostutettu miedolla
pesuaineliuoksella.
Huoltovälit
Huomautus
Takuun voimassaolo edellyttää, että valtuutettu huoltopalvelu
suorittaa takuuaikana kaikki huolto- ja kunnossapitotyöt tarkas-
tuslistan (ICL) mukaisesti.
● Käyttötuntilaskuri osoittaa huoltovälien ajan.
● Asiakkaan/käyttäjän suorittamien huollon ja huoltotöiden välit
on lueteltu luvussa Asiakkaan suorittama huolto. Työt saa
suorittaa vain pätevä ammattilainen. Ota tarvittaessa yhteys
Kärcherin erikoismyyjään tai huoltoon.
● Valtuutetun huoltopalvelun on suoritettava muut huoltotyöt tar-
kastusluettelon mukaisesti. Ota yhteyttä huoltoon hyvissä
ajoin.
Asiakkaan suorittama huolto
Huomautus
Seuraavat huoltotyöt on annettava pätevän ammattilaisen suori-
tettaviksi, ota tarvittaessa yhteys Kärcher-jälleenmyyjään tai
huoltoon.
Töitä hydrauliikassa saa suorittaa vain valtuutettu huolto.
Päivittäin:
1. Tarkasta pyörän akselit kiertyneiden hihnojen varalta.
2. Tarkasta lakaisutelan ja sivuharjojen kuluminen ja niihin kie-
toutuneet nauhat.
3. Tarkasta kaikkien käyttöelementtien toiminta.
4. Tarkasta kone vaurioiden varalta.
Viikoittain:
몇 VAROITUS
Loukkaantumisvaara lakaistujen roskien säiliön alaslaskeu-
tumisen vuoksi!
Nostettu lakaistujen roskien säiliö voi äkillisesti laskeutua alas ja
aiheuttaa vakavia vammoja puristuksiin jäämisen ja juuttumisen
vuoksi.
Lakaistujen roskien säiliön alle ei saa mennä.
Nostettu lakaistujen roskien säiliö on varmistettava ammattitaitoi-
sesti sitä varten tarkoitetulla turvakannattimella ennen lakaistujen
roskien säiliön alle menemistä.
5. Tarkasta kaikkien liikkuvien osien herkkäliikkeisyys, voitele tai
anna kunnostettavaksi tarvittaessa.
Huomautus
Ennen kaikkia huolto- ja korjaustöitä lakaistujen roskien säiliö
ylösnostettuna on asennettava turvakannatin.
6. Lakaisutelan kotelon tiivistyslistojen oikea säätö ja kuluminen
on tarkastettava, säädettävä tarvittaessa oikein ja kuluneet tii-
vistyslistat vaihdettava.
7. Lakaistujen roskien säiliön luukun tiivistyslistat on tarkastetta-
va vaurioiden varalta, tarvittaessa vaihdettava.
8. Lakaisutela on tarkastettava kulumisen ja vaurioiden varalta,
vaihdettava tarvittaessa.
9. Sivuharja (-harjat) on tarkastettava kulumisen ja vaurioiden
varalta, vaihdettava tarvittaessa.
10.Pölysuodatin on tarkastettava lian ja vaurioiden varalta, vaih-
dettava tarvittaessa ja pölysuodatinkotelo puhdistettava.
11.Hydraulijärjestelmän tiiviys on tarkastettava, annettava kun-
nostettavaksi tarvittaessa.
Suomi 125
12.Puhdista hydrauliöljynjäähdytin.
13.Tarkasta hydrauliöljymäärä.
14.Tarkasta jarrunesteen täyttömäärä.
15.Tarkasta säiliön luukun mekaniikka ja voitele tarvittaessa.
Kulumisen jälkeen:
16.Vaihda kuluneet tiivistelistat.
17.Vaihda kulunut lakaisutela.
18.Vaihda kuluneet sivuharjat.
Asiakaspalvelun suorittama huolto
Huomautus
Takuuvaatimusten ylläpitäminen edellyttää, että takuuaikana
kaikki huoltotyöt suorittaa valtuutettu Kärcher-asiakaspalvelu tar-
kastuslistan mukaisesti.
● Ensitarkastus 50 käyttötunnin jälkeen
● Huolto huoltokirjan mukaisesti 250 käyttötunnin välein.
● Tarvittaessa, mutta vähintään vuosittain, on koneen ja akun
eristysvastus annettava sähköalan ammattilaisen tarkastetta-
vaksi akun valmistajan käyttöohjeen mukaisesti.
Huoltotyöt
Valmistelu
1. Pysäköi lakaisukone tasaiselle alustalle.
2. Käännä virta lukko asentoon "0" ja vedä avain pois.
3. Lukitse seisontajarru.
Turvaohjeet huoltoa varten
Huomautus
Ennen töiden suorittamista nostetun lakaistujen roskien säiliön
alla, se on varmistettava putoamisia vastaan, katso Lakaistujen
roskien säiliön varmistaminen
Lakaistujen roskien säiliön varmistaminen
몇 VAROITUS
Puristuksiin jäämisen vaara
Putoava lakaistujen roskien säiliö voi aiheuttaa ruhjevammoja ja
luunmurtumia.
Ennen töiden suorittamista nostetun lakaistujen roskien säiliön
alla, se on varmistettava.
Suorita varmistus vain vaara-alueen ulkopuolella.
Kuva N
1 Kiinnitys
2 Varmistustanko
1. Käännä varmistustanko ylös ja aseta se pidikkeeseen.
Jarrunesteen määrän tarkastus ja lisäys
몇 VAROITUS
Puristuksiin jäämisen vaara
Putoava lakaistujen roskien säiliö voi aiheuttaa ruhjevammoja ja
luunmurtumia.
Ennen töiden suorittamista nostetun lakaistujen roskien säiliön
alla, se on varmistettava.
Suorita varmistus vain vaara-alueen ulkopuolella.
Kuva F
1 Varmistustanko
2 Sulkukansi
3 Jarrunestesäiliö
1. Siirrä lakaistujen roskien säiliö ylöspäin ja kiinnitä se varmis-
tustangolla.
2. Tarkasta, että jarrunestesäiliössä on riittävästi jarrunestettä.
Huomautus
Täyttötason täytyy olla merkintöjen MIN ja MAX välillä.
3. Lisää tarvittaessa DOT-jarrunestettä, katso Tekniset tiedot
Hydrauliöljyn määrän tarkastus ja hydrauliöljyn
lis
ääminen
Kuva H
1 Sulkukansi ja öljyntäyttöaukko
2 Öljyn tarkastuslasi
Huomautus
Tätä työtä suoritettaessa ei lakaistujen roskien säiliö saa olla
nostettuna.
1. Tarkasta hydrauliöljymäärä öljyn tarkastuslasista.
a Öljymäärän täytyy olla merkintöjen "MIN" ja "MAX" välillä.
b Jos öljymäärä on alle "MIN-"merkinnän, täytä lisää mootto-
riöljyä.
2. Irrota öljyntäyttöaukon sulkukansi.
3. Puhdista täyttöalue.
4. Lisää hydrauliöljyä. (öljylaji, katso Tekniset tiedot)
5. Sulje öljyntäyttöaukko sulkukannella.
Hydraulijärjestelmän tarkastus
Huomautus
Jos hydraulijärjestelmässä havaitaan vuotavia kohtia, ota yhteys
asiakaspalveluun.
1. Lukitse seisontajarru.
2. Käynnistä moottori.
3. Tarkasta kaikki hydrauliletkut ja liitännät vuotojen varalta.
Lakaisutelan tarkastus kietoutuneiden hihnojen
va
ralta
1. Käynnistä moottori.
2. Nosta lakaistujen roskien säiliö pääteasentoon saakka.
3. Sammuta moottori.
4. Lukitse seisontajarru.
몇 VAROITUS
Puristuksiin jäämisen vaara
Putoava lakaistujen roskien säiliö voi aiheuttaa ruhjevammoja ja
luunmurtumia.
Ennen töiden suorittamista nostetun lakaistujen roskien säiliön
alla, se on varmistettava.
Suorita varmistus vain vaara-alueen ulkopuolella.
5. Kiinnitä lakaistujen roskien säiliö varmistustangolla.
6. Tarkasta lakaisutela kietoutuneiden hihnojen tai narujen varal-
ta ja poista ne.
7. Käännä varmistustanko sisään.
8. Käynnistä moottori.
9. Laske lakaistujen roskien säiliö pääteasentoon saakka alas.
10.Sammuta moottori.
Lakaisutelan kulumisen tarkastus
1. Avaa lakaisutelan luukku.
2. Käännä luukku ulospäin.
Kuva R
3. Lue lakaisutelan kulumisaste asteikosta.
Jos kulumisaste on punaisen alueen lopussa, on asennetta-
va uusi lakaisutela.
Lakaisutelan vaihto
Kuva Q
1 Luukku
2 Kahvaruuvi
3 Lakaisutelan kiinnityskohta
4 Lakaisutela
1. Avaa luukku.
2. Käännä luukku ulospäin.
3. Avaa kahvaruuvi.
4. Käännä lakaisutelan kiinnityskohta ulospäin.
5. Vedä lakaisutela ulos.
6. Asenna uusi lakaisutela.
a Vie lakaisutela oikeaan asennusasentoon vastakkaiseen la-
kaisutelan kiinnityskohtaan sisään.
Kuva V
Lakaisutelan asennusasento ajosuunnassa (näkymä yl-
häältä).
126 Suomi
Huomautus
Lakaisutelan urat täytyy työntää vastakkaisen lakaisutelan kiinni-
tyskohdan nokkiin.
b Käännä ulospäin käännetty lakaisutelan kiinnityskohta ta-
kaisin.
c Kiristä kahvaruuvi.
7. Käännä luukku takaisin.
8. Lukitse luukku.
Huomautus
Uuden lakaisutelan asentamisen jälkeen täytyy lakaisupinta sää-
tää uudelleen.
Lakaisutelan lakaisupinnan tarkastus ja säätö
1. Kytke puhallin pois päältä.
2. Aja lakaisukone tasaiselle ja sileälle alustapinnalle, joka on
tunnistettavasti pölyn tai liidun peitossa.
3. Laske lakaisutela alas ja anna sen kulkea paikalla n. 10 se-
kuntia.
4. Sulje säiliön luukku.
5. Nosta lakaisutela.
6. Aja kone taaksepäin pois.
7. Tarkasta lakaisupinta.
Kuva S
Lakaisupinnan tulee muodostaa tasainen suorakulmio, jonka le-
veys on a = 60 - 65 mm.
Kuva T
1 Lakaisupintavipu
2 Mittakaava
8. Kytke lakaisutelan kulumisasteen mukaan lakaisupintavipu jo-
honkin neljästä asennosta.
Tarkasta ja säädä sivuharjan lakaisupinta.
1. Nosta sivuharja.
2. Aja lakaisukone tasaiselle ja sileälle alustapinnalle, joka on
tunnistettavasti pölyn tai liidun peitossa.
3. Laske lakaisutela ja sivuharja alas ja anna sen kulkea paikalla
n. 10 sekuntia.
4. Nosta lakaisutela ja sivuharja.
5. Aja kone taaksepäin pois.
6. Tarkasta lakaisupinta.
Kuva U
Lakaisupinnan leveyden tulle olla a = 40 - 50 mm ja sen tulee
muodostaa kuunmuotoinen osaympyrä kello 11 ja 14 välillä.
Kuva W
1 Kulman säätö
2 Pituuden säätö
7. Korjaa lakaisupintaa kulman ja pituuden säädön avulla.
8. Tarkasta lakaisupinta.
Sivutiivisteiden säätäminen
Kuva X
1 Luukku
2 Tiiviste
3 Ruuvi (8 x)
4 Kiinnityslevy
1. Avaa ovi.
2. Käännä ovi ulospäin.
3. Poista kiinnityslevy avaamalla kahdeksan kiinnitysruuvia.
4. Kohdista tiiviste uudelleen siten, että alustaan jää 1 - 3 mm
väli.
5. Kiristä kahdeksan ruuvia.
6. Avaa ovi vastakkaisella puolella.
Kuva Y
1 Kiinnityslevy
2 Siipimutteri (4x)
3 Tiiviste
7. Irrota kiinnityslevy irrottamalla neljä siipimutteria.
8. Kohdista tiiviste uudelleen siten, että alustaan jää 1 - 3 mm vä-
li.
9. Kiristä neljä siipimutteria.
Pölysuodattimen manuaalinen puhdistaminen
1. Paina painiketta "Puhdista pölysuodatin".
Pölysuodatin puhdistetaan.
Pölysuodattimen (taskusuodatin) vaihtaminen
Lakaistujen roskien säiliö on tyhjennetty. Katso Lakaistujen ros-
kien säiliön tyhjentäminen.
몇 VARO
Vaara terveydelle hienopölyn johdosta
Hienopölyn hengittäminen voi johtaa hengityselinsairauksiin.
Käytä pölysuodattimen vaihdon aikana soveltuvaa suu- ja nenä-
suojainta.
Kuva Z
1 Laitesuoja
2 Nostotanko
3 Suodattimen suojus
4 Taskusuodatin
1. Avaa laitesuoja.
2. Avaa suodattimen suojus.
3. Irrota kaksi nostotankoa suodattimen kannesta.
4. Aseta nostotankojen kaksi kiinnityslevyä taskusuodattimen
keskelle kuvan mukaisesti.
Kuva AA
1 Kahvaruuvi
2 Nostotanko
5. Kierrä sisäänasetetussa tilassa nyt molemmat nostotangot
kumpaankin kahvaruuviin.
6. Nosta taskusuodatin ulos kahden henkilön voimin.
7. Irrota kaksi nostotankoa vanhasta taskusuodattimesta ja kiin-
nitä ne uuteen taskusuodattimeen.
8. Aseta taskusuodatin sisään kahden henkilön voimin.
9. Irrota kaksi nostotankoa uudesta taskusuodattimesta.
10.Asenna kaksi nostotankoa kannen sisäpuolelle.
11.Sulje suodattimen kansi ja lukitse se kiinnikkeillä.
12.Sulje laitesuoja.
Pölysuodattimen vaihtaminen (HEPA-suodatin)
Lakaistujen roskien säiliö on tyhjennetty. Katso Lakaistujen ros-
kien säiliön tyhjentäminen.
몇 VARO
Vaara terveydelle hienopölyn johdosta
Hienopölyn hengittäminen voi johtaa hengityselinsairauksiin.
Käytä pölysuodattimen vaihdon aikana soveltuvaa suu- ja nenä-
suojainta.
Kuva AB
1 Laitesuoja
2 Suodattimen suojus
3 Puhdistuslaite
1. Avaa laitesuoja.
2. Avaa suodattimen suojus.
Kuva AC
1 Puhdistuslaite
2 Laakasuodatin
3. Taita puhdistuslaite ylös.
4. Poista molemmat HEPA-suodattimet.
5. Aseta uudet HEPA-suodattimet.
6. Taita puhdistuslaite alas.
7. Sulje suodattimen suojus ja lukitse se kiinnikkeillä.
8. Sulje laitesuoja.
Suomi 127
Pölysuodattimen (pyöreä suodatin) vaihtaminen
Lakaistujen roskien säiliö on tyhjennetty. Katso Lakaistujen ros-
kien säiliön tyhjentäminen.
몇 VARO
Vaara terveydelle hienopölyn johdosta
Hienopölyn hengittäminen voi johtaa hengityselinsairauksiin.
Käytä pölysuodattimen vaihdon aikana soveltuvaa suu- ja nenä-
suojainta.
Kuva AD
1 Laitesuoja
2 Suodattimen suojus
1. Avaa laitesuoja.
2. Avaa suodattimen suojus.
Kuva AE
1 Pyöreä suodatin
2 Lukitus
3. Avaa lukitus.
a Vedä lukitus täysin ulos.
b Käännä myötäpäivään, kunnes lukitus lukittuu.
4. Poista suodatin.
Huomautus
Asettaessasi suodatinta paikoilleen kiinnitä huomiota siihen, että
aukot suodattimen etupuolella ovat suodatinpidikkeen pulttien
kohdalla.
5. Aseta uusi suodatin ja sulje lukko.
6. Sulje suodattimen suojus ja lukitse se kiinnikkeillä.
7. Sulje laitesuoja.
Vaihda sulakkeet
Sulakkeenpitimet ovat ohjauspyörän alla.
Kuva M
1. Irrota sulakkeenpitimen kansi.
2. Tarkasta sulakkeet ja vaihda vialliset sulakkeet.
Sulakkeiden yleiskatsaus
Ohjeet häiriötilanteissa
Pieniä häiriöitä voit poistaa itse seuraavan yleiskatsauksen avul-
la.
Ota yhteyttä asiakaspalveluun (huoltoon) kaikkien sellaisten häi-
riöiden yhteydessä, joita ei ole mainittu!
VAARA
Onnettomuus- ja loukkaantumisvaara ajoneuvon tahatto-
man liikkumisen johdosta
Kytke ajoneuvo pois päältä ennen kaikkia hoito- ja huoltotöitä ja
vedä virta-avain irti.
VAARA
Sähköiskun vaara
Kytke akku irti ennen sähköisiä rakenneosia koskevien töiden
suorittamista.
Sähköisiä rakenneosia koskevia korjaus- ja muita töitä saa suo-
rittaa ainoastaan valtuutettu asiakaspalvelu.
FU 01 Lakaistujen roskien säiliö 3 A
FU 02 Monitoiminäyttö 10 A
FU 03 Ajosuuntakytkin 3 A
FU 04 Vaihtosuuntaaja 5 A
FU 05 Tärytysjärjestelmä ja puhallin 25 A
FU 06 Majakka, äänimerkki, Bluespot 15 A
FU 07 Jarruvalo (valinnainen) 10 A
FU 08 Vilkku (valinnainen) 10 A
FU 09 Valo vasemmalla (valinnainen) 7,5 A
FU 10 Työvalot 10 A
FU 11 Valo oikealla (valinnainen) 7,5 A
FU 12 Kuljettajan ohjaamo (valinnainen),
pölynpoistolaite (valinnainen)
15 A
Virhe Korjaus
Ajoneuvo liikkuu vain hitaasti
tai ei lainkaan
Lataa akku tai vaihda, jos se on viallinen
Tarkasta, onko pyöriin kietoutunut hihnoja tai naruja
Ilmoita Kärcher-asiakaspalveluun
Vapauta seisontajarru
Viheltävä ääni hydraulijärjes-
telmässä
Lisää hydrauliöljyä
Ilmoita Kärcher-asiakaspalveluun
Lakaisutela/sivuharja ei pyöri Tarkasta, onko lakaisutelaan/sivuharjaan kietoutunut hihnoja tai naruja
Ilmoita Kärcher-asiakaspalveluun
Vähäinen tai puuttuva imute-
ho harja-alueella
Tarkasta pölysuodatin, puhdista tai vaihda
Ilmoita Kärcher-asiakaspalveluun
Kone pölyää Sivutiivisteiden säätäminen
Kytke puhallin päälle
Tarkasta pölysuodatin, puhdista tai vaihda
Vaihda suodattimen tiivisteet
Avaa lakaistujen roskien säiliön luukku.
Ilmoita Kärcher-asiakaspalveluun
Lakaistut roskat jäävät pai-
koilleen
Tyhjennä lakaistujen roskien säiliö
Tarkasta pölysuodatin, puhdista tai vaihda
Vaihda lakaisutela
Säädä lakaisuharjan lakaisupinta
Vaihda lakaistujen roskien säiliön tiivistenauhat
Poista lakaisutelan tukos
Avaa lakaistujen roskien säiliön luukku
Ilmoita Kärcher-asiakaspalveluun
Lakaistujen roskien säiliötä ei
voi nostaa/laskea
Tarkasta sulake ja vaihda, jos se on viallinen
Ilmoita Kärcher-asiakaspalveluun
Lakaistujen roskien säiliön
luukkua ei voi avata
Ilmoita Kärcher-asiakaspalveluun
Käyttöhäiriöitä hydraulisesti
liikkuvissa osissa
Ilmoita Kärcher-asiakaspalveluun
128 Suomi
Takuu
Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiömme
julkaisemat takuuehdot. Korjaamme laitteessasi mahdollisesti il-
menevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syy-
nä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa
pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyy-
jään tai lähimpään valtuutettuun asiakaspalveluun.
(osoite, katso takasivu)
Lisätietoja takuutiedoista (jos saatavilla) on Kärcherin paikallisen
verkkosivuston palvelualueella kohdassa "Lataukset".
EU-vaatimustenmukaisuusvakuutus
Vakuutamme täten, että jäljempänä mainittu tuote vastaa voi-
massa olevia mainittujen direktiivien ja asetusten määräyksiä.
Jos tuotetta muutetaan ilman meidän hyväksyntäämme, tämän
vakuutuksen voimassaolo raukeaa.
Tuote: Lakaisuimuri päältäajettava malli
Tyyppi: 1.186-xxx
Direktiivit ja asetukset
2006/42/EY (+2009/127/EY)
2000/14/EY
2014/30/EU
2014/53/EU (TCU)
Sovelletut yhdenmukaistetut standardit
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Sovellettu vaatimustenmukaisuuden arviointimenettely
2000/14/EY: liite V
Äänen tehotaso dB(A)
KM 170/600 R D
Mitattu: 100
Taattu: 103
KM 100/65 R Bp
Mitattu: 85
Taattu: 88
KM 105/180 R Bp
Mitattu: 87
Taattu: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Mitattu: D: 97 BAT: 88 LPG: 101
Taattu: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Mitattu: D: 96 LPG: 98 Bp: 90
Taattu: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Mitattu: D: 99 LPG: 96
Taattu: D: 102 LPG: 99
KM 150/500 R Bp
Mitattu: 94
Taattu: 96
Nimi ja osoite
Dokumentointivastaava:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Puhelin: +49 7195 14-0
Faksi: +49 7195 14-2212
Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen
valtakirjalla.
Winnenden, 1.5.2021
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Puh.: +49 7195 14-0
Faksi: +49 7195 14-2212
Tekniset tiedot
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Laitteen tehotiedot
Ajonopeus, eteenpäin km/h 8 8
Ajonopeus, taaksepäin km/h
4 4
Nousukyky (maks.) % 14 14
Sivukaltevuus (enint.) % 10 10
Työleveys ilman sivuharjoja mm 1000 1000
Työleveys 1 sivuharjalla mm 1300 1300
Työleveys 2 sivuharjalla mm 1550 1550
Kääntösäde m 2,8 2,8
Kotelointiluokka IPX 3 IPX 3
Teoreettinen pintateho
Pintateho ilman sivuharjoja m
2
/h 8000 8000
Pintateho 1 sivuharjalla m
2
/h 10400 10400
Pintateho 2 sivuharjalla m
2
/h 12400 12400
Suomi 129
Oikeus teknisiin muutoksiin pidätetään.
Akku
Akkukapasiteetti Ah - 360
Käyttöaika täyteen ladatulla akulla h - 3,5
Akun jännite V - 36
Akun paino kg - 460
Ympäristöolosuhteet
Ympäristön lämpötila °C -5 ... +40 -5 ... +40
Ilmankosteus, ei kasteleva % 0 ... 90 0 ... 90
Mitat ja painot
Pituus mm 2245 2245
Leveys mm 1350 1350
Korkeus mm 1430 1430
Tyhjäpaino kg 840 (1300) 840 (1300)
Sallittu kokonaispaino kg 1885 1885
Suurin sallittu akselikuorma edessä kg 852 852
Suurin sallittu akselikuorma takana kg 1033 1033
Lakaisutelan leveys mm 1000 1000
Lakaisutelan halkaisija mm 300 300
Sivuharjan halkaisija mm 600 600
Lakaistujen roskien säiliö
Lakaistujen roskien säiliön tilavuus l 300 300
Lastin purkukorkeus (maks.) mm 1400 1400
Suodatin ja imujärjestelmä
Suodatinjärjestelmä Taskusuodatin Taskusuodatin
Pölysuodattimen suodatinpinta m
2
7,8 7,8
Käyttöluokka U U
Imujärjestelmän nimellisalipaine mbar 15,5 15,5
Imujärjestelmän nimellistilavuusvirta l/s 800 800
Ajomoottori (sähköinen)
Nimellistehonotto (mekaaninen) W 4000 4000
Puhallin- ja lakaisutelamoottori (sähköinen)
Moottorityyppi Tasavirta-kestomag-
neettimoottori
Tasavirta-kestomag-
neettimoottori
Käyttöaineet
Hydrauliöljytyyppi HV 46 HV 46
Hydrauliöljyn määrä l 25 25
Renkaat
Rengaskoko edessä mm 15-4.5x8 15-4.5x8
Rengaskoko takana 15-4.5x8 15-4.5x8
Määritetyt arvot EN 60335-2-72 mukaan
Käsi-käsivarsi-tärinäarvo m/s
2
<2,0 <2,0
Käsivarren tärähtelyarvo, epävarmuus K m/s
2
0,1 0,1
Istuimen tärinäarvo m/s
2
<2,0 <2,0
Istuimen tärähtelyarvo, epävarmuus K m/s
2
0,1 0,1
Äänenpainetaso L
pA
dB(A) 75 75
Epävarmuus K
pA
dB(A) 3 3
Äänentehotaso L
WA
+ epävarmuus L
WA
dB(A) 93 93
Jarru
Jarruneste Ate DOT SL - US FM-
VSS DOT4
Ate DOT SL - US FM-
VSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
130 Norsk
Indhold
Generelle merknader
Før du tar i bruk apparatet første gang, må du lese og
følge den originale driftsveiledningen. Oppbevar den
originale driftsveiledningen til senere bruk eller for annen eier.
Sikkerhetsanvisninger
Risikonivåer
FARE
● Anvisning om en umiddelbar truende fare som kan føre til store
personskader eller til død.
몇 ADVARSEL
● Anvisning om en mulig farlig situasjon som kan føre til store
personskader eller til død.
몇 FORSIKTIG
● Anvisning om en mulig farlig situasjon som kan føre til mindre
personskader.
OBS
● Anvisning om en mulig farlig situasjon som kan føre til materi-
elle skader.
Symboler på maskinen
Sikkerhetsanvisninger for betjening
몇 ADVARSEL ● Bruk apparatet slik det er tiltenkt. Ta hensyn til
lokale omstendigheter og vær obs. på tredjeperson, særlig barn
når du arbeider med apparatet. ● For å overholde luft- og kryp-
strekninger må apparatet ikke brukes i høyder over 2000 meter
over havet. ● Kontroller at maskinen med arbeidsanordningene
er i korrekt stand og at driften er sikker. Er tilstanden ikke feilfri,
må du ikke bruke maskinen. ● Vær oppmerksom på sikkerhets-
forskriftene i farlige områder (f.eks. bensinstasjoner). Maskinen
skal aldri brukes i eksplosjonsfarlige rom. ● Apparatet skal ikke
brukes av personer med innskrenkede fysiske, sensoriske eller
intellektuelle evner eller personer som mangler erfaring og /
kunnskap. ● Apparatet skal bare brukes av personer som har fått
opplæring i bruk av apparatet eller kan dokumentere evner til
bruk, og som uttrykkelig har fått i oppdrag å bruke apparatet.OBS
● Før arbeidet startes skal brukeren kontrollere at alle sikkerhets-
innretninger er korrekt påsatt og fungerer. ● Brukeren av maski-
nen er ansvarlig for skader på andre personer eller materielle
skader.ADVARSEL ● Påse at brukeren bruker tettsittende klær
og solide sko. Unngå bruk av løstsittende klær. ● Barn skal hol-
des under tilsyn for å sikre at de ikke leker med apparatet. ● Barn
og ungdom skal ikke bruke apparatet.OBS ● Kontroller arbeids-
området før du starter kjøringen (f.eks. barn). Sjekk at du har til-
strekkelig sikt!FARE ● La aldri apparatet være uten tilsyn så
lenge det ikke er sikret mot ukontrollert bevegelse. Sett alltid på
parkeringsbremsen før du forlater apparatet.OBS ● Trekk ut ten-
ningsnøkkelen eller KIK (Kärcher Intelligent Key) for å forhindre
at uvedkommende bruker maskinen.FORSIKTIG ● Ikke bruk
maskinen i områder der det er mulighet for å bli truffet av gjen-
stander som faller ned.ADVARSEL ● Ikke se direkte inn i lyskil-
den på apparater som er utstyrt med Blue Spot-belysning.
Sikkerhetsanvisninger for kjøring
Merknad ● Listen over veltefarer er ikke nødvendigvis kom-
plett.FARE ● Veltefare ved for sterke stigninger og hellinger! Vær
obs på maks. tillatte verdier (se Tekniske data) når du kjører i
stigninger og hellinger. ● Veltefare ved for sterk helling til siden!
Vær obs på maks. tillatte verdier (se Tekniske data) når du kjører
på tvers av kjøreretningen. ● Veltefare på ustabilt underlag! Mas-
kinen skal kun brukes på fast underlag.
몇 ADVARSEL ● Fare for uhell dersom farten ikke tilpasses.
Kjør langsomt i svinger.
Generelle merknader ....................................................... 130
Sikkerhetsanvisninger...................................................... 130
Riktig bruk........................................................................ 131
Miljøvern .......................................................................... 131
Tilbehør og reservedeler.................................................. 131
Leveringsomfang ............................................................. 131
Beskrivelse av apparatet.................................................. 132
Funksjon .......................................................................... 133
Før du tar høytrykksvaskeren i bruk ................................ 133
Batterier / ladere .............................................................. 133
Igangsetting ..................................................................... 134
Drift .................................................................................. 134
Transport ......................................................................... 136
Lagring............................................................................. 136
Pleie og vedlikehold......................................................... 136
Bistand ved feil ................................................................ 139
Garanti ............................................................................. 139
EU-samsvarserklæring .................................................... 140
Tekniske spesifikasjoner.................................................. 140
OBS
Forbrenningsfare
La varme kjøretøydeler avkjøles før det utføres arbei-
der på dem.
FARE
Brannfare
Ikke fei opp brennende eller glødende gjenstander
som f.eks. sigaretter, fyrstikker eller lignende.
몇 ADVARSEL
Fare for personskader
Fare for knusing og skjæring på grunn av bevegelige
bildeler.
몇 ADVARSEL
Fare for personskader
Fare for personskader på grunn av elektrisk spen-
ning.
몇 ADVARSEL
Fare for personskader
Kutt- og klemskader på grunn av innvendige kjøretøy-
deler i bevegelser.
Ikke stikk hånden inn i åpningene på apparatet.
Arbeider på kjøretøyet skal alltid utføres med egnede
hansker.
Vær oppmerksom på roterende børster.
I kjøreretningen skal det ikke kjøres i stigninger eller
hellinger over 14 %.
Maksimal helling av underlaget ved kjøring med løftet
feieavfallsbeholder.
Jekkpunkt
Festepunkt
Følg henvisninger
Sving langsomt
Les og følg bruksanvisningen
Norsk 131
Sikkerhetsanvisninger for transport
몇 FORSIKTIG ● For å unngå ulykker under transport må du
være oppmerksom på kjøretøyets transportvekt. ● For å trans-
portere maskinen må du koble fra batteriet og feste maskinen på
en sikker måte.
Batteridrevne maskiner
FARE ● Eksplosjonsfare! Batterier skal kun lades med en eg-
net lader ● Ved lading av batterier i lukkede rom dannes en høy-
eksplosiv gass. Batterier skal kun lades i godt ventilerte rom.
● Ikke bruk åpen ild, lag gnister eller røyk i nærheten av et batteri
eller i et batteriladerom. ● Fare for eksplosjon og kortslutninger.
Ikke legg verktøy eller lignende på batteriet.
몇 FORSIKTIG ● Batterisyre utgjør fare for personskader. Følg
de gjeldende sikkerhetsforskriftene.
OBS ● Følg bruksanvisningene fra batteri- og laderprodusente-
ne. Følg lovgivers anbefalinger for omgang med batterier. ● La
aldri batterier stå i utladet tilstand, lad dem opp igjen så raskt som
mulig. ● Hold batteriene rene og tørre for å unngå krypestrøm.
Beskytt batteriene mot tilsmussing, f.eks. av metallstøv. ● Brukte
batterier skal avfallsbehandles på en miljøvennlig måte i henhold
til EU-retningslinje 91/157/EØF eller de enkelte nasjonale for-
skrifter.
Sikkerhetsanvisninger for feiemaskiner med
topptømmingssystem
FARE ● Fare for skade i forbindelse med maskiner med topp-
tømmingssystem! Sikre den løftede feieavfallsbeholderen i for-
kant av arbeidet. Sikringen må settes på utenfor fareområdet.
Sikkerhetsinstruksjoner for feiemaskiner med
beskyttende tak
몇 FORSIKTIG
Kontroller beskyttelsestaket daglig med tanke på skader for å ga-
rantere beskyttelsesfunksjonen.
Ved skader på beskyttelsestaket, også enkeltdeler, må hele be-
skyttelsestaket skiftes ut.
Alle endringer av beskyttelsestaket, samt montering av andre
elementer, komponenter eller moduler enn de som er godkjent av
Kärcher, er ikke tillatt og kan i enkelte tilfeller ha negativ innvirk-
ning på beskyttelsestakets funksjon.
Stell og vedlikehold
몇 ADVARSEL ● Koble fra batteriet før arbeid på det elektriske
anlegget. ● Før rengjøring og vedlikehold av maskinen, skifte av
deler eller omstilling til annen funksjon skal maskinen stanses og
tenningsnøkkelen tas ut.
몇 FORSIKTIG ● Reparasjoner skal kun utføres av godkjente
kundeservice-steder eller fagfolk på dette området, som er kjent
med alle relevante sikkerhetsforskrifter.
OBS ● Vær obs på sikkerhetskontroll for lokale forskrifter for
kommersiell bruk av mobile apparater (f.eks. i Tyskland:
VDE 0701). ● Kortslutninger eller andre skader. Ikke rengjør ap-
paratet med slange- eller høytrykksvannstråle. ● Arbeid på mas-
kinen skal alltid utføres med egnede hansker.
Riktig bruk
Feiemaskinen er laget for rengjøring av gulvflater for kommersiell
bruk og for eksempel for følgende bruksområder:
● Parkeringsplasser
● Produksjonsanlegg
● Logistikkområder
● Hotell
● Detaljhandel
● Lager
● Gangveier
Denne feiemaskinen er laget for feiing av tilsmussede overflater
utendørs og innendørs.
Kontroller at apparatet og arbeidsinnretningene er i forskriftsmes-
sig stand før bruk, og test driftssikkerheten. Hvis det ikke er i feilfri
stand, skal det ikke brukes.
Denne feiemaskinen må kun brukes iht. denne bruksanvisnin-
gen.
Det er ikke tillatt å foreta endringer på apparatet.
Apparatet er bare egnet for beleggene som er spesifisert i bruks-
anvisningen.
Det er kun tillatt å kjøre på flater som er frigitt for bruk av appara-
tet av bedriftseieren eller en representant for denne.
Generelt gjelder følgende: Hold svært brennbare stoffer borte fra
apparatet (fare for eksplosjon/brann).
Forutsigbar feil bruk
● Det må aldri feies/suges opp eksplosive væsker, brennbare
gasser eller ufortynnet syre eller løsemiddel! Dertil regnes
bensin, fargetynner eller fyringsolje som kan danne eksplosive
damper eller blandinger ved oppvirvling med sugeluft, videre
aceton, ufortynnede syrer og løsemidler, da de kan angripe
materialer som er benyttet på maskinen.
● Det må aldri feies eller suges opp reaktivt metallstøv (f.eks.
aluminium, magnesium eller sink), da disse vil danne eksplo-
sive gasser i forbindelse med sterkt alkaliske eller sure rengjø-
ringsmidler.
● Ikke sug opp brennende eller glødende gjenstander.
● Ikke bruk apparatet til å feie opp helsefarlige stoffer.
● Det er forbudt å oppholde seg i fareområdet. Bruk i eksplo-
sjonsfarlige rom er forbudt.
● Det er ikke tillatt å ta med passasjerer.
● Det er ikke tillatt å bruke dette apparatet til å skyve/trekke eller
transportere gjenstander.
Egnet belegg for feiing
● Asfalt
● Industrigulv
● Støpte gulv
● Betong
● Brostein
Miljøvern
Materialet i emballasjen kan resirkuleres. Kvitt deg med em-
ballasjen på en miljøvennlig måte.
Elektriske og elektroniske apparater inneholder verdifulle re-
sirkulerbare materialer og ofte deler som batterier, batteri-
pakker eller olje. Disse kan utgjøre en potensiell fare for
helse og miljø ved feil bruk eller feil avfallsbehandling. Disse
delene er imidlertid nødvendige for korrekt drift av apparatet. Ap-
parater merket med dette symbolet skal ikke kastes i hushold-
ningsavfallet.
Anvisninger om innhold (REACH)
Aktuell informasjon om innholdsstoffene finner du på: www.kaer-
cher.de/REACH
Tilbehør og reservedeler
Bruk bare originalt tilbehør og originale reservedeler; de garante-
rer for en sikker og problemfri drift av apparatet.
Informasjon om tilbehør og reservedeler finner du på www.kaer-
cher.com.
Leveringsomfang
Apparatets leveringsomfang er vist på emballasjen. Kontroller at
innholdet i pakken er komplett når du pakker ut. Manglende tilbe-
hør eller transportskader skal meldes til forhandleren.
132 Norsk
Beskrivelse av apparatet
Bilde av apparatet
Figur B
Feiemaskin
Posisjon 1
1 Sete (med setekontakt)
2 Ratt
3 Håndtak med lås
4 Apparatdeksel
5 Arbeidslys
6 Sidekost (høyre)
7 Forhjul
8 Tilgang feievalse
9 Festepunkt
10 Typeskilt
11 Roterende varsellys
12 Apparatdeksel (høyre)
13 Deksel (høyre)
14 Bakpanel
15 Bakhjul
16 Deksel (venstre)
17 Panser
Betjeningsfelt
Posisjon 2
1 Kontrollelementer og display
2 Parkeringsbrems
3 Nødstopptast
4 Betjeningsspak heve/senke feievalse
5 Kontrollampe for feieavfallsbeholderklaff
6 Betjeningsspak for åpning/lukking av beholderklaffen
7 Kontrollampe feieavfallsbeholder helt senket
8 Betjeningsspak heve/senke feieavfallsbeholder
9 Nøkkelbryter (tenningslås)
10 Kjøreretningsbryter
11 Betjeningsspak heve/senke sidekost
12 Hastighetsjustering sidekost (tilleggsutstyr)
13 Bryter roterende varsellys
14 Bryter arbeidslys
15 Bryter horn
16 Bryter vifte/filterrengjøring
Pedaler
Posisjon 3
1 Bremsepedal
2 Gasspedal
Kontrollelementer og display
Posisjon 4
1 Uten funksjon
2 Uten funksjon
3 Varsellampe for batterilading
4 Kontrollampe for arbeidslys
5 Kontrollampe (funksjon kun for StVZO-ombygging)
6 Kontrollampe for filterrengjøring
7 Kontrollamper for parkering
8 Uten funksjon
9 Uten funksjon
10 Kontrollampe for vifte
11 Uten funksjon
12 Uten funksjon
13 Display
Tilleggsutstyr
Betjeningsspak
Figur O
1 Betjeningsspak for feieavfallsbeholder
2 Betjeningsspak for beholderklaffen
3 Betjeningsspak feievalse
4 Betjeningsspak sidekost
Merknad
Hold spaken i ønsket posisjon til den aktuelle mekaniske beve-
gelsen er fullført.
Betjeningsspak for feieavfallsbeholder
Betjeningsspak feievalse
Betjeningsspak for beholderklaffen
Betjeningsspak sidekost
Display
Figur C
1 Motorturtall i o/min
2 Batterispenning i V
3 Batterilading i %
4 Driftstimer for maskinen
Komfortkabin (lukket) 2.853-431.7
Beskyttelseskabin (åpen) med frontrute og
vindusvisker
2.853-433.7
Beskyttelseskabin 2.851-267.7
Beskyttelsestak 2.852-595.7
Punkteringssikre dekk (uten merking) 4.515-132.0
Dekk (fylt med luft) 4.515-332.0
Spotlight blå (foran) 2.853-202.0
Spotlight blå (foran og bak) 2.853-203.0
Baklys 2.853-204.0
Standard belysningssett 2.853-205.0
Belysningssett for kjøring på vei 2.853-207.0
Veigodkjenningssett (StVZO) 2.853-208.0
Sikkerhetsbelte 6.981-140.0
Andre sidebørste (venstre) 2.851-273.0
Hastighetsregulering for sidebørste (høy-
re)
2.853-507.0
Deksel sidebørste 2.851-286.0
Vannsprøytesystem for sidebørster 2.853-214.0
Støtdemper av gummi 2.852-620.0
Støtbeskyttelse for sidekost (høyre) 2.853-211.0
Støtbeskyttelse for sidekost (på begge si-
der)
2.853-210.0
Påbyggssett våt-/tørrsuger NT 22/1 Bp 2.852-814.0
Påbyggssett våt-/tørrsuger NT 22/1 Bp
(kabin)
2.853-161.0
Monteringssett for feiing av lett avfall 2.853-212.0
Bakover Løft feieavfallsbeholderen
Forover Senk feieavfallsbeholderen
Bakover: Løft feievalsen
forover: Senk feievalsen
Bakover: Lukk beholderklaffen
Forover Åpne beholderklaffen
Bakover: Løft sidekosten
Forover Senk sidekosten
Norsk 133
Funksjon
Feiemaskinen arbeider etter feieskuffprinsippet.
1. Den roterende sidekosten rengjør hjørner og kanter på feiefla-
ten og frakter avfallet inn i banen til feievalsen.
2. Den roterende feievalsen frakter smusset direkte inn i feieav-
fallsbeholderen.
3. Støvet som virvles opp i feieavfallsbeholderen, skilles ut via et
støvfilter, og sugeviften suger ut den filtrerte luften.
4. Rengjøringen av støvfilteret startes automatisk under drift, og
kan også startes med bryteren "Filterrengjøring".
Før du tar høytrykksvaskeren i bruk
Lossehenvisninger
FARE
Fare for ulykke ved lossing av maskinen
Bruk en egnet rampe ved lossing av maskinen.
Ikke bruk gaffeltruck til å losse/laste maskinen.
Ta hensyn til vekten når du losser/laster maskinen.
1. Bruk de medfølgende plankene til å bygge en rampe i henhold
til skissen.
2. Klipp opp pakkebåndene av plast og fjern folien.
3. Fjern stroppfestene ved festepunktene.
4. Skru av de merkede gulvplankene og kantsvillene på pallen.
5. Legg plankene på kanten av pallen, og plasser dem slik at de
ligger foran hjulene på maskinen. Skru fast plankene.
6. Legg firkantbjelken som støtte under plankene.
7. Fjern treklossene som sperrer hjulene.
8. Løsne parkeringsbremsen.
9. Kjør maskinen av pallen forsiktig via den opprettede rampen.
Lås/løsne parkeringsbremsen
Låsing
1. Hold bremsepedalen inne og trekk i bremsespaken.
Løsne
2. Hold bremsepedalen inne og løsne bremsespaken.
Batterier / ladere
OBS
Bruk kun de batterier og ladere produsenten anbefaler
Batteriene må alltid skiftes ut med samme batteritype.
Ta ut batteriet før du kaster kjøretøyet, og kast batteriene med
hensyn til de landsspesifikke eller lokale forskriftene.
Varselsymboler
Legg merke til følgende advarsler ved omgang med batterier:
Sikkerhetsanvisninger
FARE
Brann- og eksplosjonsfare
Ikke legg verktøy eller andre gjenstander på batteriet.
Unngå røyking og åpen ild.
Sørg for god ventilasjon når batterier lades opp innendørs.
Bruk utelukkende batterier og ladere (originale reservedeler) som
er godkjent av Kärcher.
몇 ADVARSEL
Batterier som ikke avfallsbehandles korrekt, utgjør en fare
for miljøet
Defekte eller brukte batterier skal fjernes på en sikker måte (ta
eventuelt kontakt med et renovasjonsselskap eller Kärcher-ser-
vicen).
Tiltak ved utilsiktet utslipp av batterisyre
Ved korrekt bruk og når bruksanvisningen følges, utgjør blybatte-
rier ingen fare.
Du må imidlertid være oppmerksom på at blybatterier inneholder
svovelsyre som kan forårsake alvorlige etseskader.
1. Syresøl eller syre som trenger ut av utette batterier, må bindes
med bindemiddel som f.eks. sand. Ikke la produktet slippe ut i
kanalsystemer, jordsmonn eller i vassdrag.
2. Nøytraliser syren med kalk/soda og avfallshåndter den iht. lo-
kale forskrifter.
3. Ta kontakt med et renovasjonsselskap for avfallshåndtering
når du skal kaste defekte batterier.
4. Syresprut i øyne eller på huden skal skylles ut/av med mye
rent vann.
5. Kontakt deretter lege omgående.
6. Forurensede klær vaskes med vann.
7. Skift klær.
Anbefalte batterier, ladere
* Feiemaskinen trenger 1 batteripakke
Monter / koble til / demonter batteriet
몇 ADVARSEL
Fare for personskade og skade på grunn av kortslutning!
Når du arbeider i området rundt batteriet, er det en risiko for per-
sonskade og skade på grunn av en kortslutning.
Ikke plasser verktøy eller andre gjenstander på batteriet.
Montering: Monter alltid den positive ledningen til den positive
polen først og deretter den negative ledningen til den negative
polen.
Demontering: Demonter alltid den negative ledningen på den ne-
gative polen først og deretter den positive ledningen på den po-
sitive polen.
Pass på at du har riktig oppgave: Positiv ledning til positiv pol og
negativ ledning til negativ pol.
Følg anvisningene i bruksanvisningen for batteriene,
på batteriene og i denne bruksveiledningen.
Bruk vernebriller.
Hold barn unna syre og batterier.
Eksplosjonsfare
Åpen ild, gnister, åpent lys og røyking er forbudt.
Fare for etsing
Førstehjelp
Advarsler
Avfallshåndtering
Batterier må ikke kastes i husholdningsavfallet.
Bestillingsnr.
Batteripakke 36 V, 360 Ah, (i trau, lite vedlike-
hold)*
6.654-282.0
Lader 6.654-283.0
134 Norsk
Merknad
Batteriet og laderen er inkludert i leveringsomfanget for KM 130/
300 R I Bp Pack.
1. Slå av maskinen, se Slå av maskinen.
Demontering/montering:
2. Koble minus- og plussledningen fra batteripolene.
3. Ta pluss- og minusledningen med batteripluggen på batterisi-
den ut av batteriholderen i maskinen.
4. Fest egnet løfteutstyr til venstre og høyre øyebolt på batteriet.
Batteriets vekt se Tekniske spesifikasjoner.
Figur D
1 Malje
2 Plusspol
3 Minuspol
5. Løft batteriet ut av maskinen og sett det ned på en sikker må-
te.
6. Fest løfteutstyret til det nye batteriet.
7. Plasser det nye batteriet forsiktig i batteriholderen i maskinen.
Merknad
Pluss- og minuspolen som ikke er opptatt, må befinne seg på
høyre side av maskinen.
8. Ta av løfteutstyret fra venstre og høyre øyebolt.
Koble til:
9. Koble først plussledningen til plusspolen på batteriet og mon-
ter hetten for plusspolen.
10.Koble minusledningen til minuspolen på batteriet, og monter
minuspoldekselet.
11.Opprett spenningsforsyningen, se Koble fra / opprett spen-
ningsforsyning.
12.Drei nøkkelen i nøkkelbryteren til stilling "I".
13.Les av batteriets ladestatus i displayet og lad batteriet ved be-
hov, se kapittel Lad batteriet.
Koble fra / opprett spenningsforsyning
1. Slå av maskinen, se kapitlet Slå av maskinen.
Koble fra:
2. Koble batteripluggen på maskinsiden fra batteripluggen på
batterisiden.
Maskinen er spenningsfri.
Opprett:
3. Fest batteripluggen på batterisiden til batteripluggen på mas-
kinsiden til de to plugghusene berører hverandre.
Spenningsforsyningen til maskinen er opprettet.
Lad batteriet
1. Kjør maskinen inn i et tørt, godt ventilert rom.
2. Slå av maskinen, se kapittel Slå av maskinen.
Koble til laderen:
3. Koble fra spenningsforsyningen, se kapittel Koble fra / opprett
spenningsforsyning.
Figur E
(1)Batteri
(2)Batteriplugg på batterisiden
(3)Ladeplugg
(4)Ladekabel
(5)LED-visning
(6)Bærbar lader
(7)Strømkabel
4. Plasser den bærbare laderen foran maskinen.
OBS
Føttene må vende nedover.
Ikke sett den bærbare laderen på batteriet!
Ikke dekk til den bærbare laderen med gjenstander eller plasser
gjenstander på den!
5. Sett inn ladepluggen i batteripluggen på batterisiden til de to
kontakthusene ligger mot hverandre.
6. Koble strømkabelen til den bærbare laderen.
7. Stikk inn strømkabelen i en jordet stikkontakt.
Ladingen starter og slutter automatisk.
LED-displayet viser gjeldende status:
● gul = batteriet lades
● blinker grønt = batteriet er > 80 % ladet
● lyser grønt = batteriet er fulladet
● rødt = det foreligger en feil
Ladetid se kapittel Tekniske spesifikasjoner.
8. Mot slutten av ladetiden kontrollerer du elektrolyttnivået i hen-
hold til bruksanvisningen til batteriprodusenten og korrigerer
det om nødvendig.
Koble fra laderen:
9. Etter lading må laderen kobles fra maskinen i omvendt rekke-
følge.
Igangsetting
Drift
Arbeider før driftsstart
1. Kontroller batteriets ladestatus. Lad batteriet ved behov, se
Lad batteriet.
2. Kontroller feievalsen og sidekostene med tanke på bånd som
har viklet seg inn.
3. Kontroller hjulakslene med tanke på bånd som har viklet seg
inn.
4. Kontroller funksjonen til alle betjeningselementer.
5. Kontroller om maskinen er skadet.
6. Rengjør støvfilteret.
Innstilling av førersetet
FARE
Ulykkesrisiko
Still inn førersetet kun når maskinen står stille.
Figur K
1 Vektinnstilling
2 Høydejustering av armlenet
3 Justering av vinkel for seteryggen
4 Justeringsspak seteposisjon
1. Juster fjæringen for setet til kroppsvekten ved å dreie på jus-
teringen.
2. Juster høyden på armlenet ved å dreie mekanismen under
armlenet.
3. Juster vinkelen på seteryggen ved å dreie justeringen.
4. Ved å betjene justeringsspaken løsner du låsemekanismen og
justerer seteposisjonen til kroppsstørrelsen.
Start maskinen
Merknad
For å starte maskinen må panseret være lukket og føreren må sit-
te i førersetet.
Merknad
3 sekunder etter at du forlater setet, blir feiemaskinen koblet ut.
1. Ta plass på førersetet.
Setekontaktbryteren betjenes.
2. Sett valgbryteren for kjøreretning i midtstilling.
3. Sett tenningsnøkkelen i tenningslåsen.
4. Start hydraulikkaggregatet
a Hold bremsepedalen inne.
b Drei tenningsnøkkelen til stilling "I" og vent i 3 sekunder.
Maskinen er driftsklar.
c Drei tenningsnøkkelen til stilling "II".
Hydraulikkaggregatet starter
Kjør maskinen
FARE
Plutselig stopp kan føre til personskader!
Maskinen stopper brått så snart førersetet ikke er i bruk.
Ikke reis deg fra førersetet mens du kjører.
Norsk 135
몇 ADVARSEL
Fare for ulykker ved rygging!
Det er økt fare for ulykker ved rygging.
Før du rygger, må du forsikre deg om at du ikke setter noen i fare,
spesielt barn. Be en person om å dirigere deg ved behov.
Når du rygger, må du ta hensyn til alt i omgivelsene.
몇 ADVARSEL
Fare for ulykker ved kjøring med hevet feieavfallsbeholder!
Når du kjører med hevet feieavfallsbeholder, er det økt fare for
ulykker på grunn av at maskinens tyngdepunkt endrer seg.
Ikke kjør med hevet feieavfallsbeholder.
OBS
Fare for skade på drevet!
Rykkvis betjening av gasspedalen kan skade drevet.
Bruk alltid gasspedalen sakte og forsiktig.
Stopp maskinen helt før du veksler fra kjøring forover til rygging
eller omvendt.
OBS
Fare for skader
Kjøring over hindringer kan skade maskinen.
Faste hindringer opp til en høyde på 70 mm kan kjøres over sakte
og forsiktig. Hindringer over 70 mm skal bare kjøres over ved
hjelp av en egnet rampe.
Merknad
Spaken på parkeringsbremsen i forhjulet må være i kjørestilling,
se Lås/løsne parkeringsbremsen.
1. Trykk kjøreretningsbryteren til stillingen “Kjøring fremover” el-
ler “Rygging”.
2. Ta foten av bremsepedalen.
3. Betjen gasspedalen forsiktig og juster kjørehastigheten trinn-
løst.
Ikke betjen gasspedalen rykkvis.
4. Styr kjøreretningen med rattet.
5. Slipp gasspedalen for å redusere hastigheten.
For å forsterke bremseeffekten kan bremsepedalen trås inn.
Feiedrift
Feiing med feievalse og sidekost
FARE
Plutselig stopp kan føre til personskader!
Maskinen stopper brått så snart førersetet ikke er i bruk.
Ikke reis deg fra førersetet mens du kjører.
OBS
Fare for skader hvis det feies opp bånd og snorer!
Hvis lange, fleksible gjenstander som f.eks. bånd eller snorer fei-
es opp, kan disse skade feiemekanismen.
Ikke kjør maskinen eller sidekostene over lange, fleksible gjen-
stander som f.eks. bånd eller snorer, og ikke fei opp gjenstander.
Merknad
For å oppnå optimalt rengjøringsresultat må kjørehastigheten til-
passes til forholdene.
Merknad
Under drift rengjøres finstøvfilteret automatisk hvert 10. minutt. I
mellomtiden kan rengjøringen startes manuelt.
Merknad
Slå på viften når du feier tørre gulv.
Når du feier våte og fuktige gulv, må du slå av viften for å hindre
at støvfilteret blir fuktig.
1. For å feie må du åpne klaffen på feieavfallsbeholderen.
2. Senk feievalsen.
For å feie sidekanter må du i tillegg senke sidekosten.
Tøm feieavfallsbeholderen
몇 ADVARSEL
Fare for personskader hvis maskinen velter
Ved tømming i skråninger eller på en overflate som gir etter, kan
maskinens tyngdepunkt forskyve seg slik at den velter og skader
personer.
Tøm feieavfallsbeholderen bare når maskinen står på et jevnt,
fast underlag.
몇 ADVARSEL
Fare for personskader på grunn av støt og klemming
Når du hever eller senker feieavfallsbeholderen, kan personer bli
skadet på grunn av støt eller fastklemming mellom feieavfallsbe-
holderen og containeren
Pass på at det ikke finnes personer eller dyr i svingområdet for
feieavfallsbeholderen under tømmingen.
몇 ADVARSEL
Fare for personskader på grunn av bevegelige maskindeler
Mekanikken for feieavfallsbeholderen kan klemme eller kutte av
kroppsdeler, spesielt fingre.
Ikke berør bevegelige deler under tømmingen.
몇 ADVARSEL
Fare for personskade hvis avfallsbeholderen synker ned-
over!
Den løftede avfallsbeholderen kan plutselig synke og forårsake
alvorlige knuse- og klemskader.
Ikke gå under den usikrede avfallsbeholderen.
Fest den løftede avfallsbeholderen korrekt med den medfølgen-
de sikkerhetsstøtten før du går under avfallsbeholderen.
OBS
Fare for personskader på grunn av feieavfall som slynges ut
Feievalsen som går under tømmingen kan slynge ut avfall, og
dette kan forårsake personskader.
Pass på at det ikke finnes personer foran kjøretøyet når feieav-
fallsbeholderen heves.
Merknad
Ved høy tømming av maskinen kan feieavfallsbeholderen f. eks.
tømmes i en feieavfallsbeholderen (maksimal tømmehøyde se
kapitlet Tekniske spesifikasjoner).
1. Plasser maskinen foran tømmestedet.
OBS
Sørg for tilstrekkelig frirom bak og over feieavfallsbeholderen.
Heving:
2. Sett betjeningsspaken "Hev/senk sidekost" til "hev" og hold
den til sidekosten er hevet helt.
3. Sett betjeningsspaken "Hev/senk feievalse" til "hev" og hold
den til feievalsen er hevet helt.
Feievalsen heves.
4. Still betjeningsspaken "Åpne/lukk beholderklaffen" til "lukk".
Kontrollampen lyser rødt.
Tømme:
5. Sett betjeningsspaken "Hev/senk feieavfallsbeholder" til "hev"
og hold den til nødvendig høyde er nådd.
Kontrollampen lyser rødt.
6. Kjører du sakte mot beholderen.
7. Sett på parkeringsbremsen.
8. Still betjeningsspaken "Åpne/lukk beholderklaffen" til "åpne".
Feieavfallsbeholderen tømmes.
Kontrollampen lyser grønt.
9. Still betjeningsspaken "Åpne/lukk beholderklaffen" til "lukk".
Beholderklaffen lukkes.
Kontrollampen lyser rødt.
10.Løsne parkeringsbremsen.
Senke:
11.Kjør maskinen ca. 2 m bort fra lossestedet.
OBS
Sørg for at det er tilstrekkelig frirom bak og under feieavfallsbe-
holderen.
12.Sett betjeningsspaken "Hev/senk feieavfallsbeholder" til
"senk" og hold den til endestillingen for feieavfallsbeholderen
er nådd.
Kontrollampen lyser grønt.
136 Norsk
Slå av maskinen
1. Parker maskinen vannrett.
2. Hev feievalsen og sidekosten.
3. Lukk beholderklaffen.
4. Hold bremsepedalen inne og sett på parkeringsbremsen.
5. Sett nøkkelbryteren til «0» og ta ut nøkkelen.
Transport
OBS
Transportskader
Vær oppmerksom på obs på maskinens egenvekt (transportvekt)
ved transport på tilhenger eller kjøretøy.
Ved transport i kjøretøy må maskinen festes i henhold til gjelden-
de retningslinjer for transportsikring.
Vær oppmerksom på følgende når du transporterer maskinen:
● Drei tenningsnøkkelen til «0» og trekk den ut.
● Sett på parkeringsbremsen.
● Fest maskinen i fastsurringspunktene (4x) med festestropper,
tau eller kjettinger.
● Sikre maskinen med hjulklosser under hjulene.
Lagring
Vær oppmerksom på følgende når du lagrer maskinen:
● Parker feiemaskinen på en jevn flate i tørre omgivelser uten
frost. Legg på en presenning som beskyttelse mot støv.
● Hev feievalsen og sidekosten slik at børstene ikke skades.
● Lukk beholderklaffen.
● Drei tenningsnøkkelen til «0» og trekk den ut.
● Sett på parkeringsbremsen.
● Sikre feiemaskinen så den ikke kan rulle.
Når feiemaskinen ikke skal brukes over lengre tid, må du i tillegg
være oppmerksom på følgende:
● Rengjør feiemaskinen innvendig og utenpå.
● Koble fra batteriet
● Lad batteriet og etterlad det med 2 måneders mellomrom.
Pleie og vedlikehold
몇 ADVARSEL
Fare for liv, personskader og andre skader!
Under vedlikehold og vedlikehold av maskinen er det fare for liv,
personskade og andre skader hvis sikkerhetsinstruksjonene ikke
følges!
Følg sikkerhetsanvisningene for stell og vedlikehold på begyn-
nelsen av denne driftsveiledningen.
Rengjøring av maskinen
OBS
Kortslutninger eller andre skader. Ikke rengjør apparatet med
slange- eller høytrykksvannstråle.
OBS
Uriktig rengjøring
Fare for skader.
Ikke bruk skurende eller aggressive rengjøringsmidler.
FARE
Støv utgjør helsefare
For innvendig rengjøring med trykkluft
må du bruke støvmaske og vernebriller.
Rengjør maskinen innvendig
1. Slå av maskinen, se Slå av maskinen.
2. Rengjør maskinen med en klut
3. Blås ut av maskinen med trykkluft.
Rengjør utsiden av maskinen
1. Slå av maskinen, se Slå av maskinen.
2. Rengjør utsiden av maskinen med en klut fuktet med et mildt
rengjøringsmiddel.
Vedlikeholdsintervaller
Merknad
For at garantikrav skal aksepteres, må alt kundeservice- og ved-
likeholdsarbeid i løpet av garantitiden utføres av autorisert kun-
dekundeservice iht. sjekklisten for inspeksjon (ICL).
● Driftstimetelleren indikerer tidspunktet for vedlikeholdsinter-
vallene.
● Intervallene for kundeservice og vedlikehold utført av kunden/
operatøren står oppført i kapittelet Vedlikehold utført av kun-
den. Arbeidet må utføres av en kvalifisert spesialist. Ta kon-
takt med en Kärcher-forhandler eller kundeservice ved behov.
● Ytterligere vedlikeholdsarbeid skal utføres av autorisert kun-
dekundeservice iht. sjekklisten for inspeksjon. Ta kontakt med
tjenesten i god tid.
Vedlikehold utført av kunden
Merknad
Følgende vedlikeholdsarbeider må utføres av en kvalifisert fag-
person, kontakt en Kärcher-forhandler eller -service ved behov.
Arbeider på hydrauliskksystemet skal kun utføres av autorisert
service.
Daglig:
1. Kontroller hjulakslene med tanke på bånd som har viklet seg
inn.
2. Kontroller feievalsen og sidekosten med tanke på slitasje og
bånd som har viklet seg inn.
3. Kontroller at alle betjeningselementer virker som de skal.
4. Kontroller om maskinen er skadet.
Ukentlig:
몇 ADVARSEL
Fare for personskade hvis avfallsbeholderen synker ned-
over!
Den løftede avfallsbeholderen kan plutselig synke og forårsake
alvorlige knuse- og klemskader.
Ikke gå under den usikrede avfallsbeholderen.
Fest den løftede avfallsbeholderen korrekt med den medfølgen-
de sikkerhetsstøtten før du går under avfallsbeholderen.
5. Kontroller at alle bevegelige deler går lett, smør eller reparer
dem ved behov.
Merknad
Før alle vedlikeholds- og reparasjonsarbeider med hevet feieav-
fallsbeholder må du montere sikkerhetsstøtten monteres.
6. Kontroller at tetningslistene på feievalseboksen har riktig inn-
stilling og om de er slitt, og still inn riktig og skift tetningslistene
ved behov.
7. Kontroller tetningsklistene på beholderklaffen på feieavfalls-
beholderen med tanke på skader, og skift dem ved behov.
8. Kontroller om feievalsen har slitasje og skader, skift ved be-
hov.
9. Kontroller om sidekosten/-e har slitasje og skader, skift ved
behov.
10.Kontroller støvfilteret med tanke på tilsmussing og skader,
skift det ved behov og rengjør støvfilterkassen.
11.Kontroller om hydraulikksystemet er tett, og få det reparert
ved behov.
12.Rengjør hydraulikkoljekjøleren.
13.Kontroller hydraulikkoljenivået.
14.Kontroller bremsevæskenivået.
15.Kontroller mekanikken i beholderklaffen og smør ved behov.
Etter slitasje:
16.Skift slitte tetningslister.
17.Skift en slitt feievalse.
18.Skift slitte sidekoster.
Vedlikehold som utføres av kunden
Merknad
For at garantikrav skal bli godtatt, må alle service- og vedlike-
holdsarbeider i garantitiden utføres av autorisert Kärcher-kunde-
service iht. inspeksjonssjekklisten.
● Første inspeksjon etter 50 driftstimer
Norsk 137
● Vedlikehold iht. vedlikeholdshefte hver 250. driftstime.
● Ved behov, minst én gang i året, må isolasjonsmotstanden for
maskinen og batteriet kontrolleres av en elektriker iht. bruks-
anvisningen fra batteriprodusenten.
Vedlikeholdsarbeid
Forberedelse
1. Parker feiemaskinen på en jevn flate.
2. Drei tenningslåsen til «0» og trekk ut nøkkelen.
3. Lås parkeringsbremsen.
Sikkerhetsinstruksjoner for vedlikehold
Merknad
Før du utfører arbeider under den hevede feieavfallsbeholderen,
må den sikres slik at den ikke kan falle ned, se Sikre feieavfalls-
beholderen.
Sikre feieavfallsbeholderen
몇 ADVARSEL
Klemfare
En fallende feieavfallsbeholder kan føre til klemming og bein-
brudd.
Før du utfører arbeider under den hevede feieavfallsbeholderen,
må den sikres.
Sikringen skal kun utføres utenfor fareområdet.
Figur N
1 Holder
2 Sikringsstang
1. Vipp opp sikringsstangen og sett den inn i holderen.
Kontroller bremsevæskenivået og etterfyll ved behov
몇 ADVARSEL
Klemfare
En feieavfallsbeholder som faller ned, kan forårsake kan føre til
knusing og beinbrudd.
Før du utfører arbeider under den hevede feieavfallsbeholderen,
må den sikres.
Sikringen skal kun utføres utenfor fareområdet.
Figur F
1 Sikringsstang
2 Deksel
3 Bremsevæskebeholder
1. Kjør feieavfallsbeholderen opp og fest den med sikringsstan-
gen.
2. Kontroller om det er nok bremsevæske i bremsevæskebehol-
deren.
Merknad
Nivået må ligge mellom "MIN" og "MAX".
3. Etterfyll DOT-bremsevæske ved behov, se Tekniske spesifi-
kasjoner.
Kontroller hydraulikkoljenivået og etterfyll
hydraulikkolje
Figur H
1 Tetningsdeksel og oljepåfyllingshals
2 Oljeindikatorglass
Merknad
Ved gjennomføring av dette arbeidet, må ikke feieavfallsbeholde-
ren være hevet.
1. Kontroller hydraulikkoljenivået i oljeindikatorglasset.
a Oljenivået må ligge mellom “MIN”- og “MAX”-markeringen.
b Dersom oljenivået er under “MIN”-markeringen, må du etter-
fylle hydraulikkolje.
2. Ta av låsedekselet på oljepåfyllingsstussen.
3. Rengjør påfyllingsområdet.
4. Etterfyll hydraulikkolje. (Oljetype se Tekniske data)
5. Lukk oljepåfyllingsstussen med låsedekselet.
Kontroller hydraulikksystemet
Merknad
Hvis det oppdages utettheter i hydraulikksystemet, kontakt kun-
deservice.
1. Sett på parkeringsbremsen.
2. Start motoren.
3. Kontroller at samtlige hydraulikkslanger og tilkoblinger er tette.
Kontrollere om bånd har viklet seg inn i feievalsen
1. Start motoren.
2. Løft feieavfallsbeholderen til endeposisjon.
3. Slå av motoren.
4. Sett på parkeringsbremsen.
몇 ADVARSEL
Klemfare
En feieavfallsbeholder som faller ned, kan forårsake kan føre til
knusing og beinbrudd.
Før du utfører arbeider under den hevede feieavfallsbeholderen,
må den sikres.
Sikringen skal kun utføres utenfor fareområdet.
5. Sikre feieavfallsbeholderen med sikringsstangen.
6. Kontroller om det har satt seg fast opprullede bånd og snorer
i feievalsen, og fjern disse.
7. Fold inn sikringsstangen.
8. Start motoren.
9. Senk feieavfallsbeholderen til endeposisjon.
10.Slå av motoren.
Kontroller feievalsen med tanke på slitasje
1. Lås opp dørene til feievalsen.
2. Sving dørene utover.
Figur R
3. Les av graden av slitasje på feievalsen på skalaen.
Hvis slitasjen er i enden av det røde området, må det mon-
teres en ny feievalse.
Skift feievalsen
Figur Q
1 Dører
2 Håndtakskrue
3 Feievalseholder
4 Feievalse
1. Lås opp dørene.
2. Sving dørene utover.
3. Løsne håndtaksskruen.
4. Sving feievalseholderen utover.
5. Trekk ut feievalsen.
6. Monter den nye feievalsen.
a Før feievalsen inn i den motliggende feievalseholderen i rik-
tig posisjon.
Figur V
Monteringsposisjon for feievalsen i kjøreretningen (sett
ovenfra)
Merknad
Sporene på feievalsen skal stikkes over tappene på den motlig-
gende feievalseholderen.
b Sving den utsvingte feievalseholderen tilbake.
c Stram håndtaksskruen.
7. Sving dørene tilbake.
8. Lås dørene.
Merknad
Etter at den nye feievalsen er montert, må feiespeilet stilles inn
på nytt.
Kontroller feiespeilet for feievalsen og still inn
1. Slå av viften.
2. Kjør feiemaskinen på en flat og glatt gulvflate, som er synlig
dekket med støv eller kritt.
3. Senk feievalsen og la den gå på stedet i ca. 10 sekunder.
4. Lukk beholderklaffen.
138 Norsk
5. Hev feievalsen.
6. Kjør bort maskinen ved å rygge den.
7. Sjekk feiespeilet.
Figur S
Feiespeilet skal avbildes som en jevn firkant med en bredde på
= 60 - 65 mm.
Figur T
1 Feiespeilspak
2 Skala
8. Avhengig av graden av slitasje på feievalsen, låser du feie-
speilspaken i en av de 4 posisjonene.
Kontroller og still inn feiespeilet for sidekosten
1. Hev sidekosten.
2. Kjør feiemaskinen på en flat og glatt gulvflate, som er synlig
dekket med støv eller kritt.
3. Senk feievalsen og sidekosten og la den gå på stedet i ca. 10
sekunder.
4. Hev feievalsen og sidekosten.
5. Kjør bort maskinen ved å rygge den.
6. Kontroller feiespeilet.
Figur U
Feiespeilset skal avbildes i en bredde på a = 40 - 50 mm og en
måneformet delsirkel mellom klokken 11 og klokken 16.
Figur W
1 Vinkeljustering
2 Lengdejustering
7. Korriger feiespeilet ved hjelp av vinkel- og lengdejusteringen.
8. Kontroller feiespeilet.
Still inn sidetetningene
Figur X
1 Dører
2 Tetning
3 Skrue (8x)
4 Holdeplate
1. Lås opp dørene.
2. Sving dørene utover.
3. Løsne holdeplaten ved å løsne de åtte festeskruene.
4. Rett inn tetningen på nytt slik at det er 1 - 3 mm avstand fra
gulvet.
5. Stram de åtte skruene.
6. Åpne dørene på motsatt side.
Figur Y
1 Holdeplate
2 Vingemutter (4x)
3 Tetning
7. Løsne holdeplaten ved å løsne de fire vingemutrene.
8. Rett inn tetningen på nytt slik at det er 1 - 3 mm avstand fra
gulvet.
9. Stram de fire vingemutrene.
Rengjør støvfilteret manuelt
1. Trykk på tasten "Rengjør støvfilter".
Støvfilteret rengjøres.
Skift støvfilteret (posefilter)
Feieavfallsbeholderen er tømt. Se Tøm feieavfallsbeholderen.
몇 FORSIKTIG
Helsefare på grunn av finstøv
Innånding av finstøv kan føre til luftveissykdommer.
Bruk egnet munn- og nesebeskyttelse når støvfilteret skiftes ut.
Figur Z
1 Apparatdeksel
2 Løftestang
3 Filterdeksel
4 Posefilter
1. Åpne apparatdekselet.
2. Åpne filterdekselet.
3. Løsne de to løftestengene fra filterdekselet.
4. Før de to klemplatene på løftestengene midt inn i posefilteret
vom vist.
Figur AA
1 Håndtakskrue
2 Løftestang
5. I innført tilstand skrur du må fast de to løftestengene med de
to håndtaksskruene.
6. Det trengs to personer til å løfte ut posefilteret.
7. Fjern de to løftestengene fra det gamle posefilteret og fest
dem til det nye posefilteret.
8. Det trengs to personer til å løfte ut posefilteret.
9. Demonter de to løftestengene fra det nye posefilteret.
10.Monter de to løftestengene på innsiden av dekselet.
11.Fold igjen filterdekselet og lukk det med strammelåsene.
12.Lukk apparatdekselet
Skift støvfilteret (flatt foldefilter)
Feieavfallsbeholderen er tømt. Se Tøm feieavfallsbeholderen.
몇 FORSIKTIG
Helsefare på grunn av finstøv
Innånding av finstøv kan føre til luftveissykdommer.
Bruk egnet munn- og nesebeskyttelse når støvfilteret skiftes ut.
Figur AB
1 Apparatdeksel
2 Filterdeksel
3 Rengjøringsinnretning
1. Åpne apparatdekselet.
2. Åpne filterdekselet.
Figur AC
1 Rengjøringsinnretning
2 Flatt foldefilter
3. Vipp opp rengjøringsinnretningen.
4. Ta ut de to flate foldefiltrene.
5. Sett inn de nye, flate foledfiltrene.
6. Vipp ned rengjøringsinnretningen.
7. Klapp igjen filterdekselet og lås det med det med strammelå-
sene.
8. Lukk apparatdekselet.
Skift støvfilter (rundfilter)
Feieavfallsbeholderen er tømt. Se Tøm feieavfallsbeholderen.
몇 FORSIKTIG
Helsefare på grunn av finstøv
Innånding av finstøv kan føre til luftveissykdommer.
Bruk egnet munn- og nesebeskyttelse når støvfilteret skiftes ut.
Figur AD
1 Apparatdeksel
2 Filterdeksel
1. Åpne apparatdekselet.
2. Åpne filterdekselet.
Figur AE
1 Rundfilter
2 Lås
3. Løsne låsen.
a Trekk ut hele låsen.
b Drei med klokken til låsen går i inngrep.
4. Ta ut filteret.
Merknad
Når du setter inn filteret, må du passe på at hullene på forsiden
av filteret sitter på bolten på filterholderen.
5. Sett inn et nytt filter og lukk låsen.
6. Lukk filterdekselet og lås det med strammelåsene.
7. Lukk apparatdekselet.
Norsk 139
Skift sikringer
Sikringsholderne er plassert under rattet.
Figur M
1. Fjern dekselet på sikringsholderen.
2. Kontroller sikringene og skift defekte sikringer.
Oversikt over sikringer
Bistand ved feil
Mindre funksjonsfeil kan du ved hjelp av følgende oversikt ut-
bedre selv.
For alle feil som ikke anføres her, bes du ta kontakt med kunde-
servicen!
FARE
Fare for ulykker eller skader hvis maskinen beveges utilsik-
tet
Slå av maskinen og ta ut tenningsnøkkelen før alt service- eller
vedlikeholdsarbeid.
FARE
Fare for elektrisk støt
Koble fra batteriet før arbeid på elektriske komponenter.
Reparasjonsarbeider og arbeider på elektriske komponenter må
kun utføres av autorisert kundeservice.
Garanti
Vår ansvarlige salgsorganisasjon for de enkelte land har utgitt
garantibetingelsene som gjelder i det aktuelle landet. Eventuelle
feil på apparatet repareres gratis i garantitiden dersom disse kan
føres tilbake til material- eller produksjonsfeil. Ved behov for ga-
rantireparasjoner bes du henvende deg til din forhandler eller
nærmeste autoriserte kundeservice og fremvise kjøpskvitterin-
gen.
(Se adresse på baksiden)
Videre garantiinformasjon (hvis tilgjengelig) finner du i service-
området på ditt lokale Kärcher-nettsted under "Nedlastinger".
FU 01 Feieavfallsbeholder 3 A
FU 02 Multifunksjonsvisning 10 A
FU 03 Kjøreretningsbryter 3 A
FU 04 Vekselretter 5 A
FU 05 Vibratorsystem og vifte 25 A
FU 06 Roterende varsellys, horn, blå spot-
light
15 A
FU 07 Bremselys (tilleggsutstyr) 10 A
FU 08 Blinklys (tilleggsutstyr) 10 A
FU 09 Belysning venstre (valgfritt) 7,5 A
FU 10 Arbeidslys 10 A
FU 11 Belysning høyre (valgfritt) 7,5 A
FU 12 Førerhus (tilleggsutstyr), støvdem-
per (tilleggsutstyr)
15 A
Feil Utbedring
Kjøretøyet kjører bare sakte eller ikke i det
hele tatt
Lad batteriet eller skift det ved feil
Kontroller om det har viklet seg inn bånd og snorer i hjulene
Varsle kundeservice hos Kärcher
Løsne parkeringsbremsen
Plystrelyd i hydraulikksystemet Etterfyll hydraulikkolje
Varsle kundeservice hos Kärcher
Feievalse/sidekost dreier ikke Kontroller om det har viklet seg inn bånd og snorer i feievalsen/sidekosten
Varsle kundeservice hos Kärcher
Lite eller ingen sugekraft i børsteområdet Kontroller støvfilteret, rengjør eller skift
Varsle kundeservice hos Kärcher
Maskinen støver Juster sidetetningene
Slå på viften
Kontroller støvfilteret, rengjør eller skift
Skift filtertetninger
Åpne beholderklaffen på feieavfallsbeholderen.
Varsle kundeservice hos Kärcher
Feieavfall blir liggende Tøm feieavfallsbeholderen
Kontroller støvfilteret, rengjør eller skift
Skift feievalsen
Still inn feiespeil
Skift tetningsstrimmelen for feieavfallsbeholderen
Fjern blokkering av feievalsen
Åpne beholderklaffen på feieavfallsbeholderen.
Varsle kundeservice hos Kärcher
Feieavfallsbeholderen kan ikke heves/sen-
kes
Kontroller sikringen og skift den ved feil
Varsle kundeservice hos Kärcher
Beholderklaffen på feieavfallsbeholderen
kan ikke åpnes
Varsle kundeservice hos Kärcher
Driftsfeil ved deler som beveges hydraulisk Varsle kundeservice hos Kärcher
140 Norsk
EU-samsvarserklæring
Vi erklærer med dette at produktet som er nevnt under, oppfyller
relevante bestemmelser i angitte direktiver og forskrifter.
Endringer på maskinen som ikke er avtalt med oss, gjør at denne
erklæringen blir ugyldig.
Produkt: Feie-/sugemaskin med førersete
Type: 1.186-xxx
Direktiver og forordninger
2006/42/EF (+2009/127/EF)
2000/14/EF
2014/30/EU
2014/53/EU (TCU)
Anvendte harmoniserte standarder
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Anvendte samsvarsvurderingsprosesser
2000/14/EF: Vedlegg V
Lydeffektnivå dB(A)
KM 170/600 R D
Målt: 100
Garantert: 103
KM 100/65 R Bp
Målt: 85
Garantert: 88
KM 105/180 R Bp
Målt: 87
Garantert: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Målt: D: 97 BAT: 88 LPG: 101
Garantert: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Målt: D: 96 LPG: 98 Bp: 90
Garantert: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Målt: D: 99 LPG: 96
Garantert: D: 102 LPG: 99
KM 150/500 R Bp
Målt: 94
Garantert: 96
Navn og adresse
Dokumentasjonsfullmektig:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Telefon: +49 7195 14-0
Faks: +49 7195 14-2212
Undertegnede handler på vegne av og med fullmakt fra styret.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf.: +49 7195 14-0
Faks: +49 7195 14-2212
Tekniske spesifikasjoner
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Effektspesifikasjoner apparat
Kjørehastighet, forover km/h 8 8
Kjørehastighet, bakover km/h
4 4
Stigeevne (maks.) % 14 14
Sidehelling (maks.) % 10 10
Arbeidsbredde uten sidekoster mm 1000 1000
Arbeidsbredde med en sidekost mm 1300 1300
Arbeidsbredde med to sidekoster mm 1550 1550
Vendesirkel m 2,8 2,8
Beskyttelsesgrad IPX 3 IPX 3
Teoretisk flateeffekt
Flatekapasitet uten sidekost m
2
/h 8000 8000
Flatekapasitet med to sidekoster m
2
/h 10400 10400
Flatekapasitet med to sidekoster m
2
/h 12400 12400
Batteri
Batterikapasitet Ah - 360
Driftstid med fulladet batteri h - 3,5
Batterispenning V - 36
Batterivekt kg - 460
Omgivelsesbetingelser
Omgivelsestemperatur °C -5 ... +40 -5 ... +40
Luftfuktighet, ikke duggende % 0 ... 90 0 ... 90
Norsk 141
Med forbehold om tekniske endringer.
Mål og vekt
Lengde mm 2245 2245
Bredde mm 1350 1350
Høyde mm 1430 1430
Egenvekt kg 840 (1300) 840 (1300)
Tillatt totalvekt kg 1885 1885
Maks. tillatt akselbelastning foran kg 852 852
Maks. tillatt akselbelastning bak kg 1033 1033
Bredde feievalse mm 1000 1000
Diameter feievalse mm 300 300
Diameter sidekoster mm 600 600
Feieavfallsbeholder
Volum feieavfallsbeholder l 300 300
Tømmehøyde (maks.) mm 1400 1400
Filter og sugesystem
Filtersystem Lommefilter Lommefilter
Filterflate støvfilter m
2
7,8 7,8
Brukskategori U U
Nominelt undertrykk sugesystem mbar 15,5 15,5
Nominell volumstrøm sugesystem l/s 800 800
Fremdriftsmotor (elektrisk)
Nominelt effekt (mekanisk) W 4000 4000
Vifte- og feievalsemotor (elektrisk)
Motortype Likestrømsmotor med
permanentmagneter
Likestrømsmotor med
permanentmagneter
Driftsmidler
Hydraulikkoljetype HV 46 HV 46
Hydraulikkoljemengde l 25 25
Dekk
Dekkdimensjon, foran mm 15-4.5x8 15-4.5x8
Dekkdimensjon, bak 15-4.5x8 15-4.5x8
Registrerte verdier iht. EN 60335-2-72
Hånd-arm-vibrasjonsverdi m/s
2
<2,0 <2,0
Hånd-arm-vibrasjonsverdi, usikkerhet K m/s
2
0,1 0,1
Sete-vibrasjonsverdi m/s
2
<2,0 <2,0
Setevibrasjonsverdi, usikkerhet K m/s
2
0,1 0,1
Lydtrykknivå L
pA
dB(A) 75 75
Usikkerhet K
pA
dB(A) 3 3
Lydeffektnivå L
WA
+ usikkerhet L
WA
dB(A) 93 93
Brems
Bremsevæske Ate DOT SL - US FM-
VSS DOT4
Ate DOT SL - US FM-
VSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
142 Dansk
Indhold
Generelle henvisninger
Læs denne originale driftsvejledning inden du benyt-
ter apparatet første gang og betjen apparatet i hen-
hold til denne. Opbevar den originale driftsvejledning til senere
brug eller til efterfølgende ejere.
Sikkerhedshenvisninger
Faretrin
FARE
● Henviser til en umiddelbar fare, der medfører alvorlige kvæstel-
ser eller død.
몇 ADVARSEL
● Henviser til en mulig farlig situation, der kan medføre alvorlige
kvæstelser eller død.
몇 FORSIGTIG
● Henviser til en mulig farlig situation, der kan medføre lettere
kvæstelser.
BEMÆRK
● Henviser til en mulig farlig situation, der kan medføre materielle
skader.
Symboler på maskinen
Sikkerhedsforskrifter vedrørende betjeningen
몇 ADVARSEL ● Anvend kun apparatet bestemmelsesmæs-
sigt. Tag hensyn til de lokale forhold, og vær ved arbejde med ap-
paratet opmærksom på uvedkommende, specielt børn. ● Med
henblik på at overholde luft- og krybestrækningerne må maski-
nen ikke betjenes over 2000 meter over havets overflade. ● Kon-
troller maskinen med arbejdsanordningerne for korrekt tilstand
og for driftssikkerheden. Hvis tilstanden ikke er korrekt, må ma-
skinen ikke anvendes. ● Vær opmærksom på de pågældende
sikkerhedsforskrifter ved anvendelse i farezoner (f.eks. tankstati-
oner). Anvend aldrig apparatet i eksplosionsfarlige rum. ● Dette
apparat er ikke beregnet til at skulle anvendes af personer med
begrænsede fysiske, sensoriske eller mentale evner eller mangel
på erfaring og/eller mangel på viden. ● Maskinen må kun betje-
nes af personer, der er blevet undervist i håndtering af maskinen,
eller som har bevist deres evner til at betjene maskinen og ud-
trykkeligt har fået anvendelsen heraf til opgave.BEMÆRK ● Be-
tjeningspersonen skal inden arbejdets start kontrollere om alle
beskyttelsesanordninger er monteret og fungerer. ● Maskinens
betjeningsperson er ansvarlig for ulykker med andre personer el-
ler deres ejendom.ADVARSEL ● Sørg for at betjeningspersonen
bærer tætsiddende tøj og fast fodtøj. Undgå løstsiddende tøj.
● Børn skal være under opsyn for at sikre, at de ikke leger med
maskinen. ● Børn og unge må ikke anvende maskinen.BE-
MÆRK ● Kontroller nærområdet inden start (f.eks. børn). Sørg
for tilstrækkeligt udsyn!FARE ● Efterlad aldrig maskinen uden
opsyn, så længe maskinen ikke er sikret mod utilsigtet bevægel-
se. Træk altid parkeringsbremsen, før du forlader maskinen.BE-
MÆRK ● Tag tændingsnøglen eller KIK (Kärcher Intelligent Key)
ud for at forhindre en utilsigtet anvendelse af maskinen.FORSIG-
TIG ● Anvend aldrig maskinen i områder, hvor der er mulighed
for at blive ramt af nedfaldende genstande.ADVARSEL ● Kig ik-
ke direkte ind i lyskilden på maskiner, der er udstyret med en
blue-spot-belysning.
Sikkerhedsforskrifter vedrørende køredriften
Obs ● Fortegnelsen over farer for at vælte gør ikke krav på fuld-
stændighed.FARE ● Fare for at vælte ved store stigninger og
hældninger! Ved kørsel på stigninger og hældninger overholdes
de maks. tilladte værdier i de Tekniske data. ● Fare for at vælte
ved for stor hældning i siden! Ved kørsel på tværs af kørselsret-
Generelle henvisninger.................................................... 142
Sikkerhedshenvisninger................................................... 142
Bestemmelsesmæssig anvendelse ................................. 143
Miljøbeskyttelse ............................................................... 143
Tilbehør og reservedele................................................... 143
Leveringsomfang ............................................................. 143
Beskrivelse af apparatet .................................................. 144
Funktion ........................................................................... 145
Inden ibrugtagning ........................................................... 145
Batterier / opladere .......................................................... 145
Ibrugtagning..................................................................... 146
Drift .................................................................................. 146
Transport ......................................................................... 148
Opbevaring ...................................................................... 148
Pleje og vedligeholdelse .................................................. 148
Hjælp ved fejl ................................................................... 151
Garanti ............................................................................. 151
EU-overensstemmelseserklæring.................................... 152
Tekniske data .................................................................. 152
BEMÆRK
Fare for forbrændinger
Lad varme køretøjsdele køle af inden arbejdet.
FARE
Brandfare
Fej ikke brændende eller gloende genstande op, som
f.eks. cigaretter, tændstikker eller lignende.
몇 ADVARSEL
Fare for kvæstelser
Risiko for at komme i klemme og skære sig på grund
af bevægelige køretøjsdele.
몇 ADVARSEL
Fare for kvæstelser
Fare for kvæstelser på grund af elektrisk spænding.
몇 ADVARSEL
Fare for kvæstelser
Snit- og klemmekader forårsaget af indvendige bevæ-
gelige køretøjsdele .
Grib ikke ind i maskinåbninger.
Gennemfør altid arbejder på køretøjet med egnede
handsker.
Vær forsigtig i forhold til roterende børster.
Kør kun på stigninger og fald op til 14 % i kørselsret-
ningen.
Undergrundens maksimale hældning ved kørsel med
løftet skidtbeholder.
Donkraftløftepunkt
Fastgørelsespunkt
Vær opmærksom på henvisningerne
Kør langsomt
Læs driftsvejledningen, og handl i overensstemmelse
hermed.
Dansk 143
ningen overholdes de maks. tilladte værdier i de Tekniske data.
● Fare for at vælte ved ustabil undergrund! Anvend kun denne
maskine på fast undergrund.
몇 ADVARSEL ● Fare for ulykker på grund af ikke tilpasset ha-
stighed. Kør langsomt i sving.
Sikkerhedsforskrifter vedrørende transporten
몇 FORSIGTIG ● Overhold køretøjets transportvægt for at und-
gå ulykker under transporten. ● Afbryd batteriet ved transporten
af maskinen, og fastgør maskinen sikkert.
Batteridrevene maskiner
FARE ● Eksplosionsfare! Oplad kun batterierne med en eg-
net oplader ● Ved opladning af batterier i lukkede rum opstår der
højeksplosiv gas. Oplad kun batterierne i et godt ventileret rum.
● I nærheden af et batteri eller i et batteriopladerrum må man ikke
arbejde med en åben flamme, lave gnister eller ryge. ● Eksplosi-
onsfare og kortslutninger. Læg ikke værktøj eller lignende på bat-
teriet.
몇 FORSIGTIG ● Fare for tilskadekomst på grund af batterisyre.
Overhold de pågældende sikkerhedsforskrifter.
BEMÆRK ● Overhold driftsvejledningerne fra batteri- og opla-
derproducenten. Overhold lovgiverens anbefalinger i omgangen
med batterier. ● Lad aldrig batterier stå i afladet tilstand, oplad
batterierne så snart det er muligt. ● Hold batterierne rene og tørre
for at undgå krybestrøm. Beskyt batterierne mod snavs, f.eks. på
grund af metalstøv. ● Bortskaf de brugte batterier miljørigtigt iht.
EF-direktiv 91/157/EØF eller de pågældende nationale forskrif-
ter.
Sikkerhedshenvisninger for fejemaskiner med høj
tømning.
FARE ● Fare for tilskadekomst ved maskiner med høj tøm-
ning! Sørg for, at den hævede snavsbeholder er fastgjort inden
alle arbejder. Monter kun fastgørelsen uden for farezonen.
Sikkerhedsforskrifter ved fejemaskiner med
beskyttelsestag
몇 FORSIGTIG
Kontrollér dagligt beskyttelsestaget for beskadigelser for at sikre
dens beskyttelsesfunktion.
Hvis beskyttelsestaget er beskadiget, også enkelte elementer,
skal hele beskyttelsestaget udskiftes.
Enhver form for modificering af beskyttelsestaget samt montering
af andre elementer, bygningsdele og moduler end dem, som Kär-
cher har godkendt, er ikke tilladt og kan indskrænke beskyttel-
sestages funktion.
Pleje og vedligeholdelse
몇 ADVARSEL ● Frakobl batteriet inden arbejde på det elektri-
ske anlæg. ● Inden rengøring, vedligeholdelse, udskiftning af de-
le og omstilling til en anden funktion, skal maskinen slukkes og
tændingsnøglen trækkes ud.
몇 FORSIGTIG ● Istandsættelser må kun gennemføres af god-
kendte kundeservicesteder eller af faglært personale inden for
dette område, som er fortrolig med alle de relevante sikkerheds-
forskrifter.
BEMÆRK ● Overhold sikkerhedskontrollen for alle transportable
maskiner til erhvervsmæssig brug iht. de lokalt gældende forskrif-
ter (f.eks. i Tyskland: VDE 0701). ● Kortslutninger eller andre
skader. Apparatet må ikke rengøres med slange- eller højtryks-
vandstråle. ● Anvend altid egnede handsker ved arbejde på ma-
skinen.
Bestemmelsesmæssig anvendelse
Fejemaskinen er beregnet til rengøring af gulvflader til erhvervs-
mæssig anvendelse og f.eks. til følgende anvendelsesområder:
● Parkeringspladser
● Produktionsanlæg
● Logistikområder
● Hotel
● Detailhandel
● Lagerområder
● Gangstier
Denne fejemaskine er beregnet til at feje tilsmudsede overflader
i udeområdet og i det indvendige område.
Apparatet og dets arbejdsanordninger skal kontrolleres med hen-
blik på fejlfri tilstand og driftssikkerhed, inden det tages i brug.
Hvis tilstanden ikke er fejlfri, må det ikke benyttes.
Anvend udelukkende denne fejemaskinen i henhold til angivel-
serne i denne driftsvejledning.
Der må ikke foretages ændringer på apparatet.
Enheden er kun egnet til de belægninger, der er angivet i drift-
svejledningen.
Det er kun tilladt at køre på arealer, der er godkendt af virksom-
heden eller dens befuldmægtigede for maskinanvendelsen.
Generelt gælder: Hold letantændelige stoffer væk fra apparatet
(eksplosions-/brandfare).
Forudseelig fejlagtig anvendelse
● Fej eller opsug aldrig eksplosive væsker, brændbare gasser
eller ufortyndede syrer og opløsningsmidler! Hertil hører f.eks.
benzin, farvefortynder eller fyringsolie, der kan danne eksplo-
sive dampe og blandinger gennem hvirvelbevægelser med
sugeluft, endvidere acetone, ufortyndede syrer og opløsnings-
midler, da de angriber de materialer, maskinen er fremstillet
af.
● Reaktive metalstøv (f.eks. aluminium, magnesium, zink) i for-
bindelse med stærk alkaliske eller sure rengøringsmidler må
aldrig opsuges og opsamles.
● Fej eller opsug ikke brændende eller glødende genstande.
● Apparatet er ikke egnet til opfeje sundhedsfarlige stoffer.
● Det er forbudt at opholde sig i fareområdet. Drift i eksplosions-
farlige rum er forbudt.
● Det er ikke tilladt at medtage ekstra personer.
● Det er ikke tilladt at skubbe/trække eller transportere genstan-
de med denne maskine.
Egnede belægninger til fejning
● Asfalt
● Industrigulv
● Cementgulv
● Beton
● Brosten
Miljøbeskyttelse
Emballagematerialerne kan genbruges. Sørg for at bortskaf-
fe emballage miljømæssigt korrekt.
Elektriske og elektroniske maskiner indeholder værdifulde
materialer, der kan genbruges, og ofte dele, såsom batteri-
er, genopladelige batterier eller olie, der ved forkert håndte-
ring eller forkert bortskaffelse kan udgøre en fare for menneskers
sundhed og for miljøet. Disse dele er imidlertid nødvendige for at
sikre en korrekt drift af maskinen. Maskiner, der er mærket med
dette symbol, må ikke bortskaffes sammen med husholdningsaf-
faldet.
Henvisninger til indholdsstoffer (REACH)
Aktuelle oplysninger om indholdsstoffer findes på: www.kaer-
cher.de/REACH
Tilbehør og reservedele
Anvend kun originaltilbehør og -reservedele. De er en garanti for
en sikker og fejlfri drift af maskinen.
Informationer om tilbehør og reservedele findes på www.kaer-
cher.com.
Leveringsomfang
Maskinens leveringsomfang er vist på emballagen. Kontroller
ved udpakningen, om indholdet er komplet. Kontakt venligst for-
handleren, hvis der mangler tilbehør eller ved transportskader.
144 Dansk
Beskrivelse af apparatet
Apparatets enkelte dele
Figur B
Fejemaskine
Position 1
1 Sæde (med sædekontakt)
2 Rat
3 Greb med lås
4 Maskinhjelm
5 Arbejdsbelysning
6 Sidekost (til højre)
7 Forhjul
8 Adgang fejevalse
9 Fastsurringspunkt
10 Typeskilt
11 Roterende advarselslampe
12 Maskinhjelm (til højre)
13 Afdækning (højre)
14 Bageste beklædning
15 Baghjul
16 Afdækning (til venstre)
17 Motorhjelm
Betjeningsfelt
Position 2
1 Kontrolelementer og display
2 Parkeringsbremse
3 Nødstopknap
4 Betjeningshåndtag til løft/sænkning af fejevalsen
5 Kontrollampe skidtbeholderklap
6 Betjeningshåndtag til åbning/lukning af beholderklappen
7 Kontrollampe skidtbeholder fuldstændigt sænket
8 Betjeningshåndtag til løft/sænkning af skidtbeholderen
9 Nøglekontakt (tændingslås)
10 Kørselsretningskontakt
11 Betjeningshåndtag løft/sænkning af sidekostene
12 Omdrejningstalindstilling sidekoste (option)
13 Kontakt advarselslampe
14 Kontakt arbejdsbelysning
15 Kontakt horn
16 Kontakt ventilator/filterrengøring
Pedaler
Position 3
1 Bremsepedal
2 Kørepedal
Kontrolelementer og display
Position 4
1 Uden funktion
2 Uden funktion
3 Opladningsadvarselslampe batteri
4 Kontrollampe arbejdsbelysning
5 Kontrollampe (funktion kun ved ombygning i henhold til forord-
ning for trafikgodkendelse)
6 Kontrollampe filterrengøring
7 Kontrollampe parkering
8 Uden funktion
9 Uden funktion
10 Kontrollampe ventilator
11 Uden funktion
12 Uden funktion
13 Display
Ekstraudstyr
Betjeningshåndtag
Figur O
1 Betjeningshåndtag skidtbeholder
2 Betjeningshåndtag beholderklap
3 Betjeningshåndtag fejevalse
4 Betjeningshåndtag sidekost
Obs
Hold håndtagene i den ønskede position, indtil den pågældende
mekaniske bevægelse er fuldstændigt udført.
Betjeningshåndtag skidtbeholder
Betjeningshåndtag fejevalse
Betjeningshåndtag beholderklap
Betjeningshåndtag sidekost
Display
Figur C
1 Motoromdrejningstal i o/min
2 Batteriets spænding i V
3 Batteriets opladning i %
4 Maskinens driftstimer
Komfortkabine (lukket) 2.853-431.7
Beskyttelseskabine (åbent) med frontrude og ru-
devisker
2.853-433.7
Beskyttelseskabine 2.851-267.7
Beskyttelsestag 2.852-595.7
Punkterfri dæk (markeringsfri) 4.515-132.0
Dæk (luftfyldte) 4.515-332.0
Spotlight blåt (foran) 2.853-202.0
Spotlight blåt (foran og bagved) 2.853-203.0
Baglygte 2.853-204.0
Standardbelysningssæt 2.853-205.0
Belysningssæt trafik 2.853-207.0
Vejgodkendelsessæt (forordning for trafikgodken-
delse)
2.853-208.0
Sikkerhedssele 6.981-140.0
Anden sidebørste (til venstre) 2.851-273.0
Hastighedsregulering for sidebørste (til højre) 2.853-507.0
Afdækning sidebørste 2.851-286.0
Vandsprøjtesystem for sidebørster 2.853-214.0
Gummistøddæmper 2.852-620.0
Sidekostkollisionsbeskyttelse (til højre) 2.853-211.0
Sidekostkollisionsbeskyttelse (på begge sider) 2.853-210.0
Påbygningssæt våd-/tørsuger NT 22/1 Bp 2.852-814.0
Påbygningssæt våd-/tørsuger NT 22/1 Bp
(kabine)
2.853-161.0
Påbygningssæt fejning af let affald 2.853-212.0
Bagud Løft af skidtbeholder
Fremad Sænkning af skidtbeholder
Bagud Løft af fejevalse
Fremad Sænkning af fejevalse
Bagud Lukning af beholderklap
Fremad Åbning af beholderklap
Bagud Løft af sidekost
Fremad Sænkning af sidekost
Dansk 145
Funktion
Fejemaskinen arbejder i henhold til fejeskovlsprincippet.
1. Den roterende sidekost rengør fejefladens hjørner og kanter
og transporterer smudset ind i fejevalsens bane.
2. Den roterende fejevalse transporterer snavset direkte til
snavsbeholderen.
3. Den ophvirvlede støv i snavsbeholderen separeres via et støv-
filter og sugeblæseren udsuger den filtrerede luft.
4. Støvfilteret rengøres automatisk under driften og kan også
startes med kontakten "Filterrengøring".
Inden ibrugtagning
Aflæsningshenvisninger
FARE
Fare for ulykker ved aflæsningen af maskinen
Anvend en egnet rampe ved aflæsning af apparatet.
Anvend ikke en gaffeltruck til aflæsning/læsning af apparatet.
Vær opmærksom på vægten ved aflæsning/læsning af appara-
tet.
1. Brug de vedlagte brædder til at bygge en rampe i henhold til
tegningen.
2. Skær pakketapen af kunststof over, og fjern emballagefolien.
3. Fjern spændebåndsfastgørelsen ved fastgørelsespunkterne.
4. Skru de markerede gulvbrædder og det firkanttømmeret af
pallen.
5. Læg brædderne på kanten af pallen, og placér dem således,
at de ligger foran apparatets hjul. Skru brædderne fast.
6. Placér firkanttømmeret under brædderne som støtte.
7. Fjern træblokkene, der holder hjulene på plads.
8. Deaktiver parkeringsbremsen.
9. Kør forsigtigt maskinen ned fra pallen via den oprettede ram-
pe.
Låsning/slækning af parkeringsbremse
Låsning
1. Hold bremsepedalen nede, og træk i bremsehåndtaget.
Slækning
2. Hold bremsepedalen nede, og slæk bremsehåndtaget.
Batterier / opladere
BEMÆRK
Anvend kun de batterier og opladere, der anbefales af pro-
ducenten
Udskift kun batterier med den samme batteritype.
Tag batteriet ud inden køretøjet bortskaffes, og bortskaf batteriet
under overholdelse af de landespecifikke og lokale forskrifter.
Symboler advarsler
Overhold følgende advarsler ved omgang med batterier:
Sikkerhedshenvisninger
FARE
Brand- og eksplosionsfare
Læg ikke værktøj eller andre genstande på batteriet.
Undgå altid rygning og åben ild.
Sørg for god udluftning ved opladning af batterier i rum.
Anvend udelukkende batterier og opladere, der er godkendt af
Kärcher (originale reservedele).
몇 ADVARSEL
Miljørisiko på grund af ukorrekt bortskaffelse af batteriet
Bortskaf defekte eller brugte batterier på sikker vis (kontakt evt.
et renovationsselskab eller Kärcher-servicen).
Foranstaltninger ved utilsigtet udslip af batterisyre
Ved bestemmelsesmæssig anvendelse og forudsat brugsanvis-
ningen følges, udgør blybatterier ikke nogen fare.
Vær dog opmærksom på, at blybatterier indeholder svovlsyre,
som kan forårsage alvorlige ætsninger.
1. Syre, der er spildt eller sivet ud af et utæt batteri, opfanges
med bindemiddel, f.eks. sand. Syren må ikke komme i kloak-
systemet, på jorden eller i søer og vandløb.
2. Neutraliser syre med kalk/soda, og bortskaf den under over-
holdelse af de lokale forskrifter.
3. Det defekte batteri kan bortskaffes hos kommunens miljøde-
pot.
4. Syresprøjt i øjet eller på huden skylles med rigeligt rent vand.
5. Opsøg derefter straks en læge.
6. Vask snavset tøj med vand.
7. Skift tøj.
Anbefalede batterier, opladere
* Fejemaskinen kræver 1 batteripakke
Montering/tilslutning/afmontering af batteri
몇 ADVARSEL
Fare for personskade og beskadigelse på grund af kortslut-
ning!
Når du arbejder i området af batteriet, er der fare for personskade
og beskadigelse på grund af kortslutning.
Placer ikke værktøj eller andre genstande på batteriet.
Montering: Monter altid pluskablet til pluspolen først og derefter
minuskablet til minuspolen.
Afmontering: Afmontér altid minuskablet fra minuspolen først og
derefter pluskablet fra pluspolen.
Vær opmærksom på korrekt placering: Pluskablet til pluspolen og
minuskablet til minuspolen.
Følg anvisningerne i batteriets brugsanvisning og på
batteriet samt i denne driftsvejledning.
Bær øjenværn.
Hold børn borte fra syre og batteri.
Eksplosionsfare
Ild, gnister, åbent lys og rygning forbudt.
Fare for ætsninger
Førstehjælp
Advarselsanvisning
Bortskaffelse
Smid ikke batteriet i skraldespanden.
Bestillingsnr.
Batteripakke 36 V, 360 Ah, (i
søjle, lav vedligeholdelse)*
6.654-282.0
Ladeaggregat 6.654-283.0
146 Dansk
Obs
Leveringsomfanget til KM 130/300 R I Bp Pack inkluderer batteri
og oplader.
1. Slukning af maskinen, se Slukning af maskinen.
Afmontering og montering:
2. Løsn minus- og plusledningen fra de pågældende batteripoler.
3. Tag plus- og minusledningen med batteristikket på batterisi-
den fra maskinens batterirum.
4. Fastgør en passende hejseanordning til venstre og højre kra-
nøje på batteriet.
Batterivægt, se Tekniske data.
Figur D
1 Kranøje
2 Pluspol
3 Minuspol
5. Løft batteriet ud af maskinen, og henstil det sikkert.
6. Fastgør løftegrejet til det nye batteri.
7. Sæt forsigtigt det nye batteri i maskinens batterirum.
Obs
Den ikke-tilsluttede plus- og minuspol skal være placeret på ma-
skinens højre side.
8. Tag løftegrejet af det venstre og højre kranøje.
Tilslutning:
9. Tilslut først plusledningen til batteriets pluspol, og montér
pluspolafdækningen.
10.Tilslut minusledningen til batteriets minuspol, og montér mi-
nuspolafdækningen.
11.Etablér spændingsforsyningen, se Afbrydelse/oprettelse af
spændingsforsyning.
12.Drej nøglen i nøglekontakten til position "I".
13.Aflæs batteriopladningsstatussen på displayet, og oplad om
nødvendigt batteriet, se Opladning af batteri.
Afbrydelse/oprettelse af spændingsforsyning
1. Sluk maskinen, se kapitel Slukning af maskinen.
Frakobling:
2. Træk batteristikket på batterisiden ud af batteristikket på ma-
skinsiden.
Maskinen er spændingsfri.
Tilslutning:
3. Sæt batteristikket på batterisiden på batteristikket på maskin-
siden, indtil de to stikhuse ligger op mod hinanden.
Maskinens spændingsforsyning er etableret.
Opladning af batteri
1. Kørt maskinen ind i et tørt, godt ventileret rum.
2. Sluk for maskinen, se kapitel Slukning af maskinen.
Tilslutning af oplader:
3. Afbryd spændingsforsyningen, se kapitel Afbrydelse/oprettel-
se af spændingsforsyning.
Figur E
(1)Batteri
(2)Batteristik på batterisiden
(3)Opladningsstik
(4)Ladekabel
(5)LED-visninger
(6)Bærbart ladeaggregat
(7)Netkabel
4. Stil det bærbare ladeaggregat foran maskinen.
BEMÆRK
Fødderne skal vende nedad.
Placer ikke den bærbare oplader på batteriet!
Tildæk ikke den bærbare oplader med genstande, og placer ikke
genstande på den!
5. Fastgør opladningsstikket til batteristikket på batterisiden, ind-
til de to stikhuse er i kontakt med hinanden.
6. Sæt netkablet i det bærbare ladeaggregat.
7. Sæt netkablet i en beskyttelseskontaktstikdåse.
Opladningsprocessen starter og slutter automatisk.
LED-displayet viser den aktuelle status:
● gul = batteriet oplades
● blinker grønt = batteriet er > 80 % opladet
● lyser grønt = batteriet er helt opladet
● rød = der foreligger en fejl
Opladningstid, se kapitel Tekniske data.
8. Kontroller elektrolytniveauet i henhold til batteriproducentens
driftsvejledning, når opladningstiden er ved at være nået, og
korriger om nødvendigt.
Frakobling af oplader:
9. Efter opladning skal opladeren frakobles maskinen i omvendt
rækkefølge.
Ibrugtagning
Drift
Arbejde før driftsstart
1. Kontrollér batteriets ladetilstand. Oplad efter behov batteriet,
se Opladning af batteri.
2. Kontrollér fejevalsen og sidekosten for indrullede bånd.
3. Kontrollér hjulakslerne for indrullede bånd.
4. Test alle betjeningselementers funktion.
5. Kontrollér maskinen for beskadigelser.
6. Rengør støvfilteret.
Indstilling af førersæde
FARE
Fare for ulykker
Indstil kun førersædet, når maskinen er standset.
Figur K
1 Vægtindstilling
2 Højdejustering af armlænene
3 Justering af ryglænets hældning
4 Justeringsgreb siddeposition
1. Tilpas sædets affjedring til kropsvægten ved at dreje justerin-
gen.
2. Indstil armlænets højde ved at dreje mekanismen under arm-
lænet.
3. Tilpas ryglænets hældning ved at dreje justeringen.
4. Løsn låsemekanismen ved at aktivere justeringsgrebet, og til-
pas siddepositionen til kropsstørrelsen.
Start af maskine
Obs
For at starte maskinen skal motorafdækningen være lukket og fø-
reren sidde i førersædet.
Obs
3 sekunder efter at have forladt sædet slukkes fejemaskinen.
1. Tag plads på førersædet.
Sædekontaktafbryderen aktiveres.
2. Stil kørselsretningsvælgerkontakten i midterstilling.
3. Sæt tændingsnøglen i tændingslåsen.
4. Start af hydraulikaggregat
a Hold bremsepedalen trykket ned.
b Drej tændingsnøglen til positionen "I", og vent i 3 sekunder.
Maskinen er driftsklar.
c Drej tændingsnøglen til position "II".
Hydraulikaggregatet starter
Kørsel med maskinen
FARE
Fare for tilskadekomst på grund af pludselig standsning!
Maskinen stopper med det samme, så snart førersædet ikke er
optaget.
Rejs dig ikke op fra førersædet under kørslen.
Dansk 147
몇 ADVARSEL
Fare for ulykke ved bakning!
Der er en øget fare for ulykke ved bakning.
Før du bakker, skal du sørge for, at du ikke udsætter nogen for
fare, især børn. Få om nødvendigt en person til at instruere dig.
Når du bakker, skal du observere hele området omkring dig.
몇 ADVARSEL
Fare for ulykke ved kørsel med løftet snavsbeholder!
Når du kører med snavsbeholderen løftet, er der en øget fare for
ulykke på grund af ændringen i maskinens tyngdepunkt.
Kør ikke med løftet snavsbeholder.
BEMÆRK
Risiko for beskadigelse af drevet!
Rykvis betjening af gaspedalen kan beskadige drevet.
Betjen altid gaspedalen langsomt og forsigtigt.
Stands maskinen, før du skifter fra fremad til baglæns kørsel eller
omvendt.
BEMÆRK
Risiko for beskadigelse
Kørsel over forhindringer kan føre til beskadigelser på maskinen.
Kør langsomt og forsigtigt over faste forhindringer op til en højde
på 70 mm. Der må kun køres over forhindringer med en højde på
70 mm med en egnet rampe.
Obs
Håndtaget på parkeringsbremsen i forhjulet skal være i kørestil-
ling, se Låsning/slækning af parkeringsbremse.
1. Stil kørselsretningskontakten på "fremadkørsel" eller "bak-
ning".
2. Tag foden af bremsepedalen.
3. Tryk forsigtigt på gaspedalen, og juster løbende kørehastighe-
den.
Betjen ikke gaspedalen i ryk .
4. Kørselsretningen kan styres ved hjælp af rattet.
5. Slip gaspedalen for at reducere hastigheden.
For at forstærke bremseeffekten kan der trykkes på bremse-
pedalen.
Fejedrift
Fejning med fejevalse og sidekost
FARE
Fare for tilskadekomst på grund af pludselig standsning!
Maskinen stopper med det samme, så snart førersædet ikke er
optaget.
Rejs dig ikke op fra førersædet under kørslen.
BEMÆRK
Fare for beskadigelse på grund af opfejning af bånd og sno-
re!
Hvis lange, fleksible genstande såsom bånd eller snore fejes op,
kan disse beskadige fejemekanismen.
Kør ikke maskinen eller sidekosten over lange, fleksible genstan-
de såsom bånd eller snore, og fej ikke sådanne genstande op.
Obs
Kørehastigheden skal tilpasses til forholdene for at opnå et opti-
malt rengøringsresultat.
Obs
Under fejningen rengøres støvfilteret automatisk hvert 10. minut.
I mellemtiden kan rengøringen startes manuelt.
Obs
Tænd for ventilatoren, når du fejer tørre gulve.
Sluk ventilatoren, når du fejer våde og fugtige gulve, så støvfilte-
ret ikke bliver fugtigt.
1. Åbn skidtbeholderens klap under fejningen.
2. Sænk fejevalsen.
Sænk også sidekosten for at feje sidekanter.
Tømning af skidtbeholder
몇 ADVARSEL
Fare for kvæstelser, hvis maskinen vælter
Ved tømning på skråninger eller på en eftergivende undergrund
kan maskinen vælte på grund af forskydning af tyngdepunktet og
kvæste mennesker.
Tøm kun skidtbeholderen, mens maskinen befinder sig på en
plan, fast undergrund.
몇 ADVARSEL
Fare for kvæstelser på grund af stød og klemning
Når skidtbeholderen løftes eller sænkes, kan personer blive kvæ-
stet på grund af stød eller klemning mellem skidtbeholderen og
containeren
Sørg for, at der ikke er personer i skidtbeholderens svingområde
under tømningsprocessen.
몇 ADVARSEL
Fare for kvæstelser på grund af maskindele, der bevæges
Skidtbeholderens mekanik kan klemme eller skære kropsdele af,
især fingre.
Tag ikke fast i dele, der bevæges, under tømningsprocessen.
몇 ADVARSEL
Fare for kvæstelser som følge af sænkning af snavsbeholde-
ren!
Den løftede snavsbeholder kan sænke sig pludseligt og forårsa-
ge alvorlige kvæstelser på grund af knusning og fastklemning.
Træd ikke ind under snavsbeholderen, hvis den ikke er sikret.
Sørg for at sikre den løftede snavsbeholder korrekt ved hjælp af
den dertil beregnede sikringsstiver, før du træder ind under
snavsbeholderen.
BEMÆRK
Fare for kvæstelser på grund af omkringflyvende smuds
Fejevalsen, der kører under tømningsprocessen, kan slynge
smuds væk fra sig, hvilket kan føre til kvæstelser.
Sørg for, at der ikke er nogen personer foran køretøjet, når skidt-
beholderen løftes.
Obs
Med den høje tømning af maskinen kan skidtbeholderen tømmes
i f.eks. en affaldscontainer (maksimal tømningshøjde, se kapitel
Tekniske data).
1. Placer maskinen foran tømningsstedet.
BEMÆRK
Sørg for tilstrækkelig fri plads bagved og over snavsbeholderen.
Løft:
2. Stil betjeningshåndtaget "løft/sænk sidekoste" på "løft", og
hold det trukket, indtil sidekostene er helt løftet.
3. Stil betjeningshåndtaget "løft/sænk fejevalse" på "løft", og hold
det trukket, indtil fejevalsen er helt løftet.
Fejevalsen er løftet.
4. Stil betjeningshåndtaget “åbn/luk beholderklap” på “luk”.
Kontrollampen lyser rødt.
Tømning:
5. Stil betjeningshåndtaget "løft/sænk skidtbeholder" på "løft", og
hold det trukket, indtil den påkrævede højde er nået.
Kontrollampen lyser rødt.
6. Kør langsomt hen til beholderen.
7. Lås parkeringsbremsen.
8. Stil betjeningshåndtaget “åbn/luk beholderklap” på “åbn”.
Skidtbeholderen tømmes.
Kontrollampen lyser grønt.
9. Stil betjeningshåndtaget “åbn/luk beholderklap” på “luk”.
Beholderklappen lukkes.
Kontrollampen lyser rødt.
10.Løsn parkeringsbremsen.
Sænkning:
11.Kør maskinen ca. 2 m væk fra aflæsningsstedet.
BEMÆRK
Sørg for, at der er tilstrækkelig frirum bagved og under snavsbe-
holderen.
148 Dansk
12.Stil betjeningshåndtaget "løft/sænk skidtbeholder" på "løft",
og hold det trukket, indtil skidtbeholderen har nået slutpositio-
nen.
Kontrollampen lyser grønt.
Slukning af maskinen
1. Sørg for at parkere maskinen på en vandret flade.
2. Løft fejevalsen og sidekosten.
3. Luk beholderklappen.
4. Hold bremsepedalen nede, og lås parkeringsbremsen.
5. Drej nøgleafbryderen på "0", og træk nøglen ud.
Transport
BEMÆRK
Transportskader
Vær opmærksom på maskinens egenvægt (transportvægt) ved
transporten på køretøjsanhængere eller køretøjer.
Ved transport i køretøjer skal maskinen sikres i henhold til de
gældende retningslinjer for transportsikring.
Når du transporterer maskinen, skal du overholde følgende:
● Drej tændingsnøglen til "0", og træk den ud.
● Lås parkeringsbremsen.
● Fastgør maskinen på fastsurringspunkterne (4x) med spæn-
deremme, reb eller kæder.
● Fastgør maskinen med kiler på hjulene.
Opbevaring
Ved opbevaring af maskinen skal du overholde følgende:
● Parkér fejemaskinen på et jævnt underlag i tørre, frostfri omgi-
velser. Beskyt maskinen mod støv med en presenning.
● Løft fejevalsen og børsterne for at forhindre skader på hårene.
● Luk beholderklappen.
● Drej tændingsnøglen til "0", og træk nøglen ud.
● Lås parkeringsbremsen.
● Sørg for at sikre fejemaskinen mod at rulle væk.
Hvis fejemaskinen ikke anvendes i længere tid, skal du også
overholde følgende:
● Rengør fejemaskinen indvendigt og udvendigt.
● Frakobl batteriet
● Oplad batteriet, og oplad det igen med et mellemrum på ca. 2
måneder.
Pleje og vedligeholdelse
몇 ADVARSEL
Livsfare, fare for kvæstelser og risiko for beskadigelse!
Under plejen og vedligeholdelsen af maskinen er der fare for liv,
personskade og beskadigelse, hvis sikkerhedsanvisningerne ik-
ke overholdes!
Overhold alle sikkerhedsanvisningerne vedrørende pleje og ved-
ligeholdelse i kapitlet Sikkerhedsanvisninger i begyndelsen af
denne driftsvejledning.
Rengøring af maskinen
BEMÆRK
Kortslutninger eller andre skader. Apparatet må ikke rengøres
med slange- eller højtryksvandstråle.
BEMÆRK
Ukorrekt rengøring
Risiko for beskadigelse.
Der må ikke anvendes skurremidler eller aggressive rengørings-
midler.
FARE
Sundhedsfare på grund af støv
Til indvendig rengøring med trykluft.
Bær støvmaske og beskyttelsesbriller.
Indvendig rengøring af maskinen
1. Sluk maskinen, se Slukning af maskinen
2. Rengør maskinen med en klud
3. Udblæs maskinen med trykluft.
Rengøring af maskinen udvendigt
1. Slukning af maskinen, se Slukning af maskinen.
2. Rengør maskinen udvendigt med en klud fugtet med mild va-
skelud.
Vedligeholdelsesintervaller
Obs
For at bevare garantikrav skal alt service- og vedligeholdelsesar-
bejde gennemføres af en autoriseret service i henhold til inspek-
tionstjeklisten inden for garantitiden.
● Driftstimetælleren angiver tidspunkterne for vedligeholdelses-
intervallerne.
● Intervallerne for service- og vedligeholdelsesarbejde foretaget
af kunden/operatøren er anført i kapitlet Vedligeholdelse fore-
taget af kunden. Arbejdet skal udføres af en kvalificeret fagud-
dannet medarbejder. Om nødvendigt, skal du kontakte en
Kärcher-forhandler eller -service.
● Yderligere vedligeholdelsesarbejde skal udføres af den auto-
riserede service i overensstemmelse med inspektionstjekli-
sten. Kontakt venligst servicen i god tid.
Vedligeholdelse foretaget af kunden
Obs
Følgende vedligeholdelsesarbejde skal udføres af en kvalificeret
specialist, kontakt om nødvendigt en Kärcher-forhandler eller
service.
Arbejde med hydraulik må kun udføres af en autoriseret service.
Dagligt:
1. Kontrollér hjulakslerne for indrullede bånd.
2. Kontrollér fejevalsen og sidekosten for slitage og indfiltrede
bånd.
3. Kontrollér alle betjeningselementers funktion.
4. Undersøg maskinen for beskadigelser.
Ugentligt:
몇 ADVARSEL
Fare for kvæstelser som følge af sænkning af snavsbeholde-
ren!
Den løftede snavsbeholder kan sænke sig pludseligt og forårsa-
ge alvorlige kvæstelser på grund af knusning og fastklemning.
Træd ikke ind under snavsbeholderen, hvis den ikke er sikret.
Sørg for at sikre den løftede snavsbeholder korrekt ved hjælp af
den dertil beregnede sikringsstiver, før du træder ind under
snavsbeholderen.
5. Kontroller alle bevægelige dele for let gang, smør dem om
nødvendigt, eller få dem repareret.
Obs
Sørg for at montere sikringsstiveren inden alle vedligeholdelses-
og reparationsarbejder, hvor skidtbeholderen skal løftes.
6. Kontrollér tætningslisterne på fejevalsekassen for korrekt ind-
stilling og slitage, korrigér om nødvendigt indstillingen, og ud-
skift de slidte tætningslister.
7. Kontrollér tætningslisterne på beholderklappen på skidtbehol-
deren for beskadigelser, udskift om nødvendigt.
8. Kontrollér fejevalsen for slitage og beskadigelser, udskift om
nødvendigt.
9. Kontrollér sidekosten eller sidekostene for slitage og beskadi-
gelser, udskift om nødvendigt.
10.Kontrollér støvfilteret for tilsmudsning og beskadigelser, ud-
skift om nødvendigt, og rengør støvfilterkassetten.
11.Kontrollér hydrauliksystemet for lækager, få dem repareret
om nødvendigt.
12.Rengør hydraulikoliekøleren.
13.Kontrollér hydraulikolieniveauet.
14.Kontrollér bremsevæskens niveau.
15.Kontrollér beholderklappens mekanisme, og smør om nød-
vendigt.
Efter slitage:
16.Udskift slidte tætningslister.
17.Udskift slidt fejevalse.
18.Udskift slidte sidekoste.
Dansk 149
Vedligeholdelse foretaget af kundeservicen
Obs
For at bevare garantikrav skal alt service- og vedligeholdelsesar-
bejde gennemføres af en autoriserede Kärcher-kundeservice i
henhold til inspektionstjeklisten under garantitiden.
● Første inspektion efter 50 timers drift
● Vedligeholdelse i henhold til vedligeholdelseshæfte for hver
250 driftstime.
● Hvis det er nødvendigt, men mindst en gang om året, skal ma-
skinens og batteriets isolationsmodstand kontrolleres af en
kvalificeret elektriker i overensstemmelse med batteriprodu-
centens betjeningsvejledning.
Vedligeholdelsesarbejde
Forberedelse
1. Parkér fejemaskinen på en plan flade.
2. Drej tændingslåsen til “0”, og træk nøglen ud.
3. Aktivér parkeringsbremsen.
Sikkerhedsforskrifter for vedligeholdelsesarbejdet
Obs
Inden der udføres arbejde under den løftede skidtbeholder, skal
skidtbeholderen sikres mod at falde ned, se Sikring af skidtbe-
holder
Sikring af skidtbeholder
몇 ADVARSEL
Fare for at komme i klemme
En faldende skidtbeholder kan føre til klemninger og knoglebrud.
Inden der udføres arbejde under den løftede skidtbeholder, skal
den sikres.
Gennemfør kun sikringen uden for farezonen.
Figur N
1 Holder
2 Sikringsstang
1. Klap sikringsstangen op, og sæt den i holderen.
Kontrol og efteropfyldning af bremsevæskeniveau
몇 ADVARSEL
Fare for at komme i klemme
En faldende skidtbeholder kan føre til klemninger og knoglebrud.
Inden der udføres arbejde under den løftede skidtbeholder, skal
den sikres.
Gennemfør kun sikringen uden for farezonen.
Figur F
1 Sikringsstang
2 Låg
3 Bremsevæskebeholder
1. Kør skidtbeholderen op, og fastgør den med sikringsstangen.
2. Kontrollér, om der er tilstrækkelig bremsevæske i bremsevæ-
skebeholderen.
Obs
Niveauet skal ligge mellem min. og maks.
3. Efterfyld om nødvendigt DOT-bremsevæske, se Tekniske da-
ta.
Kontrol af hydraulikniveau og efterfyldning af
hydraulikolie
Figur H
1 Låg og oliepåfyldningsstuds
2 Olieskueglas
Obs
Når dette arbejde udføres, må skidtbeholderen ikke være løftet.
1. Kontrollér hydraulikolieniveauet i olieskueglasset.
a Olieniveauet skal ligge mellem markeringen "MIN" og
"MAX".
b Påfyld hydraulikolie, hvis olieniveauet befinder sig under
"MIN"-markeringen.
2. Tag låget på oliepåfyldningsstudsen af.
3. Rengør påfyldningsområdet.
4. Påfyld hydraulikolie. (olietype, se tekniske data)
5. Luk oliepåfyldningsstudsen med låget.
Kontrol af hydrauliksystem
Obs
Kontakt kundeservice, hvis der konstateres utætte steder i hy-
drauliksystemet.
1. Lås parkeringsbremsen.
2. Start motoren.
3. Kontrollér alle hydraulikslanger og tilslutninger for utætheder.
Kontrol af fejevalse for indrullede bånd
1. Start motoren.
2. Løft skidtbeholderen op til slutpositionen.
3. Stands motoren.
4. Lås parkeringsbremsen.
몇 ADVARSEL
Fare for at komme i klemme
En faldende skidtbeholder kan føre til klemninger og knoglebrud.
Inden der udføres arbejde under den løftede skidtbeholder, skal
den sikres.
Gennemfør kun sikringen uden for farezonen.
5. Fastgør skidtbeholderen med sikringsstangen.
6. Kontrollér fejevalsen for indrullede bånd og snore, og fjern
dem.
7. Klap sikringsstangen ind.
8. Start motoren.
9. Sænk skidtbeholderen ned til slutpositionen.
10.Stands motoren.
Kontrol af fejevalse for slitage
1. Lås døren fejevalsen op.
2. Sving døren udad.
Figur R
3. Aflæs graden af slitage på fejevalsen på skalaen.
Hvis graden af slitage befinder sig på det røde områdes en-
de, skal der monteres en ny fejevalse.
Udskiftning af fejevalse
Figur Q
1 Dør
2 Fingerskrue
3 Fejevalseholder
4 Fejevalse
1. Lås døren op.
2. Sving døren udad.
3. Løsn fingerskruen.
4. Sving fejevalseholderen udad.
5. Træk fejevalsen ud.
6. Monter den nye fejevalse.
a Før fejevalsen ind i den modsatte fejevalseholder i den rig-
tige monteringsposition.
Figur V
Monteringsposition for fejevalsen i kørselsretningen (set op-
pefra)
Obs
Noterne på fejevalsen skal sættes på knasterne på den modsatte
fejevalseholder.
b Sving fejevalseholderen, der er svinget ud, tilbage.
c Spænd fingerskruen fast.
7. Sving døren tilbage.
8. Lås døren.
Obs
Efter monteringen af den nye fejebane indstilles igen.
Kontrol og indstilling af fejevalsens fejebane
1. Sluk blæseren.
2. Kør fejemaskinen på en plan og glat gulvoverflade, som er
synligt dækket af støv eller kridt.
3. Sænk fejevalsen, og lad den køre på stedet i ca. 10 sekunder.
150 Dansk
4. Luk beholderklappen.
5. Løft fejevalsen.
6. Kør maskinen væk baglæns.
7. Kontrollér fejebanen.
Figur S
Fejebanen skal afbiles som et ensartet rektangel med en bredde
på a = 60 - 65 mm.
Figur T
1 Fejebanehåndtag
2 Skala
8. Afhængigt af graden af slitage på fejevalsen skal fejebane-
håndtaget gå i indgreb i en af de 4 positioner.
Kontrol og indstilling af sidekostens fejebane
1. Løft sidekosten.
2. Kør fejemaskinen på en plan og glat gulvoverflade, som er
synligt dækket af støv eller kridt.
3. Sænk fejevalsen og sidekosten, og lad den køre på stedet i ca.
10 sekunder.
4. Løft fejevalsen og sidekosten.
5. Kør maskinen væk baglæns.
6. Kontrollér fejebanen.
Figur U
Fejebanen skal afbildes i en bredde på a = 40 - 50 mm og en må-
neformet delcirkel mellem kl. 11 og kl. 4.
Figur W
1 Vinkeljustering
2 Længdejustering
7. Korrigér fejebanen ved hjælp af vinkel- og længdejusteringen.
8. Kontrollér fejebanen.
Justering af sidetætninger
Figur X
1 Dør
2 Pakning
3 Skrue (8x)
4 Holdeplade
1. Lås døren op.
2. Sving døren udad.
3. Løsn holdepladen ved at løsne de otte fastgørelsesskruer.
4. Justér pakningen igen, så der er en afstand på 1 - 3 mm til gul-
vet.
5. Spænd de otte skruer.
6. Åbn døren på den modsatte side.
Figur Y
1 Holdeplade
2 Vingemøtrik (4x)
3 Pakning
7. Løsn holdepladen ved at løsne de fire vingemøtrikker.
8. Justér pakningen igen, så der er en afstand på 1-3 mm til gul-
vet.
9. Spænd de fire vingemøtrikker.
Manuel rengøring af støvfilter
1. Tryk på tasten "Rengør støvfilter".
Støvfilteret rengøres.
Udskiftning af støvfilter (posefilter)
Skidtbeholder er tømt. Se Tømning af skidtbeholder.
몇 FORSIGTIG
Sundhedsfare på grund af fint støv
Indånding af fint støv kan føre til luftvejssygdomme.
Bær en egnet mund- og næsebeskyttelse, når du skifter støvfilte-
ret.
Figur Z
1 Maskinhjelm
2 Løftestang
3 Filterafdækning
4 Posefilter
1. Åbn maskinhjelmen.
2. Åbn filterafdækningen.
3. Løsn de to løftestænger fra filterafdækningen.
4. Før de to klemplader på løftestængerne ind i posefilteret i mid-
ten som vist.
Figur AA
1 Fingerskrue
2 Løftestang
5. Skru nu de to løftestænger fast med de to fingerskruer i den
indførte tilstand.
6. Løft posefilteret med to personer.
7. Afmontér de to løftestænger fra det gamle posefilter, og an-
bring dem på det nye posefilter.
8. Sæt det nye posefilter ind med to personer.
9. Afmontér de to løftestænger fra det nye posefilter.
10.Montér de to løftestænger på indersiden af dækslet.
11.Luk filterafdækningen, og luk den med spændelåsene.
12.Luk maskinhjelmen.
Udskiftning af støvfilter (fladt foldefilter)
Skidtbeholder er tømt. Se Tømning af skidtbeholder.
몇 FORSIGTIG
Sundhedsfare på grund af fint støv
Indånding af fint støv kan føre til luftvejssygdomme.
Bær en egnet mund- og næsebeskyttelse, når du skifter støvfilte-
ret.
Figur AB
1 Maskinhjelm
2 Filterafdækning
3 Rengøringsanordning
1. Åbn maskinhjelmen.
2. Åbn filterafdækningen.
Figur AC
1 Rengøringsanordning
2 Fladt foldefilter
3. Klap rengøringsanordingen op.
4. Tag de to flade foldefiltre ud.
5. Sæt de nye flade foldefiltre i.
6. Klap rengøringsanordingen ned.
7. Luk filterafdækningen, og luk den med spændelåsene.
8. Luk maskinhjelmen.
Udskiftning af støvfilter (rundfilter)
Skidtbeholder er tømt. Se Tømning af skidtbeholder.
몇 FORSIGTIG
Sundhedsfare på grund af fint støv
Indånding af fint støv kan føre til luftvejssygdomme.
Bær en egnet mund- og næsebeskyttelse, når du skifter støvfilte-
ret.
Figur AD
1 Maskinhjelm
2 Filterafdækning
1. Åbn maskinhjelmen.
2. Åbn filterafdækningen.
Figur AE
1 Rundfilter
2 Lås
3. Løsn låsen.
a Træk låsen helt ud.
b Drej med uret, indtil låsen går i indgreb.
4. Tag filteret ud.
Obs
Sørg for, at hullerne i filterets forsiden sidder på filterholderens
bolte, når filteret sættes i.
5. Sæt et nyt filter, og luk låsen.
6. Luk filterafdækningen, og luk den med spændelåsene.
7. Luk maskinhjelmen.
Dansk 151
Udskiftning af sikringer
Sikringsholderne befinder sig under rattet.
Figur M
1. Fjern dækslet til sikringsholderen.
2. Kontrollér sikringerne, og udskift defekte sikringer.
Oversigt over sikringer
Hjælp ved fejl
Mindre fejl kan du selv afhjælpe ved hjælp af følgende oversigt.
Ved alle fejl, der ikke er anført, kontaktes kundeservice (service)!
FARE
Risiko for ulykker og personskader på grund af utilsigtet be-
vægelse af køretøjet
Sluk altid køretøjet, og træk tændingsnøglen ud, inden der udfø-
res pleje- og vedligeholdelsesarbejde.
FARE
Fare for elektrisk stød
Frakobl batteriet inden arbejde på elektriske komponenter.
Reparationsarbejde og arbejde på elektriske komponenter må
kun gennemføres af den autoriserede kundeservice.
Garanti
I det enkelte lande gælder de garantibetingelser, der er fastsat af
vore salgsselskab. Eventuelle fejl ved apparatet udbedres gratis
inden for garantifristen, såfremt fejlen kan tilskrives en materiale-
eller produktionsfejl. Hvis du ønsker at gøre garantien gældende,
bedes du henvende dig til din forhandler eller nærmeste kunde-
servicecenter medbringende kvittering for købet.
(Se adressen på bagsiden)
Yderligere garantioplysninger (hvis findes) kan findes i service-
området på dit lokale Kärcher-websted under "Downloads".
FU 01 Skidtbeholder 3 A
FU 02 Multifunktionsvisning 10 A
FU 03 Kørselsretningskontakt 3 A
FU 04 Vekselretter 5 A
FU 05 Vibratorsystem og blæser 25 A
FU 06 Advarselslampe, horn, Bluespot 15 A
FU 07 Bremselys (option) 10 A
FU 08 Blinklys (option) 10 A
FU 09 Belysning til venstre (option) 7,5 A
FU 10 Arbejdsbelysning 10 A
FU 11 Belysning højre (option) 7,5 A
FU 12 Førerkabine (option), støvunder-
trykker (option)
15 A
Fejl Afhjælpning
Køretøjet kører kun langsomt eller slet ikke Oplad batteriet, eller udskift i tilfælde af defekt
Kontrollér hjulene for indrullede bånd og snore
Kontakt Kärcher-kundeservice
Løsn parkeringsbremsen
Fløjtende støj i hydrauliksystemet Efterfyld hydraulikolie
Kontakt Kärcher-kundeservice
Fejevalse/sidekost roterer ikke Kontrollér fejevalse/sidekost for indrullede bånd og snore
Kontakt Kärcher-kundeservice
Lidt eller ingen sugekraft i børsteområdet Kontrollér, rengør eller udskift støvfilter.
Kontakt Kärcher-kundeservice
Maskinr støvrt Indstil sidetætningerne
Tænd for blæseren
Kontrollér, rengør eller udskift støvfilter
Udskift filtertætningerne
Åbn beholderklappen på skidtbeholderen.
Kontakt Kärcher-kundeservice
Smuds bliver liggende Tøm skidtbeholder
Kontrollér, rengør eller udskift støvfilter
Udskift fejevalse
Indstil fejebane
Udskift tætningsstrimmel på skidtbeholderen
Fjern blokeringen af fejevalsen
Åbn beholderklappen på skidtbeholderen
Kontakt Kärcher-kundeservice
Skidtbeholder kan ikke løftes/sænkes Kontrollér sikringen, og udskift i tilfælde af defekt
Kontakt Kärcher-kundeservice
Beholderklap på skidtbeholder kan ikke
åbnes
Kontakt Kärcher-kundeservice
Driftsfejl med hydraulisk bevægede dele Kontakt Kärcher-kundeservice
152 Dansk
EU-overensstemmelseserklæring
Vi erklærer hermed, at nedenstående produkt overholder de re-
levante bestemmelser i de anførte direktiver og forordninger.
Hvis produktet ændres uden aftale med os, mister denne erklæ-
ring sin gyldighed.
Produkt: Fejesugemaskine maskiner med førersæde
Type: 1.186-xxx
Direktiver og forordninger
2006/42/EF (+2009/127/EF)
2000/14/EF
2014/30/EU
2014/53/EU (TCU)
Anvendte harmoniserede standarder
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Anvendt overensstemmelsesvurderingsproces
2000/14/EF: Tillæg V
Lydeffektniveau dB(A)
KM 170/600 R D
Målt: 100
Garanteret: 103
KM 100/65 R Bp
Målt: 85
Garanteret: 88
KM 105/180 R Bp
Målt: 87
Garanteret: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Målt: D: 97 BAT: 88 LPG: 101
Garanteret: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Målt: D: 96 LPG: 98 Bp: 90
Garanteret: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Målt: D: 99 LPG: 96
Garanteret: D: 102 LPG: 99
KM 150/500 R Bp
Målt: 94
Garanteret: 96
Navn og adresse
Dokumentationsbefuldmægtiget:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Telefon: +49 7195 14-0
Fax: +49 7195 14-2212
Underskriverne handler på bestyrelsens vegne og med dennes
fuldmagt.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf.: +49 7195 14-0
Fax: +49 7195 14-2212
Tekniske data
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Effektdata maskine
Kørehastighed, fremad km/h 8 8
Kørehastighed, baglæns km/h
4 4
Stigeevne (maks.) % 14 14
Hældning til siden (maks.) % 10 10
Arbejdsbredde uden sidekost mm 1000 1000
Arbejdsbredde med 1 sidekost mm 1300 1300
Arbejdsbredde med 2 sidekoste mm 1550 1550
Vendekreds m 2,8 2,8
Kapslingsklasse IPX 3 IPX 3
Teoretisk fladekapacitet
Fladekapacitet uden sidekost m
2
/h 8000 8000
Fladekapacitet med 1 sidekost m
2
/h 10400 10400
Fladekapacitet med 2 sidekoste m
2
/h 12400 12400
Batteri
Batterikapacitet Ah - 360
Driftsvarighed med fuldt opladet batteri h - 3,5
Batterispænding V - 36
Batterivægt kg - 460
Omgivelsesbetingelser
Omgivelsestemperatur °C -5 ... +40 -5 ... +40
Luftfugtighed, ikke duggende % 0 ... 90 0 ... 90
Dansk 153
Der tages forbehold for tekniske ændringer.
Mål og vægt
Længde mm 2245 2245
Bredde mm 1350 1350
Højde mm 1430 1430
Egenvægt kg 840 (1300) 840 (1300)
Tilladt samlet vægt kg 1885 1885
Maks. tilladt akseltryk foran kg 852 852
Maks. tilladt akseltryk bagved kg 1033 1033
Bredde fejevalse mm 1000 1000
Diameter fejevalse mm 300 300
Diameter sidekost mm 600 600
Snavsbeholder
Volumen snavsbeholder l 300 300
Aflæsningshøjde (maks.) mm 1400 1400
Filter og sugesystem
Filtersystem Lommefilter Lommefilter
Filterareal støvfilter m
2
7,8 7,8
Anvendelseskategori U U
Nominelt undertryk sugesystem mbar 15,5 15,5
Nominel volumenstrøm sugesystem l/s 800 800
Fremdriftsmotor (elektrisk)
Nominel effekt (mekanisk) W 4000 4000
Blæse- og fejevalsemotor (elektrisk)
Motortype DC-permanentmagnet-
motor
DC-permanentmagnet-
motor
Drivmidler
Hydraulikolietype HV 46 HV 46
Hydraulikoliemængde l 25 25
Dæk
Dækstørrelse, foran mm 15-4.5x8 15-4.5x8
Dækstørrelse, bagved 15-4.5x8 15-4.5x8
Beregnede værdier iht. EN 60335-2-72
Hånd-arm-vibrationsværdi m/s
2
<2,0 <2,0
Hånd-arm-vibrationsværdi, usikkerhed K m/s
2
0,1 0,1
Sæde-vibrationsværdi m/s
2
<2,0 <2,0
Sædevibrationsværdi, usikkerhed K m/s
2
0,1 0,1
Lydtryksniveau L
pA
dB(A) 75 75
Usikkerhed K
pA
dB(A) 3 3
Lydeffektniveau L
WA
+ usikkerhed K
WA
dB(A) 93 93
Bremse
Bremsevæske Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
154 Eesti
Sisukord
Üldised juhised
Lugege antud originaalkasutusjuhendit enne sead-
me esmakordset kasutamist ja toimige selle järgi.
Hoidke originaalkasutusjuhend hilisemaks kasutamiseks või järg-
mise omaniku tarbeks alles.
Ohutusjuhised
Ohuastmed
OHT
● Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid
kehavigastusi või lõppeda surmaga.
몇 HOIATUS
● Viide võimalikule ohtlikule olukorrale, mis võib põhjustada ras-
keid kehavigastusi või lõppeda surmaga.
몇 ETTEVAATUS
● Viide võimalikule ohtlikule olukorrale, mis võib põhjustada ker-
geid vigastusi.
TÄHELEPANU
● Viide võimalikule ohtlikule olukorrale, mis võib põhjustada vara-
kahjusid.
Sümbolid masinal
Ohutusjuhised käsitsemiseks
몇 HOIATUS ● Kasutage seadet ainult sihtotstarbeliselt. Võtke
arvesse kohalikke asjaolusid ning pidage seadmega töötamisel
silmas kolmandaid isikuid, eelkõige lapsi. ● Õhk- ja roomamis-
kaugustest kinnipidamiseks ei tohi seadet käitada kõrgemal kui
2000 meetrit üle merepinna. ● Kontrollige seadet tööseadistega
nõuetekohase seisundi ja töökindluse suhtes. Kui seisund ei ole
laitmatu, ei tohi Te seda kasutada. ● Järgige ohupiirkondades (nt
tanklates) vastavaid ohutuseeskirju. Ärge kunagi käitage seadet
plahvatusohtlikes ruumides. ● Seade ei ole mõeldud kasutami-
seks piiratud füüsiliste, sensoorsete või vaimsete võimetega isi-
kutele või kogemuste ja/või teadmiste puudumisel. ● Seadet
tohivad kasutada ainult need inimesed, keda on seadme käsitse-
mise osas juhendatud või kes on tõendanud oma käsitsemisos-
kusi ja keda on selgesõnaliselt volitatud seadet
kasutama.TÄHELEPANU ● Operaator peab enne töö algust
kontrollima, kas kõik kaitseseadised on nõuetekohaselt paigalda-
tud ja talitlevad. ● Seadme operaator vastutab teiste isikute või
nende omandiga aset leidnud õnnetusjuhtumite eest.HOIATUS
● Pidage silmas operaatori tihedalt liibuvaid riideid ja kindlaid ja-
latseid. Vältige lahtiselt kantavaid riideid. ● Teostage laste üle jä-
relevalvet kindlustamaks, et nad seadmega ei mängi. ● Lapsed ja
noorukid ei tohi seadet käitada.TÄHELEPANU ● Kontrollige en-
ne paigaltvõttu lähipiirkonda (nt lapsi). Pidage silmas piisavat
nähtavust!OHT ● Ärge jätke seadet kunagi järelevalveta, kui sea-
de ei ole tahtmatu liikumise eest kaitstud. Vajutage enne sead-
mest lahkumist alati seisupidurit.TÄHELEPANU ● Tõmmake
süütevõti või KIK (Kärcher Intelligent Key) välja, et hoida ära
seadme volitamata kasutamine.ETTEVAATUS ● Ärge kasutage
seadet piirkondades, kus esineb võimalus allakukkuvate eseme-
tega pihta saada.HOIATUS ● Sinise kohtvalgustusega varusta-
tud seadmete korral ärge vaadake otse valgusallikasse.
Ohutusjuhised sõidurežiimiks
Märkus ● Ümberkukkumisohu loetelu ei pruugi olla täielik.OHT
● Ümberkukkumisoht liiga suurtel tõusudel ja kallakutel! Järgige
tõusudel ja kallakutel sõitmisel maksimaalselt lubatud väärtusi
Tehnilistes Andmetes. ● Ümberkukkumisoht liiga suure külgmise
kalde korral! Järgige sõidusuunaga risti sõitmisel maksimaaselt
lubatud väärtusi Tehnilistes Andmetes. ● Ümberkukkumisoht
Üldised juhised ................................................................ 154
Ohutusjuhised.................................................................. 154
Sihtotstarbeline kasutamine............................................. 155
Keskkonnakaitse.............................................................. 155
Lisavarustus ja varuosad ................................................. 155
Tarnekomplekt ................................................................. 155
Seadme kirjeldus ............................................................. 156
Funktsioon ....................................................................... 157
Eelkäikuvõtmine............................................................... 157
Akud / laadijad ................................................................. 157
Käikuvõtmine ................................................................... 158
Käitus............................................................................... 158
Transport ......................................................................... 160
Ladustamine .................................................................... 160
Hooldus ja jooksevremont................................................ 160
Abi rikete korral................................................................ 163
Garantii ............................................................................ 163
EL vastavusdeklaratsioon................................................ 164
Tehnilised andmed .......................................................... 164
TÄHELEPANU
Põletusoht
Enne kuumade sõidukiosadega töötamist laske neil
maha jahtuda.
OHT
Tuleoht
Ärge pühkige põlevaid või hõõguvaid esemeid nagu
nt sigarette, tikke või muud sarnast.
몇 HOIATUS
Vigastusoht
Muljumis- ja lõikeoht liikuvate sõidukiosade tõttu.
몇 HOIATUS
Vigastusoht
Vigastusoht elektripinge tõttu.
몇 HOIATUS
Vigastusoht
Lõike- ja muljumisvigastused sisemuses liikuvate sõi-
dukiosade tõttu.
Ärge pistke jäsemeid seadme avadesse.
Viige tööd sõiduki juures alati läbi sobivate kinnaste-
ga.
Ettevaatust pöörlevate harjade suhtes.
Sõitke sõidusuunas ainult kuni 14% tõusudel ja kalla-
kutel.
Aluspinna maksimaalne kalle, kui sõidetakse ülestõs-
tetud pühkmemahutiga.
Tungraua toetuspunkt
Kinnituspunkt
Järgige juhiseid
Roolige aeglaselt
Lugege kasutusjuhendit ja tegutsege selle järgi
Eesti 155
ebastabiilse aluspinna korral! Kasutage seadet eranditult kinnita-
tud aluspinnal.
몇 HOIATUS ● Õnnetusoht kohandamata kiiruse tõttu. Sõitke
kurvides aeglaselt.
Ohutusjuhised transportimiseks
몇 ETTEVAATUS ● Transpordi ajal õnnetuste vältimiseks järgi-
ge sõiduki transpordikaalu. ● Masina transportimiseks ühendage
aku lahti ja kinnitage masin kindlalt.
Akurežiimiga seadmed
OHT ● Plahvatusoht! Laadige akusid ainult sobiva laadijaga
● Akude laadimisel suletud ruumides tekib äärmiselt plahvatus-
ohtlik gaas. Laadige akusid ainult hästi õhutatud ruumides.
● Aku lähedal või akude laadimisruumis ei tohi Te käsitseda lah-
tist leeki, tekitada sädemeid või suitsetada. ● Plahvatusoht ja lü-
hised. Ärge asetage tööriista või muud sarnast aku peale.
몇 ETTEVAATUS ● Vigastusoht akuhappe tõttu. Järgige vasta-
vaid ohutuseeskirju.
TÄHELEPANU ● Järgige aku- ja laadijatootja käituskorraldusi.
Järgige seadusandja soovitusi akudega ümberkäimisel. ● Ärge
jätke kunagi akusid tühjenenud seisundis seisma, laadige akud
nii ruttu kui võimalik jälle täis. ● Hoidke akud lekkevoolude välti-
miseks puhta ja kuivana. Kaitske akusid mustuse, nt metallitolmu
eest. ● Utiliseerige äratarvitatud akud keskkonnasäästlikult vas-
tavalt EÜ direktiivile 91/157/EMÜ või vastavatele siseriiklikele
eeskirjadele.
Ohutusjuhised kõrgtühjendusega pühkimismasinate
korral
OHT ● Vigastusoht kõrgtühjendusega seadmete korral!
Kindlustage ülestõstetud pühkmemahuti enne kõiki töid. Paigal-
dage kaitse ainult väljastpoolt ohupiirkonda.
Ohutusjuhised kaitsekatusega pühkimismasinate
korral
몇 ETTEVAATUS
Kontrollige kaitsekatust iga päev kahjustuste suhtes, et tagada
selle kaitsefunktsioon.
Kaitsekatuse, ka üksikute elementide kahjustuse korral tuleb ko-
gu kaitsekatus välja vahetada.
Kaitsekatuse mistahes modifitseerimine, samuti teiste, Kärcheri
poolt mittelubatud elementide, detailide ja koostesõlmede paigal-
damine ei ole lubatud ning see võib olenevalt asjaoludest piirata
kaitsekatuse funktsiooni.
Hooldus ja jooksevremont
몇 HOIATUS ● Ühendage enne elektrisüsteemil teostatavaid
töid aku lahti. ● Enne puhastamist, hooldust, osade vahetamist ja
ümberlülitamist teisele funktsioonile peate Te seadme välja lülita-
ma ja süütevõtme välja tõmbama.
몇 ETTEVAATUS ● Laske parandamisi läbi viia ainult heakskii-
detud klienditeeninduspunktidel või antud piirkonna erialaspet-
sialistidel, kes on tuttavad kõigi asjakohaste ohutuseeskirjadega.
TÄHELEPANU ● Pidage silmas mitte kohtkindlate kaubandusli-
kult kasutatavate seadmete ohutusalast kontrolli kohalike kehti-
vate eeskirjade järgi (nt Saksamaal: VDE 0701). ● Lühised või
muud kahjustused. Ärge puhastage seadet voolik- või kõrgsurve-
veejoaga. ● Teostage töid seadmel alati sobivate kinnastega.
Sihtotstarbeline kasutamine
Pühkimismasin on ette nähtud põrandapindade puhastamiseks
kaubanduslikul eesmärgil ja nt järgmistes kasutusvaldkondades:
● Parkimiskohad
● Tootmisrajatised
● Logistikapiirkonnad
● Hotell
● Jaekaubandus
● Ladustamisalad
● Kõnniteed
See pühkimismasin on ette nähtud määrdunud pindade pühkimi-
seks välispiirkonnas ja sisepiirkonnas.
Enne kasutamist tuleb kontrollida seadme ja selle tööks vajalike
seadiste nõuetekohast seisundit ja töökindlust. Juhul kui seisund
ei ole laitmatu, ei tohi seda kasutada.
Kasutage seda pühkimismasinat eranditult antud kasutusjuhendi
andmete kohaselt.
Seadmel ei tohi teha muudatusi.
Seade sobib ainult kasutusjuhendis märgitud katetele.
Sõita tohib ainult ettevõtte või selle voliniku poolt masina kasuta-
miseks lubatud pindadel.
Üldiselt kehtib järgmine: Hoidke kergesti süttivad ained seadmest
eemal (plahvatus-/tuleoht).
Ette nähtav väärkasutus
● Ärge kunagi pühkige või imege sisse plahvatusohtlikke vede-
likke, põlemisvõimelisi gaase, lahjendamata happeid ega la-
husteid! Nende hulka kuuluvad bensiin, värvivedeldi või
kütteõli, mis võivad imiõhuga üleskeerutamise tõttu moodus-
tada plahvatusohtlikke aure või segusid, lisaks atsetoon, lah-
jendamata happed ja lahustid, kuna nad kahjustavad seadmel
kasutatavaid materjale.
● Ärge kunagi pühkige ega imege sisse reaktiivset metallitolmu
(nt alumiinium, magneesium, tsink), need moodustavad ühen-
duses tugevasti leeliseliste või happeliste puhastusvahendite-
ga plahvatusohtlikke gaase.
● Ärge pühkige ega imege sisse põlevaid või hõõguvaid ese-
meid.
● Seade ei sobi tervist ohustavate ainete pühkimiseks.
● Viibimine ohupiirkonnas on keelatud. Käitamine plahvatusoht-
likes ruumides on keelatud.
● Saatjate kaasavõtmine ei ole lubatud.
● Esemete nihutamine/tõmbamine või transportimine ei ole selle
seadmega lubatud.
Sobivad katted pühkimiseks
● Asfalt
● Tööstuspõrand
● Tasanduskiht
● Betoon
● Sillutuskivid
Keskkonnakaitse
Pakkematerjalid on taaskasutatavad. Palun utiliseerige pa-
kendid keskkonnasäästlikult.
Elektrilised ja elektroonilised seadmed sisaldavad väärtus-
likke taaskasutatavaid materjale ja sageli koostisosi nagu
patareid, akud või õli, mis võivad vale ümberkäimise või vale
utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervi-
sele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on
neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid
ei tohi utiliseerida koos olmeprügiga.
Juhised koostisainete kohta (REACH)
Kehtiva teabe koostisainete kohta leiate aadressilt:
www.kaercher.de/REACH
Lisavarustus ja varuosad
Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis taga-
vad seadme ohutu ja tõrgeteta käituse.
Tarvikute ja varuosade kohta leiate teavet aadressilt
www.kaercher.com.
Tarnekomplekt
Seadme tarnekomplekt on kujutatud pakendil. Lahtipakkimisel
kontrollige, kas pakendi sisu on täielik. Puuduolevate tarvikute
või transpordikahjustuste korral teavitage oma edasimüüjat.
156 Eesti
Seadme kirjeldus
Seadme joonis
Joonis B
Pühkimismasin
Positsioon 1
1 Iste (istme kontaktlülitiga)
2 Rooliratas
3 Lukustiga käepide
4 Seadmekate
5 Töötuli
6 Külghari (paremal)
7 Esiratas
8 Juurdepääs pühkimisrullile
9 Sidumispunkt
10 Tüübisilt
11 Vilkur
12 Seadme kate (paremal)
13 Kate (paremal)
14 Tagaosa kattepaneel
15 Tagaratas
16 Kate (vasakul)
17 Mootorikate
Juhtpaneel
Positsioon 2
1 Kontrollelemendid ja ekraan
2 Seisupidur
3 Avarii-välja nupp
4 Käsitsemishoob pühkimisrulli tõstmine / langetamine
5 Pühkmemahuti klapi märgulamp
6 Käsitsemishoob mahutiklapi avamine / sulgemine
7 Märgulamp pühkmemahuti täielikult langetatud
8 Käsitsemishoob pühkmemahuti tõstmine / langetamine
9 Võtmelüliti (süütelukk)
10 Sõidusuunalüliti
11 Käsitsemishoob külgharja tõstmine / langetamine
12 Külgharja pööretearvu reguleerimine (valikuline)
13 Vilkuri lüliti
14 Töötule lüliti
15 Sireeni lüliti
16 Puhuri / filtripuhastuse lüliti
Pedaalid
Positsioon 3
1 Piduripedaal
2 Sõidupedaal
Kontrollelemendid ja ekraan
Positsioon 4
1 Ilma funktsioonita
2 Ilma funktsioonita
3 Aku laetuse hoiatustuli
4 Töötule märgulamp
5 Suunatule märgulamp (toimib ainult koos StVZO ümberehitu-
sega)
6 Filtripuhastuse märgulamp
7 Parkimise märgulamp
8 Ilma funktsioonita
9 Ilma funktsioonita
10 Puhuri märgulamp
11 Ilma funktsioonita
12 Ilma funktsioonita
13 Ekraan
Lisavarustus
Käsitsemishoob
Joonis O
1 Pühkmemahuti käsitsemishoob
2 Mahutiklapi käsitsemishoob
3 Pühkimisrulli käsitsemishoob
4 Külgharja käsitsemishoob
Märkus
Hoidke hoovad soovitud asendis nii kaua, kuni vastav mehaanili-
ne liikumine on täielikult lõpetatud.
Pühkmemahuti käsitsemishoob
Pühkimisrulli käsitsemishoob
Mahutiklapi käsitsemishoob
Külgharja käsitsemishoob
Ekraan
Joonis C
1 Mootori pööretearv 1/min
2 Aku pinge V
3 Aku laetus %
4 Masina töötunnid
Mugavuskabiin (suletud) 2.853-431.7
Kaitsekabiin (avatud) koos tuuleklaasi ja klaa-
sipuhastiga
2.853-433.7
Kaitsekabiin 2.851-267.7
Kaitsekatus 2.852-595.7
Rikkekindlad rehvid (märgistuseta) 4.515-132.0
Rehvid (õhuga täidetud) 4.515-332.0
Sinine kohtvalgusti (ees) 2.853-202.0
Sinine kohtvalgusti (ees ja taga) 2.853-203.0
Tagatuli 2.853-204.0
Standardne valgustuskomplekt 2.853-205.0
Tänavaliikluse valgustuskomplekt 2.853-207.0
Teede loakomplekt (StVZO) 2.853-208.0
Turvavöö 6.981-140.0
Teine külghari (vasakul) 2.851-273.0
Külgharja kiiruse reguleerimine (paremal) 2.853-507.0
Külgharja kate 2.851-286.0
Külgharjade veepihustussüsteem 2.853-214.0
Kummist amortisaator 2.852-620.0
Külgharja rammimisvastane kaitse (paremal) 2.853-211.0
Külgharja rammimisvastane kaitse (mõlemal kül-
jel)
2.853-210.0
Märg-/kuivimuri paigalduskomplekt NT 22/1 Bp 2.852-814.0
Märg-/kuivimuri paigalduskomplekt NT 22/1 Bp
(kabiin)
2.853-161.0
Paigalduskomplekt kergjäätmete pühkimiseks 2.853-212.0
Taha Pühkmemahuti ülestõstmine
Ette Pühkmemahuti langetamine
Taha Pühkimisrulli ülestõstmine
Ette Pühkimisrulli langetamine
Taha Mahutiklapi sulgemine
Ette Mahutiklapi avamine
Taha Külgharjade ülestõstmine
Ette Külgharjade langetamine
Eesti 157
Funktsioon
Pühkimismasin töötab kühvli põhimõttel.
1. Pöörlev külghari puhastab pühkimispinna nurgad ja servad
ning transpordib pühkmed pühkimisrulli rajale.
2. Pöörlev pühkimisrull transpordib pühkmed otse pühkmemahu-
tisse.
3. Üleskeerutatud tolm eraldatakse pühkmemahutis tolmufiltri
kaudu ja imipuhur imeb filtreeritud õhu välja.
4. Tolmufiltri puhastamine toimub käituse ajal automaatselt ja
seda saab käivitada ka lülitiga "Filtripuhastus".
Eelkäikuvõtmine
Mahalaadimisjuhised
OHT
Õnnetusoht masina mahalaadimisel
Kasutage masina mahalaadimisel sobivat rampi.
Ärge kasutage masina mahalaadimiseks / pealelaadimiseks kah-
veltõstukit.
Pidage masina mahalaadimisel / pealelaadimisel silmas kaalu.
1. Ehitage kaasasolevate laudadega joonise järgi ramp.
2. Lõigake plastist pakkelindid läbi ja eemaldage pakkekile.
3. Eemaldage haakepunktidest pingutuslindi kinnitus.
4. Keerake kaubaaluselt märgistatud põrandalauad ja puitpruss
maha.
5. Asetage lauad kaubaaluse servale ja joondage välja nii, et
need asuvad masina rataste ees. Keerake lauad kinni.
6. Asetage puitpruss toestuseks laudade alla.
7. Eemaldage puitklotsid rataste lukustamiseks.
8. Vabastage seisupidur.
9. Sõidutage masin ettevaatlikult üle loodud rambi kaubaaluselt
maha.
Seisupiduri lukustamine / vabastamine
Lukustamine
1. Hoidke piduripedaal vajutatult ja tõmmake pidurikangi.
Vabastamine
2. Hoidke piduripedaal vajutatult ja vabastage pidurikang.
Akud / laadijad
TÄHELEPANU
Kasutage ainult tootja poolt soovitatud akusid ja laadijaid
Asendage akud ainult sama akutüübiga.
Võtke enne sõiduki utiliseerimist aku välja ja utiliseerige see sise-
riiklike või kohalike eeskirjade järgi.
Hoiatusjuhiste sümbolid
Järgige akudega ümberkäimisel järgmisi hoiatusjuhiseid:
Ohutusjuhised
OHT
Tule- ja plahvatusoht
Ärge asetage tööriistu või muid esemeid aku peale.
Vältige tingimata suitsetamist ja lahtist tuld.
Hoolitsege akude laadimisel ruumides hea ventilatsiooni eest.
Kasutage eranditult Kärcheri poolt lubatud akusid ja laadijaid (ori-
ginaalvaruosad).
몇 HOIATUS
Keskkonna ohustamine aku asjatundmatu utiliseerimise tõt-
tu
Utiliseerige defektsed või tarvitatud akud turvaliselt (võtke vaja-
duse korral ühendust utiliseerimisettevõtte või Kärcheri teenindu-
sega).
Meetmed akuhappe ettekavatsematu väljapääsemise korral
Sihtotstarbelisel kasutamisel ja kasutusjuhendit järgides ei kujuta
pliiakud ohtu.
Pidage siiski silmas, et pliiakud sisaldavad väävelhapet, mis võib
põhjustada tugevaid söövitusi.
1. Mahaloksunud või lekkiva aku korral koguge väljatungiv hape
kokku sideaine, nt liivaga. Ärge laske sattuda kanalisatsiooni,
mulda või veekogudesse.
2. Neutraliseerige hape lubja/soodaga ja utiliseerige kohalikke
eeskirju järgides.
3. Defektsete akude utiliseerimiseks võtke ühendust utiliseerimi-
settevõttega.
4. Loputage silma või nahale sattunud happepritsmed rohke
puhta veega välja või maha.
5. Seejärel pöörduge viivitamatult arsti poole.
6. Peske saastunud riided veega puhtaks.
7. Vahetage riided.
Soovitatavad akud, laadijad
* Pühkimismasin vajab 1 akupakki
Aku paigaldamine / ühendamine / mahavõtmine
몇 HOIATUS
Vigastus- ja kahjustusoht lühise tõttu!
Aku piirkonnas töötades esineb lühisest tingitud vigastus- ja kah-
justusoht.
Ärge asetage akule tööriistu ega muid esemeid.
Paigaldamine: Monteerige alati kõigepealt plussjuhe plusspoolu-
sele ja seejärel miinusjuhe miinuspoolusele.
Mahavõtmine: Demonteerige alati kõigepealt miinusjuhe miinus-
pooluselt ja seejärel plussjuhe plusspooluselt.
Pöörake tähelepanu õigele kuuluvusele: Plussjuhe plusspoolusel
ja miinusjuhe miinuspoolusel.
Järgige aku kasutusjuhendis, aku peal ning käesole-
vas kasutusjuhendis olevaid juhiseid.
Kandke silmade kaitset.
Hoidke lapsed happest ja akust eemal.
Plahvatusoht
Tuli, sädemed, lahtine valgus ja suitsetamine keela-
tud.
Söövitusoht
Esmaabi
Hoiatus
Utiliseerimine
Ärge visake akut prügikasti.
Tellimisnr
Akupakk 36 V, 360 Ah, (läbiakus, hooldusvaene)* 6.654-282.0
Laadija 6.654-283.0
158 Eesti
Märkus
KM 130/300 R I Bp Pack tarnekomplektis sisalduvad aku ja laa-
dija.
1. Lülitage masin välja, vt Masina väljalülitamine.
Mahavõtmine ja paigaldamine:
2. Ühendage miinus- ja plusskaabel vastavatest akupoolustest
lahti.
3. Võtke pluss- ja miinuskaabel akupoolse akupistikuga masina
akupesast välja.
4. Kinnitage sobiv tõstevahend aku vasakule ja paremale kraa-
na-aasale.
Aku kaalu vt Tehnilised andmed.
Joonis D
1 Kraana-aas
2 Plusspoolus
3 Miinuspoolus
5. Tõstke aku masinast välja ja asetage see turvaliselt maha.
6. Kinnitage tõstevahend uue aku külge.
7. Asetage uus aku ettevaatlikult masina akupessa.
Märkus
Hõivamata pluss- ja miinuspoolus peavad asuma masina pare-
mal küljel.
8. Võtke tõstevahend vasakult ja paremalt kraana-aasalt ära.
Ühendamine:
9. Ühendage kõigepealt plusskaabel aku plusspoolusega ja
monteerige plusspooluse kate.
10.Ühendage miinuskaabel aku miinuspoolusega ja monteerige
miinuspooluse kate.
11.Looge pingevarustus, vt Pingevarustuse lahutamine / loomi-
ne.
12.Keerake võtmelülitis olev võti asendisse „I“.
13.Lugege ekraanilt aku laetusetaset ja vajaduse korral laadige
akut, vt Aku laadimine.
Pingevarustuse lahutamine / loomine
1. Lülitage masin välja, vt peatükki Masina väljalülitamine.
Lahutamine:
2. Tõmmake akupoolne akupistik masinapoolselt akupistikult
ära.
Masin on pingevaba.
Loomine:
3. Ühendage akupoolne akupistik masinapoolse akupistikuga,
kuni mõlemad pistikukorpused toetuvad üksteise vastu.
Masina pingevarustus on loodud.
Aku laadimine
1. Sõidutage masin kuiva, hästi ventileeritud siseruumi.
2. Lülitage masin välja, vt peatükki Masina väljalülitamine.
Laadija külgeühendamine:
3. Lahutage pingevarustus, vt peatükki Pingevarustuse lahuta-
mine / loomine.
Joonis E
(1)Aku
(2)Akupoolne akupistik
(3)Laadimispistik
(4)Laadimiskaabel
(5)LED-näidik
(6)Kaasaskantav laadija
(7)Võrgukaabel
4. Asetage kaasaskantav laadija masina ette.
TÄHELEPANU
Seisujalad peavad olema suunatud allapoole.
Ärge asetage kaasaskantavat laadijat akule!
Ärge katke kaasaskantavat laadijat esemetega ega asetage sel-
lele esemeid!
5. Pistke laadimispistik akupoolsesse akupistikusse, kuni mõle-
mad pistikukorpused toetuvad üksteise vastu.
6. Pistke võrgukaabel kaasaskantavasse laadijasse.
7. Pistke võrgukaabel kaitsekontakti pistikupessa.
Laadimisprotsess algab ja lõpeb automaatselt.
LED-näidik näitab aktuaalset olekut:
● kollane = akut laetakse
● vilgub roheliselt = aku on > 80% laetud
● põleb roheliselt = aku on täielikult laetud
● punane = esineb viga
Laadimisaeg vt peatükki Tehnilised andmed.
8. Laadimisaja lõpupoole kontrollige elektrolüüdi täitetaset vas-
tavalt akutootja kasutusjuhendile ja vajaduse korral korrigeeri-
ge seda.
Laadija lahtiühendamine:
9. Pärast laadimist ühendage laadija masina küljest vastupidises
järjekorras lahti.
Käikuvõtmine
Käitus
Tööd enne käituse algust
1. Kontrollige aku laadimisseisundit. Vajaduse korral laadige
akut, vt Aku laadimine.
2. Kontrollige pühkimisrulli ja külgharju mähkunud lintide suhtes.
3. Kontrollige rattatelgi mähkunud lintide suhtes.
4. Testige kõigi käsitsemiselementide talitlust.
5. Kontrollige masinat kahjustuste suhtes.
6. Puhastage tolmufilter.
Juhiistme seadistamine
OHT
Õnnetusoht
Seadistage juhiistet ainult seisva seadme korral.
Joonis K
1 Kaalu seadistus
2 Käetoe kõrguse reguleerimine
3 Seljatoe kalde reguleerimine
4 Isteasendi reguleerimishoob
1. Kohandage istepinna vedrustus oma kehakaalule, regulaato-
rist keerates.
2. Seadistage käetoe kõrgust käetoe all olevat mehhanismi kee-
rates.
3. Kohandage seljatoe kallet regulaatorist keerates.
4. Vabastage lukustusmehhanism, vajutades reguleerimishooba
ja kohandage isteasend vastavalt oma keha suurusele.
Masina käivitamine
Märkus
Masina käivitamiseks peab mootorikate olema suletud ja juht is-
tuma juhiistmel.
Märkus
Pühkimismasin lülitub välja 3 sekundit pärast istmelt lahkumist.
1. Võtke juhiistmel istet.
Rakendatakse istme kontaktlüliti.
2. Viige sõidusuuna valiklüliti keskmisesse asendisse.
3. Pistke süütevõti süütelukku.
4. Hüdraulikaagregaadi käivitamine
a Hoidke piduripedaal vajutatult.
b Keerake süütevõti asendisse "I" ja oodake 3 sekundit.
Masin on käitusvalmis.
c Keerake süütevõti asendisse "II".
Hüdraulikaagregaat käivitub
Masinaga sõitmine
OHT
Vigastusoht järsu hoidmise tõttu!
Masin peatub järsult kohe, kui juhiiste ei ole hõivatud.
Ärge tõuske sõidu ajal juhiistmelt püsti.
Eesti 159
몇 HOIATUS
Õnnetusoht tagurdamisel!
Tagurdamisel esineb suurem õnnetusoht.
Tehke enne tagurdamist kindlaks, et Te ei ohusta kedagi, pööra-
ke eelkõige tähelepanu lastele. Laske vajaduse korral end kellel-
gi juhendada.
Jälgige tagurdamisel kogu ümbrust.
몇 HOIATUS
Õnnetusoht tõstetud pühkmemahutiga sõitmisel!
Tõstetud pühkmemahutiga sõitmisel esineb masina raskuskesk-
me muutumise tõttu suurem õnnetusoht.
Ärge sõitke ülestõstetud pühkmemahutiga.
TÄHELEPANU
Kahjustusoht ajamile!
Sõidupedaali tõukeline vajutamine võib kahjustada ajamit.
Vajutage sõidupedaali alati aeglaselt ja ettevaatlikult.
Pange masin seisma, enne kui lülitate edasisõitmiselt tagurdami-
sele või vastupidi.
TÄHELEPANU
Kahjustusoht
Üle takistuste sõitmine võib põhjustada masina kahjustusi.
Sõitke kuni 70 mm kõrgustest fikseeritud takistustest üle aegla-
selt ja ettevaatlikult. Üle 70 mm kõrgustest fikseeritud takistustest
tohib üle sõita ainult sobiliku rambiga.
Märkus
Seisupiduri hoob peab esirattal olema sõiduasendis, vt Seisupi-
duri lukustamine / vabastamine.
1. Seadke sõidusuunalüliti asendisse „edasisõit“ või „tagurdami-
ne“.
2. Võtke jalg piduripedaalilt ära.
3. Vajutage sõidupedaali ettevaatlikult ja reguleerige sujuvalt
sõidukiirust.
Ärge vajutage sõidupedaali järsult.
4. Juhtige sõidusuunda roolirattaga.
5. Kiiruse vähendamiseks laske sõidupedaal lahti.
Pidurustoime tugevdamiseks võib piduripedaali alla vajutada.
Pühkimisrežiim
Pühkimine pühkimisrulli ja külgharjadega
OHT
Vigastusoht järsu hoidmise tõttu!
Masin peatub järsult kohe, kui juhiiste ei ole hõivatud.
Ärge tõuske sõidu ajal juhiistmelt püsti.
TÄHELEPANU
Kahjustusoht lintide ja nööride pühkimise tõttu!
Pikkade painduvate esemete nagu nt lintide või nööride pühkimi-
ne võib kahjustada pühkimismehaanikat.
Ärge sõitke masinaga ega külgharjaga üle pikkade painduvate
esemete nagu nt lindid või nöörid ja ärge pühkige selliseid ese-
meid.
Märkus
Optimaalse puhastustulemuse saavutamiseks tuleb kohandada
sõidukiirust vastavalt asjaoludele.
Märkus
Pühkimise ajal puhastatakse tolmufiltrit automaatselt iga 10 mi-
nuti tagant. Sel ajal saab puhastamist käivitada manuaalselt.
Märkus
Lülitage kuivade põrandate pühkimisel puhur sisse.
Lülitage puhur märgade ja niiskete põrandate pühkimisel välja, et
vältida tolmufiltri läbiniisutamist.
1. Avage pühkimiseks pühkmemahuti klapp.
2. Langetage pühkimisrull.
Külgservade pühkimiseks langetage ka külghari.
Pühkmemahuti tühjendamine
몇 HOIATUS
Vigastusoht masina ümbermineku tõttu
Kui masinat tühjendatakse kallakutel või pehmel pinnasel, võib
see raskuskeskme nihkumise tõttu ümber kukkuda ja inimesi vi-
gastada.
Tühjendage pühkmemahutit eranditult siis, kui masin on tasasel,
kindlal aluspinnal.
몇 HOIATUS
Vigastusoht löögi ja muljumise tõttu
Pühkmemahuti tõstmisel või langetamisel võivad inimesed pühk-
memahuti ja konteineri vahele lükkamise või muljumise tõttu viga
saada
Tehke kindlaks, et tühjendusprotsessi ajal ei viibi pühkmemahuti
pööramisalal inimesi.
몇 HOIATUS
Vigastusoht liikuvate masinaosade tõttu
Pühkmemahuti mehaanika võib muljuda või lõigata kehaosi, eriti
sõrmi.
Ärge puudutage tühjendamise ajal liikuvaid osi.
몇 HOIATUS
Vigastusoht pühkmemahuti langetamise tõttu!
Tõstetud pühkmemahuti võib järsult alla kukkuda ja põhjustada
raskeid vigastusi muljumise ja kinnikiilumise tõttu.
Ärge astuge kindlustamata pühkmemahuti alla.
Enne pühkmemahuti alla astumist kindlustage tõstetud pühkme-
mahuti asjatundlikult selleks ettenähtud ohutusalase tugipostiga.
TÄHELEPANU
Vigastusoht ümberringi lenduvate pühkmete tõttu
Tühjendamise ajal töötav pühkimisrull võib pühkmeid endast ee-
male paisata, mis võib põhjustada vigastusi.
Veenduge, et ülestõstetud pühkmemahuti korral ei viibi sõiduki
ees inimesi.
Märkus
Masina kõrgtühjendamisega saab pühkmemahuti tühjendada nt
jäätmekonteinerisse (maksimaalset mahalaadimiskõrgust vt
peatükist Tehnilised andmed).
1. Positsioneerige masin mahalaadimiskoha ette.
TÄHELEPANU
Veenduge, et pühkmemahuti taga ja kohal oleks piisavalt vaba
ruumi.
Tõstmine:
2. Seadke käsitsemishoob "Külgharjade tõstmine / langetamine"
asendisse "Tõstmine" ja hoidke seda all, kuni külgharjad on
täielikult üles tõstetud.
3. Seadke käsitsemishoob "Pühkimisrulli tõstmine / langetami-
ne" asendisse "Tõstmine" ja hoidke seda all, kuni pühkimisrull
on täielikult üles tõstetud.
Pühkimisrull tõstetakse üles.
4. Seadke käsitsemishoob "Mahutiklapi avamine / sulgemine"
asendisse "Sulgemine".
Märgulamp põleb punaselt.
Tühjendamine:
5. Seadke käsitsemishoob "Pühkmemahuti tõstmine / langetami-
ne" asendisse "Tõstmine" ja hoidke seda all, kuni vajalik kõr-
gus on saavutatud.
Märgulamp põleb punaselt.
6. Sõitke aeglaselt mahuti juurde.
7. Lukustage seisupidur.
8. Seadke käsitsemishoob "Mahutiklapi avamine / sulgemine"
asendisse "Avamine".
Pühkmemahuti tühjendatakse.
Märgulamp põleb roheliselt.
9. Seadke käsitsemishoob "Mahutiklapi avamine / sulgemine"
asendisse "Sulgemine".
Mahutiklapp suletakse.
Märgulamp põleb punaselt.
10.Vabastage seisupidur.
160 Eesti
Langetamine:
11.Sõidutage masin mahalaadimiskohast u 2 m kaugusele.
TÄHELEPANU
Veenduge, et pühkmemahuti taga ja all on piisavalt vaba ruumi.
12.Seadke käsitsemishoob "Pühkmemahuti tõstmine / langeta-
mine" asendisse "Langetamine" ja hoidke seda all, kuni pühk-
memahuti on jõudnud lõppasendisse.
Märgulamp põleb roheliselt.
Masina väljalülitamine
1. Seisake masin horisontaalselt.
2. Tõstke pühkimisrull ja külghari üles.
3. Sulgege mahutiklapp.
4. Hoidke piduripedaali vajutatult ja lukustage seisupidur.
5. Keerake võtmelüliti „0“ peale ja tõmmake võti ära.
Transport
TÄHELEPANU
Transpordikahjustused
Pidage sõiduki haagistel või sõidukitel transportimisel silmas ma-
sina tühikaalu (transpordikaal).
Sõidukites transportimisel kinnitage masin vastavalt kehtivatele
transpordiohutuse suunistele.
Masinat transportides pidage silmas järgmist:
● Keerake süütevõti asendisse „0“ ja tõmmake ära.
● Lukustage seisupidur.
● Kinnitage masin kinnituspunktides (4x) pingutusrihmade, tros-
side või kettidega.
● Kindlustage masin ratastel kiiludega.
Ladustamine
Pidage masina ladustamisel silmas järgmist:
● Seisake pühkimismasin tasasel pinnal kuivas, külmumiskind-
las keskkonnas. Kaitske tolmu eest tendiga.
● Tõstke pühkimisrull ja külgharjad üles, et mitte kahjustada har-
jaseid.
● Sulgege mahutiklapp.
● Keerake süütevõti asendisse „0“ ja tõmmake võti ära.
● Lukustage seisupidur.
● Kindlustage pühkimismasin eemaleveeremise vastu.
Kui pühkimismasinat ei kasutata pikemat aega, pidage lisaks sil-
mas järgmist:
● Puhastage pühkimismasin seest ja väljast.
● Ühendage aku lahti
● Laadige akut ja laadige iga u 2 kuu tagant uuesti.
Hooldus ja jooksevremont
몇 HOIATUS
Elu-, vigastus- ja kahjustusoht!
Masina hoolduse ja jooksevremondi ajal esineb elu-, vigastus- ja
kahjustusoht ohutusjuhiste eiramise korral!
Järgige kõiki selle kasutusjuhendi alguses ohutusjuhiste peatükis
esitatud ohutusjuhiseid hoolduse ja jooksevremondi kohta.
Seadme puhastamine
TÄHELEPANU
Lühised või muud kahjustused. Ärge puhastage seadet voolik-
või kõrgsurveveejoaga.
TÄHELEPANU
Asjatundmatu puhastamine
Kahjustusoht.
Ärge kasutage hõõruvaid ega agressiivseid puhastusvahendeid.
OHT
Oht tervisele tolmu tõttu
Sisepuhastuseks suruõhuga.
Kandke tolmumaski ja kaitseprille.
Masina puhastamine seestpoolt
1. Lülitage masin välja, vt Masina väljalülitamine
2. Puhastage masinat lapiga
3. Puhuge masin suruõhuga läbi.
Masina puhastamine väljastpoolt
1. Lülitage masin välja, vt peatükki Masina väljalülitamine.
2. Puhastage masinat väljastpoolt lapiga, mida on niisutatud õr-
natoimelise puhastusvahendi lahusega.
Hooldusintervallid
Märkus
Garantiinõuete säilitamiseks tuleb garantiiajal teostada kõik tee-
nindus- ja hooldustööd volitatud teenindusel vastavalt ülevaatuse
kontroll-loendile (ICL).
● Töötunniloendur näitab hooldusintervallide ajahetke.
● Kliendi / operaatori teenindus- ja hooldustööde intervallid on
loetletud peatükis Hooldus kliendi poolt. Tööd tuleb teostada
kvalifitseeritud erialaspetsialistil. Vajaduse korral konsulteeri-
ge Kärcheri edasimüüja või teenindusega.
● Täiendavad hooldustööd tuleb teostada volitatud teenindusel
vastavalt ülevaatuse kontroll-loendile. Palun pöörduge õige-
aegselt teenindusse.
Hooldus kliendi poolt
Märkus
Järgmisi hooldustöid peab tegema kvalifitseeritud spetsialist, va-
jaduse korral konsulteerige Kärcheri edasimüüja või teeninduse-
ga.
Hüdraulikatöid tohib teostada ainult volitatud teenindus.
Iga päev:
1. Kontrollige rattatelgi mähkunud lintide suhtes.
2. Kontrollige pühkimisrulli ja külgharja kulumise ja mähkunud
lintide suhtes.
3. Kontrollige kõigi käsitsemiselementide talitlust.
4. Kontrollige masinat kahjustuste suhtes.
Iga nädal:
몇 HOIATUS
Vigastusoht pühkmemahuti langetamise tõttu!
Tõstetud pühkmemahuti võib järsult alla kukkuda ja põhjustada
raskeid vigastusi muljumise ja kinnikiilumise tõttu.
Ärge astuge kindlustamata pühkmemahuti alla.
Enne pühkmemahuti alla astumist kindlustage tõstetud pühkme-
mahuti asjatundlikult selleks ettenähtud ohutusalase tugipostiga.
5. Kontrollige kõiki liikuvaid osi kerge liikuvuse suhtes, vajaduse
korral määrige neid või laske need parandada.
Märkus
Paigaldage ohutusalane tugipost enne kõiki tõstetud pühkmema-
hutiga teostatavaid hooldus- ja remonditöid.
6. Kontrollige pühkimisrulli kastil olevaid tihendusliiste õige sea-
distuse ja kulumise suhtes, vajaduse korral korrigeerige sea-
distust ja asendage kulunud tihendusliistud uutega.
7. Kontrollige pühkmemahuti mahutiklapil olevaid tihendusliiste
kahjustuste suhtes, vajaduse korral asendage uutega.
8. Kontrollige pühkimisrulli kulumise ja kahjustuste suhtes, vaja-
duse korral vahetage välja.
9. Kontrollige külgharja või külgharju kulumise ja kahjustuste
suhtes, vajaduse korral asendage uutega.
10.Kontrollige tolmufiltrit määrdumise ja kahjustuste suhtes, va-
jaduse korral asendage uuega ja puhastage tolmufiltri kasti.
11.Kontrollige hüdraulikasüsteemi lekete suhtes, vajaduse korral
laske see parandada.
12.Puhastage hüdraulikaõli radiaatorit.
13.Kontrollige hüdraulikaõli taset.
14.Kontrollige pidurivedeliku taset.
15.Kontrollige mahutiklapi mehaanikat ja vajadusel määrige se-
da.
Pärast kulumist:
16.Vahetage kulunud tihendusliistud välja.
17.Vahetage kulunud pühkimisrull välja.
18.Vahetage kulunud külgharjad välja.
Eesti 161
Hooldus klienditeeninduse poolt
Märkus
Garantiiõiguste säilitamiseks tuleb garantiiajal teostada kõik tee-
nindus- ja hooldustööd Kärcheri volitatud klienditeenindusel vas-
tavalt ülevaatuse kontroll-loendile.
● Esmakordne ülevaatus 50 töötunni pärast
● Hooldus vastavalt hooldusraamatule iga 250 töötunni järel.
● Laske masina ja aku isolatsioonitakistust kontrollida kvalifit-
seeritud elektrikul vastavalt akutootja kasutusjuhendile vasta-
valt vajadusele, kuid vähemalt kord aastas.
Hooldustööd
Ettevalmistus
1. Pange pühkimismasin tasasel pinnal seisma.
2. Keerake süütevõti asendisse „0“ ja tõmmake võti ära.
3. Lukustage seisupidur.
Ohutusjuhised hoolduseks
Märkus
Enne tööde teostamist tõstetud pühkmemahuti all tuleb pühkme-
mahuti kukkumise vastu kindlustada, vt Pühkmemahuti kindlus-
tamine
Pühkmemahuti kindlustamine
몇 HOIATUS
Muljumisoht
Mahakukkuv pühkmemahuti võib põhjustada muljumisi ja luu-
murde.
Enne tööde teostamist ülestõstetud pühkmemahuti all tuleb see
kindlustada.
Tegelege kindlustamisega ainult väljaspool ohupiirkonda.
Joonis N
1 Kinnituspesa
2 Kindlustusvarras
1. Klappige kindlustusvarras üles ja pistke kinnituspessa.
Pidurivedeliku taseme kontrollimine ja
juurdevalamine
몇 HOIATUS
Muljumisoht
Mahakukkuv pühkmemahuti võib põhjustada muljumisi ja luu-
murde.
Enne tööde teostamist ülestõstetud pühkmemahti all tuleb see
kindlustada.
Tegelege kindlustamisega ainult väljaspool ohupiirkonda.
Joonis F
1 Kindlustusvarras
2 Sulgurkaas
3 Pidurivedeliku mahuti
1. Liigutage pühkmemahuti üles ja kindlustage kindlustusvarda-
ga.
2. Kontrollige, kas pidurivedeliku mahutis on piisavalt pidurivede-
likku.
Märkus
Täitetase peab asuma min ja max vahel.
3. Vajaduse korral lisage DOT-pidurivedelikku, vt Tehnilised
andmed.
Hüdraulikataseme kontrollimine ja hüdraulikaõli
juur
devalamine
Joonis H
1 Sulgurkaas ja õlitäiteotsak
2 Õlivaateklaas
Märkus
Selle töö tegemisel ei tohi pühkmemahuti olla üles tõstetud.
1. Kontrollige hüdraulikaõli taset õlivaateklaasilt.
a Õlitase peab asuma „MIN“ ja „MAX“ märgistuse vahel.
b Kui õlitase asub „MIN“ märgistusest allpool, siis valage hüd-
raulikaõli juurde.
2. Võtke õlitäiteotsaku sulgurkaas ära.
3. Puhastage täitmisala.
4. Valage hüdraulikaõli juurde. (Õlisorte vt tehnilistest andme-
test)
5. Sulgege õlitäiteotsak sulgurkaanega.
Hüdraulikasüsteemi kontrollimine
Märkus
Kui tuvastate hüdraulikasüsteemis lekkivaid kohti, siis võtke
ühendust klienditeenindusega.
1. Lukustage seisupidur.
2. Käivitage mootor.
3. Kontrollige kõiki hüdraulikavoolikuid ja ühendusi tiheduse suh-
tes.
Pühkimisrulli kontrollimine mähkunud lintide suhtes
1. Käivitage mootor.
2. Tõstke pühkmemahuti kuni lõppasendini üles.
3. Seisake mootor.
4. Lukustage seisupidur.
몇 HOIATUS
Muljumisoht
Mahakukkuv pühkmemahuti võib põhjustada muljumisi ja luu-
murde.
Enne tööde teostamist ülestõstetud pühkmemahti all tuleb see
kindlustada.
Tegelege kindlustamisega ainult väljaspool ohupiirkonda.
5. Kindlustage pühkmemahuti kindlustusvardaga.
6. Kontrollige pühkimisrulli pealekeritud lintide ja nööride suhtes
ja eemaldage need.
7. Klappige kindlustusvarras sisse.
8. Käivitage mootor.
9. Langetage pühkmemahuti kuni lõppasendini.
10.Pange mootor seisma.
Pühkimisrulli kontrollimine kulumise suhtes
1. Lukustage pühkimisrulli uksed lahti.
2. Pöörake uksed väljapoole.
Joonis R
3. Lugege pühkimisrulli kulumisastet skaalalt.
Kui kulumisaste on punase ala lõpus, tuleb paigaldada uus
pühkimisrull.
Pühkimisrulli vahetamine
Joonis Q
1 Uksed
2 Käepidepolt
3 Pühkimisrulli kinnituspesa
4 Pühkimisrull
1. Lukustage uksed lahti.
2. Pöörake uksed väljapoole.
3. Vabastage käepidepolt.
4. Pöörake pühkimisrulli kinnituspesa väljapoole.
5. Tõmmake pühkimisrull välja.
6. Paigaldage uus pühkimisrull.
a Asetage pühkimisrull õiges paigaldusasendis vastas asuva
pühkimisrulli kinnituspessa.
Joonis V
Pühkimisrulli paigaldusasend sõidusuunas (pealtvaade)
Märkus
Pühkimisrulli sooned tuleb pista vastas asuva pühkimisrulli kinni-
tuspesa nukkidele.
b Pöörake väljapööratud pühkimisrulli kinnituspesa tagasi.
c Keerake käepidepolt kinni.
7. Pöörake uksed tagasi.
8. Lukustage uksed.
Märkus
Pärast uue pühkimisrulli paigaldamist tuleb pühkimismuster
uuesti seadistada.
162 Eesti
Pühkimisrulli pühkimismustri kontrollimine ja
seadistamine
1. Lülitage puhur välja.
2. Sõitke pühkimismasinaga tasasele ja siledale põrandapinna-
le, mis on äratuntavalt tolmu või kriidiga kaetud.
3. Laske pühkimisrull alla ja laske sellel u 10 sekundit kohapeal
töötada.
4. Sulgege mahutiklapp.
5. Tõstke pühkimisrull üles.
6. Sõitke masinaga tagasisuunas eemale.
7. Kontrollige pühkimismustrit.
Joonis S
Pühkimismuster peab olema ühtlane ristkülik, mille laius on
a = 60 - 65 mm.
Joonis T
1 Pühkimismustri hoob
2 Skaala
8. Sõltuvalt pühkimisrulli kulumisastmest fikseerige pühkimis-
mustri hoob ühte 4 asendist.
Külgharja pühkimismustri kontrollimine ja
seadistamine
1. Tõstke külghari üles.
2. Sõitke pühkimismasinaga tasasele ja siledale põrandapinna-
le, mis on äratuntavalt tolmu või kriidiga kaetud.
3. Laske pühkimisrull ja külghari alla ja laske sellel u 10 sekundit
kohapeal töötada.
4. Tõstke pühkimisrull ja külghari üles.
5. Sõitke masinaga tagasisuunas eemale.
6. Kontrollige pühkimismustrit.
Joonis U
Pühkimismustri laius peaks olema a = 40 - 50 mm ja kuukujuline
osaring kella 11 ja 4 vahel.
Joonis W
1 Nurga reguleerimine
2 Pikkuse reguleerimine
7. Korrigeerige pühkimismustrit nurga ja pikkuse reguleerimise
abil.
8. Kontrollige pühkimismustrit.
Külgmiste tihendite seadistamine
Joonis X
1 Uksed
2 Tihend
3 Polt (8x)
4 Hoideplekk
1. Lukustage uksed lahti.
2. Pöörake uksed väljapoole.
3. Lõdvendage hoideplekki, vabastades kaheksa kinnituskruvi.
4. Joondage tihend uuesti välja nii, et põrandaga tekiks 1 - 3 mm
suurune vahe.
5. Keerake kaheksa kruvi kinni.
6. Avage vastaskülje uksed.
Joonis Y
1 Hoideplekk
2 Tiibmutter (4x)
3 Tihend
7. Lõdvendage hoideplekki, vabastades neli tiibmutrit.
8. Joondage tihend uuesti välja nii, et põrandaga tekiks 1 - 3 mm
suurune vahe.
9. Keerake neli tiibmutrit kinni.
Tolmufiltri käsitsi puhastamine
1. Vajutage klahvi "Tolmufiltri puhastamine".
Tolmufiltrit puhastatakse.
Tolmufiltri vahetamine (taskufilter)
Pühkmemahuti on tühjendatud. Vt
Pühkmemahuti tühjendamine
.
몇 ETTEVAATUS
Oht tervisele peentolmu tõttu
Peentolmu sissehingamine võib põhjustada hingamisteede hai-
gusi.
Kandke tolmufiltri vahetamisel sobivat suu- ja ninakaitset.
Joonis Z
1 Seadmekate
2 Tõstevarras
3 Filtrikate
4 Taskufilter
1. Avage seadmekate.
2. Avage filtrikate.
3. Vabastage mõlemad tõstevardad filtrikattelt.
4. Asetage mõlemad tõstevarrastel olevad kinnitusplekid vasta-
valt kujutatule taskufiltri keskele.
Joonis AA
1 Käepidepolt
2 Tõstevarras
5. Pärast sisestamist keerake mõlemad tõstevardad mõlema
käepidepoldiga kinni.
6. Tõstke taskufilter kahe inimesega välja.
7. Demonteerige vanast taskufiltrist mõlemad tõstevardad ja pai-
galdage need uue taskufiltri külge.
8. Asetage uus taskufilter kahe inimesega sisse.
9. Demonteerige vanast taskufiltrist mõlemad tõstevardad.
10.Monteerige mõlemad tõstevardad kaane siseküljele.
11.Klappige filtrikate kinni ja lukustage see pingutussulguritega.
12.Sulgege seadmekate.
Tolmufiltri vahetamine (lamevoltfilter)
Pühkmemahuti on tühjendatud. Vt Pühkmemahuti tühjendami-
ne.
몇 ETTEVAATUS
Oht tervisele peentolmu tõttu
Peentolmu sissehingamine võib põhjustada hingamisteede hai-
gusi.
Kandke tolmufiltri vahetamisel sobivat suu- ja ninakaitset.
Joonis AB
1 Seadmekate
2 Filtrikate
3 Puhastusseadis
1. Avage seadmekate.
2. Avage filtrikate.
Joonis AC
1 Puhastusseadis
2 Lamevoltfilter
3. Klappige puhastusseadis üles.
4. Võtke mõlemad lamevoltfiltrid välja.
5. Pange uued lamevoltfiltrid sisse.
6. Klappige puhastusseadis alla.
7. Klappige filtrikate kinni ja lukustage see pingutussulguritega.
8. Sulgege seadmekate.
Tolmufiltri vahetamine (ümarfilter)
Pühkmemahuti on tühjendatud. Vt
Pühkmemahuti tühjendamine
.
몇 ETTEVAATUS
Oht tervisele peentolmu tõttu
Peentolmu sissehingamine võib põhjustada hingamisteede hai-
gusi.
Kandke tolmufiltri vahetamisel sobivat suu- ja ninakaitset.
Joonis AD
1 Seadmekate
2 Filtrikate
1. Avage seadmekate.
2. Avage filtrikate.
Eesti 163
Joonis AE
1 Ümarfilter
2 Lukusti
3. Vabastage lukusti.
a Tõmmake lukusti täielikult välja.
b Keerake päripäeva, kuni lukusti fikseerub.
4. Võtke filter välja.
Märkus
Filtri sisestamisel veenduge, et filtri esiosal olevad augud asetse-
vad filtrihoidiku poltidel.
5. Sisestage uus filter ja sulgege lukusti.
6. Klappige filtrikate kinni ja lukustage see pingutussulguritega.
7. Sulgege seadmekate.
Kaitsmete väljavahetamine
Kaitsmehoidikud asuvad rooliratta all.
Joonis M
1. Eemaldage kaitsmehoidiku kaas.
2. Kontrollige kaitsmeid ja vahetage defektsed kaitsmed välja.
Ülevaade kaitsmetest
Abi rikete korral
Väiksemaid rikkeid saate ise järgneva ülevaate abil kõrvaldada.
Võtke kõigi mitteloetletud rikete korral ühendust klienditeenindu-
sega (teenindus)!
OHT
Õnnetus- ja vigastusoht sõiduki järelevalveta liikumise tõttu
Lülitage enne kõiki hooldus– ja jooksevremonditöid sõiduk välja
ja tõmmake süütevõti välja.
OHT
Elektrilöögi oht
Ühendage elektrilistel detailidel teostatavate tööde korral aku
lahti.
Laske remonditööd ja tööd elektrilistel detailidel läbi viia ainult vo-
litatud klienditeenindusel.
Garantii
Igas riigis kehtivad meie volitatud müügiesindaja antud garantii-
tingimused. Seadmel esinevad mistahes rikked kõrvaldame ga-
rantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga.
Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma eda-
simüüja või lähima volitatud klienditeeninduse poole.
(Aadressi vt tagaküljelt)
Täiendavat teavet garantii kohta (kui see on olemas) leiate
Kärcheri kohaliku veebilehe teeninduspiirkonnast "Allalaadimis-
te" alt.
FU 01 Pühkmemahuti 3 A
FU 02 Multifunktsionaalne näidik 10 A
FU 03 Sõidusuunalüliti 3 A
FU 04 Inverter 5 A
FU 05 Vibraatorisüsteem ja puhur 25 A
FU 06 Vilkur, sireen, bluespot 15 A
FU 07 Pidurituli (valikuline) 10 A
FU 08 Suunatuli (valikuline) 10 A
FU 09 Valgustus vasakul (valikuline) 7,5 A
FU 10 Töötuli 10 A
FU 11 Valgustus paremal (valikuline) 7,5 A
FU 12 Juhikabiin (valikuline), tolmueemal-
daja (valikuline)
15 A
Viga Kõrvaldamine
Sõiduk sõidab ainult aeglaselt või üldse mit-
te
Laadige akut või vahetage see defekti korral välja
Kontrollige rattaid mähkunud lintide ja nööride suhtes
Kärcheri klienditeeninduse teavitamine
Seisupiduri vabastamine
Hüdraulikasüsteemis vilisev müra Hüdraulikaõli juurdevalamine
Teavitage Kärcheri klienditeenindust
Pühkimisrull / külghari ei pöörle Pühkimisrulli / külgharja kontrollimine mähkunud lintide ja nööride suhtes
Kärcheri klienditeeninduse teavitamine
Vähene või puuduv imijõud harja piirkonnas Tolmufiltri kontrollimine, puhastamine või väljavahetamine
Kärcheri klienditeeninduse teavitamine
Masin tolmab Külgmiste tihendite seadistamine
Puhuri sisselülitamine
Tolmufiltri kontrollimine, puhastamine või väljavahetamine
Filtritihendite vahetamine
Avage pühkmemahuti klapp.
Kärcheri klienditeeninduse teavitamine
Pühkmed jäävad seisma Pühkmemahuti tühjendamine
Tolmufiltri kontrollimine, puhastamine või väljavahetamine
Pühkimisrulli väljavahetamine
Pühkimismustri seadistamine
Pühkmemahuti tihendusriba väljavahetamine
Pühkimisrulli blokeeringu kõrvaldamine
Pühkmemahuti klapi avamine
Kärcheri klienditeeninduse teavitamine
Pühkmemahutit ei saa tõsta / langetada Kaitsme kontrollimine ja defekti korral väljavahetamine
Kärcheri klienditeeninduse teavitamine
Pühkmemahuti klappi ei saa avada Kärcheri klienditeeninduse teavitamine
Käitusrikked hüdrauliliselt liigutatavate
osadega
Kärcheri klienditeeninduse teavitamine
164 Eesti
EL vastavusdeklaratsioon
Käesolevaga kinnitame, et allpool nimetatud toode vastab loetle-
tud direktiivide ja määruste asjaomastele sätetele. Tootel meiega
kooskõlastamata muudatuste teostamisel kaotab käesolev dek-
laratsioon kehtivuse.
Toode: Kombineeritud pühkimismasin, pealeistutav seade
Tüüp: 1.186-xxx
Direktiivid ja määrused
2006/42/EÜ (+2009/127/EÜ)
2000/14/EÜ
2014/30/EL
2014/53/EL (TCU)
Kohaldatud ühtlustatud normid
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Kohandatud vastavushindamismenetlus
2000/14/EÜ: Lisa V
Helivõimsustase dB(A)
KM 170/600 R D
Mõõdetud: 100
Garanteeritud: 103
KM 100/65 R Bp
Mõõdetud: 85
Garanteeritud: 88
KM 105/180 R Bp
Mõõdetud: 87
Garanteeritud: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Mõõdetud: D: 97 BAT: 88 LPG: 101
Garanteeritud: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Mõõdetud: D: 96 LPG: 98 Bp: 90
Garanteeritud: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Mõõdetud: D: 99 LPG: 96
Garanteeritud: D: 102 LPG: 99
KM 150/500 R Bp
Mõõdetud: 94
Garanteeritud: 96
Nimi ja aadress
Dokumentatsioonivolinik:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel: +49 7195 14-0
Faks: +49 7195 14-2212
Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel: +49 7195 14-0
Faks: +49 7195 14-2212
Tehnilised andmed
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Seadme võimsusandmed
Sõidukiirus edaspidi km/h 8 8
Sõidukiirus tagurpidi km/h
4 4
Tõusuvõime (max) % 14 14
Külgmine kalle (max) % 10 10
Töölaius ilma külgharjadeta mm 1000 1000
Töölaius 1 külgharjaga mm 1300 1300
Töölaius 2 külgharjaga mm 1550 1550
Pöördering m 2,8 2,8
Kaitseliik IPX 3 IPX 3
Teoreetiline pindalavõimsus
Pindalavõimsus ilma külgharjadeta m
2
/h 8000 8000
Pindalavõimsus 1 külgharjaga m
2
/h 10400 10400
Pindalavõimsus 2 külgharjaga m
2
/h 12400 12400
Aku
Aku mahutavus Ah - 360
Käituskestus täislaetud akuga h - 3,5
Patarei pinge V - 36
Aku kaal kg - 460
Ümbrustingimused
Ümbrustemperatuur °C -5 ... +40 -5 ... +40
Õhuniiskus, mitte kastene % 0 ... 90 0 ... 90
Eesti 165
Õigus tehnilisteks muudatusteks.
Mõõtmed ja kaalud
Pikkus mm 2245 2245
Laius mm 1350 1350
Kõrgus mm 1430 1430
Tühikaal kg 840 (1300) 840 (1300)
Lubatud kogukaal kg 1885 1885
Maksimaalne lubatud teljelast ees kg 852 852
Maksimaalne lubatud teljelast taga kg 1033 1033
Pühkimisrulli laius mm 1000 1000
Pühkimisrulli läbimõõt mm 300 300
Külgharja läbimõõt mm 600 600
Pühkmemahuti
Pühkmemahuti maht l 300 300
Mahalaadimiskõrgus (max) mm 1400 1400
Filtrid ja imisüsteem
Filtrisüsteem Taskufilter Taskufilter
Tolmufiltri filtripind m
2
7,8 7,8
Kasutuskategooria U U
Imisüsteemi nimialarõhk mbar 15,5 15,5
Imisüsteemi nimimahtvool l/s 800 800
Sõidumootor (elektriline)
Nimivõimsus (mehhaaniline) W 4000 4000
Puhuri ja pühkimisrulli mootor (elektriline)
Mootori tüüp Alalisvoolu püsimagnet-
mootor
Alalisvoolu püsimagnet-
mootor
Käitusained
Hüdraulikaõli sort HV 46 HV 46
Hüdraulikaõli kogus l 25 25
Rehvid
Rehvi suurus, ees mm 15-4.5x8 15-4.5x8
Rehvi suurus, taga 15-4.5x8 15-4.5x8
Kindlakstehtud väärtused EN 60335-2-72 kohaselt
Labakäsi-käsivars vibratsiooniväärtus m/s
2
<2,0 <2,0
Labakäsi-käsivars vibratsiooniväärtus, määramatus K m/s
2
0,1 0,1
Istme vibratsiooniväärtus m/s
2
<2,0 <2,0
Istme vibratsiooniväärtus, määramatus K m/s
2
0,1 0,1
Helirõhutase L
pA
dB(A) 75 75
Ebakindlus K
pA
dB(A) 3 3
Helivõimsustase L
WA
+ määramatus L
WA
dB(A) 93 93
Pidur
Pidurivedelik Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
166 Latviešu
Saturs
Vispārīgas norādes
Pirms ierīces pirmās lietošanas reizes izlasiet šo lie-
tošanas instrukciju oriģinālvalodā un rīkojieties sa-
skaņā ar to. Saglabājiet lietošanas instrukciju oriģinālvalodā
vēlākai izmantošanai vai nodošanai nākamajam īpašniekam.
Drošības norādījumi
Riska pakāpes
BĪSTAMI
● Norāde par tieši draudošām briesmām, kuras izraisa smagas
traumas vai nāvi.
몇 BRĪDINĀJUMS
● Norāde par iespējami draudošām briesmām, kuras var izraisīt
smagas traumas vai nāvi.
몇 UZMANĪBU
● Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ie-
vainojumus.
IEVĒRĪBAI
● Norāde par iespējami bīstamu situāciju, kura var radīt materi-
ālos zaudējumus.
Simboli uz mašīnas
Lietošanas drošības norādes
몇 BRĪDINĀJUMS ● Ierīci lietojiet tikai atbilstoši paredzētajam
mērķim. Ņemiet vērā apkārtējos apstākļus un darba laikā uzma-
nieties no trešām personām, jo īpaši bērniem. ● Lai ievērotu gai-
sa spraugas un noplūdes ceļus ierīci nedrīkst izmantot augstumā,
kas pārsniedz 2000 metrus virs jūras līmeņa. ● Ar darba ierīcēm
pārbaudiet, vai iekārta ir atbilstošā stāvoklī un tās ekspluatācijas
drošumu. Ja stāvoklis nav nevainojams, Jūs nedrīkstat to izman-
tot. ● Apdraudējuma zonās (piem., de
gvielas uzpildes stacijās)
ievērojiet attiecīgos drošības noteikumus. Nekad neizmantojiet
ierīci sprādzienbīstamās telpās. ● Ierīce nav paredzēta lietošanai
personām ar ierobežotām fiziskajām, sensorajām, prāta spējām
vai pieredzes un/vai zināšanu trūkuma dēļ. ● Ierīci drīkst izman-
tot tikai personas, kuras ir instruētas par ierīces lietošanu vai ku-
ras ir pierādījušas savas lietošanas prasmes un kuru pienākumos
ietilpst ierīces lietošana.IEVĒRĪBAI ● Pirms darbu uzsākšanas
vadītājam ir jāpārbauda, vai visas aizsargierīces ir pareizi uzstā-
dītas un darbojas. ● Ierīces vadītājs ir atbildīgs neg
adījumiem, ku-
ros iesaistītas citas personas vai bojāts to
īpašums.BRĪDINĀJUMS ● Ievērojiet, lai vadītājam būtu cieši
pieguļošs apģērbs un stingri apavi. Izvairīties no brīva apģērba.
● Uzraugiet bērnus, lai pārliecinātos, ka tie nespēlējas ar ierīci.
● Ierīci nedrīkst lietot bērni un jaunieši.IEVĒRĪBAI ● Pirms uzsā-
kat braukšanu, pārskatiet tuvāko apkārtni (piem., bērnus). Ievē-
rojiet, lai būtu pietiekama redzamība!BĪSTAMI ● Nekad
neatstājiet ierīci
bez uzraudzības, kamēr ierīce nav nodrošināta
pret nejaušu kustību. Pirms atstājat ierīci, vienmēr pievelciet stāv-
bremzi.IEVĒRĪBAI ● Izvelciet aizdedzes atslēgu vai KIK (Kär-
cher Intelligent Key), lai izvairītos no ierīces nesankcionētas
lietošanas.UZMANĪBU ● Neizmantojiet ierīci zonās, kur pastāv
iespēja, ka var trāpīt krītoši priekšmeti.BRĪDINĀJUMS ● Neska-
tieties tieši gaismas avotā ierīcēm, kas aprīkotas ar zilu punktvei-
da apgaismojumu.
Braukšanas režīma drošības norādījumi
Norādījum ● Apgāšanās risku saraksts nav uzskatāms par pilnī-
gu.BĪSTAMI ● Apgāšanās risks pie pārāk lieliem kāpumiem un
kritumiem! Braucot uz kāpumiem un kritumiem ievērojiet maksi-
māli pieļaujamās vērtības, kas norādītas tehniskajos datos. ● Ap-
gāšanās draudi pie pārāk lielas sānu sasveres! Braucot šķērsām
braukšanas virzienam, ievērojiet maksimāli pieļaujamās vērtības,
Vispārīgas norādes.......................................................... 166
Drošības norādījumi......................................................... 166
Noteikumiem atbilstoša lietošana .................................... 167
Apkārtējās vides aizsar
dzība ........................................... 167
Piederumi un rezerves daļas ........................................... 167
Piegādes komplekts......................................................... 167
Ierīces apraksts ............................................................... 168
Darbības princips............................................................. 169
Pirms ekspluatācijas uzsākšanas .................................... 169
Akumulators / lādētājs...................................................... 169
Ekspluatācijas uzsākšana................................................ 170
Darbība ............................................................................ 170
Transportēšana................................................................ 172
Uzglabāšana.................................................................... 172
Kopšana un apkope......................................................... 172
Palīdzība traucējumu gadījumā ....................................... 175
Garantija .......................................................................... 176
ES atbilstības deklarācija................................................. 176
Tehniskie dati................................................................... 177
IEVĒRĪBAI
Apdedzināšanās risks
Pirms darbu veikšanas pie karstām transportlīdzekļa
daļām, ļaujiet tām atdzist.
BĪSTAMI
Ugunsbīstamība
Neuzslaukiet degošus vai kvēlojošus priekšmetus,
piem., cigaretes, sērkociņus vai ko tamlīdzīgu.
몇 BRĪDINĀJUMS
Savainošanās risks
Saspiešanas un sagriešanas risks, ko rada kustīgas
transportlīdzekļa daļas.
몇 BRĪDINĀJUMS
Savainošanās risks
Elektriskā sprieguma radīts savainošanās risks.
몇 BRĪDINĀJUMS
Savainošanās risks
Griezumu un saspiedumu traumas, kas rodas no kus-
tīgām transportlīdzekļa daļām iekšpusē.
Nelieciet rokas ierīces atverēs.
Darbus pie transportlīdzekļa vienmēr veiciet ar pie-
mērotiem cimdiem.
Uzmanieties no rotējošām birstēm.
Braukšanas virzienā drīkst braukt kāpumos un slīpu-
mos tikai līdz 14%.
Maksimālais pamatnes slīpums, braucot ar paceltu
netīrumu tvertni.
Domkrata atbalsta punkts
Piestiprināšanas punkts
Ievērot norādes
Stūri griezt lēnām
Izlasīt lietošanas instrukciju un rīkoties saskaņā ar to
Latviešu 167
kas norādītas tehniskajos datos. ● Apgāšanās draudi dēļ nesta-
bilas pamatnes! Ierīci izmantojiet tikai uz stabilas virsmas.
몇 BRĪDINĀJUMS ● Negadījumu draudi dēļ neatbilstoši izvēlēta
ātruma. Līkumos brauciet lēnāk.
Transportēšanas drošības norādījumi
몇 UZMANĪBU ● Lai izvairītos no negadījumiem transportēša-
nas laikā, ievērojiet transportlīdzekļa transportēšanas svaru.
● Lai mašīnu transportētu, atvienojiet akumulatoru un droši no-
stipriniet mašīnu.
Ar akumulatoru darbināmas ierīces
BĪSTAMI ● Sprādzienbīstamība! Akumulatoru uzlādējiet tikai
ar atbilstošu lādētāju ● Akumulatoru lādējot slēgtās telpās rodas
ļoti sprādzienbīstama gāze. Akumulatoru uzlādējiet tikai labi vē-
dināmās telpās. ● Akumulatoru tuvumā vai akumulatora uzlādes
telpā Jūs nedrīkstat rīkoties ar atklātu liesmu, radīt dzirksteli vai
smēķēt. ● Sprādzienbīstamība un īssavienojumi. Nelieciet darba-
rīkus vai ko līdzīgu uz akumulatora.
몇 UZMANĪBU ● Akumulatora skābes radīts savainošanās
risks. Ievērojiet attiecīgos drošības noteikumus.
IEVĒRĪBAI ● Ievērojiet akumulatora un lādētāja ražotāja lietoša-
nas noteikumus. Ievērojiet likumdevēja ieteikumus apejoties ar
akumulatoriem. ● Nekad neatstājiet akumulatoru izlādētā stāvok-
lī, uzlādējiet akumulatoru pēc iespējas drīzāk. ● Lai izvairītos no
strāvas noplūdes uzglabājiet akumulatorus tīrus un sausus. Aiz-
sargājiet akumulatorus pret nosmērēšanos, piem., no metāla pu-
tekļiem. ● Izlietotos akumulatorus utilizējiet videi draudzīgi,
atbilstoši EK direktīvai 91/157/EEK vai atbilstošajiem valsts tie-
siskajiem noteikumiem.
Drošības norādījumi slaucīšanas mašīnām ar augsto
iztukšošanu
BĪSTAMI ● Ierīces ar augsto iztukšošanu rada savainojumu
risku! Pirms visiem darbiem nodrošiniet pacelto saslaucītā mate-
riāla tvertni. Uzstādiet nodrošinājumu tikai no tādas pozīcijas, kas
atrodas ārpus apdraudējuma zonas.
Drošības norādījumi slaucīšanas mašīnām ar
aizsargjumtu
몇 UZMANĪBU
Katru dienu pārbaudiet, vai aizsargjumts nav bojāts, lai nodroši-
nātu tā aizsargfunkciju.
Ja aizsargjumts ir bojāts, vai arī atsevišķi tā elementi, jānomaina
visu aizsargjumts.
Jebkāda aizsargjumta modifikācija, kā arī Kärcher neapstiprinātu
elementu, detaļu un montāžas mezglu uzstādīšana nav atļauta
un atsevišķos gadījumos var ierobežot aizsargjumta funkciju.
Kopšana un apkope
몇 BRĪDINĀJUMS ● Pirms darbu uzsākšanas pie elektriskās ie-
rīces, atvienojiet akumulatoru. ● Pirms tīrīšanas, apkopes, detaļu
maiņas un citu funkciju pāriestatīšanas, Jums ierīci nepieciešams
izslēgt un izvilkt aizdedzes atslēgu.
몇 UZMANĪBU ● Remontdarbus drīkst veikt tikai klientu apkal-
pošanas centri vai šīs jomas speciālisti, kas ir iepazinušies ar vi-
siem attiecīgajiem drošības noteikumiem.
IEVĒRĪBAI ● Ievērojiet pārvietojamu profesionāli izmantojamo
ierīču drošības pārbaudes atbilstoši vietējiem noteikumiem
(piem., Vācijā: VDE 0701). ● Īssavienojumi vai citi bojājumi. Ne-
tīriet ierīci, izmantojot šļūteni vai augstspiediena ūdens strūklu.
● Darbus pie ierīces vienmēr veiciet ar atbilstošiem cimdiem.
Noteikumiem atbilstoša lietošana
Slaucīšanas mašīna ir paredzēta grīdas virsmu tīrīšanai komer-
ciālos nolūkos un šādām lietojuma jomām:
● autostāvvietām
● ražošanas iekārtām
● loģistikas zonām
● viesnīcām
● mazumtirdzniecībā
● noliktavās
● ietvēm
Šī slaucīšanas mašīna ir paredzēta netīru virsmu slaucīšanai āra
zonā un iekštelpās.
Pirms lietošanas ir jāpārbauda ierīces un tās darba aprīkojuma
stāvoklis un ekspluatācijas drošība. Ja stāvoklis nav nevaino-
jams, to nedrīkst lietot.
Izmantojiet šo slaucīšanas mašīnu tikai atbilstoši norādēm, kas
sniegtas šajā lietošanas instrukcijā.
Ierīcei nedrīkst veikt nekādas modifikācijas.
Ierīce ir piemērota tikai lietošanas instrukcijā norādītajiem segu-
miem.
Drīkst braukt tikai pa darbuzņēmēja vai tā pilnvarotās personas
apstiprinātajām te
ritorijām mašīnas izmantošanai.
Vispārīgi ir spēkā: Viegli uzliesmojošas vielas turiet tālāk no ierī-
ces (sprādziena/aizdegšanās risks).
Paredzamā noteikumiem neatbilstoša izmantošana
● Nekad neuzslaukiet vai neuzsūciet sprādzienbīstamus šķidru-
mus, viegli uzliesmojošas gāzes, neatšķaidītas skābes un šķī-
dinātājus! Pie tiem pieder benzīns, krāsu šķīdinātāji vai
kurināmā eļļa, kas, sajaucoties ar iesūkto gaisu, var veidot
sprādzienbīstamus tvaikus vai maisījumus, tāpat arī acetons,
neatšķaidītas skābes vai šķīdinātāji, jo tie bojā ierīcē izmanto-
tos materiālus.
● Nekad neuzslaukiet vai neuzsūciet reaktīvu metālu (piemē-
ram, alumīnija, magnija, cinka) putekļus, jo savienojumā ar
stipri sārmainiem vai skābiem tīrīšanas līdz
ekļiem tie veido
sprādzienbīstamas gāzes.
● Neuzslaukiet un neuzsūciet degošus vai gruzdošus priekšme-
tus.
● Ierīce nav piemērota veselībai kaitīgu vielu uzslaucīšanai.
● Uzturēšanās bīstamajā zonā ir aizliegta. Ekspluatācija sprā-
dzienbīstamās telpās ir aizliegta.
● Pavadošo personu līdzņemšana nav atļauta.
● Priekšmetu stumšana/vilkšana vai transportēšana ar šo ierīci
nav atļauta.
Slaucīšanai piemēroti segumi
● Asfalts
● Industriālais grīdas segums
● Izlīdzinošā kārtā
● Betons
● Betona seguma bloki
Apkārtējās vides aizsardzība
Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, atbrī-
vojieties no iepakojuma videi draudzīgā veidā.
Elektriskās un elektroniskās ierīces satur vērtīgus pārstrā-
dājamus materiālus un bieži vien tādas sastāvdaļas kā bate-
rijas, akumulatorus vai eļļu, kuri neatbilstošas apstrādes vai
nepareizas utilizācijas rezultātā var radīt potenciālu apdraudēju-
mu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir
nepieciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās
ierīces nedrīkst izmest kopā ar sadzīves atkritumiem.
In
formācija par sastāvdaļām (REACH)
Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaer-
cher.de/REACH
Piederumi un rezerves daļas
Izmantot tikai oriģinālos piederumus un oriģinālās rezerves da-
ļas, jo tie garantē drošu un nevainojamu ierīces darbību.
Informāciju par piederumiem un rezerves daļām skatīt www.ka-
ercher.com.
Piegādes komplekts
Ierīces piegādes komplekts ir attēlots uz iepakojuma. Izsaiņojot
pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transpor-
tēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.
168 Latviešu
Ierīces apraksts
Ierīces attēls
Attēls B
Slaucīšanas mašīna
Pozīcija 1
1 Sēdeklis (ar sēdekļa kontaktslēdzi)
2 Stūre
3 Rokturis ar bloķēšanas mehānismu
4 Ierīces pārsegs
5 Darba apgaismojums
6 Sānu slota (labajā pusē)
7 Priekšējais ritenis
8 Piekļuve slaucīšanas veltnim
9 Piestiprināšanas punkts
10 Tipa datu plāksnīte
11 Rotējoša bākuguns
12 Ierīces pārsegs (labajā pusē)
13 Pārsegs (labajā pusē)
14 Aizmugures panelis
15 Aizmugurējais ritenis
16 Pārsegs (kreisajā pusē)
17 Motora pārsegs
Vadības panelis
Pozīcija 2
1 Kontroles elementi un displejs
2 Stāvbremze
3 Avārijas izslēgšanas poga
4 Vadības svira, slaucīšanas veltņa pacelšana / nolaišana
5 Kontrollampiņa, netīrumu tvertnes vāks
6 Vadības svira, tvertnes vāka atvēršana / aizvēršana
7 Kontrollampiņa, netīrumu tvertne pilnībā nolaista
8 Vadības svira, netīrumu tvertnes pacelšana / nolaišana
9 Atslēgas slēdzis (aizdedzes slēdzene)
10 Braukšanas virziena slēdzis
11 Vadības svira, sānu slotas pacelšana / nolaišana
12 Sānu slotas apgriezienu regulēšana (pēc izvēles)
13 Bākuguns slēdzis
14 Darba apgaismojuma slēdzis
15 Skaņas signāla slēdzis
16 Ventilatora / filtra tīrīšanas slēdzis
Pedāļi
Pozīcija 3
1 Bremžu pedālis
2 Braukšanas pedālis
Kontroles elementi un displejs
Pozīcija 4
1 Bez funkcijas
2 Bez funkcijas
3 Akumulatora uzlādes brīdinājuma lampiņa
4 Darba apgaismojuma kontrollampiņa
5 Pagrieziena rādītāju kontrollampiņa (funkcija tikai ar CSN
(StVZO) pārveidi)
6 Filtra tīrīšanas kontrollampiņa
7 Parkošanās kontrollampiņa
8 Bez funkcijas
9 Bez funkcijas
10 Ventilatora kontrollampiņa
11 Bez funkcijas
12 Bez funkcijas
13 Displejs
Izvēles aprīkojums
Vadības sviras
Attēls O
1 Vadības svira netīrumu tvertnei
2 Vadības svira tvertnes vākam
3 Vadības svira slaucīšanas veltnim
4 Vadības svira sānu slotai
Norādījum
Turiet sviras vēlamajā pozīcijā, līdz attiecīgā mehāniskā kustība ir
pilnībā pabeigta.
Vadības svira netīrumu tvertnei
Vadības svira slaucīšanas veltnim
Vadības svira tvertnes vākam
Vadības svira sānu slotai
Displejs
Attēls C
1 Motora apgriezienu skaits [1/min]
2 Akumulatora spriegums [V]
3 Akumulatora uzlādes līmenis [%]
4 Mašīnas darba stundas
Komforta kabīne (slēgta) 2.853-431.7
Aizsargkabīne (atvērta) ar vējstiklu un loga tīrītāju 2.853-433.7
Aizsargkabīne 2.851-267.7
Aizsargjumts 2.852-595.7
Necaurduramas riepas (bez marķējuma) 4.515-132.0
Riepas (pildītas ar gaisu) 4.515-332.0
Zils prožektors (priekšpusē) 2.853-202.0
Zils prožektors (priekšpusē un aizmugurē) 2.853-203.0
Aizmugures gaisma 2.853-204.0
Standarta apgaismojuma komplekts 2.853-205.0
Ceļu satiksmes apgaismojuma komplekts 2.853-207.0
Ceļu satiksmes apstiprinājuma komplekts
(StVZO)
2.853-208.0
Drošības josta 6.981-140.0
Otrā sānu birste (kreisajā pusē) 2.851-273.0
Ātruma regulēšana sānu birstei (labajā pusē) 2.853-507.0
Sānu birstes pārsegs 2.851-286.0
Ūdens izsmidzināšanas sistēma sānu birstēm 2.853-214.0
Gumijas amortizators 2.852-620.0
Sānu slotas triecienaizsargs (labajā pusē) 2.853-211.0
Sānu slotas triecienaizsargs (abā
s pusēs) 2.853-210.0
Mitrā/sausā putekļsūcēja piederumu komplekts
NT 22/1 Bp
2.852-814.0
Mitrā/sausā putekļsūcēja piederumu komplekts
NT 22/1 Bp (kabīne)
2.853-161.0
Piederumu komplekts vieglo atkritumu slaucīša-
nai
2.853-212.0
Uz aizmuguri Netīrumu tvertnes pacelšana
Uz priekšu Netīrumu tvertnes nolaišana
Uz aizmuguri Slaucīšanas veltņa pacelšana
Uz priekšu Slaucīšanas veltņa nolaišana
Uz aizmuguri Tvertnes vāka aizvēršana
Uz priekšu Tvertnes vāka atvēršana
Uz aizmuguri Sānu slotas pacelšana
Uz priekšu Sānu slotas nolaišana
Latviešu 169
Darbības princips
Slaucīšanas mašīna darbojas pēc liekšķeres uzslaucīšanas prin-
cipa.
1. Rotējošā sānu slota slauka tīrāmā laukuma stūrus un malas
un novada saslaucītos netīrumus slaucīšanas veltņa trajekto-
rijā.
2. Rotējošais slaucīšanas veltnis novada netīrumus tieši netīru-
mu tvertnē.
3. Netīrumu tvertnē paceltie putekļi tiek atdalīti ar putekļu filtra
palīdzību, un sūkšanas ventilators izsūc filtrēto gaisu.
4. Putekļu filtrs darbības laikā tiek iztīrīts automātiski, un to var
iedarbināt arī, izmantojot slēdzi "Filtra tīrīšana".
Pirms ekspluatācijas uzsākšanas
Izkraušanas norādes
BĪSTAMI
Negadījumu risks, izkraujot mašīnu
Izkraujot mašīnu, izmantojiet piemērotu rampu.
Lai mašīnu izkrautu / iekrautu, neizmantojiet autoiekrāvēju.
Izkraujot / iekraujot mašīnu, pievērsiet uzmanību svaram.
1. Izmantot pievienotos dēļus, lai izveidotu rampu atbilstoši ski-
cei.
2. Pārgriezt plastmasas iepakojuma lenti un noņemt iepakojuma
plēvi.
3. Noņemt fiksējošās siksnas stiprinājumu vietās.
4. Noskrūvēt no paletes marķētos pamatnes dēļus un kvadrāt-
veida brusu.
5. Nolikt dēļus uz paletes malas un izvietot tos tā, lai tie atrastos
pret mašīnas riteņiem. Pieskrūvēt dēļus.
6. Novietot kvadrātveida brusu zem dēļiem kā balstu.
7. Noņemt koka klučus, kas fiksē riteņus.
8. Atlaist stāvbremzi.
9. Izmantojot izveidoto rampu, uzmanīgi nobraukt mašīnu no
pa-
letes.
Stāvbremzes bloķēšana / atlaišana
Bloķēšana
1. Turiet nospiestu bremžu pedāli un velciet bremžu sviru.
Atlaišana
2. Turiet nospiestu bremžu pedāli un atlaidiet bremžu sviru.
Akumulators / lādētājs
IEVĒRĪBAI
Izmantojiet tikai ražotāja ieteiktos akumulatorus un uzlādes
ierīces
Nomainiet akumulatorus tikai pret tādu pašu akumulatoru tipu.
Pirms transportlīdzekļa utilizācijas izņemiet akumulatoru un utili-
zējiet ievērojot valsts, resp., vietējos noteikumus.
Brīdinājumu simboli
Rīkojoties ar akumulatoriem, ievērojiet šādas brīdinājuma norā-
des:
Drošības norādījumi
BĪSTAMI
Uguns un sprādzienbīstamība
Nelieciet uz akumulatora darbarīkus vai citus priekšmetus.
Izvairieties no smēķēšanas un atkātas uguns.
Uzlādējot akumulatorus, rūpējieties, lai telpās būtu pietiekama
ventilācija.
Izmantojiet tikai Kärcher apstiprinātus akumulatorus un uzlādes
ierīces (oriģinālā rezerves daļa).
몇 BRĪDINĀJUMS
Vides apdraudējums neatbilstoši utilizējot akumulatoru
Utilizējiet bojātos akumulatorus drošā veidā vai izlietotos (nepie-
ciešamības gadījumā sazinieties ar utilizācijas uzņēmumu vai
Kärcher servisu).
Sērskābes noplūdes gadījumā veicamie pasākumi
Svina akumulators nerada draudus, to izmantojot atbilstoši pare-
dzētajam mērķim un ievērojot lietošanas pamācības norādes.
Tomēr ņemiet vērā, ka svina akumulatori satur sērskābi, kas var
radīt nopietnus ķīmiskos apdegumus.
1. Izšļakstītu vai no nepietiekami hermētiska akumulatora izplū-
stošu skābi sasaistiet ar saistvielu, piem., smiltīm. Neļaujiet tai
nokļūt kanalizācijā, zemē vai grun
tsūdeņos.
2. Skābi neitralizējiet ar kaļķi/sodu un utilizējiet, ievērojot vietējos
spēkā esošos noteikumus.
3. Lai utilizētu bojāto akumulatoru, sazinieties ar profesionālu uti-
lizācijas uzņēmumu.
4. Skābes šļakatas acīs vai uz ādas izskalot vai noskalot ar lielu
daudzumu tīra ūdens.
5. Pēc tam nekavējoties uzmeklējiet ārstu.
6. Netīru apģērbu izmazgāt ar ūdeni.
7. Nomainīt apģērbu.
Ieteicamie akumulatori, uzlādes ierīces
* Slaucīšanas mašīnai nepieciešams 1 akumulatoru bloks
Ievērot norādes akumulatora lietošanas instrukcijā un
uz akumulatora, kā arī šajā lietošanas instrukcijā.
Valkāt acu aizsarglīdzekļus.
Pasargājiet bērnus no skābes un akumulatora.
Sprādzienbīstamība
Uguns, dzirkstele, atklāta gaisma un smēķēšana ir
aizliegta.
Ķīmiskā apdeguma draudi
Pirmā palīdzība
Brīdinājuma norāde
Utilizācija
Neiemetiet akumulatoru atkritumu konteinerā.
Pasūt.-Nr.
Akumulatoru bloks 36 V, 360 Ah, (kārbā, ar zemu
apkopi)*
6.654-282.0
Uzlādes ierīce 6.654-283.0
170 Latviešu
Akumulatora uzstādīšana / pieslēgšana / izņemšana
몇 BRĪDINĀJUMS
Savainojumu un bojājumu risks īssavienojuma dēļ!
Strādājot akumulatora zonā, pastāv savainojumu un bojājumu
risks īssavienojuma dēļ.
Nenovietojiet nekādus darbarīkus vai citus priekšmetus uz aku-
mulatora.
Uzstādīšana: Vienmēr vispirms pievienojiet pozitīvo vadu pozitī-
vajam polam un pēc tam – negatīvo vadu negatīvajam polam.
Izņemšana: Vienmēr vispirms noņemiet negatīvo vadu no nega-
tīvā pola un pēc tam – pozitīvo vadu no pozitīvā pola.
Pievērsiet uzmanību pareizajai kārtībai: pozitīvais vads pie pozi-
tīvā pola un negatīvais vads pie negatīvā pola.
Norādījum
Ierīces KM 130/300 R I Bp Pack piegādes komplektā ir iekļauts
akumulators un uzlādes ierīce.
1. Izslēdziet mašīnu, skatiet Mašīnas izslēgšana.
Izņemšana un uzstādīšana:
2. Atvienojiet negatīvo un pozitīvo kabeli no attiecīgajiem aku-
mulatora poliem.
3. No mašīnas akumulatora turētāja izņemiet pozitīvo un negatī-
vo kabeli ar akumulatora puses spraudni.
4. Akumulatora kreisajā un labajā pacelšanas cilpā piestipriniet
piemērotu pacelšanas mehānismu.
Akumulatora svaru skatiet Tehniskie dati.
Attēls D
1 Pacelšanas cilpa
2 Pozitīvs pols
3 Mīnusa pols
5. Izceliet akumulatoru no mašīnas un novietojiet to drošā vietā.
6. Piestipriniet pacelšanas mehānismu jaunajam akumulatoram.
7. Jauno akumulatoru uzmanīgi ievietojiet mašīnas akumulatora
turētājā.
Norādījum
Neizmantotajam pozitīvajam un negatīvajam polam jāatrodas
mašīnas labajā pusē.
8. Noņemiet pacelšanas mehānismu no kreisās un labās pacel-
šanas cilpas.
Pieslēgšana:
9. Vispirms pievienojiet pozitīvo vadu akumulatora pozitīvajam
polam un uzlieciet pozitīvā pola pārsegu.
10.Pievienojiet negatīvo vadu akumulatora negatīvajam polam
un uzlieciet negatīvā pola pārsegu.
11.Izveidojiet sprieguma padevi, skatīt Strāvas padeves atvieno-
šana / izveide.
12.Pagrieziet atslēgu atslēgas slēdzī pret pozīciju “I”.
13.Displejā nolasiet akumulatora uzlādes statusu un, ja nepiecie-
šams, uzlādējiet akumulatoru, skatīt Akumulatora uzlāde.
Strāvas padeves atvienošana / izveide
1. Izslēdziet mašīnu, skatiet nodaļu Mašīnas izslēgšana.
Atvienošana:
2. Atvienojiet akumulatora puses akumulatora spraudni no mašī-
nas puses akumulatora spraudņa.
Mašīna ir bez sprieguma.
Izveide:
3. Uzspraudiet akumulatora puses akumulatora spraudni mašī-
nas puses akumulatora spraudnim, līdz abi spraudņu korpusi
piegulst viens otram.
Mašīnas sprieguma padeve ir izveidota.
Akumulatora uzlāde
1. Brauciet ar mašīnu uz sausu, labi vēdināmu iekštelpu zonu.
2. Izslēdziet mašīnu, skatīt nodaļu Mašīnas izslēgšana.
Uzlādes ierīces pieslēgšana:
3. Atvienojiet sprieguma padevi, skatīt nodaļu Strāvas padeves
atvienošana / izveide.
Attēls E
(1)Akumulators
(2)Akumulatora puses akumulatora spraudnis
(3)Lādētāja spraudnis
(4)Uzlādes kabelis
(5)LED indikators
(6)Pārnēsājama uzlādes ierīce
(7)Tīkla kabelis
4. Novietojiet pārnēsājamo uzlādes ierīci mašīnas priekšā.
IEVĒRĪBAI
Balsta kājām jābūt vērstām uz leju.
Nenovietojiet pārnēsājamo uzlādes ierīci uz akumulatora!
Neapsedziet pārnēsājamo uzlādes ierīci un nenovietojiet uz tā
nekādus priekšmetus!
5. Uzspraudiet uzlādes spraudni akumulatora puses akumulato-
ra spraudnim, līdz abi spraudņu korpusi piegulst viens otram.
6. Pievienojiet tīkla kabeli pārnēsājamai uzlādes ierīcei.
7. Iespraudiet tīkla kabeli aizsargkontakta ligzdā.
Uzlādes process sākas un beidzas automātiski.
LED rādījums uzrāda pašreizējo statusu:
● dzeltena= akumulators tiek uzlādēts
● mirgo zaļā krāsā = akumulators ir uzlādēts >
80 %
● iedegas zaļā krāsā = akumulators ir pilnībā uzlādēts
● sarkana = radusies kļūda
Uzlādes laiku skatīt nodaļā Tehniskie dati.
8. Tuvojoties uzlādes laika beigām, pārbaudiet elektrolīta līmeni
saskaņā ar akumulatora ražotāja lietošanas pamācību un, ja
nepieciešams, pielāgojiet to.
Uzlādes ierīces atslēgšana:
9. Pēc uzlādes pabeigšanas atvienojiet uzlādes ierīci no mašī-
nas apgrieztā secībā.
Ekspluatācijas uzsākšana
Darbība
Darbi pirms ekspluatācijas sākuma
1. Pārbaudiet akumulatora uzlādes stāvokli. Ja nepieciešams,
uzlādējiet akumulatoru, skatīt Akumulatora uzlāde.
2. Pārbaudiet, vai slaucīšanas veltnī un sānu slotā nav ietinušās
lentes.
3. Pārbaudiet, vai riteņu asīs nav ietinušās lentes.
4. Pārbaudiet visu vadības elementu funkciju.
5. Pārbaudiet, vai mašīnai nav bojājumu.
6. Notīriet putekļu filtru.
Vadītāja sēdekļa iestatīšana
BĪSTAMI
Negadījumu risks
Vadītāja sēdekli iestatiet tikai, kad ierīce ir apturēta.
Attēls K
1 Svara iestatīšana
2 Roku balsta augstuma regulēšana
3 Atzveltnes slīpuma regulēšana
4 Sēdekļa pozīcijas regulēšanas svira
1. Pagriežot regulēšanas mehānismu, pielāgojiet sēdekļa bal-
stiekārtu savam ķermeņa svaram.
2. Noregulējiet roku balsta augstumu, pagriežot mehānismu zem
roku balsta.
3. Pielāgojiet atzveltnes slīpumu, pagriežot regulēšanas mehā-
nismu.
4. Nospiežot regulēšanas sviru, atbrīvojiet bloķēšanas mehānis-
mu un pielāgojiet sēdekļa pozīciju atbilstoši savam augumam.
Mašīnas iedarbināšana
Norādījum
Lai iedarbinātu mašīnu, jābūt aizvērtam motora pārsegam un va-
dītājam jāsēž vadītāja sēdeklī.
Latviešu 171
Norādījum
Slaucīšanas mašīna izslēdzas 3 sekundes pēc sēdekļa atstāša-
nas.
1. Apsēdieties vadītāja sēdeklī.
Sēdekļa kontaktslēdzis tiek aktivizēts.
2. Braukšanas virziena slēdzi iestatiet vidējā pozīcijā.
3. Ievietojiet aizdedzes atslēgu aizdedzes slēdzenē.
4. Hidrauliskā bloka iedarbināšana
a Turiet nospiestu bremžu pedāli.
b Pagrieziet aizdedzes atslēgu pozīcijā “I” un pagaidiet 3 se-
kundes.
Mašīna ir gatava darbam.
c Pagrieziet aizdedzes atslēgu pozīcijā "II".
Hidrauliskais bloks sāk darboties
Mašīnas vadīšana
BĪSTAMI
Savainojumu risks, strauji apstājoties!
Mašīna pēkšņi apstājas, tiklīdz vadītāja sēdeklis nav aizņemts.
Braukšanas laikā necelieties no vadītāja sēdekļa.
몇 BRĪDINĀJUMS
Negadījuma risks, braucot atpakaļgaitā!
Braucot atpakaļgaitā, ir paaugstināts negadījumu risks.
Pirms braukšanas atpakaļgaitā pārliecinieties, ka nevienu neap-
draudat, īpašu uzmanību pievērsiet bērniem. Ja nepieciešams,
palūdziet, lai kāds jums palīdz.
Braucot atpakaļgaitā, pievērsiet uzmanību visai apkārtnei.
몇 BRĪDINĀJUMS
Negadījumu risks, braucot ar paceltu netīrumu tvertni!
Braucot ar paceltu netīrumu tvertni, mašīnas smaguma centra iz-
maiņas dēļ palielinās negadījumu risks.
Nebrauciet ar paceltu netīrumu tvertni.
IEVĒRĪBAI
Piedziņas bojājumu risks!
Saraustīta akseleratora pedāļa spiešana var sabojāt piedziņu.
Vienmēr spiediet akseleratora pedāli lēnām un uzmanīgi.
Pirms pārslēgšanas no braukšanas uz priekšu uz braukšanu at-
pakaļgaitā vai otrādi, mašīnu apstādiniet.
IEVĒRĪBAI
Bojājumu risks
Braucot pāri šķēršļiem, mašīna var tikt bojāta.
Lēnām un uzmanīgi brauciet pāri fiksētiem šķēršļiem, kuru
augstums nepārsniedz 70 mm. Šķēršļus, kuru augstums pār-
sniedz 70 mm, drīkst pārbraukt tikai, izmantojot piemērotu ram-
pu.
Norādījum
Priekšējā riteņa stāvbremzes svirai jābūt braukšanas pozīcijā,
skatiet Stāvbremzes bloķēšana / atlaišana.
1. Iestatiet braukšanas virziena slēdzi pozīcijā “Turpgaita” vai
“Atpakaļgaita”.
2. Noņemiet kāju no bremžu pedāļa.
3. Uzmanīgi nospiediet akseleratora pedāli un veiciet braukša-
nas ātruma bezpakāpju regulēšanu.
Nespiediet akseleratora pedāli strauji.
4. Ar stūri vadiet braukšanas virzienu.
5. Lai samazinātu ātrumu, atlaidiet akseleratora pedāli.
Lai palielinātu bremzēšanas efektu, var nospiest bremžu pe-
dāli.
Slaucīšanas režīms
Slaucīšana ar slaucīšanas veltni un sānu slotu
BĪSTAMI
Savainojumu risks, strauji apstājoties!
Mašīna pēkšņi apstājas, tiklīdz vadītāja sēdeklis nav aizņemts.
Braukšanas laikā necelieties no vadītāja sēdekļa.
IEVĒRĪBAI
Bojājumu risks, ieslaukot lentes un auklas!
Ja gari, lokani priekšmeti, piem., lentes vai auklas tiek uzslaucī-
tas, tās var sabojāt slaucīšanas mehānismu.
Nebrauciet ar mašīnu vai sānu slotu pāri gariem, lokaniem priekš-
metiem, piemēram, lentēm vai auklām un neuzslaukiet šādus
priekšmetus.
Norādījum
Lai sasniegtu optimālu tīrīšanas rezultātu, braukšanas ātrums ir
jāpielāgo attiecīgajiem apstākļiem.
Norādījum
Slaucīšanas laikā putekļu filtrs tiek automātiski notīrīts ik pēc 10
minūtēm. Tomēr tīrīšanu šajā laikā var uzsākt manuāli.
Norādījum
Slaukot sausas grīdas, ieslēdziet ventilatoru.
Slaukot slapjas un mitras grīdas, izslēdziet ventilatoru, lai putekļu
filtrs nekļūtu mitrs.
1. Lai veiktu slaucīšanu, atveriet netīrumu tvertnes vāku.
2. Nolaidiet slaucīšanas veltni.
Lai slaucītu sānu malas, papildus nolaidiet arī sānu slotu.
Netīrumu tvertnes iztukšošana
몇 BRĪDINĀJUMS
Savainošanās risks mašīnas apgāšanās rezultātā
Veicot tvertnes iztukšošanu slīpumos vai uz mīkstas pamatnes,
mašīna var apgāzties smaguma centra nobīdes dēļ un savainot
cilvēkus.
Netīrumu tvertni iztukšojiet tikai tad, kad mašīna atrodas uz līdze-
nas, stingras pamatnes.
몇 BRĪDINĀJUMS
Savainošanās risks trieciena un saspiešanas rezultātā
Paceļot vai nolaižot netīrumu tvertni, cilvēki var gūt savainoju-
mus, tiekot notriekti vai saspiesti starp netīrumu tvertni un kontei-
neru.
Pārliecinieties, ka iztukšošanas laikā netīrumu tvertnes kustības
zonā neatrodas cilvēki.
몇 BRĪDINĀJUMS
Savainošanās risks no kustīgām mašīnas daļām
Netīrumu tvertnes mehānika var saspiest vai nogriezt ķermeņa
daļas, īpaši pirkstus.
Iztukšošanas procesa laikā nepieskarieties kustīgajām daļām.
몇 BRĪDINĀJUMS
Traumu gūšanas risks netīrumu tvertnes noslīdēšanas re-
zultātā!
Paceltā netīrumu tvertne var pēkšņi noslīdēt un radīt nopietnas
traumas, saspiežot un iespiežot.
Neejiet zem nenodrošinātas netīrumu tvertnes.
Pirms paejat zem paceltas netīrumu tvertnes, pareizi nostipriniet
pacelto netīrumu tvertni ar tai paredzēto drošības statni.
IEVĒRĪBAI
Lidojošu gružu radīts savainošanās risks
Slaucīšanas veltnis, kas darbojas iztukšošanas procesa laikā,
var izmest gružus, tādējādi radot savainojumus.
Pārliecinieties, ka transportlīdzekļa priekšā neatrodas cilvēki, kad
netīrumu tvertne ir pacelta.
Norādījum
Ar iekārtas augsto iztukšošanu netīrumu tvertni iespējams iztuk-
šot,piemēram, atkritumu konteinerā (maksimālo izkraušanas
augstumu skatīt Tehniskie dati).
1. Novietojiet mašīnu izkraušanas vietas priekšā.
IEVĒRĪBAI
Pārliecinieties, ka aiz un virs netīrumu tvertnes ir pietiekami
daudz brīvas vietas.
Pacelšana:
2. Vadības sviru “Sānu slotas pacelšana / nolaišana” iestatiet po-
zīcijā “pacelšana” un turiet to šajā pozīcijā, līdz sānu slotas ir
pilnībā paceltas.
3. Vadības sviru “Slaucīšanas veltņa pacelšana / nolaišana” ies-
tatiet pozīcijā “pacelšana” un turiet to šajā pozīcijā, līdz slaucī-
šanas veltnis ir pilnībā pacelts.
Slaucīšanas veltnis tiek pacelts.
172 Latviešu
4. Vadības sviru "Tvertnes vāka atvēršana / aizvēršana" iestatiet
pozīcijā "aizvēršana".
Kontrollampiņa deg sarkanā krāsā.
Iztukšošana:
5. Vadības sviru “Netīrumu tvertnes pacelšana / nolaišana” ies-
tatiet pozīcijā “pacelšana” un turiet to šajā pozīcijā, līdz ir sa-
sniegts nepieciešamais augstums.
Kontrollampiņa deg sarkanā krāsā.
6. Lēnām piebrauciet pie konteinera.
7. Nofiksējiet stāvbremzi.
8. Vadības sviru "Tvertnes vāka atvēršana / aizvēršana" iestatiet
pozīcijā "atvēršana".
Netīrumu tvertne tiek iztukšota.
Kontrollampiņa deg zaļā krāsā.
9. Vadības sviru "Tvertnes vāka atvēršana / aizvēršana" iestatiet
pozīcijā "a
izvēršana".
Tvertnes vāks tiek aizvērts.
Kontrollampiņa deg sarkanā krāsā.
10.Atlaidiet stāvbremzi.
Nolaišana:
11.Pabrauciet mašīnu aptuveni 2 m prom no izkraušanas vietas.
IEVĒRĪBAI
Pārliecinieties, ka aiz un zem netīrumu tvertnes ir pietiekami
daudz brīvas vietas.
12.Vadības sviru “Netīrumu tvertnes pacelšana / nolaišana” ies-
tatiet pozīcijā “nolaišana” un turiet to šajā pozīcijā, līdz netīru-
mu tvertne ir sasniegusi galējo pozīciju.
Kontrollampiņa deg zaļā krāsā.
Mašīnas izslēgšana
1. Novietojiet mašīnu horizontāli.
2. Paceliet slaucīšanas veltni un sānu slotu.
3. Aizveriet tvertnes vāku.
4. Turiet nospiestu bremžu pedāli un nofiksējiet stāvbremzi.
5. Atslēgas slēdzi pagrieziet pozīcijā “0” un izņemiet atslēgu.
Transportēšana
IEVĒRĪBAI
Transportēšanas bojājumi
Transportējot mašīnu piekabēs vai transportlīdzekļos, ņemiet vē-
rā mašīnas pašmasu (transportēšanas svaru).
Transportējot mašīnu transportlīdzekļos, nostipriniet to saskaņā
ar spēkā esošajiem transportēšanas drošības norādījumiem.
Transportējot mašīnu, ievērojiet sekojošo:
● Pagrieziet aizdedzes atslēgu pozīcijā "0" un izņemiet to.
● Nofiksējiet stāvbremzi.
● Nostipriniet mašīnu piestiprināšanas punktos (4x) ar spriego-
šanas siksnām, virvēm vai ķēdēm.
● Nodrošiniet mašīnas riteņus ar ķīļiem.
Uzglabāšana
Uzglabājot mašīnu, ievērojiet sekojošo:
● Novietojiet slaucīšanas mašīnu uz līdzenas virsmas sausā, no
sala pasargātā vidē. Aizsargājiet pret putekļiem ar brezentu.
● Paceliet slaucīšanas veltni un sānu slotu, lai nesabojātu sarus.
● Aizveriet tvertnes vāku.
● Pagrieziet aizdedzes atslēgu pozīcijā "0" un izņemiet atslēgu.
● Nofiksējiet stāvbremzi.
● Nodrošiniet slaucīšanas mašīnu pret ripošanu.
Ja slaucīšanas mašīna netiek izmantota ilgāku laiku, papildus ie-
vērojiet arī sekojošo:
● Notīriet slaucīšanas mašīnu no iekšpuses un ārpuses.
● Atvienojiet akumulatoru.
● Uzlādējiet akumulatoru un aptuveni ik pēc 2 mēnešiem uzlā-
dēj
iet to atkārtoti.
Kopšana un apkope
몇 BRĪDINĀJUMS
Dzīvības, savainojumu un bojājumu risks!
Ja netiek ievēroti drošības norādījumi, mašīnas kopšanas un ap-
kopes laikā pastāv dzīvības, savainojumu un bojājumu risks!
Ievērojiet šās lietošanas pamācības sākumā, nodaļā “Drošības
norādījumi” sniegtos kopšanas un apkopes drošības norādīju-
mus.
Ierīces tīrīšana
IEVĒRĪBAI
Īssavienojumi vai citi bojājumi. Netīriet ierīci, izmantojot šļūteni
vai augstspiediena ūdens strūklu.
IEVĒRĪBAI
Neatbilstoša tīrīšana
Bojājumu risks.
Neizmantojiet abrazīvus vai agresīvus tīrīšanas līdzekļus.
BĪSTAMI
Putekļu radīts veselības apdraudējums
Iekšpuses tīrīšanai ar saspiestu gaisu.
Valkājiet putekļu aizsargmasku un aizsargbrilles.
Mašīnas iekšpuses tīrīšana
1. Izslēdziet mašīnu, skatiet Mašīnas izslēgšana
2. Notīriet mašīnu ar drānu
3. Izpūtiet mašīnas netīrumus, izmantojot saspiestu gaisu.
Mašīnas ārpuses tīrīšana
1. Izslēdziet mašīnu, skatiet Mašīnas izslēgšana.
2. Mašīnas ārpusi notīriet ar drānu, kas samitrināta maigā maz-
gāšanas līdzekļa šķīdumā.
Apkopes intervāli
Norādījum
Lai saglabātu tiesības uz garantiju, garantijas darbības laikā vi-
sus servisa un apkopes darbus nepieciešams veikt pilnvarotam
servisam atbilstoši pārbaužu kontrolsarakstam (ICL).
● Darba stundu skaitītājs uzrāda apkopes intervālu laiku.
● Klienta / operatora veikto servisa un apkopes darbu intervāli ir
norādīti nodaļā Klienta veikta apkope. Darbs jāveic kvalificē-
tam speciālistam. Ja nepieciešams, pieaiciniet palīgā Kärcher
specializēto tirgotāju vai servisu.
● Turpmākie tehniskās apkopes darbi jāveic pilnvarotam servi-
sam saskaņā ar pārbaudes kontrolsarakstu. Lūdzam savlaicī-
gi sazināties ar servisu.
Klienta veikta apkope
Norādījum
Tālāk minētie apkopes darbi jāveic kvalificētam speciālistam, va-
jadzības gadījumā konsultējieties ar Kärcher specializēto izplatī-
tāju vai servisu.
Darbus pie hidraulikas drīkst veikt tikai autorizēts serviss.
Katru dienu:
1. Pārbaudiet, vai riteņu asīs nav ietītas lentes.
2. Pārbaudiet slaucīšanas veltņa un sānu slotas nodilumu un, vai
tajos nav iepinušās lentes.
3. Pārbaudiet visu vadības elementu funkciju.
4. Pārbaudiet, vai mašīnai nav bojājumu.
Katru nedēļu:
몇 BRĪDINĀJUMS
Traumu gūšanas risks netīrumu tvertnes noslīdēšanas re-
zultātā!
Paceltā netīrumu tvertne var pēkšņi noslīdēt un radīt nopietnas
traumas, saspiežot un iespiežot.
Neejiet zem nenodrošinātas netīrumu tvertnes.
Pirms paejat zem paceltas netīrumu tvertnes, pareizi nostipriniet
pacelto netīrumu tvertni ar tai paredzēto drošības statni.
5. Pārbaudiet, vai visām kustīgajām daļām ir viegla kustība, ja
nepieciešams, ieeļļojiet tās vai lieciet salabot.
Norādījum
Pirms jebkādu apkopes vai remonta darbu veikšanas ar paceltu
slaucīto netīrumu tvertni, uzstādiet drošības statni.
6. Pārbaudiet, vai slaucīšanas veltņa kārbas blīvplāksnes ir pa-
reizi iestatītas un nav nodilušas, ja nepieciešams, koriģējiet
iestatījumu un nomainiet nodilušās blīvplāksnes.
Latviešu 173
7. Pārbaudiet, vai nav bojātas blīvplāksnes uz netīrumu tvertnes
vāka, ja nepieciešams, nomainiet tās.
8. Pārbaudiet slaucīšanas veltņa nodilumu un iespējamos bojā-
jumus, ja nepieciešams, nomainiet.
9. Pārbaudiet sānu slotas(-u) nodilumu un iespējamos bojāju-
mus, ja nepieciešams, nomainiet.
10.Pārbaudiet, vai putekļu filtrs nav netīrs un bojāts, ja nepiecie-
šams, nomainiet to un iztīriet putekļu filtra kārbu.
11.Pārbaudiet, vai hidrauliskā sistēma ir hermētiska, ja nepiecie-
šams, lieciet to salabot.
12.Notīriet hidrauliskās eļļas dzesētāju.
13.Pārbaudiet hidrauliskās eļļas stāvokli.
14.Pārbaudiet bremžu šķidruma stāvokli.
15.Pārbaudiet tvertnes vāka mehāniku un, ja nepieciešams, ieeļ-
ļojiet to.
Pēc no
diluma:
16.Nomainiet nodilušās blīvplāksnes.
17.Nomainiet nolietoto slaucīšanas veltni.
18.Nomainiet nolietotās sānu slotas.
Klientu dienesta veikta apkope
Norādījum
Lai saglabātu tiesības uz garantiju, garantijas darbības laikā visi
servisa un apkopes darbi ir jāveic pilnvarotam Kärcher klientu
dienestam atbilstoši pārbaudes kontrolsarakstam.
● Sākotnējā pārbaude pēc 50 darba stundām
● Apkope saskaņā ar apkopes grāmatiņu ik pēc 250 darba stun-
dām.
● Ja nepieciešams, bet vismaz reizi gadā, ļaujiet kvalificētam
elektriķim pārbaudīt mašīnas un akumulatora izolācijas pre-
testību saskaņā ar akumulatora ražotāja lietošanas instrukci-
ju.
Apkopes darbi
Sagatavošana
1. Novietojiet slaucīšanas mašīnu uz līdzenas virsmas.
2. Pagrieziet aizdedzes slēdzeni pozīcijā "0" un izņemiet atslēgu.
3. Nofiksējiet stāvbremzi.
Drošības norādījumi apkopei
Norādījum
Pirms darbu veikšanas zem paceltās netīrumu tvertnes, tvertne ir
jānodrošina pret nokrišanu, skat. Netīrumu tvertnes nostiprinā-
šana
Netīrumu tvertnes nostiprināšana
몇 BRĪDINĀJUMS
Saspiešanas risks
Krītoša netīrumu tvertne var radīt saspiešanas traumas un kaulu
lūzumus.
Pirms darbu veikšanas zem paceltās netīrumu tvertnes, tā ir jā-
nostiprina.
Nostiprināšanu veiciet tikai ārpus bīstamās zonas.
Attēls N
1 Ietvere
2 Fiksācijas stienis
1. Atlokiet drošības stieni uz augšu un ievietojiet to ietverē.
Bremžu šķidruma līmeņa pārbaude un papildināšana
몇 BRĪDINĀJUMS
Saspiešanas risks
Krītoša netīrumu tvertne var radīt saspiešanas traumas un kaulu
lūzumus.
Pirms darbu veikšanas zem paceltās netīrumu tvertnes, tā ir jā-
nostiprina.
Nostiprināšanu veiciet tikai ārpus bīstamās zonas.
Attēls F
1 Fiksācijas stienis
2 Noslēgvāciņš
3 Bremžu šķidruma tvertne
1. Pārvietojiet netīrumu tvertni uz augšu un nostipriniet to ar fik-
sācijas stieni.
2. Pārbaudiet, vai bremžu šķidruma tvertnē ir pietiekams bremžu
šķidruma daudzums.
Norādījum
Līmenim ir jābūt starp min. un maks. atzīmi.
3. Nepieciešamības gadījumā papildiniet DOT bremžu šķidrumu,
skatīt Tehniskie dati.
Hidraulikas līmeņa pārbaude un hidrauliskās eļļas
uzpilde
Attēls H
1 Noslēgvāciņš un eļļas iepildes atvere
2 Eļļas kontrollodziņš
Norādījum
Veicot šo darbu, netīrumu tvertne nedrīkst būt pacelta.
1. Pārbaudiet hidrauliskās eļļas līmeni eļļas kontrollodziņā.
aEļļas līmenim ir jābūt starp „MIN“ un „MAX“ marķējumu.
bJa eļļas līmenis atrodas zem „MIN" marķējuma, papildiniet
hidraulisko eļļu.
2. Noņemiet eļļas iepildes atveres noslēgvāciņu.
3. Iztīriet iepildīšanas zonu.
4. Papildiniet hidraulisko eļļu. (Eļļas veidu skatīt "Tehniskie dati")
5. Aizveriet eļļas iepildes atveri ar noslēgvāciņu.
Hidrauliskās sistēmas pārbaude
Norādījum
Ja hidrauliskajā sistēmā tiek konstatēta noplūde, sazinieties ar
klientu servisu.
1. Nofiksējiet stāvbremzi.
2. Iedarbiniet motoru.
3. Pārbaudiet visu hidraulisko šļūteņu un pieslēgumu hermētis-
kumu.
Slaucīšanas veltņa pārbaude attiecībā uz ietītām
lentēm
1. Iedarbiniet motoru.
2. Paceliet netīrumu tvertni gala stāvoklī.
3. Izslēdziet motoru.
4. Nofiksējiet stāvbremzi.
몇 BRĪDINĀJUMS
Saspiešanas risks
Krītoša netīrumu tvertne var radīt saspiešanas traumas un kaulu
lūzumus.
Pirms darbu veikšanas zem paceltās netīrumu tvertnes, tā ir jā-
nostiprina.
Nostiprināšanu veiciet tikai ārpus bīstamās zonas.
5. Nostipriniet netīrumu tvertni ar fiksācijas stieni.
6. Pārbaudiet, vai slaucīšanas veltnim nav aptinušās lentes vai
auklas, un noņemiet tās.
7. Salokiet fiksācijas stieni.
8. Iedarbiniet motoru.
9. Nolaidiet netīrumu tvertni līdz gala stāvoklim.
10.Izslēdziet motoru.
Slaucīšanas veltņa nodiluma pārbaude
1. Atslēdziet durvis uz slaucīšanas veltni.
2. Atveriet durvis uz ārpusi.
Attēls R
3. Nolasiet slaucīšanas veltņa nodiluma pakāpi no skalas.
Ja nodiluma pakāpe atrodas sarkanās zonas beigās, jāuz-
stāda jauns slaucīšanas veltnis.
Slaucīšanas veltņa nomaiņa
Attēls Q
1 Durvis
2 Roktura skrūve
3 Slaucīšanas veltņa turētājs
4 Slaucīšanas veltnis
1. Atslēdziet durvis.
2. Atveriet durvis uz ārpusi.
174 Latviešu
3. Atskrūvējiet roktura skrūvi.
4. Pagrieziet slaucīšanas veltņa turētāju uz ārpusi.
5. Izvelciet slaucīšanas veltni.
6. Uzstādiet jaunu slaucīšanas veltni.
a Ievietojiet slaucīšanas veltni pretī esošajā slaucīšanas velt-
ņa turētājā, ievērojot pareizu uzstādīšanas pozīciju.
Attēls V
Slaucīšanas veltņa uzstādīšanas pozīcija braukšanas vir-
zienā (skats no augšas)
Norādījum
Slaucīšanas veltņa rievas jāuzsprauž uz pretējā slaucīšanas velt-
ņa turētāja izciļņiem.
b Pagrieziet atpakaļ uz ārpusi izvirzīto slaucīšanas veltņa tu-
rētāju.
c Pievelciet roktura skrūvi.
7. Aizveriet durvis, pagriežot tās atpakaļ.
8. Aizslēdziet durvis.
Norādījum
Pēc jaunā slaucīšanas veltņa uzstādīšanas ir jāpārregulē slaucī-
šanas diapazons.
Slaucīšanas veltņa slaucīšanas diapazona pārbaude
un iestatīšana
1. Izslēdziet ventilatoru.
2. Uzbrauciet ar slaucīšanas mašīnu uz līdzenas un gludas grī-
das, kas ir redzami pārklāta ar putekļiem vai krīta slāni.
3. Nolaidiet slaucīšanas veltni un ļaujiet tam darboties uz vietas
apmēram 10 sekundes.
4. Aizveriet tvertnes vāku.
5. Paceliet slaucīšanas veltni.
6. Pabrauciet ar mašīnu prom atpakaļgaitā.
7. Pārbaudiet slaucīšanas diapazonu.
Attēls S
Slaucīšanas diapazonam jābūt vienmērīgam taisnstūrim ar platu-
mu 60–65 mm.
Attēls T
1 Slaucīšanas diapazona svira
2 Skala
8. Atkarībā no slaucīšanas veltņa nodiluma pakāpes, nofiksējiet
slaucīšanas diapazona sviru vienā no 4 pozīcijām.
Sānu slotas slaucīšanas diapazona pārbaude un
iestatišana
1. Paceliet sānu slotu.
2. Uzbrauciet ar slaucīšanas mašīnu uz līdzenas un gludas grī-
das, kas ir redzami pārklāta ar putekļiem vai krīta slāni.
3. Nolaidiet slaucīšanas veltni un sānu slotu, ļaujiet tiem darbo-
ties uz vietas apmēram 10 sekundes.
4. Paceliet slaucīšanas veltni un sānu slotu.
5. Pabrauciet ar mašīnu prom atpakaļgaitā.
6. Pārbaudiet slaucīšanas diapazonu.
Attēls U
Slaucīšanas diapazonam jābūt 40–50 mm platam, un tam jāvei-
do mēnes formas pusaplis starp plkst. 11 un 4.
Attēls W
1 Leņķa regulēšana
2 Garuma regulēšana
7. Koriģējiet slaucīšanas diapazonu, izmantojot leņķa un garuma
regulēšanu.
8. Pārbaudiet slaucīšanas diapazonu.
Sānu blīvējumu iestatīšana
Attēls X
1 Durvis
2 Blīvējums
3 Skrūve (8x)
4 Stiprinājuma plāksne
1. Atslēdziet durvis.
2. Atveriet durvis uz ārpusi.
3. Atbrīvojiet stiprinājuma plāksni, atskrūvējot astoņas stiprināju-
ma skrūves.
4. Izlīdziniet blīvējumu no jauna tā, lai atstarpe līdz grīdai būtu 1
- 3 mm.
5. Pievelciet astoņas skrūves.
6. Atveriet durvis pretējā pusē.
Attēls Y
1 Stiprinājuma plāksne
2 Spārnuzgrieznis (4x)
3 Blīvējums
7. Atbrīvojiet stiprinājuma plāksni, atskrūvējot četrus spārnuz-
griežņus.
8. Izlīdziniet blīvējumu no jauna tā, lai atstarpe līdz grīdai būtu 1
- 3 mm.
9. Pievelciet četrus spārnuzgriežņus.
Manuāla putekļu filtra tīrīšana
1. Nospiediet taustiņu "Putekļu filtra tīrīšana".
Putekļu filtrs ir iztīrīts.
Putekļu filtra nomaiņa (kabatas filtrs)
Netīrumu tvertne ir iztukšota. Skatīt Netīrumu tvertnes iztukšoša-
na.
몇 UZMANĪBU
Smalko putekļu radīts veselības apdraudējums
Smalko putekļu ieelpošana var izraisīt elpceļu saslimšanas.
Putekļu filtra nomaiņas laikā lietojiet piemērotu mutes un deguna
aizsargu.
Attēls Z
1 Ierīces pārsegs
2 Pacelšanas stienis
3 Filtra pārsegs
4 Kabatas filtrs
1. Atveriet ierīces pārsegu.
2. Atveriet filtra pārsegu.
3. Noņemiet abus pacelšanas stieņus no filtra pārsega.
4. Ievietojiet abas pacelšanas stieņu fiksācijas plāksnes kabatas
filtra centrā, kā parādīts attēlā.
Attēls AA
1 Roktura skrūve
2 Pacelšanas stienis
5. Ievietotā stāvoklī abus pacelšanas stieņus saskrūvējiet kopā
ar abām roktura skrūvēm.
6. Kabatas filtra izcelšanai nepieciešamas divas personas.
7. Demontējiet abus pacelšanas stieņus no vecā kabatas filtra un
piestipriniet tos jaunajam.
8. Kabatas filtra ievietošanai nepieciešamas divas personas.
9. Demontējiet abus pacelšanas stieņus no jaunā kabatas filtra.
10.Piestipriniet abus pacelšanas stieņus vāka iekšpusē.
11.Aizveriet filtra pārsegu un nostipriniet to ar fiksējošajiem aiz-
dares mehānismiem.
12.Aizveriet ierīces pārsegu.
Putekļu filtra nomaiņa (plakanrievu filtrs)
Netīrumu tvertne ir iztukšota. Skatīt Netīrumu tvertnes iztukšoša-
na.
몇 UZMANĪBU
Smalko putekļu radīts veselības apdraudējums
Smalko putekļu ieelpošana var izraisīt elpceļu saslimšanas.
Putekļu filtra nomaiņas laikā lietojiet piemērotu mutes un deguna
aizsargu.
Attēls AB
1 Ierīces pārsegs
2 Filtra pārsegs
3 Tīrīšanas palīgierīce
1. Atveriet ierīces pārsegu.
2. Atveriet filtra pārsegu.
Latviešu 175
Attēls AC
1 Tīrīšanas palīgierīce
2 Plakanrievu filtrs
3. Paceliet tīrīšanas palīgierīci uz augšu.
4. Izņemiet abus plakanrievu filtrus.
5. Ievietot jaunos plakanrievu filtrus.
6. Nolaidiet tīrīšanas palīgierīci uz leju.
7. Aizveriet filtra pārsegu un nostipriniet to ar fiksējošajiem aizda-
res mehānismiem.
8. Aizveriet ierīces pārsegu.
Putekļu filtra nomaiņa (apaļais filtrs)
Netīrumu tvertne ir iztukšota. Skatīt Netīrumu tvertnes iztukšoša-
na.
몇 UZMANĪBU
Smalko putekļu radīts veselības apdraudējums
Smalko putekļu ieelpošana var izraisīt elpceļu saslimšanas.
Putekļu filtra nomaiņas laikā lietojiet piemērotu mutes un deguna
aizsargu.
Attēls AD
1 Ierīces pārsegs
2 Filtra pārsegs
1. Atveriet ierīces pārsegu.
2. Atveriet filtra pārsegu.
Attēls AE
1 Apaļais filtrs
2 Fiksators
3. Atbrīvojiet fiksatoru.
aPilnībā izvelciet fiksatoru.
b Pagrieziet pulksteņrādītāja virzienā, līdz fiksators nofiksē-
jas.
4. Izņemiet filtru.
Norādījum
Ievietojot filtru, pārliecinieties, ka filtra priekšpusē esošās atveres
atrodas uz filtra turētāja tapām.
5. Ievietojiet jaunu filtru un aizveriet fiksatoru.
6. Aizveriet filtra pārsegu un nostipriniet to ar fiksējošajiem aizda-
res mehānismiem.
7. Aizveriet ierīces pārsegu.
Drošinātāju nomaiņa
Drošinātāju turētāji atrodas zem stūres.
Attēls M
1. Noņemiet drošinātāju turētāja vāciņu.
2. Pārbaudiet drošinātājus un nomainiet bojātos drošinātājus.
Drošinātāju pārskats
Palīdzība traucējumu gadījumā
Mazākus traucējumus ar turpmākā pārskata palīdzību var no-
vērst pašu spēkiem.
Ja novērojat neminētus traucējumus, sazinieties ar klientu apkal-
pošanas dienestu (servisu)!
BĪSTAMI
Negadījumu un savainošanās draudi, kurus rada neapzināta
ierīces kustība
Izslēdziet ierīci pirms visiem kopšanas un apkopes darbiem un iz-
velciet aizdedzes atslēgu.
BĪSTAMI
Strāvas trieciena bīstamība
Veicot darbus pie elektriskās ierīces, atvienot akumulatoru.
Remontdarbus un darbus ar elektriskajām daļām drīkst veikt tikai
autorizētā klientu dienestā.
FU 01 Netīrumu tvertne 3 A
FU 02 Daudzfunkciju displejs 10 A
FU 03 Braukšanas virziena slēdzis 3 A
FU 04 Invertors 5 A
FU 05 Vibrācijas sistēma un ventilators 25 A
FU 06 Rotējošā bākuguns, skaņas sig-
nāls, zilais prožektors
15 A
FU 07 Bremžu gaisma (pēc izvēles) 10 A
FU 08 Pagrieziena rādītājs (pēc izvēles) 10 A
FU 09 Apgaismojums kreisajā pusē (pēc
izvēles)
7,5 A
FU 10 Darba apgaismojums 10 A
FU 11 Apgaismojums labajā pusē (pēc iz-
vēles)
7,5 A
FU 12 Vadītāja kabīne (pēc izvēles), pu-
tekļu slāpētājs (pēc izvēle
s)
15 A
Kļūda Novēršana
Transportlīdzeklis brauc lēni vai nebrauc vispār Uzlādēt akumulatoru vai nomainīt, ja tas ir bojāts
Pārbaudīt, vai riteņos nav ietītas lentes un auklas
Informēt Kärcher klientu servisu
Atbrīvot stāvbremzi
Svilpojošs troksnis hidrauliskajā sistēmā Papildināt hidraulisko eļļu
Informēt Kärcher klientu servisu
Slaucīšanas veltnis / sānu slota negriežas Pārbaudīt, vai slaucīšanas veltnī / sānu slotā nav ietītas lentes un auklas
Informēt Kärcher klientu servisu
Birstes zonā zema sūkšanas jauda vai tās nav vispār Pārbaudīt putekļu filtru, to iztīrīt vai nomainīt
Informēt Kärche
r klientu servisu
Mašīna veido putekļus Noregulēt sānu blīvējumus
Ieslēgt ventilatoru
Pārbaudīt putekļu filtru, to iztīrīt vai nomainīt
Nomainīt filtra blīvējumu
Atvērt netīrumu tvertnes vāku.
Informēt Kärcher klientu servisu
176 Latviešu
Garantija
Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņēmuma iz-
dotie garantijas nosacījumi Garantijas termiņā Jūsu ierīces ie-
spējamos darbības traucējumus mēs novērsīsim bez maksas, ja
to cēlonis būs materiāla vai ražošanas kļūda. Garantijas gadīju-
mā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai
tuvākajā pilnvarotajā klientu apkalpošanas centrā.
(Adresi skatīt aizmugurē)
Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama
vietējās Kärcher tīmekļa vietnes servisa sadaļā "Lejupielādes".
ES atbilstības deklarācija
Ar šo mēs apliecinām, ka turpmāk minētais produkts atbilst attie-
cīgajiem direktīvu un regulu noteikumiem. Veicot ar mums nesa-
skaņotas izmaiņas produkta uzbūvē, šī deklarācija zaudē savu
spēku.
Produkts: Slaucīšanas/sūkšanas ierīce, uz kuras var sēdēt
Tips: 1.186-xxx
Direktīvas un regulas
2006/42/EK (+2009/127/EK)
2000/14/EK
2014/30/ES
2014/53/ES (TCU)
Piemērotie saskaņotie standarti
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Piemērotās atbilstības novērtēšanas procedūras
2000/14/EK: Pielikums V
Trokšņa intensitātes līmenis dB(A)
KM 170/600 R D
Izmērīts: 100
Nodrošināts: 103
KM 100/65 R Bp
Izmērīts: 85
Nodrošināts: 88
KM 105/180 R Bp
Izmērīts:
87
Nodrošināts: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Izmērīts: D: 97 BAT: 88 LPG: 101
Nodrošināts: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Izmērīts: D: 96 LPG: 98 Bp: 90
Nodrošināts: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Izmērīts: D: 99 LPG: 96
Nodrošināts: D: 102 LPG: 99
KM 150/500 R Bp
Izmērīts: 94
Nodrošināts: 96
Nosaukums un adrese
Pilnvarotais sagatavot dokumentāciju:
S. Reizers (S. Reiser)
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Vācija)
Tālrunis: +49 7195 14-0
Fakss: +49 7195 14-2212
Parakstītāji rīkojas valdes vārdā un ar tās pilnvarojumu.
Vinendene (Winnenden), 01.05.2021.
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Vācija)
Tālr.: +49 7195 14-0
Fakss: +49 7195 14-2212
Saslaucītais paliek nesavākts Iztukšot netīrumu tvertni
Pārbaudīt put
ekļu filtru, to iztīrīt vai nomainīt
Nomainīt slaucīšanas veltni
Iestatīt slaucīšanas diapazonu
Nomainīt netīrumu tvertnes blīvējuma joslu
Novērst slaucīšanas veltņa nosprostojumu
Atvērt netīrumu tvertnes vāku
Informēt Kärcher klientu servisu
Netīrumu tvertni nevar pacelt / nolaist Pārbaudīt drošinātāju un nomainīt, ja tas ir bojāts
Informēt Kärcher klientu servisu
Nevar atvērt netīrumu tvertnes vāku Informēt Kärcher klientu servisu
Hidrauliski kustināmu daļu darbības traucējumi Informēt Kärcher klientu servisu
Kļūda Novēršana
Latviešu 177
Tehniskie dati
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Ierīces veiktspējas dati
Braukšanas ātrums, uz priekšu km/h 8 8
Braukšanas ātrums, atpakaļgaitā km/h
4 4
Spēja pārvarēt kāpumu (maks.) % 14 14
Noliece uz sāniem (maks.) % 10 10
Darba platums bez sānu slotām mm 1000 1000
Darba platums ar 1 sānu slotām mm 1300 1300
Darba platums ar 2 sānu slotām mm 1550 1550
Pagriešanās rādiuss m 2,8 2,8
Drošinātāja veids IPX 3 IPX 3
Teorētiskā jauda uz laukumu
Nosegtā platība bez sānu slotāmm
2
/h 8000 8000
Nosegtā platība ar 1 sānu slotāmm
2
/h 10400 10400
Nosegtā platība ar 2 sānu slotāmm
2
/h 12400 12400
Akumulators
Akumulatora kapacitāte Ah - 360
Darbības ilgums ar pilnībā uzlādētu akumulatoru h - 3,5
Akumulatora spriegums V - 36
Akumulatora svars kg - 460
Vides nosacījumi
Vides temperatūra °C -5 ... +40 -5 ... +40
Gaisa mitrums, bez kondensācijas % 0 ... 90 0 ... 90
Izmēri un svars
Garums mm 2245 2245
Platums mm 1350 1350
Augstums mm 1430 1430
Pašmasa kg 840 (1300) 840 (1300)
Pieļaujamā pilnā masa kg 1885 1885
Maksimālā pieļaujamā ass slodze priekšā kg 852 852
Maksimālā pieļaujamā ass slodze aizmugurē kg 1033 1033
Slaucīšanas veltņa platums mm 1000 1000
Slaucīšanas veltņa diametrs mm 300 300
Sānu slotas diametrs mm 600 600
Netīrumu tvertne
Netīrumu tvertnes tilpums l 300 300
Iztukšošanas augstums (maks.) mm 1400 1400
Filtru un sūkšanas sistēma
Filtru sistēma Kabatas filtrs Kabatas filtrs
Putekļu filtra virsma m
2
7,8 7,8
Izmantošanas kategorija U U
Sūkšanas sistēmas nominālais zemspiediens mbar 15,5 15,5
Sūkšanas sistēmas nominālā tilpuma plūsma l/s 800 800
Vilces motors (elektrisks)
Nominālā jauda (mehāniskā) W 4000 4000
Ventilatora un slaucīšanas veltņa motors (elektrisks)
Dzinēja tips Līdzstrāvas pastāvīgā
magnēta motors
Līdzstrāvas pastāvīgā
magnēta motors
Degviela
Hidrauliskās eļļas tips HV 46 HV 46
Hidrauliskās eļļas daudzums l 25 25
Apriepojums
Riepu izmērs, priekšā mm 15-4.5x8 15-4.5x8
Riepu izmērs, aizmugurē 15-4.5x8 15-4.5x8
178 Lietuviškai
Paturētas tiesības uz tehniskajām izmaiņām.
Turinys
Bendrosios nuorodos
Prieš pradėdami naudoti įrenginį, perskaitykite šią
originalią naudojimo instrukciją ir elkitės, kaip joje nu-
rodyta. Išsaugokite originalią eksploatavimo instrukciją, kad galė-
tumėte vėliau ja pasinaudoti arba perduoti kitam savininkui.
Saugos nurodymai
Rizikos lygiai
PAVOJUS
● Nuoroda dėl tiesioginio pavojaus, sukeliančio sunkius kūno su-
žalojimus ar mirtį.
몇 ĮSPĖJIMAS
● Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno su-
žalojimus ar mirtį.
몇 ATSARGIAI
● Nuoroda dėl galimo pavojaus, galinčio sukelti lengvus kūno su-
žalojimus.
DĖMESIO
● Nuoroda dėl galimo pavojaus, galinčio nulemti materialinius
nuostolius.
Simboliai ant mašinos
Su valdymu susiję saugos nurodymai
몇 ĮSPĖJIMAS ● Įrenginį naudokite tik pagal paskirtį. Atsižvelki-
te į konkrečios vietos sąlygas ir dirbdami su prietaisu atsižvelkite
į pašalinus, pirmiausia į vaikus. ● Siekiant išlaikyti oro ir šliauži-
mo atkarpas prietaiso negalima naudoti aukštesniame nei 2 000
m aukštyje virš jūros lygio. ● Patikrinkite įrenginį ir darbinius įtai-
sus, ar jie yra tinkamos būklės ir ar saugūs naudoti. Jeigu būklė
Aprēķinātās vērtības saskaņā ar EN 60335-2-72
Roku-plaukstu vibrācijas vērtība m/s
2
<2,0 <2,0
Plaukstas un rokas vibrācijas vērtība, nenoteiktība K m/s
2
0,1 0,1
Sēdekļa vibrācijas vērtība m/s
2
<2,0 <2,0
Sēdekļa vibrācijas vērtība, nenoteiktība K m/s
2
0,1 0,1
Trokšņa spiediena līmenis L
pA
dB(A) 75 75
Nedrošības faktors K
pA
dB(A) 3 3
Skaņas jaudas līmenis L
WA
+ nenoteiktība L
WA
dB(A) 93 93
Bremzes
Bremžu šķidrums Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Bendrosios nuorodos....................................................... 178
Saugos nurodymai........................................................... 178
Numatomasis naudojimas................................................ 179
Aplinkos apsauga ............................................................ 180
Priedai ir atsarginės dalys................................................ 180
Komplektacija .................................................................. 180
Prietaiso aprašymas ........................................................ 180
Veikimas .......................................................................... 181
Prieš pradedant eksploataciją.......................................... 181
Baterijos ir įkrovikliai ........................................................ 181
Eksploatavimo pradžia..................................................... 182
Naudojimas...................................................................... 182
Gabenimas ...................................................................... 184
Sandėliavimas ................................................................. 184
Einamoji priežiūra ir techninė priežiūra............................ 184
Trikčių šalinimas .............................................................. 187
Garantija .......................................................................... 188
ES atitikties deklaracija.................................................... 188
Techniniai duomenys....................................................... 189
DĖMESIO
Pavojus nusideginti
Prieš darbą su karštomis transporto priemonės dali-
mis leiskite ataušti.
PAVOJUS
Gaisro pavojus
Nešluokite jokių degančių arba smilkstančių daiktų,
tokių kaip, pvz., cigaretės, degtukai ar pan.
몇 ĮSPĖJIMAS
Sužalojimo pavojus
Suspaudimo ir nupjovimo pavojus dėl judančių trans-
porto priemonės dalių.
몇 ĮSPĖJIMAS
Sužalojimo pavojus
Sužalojimų pavojus dėl elektros įtampos
몇 ĮSPĖJIMAS
Sužalojimo pavojus
Vidinių judančių transporto priemonės dalių pjautiniai
ir traiškytiniai sužalojimai.
Nesitverkite už prietaiso angų.
Transporto priemonę naudokite tik mūvėdami apsau-
ginėmis pirštinėmis.
Saugokitės besisukančių šepečių.
Mašiną galima naudoti ant tik iki 14 % pakilimuose ir
nuolydžiuose.
Maksimalus pagrindo nuolydis važiuojant pakelta ne-
švarumų kamera.
Automobilių keltuvo tvirtinimo taškas
Tvirtinimo taškas
Laikykitės nurodymų
Vairuokite lėtai
Perskaitykite naudojimo instrukciją ir jos laikykitės
Lietuviškai 179
turi trūkumų, įrenginį naudoti draudžiama. ● Pavojingoje aplinko-
je (pvz., degalinėse) vykdykite atitinkamus saugos nurodymus.
Niekada nenaudokite įrenginio patalpose, kuriose gresia sprogi-
mo pavojus. ● Šis remonto rinkinys nėra pritaikytas, kad juo ga-
lėtų naudotis asmenys su ribotais fiziniais, sensoriniais arba
protiniais gebėjimais arba nepakankama patirtimi ir (arba) nepa-
kankamomis žiniomis. ● Prietaisą leidžiama naudoti tik asme-
nims, supažindintiems su jo naudojimu, arba įrodžiusiems savo
gebėjimą jį valdyti bei nedviprasmiškai įgaliotiems jį naudoti.DĖ-
MESIO ● Aptarnaujantis asmuo prieš pradėdamas darbą turi pa-
tikrinti, ar visi saugos įtaisai tinkamai pritvirtinti ir ar veikia. ● Už
nelaimingus atsitikimus, įvykusius kitiems žmonėms arba jų nuo-
savybei atsako aptarnaujantis asmuo.ĮSPĖJIMAS ● Aptarnau-
jantis asmuo turi vilkėti prigludusius drabužius ir tvirtą avalynę.
Venkite laisvų drabužių. ● Prižiūrėkite vaikus ir užtikr
inkite, kad
jie nežaistų su įrenginiu. ● Vaikams ir jaunuoliams neleidžiama
dirbti su įrenginiu.DĖMESIO ● Tikrinkite artimiausią plotą, į kurį
važiuojate (pvz., ar ten nėra vaikų). Pasirūpinkite pakankamu
matomumu!PAVOJUS ● Niekada nepalikite įrenginio be priežiū-
ros, kol jis yra apsaugotas nuo netyčinio judėjimo. Prieš išlipdami
iš įrenginio visada įjunkite stovėjimo stabdį.DĖMESIO ● Ištrauki-
te uždegimo raktą arba KIK (Kärcher Intelligent Key), kad užkirs-
tumėte kelią įrenginiu naudotis tam leidimo neturintiems
žmonėms.ATSARGIAI ● Nenaudokite įrenginio tokiose zonose,
kuriose yra pavojus, kad į jus pataikys krentantys daiktai.ĮSPĖJI-
MAS ● Nežiūrėkite tiesiai į šviesos šaltinį įrenginiuose, kuriuose
įrengtas „Blue Spot“ apšvietimas.
Saugos nurodymai važiuojant
Pastaba ● Į apvirtimo pavojų sąrašą įtraukti ne visi atvejai.PA-
VOJUS ● Virtimo pavojus didelėse įkalnėse ir nuokalnėse! Va-
žiuodami įkalnėmis ir nuokalnėmis paisykite didžiausių leistinų
verčių, nurodytų techniniuose duomenyse. ● Virtimo pavojus per
daug pasvirus į šoną! Važiuodami skersai važiavimo krypčiai pai-
sykite didžiausių leistinų verčių, nurodytų techniniuose duomeny-
se. ● Virtimo pavojus važiuojant nestabiliu pagrindu! Šį įrenginį
naudokite tik ant tvirto pagrindo.
몇 ĮSPĖJIMAS ● Nepasirinkus tinkamo greičio gresia nelaimin-
go atsitikimo pavojus. Posūkiuose važiuokite lėtai.
Saugos nurodymai transportuojant
몇 ATSARGIAI ● Kad išvengtumėte nelaimingų atsitikimų veži-
mo metu, laikykitės transporto priemonės svorio. ● Norėdami
transportuoti mašiną, atjunkite akumuliatorių ir saugiai pritvirtinki-
te mašiną.
Baterijomis varomi įrenginiai
PAVOJUS ● Sprogimo pavojus! Baterijas įkraukite tik joms
tinkamu įkrovikliu ● Įkraunant baterijas uždarose patalpose susi-
daro itin sprogios dujos. Baterijas įkraukite tik gerai vėdinamose
patalpose. ● Netoli baterijos arba baterijų krovimo patalpoje ne-
galima naudoti atvirų liepsnų, sudaryti kibirkščių arba rūkyti.
● Sprogimų ir trumpųjų jungimųsi pavojus. Ant baterijos nedėkite
jokių įrankių ar pan.
몇 ATSARGIAI ● Baterijos rūgštys kelia sužalojimų pavojų. Lai-
kykitės atitinkamų saugos nuostatų.
DĖMESIO ● Laikykitės baterijos ir įkroviklio gamintojo pateiktų
naudojimo nurodymų. Laikykitės įstatymų leidėjo rekomendacijų
dėl elgesio su baterijomis. ● Niekada nepalikite baterijų išsikrovu-
sių, įkraukite jas kuo greičiau. ● Saugodami baterijas nuo nuotė-
kio srovių, laikykite jas švariai ir sausai. Saugokite baterijas nuo
užteršimo, pvz., metalo dulkėmis. ● Panaudotas baterijas šalinki-
te laikydamiesi aplinkosaugos reikalavimų pagal EB direktyvą 91/
157/EEE arba atitinkamas nacionalines nuostatas.
Saugos nuorodos šlavimo mašinoms su ištuštinimo
funkcija pakėlus talpyklą
PAVOJUS ● Sužeidimo pavojus naudojant prietaisus su iš-
tuštinimo funkcija pakėlus prietaisą! Prieš imdamiesi bet kurių
darbų užfiksuokite iškeltą šiukšlių rezervuarą. Fiksavimo įtaisą
įjunkite būdami ne pavojingoje zonoje.
Šlavimo mašinų su apsauginiu stogu saugos
instrukcijos
몇 ATSARGIAI
Kasdien tikrinkite, ar stogelis nėra pažeistas, kad užtikrintumėte
jo apsaugą.
Jei pažeistas apsauginis gaubtas ar atskiri jo elementai, būtina
pakeisti visą apsauginį gaubtą.
Neleidžiama vykdyti jokių apsauginio gaubto pakeitimų ar mon-
tuoti kitus „Kärcher“ neleidžiamus elementus, sudedamąsias da-
lis ir sudedamuosius mazgus.
Techninė priežiūra ir eksploatacinės parengties
užtikrinimas
몇 ĮSPĖJIMAS ● Prieš atlikdami elektros įrangos darbus, atjun-
kite bateriją. ● Prieš valymo, techninės priežiūros, dalių keitimo
darbus ir perjungimą į kitą veikimo vežimą, įrenginį turite išjungti
ir ištraukti uždegimo raktą.
몇 ATSARGIAI ● Remonto darbus atlikti gali tik patvirtintos kli-
entų aptarnavimo įstaigos arba šios srities specialistai, susipaži-
nę su atitinkamomis saugos instrukcijomis.
DĖMESIO ● Laikykitės saugos patikros nuostatų, taikomos ne-
šiojamiems, komercinės paskirties naudotiems įrenginiams pagal
vietoje galiojančius reikalavimus (pvz., Vokietijoje: VDE 0701).
● Trumpieji jungimai arba kiti pažeidimai. Nevalykite įrenginio
žarna arba aukšto slėgio vandens srove. ● Darbus su įrenginiu vi-
sada atlikite mūvėdami tinkamas pirštines.
Numatomasis naudojimas
Šlavimo mašina skirta komercinės paskirties grindų paviršiams
valyti ir šiose srityse, pvz:
● Automobilių statymo aikštelėms
● Gamybiniams statiniams
● Logistikos tarnybų teritorijos
● Viešbutis
● Mažmeninės prekybos reikmėms
● Sandėliavimo zonoms
● Šaligatviams
Ši šlavimo mašina skirta nešvariems paviršiams šluoti lauke ir vi-
daus patalpose.
Prieš pradėdami darbą įsitikinkite, kad prietaisas ir jo darbinės
dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nėra puiki,
prietaiso naudoti negalima.
Šlavimo mašiną naudokite tik pagal šioje instrukcijoje pateiktis
duomenis.
Įrenginį kaip nors keisti draudžiama.
Įrenginys tinka tik tokioms dangoms, kurios nurodytos naudojimo
instrukcijose.
Važiuoti ir šluoti galima tik ant įmonės arba jos atstovų, įgaliotų
naudoti mašiną, leidžiamų plotų.
Bendrasis reikalavimas: Labai degias medžiagas laikykite ato-
kiau nuo prietaiso (sprogimo ir gaisro pavojus).
Numatytinas netinkamas naudojimas
● Niekada nevalykite (nesiurbkite) sprogių skysčių, degių dujų,
neskiestų rūgščių ir tirpiklių! Minėti skysčiai – tai benzinas, da-
žų skiedikliai arba skystasis kuras, kurie sumišę su siurbiamu
oru gali sudaryti sprogiuosius ir nuodingus garus arba miši-
nius, taip pat acetonas, neskiestos rūgštys ir tirpikliai, kurie re-
aguoja su įrenginyje naudojamomis medžiagomis.
● Jokiu būdu nešluokite / nesiurbkite reaktyviųjų metalų dulkių
(pvz., aliuminio, magnio, cinko), nes reaguodamos su stipriais
šarminiais arba rūgštiniais valikliais, jos virsta sprogiomis du-
jomis.
● Draudžiama sušlavinėti arba siurbti smilkstančius daiktus.
● Nenaudokite prietaiso sveikatai pavojingoms medžiagoms
šluoti.
● Draudžiama būti pavojingoje zonoje. Draudžiama eksploatuoti
patalpose, kuriose gresia sprogimo pavojus.
● Draudžiama kartu vežti lydinčiuosius darbuotojus.
● Draudžiama šiuo prietaisu stumti, traukti arba gabenti daiktus.
180 Lietuviškai
Šluoti tinkami paviršiai
● Asfaltas
● Pramoninių statinių grindiniai
● Išlyginamasis sluoksnis
● Betonas
● Grindinio plytelės
Aplinkos apsauga
Pakuotės medžiagos gali būti perdirbamos. Pakuotės atlie-
kas prašome šalinti laikantis aplinkos apsaugos teisės aktų
reikalavimų.
Elektros ir elektroniniuose prietaisuose būna vertingų perdir-
bamųjų medžiagų ir dažnai, pvz., galvaninių elementų, aku-
muliatorių sudedamųjų dalių, arba alyvos, kurias netinkamai
naudojant arba jas šalinant ne pagal reikalavimus gali kilti pavo-
jus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploa-
tuoti prietaisą šios sudedamosios dalys yra būtinos. Šiuo
simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis
atliekomis.
Nuorodos dėl sudedamųjų medžiagų (REACH)
Naujausią informaciją apie sudedamąsias medžiagas rasite:
www.kaercher.de/REACH
Priedai ir atsarginės dalys
Naudokite tik originalius priedus ir originalas atsargines dalis –
taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.
Informaciją apie priedus ir atsargines dalis rasite svetainėje
www.kaercher.com.
Komplektacija
Įrenginio tiekiamo komplekto sudėtis parodyta ant pakuotės. Išp-
akavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta prie-
dų arba yra transportavimo pažeidimų, praneškite apie tai
pardavėjui.
Prietaiso aprašymas
Mašinos paveikslas
Paveikslas B
Šlavimo mašina
1 padėtis
1 Sėdynė (su kontaktiniu sėdynės jungikliu)
2 Vairaratis
3 Rankena su užraktu
4 Prietaiso gaubtas
5 Darbiniai žibintai
6 Šoninė šluota (dešinė)
7 Priekinis ratas
8 Patekimas prie šlavimo veleno
9 Atlenkimo taškas
10 Identifikacinė plokštelė
11 Blykčiojantis švyturėlis
12 Prietaiso gaubtas (dešinė)
13 Viršelis (dešinėje)
14 Galinis apmušalas
15 Galinis ratas
16 Dangtis (kairėje)
17 Variklio gaubtas
Valdymo pultas
2 pozicija
1 Valdymo elementai ir ekranas
2 Stovėjimo stabdys
3 Avarinio sustabdymo jungiklis
4 Šlavimo veleno valdymo svirties pakėlimas / nuleidimas
5 Nešvarumų kameros dangčio indikatoriaus lemputė
6 Talpyklos sklendės atidarymo / uždarymo valdymo svirtis
7 Visiškai nuleisto šiukšlių rezervuaro kontrolinė lemputė
8 Šiukšlių rezervuaro valdymo svirties pakėlimas / nuleidimas
9 Paleidimo jungiklis (uždegimo spyna)
10 Priekinės / atbulinės eigos jungiklis
11 Šoninės šluotos valdymo svirtelės pakėlimas / nuleidimas
12 Šoninio šepečio greičio reguliavimas (pasirinktinai)
13 Blykčiojančio švyturėlio jungiklis
14 Darbinio apšvietimo jungiklis
15 Garsinio signalo jungiklis
16 Ventiliatoriaus / filtro valymo jungiklis
Pedalai
3 pozicija
1 Stabdžio pedalas
2 Akceleratoriaus pedalas
Valdymo elementai ir ekranas
4 pozicija
1 Be funkcijos
2 Be funkcijos
3 Akumuliatoriaus įkrovos įspėjamoji lemputė
4 Darbinio apšvietimo signalinė lemputė
5 Kontrolinė lemputė (veikia tik su StVZO konversija)
6 Filtro valymo indikatoriaus lemputė
7 Parkavimo kontrolinės lemputės
8 Be funkcijos
9 Be funkcijos
10 ventiliatoriaus signalinė lemputė
11 Be funkcijos
12 Be funkcijos
13 Ekranas
Papildoma įranga
Valdymo svirtis
Paveikslas O
1 Šiukšlių rezervuaro valdymo svirtis
2 Talpyklos sklendės valdymo svirtis
3 Šlavimo veleno valdymo svirtis
4 Šoninės šluotos valdymo svirtis
"Comfort" kajutė (uždara) 2.853-431.7
Apsauginė kabina (atvira) su priekiniu stiklu ir
priekinio stiklo valytuvu
2.853-433.7
Apsauginė kabina 2.851-267.7
Apsauginis stogelis 2.852-595.7
Dygliuoti atsparios padangos (nebraižančios) 4.515-132.0
Padangos (pripildytos oro) 4.515-332.0
Mėlyna spalva (priekyje) 2.853-202.0
Mėlynas prožektorius (priekyje ir gale) 2.853-203.0
Galinis žibintas 2.853-204.0
Standartinis apšvietimo rinkinys 2.853-205.0
Kelių eismo apšvietimo rinkinys 2.853-207.0
Kelių transporto priemonės vairuotojo pažymėji-
mo rinkinys (StVZO)
2.853-208.0
Saugos diržas 6.981-140.0
Antrasis šoninis šepetėlis (kairėje) 2.851-273.0
Šoninio šepečio greičio reguliavimas (dešinėje) 2.853-507.0
Šoninis šepetėlio dangtelis 2.851-286.0
Vandens purškimo sistema šoniniams šepe-
čiams
2.853-214.0
Guminis amortizatorius 2.852-620.0
Šoninės šluotos svirties apsauga (dešinėje) 2.853-211.0
Šoninių šluotų apsauga (iš abiejų pusių) 2.853-210.0
Drėgno ir sauso dulkių siurblio priedų rinkinys NT
22/1 Bp
2.852-814.0
Drėgno ir sauso valymo siurblio montavimo rinki-
nys NT 22/1 Bp (kabina)
2.853-161.0
Priedų rinkinys lengvoms atliekoms šluoti 2.853-212.0
Lietuviškai 181
Pastaba
Laikykite svirtis norimoje padėtyje, kol bus atliktas atitinkamas
mechaninis judesys.
Šiukšlių rezervuaro valdymo svirtis
Šlavimo veleno valdymo svirtis
Talpyklos sklendės valdymo svirtis
Šoninės šluotos valdymo svirtis
Ekranas
Paveikslas C
1 Variklio greitis 1/min
2 Akumuliatoriaus įtampa V
3 Akumuliatoriaus įkrovos lygis %
4 Mašinos darbo valandos
Veikimas
Šlavimo mašina veikia šlavimo semtuvo principu.
1. Besusikanti šoninė šluota valo šluojamo paviršiaus kampus ir
kraštus bei nukreipia nešvarumus į šlavimo veleno taką.
2. Besisukantis šlavimo velenas nukreipia nešvarumus tiesiai į
nešvarumų talpyklą.
3. Nešvarumų kameroje sukeltos dulkės atskiriamos dulkių filtru
ir siurbimo orpūtė nusiurbia filtruotą orą.
4. Dulkių filtras valomas automatiškai darbo metu, jį taip pat ga-
lima paleisti naudojant jungiklį „Filtro valymas“.
Prieš pradedant eksploataciją
Iškrovimo nurodymai
PAVOJUS
Nelaimingo atsitikimo rizika iškraunant mašiną
Iškraudami mašiną naudokite tinkamą platformą.
Iškraudami mašiną / pakraudami prietaisą nenaudokite šakinio
krautuvo.
Iškraudami mašiną / pakraudami prietaisą atsižvelkite į svorį.
1. Naudodami pridėtas lentas ir atsižvelgdami į brėžinį sumon-
tuokite platformą.
2. Nupjaukite plastikinę pakavimo juostą ir pašalinkite pakavimo
plėvelę.
3. Tvirtinamąją aprišamąją juostą pašalinkite nuo inkaravimo
taškų.
4. Pažymėtas pagrindo lentas ir kvadratinį tašą atsukite nuo pa-
dėklo.
5. Šias lentas paguldykite ant padėklo krašto, lentas sulygiuokite
taip, kad jos užvažiuojant mašinai būtų po jo ratais. Tvirtai pri-
veržkite lentas.
6. Kvadratinį tašą kaip atramą padėkite po lentomis.
7. Pašalinkite ratų blokavimo medines trinkas.
8. Atleiskite stovėjimo stabdį.
9. Atsargiai nuvairuokite įrenginį an
t iš padėklo pagamintos ram-
pos.
Užfiksuokite / atlaisvinkite stovėjimo stabdį.
Blokavimas
1. Stabdžių pedalą laikykite nuspaustą ir užtraukite stabdžių svir-
tį.
Atleidimas
2. Stabdžių pedalą laikykite nuspaustą ir atleiskite stabdžių svirtį.
Baterijos ir įkrovikliai
DĖMESIO
Naudokite tik gamintojo rekomenduojamas baterijas ir įkro-
viklius
Baterijas keiskite tik to paties tipo baterijomis.
Prieš utilizuodami transporto priemonę, išimkite jos baterijas ir
utilizuokite jas pagal šalies arba vietos nuostatas.
Įspėjamųjų nurodymų simboliai
Tvarkydami baterijas laikykitės šių įspėjamųjų nurodymų:
Saugos nurodymai
PAVOJUS
Gaisro ir sprogimo pavojus
Ant baterijos nedėkite jokių įrankių ar kitų daiktų.
Būtinai venkite rūkyti ir atviros liepsnos.
Įkraudami baterijas patalpose užtikrinkite gerą vėdinimą.
Naudokite tik „Kärcher“ leidžiamas baterijas ir įkroviklius (origina-
lios atsarginės dalys).
몇 ĮSPĖJIMAS
Netinkamai šalinant baterijas aplinkai keliamas pavojus
Sugedusias arba sunaudotas baterijas saugiai pašalinkite (jeigu
reikia, susisiekite su atliekų šalinimo įmone arba „Kärcher“ tarny-
bą).
priemonės netyčia išliejus baterijos rūgštį
Naudojant pagal paskirtį ir laikantis naudojimo nurodymų, švino
baterijos nekelia jokio pavojaus.
Tačiau atkreipkite dėmesį, kad švino baterijose yra sieros rūgš-
ties, kuri gali smarkiai nudeginti.
Atgal Nešvarumų talpyklos pakėlimas
Pirmyn Nuleiskite nešvarumų talpyklą
Atgal Pakelkite cilindro formos šlavimo šepetį
Pirmyn Cilindro formos šlavimo šepečio nuleidi-
mas
Atgal Talpyklos sklendės uždarymas
Pirmyn Atidarykite rezervuaro dangtelį
Atgal Šoninės šluotos kėlimas
Pirmyn Šoninių šepečių nuleidimas
Laikykitės baterijų naudojimo instrukcijoje ir ant pa-
čios baterijos, taip pat ir šioje naudojimo instrukcijoje
pateiktų nurodymų.
Dėvėkite akių apsaugą.
Laikykite rūgštį ir baterijas atokiai nuo vaikų.
Sprogimo pavojus
Saugokite nuo ugnies, kibirkščių ir atviros liepsnos;
rūkyti draudžiama.
Ėsdinimo pavojus
Pirmoji pagalba
Įspėjamasis nurodymas
Šalinimas
Nemeskite baterijų į šiukšlių konteinerį.
182 Lietuviškai
1. Išsiliejusią arba iš nesandarios baterijos tekančią rūgštį surin-
kite rišamąja priemone, pvz., smėliu. Neišleiskite į kanalizaci-
jos sistemą, dirvožemį arba vandens telkinius.
2. Rūgštį neutralizuokite kalkėmis arba soda ir pašalinkite laiky-
damiesi vietos reikalavimų.
3. Norėdami utilizuoti apgadintas baterijas, susisiekite su atliekų
šalinimo įmone.
4. Rūgšties purslus, patekusius į akis arba ant odos skalaukite
arba plaukite dideliu kiekiu vandens.
5. Paskui nedelsdami kreipkitės į gydytoją.
6. Nešvarius drabužius plaukite vandeniu.
7. Persirenkite.
Rekomenduojami elektros akumuliatoriai, įkrovikliai
* Šlavimo mašinai reikia 1 akumuliatorių bloko
Baterijų montavimas, prijungimas, išmontavimas
몇 ĮSPĖJIMAS
Trumpojo jungimo keliamas susižeidimo ir žalos pavojus!
Dirbant baterijos zonoje kyla pavojus susižeisti ir sugadinti bate-
riją dėl trumpojo jungimo.
Ant baterijos nedėkite jokių įrankių ar kitų daiktų.
Įmontavimas: Visada pirmiausia prie „+“ gnybto prijunkite +“ lai-
dą, o paskui „-“ laidą - prie „-“ gnybto.
Išmontavimas: Visada pirmiausia atjunkite „-“ laidą nuo „-“ gnyb-
to, o tada „+“ laidą nuo ?„+“ gnybto.
Atkreipkite dėmesį į teisingą išdėstymą: „+“ laidas - į „+“ polių, o
„-“ laidas - į „-“ polių.
Pastaba
KM 130/300 R I Bp Pack variantui baterijos ir įkroviklis įtrauktas į
tiekimo rinkinį.
1. Išjunkite mašiną, žr. Įrenginio išjungimas.
Išmontavimas ir sumontavimas:
2. Atjunkite neigiamą ir teigiamą laidus nuo atitinkamų akumulia-
toriaus gnybtų.
3. Išimkite teigiamą ir neigiamą laidus su baterijos kištuku iš įren-
ginio baterijų dėklo.
4. Pritvirtinkite prie kairės ir dešinės baterijos kėlimo kilpų tinka-
mą keltuvą.
Baterijos svoris, žr. Techniniai duomenys.
Paveikslas D
1 Kėlimo kilpa
2 „+“ polius
3 „-“ polius
5. Ištraukite akumuliatorių iš mašinos ir saugiai jį padėkite.
6. Prijunkite keltuvą prie naujo akumuliatoriaus.
7. Atsargiai įdėkite naują bateriją į baterijų laikiklį.
Pastaba
Nenaudojami teigiamas ir neigiamas poliai turi būti dešinėje įren-
ginio pusėje.
8. Išimkite keltuvą už kairiosios ir dešiniosios kėlimo kilpų.
Prijungimas:
9. Pirmiausia prie akumuliatoriaus „+“ poliaus prijunkite „+“ laidą
ir uždėkite „+“ poliaus dangtelį.
10.Prijunkite „-“ laidą prie akumuliatoriaus „-“ gnybto ir uždėkite „-
“ gnybto dangtelį.
11.Nustatykite maitinimo šaltinį, žr. Atjungti, prijungti maitinimą.
12.Pasukite raktelį raktiniame jungiklyje į padėtį „I“.
13.Rodytuve nuskaitykite baterijos įkrovos būseną ir, jeigu būti-
na, įkraukite bateriją, žr. Baterijos įkrovimas.
Atjungti, prijungti maitinimą
1. Išjunkite mašiną, žr. skyrių Įrenginio išjungimas.
Atjungimas:
2. Atjunkite baterijos pusės baterijos jungtį nuo mašinos pusės
baterijos jungties.
Įrenginyje įtampa išjungta.
Atkūrimas:
3. Baterijos pusės baterijos jungtį įkiškite į mašinos pusės baterijos
jungtį, kol abu jungčių korpusai atsidurs vienas priešais kitą.
Įrenginio maitinimas atkurtas.
Baterijos įkrovimas
1. Nuvežkite įrenginį į sausą, gerai vėdinamą patalpą.
2. Įrenginio išjungimas, žr. skyrių Įrenginio išjungimas.
Įkroviklio prijungimas:
3. Atjunkite maitinimo šaltinį, žr. skyrių Atjungti, prijungti maitini-
mą.
Paveikslas E
(1)Baterija
(2)Baterijos kištukas baterijos pusėje
(3)Įkroviklio kištukas
(4)Įkrovimo laidas
(5)Šviesos diodo rodmuo
(6)Nešiojamasis įkroviklis
(7)Maitinimo kabelis
4. Nešiojamąjį įkroviklį padėkite prieš mašiną.
DĖMESIO
Kojelės turi būti nukreiptos žemyn.
Nedėkite nešiojamojo įkroviklio ant baterijos!
Neuždenkite nešiojamojo įkroviklio jokiais daiktais ir nedėkite ant
jo jokių daiktų!
5. Įkiškite įkroviklio kištuką į baterijos pusėje esantį baterijos kiš-
tuką; abu kištukų korpusai turi būti vienas prie kito prigludę.
6. Prijunkite maitinimo laidą prie nešiojamojo įkroviklio.
7. Įkiškite maitinimo laidą į apsauginio kontakto lizdą.
Įkrovimo procesas prasideda ir baigiasi automatiškai.
LED rodytuve pateikiama esama būsena:
● geltona spalva = baterija įkraunama
● mirksi žalia spalva = baterija įkrauta > 80 proc.
● šviečia žalia spalva = baterija visiškai įkrauta
● raudona = klaida
Įkrovimo trukmė, žr. skyrių Techniniai duomenys.
8. Baigiantis įkrovimo trukmei patikrinkite elektrolito lygį pagal
baterijos gamintojo naudojimo instrukcijas ir, jeigu būtina, jį
pakoreguokite.
Įkroviklio atjungimas:
9.
Po įkrovimo įkroviklį nuo įrenginio atjunkite atvirkštine tvarka.
Eksploatavimo pradžia
Naudojimas
Darbai prieš pradedant eksploatuoti
1. Patikrinkite baterijos įkrovimo lygį. Jeigu būtina, įkraukite bate-
riją, žr. Baterijos įkrovimas.
2. Patikrinkite, ar apie cilindro formos šlavimo šepetį ir šoninę
šluotą nėra apsivyniojusių juostų.
3. Patikrinkite, ar ratų ašys nėra apvyniotos juostomis.
4. Patikrinkite, ar veikia visi valdymo elementai.
5. Patikrinkite, ar mašina nepažeista.
6. Išvalykite dulkių filtrą.
Vairuotojo sėdynės nustatymas
PAVOJUS
Nelaimingo atsitikimo pavojus
Vairuotojo sėdynę reguliuokite tik įrenginiui stovint.
Paveikslas K
1 Svorio reguliavimas
2 Porankio aukščio nustatymo rankenėlė
3 Atlošo posvirio reguliatorius
4 Sėdynės padėties reguliavimo svirtis
Užsakymo Nr.
36 V, 360 Ah akumuliatorių paketas (rinkinyje,
nereikalaujantis daug priežiūros)*
6.654-282.0
Įkroviklis 6.654-283.0
Lietuviškai 183
1. Pasukdami reguliavimo rankenėlę sureguliuokite sėdynės pa-
kabą pagal savo kūno svorį.
2. Reguliuokite porankio aukštį sukdami po porankiu esantį me-
chanizmą.
3. Pasukdami reguliatorių sureguliuokite atlošo pasvirimą.
4. Paspauskite reguliavimo svirtį, kad atlaisvintumėte fiksavimo
mechanizmą ir sureguliuotumėte sėdynės padėtį pagal savo
ūgį.
Įrenginio paleidimas
Pastaba
Norint užvesti mašiną, variklio dangtis turi būti uždarytas, o vai-
ruotojas turi atsisėsti į vairuotojui skirtą sėdynę.
Pastaba
Praėjus 3 sekundėms po nulipimo nuo sėdynės, šlavimo mašina
išsijungia.
1. Atsisėskite į vairuotojui skirtą sėdynę.
Suveikia sėdynės kontaktinis jungiklis.
2. Priekinės / atbulinės eigos pasirinkimo jungiklį nustatykite į vi-
durinę padėtį.
3. Įkiškite į uždegimo spyną uždegimo raktą.
4. Hidraulinio agregato paleidimas
a Laikykite nuspaudę stabdžių pedalą.
b Pasukite uždegimo raktelį į I padėtį ir palaukite 3 sekundes.
Mašina paruošta darbui.
c Pasukite uždegimo raktelį į II padėtį.
Hidraulinio agregato paleidimas
Važiavimas įrenginiu
PAVOJUS
Staigaus stabdymo keliamas sužalojimų pavojus!
Įrenginys staigiai sustoja, kai tik vairuotojas pakyla nuo įrenginio
sėdynės.
Važiuodami nesikelkite nuo vairuotojo sėdynės.
몇 ĮSPĖJIMAS
Nelaimingo atsitikimo pavojus važiuojant atbuline eiga!
Važiuojant atbuline eiga padidėja nelaimingų atsitikimų rizika.
Prieš važiuodami atbuline eiga įsitikinkite, kad niekam nekelsite
pavojaus, ypač atkreipkite dėmesį į vaikus. Jei reikia, paprašyki-
te, kad jus instruktuotų kitas asmuo.
Važiuodami atbuline eiga stebėkite visą aplinką.
몇 ĮSPĖJIMAS
Nelaimingo atsitikimo pavojus važiuojant su pakelta nešva-
rumų kamera!
Važiuojant su pakelta nešvarumų kamera padidėja nelaimingų
atsitikimų rizika, nes pasikeičia įrenginio svorio centras.
Nevažiuokite pakėlę nešvarumų kameros.
DĖMESIO
Pavojus sugadinti pavarą!
Staigus greičio pedalo įjungimas gali sugadinti pavarą.
Greičio pedalą visada spauskite lėtai ir atsargiai.
Prieš persijungdami įrenginį iš priekinės į atbulinę eigą arba
atvirkščiai, pirma sustabdykite įrenginį.
DĖMESIO
Pažeidimo pavojus
Važiuodami per kliūtis galite sugadinti mašiną.
Per pastoviąsias ir ne didesnes kaip 70 mm aukščio kliūtis va-
žiuokite lėtai ir atsargiai. Didesnes kaip 70 mm kliūtis leidžiama
pervažiuoti tik naudojant tinkamą pakylą.
Pastaba
Priekinio rato stovėjimo stabdžio svirtis turi būti važiavimo padė-
tyje, žr. Užfiksuokite / atlaisvinkite stovėjimo stabdį..
1. Nustatykite važiavimo krypties jungiklį į padėtį „Važiuoti į prie-
kį“ arba „Važiuoti atgal“.
2. Nuleiskite koją nuo stabdžių pedalo.
3. Atsargiai spauskite greičio pedalą ir tolygiai, be pakopų regu-
liuokite važiavimo greitį.
Nespauskite greičio pedalo.
4. Važiavimo kryptį pasirinkite vairu.
5. Norėdami sumažinti greitį, atleiskite greičio pedalą.
Stabdžių pedalą galima nuspausti, kad stabdymas būtų sti-
presnis.
Šlavimo režimas
Šlavimas naudojant šlavimo veleną ir šonines šluotas
PAVOJUS
Staigaus stabdymo keliamas sužalojimų pavojus!
Įrenginys staigiai sustoja, kai tik vairuotojas pakyla nuo įrenginio
sėdynės.
Važiuodami nesikelkite nuo vairuotojo sėdynės.
DĖMESIO
Sužalojimų pavojus dėl juostų ir virvių!
Jei šluojami ilgi, lankstūs daiktai, pavyzdžiui, juostelės ar virve-
lės, jie gali sugadinti šlavimo mechanizmą.
Nevažiuokite su įrenginiu arba šonine šluota per ilgus, lanksčius
daiktus, pavyzdžiui, juosteles ar virveles, ir tokių daiktų nešluoki-
te.
Pastaba
Kad pasiektumėte optimalų valymo rezultatą, važiavimo greitį rei-
kia pritaikyti atsižvelgiant į esamas sąlygas.
Pastaba
Šluojant dulkių filtras automatiškai išvalomas kas 10 minučių.
Tuo tarpu valymą galima pradėti rankiniu būdu.
Pastaba
Šluodami sausas grindis įjunkite ventiliatorių.
Išjunkite ventiliatorių, kai šluojate šlapias ir drėgnas grindis, kad
nesušlaptų dulkių filtras.
1. Atidarykite šiukšlių talpyklos sklendę, kad galėtumėte šluoti.
2. Nuleiskite cilindro formos šlavimo šepetį.
Norėdami nuvalyti šoninius kraštus, taip pat nuleiskite šoninį
šepetį.
Šiukšlių talpyklos ištuštinimas
몇 ĮSPĖJIMAS
Pradėjusi riedėti mašina gali sužaloti
Ištuštinant ant šlaitų ar minkštos žemės, mašina gali apvirsti dėl
svorio centro poslinkio ir sužeisti žmones.
Šiukšlių talpyklą ištuštinkite tik tada, kai mašina stovi ant lygaus,
tvirto paviršiaus.
몇 ĮSPĖJIMAS
Rizika susižeisti dėl smūgių ir gniuždymo
Keldami arba nuleisdami šiukšlių talpyklą, žmonės gali susižeisti,
nes gali būti pastumti arba prispausti tarp šiukšlių talpyklos ir kon-
teinerio.
Įsitikinkite, kad ištuštinimo metu nešvarumų kameros sukimosi
srutyne nėra jokių žmonių.
몇 ĮSPĖJIMAS
Rizika susižeisti dėl judančių mašinos dalių
Šiukšlių talpyklos mechanika gali sutraiškyti arba nupjauti kūno
dalis, ypač pirštus.
Ištuštinimo metu nelieskite judančių dalių.
몇 ĮSPĖJIMAS
Nusileidusios žemyn šiukšlių talpyklos keliamas sužeidimo
pavojus!
Pakelta šiukšlių talpykla gali netikėtai nusileisti žemyn ir sunkiai
sužeisti traiškydama arba suspausdama.
Neženkite po pakelta neįtvirtinta šiukšlių talpykla.
Prieš žengdami po pakelta šiukšlių talpykla pirmiau ją įtvirtinkite
tinkama fiksavimo atrama.
DĖMESIO
Sviedžiamų sąšlavų keliamas sužalojimo pavojus
Ištuštinimo metu veikiantis šlavimo velenas gali išsviesti nuo sa-
vęs šiukšles ir taip sužeisti.
Įsitikinkite, kad pakėlus šiukšlių talpyklą priešais transporto prie-
monę nėra žmonių.
184 Lietuviškai
Pastaba
Naudojant ištuštinimą iš aukšto lygio, šlavimo konteinerį galima
ištuštinti, pvz.,į atliekų konteinerį (didžiausias iškrovimo aukštis
žr. Techniniai duomenys).
1. Pastatykite mašiną prieš iškrovimo vietą.
DĖMESIO
Užtikrinkite, kad už šiukšlių talpyklos ir virš jos būtų pakankamai
laisvos vietos.
Pakelti:
2. Nustatykite valdymo svirtį „Pakelti / nuleisti šoninius šepečius“
į padėtį „Pakelti“ ir laikykite, kol šoniniai šepečiai bus visiškai
pakelti.
3. Nustatykite valdymo svirtį „Šlavimo veleno pakėlimas / nuleidi-
mas“ į padėtį „Pakelti“ ir laikykite, kol šlavimo velenas bus vi-
siškai pakeltas.
Pakeliamas šlavimo velenas.
4. Nustatykite „Atidaryti / uždaryti talpyklos sklendę“ valdymo
svirtį į padėtį „Uždaryti“.
Kontrolinė lemputė šviečia raudonai.
Ištuštinimas:
5. Nustatykite valdymo svirtį „Šiukšlių talpyklos pakėlimas / nulei-
dimas“ į padėtį „Pakelti“ ir laikykite ją patraukę, kol bus pasiek-
tas reikiamas aukštis.
Kontrolinė lemputė šviečia raudonai.
6. Lėtai privažiuokite prie konteinerio.
7. Užfiksuokite stovėjimo stabdį.
8. Nustatykite „Atidaryti / uždaryti talpyklos sklendę“ valdymo
svirtį į padėtį „Atidaryti“.
Nešvarumų talp
ykla ištuštinama.
Kontrolinė lemputė šviečia žaliai.
9. Nustatykite „Atidaryti / uždaryti talpyklos sklendę“ valdymo
svirtį į padėtį „Uždaryti“.
Kameros sklendė uždaroma.
Kontrolinė lemputė šviečia raudonai.
10.Atleiskite stovėjimo stabdį.
Nuleidimas:
11.Mašina nuvažiuokite maždaug 2 m atstumu nuo iškrovimo
vietos.
DĖMESIO
Už nešvarumų talpyklos ir po ja užtikrinkite pakankamai laisvos
vietos.
12.Nustatykite valdymo svirtį „Pakelti / nuleisti šiukšlių talpyklą“ į
padėtį „Nuleisti“ ir laikykite ją patraukę, kol talpykla pasieks ga-
lutinę padėtį.
Kontrolinė lemputė šviečia žaliai.
Įrenginio išjungimas
1. Pastatykite įrenginį horizontaliai.
2. Pakelkite cilindro formos šlavimo šepetį ir šoninę šluotą.
3. Talpyklos sklendės uždarymas
4. Laikykite nuspaustą stabdžių pedalą ir užtraukite stovėjimo
stabdį.
5. Pasukite raktinį jungiklį į padėtį „0“ ir ištraukite raktą.
Gabenimas
DĖMESIO
Transportavimo žala
Atkreipkite dėmesį į tuščią mašinos svorį (gabenimo svorį), kai ją
gabenate priekabomis ar transporto priemonėmis.
Veždami transporto priemonėmis, mašiną pritvirtinkite pagal ga-
liojančias transporto saugos rekomendacijas.
Gabendami mašiną, laikykitės toliau nurodytų reikalavimų:
● Pasukite uždegimo raktelį į „0“ padėtį ir raktą ištraukite.
● Užfiksuokite stovėjimo stabdį.
● Pritvirtinkite mašiną tvirtinimo taškuose (4x) įtempiamaisiais
diržais, virvėmis arba grandinėmis.
● Mašinos ratus pritvirtinkite pleištais.
Sandėliavimas
Laikydami mašiną, laikykitės toliau nurodytų reikalavimų:
● Šlavimo mašiną statykite ant lygaus paviršiaus, sausoje, nuo
šalčio apsaugotoje aplinkoje. Apsaugokite nuo dulkių uždeng-
dami uždangalu.
● Pakelkite šlavimo veleną ir šonines šluotas, kad nebūtų pa-
žeisti šeriai.
● Talpyklos sklendės uždarymas
● Pasukite uždegimo raktelį į „0“ padėtį ir raktą ištraukite.
● Užfiksuokite stovėjimo stabdį.
● Apsaugokite šlavimo mašiną nuo nuriedėjimo.
Jeigu šlavimo mašina nenaudojama ilgą laiką, papildomai at-
kreipkite dėmesį:
● Išvalykite šlavimo mašinos vidų ir išorę.
● Akumuliatoriaus atjungimas
● Bateriją įkraukite kas 2 mėnesius.
Einamoji priežiūra ir techninė priežiūra
몇 ĮSPĖJIMAS
Pavojus gyvybei, sužalojimų ir žalos padarymo pavojus!
Atliekant įrenginio techninę priežiūrą ir einamąjį remontą, jeigu
nebūtų paisoma saugos instrukcijų, kyla pavojus žūti, susižeisti ir
sugadinti įrenginį!
Paisykite einamojo remonto ir techninė priežiūros saugos nuro-
dymų, kurie pateikti šio eksploatavimo instrukcijos pradžioje.
Prietaiso valymas
DĖMESIO
Trumpieji jungimai arba kiti pažeidimai. Nevalykite įrenginio žar-
na arba aukšto slėgio vandens srove.
DĖMESIO
Netinkamas valymas
Pažeidimo pavojus.
Valydami nenaudokite jokių abrazyvinių arba ėsdinančiųjų vali-
klių.
PAVOJUS
Dulkių keliamas pavojus sveikatai
Vidiniam valymui suslėgtuoju oru.
Dėvėkite dulkių kaukę ir apsauginius akinius.
Įrenginio vidaus valymas
1. Išjunkite mašiną, žr. Įrenginio išjungimas.
2. Valykite mašiną šluoste
3. Prapūskite įrenginį suslėgtuoju oru.
Įrenginio išorės valymas
1. Išjunkite mašiną, žr. Įrenginio išjungimas.
2. Įrenginio išorę valykite švelniu ploviklio tirpalu sudrėkinta
šluoste.
Techninės priežiūros intervalai
Pastaba
Norint pasinaudoti garantija, garantiniu laikotarpiu būtina atlikti vi-
sus tvarkymo ir techninės priežiūros darbus įgaliotoje klientų ap-
tarnavimo tarnyboje pagal patikros kontrolinį sąrašą „ICL“.
● Darbo valandų skaitiklis nurodo techninės priežiūros intervalų
laiką.
● Kliento / operatoriaus atliekami aptarnavimo ir priežiūros dar-
bų intervalai yra nurodyti skyriuje Kliento atliekama techninė
priežiūra. Darbus turi atlikti kvalifikuotas specialistas. Jeigu
būtina, kreipkitės į „Kärcher“ specializuotą prekybos atstovą
arba tarnybą.
● Tolesnius techninės priežiūros darbus turi atlikti įgaliotoji klien-
tų aptarnavimo tarnyba pagal patikrinimo kontrolinį sąrašą.
Prašome tinkamu laiku kreipkitės į tarnybą.
Kliento atliekama techninė priežiūra
Pastaba
Toliau nurodytus techninės priežiūros darbus turi atlikti kvalifikuo-
tas specialistas, jei reikia, kreipkitės į „Kärcher“ specializuotą pre-
kiautoją arba aptarnavimo skyrių.
Lietuviškai 185
Hidraulinei sistemai skirtus darbus gali atlikti tik įgaliota aptarna-
vimo tarnyba.
Kasdien
1. Patikrinkite, ar ratų ašys nėra apvyniotos juostomis.
2. Patikrinkite, ar cilindrinis šepetys ir šoninės šluotos nėra nusi-
dėvėję ir ar nėra apsivyniojusių juostų.
3. Patikrinkite, ar veikia visi valdymo elementai.
4. Patikrinkite, ar mašina nepažeista.
Kartą per savaitę:
몇 ĮSPĖJIMAS
Nusileidusios žemyn šiukšlių talpyklos keliamas sužeidimo
pavojus!
Pakelta šiukšlių talpykla gali netikėtai nusileisti žemyn ir sunkiai
sužeisti traiškydama arba suspausdama.
Neženkite po pakelta neįtvirtinta šiukšlių talpykla.
Prieš žengdami po pakelta šiukšlių talpykla pirmiau ją įtvirtinkite
tinkama fiksavimo atrama.
5. Patikrinkite, ar visos judančios dalys sklandžiai juda, ir, jei rei-
kia, sutepkite jas arba suremontuokite.
Pastaba
Prieš atlikdami visus techninės priežiūros ir remonto darbus, kai
šiukšlių talpykla pakelta, sumontuokite atraminę apkabą.
6. Patikrinkite, ar teisingai sureguliuotos ir ar nėra nusidėvėju-
sios šlavimo veleno dėžės sandarinamosios plokštelės ir, jei
reikia, teisingai sureguliuokite ir pakeiskite nusidėvėjusias
sandarinamąsias plokšteles.
7. Patikrinkite, ar nepažeistos šiukšlių talpyklos sklendžių sanda-
rinamosios plokštelės ir, jei reikia, pakeiskite jas.
8. Patikrinkite, ar nesusidėvėjęs ir nepažeistas šlavimo velenas,
jei reikia, pakeiskite.
9. Patikrinkite, ar nėra nusidėvėjusios ir ar nepažeistos šoninės
šluotos, jei reikia, pakeiskite.
10.Patikrinkite, ar neužterštas ir ar nepažeistas dulkių filtras, jei-
gu reikia, pakeiskite jį ir išvalykite dulkių filtro dėžę.
11.Patikrinkite, ar hidraulinė sistema nėra nesandari, ir, jeigu bū-
tina, ją suremontuokite.
12.Išvalykite hidraulinės alyvos aušintuvą.
13.Patikrinkite hidraulinės alyvos lygį.
14.Patikrinkite hidraulinės alyvos talpyklos lygį.
15.Patikrinkite talpyklos sklendės mechaniką ir,
jei reikia, sutep-
kite.
Po susidėvėjimo:
16.Pakeiskite nusidėvėjusias sandarinamąsias juostas.
17.Pakeiskite nusidėvėjusį šlavimo veleną.
18.Pakeiskite nusidėvėjusią šoninę šluotą.
Klientų aptarnavimo tarnybos atliekami techninės priežiūros
darbai
Pastaba
Norint pasinaudoti garantija, garantiniu laikotarpiu būtina atlikti vi-
sus tvarkymo ir techninės priežiūros darbus įgaliotoje „Kärcher“
klientų aptarnavimo tarnyboje pagal patikros kontrolinį sąrašą.
● Pirmasis tikrinimas po 50 darbo valandų
● Techninę priežiūrą pagal techninės priežiūros knygelę atlikite
kas 250 darbo valandų.
● Pagal poreikį, tačiau bent kartą per metus, elektrikas turi pati-
krinti įrenginio ir baterijos izoliacijos varžą pagal baterijos ga-
mintojo naudojimo instrukciją.
Techninės priežiūros darbai
Paruošimas
1. Pastatykite šlavimo mašiną ant lygaus paviršiaus.
2. Pasukite uždegimo spynelę į „0“ padėtį ir raktą ištraukite.
3. Užfiksuokite stovėjimo stabdį.
Techninės priežiūros saugos nurodymai
Pastaba
Prieš atliekant darbus po pakeltu šiukšlių rezervuaru, šiukšlių re-
zervuaras turi būti apsaugotas nuo kritimo, žr. Nešvarumų talpy-
klos fiksavimas
Nešvarumų talpyklos fiksavimas
몇 ĮSPĖJIMAS
Traiškymo pavojus
Krintantis šiukšlių rezervuaras gali sukelti traumas ir kaulų lūžius.
Prieš atliekant bet kokius darbus po pakeltu šiukšlių rezervuaru,
jis turi būti pritvirtintas.
Saugumas tik už pavojaus zonų ribų.
Paveikslas N
1 Lizdas
2 Apsauginis strypas
1. Atlenkite apsauginį strypą ir įstatykite ją į laikiklį.
Patikrinkite stabdžių skysčio lygį ir papildykite
몇 ĮSPĖJIMAS
Traiškymo pavojus
Krintantis šiukšlių rezervuaras gali sukelti traumas ir kaulų lūžius.
Prieš atliekant bet kokius darbus po pakeltu šiukšlių rezervuaru,
jis turi būti pritvirtintas.
Saugumas tik už pavojaus zonų ribų.
Paveikslas F
1 Apsauginis strypas
2 Dangtelis
3 Stabdžių skysčio rezervuaras
1. Pakelkite šiukšlių rezervuarą į viršų ir pritvirtinkite jį apsaugine
juosta.
2. Patikrinkite, ar stabdžių skysčio rezervuare yra pakankamai
stabdžių skysčio.
Pastaba
Pripildymo lygis turi būti tarp „Min“ ir „Max“ žymos.
3. Jeigu reikia, įpilkite daugiau DOT stabdžių skysčio, žr. Tech-
niniai duomenys.
Hidraulinės alyvos kiekio tikrinimas ir pildymas
Paveikslas H
1 Sandarinimo dangtelis ir alyvos įpylimo antvamzdis
2 Alyvos lygio stebėjimo langelis
Pastaba
Atliekant šiuos darbus šiukšlių rezervuaro negalima pakelti.
1. Patikrinkite hidraulinės alyvos lygį per alyvos stebėjimo akutę.
a Alyvos lygis turi būti tarp „MIN“ ir „MAX“ žymos.
b Jeigu alyvos lygis yra žemiau apatinės žymos „MIN“, pripil-
kite hidraulinės alyvos.
2. Nuimkite alyvos pripildymo antvamzdžio uždarymo dangtelį.
3. Išvalykite užpildymo zoną.
4. Pripilkite hidraulinės alyvos. (Informaciją apie alyvos rūšį rasi-
te skyriuje „Techniniai duomenys“.)
5. Uždarykite alyvos papildymo antvamzdį uždarymo dangteliu.
Hidraulinė sistemos tikrinimas
Pastaba
Jei hidraulinėje sistemoje aptinkama nesandarumų, kreipkitės į
klientų aptarnavimo tarnybą.
1. Užfiksuokite stovėjimo stabdį.
2. Variklio paleidimas.
3. Patikrinkite, ar sandarios visos hidraulinės žarnos ir jungtys.
Patikrinkite, ar šlavimo velene nėra įsuktų juostų
1. Variklio paleidimas.
2. Nešvarumų talpyklą pakelkite į galinę padėtį.
3. Išjunkite variklį.
4. Užfiksuokite stovėjimo stabdį.
몇 ĮSPĖJIMAS
Traiškymo pavojus
Krintantis šiukšlių rezervuaras gali sukelti traumas ir kaulų lūžius.
Prieš atliekant bet kokius darbus po pakeltu šiukšlių rezervuaru,
jis turi būti pritvirtintas.
Saugumas tik už pavojaus zonų ribų.
5. Šiukšlių rezervuarą pritvirtinkite apsaugine juosta.
186 Lietuviškai
6. Patikrinkite, ar šlavimo velene nėra susivyniojusių juostų ir vir-
vių, ir jas pašalinkite.
7. Užlenkite tvirtinimo strypą.
8. Variklio paleidimas.
9. Nešvarumų talpyklą nuleiskite į galinę padėtį.
10.Išjunkite variklį.
Patikrinkite, ar nenusidėvėjęs šlavimo velenas
1. Atrakinkite šlavimo veleno duris.
2. Pasukite duris į išorę.
Paveikslas R
3. Pagal skalę nuskaitykite šlavimo veleno nusidėvėjimo laipsnį.
Jei nusidėvėjimo laipsnis yra raudonosios zonos pabaigoje,
reikia sumontuoti naują šlavimo veleną.
Cilindrinio šepečio keitimas
Paveikslas Q
1 Durys
2 Varžtas su rankenėle
3 Šlavimo veleno laikiklis
4 Šlavimo velenas
1. Uždarykite duris.
2. Pasukite duris į išorę.
3. Atlaisvinkite rankenos varžtą.
4. Pasukite šlavimo veleno laikiklį į išorę.
5. Ištraukite šlavimo veleną.
6. Sumontuokite naują šlavimo veleną.
a Įstatykite šlavimo veleną į priešingą šlavimo veleno laikiklį
tinkamoje montavimo padėtyje.
Paveikslas V
Šlavimo veleno montavimo padėtis važiavimo kryptimi
(vaizdas iš viršaus)
Pastaba
Šlavimo veleno grioveliai turi būti ant priešingo šlavimo veleno
laikiklių.
b Pasukite atgal į išorę pasuktą šlavimo veleno laikiklį.
cVaržtą priveržkite.
7. Atverkite duris atgal.
8. Užrakinkite duris.
Pastaba
Sumontavus naują šlavimo veleną, reikia iš naujo sureguliuoti
šlavimo lygį.
Šlavimo veleno lygio patikrinimas ir sureguliavimas
1. Išjunkite orpūtę.
2. Užvažiuokite su šlavimo mašina ant lygaus ir tolygaus grindų
paviršiaus, ant kurio aiškiai matomos dulkės arba kreida.
3. Nuleiskite šlavimo veleną ir leiskite jam važiuoti vietoje maž-
daug 10 sekundžių.
4. Talpyklos sklendės uždarymas
5. Pakelkite cilindro formos šlavimo šepetį.
6. Važiuokite atbuline eiga.
7. Patikrinkite šlavimo lygį.
Paveikslas S
Nušluotas paviršius turėtų būti vienodo stačiakampio, kurio plotis
a = 60 - 65 mm.
Paveikslas T
1 Nušluoto paviršiaus svirtis
2 Skalė
8. Priklausomai nuo šlavimo veleno nusidėvėjimo laipsnio, įjun-
kite nušluoto paviršiaus svirtį į vieną iš 4 padėčių.
Šoninės šluotos nušluoto paviršiaus tikrinimas ir
reguliavimas
1. Pakelkite šoninę šluotą.
2. Užvažiuokite su šlavimo mašina ant lygaus ir lygaus grindų
paviršiaus, ant kurio atpažįstamos dulkės arba kreida.
3. Nuleiskite šlavimo veleną ir šoninę šluotą ir leiskite jam va-
žiuoti vietoje maždaug 10 sekundžių.
4. Pakelkite cilindro formos šlavimo šepetį ir šoninę šluotą.
5. Važiuokite atbuline eiga.
6. Patikrinkite šlavimo lygį.
Paveikslas U
Nušluoto paviršiaus plotis turėtų būti a = 40 - 50 mm, o mėnulio
formos dalinis apskritimas - tarp 11 ir 4 valandų.
Paveikslas W
1 Kampo reguliavimas
2 Ilgio reguliavimas
7. Sureguliuokite nušluotą paviršių naudodami kampo ir ilgio re-
guliavimą.
8. Patikrinkite šlavimo lygį.
Šoninių sandariklių reguliavimas
Paveikslas X
1 Durys
2 Sandariklis
3 Varžtas (8x)
4 Tvirtinimo plokštė
1. Uždarykite duris.
2. Pasukite duris į išorę.
3. Atlaisvinkite tvirtinimo plokštę atsukdami aštuonis tvirtinimo
varžtus.
4. Sureguliuokite sandariklį taip, kad liktų 1 - 3 mm tarpas iki
grindų.
5. Priveržkite aštuonis varžtus.
6. Atidarykite priešingoje pusėje esančias duris.
Paveikslas Y
1 Tvirtinimo plokštė
2 Sparnuotoji veržlė (4x)
3 Sandariklis
7. Atlaisvinkite atraminę plokštelę atsukdami keturias sparnuotą-
sias veržles.
8. Sureguliuokite sandariklį taip, kad liktų 1 - 3 mm tarpas iki
grindų.
9. Prisukite keturias sparnuotąsias veržles.
Dulkių filtro valymas rankiniu būdu
1. Paspauskite mygtuką „Valyti dulkių filtrą“.
Išvalomas dulkių filtras.
Dulkių filtro (lizdinio filtro) keitimas
Šiukšlių talpykla yra ištuštinta. Žr. Šiukšlių talpyklos ištuštinimas
몇 ATSARGIAI
Kyla pavojus sveikatai, jeigu išmetamos smulkios dulkės
Įkvėpus kietųjų dalelių gali atsirasti kvėpavimo takų ligų.
Keisdami dulkių filtrą dėvėkite tinkamas burnos ir nosies apsau-
gos priemones.
Paveikslas Z
1 Prietaiso gaubtas
2 Kėlimo strypas
3 Filtro gaubtelis
4 Kišeninis filtras
1. Atidarykite prietaiso dangtį.
2. Atidarykite filtro dangtį.
3. Nuo filtro dangčio nuimkite du kėlimo strypus.
4. Įkiškite dvi fiksavimo plokšteles ant kėlimo strypų į lizdinio filtro
centrą, kaip parodyta paveikslėlyje.
Paveikslas AA
1 Varžtas su rankenėle
2 Kėlimo strypas
5. Įdėję prisukite abu kėlimo strypus dviem rankenos varžtais.
6. Lizdinį filtrą ištraukite dviese.
7. Nuo senojo lizdinio filtro nuimkite du kėlimo strypus ir pritvirtin-
kite juos prie naujojo lizdinio filtro.
8. Naują lizdinį filtrą įdėkite dviese.
9. Nuo naujo lizdinio filtro nuimkite du kėlimo strypus.
10.Prie dangčio vidinės pusės pritvirtinkite du kėlimo strypus.
11.Uždarykite filtro dangtį ir užfiksuokite jį fiksatoriais.
12.Uždarykite įrenginio gaubtą.
Lietuviškai 187
Dulkių filtro keitimas (plokščias gofruotasis filtras)
Šiukšlių talpykla yra ištuštinta. Žr. Šiukšlių talpyklos ištuštinimas
몇 ATSARGIAI
Kyla pavojus sveikatai, jeigu išmetamos smulkios dulkės
Įkvėpus kietųjų dalelių gali atsirasti kvėpavimo takų ligų.
Keisdami dulkių filtrą dėvėkite tinkamas burnos ir nosies apsau-
gos priemones.
Paveikslas AB
1 Prietaiso gaubtas
2 Filtro gaubtelis
3 Valymo įrenginys
1. Atidarykite prietaiso dangtį.
2. Atidarykite filtro dangtį.
Paveikslas AC
1 Valymo įrenginys
2 Plokščiasis klostuotas filtras
3. Atlenkite valymo įrenginį.
4. Išimkite abu plokščiuosius gofruotuosius filtrus.
5. Įdėkite naujus plokščiuosius gofruotuosius filtrus.
6. Nulenkite valymo įrenginį.
7. Uždarykite filtro dangtį ir užfiksuokite jį fiksatoriais.
8. Uždarykite įrenginio gaubtą.
Dulkių filtro keitimas (apvalusis filtras)
Šiukšlių talpykla yra ištuštinta. Žr. Šiukšlių talpyklos ištuštinimas
몇 ATSARGIAI
Kyla pavojus sveikatai, jeigu išmetamos smulkios dulkės
Įkvėpus kietųjų dalelių gali atsirasti kvėpavimo takų ligų.
Keisdami dulkių filtrą dėvėkite tinkamas burnos ir nosies apsau-
gos priemones.
Paveikslas AD
1 Prietaiso gaubtas
2 Filtro gaubtelis
1. Atidarykite prietaiso dangtį.
2. Atidarykite filtro dangtį.
Paveikslas AE
1 Apvalus filtras
2 Blokatorius
3. Atlaisvinkite blokavimo įtaisus.
a Iki galo ištraukite blokavimo įtaisą.
b Sukite pagal laikrodžio rodyklę, kol užraktas užsifiksuos.
4. Išimkite filtrą.
Pastaba
Įdėdami filtrą įsitikinkite, kad filtro priekyje esančios angos yra ant
filtro laikiklio varžtų.
5. Įdėkite naują filtrą ir uždarykite užraktą.
6. Uždarykite filtro dangtį ir užfiksuokite jį fiksatoriais.
7. Uždarykite įrenginio gaubtą.
Saugiklių keitimas
Saugiklių laikikliai yra po vairu.
Paveikslas M
1. Nuimkite saugiklio laikiklio dangtelį.
2. Patikrinkite saugiklius ir pakeiskite sugedusius saugiklius.
Saugiklių apžvalga
Trikčių šalinimas
Smulkesnius gedimus nesunkiai pašalinsite pasinaudoję šia apž-
valga.
Visų čia neišvardytų trikčių atveju kreipkitės į klientų aptarnavimo
tarnybą!
PAVOJUS
Neprižiūrimo judančio prietaiso keliamas nelaimingų atsiti-
kimų ir sužalojimų pavojus
Prieš visus einamojo remonto ir techninės priežiūros darbus prie-
taisą išjunkite ir ištraukite uždegimo raktelį.
PAVOJUS
Elektros smūgio pavojus
Prieš atlikdami elektros įrangos darbus atjunkite bateriją.
Remonto darbus ir elektrinių dalių tvarkymo darbus turi atlikti įga-
liota klientų aptarnavimo tarnyba.
FU 01 Šiukšlių talpykla 3 A
FU 02 Daugiafunkcis rodytuvas 10 A
FU 03 Priekinės / atbulinės eigos jungiklis 3 A
FU 04 Inverteris 5 A
FU 05 Vibracinė sistema ir orapūtė 25 A
FU 06 Žybsintis švyturėlis, signalas, mėlynasis
taškas
15 A
FU 07 Stabdžių žibintas (pasirinktinai) 10 A
FU 08 Indikatorius (neprivalomas) 10 A
FU 09 Apšvietimas kairėje (neprivaloma) 7,5 A
FU 10 Darbiniai žibintai 10 A
FU 11 Apšvietimas dešinėje (neprivaloma) 7,5 A
FU 12 Vairuotojo kabina (pasirinktinai), dulkių
slopintuvas (pasirinktinai)
15 A
Triktis Šalinimas
Transporto priemonė juda lė-
tai arba visai nejuda
Įkraukite akumuliatorių arba pakeiskite, jei jis sugedęs
Patikrinkite, ar ratuose nėra apsivijusių juostų ir virvių.
Informuokite „Kärcher“ klientų aptarnavimo centrą.
Atleiskite stovėjimo stabdį
Hidraulinės sistemos švilpi-
mo garsai
Pripilkite hidraulinės alyvos
Informuokite „Kärcher“ klientų aptarnavimo centrą.
Šlavimo velenas / šoninis še-
petys nesisuka
Patikrinkite, ar šlavimo velene / šoninėse šluotose nėra įsuktų juostų ir virvių.
Informuokite „Kärcher“ klientų aptarnavimo centrą.
Maža siurbimo galia šepečio
srityje arba jos nėra
Patikrinkite, išvalykite arba pakeiskite dulkių filtrą
Informuokite „Kärcher“ klientų aptarnavimo centrą.
Mašina kelia dulkes Šoninių sandariklių reguliavimas
Įjunkite orpūtę
Patik
rinkite, išvalykite arba pakeiskite dulkių filtrą
Pakeiskite filtro sandariklius
Atidarykite šiukšlių rezervuaro talpyklos dangtelį
Informuokite „Kärcher“ klientų aptarnavimo centrą.
188 Lietuviškai
Garantija
Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos ga-
rantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo
laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis
buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių
gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią kli-
entų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos
kvitą.
(Adresą rasite kitoje pusėje)
Daugiau informacijos apie garantiją (jei tokia yra) rasite vietinės
„Kärcher“ svetainės techninio aptarnavimo srityje, skiltyje „Atsi-
siuntimai“.
ES atitikties deklaracija
Šiuo dokumentu mes pareiškiame, kad toliau nurodytas produk-
tas atitinka galiojančias išvardytų direktyvų ir reglamentų nuosta-
tas. Jeigu produktui atliekamas su mumis nesuderintas keitimas,
ši deklaracija netenka savo galios.
Produktas: Šlavimo-siurbimo mašina su sėdyne vairuotojui
Tipas: 1.186-xxx
Direktyvos ir reglamentai
2006/42/EB (+2009/127/EB)
2000/14/EB
2014/30/ES
2014/53/ES (TCU)
Taikomi darnieji standartai
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Taikoma atitikties įvertinimo procedūra
2000/14/EB: V priedas
Svertinis garso galios lygis dB(A)
KM 170/600 R D
Išmatuotas: 100
Garantuojamas: 103
KM 100/65 R Bp
Išmatuotas: 85
Garantuojamas: 88
KM 105/180 R Bp
Išmatuotas: 87
Garantuojamas: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Išmatuotas: D: 97 BAT: 88 LPG: 101
Garantuojamas: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Išmatuotas: D: 96 LPG: 98 Bp: 90
Garantuojamas: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Išmatuotas: D: 99 LPG: 96
Garantuojamas: D: 102 LPG: 99
KM 150/500 R Bp
Išmatuotas: 94
Garantuojamas: 96
Pavadinimas ir adresas
Dokumentacijos tvarkytojas:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Vinendenas, Vokietija
Tel.: +49 7195 14-0
Faks.: +49 7195 14-2212
Pasirašantys asmenys veikia pagal bendrovės vadovų įgalioji-
mus.
Vinendenas, 2021 m. gegužės 1 d.
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Vinendenas, Vokietija
Tel.: +49 7195 14-0
Faks.: +49 7195 14-2212
Šiukšlės lieka gulėti Šiukšlių talpyklos ištuštinimas
Patikrinkite, išvalykite arba pakeiskite dulkių filtrą
Šlavimo veleno keitimas
Šlavimo lygio nustatymas
Pakeiskite šlavimo atliekų
konteinerio sandarinimo juostelę
Pašalinkite
šlavimo veleno blokavimą
Atidarykite šiukšlių rezervuaro talpyklos dangtelį
Informuokite „Kärcher“ klientų aptarnavimo centrą.
Šluotų konteinerio negalima
pakelti / nuleisti
Patikrinkite saugiklį ir pakeiskite, jei jis sugedęs
Informuokite „Kärcher“ klientų aptarnavimo centrą.
Nepavyksta atidaryti šiukšlių
rezervuaro dangtelio
Informuokite „Kärcher“ klientų aptarnavimo centrą.
Hidrauliškai judinamų dalių
veikimo sutrikimai
Informuokite „Kärcher“ klientų aptarnavimo centrą.
Triktis Šalinimas
Lietuviškai 189
Techniniai duomenys
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Įrenginio galios duomenys
Važiavimo greitis, važiuojant priekine eiga km/h 8 8
Važiavimo greitis, važiuojant atbuline eiga km/h
4 4
Gebėjimas įveikti įkalnę (didž.) % 14 14
Šoninis nuolydis (maks.) % 10 10
Darbinė pusė be šoninės šluotos mm 1000 1000
Darbo plotas su 1 šonine šluota mm 1300 1300
Darbo plotas su 2 šonine šluota mm 1550 1550
Posūkio lankas m 2,8 2,8
Saugiklio rūšis IPX 3 IPX 3
Teorinis našumas
Ploto aprėptis be šoninės šluotos m
2
/h 8000 8000
Ploto aprėptis su 1 šonine šluota m
2
/h 10400 10400
Ploto aprėptis su 2 šonine šluota m
2
/h 12400 12400
Baterija
Baterijos talpa Ah - 360
Naudojimo trukmė su visiškai įkrauta baterija h - 3,5
Baterijos įtampa V - 36
Akumuliatoriaus svoris kg - 460
Aplinkos sąlygos
Aplinkos temperatūra °C -5 ... +40 -5 ... +40
Oro drėgmė be kondensacijos % 0 ... 90 0 ... 90
Matmenys ir svoriai
Ilgis mm 2245 2245
Plotis mm 1350 1350
Aukštis mm 1430 1430
Tuščia masė kg 840 (1300) 840 (1300)
Leistinas bendras svoris kg 1885 1885
Didžiausia leidžiamoji priekinės ašies apkrova kg 852 852
Didžiausia leidžiamoji užpakalinės ašies apkrova kg 1033 1033
Platus šlavimo velenas mm 1000 1000
Šlavimo veleno skersmuo mm 300 300
Šoninės šluotos skersmuo mm 600 600
Nešvarumų talpykla
Nešvarumų talpyklos talpa l 300 300
Iškrovimo aukštis (didž.) mm 1400 1400
Filtras ir siurbimo sistema
Filtrų sistema Kišeninis filtras Kišeninis filtras
Dulkių filtro plotas m
2
7,8 7,8
Naudojimo kategorija U U
Siurbimo sistemos vardinis neigiamas slėgis mbar 15,5 15,5
Siurbimo sistemos vardinis debitas l/s 800 800
Variklis (elektrinis)
Nominalioji galia (mechaninė) W 4000 4000
Orpūtės ir šlavimo veleno variklis (elektrinis)
Variklio tipas Nuolatinės srovės nuo-
tolinis magnetinis vari-
klis
Nuolatinės srovės nuo-
tolinis magnetinis vari-
klis
Eksploatacinės medžiagos
Hidraulinės alyvos rūšys HV 46 HV 46
Hidraulinės alyvos kiekis l 25 25
Padangos
Padangų dydžiai, priekyje mm 15-4.5x8 15-4.5x8
Padangų dydžiai, gale 15-4.5x8 15-4.5x8
190 Polski
Pasiliekame teisę daryti techninius pakeitimus.
Spis treści
Wskazówki ogólne
Przed pierwszym uruchomieniem urządzenia należy
przeczytać oryginalną instrukcję obsługi i postępo-
wać zgodnie z jej zaleceniami. Oryginalną instrukcją obsługi
przechować do późniejszego wykorzystania lub dla kolejnego
właściciela.
Zasady bezpieczeństwa
Stopnie zagrożenia
NIEBEZPIECZEŃSTWO
● Wskazówka dot. bezpośredniego zagrożenia, prowadzącego
do ciężkich obrażeń ciała lub do śmierci.
몇 OSTRZEŻENIE
● Wskazówka dot. możliwie niebezpiecznej sytuacji, mogącej
prowadzić do ciężkich obrażeń ciała lub śmierci.
몇 OSTROŻNIE
● Wskazówka dot. możliwie niebezpiecznej sytuacji, która może
prowadzić do lekkich zranień.
UWAGA
● Wskazówka dot. możliwie niebezpiecznej sytuacji, która może
prowadzić do szkód materialnych.
Symbole na maszynie
Zasady bezpieczeństwa dotyczące obsługi
몇 OSTRZEŻENIE ● Urządzenie należy użytkować wyłącznie
zgodnie z przeznaczeniem. Podczas eksploatacji urządzenia
uwzględniać miejscowe warunki i zwrócić uwagę na inne osoby,
zwłaszcza dzieci. ● Ze względu na odstępy izolacyjne i drogi
upływu urządzenie nie może być użytkowane na wysokości po-
wyżej 2000 m n.p.m. ● Sprawdzić, czy urządzenie z przyrządami
roboczymi jest w prawidłowym stanie i czy spełnia warunki bez-
Nustatyta vertė pagal EN 60335-2-72
Plaštakos ir rankos vibracijos vertė m/s
2
<2,0 <2,0
Rankos vibracijos vertė, neapibrėžtis K m/s
2
0,1 0,1
Sėdynės vibracijos vertė m/s
2
<2,0 <2,0
Sėdynės vibracijos vertė, neapibrėžtis K m/s
2
0,1 0,1
Garso lygis L
pA
dB(A) 75 75
Neapibrėžtis K
pA
dB(A) 3 3
Triukšmo galios lygis L
WA
+ neapibrėžtis L
WA
dB(A) 93 93
Stabdžiai
Stabdžių skystis Ate DOT SL - US FMV-
SS DOT4
Ate DOT SL - US FMV-
SS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Wskazówki ogólne ........................................................... 190
Zasady bezpieczeństwa................................................... 190
Zastosowanie zgodne z przeznaczeniem........................ 191
Ochrona środowiska ........................................................ 192
Akcesoria i części zamienne............................................ 192
Zakres dostawy................................................................ 192
Opis urządzenia............................................................... 192
Funkcja ............................................................................ 193
Uruchomienie wstępne .................................................... 193
Akumulatory / ładowarki................................................... 193
Uruchamianie................................................................... 195
Działanie .......................................................................... 195
Transport ......................................................................... 196
Przechowywanie.............................................................. 197
Pielęgnacja i konserwacja................................................ 197
Usuwanie usterek ............................................................ 200
Gwarancja........................................................................ 201
Deklaracja zgodności UE................................................. 201
Dane techniczne .............................................................. 201
UWAGA
Niebezpieczeństwo poparzenia
Przed przystąpieniem do pracy należy poczekać, aż
gorące podzespoły pojazdu ostygną.
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo pożaru
Nie zamiatać palących lub żarzących się przedmio-
tów, takich jak papierosy, zapałki itp.
몇 OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń
Ryzyko zmiażdżenia i przecięcia przez ruchome czę-
ści pojazdu.
몇 OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń
Niebezpieczeństwo porażenia prądem elektrycznym.
몇 OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń
Rany cięte i tłuczone spowodowane przez ruchome
części pojazdu wewnątrz.
Nie sięgać do otworów w urządzeniu.
Podczas prac przy pojeździe należy zawsze nosić od-
powiednie rękawice.
Należy uważać na obracające się szczotki.
Wjeżdżać na wzniesienia i zjeżdżać na spadkach te-
renu tylko do 14% zgodnie z kierunkiem jazdy.
Maks. nachylenie podłoża przy jeździe z podniesio-
nym pojemnikiem na śmieci.
Miejsce montażu podnośnika samochodowego
Punkt mocowania
Przestrzegać wskazówek
Jechać powoli
Przeczytać i przestrzegać instrukcji obsługi
Polski 191
piecznej eksploatacji. Jeśli stan urządzenia nie jest prawidłowy,
nie wolno go użytkować. ● W obszarach niebezpiecznych (np. na
stacjach benzynowych) należy przestrzegać właściwych przepi-
sów bezpieczeństwa. Urządzenia nie użytkować nigdy w po-
mieszczeniach zagrożonych wybuchem. ● Niniejsze urządzenie
nie jest przewidziane do użytkowania przez osoby o ograniczo-
nych możliwościach fizycznych, sensorycznych lub mentalnych
albo takie, którym brakuje doświadczenia lub wiedzy na temat je-
go używania. ● Urządzenie może być obsługiwane tylko przez
osoby, które zostały przeszkolone w zakresie obsługi lub przed-
stawiły dowód potwierdzający umiejętności obsługi i zostały wy-
raźnie do tego wyznaczone.UWAGA ● Operator powinien przed
rozpoczęciem pracy sprawdzić, czy wszystkie elementy zabez-
pieczające są prawidłowo zamocowane i czy
są sprawne. ● Ope-
rator urządzenia ponosi odpowiedzialność za wypadki z
udziałem innych osób i szkody na ich mieniu.OSTRZEŻENIE ●
Zwracać uwagę na to, aby operator nosił przylegającą do ciała
odzież i stabilne obuwie. Unikać noszenia luźnej odzieży. ● Na-
leży pilnować dzieci, aby upewnić się, iż nie bawią się one urzą-
dzeniem. ● Dzieci i młodzież nie mogą obsługiwać
urządzenia.UWAGA ● Skontrolować bezpośrednie otoczenie
przed rozpoczęciem jazdy (np. obecność dzieci). Zapewnić od-
powiednią widoczność!NIEBEZPIECZEŃSTWO ● Nigdy ni
e po-
zostawiać urządzenia bez nadzoru, jeśli nie jest zabezpieczone
przed niezamierzonym ruchem. Przed pozostawieniem urządze-
nia należy zawsze zaciągnąć hamulec postojowy.UWAGA ● Wy-
ciągnąć kluczyk zapłonowy lub KIK (Kärcher Intelligent Key), aby
wyeliminować ryzyko użycia urządzenia przez nieupoważnione
osoby.OSTROŻNIE ● Nie użytkować urządzenia w obszarach, w
których istnieje niebezpieczeństwo uderzenia przez upadające
przedmioty.OSTRZEŻENIE ● W urządzeniach wyposażonych w
oświetlenie Blue Spot nie patrzeć bezpośrednio w źródło światła.
Zasady bezpieczeństwa dotyczące trybu jazdy
Wskazówka ● Lista dotycząca niebezpieczeństwa przewrócenia
się nie jest kompletna.NIEBEZPIECZEŃSTWO ● Niebezpie-
czeństwo przewrócenia w przypadku zbyt dużych wzniesień i
spadków! Podczas jazdy na wzniesieniach i spadkach stosować
maksymalne dopuszczalne wartości podane w danych technicz-
nych. ● Niebezpieczeństwo przewrócenia w przypadku zbyt du-
żego nachylenia bocznego! Podczas jazdy w poprzek do
kierunku jazdy stosować maksymalne dopuszczalne wartości po-
dane w danych technicznych. ● Niebezpieczeństwo przewróce-
nia się przy niestabilnym podłożu! Urządzenie użytkować
wyłącznie na utwardzonym podłożu.
몇 OSTRZEŻENIE ● Zagrożenie wypadkiem w razie niedosto-
sowania prędkości. Powoli przejeżdżać przez zakręty.
Zasady bezpieczeństwa dotyczące transportu
몇 OSTROŻNIE ● Aby uniknąć wypadków podczas transportu,
należy przestrzegać masy transportowej pojazdu. ● Aby prze-
transportować urządzenie, należy odłączyć akumulator i bez-
piecznie zamocować maszynę.
Urządzenia z zasilaniem akumulatorowym
NIEBEZPIECZEŃSTWO ● Niebezpieczeństwo wybuchu!
Akumulatory ładować tylko za pomocą odpowiedniej ładowarki
● Podczas ładowania akumulatorów w zamkniętych pomieszcze-
niach powstaje silnie wybuchowy gaz. Akumulatory ładować tyl-
ko w pomieszczeniach o dobrej wentylacji. ● W pobliżu
akumulatora lub w komorze ładowania akumulatora nie wolno
posługiwać się otwartym ogniem, powodować pojawienia się
iskier ani palić. ● Niebezpieczeństwo wybuchu i zwarcia. Nie
kłaść narzędzi ani podobnych przedmiotów na akumulatorze.
몇 OSTROŻNIE ● Niebezpieczeństwo odniesienia obrażeń na
skutek działania kwasu akumulatorowego. Przestrzegać odpo-
wiednich zasad bezpieczeństwa.
UWAGA ● Przestrzegać wskazówek producenta ładowarki doty-
czących jej eksploatacji. Przestrzegać przepisów prawa dotyczą-
cych obchodzenia się z akumulatorami. ● Nigdy nie pozostawiać
akumulatorów w stanie rozładowanym. W miarę możliwości jak
najszybciej naładować akumulatory. ● W celu uniknięcia prądu
pełzającego utrzymywać akumulatory w czystości. Chronić aku-
mulatory przed zabrudzeniami, np. pyłem metalowym. ● Utylizo-
wać zużyte akumulatory zgodnie z zasadami ochrony
środowiska określonymi w dyrektywie WE 91/157/EWG lub w od-
nośnych przepisach krajowych.
Zasady bezpieczeństwa dla zamiatarek z
opróżnianiem wysokościowym
NIEBEZPIECZEŃSTWO ● Niebezpieczeństwo zranienia o
urządzenia z opróżnianiem wysokościowym! Przed wykonaniem
jakichkolwiek prac należy zabezpieczyć podniesiony pojemnik na
śmieci. Zabezpieczenie można montować jedynie poza strefą
niebezpieczną.
Zasady bezpieczeństwa dla zamiatarek z daszkiem
ochronnym
몇 OSTROŻNIE
Należy codziennie sprawdzać daszek ochronny pod kątem
uszkodzeń, aby upewnić się, że zapewni on odpowiednią ochro-
nę.
W przypadku uszkodzenia daszka ochronnego, a także jego po-
szczególnych elementów należy wymienić cały daszek ochron-
ny.
Jakiekolwiek modyfikacje daszka ochronnego lub stosowanie in-
nych niż dopuszczone przez firmę Kärcher elementów, części i
podzespołów nie jest dozwolone i ogranicza w pewnych okolicz-
nościach funkcje daszka ochronnego.
Czyszczenie i konserwacja
몇 OSTRZEŻENIE ● Przed przystąpieniem do prac przy instala-
cji elektrycznej odłączyć akumulator. ● Przed przystąpieniem do
czyszczenia, konserwacji, wymiany części i zmiany sposobu
działania należy wyłączyć urządzenie i wyciągnąć kluczyk zapło-
nowy.
몇 OSTROŻNIE ● Naprawy mogą być wykonywane wyłącznie
przez autoryzowane punkty serwisowe lub osoby wykwalifikowa-
ne w tym zakresie, którym znane są wszystkie istotne zasady
bezpieczeństwa.
UWAGA ● Przestrzegać kontroli bezpieczeństwa urządzeń prze-
nośnych wykorzystywanych do celów handlowych zgodnie z lo-
kalnie obowiązującymi przepisami (np. w Niemczech:
VDE 0701). ● Zwarcia i inne szkody. Nie czyścić urządzenia za
pomocą węża ani strumienia pod ciśnieniem. ● Podczas prac
przy urządzeniu należy zawsze nosić odpowiednie rękawice.
Zastosowanie zgodne z przeznaczeniem
Zamiatarka jest przeznaczona do czyszczenia podłóg w obiek-
tach komercyjnych oraz do takich obszarów zastosowań, jak np.:
● parkingi
● zakłady produkcyjne
● obszary logistyczne
● hotele
● handel detaliczny
● powierzchnie magazynowe
● chodniki
Ta zamiatarka jest przeznaczona do czyszczenia zabrudzonych
powierzchni w obszarach wewnętrznych i zewnętrznych.
Przed każdym użyciem należy sprawdzić urządzenie i akcesoria
pod kątem prawidłowego stanu i bezpieczeństwa eksploatacji.
Jeżeli stan techniczny budzi zastrzeżenia, to takiego sprzętu nie
wolno używać.
Zamiatarkę należy użytkować wyłącznie w sposób zgodny z in-
formacjami zawartymi w niniejszej instrukcji obsługi.
Nie wolno dokonywać żadnych zmian w urządzeniu.
Urządzenie jest przeznaczone wyłącznie do stosowania w celach
wymienionych w instrukcji obsługi.
Maszyna jest przeznaczona wyłącznie do powierzchni określo-
nych przez producenta lub jego przedstawicieli.
Ogólnie obowiązuje zasada: Substancje łatwopalne nale
ży trzy
-
mać z dala od urządzenia (niebezpieczeństwo wybuchu/pożaru).
192 Polski
Możliwe do przewidzenia nieprawidłowe użycie
● Nigdy nie zamiatać i nie zasysać cieczy wybuchowych, gazów
palnych ani nierozcieńczonych kwasów lub rozpuszczalników!
Zaliczają się do nich benzyna, rozcieńczalniki do farb lub olej
opałowy, które w wyniku zmieszania z zasysanym powietrzem
mogą tworzyć opary lub mieszanki wybuchowe, ponadto ace-
ton, nierozcieńczone kwasy i rozpuszczalniki mogące znisz-
czyć materiały, z których wykonane jest urządzenie.
● Nigdy nie zamiatać ani nie zasysać reaktywnych pyłków me-
talowych (np. aluminium, magnezu, cynku), gdyż w połącze-
niu z mocno alkalicznymi albo kwaśnymi środkami
czyszczącymi tworzą one gazy wybuchowe.
● Nie czyścić ani nie odkurzać powierzchni zanieczyszczonych
palącymi lub żarzącymi się przedmiotami.
● Nie używać urządzenia do usuwania substancji niebezpiecz-
nych dla zdrowia.
● Przebywanie w obszarze zagrożenia jest zabronione. Praca w
strefach zagrożonych wybuchem jest zabroniona.
● Niedozwolone jest przewożenie innych osób.
● Za pomocą tego urządzenia nie wolno przesuwać/ciągnąć ani
tran
sportować przedmiotów.
Odpowiednie nawierzchnie do zamiatania
● Asfalt
● Podłoga przemysłowa
● Jastrych
● Beton
● Kamień brukowy
Ochrona środowiska
Materiały, z których wykonano opakowania, nadają się do
recyklingu. Opakowania poddać utylizacji przyjaznej dla śro-
dowiska naturalnego.
Elektryczne i elektroniczne urządzenia zawierają cenne su-
rowce wtórne, a często również takie części składowe jak
baterie, akumulatory lub olej, które w razie niewłaściwej ob-
sługi lub nieprawidłowej utylizacji mogą stanowić potencjalne za-
grożenie dla zdrowia ludzkiego i środowiska naturalnego. Jednak
te części składowe są niezbędne do prawidłowej pracy urządze-
nia. Urządzeń oznaczonych tym symbolem nie można wyrzucać
do odpadów z gospodarstw domowych.
Wskazówki dotyczące składników (REACH)
Aktualne informacje dotyczące składników można znaleźć na
stronie: www.kaercher.de/REACH
Akcesoria i części zamienne
Należy stosować tylko oryginalne akcesoria i części zamienne,
ponieważ gwarantują one bezpieczną i bezawaryjną pracę urzą-
dzenia.
Informacje dotyczące akcesoriów i części zamiennych można
znaleźć na stronie www.kaercher.com.
Zakres dostawy
Zakres dostawy urządzenia jest przedstawiony na opakowaniu.
Podczas rozpakowywania urządzenia należy sprawdzić, czy w
opakowaniu znajdują się wszystkie elementy. W przypadku
stwierdzenia braków w akcesoriach lub szkód powstałych w
transporcie należy zwrócić się do dystrybutora.
Opis urządzenia
Rysunek urządzenia
Rysunek B
Zamiatarka
Pozycja 1
1 Fotel (z wyłącznikiem stykowym)
2 Kierownica
3 Uchwyt z blokadą
4 Pokrywa
5 Oświetlenie robocze
6 Szczotka boczna (prawa)
7 Przednie koło
8 Dostęp do walca zamiatającego
9 Punkt mocowania
10 Tabliczka znamionowa
11 Lampa sygnalizacyjno-ostrzegawcza
12 Pokrywa urządzenia (prawa)
13 Osłona (prawa)
14 Osłona tylna
15 Tylne koło
16 Osłona (lewa)
17 Pokrywa silnika
Panel obsługi
Pozycja 2
1 Elementy kontrolne i wyświetlacz
2 Hamulec postojowy
3 Wyłącznik awaryjny
4 Dźwignia podnoszenia/opuszczania walca zamiatającego
5 Lampka kontrolna klapy pojemnika na śmieci
6 Dźwignia otwierania/zamykania klapy pojemnika
7 Lampka kontrolna całkowicie opuszczonego pojemnika na
śmieci
8 Dźwignia podnoszenia/opuszczania pojemnika na śmieci
9 Kluczyk (stacyjka)
10 Przełącznik kierunku jazdy
11 Dźwignia podnoszenia/opuszczania szczotki bocznej
12 Regulacja prędkości szczotki bocznej (opcja)
13 Przełącznik lampy sygnalizacyjno-ostrzegawczej
14 Przełącznik oświetlenia roboczego
15 Przełącznik klaksonu
16 Przełącznik dmuchawy/czyszczenia filtra
Pedały
Pozycja 3
1 Pedał hamulca
2 Pedał przyspieszenia
Elementy kontrolne i wyświetlacz
Pozycja 4
1 Bez funkcji
2 Bez funkcji
3 Lampka ostrzegawcza poziomu naładowania akumulatora
4 Lampka kontrolna oświetlenia roboczego
5 Lampka kontrolna kierunkowskazów (funkcja tylko w przypad-
ku przebudowy StVZO)
6 Lampka kontrolna czyszczenia filtra
7 Lampka kontrolna parkowania
8 Bez funkcji
9 Bez funkcji
10 Lampka kontrolna dmuchawy
11 Bez funkcji
12 Bez funkcji
13 Wyświetlacz
Wyposażenie opcjonalne
Kabina komfortowa (zamknięta) 2.853-431.7
Kabina ochronna (otwarta) z przednią szybą i wy-
cieraczką
2.853-433.7
Kabina ochronna 2.851-267.7
Daszek ochronny 2.852-595.7
Opony odporne na przebicie (niebrudzące) 4.515-132.0
Opony (wypełnione powietrzem) 4.515-332.0
Niebieski reflektor (przód) 2.853-202.0
Niebieski reflektor (przód i tył) 2.853-203.0
Tylne światło 2.853-204.0
Standardowy zestaw oświetlenia 2.853-205.0
Zestaw oświetlenia drogowego 2.853-207.0
Polski 193
Dźwignia obsługi
Rysunek O
1 Dźwignia obsługi pojemnika na śmieci
2 Dźwignia obsługi klapy pojemnika
3 Dźwignia obsługi walca zamiatającego
4 Dźwignia obsługi szczotki bocznej
Wskazówka
Przytrzymać dźwignie w żądanym położeniu do momentu całko-
witego wykonania ruchu mechanicznego.
Dźwignia obsługi pojemnika na śmieci
Dźwignia obsługi walca zamiatającego
Dźwignia obsługi klapy pojemnika
Dźwignia obsługi szczotki bocznej
Wyświetlacz
Rysunek C
1 Prędkość obrotowa silnika w obr./min
2 Napięcie akumulatora w V
3 Poziom naładowania akumulatora w %
4 Godziny pracy maszyny
Funkcja
Zamiatarka działa na zasadzie szufelki.
1. Wirująca miotła boczna czyści narożniki i krawędzie sprząta-
nej powierzchni, transportując zamiatany materiał w kierunku
walca zamiatającego.
2. Wirujący walec zamiatający transportuje zamiatany materiał
bezpośrednio do zbiornika na zamieciony materiał.
3. Zawirowany pył w zbiorniku na zamieciony materiał jest filtro-
wany przez filtr pyłowy, a dmuchawa ssąca zasysa przefiltro-
wane powietrze.
4. Filtr przeciwpyłowy jest czyszczony automatycznie podczas
pracy, lecz można go również uruchomić za pomocą przełącz-
nika "Czyszczenie filtra".
Uruchomienie wstępne
Wskazówki dotyczące rozładunku
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo wypadku podczas rozładunku maszyny
Podczas rozładunku maszyny stosować odpowiednią rampę.
Do rozładunku/załadunku maszyny nie używać wózka widłowe-
go.
Podczas rozładunku/załadunku maszyny należy uwzględnić jej
masę.
1. Z dołączonych desek zbudować rampę zgodnie ze szkicem.
2. Przeciąć taśmy pakowe z tworzywa sztucznego i zdjąć folię
ochronną.
3. Zdjąć opaski zaciskowe w punktach mocowania.
4. Odkręcić zaznaczone deski i kantówkę z palety.
5. Oprzeć deski na krawędzi palety i ustawić je tak, aby znalazły
się przed kołami maszyny. Przykręcić deski.
6. Umieścić kantówkę pod deskami jako podporę.
7. Usunąć drewn
iane klocki blokujące koła.
8. Zwolnić hamulec postojowy.
9. Ostrożnie zjechać maszyną z palety po utworzonej rampie.
Blokowanie/zwalnianie hamulca postojowego
Blokowanie
1. Nacisnąć i przytrzymać pedał hamulca, a następnie pocią-
gnąć dźwignię hamulca.
Zwalnianie
2. Nacisnąć i przytrzymać pedał hamulca, a następnie zwolnić
dźwignię hamulca.
Akumulatory / ładowarki
UWAGA
Stosować tylko akumulatory i ładowarki zalecane przez pro-
ducenta
Akumulatory wymieniać tylko na akumulatory tego samego typu.
Wyjąć akumulator przed utylizacją pojazdu, a następnie zutylizo-
wać go z uwzględnieniem krajowych lub lokalnych przepisów.
Symbole ostrzeżeń
Podczas obchodzenia się z akumulatorem uwzględnić poniższe
ostrzeżenia:
Zestaw homologacji drogowej (StVZO) 2.853-208.0
Pas bezpieczeństwa 6.981-140.0
Druga szczotka boczna (lewa) 2.851-273.0
Regulacja prędkości szczotki bocznej (prawej) 2.853-507.0
Osłona szczotki bocznej 2.851-286.0
System wody natryskowej do szczotek bocznych 2.853-214.0
Gumowy amortyzator 2.852-620.0
Ochrona przed uderzeniami szczotki bocznej
(prawej)
2.853-211.0
Ochrona przed uderzeniami szczotki bocznej
(obie strony)
2.853-210.0
Zestaw montażowy do odkurzania na mokro/su-
cho NT 22/1 Bp
2.852-814.0
Zestaw montażowy do odkurzania na mokro/su-
cho NT 22/1 Bp (kabina)
2.853-161.0
Zestaw montażowy do zamiatania lekkich odpa-
dów
2.853-212.0
Do tyłu Podnoszenie pojemnika na śmieci
Do przodu Opuszczanie pojemnika na śmieci
Do tyłu Podnoszenie walca zamiatającego
Do przodu Opuszczanie walca zamiatającego
Do tyłu Zamykanie klapy pojemnika
Do przodu Otwieranie klapy pojemnika
Do tyłu Podnoszenie szczotki bocznej
Do przodu Opuszczanie szczotki bocznej
Przestrzegać wskazówek zawartych w instrukcji ob-
sługi akumulatora i na akumulatorze, a także w niniej-
szej instrukcji obsługi.
Nosić okulary ochronne.
Dopilnować, aby dzieci nie miały kontaktu z elektroli-
tem i akumulatorem.
Niebezpieczeństwo wybuchu
Zabronione jest stosowanie ognia, iskier, otwartego
światła i palenie.
Niebezpieczeństwo oparzenia środkiem żrącym
Pierwsza pomoc
194 Polski
Zasady bezpieczeństwa
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo pożaru i wybuchu
Nie kłaść narzędzi ani innych przedmiotów na akumulatorze.
Bezwzględnie przestrzegać zakazu palenia i stosowania otwarte-
go ognia.
Podczas ładowania akumulatorów zapewnić dobrą wentylację
pomieszczeń.
Stosować wyłącznie akumulatory i ładowarki dopuszczone przez
firmę Kärcher (oryginalne części zamienne).
몇 OSTRZEŻENIE
Zagrożenie środowiska przez nieprawidłową utylizację aku-
mulatora
Uszkodzone lub zużyte akumulatory poddać bezpiecznej utyliza-
cji (skontaktować się ewentualnie z wyspecjalizowaną firmą lub
serwisem Kärcher).
Środki zaradcze w przypadku przypadkowego uwolnienia
kwasu akumulatorowego
W przypadku użytku zgodnego z przeznaczeniem i z uwzględnie-
niem instrukcji obsługi akumulatory ołowiowe nie stanowią źródła
zagrożenia.
Jednak należy pamiętać, że akumulatory ołowiowe zawierają
kwas siarkowy powodujący poważne podrażnienia.
1. Rozlany lub wyciekający z nieszczelnego akumulatora kwas
zneutralizować za pomocą środka wiążącego, np. piasku. Nie
dopuścić do przedostania się do kanalizacji, gleby lub wód.
2. Kwas zneutralizować za pomocą wapna/sody i zutylizować z
uwzględni
eniem lokalnych przepisów.
3. W celu utylizacji uszkodzonego akumulatora skontaktować się
z wyspecjalizowanym zakładem.
4. Rozpryski kwasu w oku lub na skórze wy-/przepłukać dużą ilo-
ścią czystej wody.
5. Następnie bezzwłocznie skontaktować się z lekarzem.
6. Zanieczyszczoną odzież wyprać w wodzie.
7. Wymienić odzież.
Zalecane akumulatory, ładowarki
* Zamiatarka potrzebuje 1 zestawu akumulatorów
Montaż/podłączanie/demontaż akumulatora
몇 OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń i uszkodzenia urzą-
dzenia na skutek zwarcia!
Podczas pracy w pobliżu akumulatora występuje niebezpieczeń-
stwo odniesienia obrażeń i uszkodzenia urządzenia na skutek
zwarcia.
Na akumulatorze nie należy kłaść żadnych narzędzi ani innych
przedmiotów.
Montaż: Zawsze najpierw podłączać przewód dodatni do biegu-
na dodatniego, a następnie przewód ujemny do bieguna ujemne-
go.
Demontaż: Zawsze najpierw należy zdemontować przewód
ujemny z bieguna ujemnego, a następnie odłączyć przewód do-
datni od bieguna dodatniego.
Upewnić się, że podłączenie jest prawidłowe: Przewód dodatni do
bieguna dodatniego, a przewód ujemny do bieguna ujemnego.
Wskazówka
Zakres dostawy zestawu KM 130/300 R I Bp Pack obejmuje aku-
mulator i ładowarkę.
1. Wyłączyć maszynę, patrz Wyłączanie maszyny.
Demontaż i montaż:
2. Odłączyć przewód ujemny i dodatni od odpowiednich biegu-
nów akumulatora.
3. Wyjąć przewód dodatni i ujemny z wtyczką po stronie akumu-
latora z uchwytu akumulatora w maszynie.
4. Zamocować odpowiedni wciągnik do lewego i prawego zacze-
pu dźwigu.
Masa akumulatora patrz Dane techniczne.
Rysunek D
1 Zaczep żurawia
2 Biegun dodatni
3 Biegun ujemny
5. Wyjąć akumulator z maszyny i odłożyć go w bezpieczne miej-
sce.
6. Przyczepić podnośnik do nowego akumulatora.
7. Ostrożnie umieścić nowy akumulator w uchwycie akumulatora
w maszynie.
Wskazówka
Nieużywany biegun dodatni i ujemny musi znajdować się po pra-
wej stronie maszyny.
8. Odczepić podnośnik od lewego i prawego zaczepu dźwigu.
Podłączanie:
9. Najpierw należy podłączyć przewód dodatni do dodatniego
bieguna akumulatora i założyć osłonę na biegun dodatni.
10.Podłączyć przewód ujemny do ujemnego bieguna akumulato-
ra i założyć osłonę na biegun ujemny.
11.Przywrócić zasilanie, patrz
Odłączanie/podłączanie zasilania
.
12.Obrócić kluczyk w stacyjce w położenie "I".
13.Odczytać poziom naładowania akumulatora na wyświetlaczu
i w razie potrzeby naładować akumulator, patrz Ładowanie
akumulatora.
Odłączanie/podłączanie zasilania
1. Wyłączyć maszynę, patrz rozdział Wyłączanie maszyny.
Odłączanie:
2. Odłączyć wtyczkę akumulatora po stronie akumulatora od
wtyczki akumulatora po stronie maszyny.
Maszyna jest odłączona od zasilania.
Podłączanie:
3. Podłączyć wtyczkę akumulatora po stronie akumulatora do
wtyczki akumulatora po stronie maszyny, aż obie obudowy
wtyczek będą do siebie przylegać.
Maszyna jest podłączona do zasilania.
Ładowanie akumulatora
1. Przejechać urządzeniem do suchego, dobrze wentylowanego
pomieszczenia.
2. Wyłączyć maszynę, patrz rozdział Wyłączanie maszyny.
Podłączanie ładowarki:
3. Odłączyć zasilanie, patrz rozdział Odłączanie/podłączanie
zasilania.
Rysunek E
(1)Akumulator
(2)Wtyczka akumulatora po stronie akumulatora
(3)Wtyczka ładowania
(4)Kabel do ładowania
(5)Wskaźnik LED
(6)Przenośna ładowarka
(7)Przewód zasilający
4. Umieść przenośną ładowarkę przed maszyną.
Ostrzeżenie
Utylizacja
Akumulatora nie wyrzucać do śmieci.
Nr katalogowy
Zestaw akumulatorów 36 V,
360 Ah, (w korycie, niskoobsłu-
gowy)*
6.654-282.0
Ładowarka 6.654-283.0
Polski 195
UWAGA
Nóżki muszą być skierowane w dół.
Nie wolno kłaść przenośnej ładowarki na akumulatorze!
Nie zakrywać przenośnej ładowarki żadnymi przedmiotami i nie
umieszczać na niej żadnych przedmiotów!
5. Podłączyć wtyczkę do ładowania do wtyczki akumulatora po
stronie akumulatora tak, aby obie obudowy wtyczek przylega-
ły do siebie.
6. Podłączyć przewód zasilający do przenośnej ładowarki.
7. Włożyć przewód zasilający do odpowiedniego gniazda z
zestykiem ochronnym.
Proces ładowania rozpoczyna się i kończy automatycznie.
Wskaźnik LED pokazuje aktualny status:
●żółty = ładowanie akumulatora
● miga na zielono = akumulator jest naładowany w >80%
●świeci się na zielono = akumulator jest całkowicie naładowany
● czerwony = występuje błąd
Czas łado
wania patrz rozdział Dane techniczne.
8. Pod koniec czasu ładowania należy sprawdzić poziom elek-
trolitu zgodnie z instrukcją obsługi od producenta akumulatora
i w razie potrzeby skorygować.
Odłączanie ładowarki:
9. Po zakończeniu ładowania należy odłączyć ładowarkę od
urządzenia wykonując czynności w odwrotnej kolejności.
Uruchamianie
Działanie
Prace przed rozpoczęciem eksploatacji
1. Sprawdzić poziom naładowania akumulatora. W razie potrze-
by naładować akumulator, patrz Ładowanie akumulatora.
2. Sprawdzić, czy na walec zamiatający i szczotkę boczną nie
nawinęły się taśmy.
3. Sprawdzić, czy na osie kół nie nawinęły się taśmy.
4. Sprawdzić działanie wszystkich elementów obsługowych.
5. Sprawdzić maszynę pod kątem uszkodzeń.
6. Wyczyścić filtr przeciwpyłowy.
Ustawianie fotela operatora
NIEBEZPIECZEŃSTWO
Zagrożenie wypadkiem
Siedzenie operatora ustawiać tylko po wyłączeniu urządzenia.
Rysunek K
1 Dopasowanie do masy ciała
2 Regulacja wysokości podłokietnika
3 Regulacja kąta nachylenia oparcia
4 Dźwignia regulacji pozycji fotela
1. Dopasować amortyzację fotela do masy ciała, obracając po-
krętło regulacji.
2. Ustawić wysokość podłokietnika, obracając mechanizm pod
podłokietnikiem.
3. Dopasować kąt nachylenia oparcia, obracając pokrętło regu-
lacji.
4. Nacisnąć dźwignię regulacji, aby zwolnić mechanizm zatrza-
skowy i dopasować pozycję fotela do swojego wzrostu.
Uruchamianie maszyny
Wskazówka
Aby uruchomić maszynę, pokrywa silnika musi być zamknięta, a
kierowca musi siedzieć na fotelu kierowcy.
Wskazówka
Zamiatarka wyłącza się po 3 sekundach od opuszczenia fotela.
1. Zająć miejsce na fotelu operatora.
Uruchomiony zostaje wyłącznik stykowy fotela.
2. Ustawić przełącznik wyboru kierunku jazdy w położeniu środ-
kowym.
3. Włożyć kluczyk zapłonu do stacyjki.
4. Uruchamianie agregatu hydraulicznego
a Przytrzymać pedał hamulca.
b Obrócić kluczyk zapłonu w położenie "I" i poczekać 3 sekun-
dy.
Maszyna jest gotowa do pracy.
c Obrócić kluczyk zapłonu w położenie "II".
Agregat hydrauliczny uruchamia się
Jazda maszyną
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo zranienia na skutek nagłego zatrzyma-
nia!
Maszyna zatrzymuje się gwałtownie, gdy tylko kierowca podnie-
sie się z fotela.
Nie wstawać z fotela kierowcy podczas jazdy.
몇 OSTRZEŻENIE
Niebezpieczeństwo wypadku podczas cofania!
Występuje zwiększone niebezpieczeństwo wypadku podczas co-
fania.
Przed rozpoczęciem cofania upewnić się, że nie stwarza ono za-
grożenia dla innych osób, a w szczególności dla dzieci. W razie
potrzeby należy poprosić o pomoc inną osobę.
Podczas cofania należy obserwować całe otoczenie.
몇 OSTRZEŻENIE
Niebezpieczeństwo wypadku podczas jazdy z podniesionym
pojemnikiem na śmieci!
Podczas jazdy z podniesionym pojemnikiem na śmieci występuje
zwiększone ryzyko wypadku ze względu na zmianę położenia
środka ciężkości maszyny.
Nie jeździć z podniesionym pojemnikiem na śmieci.
UWAGA
Niebezpieczeństwo uszkodzenia napędu!
Gwałtowne naciskanie pedału przyspieszenia może spowodo-
wać uszkodzenie napędu.
Zawsze należy powoli i ostrożnie wciskać pedał przyspieszenia.
Przed zmianą kierunku jazdy z do przodu na do tyłu i odwrotnie,
należy zatrzymać maszynę.
UWAGA
Niebezpieczeństwo uszkodzenia
Przejeżdżanie przez przeszkody może spowodować uszkodze-
nie maszyny.
Stałe przeszkody o wysokości do 70 mm można pokonywać po-
woli i ostrożnie. Przeszkody o wysokości powyżej 70 mm można
pokonywać tylko za pomocą odpowiedniej rampy.
Wskazówka
Dźwignia hamulca postojowego w przednim kole musi znajdo-
wać się w położeniu do jazdy, patrz Blokowanie/zwalnianie ha-
mulca postojowego.
1. Ustawić przełącznik kierunku jazdy na "Jazda do przodu" lub
"Jazda do tyłu".
2. Zdjąć nogę z pedału hamulca.
3. Ostrożnie nacisnąć pedał przyspieszenia i płynnie dostoso-
wać prędkość jazdy.
Nie naciskać gwałtownie pedału przyspieszenia.
4. Sterować kierunkiem jazdy za pomocą kierownicy.
5. Puścić pedał przyspieszenia, aby zmniejszyć prędkość.
Pedał hamulca można wcisnąć, aby zwiększyć siłę hamowa-
nia.
Tryb zamiatania
Zamiatanie za pomocą walca zamiatającego i szczotki
bocznej
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo zranienia na skutek nagłego zatrzyma-
nia!
Maszyna zatrzymuje się gwałtownie, gdy tylko kierowca podnie-
sie się z fotela.
Nie wstawać z fotela kierowcy podczas jazdy.
196 Polski
UWAGA
Niebezpieczeństwo uszkodzenia w wyniku zamiatania taśm
i sznurków!
Jeśli zamiatane są długie, elastyczne przedmioty, takie jak taśmy
lub sznurki, mogą one uszkodzić mechanizm zamiatania.
Nie należy przejeżdżać maszyną ani szczotką boczną po dłu-
gich, elastycznych przedmiotach, takich jak wstążki lub sznurki,
ani zamiatać takich przedmiotów.
Wskazówka
Aby uzyskać optymalny efekt czyszczenia, należy dostosować
prędkość jazdy do panujących warunków.
Wskazówka
Podczas zamiatania filtr przeciwpyłowy jest automatycznie
czyszczony co 10 minut. W międzyczasie czyszczenie można
uruchomić ręcznie.
Wskazówka
Podczas czyszczenia suchych podłóg należy włączyć dmucha-
wę.
Dmuchawę należy wyłączyć podczas czyszczenia mokrych i wil-
gotnych podłóg, aby zapobiec zamoczeniu filtra przeciwpyłowe-
go.
1. Podczas zamiatania klapa pojemnika na śmieci powinna być
otwarta.
2. Opuścić walec zamiatający.
Podczas zamiatania krawędzi bocznych należy dodatkowo
opuścić szczotkę boczną.
Opróżnianie pojemnika na śmieci
몇 OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń z powodu przewró-
cenia się maszyny
Podczas opróżniania na zboczach lub miękkim podłożu maszyna
może się przechylić z powodu przesunięcia środka ciężkości i do-
prowadzić do zranienia osób.
Pojemnik na śmieci należy opróżniać tylko wtedy, gdy maszyna
stoi na równym, twardym podłożu.
몇 OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń na skutek uderze-
nia i zmiażdżenia
Podczas podnoszenia lub opuszczania pojemnika na śmieci mo-
że dojść do odniesienia obrażeń na skutek uderzenia lub zmiaż-
dżenia pomiędzy pojemnikiem na śmieci a kontenerem.
Upewnić się, że podczas procesu opróżniania w strefie ruchu po-
jemnika na śmieci nikogo nie ma.
몇 OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń przez ruchome ele-
menty maszyny
Mechanika pojemnika na śmieci może zmiażdżyć lub odciąć czę-
ści ciała, zwłaszcza palce.
Dlatego podczas opróżniania nie wolno dotykać ruchomych czę-
ści.
몇 OSTRZEŻENIE
Niebezpieczeństwo obrażeń z powodu opadnięcia pojemni-
ka na śmieci!
Uniesiony pojemnik na śmieci może gwałtownie opaść i spowo-
dować poważne obrażenia w wyniku zmiażdżenia i zakleszcze-
nia.
Nie wolno wchodzić pod niezabezpieczony pojemnik na śmieci.
Przed wejściem pod pojemnik na śmieci należy go odpowiednio
zabezpieczyć za pomocą przewidzianej do tego rozpórki zabez-
pieczającej.
UWAGA
Niebezpieczeństwo odniesienia obrażeń przez wyrzucane
zanieczyszczenia
Jeśli walec zamiatający będzie pracował podczas opróżniania,
może wyrzucać z siebie zanieczyszczenia, co może doprowadzić
do odniesienia obrażeń.
Przy podniesionym pojemniku na śmieci należy upewnić się, że
przed pojazdem nikogo nie ma.
Wskazówka
Przy wysokościowym opróżnianiu maszyny pojemnik na śmieci
można opróżnić np. do kontenera na odpady (maksymalna wy-
sokość opróżniania patrz rozdział Dane techniczne).
1. Ustawić maszynę przed miejscem rozładunku.
UWAGA
Zapewnić odpowiednią ilość wolnego miejsca za i nad pojemni-
kiem na śmieci.
Podnoszenie:
2. Ustawić dźwignię obsługi "Podnoszenie/opuszczanie szczo-
tek bocznych" na "Podnoszenie" i przytrzymać do momentu,
aż szczotki boczne całkowicie się podniosą.
3. Ustawić dźwignię obsługi "Podnoszenie/opuszczanie walca
zamiatającego" na "Podnoszenie" i przytrzymać do momentu,
aż walec zamiatający całkowicie się podniesie.
Walec zamiatający jest podniesiony.
4. Ustawić dźwignię obsługi "Otwieranie/zamykanie klapy po-
jemnika" na "Zamykanie".
Lampka kontrolna świeci się na czerwono.
Opróżnianie:
5. Ustawić dźwignię obsługi "Podnoszenie/opuszczanie pojem-
nika na śmieci" na "Podnoszenie" i przytrzymać ją do momen-
tu osiągnięcia wymaganej wysokości.
Lampka kontrolna świeci się na
czerwono.
6. Powoli podjechać do pojemnika.
7. Zablokować hamulec postojowy.
8. Ustawić dźwignię obsługi "Otwieranie/zamykanie klapy po-
jemnika" na "Otwieranie".
Pojemnik na śmieci zostaje opróżniony.
Lampka kontrolna świeci się na zielono.
9. Ustawić dźwignię obsługi "Otwieranie/zamykanie klapy po-
jemnika" na "Zamykanie".
Klapa pojemnika zostaje zamknięta.
Lampka kontrolna świeci się na czerwono.
10.Zwolnić hamulec postojowy.
Opuszczanie:
11.Odsunąć maszynę na odległość ok. 2 m od miejsca rozładun-
ku.
UWAGA
Zapewnić odpowiednią ilość wolnego miejsca za i pod pojemni-
kiem na śmieci.
12.Ustawić dźwignię obsługi "Podnoszenie/opuszczanie pojem-
nika na śmieci" na "Opuszczanie" i przytrzymać ją do czasu,
aż pojemnik na śmieci osiągnie pozycję końcową.
Lampka kontrolna świeci się na zielono.
Wyłączanie maszyny
1. Zaparkować maszynę tak, aby była poziomo.
2. Podnieść walec zamiatający i szczotkę boczną.
3. Zamknąć klapkę pojemnika.
4. Nacisnąć i przytrzymać pedał hamulca, a następnie zabloko-
wać hamulec postojowy.
5. Obrócić kluczyk w stacyjce w położenie „0“ i wyjąć go.
Transport
UWAGA
Szkody transportowe
Podczas transportu na przyczepach lub pojazdach należy zwró-
cić uwagę na masę własną (masę transportową) maszyny.
Podczas transportu w pojazdach należy zabezpieczyć maszynę
zgodnie z obowiązującymi wytycznymi dotyczącymi bezpieczne-
go transportu.
Podczas transportu maszyny należy przestrzegać poniższych
zaleceń:
● Obrócić kluczyk zapłonu w położenie "0" i wyjąć go.
● Zablokować hamulec postojowy.
● Zabezpieczyć maszynę w punktach mocowania (4x) za pomo-
cą pasów mocujących, lin lub łańcuchów.
● Zabezpieczyć koła maszyny klinami.
Polski 197
Przechowywanie
Podczas przechowywania maszyny należy przestrzegać nastę-
pujących zasad:
● Odstawiać zamiatarkę na równej powierzchni w suchym, miej-
scu zabezpieczonym przed mrozem. Chronić przed kurzem
przykrywając plandeką.
● Podnieść walec zamiatający i szczotki boczne, aby nie uszko-
dzić włosia.
● Zamknąć klapkę pojemnika.
● Obrócić kluczyk zapłonu w położenie "0" i wyjąć go.
● Zablokować hamulec postojowy.
● Zabezpieczyć zamiatarkę przed stoczeniem się.
Jeśli zamiatarka nie jest używana przez dłuższy czas, należy do-
datkowo przestrzegać następujących zasad:
● Wyczyścić zamiatarkę wewnątrz i z zewnątrz.
● Odłączyć akumulator.
● Nała
dować akumulator, a potem doładowywać go co ok. 2
miesiące.
Pielęgnacja i konserwacja
몇 OSTRZEŻENIE
Zagrożenie życia, niebezpieczeństwo zranienia i uszkodze-
nia!
W razie nieprzestrzegania zasad bezpieczeństwa podczas
czyszczenia i konserwacji maszyny istnieje niebezpieczeństwo
utraty życia, zranienia oraz uszkodzenia!
Należy przestrzegać wszystkich zasad bezpieczeństwa dotyczą-
cych czyszczenia i konserwacji, zamieszczonych w rozdziale Za-
sady bezpieczeństwa na początku tej instrukcji obsługi.
Czyszczenie urządzenia
UWAGA
Zwarcia i inne szkody. Nie czyścić urządzenia za pomocą węża
ani strumienia pod ciśnieniem.
UWAGA
Nieprawidłowe czyszczenie
Niebezpieczeństwo uszkodzenia.
Nie stosować ściernych ani agresywnych środków czyszczą-
cych.
NIEBEZPIECZEŃSTWO
Zagrożenie dla zdrowia powodowane przez pył
Do czyszczenia wnętrza sprężonym powietrzem.
Zakładać maskę przeciwpyłową i okulary ochronne.
Czyszczenie wnętrza maszyny
1. Wyłączyć maszynę, patrz Wyłączanie maszyny
2. Wyczyść maszynę szmatką.
3. Przedmuchać maszynę sprężonym powietrzem.
Czyszczenie urządzenie z zewnątrz
1. Wyłączyć maszynę, patrz Wyłączanie maszyny.
2. Maszynę z zewnątrz należy czyścić szmatką zwilżoną łagod-
nym roztworem myjącym.
Okresy konserwacji
Wskazówka
Aby spełnić warunki gwarancji, należy w czasie jej trwania zlecać
autoryzowanemu serwisowi wykonanie wszystkich prac serwiso-
wych i konserwacyjnych przewidzianych na liście przeglądów
(ICL).
● Licznik godzin pracy wskazuje terminy przeglądu.
● Terminy przeglądów i prac konserwacyjnych wykonywanych
przez klienta / operatora podano w rozdziale Konserwacja wy-
konywana przez klienta. Prace muszą być wykonane przez
wykwalifikowanego specjalistę. W razie potrzeby należy skon-
taktować się ze autoryzowanym sprzedawcą lub serwisem fir-
my Kärcher.
● Dalsze prace konserwacyjne muszą być wykonywane przez
autoryzowany serwis zgodnie z listą kontrolną przeglądów.
Należy skontaktować się z serwisem w odpowiednim czasie.
Konserwacja wykonywana przez klienta
Wskazówka
Poniższe prace konserwacyjne muszą być wykonywane przez
wykwalifikowanego specjalistę, w razie potrzeby należy skontak-
tować się z autoryzowanym sprzedawcą lub serwisem firmy Kär-
cher.
Prace przy hydraulice mogą być wykonywane wyłącznie przez
autoryzowany serwis.
Codziennie:
1. Sprawdzić, czy na osie kół nie nawinęły się taśmy.
2. Sprawdzić, czy na walec zamiatający i szczotkę boczną nie
nawinęły się taśmy, a także czy nie są one zużyte.
3. Sprawdzić działanie wszystkich elementów obsługowych.
4. Sprawdzić maszynę pod kątem uszkodzeń.
Raz na tydzień:
몇 OSTRZEŻENIE
Niebezpieczeństwo obrażeń z powodu opadnięcia pojemni-
ka na śmieci!
Uniesiony pojemnik na śmieci może gwałtownie opaść i spowo-
dować poważne obrażenia w wyniku zmiażdżenia i zakleszcze-
nia.
Nie wolno wchodzić pod niezabezpieczony pojemnik na śmieci.
Przed wejściem pod pojemnik na śmieci należy go odpowiednio
zabezpieczyć za pomocą przewidzianej do tego rozpórki zabez-
pieczającej.
5. Sprawdzić swobodę ruchu wszystkich ruchomych części i w
razie potrzeby zlecić ich nasmarowanie lub naprawę.
Wskazówka
Przed wszystkimi pracami konserwacyjnymi i naprawczymi przy
podniesionym pojemniku na śmieci należy zamontować rozpórkę
zabezpieczającą.
6. Sprawdzić listwy uszczelniające na skrzyni walca zamiatają-
cego pod kątem prawidłowego ustawienia i zużycia, w razie
potrzeby wyregulować ustawienie i wymienić zużyte listwy
uszczelniające.
7. Sprawdzić, czy listwy uszczelniające na klapie pojemnika na
śmieci nie są uszkodzone, w razie potrzeby wymienić je.
8. Sprawdzić, czy walec zamiatający nie jest zużyty ani uszko-
dzony, w razie potrzeby wymienić go.
9. Sprawdzić, czy szczotki boczne nie są zużyte lub uszkodzone,
w razie potrzeby wymienić je.
10.Sprawdzić, czy filtr przeciwpyłowy nie jest zanieczyszczony
ani uszkodzony, w razie potrzeby wymienić go i wyczyścić
obudowę filtra.
11.Sprawdzić szczelność układu hydraulicznego, w razie potrze-
by zlecić jego naprawę.
12.Wyczyścić chłodni
cę oleju hydraulicznego.
13.Sprawdzić poziom oleju hydraulicznego.
14.Sprawdzić poziom płynu hamulcowego.
15.Sprawdzić mechanikę klapy pojemnika i w razie potrzeby na-
smarować ją.
W przypadku zużycia:
16.Wymienić zużyte listwy uszczelniające.
17.Wymienić zużyty walec zamiatający.
18.Wymienić zużyte szczotki boczne.
Konserwacja wykonywana przez serwis
Wskazówka
Aby spełnić warunki gwarancji, należy w czasie jej trwania zlecać
autoryzowanemu serwisowi Kärcher wykonanie wszystkich prac
serwisowych i konserwacyjnych przewidzianych na liście prze-
glądów.
● Pierwsza kontrola po 50 godzinach pracy
● Konserwacja po 350 godzinach pracy według planu przeglą-
dów.
● W razie potrzeby, ale przynajmniej raz w roku, należy zlecić
wykwalifikowanemu elektrykowi sprawdzenie rezystancji izo-
lacji maszyny i akumulatora zgodnie z instrukcją obsługi od
producenta akumulatora.
198 Polski
Prace konserwacyjne
Przygotowanie
1. Ustawić zamiatarkę na równej powierzchni.
2. Obrócić kluczyk w stacyjce w położenie "0" i wyjąć go.
3. Zablokować hamulec postojowy.
Zasady bezpieczeństwa dotyczące konserwacji
Wskazówka
Przed przystąpieniem do prac pod podniesionym pojemnikiem
na śmieci należy go zabezpieczyć przed upadkiem, pattz Zabez-
pieczenie pojemnika na śmieci
Zabezpieczenie pojemnika na śmieci
몇 OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia
Spadający pojemnik może spowodować zmiażdżenia lub złama-
nia kości.
Przed przystąpieniem do jakichkolwiek prac pod podniesionym
pojemnikiem na śmieci należy go zabezpieczyć.
Zabezpieczenia dokonywać jedynie poza strefą niebezpieczną.
Rysunek N
1 Mocowanie
2 Drążek zabezpieczający
1. Złożyć drążek zabezpieczający i włożyć go do uchwytu.
Kontrola i uzupełnianie płynu hamulcowego
몇 OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia
Spadający pojemnik może spowodować zmiażdżenia lub złama-
nia kości.
Przed przystąpieniem do jakichkolwiek prac pod podniesionym
pojemnikiem na śmieci należy go zabezpieczyć.
Zabezpieczenia dokonywać jedynie poza strefą niebezpieczną.
Rysunek F
1 Drążek zabezpieczający
2 Pokrywa
3 Zbiornik płynu hamulcowego
1. Podnieść pojemnik na śmieci do góry i zabezpieczyć go za po-
mocą drążka zabezpieczającego.
2. Sprawdzić, czy w zbiorniku płynu hamulcowego znajduje się
wystarczająca ilość płynu.
Wskazówka
Poziom napełnienia powinien znajdować się między oznaczenia-
mi MIN. i MAX.
3. W razie potrzeby dolać płynu hamulcowego DOT, patrz Dane
techniczne.
Sprawdzanie i uzupełnianie oleju hydraulicznego
Rysunek H
1 Korek i króciec wlewu oleju
2 Wziernik oleju
Wskazówka
Podczas wykonywania tych czynności pojemnik na śmieci nie
może być podniesiony.
1. Sprawdź poziom oleju hydraulicznego we wzierniku oleju.
a Poziom oleju powinien znajdować się między oznaczeniem
„MIN” a „MAX”.
bJeśli poziom oleju znajduje się poniżej oznaczenia „MIN”,
należy uzupełnić olej hydrauliczny.
2. Wyjąć korek z króćca wlewu oleju.
3. Wyczyścić obszar napełniania.
4. Dolać oleju hydraulicznego. (Gatunek oleju patrz Dane tech-
niczne)
5. Zamknąć króciec wlewu oleju za pomocą korka.
Kontrola układu hydraulicznego
Wskazówka
W razie wykrycia nieszczelności w układzie hydraulicznym nale-
ży skontaktować się z serwisem.
1. Zablokować hamulec postojowy.
2. Uruchomić silnik.
3. Sprawdzić szczelność wszystkich węży hydraulicznych i przy-
łączy.
Sprawdzenie, czy na walec zamiatający nie nawinęły
się taśmy
1. Uruchomić silnik.
2. Podnieść pojemnik na śmieci do pozycji końcowej.
3. Wyłączyć silnik.
4. Zablokować hamulec postojowy.
몇 OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia
Spadający pojemnik może spowodować zmiażdżenia lub złama-
nia kości.
Przed przystąpieniem do jakichkolwiek prac pod podniesionym
pojemnikiem na śmieci należy go zabezpieczyć.
Zabezpieczenia dokonywać jedynie poza strefą niebezpieczną.
5. Zabezpieczyć pojemnik na śmieci za pomocą drążka zabez-
pieczającego.
6. Sprawdzić, czy na walec zamiatający nie nawinęły się taśmy i
sznury, a następnie usunąć je.
7. Złożyć drążek zabezpieczający.
8. Uruchomić silnik.
9. Opuścić pojemnik na śmieci do pozycji końcowej.
10.Wyłączyć silnik.
Kontrola walca zamiatającego pod kątem zużycia
1. Otworzyć drzwi do walca zamiatającego.
2. Odchylić drzwi na zewnątrz.
Rysunek R
3. Odczytać stopień zużycia walca zamiatającego na skali.
Jeśli stopień zużycia znajduje się na końcu czerwonego za-
kresu, należy zamontować nowy walec zamiatający.
Wymiana walca zamiatającego
Rysunek Q
1 Drzwi
2 Śruba uchwytu
3 Uchwyt walca zamiatającego
4 Walec zamiatający
1. Otworzyć drzwi.
2. Odchylić drzwi na zewnątrz.
3. Poluzować śrubę uchwytu.
4. Odchylić uchwyt walca zamiatającego na zewnątrz.
5. Wyciągnąć walec zamiatający.
6. Zamontować nowy walec zamiatający.
aWłożyć walec zamiatający w prawidłowej pozycji montażo-
wej do przeciwległego uchwytu walca.
Rysunek V
Pozycja montażowa walca zamiatającego w kierunku jazdy
(widok z góry)
Wskazówka
Rowki na walcu zamiatającym muszą być umieszczone na
krzywkach przeciwległego uchwytu walca.
b Z powrotem obrócić uchwyt walca zamiatającego, który zo-
stał odchylony na zewnątrz.
cDokręcić śrubę uchwytu.
7. Odchylić drzwi.
8. Zamknąć drzwi.
Wskazówka
Po zamontowaniu nowego walca zamiatającego należy ponow-
nie ustawić szerokość zamiatania.
Polski 199
Sprawdzanie i ustawianie szerokości zamiatania
walca zamiatającego
1. Wyłączyć dmuchawę.
2. Ustawić zamiatarkę na równej i gładkiej powierzchni, która jest
wyraźnie pokryta kurzem lub kredą.
3. Opuścić walec zamiatający i pozwolić mu pracować w miejscu
przez około 10 sekund.
4. Zamknąć klapkę pojemnika.
5. Podnieść walec zamiatający.
6. Odjechać maszyną do tyłu.
7. Sprawdzić szerokość zamiatania.
Rysunek S
Szerokość zamiatania powinna być jednolitym prostokątem o
szerokości a = 60 - 65 mm.
Rysunek T
1 Dźwignia szerokości zamiatania
2 Skala
8. W zależności od stopnia zużycia walca zamiatającego należy
ustawić dźwignię szerokości zamiatania w jednej z 4 pozycji.
Sprawdzanie i ustawianie szerokości zamiatania
szczotki bocznej
1. Podnieść szczotkę boczną.
2. Ustawić zamiatarkę na równej i gładkiej powierzchni, która jest
wyraźnie pokryta kurzem lub kredą.
3. Opuścić walec zamiatający i szczotkę boczną oraz pozwolić
im pracować w miejscu przez około 10 sekund.
4. Podnieść walec zamiatający i szczotkę boczną.
5. Odjechać maszyną do tyłu.
6. Sprawdzić szerokość zamiatania.
Rysunek U
Szerokość zamiatania powinna mieć wymiar a = 40 - 50 mm i
być w kształcie półksiężyca między godziną 11.00 a 4.00.
Rysunek W
1 Regulacja kąta
2 Regulacja długości
7. Skorygować szerokość zamiatania za pomocą regulacji kąta i
długości.
8. Sprawdzić szerokość zamiatania.
Ustawianie uszczelek bocznych
Rysunek X
1 Drzwi
2 Uszczelka
3 Śruba (8x)
4 Płytka mocująca
1. Otworzyć drzwi.
2. Odchylić drzwi na zewnątrz.
3. Poluzować płytkę mocującą, odkręcając osiem śrub mocują-
cych.
4. Ustawić uszczelkę tak, aby znajdowała się w odległości 1 -
3 mm od podłogi.
5. Dokręcić osiem śrub.
6. Otworzyć drzwi po przeciwległej stronie.
Rysunek Y
1 Płytka mocująca
2 Nakrętka skrzydełkowa (4x)
3 Uszczelka
7. Poluzować płytkę mocującą, odkręcając cztery nakrętki skrzy-
dełkowe.
8. Ustawić uszczelkę tak, aby znajdowała się w odległości 1 - 3
mm od podłogi.
9. Dokręcić cztery nakrętki skrzydełkowe.
Ręczne czyszczenie filtra przeciwpyłowego
1. Nacisnąć przycisk "Czyszczenie filtra przeciwpyłowego".
Filtr przeciwpyłowy zostaje wyczyszczony.
Wymiana filtra przeciwpyłowego (filtra workowego)
Pojemnik na śmieci jest opróżniony. Patrz Opróżnianie pojemni-
ka na śmieci.
몇 OSTROŻNIE
Zagrożenie dla zdrowia z powodu drobnego pyłu
Wdychanie drobnego pyłu może wywołać choroby układu odde-
chowego.
Podczas wymiany filtra przeciwpyłowego należy nosić odpowied-
nią maseczkę ochronną na usta i nos.
Rysunek Z
1 Pokrywa urządzenia
2 Drążek
3 Pokrywa filtra
4 Filtr workowy
1. Otworzyć pokrywę urządzenia.
2. Otworzyć pokrywę filtra.
3. Odkręcić oba drążki od pokrywy filtra.
4. Nasunąć dwie płytki zaciskowe na środek drążków do filtra
workowego w sposób pokazany na zdjęciu.
Rysunek AA
1 Śruba uchwytu
2 Drążek
5. Po włożeniu przykręcić oba drążki za pomocą dwóch śrub
uchwytu.
6. Podnieść filtr workowy z pomocą drugiej osoby.
7. Zdjąć oba drążki ze starego filtra workowego i przymocować
je do nowego filtra workowego.
8. Włożyć nowy filtr workowy z pomocą drugiej osoby.
9. Zdjąć oba drążki z nowego filtra workowego.
10.Zamontować oba drążki na wewnętrznej stronie pokrywy.
11.Zamknąć pokrywę filtra i zablokować ją za pomocą zatrza-
sków.
12.Zamknąć pokrywę urządzenia.
Wymiana filtra przeciwpyłowego (płaski filtr falisty)
Pojemnik na śmieci jest opróżniony. Patrz Opróżnianie pojemni-
ka na śmieci.
몇 OSTROŻNIE
Zagrożenie dla zdrowia z powodu drobnego pyłu
Wdychanie drobnego pyłu może wywołać choroby układu odde-
chowego.
Podczas wymiany filtra przeciwpyłowego należy nosić odpowied-
nią maseczkę ochronną na usta i nos.
Rysunek AB
1 Pokrywa urządzenia
2 Pokrywa filtra
3 Urządzenie do czyszczenia
1. Otworzyć pokrywę urządzenia.
2. Otworzyć pokrywę filtra.
Rysunek AC
1 Urządzenie do czyszczenia
2 Płaski filtr falisty
3. Rozłożyć urządzenie do czyszczenia.
4. Wyjąć oba płaskie filtry faliste.
5. Włożyć nowe płaskie filtry faliste.
6. Złożyć urządzenie do czyszczenia.
7. Zamknąć pokrywę filtra i zablokować ją za pomocą zatrza-
sków.
8. Zamknąć pokrywę urządzenia.
Wymiana filtra przeciwpyłowego (filtr okrągły)
Pojemnik na śmieci jest opróżniony. Patrz Opróżnianie pojemni-
ka na śmieci.
몇 OSTROŻNIE
Zagrożenie dla zdrowia z powodu drobnego pyłu
Wdychanie drobnego pyłu może wywołać choroby układu odde-
chowego.
200 Polski
Podczas wymiany filtra przeciwpyłowego należy nosić odpowied-
nią maseczkę ochronną na usta i nos.
Rysunek AD
1 Pokrywa urządzenia
2 Pokrywa filtra
1. Otworzyć pokrywę urządzenia.
2. Otworzyć pokrywę filtra.
Rysunek AE
1 Filtr okrągły
2 Blokada
3. Zwolnić blokadę.
aCałkowicie wyciągnąć blokadę.
b Obracać blokadę w prawo aż do jej zablokowania.
4. Wyjąć filtr.
Wskazówka
Podczas wkładania filtra należy upewnić się, że otwory z przodu
filtra znajdują się na sworzniach uchwytu filtra.
5. Włożyć nowy filtr i zamknąć blokadę.
6. Zamknąć pokrywę filtra i zablokować ją za pomocą zatrza-
sków.
7. Zamknąć pokrywę urządzenia.
Wymiana bezpieczników
Uchwyty bezpieczników znajdują się pod kierownicą.
Rysunek M
1. Zdjąć pokrywę z uchwytu bezpiecznika.
2. Sprawdzić bezpieczniki i wymienić uszkodzone bezpieczniki.
Przegląd bezpieczników
Usuwanie usterek
Mniejsze usterki można usunąć samodzielnie, korzystając z po-
niższego przeglądu.
W przypadku wszystkich innych, niewymienionych tutaj usterek
skontaktować się z obsługą klienta (serwisem)!
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo wypadku i niebezpieczeństwo odniesie-
nia obrażeń na skutek niezamierzonego ruchu pojazdu
Przed rozpoczęciem jakichkolwiek prac pielęgnacyjnych i kon-
serwacyjnych wyłączyć pojazd i wyjąć kluczyk ze stacyjki.
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo porażenia prądem
Przed przystąpieniem do prac przy podzespołach elektrycznych
odłączyć akumulator.
Prace naprawcze i prace przy podzespołach elektrycznych mogą
być wykonywane wyłącznie przez autoryzowany serwis.
FU 01 Pojemnik na śmieci 3 A
FU 02 Wyświetlacz wielofunkcyjny 10 A
FU 03 Przełącznik kierunku jazdy 3 A
FU 04 Prostownik 5 A
FU 05 Układ wibracyjny i dmuchawa 25 A
FU 06 Lampa sygnalizacyjno-ostrzegaw-
cza, klakson, niebieski reflektor
15 A
FU 07 Światło hamowania (opcjonalne) 10 A
FU 08 Kierunkowskaz (opcjonalnie) 10 A
FU 09 Oświetlenie po lewej stronie (opcjo-
nalnie)
7,5 A
FU 10 Oświetlenie robocze 10 A
FU 11 Oświetlenie po prawej stronie
(opcjonalnie)
7,5 A
FU 12 Kabina kierowcy (opcjonalnie), tłu-
mik pyłu (opcjonalnie)
15 A
Błąd Sposób usunięcia
Pojazd porusza się tylko powoli lub
wcale
Naładować akumulator, a w razie uszkodzenia wymienić
Sprawdzić, czy na koła nie nawinęły się taśmy i sznury
Skontaktować się z serwisem Kärcher
Zwolnić hamulec postojowy
Gwizdy dobiegające z układu hy-
draulicznego
Uzupełnić olej hydrauliczny
Skontaktować się z serwisem Kärcher
Walec zamiatający / miotły boczne
nie obraca się
Sprawdzić, czy na walec zamiatający / szczotkę boczną nie nawinęły się taśmy i sznury
Skontaktować się z serwisem Kärcher
Niska moc ssania lub jej brak w ob-
szarze szczotki
Sprawdzić filtr przeciwpyłowy, wyczyścić go lub wymienić
Skontaktować się z serwisem Kärcher
Ma
szyna jest zapylona Ustawić boczne uszczelki
Włączyć dmuchawę
Sprawdzić filtr przeciwpyłowy, wyczyścić go lub wymienić
Wymienić uszczelki filtra
Otworzyć klapę pojemnika na śmieci.
Skontaktować się z serwisem Kärcher
Śmieci są pozostawiane dookoła Opróżnić pojemnik na śmieci
Sprawdzić filtr przeciwpyłowy, wyczyścić go lub wymienić
Wymienić walec zamiatający
Ustawić szerokość zamiatania
Wymienić taśmę uszczelniającą pojemnika na śmieci
Usunąć blokadę walca zamiatającego
Otworzyć klapę po
jemnika na śmieci
Skontaktować się z serwisem Kärcher
Nie można podnieść/opuścić po-
jemnika na śmieci
Sprawdź bezpiecznik i w razie uszkodzenia wymienić go
Skontaktować się z serwisem Kärcher
Nie można otworzyć klapy pojemni-
ka na śmieci
Skontaktować się z serwisem Kärcher
Usterki robocze hydraulicznie poru-
szanych części
Skontaktować się z serwisem Kärcher
Polski 201
Gwarancja
W każdym kraju obowiązują warunki gwarancji określone przez
dystrybutora urządzeń Kärcher. Ewentualne usterki urządzenia
usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane
są błędem materiałowym lub produkcyjnym. W sprawach napraw
gwarancyjnych prosimy kierować się z dowodem zakupu do dys-
trybutora lub do autoryzowanego punktu serwisowego.
(Adres znajduje się na odwrocie)
Więcej informacji na temat gwarancji (jeśli są dostępne) można
znaleźć w obszarze Serwis na lokalnej stronie internetowej Kär-
cher w sekcji "Pliki do pobrania".
Deklaracja zgodności UE
Niniejszym oświadczamy, że wymieniony poniżej produkt jest
zgodny z odpowiednimi przepisami podanych dyrektyw i rozpo-
rządzeń. Wszelkie nieuzgodnione z nami modyfikacje produktu
powodują utratę ważności tego oświadczenia.
Produkt: Zamiatarka samojezdna z odkurzaczem
Typ: 1.186-xxx
Dyrektywy i rozporządzenia
2006/42/WE (+2009/127/WE)
2000/14/WE
2014/30/UE
2014/53/EU (TCU)
Zastosowane normy zharmonizowane
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Zastosowana metoda oceny zgodności
2000/14/WE: Załącznik V
Poziom mocy akustycznej dB(A)
KM 170/600 R D
Zmierzony: 100
Gwarantowany: 103
KM 100/65 R Bp
Zmierzony: 85
Gwarantowany: 88
KM 105/180 R Bp
Zmierzony: 87
Gwarantowany: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Zmierzony: D: 97 BAT: 88 LPG: 101
Gwarantowany: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Zmierzony: D: 96 LPG: 98 Bp: 90
Gwarantowany: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Zmierzony: D: 99 LPG: 96
Gwarantowany: D: 102 LPG: 99
KM 150/500 R Bp
Zmierzony: 94
Gwarantowany: 96
Nazwa i adres
Administrator dokumentacji:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Telefon: +49 7195 14-0
Faks: +49 7195 14-2212
Niżej podpisane osoby działają na zlecenie i z upoważnienia za-
rządu.
Winnenden, 01.05.2021 r.
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Faks: +49 7195 14-2212
Dane techniczne
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Wydajność urządzenia
Prędkość jazdy, do przodu km/h 8 8
Prędkość jazdy, do tyłukm/h
44
Zdolność pokonywania wzniesień (maks.) % 14 14
Nachylenie boczne (maks.) % 10 10
Szerokość robocza bez mioteł bocznych mm 1000 1000
Szerokość robocza z 1 miotłami bocznymi mm 1300 1300
Szerokość robocza z 2 miotłami bocznymi mm 1550 1550
Promień skrętu m 2,8 2,8
Stopień ochrony IPX 3 IPX 3
Teoretyczna wydajność powierzchniowa
Wydajność bez mioteł bocznych m
2
/h 8000 8000
Wydajność z 1 miotłami bocznymi m
2
/h 10400 10400
Wydajność z 2 miotłami bocznymi m
2
/h 12400 12400
202 Polski
Zmiany techniczne zastrzeżone.
Akumulator
Pojemność akumulatora Ah - 360
Czas pracy z w pełni naładowanym akumulatorem h - 3,5
Napięcie akumulatora V - 36
Masa akumulatora kg - 460
Warunki otoczenia
Temperatura otoczenia °C -5 ... +40 -5 ... +40
Wilgotność powietrza, bez kondensacji % 0 ... 90 0 ... 90
Wymiary i masa
Długość mm 2245 2245
Szerokość mm 1350 1350
Wysokość mm 1430 1430
Masa własna kg 840 (1300) 840 (1300)
Dopuszczalna masa całkowita kg 1885 1885
Maks. dopuszczalne obciążenie przedniej osi kg 852 852
Maks. dopuszczalne obciążenie tylnej osi kg 1033 1033
Szerokość walca zamiatającego mm 1000 1000
Średnica walca zamiatającego mm 300 300
Średnica miotły bocznej mm 600 600
Pojemnik na śmieci
Pojemność pojemników na śmieci l 300 300
Wysokość rozładunkowa (maks.) mm 1400 1400
Filtr i system ssawny
System filtracyjny Filtr workowy Filtr workowy
Powierzchnia filtra przeciwpyłowy m
2
7,8 7,8
Kategoria użytkowa U U
Znamionowe podciśnienie systemu ssawnego mbar 15,5 15,5
Znamionowy strumień objętości systemu ssawnego l/s 800 800
Silnik napędowy (elektryczny)
Moc znamionowa (mechaniczna) W 4000 4000
Silnik dmuchawy i zamiatarki (elektryczny)
Typ silnika Silnik prądu stałego z
magnesem trwałym
Silnik prądu stałego z
magnesem trwałym
Materiały eksploatacyjne
Rodzaj oleju hydraulicznego HV 46 HV 46
Ilość oleju hydraulicznego l 25 25
Ogumienie
Rozmiar ogumienia, przód mm 15-4.5x8 15-4.5x8
Rozmiar ogumienia, tył 15-4.5x8 15-4.5x8
Wartości określone zgodnie z EN 60335-2-72
Drgania przenoszone przez kończyny górne m/s
2
<2,0 <2,0
Wartość drgań ręki, niepewność pomiaru K m/s
2
0,1 0,1
Drgania na siedzeniu operatora m/s
2
<2,0 <2,0
Wartość drgań siedziska, niepewność pomiaru K m/s
2
0,1 0,1
Poziom ciśnienie akustycznego L
pA
dB(A) 75 75
Niepewność pomiaru K
pA
dB(A) 3 3
Poziom ciśnienia akustycznego L
WA
+ niepewność pomiaru L
WA
dB(A) 93 93
Hamulec
Płyn hamulcowy Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Magyar 203
Tartalom
Általános utasítások
Készüléke első használata előtt olvassa el ezt az
eredeti kezelési útmutatót, és ennek megfelelően jár-
jon el. Őrizze meg az eredeti kezelési útmutatót későbbi haszná-
latra vagy a következő tulajdonos számára.
Biztonsági utasítások
Veszélyfokozatok
VESZÉLY
● Súlyos testi sérüléseket vagy halált okozó közvetlen veszélyre
figyelmeztet.
몇 FIGYELMEZTETÉS
● Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos
végtagvesztéshez vagy halálhoz vezethet.
몇 VIGYÁZAT
● Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb
sérülésekhez vezethet.
FIGYELEM
● Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi
károkhoz vezethet.
A gép szimbólumai
Kezelésre vonatkozó biztonsági tanácsok
몇 FIGYELMEZTETÉS ● Csak rendeltetésszerűen használja a
készüléket. Vegye figyelembe a helyi adottságokat, és a készü-
lékkel való munkavégzés során ügyeljen a harmadik személyek,
különösen a gyerekek biztonságára. ● A lég- és kúszóáramutak
betartása érdekében a készüléket tilos 2000 m tengerszint feletti
magasság felett üzemeltetni. ● Ellenőrizze a készüléket és a kap-
csolódó munkavégző eszközöket tekintettel arra, hogy megfelelő
állapotban vannak-e, illetve üzembiztosak-e. Ha az állapot nem
kifogástalan, tilos a használat. ● Veszélyes területeken (pl. töl-
tőállomásokon) tartsa be a megfelelő biztonsági előírásokat. So-
ha ne üzemeltesse a készüléket robbanásveszélyes
helyiségekben. ● Ez a készülék nem csökkent fizikai, érzékelési
vagy szellemi képességű személyek, illetve tapasztalattal és/
vagy ismeretekkel nem rendelkező személyek általi használatra
szolgál. ● A készüléket csak olyan személyek használhatják,
akikkel ismertették annak kezelését, vagy igazolták, hogy rendel-
keznek az annak kezeléséhez szükséges ismeretekkel, és kife-
jezetten megbízták őket a készülék használatával.FIGYELEM
● A kezelőszemélynek a munka megkezdése előtt ellenőriznie
kell, hogy minden védőberendezés szabályosan van-e felszerel-
ve és működik-e. ● A készülék kezelőszemélye felelős a más
személyekkel vagy azok tulajdonával történő balesetekért.FI-
GYELMEZTETÉS ● Ügyeljen a kezelőszemély szorosan illesz-
kedő ruházatára és zárt lábbelijére. A laza ruházat viselése tilos.
● Felügyelje a gyerekeket, és biztosítsa, hogy ne játszhassanak
a készülékkel. ● Gyermekek és fiatalkorúak nem üzemeltethetik
a készüléket.FIGYELEM ● A készülék aktiválása előtt ellenőriz-
ze a
készülék környező területét (pl. gyermekek). Ügyeljen a
megfelelő kilátásra!VESZÉLY ● A készüléket kizárólag akkor
hagyja felügyelet nélkül, ha rögzítette a véletlenszerű elmozdulás
ellen. A készülék elhagyása előtt mindig húzza be a kéziféket.FI-
GYELEM ● A készülék illetéktelen használatának megakadályo-
zása érdekében húzza ki az indítókulcsot vagy a KIK-et (Kärcher
Intelligent Key).VIGYÁZAT ● A készüléket ne használja olyan te-
rületeken, ahol leeső tárgyak általi sérülések veszélye áll fenn.FI-
GYELMEZTETÉS ● A kék spotvilágítással rendelkező
készülékek esetén soha ne nézzen közvetlenül a fényforrásba.
Általános utasítások......................................................... 203
Biztonsági utasítások....................................................... 203
A rendeltetésszerű használat........................................... 204
Környezetvédelem ........................................................... 204
Tartozékok és pótalkatrészek .......................................... 205
Szállított tartozékok ......................................................... 205
A készülék leírása............................................................ 205
Az üzemeltetés ................................................................ 206
Üzembe helyezés előtt..................................................... 206
Akkumulátorok / töltőkészülékek...................................... 206
Üzembe helyezés ............................................................ 207
Üzemeltetés..................................................................... 207
Szállítás ........................................................................... 209
Tárolás............................................................................. 209
Ápolás és karbantartás .................................................... 209
Segítség üzemzavarok esetén......................................... 212
Garancia .......................................................................... 213
EU-megfelelőségi nyilatkozat........................................... 213
Műszaki adatok................................................................ 214
FIGYELEM
Égésisérülés-veszély
A forró járműalkatrészeken a munkálatokat kizárólag
a jármű kihűlése után végezze.
VESZÉLY
Tűzveszély
Ne seperjen fel égő vagy parázsló tárgyakat – pl. ci-
garettát, gyufát vagy hasonlókat.
몇 FIGYELMEZTETÉS
Sérülésveszély
Zúzódás és nyírás veszélye a jármű mozgó alkatré-
szei miatt.
몇 FIGYELMEZTETÉS
Sérülésveszély
Sérülésveszély elektromos feszültség miatt
몇 FIGYELMEZTETÉS
Sérülésveszély
A jármű belsejében mozgó alkatrészek vágásokat és
zúzódásokat okozhatnak.
Ne nyúljon a gép nyílásaiba.
A járművön végzendő munkákat mindig erre alkalmas
kesztyűvel végezze.
Óvakodjon a forgó keféktől.
Menetirányban csak max. 14%-os emelkedőkön vagy
lejtőkön hajtson.
A talaj maximális dőlésszöge megemelt szeméttartál-
lyal való hajtás esetén.
Gép emelési pont
Rögzítési pont
Tartsa be az utasításokat
Lassan állítsa be
Olvassa el a használati utasítást és azután cseleked-
jen
204 Magyar
A Közlekedés üzemmóddal kapcsolatos biztonsági
utasítások
Megjegyzés ● A billenésveszéllyel kapcsolatos felsorolás nem
teljes.VESZÉLY ● Billenésveszély túl nagy emelkedők és lejtők
esetén! Emelkedőkön és lejtőkön való haladás esetén tartsa be
a Műszaki adatok c. részben található, maximálisan megenge-
dett értékeket. ● Billenésveszély túl nagy mértékű oldalra lejtés
esetén! A menetirányra merőleges haladás esetén tartsa be a
Műszaki adatok c. részben található, maximálisan megengedett
értékeket. ● Billenésveszély instabil alap esetén! Kizárólag meg-
erősített alapon használja a készüléket.
몇 FIGYELMEZTETÉS ● Balesetveszély áll fenn nem megfelelő
sebesség esetén. A kanyarokban haladjon lassan.
Szállítással kapcsolatos biztonsági utasítások
몇 VIGYÁZAT ● A szállítás közbeni balesetek elkerülése érde-
kében ügyeljen a jármű szállítási súlyára. ● A gép szállításához
csatlakoztassa le az akkumulátort, és biztonságosan rögzítse a
gépet.
Akkumulátor üzemű készülékek
VESZÉLY ● Robbanásveszély! Csak arra alkalmas töltőké-
szülékkel töltse az akkumulátorokat ● Az akkumulátorok zárt he-
lyiségekben történő töltésekor rendkívül robbanékony gáz
keletkezik. Csak jól átszellőztetett helyiségekben töltse az akku-
mulátorokat. ● Az akkumulátor közelében vagy az akkumulátor
töltésére szolgáló helyiségben tilos nyílt lángot használni, szikrát
gerjeszteni vagy dohányozni. ● Robbanásveszély és rövidzárla-
tok. Ne helyezzen szerszámot vagy hasonlókat az akkumulátor-
ra.
몇 VIGYÁZAT ● Akkumulátorsav általi sérülésveszély. Tartsa
be a megfelelő biztonsági előírásokat.
FIGYELEM ● Vegye figyelembe az akkumulátor és a töltőkészü-
lék gyártójának üzemeltetési utasításait. Az akkumulátorok keze-
lésekor vegye figyelembe a törvényhozó javaslatait. ● Soha ne
hagyja állni az akkumulátorokat lemerült állapotban; amint lehet,
töltse fel újból az akkumulátorokat. ● A kúszóáramok elkerülése
érdekében tartsa tisztán és szárazon az akkumulátorokat. Óvja
az akkumulátorokat pl. fémpor általi szennyezésektől. ● Az el-
használt akkumulátorokat környezetkímélően, a 91/157/EGK jelű
EK-irányelvnek vagy a mindenkori nemzeti előírásoknak megfe-
lelően ártalmatlanítsa.
Biztonsági tanácsok magasürítéses seprőgépek
esetén
VESZÉLY ● Sérülésveszély magasürítéses készülékeknél!
Minden munkavégzés előtt biztosítsa a megemelt seprőtartályt.
A biztosítót csak a veszélyes zónán kívül helyezze fel.
Biztonsági tanácsok védőtetővel rendelkező
seprőgépekhez
몇 VIGYÁZAT
Naponta ellenőrizze a védőtetőt, hogy nem sérült-e, hogy bizto-
sítsa annak védelmi funkcióját.
A védőfedél vagy akár egyes elemeinek károsodása esetén a tel-
jes védőfedelet ki kell cserélni.
A védőfedél bármely módosítása, valamint a Kärcher által jóvá-
hagyott elemektől, szerkezeti elemektől és szerelési csoportoktól
eltérő elemek felszerelése nem megengedett, és korlátozhatja a
védőfedél funkcióját is.
Ápolás és karbantartás
몇 FIGYELMEZTETÉS ● Az elektromos berendezésen végzen-
dő munkálatok előtt csatlakoztassa le az akkumulátort. ● Az al-
katrészek tisztítása, karbantartása, cseréje, valamint egy másik
funkcióra való átállítás előtt ki kell kapcsolnia a készüléket és ki
kell húznia az indítókulcsot.
몇 VIGYÁZAT ● A javításokat kizárólag az engedélyezett ügy-
félszolgálati iroda vagy e terület azon szakemberei végezhetik,
akik jártasak a vonatkozó biztonsági előírásokban.
FIGYELEM ● Vegye figyelembe a helyileg hatályos előírásoknak
megfelelő biztonsági felülvizsgálatot a változó helyszínen, ipari
célra használt készülékek esetében (pl. Németországban:
VDE 0701). ● Rövidzárlatok és egyéb sérülések. Ne tisztítsa a
készüléket tömlővel vagy magasnyomású vízzel. ● A készüléken
mindig megfelelő kesztyű viselése mellett végezzen munkálato-
kat.
A rendeltetésszerű használat
A seprőgép kereskedelmi célú padlóburkolatok tisztítására szol-
gál, például a következő alkalmazási területeken:
● parkolóhelyek
● termelési létesítmények
● logisztikai területek
● szállodák
● kiskereskedelem
● raktárak
● járdák
Ez a seprőgép külső és belső terek szennyezett felületeinek söp-
résére szolgál.
A készülék és a munkaberendezés szabályszerű állapotát és
üzembiztonságát használat előtt ellenőrizni kell. Ha a készülék
állapota nem kifogástalan, akkor nem szabad használni.
Ezt a seprőgépet kizárólag a jelen használati utasításban lévő
adatoknak megfelelően használja.
A készüléken tilos bármiféle módosításokat végezni.
A készülék csak a használati utasításban meghatározott burko-
latokhoz használható.
Csak a vállalat vagy a gép alkalmazásával megbízott személy ál-
tal engedélyezett területekre lehet ráhajtani, ill. csak azokat lehet
tisztítani.
Általános szabály: Tartsa távol a készüléktől a fokozottan tűzve-
szélyes anyagokat (robbanás-/tűzveszély).
Előrelátható hibás használat
● Soha ne seperjen fel vagy ne szívjon fel robbanékony folyadé-
kot, éghető gázokat valamint savakat és oldószereket! Ide tar-
tozik a benzin, festék hígító vagy fűtőolaj, amely a
felkavarodás miatt a felszívott levegővel robbanásveszélyes
gőzöket vagy elegyeket képezhetnek, továbbá az aceton, a
hígítatlan savak és oldószerek, mivel ezek megtámadják a ké-
szülékben használt anyagokat.
● Soha ne seperjen fel vagy szívjon fel reaktív fémporokat (pl.
alumínium, magnézium, cink), ezek erősen lúgos vagy savas
tisztítószerekkel vegyülve robbanékony gázokat termelnek.
● Ne seperjen vagy szívjon fel égő vagy parázsló tárgyakat.
● A készülék nem alkalmas egészségre veszélyes anyagok fel-
söprésére.
● A veszélyes területen tartózkodni tilos. Tilos a készüléket rob-
banásveszélyes helyiségekben használni.
● Tilos kísérőszemélyeket magával vinni.
● Ezzel a készülékkel tilos tárgyakat tolni/húzni vagy szállítani.
A sepréshez alkalmas burkolatok
● Aszfalt
● Ipari padló
● Esztrich
● Beton
● Térkövek
Környezetvédelem
A csomagolóanyag újrahasznosítható. Kérjük, környezetba-
rát módon semmisítse meg a csomagolást.
Az elektromos és elektronikus készülékek értékes újrahasz-
nosítható anyagokat és gyakran olyan alkatrészeket tartal-
maznak, mint az elemek, akkumulátorok vagy olaj, amelyek
helytelen kezelés vagy ártalmatlanítás esetén veszélyeztethetik
az egészséget és a környezetet. Ezek az alkotóelemek azonban
a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ez-
zel a szimbólummal jelölt készülékeket nem szabad a háztartási
hulladékkal együtt megsemmisíteni.
Magyar 205
Összetevőkre vonatkozó utasítások (REACH)
Az összetevőkre vonatkozó aktuális információkat itt találja:
www.kaercher.de/REACH
Tartozékok és pótalkatrészek
Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon;
ezek garantálják a készülék biztonságos és zavarmentes üzeme-
lését.
A tartozékokra és pótalkatrészekre vonatkozóan információkat itt
talál:www.kaercher.com.
Szállított tartozékok
A készülékkel szállított tartozékok fel vannak tüntetve a csoma-
goláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden
tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén
kérjük, értesítse a kereskedőt.
A készülék leírása
A készülék ábrája
Ábra B
Seprőgép
1. pozíció
1 Ülés (ülés-érintkezőkapcsolóval)
2 Kormánykerék
3 Fogantyú retesszel
4 Készülékburkolat
5 Munkavilágítás
6 Jobb oldali oldalseprő (jobb)
7 Első kerék
8 Hozzáférés a seprőhengerhez
9 Fűzőpont
10 Típustábla
11 Körvillogó
12 Készülék burkolat (jobb)
13 Burkolat (jobb)
14 Hátsó burkolat
15 Hátsókerék
16 Burkolat (bal)
17 Motorburkolat
Kezelőfelület
2. pozíció
1 Ellenőrző elemek és kijelző
2 Rögzítőfék
3 Vészleállítás
4 Seprőhenger kezelőkar emelése / leengedése
5 Seprőtartály szelep jelzőfény
6 A tartályfedél felnyitása/lezárása kezelőkar
7 Seprőtartály teljesen leeresztve jelzőfény
8 Seprőtartály kezelőkar emelése / leengedése
9 Kulcskapcsoló (gyújtáskapcsoló)
10 Menetirány-kapcsoló
11 Oldalseprű emelése / leengedése kezelőkar
12 Oldalseprű fordulatszám beállítás (opcionális)
13 Kör villogó lámpa kapcsoló
14 Munkavilágítás kapcsoló
15 Kürt kapcsoló
16 Befúvó / szűrő tisztító kapcsoló
Pedálok
3. pozíció
1 Fékpedál
2 Gázpedál
Ellenőrző elemek és kijelző
4. pozíció
1 Funkció nélkül
2 Funkció nélkül
3 Akkumulátortöltő figyelmeztető lámpa
4 Munkavilágítás ellenőrzőlámpa
5 Jelzőfény (csak StVZO átalakítás esetén működik)
6 Szűrő tisztítás ellenőrzőlámpa
7 Parkolás ellenőrzőlámpa
8 Funkció nélkül
9 Funkció nélkül
10 Befúvó ellenőrzőlámpa
11 Funkció nélkül
12 Funkció nélkül
13 Kijelző
Opcionális felszerelés
Kezelőkar
Ábra O
1 A seprőtartály kezelőkarja
2 Tartályfedél kezelőkar
3 Seprőhenger kezelőkarja
4 Oldalseprű kezelőkar
Megjegyzés
Tartsa a karokat a kívánt helyzetben, amíg az adott mechanikus
mozgás befejeződik.
A seprőtartály kezelőkarja
Seprőhenger kezelőkarja
Tartályfedél kezelőkar
Oldalseprű kezelőkar
Komfort fülke (zárt) 2.853-431.7
Védőfülke (nyitott) szélvédő üveggel és ablaktör-
lővel
2.853-433.7
Védőfülke 2.851-267.7
Védőtető 2.852-595.7
Szúrásbiztos abroncsok (jelölésmentes) 4.515-132.0
Abroncsok (levegővel töltött) 4.515-332.0
Spotfény kék (elöl) 2.853-202.0
Spotfény (elöl és hátul) 2.853-203.0
Hátsó lámpa 2.853-204.0
Szabványos világítás készlet 2.853-205.0
Közúti közlekedési világítás készlet 2.853-207.0
ÍKözúti forgalomban történő részvételre szolgáló
készlet (StVZO)
2.853-208.0
Biztonsági öv 6.981-140.0
Második oldalsó kefe (bal) 2.851-273.0
Oldalsó kefe sebességszabályozó (jobb) 2.853-507.0
Oldalsó kefe burkolat 2.851-286.0
Vízpermetező rendszer oldalkefékhez 2.853-214.0
Gumi lengéscsillapító 2.852-620.0
Oldalsó seprűtartó-védelem (jobb) 2.853-211.0
Oldalsó seprű ütközésvédelem (mindkét oldalon) 2.853-210.0
Beépítő készlet nedves/száraz porszívó
NT 22/1 Bp
2.852-814.0
Beépítő készlet nedves/száraz porszívó
NT 22/1 Bp (kabin)
2.853-161.0
Beépítő készlet könnyű hulladék söpréséhez 2.853-212.0
Hátra A seprőtartály felemelése
Előre Seprőtartály leeresztése
Hátra Emelje fel a seprőhengert
Előre Seprőhenger leengedése
Hátra A tartályfedél becsukása
Előre A tartályfedél nyitása
Hátra Emelje meg az oldalseprőt
Előre Oldalseprő leengedése
206 Magyar
Kijelző
Ábra C
1 Motorfordulatszám 1/min-ben
2 Akkumulátor feszültség V-ban
3 Akkumulátor töltöttsége % -ban
4 A gép üzemórái
Az üzemeltetés
A seprőgép a szemétlapát elv szerint működik.
1. A forgó oldalseprő megtisztítja a seprési felület sarkait és szé-
leit, és az összesepert anyagot a seprőhenger útjába szállítja.
2. A forgó seprőhenger közvetlenül a szennyeződéstartályba to-
vábbítja az összesepert anyagot.
3. A seprőtartályban felkavart port egy porszűrő elkülöníti, majd
a szívóventilátor elszívja a megszűrt tiszta levegőt.
4. A porszűrő működés közben automatikusan megtisztul, és a
"Szűrőtisztítás" kapcsolóval is elindítható.
Üzembe helyezés előtt
A gép kirakodására vonatkozó utasítások
VESZÉLY
Balesetveszély a gép kiürítése során
A gép kirakodásához használjon megfelelő rámpát.
A gép kirakodásához/berakodásához használjon villástargoncát.
A gép kirakodásakor/berakodásakor figyeljen a gép tömegére is.
1. Használja a mellékelt deszkákat és építsen egy rámpát, a rajz
szerint.
2. Vágja el a műanyag ragasztószalagot és távolítsa el a fóliát.
3. Távolítsa el a rögzítési pontoknál lévő tartószalagot.
4. Csavarja le a raklapon jelölt padlódeszkákat és a négyszögle-
tes fát.
5. A deszkákat telepítse a raklap élekre, a gép kerekeihez. A
deszkákat rögzítse csavarokkal.
6. A sarkas fát használja deszka támasztékként.
7. Távolítsa el a kerekek blokkolására használt fatuskókat.
8. Rögzítőfék kioldása.
9. Óvatosan vezesse le a gépet a kialakított rámpán a raklapról.
Rögzítőfék reteszelése / kioldása
Reteszelés
1. Tartsa lenyomva a fékpedált, és húzza meg a fékkart.
A kioldás
2. Tartsa lenyomva a fékpedált, és oldja ki a fékkart.
Akkumulátorok / töltőkészülékek
FIGYELEM
Csak a gyártó által javasolt akkumulátorokat és töltőkészü-
lékeket használja
Csak ugyanolyan típusú akkumulátorokra cserélje az akkumulá-
torokat.
A gép leselejtezése előtt vegye ki az akkumulátorokat és azokat
az országspecifikus, illetve a helyi előírásokat figyelembe véve
ártalmatlanítsa.
Figyelmeztetések szimbólumai
Az akkumulátorok kezelésekor vegye figyelembe a következő fi-
gyelmeztető utasításokat:
Biztonsági utasítások
VESZÉLY
Tűz- és robbanásveszély
Ne helyezzen szerszámokat vagy hasonló tárgyakat az akkumu-
látorra.
A dohányzás, és a nyílt láng használata tilos!
Az akkumulátorok helyiségekben történő töltése esetén gondos-
kodjon a jó szellőzésről.
Kizárólag a Kärcher által engedélyezett akkumulátorokat és töl-
tőkészülékeket használja (eredeti pótalkatrészek).
몇 FIGYELMEZTETÉS
A környezet veszélyeztetése az akkumulátor szakszerűtlen
ártalmatlanítása miatt
A hibás vagy elhasznált akkumulátorokat biztonságos módon ár-
talmatlanítsa (adott esetben vegye fel a kapcsolatot egy hulla-
dékkezelő vállalattal vagy a Kärcher ügyfélszolgálatával).
Intézkedések az akkumulátorsav véletlen szivárgása esetén
Rendeltetésszerű használat esetén és a használati útmutató fi-
gyelembevételével az ólomakkumulátorok nem jelentenek ve-
szélyt.
Ugyanakkor kérjük, figyeljen arra, hogy az ólomakkumulátorok
kénsavat tartalmaznak, ami súlyos égési sérüléseket okozhat.
1. Az akkumulátorból szivárgó savat kötőanyaggal (pl. homok)
kell semlegesíteni. Ne engedje a csatornarendszerbe, a talaj-
ba vagy a vizekbe kerülni.
2. A savat mésszel/nátronlúggal semlegesítse, és a helyi előírá-
soknak megfelelően ártalmatlanítsa.
3. A meghibásodott akkumulátor ártalmatlanítása érdekében
lépjen kapcsolatba egy ártalmatlanítással foglalkozó sza-
küzemmel.
4. A szembe vagy bőrre került savat bő, tiszta vízzel ki kell mos-
ni, illetve le kell öblíteni.
5. Utána azonnal orvoshoz kell fordulni.
6. A savval szennyeződött ruházatot vízzel ki kell mosni.
7. Le kell cserélni a ruházatot.
Ajánlott akkumulátorok, töltők
* A seprőgépnek 1 akkumulátorcsomagra van szüksége
Vegye figyelembe az akkumulátor használati utasítá-
sában, az akkumulátoron, valamint a jelen használati
utasításban foglalt útmutatásokat.
Szemvédő viselése kötelező.
Tartsa távola a gyermekeket a savaktól és az akku-
mulátortól.
Robbanásveszély
Tilos tüzet gyújtani, szikrát gerjeszteni, nyílt lángot
használni és dohányozni!
Marásveszély!
Elsősegély
Figyelmeztetés
Ártalmatlanítás
Az akkumulátort tilos a szemetesbe dobni.
Rendelési sz.
Akkumulátorcsomag 36 V, 360 Ah, (tálcában, ala-
csony karbantartásigény)*
6.654-282.0
Töltő 6.654-283.0
Magyar 207
Az akkumulátor telepítése/csatlakoztatása/
eltávolítása
몇 FIGYELMEZTETÉS
Rövidzárlat miatti sérülés- és rongálódásveszély!
Az akkumulátor közelében végzett munkálatok esetén rövidzárlat
miatti sérülés- és rongálódásveszély áll fenn.
Soha ne helyezzen szerszámokat vagy egyéb tárgyakat az akku-
mulátorra.
Telepítés: Először csatlakoztassa a pozitív kábelt a pozitív pólus-
hoz, majd a negatív kábelt a negatív pólushoz.
Eltávolítás: Először távolítsa el a negatív kábelt a negatív pólus-
ról, majd a pozitív kábelt a pozitív pólusról.
Kérjük, figyeljen a helyes hozzárendelésre: Pozitív kábel a pozi-
tív pólushoz, negatív kábel a negatív pólushoz.
Megjegyzés
A KM 130/300 R I Bp Pack készülék csomagolása tartalmazza az
akkumulátort és a töltőt.
1. Kapcsolja ki a gépet, lásd a(z) A gép kikapcsolása fejezetet.
Eltávolítás/telepítés:
2. Válassza le a negatív és pozitív vezetékeket az akkumulátor
pólusairól.
3. Távolítsa el a pozitív és negatív kábelt az akkumulátor oldalán
lévő akkumulátor csatlakozóval a gép akkumulátortartójából.
4. Csatlakoztasson egy megfelelő emelőkészüléket az akkumu-
látor bal- és jobboldali daruszeméhez.
Az akkumulátorsúlyt a(z) Műszaki adatok fejezet tartalmazza.
Ábra D
1 Daruszem
2 Pozitív pólus
3 Negatív pólus
5. Emelje ki az akkumulátort a gépből, és biztonságosan helyez-
ze le.
6. Csatlakoztassa az emelőt az új akkumulátorhoz.
7. Óvatosan helyezze az új akkumulátort a gép akkumulátortar-
tójába.
Megjegyzés
Bizonyosodjon meg arról, hogy a nem használt pozitív és negatív
pólusok a gép jobb oldalán találhatók.
8. Távolítsa el az emelőkészüléket a bal- és jobboldali da-
ruszemről.
Csatlakoztatás:
9. Először csatlakoztassa a pozitív kábelt az akkumulátor pozitív
pólusához és telepítse a pozitív pólusfedelet.
10.Csatlakoztassa a negatív kábelt az akkumulátor negatív pólu-
sához és telepítse a negatív pólusfedelet.
11.Biztosítsa az áramellátást, lásd a A feszültségellátás levá-
lasztása/biztosítása. fejezetet.
12.Helyezze a kulcsot a kulcsos kapcsolóba és fordíts az „I” ál-
lásba.
13.Olvassa le a kijelzőn kijelzett akkumulátor töltöttségi szintet és
szükség esetén töltse fel az akkumulátort, lásd a(z) Az akku-
mulátor töltése fejezetet.
A feszültségellátás leválasztása/biztosítása
1. Kapcsolja ki a gépet, lásd a(z) A gép kikapcsolása fejezetet.
Leválasztás:
2. Húzza ki az akkumulátoroldali akkumulátorcsatlakozót a gé-
poldali akkumulátorcsatlakozóból.
A gép áramtalanítva.
Létrehozás:
3. Csatlakoztassa az akkumulátoroldali akkumulátorcsatlakozót
a gépoldali akkumulátorcsatlakozóhoz, míg a két csatlakozó-
burkolat érintkezik.
A gép feszültségellátása biztosított.
Az akkumulátor töltése
1. Vigye a gépet száraz, jól szellőző belső térbe.
2. Kapcsolja ki a gépet, lásd a(z) A gép kikapcsolása fejezetet.
A töltő csatlakoztatása:
3. Válassza le a feszültségellátást, lásd a(z) A feszültségellátás
leválasztása/biztosítása fejezetet.
Ábra E
(1)Akkumulátor
(2)Akkumulátor oldali akkumulátor csatlakozó
(3)Töltő dugós csatlakozó
(4)Töltőkábel
(5)LED kijelző
(6)Hordozható töltő
(7)Hálózati kábel
4. Helyezze le a hordozható töltőt a gép elé.
FIGYELEM
Bizonyosodjon meg arról, hogy a tartólábak lefelé néznek.
Soha ne helyezze a hordozható töltőt az akkumulátorra!
A hordozható töltő lefedése különböző tárgyakkal tilos; soha ne
helyezzen semmilyen tárgyat a hordozható töltőre!
5. Csatlakoztassa a töltőcsatlakozót az akkumulátoroldali akku-
mulátorcsatlakozóhoz, míg a két csatlakozóburkolat érintke-
zik.
6. Csatlakoztassa a hálózati kábelt a hordozható töltőhöz.
7. Csatlakoztassa a hálózati kábelt egy biztonsági aljzathoz.
A töltés inicializálása és befejezése automatikusan történik.
A LED kijelző az aktuális állapotot jelzi:
● sárga = akkumulátor töltése folyamatban
● zöld villogás = az akkumulátor töltöttségi szintje > 80%
● zöld világítás = az akkumulátor feltöltődött
● piros = hiba történt
A töltési időt a(z) Műszaki adatok fejezet tartalmazza.
8. A töltési idő vége felé ellenőrizze az elektrolit töltöttségi szint-
jét az akkumulátor gyártójának használati utasítása szerint, és
szükség esetén javítsa ki.
A töltő leválasztása:
9. A töltést köbvetően válassza le töltőt a gépről; kövesse az em-
lített lépéseket fordított sorrendben.
Üzembe helyezés
Üzemeltetés
Munkálatok az üzemeltetés megkezdése előtt
1. Ellenőrizze az akkumulátor töltöttségi szintjét. Szükség ese-
tén töltse fel az akkumulátort, lásd a(z) Az akkumulátor töltése
fejezetet.
2. A seprőhengert és az oldalseprőt ellenőrizni, hogy vannak-e
összecsavarodott szalagok.
3. A keréktengelyeket ellenőrizni, hogy vannak-e összecsavaro-
dott szalagok.
4. Az összes kezelőelem működését ellenőrizni.
5. Ellenőrizze a gépet, hogy nem sérült-e.
6. Tisztítsa meg a porszűrőt.
A vezetőülés beállítása
VESZÉLY
Balesetveszély
Csak álló készülék esetén állítsa be a vezetőülést.
Ábra K
1 Súly beállítása
2 A karfa magasságának átállítása
3 Háttámla dőlésszögének beállítása
4 Ülőhelyzet állítókar
1. Állítsa be az ülés felfüggesztését a testtömeghez az elállítás
elforgatásával.
2. Állítsa be a karfa magasságát a mechanizmus elforgatásával
a karfa alatt.
3. Állítsa be a háttámla dőlésszögét az elállítás elforgatásával.
4. Az állítókar működtetésével oldja ki a reteszelő mechaniz-
must, és állítsa be az ülő helyzetet a test magasságához.
208 Magyar
A gép indítása
Megjegyzés
A motor beindításához a motorháztetőnek zárva kell lennie és
vezetőnek a vezetőülésen kell ülnie.
Megjegyzés
3 másodperccel az ülés elhagyása után a seprőgép kikapcsol.
1. Foglaljon helyet a vezetőülésben.
Az ülésérintkező-kapcsoló aktiválódik.
2. A menetirány választókapcsolót állítsa a középső állásba.
3. A gyújtáskulcsot helyezze a gyújtászárba.
4. Hidraulikus egység indítása
a Tartsa lenyomva a fékpedált.
b Fordítsa a gyújtáskulcsot „I” állásba, és várjon 3 másodper-
cet.
A gép üzemkész.
c Fordítsa a gyújtáskulcsot „II” állásba.
A hidraulikus egység elindul
Közlekedés a géppel
VESZÉLY
Hirtelen megállás miatti sérülésveszély!
A gép hirtelen leáll, ha a vezetőülés nincs elfoglalva.
Közlekedés közben soha ne álljon fel a vezetőülésből.
몇 FIGYELMEZTETÉS
Tolatáskor balesetveszély áll fenn!
Tolatáskor nagyobb a balesetveszély.
Tolatás előtt bizonyosodjon meg arról, hogy nem veszélyeztet
senkit, különösen nem gyermekeket. Szükség esetén kérjük, igé-
nyeljen segítséget.
Tolatáskor kérjük, figyeljen környezetére is.
몇 FIGYELMEZTETÉS
A közlekedés emelt seprőtartállyal növeli a balesetveszélyt!
A közlekedés emelt seprőtartállyal növeli a balesetveszélyt, mert
módosul a gép súlypontja.
A közlekedés emelt seprőtartállyal tilos.
FIGYELEM
A hajtómű megsérülhet!
A gázpedál szaggatott használata a hajtómű rongálódását okoz-
hatja.
A gázpedált használja mindig lassan és óvatosan.
Állítsa le a gépet, mielőtt előre- vagy hátramenetbe vált.
FIGYELEM
Károsodásveszély
Az akadályokon való áthajtás a gép károsodásához vezethet.
A legfeljebb 70 mm magas akadályokon haladjon lassan és óva-
tosan. A 70 mm-nél magasabb akadályokon haladjon kizárólag
megfelelő rámpa használatával.
Megjegyzés
Bizonyosodjon meg arról, hogy az első kerék rögzítőfékjének
karját menetállásba állította, lásd a(z) Rögzítőfék reteszelése / ki-
oldása fejezetet.
1. A közlekedési irány kapcsolót állítsa az „Előre” vagy „Tolatás”
állásba.
2. Vegye le a lábát a fékpedálról.
3. Óvatosan nyomja meg a gázpedált és folyamatosan szabá-
lyozza a közlekedési sebességet.
A gázpedál szakadozott használata tilos.
4. A közlekedési irány meghatározásához használja a kormány-
kereket.
5. Lassításhoz engedje el a gázpedált.
A fékhatás növelése érdekében a fékpedált meg lehet nyomni.
Seprés üzemmód
Seprés seprőhengerrel és oldalseprővel
VESZÉLY
Hirtelen megállás miatti sérülésveszély!
A gép hirtelen leáll, ha a vezetőülés nincs elfoglalva.
Közlekedés közben soha ne álljon fel a vezetőülésből.
FIGYELEM
Szíjak és zsinórok fölseprése miatti sérülésveszély!
Hosszú, rugalmas tárgyak, pl. szíjak vagy zsinórok fölseprése
esetén fennáll a seprőmechanizmus sérülésének veszélye.
A közlekedés a géppel vagy a oldalseprűvel hosszú, rugalmas
tárgyakon, pl. szíjakon vagy zsinórokon, és azok fölseprése tilos.
Megjegyzés
A menetsebességet állítsa a körülményekhez az optimális tisztí-
tási eredményel elérésének céljából.
Megjegyzés
A porszűrő seprés közben 10 percenként automatikusan meg-
tisztításra kerül. Eközben a tisztítás manuálisan is elindítható.
Megjegyzés
Száraz padlók söprésekor kapcsolja be a befúvót.
Nedves és vizes padló söprésekor kapcsolja ki a befúvót, hogy
megakadályozza a porszűrő átnedvesedését.
1. A söpréshez nyissa ki a seprőtartály csappantyúját.
2. Engedje le a seprőhengert.
az oldalsó szélek sepréséhez, valamint az oldalseprő leen-
gedéséhez.
Seprőtartály kiürítése
몇 FIGYELMEZTETÉS
Sérülésveszély a gép megbillenése miatt
Ha lejtőn vagy süppedékes felületen ürít, a gép megdőlhet a súly-
pont elmozdulása miatt, ami személyi sérülést okozhat.
Csak akkor ürítse ki a seprőtartályt, ha a gép vízszintes, szilárd
felületen áll.
몇 FIGYELMEZTETÉS
Sérülésveszély ütődés és zúzódás miatt
A seprőkonténer felemelésekor vagy leeresztésekor személyek
sérülhetnek meg a seprőtartály és a konténer közötti ütődés vagy
zúzódás miatt
Bizonyosodjon meg arról, hogy ürítéskor személyek nem tartóz-
kodnak a seprőtartály elmozdulási tartományában.
몇 FIGYELMEZTETÉS
Sérülésveszély a gép mozgó alkatrészei miatt
A seprőtartály mechanikája összenyomhatja vagy levághatja a
testrészeket, különösen az ujjakat.
Ne érintse meg a mozgó alkatrészeket az ürítési folyamat során.
몇 FIGYELMEZTETÉS
A seprőtartály eresztésekor sérülésveszély áll fenn!
Az emelt seprőtartály hirtelen leeshet, mely esetben súlyos sérü-
léseket okozhat - zúzódás és elakadás következtében.
A nem rögzített seprőtartály alatti tartózkodás tilos.
A seprőtartály alatti tartózkodást megelőzően rögzítse a meg-
emelt seprőtartályt a megfelelő biztonsági rúddal.
FIGYELEM
Sérülésveszély a repülő sepert anyag miatt
Az ürítési folyamat során futó seprőhenger eldobhatja magától a
sepert anyagot, ami sérülésekhez vezethet.
Ügyeljen arra, hogy ne tartózkodjanak emberek a jármű előtt,
amikor a seprőtartályt felemelik.
Megjegyzés
A gép magas kiürítésével a seprőkonténer kiüríthető pl. egy hul-
ladéktartályba (a maximális ürítési magasságot lásd a Műszaki
adatok fejezetben).
1. Helyezze a gépet a kirakodási pont elé.
FIGYELEM
Biztosítson elegendő szabad helyet a seprőtartály mögött és fölött.
Emelés:
2. Állítsa az "Oldalseprő felemelése/leengedése" működtetőkart
"felemelés" állásba, és tartsa húzva, amíg az oldalseprő telje-
sen fel nem emelkedik.
3. Állítsa a "Seprőhenger felemelése/leengedése" működtető-
kart "felemelés" állásba, és tartsa húzva, amíg a seprőhenger
teljesen fel nem emelkedik.
A seprőhenger felemelkedik.
Magyar 209
4. Állítsa a "Tartályfedél felnyitása/lezárása" kezelőkart "lezár"
állásba.
A kontroll lámpa pirosan világít.
Ürítés:
5. Állítsa a "Seprőtartály felemelése/leengedése" működtetőkart
"felemelés" állásba, és tartsa húzva, amíg eléri a szükséges
magasságot.
A kontroll lámpa pirosan világít.
6. Eressze lassan a tartályt.
7. Rögzítse a rögzítőféket.
8. Állítsa a "Tartályfedél felnyitása/lezárása" kezelőkart "felnyit"
állásba.
A seprőtartály kiürítésre kerül.
A kontroll lámpa zölden világít.
9. Állítsa a "Tartályfedél felnyitása/lezárása" kezelőkart "lezár"
állásba.
A tartályfedél záródik.
A kontroll lámpa pirosan világít.
10.Oldja ki a rögzítőféket.
Leeresztés:
11.Távolítsa el a gépet kb. 2 m-rel a kirakodási ponttól.
FIGYELEM
Biztosítson elegendő szabad helyet a seprőtartály mögött és
alatt.
12.Állítsa a "Seprőtartály felemelése/leengedése" működtetőkart
"leengedés" állásba, és tartsa húzva, amíg a seprőtartály eléri
a végállást.
A kontroll lámpa zölden világít.
A gép kikapcsolása
1. A járművet állítsa vízszintes állásba.
2. Seprőhengert és oldalseprőt felemelni.
3. Zárja le a tartály fedelét.
4. Tartsa lenyomva a fékpedált, és rögzítse a rögzítőféket.
5. Fordítsa a kulcsos kapcsolót a „0” állásba, majd húzza ki a kul-
csot.
Szállítás
FIGYELEM
Szállítási károk
Amennyiben a gépet utánfutón vagy járműveken szállítja, vegye
figyelembe a gép üres tömegét (szállítási súlyát) is.
Járműben történő szállítás esetén rögzítse a gépet a szállítási
biztosító eszközökre vonatkozó irányelvek szerint.
A gép szállítása során tartsa be a következőket:
● Fordítsa a kulcsot „0” állásba és távolítsa el.
● Rögzítse a rögzítőféket.
● Rögzítse a gépet a rögzítési pontokon (4x) feszítőhevederek-
kel, kötelekkel vagy láncokkal.
● Rögzítse a gépet ékekkel a kerekekhez.
Tárolás
A gép raktározása során tartsa be a következőket:
● A seprőgépet helyezze lapos területre, száraz, fagymentes
környezetben. A gépet védje ponyvával a portól.
● Emelje fel a seprőhengert és az oldalseprőket, nehogy a sör-
ték megrongálódjanak.
● Zárja le a tartály fedelét.
● Fordítsa a kulcsot „0” állásba és távolítsa el.
● Rögzítse a rögzítőféket.
● Biztosítsa a seprőgépet az elgurulás ellen.
Amennyiben a seprőt nem használja hosszabb ideig, vegye fi-
gyelembe még az alábbiakat:
● Tisztítsa meg a seprőgép belsejét és külsejét.
● Akkumulátor lekapcsolása
● Az akkumulátort töltse fel és kb. 2 havonta töltse fel újra.
Ápolás és karbantartás
몇 FIGYELMEZTETÉS
Élet-, sérülés- és rongálódásveszély!
A biztonsági utasítások mellőzése esetén az ápolási és karban-
tartási munkálatok kivitelezésekor élet-, sérülés- és rongálódás-
veszély merülhet fel!
Kérjük, cselekedjen a használati útmutató elején található Bizton-
sági utasítások című fejezetben foglalt és az ápolási és karban-
tartási munkálatokra vonatkozó biztonsági utasítások szerint.
A készülék tisztítása
FIGYELEM
Rövidzárlatok és egyéb sérülések. Ne tisztítsa a készüléket töm-
lővel vagy magasnyomású vízzel.
FIGYELEM
Szakszerűtlen tisztítás
Károsodás veszélye!
A súroló hatású vagy agresszív tisztítószerek használata tisztítás
céljából, tilos.
VESZÉLY
Por okozta egészségügyi kockázat
A gép belsejét tisztítsa sűrített levegővel.
Viseljen porvédő maszkot és védőszemüveget.
A gép belső tisztítása
1. Kapcsolja ki a gépet, lásd a(z) A gép kikapcsolása fejezetet
2. Tisztítsa meg a gépet egy ruhával
3. Sűrített levegővel fújja ki a gépet.
A gép külsejének tisztítása
1. Kapcsolja ki a gépet, lásd a(z) A gép kikapcsolása fejezetet.
2. A gép külsejét enyhe mosólúggal és nedves ruhadarabbal
tisztítsa.
Karbantartási intervallumok
Megjegyzés
A garanciális igények fenntartása érdekében a garanciális idő-
szak alatt minden szerviz- és karbantartási munkálatot az elle-
nőrzési listának (ICL) megfelelően, egy erre felhatalmazott
szervizzel végeztessen.
● Az üzemóra számláló jelzi a karbantartási munkálatok kivitele-
zésének időpontját.
● A megrendelő/kezelő által kivitelezendő szerviz- és karbantar-
tási munkálatokat a(z) Ügyfél általi karbantartás fejezet tartal-
mazza. A munkát szakképzett szakembernek kell elvégeznie.
Szükség esetén forduljon a Kärcher márkakereskedőhöz vagy
szervizhez.
● Bizonyosodjon meg arról, hogy a további karbantartási mun-
kálatokat az ellenőrzésre jogosult szerviz biztosítja, az elle-
nőrzési lista szerint. Kérjük, időben forduljon a szervizhez.
Ügyfél általi karbantartás
Megjegyzés
Bizonyosodjon meg arról, hogy a következő karbantartási mun-
kálatok kivitelezését szakképzett szakember, illetve szükség
esetén a Kärcher márkakereskedő vagy szerviz biztosítja.
A hidraulika rendszerrel kapcsolatos munkálatok kivitelezését ki-
zárólag a meghatalmazott ügyfélszolgálat biztosíthatja.
Naponta:
1. A keréktengelyeket ellenőrizni, hogy vannak-e összecsavaro-
dott szalagok.
2. Ellenőrizze, hogy a seprőhenger és az oldalseprők nem kopot-
tak és nem tekeredtek rájuk szalagok.
3. Az összes kezelőelem működését ellenőrizni.
4. Vizsgálja meg a gépet, hogy nem sérült-e.
Hetente:
몇 FIGYELMEZTETÉS
A seprőtartály eresztésekor sérülésveszély áll fenn!
Az emelt seprőtartály hirtelen leeshet, mely esetben súlyos sérü-
léseket okozhat - zúzódás és elakadás következtében.
A nem rögzített seprőtartály alatti tartózkodás tilos.
210 Magyar
A seprőtartály alatti tartózkodást megelőzően rögzítse a meg-
emelt seprőtartályt a megfelelő biztonsági rúddal.
5. Bizonyosodjon meg az összes mozgó alkatrész megfelelő
működéséről, szükség esetén kenje meg vagy javíttassa meg
azokat.
Megjegyzés
Az emelt seprőtartállyal kapcsolatos javítási és karbantartási
munkálatok kivitelezése előtt telepítse a biztonsági rudat.
6. Bizonyosodjon meg a seprőhenger burkolat tömítőléceinek
megfelelő állásáról és kopásmentességéről, szüksége esetén
állítsa be azokat megfelelően és cserélje ki a kopott tömítőlé-
ceket.
7. Bizonyosodjon meg a tartályfedél és a seprőtartály tömítőlé-
cének épségéről, szükség esetén cserélje ki azokat.
8. Ellenőrizze a seprőhenger kopását, illetve bizonyosodjon meg
a seprőhenger épségéről és cserélje ki, ha szükséges.
9. Ellenőrizze az oldalseprő kopását, illetve bizonyosodjon meg
az oldalseprő épségéről és cserélje ki, ha szükséges.
10.Ellenőrizze a porszűrő tisztaságát és épségét, szükség ese-
tén cserélje ki a porszűrőt és tisztítsa meg a porszűrőházat.
11.Ellenőrizze a hidraulikus rendszer tömítettségét és igényelje
javítását, ha szükséges.
12.Tisztítsa meg a hidraulikaolaj-hűtőt.
13.Ellenőrizze a hidraulikaolaj szintjét.
14.Ellenőrizze a fékfolyadék töltési szintjét.
15.Ellenőrizze a tartályfedél mechanizmusát, és szükség esetén
kenje meg.
Kopás után:
16.Az elhasznált tömítőléceket cserélni.
17.Az elhasznált seprőhengert cserélni.
18.Az elhasznált oldalseprőt cserélni.
Ügyfélszolgálat általi karbantartás
Megjegyzés
A jótállási igények érvényesíthetősége érdekében a jótállási idő
alatt minden szerviz- és karbantartási munkát felhatalmazott Kär-
cher ügyfélszolgálattal kell elvégeztetni az ellenőrzési lista alap-
ján.
● Első ellenőrzés 50 üzemóra után
● Karbantartás a karbantartási kézikönyv szerint 250 üzemórán-
ként.
● Szükség esetén, de legalább évente ellenőriztesse a gép és
az akkumulátor szigetelésének ellenállását egy szakképzett
villanyszerelővel, az akkumulátor gyártójának használati uta-
sítása szerint.
Karbantartási munkálatok
Előkészítés
1. Leállításkor helyezze a seprőgépet sík felületre.
2. Fordítsa a gyújtózárat „0” állásba és távolítsa el a kulcsot.
3. Rögzítse a rögzítőféket.
Karbantartással kapcsolatos biztonsági tanácsok
Megjegyzés
Az emelt seprőtartály alatti munka elvégzése előtt a seprőtartályt
leesés ellen biztosítani kell, lásd Seprőtartály biztosítása
Seprőtartály biztosítása
몇 FIGYELMEZTETÉS
Becsípődés veszélye
A leeső seprőtartály zúzódáshoz és csonttörésekhez vezethet.
Mielőtt a felemelt seprőtartály alatt végezné a munkát, azt bizto-
sítani kell.
A biztosítást csak a veszélyzónán kívülről szabad elvégezni.
Ábra N
1 Tartó
2 Biztosítórúd
1. Hajtsa fel a biztonsági rudat, és helyezze a felvételre.
A fékfolyadék szintjének ellenőrzése és utántöltése
몇 FIGYELMEZTETÉS
Becsípődés veszélye
A leeső seprőtartály zúzódáshoz és csonttörésekhez vezethet.
Mielőtt a felemelt seprőtartály alatt végezné a munkát, azt bizto-
sítani kell.
A biztosítást csak a veszélyzónán kívülről szabad elvégezni.
Ábra F
1 Biztosítórúd
2 Zárófedél
3 Fékfolyadék tartály
1. Mozgassa felfelé a seprőtartályt, és rögzítse a biztosítórúddal.
2. Ellenőrizze, hogy van-e elegendő fékfolyadék a fékfolyadék-
tartályban.
Megjegyzés
Bizonyosodjon meg arról, hogy a töltési szint a Min. és Max. jelö-
lések között található.
3. Szükség esetén töltsön utána DOT-fékfolyadékot, lásd Mű-
szaki adatok.
A hidraulika szintjének ellenőrzése és hidraulikaolaj
utántöltése
Ábra H
1 Zárófedél és olajbetöltő csonk
2 Olaj kémlelőablak
Megjegyzés
E munka elvégzése során a seprőtartályt nem szabad felemelni.
1. Ellenőrizze a hidraulikaolaj szintjét az olajellenőrző ablakban.
a Az olajszint legyen a „MIN“- és „MAX“-jelölés között.
b Ha az olajszint a „MIN”-jelölés alatt van, akkor töltsön utána
hidraulikaolajat.
2. Távolítsa el az olajbetöltő csonk zárófedelét.
3. Tisztítsa meg a betöltési területet.
4. Töltse fel a hidraulikaolajat. (A különböző olajfajtákat lásd a
Műszaki adatok c. fejezetben)
5. Zárja le az olajbetöltő csonkot a zárófedéllel.
A hidraulikarendszer ellenőrzése
Megjegyzés
Ha szivárgást észlel a hidraulikarendszerben, forduljon az ügyfél-
szolgálathoz.
1. Rögzítse a rögzítőféket.
2. Indítsa el a motort.
3. Ellenőrizze valamennyi hidraulika tömlő és csatlakozás tömí-
tettségét.
Seprőhengert ellenőrizni, hogy vannak-e
összecsavarodott szalagok
1. Indítsa el a motort.
2. Emelje a seprőtartályt végállásba.
3. Állítsa le a motort.
4. Rögzítse a rögzítőféket.
몇 FIGYELMEZTETÉS
Becsípődés veszélye
A leeső seprőtartály zúzódáshoz és csonttörésekhez vezethet.
Mielőtt a felemelt seprőtartály alatt végezné a munkát, azt bizto-
sítani kell.
A biztosítást csak a veszélyzónán kívülről szabad elvégezni.
5. Rögzítse a seprőtartályt a biztosítórúddal.
6. Ellenőrizze a seprőhengert, hogy nincsenek-e felgöngyölt szí-
jak és zsinórok, és távolítsa el őket.
7. Hajtsa be a biztosítórudat.
8. Indítsa el a motort.
9. Engedje le a seprőtartályt a véghelyzetbe.
10.Állítsa le a motort.
Magyar 211
A seprőhenger kopásának ellenőrzése
1. Nyissa ki a seprőhenger ajtaját.
2. Fordítsa kifelé az ajtót.
Ábra R
3. Olvassa le a seprőhenger kopásának mértékét a skáláról.
Ha a kopás mértéke a piros terület végén van, új seprőhen-
gert kell felszerelni.
A seprőhenger cseréje
Ábra Q
1 Ajtók
2 Fogantyúcsavar
3 Seprőhengertartó
4 Seprőhenger
1. Nyissa ki az ajtót.
2. Fordítsa kifelé az ajtót.
3. Lazítsa meg a fogantyúcsavart.
4. Forgassa kifelé a seprőhenger tartót.
5. Húzza ki a seprőhengert.
6. Telepítse az új seprőhengert.
a Helyezze be a seprőhengert a szemközti seprőhengertartó-
ba a megfelelő telepítési helyzetben.
Ábra V
A seprőhenger felszerelési helyzete a menetirányban (felül-
nézet)
Megjegyzés
A seprőhenger hornyait a másik seprőhenger foglalat bütykeire
kell csatlakoztatni.
b Fordítsa vissza a kifelé nyíló seprőhengertartót.
c Rögzítse a fogantyúcsavart.
7. Hajtsa vissza az ajtót.
8. Zárja be az ajtót.
Megjegyzés
Az új seprőhenger beszerelése után a seprő tükröt újra be kell ál-
lítani.
A seprőhenger seprőtükrének ellenőrzése és
beállítása
1. Kapcsolja ki a befúvót.
2. Hajtsa a seprőgépet egy sima és egyenletes padlófelületre,
amely láthatóan porral vagy krétával van borítva.
3. Engedje le a seprőhengert, és hagyja működni a helyszínen
körülbelül 10 másodpercig.
4. Zárja le a tartály fedelét.
5. Emelje fel a seprőhengert.
6. Mozgassa el a gépet hátrafelé.
7. Ellenőrizze a seprőtükröt.
Ábra S
A seprőtükör egységes, a = 60 - 65 mm oldalú téglalapként ábrá-
zolódik.
Ábra T
1 Seprőtükör kar
2 Skála
8. A seprőhenger kopásának mértékétől függően pattintsa a
seprőtükör karját a 4 pozíció egyikébe.
Az oldalseprő seprőtükrének ellenőrzése és beállítása
1. Emelje meg az oldalseprőt.
2. Hajtsa a seprőgépet egy sima és egyenletes padlófelületre,
amely láthatóan porral vagy krétával van borítva.
3. Engedje le a seprőhengert és az oldalseprőt, és hagyja a hely-
színen kb. 10 másodpercig működni.
4. Seprőhengert és oldalseprőt felemelni.
5. Mozgassa el a gépet hátrafelé.
6. Ellenőrizze a seprőtükröt.
Ábra U
A seprőtükörnek a= 40 - 50 mm szélességben és egy hold alakú
részleges körben 11 és 4 óra között kell ábrázolódnia.
Ábra W
1 Szög beállítása
2 Hosszúság beállítása
7. Javítsa ki a seprőtükröt a szög és a hossz beállításával.
8. Ellenőrizze a seprőtükröt.
Az oldalsó tömítések beállítása
Ábra X
1 Ajtók
2 Tömítés
3 Csavar (8x)
4 Tartólemez
1. Nyissa ki az ajtót.
2. Fordítsa kifelé az ajtót.
3. Lazítsa meg a tartólemezt a nyolc rögzítőcsavar meglazításá-
val.
4. Igazítsa át a tömítést úgy, hogy a padlótól 1 - 3 mm távolságra
legyen.
5. Rögzítse a nyolc csavart.
6. Nyissa ki az ellenkező oldalon lévő ajtót.
Ábra Y
1 Tartólemez
2 Szárnyasanya (4x)
3 Tömítés
7. Lazítsa meg a tartólemezt a négy szárnyas anya meglazításá-
val.
8. Igazítsa át a tömítést úgy, hogy a padlótól 1-3 mm távolságra
legyen.
9. Húzza meg a négy szárnyas anyát.
A porszűrő megtisztítása kézzel
1. Nyomja meg a „Porszűrő tisztítása" gombot.
A porszűrő tisztításra kerül.
A porszűrő cseréje (zsebszűrő)
A seprőtartály kiürítésre került. Lásd Seprőtartály kiürítése.
몇 VIGYÁZAT
A finom por miatti egészségkárosodás veszélye
A finom por belégzése légzőszervi megbetegedésekhez vezet-
het.
A porszűrő cseréjekor megfelelő száj- és orrvédőt kell viselni.
Ábra Z
1 Készülékburkolat
2 Emelőrúd
3 Szűrőfedél
4 Zsebszűrők
1. Nyissa ki a készülék burkolatát.
2. Nyissa ki a szűrő fedelét.
3. Oldja le a két emelőrudat a szűrő lefedésről.
4. Helyezze be az emelőrudak két rögzítőlemezét középen a
zsebszűrőbe az ábrán látható módon.
Ábra AA
1 Fogantyúcsavar
2 Emelőrúd
5. Behelyezett állapotban most csavarja be a két emelőrudat a
két fogantyúcsavarral.
6. Emelje ki a zsebszűrőt két személlyel.
7. Távolítsa el a két emelőrudat a régi zsebszűrőből, és csatla-
koztassa őket az új zsebszűrőhöz.
8. Helyezze be a zsebszűrőt két személlyel.
9. Távolítsa el a két emelőrudat az új zsebszűrőből.
10.Szerelje fel a két emelőrudat a fedél belsejére.
11.Hajtsa be a szűrő lefedést, és zárja le a feszítőreteszekkel.
12.Zárja le a készülékburkolatot.
212 Magyar
A porszűrő cseréje (lapos redős szűrő)
A seprőtartály kiürítésre került. Lásd Seprőtartály kiürítése.
몇 VIGYÁZAT
A finom por miatti egészségkárosodás veszélye
A finom por belégzése légzőszervi megbetegedésekhez vezet-
het.
A porszűrő cseréjekor megfelelő száj- és orrvédőt kell viselni.
Ábra AB
1 Készülékburkolat
2 Szűrőfedél
3 Tisztító berendezés
1. Nyissa ki a készülék burkolatát.
2. Nyissa ki a szűrő fedelét.
Ábra AC
1 Tisztító berendezés
2 Lapos redős szűrő
3. Hajtsa fel a tisztítóeszközt.
4. Vegye ki a két lapos redős szűrőt.
5. Helyezze be az új lapos redős szűrőket.
6. Hajtsa le a tisztítóeszközt.
7. Hajtsa be a szűrő lefedést, és zárja le a feszítőreteszekkel.
8. Zárja le a készülékburkolatot.
A porszűrő cseréje (körszűrő)
A seprőtartály kiürítésre került. Lásd Seprőtartály kiürítése.
몇 VIGYÁZAT
A finom por miatti egészségkárosodás veszélye
A finom por belégzése légzőszervi megbetegedésekhez vezet-
het.
A porszűrő cseréjekor megfelelő száj- és orrvédőt kell viselni.
Ábra AD
1 Készülékburkolat
2 Szűrőfedél
1. Nyissa ki a készülék burkolatát.
2. Nyissa ki a szűrő fedelét.
Ábra AE
1 Körszűrő
2 Reteszelés
3. Oldja ki a reteszt.
a Húzza ki teljesen a reteszelést.
b Forgassa az óramutató járásával megegyező irányba, amíg
a retesz be nem kapcsol.
4. Távolítsa el a szűrőt.
Megjegyzés
A szűrő behelyezésekor győződjön meg arról, hogy a szűrő vég-
felületén lévő lyukak a szűrőtartó csavarjain vannak.
5. Helyezzen be egy új szűrőt, és zárja le a reteszt.
6. Hajtsa be a szűrő lefedést, és zárja le a feszítőreteszekkel.
7. Zárja le a készülékburkolatot.
A biztosítékok cseréje
A biztosítéktartók a kormánykerék alatt találhatók.
Ábra M
1. Távolítsa el a biztosítéktartó fedelét.
2. Ellenőrizze a biztosítékokat, és cserélje ki a hibás biztosítéko-
kat.
A biztosítékok áttekintése
Segítség üzemzavarok esetén
Kisebb üzemzavarokat az alábbi áttekintés segítségével Ön is
képes elhárítani.
Vegye fel a kapcsolatot az ügyfélszolgálattal (szerviz) minden
más, a felsorolásban nem szereplő üzemzavar esetén!
VESZÉLY
Baleset- és sérülésveszély a gép véletlenszerű mozgása mi-
att
Minden ápolási és karbantartási munka előtt kapcsolja ki a gépet
és húzza ki az indítókulcsot.
VESZÉLY
Áramütésveszély
Az elektromos berendezésen végzendő munkálatok előtt válas-
sza le az akkumulátort.
Kizárólag az arra jogosult ügyfélszolgálat végezheti el a javítási
munkákat és az elektromos alkatrészeken végzendő munkákat.
FU 01 Seprőtartály 3 A
FU 02 Multifunkciós kijelző 10 A
FU 03 Menetirány-kapcsoló 3 A
FU 04 Inverter 5 A
FU 05 Vibrációs rendszer és befúvó 25 A
FU 06 kör villogó lámpa, kürt, kék spot 15 A
FU 07 Féklámpa (opcionális) 10 A
FU 08 Mutató (opcionális) 10 A
FU 09 Világítás bal (opcionális) 7,5 A
FU 10 Munkavilágítás 10 A
FU 11 Világítás jobb (opcionális) 7,5 A
FU 12 Vezetőfülke (opcionális), porelnyo-
mó (opcionális)
15 A
Hiba Elhárítás
A jármű lassan, vagy egyálta-
lán nem halad
Töltse fel az akkumulátort, vagy cserélje ki meghibásodás esetén
Ellenőrizze a kerekeket a becsavarodott szalagok és zsinórok tekintetében
Értesítse a Kärcher ügyfélszolgálatát
Rögzítőfék kioldása
Fütyülő zaj a hidraulikus
rendszerben
Töltse fel a hidraulikaolajat
Értesítse a Kärcher ügyfélszolgálatát
Seprőhenger / oldalseprő
nem forog
Seprőhengert / oldalseprőt ellenőrizni, hogy vannak-e összecsavarodott szalagok vagy zsinórok
Értesítse a Kärcher ügyfélszolgálatát
Kevés vagy nulla szívás a ke-
fe területén
Ellenőrizze, tisztítsa meg vagy cserélje ki a porszűrőt.
Értesítse a Kärcher ügyfélszolgálatát
A gép porzik Az oldalsó tömítések beállítása
Kapcsolja be a befúvót
Ellenőrizze, tisztítsa meg vagy cserélje ki a porszűrőt.
Cserélje ki a szűrőtömítéseket
Nyissa ki a seprőtartály csappantyúját.
Értesítse a Kärcher ügyfélszolgálatát
Magyar 213
Garancia
Minden országban az illetékes értékesítőnk által biztosított ga-
ranciális feltételek érvényesek. Amennyiben a garanciaidőn belül
a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk,
ha az adott hibák anyag-, illetve gyártási hibák. Garanciális eset-
ben kérjük, a számlával együtt forduljon forgalmazójához vagy a
legközelebbi, arra jogosult ügyfélszolgálati irodához.
(A cím a hátoldalon található)
A garanciával kapcsolatos további információk (amennyiben el-
érhetők) megtekinthetők a Kärcher Magyarország Szerviz ele-
mének „Letöltések” menüjében.
EU-megfelelőségi nyilatkozat
Kijelentjük, hogy az alább említett termék megfelel a felsorolt
irányelvek és rendeletek vonatkozó rendelkezéseinek. A termé-
ken végzett, de velünk nem egyeztetett módosítás esetén jelen
nyilatkozat érvényét veszti.
Termék: Seprő szívógép felülős készülék
Típus: 1.186-xxx
Irányelvek és rendeletek
2006/42/EK (+2009/127/EK)
2000/14/EK
2014/30/EU
2014/53/EU (TCU)
Alkalmazott harmonizált szabványok
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Alkalmazott megfelelőségértékelési eljárások
2000/14/EK: V. melléklet
Zajteljesítményszint dB(A)
KM 170/600 R D
Mért: 100
Szavatolt: 103
KM 100/65 R Bp
Mért: 85
Szavatolt: 88
KM 105/180 R Bp
Mért: 87
Szavatolt: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Mért: D: 97 BAT: 88 LPG: 101
Szavatolt: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Mért: D: 96 LPG: 98 Bp: 90
Szavatolt: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Mért: D: 99 LPG: 96
Szavatolt: D: 102 LPG: 99
KM 150/500 R Bp
Mért: 94
Szavatolt: 96
Név és cím
Dokumentációs meghatalmazott:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Németország)
Telefon: +49 7195 14-0
Fax: +49 7195 14-2212
Az aláírók a cégvezetőség megbízásából és teljes körű megha-
talmazásával járnak el.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Németország)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
A sepert anyag a helyén ma-
radt
A seprőtartály ürítése
Ellenőrizze, tisztítsa meg vagy cserélje ki a porszűrőt.
Cserélje ki a seprőhengert
A seprőtükör beállítása
Cserélje ki a seprőkonténer tömítőcsíkját
Szüntesse meg a seprőhenger eltömődését
Ny
issa ki a seprőtartály csappantyúját.
Értesítse a Kärcher ügyfélszolgálatát
A seprőtartályt nem lehet fel-
emelni/leengedni
Ellenőrizze a biztosítékot, és cserélje ki meghibásodás esetén
Értesítse a Kärcher ügyfélszolgálatát
A seprőtartály csappantyúja
nem nyitható
Értesítse a Kärcher ügyfélszolgálatát
Üzemzavarok hidraulikus
mozgó részekkel
Értesítse a Kärcher ügyfélszolgálatát
Hiba Elhárítás
214 Magyar
Műszaki adatok
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
A készülék teljesítményre vonatkozó adatai
Sebesség, menetirány előre km/h 8 8
Sebesség, menetirány hátra km/h
4 4
Kapaszkodóképesség (max.) % 14 14
Oldalirányú lejtés (max.) % 10 10
Munkaszélesség oldalseprő nélkül mm 1000 1000
Munkaszélesség 1 oldalseprővel mm 1300 1300
Munkaszélesség 2 oldalseprővel mm 1550 1550
Fordulási kör m 2,8 2,8
Védettség IPX 3 IPX 3
Elméleti felületi teljesítmény
Felületteljesítmény oldalseprő nélkül m
2
/h 8000 8000
Felületteljesítmény 1 oldalseprővel m
2
/h 10400 10400
Felületteljesítmény 2 oldalseprővel m
2
/h 12400 12400
Akkumulátor
Akkumulátorkapacitás Ah - 360
Üzemidő teljesen feltöltött akkumulátorral h - 3,5
Telepfeszültség V - 36
Akkumulátor súlya kg - 460
Környezeti feltételek
Környezeti hőmérséklet °C -5 ... +40 -5 ... +40
Levegő-páratartalom, nem kondenzáló % 0 ... 90 0 ... 90
Méretek és súlyok
Hosszúság mm 2245 2245
Szélesség mm 1350 1350
Magasság mm 1430 1430
Üres tömeg kg 840 (1300) 840 (1300)
Megengedett össztömeg kg 1885 1885
Megengedett legnagyobb tengelyterhelés elöl kg 852 852
Megengedett legnagyobb tengelyterhelés hátul kg 1033 1033
Seprőhenger szélessége mm 1000 1000
Seprőhenger átmérője mm 300 300
Oldalseprő átmérője mm 600 600
Seprőtartály
Seprőtartály űrtartalma l 300 300
Ürítési magasság (max.) mm 1400 1400
Szűrők és szívórendszer
Szűrőrendszer Zsebszűrők Zsebszűrők
Porszűrő szűrőfelülete m
2
7,8 7,8
Használati kategória U U
Szívórendszer névleges szívóteljesítménye mbar 15,5 15,5
Szívórendszer névleges térfogatárama l/s 800 800
Hajtómotor (elektromos)
Névleges teljesítmény (mechanikus) W 4000 4000
Fúvóka- és seprőhenger motor (elektromos)
Motortípus Állandó egyenáramú
mágneses motor
Állandó egyenáramú
mágneses motor
Üzemanyagok
Hidraulikaolaj-típus HV 46 HV 46
Hidraulikaolaj mennyiség l 25 25
Gumiabroncs
Abroncsméret, elöl mm 15-4.5x8 15-4.5x8
Abroncsméret, hátul 15-4.5x8 15-4.5x8
Čeština 215
A műszaki változtatások jogát fenntartjuk.
Obsah
Obecné pokyny
Před prvním použitím přístroje si přečtěte tento
originální návod k použití a postupujte podle něj.
Uschovejte originální návod k použití pro pozdější použití nebo
dalšího vlastníka.
Bezpečnostní pokyny
Stupně nebezpečí
NEBEZPEČÍ
● Upozornění na bezprostředně hrozící nebezpečí, které vede
k těžkým úrazům nebo usmrcení.
몇 VAROVÁNÍ
● Upozornění na možnou nebezpečnou situaci, která může vést
k těžkým úrazům nebo usmrcení.
몇 UPOZORNĚNÍ
● Upozornění na možnou nebezpečnou situaci, která může vést
k lehkým úrazům.
POZOR
● Upozornění na možnou nebezpečnou situaci, která může vést
ke vzniku věcných škod.
Symboly na stroji
Bezpečnostní pokyny k obsluze
몇 VAROVÁNÍ ● Přístroj skladujte výhradně v souladu s
určením. Berte v úvahu místní okolnosti a při práci s přístrojem
dbejte na třetí osoby, zejména děti. ● Kvůli dodržení vzdušných
i povrchových vzdáleností se přístroj nesmí provozovat ve vyšší
nadmořské výšce než 2000 m. n. m. ● Kontrolujte stroj včetně
pracovních přípravků, je-li v řádném stavu a provozně bezpečný.
Az EN 60335-2-72 szerint meghatározott értékek
Kéz-kar-vibrációs érték m/s
2
<2,0 <2,0
Kéz-kar rezgésérték, K bizonytalansági szint m/s
2
0,1 0,1
Ülésvibrációs érték m/s
2
<2,0 <2,0
Ülés vibrációs érték, K bizonytalansági szint m/s
2
0,1 0,1
Zajszint L
pA
dB(A) 75 75
Bizonytalansági paraméter K
pA
dB(A) 3 3
L
WA
hangteljesítményszint + L
WA
bizonytalansági szint dB(A) 93 93
Fék
Fékfolyadék Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Obecné pokyny................................................................ 215
Bezpečnostní pokyny....................................................... 215
Použití v souladu s určením............................................. 216
Ochrana životního prostředí............................................. 217
Příslušenství a náhradní díly............................................ 217
Rozsah dodávky .............................................................. 217
Popis přístroje.................................................................. 217
Funkce ............................................................................. 218
Před uvedením do provozu.............................................. 218
Baterie/nabíječky ............................................................. 218
Uvedení do provozu......................................................... 219
Provoz.............................................................................. 219
Přeprava .......................................................................... 221
Skladování ....................................................................... 221
Péče a údržba.................................................................. 221
Nápověda při poruchách.................................................. 224
Záruka.............................................................................. 225
EU prohlášení o shodě .................................................... 225
Technické údaje............................................................... 226
POZOR
Nebezpečí popálení
Před zahájením prací nechte horké součástky vozidla
vychladnout.
NEBEZPEČÍ
Nebezpečí požáru
Nezametejte žádné hořící ani žhnoucí předměty jako
např. cigarety, zápalky apod.
몇 VAROVÁNÍ
Nebezpečí zranění
Nebezpečí rozdrcení a střihu související s
pohyblivými součástkami vozidla.
몇 VAROVÁNÍ
Nebezpečí zranění
Nebezpečí zranění elektrickým napětím.
몇 VAROVÁNÍ
Nebezpečí zranění
Řezná poranění a pohmožděniny způsobené
pohybujícími se díly uvnitř vozidla.
Nesahejte do otvorů v přístroji.
Práce na vozidle provádějte vždy ve vhodných
rukavicích.
Dávejte pozor na rotující kartáče.
Ve směru jízdy provozujte vozidlo pouze u stoupání a
klesání do 14 %.
Maximální sklon podkladu při jízdě se zdviženou
nádobou na zametené nečistoty.
Úchytný bod zvedáku
Upevňovací bod
Respektujte upozornění
Otáčejte volantem pomalu
Přečtěte si návod k použití a dodržujte jeho obsah
216 Čeština
Pokud není v bezvadném stavu, nesmíte jej používat. ● V
nebezpečných oblastech (např. na čerpacích stanicích)
dodržujte příslušné bezpečnostní předpisy. Nikdy stroj
neprovozujte v prostorách s nebezpečím výbuchu. ● Přístroj není
určen k tomu, aby jej používaly osoby s omezenými tělesnými,
smyslovými či duševními schopnostmi nebo s nedostatkem
zkušeností a/nebo vědomostí. ● Přístroj smí používat pouze
osoby, které jsou v zacházení s ním zaškoleny nebo prokázaly
svou schopnost přístroj obsluhovat a jsou jeho používáním
výslovně pověřeny.POZOR ● Obsluhující osoba musí před
zahájením práce zkontrolovat, jsou-li všechna ochranná zařízení
řádně připevněna na svých místech a plně funkční. ● Osoba
obsluhující stroj je zodpovědná za nehody při střetnutí s jinými
osobami nebo jejich majetkem.VAROVÁNÍ ● Obsluhující osoba
musí mít přiléhavé oblečení a pevnou obuv. Volný nebo rozepjatý
oděv není vhodný. ● Dohlížejte na děti a zajistěte, aby si
s přístr
ojem nehrály. ● Stroj nesmějí obsluhovat děti ani
mladiství.POZOR ● Před rozjetím zkontrolujte, nejsou-li v těsné
blízkosti žádné překážky ani osoby (např. děti). Dbejte, abyste
měli dostatečný výhled!NEBEZPEČÍ ● Nikdy nenechávejte
přístroj bez dozoru, pokud není zajištěn proti neúmyslnému
pohybu. Před opuštěním přístroje vždy aktivujte parkovací
brzdu.POZOR ● Vždy vytáhněte klíček zapalování nebo KIK
(Kärcher Intelligent Key = inteligentní klíček Kärcher), abyste
předešli neoprávněnému použití stroje.UPOZORNĚNÍ
● Nepoužívejte stroj v místech, kde existuje možnost jeho
zasažení padajícími předměty.VAROVÁNÍ ● Nedívejte se přímo
do světelného zdroje na přístrojích, které jsou vybaveny
osvětlením typu Blue Spot.
Bezpečnostní pokyny k jízdě
Upozornění ● Uvedený soupis faktorů vedoucích k nebezpečí
převržení nemusí být úplný.NEBEZPEČÍ ● Nebezpečí převržení
v příliš velkém stoupání či klesání! Při jízdě ve stoupání nebo
klesání dbejte maximálně přípustných hodnot uvedených v
Technických údajích. ● Nebezpečí převržení při příliš velkém
bočním náklonu! Při jízdě napříč k původnímu směru jízdy dbejte
maximálně přípustných hodnot uvedených v Technických
údajích. ● Nebezpečí převržení při jízdě po nestabilním
podkladu! Používejte stroj výhradně na zpevněných podkladech.
몇 VAROVÁNÍ ● Nebezpečí nehody při nepřizpůsobení rychlosti
jízdy. Zatáčky projíždějte pomalu.
Bezpečnostní pokyny k přepravě
몇 UPOZORNĚNÍ ● Abyste předešli nehodám během přepravy,
věnujte pozornost přepravní hmotnosti vozidla. ● Pro přepravu
stroje odpojte baterii a stroj zajistěte.
Stroje poháněné bateriemi
NEBEZPEČÍ ● Nebezpečí výbuchu! Baterie nabíjejte pouze
vhodnou nabíječkou. ● Při nabíjení baterií v uzavřených
místnostech se vytváří vysoce výbušný plyn. Baterie nabíjejte
pouze v dobře větraných místnostech. ● V blízkosti baterie nebo
v prostoru nabíjení baterie nesmíte manipulovat s otevřeným
ohněm, provozovat činnosti, při nichž vznikají jiskry, ani kouřit.
● Nebezpečí výbuchu a zkraty. Nepokládejte na baterii žádné
nářadí apod.
몇 UPOZORNĚNÍ ● Nebezpečí úrazu elektrolytem. Dodržujte
příslušné bezpečnostní předpisy.
POZOR ● Dbejte provozních pokynů výrobce baterie a
nabíječky. Dbejte legislativních doporučení pro zacházení s
bateriemi. ● Nikdy baterie neponechávejte ve vybitém stavu, co
nejdříve je opět nabijte. ● Udržujte baterie kvůli zabránění
bludných proudů v čistotě a suchu. Chraňte baterie před
znečištěním, např. kovovým prachem. ● Vybité baterie
ekologicky zlikvidujte podle směrnice ES 91/157/EHS nebo podle
příslušných národních předpisů.
Bezpečnostní pokyny u zametacích strojů s horním
vyprazdňováním
NEBEZPEČÍ ● Nebezpečí poranění u strojů s horním
vyprazdňováním! Před zahájením prací je třeba zajistit
nadzvednutou nádobu na zametené nečistoty. Umístěte pojistku
pouze z prostoru mimo nebezpečnou zónu.
Bezpečnostní pokyny pro zametací stroje s
ochrannou střechou
몇 UPOZORNĚNÍ
Denně kontrolujte ochrannou střechu, zda není poškozená,
abyste zajistili její ochrannou funkci.
Při poškození, a to i jednotlivých součástí, je třeba celou
ochrannou střechu vyměnit.
Jakékoli úpravy ochranné střechy nebo upevňování jiných prvků,
součástek a modulů, než které schválila společnost Kärcher, je
nepřípustné a za určitých okolností může omezit funkčnost
ochranné střechy.
Péče a údržba
몇 VAROVÁNÍ ● Před prací na elektrickém zařízení odpojte
baterii. ● Před čištěním, údržbou, výměnou dílů či přestavením
na jinou funkci musíte stroj vypnout a vytáhnout klíček ze
zapalování.
몇 UPOZORNĚNÍ ● Opravy smí provádět pouze autorizovaná
servisní střediska nebo odborníci na tuto problematiku, kteří jsou
obeznámeni se všemi relevantními bezpečnostními předpisy.
POZOR ● Mějte na zřeteli nutnost bezpečnostní kontroly
mobilních, komerčně využívaných strojů podle místně platných
předpisů (např. v Německu: VDE 0701). ● Zkraty nebo jiná
poškození. Nečistěte přístroj proudem z hadice nebo
vysokotlakým vodním paprskem. ● Práce na stroji provádějte
vždy ve vhodných rukavicích.
Použití v souladu s určením
Zametací stroj je určen k čištění podlahových povrchů pro
komerční použití a např. pro následující oblasti použití:
● parkovací místa
● výrobní zařízení
● logistické prostory
● hotel
● maloobchod
● skladovací prostory
● chodníky
Tento zametací stroj je určen k zametání znečištěných povrchů v
interiéru i exteriéru.
Před použitím je třeba zkontrolovat řádný stav a provozní
bezpečnost stroje s pracovními nástavbami. Pokud stav není bez
závad, nesmí se stroj používat.
Používejte zametací stroj výhradně podle údajů v tomto
provozním návodu.
Na stroji nesmějí být prováděny žádné úpravy.
Stroj je vhodný pouze pro povrchy vymezené v provozním
návodu.
Smí se s ním jezdit pouze po plochách, které jsou schváleny
podnikem nebo jím pověřenými osobami.
Zásadně platí: Udržujte hořlavé látky mimo dosah zařízení
(nebezpečí výbuchu/požáru).
Předvídatelné nesprávné používání
● Nikdy nemeťte ani nenasávejte výbušné kapaliny, hořlavé
plyny a neředěné kyseliny a rozpouštědla! K tomu patří
benzin, ředidla do barev nebo topný olej, které v důsledku
zavíření s nasávaným vzduchem mohou tvořit výbušné páry
nebo směsi, dále aceton, neředěné kyseliny a rozpouštědla,
protože rozežírají materiály použité na stroji.
● Nikdy nezametejte ani nevysávejte reaktivní kovový prach
(např. hliník, hořčík, zinek), neboť ve spojení se silně
alkalickými nebo kyselými čisticími prostředky vytvářejí
výbušné plyny.
Čeština 217
● Nezametejte ani nevysávejte žádné hořící ani doutnající
předměty.
● Nepoužívejte stroj k zametání materiálů, které jsou zdraví
nebezpečné.
● Pobyt v nebezpečné oblasti je zakázán. Provoz v prostorách s
nebezpečím výbuchu je zakázán.
● Vozit doprovázející osoby je zakázáno.
● Posunovat/táhnout či přepravovat předměty tímto strojem
není dovoleno.
Vhodné povrchy k zametání
● Asfalt
● Průmyslové podlahy
● Potěr
● Beton
● Dlažební kostky
Ochrana životního prostředí
Obalové materiály jsou recyklovatelné. Obaly prosím
likvidujte ekologickým způsobem.
Elektrické a elektronické přístroje obsahují hodnotné
recyklovatelné materiály a často součásti, jako baterie,
akumulátory nebo olej, které mohou při chybném zacházení
nebo likvidaci představovat potenciální nebezpečí pro lidské
zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou
však tyto součásti nezbytné. Přístroje označené tímto symbolem
se nesmí likvidovat s domovním odpadem.
Upozornění k obsaženým látkám (REACH)
Aktuální informace k obsaženým látkám naleznete na stránkách:
www.kaercher.de/REACH
Příslušenství a náhradní díly
Používejte pouze originální příslušenství a náhradní díly, které
Vám zaručují bezpečný a bezporuchový provoz přístroje.
Informace o příslušenství a náhradních dílech naleznete na
stránkách www.kaercher.com.
Rozsah dodávky
Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení
zkontrolujte úplnost obsahu. V případě chybějícího příslušenství
nebo výskytu poškození při přepravě informujte prosím Vašeho
prodejce.
Popis přístroje
Vyobrazení stroje
Ilustrace B
Zametací stroj
Pozice 1
1 Sedadlo (s kontaktním spínačem sedadla)
2 Volant
3 Rukojeť s aretačním mechanismem
4 Kryt stroje
5 Pracovní osvětlení
6 Postranní kartáč (vpravo)
7 Přední kolo
8 Přístup k zametacímu válci
9 Vázací místo
10 Typový štítek
11 Maják
12 Kryt stroje (vpravo)
13 Kryt (vpravo)
14 Zadní panel
15 Zadní kolo
16 Kryt (vlevo)
17 Kapota motoru
Ovládací panel
Pozice 2
1 Ovládací prvky a displej
2 Parkovací brzda
3 Tlačítko nouzového vypnutí
4 Ovládací páka pro zvedání / spouštění zametacího válce
5 Kontrolka klapky nádoby na zametené nečistoty
6 Ovládací páka pro otevření / zavření klapky nádoby
7 Kontrolka pro plně spuštěný nádoby na zametené nečistoty
8 Ovládací páka pro zvedání / spouštění nádoby na zametené
nečistoty
9 Klíčový spínač (zámek zapalování)
10 Přepínač směru jízdy
11 Ovládací páka pro zvedání / spouštění postranního kartáče
12 Nastavení otáček postranního kartáče (volitelná možnost)
13 Spínač majáku
14 Spínač pracovního osvětlení
15 Spínač klaksonu
16 Spínač ventilátoru / čištění filtru
Pedály
Pozice 3
1 Brzdový pedál
2 Akcelerační pedál
Ovládací prvky a displej
Pozice 4
1 Bez funkce
2 Bez funkce
3 Kontrolka nabití baterie
4 Kontrolka pracovního osvětlení
5 Kontrolka směrových světel (funkce pouze s přestavbou
StVZO)
6 Kontrolka čištění filtru
7 Kontrolka parkování
8 Bez funkce
9 Bez funkce
10 Kontrolka ventilátoru
11 Bez funkce
12 Bez funkce
13 Displej
Volitelné vybavení
Komfortní kabina (uzavřená) 2.853-431.7
Ochranná kabina (otevřená) s čelním sklem a
stěračem
2.853-433.7
Ochranná kabina 2.851-267.7
Ochranná střecha 2.852-595.7
Pneumatiky odolné proti propíchnutí (bez
označení)
4.515-132.0
Pneumatiky (nafouknuté) 4.515-332.0
Modrý reflektor (vpředu) 2.853-202.0
Modrý reflektor (vpředu a vzadu) 2.853-203.0
Zadní světlo 2.853-204.0
Standardní sada osvětlení 2.853-205.0
Sada osvětlení pro silniční provoz 2.853-207.0
Sada pro schválení použití v silničním provozu
(StVZO)
2.853-208.0
Bezpečnostní pás 6.981-140.0
Druhý postranní kartáč (vlevo) 2.851-273.0
Regulace rychlosti postranního kartáče (vpravo) 2.853-507.0
Kryt postranního kartáče 2.851-286.0
Systém vodního postřiku pro postranní kartáče 2.853-214.0
Gumový tlumič nárazů 2.852-620.0
Nárazník postranního kartáče (vpravo) 2.853-211.0
Nárazník postranního kartáče (obě strany) 2.853-210.0
218 Čeština
Ovládací páka
Ilustrace O
1 Ovládací páka pro nádobu na zametené nečistoty
2 Ovládací páka klapky nádoby
3 Ovládací páka zametacího válce
4 Ovládací páka postranních kartáčů
Upozornění
Držte páky v požadované poloze, dokud nebude dokončen
příslušný mechanický pohyb.
Ovládací páka pro nádobu na zametené nečistoty
Ovládací páka zametacího válce
Ovládací páka klapky nádoby
Ovládací páka postranních kartáčů
Displej
Ilustrace C
1 Otáčky motoru v ot/min
2 Napětí baterie ve V
3 Nabití baterie v %
4 Provozní hodiny stroje
Funkce
Zametací stroj pracuje na principu zametací lopaty.
1. Rotující postranní kartáč čistí rohy a hrany zametané plochy a
dopravuje zametaný materiál do dráhy zametacího válce.
2. Rotující zametací válec dopravuje smetí rovnou do nádoby na
nečistoty.
3. Zvířený prach v nádobě se smetím se odděluje pomocí
prachového filtru, takže sací ventilátor odsává přefiltrovaný
vzduch.
4. Prachový filtr se během provozu automaticky čistí a lze jej také
spustit pomocí spínače „Čištění filtru“.
Před uvedením do provozu
Pokyny k vykládce
NEBEZPEČÍ
Nebezpečí úrazu při vykládání stroje
Při vykládání stroje použijte vhodnou rampu.
Při vykládání/překládání stroje nepoužívejte vysokozdvižný
vozík.
Při vykládání/překládání stroje berte v úvahu jeho hmotnost.
1. Pomocí přiložených prken postavte rampu podle náčrtu.
2. Rozřízněte plastové balicí pásky a odstraňte fólii.
3. Odstraňte upevnění upínací páskou ve vázacích bodech.
4. Na paletě odšroubujte tři označená podlahová prkna a
dřevěný hranol.
5. Prkna položte na hranu palety a vyrovnejte je tak, aby ležela
pod koly stroje. Prkna pevně přišroubujte.
6. Umístěte dřevěný hranol pod prkna jako podporu.
7. Odstraňte dřevěné bloky, které slouží jako aretace kol.
8. Uvolněte parkovací brzdu.
9. Strojem opatrně sjeďte z palety přes vytvořenou rampu.
Aretace/uvolnění parkovací brzdy
Aretace
1. Držte brzdový pedál sešlápnutý a zatáhněte za brzdovou
páku.
Uvolnění
2. Držte brzdový pedál sešlápnutý a uvolněte brzdovou páku.
Baterie/nabíječky
POZOR
Používejte pouze baterie a nabíječky doporučené výrobcem
Baterie vyměňujte pouze za baterie stejného typu.
Před likvidací vozidla baterie vyjměte a zlikvidujte je při dodržení
národních a místních předpisů.
Symboly výstražných upozornění
Při manipulaci s bateriemi dbejte následujících výstražných
upozornění:
Bezpečnostní pokyny
NEBEZPEČÍ
Nebezpečí požáru a výbuchu
Nepokládejte na baterii žádné nářadí ani jiné předměty.
Bezpodmínečně se vyvarujte kouření a otevřeného ohně.
Při nabíjení baterií v místnostech zajistěte dostatečné větrání.
Používejte výhradně baterie a nabíječky schválené firmou
Kärcher (originální náhradní díly).
몇 VAROVÁNÍ
Ohrožení životního prostředí neodbornou likvidací baterií
Vadné nebo vypotřebované baterie likvidujte bezpečně (popř. se
obraťte na podnik specializovaný na likvidaci odpadů nebo na
servis Kärcher).
Doplňková sada pro vysavač pro suché/mokré
vysávání NT 22/1 Bp
2.852-814.0
Doplňková sada pro vysavač pro suché/mokré
vysávání NT 22/1 (kabina)
2.853-161.0
Doplňková sada pro zametání lehkého odpadu 2.853-212.0
Dozadu Zvednout nádobu na zametené nečistoty
Dopředu Spustit nádobu na zametené nečistoty
Dozadu Zvednout zametací válec
Dopředu Spustit zametací válec
Dozadu Zavřít klapku nádoby
Dopředu Otevřít klapku nádoby
Dozadu Zvednout postranní kartáč
Dopředu Spustit postranní kartáč
Dbejte na upozornění v návodu k používání baterie a
na baterii a rovněž pokynů v tomto návodu k použití.
Používejte ochranu zraku.
Zabraňte dětem v přístupu k elektrolytu a baterii.
Nebezpečí výbuchu
Zákaz rozdělávání ohně, tvoření jisker, používání
otevřeného ohně a kouření.
Nebezpečí poleptání
První pomoc
Výstražný pokyn
Likvidace
Nevyhazujte baterii do popelnice.
Čeština 219
Opatření při náhodném úniku elektrolytu
Při řádném používání a respektování návodu k použití nejsou
olověné baterie zdrojem žádného nebezpečí.
Mějte však na paměti, že olověné baterie obsahují kyselinu
sírovou, která může způsobit těžké poleptání.
1. Rozlitou nebo v případě netěsné baterie unikající kyselinu
zasypejte absorpční látkou, např. pískem. Nenechte ji
vniknout do kanalizace, půdy ani vody.
2. Zneutralizujte kyselinu vápnem/sodou a zlikvidujte ji podle
místních předpisů.
3. Pro likvidaci vadné baterie se obraťte na firmu
specializovanou na likvidaci odpadů.
4. Kyselinu vystříknutou do oka nebo na kůži vypláchněte resp.
opláchněte proudem čisté vody.
5. Poté neprodleně vyhledejte lékaře.
6. Potřísněný oděv vyperte ve vodě.
7. Vezměte si na sebe jiný oděv.
Doporučené baterie, nabíječky
* Zametací stroj vyžaduje 1 bateriový blok
Montáž / připojení / demontáž baterie
몇 VAROVÁNÍ
Nebezpečí zranění a poškození v důsledku zkratu!
Při práci v prostoru baterie hrozí nebezpečí zranění a poškození
v důsledku zkratu.
Na baterii nepokládejte žádné nářadí ani jiné předměty.
Instalace: Vždy nejprve připojte kladný vodič ke kladnému pólu a
poté záporný vodič k zápornému pólu.
Deinstalace: Vždy nejprve odmontujte záporný vodič ze
záporného pólu a poté kladný vodič z kladného pólu.
Dávejte pozor na správné přiřazení: Kladný vodič ke kladnému
pólu a záporný vodič k zápornému pólu.
Upozornění
Baterie a nabíječka jsou součástí objemu dodávky KM 130/300
R I Bp Pack.
1. Vypněte stroj, viz Vypnutí stroje.
Demontáž a montáž:
2. Odpojte záporný a kladný vodič od příslušných bateriových
pólů.
3. Vyjměte kladný a záporný vodič s bateriovým konektorem z
držáku baterie stroje.
4. Na levé a pravé závěsné oko baterie připevněte vhodné
zvedací zařízení.
Hmotnost baterie, viz Technické údaje.
Ilustrace D
1 Jeřábové oko
2 Kladný pól
3 Záporný pól
5. Vyjměte baterii ze stroje a bezpečně ji odložte.
6. Připevněte zvedací prostředek k nové baterii.
7. Novou baterii opatrně vložte do držáku baterie stroje.
Upozornění
Neobsazené kladné a záporné póly musí být na pravé straně
stroje.
8. Sejměte zvedací prostředek z levého a pravého jeřábového
oka.
Připojení:
9. Nejprve připojte kladný vodič ke kladnému pólu baterie a
namontujte kryt kladného pólu.
10.Připojte záporný vodič k zápornému pólu baterie a namontujte
kryt záporného pólu.
11.Zajistěte elektrické napájení, viz Odpojení / zajištění
elektrického napájení.
12.Otočte klíčem v klíčovém spínači do polohy „I“.
13.Odečtěte stav nabití baterie na displeji a v případě potřeby
baterii dobijte, viz Nabíjení baterie,
Odpojení / zajištění elektrického napájení
1. Vypněte stroj, viz kapitola Vypnutí stroje.
Odpojení:
2. Odpojte bateriový konektor na straně baterie od bateriového
konektoru na straně stroje.
Stroj je bez napětí.
Zajištění:
3. Zapojte bateriový konektor na straně baterie do bateriového
konektoru na straně stroje, dokud nebudou oba kryty
konektoru přiléhat.
Je zajištěno elektrické napájení stroje.
Nabíjení baterie
1. Zajeďte se strojem do suchého, dobře větraného vnitřního
prostoru.
2. Vypněte stroj, viz kapitola Vypnutí stroje.
Připojení nabíječky:
3. Odpojte elektrické napájení, viz kapitola Odpojení / zajištění
elektrického napájení.
Ilustrace E
(1)Baterie
(2)Bateriový konektor na straně baterie
(3)Nabíjecí zástrčka
(4)Nabíjecí kabel
(5)LED indikátor
(6)Přenosná nabíječka
(7)Síťový kabel
4. Přenosnou nabíječku odložte před stroj.
POZOR
Patky musí směřovat dolů.
Přenosnou nabíječku nepokládejte na baterii!
Přenosnou nabíječku nezakrývejte ani na ni nepokládejte žádné
předměty!
5. Zapojte nabíjecí zástrčku do bateriového konektoru na straně
baterie, dokud nebudou obě pouzdra konektorů přiléhat.
6. Zapojte síťový kabel do přenosné nabíječky.
7. Zapojte síťový kabel do chráněné zásuvky.
Proces nabíjení začíná a končí automaticky.
LED displej zobrazuje aktuální stav:
● žlutá = baterie se nabíjí
● bliká zeleně = baterie je nabitá na > 80 %
● svítí zeleně = baterie je plně nabitá
●červená = vyskytla se chyba
Doba nabíjení, viz kapitola Technické údaje.
8. Ke konci doby nabíjení zkontrolujte hladinu elektrolytů podle
návodu k použití výrobce baterie a v případě potřeby ji
upravte.
Odpojení nabíječky:
9. Po nabití odpojte nabíječku od stroje v opačném pořadí.
Uvedení do provozu
Provoz
Práce před zahájením provozu
1. Zkontrolujte stav nabití baterie. V případě potřeby nabijte
baterii, viz Nabíjení baterie.
2. Zkontrolujte zametací válec a postranní kartáč, nejsou-li na
nich namotány pásky.
3. Zkontrolujte osy kol, zda na nich nejsou namotány pásky.
4. Otestujte funkci všech ovládacích prvků.
5. Zkontrolujte stroj, zda není poškozený.
6. Očistěte prachový filtr.
Objednací č.
Bateriový blok 36 V, 360 Ah (ve
vaně, nenáročný na údržbu)*
6.654-282.0
Nabíječka 6.654-283.0
220 Čeština
Nastavení sedadla řidiče
NEBEZPEČÍ
Nebezpečí nehody
Sedadlo řidiče nastavujte pouze při zastaveném stroji.
Ilustrace K
1 Nastavení váhy
2 Výškové přestavování loketní opěrky
3 Přestavení sklonu opěradla
4 Páka pro nastavení polohy sedadla
1. Otáčením nastavovacího mechanismu si můžete nastavit
odpružení sedadla podle své tělesné váhy.
2. Výšku loketní opěrky nastavte otáčením nastavovacího
mechanismu pod loketní opěrkou.
3. Upravte sklon opěradla otáčením nastavovacího
mechanismu.
4. Ovládáním nastavovací páky uvolněte zajišťovací
mechanismus a přizpůsobte si polohu sedu tělesné výšce.
Spuštění stroje
Upozornění
Pro spuštění stroje musí být kapota motoru zavřená a řidič musí
sedět na sedadle řidiče.
Upozornění
Zametací stroj se vypne 3 sekundy po opuštění sedadla.
1. Posaďte se na sedadlo řidiče.
Kontaktní spínač sedadla je aktivován.
2. Uveďte přepínač směru jízdy do středové polohy.
3. Zasuňte klíček zapalování do zámku zapalování.
4. Spuštění hydraulické jednotky
aPřidržte brzdový pedál sešlápnutý.
b Otočte klíček zapalování do polohy „I“ a počkejte 3 sekundy.
Stroj je připraven k provozu.
c Otočte klíček zapalování do polohy „II“.
Hydraulická jednotka se spustí
Pojezd stroje
NEBEZPEČÍ
Nebezpečí úrazu při náhlém zastavení!
Stroj se náhle zastaví, jakmile je sedadlo řidiče neobsazeno.
Během jízdy nevstávejte ze sedadla řidiče.
몇 VAROVÁNÍ
Nebezpečí nehody při couvání!
Při couvání existuje zvýšené riziko nehod.
Před couváním se ujistěte, že nikoho neohrožujete, zejména děti.
Pokud je to nutné, nechejte se někým navádět.
Při couvání sledujte celý prostor.
몇 VAROVÁNÍ
Nebezpečí nehody při jízdě se zdviženou nádobou na
zametené nečistoty!
Při jízdě se zdviženou nádobou na zametené nečistoty hrozí
zvýšené nebezpečí nehod v důsledku změny těžiště stroje.
Nejezděte se zdviženou nádobou na zametené nečistoty.
POZOR
Nebezpečí poškození pohonu!
Trhavé sešlapování plynového pedálu může poškodit pohon.
Vždy sešlapujte pedál plynu pomalu a opatrně.
Před přeřazením z jízdy vpřed na vzad nebo naopak uveďte stroj
do klidového stavu.
POZOR
Nebezpečí poškození
Jízda přes překážky může způsobit poškození stroje.
Přes pevné překážky do výšky 70 mm přejíždějte pomalu a
opatrně. Přes překážky vyšší než 70 mm přejíždějte pouze s
použitím vhodné rampy.
Upozornění
Páka ruční brzdy v předním kole musí být v jízdní poloze, viz
Aretace/uvolnění parkovací brzdy.
1. Přepínač směru jízdy přepněte do polohy „vpřed“ nebo „vzad“.
2. Sejměte nohu z brzdového pedálu.
3. Opatrně sešlápněte plynový pedál a plynule regulujte rychlost
jízdy.
Nemanipulujte s akceleračním pedálem trhavými pohyby.
4. Směr jízdy udávejte volantem.
5. Pro snížení rychlosti uvolněte akcelerační pedál.
Pro zvýšení brzdného účinku lze sešlápnout brzdový pedál.
Zametací režim
Zametání se zametacím válcem a postranním kartáčem
NEBEZPEČÍ
Nebezpečí úrazu při náhlém zastavení!
Stroj se náhle zastaví, jakmile je sedadlo řidiče neobsazeno.
Během jízdy nevstávejte ze sedadla řidiče.
POZOR
Nebezpečí poškození při zametání pásek a šňůr!
Jsou-li zametány dlouhé, pružné předměty jako pásky nebo
šňůry, mohou poškodit zametací mechanismus.
Nejezděte se strojem nebo postranním kartáčem po dlouhých
pružných předmětech, jako jsou např. pásky nebo šňůry a takové
předměty nezametejte.
Upozornění
Pro dosažení optimálního výsledku čištění přizpůsobte jízdní
rychlost místním podmínkám.
Upozornění
Prachový filtr se během zametání automaticky čistí každých 10
minut. Během této doby lze čištění spustit ručně.
Upozornění
Při zametání suchých podlah zapněte ventilátor.
Při zametání mokrých a vlhkých podlah vypněte ventilátor,
abyste zabránili navlhnutí prachového filtru.
1. Pro zametání otevřete klapku nádoby na zametené nečistoty.
2. Spusťte zametací válec.
Pro zametání bočních hran spusťte také postranní kartáč.
Vyprázdnění nádoby na zametené nečistoty
몇 VAROVÁNÍ
Nebezpečí úrazu v případě převrácení stroje
Při vyprazdňování na svazích nebo na poddajném povrchu se
může stroj v důsledku posunutí těžiště převrátit a zranit osoby.
Nádobu na zametené nečistoty vyprazdňujte pouze tehdy, když
stroj stojí na rovném a pevném povrchu.
몇 VAROVÁNÍ
Nebezpečí zranění nárazem a rozdrcením
Při zvedání nebo spouštění nádoby na zametené nečistoty se
mohou lidé zranit v důsledku nárazu nebo rozdrcení mezi
nádobou na zametené nečistoty a kontejnerem.
Zajistěte, že se v průběhu vyprazdňování v oblasti otáčení
nádoby na zametené nečistoty nenacházejí žádné osoby.
몇 VAROVÁNÍ
Nebezpečí poranění o pohyblivé části stroje
Mechanika nádoby na zametené nečistoty může rozdrtit nebo
pořezat části těla, zejména prsty.
Během vyprazdňování se nedotýkejte pohyblivých částí.
몇 VAROVÁNÍ
Nebezpečí poranění při spouštění nádoby na zametené
nečistoty!
Zvednutá nádoba na zametené nečistoty může náhle spadnout a
způsobit vážná zranění zmáčknutím a přiskřípnutím.
Nevstupujte pod nezajištěnou nádobu na zametené nečistoty.
Než vstoupíte pod nádobu na zametené nečistoty, řádně
zajistěte zvednutou nádobu na zametené nečistoty pomocí
zajišťovací vzpěry, která je k tomu určena.
POZOR
Nebezpečí poranění o poletující zametaný materiál
Zametací válec běžící během vyprazdňování může vymršťovat
nečistoty, které mohou způsobit zranění.
Ujistěte se, že se při zvednutí nádoby na zametené nečistoty
před vozidlem nenacházejí žádné osoby.
Čeština 221
Upozornění
Díky vysokému vyprazdňování stroje lze nádobu na zametené
nečistoty vyprázdnit např.do odpadového kontejneru (maximální
vykládací výška viz kapitola Technické údaje).
1. Umístěte stroj před vykládací místo.
POZOR
Ujistěte se, že za a nad nádobou na zametené nečistoty je
dostatek místa.
Zvedání:
2. Nastavte ovládací páku „Zvednout / spustit postranní kartáče“
do polohy „zvednout“ a držte ji, dokud se postranní kartáče
zcela nezvednou.
3. Nastavte ovládací páku „Zvednout / spustit zametací válec“ do
polohy „zvednout“ a držte ji, dokud se zametací válec zcela
nezvedne.
Zametací válec se zvedne.
4. Nastavte ovládací páku „Otevřít / zavřít klapku nádoby“ do
polohy „zavřít“.
Kontrolka svítí červeně.
Vyprázdnění:
5. Nastavte ovládací páku „Zvednout / spustit nádobu na
zametené nečistoty“ do polohy „zvednout“ a držte ji, dokud
nebude dosažena potřebná výška.
Kontrolka svítí červeně.
6. Pomalu se přibližte k nádobě.
7. Zajistěte parkovací brzdu.
8. Nastavte ovládací páku „Otevřít / zavřít klapku nádoby“ do
polohy „otevřít“.
Nádoba na zametené nečistoty se vyprázdní.
Kontrolka svítí zeleně.
9. Nastavte ovládací páku „Otevřít / zavřít klapku nádoby“ do
polohy „zavřít“.
Klapka nádoby se zavře.
Kontrolka svítí červeně.
10.Povolte parkovací brzdu.
Spuštění:
11.Zajeďte strojem cca 2 m od místa vykládky.
POZOR
Ujistěte se, že za a pod nádobou na zametené nečistoty je
dostatek místa.
12.Nastavte ovládací páku „Zvednout / spustit nádobu na
zametené nečistoty“ do polohy „spustit“ a držte ji, dokud
nádoba na zametené nečistoty nedosáhne koncové polohy.
Kontrolka svítí zeleně.
Vypnutí stroje
1. Stroj odstavte ve vodorovné poloze.
2. Zvedněte zametací válec a postranní kartáč.
3. Zavřete klapku nádoby.
4. Držte brzdový pedál sešlápnutý a zatáhněte parkovací brzdu.
5. Otočte klíčovým spínačem do polohy „0” a vytáhněte klíč.
Přeprava
POZOR
Poškození při přepravě
Při přepravě na přívěsech nebo vozidlech dbejte na vlastní
hmotnost (přepravní hmotnosti) stroje.
Při přepravě ve vozidlech zajistěte stroj v souladu s platnými
bezpečnostními předpisy pro přepravu.
Při přepravě stroje dbejte na následující:
● Otočte klíček zapalování do polohy „0" a klíček vyjměte.
● Zajistěte parkovací brzdu.
● Stroj zajistěte ve vázacích bodech (4x) pomocí napínacích
popruhů, lan nebo řetězů.
● Zajistěte stroj pomocí klínů na kolech.
Skladování
Při skladování stroje dbejte na následující:
● Zametací stroj odstavte na rovné ploše v suchém,
nezamrzajícím prostoru. Stroj chraňte zakrývací plachtou proti
prachu.
● Nadzvedněte zametací válec a postranní kartáče, aby se
nepoškodily jejich štětiny.
● Zavřete klapku nádoby.
● Otočte klíček zapalování do polohy „0" a klíček vyjměte.
● Zajistěte parkovací brzdu.
● Zajistěte zametací stroj proti odvalení.
Pokud se zametací stroj delší dobu nepoužívá, navíc dbejte na
následující:
● Vyčistěte zametací stroj zevnitř i zvenku.
● Odpojení baterie
● Nabijte baterii a v intervalu cca 2 měsíců ji dobíjejte.
Péče a údržba
몇 VAROVÁNÍ
Nebezpečí smrti, zranění a poškození!
Při ošetřování a údržbě stroje hrozí při nedodržení
bezpečnostních pokynů nebezpečí smrti, zranění a poškození!
Dbejte všech bezpečnostních pokynů k péči a údržbě v kapitole
Bezpečnostní pokyny na začátku tohoto návodu k použití.
Čištění přístroje
POZOR
Zkraty nebo jiná poškození. Nečistěte přístroj proudem z hadice
nebo vysokotlakým vodním paprskem.
POZOR
Nesprávně provedené čištění
Nebezpečí poškození.
Nepoužívejte žádné abrazivní ani agresivní čisticí prostředky.
NEBEZPEČÍ
Ohrožení zdraví prachem
Pro čištění vnitřků tlakovým vzduchem.
Noste protiprachovou masku a ochranné brýle.
Čištění vnitřku stroje
1. Vypněte stroj, viz Vypnutí stroje
2. Stroj očistěte hadříkem
3. Stroj profoukněte stlačeným vzduchem.
Čištění vnější části stroje
1. Vypněte stroj, viz Vypnutí stroje.
2. Očistěte vnější část stroje hadříkem navlhčeným ve slabém
mycím louhu.
Intervaly údržby
Upozornění
Pro zachování záručních nároků musí po dobu záruky provádět
veškeré servisní a údržbářské práce autorizovaný servis podle
inspekčního kontrolního seznamu (ICL).
● Počitadlo provozních hodin ukazuje časový okamžik intervalů
údržby.
● Intervaly pro servisní a údržbářské práce prováděné
zákazníkem / operátorem jsou uvedeny v kapitole Údržba
prováděná zákazníkem. Práce musí provádět kvalifikovaný
pracovník. V případě potřeby se obraťte na specializovaného
prodejce nebo na servis Kärcher.
● Další údržbářské práce musí provádět autorizovaný servis
podle inspekčního kontrolního seznamu. Kontaktujte prosím
servis včas.
Údržba prováděná zákazníkem
Upozornění
Následující údržbové práce musí provádět kvalifikovaný
odborník, v případě potřeby se obraťte na specializovaného
prodejce nebo servis Kärcher.
Práce na hydraulice smí provádět pouze autorizovaný servis.
222 Čeština
Denně:
1. Zkontrolujte osy kol, zda na nich nejsou namotány pásky.
2. Zkontrolujte, zda zametací válec a postranní kartáče nejsou
opotřebené a nemají na sobě namotány pásky.
3. Zkontrolujte funkci všech ovládacích prvků.
4. Zkontrolujte stroj, zda není poškozený.
Jednou týdně:
몇 VAROVÁNÍ
Nebezpečí poranění při spouštění nádoby na zametené
nečistoty!
Zvednutá nádoba na zametené nečistoty může náhle spadnout a
způsobit vážná zranění zmáčknutím a přiskřípnutím.
Nevstupujte pod nezajištěnou nádobu na zametené nečistoty.
Než vstoupíte pod nádobu na zametené nečistoty, řádně
zajistěte zvednutou nádobu na zametené nečistoty pomocí
zajišťovací vzpěry, která je k tomu určena.
5. Zkontrolujte všechny pohyblivé díly, zda se snadno pohybují,
v případě potřeby je namažte nebo je nechte opravit.
Upozornění
Před údržbářskými a opravářskými pracemi se zvednutou
nádobou na zametené nečistoty nainstalujte zajišťovací vzpěru.
6. Zkontrolujte správné seřízení a opotřebení těsnících lišt na
skříni zametacího válce, v případě potřeby nastavení opravte
a opotřebované těsnicí lišty vyměňte.
7. Zkontrolujte, zda nejsou poškozeny těsnící lišty na klapce
nádoby na zametené nečistoty, v případě potřeby je vyměňte.
8. Zkontrolujte opotřebení a poškození zametacího válce, v
případě potřeby jej vyměňte.
9. Zkontrolujte opotřebení a poškození postranních kartáčů, v
případě potřeby je vyměňte.
10.Zkontrolujte prachový filtr, zda není znečištěný a poškozený,
v případě potřeby jej vyměňte a vyčistěte skříň pracho
vého
filtru.
11.Zkontrolujte těsnost hydraulického systému a v případě
potřeby systém nechte opravit.
12.Očistěte chladič hydraulického oleje.
13.Zkontrolujte výšku hladiny hydraulického oleje.
14.Zkontrolujte výšku hladiny brzdové kapaliny.
15.Zkontrolujte mechaniku klapky nádoby a v případě potřeby ji
promažte.
Po opotřebení:
16.Vyměňte opotřebené těsnicí lišty.
17.Vyměňte opotřebený zametací válec.
18.Vyměňte opotřebené postranní kartáče.
Údržba prováděná zákaznickým servisem
Upozornění
Pro zachování záručních nároků musí po dobu záruky provádět
veškeré servisní a údržbářské práce autorizovaný zákaznický
servis Kärcher podle inspekčního kontrolního seznamu.
● První inspekce po 50 provozních hodinách
● Údržba dle servisní knihy každých 250 provozních hodin.
● V případě potřeby, nejméně však jednou ročně, nechte
zkontrolovat izolační odpor stroje a baterie kvalifikovaným
elektrikářem podle návodu k použití výrobce baterie.
Údržbářské práce
Příprava
1. Odstavte zametací stroj na rovnou plochu.
2. Otočte zámek zapalování do polohy „0" a klíček vyjměte.
3. Zajistěte parkovací brzdu.
Bezpečnostní pokyny pro údržbu
Upozornění
Před zahájením jakékoli práce pod zvednutou nádobou na
zametené nečistoty je nutné ji zajistit proti pádu, viz Zajištění
nádoby na zametené nečistoty
Zajištění nádoby na zametené nečistoty
몇 VAROVÁNÍ
Nebezpečí přimáčknutí
Pád nádoby na zametené nečistoty může způsobit zranění
rozdrcením a zlomeniny kostí.
Před zahájením jakékoli práce pod zvednutou nádobou na
zametené nečistoty je nutné ji zajistit.
Umístěte pojistku pouze z prostoru mimo nebezpečnou zónu.
Ilustrace N
1 Úchyt
2 Zajišťovací tyč
1. Vyklopte zajišťovací tyč a vložte ji do úchytu.
Kontrola a doplňování brzdové kapaliny
몇 VAROVÁNÍ
Nebezpečí přimáčknutí
Pád nádoby na zametené nečistoty může způsobit zranění
rozdrcením a zlomeniny kostí.
Před zahájením jakékoli práce pod zvednutou nádobou na
zametené nečistoty je nutné ji zajistit.
Umístěte pojistku pouze z prostoru mimo nebezpečnou zónu.
Ilustrace F
1 Zajišťovací tyč
2 Uzavírací víko
3 Nádržka na brzdovou kapalinu
1. Posuňte nádobu na zametené nečistoty nahoru a zajistěte ji
zajišťovací tyčí.
2. Zkontrolujte, zda je v nádržce na brzdovou kapalinu dostatek
brzdové kapaliny.
Upozornění
Hladina náplně musí být mezi ryskami „MIN“ a „MAX“.
3. Podle potřeby doplňte brzdovou kapalinu DOT, viz Technické
údaje.
Kontrola hladiny hydraulického oleje a jeho doplnění
Ilustrace H
1 Víčko a plnicí hrdlo oleje
2 Olejoznak
Upozornění
Při provádění této práce nesmí být nádoba na zametené
nečistoty zvednutá.
1. Zkontrolujte výšku hladiny hydraulického oleje v olejoznaku.
a Hladina oleje se musí nacházet mezi ryskami „MIN“ a
„MAX“.
b Pokud je hladina oleje pod ryskou „MIN", hydraulický olej
doplňte.
2. Sejměte víčko plnicího hrdla oleje.
3. Vyčistěte plnicí prostor.
4. Doplňte hydraulický olej. (Druh oleje viz Technické údaje)
5. Uzavřete plnicí hrdlo oleje víčkem.
Kontrola hydraulického systému
Upozornění
Pokud zjistíte netěsnosti v hydraulickém systému, kontaktujte
zákaznický servis.
1. Zajistěte parkovací brzdu.
2. Nastartujte motor.
3. Zkontrolujte těsnost všech hydraulických hadic a přípojek.
Kontrola namotání pásků na zametací válec
1. Nastartujte motor.
2. Zvedněte nádobu na zametené nečistoty do koncové polohy.
3. Vypněte motor.
4. Zajistěte parkovací brzdu.
몇 VAROVÁNÍ
Nebezpečí přimáčknutí
Pád nádoby na zametené nečistoty může způsobit zranění
rozdrcením a zlomeniny kostí.
Čeština 223
Před zahájením jakékoli práce pod zvednutou nádobou na
zametené nečistoty je nutné ji zajistit.
Umístěte pojistku pouze z prostoru mimo nebezpečnou zónu.
5. Zajistěte nádobu na zametené nečistoty zajišťovací tyčí.
6. Zkontrolujte zametací válec, zda na něm nejsou namotané
pásky a šňůry, a odstraňte je.
7. Zaklopte zajišťovací tyč.
8. Nastartujte motor.
9. Spusťte nádobu na zametené nečistoty do koncové polohy.
10.Vypněte motor.
Kontrola opotřebení zametacího válce
1. Odemkněte dvířka do zametacího válce.
2. Vyklopte dvířka směrem ven.
Ilustrace R
3. Odečtěte stupeň opotřebení zametacího válce na stupnici.
Pokud je stupeň opotřebení na konci červeného rozsahu, je
nutné nainstalovat nový zametací válec.
Výměna zametacího válce
Ilustrace Q
1 Dvířka
2 Úchytný šroub
3 Úchyt zametacího válce
4 Zametací válec
1. Odemkněte dvířka.
2. Vyklopte dvířka směrem ven.
3. Povolte úchytný šroub.
4. Vyklopte úchyt zametacího válce směrem ven.
5. Vytáhněte zametací válec.
6. Namontujte nový zametací válec.
a Vložte zametací válec do správné montážní polohy do
protilehlého úchytu zametacího válce.
Ilustrace V
Montážní poloha zametacího válce ve směru jízdy (pohled
shora)
Upozornění
Drážky na zametacím válci musí být umístěny na vačkách
protilehlého úchytu zametacího válce.
b Zaklopte zpět úchyt zametacího válce, který byl vyklopen
směrem ven.
cUtáhněte úchytný šroub.
7. Otočte dvířka dozadu.
8. Zamkněte dvířka.
Upozornění
Po instalaci nového zametacího válce je nutné znovu seřídit
zametací zrcadlo.
Kontrola a nastavení zametacího zrcadla zametacího
válce
1. Vypněte ventilátor.
2. Najeďte zametacím strojem na rovnou a hladkou podlahu,
která je viditelně pokrytá prachem nebo křídou.
3. Spusťte zametací válec a nechte ho běžet na místě cca 10
sekund.
4. Zavřete klapku nádoby.
5. Zvedněte zametací válec.
6. Jeďte se strojem směrem dozadu.
7. Zkontrolujte zametací zrcadlo.
Ilustrace S
Zametací zrcadla by mělo mít tvar rovnoměrného obdélníku o
šířce = 60 - 65 mm.
Ilustrace T
1 Páčka zametacího zrcadla
2 Stupnice
8. V závislosti na stupni opotřebení zametacího válce zaaretujte
páčku zametacího zrcadla v jedné ze 4 poloh.
Kontrola a nastavení zametacího zrcadla postranního
kartáče
1. Zvedněte postranní kartáč.
2. Najeďte zametacím strojem na rovnou a hladkou podlahu,
která je viditelně pokrytá prachem nebo křídou.
3. Spusťte zametací válec a postranní kartáč nechte ho běžet na
místě cca 10 sekund.
4. Zvedněte zametací válec a postranní kartáč.
5. Jeďte se strojem směrem dozadu.
6. Zkontrolujte zametací zrcadlo.
Ilustrace U
Zrcadlo by mělo mít šířku a = 40 - 50 mm a mezi 11. a 4. hodinou
by měla být částečná kružnice ve tvaru měsíce.
Ilustrace W
1 Nastavení úhlu
2 Nastavení délky
7. Upravte zametací zrcadlo pomocí nastavení úhlu a délky.
8. Zkontrolujte zametací zrcadlo.
Nastavení bočních těsnění
Ilustrace X
1 Dvířka
2 Těsnění
3 Šroub (8x)
4 Přídržný plech
1. Odemkněte dvířka.
2. Vyklopte dvířka směrem ven.
3. Uvolněte přídržný plech odšroubováním osmi upevňovacích
šroubů.
4. Těsnění znovu vyrovnejte tak, aby mezi ním a podlahou byla
mezera 1 - 3 mm.
5. Utáhněte osm šroubů.
6. Otevřete dvířka na protější straně.
Ilustrace Y
1 Přídržný plech
2 Křídlová matice (4x)
3 Těsnění
7. Uvolněte přídržný plech povolením čtyř křídlových matic.
8. Těsnění znovu vyrovnejte tak, aby mezi ním a podlahou byla
mezera 1 - 3 mm.
9. Utáhněte čtyři křídlové matice.
Ruční čištění prachového filtru
1. Stiskněte tlačítko „Vyčistit prachový filtr“.
Prachový filtr se vyčistí.
Výměna prachového filtru (kapsového filtru)
Nádoba na zametené nečistoty je vyprázdněná. Viz
Vyprázdnění nádoby na zametené nečistoty.
몇 UPOZORNĚNÍ
Zdravotní riziko z důvodu jemného prachu
Vdechování jemného prachu může vést k onemocněním
dýchacích cest.
Při výměně prachového filtru používejte vhodnou ochranu úst a
nosu.
Ilustrace Z
1 Kryt stroje
2 Zvedací tyč
3 Kryt filtru
4 Kapesní filtr
1. Otevřete kryt stroje.
2. Otevřete kryt filtru.
3. Odpojte obě zvedací tyče od krytu filtru.
4. Vložte dvě upínací destičky na zvedacích tyčích do středu
kapesního filtru, jak je znázorněno.
Ilustrace AA
1 Úchytný šroub
2 Zvedací tyč
224 Čeština
5. Po zasunutí sešroubujte obě zvedací tyče k sobě pomocí dvou
úchytných šroubů.
6. Vyjměte kapesní filtr pomocí dvou osob.
7. Odstraňte obě zvedací tyče ze starého kapesního filtru a
připevněte je k novému kapesnímu filtru.
8. Nasaďte kapesní filtr pomocí dvou osob.
9. Z nového kapesního filtru odstraňte obě zvedací tyče.
10.Namontujte obě zvedací tyče na vnitřní stranu víka.
11.Zavřete kryt filtru a zajistěte jej upevňovacími uzávěry.
12.Zavřete kryt stroje.
Výměna prachového filtru (plochý skládaný filtr)
Nádoba na zametené nečistoty je vyprázdněná. Viz
Vyprázdnění nádoby na zametené nečistoty.
몇 UPOZORNĚNÍ
Zdravotní riziko z důvodu jemného prachu
Vdechování jemného prachu může vést k onemocněním
dýchacích cest.
Při výměně prachového filtru používejte vhodnou ochranu úst a
nosu.
Ilustrace AB
1 Kryt stroje
2 Kryt filtru
3 Čisticí zařízení
1. Otevřete kryt stroje.
2. Otevřete kryt filtru.
Ilustrace AC
1 Čisticí zařízení
2 Plochý skládaný filtr
3. Vyklopte čisticí zařízení.
4. Vyjměte oba ploché skládané filtry.
5. Vložte nový plochý skládaný filtr.
6. Sklopte čisticí zařízení.
7. Zavřete kryt filtru a zajistěte jej upevňovacími uzávěry.
8. Zavřete kryt stroje.
Výměna prachového filtru (kulatý filtr)
Nádoba na zametené nečistoty je vyprázdněná. Viz
Vyprázdnění nádoby na zametené nečistoty.
몇 UPOZORNĚNÍ
Zdravotní riziko z důvodu jemného prachu
Vdechování jemného prachu může vést k onemocněním
dýchacích cest.
Při výměně prachového filtru používejte vhodnou ochranu úst a
nosu.
Ilustrace AD
1 Kryt stroje
2 Kryt filtru
1. Otevřete kryt stroje.
2. Otevřete kryt filtru.
Ilustrace AE
1 Kulatý filtr
2 Zámek
3. Uvolněte zámek.
a Vytáhněte úplný zámek.
bOtáčejte ve směru hodinových ručiček, dokud zámek
nezacvakne.
4. Vyjměte filtr.
Upozornění
Při vkládání filtru se ujistěte, že otvory v přední části filtru jsou
zarovnány s čepy úchytu filtru.
5. Vložte nový filtr a zavřete zámek.
6. Zavřete kryt filtru a zajistěte jej upevňovacími uzávěry.
7. Zavřete kryt stroje.
Výměna pojistek
Držáky pojistek se nacházejí pod volantem.
Ilustrace M
1. Sejměte kryt držáku pojistek.
2. Zkontrolujte pojistky a vadné pojistky vyměňte.
Přehled pojistek
Nápověda při poruchách
Méně závažné poruchy můžete odstranit sami pomocí
následujícího přehledu.
V případě všech ostatních, neuvedených poruch se obraťte na
zákaznický servis!
NEBEZPEČÍ
Nebezpečí nehody a úrazu při nezamýšleném pohybu
vozidla
Před zahájením jakékoli péče nebo údržby vozidlo vypněte a
vyjměte klíček ze zapalování.
NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem
Před prací na elektrických součástkách odpojte baterii.
Opravářské práce a práce na elektrických součástkách smí
provádět pouze autorizovaný zákaznický servis.
FU 01 Nádoba na zametené nečistoty 3 A
FU 02 Multifunkční ukazatel 10 A
FU 03 Přepínač směru jízdy 3 A
FU 04 Střídač 5 A
FU 05 Systém třepačky a ventilátor 25 A
FU 06 Maják, klakson, Bluespot 15 A
FU 07 Brzdové světlo (volitelná možnost) 10 A
FU 08 Směrová světla (volitelná možnost) 10 A
FU 09 Osvětlení vlevo (volitelná možnost) 7,5 A
FU 10 Pracovní osvětlení 10 A
FU 11 Osvětlení vpravo (volitelná
možnost)
7,5 A
FU 12 Kabina řidiče (volitelná možnost),
potlačovač prachu (volitelná
možnost)
15 A
Chyba Odstranění
Vozidlo jede pomalu nebo nejede vůbec Nabijte baterii nebo ji vyměňte, pokud je vadná
Zkontrolujte kola, zda na nich nejsou omotané pásky a šňůry
Informujte zákaznický servis Kärcher
Uvolněte parkovací brzdu
Pískání v hydraulickém systému Doplnění hydraulického oleje
Informujte zákaznický servis Kärcher
Zametací válec / postranní kartáč se
neotáčí
Zkontrolujte zametací válec/postranní kartáč, nejsou-li na nich namotány pásky
Informujte zákaznický servis Kärcher
Nízký nebo žádný sací výkon v oblasti
kartáče
Zkontrolujte, vyčistěte nebo vyměňte prachový filtr
Informujte zákaznický servis Kärcher
Čeština 225
Záruka
V každé zemi platí záruční podmínky vydané naší příslušnou
distribuční společností. Případné závady vašeho přístroje
odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny
vadou materiálu nebo výrobní vadou. V případě uplatnění nároků
ze záruky se prosím obraťte s dokladem o koupi na svého
prodejce nebo na nejbližší autorizované pracoviště zákaznického
servisu.
(Adresa viz zadní stranu)
Další informace o záruce (jsou-li k dispozici) naleznete v servisní
sekci na webové stránce místního zastoupení firmy Kärcher v
části „Dokumenty ke stažení“.
EU prohlášení o shodě
Tímto prohlašujeme, že níže uvedený výrobek odpovídá
příslušným ustanovením uvedených směrnic a předpisů. V
případě provedení námi neschválené změny výrobku ztrácí toto
prohlášení svoji platnost.
Výrobek: Zametací vysávací stroj, stroj s místem pro řidiče
Typ: 1.186-xxx
Směrnice a nařízení
2006/42/ES (+2009/127/ES)
2000/14/ES
2014/30/EU
2014/53/EU (TCU)
Aplikované harmonizované normy
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Použitý postup k posouzení shody
2000/14/ES: Příloha V
Hladina akustického výkonu dB(A)
KM 170/600 R D
Naměřeno: 100
Zaručeno: 103
KM 100/65 R Bp
Naměřeno: 85
Zaručeno: 88
KM 105/180 R Bp
Naměřeno: 87
Zaručeno: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Naměřeno: D: 97 BAT: 88 LPG: 101
Zaručeno: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Naměřeno: D: 96 LPG: 98 Bp: 90
Zaručeno: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Naměřeno: D: 99 LPG: 96
Zaručeno: D: 102 LPG: 99
KM 150/500 R Bp
Naměřeno: 94
Zaručeno: 96
Jméno a adresa
Zmo
cněnec pro dokumentaci:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Německo)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Níže podepsaní jednají z pověření a se zplnomocněním
představenstva společnosti.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Německo)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Stroj je zaprášený Nastavte boční těsnění
Zapněte ventilátor
Zkontrolujte, vyčistěte nebo vyměňte prachový filtr
Vyměňte těsnění filtru
Otevřete klapku nádoby na zametené nečistoty.
Informujte zákaznický servis Kärcher
Zametený materiál zůstává ležet Vyprázdněte nádobu na zametené nečistoty
Zkontrolujte, vyčistěte nebo vyměňte prachový filtr
Vyměňte zametací válec
Nastavte zametací zrcadlo
Vyměňte těsnicí pásky nádoby na zametené nečistoty
Odstraňte blokaci zametacího válce
Ot
evřete klapku nádoby na zametené nečistoty
Informujte zákaznický servis Kärcher
Nádobu na zametené nečistoty nelze
zvednout ani spustit
Zkontrolujte pojistku a v případě závady ji vyměňte
Informujte zákaznický servis Kärcher
Klapku nádoby na zametené nečistoty
nelze otevřít
Informujte zákaznický servis Kärcher
Provozní poruchy hydraulicky
pohybovaných dílů
Informujte zákaznický servis Kärcher
Chyba Odstranění
226 Čeština
Technické údaje
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Výkonnostní údaje přístroje
Jízdní rychlost, směr dopředu km/h 8 8
Jízdní rychlost, směr dozadu km/h
4 4
Stoupání (max.) % 14 14
Boční náklon (max.) % 10 10
Pracovní šířka bez postranních kartáčů mm 1000 1000
Pracovní šířka s 1 postranními kartáči mm 1300 1300
Pracovní šířka s 2 postranními kartáči mm 1550 1550
Poloměr otáčení m 2,8 2,8
Krytí IPX 3 IPX 3
Teoretický plošný výkon
Plošný výkon bez postranních kartáčů m
2
/h 8000 8000
Plošný výkon s 1 postranními kartáčim
2
/h 10400 10400
Plošný výkon s 2 postranními kartáčim
2
/h 12400 12400
Akumulátor
Kapacita baterií Ah - 360
Provozní doba s plně nabitou baterií h - 3,5
Napětí baterie V - 36
Hmotnost baterie kg - 460
Okolní podmínky
Teplota prostředí °C -5 ... +40 -5 ... +40
Vlhkost vzduchu, bez kondenzace % 0 ... 90 0 ... 90
Rozměry a hmotnosti
Délka mm 2245 2245
Šířka mm 1350 1350
Výška mm 1430 1430
Vlastní hmotnost kg 840 (1300) 840 (1300)
Přípustná celková hmotnost kg 1885 1885
Přípustné maximální zatížení přední nápravy kg 852 852
Přípustné maximální zatížení zadní nápravy kg 1033 1033
Šířka zametacího válce mm 1000 1000
Průměr zametacího válce mm 300 300
Průměr postranního kartáče mm 600 600
Nádoba na zametené nečistoty
Objem nádoby na zametené nečistoty l 300 300
Vykládací výška (max.) mm 1400 1400
Filtr a sací systém
Filtrační systém Kapesní filtr Kapesní filtr
Filtrační plocha prachového filtru m
2
7,8 7,8
Kategorie použití U U
Jmenovitý podtlak sacího systému mbar 15,5 15,5
Jmenovitý objemový průtok sacího systému l/s 800 800
Pojezdový motor (elektrický)
Jmenovitý výkon (mechanický) W 4000 4000
Motor dmychadla a zametacího válce (elektrický)
Typ motoru Stejnosměrný motor s
permanentním
magnetem
Stejnosměrný motor s
permanentním
magnetem
Provozní látky
Druh hydraulického oleje HV 46 HV 46
Množství hydraulického oleje l 25 25
Pneumatiky
Velikost předních pneumatik mm 15-4.5x8 15-4.5x8
Velikost zadních pneumatik 15-4.5x8 15-4.5x8
Slovenčina 227
Technické změny vyhrazeny.
Obsah
Všeobecné upozornenia
Pred prvým použitím prístroja si prečítajte tento origi-
nálny návod na obsluhu a riaďte sa podľa neho. Ori-
ginálny návod na obsluhu si uschovajte pre neskoršie použitie
alebo pre nasledujúceho majiteľa.
Bezpečnostné pokyny
Stupne nebezpečenstva
NEBEZPEČENSTVO
● Upozornenie na bezprostredne hroziace nebezpečenstvo, kto-
ré vedie k ťažkým fyzickým poraneniam alebo k smrti.
몇 VÝSTRAHA
● Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť
k ťažkým fyzickým poraneniam alebo k smrti.
몇 UPOZORNENIE
● Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť
k ľahkým fyzickým poraneniam.
POZOR
● Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť
k vecným škodám.
Symboly na stroji
Zjištěné hodnoty podle EN 60335-2-72
Hodnota vibrací rukou/paží m/s
2
<2,0 <2,0
Hodnota vibrace ruka-paže, nejistota K m/s
2
0,1 0,1
Hodnota vibrací sedadla m/s
2
<2,0 <2,0
Hodnota vibrace sedadla, nejistota K m/s
2
0,1 0,1
Hladina akustického tlaku L
pA
dB(A) 75 75
Nejistota K
pA
dB(A) 3 3
Hladina akustického výkonu L
WA
+ nejistota L
WA
dB(A) 93 93
Brzda
Brzdová kapalina Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Všeobecné upozornenia .................................................. 227
Bezpečnostné pokyny...................................................... 227
Používanie v súlade s účelom ......................................... 228
Ochrana životného prostredia.......................................... 229
Príslušenstvo a náhradné diely........................................ 229
Rozsah dodávky .............................................................. 229
Popis prístroja.................................................................. 229
Funkcia ............................................................................ 230
Pred uvedením do prevádzky .......................................... 230
Batérie/nabíjačky ............................................................. 230
Uvedenie do prevádzky ................................................... 231
Prevádzka........................................................................ 231
Preprava .......................................................................... 233
Skladovanie ..................................................................... 233
Starostlivosť a údržba...................................................... 233
Pomoc pri poruchách....................................................... 237
Záruka.............................................................................. 237
EÚ vyhlásenie o zhode .................................................... 237
Technické údaje............................................................... 238
POZOR
Nebezpečenstvo vzniku popálenín
Pre začatím prác na horúcich častiach vozidla nechaj-
te dané časti vychladnúť.
NEBEZPEČENSTVO
Nebezpečenstvo požiaru
Nezametajte horiace alebo žeravé predmety, ako na-
pr. cigarety, zápalky alebo podobné.
몇 VÝSTRAHA
Nebezpečenstvo vzniku poranení
Nebezpečenstvo pomliaždenia a odrezania vyplýva-
júce z pohyblivých častí vozidla.
몇 VÝSTRAHA
Nebezpečenstvo vzniku poranení
Nebezpečenstvo vzniku poranení spôsobených elek-
trickým napätím
몇 VÝSTRAHA
Nebezpečenstvo vzniku poranení
Rezné poranenia a pomliaždeniny spôsobené pohy-
bujúcimi sa časťami vozidla vo vnútornom priestore.
Nesiahajte do otvorov zariadenia.
Práce na vozidle vždy vykonávajte s vhodnými ruka-
vicami.
Dávajte pozor na rotujúce kefy.
Jazda po stúpaniach a sklonoch je povolená iba pri
ich hodnote do 14 % v smere jazdy.
Maximálny sklon podkladu pri jazdách so zdvihnutou
nádobou na nečistoty.
Miesto pre umiestnenie zdviháka
Upevňovací bod
Dbajte na upozornenia
Riaďte pomaly!
Prečítajte si návod na použitie a riaďte sa ním
228 Slovenčina
Bezpečnostné pokyny týkajúce sa obsluhy
몇 VÝSTRAHA ● Prístroj používajte len v súlade s účelom.
Zohľadnite miestne danosti a pri práci s prístrojom dávajte pozor
na tretie osoby, obzvlášť na deti. ● Pre dodržanie vzdušných a
povrchových vzdialeností sa zariadenie nesmie prevádzkovať vo
vyššej nadmorskej výške ako 2 000 metrov. ● Prístroj s pracov-
nými zariadeniami skontrolujte z hľadiska správneho stavu a pre-
vádzkovej bezpečnosti. Ak prístroj nie je v dokonalom stave,
nesmiete ho používať. ● V nebezpečných oblastiach (napr. na
čerpacích staniciach pohonných hmôt) dodržiavajte príslušné
bezpečnostné predpisy. Prístroj neprevádzkujte v priestoroch
ohrozených explóziou. ● Tento prístroj nesmú používať deti a
osoby s obmedzenými telesnými, zmyslovými alebo duševnými
schopnosťami alebo s nedostatkom skúseností a/alebo vedo-
mostí. ● Prístroj smú používať len osoby, ktoré boli poučené o
manipulácii s prístrojom alebo preukázali schopnosti na obsluhu
a boli výslovne poverené touto činnosťou.POZOR ● Obsluhujúca
osoba pre začatím prác musí skontrolovať, či sú bezpečnostné
zariadenia správne namontované a funkčné. ● Osoba obsluhujú-
ca prístroj je zodpovedná za nehody s inými osobami alebo ich
vlastníctvom.VÝSTRAHA ● Dbajte na to, aby obsluhujúca osoba
nosila priliehajúci odev a pevnú obuv. Nenoste voľnú odev. ● Do-
zerajte na deti, aby sa nemohli hrať so zariadením. ● Toto zaria-
den
ie nesmú používať deti a mladistvé osoby.POZOR
● Skontrolujte oblasť v blízkosti predtým, ako do nej vojdete s prí-
strojom (napr. deti). Dbajte na dostatočný rozhľad!NEBEZPE-
ČENSTVO ● Zariadenie nikdy nenechávajte bez dozoru, pokiaľ
nie je zabezpečené proti neúmyselnému pohybu. Pred opuste-
ním zariadenia vždy zatiahnite parkovaciu brzdu.POZOR ● Vy-
tiahnite kľúč zapaľovania alebo KIK (Kärcher Intelligent Key), aby
ste zabránili nepovolanému použitiu prístroja.UPOZORNENIE
● Prístroj nepoužívajte v oblastiach s možnosťou zásahu padajú-
cimi predmetmi.VÝSTRAHA ● V prípade zariadení vybavených
osvetlením Blue-Spot sa nepozerajte priamo do zdroja svetla.
Bezpečnostné pokyny týkajúce sa jazdnej prevádzky
Upozornenie ● Zoznam situácií, pri ktorých hrozí prevrhnutie,
nie je úplný.NEBEZPEČENSTVO ● Nebezpečenstvo prevrhnu-
tia na príliš veľkých stúpaniach alebo spádoch! Pri prechádzaní
stúpaní a spádoch dbajte na maximálne povolené hodnoty uve-
dené v kapitole Technické údaje. ● Nebezpečenstvo prevrhnutia
pri príliš veľkom bočnom sklone! Pri jazde priečne na smer jazdy
dbajte na maximálne povolené hodnoty uvedené v kapitole Tech-
nické údaje. ● Nebezpečenstvo prevrhnutia pri nestabilnom pod-
klade! Prístroj používajte výhradne na upevnenom podklade.
몇 VÝSTRAHA ● Nebezpečenstvo úrazu následkom neprispô-
sobenej rýchlosti. V zákrutách jazdite pomaly.
Bezpečnostné pokyny týkajúce sa prepravy
몇 UPOZORNENIE ● Pre predídenie nehodám počas prepravy
dbajte na prepravnú hmotnosť vozidla. ● Pred prepravou stroja
odpojte batériu a stroj bezpečne upevnite.
Prístroje napájané batériou
NEBEZPEČENSTVO ● Nebezpečenstvo výbuchu! Pre nabí-
janie vždy používajte vhodnú nabíjačku ● Pri nabíjaní v zatvore-
ných priestoroch dochádza k vzniku vysoko výbušného plynu.
Batérie nabíjajte iba v dobre vetraných priestoroch. ● V blízkosti
batérie alebo v miestnosti na nabíjanie batérie nesmiete pracovať
s otvoreným ohňom, vytvárať iskry alebo fajčiť. ● Nebezpečen-
stvo explózie a skraty. Na batériu neodkladajte žiadny nástroj
alebo podobné predmety.
몇 UPOZORNENIE ● Nebezpečenstvo poranenia batériovou
kyselinou. Dodržiavajte príslušné bezpečnostné predpisy.
POZOR ● Dodržiavajte návody na prevádzky výrobcu batérie a
nabíjačky. Dbajte na odporúčania zákonodarcov týkajúce sa ma-
nipulácie s batériami. ● Batériu nikdy nenechajte stáť vo vybitom
stave, nabite ju hneď ako je to možné. ● Pre zabránenie zvodo-
vému prúdu udržiavajte batériu v čistom a suchom stave. Batériu
chráňte pred znečistením, napr. kovovým prachom. ● Použité ba-
térie zlikvidujte ekologicky v zmysle smernice ES 91/157/EHS
alebo príslušných vnútroštátnych predpisov.
Bezpečnostné pokyny pri zametacích strojoch s
výškovým vyprázdňovaním
NEBEZPEČENSTVO ● Nebezpečenstvo zranenia pri stro-
joch s výškovým vyprázdňovaním! Pred akoukoľvek prácou za-
istite zdvihnutú nádobu na nečistoty. Poistku pripevňujte len z
vonku nebezpečnej oblasti.
Bezpečnostné pokyny platné pri zametacích strojoch
s ochrannou strieškou
몇 UPOZORNENIE
Každý deň kontrolujte, či ochranná strieška nie je poškodená,
aby bola zaručená jej ochranná funkcia.
V prípade poškodenia ochrannej striešky (aj jej jednotlivých prv-
kov) je nutné vymeniť kompletnú ochrannú striešku.
Akékoľvek upravovanie ochrannej striešky a upevňovanie prv-
kov, konštrukčných dielov a konštrukčných skupín neschvále-
ných spoločnosťou Kärcher je zakázané a za určitých okolností
môže obmedziť funkčnosť ochrannej striešky.
Ošetrovanie a údržba
몇
VÝSTRAHA ●
Pred prácami na elektrickom zariadení odpojte
batériu.
●
Pred čistením, údržbou, výmenou dielov a prestavením
na inú funkciu musíte vypnúť prístroj a vytiahnuť kľúč zapaľovania.
몇 UPOZORNENIE ● Opravy smú vykonávať iba autorizované
servisné strediská alebo odborníci v príslušnom odbore, ktorí sú
oboznámení so všetkými relevantnými bezpečnostnými predpis-
mi.
POZOR ● Dodržiavajte bezpečnostnú kontrolu pre mobilné, ko-
merčne používané prístroje v súlade s miestnymi platnými pred-
pismi (napr. v Nemecku: VDE 0701). ● Skraty alebo iné
poškodenia. Na čistenie prístroja nepoužívajte prúd vody z hadi-
ce alebo vysokotlakový prúd vody. ● Práce na prístroji vždy vyko-
návajte s vhodnými rukavicami.
Používanie v súlade s účelom
Zametací stroj je určený na čistenie podlahových plôch na ko-
merčné používanie a napríklad pre nasledujúce oblasti použitia:
● Parkoviská
● Výrobné zariadenia
● Logistické oblasti
● Hotely
● Maloobchodné predajne
● Skladovacie priestory
● Chodníky
Tento zametací stroj je určený na zametanie znečistených povr-
chov v interiéroch a exteriéroch.
Pred použitím zariadenia je nutné skontrolovať, či sa zariadenie
spolu s pracovnými zariadeniami nachádza v správnom stave a
či je zabezpečená jeho prevádzková bezpečnosť. V prípade, že
stav nie je bezchybný, sa zariadenie nesmie použiť.
Tento zametací stroj používajte výlučne v súlade s údajmi uvede-
nými v tomto návode na použitie.
Na zariadení sa nesmú vykonávať žiadne zmeny.
Zariadenie je vhodné len pre povrchové krytiny uvedené v návo-
de na použitie.
Jazdiť sa smie len po plochách, ktoré schválil podnik alebo ním
poverená osoba zodpovedná za používanie stroja.
Vo všeobecnosti platí: Ľahko zápalné látky uchovávajte mimo za-
riadenia (nebezpečenstvo výbuchu/požiaru).
Predvídateľné nesprávne používanie
● Nikdy nezametajte ani nevysávajte výbušné kvapaliny, horľa-
vé plyny ani nezriedené kyseliny a rozpúšťadlá! Medzi tieto
látky patria benzín, riedidlo na farby alebo vykurovací olej, kto-
ré môžu pri rozvírení v nasávanom vzduchu vytvárať výbušné
výpary alebo zmesi. Rovnako tak acetón, nezriedené kyseliny
a rozpúšťadlá, ktoré môžu napádať materiály použité v zaria-
dení.
Slovenčina 229
● Nikdy nezametajte ani nevysávajte reaktívny kovový prach
(napr. hliník, horčík, zinok), ktorý v spojení so silne alkalickými
alebo kyslými čistiacimi prostriedkami vytvára výbušné plyny.
● Nezametajte ani nevysávajte horiace alebo tlejúce predmety.
● Zariadenie nie je vhodné na zametanie zdravie ohrozujúcich
látok.
● Zdržiavanie sa v nebezpečnej oblasti je zakázané. Prevádzka
v priestoroch ohrozených výbuchom je zakázaná.
● Pribratie sprievodných osôb na stroj je zakázané.
● Posúvanie/ťahanie alebo preprava predmetov pomocou tohto
zariadenia sú zakázané.
Vhodné povrchy na zametanie
● asfalt
● podlahy v priemyselných budovách
● stierka
● betón
● dlaždice
Ochrana životného prostredia
Obalové materiály sú recyklovateľné. Obaly zlikvidujte eko-
logickým spôsobom.
Elektrické a elektronické prístroje obsahujú cenné recyklo-
vateľné materiály a často aj komponenty, akými sú napr. ba-
térie, akumulátory alebo olej, ktoré môžu pri nesprávnej
manipulácii alebo likvidácii predstavovať potenciálne nebezpe-
čenstvo pre ľudské zdravie a životné prostredie. Tieto kompo-
nenty sú však potrebné pre správnu prevádzku prístroja.
Prístroje označené týmto symbolom nesmú byť likvidované spolu
s domovým odpadom.
Informácie o obsiahnutých látkach (REACH)
Aktuálne informácie o obsiahnutých látkach sú uvedené na:
www.kaercher.de/REACH
Príslušenstvo a náhradné diely
Používajte len originálne príslušenstvo a originálne náhradné
diely, pretože takéto komponenty zaručujú bezpečnú a bezporu-
chovú prevádzku zariadenia.
Informácie o príslušenstve a náhradných dieloch sa nachádzajú
na stránke www.kaercher.com.
Rozsah dodávky
Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľo-
vaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho
príslušenstva alebo pri výskyte poškodení spôsobených prepra-
vou informujte Vášho predajcu.
Popis prístroja
Obrázok zariadenia
Obrázok B
Zametací stroj
Položka 1
1 Sedadlo (s kontaktným spínačom sedadla)
2 Volant
3 Rukoväť so zaistením
4 Kapota zariadenia
5 Pracovné osvetlenie
6 Bočná metla (vpravo)
7 Predné koleso
8 Prístup k zametaciemu valcu
9 Viazací bod
10 Typový štítok
11 Maják
12 Kapota zariadenia (vpravo)
13 Kryt (vpravo)
14 Obloženie zadnej časti
15 Zadné koleso
16 Kryt (vľavo)
17 Kapota motora
Ovládací panel
Položka 2
1 Ovládacie prvky a displej
2 Parkovacia brzda
3 Tlačidlo núdzového vypnutia
4 Ovládacia páka na zdvihnutie/spustenie zametacieho valca
nadol
5 Kontrolka klapky nádoby na nečistoty
6 Ovládacia páka na otvorenie/zatvorenie klapky nádoby
7 Kontrolka nádoby na nečistoty kompletne spustenej nadol
8 Ovládacia páka na zdvihnutie/spustenie nádoby na nečistoty
nadol
9 Kľúčový spínač (skrinka zapaľovania)
10 Spínač smeru jazdy
11 Ovládacia páka zdvíhania/spúšťania bočnej metly nadol
12 Prestavovanie počtu otáčok bočnej metly (voliteľné)
13 Spínač majáka
14 Spínač pracovného osvetlenia
15 Spínač húkačky
16 Spínač ventilátora/čistenia filtra
Pedále
Položka 3
1 Brzdový pedál
2 Plynový pedál
Ovládacie prvky a displej
Položka 4
1 Bez funkcie
2 Bez funkcie
3 Varovná kontrolka nabíjania batérie
4 Kontrolka pracovného osvetlenia
5 Kontrolka smerovky (funkcia len v prípade prestavby v súlade
s StVZO)
6 Kontrolka čistenia filtra
7 Kontrolka parkovania
8 Bez funkcie
9 Bez funkcie
10 Kontrolka ventilátora
11 Bez funkcie
12 Bez funkcie
13 Displej
Voliteľná výbava
Komfortná kabína (zatvorená) 2.853-431.7
Ochranná kabína (otvorená) s čelným sklom a
stieračom
2.853-433.7
Ochranná kabína 2.851-267.7
Ochranná strieška 2.852-595.7
Pneumatiky odolné proti prepichnutiu (neznač-
kujúce)
4.515-132.0
Pneumatiky (vzduchom plnené) 4.515-332.0
Modré bodové svetlo (predné) 2.853-202.0
Modré bodové svetlo (vpredu a vzadu) 2.853-203.0
Zadné svetlo 2.853-204.0
Súprava štandardného osvetlenia 2.853-205.0
Súprava osvetlenia pre cestnú premávku 2.853-207.0
Súprava pre prevádzku v cestnej premávke
(StVZO)
2.853-208.0
Bezpečnostný pás 6.981-140.0
Druhá bočná kefa (vľavo) 2.851-273.0
Regulácia rýchlosti bočnej kefy (vpravo) 2.853-507.0
Kryt bočnej kefy 2.851-286.0
Systém rozprašovania vody pre bočné kefy 2.853-214.0
Gumový tlmič nárazov 2.852-620.0
Ochrana bočnej metly pred nárazmi (vpravo) 2.853-211.0
230 Slovenčina
Ovládacia páka
Obrázok O
1 Ovládacia páka nádoby na nečistoty
2 Ovládacia páka klapky nádoby
3 Ovládacia páka zametacieho valca
4 Ovládacia páka bočnej metly
Upozornenie
Páky držte v požadovanej polohe až do kompletného vykonania
príslušného mechanického pohybu.
Ovládacia páka nádoby na nečistoty
Ovládacia páka zametacieho valca
Ovládacia páka klapky nádoby
Ovládacia páka bočnej metly
Displej
Obrázok C
1 Počet otáčok motora v 1/min
2 Napätie batérie vo V
3 Nabitie batérie v %
4 Prevádzkové hodiny stroja
Funkcia
Zametací stroj pracuje na princípe zametacej lopatky.
1. Rotujúca bočná metla čistí rohy a hrany zametanej plochy a
presúva nečistoty na dráhu zametacieho valca.
2. Rotujúci zametací valec presúva nečistoty priamo do nádoby
na nečistoty.
3. Zvírený prach v nádobe na nečistoty sa odseparuje pomocou
prachového filtra a nasávací ventilátor odsaje prefiltrovaný
vzduch.
4. Čistenie prachového filtra sa počas prevádzky vykonáva auto-
maticky a možno ho spustiť aj pomocou spínača „Čistenie fil-
tra“.
Pred uvedením do prevádzky
Pokyny týkajúce sa vykladania
NEBEZPEČENSTVO
Nebezpečenstvo nehody pri vykladaní stroja
Pri vykladaní stroja používajte vhodnú rampu.
Na vykladanie/prekladanie stroja nepoužívajte vysokozdvižný
vozík.
Pri vykladaní/prekladaní stroja dbajte na jeho hmotnosť.
1. Pomocou priložených dosiek vytvorte rampu tak, ako je to
znázornené na obrázku.
2. Rozstrihnite plastové pásky a odstráňte obalovú fóliu.
3. Z upevňovacích bodov odstráňte upevnenie pomocou upína-
cích pásov.
4. Z palety odskrutkujte označené podlahové dosky a hranol.
5. Dosky umiestnite na hranu palety a nastavte ich tak, aby sa
nachádzali pred kolesami stroja. Dosky pevne priskrutkujte.
6. Hranol podložte pod dosky ako podperu.
7. Odstráňte drevené bloky použité na zaaretovanie kolies.
8. Uvoľnite parkovaciu brzdu.
9. Po vytvorenej rampe opatrne zíďte strojom z palety.
Zaaretovanie/uvoľnenie parkovacej brzdy
Zaaretovanie
1. Brzdový pedál podržte stlačený a potiahnite brzdovú páku.
Uvoľnenie
2. Brzdový pedál podržte stlačený a uvoľnite brzdovú páku.
Batérie/nabíjačky
POZOR
Používajte len batérie a nabíjačky odporúčané výrobcom
Batérie vymieňajte za rovnaký typ batérie.
Pred likvidáciou vozidla vyberte batériu, batériu zlikvidujte pri do-
držaní predpisov špecifických pre príslušnú krajinu resp. miest-
nych predpisov.
Symboly výstražných upozornení
Pri manipulácii s batériami dodržiavajte nasledujúce výstražné
upozornenia:
Bezpečnostné pokyny
NEBEZPEČENSTVO
Nebezpečenstvo požiaru a explózie
Na batériu neodkladajte žiadne nástroje alebo iné predmety.
Bezpodmienečne zabráňte fajčeniu a otvorenému ohňu.
Pri nabíjaní batérie zabezpečte dostatočné vetranie miestnosti.
Používajte výlučne batérie a nabíjačky schválené spoločnosťou
Kärcher (originálne náhradné diely).
Ochrana bočnej metly pred nárazmi (na oboch
stranách)
2.853-210.0
Nadstavbová súprava mokrý/suchý vysávač
NT 22/1 Bp
2.852-814.0
Nadstavbová súprava mokrý/suchý vysávač
NT 22/1 Bp (kabína)
2.853-161.0
Nadstavbová súprava na zametanie ľahkého od-
padu
2.853-212.0
Smerom dozadu Zdvihnutie nádoby na nečistoty
Smerom dopredu Spustenie nádoby na nečistoty nadol
Smerom dozadu Nadvihnutie zametacieho valca
Smerom dopredu Spustenie zametacieho valca nadol
Smerom dozadu Zatvorenie klapky nádoby
Smerom dopredu Otvorenie klapky nádoby
Smerom dozadu Nadvihnutie bočnej metly
Smerom dopredu Spustenie bočnej metly nadol
Dodržiavajte upozornenia uvedené v návode na pou-
žitie batérie a na batérii, ako aj v tomto návode na po-
užitie.
Používajte ochranu očí.
Deti sa nesmú nachádzať v blízkosti kyselín a batérie.
Nebezpečenstvo výbuchu
Oheň, iskry, otvorené svetlo a fajčenie je zakázané.
Nebezpečenstvo poranenia
Prvá pomoc
Varovné upozornenie
Likvidácia
Batériu nehádžte do kontajnera na odpadky.
Slovenčina 231
몇 VÝSTRAHA
Ohrozenie životného prostredia neodbornou likvidáciou ba-
térie
Zabezpečte bezpečnú likvidáciu poškodených alebo nepoužiteľ-
ných batérií (v prípade potreby sa skontaktujte s podnikom za-
bezpečujúcim likvidáciu alebo so servisom spoločnosti Kärcher).
Opatrenia pri neúmyselnom úniku batériovej kyseliny
Pri používaní v súlade s určením a pri dodržiavaní návodu na po-
užitie batérie neznamenajú ohrozenie.
Napriek tomu je potrebné zohľadniť, že olovené batérie obsahujú
kyselinu sírovú, ktorá môže spôsobiť ťažké poleptanie.
1. Rozliatu alebo v prípade netesnej batérie vytečenú kyselinu
absorbujte pomocou spojiva, ako je napr. piesok. Kyselina ne-
smie preniknúť do kanalizácie, pôdy alebo povodia.
2. Kyselinu neutralizujte vápnikom/sódou a zlikvidujte v súlade s
miestnymi predpismi.
3. Pre likvidáciu poškodenej batérie sa skontaktujte s odborným
podnikom zabezpečujúcim likvidáciu.
4. Kyselinu vystreknutú do oka alebo na pokožku umyte resp. vy-
pláchnite veľkým množstvom čistej vody.
5. Potom okamžite vyhľadajte lekára.
6. Znečistený odev vyperte vo vode.
7. Vymeňte odev.
Odporúčané batérie, nabíjačky
* Zametací stroj potrebuje 1 súpravu batérií
Montáž/pripojenie/demontáž batérie
몇 VÝSTRAHA
Nebezpečenstvo vzniku zranení a poškodení v dôsledku
skratu!
Pri vykonávaní činností v oblasti batérie hrozí nebezpečenstvo
vzniku zranení a poškodení v dôsledku skratu.
Na batériu neodkladajte žiadne náradie ani iné predmety.
Montáž: Vždy najprv pripojte kladné vedenie ku kladnému pólu a
potom záporné vedenie k zápornému pólu.
Demontáž: Vždy najprv odpojte záporné vedenie od záporného
pólu a následne kladné vedenie od kladného pólu.
Dbajte na správne priradenie: Kladné vedenie ku kladnému pólu
a záporné vedenie k zápornému pólu.
Upozornenie
Rozsah dodávky zariadenia KM 130/300 R I Bp Pack zahŕňa ba-
tériu a nabíjačku.
1. Vypnite stroj. Pozrite si časť Vypnutie stroja.
Demontáž a montáž:
2. Záporné a kladné vedenie uvoľnite z príslušných pólov baté-
rie.
3. Plusové a mínusové vedenie so zástrčkou batérie na strane
batérie vyberte z držiaka batérie stroja.
4. K ľavému a pravému žeriavovému oku batérie upevnite vhod-
né zdvíhacie zariadenie.
Hmotnosť batérie je uvedená v časti Technické údaje.
Obrázok D
1 Žeriavové oko
2 Kladný pól
3 Záporný pól
5. Batériu vyzdvihnite zo stroja a bezpečne ju odložte.
6. K novej batérii upevnite zdvíhacie zariadenie.
7. Novú batériu opatrne umiestnite do držiaka batérie stroja.
Upozornenie
Neobsadený kladný a záporný pól sa musia nachádzať na pravej
strane stroja.
8. Z ľavého a pravého žeriavového oka odoberte zdvíhacie za-
riadenie.
Pripojenie:
9. Najprv pripojte kladné vedenie ku kladnému pólu batérie a na-
montujte kryt kladného pólu.
10.Záporné vedenie pripojte k zápornému pólu batérie a namon-
tujte kryt záporného pólu.
11.Pripojte napájanie napätím. Pozrite si časť Odpojenie/pripo-
jenie napájania napätím.
12.Kľúč v kľúčovom spínači otočte do polohy „I“.
13.Na displeji si pozrite stav nabitia batérie a v prípade potreby
nabite batériu. Pozrite si časť Nabíjanie batérie.
Odpojenie/pripojenie napájania napätím
1. Vypnite stroj. Pozrite si kapitolu Vypnutie stroja.
Odpojenie:
2. Batériový konektor na strane batérie odpojte od batériového
konektora na strane stroja.
Stroj je odpojený od zdroja napätia.
Pripojenie:
3. Batériový konektor na strane batérie nasuňte na batériový ko-
nektor na strane stroja tak, aby obe puzdrá konektorov k sebe
navzájom priliehali.
Napájanie stroja napätím je pripojené.
Nabíjanie batérie
1. Jazdou presuňte stroj do suchého a dobre vetraného interiéru.
2. Vypnite stroj. Pozrite si kapitolu Vypnutie stroja.
Pripojenie nabíjačky:
3. Odpojte napájanie napätím. Pozrite si kapitolu Odpojenie/pri-
pojenie napájania napätím.
Obrázok E
(1)Batéria
(2)Batériový konektor na strane batérie
(3)Nabíjacia zástrčka
(4)Nabíjací kábel
(5)LED indikátor
(6)Prenosná nabíjačka
(7)Sieťový kábel
4. Prenosnú nabíjačku umiestnite pred stroj.
POZOR
Nožičky nabíjačky musia smerovať nadol.
Prenosnú nabíjačku neumiestňujte na batériu!
Prenosnú nabíjačku nezakrývajte predmetmi a ani na ňu neu-
miestňujte žiadne predmety!
5. Nabíjaciu zástrčku nasuňte na batériový konektor na strane
batérie tak, aby obe puzdrá konektorov k sebe navzájom pri-
liehali.
6. K prenosnej nabíjačke pripojte sieťový kábel.
7. Sieťový kábel pripojte k zásuvke s ochranným kontaktom.
Proces nabíjania sa začína a končí automaticky.
LED indikácia zobrazuje aktuálny stav:
● žltá farba = batéria sa nabíja
● blikajúca zelená farba = batéria je nabitá > 80 %
● svietiaca zelená farba = batéria je úplne nabitá
●červená farba = je prítomná chyba
Doba nabíjania je uvedená v kapitole Technické údaje.
8. Ku koncu doby nabíjania skontrolujte výšku hladiny elektrolytu
podľa návodu na použitie od výrobcu batérie a v prípade po-
treby ju skorigujte.
Odpojenie nabíjačky:
9. Po nabití odpojte nabíjačku od stroja v opačnom poradí krokov
ako pri pripájaní.
Uvedenie do prevádzky
Prevádzka
Práce pred začiatkom prevádzky
1. Skontrolujte stav nabitia batérie. V prípade potreby nabite ba-
tériu. Pozrite si časť Nabíjanie batérie.
2. Zametací valec a bočnú metlu skontrolujte z hľadiska navinu-
tých pások.
Obj. č.
Súprava batérií 36 V, 360 Ah, (v
žľabe, nenáročná údržba)*
6.654-282.0
Nabíjačka 6.654-283.0
232 Slovenčina
3. Kolesové nápravy skontrolujte z hľadiska navinutých pások.
4. Otestujte funkčnosť všetkých ovládacích prvkov.
5. Skontrolujte, či stroj nie je poškodený.
6. Vyčistite prachový filter.
Nastavenie sedadla vodiča
NEBEZPEČENSTVO
Nebezpečenstvo úrazu
Nastavenie sedadla vodiča vykonajte len pri zastavenom prístro-
ji.
Obrázok K
1 Nastavenie hmotnosti
2 Prestavenie výšky lakťovej opierky
3 Prestavenie sklonu operadla
4 Páčka na prestavenie polohy sedadla
1. Otáčaním prestavovania prispôsobte odpruženie sedadla te-
lesnej hmotnosti.
2. Otáčaním mechanizmu pod lakťovou opierkou nastavte výšku
lakťovej opierky.
3. Otáčaním prestavenia upravte sklon operadla.
4. Pomocou prestavovacej páčky uvoľnite zaisťovací mechaniz-
mus a polohu sedadla prispôsobte veľkosti tela.
Spustenie stroja
Upozornenie
Pre naštartovanie stroja musí byť kryt motora zatvorený a vodič
musí sedieť na sedadle vodiča.
Upozornenie
3 sekundy po opustení sedadla dôjde k vypnutiu zametacieho
stroja.
1. Sadnite si na sedadlo vodiča.
Aktivujte sa kontaktný spínač sedadla.
2. Prepínač smeru jazdy uveďte do strednej polohy.
3. Kľúč zapaľovania zasuňte do skrinky zapaľovania.
4. Spustenie hydraulického agregátu
a Brzdový pedál držte stlačený.
bKľúč zapaľovania otočte do polohy „I“, v ktorej zotrvajte 3
sekundy.
Motor je pripravený na prevádzku.
cKľúč zapaľovania otočte do polohy „II“.
Dôjde k spusteniu hydraulického agregátu
Jazda so strojom
NEBEZPEČENSTVO
Nebezpečenstvo vzniku zranení v dôsledku náhleho zasta-
venia!
Stroj sa náhle zastaví v momente, keď sedadlo vodiča nebude
obsadené.
Počas jazdy nevstávajte zo sedadla vodiča.
몇 VÝSTRAHA
Nebezpečenstvo nehody pri cúvaní!
Pri cúvaní hrozí zvýšené riziko nehody.
Pred cúvaním sa uistite, že nikoho neohrozujete. Dávajte pozor
najmä na deti. V prípade potreby sa nechajte navádzať druhou
osobou.
Pri cúvaní sledujte celé okolie.
몇 VÝSTRAHA
Nebezpečenstvo nehody pri jazde so zdvihnutou nádobou
na nečistoty!
Pri jazde so zdvihnutou nádobou na nečistoty hrozí zvýšené ne-
bezpečenstvo nehody v dôsledku zmeny ťažiska stroja.
Nejazdite so zdvihnutou nádobou na nečistoty.
POZOR
Nebezpečenstvo poškodenia pohonu!
Trhavé stláčanie plynového pedála môže poškodiť pohon.
Plynový pedál vždy stláčajte pomaly a opatrne.
Pred zmenou z jazdy dopredu na cúvanie alebo naopak zastavte
stroj.
POZOR
Nebezpečenstvo vzniku poškodení
Prejazd cez prekážky môže viesť k poškodeniam stroja.
Prejazd cez pevné prekážky s výškou do 70 mm vykonávajte po-
maly a opatrne. Prejazd cez prekážky s výškou viac ako 70 mm
sa smie vykonávať len pomocou vhodnej rampy.
Upozornenie
Páka na parkovacej brzde na prednom kolese sa musí nachá-
dzať v jazdnej polohe. Pozrite si časť Zaaretovanie/uvoľnenie
parkovacej brzdy.
1. Spínač smeru jazdy uveďte do polohy „Jazda dopredu“ alebo
„Jazda dozadu“.
2. Nohu presuňte preč z brzdového pedála.
3. Opatrne stlačte plynový pedál a plynulo regulujte rýchlosť
jazdy.
Plynový pedál nestláčajte trhavým spôsobom.
4. Smer jazdy ovládajte volantom.
5. Pre zníženie rýchlosti uvoľnite plynový pedál.
Na zvýšenie brzdného účinku je možné stlačiť brzdový pedál.
Zametacia prevádzka
Zametanie pomocou zametacieho valca a bočnej metly
NEBEZPEČENSTVO
Nebezpečenstvo vzniku zranení v dôsledku náhleho zasta-
venia!
Stroj sa náhle zastaví v momente, keď sedadlo vodiča nebude
obsadené.
Počas jazdy nevstávajte zo sedadla vodiča.
POZOR
Nebezpečenstvo vzniku poškodení pri zametaní pások a
šnúr!
Pri zametaní dlhých a flexibilných predmetov, akými sú napríklad
pásky alebo šnúry, môže dôjsť k poškodeniam zametacej me-
chaniky.
Neveďte stroj ani bočnú metlu ponad dlhé a flexibilné predmety,
akými sú pásky alebo šnúry, a takéto predmety ani nezametajte.
Upozornenie
Pre dosiahnutie optimálneho výsledku čistenia je nutné rýchlosť
jazdy prispôsobiť daným podmienkam.
Upozornenie
Prachový filter sa počas zametania automaticky čistí každých 10
minút. Medzitým je možné manuálne spustiť čistenie.
Upozornenie
Pri zametaní suchých podláh zapnite ventilátor.
Pri zametaní mokrých a vlhkých podláh vypnite ventilátor, aby ste
zabránili navlhčeniu prachového filtra.
1. Pre zametanie otvorte klapku nádoby na nečistoty.
2. Zametací valec spustite nadol.
pre zametanie bočných okrajov navyše spustite bočnú met-
lu nadol.
Vyprázdnenie nádoby na nečistoty
몇 VÝSTRAHA
Nebezpečenstvo vzniku poranení spôsobených prevrátením
stroja
Pri vyprázdňovaní na svahoch alebo poddajnom podklade môže
vplyvom presunutia ťažiska dôjsť k prevráteniu stroja a poraneniu
osôb.
Nádobu na nečistoty vyprázdňujte výlučne len vtedy, keď sa stroj
nachádza na rovnom a pevnom podklade.
몇 VÝSTRAHA
Nebezpečenstvo vzniku poranení spôsobených nárazom a
pomliaždením
Pri zdvíhaní alebo spúšťaní nádoby na nečistoty nadol môže
dôjsť k zraneniam osôb v dôsledku nárazu alebo pomliaždenia
medzi nádobou na nečistoty a kontajnerom
Zabezpečte, aby sa v oblasti otáčania nádoby na nečistoty počas
procesu jej vyprázdňovania nenachádzali žiadne osoby.
Slovenčina 233
몇 VÝSTRAHA
Nebezpečenstvo vzniku poranení spôsobených pohybujúci-
mi sa časťami stroja
Mechanika nádoby na nečistoty môže spôsobiť pomliaždenie
alebo odrezanie častí tela, najmä prstov.
Počas procesu vyprázdňovania sa nedotýkajte pohybujúcich sa
častí.
몇 VÝSTRAHA
Nebezpečenstvo vzniku poranení pri poklese nádoby na ne-
čistoty!
Zdvihnutá nádoba na nečistoty môže náhle klesnúť a spôsobiť
ťažké poranenia v dôsledku pomliaždenia a zovretia.
Nevstupujte pod nezabezpečenú nádobu na nečistoty.
Pred vstupom pod zdvihnutú nádobu na nečistoty ju najprv od-
borne zaistite pomocou príslušnej poistnej podpery.
POZOR
Nebezpečenstvo vzniku poranení spôsobených odletujúci-
mi nečistotami
Zametací valec bežiaci počas procesu vyprázdňovania môže od
seba vymrštiť nečistoty, pričom môže dôjsť k poraneniam.
Uistite sa, že pred vozidlom sa pri zdvihnutej nádobe na nečistoty
nenachádzajú žiadne osoby.
Upozornenie
Pomocou výškového vyprázdňovania stroja možno nádobu na
nečistoty vyprázdniť napríklad do odpadového kontajnera (infor-
mácie o maximálnej vykladacej výške sú uvedené v kapitole
Technické údaje).
1. Stroj umiestnite pred miesto vykládky.
POZOR
Dbajte na dostatočný voľný priestor za nádobou na nečistoty a
nad ňou.
Zdvíhanie:
2. Ovládaciu páku „Zdvihnutie/spustenie bočnej metly nadol“
umiestnite do polohy „Zdvihnutie“ a podržte ju zatiahnutú až
do kompletného zdvihnutia bočných metiel.
3. Ovládaciu páku „Zdvihnutie/spustenie zametacieho valca na-
dol“ umiestnite do polohy „Zdvihnutie“ a podržte ju zatiahnutú
až do kompletného zdvihnutia zametacieho valca.
Dôjde k zdvihnutiu zametacieho valca.
4. Ovládaciu páku “Otvorenie/zatvorenie klapky nádoby” umiest-
nite do polohy “Zatvorenie”.
Kontrolka svieti na červeno.
Vyprázdňovanie:
5. Ovládaciu páku „Zdvihnutie/spustenie nádoby na nečistoty
nadol“ umiestnite do polohy „Zdvihnutie“ a podržte ju zatiahnu-
tú až do dosiahnutia požadovanej výšky.
Kontrolka svieti na červeno.
6. Pomaly sa presuňte k nádobe.
7. Zaaretujte parkovaciu brzdu.
8. Ovládaciu páku “Otvorenie/zatvorenie klapky nádoby” umiest-
nite do polohy “Otvorenie”.
Dôjde k vyprázdneniu nádoby na nečistoty.
Kontrolka svieti na zeleno.
9. Ovládaciu páku “Otvorenie/zatvorenie klapky nádoby” umiest-
nite do polohy “Zatvorenie”.
Dôjde k zatvoreniu klapky nádoby.
Kontrolka svieti na červeno.
10.Uvoľnite parkovaciu brzdu.
Spúšťanie nadol:
11.Stroj presuňte do vzdialenosti cca 2 m od miesta vykládky.
POZOR
Dbajte na dostatočný voľný priestor za nádobou na nečistoty a
pod ňou.
12.Ovládaciu páku „Zdvihnutie/spustenie nádoby na nečistoty
nadol“ umiestnite do polohy „Spustenie nadol“ a podržte ju za-
tiahnutú, až kým nádoba na nečistoty nedosiahne koncovú
polohu.
Kontrolka svieti na zeleno.
Vypnutie stroja
1. Stroj umiestnite do vodorovnej polohy.
2. Nadvihnite zametací valec a bočnú metlu.
3. Zatvorte klapku nádoby.
4. Brzdový pedál podržte stlačený a zaaretujte parkovaciu brzdu.
5. Kľúčový spínač otočte do polohy “0” a vytiahnite kľúč.
Preprava
POZOR
Poškodenia spôsobené prepravou
Pri preprave na prívesoch alebo vozidlách dbajte na vlastnú
hmotnosť (prepravnú hmotnosť) stroja.
Pri preprave vo vozidlách zaistite stroj podľa príslušných platných
smerníc týkajúcich sa zaistenia pri preprave.
Pri preprave stroja dbajte na nasledovné:
● Kľúč zapaľovania otočte do polohy "0" a vytiahnite ho.
● Zaaretujte parkovaciu brzdu.
● Stroj na viazacích bodoch (4x) zaistite upínacími popruhmi, la-
nami alebo reťazami.
● Kolesá stroja zaistite klinmi.
Skladovanie
Pri skladovaní stroja dodržiavajte nasledovné:
● Zametací stroj odstavte na rovnej ploche v suchom prostredí
chránenom pred mrazom. Stroj pomocou krycej plachty
chráňte pred prachom.
● Nadvihnite zametací valec a bočnú metlu, aby nedošlo k po-
škodeniu štetín.
● Zatvorte klapku nádoby.
● Kľúč zapaľovania otočte do polohy "0" a vytiahnite ho.
● Zaaretujte parkovaciu brzdu.
● Zametací stroj zaistite proti samovoľnému pohybu.
Ak sa zametací stroj dlhšiu dobu nebude používať, tak navyše
dbajte aj na nasledujúce body:
● Vyčistite vnútorné a vonkajšie časti zametacieho stroja.
● Odpojte batériu
● Nabite batériu a v intervale približne každé 2 mesiace ju dobí-
jajte.
Starostlivosť a údržba
몇 VÝSTRAHA
Nebezpečenstvo ohrozenia života, poranenia a poškodenia!
Pri starostlivosti a údržbe stroja hrozí v prípade nedodržiavania
bezpečnostných pokynov nebezpečenstvo smrti, poranenia a
vzniku poškodení!
Dodržiavajte všetky bezpečnostné pokyny týkajúce sa starostli-
vosti a údržby, ktoré sú uvedené v kapitole "Bezpečnostné poky-
ny" na začiatku tohto návodu na použitie.
Čistenie prístroja
POZOR
Skraty alebo iné poškodenia. Na čistenie prístroja nepoužívajte
prúd vody z hadice alebo vysokotlakový prúd vody.
POZOR
Neodborné čistenie
Nebezpečenstvo poškodenia.
Nepoužívajte abrazívne alebo agresívne čistiace prostriedky.
NEBEZPEČENSTVO
Ohrozenie zdravia prachom
Na čistenie vnútornej časti stlačeným vzduchom.
Používajte protiprachovú masku a ochranné okuliare.
Čistenie vnútorných častí stroja
1. Vypnite stroj. Pozrite si časť Vypnutie stroja
2. Vyčistite stroj pomocou handry
3. Stroj prefúknite stlačeným vzduchom.
Čistenie vonkajších častí stroja
1. Vypnite stroj, pozrite si kapitolu Vypnutie stroja.
2. Vonkajšie časti stroja vyčistite pomocou handry navlhčenej
miernym umývacím lúhom.
234 Slovenčina
Intervaly údržby
Upozornenie
Pre zachovanie nárokov vyplývajúcich zo záruky musí všetky
servisné a údržbové práce počas záručnej doby vykonávať auto-
rizovaný servis v súlade s kontrolným zoznamom (ICL).
● Počítadlo prevádzkových hodín udáva čas intervalov údržby.
● Intervaly servisných a údržbových prác vykonávané zákazní-
kom/operátorom sú uvedené v kapitole Údržba vykonávaná
zákazníkom. Práce musí vykonať kvalifikovaný odborník. V
prípade potreby sa poraďte s odborným predajcom produktov
Kärcher, resp. so servisom.
●Ďalšie údržbové práce musí vykonávať autorizovaný servis v
súlade s kontrolným zoznamom. Včas kontaktujte servis.
Údržba vykonávaná zákazníkom
Upozornenie
Nasledujúce údržbové práce musí vykonávať kvalifikovaný od-
borník. V prípade potreby sa obráťte na predajcu alebo servis
spoločnosti Kärcher.
Práce na hydraulickom systéme smie vykonávať iba autorizova-
ný servis.
Raz za deň:
1. Kolesové nápravy skontrolujte z hľadiska navinutých pások.
2. Skontrolujte, či zametací valec a bočná metla nie sú opotrebo-
vané a či sa na nich nenachádzajú navinuté pásky.
3. Skontrolujte funkčnosť všetkých ovládacích prvkov.
4. Skontrolujte, či stroj nie je poškodený.
Raz za týždeň:
몇 VÝSTRAHA
Nebezpečenstvo vzniku poranení pri poklese nádoby na ne-
čistoty!
Zdvihnutá nádoba na nečistoty môže náhle klesnúť a spôsobiť
ťažké poranenia v dôsledku pomliaždenia a zovretia.
Nevstupujte pod nezabezpečenú nádobu na nečistoty.
Pred vstupom pod zdvihnutú nádobu na nečistoty ju najprv od-
borne zaistite pomocou príslušnej poistnej podpery.
5. Skontrolujte ľahkosť chodu všetkých pohyblivých dielov. V prí-
pade potreby ich namažte alebo nechajte opraviť.
Upozornenie
Pred akýmikoľvek údržbovými prácami a opravami vykonávaný-
mi pri zdvihnutej nádobe na nečistoty namontuje poistnú podpe-
ru.
6. Skontrolujte, či sú tesniace lišty na skrinke zametacieho valca
správne nastavené a či nie sú opotrebované. V prípade potre-
by skorigujte ich nastavenie a vymeňte opotrebované tesniace
lišty.
7. Skontrolujte, či tesniace lišty na klapke nádoby na nečistoty
nie sú poškodené, a v prípade potreby ich vymeňte.
8. Skontrolujte, či zametací valec nie je opotrebovaný a poško-
dený, a v prípade potreby ho vymeňte.
9. Skontrolujte, či bočná metla, resp. bočné metly nie sú opotre-
bované a poškodené, a v prípade potreby ich vymeňte.
10.Skontrolujte, či prachový filter nie je znečistený a poškodený,
a v prípade potreby ho vymeňte a vyčistite schránku pracho-
vého filtra.
11.Skontrolujte, či je hydraulický systém tesný. V prípade potreby
ho nechajte opraviť.
12.Vyčistite chladič hydraulického oleja.
13.Skontrolujte výšku hladiny hydraulického oleja.
14.Skontrolujte výšku hladiny brzdovej kvapaliny.
15.Skontrolujte mechanizmus klapky nádoby a v prípade potreby
ho premažte.
Podľa opotrebenia:
16.Vymeňte opotrebované tesniace lišty.
17.Vymeňte opotrebovaný zametací valec.
18.Vymeňte opotrebované bočné metly.
Údržba vykonávaná zákazníckym servisom
Upozornenie
Pre zachovanie nárokov vyplývajúcich zo záruky musí všetky
servisné a údržbové práce počas záručnej doby v súlade s kon-
trolným zoznamom pre inšpekcie vykonávať autorizovaný zákaz-
nícky servis spoločnosti Kärcher.
● Prvá inšpekcia po 50 prevádzkových hodinách
● Údržba podľa príručky údržby každých 250 prevádzkových
hodín.
● V prípade potreby, minimálne však raz za rok, poverte odbor-
ného elektrikára vykonaním kontroly izolačného odporu stroja
a batérie v súlade s návodom na použitie od výrobcu batérie.
Údržbové práce
Príprava
1. Zametací stroj odstavte na rovnú plochu.
2. Kľúč zapaľovania otočte do polohy "0" a vytiahnite ho.
3. Zaaretujte parkovaciu brzdu.
Bezpečnostné pokyny platné pre údržbu
Upozornenie
Pred vykonávaním prác pod zdvihnutou nádobou na nečistoty
musí byť nádoba na nečistoty zaistená proti pádu. Pozrite si časť
Zaistenie nádoby na nečistoty
Zaistenie nádoby na nečistoty
몇 VÝSTRAHA
Nebezpečenstvo pomliaždenia
Padajúca nádoba na nečistoty môže spôsobiť pomliaždeniny a
zlomeniny kostí.
Pred vykonávaním prác pod zdvihnutou nádobou na nečistoty
musí byť nádoba na nečistoty zaistená proti pádu.
Zaistenie vykonávajte iba z miesta nachádzajúceho sa mimo ne-
bezpečnej oblasti.
Obrázok N
1 Uchytenie
2 Poistná tyč
1. Poistnú tyč vyklopte nahor a zasuňte do jej uchytenia.
Kontrola výšky hladiny brzdovej kvapaliny a jej
doplnenie
몇 VÝSTRAHA
Nebezpečenstvo pomliaždenia
Padajúca nádoba na nečistoty môže spôsobiť pomliaždeniny a
zlomeniny kostí.
Pred vykonávaním prác pod zdvihnutou nádobou na nečistoty
musí byť nádoba na nečistoty zaistená proti pádu.
Zaistenie vykonávajte iba z miesta nachádzajúceho sa mimo ne-
bezpečnej oblasti.
Obrázok F
1 Poistná tyč
2 Uzatváracie veko
3 Nádrž na brzdovú kvapalinu
1. Nádobu na nečistoty presuňte smerom nahor a zaistite ju po-
istnou tyčou.
2. Skontrolujte, či sa v nádrži na brzdovú kvapalinu nachádza do-
statok brzdovej kvapaliny.
Upozornenie
Hladina kvapaliny sa musí nachádzať medzi značkami Min. a
Max.
3. V prípade potreby doplňte brzdovú kvapalinu DOT. Pozrite si
časť Technické údaje.
Kontrola výšky hladiny hydraulického oleja a
doplnenie hydraulického oleja
Obrázok H
1 Uzatváracie veko a hrdlo na napĺňanie olejom
2 Priezor na kontrolu výšky hladiny oleja
Slovenčina 235
Upozornenie
Pri vykonávaní tejto práce nesmie byť nádoba na nečistoty zdvih-
nutá.
1. Cez priezor na kontrolu výšky hladiny oleja skontrolujte výšku
hladiny hydraulického oleja.
a Hladina oleja sa musí nachádzať medzi značkami „MIN“ a
„MAX“.
b Ak sa hladina oleja nachádza pod značkou „MIN", tak doplň-
te hydraulický olej.
2. Odoberte uzatváracie veko hrdla na napĺňanie olejom.
3. Vyčistite oblasť plnenia.
4. Doplňte hydraulický olej. (informácie o druhu oleja sú uvedené
v časti "Technické údaje")
5. Hrdlo na napĺňanie olejom uzatvorte pomocou uzatváracieho
veka.
Kontrola hydraulického systému
Upozornenie
Ak sa zistia netesné miesta v hydraulickom systéme, tak sa ob-
ráťte na zákaznícky servis.
1. Zaaretujte parkovaciu brzdu.
2. Naštartujte motor.
3. Skontrolujte tesnosť všetkých hydraulických hadíc a prípojok.
Kontrola zametacieho valca z hľadiska navinutých
pások
1. Naštartujte motor.
2. Nádobu na nečistoty nadvihnite až do koncovej polohy.
3. Vypnite motor.
4. Zaaretujte parkovaciu brzdu.
몇 VÝSTRAHA
Nebezpečenstvo pomliaždenia
Padajúca nádoba na nečistoty môže spôsobiť pomliaždeniny a
zlomeniny kostí.
Pred vykonávaním prác pod zdvihnutou nádobou na nečistoty
musí byť nádoba na nečistoty zaistená proti pádu.
Zaistenie vykonávajte iba z miesta nachádzajúceho sa mimo ne-
bezpečnej oblasti.
5. Nádobu na nečistoty zaistite poistnou tyčou.
6. Skontrolujte, či zametací valec neobsahuje zrolované pásky a
šnúry a v prípade potreby ich odstráňte.
7. Sklopte poistnú tyč.
8. Naštartujte motor.
9. Nádobu na nečistoty spustite nadol až do koncovej polohy.
10.Vypnite motor.
Kontrola opotrebenia zametacieho valca
1. Odistite dvierka k zametaciemu valcu.
2. Otočte dvierka smerom von.
Obrázok R
3. Na stupnici si pozrite stupeň opotrebenia zametacieho valca.
Ak je stupeň opotrebenia na konci červenej oblasti, tak je
nutné namontovať nový zametací valec.
Výmena zametacieho valca
Obrázok Q
1 Dvierka
2 Skrutka s rukoväťou
3 Upevnenie zametacieho valca
4 Zametací valec
1. Odistite dvierka.
2. Otočte dvierka smerom von.
3. Uvoľnite skrutku s rukoväťou.
4. Upevnenie zametacieho valca otočte smerom von.
5. Vytiahnite zametací valec.
6. Namontujte nový zametací valec.
a Zametací valec v správnej montážnej polohe zaveďte do
protiľahlého upevnenia zametacieho valca.
Obrázok V
Montážna poloha zametacieho valca v smere jazdy (pohľad
zhora)
Upozornenie
Drážky na zametacom valci musia byť nasunuté na vačkách pro-
tiľahlého upevnenia zametacieho valca.
b Upevnenie zametacieho valca otočené smerom von otočte
späť smerom dovnútra.
c Utiahnite skrutku s rukoväťou.
7. Otočte dvierka smerom dovnútra.
8. Zaistite dvierka.
Upozornenie
Po namontovaní nového zametacieho valca je nutné nanovo na-
staviť plochu zametania.
Kontrola a nastavenie plochy zametania zametacieho
valca
1. Vypnite ventilátor.
2. So zametacím strojom jazdite po rovnej a hladkej podlahovej
ploche, ktorá je viditeľne pokrytá prachom alebo kriedou.
3. Zametací valec spustite nadol a nechajte ho cca 10 sekúnd
bežať na danom mieste.
4. Zatvorte klapku nádoby.
5. Nadvihnite zametací valec.
6. Stroj smerom dozadu presuňte preč.
7. Skontrolujte plochu zametania.
Obrázok S
Plocha zametania by mala predstavovať rovnomerný pravouhol-
ník so šírkou a = 60 - 65 mm.
Obrázok T
1 Páka plochy zametania
2 Stupnica
8. V závislosti od stupňa opotrebenia zametacieho valca zaistite
páku plochy zametania v jednej zo 4 polôh.
Kontrola a nastavenie plochy zametania bočnej metly
1. Nadvihnite bočnú metlu.
2. So zametacím strojom jazdite po rovnej a hladkej podlahovej
ploche, ktorá je viditeľne pokrytá prachom alebo kriedou.
3. Zametací valec a bočnú metlu spustite nadol a nechajte ich
cca 10 sekúnd bežať na danom mieste.
4. Nadvihnite zametací valec a bočnú metlu.
5. Stroj smerom dozadu presuňte preč.
6. Skontrolujte plochu zametania.
Obrázok U
Plocha zametania by mala mať šírku a = 40 - 50 mm a vytvárať
kruhový výsek v tvare mesiaca (medzi 11. a 4. hodinou na cifer-
níku hodín).
Obrázok W
1 Prestavenie uhla
2 Prestavenie dĺžky
7. Prestavením uhla a dĺžky skorigujte plochu zametania.
8. Skontrolujte plochu zametania.
Nastavenie bočných tesnení
Obrázok X
1 Dvierka
2 Tesnenie
3 Skrutka (8x)
4 Pridržiavací plech
1. Odistite dvierka.
2. Otočte dvierka smerom von.
3. Uvoľnením ôsmich upevňovacích skrutiek uvoľnite pridržiava-
cí plech.
4. Polohu tesnenia nastavte tak, aby bola dosiahnutá vzdiale-
nosť 1 - 3 mm od podlahy.
5. Utiahnite osem skrutiek.
6. Otvorte dvierka na protiľahlej strane.
Obrázok Y
1 Pridržiavací plech
2 Krídlová matica (4x)
3 Tesnenie
236 Slovenčina
7. Uvoľnením štyroch krídlových matíc uvoľnite pridržiavací
plech.
8. Polohu tesnenia nastavte tak, aby bola dosiahnutá vzdiale-
nosť 1 - 3 mm od podlahy.
9. Utiahnite štyri krídlové matice.
Manuálne čistenie prachového filtra
1. Stlačte tlačidlo „Vyčistenie prachového filtra“.
Prachový filter sa vyčistí.
Výmena prachového filtra (vreckový filter)
Nádoba na nečistoty je vyprázdnená. Pozrite si časť Vyprázdne-
nie nádoby na nečistoty.
몇 UPOZORNENIE
Ohrozenie zdravia jemným prachom
Vdýchnutie jemného prachu môže viesť k respiračným ochore-
niam.
Pri výmene prachového filtra používajte vhodnú ochranu úst a
nosa.
Obrázok Z
1 Kapota zariadenia
2 Zdvíhacia tyč
3 Kryt filtra
4 Vreckový filter
1. Otvorte kapotu zariadenia.
2. Otvorte kryt filtra.
3. Obe zdvíhacie tyče uvoľnite z krytu filtra.
4. Oba upínacie plechy na zdvíhacích tyčiach v súlade so zná-
zornením v strede zaveďte do vreckového filtra.
Obrázok AA
1 Skrutka s rukoväťou
2 Zdvíhacia tyč
5. V zavedenom stave teraz pomocou dvoch skrutiek s rukovä-
ťou priskrutkujte obe zdvíhacie tyče.
6. S pomocou ďalšej osoby vypáčte vreckový filter.
7. Obe zdvíhacie tyče odmontujte zo starého vreckového filtra a
upevnite ich k novému vreckovému filtru.
8. S pomocou ďalšej osoby vložte nový vreckový filter.
9. Obe zdvíhacie tyče odmontujte z nového vreckového filtra.
10.Obe zdvíhacie tyče namontujte na vnútornú stranu veka.
11.Priklopte kryt filtra a uzatvorte ho pomocou upínacích uzáve-
rov.
12.Zatvorte kapotu zariadenia.
Výmena prachového filtra (plochý skladaný filter)
Nádoba na nečistoty je vyprázdnená. Pozrite si časť Vyprázdne-
nie nádoby na nečistoty.
몇 UPOZORNENIE
Ohrozenie zdravia jemným prachom
Vdýchnutie jemného prachu môže viesť k respiračným ochore-
niam.
Pri výmene prachového filtra používajte vhodnú ochranu úst a
nosa.
Obrázok AB
1 Kapota zariadenia
2 Kryt filtra
3 Čistiaci prípravok
1. Otvorte kapotu zariadenia.
2. Otvorte kryt filtra.
Obrázok AC
1 Čistiaci prípravok
2 Plochý skladaný filter
3. Vyklopte čistiaci prípravok.
4. Vyberte oba ploché skladané filtre.
5. Nasaďte nové ploché skladané filtre.
6. Sklopte čistiaci prípravok.
7. Priklopte kryt filtra a uzatvorte ho pomocou upínacích uzáve-
rov.
8. Zatvorte kapotu zariadenia.
Výmena prachového filtra (okrúhly filter)
Nádoba na nečistoty je vyprázdnená. Pozrite si časť Vyprázdne-
nie nádoby na nečistoty.
몇 UPOZORNENIE
Ohrozenie zdravia jemným prachom
Vdýchnutie jemného prachu môže viesť k respiračným ochore-
niam.
Pri výmene prachového filtra používajte vhodnú ochranu úst a
nosa.
Obrázok AD
1 Kapota zariadenia
2 Kryt filtra
1. Otvorte kapotu zariadenia.
2. Otvorte kryt filtra.
Obrázok AE
1 Okrúhly filter
2 Zaistenie
3. Uvoľnite zaistenie.
a Kompletne vytiahnite zaistenie.
bOtáčajte v smere chodu hodinových ručičiek až do zacvak-
nutia zaistenia.
4. Vyberte filter.
Upozornenie
Pri vkladaní filtra dbajte na to, aby otvory na čelnej strane filtra
dosadali na čap držiaka filtra.
5. Vložte nový filter a zatvorte zaistenie.
6. Priklopte kryt filtra a uzatvorte ho pomocou upínacích uzáve-
rov.
7. Zatvorte kapotu zariadenia.
Výmena poistiek
Držiaky poistiek sa nachádzajú pod volantom.
Obrázok M
1. Odstráňte kryt držiaka poistky.
2. Skontrolujte poistky a vymeňte chybné poistky.
Prehľad poistiek
FU 01 Nádoba na nečistoty 3 A
FU 02 Multifunkčný displej 10 A
FU 03 Spínač smeru jazdy 3 A
FU 04 Striedač 5 A
FU 05 Vibračný systém a ventilátor 25 A
FU 06 Maják, húkačka, modré bodové
svetlo
15 A
FU 07 Brzdové svetlo (voliteľné) 10 A
FU 08 Smerovka (voliteľné) 10 A
FU 09 Osvetlenie vľavo (voliteľné) 7,5 A
FU 10 Pracovné osvetlenie 10 A
FU 11 Osvetlenie vpravo (voliteľné) 7,5 A
FU 12 Kabína vodiča (voliteľné), utláčač
prachu (voliteľné)
15 A
Slovenčina 237
Pomoc pri poruchách
Menšie poruchy dokážete odstrániť sami pomocou nasledujúce-
ho prehľadu.
V prípade porúch, ktoré tu nie sú uvedené, sa skontaktujte so zá-
kazníckym servisom (servis)!
NEBEZPEČENSTVO
Nebezpečenstvo úrazu a poranenia neúmyselným pohybom
vozidla
Pred všetkými ošetrovacími a údržbovými prácami vypnite vo-
zidlo a vytiahnite kľúč zapaľovania.
NEBEZPEČENSTVO
Nebezpečenstvo zasiahnutia elektrickým prúdom
Pred prácami na elektrických konštrukčných dieloch odpojte ba-
tériu.
Opravy a práce na elektrických konštrukčných dieloch nechajte
vykonávať autorizovaným zákazníckym servisom.
Záruka
V každej krajine platia záručné podmienky vydané našou prísluš-
nou distribučnou spoločnosťou. Prípadné poruchy vášho prístro-
ja odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou
boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa
spolu s dokladom o kúpe obráťte na svojho predajcu alebo na
najbližšie autorizované servisné stredisko.
(adresa je uvedená na zadnej strane)
Ďalšie informácie o záruke (ak sú k dispozícii) nájdete v sekcii
Servis na vašej miestnej webovej stránke Kärcher v časti „Na
stiahnutie“.
EÚ vyhlásenie o zhode
Týmto vyhlasujeme, že nižšie uvedený produkt je v súlade
s príslušnými ustanoveniami uvedených smerníc a nariadení.
V prípade zmeny produktu, ktorú neschválime, stráca toto vyhlá-
senie platnosť.
Výrobok: Zametací stroj s vysávaním so sediacou obsluhou
Typ: 1.186-xxx
Smernice a nariadenia
2006/42/ES (+2009/127/ES)
2000/14/ES
2014/30/EÚ
2014/53/EÚ (TCU)
Aplikované harmonizované normy
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Uplatňované postupy posudzovania zhody
2000/14/ES: Príloha V
Hladina akustického výkonu dB (A)
KM 170/600 R D
Namerané: 100
Zaručené: 103
KM 100/65 R Bp
Namerané: 85
Zaručené: 88
KM 105/180 R Bp
Namerané: 87
Zaručené: 90
Chyba Odstránenie
Vozidlo jazdí len pomaly,
resp. nejazdí vôbec
Nabitie batérie alebo v prípade poruchy výmena
Kontrola kolies z hľadiska navinutých pások a šnúr
Upovedomenie zákazníckeho servisu Kärcher
Uvoľnenie parkovacej brzdy
Pískajúci zvuk v hydraulic-
kom systéme
Doplnenie hydraulického oleja
Upovedomenie zákazníckeho servisu Kärcher
Zametací valec/bočná metla
sa neotáčajú
Kontrola zametacieho valca/bočnej metly z hľadiska navinutých pások a šnúr
Upovedomenie zákazníckeho servisu Kärcher
Nízka alebo žiadna sacia sila
v oblasti kefy
Kontrola, vyčistenie alebo výmena prachového filtra
Upovedomenie zákazníckeho servisu Kärcher
Stroj práši Nastavenie bočných tesnení
Zapnutie ventilátora
Kontrola, vyčistenie alebo výmena prachového filtra
Výmena tesnení filtra
Otvorte klapku nádoby na nečistoty.
Upovedomenie zákazníckeho servisu Kärcher
Nedochádza k odstraňovaniu
nečistôt
Vyprázdňovanie nádoby na nečistoty
Kontrola, vyčistenie alebo výmena prachového filtra
Výmena zametacieho valca
Nastavenie plochy zametania
Výmena tesniacej lišty nádoby na nečistoty
Odstránenie zablokovania zametacieho valca
Otvorenie klapky nádoby na nečistoty
Upovedomenie zákazníckeho servisu Kärcher
Nádobu na nečistoty nie je
možné zdvihnúť/spustiť na-
do
l
Kontrola poistky a v prípade poruchy jej výmena
Upovedomenie zákazníckeho servisu Kärcher
Klapku nádoby na nečistoty
nie je možné otvoriť
Upovedomenie zákazníckeho servisu Kärcher
Prevádzkové poruchy hy-
draulicky pohyblivých dielov
Upovedomenie zákazníckeho servisu Kärcher
238 Slovenčina
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Namerané: D: 97 BAT: 88 LPG: 101
Zaručené: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Namerané: D: 96 LPG: 98 Bp: 90
Zaručené: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Namerané: D: 99 LPG: 96
Zaručené: D: 102 LPG: 99
KM 150/500 R Bp
Namerané: 94
Zaručené: 96
Meno a adresa
Osoba zodpovedná za dokumentáciu:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Podpísané osoby konajú z poverenia a s plnou mocou vedenia
spoločnosti.
Winnenden, 01.05.2021
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Technické údaje
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Výkonové údaje prístroja
Rýchlosť jazdy, dopredu km/h 8 8
Rýchlosť jazdy, dozadu km/h
4 4
Rýchlosť stúpania (max.) % 14 14
Bočný náklon (max.) % 10 10
Pracovná šírka bez bočnej metly mm 1000 1000
Pracovná šírka s 1 bočnou metlou mm 1300 1300
Pracovná šírka s 2 bočnými metlami mm 1550 1550
Polomer otáčania m 2,8 2,8
Stupeň ochrany IPX 3 IPX 3
Teoretický plošný výkon
Plošný výkon bez bočnej metly m
2
/h 8000 8000
Plošný výkon s 1 bočnými metlami m
2
/h 10400 10400
Plošný výkon s 2 bočnými metlami m
2
/h 12400 12400
Batéria
Kapacita batérie Ah - 360
Doba prevádzky s plne nabitou batériou h - 3,5
Napätie batérie V - 36
Hmotnosť batérie kg - 460
Podmienky prostredia
Teplota okolia °C -5 ... +40 -5 ... +40
Vlhkosť vzduchu, bez rosenia % 0 ... 90 0 ... 90
Rozmery a hmotnosti
Dĺžka mm 2245 2245
Šírka mm 1350 1350
Výška mm 1430 1430
Vlastná hmotnosť kg 840 (1300) 840 (1300)
Prípustná celková hmotnosť kg 1885 1885
Maximálne prípustné zaťaženie nápravy vpredu kg 852 852
Maximálne prípustné zaťaženie nápravy vzadu kg 1033 1033
Šírka zametacieho valca mm 1000 1000
Priemer zametacieho valca mm 300 300
Priemer bočnej metly mm 600 600
Nádoba na nečistoty
Objem nádoby na nečistoty l 300 300
Výška vykladania (max.) mm 1400 1400
Slovenščina 239
Technické zmeny vyhradené.
Kazalo
Splošna navodila
Pred prvo uporabo naprave preberite in upoštevajte
ta originalna navodila za uporabo. Originalna navodi-
la za uporabo shranite za kasnejšo uporabo ali za naslednjega
uporabnika.
Varnostna navodila
Stopnje nevarnosti
NEVARNOST
● Označuje neposredno nevarnost, ki lahko povzroči težke teles-
ne poškodbe ali smrt.
몇 OPOZORILO
● Označuje potencialno nevarno situacijo, ki lahko povzroči težke
telesne poškodbe ali smrt.
몇 PREVIDNOST
● Označuje potencialno nevarno situacijo, ki lahko povzroči lahke
telesne poškodbe.
POZOR
● Označuje potencialno nevarno situacijo, ki lahko povzroči ma-
terialno škodo.
Simboli na stroju
Filter a sací systém
Filtračný systém Vreckový filter Vreckový filter
Filtračná plocha prachového filtra m
2
7,8 7,8
Kategória použitia U U
Menovitý podtlak v sacom systéme mbar 15,5 15,5
Menovitý objemový prietok sacieho systému l/s 800 800
Pojazdový motor (elektrický)
Menovitý výkon (mechanický) W 4000 4000
Motor ventilátora a zametacieho valca (elektrický)
Typ motora Elektromotor na jed-
nosmerný prúd s perma-
nentným
elektromagnetom
Elektromotor na jed-
nosmerný prúd s perma-
nentným
elektromagnetom
Prevádzkové látky
Druh hydraulického oleja HV 46 HV 46
Množstvo hydraulického oleja l 25 25
Súprava pneumatík
Rozmery pneumatík, vpredu mm 15-4.5x8 15-4.5x8
Rozmery pneumatík, vzadu 15-4.5x8 15-4.5x8
Zistené hodnoty podľa EN 60335-2-72
Hodnota vibrácií ruka-rameno m/s
2
<2,0 <2,0
Hodnota vibrácií v ruke/ramene, neistota K m/s
2
0,1 0,1
Hodnota vibrácií v sedadle m/s
2
<2,0 <2,0
Hodnota vibrácií v sedadle, neistota K m/s
2
0,1 0,1
Hladina akustického tlaku L
pA
dB(A) 75 75
Neistota K
pA
dB(A) 3 3
Hladina akustického výkonu L
WA
+ neistota L
WA
dB(A) 93 93
Brzda
Brzdová kvapalina Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Splošna navodila ............................................................. 239
Varnostna navodila .......................................................... 239
Namenska uporaba ......................................................... 241
Zaščita okolja................................................................... 241
Pribor in nadomestni deli ................................................. 241
Obseg dobave ................................................................. 241
Opis naprave ................................................................... 241
Delovanje......................................................................... 242
Pred zagonom ................................................................. 242
Baterije/polnilniki.............................................................. 242
Zagon............................................................................... 244
Obratovanje ..................................................................... 244
Transport ......................................................................... 245
Skladiščenje..................................................................... 245
Nega in vzdrževanje ........................................................ 245
Pomoč pri motnjah........................................................... 249
Garancija ......................................................................... 249
Izjava EU o skladnosti...................................................... 249
Tehnični podatki............................................................... 250
POZOR
Nevarnost opeklin
Deli vozila se morajo ohladiti pred delom na njih.
NEVARNOST
Nevarnost požara
Ne pometajte gorečih ali tlečih predmetov, npr. ciga-
ret, vžigalic in podobno.
몇 OPOZORILO
Nevarnost telesnih poškodb
Nevarnost zmečkanin in ureznin zaradi premikajočih
se delov vozila.
240 Slovenščina
Varnostna navodila za upravljanje
몇 OPOZORILO ● Napravo uporabljajte samo v skladu z name-
nom uporabe. Upoštevajte krajevne danosti in pri delu z napravo
pazite na tretje osebe, zlasti na otroke. ● V skladu z izolacijskimi
in plazilnimi razdaljami naprave ne uporabljate na višini nad 2000
metrov nadmorske višine. ● Preverite, ali naprava s pripadajočo
delovno opremo deluje pravilno in ali je varna za obratovanje. Če
naprava ni v brezhibnem stanju, je ne smete uporabljati. ● V ob-
močjih nevarnosti (npr. na bencinskih postajah) upoštevajte
ustrezne varnostne predpise. Naprave nikoli ne uporabljajte v po-
tencialno eksplozivnih prostorih. ● Osebe z zmanjšanimi telesni-
mi, čutnimi ali duševnimi sposobnostmi oziroma s pomanjkljivimi
izkušnjami in/ali znanjem ne smejo uporabljati naprave. ● Napra-
vo smejo uporabljati samo osebe, poučene o ravnanju z napravo,
ali osebe, ki so dokazale svoje sposobnosti za upravljanje in so
izrecno pooblaščene za uporabo naprave.POZOR ● Upravljavec
mora pred začetkom dela preveriti, ali so vse zaščitne naprave
pravilno nameščene in delujejo. ● Upravljavec naprave je odgo-
voren za nezgode, v katerih so udeležene druge osebe ali njihova
lastnina.OPOZORILO ● Upravljavec mora nositi tesno prilegajo-
ča se oblačila in trdno obutev. Ohlapnim oblačilom se je treba iz-
ogibati. ● Otrokom preprečite igro z napravo. ● Otroci in
mladostniki ne smejo uporabljati naprave.POZOR ● Pred začet-
kom vožnje preverite neposredno okolico (npr. otroci). Pazite, da
imate dovolj pregleda nad okolico!NEVARNOST ● Naprave niko-
li ne puščajte brez nadzora, če ni zavarovana pred nenamernim
premikanjem. Preden zapustite napravo, vedno zategnite parkir-
no zavoro.POZOR ● Nepooblaščeno uporabo naprave prepreči-
te tako, da izvlečete ključ za vžig ali ključ KIK (Kärcher Intelligent
Key).PREVIDNOST ● Naprave ne uporabljajte v območjih, v ka-
terih obstaja možnost, da na vas padejo predmeti.OPOZORILO
● Pri enotah, opremljenih z osvetlitvijo Blue Spot, ne glejte ne-
posredno v vir svetlobe.
Varnostna navodila za vožnjo
Napotek ● Seznam nevarnosti prevrnitve ni popoln.NEVAR-
NOST ● Nevarnost prevrnitve pri prevelikih klancih navzgor in
navzdol! Pri vožnji po klancih navzgor in navzdol upoštevajte ma-
ksimalne dovoljene vrednosti v tehničnih podatkih. ● Nevarnost
prevrnitve pri prevelikem nagibu vstran! Pri vožnji prečno glede
na smer vožnje upoštevajte maksimalne dovoljene vrednosti v
tehničnih podatkih. ● Nevarnost prevrnitve pri nestabilni podlagi!
Napravo uporabljajte samo na trdni podlagi.
몇 OPOZORILO ● Nevarnost nezgode zaradi neprilagojene hi-
trosti. Skozi ovinke vozite počasi.
Varnostna navodila za transport
몇 PREVIDNOST ● Da bi se izognili nesrečam med transpor-
tom, upoštevajte transportno težo vozila. ● V primeru transporta
odklopite akumulator in stroj varno pritrdite.
Naprave, ki delujejo na baterije
NEVARNOST ● Nevarnost eksplozije! Baterije polnite samo
z ustreznim polnilnikom. ● Pri polnjenju baterij v zaprtih prostorih
nastane visokoeksploziven plin. Baterije polnite samo v dobro
prezračenih prostorih. ● V bližini baterije ali polnilnega prostora
baterije je prepovedano ustvarjanje odprtega plamena, sprožanje
isker ali kajenje. ● Nevarnost eksplozije in kratki stiki. Na baterijo
ne polagajte orodja ali podobnih predmetov.
몇 PREVIDNOST ● Nevarnost telesnih poškodb zaradi baterij-
ske kisline. Upoštevajte ustrezne varnostne predpise.
POZOR ● Upoštevajte napotke za uporabo proizvajalcev baterije
in polnilnika. Upoštevajte priporočila zakonodajalca glede ravna-
nja z baterijami. ● Baterij nikoli ne puščajte v izpraznjenem sta-
nju, temveč jih vedno čim prej napolnite. ● Za preprečitev
plazečega toka morajo biti baterije vedno čiste in suhe. Zaščitite
baterije pred umazanijo, ki jo povzroči npr. kovinski prah. ● Izra-
bljene baterije odvrzite na okolju varen način v skladu z direktivo
ES 91/157/EGS ali ustreznimi nacionalnimi predpisi.
Varnostni napotki pri strojih za pometanje z visokim
praznjenjem
NEVARNOST ● Nevarnost telesnih poškodb pri napravah z
visokim praznjenjem! Pred vsemi opravili zavarujte dvignjen zbi-
ralnik smeti. Varovalo namestite le izven območja nevarnosti.
Varnostna navodila za stroj za pometanje z zaščitno
streho
몇 PREVIDNOST
Vsak dan preverite, ali je zaščitna streha poškodovana, da zago-
tovite njeno zaščitno funkcijo.
Če je zaščitna streha poškodovana, tudi posamezni elementi, jo
je treba zamenjati v celoti.
Morebitno spreminjanje zaščitne strehe in namestitev elementov,
sestavnih delov in sklopov, ki niso odobreni s strani podjetja
Kärcher, ni dovoljeno in lahko omeji delovanje zaščitne strehe.
Nega in vzdrževanje
몇 OPOZORILO ● Pred izvajanjem del na električni napravi
odklopite baterijo. ● Pred čiščenjem, vzdrževanjem, zamenjavo
delov in spremembo namena delovanja je treba napravo izklopiti
in izvleči ključ za vžig.
몇 PREVIDNOST ● Popravila naj izvajajo pooblaščeni servisi ali
strokovnjaki za to področje, ki poznajo vse ustrezne varnostne
predpise.
POZOR ● Upoštevajte varnostni pregled naprav, ki se uporablja-
jo v industrijske namene na različnih mestih, v skladu z lokalno
veljavnimi predpisi (npr. v Nemčiji: VDE 0701). ● Kratek stik ali
몇 OPOZORILO
Nevarnost telesnih poškodb
Nevarnost telesnih poškodb zaradi električne napeto-
sti.
몇 OPOZORILO
Nevarnost telesnih poškodb
Poškodbe zaradi ureznin in zmečkanin zaradi premi-
kajočih se delov v notranjosti vozila.
Ne segajte v odprtine v napravi.
Dela na vozilu vedno izvajajte s primernimi rokavica-
mi.
Pazite na vrtljive krtače.
V smeri vožnje vozite na vzpone in padce le do 14 %.
Maksimalni naklon podlage pri vožnjah z dvignjenim
zbiralnikom smeti.
Oporna točka dvigalke
Točka pritrditve
Upoštevajte navodila
Krmilite počasi
Preberite navodila za uporabo in ravnajte v skladu z
njimi
Slovenščina 241
druga škoda. Naprave ne čistite z vodnim curkom iz gibke cevi ali
z visokotlačnim curkom. ● Dela na napravi vedno izvajajte z
ustreznimi rokavicami.
Namenska uporaba
Stroj za pometanje je namenjen čiščenju talnih površin za komer-
cialno uporabo in za naslednja področja uporabe, na primer:
● parkirna mesta,
● proizvodne obrate,
● logistične centre,
● hotele,
● trgovine na drobno,
● skladiščih.
● pločnike.
Ta stroj za pometanje je zasnovan za pometanje umazanih povr-
šin v zaprtih prostorih in na prostem.
Pred uporabo je treba preveriti, ali so naprava in delovne priprave
skladne s predpisi in varne za obratovanje. Če niso v brezhibnem
stanju, vozila ne smete uporabljati.
Stroj za pometanje uporabljajte izključno v skladu z napotki v teh
navodilih za uporabo.
Naprave ni dovoljeno spreminjati.
Naprava je primerna le za talne obloge, navedene v navodilih za
uporabo.
Dovoljena sta le vožnja po površinah, ki jih je za uporabo strojev
odobrilo podjetje ali njegov pooblaščenec.
Na splošno velja: Lahko vnetljive snovi hranite stran od naprave
(nevarnost eksplozije/požara).
Predvidljiva napačna uporaba
● Nikoli ne pometajte ali sesajte eksplozivnih tekočin, vnetljvih
plinov ter nerazredčenih kislin ali topil! Sem spadajo bencin,
razredčilo za barve ali kurilno olje, ki lahko s sesalnim zrakom
tvorijo eksplozivne hlape ali zmesi, ter aceton, nerazredčene
kisline in topila, saj napadajo materiale, ki se uporabljajo na
napravi.
● Nikoli ne pometajte ali sesajte reaktivnega kovinskega prahu
(npr. aluminij, magnezij, cink), le-ti tvorijo v povezavi z močno
alkalnimi ali kislimi čistilnimi sredstvi eksplozivne pline.
● Ne pometajte ali sesajte gorečih ali tlečih predmetov.
● Naprava ni primerna za pometanje zdravju škodljivih snovi.
● Prepovedano je zadrževanje v območju nevarnosti. Obratova-
nje naprave v potencialno eksplozivnih prostorih je prepove-
dano.
● Med vožnjo je lahko na vozilu samo ena oseba.
● Potiskanje/vlečenje ali prevoz predmetov s to napravo ni do-
voljen.
Primerne podlage za pometanje
● asfalt
● industrijska tla
● estrih
● beton
● tlakovci
Zaščita okolja
Pakirni material je mogoče reciklirati. Embalažo odstranite
na okolju varen način.
Električne in elektronske naprave vsebujejo dragocene ma-
teriale z možnostjo recikliranja, pogosto pa tudi sestavne de-
le, kot so baterije, akumulatorske baterije ali olja, ki lahko pri
napačni uporabi ali napačnem odstranjevanju škodujejo zdravju
ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za
pravilno delovanje naprave. Naprav, označenih s tem simbolom,
ne smete odvreči med gospodinjske odpadke.
Napotki o sestavinah (REACH)
Aktualne informacije najdete na spletnem naslovu: www.kaer-
cher.de/REACH
Pribor in nadomestni deli
Uporabljajte samo originalni pribor in originalne nadomestne de-
le, ki zagotavljajo varno in nemoteno delovanje naprave.
Informacije o priboru in nadomestnih delih najdete na spletnem
naslovu www.kaercher.com.
Obseg dobave
Obseg dobave je upodobljen na embalaži. Pri odstranjevanju
embalaže preverite, ali je vsebina popolna. Če manjka pribor ali
če so med transportom nastale poškodbe, obvestite prodajalca.
Opis naprave
Slika naprave
Slika B
Stroj za pometanje
Položaj 1
1 Sedež (s sedežnim kontaktnim stikalom)
2 Krmilo
3 Ročaj z zapahnitvijo
4 Pokrov naprave
5 Delovna osvetlitev
6 Stranska metla (desno)
7 Sprednje kolo
8 Dostop čistini valj
9 Pritrditvena točka
10 Tipska ploščica
11 Vrtljiva utripajoča luč
12 Pokrov naprave (desno)
13 Pokrov (desno)
14 Zadnja obloga
15 Zadnje kolo
16 Pokrov (levo)
17 Pokrov motorja
Upravljalno polje
Položaj 2
1 Kontrolni elementi in zaslon
2 Parkirna zavora
3 Tipka za zaustavitev v sili
4 Upravljalna ročica za dviganje/spuščanja čistilnega valja
5 Kontrolna lučka za loputo zbiralnika smeti
6 Upravljalna ročica za odpiranje/zapiranje lopute zbiralnika
7 Kontrolna lučka za popolnoma spuščen zbiralnik smeti
8 Upravljalna ročica za dviganje/spuščanja zbiralnika smeti
9 Stikalo na ključ (ključavnica za vžig)
10 Stikalo za smer vožnje
11 Upravljalna ročica za dviganje/spuščanje stranske metle
12 Nastavitev števila vrtljajev stranske metle (izbirno)
13 Stikalo za vrtljivo utripajočo luč
14 Stikalo za delovno osvetlitev
15 Stikalo hupe
16 Stikalo za ventilator/čiščenje filtra
Pedali
Položaj 3
1 Zavorni pedal
2 Vozni pedal
Kontrolni elementi in zaslon
Položaj 4
1 Brez funkcije
2 Brez funkcije
3 Opozorilna lučka za napolnjenost baterije
4 Kontrolne lučke za delovno osvetlitev
5 Kontrolna lučka (funkcija samo pri pretvorbi StVZO)
6 Kontrolna lučka za čiščenje filtra
7 Kontrolna lučka za parkiranje
8 Brez funkcije
242 Slovenščina
9 Brez funkcije
10 Kontrolna lučka za ventilator
11 Brez funkcije
12 Brez funkcije
13 Zaslon
Dodatna oprema
Upravljalna ročica
Slika O
1 Upravljalna ročica zbiralnika smeti
2 Upravljalna ročica lopute zbiralnika
3 Upravljalna ročica čistilnega valja
4 Upravljalna ročica stranske metle
Napotek
Držite ročico v želenem položaju, dokler se ne zaključi ustrezen
mehanski premik.
Upravljalna ročica zbiralnika smeti
Upravljalna ročica čistilnega valja
Upravljalna ročica lopute zbiralnika
Upravljalna ročica stranske metle
Zaslon
Slika C
1 Število vrtljajev motorja v 1/min
2 Napetost baterije v V
3 Napolnjenost baterije v %
4 Obratovalne ure stroja
Delovanje
Stroj za pometanje deluje po načelu lopate za pometanje.
1. Vrteča se stranska metla čisti kote in robove površine za po-
metanje ter potiska material za pometanje v smeri čistilnega
valja.
2. Vrteči se čistilni valj potiska material za pometanje neposred-
no v posodo za material za pometanje.
3. Nakopičeni prah v zbiralniku smeti se loči prek filtra za prah in
sesalno pihalo posesa filtrirani zrak.
4. Filter za prah se med obratovanjem samodejno očisti, lahko
pa ga zaženete tudi s stikalom "Čiščenje filtra".
Pred zagonom
Napotki za raztovarjanje
NEVARNOST
Nevarnost nesreče pri raztovarjanju stroja
Pri raztovarjanju stroja uporabite ustrezno rampo.
Stroja ne raztovarjajte/natovarjajte z viličarjem.
Pri raztovarjanju/natovarjanju stroja upoštevajte njegovo težo.
1. S priloženimi deskami izdelajte rampo v skladu s skico.
2. Razrežite plastične zaščitne trakove in odstranite embalažno
folijo.
3. Na omejevalnih točkah odstranite pritrditev napenjalnega tra-
ka.
4. S palete odvijte tram in označene talne deske.
5. Deske položite na rob palete in jih usmerite tako, da bodo le-
žale pred kolesi stroja. Privijte deske.
6. Postavite tram pod deske kot oporo.
7. Odstranite lesene bloke, ki blokirajo kolesa.
8. Sprostite parkirno zavoro.
9. Previdno odpeljite stroj s palete po izdelani rampi.
Blokiranje/sprostitev parkirne zavore
Blokiranje
1. Držite zavorni pedal pritisnjen in potegnite zavorno ročico.
Sprostitev
2. Držite zavorni pedal pritisnjen in sprostite zavorno ročico.
Baterije/polnilniki
POZOR
Uporabljajte samo baterije in polnilnike, ki jih priporoča pro-
izvajalec
Baterije je treba obvezno zamenjati z istim tipom baterije.
Pred odstranjevanjem vozila med odpadke odstranite baterijo in
jo odvrzite v skladu z nacionalnimi oz. krajevnimi predpisi.
Simboli opozoril
Pri rokovanju z baterijami upoštevajte naslednja opozorila:
Komfortna kabina (zaprta) 2.853-431.7
Zaščitna kabina (odprta) z vetrobranskim
steklom in brisalcem vetrobranskega ste-
kla
2.853-433.7
Zaščitna kabina 2.851-267.7
Zaščitna streha 2.852-595.7
Pnevmatike z zaščito proti predrtju (ne
puščajo sledi)
4.515-132.0
Pnevmatike (polnjene z zrakom) 4.515-332.0
Modri reflektor (spredaj) 2.853-202.0
Modri reflektor (spredaj in zadaj) 2.853-203.0
Zadnja luč 2.853-204.0
Standardni komplet za osvetlitev 2.853-205.0
Komplet za cestno prometno osvetlitev 2.853-207.0
Komplet za uporabo v javnem cestnem
prometu (StVZO)
2.853-208.0
Varnostni pas 6.981-140.0
Druga stranska krtača (levo) 2.851-273.0
Reguliranje hitrosti za stransko krtačo
(desno)
2.853-507.0
Pokrov stranskih krtač 2.851-286.0
Sistem za razprševanje vode za stranske
krtače
2.853-214.0
Gumijasti blažilnik 2.852-620.0
Odbijač stranske metle (desno) 2.853-211.0
Odbijač stranske metle (na obeh straneh) 2.853-210.0
Priključni komplet za sesalnik za mokro/
suho sesanje NT 22/1 Bp
2.852-814.0
Priključni komplet za sesalnik za mokro/
suho sesanje NT 22/1 (kabina)
2.853-161.0
Priključni komplet za pometanje lahkih od-
padkov
2.853-212.0
Nazaj Dvig zbiralnika smeti
Naprej Spust zbiralnika smeti
Nazaj Dvig čistilnega valja
Naprej Spuščanje čistilnega valja
Nazaj Zapiranje lopute zbiralnika
Naprej Odpiranje pokrova zbiralnika
Nazaj Dvig stranske metle
Naprej Spuščanje stranske metle
Upoštevajte napotke v navodilih za uporabo baterije
in na bateriji ter v teh navodilih za uporabo.
Nosite zaščitna očala.
Kislino in baterijo hranite zunaj dosega otrok.
Nevarnost eksplozije
Slovenščina 243
Varnostna navodila
NEVARNOST
Nevarnost požara in eksplozije
Na baterijo ne polagajte orodja ali drugih predmetov.
Obvezno se izogibajte kajenju in odprtemu plamenu.
Med polnjenjem baterije morajo biti prostori dobro prezračevani.
Uporabljajte izključno baterije in polnilnike, ki jih je odobrila druž-
ba Kärcher (originalni nadomestni deli).
몇 OPOZORILO
Ogrožanje okolja zaradi neustreznega odstranjevanja bateri-
je
Okvarjene ali izrabljene baterije odstranite na varen način (po
potrebi se obrnite na podjetje za ravnanje z odpadki ali servisno
službo Kärcher).
Ukrepi pri nenamernem razlitju baterijske kisline
Pri namenski uporabi in ob upoštevanju navodil za uporabo svin-
čene baterije niso nevarne.
Kljub temu je treba upoštevati, da svinčene baterije vsebujejo
žvepleno kislino, ki lahko povzroči močne razjede.
1. Razlito ali iz netesne baterije iztekajočo kislino absorbirajte z
vezivom, npr. s peskom. Pazite, da ne izteče v kanalizacijo,
zemljo ali podtalnico.
2. Kislino nevtralizirajte z apnom/sodo in jo odstranite ob upošte-
vanju krajevnih predpisov.
3. Za odstranitev okvarjene baterije stopite v stik s podjetjem,
specializiranim za ravnanje z odpadki.
4. Če kislina zaide v oči ali na kožo, jo izperite oz. sperite z veliko
čiste vode.
5. Nato takoj poiščite zdravniško pomoč.
6. Onesnažena oblačila sperite z vodo.
7. Oblačila zamenjajte.
Priporočene baterije, polnilniki
* Za pometanje je potreben 1 paket baterij
Vgradnja/priključitev/odstranjevanje baterije
몇 OPOZORILO
Nevarnost telesnih poškodb in materialne škode zaradi krat-
kega stika!
Pri delu na območju akumulatorja obstaja nevarnost telesnih po-
škodb in materialne škode zaradi kratkega stika.
Na baterijo ne postavljajte orodja ali drugih predmetov.
Vgradnja: Vedno najprej namestite pozitivni vod na pozitivni pol
in nato negativni vod na negativni pol.
Odstranjevanje: Vedno najprej odstranite negativni vod na nega-
tivnem polu in nato pozitivni vod na pozitivnem polu.
Bodite pozorni na pravilno dodelitev: Pozitivni vod na pozitivni pol
in negativni vod na negativni pol.
Napotek
Pri različici KM 130/300 R Bp Pack so baterije in polnilnik v obse-
gu dobave.
1. Izklopite stroj, glejte Izklop stroja.
Demontaža in vgradnja:
2. Odklopite negativni in pozitivni vod z ustreznih priključkov ba-
terije.
3. Iz stroja odstranite pozitivni in negativni vod s konektorjem ba-
terije na strani baterije.
4. Na levo in desno zanko žerjava baterije pritrdite ustrezno pri-
pravo za dviganje.
Za težo baterije glejte Tehnični podatki.
Slika D
1 Dvižna zanka
2 Pozitivni pol
3 Negativni pol
5. Dvignite baterijo iz stroja in jo varno odložite.
6. Dvižno napravo priključite na novo baterijo.
7. Novo baterijo previdno namestite v nosilec baterije v stroju.
Napotek
Neuporabljena pozitivna in negativna pola morata biti na desni
strani stroja.
8. Odstranite pripravo za dviganje z leve in desne zanke žerjava.
Priključevanje:
9. Najprej priključite pozitivni vod na pozitivni pol baterije in na-
mestite pokrov pozitivnega pola.
10.Priključite negativni vod na negativni pol baterije in namestite
pokrov negativnega pola.
11.Vzpostavljanje oskrbe z napetostjo, glejte Ločevanje/
vzpostavljanje oskrbe z napetostjo.
12.Ključ v stikalu na ključ obrnite v položaj »I«.
13.Na zaslonu preberite stanje napolnjenosti baterije in po potre-
bi napolnite baterijo, glejte Polnjenje baterije.
Ločevanje/vzpostavljanje oskrbe z napetostjo
1. Izklopite stroj, glejte poglavje Izklop stroja.
Ločevanje:
2. Odklopite vtič baterije na strani baterije z vtiča baterije na stra-
ni stroja.
Stroj je brez napetosti.
Vzpostavljanje:
3. Priključite vtič baterije na strani baterije v vtič baterije na strani
stroja, dokler se ohišji obeh vtičev ne prilegata.
Napajanje stroja je vzpostavljeno.
Polnjenje baterije
1. Stroj prestavite v suh, dobro prezračevan prostor v notranjosti.
2. Izklopite stroj, glejte poglavje Izklop stroja.
Priključitev polnilnika:
3. Odklopite oskrbo z napetostjo, glejte poglavje Ločevanje/
vzpostavljanje oskrbe z napetostjo.
Slika E
(1)Baterija
(2)Vtič baterije na strani baterije
(3)Polnilni vtič
(4)Polnilni kabel
Ogenj, iskre, odprt plamen in kajenje prepovedani.
Jedko
Prva pomoč
Opozorilo
Odstranjevanje med odpadke
Baterije ne odvrzite v zaboj za smeti.
Št. za naročilo
Paket baterij 36 V, 360 Ah, (v
koritu, nezahtevno vzdrževa-
nje)*
6.654-282.0
Polnilnik 6.654-283.0
244 Slovenščina
(5)Prikaz LED
(6)Prenosni polnilnik
(7)Omrežni kabel
4. Prenosni polnilnik postavite pred stroj.
POZOR
Stojne noge morajo biti obrnjene navzdol.
Prenosnega polnilnika ne postavljajte na baterijo!
Prenosnega polnilnika ne pokrivajte s predmeti in nanj ne postav-
ljajte nobenih predmetov!
5. Vtič polnilnika vstavite v vtič baterije na strani baterije, dokler
se ohišji obeh vtičev ne prilegata.
6. Omrežni kabel priključite na prenosni polnilnik.
7. Omrežni kabel vstavite v vtičnico z zaščitnim kontaktom.
Postopek polnjenja se začne in konča samodejno.
Prikazovalnik LED prikazuje trenutno stanje:
● Rumena = baterija se polni
● utripa zeleno = baterija je napolnjena do > 80 %
● sveti zeleno = baterija je popolnoma napolnjena
● rdeča = prišlo je do napake
Čas polnjenja, glejte poglavje Tehnični podatki.
8. Proti koncu časa polnjenja preverite raven elektrolita v skladu
z navodili za uporabo proizvajalca baterije in po potrebi popra-
vite.
Odklop polnilnika:
9. Po polnjenju odklopite polnilnik s stroja v obratnem vrstnem
redu.
Zagon
Obratovanje
Dela pred začetkom obratovanja
1. Preverite stanje napolnjenosti baterije. Po potrebi napolnite
baterijo, glejte Polnjenje baterije.
2. Preverite, ali so trakovi v čistilnem valju in stranskih metlah
zviti.
3. Preverite, ali so trakovi na oseh koles zviti.
4. Preverite delovanje vseh upravljalnih elementov.
5. Preverite, ali je stroj poškodovan.
6. Očistite filter za prah.
Nastavitev voznikovega sedeža
NEVARNOST
Nevarnost nezgode
Voznikov sedež nastavljajte samo, ko naprava miruje.
Slika K
1 Nastavitev teže
2 Nastavitev višine naslona za roko
3 Nastavitev nagiba naslonjala za hrbet
4 Ročica za nastavitev položaja sedeža
1. Z obračanjem regulatorja prilagodite vzmetenje sedeža svoji
telesni teži.
2. Višino naslona za roke prilagodite z obračanjem mehanizma
pod naslonom za roke.
3. Nastavite nagib naslonjala z obračanjem regulatorja.
4. Z nastavitveno ročico sprostite zaskočni mehanizem in prila-
godite položaj sedeža svoji višini.
Zagon stroja
Napotek
Za zagon stroja mora biti pokrov motorja zaprt, voznik pa mora
sedeti na voznikovem sedežu.
Napotek
Stroj za pometanja se izklopi 3 sekunde po tem, ko zapustite se-
dež.
1. Usedite se na voznikov sedež.
Kontaktno stikalo sedeža se sproži.
2. Izbirno stikalo za smer vožnje premaknite v sredinski položaj.
3. Vstavite ključ za vžig v zagonsko ključavnico.
4. Zagon hidravličnega agregata
a Držite zavorni pedal pritisnjen.
b Ključ za vžig obrnite v položaj "I" in počakajte 3 sekunde.
Stroj je pripravljen za obratovanje.
c Ključ za vžig obrnite v položaj "II".
Hidravlični agregat se zažene
Vozite stroj
NEVARNOST
Nevarnost telesnih poškodb zaradi nenadne zaustavitve!
Stroj se nenadoma ustavi, takoj ko voznikov sedež ni zaseden.
Med vožnjo ne vstajajte z voznikovega sedeža.
몇 OPOZORILO
Nevarnost nesreče pri vožnji vzvratno!
Pri vožnji vzvratno obstaja večja nevarnost nesreč.
Pred vzvratno vožnjo se prepričajte, da nikogar ne ogrožate, še
posebej bodite pozorni na otroke. Če je potrebno, naj vas o tem
obvesti druga oseba.
Pri vzvratni vožnji opazujte celotno okolico.
몇 OPOZORILO
Nevarnost nesreče pri vožnji z dvignjenim zbiralnikom sme-
ti!
Pri vožnji z dvignjenim zbiralnikom smeti se zaradi spremembe
težišča stroja poveča nevarnost nesreč.
Ne vozite z dvignjenim zbiralnikom smeti.
POZOR
Nevarnost poškodovanja pogona!
Sunkovito aktiviranje voznega pedala lahko poškoduje pogon.
Vozni pedal vedno uporabljajte počasi in previdno.
Ustavite stroj pred prestavljanjem iz vožnje naprej v vožnjo
vzvratno ali obratno.
POZOR
Nevarnost poškodovanja
Vožnja čez ovire lahko povzroči poškodbe stroja.
Nepremične ovire do višine 70 mm počasi in previdno prevozite.
Ovire z višino nad 70 mm lahko prevozite samo z ustrezno ram-
po.
Napotek
Ročica parkirne zavore na sprednjem kolesu mora biti v položaju
za vožnjo, glejte Blokiranje/sprostitev parkirne zavore.
1. Pritisnite stikalo za smer vožnje v položaj "vožnja naprej" ali
"vožnja vzvratno".
2. Odmaknite nogo z zavornega pedala.
3. Previdno pritisnite vozni pedal in postopoma prilagodite hitrost
vožnje.
Voznega pedala ne pritiskajte sunkovito.
4. Z volanom krmilite v smer vožnje.
5. Spustite vozni pedal, da zmanjšate hitrost.
Zavorni pedal lahko pritisnete, da povečate zavorni učinek.
Pometanje
Pometanje s čistilnim valjem in stranskima metlama
NEVARNOST
Nevarnost telesnih poškodb zaradi nenadne zaustavitve!
Stroj se nenadoma ustavi, takoj ko voznikov sedež ni zaseden.
Med vožnjo ne vstajajte z voznikovega sedeža.
POZOR
Nevarnost poškodb zaradi pometanja trakov in kablov!
Če pometate dolge, gibke predmete, kot so trakovi ali kabli, lahko
poškodujete pometalni mehanizem.
S strojem ali stransko metlo ne vozite čez dolge, gibljive predme-
te, kot so trakovi ali vrvice, in jih ne pometajte.
Napotek
Za optimalen rezultat čiščenja je treba hitrost vožnje prilagoditi
pogojem.
Napotek
Filter za prah se med pometanjem samodejno očisti vsakih 10 mi-
nut. Medtem lahko čiščenje zaženete ročno.
Slovenščina 245
Napotek
Pri pometanju suhih tal vklopite ventilator.
Pri pometanju mokrih in vlažnih tal izklopite ventilator, da prepre-
čite močenje filtra za prah.
1. Za pometanje odprite loputo zbiralnika smeti.
2. Spustite čistilni valj.
Za pometanje stranskih robov spustite tudi stransko krtačo.
Praznjenje zbiralnika smeti
몇 OPOZORILO
Nevarnost poškodb zaradi prevračanja stroja
Pri praznjenju na pobočjih ali na mehkih tleh se lahko stroj zaradi
premika težišča prevrne in poškoduje ljudi.
Zbiralnik smeti praznite izključno, ko je stroj na ravni, čvrsti povr-
šini.
몇 OPOZORILO
Nevarnost telesnih poškodb zaradi udarcev in zmečkanja
Pri dvigovanju ali spuščanju zbiralnika smeti se lahko ljudje po-
škodujejo, če jih udari ali stisne med zbiralnik smeti in zabojni-
kom.
Zagotovite, da se med postopkom praznjenja v območju obrača-
nja zbiralnika smeti ne nahajajo osebe.
몇 OPOZORILO
Nevarnost telesnih poškodb zaradi premikajočih se delov
stroja
Mehanika zbiralnika smeti lahko zdrobi ali odreže dele telesa,
zlasti prste.
Med praznjenjem se ne dotikajte premikajočih se delov.
몇 OPOZORILO
Nevarnost telesnih poškodb zaradi spuščanja zbiralnika
smeti!
Dvignjen zbiralnik smeti se lahko nenadoma spusti in povzroči
hude telesne poškodbe z zmečkanjem in zatikanjem.
Ne stopajte pod nezavarovan zbiralnik smeti.
Preden stopite pod zbiralnik smeti, dvignjen zbiralnik smeti ustre-
zno pritrdite s priloženo varovalno prečko.
POZOR
Nevarnost telesnih poškodb zaradi letečih smeti
Čistilni valj, ki deluje med praznjenjem, lahko s sebe izvrže ostan-
ke, kar lahko povzroči telesne poškodbe.
Poskrbite, da se pri dvignjenem zbiralniku smeti pred vozilom ne
bo nahajala nobena oseba.
Napotek
Zbiralnik smeti je mogoče izprazniti z visokim praznjenjem stroja
npr.v zabojnik za odpadke (največja višina razkladanja je nave-
dena v poglavju Tehnični podatki).
1. Stroj postavite pred mesto razkladanja.
POZOR
Zagotovite dovolj prostora za in nad zbiralnikom smeti.
Dviganje:
2. Nastavite upravljalno ročico "Dvig / spust stranskih ščetk" na
"Dvig" in jo držite, dokler se stranske krtače popolnoma ne
dvignejo.
3. Nastavite upravljalno ročico "Dvig/spust čistilnega valja" na
"Dvig" in jo držite, dokler se čistilni valj popolnoma ne dvigne.
Čistilni je dvignjen.
4. Upravljalno ročico "odpiranje/zapiranje lopute zbiralnika" po-
stavite v položaj "zapri".
Kontrolna lučka sveti rdeče.
Praznjenje:
5. Upravljalno ročico "Dvig/spust zbiralnika smeti" nastavite na
"dvigni" in jo držite, dokler ne dosežete zahtevane višine.
Kontrolna lučka sveti rdeče.
6. Počasi se pripeljite do zabojnika.
7. Blokirajte parkirno zaporo.
8. Upravljalno ročico "odpiranje/zapiranje lopute zbiralnika" po-
stavite v položaj "odpri".
Zbiralnik smeti se izprazni.
Kontrolna lučka sveti zeleno.
9. Upravljalno ročico "odpiranje/zapiranje lopute zbiralnika" po-
stavite v položaj "zapri".
Loputa zbiralnika je zaprta.
Kontrolna lučka sveti rdeče.
10.Sprostite parkirno zavoro.
Spuščanje:
11.Stroj premaknite približno 2 m stran od mesta razkladanja.
POZOR
Zagotovite dovolj prostora za zbiralnikom smeti in pod njo.
12.Upravljalno ročico "Dvig/spust zbiralnika smeti" nastavite na
"spusti" in jo držite, dokler zbiralnik smeti ne doseže končnega
položaja.
Kontrolna lučka sveti zeleno.
Izklop stroja
1. Stroj parkirajte vodoravno.
2. Dvignite čistilni valj in stranski metli.
3. Zaprite loputo zbiralnika.
4. Držite zavorni pedal pritisnjen in aktivirajte parkirno zavoro.
5. Stikalo na ključ zavrtite v položaj "0" in izvlecite ključ.
Transport
POZOR
Poškodovanja pri transportu
Pri transportu na prikolicah ali vozilih upoštevajte prazno težo
(transportno težo) stroja.
Pri transportu v vozilih stroj zavarujte v skladu z veljavnimi smer-
nicami za varnost pri prevozu.
Pri transportu stroja upoštevajte naslednje:
● Zavrtite ključ za vžig v položaj "0" in ga odstranite.
● Blokirajte parkirno zaporo.
● Stroj na pritrdilnih točkah (4x) pritrdite z jermeni, vrvmi ali veri-
gami.
● Stroj pri kolesih zavarujte s klini.
Skladiščenje
Pri skladiščenju stroja upoštevajte naslednje:
● Stroj za pometanje parkirajte na ravni površini v suhem okolju
brez zmrzali. S ponjavo zaščitite pred prahom.
● Dvignite čistilni valj in stranske metle, da se ne poškodujejo
ščetine.
● Zaprite loputo zbiralnika.
● Zavrtite ključ za vžig v položaj "0" in odstranite ključ.
● Blokirajte parkirno zaporo.
● Zavarujte stroj za pometanje pred nenamernim premikanjem.
Če stroja za pometanje ne uporabljate dlje časa, dodatno upošte-
vajte:
● Očistite notranjost in zunanjost stroja za pometanje.
● Odklop baterije
● Baterijo napolnite in jo približno vsaka 2 meseca ponovno na-
polnite.
Nega in vzdrževanje
몇 OPOZORILO
Smrtna nevarnost, nevarnost telesnih poškodb in materialne
škode!
Pri negi in vzdrževanju stroja obstaja smrtna nevarnost, nevar-
nost telesnih poškodb in materialne škode, če ne upoštevate var-
nostnih navodil!
Upoštevajte vsa varnostna navodila za nego in vzdrževanje v po-
glavju Varnostna navodila na začetku teh navodil za uporabo.
Čiščenje naprave
POZOR
Kratek stik ali druga škoda. Naprave ne čistite z vodnim curkom
iz gibke cevi ali z visokotlačnim curkom.
POZOR
Nestrokovno čiščenje
Nevarnost poškodovanja.
Ne uporabljajte abrazivnih ali agresivnih čistil.
246 Slovenščina
NEVARNOST
Nevarnost za zdravje zaradi prahu
Za notranje čiščenje s stisnjenim zrakom.
Nosite masko za zaščito pred prahom in zaščitna očala.
Čiščenje notranjosti stroja
1. Izklop stroja, glejte Izklop stroja
2. Stroj očistite s krpo
3. Stroj izpihajte s stisnjenim zrakom.
Čiščenje zunanjosti stroja
1. Izklopite stroj, glejte Izklop stroja.
2. Zunanjost stroja očistite s krpo, navlaženo z blago raztopino
detergenta.
Vzdrževalni intervali
Napotek
Za garancijske zahtevke mora med garancijskim obdobjem vsa
servisna in vzdrževalna dela izvajati pooblaščena servisna služ-
ba v skladu s kontrolnim seznamom za pregled (ICL).
● Števec obratovalnih ur prikaže čas intervalov vzdrževanja.
● Intervali za servisna in vzdrževalna dela s strani uporabnika/
upravljavca so navedeni v poglavju Vzdrževanje s strani upo-
rabnika. Dela morajo opraviti usposobljeni strokovnjaki. Po
potrebi se posvetujte s specializiranim prodajalcem ali ser-
visno službo podjetja Kärcher.
● Nadaljnja vzdrževalna dela mora opraviti pooblaščena servi-
sna služba v skladu s kontrolnim seznamom za pregled. Pra-
vočasno se obrnite na servisno službo.
Vzdrževanje s strani uporabnika
Napotek
Naslednja vzdrževalna dela mora opraviti usposobljen strokov-
njak, po potrebi se posvetujte s Kärcherjevim specializiranim pro-
dajalcem ali servisom.
Dela na hidravliki sme izvajati samo pooblaščena servisna služ-
ba.
Dnevno:
1. Preverite, ali so trakovi na oseh koles zviti.
2. Preverite obrabo čistilnega valja in stranske metle in ali so tra-
kovi zviti.
3. Preverite delovanje vseh upravljalnih elementov.
4. Preverite, ali je stroj poškodovan.
Tedensko:
몇 OPOZORILO
Nevarnost telesnih poškodb zaradi spuščanja zbiralnika
smeti!
Dvignjen zbiralnik smeti se lahko nenadoma spusti in povzroči
hude telesne poškodbe z zmečkanjem in zatikanjem.
Ne stopajte pod nezavarovan zbiralnik smeti.
Preden stopite pod zbiralnik smeti, dvignjen zbiralnik smeti ustre-
zno pritrdite s priloženo varovalno prečko.
5. Preverite, ali se vsi gibljivi deli lahko premikajo, in jih po potrebi
namažite ali popravite.
Napotek
Pred vsemi vzdrževalnimi in popravljalnimi deli z dvignjenim zbi-
ralnikom smeti namestite varovalno prečko.
6. Preverite pravilno nastavitev in obrabo tesnilnih letev na škatli
čistilnega valja, po potrebi pravilno nastavite nastavitev in za-
menjajte obrabljene tesnilne letve.
7. Preverite, ali so tesnilne letve na loputi zbiralnika poškodova-
ne, in jih po potrebi zamenjajte.
8. Preverite, ali je čistilni valj obrabljen in poškodovan, po potrebi
ga zamenjajte.
9. Preverite ali so stranske metle obrabljene in poškodovane, po
potrebi jih zamenjajte.
10.Preverite, ali je filter za prah umazan in poškodovan, po pot-
rebi ga zamenjajte in očistite škatlo filtra za prah,.
11.Preverite, ali hidravlični sistem pušča, in ga po potrebi popra-
vite.
12.Očistite hladilnik hidravličnega olja.
13.Preverite nivo hidravličnega olja
14.Preverite nivo zavorne tekočine.
15.Preverite mehaniko lopute zbiralnika in jo po potrebi namaži-
te.
Po obrabi:
16.Zamenjajte obrabljene tesnilne letve.
17.Zamenjajte obrabljeni čistilni valj.
18.Zamenjajte obrabljeni stranski metli.
Vzdrževanje servisne službe
Napotek
Za garancijske zahtevke mora med garancijskim obdobjem vsa
servisna in vzdrževalna dela izvajati pooblaščena servisna služ-
ba Kärcher v skladu s kontrolnim seznamom za pregled.
● Prvi servisni pregled po 50 obratovalnih urah
● Vzdrževanje v skladu s knjižico o vzdrževanju po vsakih 250
obratovalnih urah.
● Po potrebi, vendar vsaj enkrat letno, naj izolacijsko upornost
stroja in baterije preveri usposobljen električar v skladu z na-
vodili za uporabo proizvajalca baterije.
Vzdrževalna dela
Priprava
1. Stroj za pometanje postavite na ravno površino.
2. Zavrtite ključavnico za vžig v položaj "0" in odstranite ključ.
3. Aktivirajte parkirno zavoro.
Varnostna navodila za vzdrževanje
Napotek
Pred izvajanjem del pod dvignjenim zbiralnikom smeti je treba
zbiralnik smeti zavarovati pred padcem, glejte Zavarovanje zbi-
ralnika smeti
Zavarovanje zbiralnika smeti
몇 OPOZORILO
Nevarnost zmečkanja
Padajoči zbiralnik smeti lahko povzroči zmečkanine in zlome kos-
ti.
Pred izvajanjem del pod dvignjenim zbiralnikom smeti, ga je treba
zavarovati pred padcem.
Varovalo namestite le izven območja nevarnosti.
Slika N
1 Nastavek
2 Varnostni drog
1. Zložite varnostni drog in ga vstavite v nastavek.
Preverjanje in dolivanje zavorne tekočine
몇 OPOZORILO
Nevarnost zmečkanja
Padajoči zbiralnik smeti lahko povzroči zmečkanine in zlome kos-
ti.
Pred izvajanjem del pod dvignjenim zbiralnikom smeti, ga je treba
zavarovati pred padcem.
Varovalo namestite le izven območja nevarnosti.
Slika F
1 Varnostni drog
2 Zaporni pokrov
3 Posoda za zavorno tekočino
1. Premaknite zbiralnik smeti navzgor in ga pritrdite z varnostnim
drogom.
2. Preverite, ali je v rezervoarju zavorne tekočine dovolj zavorne
tekočine.
Napotek
Nivo napolnjenosti mora biti med oznakama Min in Max.
3. Po potrebi dolijte zavorno tekočino DOT, glejte Tehnični po-
datki
Slovenščina 247
Preverjanje stanja hidravlike in dolivanje
hidravličnega olja
Slika H
1 Tesnilni pokrovček in nastavek za nalivanje olja
2 Okence za kontroliranje olja
Napotek
Med izvajanjem tega opravila zbiralnik smeti ne sme biti dvignjen.
1. Preverite nivo hidravličnega olja v kontrolnem okencu.
a Nivo olja mora biti med oznakama "MIN" in "MAX".
b Če je nivo olja pod oznako MIN, dolijte hidravlično olje.
2. Snemite pokrovček za dolivanje olja.
3. Očistite območje polnjenja.
4. Dolijte hidravlično olje. (Za vrsto olja glejte Tehnične podatke)
5. S pokrovčkom zaprite nastavek za polnjenje olja.
Preverjanje hidravličnega sistema
Napotek
Če v hidravličnem sistemu odkrijete puščanje, se obrnite na služ-
bo za pomoč strankam.
1. Blokirajte parkirno zaporo.
2. Zaženite motor.
3. Preverite tesnjenje vseh hidravličnih gibkih cevi in priključkov.
Preverjanje, ali so trakovi v čistilnem valju zviti
1. Zaženite motor.
2. Zbiralnik smeti dvignite do končnega položaja.
3. Izklopite motor.
4. Blokirajte parkirno zaporo.
몇 OPOZORILO
Nevarnost zmečkanja
Padajoči zbiralnik smeti lahko povzroči zmečkanine in zlome kos-
ti.
Pred izvajanjem del pod dvignjenim zbiralnikom smeti, ga je treba
zavarovati pred padcem.
Varovalo namestite le izven območja nevarnosti.
5. Zbiralnik smeti zavarujte z varnostnim drogom.
6. Preverite, ali so na čistilnem valju naviti jermeni in vrvice, ter
jih odstranite.
7. Zložite varnostni drog.
8. Zaženite motor.
9. Zbiralnik smeti spustite do končnega položaja.
10.Izklopite motor.
Preverjanje obrabe čistilnega valja
1. Odprite vrata za čistilni valj.
2. Odprite vrata navzven.
Slika R
3. Stopnjo obrabe čistilnega valja odčitajte na skali.
Če je stopnja obrabe na koncu rdečega območja, je treba
namestiti nov čistilni valj.
Menjava čistilnega valja
Slika Q
1 Vrata
2 Vijak za ročaj
3 Nosilec čistilnega valja
4 Čistilni valj
1. Odprite vrata.
2. Odprite vrata navzven.
3. Sprostite vijak za ročaj.
4. Nosilec čistilnega valja odprite navzven.
5. Izvlecite čistilni valj.
6. Vgradite nov čistilni valj.
a Vstavite čistilni valj v nasprotno ležeče držalo čistilnega va-
lja v pravilnem položaju za namestitev.
Slika V
Položaj namestitve čistilnega valja v smeri vožnje (pogled
od zgoraj)
Napotek
Utori na čistilnem valju morajo biti nameščeni na izbokline na-
sprotnega držala čistilnega valja.
b Odvijte nazaj navzven odrinjeno držalo pometalnega valja.
c Zategnite vijak za ročaj.
7. Vrata zapahnite v smeri nazaj.
8. Zaprite vrata.
Napotek
Po namestitvi novega čistilnega valja je treba ponovno nastaviti
površino pometanja.
Preverjanje in nastavljanje površine pometanja
čistilnega valja
1. Izklopite ventilator.
2. S strojem za pometanje zapeljite na ravno in gladko talno po-
vršino, ki je prepoznavno prekrita s prahom ali kredo.
3. Spustite čistilni valj in ga pustite delovati na mestu približno 10
sekund.
4. Zaprite loputo zbiralnika.
5. Dvignite čistilni valj.
6. Odpeljite stroj vzvratno.
7. Preverite površino pometanja.
Slika S
Površina pometanja mora biti enakomeren pravokotnik širine
a = 60 - 65 mm.
Slika T
1 Ročica površine pometanja
2 Lestvica
8. Glede na stopnjo obrabe čistilnega valja postavite ročico povr-
šine pometanja v enega od 4 položajev.
Preverjanje in nastavljanje površine pometanja
stranske metle
1. Dvignite stranske metle.
2. S strojem za pometanje zapeljite na ravno in gladko talno po-
vršino, ki je prepoznavno prekrita s prahom ali kredo.
3. Spustite čistilni valj in stranske metle ter pustite delovati na
mestu približno 10 sekund.
4. Dvignite čistilni valj in stranski metli.
5. Odpeljite stroj vzvratno.
6. Preverite površino pometanja.
Slika U
Površina pometanja bi morala biti široka = 40 - 50 mm in tvoriti
delni krog v obliki lune, kot kazalca na uri med 11. un 4. uro.
Slika W
1 Nastavitev kota
2 Nastavitev dolžine
7. Z nastavitvijo kota in dolžine popravite površino pometanja.
8. Preverite površino pometanja.
Nastavitev stranskih tesnil
Slika X
1 Vrata
2 Tesnilo
3 Vijak (8x)
4 Pritrdilna plošča
1. Odprite vrata.
2. Odprite vrata navzven.
3. Sprostite pritrdilno ploščo, tako da odvijete osem pritrdilnih vi-
jakov.
4. Tesnjenje poravnajte na novo tako, da je do tal 1 - 3 mm pros-
tora.
5. Privijte vseh osem vijakov.
6. Odprite vrata na nasprotni strani.
Slika Y
1 Pritrdilna plošča
2 Krilna matica (4x)
3 Tesnilo
248 Slovenščina
7. Z odvijanjem štirih krilnih matic sprostite pritrdilno ploščo.
8. Tesnjenje poravnajte na novo tako, da je do tal 1 - 3 mm pros-
tora.
9. Privijte štiri krilate matice.
Ročno čiščenje filtra za prah
1. Pritisnite tipko "očisti filter za prah".
Filter za prah je očiščen.
Zamenjava filtra za prah (žepni filter)
Zbiralnik smeti je izpraznjen. Glejte Praznjenje zbiralnika smeti.
몇 PREVIDNOST
Nevarnost za zdravje zaradi finega prahu.
Vdihavanje finega prahu lahko povzroči bolezni dihal.
Pri menjavi filtra za prah nosite ustrezno zaščito za usta in nos.
Slika Z
1 Pokrov naprave
2 Dvižna palica
3 Pokrov filtra
4 Žepasti filter
1. Odprite pokrov naprave.
2. Odprite pokrov filtra.
3. S pokrova filtra odstranite obe dvižni palici.
4. Dve vpenjalni ploščici na dvižnih palicah vstavite v sredino že-
pnega filtra, kot je prikazano na sliki.
Slika AA
1 Vijak za ročaj
2 Dvižna palica
5. Ko sta vstavljeni, privijte obe dvižni palici skupaj z dvema vija-
koma za ročaj.
6. Žepni filter naj dvigneta dve osebi.
7. S starega žepnega filtra odstranite dve dvižni palici in ju pritr-
dite na novi žepni filter.
8. Žepni filter naj vstavita dve osebi.
9. Z novega žepnega filtra odstranite obe dvižni palici.
10.Obe dvižni palici namestite na notranjo stran pokrova.
11.Zaprite pokrov filtra in ga zaklenite z natezalnimi zapirali.
12.Zaprite pokrov naprave.
Zamenjava filtra za prah (ploski nagubani filter)
Zbiralnik smeti je izpraznjen. Glejte Praznjenje zbiralnika smeti.
몇 PREVIDNOST
Nevarnost za zdravje zaradi finega prahu.
Vdihavanje finega prahu lahko povzroči bolezni dihal.
Pri menjavi filtra za prah nosite ustrezno zaščito za usta in nos.
Slika AB
1 Pokrov naprave
2 Pokrov filtra
3 Naprava za čiščenje
1. Odprite pokrov naprave.
2. Odprite pokrov filtra.
Slika AC
1 Naprava za čiščenje
2 Ploski nagubani filter
3. Zložite napravo za čiščenje.
4. Odstranite oba ploska nagubana filtra.
5. Vstavite nova ploska nagubana filtra.
6. Napravo za čiščenje zložite navzdol.
7. Zaprite pokrov filtra in ga zaklenite z natezalnimi zapirali.
8. Zaprite pokrov naprave.
Zamenjava filtra za prah (okrogli filter)
Zbiralnik smeti je izpraznjen. Glejte Praznjenje zbiralnika smeti.
몇 PREVIDNOST
Nevarnost za zdravje zaradi finega prahu.
Vdihavanje finega prahu lahko povzroči bolezni dihal.
Pri menjavi filtra za prah nosite ustrezno zaščito za usta in nos.
Slika AD
1 Pokrov naprave
2 Pokrov filtra
1. Odprite pokrov naprave.
2. Odprite pokrov filtra.
Slika AE
1 Okrogli filter
2 Zapah
3. Sprostite blokirni mehanizem.
a Izvlecite zapah v celoti.
bObračajte v smeri urinega kazalca, dokler se zapah ne za-
skoči.
4. Odstranite filter.
Napotek
Pri vstavljanju filtra pazite, da so odprtine na sprednji strani filtra
nameščene na vijake držala filtra.
5. Vstavite nov filter in zaprite zapah.
6. Zaprite pokrov filtra in ga zaklenite z natezalnimi zapirali.
7. Zaprite pokrov naprave.
Zamenjava varovalk
Držala za varovalke se nahajajo pod volanom.
Slika M
1. Odstranite pokrov držala varovalke.
2. Preverite varovalke in zamenjajte okvarjene varovalke.
Pregled varovalk
FU 01 Zbiralnik smeti 3 A
FU 02 Multifunkcijski prikaz 10 A
FU 03 Stikalo za smer vožnje 3 A
FU 04 Razsmernik 5 A
FU 05 Vibracijski sistem in ventilator 25 A
FU 06 Vrtljiva utripajoča luč, hupa, Blu-
espot
15 A
FU 07 Zavorna luč (neobvezno) 10 A
FU 08 Smernik (neobvezno) 10 A
FU 09 Leva osvetlitev (neobvezno) 7,5 A
FU 10 Delovna osvetlitev 10 A
FU 11 Desna osvetlitev (neobvezno) 7,5 A
FU 12 Voznikova kabina (neobvezno), du-
šilec prahu (neobvezno)
15 A
Slovenščina 249
Pomoč pri motnjah
Manjše motnje lahko odpravite sami s pomočjo naslednjega pre-
gleda.
Pri vseh drugih motnjah se obrnite na servisno službo (servis)!
NEVARNOST
Nevarnost nesreč in telesnih poškodb zaradi nenamernega
premikanja vozila
Pred vsemi vzdrževalnimi deli in nego izklopite vozilo in izvlecite
ključ za vžig.
NEVARNOST
Nevarnost udara elektrike
Pri izvajanju del na električnih sestavnih delih odklopite baterijo.
Popravila in dela na električnih sestavnih delih sme izvesti samo
pooblaščena servisna služba.
Garancija
V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pri-
stojna prodajna družba. V garancijskem roku bodo morebitne
motnje v delovanju naprave odpravljene brezplačno, če je njihov
vzrok napaka v materialu ali napaka v izdelavi. Pri uveljavljanju
garancije zagotovite dokazilo o nakupu in stopite v stik s proda-
jalcem ali najbližjim servisom.
Naslov najdete na hrbtni strani.
Dodatne garancijske informacije (če so na voljo) so na voljo na
servisnem območju na lokalni spletni strani podjetja Kärcher v
razdelku "Prenosi".
Izjava EU o skladnosti
Izjavljamo, da je v nadaljevanju navedeni izdelek skladen z za-
devnimi določbami navedenih direktiv in uredb. V primeru spre-
memb izdelka brez našega soglasja ta izjava izgubi veljavnost.
Izdelek: Stroj za pometanje s sedežem
Tip: 1.186-xxx
Direktive in uredbe
2006/42/ES (+2009/127/ES)
2000/14/ES
2014/30/EU
2014/53/EU (TCU)
Uporabljeni harmonizirani standardi
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Uporabljeni postopek ugotavljanja skladnosti
2000/14/ES: Priloga V
Raven zvočne moči dB(A)
KM 170/600 R D
Izmerjeno: 100
Zajamčeno: 103
KM 100/65 R Bp
Izmerjeno: 85
Zajamčeno: 88
KM 105/180 R Bp
Izmerjeno: 87
Zajamčeno: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Izmerjeno: D: 97 BAT: 88 LPG: 101
Zajamčeno: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Izmerjeno: D: 96 LPG: 98 Bp: 90
Zajamčeno: D: 98 LPG: 101 Bp: 93
Napaka Odpravljanje
Vozilo se premika le počasi ali sploh ne Napolnite baterijo ali jo zamenjajte, če je okvarjena.
Preverite, ali so na kolesih oviti trakovi in vrvice.
O tem obvestite servisno službo Kärcher.
Sprostitev parkirne zavore
Piskanje v hidravličnem sistemu Dolijte hidravlično olje
O tem obvestite servisno službo Kärcher.
Čistilni valj/stranske metle se ne vrtijo Preverite, ali so v čistilnem valju/stranskih metlah zviti trakovi in vrvice.
O tem obvestite servisno službo Kärcher.
Nizka sesalna moč ali odsotnost sesanja v ob-
močju krtače
Preverite filter za prah, ga očistite ali zamenjajte
O tem obvestite servisno službo Kärcher.
Iz stroja se praši Nastavitev stranskih tesnil
Vklopite ventilator
Preverite filter za prah, ga očistite ali zamenjajte
Zamenjava tesnil filtra
Odprite loputo zbiralnika smeti.
O tem obvestite servisno službo Kärcher.
Ostajajo smeti Praznjenje zbiralnika smeti
Preverite filter za prah, ga očistite ali zamenjajte
Zamenjava čistilnega valja
Nastavitev površine pometanja
Zamenjajte tesnilni trak zbiralnika smeti
Odstranite blokado zbiralnika smeti
Odprite loputo zbiralnika smeti
O tem obvestite servisno službo Kärcher.
Zbiralnika smeti ni mogoče dvigniti/spustiti Preverite varovalko in jo zamenjajte, če je okvarjena.
O tem obvestite servisno službo Kärcher.
Pokrova zbiralnika smeti ni mogoče odpreti O tem obvestite servisno službo Kärcher.
Motnje v delovanju hidravlično gibljivih delov O
tem obvestite servisno službo Kärcher.
250 Slovenščina
KM 150/500 R D, KM 150/500 R LPG
Izmerjeno: D: 99 LPG: 96
Zajamčeno: D: 102 LPG: 99
KM 150/500 R Bp
Izmerjeno: 94
Zajamčeno: 96
Ime in naslov
Pooblaščena oseba za dokumentacijo:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Nemčija)
Telefon: +49 7195 14-0
Faks: +49 7195 14-2212
Podpisniki ravnajo po navodilih in s pooblastilom uprave.
Winnenden, 1. 5. 2021
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Nemčija)
Tel.: +49 7195 14-0
Faks: +49 7195 14-2212
Tehnični podatki
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Podatki o zmogljivosti naprave
Vozna hitrost, naprej km/h 8 8
Vozna hitrost, vzvratno km/h
4 4
Zmožnost vzpenjanja (najv.) % 14 14
Stranski nagib (največ)%1010
Delovna širina brez stranskih metel mm 1000 1000
Delovna širina z 1 stransko metlo mm 1300 1300
Delovna širina z 2 stranskima metlama mm 1550 1550
Obračalni krog m 2,8 2,8
Stopnja zaščite IPX 3 IPX 3
Teoretična zmogljivost površinskega prekrivanja
Zmogljivost površine brez stranskih metel m
2
/h 8000 8000
Zmogljivost površine z 1 stransko metlo m
2
/h 10400 10400
Zmogljivost površine z 2 stranskima metlama m
2
/h 12400 12400
Akumulator
Zmogljivost akumulatorja Ah - 360
Čas delovanja s popolnoma napolnjeno baterijo h - 3,5
Napetost baterije V - 36
Teža baterije kg - 460
Okoljski pogoji
Okoljska temperatura °C -5 ... +40 -5 ... +40
Vlažnost zraka, brez kondenzacije % 0 ... 90 0 ... 90
Mere in mase
Dolžina mm 2245 2245
Širina mm 1350 1350
Višina mm 1430 1430
Prazna teža kg 840 (1300) 840 (1300)
Dovoljena skupna masa kg 1885 1885
Največja dovoljena osna obremenitev spredaj kg 852 852
Največja dovoljena osna obremenitev zadaj kg 1033 1033
Širina čistilnega valja mm 1000 1000
Premer čistilnega valja mm 300 300
Premer stranske metle mm 600 600
Zbiralnik smeti
Prostornina zbiralnika smeti l 300 300
Višina razkladanja (maks.) mm 1400 1400
Filtrirni in sesalni sistem
Filtrirni sistem Filtrirna vrečka Filtrirna vrečka
Površina filtra za prah m
2
7,8 7,8
Kategorija uporabe U U
Nazivni podtlak sesalnega sistema mbar 15,5 15,5
Nazivni prostorninski tok sesalnega sistema l/s 800 800
Română 251
Pridržujemo si pravico do sprememb tehničnih podatkov.
Cuprins
Indicaţii generale
Înainte de prima utilizare a aparatului, citiţi aceste in-
strucţiuni de utilizare originale şi procedaţi în confor-
mitate. Păstraţi instrucţiunile de utilizare originale pentru
viitoarele utilizări sau pentru viitorul posesor.
Indicaţii privind siguranţa
Nivelele de pericol
PERICOL
● Indicație referitoare la un pericol iminent, care va cauza leziuni
grave sau deces.
몇 AVERTIZARE
● Indicație referitoare la o posibilă situație periculoasă, care poa-
te cauza leziuni grave sau deces.
몇 PRECAUŢIE
● Indică o posibilă situație periculoasă, care poate cauza leziuni
ușoare.
ATENŢIE
● Indicație referitoare la o posibilă situație periculoasă, care poa-
te cauza pagube materiale.
Simbolurile de pe mașină
Pogonski motor (električni)
Nazivna moč (mehanska) W 4000 4000
Motor ventilatorja in pometalnega valja (električni)
Tip motorja Motor s trajnimi magneti
na enosmerni tok
Motor s trajnimi magneti
na enosmerni tok
Pogonska sredstva
Vrsta hidravličnega olja HV 46 HV 46
Količina hidravličnega olja l 25 25
Pnevmatike
Velikost pnevmatike, spredaj mm 15-4.5x8 15-4.5x8
Velikost pnevmatike, zadaj 15-4.5x8 15-4.5x8
Ugotovljene vrednosti v skladu s standardom EN 60335-2-72
Vrednost tresljajev za dlani/roke m/s
2
<2,0 <2,0
Vrednost vibracij dlan-roka, negotovost K m/s
2
0,1 0,1
Vrednost tresljajev za sedež m/s
2
<2,0 <2,0
Vrednost vibracij sedeža, negotovost K m/s
2
0,1 0,1
Raven tlaka hrupa L
pA
dB(A) 75 75
Negotovost K
pA
dB(A) 3 3
Raven moči hrupa L
WA
+ negotovost L
WA
dB(A) 93 93
Zavora
Zavorna tekočina Ate DOT SL - US FM-
VSS DOT4
Ate DOT SL - US FM-
VSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Indicaţii generale.............................................................. 251
Indicaţii privind siguranţa ................................................. 251
Utilizarea corespunzătoare .............................................. 252
Protecţia mediului ............................................................ 253
Accesorii şi piese de schimb............................................ 253
Set de livrare.................................................................... 253
Descrierea dispozitivului .................................................. 253
Funcționarea.................................................................... 254
Punerea preliminară în funcţiune..................................... 254
Baterii / încărcătoare........................................................ 254
Punerea în funcţiune........................................................ 256
Regim .............................................................................. 256
Transport ......................................................................... 257
Depozitarea ..................................................................... 257
Îngrijirea și întreținerea .................................................... 258
Remedierea defecţiunilor................................................. 261
Garanţie ........................................................................... 261
Declaraţie de conformitate UE......................................... 262
Date tehnice..................................................................... 262
ATENŢIE
Pericol de arsuri
Înainte de a lucra la piesele fierbinți ale vehiculului, lă-
sați-le să se răcească.
PERICOL
Pericol de incendiu
Nu măturaţi obiecte ce ard sau sunt incandescente,
precum ţigări, chibrituri şi altele asemenea.
몇 AVERTIZARE
Pericol de rănire
Risc de strivire și forfecare din cauza pieselor mobile
ale vehiculului.
몇 AVERTIZARE
Pericol de rănire
Pericol de rănire cauzat de tensiunea electrică
몇 AVERTIZARE
Pericol de rănire
Răni provocate de tăieturi și striviri cauzate de piesele
vehiculului în mișcare în interior.
Nu introduceți mâna în deschiderile din aparat.
Efectuați lucrările la vehicul întotdeauna cu mănuși
potrivite.
Atenție la periile rotative.
Urcați numai pe pante și rampe de până la 14 % în di-
recția de rulare.
252 Română
Indicații privind siguranța pentru funcționare
몇 AVERTIZARE ● Folosiţi aparatul doar conform destinaţiei.
Luaţi în considerare condiţiile locale şi aveţi grijă în timpul lucrului
cu aparatul la terţe persoane, în special la copii. ● Pentru a păs-
tra jocul și intervalele de conturnare, aparatul nu trebuie operat la
o altitudine mai mare de 2000 metri deasupra nivelului mării.
● Verificaţi aparatul cu dispozitivele de lucru cu privire la starea
impecabilă şi disponibilitatea de funcţionare. În cazul în care sta-
rea nu este impecabilă, nu aveţi voie să o utilizaţi. ● Acordaţi
atenţie în zonele periculoase (de ex. benzinării) prescripţiilor de
securitate corespunzătoare. Nu utilizaţi aparatul în încăperi cu
pericol de explozie. ● Acest aparat nu trebuie utilizat de persoane
cu abilităţi fizice, senzoriale ori mentale reduse sau fără experi-
enţă şi/sau cunoştinţe. ● Pot utiliza aparatul numai persoanele
care au primit instrucţiuni în ceea ce priveşte manip
ularea apara-
tului sau şi-au demonstrat capacitatea de a opera şi au fost însăr-
cinate în mod expres.ATENŢIE ● Operatorul trebuie să verifice
înainte de începerea lucrărilor, dacă toate dispozitivele de secu-
ritate sunt montate corect şi funcţionale. ● Operatorul aparatului
este responsabil pentru accidentele cu alte persoane sau bu-
nuri.AVERTIZARE ● Acordaţi atenţie vestimentaţiei strânse pe
corp şi obiectelor de încălţăminte solide ale operatorului. Evitaţi
îmbrăcămintea largă. ● Nu lăsaţi copiii nesupravegheaţi, pentru
a vă asigura că nu se joacă cu aparatul. ● Este interzisă utilizarea
aparatului de către copii sau adolescenți.ATENŢIE ● Verificaţi
zona de imediată proximitate înainte de a porni (de ex. copii).
Aveţi grijă să aveţi o vizibilitate suficientă!PERICOL ● Nu lăsaţi
nicio
dată aparatul nesupravegheat, atâta timp cât nu este asigu-
rat împotriva mişcărilor accidentale. Acționați întotdeauna frâna
de parcare înainte de a părăsi aparatul.ATENŢIE ● Extrageţi
cheia de contact sau KIK (Kärcher Intelligent Key) pentru a pre-
veni utilizarea neautorizată a aparatului.PRECAUŢIE ● Nu utili-
zaţi aparatul în zone în care există posibilitatea de a fi lovit de
obiecte aflate în cădere.AVERTIZARE ● Nu priviți direct în sursa
de lumină la aparatele cu iluminare Blue-Spot.
Indicații privind siguranța în deplasare
Indicaţie ● Enumerarea aspectelor ce duc la un pericol de răs-
turnare nu se doreşte ca fiind exhaustivă.PERICOL ● Pericol de
răsturnare în caz de rampe şi pante mari! Respectaţi la accesa-
rea pantelor şi rampelor valorile maxime admisibile din cadrul da-
telor tehnice. ● Pericol de răsturnare în cazul unei înclinări
laterale prea mari! Respectaţi la accesarea pantelor înclinate
transversal faţă de direcţia de deplasare valorile maxime admisi-
bile din cadrul datelor tehnice. ● Pericol de răsturnare în cazul
unui sol instabil! Utilizaţi aparatul numai pe un substrat consoli-
dat.
몇 AVERTIZARE ● Pericol de accidentare ca urmare a unei vi-
teze neadaptate. Deplasaţi-vă lent în curbe.
Indicații privind siguranța pentru transport
몇 PRECAUŢIE ● Pentru evitarea accidentelor din timpul trans-
portului, respectați greutatea de transport a vehiculului. ● Pentru
a transporta mașina, deconectați bateria și fixați bine mașina.
Aparatele alimentate cu baterie
PERICOL ● Pericol de explozie! Încărcaţi bateriile numai de
la un încărcător adecvat ● La încărcarea bateriilor în spaţii închi-
se este generat gaz cu potenţial înalt exploziv. Încărcaţi bateriile
numai în spaţii bine ventilate. ● În apropierea bateriilor sau în
spaţiul de încărcare a bateriilor nu trebuie să manevraţi flăcări
deschise, să generaţi scântei sau să fumaţi. ● Pericol de explozie
şi scurtcircuite. Nu aşezaţi unelte sau obiecte similare pe baterie.
몇 PRECAUŢIE ● Pericol de accidentare din cauza acidului de
baterie. Respectaţi prescripţiile de securitate corespunzătoare.
ATENŢIE ● Respectaţi instrucţiunile de utilizare ale producătoru-
lui bateriei şi încărcătorului. Respectaţi recomandările legislaţiei
cu privire la tratarea bateriilor. ● Nu lăsaţi niciodată bateriile în
stare descărcată pentru perioade lungi de timp; încărcaţi-le ime-
diat ce este posibil. ● Pentru a evita apariţia curenţilor vagabonzi,
menţineţi bateriile curate şi uscate. Protejaţi bateriile de murdă-
rie, de ex. de praf metalic. ● Eliminaţi bateriile uzate în mod eco-
logic, conform directivei CE 91/157/CEE sau a prescripţiilor
naţionale corespunzătoare.
Indicaţii de siguranţă pentru maşinile de măturat cu un
recipient de descărcare la înălţime
PERICOL ● Pericol de accidentare la aparatele cu un recipi-
ent de descărcare la înălţime! Asiguraţi rezervorul de material
măturat ridicat înainte de orice lucrare. Fixaţi siguranţa numai în
afara zonei periculoase.
Indicații privind siguranța pentru mașinile de măturat
cu acoperiș de protecție
몇 PRECAUŢIE
Verificați în fiecare zi dacă acoperișul de protecție este deteriorat,
pentru a vă asigura de funcția de protecție a acestuia.
La deteriorarea acoperișului de protecție, chiar și a elementelor
separate, acoperișul trebuie înlocuit complet.
Orice modificare a acoperișului de protecție cât și montarea altor
elemente, componente și unități constructive decât cele aprobate
de Kärcher nu sunt permise și limitează în anumite condiții funcția
acoperișului de protecție.
Îngrijirea şi întreţinerea
몇 AVERTIZARE ● Înainte de efectuarea lucrărilor la instalaţia
electrică, decuplaţi bateria. ● Înainte de curăţarea, întreţinerea,
schimbarea pieselor şi comutarea pe o altă funcţie, este necesar
să opriţi aparatul şi să extrageţi cheia de contact.
몇 PRECAUŢIE ● Reparaţiile trebuie efectuate doar de către
unităţi de service autorizate sau de personal calificat în acest do-
meniu, care sunt familiarizaţi cu toate reglementările relevante
referitoare la siguranţă.
ATENŢIE ● Respectaţi verificarea de siguranţă pentru aparatele
comerciale utilizate la nivel local, în conformitate cu reglementă-
rile locale (de ex. în Germania: VDE 0701). ● Scurtcircuite sau al-
te deteriorări. Nu curăţaţi aparatul cu jet de apă prin furtun sau jet
de apă de înaltă presiune. ● Efectuaţi lucrările la aparat întot-
deauna cu nişte mănuşi adecvate.
Utilizarea corespunzătoare
Mașina de măturat este destinată curățării suprafețelor de pardo-
seală pentru uz comercial și pentru următoarele domenii de apli-
care, de exemplu:
● Locuri de parcare
● Instalații de producție
● Domeniu logistic
● Hotel
● Spațiile pentru comerțul cu amănuntul
● Zone de depozitare
● Trasee pietonale
Înclinarea maximă a suprafeței în cazul deplasării cu
recipientul pentru gunoi în poziție ridicată.
Punct de ridicare pentru cric
Punct de fixare
Respectați indicațiile
Direcționați lent
Citiți instrucțiunile de funcționare și procedați conform
acestora
Română 253
Această mașină de măturat este proiectată pentru măturarea su-
prafețelor murdare în zonele exterioare și interioare.
Aparatul și echipamentele de lucru trebuie verificate înainte de
utilizare cu privire la starea corespunzătoare și siguranța în ex-
ploatare. Dacă starea nu este ireproșabilă, acestea nu pot fi utili-
zate.
Utilizați această mașină de măturat numai în conformitate cu in-
formațiile din aceste instrucțiuni de funcționare.
Nu se pot face modificări la aparat.
Aparatul este potrivit doar pentru garniturile specificate în instruc-
țiunile de funcționare.
Este permisă numai utilizarea zonelor aprobate pentru folosirea
utilajelor de către comerciant sau reprezentantul acestuia.
În general, sunt valabile următoarele: Păstrați substanțele ușor
inflamabile departe de aparat (pericol de explozie/incendiu).
Utilizarea necorespunzătoare prevăzută
● Nu măturați și nu aspirați niciodată lichide explozive, gaze in-
flamabile, precum și acizi nediluați și dizolvanți! Printre aces-
tea se numără benzina, diluantul de vopsea sau motorina,
care pot forma vapori sau amestecuri explozive prin agitare cu
aerul aspirat, precum și acetona, acizii și dizolvanții nediluați,
deoarece atacă materialele folosite la aparat.
● Nu măturați sau aspirați niciodată pulberi metalice reactive
(ex. aluminiu, magneziu, zinc), acestea formează gaze explo-
zive în combinație cu substanțe de curățare puternic alcaline
sau acide.
● Nu măturați și nu aspirați obiecte care ard sau care sunt incan-
descente.
● Aparatul nu este potrivit pentru a mătura substanțe care sunt
periculoase pentru sănătate.
● Nu stați în zona periculoasă. Se interzice funcționarea în spații
cu pericol de explozie.
● Transportul de personal însoțitor nu este permis.
● Împingerea/tragerea sau transportarea obiectelor cu acest
aparat este interzisă.
Suprafeţe adecvate pentru măturare
● Asfalt
● Pardoseală industrială
●Şapă
● Beton
● Pavaj
Protecţia mediului
Materialele de ambalare sunt reciclabile. Asigurați-vă de eli-
minarea ecologică a ambalajului.
Aparatele electrice şi electronice conțin materiale reciclabile
prețioase şi, uneori, componente precum baterii, acumula-
toare sau uleiuri, care, în cazul utilizării incorecte sau a eli-
minării necorespunzătoare, pot periclita sănătatea şi mediul
înconjurător. Pentru funcţionarea corectă a aparatului, aceste
componente sunt necesare. Este interzisă eliminarea cu deșeu-
rile menajere a aparatelor marcate cu acest simbol.
Observaţii referitoare la materialele conţinute (REACH)
Informații actuale referitoare la materialele conținute sunt dispo-
nibile la adresa: www.kaercher.de/REACH
Accesorii şi piese de schimb
Utilizaţi numai accesorii originale şi piese de schimb originale; ele
asigură funcţionarea în siguranţă şi fără avarii a aparatului.
Informaţii despre accesorii şi piesele de schimb se găsesc la
adresa www.kaercher.com.
Set de livrare
Setul de livrare a aparatului este ilustrat pe ambalaj. La despa-
chetare, verificaţi dacă conţinutul este complet. Informaţi imediat
distribuitorul dacă lipsesc accesorii sau dacă există deteriorări
provocate în timpul transportului.
Descrierea dispozitivului
Imaginea aparatului
Figura B
Mașină de măturat
Poziția 1
1 Scaun (cu comutator de contact la așezare)
2 Volan
3 Mâner cu blocare
4 Capac
5 Iluminare lucru
6 Mături laterale (dreapta)
7 Roată frontală
8 Acces valț de măturare
9 Punct de ancorare
10 Plăcuță de tip
11 Girofar
12 Capac (dreapta)
13 Carcasă (dreapta)
14 Panou spate
15 Roată posterioară
16 Carcasă (stânga)
17 Capotă motor
Câmpul de operare
Poziția 2
1 Elemente de control și ecran
2 Frâna de parcare
3 Buton oprire de urgență
4 Manetă de comandă ridicare/coborâre valț de măturare
5 Lampă de control pentru clapeta recipientului de gunoi
6 Manetă de operare a deschiderii/închiderii clapetei rezervoru-
lui
7 Lampă de control pentru recipientul de gunoi coborât complet
8 Manetă de comandă ridicare/coborâre recipient de gunoi
9 Comutator cu cheie (blocare contact)
10 Comutator pentru direcția de rulare
11 Manetă de comandă ridicare/coborâre mături laterale
12 Reglarea turației măturilor laterale (opțional)
13 Comutator girofar
14 Comutator iluminare lucru
15 Comutator claxon
16 Comutator suflantă/curățare filtru
Pedale
Poziția 3
1 Pedala de frână
2 Pedala de acceleraţie
Elemente de control și ecran
Poziția 4
1 Fără funcție
2 Fără funcție
3 Lampă de avertizare baterie
4 Bec martor iluminare lucru
5 Lampă de control semnalizator (funcționează numai cu con-
versia reglementărilor de autorizare a circulației rutiere)
6 Lampă de control curățare filtru
7 Lampă de control parcare
8 Fără funcție
9 Fără funcție
10 Lampă de control suflantă
11 Fără funcție
12 Fără funcție
13 Ecran
254 Română
Echipare opțională
Manetă de operare
Figura O
1 Manetă de comandă recipient de gunoi
2 Manetă de comandă clapetă recipient
3 Manetă de comandă pentru valț de măturare
4 Manetă de comandă mături laterale
Indicaţie
Mențineți pârghia în poziția dorită până la finalizarea mișcării me-
canice respective.
Manetă de comandă recipient de gunoi
Manetă de comandă pentru valț de măturare
Manetă de comandă clapetă recipient
Manetă de comandă mături laterale
Ecran
Figura C
1 Turație motor în rot./min.
2 Tensiunea bateriei în V
3 Încărcarea bateriei în %
4 Ore de funcționare a mașinii
Funcționarea
Mașina de măturat funcționează conform principiului fărașului.
1. Măturile rotative laterale curăță muchiile și suprafețele de mă-
turat și transportă gunoiul în traseul valțului de măturare.
2. Cilindrul de măturare transportă materialul măturat direct în re-
cipientul de material măturat.
3. Praful antrenat în recipientul de gunoi este separat prin inter-
mediul unui filtru de praf şi suflanta aspiră aerul curat, filtrat.
4. Filtrul de praf este curățat automat în timpul funcționării și poa-
te fi pornit și cu ajutorul comutatorului „Curățare filtru”.
Punerea preliminară în funcţiune
Indicații de descărcare
PERICOL
Pericol de accident la descărcarea mașinii
La descărcarea mașinii, utilizați o rampă adecvată.
Nu utilizați un stivuitor pentru descărcarea/încărcarea mașinii.
Acordați atenție greutății la descărcarea/încărcarea mașinii.
1. Utilizați scândurile livrate pentru a construi o rampă conform
schiței.
2. Tăiaţi benzile din plastic ale ambalajului şi îndepărtaţi folia de
ambalaj.
3. Scoateţi dispozitivul de fixare a curelei de la punctele de fixa-
re.
4. Deșurubați de pe palet scândurile de podea marcate și lemnul
fasonat.
5. Așezați scândurile pe muchia paletului și aliniați-le, în așa fel
încât să stea înaintea roților mașinii. Înșurubați scândurile
strâns.
6. Aşezaţi bucata de lemn ca suport sub scânduri.
7. Îndepărtaţi bucata de
lemn care blochează roţile.
8. Eliberaţi frâna de staţionare.
9. Scoateți cu grijă mașina de pe palet prin rampa creată.
Blocarea/eliberarea frânei de parcare
Blocarea
1. Țineți apăsată pedala de frână și trageți de maneta frânei de
parcare
Desfacerea
2. Țineți apăsată pedala de frână și eliberați maneta frânei de
parcare.
Baterii / încărcătoare
ATENŢIE
Utilizaţi numai bateriile şi încărcătoarele recomandate de
producător
Înlocuiţi bateriile numai cu baterii de acelaşi tip.
Scoateţi bateria înainte de a elimina aparatul ca deşeu şi elimi-
naţi-o pe aceasta ca deşeu respectând normele specifice ţării,
resp. pe cele locale.
Simbolurile indicaţiilor de avertizare
Pe durata manipulării acumulatorului acordați atenție următoare-
lor avertismente:
Cabină confort (închisă) 2.853-431.7
Cabină de protecție (deschisă) cu parbriz și
ștergător de parbriz
2.853-433.7
Cabină de protecție 2.851-267.7
Acoperiș de protecție 2.852-595.7
Pneuri rezistente la perforare (fără marcaje) 4.515-132.0
Pneuri (umplute cu aer) 4.515-332.0
Reflector albastru (față) 2.853-202.0
Reflector albastru (față și spate) 2.853-203.0
Lumină spate 2.853-204.0
Kit de iluminare standard 2.853-205.0
Kit de iluminare pentru traficul rutier 2.853-207.0
Kit de omologare rutieră (Reglementări de au-
torizare a circulației rutiere)
2.853-208.0
Centură de siguranță 6.981-140.0
A doua perie laterală (stânga) 2.851-273.0
Reglarea vitezei pentru peria laterală (dreapta) 2.853-507.0
Carcasă perie laterală 2.851-286.0
Sistem de pulverizare a apei pentru perii latera-
le
2.853-214.0
Amortizor de cauciuc 2.852-620.0
Protecție laterală pentru soneta măturilor late-
rale (dreapta)
2.853-211.0
Protecție laterală pentru soneta m
ătu
rilor late-
rale (pe ambele părți)
2.853-210.0
Set pentru aspirator umed/uscat NT 22/1 Bp 2.852-814.0
Set pentru aspirator umed/uscat NT 22/1 Bp
(cabină)
2.853-161.0
Set pentru măturatul deșeurilor ușoare 2.853-212.0
Înapoi Ridicarea recipientului de gunoi
Înainte Coborârea recipientului de gunoi
Înapoi Ridicarea valțului de măturare
Înainte Coborârea valțului de măturare
Înapoi Închiderea clapetei recipientului
Înainte Deschiderea clapetei recipientului
Înapoi Ridicarea măturilor laterale
Înainte Coborârea măturilor laterale
Respectați indicațiile din manualul de utilizare al acu-
mulatorului şi de pe acumulator, precum şi din acest
manual de utilizare.
Purtaţi ochelari de protecţie.
Țineți copiii departe de acid și de acumulator.
Pericol de explozie
Română 255
Indicaţii privind siguranţa
PERICOL
Pericol de incendiu şi explozie
Nu aşezaţi unelte sau alte obiecte pe baterie.
Evitaţi neapărat fumatul şi focul deschis.
Asiguraţi ventilaţia adecvată a încăperilor la încărcarea bateriilor.
Utilizaţi numai bateriile şi încărcătoarele avizate de Kärcher (pie-
se de schimb originale).
몇 AVERTIZARE
Periclitarea mediului prin eliminarea neadecvată a bateriei
ca deşeu
Eliminaţi în siguranţă ca deşeu bateriile defecte sau uzate (con-
tactaţi dacă este cazul o companie de salubritate competentă
sau service-ul Kärcher).
Măsuri la eliberarea accidentală a acidului bateriei
În cazul utilizării conform destinaţiei şi cu respectarea instrucţiu-
nilor de folosire, bateriile cu plumb nu prezintă un pericol.
Acordaţi totuşi atenţie faptului că bateriile cu plumb conţin acid
sulfuric care poate cauza corodări puternice.
1. Fixaţi acizii vărsaţi sau scurşi din baterii neetanşe cu agenţi de
aglomerare de ex. nisip. Nu permiteţi să ajungă în canalizare,
în sol sau în ape.
2. Neutralizaţi acizii cu calcar/sodă şi eliminaţi ca deşeu cu res-
pectarea prevederilor locale.
3. Pentru eliminarea ca deşeu a bateriei, contactaţi o societate
de specialitate în eliminare deşeurilor de acest tip.
4. Spălaţi stropii de acid din ochi sau de pe piele cu multă apă
limpe
de.
5. După aceea, contactaţi imediat un medic.
6. Spălaţi îmbrăcămintea afectată cu apă.
7. Schimbaţi îmbrăcămintea.
Acumulatoare și încărcătoare recomandate
* Mașina de măturat necesită 1 pachet de baterii
Montarea/racordarea/demontarea bateriei
몇 AVERTIZARE
Pericol de rănire şi de deteriorare din cauza unui scurtcircu-
it!
Atunci când lucraţi în zona bateriei, există pericol de rănire şi de-
teriorare din cauza scurtcircuitelor.
Nu aşezaţi unelte sau alte obiecte pe baterie.
Montarea: Montaţi întotdeauna mai întâi cablul pozitiv la polul po-
zitiv şi apoi cablul negativ la polul negativ.
Demontarea: Demontaţi întotdeauna mai întâi cablul negativ de
la polul negativ şi apoi cablul pozitiv de la polul pozitiv.
Atenţie la alocarea corectă: Cablul pozitiv la polul pozitiv şi cablul
negativ la polul negativ.
Indicaţie
Pachetul de livrare al aparatului KM 130/300 R I Bp Pack include
bateria și încărcătorul.
1. Opriți mașina, consultați Deconectarea mașinii.
Demontarea/montarea:
2. Deconectați cablurile negative și pozitive de la polii respectivi
ai bateriei.
3. Îndepărtați cablul pozitiv și pe cel negativ cu fișa de conectare
a bateriei, de pe partea bateriei, din suportul de baterie al apa-
ratului.
4. Atașați un dispozitiv de ridicare adecvat la ochii de ridicare din
stânga şi dreapta de la acumulator.
Greutatea bateriei, consultați Date tehnice.
Figura D
1 Ochi de ridicare
2 Pol pozitiv
3 Pol negativ
5. Ridicați bateria din aparat și așezați-o jos în siguranță.
6. Atașați dispozitivul de ridicare la noua baterie.
7. Așezați cu grijă bateria nouă în suportul de baterie al mașinii.
Indicaţie
Polii pozitivi și negativi neutilizați trebuie să se afle în partea
dreaptă a mașinii.
8. Scoateți dispozitivul de ridicare de la ochii de ridicare din stân-
ga și din dreapta.
Conectarea:
9. Pentru început conectați cablul pozitiv la polul pozitiv al bate-
riei și montați capacul polului pozitiv.
10.Conectați cablul negativ la polul negativ al bateriei și montați
capacul polului negativ.
11.Stabiliți alimentarea cu tensiune, consultați Deconectarea/co-
nectarea alimentării cu tensiune.
12.Rotiți cheia în comutatorul cu cheie în poziția „I”.
13.Citiți nivelul de încărcare al bateriei pe ecran și încărcați bate-
ria dacă este cazul, consultați Încărcarea bateriei.
Deconectarea/conectarea alimentării cu tensiune
1. Deconectați mașina, vezi capitolul Deconectarea mașinii.
Deconectarea:
2. Deconectați conectorul bateriei de pe partea bateriei de la co-
nectorul bateriei de pe partea mașinii.
Mașina este scoasă de sub tensiune.
Conectare:
3. Conectați conectorul bateriei de pe partea bateriei la conecto-
rul bateriei de pe partea mașinii, până când cele două carcase
ale conectorului sunt unite.
Se stabilește alimentarea cu tensiune a mașinii.
Încărcarea bateriei
1. Deplasaţi maşina într-un spaţiu interior uscat şi bine aerisit.
2. Deconectați mașina, vezi capitolul Deconectarea mașinii.
Conectarea încărcătorului:
3. Deconectați sursa de alimentare cu tensiune, vezi capitolul
Deconectarea/conectarea alimentării cu tensiune.
Sunt interzise focul, scânteile, lumina neprotejată şi
fumatul.
Pericol de arsuri acide
Primul ajutor
Indicaţie de avertizare
Eliminarea ca deşeu
Nu aruncați acumulatorul în pubelă.
Nr. comandă
Pachet de baterii 36 V, 360 Ah, (în
adâncitură, întreținere redusă)*
6.654-282.0
Încărcător 6.654-283.0
256 Română
Figura E
(1)Acumulator
(2)Fișă de conectare a bateriei pe partea bateriei
(3)Ștecăr de încărcare
(4)Cablu de încărcare
(5)Afișaj LED
(6)Încărcător portabil
(7)Cablu de rețea
4. Așezați încărcătorul portabil în fața mașinii.
ATENŢIE
Picioarele de susținere trebuie să fie îndreptate în jos.
Nu aşezaţi încărcătorul portabil pe baterie!
Nu acoperiţi încărcătorul portabil cu obiecte şi nu aşezaţi niciun
obiect pe acesta!
5. Introduceți fișa de încărcare în fișa de conectare de pe partea
bateriei, până când cele două carcase se află una pe cealaltă.
6. Conectați cablul de alimentare la încărcătorul portabil.
7. Introduceţi cablul de alimentare într-o priză şuco.
Procesul de încărcare începe şi se termină automat.
Afişajul cu leduri indică starea actuală:
● galben = bateria este încărcată
● verde intermitent = bateria este încărcată > 80 %
● verde constant = bateria este complet încărcată
● roşu = eroare
Timp de încărcare, vezi capitolul Date tehnice.
8.
Spre sfârşitul perioadei de încărcare, verificaţi nivelul electro-
litului în conformitate cu instrucţiunile de funcţionare ale pro-
ducătorului bateriei şi corectaţi dacă este necesar.
Deconectarea încărcătorului:
9. După încărcare, deconectaţi încărcătorul de la maşină în ordi-
ne inversă.
Punerea în funcţiune
Regim
Lucrări înainte de începerea funcționării
1. Verificați starea de încărcare a bateriei. Dacă este necesar, în-
cărcați bateria, a se vedea Încărcarea bateriei.
2. Controlați valțul de măturare și măturile laterale cu privire la
benzile înfășurate.
3. Verificați axele roților pentru a vedea dacă există benzi înfășu-
rate.
4. Testați funcționalitatea tuturor elementelor de comandă.
5. Verificați dacă mașina este deteriorată.
6. Curățați filtrul de praf.
Reglarea scaunului șoferului
PERICOL
Pericol de accidentare
Reglaţi scaunul şoferului numai cu aparatul în staţionare.
Figura K
1 Ajustare greutate
2 Deplasarea verticală a brațului
3 Reglarea înclinării spătarului
4 Maneta de reglare a poziției scaunului
1. Rotind butonul de reglare, puteți adapta suspensia scaunului
la greutatea corpului dvs.
2. Reglați înălțimea brațului prin rotirea mecanismului de sub
braț.
3. Reglați înclinarea spătarului prin rotirea dispozitivului de regla-
re.
4. Apăsați maneta de reglare pentru a elibera mecanismul de
blocare și reglați poziția scaunului la înălțimea dvs.
Pornirea mașinii
Indicaţie
Pentru a porni mașina, capacul motorului trebuie să fie închis, iar
șoferul trebuie să fie așezat pe scaunul șoferului.
Indicaţie
Mașina de măturat se oprește la 3 secunde după ce vă ridicați de
pe scaun.
1. Ocupați scaunul șoferului.
Este acţionat comutatorul de contact al scaunului.
2. Mutați comutatorul selectorului de direcție în poziția centrală.
3. Introduceți cheia de contact în contact.
4. Pornirea unității hidraulice
a Țineți apăsată pedala de frână.
bRotiți cheia de contact în poziția „I” și așteptați 3 secunde.
Mașina este pregătită de funcționare.
cRotiți cheia de contact în poziția „II”.
Unitatea hidraulică pornește
Conducerea mașinii
PERICOL
Pericol de rănire din cauza opririi bruşte!
Maşina se opreşte brusc, de îndată ce scaunul şoferului nu mai
este ocupat.
Nu vă ridicaţi de pe scaunul şoferului în timp ce conduceţi.
몇 AVERTIZARE
Pericol de accident la mersul cu spatele!
Există un pericol sporit de accidente la mersul cu spatele.
Înainte de a da înapoi, asiguraţi-vă că nu puneţi pe nimeni în pe-
ricol, acordaţi o atenţie deosebită copiilor. Dacă este necesar, ce-
reţi unei persoane să vă ghideze.
În timpul manevrei de mers cu spatele, observaţi spaţiul dimpre-
jur.
몇 AVERTIZARE
Pericol de accident în timpul deplasării cu recipientul de gu-
noi ridicat!
Atunci când conduceţi cu recipientul de gunoi ridicat, există un
risc crescut de accidente din cauza modificării centrului de greu-
tate al maşinii.
Nu conduceţi cu rezervorul de material măturat ridicat.
ATENŢIE
Risc de deteriorare a mecanismului de antrenare!
Acţionarea sacadată a pedalei de acceleraţie poate deteriora
mecanismul de antrenare.
Acţionaţi întotdeauna pedala de acceleraţie încet şi cu atenţie.
Aduceţi maşina în stare de repaus înainte de a trece de la mers
înainte la mers înapoi sau invers.
ATENŢIE
Pericol de deteriorare
Trecerea peste obstacole poate cauza deteriorarea mașinii.
Conduceți lent și cu atenție peste obstacole staționare cu o înăl-
țime de până la 70 mm. Obstacolele cu o înălțime mai mare de
70 mm pot fi traversate doar folosind o rampă adecvată.
Indicaţie
Pârghia frânei de parcare de la roata frontală trebuie să fie în po-
ziția de conducere, a se vedea Blocarea/eliberarea frânei de par-
care.
1. Setați comutatorul de direcție pe „Înainte” sau „Înapoi”.
2. Luați piciorul de pe pedala de frână.
3. Apăsați cu atenție pedala de accelerație și reglați viteza de de-
plasare continuu.
Nu bruscaţi pedala de acceleraţie.
4. Comandaţi direcţia de rulare de la volan.
5. Eliberaţi pedala de acceleraţie pentru a reduce viteza.
Pedala de frână poate fi apăsată pentru a mări efectul de frâ-
nare.
Regim de funcţionare măturare
Măturatul cu valțul de măturare și periile laterale
PERICOL
Pericol de rănire din cauza opririi bruşte!
Maşina se opreşte brusc, de îndată ce scaunul şoferului nu mai
este ocupat.
Nu vă ridicaţi de pe scaunul şoferului în timp ce conduceţi.
Română 257
ATENŢIE
Pericol de deteriorare din cauza curelelor şi a cablurilor!
Dacă sunt măturate obiecte lungi şi flexibile, ca de exemplu pan-
glici sau sfori, acestea pot deteriora mecanismul de măturare.
Nu vă deplasaţi cu maşina sau cu măturile laterale peste obiecte
lungi şi flexibile, ca de exemplu panglici sau sfori, şi nu măturaţi
astfel de obiecte.
Indicaţie
În scopul obținerii rezultatelor optime de curățare, adaptați viteza
de deplasare la condițiile de la fața locului.
Indicaţie
În timpul măturatului, filtrul de praf este curățat automat la fiecare
10 minute. Între timp, curățarea poate fi pornită în mod manual.
Indicaţie
Porniți suflanta la măturarea pardoselilor uscate.
Deconectați suflanta la măturarea pardoselilor ude și umede
pentru a preveni umezirea filtrului de praf.
1. Deschideți clapeta recipientului de gunoi pentru a mătura.
2. Coborâți valțul de măturare.
Pentru a mătura marginile laterale, coborâți și măturile late-
rale.
Golirea recipientului de gunoi
몇 AVERTIZARE
Pericol de accidentare din cauza răsturnării mașinii
La golirea în pante sau pe teren moale, mașina se poate răsturna
din cauza deplasării centrului de greutate și poate provoca răni-
rea persoanelor.
Goliți recipientul de gunoi numai atunci când mașina se află pe o
suprafață plană și solidă.
몇 AVERTIZARE
Risc de accidentare din cauza impactului și a strivirii
La ridicarea sau coborârea recipientului de gunoi, persoanele pot
fi rănite prin împingerea sau strivirea între recipientul de gunoi și
container.
Asigurați-vă că în timpul procesului de golire, în zona de pivotare
a recipientului de gunoi nu se află nicio persoană.
몇 AVERTIZARE
Risc de accidentare din cauza pieselor în mișcare ale mașinii
Partea mecanică a recipientului de gunoi poate zdrobi sau tăia
părți ale corpului, în special degetele.
Nu atingeți piesele în mișcare în timpul procesului de golire.
몇 AVERTIZARE
Pericol de rănire din cauza coborârii recipientului de deșe-
uri!
În cazul recipientului de deșeuri persistă riscul căderii directe, ce-
ea ce poate cauza leziuni grave prin zdrobire și blocare.
Staționarea sub recipientul de deșeuri este interzisă.
Securizați în mod corespunzător recipientul de deșeuri ridicat, fo-
losind în acest scop contrafișa de fixare și înainte de staționarea
sub rezervorul de deșeuri.
ATENŢIE
Risc de accidentare din cauza gunoiului în cădere
Valțul de măturare care rulează în timpul procesului de golire
poate arunca gunoi departe de acesta, ceea ce poate provoca
accidentări.
Asigurați-vă că nu există persoane în fața vehiculului atunci când
recipientul de gunoi este ridicat.
Indicaţie
Cu golirea cu ridicare a mașinii, recipientul de gunoi poate fi golit,
de ex. într-un container de deșeuri (înălțimea maximă de descăr-
care, a se vedea capitolul Date tehnice).
1. Poziționați mașina în fața punctului de descărcare.
ATENŢIE
Asiguraţi un spaţiu liber suficient în spatele şi deasupra recipien-
tului de gunoi.
Ridicarea:
2. Setați maneta de comandă „Ridicare/coborâre mături laterale”
pe „Ridicare” și mențineți până când măturile laterale sunt
complet ridicate.
3. Setați maneta de comandă „Ridicare/coborâre valț de mătura-
re” pe „Ridicare” și mențineți până când valțul de măturare es-
te complet ridicat.
Valțul de măturare este ridicat.
4. Setați maneta de comandă „Deschidere/închidere clapetă re-
cipient” pe „Închidere”.
Lampa de control luminează roșu.
Golirea:
5. Setați maneta de comandă „Ridicare/coborâre recipient de
gunoi” pe „Ridicare” și mențineți până când se atinge înălțimea
necesară.
Lampa de control luminează roșu.
6. Apoi conduceți lent până la recipient.
7. Blocați frâna de parcare.
8. Setați maneta de comandă „Deschidere/închidere clapetă re-
cipient” pe „Deschidere”.
Recipientul de gunoi este golit.
Be
cul martor luminează verde.
9. Setați maneta de comandă „Deschidere/închidere clapetă re-
cipient” pe „Închidere”.
Clapeta recipientului se închide.
Lampa de control luminează roșu.
10.Eliberați frâna de parcare.
Coborârea:
11.Deplasaţi maşina la aproximativ 2 m de punctul de descărca-
re.
ATENŢIE
Asiguraţi un spaţiu liber suficient în spatele şi sub recipientul de
gunoi.
12.Setați maneta de comandă „Ridicare/coborâre recipient de
gunoi” pe „Coborâre” și mențineți până când recipientul de gu-
noi ajunge în poziția finală.
Becul martor luminează verde.
Deconectarea mașinii
1. Parcați mașina pe un sol orizontal.
2. Ridicați valțul de măturare și măturile laterale.
3. Închideți clapeta recipientului.
4. Țineți pedala de frână apăsată și acționați frâna de parcare.
5. Mișcați comutatorul-cheie în poziția „0” și scoateți cheia.
Transport
ATENŢIE
Deteriorări la transport
Respectați greutatea proprie (greutatea de transport) a mașinii la
transportarea acesteia pe remorci sau vehicule.
La transportul în vehicule, fixați mașina în conformitate cu direc-
tivele aplicabile pentru siguranța de transport.
Respectați următoarele la transportarea mașinii:
● Rotiți cheia de contact în poziția „0” și scoateți-o.
● Blocați frâna de parcare.
● Asigurați mașina la punctele de ancorare (4x) cu chingi de
prindere, frânghii sau lanțuri.
● Fixați mașina la roți, cu pene.
Depozitarea
Respectați următoarele indicații la depozitarea mașinii:
● Parcați mașina de măturat pe o suprafață plană, într-un mediu
uscat și ferit de îngheț. Protejați împotriva prafului cu o prelată.
● Ridicați valțul de măturare și măturile laterale pentru a evita
deteriorarea firelor de păr din perii.
● Închideți clapeta recipientului.
● Rotiți cheia de contact în poziția „0” și scoateți cheia.
● Blocați frâna de parcare.
● Asigurați mașina de măturat împotriva rulării.
258 Română
Dacă mașina de măturat nu este utilizată pentru o perioadă mai
lungă de timp, acordați atenție suplimentară acesteia:
● Curățați interiorul și exteriorul mașinii de măturat.
● Decuplarea bateriei
● Încărcați bateria și reîncărcați-o aproximativ la fiecare 2 luni.
Îngrijirea și întreținerea
몇 AVERTIZARE
Pericol de moarte, de rănire și de deteriorare!
În timpul îngrijirii şi întreţinerii maşinii, există pericol de moarte,
de rănire şi de deteriorare dacă nu sunt respectate indicaţiile pri-
vind siguranţa!
Respectaţi toate indicaţiile privind siguranţa pentru îngrijire şi în-
treţinere din capitolul „Instrucţiuni de siguranţă” de la începutul
acestor instrucţiuni de funcţionare.
Curățarea aparatului
ATENŢIE
Scurtcircuite sau alte deteriorări. Nu curăţaţi aparatul cu jet de
apă prin furtun sau jet de apă de înaltă presiune.
ATENŢIE
Curăţare incorectă
Pericol de deteriorare.
Nu utilizați substanțe de curățare abrazive sau agresive pentru
curățare.
PERICOL
Pericol pentru sănătate prin intermediul prafului
Pentru curățarea interioară cu aer comprimat.
Purtați mască de praf și ochelari de protecție.
Curățarea interiorului mașinii
1. Opriți mașina, consultați Deconectarea mașinii
2. Curățarea mașinii cu o lavetă
3. Suflați mașina cu aer comprimat.
Curăţaţi partea exterioară a maşinii
1. Opriți mașina, consultați Deconectarea mașinii.
2. Curăţaţi exteriorul aparatului cu o cârpă umezită cu o leşie de
spălare uşoară.
Intervalele de întreţinere
Indicaţie
Pentru a vă păstra cererile cu titlu de garanţie, este necesar ca
pe parcursul perioadei de garanţie toate lucrările de service şi de
întreţinere să fie executate de o unitate de service autorizată con-
form listei de verificare la inspecţie (ICL).
● Contorul de ore de funcţionare indică momentul intervalelor de
întreţinere.
● Intervalele pentru lucrările de service şi întreţinere efectuate
de către client/operator sunt enumerate în capitolul Întreține-
rea de către client. Lucrările trebuie efectuate de un specialist
calificat. Dacă este necesar, consultaţi un distribuitor sau un
service specializat Kärcher.
● Lucrările de întreţinere suplimentare trebuie efectuate de că-
tre o unitate de service autorizată, în conformitate cu lista de
verificare la inspecţie. Vă rugăm să contactaţi unitatea de ser-
vice în timp util.
Întreținerea de către client
Indicaţie
Asigurați-vă de faptul că următoarele lucrări de întreţinere sunt
efectuate de către un specialist calificat; consultaţi un distribuitor
specializat sau o unitate de service Kärcher, dacă este cazul.
Lucrările la sistemul hidraulic pot fi efectuate numai de către un
service autorizat.
Zilnic:
1. Verificați axele roților pentru a vedea dacă există benzi înfășu-
rate.
2. Verificați dacă valțul de măturare și măturile laterale prezintă
semne de uzură și asigurați-vă de faptul că benzile nu sunt în-
fășurate.
3. Asigurați-vă de funcționarea corespunzătoare a elementelor
de comandă.
4. Verificați dacă mașina este deteriorată.
Săptămânal:
몇 AVERTIZARE
Pericol de rănire din cauza coborârii recipientului de deșe-
uri!
În cazul recipientului de deșeuri persistă riscul căderii directe, ce-
ea ce poate cauza leziuni grave prin zdrobire și blocare.
Staționarea sub recipientul de deșeuri este interzisă.
Securizați în mod corespunzător recipientul de deșeuri ridicat, fo-
losind în acest scop contrafișa de fixare și înainte de staționarea
sub rezervorul de deșeuri.
5. Verificaţi dacă toate piesele mobile se mişcă uşor şi, dacă este
necesar, lubrifiaţi-le sau reparaţi-le.
Indicaţie
Înainte de efectuarea oricăror lucrări de reparație și de întreținere
cu recipientul de gunoi ridicat, montați brățările de siguranță.
6. Verificați dacă benzile de etanșare de pe cutia valțurilor de
măsurare sunt reglate corespunzător și dacă prezintă semne
de uzură; dacă este cazul ajustați sau înlocuiți benzile de etan-
șare.
7. Verificați dacă benzile de etanșare de pe clapeta recipientului
de gunoi nu sunt deteriorate, înlocuiți-le dacă este necesar.
8. Verificați dacă valțul de măturare este uzat sau deteriorat, în-
locuiți-l dacă este necesar.
9. Verificați dacă măturile laterale prezintă semne de uzură sau
de deteriorare și înlocuiți-le, dacă este cazul.
10.Verificați dacă filtrul de praf prezintă murdărie sau este dete
-
riorat, înlocuiți-l dacă este necesar și curățați cutia filtrului de
praf.
11.Verificați dacă există scurgeri în sistemul hidraulic și, dacă es-
te necesar, reparați-l.
12.Curățați răcitorul de ulei hidraulic.
13.Verificați nivelul uleiului hidraulic.
14.Verificați nivelul lichidului de frână.
15.Verificați mecanismul clapetei recipientului și lubrifiați dacă
este necesar.
După uzură:
16.Înlocuiți benzile de etanșare uzate.
17.Înlocuiți valțurile de măturare uzate.
18.Înlocuiți măturile laterale uzate.
Întreținerea de către serviciul de relații cu clienții.
Indicaţie
Pentru a vă păstra dreptul la cereri cu titlu de garanție, este ne-
cesar ca pe parcursul perioadei de garanție toate lucrările de ser-
vice și întreținere să fie executate de o unitate de service
autorizată de Kärcher conform listei de verificare la inspecție.
● Prima inspecție după 50 de ore de funcționare
● Întreținere conform broșurii de întreținere la fiecare 250 de ore
de funcționare.
● Dacă este necesar, dar cel puțin o dată pe an, dispuneți veri-
ficarea rezistenței de izolație a mașinii și a bateriei de către un
electrician calificat, în conformitate cu instrucțiunile de funcțio-
nare ale producătorului bateriei.
Lucrări de întreţinere
Pregătirea
1. Așezați mașina de măturat pe o suprafață nivelată.
2. Rotiți cheia de contact în poziția „0” și scoateți cheia.
3. Blocați frâna de parcare.
Indicații privind siguranța pentru întreținere
Indicaţie
Înainte de a efectua lucrări sub recipientul de gunoi ridicat, reci-
pientul de gunoi trebuie asigurat împotriva căderii, a se vedea
Asigurarea recipientului de gunoi
Română 259
Asigurarea recipientului de gunoi
몇 AVERTIZARE
Pericol de strivire
Un recipient de gunoi în cădere poate provoca leziuni prin strivire
și fracturi osoase.
Înainte de efectuarea oricărei lucrări sub recipientul de gunoi ridi-
cat, acesta trebuie să fie asigurat.
Asigurați-vă doar în afara zonei periculoase.
Figura N
1 Suport
2 Tijă de siguranță
1. Rabatați în sus bara de siguranță și introduceți-o în suport.
Verificarea nivelului lichidului de frână și completarea
acestuia
몇 AVERTIZARE
Pericol de strivire
Un recipient de gunoi în cădere poate provoca leziuni prin strivire
și fracturi osoase.
Înainte de efectuarea oricărei lucrări sub recipientul de gunoi ridi-
cat, acesta trebuie să fie asigurat.
Asigurați-vă doar în afara zonei periculoase.
Figura F
1 Tijă de siguranță
2 Capac de închidere
3 Rezervor de lichid de frână
1. Deplasați recipientul de gunoi în sus și fixați-l cu bara de sigu-
ranță.
2. Verificați dacă există suficient lichid de frână în rezervorul de
lichid de frână.
Indicaţie
Nivelul lichidului trebuie să fie între marcajele Min. și Max.
3. Completați cu lichid de frână DOT dacă este necesar, a se ve-
dea Date tehnice.
Verificarea nivelului hidraulic și completarea cu ulei
hidraulic
Figura H
1 Capac de închidere și ștuț pentru umplere cu ulei
2 Vizor pentru ulei
Indicaţie
Recipientul de gunoi nu trebuie să fie ridicat în timpul efectuării
acestei lucrări.
1. Verificați nivelul uleiului hidraulic în vizorul pentru ulei.
a Nivelul uleiului trebuie să fie între marcajele „MIN” și „MAX”.
bDacă nivelul uleiului este sub marcajul „MIN”, se completea-
ză cu ulei hidraulic.
2. Scoateți capacul rezervorului de ulei.
3. Curățați zona de umplere.
4. Adăugați ulei hidraulic. (Pentru tipurile de ulei consultați Date-
le tehnice.)
5. Închideți ștuțul de umplere cu ulei cu capacul de închidere.
Verificarea sistemului hidraulic
Indicaţie
Dacă se detectează scurgeri în sistemul hidraulic, contactați ser-
viciul de relații cu clienții.
1. Blocați frâna de parcare.
2. Porniți motorul.
3. Verificați toate furtunurile hidraulice și racordurile în privința
etanșeității.
Verificarea prezenței benzilor înfășurate la valțul de
măturare
1. Porniți motorul.
2. Ridicați întotdeauna recipientul de gunoi până la poziția finală.
3. Opriți motorul.
4. Blocați frâna de parcare.
몇 AVERTIZARE
Pericol de strivire
Un recipient de gunoi în cădere poate provoca leziuni prin strivire
și fracturi osoase.
Înainte de efectuarea oricărei lucrări sub recipientul de gunoi ridi-
cat, acesta trebuie să fie asigurat.
Asigurați-vă doar în afara zonei periculoase.
5. Fixați recipientul de gunoi cu bara de siguranță.
6. Verificați valțul de măturare pentru benzile și firele înfășurate
și îndepărtați-le.
7. Pliați bara de siguranță.
8. Porniți motorul.
9. Coborâți recipientul de gunoi în poziția finală.
10.Opriți motorul.
Verificarea valțului de măturare cu privire la uzură
1. Deblocați ușa valțului de măturare.
2. Rotiți ușa spre exterior.
Figura R
3. Citiți gradul de uzură al valțului de măturare de pe scală.
Dacă gradul de uzură este la sfârșitul zonei roșii, trebuie in-
stalată un nou valț de măturare.
Schimbarea valțului de măturare
Figura Q
1 Uși
2 Șurub mâner
3 Suport valț de măturare
4 Valț de măturare
1. Deblocați ușa.
2. Rotiți ușa spre exterior.
3. Desfaceți șurubul mânerului.
4. Rotiți suportul valțului de măturare spre exterior.
5. Scoateți valțul de măturare.
6. Montați noul valț de măturare.
a Introduceți valțul de măturare în suportul opus al valțului de
măturare în poziția corectă de instalare.
Figura V
Poziția de instalare a valțului de măturare în direcția de de-
plasare (vedere de sus)
Indicaţie
Canelurile de pe valțul de măturare trebuie să fie plasate pe ca-
mele suportului valțului de măturare opus.
b Rabatați înapoi suportul valțului de măturare care a fost ra-
batat în exterior.
c Strângeți șurubul mânerului.
7. Rotiți înapoi ușa.
8. Blocați ușa.
Indicaţie
După instalarea noului valț de măturare, nivelul de măturare tre-
buie ajustat din nou.
Verificarea și reglarea nivelului de măturare al valțului
de măturare
1. Deconectați suflanta.
2. Conduceți mașina de măturat pe o suprafață plană și netedă
a solului, care este vizibil acoperită cu praf sau cretă.
3. Coborâți valțul de măturare și lăsați-l să ruleze pe loc timp de
aproximativ 10 secunde.
4. Închideți clapeta recipientului.
5. Ridicați valțul de măturare.
6. Conduceți mașina în marșarier.
7. Verificați nivelul de măturare.
Figura S
Planul de măturare trebuie să fie un dreptunghi uniform cu o lăți-
me de = 60 - 65 mm.
Figura T
1 Maneta planului de măturare
2 Scală
8. În funcție de gradul de uzură al valțului de măturare, cuplați
maneta planului de măturare în una dintre cele 4 poziții.
260 Română
Verificarea și reglarea planului de măturare al
măturilor laterale
1. Ridicați măturile laterale.
2. Conduceți mașina de măturat pe o suprafață plană și netedă
a solului, care este vizibil acoperită cu praf sau cretă.
3. Coborâți valțul de măturare și măturile laterale și lăsați-le să
ruleze pe loc timp de aproximativ 10 secunde.
4. Ridicați valțul de măturare și măturile laterale.
5. Conduceți mașina în marșarier.
6. Verificați nivelul de măturare.
Figura U
Planul de măturare trebuie să aibă o lățime de = 40 - 50 mm și un
cerc parțial în formă de lună între orele 11 și 4.
Figura W
1 Reglarea unghiului
2 Reglarea lungimii
7. Corectați planul de măturare utilizând reglarea unghiului și a
lungimii.
8. Verificați nivelul de măturare.
Reglarea garniturilor laterale
Figura X
1 Uși
2 Garnitură
3 Șurub (8x)
4 Placă de susținere
1. Deblocați ușa.
2. Rotiți ușa spre exterior.
3. Slăbiți placa de fixare prin desfacerea celor opt șuruburi de fi-
xare.
4. Realiniați garnitura astfel încât să existe un spațiu de 1 - 3 mm
față de pardoseală.
5. Strângeți cele opt șuruburi.
6. Deschideți ușa de pe partea opusă.
Figura Y
1 Placă de susținere
2 Piuliță fluture (4x)
3 Garnitură
7. Slăbiți placa de fixare prin desfacerea celor patru piulițe fluture.
8. Realiniați garnitura astfel încât să existe un spațiu de 1 - 3 mm
față de pardoseală.
9. Strângeți cele patru piulițe fluture.
Curățarea manuală a filtrului de praf
1. Apăsați tasta „Curățare filtru de praf”.
Filtrul de praf este curățat.
Înlocuirea filtrului de praf (filtru cu buzunare)
Recipientul de gunoi este golit. A se vedea Golirea recipientului
de gunoi.
몇 PRECAUŢIE
Pericol pentru sănătate din cauza prafului fin
Inhalarea prafului fin poate duce la boli respiratorii.
Purtați echipament de protecție adecvat pentru gură și nas în
timp ce schimbați filtrul de praf.
Figura Z
1 Capac
2 Bară de ridicare
3 Capac filtru
4 Filtru cu saci
1. Deschideți capacul.
2. Deschideți capacul filtrului.
3. Desfaceți cele două bare de ridicare de la capacul filtrului.
4. Introduceți cele două plăci de prindere de pe barele de ridicare
în centrul filtrului cu buzunare, așa este arătat.
Figura AA
1 Șurub mâner
2 Bară de ridicare
5. După ce sunt introduse, înșurubați cele două bare de ridicare
împreună folosind cele două șuruburi ale mânerului.
6. Ridicați filtrul cu buzunare cu ajutorul a două persoane.
7. Scoateți cele două bare de ridicare de pe filtrul cu buzunare
vechi și fixați-le pe filtrul cu buzunare nou.
8. Introduceți noul filtru cu buzunare cu ajutorul a două persoane.
9. Demontați cele două bare de ridicare de la noul filtru cu buzu-
nare.
10.Montați cele două bare de ridicare pe partea interioară a ca-
pacului.
11.Închideți capacul filtrului și fixați-l cu elementele de fixare.
12.Închideți capacul.
Schimbarea filtrului de praf (filtru cutat plat)
Recipientul de gunoi este golit. A se vedea Golirea recipientului
de gunoi.
몇 PRECAUŢIE
Pericol pentru sănătate din cauza prafului fin
Inhalarea prafului fin poate duce la boli respiratorii.
Purtați echipament de protecție adecvat pentru gură și nas în
timp ce schimbați filtrul de praf.
Figura AB
1 Capac
2 Capac filtru
3 Dispozitiv de curățare
1. Deschideți capacul.
2. Deschideți capacul filtrului.
Figura AC
1 Dispozitiv de curățare
2 Filtru cutat plat
3. Pliați în sus dispozitivul de curățare.
4. Scoateți ambele filtre cutate plate.
5. Introduceți noile filtre cutate plate.
6. Pliați în jos dispozitivul de curățare.
7. Închideți capacul filtrului și fixați-l cu elementele de fixare.
8. Închideți capacul.
Înlocuirea filtrului de praf (filtru rotund)
Recipientul de gunoi este golit. A se vedea Golirea recipientului
de gunoi.
몇 PRECAUŢIE
Pericol pentru sănătate din cauza prafului fin
Inhalarea prafului fin poate duce la boli respiratorii.
Purtați echipament de protecție adecvat pentru gură și nas în
timp ce schimbați filtrul de praf.
Figura AD
1 Capac
2 Capac filtru
1. Deschideți capacul.
2. Deschideți capacul filtrului.
Figura AE
1 Filtru rotund
2 Blocare
3. Slăbiți blocarea.
aTrageți dispozitivul de blocare complet.
bRotiți în sensul acelor de ceasornic până la blocare.
4. Scoateți filtrul.
Indicaţie
Atunci când introduceți filtrul, asigurați-vă că orificiile din partea
frontală a filtrului sunt aliniate pe șuruburile suportului filtrului.
5. Introduceți un filtru nou și închideți dispozitivul de blocare.
6. Închideți capacul filtrului și fixați-l cu elementele de fixare.
7. Închideți capacul.
Română 261
Înlocuirea siguranțelor
Suporturile pentru siguranțe sunt amplasate sub volan.
Figura M
1. Îndepărtați capacul suportului pentru siguranțe.
2. Verificați siguranțele și înlocuiți siguranțele defecte.
Prezentare generală a siguranțelor
Remedierea defecţiunilor
Defecţiunile mici le puteţi remedia dvs. cu ajutorul următoarei lis-
te de ansamblu.
În cazul tuturor disfuncţionalităţilor neindicate, contactaţi serviciul
pentru clienţi (service)!
PERICOL
Pericol de accidente și răniri prin mișcarea neașteptată a au-
tovehiculului
Înainte de a efectua lucrări de îngrijire și întreținere, opriți apara-
tul și scoateți cheia din contact.
PERICOL
Pericol de electrocutare
Înainte de efectuarea lucrărilor la instalația electrică, decuplați
bateria.
Lucrările de reparații și lucrările la componentele electrice pot fi
realizate doar de către serviciul autorizat pentru clienți.
Garanţie
În fiecare țară sunt valabile condițiile de garanție acordate de dis-
tribuitorul nostru din țara respectivă. Eventuale defecțiuni surve-
nite la aparat în perioada de garanție vor fi remediate gratuit, în
limita în care sunt defecțiuni de fabricație sau de material. Pentru
a beneficia de garanție, prezentați-vă cu chitanța de cumpărare
la comerciantul dvs. sau la cea mai apropiată unitate de service
autorizată.
(Pentru adresă, consultați pagina din spate)
Pentru mai multe informații privind garanția (dacă sunt disponibi-
le) vă rugăm accesați meniul „Descărcări” din opțiunea Service al
paginii web al reprezentanței Kärcher din țara dvs.
FU 01 Recipient gunoi 3 A
FU 02 Afișaj multifuncțional 10 A
FU 03 Comutator pentru direcția de rulare 3 A
FU 04 Invertor 5 A
FU 05 Sistem cu vibrații și suflantă 25 A
FU 06 Girofar, claxon, bluespot 15 A
FU 07 Lampa de frână (opțional) 10 A
FU 08 Indicator (opțional) 10 A
FU 09 Iluminare stânga (opțional) 7,5 A
FU 10 Iluminare lucru 10 A
F
U 11 Iluminare dreapta (opțional) 7,5 A
FU 12 Cabina șoferului (opțional), dispozi-
tiv de suprimare a prafului (opțio-
nal)
15 A
Eroare Remediere
Vehiculul se deplasează încet sau deloc Încărcați bateria sau înlocuiți-o dacă este defectă
Verificarea roților pentru benzi și fire înfășurate
Informarea serviciului pentru clienți Kärcher
Eliberarea frânei de parcare
Zgomot de șuierat în sistemul hidraulic Completarea cu ulei hidraulic
Informarea serviciului pentru clienți Kärcher
Valțul de măturare/măturile laterale nu se
rotesc
Verificați dacă valțul de măturat/măturile laterale prezintă benzi și fire înfășurate
Informarea serviciului pentru clienți Kärcher
Forță de aspirare redusă sau inexistentă
în zona periei
Verificarea, curățarea sau înlocuirea filtrului de praf
Informarea serviciului pentru clienți Kärcher
Mașină prăfuită Reglarea garniturilor laterale
Pornirea suflantei
Verificarea, curățarea sau înlocuirea filtrului de praf
Schimbarea garniturilor filtrului
Deschideți
clapeta recipientului de gunoi.
Informarea serviciului pentru clienți Kärcher
Gunoiul rămâne întins Golirea recipientului de gunoi
Verificarea, curățarea sau înlocuirea filtrului de praf
Înlocuirea valțului de măturare
Reglarea planului de măturare
Înlocuirea benzii de etanșare a recipientului de gunoi
Îndepărtarea blocajului valțului de măturare
Deschiderea clapetei recipientului de gunoi
Informarea serviciului pentru clienți Kärcher
Recipientul de gunoi nu poate fi ridicat/
coborât
Verificați siguranța și înlocuiți-o dacă este defectă
Informarea serviciului pentru clienți Kärcher
Clapeta recipientului de gunoi nu poate fi
deschisă
Informarea serviciului pentru clienți Kärcher
Defecțiuni ale pieselor hidraulice în miș-
care
Informarea serviciului pentru clienți Kärcher
262 Română
Declaraţie de conformitate UE
Prin prezenta declarăm că produsul menționat mai jos este con-
form cu dispozițiile relevante ale directivelor și regulamentelor
enumerate. În cazul efectuării unei modificări a produsului care
nu a fost convenită cu noi, această declaraţie îşi pierde valabili-
tatea.
Produs: Maşină de măturat şi aspirat maşină cu post de condu-
cere
Tip: 1.186-xxx
Directive și regulamente
2006/42/UE (+2009/127/UE)
2000/14/UE
2014/30/UE
2014/53/UE (TCU)
Norme armonizate aplicate
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Procedura de evaluare a conformităţii
2000/14/UE: Anexa V
Nivel de putere acustică dB(A)
KM 170/600 R D
Măsurat: 100
Garantat: 103
KM 100/65 R Bp
Măsurat: 85
Garantat: 88
KM 105/180 R Bp
Măsurat: 87
Garantat: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Măsurat: D: 97 BAT: 88 LPG: 101
Garantat: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Măsurat: D: 96 LPG: 98 Bp: 90
Garantat: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Măsurat: D: 99 LPG: 96
Garantat: D: 102 LPG: 99
KM 150/500 R Bp
Măsurat: 94
Garantat: 96
Numele și adr
esa
Persoana responsabilă pentru documentație:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germania)
Telefon: +49 7195 14-0
Fax: +49 7195 14-2212
Semnatarii acţionează în numele şi prin împuternicirea Consiliu-
lui Director.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germania)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Date tehnice
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Date privind puterea aparatului
Viteză de deplasare, înainte km/h 8 8
Viteză de deplasare, înapoi km/h
4 4
Capacitate de urcare (max.) % 14 14
Înclinare laterală (max.) % 10 10
Lăţime de lucru fără perii laterale mm 1000 1000
Lăţime de lucru cu 1 perii laterale mm 1300 1300
Lăţime de lucru cu 2 perii laterale mm 1550 1550
Rază de întoarcere m 2,8 2,8
Grad de protecţie IPX 3 IPX 3
Randament teoretic pe suprafaţă
Randament pe suprafaţă fără perii laterale m
2
/h 8000 8000
Randament pe suprafaţă cu 1 perii laterale m
2
/h 10400 10400
Randament pe suprafaţă cu 2 perii laterale m
2
/h 12400 12400
Baterie
Capacitate baterie Ah - 360
Durată funcţionare cu baterie complet încărcată h- 3,5
Tensiune baterie V - 36
Greutatea bateriei kg - 460
Condiţii de mediu
Temperatură ambiantă °C -5 ... +40 -5 ... +40
Umiditatea aerului, fără formarea de rouă % 0 ... 90 0 ... 90
Română 263
Sub rezerva modificărilor tehnice.
Dimensiuni şi greutăţi
Lungime mm 2245 2245
Lăţime mm 1350 1350
Înălţime mm 1430 1430
Greutate proprie kg 840 (1300) 840 (1300)
Greutate maximă admisibilă kg 1885 1885
Sarcină maximă permisă pe puntea faţă kg 852 852
Sarcina maximă permisă pe puntea spate kg 1033 1033
Lăţimea cilindrului de măturare mm 1000 1000
Diametrul cilindrului de măturare mm 300 300
Diametrul periilor laterale mm 600 600
Rezervor de material măturat
Volum rezervor de material măturat l 300 300
Înălţime de descărcare (max.) mm 1400 1400
Filtru şi sistem de aspirare
Sistem de filtrare Filtru cu buzunare Filtru cu buzunare
Suprafaţa filtrului de praf m
2
7,8 7,8
Categoria de utilizare U U
Subpresiunea nominală a sistemului de aspirare mbar 15,5 15,5
Debitul volumetric nominal al sistemului de aspirare l/s 800 800
Motor tracţiune (electric)
Randament nominal (mecanic) W 4000 4000
Motorul suflantei şi al valţului de măturare (electric)
Tip motor Motor cu magnet per-
manent CC
Motor cu magnet per-
manent CC
Carburanţi
Tip ulei hidraulic HV 46 HV 46
Cantitate ulei hidraulic l 25 25
Echipare cu anvelope
Dimensiune anvelope, faţă mm 15-4.5x8 15-4.5x8
Dimensiune anvelope, spate 15-4.5x8 15-4.5x8
Valori calculate conform EN 60335-2-72
Valoarea vibraţiilor mână-braţ m/s
2
<2,0 <2,0
Valoarea vibraţiei braţului, incertitudinea K m/s
2
0,1 0,1
Valoare vibraţii scaun m/s
2
<2,0 <2,0
Valoarea de vibraţie a scaunului, incertitudinea K m/s
2
0,1 0,1
Nivel de zgomot L
pA
dB(A) 75 75
Incertitudine K
pA
dB(A) 3 3
Nivelul sunetului L
WA
+ incertitudine L
WA
dB(A) 93 93
Frână
Lichid de frână Ate DOT SL - US FM-
VSS DOT4
Ate DOT SL - US FM-
VSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
264 Hrvatski
Sadržaj
Opće napomene
Prije prve uporabe uređaja pročitajte ove originalne
upute za rad i postupajte u skladu s njima. Čuvajte
originalne upute za rad za kasniju uporabu ili za sljedećeg vlasni-
ka.
Sigurnosni napuci
Sigurnosne razine
OPASNOST
● Uputa na neposredno prijeteću opasnosti koja bi mogla dovesti
do teške ozljede ili smrti.
몇 UPOZORENJE
● Uputa na moguću opasnu situaciju koja bi mogla dovesti do teš-
ke ozljede ili smrti.
몇 OPREZ
● Uputa na moguću opasnu situaciju koja bi mogla dovesti do lak-
ših ozljeda.
PAŽNJA
● Uputa na moguću opasnu situaciju koja bi mogla dovesti do
oštećenja imovine.
Simboli na stroju
Sigurnosni napuci za rukovanje
몇 UPOZORENJE ● Uređaj upotrebljavajte samo u skladu s nje-
govom namjenom. Uzmite u obzir lokalne okolnosti i pri radu s
uređajem obratite pozornost na druge osobe, osobito na djecu.
● Za održavanje zračnih razmaka i puznih staza uređaj se ne
smije puštati u rad na visini većoj od 2000 metara iznad normalne
nule. ● Provjerite je li uređaj sa svojim radnim komponentama u
ispravnom stanju te je li siguran za rad. Ako stanje uređaja nije
besprijekorno ne smijete ga koristiti. ● U područjima opasnosti
(npr. benzinske crpke) pridržavajte se odgovarajućih sigurnosnih
propisa. Nikad ne radite s uređajem u prostorijama u kojima prijeti
opasnost od eksplozije. ● Uređaj nije namijenjen za to da ga ko-
riste osobe s ograničenim tjelesnim, osjetnim ili duhovnim spo-
sobnostima ili bez iskustva i/ili s nedostatnim znanjem. ● Uređaj
smiju koristiti samo osobe koje su podučene rukovanju uređajem
ili su dokazale svoju sposobnost rukovanja te su izričito zaduže-
ne za korištenje.PAŽNJA ● Prije početka rada rukovatelj mora
provjeriti jesu li sve zaštitne naprave ispravno postavljene i rade
li. ● Rukovatelj uređajem odgovoran je za nesreće u koje su
uključene druge osobe ili njihova imovina.UPOZORENJE ● Ru-
kovatelj mora nositi usku odjeću i čvrstu obuću. Izbjegavajte no-
šenje široke odjeće. ● Djeca trebaju biti pod nadzorom kako bi
se osiguralo da se ne igraju s uređajem. ● D
jeca i mladež ne smi-
ju upravljati uređajem.PAŽNJA ● Prije pokretanja uređaja provje-
rite bližu okolinu (npr. ima li djece). Pobrinite se za dobru
preglednost!OPASNOST ● Uređaj nikada ne ostavljajte bez nad-
zora dok nije osiguran od nenamjernog kretanja. Prije napuštanja
uređaja uvijek aktivirajte pozicijsku (ručnu) kočnicu.PAŽNJA
● Izvucite kontaktni ključ ili KIK (Kärcher Intelligent Key) kako bi-
ste spriječili neovlašteno korištenje uređaja.OPREZ ● Ne koristi-
te uređaj u područjima u kojima postoji mogućnost da bude
pogođen padajućim predmetima.UPOZORENJE ● Ne gledajte
izravno u izvor svjetla na uređajima koji su opremljeni Blue-Spot
osvjetljenjem.
Sigurnosni napuci za vozni pogon
Napomena ● Popis opasnosti od prevrtanja može biti nepot-
pun.OPASNOST ● Opasnost od prevrtanja pri velikim uzbrdica-
ma ili nizbrdicama! Pri vožnji uzbrdicama i nizbrdicama
pridržavajte se maksimalno dopuštenih vrijednosti navedenih u
Tehničkim podacima. ● Opasnost od prevrtanja pri prevelikom
Opće napomene .............................................................. 264
Sigurnosni napuci ............................................................ 264
Namjenska uporaba......................................................... 265
Zaštita okoliša.................................................................. 265
Pribor i zamjenski dijelovi................................................. 265
Sadržaj isporuke .............................................................. 266
Opis uređaja .................................................................... 266
Funkcija ........................................................................... 267
Prije puštanja u rad.......................................................... 267
Akumulatori / punjači........................................................ 267
Puštanje u pogon............................................................. 268
Rad .................................................................................. 268
Transport ......................................................................... 270
Skladištenje ..................................................................... 270
Njega i održavanje ........................................................... 270
Pomoć u slučaju smetnji .................................................. 273
Jamstvo ........................................................................... 274
EU izjava o sukladnosti.................................................... 274
Tehnički podaci................................................................ 274
PAŽNJA
Opasnost od opeklina
Prije radova na vrućim dijelovima vozila, ostavite ih da
se ohlade.
OPASNOST
Opasnost od požara
Ne prikupljajte metenjem goruće ili užarene predme-
te, kao što su npr. cigarete, šibice ili slično.
몇 UPOZORENJE
Opasnost od ozljeda
Opasnost od prignječenja i smicanja zbog pokretnih
dijelova vozila.
몇 UPOZORENJE
Opasnost od ozljeda
Opasnost od ozljeda zbog strujnog napona.
몇 UPOZORENJE
Opasnost od ozljeda
Posjekotine i ozljede od prignječenja uslijed pokretnih
dijelova u unutrašnjosti vozila.
Nemojte posezati u otvore na uređaju.
Prilikom radova na vozilu uvijek nosite prikladne ruka-
vice.
Budite oprezni s rotirajućim četkama.
U smjeru vožnje, dopušteno je savladavati samo na-
gibe i padove do 14%.
Maksimalan nagib podloge prilikom vožnji s podignu-
tim spremnikom za prljavštinu.
Točka za postavljanje dizalice vozila
Točka pričvršćivanja
Obratite pozornost na napomene
Uređajem upravljajte polagano
Pročitajte upute za uporabu i postupajte u skladu s nji-
ma
Hrvatski 265
bočnom nagibu! Pri pokretanju poprečno na smjer vožnje pridr-
žavajte se maksimalno dopuštenih vrijednosti navedenih u Teh-
ničkim podacima. ● Opasnost od prevrtanja na nestabilnoj
podlozi! Koristite uređaj isključivo na učvršćenoj podlozi.
몇 UPOZORENJE ● Opasnost od nesreće zbog neprilagođene
brzine. U krivinama vozite polako.
Sigurnosni napuci za transport
몇 OPREZ ● Kako biste izbjegli nezgode tijekom prijevoza, obra-
tite pozornost na transportnu težinu vozila. ● Za transport stroja,
odspojite bateriju i osigurajte stroj.
Uređaji na baterijski pogon
OPASNOST ● Opasnost od eksplozije! Akumulatore punite
samo pomoću prikladnog punjača. ● Pri punjenju akumulatora u
zatvorenim prostorijama nastaje visoko eksplozivan plin. Akumu-
latore punite samo u dobro prozračenim prostorijama. ● U blizini
akumulatora ili u prostoriji za punjenje akumulatora ne smijete
baratati otvorenim plamenom, stvarati iskre niti pušiti. ● Opa-
snost od eksplozija i kratkih spojeva. Na akumulator ne stavljajte
alate ili slične predmete.
몇 OPREZ ● Opasnost od ozljede kiselinom iz akumulatora. Pri-
državajte se odgovarajućih sigurnosnih propisa.
PAŽNJA ● Pridržavajte se uputa za rad proizvođača akumulato-
ra i punjača. Pri rukovanju akumulatorom pridržavajte se prepo-
ruka zakonodavca. ● Akumulatore ne ostavljajte da stoje u
ispražnjenom stanju, napunite ih što je prije moguće. ● Kako bi-
ste izbjegli stvaranje površinske struje održavajte akumulatore či-
stima i suhima. Zaštitite akumulatore od onečišćenja, npr.
metalnom prašinom. ● Stare akumulatore ekološki zbrinite u
skladu s odredbama EZ direktive 91/157/EEZ ili dotičnim nacio-
nalnim propisima.
Sigurnosni napuci za strojeve za metenje s visokim
pražnjenjem
OPASNOST ● Opasnost od ozljeda kod uređaja s visokim
pražnjenjem! Prije bilo kakvih radova osigurajte podignuti spre-
mnik skupljene prljavštine. Osiguranje postavite samo iz područ-
ja koje se ne nalazi u području opasnosti.
Sigurnosni napuci za strojeve za metenje sa zaštitnim
krovom
몇 OPREZ
Svakodnevno provjeravajte zaštitni krov s obzirom na oštećenja
kako biste osigurali njegovu zaštitnu funkciju.
U slučaju oštećenja zaštitnog krova i pojedinačnih elemenata
mora se zamijeniti kompletni zaštitni krov.
Svaka modifikacija zaštitnog krova kao i postavljanje drugih ele-
menata, komponenti i sklopova osim onih koje je Kärcher odobrio
nije dopušteno te ograničava u određenim okolnostima funkciju
zaštitnog krova.
Njega i održavanje
몇 UPOZORENJE ● Prije radova na električnoj instalaciji odvo-
jite stezaljke akumulatora. ● Prije čišćenja, održavanja, zamjene
dijelova i preinake na drugu funkciju, morate isključiti uređaj te
izvući kontaktni ključ.
몇 OPREZ ● Servisiranje prepustite samo ovlaštenim servisnim
službama ili stručnjacima za to područje koji su upoznati sa svim
bitnim sigurnosnim propisima.
PAŽNJA ● Pridržavajte se sigurnosne provjere za prijenosne
uređaje koji se koriste u gospodarstvene svrhe u skladu s mjesno
važećim propisima (npr. u Njemačkoj: VDE 0701). ● Kratki spoje-
vi ili druga oštećenja. Uređaj ne čistite vodenim mlazom iz crijeva
ili vodenim mlazom pod visokim tlakom. ● Radove na uređaju
izvodite uvijek s prikladnim rukavicama.
Namjenska uporaba
Stroj za metenje je namijenjen za čišćenje podnih površina za ko-
mercijalnu upotrebu i npr. za sljedeća područja primjene:
● parkirališta
● proizvodna postrojenja
● logistička područja
● hotele
● trgovine na malo
● skladišta
● pločnike
Ovaj stroj za metenje namijenjen je za metenje prljavih unutarnjih
i vanjskih površina.
Prije uporabe provjerite je li uređaj sa svojim radnim uređajima u
ispravnom stanju i siguran za rad. Ako stanje nije besprijekorno,
vozilo se ne smije upotrebljavati.
Ovaj stroj za metenje koristite isključivo u skladu s navodima u
ovim uputama za rad.
Na uređaju ne smiju se vršiti nikakve izmjene.
Uređaj je prikladan samo za obloge navedene u ovim uputama za
uporabu.
Smije se voziti i čistiti samo na površinama koje su za to odobre-
ne od strane poduzeća ili njegovog ovlaštenika za uporabu stro-
jeva.
Općenito vrijedi: Držite lako zapaljive tvari podalje od uređaja
(opasnost od eksplozije/požara).
Predvidiva pogrešna uporaba
● Nikada nemojte prikupljati ili usisavati eksplozivne tekućine,
zapaljive plinove te nerazrjeđene kiseline i otapala. To su ben-
zin, razrjeđivači boje ili loživo ulje koji kroz vrtloženje s usisnim
zrakom mogu tvoriti eksplozivne pare ili mješavine, te aceton,
nerazrjeđene kiseline i otapala budući da su agresivni prema
materijalima korištenim na uređaju.
● Nikada nemojte prikupljati ili usisavati reaktivne metalne pra-
šine (npr. aluminij, magnezij, cink), oni u spoju s jakim alkalnim
ili kiselim sredstvima za čišćenje stvaraju eksplozivne plinove.
● Nemojte metenjem prikupljati niti usisavati goruće ili užarene
predmete.
● Uređaj nije prikladan za pometanje tvari opasnih po zdravlje.
● Zabranjeno je zadržavati se u područjima opasnosti. Zabra-
njen je rad u prostorijama u kojima prijeti opasnost od eksplo-
zije.
● Vožnja pratećih osoba nije dopuštena.
● Uređajem se ne smiju gurati/vući niti prevoziti bilo kakvi pred-
meti.
Obloge koje su prikladne za metenje
● asfalt
● industrijskih podovi
● estrih
● beton
● popločane površine
Zaštita okoliša
Ambalažni se materijali mogu reciklirati. Molimo odložite
ambalažu na ekološki prihvatljiv način.
Električni i elektronički uređaji sadrže vrijedne reciklažne
materijale, a često i sastavne dijelove poput baterija, punji-
vih baterija ili ulja koji kod nepropisnog rukovanja ili nepravil-
nog zbrinjavanja mogu predstavljati potencijalnu opasnost za
ljudsko zdravlje i okoliš. Međutim, ti su sastavni dijelovi potrebni
za pravilan rad uređaja. Uređaji koji su označeni ovim simbolom
ne smiju se odlagati zajedno s kućnim otpadom.
Napomene o sastojcima (REACH)
Aktualne informacije o sastojcima možete pronaći na: www.kaer-
cher.de/REACH
Pribor i zamjenski dijelovi
Koristite samo originalan pribor i originalne zamjenske dijelove
jer oni jamče siguran i nesmetan rad uređaja.
Informacije o priboru i zamjenskim dijelovima pronađite na
www.kaercher.com.
266 Hrvatski
Sadržaj isporuke
Sadržaj isporuke uređaja prikazan je na ambalaži. Kod raspaki-
ravanja provjerite je li sadržaj potpun. U slučaju nedostatka pri-
bora ili štete nastale prilikom transporta obavijestite svog
prodavača.
Opis uređaja
Grafički prikaz uređaja
Slika B
Stroj za metenje
Položaj 1
1 Sjedalo (s kontaktnom sklopkom u sjedalu)
2 Upravljač
3 Ručka s mehanizmom za zaključavanje
4 Poklopac uređaja
5 Radno svjetlo
6 Bočna metla (desno)
7 Prednji kotač
8 Pristup valjku za metenje
9 Pričvrsna točka
10 Natpisna pločica
11 Rotacijska signalna svjetiljka
12 Poklopac uređaja (desno)
13 Poklopac (desno)
14 Stražnji poklopac
15 Stražnji kotač
16 Poklopac (lijevo)
17 Poklopac motora
Upravljačko polje
Položaj 2
1 Kontrolni elementi i zaslon
2 Pozicijska (ručna) kočnica
3 Tipkalo za isključivanje u nuždi
4 Upravljačka poluga valjka za metenje, podizanje / spuštanje
5 Kontrolna žaruljica poklopca spremnika za prljavštinu
6 Upravljačka poluga za otvaranje / zatvaranje poklopca spre-
mnika
7 Kontrolna žaruljica Spremnik potpuno spušten
8 Upravljačka poluga spremnika za prljavštinu, podizanje / spu-
štanje
9 Sklopka s ključem (kontaktna brava)
10 Sklopka za smjer vožnje
11 Upravljačka poluga za podizanje/spuštanje bočne četke
12 Podešavanje broja okretaja bočne četke (opcionalno)
13 Prekidač rotacijske signalne svjetiljke
14 Prekidač za radnu rasvjetu
15 Prekidač sirene
16 Prekidač za čišćenje ventilatora/filtra
Papučice
Položaj 3
1 Papučica kočnice
2 Vozna papučica
Kontrolni elementi i zaslon
Položaj 4
1 Bez funkcije
2 Bez funkcije
3 Upozoravajuća žaruljica za punjenje baterije
4 Kontrolna žaruljica radne rasvjete
5 Kontrolna žaruljica (funkcionira samo u slučaju StVZO pre-
gradnje)
6 Kontrolna žaruljica za čišćenje filtra
7 Kontrolna žaruljica za parkiranje
8 Bez funkcije
9 Bez funkcije
10 Kontrolna žaruljica ventilatora
11 Bez funkcije
12 Bez funkcije
13 Zaslon
Dodatna oprema
Upravljačka poluga
Slika O
1 Upravljačka poluga spremnika za prljavštinu
2 Upravljačka poluga za poklopac spremnika
3 Upravljačka poluga valjka za metenje
4 Upravljačka poluga bočne četke
Napomena
Držite poluge tako dugo u željenom položaju dok se ne završi od-
govarajuće mehaničko kretanje.
Upravljačka poluga spremnika za prljavštinu
Upravljačka poluga valjka za metenje
Upravljačka poluga za poklopac spremnika
Upravljačka poluga bočne četke
Zaslon
Slika C
1 Broj okretaja motora u 1/min
2 Napon baterije u V
3 Napunjenost baterije u %
4 Radni sati stroja
Komforna kabina (zatvorena) 2.853-431.7
Zaštitna kabina (otvorena) s vjetrobran-
skim staklom i brisačem vjetrobrana
2.853-433.7
Zaštitna kabina 2.851-267.7
Zaštitni krov 2.852-595.7
Gume otporne na nezgode (bez oznaka) 4.515-132.0
Gume (punjene zrakom) 4.515-332.0
Plavi reflektor (prednji) 2.853-202.0
Plavi reflektor (sprijeda i straga) 2.853-203.0
Stražnje svjetlo 2.853-204.0
Standardni komplet rasvjete 2.853-205.0
Komplet za prometnu rasvjetu 2.853-207.0
Komplet za homologaciju za ceste
(StVZO)
2.853-208.0
Sigurnosni pojas 6.981-140.0
Druga bočna četka (lijevo) 2.851-273.0
Regulacija brzine bočne četke (desno) 2.853-507.0
Poklopac bočne četke 2.851-286.0
Sustav za prskanje vodom za bočne četke 2.853-214.0
Gumeni amortizeri 2.852-620.0
Zaštita od udara bočne metle (desno) 2.853-211.0
Zaštita od udara bočne metle (s obje stra-
ne)
2.853-210.0
Dodatak usisavača za mokro/suho usisa-
vanje NT 22/1 Bp
2.852-814.0
Dodatak usisavača za mokro/suho usisa-
vanje NT 22/1 Bp (kabina)
2.853-161.0
Dodatak za metenje lakog otpada 2.853-212.0
Prema natrag Podizanje spremnika za prljavštinu
Prema naprijed Spuštanje spremnika za prljavštinu
Prema natrag Podizanje valjka za metenje
Prema naprijed Spuštanje valjka za metenje.
Prema natrag Zatvaranje poklopca spremnika
Prema naprijed Otvaranje poklopca spremnika
Prema natrag Podizanje bočne četke
Prema naprijed Spuštanje bočne metle
Hrvatski 267
Funkcija
Stroj za metenje radi po principu lopatice za prljavštinu.
1. Rotirajuća bočna metla sakuplja prljavštinu iz kutova i s rubo-
va površine koja se čisti te ju prebacuje na stazu valjka za me-
tenje.
2. Rotirajući valjak za metenje transportira pometeni materijal
izravno u spremnik nakupljene prljavštine.
3. Uskovitlana prašina u spremniku se odvaja uz pomoć filtra za
prašinu, a filtriran zrak se isisava usisni ventilator.
4. Filtar za prašinu se automatski čisti tijekom rada i može se po-
krenuti i pomoću prekidača „Čišćenje filtra“.
Prije puštanja u rad
Napuci za istovar
OPASNOST
Opasnost od nezgode prilikom istovara stroja
Pri istovaru stroja upotrijebite prikladnu rampu.
Ne koristite viličar za istovar / utovar stroja.
Pri istovaru/utovaru obratite pozornost na težinu stroja.
1. Pomoću priloženih dasaka napravite rampu prema skici.
2. Izrežite plastične trake za pakiranje i uklonite ambalažnu foliju.
3. Uklonite zatezne trake pričvršćene za granične točke.
4. Odvijte označene podne daske i drvenu gredicu na paleti.
5. Daske položite na rub palete, pritom ih postavite tako da se
nalaze ispred kotača stroja. Vijcima pričvrstite daske.
6. Stavite drvenu gredicu ispod dasaka kao potporu.
7. Uklonite drvene blokove koji drže kotače.
8. Otpustite pozicijsku kočnicu.
9. Stroj pažljivo odvezite s palete preko izrađene rampe.
Aretirajte / otpustite pozicijsku (ručnu) kočnicu.
Aretiranje
1. Držite papučicu kočnice pritisnutu i povucite polugu kočnice.
Otpuštanje
2. Držite papučicu kočnice pritisnutu i otpustite polugu kočnice.
Akumulatori / punjači
PAŽNJA
Upotrebljavajte samo akumulatore i punjače koje preporuču-
je proizvođač
Akumulatore zamijenite samo akumulatorima istog tipa.
Izvadite akumulator prije zbrinjavanja vozila te ga zbrinite pridr-
žavajući se nacionalnih odn. lokalnih propisa.
Simboli upozorenja
Pri rukovanju akumulatorima obratite pozornost na sljedeća upo-
zorenja:
Sigurnosni napuci
OPASNOST
Opasnost od požara i eksplozije
Na akumulator ne stavljajte nikakve alate ili druge predmete.
Obavezno izbjegavajte pušenje i otvoreni plamen.
Pri punjenju akumulatora osigurajte dobro prozračivanje u pro-
storijama.
Upotrebljavajte isključivo akumulatore i punjače koji su odobreni
od tvrtke Kärcher (originalni rezervni dijelovi).
몇 UPOZORENJE
Ugrožavanje okoliša nestručnim zbrinjavanjem akumulatora
Sigurno zbrinite neispravne ili istrošene akumulatore (po potrebi
se obratite poduzeću za zbrinjavanje ili servisu tvrtke Kärcher).
Mjere pri nenamjernom ispuštanju kiseline iz akumulatora
Pri namjenskoj uporabi i uz pridržavanje uputa za uporabu od
olovnih akumulatora ne proizlazi nikakva opasnost.
No, imajte na umu da olovni akumulatori sadrže sumpornu kise-
linu koja može uzrokovati teške ozljede kiselinom.
1. Prolivenu ili u slučaju propuštanja akumulatora ispuštenu kise-
linu treba prikupiti pomoću sredstva za povezivanje, npr. pije-
skom. Ne dopustite otjecanje u kanalizaciju, tlo ili vodotoke.
2. Kiselinu neutralizirajte vapnom/sodom i zbrinite uz poštivanje
lokalnih propisa.
3. Za zbrinjavanje neispravnog akumulatora kontaktirajte tvrtku
specijaliziranu za zbrinjavanje otpada.
4. Kiselinu dospjelu prskanjem u oko ili na kožu isperite s puno
čiste vode.
5. Nakon toga odmah posjetite liječnika.
6. Onečišćenu odjeću operite vodom.
7. Zamijenite odjeću.
Preporučeni akumulatori, punjači
* Stroju za metenje potreban je 1 akumulatorski paket
Ugradnja / priključivanje / izgradnja akumulatora
몇 UPOZORENJE
Opasnost od ozljeda i oštećenja uslijed kratkog spoja!
Prilikom radova u području akumulatora postoji opasnost od oz-
ljeda i oštećenja uslijed kratkog spoja.
Ne odlažite alate ili druge predmete na akumulator.
Ugradnja: Uvijek prvo spojite pozitivni vod na pozitivni pol, a za-
tim negativni vod na negativni pol.
Izgradnja: Uvijek prvo uklonite negativni vod s negativnog pola, a
zatim pozitivni vod s pozitivnog pola.
Obratite pažnju na točan raspored: Pozitivni vod na pozitivan pol
i negativni vod na negativni pol.
Napomena
Kod stroja KM 130/300 R I Bp Pack su akumulator i punjač uklju-
čeni u opseg isporuke.
Pridržavajte se naputaka u uputama za uporabu aku-
mulatora te na akumulatoru, kao i u ovim uputama za
rad.
Nosite zaštitu za oči.
Djecu držite podalje od kiseline i akumulatora.
Opasnost od eksplozije
Zabranjena je uporaba vatre, iskre, otvoreno svjetlo i
pušenje.
Opasnost od ozljeda kiselinom
Prva pomoć
Upozorenje
Zbrinjavanje
Akumulator ne bacajte u kantu za smeće.
Kataloški br.
Akumulatorski paket 36 V, 360
Ah, (u koritu, bez održavanja)*
6.654-282.0
Punjač 6.654-283.0
268 Hrvatski
1. Isključite stroj, vidi Isključivanje stroja.
Izgradnja / ugradnja
2. Odspojite negativni i pozitivni kabel s odgovarajućih priključa-
ka akumulatora.
3. Izvadite pozitivni i negativni vod s utikačem akumulatora na
strani akumulatora iz držača akumulatora stroja.
4. Pričvrstite odgovarajući uređaj za podizanje na lijevu i desnu
ušicu za podizanje akumulatora.
Za težinu akumulatora vidi Tehnički podaci.
Slika D
1 Ušica za podizanje
2 Plus pol
3 Minus pol
5. Izvadite akumulator iz stroja i odložite je na sigurno.
6. Pričvrstite uređaj za podizanje na novi akumulator.
7. Dizalicom postavite novi akumulator oprezno u držač akumu-
latora stroja.
Napomena
Neiskorišteni plus i minus pol moraju se nalaziti na desnoj strani
stroja.
8. Odvojite dizalicu s lijeve i desne ušice za podizanje.
Spajanje:
9. Prvo spojite pozitivni vod na plus pol akumulatora i montirajte
poklopac plus pola.
10.Spojite negativni vod na minus pol akumulatora i montirajte
poklopac minus pola.
11.Uspostavite napajanje, vidi Odspajanje / uspostava napaja-
nja.
12.Okrenite ključ u sklopki s ključem u položaj "I".
13.Očitajte stanje napunjenosti akumulatora na zaslonu i po po-
trebi napunite bateriju, vidi Punjenje akumulatora.
Odspajanje / uspostava napajanja
1. Isključite stroj, vidi poglavlje Isključivanje stroja.
Odspajanje:
2. Odvojite utikač akumulatora na strani akumulatora od utikača
akumulatora na strani stroja.
Stroj je bez napona.
Uspostava:
3. Umetnite utikač akumulatora na strani akumulatora u utikač
akumulatora na strani stroja dok kućišta oba utikača ne budu
spojena.
Uspostavljeno je napajanje stroja.
Punjenje akumulatora
1. Odvezite stroj u suhi, dobro prozračeni zatvoreni prostor.
2. Isključite stroj, vidi poglavlje Isključivanje stroja.
Priključivanje punjača:
3. Odspojite napajanje, vidi poglavlje Odspajanje / uspostava
napajanja.
Slika E
(1)Akumulator
(2)Utikač akumulatora na strani akumulatora
(3)Utikač za punjenje
(4)Kabel za punjenje
(5)LED indikatori
(6)Prijenosni punjač
(7)Mrežni kabel
4. Postavite prijenosni punjač ispred stroja.
PAŽNJA
Noge moraju biti usmjerene prema dolje.
Ne stavljajte prijenosni punjač na akumulator!
Ne pokrivajte prijenosni punjač i ne stavljajte predmete na njega!
5. Umetnite utikač punjača u utikač akumulatora na strani uređa-
ja dok kućišta oba utikača ne budu spojena.
6. Utaknite mrežni kabel u prijenosni punjač.
7. Utaknite mrežni kabel u utičnicu sa zaštitnim kontaktom.
Proces punjenja počinje i završava automatski.
LED zaslon prikazuje trenutno stanje:
● žuta = akumulator se puni
● treperi zeleno = akumulator je > 80 % napunjen
● svijetli zeleno = akumulator je potpuno napunjen
● crveno = došlo je do greške
Za vrijeme punjenja vidi poglavlje Tehnički podaci.
8. Pred kraj vremena punjenja provjerite razinu elektrolita prema
uputama za uporabu proizvođača akumulatora i po potrebi je
ispravite.
Odspajanje punjača:
9. Nakon punjenja, odspojite punjač iz stroja obrnutim redoslije-
dom.
Puštanje u pogon
Rad
Radovi prije početka rada
1. Provjerite stanje napunjenosti akumulatora. Ako je potrebno,
napunite bateriju, vidi Punjenje akumulatora.
2. Provjerite ima li na valjku za metenje i bočnim metlama namo-
tanih traka.
3. Provjerite osovine kotača s obzirom na omotane trake.
4. Provjerite funkciju svih upravljačkih elemenata.
5. Provjerite stroj na oštećenja.
6. Očistite filtar za prašinu.
Namještanje sjedala vozača
OPASNOST
Opasnost od nezgode
Namještajte sjedalo vozača samo dok uređaj stoji.
Slika K
1 Namještanje težine
2 Namještanje visine naslona za ruku
3 Namještanje nagiba naslona za leđa
4 Ručica za podešavanje položaja sjedala
1. Okretanjem regulatora možete prilagoditi ovjes sjedala svojoj
tjelesnoj težini.
2. Podesite visinu naslona za ruke okretanjem mehanizma ispod
naslona za ruke.
3. Podesite kut naslona za leđa okretanjem regulatora.
4. Pomicanjem poluge za namještanje otpustite mehanizam za
zaključavanje i prilagodite položaj sjedenja svojoj tjelesnoj vi-
sini.
Pokretanje stroja
Napomena
Za pokretanje stroja, poklopac motora mora biti zatvoren, a vo-
zač mora sjediti na sjedalu vozača.
Napomena
Stroj za metenje se isključuje 3 sekunde nakon što napustite sje-
dalo.
1. Sjednite na vozačko sjedalo.
Kontaktna sklopka sjedala se aktivira.
2. Stavite sklopku za odabir smjera vožnje u srednji položaj.
3. Gurnite kontaktni ključ u kontaktnu bravu.
4. Pokretanje hidrauličke jedinice
a Držite papučicu kočnice pritisnutom.
b Okrenite ključ za paljenje u položaj "I" i pričekajte 3 sekun-
de.
Stroj je spreman za rad.
c Okrenite ključ za paljenje u položaj "II".
Hidraulička jedinica se pokreće
Vožnja stroja
OPASNOST
Opasnost od ozljede zbog naglog zaustavljanja!
Stroj se naglo zaustavlja čim se vozačko sjedalo nije zauzeto.
Ne ustajte tijekom vožnje sa sjedala vozača.
Hrvatski 269
몇 UPOZORENJE
Opasnost od nezgode pri vožnji unatrag!
Pri vožnji unatrag postoji povećana opasnost od nezgoda.
Prije vožnje unatrag provjerite da ne ugrožavate nikoga, a poseb-
no djecu. Ako je potrebno, neka vas netko navodi.
Pri vožnji unatrag promatrajte cijelo područje.
몇 UPOZORENJE
Opasnost od nezgode pri vožnji s podignutim spremnikom
skupljene prljavštine!
Kada vozite s podignutim spremnikom skupljene prljavštine, po-
stoji povećana opasnost od nezgoda zbog promjene težišta stro-
ja.
Ne vozite s podignutim spremnikom skupljene prljavštine
PAŽNJA
Opasnost od oštećenja pogona!
Trzajno aktiviranje papučice gasa može oštetiti pogon.
Papučicu gasa koristite uvijek polako i pažljivo.
Prije prebacivanja iz vožnje prema naprijed na vožnju unatrag ili
obrnuto, zaustavite stroj.
PAŽNJA
Opasnost od oštećenja
Vožnja preko prepreka može oštetiti stroj.
Preko fiksnih prepreka visine do 70 mm stroj mora prelaziti pola-
ko i pažljivo. Preko čvrstih nepomičnih prepreka visine iznad 70
mm smije se voziti samo s prikladnom rampom.
Napomena
Poluga na pozicijskoj (ručnoj) kočnici na prednjem kotaču mora
biti u položaju za vožnju, vidi Aretirajte / otpustite pozicijsku (ruč-
nu) kočnicu..
1. Stavite sklopku za smjer vožnje u položaj "Naprijed" ili "Na-
trag".
2. Maknite nogu s papučice kočnice.
3. Pažljivo pritisnite papučicu gasa i kontinuirano regulirajte brzi-
nu vožnje.
Nemojte naglo pritiskati papučicu gasa.
4. Upravljačem upravljajte u smjeru vožnje.
5. Otpustite papučicu gasa kako biste smanjili brzinu.
Za povećanje učinka kočenja, može se pritisnuti papučica koč-
nice.
Režim metenja
Metenje s valjkom za metenje i bočnim metlama
OPASNOST
Opasnost od ozljede zbog naglog zaustavljanja!
Stroj se naglo zaustavlja čim se vozačko sjedalo nije zauzeto.
Ne ustajte tijekom vožnje sa sjedala vozača.
PAŽNJA
Opasnost od oštećenja zbog pometanja traka i užadi!
Ako se pometu dugi, fleksibilni predmeti kao što su npr. trake ili
užad, oni mogu oštetiti mehanizam za metenje.
Nemojte voziti stroj i bočnu metlu preko dugih, fleksibilnih pred-
meta kao što su npr. trake ili užad i ne pometajte takve predmete.
Napomena
Kako biste postigli optimalan rezultat čišćenja, brzina vožnje mo-
ra se prilagoditi okolnostima.
Napomena
Filtar za prašinu tijekom metenja se automatski čisti svakih 10 mi-
nuta. Tijekom tog vremena, čišćenje se može započeti ručno.
Napomena
Prilikom čišćenja suhih podova, uključite ventilator.
Prilikom čišćenja mokrih i vlažnih podova isključite ventilator ka-
ko biste spriječili da se filtar za prašinu smoči.
1. Za metenje, otvorite poklopac spremnika za prljavštinu.
2. Spustite valjak za metenje.
Za čišćenje bočnih rubova, spustite i bočnu četku.
Pražnjenje spremnika skupljene prljavštine
몇 UPOZORENJE
Opasnost od ozljeda uslijed prekretanja stroja
Prilikom pražnjenja na nagibima ili mekom tlu, stroj se može
prevrnuti zbog pomaka težišta i ozlijediti osobe.
Spremnik nakupljene prljavštine praznite samo kada se stroj na-
lazi na ravnoj, čvrstoj podlozi.
몇 UPOZORENJE
Opasnost od ozljede od udarca i prignječenja
Prilikom podizanja ili spuštanja spremnika nakupljene prljavštine,
osobe se mogu ozlijediti ako budu gurnute ili prignječene između
spremnika nakupljene prljavštine i kontejnera.
Osigurajte da se tijekom postupka pražnjenja u zakretnom po-
dručju spremnika nakupljene prljavštine ne nalazi osobe.
몇 UPOZORENJE
Opasnost od ozljeda od pokretnih dijelova stroja
Mehanika spremnika nakupljene prljavštine može prignječiti ili
odrezati dijelove tijela, posebno prste.
Ne dodirujte pokretne dijelove tijekom postupka pražnjenja.
몇 UPOZORENJE
Opasnost od ozljeda zbog spuštanja spremnika skupljene
prljavštine!
Podignuti spremnik skupljene prljavštine može se iznenada spu-
stiti i uzrokovati ozbiljne ozljede uslijed gnječenja i prikliještenja.
Nemojte stajati ispod neosiguranog spremnika skupljene prljav-
štine.
Propisno učvrstite podignuti spremnik za skupljenu prljavštinu
pomoću sigurnosnog podupirača predviđenog za tu svrhu prije
nego što stanete ispod spremnika za skupljenu prljavštinu.
PAŽNJA
Opasnost od ozljeda letećim otpadom
Valjak za metenje koji se okreće tijekom postupka pražnjenja mo-
že odbacivati otpad sa sebe, što može uzrokovati ozljede.
Pazite da nema ljudi ispred vozila kada je spremnik nakupljene
prljavštine podignut.
Napomena
S visokim pražnjenjem stroja, spremnik nakupljene prljavštine
može se npr.isprazniti u kontejner za otpad (maksimalna visina
istovara vidi poglavlje Tehnički podaci).
1. Postavite stroj ispred mjesta za istovar.
PAŽNJA
Provjerite ima li dovoljno slobodnog prostora iza i iznad spremni-
ka skupljene prljavštine.
Podizanje:
2. Postavite upravljačku polugu za "Podizanje/spuštanje bočne
četke" na "podizanje" i držite je dok se bočne četke potpuno
ne podignu.
3. Postavite upravljačku polugu za "Podizanje/spuštanje valjka
za metenje" na "podizanje" i držite je dok se valjak za čišćenje
potpuno ne podigne.
Valjak za metenje je podignut.
4. Postavite upravljačku polugu za „Otvaranje/zatvaranje poklop-
ca spremnika“ u položaj „zatvaranje“.
Kontrolna žaruljica svijetli crveno.
Pražnjenje:
5. Postavite upravljačku polugu za "Podizanje/spuštanje spre-
mnika nakupljene prljavštine" na "podizanje" i držite je dok se
ne postigne potrebna visina.
Kontrolna žaruljica svijetli crveno.
6. Polako se približite spremniku.
7. Aretirajte pozicijsku (ručnu) kočnicu.
8. Postavite upravljačku polugu za „Otvaranje/zatvaranje poklop-
ca spremnika“ u položaj „otvaranje“.
Spremnik nakupljene prljavštine je ispražnjen.
Kontrolna žaruljica svijetli zeleno.
270 Hrvatski
9. Postavite upravljačku polugu za „Otvaranje/zatvaranje poklop-
ca spremnika“ u položaj „zatvaranje“.
Poklopac spremnika se zatvara.
Kontrolna žaruljica svijetli crveno.
10.Otpustite pozicijsku kočnicu.
Spuštanje:
11.Udaljite stroj približno 2 m od mjesta istovara.
PAŽNJA
Provjerite ima li dovoljno slobodnog prostora iza i ispod spremni-
ka skupljene prljavštine.
12.Postavite upravljačku polugu za "Podizanje/spuštanje spre-
mnika nakupljene prljavštine" na "spuštanje" i držite je dok
spremnik nakupljene prljavštine ne postigne krajnji položaj.
Kontrolna žaruljica svijetli zeleno.
Isključivanje stroja
1. Stroj parkirajte vodoravno.
2. Podignite valjak za metenje i bočnu metlu.
3. Zatvorite poklopac spremnika.
4. Držite papučicu kočnice pritisnutu i aktivirajte pozicijsku (ruč-
nu) kočnicu.
5. Sklopku s ključem okrenite na “0” i izvucite ključ.
Transport
PAŽNJA
Oštećenja prilikom transporta
Pri transportu stroja na prikolicama ili vozilima pridržavajte se
prazne težine (transportne težine) stroja.
Prilikom prijevoza stroja u vozilima, osigurajte ga u skladu s va-
žećim smjernicama za osiguranje robe tijekom prijevoza.
Prilikom transporta stroja, molimo vas da imate na umu sljedeće:
● Okrenite kontaktni ključ na "0" i izvadite ga.
● Aretirajte pozicijsku (ručnu) kočnicu.
● Stroj pričvrstite na pričvrsnim točkama (4x) zateznim trakama,
užadima ili lancima.
● Osigurajte stroj klinovima na kotačima.
Skladištenje
Prilikom skladištenja stroja, molimo vas da imate na umu sljede-
će:
● Stroj za metenje parkirajte na ravnoj površini u suhom okruže-
nju bez mraza. Zaštitite ga ceradom od prašine.
● Podignite valjak za metenje i bočne četke kako se čekinje ne
bi oštetile.
● Zatvorite poklopac spremnika.
● Okrenite kontaktni ključ na "0" i izvadite ključ.
● Aretirajte pozicijsku (ručnu) kočnicu.
● Osigurajte stroj za metenje od kotrljanja.
Ako se stroj za metenje ne koristi dulje vrijeme, pazite i na sljede-
će:
● Očistite stroj za metenje iznutra i izvana.
● Odspajanje akumulatora
● Napunite akumulator i naknadno ga napunite u vremenskom
razmaku od otprilike 2 mjeseca.
Njega i održavanje
몇 UPOZORENJE
Opasnost od smrti, ozljeda i oštećenja!
Prilikom njege i održavanja stroja postoji opasnost od smrti, oz-
ljeda i oštećenja ako se ne poštuju sigurnosni napuci!
Pridržavajte se svih sigurnosnih naputaka za njegu i održavanje
na početku ovih uputa za rad.
Čišćenje uređaja
PAŽNJA
Kratki spojevi ili druga oštećenja. Uređaj ne čistite vodenim mla-
zom iz crijeva ili vodenim mlazom pod visokim tlakom.
PAŽNJA
Nestručno čišćenje
Opasnost od oštećenja.
Ne upotrebljavajte nikakva sredstva za ribanje ili agresivna sred-
stva za čišćenje.
OPASNOST
Opasnost za zdravlje uslijed prašine
Za unutarnje čišćenje komprimiranim zrakom.
Nosite masku protiv prašine i zaštitne naočale.
Čišćenje unutrašnjosti stroja
1. Isključite stroj, vidi Isključivanje stroja
2. Čišćenje stroja krpom
3. Ispušite stroj komprimiranim zrakom.
Vanjsko čišćenje stroja
1. Isključite stroj, vidi Isključivanje stroja.
2. Očistite vanjski dio stroja krpom navlaženom blagom sapuni-
com.
Intervali održavanja
Napomena
Kako bi se očuvalo pravo na jamstvo, tijekom jamstvenog roka
sve servisne radove i radove održavanja mora izvoditi ovlaštena
servisna služba u skladu sa servisnom listom (ICL).
● Brojač radnih sati pokazuje vrijeme intervala održavanja.
● Intervali za servisne radove i radove održavanja od strane
kupca / rukovatelja navedeni su u poglavlju Održavanje od
strane korisnika. Posao mora izvoditi kvalificirani stručnjak.
Ako je potrebno, obratite se specijaliziranoj Kärcher trgovini
odn. servisu.
● Daljnje radove održavanja mora provesti ovlaštena služba za
korisnike u skladu sa servisnom listom. Molimo kontaktirajte
servis na vrijeme.
Održavanje od strane korisnika
Napomena
Sljedeće radove održavanja mora izvesti kvalificirani stručnjak,
ako je potrebno, obratite se specijaliziranoj Kärcher trgovini odn.
servisu.
Radove na hidraulici smije izvoditi samo ovlaštena služba za ko-
risnike.
Dnevno:
1. Provjerite osovine kotača s obzirom na omotane trake.
2. Provjerite ima li na valjku za metenje i bočnim metlama stranih
tijela i namotanih traka.
3. Provjerite funkciju svih upravljačkih elemenata.
4. Provjerite stroj s obzirom na oštećenja.
Jedanput tjedno:
몇 UPOZORENJE
Opasnost od ozljeda zbog spuštanja spremnika skupljene
prljavštine!
Podignuti spremnik skupljene prljavštine može se iznenada spu-
stiti i uzrokovati ozbiljne ozljede uslijed gnječenja i prikliještenja.
Nemojte stajati ispod neosiguranog spremnika skupljene prljav-
štine.
Propisno učvrstite podignuti spremnik za skupljenu prljavštinu
pomoću sigurnosnog podupirača predviđenog za tu svrhu prije
nego što stanete ispod spremnika za skupljenu prljavštinu.
5. Provjerite lakohodnost svih pokretnih dijelova, po potrebi ih
podmažite ili ih dajte na popravak.
Napomena
Prije bilo kakvih radova na održavanju i popravcima s podignutim
spremnikom za skupljenu prljavštinu, postavite sigurnosni podu-
pirač.
6. Provjerite jesu li brtvene letvice na kutiji valjka za metenje
ispravno podešene i istrošene, po potrebi ispravite postavku i
zamijenite istrošene brtvene letvice.
7. Provjerite jesu li brtvene letvice na poklopcu spremnika sku-
pljene prljavštine oštećene, po potrebi ih zamijenite.
Hrvatski 271
8. Provjerite istrošenost i oštećenje valjka za metenje, po potrebi
ga zamijenite.
9. Provjerite bočnu(e) metlu(e) na istrošenost i oštećenje, po po-
trebi ga(ih) zamijenite.
10.Provjerite je li filtar za prašinu prljav i oštećen, po potrebi ga
zamijenite i očistite kutiju filtra za prašinu.
11.Provjerite nepropusnost hidrauličkog sustava, po potrebi ga
popravite.
12.Očistite hladnjak hidrauličkog ulja.
13.Provjerite razinu hidrauličkog ulja.
14.Provjerite razinu kočne tekućine.
15.Provjerite mehanizam poklopca spremnika i po potrebi ga
podmažite.
Prema istrošenosti:
16.Zamijenite istrošene brtvene letvice.
17.Zamijenite istrošeni valjak za metenje.
18.Zamijenite istrošene bočne metle.
Održavanje od strane servisne službe
Napomena
Kako bi se sačuvalo pravo na jamstvo, tijekom jamstvenog roka
sve servisne radove i radove održavanja mora izvoditi ovlaštena
servisna služba Kärcher u skladu s kontrolnim popisom (servi-
snom listom).
● Početni pregled nakon 50 sati rada
● Održavanje prema knjižici održavanja svakih 250 radnih sati.
● Po potrebi, ali najmanje jednom godišnje, kvalificirani elektri-
čar treba provjeriti izolacijski otpor stroja i akumulatora u skla-
du s uputama za uporabu proizvođača akumulatora.
Radovi održavanja
Priprema
1. Stroj za metenje parkirajte na ravnoj površini.
2. Okrenite kontaktnu bravu na "0" i izvadite ključ.
3. Aretirajte pozicijsku (ručnu) kočnicu.
Sigurnosni napuci za održavanje
Napomena
Prije izvođenja bilo kakvih radova ispod podignutog spremnika
nakupljene prljavštine, spremnik nakupljene prljavštine mora se
osigurati od pada, vidi Osiguravanje spremnika nakupljene pr-
ljavštine
Osiguravanje spremnika nakupljene prljavštine
몇 UPOZORENJE
Opasnost od prignječenja
Pad kontejnera nakupljene prljavštine može uzrokovati ozljede
od prignječenja i lomove kostiju.
Prije izvođenja bilo kakvih radova ispod podignutog spremnika
nakupljene prljavštine, on mora biti osiguran.
Osiguranje izvedite samo izvan područja opasnosti.
Slika N
1 Prihvatnik
2 Sigurnosna šipka
1. Preklopite sigurnosnu šipku i umetnite je u prihvatnik.
Provjera i nadolijevanje kočne tekućine
몇 UPOZORENJE
Opasnost od prignječenja
Pad kontejnera nakupljene prljavštine može uzrokovati ozljede
od prignječenja i lomove kostiju.
Prije izvođenja bilo kakvih radova ispod podignutog spremnika
nakupljene prljavštine, on mora biti osiguran.
Osiguranje izvedite samo izvan područja opasnosti.
Slika F
1 Sigurnosna šipka
2 Zaklopac
3 Spremnik kočne tekućine
1. Pomaknite spremnik nakupljene prljavštine prema gore i osi-
gurajte ga sigurnosnom šipkom.
2. Provjerite ima li dovoljno kočne tekućine u spremniku kočne
tekućine.
Napomena
Razina napunjenosti mora biti između oznake Min i Max.
3. Po potrebi nadolijte DOT kočnu tekućinu, vidi Tehnički podaci.
Provjera razine i nadolijevanje hidrauličkog ulja
Slika H
1 Poklopac i nastavak za punjenje ulja
2 Revizijsko staklo za ulje
Napomena
Prilikom izvođenja ovih radova, spremnik nakupljene prljavštine
se ne smije podizati.
1. Provjerite razinu hidrauličkog ulja u revizijskom staklu za ulje.
a Razina ulja mora biti između oznake „MIN“ i „MAX“.
b Ako je razina ulja ispod oznake „MIN“, nadolijte hidrauličko
ulje.
2. Skinite poklopac nastavka za punjenje ulja.
3. Očistite područje za punjenje.
4. Dopunite hidrauličko ulje. (Za vrstu ulja vidi Tehničke podatke)
5. Zatvorite nastavak za punjenje ulja poklopcem.
Provjera hidrauličkog sustava
Napomena
Ako se u hidrauličnom sustavu otkriju propuštanja, obratite se
servisnoj službi.
1. Aretirajte pozicijsku (ručnu) kočnicu.
2. Pokrenite motor.
3. Provjerite sva hidraulička crijeva i priključke na nepropusnost.
Provjera ima li na valjku za metenje namotanih traka
1. Pokrenite motor.
2. Podignite spremnik skupljene prljavštine do krajnjeg položaja.
3. Isključite motor.
4. Aretirajte pozicijsku (ručnu) kočnicu.
몇 UPOZORENJE
Opasnost od prignječenja
Pad kontejnera nakupljene prljavštine može uzrokovati ozljede
od prignječenja i lomove kostiju.
Prije izvođenja bilo kakvih radova ispod podignutog spremnika
nakupljene prljavštine, on mora biti osiguran.
Osiguranje izvedite samo izvan područja opasnosti.
5. Osigurajte spremnik nakupljene prljavštine sigurnosnom šip-
kom.
6. Provjerite postoje li na valjak za metenje namotane trake i
užad i uklonite ih.
7. Preklopite sigurnosnu šipku.
8. Pokrenite motor.
9. Spustite spremnik nakupljene prljavštine u njegov krajnji polo-
žaj.
10.Isključite motor.
Provjera valjka za metenje na istrošenost
1. Otključajte vrata do valjka za metenje.
2. Otvorite vrata prema van.
Slika R
3. Očitajte stupanj istrošenosti valjka za metenje na ljestvici.
Ako je stupanj istrošenosti na kraju crvenog područja, po-
trebno je ugraditi novi valjak za metenje.
Zamjena valjka za metenje
Slika Q
1 Vrata
2 Vijak ručke
3 Prihvatnik valjka za metenje
4 Valjak za metenje
1. Otključajte vrata.
2. Otvorite vrata prema van.
3. Otpustite vijak ručke.
4. Okrenite prihvatnik valjka za metenje prema van.
272 Hrvatski
5. Izvucite valjak za metenje.
6. Ugradite novi valjak za metenje.
a Umetnite valjak za metenje u ispravnom položaju za ugrad-
nju u suprotni prihvatnik valjka za metenje.
Slika V
Položaj ugradnje valjka za metenje u smjeru vožnje (pogled
odozgo)
Napomena
Žljebovi na valjku za metenje moraju biti postavljeni na grebene
suprotnog prihvatnika valjka za metenje.
b Zakrenite prihvatnik valjka za metenje koji je zakrenut pre-
ma van natrag na mjesto.
c Pritegnite vijak ručke.
7. Zakrenite vrata natrag na mjesto.
8. Zaključajte vrata.
Napomena
Nakon ugradnje novog valjka za metenje, uzorak metenja mora
se ponovno podesiti.
Provjera i podešavanje uzorka metenja valjka za
metenje
1. Isključite ventilator.
2. Odvezite stroj za metenje na ravnu i glatku površinu poda koja
je vidljivo prekrivena prašinom ili kredom.
3. Spustite valjak za metenje i pustite ga da radi na mjestu oko
10 sekundi.
4. Zatvorite poklopac spremnika.
5. Podignite valjak za metenje.
6. Odvezite stroj unatrag.
7. Provjerite uzorak metenja.
Slika S
Uzorak metenja treba biti jednoliki pravokutnik širine a = 60 -
65 mm.
Slika T
1 Poluga uzorka metenja
2 Ljestvica
8. Ovisno o stupnju istrošenosti valjka za metenje, blokirajte po-
lugu uzorka metenje u jednom od 4 položaja.
Provjera i podešavanje uzorka metenja bočne metle
1. Podignite bočnu metlu.
2. Odvezite stroj za metenje na ravnu i glatku površinu poda koja
je vidljivo prekrivena prašinom ili kredom.
3. Spustite valjak za metenje i bočnu metlu i pustite ih da rade na
mjestu oko 10 sekundi.
4. Podignite valjak za metenje i bočnu metlu.
5. Odvezite stroj unatrag.
6. Provjerite uzorak metenja.
Slika U
Uzorak metenja treba imati širinu a = 40 - 50 mm i prikazati dje-
lomičnu kružnicu u obliku mjeseca između 11 i 4 sata.
Slika W
1 Podešavanje kuta
2 Podešavanje duljine
7. Ispravite uzorak metenja podešavanjem kuta i duljine.
8. Provjerite uzorak metenja.
Podešavanje bočnih brtvi
Slika X
1 Vrata
2 Brtva
3 Vijak (8x)
4 Pridržni lim
1. Otključajte vrata.
2. Otvorite vrata prema van.
3. Otpustite pridržni lim odvrtanjem osam pričvrsnih vijaka.
4. Poravnajte brtvu tako da postoji razmak od 1 - 3 mm do poda.
5. Zategnite osam vijaka.
6. Otvorite vrata na suprotnoj strani.
Slika Y
1 Pridržni lim
2 Krilna matica (4x)
3 Brtva
7. Otpustite pridržni lim otpuštanjem četiri krilne matice.
8. Poravnajte brtvu tako da postoji razmak od 1-3 mm do poda.
9. Pritegnite četiri krilne matice.
Ručno čišćenje filtra za prašinu
1. Pritisnite tipku „Čišćenje filtra za prašinu“.
Filtar za prašinu se čisti.
Zamjena filtra za prašinu (vrećasti filtar)
Spremnik skupljene prljavštine je ispražnjen. Vidi Pražnjenje
spremnika skupljene prljavštine.
몇 OPREZ
Opasnost za zdravlje od fine prašine
Udisanje fine prašine može dovesti do respiratornih bolesti.
Nosite odgovarajuću zaštitu za usta i nos prilikom zamjene filtra
za prašinu.
Slika Z
1 Poklopac uređaja
2 Šipka za dizanje
3 Poklopac filtra
4 Vrećasti filtar
1. Otvorite poklopac uređaja.
2. Otvorite poklopac filtra.
3. Otpustite dvije šipke za podizanje s poklopca filtra.
4. Umetnite oba stezna lima na šipke za dizanje u središte vre-
ćastog filtra kao što je prikazano.
Slika AA
1 Vijak ručke
2 Šipka za dizanje
5. Nakon što su umetnute, pričvrstite obje šipke za dizanje zajed-
no pomoću dva vijka ručke.
6. Vrećasti filtar moraju izvaditi dvije osobe.
7. Uklonite dvije šipke za dizanje sa starog vrećastog filtra i pri-
čvrstite ih na novi vrećasti filtar.
8. Vrećasti filtar moraju postaviti dvije osobe.
9. Uklonite dvije šipke za dizanje s novog vrećastog filtra.
10.Montirajte dvije šipke za dizanje na unutarnju stranu poklop-
ca.
11.Zatvorite poklopac filtra i pričvrstite ga zateznim zatvaračima.
12.Zatvorite poklopac uređaja.
Zamjena filtra za prašinu (plosnati naborani filtar)
Spremnik skupljene prljavštine je ispražnjen. Vidi Pražnjenje
spremnika skupljene prljavštine.
몇 OPREZ
Opasnost za zdravlje od fine prašine
Udisanje fine prašine može dovesti do respiratornih bolesti.
Nosite odgovarajuću zaštitu za usta i nos prilikom zamjene filtra
za prašinu.
Slika AB
1 Poklopac uređaja
2 Poklopac filtra
3 Uređaj za čišćenje
1. Otvorite poklopac uređaja.
2. Otvorite poklopac filtra.
Slika AC
1 Uređaj za čišćenje
2 Plosnati naborani filtar
3. Preklopite uređaj za čišćenje prema gore.
4. Izvadite oba plosnata naborana filtra.
5. Umetnite nove plosnate naborane filtre.
6. Preklopite uređaj za čišćenje prema dolje.
7. Zatvorite poklopac filtra i pričvrstite ga zateznim zatvaračima.
8. Zatvorite poklopac uređaja.
Hrvatski 273
Zamjena filtra za prašinu (okrugli filtar)
Spremnik skupljene prljavštine je ispražnjen. Vidi Pražnjenje
spremnika skupljene prljavštine.
몇 OPREZ
Opasnost za zdravlje od fine prašine
Udisanje fine prašine može dovesti do respiratornih bolesti.
Nosite odgovarajuću zaštitu za usta i nos prilikom zamjene filtra
za prašinu.
Slika AD
1 Poklopac uređaja
2 Poklopac filtra
1. Otvorite poklopac uređaja.
2. Otvorite poklopac filtra.
Slika AE
1 Okrugli filtar
2 Zapor
3. Otpustite zapor.
a Izvucite zapor do kraja.
b Okrenite u smjeru kazaljke na satu dok se zapor ne uglavi
na svoje mjesto.
4. Izvadite filtar.
Napomena
Prilikom umetanja filtra, provjerite jesu li rupe na prednjoj strani
filtra poravnate s vijcima držača filtra.
5. Umetnite novi filtar i zatvorite zapor.
6. Zatvorite poklopac filtra i pričvrstite ga zateznim zatvaračima.
7. Zatvorite poklopac uređaja.
Zamjena osigurača
Držači osigurača nalaze se ispod upravljača.
Slika M
1. Skinite poklopac držača osigurača.
2. Provjerite osigurače i zamijenite one koji su neispravni.
Pregled osigurača
Pomoć u slučaju smetnji
Manje smetnje možete sami ukloniti uz pomoć pregleda u nastav-
ku.
Kod svih nenavedenih smetnji obratite se servisnoj službi (servi-
su)!
OPASNOST
Opasnost od nezgode ili ozljeda zbog nenamjernog pomica-
nja uređaja
Prije svih radova njege i održavanja isključite uređaj i izvucite
kontaktni ključ.
OPASNOST
Opasnost od strujnog udara
U slučaju radova na električnim komponentama odvojite akumu-
lator.
Radove popravka te radove na električnim komponentama smije
izvoditi samo ovlašteni servis.
FU 01 Spremnik skupljene prljavštine 3 A
FU 02 Multifunkcijski prikaz 10 A
FU 03 Sklopka za smjer vožnje 3 A
FU 04 Izmjenjivač 5 A
FU 05 Vibracijski sustav i ventilator 25 A
FU 06 Rotacijska signalna svjetiljka, sire-
na, plavi reflektor
15 A
FU 07 Kočno svjetlo (opcionalno) 10 A
FU 08 Pokazivač smjera (opcionalno) 10 A
FU 09 Rasvjeta s lijeve strane (opcional-
no)
7,5 A
FU 10 Radno svjetlo 10 A
FU 11 Rasvjeta desno (opcionalno) 7,5 A
FU 12 Vozačka kabina (opcionalno), poti-
skivač prašine (opcionalno)
15 A
Greška Rješenje
Vozilo vozi sporo ili uopće ne vozi Napuniti bateriju ili je zamijenite ako je neispravna
Provjeriti kotače ima li omotanih vrpci i uzica
Obavijestiti servisnu službu tvrtke Kärcher
Otpustiti pozicijsku (ručnu) kočnicu
Zviždanje u hidrauličnom sustavu Nadoliti hidrauličko ulje
Obavijestiti servisnu službu tvrtke Kärcher
Valjak za metenje / bočna četka se ne okreće Provjeriti ima li na valjku za metenje / bočnim metlama namotanih traka i uzica
Obavijestiti servisnu službu tvrtke Kärcher
Slaba ili nikakva usisna snaga u području čet-
ke
Provjeriti, očistiti ili zamijeniti filtar za prašinu
Obavijestiti servisnu službu tvrtke Kärcher
Stroj praši Podesiti bočne brtve
Uključiti ventilator
Provjeriti, očistiti ili zamijeniti filtar za prašinu
Promijeniti brtve filtra
Otvoriti zaklopku spremnika
Obavijestiti servisnu službu tvrtke Kärcher
Pometeni materijal ostaje ležati Isprazniti spremnik skupljene prljavštine
Provjeriti, očistiti ili zamijeniti filtar za prašinu
Zamijeniti valjak za metenje
Namjestiti uzorak metenja
Zamijeniti brtvenu traku spremnika nakupljene prljavštine
Ukloniti blokadu valjka za metenje
Otvoriti zaklopku spremnika nakupljene prljavštine
Obavijestiti servisnu službu tvrtke Kärcher
Spremnik nakupljene prljavštine ne može se
podići / spustiti
Provjeriti osigurač i zamijenite ga ako je neispravan
Obavijestiti servisnu službu tvrtke Kärcher
Poklopac spremnika nakupljene prljavštine ne
može se otvoriti
Obavijestiti servisnu službu tvrtke Kärcher
Pogonske smetnje s hidraulički pomičnim di-
jelovima
Obavijestiti servisnu službu tvrtke Kärcher
274 Hrvatski
Jamstvo
U svakoj zemlji vrijede jamstveni uvjeti koje je izdala nadležna or-
ganizacija za distribuciju. Moguće kvarove na Vašem uređaju po-
pravljamo besplatno unutar jamstvenog roka ako je uzrok
materijalna pogreška ili pogreška u proizvodnji. U slučaju koji
podliježe jamstvu obratite se s potvrdom o plaćanju Vašem pro-
davaču ili najbližoj ovlaštenoj servisnoj službi.
(vidi adresu na poleđini)
Daljnje informacije o jamstvu (ako postoje) možete pronaći u ser-
visnom području vaše lokalne web stranice tvrtke Kärcher pod
“Preuzimanja”.
EU izjava o sukladnosti
Ovime izjavljujemo da je dolje navedeni proizvod u skladu s rele-
vantnim odredbama navedenih direktiva i uredbi. U slučaju izmje-
ne proizvoda koja nije dogovorena s nama ova izjava gubi svoju
valjanost.
Proizvod: Samohodni stroj za metenje s usisavanjem
Tip: 1.186-xxx
Direktive i uredbe
2006/42/EZ (+2009/127/EZ)
2000/14/EZ
2014/30/EU
2014/53/EU (TCU)
Primijenjene usklađene norme
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Primijenjeni postupak procjene sukladnosti
2000/14/EZ: Prilog V.
Razina zvučne snage dB(A)
KM 170/600 R D
Izmjereno: 100
Zajamčeno: 103
KM 100/65 R Bp
Izmjereno: 85
Zajamčeno: 88
KM 105/180 R Bp
Izmjereno: 87
Zajamčeno: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Izmjereno: D: 97 BAT: 88 LPG: 101
Zajamčeno: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Izmjereno: D: 96 LPG: 98 Bp: 90
Zajamčeno: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Izmjereno: D: 99 LPG: 96
Zajamčeno: D: 102 LPG: 99
KM 150/500 R Bp
Izmjereno: 94
Zajamčeno: 96
Ime i adresa
Opunomoćenik za dokumentaciju:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Faks: +49 7195 14-2212
Dolje potpisani djeluju u ime i po opunomoćenju uprave.
Winnenden, 01.05.2021.
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Njemačka)
Tel.: +49 7195 14-0
Telefaks: +49 7195 14-2212
Tehnički podaci
KM 130/300 R I Bp KM 130/300 R I Bp Pack
Podaci o snazi uređaja
Brzina vožnje naprijed km/h 8 8
Brzina vožnje unazad km/h
4 4
Savladavanje uspona (maks.) % 14 14
Bočni nagib (maks.) % 10 10
Radna širina bez bočne metle mm 1000 1000
Radna širina s 1 bočnom metlom mm 1300 1300
Radna širina s 2 bočne metle mm 1550 1550
Krug okretanja m 2,8 2,8
Vrsta zaštite IPX 3 IPX 3
Teoretski površinski učinak
Površinski učinak bez bočne metle m
2
/h 8000 8000
Površinski učinak s 1 bočne metle m
2
/h 10400 10400
Površinski učinak s 2 bočne metle m
2
/h 12400 12400
Akumulator
Kapacitet akumulatora Ah - 360
Trajanje rada s potpuno napunjenim akumulatorom h - 3,5
Napon akumulatora V - 36
Težina akumulatora kg - 460
Hrvatski 275
Pridržavamo pravo na tehničke izmjene.
Okolni uvjeti
Okolna temperatura °C -5 ... +40 -5 ... +40
Vlažnost zraka, bez stvaranja kondenzata % 0 ... 90 0 ... 90
Dimenzije i težine
Duljina mm 2245 2245
Širina mm 1350 1350
Visina mm 1430 1430
Težina praznog vozila kg 840 (1300) 840 (1300)
Dopuštena ukupna težina kg 1885 1885
Maks. dopušteno opterećenje prednje osovine kg 852 852
Maks. dopušteno opterećenje stražnje osovine kg 1033 1033
Širina valjka za metenje mm 1000 1000
Promjer valjka za metenje mm 300 300
Promjer bočne metle mm 600 600
Spremnik skupljene prljavštine
Zapremina spremnika skupljene prljavštine l 300 300
Visina pražnjenja (maks.) mm 1400 1400
Filtarski i usisni sustav
Filtarski sustav Vrećasti filtar Vrećasti filtar
Površina filtra za prašinu m
2
7,8 7,8
Kategorija uporabe U U
Nazivni potlak usisnog sustava mbar 15,5 15,5
Nazivni volumni protok usisnog sustava l/s 800 800
Vozni motor (električni)
Nazivna snaga (mehanička) W 4000 4000
Motor ventilatora i valjka za metenje (električni)
Tip motora DC motor s permanen-
tnim magnetom
DC motor s permanentnim
magnetom
Pogonske tvari
Vrsta hidrauličkog ulja HV 46 HV 46
Količina hidrauličkog ulja l 25 25
Gume
Veličina guma, sprijeda mm 15-4.5x8 15-4.5x8
Veličina guma, straga 15-4.5x8 15-4.5x8
Vrijednosti utvrđene prema EN 60335-2-72
Vrijednost vibracije šaka-ruka m/s
2
<2,0 <2,0
Vrijednost vibracija šaka-ruka, nesigurnost K m/s
2
0,1 0,1
Vrijednost vibracije sjedala m/s
2
<2,0 <2,0
Vrijednost vibracije sjedala, nesigurnost K m/s
2
0,1 0,1
Razina zvučnog tlaka L
pA
dB(A) 75 75
Nesigurnost K
pA
dB(A) 3 3
Razina zvučne snage L
WA
+ nesigurnost L
WA
dB(A) 93 93
Kočnica
Kočna tekućina Ate DOT SL - US FMV-
SS DOT4
Ate DOT SL - US FMVSS
DOT4
KM 130/300 R I Bp KM 130/300 R I Bp Pack
276 Srpski
Sadržaj
Opšte napomene
Pre prve upotrebe uređaja, pročitajte ovo originalno
uputstvo za rad i postupajte u skladu sa njim. Čuvajte
originalna uputstva za upotrebu za buduću upotrebu ili za buduće
vlasnike.
Sigurnosne napomene
Stepeni opasnosti
OPASNOST
● Napomena o neposrednoj opasnosti koja preti i koja može
dovesti do teških telesnih povreda ili smrti.
몇 UPOZORENJE
● Napomena o mogućoj opasnoj situaciji, koja može dovesti do
teških telesnih povreda ili smrti.
몇 OPREZ
● Napomena o mogućoj opasnoj situaciji, koja može dovesti do
lakih telesnih povreda.
PAŽNJA
● Napomena o mogućoj opasnoj situaciji, koja može dovesti do
materijalnih oštećenja.
Simboli na mašini
Bezbednosna uputstva za rukovanje
몇 UPOZORENJE ● Uređaj koristiti samo u skladu sa
namenom. Uzmite u obzir lokalne uslove i obratite pažnju tokom
rada na treća lica, naročito decu. ● Da bi se ispoštovala
rastojanja zazora i klizanja, uređaj se ne sme koristiti na
nadmorskoj visini iznad 2000 metara iznad normalne nule.
● Proverite ispravno stanje i bezbedan rad uređaja sa radnim
komponentama. Ako stanje nije besprekorno, ne smete ga
koristiti. ● Obratite pažnju na odgovarajuće sigurnosne propise u
područjima opasnosti (npr. na benzinskoj pumpi). Nikada
nemojte rukovati uređajem u prostorijama u kojima preti
opasnost od eksplozije. ● Uređaj nije predviđen za upotrebu od
strane lica koja imaju ograničene fizičke, senzoričke ili psihičke
sposobnosti ili lica kojima nedostaje iskustvo i/ili znanje. ● Samo
lica koja su upućena u rukovanje uređajem ili poseduju dokazane
sposobnosti za rukovanje i izričito su ovlašćena za korišćenje
smeju da koriste uređaj.PAŽNJA ● Rukovalac mora pre početka
proveriti da li su svi zaštitni uređaji postavljeni propisno i da su
ispravni. ● Rukovalac uređaja je odgovoran za nesreće kojima su
pogođene druge osobe ili njihova imovina.UPOZORENJE ●
Rukovalac mora da nosi usku odeću i čvrstu obuću. Izbegavajte
odeću ko
ja nije uz telo. ● Nadgledajte decu kako biste obezbedili
da se ne igraju uređajem. ● Deca i mladi ne smeju da rukuju
uređajem.PAŽNJA ● Proverite okolno područje pre pokretanja
uređaja (npr. ima li dece). Vodite računa o dobroj
vidljivosti!OPASNOST ● Nikada nemojte ostavljati uređaj bez
nadzora ako nije zaštićen od nenamernog pomeranja. Pre nego
što napustite uređaj, uvek povucite parkirnu kočnicu.PAŽNJA
● Izvucite kontaktni ključ ili KIK (Kärcher Intelligent Key) da bi se
izbeglo neovlašćeno korišćenje uređaja.OPREZ ● Nemojte
koristiti uređaj u područjima u kojima postoji mogućnost da
rukovalac bude pogođen predmetom koji može da
padne.UPOZORENJE ● Kod uređaja opremljenih Blue-Spot
osvetljenjem nemojte gledati direktno u izvor svetlosti.
Bezbednosna uputstva za režim vožnje
Napomena ● Lista opasnosti od prevrtanja nije
kompletna.OPASNOST ● Opasnost od prevrtanja na prevelikim
usponima i nagibima! Prilikom vožnje po usponima i nagibima,
obratite pažnju na maksimalne dozvoljene vrednosti u Tehničkim
podacima. ● Opasnost od prevrtanja na prevelikom bočnom
Opšte napomene ............................................................. 276
Sigurnosne napomene..................................................... 276
Namenska upotreba ........................................................ 277
Zaštita životne sredine..................................................... 277
Pribor i rezervni delovi ..................................................... 277
Obim isporuke.................................................................. 278
Opis uređaja .................................................................... 278
Funkcija ........................................................................... 279
Pre puštanja u pogon....................................................... 279
Akumulatori/punjači.......................................................... 279
Puštanje u pogon............................................................. 280
Rad .................................................................................. 280
Transport ......................................................................... 282
Skladištenje ..................................................................... 282
Nega i održavanje............................................................ 282
Pomoć u slučaju smetnji .................................................. 285
Garancija ......................................................................... 286
EU izjava o usklađenosti.................................................. 286
Tehnički podaci................................................................ 287
PAŽNJA
Opasnost od opekotina
Pre radova na vrelom vozilu pustite da se ono ohladi.
OPASNOST
Opasnost od požara
Nemojte sakupljati zapaljene ili užarene predmete,
kao npr. cigarete, šibice ili slično.
몇 UPOZORENJE
Opasnost od povrede
Opasnost od prignječenja i smicanja pokretnim
delovima vozila.
몇 UPOZORENJE
Opasnost od povrede
Opasnost od povrede usled električnog udara
몇 UPOZORENJE
Opasnost od povrede
Posekotine i prignječenja pokretnim delovima vozila u
unutrašnjosti.
Ne gurajte ruke u otvore na uređaju.
Radove na vozilu uvek izvodite u odgovarajućim
rukavicama.
Čuvajte se rotirajućih četkica.
U smeru kretanja krećite se samo na usponima i
padovima do 14%.
Maksimalni nagib podloge kod kretanja sa
podignutom posudom za nakupljenu prljavštinu.
Prihvatna tačka za dizalicu
Pričvrsna tačka
Obratiti pažnju!
Upravljajte polako
Pročitajte uputstvo za rad i postupajte u skladu sa
njim
Srpski 277
nagibu! Prilikom vožnje poprečno u smeru vožnje, obratite pažnju
na maksimalne dozvoljene vrednosti u Tehničkim podacima.
● Opasnost od prevrtanja na nestabilnoj podlozi! Koristite uređaj
isključivo na stabilnoj podlozi.
몇 UPOZORENJE ● Opasnost od nesreće usled neprilagođene
brzine. Vozite sporo u krivinama.
Bezbednosna uputstva za transport
몇 OPREZ ● Da biste izbegli nezgode tokom transporta, obratite
pažnju na transportnu težinu vozila. ● Da biste transportovali
mašinu, isključite bateriju i čvrsto pričvrstite mašinu.
Uređaji koji se pogone uz pomoć akumulatora
OPASNOST ● Opasnost od eksplozije! Punite akumulatore
samo odgovarajućim punjačem ● Prilikom punjenja akumulatora
u zatvorenim prostorijama nastaje visokoeksplozivni gas. Punite
akumulatore samo u dobro provetrenim prostorijama. ● Ne
smete da rukujete otvorenim plamenom, da stvarate varnice niti
da pušite u blizini akumulatora ili u prostoriji punjača za
akumulator. ● Opasnost od eksplozije i kratki spojevi. Nemojte
stavljati alat ili slično na akumulator.
몇 OPREZ ● Opasnost od povreda zbog akumulatorske kiseline.
Obratite pažnju na odgovarajuće sigurnosne napomene.
PAŽNJA ● Obratite pažnju na uputstva za rad akumulatora i
punjača proizvođača. Obratite pažnju na preporuke
zakonodavca o rukovanju akumulatorima. ● Nikada nemojte
ostaviti akumulatore da leže ispražnjeni, već ih što pre moguće
ponovo napunite. ● Održavajte akumulatore čistim i suvim, radi
izbegavanja površinskih struja. Zaštite akumulatore od
nečistoća, npr. metalnom prašinom. ● Odložite istrošene
akumulatore na ekoliški način u skladu sa EZ direktivom 91/157/
EEZ ili odgovarajućim nacionalnim propisima.
Sigurnosne napomene kod mašina za metenje sa
visokim pražnjenjem
OPASNOST ● Opasnost od povređivanja kod uređaja sa
visokim pražnjenjem! Pre svih radova, osigurajte podignutu
posudu za nakupljenu prljavštinu. Osigurač postavite samo izvan
područja opasnosti.
Bezbednosna uputstva za mašinu za metenje sa
zaštitnim krovom
몇 OPREZ
Svakodnevno proveravajte da li je zaštitni krov oštećen kako
biste osigurali njegovu zaštitnu funkciju.
U slučaju oštećenja zaštitnog krova, uključujući i pojedinačne
elemente, mora se zameniti ceo zaštitni krov.
Bilo kakva modifikacija zaštitnog krova, kao i postavljanje drugih
elemenata, komponenti ili konstrukcionih grupa, koje nije
odobrila kompanija Kärcher, nisu dozvoljeni i u određenim
okolnostima ograničavaju funkcionisanje zaštitnog krova.
Nega i održavanje
몇 UPOZORENJE ● Odvojite akumulator pre radova na
elekričnom postrojenju. ● Isključite uređaj i izvucite kontaktni
ključ pre čišćenja i servisiranja uređaja, zamene delova i prelaska
na neku drugu funkciju.
몇 OPREZ ● Servisiranje treba da vrše samo ovlašćene lokacije
servisne službe ili stručnjaci za datu oblast koji su upoznati sa
relevantnim sigurnosnim propisima.
PAŽNJA ● Obratite pažnju na bezbednosnu proveru za uređaje
koji menjaju lokaciju i koji se koriste u komercijalnu svrhu u
skladu sa važećim lokalnim propisima (npr. u Nemačkoj:
VDE 0701). ● Kratki spojevi ili druga oštećenja. Nemojte čistiti
uređaj pod mlazom iz creva ili mlazom vode pod visokim
pritiskom. ● Vršite radove na uređaju odgovarajućim rukavicama.
Namenska upotreba
Čistač za metenje je namenjen za čišćenje podnih površina za
komercijalnu upotrebu i, na primer, za sledeće oblasti primene:
● parking mesta
● proizvodna postrojenja
● logistički prostori
● hoteli
● trgovine na malo
● skladišni prostori
● trotoari
Ova mašina za metenje je namenjena za metenje zaprljanih
površina na otvorenom i u zatvorenom prostoru.
Pre korišćenja proverite da li se uređaj i radna oprema nalaze u
ispravnom stanju i da li su bezbedni za rad. Ako stanje nije
besprekorno, ne smeju se koristiti.
Koristite mašinu za metenje isključivo u skladu sa podacima u
ovom uputstvu za rad.
Na uređaju se ne smeju vršiti nikakve izmene.
Uređaj je pogodan samo za podloge koje su navedene u uputstvu
za rad.
Sme se voziti samo po površinama i sme čistiti samo površine
koje su odobrili preduzeće ili ovlašćene osobe preduzeća.
U načelu važi sledeće: Držite lako zapaljive supstance dalje od
uređaja (opasnost od eksplozije/ požara).
Predvidiva pogrešna upotreba
● Nikada nemojte mesti ili usisavati eksplozivne tečnosti,
zapaljive gasove, kao ni nerazređene kiseline ili rastvarače!
Tu spadaju benzin, razređivači za boje ili lož ulje, koji u
turbulenciji sa usisnim vazduhom mogu da stvore eksplozivna
isparenja ili smeše, zatim aceton, nerazređene kiseline i
razređivači, jer isti nagrizaju materijale koji su korišćeni na
uređaju.
● Nikada nemojte mesti ili usisavati reaktivnu metalnu prašinu
(npr. od aluminijuma, magnezijuma, cinka), jer ona u spoju sa
izrazito alkalnim i kiselim sredstvima za čišćenje stvara
eksplozivne gasove.
● Nemojte mesti ili usisavati zapaljene ili užarene predmete.
● Nemojte koristiti uređaj za metenje supstanci koje su opasne
po zdravlje.
● Zabranjeno je zadržavanje u području opasnosti. Zabranjen je
rad u prostorijama u kojima preti opasnost od eksplozije.
● Nije dozvoljeno imati pratioce.
● Ovim uređajem nije dozvoljeno guranje/vučenje ili
transportovanje predmeta.
Podloge prikladne za metenje
● Asfalt
● Pod industrijskih postrojenja
● Estrih
● Beton
● Popločane površine
Zaštita životne sredine
Ambalaža može da se reciklira. Pakovanja odložite u otpad
u skladu sa ekološkim propisima.
Električni i elektronski uređaji sadrže vredne materijale koji
se mogu reciklirati, a često i sastavne delove kao što su
baterije, akumulatori ili ulje, koji u slučaju pogrešnog
tretiranja ili pogrešnog odlaganje u otpad mogu predstavljati
potencijalnu opasnost po zdravlje ljudi i životnu sredinu.
Međutim, ovi sastavni delovi su neophodni za pravilan rad
uređaja. Uređaji označeni ovim simbolom ne smeju da se odlažu
u kućni otpad.
Napomene o sastojcima (REACH)
Aktuelne informacije o sastojcima možete pronaći na:
www.kaercher.de/REACH
Pribor i rezervni delovi
Koristite samo originalni pribor i originalne rezervne delove pošto
oni garantuju bezbedan rad i rad bez smetnji na uređaju.
Informacije o priboru i rezervnim delovima možete pronaći na
www.kaercher.com.
278 Srpski
Obim isporuke
Obim isporuke uređaja je prikazan na pakovanju. Prilikom
otpakivanja proverite da li je sadržaj potpun. Ukoliko nedostaje
pribor ili u slučaju štete nastale prilikom transporta obavestite
vašeg distributera.
Opis uređaja
Slika uređaja
Slika B
Mašina za metenje
Pozicija 1
1 Sedište (sa kontaktnim prekidačem sedišta)
2 Upravljač
3 Ručica sa zaključavanjem
4 Poklopac uređaja
5 Radno osvetljenje
6 Bočna metla (desno)
7 Prednji točak
8 Pristup valjku za metenje
9 Tačka za vezivanje
10 Natpisna pločica
11 Rotaciona signalna svetiljka
12 Poklopac uređaja (desno)
13 Poklopac (desno)
14 Zadnja oplata
15 Zadnji točak
16 Poklopac (levo)
17 Poklopac motora
Komandno polje
Pozicija 2
1 Kontrolni elementi i ekran
2 Parkirna kočnica
3 Taster za hitno zaustavljanje
4 Upravljačka ručica za podizanje/spuštanje valjka za metenje
5 Indikatorska lampica za poklopac posude za nakupljenu
prljavštinu
6 Upravljačka ručica za otvaranje/zatvaranje poklopca posude
7 Indikatorska lampica za potpuno spuštenu posudu za
nakupljenu prljavštinu
8 Upravljačka ručica za podizanje/spuštanje posude za
nakupljenu prljavštinu
9 Prekidač sa ključem (brava za paljenje)
10 Prekidač za smera kretanja
11 Upravljačka ručica za podizanje/spuštanje bočne metle
12 Podešavanje broja obrtaja bočne metle (opciono)
13 Prekidač za rotacionu signalnu svetiljku
14 Prekidač za radno osvetljenje
15 Prekidač sirene
16 Prekidač za ventilator / čišćenje filtera
Pedale
Pozicija 3
1 Pedala kočnice
2 Pedala gasa
Kontrolni elementi i ekran
Pozicija 4
1 Bez funkcije
2 Bez funkcije
3 Signalna lampica za punjenje baterije
4 Indikatorska lampica za radno osvetljenje
5 Indikatorska lampica (funkcija samo za StVZO konverziju)
6 Indikatorska lampica za čišćenje filtera
7 Indikatorska lampica za parking
8 Bez funkcije
9 Bez funkcije
10 Indikatorska lampica za ventilator
11 Bez funkcije
12 Bez funkcije
13 Ekran
Opciona oprema
Upravljačka ručica
Slika O
1 Upravljačka ručica za posudu za nakupljenu prljavštinu.
2 Upravljačka ručica za poklopac posude
3 Upravljačka ručica za valjak za metenje
4 Upravljačka ručica za bočnu metlu
Napomena
Držite ručicu u željenom položaju dok se ne završi odgovarajuće
mehaničko kretanje.
Upravljačka ručica za posudu za nakupljenu prljavštinu
Upravljačka ručica za valjak za metenje
Upravljačka ručica za poklopac posude
Upravljačka ručica za bočnu metlu
Komforna kabina (zatvorena) 2.853-431.7
Zaštitna kabina (otvorena) sa vetrobranom
i brisačem
2.853-433.7
Zaštitna kabina 2.851-267.7
Zaštitni krov 2.852-595.7
Gume otporne na bušenje (bez tragova) 4.515-132.0
Gume (napunjene vazduhom) 4.515-332.0
Reflektor plavi (prednji) 2.853-202.0
Reflektor plavi (prednji i zadnji) 2.853-203.0
Zadnje svetlo 2.853-204.0
Standardni komplet za osvetljenje 2.853-205.0
Komplet za osvetljenje za drumski
saobraćaj
2.853-207.0
Komplet odobrenje za drumski saobraćaj
(StVZO)
2.853-208.0
Sigurnosni pojas 6.981-140.0
Druga bočna četka (levo) 2.851-273.0
Kontrola brzine bočne četke (desno) 2.853-507.0
Poklopac bočne četke 2.851-286.0
Sistem za raspršivanje vode za bočne
četke
2.853-214.0
Gumeni odbojnik 2.852-620.0
Zaštita bočne metle od udara (desno) 2.853-211.0
Zaštita bočne metle od udara (sa obe
strane)
2.853-210.0
Dodatak za mokri/suvi usisivač NT 22/1 Bp 2.852-814.0
Dodatak za mokri/suvi usisivač NT 22/1 Bp
(kabina)
2.853-161.0
Dodatak za metenje lakog otpada 2.853-212.0
Unazad Podizanje posude za nakupljenu
prljavštinu
Unapred Spuštanje posude za nakupljenu
prljavštinu
Unazad Podizanje valjka za metenje
Unapred Spuštanje valjka za metenje
Unazad Zatvaranje poklopca posude
Unapred Otvaranje poklopca posude
Unazad Podizanje bočne metle
Unapred Spuštanje bočne metle
Srpski 279
Ekran
Slika C
1 Broj obrtaja motora u 1/min
2 Napon baterije u V
3 Punjenje baterije u %
4 Broj rada mašine
Funkcija
Mašina za metenje radi po principu skupljanja.
1. Rotirajuća bočna metla čisti uglove i rubove površine koja se
mete, a prljavštinu prosleđuje na stazu kojom se kreće valjak
za metenje.
2. Rotirajući valjak za metenje prenosi prljavštinu direktno u
posudu za nakupljenu prljavštinu.
3. Uskovitlana prašina u posudi za nakupljenu prljavštinu se
odvaja preko filtera za prašinu, a filtriran vazduh se isisava
preko usisnog ventilatora.
4. Filter za prašinu se automatski čisti tokom rada i može se
pokrenuti i pomoću prekidača „Čišćenje filtera“.
Pre puštanja u pogon
Napomene o istovaru
OPASNOST
Opasnost od nezgode prilikom istovara mašine
Koristite odgovarajuću rampu za istovar mašine.
Nemojte koristiti viljuškar za istovar/utovar mašine.
Prilikom istovara/utovara uređaja vodite računa o težini.
1. Pomoću priloženih dasaka napravite rampu u skladu sa
skicom.
2. Isecite trake za pakovanje od plastike i uklonite foliju za
pakovanje.
3. Uklonite pričvršćivače zatezne trake na tačkama za sidrenje.
4. Odvrnite zavrtnje na tri označene podne daske i drvenoj kocki
na paleti.
5. Daske položite na ivicu palete i usmerite tako da se nalaze
ispred točkova mašine. Čvrsto stegnite daske.
6. Podmetnite drvenu kocku kao potporu ispod dasaka.
7. Uklonite drvene klocne za blokiranje točkova.
8. Otpustite parkirnu kočnicu.
9. Pažljivo pomerite mašinu sa palete preko napravljene rampe.
Aktiviranje/otpuštanje parkirne kočnice
Aktiviranje
1. Držite pedalu kočnice i povucite ručicu kočnice.
Otpuštanje
2. Držite papučicu kočnice i otpustite ručicu kočnice.
Akumulatori/punjači
PAŽNJA
Koristiti samo akumulatore i punjače koje je preporučio
proizvođač
Akumulatore zameniti samo akumulatorima istog tipa.
Skinuti akumulator pre odlaganja vozila u otpad i odložiti ga u
otpad uz uvažavanje specifičnih nacionalnih odn. lokalnih
propisa.
Simboli - znakovi upozorenja
Prilikom rukovanja baterijama, obratite pažnju na sledeća
upozorenja:
Sigurnosne napomene
OPASNOST
Opasnost od požara i eksplozije
Nemojte stavljati alate ili druge predmete na akumulator.
Obavezno izbegavati pušenje i otvoreni plamen.
Pobrinuti se za dobru provetrenost prilikom punjenja akumulatora
u prostorijama.
Koristiti isključivo akumulatore i punjače koje je odobrila
kompanija Kärcher (originalni rezervni delovi).
몇 UPOZORENJE
Opasnost za životnu sredinu usled nepropisnog odlaganja
akumulatora u otpad
Neispravne ili potrošene akumulatore odlagati bezbedno u otpad
(po potrebi stupiti u kontakt sa preduzećem za odlaganje ili
servisom kompanije Kärcher).
Mere kod nenamernog oslobađanja kiseline iz baterije
U slučaju namenske upotrebe i uz uvažavanje uputstva za
upotrebu od olovnih akumulatora ne preti opasnost.
Ipak, treba imati u vidu da olovni akumulatori sadrže sumpornu
kiselinu koja može da izazove teške povrede nagrizanjem.
1. Prosutu kiselinu ili kiselinu koja je iscurila iz akumulatora koji
propušta treba pokupiti vezivnim sredstvom, npr. peskom.
Kiselina ne sme dospeti u kanalizacju, zemlju ili vode.
2. Kiselinu neutralizovati kamencom/sodom i odložiti u otpad uz
uvažavanje lokalnih propisa.
3. Za odlaganje neispravnog akumulatora u otpad stupiti u
kontakt sa stručnim preduzećem za reciklažu.
4. Ako kiselina prsne u oči ili na kožu, odmah isprati sa mnogo
čiste vode.
5. Nakon toga se odmah obratiti lekaru.
6. Kontaminiranu odeću isprati vodom.
7. Promeniti odeću.
Obratiti pažnju na napomene u uputstvu za upotrebu
akumulatora, na akumulatoru, kao i u ovom uputstvu
za rad.
Nositi zaštitu za oči.
Kiselinu i akumulator držati van domašaja dece.
Opasnost od eksplozije
Zabranjeni su vatra, varničenje, otvoren plamen i
pušenje.
Opasnost od nagrizanja kiselinom
Prva pomoć
Upozorenje
Odlaganje u otpad
Baterija se ne sme bacati u kantu za smeće.
280 Srpski
Preporučeni akumulatori, punjači
* Za mašinu za metenje potrebna je 1 paket baterija
Ugradnja/priključivanje/demontaža baterije
몇 UPOZORENJE
Opasnost od povreda i oštećenja usled kratkog spoja!
Prilikom radova u području baterije postoji opasnost od povreda
i oštećenja usled kratkog spoja.
Nemojte odlagati nikakve alate ili druge predmete na bateriji.
Montaža: Uvek prvo montirati pozitivni vod na pozitivni pol, a
zatim negativni vod na negativni pol.
Demontaža: Uvek prvo demontirati negativni vod na negativnom
polu, a zatim pozitivni vod na pozitivnom polu.
Obratiti pažnju na pravilno dodeljivanje: pozitivni vod na pozitivni
pol, a negativni vod na negativni pol.
Napomena
U obimu isporuke za KM 130/300 R I Bp Pack nalaze se baterija
i punjač.
1. Isključite mašinu, pogledajte Isključivanje mašine.
Demontaža i montaža:
2. Odvojite minus i plus kabl od odgovarajućih polova baterije.
3. Uklonite pozitivan i negativan kabl zajedno sa utikačem
baterije na strani baterije iz prihvatnika baterije na mašini.
4. Pričvrstite odgovarajuću dizalicu na levu i desnu ušicu za
podizanje na bateriji.
Težinu baterije pogledajte u Tehnički podaci.
Slika D
1 Ušica za podizanje
2 Pozitivni pol
3 Negativni pol
5. Izvadite bateriju iz mašine i bezbedno je odložite.
6. Pričvrstite dizalicu na novu bateriju.
7. Novu bateriju pažljivo postavite u prihvatnik za bateriju na
mašini.
Napomena
Nezauzeti plus i minus pol moraju se nalaziti na desnoj strani
mašine.
8. Skinite dizalicu sa leve i desne ušice za podizanje.
Priključivanje:
9. Prvo povežite plus kabl sa plus polom baterije i postavite
poklopac za plus pol.
10.Povežite minus kabl sa minus polom baterije i postavite
poklopac minus pola.
11.Uspostavite napajanje, pogledajte Prekid/uspostavljanje
napajanja naponom.
12.Ključ u prekidaču sa ključem postavite u položaj „I“.
13.Na ekranu očitajte status punjenja baterije i, po potrebi,
napunite bateriju, pogledajte Punjenje baterije.
Prekid/uspostavljanje napajanja naponom
1. Isključite mašinu, pogledajte poglavlje Isključivanje mašine.
Prekid:
2. Utikač baterije na strani baterije izvucite iz utikača baterije na
strani baterije.
Mašina je bez napona.
Uspostavljanje:
3. Utikač baterije na strani baterije umetnite u utikač baterije na
strani baterije tako da oba kućišta utikača ne nalegnu jedno na
drugo.
Uspostavljeno je napajanje mašine.
Punjenje baterije
1. Mašinu odvezite u suvu, dobro provetrenu prostoriju.
2. Isključite mašinu, pogledajte poglavlje Isključivanje mašine.
Priključivanje punjača:
3. Prekinite napajanje, pogledajte Prekid/uspostavljanje
napajanja naponom.
Slika E
(1)Baterija
(2)Utikač baterije na strani baterije
(3)Utikač za punjenje
(4)Kabl za punjenje
(5)LED prikaz
(6)Prenosivi punjač
(7)Napojni kabl
4. Postavite prenosivi punjač ispred mašine.
PAŽNJA
Nožice moraju biti usmerene nadole.
Ne odlažite prenosivi punjač na bateriju!
Nemojte prekrivati prenosivi punjač predmetima i ne stavljajte
predmete na njega!
5. Priključite utikač za punjenje na bateriju na strani baterije tako
da dva kućišta utikača nalegnu jedno na drugo.
6. Umetnite napojni kabl u prenosivi punjač.
7. Umetnite napojni kabl u utičnicu sa zaštićenim kontaktima.
Postupak punjenja počinje i završava se automatski.
LED prikaz prikazuje trenutni status:
● žuto = baterija se puni
● treperi zeleno = baterija je napunjena > 80%
● svetli zeleno = baterija je potpuno napunjena
● crveno = postoji greška
Vreme punjenja pogledajte u poglavlju Tehnički podaci.
8. Pred kraj vremena punjenja proverite nivo elektrolita u skladu
sa uputstvima za rad proizvođača baterije i korigujte ga ako je
potrebno.
Odvajanje punjača:
9. Nakon punjenja, punjač obrnutim redosledom odvojite od
mašine.
Puštanje u pogon
Rad
Radovi pre početka upotrebe
1. Proverite stanje napunjenosti baterije. Ako je potrebno,
napunite bateriju, pogledajte Punjenje baterije.
2. Proverite da li na valjku za metenje i bočnim metlama ima
umotanih traka.
3. Proverite da li na osovinama točkova ima umotanih traka.
4. Proverite funkciju svih komandnih elemenata.
5. Proverite da li je mašina oštećena.
6. Očistiti filter za prašinu.
Podešavanje sedišta vozača
OPASNOST
Opasnost od nesreće
Podešavajte sedište vozača samo kada uređaj miruje.
Slika K
1 Podešavanje težine
2 Podešavanje visine naslona za ruku
3 Podešavanje nagiba naslona za leđa
4 Ručica za podešavanje položaja sedenja
1. Prilagodite opruge sedišta telesnoj težini okretanjem dugmeta
za podešavanje.
2. Podesite visinu naslona za ruku okretanjem mehanizma ispod
naslona za ruke.
3. Podesite nagib naslona okretanjem dugmeta za podešavanje.
4. Aktiviranjem ručice za podešavanje, otpustite mehanizam za
zaključavanje i prilagodite položaj sedenja visini tela.
Kataloški br.
Paket baterija 36 V, 360 Ah, (u koritu, ne
zahteva mnogo održavanja)*
6.654-282.0
Punjač 6.654-283.0
Srpski 281
Pokretanje mašine
Napomena
Za pokretanje mašine mora se zatvoriti poklopac motora i vozač
mora sedeti na sedištu vozača.
Napomena
3 sekunde nakon napuštanja sedišta, mašina za metenje se
isključuje.
1. Sedite na sedište vozača.
Kontaktni prekidač na sedištu je aktiviran.
2. Prekidač za izbor smera vožnje postavite u srednji položaj.
3. Umetnite kontakt ključ u kontakt bravu.
4. Pokretanje hidraulične jedinice
a Pritisnite i držite pedalu kočnice.
b Okrenite kontakt ključ u položaj „I“ i sačekajte 3 sekunde.
Mašina je spremna za rad.
c Okrenite kontakt ključ u položaj „II“.
Hidraulična jedinica se pokreće
Vožnja mašine
OPASNOST
Opasnost od povreda usled naglog zaustavljanja!
Mašina se naglo zaustavlja čim sedište vozača nije zauzeto.
Nemojte ustajati tokom vožnje sa sedišta vozača.
몇 UPOZORENJE
Opasnost od nezgode prilikom vožnje unazad!
Prilikom vožnje unazad postoji povećana opasnost od nezgode.
Pre vožnje unazad uverite se da nikoga ne dovodite u opasnost,
a posebnu pažnju obratite na decu. Po potrebi, neka vas navodi
druga osoba.
Posmatrajte celo okruženje prilikom vožnje unazad.
몇 UPOZORENJE
Opasnost od nezgode prilikom vožnje sa podignutom
posudom za nakupljenu prljavštinu!
Prilikom vožnje sa podignutom posudom za nakupljenu
prljavštinu, postoji povećana opasnost od nezgode usled
promene težišta mašine.
Nemojte voziti sa podignutom posudom za nakupljenu prašinu.
PAŽNJA
Opasnost od oštećenja pogona!
Naglo pritiskanje pedale za vožnju može da ošteti pogon.
Uvek pritiskajte pedalu za vožnju polako i pažljivo.
Zaustavite mašinu, pre nego što prebacite sa vožnje napred u
vožnju unazad ili obrnuto.
PAŽNJA
Opasnost od oštećenja
Prelazak preko prepreka može prouzrokovati oštećenja na
mašini.
Preko fiksnih prepreka visine do 70 mm prelazite polako i
pažljivo. Preko prepreka viših od 70 mm sme se prelaziti samo
pomoću odgovarajuće rampe.
Napomena
Ručica na ručnoj kočnici na prednjem točku mora se nalaziti u
položaju za vožnju, pogledajte Aktiviranje/otpuštanje parkirne
kočnice.
1. Podesite prekidač za smer vožnje u položaj „Vožnja unapred“
ili „Vožnja unazad“.
2. Skinite nogu sa pedale kočnice.
3. Pažljivo pritisnite pedalu za vožnju i kontinualno regulišite
brzinu vožnje.
Nemojte naglo pritiskati pedalu za vožnju.
4. Smerom vožnje upravljajte upravljačem.
5. Otpustite pedalu za vožnju da biste smanjili brzinu.
Da bi se povećao efekat kočenja, može se pritisnuti pedala
kočnice.
Režim metenja
Metenje valjkom za metenje i bočnom metlom
OPASNOST
Opasnost od povreda usled naglog zaustavljanja!
Mašina se naglo zaustavlja čim sedište vozača nije zauzeto.
Nemojte ustajati tokom vožnje sa sedišta vozača.
PAŽNJA
Rizik od oštećenja usled čišćenja traka i vrpci!
Ako se čiste dugački, savitljivi predmeti kao što su trake ili vrpce,
može dođi do oštećenja mehanike metenja.
Nemojte voziti sa mašinom i sa bočnom metlom preko dugačkih,
savitljivh predmeta, kao npr. traka ili vrpci i nemojte zahvatati
takve predmete metlom.
Napomena
Za postizanje optimalnih rezultata čišćenja prilagodite brzinu
vožnje uslovima.
Napomena
Tokom metenja filter za finu prašinu se automatski čisti na svakih
10 minuta. U međuvremenu čišćenje se može pokrenuti ručno.
Napomena
Uključite duvaljku kada čistite suve podove.
Kada čistite mokre i vlažne podove, isključite duvaljku kako biste
sprečili kvašenje filtera za prašinu.
1. Za metenje otvorite poklopac posude za nakupljenu
prljavštinu.
2. Spustite valjak za metenje.
za metenje bočnih ivica spustite i bočnu metlu.
Pražnjenje posude za nakupljenu prljavštinu
몇 UPOZORENJE
Opasnost od povrede usled naginjanja mašine
Prilikom pražnjenja na kosinama ili na mekoj podlozi, mašina
može da se nagne zbog pomeranja težišta i povredi ljude.
Praznite posudu za nakupljenu prljavštinu samo dok je mašina
na ravnoj, čvrstoj podlozi.
몇 UPOZORENJE
Opasnost od povreda od udaraca i prignječenja
U toku podizanja ili spuštanja posuda za nakupljenu prljavštinu
osobe mogu biti povređene udarcima ili prignječenjem između
posude za nakupljenu pljavštinu i kontejnera
Uverite se da se tokom postupka pražnjenja u području
zakretanja posude za nakupljenu prljavštinu ne nalaze ljudi.
몇 UPOZORENJE
Opasnost od povrede pokretnim delovima mašine
Mehanika posude za nakupljenu prljavštinu može prignječiti ili
smicati delove tela, posebno prste.
Ne dodirujte pokretne delove tokom procesa pražnjenja.
몇 UPOZORENJE
Opasnost od povreda usled potonuća posude za nakupljenu
prljavštinu!
Podignuta posuda za nakupljenu prljavštinu može iznenada
potonuti i prouzrokovati ozbiljne povrede usled drobljenja i
stezanja.
Nemojte stajati ispod neobezbeđene posude za nakupljenu
prljavštinu.
Profesionalno učvrstite podignuti posudu za nakupljenu
prljavštinu priloženim sigurnosnim podupiračem pre nego što
zakoračite ispod posude za nakupljenu prljavštinu.
PAŽNJA
Opasnost od povrede usled razletanja pometenog materijala
Valjak za metenje koji radi tokom procesa pražnjenja može baciti
pometeni materijal od sebe, što može dovesti do povreda.
Uverite se da nema ljudi ispred vozila kada je posuda za
nakupljenu prljavštinu podignuta.
Napomena
Zahvaljujući visokom pražnjenju mašine posuda za nakupljenu
prljavštinu se može isprazniti u npr. u kontejner za otpad (za
maksimalnu visinu istovara pogledajte poglavlje Tehnički
podaci).
1. Postavite mašinu ispred mesta pražnjenja.
282 Srpski
PAŽNJA
Obratite pažnju na to da bude dovoljno slobodnog prostora iza i
iznad posude za nakupljenu prljavštinu.
Podizanje:
2. Postavite upravljačku ručicu „Podizanje/spuštanje bočne
metle“ u položaj „podizanje“ i držite je izvučenu dok se bočne
metle potpuno ne podignu.
3. Postavite upravljačku ručicu „Podizanje/spuštanje valjka za
metenje“ u položaj „podizanje“ i držite je izvučenu dok se
valjak za metenje potpuno ne podigne.
Valjak za metenje je podignut.
4. Postavite upravljačku ručicu „Otvaranje/zatvaranje poklopca
posude“ u položaj „zatvaranje“.
Indikatorska lampica svetli crveno.
Pražnjenje:
5. Postavite upravljačku ručicu „Podizanje/spuštanje posude za
nakupljenu pljavštinu“ u položaj „podizanje“ i držite je izvučenu
dok se ne postigne potrebna visina.
Indikatorska lampica svetli crveno.
6. Polako priđite kontejneru.
7. Blokirajte parkirnu kočnicu.
8. Postavite upravljačku ručicu „Otvaranje/zatvaranje poklopca
posude“ u položaj „otvaranje“.
Posuda za nakupljenu prljavštinu se prazni.
Indikatorska lampica svetli zeleno.
9. Postavite upravljačku ručicu „Otvaranje/zatvaranje poklopca
posude“ u položaj „zatvaranje“.
Poklopac posude se zatvara.
Indikatorska lampica svetli crveno.
10.Otpustite parkirnu kočnicu.
Spuštanje:
11.Odvezite mašinu na oko 2 m od mesta istovara.
PAŽNJA
Obratite pažnju na to da bude dovoljno slobodnog prostora iza i
ispod posude za nakupljenu prljavštinu.
12.Postavite upravljačku ručicu „Podizanje/spuštanje posude za
nakupljenu pljavštinu“ u položaj „spuštanje“ i držite je izvučenu
dok posuda za nakupljenu prljavštinu ne postigne krajnji
položaj.
Indikatorska lampica svetli zeleno.
Isključivanje mašine
1. Parkirajte mašinu na vodoravnoj podlozi.
2. Podignite valjak za metenje i bočnu metlu.
3. Zatvorite poklopac posude.
4. Pritisnite i držite pedalu kočnice i blokirajte parkirnu kočnicu.
5. Prekidač sa ključem okrenite u položaj „0“ i izvadite ključ.
Transport
PAŽNJA
Oštećenja prilikom transporta
Prilikom transporta na prikolicama vozila ili u vozilima obratite
pažnju na težinu prazne mašine (transportnu težinu).
Prilikom transporta u vozilima, pričvrstite mašinu u skladu sa
važećim smernicama za obezbeđivanje transporta.
Kada transportujete mašinu, obratite pažnju na sledeće:
● Okrenite kontakt ključ u položaj „0“ i izvucite ga.
● Blokirajte parkirnu kočnicu.
● Pričvrstite mašinu na tačkama vezivanja (4x) zateznim
trakama, konopcima ili lancima.
● Osigurajte mašinu na točkovima pomoću klinova.
Skladištenje
Prilikom skladištenja mašine obratite pažnju na sledeće:
● Mašinu za metenje odložite na ravnoj površini, u suvom
okruženju koje je zaštićeno od mraza. Zaštitite je od prašine
ceradom.
● Podignite valjak za metenje i bočnu metlu da se četke ne bi
oštetile.
● Zatvorite poklopac posude.
● Okrenite kontakt ključ u položaj „0“ i izvucite ključ.
● Blokirajte parkirnu kočnicu.
● Osigurajte mašinu za metenje da se ne otkotrlja.
Ako se mašina za metenje ne koristi duže vreme, obratite pažnju
i na ovo:
● Očistite unutrašnjost i spoljašnjost mašine za metenje.
● Odvojite bateriju.
● Bateriju punite u intervalima od oko 2 meseca.
Nega i održavanje
몇 UPOZORENJE
Opasnost po život, opasnost od povreda i oštećenja!
Kod nege i održavanja mašine preti opasnost po život, opasnost
od povreda i oštećenja u slučaju neuvažavanja sigurnosnih
napomena!
Obratite pažnju na sigurnosne napomene za negu i održavanje
koje se nalaze u poglavlju Sigurnosne napomene na početku
ovog uputstva za rad.
Čišćenje uređaja
PAŽNJA
Kratki spojevi ili druga oštećenja. Nemojte čistiti uređaj pod
mlazom iz creva ili mlazom vode pod visokim pritiskom.
PAŽNJA
Nepravilno čišćenje
Opasnost od oštećenja.
Nemojte koristiti abrazivna ili agresivna sredstva za čišćenje.
OPASNOST
Opasnost za zdravlje zbog prašine
Za unutrašnje čišćenje unutrašnjosti komprimovanim vazduhom.
Nosite masku za zaštitu od prašine i zaštitne naočare.
Čišćenje unutrašnjosti mašine
1. Isključite mašinu, pogledajte Isključivanje mašine.
2. Čišćenje mašine krpom
3. Izduvajte mašinu komprimovanim vazduhom.
Čišćenje mašine spolja
1. Isključite mašinu, pogledajte Isključivanje mašine.
2. Očistite spoljašnjost mašine krpom pokvašenom blagim
rastvorom deterdženata.
Intervali održavanja
Napomena
Da biste očuvali pravo na garanciju tokom garantnog perioda,
sve servisne radove i radove na održavanju sme da vrši isključivo
ovlašćeni servis u skladu sa kontrolnom listom za pregled (ICL).
● Brojač radnih sati navodi vreme intervala održavanja.
● Intervali za servisiranje i radove na održavanju koje treba da
obavlja korisnik / rukovalac navedeni su u poglavlju
Održavanje koje vrši kupac. Radove mora da obavlja
kvalifikovani stručnjak. Po potrebi, zatražiti savet u
specijalizovanoj Kärcher prodavnici ili servisu.
● Ostale radove na održavanju treba da obavlja ovlašćeni servis
u skladu sa kontrolnom listom za pregled. Stupite
blagovremeno u kontakt sa servisom.
Održavanje koje vrši kupac
Napomena
Sledeće radove mora obavljati kvalifikovani stručnjak, a po
potrebi obratite se za pomoć Kärcher stručnom prodavcu ili
servisu.
Radove na hidraulici treba da obavlja samo ovlašćeni servis.
Dnevno:
1. Proverite da li na osovinama točkova ima umotanih traka.
2. Proverite da li na valjku za metenje i bočnoj metli ima znakova
habanja i umotanih traka.
3. Proverite funkciju svih komandnih elemenata.
4. Pregledajte da li na mašini ima oštećenja.
Srpski 283
Nedeljno:
몇 UPOZORENJE
Opasnost od povreda usled potonuća posude za nakupljenu
prljavštinu!
Podignuta posuda za nakupljenu prljavštinu može iznenada
potonuti i prouzrokovati ozbiljne povrede usled drobljenja i
stezanja.
Nemojte stajati ispod neobezbeđene posude za nakupljenu
prljavštinu.
Profesionalno učvrstite podignuti posudu za nakupljenu
prljavštinu priloženim sigurnosnim podupiračem pre nego što
zakoračite ispod posude za nakupljenu prljavštinu.
5. Proverite da li se svi pokretni delovi lako okreću, po potrebi ih
podmažite ili servisirajte.
Napomena
Za sve radove na održavanju i popravljanju sa podignutom
posudom za nakupljenu prljavštinu instalirajte sigurnosni
podupirač.
6. Proverite pravilno podešavanje i pohabanost zaptivnih traka
na kutiji valjaka za metenje, po potrebi korigujte podešavanje
i zamenite istrošene zaptivne trake.
7. Proverite da li ima oštećenja na poklopcu posude za
nakupljenu prljavštinu, po potrebi zamenite.
8. Proverite da li ima habanja i oštećenja na valjku za metenje,
po potrebi zamenite.
9. Proverite da li ima habanja i oštećenja na bočnoj metli, po
potrebi zamenite.
10.Proverite da li na filteru za prašinu ima prljavštine i oštećenja,
zamenite ga ako je potrebno i očistite kutiju sa filterom za
prašinu.
11.Proverite hermetičnost hidrauličnog sistema, po potrebi dajte
na servisiranje.
12.Očistite hladnjak hidrauličnog ulja
13.Proverite nivo hidrauličnog ulja.
14.Proverite nivo napunjenosti kočione tečnosti.
15.Proverite mehanizam poklopca posude i podmažite ako je
potrebno.
Nakon habanja:
16.Zamenite istrošene zaptivne trake.
17.Zamenite istrošeni valjak za metenje.
18.Zamenite istrošene bočne metle.
Održavanje koje vrši servis
Napomena
Da biste sačuvali pravo na garanciju tokom garantnog perioda,
sve servisne radove i radove na održavanju sme da vrši isključivo
ovlašćena servisna služba kompanije Kärcher u skladu sa
kontrolnom listom za pregled.
● Prva inspekcija nakon 50 radnih sati
● Održavanje u skladu sa knjižicom održavanja na svakih 250
radnih sati.
● Po potrebi, no barem jednom godišnje, stručni električar treba
da proveri otpor izolacije mašine i baterije u skladu sa
uputstvom za rad proizvođača baterije.
Radovi na održavanju
Priprema
1. Parkirajte mašinu za metenje na ravnu površinu.
2. Okrenite kontakt bravu u položaj „0“ i izvucite ključ.
3. Blokirajte parkirnu kočnicu.
Bezbednosna uputstva za održavanje
Napomena
Pre izvođenja radova ispod podignute posude za nakupljenu
prljavštinu, posuda za nakupljenu prljavštinu mora biti osigurana
od pada, pogledajte Osiguravanje posude za nakupljenu
prljavštinu
Osiguravanje posude za nakupljenu prljavštinu
몇 UPOZORENJE
Opasnost od prignječenja
Pad posude za nakupljenu prljavštinu može da dovede do
prignječenja i loma kostiju.
Pre izvođenja radova ispod podignute posude za nakupljenu
prljavštinu, ona se mora osigurati.
Zaštitu postavite samo izvan područja opasnosti.
Slika N
1 Prihvatnik
2 Sigurnosna šipka
1. Preklopite sigurnosnu šipku i umetnite je u prihvatnik.
Provera i dopuna kočione tečnosti
몇 UPOZORENJE
Opasnost od prignječenja
Pad posude za nakupljenu prljavštinu može da dovede do
prignječenja i loma kostiju.
Pre izvođenja radova ispod podignute posude za nakupljenu
prljavštinu, ona se mora osigurati.
Zaštitu postavite samo izvan područja opasnosti.
Slika F
1 Sigurnosna šipka
2 Poklopac
3 Rezervoar kočione tečnosti
1. Pomerite posudu za nakupljenu prljavštinu nagore i pričvrstite
je sigurnosnom šipkom.
2. Proverite da li ima dovoljno kočione tečnosti u rezervoaru
kočione tečnosti.
Napomena
Nivo napunjenosti mora biti između oznaka Min. i Max.
3. Ako je potrebno, dopunite DOT kočionu tečnost, pogledajte
Tehnički podaci.
Provera nivoa hidrauličnog ulja i dolivanje
hidrauličnog ulja
Slika H
1 Poklopac i otvor za dolivanje ulja
2 Kontrolno staklo za ulje
Napomena
Dok ovo radite, posuda za nakupljenu prljavštinu se ne sme
podizati.
1. Proverite nivo hidrauličnog ulja na kontrolnom staklu za ulje.
a Nivo ulja mora biti između oznaka „MIN“ i „MAX“.
b Ukoliko je nivo ulja ispod oznake „MIN“, dolijte hidraulično
ulje.
2. Skinite poklopac otvora za dolivanje ulja.
3. Očistite područje za punjenje.
4. Dolijte hidraulično ulje. (Vrstu ulja pogledajte u odeljku
Tehnički podaci)
5. Zatvorite poklopcem otvor za dolivanje ulja.
Provera hidrauličnog sistema
Napomena
Ako se otkriju nezaptivena mesta na hidrauličnom sistemu,
obratite se korisničkoj službi.
1. Blokirajte parkirnu kočnicu.
2. Pokrenite motor.
3. Proverite zaptivenost svih hidrauličnih creva i priključaka.
Provera prisustva umotanih traka na valjku za metenje
1. Pokrenite motor.
2. Posudu za nakupljenu prljavštinu podižite do krajnjeg
položaja.
3. Isključite motor.
4. Blokirajte parkirnu kočnicu.
284 Srpski
몇 UPOZORENJE
Opasnost od prignječenja
Pad posude za nakupljenu prljavštinu može da dovede do
prignječenja i loma kostiju.
Pre izvođenja radova ispod podignute posude za nakupljenu
prljavštinu, ona se mora osigurati.
Zaštitu postavite samo izvan područja opasnosti.
5. Osigurajte posudu za nakupljenu prljavštinu sigurnosnom
šipkom.
6. Proverite da li na valjku za čišćenje ima umotanih traka i
kablova i uklonite ih.
7. Preklopite sigurnosnu šipku.
8. Pokrenite motor.
9. Spustite posudu za nakupljenu prljavštinu do krajnjeg
položaja.
10.Zaustavite motor.
Provera pohabanosti valjka za metenje
1. Otključajte vrata valjka za metenje.
2. Otvorite vrata prema spolja.
Slika R
3. Pročitajte stepen habanja valjka za metenje na skali.
Ako je stepen habanja na kraju crvenog područja, mora se
ugraditi novi valjak za metenje.
Zamena valjka za metenje
Slika Q
1 Vrata
2 Vijak na rukohvatu
3 Prihvatnik valjka za metenje
4 Valjak za metenje
1. Zatvorite vrata.
2. Otvorite vrata prema spolja.
3. Otpustite vijak na rukohvatu.
4. Okrenite prihvatnik valjka za metenje ka spolja.
5. Izvucite valjak za metenje.
6. Ugradite novi valjak za metenje.
a Umetnite valjak za metenje u suprotni prihvatnih valjka za
metenje u ispravnom položaju za ugradnju.
Slika V
Položaj ugradnje valjka za metenje u smeru vožnje (pogled
odozgo)
Napomena
Žlebovi na valjku za metenje moraju biti priključeni na bregove
suprotnog prihvatnika valjka za metenje.
b Vratite prihvatnik valjka za metenje okrenut ka spolja na
mesto.
c Čvrsto pritegnite vijak na rukohvatu.
7. Vratite vrata na mesto.
8. Zatvorite vrata.
Napomena
Nakon ugradnje novog valjka za metenje, profil za metenje se
mora ponovo podesiti.
Provera i podešavanje profila za metenje valjka za
metenje
1. Isključite ventilator.
2. Mašinu za metenje odvezite na ravnu i glatku podnu površinu,
koja je vidno prekrivena prašinom ili kredom.
3. Spustite valjak za metenje i ostavite da radi u mestu oko 10
sekundi.
4. Zatvorite poklopac posude.
5. Podignite valjak za metenje.
6. Vozite mašinu unazad.
7. Proverite profil za metenje.
Slika S
profil za čišćenje treba da se prikazuje kao pravilan pravougaonik
širine a = 60 – 65 mm.
Slika T
1 Ručica profila za metenje
2 Skala
8. U zavisnosti od stepena habanja valjka za metenje, postavite
ručicu profila za metenje u jedan od 4 položaja.
Provera i podešavanje profila za metenje bočne metle
1. Podignite bočnu metlu.
2. Mašinu za metenje odvezite na ravnu i glatku podnu površinu,
koja je vidno prekrivena prašinom ili kredom.
3. Spustite valjak za metenje i bočnu metlu i pustite da rade u
mestu oko 10 sekundi.
4. Podignite valjak za metenje i bočnu metlu.
5. Vozite mašinu unazad.
6. Proverite profil za metenje.
Slika U
profil za metenje treba da bude prikazano u širini a = 40 – 50 mm
i u polukrugu u položaju između 11 i 4 sata.
Slika W
1 Podešavanje ugla
2 Podešavanje dužine
7. Korigujte profil za metenje pomoću podešavanja ugla i dužine.
8. Proverite profil za metenje.
Podešavanje bočnih zaptivača
Slika X
1 Vrata
2 Zaptivka
3 Zavrtanj (8x)
4 Zadržni lim
1. Zatvorite vrata.
2. Otvorite vrata prema spolja.
3. Otpustite zadržni lim otpuštanjem osam pričvrsnih zavrtanja.
4. Poravnajte ponovo zaptivku tako da postoji rastojanje od 1–
3 mm od poda.
5. Zavrnite osam zavrtanja.
6. Otvorite vrata na suprotnoj strani.
Slika Y
1 Zadržni lim
2 Leptirasta navrtka (4x)
3 Zaptivka
7. Otpustite zadržni lim otpuštanjem četiri leptiraste navrtke.
8. Poravnajte ponovo zaptivku tako da postoji rastojanje od 1–
3 mm od poda.
9. Zavrnite četiri leptiraste navrtke.
Ručno čišćenje filtera za prašinu
1. Pritisnite taster „Očisti filter za prašinu“.
Filter za prašinu se čisti.
Zamena filtera za prašinu (vrećasti filter)
Posuda za nakupljenu prljavštinu je ispražnjena. Pogledajte
Pražnjenje posude za nakupljenu prljavštinu.
몇 OPREZ
Opasnost po zdravlje zbog fine prašine
Udisanje fine prašine može dovesti do respiratornih bolesti.
Nosite odgovarajuću zaštitu za usta i nos kada menjate filter za
prašinu.
Slika Z
1 Poklopac uređaja
2 Šipka za podizanje
3 Poklopac filtera
4 Vrećasti filter
1. Otvorite poklopac uređaja.
2. Otvorite poklopac filtera.
3. Otpustite dve šipke za podizanje sa poklopca filtera.
4. Umetnite dve stezne ploče na šipkama za podizanje centralno
u vrećasti filter kao što je prikazano.
Srpski 285
Slika AA
1 Vijak na rukohvatu
2 Šipka za podizanje
5. Nakon umetanja zavrnite dve šipke za podizanje sa dva vijka
na rukohvatu.
6. Za vađenje vrećastog filtera potrebne su dve osobe.
7. Uklonite dve šipke za podizanje sa starog vrećastog filtera i
pričvrstite ih na novi vrećasti filter.
8. Za umetanje novog vrećastog filtera potrebne su dve osobe.
9. Demontirajte dve šipke za podizanje sa novog vrećastog
filtera.
10.Montirajte dve šipke za podizanje sa unutrašnje strane
poklopca.
11.Preklopite poklopac filtera i zatvorite ga zateznim bravama.
12.Zatvorite poklopac uređaja.
Zamena filtera za prašinu (filter sa ravnim naborima)
Posuda za nakupljenu prljavštinu je ispražnjena. Pogledajte
Pražnjenje posude za nakupljenu prljavštinu.
몇 OPREZ
Opasnost po zdravlje zbog fine prašine
Udisanje fine prašine može dovesti do respiratornih bolesti.
Nosite odgovarajuću zaštitu za usta i nos kada menjate filter za
prašinu.
Slika AB
1 Poklopac uređaja
2 Poklopac filtera
3 Uređaj za čišćenje
1. Otvorite poklopac uređaja.
2. Otvorite poklopac filtera.
Slika AC
1 Uređaj za čišćenje
2 Filter sa ravnim naborima
3. Sklopite uređaj za čišćenje.
4. Izvadite oba filtera sa ravnim naborima.
5. Postavite nove filtere sa ravnim naborima.
6. Sklopite uređaj za čišćenje.
7. Zatvorite poklopac filtera i zatvorite ga zateznim bravama.
8. Zatvorite poklopac uređaja.
Zamena filtera za prašinu (okrugli filter)
Posuda za nakupljenu prljavštinu je ispražnjena. Pogledajte
Pražnjenje posude za nakupljenu prljavštinu.
몇 OPREZ
Opasnost po zdravlje zbog fine prašine
Udisanje fine prašine može dovesti do respiratornih bolesti.
Nosite odgovarajuću zaštitu za usta i nos kada menjate filter za
prašinu.
Slika AD
1 Poklopac uređaja
2 Poklopac filtera
1. Otvorite poklopac uređaja.
2. Otvorite poklopac filtera.
Slika AE
1 Okrugli filter
2 Blokada
3. Otpustite blokadu.
a Potpuno izvucite blokadu.
bOkrećite u smeru kazaljki na satu dok blokada ne nalegne.
4. Izvadite filter.
Napomena
Prilikom umetanja filtera, uverite se da su otvori na čeonoj strani
filtera na vijcima držača filtera.
5. Umetnite novi filter i zatvorite blokadu.
6. Zatvorite poklopac filtera i zatvorite ga zateznim bravama.
7. Zatvorite poklopac uređaja.
Zamena osigurača
Držači osigurača se nalaze ispod upravljača.
Slika M
1. Skinite poklopac držača osigurača.
2. Proverite osigurače i zamenite neispravne osigurače.
Pregled osigurača
Pomoć u slučaju smetnji
Manje smetnje možete uobičajeno samostalno da otklonite uz
pomoć sledećeg pregleda.
Za sve smetnje koje nisu navedene, stupiti u kontakt sa
servisnom službom (servisom)!
OPASNOST
Opasnost od nesreće i povreda usled nenamernog
pomeranja vozila
Pre svih radova na nezi i održavanju, isključite uređaj i izvucite
kontaktni ključ.
OPASNOST
Opasnost od strujnog udara
Prilikom radova na električnim komponentama odvojite
akumulator.
Radove na servisiranju i na električnim komponentama sme da
vrši isključivo ovlašćena servisna služba.
FU 01 Posuda za nakupljenu prljavštinu 3 A
FU 02 Multifunkcionalni displej 10 A
FU 03 Prekidač za smera kretanja 3 A
FU 04 Pretvarač 5 A
FU 05 Sistem vibratora i duvaljka 25 A
FU 06 Rotaciona signalna svetiljka,
sirena, Bluespot
15 A
FU 07 Kočiono svetlo (opciono) 10 A
FU 08 Indikator (opciono) 10 A
FU 09 Ovetljenje levo (opciono) 7,5 A
FU 10 Radno osvetljenje 10 A
FU 11 Osvetljenje desno (opciono) 7,5 A
FU 12 Kabina vozača (opciono), sabijač
sprašine (opciono)
15 A
Greška Otklanjanje
Vozilo se kreće samo sporo ili nikako Punjenje baterije ili zamena u slučaju kvara
Provera da li na točkovima ima umotanih traka i kablova
Obavestite servisnu službu kompanije Kärcher
Otpuštanje parkirne kočnice
Zviždanje u hidrauličnom sistemu Dolivanje hidrauličnog ulja
Obavestite servisnu službu kompanije Kärcher
286 Srpski
Garancija
U svakoj zemlji važe uslovi garancije koje je izdala naša nadležna
distributivna organizacija. Sve smetnje na vašem uređaju ćemo
otkloniti besplatno u okviru garantnog roka, ukoliko je uzrok
smetnje greška u materijalu ili greška u proizvodnji. U slučaju koji
podleže garanciji obratite se sa dokazom o kupovini vašem
prodavcu ili najbližoj ovlašćenoj lokaciji servisne službe.
(Adresu vidi na poleđini)
Dodatne informacije o garanciji (ako postoje) možete pronaći u
servisnom delu vaše lokalne Kärcher internet stranice pod
opcijom „Preuzimanja“.
EU izjava o usklađenosti
Ovim izjavljujemo da je proizvod naveden u nastavku u skladu sa
relevantnim odredbama navedenih direktiva i uredbi. U slučaju
izmene proizvoda bez naše saglasnosti, ova izjava gubi
validnost.
Proizvod: Samohodni uređaj uređaja za metenje sa usisavanjem
Tip: 1.186-xxx
Direktive i uredbe
2006/42/EZ (+2009/127/EZ)
2000/14/EZ
2014/30/EU
2014/53/EU (TCU)
Primenjene harmonizovane norme
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Primenjeni postupak ocenjivanja usklađenosti
2000/14/EZ: Prilog V
Nivo zvučne snage dB(A)
KM 170/600 R D
Izmereno: 100
Garantovano: 103
KM 100/65 R Bp
Izmereno: 85
Garantovano: 88
KM 105/180 R Bp
Izmereno: 87
Garantovano: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Izmereno: D: 97 BAT: 88 LPG: 101
Garantovano: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Izmereno: D: 96 LPG: 98 Bp: 90
Garantovano: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Izmereno: D: 99 LPG: 96
Garantovano: D: 102 LPG: 99
KM 150/500 R Bp
Izmereno: 94
Garantovano: 96
Naziv i adresa
Lice ovlašćeno za dokumentaciju:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Nemačka)
Tel.: +49 7195 14-0
Faks: +49 7195 14-2212
Potpisnici deluju po nalogu i uz punomoć upravnog odbora.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Faks: +49 7195 14-2212
Valjak za metenje / bočna metla se ne rotira Provera da li ima umotanih traka na valjku za metenje / bočnoj metli
Obavestite servisnu službu kompanije Kärcher
Slabo ili nikakvo usisavanje u području četke Provera, čišćenje ili zamena filtera za prašinu
Obavestite servisnu službu kompanije Kärcher
Prašnjava mašina Podešavanje bočnih zaptivača
Uklj
učivanje ventilatora
Provera, čišćenje ili zamena filtera za prašinu
Zamena zaptivki filtera
Otvaranje i zatvaranje poklopca posude za nakupljenu prljavštinu
Obavestite servisnu službu kompanije Kärcher
Pometeni materijal se ne usisava Pražnjenje posude za nakupljenu prljavštinu
Provera, čišćenje ili zamena filtera za prašinu
Zamena valjka za metenje
Podešavanje profila metenja
Zamena zaptivne trake posude za nakupljenu prljavštinu
Eliminisanje blokade valjka za metenje
Otvaranje poklopca posude za nakupljenu prljavštinu
Obavestite servisnu službu kompanije Kärcher
Posuda za nakupljenu prljavštinu ne može da se podigne/
spusti
Provera osigurača i zamena u slučaju kvara
Obavestite servisnu službu kompanije Kärcher
Poklopac posude za nakupljenu prljavštinu ne može da se
otvori
Obavestite servisnu službu kompanije Kärcher
Smetnje u radu delova sa hidrauličnim pogonom Obavestite servisnu službu kompanije Kärcher
Greška Otklanjanje
Srpski 287
Tehnički podaci
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Podaci o snazi uređaja
Brzina vožnje napred km/h 8 8
Brzina vožnje unazad km/h
4 4
Savladavanje uspona (maks.) % 14 14
Bočni nagib (maks.) % 10 10
Radna širina bez bočnih metli mm 1000 1000
Radna širina sa 1 bočne metle mm 1300 1300
Radna širina sa 2 bočne metle mm 1550 1550
Krug okretanja m 2,8 2,8
Vrsta zaštite IPX 3 IPX 3
Teoretski površinski učinak
Površinski učinak bez bočnih metli m
2
/h 8000 8000
Površinski učinak sa 1 bočne metle m
2
/h 10400 10400
Površinski učinak sa 2 bočne metle m
2
/h 12400 12400
Akumulator
Kapacitet akumulatora Ah - 360
Trajanje rada sa napunjenom baterijom h - 3,5
Napon akumulatora V - 36
Težina akumulatora kg - 460
Uslovi okruženja
Temperatura okoline °C -5 ... +40 -5 ... +40
Vlažnost vazduha, bez stvaranja kondenzata % 0 ... 90 0 ... 90
Dimenzije i težine
Dužina mm 2245 2245
Širina mm 1350 1350
Visina mm 1430 1430
Prazna težina kg 840 (1300) 840 (1300)
Dozvoljena ukupna težina kg 1885 1885
Maks. dozvoljeno opterećenje prednje osovine kg 852 852
Maks. dozvoljeno opterećenje zadnje osovine kg 1033 1033
Širina valjka za metenje mm 1000 1000
Prečnik valjka za metenje mm 300 300
Prečnik bočne metle mm 600 600
Posuda za nakupljenu prljavštinu
Zapremina posude za nakupljenu prljavštinu l 300 300
Visina pražnjenja (maks.) mm 1400 1400
Filteri i usisni sistem
Filterski sistem Vrećasti filter Vrećasti filter
Površina filtera za prašinu m
2
7,8 7,8
Kategorija upotrebe U U
Nominalni potpritisak usisnog sistema mbar 15,5 15,5
Nominalni zapreminski protok usisnog sistema l/s 800 800
Motor za vožnju (električni)
Nominalna snaga (mehanička) W 4000 4000
Motor ventilatora i valjka za metenje (električni)
Tip motora Motor jednosmerne
struje sa permanentnim
magnetima
Motor jednosmerne
struje sa permanentnim
magnetima
Operativni materijali
Vrsta hidrauličnog ulja HV 46 HV 46
Količina hidrauličnog ulja l 25 25
Gume
Veličina pneumatika, napred mm 15-4.5x8 15-4.5x8
Veličina pneumatika, pozadi 15-4.5x8 15-4.5x8
288 Ελληνικά
Zadržavamo pravo na tehničke podatke.
Περιεχόμενα
Γενικές υποδείξεις
Προτού θέσετε τη συσκευή για πρώτη φορά σε
λειτουργία, διαβάστε τις παρούσες οδηγίες χρήσης
και ακολουθήστε τις. Φυλάξτε τις αρχικές οδηγίες λειτουργίας για
μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.
Υποδείξεις ασφαλείας
Βαθμίδες κινδύνου
ΚΙΝΔΥΝΟΣ
● Υπόδειξη άμεσου κινδύνου, ο οποίος οδηγεί σε σοβαρούς
τραυματισμούς ή θάνατο.
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να
οδηγήσει σε σοβαρούς τραυματισμούς ή θάνατο.
몇 ΠΡΟΣΟΧΗ
● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να
οδηγήσει σε ελαφρείς τραυματισμούς.
ΠΡΟΣΟΧΗ
● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να
οδηγήσει σε υλικές ζημίες.
Σύμβολα στο μηχάνημα
Utvrđene vrednosti prema EN 60335-2-72
Vrednost vibracije na šaci i ruci m/s
2
<2,0 <2,0
Vrednost vibracije na šaci-ruci , tolerancija K m/s
2
0,1 0,1
Vrednost vibracije sedišta m/s
2
<2,0 <2,0
Vrednost vibracije na sedištu, tolerancija K m/s
2
0,1 0,1
Nivo zvučnog pritiska L
pA
dB(A) 75 75
Nepouzdanost K
pA
dB(A) 3 3
Nivo zvučne snage L
WA
+ tolerancija L
WA
dB(A) 93 93
Kočnica
Kočiona tečnost Ate DOT SL - US
FMVSS DOT4
Ate DOT SL – US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Γενικές υποδείξεις............................................................ 288
Υποδείξεις ασφαλείας ...................................................... 288
Προβλεπόμενη χρήση...................................................... 289
Προστασία του περιβάλλοντος ........................................ 290
Παρελκόμενα και ανταλλακτικά........................................ 290
Παραδοτέος εξοπλισμός .................................................. 290
Περιγραφή συσκευής ....................................................... 290
Λειτουργία........................................................................ 291
Πριν από την πρώτη θέση σε λειτουργία ......................... 291
Μπαταρίες / φορτιστές ..................................................... 291
Έναρξη χρήσης................................................................ 293
Λειτουργία........................................................................ 293
Μεταφορά ........................................................................ 295
Αποθήκευση .................................................................... 295
Φροντίδα και συντήρηση.................................................. 295
Αντιμετώπιση βλαβών ..................................................... 298
Εγγύηση........................................................................... 299
Δήλωση συμμόρφωσης EΕ ............................................. 299
Τεχνικά χαρακτηριστικά .
.................................................. 300
ΠΡΟΣΟΧΗ
Κίνδυνος εγκαυμάτων
Πριν από εργασίες σε καυτά εξαρτήματα να αφήνετε
το όχημα να κρυώνει.
ΚΙΝΔΥΝΟΣ
Κίνδυνος πυρκαγιάς
Μην σκουπίζετε καιγόμενα ή πυρακτωμένα
αντικείμενα, π.χ. τσιγάρα, σπίρτα ή παρόμοια
αντικείμενα.
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού
Κίνδυνος σύνθλιψης και κοπής από κινούμενα μέρη
του οχήματος.
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού
Κίνδυνος τραυματισμού από ηλεκτροπληξία..
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού
Τραυματισμοί από κοψίματα και μώλωπες που
προκλήθηκαν από κινούμενα μέρη του οχήματος στο
εσωτερικό.
Μην πιάνεστε στα ανοίγματα της μηχανήματος.
Εκτελείτε τις εργασίες στο όχημα φορώντας πάντα τα
κατάλληλα γάντια.
Προσοχή στις περιστρεφόμενες βούρτσες.
Επιτρέπεται η κίνηση προς τα εμπρός σε επιφάνειες
με κλίση μόνον έως 14%.
Μέγιστη κλίση εδάφους για δι
αδρομές με ανυψωμένο
δοχείο απορριμμάτων.
Σημείο τοποθέτησης γρύλου
Σημείο στερέωσης
Τηρείτε τις υποδείξεις
Οδηγείτε αργά στις στροφές!
Διαβάστε και κατόπιν τηρείτε τις οδηγίες λειτουργίας
Ελληνικά 289
Οδηγίες ασφαλείας για τον χειρισμό
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Χρησιμοποιείτε το εργαλείο μόνο για τον
σκοπό που προορίζεται. Λαμβάνετε υπόψη τις τοπικές συνθήκες
και προσέχετε κατά τη χρήση του εργαλείου την παρουσία άλλων
ανθρώπων, και ιδιαίτερα παιδιών. ● Για να τηρούνται οι
αποστάσεις αέρα και ερπυσμού, η συσκευή δεν επιτρέπεται να
λειτουργεί σε υψόμετρο άνω των 2000 μέτρων. ● Ελέγχ
ετε τη
σωστή κατάσταση και την ασφαλή λειτουργία του μηχανήματος
και του εξοπλισμού εργασίας. Εάν δεν είναι σε άψογη κατάσταση
δεν επιτρέπεται να τα χρησιμοποιείτε. ● Σε επικίνδυνους χώρους
(π.χ. σε πρατήρια καυσίμων) τηρείτε τους ανάλογους
κανονισμούς ασφαλείας. Ποτέ μην λειτουργείτε το μηχάνημα σε
χώρους με κίνδυνο εκρήξεων. ● Αυτό το ερ
γαλείο δεν επιτρέπεται
να χρησιμοποιείται από άτομα με περιορισμένες σωματικές,
αισθητηριακές ή νοητικές ικανότητες καθώς ούτε και από άτομα
χωρίς εμπειρία ή γνώσεις. ● Η συσκευή επιτρέπεται να
χρησιμοποιείται μόνο από άτομα που έχουν εκπαιδευτεί στον
χειρισμό της συσκευής ή έχουν αποδείξει τις ικανότητές τους για
τον χειρισμό και έχουν λά
βει ρητή εντολή για τη χρήση
της.ΠΡΟΣΟΧΗ ● Πριν την έναρξη της εργασίας, ο χειριστής
πρέπει να ελέγξει αν όλες οι προστατευτικές διατάξεις είναι σωστά
τοποθετημένες και αν λειτουργούν. ● Ο χειριστής του
μηχανήματος είναι υπεύθυνος για ατυχήματα σε άλλα άτομα ή την
περιουσία τους.ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Ο χειριστής πρέπει να
φο
ρά εφαρμοστά ρούχα και κατάλληλα υποδήματα. Αποφεύγετε
τα φαρδιά ρούχα. ● Επιβλέπετε τα παιδιά, ώστε να είστε βέβαιοι
ότι δεν παίζουν με τη συσκευή. ● Τα παιδιά και τα νεαρά άτομα
δεν επιτρέπεται να χρησιμοποιήσουν το μηχάνημα.ΠΡΟΣΟΧΗ
● Πριν βάλετε μπρος ελέγξτε τον χώρο γύρω από το μηχάνημα
(π.χ. για π
αιδιά). Πρέπει να έχετε επαρκή θέα!ΚΙΝΔΥΝΟΣ ● Ποτέ
μην αφήνετε το μηχάνημα χωρίς επίβλεψη όσο η συσκευή είναι
ασφαλισμένη από ακούσια κίνηση. Πάντοτε να εφαρμόζετε το
χειρόφρενο πριν αφήσετε το μηχάνημα.ΠΡΟΣΟΧΗ ● Για να
αποφευχθεί η χρήση της συκευής από αναρμόδια άτομα βγάζετε
το κλειδί εκκίνησης ή το κλε
ιδί KIK (Kärcher Intelligent
Key).ΠΡΟΣΟΧΗ ● Μην χρησιμοποιείτε το μηχάνημα σε σημεία
όπου υπάρχει πιθανότητα τραυματισμού του χειριστή από
αντικείμενα που πέφτουν από ψηλά.ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Σε
συσκευές εξοπλισμένες με μπλε προβολέα, μην κοιτάτε
απευθείας στην πηγή φωτός.
Οδηγίες ασφαλείας για την οδήγηση
Υπόδειξη ● Η λίστα σχετικά με τον κίνδυνο ανατροπής δεν
πρέπει να θεωρείται πλήρης.ΚΙΝΔΥΝΟΣ ● Κίνδυνος ανατροπής
σε μεγάλες ανοδικές και καθοδικές κλίσεις! Κατά την οδήγηση σε
επιφάνειες με κλίση προσέχετε τις μέγιστες τιμές που
αναγράφονται στα τεχνικά στοιχεία. ● Κίνδυνος ανατροπής σε
περίπτωση μεγάλης πλαϊνής κλίσης! Κατά την οδήγηση κάθετα
στην κατεύθυνση πορεία
ς προσέχετε τις μέγιστες επιτρεπόμενες
τιμές στα τεχνικά στοιχεία. ● Κίνδυνος ανατροπής, όταν το
έδαφος είναι ασταθές! Χρησιμοποιείτε το μηχάνημα αποκλειστικά
πάνω σε σταθερό έδαφος.
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Κίνδυνος ατυχήματος λόγω
ακατάλληλης ταχύτητας. Οδηγείτε αργά στις στροφές.
Οδηγίες ασφαλείας για τη μεταφορά
몇 ΠΡΟΣΟΧΗ ● Για να αποφύγετε ατυχήματα κατά τη μεταφορά,
προσέχετε το βάρος μεταφοράς του οχήματος. ● Για να
μεταφέρετε το μηχάνημα, αποσυνδέστε την μπαταρία και
στερεώστε το μηχάνημα με ασφάλεια.
Μηχανήματα με μπαταρίες
ΚΙΝΔΥΝΟΣ ● Κίνδυνος έκρηξης! Φορτίζετε τις μπαταρίες
μόνο με τον κατάλληλο φορτιστή. ● Κατά τη φόρτιση μπαταριών
σε κλειστό χώρο εκλύονται πολύ εκρηκτικά αέρια. Φορτίζετε τις
μπαταρίες μόνο σε καλά αεριζόμενους χώρους. ● Κοντά στις
μπαταρίες ή στο χώρο φόρτισής τους απαγορεύεται η χρήση
ακάλυπτης φλόγας, ο σχηματισμός σπινθήρων και το κάπν
ισμα.
● Κίνδυνος εκρήξεων και βραχυκυκλωμάτων. Επάνω στις
μπαταρίες μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα.
몇 ΠΡΟΣΟΧΗ ● Κίνδυνος τραυματισμού από οξέα μπαταρίας.
Τηρείτε τους σχετικούς κανονισμούς ασφαλείας.
ΠΡΟΣΟΧΗ ● Τηρείτε τις οδηγίες λειτουργίας των κατασκευαστών
της μπαταρίας και του φορτιστή. Λαμβάνετε υπόψη τις συστάσεις
του νομοθέτη σχετικά με την χρήση των μπαταριών. ● Ποτέ μην
αφήνετε τις μπαταρίες αφόρτιστες και να τις φορτίζετε το
συντομότερο δυνατό. ● Προς αποφυγή τυχόν ρευμάτων
διαρροής οι μπαταρίες πρέπει να διατηρούνται πάντοτε καθαρές
και στεγν
ές. Προστατεύετε τις μπαταρίες από βρομιές, π.χ. από
σκόνη μετάλλων. ● Οι μεταχειρισμένες μπαταρίες πρέπει να
ανακυκλώνονται με οικολογικό τρόπο σύμφωνα με την οδηγία 91/
157/ΕΟΚ ή με τους εκάστοτε εθνικούς κανονισμούς.
Υποδείξεις ασφαλείας σε σάρωθρα με υπερυψωμένη
εκκένωση
ΚΙΝΔΥΝΟΣ ● Κίνδυνος τραυματισμού από συσκευές με
υπερυψωμένη εκκένωση! Ασφαλίζετε πριν από οποιαδήποτε
εργασία τον ανυψωμένο κάδο απορριμμάτων. Τοποθετείτε την
ασφάλεια μόνο έξω από την επικίνδυνη περιοχή.
Οδηγίες ασφαλείας για μηχανικά σάρωθρα με
προστατευτικό στέγαστρο
몇 ΠΡΟΣΟΧΗ
Ελέγχετε το στέγαστρο για ζημιές κάθε μέρα για να βεβαιώνεστε
ότι προστατεύει.
Εάν το στέγαστρο, συμπεριλαμβανομένων των επιμέρους
στοιχείων, υποστεί ζημιά, πρέπει να αντικατασταθεί ολόκληρο.
Οποιαδήποτε τροποποίηση του στεγάστρου, καθώς και η
τοποθέτηση σε αυτό εξαρτημάτων ή υποσυστημάτων μη
εγκεκριμένων από την Kärcher δεν επιτρέπεται και ίσως να
περιορίσει τη λειτουργία του.
Φροντίδα και συντήρηση
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Πριν από την εκτέλεση εργασιών στο
ηλεκτρικό σύστημα αποσυνδέστε την μπαταρία. ● Πριν από το
καθάρισμα, τη συντήρηση, την αντικατάσταση εξαρτημάτων ή την
αλλαγή σε άλλο τρόπο λειτουργίας, πρέπει να απενεργοποιείτε το
μηχάνημα και να βγάζετε το κλειδί εκκίνησης.
몇 ΠΡΟΣΟΧΗ ● Εργασίες επισκευής επιτρέπεται να εκτελούνται
μόνο από εξουσιοδοτημένα συνεργεία ή από εξειδικευμένο
προσωπικό, το οποίο γνωρίζει όλους τους σημαντικούς
κανονισμούς ασφαλείας.
ΠΡΟΣΟΧΗ ● Τηρείτε τον έλεγχο ασφαλείας για μεταβλητά
μηχανήματα επαγγελματικής χρήσης σύμφωνα με τους κατά τόπο
ισχύοντες κανονισμούς (π.χ. στη Γερμανία: VDE 0701).
● Βραχυκυκλώματα ή άλλες βλάβες. Μην καθαρίζετε τη συσκευή
με σωλήνα νερού ή με δέσμη νερού υψηλής πίεσης. ● Εκτελείτε
τις εργασίες στο μηχάνημα φορώντας πάντα τα κατάλληλα γάντια.
Προβλεπόμενη χρήση
Το μηχανικό σάρωθρο προορίζεται για τον καθαρισμό δαπέδων
επαγγελματικής χρήσης και για τους ακόλουθους τομείς
εφαρμογής, όπως για παράδειγμα:
●Χώροι στάθμευσης
● Παραγωγικές εγκαταστάσεις
●Χώροι διακίνησης εμπορευμάτων
●Ξενοδοχεία
● Λιανικό εμπόριο
●Χώροι αποθήκευσης
●Πεζοδρόμια
Αυτό το μηχανικό σάρωθρο προορίζεται για το σκούπισμα
βρόμικων επιφανειών σε εξωτερικούς και εσωτερικούς χώρους.
Πριν από τη χρήση πρέπει να ελεγχθεί η σωσ
τή κατάσταση και η
ασφάλεια λειτουργίας του μηχανήματος και του εξοπλισμού
εργασίας. Σε περίπτωση που δεν είναι σε άψογη κατάσταση, δεν
επιτρέπεται να χρησιμοποιηθεί.
Χρησιμοποιείτε αυτό το μηχανικό σάρωθρο αποκλειστικά και
μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες λειτουργίας.
Στο μηχάνημα δεν επιτρέπεται να γίνει καμία τροποποίηση.
Το μηχάνη
μα ενδείκνυται μόνο για τις επιφάνειες που
αναγράφονται στις οδηγίες λειτουργίας.
290 Ελληνικά
Το μηχάνημα επιτρέπεται να κινείται και να σκουπίζει μόνο τις
επιφάνειες που έχει εγκρίνει η επιχείρηση ή τα εξουσιοδοτημένα
από αυτήν άτομα.
Γενικά ισχύει: Κρατήστε τις εύφλεκτες ουσίες μακριά από το
μηχάνημα (κίνδυνος έκρηξης / πυρκαγιάς).
Προβλέψιμη λανθασμένη χρήση
●Μην σκουπίζετε και μην αναρροφάτε ποτέ εκρηκτικά υγρά,
εύφλεκτα αέρια ούτε και μη αραιωμένα οξέα και διαλυτικά. Σε
αυτά συγκαταλέγονται η βενζίνη, τα αραιωτικά χρώματος ή το
πετρέλαιο θέρμανσης, που μπορούν να σχηματίσουν
εκρηκτικούς ατμούς ή εκρηκτικά μείγματα μέσω στροβιλισμού
με τον αέρα αναρρόφησης, καθώς και η ακετόνη, τα μη
αραιωμένα οξέα και οι δια
λύτες, επειδή μπορεί να
διαβρώσουν τα υλικά που χρησιμοποιούνται στο μηχάνημα.
●Ποτέ μη σκουπίζετε και μην αναρροφάτε αντιδραστικές
μεταλλικές σκόνες (π.χ. αλουμίνιο, μαγνήσιο, ψευδάργυρο),
καθώς αυτές σε συνδυασμό με ισχυρά αλκαλικά ή όξινα
καθαριστικά δημιουργούν εκρηκτικά αέρια.
●Μην σκουπίζετε και μην αναρροφάτε καιόμενα ή
πυρακτωμένα αντικείμενα.
●Μην χρησ
ιμοποιείτε το μηχάνημα για να σκουπίζετε ουσίες
επικίνδυνες για την υγεία.
●Απαγορεύεται η παραμονή στην περιοχή κινδύνου.
Απαγορεύεται η λειτουργία σε χώρους, όπου υφίσταται
κίνδυνος έκρηξης.
●Απαγορεύεται να επιβιβάζονται άλλα άτομα στο μηχάνημα.
●Το σπρώξιμο, το τράβηγμα ή η μεταφορά αντικειμένων με το
μηχάνημα αυτό απαγορεύεται.
Κατάλληλες επιφάνειες για σκούπισμα
●Άσφαλτος
● Βιομηχανικά δάπεδα
● Τσιμεντοκονίαμα
●Σκυρόδεμα
●Λιθόστρωτο
Προστασία του περιβάλλοντος
Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Ανακυκλώνετε
τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.
Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές περιέχουν
πολύτιμα ανακυκλώσιμα υλικά και, συχνά, επίσης
εξαρτήματα όπως απλές και επαναφορτιζόμενες μπαταρίες
ή λάδια, που σε περίπτωση λανθασμένης χρήσης ή απόρριψης
μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το
περιβάλλον. Ωστόσο, αυτά τα συσ
τατικά είναι απαραίτητα για τη
σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό
το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά
απορρίμματα.
Υποδείξεις σχετικά με συστατικά (REACH)
Ενημερωμένες πληροφορίες σχετικά με τα συστατικά θα βρείτε
στη διεύθυνση: www.kaercher.de/REACH
Παρελκόμενα και ανταλλακτικά
Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια
ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και
απρόσκοπτη λειτουργία της συσκευής.
Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα
βρείτε στη διεύθυνση www.kaercher.com.
Παραδοτέος εξοπλισμός
Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται επάνω
στη συσκευασία. Κατά την αφαίρεση από τη συσκευασία ελέγξτε
την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν
παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά,
ενημερώστε τον προμηθευτή σας.
Περιγραφή συσκευής
Απεικόνιση μηχανήματος
Εικόνα B
Μηχανικό σάρωθρο
Θέση 1
1 Κάθισμα (με διακόπτη επαφής)
2 Τιμόνι
3 Λαβή με κλειδαριά
4 Καπό μηχανήματος
5 Φως εργασίας
6 Πλαϊνή σκούπα (δεξιά)
7 Μπροστινός τροχός
8 Πρόσβαση κυλινδρικής σκούπας
9 Σημείο πρόσδεσης
10 Πινακίδα τύπου
11 Περιστρεφόμενος φάρος
12 Κάλυμμα συσκευής (δεξιά)
13 Κάλυμμα (δεξιά)
14 Πίσω επένδυση
15 Πίσω τροχός
16 Κάλυμμα (αριστερά)
17 Καπό
Χειριστήριο
Θέση 2
1 Στοιχεία ελέγχου και οθόνη
2 Χειρόφρενο
3 Πλήκτρο απενεργοποίησης έκτακτης ανάγκης
4 Λεβιές ανύψωσης/χαμηλώματος κυλινδρικής σκούπας
5 Ενδεικτική λυχνία θυρίδας κάδου απορριμμάτων
6 Λεβιές ανοίγματος / κλεισίματος θυρίδας κάδου
7 Ενδεικτική λυχνία πλήρως κατεβασμένου κάδου
απορριμμάτων
8 Λεβιές ανύψωσης/χαμηλώματος κάδου απορριμμάτων
9 Διακόπτης εκκίνησης (κλειδί μίζας)
10 Διακόπτης κατεύθυνσης κίνησης
11 Λεβιές ανύψωσης/χαμηλώματος πλευρικής σκούπας
12 Ρύθμιση ταχύτητας πλευρικής σκούπας (προαιρετικά)
13 Διακόπτης περιστρεφόμενου φάρου
14 Διακόπτης φώτων εργασίας
15 Διακόπτης κόρνας
16 Διακόπτης φυσητήρα / καθαρισμού φίλτρου
Πεντάλ
Θέση 3
1 Πεντάλ φρένου
2 Πεντάλ γκαζιού
Στοιχεία ελέγχου και οθόνη
Θέση 4
1 Χωρίς λειτουργία
2 Χωρίς λειτουργία
3 Προειδοποιητική λυχνία φόρτισης μπαταρίας
4 Ενδεικτική λυχνία φώτων εργασίας
5 Ενδεικτική λυχνία φλας (μόνο με έγκριση μετατροπής)
6 Ενδεικτική λυχνία καθαρισμού φίλτρου
7 Ενδεικτική λυχνία στάθμευσης
8 Χωρίς λειτουργία
9 Χωρίς λειτουργία
10 Ενδεικτική λυχνία φυσητήρα
11 Χωρίς λειτουργία
12 Χωρίς λειτουργία
13 Οθόνη
Ελληνικά 291
Προαιρετικός εξοπλισμός
Λεβιές χειρισμού
Εικόνα O
1 Λεβιές χειρισμού κάδου απορριμμάτων
2 Λεβιές χειρισμού θυρίδας κάδου
3 Λεβιές χειρισμού κυλινδρικής σκούπας
4 Λεβιές χειρισμού πλευρικής σκούπας
Υπόδειξη
Κρατήστε τα λεβιέ στην επιθυμητή θέση μέχρι να ολοκληρωθεί η
αντίστοιχη μηχανική κίνηση.
Λεβιές χειρισμού κάδου απορριμμάτων
Λεβιές χειρισμού κυλινδρικής σκούπας
Λεβιές χειρισμού θυρίδας κάδου
Λεβιές χειρισμού πλευρικής σκούπας
Οθόνη
Εικόνα C
1 Στροφές κινητήρα σε σ.α.λ.
2 Τάση της μπαταρίας σε V
3 Φόρτιση μπαταρίας σε %
4 Ώρες λειτουργίας του μηχανήματος
Λειτουργία
Το μηχανικό σάρωθρο λειτουργεί σύμφωνα με την αρχή του
πτύου σάρωσης.
1. Η περιστρεφόμενη πλαϊνή σκούπα καθαρίζει γωνίες και ακμές
της υπό καθαρισμό επιφάνειας και προωθεί τους ρύπους
προς την κυλινδρική σκούπα.
2. Η περιστρεφόμενη κυλινδρική σκούπα προωθεί τα
απορρίμματα απευθείας στον κάδο απορριμμάτων.
3. Η στροβιλιζόμενη σκόνη στον κάδο απορριμμάτων
διαχωρίζεται από φίλτρ
ο και ο φυσητήρας αναρροφά τον
φιλτραρισμένο αέρα.
4. Ο καθαρισμός του φίλτρου σκόνης γίνεται αυτόματα κατά τη
διάρκεια της λειτουργίας και μπορεί επίσης να ξεκινήσει με τον
διακόπτη "Καθαρισμός φίλτρου".
Πριν από την πρώτη θέση σε λειτουργία
Υποδείξεις εκφόρτωσης
ΚΙΝΔΥΝΟΣ
Κίνδυνος ατυχήματος κατά την εκφόρτωση του
μηχανήματος
Κατά την εκφόρτωση του μηχανήματος χρησιμοποιήστε μια
κατάλληλη ράμπα.
Για εκφόρτωση ή μεταφόρτωση του μηχανήματος μην
χρησιμοποιείτε περονοφόρο.
Κατά την εκφόρτωση και μεταφόρτωση του μηχανήματος λάβετε
υπόψη το βάρος του.
1. Με τις συνοδευτικές σανίδες κατασκευάστε μια ράμπα
σύμφωνα με το σχέδιο.
2. Κόψτε το πλα
στικό τσέρκι και αφαιρέστε τη μεμβράνη
συσκευασίας.
3. Αφαιρέστε τα εξαρτήματα στερέωσης του ιμάντα στα σημεία
σύνδεσης.
4. Ξεβιδώστε τις σημειωμένες σανίδες και το καδρόνι από την
παλέτα.
5. Τοποθετήστε τις σανίδες στην άκρη της παλέτας και
ευθυγραμμίστε τις έτσι ώστε να βρίσκονται μπροστά από τους
τροχούς του μηχανήματος. Βιδώστε τις σανίδες σφιχ
τά.
6. Τοποθετήστε το καδρόνι κάτω από τις σανίδες ως
υποστήριγμα.
7. Αφαιρέστε τους ξύλινους τάκους που συγκρατούν τους
τροχούς στη θέση τους.
8. Λύστε το χειρόφρενο.
9. Οδηγήστε προσεκτικά το μηχάνημα από την παλέτα μέσω της
δημιουργημένης ράμπας.
Εφαρμογή / λύσιμο χειρόφρενου
Εφαρμογή
1. Κρατήστε το πεντάλ φρένου πατημένο και τραβήξτε το μοχλό
του φρένου.
Λύσιμο
2. Κρατήστε το πεντάλ του φρένου πατημένο και ελευθερώστε το
μοχλό του φρένου.
Μπαταρίες / φορτιστές
ΠΡΟΣΟΧΗ
Χρησιμοποιείτε μόνο τις μπαταρίες και τους φορτιστές που
συνιστά ο κατασκευαστής
Να αντικαθιστάτε τις μπαταρίες μόνο με μπαταρίες ίδιου τύπου.
Πριν από την απόσυρση του οχήματος αφαιρέστε τις μπαταρίες
και ανακυκλώστε τις σύμφωνα με τους τοπικούς κανονισμούς.
Άνετη καμπίνα (κλειστή) 2.853-431.7
Προστατευτική καμπίνα (ανοικτή) με
παρμπρίζ και υαλοκαθαριστήρα
2.853-433.7
Προστατευτική καμπίνα 2.851-267.7
Προστατευτικό στέγαστρο 2.852-595.7
Ανθεκτικ
ά ελαστικά (χωρίς σήμανση) 4.515-132.0
Ελαστικά (με αέρα) 4.515-332.0
Προβολέας μπλε (εμπρός) 2.853-202.0
Προβολέας μπλε (εμπρός και πίσω) 2.853-203.0
Πίσω φως 2.853-204.0
Βασικό σετ φώτων 2.853-205.0
Σετ φώτων οδικής κυκλοφορίας 2.853-207.0
Σετ άδειας οδήγησης (γερμανικός ΚΟΚ) 2.853-208.0
Ζώνη ασφαλείας 6.981-140.0
Δεύτερη πλευρική σκούπα (αριστερά) 2.851-273.0
Ρύθμιση ταχύτητας για πλευρική σκούπα
(δεξιά)
2.853-507.0
Κάλυμμα πλευρικής σκούπας 2.851-286.0
Σύστημα ψεκασμού νερού για τις
πλευρικές σκο
ύπες
2.853-214.0
Λαστιχένιος αποσβεστήρας κραδασμών 2.852-620.0
Προφυλακτήρας πλευρικής σκούπας
(δεξιά)
2.853-211.0
Προφυλακτήρας πλευρικής σκούπας
(αμφίπλευρα)
2.853-210.0
Πρόσθετο σετ υγρής/στεγνής
αναρρόφησης NT 22/1 Bp
2.852-814.0
Πρόσθετο σετ υγρής/στεγνής
αναρρόφησης NT 22/1 Bp (καμπίνα)
2.853-161.0
Πρόσθετο σετ για σκούπισμα ελαφρών
ρύπων
2.853-212.0
Προς τα πίσω Ανύψωση κάδου απορριμμάτων
Προς τα εμπρός Χαμήλωμα κάδου απορριμμάτων
Προς τα πίσω Ανύψωση κυλινδρικής σκούπας
Προς τα εμπρός Χαμήλωμα κυλινδρικής σκούπας
Πρ
ος τα πίσω Κλείσιμο θυρίδας κάδου
Προς τα εμπρός Άνοιγμα θυρίδας κάδου
Προς τα πίσω Ανύψωση πλευρικής σκούπας
Προς τα εμπρός Χαμήλωμα πλευρικής σκούπας
292 Ελληνικά
Σύμβολα προειδοποιήσεων
Κατά τη χρήση μπαταριών τηρείτε τις ακόλουθες
προειδοποιητικές υποδείξεις:
Υποδείξεις ασφαλείας
ΚΙΝΔΥΝΟΣ
Κίνδυνος πυρκαγιάς και έκρηξης
Επάνω στις μπαταρίες μην τοποθετείτε εργαλεία ούτε άλλα
αντικείμενα.
Αποφεύγετε οπωσδήποτε το κάπνισμα και τις ακάλυπτες φλόγες.
Κατά τη φόρτιση μπαταριών σε κλειστούς χώρους φροντίζετε για
καλό αερισμό.
Να χρησιμοποιείτε μόνο τις μπαταρίες και τους φορτιστές που έχει
εγκρίνει η Kärcher (γνήσια ανταλλακτικά).
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος για το περιβάλλον από τη λανθασμένη απόρριψη
των μπαταριών
Οι χαλασμένες και οι χρησιμοποιημένες μπαταρίες πρέπει να
ανακυκλώνονται (αν χρειάζεται επικοινωνήστε με ειδικευμένη
εταιρεία ανακύκλωσης ή με το τμήμα σέρβις της Kärcher).
Μέτρα σε περίπτωση ακούσιας έκλυσης οξέων μπαταρίας
Κατά την ενδεδειγμένη χρήση και τηρώντας τις οδηγίες χρήσης
δεν προκύπτει κανένας κίνδυνος απ
ό τις μπαταρίες μολύβδου.
Ωστόσο πρέπει να λάβετε υπόψη πως οι μπαταρίες μολύβδου
περιέχουν θειικό οξύ που μπορεί να προκαλέσει σοβαρά
εγκαύματα.
1. Το χυμένο ή εξερχόμενο θειικό οξύ από μη στεγανές
μπαταρίες πρέπει να συλλέγεται με ειδικά υλικά, π.χ. με άμμο.
Να μην καταλήγει στο σύστημα αποχέτευσης, το έδ
αφος ή τα
υπόγεια ύδατα.
2. Το οξύ πρέπει να αδρανοποιείται με ασβέστιο/νάτριο και να
ανακυκλώνεται σύμφωνα με τους τοπικούς κανονισμούς.
3. Για την ανακύκλωση μιας χαλασμένης μπαταρίας
επικοινωνήστε με ειδική επιχείρηση ανακύκλωσης.
4. Ξεπλένετε τις σταγόνες οξέων που έχουν διεισδύσει στα μάτια
ή στο δέρμα με άφθονο καθαρό νερό.
5. Μετά, επισκεφθείτε αμέσως το γιατρό.
6. Πλύνετε με νερό τη
ν ακάθαρτη στολή.
7. Αλλάξτε ρουχισμό.
Συνιστώμενες μπαταρίες, φορτιστές
* Το σάρωθρο χρειάζεται 1 συστοιχία μπαταριών
Τοποθέτηση / σύνδεση / αφαίρεση μπαταρίας
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού και πρόκλησης ζημιάς λόγω
βραχυκυκλώματος!
Όταν εργάζεστε στην περιοχή της μπαταρίας, υπάρχει κίνδυνος
τραυματισμού και πρόκλησης ζημιάς λόγω βραχυκυκλώματος.
Μην τοποθετείτε εργαλεία ή άλλα αντικείμενα επάνω στη
μπαταρία.
Τοποθέτηση: Συνδέετε πάντα πρώτα το θετικό καλώδιο στον
θετικό πόλο και στη συνέχεια το αρνητικό καλώδιο στον αρνητικό
πόλο.
Αφαίρεση: Αφαιρείτε πάντα πρώτα το αρν
ητικό καλώδιο από τον
αρνητικό πόλο και στη συνέχεια το θετικό καλώδιο από τον θετικό
πόλο.
Προσέξτε για τη σωστή αντιστοίχιση: Το θετικό καλώδιο στον
θετικό πόλο και το αρνητικό καλώδιο στον αρνητικό πόλο.
Υπόδειξη
Η συσκευασία παράδοσης του KM 130/300 R I Bp Pack
περιλαμβάνει τη μπαταρία και τον φορτιστή.
1. Απενεργοποιήστε το μηχάνημα, βλ. Απενεργοποίηση του
μηχανήματος.
Αφαίρεση και τοποθέτηση:
2. Αποσυνδέστε το αρνητικό και το θετικό καλώδιο από τους
αντίστοιχους πόλους της μπαταρίας.
3. Αφαιρέστε το θετικό και το αρνητικό καλώδιο μαζί με το βύσμα
σύνδεσης από την υποδοχή της μ
παταρίας του μηχανήματος.
4. Συνδέστε κατάλληλη ανυψωτική συσκευή στον αριστερό και
τον δεξιό κρίκο ανύψωσης της μπαταρίας.
Για το βάρος τη μπαταρίας βλέπε Τεχνικά χαρακτηριστικά.
Εικόνα D
1 Κρίκος ανύψωσης
2 Θετικός πόλος
3 Αρνητικός πόλος
5. Ανυψώστε την μπαταρία από το μηχάνημα και αποθέστε την
με ασφάλεια.
6. Συνδέστε το παλάγκο στη νέα μπαταρία.
7. Τοποθετήστε προσεκτικά τη νέα μπαταρία στην αντίστοιχη
υποδοχή του μηχανήματος.
Υπόδειξη
Οι ασύνδετοι πόλοι, θετικός και αρνητικός, πρέπει να βρίσκονται
στη δεξιά πλευρά του μηχανήματος.
8. Αποσυνδέστε το παλάγκο από την αριστερή και δεξιά οπή
ανύψωσης.
Σύνδεση:
9. Πρώτα συνδέστε το θετικό καλώδιο στον θετικό πόλο της
μπαταρίας και τοποθετήστε το καπάκι του θετικού πόλου.
10.Συνδέστε το αρνητικό καλώδιο στον αρνητικό πόλο της
μπ
αταρίας και τοποθετήστε το καπάκι του αρνητικού πόλου.
11.Συνδέστε την ηλεκτρική τροφοδοσία, βλ. Αποσύνδεση /
σύνδεση ηλεκτρικής τροφοδοσίας.
Τηρείτε τις υποδείξεις που υπάρχουν στο εγχειρίδιο
χρήσης της μπαταρίας, πάνω στην μπαταρία καθώς
και σε αυτό εδώ το εγχειρίδιο.
Να φοράτε προστατευτικά γυαλιά.
Κρατάτε τα παιδιά μακριά από οξέα και μπαταρίες.
Κίνδυν
ος έκρηξης
Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο
φως και το κάπνισμα.
Κίνδυνος εγκαύματος από οξέα
Πρώτες βοήθειες
Προειδοποίηση
Απόρριψη
Μην πετάτε τις μπαταρίες στον κάδο απορριμμάτων.
Κωδ. παραγγελίας
Συστοιχία μπαταριών 36 V, 360 Ah,
(σε σκάφη, χαμηλής συντήρησης)*
6.654-282.0
Φορτιστής 6.654-283.0
Ελληνικά 293
12.Γυρίστε το κλειδί εκκίνησης στον διακόπτη στη θέση "I".
13.Δείτε τη στάθμη φόρτισης της μπαταρίας στην οθόνη και, αν
χρειάζεται, φορτίστε τη μπαταρία, βλ. Φόρτιση μπαταρίας.
Αποσύνδεση / σύνδεση ηλεκτρικής τροφοδοσίας
1. Απενεργοποιήστε το μηχάνημα, βλ. κεφάλαιο
Απενεργοποίηση του μηχανήματος.
Αποσύνδεση:
2. Αποσυνδέστε το βύσμα σύνδεσης μπαταρίας από το βύσμα
σύνδεσης μηχανήματος.
Το μηχάνημα είναι χωρίς ρεύμα.
Σύνδεση:
3. Συνδέστε το βύσμα σύνδεσης μπαταρίας στο βύσμα
σύνδεσης μηχανήματος μέχρι να ακουμπήσουν μεταξύ τους
τα δύο περιβλήματα.
Η παροχή ηλεκτρικού ρεύματος στο μηχάνημα συνδέθηκε.
Φόρτιση μπαταρίας
1. Οδηγήστε το μηχάνημα σε στεγνό, καλά αεριζόμενο
εσωτερικό χώρο.
2. Απενεργοποιήστε το μηχάνημα, βλ. κεφάλαιο
Απενεργοποίηση του μηχανήματος.
Σύνδεση φορτιστή:
3. Αποσυνδέστε την ηλεκτρική τροφοδοσία, βλ. κεφάλαιο
Αποσύνδεση / σύνδεση ηλεκτρικής τροφοδοσίας.
Εικόνα E
(1)Μπαταρία
(2)Βύσμα μπαταρίας στην πλευρά μπαταρίας
(3)Βύσμα φόρτισης
(4)Καλώδιο φόρτισης
(5)Ένδειξη LED
(6)Φορητός φορτιστής
(7)Ηλεκτρικό καλώδιο
4. Τοποθετήστε τον φορητό φορτι
στή μπροστά στο μηχάνημα.
ΠΡΟΣΟΧΗ
Τα πόδια πρέπει να δείχνουν προς τα κάτω.
Μην τοποθετείτε τον φορητό φορτιστή πάνω στην μπαταρία!
Μην καλύπτετε τον φορητό φορτιστή με αντικείμενα και μην
τοποθετείτε αντικείμενα πάνω του!
5. Συνδέστε το βύσμα φόρτισης στο βύσμα σύνδεσης μπαταρίας
μέχρι να ακουμπήσουν μεταξύ τους τα δύο περιβλήματα.
6. Συνδέστε το ηλεκτρικό καλώδιο στον φο
ρητό φορτιστή.
7. Συνδέστε το ηλεκτρικό καλώδιο σε πρίζα σούκο.
Η διαδικασία φόρτισης ξεκινά και τελειώνει αυτόματα.
Η ένδειξη LED δείχνει την τρέχουσα κατάσταση:
● κίτρινο = η μπαταρία φορτίζεται
●πράσινο αναλάμπον = η μπαταρία είναι > 80 % φορτισμένη
●πράσινο συνεχές = η μπαταρία είναι πλήρως φορτισμένη
● κόκκινο = υπάρχει σφάλμα
Χρόνος φόρτισης, βλ. Κεφάλαιο Τεχνικά χαρακτηριστικά.
8. Προς το τέλος το
υ χρόνου φόρτισης, ελέγξτε τη στάθμη του
ηλεκτρολύτη σύμφωνα με τις οδηγίες λειτουργίας του
κατασκευαστή της μπαταρίας και διορθώστε την αν χρειάζεται.
Αποσύνδεση φορτιστή:
9. Μετά τη φόρτιση, αποσυνδέστε τον φορτιστή από το
μηχάνημα με αντίστροφη σειρά.
Έναρξη χρήσης
Λειτουργία
Εργασίες πριν από την έναρξη λειτουργίας
1. Ελέγξτε τη φόρτιση της μπαταρίας. Αν χρειάζεται φορτίστε τη
μπαταρία, βλ. Φόρτιση μπαταρίας.
2. Ελέγξτε την κυλινδρική και την πλαϊνή σκούπα για τυλιγμένες
ταινίες.
3. Ελέγξτε τους άξονες των τροχών για τυλιγμένες ταινίες.
4. Ελέγξτε τη λειτουργία όλων των οργάνων χειρισμού.
5. Ελέγξτε το μηχάνημα για ζημιές.
6. Καθαρίστε το φίλτρο σκόνης.
Ρύθμιση καθίσματος οδηγού
ΚΙΝΔΥΝΟΣ
Κίνδυνος ατυχήματος
Ρυθμίζετε το κάθισμα μόνο με σταματημένο το μηχάνημα.
Εικόνα K
1 Ρύθμιση βάρους
2 Ρύθμιση ύψους του υποβραχιόνιου
3 Ρύθμιση κλίσης πλάτης καθίσματος
4 Μοχλός ρύθμισης θέσης καθίσματος
1. Περιστρέφοντας το κουμπί ρύθμισης ρυθμίστε την ανάρτηση
του καθίσματος ανάλογα με το βάρος του σώματός σας.
2. Περιστρέφοντας τον μηχανισμό κάτω από το υποβραχιόνιο
ρυθμίστε το ύψος του.
3. Περιστρέφοντας το κουμπί ρύθμισης ρυθμίστε την κλίση της
πλάτης.
4. Απελευθερώστε τον μηχανισμό ασφάλισης πιέζοντας τον
μοχλό ρύθμισης και ρυθμίστε τη θέσ
η του καθίσματος στο
ύψος σας.
Εκκίνηση μηχανήματος
Υπόδειξη
Για να θέσετε σε λειτουργία το μηχάνημα, το καπό πρέπει να είναι
κλειστό και ο οδηγός να κάθεται στο κάθισμά του.
Υπόδειξη
Το σάρωθρο απενεργοποιείται μετά από 3 δευτερόλεπτα μόλις
φύγετε από το κάθισμα.
1. Καθίστε στο κάθισμα του οδηγού.
Ο διακόπτης επαφής καθίσματος ενεργοποιείται.
2. Φέρτε τον διακόπτη κατεύθυνσης κίνησης στη μεσαία θέση.
3. Βάλτε το κλειδί εκκίνησης στην κλειδαριά μίζας.
4. Εκκίνηση της υδραυλικής μονάδας
a Κρατήστε πατημένο το πεντάλ φρένου.
b Γυρίστε το κλειδί εκκίνησης στ
η θέση "I" και περιμένετε 3
δευτερόλεπτα.
Το μηχάνημα είναι έτοιμο για λειτουργία.
c Γυρίστε το κλειδί εκκίνησης στη θέση "II".
Η υδραυλική μονάδα ξεκινά
Οδήγηση μηχανήματος
ΚΙΝΔΥΝΟΣ
Κίνδυνος τραυματισμού από απότομο σταμάτημα!
Το μηχάνημα σταματά απότομα αμέσως μόλις το κάθισμα του
οδηγού δεν είναι κατειλημμένο.
Μην σηκώνεστε από τη θέση του οδηγού όταν οδηγείτε.
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος ατυχήματος κατά την οπισθοπορεία!
Κατά την οπισθοπορεία υπάρχει αυξημένος κίνδυνος
ατυχήματος.
Πριν κάνετε όπισθεν, βεβαιωθείτε ότι δεν κινδυνεύει κανείς,
προσέξτε ιδιαίτερα τα παιδιά. Αν χρειάζεται, ζητήστε από ένα
άτομο να σας καθοδηγήσει.
Κατά την οπισθοπορεία προσέχετε ολόκληρο τον περίγυρο.
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος ατυχήματος κατά την οδήγηση με ανυψωμένο
κάδο απορριμμάτων!
Κατά την οδήγηση με ανυψωμένο κάδο απορριμμάτων, υπάρχει
αυξημένος κίνδυνος ατυχήματος λόγω αλλαγής του κέντρου
βάρους του μηχανήματος.
Μην οδηγείτε με ανυψωμένο κάδο απορριμμάτων.
ΠΡΟΣΟΧΗ
Κίνδυνος πρόκλησης ζημιάς στη μονάδα κίνησης!
Η απότομη ενεργοποίηση του πεντάλ γκαζιού μπορεί να
προκαλέσει ζημιά στη μονάδα κίνησης.
Χρησιμοποιείτε πάντα το πεντάλ γκαζιού αργά και προσεκτικά.
Ακινητοποιείτε το μηχάνημα πριν αλλάξετε από πορεία εμπρός σε
οπισθοπορεία ή αντίστροφα.
294 Ελληνικά
ΠΡΟΣΟΧΗ
Κίνδυνος πρόκλησης ζημιάς
Η οδήγηση πάνω σε εμπόδια μπορεί να προκαλέσει ζημιές στο
μηχάνημα.
Σταθερά εμπόδια ύψους έως 70 mm μπορούν να ξεπεραστούν
αργά και προσεκτικά. Η οδήγηση πάνω από σταθερά εμπόδια
ύψους άνω των 70 mm είναι εφικτή μόνο με κατάλληλη ράμπα.
Υπόδειξη
Ο μοχλός του χειρόφρενου στον μπροστινό τροχό πρέπει να
βρίσκεται στη θέση οδήγησης, βλ. Εφαρμογή / λύσιμο
χειρόφρενου.
1. Φέρτε τον διακόπτη κατεύθυνσης κίνησης στη θέση "κίνηση
προς τα εμπρός" ή στη θέση "κίνηση προς τα πίσω".
2. Πάρτε το πόδι σας από το πεντάλ του φρένου.
3. Πατήστε προσεκτικά το πεντάλ γκαζιού κα
ι ρυθμίστε την
ταχύτητα οδήγησης.
Μην χειρίζεστε το πεντάλ γκαζιού με απότομες κινήσεις.
4. Ελέγχετε την κατεύθυνση κίνησης με το τιμόνι.
5. Αφήστε το πεντάλ γκαζιού για να μειώσετε την ταχύτητα.
Για να αυξήσετε το αποτέλεσμα της πέδησης μπορείτε να
πατήσετε το πεντάλ του φρένου.
Λειτουργία σκούπας
Σάρωση με κυλινδρική και πλαϊνή σκούπα
ΚΙΝΔΥΝΟΣ
Κίνδυνος τραυματισμού από απότομο σταμάτημα!
Το μηχάνημα σταματά απότομα αμέσως μόλις το κάθισμα του
οδηγού δεν είναι κατειλημμένο.
Μην σηκώνεστε από τη θέση του οδηγού όταν οδηγείτε.
ΠΡΟΣΟΧΗ
Κίνδυνος πρόκλησης ζημιάς λόγω σάρωσης ταινιών και
σχοινιών!
Εάν σαρωθούν μακριά, εύκαμπτα αντικείμενα, όπως ταινίες ή
σχοινιά, μπορεί να προκληθεί ζημιά στον μηχανισμό σάρωσης.
Μην οδηγείτε το μηχάνημα ή την πλευρική σκούπα πάνω από
μακριά, εύκαμπτα αντικείμενα, όπως ταινίες ή σχοινιά, και μην
σκουπίζετε τέτοια αντικείμενα.
Υπόδειξη
Για να έχετε το άψογο αποτέλεσμα καθαρισμού προσαρμόζετε
την ταχύτητα οδήγησης στις υπάρχουσες συνθήκες.
Υπόδειξη
Κατά τη διάρκεια της σάρωσης, το φίλτρο σκόνης καθαρίζεται
αυτόματα κάθε 10 λεπτά. Στα μεσοδιαστήματα, ο καθαρισμός
μπορεί να ξεκινάει χειροκίνητα.
Υπόδειξη
Όταν σκουπίζετε στεγνά δάπεδα ενεργοποιείτε τον ανεμιστήρα.
Κατά το σκούπισμα υγρών και βρεγμένων δαπέδων
απενεργοποιείτε τον ανεμιστήρα ώστε να αποφεύγεται η
διαβροχή του φίλτρου σκόνης.
1. Για τη σάρωση ανοίξτε τη θυρίδα του κάδου απορριμμάτων.
2. Χαμηλώστε την κυλινδρική σκούπα.
Για να σκουπίσετε τις πλευρικές άκρες, χαμηλώστε επίσης
την πλευρική σκούπα.
Εκκέ
νωση κάδου απορριμμάτων
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού από ανατροπή του μηχανήματος
Κατά το άδειασμα σε πλαγιές ή σε μαλακό έδαφος, το μηχάνημα
μπορεί να ανατραπεί λόγω της μετατόπισης του κέντρου βάρους
και να τραυματίσει άτομα.
Αδειάζετε τον κάδο απορριμμάτων μόνο όταν το μηχάνημα
βρίσκεται σε επίπεδη, σταθερή επιφάνεια.
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού λόγω πρόσκρουσης και σύνθλιψης
Κατά την ανύψωση ή το χαμήλωμα του κάδου απορριμμάτων
μπορεί να τραυματιστούν άτομα από πρόσκρουση ή σύνθλιψη
μεταξύ του κάδου απορριμμάτων και του μεταλλικού δοχείου.
Βεβαιωθείτε ότι κατά τη διάρκεια της εκκένωσης δεν
παρευρίσκονται άτομα ή ζώα στην περιοχή στρέψης του κάδου
απορριμμάτων.
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού από κινούμενα μέρη του
μηχανήματος
Ο μηχανισμός του κάδου απορριμμάτων μπορεί να συνθλίψει ή
να κόψει μέρη του σώματος, ιδίως τα δάχτυλα.
Κατά τη διάρκεια της εκκένωσης μην αγγίζετε τα κινούμενα μέρη.
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού λόγω καθόδου του κάδου
απορριμμάτων!
Ο ανυψωμένος κάδος απορριμάτων μπορεί να χαμηλώσει
απότομα και να προκαλέσει σοβαρούς τραυματισμούς λόγω
σύνθλιψης και μαγκώματος.
Μην περνάτε κάτω από τον ανασφάλιστο κάδο απορριμμάτων.
Στερεώστε σωστά τον ανασηκωμένο κάδο απορριμμάτων με το
παρεχόμενο υποστήριγμα ασφαλείας, προτού περάσετε από
κάτω.
ΠΡΟΣΟΧΗ
Κίνδυνος τραυματισμού από εκτινασσόμενα υλικά σάρωσης
Η κυλινδρική σκούπα που λειτουργεί κατά τη διάρκεια της
εκκένωσης μπορεί να εκσφενδονίσει υλικά μακριά, γεγονός που
μπορεί να προκαλέσει τραυματισμούς.
Βεβαιωθείτε ότι δεν υπάρχουν άτομα μπροστά από το όχημα όταν
ο κάδος απορριμμάτων είναι ανυψωμένος.
Υπόδειξη
Με την λειτουργία του μηχανήματος εκκένωσης από ψηλά, ο
κάδος απορριμάτων μπορεί να αδειάζει π.χ. μέσα σε κοντέινερ
απορριμμάτων (για μέγιστο ύψος εκκένωσης βλ. κεφάλαιο
Τεχνικά χαρακτηριστικά).
1. Φέρτε το μηχάνημα μπροστά από το σημείο εκκένωσης.
ΠΡΟΣΟΧΗ
Φροντίστε για επαρκή ελεύθερο χώρο πίσω και πάνω από τον
κάδο απορριμμάτων.
Ανύψωση:
2. Φέρτε τον λεβιέ χειρισμού "Ανύψωση/χαμήλωμα πλευρικής
σκούπας" στη θέση "Ανύψωση" και κρατήστε τον εκεί έως
ότου οι πλευρικές σκούπες ανυψωθούν πλήρως.
3. Φέρτε τον λεβιέ χειρισμού "Ανύψωση/χαμήλωμα κυλινδρικής
σκούπας" στη θέση "Ανύψωση" και κρατήστε τον εκεί μέχρ
ι η
κυλινδρική σκούπα να ανυψωθεί τελείως.
Η κυλινδρική σκούπα ανυψώνεται.
4. Φέρτε τον λεβιέ χειρισμού "Άνοιγμα/κλείσιμο της θυρίδας
κάδου" στη θέση "Κλείσιμο".
Η ενδεικτική λυχνία ανάβει με πράσινο χρώμα.
Εκκένωση:
5. Φέρτε τον λεβιέ χειρισμού "Ανύψωση/χαμήλωμα κάδου
απορριμμάτων" στη θέση "Ανύψωση" και κρατήστε τον εκεί
μέχρι να επιτευχθεί το απ
αιτούμενο ύψος.
Η ενδεικτική λυχνία ανάβει με πράσινο χρώμα.
6. Στη συνέχεια πλησιάστε αργά το δοχείο.
7. Εφαρμόστε το χειρόφρενο.
8. Φέρτε τον λεβιέ χειρισμού "Άνοιγμα/κλείσιμο της θυρίδας
κάδου" στη θέση "άνοιγμα".
Ο κάδος απορριμμάτων αδειάζει.
Η ενδεικτική λυχνία ανάβει πράσινη.
9. Φέρτε τον λεβιέ χειρισμού "Άνοιγμα/κλείσιμο της θυρίδας
κάδου" στη θέση "Κλείσιμο".
Η θυρ
ίδα του κάδου κλείνει.
Η ενδεικτική λυχνία ανάβει με πράσινο χρώμα.
10.Λύστε το χειρόφρενο.
Χαμήλωμα:
11.Οδηγήστε το μηχάνημα περίπου 2 m μακριά από το σημείο
εκφόρτωσης.
ΠΡΟΣΟΧΗ
Φροντίστε για επαρκή ελεύθερο χώρο πίσω και κάτω από τον
κάδο απορριμμάτων.
Ελληνικά 295
12.Φέρτε τον λεβιέ "Ανύψωση/χαμήλωμα κάδου απορριμμάτων"
στη θέση "χαμήλωμα" και κρατήστε τον εκεί μέχρι ο κάδος
απορριμμάτων να φτάσει στην τελική θέση.
Η ενδεικτική λυχνία ανάβει πράσινη.
Απενεργοποίηση του μηχανήματος
1. Σταθμεύστε το μηχάνημα σε οριζόντια θέση.
2. Ανυψώστε την κυλινδρική και την πλαϊνή σκούπα.
3. Κλείστε τη θυρίδα του κάδου.
4. Κρατήστε το πεντάλ του φρένου πατημένο και εφαρμόστε το
χειρόφρενο.
5. Στρέψτε τον κλειδοδιακόπτη στη θέση "0" και αφαιρέστε το
κλειδί.
Μεταφορά
ΠΡΟΣΟΧΗ
Ζημιές κατά τη μεταφορά
Κατά τη μεταφορά πάνω σε ρυμουλκούμενα ή σε οχήματα
λαμβάνετε υπόψη το απόβαρο (βάρος μεταφοράς) του
μηχανήματος.
Κατά τη μεταφορά πάνω σε οχήματα, στερεώνετε το μηχάνημα
σύμφωνα με τις ισχύουσες οδηγίες για την ασφάλεια κατά τη
μεταφορά.
Κατά τη μεταφορά του μηχανήματος τηρείτε τα ακόλουθα:
●Γυρίστε το κλε
ιδί εκκίνησης στο "0" και αφαιρέστε το.
●Εφαρμόστε το χειρόφρενο.
● Στερεώστε το μηχάνημα στα σημεία πρόσδεσης (4x) με
ιμάντες, σχοινιά ή αλυσίδες.
●Ασφαλίστε το σάρωθρο στους τροχούς με σφήνες.
Αποθήκευση
Κατά την αποθήκευση του μηχανήματος τηρείτε τα εξής:
●Σταθμεύστε το σάρωθρο πάνω σε επίπεδη επιφάνεια, σε ξηρό
περιβάλλον, χωρίς κίνδυνο παγετού. Προστατέψτε από τη
σκόνη με ένα κάλυμμα.
●Ανυψώστε τις σκούπες, κυλινδρική και πλαϊνές, για να μην
πάθουν ζημιά οι τρίχες τους.
●Κλείστε τη θυρίδα του κάδου.
●Γυρίστε το κλειδί εκκίνησης στο "0
" και αφαιρέστε το.
●Εφαρμόστε το χειρόφρενο.
●Ασφαλίστε το μηχάνημα ώστε να μην κυλήσει.
Εάν το σάρωθρο δεν θα χρησιμοποιηθεί για μεγάλο χρονικό
διάστημα:
●Καθαρίστε το σάρωθρο εσωτερικά και εξωτερικά.
●Αποσυνδέστε την μπαταρία.
●Φορτίστε την μπαταρία και κατόπιν πάλι σε διαστήματα των 2
μηνών.
Φροντίδα και συντήρηση
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος θανάτου, τραυματισμού και υλικών ζημιών!
Κατά τη φροντίδα και συντήρηση του μηχανήματος, υπάρχει
κίνδυνος ζωής, τραυματισμού και υλικών ζημιών, εάν δεν
τηρούνται οι υποδείξεις ασφαλείας!
Τηρείτε τις υποδείξεις ασφάλειας για τη φροντίδα και συντήρηση
στο κεφάλαιο Υποδείξεις ασφαλείας, στην αρχή αυτών των
οδηγιών χρήσης.
Καθαρισμός της συσκευής
ΠΡΟΣΟΧΗ
Βραχυκυκλώματα ή άλλες βλάβες. Μην καθαρίζετε τη συσκευή με
σωλήνα νερού ή με δέσμη νερού υψηλής πίεσης.
ΠΡΟΣΟΧΗ
Λανθασμένος καθαρισμός
Κίνδυνος πρόκλησης ζημιάς.
Μην χρησιμοποιείτε ποτέ σκληρά ή καυστικά καθαριστικά υλικά.
ΚΙΝΔΥΝΟΣ
Κίνδυνος για την υγεία από σκόνη
Για εσωτερικό καθαρισμό με πεπιεσμένο αέρα.
Φοράτε μάσκα προστασίας από τη σκόνη και γυαλιά ασφαλείας.
Καθαρισμός του μηχανήματος εσωτερικά
1. Απενεργοποιήστε το μηχάνημα, βλ. Απενεργοποίηση του
μηχανήματος.
2. Καθαρίστε το μηχάνημα με ένα πανί
3. Φυσήξτε το μηχάνημα με πεπιεσμένο αέρα.
Εξωτερικός καθαρισμός μηχανήματος
1. Απενεργοποιήστε το μηχάνημα, βλ. Απενεργοποίηση του
μηχανήματος.
2. Καθαρίστε το εξωτερικό του μηχανήματος με βρεγμένο πανί
σε ήπιο σαπουνόνερο.
Χρονικά διαστήματα συντήρησης
Υπόδειξη
Για να διατηρείται σε ισχύ το δικαίωμα εγγύησης, όλες οι εργασίες
σέρβις και συντήρησης πρέπει να εκτελούνται κατά τη διάρκεια
του χρόνου εγγύησης από εξουσιοδοτημένο τμήμα σέρβις,
σύμφωνα με το βιβλίο ελέγχων (ICL).
●Ο μετρητής ωρών λειτουργίας υποδεικνύει τη χρονική στιγμή
για τη συντήρηση.
●Τα διαστήματα για εργασίες συντήρησης και σέρβις από το
ν
πελάτη / χειριστή αναφέρονται στο κεφάλαιο Συντήρηση από
τον πελάτη. Η εργασία πρέπει να εκτελεστεί από εξειδικευμένο
ειδικό. Αν χρειάζεται, συμβουλευτείτε έναν αντιπρόσωπο ή το
τμήμα σέρβις της Kärcher.
●Οι υπόλοιπες εργασίες συντήρησης πρέπει να εκτελούνται
από εξουσιοδοτημένο τμήμα σέρβις σύμφωνα με το βιβλίο
ελέγχων. Παρακαλούμε επικοινωνήστε εγκαίρως με το τμήμα
σέρβις.
Συντήρηση από τον πελάτη
Υπόδειξη
Οι ακόλουθες εργασίες συντήρησης πρέπει να εκτελούνται από
ειδικευμένο τεχνικό και, αν χρειάζεται, με τη συμβολή
αντιπροσώπου ή του τμήματος σέρβις της Kärcher.
Οι εργασίες στο υδραυλικό σύστημα επιτρέπεται να γίνονται μόνο
από το εξουσιοδοτημένο τμήμα σέρβις.
Καθημερινά:
1. Ελέγξτε τους άξονες των τροχών για τυλιγμένες ταινίες.
2. Ελέγξτε την κυλινδρική και την πλαϊ
νή σκούπα για φθορά και
τυλιγμένες ταινίες.
3. Ελέγξτε τη λειτουργία όλων των οργάνων χειρισμού.
4. Εξετάστε το μηχάνημα για ζημιές.
Κάθε εβδομάδα:
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού λόγω καθόδου του κάδου
απορριμμάτων!
Ο ανυψωμένος κάδος απορριμάτων μπορεί να χαμηλώσει
απότομα και να προκαλέσει σοβαρούς τραυματισμούς λόγω
σύνθλιψης και μαγκώματος.
Μην περνάτε κάτω από τον ανασφάλιστο κάδο απορριμμάτων.
Στερεώστε σωστά τον ανασηκωμένο κάδο απορριμμάτων με το
παρεχόμενο υποστήριγμα ασφαλείας, προτού περάσετε από
κάτω.
5. Ελέγξτε όλα τα κιν
ούμενα μέρη για ευκινησία, λιπάνετε ή
επισκευάστε τα αν χρειάζεται.
Υπόδειξη
Πριν από κάθε εργασία συντήρησης και επισκευής με τον κάδο
απορριμμάτων ανυψωμένο, τοποθετήστε το υποστήριγμα
ασφαλείας.
6. Ελέγξτε τις στεγανοποιητικές λωρίδες στο κιβώτιο κυλινδρικής
σκούπας για σωστή ρύθμιση και φθορά, και αν χρειάζεται,
διορθώστε τη ρύθμιση και αντικαταστήστε τις φθαρμένες
λωρίδες.
7. Ελέγξτε τις στεγανοποιητικές λωρίδες στη θυρίδα του κάδου
απορριμμάτων για ζ
ημιές και αν χρειάζεται, αντικαταστήστε.
8. Ελέγξτε την κυλινδρική σκούπα για φθορά και ζημιές, και αν
χρειάζεται αντικαταστήστε την.
9. Ελέγξτε την ή τις πλαϊνές σκούπες για φθορά και ζημιές, και αν
χρειάζεται αντικαταστήστε τις.
296 Ελληνικά
10.Ελέγξτε το φίλτρο σκόνης για ρύπους και ζημιές, και αν
χρειάζεται αντικαταστήστε το και καθαρίστε το κουτί φίλτρου
σκόνης.
11.Ελέγξτε τη στεγανότητα του υδραυλικού συστήματος, και αν
χρειάζεται επισκευάστε.
12.Καθαρίστε το ψυγείο υδραυλικού λαδιού.
13.Ελέγξτε τη στάθμη του υδραυλικού λαδιού.
14.Ελέγξτε τη στάθμη του υγρού φρένων.
15.Ελέγξτε τον μηχανισμό της θυρ
ίδας κάδου και λιπάνετε εάν
χρειάζεται.
Μετά από φθορά:
16.Αντικαταστήστε τις φθαρμένες λωρίδες στεγανοποίησης.
17.Αντικαταστήστε τη φθαρμένη κυλινδρική σκούπα.
18.Αντικαταστήστε τις φθαρμένες πλαϊνές σκούπες.
Συντήρηση από το τμήμα σέρβις
Υπόδειξη
Προκειμένου να διατηρηθεί σε ισχύ το δικαίωμα εγγύησης, όλες οι
εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται κατά τη
διάρκεια του χρόνου εγγύησης από το εξουσιοδοτημένο τμήμα
εξυπηρέτησης πελατών της Kärcher, σύμφωνα με το βιβλίο
ελέγχων.
● Πρώτη επιθεώρηση μετά από 50 ώρες λειτουργίας
●Συντήρηση σύμφωνα με το φυλλάδιο συντήρησης κάθε 250
ώρες λειτουργίας.
●Όποτε χρειά
ζεται, αλλά τουλάχιστον μία φορά ετησίως, ένας
ηλεκτρολόγος να ελέγχει την αντίσταση μόνωσης του
μηχανήματος και της μπαταρίας σύμφωνα με τις οδηγίες
χρήσης του κατασκευαστή της μπαταρίας.
Εργασίες συντήρησης
Προετοιμασία
1. Σταθμεύστε το σάρωθρο πάνω σε επίπεδη επιφάνεια.
2. Γυρίστε το κλειδί εκκίνησης στο "0" και αφαιρέστε το.
3. Εφαρμόστε το χειρόφρενο.
Οδηγίες ασφαλείας για συντήρηση
Υπόδειξη
Πριν από την εκτέλεση εργασιών κάτω από τον ανυψωμένο τον
κάδο απορριμμάτων, ο κάδος απορριμμάτων πρέπει να
προστατεύεται από πτώση, βλ. Στερέωση κάδου απορριμμάτων
Στερέωση κάδου απορριμμάτων
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος σύνθλιψης
Κάδος απορριμμάτων που πέφτει μπορεί να προκαλέσει
σύνθλιψη και σπασμένα οστά.
Πριν από την εκτέλεση οποιασδήποτε εργασίας κάτω από τον
ανυψωμένο κάδο απορριμμάτων, πρέπει να τον στερεώνετε.
Η στερέωση πρέπει να γίνεται μόνο από ένα σημείο έξω από την
επικίνδυνη περιοχή.
Εικόνα N
1 Υποδοχή
2 Ράβδος ασφαλείας
1. Ξεδιπλώστε τη ράβδο ασφαλείας και τοποθετήστε την στην
υποδοχή.
Έλεγχος και συμπλήρωση στάθμης υγρού φρένων
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος σύνθλιψης
Κάδος απορριμμάτων που πέφτει μπορεί να προκαλέσει
σύνθλιψη και σπασμένα οστά.
Πριν από την εκτέλεση οποιασδήποτε εργασίας κάτω από τον
ανυψωμένο κάδο απορριμμάτων, πρέπει να τον στερεώνετε.
Η στερέωση πρέπει να γίνεται μόνο από ένα σημείο έξω από την
επικίνδυνη περιοχή.
Εικόνα F
1 Ράβδος ασφαλείας
2 Τάπα
3 Δοχείο υγρού φρένων
1. Μετακινήστε τον κάδο απορριμμάτων προς τα πάνω και
στερεώστε τον με τη ράβδο ασφαλείας.
2. Ελέγξτε αν υπάρχει επαρκής ποσότητα υγρού φρένων στο
δοχείο.
Υπόδειξη
Η στάθμη πρέπει να βρίσκεται ανάμεσα στα σημάδια «MIN» και
«MAX».
3. Εάν είναι απαραίτητο, συμπληρώστε υγρό φρένων DOT,
βλέπε Τεχνικά χαρακτηριστικά.
Έλεγχος στάθμης και προσθήκη υδραυλικού λαδιού
Εικόνα H
1 Τάπα και στόμιο πλήρωσης λαδιού
2 Γυάλινος δείκτης λαδιού
Υπόδειξη
Κατά την εκτέλεση αυτής της εργασίας ο κάδος απορριμμάτων
δεν επιτρέπεται να είναι ανυψωμένος.
1. Ελέγξτε τη στάθμη του υδραυλικού λαδιού στον γυάλινο
δείκτη.
a Η στάθμη λαδιού πρέπει να είναι ανάμεσα στα σημάδια
«MIN» και «MAX».
b Αν η στάθμη λαδιού είναι κάτω από το σημάδι «ΜΙΝ»,
συμπληρώστε υδραυλικό λάδι.
2. Αφαιρέστε την τάπα από το στόμ
ιο πλήρωσης λαδιού.
3. Καθαρίστε την περιοχή εισόδου.
4. Προσθέστε υδραυλικό λάδι. (Σχετικά με το είδος λαδιού, βλ.
Τεχνικά στοιχεία.)
5. Κλείστε το στόμιο πλήρωσης λαδιού με την τάπα.
Έλεγχος του υδραυλικού συστήματος
Υπόδειξη
Εάν εντοπιστούν διαρροές στο υδραυλικό σύστημα,
επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.
1. Εφαρμόστε το χειρόφρενο.
2. Εκκινήστε τον κινητήρα.
3. Ελέγχετε τη στεγανότητα σε όλους τους υδραυλικούς
ελαστικούς σωλήνες και τις συνδέσεις.
Έλεγχος κυλινδρικής σκούπας για τυλιγμένες ταινίες
1. Εκκινήστε τον κινητήρα.
2. Ανυψώστε τον κάδο απορριμμάτων μέχρι την τελική θέση.
3. Απενεργοποιήστε τον κινητήρα.
4. Εφαρμόστε το χειρόφρενο.
몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος σύνθλιψης
Κάδος απορριμμάτων που πέφτει μπορεί να προκαλέσει
σύνθλιψη και σπασμένα οστά.
Πριν από την εκτέλεση οποιασδήποτε εργασίας κάτω από τον
ανυψωμένο κάδο απορριμμάτων, πρέπει να τον στερεώνετε.
Η στερέωση πρέπει να γίνεται μόνο από ένα σημείο έξω από την
επικίνδυνη περιοχή.
5. Στερεώστε τον κάδο απορριμμάτων με τη ράβδο ασφαλείας.
6. Ελέγξτε την κυ
λινδρική σκούπα για τυλιγμένες ταινίες και
καλώδια και αφαιρέστε τα.
7. Διπλώστε τη ράβδο ασφαλείας.
8. Εκκινήστε τον κινητήρα.
9. Χαμηλώστε τον κάδο απορριμμάτων μέχρι την τελική θέση.
10.Απενεργοποιήστε τον κινητήρα.
Έλεγχος κυλινδρικής σκούπας για φθορά
1. Ξεκλειδώστε την πόρτα της κυλινδρικής σκούπας.
2. Ανοίξτε την πόρτα προς τα έξω.
Εικόνα R
3. Διαβάστε το βαθμό φθοράς της κυλινδρικής σκούπας στην
κλίμακα.
Εάν ο βαθμός φθοράς βρίσκεται στο τέλος της κόκκινης
περιοχής, πρέπει να τοποθετηθεί νέα κυλινδρική σκούπα.
Ελληνικά 297
Αλλαγή κυλινδρικής σκούπας
Εικόνα Q
1 Πόρτα
2 Βιδωτή χειρολαβή
3 Υποδοχή κυλινδρικής σκούπας
4 Κυλινδρική σκούπα
1. Ξεκλειδώστε την πόρτα.
2. Ανοίξτε την πόρτα προς τα έξω.
3. Λύστε τη βιδωτή χειρολαβή.
4. Στρέψτε την υποδοχή της κυλινδρικής σκούπας προς τα έξω.
5. Βγάλτε την κυλινδρική σκούπα.
6. Τοποθετήστε τη νέα κυλινδρική σκούπα.
a Τοποθετήστε την κυλινδρική σκούπα στην απέναντι
υποδοχή στη σωστή θέση εγκατάστασης.
Εικόνα V
Θέση τοποθέτησης της κυ
λινδρικής σκούπας στην
κατεύθυνση κίνησης (όψη από πάνω)
Υπόδειξη
Οι αυλακώσεις της κυλινδρικής σκούπας πρέπει να συνδέονται
στις προεξοχές της αντίθετης υποδοχής.
b Στρέψτε προς τα πίσω την υποδοχή της κυλινδρικής
σκούπας που έχει στραφεί προς τα έξω.
c Σφίξτε τη βιδωτή χειρολαβή.
7. Κλείστε την πόρτα.
8. Κλειδώστε την πόρτα.
Υπόδειξη
Μετά την τοποθέτηση της νέας κυλινδρικής σκούπας, πρέπει να
ρυθμιστεί εκ νέου το σχήμα σάρωσης.
Έλεγχος και ρύθμιση του σχήματος σάρωσης της
κυλινδρικής σκούπας
1. Απενεργοποιήστε τον φυσητήρα.
2. Οδηγήστε το σάρωθρο σε μια επίπεδη και λεία επιφάνεια
δαπέδου που είναι καλυμμένη με σκόνη ή κιμωλία.
3. Χαμηλώστε την κυλινδρική σκούπα και αφήστε την να
λειτουργήσει επί τόπου για 10 δευτερόλεπτα.
4. Κλείστε τη θυρίδα του κάδου.
5. Ανυψώστε την κυλινδρική σκούπα.
6. Απομακρύνετε το μηχάνημα με την όπισθεν.
7. Ελ
έγξτε το σχήμα σάρωσης.
Εικόνα S
Το σχήμα σάρωσης πρέπει να είναι ένα ομοιόμορφο ορθογώνιο
με πλάτος α = 60 - 65 mm.
Εικόνα T
1 Λεβιές σχήματος σάρωσης
2 Κλίμακα
8. Ανάλογα με το βαθμό φθοράς της κυλινδρικής σκούπας, φέρτε
τον λεβιέ σχήματος σάρωσης σε μία από τις 4 θέσεις.
Έλεγχος και ρύθμιση του σχήματος σάρωσης της
πλευρικής σκούπας
1. Ανυψώστε την πλευρική σκούπα.
2. Οδηγήστε το σάρωθρο σε μια επίπεδη και λεία επιφάνεια
δαπέδου που είναι καλυμμένη με σκόνη ή κιμωλία.
3. Χαμηλώστε την κυλινδρική και την πλευρική σκούπα και
αφήστε τις να λειτουργήσουν επί τόπου για 10 δευτερόλεπτα.
4. Ανυψώστε την κυλινδρική και την πλαϊνή σκούπα.
5. Απομακρύνετε το μηχάνημα με την όπι
σθεν.
6. Ελέγξτε το σχήμα σάρωσης.
Εικόνα U
Το σχήμα σάρωσης θα πρέπει να έχει πλάτος α = 40 - 50 mm και
ένα ημικύκλιο σε σχήμα φεγγαριού μεταξύ 11 και 4 η ώρα.
Εικόνα W
1 Ρύθμιση γωνίας
2 Ρύθμιση μήκους
7. Διορθώστε το σχήμα σάρωσης χρησιμοποιώντας τις
ρυθμίσεις γωνίας και μήκους.
8. Ελέγξτε το σχήμα σάρωσης.
Ρύθμιση των πλευρικών παρεμβυσμάτων
Εικόνα X
1 Πόρτα
2 Παρέμβυσμα στεγανοποίησης
3 Βίδες (8x)
4 Έλασμα συγκράτησης
1. Ξεκλειδώστε την πόρτα.
2. Ανοίξτε την πόρτα προς τα έξω.
3. Χαλαρώστε το έλασμα συγκράτησης λύνοντας τις οκτώ βίδες
στερέωσης.
4. Ευθυγραμμίστε το παρέμβυσμα έτσι ώστε να υπάρχει διάκενο
1 - 3 mm από το δάπεδο.
5. Σφίξτε τις οχτώ βίδες.
6. Ανοίξτε την πόρτα στην απέναντι πλευρά.
Εικόνα Y
1 Έλασμα συγκράτησης
2 Παξιμάδια πεταλούδας (4x)
3 Παρέμβυσμα στεγανοποίησης
7. Χαλαρώστε το έλασμα συγκράτησης λύνοντας τα τέσσερα
παξιμάδια πεταλούδας.
8. Ευθυγραμμίστε το παρέμβυσμα έτσι ώστε να υπάρχει διάκενο
1 - 3 mm από το δάπεδο.
9. Σφίξτε τα τέσσερα παξιμάδια πεταλούδας.
Καθαρισμός φίλτρου σκόνης με το χέρι
1. Πατήστε το κουμπί "Καθαρισμός φίλτρου σκόνης".
Το φίλτρο σκόνης καθαρίζεται.
Αντικατάσταση του φίλτρου σκόνης (πτυχωτό φίλτρο)
Ο κάδος απορριμμάτων έχει αδειάσει. Βλέπε Εκκένωση κάδου
απορριμμάτων.
몇 ΠΡΟΣΟΧΗ
Κίνδυνος για την υγεία λόγω λεπτής σκόνης
Η εισπνοή λεπτής σκόνης μπορεί να οδηγήσει σε αναπνευστικές
παθήσεις.
Κατά την αλλαγή του φίλτρου σκόνης φοράτε κατάλληλη
προστατευτική μάσκα.
Εικόνα Z
1 Καπό μηχανήματος
2 Ράβδος ανύψωσης
3 Κάλυμμα φίλτρου
4 Πτυχωτό φίλτρο
1. Ανοίξτε το καπό του μηχανήματος.
2. Ανοίξτε το κάλυμμα του φίλτρου.
3. Λύστε τις δύο ράβδους ανύψωσης από το κάλυμμα του
φίλτρου.
4. Περάστε και τα δύο ελάσματα σύσφιξης στις ράβδους
ανύψωσης κεντρικά στο πτυχωτό φίλτρο, όπως φαίνεται στην
εικόνα.
Εικόνα AA
1 Βιδωτή χειρολαβή
2 Ράβδος ανύψωσης
5. Όταν τοποθετηθούν, βιδώστε και τις δύο ράβδους ανύψωσης
με τις δύο βιδωτές χειρολαβές.
6. Ανασηκώστε το πτυχωτό φίλτρο με δύο άτομα.
7. Αφαιρέστε τις δύο ράβδους ανύψωσης από το παλιό φίλτρο
και τοποθετήστε τις στο νέο φίλτρο.
8. Τοποθετήστε το καινούργιο πτυχωτό φίλτρο με δύο άτομα.
9. Αφαιρέστε τις δύο ράβδους ανύψ
ωσης από το νέο φίλτρο.
10.Τοποθετήστε τις δύο ράβδους ανύψωσης στο εσωτερικό του
καλύμματος.
11.Κλείστε το κάλυμμα του φίλτρου και ασφαλίστε το με τους
συνδετήρες.
12.Κλείστε το καπό του μηχανήματος.
298 Ελληνικά
Αντικατάσταση του φίλτρου σκόνης
(πλακέ πτυχωτό φίλτρο)
Ο κάδος απορριμμάτων έχει αδειάσει. Βλέπε Εκκένωση κάδου
απορριμμάτων.
몇 ΠΡΟΣΟΧΗ
Κίνδυνος για την υγεία λόγω λεπτής σκόνης
Η εισπνοή λεπτής σκόνης μπορεί να οδηγήσει σε αναπνευστικές
παθήσεις.
Κατά την αλλαγή του φίλτρου σκόνης φοράτε κατάλληλη
προστατευτική μάσκα.
Εικόνα AB
1 Καπό μηχανήματος
2 Κάλυμμα φίλτρου
3 Διάταξη καθαρισμού
1. Ανοίξτε το καπό του μηχανήματος.
2. Ανοίξτε το κάλυμμα του φίλτρου.
Εικόνα AC
1 Διάταξη καθαρισμού
2 Πλακέ πτυχωτό φίλτρο
3. Στρέψτε προς τα πάνω τη διάταξη καθαρισμού.
4. Αφαιρέστε και τα δύο πλακέ πτυχωτά φίλτρα.
5. Τοποθετήστε τα καινούρια πλακέ πτυχωτά φίλτρα.
6. Στρέψτε προς τα κάτω τη διάταξη καθαρισμού.
7. Κλείστε το κάλυμμα του φίλτρου και ασφαλίστε το με τους
συνδετήρες.
8. Κλείστε το καπό του μηχανήματος.
Αντικατάσταση του φίλτρου σκόνης
(στρογγυλό φίλτρο)
Ο κάδος απορριμμάτων έχει αδειάσει. Βλέπε Εκκένωση κάδου
απορριμμάτων.
몇 ΠΡΟΣΟΧΗ
Κίνδυνος για την υγεία λόγω λεπτής σκόνης
Η εισπνοή λεπτής σκόνης μπορεί να οδηγήσει σε αναπνευστικές
παθήσεις.
Κατά την αλλαγή του φίλτρου σκόνης φοράτε κατάλληλη
προστατευτική μάσκα.
Εικόνα AD
1 Καπό μηχανήματος
2 Κάλυμμα φίλτρου
1. Ανοίξτε το καπό του μηχανήματος.
2. Ανοίξτε το κάλυμμα του φίλτρου.
Εικόνα AE
1 Στρογγυλό φίλτρο
2 Ασφάλεια
3. Λύστε την ασφάλεια.
a Βγάλτε έξω την ασφάλεια τελείως.
b Γυρίστε δεξιόστροφα μέχρι η ασφάλεια να ασφαλίσει.
4. Βγάλτε το φίλτρο.
Υπόδειξη
Κατά την τοποθέτηση του φίλτρου, βεβαιωθείτε ότι οι οπές στο
μπροστινό μέρος του κάθονται στους πείρους της υποδοχής
φίλτρου.
5. Τοποθετήστε ένα νέο φίλτρο και κλείστε την ασφάλεια.
6. Κλείστε το κάλυμμα του φίλτρου και ασφαλίστε το με τους
συνδετήρες.
7. Κλείστε το καπό του μηχανήματος.
Αντικατάσταση ασφαλειών
Οι θήκες των ασφαλειών βρίσκονται κάτω από το τιμόνι.
Εικόνα M
1. Αφαιρέστε το κάλυμμα της θήκης ασφαλειών.
2. Ελέγξτε τις ασφάλειες και αντικαταστήστε τις χαλασμένες.
Επισκόπηση των ασφαλειών
Αντιμετώπιση βλαβών
Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντιμετωπίσετε
μόνοι σας απλές βλάβες.
Για όλες τις βλάβες που δεν παρατίθενται εδώ επικοινωνήστε με
το τμήμα εξυπηρέτησης πελατών (σέρβις)!
ΚΙΝΔΥΝΟΣ
Κίνδυνος ατυχήματος και τραυματισμού από ακούσια
κίνηση του οχήματος
Πριν από κάθε εργασία φροντίδας και συντήρησης
απενεργοποιείτε το όχημα και αφαιρείτε το κλειδί της μίζας.
ΚΙΝΔΥΝΟΣ
Κίνδυνος ηλεκτροπληξίας
Κατά την εκτέλεση εργασιών στα ηλεκτρικά εξαρτήματα
αποσυνδέστε την μπαταρία.
Οι εργασίες επισκευής και οι εργασίες στα ηλεκτρικά εξαρτήματα
πρέπει να διεξάγονται μόνο από το εξουσιοδοτημένο τμήμα
εξυπηρέτησης πελατών.
FU 01 Κάδος απορριμμάτων 3 A
FU 02 Οθόνη πολλαπλών λειτουργιών 10 A
FU 03 Διακόπτης κατεύθυνσης κίνησης 3 A
FU 04 Μετατροπέας 5 A
FU 05 Σύστημα δόνησης και ανεμιστήρας 25 A
FU 06 Φάρος, κόρνα, μπλε προβολέας 15 A
FU 07 Φως φρ
ένων (προαιρετικό) 10 A
FU 08 Φλας (προαιρετικά) 10 A
FU 09 Φως αριστερά (προαιρετικά)7,5 A
FU 10 Φως εργασίας 10 A
FU 11 Φως δεξιά (προαιρετικά)7,5 A
FU 12 Καμπίνα οδηγού (προαιρετικά),
καταστολέας σκόνης (προαιρετικά)
15 A
Σφάλμα Αντιμετώπιση
Το όχημα κινείται αργά ή καθόλου Φορτίστε την μπαταρία ή αντικαταστήστε την αν είναι ελαττωματική
Έλεγχος των τροχών για τυλιγμένες ταινίες και σπάγκους
Ενημερώστε το τμήμα πελατών της Kärcher
Λύσιμο χειρόφρενου
Θόρυβος σφυρίγματος στο υδραυλικό
σύστημα
Προσθήκη υδραυλικού λαδιού
Ενημερώστε το τμήμα πελατών της Kärcher
Η κυλινδρική / η πλευρική σκούπα δεν
περιστρέφεται
Έλεγχος κυλινδρικής και πλαϊνής σκ
ούπας για τυλιγμένες ταινίες
Ενημερώστε το τμήμα πελατών της Kärcher
Χαμηλή ή καθόλου ισχύς αναρρόφησης στην
περιοχή βούρτσας
Έλεγχος, καθαρισμός ή αντικατάσταση φίλτρου σκόνης
Ενημερώστε το τμήμα πελατών της Kärcher
Ελληνικά 299
Εγγύηση
Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από
την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή
σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της
προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή
κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον
προμηθευτή σας ή στο πλησιέστερο εξουσιοδοτημένο συνεργείο,
προσκομίζοντας το παραστατικό της αγοράς.
(γι
α διευθύνσεις βλέπε την πίσω σελίδα)
Περαιτέρω πληροφορίες για την εγγύηση (εάν υπάρχουν) θα
βρείτε στην καρτέλα σέρβις της τοπικής ιστοσελίδας της Kärcher
στην ενότητα "Downloads".
Δήλωση συμμόρφωσης EΕ
Με την παρούσα δηλώνουμε ότι το προϊόν που αναφέρεται
παρακάτω συμμορφώνεται με τις σχετικές διατάξεις των οδηγιών
και κανονισμών που παρατίθενται. Σε περίπτωση τροποποίησης
της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση
ακυρώνεται.
Προϊόν: Εποχούμενο σάρωθρο αναρρόφησης
Τύπος: 1.186-xxx
Ευρωπαϊκές οδηγίες και κανονισμοί
2006/42/EΚ (+2009/127/EΚ)
2000/14/EΚ
2014/30/EΕ
2014/53/ΕΕ (TCU)
Εφαρμοζόμενα εν
αρμονισμένα πρότυπα
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Εφαρμοζόμενη διαδικασία αξιολόγησης συμμόρφωσης
2000/14/EΚ: Παράρτημα V
Στάθμη ηχητικής ισχύος dB(A)
KM 170/600 R D
Μετρημένη: 100
Εγγυημένη: 103
KM 100/65 R Bp
Μετρημένη: 85
Εγγυημένη: 88
KM 105/180 R Bp
Μετρημένη: 87
Εγγυημένη: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Μετρημένη: D: 97 BAT: 88 LPG: 101
Εγγυημένη: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Μετρημένη: D: 96 LPG: 98 Bp: 90
Εγγυημένη: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Μετρημένη: D: 99 LPG: 96
Εγγυημένη: D: 102 LPG: 99
KM 150/500 R Bp
Μετρημένη: 94
Εγγυημένη: 96
Όνομα και διεύθυνση
Υπεύθυνος τεχνικού φακέλου:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Τηλ.: +49 7195 14-0
Φαξ: +49 7195 14-2212
Οι υπογράφοντες ενεργούν κατ’ εντολή και με
εξουσιοδότηση
απ
ό το διοικητικό συμβούλιο.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Τηλ.: +49 7195 14-0
Φαξ: +49 7195 14-2212
Το μηχάνημα δημιουργεί σκόνη Ρύθμιση των πλευρικών παρεμβυσμάτων
Ενεργοποίηση φυσητήρα
Έλεγχος, καθαρισμός ή αντικατάσταση φίλτρου σκόνης
Αλλαγή παρεμβυσμάτων φίλτρου
Ανοίξτε τη θυρίδα του κάδου απορριμμάτων.
Ενημερώστε το τμήμα πελατών της Kärcher
Τα υλικά σάρωσης παραμένουν κάτω Εκκένωση δοχείου απορριμμάτων
Έλεγχος, καθαρισμός ή αντικατάσταση φίλτρου σ
κόνης
Αντικατάσταση κυλινδρικής σκούπας
Ρύθμιση επιφάνειας σάρωσης
Αντικατάσταση λωρίδας στεγανοποίησης του δοχείου απορριμμάτων.
Απελευθέρωση εμπλοκής της κυλινδρικής σκούπας
Άνοιγμα της θυρίδας του κάδου απορριμμάτων
Ενημερώστε το τμήμα πελατών της Kärcher
Ο κάδος απορριμμάτων δεν μπορεί να
ανυψωθεί/να χαμηλώσει
Έλεγχος ασφάλειας και αντικατάσταση αν είναι ελαττωματική
Ενημερώστε το τμήμα πελατών της Kärc
her
Η θυρίδα του κάδου απορριμμάτων δεν μπορεί
να ανοίξει
Ενημερώστε το τμήμα πελατών της Kärcher
Δυσλειτουργία στα υδραυλικά κινούμενα μέρη Ενημερώστε το τμήμα πελατών της Kärcher
Σφάλμα Αντιμετώπιση
300 Ελληνικά
Τεχνικά χαρακτηριστικά
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Στοιχεία ισχύος συσκευής
Ταχύτητα πορείας, εμπρός km/h 8 8
Ταχύτητα πορείας, όπισθεν km/h
4 4
Ικανότητα ανάβασης (max) % 14 14
Πλευρική κλίση (max) % 10 10
Πλάτος εργασίας χωρίς πλαϊνές σκούπες mm 1000 1000
Πλάτος εργασίας με 1 πλαϊνή σκούπα mm 1300 1300
Πλάτος εργασίας με 2 πλαϊνές σκούπες mm 1550 1550
Ακτίνα στροφής m2,8 2,8
Τύπος προστασίας IPX 3 IPX 3
Θεωρητική επιφανειακή απόδοση
Απόδοση σε εμβαδόν χωρίς πλαϊνές σκούπες m
2
/h 8000 8000
Απόδοση σε εμβαδόν με 1 πλαϊνή σκούπα m
2
/h 10400 10400
Απόδοση σε εμβαδόν με 2 πλαϊνές σκούπες m
2
/h 12400 12400
Μπαταρία
Χωρητικότητα μπαταρίας Ah - 360
Διάρκεια λειτουργίας με πλήρως φορτισμένη μπαταρία h- 3,5
Τάση μπαταρίας V- 36
Βάρος μπαταρίας kg - 460
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος °C -5 ... +40 -5 ... +40
Υγρασία αέρα, χωρίς συμπύκνωση % 0 ... 90 0 ... 90
Διαστάσεις και βάρη
Μήκος mm 2245 2245
Πλάτος mm 1350 1350
Ύψος mm 1430 1430
Απόβαρο kg 840 (1300) 840 (1300)
Επιτρεπόμενο συνολικό βάρος kg 1885 1885
Μέγιστο επιτρεπόμενο φορτίο άξονα μπροστά kg 852 852
Μέγιστο επιτρεπόμενο φορτίο άξονα πίσω kg 1033 1033
Πλάτος κυλινδρικής σκούπας mm 1000 1000
Διάμετρος κυλινδρικής σκούπας mm 300 300
Διάμετρος πλαϊνής σκούπας mm 600 600
Δοχείο απορριμμάτων
Χωρητικότητα δοχείου απορριμμάτων l 300 300
Ύψος εκφόρτωσης (max) mm 1400 1400
Φίλτρο και σύστημα αναρρόφησης
Σύστημα φίλτρου Πτυχωτό φίλτρο Πτυχωτό φίλτρο
Επιφάνεια φίλτρου σκόνης m
2
7,8 7,8
Κατηγορία χρήσης UU
Ονομαστική υποπίεση συστήματος αναρρόφησης mbar 15,5 15,5
Ονομαστική παροχή συστήματος αναρρόφησης l/s 800 800
Κινητήρας πορείας (ηλεκτρικός)
Ονομαστική ισχύς (μηχανική) W 4000 4000
Κινητήρας φυσητήρα και κυλινδρικής σκούπας (ηλεκτρικός)
Τύπος κινητήρα Κινητήρας συνεχούς
ρεύματος μόνιμου
μαγνήτη
Κινητήρας συνεχούς
ρεύματος μόνιμου
μαγνήτη
Υλικά λειτουργίας
Είδος υδραυλικού λαδιού HV 46 HV 46
Ποσότητα υδραυλικού λαδιού l25 25
Ελαστικά
Μέγεθος ελαστικών, εμπρός mm 15-4.5x8 15-4.5x8
Μέγεθος ελαστικών, πίσω 15-4.5x8 15-4.5x8
Русский 301
Με την επιφύλαξη τεχνικών αλλαγών.
Содержание
Общие указания
Перед первым использованием устройства
следует ознакомиться с данной оригинальной
инструкцией по эксплуатации и действовать в соответствии
с ней. Сохранять оригинальную инструкцию по эксплуатации
для дальнейшего пользования или для следующего
владельца.
Указания по технике безопасности
Степени опасности
ОПАСНОСТЬ
● Указание на непосредственно грозящую опасность,
которая приводит к получению тяжелых или
смертельных травм.
몇 ПРЕДУПРЕЖДЕНИЕ
● Указание на потенциально опасную ситуацию, которая
может привести к получению тяжелых или смертельных
травм.
몇 ОСТОРОЖНО
● Указание на потенциально опасную ситуацию, которая
может привести к получению легких травм.
ВНИМАНИЕ
● Указание на потенциально опасную ситуацию, которая
может привести к нанесению материального ущерба.
Символы на машине
Μετρημένες τιμές κατά EN 60335-2-72
Τιμή δονήσεων χεριού-βραχίονα m/s
2
<2,0 <2,0
Τιμή δονήσεων χεριού-βραχίονα, αβεβαιότητα K m/s
2
0,1 0,1
Τιμή δονήσεων καθίσματος m/s
2
<2,0 <2,0
Τιμή δονήσεων καθίσματος, αβεβαιότητα Km/s
2
0,1 0,1
Στάθμη ηχητικής πίεσης L
pA
dB(A) 75 75
Αβεβαιότητα Κ
pA
dB(A) 3 3
Στάθμη θορύβου L
WA
+ Αβεβαιότητα L
WA
dB(A) 93 93
Φρένο
Υγρό φρένων Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Общие указания ............................................................. 301
Указания по технике безопасности............................... 301
Использование по назначению..................................... 303
Защита окружающей среды .......................................... 303
Принадлежности и запасные части.............................. 303
Комплект поставки ......................................................... 303
Описание устройства..................................................... 303
Принцип действия.......................................................... 304
Перед вводом в эксплуатацию ..................................... 304
Аккумуляторы / зарядные устройства .......................... 305
Ввод в эксплуатацию..................................................... 306
Эксплуатация ................................................................. 306
Транспортировка............................................................ 308
Хранение......................................................................... 308
Уход и техническое обслуживание............................... 308
Помощь при неисправностях ........................................ 312
Гарантия .
........................................................................ 312
Декларация о соответствии стандартам ЕС................ 313
Технические характеристики......................................... 313
ВНИМАНИЕ
Опасность ожога
Перед проведением работ на горячих деталях
транспортного средства охладить их.
ОПАСНОСТЬ
Опасность пожара
Не сметать горящие или тлеющие предметы,
например сигареты, спички и тому подобное.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования
Опасность защемления и пореза движущимися
частями транспортного средства.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования
Опасность травмирования вследствие
электрического напряжения.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования
Порезы и легкие травмы от движущихся частей
машины внутри.
Не прикасаться к отверстиям устройства.
Работы на транспортном средстве всегда
выполнять в специальных защитных перчатках.
Будьте осторожны с вращающимися щетками.
В направлении движения допускается
передвижение по подъемам и спускам с уклоном
только до 14 %.
Максимальный наклон поверхности при движении
с поднятым к
онтейнером для мусора.
Точка крепления домкрата
Точка крепления
Соблюдать указания
Управлять медленно
Прочитать инструкцию по эксплуатации и
действовать в соответствии с ней
302 Русский
Указания по технике безопасности при
эксплуатации
몇 ПРЕДУПРЕЖДЕНИЕ ● Использовать устройство
только по назначению. Учитывать местные особенности
и при работе с устройством следить за третьими
лицами, находящимися поблизости, особенно детьми.
● Для соблюдения воздушного помежутка и путей утечки
устройство запрещено эксплуатировать на высоте более
2000 метров над уровнем моря. ● Проверить надлежащее
состояние и эксплуатационную готовность устройства с
рабочими п
риспособлениями. Если состояние не
безупречное, устройство эксплуатировать нельзя. ● В
опасных зона (например, на заправках) соблюдать
соответствующие правила техники безопасности.
Запрещено эксплуатировать устройство во
взрывоопасных помещениях. ● Устройство не
предназначено для использования лицами с ограниченными
физическими, сенсорными или умственными
способностями или лицами с недостатком опыта и/или
знаний. ● Устройством ра
зрешено пользоваться только
лицам, которые прошли инструктаж по обращению с ним,
подтвердили свои способности по управлению ним и
которым поручено пользование устройством.ВНИМАНИЕ
● Перед началом работ оператор устройства должен
проверить надлежащую установку и функционирование
всех предохранительных устройств. ● Оператор
устройства несет ответственность за возникновение
несчастных случаев с участием других людей ил
и их
имущества.ПРЕДУПРЕЖДЕНИЕ ● Оператор устройства
должен быть одет в тесно прилегающую одежду и
прочную обувь. Избегать свободно свисающей одежды.
● Следить за тем, чтобы дети не играли с устройством.
● Запрещено работать с устройством детям и
подросткам.ВНИМАНИЕ ● Перед началом движения
проверить окружающую зону (например, на отсутствие
детей). С
ледить за достаточным обзором!ОПАСНОСТЬ
● Запрещается оставлять устройство без присмотра,
если оно не заблокировано от непреднамеренного
перемещения. Следует всегда включать стояночный
тормоз, прежде чем покинуть устройство.ВНИМАНИЕ
● Для предотвращения несанкционированного
использования устройства извлечь ключ зажигания или
чип-ключ (KIK, Kärcher Intelligent Key).ОСТОРОЖНО ● Не
использовать устройство в зонах, в которых существует
вероятность травмирования па
дающими
предметами.ПРЕДУПРЕЖДЕНИЕ ● Не смотреть прямо в
источник света на устройствах, оснащенных подсветкой
Blue Spot.
Указания по технике безопасности в режиме
движения
Примечание ● Список относительно опасности
опрокидывания не ограничивается приведенными
положениями.ОПАСНОСТЬ ● Опасность опрокидывания
устройства на слишком крутых подъемах и склонах. При
перемещении на подъемах и склонах учитывать
максимально допустимые значения, указанные в
технических характеристиках. ● Опасность
опрокидывания устройства при большом боковом крене!
При перемещении перпендикулярно направлению движения
учитывать максимально допустимые значения, ук
азанные
в технических характеристиках. ● Опасность
опрокидывания на неустойчивой поверхности!
Использовать устройство только на закрепленных
поверхностях.
몇 ПРЕДУПРЕЖДЕНИЕ ● Опасность несчастного случае в
результате неправильно выбранной скорости. На
поворотах двигаться медленно.
Указания по технике безопасности при
транспортировке
몇 ОСТОРОЖНО ● Во избежание несчастных случаев во
время транспортировки учитывать транспортировочный
вес транспортного средства. ● Для транспортировки
машины отсоедините аккумулятор и закрепите машину.
Устройства, работающие от аккумуляторов
ОПАСНОСТЬ ● Опасность взрыва! Заряжать
аккумуляторы только с помощью специального зарядного
устройства. ● Во время зарядки аккумуляторов в
закрытых помещениях образуется легко взрывающийся
газ. Заряжать аккумуляторы только в хорошо
проветриваемых помещениях. ● Вблизи аккумулятора или
в аккумуляторной запрещено использование открытого
огня, создание искр или курение. ● Опасность взрыва и
короткого замыкания. Не класть инст
рументы или
подобные предметы на аккумулятор.
몇 ОСТОРОЖНО ● Опасность травмирования
электролитом. Соблюдать соответствующие правила
техники безопасности!
ВНИМАНИЕ ● Соблюдать инструкцию производителя по
эксплуатации аккумулятора и зарядного устройства.
Соблюдать нормы законодательства по обращению с
аккумуляторами. ● Не оставлять аккумуляторы в
разряженном состоянии, заряжать их по возможности
сразу. ● Во избежание утечки тока поддерживать
аккумуляторы в чистом и сухом виде. Защищать
аккумуляторы от загрязнений, например металлической
пылью. ● Использованные аккумуляторы утили
зировать
согласно Директиве ЕС 91/157/ЕЭС или
соответствующим национальным нормам.
Указания по технике безопасности для
подметальных машин с верхним опорожнением
ОПАСНОСТЬ ● Опасность получения травм при
работе с подметальными машинами с верхним
опорожнением! Перед выполнением любых работ
обеспечить фиксацию поднятого бункера для мусора.
Устанавливать фиксацию только вне опасной зоны.
Указания по технике безопасности относительно
подметальных машин с защитным навесом
몇 ОСТОРОЖНО
Ежедневно проверяйте защитный навес на наличие
повреждений для обеспечения его защитной функции.
В случае повреждения защитного навеса, в том числе
отдельных элементов, необходимо заменить весь
защитный навес.
Любая модификация защитного навеса и установка
элементов, деталей и узлов, отличных от разрешенных
компанией Kärcher, не допускаются и могут ограничивать
функцию защитного навеса.
Уход и техническое обслуживание
몇 ПРЕДУПРЕЖДЕНИЕ ● Перед началом работ
отсоединить аккумулятор от электросистемы. ● Перед
очисткой, техническим обслуживанием, заменой деталей
и переходе на другую функцию устройство необходимо
выключить и извлечь ключ зажигания из замка.
몇 ОСТОРОЖНО ● Ремонтные работы должны
выполняться только авторизованными сервисными
центрами или специалистам в этой области,
ознакомленными со всеми соответствующими правилами
техники безопасности.
ВНИМАНИЕ ● Провести проверку безопасности для
профессиональных мобильных устройств в
соответствии с местными предписаниями (например, в
Германии: VDE 0701). ● Короткие замыкания и другие
повреждения. Запрещается очищать устройство струей
Русский 303
воды из шланга и струей высокого давления. ● Работы с
устройством следует всегда проводить в специальных
защитных перчатках.
Использование по назначению
Подметальная машина предназначена для уборки
напольных покрытий при промышленном использовании,
например, для следующих областей применения:
●Парковки
●Производственные сооружения
● Секторы материально-технического снабжения
●Отели
● Розничная торговля
●Складские территории
● Пешеходные дорожки
Эта подметальная машина предназначена для подметания
грязных поверхностей снаружи и внутри помещений.
Перед использованием проверить надлежащее состояние и
эксплуатационную надежность устройства и рабочих
устройств. Если состояние
не является безупречным, их
использование не разрешается.
Используйте эту подметальную машину исключительно в
соответствии с указаниями, содержащими в данной
инструкции по эксплуатации.
Запрещается производить какие-либо изменения
устройства.
Устройство подходит только для покрытий, указанных в
инструкции по эксплуатации.
Разрешается использовать только для тех участков, которые
предприятие или его уполномоченный одобрил для
использования машины.
Общая информация: Держать устройство подальше от
легковоспламеняющихся веществ (опасность взрыва/
пожара).
Предвиденное неправильное использование
●Никогда не подметать и не собирать с помощью
транспортного средства взрывоопасные жидкости,
горючие газы, а также неразбавленные кислоты и
растворители! К таким веществам относятся бензин,
разбавители красок или мазут, которые при смешении с
всасываемым воздухом могут образовывать
взрывоопасные пары или смеси; помимо них ацетон,
неразбавленные кислоты и растворители, так как они
оказывают разрушающее действие на материалы, из
которых изготовлено устройство.
● Запрещается использовать устройство для подметания
или сбора реактивной металлической пыли (например,
алюминия, магния, цинка), в соединении с сильными
щелочными или кислотными моющими средствами они
образуют взрывоопасные газы.
● Запрещается использовать устройство для подметания
или сбора горящих или тлеющих предметов.
● Устройство не предназначено
для сбора опасных для
здоровья веществ.
● Запрещено находиться в опасной зоне. Запрещается
эксплуатация устройства во взрывоопасных зонах.
● Перевозка сопровождающих лиц недопустима.
● Запрещается толкать/тянуть или транспортировать
предметы с помощью данного устройства.
Подходящие для подметания поверхности
●Асфальт
● Промышленные полы
●Стяжка
● Бетон
● Брусчатка
Защита окружающей среды
Упаковочные материалы поддаются вторичной
переработке. Упаковку необходимо утилизировать без
ущерба для окружающей среды.
Электрические и электронные устройства часто
содержат ценные материалы, пригодные для вторичной
переработки, и зачастую такие компоненты, как
батареи, аккумуляторы или масло, которые при
неправильном обращении или ненадлежащей утилизации
представляют потенциальную опасность для здоровья и
окружающей среды. Тем не
менее, данные компоненты
необходимы для правильной работы устройства.
Устройства, обозначенные этим символом, запрещено
утилизировать вместе с бытовыми отходами.
Указания по компонентам (REACH)
Для получения актуальной информации о компонентах см.
www.kaercher.de/REACH
Принадлежности и запасные части
Использовать только оригинальные принадлежности и
запасные части. Только они гарантируют безопасную и
бесперебойную работу устройства.
Для получения информации о принадлежностях и запчастях
см. www.kaercher.com.
Комплект поставки
Комплектация устройства указана на упаковке. При
распаковке устройства проверить комплектацию. При
обнаружении недостающих принадлежностей или
повреждений, полученных во время транспортировки,
следует уведомить торговую организацию, продавшую
устройство.
Описание устройства
Рисунок устройства
Рисунок B
Подметальная машина
Позиция 1
1 Сиденье (с контактным выключателем)
2 Рулевое колесо
3 Ручка с фиксатором
4 Крышка устройства
5 Фары рабочего освещения
6 Боковая щетка (справа)
7 Переднее колесо
8 Доступ к цилиндрической щетке
9 Точка крепления
10 Заводская табличка
11 Проблесковый маячок
12 Крышка устройства (справа)
13 Кожух (справа)
14 Задняя обшивка
15 Заднее колесо
16 Кожух (слева)
17 Капот двигателя
Панель управления
Позиция 2
1 Контрольные элементы и дисплей
2 Стояночный тормоз
3 Кнопка аварийного выключения
4 Рычаг управления подъемом/опусканием
цилиндрической щетки
5 Контрольный индикатор заслонки контейнера для мусора
6 Рычаг управления открытием/закрытием заслонки
контейнера
7 Контрольный индикатор полного опускания контейнера
для мусора
304 Русский
8 Рычаг управления подъемом/опусканием контейнера для
мусора
9 Замковый выключатель (замок зажигания)
10 Переключатель направления движения
11 Рычаг управления подъемом/опусканием боковой щетки
12 Регулятор частоты вращения боковой щетки (опция)
13 Выключатель проблескового маячка
14 Выключатель фар рабочего освещения
15 Выключатель звукового сигнала
16 Переключатель вентилятора/системы очистки фильтра
Педали
Позиция 3
1 Педаль тормоза
2 Педаль акселератора
Контрольные элементы и дисплей
Позиция 4
1 Без функции
2 Без функции
3 Сигнальная лампа зарядки аккумулятора
4 Контрольный индикатор рабочего освещения
5 Контрольный индикатор указателей поворота (функция
только в случае переоборудования в соответствии с
Положением о допущении транспортных средств к
уличному движению (StVZO))
6 Контрольный индикатор системы очистки фильтра
7 Контрольный индикатор парковки
8 Без функции
9 Без функции
10 Контрольный индикатор вентилятора
11 Без функции
12 Без функции
13 Дисплей
Дополнительное оборудование
Рычаг управления
Рисунок O
1 Рычаг управления контейнером для мусора
2 Рычаг управления крышкой контейнера
3 Рычаг управления цилиндрической щеткой
4 Рычаг управления боковыми щетками
Примечание
Удерживать рычаги в нужном положении до тех пор, пока
не будет завершено соответствующее механическое
движение.
Рычаг управления контейнером для мусора
Рычаг управления цилиндрической щеткой
Рычаг управления заслонкой контейнера
Рычаг управления боковыми щетками
Дисплей
Рисунок C
1 Частота вращения двигателя, об/мин
2 Напряжение аккумулятора, В
3 Заряд аккумулятора, %
4 Часы работы машины
Принцип действия
Подметальная машина работает по принципу совка.
1. Вращающаяся боковая щетка подметает углы и края
подметаемой поверхности и направляет мусор в зону
работы цилиндрической щетки.
2. Вращающаяся цилиндрическая щетка направляет мусор
напрямую в контейнер для мусора.
3. Пыль, поднятая в контейнере для мусора, отделяется
фильтром для пыли, а фильтрованный воздух
откачивается всасывающим вентилятором.
4. Очист
ка пылевого фильтра выполняется автоматически
во время работы, а также может быть запущена с
помощью выключателя «Очистка фильтра».
Перед вводом в эксплуатацию
Указания по разгрузке
ОПАСНОСТЬ
Опасность несчастного случая при разгрузке машины
При разгрузке машины использовать подходящую рампу.
Для разгрузки/загрузки машины не использовать вилочный
погрузчик.
При разгрузке/загрузке машины учитывать вес.
1. Из прилагаемых досок соорудить спускную рампу по
эскизу.
2. Разрезать пластиковые упаковочные ленты и снять
упаковочную пленку.
3. Снять крепежную обвязочную ленту в точках крепления.
4. От
винтить отмеченные доски и деревянный брус от
поддона.
5. Расположить отвинченные доски так, чтобы они
опирались о край поддона и находились по траектории
движения колес машины. Прочно прикрутить доски.
6. Поместить деревянный брус под доски в качестве опоры.
7. Снять деревянные колодки, которые фиксируют колеса.
8. Отпустить стояночный тормоз.
Комфортная кабина (закрытая) 2.853-431.7
З
ащитная кабина (открытая) с лобовым
стеклом и стеклоочистителем
2.853-433.7
Защитная кабина 2.851-267.7
Защитный навес 2.852-595.7
Безопасные шины (без маркировки) 4.515-132.0
Шины (наполненные воздухом) 4.515-332.0
Spotlight синий (спереди) 2.853-202.0
Spotlight синий (спереди и сзади) 2.853-203.0
Задние фонари 2.853-204.0
Стандартный комплект освещения 2.853-205.0
Комплект освещения для дорожного
движения
2.853-207.0
Комплект для допуска к дорожному
движению (StVZO)
2.853-208.0
Ремень безопасности 6.981-140.0
Вторая боковая щетка (слева) 2.851-273.0
Регулятор скорости боков
ой щетки
(справа)
2.853-507.0
Кожух боковой щетки 2.851-286.0
Система распыления воды для боковых
щеток
2.853-214.0
Резиновые амортизаторы 2.852-620.0
Бампер боковой щетки (справа) 2.853-211.0
Бампер боковой щетки (с обеих сторон) 2.853-210.0
Монтажный комплект для пылесоса для
влажной/сухой уборки NT 22/1 Bp
2.852-814.0
Монтажный комплект для пылесоса для
влажной/сухой уборки NT 22/1 Bp
(кабина)
2.853-161.0
Монтажный комплект для подметания
легкого мусора
2.853-212.0
Назад Подъем контейнера для мусора
Вперед Опускание контейнера для мусора
Назад Подъем цилиндрической щетки
Вперед Опускание цилиндрической щетки
Назад Закрывание заслонки контейнера.
Вперед Открывание заслонки контейнера.
Назад Подъем боковой щетки
Вперед Опускание боковой щетки
Русский 305
9. Осторожно съехать машиной с поддона по созданной
рампе.
Фиксация/отпускание стояночного тормоза
Фиксация
1. Удерживая педаль тормоза нажатой, потянуть рычаг
тормоза.
Отпускание
2. Удерживая педаль тормоза нажатой, отпустить рычаг
тормоза.
Аккумуляторы / зарядные устройства
ВНИМАНИЕ
Использовать только рекомендованные
производителем аккумуляторы и зарядные
устройства
Аккумуляторы заменять только на аккумуляторы такого
же типа.
Прежде чем утилизировать машину, необходимо извлечь
аккумулятор и утилизировать его в соответствии с
национальными или местными правилами.
Символы предупредительных указаний
При обращении с аккумуляторами следует соблюдать
следующие предупредительные указания:
Указания по технике безопасности
ОПАСНОСТЬ
Опасность возгорания и взрыва!
Не класть инструменты или другие предметы на
аккумулятор.
Не допускать курения и открытого огня.
Во время зарядки аккумуляторов в помещениях
обеспечить достаточную вентиляцию.
Использовать только разрешенные компанией Kärcher
аккумуляторы и зарядные устройства (оригинальные
запасные части).
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность для окружающей среды в результате
неправильной утилизации аккумулятора
Поврежденные или использованные аккумуляторы
утилизировать безопасным для окружающей среды
способом (при необходимости связаться с предприятием
по утилизации отходов или сервисной службой Kärcher).
Меры при самопроизвольном вытекании электролита
При использовании устройства по назначению и с
соблюдением инструкции по эксплуатации свинцовые
аккумуляторы не представляют опасности.
Од
нако следует помнить, что свинцовые аккумуляторы
содержат серную кислоту, которая может вызвать сильные
ожоги.
1. Кислоту, пролитую или вытекшую в случае
негерметичности аккумулятора, собрать связующим
веществом, например песком. Не допускать попадания в
канализацию, почву или водоемы.
2. Нейтрализовать кислоту известью/содой и утилизировать
согласно местным предписаниям.
3. Для утилизации поврежденного аккумулятора обратиться
в сп
ециализированное предприятие по утилизации
отходов.
4. При попадании брызг электролита в глаза или на кожу
промыть большим количеством чистой воды.
5. После этого незамедлительно обратиться к врачу.
6. Грязную одежду застирать водой.
7. Сменить одежду.
Рекомендуемые аккумуляторы, зарядные
устройства
* Для подметальной машины требуется 1 аккумуляторный
блок
Установка/подключение/демонтаж аккумулятора
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования и повреждений из-за
короткого замыкания!
При проведении работ в области аккумулятора
существует опасность травмирования и повреждений из-
за короткого замыкания.
Не класть на аккумулятор инструменты или другие
предметы.
Установка: всегда сначала подсоединять положительный
провод к положительному полюсу, а затем
отрицательный провод к отрицательному полюсу.
Демонтаж: всегда в пер
вую очередь отсоединять
отрицательный провод от отрицательного полюса, а
затем положительный провод от положительного
полюса.
Обратить внимание на правильное распределение:
положительный провод к положительному полюсу, а
отрицательный провод к отрицательному полюсу.
Примечание
В комплект поставки KM 130/300 R I Bp Pack входят
аккумулятор и зарядное устройство.
1. Выключить машину, см. главу Выключение машины.
Демонтаж и установка:
2. Отсоединить отрицательный и положительный провода
от соответствующих полюсных выводов аккумулятора.
Соблюдать указания, содержащиеся в инструкции
по эксплуатации аккумулятора и на аккумуляторе,
а также в настоящей инструкции по эксплуатации.
Использовать приспособления для защиты гл
аз.
Не допускать детей к аккумулятору и электролиту.
Опасность взрыва
Огонь, искры, открытый свет и курение
запрещены.
Опасность получения химических ожогов
Первая помощь
Предупреждение
Утилизация
Не выбрасывать аккумулятор в мусорный
контейнер.
№ для заказа
Аккумуляторный блок 36 В, 360 А·ч (в
отсеке, необслуживаемый)*
6.654-282.0
Зарядное устройство 6.654-283.0
306 Русский
3. Отсоединить положительный и отрицательный провода
со штекером со стороны аккумулятора от держателя
аккумулятора машины.
4. Прикрепить подходящее подъемное устройство к левой и
правой подъемным проушинам аккумулятора.
Вес аккумулятора, см. Технические характеристики.
Рисунок D
1 Подъемная проушина
2 Положительный полюс
3 Отрицательный полюс
5. Вынуть аккумулятор из машины и поместить его в
безопасное место.
6. Прикрепить подъемное устройство к новому
аккумулятору.
7. Осторожно установить новый аккумулятор в держатель
аккумулятора машины.
Примечание
Неиспользуемые положительный и отрицательный
полюсы должны находиться на правой стороне машины.
8. Снять грузоподъемное устройство с левой и правой
подъемных проушин.
Подключение:
9. Сначала подсоединить положительный провод к
положительному полюсу аккумулятора и установить
крышку положительного полюса.
10.Подсоединить отрицательный провод к отрицательному
полюсу аккумулятора и установить крышку
отрицательного полюса.
11.Восстановить электропитание, см. Отк
лючение/
восстановление электропитания.
12.Повернуть ключ в замковом выключателе в положение
«I».
13.Считать уровень заряда аккумулятора на дисплее и при
необходимости зарядить аккумулятор, см. Зарядка
аккумулятора.
Отключение/восстановление электропитания
1. Выключение машины, см. главу Выключение машины.
Отключение:
2. Отсоединить штекер аккумулятора со стороны
аккумулятора от штекера аккумулятора со стороны
машины.
Машина обесточена.
Восстановление:
3. Подсоединить штекер аккумулятора со стороны
аккумулятора к штекеру аккумулятора со стороны
машины так, чтобы корпуса обоих штекеров прилегали
друг к другу.
Электропитание машины восстановлено.
Зарядка аккумулятора
1. Переместить машину в сухое, хорошо проветриваемое
помещение.
2. Выключение машины, см. главу Выключение машины.
Подключение зарядного устройства:
3. Отключить электропитание, см. главу Отключение/
восстановление электропитания.
Рисунок E
(1)Аккумулятор
(2)Штекер аккумулятора со стороны аккумулятора
(3)Зарядный штекер
(4)Зарядный кабель
(5)Светодиодные индикаторы
(6)Переносное зарядное устройство
(7)Сетевой кабель
4. Поставить переносное зарядное устройство перед
машиной.
ВНИМАНИЕ
Ножки должны быть направлены вниз.
Не класть переносное зарядное устройство на
аккумулятор!
Не накрывать переносное зарядное устройство
предметами и не ставить на него никаких предметов!
5. Подсоединить зарядный штекер к штекеру аккумулятора
со стороны аккумулятора, чтобы корпуса двух штекеров
прилегали друг к другу.
6. Подключить сетевой кабель к переносному зарядному
устройству.
7. Встави
ть сетевой кабель в розетку с заземлением.
Процесс зарядки начинается и заканчивается
автоматически.
На светодиодном дисплее отображается текущее
состояние:
●желтый = аккумулятор заряжается
● мигает зеленым цветом = аккумулятор заряжен на > 80 %
●горит зеленым цветом = аккумулятор заряжен полностью
● красный = возникла неисправность
Время зарядки, см. раздел Технические
характеристики.
8. Ближе к концу времени зарядки проверить уровень
электролита в соответствии с рук
оводством по
эксплуатации производителя аккумулятора и при
необходимости отрегулировать его.
Отсоединение зарядного устройства:
9. После зарядки отсоединить зарядное устройство от
машины в обратной последовательности.
Ввод в эксплуатацию
Эксплуатация
Работы перед началом эксплуатации
1. Проверить уровень заряда аккумулятора. При
необходимости зарядить аккумулятор, см. Зарядка
аккумулятора.
2. Проверить цилиндрическую и боковую щетки на наличие
намотанных лент.
3. Проверить оси колес на наличие намотанных лент.
4. Проверить функционирование всех элементов
управления.
5. Проверить машину на наличие повреждений.
6. Очистить пылевой фильтр.
Настройка положения сиденья водителя
ОПАСНОСТЬ
Опасность несчастного случая
Сиденье следует регулировать только на неподвижном
устройстве.
Рисунок K
1 Настройка веса
2 Регулировка высоты подлокотника
3 Регулировка наклона спинки сиденья
4 Рычаг регулировки положения сиденья
1. Поворачивая регулятор, отрегулировать подвеску
сиденья в соответствии с весом тела.
2. Отрегулировать высоту подлокотника, поворачивая
механизм под подлокотником.
3. Отрегулировать наклон спинки сиденья, повернув
регулятор.
4. С помощью регулировочного рычага отпустить
фиксирующий механизм и отрегулировать положение
сиденья в соответствии с размерами тела.
Запуск машины
Примечание
Для запуска машины крышка двигателя должна быть
закрыта, а водитель должен сидеть на водительском
сиденье.
Русский 307
Примечание
Подметальная машина выключается через 3 секунды
после того, как водитель встает с сиденья.
1. Занять место на сиденье водителя.
Срабатывает контактный переключатель сиденья.
2. Установить переключатель направления движения в
среднее положение.
3. Вставить ключ зажигания в замок зажигания.
4. Запуск гидравлического агрегата
a Удерживать педаль тормоза нажатой.
b Повернуть ключ зажигания в положение «I» и подождать
3 секунды.
Маши
на готова к эксплуатации.
c Повернуть ключ зажигания в положение «II».
Гидравлический агрегат запускается
Движение машины
ОПАСНОСТЬ
Опасность травмирования в результате резкой
остановки!
Машина резко останавливается, как только место
водителя оказывается незанятым.
Не вставать с водительского сиденья во время движения.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность аварии при движении задним ходом!
При движении задним ходом существует повышенная
опасность аварии.
Перед движением задним ходом убедиться в отсутствии
опасности для никого вокруг, обратить особое внимание
на детей. При необходимости пройти инструктаж.
При движении задним ходом следить за окружающей
обстановкой.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность аварии при движении с поднятым
контейнером для мусора!
При движении с поднятым контейнером для мусора
существует повышенная опасность аварии из-за
изменения центра тяжести машины.
Запрещается ездить с поднятым контейнером для
мусора.
ВНИМАНИЕ
Опасность повреждения привода!
Резкое нажатие на педаль акселератора может привести
к повреждению привода.
Всегда медленно и осторожно нажимать на педаль
акселератора.
Перед переключением с переднего на задний ход или
наоборот следует остановить машину.
ВНИМАНИЕ
Опасность повреждения
Наезд на препятствия может привести к повреждению
машины.
Неподвижные препятствия высотой до 70 мм можно
осторожно преодолевать на небольшой скорости.
Препятствия высотой свыше 70 мм необходимо
преодолевать только с использованием подходящей
рампы.
Примечание
Рычаг стояночного тормоза переднего колеса должен
находиться в положении движения, см. Фиксация/
отпускание стояночного тормоза.
1. Перевести переключатель направления движения в
положение «Движение передним ходом» или «Движение
задним ходом».
2. Убрать ногу с педали тормоза.
3. Осторожно нажать на педаль акселератора и плавно
отрегулировать скорость движения.
Не нажимать резко на педаль акселератора.
4. Управлять направлением движения с помощью рулевого
колеса.
5. Отпустить педаль акселератора, чтобы снизить скорость.
Для усиления эффекта торможения можно нажать на
педаль тормоза.
Режим подметания
Подметание с использованием цилиндрической и
боковой щеток
ОПАСНОСТЬ
Опасность травмирования в результате резкой
остановки!
Машина резко останавливается, как только место
водителя оказывается незанятым.
Не вставать с водительского сиденья во время движения.
ВНИМАНИЕ
Опасность повреждения при подметании лент и
шнуров!
Если подметать длинные, гибкие предметы, такие как
ленты или шнуры, они могут повредить механизм
подметания.
Не следует наезжать машиной или боковой щеткой на
длинные, гибкие предметы, такие как ленты или шнуры, и
не подметать такие предметы.
Примечание
Для достижения оптимального результата уборки
необходимо выбирать скорость движения в зависимости
от окружающих условий.
Примечание
Во время подметания пылевой фильтр автоматически
очищается каждые 10 минут. В это время можно
запустить очистку вручную.
Примечание
При подметании сухого пола включать вентилятор.
При подметании мокрых и влажных полов выключать
вентилятор, чтобы не допустить намокания пылевого
фильтра.
1. Для подметания открыть заслонку контейнера для
мусора.
2. Опустить цилиндрическую щетку.
для подметания по краям также опустить боковую
щетку.
Опорожнение контейнера для мусора
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования из-за опрокидывания
машины
При опорожнении на склонах или на мягком грунте машина
может опрокинуться из-за смещения центра тяжести и
травмировать людей.
Опорожнять контейнер для мусора только тогда, когда
машина находится на ровной, твердой поверхности.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования получения травмы от
удара и защемления
При подъеме или опускании контейнера для мусора люди
могут получить травмы в результате удара или зажатия
между контейнером для мусора и контейнером.
Убедитесь, что во время опорожнения в зоне поворота
контейнера для мусора нет людей.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования движущимися частями
машины
Механика контейнера для мусора может зажать или
отрезать части тела, особенно пальцы.
Не прикасайтесь к движущимся частям во время процесса
опорожнения.
308 Русский
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования при опускании контейнера
для мусора!
Поднятый контейнер для мусора может внезапно упасть
и стать причиной серьезных травм в результате
защемления.
Не становитесь под незафиксированный контейнер.
Надлежащим образом закрепите поднятый контейнер для
мусора с помощью специально предусмотренной опорной
стойки, прежде чем становиться под контейнер.
ВНИМАНИЕ
Опасность травмирования разлетающимся мусором.
Цилиндрическая щетка, работающая во время
опорожнения, может отбрасывать мусор, что может
привести к травмам.
Убедитесь, что при поднятом контейнере для мусора
перед транспортным средством нет людей.
Примечание
Благодаря устройству опорожнения на высоте контейнер
для мусора можно опорожнять, напримерв мусорный бак
(максимальная высота выгрузки указана в главе
Технические характеристики).
1. Расположить машину перед местом разгрузки.
ВНИМАНИЕ
Обеспечить достаточное свободное пространство за и
над контейнером для мусора.
Подъем:
2. Установить рычаг управления «Подъем/опускание
боковой щетки» в положение «поднять» и удерживать его,
пока боковые щетки полностью не поднимутся.
3. Установить рычаг управления «Подъем/опускание
цилиндрической щетки» в положение «поднять» и
удерживать его, пока цилиндрическая щетка полностью
не поднимется.
Цилиндрическая щетка поднимается.
4. Установить рычаг управления «Открывание/закрывание
заслонки контейнера» в положение «закрыть».
Контрольный индикатор светится красным.
Опорожнение:
5. Установить рычаг управления «Подъем/опускание
контейнера для мусора» в положение «поднять» и
удерживать его до достижения необходимой высоты.
Контрольный индикатор светится красным.
6. Медленно подъехать к баку.
7. Зафиксировать стояночный тормоз.
8. Установить
рычаг управления «Открывание/закрывание
заслонки контейнера» в положение «открыть».
Контейнер для мусора опорожняется.
Контрольный индикатор светится зеленым.
9. Установить рычаг управления «Открывание/закрывание
заслонки контейнера» в положение «закрыть».
Заслонка контейнера закрывается.
Контрольный индикатор светится красным.
10.Отпустить стояночный тормоз.
Опускание:
11.Отъехать на машине на расстояние около 2 м от места
разгрузки.
ВНИМАНИЕ
Обеспечить достаточное свободное пространство за и
под контейнером для мусора.
12.Установить рычаг управления «Подъем/опускание
контейнера для мусора» в положение «опустить» и
удерживать его до достижения контейнером конечного
положения.
Контрольный индикатор светится зеленым.
Выключение машины
1. Установить машину горизонтально.
2. Поднять цилиндрическую и боковую щетки.
3. Закрыть заслонку контейнера.
4. Удерживать педаль тормоза нажатой и зафиксировать
стояночный тормоз.
5. Установить замковый выключатель в положение «0» и
извлечь ключ из замка.
Транспортировка
ВНИМАНИЕ
Повреждения при транспортировке
Учитывать собственную массу (транспортировочный
вес) устройства при его транспортировке на прицепах
или транспортных средствах.
При транспортировке на транспортных средствах
закрепить машину в соответствии с действующими
правилами безопасности при транспортировке.
При транспортировке машины обратите внимание на
следующее:
● Установить ключ зажигания в положение «0» и извлечь
ключ из замка.
● Зафиксировать стояночный
тормоз.
● Закрепить машину в точках крепления (4 шт.) с помощью
стяжных ремней, тросов или цепей.
● Зафиксировать машину, подложив под ее колеса клинья.
Хранение
При хранении машины обратить внимание на следующее:
● Поставить подметальную машину на ровной поверхности
в сухом, защищенном от мороза месте. Накрыть тентом
для защиты от пыли.
●Поднять цилиндрическую и боковые щетки, чтобы не
повредить щетину.
● Закрыть заслонку контейнера.
● Установить ключ зажигания в положение «0» и извлечь
его из замка.
● Зафиксировать стояночный тормоз.
● Зафиксировать
подметальную машину от откатывания.
Если подметальная машина не используется в течение
длительного времени, соблюдать дополнительные
инструкции:
● Очистить подметальную машину внутри и снаружи.
●Отсоединить клеммы аккумулятора
● Зарядить аккумулятор и подзаряжать его примерно
каждые 2 месяца.
Уход и техническое обслуживание
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность для жизни, опасность получения травм и
повреждений!
При уходе за машиной и ее техническом обслуживании
существует опасность смерти, травм и повреждений при
несоблюдении инструкций по технике безопасности!
Соблюдать все инструкции по технике безопасности во
время работ по уходу и техническому обслуживанию,
приведенные в разделе «Инструкции по технике
безопасности» в
начале данного руководства по
эксплуатации.
Очистка устройства
ВНИМАНИЕ
Короткие замыкания и другие повреждения. Запрещается
очищать устройство струей воды из шланга и струей
высокого давления.
ВНИМАНИЕ
Неправильная очистка
Опасность повреждения.
Не использовать абразивных или агрессивных моющих
средств.
Русский 309
ОПАСНОСТЬ
Опасность для здоровья в результате воздействия
пыли
Для внутренней очистки сжатым воздухом.
Надевать респиратор и защитные очки.
Очистка внутренней части машины
1. Выключить машину, см. Выключение машины
2. Очистить машину тканью
3. Продуть машину сжатым воздухом.
Очистка внешней стороны машины
1. Выключить машину, см. главу Выключение машины.
2. Очистить внешнюю сторону машины тряпкой,
пропитанной мя
гким щелочным раствором.
Периодичность технического обслуживания
Примечание
Для сохранения права на гарантийное обслуживание все
работы по техническому и профилактическому
обслуживанию в течение гарантийного срока должны
проводиться уполномоченной сервисной службой в
соответствии с формуляром технического осмотра (ICL).
●Счетчик часов эксплуатации показывает периодичность
интервалов технического обслуживания.
● Интервалы проведения работ по сервисному и
техническому обслуживанию, выполняемые заказчиком/
оператором, указаны в главе Те
хническое обслуживание,
осуществляемое клиентом. Работы должны выполнять
квалифицированные специалисты. При необходимости
обратиться к специализированному дилеру Kärcher или в
сервисную службу.
●Остальные работы по техническому обслуживанию
должны выполняться авторизованной сервисной службой
в соответствии с формуляром технического осмотра.
Просьба своевременно обращаться в сервисную службу.
Техническое обслуживание, осуществляемое клиентом
Примечание
Следующие работы по техническому обслуживанию
должны выполняться квалифицированным специалистом,
при необходимости обратиться к специализированному
дилеру Kärcher или в сервисную службу.
Работы на гидравлической системе разрешается
выполнять только авторизованной сервисной службе.
Ежедневно:
1. Проверить оси колес на наличие намотанных лент.
2. Проверить цилиндрическую и боковую щетки на износ и
наличие намотанных лент.
3. Проверить функ
ционирование всех элементов
управления.
4. Исследовать машину на наличие повреждений.
Каждую неделю:
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования при опускании контейнера
для мусора!
Поднятый контейнер для мусора может внезапно упасть
и стать причиной серьезных травм в результате
защемления.
Не становитесь под незафиксированный контейнер.
Надлежащим образом закрепите поднятый контейнер для
мусора с помощью специально предусмотренной опорной
стойки, прежде чем становиться под контейнер.
5. Проверить все подвижные части на ле
гкость хода и при
необходимости смазать их или отремонтировать.
Примечание
Перед проведением любых работ по техническому
обслуживанию и ремонту с поднятым контейнером для
мусора установить опорную стойку.
6. Проверить правильность регулировки и износ
уплотнительных планок на коробе цилиндрической щетки,
при необходимости откорректировать регулировку и
заменить изношенные уплотнительные планки.
7. Проверить уплотнительные планки на заслонке
контейнера на наличие повреждений, при необходимости
заменить.
8. Проверить цилиндрическую щетку на износ и
повреждения, при необходимости заменить.
9. Проверить боковую(-ые) щетку(-и) на износ и
повреждения, при необходимости заменить.
10.Проверить пылевой фильтр на наличие загрязнений и
по
вреждений, при необходимости заменить его и очистить
короб пылевого фильтра.
11.Проверить герметичность гидравлической системы и при
необходимости отремонтировать ее.
12.Очистить радиатор охлаждения гидравлического масла.
13.Проверить уровень гидравлического масла.
14.Проверить уровень тормозной жидкости.
15.Проверить механику заслонки контейнера и при
необходимости смазать.
После износа:
16.Заменить изношенные уплотнительные планки.
17.Заме
нить изношенную цилиндрическую щетку.
18.Заменить изношенные боковые щетки.
Техническое обслуживание, осуществляемое сервисной
службой
Примечание
Для сохранения права на гарантийное обслуживание все
работы по техническому и сервисному обслуживанию в
течение гарантийного срока должны проводиться
уполномоченной сервисной службой компании Kärcher в
соответствии с формуляром технического осмотра.
●Первый осмотр через 50 часов работы
●Техническое обслуживание согласно журналу
технического обслуживания каждые 250 часов работы.
●При необходимости, но не реже одного раза в год,
по
ручить проверку сопротивления изоляции машины и
аккумулятора квалифицированному электрику в
соответствии с руководством по эксплуатации от
производителя аккумулятора.
Работы по техническому обслуживанию
Подготовка
1. Поставить подметальную машину на ровной поверхности.
2. Установить замок зажигания в положение «0» и извлечь
ключ.
3. Зафиксировать стояночный тормоз.
Указания по технике безопасности при
техническом обслуживании
Примечание
Перед выполнением работ под поднятым контейнером для
мусора необходимо закрепить контейнер от падения, см.
Фиксация контейнера для мусора
Фиксация контейнера для мусора
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность защемления
Падение контейнера для мусора может стать причиной
защемления и переломов костей.
Перед выполнением работ под поднятым контейнером для
мусора его необходимо зафиксировать.
Фиксацию выполнять только за пределами опасной зоны.
Рисунок N
1 Крепление
2 Фиксирующая штанга
1. Поднять фиксирующую штангу и вставьте ее в крепление.
310 Русский
Проверка уровня тормозной жидкости и
доливание тормозной жидкости
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность защемления
Падающий контейнер для мусора может стать причиной
защемления и переломов костей.
Перед выполнением работ под поднятым контейнером для
мусора его необходимо зафиксировать.
Фиксацию выполнять только за пределами опасной зоны.
Рисунок F
1 Фиксирующая штанга
2 Крышка
3 Бачок тормозной жидкости
1. Поднять контейнер для мусора и закрепить его
фиксирующей штангой.
2. Проверить, достаточно ли тормозной жидкости в бачке.
Примечание
Уровень должен находиться между «Мин.» и «Макс.».
3. При необходимости долить тормозную жидкость DOT, см.
Технические характеристики.
Проверка уровня гидравлического масла и
доливание гидравлического масла
Рисунок H
1 Крышка и маслозаливная горловина
2 Масломерное стекло
Примечание
При выполнении этой работы нельзя поднимать
контейнер для мусора.
1. Проверить уровень гидравлического масла по
масломерному стеклу.
a Уровень масла должен находиться между отметками
«MIN» и «MAX».
b Если уровень масла ниже нижней отметки «MIN»,
долить гидравлическое масло.
2. Снять крышку маслозаливной горловины.
3. Очистить зону заполнения.
4. Долить гидравлическое масло. (Марка масла указана в
главе «Те
хнические характеристики»)
5. Закрыть маслозаливную горловину крышкой.
Проверка гидравлической системы
Примечание
При обнаружении утечек в гидравлической системе
обратиться в сервисную службу.
1. Зафиксировать стояночный тормоз.
2. Запустить двигатель.
3. Проверить герметичность всех гидравлических шлангов и
соединений.
Проверка цилиндрической щетки на наличие
намотанных лент
1. Запустить двигатель.
2. Поднять контейнер для мусора в конечное положение.
3. Выключить двигатель.
4. Зафиксировать стояночный тормоз.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасность защемления
Падающий контейнер для мусора может стать причиной
защемления и переломов костей.
Перед выполнением работ под поднятым контейнером для
мусора его необходимо зафиксировать.
Фиксацию выполнять только за пределами опасной зоны.
5. Закрепить контейнер для мусора фиксирующей штангой.
6. Проверить цилиндрическую щетку на наличие
намотанных лент и шнуров и убрать их.
7. Слож
ить фиксирующую штангу.
8. Запустить двигатель.
9. Опустить контейнер для мусора в крайнее положение.
10.Выключить двигатель.
Проверка износа цилиндрической щетки
1. Открыть дверцу цилиндрической щетки.
2. Открыть дверцу наружу.
Рисунок R
3. Посмотреть степень износа цилиндрической щетки по
шкале.
Если степень износа находится в конце красного
диапазона, необходимо установить новую
цилиндрическую щетку.
Замена цилиндрической щетки
Рисунок Q
1 Дверца
2 Винт с ручкой
3 Крепление цилиндрической щетки
4 Цилиндрическая щетка
1. Отпереть дверцу.
2. Открыть дверцу наружу.
3. Ослабить винт с ручкой.
4. Повернуть держатель цилиндрической щетки наружу.
5. Снять цилиндрическую щетку.
6. Установить новую цилиндрическую щетку.
a Вставить цилиндрическую щетку в правильном
монтажном положении в противоположное крепление
цилиндрической щетки.
Рисунок V
Монтажное положение цилиндрической щетки по ходу
движения (вид сверху)
Примечание
Пазы цилиндрической щетки необходимо установить на
кулачки противоположного крепления цилиндрической
щетки.
b Повернуть развернутое наружу крепление
цилиндрической щетки назад.
c Затянуть винт с ручкой.
7. Закрыть дверцу.
8. Запереть дверцу.
Примечание
После установки новой цилиндрической щетки необходимо
заново отрегулировать плоскость подметания.
Проверка и регулировка плоскости подметания
цилиндрической щетки
1. Выключить вентилятор.
2. Поставить подметальную машину на ровный гладкий пол,
который заметно покрыт пылью или мелом.
3. Опустить цилиндрическую щетку и дать ей поработать на
месте около 10 секунд.
4. Закрыть заслонку контейнера.
5. Поднять цилиндрическую щетку
6. Отвести машину задним ходом.
7. Проверить плоскость подметания.
Рисунок S
Плоскость подметания должна представлять собой
равномерный прямоугольник шириной a = 60-65 мм.
Рисунок T
1 Рычаг плоскости подметания
2 Шкала
8. В зависимости от степени износа цилиндрической щетки
зафиксировать рычаг плоскости подметания в одном из 4
положений.
Проверка и регулировка плоскости подметания
боковой щетки
1. Поднять боковую щетку.
2. Поставить подметальную машину на ровный гладкий пол,
который заметно покрыт пылью или мелом.
Русский 311
3. Опустить цилиндрическую и боковую щетки и дать им
поработать на месте около 10 секунд.
4. Поднять цилиндрическую и боковую щетки.
5. Отвести машину задним ходом.
6. Проверить плоскость подметания.
Рисунок U
Ширина плоскости подметания должна быть a = 40-50 мм, а
полукруглый участок должен иметь форму луны и
располагаться между 11 и 4 часами.
Рисунок W
1 Регулировка угла
2 Регулировка длины
7. Откорректировать плоскость подметания, отрегулировав
угол и длину.
8. Проверить плоскость подметания.
Регулирование боковых уплотнений
Рисунок X
1 Дверца
2 Уплотнение
3 Винт (8 шт.)
4 Крепежная пластина
1. Отпереть дверцу.
2. Открыть дверцу наружу.
3. Ослабить крепежную пластину, отвинтив восемь
крепежных винтов.
4. Выровнять уплотнение так, чтобы расстояние до пола
составляло 1-3 мм.
5. Затянуть восемь винтов.
6. Открыть дверцу с противоположной стороны.
Рисунок Y
1 Крепежная пластина
2 Барашковая гайка (4 шт.)
3 Уплотнение
7. Ослабить крепежную пластину, открутив четыре
барашковые гайки.
8. Выровнять уплотнение так, чтобы расстояние до пола
составляло 1-3 мм.
9. Затянуть четыре барашковые гайки.
Очистка пылевого фильтра вручную
1. Нажать кнопку «Очистить пылевой фильтр».
Пылевой фильтр очищается.
Замена пылевого фильтра (мешочный фильтр)
Контейнер для мусора опорожнен. См. Опорожнение
контейнера для мусора.
몇 ОСТОРОЖНО
Опасность для здоровья из-за мелкой пыли
Вдыхание мелкой пыли может привести к респираторным
заболеваниям.
При замене пылевого фильтра используйте
соответствующие средства защиты рта и носа.
Рисунок Z
1 Крышка устройства
2 Подъемная штанга
3 Крышка фильтра
4 Мешочный фильтр
1. Открыть крышку устройства.
2. Открыть крышку фильтра.
3. Отсоединить обе подъемные штанги от крышки фильтра.
4. Вставить две крепежные пластины на подъемных штангах
в центр мешочного фильтра, как показано на рисунке.
Рисунок AA
1 Винт с ручкой
2 Подъемная штанга
5. После установки прикрутить обе подъемные штанги с
помощью двух винтов с ручкой.
6. Вдвоем вынуть мешочный фильтр.
7. Снять две подъемные штанги со старого мешочного
фильтра и установить их на новый мешочный фильтр.
8. Вдвоем установить новый мешочный фильтр.
9. Снять две подъемные штанги с нового мешочного
фильтра.
10.Прикрепить две подъемные штанги к внутренней стороне
крышки.
11.Закрыть крышку фильтра и закрепить ее зажимами.
12.Закрыть кр
ышку устройства.
Замена пылевого фильтр (плоский складчатый
фильтр)
Контейнер для мусора опорожнен. См. Опорожнение
контейнера для мусора.
몇 ОСТОРОЖНО
Опасность для здоровья из-за мелкой пыли
Вдыхание мелкой пыли может привести к респираторным
заболеваниям.
При замене пылевого фильтра используйте
соответствующие средства защиты рта и носа.
Рисунок AB
1 Крышка устройства
2 Крышка фильтра
3 Очистное устройство
1. Открыть крышку устройства.
2. Открыть крышку фильтра.
Рисунок AC
1 Очистное устройство
2 Плоский складчатый фильтр
3. Поднять очистное устройство.
4. Вынуть оба плоских складчатых фильтра.
5. Вставить новый плоский складчатый фильтр.
6. Сложить очистное устройство.
7. Закрыть крышку фильтра и закрепить ее зажимами.
8. Закрыть крышку устройства.
Замена пылевого фильтра (круглый фильтр)
Контейнер для мусора опорожнен. См. Опорожнение
контейнера для мусора.
몇 ОСТОРОЖНО
Опасность для здоровья из-за мелкой пыли
Вдыхание мелкой пыли может привести к респираторным
заболеваниям.
При замене пылевого фильтра используйте
соответствующие средства защиты рта и носа.
Рисунок AD
1 Крышка устройства
2 Крышка фильтра
1. Открыть крышку устройства.
2. Открыть крышку фильтра.
Рисунок AE
1 Круглый фильтр
2 Фиксатор
3. Открыть фиксатор.
a Полностью вынуть фиксатор.
b Поворачивать по часовой стрелке до тех пор, пока
фиксатор не защелкнется.
4. Снять фильтр.
Примечание
При установке фильтра убедиться, что отверстия в
передней части фильтра совмещены с болтами
держателя фильтра.
5. Вставить новый фильтр и закрыть фиксатор.
6. Закрыть крышку фильтра и закрепить ее зажимами.
7. Закрыть крышку устройства.
312 Русский
Замена предохранителей
Держатели предохранителей расположены под рулевым
колесом.
Рисунок M
1. Снять крышку держателя предохранителей.
2. Проверить предохранители и заменить неисправные.
Обзор предохранителей
Помощь при неисправностях
Небольшие неисправности можно устранить
самостоятельно с помощью следующего описания.
В случае не указанных в данном списке неисправностей
обратиться в сервисную службу!
ОПАСНОСТЬ
Опасность несчастного случая и травмирования из-за
непреднамеренного движения транспортного
средства
Перед проведением любых работ по техническому
обслуживанию и уходу отключить транспортное
средство и извлечь ключ зажигания.
ОПАСНОСТЬ
Опасность поражения током
Перед началом работ на электрооборудовании следует
отсоединить аккумулятор.
Ремонтные работы и работы с электрооборудованием
могут производиться только уполномоченной службой
сервисного обслуживания.
Гарантия
В каждой стране действуют соответствующие условия
гарантии, установленные нашей дочерней сбытовой
компанией. Возможные неисправности устройства в течение
гарантийного срока мы устраняем бесплатно, если причина
заключается в дефектах материалов или производственном
браке. В случае возникновения претензий в течение
гарантийного срока просьба обращаться с чеком о покупке в
торговую организацию, продавшую изделие, или в
ближай
шую уполномоченную службу сервисного
обслуживания.
(Адрес указан на обороте)
FU 01 Контейнер для мусора 3 А
FU 02 Многофункциональный дисплей 10 А
FU 03 Переключатель направления
движения
3 А
FU 04 Инвертор 5 А
FU 05 Вибрационная система и
вентилятор
25 A
FU 06 Проблесковый маячок, звуковой
сигнал, Bluespot
15 А
FU 07 Стоп-сигнал (опция) 10 А
FU 08 Указатели поворота (опция) 10 А
FU 09 Освещение слева (опция)7,5 A
FU 10 Фары рабочего освещения 10 А
FU 11 Освещение справа (опция)7,5 A
FU 12 Кабина водителя (опция),
пылеподавитель (опция)
15 А
Ошибка Устранение
Машина движется медленно или
вообще не движется
Зарядить аккумулятор или заменить его, если он неисправен
Проверить колеса на наличие намотанных лент или шнуров
Обратиться в сервисную службу Kärcher
Отпустить стояночный тормоз
Свистящий шум в гидравлической
системе
Долить гидравлическое масло
Обратиться в сервисную службу Kärcher
Цилиндрическая/боковая щетка не
вращается
Проверить цилиндрическую/боковую щетку на пред
мет намотанных лент и шнуров
Обратиться в сервисную службу Kärcher
Слабая мощность всасывания или
отсутствие всасывания в области
щеток
Проверить, очистить или заменить пылевой фильтр
Обратиться в сервисную службу Kärcher
Машина пылит Отрегулировать боковые уплотнения
Включить нагнетатель.
Проверить, очистить или заменить пылевой фильтр
Заменить уплотнения фильтра
Открыть заслонку контейнера для мусора.
Обратиться в сервисную сл
ужбу Kärcher
Мусор не подбирается Опорожнить контейнер для мусора
Проверить, очистить или заменить пылевой фильтр
Заменить цилиндрическую щетку
Настроить плоскость подметания
Заменить уплотнительную ленту контейнера для мусора
Удалить засор цилиндрической щетки
Открыть заслонку контейнера для мусора
Обратиться в сервисную службу Kärcher
Контейнер для мусора не
поднимается/не опускается
Проверьте п
редохранитель и замените его, если он неисправен
Обратиться в сервисную службу Kärcher
Заслонка контейнера для мусора
не открывается
Обратиться в сервисную службу Kärcher
Эксплуатационные неисправности
частей с гидравлическим
приводом
Обратиться в сервисную службу Kärcher
Русский 313
Дополнительную информацию о гарантии (при наличии)
можно найти в области сервисного обслуживания на
местном веб-сайте Kärcher в разделе «Загрузки».
Дата выпуска отображается на заводской табличке либо в
формате MM/YYYY, где MM - месяц производства, YYYY -
год производства, либо в закодированном виде.
При этом отдельные цифры имеют следующее значение:
Пример: 30290
3 год выпуска
0 столетие выпуска
2 де
сятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска
Таким образом, в данном примере код 30290 означает дату
выпуска 09 /(2)023.
Декларация о соответствии стандартам
ЕС
Настоящим заявляем, что упомянутое ниже изделие
соответствует соответствующим положениям
перечисленных директив и регламентов. При любых
изменениях изделия, не согласованных с нашей компанией,
данная декларация теряет свою силу.
Изделие: подметально-уборочная машина с сиденьем
водителя
Тип: 1.186-xxx
Директивы и регламенты
2006/42/ЕС (+2009/127/ЕС)
2000/14/ЕС
2014/30/EС
2014/53/ЕС (TCU)
Примененные гармонизированные стандарты
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Примененный метод оце
нки соответствия
2000/14/ЕС: Приложение V
Уровень звуковой мощности дБ(A)
KM 170/600 R D
Измерено: 100
Гарантировано: 103
KM 100/65 R Bp
Измерено: 85
Гарантировано: 88
KM 105/180 R Bp
Измерено: 87
Гарантировано: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Измерено: D: 97 BAT: 88 LPG: 101
Гарантировано: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Измерено: D: 96 LPG: 98 Bp: 90
Гарантировано: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Измерено: D: 99 LPG: 96
Гарантировано: D: 102 LPG: 99
KM 150/500 R Bp
Измерено: 94
Гарантировано: 96
Имя и адрес
Лицо, ответственное за ведение документации:
Ш. Райзер (S. Reiser)
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Тел.: +49 7195 14-0
Факс: +49 7195 14-2212
Нижеподписавшиеся лица действуют от имени и по
доверенности Правления.
г. Винн
енден, 01.05.2021
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28–40
71364 Winnenden (Germany)
Тел.: +49 7195 14-0
Факс: +49 7195 14-2212
Технические характеристики
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Рабочие характеристики устройства
Скорость движения вперед km/h 8 8
Скорость движения назад km/h
4 4
Способность к преодолению подъема (макс.) % 14 14
Боковой наклон (макс.) % 10 10
Рабочая ширина, без боковых щеток mm 1000 1000
Рабочая ширина, с 1 боковыми щетками mm 1300 1300
Рабочая ширина, с 2 боковыми щетками mm 1550 1550
Радиус разворота m2,8 2,8
Степень защиты IPX 3 IPX 3
Теоретическая производительность по площади
Производительность по площади, без боковых щеток m
2
/h 8000 8000
Производительность по площади, с 1 боковыми щетками m
2
/h 10400 10400
Производительность по площади, с 2 боковыми щетками m
2
/h 12400 12400
314 Русский
Сохраняется право на внесение технических изменений.
Аккумулятор
Емкость аккумулятора Ah - 360
Время работы с полностью заряженным аккумулятором h- 3,5
Напряжение аккумулятора V- 36
Вес аккумулятора kg - 460
Условия окружающей среды
Температура окружающей среды °C -5 ... +40 -5 ... +40
Влажность воздуха, без образования росы % 0 ... 90 0 ... 90
Размеры и вес
Длина mm 2245 2245
Ширина mm 1350 1350
Высота mm 1430 1430
Вес в порожнем состоянии kg 840 (1300) 840 (1300)
Допустимый общий вес kg 1885 1885
Макс. допустимая нагрузка на передний мост kg 852 852
Макс. допустимая нагрузка на задний мост kg 1033 1033
Ширина цилиндрической щетки mm 1000 1000
Диаметр цилиндрической щетки mm 300 300
Диаметр боковой щетки mm 600 600
Контейнер для мусора
Объем контейнера для мусора l 300 300
Высота разгрузки (макс.) mm 1400 1400
Система фильтрования и всасывания
Система фильтрования Мешочный фильтр Мешочный фильтр
Поверхность фильтра для пыли m
2
7,8 7,8
Категория использования UU
Номинальное разрежение, система всасывания mbar 15,5 15,5
Номинальный объем потока, система всасывания l/s 800 800
Тяговый двигатель (электрический)
Номинальная мощность (механическая) W 4000 4000
Двигатель нагнетателя и цилиндрической щетки (электрический)
Тип двигателя Двигатель
постоянного тока с
постоянным магнитом
Двигатель
постоянного тока с
постоянным магнитом
Эксплуатационные материалы
Марка гидравлического масла HV 46 HV 46
Количество гидравлического масла l25 25
Комплект шин
Размер шин, спереди mm 15-4.5x8 15-4.5x8
Размер шин, сзади 15-4.5x8 15-4.5x8
Расчетные значения в соответствии с EN 60335-2-72
Вибрация на руке/кисти m/s
2
<2,0 <2,0
Значение вибрации на руке/кисти, погрешность K m/s
2
0,1 0,1
Вибрация сиденья m/s
2
<2,0 <2,0
Значение вибрации сиденья, погрешность K m/s
2
0,1 0,1
Уровень звукового давления L
pA
dB(A) 75 75
Погрешность K
pA
dB(A) 3 3
Уровень звуковой мощности L
WA
+ погрешность L
WA
dB(A) 93 93
Тормоз
Тормозная жидкость Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Українська 315
Зміст
Загальні вказівки
Перед першим використанням пристрою слід
ознайомитися з цією оригінальною інструкцією з
експлуатації і діяти відповідно до неї. Зберігати оригінальну
інструкцію з експлуатації для подальшого користування або
для наступного власника.
Вказівки з техніки безпеки
Ступені небезпеки
НЕБЕЗПЕКА
● Вказівка щодо небезпеки, яка безпосередньо загрожує та
призводить до тяжких травм чи смерті.
몇 ПОПЕРЕДЖЕННЯ
● Вказівка щодо потенційно можливої небезпечної ситуації,
що може призвести до тяжких травм чи смерті.
몇 ОБЕРЕЖНО
● Вказівка щодо потенційно небезпечної ситуації, яка може
спричинити отримання легких травм.
УВАГА
● Вказівка щодо можливої потенційно небезпечної ситуації,
що може спричинити матеріальні збитки.
Символи на машині
Вказівки з техніки безпеки під час експлуатації
몇 ПОПЕРЕДЖЕННЯ ● Використовувати пристрій лише
за призначенням. Враховувати умови місцевості, під час
роботи з пристроєм необхідно звертати увагу на третіх
осіб, особливо на дітей. ● Для дотримання повітряного
проміжку та шляхів витоку пристрій заборонено
експлуатувати на висоті понад 2000 метрів над рівнем
моря. ● Перевірити належний стан та експлуатаційну
готовність машини з ро
бочими пристроями. Якщо стан не
бездоганний, машину експлуатувати не можна. ● У
небезпечних зонах (наприклад, на заправках)
дотримуватись відповідних правил техніки безпеки.
Забороняється експлуатувати пристрій у
вибухонебезпечних приміщеннях. ● Пристрій не
призначений для використання особами з обмеженими
фізичними, сенсорними або розумовими здібностями, а
також особами з недостатнім досвідом та/або знаннями.
● Пр
истроєм дозволяється користуватися тільки особам,
які пройшли інструктаж щодо поводження з ним,
підтвердили свої здібності щодо керування ним та яким
доручено користування пристроєм.УВАГА ● До початку
роботи оператор пристрою повинен перевірити належне
встановлення та функціонування усіх запобіжних
пристроїв. ● Оператор пристрою несе відповідальність за
виникнення нещасних випадків за участю ін
ших людей або
майна.ПОПЕРЕДЖЕННЯ ● Оператор пристрою має бути
одягнений у припасований одяг та міцне взуття. Уникати
вільного одягу. ● Стежити за тим, щоб діти не грали з
пристроєм. ● Забороняється працювати з пристроєм
дітям та підліткам.УВАГА ● Перед початком руху
перевірте навколишню зону (наприклад, на відсутність
дітей). Слідкувати за достатнім огл
ядом!НЕБЕЗПЕКА
● Забороняється залишати пристрій без нагляду, якщо він
не заблокований від випадкового руху. Слід завжди
включати стоянкове гальмо, перш ніж залишити
пристрій.УВАГА ● Для запобігання несанкціонованого
використання пристрою витягти ключ запалювання або
Загальні вказівки ............................................................ 315
Вказівки з техніки безпеки ............................................. 315
Використання за призначенням.................................... 316
Охорона довкілля........................................................... 317
Приладдя та з
апасні деталі........................................... 317
Комплект поставки ......................................................... 317
Опис пристрою ............................................................... 317
Принцип роботи.............................................................. 318
Перед уведенням в експлуатацію................................. 318
Акумулятори / зарядні пристрої .................................... 318
Введення в експлуатацію .............................................. 320
Експлуатація................................................................... 320
Транспортування............................................................ 321
Зберігання....................................................................... 322
Догляд і технічне обслуговування ................................ 322
Допомога в разі несправностей .................................... 325
Гарантія........................................................................... 326
Декларація про відповідність стандартам ЄС.............. 326
Технічні характеристики ................................................ 327
УВАГА
Небезпека опіку
Перш ніж працювати з гарячими деталями
автомобіля, дати їм охолонути.
НЕБЕЗПЕКА
Небезпека пожежі
Забороняється змітати палаючі або тліючі
предмети, наприклад цигарки, сірники та ін.
몇 ПОПЕРЕДЖЕННЯ
Небезпека травмування
Небезпека защемлення та порізів рухомими
частинами машини.
몇 ПОПЕРЕДЖЕННЯ
Небезпека травмування
Небезпека травмування через електричну
напругу.
몇 ПОПЕРЕДЖЕННЯ
Небезпека травмування
Порізи і легкі травми від рухомих частин машини
всередині.
Не торкатись до отворів пристрою.
Роботи на транспортному засобі необхідно завжди
виконувати у спеціальних захисних рукавицях.
Будьте обережні з обертовими щітками.
У напрямку руху допускається пересування
підйомами і спусками з нахилом до 14 %.
Максимальний нахил поверхні під час руху з
піднятим контейнером.
Точка встановлення домкрату
Точка кріплення
Дотримуватись вказівок
Керувати повільно
Прочитати інструкцію з експлуатації і діяти
відповідно до неї
316 Українська
чіп-ключ (KIK, Kärcher Intelligent Key).ОБЕРЕЖНО ● Не
використовувати пристрій у зонах, у яких є вірогідність
травмування падаючими предметами.ПОПЕРЕДЖЕННЯ
● Не дивитися прямо в джерело світла на пристроях,
оснащених підсвічуванням Blue Spot.
Вказівки з техніки безпеки в режимі руху
Вказівка ● Перелік щодо небезпеки перекидання не
обмежується наведеними положеннями.НЕБЕЗПЕКА
● Небезпека перекидання пристрою на занадто крутих
підйомах і схилах! Під час руху на підйомах і схилах
враховувати максимально допустимі значення, зазначені в
технічних характеристиках. ● Небезпека перекидання
пристрою при великому бічному крені! Під час руху
перпендикулярно напрямку руху враховувати максимально
допустимі зн
ачення, зазначені в технічних
характеристиках. ● Небезпека перекидання на
нестабільній поверхні! Використовувати пристрій тільки
на закріплених поверхнях.
몇 ПОПЕРЕДЖЕННЯ ● Небезпека нещасного випадку
внаслідок неправильно обраної швидкості. На поворотах
рухатись повільно.
Вказівки з техніки безпеки під час транспортування
몇 ОБЕРЕЖНО ● Щоб уникнути нещасних випадків під час
транспортування, дотримуватись транспортної ваги
транспортного засобу. ● Для транспортування машини
від'єднати акумулятор і надійно закріпити машину.
Пристрої, що працюють від акумулятора
НЕБЕЗПЕКА ● Небезпека вибуху! Заряджати
акумулятори тільки за допомогою спеціального зарядного
пристрою. ● Під час заряджання акумуляторів у закритих
приміщеннях утворюється легко вибуховий газ.
Заряджати акумулятори тільки у добре провітрюваних
приміщеннях. ● Поблизу акумулятора або в акумуляторній
заборонено використання відкритого вогню, створення
іскор чи паління. ● Небезпека вибуху та короткого
замикання. Не кл
асти інструменти або подібні предмети
на акумулятор.
몇 ОБЕРЕЖНО ● Небезпека травмування через
електроліт. Дотримуватись відповідних правил техніки
безпеки.
УВАГА ● Дотримуватись інструкції виробника з
експлуатації акумулятора і зарядного пристрою.
Дотримуватись норм законодавства щодо поводження з
акумуляторами. ● Не залишати акумулятори у
розрядженому стані, заряджати їх по можливості відразу.
● Щоб уникнути витоку струму, підтримувати
акумулятори в чистому і сухому стані. Захищати
акумулятори від забруднень, наприклад металевим пилом.
● Використані акумулятори утилізувати зг
ідно з
Директивою ЄС 91/157/ЄЕС або відповідними
національними нормами.
Вказівки з техніки безпеки щодо підмітальних
машин з верхнім спорожненням
НЕБЕЗПЕКА ● Небезпека травмування під час
експлуатації машин з верхнім спорожненням! Перед
проведенням будь-яких робіт зафіксувати піднятий
контейнер для сміття. Під час фіксування знаходитись
тільки за межами небезпечної зони.
Вказівки з техніки безпеки щодо підмітальних
машин з захисним навісом
몇 ОБЕРЕЖНО
Щодня перевіряйте захисний навіс на наявність
пошкоджень для забезпечення його захисної функції.
У разі пошкодження захисного навісу, зокрема окремих
елементів, необхідно замінити весь захисний навіс.
Будь-яка модифікація захисного навісу і встановлення
елементів, деталей і вузлів, відмінних від дозволених
компанією Kärcher, не допускаються і можуть обмежувати
функцію захисного навісу.
Догляд та технічне обслуговування
몇 ПОПЕРЕДЖЕННЯ ● Перед початком робіт від'єднати
акумулятор від електросистеми. ● Перед очищенням,
технічним обслуговуванням, заміною деталей і переході на
іншу функцію пристрій необхідно виключити і витягти
ключ запалювання із замка.
몇 ОБЕРЕЖНО ● Проведення ремонту доручати лише
авторизованим службам сервісного обслуговування або
спеціалізованому персоналу для даного регіону, обізнаному
з усіма відповідними правилами техніки безпеки.
УВАГА ● Виконати перевірку безпеки для професійних
мобільних пристроїв відповідно до місцевих приписів
(наприклад, у Німеччині: VDE 0701). ● Короткі замикання
або інші пошкодження. Не очищувати пристрій під
струменем води зі шланга або під високим тиском.
● Роботи з пристроєм необхідно завжди виконувати у
спеціальних захисних рукавицях.
Використання за призначенням
Підмітальна машина призначена для прибирання підлогових
поверхонь у комерційних приміщеннях, а також для таких
сфер застосування:
●Стоянки
●Виробничі споруди
●Логістичний сектор
● Готелі
●Роздрібна торгівля
● Території складських приміщень
● Тротуари
Ця підмітальна машина призначена для підмітання брудних
поверхонь зовні та всередині приміщень.
Перед початком роботи слід перевірити належний стан
пристрою та робочого обладнання, а також їхню
відповідність ви
могам безпеки. Якщо стан є несправним,
обладнання використовувати не можна.
Використовуйте цю підмітальну машину тільки відповідно до
інструкції з експлуатації.
Забороняється будь-яким чином змінювати пристрій.
Пристрій підходить тільки для покриттів, зазначених в
інструкції з експлуатації.
Машину дозволяється використовувати тільки на поверхнях,
дозволених для очищення підприємством чи його
представником.
Загальна інфо
рмація: Тримайте легкозаймисті речовини
подалі від пристрою (небезпека вибуху / пожежі).
Передбачуване неправильне застосування
● Забороняється підмітання або збирання
вибухонебезпечних рідин, горючих газів, а також
нерозведених кислот та розчинників! До цих речовин
належать бензин, розріджувачі фарби та мазут, які в разі
змішування зі всмоктуваним повітрям можуть утворювати
вибухонебезпечні пари або суміші. Також це ацетон,
нерозведені кислоти та розчинники, адже вони
пошкоджують матеріали пристрою.
● Забороняється підмітання або з
бирання реактивного
металевого пилу (наприклад, алюмінію, магнію, цинку) в
поєднанні з сильними лужними або кислотними мийними
засобами.
●Не використовувати машину для підмітання чи
всмоктування палаючих або тліючих предметів.
● Пристрій не призначений для збирання небезпечних для
здоров'я речовин.
Українська 317
● Забороняється перебування у небезпечній зоні.
Забороняється експлуатувати машину у
вибухонебезпечних приміщеннях.
●Не допускається брати із собою супровідних осіб.
●Не дозволяється штовхати / тягнути або транспортувати
предмети за допомогою цього пристрою.
Відповідне покриття для підмітання
●Асфальт
● Промислові підлоги
●Стяжка
● Бетон
● Брущатка
Охорона довкілля
Пакувальні матеріали придатні до вторинної переробки.
Упаковку необхідно утилізувати без шкоди для довкілля.
Електричні та електронні пристрої містять цінні
матеріали, які придатні до вторинної переробки, і часто
компоненти, як-от батареї, акумулятори чи мастило, які
у разі неправильного поводження з ними або неправильної
утилізації можуть створити потенційну небезпеку для
здоров'я люд
ини та довкілля. Однак ці компоненти необхідні
для належної експлуатації пристрою. Пристрої, позначені
цим символом, забороняється утилізувати разом із
побутовим сміттям.
Вказівки щодо компонентів (REACH)
Актуальні відомості про компоненти наведені на сайті:
www.kaercher.de/REACH
Приладдя та запасні деталі
Слід використовувати лише оригінальне приладдя та
оригінальні запасні частини, тому що саме вони гарантують
безпечну та безперебійну експлуатацію пристрою.
Інформація щодо приладдя та запасних частин міститься на
сайті www.kaercher.com.
Комплект поставки
Комплектація пристрою зазначена на упаковці. Під час
розпакування пристрою перевірити комплектацію. У разі
нестачі приладдя або ушкоджень, отриманих під час
транспортування, слід повідомити про це торговельній
організації, яка продала пристрій.
Опис пристрою
Рисунок пристрою
Малюнок B
Підмітальна машина
Позиція 1
1 Сидіння (з контактним перемикачем сидіння)
2 Кермове колесо
3 Ручка з фіксатором
4 Кришка пристрою
5 Робоче освітлення
6 Бічна щітка (справа)
7 Переднє колесо
8 Доступ до циліндричної щітки
9 Точка кріплення
10 Заводська табличка
11 Проблисковий маячок
12 Кришка пристрою (справа)
13 Кожух (справа)
14 Задня панель
15 Заднє колесо
16 Кожух (зліва)
17 Капот
Панель керування
Позиція 2
1 Контрольні елементи та дисплей
2 Стоянкове гальмо
3 Кнопка аварійного вимкнення
4 Важіль керування підйомом / опусканням циліндричної
щітки
5 Контрольний індикатор заслінки контейнера для сміття
6 Важіль керування відкриванням / закриванням заслінки
контейнера
7 Контрольний індикатор повного опускання контейнера
для сміття
8 Важіль керування підйомом / опусканням контейнера для
сміття
9 Замковий вимикач (замок запалювання)
10 Перемикач напрямку руху
11 Важіль керування підйомом / опусканням бічної щітки
12 Регулятор частоти обертання бічних щіток (опція)
13 Вимикач проблискового маячка
14 Вимикач робочого освітлення
15 Вимикач звукового сигналу
16 Вимикач нагнітача / очищення фільтра
Педалі
Позиція 3
1 Педаль гальма
2 Педаль акселератора
Контрольні елементи та дисплей
Позиція 4
1 Без функції
2 Без функції
3 Сигнальна лампа заряду акумулятора
4 Контрольний індикатор робочого освітлення
5 Контрольний індикатор покажчиків повороту (функція
тільки в разі переобладнання відповідно до Положення
про допущення транспортних засобів до вуличного руху
(StVZO))
6 Контрольний індикатор очищення фільтра
7 Контрольний індикатор паркування
8 Без функції
9 Без функції
10 Контрольний індикатор нагнітача
11 Без функції
12 Без функції
13 Дисплей
Додаткове обладнання
Комфортна кабіна (закрита) 2.853-431.7
Захисна кабіна (відкрита) з вітровим
склом і склоочисником
2.853-433.7
Захисна кабіна 2.851-267.7
Захисний навіс 2.852-595.7
Безпечні шини (без маркування) 4.515-132.0
Шини (наповнені повітрям) 4.515-332.0
Spotlight синій (спереду) 2.853-202.0
Spotlight синій (спереду і ззаду) 2.853-203.0
Задні ліхтарі 2.853-204.0
Стандартний комплект освітлення 2.853-205.0
Комплект для дорожнього освітлення 2.853-207.0
Комплект для допуску до дорожнього
руху (StVZO)
2.853-208.0
Ремінь безпеки 6.981-140.0
Друга бічна щітка (зліва) 2.851-273.0
Регулятор швидкості бічної щітки
(справа)
2.853
-507.0
Кожух бічної щітки 2.851-286.0
318 Українська
Важіль керування
Малюнок O
1 Важіль керування контейнером для сміття
2 Важіль керування заслінкою контейнера
3 Важіль керування циліндричною щіткою
4 Важіль керування бічною щіткою
Вказівка
Утримувати важелі в потрібному положенні до повного
завершення відповідного механічного руху.
Важіль керування контейнером для сміття
Важіль керування циліндричною щіткою
Важіль керування заслінкою контейнера
Важіль керування бічною щіткою
Дисплей
Малюнок C
1 Частота обертання двигуна, об/хв
2 Напруга акумулятора, В
3 Заряд акумулятора, %
4 Часи роботи машини
Принцип роботи
Підмітальна машина працює за принципом совка.
1. Обертова бічна щітка підмітає кути й краї поверхні, що
підмітається, і спрямовує сміття в зону роботи
циліндричної щітки.
2. Обертова циліндрична щітка спрямовує сміття прямо до
контейнеру для сміття.
3. Пил, піднятий у контейнері для сміття, відділяється
фільтром для пилу, а фільтроване повітря відсмоктується
всмоктувальним вентилятором.
4. Фільтр дл
я пилу очищується автоматично під час роботи,
а також може бути запущений за допомогою вимикача
«Очищення фільтра».
Перед уведенням в експлуатацію
Указівки щодо вивантаження
НЕБЕЗПЕКА
Небезпека нещасного випадку під час вивантаження
машини
Під час вивантаження машини використовуйте придатну
рампу.
Для вивантаження / завантаження машини не
використовуйте вилковий автонавантажувач.
Під час вивантаження / завантаження машини враховуйте
вагу.
1. За допомогою дощок, що входять до комплекту поставки,
побудувати рампу для з'їду згідно з рисунком.
2. Розрізати пластикові пакувальні стрічки і зняти плівку.
3. Прибрати кріплення стяжними хомутами в точках
кріплення.
4. Відгвинтити від піддона три позначені дошки і дерев'яний
брус.
5. Покласти дошки на кр
ай піддона, вирівняти їх так, щоб
вони знаходилися перед колесами машини. Пригвинтити
дошки.
6. Покласти дерев'яний брус під дошки як опору.
7. Прибрати дерев'яні підпірки для блокування коліс.
8. Відпустити стоянкове гальмо.
9. Обережно з'їхати машиною з піддону створеною рампою.
Фіксація / відпускання стоянкового гальма
Фіксація
1. Утримуючи педаль гальма натиснутою, потягнути важіль
гальма.
Відпускання
2. Утримуючи педаль гальма натиснутою, відпустити важіль
гальма.
Акумулятори / зарядні пристрої
УВАГА
Використовувати тільки рекомендовані виробником
акумулятори і зарядні пристрої
Для заміни використовувати аналогічний тип
акумуляторів.
Перш ніж утилізувати машину, необхідно витягти
акумулятор і утилізувати його відповідно до національних
або місцевих нормативних документах.
Символи попереджувальних вказівок
Під час роботи з акумуляторами слід дотримуватися таких
попереджувальних вказівок:
Система розпилення води для бічних
щіток
2.853-214.0
Гумовий амортизатор 2.852-620.0
Бампер бічної щітки (справа) 2.853-211.0
Бампер бічної щітки (з обох боків) 2.853-210.0
Монтажний комплект для пилососа для
вологого / сухого прибирання NT 22/1 Bp
2.852-814.0
Монтажний комплект для пилососа для
вологого / сухого прибирання NT 22/1 Bp
(кабіна)
2.853-161.0
Монтажний комплект для підмітання
легкого сміття
2.85
3-212.0
Назад Піднімання контейнера для сміття
Вперед Опускання контейнера для сміття
Назад Піднімання циліндричної щітки
Вперед Опускання циліндричної щітки
Назад Закривання заслінки контейнера
Вперед Відкривання заслінки контейнера
Назад Піднімання бічної щітки
Вперед Опускання бічної щітки
Дотримуватись вказівок, що містяться в інструкції
з експлуатації акумулятора та на акумуляторі, а
також у цій інструкції з експлуатації.
Використовувати захист для очей.
Не допускати дітей до електроліту та акумулятора.
Небезпека вибуху
Вогонь, іскри, відкрите світло та паління
заборонені.
Небезпека хімічних опіків
Перша допомога
Попередження
Українська 319
Вказівки з техніки безпеки
НЕБЕЗПЕКА
Небезпека загоряння й вибуху
Не класти інструменти чи інші предмети на акумулятор.
Не допускати паління й відкритого вогню.
Під час заряджання акумуляторів у приміщеннях
забезпечити достатню вентиляцію.
Використовувати тільки дозволені компанією Kärcher
акумулятори і зарядні пристрої (оригінальні запасні
частини).
몇 ПОПЕРЕДЖЕННЯ
Небезпека для навколишнього середовища внаслідок
неправильної утилізації акумулятора
Пошкоджені або використані акумулятори утилізувати у
безпечний для навколишнього середовища спосіб (за
необхідності зв'язатися з підприємством з утилізації
відходів або сервісною службою Kärcher).
Заходи у разі мимовільного витікання електроліту
У разі використання обладнання за призначенням та з
дотриманням інструкції з експлуатації свинцеві акумулятори
не становлять небез
пеки.
Однак слід пам'ятати, що свинцеві акумулятори містять
сірчану кислоту, яка може спричинити сильні опіки.
1. Кислоту, що пролилася або витекла через
негерметичність акумулятора, зібрати з'єднувальною
речовиною, наприклад піском. Не допускати потрапляння
в каналізацію, ґрунт або водойми.
2. Нейтралізувати кислоту вапном/содою та утилізувати
відповідно до місцевих приписів.
3. Для утилізації по
шкодженого акумулятора звернутися до
спеціалізованого підприємства з утилізації.
4. У разі потрапляння бризок електроліту в очі або на шкіру
промити великою кількістю чистої води.
5. Після цього негайно звернутися до лікаря.
6. Брудний одяг запрати водою.
7. Змінити одяг.
Рекомендовані акумулятори, зарядні пристрої
* Для підмітальної машини потрібен 1 акумуляторний блок
Установлення / підключення / демонтаж
акумулятора
몇 ПОПЕРЕДЖЕННЯ
Небезпека травмування та пошкодження через
коротке замикання!
Під час виконання робіт в області акумулятора існує
небезпека травмування та пошкодження через коротке
замикання.
Не кладіть інструменти або інші предмети на акумулятор.
Установлення: Завжди спочатку встановлюйте
позитивний кабель на позитивний полюс, а потім
негативний кабель на негативний полюс.
Демонтаж: Завжди спочатку від'єднуй
те негативний
кабель від негативного полюса, а потім позитивний кабель
від позитивного полюса.
Слідкуйте за правильною полярністю: позитивний кабель
до позитивного полюса, негативний кабель до
негативного полюса.
Вказівка
До комплекту поставки моделі KM 130/300 R I Bp Pack
входять акумулятор і зарядний пристрій.
1. Вимкнути машину, див. Вимкнення машини.
Демонтаж і установлення:
2. Від'єднати негативний і позитивний кабелі від відповідних
полюсів акумулятора.
3. Витягнути позитивний та негативний кабель зі штекером
акумулятора з боку акумулятора з опорного кронштейна
акумулятора машини.
4. Закріпити відповідний підіймальний механізм за лі
ве і
праве вушко акумулятора.
Вагу акумулятора див. Технічні характеристики.
Малюнок D
1 Вушко
2 Позитивний полюс
3 Негативний полюс
5. Вийняти акумулятор з машини та поставити його у
безпечному місці.
6. Приєднати підйомний механізм до нового акумулятора.
7. Обережно поставити акумулятор на опорний кронштейн
акумулятора машини.
Вказівка
Незайняті позитивний та негативний полюси повинні
бути розташовані на правій стороні машини.
8. Зняти підйомний механізм з лівого та правого вушок.
Підключення:
9. Спочатку приєднати позитивний кабель до позитивного
полюса акумулятора та встановити кришку позитивного
полюса.
10.Приєднати негативний кабель до негативного полюса
акумулятора та встановити кришку негативного полюса.
11.Установити електроживлення, див. Від’єдн
ання/
установлення електроживлення.
12.Повернути ключ у замковому вимикачі у положення «I».
13.Перевірити рівень заряду акумулятора на дисплеї та,
якщо потрібно, зарядити акумулятор, див. Заряджання
акумулятора.
Від’єднання/установлення електроживлення
1. Вимкнути машину, див. главу Вимкнення машини.
Від’єднання:
2. Від’єднати штекер акумулятора з боку акумулятора від
штекера акумулятора з боку машини.
Машина знеструмлена.
Установлення:
3. Приєднати штекер акумулятора з боку акумулятора до
штекера акумулятора з боку машини так, щоб корпуси
обох штекерів прилягали один до одного.
Електроживлення машини встановлено.
Заряджання акумулятора
1. Перемістити машину в сухе, добре провітрюване
приміщення.
2. Вимкнути машину, див. главу Вимкнення машини.
Підключення зарядного пристрою:
3. Від'єднати джерело електроживлення, див. главу
Від’єднання/установлення електроживлення.
Малюнок E
(1)Акумулятор
(2)Штекер акумулятора з боку акумулятора
(3)Зарядна штепсельна вилка
(4)Зарядний кабель
(5)Світлодіодний індикатор
(6)Переносний зарядний пристрій
(7)Мережевий кабель
Утилізація
Не викидати акумулятор у конт
ейнер для сміття.
№ для замовлення
Акумуляторний блок 36 В, 360 А·год,
(в лотку, не обслуговується)*
6.654-282.0
Зарядний пристрій 6.654-283.0
320 Українська
4. Поставити переносний зарядний пристрій перед
машиною.
УВАГА
Ніжки повинні бути спрямовані донизу.
Не ставити переносний зарядний пристрій на акумулятор!
Не накривати переносний зарядний пристрій предметами
та не ставити на нього жодних предметів!
5. Приєднати зарядну штепсельну вилку до штекера
акумулятора з боку акумулятора так, щоб корпуси обох
штекерів прилягали один до одного.
6. Вставити мережевий кабель у переносний зарядний
пристр
ій.
7. Вставити мережевий кабель у розетку із заземленням.
Процес заряджання починається і закінчується
автоматично.
Світлодіодний індикатор відображає поточний статус:
●жовтий = акумулятор заряджається
●блимає зеленим = акумулятор заряджений > 80 %
●світиться зеленим = акумулятор повністю заряджений
● червоний = сталася помилка
Час заряджання див. у главі Технічні характеристики.
8. Ближче до кінця часу заряджання перевірити рівень
електроліту відповідно до інструкції виробник
а з
експлуатації акумулятора та, якщо потрібно, скоригувати
його.
Відключення зарядного пристрою:
9. Після заряджання відключити зарядний пристрій від
машини в зворотному порядку.
Введення в експлуатацію
Експлуатація
Роботи до початку експлуатації
1. Перевірити рівень заряду акумулятора. Якщо необхідно,
зарядити акумулятор, див. Заряджання акумулятора.
2. Перевірити циліндричну та бічну щітки на предмет
намотаних стрічок.
3. Перевірити осі коліс на предмет намотаних стрічок.
4. Перевірити роботу всіх елементів керування.
5. Перевірити машину на наявність пошкоджень.
6. Очистити фільтр для пилу.
Регулювання сидіння водія
НЕБЕЗПЕКА
Небезпека нещасного випадку
Сидіння слід регулювати тільки на пристрої, який не
рухається.
Малюнок K
1 Регулювання ваги
2 Регулювання підлокітника за висотою
3 Регулювання нахилу спинки сидіння
4 Важіль регулювання положенням сидіння
1. Відрегулюйте підвіску сидіння відповідно до ваги тіла,
повернувши регулятор.
2. Відрегулювати висоту підлокітника, повернувши механізм
під підлокітником.
3. Відрегулювати нахил спинки, повернувши регулятор.
4. Натиснути на важіль регулювання, щоб звільнити
механізм фіксації та відрегулювати положення сидіння
відповідно до зросту.
Запуск машини
Вказівка
Для запуску машини кришка двигуна повинна бути
закритою, а водій повинен сидіти на сидінні водія.
Вказівка
Підмітальна машина вимикається через 3 секунди після
того, як водій залишає сидіння.
1. Зайняти місце на сидінні водія.
Контактний перемикач сидіння задіюється.
2. Установити перемикач напрямку руху в середнє
положення.
3. Вставити ключ у замок запалювання.
4. Запуск гідравлічного агрегату
a Утримувати педаль гальма натиснутою.
b Повернути ключ запалювання в положення «I» і
зачекати 3 секунди.
Машина готова до роботи.
c Повернути ключ запалювання в положення «II».
Гідравлічний агрегат запускається
Рух машиною
НЕБЕЗПЕКА
Небезпека травмування через різку зупинку!
Машина різко зупиняється, як тільки водій підіймається з
сидіння.
Не вставайте з сидіння водія під час руху.
몇 ПОПЕРЕДЖЕННЯ
Небезпека нещасного випадку під час руху заднім
ходом!
Під час руху заднім ходом існує підвищена небезпека
нещасного випадку.
Перш ніж рухатися заднім ходом, переконайтеся, що ви
нікому не загрожуєте, особливо дітям. Якщо потрібно,
попросіть іншу людину скерувати вас.
Під час руху заднім ходом слід спостерігати за
обстановкою навколо машини.
몇 ПОПЕРЕДЖЕННЯ
Небезпека нещасного випадку під час руху з піднятим
контейнером для сміття!
Під час руху з піднятим контейнером для сміття існує
підвищена небезпека нещасного випадку через зміну
центру ваги машини.
Не рухайтесь з піднятим контейнером для сміття.
УВАГА
Небезпека пошкодження привода!
Ривкове натискання педалі акселератора може пошкодити
привод.
Завжди натискайте педаль акселератора повільно та
обережно.
Зупиніть машину, перш ніж перемикатись з переднього на
задній хід чи навпаки.
УВАГА
Небезпека пошкодження
Наїзд на перешкоди може призвести до пошкодження
машини.
Нерухомі перешкоди висотою до 70 мм можна обережно
переїжджати на малій швидкості. Перешкоди висотою
понад 70 мм слід долати тільки з використанням
відповідної рампи.
Вказівка
Важіль на стоянковому гальмі на передньому колесі
повинен знаходитись в положенні руху, див. Фіксація /
відпускання стоянкового гальма.
1. Перевести перемикач напрямку руху в положення «Рух
переднім ходом» або «Рух заднім ходом».
2. Прибрати ногу з педалі гальма.
3. Обережно натиснути педаль акселератора та плавно
регулювати швидкість руху.
Не натискати педаль акселератора різко.
4. К
ерувати напрямком руху за допомогою керма.
5. Щоб зменшити швидкість, треба відпустити педаль
акселератора.
Для посилення гальмівного ефекту можна натиснути на
педаль гальма.
Українська 321
Режим підмітання
Підмітання з використанням циліндричної та бічної щіток
НЕБЕЗПЕКА
Небезпека травмування через різку зупинку!
Машина різко зупиняється, як тільки водій підіймається з
сидіння.
Не вставайте з сидіння водія під час руху.
УВАГА
Небезпека пошкодження через підбирання стрічок та
шнурів!
Якщо під час підмітання підбираються довгі гнучкі
предмети, як-от стрічки або шнури, вони можуть
пошкодити механізм підмітання.
Не скеровуйте машину або бічну щітку на довгі гнучкі
предмети, як-от стрічки або шнури, і не підбирайте такі
предмети під час підмітання.
Вказівка
Вибирати швидкість пересування залежно від навколишніх
умов для забезпечення оптимального результату
прибирання.
Вказівка
Під час підмітання фільтр для пилу автоматично
очищується кожні 10 хвилин. Тим часом очищення можна
розпочати вручну.
Вказівка
Увімкнути нагнітач під час підмітання сухої підлоги.
Під час підмітання вологих і мокрих підлог вимикати
нагнітач, щоб запобігти намоканню фільтра для пилу.
1. Для підмітання відкрити заслінку контейнера для сміття.
2. Опустити циліндричну щітку.
для підмітання по краях також опустити бічну щітку.
Спорожнення контейнера для сміття
몇 ПОПЕРЕДЖЕННЯ
Небезпека травмування через перекидання машини
Під час спорожнення на схилах або на м'якому ґрунті
машина може перекинутися через зміщення центру ваги і
травмувати людей.
Спорожняти контейнер для сміття тільки тоді, коли
машина перебуває на рівній, твердій поверхні.
몇 ПОПЕРЕДЖЕННЯ
Небезпека травмування внаслідок удару та
затискання
Під час піднімання або опускання контейнера для сміття
люди можуть отримати травми внаслідок удару або
затискання між контейнером для сміття та контейнером.
Переконайтеся, що під час процесу спорожнення в зоні
повороту контейнера для сміття немає людей.
몇 ПОПЕРЕДЖЕННЯ
Небезпека травмування рухомими частинами машини
Механіка контейнера для сміття може затиснути або
відрізати частини тіла, особливо пальці.
Не торкайтеся рухомих частин під час спорожнення.
몇 ПОПЕРЕДЖЕННЯ
Небезпека травмування під час опускання контейнера
для сміття!
Піднятий контейнер для сміття може різко впасти і
спричинити серйозні травми через затискання.
Не стійте під незафіксованим контейнером.
Закріпіть піднятий контейнер для сміття,
використовуючи спеціальну опорну стійку, перш ніж стати
під контейнером.
УВАГА
Небезпека травмування сміттям, що розлітається
Циліндрична щітка, що працює під час спорожнення, може
відкидати сміття, що може призвести до травм.
Переконайтеся, що перед транспортним засобом немає
людей, коли контейнер для сміття піднято.
Вказівка
Завдяки пристрою спорожнення на висоті контейнер для
сміття можна спорожняти, наприкладу сміттєвий бак
(максимальну висоту вивантаження зазначено в главі
Технічні характеристики).
1. Розташувати машину перед місцем спорожнення.
УВАГА
Упевнитись у достатньому вільному просторі позаду
машини та над контейнером.
Піднімання:
2. Установити важіль керування «Піднімання / опускання
бічних щіток» у положення «Підняти» і утримувати його,
доки бічні щітки не будуть повністю підняті.
3. Установити важіль керування «Піднімання / опускання
циліндричної щітки» у положення «Підняти» і утримувати
його, доки циліндрична щітка не буде повністю піднята.
Циліндричн
а щітка піднімається.
4. Установити важіль керування «Відкривання / закривання
заслінки контейнера» в положення «Закрити».
Контрольний індикатор світиться червоним.
Спорожнення:
5. Установити важіль керування «Піднімання / опускання
контейнера для сміття» у положення «Підняти» і
утримувати його, доки не буде досягнута потрібна висота.
Контрольний індикатор світиться червоним.
6. Повільно під’їхати до бака.
7. З
афіксувати стоянкове гальмо.
8. Установити важіль керування «Відкривання / закривання
заслінки контейнера» в положення «Відкрити».
Контейнер для сміття спорожнюється.
Контрольний індикатор світиться зеленим.
9. Установити важіль керування «Відкривання / закривання
заслінки контейнера» в положення «Закрити».
Заслінка контейнера закривається.
Контрольний індикатор світиться червоним.
10.Відпустити стоянкове гальмо.
Опускання:
11.Від’їхати приблизно на 2 м від місця спо
рожнення.
УВАГА
Упевнитись у достатньому вільному просторі позаду
машини та під контейнером.
12.Установити важіль керування «Піднімання / опускання
контейнера для сміття» у положення «Опустити» і
утримувати його, доки контейнер для сміття не досягне
кінцевого положення.
Контрольний індикатор світиться зеленим.
Вимкнення машини
1. Поставити машину на горизонтальній поверхні.
2. Підняти циліндричну й бічну щітки.
3. Закрити заслінку контейнера.
4. Утримувати педаль гальма натиснутою і зафіксувати
стоянкове гальмо.
5. Установити замковий вимикач в положення «0» і витягти
ключ.
Транспортування
УВАГА
Пошкодження під час транспортування
Звертати увагу на вагу машини в порожньому стані
(транспортну вагу) під час транспортування на причепах
або транспортних засобах.
Під час транспортування в транспортних засобах
закріпити машину відповідно до чинних правил
транспортної безпеки.
Під час транспортування машини дотримуватись таких
вказівок:
● Повернути ключ запалювання у положення «0» і вийняти
його.
●
Зафіксувати стоянкове гальмо.
322 Українська
● Закріпити машину в точках кріплення (4 шт.) стяжними
ременями, тросами або ланцюгами.
●Заблокувати колеса машини клинами.
Зберігання
Під час зберігання машини дотримуватись таких вказівок:
● Припаркувати підмітальну машину на рівній поверхні в
сухому, захищеному від низьких температур місці.
Накрити брезентом для захисту від пилу.
●Щоб уникнути ушкодження щетини, підняти циліндричну і
бічні щітки.
● Закрити заслінку контейнера.
● Повернути ключ запалювання у положення «0» і вийняти
ключ.
●Зафіксувати стоянкове гальмо.
●Зафіксувати підмітальну машину від скочуван
ня.
Якщо підмітальна машина не використовується протягом
тривалого часу, зважати також на таке:
● Очистити підмітальну машину всередині та зовні.
●Від'єднати клеми акумулятора
●Зарядити акумулятор і заряджати його приблизно кожні 2
місяці.
Догляд і технічне обслуговування
몇 ПОПЕРЕДЖЕННЯ
Небезпека для життя, небезпека травмування та
пошкоджень!
Під час догляду та технічного обслуговування машини
існує небезпека для життя, небезпека травмування та
пошкоджень, якщо не дотримуватись вказівок з техніки
безпеки!
Дотримуйтесь усіх вказівок з техніки безпеки під час
догляду та технічного обслуговування, що містяться у
главі «Вказівки з техніки безпеки» на по
чатку цієї інструкції
з експлуатації.
Очищення машини
УВАГА
Короткі замикання або інші пошкодження. Не очищувати
пристрій під струменем води зі шланга або під високим
тиском.
УВАГА
Неправильне очищення
Небезпека пошкодження.
Не використовувати абразивних або агресивних мийних
засобів.
НЕБЕЗПЕКА
Небезпека для здоров’я через пил
Для внутрішнього очищення стисненим повітрям.
Використовуйте пилозахисну маску та захисні окуляри.
Очищення машини всередині
1. Вимкнути машину, див. Вимкнення машини
2. Очистити машину ганчіркою
3. Продути машину стисненим повітрям.
Зовнішнє очищення машини
1. Вимкнути машину, див. главу Вимкнення машини.
2. Очистити зовнішню частину машини ганчіркою, змоченою
м’яким мийн
им розчином.
Періодичність технічного обслуговування
Вказівка
Для збереження права на гарантійне обслуговування всі
роботи з технічного і профілактичного обслуговування
протягом гарантійного строку повинні здійснюватись
офіційним сервісним центром відповідно до контрольного
списку перевірок (ICL).
● Лічильник робочих годин указує час інтервалів технічного
обслуговування.
●Періодичність виконання робіт з технічного і
профілактичного обслуговування, що здійснюються
клієнтом/оператором, наведені в главі Технічне
обслуговування, що здійснюється клієнтом. Роботи
повинні виконувати кваліфіковані фахівці. Якщо потрібно,
зверніться до дилера або в сервісний центр Kärcher.
●Інші роботи з технічного обслуговування повинні
виконуватися офіційним сервісним центром відповідно до
контрольного списку перевірок. Своєчасно звертайтесь у
сервісний центр.
Технічне обслуговування, що здійснюється клієнтом
Вказівка
Наведені нижче роботи з технічного обслуговування
повинні виконуватися кваліфікованим фахівцем; якщо
потрібно, звернутись до дилера або в сервісну службу
Kärcher.
Роботи з гідравлікою можуть виконуватися лише в
сервісному центрі.
Щоденно:
1. Перевірити осі коліс на предмет намотаних стрічок.
2. Перевірити циліндричну та бічну щітку на зношення і
наявність намотаних стрічок.
3. Перевірити роботу всіх еле
ментів керування.
4. Перевірити машину на наявність пошкоджень.
Щотижня:
몇 ПОПЕРЕДЖЕННЯ
Небезпека травмування під час опускання контейнера
для сміття!
Піднятий контейнер для сміття може різко впасти і
спричинити серйозні травми через затискання.
Не стійте під незафіксованим контейнером.
Закріпіть піднятий контейнер для сміття,
використовуючи спеціальну опорну стійку, перш ніж стати
під контейнером.
5. Перевірити легкість ходу всіх рухомих частин; якщо
потрібно, змастити їх або налагодити.
Вказівка
Перед усіма роботами з технічного обслуговування та
ремонту з піднятим контейнером для сміття встановіть
опорну стійку.
6. Перевірити правильність регулювання та ступінь
зношення ущільнювальних планок на коробі циліндричної
щітки; якщо потрібно, правильно відрегулювати та
замінити зношені ущільнювальні планки.
7. Перевірити ущільнювальні планки на заслінці контейнера
для сміття на наявність пошкоджень; якщо потрібно,
замін
ити.
8. Перевірити циліндричну щітку на наявність зношення та
пошкоджень; якщо потрібно, замінити.
9. Перевірити бічну(-і) щітку(-и) на наявність зношення та
пошкоджень; якщо потрібно, замінити.
10.Перевірити фільтр для пилу на наявність забруднень та
пошкоджень; якщо потрібно, замінити та очистити корпус
фільтра для пилу.
11.Перевірити герметичність гідравлічної системи; якщо
по
трібно, налагодити її.
12.Очистити радіатор охолодження гідравлічного мастила.
13.Перевірити рівень гідравлічного мастила.
14.Перевірити рівень гальмівної рідини.
15.Перевірити механіку заслінки контейнера і за потреби
змастити її.
Після зношення:
16.Замінити зношені ущільнювальні планки.
17.Замінити зношену циліндричну щітку.
18.Замінити зношені бічні щітки.
Українська 323
Технічне обслуговування, що здійснюється сервісною
службою
Вказівка
Для збереження права на гарантійне обслуговування всі
роботи з технічного і сервісного обслуговування протягом
гарантійного строку повинні здійснюватись офіційною
сервісною службою компанії Kärcher відповідно до
формуляру технічного огляду.
● Первинна перевірка через 50 робочих годин
●Технічне обслуговування відповідно до журналу
технічного обслуговування кожні 250 робочих годин.
●Якщо потрібно, але не рідше одного разу на рік, дор
учати
перевірку опору ізоляції машини та акумулятора
кваліфікованому електрику відповідно до інструкції
виробника з експлуатації акумулятора.
Роботи з технічного обслуговування
Підготовка
1. Поставити підмітальну машину на рівній поверхні.
2. Повернути замок запалювання у положення «0» і вийняти
ключ.
3. Зафіксувати стоянкове гальмо.
Вказівки з техніки безпеки під час технічного
обслуговування
Вказівка
Перед виконанням робіт під піднятим контейнером для
сміття необхідно закріпити контейнер від падіння, див.
Фіксація контейнера для сміття
Фіксація контейнера для сміття
몇 ПОПЕРЕДЖЕННЯ
Небезпека защемлення
Падіння контейнера для сміття може призвести до
затискання і переломів кісток.
Перед виконанням робіт під піднятим контейнером для
сміття необхідно закріпити контейнер.
Виконувати захист тільки ззовні небезпечної зони.
Малюнок N
1 Кріплення
2 Запобіжна штанга
1. Підняти запобіжну штангу і вставити її в кріплення.
Перевірка рівня гальмівної рідини та доливання
гальмівної рідини
몇 ПОПЕРЕДЖЕННЯ
Небезпека защемлення
Падіння контейнера для сміття може призвести до
затискання і переломів кісток.
Перед виконанням робіт під піднятим контейнером для
сміття необхідно закріпити контейнер.
Виконувати захист тільки ззовні небезпечної зони.
Малюнок F
1 Запобіжна штанга
2 Кришка
3 Бачок для гальмівної рідини
1. Перемістити контейнер для сміття вгору і зафіксувати його
запобіжною штангою.
2. Перевірити, чи достатньо гальмівної рідини в бачку для
гальмівної рідини.
Вказівка
Рівень повинен знаходитись між позначками «Мін.» і
«Макс.».
3. Якщо потрібно, долити гальмівну рідину DOT, див.
Технічні характеристики.
Перевірка рівня гідравлічного мастила і доливання
гідравлічного мастила
Малюнок H
1 Кришка і оливозаливна горловина
2 Оливомірне скло
Вказівка
Під час виконання цієї роботи не піднімати контейнер для
сміття.
1. Перевірити рівень гідравлічного мастила на оливомірному
склі.
a Рівень мастила повинен знаходитися між позначками
«MIN» і «MAX».
b Якщо рівень гідравлічного мастила нижче позначки
«MIN», долити мастило.
2. Зняти кришку оливоналивної горловини.
3. Очистити зону заливання.
4. Долити гідравлічне мастило. (Марку оливи зазначено в
главі «Те
хнічні характеристики»)
5. Закрити оливоналивну горловину кришкою горловини.
Перевірка гідравлічної системи
Вказівка
У разі виявлення витоків у гідравлічній системі звернутися
до сервісної служби.
1. Зафіксувати стоянкове гальмо.
2. Запустити двигун.
3. Перевірити герметичність всіх гідравлічних шлангів і
підключень.
Перевірка циліндричної щітки на наявність
намотаних стрічок
1. Запустити двигун.
2. Підняти контейнер для сміття до кінцевого положення.
3. Вимкнути двигун.
4. Зафіксувати стоянкове гальмо.
몇 ПОПЕРЕДЖЕННЯ
Небезпека защемлення
Падіння контейнера для сміття може призвести до
затискання і переломів кісток.
Перед виконанням робіт під піднятим контейнером для
сміття необхідно закріпити контейнер.
Виконувати захист тільки ззовні небезпечної зони.
5. Зафіксувати контейнер для сміття запобіжною штангою.
6. Перевірити контейнер для сміття на наявність намотаних
стрічок і шнурів та видалити їх.
7. Скласти зап
обіжну штангу.
8. Запустити двигун.
9. Опустити контейнер для сміття до кінцевого положення.
10.Вимкнути двигун.
Перевірка зношення циліндричної щітки
1. Відкрити двері для доступу до циліндричної щітки.
2. Відчинити двері назовні.
Малюнок R
3. Перевірити ступінь зношення циліндричної щітки на шкалі.
Якщо ступінь зношення знаходиться в кінці червоного
діапазону, необхідно встановити нову циліндричну
щітку.
Заміна циліндричної щітки
Малюнок Q
1 Двері
2 Гвинт з ручкою
3 Кріплення циліндричної щітки
4 Циліндрична щітка
1. Відкрити двері.
2. Відчинити двері назовні.
3. Ослабити гвинт з ручкою.
4. Повернути кріплення циліндричної щітки назовні.
5. Витягнути циліндричну щітку.
324 Українська
6. Встановити нову циліндричну щітку.
a Вставити циліндричну щітку у протилежне кріплення
циліндричної щітки у правильному монтажному
положенні.
Малюнок V
Монтажне положення циліндричної щітки у напрямку
руху (вид зверху)
Вказівка
Пази на циліндричній щітці слід розмістити на кулачках
протилежного кріплення циліндричної щітки.
b Повернути назад кріплення циліндричної щітки, яка була
повернута назовні.
c Затягнути гвинт з ручкою.
7. Зачинити двері.
8. Замкнути двері.
Вказівка
Після встановлення нової циліндричної щітки необхідно
відрегулювати профіль підмітання.
Перевірка і налаштування профілю підмітання
циліндричної щітки
1. Вимкнути нагнітач.
2. Поставити підмітальну машину на рівну гладку підлогу, яка
помітно вкрита пилом або крейдою.
3. Опустити циліндричну щітку і дати їй попрацювати на місці
приблизно 10 секунд.
4. Закрити заслінку контейнера.
5. Підняти циліндричну щітку.
6. Від'їхати машиною заднім ходом.
7. Перевірити профіль підмітання.
Малюнок S
Профіль підмітання повинна являти собою рівномірний
прямокутник шир
иною a = 60-65 мм.
Малюнок T
1 Важіль профілю підмітання
2 Шкала
8. Залежно від ступеня зношення циліндричної щітки
встановіть важіль профілю підмітання в одне з 4
положень.
Перевірка і налаштування профілю підмітання
бічної щітки
1. Підняти бічну щітку.
2. Поставити підмітальну машину на рівну гладку підлогу, яка
помітно вкрита пилом або крейдою.
3. Опустити циліндричну і бічну щітки і дати їм попрацювати
на місці приблизно 10 секунд.
4. Підняти циліндричну й бічну щітки.
5. Від'їхати машиною заднім ходом.
6. Перевірити профіль підмітання.
Малюнок U
Ширина площини підмітання має бути a = 40-50 мм, а
на
півкругла ділянка має мати форму місяця і
розташовуватися між 11 і 4 годинами.
Малюнок W
1 Регулювання кута
2 Регулювання довжини
7. Відкоригувати профіль підмітання за допомогою
регулювання кута та довжини.
8. Перевірити профіль підмітання.
Регулювання бічних ущільнень
Малюнок X
1 Двері
2 Ущільнення
3 Гвинт (8 шт.)
4 Кріпильна пластина
1. Відкрити двері.
2. Відчинити двері назовні.
3. Послабити кріпильну пластину, відкрутивши вісім
кріпильних гвинтів.
4. Вирівняти ущільнення так, щоб залишилася відстань до
підлоги 1-3 мм.
5. Затягнути вісім гвинтів.
6. Відкрити двері з протилежного боку.
Малюнок Y
1 Кріпильна пластина
2 Смушкова гайка (4 шт.)
3 Ущільнення
7. Ослабити кріпильну пластину, відкрутивши чотири
смушкові гайки.
8. Вирівняти ущільнення так, щоб залишилася відстань до
підлоги 1-3 мм.
9. Затягти чотири смушкові гайки.
Очищення фільтра для пилу вручну
1. Натиснути кнопку «Очистити фільтр для пилу».
Фільтр для пилу очищується.
Заміна фільтра для пилу (мішковий фільтр)
Контейнер для сміття спорожнений. Див. Спорожнення
контейнера для сміття.
몇 ОБЕРЕЖНО
Небезпека для здоров’я через дрібний пил
Вдихання дрібного пилу може призвести до респіраторних
захворювань.
Під час заміни фільтра для пилу використовуйте
відповідний захист для рота та носа.
Малюнок Z
1 Кришка пристрою
2 Підйомна штанга
3 Кришка фільтру
4 Мішковий фільтр
1. Відкрити кришку пристрою.
2. Відкрити кришку фільтра.
3. Від'єднати дві підйомні штанги від кришки фільтра.
4. Вставити дві кріпильні пластини на підйомних штангах у
центр мішкового фільтра, як показано на рисунку.
Малюнок AA
1 Гвинт з ручкою
2 Підйомна штанга
5. Після встановлення прикрутити обидві підйомні штанги за
допомогою двох гвинтів із ручкою.
6. Удвох вийняти мішковий фільтр.
7. Зняти дві підйомні штанги зі старого мішкового фільтра і
встановити їх на новий мішковий фільтр.
8. Удвох установити новий мішковий фільтр.
9. Зняти дві підйомні штанги з нового мішечного фільтра.
10.Прикріпити дві підйомні шта
нги до внутрішньої сторони
кришки.
11.Закрити кришку фільтра і закріпити її затискачами.
12.Закрити кришку пристрою.
Заміна фільтра для пилу (плоский складчастий
фільтр)
Контейнер для сміття спорожнений. Див. Спорожнення
контейнера для сміття.
몇 ОБЕРЕЖНО
Небезпека для здоров’я через дрібний пил
Вдихання дрібного пилу може призвести до респіраторних
захворювань.
Під час заміни фільтра для пилу використовуйте
відповідний захист для рота та носа.
Малюнок AB
1 Кришка пристрою
2 Кришка фільтру
3 Очисний пристрій
Українська 325
1. Відкрити кришку пристрою.
2. Відкрити кришку фільтра.
Малюнок AC
1 Очисний пристрій
2 Плоский складчастий фільтр
3. Підняти очисний пристрій.
4. Витягти обидва плоских складчастих фільтри.
5. Вставити нові плоскі складчасті фільтри.
6. Скласти очисний пристрій.
7. Закрити кришку фільтра і закріпити її затискачами.
8. Закрити кришку пристрою.
Заміна фільтра для пилу (круглий фільтр)
Контейнер для сміття спорожнений. Див. Спорожнення
контейнера для сміття.
몇 ОБЕРЕЖНО
Небезпека для здоров’я через дрібний пил
Вдихання дрібного пилу може призвести до респіраторних
захворювань.
Під час заміни пилового фільтра використовуйте
відповідний захист для рота та носа.
Малюнок AD
1 Кришка пристрою
2 Кришка фільтру
1. Відкрити кришку пристрою.
2. Відкрити кришку фільтра.
Малюнок AE
1 Круглий фільтр
2 Фіксатор
3. Відкрити фіксатор.
a Повністю витягти фіксатор.
b Повертати за годинниковою стрілкою, доки фіксатор не
зафіксується.
4. Зняти фільтр.
Вказівка
Під час установлення фільтра переконатися, що отвори в
передній частині фільтра суміщені з болтами тримача
фільтра.
5. Вставити новий фільтр і закрити фіксатор.
6. Закрити кришку фільтра і закріпити її затискачами.
7. Закрити кришку пристрою.
Заміна запобіжників
Тримачі запобіжників розташовані під кермом.
Малюнок M
1. Зняти кришку тримача запобіжників.
2. Перевірити запобіжники та замінити несправні.
Огляд запобіжників
Допомога в разі несправностей
Незначні несправності можна усунути самостійно за
допомогою опису нижче.
У разі не зазначених несправностей звернутися до сервісної
служби!
НЕБЕЗПЕКА
Небезпека нещасного випадку і травмування через
ненавмисне переміщення машини
Перед виконанням будь-яких робіт з технічного
обслуговування і догляду вимкнути машину і витягти ключ
запалювання.
НЕБЕЗПЕКА
Небезпека ураження електричним струмом
Від'єднати клеми акумулятора під час роботи з
електричними компонентами.
Ремонтні роботи та роботи з електричними
компонентами можуть виконувати тільки представники
офіційної сервісної служби.
FU 01 Контейнер для сміття 3 A
FU 02 Багатофункціональний монітор 10 A
FU 03 Перемикач напрямку руху 3 A
FU 04 Інвертор 5 A
FU 05 Вібраційна система та нагнітач 25 A
FU 06 Проблисковий маячок, звуковий
сигнал, Bluespot
15 A
FU 07 Стоп-сигнал (оп
ція) 10 A
FU 08 Покажчики повороту (опція) 10 A
FU 09 Освітлення зліва (опція)7,5 A
FU 10 Робоче освітлення 10 A
FU 11 Освітлення справа (опція)7,5 A
FU 12 Кабіна водія (опція),
пиловловлювач (опція)
15 A
Помилка Усунення
Машина рухається повільно або
взагалі не рухається
Зарядіть акумулятор або замініть, якщо він несправний
Перевірити колеса на наявність намотаних стрічок і шнурів
Звернутися до сервісної служби Kärcher
Відпустити стоянкове гальмо
Свист у гідравлічній системі Долити гідравлічне мастило
Звернутися до сервісної служби Kärcher
Циліндрична / бічна щітка не
обертається
Перевірити циліндричну / бічну щітку на предмет на
мотаних стрічок і шнурів
Звернутися до сервісної служби Kärcher
Мала потужність всмоктування в зоні
щітки або її відсутність
Перевірити фільтр для пилу, очистити або замінити
Звернутися до сервісної служби Kärcher
Машина створює пил Відрегулювати бічні ущільнення
Увімкнути нагнітач
Перевірити фільтр для пилу, очистити або замінити
Замінити ущільнення фільтра
Відкрити заслінку контейнера для сміття.
Зв
ернутися до сервісної служби Kärcher
326 Українська
Гарантія
У кожній країні діють відповідні гарантійні умови, встановлені
уповноваженою організацією збуту нашої продукції в цій
країні. Можливі несправності пристрою протягом
гарантійного строку ми усуваємо безкоштовно, якщо причина
несправності полягає в дефектах матеріалів або
виробничому браку. У разі виникнення претензій протягом
гарантійного строку прохання звертатися, маючи при собі чек
про покупку, до
торговельної організації, що продала
продукт, або до найближчої уповноваженої служби
сервісного обслуговування.
(Адреси див. на звороті)
Додаткову інформацію про гарантію (за наявності) можна
знайти в області сервісного обслуговування місцевого
вебсайту Kärcher у розділі «Завантаження».
Декларація про відповідність стандартам
ЄС
Цим ми заявляємо, що названий нижче виріб відповідає
відповідним положенням перелічених директив і
регламентів. У разі внесення неузгоджених із нами змін до
виробу ця заява втрачає свою чинність.
Виріб: підмітально-прибиральна машина з сидінням водія
Тип: 1.186-xxx
Директиви та регламенти
2006/42/EG (+2009/127/EG)
2000/14/EG
2014/30/ЄС
2014/53/ЄС (TCU)
Застосовувані гармонізовані стандарти
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Застосовуваний метод оцінки
відповідності
2000/14/EG: Додаток V
Рівень звукової потужності, дБ(A)
KM 170/600 R D
Виміряний: 100
Гарантований: 103
KM 100/65 R Bp
Виміряний: 85
Гарантований: 88
KM 105/180 R Bp
Виміряний: 87
Гарантований: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Виміряний: D: 97 BAT: 88 LPG: 101
Гарантований: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Виміряний: D: 96 LPG: 98 Bp: 90
Гарантований: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Виміряний: D: 99 LPG: 96
Гарантований: D: 102 LPG: 99
KM 150/500 R Bp
Виміряний: 94
Гарантований: 96
Ім'я та адреса
Особа, відповідальна за ведення документації:
Ш. Райзер (S. Reiser)
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Німеччина)
Телефон: +49 7195 14-0
Факс: +49 7195 14-2212
Особи, що нижче підписалися, діють від імені та
за
довіреністю керівництва.
м. Вінненден, 01.05.2021
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Тел.: +49 7195 14-0
Факс: +49 7195 14-2212
Сміття не підбирається Спорожнити контейнер для сміття
Перевірити фільтр для пилу, очистити або замінити
Замінити циліндричну щітку
Налаштувати профіль підмітання
Замінити ущільнювальну стрічку контейнера для сміття
Усунути блокування циліндричної щітки
Відкрити заслінку контейнера для сміття
Звернутися до сервісної служби Kärcher
Контейнер для сміття
не піднімається /
не опускається
Перевірити запобіжник і замінити його, якщо він несправний
Звернутися до сервісної служби Kärcher
Заслінка контейнера для сміття не
відкривається
Звернутися до сервісної служби Kärcher
Несправності гідравлічно рухомих
частин
Звернутися до сервісної служби Kärcher
Помилка Усунення
Українська 327
Технічні характеристики
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Робочі характеристики пристрою
Швидкість руху вперед km/h 8 8
Швидкість руху назад km/h
4 4
Здатність долати підйом (макс.) % 14 14
Боковий нахил (макс.) % 10 10
Робоча ширина без бічних щіток mm 1000 1000
Робоча ширина з 1 бічними щітками mm 1300 1300
Робоча ширина з 2 бічними щітками mm 1550 1550
Радіус розвороту m2,8 2,8
Ступінь захисту IPX 3 IPX 3
Теоретична потужність на одиницю поверхні
Продуктивність за площиною без бічних щіток m
2
/h 8000 8000
Продуктивність за площиною з 1 бічними щітками m
2
/h 10400 10400
Продуктивність за площиною з 2 бічними щітками m
2
/h 12400 12400
Акумулятор
Ємність акумулятора Ah - 360
Час роботи з повністю зарядженим акумулятором h- 3,5
Напруга акумулятора V- 36
Вага акумулятора kg - 460
Умови навколишнього середовища
Температура навколишнього середовища °C -5 ... +40 -5 ... +40
Вологість повітря, без утворення роси % 0 ... 90 0 ... 90
Розміри та вага
Довжина mm 2245 2245
Ширина mm 1350 1350
Висота mm 1430 1430
Вага в порожньому стані kg 840 (1300) 840 (1300)
Допустима загальна маса kg 1885 1885
Максимально допустиме навантаження на передній міст kg 852 852
Максимально допустиме навантаження на задній міст kg 1033 1033
Циліндрична щітка mm 1000 1000
Діаметр циліндричної щітки mm 300 300
Діаметр бічної щітки mm 600 600
Контейнер для сміття
Місткість контейнера для сміття l 300 300
Висота вивантаження (макс.) mm 1400 1400
Система фільтрування і всмоктування
Система фільтрування Мішковий фільтр Мішковий фільтр
Поверхня фільтра для пилу m
2
7,8 7,8
Категорія використання UU
Номінальне розрідження, система всмоктування mbar 15,5 15,5
Номінальний об'єм потоку, система всмоктування l/s 800 800
Тяговий двигун (електричний)
Номінальна потужність (механічна) W 4000 4000
Двигун нагнітача і циліндричної щітки (електричний)
Тип двигуна Двигун постійного
струму на постійних
магнітах
Двигун постійного
струму на постійних
магнітах
Експлуатаційні матеріали
Марка гідравлічного мастила HV 46 HV 46
Кількість гідравлічного мастила l25 25
Комплект шин
Розмір шин, спереду mm 15-4.5x8 15-4.5x8
Розмір шин, ззаду 15-4.5x8 15-4.5x8
328 Қазақша
Зберігається право на внесення технічних змін.
Мазмұны
Жалпы нұсқаулар
Құрылғыны алғаш рет пайдалану алдында, осы
пайдалану бойынша түпнұсқа нұсқаулықты
оқыңыз жəне соларға сəйкес əрекет етіңіз. Пайдалану
бойынша түпнұсқа нұсқаулықты кейін пайдалану немесе
кейінгі пайдаланушылар үшін сақтап қойыңыз.
Қауіпсіздік техникасы бойынша нұсқаулар
Қауіп деңгейлері
ҚАУІП
● Ауыр жарақаттануға немесе өлімге апарып соғатын
тікелей қауіп бойынша нұсқау.
몇 ЕСКЕРТУ
● Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін
қауіпті жағдай бойынша нұсқау.
몇 АБАЙЛАҢЫЗ
● Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті
жағдай бойынша нұсқау.
НАЗАР АУДАРЫҢЫ
● Материалдық зиянға апарып соғуы ықтимал қауіпті
жағдай бойынша нұсқау.
Машинадағы таңбалар
Розраховані значення згідно з EN 60335-2-72
Значення вібрації на руці/кисті m/s
2
<2,0 <2,0
Значення вібрації на руці/кисті, похибка К m/s
2
0,1 0,1
Значення вібрації сидіння m/s
2
<2,0 <2,0
Значення вібрації сидіння, похибка К m/s
2
0,1 0,1
Рівень звукового тиску L
pA
dB(A) 75 75
Похибка К
pA
dB(A) 3 3
Рівень звукової потужності L
WA
+ похибка L
WA
dB(A) 93 93
Гальмо
Гальмівна рідина Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Жалпы нұсқаулар........................................................... 328
Қауіпсіздік техникасы бойынша нұсқаулар................... 328
Мақсатына сəйкес қолдану............................................ 329
Қоршаған ортаны қорғау................................................ 330
Керек-жарақ жəне қосалқы бөлшектер......................... 330
Жеткізілім жинағы .......................................................... 330
Құрылғының сипаттамасы............................................. 330
Функция........................................................................... 331
Іске қоспас бұрын........................................................... 331
Батареялар/зарядтау құрылғылары ............................. 332
Пайдалануға беру .......................................................... 333
Пайдалану ...................................................................... 333
Тасымалдау.................................................................... 335
Сақтау ............................................................................. 335
Күтім жəне техникалық қызмет көрсету........................ 335
Ақаулар кезіндегі көмек ................................................. 339
Кепілдік ........................................................................... 339
ЕО станда
рттарына сəйкестігі туралы декларация..... 340
Техникалық сипаттамалары.......................................... 340
НАЗАР АУДАРЫҢЫ
Күйік алу қаупі
Көлік құралының ыстық бөлшектерімен жұмыс
жасамас бұрын, оларды суытып алыңыз.
ҚАУІП
Өрт шығу қаупі
Темекі, сіріңке жəне т. б. сияқты жанып жатқан
немесе бықсып жатқан заттарды сыпырмаңыз.
몇 ЕСКЕРТУ
Жарақат алу қаупі
Көлік құралының қозғалатын бөлшектеріне
қысылу жəне кесілу қаупі.
몇 ЕСКЕРТУ
Жарақат алу қаупі
Электр кернеуінен жарақат алу қаупі.
몇 ЕСКЕРТУ
Жарақат алу қаупі
Көлік құралының ішіндегі қозғалатын бөліктердің
кесіп кетуі жəне қысып қалуы салдарынан
туындаған жарақаттар.
Құрылғының саңылауларына қолыңызды
салмаңыз.
Көлік құралында жұмыс істегенде əрқашан
қолайлы қолғап киіңіз.
Айналмалы щеткалармен сақ болыңыз.
Қозғалыс бағытында көтерілу мен түсу тек 14%
құрайды.
Қоқыс контейнері көтерілген кезде топырақтың
максималды көлбеуі.
Көлік көтергішінің ұстау нүктесі
Бекіту нүк
тесі
Нұсқауларға назар аударыңыз
Баяу басқарыңыз
Пайдалану нұсқаулығын оқып шығыңыз жəне
соған сəйкес əрекет етіңіз
Қазақша 329
Пайдалану кезіндегі қауіпсіздік нұсқаулары
몇 ЕСКЕРТУ ● Құрылғыны тек нұсқауға сəйкес
қолданыңыз. Жергілікті жағдайларды ескеріңіз жəне
құрылғымен жұмыс істеген кезде, бөгде тұлғаларды,
əсіресе балаларды қадағалаңыз. ● Саңылаулар мен ағып
кету жолдарын қамтамасыз ету үшін құрылғыны теңіз
деңгейінен 2000 метр биіктікте пайдаланбаған жөн.
● Құрылғы мен оның жұмыс жабдығының дұрыс күйін жəне
жұмыс қауіпсіздігін тексеріңіз. Күйі мінсіз болмаса, оны
п
айдалануға болмайды. ● Қауіпті аймақтардағы тиісті
қауіпсіздік ережелерін сақтаңыз (мысалы, жанармай құю
станциялары). Құрылғыны жарылыс қаупі бар жерлерде
ешқашан пайдаланбаңыз. ● Құрылғыны физикалық,
психикалық жəне ойлау қабілеті жеткіліксіз адамдардың,
тəжірибесі/білімі жеткіліксіз адамдардың пайдалануына
болмайды. ● Құрылғыны пайдалану бойынша нұсқау
берілген немесе құрылғыны пайдалану мүмкіндігін растаған
жəне осы мақсатқа нақты тағайын
далған адамдарға ғана
пайдалануға рұқсат етілген.НАЗАР АУДАРЫҢЫ
● Оператор жұмысқа кіріспес бұрын барлық қорғаныс
құралдары дұрыс орнатылып, жұмыс істейтінін тексеруі
керек. ● Құрылғының операторы басқа адамдармен немесе
олардың мүлкімен болған апаттарға жауапты.ЕСКЕРТУ ●
Оператордың тығыз киім мен берік аяқ киім кигеніне көз
жеткізіңіз. Бос киім киюден аулақ болыңыз. ● Ба
лаларды
бұйыммен ойнамайтындай етіп қадағалап тұрыңыз.
● Балаларға немесе жастарға құрылғыны басқаруға рұқсат
етілмейді.НАЗАР АУДАРЫҢЫ ● Жолға шықпас бұрын
жақын маңайды тексеріңіз (мысалы, балалардың болуы).
Өзіңізге жеткілікті көрінуді қамтамасыз етіңіз!ҚАУІП
● Егер құрылғы байқаусызда қозғалудан қорғалмаса, оны
ешқашан қараусыз қалдырмаңыз. Құрылғыдан шықпас
бұрын əрқашан тұрақ тежегішін қосыңыз.НАЗАР
АУДАРЫҢЫ ● Құ
рылғыны рұқсатсыз пайдалануды
болдырмау үшін тұтану кілтін немесе KIK (Kärcher
Intelligent Key) алыңыз.АБАЙЛАҢЫЗ ● Құрылғыны
заттардың құлау ықтималдығы бар жерлерде
пайдаланбаңыз.ЕСКЕРТУ ● Көк нүктелік
жарықтандырумен жабдықталған құрылғыларды
пайдаланған кезде жарық көзіне тікелей қарамаңыз.
Көлік жүргізу кезіндегі қауіпсіздік жөніндегі
нұсқаулық
Нұсқау ● Аударылы кету қауіптерінің тізімі толықтықты
қажет етпейді.ҚАУІП ● Тік көтерілу мен түсу кезінде
аударылып қалу қаупі! Көтерілу немесе түсу қозғалыстары
кезінде техникалық деректерде көрсетілген рұқсат
етілген ең жоғары мəндерді сақтаңыз. ● Бүйірлік көлбеу
тым үлкен болса, аударылып қалу қаупі! Жүру бағытына
кесе көлденең қозғалыстар кезінде техникалық
деректерде көрсетілген рұқсат етіл
ген ең жоғары
мəндерді сақтаңыз. ● Тұрақсыз бетте аударылып қалу
қаупі! Құрылғыны тек асфальт төселген беттерде
пайдаланыңыз.
몇 ЕСКЕРТУ ● Сəйкес емес жылдамдыққа байланысты
апат қаупі. Бұрылыстарда баяу жүргізіңіз.
Тасымалдау барысында қауіпсіздік техникасы
бойынша нұсқаулар
몇 АБАЙЛАҢЫЗ ● Тасымалдау кезінде жазатайым
оқиғаларды болдырмау үшін көлік құралының тасымалдау
салмағына назар аударыңыз. ● Машинаны тасымалдау
үшін батареяны ажыратып, құрылғыны мықтап бекітіңіз.
Аккумуляторлы құрылғылар
ҚАУІП ● Жарылыс қаупі! Батареяны тек тиісті
зарядтау құрылғысымен зарядтаңыз. ● Батареялар жабық
кеңістікте зарядталғанда, қатты жарылғыш газ пайда
болады. Батареяларды тек жақсы желдетілетін
бөлмелерде зарядтаңыз. ● Батареяның немесе оны
зарядтау арналған бөлменің жанында ашық жалынмен
жұмыс жасамаңыз, ұшқын шығармаңыз жəне темекі
шекпеңіз. ● Жарылыс жəне қысқа тұйықталу қаупі.
Құралдарды немесе соларға ұқсас заттарды батареяларға
қоймаңыз.
몇 АБАЙЛАҢЫЗ ● Батареяның қышқылдығына
байланысты жарақат алу қаупі. Тиісті қауіпсіздік
ережелерін сақтаңыз.
НАЗАР АУДАРЫҢЫ ● Батарея мен зарядтау
құрылғыларын өндірушілердің пайдалану жөніндегі
нұсқауларын орындаңыз. Аккумуляторлық батареяларды
қолдану бойынша заңнамалық талаптарды ұстаныңыз.
● Батареяларды ешқашан заряды таусылған күйде
қалдырмаңыз, мүмкіндігінше тез зарядтаңыз. ● Токтың
кемуін болдырмас үшін батареяларды таза жəне құрғақ
күйде сақтаңыз. Батареяларды, мысалы, металл
шаңымен ластанудан сақтаңыз. ● Пайдаланылған
батареяларды қоршаған ортаға зиян тигізбейтін жолмен,
осы ЕС 91/157/EEC ди
рективасына немесе тиісті ұлттық
ережелерге сəйкес тастаңыз.
Қайырмасы жоғары сыпыру машиналарына
арналған қауіпсіздік нұсқаулары
ҚАУІП ● Қайырмасы жоғары құрылғыларды пайдалану
кезінде жарақат алу қаупі! Кез келген жұмысты орындамас
бұрын, көтерілген қоқыс контейнерін бекітіңіз.
Сақтандырғышты тек қауіпті аймақтан тыс орнатыңыз.
Қорғаныс төбесі бар сыпыру машиналарына
арналған қауіпсіздік нұсқаулары
몇 АБАЙЛАҢЫЗ
Қорғаныс функциясын қамтамасыз ету үшін қорғаныс
төбесінің зақымдалуын күн сайын тексеріңіз.
Жеке элементтерді қоса алғанда, қорғаныс төбесі
зақымдалған болса, бүкіл қорғаныс төбесін ауыстыру
қажет.
Қорғаныс төбесінің құрылымына кез-келген өзгерістер
енгізуге, сондай-ақ Kärcher мақұлдамаған элементтерді,
компоненттерді жəне түйіндерді орнатуға жол берілмейді
жəне қорғаныс төбесінің функционалдығын шектеуі мүмкін.
Күтім жəне техникалық қызмет көрсету
몇 ЕСКЕРТУ ● Электр құрылғысымен жұмыс жасамас
бұрын батареяны ажыратыңыз. ● Тазалау, техникалық
қызмет көрсету, бөлшектерді ауыстыру немесе басқа
функцияға ауысу алдында құрылғыны өшіріп, тұтану кілтін
алу керек.
몇 АБАЙЛАҢЫЗ ● Құрылғыны рұқсат етілген сервистік
қызмет көрсету орталықтарында қауіпсіздік техникасы
бойынша барлық негізгі нұсқауларды білетін осы саладағы
мамандар жөндеуі қажет.
НАЗАР АУДАРЫҢЫ ● Жергілікті ережелерге сəйкес
портативті тасымалды жабдықты пайдалану кезінде
қауіпсіздікті тексеру ережелерін сақтаңыз
(мысалы, Германияда: VDE 0701). ● Қысқа тұйықталу
немесе басқа зақымдар. Құрылғыларды түтік құбырдағы су
ағынымен немесе жоғары қысым астында тазартуға
тыйым салынады. ● Құрылғымен жұмыс істегенде əрқашан
қолайлы қолғап киіп алыңыз.
Мақсатына сəйкес қолдану
Сыпыру машинасы еден жабындарын коммерциялық
мақсатта тазалауға, мысалы, келесі мақсаттарға арналған:
● Тұрақ орындары
●Өндіріс алаңдары
●Логистикалық аймақ
● Қонақ үй
●Бөлшек сауда орындары
●Сақтау орындары
● Тротуарлар
330 Қазақша
Бұл сыпыру машинасы ішкі жəне сыртқы лас беттерді
сыпыруға арналған.
Қолданар алдында құрылғының жəне оның жұмыс
жабдығының жарамдылығы мен жұмыс қауіпсіздігін тексеру
қажет. Егер жай-күйі мінсіз болмаса, оны қолдануға
болмайды.
Бұл сыпыру машинасын тек осы пайдалану
нұсқаулығындағы ақпаратқа сəйкес пайдаланыңыз.
Құрылғыға өзгерістер енгізуге болмайды.
Бұл құрылғы пайдалану жөніндегі нұсқаулықта көрсетілген
еде
н жабындарын жинауға ғана арналған.
Тек мердігер немесе оның агенттері мақұлдаған аумақтарда
жүруге рұқсат етіледі.
Жалпы алғанда: жанғыш заттарды құрылғыдан алыс ұстаңыз
(жарылыс/өрт қаупі).
Болжалды қате пайдаланушылық
●Жарылу қаупі бар сұйықтықтарды, жанғыш газдарды,
сондай-ақ сұйытылмаған қышқылдар мен еріткіштерді
ешқашан сыпырып алмаңыз жəне шаңсорғышпен
тазаламаңыз! Оларға сорылатын ауамен бірге құйынды
араласу кезінде жарылғыш қаупі бар бу немесе
қоспаларды құрауы мүмкін бензин, бояу езгіштер немесе
солярка, сондай-ақ ацетон, сұйытылмаған қышқылдар
мен еріткіштер жатады, себебі олар құрылғыда
қолданылатын материалдарға озбыр əсер ет
уі мүмкін.
●Ешқашан реактивті металдардың шаңын (мысалы,
алюминий, магний, мырыш) сыпырып алмаңыз немесе
шаңсорғышпен тазаламаңыз, өйткені ол жоғары сілтілі
немесе қышқыл тазартқыштармен араласқанда
жарылғыш газдар түзеді.
●Жанып жатқан немесе бықсып жатқан заттарды сыпырып
алмаңыз немесе шаңсорғышпен тазаламаңыз.
●Құрылғы денсаулыққа қауіпті заттарды сыпырып алу үшін
жарамайды.
●Қауіпті аймақта тұруға тыйым са
лынады. Ықтимал
жарылыс қаупі бар аймақтарда пайдалануға тыйым
салынады.
●Еріп жүретін адамдарға жол берілмейді.
●Осы құрылғының көмегімен заттарды итеруге/тартуға
немесе тасымалдауға тыйым салынады.
Сыпыру үшін қолайлы беттер
●Асфальт
● Өнеркəсіптік едендер
● Тұтастырғыш
● Бетон
●Тас төсеуіш
Қоршаған ортаны қорғау
Орауыш материалдарын утилизациялауға болады.
Орауыштарды қоршаған ортаға қауіпсіз түрде
утилизациялаңыз.
Электрлік жəне электрондық бұйымдардың құрамында
қате қолдану немесе утилизациялау нəтижесінде адам
денсаулығына жəне қоршаған ортаға қауіп төндіруі
ықтимал, құнды қайта өңделмелі материалдар жəне
батареялар, аккумуляторлар немесе май сияқты бөлшектер
жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды
тиісінше пайдалану үшін қажет болады. Осы таңб
амен
белгіленген құрылғыларды үй қоқыстарымен бірге тастауға
болмайды.
Құрамдағы заттар бойынша нұсқаулар (REACH)
Бұйымның құрамындағы заттар туралы соңғы мəліметтерді
мына мекенжай бойынша табуға болады: www.kaercher.de/
REACH
Керек-жарақ жəне қосалқы бөлшектер
Тек түпнұсқалы керек-жарақ немесе қосалқы бөлшектерді
пайдаланыңыз, себебі ол құралдың қауіпсіз жəне апатсыз
жұмыс істеуіне кепілдік болады.
Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат
www.kaercher.com веб-сайтында қолжетімді.
Жеткізілім жинағы
Бұйымның жеткізілім жинағы орауыштың үстінде көрсетілген.
Бұйымды орауыштан шығарғанда жинақтың толықтығын
тексеріп шығыңыз. Керек-жарақтар жетіспеген немесе
тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге
хабарласыңыз.
Құрылғының сипаттамасы
Құрылғының суреті
Сурет B
Сыпыру машинасы
1-позиция
1 Орындық (орындық түйіспесінің қосқышымен)
2 Басқару дөңгелегі
3 Құлыптау механизмі бар тұтқа
4 Құрылғы жапқышы
5 Жұмыс жарығы
6 Бүйірлік щетка (оң жақта)
7 Алдыңғы дөңгелегі
8 Сыпыру білікшесіне қол жеткізу
9 Байлау нүктесі
10 Зауыттық тақтайша
11 Айналмалы шамшырақ
12 Құрылғы жапқышы (оң жақта)
13 Қақпақ (оң жақта)
14 Артқы қаптама
15 Артқы дөңгелегі
16 Қақпақ (сол жақта)
17 Қозғалтқыш жапқышы
Басқару панелі
2-позиция
1 Басқару элементтері жəне дисплей
2 Тұрақ тежегіші
3 Апаттық өшіру түймесі
4 Сыпыру білікшесін көтеруге/түсіруге арналған басқару
тұтқасы
5 Қоқыс контейнері қақпағының индикатор шамы
6 Контейнер қақпағын ашуға/жабуға арналған басқару
тұтқасы
7 Қоқыс контейнері толығымен түсірілген индикатор шамы
8 Қоқыс контейнерін көтеруге/түсіруге арналған басқару
тұтқасы
9 Кілтті қосқыш (тұтану құлпы)
10 Қозғалыс бағытын ажыратқыш
11 Бүйірлік щетканы көтеруге/түсіруге арналған басқару
тұтқасы
12 Бүйірлік щетка жылдамдығын реттеу (қосымша)
13 Айналмалы маяк шамының қосқышы
14 Жұмыс жарығының қосқышы
15 Дыбыстық сигнал қосқышы
16 Желдеткіш/сүзгі тазалау қосқышы
Басқылар
3-позиция
1 Тежегіш басқышы
2 Газ басқышы
Қазақша 331
Басқару элементтері жəне дисплей
4-позиция
1 Функциясыз
2 Функциясыз
3 Батареяны зарядтау туралы ескерту шамы
4 Жұмыс жарығының индикатор шамы
5 Жыпылдауықтың индикатор шамы (тек StVZO түрлендіруі
бар функция)
6 Сүзгіні тазалау индикатор шамы
7 Тұрақ индикатор шамы
8 Функциясыз
9 Функциясыз
10 Желдеткіштің индикатор шамы
11 Функциясыз
12 Функциясыз
13 Дисплей
Қосымша жабдық
Басқару тұтқасы
Сурет O
1 Қоқыс контейнеріне арналған басқару тұтқасы
2 Контейнер қалқасына арналған басқару тұтқасы
3 Сыпыру білікшесіне арналған басқару тұтқасы
4 Бүйірлік щеткаға арналған басқару тұтқасы
Нұсқау
Тиісті механикалық қозғалыс толықтай аяқталғанша
тұтқаларды қажетті күйде ұстаңыз.
Қоқыс контейнеріне арналған басқару тұтқасы
Сыпыру білікшесіне арналған басқару тұтқасы
Контейнер қалқасына арналған басқару тұтқасы
Бүйірлік щеткаға арналған басқару тұтқасы
Дисплей
Сурет C
1 Қозғалтқыш жылдамдығы, 1/мин
2 Батарея кернеуі, В
3 Батарея заряды, %
4 Машинаның жұмыс уақыты
Функция
Сыпыру машинасы қалақ принципі бойынша жұмыс істейді.
1. Айналмалы бүйірлік щетка сыпырылатын беттің
бұрыштары мен жиектерін тазартады жəне сыпырылған
қоқысты сыпыру білікшесінің қозғалыс жолына
жылжытады.
2. Айналмалы сыпыру білікшесі сыпырылған қоқысты
тікелей сыпырылған қоқыс контейнеріне тасымалдайды.
3. Сыпырылған қоқыс контейнерінде көтерілген шаңды шаң
сүзгісі бөледі жəне сору желдеткіші сүзілген ауаны сорып
алады.
4. Ша
ң сүзгісін тазалау жұмыс кезінде автоматты түрде
орындалады жəне оны «Сүзгіні тазалау» қосқышы арқылы
да қосуға болады.
Іске қоспас бұрын
Жүк түсіру нұсқаулары
ҚАУІП
Машинадан жүк түсіру кезінде жазатайым оқиға қаупі
Машинадан жүк түсіру кезінде қолайлы пандусты
пайдаланыңыз.
Машинадан жүк түсіру/тиеу үшін айырлы жүк тиеуішті
пайдаланбаңыз.
Машинадан жүк түсіру/тиеу кезінде салмаққа назар
аударыңыз.
1. Эскизге сəйкес пандус салу үшін берілген тақталарды
пайдаланыңыз.
2. Пластикалық орауыш таспаларды кесіп, қаптама
жұқалтырын алыңыз.
3. Тіреу нүктелеріндегі тартқыш бау бекіт
песін алып
тастаңыз.
4. Белгіленген еден тақталарын жəне төртбұрышты ағашты
түпқоймадан бұрап алыңыз.
5. Тақталарды түпқойманың шетіне қойып, оларды
машинаның дөңгелектерінің алдында болатындай етіп
туралаңыз. Тақталарды орнына бұраңыз.
6. Тірек ретінде төртбұрышты ағашты тақталардың астына
қойыңыз.
7. Дөңгелектерді бекіту үшін қолданылатын ағаш блоктарды
алып тастаңыз.
8. Тұрақ тежегішін босатыңыз.
9. Берілген пандусты пайдаланып машинаны түпқ
оймадан
абайлап жылжытыңыз.
Тұрақ тежегішін құлыптау/босату
Құлыптау
1. Тежегіш басқыны басып тұрып, тежегіш тұтқасын
тартыңыз.
Босату
2. Тежегіш басқыны басып тұрып, тежегіш тұтқасын
босатыңыз.
Жайлы кабина (жабық) 2.853-431.7
Алдыңғы əйнегі мен шыны тазалағышы бар
қорғаныс кабинасы (ашық)
2.853-433.7
Қорғаныс кабинасы 2.851-267.7
Қорғаныс төбесі 2.852-595.7
Тесілуге төзімді шиналар (із қалдырмайды) 4.515-132.0
Шиналар (ауамен толтырылған) 4.515-332.0
Көк прожектор (алдыңғы) 2.853-202.0
Көк прожектор (алдыңғы жəне артқы) 2.853-203.0
Артқы жарық 2.853-204.0
Стандартты ж
арықтандыру жинағы 2.853-205.0
Бағдаршам жарықтандыру жинағы 2.853-207.0
Жол қозғалысына рұқсат жинағы (StVZO) 2.853-208.0
Қауіпсіздік белдігі 6.981-140.0
Екінші бүйірлік щетка (сол жақта) 2.851-273.0
Бүйірлік щеткаға арналған жылдамдықты
реттеу (оң жақта)
2.853-507.0
Бүйірлік щетка қақпағы 2.851-286.0
Бүйірлік щеткаларға арналған су бүрку жүйесі 2.853-214.0
Резеңке амортизаторлар 2.852-620.0
Бүйірлік щетканың тығынжыл қорғанысы (оң
жақта)
2.853-211.0
Бүйірлік щетканың тығынжыл қорғанысы (екі
жағы)
2.853-210.0
Ылғал/құрғақ тазалауға ар
налған шаңсорғыш
үшін қондырмалар жинағы NT 22/1 Bp
2.852-814.0
Ылғал/құрғақ тазалауға арналған шаңсорғыш
үшін қондырмалар жинағы NT 22/1 Bp (кабина)
2.853-161.0
Жеңіл қоқыстарды сыпыруға арналған
қондырмалар жинағы
2.853-212.0
Артқа Қоқыс контейнерін көтеру
Алға Қоқыс контейнерін түсіру
Артқа Сыпыру білікшесін көтеру
Алға Сыпыру білікшесін түсіру
Артқа Контейнер қалқасын жабу
Алға Контейнер қақпағын ашу
Артқа Бүйірлік щетканы көтеру
Алға Бүйірлік щетканы түсіру
332 Қазақша
Батареялар/зарядтау құрылғылары
НАЗАР АУДАРЫҢЫ
Тек өндіруші ұсынған батареялар мен зарядтау
құрылғыларын пайдаланыңыз
Батареяларды тек бір батарея түріне ауыстырыңыз.
Көлік құралын кəдеге жаратпас бұрын батареяны алып
тастаңыз жəне оны елдегі немесе жергілікті ережелерге
сəйкес кəдеге жаратыңыз.
Ескерту таңбалары
Батареяларды пайдаланған кезде келесі ескертулерге назар
аударыңыз:
Қауіпсіздік нұсқаулары
ҚАУІП
Өрт жəне жарылыс қаупі
Батареяға жабдықтарды немесе басқа заттарды
қоймаңыз.
Темекі шегуден жəне ашық оттан міндетті түрде аулақ
болыңыз.
Бөлмелерде батареяларды зарядтау кезінде жақсы
желдетуді қамтамасыз етіңіз.
Kärcher мақұлдаған батареялар мен зарядтау
құрылғыларын ғана пайдаланыңыз (түпнұсқа қосалқы
бөлшектер).
몇 ЕСКЕРТУ
Батареяны дұрыс кəдеге жаратпау салдарынан
қоршаған ортаға қауіп
Ақаулы немесе пайдаланылған батареяларды қауіпсіз
түрде кəдеге жаратыңыз (қажет болса, кəдеге жарату
компаниясына немесе Kärcher қызмет орталығына
хабарласыңыз).
Батарея қышқылының кездейсоқ бөлінуі кезіндегі
шаралар
Қорғасын батареялары мақсатына сай жəне нұсқауларға
сəйкес пайдаланылған кезде қауіп төндірмейді.
Алайда, қорғасын батареяларында күкірт қышқылы бар
екенін есте ұстаған жөн, ол қатты күйік тудыруы мүмкін.
1. Ағып жатқан батареядан төгілген немесе ағып кеткен
барлық қышқылды құм сияқты байланыстырғыш затпен
жинаңыз. Кəрі
зге, топыраққа немесе су қоймаларына
түсуіне жол бермеңіз.
2. Қышқылды əкпен/содамен бейтараптандырыңыз жəне
жергілікті ережелерге сəйкес кəдеге жаратыңыз.
3. Ақаулы батареяны кəдеге жарату үшін арнайы кəдеге
жарату компаниясына хабарласыңыз.
4. Қышқыл көзге немесе теріге тиген кезде оларды көп
мөлшерде таза сумен шайыңыз.
5. Содан кейін дереу дəрігерге қаралыңыз.
6. Ластанған киімді сумен шайыңыз.
7. Ки
ім ауыстырыңыз.
Ұсынылатын батареялар, зарядтау құрылғылары
* Сыпыру машинасына 1 батарея жинағы қажет
Батареяны орнату/қосу/шешіп алу
몇 ЕСКЕРТУ
Қысқа тұйықталу салдарынан жарақат алу жəне
зақымдану қаупі!
Батарея аймағында жұмыс істегенде қысқа тұйықталу
салдарынан жарақат алу жəне зақымдану қаупі бар.
Батареяға ешқандай жабдықтарды немесе басқа
заттарды қоймаңыз.
Орнату: əрқашан алдымен оң сымды оң полюске, содан
кейін теріс сымды теріс полюске қосыңыз.
Шешіп алу: əрқашан алдымен теріс сымды теріс
полюстен, содан кейі
н оң сымды оң полюстен
ажыратыңыз.
Оларды дұрыс тағайындағаныңызға көз жеткізіңіз: оң
полюске оң сым, теріс полюске теріс сым.
Нұсқау
KM 130/300 R I Bp Pack жеткізу жиынтығына батарея мен
зарядтау құрылғысы кіреді.
1. Машинаны өшіріңіз, Машинаны өшіру қараңыз.
Шешіп алу жəне орнату:
2. Теріс жəне оң сымды тиісті батарея полюстерінен
ажыратыңыз.
3. Құрылғының батарея ұстағышынан батарея жағындағы
батарея қосқышы бар оң жəне теріс сымдарды алып
тастаңыз.
4. Тиісті көтергіш құрылғыны батареяның сол жəне оң жақ
кран құлақшаларына бекітіңіз.
Б
атарея салмағы, Техникалық сипаттамалары қараңыз.
Сурет D
1 Кран құлақшасы
2 Оң полюс
3 Теріс полюс
5. Батареяны машинадан көтеріп алып, қауіпсіз
орналастырыңыз.
6. Көтергіш құрылғыны жаңа батареяға бекітіңіз.
7. Жаңа батареяны машинаның батарея бөліміне абайлап
салыңыз.
Батареяны қолдану жөніндегі нұсқаулықты,
батареда жазылған нұсқауларды, сондай-ақ осы
пайдалану нұсқаулығын орындаңыз.
Көзді қорғау құралын киіңіз.
Балаларды қышқылдан жəне батареялардан
аулақ ұстаңыз.
Жарылыс қаупі
Өрт, ұшқын шығаруға, ашық шамға жəне темек
і
шегуге тыйым салынады.
Химиялық күйік қаупі
Алғашқы көмек
Ескерту
Утилизациялау
Батареяны қоқыс жəшігіне тастамаңыз.
Тапсырыс №
Батарея жинағы 36 В, 360 Aсағ, (науада,
техникалық қызмет көрсетуді аса қажет
етпейді)*
6.654-282.0
Зарядтау құрылғысы 6.654-283.0
Қазақша 333
Нұсқау
Пайдаланылмаған оң жəне теріс полюстер машинаның оң
жағында болуы керек.
8. Сол жəне оң жақ кран құлақшасынан ұстап көтергіш
құрылғыны алыңыз.
Жалғау:
9. Алдымен оң сымды батареяның оң полюсіне жалғап, оң
полюстің қақпағын орнатыңыз.
10.Теріс сымды батареяның теріс полюсіне жалғап, теріс
полюстің қақпағын орнатыңыз.
11.Қуат көзін жалғаңыз, Қуат көзін ажырату
/қосу қараңыз.
12.Тұтану қосқышындағы кілтті «I» күйіне бұраңыз.
13.Дисплейдегі батарея деңгейін тексеріп, қажет болса,
батареяны зарядтаңыз, Батареяны зарядтау қараңыз.
Қуат көзін ажырату/қосу
1. Машинаны өшіріңіз, Машинаны өшіру тарауын қараңыз.
Ажырату:
2. Батарея жағындағы батарея ашасын машина жағындағы
батарея ашасынан суырыңыз.
Машина токтан ажыратылған.
Қосу:
3. Батарея жағындағы батарея ашасын машина жағындағы
батарея ашасына екі аша корпусы бір-біріне тигенше
жалғаңыз.
Машинаның қуат көзі қосылды.
Батареяны зарядтау
1. Машинаны құрғақ, жақсы желдетілетін бөлмеге апарыңыз.
2. Машинаны өшіріңіз, Машинаны өшіру тарауын қараңыз.
Зарядтау құрылғысын жалғау:
3. Қуат көзін ажыратыңыз, Қуат көзін ажырату/қосу
тарауын қараңыз.
Сурет E
(1)Батарея
(2)Батарея жағындағы батарея ашасы
(3)Зарядтау ашасы
(4)Зарядтау кабелі
(5)Жарықдиодты дисплей
(6)Тасымалды зарядтау құрылғысы
(7)Желі кабелі
4. Тасымалды зарядтау құрылғысын машинаның алдына
қойыңыз.
НАЗАР АУДАРЫҢЫ
Аяқтар төмен қарап тұруы керек.
Тасымалды зарядтау құрылғысын батареяға қоймаңыз!
Тасымалды зарядтау құрылғысын ешбір затпен жаппаңыз
жəне оған ешбір зат қоймаңыз!
5. Зарядтау ашасын батарея жағындағы батарея ашасына
екі аша корпусы бір-біріне тигенше қосыңыз.
6. Желі кабелін тасымалды зарядтау құрылғысына қосыңыз.
7. Желі кабелін жерге тұйықталған розеткаға қосыңыз.
Зарядтау процесі
автоматты түрде басталады жəне
аяқталады.
Жарықдиодты дисплей ағымдағы күйді көрсетеді:
● Сары = батарея зарядталып жатыр
●Жасыл болып жыпылықтайды = батарея > 80%
зарядталған
●Жасыл болып жанады = батарея толығымен зарядталған
●Қызыл = қате орын алды
Зарядтау уақытын Техникалық сипаттамалары
тарауынан қараңыз.
8. Зарядтау уақытының соңына қарай электролит деңгейін
батарея өндірушісінің нұсқауларына сəйкес тексеріп,
қажет болған жағдайда реттеңіз.
Зарядтау
құрылғысын ажырату:
9. Зарядталғаннан кейін зарядтау құрылғысын машинадан
ажыратыңыз, қадамдарды кері тəртіпте орындаңыз.
Пайдалануға беру
Пайдалану
Пайдалану басталғанға дейінгі жұмыстар
1. Батарея зарядының деңгейін тексеріңіз. Қажет болса,
батареяны зарядтаңыз, Батареяны зарядтау қараңыз.
2. Сыпыру білікшесі мен бүйірлік щеткаларда оралған
таспалардың бар-жоғын тексеріңіз.
3. Дөңгелек осьтерінде оралған таспалардың бар-жоғын
тексеріңіз.
4. Барлық басқару элементтерінің жұмысын тексеріңіз.
5. Машинаның зақымдалуын тексеріңіз.
6. Шаң сүзгісін тазалап алыңыз.
Жүргізуші орындығын реттеу
ҚАУІП
Жазатайым оқиға қаупі
Жүргізуші орындығын құрылғы қозғалмай тұрғанда ғана
реттеңіз.
Сурет K
1 Салмақты реттеу
2 Шынтақ сүйенішінің биіктігін реттеу
3 Арқа сүйенішінің еңісін реттеу
4 Орындық күйін реттеу тұтқасы
1. Реттеуді бұру арқылы сіз орындық ілмесін дене
салмағыңызға сəйкес реттей аласыз.
2. Шынтақ сүйенішінің астындағы механизмді бұру арқылы
шынтақ сүйенішінің биіктігін реттеңіз.
3. Реттеуді бұру арқылы арқа сүйенішінің еңісін реттеңіз.
4. Реттеу тұтқасын басқару арқылы құлыптау механизмін
босатыңыз жəне отыру күйін дене өлшеміңізге сəйкес
реттеңіз.
Машинаны іске қосу
Нұсқау
Машинаны іске қосу үшін қозғалтқыштың қақпағы
жабылып, жүргізуші орындығында жүргізуші отыруы керек.
Нұсқау
Сыпыру машинасы орындықтан тұрғаннан кейін
3 секундтан кейін өшеді.
1. Жүргізуші орнына отырыңыз.
Орындық түйіспесінің қосқышы іске қосылды.
2. Бағыт таңдау қосқышын орта күйге жылжытыңыз.
3. Тұтану кілтін тұтану құлпына салыңыз.
4. Гидравликалық қондырғыны іске қосу
a Тежегіш басқыны басып тұрыңыз.
b Тұтану кілтін «I» күйіне бұрап, 3 секунд күтіңіз.
Машина жұмысқа дайын.
c Тұтану кілтін «II» күйіне
бұраңыз.
Гидравликалық қондырғы іске қосылады.
Машинаны жүргізу
ҚАУІП
Кенет тоқтаудан жарақат алу қаупі!
Жүргізуші орындығы босатылған бойда машина кенеттен
тоқтайды.
Көлік жүргізу кезінде жүргізуші орындығынан тұруға
болмайды.
몇 ЕСКЕРТУ
Артқа қозғалу кезінде апат қаупі!
Артқа қозғалу кезінде апат қаупі артады.
Артқа қозғалмас бұрын, балаларға ерекше назар аудара
отырып, ешкімге қауіп төнбейтініне көз жеткізіңіз. Қажет
болса, біреудің сізге нұсқау беруін сұраңыз.
Артқа қозғалған кезде айналаңызды бақылаңыз.
334 Қазақша
몇 ЕСКЕРТУ
Сыпырылған қоқыс контейнері көтерілген көлік
жүргізу кезінде апат қаупі!
Сыпырылған қоқыс контейнері көтерілген көлікті жүргізу
кезінде машинаның ауырлық центрінің өзгеруіне
байланысты апат қаупі артады.
Сыпырылған қоқыс контейнері көтерілген күйде көлік
жүргізбеңіз.
НАЗАР АУДАРЫҢЫ
Жетектің зақымдану қаупі!
Үдеткіш педальды күрт басу жетектің зақымдануына
əкелуі мүмкін.
Əрқашан үдеткіш педальды ақырын жəне абайлап басыңыз.
Алдыңғы жүрістен артқа жəне керісінше ауыспас бұрын,
машинаны тоқтатыңыз.
НАЗАР АУДАРЫҢЫ
Зақымдану қаупі
Кедергілердің үстімен жүру машинаның зақымдануына
əкелуі мүмкін.
Биіктігі 70 мм-ге дейінгі қозғалмайтын кедергілерден баяу
жəне мұқият өтіңіз. Биіктігі 70 мм-ден асатын
кедергілерден тек тиісті пандус көмегімен өтуге болады.
Нұсқау
Алдыңғы дөңгелектегі тұрақ тежегішінің тұтқасы
қозғалыс күйінде болуы керек, Тұрақ тежегішін құлыптау/
босату қараңыз.
1. Жүріс бағытының қосқышын «Алға жүріс» немесе «Артқа
жүріс» күйіне қойыңыз.
2. Аяғыңызды тежегіш басқысынан алыңыз.
3. Үдеткіш педальды абайлап басып, қозғалыс
жылдамдығын үздіксіз реттеңіз.
Үдеткіш педальды күрт баспаңыз.
4. Жолдың бағытын басқару үшін меңгерікті пайдаланыңыз.
5. Жылдамдықты азайту үшін үдеткіш пе
дальды босатыңыз.
Тежеу əсерін арттыру үшін тежегіш басқысын басуға
болады.
Сыпыру жұмысы
Сыпыру білікшесімен жəне бүйірлік щеткамен сыпыру
ҚАУІП
Кенет тоқтаудан жарақат алу қаупі!
Жүргізуші орындығы босатылған бойда машина кенеттен
тоқтайды.
Көлік жүргізу кезінде жүргізуші орындығынан тұруға
болмайды.
НАЗАР АУДАРЫҢЫ
Таспалар мен баусымдарды сыпыру салдарынан
зақымдану қаупі!
Егер ұзын, иілгіш заттар, мысалы, таспалар немесе
баусымдар сыпырылса, олар сыпыру механизмін зақымдауы
мүмкін.
Машинамен немесе бүйірлік щеткамен ұзын, иілгіш
заттардың, мысалы, таспалар мен баусымдардың үстінен
өтпеңіз немесе мұндай заттарды сыпырмаңыз.
Нұсқау
Оңтайлы тазалау нəтижелеріне қол жеткізу үшін қозғалыс
жылдамдығы шарттарға сəйкес келуі керек.
Нұсқау
Сыпыру кезінде шаң сүзгісі əр 10 минут сайын автоматты
түрде тазаланады. Осы уақыт ішінде тазалауды қолмен
іске қосуға болады.
Нұсқау
Құрғақ едендерді сыпырған кезде желдеткішті қосыңыз.
Ылғал жəне дымқыл едендерді сыпырған кезде шаң
сүзгісінің ылғалдануына жол бермеу үшін желдеткішті
өшіріңіз.
1. Сыпыру үшін қоқыс контейнерінің қақпағын ашыңыз.
2. Сыпыру білікшесін түсіріңіз.
Бүйірлік жиектерді сыпыру үшін бүйірлік щетканы да
төмен түсіріңіз.
Сыпырылған қоқыс контейнерін босату
몇 ЕСКЕРТУ
Машинаның аударылуына байланысты жарақат алу
қаупі
Беткейлерде немесе жұмсақ жерге төгу кезінде машина
ауырлық ортасының ауысуына байланысты аударылып,
адамдарды жарақаттауы мүмкін.
Қоқыс контейнерін тек машина тегіс, қатты бетте
болғанда ғана босатыңыз.
몇 ЕСКЕРТУ
Соғылу жəне жаншылу салдарынан жарақат алу қаупі
Қоқыс контейнерін көтеру немесе түсіру кезінде адамдар
қоқыс контейнері мен контейнер арасында қысылу немесе
жаншылу арқылы жарақат алуы мүмкін.
Босату кезінде қоқыс контейнерінің бұрылыс аймағында
адамдар жоқ екеніне көз жеткізіңіз.
몇 ЕСКЕРТУ
Машинаның қозғалмалы бөлшектерінен жарақат алу
қаупі
Қоқыс контейнерінің механикасы дене бөліктерін, əсіресе
саусақтарды қысуы немесе кесуі мүмкін.
Босату кезінде қозғалмалы бөлшектерге қол тигізбеңіз.
몇 ЕСКЕРТУ
Сыпырылған қоқыс контейнерін түсіру кезінде
жарақат алу қаупі!
Сыпырылған қоқыс контейнері көтерілген кезде кенет
құлап, қысып қалу жəне жаншу арқылы ауыр жарақаттар
тудыруы мүмкін.
Бекітілмеген сыпырылған қоқыс контейнерінің астында
жүрмеңіз.
Көтеріліп тұрған сыпырылған қоқыс контейнерінің астына
кірмес бұрын оны алдын ала көзделген бекітпелік
тіреуішпен мықтап бекітіңіз.
НАЗАР АУДАРЫҢЫ
Ұшатын қоқыс салдарынан жарақат алу қаупі
Босату процесінде жұмыс істеп тұрған сыпыру білікшесі
қоқысты өзінен лақтырып жіберіп, жарақатқа əкелуі
мүмкін.
Қоқыс контейнері көтерілген кезде көліктің алдында
адамдар жоқ екеніне көз жеткізіңіз.
Нұсқау
Машинаны жоғары үйіндісінің арқасында сыпырылған қоқыс
контейнерін, мысалы, үйінді контейнеріне босатуға
болады (ең жоғары түсіру биіктігін Техникалық
сипаттамалары тараудан қараңыз).
1. Машинаны түсіру орнының алдына қойыңыз.
НАЗАР АУДАРЫҢЫ
Сыпырылған қоқыс контейнерінің артында жəне үстінде
жеткілікті орын бар екеніне көз жеткізіңіз.
Көтеру:
2. «Бүйірлік щеткаларды көтеру/түсіру» басқару тұтқасын
«Көтеру» күйіне орнатыңыз жəне оны бүйірлік щеткалар
толығымен көтерілгенше ұстаңыз.
3. «Сыпыру білікшесін көтеру/түсіру» басқару тұтқасын
«Көтеру» күйіне орнатыңыз жəне оны сыпыру білікшесі
толығымен көтерілгенше ұстаңыз.
Сыпыру білікшесі көтеріледі.
4.
«Контейнер қақпағын ашу/жабу» басқару тұтқасын
«Жабу» күйіне орнатыңыз.
Индикатор қызыл түспен жанады.
Босату:
5. «Қоқыс контейнерін көтеру/түсіру» басқару тұтқасын
«Көтеру» күйіне орнатыңыз жəне оны қажетті биіктікке
жеткенше ұстаңыз.
Индикатор қызыл түспен жанады.
6. Контейнерге баяу жақындаңыз.
Қазақша 335
7. Тұрақ тежегішін құлыптаңыз.
8. «Контейнер қақпағын ашу/жабу» басқару тұтқасын «Ашу»
күйіне орнатыңыз.
Сыпырылған қоқыс контейнері босатылады.
Индикатор жасыл түспен жанады.
9. «Контейнер қақпағын ашу/жабу» басқару тұтқасын
«Жабу» күйіне орнатыңыз.
Контейнер қақпағы жабылады.
Индикатор қызыл түспен жанады.
10.Тұрақ тежегішін босатыңыз.
Түсіру:
11.Машинаны түсіру орнынан шамамен 2 м алысқа
жылжытыңыз.
НАЗАР АУДАРЫҢЫ
Сыпырылған қоқыс контейнерінің артында жəне астында
жеткілікті орын бар екеніне көз жеткізіңіз.
12.«Төмендету/көтеру» басқару тұтқасын «Төмендету»
күйіне орнатыңыз жəне оны қоқыс контейнері соңғы күйіне
жеткенше ұстаңыз.
Индикатор жасыл түспен жанады.
Машинаны өшіру
1. Машинаны көлденеңінен қойыңыз.
2. Сыпыру білікшесін жəне бүйірлік щетканы көтеріңіз.
3. Контейнер қалқасын жабыңыз.
4. Тежегіш басқысын басып тұрып, тұрақ тежегішін
құлыптаңыз.
5. Кілт қосқышын «0» күйіне бұрап, кілтті алыңыз.
Тасымалдау
НАЗАР АУДАРЫҢЫ
Тасымалдау кезіндегі зақымдар
Машинаны тіркемелерде немесе көлік құралдарында
тасымалдау кезінде оның бос салмағына (көлік салмағы)
назар аударыңыз.
Машинаны көлік құралдарында тасымалдаған кезде оны
қолданыстағы тасымалдау қауіпсіздігі нұсқауларына
сəйкес бекітіңіз.
Машинаны тасымалдау кезінде мыналарды ескеріңіз:
● Тұтану кілтін «0» күйіне бұрап, оны алыңыз.
●Тұрақ тежегішін құлыптаңыз.
● Машинаны бекіту нүктелерінде (4 дана) кергіш баулармен,
арқандармен немесе шынжырл
армен бекітіңіз.
● Машинаны дөңгелектерде тіректермен бекітіңіз.
Сақтау
Машинаны сақтау кезінде мыналарды ескеріңіз:
●Сыпыру машинасын құрғақ, аяздан қорғалған ортада тегіс,
көлденең бетке қойыңыз. Шаңнан брезентпен қорғаңыз.
●Қылшықтарға зақым келтірмеу үшін сыпыру білікшесін
жəне бүйірлік щеткаларды көтеріңіз.
●Контейнер қалқасын жабыңыз.
● Тұтану кілтін «0» күйіне бұрап, кілтті алыңыз.
●Тұрақ тежегішін құлыптаңыз.
● Машинаны айналып кетпеуі үшін бекітіңіз.
Егер сыпыру машинасы ұзақ уақыт бойы па
йдаланылмаса,
мынаны ескеріңіз:
●Сыпыру машинасының ішін жəне сыртын тазалаңыз.
● Батареяны ажырату.
● Батареяны зарядтап, шамамен 2 ай сайын қайта зарядтап
тұрыңыз.
Күтім жəне техникалық қызмет көрсету
몇 ЕСКЕРТУ
Өлім, жарақат алу жəне зақымдану қаупі!
Құрылғыға күтім жасау жəне техникалық қызмет көрсету
кезінде қауіпсіздік нұсқауларын орындамаған жағдайда өлім,
жарақат алу жəне зақымдану қаупі бар!
Осы пайдалану нұсқаулығының басындағы «Қауіпсіздік
нұсқаулары» тарауындағы күтім жасауға жəне техникалық
қызмет көрсетуге қатысты барлық қауіпсіздік
нұсқауларын орындаңыз.
Құрылғыны тазалау
НАЗАР АУДАРЫҢЫ
Қысқа тұйықталу немесе басқа зақымдар. Құрылғыларды
түтік құбырдағы су ағынымен немесе жоғары қысым
астында тазартуға тыйым салынады.
НАЗАР АУДАРЫҢЫ
Тиісті түрде тазаламау
Зақымдау қаупі.
Абразивті немесе агрессивті тазартқыш құралдарды
қолданбаңыз.
ҚАУІП
Шаң салдарынан денсаулыққа қауіп
Сығылған ауамен ішкі тазалауға арналған.
Шаңнан қорғайтын маска мен қорғаныс көзілдірігін киіңіз.
Машинаның ішін тазалау
1. Машинаны өшіріңіз, Машинаны өшіру қараңыз.
2. Машинаны шүберекпен тазалаңыз.
3. Машинаны сығылған ауамен үрлеңіз.
Машинаның сыртын тазалау
1. Машинаны өшіріңіз, Машинаны өшіру қараңыз.
2. Машинаның сыртын жұмсақ жуғыш затқа суланған
шүберекпен тазалаңыз.
Техникалық қызмет көрсету мерзімділігі
Нұсқау
Кепілдік талаптарын сақтау үшін кепілдік мерзімі ішінде
барлық қызмет көрсету жəне техникалық қызмет көрсету
жұмыстарын Инспекциялық тексеру парағына (ICL) сəйкес
уəкілетті қызмет көрсету орталығы орындауы керек.
●Жұмыс сағаттарының есептегіші техникалық қызмет
көрсету аралықтарының уақытын көрсетеді.
● Тұтынушының/пайдаланушының қызмет көрсету жəне
техникалық қызмет көрсету жұмыстарының аралықтары
Тұтынушының техникалық қызмет көрсетуі тарауда
берілген. Жұмыста
рды білікті маман жүргізуі керек. Қажет
болса, Kärcher мамандандырылған дилеріне немесе
қызмет көрсету орталығына хабарласыңыз.
●Одан əрі техникалық қызмет көрсету жұмыстарын
инспекциялық тексеру парағына сəйкес уəкілетті қызмет
көрсету орталығы жүргізуі керек. Қызмет көрсету
орталығына уақытылы хабарласыңыз.
Тұтынушының техникалық қызмет көрсетуі
Нұсқау
Келесі техникалық қызмет көрсету жұмыстарын білікті
маман орындауы керек, қажет болса, Kärcher дилеріне
немесе қызмет көрсету орталығына хабарласыңыз.
Гидравликадағы жұмыстарды тек уəкілетті қызмет
көрсету орталығы ғана жүргізе алады.
Күн сайын:
1. Дөңгелек осьтерінде оралған таспалардың бар-жоғын
тексеріңіз.
2. Сыпыру білікшесі мен бүйірлік щеткалардың тозуын жəне
оралған белдіктерді тексеріңіз.
3. Барлық басқару элементтерінің жұмы
сын тексеріңіз.
4. Машинада зақымдар бар-жоғын тексеріңіз.
Апта сайын:
몇 ЕСКЕРТУ
Сыпырылған қоқыс контейнерін түсіру кезінде
жарақат алу қаупі!
Сыпырылған қоқыс контейнері көтерілген кезде кенет
құлап, қысып қалу жəне жаншу арқылы ауыр жарақаттар
тудыруы мүмкін.
Бекітілмеген сыпырылған қоқыс контейнерінің астында
жүрмеңіз.
336 Қазақша
Көтеріліп тұрған сыпырылған қоқыс контейнерінің астына
кірмес бұрын оны алдын ала көзделген бекітпелік
тіреуішпен мықтап бекітіңіз.
5. Барлық қозғалатын бөліктердің біркелкі қозғалуын
тексеріңіз, қажет болса майлаңыз немесе жөндеңіз.
Нұсқау
Сыпырылған қоқыс контейнерін көтерулі кезде барлық
техникалық қызмет көрсету немесе жөндеу жұмыстарын
орындамас бұрын, бекітпелік тіреуішті орнатыңыз.
6. Сыпыру білікшелерінің қорабындағы тығыздағыш
жолақтардың дұрыс реттелуі мен тозуын тексеріңіз, қажет
болса реттеуді түзетіңіз жəне тозған тығыздағыш
жолақтарды ауыстырыңыз.
7. Сыпырылған қоқыс контейнерінің қақпағындағы
тығыздағыш жолақ зақымданбағанын тексеріңіз жəне
қажет болса ауыстырыңыз.
8. Сыпыру бі
лікшесінің тозуын жəне зақымдалуын тексеріңіз,
қажет болса ауыстырыңыз.
9. Бүйірлік щетканың немесе щеткалардың тозуын жəне
зақымдалуын тексеріңіз, қажет болса ауыстырыңыз.
10.Шаң сүзгісінің ластануы мен зақымдалуын тексеріңіз,
қажет болса ауыстырыңыз жəне шаң сүзгісінің қорабын
тазалаңыз.
11.Гидравликалық жүйенің тығыздығын тексеріп, қажет
болған жағдайда оны жөндеңіз.
12.Гидравликалық май салқындатқышын тазалаңыз.
13.Гидравликалық май де
ңгейін тексеріңіз.
14.Тежегіш сұйықтық деңгейін тексеріңіз.
15.Контейнер қақпағының механизмін тексеріңіз жəне қажет
болса майлаңыз.
Тозғаннан кейін:
16.Тозған тығыздағыш жолақтарды ауыстырыңыз.
17.Тозған сыпыру білікшесін ауыстырыңыз.
18.Тозған бүйірлік щеткаларды ауыстырыңыз.
Тұтынушыға қызмет көрсету орталығының техникалық
қызмет көрсетуі
Нұсқау
Кепілдік талаптарын сақтау үшін кепілдік мерзімі ішінде
барлық қызмет көрсету жəне техникалық қызмет көрсету
жұмыстарын инспекциялық тексеру парағына сəйкес
уəкілетті Kärcher тұтынушыға қызмет көрсету
орталығы орындауы керек.
● 50 сағат жұмыс істегеннен кейін алғашқы тексеру
● 250 сағат жұмыс істеген техникалық қызмет көрсету
кітапшасына сəйкес техникалық қызмет көрсету.
● Қажет болса, бірақ кем дегенде жыл сайын ак
кумулятор
өндірушісінің пайдалану нұсқауларына сəйкес машина
мен аккумулятордың оқшаулау кедергісін тексеру үшін
білікті электрикке жүгініңіз.
Техникалық қызмет көрсету жұмыстары
Дайындық
1. Сыпыру машинасын тегіс бетке қойыңыз.
2. Тұтану құлпын «0» күйіне бұрап, кілтті алыңыз.
3. Тұрақ тежегішін құлыптаңыз.
Техникалық қызмет көрсету кезіндегі қауіпсіздік
нұсқаулары
Нұсқау
Көтерілген қоқыс контейнерінің астында кез келген
жұмысты орындамас бұрын, қоқыс контейнерін құлаудан
бекіту керек, Қоқыс контейнерін бекіту қараңыз.
Қоқыс контейнерін бекіту
몇 ЕСКЕРТУ
Жаншып қалу қаупі
Құлаған қоқыс контейнері жаншылуға жəне сүйектердің
сынуына əкелуі мүмкін.
Көтерілген қоқыс контейнерінің астында кез келген
жұмысты орындамас бұрын, оны бекіту керек.
Бекітуді қауіпті аймақтан тыс жерде ғана жүргізіңіз.
Сурет N
1 Қабылдау бөлігі
2 Қорғаныс тақтайшасы
1. Қорғаныс тақтайшасын аударып, оны ұстағышқа салыңыз.
Тежегіш сұйықтығының деңгейін тексеру жəне
толтыру
몇 ЕСКЕРТУ
Жаншып қалу қаупі
Құлаған қоқыс контейнері жаншылуға жəне сүйектердің
сынуына əкелуі мүмкін.
Көтерілген қоқыс контейнерінің астында кез келген
жұмысты орындамас бұрын, оны бекіту керек.
Бекітуді қауіпті аймақтан тыс жерде ғана жүргізіңіз.
Сурет F
1 Қорғаныс тақтайшасы
2 Жапқыш қақпақ
3 Тежегіш сұйықтығының контейнері
1. Қоқыс контейнерін жоғары жылжытып, оны қорғаныс
тақтайшасымен бекітіңіз.
2. Тежегіш сұйықтығының контейнерінде жеткілікті тежегіш
сұйықтық бар-жоғын тексеріңіз.
Нұсқау
Толтыру деңгейі мин. жəне макс. арасында болуы керек.
3. Қажет болса, DOT тежегіш сұйықтығын толтырыңыз,
Техникалық сипаттамалары қараңыз.
Гидравликалық деңгейді тексеру жəне
гидравликалық майды толтыру
Сурет H
1 Жапқыш қақпақ жəне май құю саңылауы
2 Май бақылау əйнегі
Нұсқау
Бұл жұмысты орындау кезінде қоқыс контейнерін көтеруге
болмайды.
1. Май бақылау əйнегіндегі гидравликалық май деңгейін
тексеріңіз.
a Май деңгейі «MIN» жəне «MAX» белгілерінің арасында
болуы керек.
b Май деңгейі «MIN» белгісінен төмен болса,
гидравликалық майды толтырыңыз.
2. Май құю саңылауының жапқыш қақпағын алыңыз.
3. Құю аймағын тазалаңыз.
4. Гидравликалық майды толтырыңыз. (Майдың түрін
«Техникалық деректерден» қараңыз.)
5. Май құю саңылауын жа
пқыш қақпақпен жабыңыз.
Гидравликалық жүйені тексеру
Нұсқау
Гидравликалық жүйеде ағып кетулер анықталса,
тұтынушыларға қызмет көрсету орталығына
хабарласыңыз.
1. Тұрақ тежегішін құлыптаңыз.
2. Қозғалтқышты іске қосыңыз.
3. Барлық гидравликалық шлангілер мен қосылымдардың
тығыздығын тексеріңіз.
Сыпыру білікшесінде оралған баулардың бар-
жоғын тексеру
1. Қозғалтқышты іске қосыңыз.
2. Қоқыс контейнерін соңғы күйіне дейін көтеріңіз.
Қазақша 337
3. Қозғалтқышты өшіріңіз.
4. Тұрақ тежегішін құлыптаңыз.
몇 ЕСКЕРТУ
Жаншып қалу қаупі
Құлаған қоқыс контейнері жаншылуға жəне сүйектердің
сынуына əкелуі мүмкін.
Көтерілген қоқыс контейнерінің астында кез келген
жұмысты орындамас бұрын, оны бекіту керек.
Бекітуді қауіпті аймақтан тыс жерде ғана жүргізіңіз.
5. Қоқыс контейнерін қорғаныс тақтайшасымен бекітіңіз.
6. Сыпыру білікшесінде оралған баулар мен сымдардың
бар-жоғын тексеріп, оларды алып тастаңыз.
7. Қорғаныс
тақтайшасын бүктеңіз.
8. Қозғалтқышты іске қосыңыз.
9. Қоқыс контейнерін соңғы күйіне дейін түсіріңіз.
10.Қозғалтқышты өшіріңіз.
Сыпыру білікшесінің тозуын тексеру
1. Сыпыру білікшесінің есігін ашыңыз.
2. Есікті сыртқа қарай бұраңыз.
Сурет R
3. Сыпыру білікшесінің тозу дəрежесін шкала бойынша
қараңыз.
Егер тозу деңгейі қызыл диапазонның соңында болса,
жаңа сыпыру білікшесін орнату керек.
Сыпыру білікшесін ауыстыру
Сурет Q
1 Есік
2 Тұтқа бұрандасы
3 Сыпыру білікшесінің ұстағышы
4 Сыпыру білікшесі
1. Есікті ашыңыз.
2. Есікті сыртқа қарай бұраңыз.
3. Тұтқа бұрандасын босатыңыз.
4. Сыпыру білікшесінің ұстағышын сыртқа қарай бұраңыз.
5. Сыпыру білікшесін тартып шығарыңыз.
6. Жаңа сыпыру білікшесін орнатыңыз.
a Сыпыру білікшесін қарама-қарсы тұрған сыпыру
білікшесінің ұстағышына дұрыс орнату орнында
салыңыз.
Сурет V
Қозғалыс бағыты бойынша сыпыру білікшесін орнату
орны (жоғарыдан көрініс)
Нұсқау
Сыпыру білікшесіндегі ойықтар қарама-қарсы тұрған
сыпыру білікшесі ұстағышының жұдырықшаларына
орналастырылуы керек.
b Сыртқа бұрылған сыпыру білікшесі ұстағышын артқа
бұраңыз.
c Тұтқа бұрандасын қатайтыңыз.
7. Есікті артқа бұраңыз.
8. Есікті құлыптаңыз.
Нұсқау
Жаңа сыпыру білікшесін орнатқаннан кейін сыпыру
схемасын қайта реттеу керек.
Сыпыру білікшесінің сыпыру схемасын тексеру
жəне реттеу
1. Желдеткішті өшіріңіз.
2. Сыпыру машинасын шаң немесе бор байқалатын түзу
жəне тегіс еденге орнатыңыз.
3. Сыпыру білікшесін түсіріп, орнында шамамен 10 секунд
жұмыс істетіңіз.
4. Контейнер қалқасын жабыңыз.
5. Сыпыру білікшесін көтеріңіз.
6. Машинаны артқа қарай жүргізіңіз.
7. Сыпыру схемасын тексеріңіз.
Сурет S
Сыпыру схемасы ені a = 60–65 мм болатын біркелкі
тіктөртбұрыш болуы керек.
Сурет T
1 Сыпыру схемасының тұтқасы
2 Шкала
8. Сыпыру білікшесінің тозу дəрежесіне қарай, сыпыру
схемасының тұтқасын 4 позицияның біріне бекітіңіз.
Бүйірлік щетканың сыпыру схемасын тексеру жəне
реттеу
1. Бүйірлік щеткаларды көтеріңіз.
2. Сыпыру машинасын шаң немесе бор байқалатын түзу
жəне тегіс еденге орнатыңыз.
3. Сыпыру білікшесін жəне бүйірлік щеткаларды түсіріп,
орнында шамамен 10 секунд жұмыс істетіңіз.
4. Сыпыру білікшесін жəне бүйірлік щетканы көтеріңіз.
5. Машинаны артқа қарай жүргізіңіз.
6. Сыпыру схемасын тексеріңіз.
Сурет U
Сыпыру схемасының ені a = 40–50 мм жəне сағат 11 мен
4 аралығында
ай тəрізді жартылай шеңбер болуы керек.
Сурет W
1 Бұрышты реттеу
2 Ұзындықты реттеу
7. Бұрыш пен ұзындықты реттеу арқылы сыпыру схемасын
түзетіңіз.
8. Сыпыру схемасын тексеріңіз.
Бүйірлік тығыздағыштарды орнату
Сурет X
1 Есік
2 Тығыздағыш
3 Бұранда (8x)
4 Ұстағыш тілімше
1. Есікті ашыңыз.
2. Есікті сыртқа қарай бұраңыз.
3. Сегіз бекіткіш бұранданы бұрап алып, ұстағыш тілімшені
босатыңыз.
4. Тығыздағышты еденге дейін 1–3 мм бос орын болатындай
етіп қайта реттеңіз.
5. Сегіз бұранданы қатайтыңыз.
6. Қарсы жақтағы есікті ашыңыз.
Сурет Y
1 Ұстағыш тілімше
2 Құлақты сомын (4x)
3 Тығыздағыш
7. Төрт құлақты сомынды бұрап алып, ұстағыш тілімшені
босатыңыз.
8. Тығыздағышты еденге дейін 1–3 мм бос орын болатындай
етіп қайта реттеңіз.
9. Төрт құлақты сомынды қатайтыңыз.
Шаң сүзгісін қолмен тазалау
1. «Шаң сүзгісін тазалау» түймесін басыңыз.
Шаң сүзгісі тазаланады.
Шаң сүзгісін ауыстыру (қалталы сүзгі)
Сыпырылған қоқыс контейнері босатылды. Сыпырылған
қоқыс контейнерін босату қараңыз.
몇 АБАЙЛАҢЫЗ
Ұсақ шаң денсаулыққа қауіп төндіреді
Ұсақ шаңды жұту тыныс алу органдарының ауруларына
əкелуі мүмкін.
Шаң сүзгісін ауыстырған кезде ауызға жəне мұрынға
арналған тиісті қорғаныс құралдарын киіңіз.
338 Қазақша
Сурет Z
1 Құрылғы жапқышы
2 Көтеру тақтайшасы
3 Сүзгі қақпағы
4 Қалталы сүзгі
1. Құрылғы жапқышын ашыңыз.
2. Сүзгі қақпағын ашыңыз.
3. Сүзгі қақпағынан екі көтеру тақтайшасын ажыратыңыз.
4. Көрсетілгендей көтеру тақтайшаларындағы екі қысқыш
тілімшені қалталы сүзгісінің ортасына салыңыз.
Сурет AA
1 Тұтқа бұрандасы
2 Көтеру тақтайшасы
5. Салғаннан кейін екі көтеру тақтайшасын екі тұтқа
бұрандасымен бір-біріне бұраңыз.
6. Қалталы сүзгіні екі адамның көмегімен көтеріп
шығарыңыз.
7. Ескі қалталы сүзгісінен екі көтеру тақтайшасын алып,
оларды жаңа қалталы сүзгіге бекітіңіз.
8. Жаңа қалталы сүзгіні екі адамның көмегімен салыңыз.
9. Жаңа қалталы сүзгіден екі көтеру тақтайшасын алыңыз.
10.Екі көтеру тақтайшасын қа
қпақтың ішкі жағына
орнатыңыз.
11.Сүзгі қақпағын жауып, оны қысқыш бекіткіштермен
бекітіңіз.
12.Құрылғы жапқышын жабыңыз.
Шаң сүзгісін ауыстыру (тегіс бүктелген сүзгі)
Сыпырылған қоқыс контейнері босатылды. Сыпырылған
қоқыс контейнерін босату қараңыз.
몇 АБАЙЛАҢЫЗ
Ұсақ шаң денсаулыққа қауіп төндіреді
Ұсақ шаңды жұту тыныс алу органдарының ауруларына
əкелуі мүмкін.
Шаң сүзгісін ауыстырған кезде ауызға жəне мұрынға
арналған тиісті қорғаныс құралдарын киіңіз.
Сурет AB
1 Құрылғы жапқышы
2 Сүзгі қақпағы
3 Тазалау құрылғысы
1. Құрылғы жапқышын ашыңыз.
2. Сүзгі қақпағын ашыңыз.
Сурет AC
1 Тазалау құрылғысы
2 Тегіс бүктелген сүзгі
3. Тазалау құрылғысының қақпағын қайырыңыз.
4. Екі тегіс бүктелген сүзгіні шығарып алыңыз.
5. Жаңа тегіс бүктелген сүзгіні салыңыз.
6. Тазалау құрылғысын қақпағын түсіріңіз.
7. Сүзгі қақпағын жауып, бекіткіштермен бекітіңіз.
8. Құрылғы жапқышын жабыңыз.
Шаң сүзгісін ауыстыру (дөңгелек сүзгі)
Сыпырылған қоқыс контейнері босатылды. Сыпырылған
қоқыс контейнерін босату қараңыз.
몇 АБАЙЛАҢЫЗ
Ұсақ шаң денсаулыққа қауіп төндіреді
Ұсақ шаңды жұту тыныс алу органдарының ауруларына
əкелуі мүмкін.
Шаң сүзгісін ауыстырған кезде ауызға жəне мұрынға
арналған тиісті қорғаныс құралдарын киіңіз.
Сурет AD
1 Құрылғы жапқышы
2 Сүзгі қақпағы
1. Құрылғы жапқышын ашыңыз.
2. Сүзгі қақпағын ашыңыз.
Сурет AE
1 Дөңгелек сүзгі
2 Құлыптау
3. Құлпын босатыңыз.
a Құлыпты толықтай тартып шығарыңыз.
b Құлып орнына түскенше сағат тілімен бұраңыз.
4. Сүзгіні алып тастаңыз.
Нұсқау
Сүзгіні салған кезде сүзгінің алдыңғы жағындағы
саңылаулар сүзгі ұстағышының болттарымен
тураланғанына көз жеткізіңіз.
5. Жаңа сүзгіні салып, құлыпты жабыңыз.
6. Сүзгі қақпағын жауып, бекіткіштермен бекітіңіз.
7. Құрылғы жапқышын жабыңыз.
Сақтандырғыштарды ауыстыру
Сақтандырғыш ұстағыштары меңгерік дөңгелегінің астында
орналасқан.
Сурет M
1. Сақтандырғыш ұстағыштың қақпағын алып тастаңыз.
2. Сақтандырғыштарды тексеріп, ақаулы
сақтандырғыштарды ауыстырыңыз.
Сақтандырғыштарға шолу
FU 01 Сыпыруға арналған контейнер 3 А
FU 02 Көп функциялы дисплей 10 А
FU 03 Қозғалыс бағытын ажыратқыш 3 А
FU 04 Терістегіш 5 А
FU 05 Вибрациялық жүйе жəне
желдеткіш
25 А
FU 06 Айналмалы шамшырақ,
дыбыстық сигнал, көк жарық
15 А
FU 07 Тежегіш шамы (қосымша) 10 А
FU 08 Жыпылдауық (қосымша) 10 А
FU 09 Сол жақтағы жарықтандыру
(қосымша)
7,5 А
FU 10 Жұмыс жарығы 10 А
FU 11 Оң жақтағы жарықтандыру
(қосымша)
7,5 А
FU 12 Жүргізуші кабинасы (қосымша),
шаң ба
сқыш (қосымша)
15 А
Қазақша 339
Ақаулар кезіндегі көмек
Сіз кішігірім ақауларды келесі шолудың көмегімен өзіңіз жоя
аласыз.
Тізімде көрсетілмеген барлық ақаулар үшін тұтынушыларға
қызмет көрсету орталығына (қызмет орталығы)
хабарласыңыз!
ҚАУІП
Көлік құралының абайсызда қозғалуына байланысты
апаттар мен жарақаттар қаупі
Кез келген күтім немесе техникалық қызмет көрсету
жұмыстарын орындамас бұрын, көлік құралын өшіріп,
тұтану кілтін алыңыз.
ҚАУІП
Ток соғу қаупі
Электр құрылғысымен жұмыс кезінде батареяны
ажыратыңыз.
Жөндеу жұмыстары жəне электрлік компоненттермен
жұмыстарды тек уəкілетті тұтынушыларға қызмет
көрсету жүзеге асыра алады.
Кепілдік
Əр елде жергілікті дистрибьюторлар берген кепілдік
шарттары қолданылады. Бұйымда материалдық немесе
өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды
кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне
наразылықтарыңыз болса, бұйымды сатқан сауда
мекемесіне немесе жақындағы өкілетті қызмет көрсету
орнына түбіртекті көрсетіп хабарласыңыз.
(Мекенжайымыз артқы бетте)
Кепілдік туралы қосымша ақпаратты (бар болса) жергілікті
Kärcher веб-сай
тының «Жүктеулер» бөліміндегі қызмет
көрсету бөлімінде табуға болады.
Шығару күні фирмалық тақтайшада MM/YYYY пішімінде
көрсетіледі, мұнда MM - өндіріс айы, YYYY - шығарылған
жылы немесе кодталған түрде.
Жеке сандардың мағынасы келесідей болады:
Мысалы: 30290
3 Өндірілген жылы
0 Өндірілген ғасыры
2 Өндірілген онжылдық
9 Өндірілген айының екінші саны
0 Өндірілген айының бірінші саны
Сонымен бұл мысалда 30290 коды 09/(2)023 өндірілген күн
ін
білдіреді.
Қате Жою
Көлік құралы баяу жүреді
немесе мүлдем жүрмейді
Батареяны зарядтаңыз немесе ақаулы болса ауыстырыңыз
Дөңгелектерде оралған баулар мен сымдардың бар-жоғын тексеріңіз
Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
Тұрақ тежегішін босатыңыз
Гидравликалық жүйедегі
ысқырық шу
Гидравликалық майды толтырыңыз
Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
Сыпыру білікшесі/бүйірлік
щетка айналмайды
Сыпыру білікшесінде/бүйірлік щеткада оралған баулар мен сымд
ардың бар-жоғын тексеріңіз
Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
Щетка аймағында сору күші
аз немесе мүлдем жоқ
Шаң сүзгісін тексеру, тазалау немесе ауыстыру
Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
Машина шаң шығарады Бүйірлік тығыздағыштарды орнату
Желдеткішті қосу
Шаң сүзгісін тексеру, тазалау немесе ауыстыру
Сүзгі тығыздағыштарын ауыстыру
Қоқыс контейнерінің қақпағын ашыңыз
Kärcher тұтынушыларды қолдау қызметіне хаб
арлаңыз
Сыпырылған қоқыс жатыр Сыпыруға арналған контейнерді босатыңыз
Шаң сүзгісін тексеру, тазалау немесе ауыстыру
Сыпыру білікшесін ауыстыру
Сыпыру схемасын реттеу
Қоқыс контейнерінің тығыздағыш жолағын ауыстыру
Сыпыру білікшесінің бітелуін жою
Қоқыс контейнерінің қақпағын ашыңыз
Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
Қоқыс контейнерін көтеру/
түсіру мүмкін емес
Сақтандырғышты тексеріңіз жəне ақаулы болса ауыстырыңыз
Kärcher тұтынушыларды қо
лдау қызметіне хабарлаңыз
Қоқыс контейнерінің
қақпағын ашу мүмкін емес
Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
Гидравликалық
қозғалмалы бөлшектерді
пайдалану кезіндегі
ақаулар
Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
340 Қазақша
ЕО стандарттарына сəйкестігі туралы
декларация
Осымен біз төменде аталған өнім аталған нұсқаулықтар мен
ережелердің тиісті талаптарына сəйкес келетінін
мəлімдейміз. Бізбен келісусіз өнімнің конструкциясы өзгерген
жағдайда осы декларация өз күшін жояды.
Өнім: Оператор орындығы бар сыпыру машинасы
Типі: 1.186-xxx
Нұсқаулықтар мен ережелер
2006/42/EG (+2009/127/EG)
2000/14/EG
2014/30/EU
2014/53/EU (TCU)
Қолданылатын біріздендірілген стандарттар
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Сəйкестікке қолданылатын тексеру əдісі
2000/14/EC: V қосымшасы
Дыбыс қуаттылығының деңгейі дБ(А)
KM
170/600 R D
Өлшенді: 100
Кепілдік береді: 103
KM 100/65 R Bp
Өлшенді: 85
Кепілдік береді: 88
KM 105/180 R Bp
Өлшенді: 87
Кепілдік береді: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Өлшенді: D: 97 BAT: 88 LPG: 101
Кепілдік береді: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Өлшенді: D: 96 LPG: 98 Bp: 90
Кепілдік береді: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Өлшенді: D: 99 LPG: 96
Кепілдік береді: D: 102 LPG: 99
KM 150/500 R Bp
Өлшенді: 94
Кепілдік береді: 96
Атауы жəне мекенжайы
Құжаттаманы жүргізетін уəкілетті тұлға:
С. Райзер
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Германия)
Тел.: +49 7195 14-0
Факс: +49 7195 14-2212
Қол қойғандар басқарманың тапсырмасы мен уəкілдігі
бойынша əрекет етеді.
Winnenden, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred
-Kärcher-Str. 28 - 40
71364 Winnenden (Германия)
Тел.: +49 7195 14-0
Телефакс: +49 7195 14-2212
Техникалық сипаттамалары
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Құрылғының техникалық сипаттамалары
Қозғалыс жылдамдығы, алға km/h 8 8
Қозғалыс жылдамдығы, артқа km/h
4 4
Өрмелеу қабілеті (макс.) % 14 14
Бүйірлік еңкейту (макс.) % 10 10
Бүйірлік щеткаларсыз жұмыс ені mm 1000 1000
1 бүйірлік щеткамен жұмыс ені mm 1300 1300
2 бүйірлік щеткамен жұмыс ені mm 1550 1550
Бұрылыс радиусы m2,8 2,8
Қорғаныс класы IPX 3 IPX 3
Алаң бойынша теориялық өнімділік
Бүйірлік щеткасыз аудан бойынша өнімділік m
2
/h 8000 8000
1 бүйірлік щеткамен аудан бойынша өнімділік m
2
/h 10400 10400
2 бүйірлік щеткамен аудан бойынша өнімділік m
2
/h 12400 12400
Батарея
Батарея сыйымдылығы Ah - 360
Толық зарядталған батареямен жұмыс уақыты h- 3,5
Батарея кернеуі V- 36
Батарея салмағы kg - 460
Экологиялық жағдай
Қоршаған орта температурасы °C -5 ... +40 -5 ... +40
Ылғалдылық, конденсациясыз % 0 ... 90 0 ... 90
Қазақша 341
Техникалық өзгертулерді енгізу құқығы бар.
Өлшемдері мен өнімдер
Ұзындығы mm 2245 2245
Ені mm 1350 1350
Биіктігі mm 1430 1430
Бос салмағы kg 840 (1300) 840 (1300)
Рұқсат етілген жалпы салмақ kg 1885 1885
Алдыңғы оське макс. рұқсат етілген жүктеме kg 852 852
Артқы оське макс. рұқсат етілген жүктеме kg 1033 1033
Кең сыпыру білікшесі mm 1000 1000
Сыпыру білікшесінің диаметрі mm 300 300
Бүйірлік щетканың диаметрі mm 600 600
Сыпыруға арналған контейнер
Сыпырылған қоқыс контейнерінің көлемі l 300 300
Жүк түсіру биіктігі (макс.) mm 1400 1400
Сүзгі жəне сору жүйесі
Сүзгі жүйесі Қалта сүзгісі Қалта сүзгісі
Шаң сүзгісінің сүзгі беті m
2
7,8 7,8
Қолдану категориясы UU
Сору жүйесінің номиналды теріс қысымы mbar 15,5 15,5
Сору жүйесінің номиналды көлемдік шығыны l/s 800 800
Тартымдық қозғалтқыш (электрлік)
Номиналды қуат (механикалық) W 4000 4000
Үрлеу жəне сыпыру білікшесінің қозғалтқышы (электрлік)
Қозғалтқыш түрі Тұрақты магнитті
тұрақты ток
қозғалтқышы
Тұрақты магнитті
тұрақты ток
қозғалтқышы
Жұмыс заттары
Гидравликалық майдың түрі HV 46 HV 46
Гидравликалық майдың мөлшері l25 25
Дөңгелек құрсауы
Шинаның өлшемі, алдыңғы mm 15-4.5x8 15-4.5x8
Шинаның өлшемі, артқы 15-4.5x8 15-4.5x8
EN 60335-2-72 стандартына сəйкес есептелінетін мəн
Қолдағы дірілдің мəні m/s
2
<2,0 <2,0
Бір қолды дірілдеу мəні, белгісіздік К m/s
2
0,1 0,1
Орындықтың діріл мəні m/s
2
<2,0 <2,0
Орындықтың діріл мəні, белгісіздік К m/s
2
0,1 0,1
Дыбыс қысымының деңгейі L
pA
dB(A) 75 75
Белгісіздік K
pA
dB(A) 3 3
L
WA
дыбыс қуатының деңгейі + L
WA
белгісіздігі dB(A) 93 93
Тежегіш
Тежегіш сұйықтығы Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
342 Български
Съдържание
Общи указания
Преди първото използване на уреда прочетете
това оригинално ръководство за експлоатация и
действайте съответно. Запазете оригиналното ръководство
за експлоатация за последващо използване или за
следващия собственик.
Указания за безопасност
Степени на опасност
ОПАСНОСТ
● Указание за непосредствена опасност, която може да
доведе до тежки телесни повреди или до смърт.
몇 ПРЕДУПРЕЖДЕНИЕ
● Указание за възможна опасна ситуация, която може да
доведе до тежки телесни повреди или до смърт.
몇 ПРЕДПАЗЛИВОСТ
● Указание за възможна опасна ситуация, която може да
доведе до леки телесни повреди.
ВНИМАНИЕ
● Указание за възможна опасна ситуация, която може да
доведе до материални щети.
Символи върху машината
Указания за безопасност при обслужване
몇 ПРЕДУПРЕЖДЕНИЕ ● Използвайте уреда само по
предназначение. Съблюдавайте местните условия и при
работата с уреда следете за трети лица, особено деца.
● За поддържане на въздушната междина и пътищата на
утечен ток уредът не трябва да се използва на височина
2000 метра над морското равнище. ● Проверявайте уреда
с работните приспособления за изпр
авно състояние и за
експлоатационна безопасност. Ако състоянието на уреда
не е безупречно, не трябва да използвате уреда. ● В опасни
зони (напр. бензиностанции) спазвайте съответните
правила за безопасност. Никога не използвайте уреда в
помещения с риск от експлозия. ● Уредът не е
предназначен за употреба от лица с ограничени
фи
зически, сензорни или умствени възможности, или
липса на опит и / или познания. ● Уредът трябва да се
използва само от хора, които са обучени за работа с него
или които са доказали способностите си за обслужването
му, и на които ползването на уреда е изрично
възложено.ВНИМАНИЕ ● Преди началото на раб
отата
обслужващото лице трябва да проверява дали всички
предпазни устройства са поставени правилно и
функционират. ● Обслужващото лице на уреда е
отговорно за злополуки с други лица или с тяхното
имущество.ПРЕДУПРЕЖДЕНИЕ ● Осигурявайте тясно
прилепващо облекло и здрави обувки на обслужващото
лице. Избягвайте по-широко облекло. ● Децата трябва да
бъ
дат под надзор, за да се гарантира, че не си играят с
уреда. ● Деца и подрастващи не трябва да работят с
уреда.ВНИМАНИЕ ● Преди тръгване проверявайте
околността в близост (напр. за деца). Следете за
достатъчна видимост!ОПАСНОСТ ● Никога не
оставяйте уреда без надзор, докато той не е осигурен
срещу самоволно п
ридвижване. Преди слизане от уреда
винаги задействайте застопоряващата
спирачка.ВНИМАНИЕ ● Изваждайте ключа за запалването
или KIK (Kärcher Intelligent Key), за да предотвратите
Общи указания ............................................................... 342
Указания за безопасност............................................... 342
Употреба по предназначение ....................................... 343
Защита на околната среда............................................ 344
Аксесоари и резервни части ......................................... 344
Обхват на доставка........................................................ 344
Описание на уреда ........................................................ 344
Функция........................................................................... 345
Преди пуск в е
ксплоатация ........................................... 345
Акумулатори/зарядни устройства................................. 345
Пускане в експлоатация ................................................ 347
Експлоатация ................................................................. 347
Транспортиране ............................................................. 349
Съхранение .................................................................... 349
Грижа и поддръжка ........................................................ 349
Помощ при повреди....................................................... 353
Гаранция......................................................................... 353
Декларация за съответствие на ЕС.............................. 353
Технически данни........................................................... 354
ВНИМАНИЕ
Опасност от изгаряне
Преди работа по горещи части от автомобила
го оставете да се охлади.
ОПАСНОСТ
Опасност от пожар
Не измитайте горящи или тлеещи предмети,
като напр. цигари, кибрит или подобни.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване
Опасност от притискане и срязване поради
движещи се части на автомобила.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване
Опасност от наранявания поради електрическо
напрежение.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване
Порязване и наранявания от притискане поради
движещи се части на автомобила във
вътрешността му.
Не посягайте в отворите на уреда.
Извършвайте работите по автомобила винаги с
подходящи ръкавици.
Внимавайте с въртящите се четки.
В направление на движението преминавайте
само по нагорнища и надолнища до 14%.
Максимален наклон на основата при придвижване
с повдигнат съд за материала за измитане.
Точка за закрепване на автомобилния подемник
Точка за закрепване
Съблюдавайте указанията
Управлявайте бавно
Прочетете ръководството за е
ксплоатация и след
това започнете работа
Български 343
ползването на уреда от неупълномощени
лица.ПРЕДПАЗЛИВОСТ ● Не използвайте уреда в зони, в
които съществува възможност за наличие на падащи
предмети.ПРЕДУПРЕЖДЕНИЕ ● При уреди, оборудвани с
осветление Blue Spot, не гледайте директно в светлинния
източник.
Указания за безопасност при режим на движение
Указание ● Списъкът с възможности за опасност от
преобръщане не е изчерпателен.ОПАСНОСТ ● Опасност
от преобръщане при твърде големи нанагорнища и
наклони! При преминаване по нанагорнища и наклони
спазвайте максимално допустимите стойности, посочени
в техническите данни. ● Опасност от преобръщане при
твърде голям страничен наклон! При движение напречно
на посоката на движе
ние спазвайте максимално
допустимите стойности, посочени в техническите данни.
● Опасност от преобръщане при нестабилна основа!
Използвайте уреда само върху укрепена основа.
몇 ПРЕДУПРЕЖДЕНИЕ ● Опасност от злополука поради
несъобразена скорост. На завои се движете бавно.
Указания за безопасност при транспортиране
몇 ПРЕДПАЗЛИВОСТ ● За да избегнете инциденти по
време на транспорта, спазвайте транспортното тегло
на автомобила. ● За транспорт на машината изключете
батерията и закрепете машината здраво.
Уреди, задействани с акумулатори
ОПАСНОСТ ● Опасност от експлозия! Зареждайте
акумулаторите само с подходящо зарядно устройство
● При зареждане на акумулатори в затворени помещения
се образува силно експлозивен газ. Зареждайте
акумулаторите само в помещения с добра вентилация.
● В близост до акумулатор или в помещение за зареждане
на акумулатори не трябва да работите с открит пламък,
да създават
е искри или да пушите. ● Опасност от
експлозия и къси съединения. Не поставяйте инструмент
или подобен предмет върху акумулатора.
몇 ПРЕДПАЗЛИВОСТ ● Опасност от нараняване от
акумулаторна киселина. Спазвайте съответните
правила за безопасност.
ВНИМАНИЕ ● Спазвайте инструкциите за работа,
предоставени от производителя на акумулатора и на
зарядното устройство. Спазвайте препоръките на
законодателя при боравене с акумулатори. ● Никога не
оставяйте акумулаторите да стоят в разредено
състояние, зареждайте ги отново възможно най-скоро.
● За предотвратяване на блуждаещи токове поддържайте
акумулаторите чисти и сухи. Пазете акумулаторите от
з
амърсявания, напр. от метален прах. ● Изхвърляйте
изразходваните акумулатори съобразно с екологичните
изисквания, определени в европейската Директива 91/157/
ЕИО или в съответните национални разпоредби.
Указания за безопасност при метачни машини с
високо изпразване
ОПАСНОСТ ● Опасност от наранявания при уреди с
високо изпразване! Преди всякакви работи осигурявайте
вдигнатия резервоар за отпадъци. Поставяйте
защитата, като стоите само извън опасната зона.
Указания за защита при метачно-сметосъбиращи
машини със защитен покрив
몇 ПРЕДПАЗЛИВОСТ
Проверявайте ежедневно защитния покрив за повреди, за
да гарантирате неговата защитна функция.
При повреда на защитния покрив, също и на отделни
елементи от него, трябва да се смени целият защитен
покрив.
Не се разрешава каквато и да е модификация на защитния
покрив, както и поставянето на различни от разрешените
от Kärcher елементи, компоненти и модули, и това при
определени обстоятелства ограничава функцията на
защитния покрив.
Грижа и поддръжка
몇 ПРЕДУПРЕЖДЕНИЕ ● Преди работа по
електрическата инсталация разкачете акумулатора.
● Преди почистване, поддръжка, смяна на части и
преминаване към друга функция трябва да изключвате
уреда и да изваждате ключа за запалването.
몇 ПРЕДПАЗЛИВОСТ ● Възлагайте привеждането в
изправност само на одобрени сервизи или на специалисти
в тази област, които са запознати с всички свързани с
това правила за безопасност.
ВНИМАНИЕ ● Съблюдавайте проверката за безопасност
на преносими уреди за професионална употреба съгласно
валидните на мястото предписания (напр. в Германия:
VDE 0701). ● Къси съединения или други повреди. Не
почиствайте уреда с водна струя от маркуч или под
високо налягане. ● Изпълнявайте работи по уреда само с
подходящи ръкавици.
Употреба по предназначение
Метачно-сметосъбиращата машина е предназначена за
почистване на подови площи за търговска употреба и напр.
за следните области на приложение:
●паркинги
●производствени системи
●Логистични площи
●Хотели
●обекти за търговия на дребно
● складови площи
● тротоари
Тази метачно-сметосъбираща машина е предназначена за
метене на замърсени повърхности във външната и
вътрешната област.
Преди ползване уредът с приспособленията за ра
бота
трябва да се проверява за изправно състояние и
безопасност на труда. Ако автомобилът не е в отлично
състояние, използването му е забранено.
Използвайте тази метачн-сметосъбираща машина само в
съответствие с информацията, дадена в настоящото
ръководство за експлоатация.
По уреда не бива да се предприемат никакви промени.
Уредът е по
дходящ само за описаните в ръководството за
експлоатация настилки.
Може да се минава и да се почиства само по повърхности,
разрешени от собственика на предприятието или неговите
упълномощени лица.
Като цяло важи следното: Съхранявайте леснозапалимите
вещества далеч от уреда (опасност от експлозия/
пожароопасност).
Предвидима неправилна употреба
●Никога не измитайте или засмуквайте експлозивни
течности, възпламеняеми газове, както и неразредени
киселини и разтворители! Към тях принадлежат бензин,
разредители за бои или мазут, които при завихряне с
въздуха за всмукване могат да образуват експлозивни
пари или смеси, освен това ацетон, неразредени
киселини и разтворители, тъй като те атакуват
използваните за уреда материали.
●Н
икога не измитайте или засмуквайте реактивни метални
стърготини (напр. алуминий, магнезий, цинк), в
комбинация със силно активни и кисели средства за
поддържане те образуват експлозивни газове.
●Не измитайте или засмуквайте горящи или тлеещи
предмети.
344 Български
●Не използвайте уреда за измитане на вещества, опасни за
здравето.
●Забранява се престоя в опасни области. Забранена е
експлоатацията в помещения с риск от експлозия.
● Забранено е качването на придружаващи лица.
●С този уред не е позволено бутането/тегленето или
транспортирането на предмети.
Подходящи настилки за метене
●Асфалт
● Индустриални подове
●Циментови подове
● Бетон
● Павета
Защита на околната среда
Опаковъчните материали подлежат на рециклиране.
Моля, изхвърляйте опаковките по съобразен с околната
среда начин.
Електрическите и електронните уреди съдържат ценни
материали, подлежащи на рециклиране, а често и
съставни части, напр. батерии, акумулаторни батерии
или масло, които при неправилно боравене или изхвърляне
могат да представляват потенциална опасност за човешкото
здраве и за ок
олната среда. За правилното функциониране
на уреда все пак тези съставни части са необходими.
Обозначените с този символ уреди не трябва да бъдат
изхвърляни заедно с битовите отпадъци.
Указания за съставни вещества (REACH)
Актуална информация за съставките ще намерите на
интернет страница: www.kaercher.de/REACH
Аксесоари и резервни части
Използвайте само оригинални аксесоари и оригинални
резервни части, по този начин осигурявате безопасната и
безпроблемна експлоатация на уреда.
Информация относно аксесоари и резервни части ще
намерите тук: www.kaercher.com.
Обхват на доставка
Обхватът на доставката на уреда е изобразен върху
опаковката. При разопаковане проверете съдържането за
цялост. При липсващи аксесоари или при транспортни щети,
моля, обърнете се към Вашия дистрибутор.
Описание на уреда
Изображение на уреда
Фигура B
Метачна машина
Позиция 1
1 Седалка (с контактен прекъсвач на седалката)
2 Волан
3 Ръчка със заключване
4 Капак на уреда
5 Работно осветление
6 Странична метла (вдясно)
7 Предно колело
8 Достъп, метачен валец
9 Точка на закрепване
10 Типова табелка
11 Лампа за кръгово осветяване
12 Капак на уреда (вдясно)
13 Покритие (вдясно)
14 Задна облицовка
15 Задно колело
16 Покритие (вляво)
17 Капак на двигателя
Панел за обслужване
Позиция 2
1 Контролни елементи и дисплей
2 Застопоряваща спирачка
3 Бутон Аварийно изключване
4 Лост за управление Повдигане/спускане на метачния
валец
5 Контролна лампа, клапа на съда за материала за
измитане
6 Лост за управление Отваряне/затваряне на клапата на
съда
7 Контролна лампа, съд за материала за измитане напълно
спуснат
8 Лост за управление Повдигане/спускане на съда за
материала за измитане
9 Превключвател с ключ (ключалка за запалване)
10 Превключвател за посока на движение
11 Повдигане/спускане на лоста за управление на
страничната метла
12 Регулиране на оборотите на страничната метла
(опционално)
13 Прекъсвач лампа за кръгово осветяване
14 Прекъсвач работно осветление
15 Превключвател на клаксона
16 Превключвател Въздуховдухвател/почистване на
филтъра
Педали
Позиция 3
1 Спирачен педал
2 Педал на газта
Контролни елементи и дисплей
Позиция 4
1 Без функция
2 Без функция
3 Предупредителна светлина за зареждане на батерията
4 Контролна лампа Работно осветление
5 Контролна лампа, мигач (функция само при
преустройство според Наредбата за допускане на
превозни средства до движение по пътищата)
6 Контролна лампа, почистване на филтъра
7 Контролна лампа, паркиране
8 Без функция
9 Без функция
10 Контролна лампа, въздуховдухвател
11 Без функция
12 Без функция
13 Дисплей
Опционално оборудване
Комфортна кабина (затворена) 2.853-431.7
Защитна кабина (отворена) с предно стъкло и
стъклочистачка
2.853-433.7
Защитна кабина 2.851-267.7
Защитен покрив 2.852-595.7
Устойчиви на пробиване гуми (без следи) 4.515-132.0
Гуми (пълни с въздух) 4.515-332.0
Прожектор син (отпред) 2.853-202.0
Прожектор син (отпред и отзад) 2.853-203.0
Задна светлина 2.853-204.0
Стандартен комплект за осветление 2.853-205.0
Комплект за осветление на улично движение 2.853-207.0
Комплект за допускане в уличното движение
(Нар
едба за допускане на превозни средства
до движение по пътищата)
2.853-208.0
Предпазен колан 6.981-140.0
Втора странична четка (вляво) 2.851-273.0
Български 345
Лост за управление
Фигура O
1 Лост за управление на съда за материала за измитане
2 Лост за управление на капака на резервоара
3 Лост за управление на метящия валяк
4 Лост за управление на страничната метла
Указание
Дръжте лостовете в желаната позиция, докато
съответното механично движение не бъде изпълнено
напълно.
Лост за управление на съда за материала за измитане
Лост за управление на метящия валяк
Лост за управление на капака на резервоара
Лост за управление на страничната метла
Дисплей
Фигура C
1 Обороти на двигателя в 1/min
2 Напрежение на батерията във V
3 Зареждане на батерията в %
4 Работни часове на машината
Функция
Метачно-сметосъбиращата машина работи на принципа на
лопатката за смет.
1. Въртящата се странична метла почиства ъгли и ръбове по
повърхността за метене и транспортира отпадъците в
улея на метящия валяк.
2. Въртящият се метящ валяк транспортира отпадъците
директно в резервоара за отпадъци.
3. Завихреният прах в резервоара за отпадъци се отделя
от
филтър за прах и смукателният уловител изсмуква
филтрирания въздух.
4. Почистването на филтъра за прах става автоматично по
време на експлоатацията и може да се стартира
допълнително чрез превключвателя "Почистване на
филтъра".
Преди пуск в експлоатация
Указания за разтоварване
ОПАСНОСТ
Опасност от злополука при разтоварване на
машината
При разтоварване на машината използвайте подходяща
рампа.
За разтоварване/натоварване на машината не
използвайте вилков електрокар.
При разтоварване/натоварване на машината
съблюдавайте теглото.
1. Използвайте приложените дъски, за да изградите рампа
според скицата.
2. Разрежете опаковащите ленти от пластмаса и отстранете
опаковъчното фолио.
3. Отстранете
фиксиращите ленти от точките на закрепване.
4. Развийте маркираните подови дъски и квадратната греда
от палета.
5. Поставете четирите дъски на ръба на палета, подравнете
ги така, че да се намират под колелата на машината.
Завийте дъските.
6. Поставете квадратната греда под дъските като опора.
7. Отстранете дървените трупчета, които задържат
колелата.
8.
Освободете застопоряващата спирачка.
9. Внимателно придвижете машината по направената рампа
от палета.
Блокиране/освобождаване на ръчната спирачка
Блокиране
1. Дръжте спирачния педал натиснат и издърпайте
спирачния лост.
Освобождаване
2. Дръжте спирачния педал натиснат и освободете
спирачния лост.
Акумулатори/зарядни устройства
ВНИМАНИЕ
Използвайте само препоръчаните от производителя
акумулатори и зарядни устройства
Сменяйте акумулаторите само с такива от същия тип.
Преди да изхвърлите автомобила като отпадък,
извадете акумулатора и го изхвърлете като отпадък,
като спазвате специфичните за страната, респ.
местните предписания.
Символи Предупредителни указания
При работа с акумулатори съблюдавайте изброените по-
долу предупредителни указания:
Регулиране на скоростта на страничната четка
(вдясно)
2.853-507.0
Покритие на страничната четка 2.851-286.0
Система за разпръскване на вода за
страничните четки
2.853-214.0
Гумен противоударен амортизатор 2.852-620.0
Защита на страничната метла (вдясно) 2.853-211.0
Защита на страничната метла (от двете
страни)
2.853-210.0
Монтажен комплект за прахосмукачка за
мокро/сухо почистване NT 22/1 Bp
2.852-814.0
Монтажен комплект за прахосмукачка за
мокро/сухо почистване NT 22/1 Bp (кабина)
2.853-161.0
Монтажен комплект за метене на лека смет 2.853-212.0
Назад Повдигнете резервоара за отпадъци
Напред Спускане на съда за материала за
измитане
Назад повдигнете метачния валец
Напред Спускане на метачния валец
Назад Затваряне на капака на резервоара
Напред Отваряне на капака на резервоара
Назад Повдигане на страничната метла
Напред Спускане на
страничната метла
Спазвайте указанията, посочени в ръководството
за употреба на акумулатора и върху акумулатора,
както и в настоящото ръководство за
експлоатация.
Носете защита за очите.
Дръжте децата далеч от киселина и акумулатори.
Опасност от експлозия
Забранени са огън, искри, открита светлина и
пушене.
346 Български
Указания за безопасност
ОПАСНОСТ
Опасност от пожар и експлозия
Не поставяйте инструменти или други предмети върху
акумулатора.
Задължително избягвайте пушене и открит огън.
При зареждане на акумулатори в помещения осигурявайте
добра вентилация.
Използвайте единствено разрешени от Kärcher
акумулатори и зарядни устройства (Оригинални резервни
части).
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност за околната среда при неправилно
изхвърляне на акумулатора
Изхвърляйте безопасно дефектни или изразходвани
акумулатори (При необходимост се свържете с
предприятие за изхвърляне на отпадъци или със сервиза
на Kärcher).
Мерки при случайно освобождаване на акумулаторна
киселина
При съобразена с правилата употреба и при спазване на
ръководството за употреба оловните акумулатори не
създават риск
ове.
Независимо от това имайте предвид, че оловните
акумулатори съдържат сярна киселина, която може да
причини силни разяждания.
1. Събирайте разлята или изтичаща при нехерметичен
акумулатор киселина със свързващ материал, напр.
пясък. Не допускайте да попадне в канализацията, в
почвата или във водните басейни.
2. Неутрализирайте киселината с варовик/сода и я
и
зхвърляйте като отпадък при спазване на местните
разпоредби.
3. За изхвърляне на дефектния акумулатор се свържете със
специализирано предприятие за дейности по изхвърляне.
4. Пръски от киселини в очите или по кожата да се изплакват
респ. измиват с чиста вода.
5. След това незабавно потърсете лекар.
6. Замърсеното облекло да се из
пере с вода.
7. Сменете облеклото си.
Препоръчителни акумулатори, зарядни
устройства
* Метачно-сметосъбиращата машина се нуждае от 1
акумулаторна батерия
Монтаж/свързване/демонтаж на акумулатора
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от наранявания и повреди поради късо
съединение!
При работи в зоната на акумулатора съществува
опасност от наранявания и повреди поради късо
съединение.
Не поставяйте никакви инструменти или други предмети
върху акумулатора.
Монтаж: Винаги монтирайте първо положителния
проводник към положителния полюс, а след това
отрицателния проводник към отрицателния полюс.
Демонтаж: Винаги де
монтирайте първо отрицателния
проводник на отрицателния полюс, а след това
положителния проводник на положителния полюс.
Следете за правилното присъединяване: положителен
проводник към положителен полюс и отрицателен
проводник към отрицателен полюс.
Указание
В обхвата на доставката на KM 130/300 R I Bp Pack са
включени батерията и зарядното устройство.
1. Изключете машината, вж. Изключване на машината.
Демонтиране/монтиране:
2. Изключете отрицателния и положителния проводник от
съответните клеми на батерията.
3. Извадете положителния и отрицателния проводник с
щекера на акумулатора от страната на акумулатора от
гнездото за акумулатора на машината.
4. З
акрепете подходящо подемно приспособление на
лявата и дясната халка за кран на акумулатора.
Тегло на батерията, вижте Технически данни.
Фигура D
1 Халка за кран
2 Положителен полюс
3 Отрицателен полюс
5. Повдигнете батерията от машината и я поставете
безопасно встрани.
6. Закрепете подемното приспособление към новата
батерия.
7. Внимателно поставете новата батерия в гнездото за
батерията на машината.
Указание
Незаетите положителен и отрицателен полюс трябва да
се намират от дясната страна на машината.
8. Свалете подемното приспособление от лявата и дясната
халка за кран.
Свързване:
9. Първо, свържете положителния проводник към
положителния полюс на батерия и поставете капака на
положителния полюс.
10.Свържете отрицателния проводник към отрицателния
полюс на батерията и поставете ка
пака на отрицателния
полюс.
11.Осигуряване на захранващо напрежение, вижте
Изключване/осигуряване на захранващо напрежение.
12.Завъртете ключа в ключовия прекъсвач на положение “I”.
13.Отчетете състоянието на зареждане на акумулатора от
дисплея и при необходимост заредете батерията, вижте
Зареждане на акумулатора.
Изключване/осигуряване на захранващо
напрежение
1. Изключете машината, вж. глава Изключване на
машината.
Изключване:
2. Извадете щекера на батерията от страната на батерията
от щекера на батерията от страната на машината.
Машината е без напрежение.
Опасност от разяждане
Първа помощ
Предупредително указание
Изхвърляне
Не изхвърляйте акумулатора в контейнера за
отпадъци.
Каталожен №
Акумулаторна батерия 36 V, 360 Ah, (в
ваната, с ниска поддръжка)*
6.654-282.0
Зарядно устройство 6.654-283.0
Български 347
Осигуряване:
3. Включете щекера на батерията от страната на батерията
към щекера на батерията от страната на машината така,
че корпусите на двата щекера да са плътно един до друг.
Захранването с напрежение на машината е осигурено.
Зареждане на акумулатора
1. Закарайте машината в сухо вътрешно помещение с добра
вентилация.
2. Изключете машината, вж. глава Изключване на
машината.
Свързване на зарядното устройство:
3. Изключете захранването с напрежение, вж. глава
Изключване/осигуряване на захранващо напрежение.
Фигура E
(1)Батерия
(2)Щепсел на акумулатора от страната на акумулатора
(3)Щепсел за зареждане
(4)Кабел за зареждане
(5)Светодиодна индикация
(6)Пр
еносимо зарядно устройство
(7)Мрежов захранващ кабел
4. Поставете преносимото зарядно устройство пред
машината.
ВНИМАНИЕ
Опорните крачета трябва да са насочени надолу.
Не поставяйте преносимото зарядно устройство върху
акумулатора!
Не покривайте преносимото зарядно устройство с
предмети и не поставяйте никакви предмети върху него!
5. Поставете щепсела за зареждане в щепсела на
акумулатора от страната на акумулатора, докато
корпусите на двата щепсела прилегнат един към друг.
6. Включете мреж
овия захранващ кабел на преносимото
зарядно устройство.
7. Включете мрежовия захранващ кабел в защитен контакт.
Процесът на зареждане започва и свършва автоматично.
Светодиодният индикатор показва актуалното състояние:
●жълто = акумулаторът се зарежда
●мига в зелено = акумулаторът е зареден на > 80 %
●свети в зелено = акумулаторът е напълно зареден
● червено = има грешка
Време за зареждане - вж. гл
ава Технически данни.
8. В края на времето за зареждане проверете нивото на
електролита, както е описано в инструкцията за
експлоатация на производителя на акумулатора, и при
необходимост го коригирайте.
Изключване на зарядното устройство:
9. След зареждането изключете зарядното устройство от
машината в обратна последователност.
Пускане в експлоатация
Експлоатация
Работи преди началото на експлоатацията
1. Проверете състоянието при зареждане на батерията. При
необходимост заредете батерията, вижте Зареждане на
акумулатора.
2. Проверете метачния валец и страничната метла за увити
ленти.
3. Проверете осите на колелата за увити ленти.
4. Тествайте функцията на всички обслужващи елементи.
5. Проверете машината за повреди.
6. Почистете филтъра за прах.
Настройка на седалката на водача
ОПАСНОСТ
Опасност от злополука
Настройвайте седалката на водача само при спрян уред.
Фигура K
1 Настройка на тегло
2 Изместване във височина на подлакътника
3 Регулиране на наклона на облегалката за гърба
4 Лост за регулиране на позицията на седалката
1. Регулирайте окачването на седалката според теглото на
тялото чрез завъртане на регулатора.
2. Регулирайте височината на подлакътника чрез завъртане
на механизма под подлакътника.
3. Регулирайте наклона на облегалката за гърба чрез
завъртане на регулатора.
4. Чрез задействане на лоста за регулиране освободете
фиксиращия механизъм и коригирайте по
зицията на
седалката спрямо ръста.
Стартиране на машината
Указание
За стартиране на машината капакът на двигателя
трябва да е затворен и водачът да е седнал на седалката.
Указание
Метачно-сметосъбиращата машина се изключва 3
секунди след напускане на седалката.
1. Седнете на седалката на водача.
Контактният прекъсвач на седалката се задейства.
2. Поставете прекъсвача за избор на посока на движение в
средно положение.
3. Поставете ключа на запалването в запалителната
ключалка.
4. Стартиране на хидравличния агрегат
a Задръжте натиснат педала на спирачката.
b З
авъртете ключа за запалването в положение "I" и
изчакайте 3 секунди.
Машината е в готовност за работа.
c Завъртете ключа за запалването в положение "II".
Хидравличният агрегат стартира
Пътуване с машината
ОПАСНОСТ
Опасност от наранявания поради рязко спиране!
Машината спира рязко, ако седалката на водача не е
заета.
По време на карането не ставайте от седалката на
водача.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от злополука при движение назад!
При движение назад има висока опасност от злополука.
Преди да започнете движението назад, се уверете, че не
застрашавате никого, особено внимавайте за деца. При
необходимост оставете да Ви инструктира друг човек.
При движение назад наблюдавайте цялата околност.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от злополука при пътуване с вдигнат
резервоар за отпадъци!
При пътуване с вдигнат резервоар за отпадъци има
висока опасност от злополука поради промяната на
центъра на тежестта на машината.
Не пътувайте с вдигнат резервоар за отпадъци.
ВНИМАНИЕ
Опасност от повреда на задвижващия механизъм!
Рязкото натискане на педала на газта може да повреди
задвижващия механизъм.
Винаги натискайте педала на газта бавно и внимателно.
Спрете машината, преди да преминете от движение
напред към движение назад или обратно.
348 Български
ВНИМАНИЕ
Опасност от повреда
Преминаването през препятствия може да доведе до
повреди на машината.
През неподвижни препятствия с височина до 70 mm
преминавайте бавно и внимателно. През препятствия с
височина над 70 mm може да се преминава само с
подходяща рампа.
Указание
Лостът на ръчната спирачка в предното колело трябва
да бъде в положение за движение, вижте Блокиране/
освобождаване на ръчната спирачка.
1. Поставете превключвателя за посока на движение на
"Движение напред" или "Движение назад".
2. Свалете крака си от педала на спирачката.
3. Внимателно натиснете педала на газта и регулирайте
плавно скоростта на дв
ижение.
Не натискайте рязко педала на газта.
4. Управлявайте посоката на движение с волана.
5. Отпуснете педала на газта, за да намалите скоростта.
Педалът на спирачката може да бъде натиснат за
усилване на спирачния ефект.
Режим метене
Метене с метящ валяк и странични метли
ОПАСНОСТ
Опасност от наранявания поради рязко спиране!
Машината спира рязко, ако седалката на водача не е
заета.
По време на карането не ставайте от седалката на
водача.
ВНИМАНИЕ
Опасност от повреда поради събиране на ленти и
шнурове при метене!
Ако при метенето се събират дълги, еластични предмети
като напр. ленти или шнурове, те могат да повредят
метачната механика.
Не преминавайте с машината или със страничната
метла върху дълги, еластични предмети като напр.
ленти или шнурове, и не събирайте такива пр
едмети при
метенето.
Указание
За да постигнете оптимален резултат от
почистването, пътната скорост трябва да е съобразена
с условията.
Указание
По време на метенето филтърът за прах се почиства
автоматично на всеки 10 минути. Междувременно
почистването може да се стартира ръчно.
Указание
При метене на сухи подове включете въздуховдухвателя.
При метене на мокри и влажни подове изключете
въздуховдухвателя, за да предотвратите
навлажняването на филтъра за прах.
1. За метене отворете клапата на съда за материала за
измитане.
2. Спуснете метачния валец.
за измитане на страничните краища допълнително
спуснете страничната метла.
Изпразване на резервоара за отпадъ
ци
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване поради накланяне на
машината
При изпразване на склон или върху поддаваща основа
машината може да се наклони поради изместване на
центъра на тежестта и да нарани хора.
Изпразвайте съда за материала за измитане само когато
машината е върху равна, твърда основа.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване поради удар и притискане
При повдигане или спускане на съда за материала за
измитане хората могат да се наранят при удар или
притискане между съда за материала за измитане и
контейнера.
Уверете се, че по време на процеса на изпразване в
областта на завъртане на съда за материала за
из
митане няма хора.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване от движещи се части на
машината
Механиката на съда за материала за измитане може да
притисне или отреже части от тялото, особено пръсти.
Никога не посягайте към движещите се части по време на
процеса на изпразване.
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване поради спускане на
резервоара за отпадъци!
Повдигнатият резервоар за отпадъци може да се спусне
рязко и да причини сериозни наранявания поради
притискане и заклещване.
Не минавайте под необезопасения резервоар за отпадъци.
Закрепете правилно повдигнатия резервоар за отпадъци с
предоставената предпазна подпора, преди да минете под
резервоара за отпадъци.
ВНИМАНИЕ
Опасност от нараняване поради отхвърчащ материал
за измитане
Работещият по време на процеса на изпразване метачен
валец може да изхвърли материал за измитане, при което
да се стигне до наранявания.
Уверете се, че при повдигнат съд за материала за
измитане пред автомобила няма хора.
Указание
С високото изпразване на машината съдът за материала
за измитане може да се изпразни напр. в контейнер за
отпадъци (максимална височина на разтоварване вижте
глава Технически данни).
1. Позиционирайте машината пред мястото за изпразване.
ВНИМАНИЕ
Уверете се, че зад и над резервоара за отпадъци има
достатъчно свободно пространство.
Вдигане:
2. Поставете лоста за управление "Повдигане/спускане на
страничната метла" на "Повдигане" и го задръжте
издърпан, докато страничните метли бъдат повдигнати
напълно.
3. Поставете лоста за управление "Повдигане/спускане на
метачния валец" на "Повдигане" и го задръжте издърпан,
до
като метачният валец бъде повдигнат напълно.
Метачният валец се повдига.
4. Поставете лоста за управление "Отваряне/затваряне на
капака на резервоара" на "Затваряне".
Контролната лампа светва в червено.
Изпразване:
5. Поставете лоста за управление "Повдигане/спускане на
съда за материала за измитане" на "Повдигане" и го
задръжте издърпан, докато се достигне необ
ходимата
височина.
Контролната лампа светва в червено.
6. Бавно приближете към резервоара.
7. Блокирайте застопоряващата спирачка.
8. Настройте лоста за управление "Отваряне/затваряне на
клапата на контейнера" на "Отворено".
Съдът за материала за измитане се изпразва.
Контролната лампа свети зелено.
Български 349
9. Поставете лоста за управление "Отваряне/затваряне на
капака на резервоара" на "Затваряне".
Клапата на резервоара се затваря.
Контролната лампа светва в червено.
10.Освободете застопоряващата спирачка.
Спускане:
11.Придвижете машината на ок. 2 m от мястото на
изпразване.
ВНИМАНИЕ
Уверете се, че зад и под резервоара за отпадъци има
достатъчно свободно пространство.
12.Поставете лоста за управление "Повдигане/спускане на
съда за материала за измитане" на "Спускане" и го
задръжте издърпан, докато съдът за материала за
измитане достигне крайното си положение.
Контролната лампа свети зелено.
Изключване на машината
1. Паркирайте машината в хоризонтално положение.
2. Повдигнете метачния валец и страничната метла.
3. Затворете клапата на резервоара.
4. Дръжте натиснат спирачния педал и застопорете ръчната
спирачка.
5. Поставете ключовия прекъсвач на "0" и извадете ключа.
Транспортиране
ВНИМАНИЕ
Повреди при транспортиране
Съблюдавайте теглото на опаковката (транспортното
тегло) на машината при транспортиране върху
автомобилни ремаркета или автомобили.
При транспорт в автомобили обезопасете машината в
съответствие с валидните директиви за защита при
транспортиране.
При транспорт на машината спазвайте следното:
●Завъртете ключа за запалване на "0" и го извадете.
● Блокирайте застопоряващата спирачка.
●Обезопасете ма
шината в точките на закрепване (4 бр.) с
обтяжни ремъци, въжета или вериги.
●Обезопасете колелата на машината с клинове.
Съхранение
При складиране на машината спазвайте следното:
●Поставете метачно-сметосъбиращата машина върху
равна повърхност в суха, защитена от замръзване среда.
Защитете я от прах с покривало.
●Повдигнете метачния валец и страничните метли, за да не
повредите четките.
● Затворете клапата на резервоара.
●Завъртете ключа за запалване на "0" и го извадете.
● Блокирайте застопоряващата спирачка.
●О
безопасете метачно-сметосъбиращата машина срещу
самоволно задвижване.
Ако метачно-сметосъбиращата машина не се използва
продължително време, съблюдавайте допълнително:
● Почистете метачно-сметосъбиращата машина отвътре и
отвън.
●Изключване на батерията
● Заредете батерията и я дозареждайте приблизително на
всеки 2 месеца.
Грижа и поддръжка
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност за живота, опасност от наранявания и
повреди!
При пренебрегване на указанията за безопасност при
грижата и поддръжката на машината съществува
опасност за живота, опасност от наранявания и повреди!
Спазвайте всички указания за безопасност за грижа и
поддръжка, дадени в глава Указания за безопасност в
началото на тази инструкция за експл
оатация.
Почистване на уреда
ВНИМАНИЕ
Къси съединения или други повреди. Не почиствайте уреда
с водна струя от маркуч или под високо налягане.
ВНИМАНИЕ
Неправилно почистване
Опасност от повреда.
Не използвайте абразивни или агресивни почистващи
препарати.
ОПАСНОСТ
Опасност за здравето поради наличие на прах
За вътрешно почистване със сгъстен въздух.
Носете прахозащитна маска и защитни очила.
Почистване на вътрешността на машината
1. Изключване на машината, вижте Изключване на
машината
2. Почистване на машината с кърпа
3. Продухайте машината със сгъстен въздух.
Почистване на машината отвън
1. Изключете машината, вж. Изключване на машината.
2. Почистете машината отвън с навлажнена с мек из
миващ
разтвор кърпа.
Интервали на поддръжка
Указание
За да се защитят претенциите за предоставяне на
гаранция, по време на периода на гаранцията всички
сервизни работи и работи по поддръжка трябва да се
извършват от оторизиран сервиз съгласно контролния
списък за инспекции (ICL).
● Броячът на работните часове показва датата на
интервалите за поддръжка.
●Интервалите за извършването на сервизни работи и
ра
боти по поддръжка от клиента/обслужващото лице са
посочени в глава Поддръжка от страна на клиента.
Работите трябва да се извършват от квалифициран
специалист. При необходимост потърсете специализиран
търговец, респ. сервиз на Kärcher.
●Други работи по поддръжката трябва да се извършват от
оторизирания сервиз съгласно контролния списък за
инспекции. Моля, свържете се свое
временно със сервиза.
Поддръжка от страна на клиента
Указание
Изброените по-долу работи по поддръжката трябва да се
извършват от квалифициран специалист, при
необходимост се обърнете към специализиран
дистрибутор на Kärcher или сервиз.
Работи по хидравличната система трябва да се
извършват само от оторизирания сервиз.
Ежедневно:
1. Проверка на осите на колелата за увити ленти.
2. Проверете метачния валец и страничната метла за
изн
осване и увити ленти.
3. Проверявайте функцията на всички обслужващи
елементи.
4. Проверете обстойно машината за повреди.
Ежеседмично:
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване поради спускане на
резервоара за отпадъци!
Повдигнатият резервоар за отпадъци може да се спусне
рязко и да причини сериозни наранявания поради
притискане и заклещване.
Не минавайте под необезопасения резервоар за отпадъци.
Закрепете правилно повдигнатия резервоар за отпадъци с
предоставената предпазна подпора, преди да минете под
резервоара за отпадъци.
350 Български
5. Проверявайте всички движещи се части за лекота на хода,
при необходимост ги смазвайте или ги предайте за
ремонт.
Указание
Преди всички работи по поддръжката и ремонта, при
повдигнат съд за материала за измитане монтирайте
предпазната подпора.
6. Проверявайте уплътняващите лайстни на корпуса на
метачния валец за правилна настройка и износване, при
необходимост коригирайте регулирането и сменете
износените уплътняващи лайстни.
7. Проверявайте уплътнителните лайстни на клапата на
съда за материала за измитане за повреди, пр
и
необходимост ги сменете с нови.
8. Проверете метачния валец за износване и повреди, при
необходимост го сменете.
9. Проверете страничната метла или страничните метли за
износване и повреди, при необходимост ги сменете.
10.Проверете филтъра за прах за замърсяване и повреди,
при необходимост го сменете и почистете корпуса му.
11.Проверя
вайте хидравличната система за херметичност,
при необходимост възложете ремонт.
12.Почистете охладителя на хидравличното масло.
13.Проверете нивото на хидравличното масло.
14.Проверете нивото на спирачната течност.
15.Проверете механиката на клапата на резервоара и при
необходимост я смажете.
След износване:
16.Сменете износените уплътнителните лайстни.
17.Сменете износения метачен валец.
18.Сменете из
носените странични метли.
Поддръжка от страна на сервиза
Указание
За да се защитят претенциите за предоставяне на
гаранция, по време на периода на гаранция всички сервизни
работи и работи по поддръжка трябва да се извършват
от оторизирано обслужване на клиентите на Kärcher
съгласно контролния списък за инспекции.
●Първоначална инспекция след 50 работни часа
● Поддръжка съгласно книжката за поддръжка на всеки 250
работни часа.
●П
ри необходимост, но най-малко веднъж годишно,
възлагайте на електротехник да извърши проверка на
изолационното съпротивление на машината и
акумулатора съгласно инструкцията за експлоатация на
производителя на акумулатора.
Работи по поддръжка
Подготовка
1. Поставете метачно-сметосъбиращата машина на равна
повърхност.
2. Завъртете ключалката за запалване на "0" и извадете
ключа.
3. Блокирайте застопоряващата спирачка.
Указания за защита при поддръжката
Указание
Преди изпълнението на работи под повдигнатия съд за
материала за измитане, той трябва да се обезопаси
срещу падане Осигуряване на резервоара за отпадъци
Осигуряване на резервоара за отпадъци
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от притискане
Падащият съд за материала за измитане може да причини
наранявания поради притискане и счупвания на кости.
Преди изпълнението на работи под повдигнатия съд за
материала за измитане, той трябва да се обезопаси.
Извършвайте обезопасяването на областта на опасност
само отвън.
Фигура N
1 Поставка
2 Предпазна щанга
1. Сгънете нагоре предпазната щанга и я поставете в
затягането.
Проверка и допълване на нивото на спирачната
течност
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от притискане
Падащият съд за материала за измитане може да причини
наранявания поради притискане и счупвания на кости.
Преди изпълнението на работи под повдигнатия съд за
материала за измитане, той трябва да се обезопаси.
Извършвайте обезопасяването на областта на опасност
само отвън.
Фигура F
1 Предпазна щанга
2 Затварящ капак
3 Резервоар за спирачна течност
1. Придвижете съда за материала за измитане нагоре и го
обезопасете с предпазната щанга.
2. Проверете дали има достатъчно спирачна течност в
резервоара за спирачна течност.
Указание
Равнището на пълнене трябва да е между мин. и макс.
3. При необходимост долейте спирачна течност DOT, вижте
Технически данни.
Проверка на нивото на хидравличното масло и
доливане на хидравлично масло
Фигура H
1 Затварящ капак и гърловина за пълнене с масло
2 Масломерно стъкло
Указание
При извършването на тази работа съдът за материала за
измитане не трябва да се повдига.
1. Проверете нивото на хидравличното масло в
масломерното стъкло.
a Нивото на маслото трябва да бъде между маркировка
„МИН“- и „МАКС“.
b Ако равнището на маслото е под маркировката "MIN",
долейте хидравлично масло.
2. Свалете затварящия капак на гърло
вината за пълнене с
масло.
3. Почистете зоната за пълнене.
4. Долейте хидравлично масло. (За вида на маслото вижте
Технически данни)
5. Затворете гърловината за пълнене с масло със
затварящия капак.
Проверка на хидравличната система
Указание
Ако бъдат установени неуплътнени места в
хидравличната система, свържете се с отдела за
обслужване на клиентите.
1. Блокирайте застопоряващата спирачка.
2. Стартирайте двигателя.
3. Проверете всички хидравлични маркучи и връзки за
уплътненост.
Проверете метящия валяк за завити ленти
1. Стартирайте двигателя.
2. Повдигнете съда за материала за измитане до крайно
положение.
3. Изключете двигателя.
4. Блокирайте застопоряващата спирачка.
Български 351
몇 ПРЕДУПРЕЖДЕНИЕ
Опасност от притискане
Падащият съд за материала за измитане може да причини
наранявания поради притискане и счупвания на кости.
Преди изпълнението на работи под повдигнатия съд за
материала за измитане, той трябва да се обезопаси.
Извършвайте обезопасяването на областта на опасност
само отвън.
5. Обезопасете съда за материала за измитане с
пред
пазната щанга.
6. Проверете метачния валец за увити ленти и шнурове и ги
отстранете.
7. Сгънете предпазната щанга.
8. Стартирайте двигателя.
9. Спуснете съда за материала за измитане до крайно
положение.
10.Изключете двигателя.
Проверка на метачния валец за износване
1. Отключете вратата към метачния валец.
2. Отворете вратата навън.
Фигура R
3. Отчетете степента на износване на метачния валец по
скалата.
Ако степента на износване е в края на червената
област, трябва да се монтира нов метачен валец.
Смяна на метящия валяк
Фигура Q
1 Врата
2 Винт на ръкохватката
3 Поставка на метящия валяк
4 Метящ валяк
1. Отключете вратата.
2. Отворете вратата навън.
3. Разхлабете винта на дръжката.
4. Завъртете поставката на метачния валец навън.
5. Извадете метящия валяк.
6. Монтирайте новия метачен валец.
a Поставете метачния валец в правилното монтажно
положение в срещулежащата поставка.
Фигура V
Монтажно положение на метачния валец в
направлението на движението (изглед отгоре)
Указание
Жлебовете на метачния валец трябва да бъдат
поставени върху гърбиците на срещулежащата поставка.
b Завъртете обратно обърнатата навън поставка на
метачния валец.
c Затегнете винта с ръкохватка.
7. Завъртете вратата обратно.
8. Заключете вратата.
Указание
След монтирането на новия метачен валец моделът на
метене трябва да се регулира отново.
Проверка и регулиране на модела на метене на
метачния валец
1. Изключете въздуховдухвателя.
2. Закарайте метачно-сметосъбиращата машина върху
равна и гладка подова повърхност, която е видимо
покрита с прах или тебешир.
3. Спуснете метачния валец и го оставете да се движи на
мястото за ок. 10 секунди.
4. Затворете клапата на резервоара.
5. Повдигнете метачния валец.
6. Отдалечете машината на заден ход.
7. Проверете модела на метене.
Фигура S
Моделът на метене трябва да бъде правоъгълник с ширина
a = 60 – 65 mm.
Фигура T
1 Лост за модела на метене
2 Скала
8. В зависимост от степента на износване на метачния
валец поставете лоста за модела на метене в една от 4-
те позиции.
Проверка и регулиране на модела на метене на
страничната метла
1. Повдигнете страничната метла.
2. Закарайте метачно-сметосъбиращата машина върху
равна и гладка подова повърхност, която е видимо
покрита с прах или тебешир.
3. Спуснете метачния валец и страничната метла и ги
оставете да работят върху мястото за ок. 10 секунди.
4. Повдигнете метачния валец и страничната метла.
5. Отдалечете машината на заден ход.
6. Про
верете модела на метене.
Фигура U
Моделът на метене трябва да е с ширина a = 40 – 50 mm и
да изобразява полукръг с форма на луна между 11 и 4 часа.
Фигура W
1 Регулиране на ъгъла
2 Регулиране на дължината
7. Коригирайте модела на метене чрез регулатора за ъгъл и
дължина.
8. Проверете модела на метене.
Регулиране на страничните уплътнения
Фигура X
1 Врата
2 Уплътнение
3 Винт (8 бр.)
4 Крепежна пластина
1. Отключете вратата.
2. Отворете вратата навън.
3. Разхлабете крепежната пластина чрез развиване на
осемте крепежни винта.
4. Подравнете уплътнението отново така, че да има 1 - 3 mm
разстояние до пода.
5. Затегнете осемте винта.
6. Отворете вратата от срещуположната страна.
Фигура Y
1 Крепежна пластина
2 Крилчати гайки (4 бр.)
3 Уплътнение
7. Разхлабете крепежната пластина чрез развиване на
четирите крилчати гайки.
8. Подравнете уплътнението отново така, че да има 1 – 3 mm
разстояние до пода.
9. Затегнете четирите крилчати гайки.
Ръчно почистване на филтъра за прах
1. Натиснете бутона "Почистване на филтъра за прах".
Филтърът за прах се почиства.
Смяна на филтъра за прах (филтър-торба)
Съдът за материала за измитане е изпразнен. Вижте
Изпразване на резервоара за отпадъци.
몇 ПРЕДПАЗЛИВОСТ
Опасност за здравето поради фин прах
Вдишването на фин прах може да доведе до респираторни
заболявания.
При смяна на филтъра за прах носете подходяща защита
за устата и носа.
352 Български
Фигура Z
1 Капак на уреда
2 Повдигащ лост
3 Капак на филтъра
4 Филтър-торба
1. Отворете капака на уреда.
2. Отворете филтърното покритие.
3. Освободете двата повдигащи лоста от филтърното
покритие.
4. Поставете двете затягащи планки на повдигащите
лостове в средата на филтъра-торба, както е показано.
Фигура AA
1 Винт на ръкохватката
2 Повдигащ лост
5. В поставено състояние завийте двата повдигащи лоста с
двата винта с ръкохватка.
6. Извадете филтъра-торба с помощта на двама души.
7. Демонтирайте двата повдигащи лоста от стария филтър-
торба и ги поставете на новия.
8. С помощта на двама души поставете новия филтър-
торба.
9. Демонтирайте двата повдигащи лоста от но
вия филтър-
торба.
10.Монтирайте двата повдигащи лоста от вътрешната
страна на капака.
11.Затворете филтърното покритие и го застопорете с
крепежните елементи.
12.Затворете капака на уреда.
Смяна на филтъра за прах (повърхностен нагънат
филтър)
Съдът за материала за измитане е изпразнен. Вижте
Изпразване на резервоара за отпадъци.
몇 ПРЕДПАЗЛИВОСТ
Опасност за здравето поради фин прах
Вдишването на фин прах може да доведе до респираторни
заболявания.
При смяна на филтъра за прах носете подходяща защита
за устата и носа.
Фигура AB
1 Капак на уреда
2 Капак на филтъра
3 Приспособление за почистване
1. Отворете капака на уреда.
2. Отворете филтърното покритие.
Фигура AC
1 Приспособление за почистване
2 Плосък филтър
3. Сгънете нагоре приспособлението за почистване.
4. Извадете двата повърхностни нагънати филтъра.
5. Поставете новите повърхностни нагънати филтри.
6. Сгънете надолу приспособлението за почистване.
7. Затворете капака на филтъра и го застопорете с
крепежните елементи.
8. Затворете капака на уреда.
Смяна на филтъра за прах (кръгъл филтър)
Съдът за материала за измитане е изпразнен. Вижте
Изпразване на резервоара за отпадъци.
몇 ПРЕДПАЗЛИВОСТ
Опасност за здравето поради фин прах
Вдишването на фин прах може да доведе до респираторни
заболявания.
При смяна на филтъра за прах носете подходяща защита
за устата и носа.
Фигура AD
1 Капак на уреда
2 Капак на филтъра
1. Отворете капака на уреда.
2. Отворете филтърното покритие.
Фигура AE
1 Кръгъл филтър
2 Блокировка
3. Освободете блокировката.
a Издърпайте изцяло заключването.
b Завъртете по часовниковата стрелка, докато
заключването се фиксира.
4. Извадете филтъра.
Указание
При поставяне на филтъра се уверете, че отворите от
предната страна на филтъра са застанали върху
болтовете на държача на филтъра.
5. Поставете нов филтър и затворете заключването.
6. Затворете капака на филтъра и го застопорете с
крепежните елементи.
7. Затворете капака на уреда.
Смяна на предпазителите
Държачите за предпазителите се намират под кормилното
колело.
Фигура M
1. Отстранете капака на държача на предпазителите.
2. Проверете предпазителите и сменете дефектните от тях.
Преглед на предпазителите
FU 01 Резервоар за отпадъци 3 A
FU 02 Мултифункционален
индикаторен екран
10 A
FU 03 Превключвател за посока на
движение
3 A
FU 04 Инвертор 5 A
FU 05 Вибрационна система и
въздуховдухвател
25 A
FU 06 Сигнална лампа за кръгово
осветление, клаксон, Bluespot
15 A
FU 07 Спирачна светлина (опционална) 10 A
FU 08 Мигач (опционален) 10 A
FU 09 Осветление вляво (опционално)7,5 A
FU 10 Работно осветление 10 A
FU 11 Осветление вдясно
(опционално)
7,5 A
FU 12 Кабина на водача (опционална),
потискане на праха (опционален)
15 A
Български 353
Помощ при повреди
С помощта на следната таблица можете да отстраните сами
по-малки повреди.
При всякакви повреди, които не са посочени, се свържете
със сервиза (сервиз)!
ОПАСНОСТ
Опасност от злополука и нараняване поради
самопроизволно движение на автомобила
Преди всякакви работи по грижа и поддръжка изключвайте
автомобила и изваждайте ключа за запалването.
ОПАСНОСТ
Опасност от токов удар
Преди работи по електрически компоненти разкачвайте
акумулатора.
Извършването на ремонти и работата по
електрическите елементи е позволено само от страна на
оторизиран сервиз.
Гаранция
Във всяка държава са валидни издадените от нашия
оторизиран дистрибутор гаранционни условия. Евентуални
повреди на Вашия уред ще отстраним в рамките на
гаранционния срок безплатно, ако се касае за дефект в
материалите или производствен дефект. В случай на
предявяване на право на гаранция, се обърнете към Вашия
дистрибутор или към най-близ
кия оторизиран сервиз, като
представите касовата бележка.
(Адрес, вж. задната страна)
Допълнителна гаранционна информация (ако има такава)
можете да намерите в страницата „Сервиз“ на местния
уебсайт на Kärcher в раздел „Изтегляне“.
Декларация за съответствие на ЕС
С настоящото декларираме, че продуктът, посочен по-долу,
отговаря на съответните разпоредби на изброените
директиви и регламенти. При несъгласувана с нас промяна
на продукта тази декларация губи своята валидност.
Продукт: Метачна изсмукваща машина, съоръжение за
седящ водач
Тип: 1.186-xxx
Директиви и регламенти
2006/42/ЕО (+2009/127/ЕО)
2000/14/ЕО
2014/30/ЕС
2014/53/ЕС (TCU)
Приложими хармонизирани стандарти
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
Грешка Отстраняване
Автомобилът се движи
бавно или изобщо не се
движи
Зареждане на батерията или смяна при дефект
Проверка на колелата за увити ленти и шнурове
Уведомяване на обслужването на клиентите на Kärcher
Освобождаване на застопоряващата спирачка
Свирещ шум в
хидравличната система
Доливане на хидравлично масло
Уведомяване на обслужването на клиентите на Kärcher
Метачният валец/
ст
раничната метла не се
върти
Проверка на метачния валец/страничната метла за увити ленти или шнурове
Уведомяване на обслужването на клиентите на Kärcher
Малка или никаква
смукателна сила в областта
на четката
Проверка, почистване или смяна на филтъра за прах
Уведомяване на обслужването на клиентите на Kärcher
Машината изпуска прах Регулиране на страничните уп
лътнения
Включете вентилатора
Проверка, почистване или смяна на филтъра за прах
Смяна на уплътненията на филтъра
Отворете клапата на съда за материала за измитане.
Уведомяване на обслужването на клиентите на Kärcher
Материалът за измитане
остава
Изпразване на резервоара за отпадъци
Проверка, почистване или смяна на филтъра за прах
Смяна на метачния вал
ец
Настройка на рефлектора за метене
Смяна на уплътнителната лента на съда за материала за измитане
Отстраняване на блокирането на метачния валец
Отваряне на клапата на съда за материала за измитане
Уведомяване на обслужването на клиентите на Kärcher
Съдът за материала за
измитане не може да се
повдигне/спусне
Проверка на пре
дпазителя и смяна при дефект
Уведомяване на обслужването на клиентите на Kärcher
Клапата на съда за
материала за измитане не
може да се отвори
Уведомяване на обслужването на клиентите на Kärcher
Работни неизправности на
хидравлично задвижвани
части
Уведомяване на обслужването на клиентите на Kärcher
354 Български
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
Приложима процедура за оценяване на съответствието
2000/14/ЕО: Приложение V
Ниво на звукова мощност dB(A)
KM 170/600 R D
Измерено: 100
Гарантирано: 103
KM 100/65 R Bp
Измерено: 85
Гарантирано: 88
KM 105/180 R Bp
Измерено: 87
Гарантирано: 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
Измерено: D: 97 BAT: 88 LPG: 101
Гарантирано: D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
Измерено: D: 96 LPG: 98 Bp: 90
Гарантирано: D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
Измерено: D: 99 LPG: 96
Гарантирано: D: 102 LPG: 99
KM 150/500 R Bp
Измерено: 94
Гарантирано: 96
Име и адрес
Пълномощник по документацията:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Телефон: +49 7195 14-0
Факс: +49 7195 14-2212
Подписващите лица действат от името и като
пъ
лномощници на управителния орган.
Виненден, 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Тел.: +49 7195 14-0
Факс: +49 7195 14-2212
Технически данни
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
Данни за мощността на уреда
Посока на движение, напред km/h 8 8
Посока на движение, назад km/h
4 4
Способност за изкачване (макс.) % 14 14
Страничен наклон (макс.) % 10 10
Работна ширина без странични метли mm 1000 1000
Работна ширина с 1 странични метли mm 1300 1300
Работна ширина с 2 странични метли mm 1550 1550
Кръг на обръщане m2,8 2,8
Тип защита IPX 3 IPX 3
Теоретична мощност на единица площ
Повърхностна мощност без странични метли m
2
/h 8000 8000
Повърхностна мощност с 1 странични метли m
2
/h 10400 10400
Повърхностна мощност с 2 странични метли m
2
/h 12400 12400
Акумулатор
Капацитет на акумулатора Ah - 360
Продължителност на работа при напълно зареден акумулатор h- 3,5
Напрежение на акумулатора V- 36
Тегло на акумулатора kg - 460
Условия на заобикалящата среда
Околна температура °C -5 ... +40 -5 ... +40
Влажност на въздуха, неоросяваща % 0 ... 90 0 ... 90
Български 355
Запазваме си правото на технически промени.
Размери и тегла
Дължина mm 2245 2245
Широчина mm 1350 1350
Височина mm 1430 1430
Собствено тегло kg 840 (1300) 840 (1300)
Допустимо общо тегло kg 1885 1885
Макс. допустимо осово натоварване отпред kg 852 852
Макс. допустимо осово натоварване отзад kg 1033 1033
Ширина метящ валяк mm 1000 1000
Диаметър метящ валяк mm 300 300
Диаметър странична метла mm 600 600
Резервоар за отпадъци
Обем на резервоара за отпадъци l 300 300
Височина на разтоварване (макс.) mm 1400 1400
Филтърна и смукателна система
Система с филтри Джобен филтър Джобен филтър
Филтрираща повърхност на филтъра за прах m
2
7,8 7,8
Категория на употреба UU
Номинален вакуум смукателна система mbar 15,5 15,5
Номинален обемен ток смукателна система l/s 800 800
Ходов двигател (електрически)
Номинална мощност (механична) W 4000 4000
Двигател на вентилатора и на метящия валяк (електрически)
Тип на двигателя Постояннотоков
двигател с постоянен
магнит
Постояннотоков
двигател с постоянен
магнит
Работни материали
Вид хидравлично масло HV 46 HV 46
Количество хидравлично масло l25 25
Гуми
Размер на гумите, предни mm 15-4.5x8 15-4.5x8
Размер на гумите, задни 15-4.5x8 15-4.5x8
Установени стойности съгласно EN 60335-2-72
Стойност на вибрацията ръка-рамо m/s
2
<2,0 <2,0
Стойност на вибрацията ръка-рамо, несигурност K m/s
2
0,1 0,1
Стойност на вибрацията - седалка m/s
2
<2,0 <2,0
Стойност на вибрацията на седалката, несигурност K m/s
2
0,1 0,1
Ниво на звуково налягане L
pA
dB(A) 75 75
Неустойчивост K
pA
dB(A) 3 3
Ниво за звукова мощност L
WA
+ несигурност L
WA
dB(A) 93 93
Спирачка
Спирачна течност Ate DOT SL - US
FMVSS DOT4
Ate DOT SL - US
FMVSS DOT4
KM 130/300 R I Bp KM 130/300 R I Bp
Pack
356 日本語
目次
一般的な注意事項
装置の初期使用前に、この取扱説明書を読んで、指
示に従ってください。本取扱説明書を、後の使用あ
るいは次の所有者のために保存してください。
安全注意事項
危険レベル
危険
●
重傷を負ったり、死亡につながる差し迫った危険があります。
몇
警告
●
重傷を負ったり、死亡につながる可能性もある潜在的に危険
な状況になります。
몇
注意
●
軽傷につながる可能性のある潜在的に危険な状況になります。
注意
●
物的損害につながる可能性のある潜在的に危険な状況になり
ます。
スイーパーに取り付けられたシンボル
操作に関する安全注意事項
몇
警告
●
機器は規定に従ってのみ、使用してください。機器
を操作するときは、周辺の状況を考慮し、第三者、特に子供に
注意してください。
●
空間距離および沿面距離を維持するため
に、機器は海抜 2000 mを超える高度で運転してはいけません。
●
作業装置を備えたスイーパーが、故障しておらず使用するの
に適切な状態であることを確認してください。完全な状態でな
い場合、使用することはできません。
●
危険エリア（ガソリン
スタンドなど）では、関連する安全規定を順守してください。
機器は爆発の危険のある環境では絶対に運転しないでくださ
い。
●
本機器は、身体的、感覚的、精神的能力に制限がある方、
経験および/または知識が不足している人は使用しないでくだ
さい。
●
装置の取り扱いについて指導を受けた、または操作ス
キルを持つことを示し、装置の使用を明示的に委託された人の
みがデバイスを使用できます。注意
●
作業を開始する前に、オ
ペレーターはすべての保護装置が正しく取り付けられており、
かつ機能していることを確認する必要があります。
●
機器のオ
ペレーターは、他の人員の怪我あるいは人員の所有物の損傷に
対し責任を負います。警告
●
オペレーターは体にぴったりと
フィットする服と適切な靴を着用してください。緩んだ服装は
避けます。
●
子供が装置を玩具として遊ばないように監督して
ください。
●
お子様および未成年者にはスイーパーを使用させ
ないでください。注意
●
発進する前に、すぐ近くのエリアを確
認してください（子供など）。視界が十分であることを確認し
てください！危険
●
スイーパーは意図せず動き出さないように
固定されていない限り、絶対に放置しないでください。スイー
パーから離れる際は、必ずパーキングブレーキをかけてくださ
い。注意
●
イグニッションキーまたはKIK（ケルヒャー イン
テリジェントキー）を取り外し、スイーパーが不正に使用され
ないようにしてください。注意
●
落下物にぶつかる危険のある
場所でのスイーパーの使用はおやめください。警告
●
ブルース
ポット照明を装備している機器の光源を直視しないでくださ
い。
運転に関する安全注意事項
注意事項
●
転倒の危険性の一覧は、すべてを網羅しているわけ
ではないことにご注意ください。危険
●
急な上り坂や下り坂で
は転倒の危険性があります！急な上り坂や下り坂を走行する際
は、技術データにある最大許容値に従ってください。
●
横方向
の傾斜が急すぎると、転倒の危険があります！走行方向を横切
るかたちで移動する際は、技術データにある最大許容値に従っ
てください。
●
不安定な地面で転倒する危険！スイーパーは整
備された床面以外では使用しないでください。
몇
警告
●
不適切な速度によって事故が発生するおそれがあり
ます。カーブではゆっくり走行してください。
一般的な注意事項 ................................. 356
安全注意事項 ..................................... 356
規定に沿った使用 ................................. 357
環境保護 ......................................... 357
アクセサリーとスペアパーツ ....................... 357
同梱品 ........................................... 357
機器に関する説明 ................................. 357
機能 ............................................. 358
プレコミッショニング ............................. 359
バッテリー / 充電器 .............................. 359
セットアップ ..................................... 360
操作 ............................................. 360
搬送 ............................................. 362
保管 ............................................. 362
手入れとメンテナンス ............................. 362
障害発生時のサポート ............................. 365
保証 ............................................. 366
EU準拠宣言 ....................................... 366
技術データ ....................................... 366
注意
火傷の危険
高温になった車両部品は、作業前に冷ましてくださ
い。
危険
火災のリスク
タバコやマッチなど、燃えているものや火の付いて
いるものを掃除しないでください。
몇
警告
怪我の危険
車両の可動部品による押しつぶしやせん断の危険。
몇
警告
怪我の危険
電圧による怪我の危険。
몇
警告
怪我の危険
車両の可動部品による切り傷や挟み込み。
機器の開口部に手を差し入れないでください。
車両での作業では、常に適切な手袋を着用してくだ
さい。
回転ブラシに注意。
進行方向に対して14 %以下の傾斜および勾配でのみ
走行してください。
ごみコンテナーを上げて運転するときの地面の最大
傾斜。
ジャッキアップポイント
固定ポイント
注意事項を順守してください
ゆっくりとステアリング操作を行ってください
取扱説明書を読み、これに従って行動してください
日本語 357
搬送への安全注意事項
몇
注意
●
搬送中の事故を避けるため、車両の搬送重量を守っ
てください。
●
スイーバーを搬送する際は、バッテリーを外し、
スイーバーをしっかりと固定してください。
バッテリー駆動の機器
危険
●
爆発の危険あり！バッテリーは必ず適合する充電器
で充電してください
●
密室でバッテリーを充電すると、爆発の
危険のあるガスが発生します。バッテリーは、必ず風通しの良
い室内で行ってください。
●
バッテリーの近くやバッテリーを
充電している部屋の中では、裸火を取り扱ったり、火花を発生
させたり、煙草を吸ったりしないでください。
●
爆発やショー
トの危険。バッテリーの上に工具などを置かないでください。
몇
注意
●
バッテリーの酸で怪我をするおそれがあります。関
連する安全規制を順守してください。
注意
●
バッテリーおよび充電器のメーカーの取扱説明書に従っ
てください。バッテリーの取り扱いに関する法的推奨事項を順
守してください。
●
バッテリーを放電した状態で放置しないで、
できるだけ早くバッテリーを再充電してください。
●
表面漏れ
電流を防ぐために、バッテリーは清潔で乾燥した状態に保ちま
す。金属粉塵などの汚れからバッテリーを保護します。
●
使用
済みのバッテリーは、EC指令91/157/EECまたは各国の規制に
従って、環境に配慮した方法で廃棄してください。
高放電スイーパーに関する安全注意事項
危険
●
高放電機器による怪我の危険！ 作業を行う前に、持
ち上げた掃き出しごみコンテナを固定してください。危険区域
の外側からのみ固定してください。
保護ルーフ付きスイーパーに関する安全注意事項
몇
注意
保護ルーフに損傷がないか毎日点検し、保護機能を確保してく
ださい。
保護ルーフが損傷した場合は、個々のエレメントを含め、保護
ルーフ全体を交換する必要があります。
オーバーヘッドガードを改造したり、ケルヒャーが承認してい
ないエレメント、コンポーネント、アセンブリを取り付けたり
することは許可されておらず、場合によってはオーバーヘッド
ガードの機能を制限してしまいます。
手入れとメンテナンス
몇
警告
●
電気設備で作業する際には、バッテリーを機器から
電気的に切り離してください。
●
清掃、メンテナンス、部品の
交換、別の機能への変更を行う前には、スイーパーをオフに
し、イグニッションキーを抜き取る必要があります。
몇
注意
●
修理は、認定されたカスタマーサービスセンター、
または関連するすべての安全規定に精通しているこの分野の専
門家のみが行うことができます。修理は、機器に関連するすべ
ての安全指示に精通しており、資格のある認定されたカスタ
マーサービスまたはスタッフのみが実行できます。
注意
●
機器の安全点検は、使用する場所で適用されている規定
に基づき行ってください（ドイツではVDE 0701）。
●
ショート
またはその他の損傷。機器の清掃にホースによる水噴射や高圧
水噴射を使用しないでください。
●
機器での作業では、常に適
切な手袋を着用してください。
規定に沿った使用
スイーパーは、業務用および次の用途分野において、床のク
リーニングを行うものです。
● 駐車スペース
● 生産設備
● ロジスティクスエリア
● ホテル
● 小売業
● 保管エリア
● 歩道
このスイーパーは、屋内および屋外の汚れた表面を掃き掃除す
ることを想定して設計されています。
作業装置を備えた機器は、使用前に、故障がなく正しい状態で
あること、操作上の安全性が確保されていることを確認する必
要があります。完璧な状態でない場合は、機器を使用してはい
けません。
このスイーパーを使用する際には、必ず本取扱説明書に記載さ
れている指示に従ってください。
機器に変更を加えることはできません。
この機器は、取扱説明書で示されている表面にのみ適していま
す。
会社またはその代理人によって機械の使用が承認されたエリア
のみを運転することができます。
一般的なルール：可燃性の高い物質を機器から遠ざけてくださ
い（爆発/火災の危険）。
予想可能な誤った使用
● 爆発性の液体、可燃性ガス、および希釈されていない酸や溶
媒を掃除または吸引しないでください！これには、酸素と一
緒に渦巻くことによって爆発性の蒸気または混合物を生成す
る可能性があるガソリン、シンナーや暖房用油といった物質
が含まれます。また、機器で使用されている素材を腐食する
アセトン、希釈されていない酸および溶媒も含まれていま
す。
● 反応性の金属粉末（アルミニウム、マグネシウム、亜鉛な
ど）を清掃 / 吸引しないでください。強アルカリ性または
酸性の洗浄剤と関連して爆発性ガスを形成します。
● 燃えている物やくすぶっている物を掃除または吸引しないで
ください。
● この機器は、健康に有害な物質を掃除するのには適していま
せん。
● 危険エリアに留まることは禁止されています。爆発の危険の
ある場所での運転は禁止されています。
● 人員の同伴は許可されていません。
● この機器では、器物を押したり、引いたり、搬送したりする
ことは許されていません。
掃除に適した表面
● アスファルト
● 工業用フロア
● スクリード
● コンクリート
● 石畳
環境保護
梱包材はリサイクル可能です。梱包材は環境に適した方法
で廃棄してください。
電気および電子機器には、誤って取り扱ったり廃棄したり
すると人間と環境に危険を及ぼす可能性があるバッテリー
や充電式バッテリーあるいはオイルなどの構成要素が含ま
れています。しかしながら、これらは機器が適切に機能するた
めに必要な構成要素です。このシンボルが表記されている機器
は、家庭ゴミと一緒に廃棄してはいけません。
物質についての注意事項 (REACH)
内容物に関する最新情報は、
www.kaercher.de/REACH
を参照し
てください
アクセサリーとスペアパーツ
純正のアクセサリーおよび純正のスペアパーツのみ使用してく
ださい。これにより装置の安全で、トラブルの無い動作の保証
が約束されます。
アクセサリーやスペアパーツに関する詳細については、
https://www.kaercher.com/jp/professional.htmlをご参照く
ださい。
同梱品
本装置の同梱品は包装材の上に表示されています。開梱の際に
内容物が揃っているか確認してください。付属品が欠けている
場合や輸送による損傷があった場合は販売業者にご連絡くださ
い。
機器に関する説明
ユニットイラスト
イラスト B
358 日本語
スイーパー
ポジション 1
1 シート（シートコンタクトスイッチ付き）
2 ステアリングホイール
3 ロック機構付きハンドル
4 本体カバー
5 ワーキングライト
6 サイドブラシ（右）
7 前輪
8 ローラーブラシへのアクセス
9 ラッシングポイント
10 銘板
11 回転ビーコン
12 本体カバー（右）
13 カバー（右）
14 リアパネル
15 後輪
16 カバー（左）
17 エンジンフード
操作パネル
ポジション 2
1 制御要素とディスプレイ
2 パーキングブレーキ
3 非常停止ボタン
4 ローラーブラシの昇降用操作レバー
5 掃き出しごみコンテナのフラップの表示灯
6 コンテナフラップの開閉用操作レバー
7 掃き出しごみコンテナの完全下降用の表示灯
8 掃き出しごみコンテナの昇降用操作レバー
9 キースイッチ（イグニッションロック）
10 進行方向スイッチ
11 サイドブラシの昇降用操作レバー
12 サイドブラシ回転数調整（オプション）
13 回転ビーコンスイッチ
14 ワーキングライトスイッチ
15 ホーンスイッチ
16 ファン/フィルタークリーニング用スイッチ
ペダル
ポジション 3
1 ブレーキペダル
2 アクセルペダル
制御要素とディスプレイ
ポジション 4
1 機能なし
2 機能なし
3 バッテリー充電警告灯
4 ワーキングライト表示灯
5 ターンシグナル表示灯（StVZO変換時にのみ機能）
6 フィルタークリーニング表示灯
7 駐車表示灯
8 機能なし
9 機能なし
10 ファン表示灯
11 機能なし
12 機能なし
13 ディスプレイ
オプション装備
操作レバー
イラスト O
1 ごみコンテナー操作レバー
2 コンテナーフラップ操作レバー
3 ローラーブラシ操作レバー
4 サイドブラシ用操作レバー
注意事項
それぞれの機械的な動きが完了するまで、レバーを目的の位置
で保持します。
ごみコンテナー操作レバー
ローラーブラシ操作レバー
コンテナーフラップ操作レバー
サイドブラシ用操作レバー
ディスプレイ
イラスト C
1 モーター回転数（1/min）
2 バッテリーの電圧（V）
3 バッテリー充電量（%）
4 機械の運転時間
機能
スイーパーはダストパン（ちり取り）の原理で動作します。
1. 回転するサイドブラシは、スイープエリアの角と縁を掃除
し、ごみをローラーブラシの経路に運びます。
2. ローラーブラシが回転し、ごみを直接掃き出しごみコンテナ
に運びます。
3. 掃き出しごみコンテナで掃き上げられたごみはダストフィル
ターで分離され、吸引ファンがろ過された空気を吸い込みま
す。
4. ダストフィルターは運転中に自動的に清掃されますが、
「フィルタークリーニング」スイッチを使用して開始するこ
ともできます。
コンフォートキャビン（閉） 2.853-431.7
ウィンドスクリーンとワイパーを備えた
保護キャビン（開）
2.853-433.7
保護キャビン 2.851-267.7
保護ルーフ 2.852-595.7
耐パンクタイヤ（ノンマーキング） 4.515-132.0
タイヤ（空気入り） 4.515-332.0
青のスポットライト（フロント） 2.853-202.0
青のスポットライト（フロントとリア） 2.853-203.0
リアライト 2.853-204.0
標準照明キット 2.853-205.0
道路交通照明キット 2.853-207.0
道路での使用許可用キット（StVZO） 2.853-208.0
安全ベルト 6.981-140.0
第2サイドブラシ（左） 2.851-273.0
サイドブラシ用速度調整（右） 2.853-507.0
サイドブラシカバー 2.851-286.0
サイドブラシ用ウォータースプレーシス
テム
2.853-214.0
ゴム製ショックアブソーバー 2.852-620.0
サイドブラシラムプロテクション（右） 2.853-211.0
サイドブラシラムプロテクション（両側） 2.853-210.0
乾湿両用掃除機アタッチメントキット NT
22/1 Bp
2.852-814.0
乾湿両用掃除機アタッチメントキット NT
22/1 Bp（キャビン）
2.853-161.0
軽廃棄物スイープ用アタッチメントキッ
ト
2.853-212.0
後方へ 掃き出しごみコンテナを上げる
前方へ 掃き出しごみコンテナを下げる
後方へ ローラーブラシを上げる
前方へ ローラーブラシを下げる
後方へ コンテナフラップを閉じる
前方へ コンテナフラップを開く
後方へ サイドブラシを上げる
前方へ サイドブラシを下げる
日本語 359
プレコミッショニング
荷下ろしに関する注意事項
危険
機械の荷下ろし時の事故の危険
機械を下ろす際には、適切なスロープを使用してください。
機械の積み下ろしには、フォークリフトを使用しないで下さ
い。
機械の積み下ろしの際は、重量に注意してください。
1. 付属のボードで、図に従ってスロープを作成してください。
2. プラスチックの梱包紐を切り、梱包フィルムを剥がします。
3. ラッシングポイントの荷締めベルトを取り外します。
4. 印のついたベースボードとパレット上の角材のネジを外しま
す。
5. 板をパレットの端に置き、機械の車輪に揃えてください。
ボードをねじ止めします。
6. ボードの下に角材を置き、支えとします。
7. 車輪をロックしている木製ブロックを取り外します。
8. パーキングブレーキを解除します。
9. そのように作成したスロープを用いて、慎重に機械をパレッ
トから移動します。
パーキングブレーキのロック/ 解除
ロック
1. ブレーキペダルを踏み込んだまま、ブレーキレバーを引きま
す。
解除
2. ブレーキペダルを踏み込んだまま、ブレーキレバーを離しま
す。
バッテリー / 充電器
注意
必ずメーカーが推奨するバッテリーと充電器を使用してくださ
い。
バッテリーの交換には、必ず同じタイプのバッテリーを使用し
てください。
車両を廃棄する前にバッテリーを取り外し、国または地域の規
則に従って廃棄してください。
警告シンボル
バッテリーを取り扱うときは、次の警告に従ってください。
安全注意事項
危険
火災および爆発の危険
バッテリーの上には工具などを置かないでください。
喫煙や裸火は絶対に避けてください。
室内でバッテリーを充電する場合は、適切な換気を確保してく
ださい。
バッテリーと充電器は、必ずケルヒャーが承認したもの（純正
スペアパーツ）を使用してください。
몇
警告
バッテリーの不適切な廃棄による環境への影響
故障したバッテリーや使用済みバッテリーは安全に配慮して廃
棄してください（必要に応じて廃棄物処理業者またはケル
ヒャー サービス窓口までご連絡ください）。
バッテリー液が誤って漏出した場合の措置
意図されたとおりに使用し、使用説明書に従うかぎり、鉛バッ
テリーは危険ではありません。
ただし、鉛バッテリーには硫酸が含まれており、重度の火傷を
負う可能性があることに注意してください。
1. こぼれた酸やバッテリーから漏れた酸を回収するには、砂な
どの結合剤を使用してください。下水道、土壌や河川に入ら
ないようにしてください。
2. 石灰/ソーダで酸を中和し、地域の規制に従って廃棄してく
ださい。
3. 故障したバッテリーの廃棄は、専門の廃棄物処理業者に依頼
してください。
4. 酸が目に入ったり皮膚に付着した場合は、きれいな水で洗い
流してください。
5. その後、直ちに医師に相談してください。
6. 汚染された衣類は水で洗ってください。
7. 服を着替えてください。
推奨バッテリー、充電器
* スイーパーにはバッテリーパック1個が必要です
バッテリーの取り付け / 接続 / 取り外し
몇
警告
短絡による怪我および損傷の危険
バッテリーの近くで作業を行うと、ショートによる怪我や損傷
につながるおそれがあります。
バッテリーの上には工具などを置かないでください。
取り付け：まずプラスケーブルをプラス端子に、次にマイナス
ケーブルをマイナス端子に接続してください。
取り外し：まずマイナス端子からマイナスケーブル、次にプラ
ス端子からプラスケーブルを取り外してください。
正しい割り当てに注意を払うこと：プラスケーブルはプラス端
子に、マイナスケーブルはマイナス端子に接続してください。
注意事項
KM 130/300 R I Bp パックにはバッテリーと充電器が付属して
います。
1. 機器をオフにします（「
スイーパーをオフにする
」を参照）。
バッテリーの使用説明書とバッテリー、およびこれ
らの取扱説明書の情報を確認してください。
目の保護具を着用してください。
子供を酸やバッテリーから遠ざけてください。
爆発の危険性
火、火花、裸火、喫煙は禁止されています。
化学火傷のリスク
応急処置
警告通知
廃棄
バッテリーをゴミ箱に捨てないでください。
注文番号
バッテリーパック 36 V、360
Ah、（トラフ内、ローメンテナ
ンス）*
6.654-282.0
充電器 6.654-283.0
360 日本語
取り外し / 取り付け：
2. それぞれのバッテリー端子からマイナスおよびプラスケーブ
ルを外します。
3. バッテリー側のプラグが付いたプラスとマイナスのケーブル
を、スイーパーのバッテリーホルダーから取り外します。
4. バッテリーの左右のアイボルトに適切なホイストを固定しま
す。
バッテリーの重量は、
技術データ
を参照してください。
イラスト D
1 アイボルト
2 プラス端子
3 マイナス端子
5. バッテリーを機械から取り出し、安全に置きます。
6. 新しいバッテリーにホイストを取り付けます。
7. 新しいバッテリーを機械のバッテリーホルダーに慎重に入れ
ます。
注意事項
未使用のプラスとマイナスの端子は、スイーパーの右側に配置
してください。
8. 左右のアイボルトからホイストを外します。
接続：
9. まずプラスケーブルをバッテリーのプラス端子に接続し、プ
ラス端子カバーを取り付けます,。
10.マイナスケーブルをバッテリーのマイナス端子に接続し、
マイナス端子カバーを取り付けます。
11.電源に接続します（
電源の切り離し/接続
を参照）。
12.キースイッチのキーを「I」の位置に回します。
13.ディスプレイでバッテリーの充電状態を確認し、必要であ
れば充電します（
バッテリーを充電する
を参照）。
電源の切り離し/接続
1. スイーパーをオフにします（「
スイーパーをオフにする
」の
章を参照）。
切り離し：
2. バッテリー側のバッテリー用コネクターを機械側のバッテ
リー用コネクターから外します。
これで、スイーパーは非通電状態です。
接続：
3. バッテリー側のバッテリー用コネクターを機械側のバッテ
リー用コネクタに差し込み、2つのコネクターハウジングが
接触するまで差し込みます。
スイーパーへの電力供給が確立されます。
バッテリーを充電する
1. 乾燥した風通しの良い室内にマシンを移動します。
2. スイーパーをオフにします（「
スイーパーをオフにする
」の
章を参照）。
充電器を接続する：
3. 電源から切り離します（「
電源の切り離し/接続
」の章を参
照）。
イラスト E
(1)バッテリー
(2)バッテリー用コネクター（バッテリー側）
(3)充電用プラグ
(4)充電用ケーブル
(5)LEDディスプレイ
(6)ポータブル充電器
(7)電源コード
4. ポータブル充電器を機械の前に置きます。
注意
台足は下を向いている必要があります。
ポータブル充電器をバッテリーの上に置かないでください！
ポータブル充電器を物で覆ったり、上に物を置いたりしないで
ください！
5. 充電用コネクターをバッテリーコネクター（バッテリー側）
に差し込み、2つのコネクターハウジングが接触するまで押
し込みます。
6. 電源ケーブルをポータブル充電器に差し込みます。
7. 電源ケーブルをアース付きコンセントに差し込みます。
充電は自動的に開始し、終了します。
LEDディスプレイに現在のステータスが表示されます。
● 黄色 = バッテリーは充電中
● 緑色に点滅 = バッテリーは 80 %以上まで充電済み
● 緑色に点灯 = バッテリーはフル充電済み
● 赤 = エラーが発生
充電時間は、「
技術データ
」の章を参照してください。
8. 充電時間の終了後、バッテリーメーカーの取扱説明書に従っ
て電解液レベルを点検し、必要に応じて修正します。
充電器の接続：
9. 充電後は、逆の手順で充電器をスイーパーから取り外しま
す。
セットアップ
操作
運転開始前の作業
1. バッテリーの充電状態を確認します。必要に応じてバッテ
リーを充電します（
バッテリーを充電する
を参照）。
2. スイープローラーとサイドブラシにベルトが巻きついていな
いか確認します。
3. ホイールアクスルに巻き付いたベルトがないか確認します。
4. すべての操作エレメントの機能をテストします。
5. 機械に損傷がないか確認します。
6. ダストフィルターを清掃します。
運転席の調整
危険
事故の危険
運転席の調整は、必ずスイーパーが静止しているときに行って
ください。
イラスト K
1 重量調整
2 アームレストの高さ調整
3 背もたれの傾き調整
4 シートポジション調整レバー
1. 調整レバーを回して、シートのサスペンションを体重に合わ
せて調整します。
2. アームレスト下の機構を回して、アームレストの高さを調整
します。
3. 調整レバーを回して、背もたれの傾きを調整します。
4. 調整レバーを押してロック機構を解除し、シート位置を自分
の身長に合わせて調整します。
スイーパーの始動
注意事項
機械を始動するには、ボンネットを閉じ、ドライバーが運転席
に座っている必要があります。
注意事項
スイーパーの電源は、席を立ってから3秒後に切れます。
1. 運転席に着席します。
シートコンタクトスイッチが作動します。
2. 進行方向選択スイッチを中央の位置に動かします。
3. イグニッションキーをイグニッションロックに差し込みま
す。
4. 油圧ユニットの始動
a ブレーキペダルを踏み込んだままにします。
b イグニッションキーを「I」の位置に回し、3秒間待ちま
す。
機械は準備完了です。
c イグニッションキーを「II」の位置に回します。
油圧ユニットが始動します
スイーパーの運転
危険
急停止による怪我の危険！
運転席にドライバーが検知されないと、スイーパーは急停止し
ます。
運転中は運
転席から立ち上がらないでください。
日本語 361
몇
警告
後退時の事故の危険！
後退時は事故リスクが高くなります。
後退する前に、誰かを危険にさらしていないことを確認し、特
に子供に注意を払ってください。必要であれば、誰かにガイド
してもらいます。
後退時は、周囲全体をよく観察してください。
몇
警告
掃き出しごみコンテナを上げたままの運転による事故の危険
掃き出しごみコンテナを上げたままで運転すると、車両の重心
が変化し、事故のリスクが高まります。
掃き出しごみコンテナを上げたまま運転しないでください。
注意
駆動物が損傷する危険！
アクセルペダルのギクシャクした操作によって、駆動部が損傷
するおそれがあります。
アクセルペダルは、常にゆっくりと慎重に操作してください。
前進から後退、または後退から前進に切り替える前に、スイー
パーを一旦停止させてください。
注意
損傷の危険
障害物を乗り越えて走行すると、機械が損傷する恐れがありま
す。
高さ70 mmまでの固定障害物は、ゆっくりと慎重に乗り越えて
ください。高さ70 mmを超える障害物は、適切なスロープを使
用してのみ乗り越えることができます。
注意事項
前輪のパーキングブレーキのレバーは、走行位置になければな
りません。 パーキングブレーキのロック/ 解除を参照してくだ
さい。
1. 進行方向スイッチを「前進」または「後進」にします。
2. ブレーキペダルから足を離します。
3. アクセルペダルを慎重に踏み、走行速度を無段階に調整しま
す。
アクセルペダルでは、ギクシャクした踏み方をしないでくだ
さい。
4. ステアリングホイールで進行方向をコントロールします。
5. アクセルペダルを離して速度を下げます。
ブレーキペダルを踏み込むと、ブレーキ効果が高まります。
スイープ運転
スイープローラーとサイドブラシによる掃除
危険
急停止による怪我の危険！
運転席にドライバーが検知されないと、スイーパーは急停止し
ます。
運
転中は運転席から立ち上がらないでください。
注意
ストラップや紐の巻き込みによる損傷の危険！
長くて柔かいもの（例えばストラップや紐）が巻き込まれる
と、スイープ機構が損傷するおそれがあります。
スイーパーやサイドブラシで、長くて柔かい物（例えばスト
ラップや紐）のある場所を掃除しないでください。
注意事項
最適な清掃結果を達成するためには、走行速度を状況に適合さ
せる必要があります。
注意事項
スイープ中、ダストフィルターは10分ごとに自動的に清掃さ
れます。この間に手動で清掃を開始することもできます。
注意事項
乾いた床をスイープする際は、ファンのスイッチを入れます。
濡れた床や湿った床をスイープする際は、ダストフィルターが
濡れないようにファンのスイッチを切ってください。
1. スイープするには、掃き出しごみコンテナのフラップを開き
ます。
2. スイープローラーを下げます。
周縁部をスイープする場合は、サイドブラシも下げてくだ
さい。
掃き出しごみコンテナを空にする
몇
警告
機械の転倒による怪我の危険
斜面や柔らかい地面で空にすると、重心が移動して機械が転倒
し、人が怪我をする恐れがあります。
掃き出しごみコンテナを空にする際は、機械が平らで固い地面
の上で行ってください。
몇
警告
衝撃や押しつぶしによる怪我の危険
掃き出しごみコンテナを上げ下げする際、掃き出しごみとコン
テナの間に人がぶつかったり、押しつぶされたりして怪我をす
る可能性があります
排出プロセス中、掃き出しごみコンテナの旋回エリアに人がい
ないことを確認してください。
몇
警告
可動機械部品による怪我の危険
掃き出しごみコンテナの機構により、身体の一部、特に指が潰
れたり、剪断されたりする可能性があります。
排出プロセス中は、可動部品に触れないでください。
몇
警告
掃き出しごみコンテナを降ろす際の怪我の危険
持ち上げられた掃き出しごみコンテナが突然降下することで、
挟み込みにより重傷を負うおそれがあります。
固定されていない掃き出しごみコンテナの下には立ち入らない
でください。
掃き出しごみコンテナの下に入る前に、持ち上げられた掃き出
しごみコンテナを付属の安全支柱で適切に固定してください。
注意
飛散物による怪我の危険
排出プロセス中に走行するスイープローラーから破片が飛散
し、怪我をする恐れがあります。
掃き出しごみコンテナが上昇しているときは、車両の前に人が
いないことを確認してください。
注意事項
高位置排出では、掃き出しごみコンテナは、例えば廃棄物コン
テナに排出できます（最大排出高さは「 技術データ」の章を
参照）。
1. 機械を荷降ろし地点の前に置く。
注意
掃き出しごみコンテナの後方と上方に十分な空間を確保してく
ださい。
j上昇：
2. 「サイドブラシの昇降」操作レバーを「上昇」にし、サイド
ブラシが上がりきるまでその位置を保持します。
3. 「スイープローラーの昇降」操作レバーを「上昇」にし、ス
イープローラーが完全に上昇するまで保持します。
スイープローラーが上昇します。
4. 「コンテナフラップの開閉」操作レバーを「閉」にします。
表示灯は赤色に点灯します。
排出：
5. 「掃き出しごみコンテナの昇降」操作レバーを「上昇」にし、
必要な高さに達するまでその位置を保持します。
表示灯は赤色に点灯します。
6. ゆっくりと回収コンテナまで車両を移動します。
7. パーキングブレーキをロックします。
8. 「掃き出しごみコンテナの開閉」操作レバーを「開」に設定
します。
掃き出しごみコンテナが空になります。
表示灯は緑色に点灯します。
9. 「コンテナフラップの開閉」操作レバーを「閉」にします。
フラップが閉じます。
表示灯は赤色に点灯します。
10.パーキングブレーキを解除します。
下降：
11.スイーパーを排出地点から約2 m移動します。
注意
掃き出しごみコンテナの後方と上方に十分な空間を確保してく
ださい。
362 日本語
12.「掃き出しごみコンテナの昇降」操作レバーを「下降」に設
定し、掃き出しごみコンテナの昇降が最終位置に到達するま
でそのレバーを保持します。
表示灯は緑色に点灯します。
スイーパーをオフにする
1. スイーパーを水平な場所に駐車します。
2. スイープローラーとサイドブラシを上げます。
3. コンテナフラップを閉じます。
4. ブレーキペダルを踏み込んだまま、パーキングブレーキを
ロックします。
5. キースイッチを回して「0 」にセットし、キーを抜き取り取
ります。
搬送
注意
搬送時の破損
トレーラーや車両に機器を載せて搬送する際には、機器の自重
（搬送重量）に注意してください。
車両で機械を搬送する場合は、適用される輸送ロックのガイド
ラインに従って機械を固定してください。
本機を搬送する際は、以下の点に注意してください。
● イグニッションキーを「0」に回して、引き抜きます。
● パーキングブレーキをロックします。
● ラッシングポイント（4x）で、テンションストラップ、ロー
プ、チェーンを使用して機械を固定します。
● スイーパーのホイールを車輪止めで固定します。
保管
本機を保管する際は、以下の点に注意してください。
● スイーパーは、乾燥した霜のない環境で、水平な場所に駐車
してください。防水シートで粉塵から保護してください。
● ブラシの毛を傷つけないように、スイーバーローラーとサイ
ドブラシを持ち上げます。
● コンテナフラップを閉じます。
● イグニッションキーを「0」に回して、キーを引き抜きます。
● パーキングブレーキをロックします。
● スイーパーが転がり落ちないように固定します。
スイーパーを長期間使用しない場合は、以下の点にも注意して
ください。
● スイーバーの内部と外部を清掃します。
● バッテリーの取り外し
● バッテリーは約2か月間隔で充電してください。
手入れとメンテナンス
몇
警告
死亡事故、怪我、損害の危険！
安全に関する指示に従わないと、スイーパーの手入れやメンテ
ナンス中に死亡事故や怪我、損傷につながるおそれがありま
す！
本取扱説明書の冒頭にある「安全注意事項」の章に記載されて
いる、お手入れとメンテナンスに関するすべての安全注意事項
に従ってください。
機器の清掃
注意
ショートまたはその他の損傷。機器の清掃にホースによる水噴
射や高圧水噴射を使用しないでください。
注意
不適切な清掃
損傷の危険。
腐食性のある洗浄剤は使用しないでください。
危険
粉塵による健康被害の危険
圧縮空気による内部清掃。
保護マスクと保護メガネを着用してください。
内部の清掃
1. 機器をオフにします（
スイーパーをオフにする
を参照）。
2. 機械を布で拭いてください
3. 圧縮空気でスイーパーを掃除します。
外装の清掃
1. スイーパーをオフにします（「
スイーパーをオフにする
」を
参照）。
2. スイーパーの外装は、中性洗剤をしみこませた布で拭いてく
ださい。
メンテナンス間隔
注意事項
保証を維持するためには、保証期間中、点検チェックリスト
（ICL）に従い、正規サービスセンターですべての点検整備を受
ける必要があります。
● 運転時間カウンターは、メンテナンス間隔のタイミングを示
します。
● お客様/オペレーターによる整備およびメンテナンス作業の
間隔は、「
お客様によるメンテナンス
」の章に記載されてい
ます。作業は、必ず資格を有する専門スタッフに依頼してく
ださい。必要に応じて、ケルヒャー販売店またはサービス窓
口にご相談ください。
● その他のメンテナンス作業は、点検チェックリストに従い、
正規サービスセンターが実施する必要があります。余裕を
持ってサービス窓口までご連絡ください。
お客様によるメンテナンス
注意事項
以下のメンテナンス作業は、資格を有する専門スタッフが行う
必要があります。必要に応じて、ケルヒャー販売店またはサー
ビスセンターにご相談ください。
油圧装置での作業は、認定されたサービス担当者のみが行うこ
とができます。
毎日：
1. ホイールアクスルに巻き付いたベルトがないか点検します。
2. スイープローラーとサイドブラシの摩耗とテープが巻き込ま
れていないかを点検します。
3. すべての操作エレメントの機能を点検します。
4. 機械に損傷がないか確認します。
毎週：
몇
警告
掃き出しごみコンテナを降ろす際の怪我の危険
持ち上げられた掃き出しごみコンテナが突然降下することで、
挟み込みにより重傷を負うおそれがあります。
固定されていない掃き出しごみコンテナの下には立ち入らない
でください。
掃き出しごみコンテナの下に入る前に、持ち上げられた掃き出
しごみコンテナを付属の安全支柱で適切に固定してください。
5. すべての可動部品がスムーズに動くか点検し、必要に応じて
注油または修理を行います。
注意事項
掃き出しごみコンテナを上げた状態でメンテナンスや修理作業
を行う際は、事前に安全支柱を取り付けます。
6. スイープローラーハウジングのシールストリップが正しく調
整されており、摩耗していないことを確認し、必要に応じて
調整し、摩耗したシールストリップを交換します。
7. 掃き出しごみコンテナのフラップに取り付けられた3つの
シールストリップに損傷がないか点検し、必要に応じて交換
します。
8. スイープローラーに摩耗や損傷がないか点検し、必要に応じ
て交換してください。
9. サイドブラシに摩耗や損傷がないか点検し、必要に応じて交
換してください。
10.ダストフィルターに汚れや損傷がないか点検し、必要であ
れば交換し、ダストフィルターボックスを清掃します。
11.油圧システムに漏れがないか点検し、必要に応じて修理し
ます。
12.作動油クーラーを清掃します。
13.作動油レベルを点検します。
14.ブレーキ液レベルを確認します。
15.コンテナフラップ機構を点検し、必要に応じて注油します。
日本語 363
摩耗した後：
16.摩耗したシールストリップを交換します。
17.摩耗したスイープローラーを交換します。
18.摩耗したサイドブラシを交換します。
カスタマーサービスによるメンテナンス
注意事項
保証を維持するためには、保証期間中、点検チェックリストに
従い、ケルヒャー カスタマーサービスがすべての整備および
メンテナンス作業を実施する必要があります。
● 50運転時間後の初回検査
● 250運転時間ごとにメンテナンスブックレットに従ったメン
テナンス。
● 必要に応じて、少なくとも年に一度は、バッテリーメーカー
の取扱説明書に従い、資格のある電気技術者にスイーパーと
バッテリーの絶縁抵抗を点検してもらってください。
メンテナンス
プレパラート
1. スイーパーを平らな場所に駐車します。
2. イグニッションスイッチを「0」に回し、キーを抜き取りま
す。
3. パーキングブレーキをロックします。
メンテナンス作業に関する安全注意事項
注意事項
上昇した掃き出しごみコンテナの下で作業を行う前に、掃き出
しごみコンテナが落下しないように固定する必要があります（
掃き出しごみコンテナの固定を参照）。
掃き出しごみコンテナの固定
몇
警告
挟み込みの危険
掃き出しごみコンテナが落下すると、圧迫損傷や骨折を引き起
こす可能性があります。
上昇した掃き出しごみコンテナの下で作業を行う前に、掃き出
しごみコンテナを固定する必要があります。
固定は危険エリアの外側からのみ行ってください。
イラスト N
1 ホルダー
2 安全バー
1. 安全バーを折りたたみ、ホルダーに挿入します。
ブレーキ液レベルの点検と補充
몇
警告
挟み込みの危険
掃き出しごみコンテナが落下すると、圧迫損傷や骨折を引き起
こす可能性があります。
上昇した掃き出しごみコンテナの下で作業を行う前に、掃き出
しごみコンテナを固定する必要があります。
固定は危険エリアの外側からのみ行ってください。
イラスト F
1 安全バー
2 シールキャップ
3 ブレーキ液リザーバー
1. 掃き出しごみコンテナを上方に移動し、安全バーで固定しま
す。
2. ブレーキ液リザーバーに十分なブレーキ液があるかどうか点
検します。
注意事項
充填レベルは、最小から最大の間でなければなりません。
3. 必要に応じて、DOTブレーキ液を補充してください（
技術
データ
を参照）。
作動油レベルの点検と作動油の補充
イラスト H
1 シールキャップとオイルフィラーネック
2 オイルサイトグラス
注意事項
この作業を行う際は、掃き出しごみコンテナを上昇させないで
ください。
1. オイルサイトグラスの作動油レベルを点検します。
a オイルレベルは「MIN」と「MAX」のマークの間にある必要
があります。
b オイルレベルが「MIN」マークを下回っている場合は、作
動油オイルを補充してください。
2. オイルフィラーネックのシールキャップを外します。
3. 充填部を清掃します。
4. 作動油を補充します。（オイルの種類については、「技術デー
タ」を参照）
5. オイルフィラーネックをシールキャップで閉じます。
油圧システムの点検
注意事項
油圧システムに漏れが検出された場合は、カスタマー サービ
スまでご連絡ください。
1. パーキングブレーキをロックします。
2. エンジンを始動させます。
3. すべての油圧ホースと接続部に漏れがないか点検します。
スイーパーローラーにテープが巻き付いていないか点検
1. エンジンを始動させます。
2. 掃き出しごみコンテナを終端位置まで上げます。
3. エンジンを停止します。
4. パーキングブレーキをロックします。
몇
警告
挟み込みの危険
掃き出しごみコンテナが落下すると、圧迫損傷や骨折を引き起
こす可能性があります。
上昇した掃き出しごみコンテナの下で作業を行う前に、掃き出
しごみコンテナを固定する必要があります。
固定は危険エリアの外側からのみ行ってください。
5. 掃き出しごみコンテナを安全バーで固定します。
6. スイーパーローラーに巻き込まれたストラップや紐がないか
確認し、取り除きます。
7. 安全バーを折りたたみます。
8. エンジンを始動させます。
9. 掃き出しごみコンテナを終端位置まで下げます。
10.エンジンを停止します。
スイープローラーの摩耗点検
1. スイープローラーのドアロックを解除します。
2. ドアを外側に開きます。
イラスト R
3. スケール上でスイープローラーの摩耗度合いを読み取ります。
摩耗度合いが赤色の範囲の端にある場合は、新しいスイー
プローラーを取り付ける必要があります。
スイープローラーの交換
イラスト Q
1 ドア
2 グリップネジ
3 スイープローラーマウント
4 ローラーブラシ
1. ドアのロックを解除します。
2. ドアを外側に開きます。
3. グリップネジを緩めます。
4. スイープローラーホルダーを外側に回転させます。
5. スイープローラーを引き抜きます。
6. 新しいスイープローラーを取り付けます。
a スイープローラーを正しい取り付け位置で、反対側のス
イープローラーホルダーに挿入します。
イラスト V
スイープローラーの走行方向の取り付け位置（上面図）
364 日本語
注意事項
スイープローラーの溝を、反対側のスイープローラーホルダー
のカム上に配置する必要があります。
b 外側に旋回したスイープローラーホルダーを後ろに振り戻
します。
c グリップネジを締め付けます。
7. ドアを後ろに戻します。
8. ドアをロックします。
注意事項
新しいスイープローラーを取り付けた後、スイープ面を再調整
する必要があります。
スイープローラーのスイープ面の点検と調整
1. ファンのスイッチをオフにします。
2. 目に見えてほこりやチョークが付着している、平らで滑らか
な床面にスイーパーを走行させます。
3. スイープローラーを下降させ、その場で約 10 秒間走行させ
ます。
4. コンテナフラップを閉じます。
5. スイープローラーを上げます。
6. 機械を後進させます。
7. スイープ面を点検します。
イラスト S
スイープ面は、幅a = 60 - 65 mmのの均等な長方形である必
要があります。
イラスト T
1 スイープ面レバー
2 スケール
8. スイープローラーの摩耗度合いに応じて、スイープ面レバー
を4つの位置のいずれかに合わせます。
サイドブラシのスイープ面の点検と調整
1. サイドブラシを上げます。
2. 目に見えてほこりやチョークが付着している、平らで滑らか
な床面にスイーパーを走行させます。
3. スイープローラーとサイドブラシを下降させ、その場で約
10秒間走行させます。
4. スイープローラーとサイドブラシを上げます。
5. 機械を後進させます。
6. スイープ面を点検します。
イラスト U
スイープ面の幅はa = 40 - 50 mmで、11時と4時の間に月形
の部分があるはずです。
イラスト W
1 角度調整
2 長さ調整
7. 角度および長さ調整を使用して、スイープ面を修正します。
8. スイープ面を点検します。
サイドシールの調整
イラスト X
1 ドア
2 シール
3 ネジ（8x）
4 リテーナープレート
1. ドアのロックを解除します。
2. ドアを外側に開きます。
3. 8本の固定ネジを緩めて、保持プレートを緩めます。
4. 床との隙間が1 - 3 mmになるように、シールの位置を調整
します。
5. 8本のネジを締め付けます。
6. 反対側のドアを開けます。
イラスト Y
1 リテーナープレート
2 ウィングナット（4x）
3 シール
7. 4つのウィングナットを外して、リテーナープレートを緩め
ます。
8. 床との隙間が1 - 3 mmになるように、シールの位置を調整
します。
9. 4つのウィングナットを締め付けます。
ダストフィルターの手動清掃
1. 「ダストフィルターの清掃」ボタンを押します。
ダストフィルターが清掃されます。
ダストフィルターの交換 （ポケットフィルター）
掃き出しごみコンテナが空になりました。
掃き出しごみコンテ
ナを空にする
を参照してください。
몇
注意
微細な粉塵による健康被害
微細な粉塵を吸い込むと、呼吸器疾患の原因となることがあり
ます。
ダストフィルターを交換する際は、適切な口と鼻の保護具を着
用してください。
イラスト Z
1 本体カバー
2 リフティングバー
3 フィルターカバー
4 ポケットフィルター
1. 本体カバーを開きます。
2. フィルターカバーを開きます。
3. フィルターカバーから2本のリフティングロッドを取り外し
ます。
4. 図のように、リフティングロッドの2つのクランププレート
をポケットフィルターの中央に挿入します。
イラスト AA
1 グリップネジ
2 リフティングバー
5. 挿入したら、2本のクリップネジで2本のリフティングロッ
ドをねじ込みます。
6. 2人でポケットフィルターを持ち上げます。
7. 古いポケットフィルターから2本のリフティングロッドを取
り外し、新しいポケットフィルターに取り付けます。
8. 2人で新しいポケットフィルターを挿入します。。
9. 新しいポケットフィルターから2本のリフティングロッドを
取り外します。
10.2本リフティングロッドをカバーの内側に取り付けます。
11.フィルターカバーを閉じ、テンションロックでロックしま
す。
12.本体カバーを閉じます。
ダストフィルターの交換 （フラットプリーツフィル
ター）
掃き出しごみコンテナが空になりました。
掃き出しごみコンテ
ナを空にする
を参照してください。
몇
注意
微細な粉塵による健康被害
微細な粉塵を吸い込むと、呼吸器疾患の原因となることがあり
ます。
ダストフィルターを交換する際は、適切な口と鼻の保護具を着
用してください。
イラスト AB
1 本体カバー
2 フィルターカバー
3 クリーニング装置
1. 本体カバーを開きます。
2. フィルターカバーを開きます。
イラスト AC
1 クリーニング装置
2 フラットフォールドフィルター
3. クリーニング装置を折りたたみます。
4. 2枚のフラットプリーツフィルターを取り外します。
5. 新しいフラットプリーツフィルターを挿入します。
6. クリーニング装置を下へ折りたたみます。
7. フィルターカバーを閉じ、テンションロックでロックします。
8. 本体カバーを閉じます。
日本語 365
ダストフィルターの交換 （円形フィルター）
掃き出しごみコンテナが空になりました。
掃き出しごみコンテ
ナを空にする
を参照してください。
몇
注意
微細な粉塵による健康被害
微細な粉塵を吸い込むと、呼吸器疾患の原因となることがあり
ます。
ダストフィルターを交換する際は、適切な口と鼻の保護具を着
用してください。
イラスト AD
1 本体カバー
2 フィルターカバー
1. 本体カバーを開きます。
2. フィルターカバーを開きます。
イラスト AE
1 ラウンドフィルター
2 インターロック
3. ロックを解除します。
a ロックを完全に引き出します。
b ロックがかかるまで時計回りに回します。
4. フィルターを取り出します。
注意事項
フィルターを挿入する際、フィルター前面の穴がフィルターホ
ル
ダーのボル
トに合っていることを確認してください。
5. 新しいフィルターを挿入し、ロックを閉じます。
6. フィルターカバーを閉じ、テンションロックでロックしま
す。
7. 本体カバーを閉じます。
ヒューズの交換
ヒューズホルダーは、ステアリングホイールの下にあります。
イラスト M
1. ヒューズホルダーのカバーを取り外します。
2. ヒューズを点検し、欠陥のあるヒューズを交換します。
ヒューズの概要
障害発生時のサポート
より軽微な障害は、ユーザーが以下の一覧表を参考にして対処
することができます。
記載されていない障害については、カスタマーサービス（サー
ビス窓口）までお問い合わせください！
危険
車両の意図しない動きによる事故や怪我の危険
お手入れやメンテナンス作業を行う前に、車両をオフにし、イ
グニッションキーを抜いてください。
危険
感電の危険
電気設備で作業する際には、バッテリーを切り離してくださ
い。
電気部品の修理作業と作業は、認定を受けたサービスセンター
でのみ行うことができます。
FU 01 掃き出しごみコンテナ 3 A
FU 02 多機能ディスプレイ 10 A
FU 03 進行方向スイッチ 3 A
FU 04 インバーター 5 A
FU 05 バイブレーターシステムとファン 25 A
FU 06 回転ビーコン、ホーン、ブルースポット 15 A
FU 07 ブレーキライト（オプション） 10 A
FU 08 ターンシグナル（オプション） 10 A
FU 09 左側の照明（オプション） 7.5 A
FU 10 ワーキングライト 10 A
FU 11 右側の照明（オプション） 7.5 A
FU 12 ドライバーキャビン（オプション）、ダスト
サプレッサー（オプション）
15 A
エラー 解決策
車両がゆっくりしか走行しな
い、または全く走行しない
バッテリーを充電するか、欠陥があれば交換
ホイールにストラップや紐が巻き付いていないか点検する
ケルヒャーのカスタマーサービスまで通知する
パーキングブレーキを解除する
油圧システム内のうなり音 作動油の補充
ケルヒャーのカスタマーサービスまで通知する
スイープローラー / サイドブ
ラシが回転しない
スイープローラー / サイドブラシにテープや紐が巻き込まれていないか点検する
ケルヒャーのカスタマーサービスまで通知する
ブラシ部分の吸引力が低い、
または全くない
ダストフィルターの点検、清掃または交換
ケルヒャーのカスタマーサービスまで通知する
機械に粉塵 サイドシールの調整
ファンのスイッチをオンにする
ダストフィルターの点検、清掃または交換
フィルターシールの交換
掃き出しごみコンテナのコンテナフラップを開きます。
ケルヒャーのカスタマーサービスまで通知する
廃棄物が放置状態 掃き出しごみコンテナを空にする
ダストフィルターの点検、清掃または交換
スイープローラーの交換
スイープ面の調整
掃き出しごみコンテナのシールストリップの交換
スイープローラーの詰まり除去
掃き出しごみコンテナのコンテナフラップを開く
ケルヒャーのカスタマーサービスまで通知する
掃き出しごみコンテナの昇降
不可
ヒューズの点検と、不良の場合は交換
ケルヒャーのカスタマーサービスまで通知する
掃き出しごみコンテナのコン
テナフラップが開かない
ケルヒャーのカスタマーサービスまで通知する
油圧可動部品による故障 ケルヒャーのカスタマーサービスまで通知する
366 日本語
保証
国ごとに弊社の販売会社が発行する保証条件が有効です。保証
期間中は、 製品を構成する純正部品に材料または製造上の不具
合が起きた場合は無料で修理いたします。保証請求の際は、 保
証書と、販売店からの納品書または領収書をご提示ください。
（住所は裏面をご覧ください）
その他の保証情報（ある場合）は、お近くのケルヒャーウェブ
サイトのサービスエリアの「ダウンロード」でご覧いただけま
す。
EU準拠宣言
当社は、以下の製品が、記載された指令および規制の関連条項
に準拠していることをここに宣言します。当社との相談なしに
製品が改造された場合は、この宣言の有効性が失われます。
製品：搭乗式スイーパー
型式： 1.186-xxx
指令と条例
2006/42/EG（+2009/127/EG）
2000/14/EC
2014/30/EU
2014/53/EU (TCU)
適用された調和規格
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU（テレマティクス制御ユニット）
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
適用された適合性評価手続き
2000/14/EG: 付録 V
音響出力レベル dB(A)
KM 170/600 R D
測定値： 100
保証値： 103
KM 100/65 R Bp
測定値： 85
保証値： 88
KM 105/180 R Bp
測定値： 87
保証値： 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
測定値： D: 97 BAT: 88 LPG: 101
保証値： D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
測定値： D: 96 LPG: 98 Bp: 90
保証値： D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
測定値： D: 99 LPG: 96
保証値： D: 102 LPG: 99
KM 150/500 R Bp
測定値： 94
保証値： 96
氏名および住所
文書の全権委員:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
電話：+49 7195 14-0
Fax：+49 7195 14-2212
署名者は取締役の全権代理として行動します。
Winnenden、 /05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
電話番号: +49 7195 14-0
ファックス: +49 7195 142212
技術データ
KM 130/300 R I Bp KM 130/300 R I Bp Pack
装置のデータ
走行速度（前進時） km/h 8 8
走行速度、後方 km/h
4 4
クライミング能力（最大） % 14 14
横傾斜（最大） % 10 10
サイドブラシなしでの作業幅 mm 1000 1000
サイドブラシを1つ使用する場合の作業幅 mm 1300 1300
サイドブラシを2つ使用する場合の作業幅 mm 1550 1550
回転サークル m 2,8 2,8
保護分類 IPX 3 IPX 3
理論上のエリアパフォーマンス
サイドブラシなしでの面積性能 m
2
/h 8000 8000
サイドブラシを1つ使用する場合の面積性能 m
2
/h 10400 10400
サイドブラシを2つ使用する場合の面積性能 m
2
/h 12400 12400
バッテリー
バッテリー容量 Ah - 360
フル充電のバッテリーでの稼働時間 h - 3,5
バッテリーの動作電圧 V - 36
バッテリー重量 kg - 460
日本語 367
技術的な変更が行われることがあります。
環境条件
周囲温度 °C -5 ... +40 -5 ... +40
湿度、結露なきこと % 0 ... 90 0 ... 90
度量衡
長さ mm 2245 2245
幅 mm 1350 1350
高さ mm 1430 1430
空重量 kg 840 (1300) 840 (1300)
許容総重量 kg 1885 1885
フロントアクスルの最大許容荷重 kg 852 852
リアアクスルの最大許容荷重 kg 1033 1033
ワイド スイープローラー mm 1000 1000
スイープローラー径 mm 300 300
サイドブラシ径 mm 600 600
掃き出しごみコンテナ
掃き出しごみコンテナ容量 l 300 300
排出高さ（最大） mm 1400 1400
フィルターと吸引システム
フィルターシステム ポケットフィルター ポケットフィルター
ダストフィルターのフィルター面 m
2
7,8 7,8
利用カテゴリー U U
吸引システムの公称真空度 mbar 15,5 15,5
吸引システムの公称体積流量 l/s 800 800
走行用モーター（電動）
定格出力（機械式） W 4000 4000
ブロアーおよびスイープローラーモーター（電動）
エンジン型式 DC永久磁石モーター DC永久磁石モーター
運転資材
作動油タイプ HV 46 HV 46
作動油量 l 25 25
タイヤ
タイヤサイズ（フロント） mm 15-4.5x8 15-4.5x8
タイヤサイズ（リア） 15-4.5x8 15-4.5x8
EN 60335-2-72 に基づいて求めた値
手および腕における振動値 m/s
2
<2,0 <2,0
ハンドアーム振動値、不確かさ K m/s
2
0,1 0,1
シート振動値 m/s
2
<2,0 <2,0
シート振動値、不確かさ K m/s
2
0,1 0,1
音圧レベル L
pA
dB(A) 75 75
不確実性 K
pA
dB(A) 3 3
音響パワーレベル L
WA
+ 不確定要素 L
WA
dB(A) 93 93
ブレーキ
ブレーキフルード Ate DOT SL - US FMVSS
DOT4
Ate DOT SL - US FMVSS
DOT4
KM 130/300 R I Bp KM 130/300 R I Bp Pack
368 中文
目录
一般性提示
在您第一次使用设备之前，请先阅读原厂操作说明书
并遵守。为日后使用或其他所有者使用方便请妥善保
管原厂操作说明书。
安全提示
危险等级
危险
●
提示导致人员重伤或死亡的直接威胁性危险。
몇
警告
●
提示可能导致人员重伤或死亡的危险状况。
몇
小心
●
提示可能导致轻度伤害的危险状况。
注意
●
提示可能产生财产损失的危险状况。
机器上的符号
操作安全须知
몇
警告
●
仅使用本设备来清洗。请注意遵守地方现行的规定，
并在操作设备时留意他人的存在，尤其是儿童。
●
为确保空气
间隙和爬电距离符合要求，本设备不得在海拔 2000 米（标准零
平面）以上高度运行。
●
检查设备和工装是否状态正常以及是否
具备运行安全性。如果状态并非完好，则不允许使用它。
●
请遵
守危险区域（例如加油站）内的相应安全规定。严禁在有爆炸危
险的区域内操作设备。
●
本设备不得由身体能力有限、感官能力
弱或理解能力差或缺乏经验和/或缺乏知识的人员使用。
●
只
有接受设备操作培训的人员或持有操作资格证明并明确被任命操
作的人员才能使用本设备。注意
●
在开始工作前，操作人员必须
检查是否按规定安装了所有防护装置，以及它们是否正常工作。
●
对于他人的事故或者他人的财物，设备的操作人员必须负责。
警告
●
确保操作人员穿着贴身衣服以及坚固的鞋品。避免穿着
宽松的衣服。
●
照看好儿童，以确保他们不用设备玩耍。
●
儿
童和青少年不得操作本设备。注意
●
在起步前，检查附近区域
（例如儿童）。确保足够的视野！危险
●
除非设备已固定以防止
意外移动，否则切勿让设备无人看管。离开设备前务必操作驻车
制动器。注意
●
请拔出点火钥匙或 KIK（Kärcher 智能钥匙），
以防止设备被未经授权使用。小心
●
不要在可能被掉落的物品击
中的区域中使用设备。警告
●
对于配备 Blue-Spot 照明功能的
设备，请勿直视光源。
行驶操作安全须知
提示
●
倾翻危险列表并不完整。危险
●
如果上坡和下坡的坡度
过大，则有倾翻的危险！在上坡和下坡上行驶时，留意技术参数
中允许的最大值。
●
如果侧面倾斜过大，则有倾翻的危险！在行
驶时，在垂直于行驶方向的方向上留意技术参数中允许的最大
值。
●
在不稳定的地面上存在倾翻风险！请仅在坚固平整的地面
上使用本设备。
몇
警告
●
不合适的速度有导致事故的危险。在弯道中应缓慢地
行驶。
运输安全须知
몇
小心
●
为避免运输过程中发生事故，请注意车辆的运输重量
限制。
●
运输设备前，请断开电池连接并确保机器固定牢固。
电池供电设备
危险
●
爆炸风险！仅可使用适配的充电器给电池充电。
●
在
密闭空间内进行电池充电时会产生高度易爆气体。请仅在通风良
好的场所为电池充电。
●
在电池附近或电池充电室内，严禁使
用明火、产生火花或吸烟！
●
存在爆炸和短路风险。请勿将工具
或其他物品放置在电池上。
몇
小心
●
电池酸液有造成伤害的危险。请遵守相应的安全规定。
注意
●
遵守电池和充电器制造商的操作说明。遵守立法机关有关
电池处理的建议。
●
切勿让电池处于空电状态，请尽快对其充
电。
●
保持电池清洁干燥，以避免泄漏电流。保护电池免受污染
（例如：金属粉尘）。
●
按照EC指令91/157 / EEC或相应的国家
法规，以环保的方式处理废旧电池。
一般性提示 ....................................... 368
安全提示 ......................................... 368
按规定使用 ....................................... 369
环境保护 ......................................... 369
附件和备件 ....................................... 369
供货范围 ......................................... 369
设备介绍 ......................................... 369
功能 ............................................. 370
预运行 ........................................... 370
电池/充电器 ...................................... 370
调试 ............................................. 372
运行 ............................................. 372
运输 ............................................. 373
存放 ............................................. 373
维护和保养 ....................................... 373
故障排除帮助 ..................................... 376
质量保证 ......................................... 376
欧盟一致性声明 ................................... 376
技术数据 ......................................... 377
注意
烫伤危险
在操作高温车辆部件前，请先待其冷却。
危险
火灾危险
请勿清扫燃烧或炽热物品，例如香烟、火柴等类似物
品。
몇
警告
受伤危险
车辆运动部件可能导致挤压和剪切伤害。
몇
警告
受伤危险
触电可能导致受伤危险。
몇
警告
受伤危险
内部运动部件可能导致割伤或挤压伤。
请勿将手伸入设备开口处。
进行车辆维修作业时，请始终佩戴合适的手套。
当心旋转的刷具。
行驶方向上的坡度（上坡/下坡）不得超过 14%。
垃圾容器升起行驶时的地面最大坡度。
千斤顶支撑点
固定点
注意相关提示
请缓慢转向
请阅读并遵守操作手册
中文 369
高倾卸式扫地机安全须知
危险
●
高位卸料设备存在受伤风险！ 在进行任何作业前，请
务必先将升起的垃圾容器固定好。仅允许在危险区域外进行固
定。
带防护顶棚的扫地机安全须知
몇
小心
应每日检查防护顶棚是否损坏，以确保其防护功能。
若防护顶棚（包括单个部件）受损，必须整体更换。
严禁对防护顶棚进行任何改装或加装非 Kärcher 公司认证的零部
件/组件，否则可能影响其防护功能。
维护和保养
몇
警告
●
在电气设备上作业前，断开电池。
●
在清洁、维护、
更换部件或切换到其他功能前，必须关闭设备并拔出点火钥匙。
몇
小心
●
只允许已授权的客户服务处或熟知该领域所有重要安
全规定的专业人员进行设备修复工作。
注意
●
请遵守当地适用的移动式商用设备的安全检查规定
（例 如在德国：VDE 0701）。
●
注意是否出现短路或其它损坏。
不得用软管或高压水射流清洁设备。
●
进行设备操作时，请始终
佩戴合适的手套。
按规定使用
本扫地机专为商业场所地面清洁设计，适用于以下应用场景：
● 停车场
● 生产车间
● 物流仓储区
● 酒店
● 零售区
● 仓储区域
● 人行道
本扫地机适用于户外和室内污染区域的清扫作业。
在使用前，必须对设备及其工作装置进行完好性检查，确保运行
安全可靠。若设备状态异常，则严禁使用。
请严格遵循本说明书的规定使用扫地机。
禁止对设备进行任何改装。
本设备仅适用于操作手册中明确标注的地面类型。
仅允许在业主或其授权人批准的指定区域内运行设备。
通常情况下：严禁易燃物靠近设备（存在爆炸/火灾风险）。
可预见的错误使用
● 严禁清扫或吸入爆炸性液体、可燃气体及未经稀释的酸液和溶
剂！其中包括汽油、油漆稀释剂或燃油，它们可能与吸入的空
气混合形成爆炸性蒸汽或混合物，此外还包括丙酮、未稀释的
酸和溶剂，因为这些物质会腐蚀设备材料。
● 严禁清扫或吸入活性金属粉尘（如铝、镁、锌），这些物质与
强碱性或酸性清洁剂接触会产生爆炸性气体。
● 严禁清扫或吸入燃烧物或阴燃物。
● 本设备不适合清扫对健康有害的物质。
● 禁止进入危险区域。禁止在有爆炸危险的区域内运行设备。
● 禁止携带随行人员。
● 禁止使用本设备推/拉或运输任何物品。
适合清扫的地面类型
● 沥青地面
● 工业地面
● 水泥地面
● 混凝土地面
● 铺石地面
环境保护
包装材料可以回收利用。请按照环保要求处理包装。
电气和电子设备含有宝贵的可再利用的材料以及诸如电池、
电池包或油等若使用不当或处理错误会对人体健康和环境造
成潜在性危险的组成部分。为了设备按规定运行，需要这些
组件。用符号标记的设备不得与生活垃圾一同处理。
内部材料提示 (REACH)
最新的内部材料信息请您在如下链接中查找：
www.kaercher.com/REACH
附件和备件
只允许使用原厂附件和备件，它们可以确保设备安全无故障地运
行。
关于附件和备件的信息参见
www.kaercher.com
。
供货范围
设备的供货范围都已绘制在包装上。打开包装时请检查产品是否
齐全。附件缺失或运输损坏时，请通知您的经销商。
设备介绍
设备图示
图 B
清扫机
序号 1
1 座椅（配备座椅接触开关）
2 方向盘
3 带锁扣的手柄
4 设备外罩
5 工作灯
6 侧刷（右侧）
7 前轮
8 清扫辊检修口
9 系固点
10 铭牌
11 旋转警示灯
12 设备外罩（右侧）
13 盖板（右侧）
14 后部饰板
15 后轮
16 盖板（左侧）
17 发动机罩
控制面板
序号 2
1 控制元件与显示屏
2 驻车制动器
3 紧急停机按钮
4 “清扫辊升/降”操作杆
5 垃圾容器挡板指示灯
6 “容器挡板开/关”操作杆
7 “垃圾容器已完全降下”指示灯
8 “垃圾容器升/降”操作杆
9 钥匙开关（点火锁）
10 行驶方向开关
11 “侧刷升/降”操作杆
12 侧刷转速调节（选配）
13 旋转警示灯开关
14 工作灯开关
15 喇叭开关
16 “风机/过滤器清洁”开关
踏板
序号 3
1 制动踏板
2 油门踏板
370 中文
控制元件与显示屏
序号 4
1 无功能
2 无功能
3 电池充电警告灯
4 工作照明指示灯
5 转向指示灯（仅限通过 StVZO 认证的改装设备具备此功能）
6 过滤器清洁指示灯
7 驻车指示灯
8 无功能
9 无功能
10 风机运行指示灯
11 无功能
12 无功能
13 显示屏
可选配置
操作杆
图 O
1 垃圾容器操作杆
2 容器挡板操作杆
3 清扫辊操作杆
4 侧刷操作杆
提示
将操作杆保持在所需位置，直至相应的机械动作完全执行完毕。
垃圾容器操作杆
清扫辊操作杆
容器挡板操作杆
侧刷操作杆
显示屏
图 C
1 发动机转速 (rpm)
2 电池电压 (V)
3 电池电量 (%)
4 机器运行小时数
功能
本扫地机采用刮板式清扫原理工作。
1. 旋转的侧刷清洁清扫面的边边角角并将清扫物输送到清扫辊的
轨道中。
2. 旋转的清扫辊将清扫物直接输送到垃圾容器中。
3. 垃圾容器中扬起的灰尘通过粉尘过滤器分离，抽风机吸入经过
滤的空气。
4. 设备运行期间，粉尘过滤器会自动清洁，同时也可通过"过滤
器清洁"开关手动启动清洁程序。
预运行
卸载说明
危险
卸载机器时存在事故风险
卸载机器时需使用专用坡道。
禁止使用叉车进行设备的装卸作业。
装卸时需注意设备重量。
1. 使用随附木板按照示意图搭建坡道。
2. 剪断塑料打包带并移除包装膜。
3. 拆除锚固点处的捆扎带固定装置。
4. 拆卸托盘上所有标记的底板和方木。
5. 将木板平铺于托盘边缘，并调整至机器轮胎的正前方位置。用
螺丝将木板固定拧紧。
6. 将方木作为支撑垫置于木板下方。
7. 移除用于固定车轮的木楔。
8. 释放驻车制动器。
9. 将机器沿搭建好的坡道缓慢驶离托盘。
锁定/释放驻车制动器
锁定
1. 踩住制动踏板并拉起制动杆。
释放
2. 踩住制动踏板并释放制动杆。
电池/充电器
注意
必须使用制造商推荐的电池和充电器
必须使用相同型号的电池更换电池。
在废弃处理车辆前，拆除电池，并且根据具体国家或者当地的规
定加以废弃处理。
警告提示图标
使用蓄电池时请遵守下列警告提示：
舒适型驾驶室（封闭式） 2.853-431.7
防护型驾驶室（开放式），配有挡风玻璃
和雨刮器
2.853-433.7
防护型驾驶室 2.851-267.7
防护顶棚 2.852-595.7
防爆轮胎（无标记型） 4.515-132.0
充气轮胎 4.515-332.0
蓝色聚光灯（前部） 2.853-202.0
蓝色聚光灯（前部及后部） 2.853-203.0
尾灯 2.853-204.0
标准照明套件 2.853-205.0
道路行驶照明套件 2.853-207.0
道路合规认证套件（符合 StVZO 标准） 2.853-208.0
安全带 6.981-140.0
第二侧刷（左侧） 2.851-273.0
侧刷速度调节（右侧） 2.853-507.0
侧刷防护罩 2.851-286.0
侧刷喷水系统 2.853-214.0
橡胶减震器 2.852-620.0
侧刷防撞保护装置（右侧） 2.853-211.0
侧刷防撞保护装置（两侧） 2.853-210.0
湿式/干式吸尘器附件套件 NT 22/1 Bp 2.852-814.0
湿式/干式吸尘器附件套件 NT 22/1 Bp
（驾驶室）
2.853-161.0
轻质垃圾清扫附件套件 2.853-212.0
向后 升起垃圾容器
向前 降下垃圾容器
向后 升起清扫辊
向前 降下清扫辊
向后 关闭容器挡板
向前 打开容器挡板
向后 升起侧刷
向前 降下侧刷
请遵守蓄电池使用说明中、蓄电池上以及本操作说明
书中的提示。
佩戴护目镜。
使儿童远离酸液和蓄电池。
存在爆炸危险
严禁有火、火花、明火，严禁吸烟。
中文 371
安全说明
危险
火灾和爆炸危险
不要在电池上放置任何工具或者其他物品。
绝对不允许吸烟，同时避免明火。
在室内为电池充电时确保良好的通风。
必须使用 Kärcher 批准的电池和充电器（原厂备件）。
몇
警告
电池不当的废弃处理会污染环境
可靠地废弃处理损坏或者电量耗尽的电池（必要时联系一家废弃
处理企业或者 Kärcher 售后服务）。
电池酸液意外释放时的措施
在按规定使用并且留意使用说明书的情况下，铅酸电池不会导致
任何危险。
但应注意，铅酸电池含有硫酸，可能会导致严重的化学烧伤。
1. 对于不慎洒出或者从泄漏的电池中溢出的酸液，用结合剂，例
如黄沙加以附着固定。不要让其进入下水道、突然或者水体。
2. 用石灰/苏打中和酸液，并且在遵守当地规定的情况下废弃处
理。
3. 对于损坏的电池的废弃处理，联系一家废弃处理企业。
4. 用大量清水冲洗或者冲掉眼内或者皮肤上的酸液喷溅物。
5. 然后，立即就医。
6. 用水清洗污染的衣物。
7. 更换衣物。
推荐的电池、充电器
* 扫地机需配备 1 组电池组
安装/连接/拆卸电池
몇
警告
短路可能导致人身伤害和设备损坏！
在电池区域作业时，存在因短路导致人身伤害及设备损坏的风
险。
禁止在电池上放置工具或其他物品。
安装：安装时务必先连接正极导线至正极端子，再连接负极导线
至负极端子。
拆卸：拆卸时务必先断开负极端子的负极导线，再断开正极端子
的正极导线。
注意正确对应连接：正极导线接正极端子，负极导线接负极端
子。
提示
KM 130/300 R I Bp Pack 的供货范围包含电池和充电器。
1. 关闭机器，参见
关闭机器
。
拆卸和安装：
2. 从电池各电极上断开对应的负极与正极导线。
3. 将正负极导线连同电池侧插头从机器的电池舱中取出。
4. 在电池左右两侧吊耳上安装合适的起重设备。
电池重量见
技术数据
。
图 D
1 吊耳
2 正极
3 负极
5. 将电池从机器中吊出并安全放置。
6. 将起重设备固定到新电池上。
7. 将新电池小心放入设备的电池舱内。
提示
未连接的正负极端子必须位于机器右侧。
8. 拆除电池左右两侧吊耳上的起重设备。
连接：
9. 首先将正极导线连接至电池正极端子，并安装正极保护盖。
10.将负极导线连接至电池负极端子，并安装负极保护盖。
11.接通电源，参见
断开/接通电源
。
12.将钥匙开关上的钥匙转至"I"位。
13.从显示屏读取电池的电量状态，必要时为电池充电，参见
电
池充电
。
断开/接通电源
1. 关闭机器，请见章节
关闭机器
。
断开：
2. 断开电池侧插头与机器侧插头的连接。
此时机器已断电。
接通：
3. 将电池侧插头插入机器侧插头，直至两个插头外壳完全贴合。
此时机器电源已接通。
电池充电
1. 将机器移至干燥、通风良好的室内场所。
2. 关闭机器，请见章节
关闭机器
。
连接充电器：
3. 断开电源，请见章节
断开/接通电源
。
图 E
(1)电池
(2)电池侧插头
(3)充电插头
(4)充电线
(5)LED 指示灯
(6)便携式充电器
(7)电源线
4. 将便携式充电器置于机器前方。
注意
底座支脚必须朝下放置。
请勿将便携式充电器放置在电池上！
请勿遮盖便携式充电器，且勿在其上方放置任何物品！
5. 将充电插头插入电池侧插头，直至两个插头外壳完全贴合。
6. 将电源线插入便携式充电器。
7. 将电源线插入带接地保护的插座。
充电过程将自动开始并结束。
LED 指示灯显示当前状态：
● 黄色 = 电池正在充电
● 绿色闪烁 = 电池电量 > 80 %
● 绿色常亮 = 电池已充满电
● 红色 = 出现故障
充电时间见章节
技术数据
。
8. 充电接近完成时，需按照电池制造商的操作手册检查电解液液
位，必要时进行调整。
断开充电器：
9. 充电完成后，按相反顺序断开充电器与设备的连接。
腐蚀危险
急救措施
警告提示
废弃处理
不得将蓄电池扔进垃圾筒内。
订货号
36V 360Ah 电池组（槽式安装，
免维护型）*
6.654-282.0
充电器 6.654-283.0
372 中文
调试
运行
运行前准备工作
1. 检查电池的电量状态。必要时为电池充电，参见
电池充电
。
2. 检查清扫辊及侧刷是否缠绕带状异物。
3. 检查轮轴是否缠绕带状异物。
4. 测试所有控制元件的功能。
5. 检查机器是否损坏。
6. 清洁粉尘过滤器。
调整驾驶员座椅
危险
事故危险
仅可在设备静止时调整驾驶员座椅。
图 K
1 重量调节
2 扶手高度调节
3 靠背倾斜度调节
4 座椅位置调节杆
1. 通过旋转调节装置，根据体重调整座椅缓冲力度。
2. 通过旋转扶手下方机械装置调节扶手高度。
3. 通过旋转调节装置调整靠背倾斜角度。
4. 操作调节杆释放锁定机构，根据身高调整座椅位置。
启动机器
提示
启动机器前，必须先关闭发动机罩且驾驶员就座于驾驶座。
提示
离开座位 3 秒后，扫地机将自动关机。
1. 坐到驾驶员座位上。
座椅接触开关触发。
2. 将行驶方向选择开关置于空挡位置。
3. 将点火钥匙插入点火锁。
4. 启动液压机组
a 保持踩下制动踏板。
b 将点火钥匙转至“I”位并等待 3 秒。
机器已准备好运行。
c 将点火钥匙旋转至“II”位。
液压机组正在启动
驾驶机器
危险
急停有受伤危险！
驾驶员离座时机器将立即停止。
行驶中请勿离开座椅。
몇
警告
倒车时有事故风险！
倒车时发生事故的风险更高。
倒车前，请确保不会危及任何人，尤其要注意儿童。如有必要，
请他人指挥。
倒车时需全面观察周围环境。
몇
警告
在垃圾容器已升起的状态下行驶存在事故风险！
在垃圾容器已升起的状态下行驶，会导致机器重心改变，发生事
故的风险会增加。
禁止在垃圾容器已升起的状态下行驶。
注意
存在驱动系统损坏风险！
猛踩油门踏板可能会损坏驱动系统。
请务必平缓地踩下油门踏板。
在从前进档切换到倒档或从倒档切换到前进档之前，应先让机器
停下来。
注意
损坏危险
碾压障碍物可能导致机器损坏。
应缓慢谨慎地碾过高度不超过 70 mm 的固定障碍物。高度超过
70 mm 的障碍物必须借助专用坡道才能通过。
提示
前轮驻车制动器操纵杆必须处于行驶位置，请参阅 锁定/释放
驻车制动器。
1. 将行驶方向开关置于“前进”或“后退”档位。
2. 松开制动踏板。
3. 平缓地踩下油门踏板，并无级调节行驶速度。
请勿猛踩油门踏板。
4. 通过方向盘控制行驶方向。
5. 松开踏板减速。
如需增强制动效果，可踩下制动踏板。
清扫运行
使用清扫辊和侧刷清扫
危险
急停有受伤危险！
驾驶员离座时机器将立即停止。
行驶中请勿离开座椅。
注意
清扫带子或绳子可能会造成损坏风险！
如果清扫长条柔性物品，例 如带子或绳子，则可能会损坏清扫
机构。
请勿让机器或侧刷越过长条柔性物品，例 如带子或绳子，也不
要清扫此类物体。
提示
为达到最佳清洁效果，必须根据实际情况调整行驶速度。
提示
清扫过程中，粉尘过滤器每 10 分钟自动清洁一次。在此期间可
手动启动清洁程序。
提示
清扫干燥地面时，需开启风机。
清扫潮湿或湿滑地面时，需关闭风机，以防止粉尘过滤器受潮。
1. 开始清扫前，请打开垃圾容器挡板。
2. 降下清扫辊。
清扫边缘区域时，还需同时降下侧刷。
清空垃圾容器
몇
警告
机器倾翻存在受伤危险
在斜坡或松软地面上清空垃圾时，机器可能因重心偏移而发生倾
翻，造成人员受伤。
请务必在机器停放于平坦、坚固的地面时清空垃圾容器。
몇
警告
碰撞和挤压可能导致受伤风险
在垃圾容器升降过程中，人员可能在垃圾容器与箱体之间遭受碰
撞或挤压伤害。
请确保清空作业过程中无人位于垃圾容器的旋转范围内。
몇
警告
机器运动部件可能导致受伤风险
垃圾容器的机械结构可能挤压或剪切身体部位，尤其是手指。
清空过程中请勿触摸运动部件。
몇
警告
垃圾容器下降时有受伤的风险！
升起的垃圾容器可能意外下落，并造成严重挤压伤害！
禁止进入未固定的垃圾容器下方空间。
进入前必须使用专用支撑杆正确固定已升起的垃圾容器。
注意
飞溅的垃圾可能导致受伤风险
清空过程中运转的清扫辊可能抛射垃圾，导致人员受伤。
请确保在垃圾容器升起状态下，车辆前方无人员停留。
提示
通过高位卸料功能可将垃圾容器内容物倒入 垃圾箱等容器（最
大卸料高度参见章节 技术数据）。
1. 将机器停在卸料点。
注意
确保垃圾容器后方和上方有足够空间。
提升：
2. 将“侧刷升/降”操作杆扳至“提升”位置并保持，直至
侧刷完全升起。
中文 373
3. 将“清扫辊升/降”操作杆扳至“提升”位置并保持，直
到清扫辊完全升起。
清扫辊升起。
4. 将“容器挡板开/关”操作杆扳至“关闭”位置。
指示灯亮红灯。
清空：
5. 将“垃圾容器升/降”操作杆扳至“提升”位置并保持，
直至达到所需高度。
指示灯亮红灯。
6. 缓慢靠近容器。
7. 锁定驻车制动器。
8. 将“容器挡板开/关”操作杆扳至“打开”位置。
垃圾容器被清空。
指示灯亮绿灯。
9. 将“容器挡板开/关”操作杆扳至“关闭”位置。
容器挡板关闭。
指示灯亮红灯。
10.释放驻车制动器。
降下：
11.将机器驶离卸料点约 2 米。
注意
确保垃圾容器后方和下方有足够空间。
12.将“垃圾容器高/降”操作杆扳至“降下”位置并保持，
直到垃圾容器到达最终位置。
指示灯亮绿灯。
关闭机器
1. 将机器水平停放。
2. 升起清扫辊和侧刷。
3. 关闭容器挡板。
4. 踩下制动踏板并锁定驻车制动器。
5. 将钥匙开关转至“0”位，然后拔下钥匙。
运输
注意
运输损坏
使用拖车或车辆运输时，需注意机器的空载重量（运输重量）。
使用车辆运输时，请根据现行有效的运输安全准则对机器进行固
定。
运输机器时需注意以下事项：
● 将点火钥匙旋转至“0”位并将其拔下。
● 锁定驻车制动器。
● 用绑带、绳索或链条将机器固定在四个系固点上。
● 用楔块固定机器的车轮。
存放
存放机器时需注意以下事项：
● 将扫地机停放在干燥防冻的平坦地面上。使用一块防尘布遮挡
灰尘。
● 升起清扫辊和侧刷，以免损伤刷毛。
● 关闭容器挡板。
● 将点火钥匙转至“0”位并拔出钥匙。
● 锁定驻车制动器。
● 固定扫地机以防溜车。
如果扫地机长期闲置，还需注意以下事项：
● 彻底清洁扫地机的内部和外部。
● 断开电池连接
● 对电池进行充电，并每隔约 2 个月补充充电一次。
维护和保养
몇
警告
存在生命危险、人身伤害和设备损坏的风险！
在对机器进行维护和保养时，如不遵守安全说明，则存在生命危
险、人身伤害和设备损坏的风险！
请严格遵守本操作手册开头"安全说明"章节中所有关于保养和
维护的安全提示。
清洁设备
注意
注意是否出现短路或其它损坏。不得用软管或高压水射流清洁设
备。
注意
不当清洁
损坏危险。
请勿使用研磨性或腐蚀性清洁剂。
危险
灰尘对健康有危害
使用压缩空气清洁机器内部。
请佩戴防尘口罩和护目镜。
清洁机器内部
1. 关闭机器，参见
关闭机器
2. 用抹布清洁机器
3. 使用压缩空气吹扫机器。
清洁机器外部
1. 关闭机器，参见
关闭机器
。
2. 使用浸有温和洗涤液的抹布清洁机器外部。
维护间隔
提示
为了保障保修权益，在保修期内所有维修和维护工作必须由授权
服务商按照检查清单 (ICL) 执行。
● 工作小时计数器指示维护间隔的时间。
● 客户/操作人员进行的维修和维护工作的间隔在章节
客户维
护
中有列出。这些工作必须由专业技术人员执行。 如有必
要，请联系 Kärcher 专业经销商或服务部门。
● 其他维护工作应由授权服务商按照检查清单执行。 请及时联
系服务商。
客户维护
提示
以下维护工作必须由专业技术人员执行，必要时请联系 Kärcher
专业经销商或服务部门。
液压系统的相关工作仅允许由授权的服务商执行。
每天一次：
1. 检查轮轴是否缠绕带状异物。
2. 检查清扫辊和侧刷是否磨损以及缠绕带状异物。
3. 检查所有控制元件的功能。
4. 检查机器是否损坏。
每周一次：
몇
警告
垃圾容器下降时有受伤的风险！
升起的垃圾容器可能意外下落，并造成严重挤压伤害！
禁止进入未固定的垃圾容器下方空间。
进入前必须使用专用支撑杆正确固定已升起的垃圾容器。
5. 检查所有运动部件是否灵活，必要时润滑或维修。
提示
在进行任何维护和维修工作前，若垃圾容器处于升起状态，必须
先安装支撑杆以确保安全。
6. 检查清扫辊箱密封条的调整状态及磨损情况，必要时重新调整
并更换磨损的密封条。
7. 检查垃圾容器挡板密封条是否损坏，必要时进行更换。
8. 检查清扫辊是否磨损和损坏，必要时进行更换。
9. 检查侧刷的磨损及损坏情况，必要时进行更换。
10.检查粉尘过滤器是否污染或损坏，必要时更换过滤器并清洁
粉尘过滤器箱体。
11.检查液压系统的密封性，必要时进行维修。
12.清洁液压油散热器。
13.检查液压油油位。
14.检查制动液液位。
15.检查容器挡板的机械机构，必要时进行润滑。
如有磨损：
16.更换磨损的密封条。
17.更换磨损的清扫辊。
18.更换磨损的侧刷。
374 中文
客服部门维护
提示
为保证保修权益有效，在保修期内所有保养及维护工作必须由授
权的 Kärcher 客服部门按照检修清单执行。
● 在运行 50 小时后首次检查
● 每运行 250 小时按照维护手册进行维护。
● 如有必要（至少每年一次），须由专业电工按照电池制造商的
操作手册检测机器及电池的绝缘电阻。
保养工作
准备
1. 将扫地机停放在平坦地面上。
2. 将点火锁转至“0”位并拔出钥匙。
3. 锁定驻车制动器。
维护工作安全须知
提示
在升起的垃圾容器下方作业前，必须对垃圾容器采取防坠落保护
措施，请参阅 固定垃圾容器
固定垃圾容器
몇
警告
挤伤危险
坠落的垃圾容器可能会造成挤压伤和骨折。
在升起的垃圾容器下方作业前，必须先将其固定好。
仅允许在危险区域外进行固定。
图 N
1 固定槽
2 安全锁杆
1. 将安全锁杆向上翻起并插入固定槽中。
检查并补充制动液液位
몇
警告
挤压危险
坠落的垃圾容器可能会造成挤压伤和骨折。
在升起的垃圾容器下方作业前，必须先将其固定好。
仅允许在危险区域外进行固定。
图 F
1 安全锁杆
2 密封盖
3 制动液储罐
1. 升起垃圾容器并用安全锁杆固定。
2. 检查制动液储罐内的制动液是否充足。
提示
液位必须保持在“MIN”（最低）和“MAX”（最高）标记之
间。
3. 必要时补充 DOT 标准制动液，请参阅
技术数据
。
检查液压油位并补充液压油
图 H
1 密封盖和注油口
2 油位视镜
提示
在执行此项工作时，垃圾容器不得处于升起状态。
1. 检查油位视镜中的液压油油位。
a 油位必须保持在“MIN”（最低）和“MAX”（最高）标记
之间。
b 若油位低于“MIN”（最低）标记，需补充液压油。
2. 取下注油口的密封盖。
3. 清洁注油口周围区域。
4. 补充液压油。（机油规格参见技术参数）
5. 用密封盖封闭注油口。
检查液压系统
提示
如发现液压系统存在泄漏点，请立即联系客户服务部门。
1. 锁定驻车制动器。
2. 启动发动机。
3. 检查所有液压软管及接头的密封性。
检查清扫辊是否缠绕带状异物
1. 启动发动机。
2. 将垃圾容器提升至最终位置。
3. 关闭发动机。
4. 锁定驻车制动器。
몇
警告
挤压危险
坠落的垃圾容器可能会造成挤压伤和骨折。
在升起的垃圾容器下方作业前，必须先将其固定好。
仅允许在危险区域外进行固定。
5. 用安全锁杆固定垃圾容器。
6. 检查清扫辊是否缠绕带状物和线缆并进行清理。
7. 收起安全锁杆。
8. 启动发动机。
9. 将垃圾容器降至最终位置。
10.关闭发动机。
检查清扫辊的磨损情况
1. 解锁清扫辊检修门。
2. 将门向外打开。
图 R
3. 通过标尺刻度读取清扫辊的磨损程度。
若磨损程度达到红色刻度区末端，则必须安装新清扫辊。
更换清扫辊
图 Q
1 检修门
2 手柄螺栓
3 清扫辊安装座
4 清扫辊
1. 解锁门。
2. 将门向外打开。
3. 拧松手柄螺栓。
4. 将清扫辊安装座向外侧摆动。
5. 抽出清扫辊。
6. 安装新的清扫辊。
a 将清扫辊以正确的安装方位插入对面的清扫辊安装座。
图 V
清扫辊的安装方向应与行驶方向一致（俯视图）
提示
清扫辊上的凹槽必须对准对侧安装座的凸起部位插入。
b 将外摆的清扫辊安装座回摆复位。
c 拧紧手柄螺栓。
7. 将检修门转回原位。
8. 锁上门。
提示
安装新清扫辊后，必须重新调整清扫导板。
检查并调整清扫导板
1. 关闭风机。
2. 将清扫机开至明显覆盖有灰尘或粉笔的平坦光滑地面上。
3. 降下清扫辊，并让其原地空转运行 10 秒钟。
4. 关闭容器挡板。
5. 升起清扫辊。
6. 将机器向后驶离。
7. 检查清扫导板。
图 S
清扫导板应形成宽度 a = 60 - 65 毫米的均匀矩形投影。
图 T
1 清扫导板调节杆
2 刻度标识
8. 根据清扫辊的磨损程度，将清扫导板调节杆卡入 4 个档位中
的对应位置。
中文 375
检查并调整侧刷清扫导板
1. 升起侧刷。
2. 将清扫机开至明显覆盖有灰尘或粉笔的平坦光滑地面上。
3. 降下清扫辊和侧刷，并让其原地空转运行 10 秒钟。
4. 升起清扫辊和侧刷。
5. 将机器向后驶离。
6. 检查清扫导板。
图 U
清扫导板应形成宽度 a = 40 - 50 毫米的投影区域，其轮廓呈
月牙形部分圆环（对应于钟面 11 点至 4 点方向）。
图 W
1 角度调节
2 长度调节
7. 通过角度调节和长度调节校正清扫导板。
8. 检查清扫导板。
调整侧边密封条
图 X
1 门
2 密封条
3 螺栓 (8x)
4 固定板
1. 解锁门。
2. 将门向外打开。
3. 松开八个紧固螺栓以松动固定板。
4. 重新调整密封条，使其与底部保持 1 - 3 毫米的间隙。
5. 拧紧八个螺栓。
6. 打开对侧的门。
图 Y
1 固定板
2 蝶形螺母 (4x)
3 密封条
7. 松开四个蝶形螺母以松动固定板。
8. 重新调整密封条，使其与底部保持 1 - 3 毫米的间隙。
9. 拧紧四个蝶形螺母。
手动清洁粉尘过滤器
1. 按下“清洁粉尘过滤器”按键。
开始清洁粉尘过滤器。
更换粉尘过滤器（袋式过滤器）
垃圾容器已清空。请参阅
清空垃圾容器
。
몇
小心
微尘危害健康
吸入微尘可能导致呼吸道疾病。
更换粉尘过滤器时，请佩戴合适的口鼻防护用具。
图 Z
1 设备外罩
2 提升杆
3 过滤器盖
4 袋式过滤器
1. 打开设备外罩。
2. 打开过滤器盖。
3. 将两根提升杆从过滤器盖上松开。
4. 将提升杆上的两个夹紧板按照图示位置居中插入袋式过滤器。
图 AA
1 手柄螺栓
2 提升杆
5. 在插入到位后，用两颗手柄螺栓将两根提升杆拧紧固定。
6. 需由双人协同操作取出袋式过滤器。
7. 拆卸旧袋式过滤器上的两根提升杆，并将其安装到新袋式过滤
器上。
8. 需由双人协同装入新袋式过滤器。
9. 拆卸新袋式过滤器上的两根提升杆。
10.将两根提升杆安装至盖板内侧。
11.合上过滤器盖并用锁紧扣固定。
12.合上设备外罩。
更换粉尘过滤器（平板褶皱式过滤器）
垃圾容器已清空。请参阅
清空垃圾容器
。
몇
小心
微尘危害健康
吸入微尘可能导致呼吸道疾病。
更换粉尘过滤器时，请佩戴合适的口鼻防护用具。
图 AB
1 设备外罩
2 过滤器盖
3 清洁装置
1. 打开设备外罩。
2. 打开过滤器盖。
图 AC
1 清洁装置
2 平板褶皱式过滤器
3. 掀起清洁装置。
4. 取出两个平板褶皱式过滤器。
5. 安装新的平板褶皱式过滤器。
6. 放下清洁装置。
7. 合上过滤器盖并用锁紧扣固定。
8. 合上设备外罩。
更换粉尘过滤器（圆形过滤器）
垃圾容器已清空。请参阅
清空垃圾容器
。
몇
小心
微尘危害健康
吸入微尘可能导致呼吸道疾病。
更换粉尘过滤器时，请佩戴合适的口鼻防护用具。
图 AD
1 设备外罩
2 过滤器盖
1. 打开设备外罩。
2. 打开过滤器盖。
图 AE
1 圆形过滤器
2 锁定装置
3. 松开锁定装置。
a 将锁定装置完全拔出。
b 顺时针旋转直至锁定装置卡入到位。
4. 取出过滤器。
提示
安装过滤器时，须确保过滤器端面的孔位对准过滤器支架上的螺
栓。
5. 安装新过滤器并将锁定装置锁定。
6. 合上过滤器盖并用锁紧扣固定。
7. 合上设备外罩。
更换保险丝
保险丝盒位于方向盘下方。
图 M
1. 拆下保险丝盒盖板。
2. 检查保险丝并更换损坏的保险丝。
保险丝概览
FU 01 垃圾容器 3 A
FU 02 多功能显示屏 10 A
FU 03 行驶方向开关 3 A
FU 04 逆变器 5 A
FU 05 振动系统和风机 25 A
FU 06 旋转警示灯、喇叭、蓝色聚光灯 15 A
FU 07 刹车灯（可选） 10 A
FU 08 转向信号灯（选装） 10 A
FU 09 左侧照明灯（选装） 7.5 A
FU 10 工作灯 10 A
FU 11 右侧照明灯（选装） 7.5 A
FU 12 驾驶室（选装）、抑尘器（选装） 15 A
376 中文
故障排除帮助
可以借助下列概览自行排除小规模的故障。
若遇未列明故障情况，请立即联系客户服务部门！
危险
车辆意外移动可能导致事故和伤害危险
在进行任何保养和维护工作前，请先关闭车辆并拔出点火钥匙。
危险
电击危险
在进行电气部件作业时，必须断开蓄电池连接。
维修作业及电气部件相关操作必须由授权的售后服务人员进行。
质量保证
在每个国家，适用由我们的主管销售公司发布的质量保证条款。
在质量保证期内，如果您的产品发生了任何故障，我们都将为您
提供免费维修，但是这种故障应当是由于机身材料或制造上的缺
陷造成的。如属质量保证情况，请凭发票联系贵方经销商或就近
联系获得授权的客户服务点。
（地址详见背面。）
更多的质量保证信息（如果有）可以在您当地 Kärcher 网站服
务区的“下载”下找到。
欧盟一致性声明
我们特此声明，下述产品符合所列指令和法规的相关规定。如果
在没有与我方协商的情况下更改产品，本声明失效。
产品：驾驶式扫地机
类型： 1.186-xxx
指令和规定
2006/42/EC (+2009/127/EC)
2000/14/EC
2014/30/EU
2014/53/EC (TCU)
应用的协调标准
EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
TCU
EN 300 328 V2.2.2
EN 300 330 V2.1.1
EN 300 440 V2.1.1
EN 301 511 V12.5.1
应用的一致性评估方法
2000/14/EC: 附录 V
声功率级 dB(A)
KM 170/600 R D
测得的： 100
确保的： 103
KM 100/65 R Bp
测得的： 85
确保的： 88
KM 105/180 R Bp
测得的： 87
确保的： 90
KM 120/250 R D, KM 120/250 R BAT,
KM 120/250 R LPG
测得的： D: 97 BAT: 88 LPG: 101
确保的： D: 99 BAT: 90 LPG: 104
KM 130/300 R D, KM 130/300 R LPG,
KM 130/300 R Bp (Bp Pack),
KM 130/300 R I D, KM 130/300 R I LPG,
KM 130/300 R I Bp (Bp Pack)
测得的： D: 96 LPG: 98 Bp: 90
确保的： D: 98 LPG: 101 Bp: 93
KM 150/500 R D, KM 150/500 R LPG
测得的： D: 99 LPG: 96
确保的： D: 102 LPG: 99
KM 150/500 R Bp
测得的： 94
确保的： 96
故障 排除方法
车辆行驶缓慢或完全无法移动 为蓄电池充电或更换损坏的电池
检查车轮是否缠绕带状物和线缆
请联系 Kärcher 客户服务部门
释放驻车制动器
液压系统发出啸叫声 补充液压油
请联系 Kärcher 客户服务部门
清扫辊/侧刷不旋转 检查清扫辊/侧刷是否缠绕带状物和线缆
请联系 Kärcher 客户服务部门
刷头区域吸力不足或无吸力 检查、清洁或更换粉尘过滤器
请联系 Kärcher 客户服务部门
机器扬尘 调节侧边密封条
开启风机
检查、清洁或更换粉尘过滤器
更换过滤器密封件。
打开垃圾容器挡板。
请联系 Kärcher 客户服务部门
残留垃圾未清理 清空垃圾容器
检查、清洁或更换粉尘过滤器
更换清扫辊
调整清扫导板
更换垃圾容器密封条
清除清扫辊堵塞
打开垃圾容器挡板
请联系 Kärcher 客户服务部门
垃圾容器无法升/降 检查保险丝，若损坏则更换
请联系 Kärcher 客户服务部门
垃圾容器挡板无法打开 请联系 Kärcher 客户服务部门
液压运动部件运行故障 请联系 Kärcher 客户服务部门
中文 377
姓名和地址
文档全权代表：
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden （德国）
电话：+49 7195 14-0
传真：+49 7195 14-2212
签署人受董事会的委托并且全权处理相关事宜。
Winnenden， 2021/05/01
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden （德国）
电话：+49 7195 14-0
传真：+49 7195 14-2212
技术数据
KM 130/300 R I Bp KM 130/300 R I Bp Pack
设备性能
行驶速度，前进 km/h 8 8
后退行驶速度 km/h
4 4
爬坡能力（最大） % 14 14
侧向倾斜度（最大） % 10 10
不带侧面扫帚情况下的工作宽度 mm 1000 1000
带 1 个侧面扫帚情况下的工作宽度 mm 1300 1300
带 2 个侧面扫帚情况下的工作宽度 mm 1550 1550
转弯圆周 m 2,8 2,8
防护类型 IPX 3 IPX 3
理论清洁面积效率
不带侧面扫帚情况下的清洁面积效率 m
2
/h 8000 8000
带 1 个侧面扫帚情况下的清洁面积效率 m
2
/h 10400 10400
带 2 个侧面扫帚情况下的清洁面积效率 m
2
/h 12400 12400
蓄电池
电池容量 Ah - 360
电池充满电的运行时间 h - 3,5
电池工作电压 V - 36
电池重量 kg - 460
环境条件
环境温度 °C -5 ... +40 -5 ... +40
湿度，不冷凝 % 0 ... 90 0 ... 90
尺寸和重量
长度 mm 2245 2245
宽度 mm 1350 1350
高度 mm 1430 1430
空载重量 kg 840 (1300) 840 (1300)
允许的总重 kg 1885 1885
最大允许的前轴负载 kg 852 852
最大允许的后轴负载 kg 1033 1033
清扫辊宽度 mm 1000 1000
清扫辊直径 mm 300 300
侧面扫帚直径 mm 600 600
垃圾容器
垃圾容器容量 l 300 300
卸料高度（最大） mm 1400 1400
过滤器和抽吸系统
过滤系统 袋式过滤器 袋式过滤器
粉尘过滤器过滤面积 m
2
7,8 7,8
应用类别 UU
抽吸系统额定负压 mbar 15,5 15,5
抽吸系统额定体积流量 l/s 800 800
行驶电动机（电动）
额定功率（机械） W 4000 4000
378 中文
保留技术更改的权利。
鼓风机和清扫辊电机（电动）
电机类型 直流永磁电机 直流永磁电机
工作材料
液压油类型 HV 46 HV 46
液压油量 l 25 25
轮胎
轮胎尺寸，前部 mm 15-4.5x8 15-4.5x8
轮胎尺寸，后部 15-4.5x8 15-4.5x8
根据 EN 60335-2-72 标准测得的数值
手臂振动值 m/s
2
<2,0 <2,0
手臂振动值，不确定度 K m/s
2
0,1 0,1
底座振动值 m/s
2
<2,0 <2,0
座椅振动值，不确定度 K m/s
2
0,1 0,1
声压级 L
pA
dB(A) 75 75
不确定度 K
pA
dB(A) 3 3
声功率级 L
WA
+ 不确定度 L
WA
dB(A) 93 93
制动器
制动液 Ate DOT SL - US FMVSS
DOT4
Ate DOT SL - US FMVSS
DOT4
KM 130/300 R I Bp KM 130/300 R I Bp Pack
ﺔﻴﺑﺮﻌﻟﺍ 388
.ﺔﻴﻨﻓ تﺎﻠﻳﺪﻌﺗ لﺎﺧدإ ﻲﻓ ﻖﺤﻟﺎﺑ ﻆﻔﺘﺤﻧ
تارﺎﻃﺈﻟا ﺔﻋﻮﻤﺠﻣ
ﺔﻴﻣﺎﻣﺄﻟا تارﺎﻃﺈﻟا ﻢﺠﺣmm15-4.5x815-4.5x8
ﺔﻴﻔﻠﺨﻟا تارﺎﻃﺈﻟا ﻢﺠﺣ15-4.5x815-4.5x8
ﺔﻔﺻاﻮﻤﻠﻟ ﺎًﻘﻓو ﺔﻠﺠﺴﻤﻟا ﻢﻴﻘﻟاEN 60335-2-72
عارﺬﻟاو ﺪﻴﻠﻟ ﺔﻳزاﺰﺘﻫﺎﻟا ﺔﻤﻴﻘﻟاm/s
2
<2,0<2,0
توﺎﻔﺘﻟا ﺔﺒﺴﻧ ،عارﺬﻟاو ﺪﻴﻟا زاﺰﺘﻫا ﺔﻤﻴﻗKm/s
2
0,10,1
ﺪﻌﻘﻤﻟا زاﺰﺘﻫا ﺔﻤﻴﻗm/s
2
<2,0<2,0
توﺎﻔﺘﻟا ﺔﺒﺴﻧ ،ﺪﻌﻘﻤﻟا زاﺰﺘﻫا ﺔﻤﻴﻗKm/s
2
0,10,1
تﻮﺼﻟا ثﺎﻌﺒﻧا ىﻮﺘﺴﻣL
pA
dB(A)7575
ﻚﺸﻟا ﺔﻤﻴﻗK
pA
dB(A)33
تﻮﺼﻟا ةﺪﺷ ىﻮﺘﺴﻣL
WA
ﻚﺸﻟا تﺎﻟﺎﺣ + L
WA
dB(A)9393
ﻞﻣاﺮﻓ
ﻞﻣاﺮﻔﻟا ﺖﻳز
Ate DOT SL - US
FM
VSS DOT4
KM 130/300 R I BpKM 130/300 R I Bp Pack
Ate DOT SL - US
FMVSS DOT4
387 ﺔﻴﺑﺮﻌﻟﺍ
نﺎﻤﻀﻟا
ﺔﺼﺼﺨﺘﻤﻟا ﻖﻳﻮﺴﺘﻟا ﺔﻛﺮﺷ ﺎﻬﻌﻀﺗ ﻲﺘﻟا نﺎﻤﻀﻟا طوﺮﺷ ﺔﻟود ﻞﻛ ﻲﻓ يﺮﺴﻳ
ةﺮﺘﻓ لﺎﻠﺧ كزﺎﻬﺟ ﻰﻠﻋ أﺮﻄﺗ ﺪﻗ ﻲﺘﻟا ءﺎﻄﺧﺄﻟا حﺎﻠﺻإ ﻰﻟﻮﺘﻧ ﻦﺤﻧ .ﺎﻨﻟ ﺔﻌﺑﺎﺘﻟا
ﻲﻓ ﺐﻴﻋ ﻦﻋ ﻢﺟﺎﻧ لﺎﻄﻋﺄﻟا هﺬﻫ ﺐﺒﺳ نﻮﻜﻳ ﺎﻣﺪﻨﻋ ،ﻞﺑﺎﻘﻣ نوﺪﺑ نﺎﻤﻀﻟا
ﻦﻣ ﻪﺟﻮﺗ ،نﺎﻤﻀﻟا قﺎﻘﺤﺘﺳا ﺔﻟﺎﺣ ﻲﻓ .ﻊﻴﻨﺼﺘﻟا ﺔﻴﻠﻤﻋ ﻲﻓ وأ ﺔﻣﺪﺨﺘﺴﻤﻟا داﻮﻤﻟا
.ﺪﻤﺘﻌﻣ ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﺰﻛﺮﻣ وأ عزﻮﻣ بﺮﻗأ ﻰﻟإ ءاﺮﺸﻟا ﺔﻤﻴﺴﻘﺑ ﻚﻠﻀﻓ
(ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻰﻠﻋ ناﻮﻨﻌﻟا)
ﻢﺴﻗ ﻲﻓ (تﺪﺟو نإ) نﺎﻤﻀﻟا لﻮﺣ تﺎﻣﻮﻠﻌﻤﻟا ﻦﻣ ﺪﻳﺰﻤﻟا ﻰﻠﻋ رﻮﺜﻌﻟا ﻦﻜﻤﻳ
ﻊﻗﻮﻣ ﻰﻠﻋ ﺔﻣﺪﺨﻟاKärcher."تﺎﻠﻳﺰﻨﺘﻟا" ناﻮﻨﻋ ﺖﺤﺗ ﻲﻠﺤﻤﻟا
ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا
KM 130/300 R I BpKM 130/300 R I Bp Pack
زﺎﻬﺠﻟا ءادأ
مﺎﻣﺄﻟا ﻰﻟإ ﺮﻴﺴﻟا ﺔﻋﺮﺳkm/h88
ﻒﻠﺨﻟا ﻰﻟإ ،ﺮﻴﺴﻟا ﺔﻋﺮﺳkm/h
44
(ىﻮﺼﻘﻟا) تﺎﺟرﺪﺘﻟا دﻮﻌﺻ ةرﺪﻗ%1414
(ﻰﺼﻗﺄﻟا ﺪﺤﻟا) ﺔﻴﺒﻧﺎﺠﻟا ﺔﻟﺎﻣﺈﻟا%1010
ﺔﻴﺒﻧﺎﺟ ةﺎﺷﺮﻓ نوﺪﺑ ﻞﻤﻌﻟا ضﺮﻋmm10001000
ةﺪﺣاو ﺔﻴﺒﻧﺎﺟ ةﺎﺷﺮﻓ ﻊﻣ ﻞﻤﻌﻟا ضﺮﻋmm13001300
ﻦﻴﺘﻴﺒﻧﺎﺟ ﻦﻴﺘﺷﺮﻓ ﻊﻣ ﻞﻤﻌﻟا ضﺮﻋmm15501550
ناروﺪﻟا ةﺮﺋادm2,82,8
ﺔﻳﺎﻤﺤﻟا عﻮﻧIPX 3IPX 3
ﺎﻳﺮﻈﻧ ﺢﻄﺳﺄﻟا ةرﺪﻗ
ﺔﻴﺒﻧﺎﺟ ةﺎﺷﺮﻓ نوﺪﺑ ةﺎﻄﻐﻤﻟا ﺔﻘﻄﻨﻤﻟاm
2
/h80008000
ةﺪﺣاو ﺔﻴﺒﻧﺎﺟ ةﺎﺷﺮﻓ ﻊﻣ ةﺎﻄﻐﻤﻟا ﺔﻘﻄﻨﻤﻟاm
2
/h1040010400
ﻦﻴﺘﻴﺒﻧﺎﺟ ﻦﻴﺘﺷﺮﻓ ﻊﻣ ةﺎﻄﻐﻤﻟا ﺔﻘﻄﻨﻤﻟاm
2
/h1240012400
ﺔﻳرﺎﻄﺑ
ﺔﻳرﺎﻄﺒﻟا ﺔﻌﺳAh-360
ﻞﻣﺎﻜﻟﺎﺑ ﺔﻧﻮﺤﺸﻣ ﺔﻳرﺎﻄﺑ ماﺪﺨﺘﺳﺎﺑ ﻞﻴﻐﺸﺘﻟا ةﺪﻣh-3,5
ﺔﻳرﺎﻄﺒﻟا ﻞﻴﻐﺸﺗ ﺪﻬﺟV-36
ﺔﻳرﺎﻄﺒﻟا نزوkg-460
ﺔﻄﻴﺤﻤﻟا فوﺮﻈﻟا
ﻂﻴﺤﻤﻟا ةراﺮﺣ ﺔﺟرد°C-5 ... +40-5 ... +40
ﻒﺜﻜﺗ ﺲﻴﻟ ،ﺔﺑﻮﻃر%0 ... 900 ... 90
نزﻮﻟا دﺎﻌﺑﺄﻟا
لﻮﻄﻟاmm22452245
ضﺮﻌﻟاmm13501350
عﺎﻔﺗرﺎﻟاmm14301430
غرﺎﻔﻟا نزﻮﻟاkg840 (1300)840 (1300)
حﻮﻤﺴﻤﻟا ﻲﻟﺎﻤﺟﺈﻟا نزﻮﻟاkg18851885
مﺎﻣﺄﻟﺎﺑ ﻪﺑ حﻮﻤﺴﻤﻟا رﻮﺤﻤﻟا ﻞﻤﺤﻟ ﻰﺼﻗﺄﻟا ﺪﺤﻟاkg852852
ﻒﻠﺨﻟﺎﺑ ﻪﺑ حﻮﻤﺴﻤﻟا رﻮﺤﻤﻟا ﻢﺤﻟ ﻰﺼﻗﺄﻟا ﺪﺤﻟاkg10331033
ﺔﻌﺳاو ةراود ةﺎﺷﺮﻓmm10001000
ةراوﺪﻟا ةﺎﺷﺮﻔﻟا ﺮﻄﻗmm300300
ﺔﻴﺒﻧﺎﺠﻟا ةﺎﺷﺮﻔﻟا ﺮﻄﻗmm600600
ﺔﺳﺎﻨﻜﻟا ﺔﻳوﺎﺣ
ﺔﺳﺎﻨﻜﻟا ﺔﻳوﺎﺣ ﻢﺠﺣl300300
(ﻰﺼﻗﺄﻟا ﺪﺤﻟا) ﻎﻳﺮﻔﺘﻟا عﺎﻔﺗراmm14001400
ﻂﻔﺸﻟاو ﺔﻴﻔﺼﺘﻟا مﺎﻈﻧ
ﺔﻴﻔﺼﺘﻟا مﺎﻈﻧﺐﻴﺠﻟا ﺢﺷﺮﻣﺐﻴﺠﻟا ﺢﺷﺮﻣ
رﺎﺒﻐﻟا ﺮﺘﻠﻓ ﺢﻴﺷﺮﺗ ﺔﺣﺎﺴﻣm
2
7,87,8
ماﺪﺨﺘﺳﺎﻟا ﺔﺌﻓUU
ﻲﻤﺳﺎﻟا ﺺﻗﺎﻨﻟا ﻂﻐﻀﻟا ﻂﻔﺷ مﺎﻈﻧmbar15,515,5
ﻲﻤﺳﺎﻟا ﻢﺠﺤﻟا ﻖﻓﺪﺗ ﻂﻔﺷ مﺎﻈﻧl/s800800
(ﻲﺋﺎﺑﺮﻬﻛ) ﻊﻓﺪﻟا كﺮﺤﻣ
(ﺔﻴﻜﻴﻧﺎﻜﻴﻣ) ﺔﻴﻤﺳﺎﻟا ةﻮﻘﻟاW40004000
(ﻲﺋﺎﺑﺮﻬﻛ) ﺲﻨﻜﻠﻟ ﻲﻧاﻮﻄﺳأ كﺮﺤﻣو ﺔﺧﺎﻔﻨﻟا كﺮﺤﻣ
كﺮﺤﻤﻟا عﻮﻧرﺎﻴﺘﺑ ﻢﺋاد ﻲﺴﻴﻃﺎﻨﻐﻣ كﺮﺤﻣ
ﺮﻤﺘﺴﻣ
رﺎﻴﺘﺑ ﻢﺋاد ﻲﺴﻴﻃﺎﻨﻐﻣ كﺮﺤﻣ
ﺮﻤﺘﺴﻣ
مزاﻮﻠﻟا
ﻲﻜﻴﻟورﺪﻴﻬﻟا ﺖﻳﺰﻟا عﻮﻧHV 46HV 46
ﻲﻜﻴﻟورﺪﻴﻬﻟا ﺖﻳﺰﻟا ﻢﺠﺣl2525
ﺔﻴﺑﺮﻌﻟﺍ 386
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ AC
1ﻒﻴﻈﻨﺘﻟا ةﺰﻴﻬﺠﺗ
2ﺢﻄﺴﻣ يﻮﻄﻣ ﺮﺘﻠﻓ
3..ﻰﻠﻋﺄﻟ ﻒﻴﻈﻨﺘﻟا ةﺰﻴﻬﺠﺗ ِﻮﻃا
4..ﻦﻴﺤﻄﺴﻤﻟا ﻦﻴﻳﻮﻄﻤﻟا ﻦﻳﺮﺘﻠﻔﻟا ﺎﻠﻛ لزأ
5..ﺪﻳﺪﺠﻟا ﺢﻄﺴﻤﻟا يﻮﻄﻤﻟا ﺮﺘﻠﻔﻟا ﺐﻴﻛﺮﺘﺑ ﻢﻗ
6..ﻞﻔﺳﺄﻟ ﻒﻴﻈﻨﺘﻟا ةﺰﻴﻬﺠﺗ ِﻮﻃا
7..ﺪﺸﻟا لﺎﻔﻗﺄﺑ ﻪﻘﻠﻏأو ﻪﻗﺎﻠﻏﺈﺑ ﺮﺘﻠﻔﻟا ءﺎﻄﻏ ِﻮﻃا
8..زﺎﻬﺠﻟا ءﺎﻄﻏ ﻖﻠﻏأ
(ﺮﻳﺪﺘﺴﻤﻟا ﺮﺘﻠﻔﻟا) رﺎﺒﻐﻟا ﺮﺘﻠﻓ لﺪﺒﺘﺳا
ﺮﻈﻧا .ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻎﻳﺮﻔﺗ ﻢﺗ
ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻎﻳﺮﻔﺗ
.
몇
ﻪﻳﻮﻨﺗ
.ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﺐﺒﺴﺑ ﺔﺤﺼﻟا ﻰﻠﻋ ﺮﻄﺧ
.ﻲﺴﻔﻨﺘﻟا زﺎﻬﺠﻟﺎﺑ ضاﺮﻣأ ﻰﻟإ ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا قﺎﺸﻨﺘﺳا يدﺆﻳ ﺪﻗ
.رﺎﺒﻐﻟا ﺮﺘﻠﻓ ﺮﻴﻴﻐﺗ ءﺎﻨﺛأ ﻒﻧﺄﻟاو ﻢﻔﻟا ﺔﻴﻄﻐﺘﻟ ﺔﺒﺳﺎﻨﻣ ﺔﻣﺎﻤﻛ ﺪﺗرا
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ AD
1زﺎﻬﺠﻟا ءﺎﻄﻏ
2ﺮﺘﻠﻔﻟا ءﺎﻄﻏ
1..زﺎﻬﺠﻟا ءﺎﻄﻏ ﺢﺘﻓا
2..ﺮﺘﻠﻔﻟا ءﺎﻄﻏ ﺢﺘﻓا
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ AE
1ﺮﻳﺪﺘﺴﻤﻟا ﺮﺘﻠﻔﻟا
2ﻞﻔﻗ
3..ﻞﻔﻘﻟا ﺮﻳﺮﺤﺗ
a.ﻞﻣﺎﻜﻟﺎﺑ ﻞﻔﻘﻟا جﺮﺧأ
b.ﻪﻧﺎﻜﻣ ﻲﻓ ﻖﺸﻌﺘﻳ ﻰﺘﺣ ﺔﻋﺎﺴﻟا برﺎﻘﻋ هﺎﺠﺗا ﻲﻓ ﻞﻔﻘﻟا ردأ
4..ﺮﺘﻠﻔﻟا جاﺮﺧإ
دﺎﺷرإ
ﻰﻠﻋ ةدﻮﺟﻮﻣ ﺮﺘﻠﻔﻟا ﺔﻣﺪﻘﻣ ﻲﻓ ةدﻮﺟﻮﻤﻟا بﻮﻘﺜﻟا نأ ﺪﻛﺄﺗ ،ﺮﺘﻠﻔﻟا لﺎﺧدإ ﺪﻨﻋ
.ﺮﺘﻠﻔﻟا ﻞﻣﺎﺣ ﻲﻏاﺮﺑ
5..ﻞﻔﻘﻟا ﻖﻠﻏأو اًﺪﻳﺪﺟ اًﺮﺘﻠﻓ ﻞﺧدأ
6..ﺪﺸﻟا لﺎﻔﻗﺄﺑ ﻪﻘﻠﻏأو ﻪﻗﺎﻠﻏﺈﺑ ﺮﺘﻠﻔﻟا ءﺎﻄﻏ ِﻮﻃا
7..زﺎﻬﺠﻟا ءﺎﻄﻏ ﻖﻠﻏأ
تاﺮﻫﺎﺼﻤﻟا لاﺪﺒﺘﺳا
.ةدﺎﻴﻘﻟا ﺔﻠﺠﻋ ﻞﻔﺳأ تاﺮﻫﺎﺼﻤﻟا ﻞﻣاﻮﺣ ﺪﺟﻮﺗ
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ M
1..تاﺮﻫﺎﺼﻤﻟا ﻞﻣﺎﺣ ءﺎﻄﻏ لِزأ
2..ﺔﻔﻟﺎﺘﻟا تاﺮﻫﺎﺼﻤﻟا لﺪﺒﺘﺳاو تاﺮﻫﺎﺼﻤﻟا ﺺﺤﻓا
تاﺮﻫﺎﺼﻤﻟا ﻰﻠﻋ ﺔﻣﺎﻋ ةﺮﻈﻧ
لﺎﻄﻋأ ثوﺪﺣ ﺔﻟﺎﺣ ﻲﻓ ةﺪﻋﺎﺴﻤﻟا
.ﻲﻟﺎﺘﻟا مﺎﻌﻟا ضﺮﻌﻟﺎﺑ ﺔﻧﺎﻌﺘﺳﺎﻟﺎﺑ ﻚﺴﻔﻨﺑ ﺔﻔﻴﻔﻄﻟا تﺎﻟﺎﻠﺘﺧﺎﻟا ﻰﻠﻋ ﺐﻠﻐﺘﻟا ﻚﻨﻜﻤﻳ
!ﺔﺟرﺪﻤﻟا ﺮﻴﻏ لﺎﻄﻋﺄﻟا ﻊﻴﻤﺠﻟ (ﺔﻣﺪﺧ) ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺨﺑ ﻞﺼﺗا
ﺮﻄﺧ
ﺔﺒﻛﺮﻤﻠﻟ ةدﻮﺼﻘﻣ ﺮﻴﻏ ﺔﻛﺮﺣ ﺔﺠﻴﺘﻧ تﺎﺑﺎﺻإو ثدﺎﺣ عﻮﻗو ﺮﻄﺧ
ﺐﺤﺳاو ﺔﺒﻛﺮﻤﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ ﻢﻗ ،ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا لﺎﻤﻋأ يأ ءاﺮﺟإ ﻞﺒﻗ
.لﺎﻌﺷﺈﻟا حﺎﺘﻔﻣ
ﺮﻄﺧ
ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻣﺪﺼﻟا ﺮﻄﺧ
.تﺎﻧﻮﻜﻤﻟا ﻰﻠﻋ لﺎﻤﻋأ يأ ءاﺮﺟإ ﻞﺒﻗ ﺔﻳرﺎﻄﺒﻟا ﻞﺼﻓا
ﻦﻣ ﺎﻟإ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻊﻄﻘﻟا ﻰﻠﻋ ىﺮﺧأ لﺎﻤﻋأ وأ حﺎﻠﺻإ لﺎﻤﻋأ يأ ءاﺮﺟﺈﺑ ﺢﻤﺴُﻳ ﺎﻟ
.ﻂﻘﻓ ةﺪﻤﺘﻌﻣ ﺔﻣﺪﺧ ﻞﺒِﻗ
FU 01ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ3 ﺮﻴﺒﻣأ
FU 02ﻒﺋﺎﻇﻮﻟا دﺪﻌﺘﻣ نﺎﻴﺒﻟا10 ﺮﻴﺒﻣأ
FU 03ﺮﻴﺴﻟا هﺎﺠﺗا حﺎﺘﻔﻣ3 ﺮﻴﺒﻣأ
FU 04ﻲﺋﺎﺑﺮﻬﻜﻟا لﻮﺤﻤﻟا5 ﺮﻴﺒﻣأ
FU 05ﺔﺨﻓﺎﻨﻟاو زاﺰﻬﻟا مﺎﻈﻧ25 ﺮﻴﺒﻣأ
FU 06 ﺰﻴﻴﻤﺘﻟا حﺎﺒﺼﻣ ،قﻮﺒﻟا ،راوﺪﻟا ﺰﻴﻴﻤﺘﻟا حﺎﺒﺼﻣ
قرزﺄﻟا
15 ﺮﻴﺒﻣأ
FU 07(يرﺎﻴﺘﺧا) ﻞﻣاﺮﻔﻟا ءﻮﺿ10 ﺮﻴﺒﻣأ
FU 08(ﺔﻳرﺎﻴﺘﺧا) فﺎﻄﻌﻧﺎﻟا تارﺎﺷإ10 ﺮﻴﺒﻣأ
FU 09(ﺔﻳرﺎﻴﺘﺧا) رﺎﺴﻴﻟا ﻰﻠﻋ ةءﺎﺿﺈﻟا7,5 ﺮﻴﺒﻣأ
FU 10ﻞﻤﻌﻟا ةءﺎﺿإ10 ﺮﻴﺒﻣأ
FU 11(يرﺎﻴﺘﺧا) ﻦﻴﻤﻴﻟا ﻰﻠﻋ ةءﺎﺿﺈﻟا7,5 ﺮﻴﺒﻣأ
FU 12 رﺎﺒﻐﻟا ﻢﺗﺎﻛ ،(ﺔﻳرﺎﻴﺘﺧا) ﻖﺋﺎﺴﻟا ﺔﻨﻴﺑﺎﻛ
(يرﺎﻴﺘﺧا)
15 ﺮﻴﺒﻣأ
ﺄﻄﺧﺔﻠﻜﺸﻤﻟا ﻞﺣ
قﺎﻠﻃﺈﻟا ﻰﻠﻋ كﺮﺤﺘﺗ ﺎﻟ وأ ﻂﻘﻓ ءﻂﺒﺑ كﺮﺤﺘﺗ ﺔﺒﻛﺮﻤﻟاﺔﻔﻟﺎﺗ ﺖﻧﺎﻛ اذإ ﺎﻬﻟﺪﺒﺘﺳا وأ ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷا
ﺔﻔﺘﻠﻣ كﺎﻠﺳأ وأ ﺔﻃﺮﺷأ يأ ﻦﻋ ﺎﺜﺤﺑ تﺎﻠﺠﻌﻟا ﺺﺤﻓا
ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﻎﻠﺑأKärcher
فﻮﻗﻮﻟا ﻦﻴﻣﺄﺗ ﺔﻠﻣﺮﻓ ﺮﻳﺮﺤﺗ
ﻲﻜﻴﻟورﺪﻴﻬﻟا مﺎﻈﻨﻟا ﻲﻓ ﺮﻴﻔﺻ ءﺎﺿﻮﺿﻲﻜﻴﻟورﺪﻴﻬﻟا ﺖﻳﺰﻟا ءﻞﻣ ةدﺎﻋإ
ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﻎﻠﺑأKrächer
روﺪﺗ ﺎﻟ ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا/ﺲﻨﻜﻟا ةﺮﻜﺑ.ﺔﻓﻮﻔﻠﻣ لﺎﺒﺣو ﺔﻃﺮﺷأ دﻮﺟو مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻠﻟ تﺎﻠﺼﻔﻤﻟاو ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا / ﺲﻨﻜﻟا ةﺮﻜﺑ ﻦﻣ ﻖﻘﺤﺗ
ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﻎﻠﺑأKärcher
ةﺎﺷﺮﻔﻟا قﺎﻄﻧ ﻲﻓ ﺔﻣﺪﻌﻨﻣ وأ ﺔﻀﻔﺨﻨﻣ ﻂﻔﺸﻟا ةﻮﻗرﺎﺒﻐﻟا ﺮﺘﻠﻓ لاﺪﺒﺘﺳا وأ ﻒﻴﻈﻨﺗ وأ ﺺﺤﻔﺑ ﻢﻗ
ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﻎﻠﺑأKärcher
رﺎﺒﻏ جﺮﺨﺗ ﺔﻨﻴﻛﺎﻤﻟاﺔﻴﺒﻧﺎﺠﻟا مﺎﻜﺣﺈﻟا تاﺰﻴﻬﺠﺗ ﻂﺒﺿا
ﺔﺣوﺮﻤﻟا ﻞﻴﻐﺸﺗ
رﺎﺒﻐﻟا ﺮﺘﻠﻓ لاﺪﺒﺘﺳا وأ ﻒﻴﻈﻨﺗ وأ ﺺﺤﻔﺑ ﻢﻗ
ﺮﺘﻠﻔﻟا مﺎﻜﺣإ تاﺰﻴﻬﺠﺗ ﺮﻴﻴﻐﺗ
.ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ءﺎﻄﻏ ﺢﺘﻓ
ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﻎﻠﺑأKärcher
ةﺮﺛﺎﻨﺘﻣ لاﺰﺗ ﺎﻟ ﺲﻨﻜﻟا ﺎﻳﺎﻘﺑﺔﺳﺎﻨُﻜﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ
رﺎﺒﻐﻟا ﺮﺘﻠﻓ لاﺪﺒﺘﺳا وأ ﻒﻴﻈﻨﺗ وأ ﺺﺤﻔﺑ ﻢﻗ
ﺲﻨﻜﻟا ةﺮﻜﺑ لاﺪﺒﺘﺳا
ﺲﻨﻜﻟا ىﻮﺘﺴﻣ ﻂﺒﺿ
ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺤﻟ مﺎﻜﺣﺈﻟا ﻂﻳﺮﺷ لاﺪﺒﺘﺳا
ﺲﻨﻜﻟا ةﺮﻜﺑ ﻦﻣ داﺪﺴﻧﺎﻟا لزأ
ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ءﺎﻄﻏ ﺢﺘﻓ
ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﻎﻠﺑأKärcher
ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺾﻔﺧ/ﻊﻓر ﻦﻜﻤﻳ ﺎﻟﺎًﻔﻟﺎﺗ نﺎﻛ اذإ ﻪﻟﺪﺒﺘﺳاو ﺮﻫﺎﺼﻤﻟا ﺺﺤﻓا
ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﻎﻠﺑأKärcher
ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ءﺎﻄﻏ ﺢﺘﻓ ﻦﻜﻤﻳ ﺎﻟ ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﻎﻠﺑأKärcher
ةرﻮﺼﺑ ﺔﻛﺮﺤﺘﻤﻟا ءاﺰﺟﺄﻟا ﺐﺒﺴﺑ ﺔﻴﻠﻴﻐﺸﺗ لﺎﻄﻋأ
ﺔﻴﻜﻴﻟورﺪﻴﻫ
ءﺎﻠ
ﻤﻋ ﺔﻣﺪﺧ ﻎﻠﺑأKärcher
385 ﺔﻴﺑﺮﻌﻟﺍ
ﻞﻛﺂﺗ يأ ﻦﻋ ﺎًﺜﺤﺑ ﺲﻨﻜﻟا ةﺮﻜﺑ ﺺﺤﻓا
1..ﺲﻨﻜﻟا ةﺮﻜﺑ بﺎﺑ ﺢﺘﻓا
2..جرﺎﺨﻠﻟ بﺎﺒﻟا ﺔﺤﺟرﺄﺑ ﻢﻗ
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ R
3..سﺎﻴﻘﻤﻟا ﻰﻠﻋ ﺲﻨﻜﻟا ةﺮﻜﺑ ﻞﻛﺂﺗ ﺔﺟرد أﺮﻗا
ﺲﻨﻛ ةﺮﻜﺑ ﺐﻴﻛﺮﺗ ﺐﺠﻴﻓ ،ءاﺮﻤﺤﻟا ﺔﻘﻄﻨﻤﻟا ﺔﻳﺎﻬﻧ ﻲﻓ ﻞﻛﺂﺘﻟا ﺔﺟرد ﺖﻧﺎﻛ اذإ
.ةﺪﻳﺪﺟ
ﺲﻨﻜﻟا ةﺮﻜﺑ ﺮﻴﻴﻐﺗ
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ Q
1باﻮﺑﺄﻟا
2ﺾﺒﻘﻤﻟا ﻲﻏﺮﺑ
3ﺲﻨﻜﻟا ةﺮﻜﺑ ﻞﻣﺎﺣ
4ﺲﻨﻜﻟا ةﺮﻜﺑ
1..باﻮﺑﺄﻟا ﺢﺘﻓا
2..جرﺎﺨﻠﻟ بﺎﺒﻟا ﺔﺤﺟرﺄﺑ ﻢﻗ
3..ﺾﺒﻘﻤﻟا ﻲﻏﺮﺑ ﻚﻓ
4..جرﺎﺨﻠﻟ ﺲﻨﻜﻟا ةﺮﻜﺑ ﻞﻣﺎﺣ كِّﺮﺣ
5..ﺲﻨﻜﻟا ةﺮﻜﺑ ﺐﺤﺳ
6..ةﺪﻳﺪﺠﻟا ﺲﻨﻜﻟا ةﺮﻜﺑ ﺐِّﻛر
a ﺐﻴﻛﺮﺘﻟا ﻊﺿو ﻲﻓ ﻞﺑﺎﻘﻤﻟا ﺲﻨﻜﻟا ةﺮﻜﺑ ﻞﻣﺎﺣ ﻲﻓ ﺲﻨﻜﻟا ةﺮﻜﺑ ﻞﺧدأ
.ﺢﻴﺤﺼﻟا
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ V
(يﻮﻠﻋ ﺮﻈﻨﻣ) ةدﺎﻴﻘﻟا هﺎﺠﺗا ﻲﻓ ﺲﻨﻜﻟا ةﺮﻜﺑ ﺐﻴﻛﺮﺗ ﻊﺿﻮﻣ
دﺎﺷرإ
ﺲﻨﻜﻟا ةﺮﻜﺑ ﻞﻣﺎﺣ ﺔﺑﺪﺣ ﻰﻠﻋ ﺲﻨﻜﻟا ةﺮﻜﺑ ﻲﻓ ةدﻮﺟﻮﻤﻟا ﺪﻳدﺎﺧﺄﻟا ﻊﺿو ﺐﺠﻳ
.ﻞﺑﺎﻘﻤﻟا
b.جرﺎﺨﻠﻟ كﺮﺤﺗ يﺬﻟا ﺲﻨﻜﻟا ةﺮﻜﺑ ﻞﻣﺎﺣ ةدﻮﻋ
c.ﺾﺒﻘﻤﻟا ﻲﻏﺮﺑ ﻂﺑر ﻢﻜﺣأ
7..ﻪﻧﺎﻜﻤﻟ بﺎﺒﻟا ةدﻮﻋ
8..باﻮﺑﺄﻟا ﻖﻠﻏأ
دﺎﺷرإ
.ﺲﻨﻜﻟا ةآﺮﻣ ﻂﺒﺿ ةدﺎﻋإ ﺐﺠﻳ ،ةﺪﻳﺪﺠﻟا ﺲﻨﻜﻟا ةﺮﻜﺑ ﺐﻴﻛﺮﺗ ﺪﻌﺑ
ﺎﻬﻄﺒﺿاو ﺲﻨﻜﻟا ةﺮﻜﺒﺑ ﺔﺻﺎﺨﻟا ﺲﻨﻜﻟا ةآﺮﻣ ﻦﻣ ﻖﻘﺤﺗ
1..ﺔﺨﻓﺎﻨﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ
2. رﺎﺒﻐﻟﺎﺑ ﺢﺿاو ﻞﻜﺸﺑ ةﺎﻄﻐﻣو ،ءﺎﺴﻠﻣو ﺔﻳﻮﺘﺴﻣ ﺔﻴﺿرأ ﻰﻠﻋ ﺔﺴﻨﻜﻤﻟا كﺮﺣ
.ﺮﻴﺷﺎﺒﻄﻟا وأ
3. ةﺪﻤﻟ رﻮﻔﻟا ﻰﻠﻋ ﻞﻤﻌﺗ ﺎﻬﻛﺮﺗاو ﺲﻨﻜﻟا ةﺮﻜﺑ ﺾﻔﺧا10.ﺎًﺒﻳﺮﻘﺗ ناﻮﺛ
4..ﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﻖﻠﻏأ
5..ﺲﻨﻜﻟا ﺔﻧاﻮﻄﺳأ ﻊﻓر
6. .ﻒﻠﺨﻠﻟ ﺔﻨﻴﻛﺎﻤﻟا كﺮﺣ
7..ﺲﻨﻜﻟا ةآﺮﻣ ﺺﺤﻓا
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ S
ضﺮﻌﺑ يوﺎﺴﺘﻣ ﻞﻴﻄﺘﺴﻣ ﻞﻜﺷ ﻰﻠﻋ ﺲﻨﻜﻟا ةآﺮﻣ نﻮﻜﺗ نأ ﺐﺠﻳ
a = 60-65 .ﻢﻣ
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ T
1ﺲﻨﻜﻟا ةآﺮﻣ عارذ
2سﺎﻴﻘﻤﻟا
8. ﺪﺣأ ﻲﻓ ﺲﻨﻜﻟا ةآﺮﻣ عارذ ﻞﻴﻐﺸﺘﺑ ﻢﻗ ،ﺲﻨﻜﻟا ةﺮﻜﺑ ﻞﻛﺂﺗ ﺔﺟرد ﺐﺴﺤﺑ
.ﺔﻌﺑرﺄﻟا ﻊﺿاﻮﻤﻟا
ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟﺎﺑ ﺔﺻﺎﺨﻟا ﺲﻨﻜﻟا ةآﺮﻣ ﻂﺒﺿاو ﺺﺤﻓا
1..ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا ﻊﻓرا
2. رﺎﺒﻐﻟﺎﺑ ﺢﺿاو ﻞﻜﺸﺑ ةﺎﻄﻐﻣو ،ءﺎﺴﻠﻣو ﺔﻳﻮﺘﺴﻣ ﺔﻴﺿرأ ﻰﻠﻋ ﺔﺴﻨﻜﻤﻟا كﺮﺣ
.ﺮﻴﺷﺎﺒﻄﻟا وأ
3. ةﺪﻤﻟ نﺎﻠﻤﻌﺗ ﺎﻤﻬﻛﺮﺗاو ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟاو ﺲﻨﻜﻟا ةﺮﻜﺑ ﺾﻔﺧا10 ناﻮﺛ
.ﺎًﺒﻳﺮﻘﺗ
4..ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟاو ﺲﻨﻜﻟا ةﺮﻜﺑ ﻊﻓرا
5..ﻒﻠﺨﻠﻟ ﺔﻨﻴﻛﺎﻤﻟا كﺮﺣ
6..ﺲﻨﻜﻟا ةآﺮﻣ ﺺﺤﻓا
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ U
ﺲﻨﻜﻟا ةآﺮﻣ ضﺮﻋ نﻮﻜﻳ نأ ﺐﺠﻳa = 40-50 ﻊﻄﻘﻣ ﺎﻬﻟ نﻮﻜﻳ نأو ﻢﻣ
ﺔﻋﺎﺴﻟا ﻦﻴﺑ ﺮﻤﻘﻟا ﻪﺒﺸُﻳ11و 4.
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ W
1ﺔﻳواﺰﻟا ﻂﺒﺿ
2لﻮﻄﻟا ﻂﺒﺿ
7..لﻮﻄﻟاو ﺔﻳواﺰﻟا ﻂﺒﺿ ﻖﻳﺮﻃ ﻦﻋ ﺲﻨﻜﻟا ةآﺮﻣ ﺢﺤﺻ
8..ﺲﻨﻜﻟا ةآﺮﻣ ﺺﺤﻓا
ﺔﻴﺒﻧﺎﺠﻟا مﺎﻜﺣﺈﻟا تاﺰﻴﻬﺠﺗ ﻂﺒﺿا
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ X
1باﻮﺑﺄﻟا
2بﺮﺴﺘﻟا ﺔﻌﻧﺎﻣ
3) ﻲﻏﺮﺑ8x(
4ﺖﻴﺒﺜﺗ حﻮﻟ
1..باﻮﺑﺄﻟا ﺢﺘﻓا
2..جرﺎﺨﻠﻟ باﻮﺑﺄﻟا ﺔﺤﺟرﺄﺑ ﻢﻗ
3..ﺔﻴﻧﺎﻤﺜﻟا ﺖﻴﺒﺜﺘﻟا ﻲﻏاﺮﺑ ﻚﻓ ﻖﻳﺮﻃ ﻦﻋ ﺖﻴﺒﺜﺘﻟا ﺔﺣﻮﻟ ﻚﻔﺑ ﻢﻗ
4. ﺔﻓﺎﺴﻣ كﺎﻨﻫ نﻮﻜﺗ ﺚﻴﺤﺑ ﺐﻳﺮﺴﺘﻟا ﻊﻨﻣ ةﺰﻴﻬﺠﺗ ةاذﺎﺤﻣ ﺪﻋأ1-3 ﻦﻣ ﻢﻣ
.ﺔﻴﺿرﺄﻟا
5..ﺔﻴﻧﺎﻤﺜﻟا ﻲﻏاﺮﺒﻟا ﻂﺑر ﻢِﻜﺣأ
6..ﺮﺧﺂﻟا ﺐﻧﺎﺠﻟا ﻰﻠﻋ باﻮﺑﺄﻟا ﺢﺘﻓا
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ Y
1ﺖﻴﺒﺜﺗ حﻮﻟ
2) ﺔﺤﻨﺠﻣ ﺔﻟﻮﻣﺎﺻ4(×
3بﺮﺴﺘﻟا ﺔﻌﻧﺎﻣ
7..ﺔﻌﺑرﺄﻟا ﺔﺤﻨﺠﻤﻟا ﻞﻴﻣاﻮﺼﻟا ﻚﻓ ﻖﻳﺮﻃ ﻦﻋ ﺖﻴﺒﺜﺘﻟا ﺔﺣﻮﻟ ﻚﻔﺑ ﻢﻗ
8. ﺔﻓﺎﺴﻣ كﺎﻨﻫ نﻮﻜﺗ ﺚﻴﺤﺑ بﺮﺴﺘﻟا ﻊﻨﻣ ةﺰﻴﻬﺠﺗ ﻢﻴﻈﻨﺗ ﺪﻋأ1-3 ﻦﻣ ﻢﻣ
.ﺔﻴﺿرﺄﻟا
9..ﺔﺤﻨﺠﻤﻟا ﻞﻴﻣاﻮﺼﻟا ﻂﺑر ﻢﻜﺣأ
ﺎًﻳوﺪﻳ رﺎﺒﻐﻟا ﺮﺘﻠﻓ ﻒﻴﻈﻨﺘﺑ ﻢﻗ
1.."رﺎﺒﻐﻟا ﺮﺘﻠﻓ ﻒﻴﻈﻨﺗ" رز ﻰﻠﻋ ﻂﻐﺿا
.رﺎﺒﻐﻟا ﺮﺘﻠﻓ ﻒﻴﻈﻨﺗ ﻢﺘﻳ
(ﻲﺴﻴﻜﻟا ﺮﺘﻠﻔﻟا) رﺎﺒﻐﻟا ﺢﺷﺮﻣ لﺪﺒﺘﺳا
ﺮﻈﻧا .ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻎﻳﺮﻔﺗ ﻢﺗ
ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻎﻳﺮﻔﺗ
.
몇
ﻪﻳﻮﻨﺗ
.ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﺐﺒﺴﺑ ﺔﺤﺼﻟا ﻰﻠﻋ ﺮﻄﺧ
.ﻲﺴﻔﻨﺘﻟا زﺎﻬﺠﻟﺎﺑ ضاﺮﻣأ ﻰﻟإ ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا قﺎﺸﻨﺘﺳا يدﺆﻳ ﺪﻗ
.رﺎﺒﻐﻟا ﺮﺘﻠﻓ ﺮﻴﻴﻐﺗ ءﺎﻨﺛأ ﻒﻧﺄﻟاو ﻢﻔﻟا ﺔﻴﻄﻐﺘﻟ ﺔﺒﺳﺎﻨﻣ ﺔﻣﺎﻤﻛ ﺪﺗرا
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ Z
1زﺎﻬﺠﻟا ءﺎﻄﻏ
2ﻊﻓﺮﻟا ﺐﻴﻀﻗ
3ﺮﺘﻠﻔﻟا ءﺎﻄﻏ
4ﺐﻴﺠﻟا ﺮﺘﻠﻓ
1..زﺎﻬﺠﻟا ءﺎﻄﻏ ﺢﺘﻓا
2..ﺮﺘﻠﻔﻟا ءﺎﻄﻏ ﺢﺘﻓا
3..ﺮﺘﻠﻔﻟا ءﺎﻄﻏ ﻦﻋ ﻊﻓﺮﻟا ﻲﺒﻴﻀﻗ ﻞﺼﻓا
4. ﻮﻫ ﺎﻤﻛ ﻲﺴﻴﻜﻟا ﺮﺘﻠﻔﻟا ﻒﺼﺘﻨﻣ ﻦﻣ ﻊﻓﺮﻟا نﺎﺒﻀﻗ ﻰﻠﻋ ﺖﻴﺒﺜﺘﻟا ﻲﺣﻮﻟ ﻞﺧدأ
.ﺢﺿﻮﻣ
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ AA
1ﺾﺒﻘﻤﻟا ﻲﻏﺮﺑ
2ﻊﻓﺮﻟا ﺐﻴﻀﻗ
5..ﺾﺒﻘﻤﻟا ﻲﻏاﺮﺒﺑ ﻊﻓﺮﻟا ﻲﺒﻴﻀﻗ ﻂﺑﺮﺑ نﺂﻟا ﻢﻗ ،ةرﻮﻛﺬﻤﻟا ﺔﻟﺎﺤﻟا ﻲﻓ
6..ﻦﻴﺼﺨﺸﺑ ﺔﻧﺎﻌﺘﺳﺎﻟﺎﺑ ﻲﺴﻴﻜﻟا ﺢﺷﺮﻤﻟا ﻊﻓرا
7. ﻲﺴﻴﻜﻟا ﺮﺘﻠﻔﻟﺎﺑ ﻪﻠﻴﺻﻮﺘﺑ ﻢﻗو ﻢﻳﺪﻘﻟا ﻲﺴﻴﻜﻟا ﺮﺘﻠﻔﻟا ﻦﻣ ﻊﻓﺮﻟا ّﻲﺒﻴﻀﻗ لزأ
.ﺪﻳﺪﺠﻟا
8..ﻦﻴﺼﺨﺸﺑ ﺔﻧﺎﻌﺘﺳﺎﻟﺎﺑ ﺪﻳﺪﺠﻟا ﻲﺴﻴﻜﻟا ﺮﺘﻠﻔﻟا ﺐّﻛر
9..ﺪﻳﺪﺠﻟا ﻲﺴﻴﻜﻟا ﺮﺘﻠﻔﻟا ﻦﻣ ﻊﻓﺮﻟا ﻲﺒﻴﻀﻗ ﻚﻓ
10..ءﺎﻄﻐﻠﻟ ﻲﻠﺧاﺪﻟا ﺐﻧﺎﺠﻟﺎﺑ ﻊﻓﺮﻟا ﻲﺒﻴﻀﻗ ﻞِّﺻو
11..ﺪﺸﻟا لﺎﻔﻗﺄﺑ ﻪﻘﻠﻏأو ،ﻞﺧاﺪﻠﻟ ﺮﺘﻠﻔﻟا ءﺎﻄﻏ ِﻮﻃا
12..زﺎﻬﺠﻟا ءﺎﻄﻏ ﻖﻠﻏأ
(ﺢﻄﺴﻤﻟا يﻮﻄﻤﻟا ﺮﺘﻠﻔﻟا) رﺎﺒﻐﻟا ﺮﺘﻠﻓ لﺪﺒﺘﺳا
ﺮﻈﻧا .ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻎﻳﺮﻔﺗ ﻢﺗ
ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻎﻳﺮﻔﺗ
.
몇
ﻪﻳﻮﻨﺗ
.ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﺐﺒﺴﺑ ﺔﺤﺼﻟا ﻰﻠﻋ ﺮﻄﺧ
.ﻲﺴﻔﻨﺘﻟا زﺎﻬﺠﻟﺎﺑ ضاﺮﻣأ ﻰﻟإ ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا قﺎﺸﻨﺘﺳا يدﺆﻳ ﺪﻗ
.رﺎﺒﻐﻟا ﺮﺘﻠﻓ ﺮﻴﻴﻐﺗ ءﺎﻨﺛأ ﻒﻧﺄﻟاو ﻢﻔﻟا ﺔﻴﻄﻐﺘﻟ ﺔﺒﺳﺎﻨﻣ ﺔﻣﺎﻤﻛ ﺪﺗرا
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ AB
1زﺎﻬﺠﻟا ءﺎﻄﻏ
2ﺮﺘﻠﻔﻟا ءﺎﻄﻏ
3ﻒﻴﻈﻨﺘﻟا ةﺰﻴﻬﺠﺗ
1..زﺎﻬﺠﻟا ءﺎﻄﻏ ﺢﺘﻓا
2..ﺮﺘﻠﻔﻟا ءﺎﻄﻏ ﺢﺘﻓا
ﺔﻴﺑﺮﻌﻟﺍ 384
ﺔﻛﺮﺷ ﻲﻓ ﺔﻣﺪﺨﻟا ﻢﺴﻘﺑ وأ ﻞﻴﻛﻮﻟﺎﺑ ﻞﺼﺗا ،ﺮﻣﺄﻟا مﺰﻟ اذإ .ﻞﻫﺆﻣو ﺺﺼﺨﺘﻣ
Kärcher.
● ﺎًﻘﻓو ةﺪﻤﺘﻌﻤﻟا ﺔﻣﺪﺨﻟا ﻢﺴﻗ ﺔﻓﺮﻌﻤﺑ ﺔﻧﺎﻴﺼﻟا لﺎﻤﻋأ ﻦﻣ ﺪﻳﺰﻤﻟا ءاﺮﺟإ ﺐﺠﻳ
.ﺐﺳﺎﻨﻤﻟا ﺖﻗﻮﻟا ﻲﻓ ﺔﻣﺪﺨﻟا ﻢﺴﻘﺑ لﺎﺼﺗﺎﻟا ﻰﺟﺮﻳ .ﺺﺤﻔﻟا ﺔﻤﺋﺎﻘﻟ
ﻞﻴﻤﻌﻟا ﻞﺒﻗ ﻦﻣ ﺔﻧﺎﻴﺼﻟا
دﺎﺷرإ
ةرﺎﺸﺘﺳا ﻦﻜﻤﻳ ،ﺮﻣﺄﻟا مﺰﻟ اذإو ،ﻞﻫﺆﻣ ﻲﻨﻓ ﻞﺒﻗ ﻦﻣ ﺔﻴﻟﺎﺘﻟا ﺔﻧﺎﻴﺼﻟا لﺎﻤﻋأ ﺐﺠﻳ
عزﻮﻣKärcher.ﺔﻣﺪﺨﻟا ﻢﺴﻗ وأ ﺺﺼﺨﺘﻤﻟا
ﺔﻣﺪﺨﻟا ﻢﺴﻗ ﺔﻓﺮﻌﻤﺑ ﺎﻟإ ﺔﻴﻜﻴﻟورﺪﻴﻬﻟا تﺎﻧﻮﻜﻤﻟا ﻰﻠﻋ ﻞﻤﻌﻟا ﺬﻴﻔﻨﺘﺑ ﺢﻤﺴُﻳ ﺎﻟ
.ﺪﻤﺘﻌﻤﻟا
:ﺎًﻴﻣﻮﻳ
1..ﺔﻔﺘﻠﻣ ﻂﺋاﺮﺷ يأ ﻦﻋ ﺎًﺜﺤﺑ تﺎﻠﺠﻌﻟا روﺎﺤﻣ ﻦﻣ ﻖﻘﺤﺗ
2..ﺔﻔﺘﻠﻣ ﺔﻃﺮﺷأو ﻞﻛﺂﺗ دﻮﺟو ﻦﻋ ﺎًﺜﺤﺑ ﺔﻴﺒﻧﺎﺠﻟا تﺎﺷﺮﻔﻟاو ﺲﻨﻜﻟا ةﺮﻜﺑ ﺺﺤﻓا
3..لﺎﻤﻌﺘﺳﺎﻟا ﺮﺻﺎﻨﻋ ﻊﻴﻤﺟ ﺔﻔﻴﻇو ﻦﻣ ﻖﻘﺤﺗ
4..راﺮﺿأ يأ ﻦﻋ ﺎًﺜﺤﺑ ﺔﻨﻴﻛﺎﻤﻟا ﻦﻣ ﻖﻘﺤﺗ
:ﺎًﻴﻋﻮﺒﺳأ
몇
ﺮﻳﺬﺤﺗ
!ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺾﻔﺧ ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
ﺐﺒﺴﺑ ةﺮﻴﻄﺧ تﺎﺑﺎﺻإ ﺐﺒﺴﺗو ةﺄﺠﻓ ﺔﻋﻮﻓﺮﻤﻟا ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺾﻔﺨﻨﺗ ﺪﻗ
.رﺎﺸﺤﻧﺎﻟاو ﻖﺤﺴﻟا
.ﺔﻨﻣﺆﻤﻟا ﺮﻴﻏ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺖﺤﺗ ﻲﺸﻤﺗ ﺎﻟ
نﺎﻣﺄﻟا ﺔﻣﺎﻋد ماﺪﺨﺘﺳﺎﺑ ﻲﻓاﺮﺘﺣا ﻞﻜﺸﺑ ﺔﻋﻮﻓﺮﻤﻟا ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻦِّﻣأ
.ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺖﺤﺗ ﻲﺸﻤﻟا ﻞﺒﻗ ضﺮﻐﻟا اﺬﻬﻟ ﺔﺼﺼﺨﻤﻟا
5. وأ ﺎﻬﻤﻴﺤﺸﺗ وأ ﺲﻠﺴﻟا ﺎﻬﻠﻴﻐﺸﺗ نﺎﻤﻀﻟ ﺔﻛﺮﺤﺘﻤﻟا ءاﺰﺟﺄﻟا ﺔﻓﺎﻛ ﺺﺤﻓا
.ﺮﻣﺄﻟا مﺰﻟ اذإ ﺎﻬﺤﻴﻠﺼﺗ
دﺎﺷرإ
ﺖﻴﺒﺜﺘﺑ ﻢﻗ ،ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻊﻓر ءﺎﻨﺛأ ﺢﻴﻠﺼﺘﻟاو ﺔﻧﺎﻴﺼﻟا لﺎﻤﻋأ ﺔﻓﺎﻛ ﺬﻴﻔﻨﺗ ﻞﺒﻗ
.نﺎﻣﺄﻟا ﺔﻣﺎﻋد
6. ﻦﻣ ﺪﻛﺄﺘﻠﻟ ﺲﻨﻜﻟا تاﺮﻜﺑ قوﺪﻨﺻ ﻰﻠﻋ ةدﻮﺟﻮﻤﻟا مﺎﻜﺣﺈﻟا ﻂﺋاﺮﺷ ﻦﻣ ﻖﻘﺤﺗ
لﺪﺒﺘﺳاو ﺮﻣﺄﻟا مﺰﻟ اذإ ﻂﺒﻀﻟا ﺢﻴﺤﺼﺘﺑ ﻢﻗو ،ﻦﻴﺤﻴﺤﺼﻟا ﻞﻛﺂﺘﻟا ﺔﺟردو ﻂﺒﻀﻟا
.ﺔﻴﻟﺎﺒﻟا مﺎﻜﺣﺈﻟا ﻂﺋاﺮﺷ
7. ﺔﻳوﺎﺣ ﻒﻠﺗ مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻠﻟ ﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﻰﻠﻋ مﺎﻜﺣﺈﻟا ﻂﺋاﺮﺷ ﺺﺤﻓا
.ﺮﻣﺄﻟا مﺰﻟ اذإ ﺎﻬﻟﺪﺒﺘﺳاو ،ﺔﺳﺎﻨُﻜﻟا
8..ﺮﻣﺄﻟا مﺰﻟ اذإ ﺎﻬﻟﺪﺒﺘﺳاو ،ﻒﻠﺗ وأ ﻞﻛﺂﺗ يأ ﻦﻋ ﺎًﺜﺤﺑ ﺲﻨﻜﻟا ةﺮﻜﺑ ﺺﺤﻓا
9..ﺮﻣﺄﻟا مﺰﻟ اذإ ﺎﻬﻟﺪﺒﺘﺳاو ،ﻒﻠﺗ وأ ﻞﻛﺂﺗ يأ ﻦﻋ ﺎًﺜﺤﺑ ﺔﻴﺒﻧﺎﺠﻟا ةﺎﺷﺮﻔﻟا ﺺﺤﻓا
10. ﻒﻈﻧو ﺮﻣﺄﻟا مﺰﻟ اذإ ﻪﻟﺪﺒﺘﺳاو ،ﻒﻠﺗ وأ تﺎﺧﺎﺴﺗا ﻦﻋ ﺎًﺜﺤﺑ رﺎﺒﻐﻟا ﺮﺘﻠﻓ ﺺﺤﻓا
.رﺎﺒﻐﻟا ﺮﺘﻠﻓ قوﺪﻨﺻ
11. مﺰﻟ اذإ ﻪﺣﺎﻠﺻﺈﺑ ﻢﻗو ،تﺎﺒﻳﺮﺴﺗ يأ ﻦﻋ ﺎﺜﺤﺑ ﻲﻜﻴﻟورﺪﻴﻬﻟا مﺎﻈﻨﻟا ﺺﺤﻓا
.ﺮﻣﺄﻟا
12..ﻲﻜﻴﻟورﺪﻴﻬﻟا ﺖﻳﺰﻟا دﺮﺒﻣ ﻒﻴﻈﻨﺗ
13..ﻲﻜﻴﻟورﺪﻴﻬﻟا ﺖﻳﺰﻟا ىﻮﺘﺴﻣ ﻦﻣ ﻖﻘﺤﺗ
14..ﻞﻣاﺮﻔﻟا ﺖﻳز ىﻮﺘﺴﻣ ﻦﻣ ﻖﻘﺤﺗ
15..ﺮﻣﺄﻟا مﺰﻟ اذإ ﺎﻬﻘﻴﻟﺰﺘﺑ ﻢﻗو ﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﺎﻜﻴﻧﺎﻜﻴﻣ ﻦﻣ ﻖﻘﺤﺗ
:ﻞﻛﺂﺘﻟا ﺪﻌﺑ
16..ﺔﻴﻟﺎﺒﻟا مﺎﻜﺣﺈﻟا ﺔﻃﺮﺷأ لﺪﺒﺘﺳا
17..ﺔﻴﻟﺎﺒﻟا ﺲﻨﻜﻟا ةﺮﻜﺑ ﺮﻴﻴﻐﺗ
18..ﺔﻴﻟﺎﺒﻟا ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا ﺮﻴﻴﻐﺗ
ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺧ ﻞﺒﻗ ﻦﻣ ﺔﻧﺎﻴﺼﻟا
دﺎﺷرإ
ﺔﻣﺪﺨﻟا لﺎﻤﻋأ ﻊﻴﻤﺟ ءاﺮﺟإ ﺐﺠﻳ ،نﺎﻤﻀﻟا قﻮﻘﺣ ﻰﻠﻋ ظﺎﻔﺤﻟا ﻞﺟأ ﻦﻣ
ﺔﻛﺮﺷ ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﻞﺒﻗ ﻦﻣ نﺎﻤﻀﻟا ةﺮﺘﻓ لﺎﻠﺧ ﺔﻧﺎﻴﺼﻟاوKärcher ﻦﻳﺪﻤﺘﻌﻤﻟا
.ﺔﻘﺑﺎﻄﻤﻟا ﺺﺤﻔﻟا ﺔﻤﺋﺎﻗ ﻊﻣ ﻖﻓاﻮﺘﻳ ﺎﻤﺑ
● ﺪﻌﺑ ﻲﻟوﺄﻟا ﺺﺤﻔﻟا50ﻞﻴﻐﺸﺗ ﺔﻋﺎﺳ
● ﻞﻛ ﺔﻧﺎﻴﺼﻟا ىﺮﺠُﺗ ،ﺔﻧﺎﻴﺼﻟا ﺐﻴﺘﻛ ﺐﺴﺤﺑ250.ﻞﻴﻐﺸﺗ ﺔﻋﺎﺳ
● ﻲﻨﻔﺑ ﺔﻧﺎﻌﺘﺳﺎﻟﺎﺑ ﺔﻳرﺎﻄﺒﻟاو ﺔﻨﻴﻛﺎﻤﻠﻟ لﺰﻌﻟا ﺔﻣوﺎﻘﻣ رﺎﺒﺘﺧﺎﺑ ﻢﻗ ،ﺮﻣﺄﻟا مﺰﻟ اذإ
،ﺔﻳرﺎﻄﺒﻠﻟ ﺔﻌﻨﺼﻤﻟا ﺔﻛﺮﺸﻟﺎﺑ ﺔﺻﺎﺨﻟا ﻞﻴﻐﺸﺘﻟا تﺎﻤﻴﻠﻌﺘﻟ ﺎًﻘﻓو ﻞﻫﺆﻣ ﻲﺋﺎﺑﺮﻬﻛ
.ﺎًﻳﻮﻨﺳ ﻞﻗﺄﻟا ﻰﻠﻋ ةﺮﻤﻟ ﻚﻟذ نﻮﻜﻳ نأ ﻰﻠﻋ
ﺔﻧﺎﻴﺼﻟا لﺎﻤﻋأ
ﺮﻴﻀﺤﺘﻟا
1..ﺔﻳﻮﺘﺴﻣ ﺔﻴﺿرأ ﻰﻠﻋ ﺔﺴﻨﻜﻤﻟا ﺐﺼﻧا
2." ﻊﺿﻮﻟا ﻰﻟإ لﺎﻌﺷﺈﻟا ﻞﻔﻗ ردأ0.حﺎﺘﻔﻤﻟا ﺐﺤﺳاو ،"
3..ﺖﻴﺒﺜﺘﻟا ﺔﻠﻣﺮﻓ ﻖﻠﻏ
ﺔﻧﺎﻴﺼﻟﺎﺑ ﺔﺻﺎﺨﻟا ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ
دﺎﺷرإ
ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻦﻴﻣﺄﺗ ﺐﺠﻳ ،ﺔﻋﻮﻓﺮﻤﻟا ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻞﻔﺳأ لﺎﻤﻋأ يأ ﺬﻴﻔﻨﺗ ﻞﺒﻗ
ﺮﻈﻧا ،طﻮﻘﺴﻟا ﺪﺿ ﺲﻨﻜﻟا ﺞﺗﺎﻧ ﺔﻳوﺎﺣ ﻦﻴﻣﺄﺘﺑ ﻢﻗ
ﺲﻨﻜﻟا ﺞﺗﺎﻧ ﺔﻳوﺎﺣ ﻦﻴﻣﺄﺘﺑ ﻢﻗ
몇
ﺮﻳﺬﺤﺗ
قﺎﻟﺰﻧﺎﻟا ﺮﻄﺧ
.مﺎﻈﻌﻟا رﻮﺴﻛو ﻖﺤﺴﻟﺎﺑ ﺔﺑﺎﺻﺈﻟا ﻰﻟإ ﻂﻘﺴﺗ ﻲﺘﻟا ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ يدﺆﺗ ﺪﻗ
.ﺎﻬﻨﻴﻣﺄﺗ ﺐﺠﻳ ،ﺔﻋﻮﻓﺮﻤﻟا ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻞﻔﺳأ لﺎﻤﻋأ يأ ﺬﻴﻔﻨﺗ ﻞﺒﻗ
.ﺮﻄﺨﻟا ﺔﻘﻄﻨﻣ جرﺎﺧ ﻦﻣ ﺎﻟإ ﻦﻴﻣﺄﺘﻟا ءاﺮﺟﺈﺑ ﻢﻘﺗ ﺎﻟ
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ N
1لﺎﺧدﺈﻟا نﺎﻜﻣ
2ﻦﻴﻣﺄﺘﻟا ﺐﻴﻀﻗ
1..ﻞﻣﺎﺤﻟا ﻲﻓ ﻪﻠﺧدأو نﺎﻣﺄﻟا ﺐﻴﻀﻗ ِﻮﻃا
ﻪﻠﻤﻜﺘﺳاو ﻞﻣاﺮﻔﻟا ﻞﺋﺎﺳ ءﻞﻣ ىﻮﺘﺴﻣ ﺺﺤﻓا
몇
ﺮﻳﺬﺤﺗ
قﺎﻟﺰﻧﺎﻟا ﺮﻄﺧ
.مﺎﻈﻌﻟا رﻮﺴﻛو ﻖﺤﺴﻟﺎﺑ ﺔﺑﺎﺻﺈﻟا ﻰﻟإ ﻂﻘﺴﺗ ﻲﺘﻟا ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ يدﺆﺗ ﺪﻗ
.ﺎﻬﻨﻴﻣﺄﺗ ﺐﺠﻳ ،ﺔﻋﻮﻓﺮﻤﻟا ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻞﻔﺳأ لﺎﻤﻋأ يأ ﺬﻴﻔﻨﺗ ﻞﺒﻗ
.ﺮﻄﺨﻟا ﺔﻘﻄﻨﻣ جرﺎﺧ ﻦﻣ ﺎﻟإ ﻦﻴﻣﺄﺘﻟا ءاﺮﺟﺈﺑ ﻢﻘﺗ ﺎﻟ
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ F
1ﻦﻴﻣﺄﺘﻟا ﺐﻴﻀﻗ
2ﻖﻠﻐﻟا ةداﺪﺳ
3ﻞﻣاﺮﻔﻟا ﻞﺋﺎﺳ ﺔﻳوﺎﺣ
1..نﺎﻣﺄﻟا ﺐﻴﻀﻘﺑ ﺎﻬﺘﺒﺛو ﻰﻠﻋﺄﻟ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ كِّﺮﺣ
2..ﻞﻣاﺮﻔﻟا ﺖﻳز ناﺰﺧ ﻲﻓ فﺎﻛ ﻞﻣاﺮﻓ ﺖﻳز كﺎﻨﻫ نﺎﻛ اذإ ﺎﻤﻣ ﻖﻘﺤﺗ
دﺎﺷرإ
.ﻰﺼﻗﺄﻟا ﺪﺤﻟاو ﻰﻧدﺄﻟا ﺪﺤﻟا ّﻲﺘﻣﺎﻠﻋ ﻦﻴﺑ ءﻞﻤﻟا ىﻮﺘﺴﻣ نﻮﻜﻳ ﺪﻗ
3. ﻞﻣاﺮﻔﻟا ﺖﻳز ﻞﻤﻜﺘﺳاDOT ﺮﻈﻧا ،ﺮﻣﺄﻟا مﺰﻟ اذإ
ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا
.
هﺆﻠﻣ ﻞﻤﻜﺘﺳاو ﻲﻜﻴﻟورﺪﻴﻬﻟا ﺖﻳﺰﻟا ىﻮﺘﺴﻣ ﺺﺤﻓا
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ H
1ﺖﻳﺰﻟا ءﻞﻣ ﺔﻫﻮﻓو ﻞﻔﻘﻟا ءﺎﻄﻏ
2ﺖﻳﺰﻟا ﺔﻳؤر جﺎﺟز
دﺎﺷرإ
.ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻊﻓر مﺪﻋ ﺐﺠﻳ ،ﻞﻤﻌﻟا اﺬﻫ ﺬﻴﻔﻨﺗ ﺪﻨﻋ
1..ﺖﻳﺰﻟا ﺔﺒﻗاﺮﻣ جﺎﺟز ﻦﻣ ﻲﻜﻴﻟورﺪﻴﻬﻟا ﺖﻳﺰﻟا ىﻮﺘﺴﻣ ﻦﻣ ﻖﻘﺤﺗ
a" ﻰﻧدﺄﻟا ﺪﺤﻟا ﺔﻣﺎﻠﻋ ﻦﻴﺑ ﺖﻳﺰﻟا ىﻮﺘﺴﻣ نﻮﻜﻳ نأ ﺐﺠﻳMIN ﺪﺤﻟا ﺔﻣﺎﻠﻋو "
" ﻰﺼﻗﺄﻟاMAX."
b" ﻰﻧدﺄﻟا ﺪﺤﻟا ﺔﻣﺎﻠﻋ ﻦﻣ ﻞﻗأ ﺖﻳﺰﻟا ىﻮﺘﺴﻣ نﺎﻛ اذإMIN ءﻞﻣ ﻞﻤﻜﺘﺳﺎﻓ ،"
.ﻲﻜﻴﻟورﺪﻴﻬﻟا ﺖﻳﺰﻟا
2..ﺖﻳﺰﻟا ءﻞﻣ ﺔﻫﻮﻓ ﻞﻔﻗ ءﺎﻄﻏ لِزأ
3..ءﻞﻤﻟا ﺔﻘﻄﻨﻣ ﻒﻈﻧ
4.(ﺔﻴﻨﻔﻟا تﺎﻔﺻاﻮﻤﻟا ﺮﻈﻧا ،ﺖﻳﺰﻟا عاﻮﻧأ ﺔﻓﺮﻌﻤﻟ) .ﻲﻜﻴﻟورﺪﻴﻬﻟا ﺖﻳﺰﻟا ﻞﻤﻜﺘﺳا
5..ءﺎﻄﻐﻟا ﻞﻔﻘﺑ ﺖﻳﺰﻟا ءﻞﻣ ﺔﻫﻮﻓ ﻖﻠﻏأ
ﻲﻜﻴﻟورﺪﻴﻬﻟا مﺎﻈﻨﻟا ﺺﺤﻓا
دﺎﺷرإ
.ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺨﺑ ﻞﺼﺗﺎﻓ ،ﻲﻜﻴﻟورﺪﻴﻬﻟا مﺎﻈﻨﻟا ﻲﻓ ﺐﻳﺮﺴﺗ ﺪﺻر ﻢﺗ اذإ
1..ﺖﻴﺒﺜﺘﻟا ﺔﻠﻣﺮﻓ ﻖﻠﻏ
2..كﺮﺤﻤﻟا ﻞﻴﻐﺸﺗ ءﺪﺑ
3..تﺎﺒﻳﺮﺴﺗ يأ ﻦﻋ ﺎًﺜﺤﺑ ﺔﻴﻜﻴﻟورﺪﻴﻬﻟا تﺎﻠﺻﻮﻟاو ﻢﻴﻃاﺮﺨﻟا ﺔﻓﺎﻛ ﺺﺤﻓا
ﺔﻓﻮﻔﻠﻣ ﻂﺋاﺮﺷ ﻦﻋ ﺎﺜﺤﺑ ﺲﻨﻜﻟا ةﺮﻜﺑ ﺺﺤﻓا
1..كﺮﺤﻤﻟا ﻞﻴﻐﺸﺗ ءﺪﺑ
2..ﻲﺋﺎﻬﻨﻟا ﻊﺿﻮﻟا ﻰﺘﺣ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻊﻓرا
3..كﺮﺤﻤﻟا فﺎﻘﻳإ
4..ﺖﻴﺒﺜﺘﻟا ﺔﻠﻣﺮﻓ ﻖﻠﻏ
몇
ﺮﻳﺬﺤﺗ
قﺎﻟﺰﻧﺎﻟا ﺮﻄﺧ
.مﺎﻈﻌﻟا رﻮﺴﻛو ﻖﺤﺴﻟﺎﺑ ﺔﺑﺎﺻﺈﻟا ﻰﻟإ ﻂﻘﺴﺗ ﻲﺘﻟا ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ يدﺆﺗ ﺪﻗ
.ﺎﻬﻨﻴﻣﺄﺗ ﺐﺠﻳ ،ﺔﻋﻮﻓﺮﻤﻟا ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻞﻔﺳأ لﺎﻤﻋأ يأ ﺬﻴﻔﻨﺗ ﻞﺒﻗ
.ﺮﻄﺨﻟا ﺔﻘﻄﻨﻣ جرﺎﺧ ﻦﻣ ﺎﻟإ ﻦﻴﻣﺄﺘﻟا ءاﺮﺟﺈﺑ ﻢﻘﺗ ﺎﻟ
5..نﺎﻣﺄﻟا ﺐﻴﻀﻘﺑ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻦِّﻣأ
6..ﺎﻬﺘﻟازﺈﺑ ﻢﻗو ﺔﻔﺘﻠﻤﻟا كﺎﻠﺳﺄﻟاو ﺔﻃﺮﺷﺄﻟا ﻦﻋ ﺎًﺜﺤﺑ ﺲﻨﻜﻟا ةﺮﻜﺑ ﺺﺤﻓا
7..نﺎﻣﺄﻟا ﺐﻴﻀﻗ ِﻮﻃا
8..كﺮﺤﻤﻟا ﻞﻴﻐﺸﺗ ءﺪﺑ
9..ﻲﺋﺎﻬﻨﻟا ﻊﺿﻮﻟا ﻰﺘﺣ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺾﻔﺧا
10..كﺮﺤﻤﻟا فﺎﻘﻳإ
383 ﺔﻴﺑﺮﻌﻟﺍ
1..ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ءﺎﻄﻏ ﺢﺘﻓا ،ﺲﻨﻜﻠﻟ
2..ﺲﻨﻜﻟا ةﺮﻜﺑ ﺾﻔﺧا
.ﺔﻴﺒﻧﺎﺠﻟا ةﺎﺷﺮﻔﻟا ﺾﻔﺨﺑ ﺎًﻀﻳأ ﻢﻗ ،ﺔﻴﺒﻧﺎﺠﻟا فاﻮﺤﻟا ﺲﻨﻜﻟ
ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻎﻳﺮﻔﺗ
몇
ﺮﻳﺬﺤﺗ
ﺔﻨﻴﻛﺎﻤﻟا ﺔﻟﺎﻣإ ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
ﺔﻨﻴﻛﺎﻤﻟا ﻞﻘﺛ ﺰﻛﺮﻣ ﺮﻴﻐﺘﻳ ﺪﻘﻓ ،ﺔﻧﺮﻣ ﺔﻴﺿرأ ﻰﻠﻋ وأ تارﺪﺤﻨﻣ ﻰﻠﻋ ﻎﻳﺮﻔﺘﻟا ﺪﻨﻋ
.صﺎﺨﺷﺄﻟا ﺔﺑﺎﺻإ ﻚﻟذ ﺐﺒﺴُﻳو
.ﺔﺒﻠﺻو ﺔﻳﻮﺘﺴﻣ ﺔﻴﺿرأ ﻰﻠﻋ ﺔﻨﻴﻛﺎﻤﻟا نﻮﻜﺗ ﺎﻣﺪﻨﻋ ﺎﻟإ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻎﻳﺮﻔﺘﺑ ﻢﻘﺗ ﺎﻟ
몇
ﺮﻳﺬﺤﺗ
ﻖﺤﺴﻟاو ماﺪﻄﺻﺎﻟا ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
وأ ماﺪﻄﺻﺎﻟا ﺐﺒﺴﺑ صﺎﺨﺷﺄﻟا بﺎﺼﻳ ﺪﻗ ،ﺎﻬﻀﻔﺧ وأ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻊﻓر ﺪﻨﻋ
ﺔﻳوﺎﺤﻟاو ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻦﻴﺑ ﻖﺤﺴﻟا
ﺔﻴﻠﻤﻋ ءﺎﻨﺛأ ﺔﺳﺎﻨﻜُﻟا ﺔﻳوﺎﺣ ﺢﺟرﺄﺗ ﺔﻘﻄﻨﻣ ﻲﻓ صﺎﺨﺷأ يأ دﻮﺟو مﺪﻋ ﻦﻣ ﺪﻛﺄﺗ
.ﻎﻳﺮﻔﺘﻟا
몇
ﺮﻳﺬﺤﺗ
ﺔﻛﺮﺤﺘﻤﻟا ﺔﻨﻴﻛﺎﻤﻟا ءاﺰﺟأ ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
ﻦﻣ ءاﺰﺟأ ﻊﻄﻗ وأ ﻖﺤﺳ ﻲﻓ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺤﻟ ﺔﻴﻜﻴﻧﺎﻜﻴﻤﻟا ﺔﻛﺮﺤﻟا ﺐﺒﺴﺘﺗ ﺪﻗ
.ﻊﺑﺎﺻﺄﻟا ﺔﺻﺎﺧو ،ﻢﺴﺠﻟا
.ﻎﻳﺮﻔﺘﻟا ﺔﻴﻠﻤﻋ ءﺎﻨﺛأ ﺔﻛﺮﺤﺘﻤﻟا ءاﺰﺟﺄﻟا ﺲﻤﻠﺗ ﺎﻟ
몇
ﺮﻳﺬﺤﺗ
!ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺾﻔﺧ ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
ﺐﺒﺴﺑ ةﺮﻴﻄﺧ تﺎﺑﺎﺻإ ﺐﺒﺴﺗو ةﺄﺠﻓ ﺔﻋﻮﻓﺮﻤﻟا ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺾﻔﺨﻨﺗ ﺪﻗ
.رﺎﺸﺤﻧﺎﻟاو ﻖﺤﺴﻟا
.ﺔﻨﻣﺆﻤﻟا ﺮﻴﻏ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺖﺤﺗ ﻲﺸﻤﺗ ﺎﻟ
نﺎﻣﺄﻟا ﺔﻣﺎﻋد ماﺪﺨﺘﺳﺎﺑ ﻲﻓاﺮﺘﺣا ﻞﻜﺸﺑ ﺔﻋﻮﻓﺮﻤﻟا ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻦِّﻣأ
.ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺖﺤﺗ ﻲﺸﻤﻟا ﻞﺒﻗ ضﺮﻐﻟا اﺬﻬﻟ ﺔﺼﺼﺨﻤﻟا
ﻪﻴﺒﻨﺗ
ﺲﻨﻜﻟا ﺞﺗﺎﻧ ﺮﻳﺎﻄﺗ ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
ﺎﻳﺎﻘﺑ ﺮﺛﺎﻨﺗ ﻰﻟإ ﻎﻳﺮﻔﺘﻟا ﺔﻴﻠﻤﻋ ءﺎﻨﺛأ ﻞﻤﻌﺗ ﻲﺘﻟا ةراوﺪﻟا ﺲﻨﻜﻟا تاﺮﻜﺑ يدﺆﺗ ﺪﻗ
.تﺎﺑﺎﺻإ عﻮﻗو ﻰﻟإ يدﺆﻳ ﺪﻗ ﺎﻤﻣ ،اًﺪﻴﻌﺑ ﺲﻨﻜﻟا
.ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻊﻓر ﺪﻨﻋ ﺔﺒﻛﺮﻤﻟا مﺎﻣأ صﺎﺨﺷأ يأ دﻮﺟو مﺪﻋ ﻦﻣ ﺪﻛﺄﺗ
دﺎﺷرإ
ًﺎﻠﺜﻣ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻎﻳﺮﻔﺗ ﻦﻜﻤﻳ ،ﺔﻨﻴﻛﺎﻤﻠﻟ ﻲﻟﺎﻌﻟا ﻎﻳﺮﻔﺘﻟا ﻊﻣ تﺎﻳﺎﻔﻨﻟا ﺔﻳوﺎﺣ ﻲﻓ
ﻞﺼﻔﻟا ﺮﻈﻧا) ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا.(ﻎﻳﺮﻔﺘﻠﻟ عﺎﻔﺗرا ﻰﺼﻗأ ﺔﻓﺮﻌﻤﻟ
1..ﻎﻳﺮﻔﺘﻟا ﺔﻄﻘﻧ مﺎﻣأ ﺔﻨﻴﻛﺎﻤﻟا ﻊﺿ
ﻪﻴﺒﻨﺗ
.ﺎﻬﻗﻮﻓو ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻒﻠﺧ ﺔﻴﻓﺎﻛ ﺔﺣﺎﺴﻣ دﻮﺟو ﻦﻣ ﺪﻛﺄﺗ
:ﻊﻓﺮﻟا
2. ﻊﻣ "ﻊﻓﺮﻟا" ﻊﺿو ﻰﻠﻋ "ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا ﺾﻔﺧ/ﻊﻓر" ﻢﻜﺤﺘﻟا عارذ ﻂﺒﺿا
.ﻞﻣﺎﻜﻟﺎﺑ ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا ﻊﻓر ﻢﺘﻳ ﻰﺘﺣ ﺔﺑﻮﺤﺴﻣ ﺎﻫؤﺎﻘﺑإ
3. ﻊﻣ "ﻊﻓﺮﻟا" ﻊﺿو ﻰﻠﻋ "ﺲﻨﻜﻟا ةﺮﻜﺑ ﺾﻔﺧ/ﻊﻓر" ﻢﻜﺤﺘﻟا عارذ ﻂﺒﺿا
.ﻞﻣﺎﻜﻟﺎﺑ ﺲﻨﻜﻟا ةﺮﻜﺑ ﻊﻓر ﻢﺘﻳ ﻰﺘﺣ ﺔﺑﻮﺤﺴﻣ ﺎﻫؤﺎﻘﺑإ
.ﺲﻨﻜﻟا ةﺮﻜﺑ ﻊﻓر ﻢﺘﻳ
4.."ﻖﻠﻐﻟا" ﻊﺿو ﻰﻠﻋ "ﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﻖﻠﻏ/ﺢﺘﻓ" ﻢﻜﺤﺘﻟا عارذ ﻂﺒﺿا
.ﺮﻤﺣﺄﻟا نﻮﻠﻟﺎﺑ نﺎﻴﺒﻟا ﺔﺒﻤﻟ ءﻲﻀﺗ
:ﻎﻳﺮﻔﺘﻟا
5. ﻊﻣ "ﻊﻓﺮﻟا" ﻊﺿو ﻰﻠﻋ "ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺾﻔﺧ/ﻊﻓر" ﻢﻜﺤﺘﻟا عارذ ﻂﺒﺿا
.بﻮﻠﻄﻤﻟا عﺎﻔﺗرﺎﻟا ﻰﻟإ ﻞﺼﺗ ﻰﺘﺣ ﻊﺿﻮﻟا اﺬﻫ ﻲﻓ ﺎﻫؤﺎﻘﺑإ
.ﺮﻤﺣﺄﻟا نﻮﻠﻟﺎﺑ نﺎﻴﺒﻟا ﺔﺒﻤﻟ ءﻲﻀﺗ
6..ﺔﻳوﺎﺤﻟا ﻮﺤﻧ ءﻂﺒﺑ كﺮﺤﺗ
7..ﺖﻴﺒﺜﺘﻟا ﺔﻠﻣﺮﻓ ﻖﻠﻏ
8.."ﺢﺘﻔﻟا" ﻊﺿو ﻰﻠﻋ "ﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﻖﻠﻏ/ﺢﺘﻓ" ﻢﻜﺤﺘﻟا عارذ ﻂﺒﺿا
.ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻎﻳﺮﻔﺗ ﻢﺘﻳ
.ﺮﻀﺧﺄﻟا نﻮﻠﻟﺎﺑ لوﺮﺘﻨﻜﻟا حﺎﺒﺼﻣ ءﻲﻀﻳ
9.."ﻖﻠﻐﻟا" ﻊﺿو ﻰﻠﻋ "ﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﻖﻠﻏ/ﺢﺘﻓ" ﻢﻜﺤﺘﻟا عارذ ﻂﺒﺿا
.ﻖﻠﻐﻣ ﺔﻳوﺎﺤﻟا ءﺎﻄﻏ
.ﺮﻤﺣﺄﻟا نﻮﻠﻟﺎﺑ نﺎﻴﺒﻟا ﺔﺒﻤﻟ ءﻲﻀﺗ
10..ﺖﻴﺒﺜﺘﻟا ﺔﻠﻣﺮﻓ ﻞﺣ
:ﺾﻔﺨﻟا
11. ﻲﻟاﻮﺤﻟ ﺔﻨﻴﻛﺎﻤﻟا ةدﺎﻴﻘﺑ ﻢﻗ2 .ﻎﻳﺮﻔﺘﻟا ﺔﻄﻘﻧ ﻦﻋ اًﺪﻴﻌﺑ ﺮﺘﻣ
ﻪﻴﺒﻨﺗ
.ﺎﻬﻨﻣ ﻞﻔﺳأو ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻒﻠﺧ ﺔﻴﻓﺎﻛ ﺔﺣﺎﺴﻣ دﻮﺟو ﻦﻣ ﺪﻛﺄﺗ
12. ﻲﻓ ﺎﻬﻘﺑاو "ﺾﻔﺨﻟا" ﻰﻠﻋ "ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺾﻔﺧ/ﻊﻓر" ﻢﻜﺤﺘﻟا عارذ ﻂﺒﺿا
.ﻲﺋﺎﻬﻨﻟا ﻊﺿﻮﻟا ﻰﻟإ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻞﺼﺗ ﻰﺘﺣ ﻊﺿﻮﻟا اﺬﻫ
.ﺮﻀﺧﺄﻟا نﻮﻠﻟﺎﺑ لوﺮﺘﻨﻜﻟا حﺎﺒﺼﻣ ءﻲﻀﻳ
ﺔﻨﻴﻛﺎﻤﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ
1..ﺎًﻴﻘﻓأ ﺔﻨﻴﻛﺎﻤﻟا ﻒِﻗوأ
2..ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟاو ﺲﻨﻜﻟا ةﺮﻜﺑ ﻊﻓرا
3..ﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﻖﻠﻏأ
4..رﺎﻈﺘﻧﺎﻟا ﻞﻣاﺮﻓ ﻖّﺸﻋو ،ﺔﻃﻮﻐﻀﻣ ﺎﻬﻘﺑاو ﻞﻣاﺮﻔﻟا ﺔﺳاود ﻰﻠﻋ ﻂﻐﺿا
5." ﻊﺿﻮﻟا ﻰﻟإ حﺎﺘﻔﻤﻟا ةرادإ0.حﺎﺘﻔﻤﻟا ﺐﺤﺳ ﻢﺛ "
ﻞﻘﻨﻟا
ﻪﻴﺒﻨﺗ
ﻞﻘﻨﻟا راﺮﺿأ
ﻰﻠﻋ ﺎﻬﻠﻘﻧ ﺪﻨﻋ ﺔﻨﻴﻛﺎﻤﻟﺎﺑ صﺎﺨﻟا (ﻞﻘﻨﻟا نزو) غرﺎﻔﻟا نزﻮﻟا ةﺎﻋاﺮﻤﺑ ﻢﻗ
.تﺎﺒﻛﺮﻤﻟا وأ تﺎﺒﻛﺮﻤﻟا تارﻮﻄﻘﻣ
.ﻞﻘﻨﻟا ﻦﻴﻣﺄﺘﻟ ﺔﻳرﺎﺴﻟا تادﺎﺷرﺈﻠﻟ ﺎًﻘﻓو ﺔﻨﻴﻛﺎﻤﻟا ﻦِّﻣأ ،تﺎﺒﻛﺮﻤﻟا ﻲﻓ ﻞﻘﻨﻟا ﺪﻨﻋ
:ﻲﻠﻳ ﺎﻣ ةﺎﻋاﺮﻤﺑ ﻢﻗ ،ﺔﻨﻴﻛﺎﻤﻟا ﻞﻘﻧ ﺪﻨﻋ
●" ﻊﺿﻮﻟا ﻰﻟإ لﺎﻌﺷﺈﻟا حﺎﺘﻔﻣ ردأ0.ﻪﺒﺤﺳاو ،"
●.ﺖﻴﺒﺜﺘﻟا ﺔﻠﻣﺮﻓ ﻖﻠﻏ
●) ﻂﺑﺮﻟا طﺎﻘﻧ ﺪﻨﻋ ﺔﻨﻴﻛﺎﻤﻟا ﻦِّﻣأ4x.ﻞﺳﺎﻠﺳ وأ لﺎﺒﺣ وأ ﻂﺑر ﺔﻣﺰﺣﺄﺑ (
●.ﻦﻴﻓﺎﺳأ ماﺪﺨﺘﺳﺎﺑ تﺎﻠﺠﻌﻟا ﺪﻨﻋ ﺔﻨﻴﻛﺎﻤﻟا ﻦﻴﻣﺄﺘﺑ ﻢﻗ
ﻦﻳﺰﺨﺘﻟا
:ﻲﻠﻳ ﺎﻣ ةﺎﻋاﺮﻤﺑ ﻢﻗ ،ﺔﻨﻴﻛﺎﻤﻟا ﻦﻳﺰﺨﺗ ﺪﻨﻋ
● ﺮِّﻓو .ﻊﻴﻘﺼﻟا ﻦﻣ ٍلﺎﺧو ،فﺎﺟ ٍنﺎﻜﻣ ﻲﻓو ،ٍﻮﺘﺴﻣ ٍﺢﻄﺳ ﻰﻠﻋ ﺔﺴﻨﻜﻤﻟا ﻒﻗوأ
.ﻊﻤﺸﻣ شﺎﻤﻗ ماﺪﺨﺘﺳﺎﺑ رﺎﺒﻐﻟا ﻦﻣ ﺔﻳﺎﻤﺣ
●.راﺮﺿﺄﻟا ﻦﻣ ﺎﻬﺘﻳﺎﻤﺤﻟ ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻜﻨﻤﻟاو ﺲﻨﻜﻟا ةﺮﻜﺑ ﻊﻓرا
●.ﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﻖﻠﻏأ
●" ﻊﺿﻮﻟا ﻰﻟإ لﺎﻌﺷﺈﻟا حﺎﺘﻔﻣ ردأ0.حﺎﺘﻔﻤﻟا ﺐﺤﺳاو ،"
●.ﺖﻴﺒﺜﺘﻟا ﺔﻠﻣﺮﻓ ﻖﻠﻏ
●.كﺮﺤﺘﻟا ﺪﺿ ﺔﺴﻨﻜﻤﻟا ﻦﻴﻣﺄﺘﺑ ﻢﻗ
:ﻲﻠﻳ ﺎﻣ ةﺎﻋاﺮﻣ ﺎﻀﻳأ ﻰﺟﺮﻴﻓ ،ﺎًﻴﺒﺴﻧ ﺔﻠﻳﻮﻃ ةﺮﺘﻔﻟ ﺔﺴﻨﻜﻤﻟا ماﺪﺨﺘﺳا ﻢﺘﻳ ﻢﻟ اذإ
●.جرﺎﺨﻟاو ﻞﺧاﺪﻟا ﻦﻣ ﺔﺴﻨﻜﻤﻟا ﻒﻈﻧ
●ﺔﻳرﺎﻄﺒﻟا ﻞﺼﻓا
●.ﺎًﺒﻳﺮﻘﺗ ﻦﻳﺮﻬﺷ ﻞﻛ ﺎﻬﻨﺤﺷ ﺪِﻋأو ،ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷا
ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا
몇
ﺮﻳﺬﺤﺗ
!راﺮﺿﺄﻟ ضﺮﻌﺘﻟا ﺮﻄﺧو ﺔﺑﺎﺻﺈﻟ ضﺮﻌﺘﻟا ﺮﻄﺧو ةﺎﻴﺤﻟا ﻰﻠﻋ ﺮﻄﺧ
ضﺮﻌﺘﻟا ﺮﻄﺧو ةﺎﻴﺤﻟا ﻰﻠﻋ ﺮﻄﺧ كﺎﻨﻫ ﺄﺸﻨﻳ ،ﺎﻬﺘﻧﺎﻴﺻو ﺔﻨﻴﻛﺎﻤﻟﺎﺑ ﺔﻳﺎﻨﻌﻟا ﺪﻨﻋ
!ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ ةﺎﻋاﺮﻣ ﻢﺘﻳ ﻢﻟ اذإ راﺮﺿأ عﻮﻗوو ﺔﺑﺎﺻﺈﻟ
ﻲﻓ ةدراﻮﻟاو ،ﺎﻬﺘﻧﺎﻴﺻو ﺔﻨﻴﻛﺎﻤﻟﺎﺑ ﺔﻳﺎﻨﻌﻟا ﺮﻴﻓﻮﺘﻟ ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ ﻊﻴﻤﺠﺑ مﺰﺘﻟا
.اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﺔﻳاﺪﺑ ﻲﻓ ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ ﻞﺼﻓ
زﺎﻬﺠﻟا ﻒﻴﻈﻨﺗ
ﻪﻴﺒﻨﺗ
رﺎﻴﺗ وأ مﻮﻃﺮﺨﻟا ءﺎﻣ رﺎﻴﺗ ﻖﻳﺮﻃ ﻦﻋ زﺎﻬﺠﻟا ﻒﻈﻨﺗ ﺎﻟ .ىﺮﺧأ راﺮﺿأ وأ ﺮﺼﻗ ﺮﺋاود
.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ءﺎﻣ
ﻪﻴﺒﻨﺗ
ﻢﻴﻠﺴﻟا ﺮﻴﻏ ﻒﻴﻈﻨﺘﻟا
.راﺮﺿﺄﻠﻟ ضﺮﻌﺘﻟا ﺮﻄﺧ
.ﺔﻟﺎﻛﺄﻟا وأ ﺔﻄﺷﺎﻜﻟا ﻒﻴﻈﻨﺘﻟا داﻮﻣ مﺪﺨﺘﺴﺗ ﺎﻟ
ﺮﻄﺧ
رﺎﺒﻐﻟا ﻦﻋ ﺔﻤﺟﺎﻨﻟا ﺔﻴﺤﺼﻟا ﺮﻃﺎﺨﻤﻟا
.طﻮﻐﻀﻤﻟا ءاﻮﻬﻟﺎﺑ ﻲﻠﺧاﺪﻟا ﻒﻴﻈﻨﺘﻠﻟ
.ﺔﻳﺎﻤﺣ ةرﺎﻈﻧو رﺎﺒﻐﻟا ﻦﻣ ٍقاو عﺎﻨﻗ ِﺪﺗرا
ﺔﻨﻴﻛﺎﻤﻟا ﻦﻣ ﻲﻠﺧاﺪﻟا ءﺰﺠﻟا ﻒﻴﻈﻨﺗ
1. ﺮﻈﻧا ،ﺔﻨﻴﻛﺎﻤﻟا فﺎﻘﻳإ
ﺔﻨﻴﻛﺎﻤﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ
2.شﺎﻤﻗ ﺔﻌﻄﻘﺑ ﺔﻨﻴﻛﺎﻤﻟا ﻒﻈﻧ
3..طﻮﻐﻀﻤﻟا ءاﻮﻬﻟﺎﺑ ﺔﻨﻴﻛﺎﻤﻟا ﺦﻔﻧا
ﺔﻨﻴﻛﺎﻤﻟا ﻦﻣ ﻲﺟرﺎﺨﻟا ءﺰﺠﻟا ﻒﻴﻈﻨﺗ
1. ﺮﻈﻧا ،ﺔﻨﻴﻛﺎﻤﻟا فﺎﻘﻳإ
ﺔﻨﻴﻛﺎﻤﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ
.
2. يﻮﻠﻗ لﻮﻠﺤﻤﺑ ﺔﻠﻠﺒﻣ شﺎﻤﻗ ﺔﻌﻄﻘﺑ ﺔﻨﻴﻛﺎﻤﻟا ﻦﻣ ﻲﺟرﺎﺨﻟا ءﺰﺠﻟا ﻒﻈﻧ
.لﺪﺘﻌﻣ
ﺔﻧﺎﻴﺼﻟا تاﺮﺘﻓ
دﺎﺷرإ
ﺔﻣﺪﺨﻟا لﺎﻤﻋأ ﻊﻴﻤﺟ ءاﺮﺟإ ﺐﺠﻳ ،نﺎﻤﻀﻟا قﻮﻘﺣ ﻰﻠﻋ ظﺎﻔﺤﻟا ﻞﺟأ ﻦﻣ
ﻊﻣ ﻖﻓاﻮﺘﻳ ﺎﻤﺑ ﻦﻳﺪﻤﺘﻌﻤﻟا ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺧ ﻞﺒﻗ ﻦﻣ نﺎﻤﻀﻟا ةﺮﺘﻓ لﺎﻠﺧ ﺔﻧﺎﻴﺼﻟاو
) ﺺﺤﻔﻟا ﺔﻤﺋﺎﻗICL.ﺔﻘﺑﺎﻄﻤﻟا (
●.ﺔﻧﺎﻴﺼﻟا ةﺮﺘﻓ ﺖﻗو ضﺮﻌﺑ ﻞﻴﻐﺸﺘﻟا تﺎﻋﺎﺳ داﺪﻋ مﻮﻘﻳ
● ﻞﺼﻔﻟا ﻲﻓ دروو
ﻞﻴﻤﻌﻟا ﻞﺒﻗ ﻦﻣ ﺔﻧﺎﻴﺼﻟا
ﺔﻣﺪﺨﻟا لﺎﻤﻋأ ﺬﻴﻔﻨﺗ تاﺮﺘﻓ
ﻞﻣﺎﻋ ﺔﻓﺮﻌﻤﺑ ﺐﻴﻛﺮﺘﻟا لﺎﻤﻋأ ﺬﻴﻔﻨﺗ ﺐﺠﻳ .ﻞﻐﺸﻤﻟا/ﻞﻴﻤﻌﻟا ﻞﺒﻗ ﻦﻣ ﺔﻧﺎﻴﺼﻟاو
ﺔﻴﺑﺮﻌﻟﺍ 382
ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ
1..ﺔﻳﻮﻬﺘﻟا ةﺪﻴﺟو ﺔﻓﺎﺟ ﺔﻘﻐﻣ ﺔﻓﺮﻏ ﻰﻟإ ﺔﻨﻴﻛﺎﻤﻟا ةدﺎﻴﻘﺑ ﻢﻗ
2. ﻞﺼﻔﻟا ﺮﻈﻧا ،ﺔﻨﻴﻛﺎﻤﻟا فﺎﻘﻳإ
ﺔﻨﻴﻛﺎﻤﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ
.
:ﻦﺤﺸﻟا زﺎﻬﺟ ﻞﻴﺻﻮﺗ
3. ﻞﺼﻔﻟا ﺮﻈﻧا ،ﺔﻗﺎﻄﻟﺎﺑ داﺪﻣﺈﻟا ﻞﺼﻓ
ﺔﻗﺎﻄﻟﺎﺑ داﺪﻣﺎﻟا ﺮﻴﻓﻮﺗ / ﻞﺼﻓ
.
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ E
)1(ﺔﻳرﺎﻄﺑ
)2(ﺔﻳرﺎﻄﺒﻟا ﺔﻬﺠﺑ ﺔﻳرﺎﻄﺒﻟا ﺲﺑﺎﻗ
)3(ﻦﺤﺸﻟا ﺲﺑﺎﻗ
)4(ﻦﺤﺸﻟا ﻞﺑﺎﻛ
)5( نﺎﻴﺑLED
)6(لﻮﻤﺤﻤﻟا ﻦﺣﺎﺸﻟا
)7(ﺔﻜﺒﺸﻟا ﻞﺑﺎﻛ
4..ﺔﻨﻴﻛﺎﻤﻟا مﺎﻣأ لﻮﻤﺤﻤﻟا ﻦﺣﺎﺸﻟا ﻊﺿ
ﻪﻴﺒﻨﺗ
.ﻞﻔﺳأ ﻰﻟإ ﺐﺼﻨﻟا ﻲﻣﺪﻗ ﺮﻴﺸﺗ نأ ﺐﺠﻳ
!ﺔﻳرﺎﻄﺒﻟا ﻰﻠﻋ لﻮﻤﺤﻤﻟا ﻦﺣﺎﺸﻟا ﻊﻀﺗ ﺎﻟ
!ﻪﻴﻠﻋ ءﺎﻴﺷأ يأ ﻊﻀﺗ ﺎﻟو ءﺎﻴﺷأ يﺄﺑ لﻮﻤﺤﻤﻟا ﻦﺣﺎﺸﻟا ﻲﻄﻐﺗ ﺎﻟ
5. ﺲﻣﺎﻠﺘﻳ ﻰﺘﺣ ﺔﻳرﺎﻄﺒﻟا ﺐﻧﺎﺠﺑ دﻮﺟﻮﻤﻟا ﺔﻳرﺎﻄﺒﻟا ﺲﺑﺎﻘﺑ ﻦﺤﺸﻟا ﺲﺑﺎﻗ ﻞِّﺻو
.ﺎﻤﻬﻀﻌﺑ ﻊﻣ ﻦﻴﺴﺑﺎﻘﻟا ﺎﺘﻴﺒﻣ
6..لﻮﻤﺤﻤﻟا ﻦﺣﺎﺸﻟﺎﺑ ﺔﻗﺎﻄﻟا ﻞﺑﺎﻛ ﻞِّﺻو
7..ﺔﻳﺎﻤﺤﻟا ﺲﻣﺎﻠﻣ ﺲﺒﻘﻣ ﻲﻓ ﺔﻜﺒﺸﻟا ﻞﺑﺎﻛ ﻞﺧدأ
.ﻲﻜﻴﺗﺎﻣﻮﺗوأ ﻞﻜﺸﺑ ﻲﻬﺘﻨﺗو ﻦﺤﺸﻟا ﺔﻴﻠﻤﻋ أﺪﺒﺗ
نﺎﻴﺑLED:ﺔﻴﻟﺎﺤﻟا ﺔﻟﺎﺤﻟا ضﺮﻌﻳ
●ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﻢﺘﻳ = ﺮﻔﺻأ
●< ﺔﺒﺴﻨﺑ ﺔﻧﻮﺤﺸﻣ ﺔﻳرﺎﻄﺒﻟا = ﺮﻀﺧﺄﻟا نﻮﻠﻟﺎﺑ ﺾﻣﻮﻳ 80 ٪
●ﻞﻣﺎﻜﻟﺎﺑ ﺔﻧﻮﺤﺸﻣ ﺔﻳرﺎﻄﺒﻟا = ﺮﻀﺧﺄﻟا نﻮﻠﻟﺎﺑ ءﻲﻀﻳ
●ﺄﻄﺧ ﺪﺟﻮﻳ = ﺮﻤﺣأ
ﻞﺼﻔﻟا ﺮﻈﻧا ،ﻦﺤﺸﻟا ﺖﻗو ﺔﻓﺮﻌﻤﻟ
ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا
.
8. تﺎﻤﻴﻠﻌﺘﻟ ﺎًﻘﻓو ﺖﻴﻟوﺮﺘﻜﻟﺈﻟا ىﻮﺘﺴﻣ ﻦﻣ ﻖﻘﺤﺗ ،ﻦﺤﺸﻟا ﺖﻗو ﺔﻳﺎﻬﻧ ﺖﺑﺮﺘﻗا
.ﺮﻣﺄﻟا مﺰﻟ اذإ ﻪﺤﺤﺻو ﺔﻳرﺎﻄﺒﻠﻟ ﺔﻌﻨﺼﻤﻟا ﺔﻛﺮﺸﻟا ﻦﻋ ةردﺎﺼﻟا ﻞﻴﻐﺸﺘﻟا
:ﻦﺣﺎﺸﻟا ﻞﻤﻋ ﻞﻤﺘﻛا
9. .ﻲﺴﻜﻋ ﺐﻴﺗﺮﺘﺑ ﺔﻨﻴﻛﺎﻤﻟا ﻦﻋ ﻦﺣﺎﺸﻟا ﻞﺼﻓا ،ﻦﺤﺸﻟا ﺪﻌﺑ
ﻞﻴﻐﺸﺘﻟا ءﺪﺑ
ﻞﻴﻐﺸﺘﻟا
ﻞﻴﻐﺸﺘﻟا ءﺪﺑ ﻞﺒﻗ ﻞﻤﻌﻟا
1. ﺮﻈﻧا ،موﺰﻠﻟا ﺪﻨﻋ ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷا .ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﺔﻟﺎﺣ ﺺﺤﻓا
ﻦﺤﺷ
ﺔﻳرﺎﻄﺒﻟا
2..ﺔﻓﻮﻔﻠﻣ ﻂﺋاﺮﺷ يأ ﻦﻋ ﺎًﺜﺤﺑ ﺔﻴﺒﻧﺎﺠﻟا ةﺎﺷﺮﻔﻟاو ﺲﻨﻜﻟا ةﺮﻜﺑ ﻦﻣ ﻖﻘﺤﺗ
3..ﺔﻓﻮﻔﻠﻣ ﻂﺋاﺮﺷ يأ ﻦﻋ ﺎًﺜﺤﺑ تﺎﻠﺠﻌﻟا روﺎﺤﻣ ﻦﻣ ﻖﻘﺤﺗ
4..لﺎﻤﻌﺘﺳﺎﻟا ﺮﺻﺎﻨﻋ ﺔﻓﺎﻛ ﺔﻔﻴﻇو ﺺﺤﻓا
5..راﺮﺿأ يأ ﻦﻋ ﺎًﺜﺤﺑ ﺔﻨﻴﻛﺎﻤﻟا ﺺﺤﻓا
6..رﺎﺒﻐﻟا ﺮﺘﻠﻓ ﻒّﻈﻧ
ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ ﻂﺒﺿ
ﺮﻄﺧ
ثداﻮﺤﻟا ﺮﻄﺧ
.ﺎًﻔﻗﻮﺘﻣ زﺎﻬﺠﻟا نﻮﻜﻳ ﺎﻣﺪﻨﻋ ﺎﻟإ ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ ﻂﺒﻀﺑ ﻢﻘﺗ ﺎﻟ
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ K
1نزﻮﻟا ﻂﺒﺿ
2عارﺬﻟا ﺪﻨﺴﻣ عﺎﻔﺗرا ﻂﺒﺿ
3ﺮﻬﻈﻟا ﺪﻨﺴﻣ ﻞﻴﻣ ﻂﺒﺿ
4ﺪﻌﻘﻤﻟا ﻊﺿﻮﻣ ﻂﺒﺿ عارذ
1. ةﺰﻴﻬﺠﺗ ﺮﻳوﺪﺗ ﻖﻳﺮﻃ ﻦﻋ ﻢﺴﺠﻟا نزو ﺐﺴﺤﺑ ﺪﻌﻘﻤﻟا ﻖﻴﻠﻌﺗ ىﻮﺘﺴﻣ ﻂﺒﺿا
.ﻂﺒﻀﻟا
2..عارﺬﻟا ﺪﻨﺴﻣ ﻞﻔﺳأ ﺔﻴﻟﺂﻟا ﺮﻳوﺪﺗ ﻖﻳﺮﻃ ﻦﻋ عارﺬﻟا ﺪﻨﺴﻣ عﺎﻔﺗرا ﻂﺒﺿا
3..ﻂﺒﻀﻟا ةﺰﻴﻬﺠﺗ ﺮﻳوﺪﺗ ﻖﻳﺮﻃ ﻦﻋ ﺮﻬﻈﻟا ﺪﻨﺴﻣ ﻞﻴﻣ ﻂﺒﺿا
4. ﺐﺴﺤﺑ سﻮﻠﺠﻟا ﻊﺿو ﻂﺒﺿاو ﻖﻴﺸﻌﺘﻟا ﺔﻴﻟآ رﺮﺣ ،ﻂﺒﻀﻟا عارذ ﻰﻠﻋ ﻂﻐﻀﻟﺎﺑ
.ﻢﺴﺠﻟا لﻮﻃ
ﺔﻨﻴﻛﺎﻤﻟا ﻞﻴﻐﺸﺗ أﺪﺑا
دﺎﺷرإ
ﻞﻐﺸﻤﻟا نﻮﻜﻳ نأ ﺐﺠﻳو كﺮﺤﻤﻟا ءﺎﻄﻏ قﺎﻠﻏإ ﺐﺠﻳ ،ﺔﻨﻴﻛﺎﻤﻟا ﻞﻴﻐﺸﺗ ءﺪﺒﻟ
.ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ ﻰﻠﻋ ﺎًﺴﻟﺎﺟ
دﺎﺷرإ
ﺪﻌﺑ3.ﺔﺴﻨﻜﻤﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ ﻢﺘﻳ ،ﺪﻌﻘﻤﻟا ةردﺎﻐﻣ ﻦﻣ ناﻮﺛ
1..ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ ﻲﻓ ﺲﻠﺟا
.ﺪﻌﻘﻤﻟا ﺲﻣﺎﻠﻣ حﺎﺘﻔﻣ ﻂﻐﺿ ﻢﺗ
2..ﻂﺳوﺄﻟا ﻊﺿﻮﻤﻟا ﻰﻟإ ﺮﻴﺴﻟا هﺎﺠﺗا رﺎﻴﺘﺧا حﺎﺘﻔﻣ كﺮﺣ
3..لﺎﻌﺷﺈﻟا ﻞﻔﻗ ﻲﻓ لﺎﻌﺷﺈﻟا حﺎﺘﻔﻣ ﻞﺧدأ
4.ﺔﻴﻜﻴﻟورﺪﻴﻬﻟا ةﺪﺣﻮﻟا ﻞﻴﻐﺸﺗ ءﺪﺑ
a.ﻞﻣاﺮﻔﻟا ﺔﺳاود ﻰﻠﻋ راﺮﻤﺘﺳﺎﺑ ﻂﻐﺿا
b" ﻊﺿﻮﻟا ﻰﻟإ لﺎﻌﺷﺈﻟا حﺎﺘﻔﻣ ردأI ةﺪﻤﻟ ﺮﻈﺘﻧاو "3.ٍناﻮﺛ
.ﻞﻴﻐﺸﺘﻠﻟ ةﺰﻫﺎﺟ ﺔﻨﻴﻛﺎﻤﻟا
c" ﻊﺿﻮﻤﻟا ﻰﻟإ لﺎﻌﺷﺈﻟا حﺎﺘﻔﻣ ردأII."
ﺔﻴﻜﻴﻟورﺪﻴﻬﻟا ةﺪﺣﻮﻟا أﺪﺒﺗ
ﺔﻨﻴﻛﺎﻤﻟا ةدﺎﻴﻗ
ﺮﻄﺧ
!ﺊﺟﺎﻔﻤﻟا ﻒﻗﻮﺘﻟا ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
.لﻮﻐﺸﻣ ﺮﻴﻏ ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ نﻮﻜﻳ نأ دﺮﺠﻤﺑ ﺊﺟﺎﻔﻣ ﻞﻜﺸﺑ ﺔﻨﻴﻛﺎﻤﻟا ﻒﻗﻮﺘﺗ
.ةدﺎﻴﻘﻟا ءﺎﻨﺛأ ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ ﻦﻣ ﺾﻬﻨﺗ ﺎﻟ
몇
ﺮﻳﺬﺤﺗ
!ﻒﻠﺨﻟا ﻰﻟإ عﻮﺟﺮﻟا ﺪﻨﻋ ثدﺎﺣ عﻮﻗو ﺮﻄﺧ
.ﻒﻠﺨﻠﻟ عﻮﺟﺮﻟا ﺪﻨﻋ ثداﻮﺣ عﻮﻗﻮﻟ ﺪﻳاﺰﺘﻣ ﺮﻄﺧ ﺄﺸﻨﻳ
ٍﻞﻜﺸﺑ سﺮﺘﺣاو ،ﺮﻄﺨﻠﻟ ﺺﺨﺷ يأ ﺾﻳﺮﻌﺗ مﺪﻋ ﻦﻣ ﺪﻛﺄﺗ ،ﻒﻠﺨﻠﻟ عﻮﺟﺮﻟا ﻞﺒﻗ
.ﻚﻬﻴﺟﻮﺗ ﺎﻣ ﺺﺨﺷ ﻦﻣ ﺐﻠﻃا ،ﺮﻣﺄﻟا مﺰﻟ اذإ .لﺎﻔﻃﺄﻟا ﻦﻣ صﺎﺧ
.ﻞﻣﺎﻜﻟﺎﺑ ﻚﻄﻴﺤﻣ ﺐﻗار ،ﻒﻠﺨﻠﻟ عﻮﺟﺮﻟا ﺪﻨﻋ
몇
ﺮﻳﺬﺤﺗ
ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻊﻓر ﻊﻣ ةدﺎﻴﻘﻟا ﺪﻨﻋ ثدﺎﺣ عﻮﻗو ﺮﻄﺧ
ﺐﺒﺴﺑ ثداﻮﺣ عﻮﻗﻮﻟ ﺪﻳاﺰﺘﻣ ﺮﻄﺧ ﺄﺸﻨﻳ ،ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻊﻓر ﻊﻣ ةدﺎﻴﻘﻟا ﺪﻨﻋ
.ﺔﻨﻴﻛﺎﻤﻟا ﻞﻘﺛ ﺰﻛﺮﻣ ﻲﻓ تاﺮﻴﻐﺘﻟا
.ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻊﻓر ءﺎﻨﺛأ دﻮﻘﺗ ﺎﻟ
ﻪﻴﺒﻨﺗ
!كﺮﺤﻤﻟا ﻲﻓ رﺮﺿ ثوﺪﺣ ﺮﻄﺧ
.كﺮﺤﻤﻟا فﺎﻠﺗإ ﻰﻟإ دﻮﻗﻮﻟا ﺔﺳاود ﻰﻠﻋ ﺊﺟﺎﻔﻤﻟا ﻂﻐﻀﻟا يدﺆﻳ ﺪﻗ
.صﺮﺤﺑو ءﻂﺒﺑ دﻮﻗﻮﻟا ﺔﺳاود ﻰﻠﻋ ﺎًﻤﺋاد ﻂﻐﺿا
.ﺲﻜﻌﻟا وأ ﻒﻠﺨﻠﻟ ةدﺎﻴﻘﻟا ﻰﻟإ مﺎﻣﺄﻠﻟ ةدﺎﻴﻘﻟا ﻦﻣ ﻞﻳﺪﺒﺘﻟا ﻞﺒﻗ ﺔﻨﻴﻛﺎﻤﻟا ﻒﻗوأ
ﻪﻴﺒﻨﺗ
رﺮﺿ ثوﺪﺣ ﺮﻄﺧ
.ﺔﻨﻴﻛﺎﻤﻟﺎﺑ راﺮﺿأ ﺐﺒﺴﺗ ﺪﻗ ﻖﺋاﻮﻌﻟا قﻮﻓ ةدﺎﻴﻘﻟا
عﺎﻔﺗرا ﻰﺘﺣ ﺔﺘﺑﺎﺜﻟا ﻖﺋاﻮﻌﻟا زوﺎﺠﺗ ﻦﻜﻤﻳ70 زوﺎﺠﺗ ﻦﻜﻤﻳ ﺎﻟ .صﺮﺤﺑو ءﻂﺒﺑ ﻢﻣ
عﺎﻔﺗرا زوﺎﺠﺘﺗ ﻲﺘﻟا ﺔﺘﺑﺎﺜﻟا ﻖﺋاﻮﻌﻟا70.ﺐﺳﺎﻨﻣ رﺪﺤﻨﻣ ماﺪﺨﺘﺳﺎﺑ ﺎﻟإ ﻢﻣ
دﺎﺷرإ
ﻊﺿو ﻲﻓ ﺔﻴﻣﺎﻣﺄﻟا ﺔﻠﺠﻌﻟا ﻲﻓ ﺖﻴﺒﺜﺘﻟا ﺔﻠﻣﺮﻓ ﻰﻠﻋ دﻮﺟﻮﻤﻟا عارﺬﻟا نﻮﻜﻳ نأ ﺐﺠﻳ
ﺮﻈﻧا ،ةدﺎﻴﻘﻟا .ﺖﻴﺒﺜﺘﻟا ﺔﻠﻣﺮﻓ ﺮﻳﺮﺤﺗ/ﻖﻠﻏ.
1. ةدﺎﻴﻘﻟا" وأ "مﺎﻣﺄﻠﻟ ةدﺎﻴﻘﻟا" ﻊﺿو ﻲﻓ ﺮﻴﺴﻟا هﺎﺠﺗا رﺎﻴﺘﺧا حﺎﺘﻔﻣ ﻂﺒﺿا
."ﻒﻠﺨﻠﻟ
2..ﻞﻣاﺮﻔﻟا ﺔﺳاود ﻦﻋ ﻚﻣﺪﻗ ﻊﻓرا
3..ﺲﻠﺳ ٍﻞﻜﺸﺑ ةدﺎﻴﻘﻟا ﺔﻋﺮﺳ ﻂﺒﺿاو دﻮﻗﻮﻟا ﺔﺳاود ﻰﻠﻋ صﺮﺤﺑ ﻂﻐﺿا
.ةﺄﺠﻓ دﻮﻗﻮﻟا ﺔﺳاود ﻰﻠﻋ ﻂﻐﻀﺗ ﺎﻟ
4..ةدﺎﻴﻘﻟا ﺔﻠﺠﻋ مﺪﺨﺘﺳﺎﺑ ةدﺎﻴﻘﻟا هﺎﺠﺗا ﻲﻓ ﻢﻜﺤﺗ
5..ﺔﻋﺮﺴﻟا ﺾﻔﺨﻟ دﻮﻗﻮﻟا ﺔﺳاود رﺮﺣ
.ﻞﻣاﺮﻔﻟا ﺔﺳاود ﻰﻠﻋ ﻂﻐﻀﻟا ﻦﻜﻤﻳ ،ﺢﺒﻜﻟا ﺮﻴﺛﺄﺗ ةدﺎﻳﺰﻟ
ﺲﻨﻜﻟا ﺔﻴﻠﻤﻋ
ﺔﻴﺒﻧﺎﺠﻟا ةﺎﺷﺮﻔﻟاو ﺲﻨﻜﻟا ةﺮﻜﺑ ماﺪﺨﺘﺳﺎﺑ ﺲﻨﻜﻟا
ﺮﻄﺧ
!ﺊﺟﺎﻔﻤﻟا ﻒﻗﻮﺘﻟا ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
.لﻮﻐﺸﻣ ﺮﻴﻏ ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ نﻮﻜﻳ نأ دﺮﺠﻤﺑ ﺊﺟﺎﻔﻣ ﻞﻜﺸﺑ ﺔﻨﻴﻛﺎﻤﻟا ﻒﻗﻮﺘﺗ
.ةدﺎﻴﻘﻟا ءﺎﻨﺛأ ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ ﻦﻣ ﺾﻬﻨﺗ ﺎﻟ
ﻪﻴﺒﻨﺗ
!لﺎﺒﺤﻟاو ﺔﻃﺮﺷﺄﻟا ﺲﻨﻛ ﺐﺒﺴﺑ رﺮﺿ عﻮﻗو ﺮﻄﺧ
ﻞﻴﺒﺳ ﻰﻠﻋ ،ﺔﻧﺮﻣو ﺔﻠﻳﻮﻃ ءﺎﻴﺷأ كﺎﻨﻫ ﺖﻧﺎﻛ اذإ ﺪﻘﻓ ،لﺎﺒﺣ وأ ﺔﻃﺮﺷأ ،لﺎﺜﻤﻟا
.ﺲﻨﻜﻟا ﺔﻴﻟﺂﺑ رﺮﻀﻟا ﻚﻟذ ﻖﺤﻠُﻳ
ﻞﻴﺒﺳ ﻰﻠﻋ ،ﺔﻧﺮﻣو ﺔﻠﻳﻮﻃ ءﺎﻴﺷأ قﻮﻓ ﺔﻴﺒﻧﺎﺠﻟا ةﺎﺷﺮﻔﻟا وأ ﺔﻨﻴﻛﺎﻤﻟا دﻮﻘﺗ ﺎﻟ
.ءﺎﻴﺷﺄﻟا هﺬﻫ ﻞﺜﻣ ﺲﻨﻜﺗ ﺎﻟو ،لﺎﺒﺤﻟا وأ ﻂﺋاﺮﺸﻟا ،لﺎﺜﻤﻟا
دﺎﺷرإ
.فوﺮﻈﻟا ﺐﺴﺤﺑ ﺮﻴﺴﻟا ﺔﻋﺮﺳ ﺔﻣءاﻮﻣ ﺐﺠﻳ ،ﻰﻠﺜﻤﻟا ﻒﻴﻈﻨﺘﻟا ﺞﺋﺎﺘﻧ ﻰﻟإ لﻮﺻﻮﻠﻟ
دﺎﺷرإ
ﻞﻛ ﺎًﻴﺋﺎﻘﻠﺗ رﺎﺒﻐﻟا ﺮﺘﻠﻓ ﻒﻴﻈﻨﺗ ﻢﺘﻳ10 ﻦﻜﻤﻳ ،ﻚﻟذ نﻮﻀﻏ ﻲﻓ .ﺲﻨﻜﻟا ءﺎﻨﺛأ ﻖﺋﺎﻗد
.ﺎًﻳوﺪﻳ ﻒﻴﻈﻨﺘﻟا ءﺪﺑ
دﺎﺷرإ
.ﺔﺨﻓﺎﻨﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻗ ،ﺔﻓﺎﺠﻟا تﺎﻴﺿرﺄﻟا ﺲﻨﻛ ﺪﻨﻋ
.رﺎﺒﻐﻟا ﺮﺘﻠﻓ ﻞﺘﺒﻳ ﺎﻠﻴﻜﻟ ﺔﺨﻓﺎﻨﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ ،ﺔﺒﻃﺮﻟاو ﺔﻠﻠﺒﻤﻟا تﺎﻴﺿرﺄﻟا ﺲﻨﻛ ﺪﻨﻋ
381 ﺔﻴﺑﺮﻌﻟﺍ
ﻦﺤﺷ ةﺰﻬﺟأ / تﺎﻳرﺎﻄﺑ
ﻪﻴﺒﻨﺗ
ﺔﻌﻨﺼﻤﻟا ﺔﻛﺮﺸﻟا ﺎﻬﺑ ﻲﺻﻮﺗ ﻲﺘﻟا ﻦﺤﺸﻟا ةﺰﻬﺟأو تﺎﻳرﺎﻄﺒﻟا ﺎﻟإ مﺪﺨﺘﺴﺗ ﺎﻟ
.ﺔﻳرﺎﻄﺒﻟا عﻮﻧ ﺲﻔﻨﺑ ﻂﻘﻓ تﺎﻳرﺎﻄﺒﻟا لﺪﺒﺘﺳا
ﺔﻴﻠﺤﻤﻟا ﺢﺋاﻮﻠﻟ ﺎﻘﻓو ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟاو ﺔﺑﺮﻌﻟا ﻦﻣ ﺺﻠﺨﺘﻟا ﻞﺒﻗ ﺔﻳرﺎﻄﺒﻟا ﺔﻟازﺈﺑ ﻢﻗ
.ﺔﻟوﺪﻟﺎﺑ ﺔﺻﺎﺨﻟا وأ
ﺮﻳﺬﺤﺘﻟا تادﺎﺷرإ زﻮﻣر
:ﺔﻳرﺎﻄﺒﻟا ﻊﻣ ﻞﻣﺎﻌﺘﻟا ﺪﻨﻋ ﺔﻴﻟﺎﺘﻟا ﺮﻳﺬﺤﺘﻟا تادﺎﺷرإ ةﺎﻋاﺮﻣ ﻚﻴﻠﻋ
ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ
ﺮﻄﺧ
رﺎﺠﻔﻧاو ﻖﻳﺮﺣ بﻮﺸﻧ ﺮﻄﺧ
.ﺔﻳرﺎﻄﺒﻟا ﻰﻠﻋ ىﺮﺧأ ﺮﺻﺎﻨﻋ وأ تاودأ يأ ﻊﻀﺗ ﺎﻟ
.ﺔﻓﻮﺸﻜﻤﻟا رﺎﻨﻟاو ﻦﻴﺧﺪﺘﻟا ﺐﻨﺠﺗ
.فﺮﻐﻟا ﻲﻓ تﺎﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﺪﻨﻋ ةﺪﻴﺠﻟا ﺔﻳﻮﻬﺘﻟا ﻦﻣ ﺪﻛﺄﺗ
ﺔﻛﺮﺷ ﻦﻣ ﺎﻬﺑ حﺮﺼﻤﻟا ﻂﻘﻓ ﻦﺣاﻮﺸﻟاو تﺎﻳرﺎﻄﺒﻟا مﺪﺨﺘﺳاKärcher ﻊﻄﻗ)
.(ﺔﻴﻠﺻﺄﻟا رﺎﻴﻐﻟا
몇
ﺮﻳﺬﺤﺗ
ﺔﻳرﺎﻄﺒﻟا ﻦﻣ ﻢﻴﻠﺴﻟا ﺮﻴﻏ ﺺﻠﺨﺘﻟا ﻦﻋ ﺔﻤﺟﺎﻨﻟا ﺔﻴﺌﻴﺒﻟا ﺮﻃﺎﺨﻤﻟا
ﺺﻠﺨﺘﻠﻟ ﺔﻛﺮﺸﺑ ﻞﺼﺗا) ﻦﻣآ ﻞﻜﺸﺑ ﺔﻜﻠﻬﺘﺴﻤﻟا وأ ﺔﺒﻴﻌﻤﻟا تﺎﻳرﺎﻄﺒﻟا ﻦﻣ ﺺﻠﺨﺗ
ﺔﻣﺪﺧ وأ تﺎﻳﺎﻔﻨﻟا ﻦﻣKärcher.(ﺮﻣﺄﻟا مﺰﻟ اذإ
ﺪﺼﻗ نوﺪﺑ ﺔﻳرﺎﻄﺒﻟا ﺾﻤﺣ بﺮﺴﺗ ﺪﻨﻋ ﺮﻴﺑاﺪﺘﻟا
ﺪﻋاﻮﻘﻠﻟ ﺎﻘﻓو ﺎﻬﻣاﺪﺨﺘﺳا ﻢﺗ اذإ ﺮﻄﺧ يأ صﺎﺻﺮﻟا تﺎﻳرﺎﻄﺑ ماﺪﺨﺘﺳا ﻞﻜﺸُﻳ ﺎﻟ
.لﺎﻤﻌﺘﺳﺎﻟا تﺎﻤﻴﻠﻌﺗ ةﺎﻋاﺮﻣو ةدﺪﺤﻤﻟا
ﺾﻤﺣ ﻰﻠﻋ يﻮﺘﺤﺗ ﻲﺘﻟاو صﺎﺻﺮﻟا تﺎﻳرﺎﻄﺑ نأ ةﺎﻋاﺮﻣ ﻚﻴﻠﻋ ﺐﺠﻳ ﻪﻧإ ﺎﻟإ
.اﺪﺟ ةﺪﻳﺪﺷ ﺔﻴﺋﺎﻴﻤﻴﻛ قوﺮﺤﺑ هﺬﻫ ﺐﺒﺴﺘﺗ نأ ﻦﻜﻤﻳو ﺖﻳﺮﺒﻜﻟا
1. ﻦﻣ ﺾﻤﺤﻟا قﺎﻟﺪﻧا وأ بﺮﺴﺗ لﺎﺣ ﻲﻓ ﻞﻣﺮﻟا ﻞﺜﻣ ﺔﻄﺑار داﻮﻣ ماﺪﺨﺘﺳا ﺐﺠﻳ
.هﺎﻴﻤﻟا وأ ﺔﺑﺮﺘﻟا وأ يرﺎﺠﻤﻟا ﻰﻟإ ﺾﻤﺤﻟا لﻮﺻو ﻊﻨﻣو .ﺔﻤﻜﺤﻣ ﺮﻴﻏ ﺔﻳرﺎﻄﺒﻟا
2. ةﺎﻋاﺮﻣ ﻊﻣ ﻪﻨﻣ ﺺﻠﺨﺘﻟاو ادﻮﺼﻟا/ﺲﻠﻜﻟا ماﺪﺨﺘﺳﺎﺑ ﺾﻤﺤﻟا ﻞﻳﺪﻌﺗ/ﺪﻴﻴﺤﺗ
.ﺔﻴﻠﺤﻤﻟا ﺢﺋاﻮﻠﻟا
3..ﺔﻔﻟﺎﺘﻟا تﺎﻳرﺎﻄﺒﻟا ﻦﻣ ﺺﻠﺨﺘﻠﻟ ﺺﺼﺨﺘﻤﻟا ﺺﻠﺨﺘﻟا ﺰﻛﺮﻤﺑ ﻞﺼﺗا
4..ﻲﻓﺎﺼﻟا ءﺎﻤﻟا ﻦﻣ ﺮﻴﺜﻜﻟا ﻊﻣ ﺪﻠﺠﻟا ﻰﻠﻋ وأ ﻦﻴﻌﻟا ﻲﻓ ﺾﻤﺤﻟا ذاذر ﻒﻄﺷا
5..رﻮﻔﻟا ﻰﻠﻋ ﺐﻴﺒﻄﻟا ﺮﺸﺘﺳا ،ﻚﻟذ ﺪﻌﺑ
6..ءﺎﻤﻟﺎﺑ ﺔﺛﻮﻠﻤﻟا ﺲﺑﺎﻠﻤﻟا ﻞﺴﻐﺑ ﻢﻗ
7..ﺲﺑﺎﻠﻤﻟا ﺮﻴﻴﻐﺘﺑ ﻢﻗ
ﺎﻬﺑ ﻰﺻﻮﻤﻟا ﻦﺣاﻮﺸﻟاو تﺎﻳرﺎﻄﺒﻟا
ﺔﻳرﺎﻄﺑ ﺔﻣﺰﺣ ﻰﻟإ ﺔﺴﻨﻜﻤﻟا جﺎﺘﺤﺗ*
ﺔﻳرﺎﻄﺒﻟا ﻚﻓ / ﻞﻴﺻﻮﺗ / ﺐﻴﻛﺮﺗ
몇
ﺮﻳﺬﺤﺗ
ﻲﺋﺎﺑﺮﻬﻛ سﺎﻣ ﺐﺒﺴﺑ ﻒﻠﺗ ثوﺪﺣ وأ ﺔﺑﺎﺻإ عﻮﻗو ﺮﻄﺧ
ثوﺪﺣ ﺐﺒﺴﺑ رﺮﺿو ﺔﺑﺎﺻإ عﻮﻗو ﺮﻄﺧ ﺄﺸﻨﻳ ،ﺔﻳرﺎﻄﺒﻟا ﺔﻘﻄﻨﻣ ﻲﻓ ﻞﻤﻌﻟا ﺪﻨﻋ
.ﻰﺋﺎﺑﺮﻬﻛ سﺎﻣ
.ﺔﻳرﺎﻄﺒﻟا ﻰﻠﻋ ىﺮﺧأ ﺮﺻﺎﻨﻋ وأ تاودأ يأ ﻊﻀﺗ ﺎﻟ
ﻞﺑﺎﻜﻟا ﻢﺛ ﺎًﻟوأ ﺐﺟﻮﻤﻟا ﺐﻄﻘﻟا ﻰﻠﻋ ﺐﺟﻮﻤﻟا ﻞﺑﺎﻜﻟا ﺐﻴﻛﺮﺘﺑ ﺎﻤﺋاد ﻢﻗ :ﺐﻴﻛﺮﺘﻟا
.ﺐﻟﺎﺴﻟا ﺐﻄﻘﻟا ﻰﻠﻋ ﺐﻟﺎﺴﻟا
ﺐﺟﻮﻤﻟا ﻞﺑﺎﻜﻟا ﻢﺛ ﺎًﻟوأ ﺐﻟﺎﺴﻟا ﺐﻄﻘﻟا ﻦﻣ ﺐﻟﺎﺴﻟا ﻞﺑﺎﻜﻟا ﻚﻔﺑ ﺎﻤﺋاد ﻢﻗ :ﻚﻔﻟا
.ﺐﺟﻮﻤﻟا ﺐﻄﻘﻟا ﻦﻣ
ﺐﻟﺎﺴﻟا ﻞﺑﺎﻜﻟاو ﺐﺟﻮﻤﻟا ﺐﻄﻘﻟا ﻰﻠﻋ ﺐﺟﻮﻤﻟا ﻞﺑﺎﻜﻟا :ﺢﻴﺤﺼﻟا ﺐﻴﺗﺮﺘﻟا ﻰﻟإ ﻪﺒﺘﻧا
.ﺐﻟﺎﺴﻟا ﺐﻄﻘﻟا ﻰﻠﻋ
دﺎﺷرإ
ﺔﻣﺰﺣKM 130/300 R I Bp.ﻦﺣﺎﺸﻟاو ﺔﻳرﺎﻄﺒﻟا ﻊﻣ درﻮﺗ
1. ﺮﻈﻧا ،ﺔﻨﻴﻛﺎﻤﻟا فﺎﻘﻳإ
ﺔﻨﻴﻛﺎﻤﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ
.
:ﺐﻴﻛﺮﺘﻟاو ﻚﻔﻟا
2..ﺔﻴﻨﻌﻤﻟا ﺔﻳرﺎﻄﺒﻟا بﺎﻄﻗأ ﻦﻣ ﺔﺒﺟﻮﻤﻟاو ﺔﺒﻟﺎﺴﻟا تﺎﻠﺑﺎﻜﻟا ﻞﺼﻓا
3. ﺲﺑﺎﻗ ﻦﻣ زﺎﻬﺠﻟا ﻲﻓ ﺔﻳرﺎﻄﺒﻟا ﻞﻣﺎﺣ ﻦﻣ ﺔﺒﻟﺎﺴﻟاو ﺔﺒﺟﻮﻤﻟا تﺎﻠﺑﺎﻜﻟا لزأ
.ﺔﻳرﺎﻄﺒﻟا ﺐﻧﺎﺟ ﻰﻠﻋ ﺔﻳرﺎﻄﺒﻟا
4..ﺔﻳرﺎﻄﺒﻟﺎﺑ ﻰﻨﻤﻴﻟاو ىﺮﺴﻴﻟا ﻊﻓﺮﻟا ﻲﺗوﺮﻌﺑ ﺔﺒﺳﺎﻨﻣ ﺔﻌﻓار ﺖِّﺒﺛ
ﺮﻈﻧا ،ﺔﻳرﺎﻄﺒﻟا نزو ﺔﻓﺮﻌﻤﻟ
ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا
.
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ D
1ﻊﻓﺮﻟا ةوﺮﻋ
2ﺐﺟﻮﻤﻟا ﺐﻄﻘﻟا
3ﺐﻟﺎﺴﻟا ﺐﻄﻘﻟا
5..نﺎﻣﺄﺑ ﺎًﺒﻧﺎﺟ ﺎﻬﻌﺿو ﺔﻨﻴﻛﺎﻤﻟا ﻦﻣ ﺔﻳرﺎﻄﺒﻟا ﻊﻓرا
6..ةﺪﻳﺪﺠﻟا ﺔﻳرﺎﻄﺒﻟﺎﺑ ﺔﻌﻓاﺮﻟا ﻞِّﺻو
7..ﺔﻨﻴﻛﺎﻤﻟﺎﺑ صﺎﺨﻟا ﺔﻳرﺎﻄﺒﻟا ﻞﻣﺎﺣ ﻲﻓ صﺮﺤﺑ ةﺪﻳﺪﺠﻟا ﺔﻳرﺎﻄﺒﻟا ﻊﺿ
دﺎﺷرإ
ﻦﻤﻳﺄﻟا ﺐﻧﺎﺠﻟا ﻰﻠﻋ ﺔﺼﺼﺨُﻤﻟا ﺮﻴﻏ ﺔﺒﻟﺎﺴﻟاو ﺔﺒﺟﻮﻤﻟا بﺎﻄﻗﺄﻟا نﻮﻜﺗ نأ ﺐﺠﻳ
.ﺔﻨﻴﻛﺎﻤﻟا ﻦﻣ
8..ىﺮﺴﻴﻟاو ﻰﻨﻤﻴﻟا ﺔﻌﻓاﺮﻟا ّﻲﺗوﺮﻋ ﻦﻣ ﺔﻌﻓاﺮﻟا لِزأ
ﻞﻴﺻﻮﺘﻟا
9. ءﺎﻄﻏ ﺐِّﻛرو ﺔﻳرﺎﻄﺒﻠﻟ ﺐﺟﻮﻤﻟا ﺐﻄﻘﻟﺎﺑ ﺐﺟﻮﻤﻟا ﻞﺑﺎﻜﻟا ﻞِّﺻو ،ﺔﻳاﺪﺒﻟا ﻲﻓ
.ﺐﺟﻮﻤﻟا ﺐﻄﻘﻟا
10..ﺐﻟﺎﺴﻟا ﺐﻄﻘﻟا ءﺎﻄﻏ ﺐِّﻛرو ﺔﻳرﺎﻄﺒﻠﻟ ﺐﻟﺎﺴﻟا ﺐﻄﻘﻟﺎﺑ ﺐﻟﺎﺴﻟا ﻞﺑﺎﻜﻟا ﻞِّﺻو
11. ﺮﻈﻧا ،ﺔﻗﺎﻄﻟﺎﺑ داﺪﻣﺈﻟا ﺮﻴﻓﻮﺗ
ﺔﻗﺎﻄﻟﺎﺑ داﺪﻣﺎﻟا ﺮﻴﻓﻮﺗ / ﻞﺼﻓ
.
12." ﻊﺿﻮﻟا ﻰﻟإ حﺎﺘﻔﻤﻟا ﻞﻣﺎﺣ ﻲﻓ حﺎﺘﻔﻤﻟا رِدأI."
13. ﺮﻈﻧا ،ﺮﻣﺄﻟا مﺰﻟ اذإ ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷاو ،ﺔﺷﺎﺸﻟا ﻰﻠﻋ ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﺔﻟﺎﺣ أﺮﻗا
ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ
.
ﺔﻗﺎﻄﻟﺎﺑ داﺪﻣﺎﻟا ﺮﻴﻓﻮﺗ / ﻞﺼﻓ
1. ﻞﺼﻔﻟا ﺮﻈﻧا ،ﺔﻨﻴﻛﺎﻤﻟا فﺎﻘﻳإ
ﺔﻨﻴﻛﺎﻤﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ
.
:ﻞﺼﻔﻟا
2. ﺔﻬﺟ ﻦﻣ ﺔﻳرﺎﻄﺒﻟا ﺲﺑﺎﻗ ﻊﻣ ﺔﻳرﺎﻄﺒﻟا ﺔﻬﺟ ﻦﻣ ﺔﻳرﺎﻄﺒﻟا ﺲﺑﺎﻗ ﺐﺤﺳا
.ﺔﻨﻴﻛﺎﻤﻟا
.ﺪﻬﺟ ﺎﻬﺑ ﺲﻴﻟ ﺔﻨﻴﻛﺎﻤﻟا
:ءﺎﺸﻧﺈﻟا
3. دﻮﺟﻮﻤﻟا ﺔﻳرﺎﻄﺒﻟا ﺲﺑﺎﻘﺑ ﺔﻳرﺎﻄﺒﻟا ﺐﻧﺎﺠﺑ دﻮﺟﻮﻤﻟا ﺔﻳرﺎﻄﺒﻟا ﺲﺑﺎﻗ ﻞِّﺻو
.ﺎﻤﻬﻀﻌﺑ ﻊﻣ ﻦﻴﺴﺑﺎﻘﻟا ﺎﺘﻴﺒﻣ ﺲﻣﺎﻠﺘﻳ ﻰﺘﺣ ﺔﻨﻴﻛﺎﻤﻟا ﺐﻧﺎﺟ ﻰﻠﻋ
.ﺔﻨﻴﻛﺎﻤﻠﻟ ﺔﻴﻄﻠﻔﻟﺎﺑ داﺪﻣﺈﻟا ﺮِّﻓو
لﺎﻤﻌﺘﺳﺎﻟا تﺎﻤﻴﻠﻌﺗ ﻲﻓ ةدراﻮﻟا تادﺎﺷرﺈﻟا ةﺎﻋاﺮﻣ ﺐﺠﻳ
.ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ ةدراﻮﻟا ﻚﻟﺬﻛو ﺔﻳرﺎﻄﺒﻟا ﻰﻠﻋ ةدﻮﺟﻮﻤﻟا
.ﻦﻴﻌﻠﻟ ﺔﻴﻗاو ةرﺎﻈﻧ ءاﺪﺗرا
.ﺔﻳرﺎﻄﺒﻟاو ﺾﻤﺤﻟا ﻦﻋ لﺎﻔﻃﺄﻟا دﺎﻌﺑإ
رﺎﺠﻔﻧﺎﻟا ﺮﻄﺧ
.ﻦﻴﺧﺪﺘﻟاو حﻮﺘﻔﻣ ءﻮﺿ ،راﺮﺷ ،رﺎﻧ ماﺪﺨﺘﺳا ﻊﻨﻤُﻳ
ﺔﻴﺋﺎﻴﻤﻴﻛ قوﺮﺣ ﺮﻄﺧ
ﺔﻴﻟوأ تﺎﻓﺎﻌﺳإ
ﺮﻳﺬﺤﺗ
تﺎﻳﺎﻔﻨﻟا ﻦﻣ ﺺﻠﺨﺘﻟا
.ﺔﻣﺎﻤﻘﻟا ﻲﻓ ﺔﻳرﺎﻄﺒﻟا ﻲﻣر مﺪﻋ
ﺐﻠﻄﻟا ﻢﻗر
ةرﺪﻗ تاذ ﺔﻳرﺎﻄﺒﻟا ﺔﻣﺰﺣ36و ،ﺖﻟﻮﻓ 360 ضﻮﺤﻟا ﻲﻓ) ﺮﻴﺒﻣأ
*(ﺔﻧﺎﻴﺻ ﻰﻟإ جﺎﺘﺤﺗ ﺎﻟ ،ﺮﻴﻐﺼﻟا
6.654-282.0
ﻦﺤﺸﻟا زﺎﻬﺟ6.654-283.0
ﺔﻴﺑﺮﻌﻟﺍ 380
لﺎﻤﻌﺘﺳﺎﻟا ﺔﺣﻮﻟ
ﻊﺿﻮﻤﻟا2
1ضﺮﻌﻟاو ﻢﻜﺤﺘﻟا ﺮﺻﺎﻨﻋ
2ﺖﻴﺒﺜﺘﻟا ﺔﻠﻣﺮﻓ
3يراﺮﻄﺿﺎﻟا فﺎﻘﻳﺈﻟا رز
4ﺲﻨﻜﻟا ةﺮﻜﺑ لﺎﻤﻌﺘﺳا عارذ ﺾﻔﺧ/ﻊﻓر
5ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ءﺎﻄﻏ نﺎﻴﺑ ﺔﺒﻤﻟ
6ﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﻖﻠﻏ/ﺢﺘﻓ ﻲﻓ ﻢﻜﺤﺘﻟا عارذ
7ﻞﻣﺎﻜﻟﺎﺑ ﺾﻔﺨﻨﻣ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ نﺎﻴﺑ ﺔﺒﻤﻟ
8ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻞﻴﻐﺸﺗ عارذ ﺾﻔﺧ/ﻊﻓر
9(لﺎﻌﺷﺈﻟا ﻞﻔﻗ) ﻞﻳﺪﺒﺘﻟا حﺎﺘﻔﻣ
10ﺮﻴﺴﻟا هﺎﺠﺗا حﺎﺘﻔﻣ
11ﺔﻴﺒﻧﺎﺠﻟا ةﺎﺷﺮﻔﻠﻟ ﻞﻴﻐﺸﺘﻟا عارذ ﺾﻔﺧ / ﻊﻓر
12(ﺔﻳرﺎﻴﺘﺧا) ﺔﻋﺮﺴﻟا ﻂﺒﻀﻟ ﺔﻴﺒﻧﺎﺟ ةﺎﺷﺮﻓ
13راوﺪﻟا ﺰﻴﻴﻤﺘﻟا حﺎﺒﺼﻣ حﺎﺘﻔﻣ
14ﻞﻤﻌﻟا ةءﺎﺿإ حﺎﺘﻔﻣ
15قﻮﺒﻟا حﺎﺘﻔﻣ
16ﺮﺘﻠﻔﻟا ﻒﻴﻈﻨﺗ / ﺔﺣوﺮﻤﻟا حﺎﺘﻔﻣ
تﺎﺳاوﺪﻟا
ﻊﺿﻮﻤﻟا3
1ﻞﻣاﺮﻔﻟا ﺔﺳاود
2دﻮﻗﻮﻟا ﺔﺳاود
ضﺮﻌﻟاو ﻢﻜﺤﺘﻟا ﺮﺻﺎﻨﻋ
ﻊﺿﻮﻤﻟا4
1ﻞﻤﻌﻳ ﺎﻟ
2ﻞﻤﻌﻳ ﺎﻟ
3ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﺮﻳﺬﺤﺗ ءﻮﺿ
4ﻞﻤﻌﻟا ةءﺎﺿإ نﺎﻴﺑ ﺔﺒﻤﻟ
5 تﺎﻗﺮﻄﻟا ﻰﻠﻋ ةدﺎﻴﻘﻟا ﻞﻳﺪﻌﺗ ﻊﻣ ﻂﻘﻓ ﻞﻤﻌﺗ) فﺎﻄﻌﻧﺎﻟا ةرﺎﺷإ نﺎﻴﺑ ﺔﺒﻤﻟ
StVZO(
6ﺮﺘﻠﻔﻟا ﻒﻴﻈﻨﺗ نﺎﻴﺑ ﺔﺒﻤﻟ
7ﻦﻛﺮﻟا نﺎﻴﺑ ﺔﺒﻤﻟ
8ﻞﻤﻌﻳ ﺎﻟ
9ﻞﻤﻌﻳ ﺎﻟ
10ﺔﺣوﺮﻤﻟا نﺎﻴﺑ ﺔﺒﻤﻟ
11ﻞﻤﻌﻳ ﺎﻟ
12ﻞﻤﻌﻳ ﺎﻟ
13ﺔﺷﺎﺸﻟا
ﺔﻳرﺎﻴﺘﺧﺎﻟا تاﺰﻴﻬﺠﺘﻟا
ﻞﻴﻐﺸﺘﻟا عارذ
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ O
1ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻞﻴﻐﺸﺗ عارذ
2ﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﻞﻴﻐﺸﺗ عارذ
3ﺲﻨﻜﻟا ةﺮﻜﺑ لﺎﻤﻌﺘﺳا عارذ
4ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا ﻞﻴﻐﺸﺗ عارذ
دﺎﺷرإ
.ﺔﻴﻨﻌﻤﻟا ﺔﻴﻜﻴﻧﺎﻜﻴﻤﻟا ﺔﻛﺮﺤﻟا ﻞﻤﺘﻜﺗ ﻰﺘﺣ بﻮﻠﻄﻤﻟا ﻊﺿﻮﻤﻟا ﻲﻓ عارﺬﻟا ﻚﺴﻣا
ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻞﻴﻐﺸﺗ عارذ
ﺲﻨﻜﻟا ةﺮﻜﺑ لﺎﻤﻌﺘﺳا عارذ
ﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﻲﻓ ﻢﻜﺤﺘﻟا عارذ
ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا ﻲﻓ ﻢﻜﺤﺘﻟا عارذ
ﺔﺷﺎﺸﻟا
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ C
1ﺔﻘﻴﻗد/ﺔﻔﻟ ةﺪﺣﻮﺑ ًﺔﺳﺎﻘﻣ كﺮﺤﻤﻟا نارود ﺔﻋﺮﺳ
2ﻂﻟﻮﻔﻟﺎﺑ ﺎًﺳﺎﻘﻣ ﺔﻳرﺎﻄﺒﻟا ﺪﻬﺟ
3% ﺔﻳﻮﺌﻤﻟا ﺔﺒﺴﻨﻟﺎﺑ ﺎًﺳﺎﻘﻣ ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ
4ﺔﻨﻴﻛﺎﻤﻟا ﻞﻴﻐﺸﺗ تﺎﻋﺎﺳ
ﺔﻔﻴﻇو
.ﺲﻨﻜﻟا فورﺎﺟ أﺪﺒﻣ ﻖﻓو ﺲﻨﻜﻟا ﺔﻨﻴﻛﺎﻣ ﻞﻤﻌﺗ
1. ﺔﺳﺎﻨُﻜﻟا ﻞﻘﻨﺗو ﺲﻨﻜﻟا ﺢﻄﺳ فاﻮﺣو ﺎﻳاوز ةراوﺪﻟا ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا ﻒﻈﻨﺗ
.ﺲﻨﻜﻟا ﺔﻧاﻮﻄﺳأ رﺎﺴﻣ ﻰﻟإ
2..ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻰﻟإ ةﺮﺷﺎﺒﻣ ﺔﺳﺎﻨُﻜﻟا ﺲﻨﻜﻟا ﺔﻧاﻮﻄﺳأ ﻞﻘﻨﺗ
3. مﻮﻘﺗو رﺎﺒﻏ ﺮﺘﻠﻓ ﻖﻳﺮﻃ ﻦﻋ ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻞﺧاد ﺮﻳﺎﻄﺘﻤﻟا رﺎﺒﻐﻟا ﻞﺼﻓ ﻢﺘﻳ
.ﺮﺘﻠﻔﻤﻟا ءاﻮﻬﻟا ﻂﻔﺸﺑ ﻂﻔﺸﻟا ﺔﺣوﺮﻣ
4. حﺎﺘﻔﻣ ﺮﺒﻋ ءﺪﺒﻟا ﺎًﻀﻳأ ﻦﻜﻤﻳو ﺎًﻴﺋﺎﻘﻠﺗ ﻞﻴﻐﺸﺘﻟا ءﺎﻨﺛأ رﺎﺒﻐﻟا ﺮﺘﻠﻓ ﻒﻴﻈﻨﺗ ﻢﺘﻳ
."ﺮﺘﻠﻔﻟا ﻒﻴﻈﻨﺗ"
لوﺄﻟا ﻞﻴﻐﺸﺘﻟا ﻞﺒﻗ
ﻎﻳﺮﻔﺘﻟا تادﺎﺷرإ
ﺮﻄﺧ
ﺔﻨﻴﻛﺎﻤﻟا ﻎﻳﺮﻔﺗ ﺪﻨﻋ ثداﻮﺣ عﻮﻗو ﺮﻄﺧ
.ﺔﻨﻴﻛﺎﻤﻟا ﻎﻳﺮﻔﺗ ﺪﻨﻋ ﺔﺒﺳﺎﻨﻣ ﺔﺼﻨﻣ مﺪﺨﺘﺳا
.ﺔﻨﻴﻛﺎﻤﻟا ﻞﻴﻤﺤﺘﻟ/ﻎﻳﺮﻔﺘﻟ ﺔﻴﻛﻮﺷ ﺔﻌﻓار مﺪﺨﺘﺴﺗ ﺎﻟ
.ﺔﻨﻴﻛﺎﻤﻟا ﻞﻴﻤﺤﺗ / ﻎﻳﺮﻔﺗ ﺪﻨﻋ نزﻮﻟا ةﺎﻋاﺮﻣ ﻚﻴﻠﻋ
1..ﻲﻄﻴﻄﺨﺘﻟا ﻢﺳﺮﻠﻟ ﺎﻘﻓو ﺔﻘﻓﺮﻤﻟا حاﻮﻟﺄﻟا ماﺪﺨﺘﺳﺎﺑ ﺔﺼﻨﻣ ءﺎﻨﺑ
2..ﻒﻴﻠﻐﺘﻟاو ﺔﺌﺒﻌﺘﻟا فﺎﻠﻏ ﺔﻟازإو ﺔﻴﻜﻴﺘﺳﺎﻠﺒﻟا ﺔﺌﺒﻌﺘﻟا ﺔﻃﺮﺷأ ﻊﻄﻗ
3..ﺖﻴﺒﺜﺘﻟا طﺎﻘﻧ ﻦﻣ ماﺰﺤﻟا ﺔﻟازﺈﺑ ﻢﻗ
4..تﺎﻣﺎﻠﻌﺑ ةﺰﻴﻤﻤﻟا ﺔﻴﺿرﺄﻟا حاﻮﻟأو ﺔﻴﻠﺒﻄﻟا ﻰﻠﻋ ﺔﻌﺑﺮﻤﻟا بﺎﺸﺧﺄﻟا ﻚﻔﺑ ﻢﻗ
5. مﺎﻣأ هﺬﻫ نﻮﻜﺗ ﺚﻴﺤﺑ ﺎﻬﺗاذﺎﺤﻤﺑ ﻢﻗو ﺔﻴﻠﺒﻄﻟا ﺔﻓﺎﺣ ﻰﻠﻋ حاﻮﻟﺄﻟا ﻊﺿﻮﺑ ﻢﻗ
.ﻲﻏاﺮﺒﻟﺎﺑ حاﻮﻟﺄﻟا ﺖﻴﺒﺜﺗ .ﺔﻨﻴﻛﺎﻤﻟا تﺎﻠﺠﻋ
6..ﻢﻋﺪﻛ حاﻮﻟﺄﻟا ﺖﺤﺗ ﺔﻌﺑﺮﻤﻟا بﺎﺸﺧﺄﻟا ﻊﺿﻮﺑ ﻢﻗ
7..تﺎﻠﺠﻌﻟا ﺖﺒﺜﺗ ﻲﺘﻟا ﺔﻴﺒﺸﺨﻟا ﻞﺘﻜﻟا ﺔﻟازﺈﺑ ﻢﻗ
8..ﻞﻣاﺮﻔﻟا ﻞﺣ
9..هؤﺎﺸﻧإ ﻢﺗ يﺬﻟا رﺪﺤﻨﻤﻟا ﺮﺒﻋ ﺔﺼﻨﻤﻟا ﻦﻣ صﺮﺤﺑ ﺔﻨﻴﻛﺎﻤﻟا كﺮﺣ
.ﺖﻴﺒﺜﺘﻟا ﺔﻠﻣﺮﻓ ﺮﻳﺮﺤﺗ/ﻖﻠﻏ
ﻖﻠﻐﻟا
1. .ﻞﻣاﺮﻔﻟا عارذ ﺐﺤﺳاو ﻞﻣاﺮﻔﻟا ﺔﺳاود ﻰﻠﻋ راﺮﻤﺘﺳﺎﺑ ﻂﻐﺿا
ﻚﻔﻟا
2..ﻞﻣاﺮﻔﻟا عارذ رﺮﺣو ﻞﻣاﺮﻔﻟا ﺔﺳاود ﻰﻠﻋ راﺮﻤﺘﺳﺎﺑ ﻂﻐﺿا
(ﺔﻘﻠﻐﻣ) ﺔﺣاﺮﻟا ﺔﻨﻴﺑﺎﻛ2.853-431.7
جﺎﺟﺰﻠﻟ تﺎﺣﺎﺴﻣو ﻲﻣﺎﻣأ جﺎﺟز ﻊﻣ (ﺔﺣﻮﺘﻔﻣ) ﺔﻳﺎﻤﺤﻟا ﺔﻨﻴﺑﺎﻛ
ﻲﻣﺎﻣﺄﻟا
2.853-433.7
ﺔﻳﺎﻤﺤﻟا ﺔﻨﻴﺑﺎﻛ2.851-267.7
ﺔﻳﺎﻤﺣ ﻒﻘﺳ2.852-595.7
(تﺎﻣﺎﻠﻌﻟا ﻦﻣ ﺔﻴﻟﺎﺧ) ﺐﻘﺜﻠﻟ ﺔﻣوﺎﻘﻣ تارﺎﻃإ4.515-132.0
(ءاﻮﻬﻟﺎﺑ ةءﻮﻠﻤﻣ) تارﺎﻃﺈﻟا4.515-332.0
(مﺎﻣﺄﻟﺎﺑ) قرزﺄﻟا ﺰﻴﻴﻤﺘﻟا حﺎﺒﺼﻣ2.853-202.0
(ﻒﻠﺨﻟاو مﺎﻣﺄﻟﺎﺑ) قرزﺄﻟا ﺰﻴﻴﻤﺘﻟا حﺎﺒﺼﻣ2.853-203.0
ﻲﻔﻠﺨﻟا حﺎﺒﺼﻤﻟا2.853-204.0
يرﺎﻴﻌﻤﻟا ةءﺎﺿﺈﻟا ﺢﻴﺑﺎﺼﻣ ﻢﻘﻃ2.853-205.0
تﺎﻗﺮﻄﻟا ﻰﻠﻋ ﺮﻴﺴﻟا ﺢﻴﺑﺎﺼﻣ ﻢﻘﻃ2.853-207.0
) تﺎﻗﺮﻄﻟا ﻰﻠﻋ ﺮﻴﺴﻟا ﻰﻠﻋ ﺔﻘﻓاﻮﻤﻟا ﺔﻋﻮﻤﺠﻣStVZO(2.853-208.0
نﺎﻣﺄﻟا ماﺰﺣ6.981-140.0
(رﺎﺴﻴﻟا ﺔﻬﺟ) ﺔﻴﻧﺎﺛ ﺔﻴﺒﻧﺎﺟ ةﺎﺷﺮﻓ2.851-273.0
(ﻦﻴﻤﻴﻟا ﺔﻬﺟ) ﺔﻴﺒﻧﺎﺠﻟا ةﺎﺷﺮﻔﻠﻟ ﺔﻋﺮﺴﻟا ﻢﻴﻈﻨﺗ2.853-507.0
ﺔﻴﺒﻧﺎﺠﻟا ةﺎﺷﺮﻔﻟا ءﺎﻄﻏ2.851-286.0
ﺔﻴﺒﻧﺎﺠﻟا ةﺎﺷﺮﻔﻠﻟ هﺎﻴﻤﻟا شر مﺎﻈﻧ2.853-214.0
ﺔﻴﻃﺎﻄﻤﻟا تﺎﻣﺪﺼﻟا ﺪﻤﺨﻣ2.852-620.0
(ﻦﻴﻤﻴﻟا ﺔﻬﺟ) تﺎﻣﺪﺼﻟا ﻦﻣ ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا ﺔﻳﺎﻤﺣ ةﺰﻴﻬﺠﺗ2.853-211.0
(ﻦﻴﺒﻧﺎﺠﻟا ﺎﻠﻜﺑ) تﺎﻣﺪﺼﻟا ﻦﻣ ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا ﺔﻳﺎﻤﺣ ةﺰﻴﻬﺠﺗ2.853-210.0
ﺔﻓﺎﺠﻟا/ﺔﺒﻃﺮﻟا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﺴﻨﻜﻤﻟا تﺎﻘﻓﺮﻣ ﻢﻘﻃ
NT 22/1 Bp
2.852-814.0
ﺔﻓﺎﺠﻟا/ﺔﺒﻃﺮﻟا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﺴﻨﻜﻤﻟا تﺎﻘﻓﺮﻣ ﻢﻘﻃ
NT 22/1 Bp(ﺔﻨﻴﺑﺎﻜﻟا)
2.853-161.0
ﺔﻔﻴﻔﺨﻟا تﺎﻳﺎﻔﻨﻟا ﺲﻨﻜﻟ ﻖﻓﺮﻣ ﻢﻘﻃ2.853-212.0
ﻒﻠﺨﻟا ﻰﻟإﺲﻨﻜﻟا ﺞﺗﺎﻧ ﺔﻳوﺎﺣ ﻊﻓر
مﺎﻣﺄﻟا ﻰﻟإﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﺾﻔﺧ
ﻒﻠﺨﻟا ﻰﻟإﺲﻨﻜﻟا ﺔﻧاﻮﻄﺳأ ﻊﻓر
مﺎﻣﺄﻟا ﻰﻟإﺲﻨﻜﻟا ةﺮﻜﺑ ﺾﻔﺧ
ﻒﻠﺨﻟا ﻰﻟإﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﻖﻠﻏ
مﺎﻣﺄﻟا ﻰﻟإﺔﻳوﺎﺤﻟا ءﺎﻄﻏ ﺢﺘﻓ
ﻒﻠﺨﻟا ﻰﻟإﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا ﻊﻓر
مﺎﻣﺄﻟا ﻰﻟإﺔﻴﺒﻧﺎﺠﻟا ﺲﻧﺎﻜﻤﻟا ﺾﻔﺧ
379 ﺔﻴﺑﺮﻌﻟﺍ
تﺎﻳرﺎﻄﺒﻟﺎﺑ ﻞﻤﻌﺗ ﻲﺘﻟا ةﺰﻬﺟﺄﻟا
ﺮﻄﺧ
●
ﻢﺋﺎﻠﻤﻟا ﻦﺣﺎﺸﻟﺎﺑ ىﻮﺳ ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺸﺗ ﺎﻟ !رﺎﺠﻔﻧﺎﻟا ﺮﻄﺧ
●
ﺪﻨﻋ ﺞﺘﻨﻳ
تﺎﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﺐﺠﻳ .رﺎﺠﻔﻧﺎﻟا ﺪﻳﺪﺷ زﺎﻏ ﺔﻘﻠﻐﻤﻟا ﻦﻛﺎﻣﺄﻟا ﻲﻓ تﺎﻳرﺎﻄﺒﻟا ﻦﺤﺷ
.ﻂﻘﻓ ﺔﻳﻮﻬﺘﻟا ةﺪﻴﺟ ﻦﻛﺎﻣأ ﻲﻓ
●
حﻮﺘﻔﻤﻟا ﺐﻬﻠﻟا ﻊﻣ ﻞﻣﺎﻌﺘﺘﻟا مﺪﻋ ﻚﻴﻠﻋ ﺐﺠﻳ
.ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﻦﻛﺎﻣأ ﻲﻓ وأ ﺔﻳرﺎﻄﺒﻟا ﻂﻴﺤﻣ ﻲﻓ نﺎﺧﺪﻟا وأ رﺮﺸﻟا ﺪﻴﻟﻮﺗو
●
.ﺔﻳرﺎﻄﺒﻟا ﻰﻠﻋ ﺎﻬﻬﺒﺸﻳ ﺎﻣ وأ تاودأ يأ ﻊﻀﺗ ﺎﻟ .ةﺮﻴﺼﻘﻟا ﺮﺋاوﺪﻟاو رﺎﺠﻔﻧﺎﻟا ﺮﻄﺧ
몇
ﻪﻳﻮﻨﺗ
●
ﺢﺋاﻮﻟ ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا .ﺔﻳرﺎﻄﺒﻟا ﺾﻤﺣ ﻦﻣ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
.ﺔﻴﻨﻌﻤﻟا ﺔﻣﺎﻠﺴﻟا
ﻪﻴﺒﻨﺗ
●
.ﻦﺣﺎﺸﻟاو ﺔﻳرﺎﻄﺒﻠﻟ ﺔﻌِّﻨﺼُﻤﻟا ﺔﻛﺮﺸﻟﺎﺑ ﺔﺻﺎﺨﻟا ﻞﻴﻐﺸﺘﻟا تﺎﻤﻴﻠﻌﺘﺑ مﺰﺘﻟا
.تﺎﻳرﺎﻄﺒﻟا ﺔﺠﻟﺎﻌﻤﺑ ﺔﺻﺎﺨﻟا ﺔﻴﻌﻳﺮﺸﺘﻟا ﺔﻄﻠﺴﻟا تﺎﻴﺻﻮﺘﺑ مﺰﺘﻟا
●
كﺮﺘﺗ ﺎﻟ
ٍﺖﻗو عﺮﺳأ ﻲﻓ ﺎﻬﻨﺤﺷ ةدﺎﻋإ ﻰﻠﻋ صﺮﺣاو ،ﻦﺤﺸﻟا ﺔﻏرﺎﻓ ﻲﻫو تﺎﻳرﺎﻄﺒﻟا
.ﻦﻜﻤﻣ
●
ِﻢﺣا .رﺎﻴﺘﻟا بﺮﺴﺗ ﺐﻨﺠﺘﻟ ﺔﻓﺎﺟو ﺔﻔﻴﻈﻧ تﺎﻳرﺎﻄﺒﻟا ﻰﻠﻋ ﻆﻓﺎﺣ
.ﻲﻧﺪﻌﻤﻟا رﺎﺒﻐﻟا ﻦﻣ ًﺎﻠﺜﻣ ،ثﻮﻠﺘﻟا ﻦﻣ تﺎﻳرﺎﻄﺒﻟا
●
تﺎﻳرﺎﻄﺒﻟا ﻦﻣ ﺺﻠﺨﺘﻟا
ﻲﺑوروﺄﻟا ﺔﻴﺿﻮﻔﻤﻟا ﻪﻴﺟﻮﺘﻟ ﺎًﻘﻓوو ﺔﺌﻴﺒﻟا ﻰﻠﻋ ﻆﻓﺎﺤﺗ ﺔﻘﻳﺮﻄﺑ ﺔﻣﺪﺨﺘﺴُﻤﻟا
91/157/EEC.ﺔﻠﺼﻟا تاذ ﺔﻴﻨﻃﻮﻟا ﺢﺋاﻮﻠﻟا وأ
ﺔﻴﻟﺎﻌﻟا ﻎﻳﺮﻔﺘﻟا ةرﺪﻗ تاذ ﺲﻧﺎﻜﻤﻟا ﺔﻟﺎﺣ ﻲﻓ ﺔﻣﺎﻠﺴﻟا تﺎﻤﻴﻠﻌﺗ
ﺮﻄﺧ
●
!ﺔﻴﻟﺎﻌﻟا ﻎﻳﺮﻔﺘﻟا ةرﺪﻗ تاذ ةﺰﻬﺟﺄﻟا ﺔﻟﺎﺣ ﻲﻓ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ ﻢﻗ
لﺎﻤﻋأ ﺬﻴﻔﻨﺗ مﺪﻋ ﻦﻣ ﺪﻛﺄﺗ .لﺎﻤﻋأ يأ ﺬﻴﻔﻨﺗ ﻞﺒﻗ ﺔﻋﻮﻓﺮﻤﻟا ﺔﺳﺎﻨُﻜﻟا ﺔﻳوﺎﺣ ﻦﻴﻣﺄﺘﺑ
.ﺮﻄﺨﻟا ﺔﻘﻄﻨﻣ جرﺎﺧ ﻦﻣ ﺎﻟإ ﻦﻴﻣﺄﺘﻟا
ﺔﻳﺎﻤﺣ ﻒﻘﺴﺑ ةدوﺰﻤﻟا ﺲﻧﺎﻜﻤﻟا ﺔﻟﺎﺣ ﻲﻓ ﺔﻣﺎﻠﺴﻟا تﺎﻤﻴﻠﻌﺗ
몇
ﻪﻳﻮﻨﺗ
ﺔﻔﻴﻇو نﺎﻤﻀﻟ ﻒﻠﺗ يأ دﻮﺟو مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻠﻟ ﺎًﻴﻣﻮﻳ ﺔﻳﺎﻤﺤﻟا ﻒﻘﺳ ﺺﺤﻓا
.ﺎﻫﺮﻓﻮﻳ ﻲﺘﻟا ﺔﻳﺎﻤﺤﻟا
ﻦﻴﻌﺘﻴﻓ ،ﻪﻨﻣ ءاﺰﺟأ ﺾﻌﺑ نﺎﻛ نإو ﻰﺘﺣ ،راﺮﺿﺄﻟ ﺎًﺿﺮﻌﺘﻣ ﺔﻳﺎﻤﺤﻟا ﻒﻘﺳ نﺎﻛ اذإ
.ﻞﻣﺎﻜﻟﺎﺑ ﻪﻟاﺪﺒﺘﺳا ﺬﺋﺪﻨﻋ
ءاﺰﺟأ وأ ﺮﺻﺎﻨﻋ ﺐﻴﻛﺮﺗ وأ ﺔﻳﺎﻤﺤﻟا ﻒﻘﺳ ﻰﻠﻋ ﻞﻳﺪﻌﺗ يأ ءاﺮﺟﺈﺑ ﺢﻤﺴﻳ ﺎﻟ
ﺔﻛﺮﺷ ﻦﻣ ﺎﻬﺑ حﺮﺼﻤﻟا ﻚﻠﺗ ﺮﻴﻏ ىﺮﺧأ ﺔﻴﺒﻴﻛﺮﺗ تﺎﻋﻮﻤﺠﻣوKärcher فﻮﺴﻓ ﺎﻟإو ،
.فوﺮﻈﻟا ﺾﻌﺑ ﻲﻓ ﻚﻟذ ءاﺮﺟ ﺔﻳﺎﻤﺤﻟا ﻒﻘﺴﻟ ﻲﻔﻴﻇﻮﻟا ءادﺄﻟا ﺪﻴﻘﺘﻳ
ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا
몇
ﺮﻳﺬﺤﺗ
●
.ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺄﺸﻨﻤﻟا ﻰﻠﻋ لﺎﻤﻋأ يأ ءاﺮﺟإ ﻞﺒﻗ ﺔﻳرﺎﻄﺒﻟا ﻞﺼﻓا
●
ىﺮﺧأ ﺔﻔﻴﻇو ﻰﻟإ ﻞﻳﻮﺤﺘﻟاو ءاﺰﺟأ يأ لاﺪﺒﺘﺳاو ﺔﻧﺎﻴﺼﻟاو ﻒﻴﻈﻨﺘﻟا لﺎﻤﻋأ ﻞﺒﻗ
.لﺎﻌﺷﺈﻟا حﺎﺘﻔﻣ ﺐﺤﺳو ﻪﻠﻴﻐﺸﺗ فﺎﻘﻳإ ﺐﺠﻳ ،زﺎﻬﺠﻠﻟ
몇
ﻪﻳﻮﻨﺗ
●
ﻲﻓ ﺎﻬﻟ حﺮﺼﻤﻟا ﺔﻴﻨﻔﻟا ﺔﻟﺎﻤﻌﻟا وأ ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺧ ﺰﻛاﺮﻤﻟ ﻂﻘﻓ ﺪﻬﻋا
تﺎﻤﻴﻠﻌﺗ ﻞﻜﺑ ﻢﻠﻋ ﻰﻠﻋ نﻮﻧﻮﻜﻳ ﻢﻬﻧأ ﺚﻴﺣ ،حﺎﻠﺻﺈﻟا تﺎﻴﻠﻤﻌﺑ مﺎﻴﻘﻟﺎﺑ لﺎﺠﻤﻟا اﺬﻫ
.ﺔﻠﺼﻟا تاذ ﺔﻣﺎﻠﺴﻟا
ﻪﻴﺒﻨﺗ
●
ﺔﻠﻘﻨﺘﻤﻟا ةﺰﻬﺟﺄﻟا ﻰﻠﻋ ﺔﻣﺎﻠﺴﻟا ﺺﺤﻓ ءاﺮﺟإ ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا
:ﺎﻴﻧﺎﻤﻟأ ﻲﻓ ﺎﻠﺜﻣ) ﺔﻳرﺎﺴﻟا ﺔﻴﻠﺤﻤﻟا ﺢﺋاﻮﻠﻟ ﺎًﻘﻓو ﺎًﻳرﺎﺠﺗ ﺔﻣﺪﺨﺘﺴﻤﻟاVDE 0701.(
●
وأ مﻮﻃﺮﺨﻟا ءﺎﻣ رﺎﻴﺗ ﻖﻳﺮﻃ ﻦﻋ زﺎﻬﺠﻟا ﻒﻈﻨﺗ ﺎﻟ .ىﺮﺧأ راﺮﺿأ وأ ﺮﺼﻗ ﺮﺋاود
.ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ءﺎﻣ رﺎﻴﺗ
●
لﺎﻤﻋﺄﻟا ﺬﻴﻔﻨﺗ ﺪﻨﻋ ﺔﺒﺳﺎﻨﻣ تازﺎﻔﻗ ءاﺪﺗرﺎﺑ ﺎﻤﺋاد ﻢﻗ
.زﺎﻬﺠﻟا ﻰﻠﻋ
تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳﺎﻟا
تﺎﻟﺎﺠﻤﻟو يرﺎﺠﺘﻟا ماﺪﺨﺘﺳﺎﻠﻟ تﺎﻴﺿرﺄﻟا ﺢﻄﺳأ ﻒﻴﻈﻨﺘﻟ ﺔﺼﺼﺨﻣ ﺔﺴﻨﻜﻤﻟا
:لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ ، ﺔﻴﻟﺎﺘﻟا ﻖﻴﺒﻄﺘﻟا
●ﻦﻛﺮﻟا ﻦﻛﺎﻣأ
●جﺎﺘﻧﺈﻟا ﻖﻓاﺮﻣ
●ﺔﻴﺘﺴﺟﻮﻠﻟا ﻖﻃﺎﻨﻤﻟا
●قﺪﻨﻔﻟا
●ﺔﺋﺰﺠﺘﻟﺎﺑ ﻊﻴﺒﻟا
●ﻦﻳﺰﺨﺘﻟا ﻖﻃﺎﻨﻣ
●ةﺎﺸﻤﻟا تاﺮﻤﻣ
.ﺔﻴﻠﺧاﺪﻟا ﻖﻃﺎﻨﻤﻟا ءاﻮﻬﻟا ﻲﻓ ﺔﺨﺴﺘﻤﻟا ﺢﻄﺳﺄﻟا ﺲﻨﻜﻟ ﺔﺴﻨﻜﻤﻟا هﺬﻫ ﻢﻴﻤﺼﺗ ﻢﺗ
ىﺪﻣ ﺚﻴﺣ ﻦﻣ ﻚﻟذو ،ماﺪﺨﺘﺳﺎﻟا ﻞﺒﻗ ﻞﻤﻌﻟا تاﺰﻴﻬﺠﺗ ﻊﻣ زﺎﻬﺠﻟا ﺺﺤﻓ ﻦﻴﻌﺘﻳ
.ﺎﻬﻣاﺪﺨﺘﺳا مﺪﻋ ﺐﺠﻳ ،ﺔﻤﻴﻠﺳ ﺔﻟﺎﺤﻟا ﻦﻜﺗ ﻢﻟ اذإ .ﻞﻴﻐﺸﺘﻟا ﺔﻣﺎﻠﺳو ﺔﻟﺎﺤﻟا ﺔﻤﺋﺎﻠﻣ
اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ ةرﻮﻛﺬﻤﻟا تﺎﻧﺎﻴﺒﻠﻟ ﺎًﻘﻓو هﺬﻫ ﺲﻨﻜﻟا ﺔﻨﻴﻛﺎﻣ مﺪﺨﺘﺳا
.ﻂﻘﻓ
.زﺎﻬﺠﻟا ﻰﻠﻋ تاﺮﻴﻴﻐﺗ ﺔﻳأ ءاﺮﺟإ زﻮﺠﻳ ﺎﻟ
.ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ ةرﻮﻛﺬﻤﻟا ﺔﻴﻄﻏﺄﻟا ﻰﻠﻋ ﺎﻟإ زﺎﻬﺠﻟا مﺪﺨﺘﺴُﺗ ﺎﻟ
ﻰﻠﻋ ﺎﻫؤﺎﻠﻛو وأ ﺔﻛﺮﺸﻟا ﺎﻬﻴﻠﻋ ﺖﻘﻓاو ﻲﺘﻟا ﻖﻃﺎﻨﻤﻟا ﻲﻓ ﺎﻟإ ﺮﻴﺴﻟﺎﺑ ﺢﻤﺴُﻳ ﺎﻟ
.ﺎﻬﻴﻓ ﺔﻨﻴﻛﺎﻤﻟا ماﺪﺨﺘﺳا
ﺮﻄﺧ) زﺎﻬﺠﻟا ﻦﻋ اًﺪﻴﻌﺑ لﺎﻌﺘﺷﺎﻟا ةﺪﻳﺪﺷ داﻮﻤﻟا ِﻖﺑا :مﺎﻋ ٍﻞﻜﺸﺑ ﻲﻠﻳ ﺎﻣ يﺮﺴﻳ
.(ﻖﻳﺮﺤﻟا/رﺎﺠﻔﻧﺎﻟا
ﻊﻗﻮﺘﻤﻟا ماﺪﺨﺘﺳﺎﻟا ءﻮﺳ
● ﺔﻠﺑﺎﻘﻟا ﺔﺑﺮﺗﺄﻟاو لﺎﻌﺘﺷﺎﻠﻟ ﺔﻠﺑﺎﻘﻟا تازﺎﻐﻟاو ﻞﺋاﻮﺴﻟا ﻂﻔﺷ وأ ﺲﻨﻛ ﺮﻈﺤُﻳ
ﻞﻴﺒﺳ ﻰﻠﻋ هﺬﻫ ﻞﻤﺸﺗ !تﺎﺒﻳﺬﻤﻟاو ﺔﻔﻔﺨﻤﻟا ﺮﻴﻏ ضﺎﻤﺣﺄﻟا ﻚﻟﺬﻛو رﺎﺠﻔﻧﺎﻠﻟ
ﺦﻔﻨﻟا لﺎﻠﺧ ﻦﻣ ﻦﻜﻤﻳ ﻲﺘﻟا ،دﻮﻗﻮﻟا وأ ءﺎﻠﻄﻟا ﻒﻔﺨﻣ ،ﻦﻳﺰﻨﺒﻟا لﺎﺜﻤﻟا
ﺔﻣﺎﺳو ةﺮﺠﻔﺘﻣو لﺎﻌﺘﺷﺎﻟا ةﺪﻳﺪﺷ ةﺮﺨﺑأ ﻞﻜﺸﺗ نأ ﻂﻔﺸﻟا ءاﻮﻫ ماﺪﺨﺘﺳﺎﺑ
ﻲﺘﻟاو ﺔﻔﻔﺨﻣ ﺮﻴﻏ ﺔﺒﻳﺬﻣ داﻮﻣو ضﺎﻤﺣأو نﻮﺘﻴﺳﺄﻟا ﻞﺜﻣ ﻂﻴﻟﺎﺨﻣ ﻚﻟذ ﻲﻓ ﺎﻤﺑ
.زﺎﻬﺠﻟﺎﺑ ﺔﻣﺪﺨﺘﺴﻤﻟا داﻮﻤﻟا ﻲﻓ ﻞﻛﺂﺗ ثﺪﺤﺗ نأ ﻦﻜﻤﻳ
● ،مﻮﻴﻨﻣﻮﻟﺄﻟا ﻞﺜﻣ) ﺔﻴﻠﻋﺎﻔﺘﻟا ﺔﻴﻧﺪﻌﻤﻟا ةﺮﺒﻏﺄﻟا ﻂﻔﺷ وأ ﺲﻨﻜﺑ اًﺪﺑأ ﻢﻘﺗ ﺎﻟ
داﻮﻤﺑ ﺖﻄﻠﺘﺧا اذإ رﺎﺠﻔﻧﺎﻠﻟ ﺔﻠﺑﺎﻗ تازﺎﻏ ﻞﻜﺸﺗ ﻲﻬﻓ ،(ﻚﻧﺰﻟاو ،مﻮﻴﺴﻴﻨﻐﻤﻟاو
.ﺔﻴﻀﻤﺤﻟا وأ ﺔﻳﻮﻠﻘﻟا ةﺪﻳﺪﺷ ﻒﻴﻈﻨﺘﻟا
●.ﺞﻫﻮﺘﻣ وأ ﻞﻌﺘﺸﻣ ءﻲﺷ يأ ﻂﻔﺷ وأ ﺲﻨﻜﺑ ﻢﻘﺗ ﺎﻟ
●.ﺔﺤﺼﻟا ﻰﻠﻋ ةﺮﻄﺨﻟا داﻮﻤﻟا ﺲﻨﻜﻟ ﺐﺳﺎﻨﻣ ﺮﻴﻏ زﺎﻬﺠﻟا
● ﺔﻠﺑﺎﻘﻟا فﺮﻐﻟا ﻲﻓ ﻞﻴﻐﺸﺘﻟا ﺎﺗﺎﺑ ﺎﻌﻨﻣ ﻊﻨﻤُﻳ .ﺮﻄﺨﻟا ﻖﻃﺎﻨﻣ ﻲﻓ ثﻮﻜﻤﻟا ﺮﻈﺤُﻳ
.رﺎﺠﻔﻧﺎﻠﻟ
●.صﺎﺨﺷﺄﻟا ﺔﻘﻓاﺮﻤﺑ ﺢﻤﺴُﻳ ﺎﻟ
●.زﺎﻬﺠﻟا اﺬﻫ ماﺪﺨﺘﺳﺎﺑ ﺎﻬﻠﻘﻧ وأ ءﺎﻴﺷﺄﻟا ﺐﺤﺳ/ﻊﻓﺪﺑ ﺢﻤﺴُﻳ ﺎﻟ
ﺲﻨﻜﻠﻟ ﺔﺒﺳﺎﻨﻣ تﺎﻴﺿرأ
●ﺖﻓز
●ﺔﻴﻋﺎﻨﺻ تﺎﻴﺿرأ
●ﺔﻳﻮﺴﺘﻠﻟ ﺔﻴﺿرأ
●ﺖﻨﻤﺳإ
●ﻒﺻﺮﻟا ةرﺎﺠﺣ
ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ
ﻦﻣ ﺺﻠﺨﺘﻟا ﻰﺟﺮﻳ .ﺮﻳوﺪﺘﻟا ةدﺎﻋﺈﻟ ﺔﻠﺑﺎﻗ ﻒﻴﻠﻐﺘﻟا ﻲﻓ ﺔﻣﺪﺨﺘﺴﻤﻟا داﻮﻤﻟا
.ﺔﺌﻴﺒﻟا ﻰﻠﻋ ﻆﻓﺎﺤﺗ ﺔﻘﻳﺮﻄﺑ ﻒﻴﻠﻐﺘﻟا داﻮﻣ
ﺮﻳوﺪﺘﻟا ةدﺎﻋﺈﻟ ﺔﻠﺑﺎﻗ ﺔﻤّﻴﻗ داﻮﻣ ﻰﻠﻋ ﺔﻴﻧوﺮﺘﻜﻟﺈﻟاو ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺰﻬﺟﺄﻟا يﻮﺘﺤﺗ
تﻮﻳﺰﻟا وأ تﺎﻤﻛاﺮﻤﻟا وأ تﺎﻳرﺎﻄﺒﻟا ﻞﺜﻣ تﺎﻧﻮﻜﻣ ﻰﻠﻋ ﺎًﻀﻳأ يﻮﺘﺤﺗ ﺎﻣ ﺎًﺒﻟﺎﻏو
ﺎﻬﻌﻣ ﻞﻣﺎﻌﺘﻟا ﺔﻟﺎﺣ ﻲﻓ ﺔﺌﻴﺒﻟاو نﺎﺴﻧﺈﻟا ﺔﺤﺻ ﻰﻠﻋ ةرﻮﻄﺧ ﻞﻜﺸُﺗ ﺪﻗ ﻲﺘﻟاو
تﺎﻧﻮﻜﻤﻟا هﺬﻫ نأ ﺎﻟإ .ﺔﺌﻃﺎﺧ ةرﻮﺼﺑ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا ﻢﺗ اذإ وأ ﺢﻴﺤﺻ ﺮﻴﻏ ﻞﻜﺸﺑ
ةﺰﻴﻤﻤﻟا ةﺰﻬﺟﺄﻟا ﻦﻣ ﺺﻠﺨﺘﻟا زﻮﺠﻳ ﺎﻟ .ﺔﻤﻴﻠﺳ ةرﻮﺼﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﻟ ﺔﻳروﺮﺿ
.ﺔﻴﻟﺰﻨﻤﻟا تﺎﻳﺎﻔﻨﻟا ﻊﻣ ﺰﻣﺮﻟا اﺬﻬﺑ
) تﺎﻳﻮﺘﺤﻤﻟا داﻮﻣ لﻮﺣ تادﺎﺷرإREACH(
:ﻊﻗﻮﻤﻟا ﻰﻠﻋ تﺎﻳﻮﺘﺤﻤﻟا لﻮﺣ ﺔﻴﻟﺎﺤﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ
www.kaercher.de/REACH
رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا
ﻦﻤﻀﺗ ﻲﺘﻟاو ،ﻂﻘﻓ ﺔﻴﻠﺻﺄﻟا رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﺻﺄﻟا ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا ماﺪﺨﺘﺳا
.تﺎﻟﺎﻠﺘﺧﺎﻟا ﻦﻣ ٍلﺎﺧو ﻦﻣآ ﻞﻜﺸﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ
ﻊﻗﻮﻤﻟا ﻰﻠﻋ رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟﺎﺑ ﺔﺻﺎﺨﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ
www.kaercher.com
.
ﻢﻴﻠﺴﺘﻟا ىﻮﺘﺤﻣ
ةﻮﺒﻌﻟا تﺎﻳﻮﺘﺤﻣ ﻊﻴﻤﺟ دﻮﺟو ﻦﻣ ﺪﻛﺄﺗ .ةﻮﺒﻌﻟا ﻰﻠﻋ رﻮﺼﻣ زﺎﻬﺠﻟا ﻢﻴﻠﺴﺗ ىﻮﺘﺤﻣ
ﻦﻋ ﺞﺗﺎﻧ ﺎﻬﺑ ﻒﻠﺗ يأ فﺎﺸﺘﻛا وأ ﺔﻴﻠﻴﻤﻜﺗ تﺎﻘﺤﻠﻣ ﺔﻳأ ﺺﻘﻧ ﺔﻟﺎﺣ ﻲﻓو .ﺎﻬﺤﺘﻓ ﺪﻨﻋ
.ﻊﺋﺎﺒﻟا رﺎﻄﺧإ ﻰﺟﺮﻳ ،ﻞﻘﻨﻟا ﺔﻴﻠﻤﻋ
زﺎﻬﺠﻟا تﺎﻔﺻاﻮﻣ
زﺎﻬﺠﻟا ةرﻮﺻ
ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ B
ﺔﺴﻨﻜﻤﻟا
ﻊﺿﻮﻤﻟا1
1(ﺪﻌﻘﻤﻟا ﺲﻣﺎﻠﻣ حﺎﺘﻔﻣ ﻊﻣ) ﺪﻌﻘﻤﻟا
2ةدﺎﻴﻗ ﺔﻠﺠﻋ
3ﻞﻔﻗ ﻊﻣ ﺾﺒﻘﻣ
4زﺎﻬﺠﻟا ءﺎﻄﻏ
5ﻞﻤﻌﻟا ةءﺎﺿإ
6(ﺎًﻨﻴﻤﻳ) ﺔﻴﺒﻧﺎﺠﻟا ﺔﺴﻨﻜﻤﻟا
7ﺔﻴﻣﺎﻣﺄﻟا ﺔﻠﺠﻌﻟا
8ﺲﻨﻜﻟا ﺔﻧاﻮﻄﺳأ ﻰﻟإ لﻮﺻﻮﻟا
9ﻂﺑﺮﻟا ﺔﻄﻘﻧ
10زاﺮﻄﻟا ﺔﺣﻮﻟ
11راوﺪﻟا ﺰﻴﻴﻤﺘﻟا حﺎﺒﺼﻣ
12(ﺎًﻨﻴﻤﻳ) زﺎﻬﺠﻟا ءﺎﻄﻏ
13(ﺎًﻨﻴﻤﻳ) ءﺎﻄﻐﻟا
14ةﺮﺧﺆﻤﻟا ءﺎﻄﻏ
15ﺔﻴﻔﻠﺨﻟا ﺔﻠﺠﻌﻟا
16(اًرﺎﺴﻳ) ءﺎﻄﻐﻟا
17كﺮﺤﻤﻟا ءﺎﻄﻏ
ﺔﻴﺑﺮﻌﻟﺍ 378
تﺎﻳﻮﺘﺤﻤﻟا
ﺔﻣﺎﻋ تادﺎﺷرإ
ةﺮﻣ لوﺄﻟ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﻞﺒﻗ ﻲﻠﺻﺄﻟا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد أﺮﻗا
ﻲﻠﺻﺄﻟا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻰﻠﻋ ﻆﻓﺎﺣ .ﻚﻟﺬﻟ ﺎﻘﻓو فﺮﺼﺗو
.ﻲﻟﺎﺘﻟا ﻚﻟﺎﻤﻠﻟ ﻪﻤﻴﻠﺴﺗ وأ ﺎًﻘﺣﺎﻟ ماﺪﺨﺘﺳﺎﻠﻟ
ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ
ﺮﻃﺎﺨﻤﻟا تﺎﻳﻮﺘﺴﻣ
ﺮﻄﺧ
●
ﻰﺘﺣ وأ ةﺮﻴﻄﺧ تﺎﺑﺎﺻإ ﻰﻟإ يدﺆﻳ ﺪﻗ ﺮﻄﺨﺑ ﻚﻴﺷو ﺪﻳﺪﻬﺗ دﻮﺟو ﻰﻟإ ةرﺎﺷإ
.ةﺎﻓﻮﻟا
몇
ﺮﻳﺬﺤﺗ
●
ﻰﺘﺣ وأ ةﺮﻴﻄﺧ تﺎﺑﺎﺻإ ﻰﻟإ يدﺆﻳ ﺪﻗ ﻞﻤﺘﺤﻣ ﺮﻴﻄﺧ ﻒﻗﻮﻣ ﻰﻟإ ةرﺎﺷﺈﻟا
.ةﺎﻓﻮﻟا
몇
ﻪﻳﻮﻨﺗ
●
.ﺔﻔﻴﻔﺧ تﺎﺑﺎﺻإ ﻰﻟإ يدﺆﻳ ﺪﻗ ﻞﻤﺘﺤﻣ ﺮﻴﻄﺧ ﻒﻗﻮﻣ ﻰﻟإ ةرﺎﺷإ
ﻪﻴﺒﻨﺗ
●
.تﺎﻜﻠﺘﻤﻤﻟا ﻒﻠﺗ ﻰﻟإ يدﺆﻳ ﺪﻗ ﻞﻤﺘﺤﻣ ﺮﻴﻄﺧ ﻒﻗﻮﻣ ﻰﻟإ ةرﺎﺷإ
ﺔﻨﻴﻛﺎﻤﻟا ﻰﻠﻋ زﻮﻣﺮﻟا
ﻞﻴﻐﺸﺘﻠﻟ ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ
몇
ﺮﻳﺬﺤﺗ
●
ةﺎﻋاﺮﻣ ﻚﻴﻠﻋ .ﻂﻘﻓ ﻪﻟ دﺪﺤﻤﻟا ضﺮﻐﻠﻟ ﺎﻘﻓو زﺎﻬﺠﻟا مﺪﺨﺘﺳا
ﺔﺻﺎﺧو ﻦﻳﺮﺧﺂﻟا صﺎﺨﺷﺄﻟا ﻰﻟإ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﺪﻨﻋ هﺎﺒﺘﻧﺎﻟاو ﺔﻄﻴﺤﻤﻟا فوﺮﻈﻟا
.ﻢﻬﻨﻣ لﺎﻔﻃﺄﻟا
●
زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﺢﻤﺴﻳ ﺎﻠﻓ ﻒﺣﺰﻟا ﺔﻓﺎﺴﻣو ءاﻮﻬﻟا ﻰﻠﻋ ﺎًﻇﺎﻔﺣ
ﻦﻋ ﺪﻳﺰﻳ عﺎﻔﺗرا ﻰﻠﻋ2000.يدﺎﻌﻟا ﺮﻔﺼﻟا ىﻮﺘﺴﻣ قﻮﻓ ﺮﺘﻣ
●
زﺎﻬﺠﻟا ﺺﺤﻓا
ﻲﻓ ﻦﻜﻳ ﻢﻟ اذإ .ﺔﻴﻠﻴﻐﺸﺘﻟا ﺔﻣﺎﻠﺴﻟاو ﺔﺤﻴﺤﺼﻟا ﺔﻟﺎﺤﻟا ﻦﻣ ﺪﻛﺄﺘﻠﻟ ﻞﻤﻌﻟا ةﺰﻬﺟأ ﻊﻣ
.ﻪﻣاﺪﺨﺘﺳا مﺪﻋ ﻚﻴﻠﻋ ﺐﺠﻴﻓ ،ةزﺎﺘﻤﻣ ﺔﻟﺎﺣ
●
ةﺮﻄﺨﻟا ﻖﻃﺎﻨﻤﻟا ﻲﻓ ماﺰﺘﻟﺎﻟا ﻚﻴﻠﻋ
ﻞﻴﻐﺸﺗ مﺪﻋ .ﻖﻃﺎﻨﻤﻟا هﺬﻬﺑ ﺔﺻﺎﺨﻟا ﺔﻣﺎﻠﺴﻟا ﺪﻋاﻮﻘﺑ (ﺎﻠﺜﻣ دﻮﻗﻮﻟا تﺎﻄﺤﻣ)
.قﺎﻠﻃﺈﻟا ﻰﻠﻋ رﺎﺠﻔﻧﺎﻠﻟ ﺔﺿﺮﻌﻣ ﻖﻃﺎﻨﻣ ﻲﻓ زﺎﻬﺠﻟا
●
اﺬﻫ ماﺪﺨﺘﺳا زﻮﺠﻳ ﺎﻟ
ﺔﻴﺴﺣ وأ ﺔﻴﻧﺪﺑ ﺔﻗﺎﻋإ ﺔﻳأ ﻦﻣ نﻮﻧﺎﻌﻳ ﻦﻳﺬﻟا صﺎﺨﺷﺄﻟا وأ لﺎﻔﻃﺄﻟا ﻞﺒِﻗ ﻦﻣ زﺎﻬﺠﻟا
.ﺔﻓﺮﻌﻤﻟاو ةﺮﺒﺨﻟا ﻢﻬﻳﺪﻟ ﺲﻴﻟ ﻦﻣ وأ ﺔﻴﻠﻘﻋ وأ
●
ﺎﻟإ زﺎﻬﺠﻟا ماﺪﺨﺘﺳﺎﺑ ﺢﻤﺴُﻳ ﺎﻟ
ﻦﻳﺬﻟا وأ ،زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﺔﻴﻔﻴﻛ ﻰﻟإ ﻢﻫدﺎﺷرإ ﻢﺗ ﻦﻳﺬﻟا صﺎﺨﺷﺄﻟا ﻞﺒِﻗ ﻦﻣ
.ﻪﻣاﺪﺨﺘﺳﺎﺑ ًﺔﺣاﺮﺻ ﻢﻬﻔﻴﻠﻜﺗ ﻢﺗو زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﻰﻠﻋ ﻢﻬﺗرﺪﻗ اﻮﺘﺒﺛأﻪﻴﺒﻨﺗ
●
ﻞﺒﻗ
.ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﺎﻬﻠﻤﻋو ﺔﻳﺎﻤﺤﻟا تاﺪﻌﻣ ﻊﻴﻤﺟ ﺐﻴﻛﺮﺗ ﻦﻣ ﺪﻛﺄﺗ ،ﻞﻤﻌﻟا ﻲﻓ ءﺪﺒﻟا
●
ﻦﻳﺮﺧﺂﻟا صﺎﺨﺷﺄﻟا ﻊﻣ ثﺪﺤﺗ ﻲﺘﻟا ثداﻮﺤﻟا ﺔﻴﻟوﺆﺴﻣ زﺎﻬﺠﻟا ﻞﻐﺸﻣ ﻞﻤﺤﺘﻳ
.ﻢﻬﺗﺎﻜﻠﺘﻤﻤﻟ وأﺮﻳﺬﺤﺗ
●
.ﺔﻨﻴﺘﻣ ﺔﻳﺬﺣأو ﺔﻤﻜﺤﻣ ﺲﺑﺎﻠﻤﻟ ﻞﻣﺎﻌﻟا ءاﺪﺗرا ﻦﻣ ﺪﻛﺄﺗ
.ﺔﺿﺎﻔﻀﻔﻟا ﺲﺑﺎﻠﻤﻟا ﺐﻨﺠﺗ
●
ﻢﻬﺒﻌﻟ مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻠﻟ لﺎﻔﻃﺄﻟا ﺔﺒﻗاﺮﻣ ﺐﺠﻳ
.زﺎﻬﺠﻟﺎﺑ
●
.رﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﻦﻴﻘﻫاﺮﻤﻟاو لﺎﻔﻃﺄﻠﻟ ﺢﻤﺴُﻳ ﺎﻟﻪﻴﺒﻨﺗ
●
ﺺﺤﻓا
نأ ﻦﻣ ﺪﻛﺄﺗ .(ًﺎﻠﺜﻣ لﺎﻔﻃأ دﻮﺟو ﻦﻣ ﻖﻘﺤﺘﻠﻟ) ﻞﻴﻐﺸﺘﻟا ﻞﺒﻗ ةروﺎﺠﻤﻟا ﺔﻘﻄﻨﻤﻟا
!ﺔﻴﻓﺎﻛ ﺔﻳؤر ﻚﻳﺪﻟﺮﻄﺧ
●
ﺮﻴﻏ زﺎﻬﺠﻟا نأ ﺎﻤﻟﺎﻃ ،ًاﺪﺑأ ﺔﺒﻗاﺮﻣ نود زﺎﻬﺠﻟا كﺮﺘﺗ ﺎﻟ
ةردﺎﻐﻣ ﻞﺒﻗ ﺎًﻤﺋاد ﺖﻴﺒﺜﺘﻟا ﻞﻣاﺮﻓ مﺪﺨﺘﺳا .ةدﻮﺼﻘﻤﻟا ﺮﻴﻏ ﺔﻛﺮﺤﻟا ﺪﺿ ﻦﻣﺆﻣ
.زﺎﻬﺠﻟاﻪﻴﺒﻨﺗ
●
حﺎﺘﻔﻣ وأ لﺎﻌﺷﺈﻟا حﺎﺘﻔﻣ ﺔﻟازﺈﺑ ﻢﻗKärcher) ﻲﻛﺬﻟا KIK ﻊﻨﻤﻟ (
.زﺎﻬﺠﻠﻟ ﻪﺑ حﺮﺼﻤﻟا ﺮﻴﻏ ماﺪﺨﺘﺳﺎﻟاﻪﻳﻮﻨﺗ
●
ﻲﺘﻟا ﻖﻃﺎﻨﻤﻟا ﻲﻓ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﺎﻟ
.ﺎﻬﻴﻓ مﺎﺴﺟﺄﻟا طﻮﻘﺳ ﻞﻤﺘﺤُﻳﺮﻳﺬﺤﺗ
●
ﺔﻴﻌﻘﺑ ةءﺎﺿﺈﺑ ةدوﺰﻤﻟا ةﺰﻬﺟﺄﻠﻟ ﺔﺒﺴﻨﻟﺎﺑ
.ءﻮﻀﻟا رﺪﺼﻣ ﻰﻟإ ةﺮﺷﺎﺒﻣ ﺮﻈﻨﺗ ﺎﻟ ،ءﺎﻗرز
ةدﺎﻴﻘﻠﻟ ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ
دﺎﺷرإ
●
.ﺔﻠﻣﺎﻛ ﺖﺴﻴﻟ بﺎﻠﻘﻨﻟﺎﻟ ﺮﻃﺎﺨﻣ ﺔﻤﺋﺎﻗ نإﺮﻄﺧ
●
نﺎﻛ اذإ بﺎﻠﻘﻧﺎﻟا ﺮﻄﺧ
ةﺪﻋﺎﺼﻟا ﻦﻛﺎﻣﺄﻟا ﻰﻠﻋ ﺮﻴﺴﻟا ﺪﻨﻋ ﻚﻴﻠﻋ !ﺔﻳﺎﻐﻠﻟ ًاﺮﻴﺒﻛ راﺪﺤﻧﺎﻟاو نﺎﻠﻴﻤﻟا
.ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا ﻲﻓ ﺎﻬﺑ حﻮﻤﺴﻤﻟا ىﻮﺼﻘﻟا ﻢﻴﻘﻟا ةﺎﻋاﺮﻣ تارﺪﺤﻨﻤﻟاو
●
ﺮﻄﺧ
ﻲﺿﺮﻋ ﻞﻜﺸﺑ ﺮﻴﺴﻟا ﺪﻨﻋ ﻚﻴﻠﻋ !ﺔﻳﺎﻐﻠﻟ ًاﺮﻴﺒﻛ ﻲﺒﻧﺎﺠﻟا نﺎﻠﻴﻤﻟا نﺎﻛ اذإ بﺎﻠﻘﻧﺎﻟا
.ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا ﻲﻓ ﺎﻬﺑ حﻮﻤﺴﻤﻟا ىﻮﺼﻘﻟا ﻢﻴﻘﻟا ةﺎﻋاﺮﻣ ﺮﻴﺴﻟا هﺎﺠﺗﺎﻟ
●
ﺮﻄﺧ
.ﻂﻘﻓ ﺔﻓﻮﺻﺮﻣ ضرأ ﻰﻠﻋ زﺎﻬﺠﻟا مﺪﺨﺘﺳا !ةﺮﻘﺘﺴﻣ ﺮﻴﻏ ضرأ ﻲﻓ بﺎﻠﻘﻧﺎﻟا
몇
ﺮﻳﺬﺤﺗ
●
ﺮﻴﺴﺑ ﻢﻗ .ﺔﻟﺪﻌﻤﻟا ﺮﻴﻏ ﺔﻋﺮﺴﻟا ﺐﺒﺴﺑ ثدﺎﺣ عﻮﻗو ﺮﻄﺧ
ءﻂﺒﺑ تﺎﻔﻄﻌﻨﻤﻟا
ﻞﻘﻨﻠﻟ ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ
몇
ﻪﻳﻮﻨﺗ
●
.ﺔﺒﻛﺮﻤﻟا ﻞﻘﻧ نزو ةﺎﻋاﺮﻤﺑ ﻢﻗ ،ﻞﻘﻨﻟا ءﺎﻨﺛأ ثداﻮﺤﻟا ﺐﻨﺠﺘﻟ
●
ﻞﻘﻨﻟ
.مﺎﻜﺣﺈﺑ ﺔﻨﻴﻛﺎﻤﻟا ﺖِّﺒﺛ ﺔﻳرﺎﻄﺒﻟا ﻞﺼﻓا ،ﺔﻨﻴﻛﺎﻤﻟا
ﺔﻣﺎﻋ تادﺎﺷرإ......................................................................378
ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ...................................................................378
تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳﺎﻟا..................................................379
ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ..........................................................................379
رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا................................................379
ﻢﻴﻠﺴﺘﻟا ىﻮﺘﺤﻣ.....................................................................379
زﺎﻬﺠﻟا تﺎﻔﺻاﻮﻣ...................................................................379
ﺔﻔﻴﻇو................................................................................380
لوﺄﻟا ﻞﻴﻐﺸﺘﻟا ﻞﺒﻗ................................................................380
ﻦﺤﺷ ةﺰﻬﺟأ / تﺎﻳرﺎﻄﺑ...........................................................381
ﻞﻴﻐﺸﺘﻟا ءﺪﺑ.........................................................................382
ﻞﻴﻐﺸﺘﻟا..............................................................................382
ﻞﻘﻨﻟا..................................................................................383
ﻦﻳﺰﺨﺘﻟا...............................................................................383
ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا.....................................................................383
لﺎﻄﻋأ ثوﺪﺣ ﺔﻟﺎﺣ ﻲﻓ ةﺪﻋﺎﺴﻤﻟا............................................386
نﺎﻤﻀﻟا...............................................................................387
ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا...............................................................
.........387
ﻪﻴﺒﻨﺗ
قوﺮﺤﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
.دﺮﺒﺗ ﻰﺘﺣ ﺎﻬﻛﺮﺗا ،ﺔﻨﺧﺎﺴﻟا ﺔﺒﻛﺮﻤﻟا رﺎﻴﻏ ﻊﻄﻗ ﻰﻠﻋ ﻞﻤﻌﻟا ﻞﺒﻗ
ﺮﻄﺧ
ﻖﻳﺮﺤﻟا ﺮﻄﺧ
داﻮﻋأ وأ ﺮﺋﺎﺠﺴﻟا ﻞﺜﻣ ،ﺔﺠﻫﻮﺘﻣ وأ ﺔﻗﺮﺘﺤﻣ ءﺎﻴﺷأ يأ ﺲﻨﻜﺗ ﺎﻟ
.ﻚﻟذ ﻪﺒﺸﻳ ﺎﻣ وأ ﺖﻳﺮﺒﻜﻟا
몇
ﺮﻳﺬﺤﺗ
ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
.ﺔﻛﺮﺤﺘﻤﻟا ﺔﺒﻛﺮﻤﻟا رﺎﻴﻏ ﻊﻄﻗ ﺐﺒﺴﺑ ﻊﻄﻘﻟاو ﻖﺤﺴﻟا ﺮﻄﺧ
몇
ﺮﻳﺬﺤﺗ
ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
.ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻴﻄﻠﻔﻟا لﺎﻠﺧ ﻦﻣ تﺎﺑﺎﺻإ ثوﺪﺣ ﺮﻄﺧ ﺪﺟﻮﻳ
몇
ﺮﻳﺬﺤﺗ
ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ
ﺔﻛﺮﺤﺘﻤﻟا تﺎﺒﻛﺮﻤﻟا ءاﺰﺟأ ﺐﺒﺴﺑ ﻖﺤﺴﻟﺎﺑ تﺎﺑﺎﺻإو ﺔﻴﻌﻄﻗ تﺎﺑﺎﺻإ
.ﻞﺧاﺪﻟﺎﺑ
.زﺎﻬﺠﻟا تﺎﺤﺘﻓ ﻞﺧاد ﻚﻳﺪﻳ ﺪﻤﺗ ﺎﻟ
ﻰﻠﻋ لﺎﻤﻋأ ءاﺮﺟإ ﺪﻨﻋ ﺎًﻤﺋاد ﺔﻤﺋﺎﻠﻤﻟا تازﺎﻔﻘﻟا ءاﺪﺗرا ﺐﺠﻳ
.ﺔﺒﻛﺮﻤﻟا
.ةراوﺪﻟا شﺮﻔﻟا ﻦﻣ سﺮﺘﺣا
ﻲﺘﻟا تارﺪﺤﻨﻤﻟاو ةﺪﻋﺎﺼﻟا قﺮﻄﻟا ﻰﻠﻋ ﺮﻴﺴﻟا هﺎﺠﺗا ﻲﻓ ةدﺎﻴﻘﻟا
ﻰﺘﺣ ﺎﻬﻠﻴﻣ ﺔﺒﺴﻧ ﻞﺼﺗ14.%
.عﻮﻓﺮﻣ ﺔﻣﺎﻤﻘﻟا ناﺰﺧو ﺮﻴﺴﻟا ءﺎﻨﺛأ ﺔﻴﺳﺎﺳﺄﻟا ﺔﻘﺒﻄﻠﻟ ﻞﻴﻣ ﻰﺼﻗأ
تارﺎﻴﺴﻟا عﺎﻓﺮﻣ ﻰﻠﻋ ﻊﻓﺮﻟا ﺔﻄﻘﻧ
ﺖﻴﺒﺜﺘﻟا ﺔﻄﻘﻧ
دﺎﺷرﺈﻟا ةﺎﻋاﺮﻣ ﺐﺠﻳ
ءﻂﺒﺑ ﻪﻴﺟﻮﺘﻟا
ﻚﻟﺬﻟ ﺎﻘﻓو فﺮﺼﺗو ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ةءاﺮﻘﺑ ﻢﻗ
www.kaercher.com/dealersearch
