T700 photo

User Manual

This is the main product document for model T700.

The file format is pdf, 128 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
Ab Workout Equipment
MODEL:t700
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
1
MODEL:t700
Note:The product picture is for reference, the actual details shall prevail
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Ab Workout Equipment
background
2
Warning-To reduce the risk of injury, user must read instructions manual
carefully.
CORRECT DISPOSAL for Display
This product is subject to the provision of european Directive
2012/19/EU. The symbol showing a wheelie bin crossed through
indicates that the product requires separate refuse collection in the
European Union. This applies to the product and all accessories
marked with this symbol. Products marked as such may not be
discarded with normal domestic waste, but must be taken to acollection
point for recycling electrical and electronic devices.
Compliance is a EC security certification.
Operation safety
WARNING:
Please read all instructions before using this product
It is the Owner's responsibility to ensure that all users of this
product are fully aware of all warnings and precautions.
Do not use it if you are pregnant
Please install strictly according to the instructions
To ensure user safety, please check whether all screws and other
connecting parts on the device are intact before each use
Incorrect or excessive intensity exercise is not good for health.It is
recommended to consult a docto rbefore exercising
lt is best to wear sportswear and sports shoes when exercising
lf you feel dizziness, vomiting or other adverse symptoms during
exercise, you should stop training immediately.
Children and disabled people can only use it under the supervision of
background
3
relevant personnel.
This machine is designed to adjust the intensity of exercise by
adjusting the height, which can beadjusted back and forth from low to
high.
The user's weight cannot exceed 440lbs
Note that all screws and nuts must betightened befor
Exercise Plans
1. Beginners are recommended to start with less reps,5 reps as 1set for
example and add reps as goes.
2. Please do not exercise half an hour before /after meals or 1 hour before
sleep
3. Please make exercise plans.
PART LIST
NO.
NO.
1
2
3
4
5
6
background
4
7
8
9
ATTACHEMENT PACKAGE
PART
NUMBER
PART
SPECIFICA
TIONS
IDENTIFICATION
QUANT
ITY
10
Carriage
screw
M8*50*15
4
11
Button Head
Socket Cap
Screws
M10*85*15
1
12
Button Head
Socket Cap
Screws
M8*40*15
2
13
Button Head
Socket Cap
Screws
M8*15
4
background
5
14
Bolt Ring
Ф10*73
Ф10*94
1+1
15
Flat Wash
ers
Ф10
1
16
Flat Wash
ers
Ф8
4
17
Arc washer
Ф8
6
18
High Crown
Cap Nuts
M8
4
19
Jam Nut
M10
1
20
open-end
ed wrench
13-17
1
background
6
21
Allen
wrench
5
1
22
Allen
wrench
6
1
Assembly

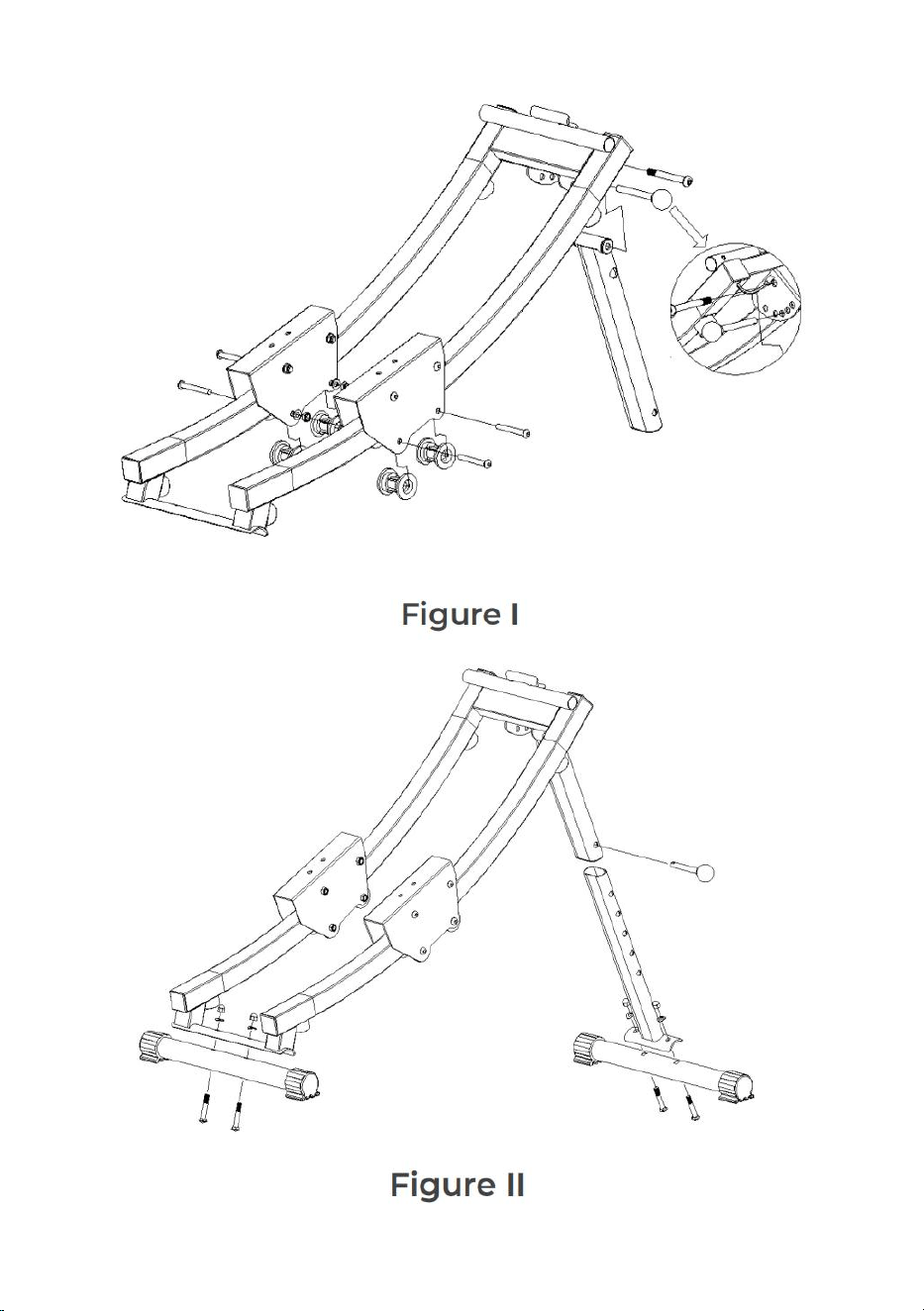

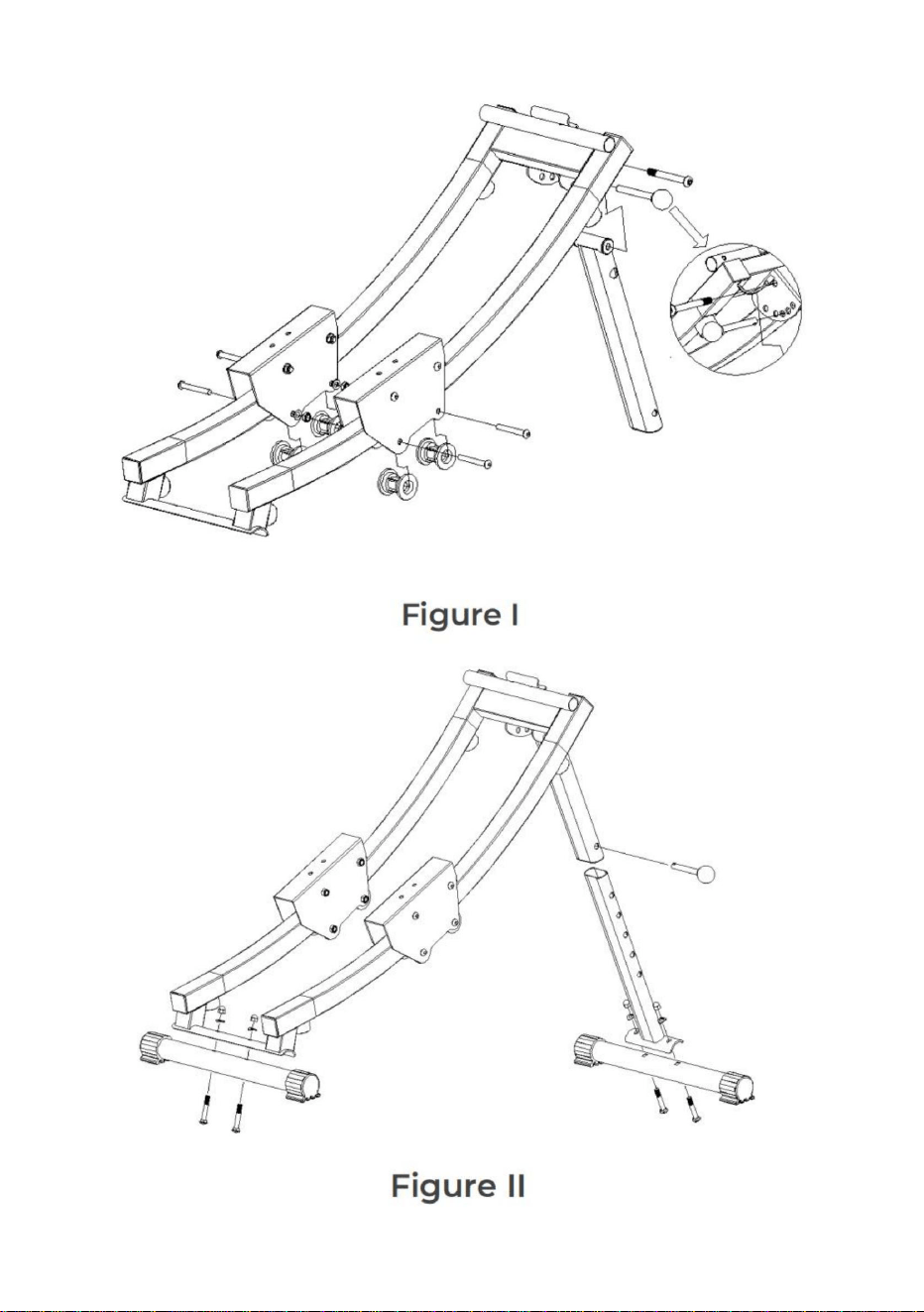

Step 1:
1. Attach the the (3)Front support post to the the holes shown in Figure I by
aligning the holes. Insert the (11)Button Head Socket Cap Screws
M10*85*15 and then attach (15)Flat Washers Φ10 and (19)Jam Nut to the
the Button Head Socket Cap Screws M10*85*15. Tighten them with a
Wrench. Finally, insert the
(14) Bolt Ring pins into the holes shown in the sectional view of Figure I.
2. First, loosen and remove the two wheel bolts under the (2)Slide Seat,
then install it on the (1)Main Frame, insert the bolts as shown in Fig. I, and
tighten them with the a Wrench.
3. Attach the (5)Stabilizer, (17)Arc washer and the (18)High Crown Cap
Nuts to the (4)Retractable Frame by aligning the holes. Insert 2 (10)
Carriage Bolts M8*50*15 and then tighten the them with a Wrench.Then
install the Rear Stabilizer on the (1)Main Frame in the same way and
tighten the screws with a wrench
4.Insert the (4)Retractable Frame into the (3)Front Support Post, then
insert the (14)Bolt Ring to secure.
background
7
background
8

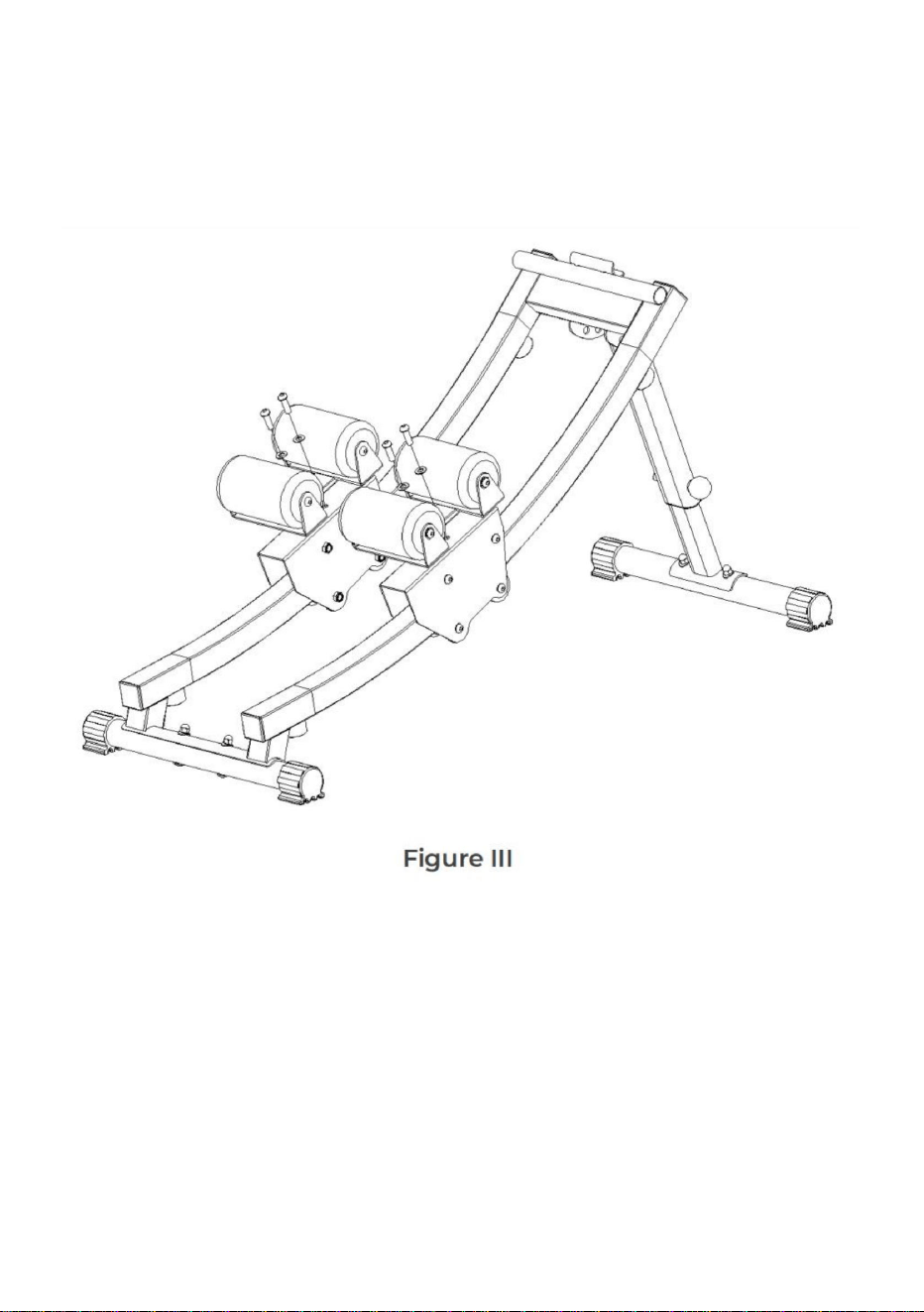

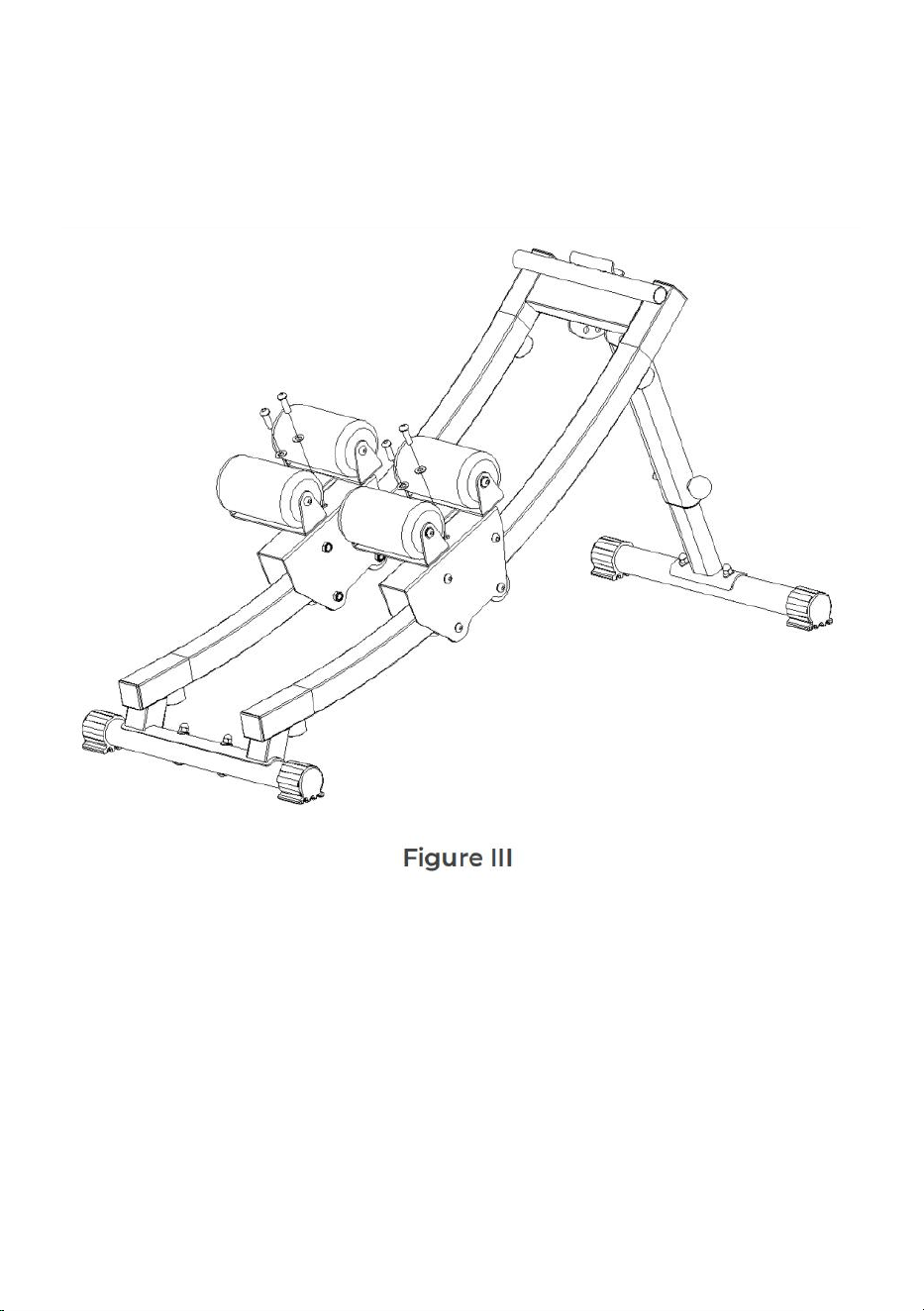

Step 2:
Attach the (6)Foam Holder, the (16)Flat Washers Φ8 to the Slide Seat by
aligning the holes. Insert the (13)Button Head Socket Cap Screws M8*15
and then Tighten the them with a Wrench shown in Figure III
background
9
Step 3

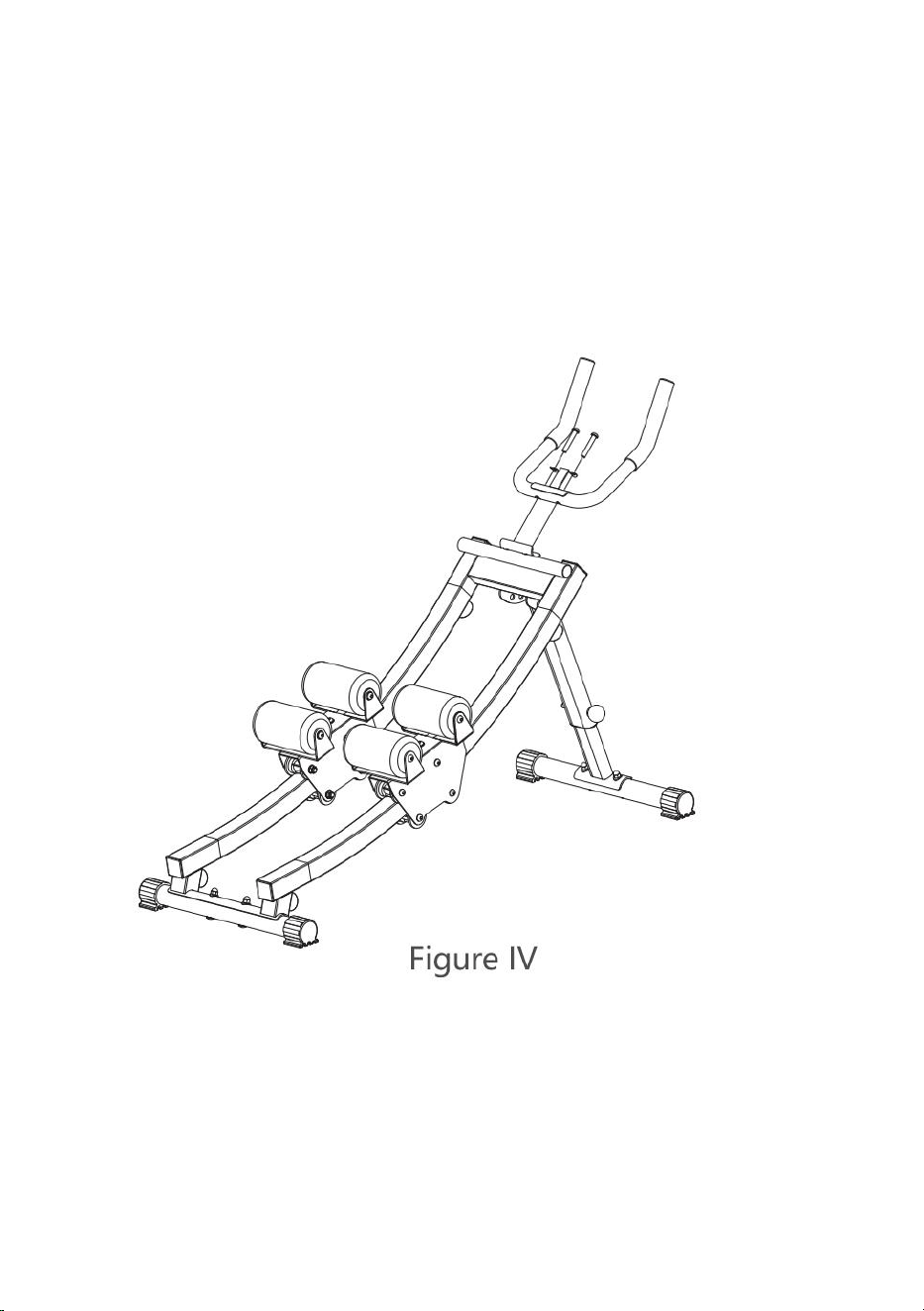

1. Attach the (7)Handrail, the (17)Arc washer to the (1)Main Frame by
aligning the holes. Insert the (12)Button Head Socket Cap Screws
M8*40*15 and then Tighten the them with a Wrench shown in Figure IV

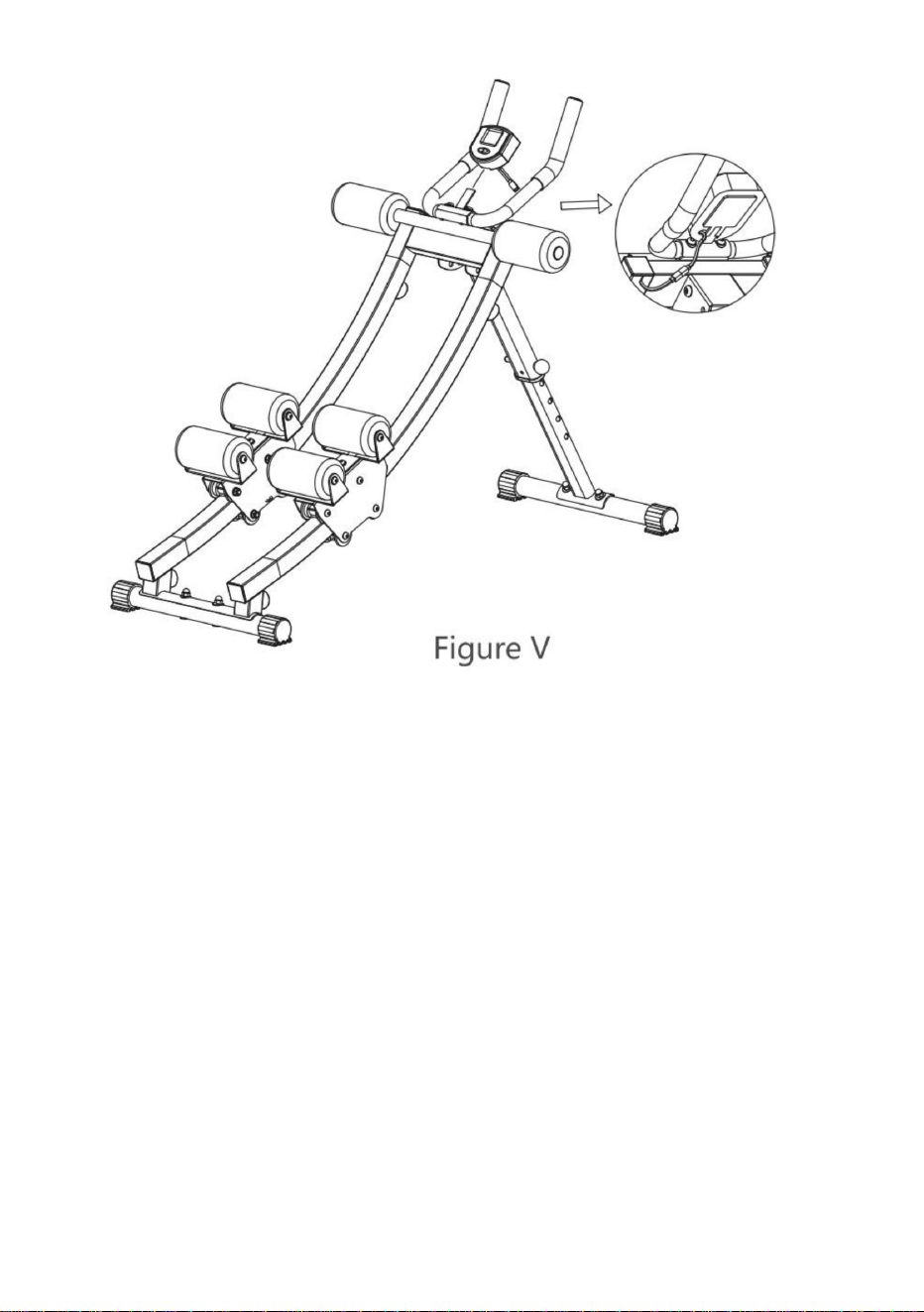

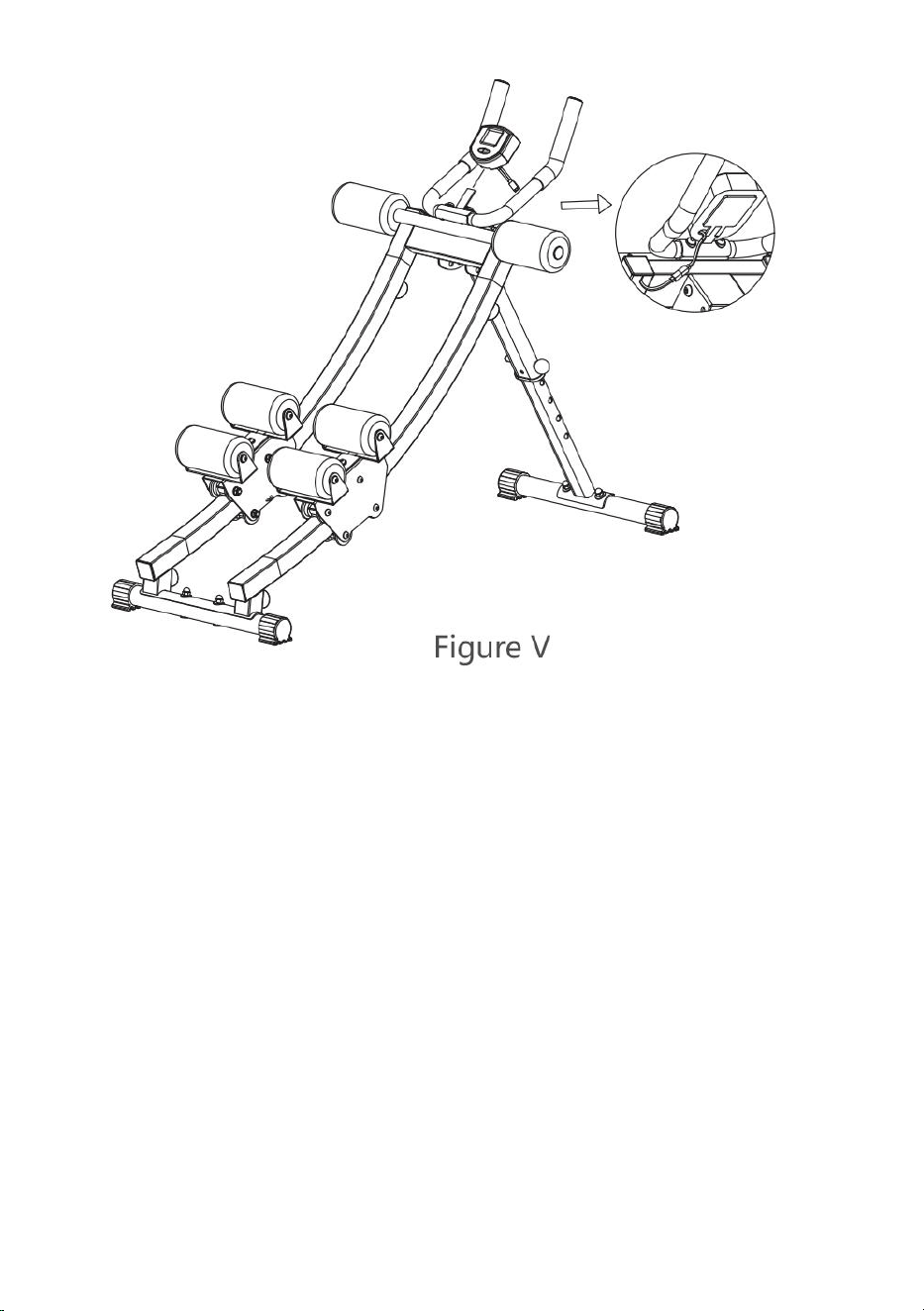

2. Snap the (9)Monitor rear slot location into the Handrail iron piece to
secure it as shown in Figure V. Finally, connect the (1)Main Frame sense
wire to the Monitor wire.
background
10
background
11

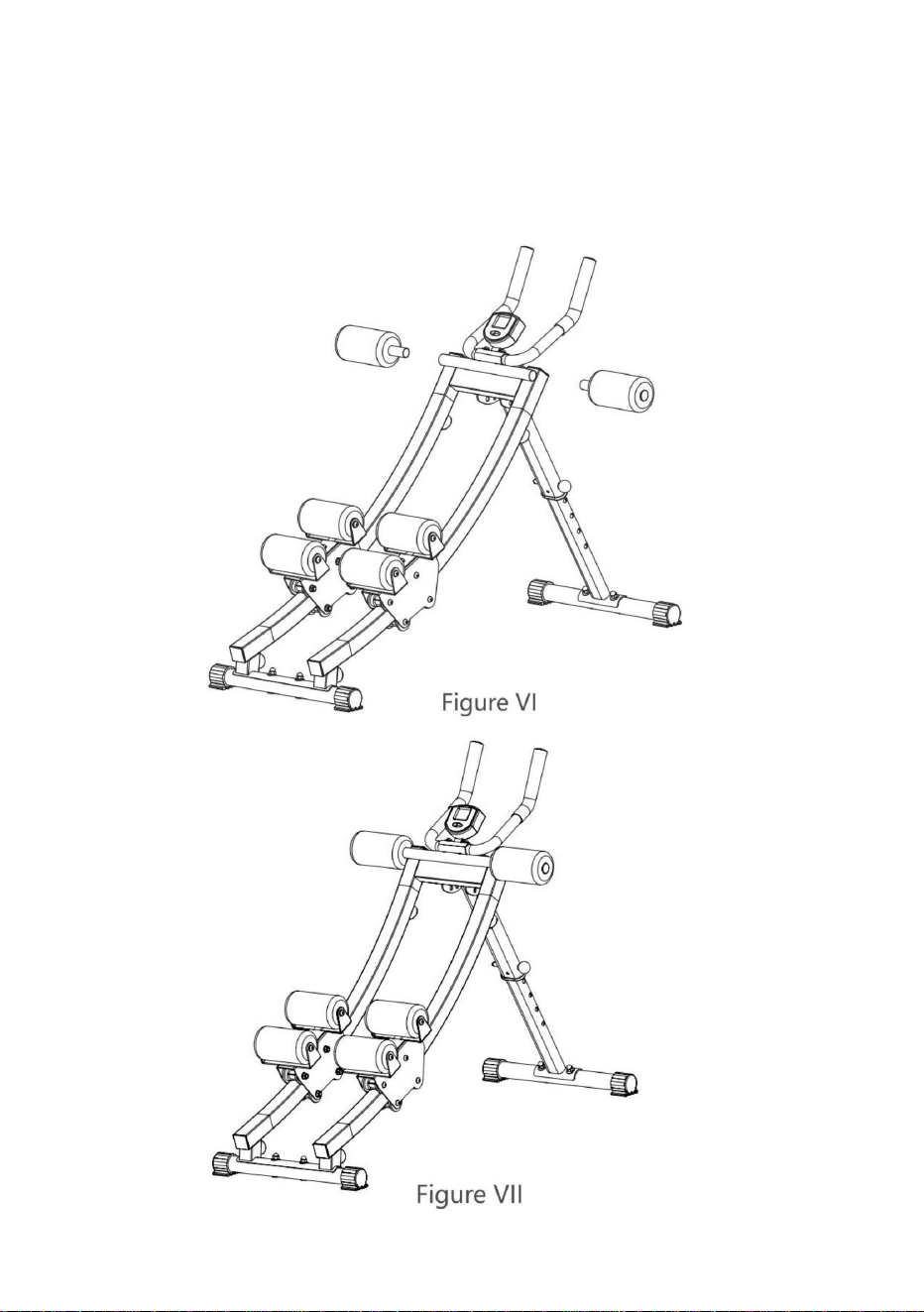

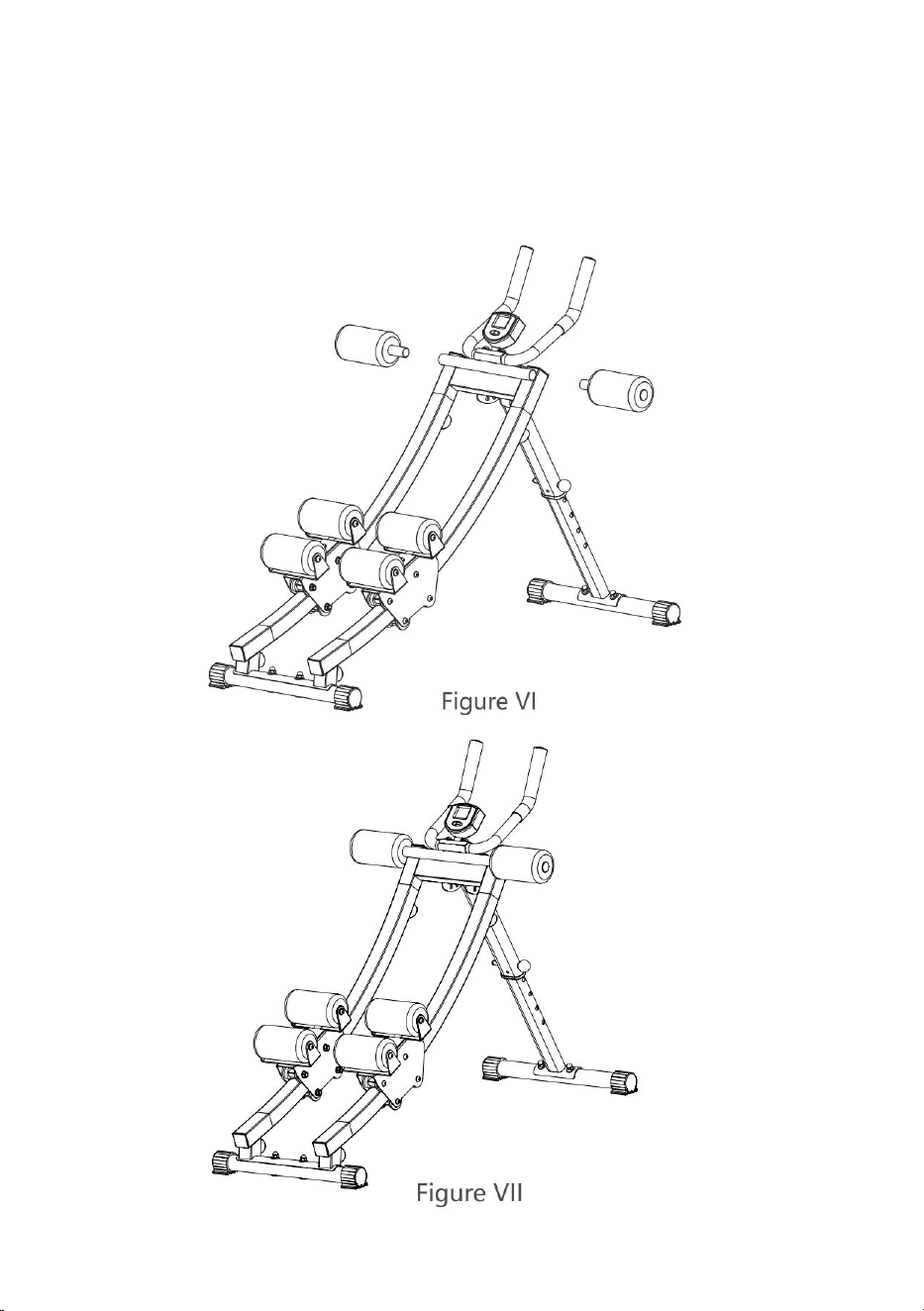

Step 4:
1. Insert the (8)Handrail Foam Tube into the round tube shown in Figure VI,
then secure the (8)Handrail Foam Tube marbles by exposing them from
the inserted tube.
2. Complete the installation in Figure VII.
background
12
Counter
Function:
1. Count: After pressing the red (gray) button key for 3 seconds, the
movement starts to count
2. Time: Press the red (gray) button until the pointer is fixed to TIME to
start the movement time
3. Calorie: Press the red (gray) button until the pointer is fixed to the CAL
to moving, showing the burning calories.
4. STRIDES / min: Press the red (gray) button until the pointer is fixed to
STEP / MIN to show the number of movements per minute
5. SCAN:Cyops show counts, times, calories
Tips:
A.With no signal for 4-5 minutes, the LCD screen will be turned off
B:If the display does not appear, replace the battery.
Digital Repetition Counter
1. The digital repetition counter
helps to keep your workout on
track. Youfocus on exercising
correctly and the counter keeps
track of your repetitions.
2. Requires 1 "AA" batteries
3. Press the mode key to start the
count function.
4. To reset the counter, press and
hold the RESET button for 3
seconds.
background
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
