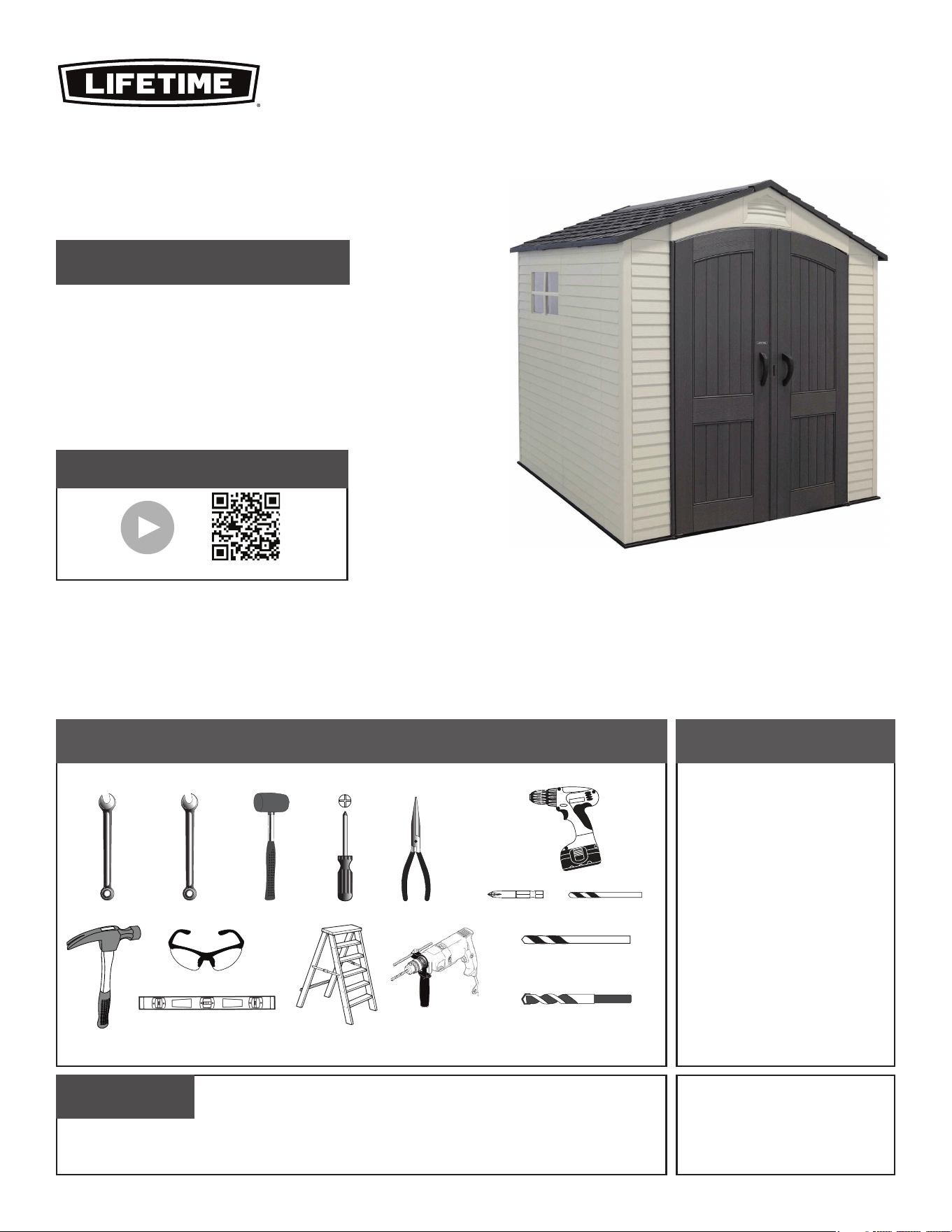

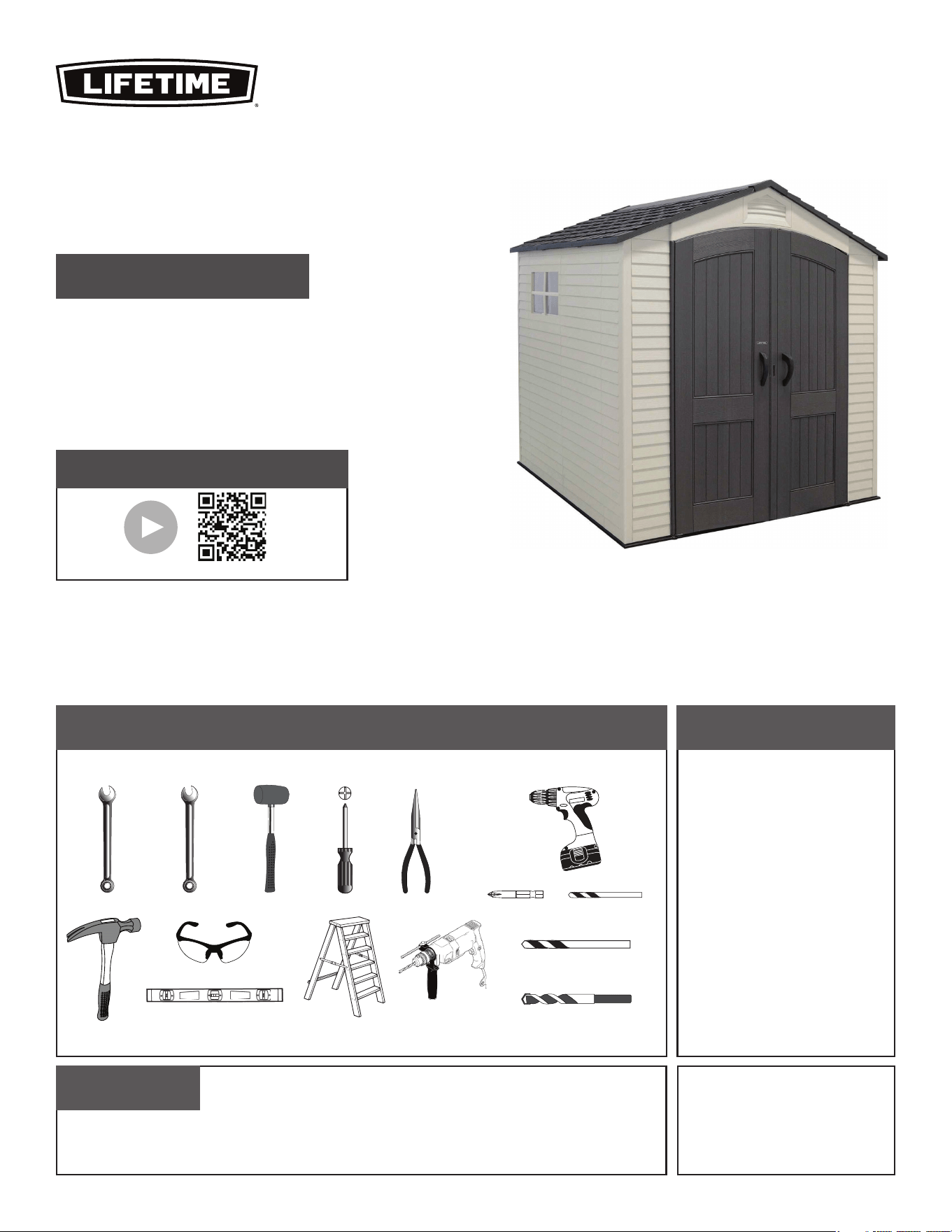

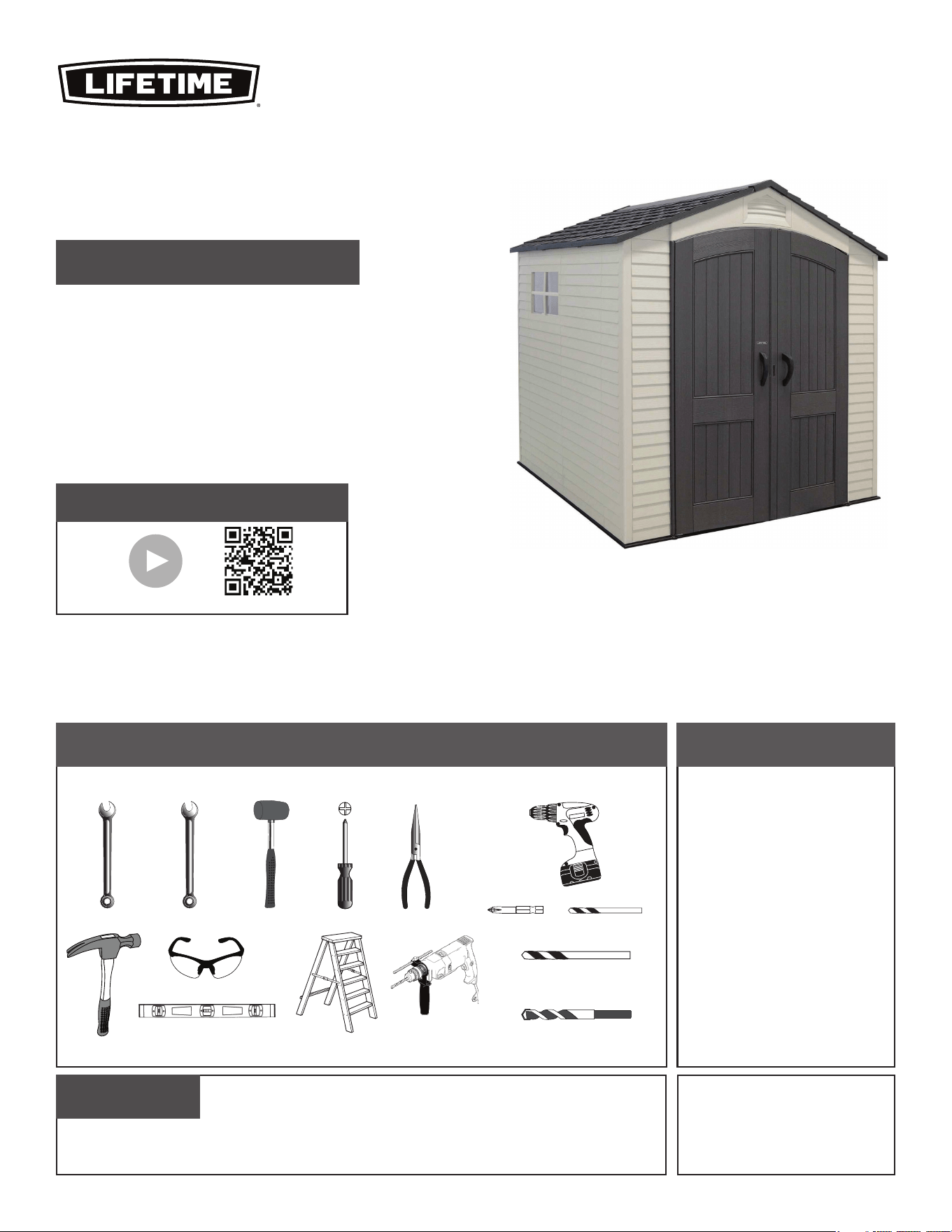

LIFETIME 60042 7 Ft. x 7 Ft. Outdoor Storage Shed User Manual

Scan the code, or visit go.lifetime.com/60042playlist

WATCH THE INSTRUCTIONAL VIDEO

Icon legend..........................................................4

Warnings & notices..............................................5

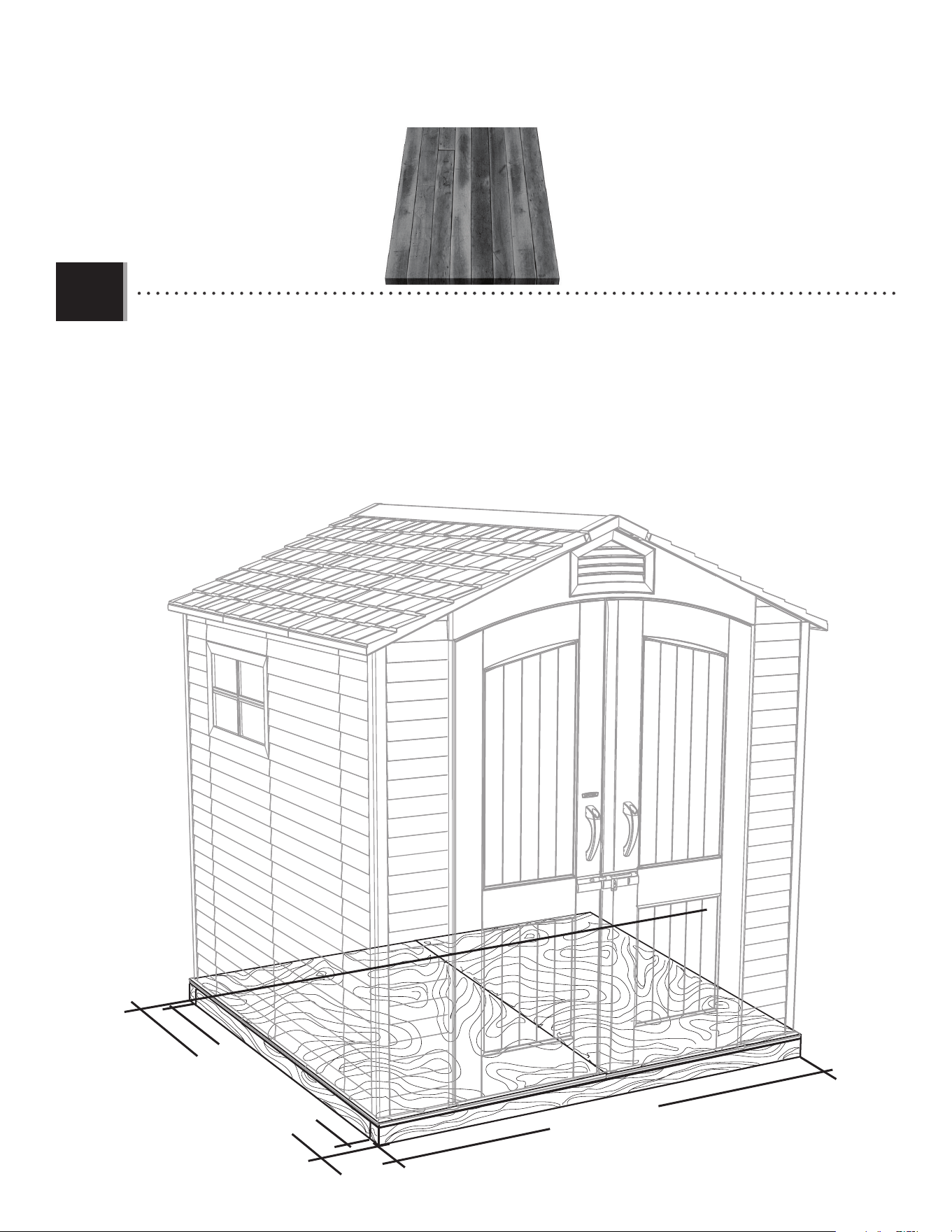

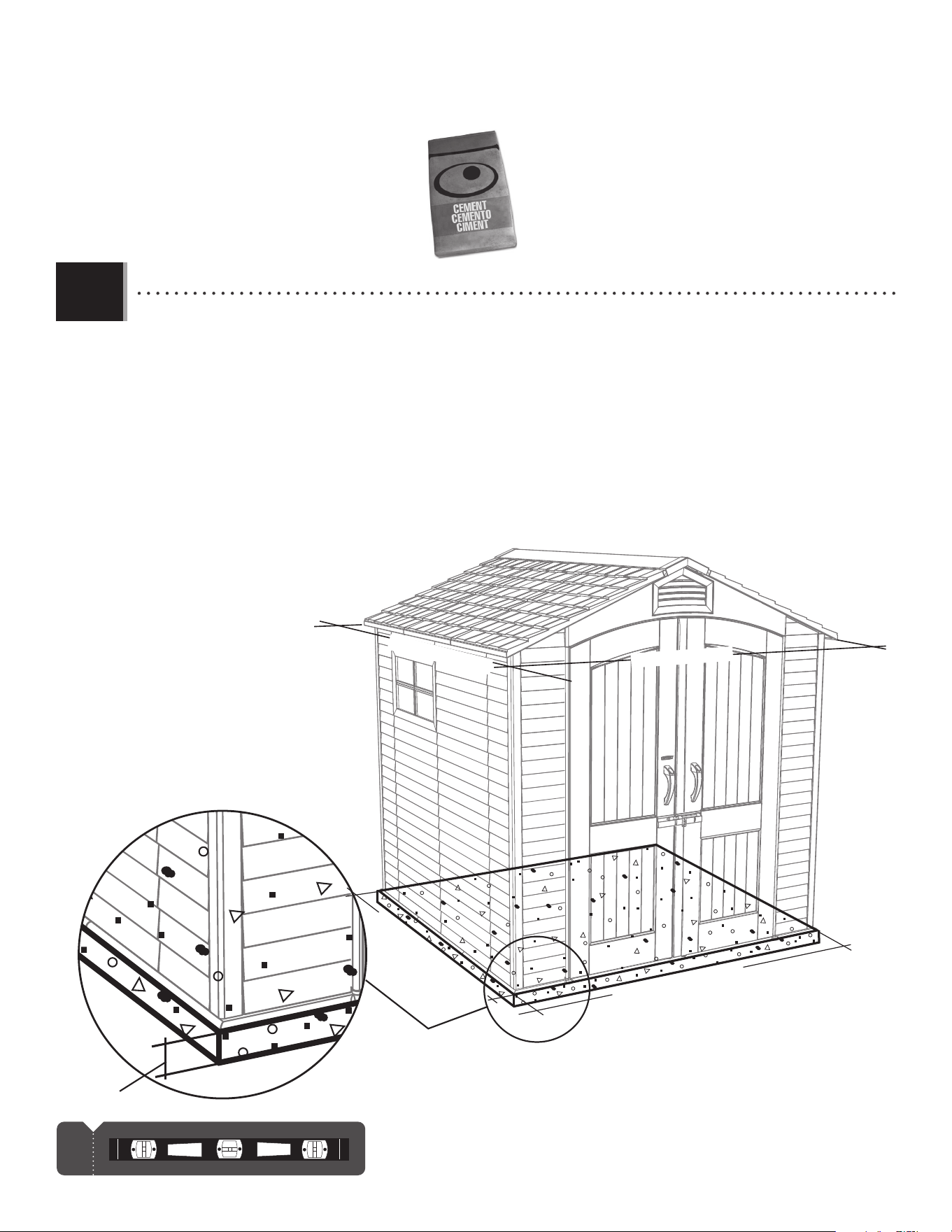

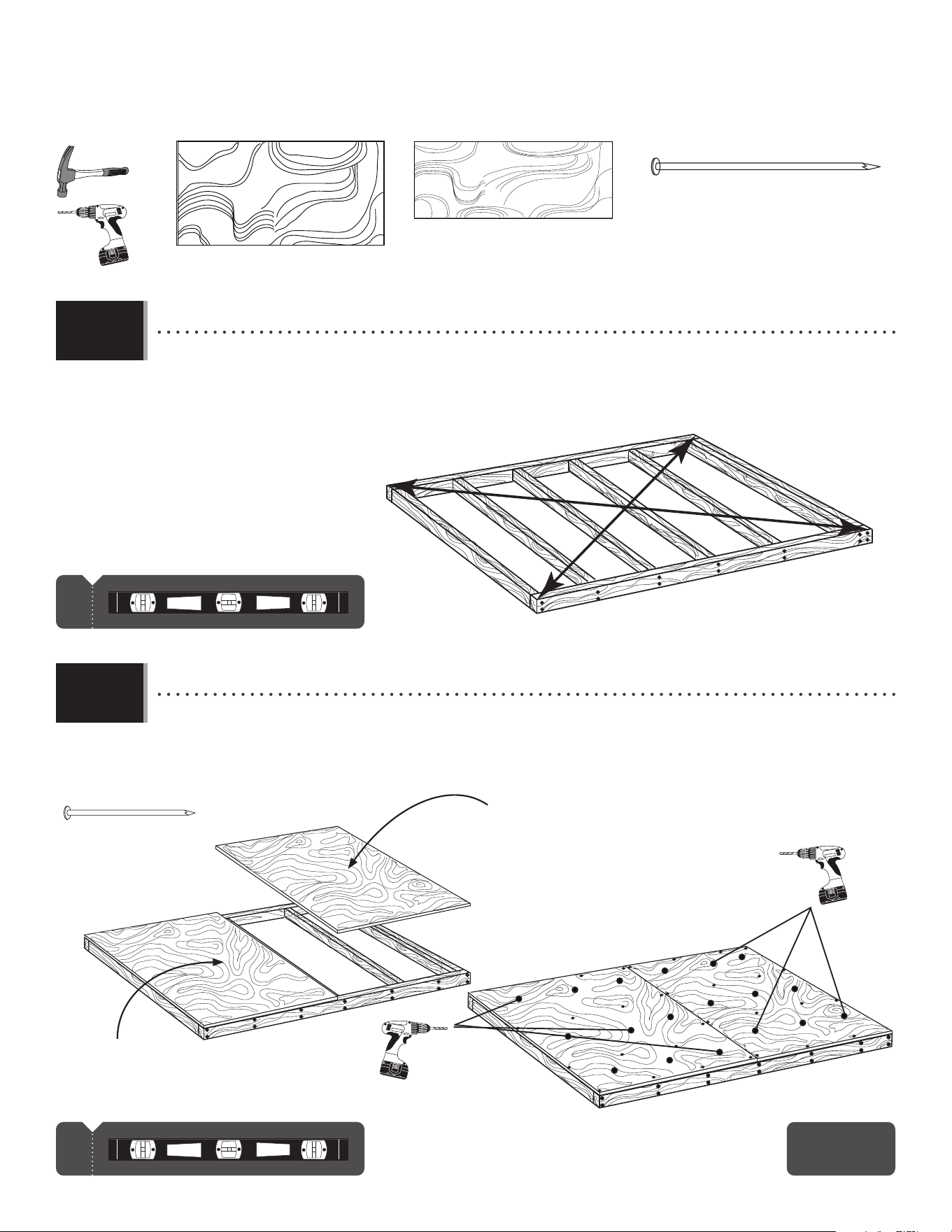

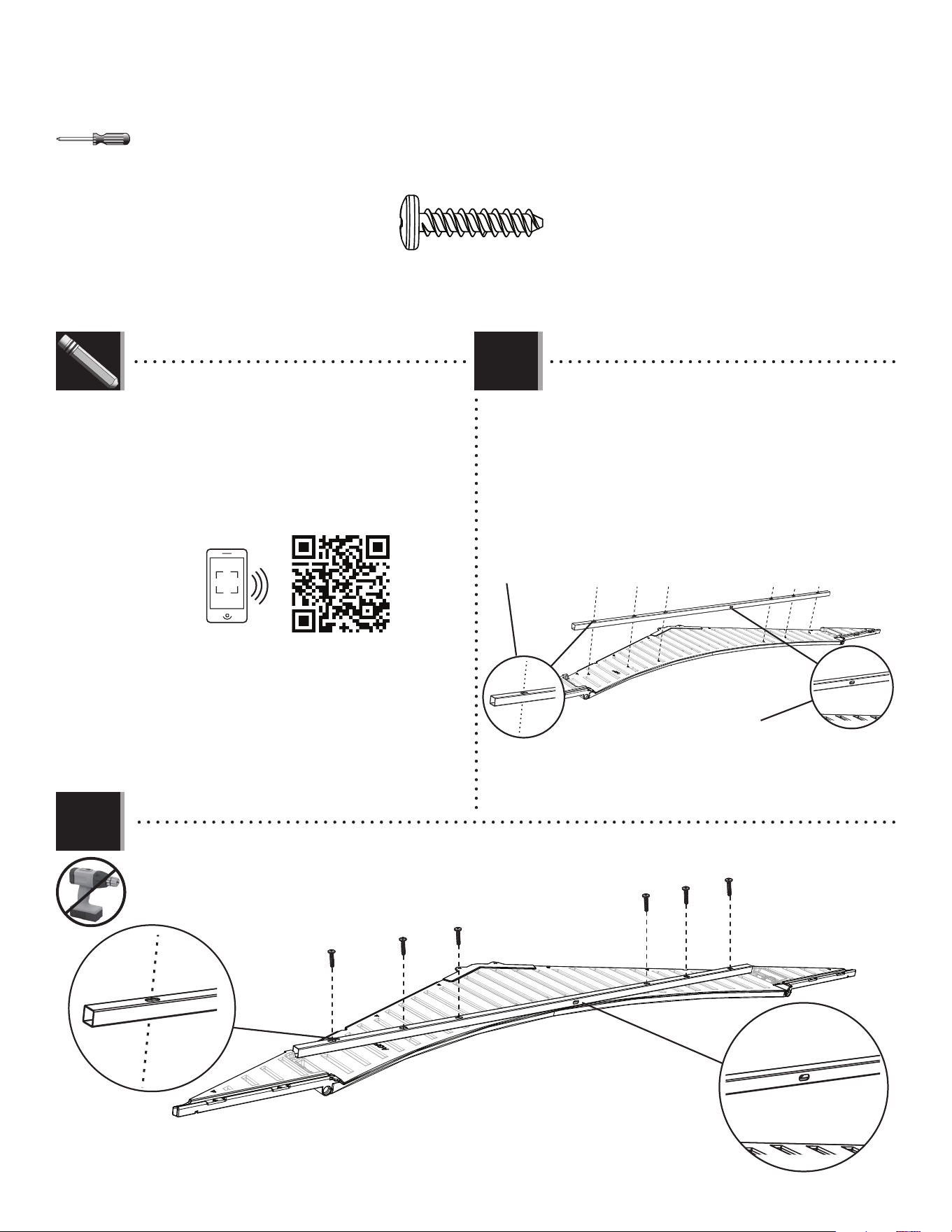

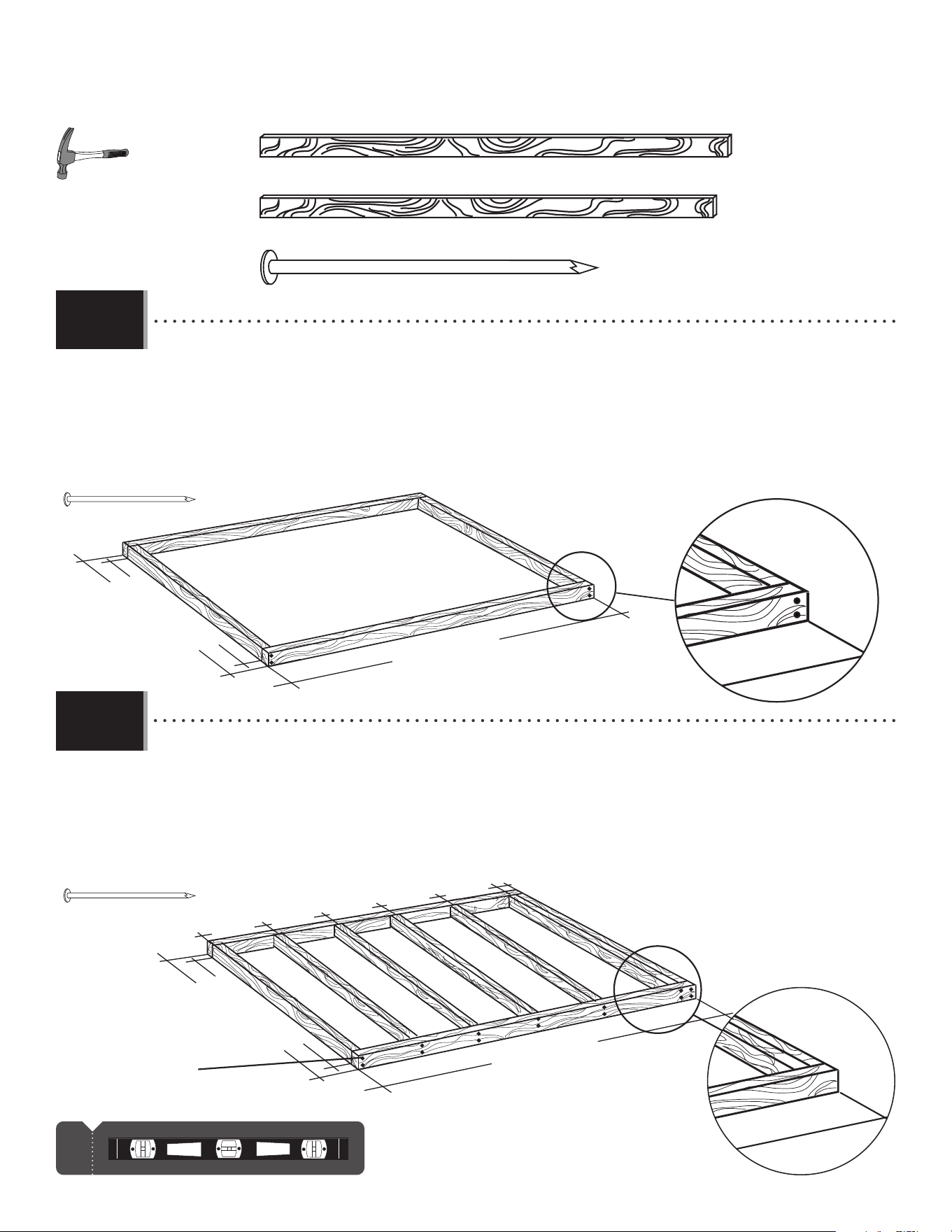

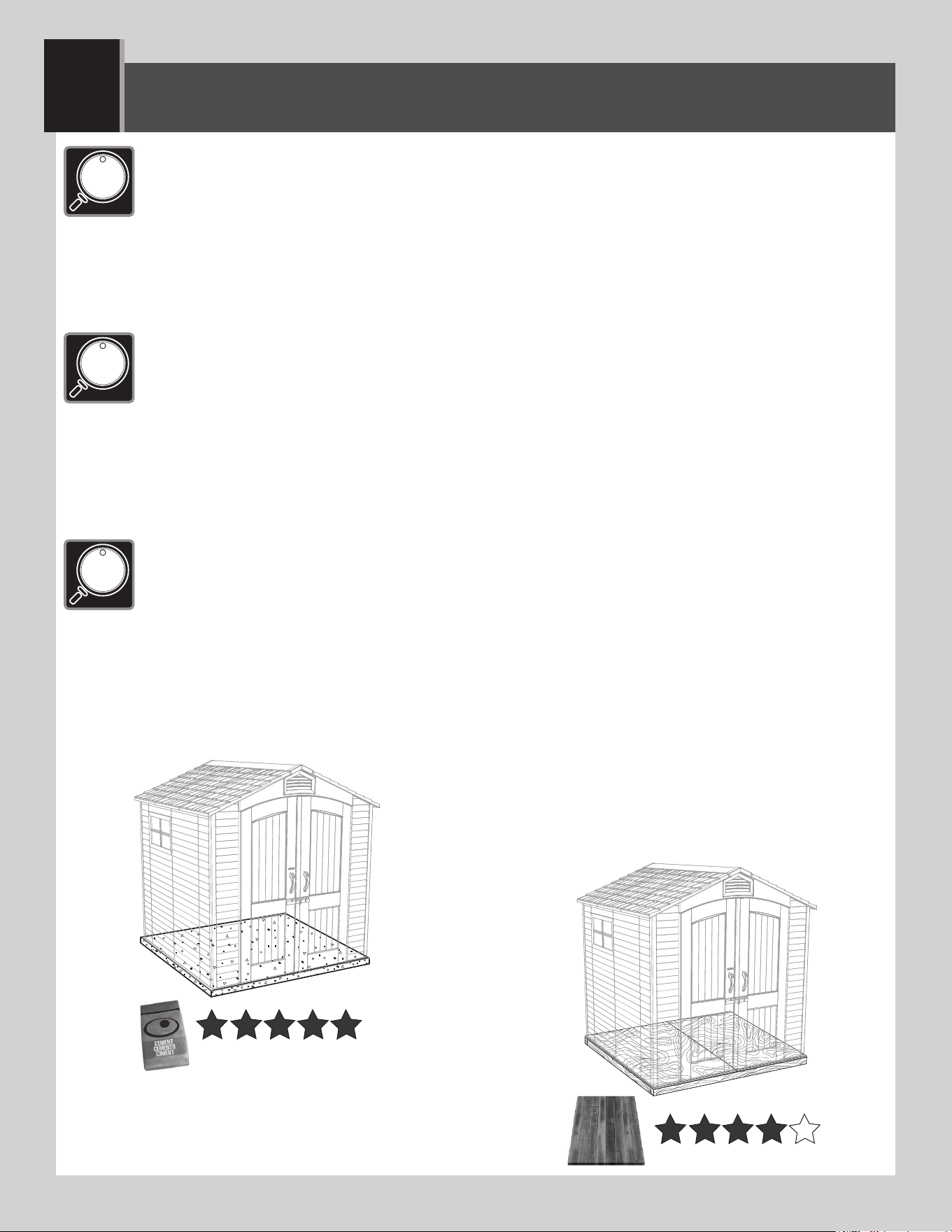

Platform construction..........................................6

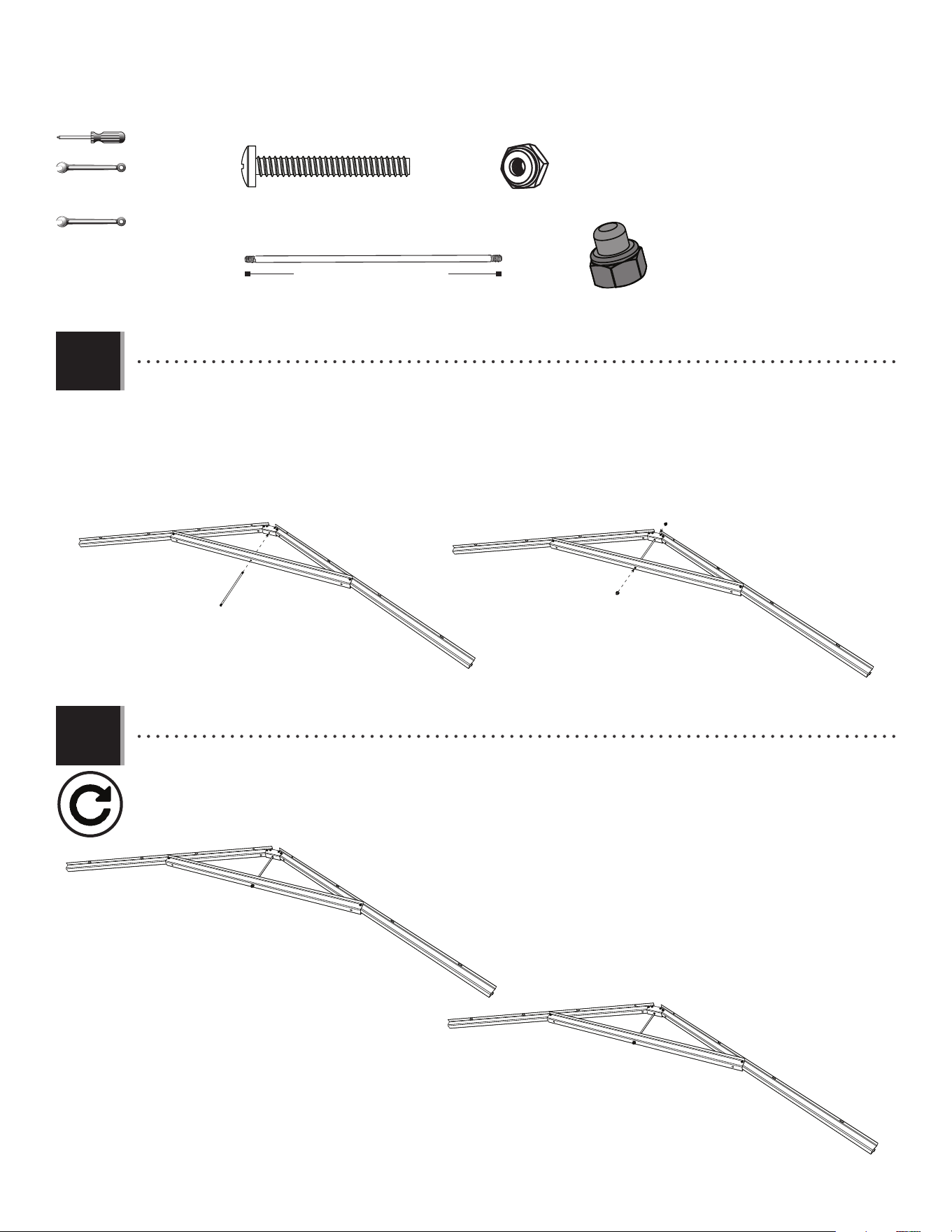

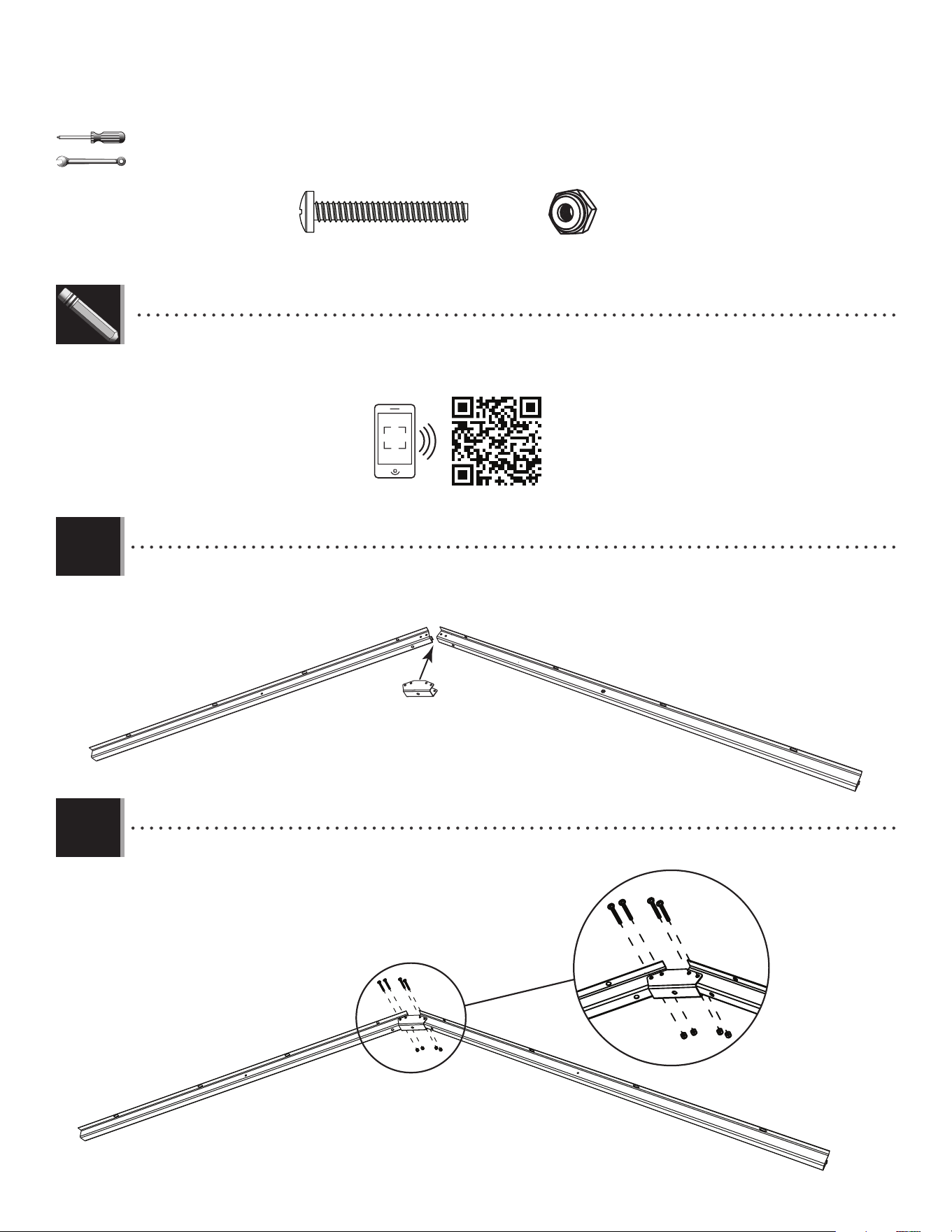

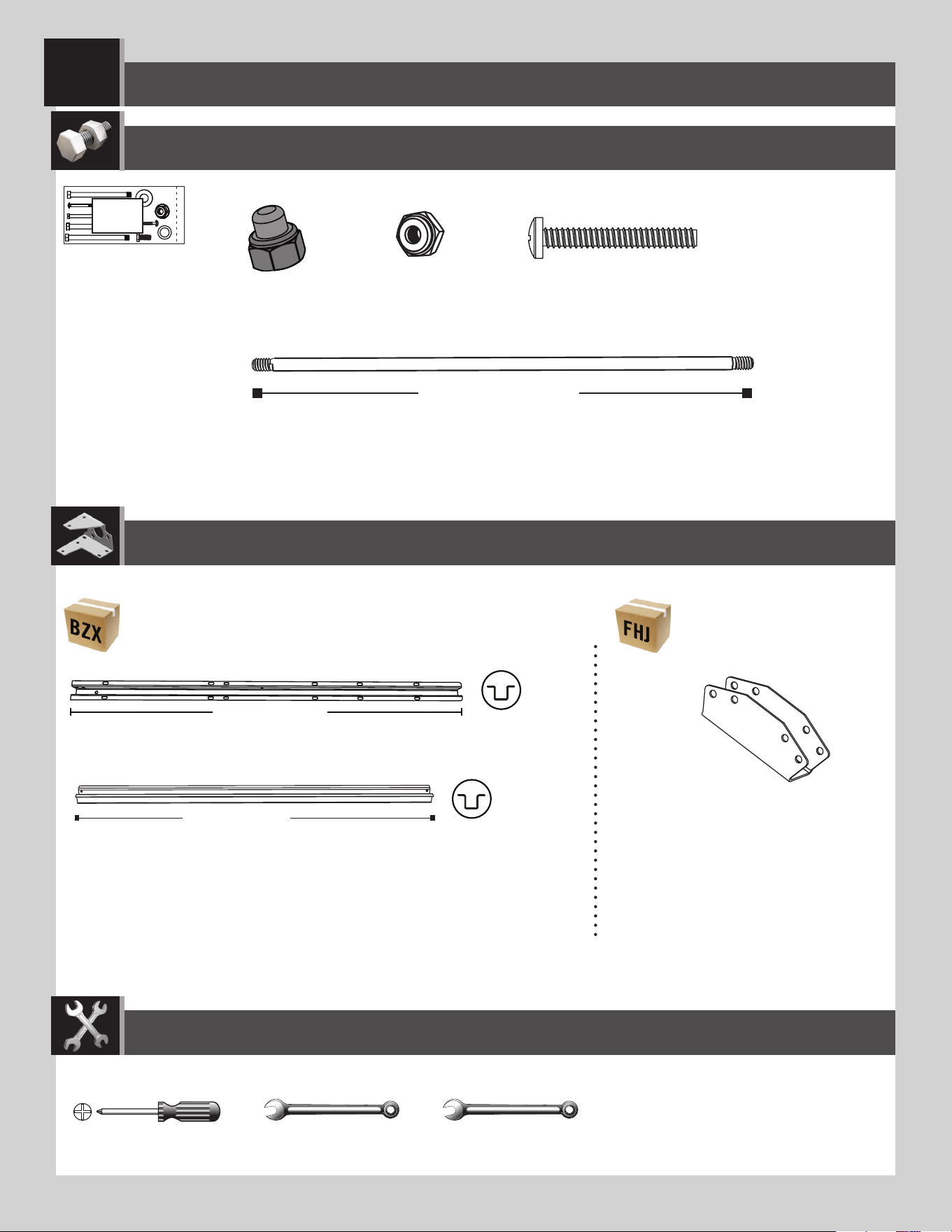

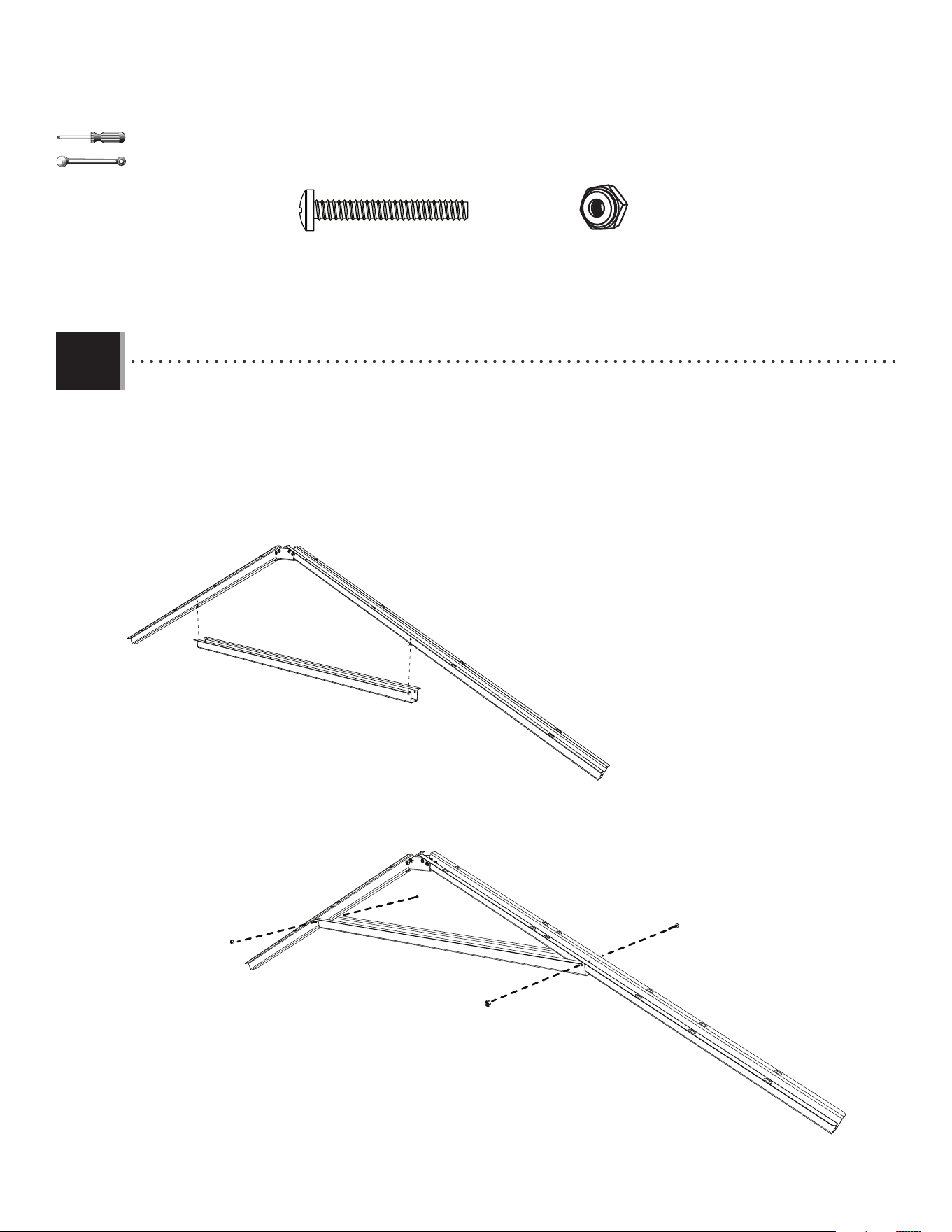

Truss assembly...................................................11

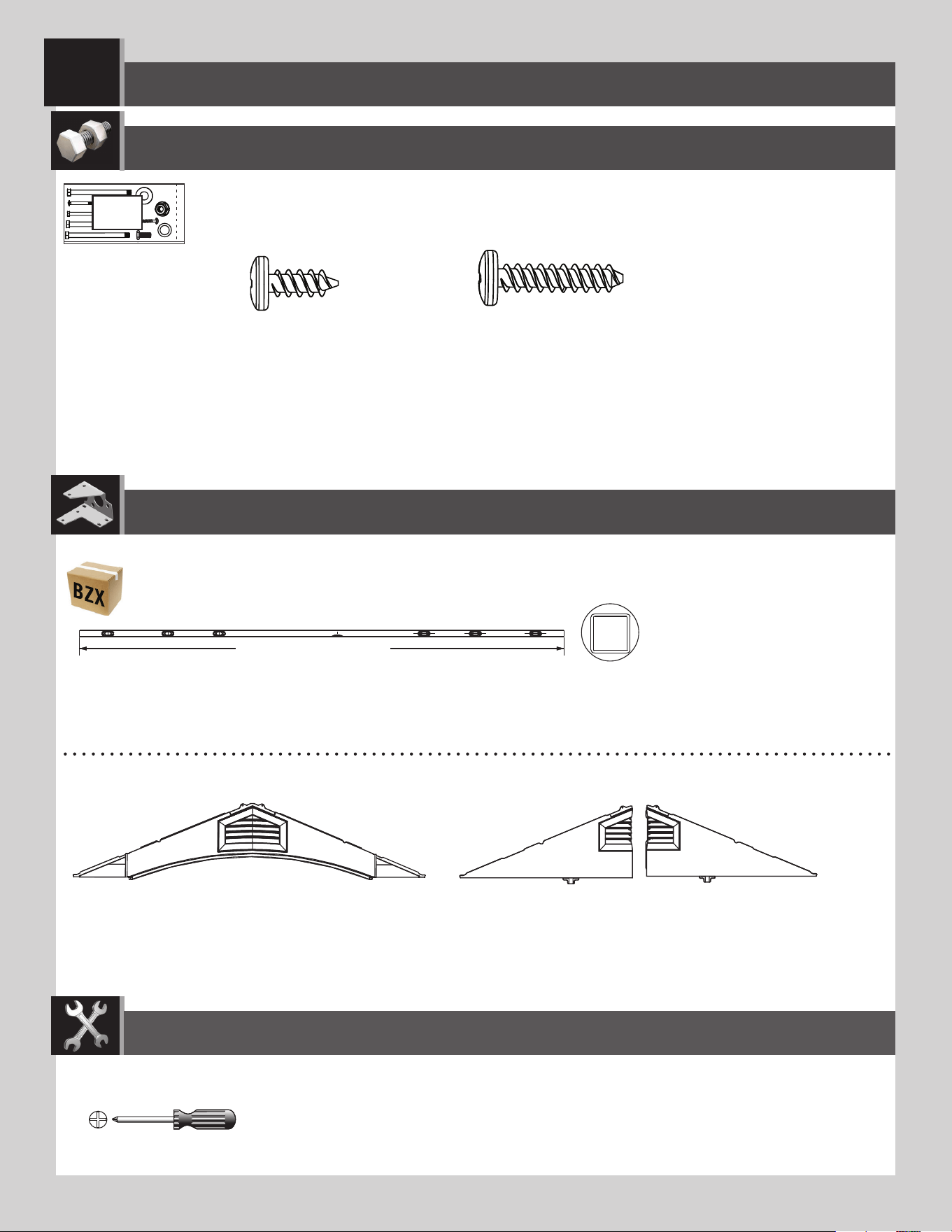

Gable assembly...................................................15

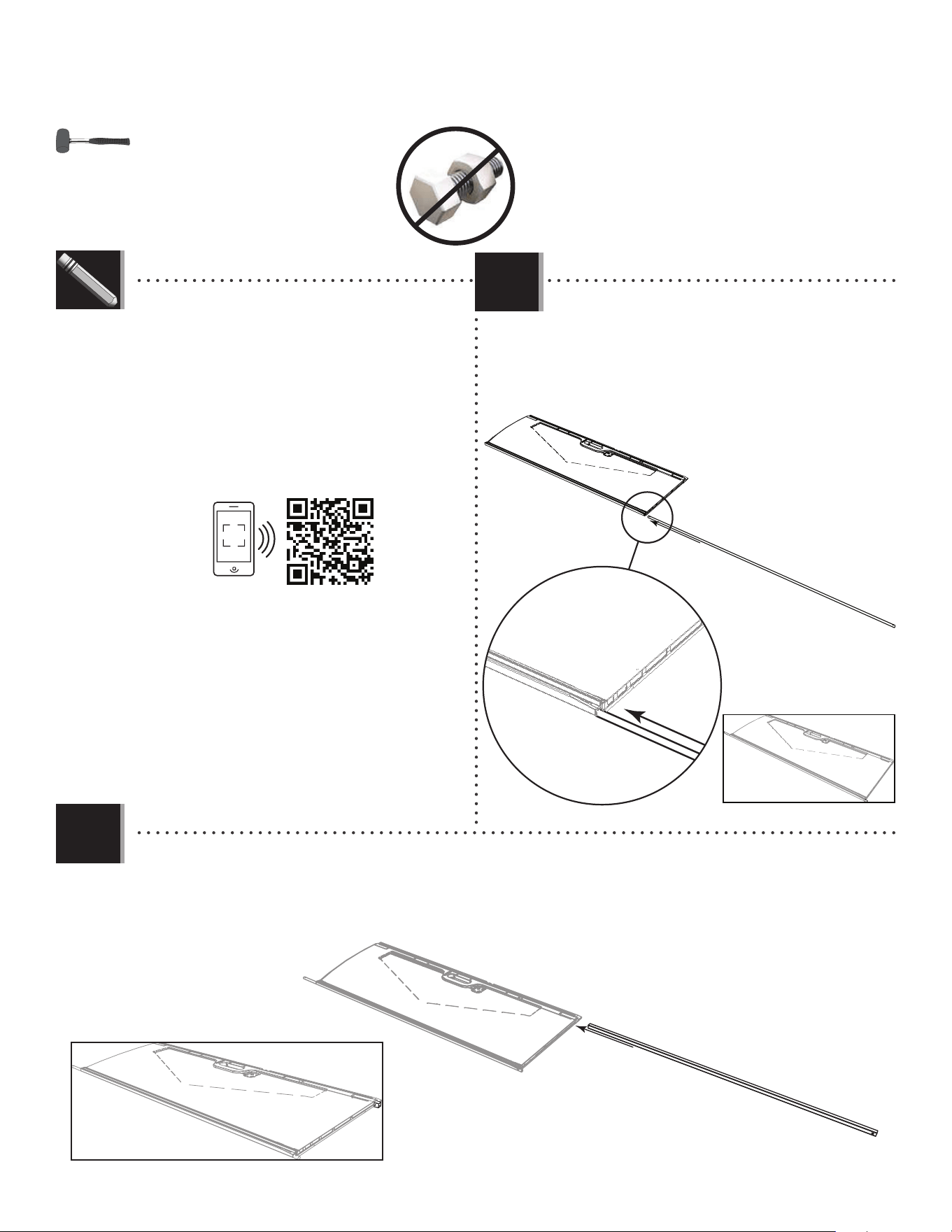

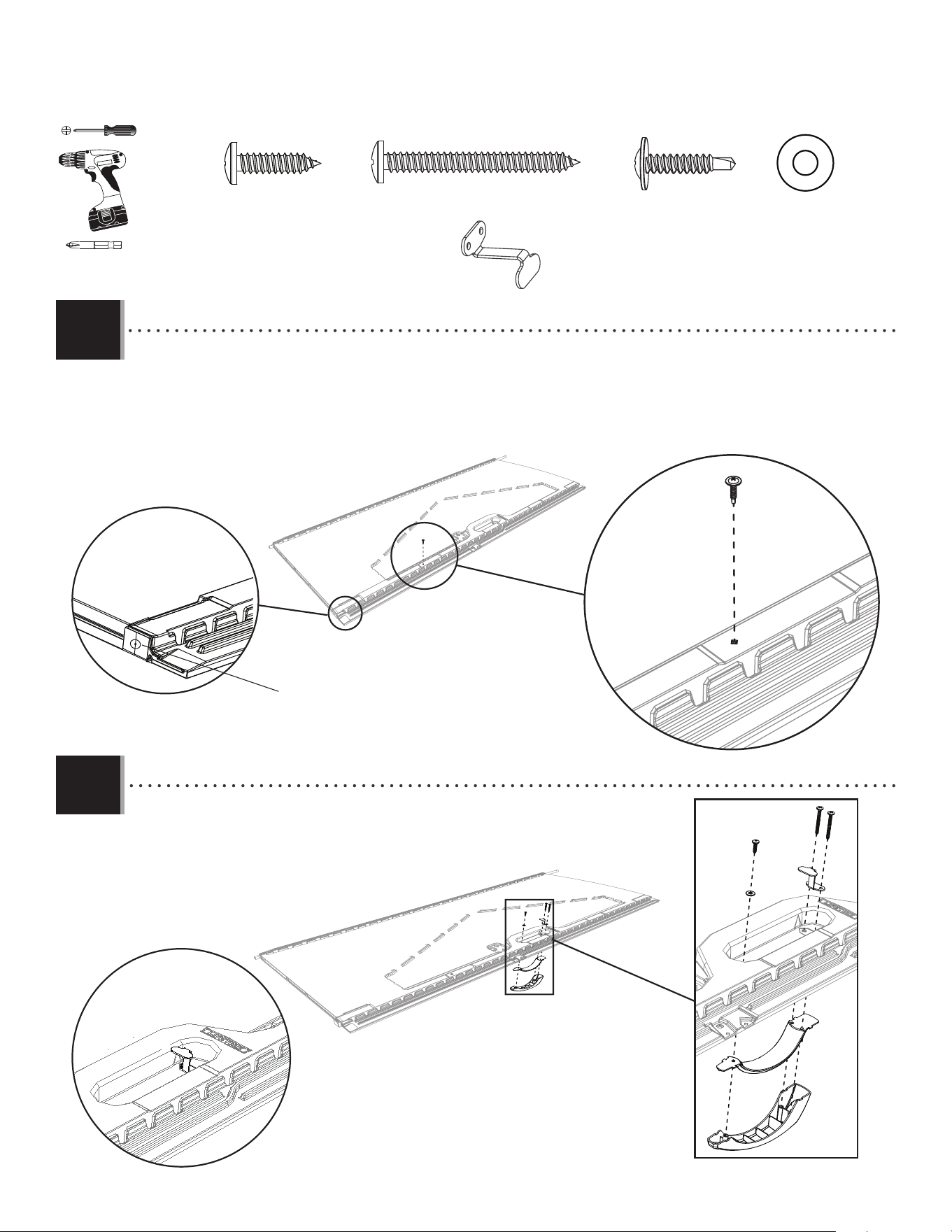

Door assembly....................................................18

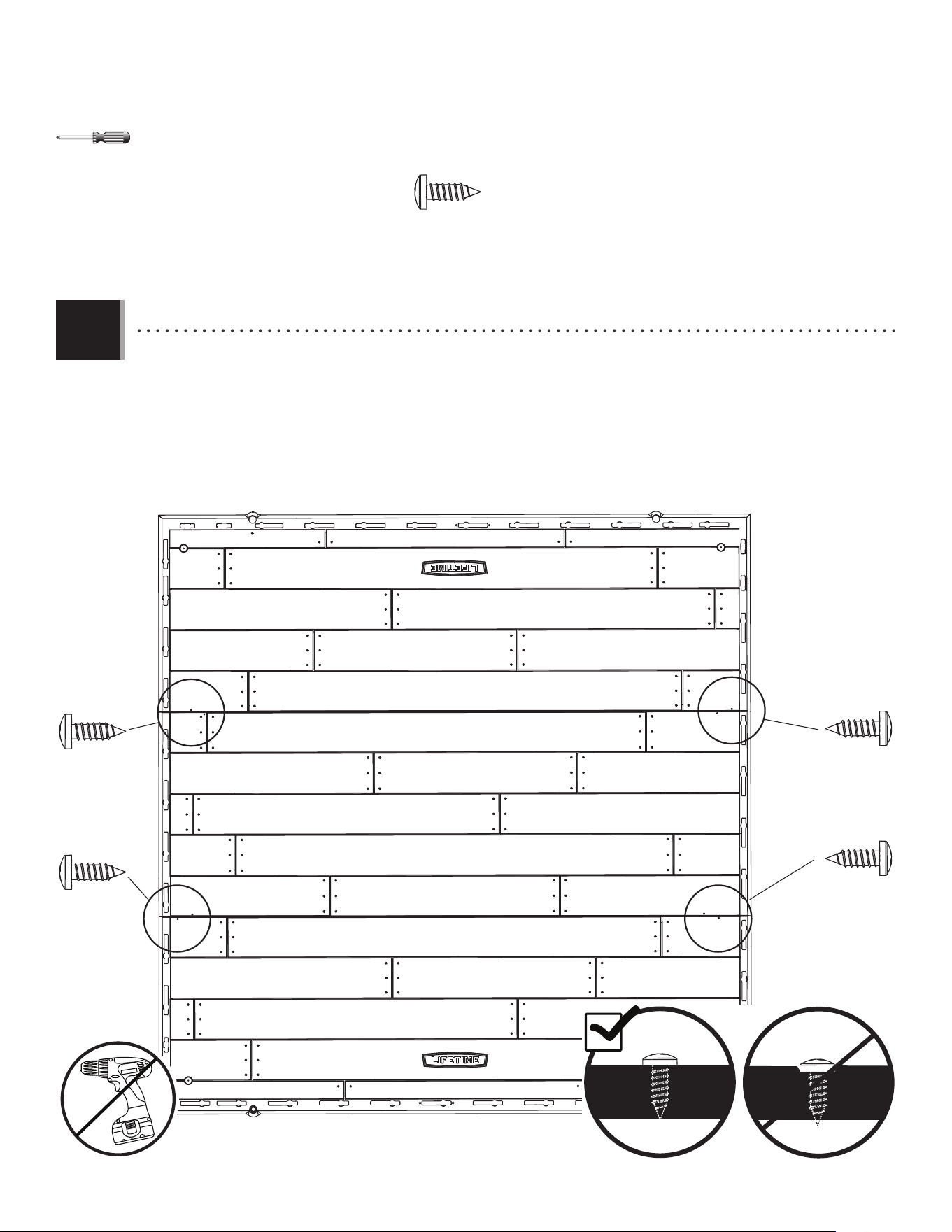

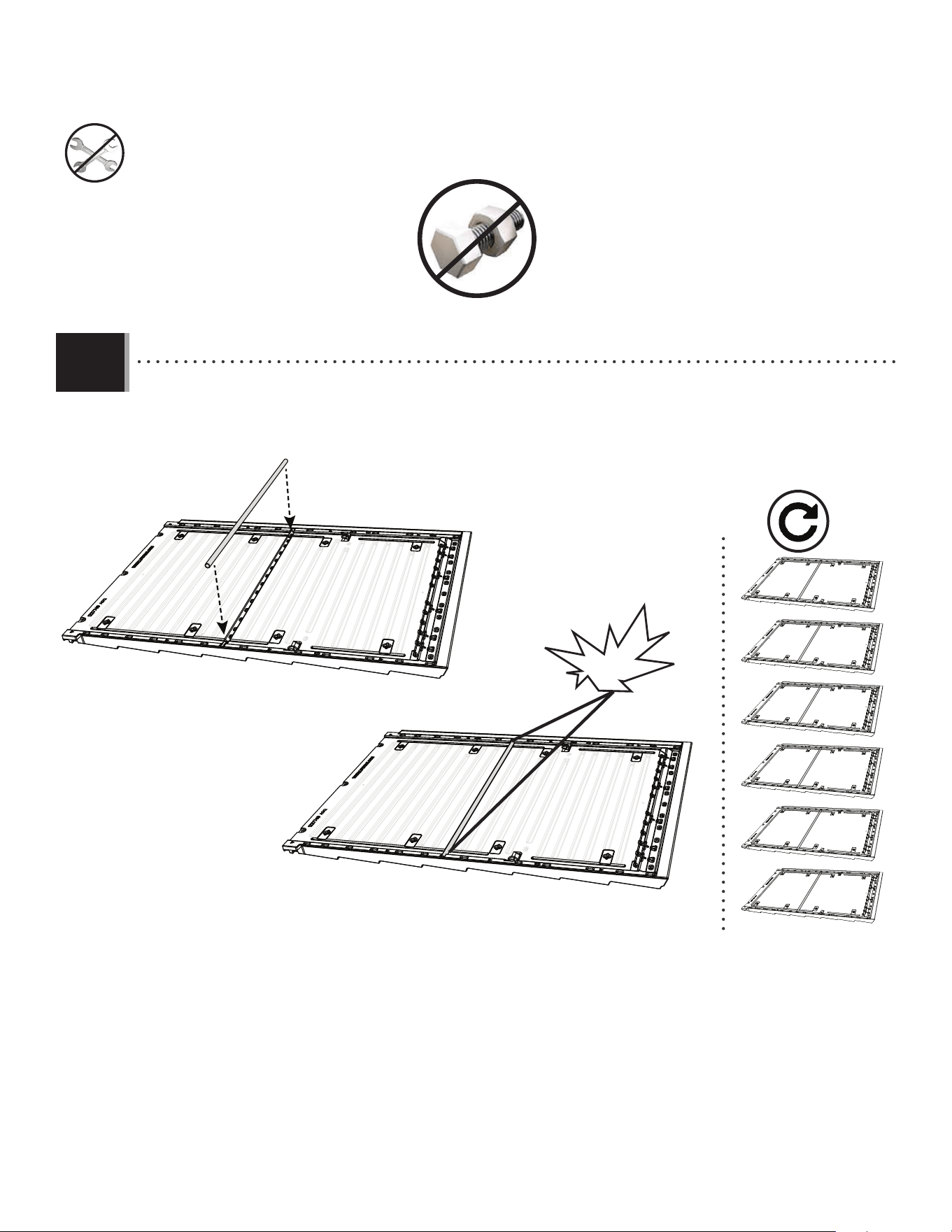

Floor assembly...................................................29

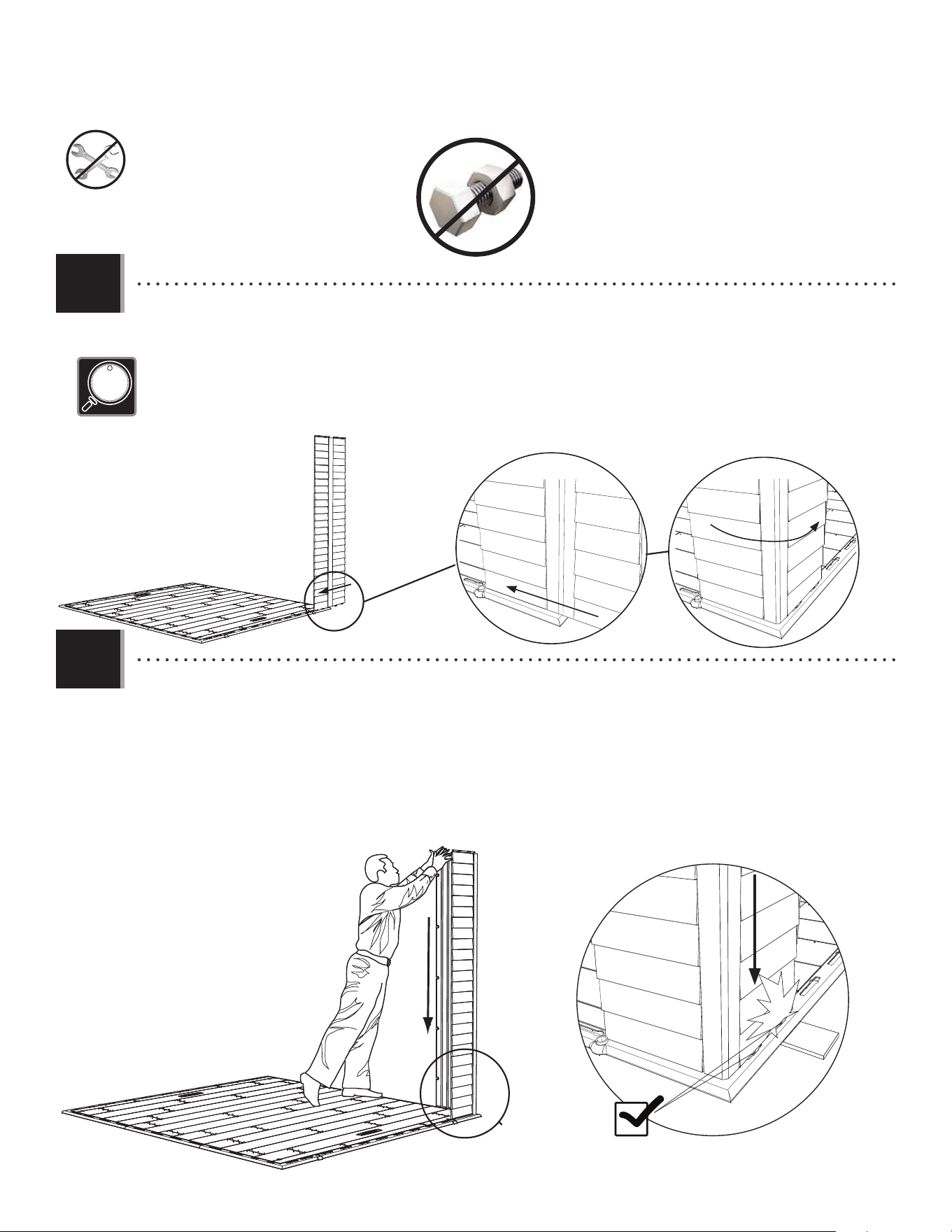

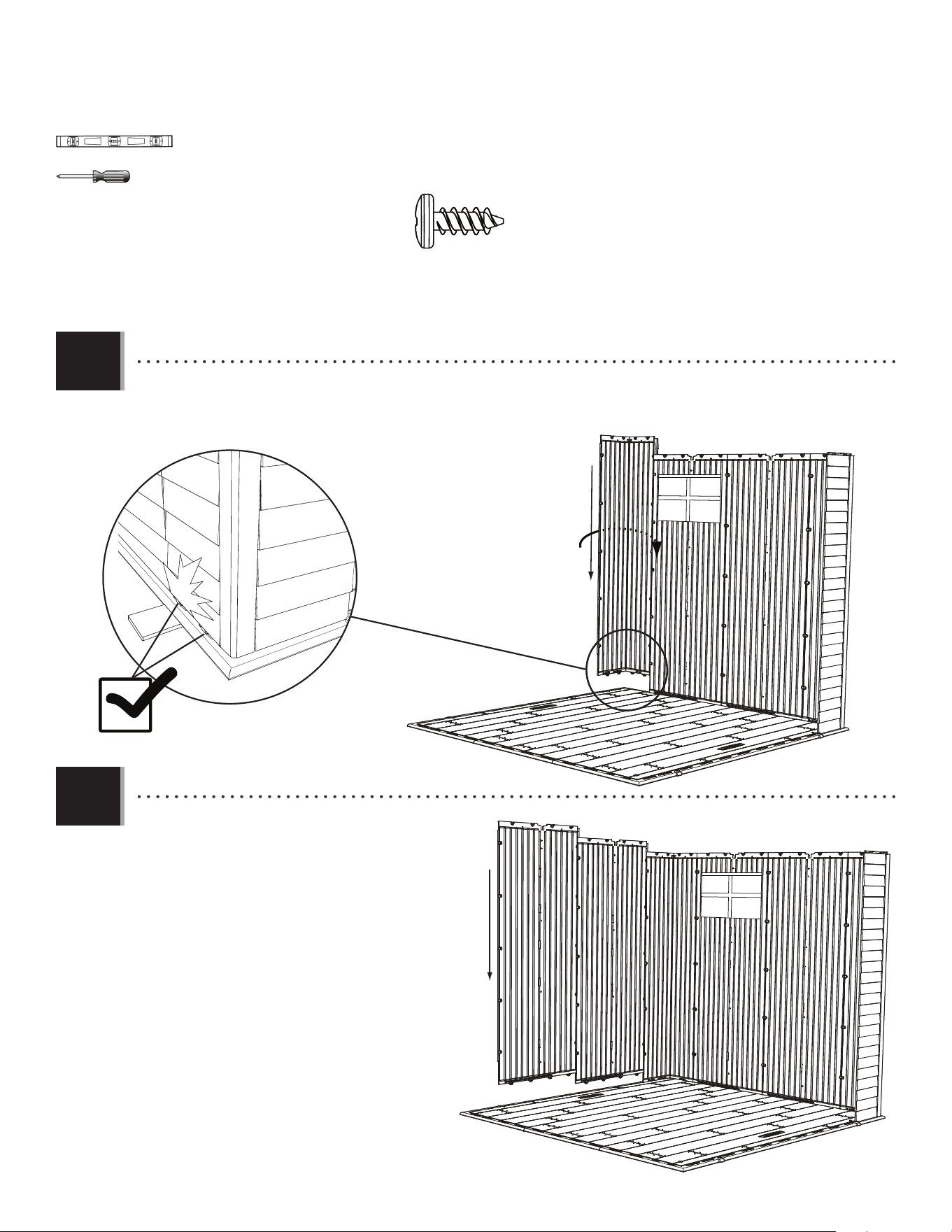

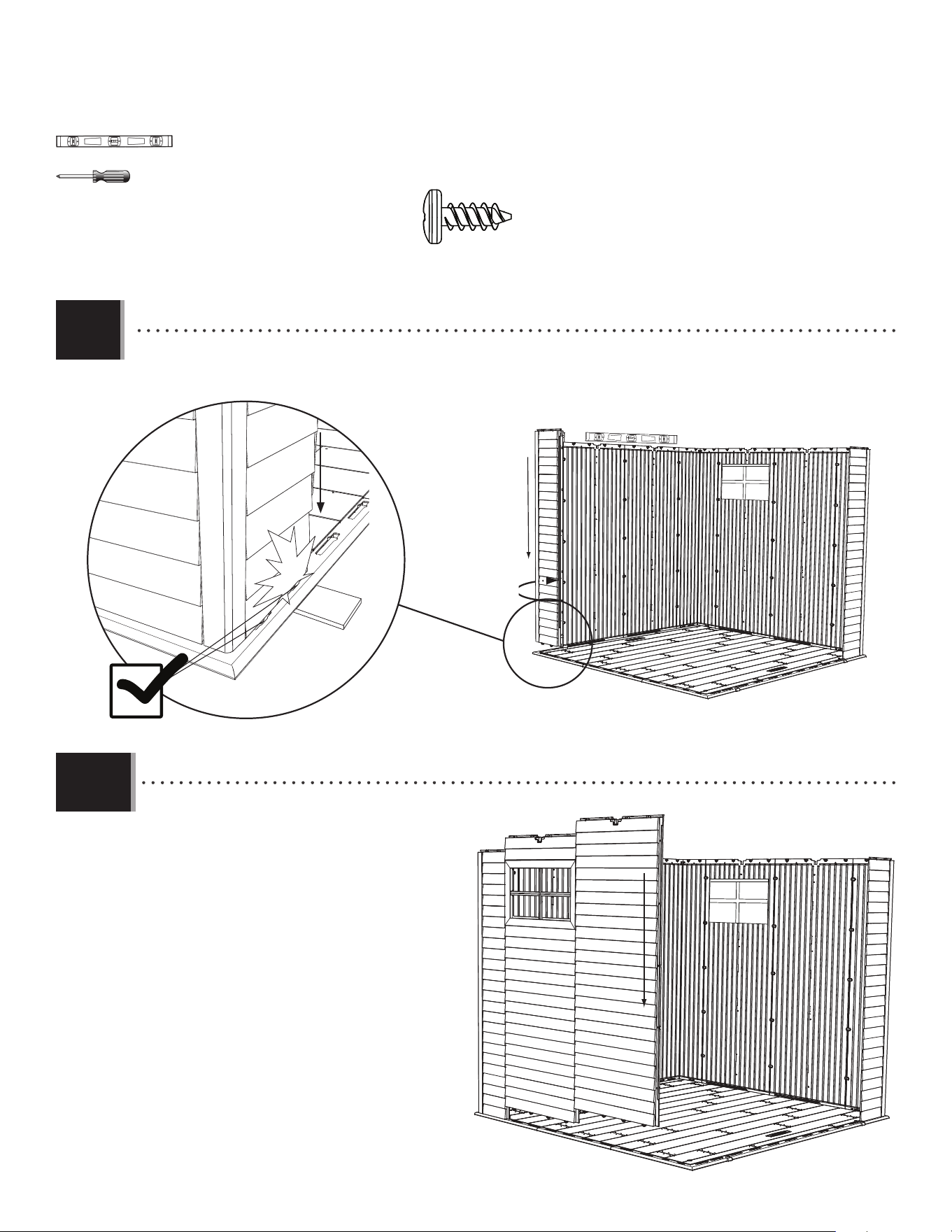

Wall assembly.....................................................33

Window installation............................................42

Door & gable installation....................................45

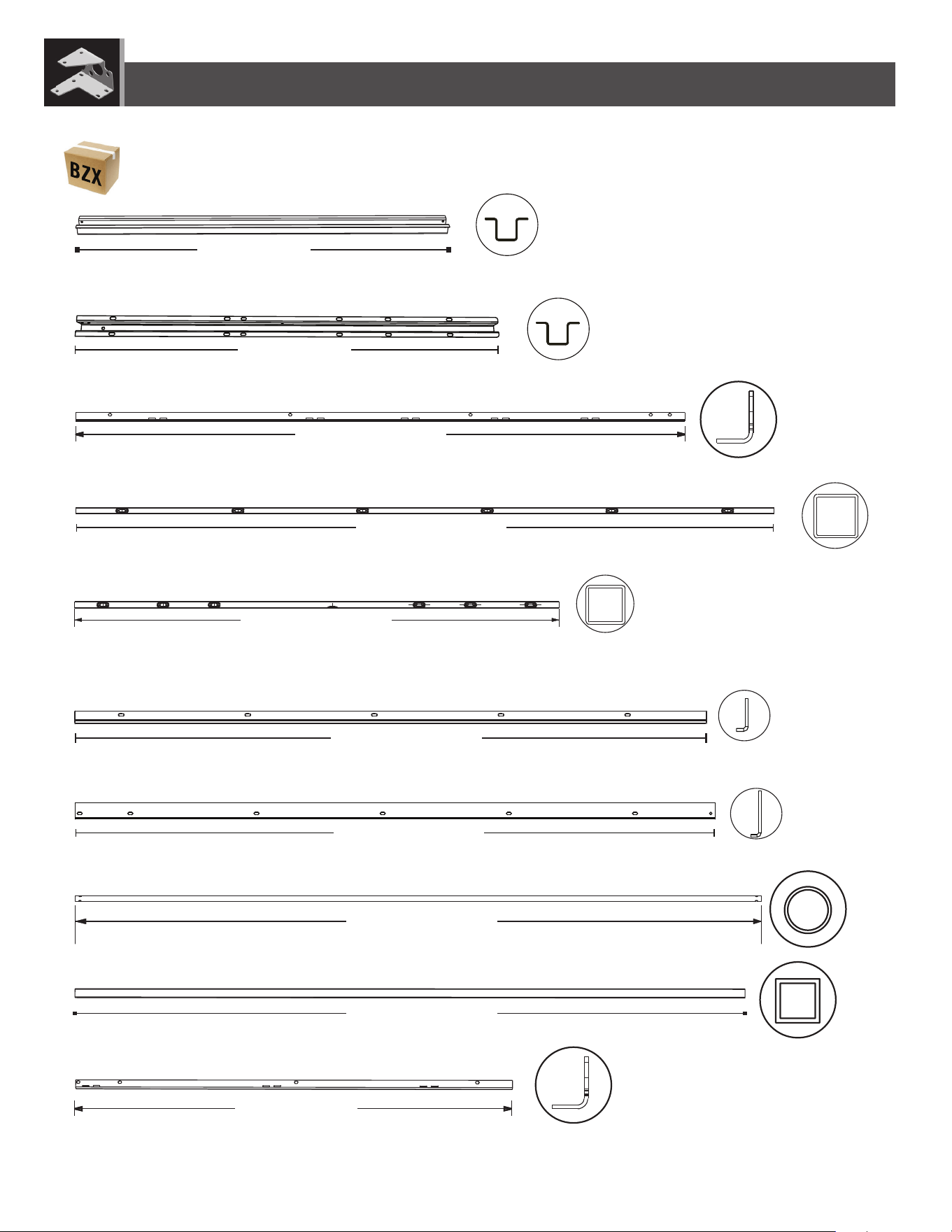

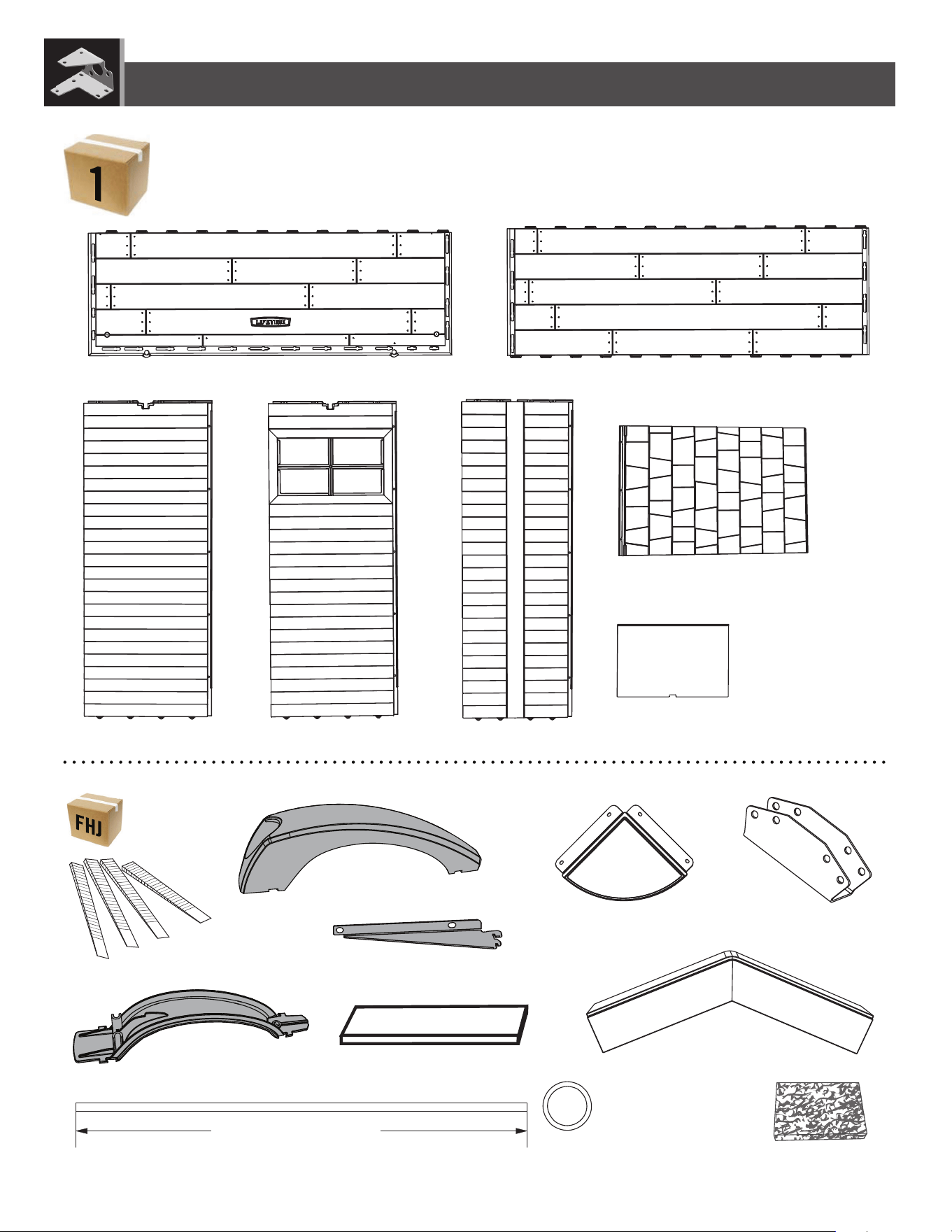

Parts identiﬁ er...................................................i-iv

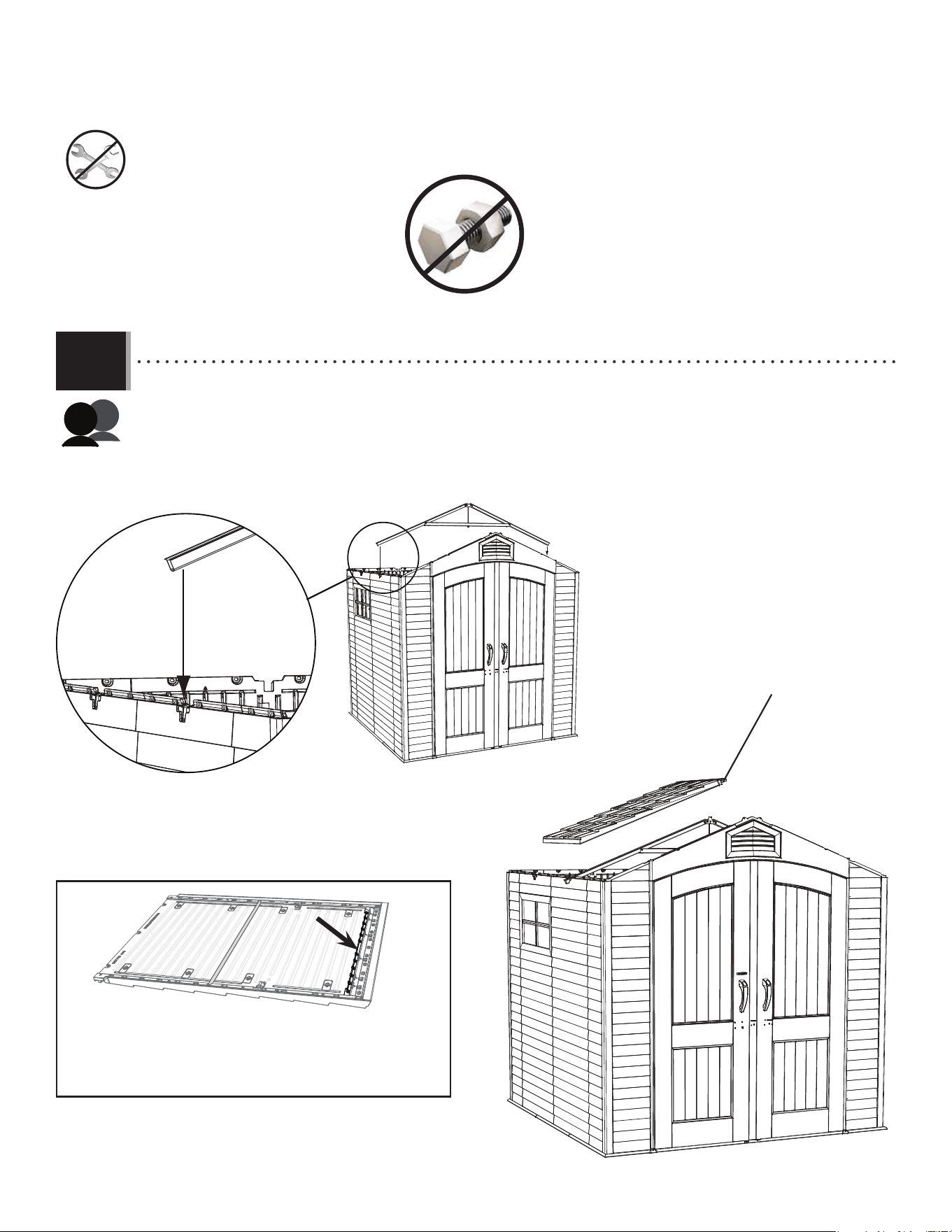

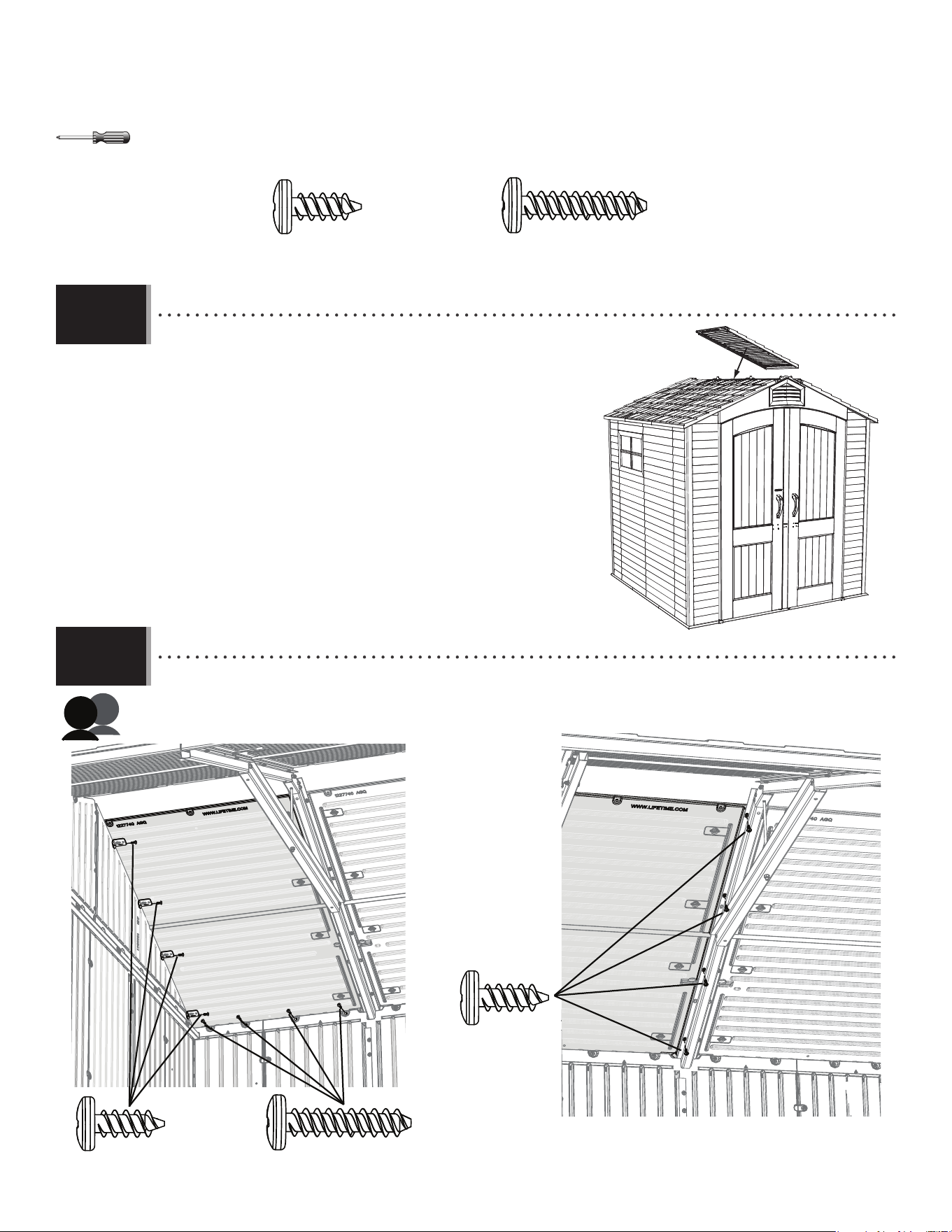

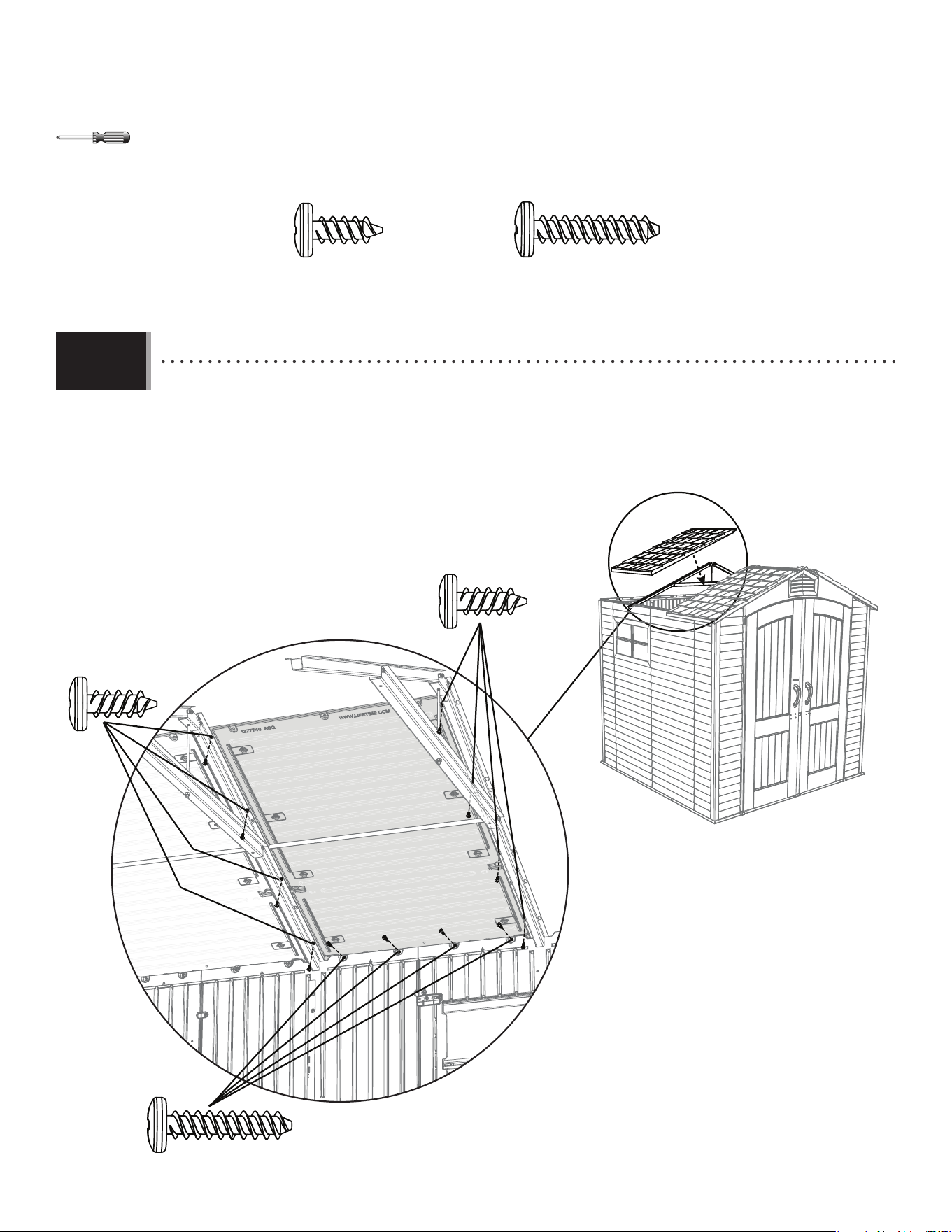

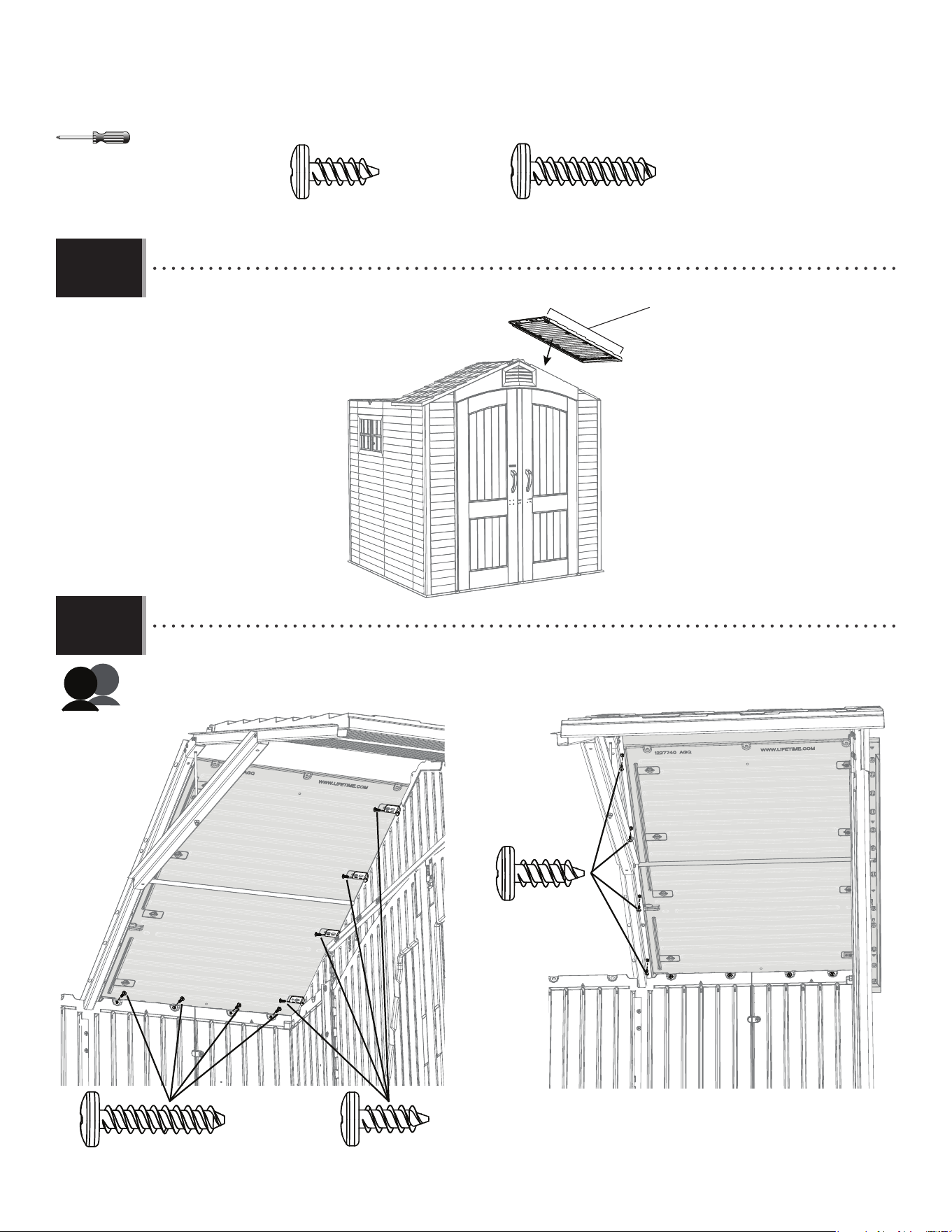

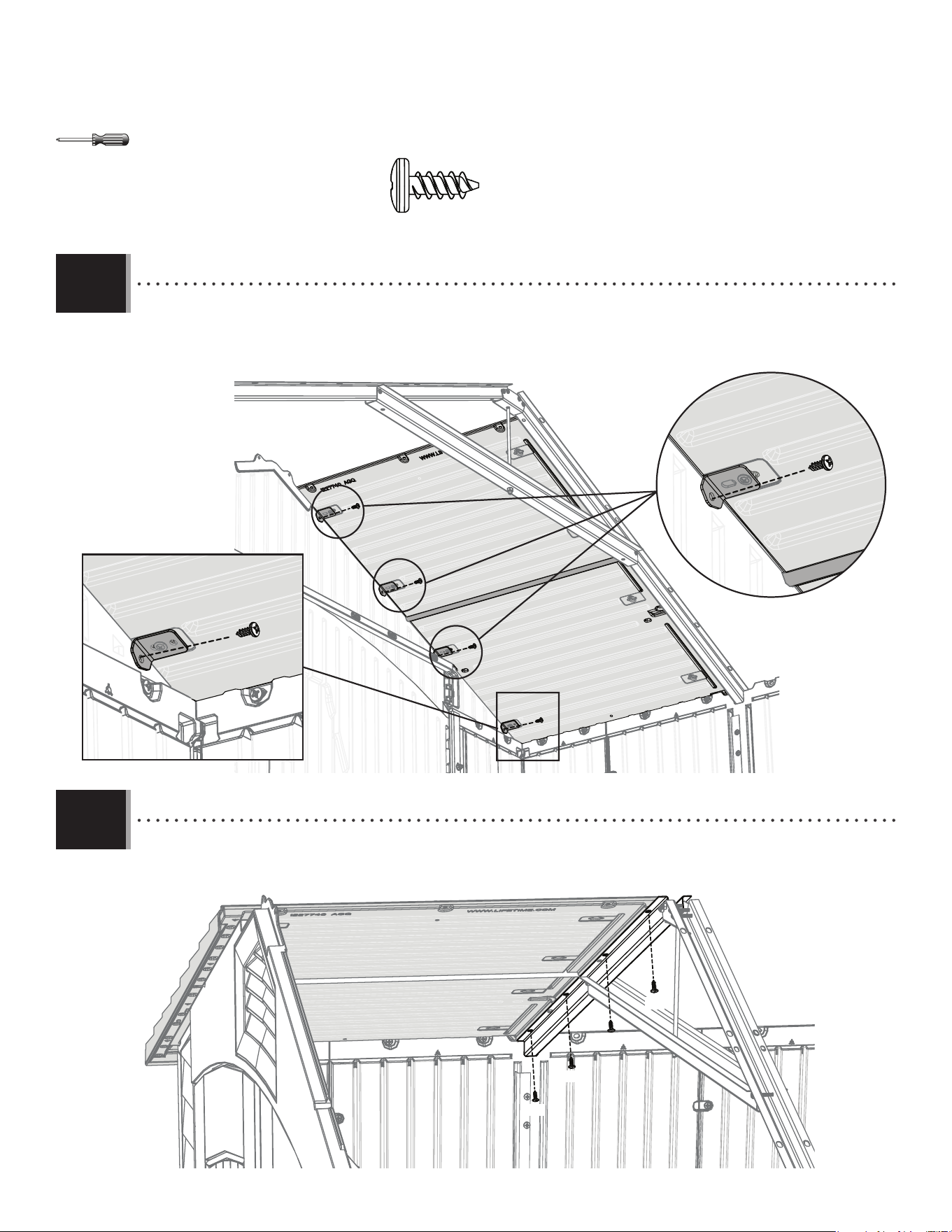

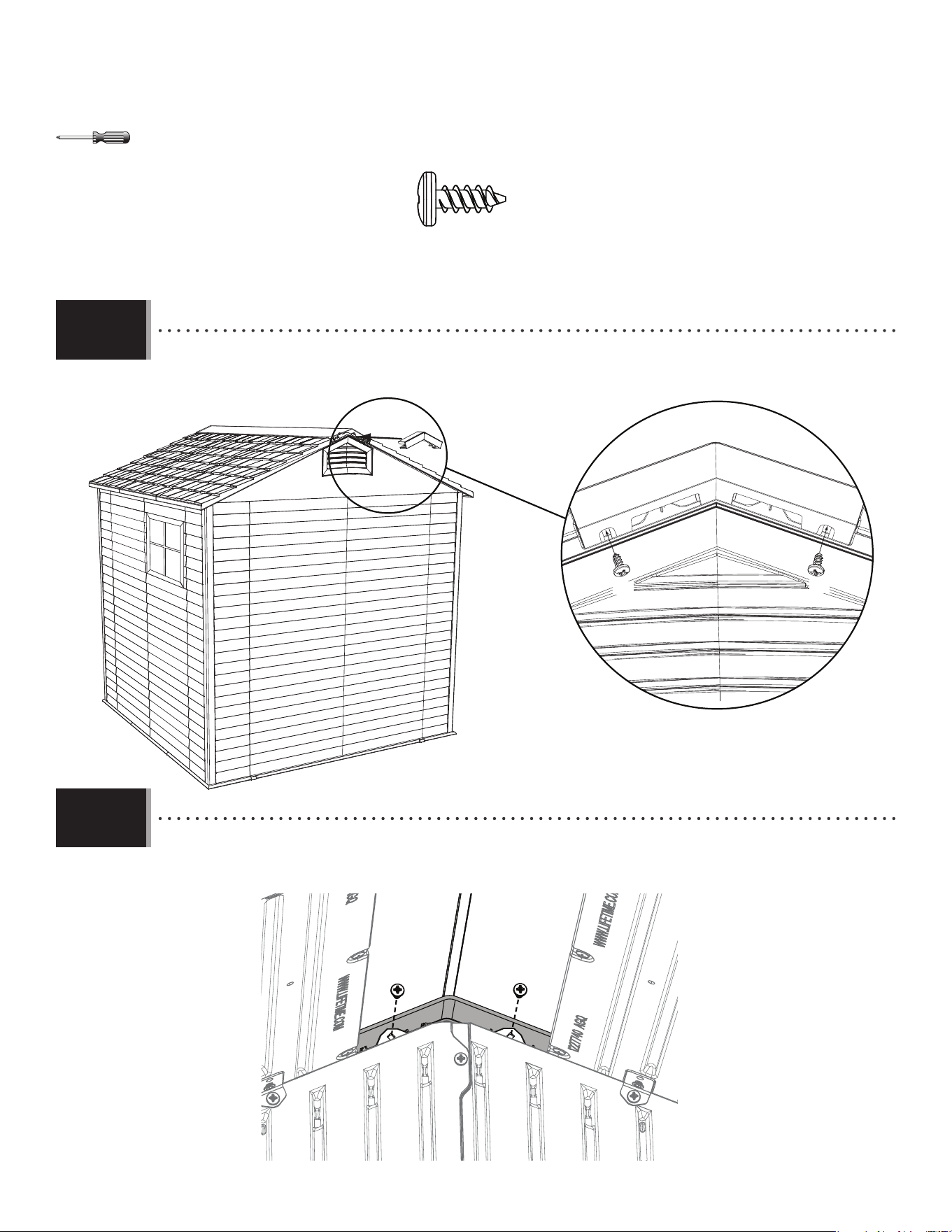

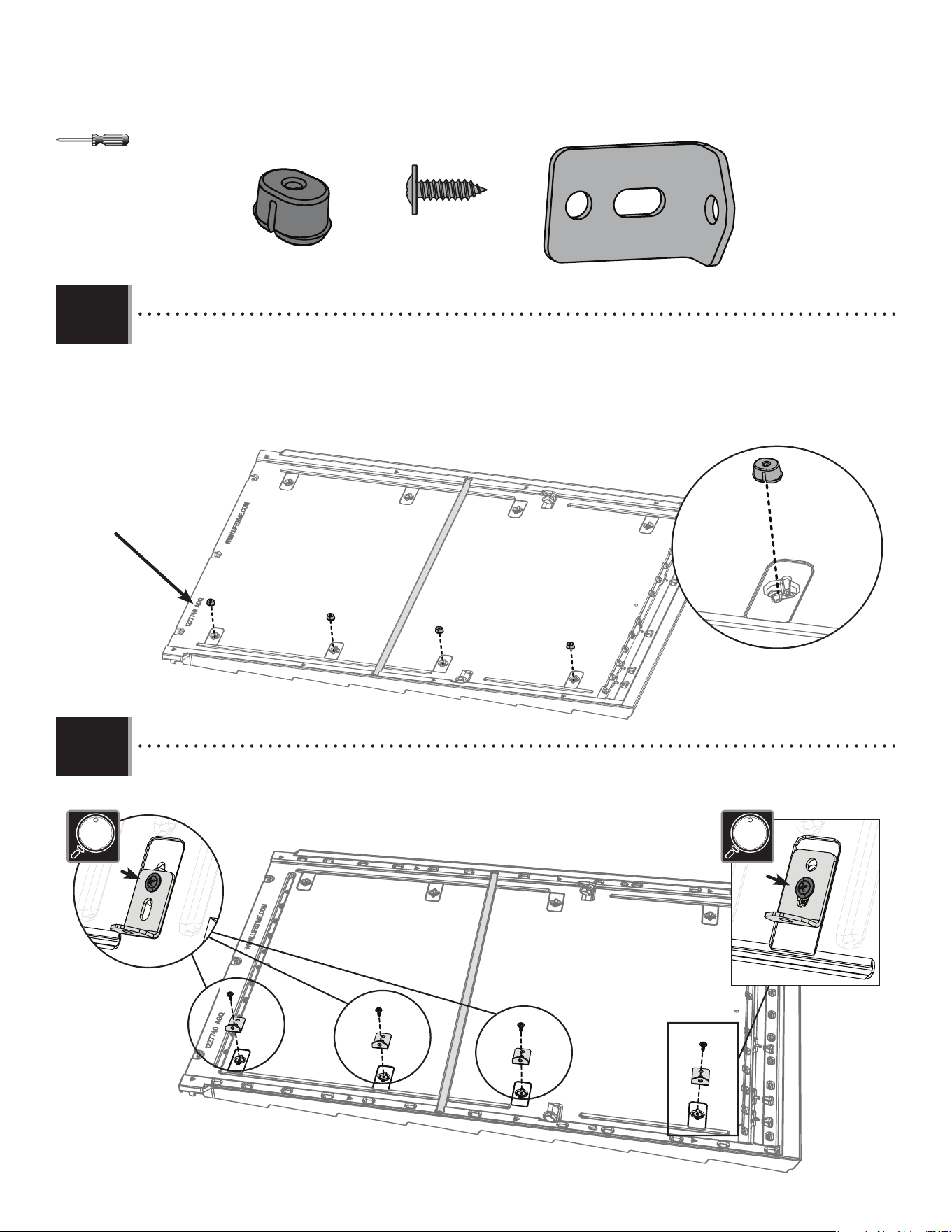

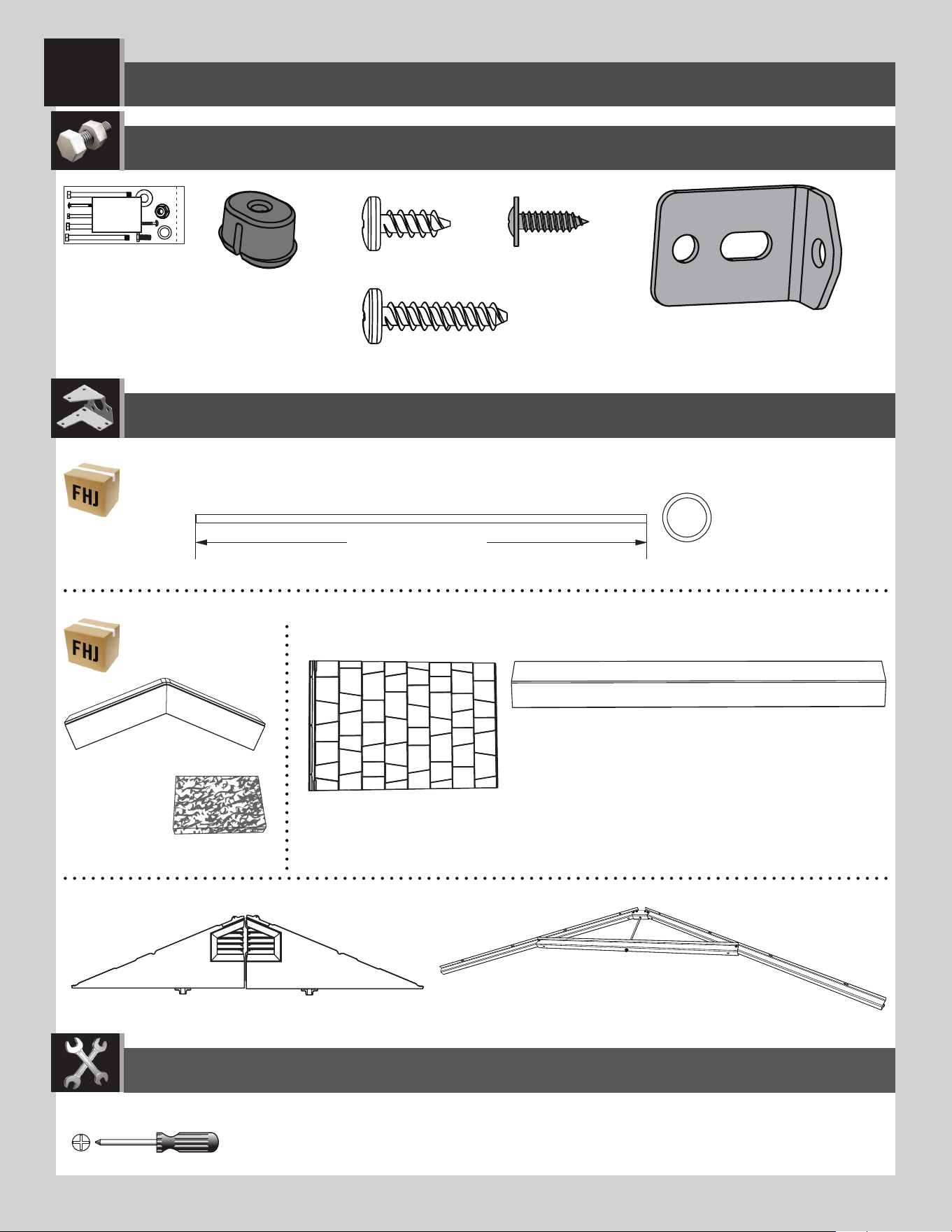

Roof assembly....................................................51

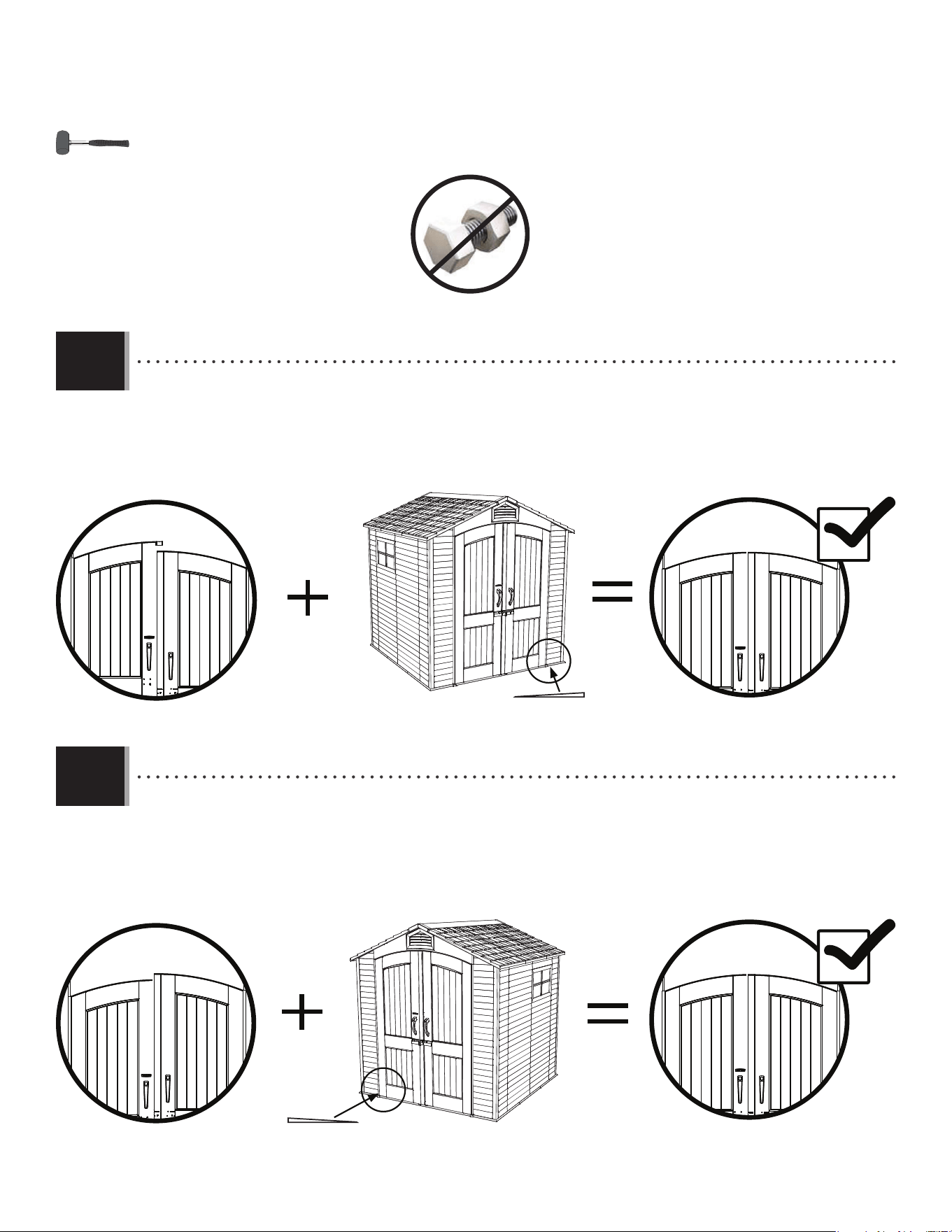

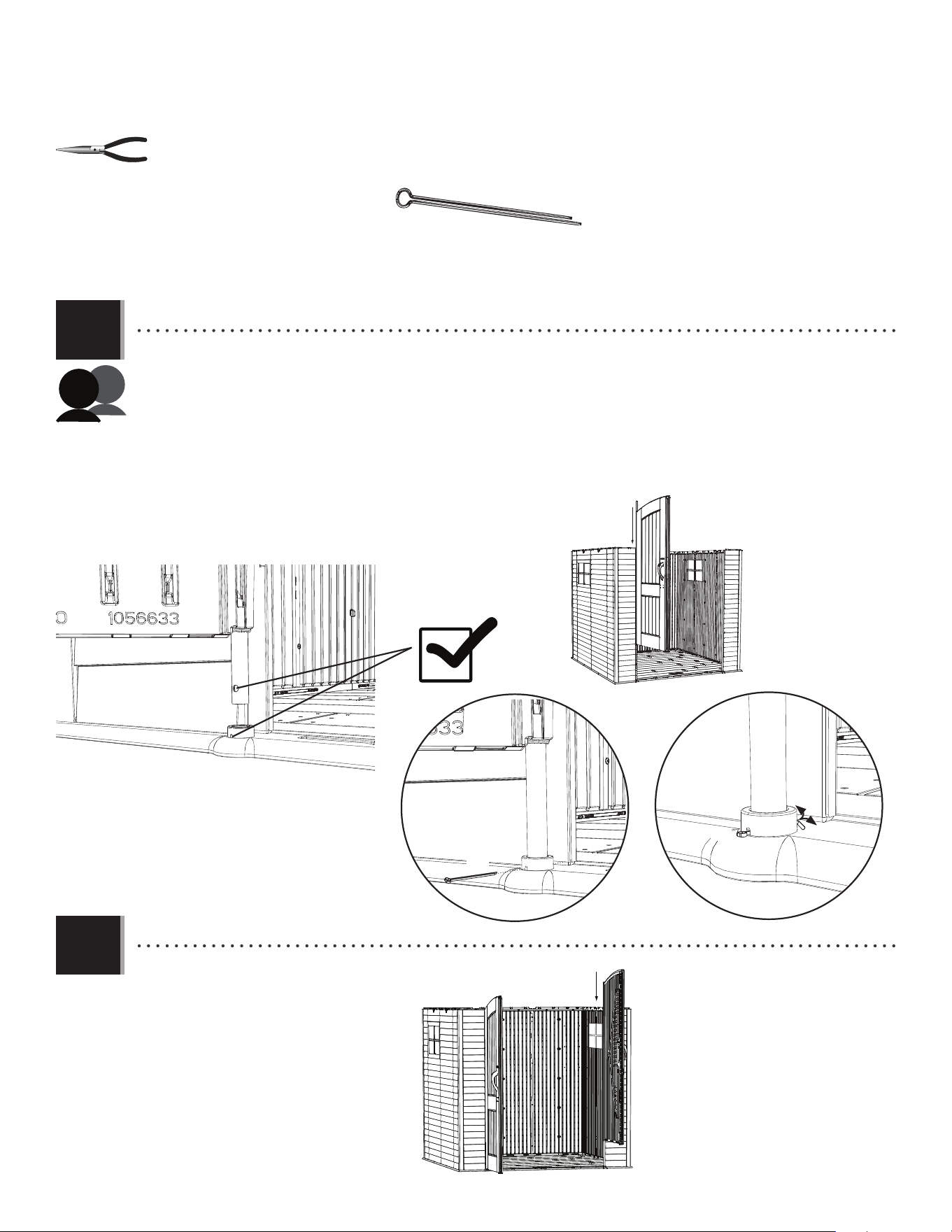

Door alignment...................................................71

Shed anchoring..................................................74

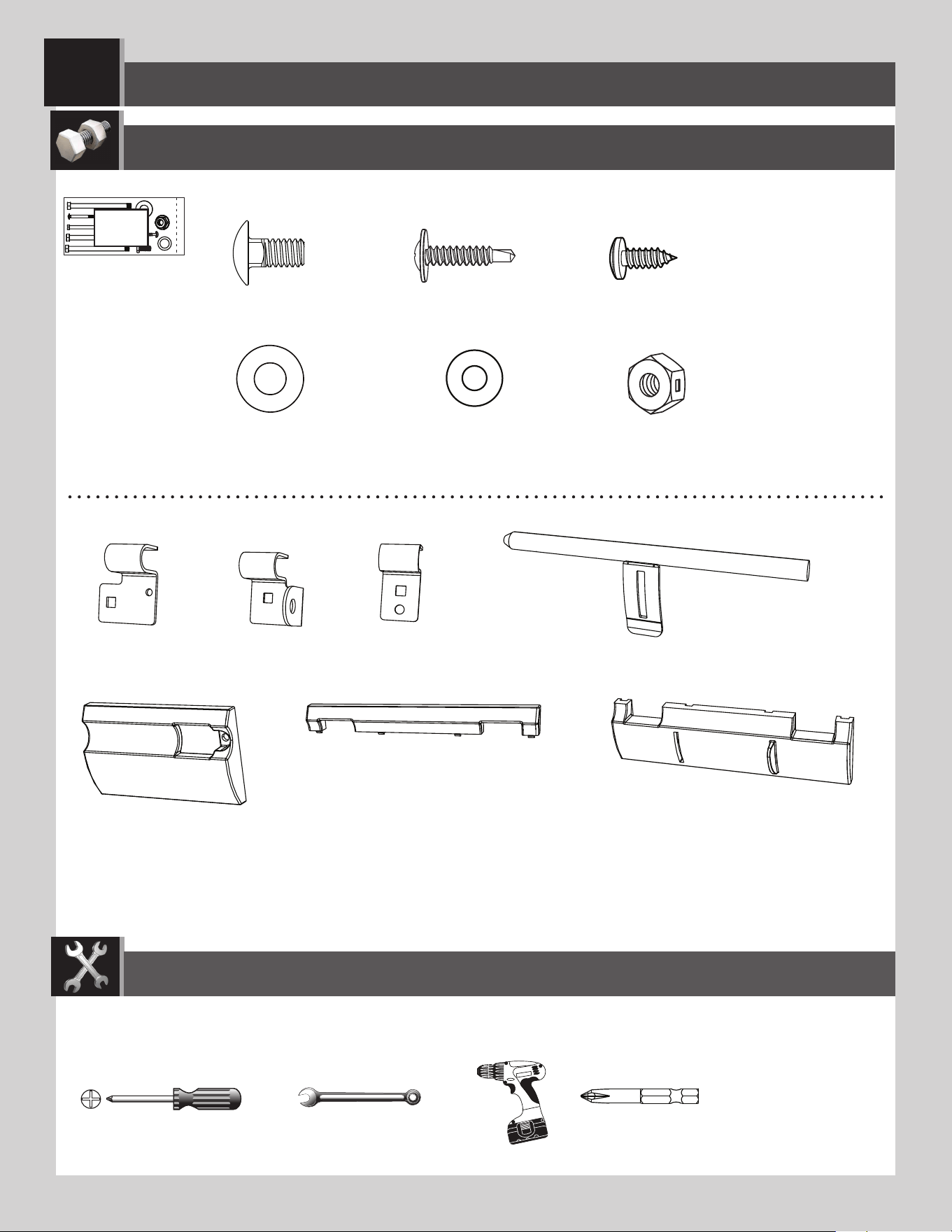

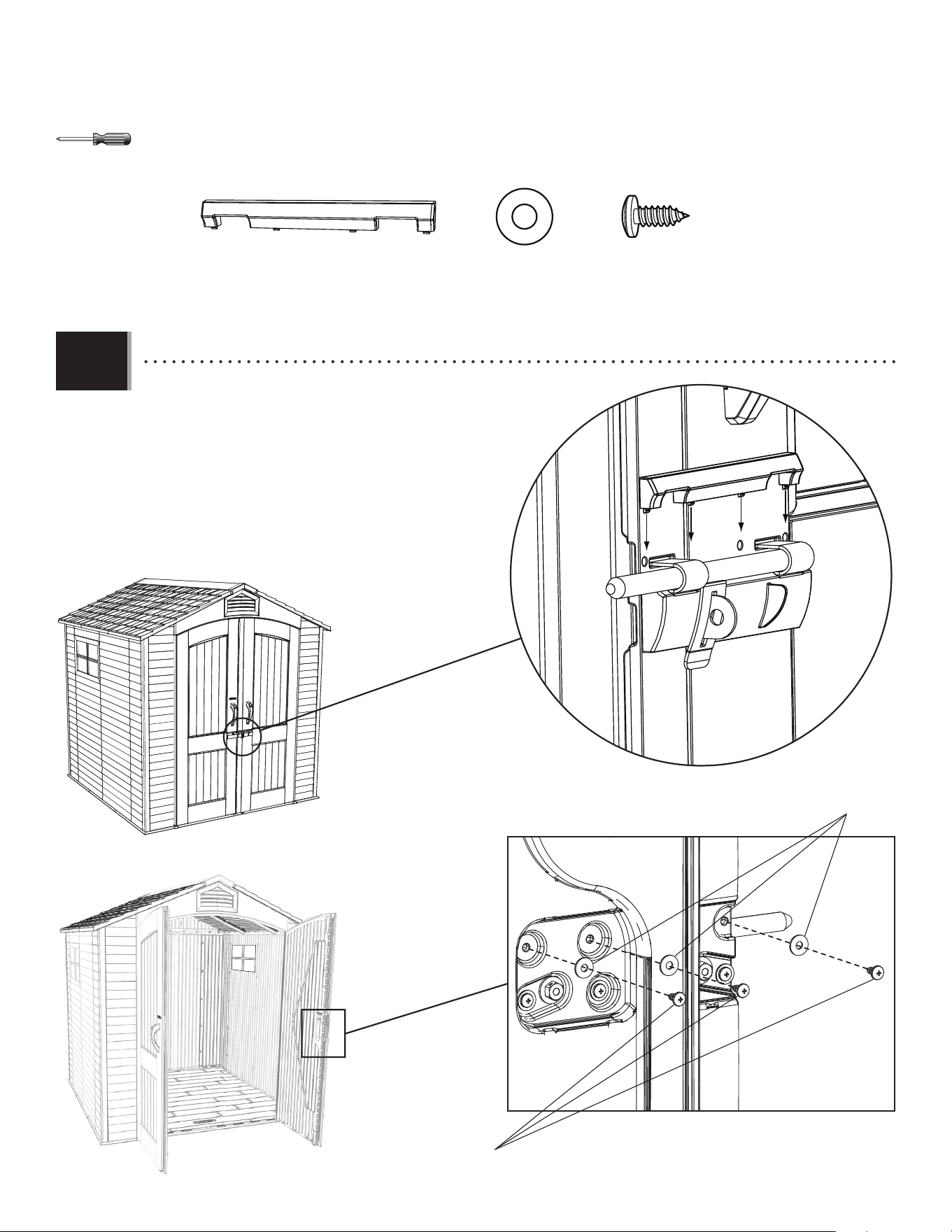

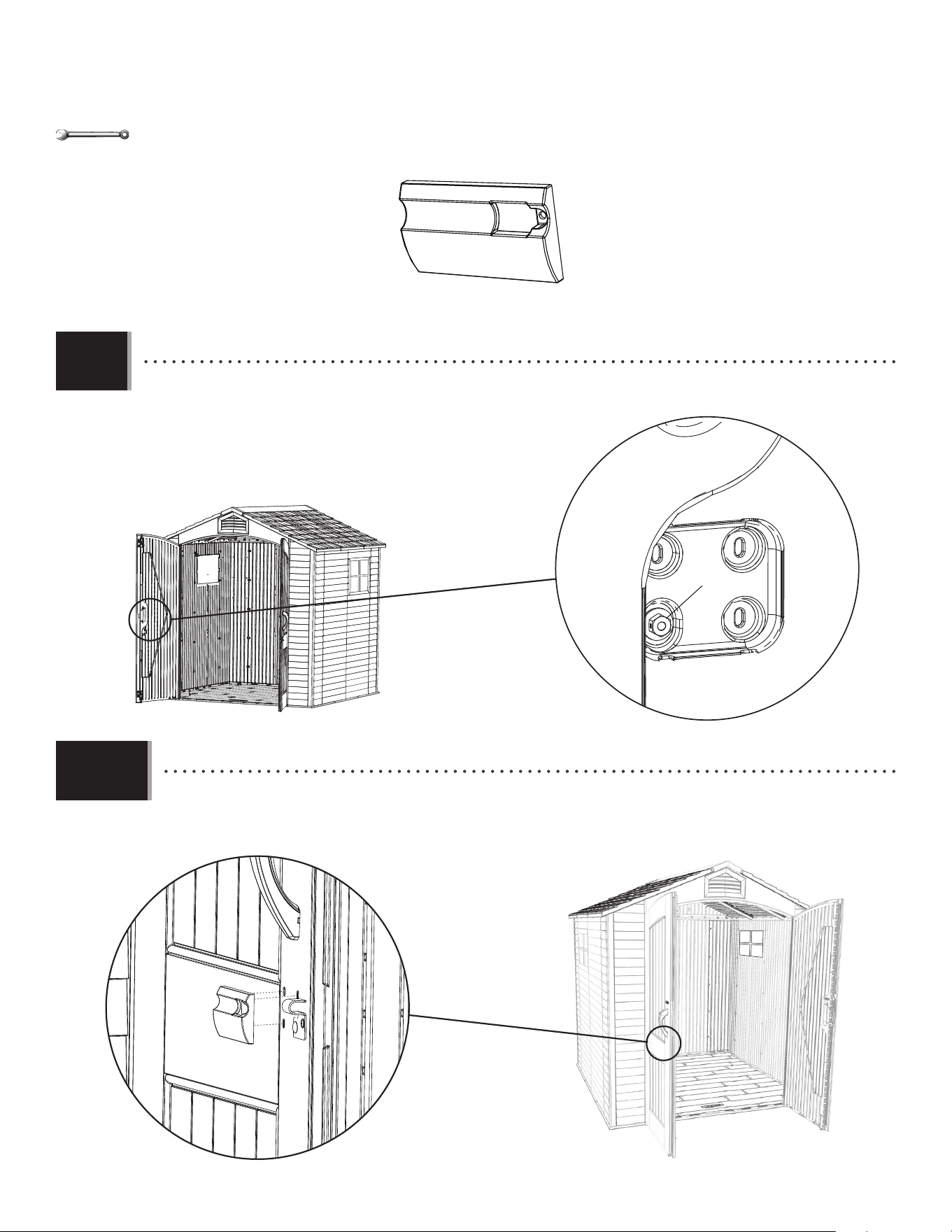

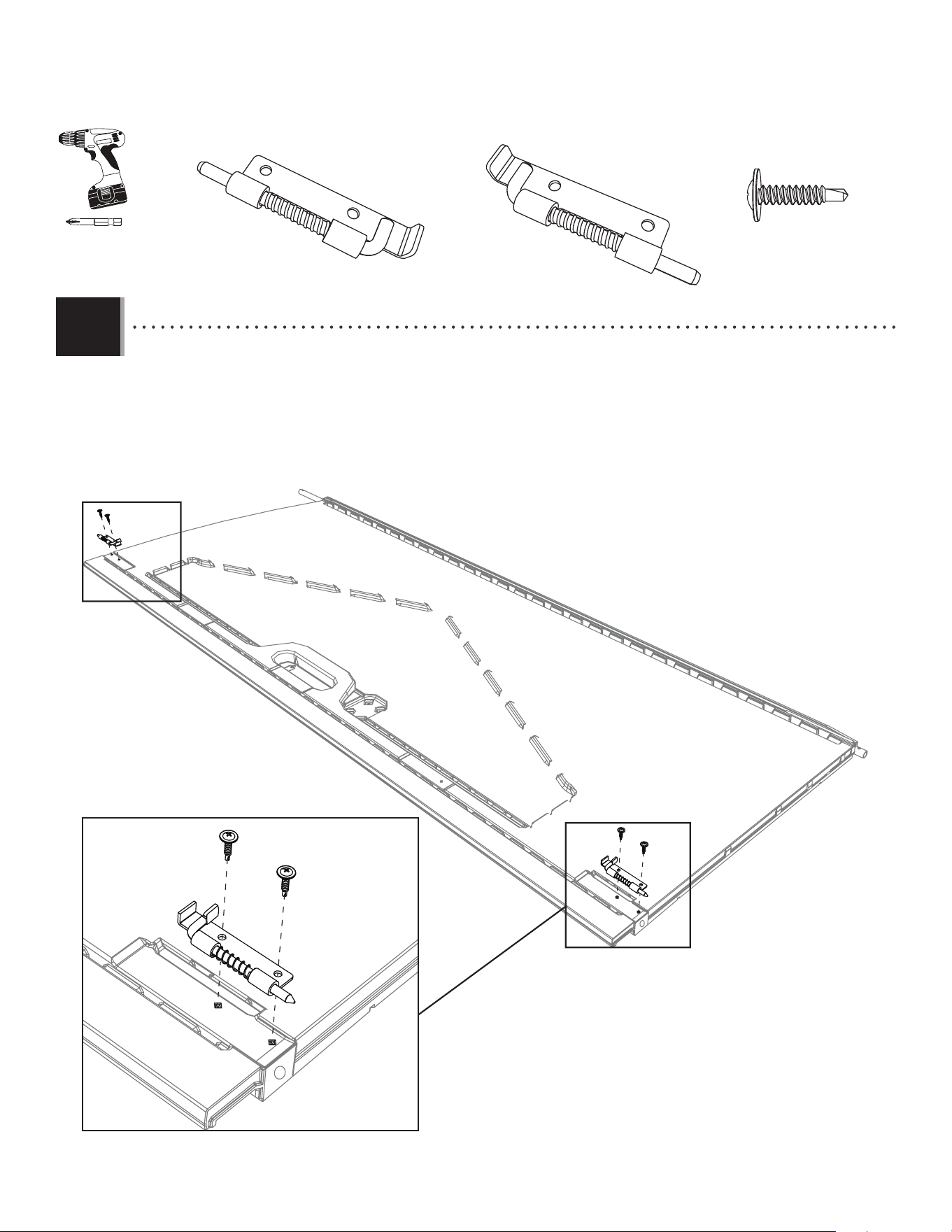

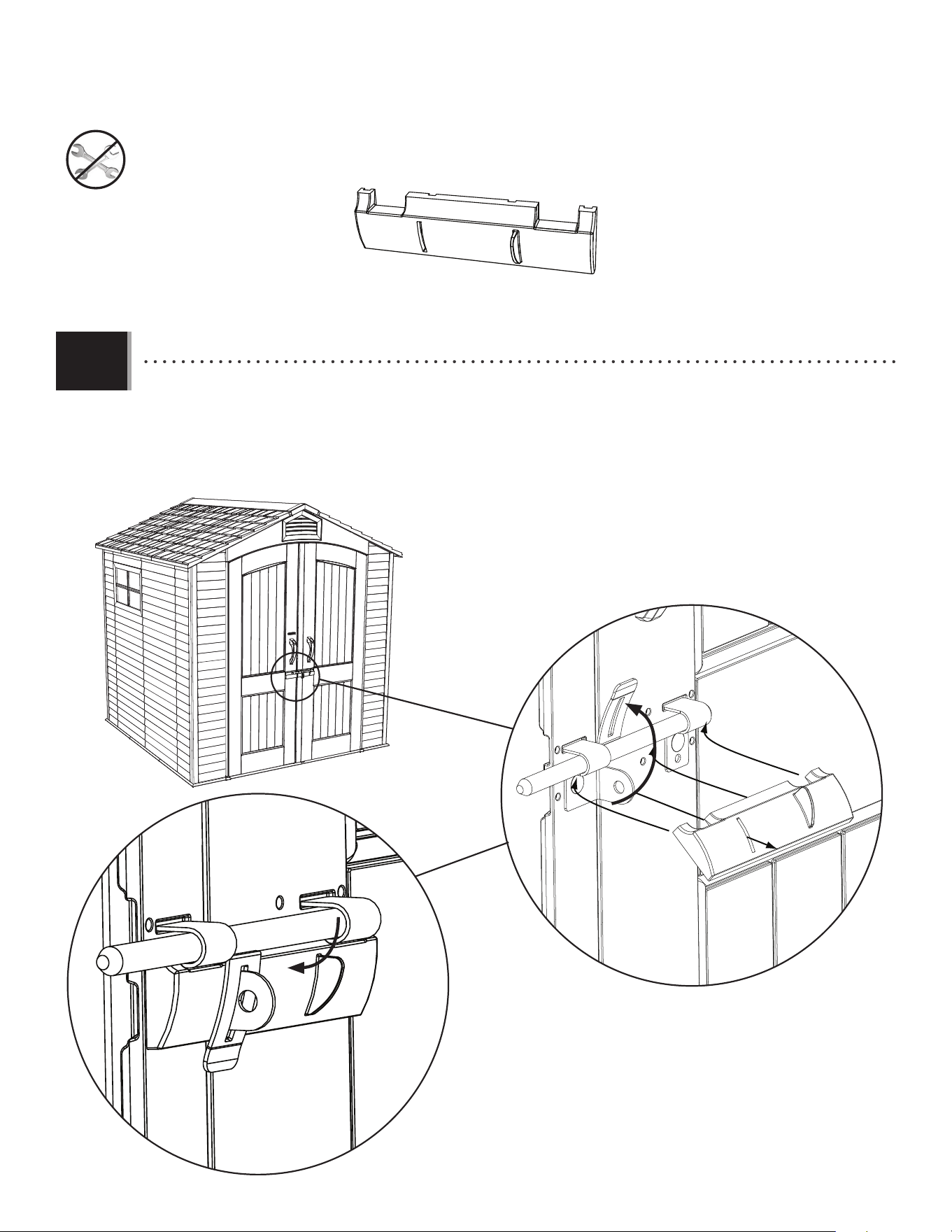

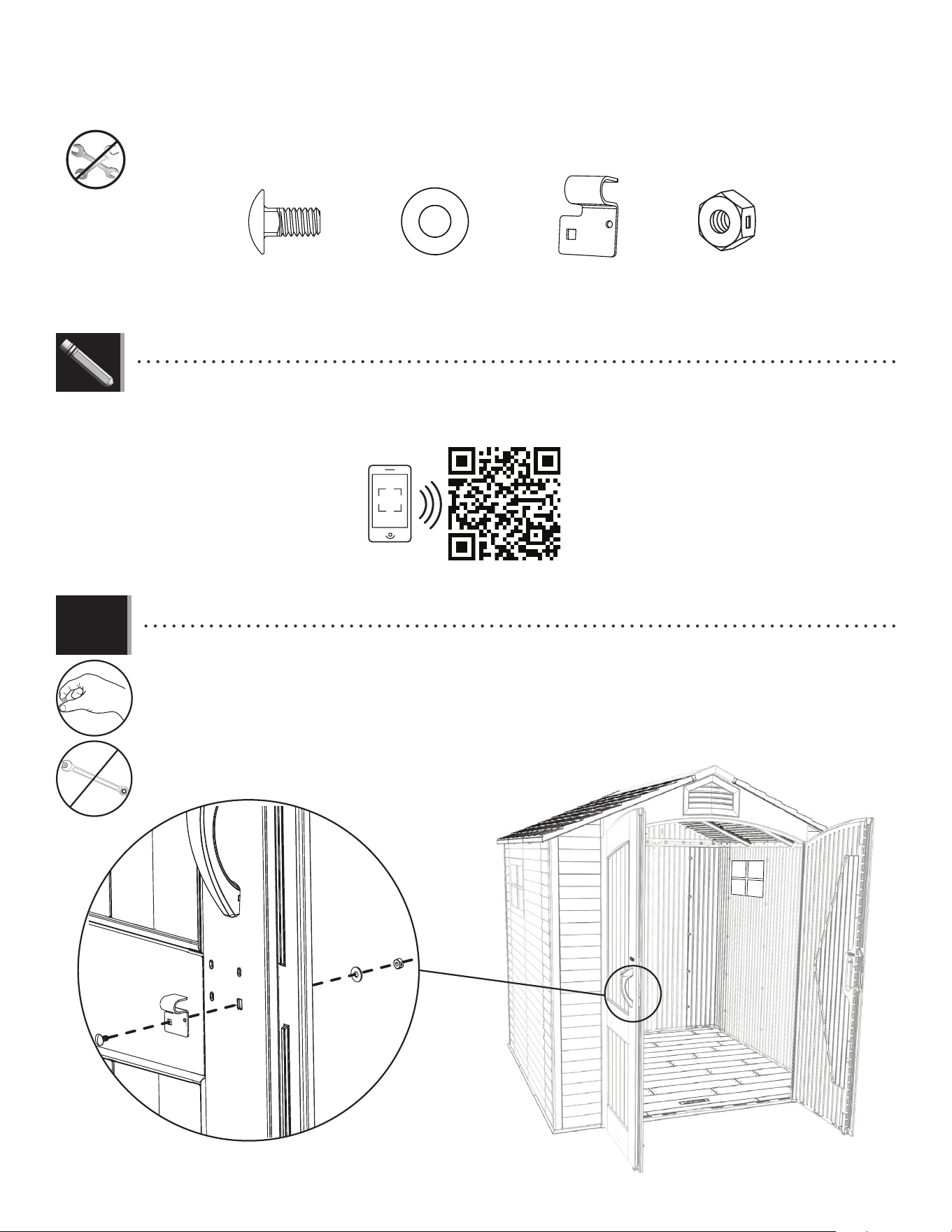

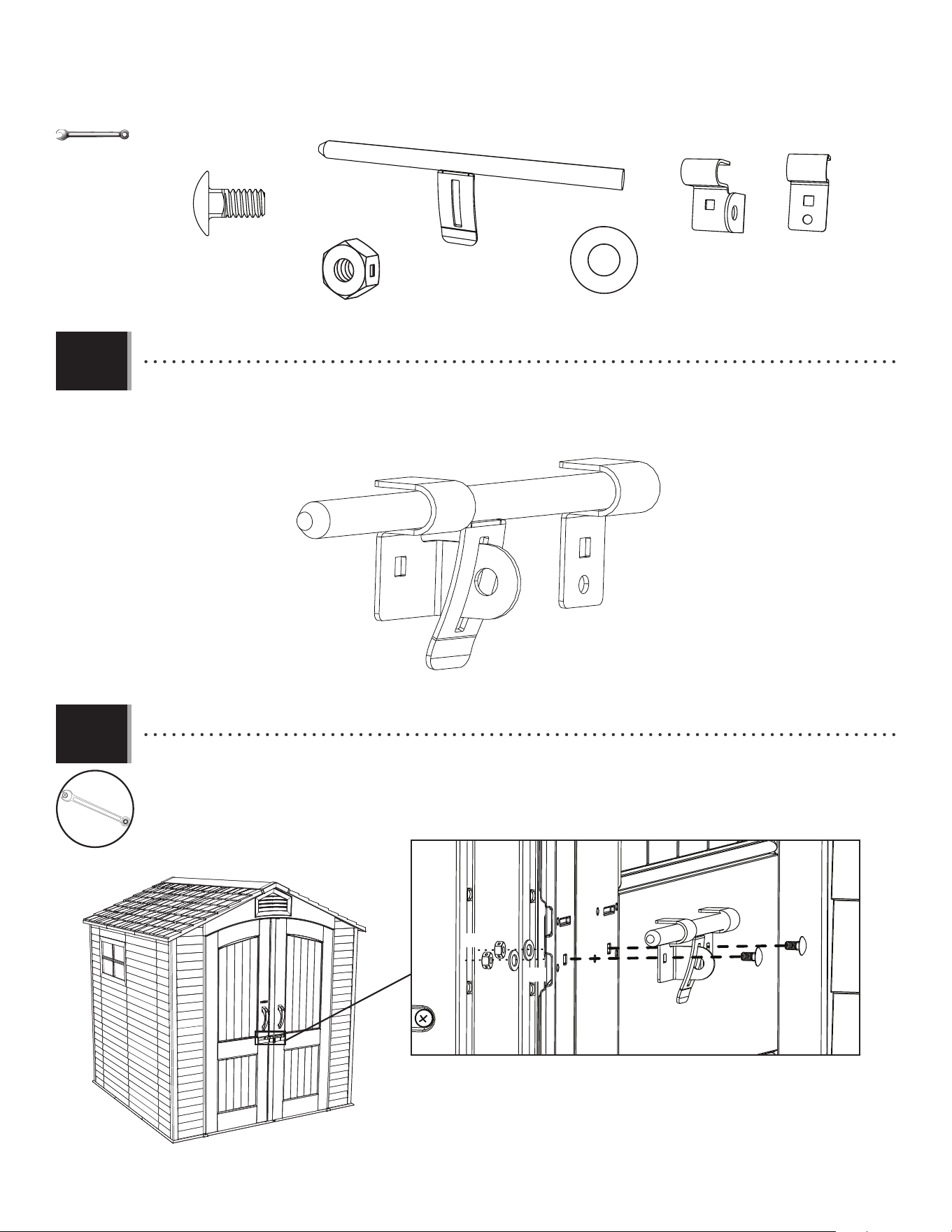

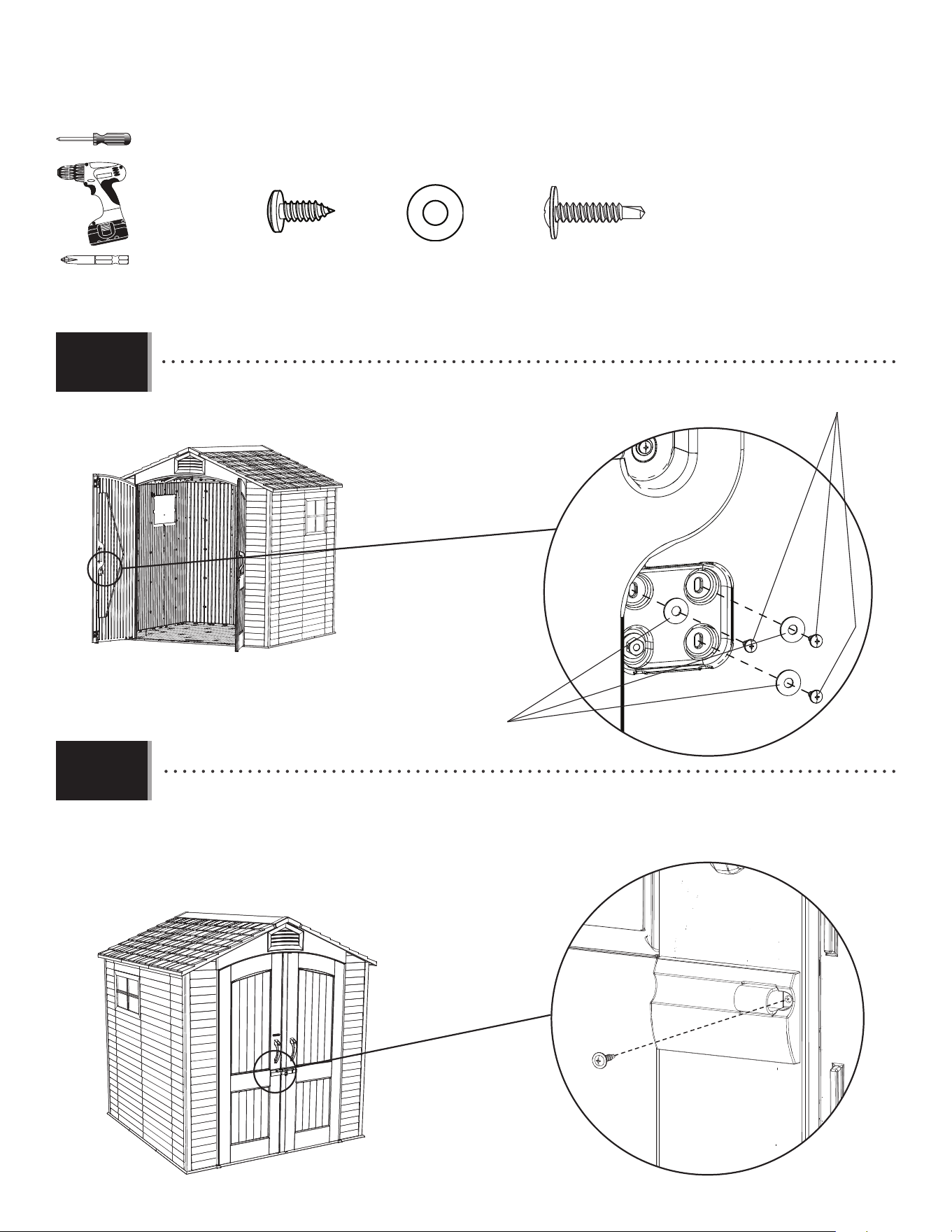

Latch installation...............................................77

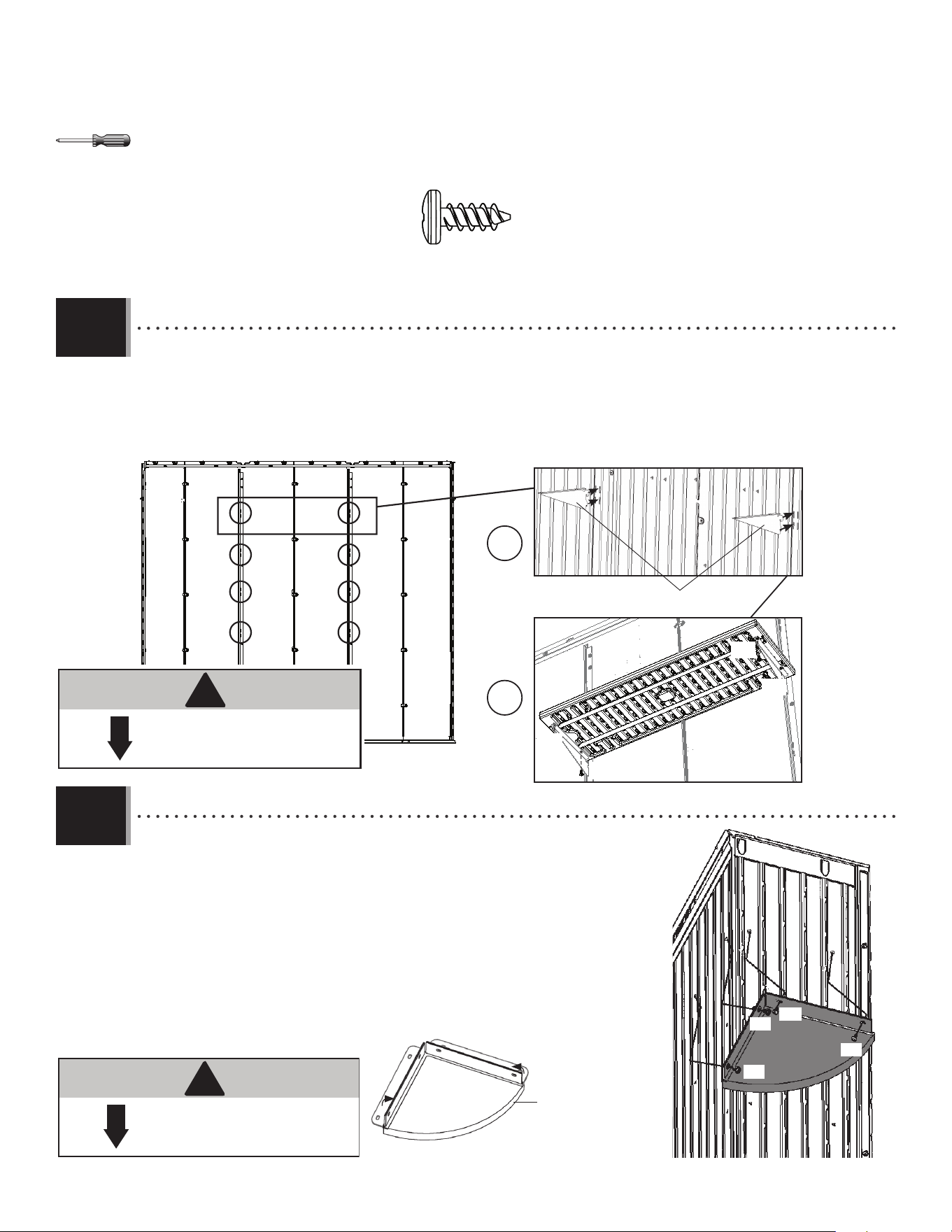

Shelf installation................................................86

Cleaning & care..................................................89

Registration............................................90

Warranty................................................93

TOOLS REQUIRED TABLE OF CONTENTS

7/16" (≈11 mm) (x2)

3/8" (≈10 mm)

5/16" (≈8 mm) Wood Drill Bit

5/16" (≈8 mm) Masonry Drill Bit

BEFORE ASSEMBLY:

• Assemble on a level surface.

• At least 3 adults recommended for setup.

Pour le français, voir la page 2. Para el español, ver la página 3.

ASSEMBLY INSTRUCTIONS

OUTDOOR

STORAGE SHED

MODEL 60042

ARA (x1)*

ADC (x1)*

FOR DOMESTIC USE ONLY!

IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.

QUESTIONS?

For Customer Service in mainland

Europe and the United Kingdom, E-mail:

[email protected]

CONTACT LIFETIME CUSTOMER SERVICE:

Call:

1-800-225-3865

(English, French, Spanish)

Live Chat:

www.lifetime.com/customerservice/home

(click on "LIVE CHAT" tab)

Model Number: 60042

Product ID:

(Not included—unless otherwise indicated*)

Scanner le code, ou visiter go.lifetime.com/60042playlist

REGARDER LA VIDÉO SUR YOUTUBE

Légende des icônes.............................................4

Avertissements et avis.........................................5

Assemblage de la plate-forme..............................6

Assemblage des fermes......................................11

Assemblage des pignons.....................................15

Assemblage des portes.......................................18

Assemblage du plancher.....................................29

Assemblage des murs.........................................33

Installation des carreaux....................................42

Installation des portes.......................................45

Identiﬁ cateur de pièces.....................................i-iv

Assemblage du toit............................................51

Alignement des portes......................................71

L’ancrage de l’abri.............................................74

Installation du loquet.........................................77

Installation du rayonnage...................................86

Nettoyage et entretien.......................................89

Enregistrement.........................................90

Garantie..............................................94

OUTILS REQUIS SOMMAIRE

AVANT L’ASSEMBLAGE :

• Assembler sur une surface de niveau.

• Nous recommendons, au moins, 3 adultes pour

l’assemblage.

For English, see page 1. Para el español, ver la página 3.

INSTRUCTIONS D’ASSEMBLAGE

ABRI EXTÉRIEUR

MODÈLE n° 60042

Foret à boit de 5/16 po (≈8 mm)

Foret à maçonnerie de 5/16 po (≈8 mm)

POUR L’USAGE DOMESTIQUE SEULEMENT !

IMPORTANT, CONSERVER POUR RÉFÉRENCE : LIRE AVEC PRUDENCE !

CONTACTER AUX SERVICES À LA CLIENTÈLE LIFETIME

Composer le

1-800-225-3865

(anglais, français, espagnol)

QUESTIONS ?

N° de pièce : 60042

Référence du produit :

Entretien en direct:

www.lifetime.com/customerservice/home

(cliquer sur la languette « LIVE CHAT »)

Pour les services à la clientèle du

continent européen, É-mail:

[email protected]

(Non inclus — sauf indication contraire*)

REGARDER LA VIDÉO DIDACTIQUE

7/16" (≈11 mm) (x2)

3/8" (≈10 mm)

ARA (x1)*

ADC (x1)*

Escanear el código, o visitar go.lifetime.com/60042playlist

Leyenda de íconos...............................................4

Advertencias y avisos..........................................5

Ensamblaje de la plataforma...............................6

Ensamblaje de las cerchas................................11

Ensamblaje de las fachadas..............................15

Ensamblaje de las puertas................................18

Ensamblaje del piso...........................................29

Ensamblaje de los muros...................................33

Instalación de las hojas de ventana.....................42

Instalación de las puertas..................................45

Identiﬁ cador de piezas.......................................i-iv

Ensamblaje del tejado........................................51

Alineación de la puertas....................................71

Anclaje de la caseta..........................................74

Instalación del pestillo.......................................77

Instalación de la estanería.................................86

Limpieza y cuidado............................................89

Registro..................................................90

Garantía................................................95

INSTRUMENTAL REQUERIDO ÍNDICE

ANTES DE ENSAMBLAR:

• Ensamblar sobre una superﬁ cie nivelada.

• Recomendamos, al menos, 3 adultos para el

ensamblaje.

For English, see page 1. Pour le français, voir la page 2.

INSTRUCCIONES DE ENSAMBLAJE

CASETA EXTERIOR

MODELO n° 60042

Broca para madera de 5/16 in. (≈8 mm)

Broca de albañilería de 5/16 in. (≈8 mm)

¡SÓLO PARA USO DOMÉSTICO!

¡IMPORTANTE, GUARDAR PARA FUTURA REFERENCIA: LEER CUIDADOSAMENTE!

PONERSE EN CONTACTO CON LOS SERVICIOS DE CLIENTES LIFETIME

Llamar :

1-800-225-3865

(inglés, francés, español)

¿PREGUNTAS?

Número de pieza: 60042

ID del producto:

Chat en vivo:

www.lifetime.com/customerservice/home

(cliquear en la lengüeta «LIVE CHAT»)

Para el servicio a clientes en el

continente europeo, correo electrónico:

[email protected]

(No incluido, salvo indicación contraria*)

7/16" (≈11 mm) (x2)

3/8" (≈10 mm)

ARA (x1)*

ADC (x1)*

MIRAR EL VIDEO INSTRUCTIVO

• Indicates the parts (or no parts) required for a section.

• Indique les pièces (ou aucune pièce) à utiliser pour une section.

• Indica las piezas (o ninguna pieza) que se usarán en una sección.

• Indicates special heed should be taken when reading.

• Indique qu’une attention spéciale doit être portée à la lecture.

• Indica que uno debe prestar atención al leer.

• Indicates the tools (or no tools) to be used for a section.

• Indique les outils (ou aucun outil) à utiliser pour une section.

• Indica las herramientas (o ninguna herramienta) que se utilizarán para una sección.

• Indicates the number of adults required to perform a speciﬁ c step, e.g., 2, 3, 4, etc. You may be able to do certain steps by

yourself but, for safety reasons, it’s best to have two or more adults. And...it’s always easier with one or two helpers.

• Indique le nombre d’adultes requis pour e ectuer une étape spéciﬁ que, p. ex., 2, 3, 4, etc. Il est possible de réaliser cer-

taines étapes seul mais, pour des raisons de sécurité, il est préférible d’être au moins deux adultes. Et... c’est toujours plus facile avec un assistant ou deux.

• Indica el número de adultos requeridos para realizar un paso especíﬁ co, p.ej., 2, 3, 4, etc. Es posible realizar unos pasos solo

mas, por razones de seguridad, es mejor tener dos adultos o más. Y... siempre es más fácil con un ayudante o dos.

• Indicates to repeat a step or an action.

• Indique de répéter une étape ou une action.

• Indica repetir un paso o una acción.

• Indicates a speciﬁ c step is harder to perform.

• Indique qu’une étape spéciﬁ que est plus di cile à exécuter.

• Indica que un paso especíﬁ co es más difícil de realizar.

• Indicates the hardware (no new hardware) required for a speciﬁ c page or section.

• Indique la quincaillerie (ou aucune nouvelle quincaillerie) n’est requis pour une page précise.

• Indica el herraje (que no se necesita nuevo herraje) para una página especíﬁ ca.

• Indicates to use/not use an electric drill for a speciﬁ c step.

• Indique quand utiliser une/que ne pas utiliser de perceuse électrique pour une étape précise.

• Indica la utilización de/que no utilizar un taladro eléctrico para un paso especíﬁ co.

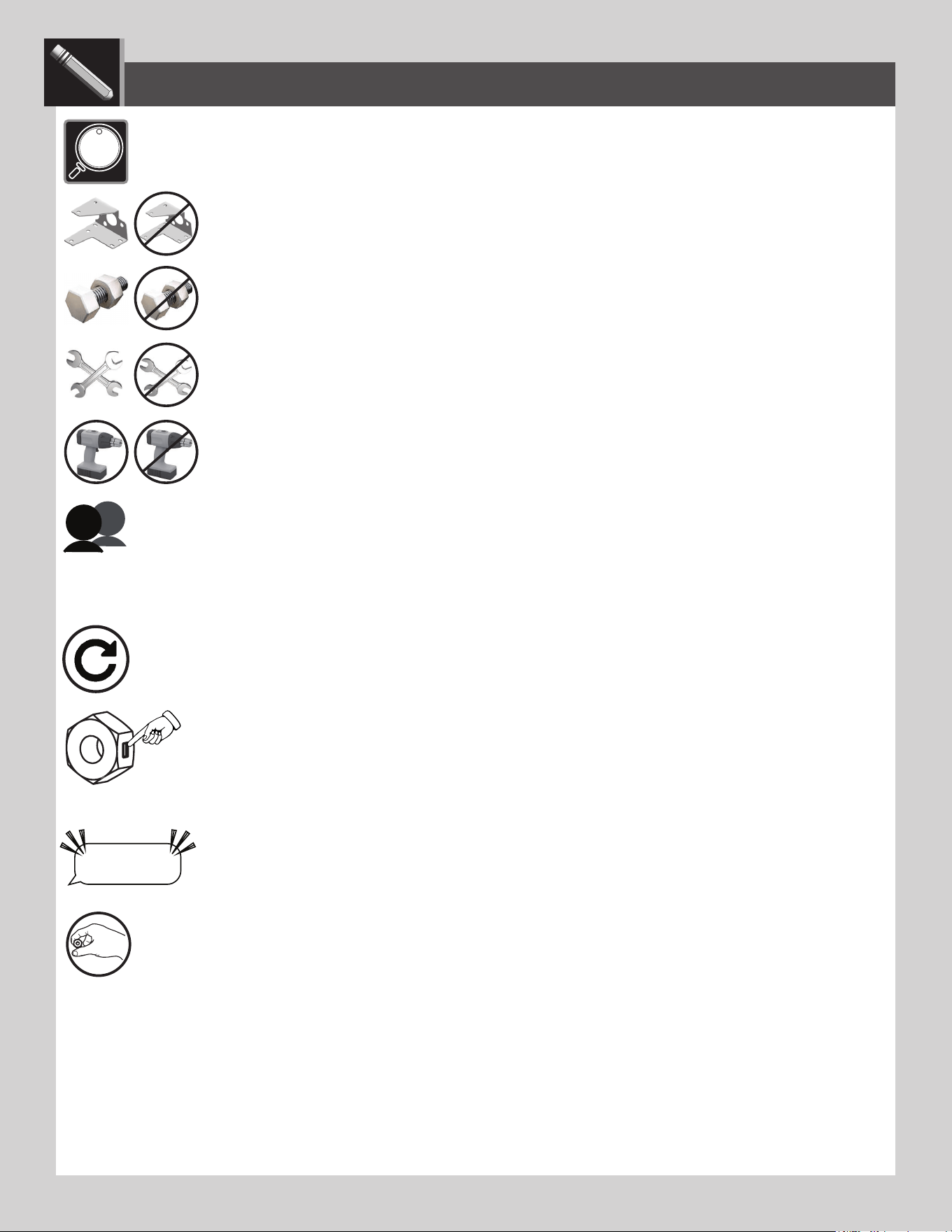

ICON LEGEND / LÉGENDE DES ICÔNES / LEYENDA DE ÍCONOS

• Indicates the use of a centerlock nut. A nut with this marking will require some e ort to tighten. This

hardware was designed with this feature in order to prevent loosening later.

• Cette image indique l’usage d’un écrou de blocage central. Un écrou avec ce marquage requerra plus

d’e ort pour le serrer. Cet écrou a été conçu avec cette fonction aﬁ n d’empêcher son desserrage plus tard.

• Indica el uso de una tuerca de bloque central. Una tuerca con esta marca requerirá un poco de esfuerzo para

apretarlo. Esta tuerca fue diseñada con esta característica con el ﬁ n de evitar su aﬂ ojamiento más tarde.

“$#@*%!”

LIFETIME

• Indicates that one should only hand-tighten the hardware until instructed otherwise.

• Indique qu’il ne faut serrer la quincaillerie qu’à la main jusqu’à ce que l’on reçoive des instructions contraires.

• Indica que sólo se debe apretar a mano el herraje hasta que indique lo contrario.

English:

• Failure to follow these warnings may result in serious injury or property damage and will void warranty.

• To ensure safety, do not attempt to assemble this product without following the instructions carefully.

• Consult all local building codes to verify if the shed requires a building permit.

• Verify the platform foundation is completely level before assembling the shed.

• Be aware that plastic pieces can be damaged by overtightening the screws. To avoid damage, we strongly recommend the use of a drill

with a low torque setting. A #2 Phillips screwdriver may also be used.

• Three capable adults are required for assembly.

• All who participate in the assembly process should wear safety glasses throughout the assembly.

• If using a ladder during assembly, use extreme caution.

• In heavy snowfall areas, we recommend removing snow from the roof. Remove the snow from the roof when the depth of snow

equals the length of your hand.

• Do not use or store hot objects near the product.

• Proper and complete assembly are essential to reduce the risk of accident or injury.

• When drilling through metal, beware of burrs, shavings and other sharp edges.

• During and after assembly, do not slide or lift the shed by pushing up on the roof. Move the shed by pushing on the corner panels only.

•

Failure to anchor the shed may result in property damage and/or personal injury. The last section, Shed Anchoring, in this manual shows the

hardware you will need to complete the anchoring. You can ﬁ nd the hardware at your local hardware store.

• Most injuries are caused by misuse and/or not following instructions. Use caution when using this product.

Français :

• Ne pas suivre ces avertissements peut entraîner des blessures graves ou des dommages à la propriété et annulera la garantie.

• Aﬁ n d’assurer la sécurité, ne pas tenter d’assembler ce produit sans suivre attentivement les instructions.

• Consulter tous les codes du bâtiment aﬁ n de vériﬁ er si l’abri nécessite un permis de construire.

• Vériﬁ er que la fondation de la plate-forme est complètement à niveau avant l’assemblage de l’abri.

• Ne pas oublier que les pièces de plastique peuvent être endommagées en serrant trop les vis. Aﬁ n d’éviter les dommages, nous

recommandons fortement l’utilisation d’une perceuse à faible couple. Un tournevis cruciforme nº 2 peut aussi être utilisé.

• Trois adultes en bonne condition physique sont nécessaires pour l’assemblage.

• Tout ceux qui participent au processus de l’assemblage doivent porter des lunettes de sécurité tout au long de l’assemblage.

• Si une échelle est utilisée pour l’assemblage, il faut être extrêmement prudent.

• Dans les zones de fortes tombées de neige, il est recommandé de dégager le toit. Enlever la neige du toit quand la profondeur est égale

à la longueur de la main.

• Ne pas utiliser ou entreposer des objets très chauds près de ce produit.

• Un bon assemblage complet est nécessaire pour réduire le risque d’accident ou de blessure.

• En perçant le métal, faire attention aux bavures, copeaux et autre bords aiguisés.

• Pendant et après l’assemblage, ne pas faire glisser ou soulever l’abri en poussant le toit vers le haut. Déplacer l’abri en poussant les

panneaux muraux angulaires seulement.

• Si vous n’ancrez pas votre abri, des dommages à la propriété et/ou des blessures peuvent en résulter. La dernière section, Ancrage de l’abri, de

ce manuel indique les matériaux nécessaires pour l’ancrage. Les matériaux se trouvent dans la quincaillerie locale.

• La majorité des blessures sont causées par une mauvaise utilisation et/ou le non suivi des instructions. Étre prudent en utilisant ce produit.

Español:

• No seguir estas advertencias puede resultar en lesiones graves o daños a la propiedad y anulará la garantía.

• A ﬁ n de garantizar la seguridad, no intentar ensamblar este producto sin seguir cuidadosamente las instrucciones.

• Consultar todos los códigos de construcción locales para veriﬁ car si el cobertizo requiere un permiso de construcción.

• Veriﬁ car que el concreto de la plataforma esté nivelado completamente antes de ensamblar el cobertizo.

• Tener en cuenta que las piezas de plástico pueden dañarse si los tornillos se aprietan de más. A ﬁ n de evitar daños, lo exhortamos a que

use un taladro con función de torque bajo. También puede usarse un desatornillador Phillips no. 2.

• Se necesitan tres adultos para el ensamble.

• Todos los que participen en el proceso de ensamble debe usar anteojos de seguridad durante todo el ensamble.

• Si se usa una escalera durante el ensamblado, es preciso tener cuidado.

• En áreas de nevadas fuertes, recomendamos retirar la nieve del techo. Quitar la nieve del tejado cuando la profundidad de ella es igual

a la longitud de la mano.

• No usar ni guardar objetos calientes cerca del producto.

• El ensamblaje correcto y completo son esenciales para reducir el riesgo de accidente o lesión.

• Al perforar metal, tenga cuidado las rebabas, virutas y otros bordes aﬁ lados.

• Durante y después del ensamblaje, no deslizar ni levantar el cobertizo para empujar en el tejado. Mover el cobertizo para empujar los

paneles murales angulares solamente.

• No anclar el cobertizo puede resultar en daños a la propiedad y/o en lesiones personales. La última sección, Anclaje de el cobertizo, en este

manual muestra el herraje necesaria para terminar el anclaje. Se encuentra el herraje en la ferretería local.

• La mayoría de las lesiones suceden a causa del mal uso y/o por no seguir las instrucciones. Tener precaución al usar este producto.

WARNINGS & NOTICES / AVERTISSEMENTS ET AVIS / ADVERTENCIAS Y AVISOS

PLATFORM CONSTRUCTION / CONSTRUCTION DE LA PLATE-FORME / CONSTRUCCIÓN DE LA PLATAFORMA

• You must provide a platform on which to assemble your shed. Proper building permit documentation may be

required in your neighborhood. Consult all local building codes prior to assembling the shed. Before beginning

assembly, you must pour or construct a platform. There are two types:

• Concrete

• Wood Frame

Select the type, but know the surface must be leveled and ﬂ at before installation. If the surface is not properly leveled and

ﬂ at, the shed will not assemble correctly. Proper surface leveling will save you time in the long run, so please do not ignore

this step. We recommend a Concrete platform. It will be the most durable and long-lasting choice. The platform you choose must be built above ground in order to avoid water

pooling inside the shed. All lumber must be rated for outdoor use!

• Il faut construire une plate-forme pour l’abri. Il est possible que le quartier exige une documentation visant les

permis de construire. Consulter tous les codes du bâtiment locaux, ainsi que les décrets des villes et comtés,

pour vériﬁ er que la construction de l’abri extérieur n’exige pas un permis de construire. Avant de commencer

l’assemblage, il faut couler ou construire une plate-forme. Il y à deux styles :

• Béton

• Cadre à bois

Sélectionner le style, mais savoir que la surface d’installation doit être de niveau et plate. Si la surface n’est pas

correctement de niveau et plate, l’assemblage de l’abri ne se fera pas correctement. Il faut avoir une surface bien de niveau

aﬁ n de sauver du temps à long terme. Ne pas négliger cette étape. Nous recommandons une plate-forme en béton. Ce choix sera le plus durable. La

plate-forme choisie doit être construite au-dessus du sol aﬁ n d’éviter l’accumulation d’eau à l’intérieur de l’abri. Tous le bois d’oeuvre doit être approuvé pour l’usage à l’extérieur !

• Es preciso construir una plataforma sobre la cual usted debe ensamblar su caseta. Puede suceder que en el

vecindario se requiera la documentación apropiada de un permiso de construcción. Consultar todos los códigos

locales de construcción y los reglamentos de la ciudad y el municipio para asegurarse de que la construcción

de la caseta no requiere un permiso de construcción. Antes de comenzar el ensamble, es necesario verter o

construir una plataforma. Hay dos clases:

• Concreto

• Armazón de madera

Seleccionar la clase, mas saber que la superﬁ cie debe estar nivelada y plana antes de comenzar el ensamble. Si la superﬁ cie

no está nivelada y plana de manera adecuada, la caseta no podrá ensamblarse correctamente. La nivelación de la superﬁ cie le

ahorrará tiempo de trabajo, por lo tanto, le pedimos que no ignore este paso. Recomendamos una plataforma hecho de concreto. Será la elección más

perdurable. La plataforma debe ser construida arriba del suelo para evitar el aﬂ ujo de agua dentro de la caseta. ¡Toda la madera debe estar clasiﬁ cada para el uso externo!

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

1 yd

(0,77 m

)

CONCRETE REQUIRED / BÉTON REQUIS / CONCRETO REQUERIDO

CONCRETE PLATFORM / PLATE-FORME EN BÉTON / PLATAFORMA DE CONCRETO

1.1

• The concrete should be approximately 4" (≈10,2 cm) thick. The actual dimensions of the shed, at its widest

and longest points, are 84" x 84" (≈2,13 m x ≈2,13 m). Ensure you select a site that will accommodate these

measurements. The ﬂ oor dimensions are a bit smaller than those of the roof; therefore, you will need to builld a level surface of 81 1/2" x 83 3/8" (≈2,07 m x ≈2,12 m).

• Le béton doit être un épaisseur de 4 po (≈10,2 cm). Les dimensions réelles de votre abri, aux points les plus large

et long, sont 84 po x 84 po (≈2,13 m x ≈2,13 m). Veiller à sélectionner un site qui accommodera ces dimensions. Les

dimensions du plancher de l’abri sont plus petites que le toit; ensuite, il faut créer une surface nivelée de 81 1/2 po x 83 3/8 po (≈2,07 m x ≈2,12 m).

• El concreto debe tener, por lo menos, 4 in (≈10,2 cm) de espesor. Las dimensiones reales de la caseta, a sus puntos más

ancho y largo, son 84 in x 84 in (≈2,13 m x ≈2,13 m). Asegurarse de seleccionar un sitio que acomodará estas medidas.

Las dimensiones del piso de la caseta son más pequeñas que el tejado; entonces, se necesita crear una superﬁ cie nivelada de 81 1/2 in x 83 3/8 in (≈2,07 m x ≈2,12 m).

81 1/2 in/po (≈2,07 m)

83 3/8 in/po (≈2,12 m)

4 in/po (≈10,2 cm)

84 in/po (≈2,13 m)

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

WOOD PLATFORM / PLATE-FORME EN BOIS / PLATAFORMA DE MADERA

1.2

WOOD REQUIRED / BOIS REQUIS / MADERA REQUERIDA

81 1/2 in/po (≈2,07 m)

83 3/8 in/po (≈2,12 m)

80 3/8 in/po (≈2,04 m)

• The actual dimensions of the shed, at its widest and longest points, are 84" x 84" (≈2,13 m x ≈2,13 m). Ensure

you select a site that will accommodate these measurements. The ﬂ oor dimensions are a bit smaller than those of the roof; therefore,

you will need to builld a level surface of 81 1/2" x 83 3/8" (≈2,07 m x ≈2,12 m).

• Les dimensions réelles de votre abri, aux points les plus large et long, sont 84 po x 84 po (≈2,13 m x ≈2,13 m).

Veiller à sélectionner un site qui accommodera ces dimensions. Les dimensions du plancher de l’abri sont plus petites que le toit;

ensuite, il faut créer une surface nivelée de 81 1/2 po x 83 3/8 po (≈2,07 m x ≈2,12 m).

• Las dimensiones reales de la caseta, a sus puntos más anchos y más largos, son 84 in x 84 in (≈2,13 m x ≈2,13

m). Asegurarse de seleccionar un sitio que acomodará estas medidas. Las dimensiones del piso de la caseta son más pequeñas que

el tejado; entonces, se necesita crear una superﬁ cie nivelada de 81 1/2 in x 83 3/8 in (≈2,07 m x ≈2,12 m).

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

TOOLS, PARTS, AND HARDWARE REQUIRED / OUTILS, PIÈCES, ET QUINCAILLERIE REQUIS / INSTRUMENTAL, PIEZAS, Y HERRAJE REQUERIDOS

• To ensure studs are in the correct location for nailing plywood in the next step, start measuring from the corner 16"

(≈40,1 cm), and then measure from center to center.

• Pour être sûr d’avoir assez de montant pour clouer le contreplaqué dans le prochaine étape, commencer à mesurer

à partir de cette montant 16 po (≈40,1 cm) vers le centre du deuxième montant. Ensuite, mesurer de centre à

centre pour les montants restants.

• Para asegurarse que los montantes están en las ubicaciones correctas para el contrachapado en el paso siguiente,

comenzar a medir desde el borde del montante hasta el centro del próximo montante 16 in (≈40,1 cm). Luego,

tomar la medida de centro a centro en los montantes restantes.

WOOD PLATFORM / PLATE-FORME EN BOIS / PLATAFORMA DE MADERA

1.2.1

1.2.2

x20

Start here / Commencer ici /

Comenzar aquí

2 in/po x 4 in/po x 81 1/2 in/po (≈5,1 cm x ≈10,2 cm x ≈2,07 m) (x2)

2 in/po x 4 in/po x 80 3/8 in/po (≈5,1 cm x ≈10,2 cm x ≈2,04 m) (x7)

16d 3 1/2 in/po (16d x ≈8,89 cm) (x28)

81 1/2 in/po (≈2,07 m)

83 3/8 in/po (≈2,12 m)

80 3/8 in/po (≈2,04 m)

• Ensure all lumber is treated and approved for outdoor use. Build frame to 81 1/2" x 83 3/8" (≈2,07 m x ≈2,12 m)

(outside dimensions). You can also use the plywood as a ﬂ at surface when building this frame.

• Vériﬁ er que votre bois d’œuvre à été traité et approuvé pour l’utilisation à l’extérieur. Contruiser un cadre de

81 1/2 po x 83 3/8 po (≈2,07 m x ≈2,12 m) (dimensions extérieures). Si besoin, utiliser le contreplaqué comme une surface plate pendant

l’assemblage de ce cadre.

• Asegurar que use madera tratada y aprobada para el uso externo. Construya el armazón a 81 1/2 in x 83 3/8 in

(≈2,07 m x ≈2,12 m) (dimensiones exteriores). Se puede también usar el contrachapado como una superﬁ cie plana al ensemblar este armazón.

16 in/po (40,1 cm)

16 in/po (40,1

cm)

81 1/2 in/po (≈2,07 m)

83 3/8 in/po (≈2,12 m)

80 3/8 in/po (≈2,04 m)

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

TOOLS, PARTS, AND HARDWARE REQUIRED / OUTILS, PIÈCES, ET QUINCAILLERIE REQUIS / INSTRUMENTAL, PIEZAS, Y HERRAJE REQUERIDOS

• Square the frame, measuring from corner to corner. Measurement A & B should be about the same length.

• Carrer le cadre en mesurant d’angle à angle. La mesure « A » et « B » doivent être à peu près la même longeur.

• Cuadrar el armazón mediendo de esquina a esquina. La medida «A» y «B» deben ser approximadamente el mismo largo.

• Using nails, fasten the plywood to the frame. Then, drill 5/16" (≈8 mm) holes for drainage.

• En utilisant des clous, attacher bien le contreplaqué au cadre. Ensuite, percer des trous de 5/16 po (≈8 mm)

pour le drainage.

• Usando unos clavos, sujetar el contrachapado al armazón. Entonces, taladrar agujeros de 5/16 in (≈8 mm)

para el drenaje.

1.2.3

1.2.4

x32

x18!

• 5/16"(≈8 mm) drainage holes

• Trous de drainage de 5/16 po (≈8 mm)

• Agujeros para canalización de 5/16 in (≈8 mm)

8d 2 1/2 in/po (8d ≈6,35 cm) (x32)

48 in/po x 83 3/8 in/po x 3/4 in/po

(≈1,22 m x ≈2,12 m x ≈19,1 mm) (x1)

33 1/2 in/po x 83 3/8 in/po x 3/4 in/po

(≈8,51 m x ≈2,12 m x ≈19,1 mm) (x1)

48 in/po x 83 3/8 in/po x 3/4 in/po

(≈1,22 m x ≈2,12 m x ≈19,1 mm)

(x9)

33 1/2 in/po x 83 3/8 in/po x 3/4 in/po

(≈8,51 m x ≈2,12 m x ≈19,1 mm)

TRUSS ASSEMBLY / ASSEMBLAGE DES FERMES / ENSAMBLAJE DE LAS CERCHAS

43 1/4” (≈109,8 cm)

v

40 in/po (1,02 m)

43 1/4 in/po (1,1 m)

AFH (x4)

AFG (x2)

8 1/4”

8 1/4 in/po (20,96 cm)

ADH (x2)

CXK (x12)

ADJ (x4)

ETC (x12)

ETD (x2)

7/16 in/po (≈11 mm) (x2) 3/8 in/po (≈10 mm)

Metal parts / Pièces en métal / Piezas de metal

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

HXG

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

LIFETIME

http://go.lifetime.com/7x7shed-section 2

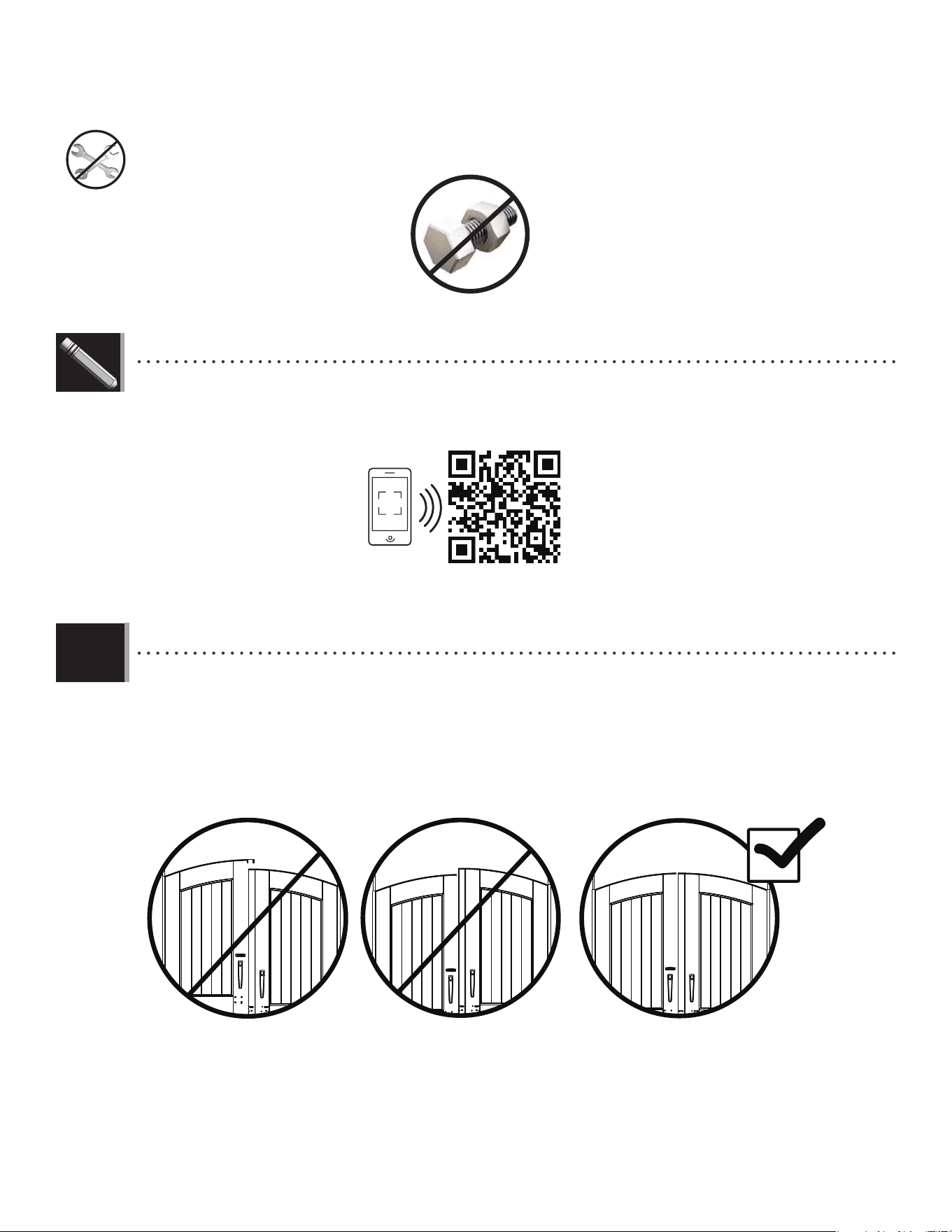

• In case of any trouble with this section, scan the QR code below to view a video on its assembly.

• En cas de problème avec cette section, scanner le QR code en dessous pour voir une vidéo de l’assemblage.

• En caso de problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

AFH

ETD

2.1

• Align the holes in a connector (ETD) with those in the ends of the truss channels (AFH).

• Aligner les trous dans le connecteur (ETD) avec ceux aux extrémités des canaux (AFH).

• Alinear los agujeros en el conector (ETD) con ellos a los extremos de los canalones (AFH).

2.2

• Secure the connector to the truss gutter channels using the hardware included.

• Attacher le connecteur aux canaux à l’aide de la quincaillerie incluse.

• Sujetar el conector a los canales usando el herraje incluido.

CXK (x4)

ETC (x4)

CXK (x4)

ETC (x4)

3/8 in/po

(≈10 mm)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

CXK (x2)

2.3

ETC (x2)

• Align the holes in a truss brace (AFG) with those in the truss gutter channels. Attach the truss brace to the truss gutter

channels using the hardware included.

• Aligner les trous dans le support de la ferme (AFG) avec ceux des canaux de gouttière. Attacher le support de ferme aux

canaux à l’aide de la quincaillerie incluse.

• Alinear los agujeros en el soporte de la cercha (AFG) con ellos en los canalones de la cercha. Sujetar el soporte de cercha

a los canalones usando el herraje incluido.

3/8 in/po

(≈10 mm)

AFG

ETC

CXK

ETC

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

ADJ (x4)

ADJ

ADH

ADH (x2)

8 1/4”

8 1/4 in/po (20,96 cm)

• Slide a truss rod (ADH) through the holes in the truss brace and connector. Secure with two cap nuts (ADJ). Lay truss ﬂ at and

tighten all hardware securely.

• Faire glisser un support de la ferme (ADH) à travers les trous dans le support et le connecteur. Bien l’attacher à l’aide des

écrous borgnes (ADJ). Bien serrer toute la quincaillerie.

• Deslizar un truss rod (ADH) por los agujeros en el soporte y el conector. Sujetarlo bien usando las tuercas ciegas (ADJ). Apretar

bien todo el herraje.

2.4

2.5

• Repeat this section for the second truss.

• Répéter cette section pour la deuxième ferme.

• Repetir esta sección para la segunda cercha.

7/16 in/po

(≈11 mm) (x2)

3/8 in/po

(≈10 mm)

CXK (x6)

ETC (x6)

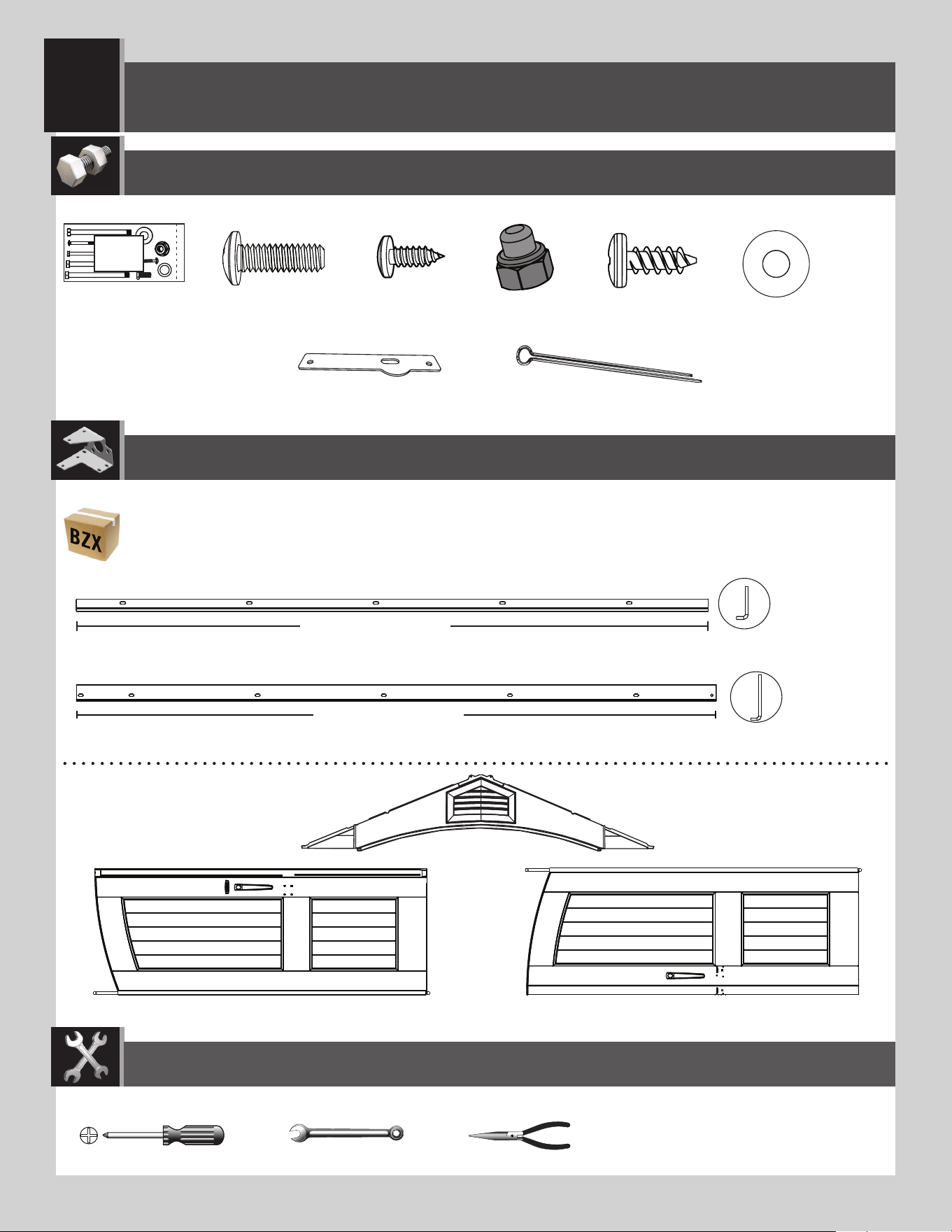

GABLE ASSEMBLY / ASSEMBLAGE DES PIGNONS / ENSAMBLAJE DE LAS FACHADAS

AFE (x1)

ADZ (x3)

ADV (x6)

AGF (x1)

54 3/8”

54 3/8 in/po (1,38 m)

AGH (x1)AGI (x1)

Metal parts / Pièces en métal / Piezas de metal

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

HWP

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

Not included—unless otherwise indicated* / Non inclus — sauf indication contraire* / No incluido, salvo indicación contraria*

FKP

TOOLS AND HARDWARE REQUIRED/ OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

• Secure with the hardware included.

• Fixer les uns aux autres en utilisant la quincaillerie incluse.

• Fijar los unos a los otros usando el herraje incluido.

ADV (x6)

AFE

AGF

ADV

• The ﬂ at holes face away from the gable.

• Les trous plats doivent être face à l’écart du pignon.

• Los agujeros planos dan hacia afuera.

• The ﬂ at hole faces downward.

• Orienter le trou plat vers le bas.

• Orientar el agujero plano hacia abajo.

• Align the holes in the lintel (AFE) with those in the

entry gable (AGF).

• Aligner les trous dans le linteau (AFE) avec ceux du

pignon d’entré (AGF).

• Alinear los agujeros en el dintel (AFE) con ellos en la

fachada de entrada (AGF).

3.2

3.1

LIFETIME

http://go.lifetime.com/7x7shed-section3

• In case of any trouble with this section, scan the

QR code below to view a video on its assembly.

• En cas de problème avec cette section, scanner

le QR code en dessous pour voir une vidéo de

l’assemblage.

• En caso de problemas con esta sección,

escanear el código QR debajo para ver un video

del ensamblaje.

TOOLS AND HARDWARE REQUIRED/ OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

AGH

AGI

ADZ

ADZ (x3)

• Align the holes in the left (AGI) and right (AGH) rear gable halves.

• Aligner les trous dans les toits à pignons gauche (AGI) et droite (AGH).

• Alinear los agujeros en las fachadas traseras izquierda (AGI) y derecha (AGH).

• Secure the two together with three (3) screws (ADZ).

• Fixer l’un à l’autre à l’aide de trois (3) vis (ADZ).

• Fijar el uno al otro usando tres (3) tornillos (ADZ).

3.3

3.4

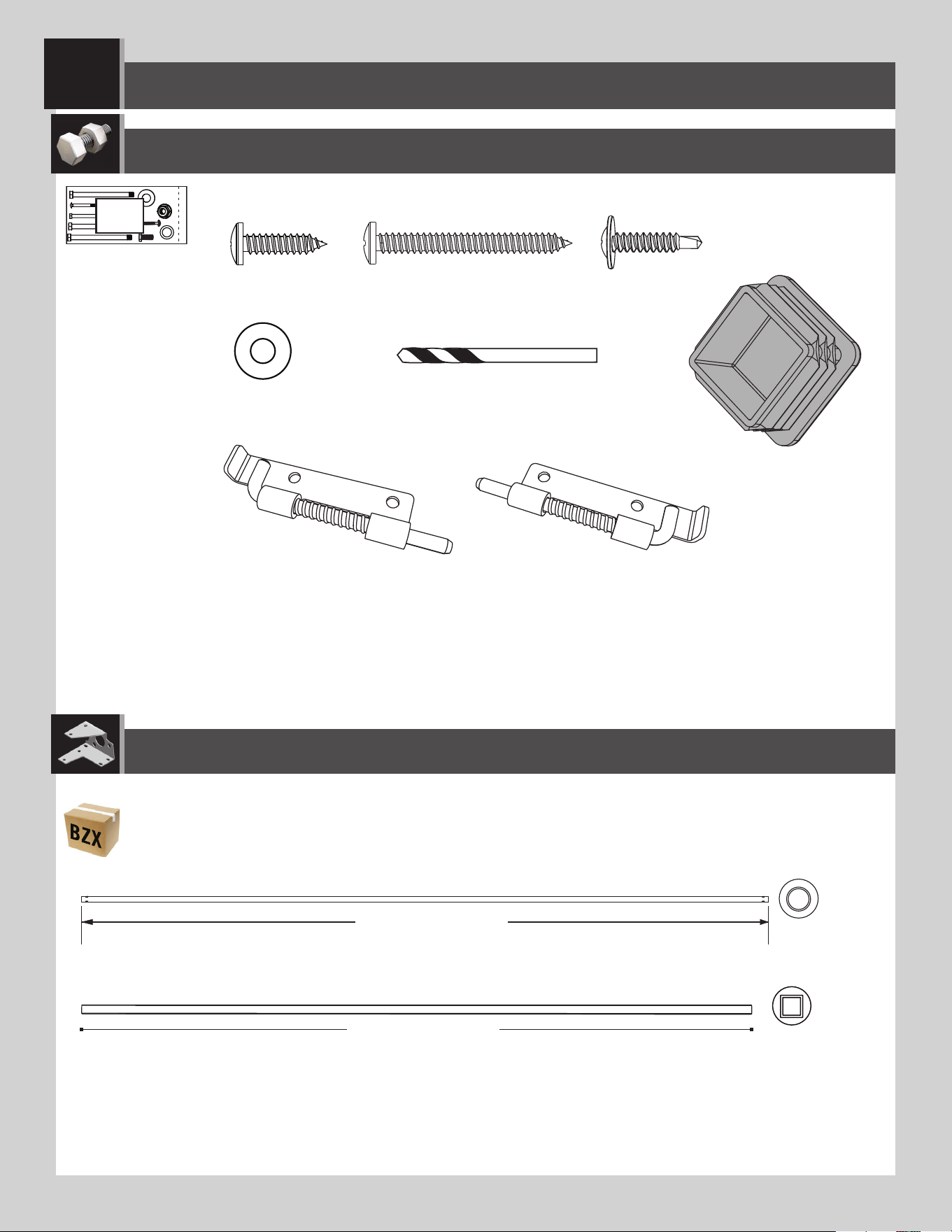

LEFT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE GAUCHE / ENSAMBLAJE DE LA PUERTA IZQUIERDA

Metal parts / Pièces en métal / Piezas de metal

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

PARTS REQUIRED / PIEZAS REQUERIDAS / PIÈCES REQUISES

AEE (x3)

ADW (x1)

BYZ (x2)

BBH (x1)

CHK (x5)

ARA (x1)

CHH (x1)

CHI (x1)

DGS (x1) (Top / Supérieur / Superior)

DGR (x1) (Bottom / Inférieur / Inferior)

v

77 in/po (≈1,96 m)

v

75 in/po (≈1,91 m)

FKP

LEFT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE GAUCHE / ENSAMBLAJE DE LA PUERTA IZQUIERDA

PARTS REQUIRED / PIEZAS REQUERIDAS / PIÈCES REQUISES

Plastic parts / Pièces en plastique / Piezas de plástico

AGO (x1)

BYS (x1)

BYR (x1)

ARA (x1)*

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

Not included—unless otherwise indicated* / Non inclus — sauf indication contraire* / No incluido, salvo indicación contraria*

ADC (x1)*

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

4.2

CHI

CHH

AGO

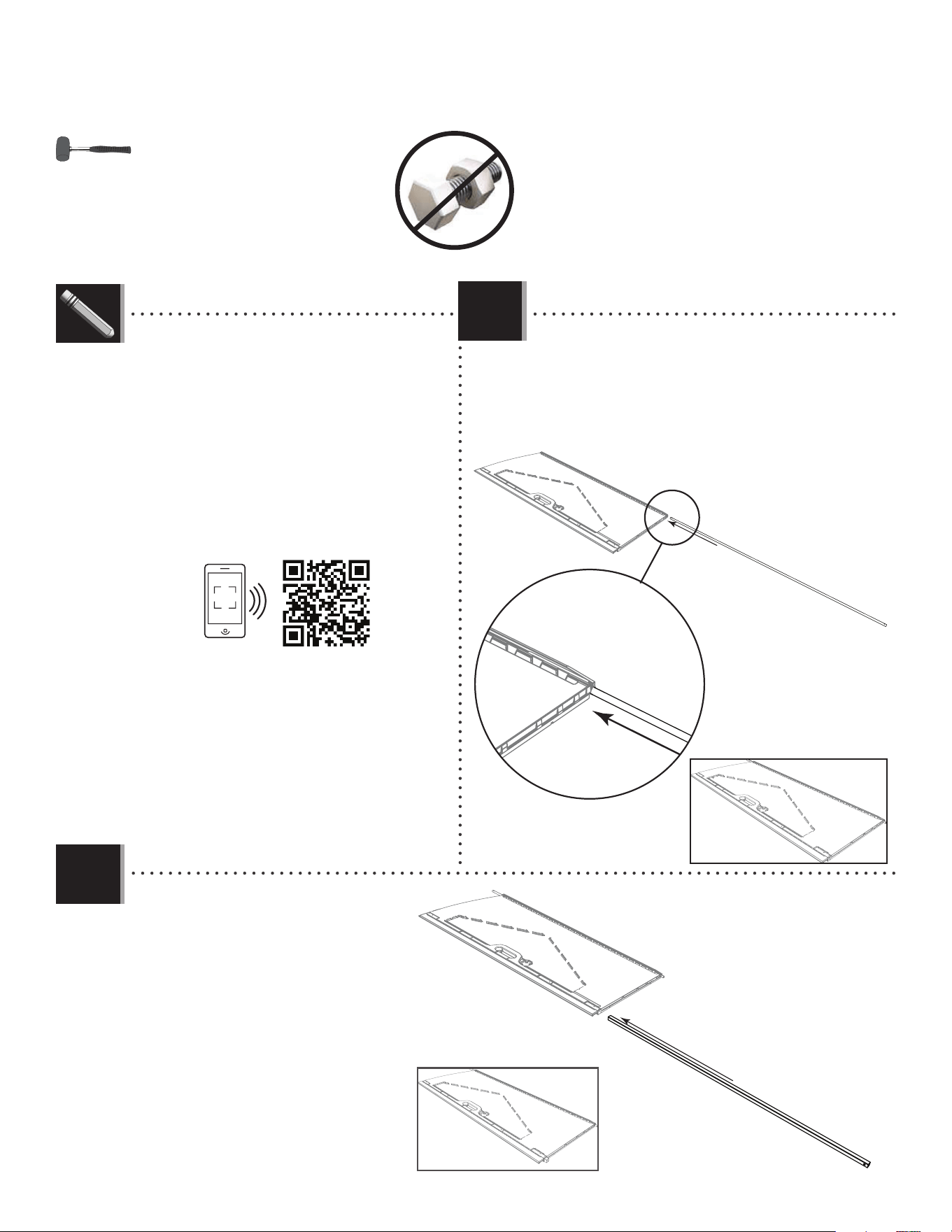

• Slide a hinge tube (CHH) down into the hole in the left door

(AGO).

• Faire glisser le tube d’articulation (CHH) dans le trou dans la

porte gauche (AGO).

• Deslizar el tubo de articulación (CHH) en el agujero en la

puerta izquierda (AGO).

4.1

LIFETIME

• Insert a square tube (CHI) into the square

hole in the bottom of the door until the

end hangs out about 1/2" (≈12 mm).

• Insérer un tube carré (CHI) dans le trou

carré au fond de la port jusqu’à ce que

l’extrémité dépasse à peu près 1/2 po

(≈12 mm).

• Insertar un tubo cuadrado (CHI) en el agujero

cuadrado al fondo de la puerta hasta

que el extremo extienda unos 1/2"

(≈12 mm).

• In case of any trouble with this section, scan

the QR code below to view a video on its

assembly.

• En cas de problème avec cette section,

scanner le QR code en dessous pour voir une

vidéo de l’assemblage.

• En caso de problemas con esta sección,

escanear el código QR debajo para ver un

video del ensamblaje.

http://go.lifetime.com/7x7shed-section4

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

4.3

4.4

CHK (x1)

CHK

BBH

• Once the end cap is ﬂ ush with the bottom of the door, insert self-drilling/self-tapping screw (CHK) into the door panel at the

location shown to hold the square tube in place.

• Une fois que le capuchon soit a ras du bord inférieur de la porte, insérer une vis autoperceuse/autotaraudeuse (CHK) dans la

porte à l’emplacement indiqué aﬁ n de maintenir le tube carré en place.

• Una vez que el tapón esté a ras del borde inferior de la puerta, insertar un tornillo auto-perforante/auto-roscante (CHK) en la

puerta a la ubicación ilustrada para mantener el tubo cuadrado en su lugar.

• Flush with the door

• À ras de la porte

• A ras de la puerta

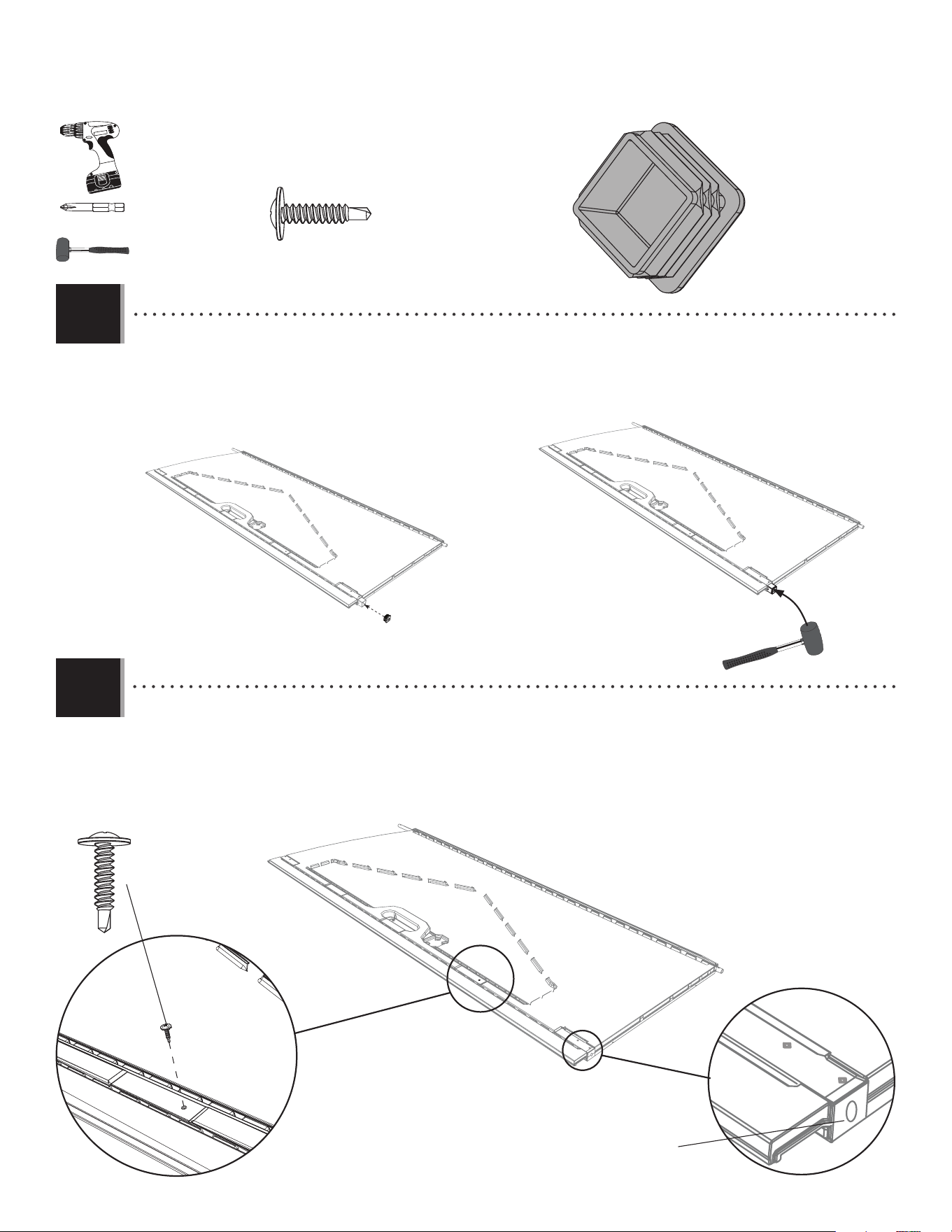

• Insert an end cap (BBH) into the end of the square tube (CHI). Gently, ﬁ nish inserting the tube until it’s ﬂ ush with the bottom

of the door.

• Insérer un capuchon (BBH) dans l’extrémité du tube carré (CHI). Insérer gentiment le tube jusqu’à ce qu’il soit aligné avec

le fond de la porte.

• Insertar un tapón (BBH) en el extremo del tubo cuadrado (CHI). Insertar ligeramente el tubo hasta que esté alineado con el

fondo de la puerta.

BBH (x1)

ADC (x1)*

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

4.5

• Drill two holes at the top and bottom of the door at the locations indicated.

• Percer deux trous aux parties supérieur et inférieur de la porte aux emplacements indiqués.

• Taladrar dos agujeros a las partes superior e inferior de la puerta a las ubicaciones indicadas.

ARA (x1)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

4.6

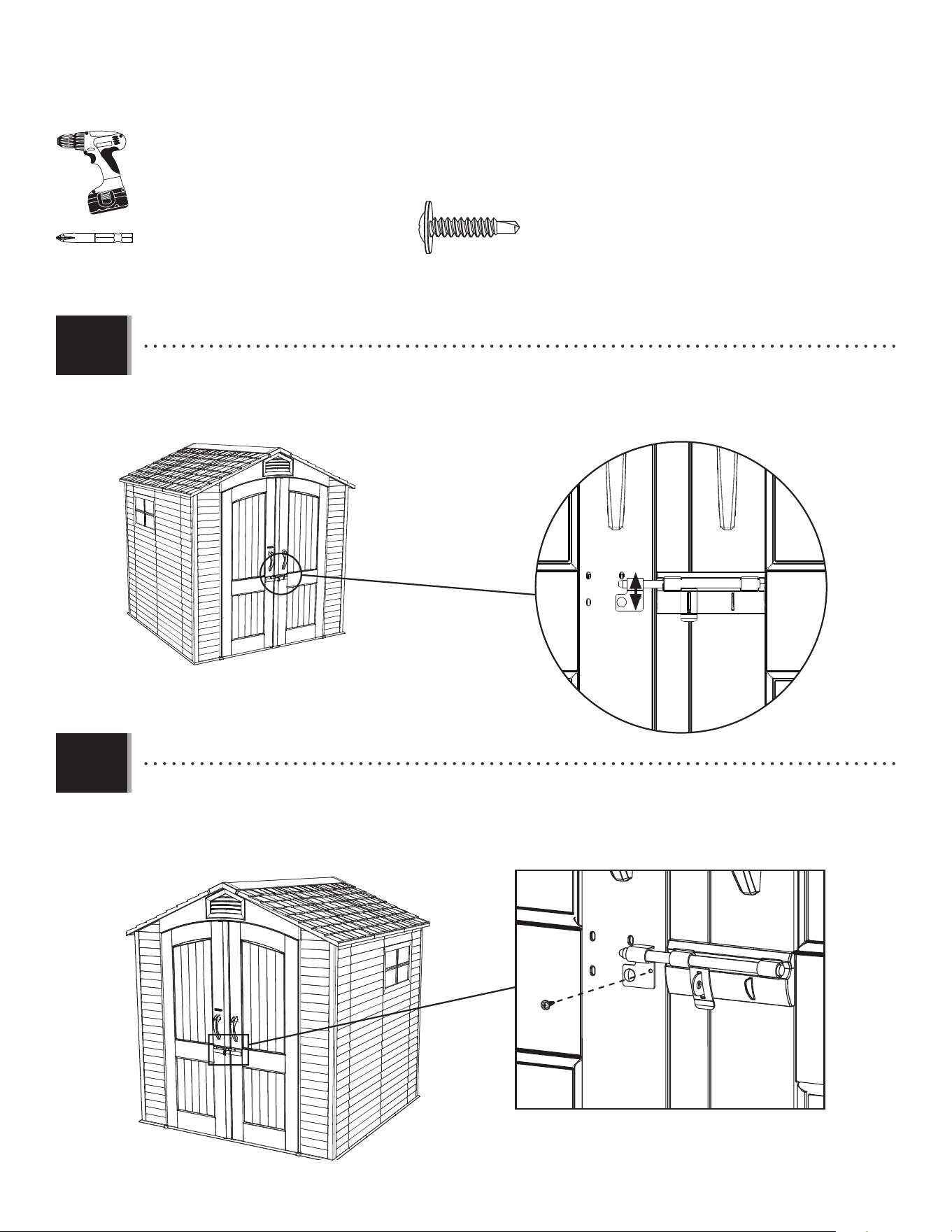

• Secure the two deadbolts (DGR & DGS) to the top and bottom of the door using the hardware provided. The deadbolts

should move freely. If they do not, loosen the screws a tad.

• Bien attacher les deux verrous (DGR et DGS) aux parties supérieure et inférieure de la porte en utilisant la quincaillerie

incluse. Les verrous doivent faire glisser librement. Si non, desserrer un peu les vis.

• Sujetar bien los cerrojos (DGR y DGS) a las partes superior e inferior de la puerta usando el herraje incluido. Los

cerrojos deben mover libremente. Si no, aﬂ ojar un poco los tornillos.

DGS (x1)

(Top / Supérieur / Superior)

DGS

DGR

DGR (x1)

(Bottom / Inférieur / Inferior)

CHK (x4)

CHK

CHK (x2)

ADC (x1)*

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

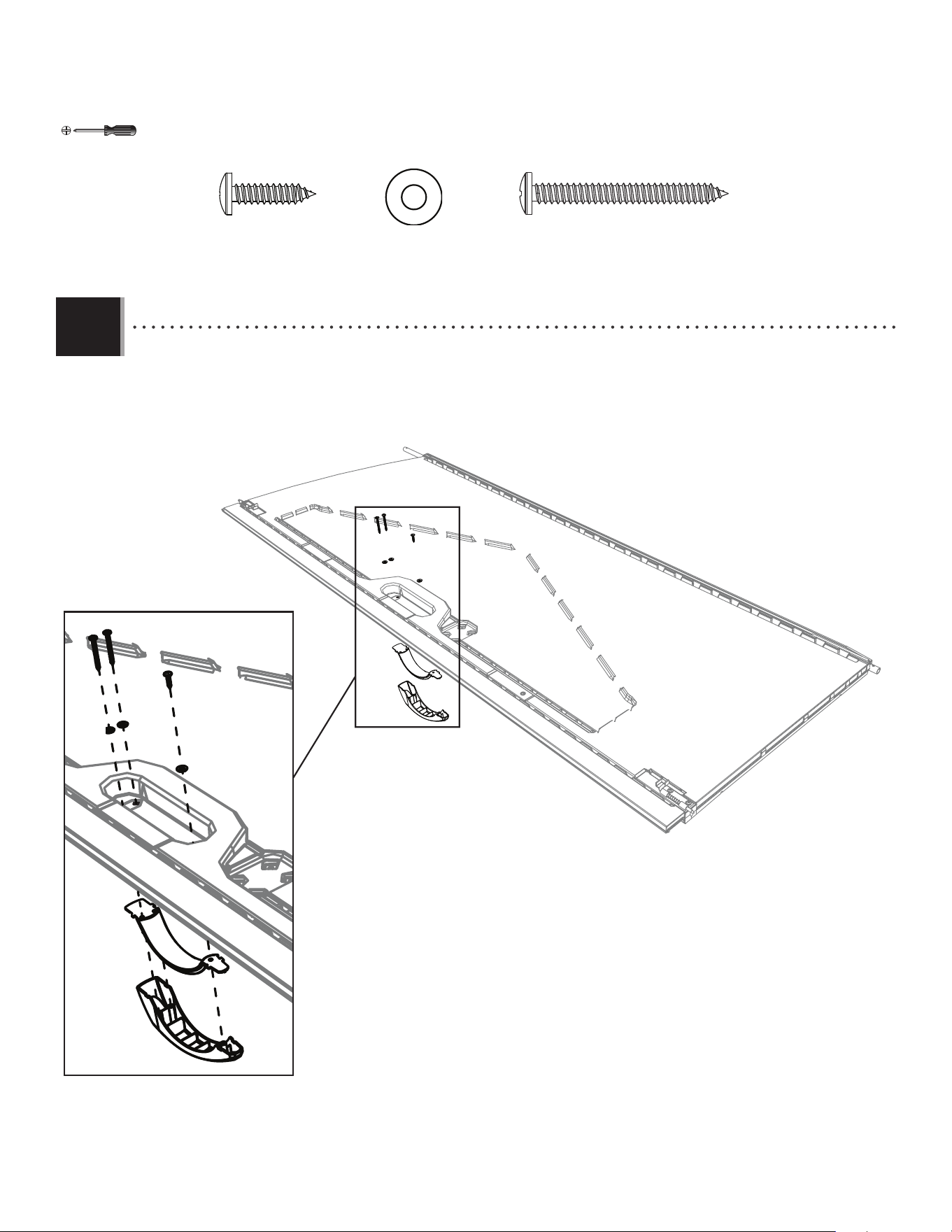

AEE (x3)

ADW (x1)

BYZ (x2)

AEE

BYZ

ADW

BYS

BYR

• Attach the handle pieces (BYR & BYS) using the hardware provided.

• Attacher les pièces de la poignée (BYR et BYS) à l’aide de la quincaillerie incluse.

• Sujetar las piezas del picaporte (BYR y BYS) usando el herraje incluido.

4.7

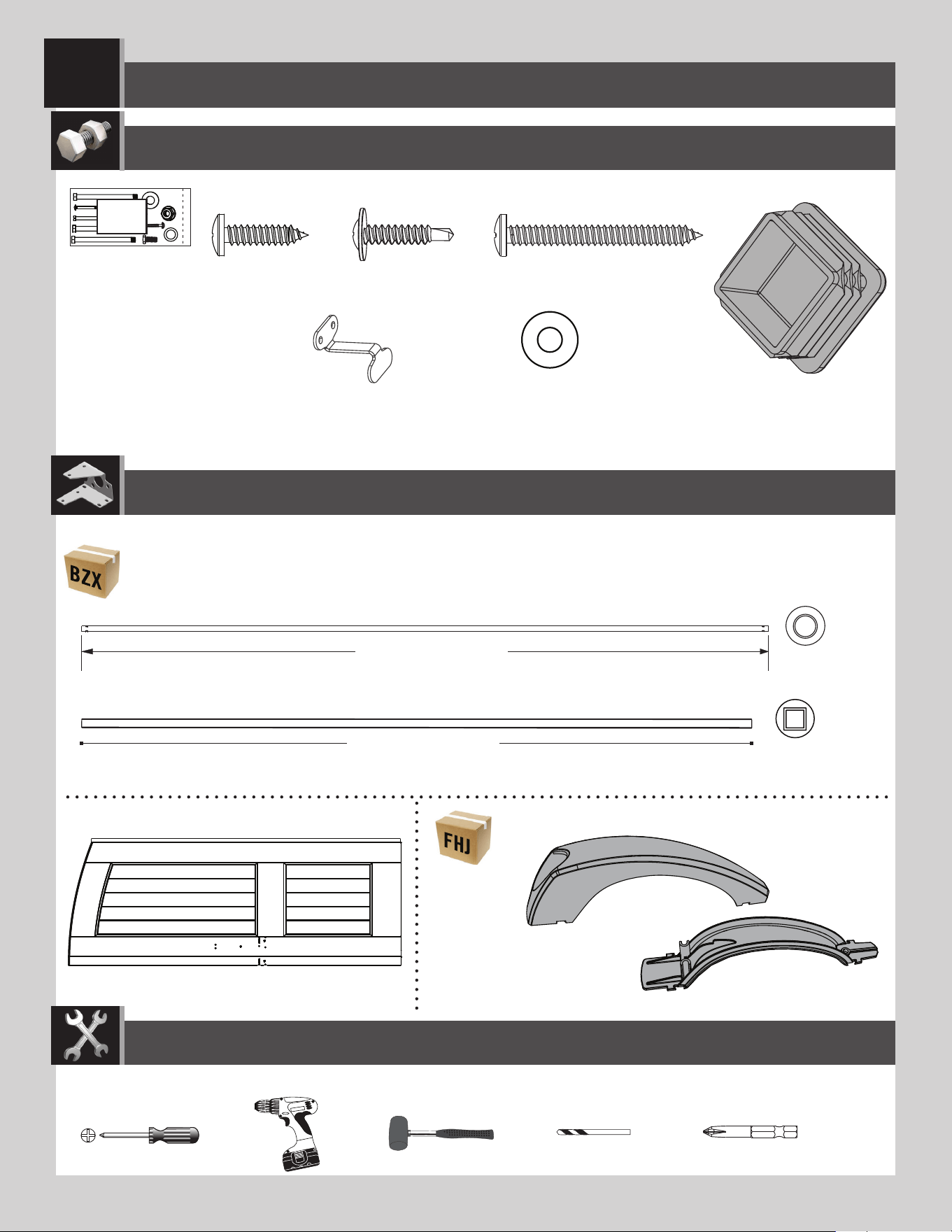

RIGHT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE DROITE / ENSAMBLAJE DE LA PUERTA DERECHA

v

AGZ (x1)

AEE (x1)

ADW (x1)

BYZ (x2)

BYR (x1)

BYS (x1)

BBI (x1)

BBH (x1)

CHK (x1)

Metal parts / Pièces en métal / Piezas de metal

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

CHH (x1)

77 in/po (≈1,96 m)

v

75 in/po (≈1,91 m)

CHI (x1)

ARA (x1)*

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

Not included—unless otherwise indicated* / Non inclus — sauf indication contraire* / No incluido, salvo indicación contraria*

ADC (x1)*

FKP

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

CHH

AGZ

• Slide a hinge tube (CHH) down into the hole in the right

door (AGZ).

• Faire glisser le tube d’articulation (CHH) dans le trou dans

la porte droite (AGZ).

• Deslizar el tubo de articulación (CHH) en el agujero en la

puerta derecha (AGZ).

5.2

CHI

• Insert a square tube (CHI) into the square hole in the bottom of the door until the end hangs out about 1/2" (≈12 mm).

• Insérer un tube carré (CHI) dans le trou carré au fond de la port jusqu’à ce que l’extrémité dépasse à peu près 1/2"

(≈12 mm).

• Insertar un tubo cuadrado (CHI) en el agujero cuadrado al fondo de la puerta hasta que el extremo extienda unos 1/2"

(≈12 mm).

5.1

LIFETIME

http://go.lifetime.com/7x7shed-section5

• In case of any trouble with this section, scan the

QR code below to view a video on its assembly.

• En cas de problème avec cette section, scanner

le QR code en dessous pour voir une vidéo de

l’assemblage.

• En caso de problemas con esta sección,

escanear el código QR debajo para ver un video

del ensamblaje.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

• Flush with the right door

• À ras de la porte droite

• A ras de la puerta derecha

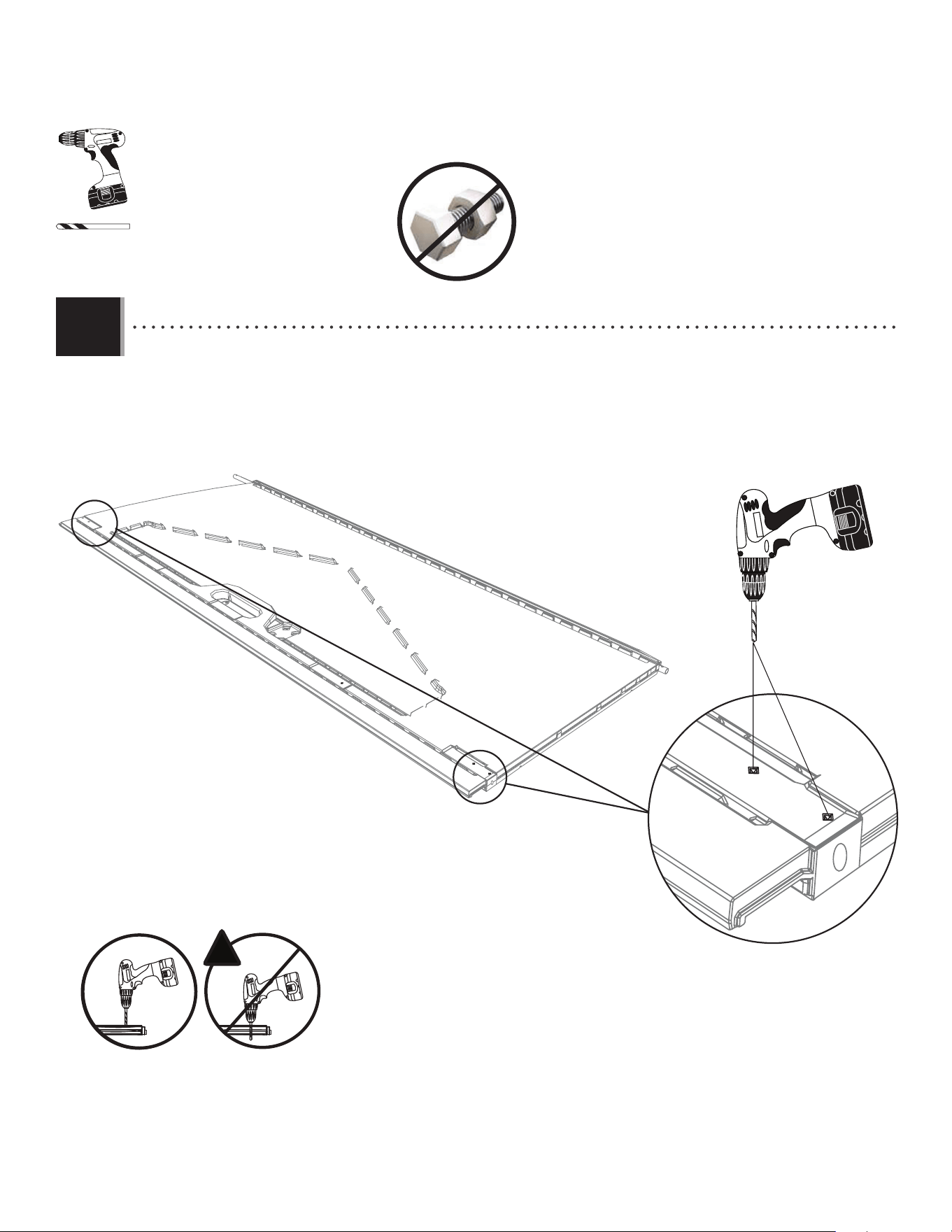

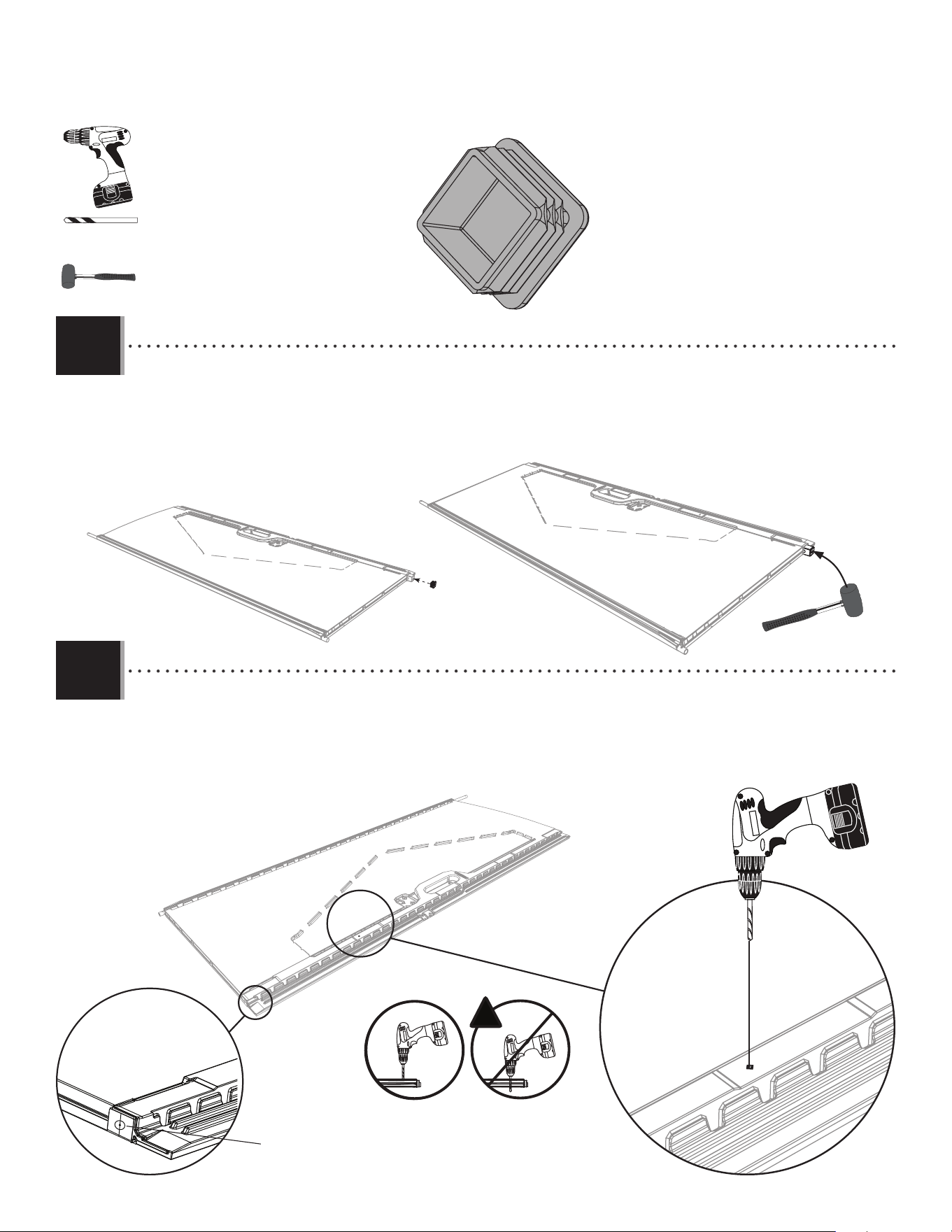

• Using an 1/8" (≈3 mm) drill bit (ARA), drill through the door and into the square tube. Do not drill all the way through the

door—just into the tube.

• En utilisant un foret de 1/8" (≈3 mm) (ARA), percer la porte et le tube carré. Ne pas percer complètement à travers la

porte — juste dans le tube.

• Usando una broca de 1/8" (≈3 mm) (ARA), taladrar la puerta y el tubo cuadrado. No taladrar por la puerta entera, sólo al

tubo.

• Insert an end cap (BBH) into the end of the square tube (CHI). Gently, ﬁ nish inserting the tube until it’s ﬂ ush with the bottom of the

door.

• Insérer un capuchon (BBH) dans l’extrémité du tube carré (CHI). Insérer gentiment le tube jusqu’à ce qu’il soit aligné avec

le fond de la porte.

• Insertar un tapón (BBH) en el extremo del tubo cuadrado (CHI). Insertar ligeramente el tubo hasta que esté alineado con el

fondo de la puerta.

5.3

5.4

BBH

BBH (x1)

ARA (x1)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

• Attach the handle pieces (BYR & BYS) using the hardware provided.

• Attacher les pièces de la poignée (BYR et BYS) à l’aide de la quincaillerie incluse.

• Sujetar las piezas del picaporte (BYR y BYS) usando el herraje incluido.

AEE (x1)

ADW (x1)

BYZ (x2)

BBI (x1)

BBI

ADW

AEE

5.5

5.6

BYZ

BYS

BYR

CHK

• Flush with the right door

• À ras de la porte droite

• A ras de la puerta derecha

• Once the end cap is ﬂ ush with the bottom of the door, insert self-drilling/self-tapping screw (CHK) into the door panel at the

location shown.

• Une fois que le capuchon soit a ras du bord inférieur de la porte, insérer une vis autoperceuse/autotaraudeuse (CHK) dans la

porte à l’emplacement indiqué.

• Una vez que el tapón esté a ras del borde inferior de la puerta, insertar un tornillo auto-perforante/auto-roscante (CHK).

CHK (x1)

ADC (x1)

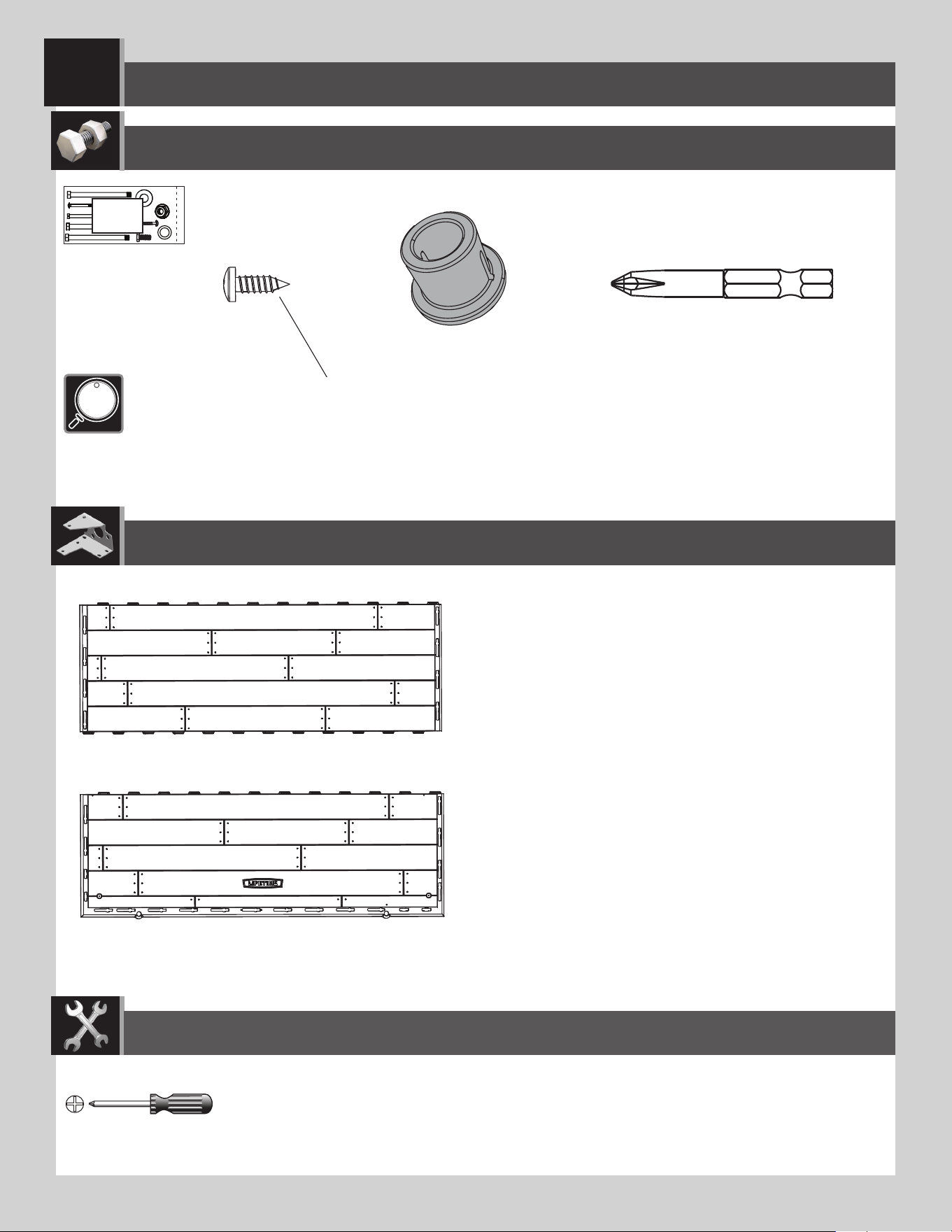

FLOOR ASSEMBLY / ASSEMBLAGE DU PLANCHER / ENSAMBLAJE DEL PISO

AFX (x1)

AGR (x2)

AHO (x2)

BQC (x8)

ADC (x1)

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

• These screws do not anchor the ﬂ oor; they only hold the panels together.

• Ces vis n’ancrent pas le plancher ; ils ne servent qu’attacher les panneaux les uns aux autres.

• Estos tornillos no anclan el piso; sirven sólo para sujetar los paneles los unos a los otros.

FRA

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

HXG

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

AFX

AGR

45°

• In case of any trouble with this section, scan the QR code below to view a video on its assembly.

• En cas de problème avec cette section, scanner le QR code en dessous pour voir une vidéo de l’assemblage.

• En caso de problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

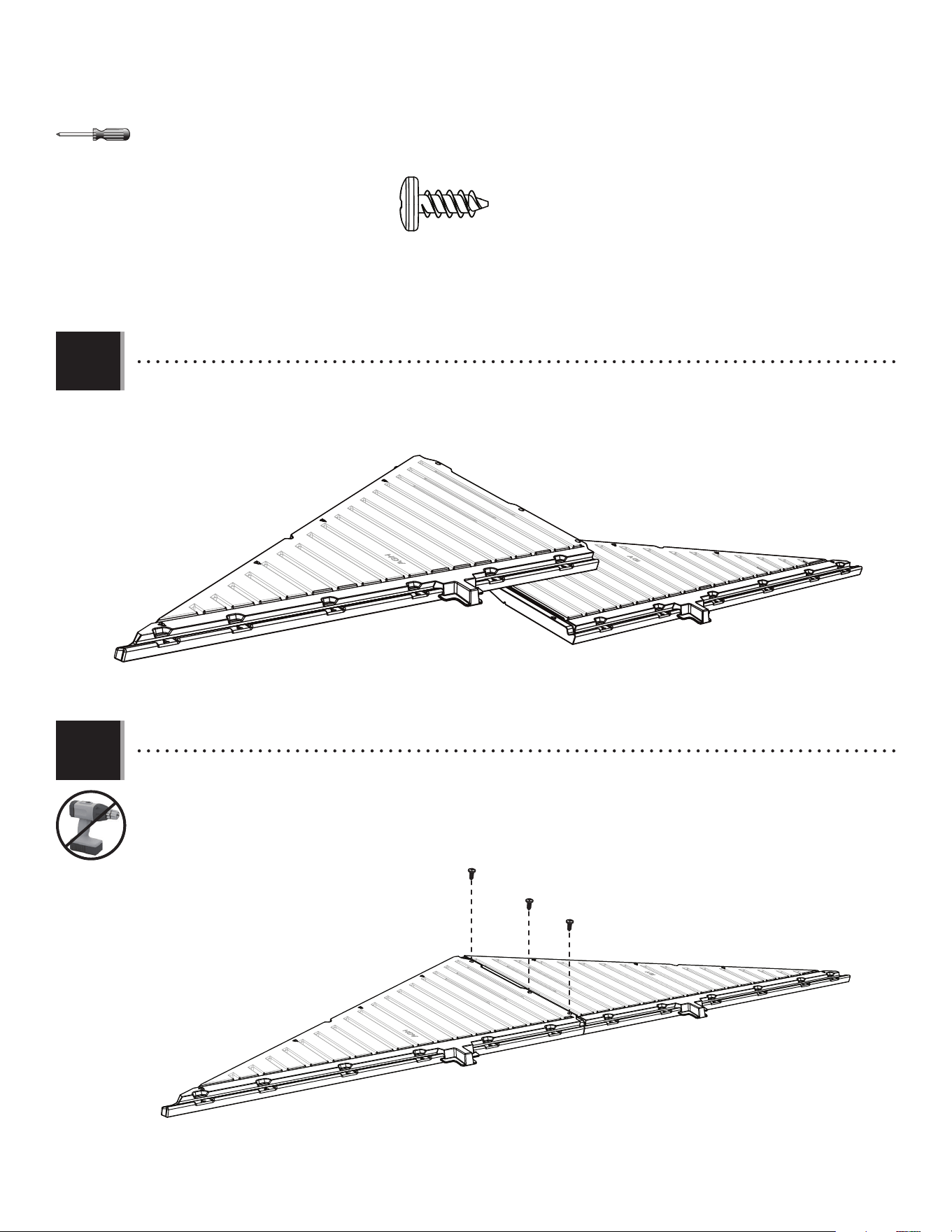

6.26.1

LIFETIME

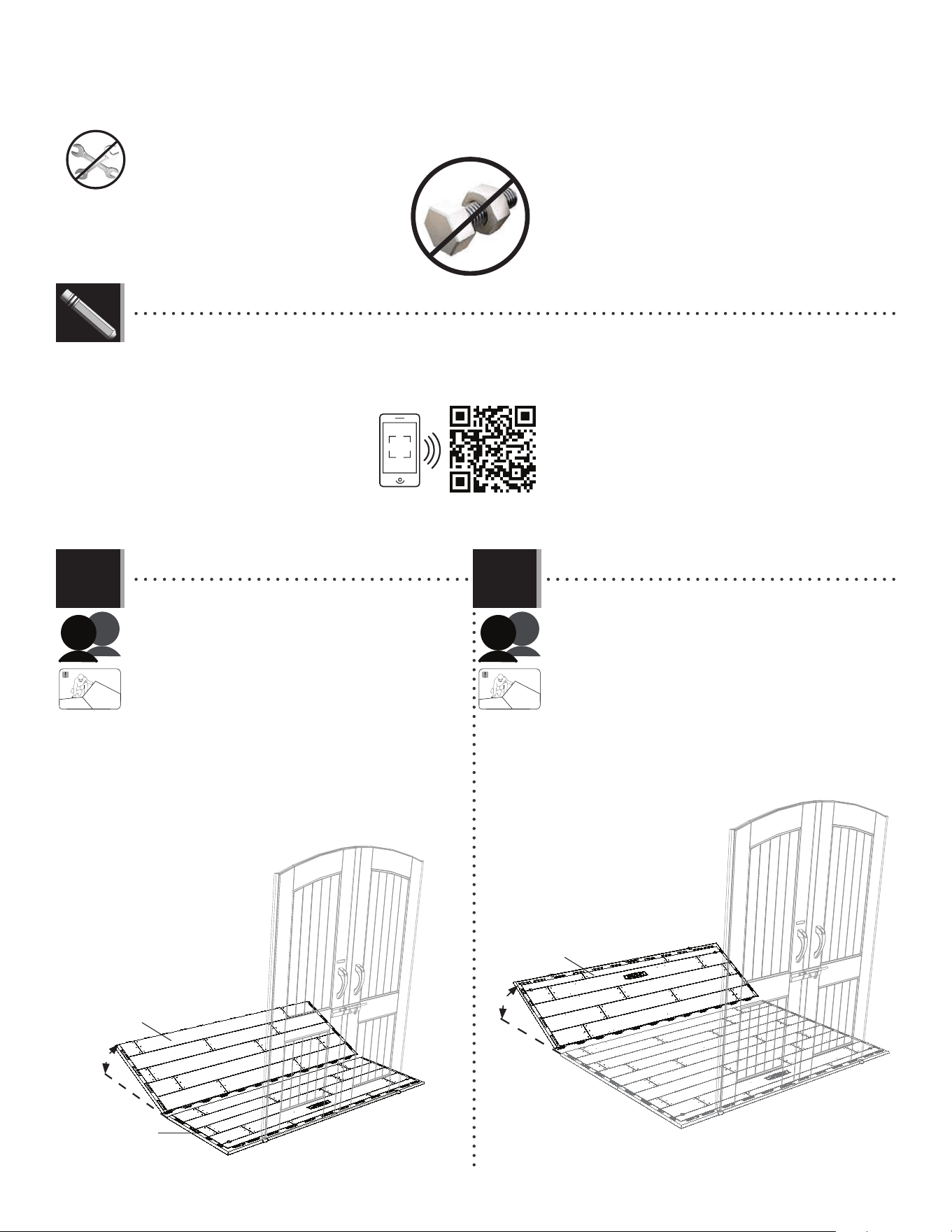

• Hold an inner ﬂ oor panel (AFX) at an angle and slide

the tabs along the edge underneath the other

outer ﬂ oor panel (AGR). The tabs interlock. Lay panel

down ﬂ at.

• Poser un panneau de plancher intérieur (AFX) à un angle

et faire glisser les languettes le long du bord

au-dessus de l’autre panneau de plancher extérieur (AGR).

Les languettes s’enclenchent les uns les autres.

L’étendre par terre.

• Colocar un panel de piso interior (AFX) a un ángulo

y deslizar las lengüetas a lo largo del borde

debajo el otro panel de piso exterior (AGR). Las

lengüetas se entrelazen las unas con las otras.

Aplanar el panel.

http://go.lifetime.com/7x7shed-section6

• Attach an outer ﬂ oor panel (AGR) to the inner ﬂ oor panel.

• Attacher un autre panneau de plancher intérieur (AGR) au

panneau de plancher intérieur.

• Fijar otro panel de piso exterior (AGR) al panel de piso

interior.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

AHO

AHO (x2)

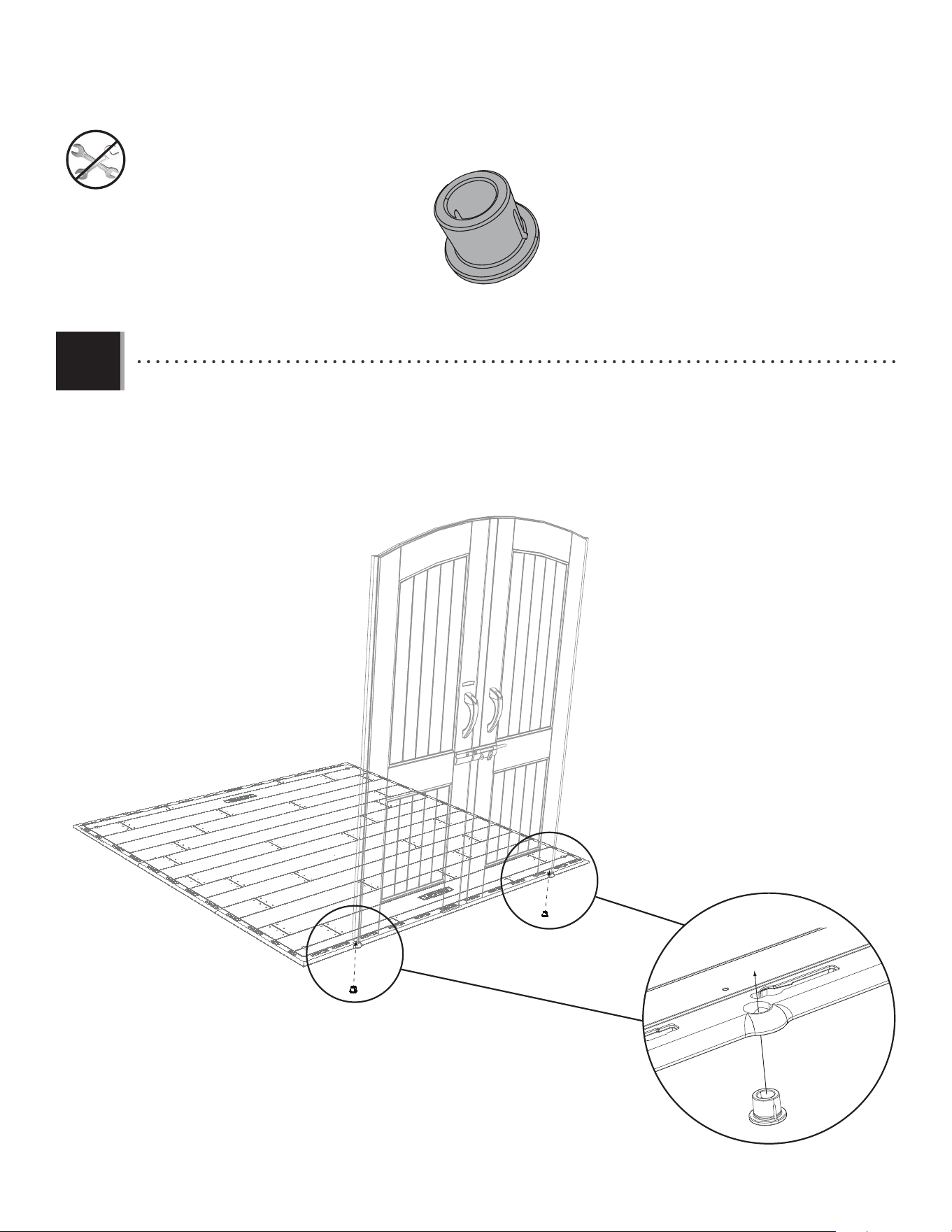

• Decide on which end to install the doors. Insert bushings (AHO) through the holes in the ﬂ oor. The slit in the bushing should face

the front of the shed.

• Sélectionner le bord désiré pour installer les portes. Insérer les bagues (AHO) à travers les trous dans le plancher. La

fente dans la bague doit donner sur le bord avant de l’abri.

• Seleccionar el borde deseado para instalar las puertas. Insertar los casquillos (AHO) a través de los agujeros en el piso.

La rendija en el casquillo debe dar hacia el borde delantero de la caseta.

6.3

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

BQC (x8)

BQC (x2)

• Insert eight (8) screws (BQC) through the divots in the ﬂ oor panels and into the tabs of the adjacent ﬂ oor panels. (The

divots are near the seams of the ﬂ oor panels.) These screws do not anchor the ﬂ oor; they only hold the panels together.

• Insérer huit (8) vis (BQC) à travers les marques dans les panneaux de plancher et dans les languettes des panneaux de

plancher contigus. (Les marques se trouvent près des jonctions des panneaux de plancher.) Ces vis n’ancrent pas le plancher ;

ils ne servent qu’attacher les panneaux les uns aux autres.

• Insertar ocho (8) tornillos (BQC) a través de las marcas en los paneles de piso y dentro de las lengüetas des los paneles

de piso adyacentes. (Se encuentran las marcas cerca de las junturas de los paneles de piso.) Estos tornillos no anclan el piso;

sirven sólo para sujetar los paneles los unos a los otros.

6.4

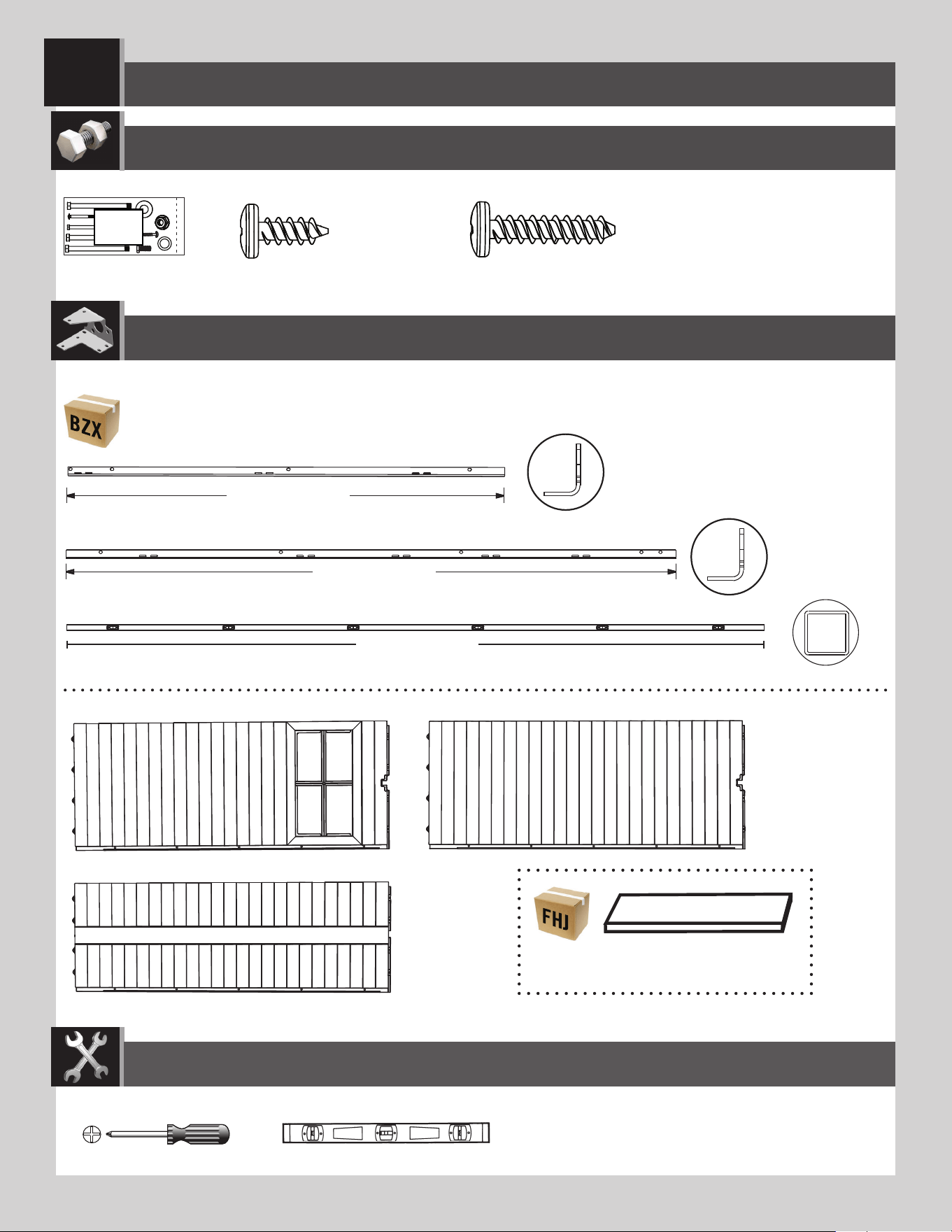

WALL ASSEMBLY / ASSEMBLAGE DES MURS / ENSAMBLAJE DE LOS MUROS

49” (1,25 m)

49 in/po (1,25 m)

v

67 3/4 in/po (1,72 m)

78 3/8”

78 3/8 in/po (1,99 m)

ADZ (x73)

ADV (x6)

AHD (x4)

AHH (x2)

AGL (x4)

AFM (x4)

BXT (x2)

BXX (x1)

Metal parts / Pièces en métal / Piezas de metal

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

FRB

EUF (x1)

Plastic block / Bloc en plastique /

Bloque de plástico

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

Not included—unless otherwise indicated* / Non inclus — sauf indication contraire* / No incluido, salvo indicación contraria*

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

ADZ (x20)

ADZ

AFM

AHD

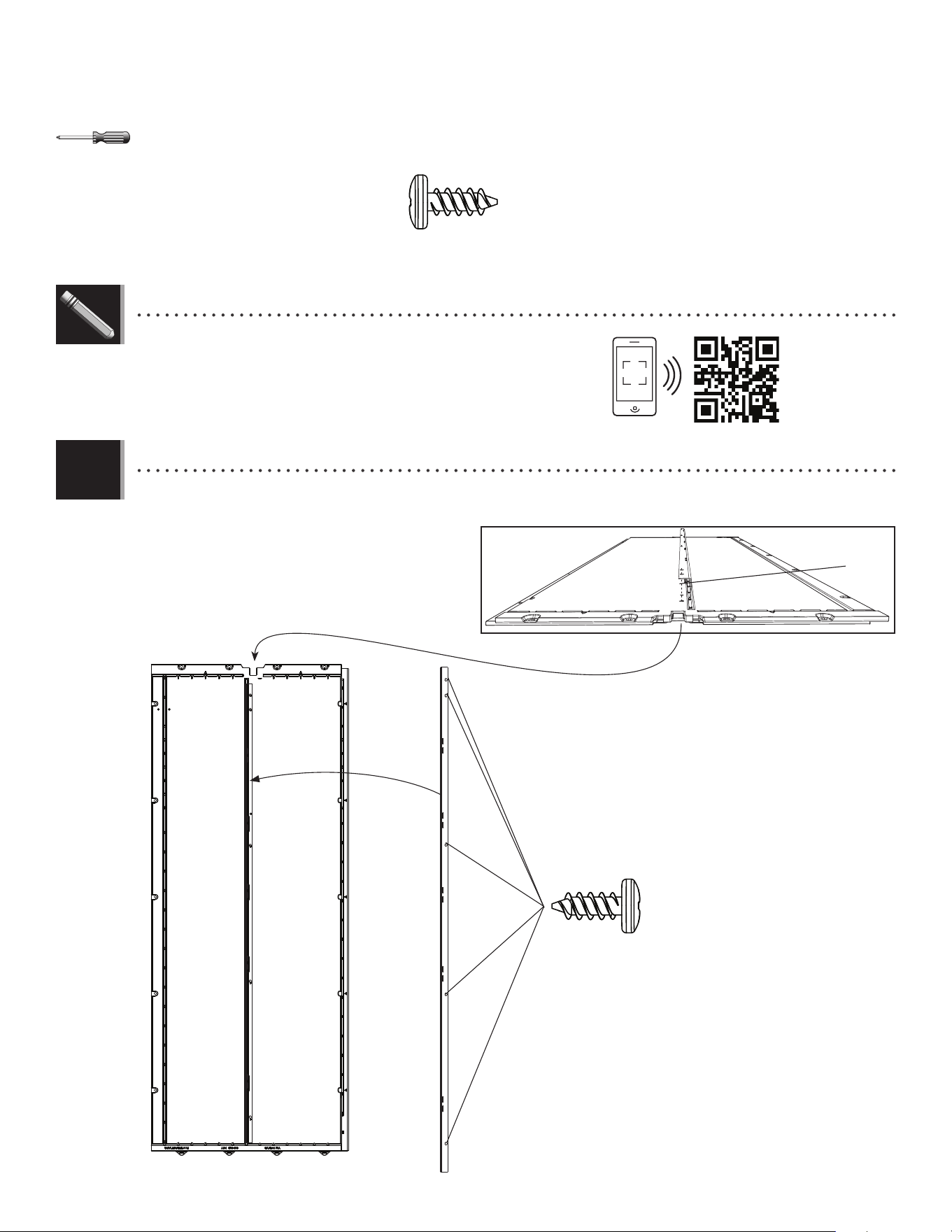

• Attach a wall support channel (AFM) to a wall panel (AHD)

using ﬁ ve (5) screws (ADZ). Repeat this step for all wall panels.

• Fixer un canal de support mural (AFM) au panneau mural (AHD) à

l’aide de cinq (5) Vis (ADZ). Répéter cette étape pour tous les

panneaux muraux.

• Fijar un canal de soporte mural (AFM) al panel mural (AHD)

usando cinco (5) tornillos (ADZ). Repetir este paso para todos

los paneles murales.

• If you have trouble with this section, follow the code below to view a video on

how to assemble this section.

• En cas d’avoir des problèmes avec cette section, suivre le code en bas pour

voir un vidéo sur l’assemblage de cette section.

• En caso de problemas con esta sección, seguir el código debajo para ver un

video sobre el ensamblaje de esta sección.

http://go.lifetime.com/7wall

LIFETIME

7.1

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

AGL

• Insert the two left-most tabs at the bottom of the corner

panel (AGL) into the two right-most slots along the front

edge of the ﬂ oor.

• Insérer les deux languettes gauches au bord inférieur du

panneau angulaire (AGL) dans les deux rainures droites le long du

bord avant du plancher.

• Insertar las lengüetas al borde inferior del panel angular (AGL)

en las ranuras a lo largo del borde delantero del piso.

7.2

7.3

BXT

ADZ (x8)

BXT

AHH

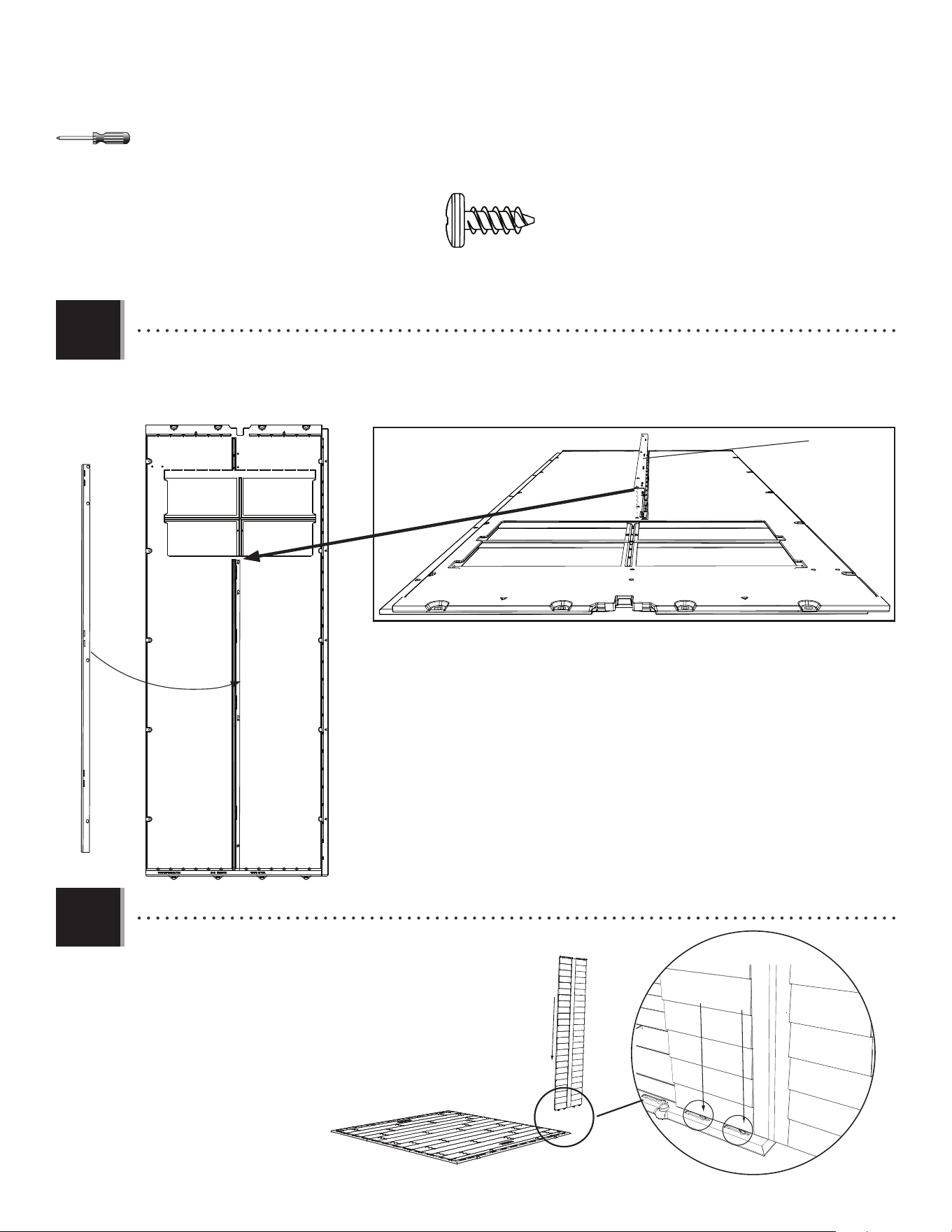

• Attach a wall support channel (BXT) to a window wall panel (AHH) using four (4) screws (ADZ). Repeat this step.

• Fixer un canal de support mural (BXT) au panneau mural pour la fenêtre (AHH) à l’aide de quatre (4) vis (ADZ). Répéter cette étape.

• Fijar un canal de soporte mural (BXT) al panel mural para la ventana (AHH) usando cuatro (4) tornillos (ADZ). Repetir este paso.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

EUF

AGL

Click!

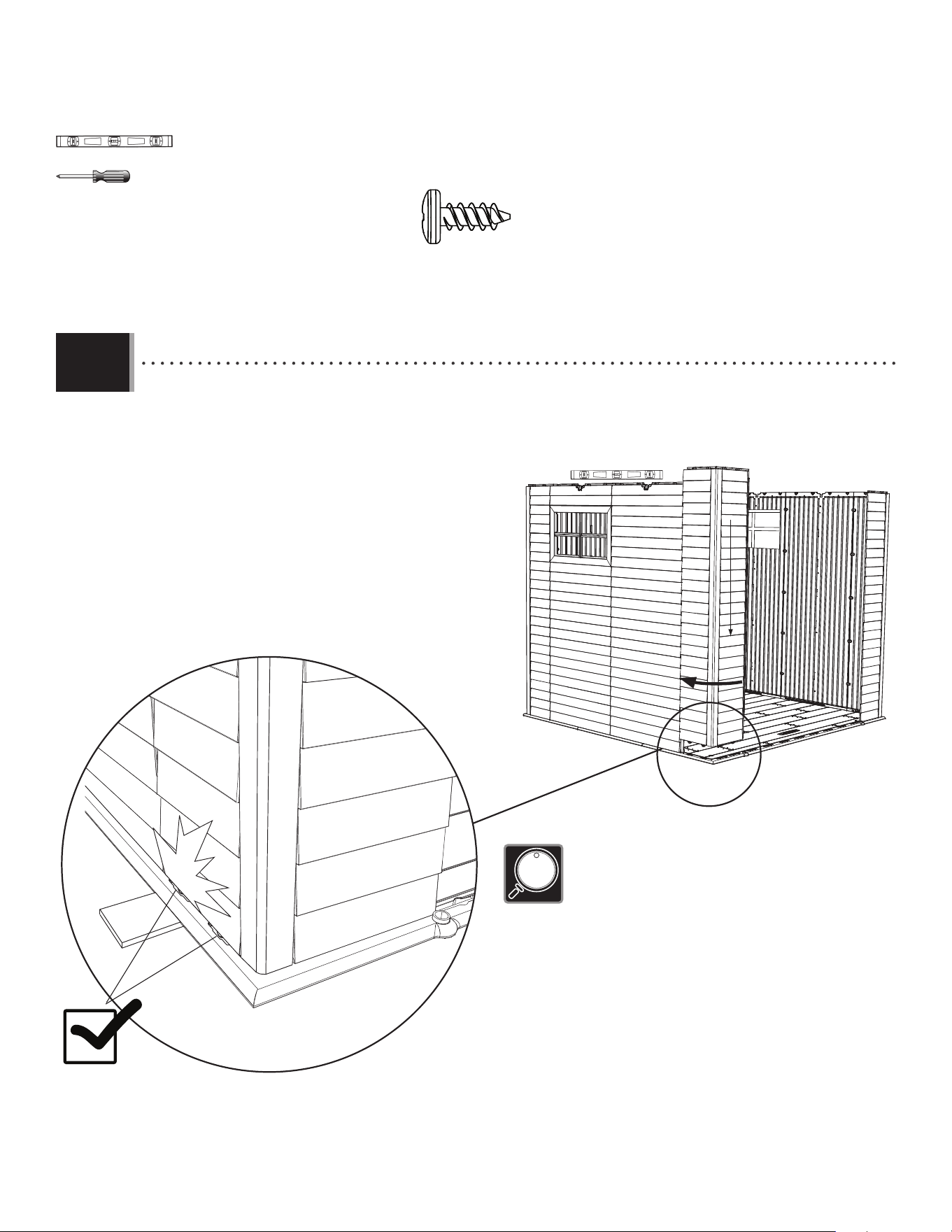

• Pull down on the panel to insert the remaining tabs. To help with insertion, place the plastic block (EUF) under the ﬂ oor

panel directly under the tab being inserted. You should hear a “click” when the tab pops into place. Repeat this step for

the second tab.

• Tirer le panneau pour insérer les languettes restantes. Pour aider avec l’assemblage, mettre le bloc en plastique (EUF)

sous le panneau de plancher directement sous la languette à insérer. S’écoute un « déclic » lorsque la languette

s’emboîte en place. Répéter ce processus pour la deuxième languette.

• Tirar para abajo el panel para insertar las lengüetas restantes. Para ayudar con el ensamble, Deslizar le bloque de

plástico (EUF) debajo el panel de piso directamente debajo la lengüeta que quiere insertar. Se escuchará un «clic»

cuando la lengüeta se encaja en su lugar. Repete este proceso para la segunda lengüeta.

7.4

7.5

• Slide the corner panel to the left. Bend the corner panel.

• Faire glisser le panneau angulaire à la gauche. Plier le panneau angulaire.

• Deslizar el panel angular a la izquierda. Doblar el panel angular.

• If the bushings are in the way, temporarily remove them to insert the wall panel.

• Si les bagues interférent avec l’installation, les retirer temporairement pour pouvoir insérer le panneau

mural.

• Si los casquillos interﬁ eren con la instalación, retirarlos temporalmente para poder insertar el panel mural.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

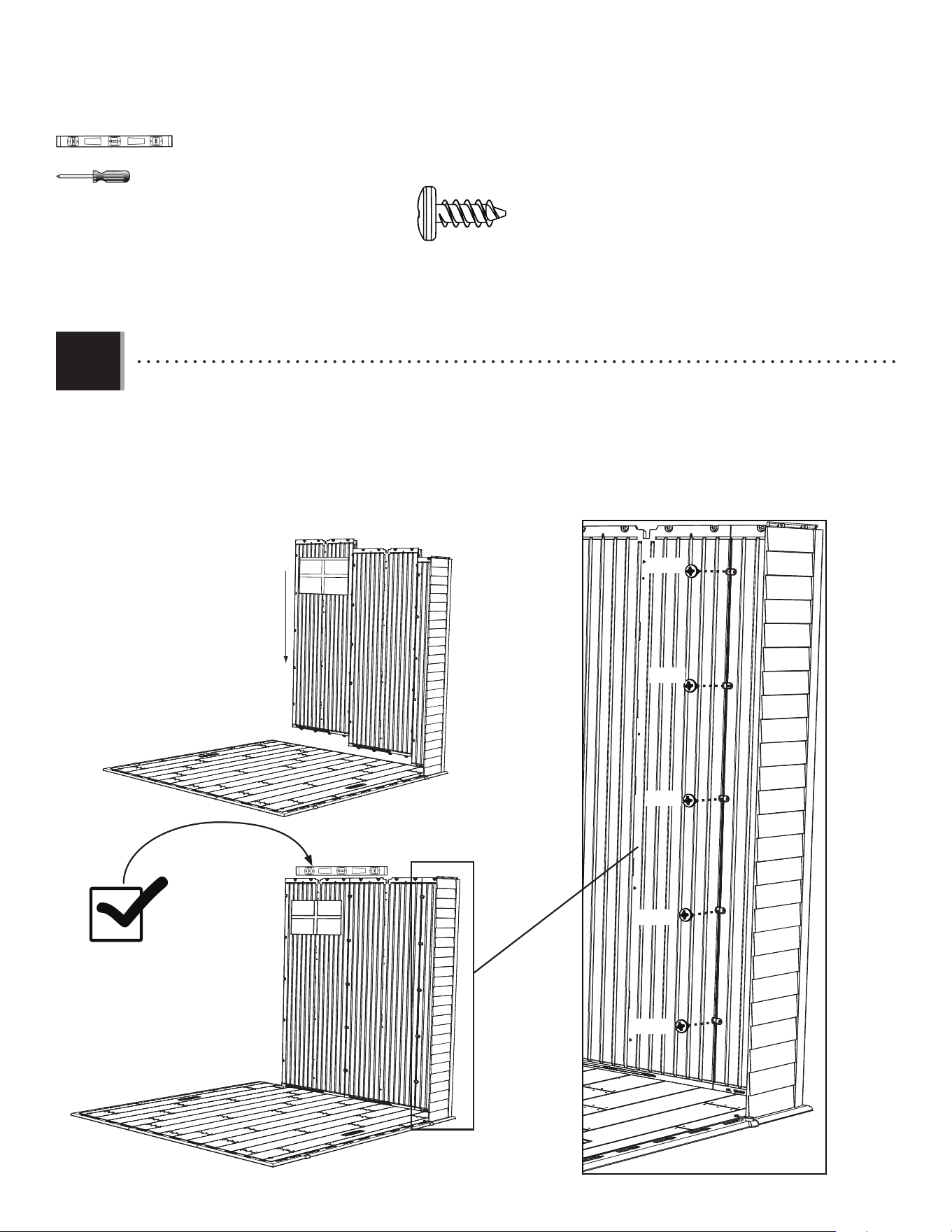

• Insert the tabs of two (2) wall panels (AHD and/or AHH) into the slots along the right edge of the ﬂ oor. Slide the panels

toward the corner panel. Secure the panels to one another using ﬁ ve (5) screws (ADZ) for each panel.

• Insérer les languettes des deux (2) panneaux muraux (AHD et/ou AHH) dans les fentes le long du bord droit du plancher.

Faire glisser les panneaux vers le panneau angulaire. Fixer les panneaux les un aux autres à l’aide de cinq (5) vis

(ADZ) pour chaque panneau.

• Insertar las lengüetas de dos (2) paneles murales (AHD y/o AHH) dentro de las ranuras a lo largo del borde derecho del

piso. Deslizar los paneles hacia el panel angular. Fijar los paneles los unos a los otros usando cinco (5) tornillos (ADZ)

para cada panel.

ADZ (x10)

ADZ

7.6

AHH

AHD

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

ADZ (x15)

Click!

• Insert the tabs of two (2) wall panels (AHD) into the

slots along the rear edge of the ﬂ oor. Slide the

panels toward the corner panel. Secure the

panels to one another using ﬁ ve (5) screws (ADZ) for

each panel.

• Insérer les languettes des deux (2) panneaux muraux

(AHD) dans les fentes le long du bord arrière

du plancher. Faire glisser les panneaux vers

le panneau angulaire. Fixer les panneaux les

un aux autres à l’aide de cinq (5) vis (ADZ) pour

chaque panneau.

• Insertar las lengüetas de dos (2) paneles murales (AHD)

dentro de las ranuras a lo largo del borde trasero

del piso. Deslizar los paneles hacia el panel

angular. Fijar los paneles los unos a los otros

usando cinco (5) tornillos (ADZ) para cada panel.

• Attach this corner panel in the same manner you did the previous corner panel.

• Fixer ce panneau angulaire de la même façon que le panneau angulaire précédent.

• Fijar este panel angular de la misma manera que el panel angular anterior.

7.7

7.8

AHD

AGL

EUF

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

ADZ (x15)

Click!

• Attach this corner panel in the same manner you did the previous corner panel.

• Fixer ce panneau angulaire de la même façon que le panneau angulaire précédent.

• Fijar este panel angular de la misma manera que el panel angular anterior.

• Insert the tabs of two (2) wall panels (AHH & AHD) into

the slots along the left edge of the ﬂ oor. Slide

the panels toward the corner panel. Secure

the panels to one another using ﬁ ve (5) screws

(ADZ) for each panel.

• Insérer les languettes des deux (2) panneaux

muraux (AHH et AHD) dans les fentes le long du bord

gauche du plancher. Faire glisser les panneaux

vers le panneau angulaire. Fixer les panneaux

les un aux autres à l’aide de cinq (5) vis (ADZ)

pour chaque panneau.

• Insertar las lengüetas de dos (2) paneles murales

(AHH y AHD) dentro de las ranuras a lo largo del

borde izquierdo del piso. Deslizar los paneles

hacia el panel angular. Fijar los paneles los

unos a los otros usando cinco (5) tornillos (ADZ)

para cada panel.

7.9

7.10

AHD

AHH

AGL

EUF

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

ADZ (x5)

• Attach this corner panel in the same manner you did the previous corner panel.

• Fixer ce panneau angulaire de la même façon que le panneau angulaire précédent.

• Fijar este panel angular de la misma manera que el panel angular anterior.

7.11

AGL

Click!

EUF

• If the bushings are in the way, temporarily remove them

to insert the wall panel.

• Si les bagues interférent avec l’installation, les retirer

temporairement pour pouvoir insérer le panneau mural.

• Si los casquillos interﬁ eren con la instalación, retirarlos

temporalmente para poder insertar el panel mural.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

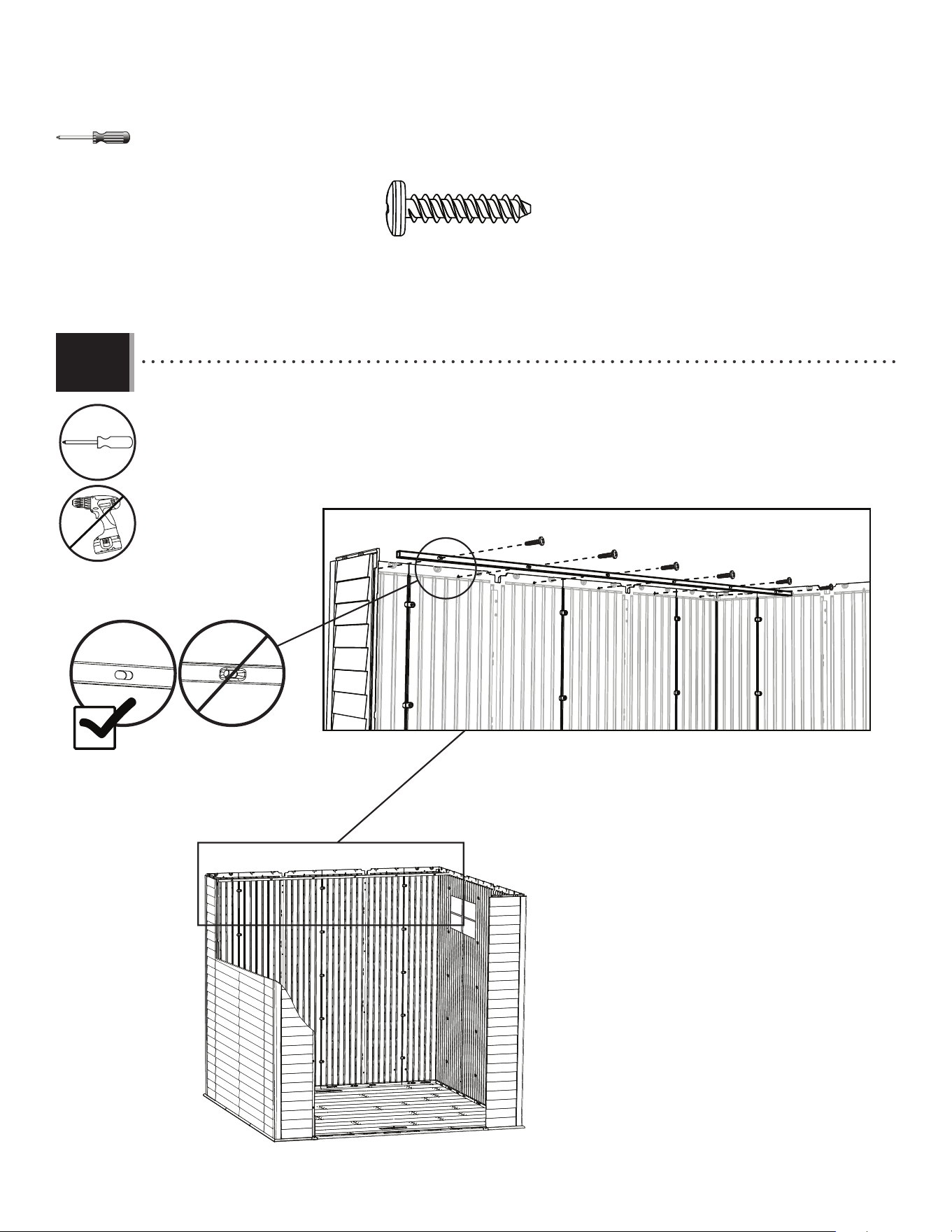

• Use a hand screwdriver to attach the wall support tube (BXX) to the top of the rear wall panels using six (6) screws (ADV).

• Utiliser un tournevis manuel pour attacher le tube de support mural (BXX) au bord supérieur des panneaux muraux

arrières à l’aide de six (6) vis (ADV).

• Usar un destornillador manual para sujetar el tubo de soporte mural (BXX) al borde superior de los paneles murales

traseros usando seis (6) tornillos (ADV).

BXX

ADV

ADV (x6)

7.12

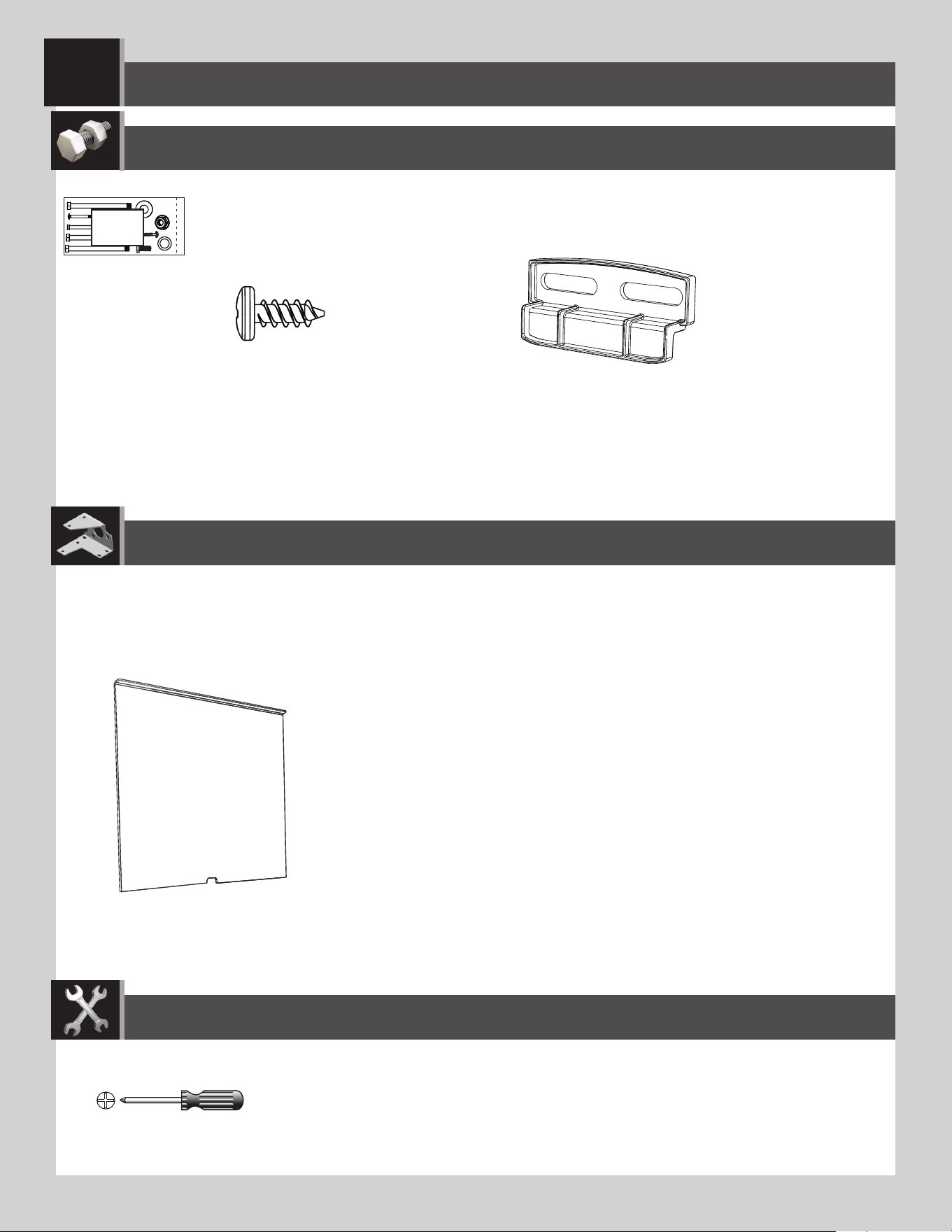

WINDOW INSTALLATION / INSTALLATION DU CARREAU / INSTALACIÓN DE LA HOJA DE VENTANA

ADZ (x4)

AIS (x2)

AHE (x2)

FRB

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

Not included—unless otherwise indicated* / Non inclus — sauf indication contraire* / No incluido, salvo indicación contraria*

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)

AHE

8.2

http://go.lifetime.com/7window

LIFETIME

8.1

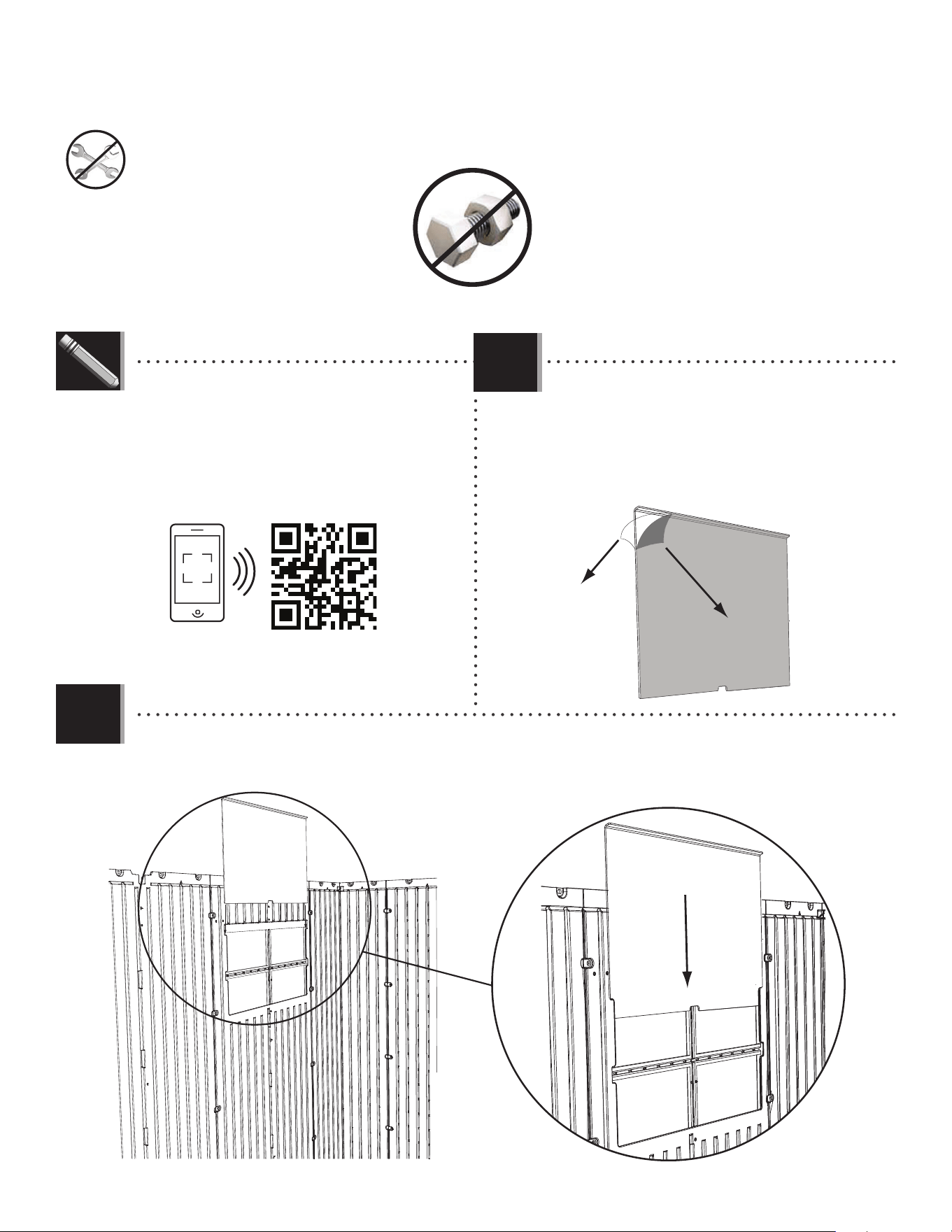

• Peel o the protective backing from both sides of

the window pane (AHE).

• Retirez la pellicule protectrice des deux côtés du

carreau (AHE).

• Retire el protector de plástico de las dos caras de

la hoja de ventana (AHE).

• With the curved edge at the top and facing toward you, slide the window pane down into the opening.

• Avec le bord courbé vers le haut et faisant face à vous, glissez le carreau en place.

• Con el borde curvo hacia arriba y frente a usted, deslice la hoja en su lugar.

• If you have trouble with this section, follow the code below to

view a video on how to assemble this section.

• En cas d’avoir des problèmes avec cette section, suivre le code

en bas pour voir un vidéo sur l’assemblage de cette section.

• En caso de problemas con esta sección, seguir el código

debajo para ver un video sobre el ensamblaje de esta sección.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)

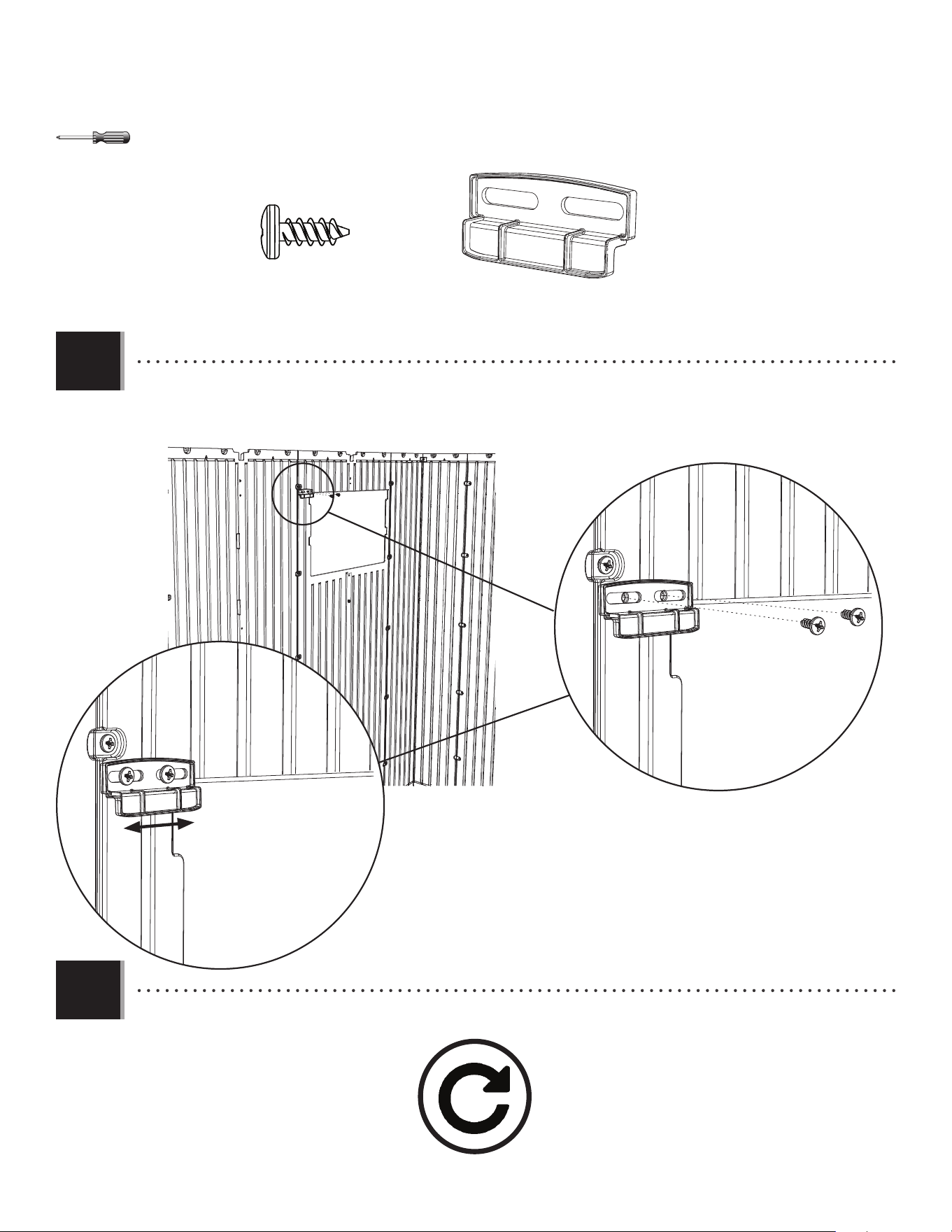

ADZ (x4)

AIS (x2)

ADZ

AIS

8.3

8.4

• Repeat this section for the second window.

• Répétez cette section pour la deuxième carreau.

• Repita esta sección con la segunda hoja.

• Attach the latch (AIS) at the top left corner of the window. The latch should move freely.

• Attachez le loquet (AIS) à l’angle supérieur gauche de la fenêtre. Le loquet doit se déplacer librement.

• Sujete el cerrojo (AIS) a la esquina izquierda superior de la ventana. El cerrojo debe mover libremente.

DOOR & ENTRY GABLE INSTALLATION / INSTALLATION DES PORTES ET DU PIGNON D’ENTRÉE /

INSTALACIÓN DE LAS PUERTAS Y LA FACHADA DE ENTRADA

AHP (x2)

ADZ (x11)

ADX (x2)

BFY (x5)

AGF (x1)

AGO (x1)

7/16 in/po (≈11 mm)

AGZ (x1)

ADJ (x5)

BXZ (x16)

BYM (x1)

Metal parts / Pièces en métal / Piezas de metal

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

FKP

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

Not included—unless otherwise indicated* / Non inclus — sauf indication contraire* / No incluido, salvo indicación contraria*

72 in/po (1,83 m)

70 7/8 in/po (1,80 m)

BYA (x1)

BYB (x1)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

ADZ (x6)

BXZ (x6)

ADZ

BXZ

BYB

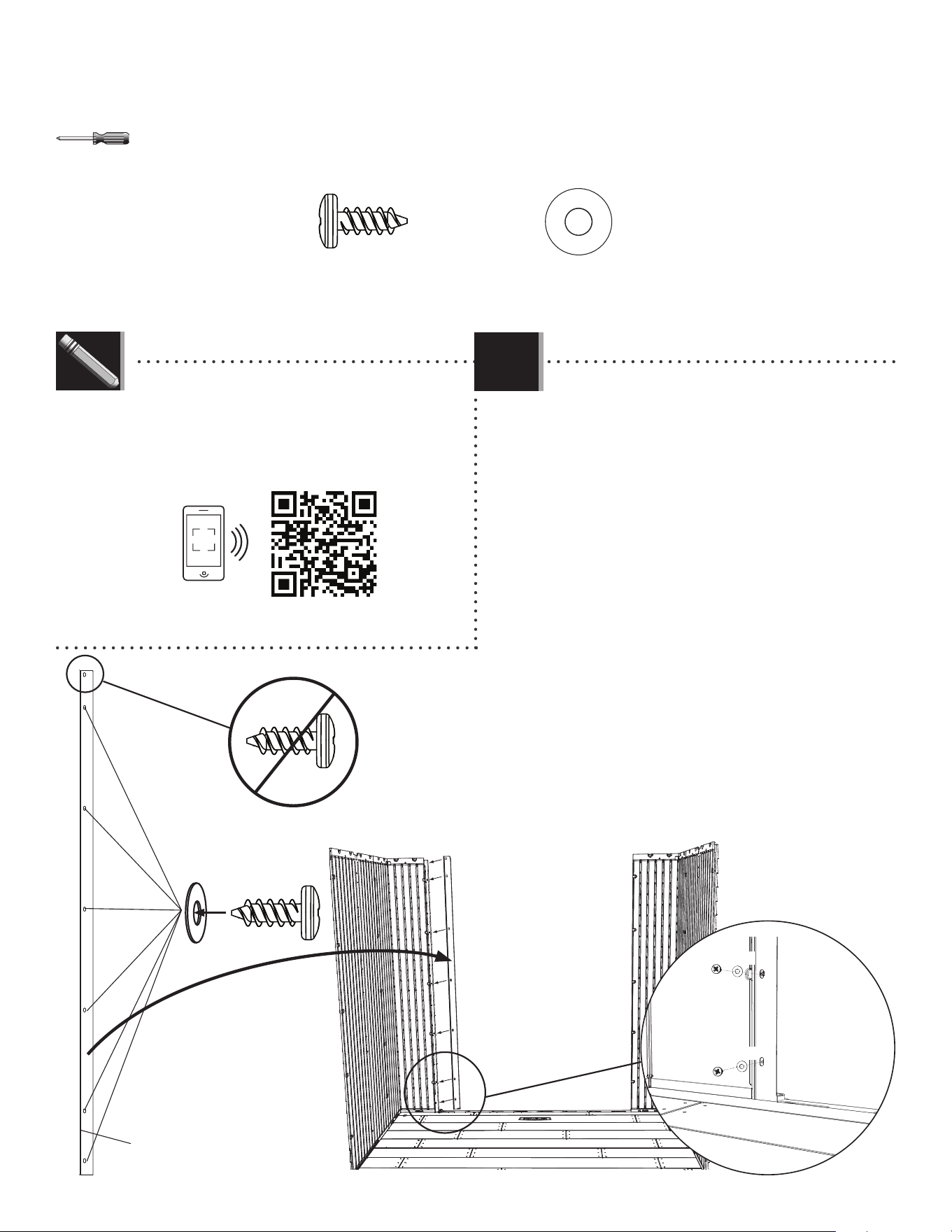

• Place the right door jamb (BYB), the wider of the two

jambs, onto the edge of the right, front corner wall

panel. The curved end curves toward the inside

of the shed. Align the holes in the jamb with those

in the corner wall panel. Secure the jamb to the

panel using six (6) screws (ADZ). The top hole does not require

a screw—yet.

• Mettez le montant droit (BYB), le plus large des deux

montants, sur le bord du panneau angulaire

droit avant. Le bord recourbé du montant courbe

vers l’intérieur de l’abri. Alignez les trous dans

le montant avec ceux du panneau angulaire.

Attachez bien le montant au panneau à l’aide de

six (6) vis (ADZ). Le trou supérieur n’exige pas encore d’une vis.

• Coloque la jamba derecha (BYB), la más ancha de las

dos jambas, en el borde del panel angular derecho

delantero. El borde curvado va hacia el interior

de la caseta. Alinee los agujeros en la jamba con

ellos en en panel angular. Sujete la jamba al panel

usando seis (6) tornillos (ADZ). El agujero superior no requiere un

tornillo todavía.

• Curved edge

• Bord courbé

• Borde curvo

ADZ

BXZ

• If you have trouble with this section, follow the code below to

view a video on how to assemble this section.

• En cas d’avoir des problèmes avec cette section, suivre le code

en bas pour voir un vidéo sur l’assemblage de cette section.

• En caso de problemas con esta sección, seguir el código

debajo para ver un video sobre el ensamblaje de esta sección.

http://go.lifetime.com/7doorinstall

LIFETIME

9.1

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

BFY (x5)

ADJ (x5)

BXZ (x10)

BYA

7/16 in/po

(≈11 mm)

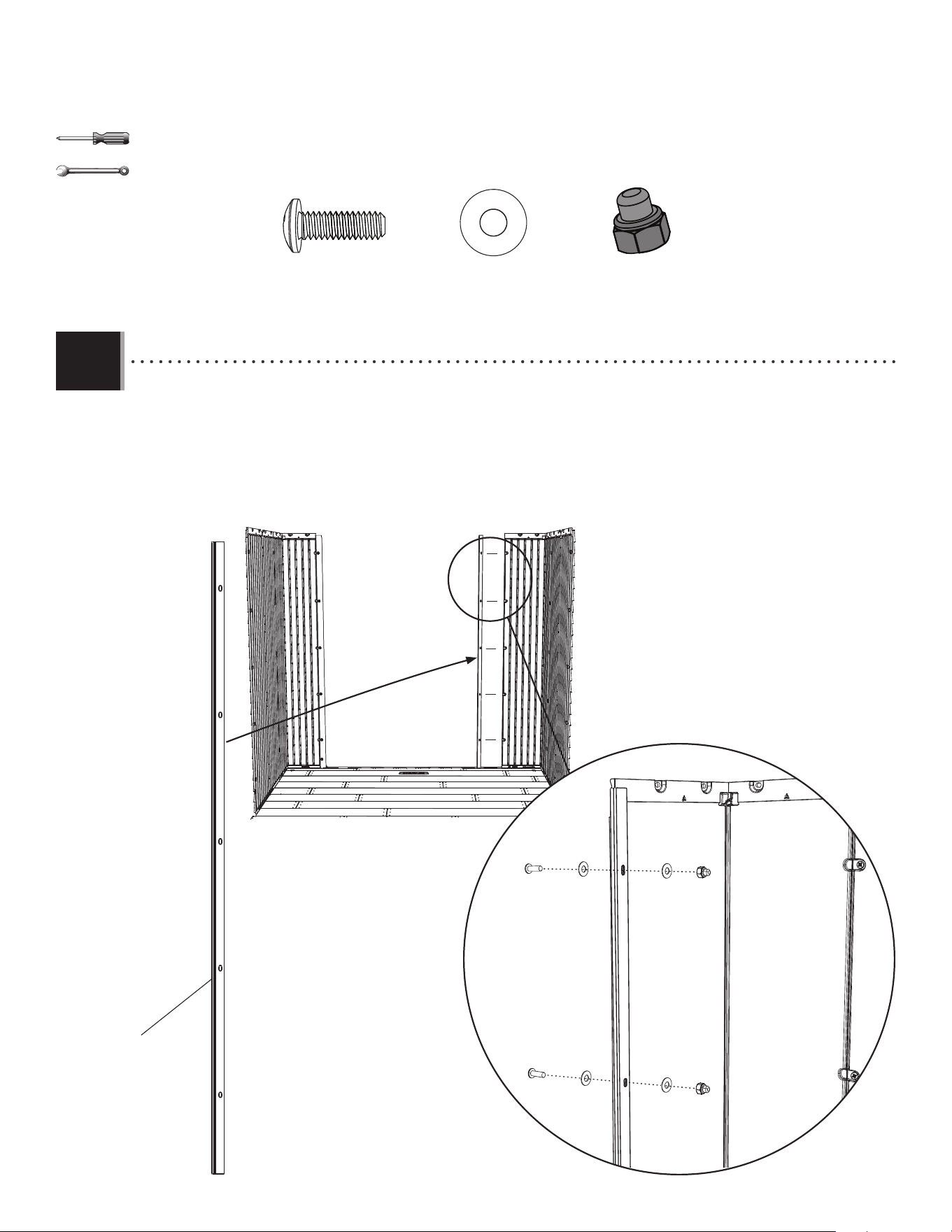

• Place the left door jamb (BYA) onto the edge of the left, front corner wall panel. The curved edge curves toward the

outside of the shed. Align the holes in the jamb with those in the corner wall panel. Secure the jamb to the panel

using the hardware included.

• Mettez le montant gauche (BYA) sur le bord du panneau angulaire gauche avant. Le bord recourbé du montant courbe

vers l’extérieur de l’abri. Alignez les trous dans le montant avec ceux du panneau angulaire. Attachez bien le

montant au panneau à l’aide de la quincaillerie incluse.

• Coloque la jamba izquierda (BYA) en el borde del panel angular izquierdo delantero. El borde curvado va hacia el exte-

rior de la caseta. Alinee los agujeros en la jamba con ellos en panel angular. Sujete la jamba al panel usando el

herraje incluido.

• Curved edge

• Bord courbé

• Borde curvo

BXZ

ADJ

BFY

9.2

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

AHP (x2)

AHP

• Pull the hinge tube down out of the door about six inches. Align the hole at the bottom of the hinge tube with the

slit in the bushing, and insert the tube. Insert a cotter pin (AHP) and bend the ends. Repeat this step for the right door.

• Éteignez le tube d’articulation à peu près quinze centimètres du bord inférieur de la porte. Alignez le trou dans la

partie inférieure du tube avec la fente dans la bague, et insérez le tube. Insérez une clavette (AHP) et pliez les ex-

trémités. Répétez cette étape pour la porte droite.

• Extienda el tubo de articulación unos qunice centimetros del borde inferior de la puerta. Alinee el agujero en la

parte inferior del tubo con la rendija en el casquillo, e inserte el tubo. Inserte una clavija (AHP) y doble los extremos.

Repita este paso para la puerta derecha.

• Repeat the last step for the right door.

• Répétez l’étape précédente pour la porte droite.

• Repita el paso anterior para la puerta derecha.

9.3

9.4

26 11/16”

26 11/16 in/po (67,79 cm)

AGR (x2)

AHD (x4) AHH (x2) AGL (x1)

AGQ (x2)

AHE (x2)

AFX (x1)

BYY (x6)

BYW (x2)

BYX (x4)

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

CONTENTS OF BOX 1 / CONTENU DE LA BOÎTE 1 / CONTENIDO DE LA CAJA 1

CONTENTS OF SMALL PARTS BOX / CONTENU DE LA BOÎTE DE PETITES PIÈCES / CONTENIDO DE LA CAJA DE PIEZAS PEQUEÑAS

Remove this section for quick reference / Enlever cette section pour référence rapide / Retirar esta sección para referencia rápida

ETD (x2)

BYS (x2)

BYR (x2)

EUF (x1)

EUG (x4)

AFZ (x2)

FEG (x2)

AGL (x3)

AGO (x1) AGZ (x1)

AGQ (x4)

AGF (x1)

BYV (x1)

AGH (x1)

AGI (x1)

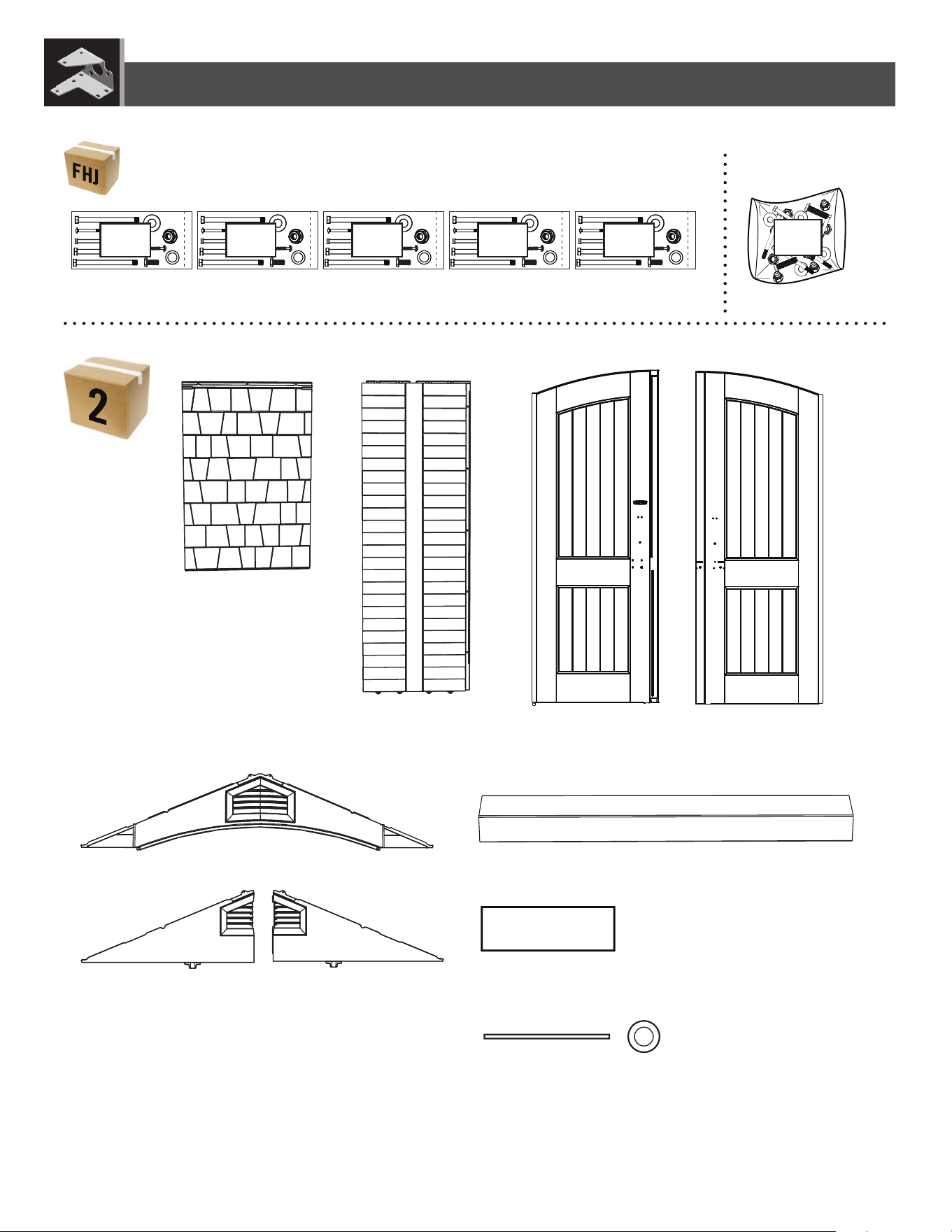

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

BLISTER PACKS / BLISTERS / BLÍSTERES

CONTENTS OF BOX 2 / CONTENU DE LA BOÎTE 2 / CONTENIDO DE LA CAJA 2

Remove this section for quick reference / Enlever cette section pour référence rapide / Retirar esta sección para referencia rápida

HXG FKP FRB FXS EVG

FHF

AFS (x1)

GDE (x2)

iii

v

v

75 in/po (≈1,91 m)

v

77 in/po (≈1,96 m)

CHH (x2)

CHI (x2)

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

CONTENTS METAL KIT / CONTENU DU KIT DE PIÈCES EN MÉTAL / CONTENIDO DEL KIT DE PIEZAS DE METAL

v

40 in/po (≈1,02 m)

54 3/8”

54 3/8 in/po (≈1,38 m)

78 3/8”

78 3/8 in/po (≈1,99 m)

AFG (x2)

AFM (x4)

BXX (x1)

AFE (x1)

AFH (x4)

67 3/4 in/po (≈1,72 m)

43 1/4” (≈109,8 cm)

Remove this section for quick reference / Enlever cette section pour référence rapide / Retirar esta sección para referencia rápida

49” (1,25 m)

49 in/po (≈1,25 m)

BXT (x2)

43 1/4 in/po (≈1,1 m)

70 7/8 in/po (≈1,80 m)

BYA (x1)

BYB (x1)

72 in/po (≈1,83 m)

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

Remove this section for quick reference / Enlever cette section pour référence rapide / Retirar esta sección para referencia rápida

THIS PAGE INTENTIONALLY LEFT BLANK

CETTE LPAGE A ÉTÉ INTENTIONNELLEMENT LAISSÉE EN BLANC

ESTA PÁGINA SE HA DEJADO EN BLANCO INTENCIONADAMENTE

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

ADZ (x5)

AGF

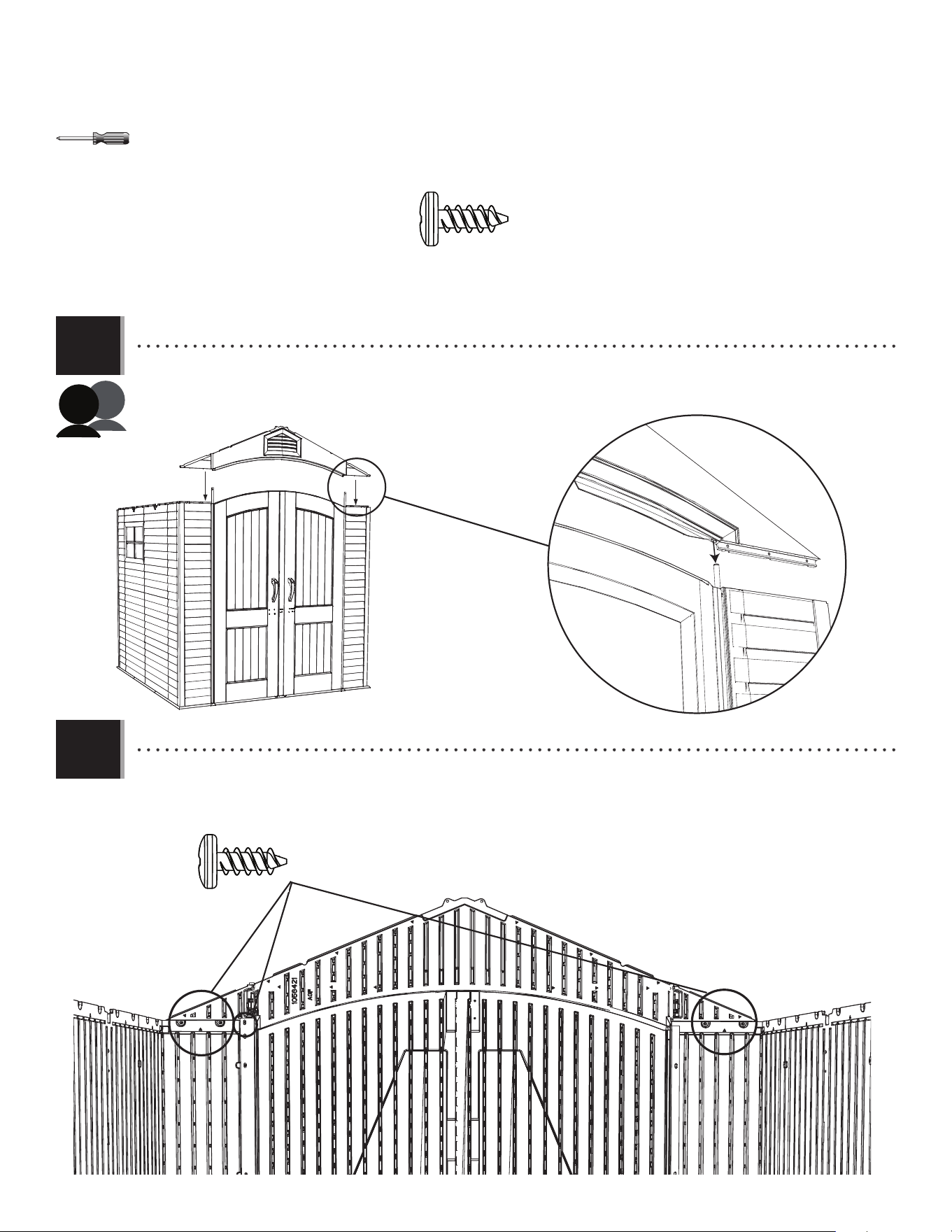

• Slide the holes in the entry gable down over the two hinge tubes.

• Glissez les trous dans le pignon d’entrée sur les deux tubes.

• Deslice los agujeros en la fachada de entrada sobre los dos tubos.

ADZ (x5)

• Secure the entry gable to the shed using ﬁ ve (5) screws (ADZ).

• Attachez le pignon d’entrée à l’abri à l’aide de cinq (5) vis (ADZ).

• Sujete la fachada de entrada a la caseta usando cinco (5) tornillos (ADZ).

9.5

9.6

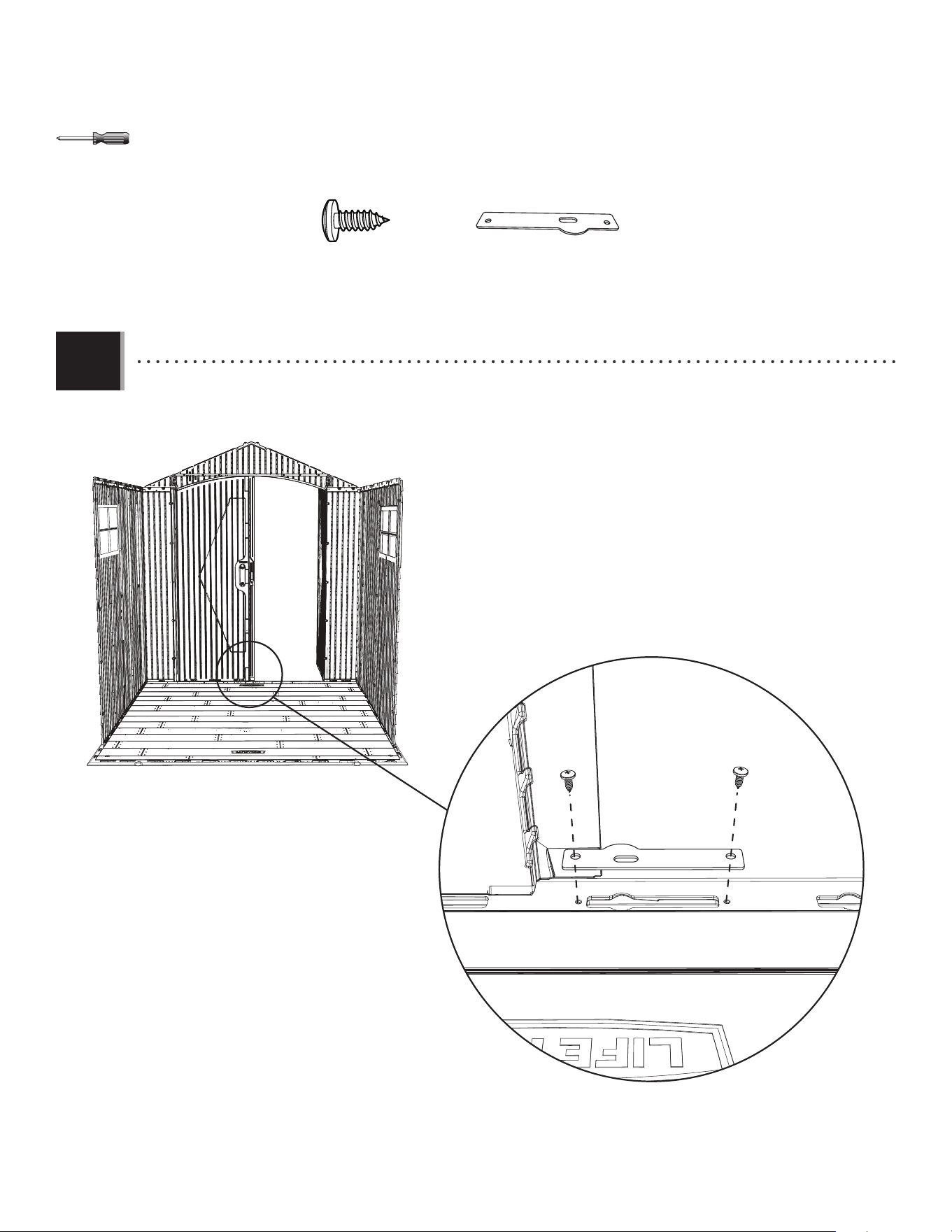

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

ADX (x2)

BYM (x1)

ADX

BYM

• Attach the strike plate (BYM) to the ﬂ oor as shown.

• Attachez la plaque de verrouillage (BYM) au plancher comme illustré.

• Sujete la placa de cierre (BYM) al piso como se muestra.

9.7

ROOF ASSEMBLY / ASSEMBLAGE DU TOIT / ENSAMBLAJE DEL TEJADO

Metal parts / Pièces en métal / Piezas de metal

Plastic parts / Pièces en plastique / Piezas de plástico

Previously assembled parts / Pièces déjà assemblées / Piezas previamente ensambladas

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

26 11/16”

26 11/16 in/po (67,8 cm)

BYY (x6)

AGQ (x6)

BYV (x1)

BYW (x2)

BYX (x4)

FXS

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

Not included—unless otherwise indicated* / Non inclus — sauf indication contraire* / No incluido, salvo indicación contraria*

GJZ (x16)

ADV (x24)

HLO (x16)

FEX (x16)

ADZ (x86)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

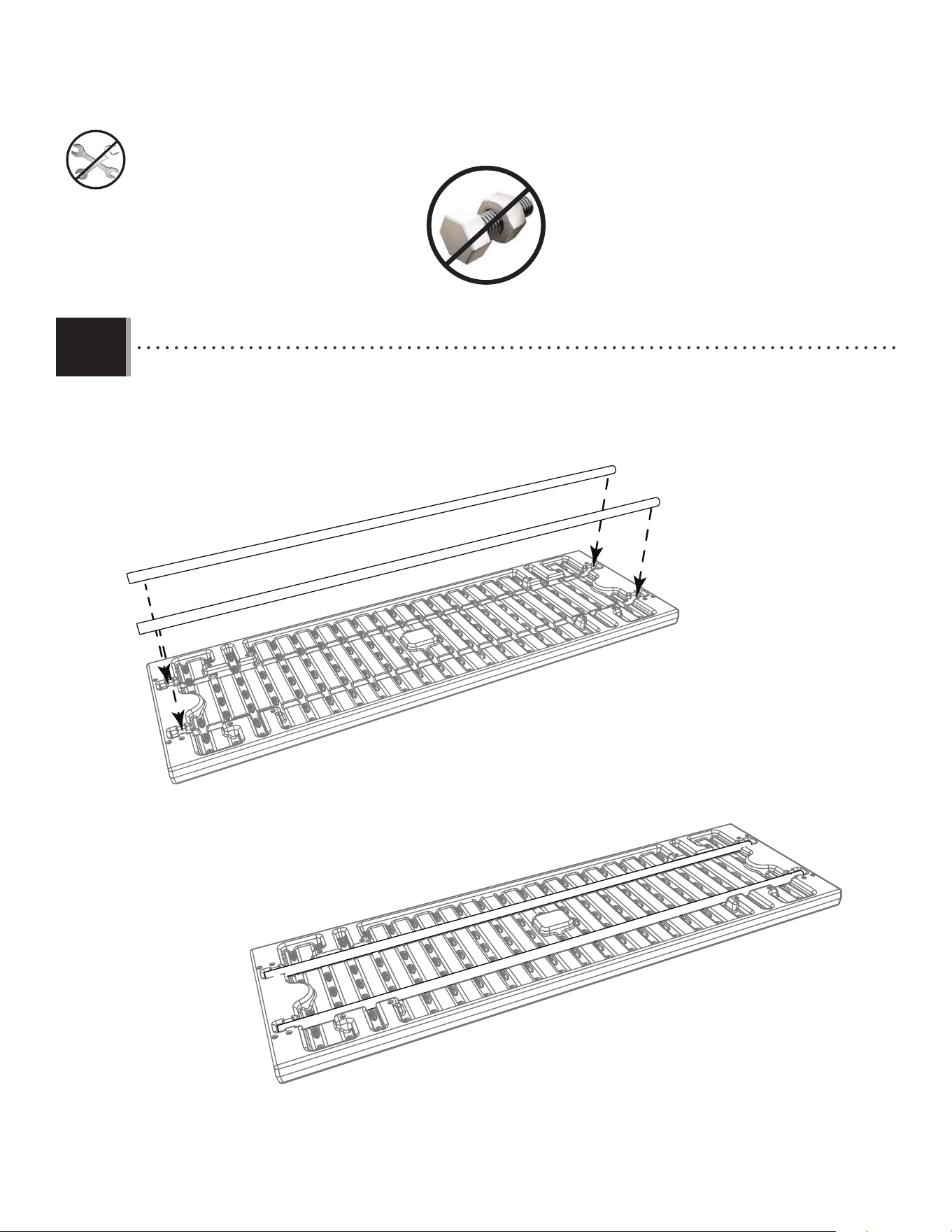

• Insert a support tube (BYY) into the notches of a roof support panel (AGQ). Repeat this step for all roof panels.

• Insérer un tube de support (BYY) dans les encoches du panneau de toit (AGQ). Répéter cette étape pour tous les panneaux de toit.

• Insertar un tubo de soporte (BYY) en la muescas del panel de tejado (AGQ). Repetir este paso para todos los paneles de tejado.

10.1

BYY

AGQ

Click!

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

10.2

• Press four (4) screw anchors (FEX) into place on a roof panel, as shown. Place the screw anchors on the side where the 3-letter

ID is found.

• Placez quatre (4) ancrages à vis (FEX) dans chaque panneau comme indiqué. Placez les ancrages à vis sur le côté où se trouve

l’identiﬁ ant à 3 lettres.

• Presione para ubicar cuatro(4)tornillos de anclaje (FEX) en cada panel como se muestra. Coloque los anclajes de tornillo en

el lateral donde se encuentra el identiﬁ cador de 3letras.

FEX

• 3-letter ID

• ID à 3 lettres

• ID de 3 letres

FEX (x4)

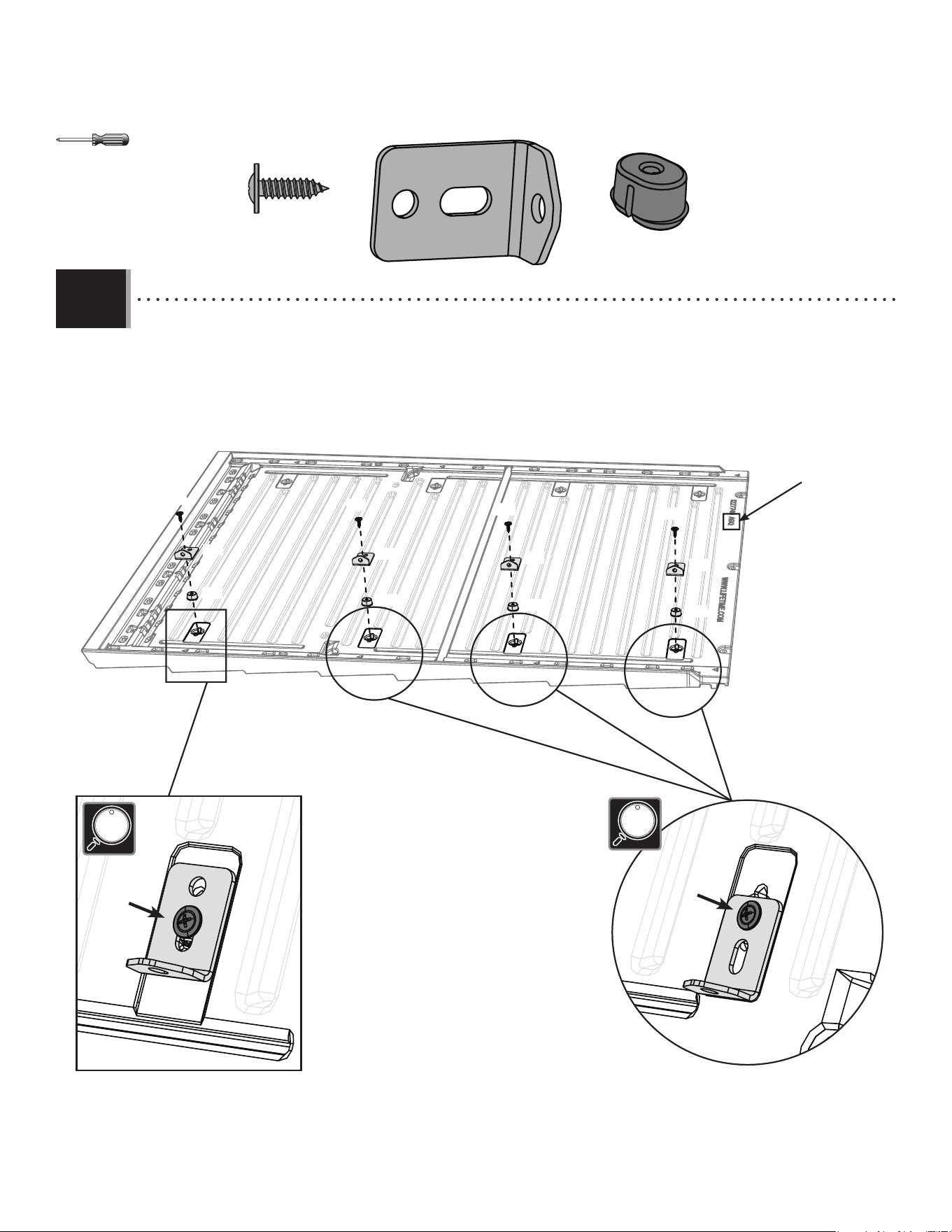

• Attach the L-brackets (HLO) with the hardware indicated.

• Fixez les équerres en L (HLO) à l’aide du matériel indiqué.

• Fije los soportes en L (HLO) con los herrajes indicados.

10.3

HLO

GJZ

GJZ (x4)

HLO (x4)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

• Set a truss assembly into the notches on the ﬁ rst two opposite wall panels. Set the roof panel from steps 10.2–

10.3 onto the entry gable, wall panel, and truss assembly. The L-brackets should be against the entry gable.

• Mettre une ferme dans les encoches des premiers deux panneaux muraux opposés. Mettre le panneau de toit

des étapes 10.2 – 10.3 sur le pignon d’entree, panneau mural, et la ferme. Les équerres en L doivent être orientées vers le pignon.

• Colocar una cercha dentro de las muescas de los primeros dos paneles murales opuestos. Colocar le panel de

techo de los pasos 10.2–10.3 sobre la fachada de entrada, panel mural, y la cercha. El soporte en L deben estra contra la

fachada de entrada.

AGQ

10.4

The L-brackets are on this edge.

Les équerres en L sont sur ce bord.

Los soportes en L van en este borde.

• The groove along the bottom of the roof panel goes over the top of the wall panel.

• La rainure le long du bord inférieur du panneau de toit va sur le bord supérieur du

panneau mural.

• La ranura a lo largo del borde inferior del panel de techo va encima del borde

superior del panel mural.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

10.5

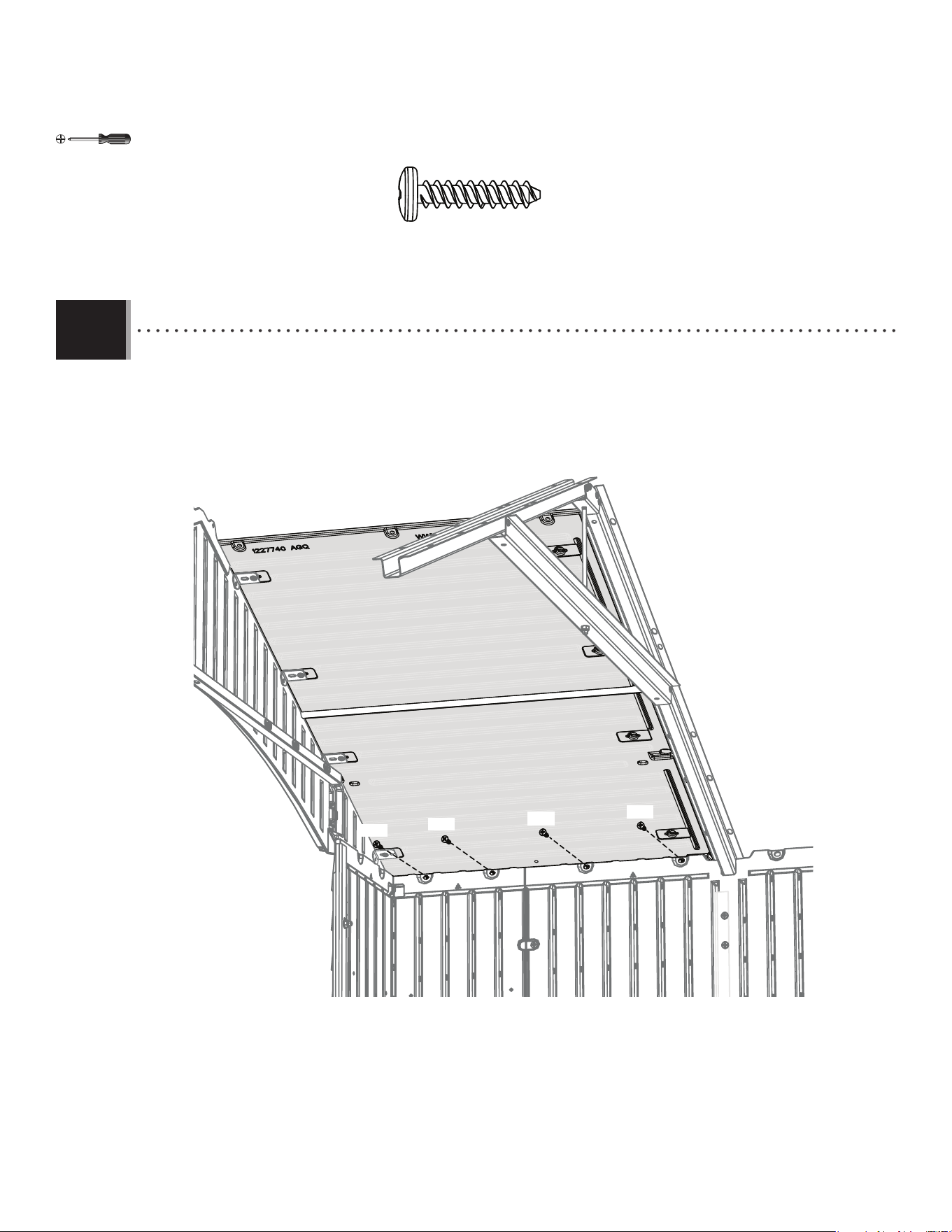

• Align the four holes in the wall panel with the slits at the bottom of the roof panel, and insert four (4) screws (ADV) to

secure the panel in place.

• Aligner les quatre trous dans le panneau mural avec ceux au bord inférieur du panneau de toit, et insérer quatre (4)

vis (ADV) pour l’attacher en place.

• Alinear los cuatro agujeros en el panel de pared con los al borde inferior del panel de tejado, e insertar cuatro (4)

tornillos (ADV) para sujetarlo en su lugar.

ADV (x4)

ADV

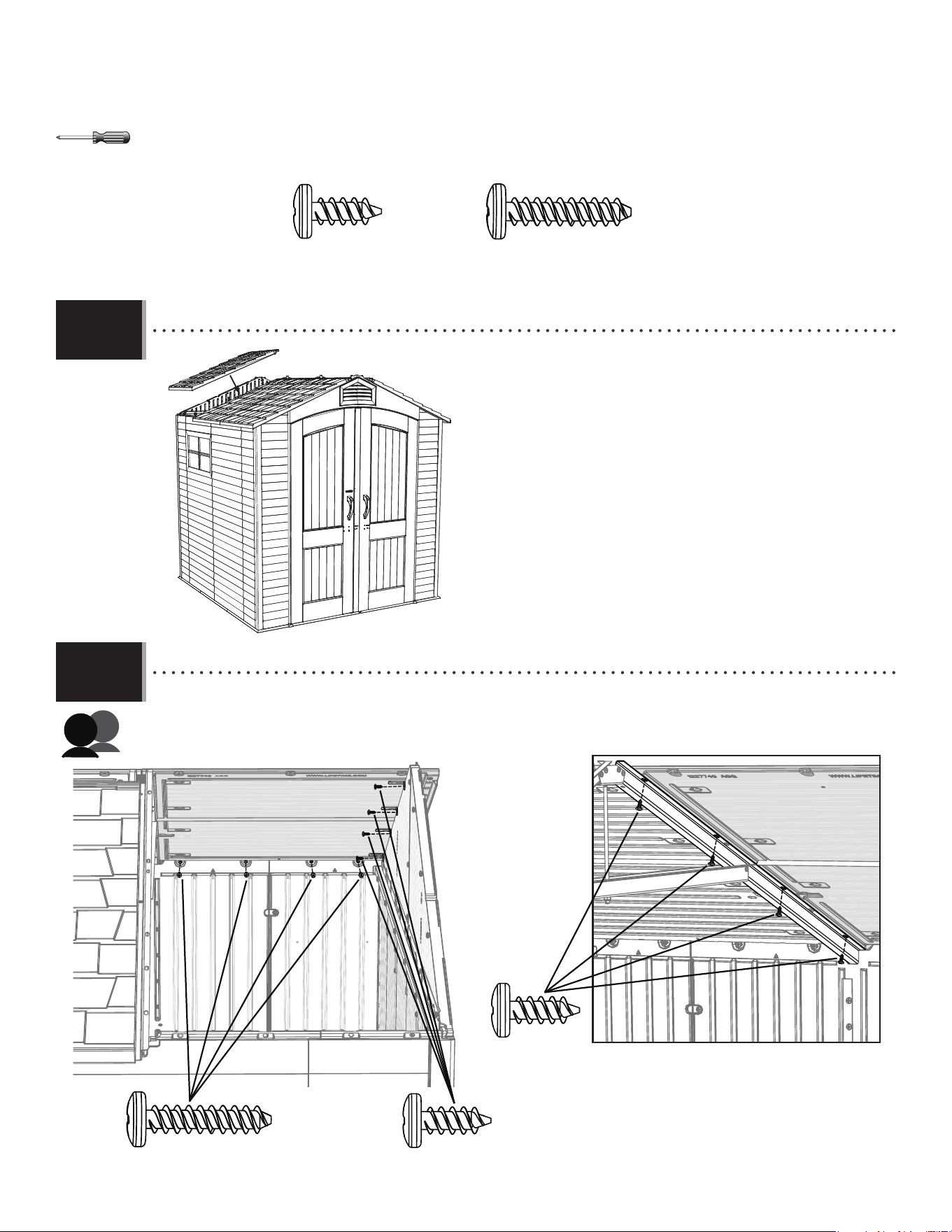

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

10.6

10.7

• Align the L-brackets with the holes on the gable and insert four (4) screws (ADZ) to secure the gable to the roof panel.

• Alignez les équerres en L avec les trous situés du pignon et insérez quatre (4) vis (ADZ) pour ﬁ xer le pignon au panneau

de toiture.

• Alinee los soportes en L con los oriﬁ cios del hastial e inserte cuatro(4)tornillos (ADZ) para ﬁ jar el hastial al panel del

techo.

• Insert four (4) screws (ADZ) along the truss as shown.

• Insérez quatre (4) vis (ADZ) le long de la ferme comme indiqué.

• Inserte cuatro(4)tornillos (ADZ) a lo largo de la viga como se muestra.

ADZ

ADZ (x8)

ADZ

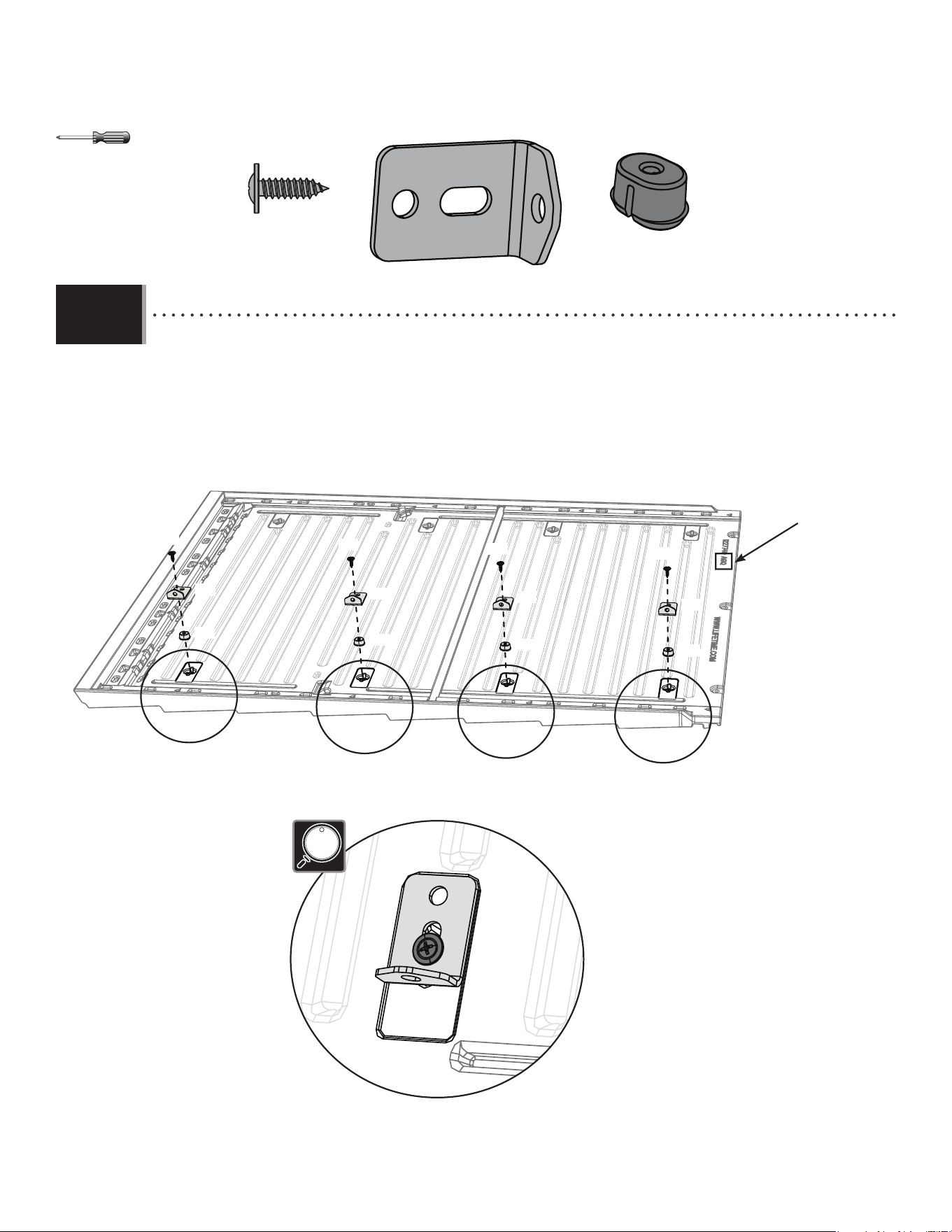

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

HLO

FEX

HLO

FEX

HLO

FEX

HLO

FEX

GJZ

GJZ (x4)

HLO (x4)

10.8

• Add the screw anchors (FEX), the L-bracket (HLO) and the screws (GJZ) to the side of a second roof panel. This hardware will be

placed opposite of where the 3-letter ID is located.

• Ajoutez les ancrages à vis (FEX), l’équerre en L (HLO) et les vis (GJZ) sur un côté d’un deuxième panneau de toit. Ce matériel sera

positionné sur le côté opposé à celui de l’identiﬁ ant à trois lettres.

• Añada los anclajes de tornillo (FEX), el soporte en L (HLO) y los tornillos (GJZ) en un lado de un segundo panel de techo. Este herraje

se colocará en el lado opuesto como identiﬁ cador de tres letras.

• 3-letter ID

• ID à 3 lettres

• ID de 3 letres

FEX (x4)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

10.10

10.9

• Repeat steps 10.5–10.7 for the second roof panel.

• Répétez les étapes 10.5-10.7 pour le deuxième panneau de toit.

• Repita los pasos del 10.5 al 10.7 para el segundo panel del techo.

• Place the second roof panel.

• Placez le deuxième panneau de toit.

• Coloque el segundo panel del techo.

ADZ (x8) ADV (x4)

ADV

ADZ

The L-brackets are on this edge.

Les équerres en L sont sur ce bord.

Los soportes en L van en este borde.

AGQ

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

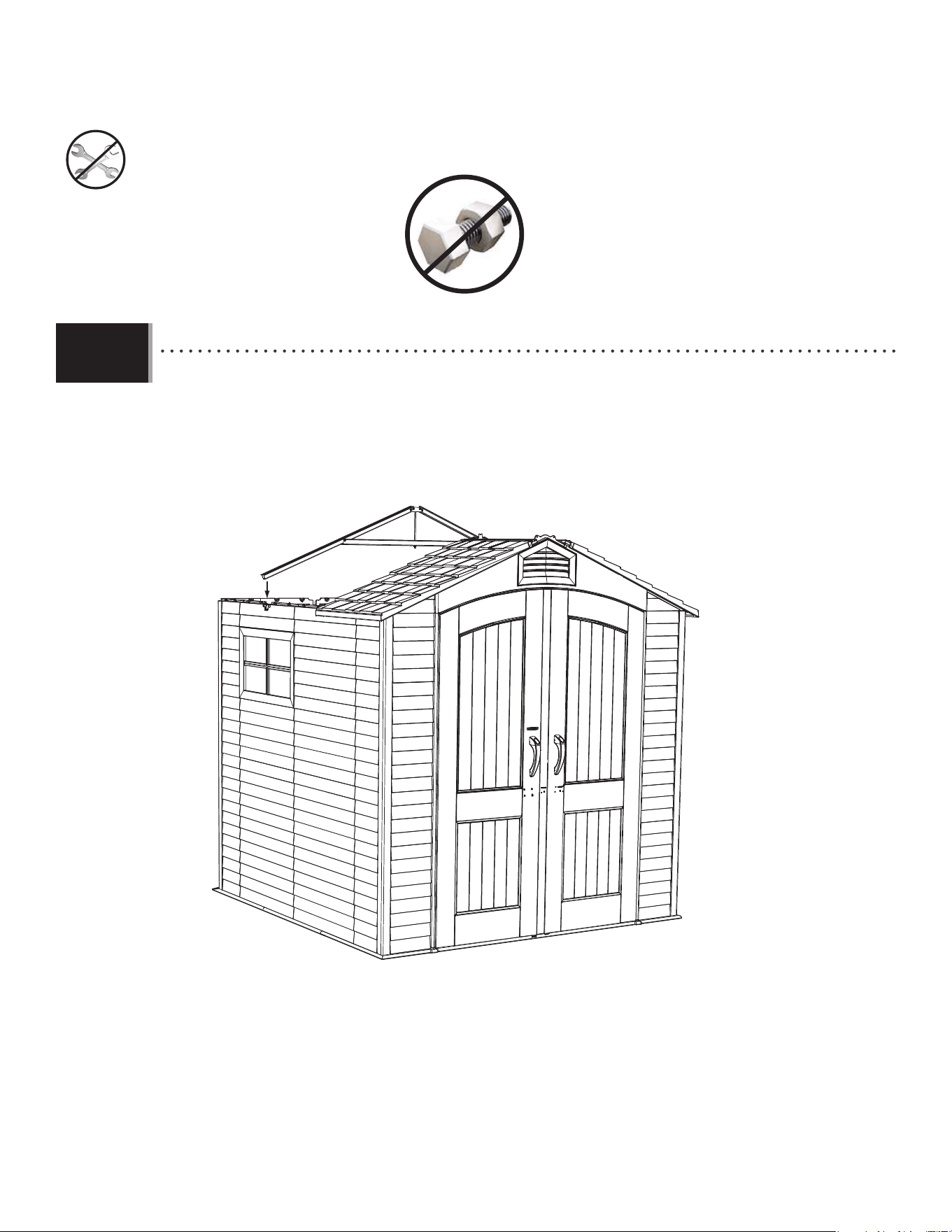

• Set a truss assembly into the notches on the second two opposite wall panels.

• Mettre une ferme dans les encoches des premiers deux panneaux muraux opposés.

• Colocar un armazón dentro de las muescas de los primeros dos paneles murales opuestos.

10.11

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

ADZ (x8)

ADZ (x4)

ADV (x4)

10.12

• Set a roof panel onto the gable, wall panel, and truss assembly, and secure it with the hardware shown. Only

insert the long screws (ADV) along the top edge of the wall panel.

• Mettre un panneau de toit sur le pignon, panneau mural, et la ferme, et l’attacher à l’aide de la quincaillerie

indiquée. Insérer les vis (ADV) courtes le long du bord supérieur du panneau mural seulement.

• Colocar un panel de tejado sobre la fachada de entrada, panel mural, y la cercha, y sujetarlo usando el herraje

indicado. Insertar los tornillos (ADV) largos sólo a lo largo del borde superior del panel mural.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

10.13

• Repeat the last step for the opposite roof panel. Only insert the long screws (ADV) along the top edge of the wall panel.

• Répéter l’étape précédente pour le panneau de toit opposé. Insérer les vis (ADV) courtes le long du bord supérieur du panneau mural seulement.

• Repetir el paso anterior para el panel de tejado opuesto. Insertar los tornillos (ADV) largos sólo a lo largo del borde superior del panel mural.

ADZ (x8)

ADZ (x4) ADZ (x4)

ADV (x4)

ADZ

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

ADZ (x12)

10.14

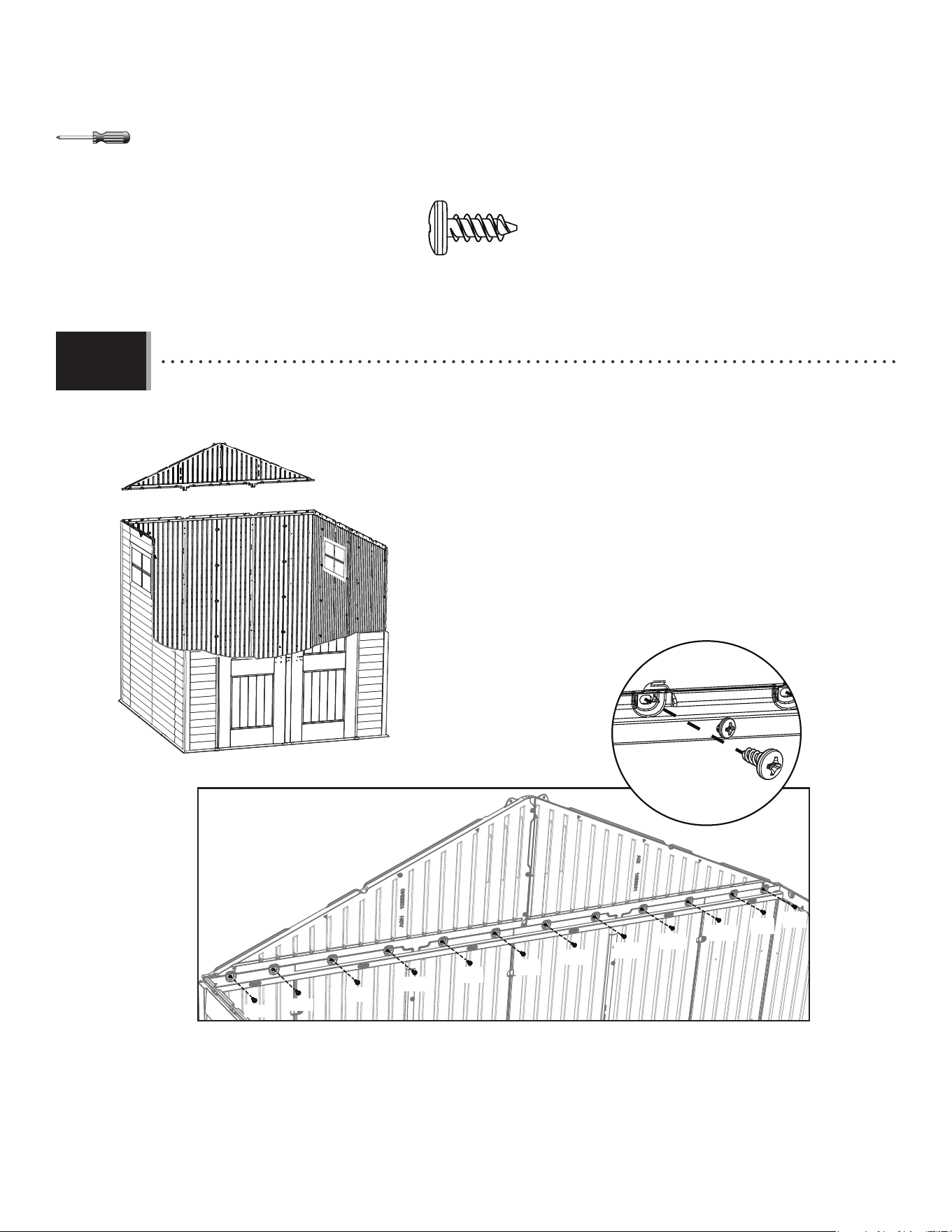

• Set the rear gable onto the back wall panels, and secure with twelve (12) screws (ADZ).

• Mettre le pignon arrière aux panneaux muraux arrières, et l’attacher à l’aide de douze (12) vis (ADZ).

• Colocar la fachada trasera en los paneles murales traseros, y sujetarla usando doce (12) tornillos (ADZ).

ADZ

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

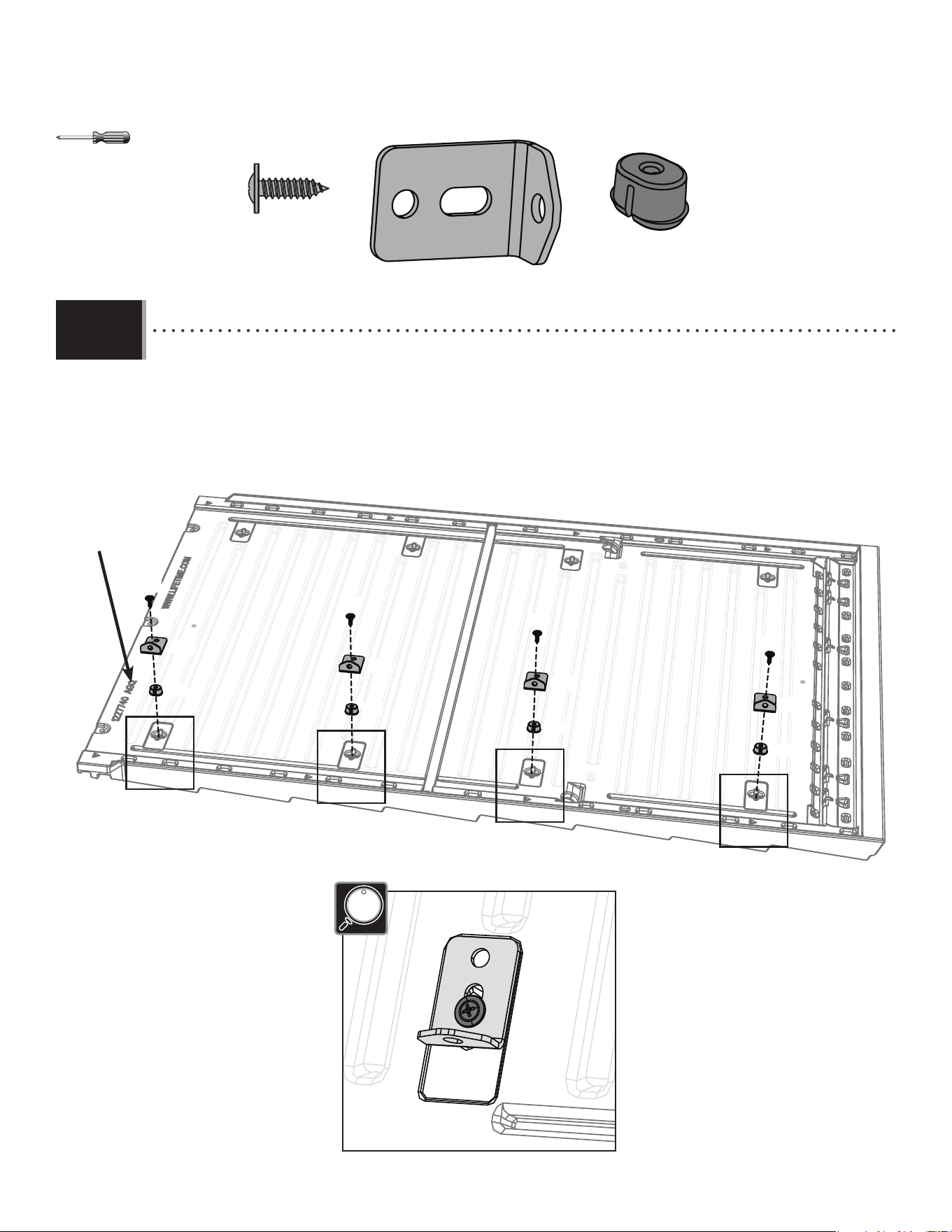

• Add the screw anchors (FEX), the L-bracket (HLO) and the screws (GJZ) to the side of the ﬁ fth roof panel. This hardware will be

placed opposite of where the 3-letter ID is located.

• Ajoutez les ancrages à vis (FEX), l’équerre en L (HLO) et les vis (GJZ) sur le côté du cinquième panneau de toit. Ce matériel sera

positionné sur le côté opposé à celui de l’identiﬁ ant à trois lettres.

• Añada los anclajes de tornillo (FEX), el soporte en L (HLO) y los tornillos (GJZ) en el lado de del quinto panel de techo. Este herraje

se colocará en el lado opuesto como identiﬁ cador de tres letras.

10.15

HLO

FEX

HLO

FEX

HLO

FEX

HLO

FEX

GJZ

• 3-letter ID

• ID à 3 lettres

• ID de 3 letres

GJZ (x4)

HLO (x4)

FEX (x4)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

• Set the ﬁ fth roof panel (AGQ) down onto the wall panel, gable,

and truss. Align the L-brackets with the holes on the gable.

• Posez le cinquième panneau de toit (AGQ) sur le panneau mural,

le pignon et la ferme. Alignez les équerres en L avec les

trous situés du pignon.

• Coloque el quinto panel del techo (AGQ) sobre el panel de la

pared, el hastial y la viga. Alinee los soportes en L con los

oriﬁ cios del hastial.

10.16

10.17

ADZ (x8)

ADV (x4)

ADV

ADZ

• Repeat steps 10.5–10.7 for the ﬁ fth roof panel.

• Répétez les étapes 10.5-10.7 pour le cinquième panneau de toit.

• Repita los pasos del 10.5 al 10.7 para el quinto panel del techo.

AGQ

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

• Add the screw anchors (FEX), the L-bracket (HLO) and the screws (GJZ) to the side of the last roof panel. Place the hardware on the

side where the 3-letter ID is found.

• Ajoutez les ancrages à vis (FEX), l’équerre en L (HLO) et les vis (GJZ) sur le côté du dernier panneau de toit. Placez le quincaillerie

sur le côté où se trouve l’identiﬁ ant à 3 lettres.

• Añada los anclajes de tornillo (FEX), el soporte en L (HLO) y los tornillos (GJZ) en el lado de del último panel de techo. Coloque el

herraje en el lateral donde se encuentra el identiﬁ cador de 3letras.

10.18

GJZ (x4)

HLO (x4)

FEX (x4)

• 3-letter ID

• ID à 3 lettres

• ID de 3 letres

HLO

FEX

HLO

FEX

HLO

FEX

HLO

FEX

GJZ

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

10.19

10.20

• Set the last roof panel (AGQ) down onto the wall panel,

gable, and truss. Align the L-brackets with the holes on

the gable.

• Posez le dernier panneau de toit (AGQ) sur le panneau mural,

le pignon et la ferme. Alignez les équerres en L avec les

trous situés du pignon.

• Coloque el último panel del techo (AGQ) sobre el panel de la

pared, el hastial y la viga. Alinee los soportes en L con

los oriﬁ cios del hastial.

• Repeat steps 10.5–10.7 for the last roof panel.

• Répétez les étapes 10.5-10.7 pour le dernier panneau de toit.

• Repita los pasos del 10.5 al 10.7 para el último panel del techo.

ADZ (x8)

ADV (x4)

AGQ

ADV

ADZ

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

ADZ (x2)

BYW

BYX

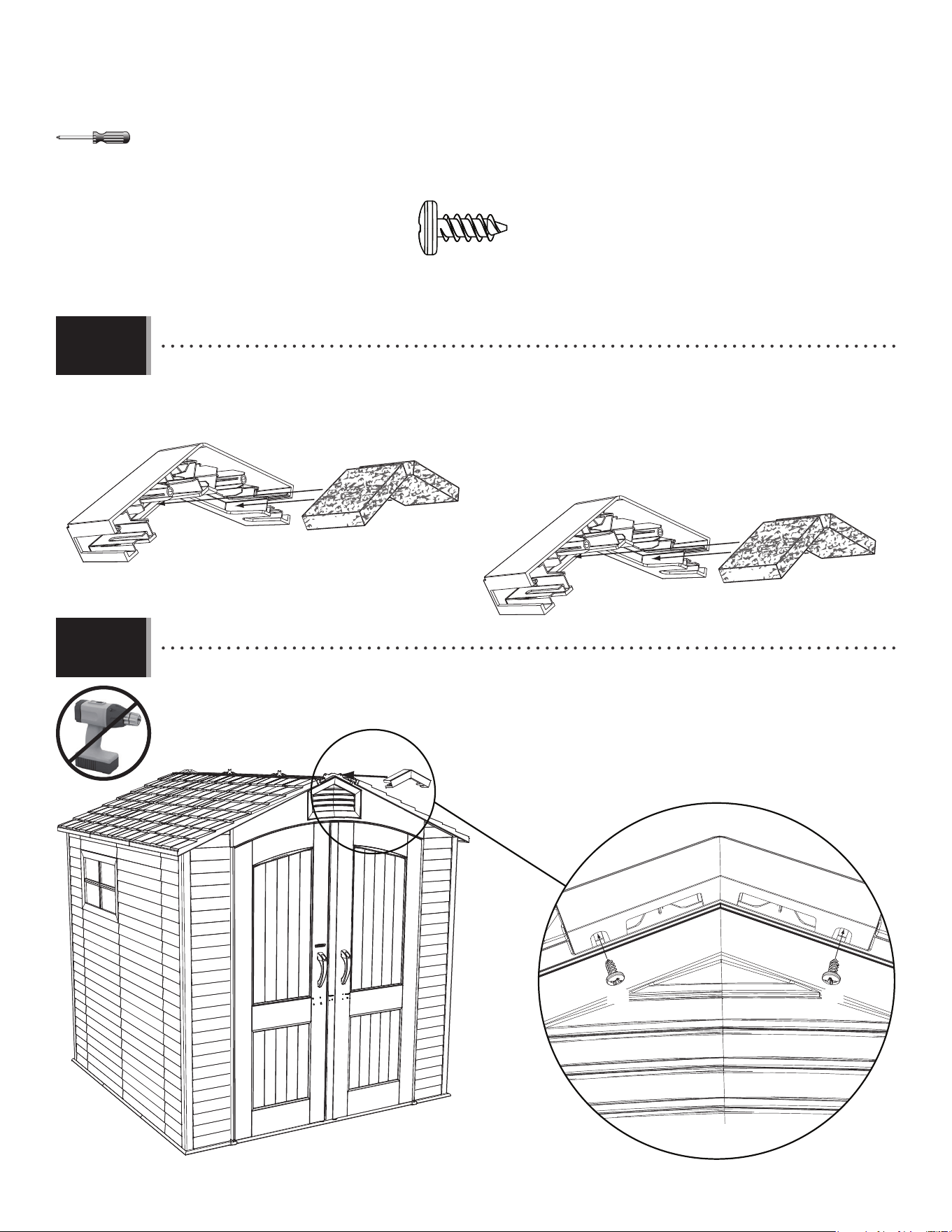

10.21

10.22

• Insert two (2) pieces of foam (BYX) into each end cap (BYW) as shown. There are two end caps.

• Insérer deux (2) pièces de mousse (BYX) dans chaque capuchon (BYW) comme indiqué. Il y a deux capuchons.

• Insertar dos (2) piezas de espuma (BYX) en cada tapón (BYW) como se muestra. Hay dos tapones.

• Connect the end cap to the outside of the shed using two (2) screws (ADZ).

• Attacher le capuchon à l’extérieur de l’abri à l’aide de deux (2) vis (ADZ).

• Sujetar el tapón al exterior de la caseta usando dos (2) tornillos (ADZ).

ADZ

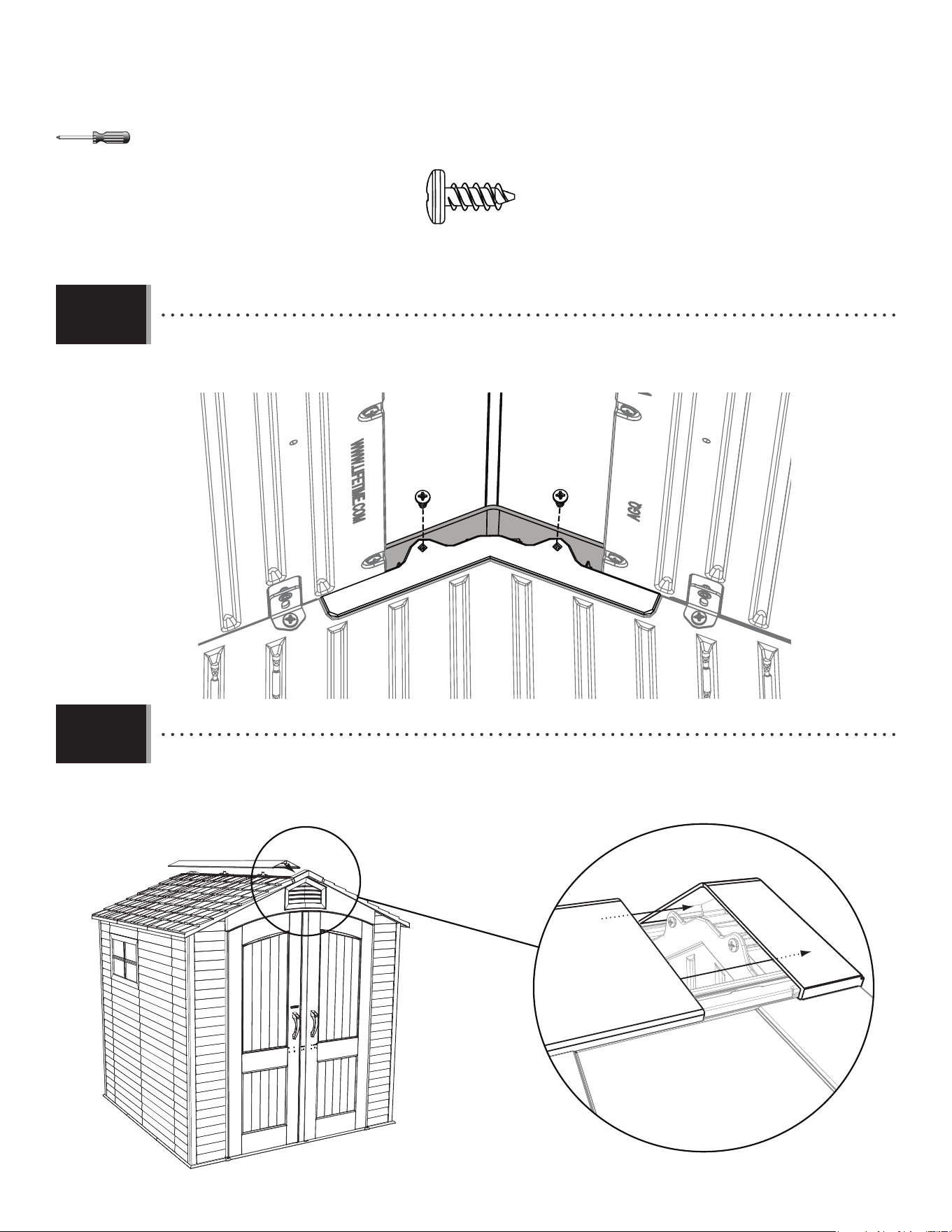

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

ADZ (x2)

10.23

10.24

• Connect the end cap to the inside of the shed using two (2) screws (ADZ).

• Attacher le capuchon à l’intérieur de l’abri à l’aide de deux (2) vis (ADZ).

• Sujetar el tapón al interior de la caseta usando dos (2) tornillos (ADZ).

• Slide the skylight (BYV) onto the top of the shed and underneath the end cap. The end of the skylight should touch the inside wall

of the end cap.

• Faire glisser la lucarne (BYV) sur le toit et en dessous du capuchon. L’extrémité de la lucarne doit toucher le paroi intern du capuchon.

• Deslizar el tragaluz (BYV) en el tejado y debajo el tapón. El extremo del tragaluz debe tocar la pared interna del tapón.

ADZ

BYV

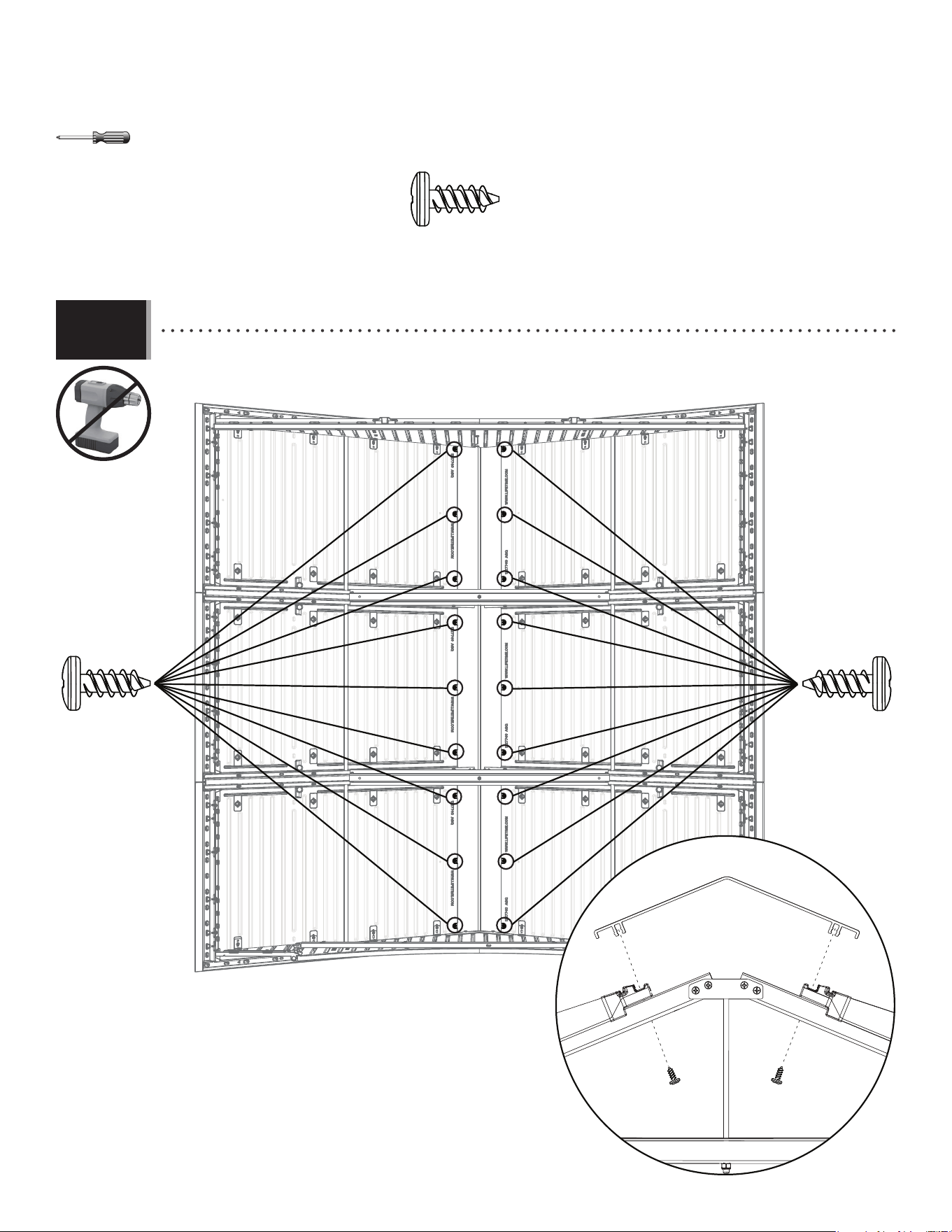

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

ADZ (x18)

10.25

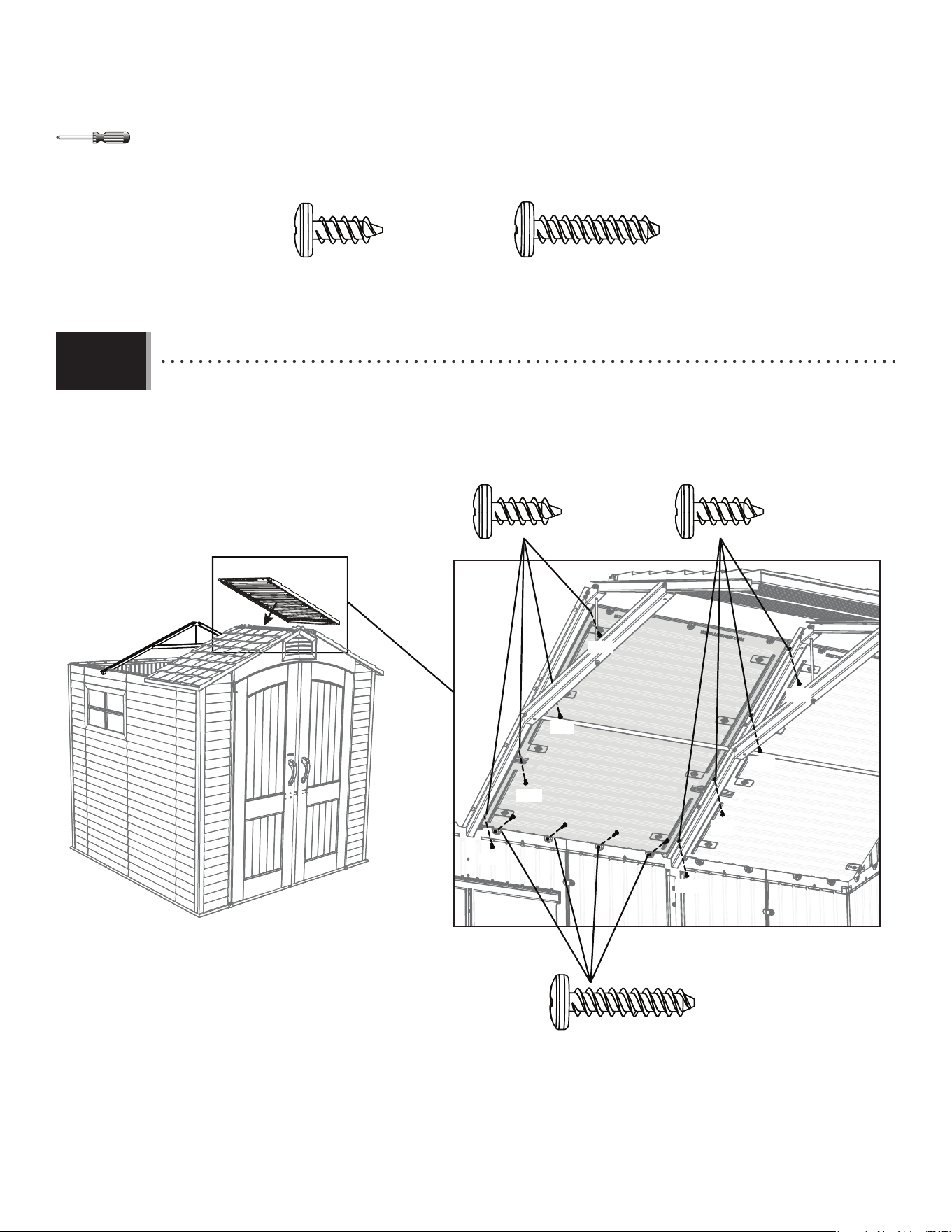

• Connect the skylight to the roof panels using eighteen (18) screws (ADZ).

• Attacher le capuchon à l’intérieur de l’abri à l’aide de dix-huit (18) vis (ADZ).

• Sujetar el tapón al interior de la caseta usando dieciocho (18) tornillos (ADZ).

ADZ

BYV

ADZ (x9)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

10.26

10.27

• Connect the end cap to the outside of the shed using two (2) screws (ADZ).

• Attacher le capuchon à l’extérieur de l’abri à l’aide de deux (2) vis (ADZ).

• Sujetar el tapón al exterior de la caseta usando dos (2) tornillos (ADZ).

ADZ (x4)

• Connect the end cap to the inside of the shed using two (2) screws (ADZ).

• Attacher le capuchon à l’intérieur de l’abri à l’aide de deux (2) vis (ADZ).

• Sujetar el tapón al interior de la caseta usando dos (2) tornillos (ADZ).

ADZ ADZ

BYW

ADZ

DOOR ALIGNMENT / ALIGNEMENT DES PORTES / ALINEACIÓN DE LAS PUERTAS

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / HERRAJE REQUERIDO / QUINCAILLERIE REQUISE

Plastic parts / Pièces en plastique / Piezas de plástico

EUG (x4)

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 11 (CONTINUED) / SECTION 11 (SUITE) / SECCIÓN 11 (CONTINUACIÓN)

11.1

• If the doors are not level, follow the steps on this page or the next to even them out.

• Si les portes ne sont pas niveaux l’une avec l’autre, suivez les étapes sur cette page ou la suivante pour les niveler.

• Si las puertas no son niveles, siga los paso en esta página o la siguiente para nivelarlas.

• If you have trouble with this section, follow the code below to view a video on how to assemble this section.

• En cas d’avoir des problèmes avec cette section, suivre le code en bas pour voir un vidéo sur l’assemblage de cette section.

• En caso de problemas con esta sección, seguir el código debajo para ver un video sobre el ensamblaje de esta sección.

http://go.lifetime.com/dooralignment7

LIFETIME

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 11 (CONTINUED) / SECTION 11 (SUITE) / SECCIÓN 11 (CONTINUACIÓN)

11.2

11.3

Fig. 1

Fig. 2

EUG

Fig. 3

• If the right door is higher, insert a shim underneath the ﬂ oor and left hinge tube until the two doors are level.

• Si la porte droite est plus haute, insérez une cale sous le plancher et la charnière de la porte gauche jusqu’à ce

que les deux portes soient de niveau.

• Si la puerta derecha es más alta, inserte una cuña debajo el piso y la bisagra izquierda hasta que las dos puertas

estén al mismo nivel.

Fig. 1

Fig. 2

EUG

Fig. 3

• If the left door is higher, insert a shim underneath the ﬂ oor and right hinge tube until the two doors are level.

• Si la porte gauche est plus haute, insérez une cale sous le plancher et la charnière de la porte droite jusqu’à ce

que les deux portes soient de niveau.

• Si la puerta izquierda es más alta, inserte una cuña debajo el piso y la bisagra derecha hasta que las dos puertas

estén al mismo nivel.

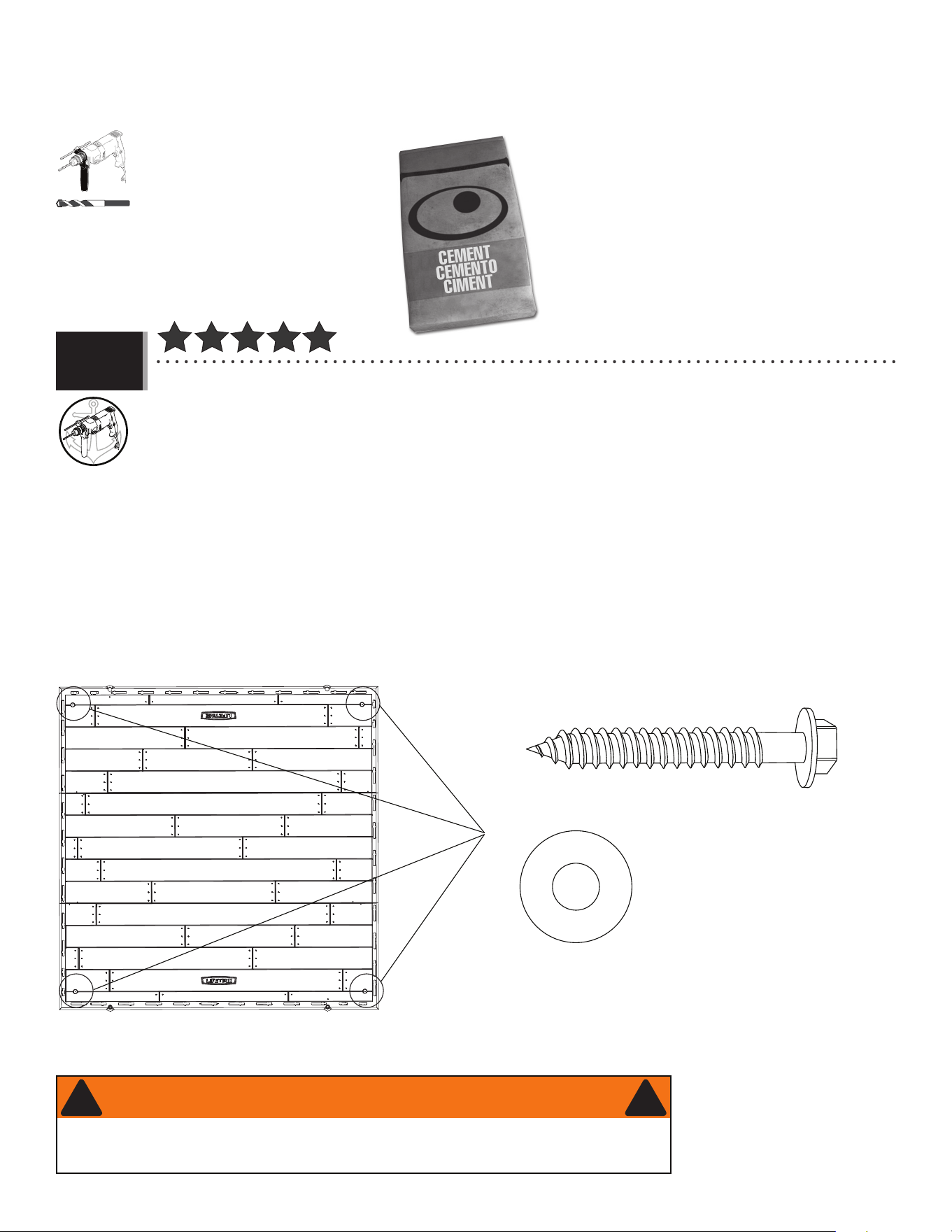

SHED ANCHORING / ANCRAGE DE L’ABRI / ANCLAJE DE LA CASETA

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

5/16" (≈8 mm)

Wood Drill Bit / Foret à boit / Broca para madera

5/16" (≈8 mm)

Masonry Drill Bit / Foret à maçonnerie / Broca

para albañilería

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

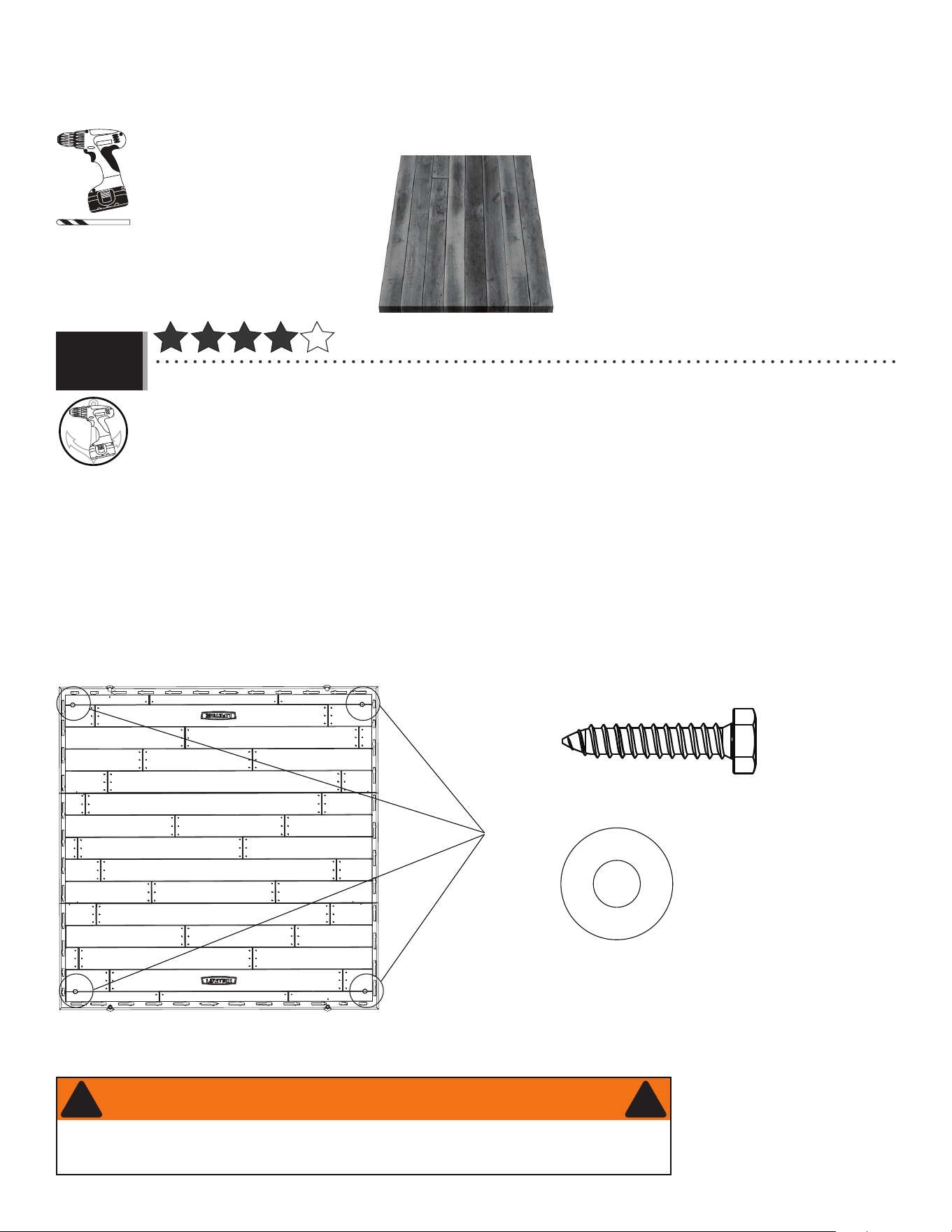

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 12 (CONTINUED) / SECTION 12 (SUITE) / SECCIÓN 12 (CONTINUACIÓN)

(x4)

(Not included) (Pas incluses) (No incluidas)

• To anchor your shed, you must purchase the correct anchoring hardware. For a concrete platform, we recommend

using a hammer drill, 5/16" (≈8 mm) masonry bit, four (4) 3/8" x 2" (≈10 mm x ≈5 cm) concrete screws and

four (4) 3/8" x 1" (≈10 mm x ≈2,5 cm) fender washers. Do not exceed a 3/8" (≈10 mm) diameter screw. Refer to your local hardware

store for this hardware.

• Pour ancrer l’abri, il faut acheter la quincaillerie d’ancrage correcte. Pour une plate-forme en béton, nous

recommandons l’utilisation d’une perceuse de percussion, un foret à maçonnerie de 5/16 po (≈8 mm), quatre

(4) Vis d’ancrage à béton de 3/8 po x 2 po (≈10 mm x ≈5 cm) et quatre (4) Rondelles de protection de 3/8 po x

1 po (≈10 mm x ≈2,5 cm). Ne pas dépasser de diamètre de 3/8 po (≈10 mm). La quincaillerie du coin aura ces accessoires.

• Para anclar la caseta, es necesario comprar el herraje de anclaje correcto. Para una plataforma de concreto,

recomendamos el uso de un martillo perforador, broca de albañilería de 5/16 in (≈8 mm), cuatro (4) tornillos

de anclaje para concreto de 3/8 in x 2 in (≈10 mm x ≈5 cm) y cuatro (4) rondanas de protección de 3/8 in x 1

in (≈10 mm x ≈2,5 cm). No exceder un diámetro de 3/8 in (≈10 mm). Referirse a la ferretería local para obtener este herraje.

12.1a

• Failure to anchor the shed may result in property damage and/or personal injury.

• Si vous n’ancrez pas votre abri, des dommages à la propriété et/ou des blessures peuvent en résulter.

• No anclar la caseta puede resultar en daños a la propiedad y/o en lesiones personales.

WARNING / AVERTISSEMENT / ADVERTENCIA

! !

5/16 in/po

(≈8 mm)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 12 (CONTINUED) / SECTION 12 (SUITE) / SECCIÓN 12 (CONTINUACIÓN)

(x4)

(Not included) (Pas incluses) (No incluidas)

• To anchor your shed, you must purchase the correct anchoring hardware. For a wood-framed platform, we recommend

using a drill, 5/16" (≈8 mm) drill bit, four (4) 3/8" x 1 1/2" (≈10 mm x ≈4 cm) lag screws and four (4) 3/8" x 1"

(≈10 mm x ≈2,5 cm) fender washers. Do not exceed a 3/8" (≈10 mm) diameter screw. Refer to your local hardware store for this hardware.

• Pour ancrer l’abri, il faut acheter la quincaillerie d’ancrage correcte. Pour une plate-forme en bois, nous recommandons

que l’utilisation d’une perceuse électrique, un foret de 5/16 po (8 mm), quatre (4) vis de retard de 3/8 po x 1 1/2

po (≈10 mm x ≈4 cm), et quatre (4) rondelles de protection de 3/8 po x 1 po (≈10 mm x ≈2,5 cm). Ne pas dépasser de

diamètre de 3/8 po (≈10 mm). La quincaillerie du coin aura ces accessoires.

• Para anclar la caseta, es necesario comprar el herraje de anclaje correcto. Para una plataforma hecho de hecho de madera,

recomendamos el uso de un taladro eléctrico, una broca de 5/16 in (≈8 mm), cuatro (4) tornillos para madera de

3/8 in x 1 1/2 in (≈10 mm x ≈4 cm) y cuatro (4) rondanas de protección de 3/8 in x 1 in (≈10 mm x ≈2,5 cm). No

exceder un diámetro de 3/8 in (≈10 mm). Referirse a la ferretería local para obtener este herraje.

12.1b

5/16 in/po

( ≈8 mm)

• Failure to anchor the shed may result in property damage and/or personal injury.

• Si vous n’ancrez pas votre abri, des dommages à la propriété et/ou des blessures peuvent en résulter.

• No anclar la caseta puede resultar en daños a la propiedad y/o en lesiones personales.

WARNING / AVERTISSEMENT / ADVERTENCIA

! !

LATCH INSTALLATION / INSTALLATION DU LOQUET / INSTALACIÓN DEL PESTILLO

EVG

CVW (x1)

CVT (x1)

CVU (x1)

CVV (x1)

CVR (x1)

CVS (x1)

CVQ (x1)

ACA (x3)

CHK (x2)

AEB (x3)

AAB (x3)

ADX (x9)

AEE (x9)

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

7/16 in/po (≈11 mm) ADC*

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

Not included—unless otherwise indicated* / Non inclus — sauf indication contraire* / No incluido, salvo indicación contraria*

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 13 (CONTINUED) / SECTION 13 (SUITE) / SECCIÓN 13 (CONTINUACIÓN)

13.1

ACA

AEB

AAB

CVT

ACA (x1)

AEB (x1)

AAB (x1)

CVT (x1)

http://go.lifetime.com/doorlatchslider

LIFETIME

• Only after following the anchoring instructions, attach the left latch bracket (CVT) to the left door using the hardware

provided. Only hand tighten the nut at this point.

• Seulement après avoir ancré l’abri, attachez le support gauche du loquet (CVT) à la porte gauche à l’aide des accessoires

fournis. Ne serrez l’écrou que pour la main en ce moment.

• Sólo después de haber seguido los pasos de anclaje, sujete el soporte izquierdo del pestillo (CVT) a la puerta izquierda

usando el herraje incluido. Sólo apriete la tuerca a mano en este momento.

• If you have trouble with this section, follow the code below to view a video on how to assemble this section.

• En cas d’avoir des problèmes avec cette section, suivre le code en bas pour voir un vidéo sur l’assemblage de cette section.

• En caso de problemas con esta sección, seguir el código debajo para ver un video sobre el ensamblaje de esta sección.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 13 (CONTINUED) / SECTION 13 (SUITE) / SECCIÓN 13 (CONTINUACIÓN)

13.2

13.3

CVW (x1)

CVW

CVU (x1)

CVU

CVV (x1)

CVV

ACA (x2)

AEB (x2)

AAB (x2)

7/16 in/po

(≈11 mm)

• Slide the large right latch bracket (CVU) and small right latch bracket (CVV) onto the latch (CVW) as shown.

• Faites glisser le support droit grand du loquet (CVU) et le support droit petit du loquet (CVV) sur le loquet (CVW) comme indiqué.

• Deslice el soporte derecho grande del pestillo (CVU) y el soporte derecho pequeño del pestillo (CVV) en el pestillo (CVW) como se muestra.

• Attach the latch assembly to the right door using the hardware provided. Tighten these nuts securely.

• Attachez l’ensemble du loquet à la porte droite à l’aide de la quincaillerie incluse. Bien serrez ces écrous.

• Sujete el conjunto del pestillo a la puerta derecha usando el herraje incluido. Apriete bien estas tuercas.

ACA

AAB

AEB

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 13 (CONTINUED) / SECTION 13 (SUITE) / SECCIÓN 13 (CONTINUACIÓN)

13.4

CVQ (x1)

CVQ

• Slide the large right cover plate (CVQ) up under the latch assembly and rotate the latch downward to its locked position

as shown.

• Faites glisser la plaque couvrante grande droite (CVQ) sous l’ensemble du loquet et tournez l’ensemble à sa position de

verrouillage comme indiqué.

• Deslice la placa cubrepestillo grande derecha (CVQ) debajo el conjunto del pestillo y gire el pestillo en la posición de cierre

como se muestra.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 13 (CONTINUED) / SECTION 13 (SUITE) / SECCIÓN 13 (CONTINUACIÓN)

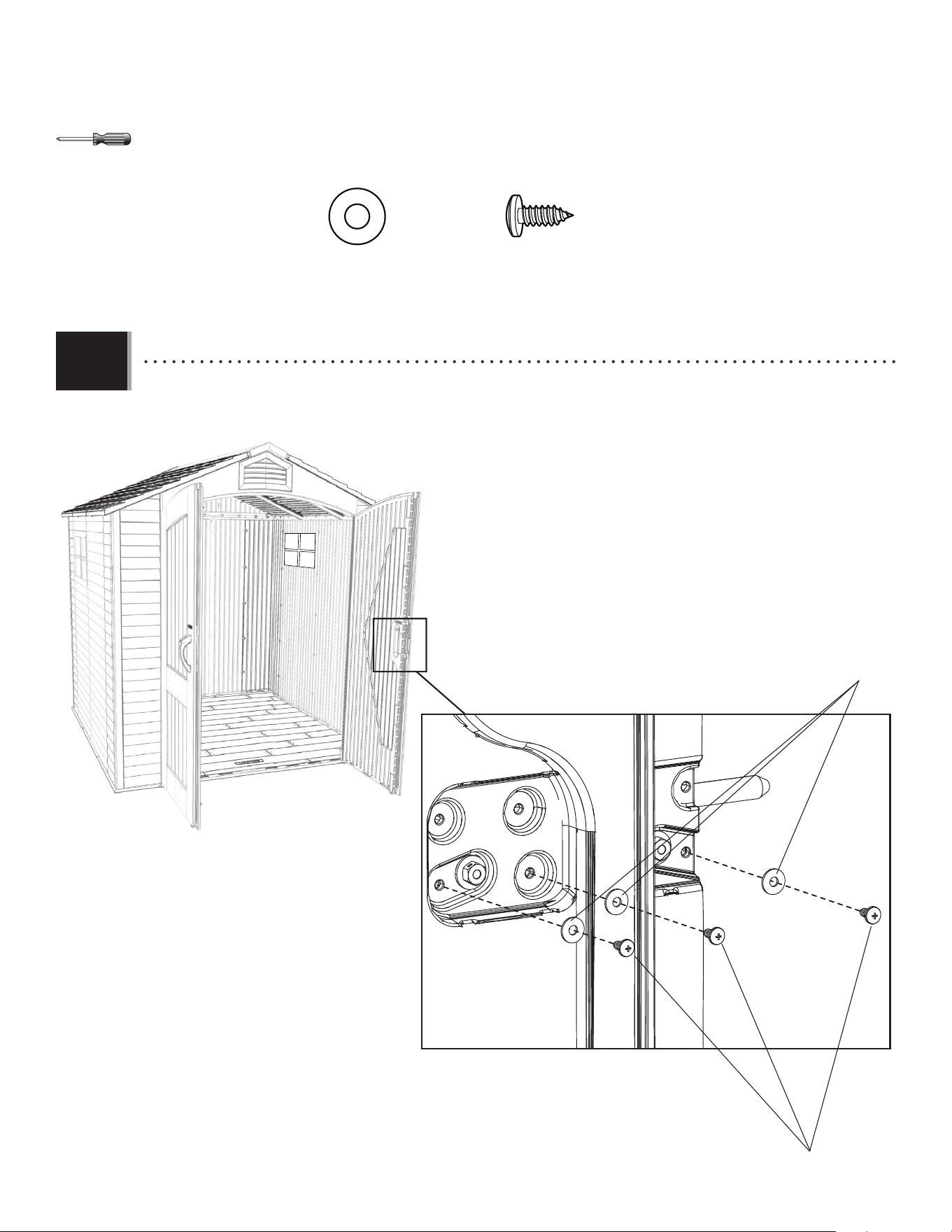

13.5

ADX (x3)

AEE (x3)

ADX (x3)

AEE (x3)

• Secure the large cover plate to the door as shown using the hardware provided.

• Attachez la plaque couvrante grande à la porte à l’aide de la quincaillerie incluse.

• Sujete la placa cubrepestillo grande a la puerta usando el herraje incluido.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 13 (CONTINUED) / SECTION 13 (SUITE) / SECCIÓN 13 (CONTINUACIÓN)

ADX (x3)

CVR (x1)

AEE (x3)

13.6

ADX (x3)

AEE (x3)

• Slide the small right cover plate (CVR) down under the latch

assembly, and secure the cover plate to the door as

shown using the hardware provided.

• Faites glisser la petite plaque couvrante droite (CVR) sous

l’ensemble du loquet, et attachez la plaque à la

porte à l’aide de la quincaillerie incluse.

• Deslice la placa cubrepestillo pequeña derecha (CVR) debajo el

conjunto del pestillo, y sujete la placa a la puerta

usando el herraje incluido.

CVR

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 13 (CONTINUED) / SECTION 13 (SUITE) / SECCIÓN 13 (CONTINUACIÓN)

13.7

13.8

CHK (x1)

CHK

• Close both doors and lock the latch. Adjust the left latch bracket so the latch slides through freely.

• Fermez les deux portes et verrouillez le loquet. Ajustez le support gauche du loquet pour que le loquet verrouille

librement.

• Cierre las dos puertas y el pestillo. Ajuste el Soporte izquierdo del pestillo para que el pestillo cierre libremente.

• Insert one (1) self-drilling/self-tapping screw (CHK) through the hole in the left latch bracket to secure it in place.

• Insérez une (1) vis auto-perceuse/auto-taraudeuse (CHK) à travers le trou dans le support gauche du loquet pour le ﬁ xer en

place.

• Inserte un (1) tornillo auto-perforante/auto-roscante (CHK) a través del agujero en el soporte izquierdo del pestillo para ﬁ jarlo

en su lugar.

ADC

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 13 (CONTINUED) / SECTION 13 (SUITE) / SECCIÓN 13 (CONTINUACIÓN)

7/16 in/po

(≈11 mm)

AAB

CVS (x1)

CVS

13.9

13.10

• Tighten the nut to the left latch bracket.

• Bien serrez l’écrou au support gauche du loquet.

• Apriete bien la tuerca al soporte izquierdo del pestillo.

• Place left cover plate (CVS) over the left latch bracket.

• Mettez la plaque couvrante gauche (CVS) sur le support gauche du loquet.

• Coloque la placa de cubierta izquierda (CVS) encima del soporte izquierdo del pestillo.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 13 (CONTINUED) / SECTION 13 (SUITE) / SECCIÓN 13 (CONTINUACIÓN)

ADX (x3)

AEE (x3)

ADX (x3)

AEE (x3)

CHK (x1)

CHK

13.12

13.11

• Secure the left cover plate to the door as shown using the hardware provided.

• Attachez la plaque couvrante gauche à la porte à l’aide de la quincaillerie incluse.

• Sujete la placa cubierta izquierda a la puerta usando el herraje incluido.

• Insert one (1) self-drilling/self-tapping screw (CHK) through the hole in the left cover plate to secure it in place.

• Insérez une (1) vis auto-perceuse/auto-taraudeuse (CHK) à travers le trou dans la plaque couvrante gauche pour la ﬁ xer

en place.

• Inserte un (1) tornillo auto-perforante/auto-roscante (CHK) a través del agujero en la placa de cubierta izquierda para

ﬁ jarla en su lugar.

ADC

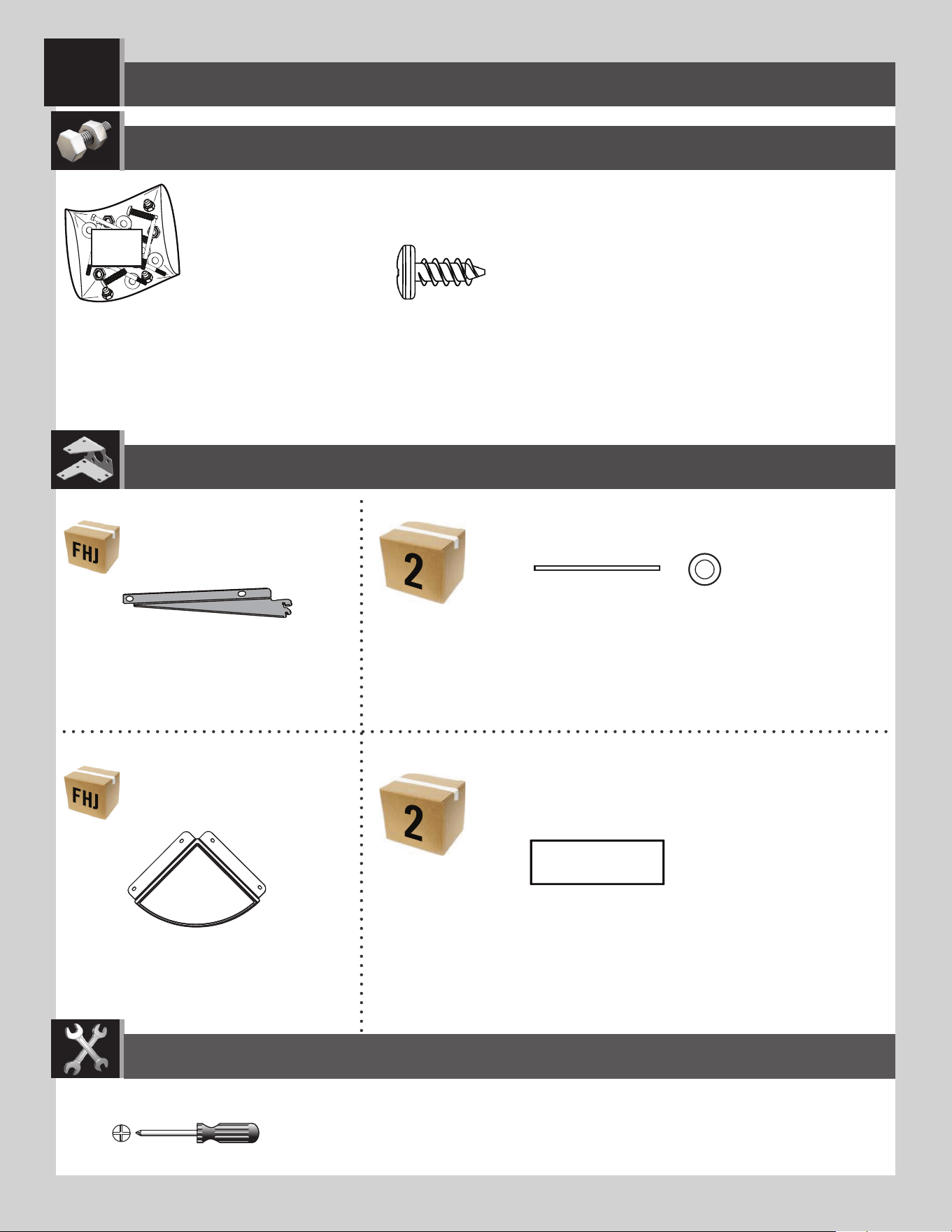

SHELVING INSTALLATION / INSTALLATION DU RAYONNAGE / INSTALACIÓN DE LA ESTANTERÍA

Plastic parts / Pièces en plastique / Piezas de plástico

Metal parts / Pièces en métal / Piezas de metal

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

AFZ (x2)

ADZ (x12)

FEG (x2)

FHF

GDE (x2)

CONTENTS OF BOX 2 / CONTENU DE LA BOÎTE 2/ CONTENIDO DE LA CAJA 2

AFS (x1)

CONTENTS OF BOX 2 / CONTENU DE LA BOÎTE 2/ CONTENIDO DE LA CAJA 2

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

Not included—unless otherwise indicated* / Non inclus — sauf indication contraire* / No incluido, salvo indicación contraria*

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 14 (CONTINUED) / SECTION 14 (SUITE) / SECCIÓN 14 (CONTINUACIÓN)

AFS

GDE

• Insert a support tube (GDE) into each of the notches in the shelf (AFS).

• Emboîter un tube de support (GDE) dans chaque encoche dans l’étagère (AFS).

• Encajar un tubo de soporte (GDE) en ambas muescas en el estante (AFS).

14.1

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 14 (CONTINUED) / SECTION 14 (SUITE) / SECCIÓN 14 (CONTINUACIÓN)

14.2

14.3

ADZ

AFZ

ADZ (x12)

10 lb. (4,5 kg)

• Fold up the ﬂ aps of a corner shelf (AFZ) and place it in any corner of the shed. Align

the holes in the ﬂ aps with those in the corner wall panel. Secure with four (4)

screws (ADZ). Repeat the previous step for the second corner shelf.

• Plier les bords de l’étagère angulaire (AFZ) et mettez-le dans any corner de l’abri.

Aligner les trous dans les bords avec ceux dans le panneau angulaire.

Attacher-le au mur à l’aide de quatre (4) vis (ADZ). Répéter l’étape précédente pour la

deuxième étagère angulaire.

• Doblar los bordes del estante angular (AFZ) y colocarlo en cualquier esquina de la

caseta. Alinear los agujeros en los bordes con los agujeros en el panel angu-

lar. Sujetar el estante usando cuatro (4) tornillos (ADZ). Repetir paso anterior para el segundo

estante angular.

• Insert two (2) shelf brackets (FEG) into the slots in two adjacent wall/shelf support channels. The shelf brackets must be at the

same height. Attach the shelf (AFS) to the brackets using four (4) screws (ADZ).

• Insérer deux (2) équerres (FEG) dans les fentes dans deux cannaux de support pour les murs/étagêres adjacents. Les

équerres doivent être à la même hauteur. Attacher l’étagère (AFS) aux équerres à l’aide de quatre (4) vis (ADZ).

• Insertar dos (2) escuadras (FEG) en las rajas en dos canales de soporte para las pareded/estantes adyacentes. Las

escuadras deben estar a la misma altura. Sujetar el estante (AFS) a las escuadras usando cuatro (4) tornillos (ADZ).

FEG

ADZ

30 lb. (14 kg)

Congratulations on your Lifetime

product purchase. By following the instructions below, your new Lifetime product should provide you with years of service and enjoyment.

The polyethylene panels are stain and solvent resistant. Most stains can be removed using a mild soap and a soft-bristled

brush. Abrasive cleaning materials may scratch the plastic and are not recommended. Repair scratches or rust spots on the

metal by sanding the a ected area lightly; using a rust preventative spray primer; and ﬁ nally, spraying with a high-gloss spray

enamel paint. Avoid placing a direct heat source on or near surfaces unless using a heat barrier.

Nous vous félicitons d’avoir acheté ce produit Lifetime

. En suivant les instructions ci-dessous, votre nouveau produit Lifetime devrait vous fournir des années de service et de plaisir.

Les murs et les étagères en polyéthylène sont résistants aux taches et solvants de nettoyage. Pour les nettoyer, se servir

d’un savon doux et d’une brosse douce. Les produits abrasifs de nettoyage risquent d’égratigner le plastique et ne sont pas

recommandés. Pour réparer les égratignures ou taches de rouille sur le métal, frotter légèrement l’endroit a ecté au papier de

verre, puis passer une couche de produit vaporisant préventif, et, enﬁ n, vaporiser une peinture émail ultrabrillante. Éviter de

placer une source de chaleur directe sur ou près des surfaces, ou les protéger à l’aide d’une protection contre la chaleur.

CLEANING & CARE

NETTOYAGE ET ENTRETIEN

Felicidades por la compra de su producto Lifetime

. Al seguir las siguientes instrucciones, su nuevo producto Lifetime le brindará años de servicio y satisfacción.

Los paneles de polietileno son resistentes a las manchas y solventes. La mayoría de las manchas puede removerse usando un

jabón suave y un cepillo de cerdas suaves. Los materiales abrasivos para limpieza pueden rayar el plástico y no se recomien-

dan. Reparar rayones o manchas de óxido en el metal, lijando suavemente la parte afectada; usando un aerosol preventivo de

óxido y ﬁ nalmente, rociando con una pintura de esmalte brillante. Evitar poner una fuente de calor directa en o cerca de las

superﬁ cies sin usar una barrera de calor.

LIMPIEZA Y CUIDADO

LIFETIME’S PROMISE TO YOU:

We invite you to read our privacy policy at www.lifetime.com

At Lifetime

, we are committed to providing innovative and quality products. While registering, you will have the opportunity to give us your feedback. Your input is valuable to us.

• You can also opt in to receive new product notiﬁ cations or promotions.

• In the unlikely event of a product recall or safety modiﬁ cation, your registration provides the information we need to notify you directly.

• Registration is fast, easy, and completely voluntary.

Maintaining your privacy is our long-standing policy at Lifetime

. And you can rest assured that Lifetime

will not sell or provide your personal data to other third parties, or

allow them to use your personal data for their own purposes.

LA PROMESA DE LIFETIME

PARA USTED:

Lo invitamos a leer nuestra política de privacidad en www.lifetime.com (sólo en inglés)

¡REGISTRARSE hoy mismo!

En Lifetime

, estamos comprometidos a ofrecer productos innovadores y de calidad. Al registrarse, usted tendrá la oportunidad de darnos su retroalimentación. Su información es valiosa para nosotros.

• También puede optar por recibir nuestras notiﬁ caciones o promociones.

• En el caso improbable de que el producto deba ser retirado del mercado o que sufra alguna modiﬁ cación, su registro provee la

información que necesitamos para notiﬁ carle directamente.

• El registro es rápido, fácil y completamente voluntario.

Mantener privacidad es nuestra política permanente en Lifetime

. Y puede estar seguro que Lifetime

no venderá ni dará datos personales a terceros, ni les permitirá usar

datos personales para sus propios ﬁ nes.

REGISTRAR EL PRODUCTO EN LÍNEA EN WWW.LIFETIME.COM

LA PROMESSE DE LIFETIME :

Nous vous invitons à lire notre politique de conﬁ dentialité à www.lifetime.com (en anglais seulement)

ENREGISTRER CE PRODUIT aujourd’hui!

Chez Lifetime

, nous nous engageons à fournir des produits innovateurs de qualité. Lors de votre inscription, vous aurez l’occasion de nous faire parvenir vos commentaires. Votre opinion est importante

pour nous.

• On peut également choisir de recevoir des avis ou des promotions dans le cadre de nouveaux produits.

• Dans l’éventualité improbable d’un rappel ou d’un avis de sécurité, l’inscription fournit les renseignements nécessaires nous

permettant de communiquer avec vous.

• L’inscription est rapide, facile et complètement volontaire.

Conserver votre conﬁ dentialité est notre politique de longue date chez Lifetime

. Vous pouvez donc être rassuré par le fait que Lifetime

ne vendra pas ou ne fournira pas vos

données personnelles à des tiers, et ne leur permettra pas d’utiliser vos données personnelles à leurs propres ﬁ ns.

ENREGISTRER CE PRODUIT EN LIGNE À WWW.LIFETIME.COM

LIFETIME

NOTES / REMARQUES / NOTAS

LIFETIME

NOTES / REMARQUES / NOTAS

LIFETIME

THE MANUFACTURER RESERVES THE RIGHT TO MAKE SUBSTITUTIONS TO WARRANTY CLAIMS IF PARTS ARE UNAVAILABLE OR OBSOLETE.

10-YEAR LIMITED FACTORY WARRANTY

Lifetime Lawn and Garden products are warranted to the original purchaser to be free from defects in material or workmanship

FORAPERIODOFYEARSFROMTHEDATEOFORIGINALRETAILPURCHASE4HEWORDhDEFECTSvISDElNEDASIMPERFECTIONSTHATIMPAIR

the use of the product. Defects resulting from misuse, abuse or negligence will void this warranty. This warranty does not cover

DEFECTSDUETOIMPROPERINSTALLATIONALTERATIONORACCIDENT,IFETIMERECOMMENDSTHATNOMODIlCATIONSBEMADETOTHISPRODUCT

This warranty does not cover damage caused by vandalism, rusting, “acts of nature”, natural disasters, normal wear and tear,

or any other event beyond the control of the manufacturer.

This warranty is nontransferable and is expressly limited to the repair or replacement of defective products. If the product is

defective within the terms of this warranty, Lifetime Products, Inc. will repair or replace defective parts at no cost to the purchaser.

Shipping charges to and from the factory or distribution center are not covered and are the responsibility of the purchaser.

Labor charges and related expenses for removal, installation or replacement of the product or its components are not covered

under this warranty.

4HISWARRANTYDOESNOTCOVERSCRATCHINGSCUFlNGOROTHERCOSMETICDAMAGEOFTHEPRODUCTTHATMAYRESULTFROMNORMALUSAGE

In addition, defects resulting from intentional damage, negligence, or unreasonable use will void this warranty / are not covered

by this warranty.

Liability for incidental or consequential damages is excluded to the extent permitted by law. All merchandise is sold on this

condition, and no representative of the company may waive or change this policy. This product is not intended for institutional

or commercial use; Lifetime Products, Inc. does not assume any liability for such use. Institutional or commercial use will void

the warranty.

4HISWARRANTYISEXPRESSLYINLIEUOFALLOTHERWARRANTIESEXPRESSEDORIMPLIEDINCLUDINGWARRANTIESOFMERCHANTABILITYORlTNESS

for use to extent permitted by Federal and state law. Neither Lifetime Products, Inc., nor any representative assumes any other

LIABILITYINCONNECTIONWITHTHISPRODUCT4HISWARRANTYGIVESYOUSPECIlCLEGALRIGHTSANDYOUMAYALSOHAVEOTHERRIGHTSWHICH

vary from state to state.

AUSTRALIA: Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled

to a replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You

are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not

amount to a major failure.

ALL WARRANTY CLAIMS MUST BE ACCOMPANIED BY A SALES RECEIPT.

REPORT PRODUCT DEFECTS IN WRITING TO:

LIFETIME PRODUCTS, INC.,

PO Box 160010

Freeport Center, Bldg. D-12

#LEARlELD54

For online warranty claims, please visit: www.lifetime.com/warranty

7ARRANTY$EPARTMENT

FOR INTERNATIONAL WARRANTY:

All warranty claims must be accompanied by a sales receipt. Report product defects in writing to your regional sales

support representative. Please include your dated sales receipt and photographs of damaged parts.

To Identify the representative for your region, please visit: www.lifetime.com/international

LIFETIME

PRODUCTS, INC. RÉSERVE LE DROIT DE FAIRE DES SUBSTITUTIONS EN CAS DE RECOURS EN GARANTIE SI LES PIÈCES NE SONT PAS DISPONIBLES OU SONT

OBSOLÈTES.

GARANTIE DE FABRICATION LIMITÉE DE 10 ANS

,ACHETEURDORIGINEDESPRODUITSPOURPELOUSESETJARDINSDE,IFETIMEB¼N¼lCIEDUNEGARANTIECONTRETOUTED¼FECTUOSIT¼DE

matériel et de fabrication pour une période de 10 ans à compter de la date d’achat. On entend par « défaut » une imperfection

qui nuit à l’utilisation du produit. Tout défaut découlant d’une mauvaise utilisation, d’un abus ou d’une négligence a pour effet

d’annuler cette garantie. Cette garantie ne couvre pas les défauts attribuables à une installation inadéquate, une altération ou un

ACCIDENT,IFETIMERECOMMANDEDENEPASAPPORTERDEMODIlCATIONS¸CEPRODUIT#ETTEGARANTIENECOUVREPASLESDOMMAGES

causés par le vandalisme, la corrosion par la rouille, les cas de « force majeure », les catastrophes naturelles, la détérioration

et l’usure normales et tout autre événement indépendant de la volonté du fabricant.

Cette garantie n’est pas transférable et se limite expressément à la réparation ou au remplacement d’un produit défectueux.

Si le produit est défectueux au sens de cette garantie, Lifetime Products, Inc. réparera ou remplacera les pièces défectueuses

sans frais pour l’acheteur. Les frais d’expédition en partance ou en provenance de l’usine ou du centre de distribution ne sont

pas couverts et incombent à l’acheteur. Les coûts relatifs à la main-d’œuvre et les autres frais liés au retrait, à l’installation ou

au remplacement du produit ou de ses composants ne sont pas couverts par cette garantie.

Cette garantie ne couvre pas les rayures, les égratignures ou autres dommages esthétiques du produit découlant d’un usage

normal. De plus, tout défaut découlant d’un dommage volontaire, de négligence ou d’un usage déraisonnable annule cette

garantie et n’est pas couvert par cette garantie.

Dans la mesure permise par la loi, la société n’est pas responsable des dommages indirects ou accessoires. Toute marchandise

ESTVENDUE¸CETTECONDITIONETAUCUNREPR¼SENTANTDELASOCI¼T¼NEPEUTRENONCER¸LAPPLICATIONDECETTEPOLITIQUEOULAMODIlER

#EPRODUITNESTPASDESTIN¼¸DESlNSINSTITUTIONNELLESOUCOMMERCIALES,IFETIME0RODUCTS)NCNASSUMEAUCUNERESPONSABILIT¼

à cet égard. Toute utilisation institutionnelle ou commerciale annule la garantie.

La présente garantie remplace expressément toute autre garantie, expresse ou implicite, y compris les garanties de qualité

marchande ou d’adaptation à un usage particulier dans la mesure permise par les lois du pays ou de l’État. Ni Lifetime Products,

Inc. ni aucun de ses représentants n’assument une quelconque responsabilité en lien avec ce produit. Cette garantie vous donne

des droits juridiques précis et vous pourriez également avoir d’autres droits selon l’État ou la province.

AUSTRALIE : Nos articles sont offerts avec des garanties qui ne peuvent connaître d’exclusions au regard de la loi australienne

sur la protection des consommateurs. Vous avez droit au remplacement ou au remboursement en cas de défaillance majeure de

votre article ainsi qu’à une compensation en cas de perte ou de dommage prévisible. Vous avez aussi droit à la réparation ou

au remplacement de l’article s’il n’est pas d’une qualité acceptable et que la défaillance n’est pas majeure.

TOUTE RÉCLAMATION EN VERTU DE LA GARANTIE DOIT ÊTRE ACCOMPAGNÉE D’UN REÇU DE VENTE.

SIGNALEMENT ÉCRIT DE TOUT PRODUIT DÉFECTUEUX :

LIFETIME PRODUCTS, INC.,

PO Box 160010

Freeport Center, Bldg. D-12

#LEARlELD54

Pour effectuer en ligne une réclamation sous garantie, consultez cette adresse : www.lifetime.com/warranty

3ERVICEDELAGARANTIE

GARANTIE INTERNATIONALE :

Toute réclamation en vertu de la garantie doit être accompagnée d’un reçu de vente. Veuillez signaler par écrit tout produit

défectueux au représentant du soutien aux ventes de votre région Veuillez inclure le reçu de vente daté ainsi que des

photographies des pièces endommagées.

Pour connaître le représentant de votre région, veuillez consulter le : www.lifetime.com/international

EL FABRICANTE SE RESERVA EL DERECHO DE HACER SUSTITUCIONES EN LOS ELEMENTOS REEMPLAZADOS BAJO GARANTÍA SI LAS PIEZAS

NO ESTÁN DISPONIBLES O SON OBSOLETAS.

GARANTÍA DE FÁBRICA LIMITADA POR 10 AÑOS

El comprador original recibe una garantía de que los productos de césped y jardín de Lifetime están libres de defectos de material

o mano de obra durante un período de 10 años a partir de la fecha de compra original al por menor. La palabra “defectos” se

deﬁ ne como imperfección que imposibilita el uso del producto. Los defectos ocasionados por el mal uso, el abuso o la negligencia

anularán esta garantía. Esta garantía no cubre los defectos debidos a una instalación incorrecta, una alteración o un accidente.

Lifetime recomienda que no se realicen modiﬁ caciones en este producto. Esta garantía no cubre los daños causados por vandalismo,

oxidación, “actos de la naturaleza”, desastres naturales, desgaste normal o cualquier otro evento fuera del control del fabricante.

Esta garantía no es transferible y se limita expresamente a la reparación o reemplazo de productos defectuosos. Si el producto

resulta defectuoso dentro de los términos de esta garantía, Lifetime Products, Inc. reparará o reemplazará las piezas defectuosas

sin costo alguno para el comprador. Los gastos de envío hacia y desde la fábrica o el centro de distribución no están cubiertos y

son la responsabilidad del comprador. La mano de obra y los gastos relacionados por la remoción, la instalación o la sustitución

del producto o sus componentes no están cubiertos por esta garantía.

Esta garantía no cubre los rayones, los raspones ni otros daños superﬁ ciales del producto que pueden resultar del uso normal.

Asimismo, los defectos resultantes de daños intencionales, negligencia o uso indebido anularán o no están cubiertos por esta garantía.

Se excluye la responsabilidad por daños imprevistos o derivados en la medida en que lo permita la ley. Toda la mercancía se vende

bajo estas condiciones y ningún representante de la empresa puede renunciar a ni cambiar esta política. Este producto no está

destinado para uso institucional o comercial; Lifetime Products, Inc. no asume ninguna responsabilidad por dicho uso. El uso

institucional o comercial anulará la garantía.

Esta garantía sustituye expresamente cualquier otra garantía, expresa o implícita, incluidas las garantías de comercialización o

idoneidad para su uso en la medida permitida por la ley federal y estatal. Ni Lifetime Products, Inc., ni ningún representante asume

ninguna otra responsabilidad en relación con este producto. Esta garantía le otorga derechos legales especíﬁ cos y usted también

puede tener otros derechos que varían de un estado a otro.

AUSTRALIA: Nuestros productos cuentan con garantías que no se pueden excluir bajo las Leyes del Consumidor de Australia.

Usted tiene derecho a un cambio o devolución en caso de un fallo importante y a una compensación por cualquier otra pérdida o

daño razonablemente previsible. También tiene derecho a la reparación o reemplazo de los bienes, si éstos no cumplen con una

calidad aceptable y el fallo no constituye un fallo importante.

TODOS LOS RECLAMOS DE GARANTÍA DEBEN ESTAR ACOMPAÑADOS POR UN RECIBO DE COMPRA.

REPORTE LOS DEFECTOS DEL PRODUCTO POR ESCRITO A:

LIFETIME PRODUCTS, INC.,

PO Box 160010

Freeport Center, Bldg. D-12

Clearﬁ eld, UT 84016-0010

Para realizar reclamos de garantía por internet, visite: www.lifetime.com/warranty.

Departamento de Garantías: (800) 225-3865

PARA LA GARANTÍA INTERNACIONAL:

Todos los reclamos de garantía deben estar acompañados por un recibo de compra. Reporte los defectos del producto por

escrito a su representante regional de apoyo de ventas. Por favor, incluya su recibo de compra con la fecha y fotografías de

las piezas dañadas.

Para identiﬁ car al representante de su región, por favor visite: www.lifetime.com/international

GARANTIA NO VÁLIDA EN MÉXICO

www.lifetime.com

Or call: 1-800-424-3865

To purchase accessories or other Lifetime

products, visit us at:

www.lifetime.com

O marcar al 1-800-424-3865

Para comprar accesorios u otros productos de Lifetime®, visitarnos en:

www.lifetime.com

ENHANCE YOUR LIFETIME

PURCHASE BY ADDING ACCESSORIES OR OTHER GREAT PRODUCTS

MEJORAR LA COMPRA DE LIFETIME

AGREGANDO ACCESORIOS U OTROS MARAVILLOSOS PRODUCTOS

Ou composer le 1-800-424-3865

Pour acheter des accessoires ou des autres produits Lifetime

, visiter le :

www.lifetime.com

AMÉLIORER L’ACHAT LIFETIME

EN AJOUTANT DES ACCESSOIRES OU D’AUTRES PRODUITS

1238954 1/23/2025

LIFETIME 60042 7 Ft. x 7 Ft. Outdoor Storage Shed

Product's Documents

Assembly & Manuals

Specifications

LIFETIME 60042 Questions and Answers
