Model
Modèle
Modelo
CJ 18DA
Cordless Jig Saw
Scie sauteuse sans fi l
Sierra de calar a batería
SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL
WARNING
IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury!
This manual contains important information about product safety. Please read and
understand this manual BEFORE operating the power tool. Please keep this manual
available for other users and owners before they use the power tool. This manual should be
stored in safe place.
INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI
AVERTISSEMENT
Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la
mort ou de sérieuses blessures corporelles !
Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit.
Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce
mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent
l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.
INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES
ADVERTENCIA
¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar
en lesiones de gravedad o la muerte!
Este manual contiene información importante sobre la seguridad del producto. Lea y
comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual
para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este
manual debe ser guardado en un lugar seguro.
Designed for operating in USA & Canada only.
When this product is used in areas other than the USA & Canada,
we cannot guarantee the product quality and performance.
000BookCJ18DA.indb1000BookCJ18DA.indb1 2020/05/2110:05:192020/05/2110:05:19
2
English
IMPORTANT SAFETY INSTRUCTIONS
Read and understand all of the safety precautions, warnings and operating instructions in the instruction manual before
operating or maintaining this power tool.
Most accidents that result from power tool operation and maintenance are caused by the failure to observe basic safety
rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it occurs,
and by observing appropriate safety procedures.
Basic safety precautions are outlined in the “SAFETY” section of this instruction manual and in the sections which
contain the operation and maintenance instructions.
Hazards that must be avoided to prevent bodily injury or machine damage are identifi ed by WARNINGS on the power
tool and in this instruction manual.
Never use this power tool in a manner that has not been specifi cally recommended by metabo HPT.
MEANINGS OF SIGNAL WORDS
WARNING indicates a potentially hazardous situations which, if ignored, could result in death or serious injury.
CAUTION indicates a potentially hazardous situations which, if not avoided, may result in minor or moderate injury, or
may cause machine damage.
NOTE emphasizes essential information.
SAFETY
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings, instructions, illustrations and specifi cations provided with this power tool.
Failure to follow all instructions listed below may result in electric shock, fi re and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated
(cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
fl ammable liquids, gases or dust.
Power tools create sparks which may ignite the
dust or fumes.
c) Keep children and bystanders away while
operating a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools.
Unmodifi ed plugs and matching outlets will
reduce risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges
and refrigerators.
There is an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions.
Water entering a power tool will increase the risk
of electric shock.
d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool.
Keep cord away from heat, oil, sharp edges
or moving parts.
Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the
risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool.
000BookCJ18DA.indb2000BookCJ18DA.indb2 2020/05/2110:05:202020/05/2110:05:20
3
English
Do not use a power tool while you are tired
or under the infl uence of drugs, alcohol or
medication.
A moment of inattention while operating power
tools may result in serious personal injury.
b) Use personal protective equipment. Always
wear eye protection.
Protective equipment such as a dust mask, non-
skid safety shoes, hard hat or hearing protection
used for appropriate conditions will reduce
personal injuries.
c) Prevent unintentional starting. Ensure
the switch is in the off -position before
connecting to power source and/or battery
pack, picking up or carrying the tool.
Carrying power tools with your fi nger on the
switch or energising power tools that have the
switch on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on.
A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times.
This enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair and clothing away
from moving parts.
Loose clothes, jewellery or long hair can be
caught in moving parts.
g) If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used.
Use of dust collection can reduce dust-related
hazards.
h) Do not let familiarity gained from frequent
use of tools allow you to become complacent
and ignore tool safety principles.
A careless action can cause severe injury within a
fraction of a second.
4) Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application.
The correct power tool will do the job better and
safer at the rate for which it was designed.
b) Do not use the power tool if the switch does
not turn it on and off .
Any power tool that cannot be controlled with the
switch is dangerous and must be repaired.
c) Disconnect the plug from the power
source and/or remove the battery pack,
if detachable, from the power tool before
making any adjustments, changing
accessories, or storing power tools.
Such preventive safety measures reduce the risk
of starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e) Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition
that may aff ect the power tool’s operation.
If damaged, have the power tool repaired
before use.
Many accidents are caused by poorly maintained
power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are easier
to control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed.
Use of the power tool for operations diff erent
from those intended could result in a hazardous
situation.
h) Keep handles and grasping surfaces dry,
clean and free from oil and grease.
Slippery handles and grasping surfaces do not
allow for safe handling and control of the tool in
unexpected situations.
5) Battery tool use and care
a) Recharge only with the charger specifi ed by
the manufacturer.
A charger that is suitable for one type of battery
pack may create a risk of fi re when used with
another battery pack.
b) Use power tools only with specifi cally
designated battery packs.
Use of any other battery packs may create a risk
of injury and fi re.
c) When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small
metal objects, that can make a connection
from one terminal to another.
Shorting the battery terminals together may
cause burns or a fi re.
d) Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, fl ush with water.
If liquid contacts eyes, additionally seek
medical help.
Liquid ejected from the battery may cause
irritation or burns.
e) Do not use a battery pack or tool that is
damaged or modifi ed.
Damaged or modifi ed batteries may exhibit
unpredictable behaviour resulting in fi re,
explosion or risk of injury.
000BookCJ18DA.indb3000BookCJ18DA.indb3 2020/05/2110:05:202020/05/2110:05:20
4
English
f) Do not expose a battery pack or tool to fi re or
excessive temperature.
Exposure to fi re or temperature above 265°F may
cause explosion.
g) Follow all charging instructions and do
not charge the battery pack or tool outside
the temperature range specifi ed in the
instructions.
Charging improperly or at temperatures outside
the specifi ed range may damage the battery and
increase the risk of fi re.
6) Service
a) Have your power tool serviced by a
qualifi ed repair person using only identical
replacement parts.
This will ensure that the safety of the power tool is
maintained.
b) Never service damaged battery packs.
Service of battery packs should only be
performed by the manufacturer or authorized
service providers.
– WARNING –
To reduce the risk of injury, user must read
instruction manual.
SPECIFIC SAFETY RULES AND SYMBOLS
1. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring.
Cutting accessory contacting a “live” wire may make
exposed metal parts of the power tool “live” and could
give the operator an electric shock.
2. Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body leaves
it unstable and may lead to loss of control.
3. ALWAYS wear ear protectors when using the tool
for extended periods.
Prolonged exposure to high intensity
noise can cause hearing loss.
4. NEVER touch moving parts.
NEVER place your hands, fi ngers or
other body parts near the tool’s moving
parts.
5. NEVER operate without all guards in place.
NEVER operate this tool without all guards or safety
features in place and in proper working order. If
maintenance or servicing requires the removal of a
guard or safety feature, be sure to replace the guard
or safety feature before resuming operation of the
tool.
6. Use right tool.
Don’t force small tool or attachment to do the job of a
heavy-duty tool.
Don’t use tool for purpose not intended —for
example— don’t use circular saw for cutting tree
limbs or logs.
7. NEVER use a power tool for applications other
than those specifi ed.
NEVER use a power tool for applications other than
those specifi ed in the Instruction Manual.
8. Handle tool correctly.
Operate the tool according to the instructions
provided herein. Do not drop or throw the tool.
NEVER allow the tool to be operated by children,
individuals unfamiliar with its operation or
unauthorized personnel.
9. Keep all screws, bolts and covers tightly in
place.
Keep all screws, bolts, and plates tightly mounted.
Check their condition periodically.
10. Do not use power tools if the plastic housing or
handle is cracked.
Cracks in the tool’s housing or handle can lead to
electric shock. Such tools should not be used until
repaired.
11. Blades and accessories must be securely
mounted to the tool.
Prevent potential injuries to yourself or others.
Blades, cutting implements and accessories which
have been mounted to the tool should be secure and
tight.
12. Handle the blades very carefully.
13. Check the blade carefully for cracks or damage
before operation. Replace cracked or damaged
bit immediately.
14. Avoid cutting nails. Inspect for and remove all
nails from the workpiece before operation.
15. Hold the tool fi rmly.
16. Keep motor air vent clean.
The tool’s motor air vent must be kept clean so that
air can freely fl ow at all times. Check for dust build-up
frequently.
17. NEVER use a tool which is defective or operating
abnormally.
If the tool appears to be operating unusually, making
strange noises, or otherwise appears defective, stop
using it immediately and arrange for repairs by a
metabo HPT authorized service center.
18. NEVER leave tool running unattended. Turn
power off .
Don’t leave tool until it comes to a complete stop.
19. Carefully handle power tools.
Should a power tool be dropped or struck against
hard materials inadvertently, it may be deformed,
cracked, or damaged.
000BookCJ18DA.indb4000BookCJ18DA.indb4 2020/05/2110:05:202020/05/2110:05:20
5
English
20. Do not wipe plastic parts with solvent.
Solvents such as gasoline, thinner benzine, carbon
tetrachloride, and alcohol may damage and crack
plastic parts. Do not wipe them with such solvents.
Wipe plastic parts with a soft cloth lightly dampened
with soapy water and dry thoroughly.
21. ALWAYS wear eye protection that meets the
requirement of the latest revision of ANSI
Standard Z87.1.
22. ALWAYS wear a mask or respirator to protect
yourself from dust or potentially harmful particles
generated during operation.
23. ALWAYS fi rmly grip the handle while operating.
24. ALWAYS be careful with buried object such as an
underground wiring.
Touching these active wiring or electric cable with
this tool, you may receive an electric shock.
Confi rm if there are any buried object such as electric
cable within the wall, fl oor or ceiling where you are
going to operate here after.
25. Defi nitions for symbols used on this tool
V ................ volts
—
---
............. direct current
Hz .............. hertz
A ................ amperes
no .............. no load speed
--- /min ....... revolutions or reciprocation per minute
26. Do not touch the blade immediately after
operation: it may be extremely hot and could
burn your skin.
27. During use, do not touch the metal portion of the tool.
28. NEVER touch the blade with bare hands after
operation.
29. Because the cordless jig saw operates by battery
power, be aware of the fact that it can begin to
operate at any time.
30. When working at elevated locations, clear the area of
other people and aware of conditions below you.
31. Do not use the product if the tool or the battery
terminals (battery mount) are deformed.
Installing the battery could cause a short circuit that
could result in smoke emission or ignition.
32. Keep the tool’s terminals (battery mount) free of swarf
and dust.
○
Prior to use, make sure that swarf and dust have not
collected in the area of the terminals.
○
During use, try to avoid swarf or dust on the tool from
falling on the battery.
○
When suspending operation or after use, do not leave
the tool in an area where it may be exposed to falling
swarf or dust.
Doing so could cause a short circuit that could result
in smoke emission or ignition.
IMPORTANT SAFETY INSTRUCTIONS
FOR BATTERY CHARGER
WARNING
Death or serious bodily injury could result from
improper or unsafe use of battery chargers.
To avoid these risks, follow these basic safety
instructions:
READ ALL INSTRUCTIONS
1. This manual contains important safety and operating
instructions for battery charger Model UC18YFSL.
2. Before using battery charger, read all instructions
and cautionary markings on (1) battery charger, (2)
battery, and (3) product using battery.
3. To reduce risk of injury, charge metabo HPT
rechargeable battery multi volt type series and BSL18
series. Other type of batteries may burst causing
personal injury and damage.
4. Use of an attachment not recommended or sold by
the battery charger manufacturer may result in a risk
of fi re, electric shock, or injury to persons.
5. To reduce risk of damage to electric plug and cord,
pull by plug when disconnecting battery charger.
6. Make sure cord is located so that it will not be stepped
on, tripped over, or otherwise subjected to damage or
stress.
7. An extension cord should not be used unless
absolutely necessary. Use of improper extension
cord could result in a risk of fi re and electric shock.
If extension cord must be used make sure:
a. That blades of extension cord are the same
number, size, and shape as those of plug on
battery charger:
b. That extension cord is properly wired and in good
electrical condition; and
c. That wire size is large enough for AC ampere
rating of battery charger as specifi ed in Table 1.
000BookCJ18DA.indb5000BookCJ18DA.indb5 2020/05/2110:05:202020/05/2110:05:20
6
English
Table 1
RECOMMENDED MINIMUM AWG SIZE FOR
EXTENSION CORDS FOR BATTERY CHARGERS
AC Input Rating Amperes* AWG Size of Cord
Equal to or
greater than
but less
than
Length of Cord, Feet (Meter)
25 (7.5) 50 (15) 100 (30) 150 (45)
0 2 18 18 18 16
2 3 18 18 16 14
3 4 18 18 16 14
* If the input rating of a battery charger is given in watts
rather than in amperes, the corresponding ampere
rating is to be determined by dividing the wattage
rating by the voltage rating–for example:
1250 watts
= 10 amperes
125 volts
8. Do not operate battery charger with damaged cord or
plug-replace them immediately.
9. Do not operate battery charger if it has received a
sharp blow, been dropped, or otherwise damaged in
any way; take it to a qualifi ed serviceman.
10. Do not disassemble battery charger; take it to a
qualifi ed serviceman when service or repair is
required. Incorrect reassembly may result in a risk of
electric shock or fi re.
11. To reduce risk of electric shock, unplug charger from
receptacle before attempting any maintenance or
cleaning. Removing the battery will not reduce this
risk.
IMPORTANT SAFETY INSTRUCTIONS
FOR USE OF THE BATTERY AND
BATTERY CHARGER
You must charge the battery before you can use the power
tool. Before using the model UC18YFSL battery charger,
be sure to read all instructions and cautionary statements
on it, the battery and in this manual.
REMEMBER: USE ONLY metabo HPT BATTERY TYPE
MULTI VOLT SERIES. OTHER TYPES OF BATTERIES
MAY BURST AND CAUSE INJURY!
Follow these instructions to avoid the risk of injury:
WARNING:
Improper use of the battery
or battery charger can lead to
serious injury. To avoid these
injuries:
1. NEVER disassemble the battery.
2. NEVER incinerate the battery, even if it is damaged
or is completely worn out. The battery can explode in
a fi re.
3. NEVER short-circuit the battery.
4. NEVER insert any objects into the battery charger’s
air vents. Electric shock or damage to the battery
charger may result.
5. NEVER charge outdoors. Keep the battery away
from direct sunlight and use only where there is low
humidity and good ventilation.
6. NEVER charge when the temperature is below 14°F
(-10°C) or above 104°F (40°C).
7. NEVER connect two battery chargers together.
8. NEVER insert foreign objects into the hole for the
battery or the battery charger.
9. NEVER use a booster transformer when charging.
10. NEVER use DC power to charge.
11. NEVER store the battery or battery charger in places
where the temperature may reach or exceed 104°F
(40°C) such as inside metal box or car.
12. NEVER expose the battery or battery charger to rain
or wet conditions.
13. ALWAYS operate charger on standard household
electrical power (120 volts). Using the charger on any
other voltage may overheat and damage the charger.
14. ALWAYS wait at least 15 minutes between charges to
avoid overheating the charger.
15. ALWAYS disconnect the power cord from its
receptacle when the charger is not in use.
000BookCJ18DA.indb6000BookCJ18DA.indb6 2020/05/2110:05:202020/05/2110:05:20
7
English
CAUTION ON LITHIUM-ION BATTERY
To extend the lifetime, the lithium-ion battery equips with
the protection function to stop the output.
In the cases of 1 to 3 described below, when using this
product, even if you are pulling the switch, the motor may
stop. This is not the trouble but the result of protection
function.
1. When the battery power remaining runs out, the
motor stops.
In such case, charge it up immediately.
2. If the tool is overloaded, the motor may stop. In this
case, release the switch of tool and eliminate causes
of overloading. After that, you can use it again.
3. If the battery is overheated under overload work, the
battery power may stop.
In this case, stop using the battery and let the battery
cool. After that, you can use it again.
Furthermore, please heed the following warning and
caution.
WARNING
In order to prevent any battery leakage, heat generation,
smoke emission, explosion and ignition beforehand,
please be sure to heed the following precautions.
1. Make sure that swarf and dust do not collect on the
battery.
○
During work make sure that swarf and dust do not fall
on the battery.
○
Make sure that any swarf and dust falling on the
power tool during work do not collect on the battery.
○
Do not store an unused battery in a location exposed
to swarf and dust.
○
Before storing a battery, remove any swarf and dust
that may adhere to it and do not store it together with
metal parts (screws, nails, etc.).
2. Do not pierce battery with a sharp object such as a
nail, strike with a hammer, step on, throw or subject
the battery to severe physical shock.
3. Do not use an apparently damaged or deformed
battery.
4. Do not use the battery in reverse polarity.
5. Do not connect directly to an electrical outlets or car
cigarette lighter sockets.
6. Do not use the battery for a purpose other than those
specifi ed.
7. If the battery charging fails to complete even when a
specifi ed recharging time has elapsed, immediately
stop further recharging.
8. Do not put or subject the battery to high temperatures
or high pressure such as into a microwave oven,
dryer, or high pressure container.
9. Keep away from fi re immediately when leakage or
foul odor are detected.
10. Do not use in a location where strong static electricity
generates.
11. If there is battery leakage, foul odor, heat generated,
discolored or deformed, or in any way appears
abnormal during use, recharging or storage,
immediately remove it from the equipment or battery
charger, and stop use.
12. Do not immerse the battery or allow any fl uids to fl ow
inside. Conductive liquid ingress, such as water,
can cause damage resulting in fi re or explosion.
Store your battery in a cool, dry place, away from
combustible and fl ammable items. Corrosive gas
atmospheres must be avoided.
CAUTION
1. If liquid leaking from the battery gets into your eyes,
do not rub your eyes and wash them well with fresh
clean water such as tap water and contact a doctor
immediately.
If left untreated, the liquid may cause eye-problems.
2. If liquid leaks onto your skin or clothes, wash well with
clean water such as tap water immediately.
There is a possibility that this can cause skin irritation.
3. If you fi nd rust, foul odor, overheating, discolor,
deformation, and/or other irregularities when using
the battery for the fi rst time, do not use and return it to
your supplier or vendor.
WARNING
If an electrically conductive foreign object enters the
terminals of the lithium ion battery, a short-circuit may
occur resulting in the risk of fi re. Please observe the
following matters when storing the battery.
○
Do not place electrically conductive cuttings,
nails, steel wire, copper wire or other wire in the
storage case.
○
Either install the battery in the power tool or
store by securely pressing into the battery
cover until the ventilation holes are concealed to
prevent short-circuits (Fig. 3).
000BookCJ18DA.indb7000BookCJ18DA.indb7 2020/05/2110:05:202020/05/2110:05:20
8
English
REGARDING LITHIUM-ION BATTERY
TRANSPORTATION
When transporting a lithium-ion battery, please observe
the following precautions.
WARNING
Notify the transporting company that a package
contains a lithium-ion battery, inform the company
of its power output and follow the instructions of the
transportation company when arranging transport.
●
Lithium-ion batteries that exceed a power output
of 100 Wh are considered to be in the freight
classifi cation of Dangerous Goods and will
require special application procedures.
●
For transportation abroad, you must comply with
international law and the rules and regulations
of the destination country.
●
If the BSL36B18 is installed in the power tool, the
power output will exceed 100 Wh and the unit
will be classifi ed as Dangerous Goods for freight
classifi cation.
Wh
Power Output
2 to 3 digit number
Fig. 1
SAVE THESE INSTRUCTIONS
AND
MAKE THEM AVAILABLE TO OTHER USERS
AND
OWNERS OF THIS TOOL!
000BookCJ18DA.indb8000BookCJ18DA.indb8 2020/05/2110:05:202020/05/2110:05:20
9
English
FUNCTIONAL DESCRIPTION
NOTE
The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance
of the power tool.
NEVER operate, or attempt any maintenance on the tool unless you have fi rst read and understood all safey
instructions contained in this manual.
Some illustrations in this instruction manual may show details or attachments that diff er from those on your own
power tool.

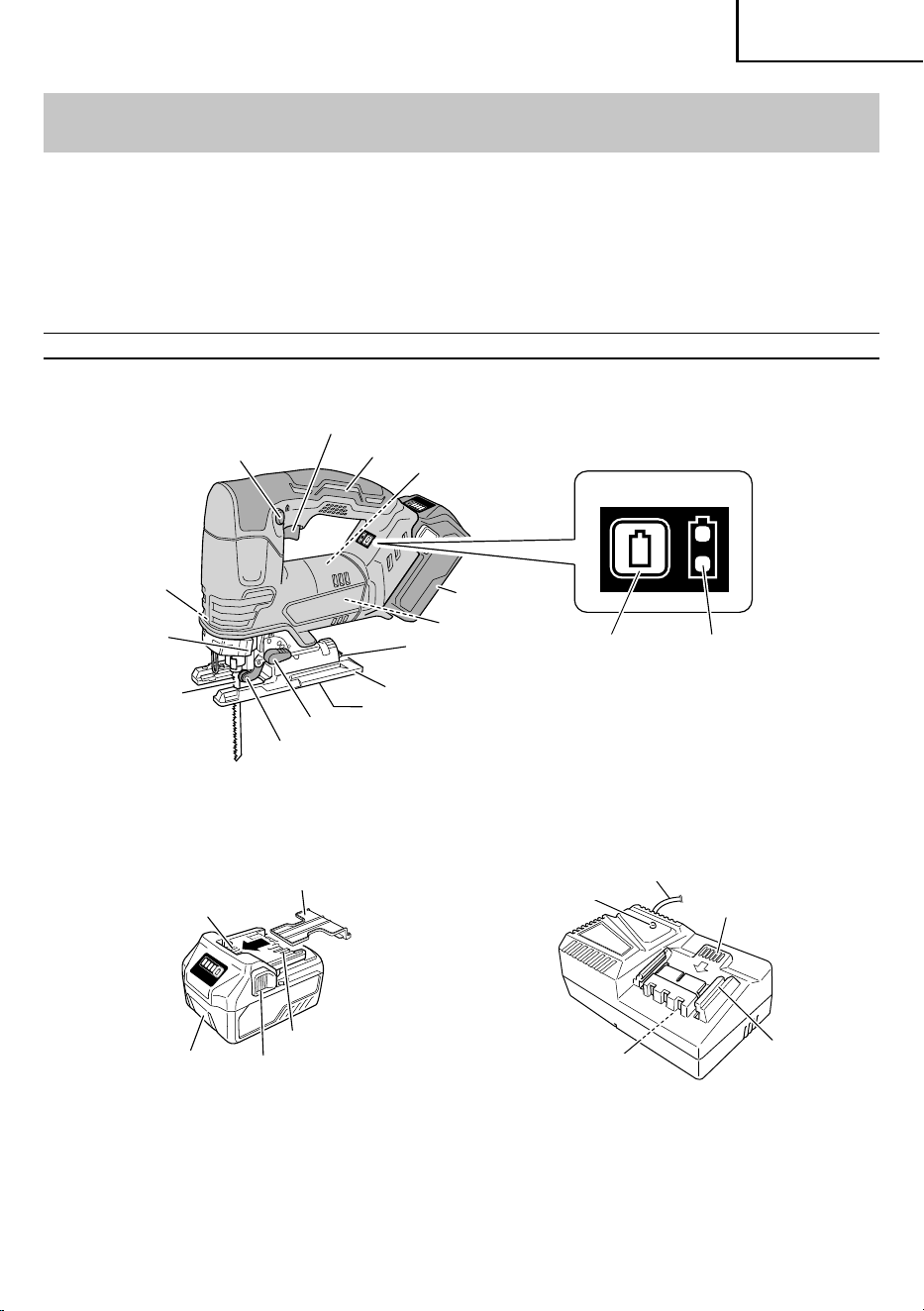

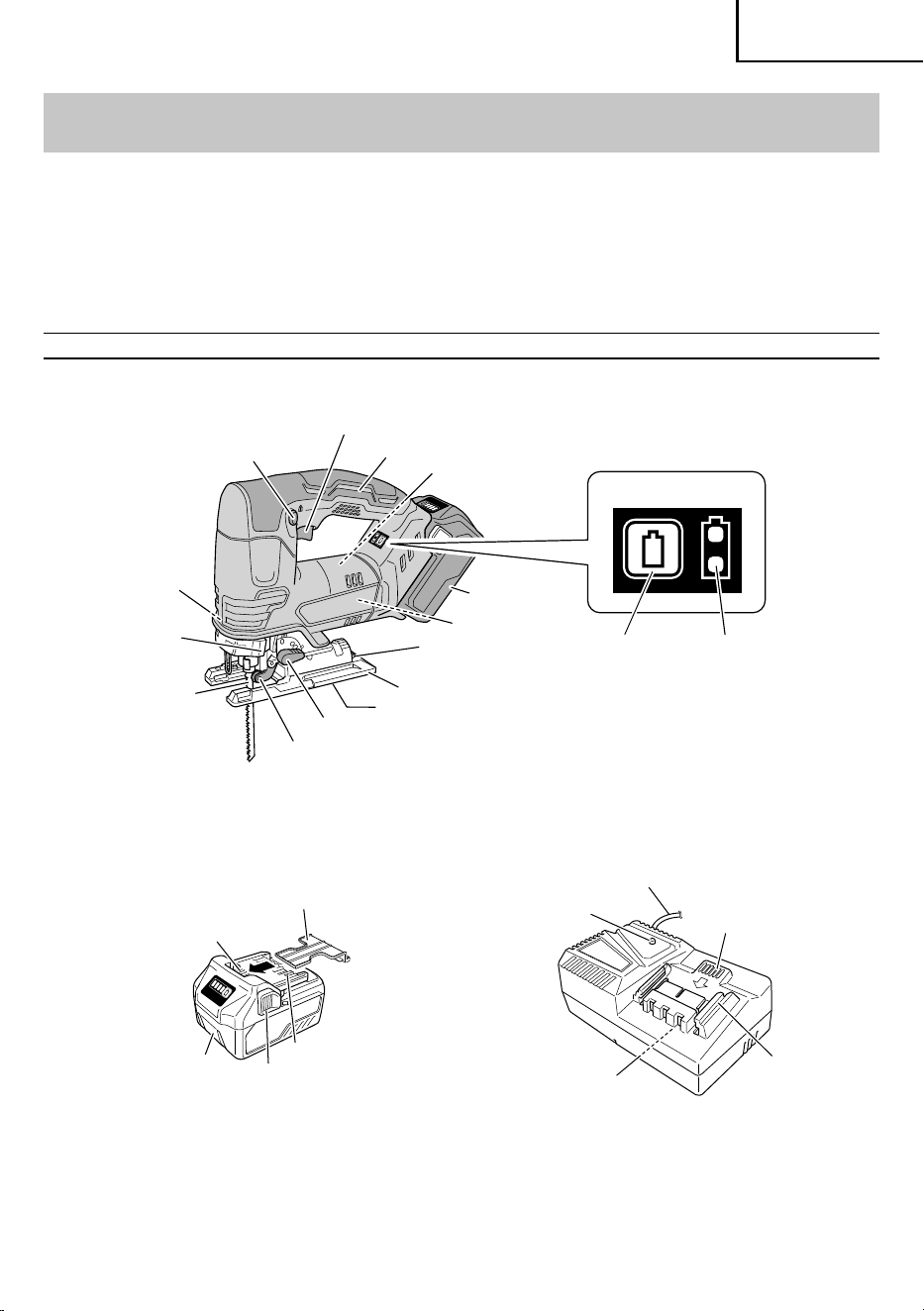

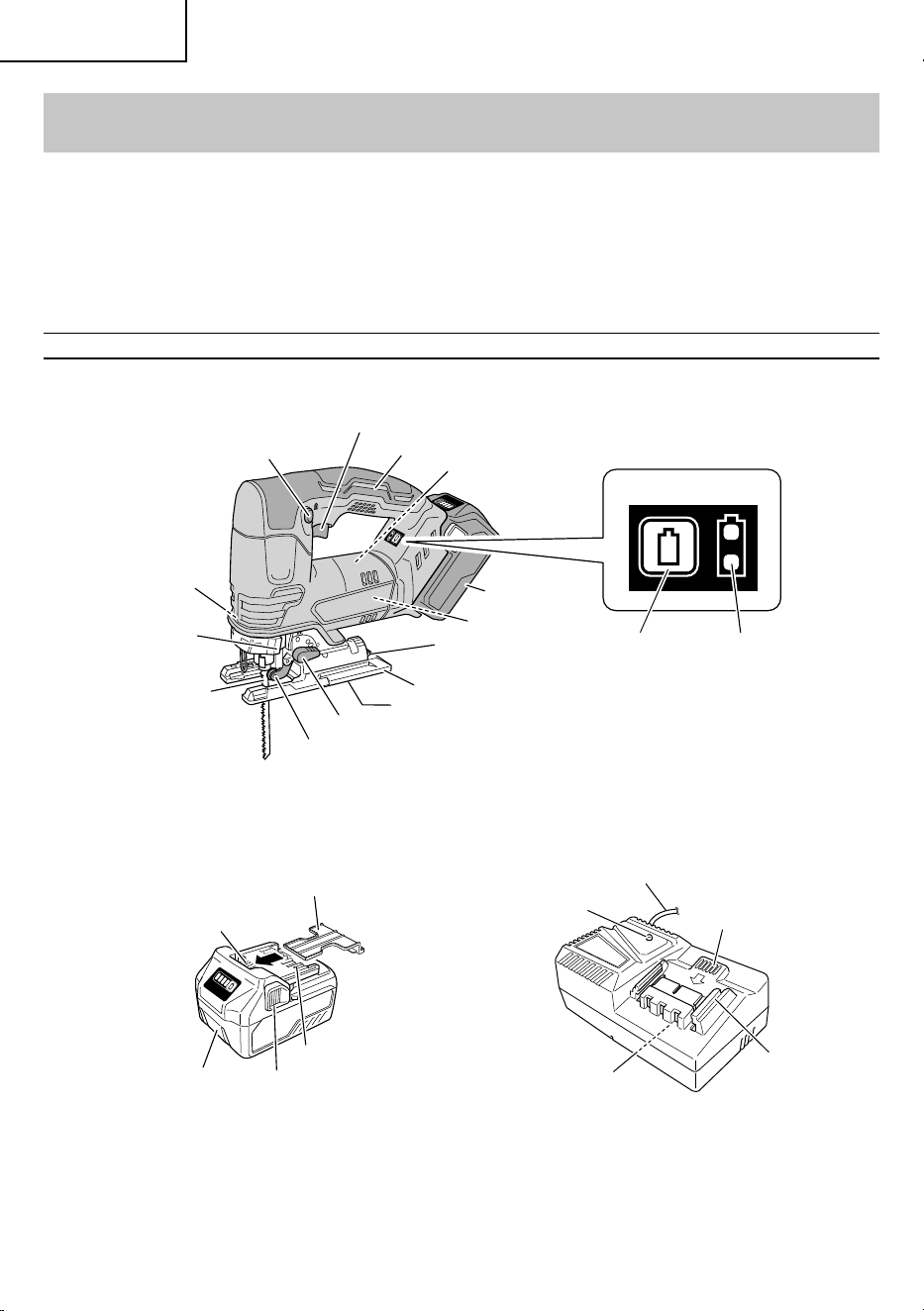

NAME OF PARTS
1. Cordless Jig Saw (CJ18DA)
Guide roller
Change knob
Base plate
Base
Hexagonal bar
wrench
Remaining battery
indicator switch
Remaining battery
indicator lamp
Motor
Battery
Name plate
Switch Panel
Handle
Switch trigger
Lock-off button
LED light
Lever
Blade
Fig. 2
2. Battery
(optional accessories…sold separately)
3. Battery Charger
(optional accessories…sold separately)
Battery
Latch
Ventilation holes
Terminals
Battery cover
Nameplate
Pilot lamp
Guide rail
Cord
Ventilation holes
<BSL36A18>
Fig. 3
<UC18YFSL>
Fig. 4
000BookCJ18DA.indb9000BookCJ18DA.indb9 2020/05/2110:05:202020/05/2110:05:20
10
English
SPECIFICATIONS
1. Cordless Jig Saw
Model CJ18DA
Motor DC motor
Capacity
Wood 5 – 5/16" (135 mm)
Mild steel 3/8" (10 mm)
Stainless steel 7/64" (2.5 mm)
No-load speed
0 – 2 500 /min
Stroke
1 – 1/32" (26 mm)
Min. cutting radius 1" (25 mm)
Cutting Angle Range 0 – 45°
Battery
Type Li-ion battery Model BSL36A18
Voltage DC 36 V / 18V
Weight
5.7 lbs. (2.6 kg) (BSL36A18 attached)
2. Battery Charger
Model UC18YFSL
Input power source
Single phase: AC 120 V 60 Hz
Charging time
(At a temperature of 68°F (20°C))
BSL36A18: Approx. 75 min
Charging voltage DC 14.4 – 18 V
Charging current DC 3.5 A
Weight 1.1 lbs. (0.5 kg)
NOTE: The charging time may vary according to temperature and power source voltage.
000BookCJ18DA.indb10000BookCJ18DA.indb10 2020/05/2110:05:202020/05/2110:05:20
11
English
ASSEMBLY AND OPERATION
APPLICATIONS
○
Cutting various lumber and pocket cutting
○
Cutting mild steel plate, aluminum plate, and copper
plate
○
Cutting plastics, such as phenol resin and vinyl
chloride
○
Cutting thin and soft construction materials
○
Cutting stainless steel plate (With No. 97 blade)

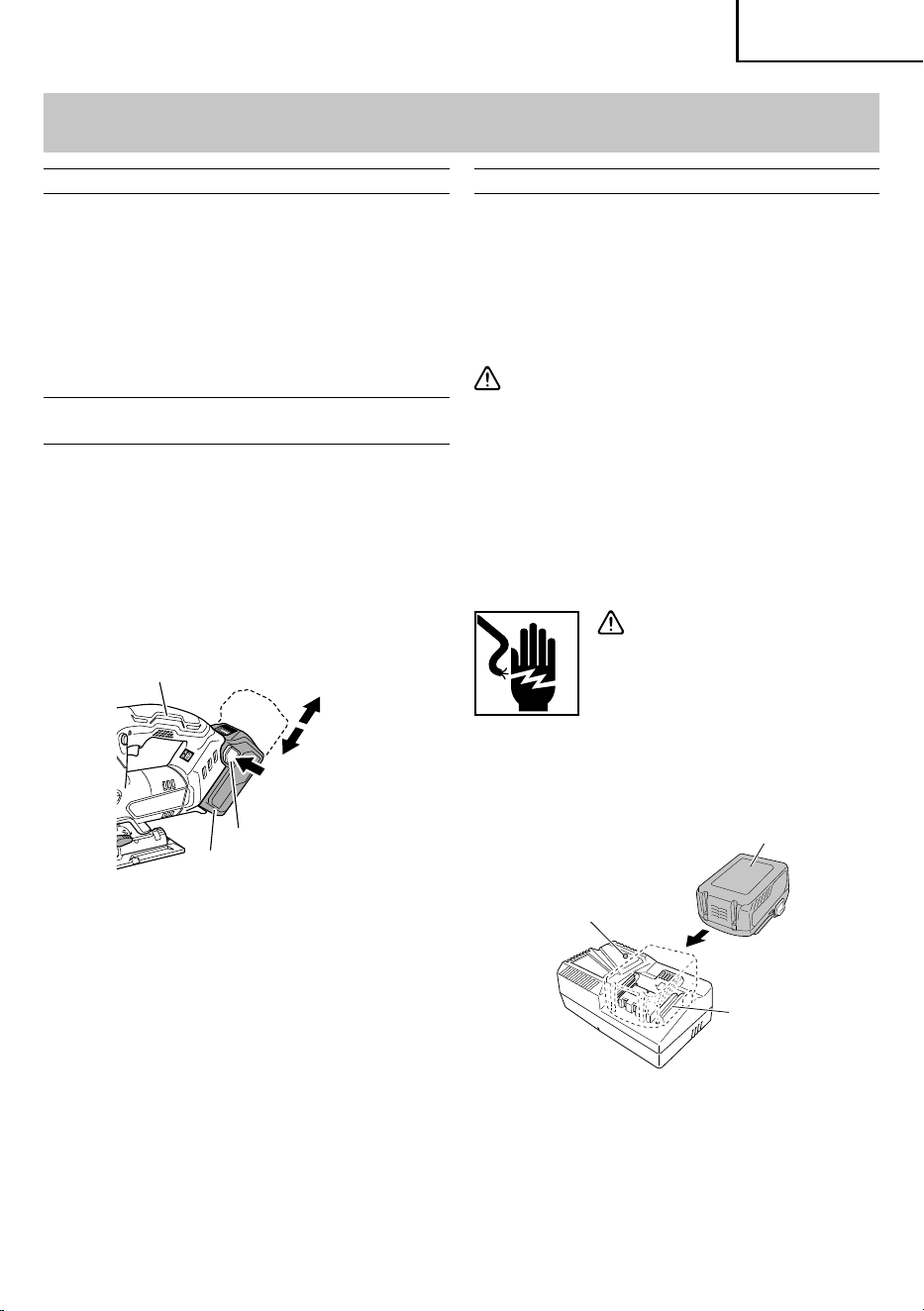

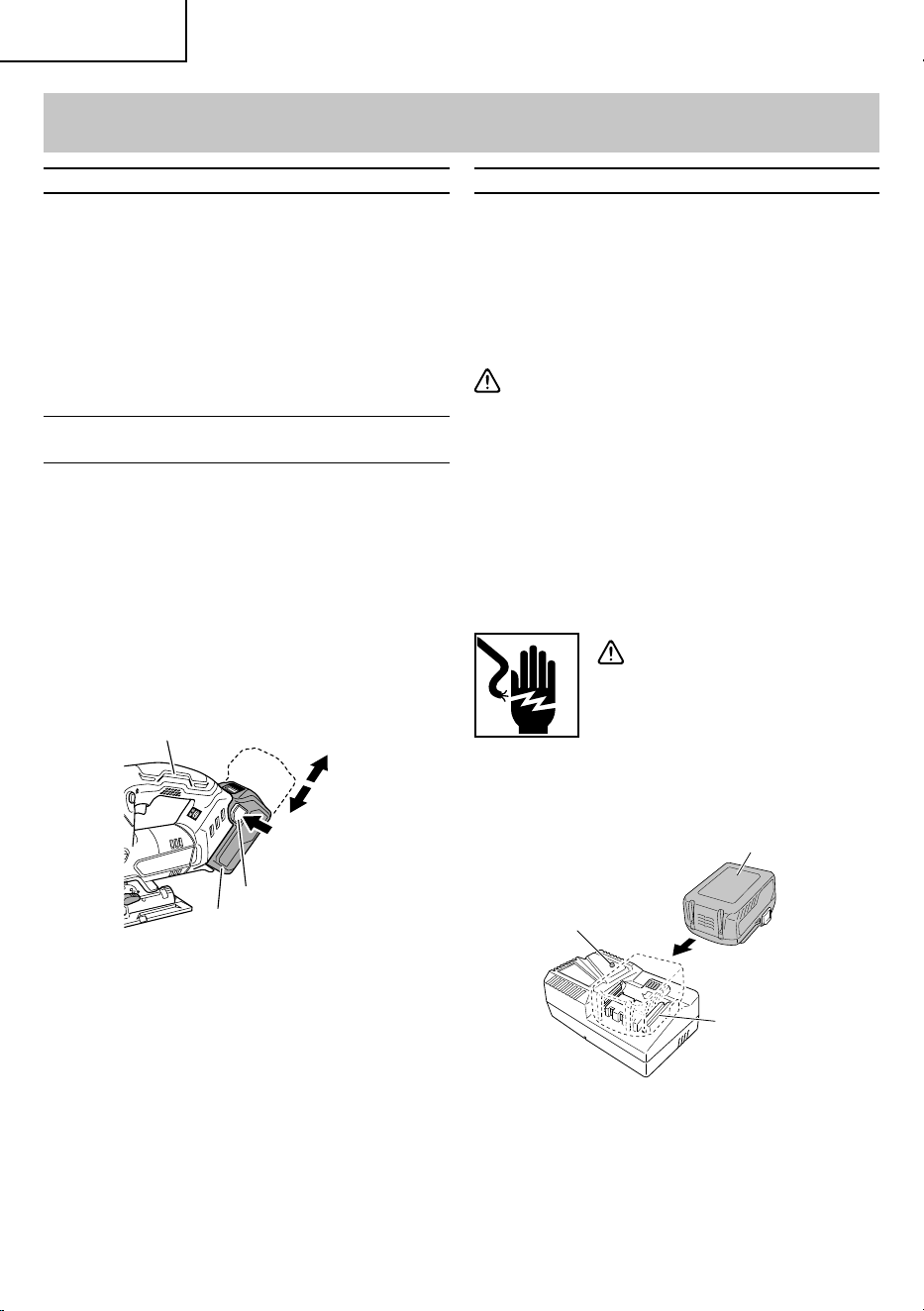

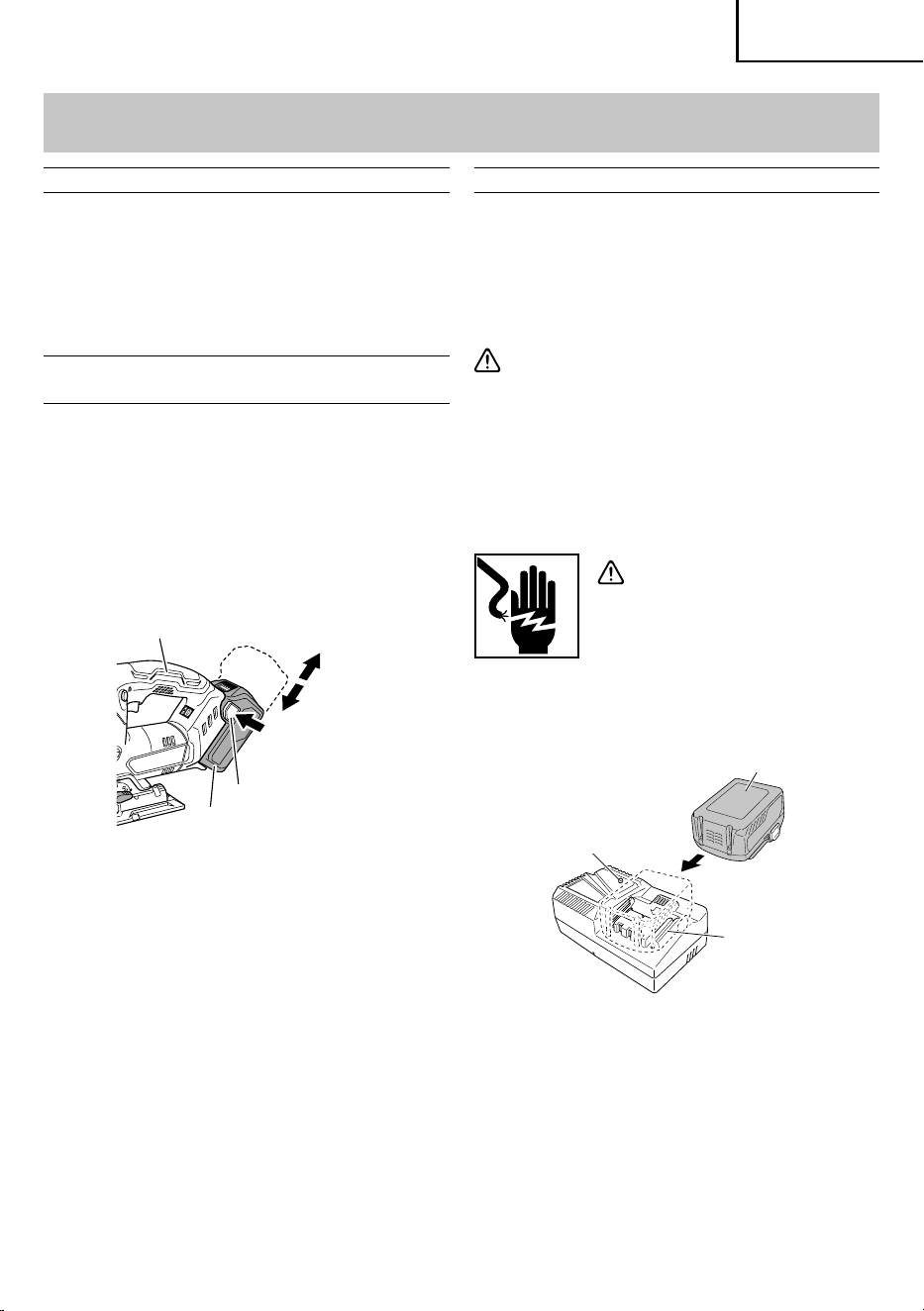

REMOVAL AND INSTALLATION METHOD
OF BATTERY
○
How to install the battery.
Align the battery with the groove in tool handle and
slip it into place.
Always insert it all the way until it locks in place with a
little click. If not, it may accidentally fall out of the tool,
causing injury to you or someone around you (Fig. 5).
○
How to remove the battery.
Withdraw battery from the tool handle while pressing
the latch (2 pcs) of the battery (Fig. 5).
Latch
Battery
Pull out
Insert
Push
Handle
Fig. 5
CHARGING METHOD
NOTE
Before plugging into the receptacle, make sure the
following points.
○
The power source voltage is stated on the nameplate.
○
The cord is not damaged.
WARNING
Do not charge at voltage higher than indicated
on the nameplate.
If charged at voltage higher than indicated on
the nameplate, the charger will burn out.
1. Connect the charger’s power cord to a receptacle.
When the power cord is connected, the charge
indicator lamp will blink in red. (At 1-second intervals)
WARNING
Do not use the electrical cord
if damaged. Have it repaired
immediately.
2. Insert the battery to the battery charger.
Firmly Insert the battery into the battery charger as
shown in Fig. 6.
Battery
Guide rail
Pilot lamp
Fig. 6
000BookCJ18DA.indb11000BookCJ18DA.indb11 2020/05/2110:05:202020/05/2110:05:20
12
English
3. Charging
When inserting a battery in the charger, the pilot lamp
will light up continuously in red.
When the battery becomes fully recharged, the pilot
lamp will blink in red. (At 1- second intervals.) (See
Table 2)
(1) Lamp indication
The indications of the pilot lamp will be as shown
in Table 2, according to the condition of the battery
charger or the battery.
Table 2
Indications of the pilot lamp
Pilot lamp
(red)
Before
charging
Blinks
Lights for 0.5 seconds. Does not light for
0.5 seconds. (off for 0.5 seconds)
While
charging
Lights
Lights continuously
Charging
complete
Blinks
Lights for 0.5 seconds. Does not light for
0.5 seconds. (off for 0.5 seconds)
Overheat
standby
Blinks
Lights for 1 second. Does not light for for
0.5 seconds. (off for 0.5 seconds)
Battery overheated.
Unable to charge.
(Charging will commence
when battery cools)
Charging
impossible
Flickers
Lights for 0.1 seconds. Does not light for 0.1
seconds. (off for 0.1 seconds)
Malfunction in the battery or
the charger
(2) Regarding the temperature of the rechargeable
battery.
The temperatures for rechargeable batteries are
as shown in the Table 3, and batteries that have
become hot should be cooled for a while before being
recharged.
Table 3
Rechargeable
batteries
Temperatures at which the battery
can be recharged
BSL36A18
32°F – 122°F
(0°C – 50°C)
(3) Regarding recharging time (At 68°F (20°C))
Table 4 Charging time
Charger
Battery
UC18YFSL
BSL36A18 Approx. 75 min.
NOTE
The recharging time may vary according to the
ambient temperature.
4. Disconnect battery charger from the receptacle.
CAUTION
Do not pull the plug out of the receptacle by
pulling on the cord.
Make sure to grasp the plug when removing from
receptacle to avoid damaging cord.
5. Remove the battery from the battery charger.
Supporting the battery charger with hand, pull out the
battery from the battery charger.
NOTE
Be sure to pull out the battery from the battery
charger after use, and then keep it.
Regarding electric discharge in case of new
batteries, etc.
As the internal chemical substance of new batteries
and batteries that have not been used for an extended
period is not activated, the electric discharge might
be low when using them the fi rst and second time.
This is a temporary phenomenon, and normal time
required for recharging will be restored by recharging
the batteries 2 – 3 times.
000BookCJ18DA.indb12000BookCJ18DA.indb12 2020/05/2110:05:202020/05/2110:05:20
13
English
How to make the batteries perform longer
(1) Recharge the batteries before they become
completely exhausted.
When you feel that the power of the tool becomes
weaker, stop using the tool and recharge its battery.
If you continue to use the tool and exhaust the electric
current, the battery may be damaged and its life will
become shorter.
(2) Avoid recharging at high temperatures.
A rechargeable battery will be hot immediately after
use. If such a battery is recharged immediately after
use, its internal chemical substance will deteriorate,
and the battery life will be shortened. Leave the
battery and recharge it after it has cooled for a while.
CAUTION
●
When the battery charger has been continuously
used, the battery charger will be heated, thus
constituting the cause of the failures. Once the
charging has been completed, give 15 minutes
rest until the next charging.
●
If the battery is charged while it is heated
because it has been left for a long time in a
location subject to direct sunlight or because
the battery has just been used, the pilot lamp of
the charger lights for 1 second, does not light for
0.5 seconds (off for 0.5 seconds).
The battery will not be recharged. In such a
case, let the battery cool before charging.
●
When the pilot lamp fl ickers (at 0.2-second
intervals), check for and take out any foreign
objects in the charger’s battery connector. If
there are no foreign objects, it is probable that
the battery or charger is malfunctioning. Take it
to your authorized Service Center.
PRIOR TO OPERATION
CAUTION
To avoid serious accident, ensure the switch is
in the OFF position, and pull out the battery.
1. Check the work area environment
Check the work area to make sure that it is clear of
debris and clutter.
Clear the area of unnecessary personnel. Ensure that
lighting and ventilation is adequate.
2. Power switch
Ensure that the switch is in the OFF position.
3. Dust produced in operation

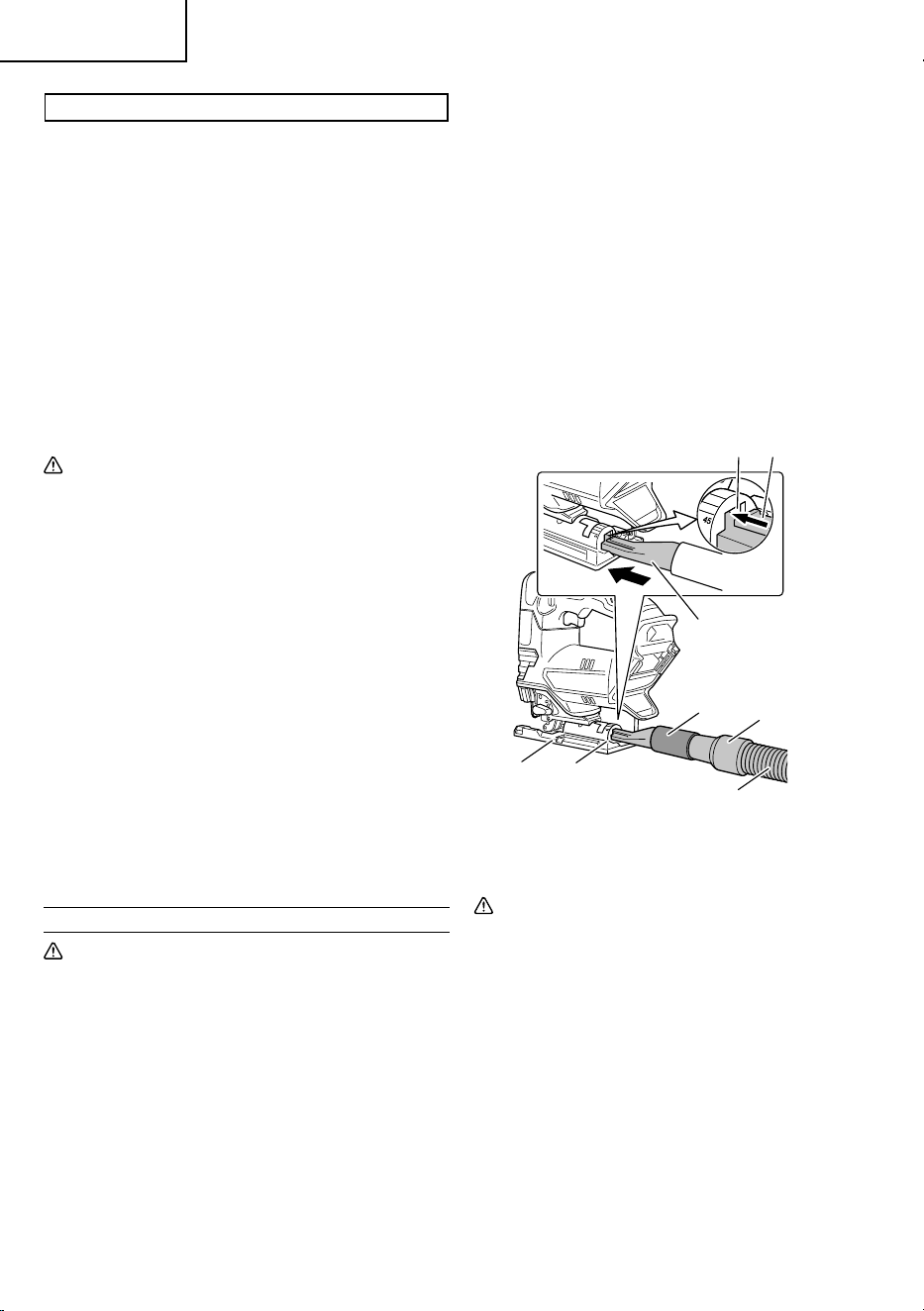

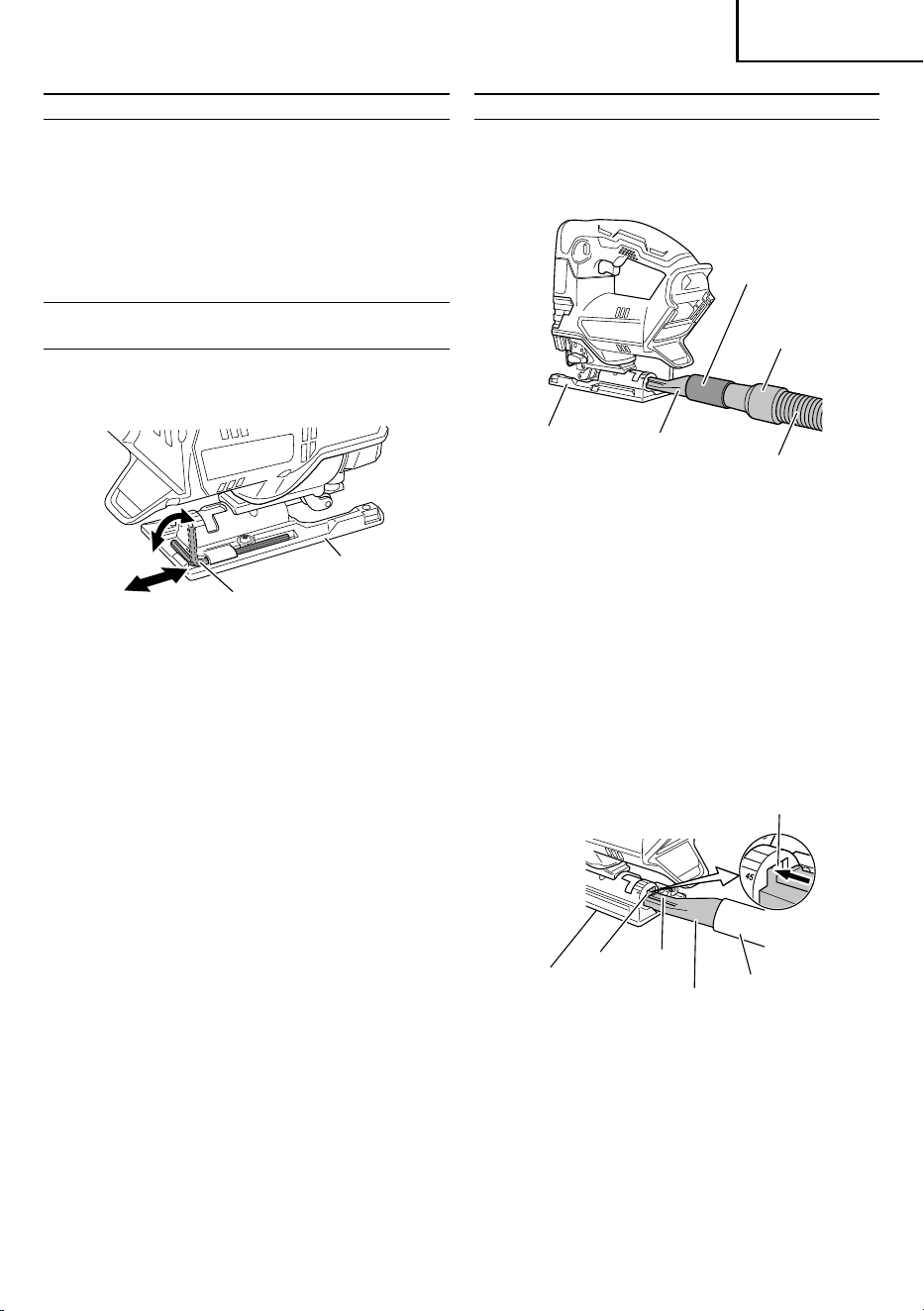

The dust produced in normal operation may aff ect
the operator’s health. Either of following way is
recommended.
a) Wear a dust mask
b) Use external dust collection equipment

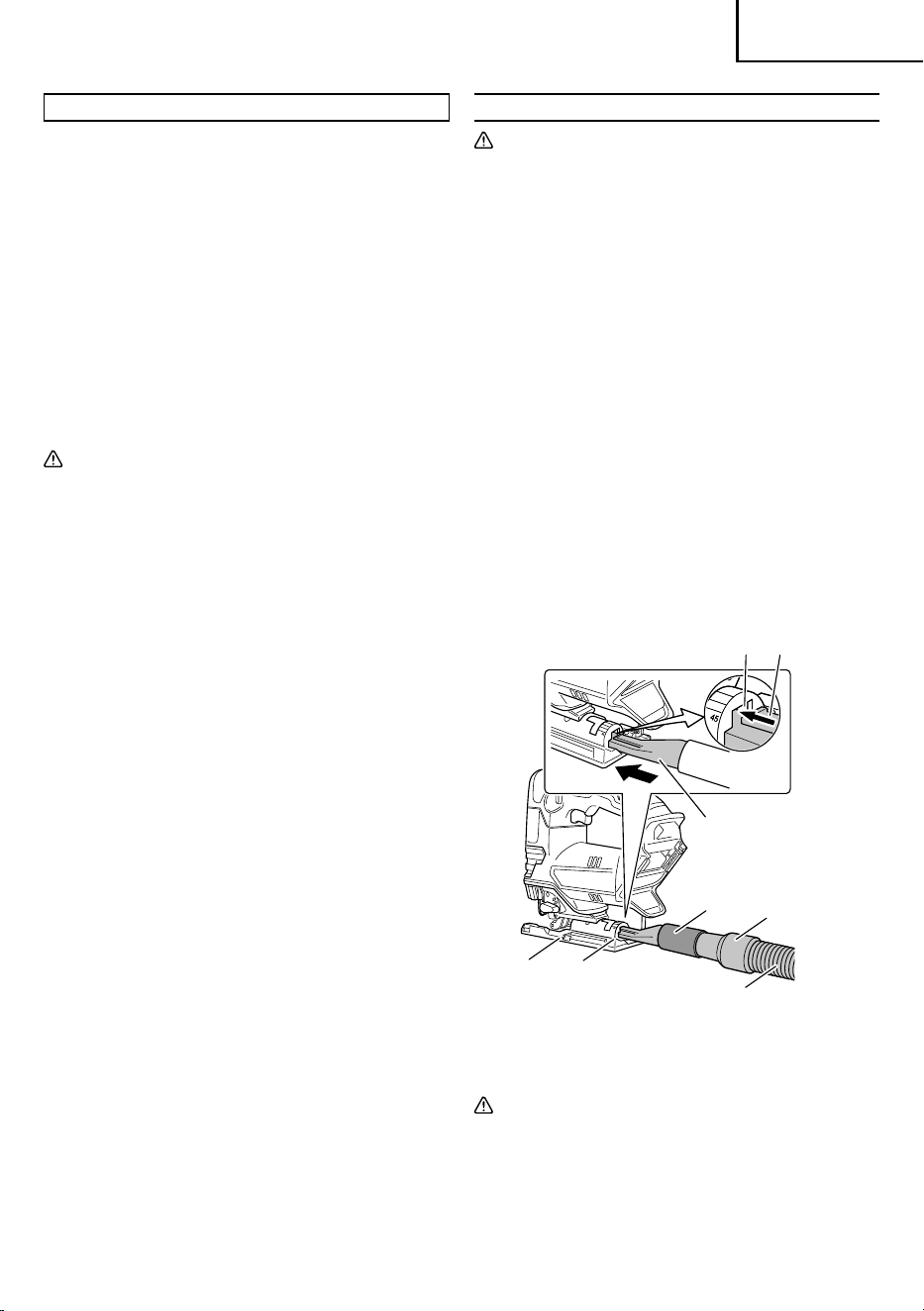

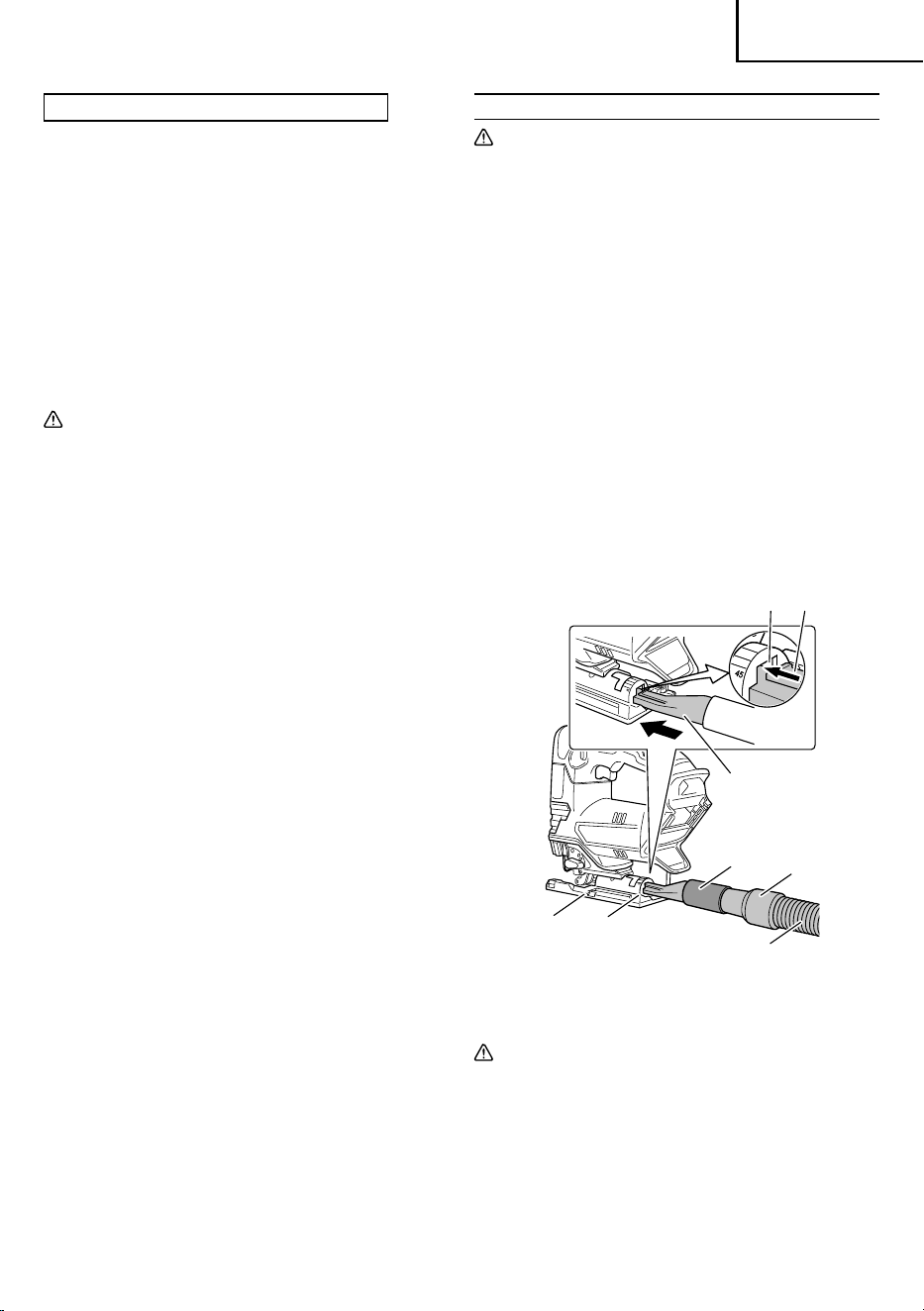

When using the external dust collection equipment,
connect the adapter with the hose from external dust
collection equipment. (Fig. 7)
Base
Rear hole
Dust collection
adapter
Adapter
Nose
Cleaner
HookNotch
Fig. 7

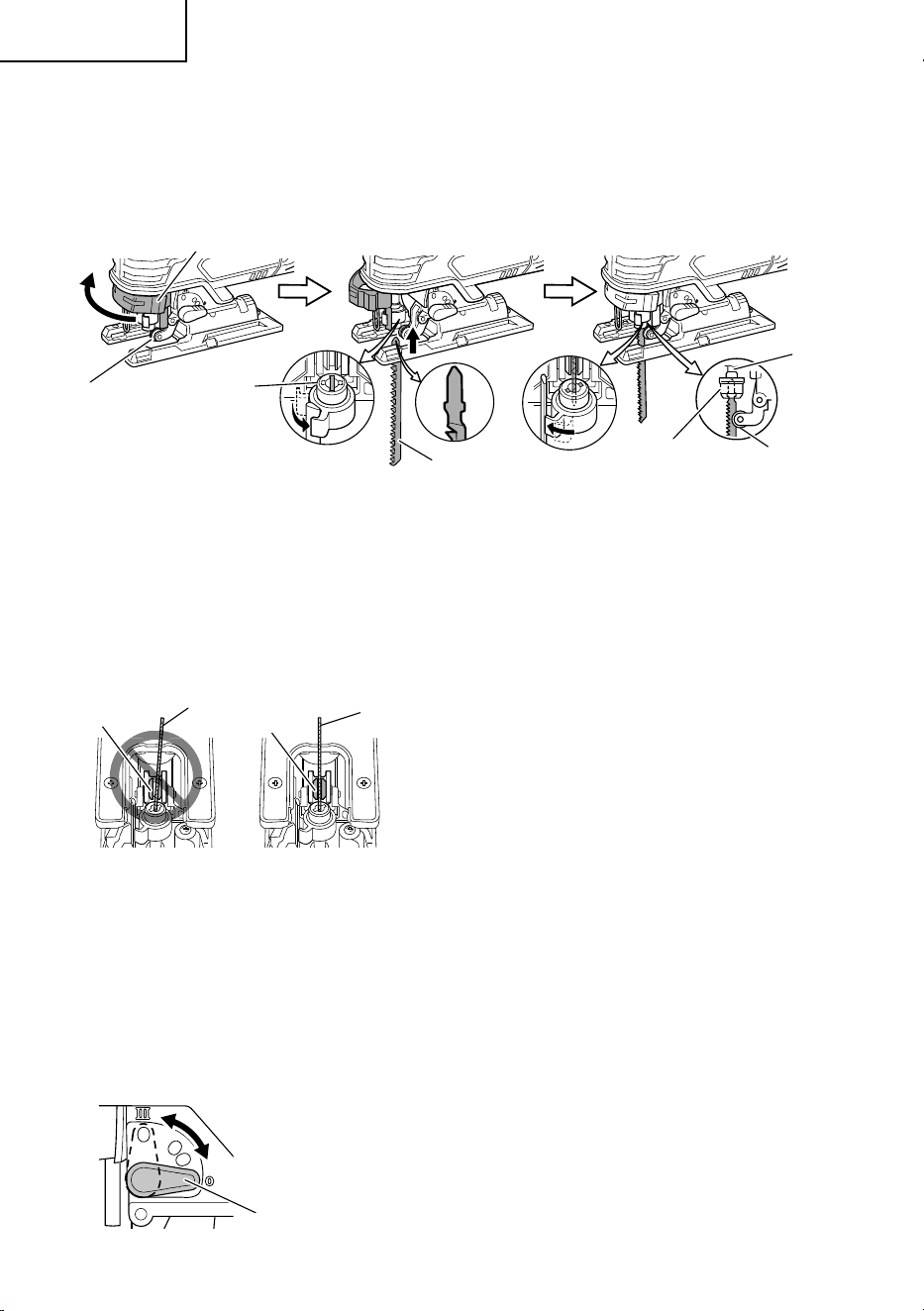

4. Changing blades
CAUTION
●
Be sure to switch power OFF and disconnect the
battery from the body when changing blades.
●
Do not touch the lever when plunger is moving.
●
Never touch the blade immediately after use.
The metal is hot and can easily burn your skin.
000BookCJ18DA.indb13000BookCJ18DA.indb13 2020/05/2110:05:202020/05/2110:05:20

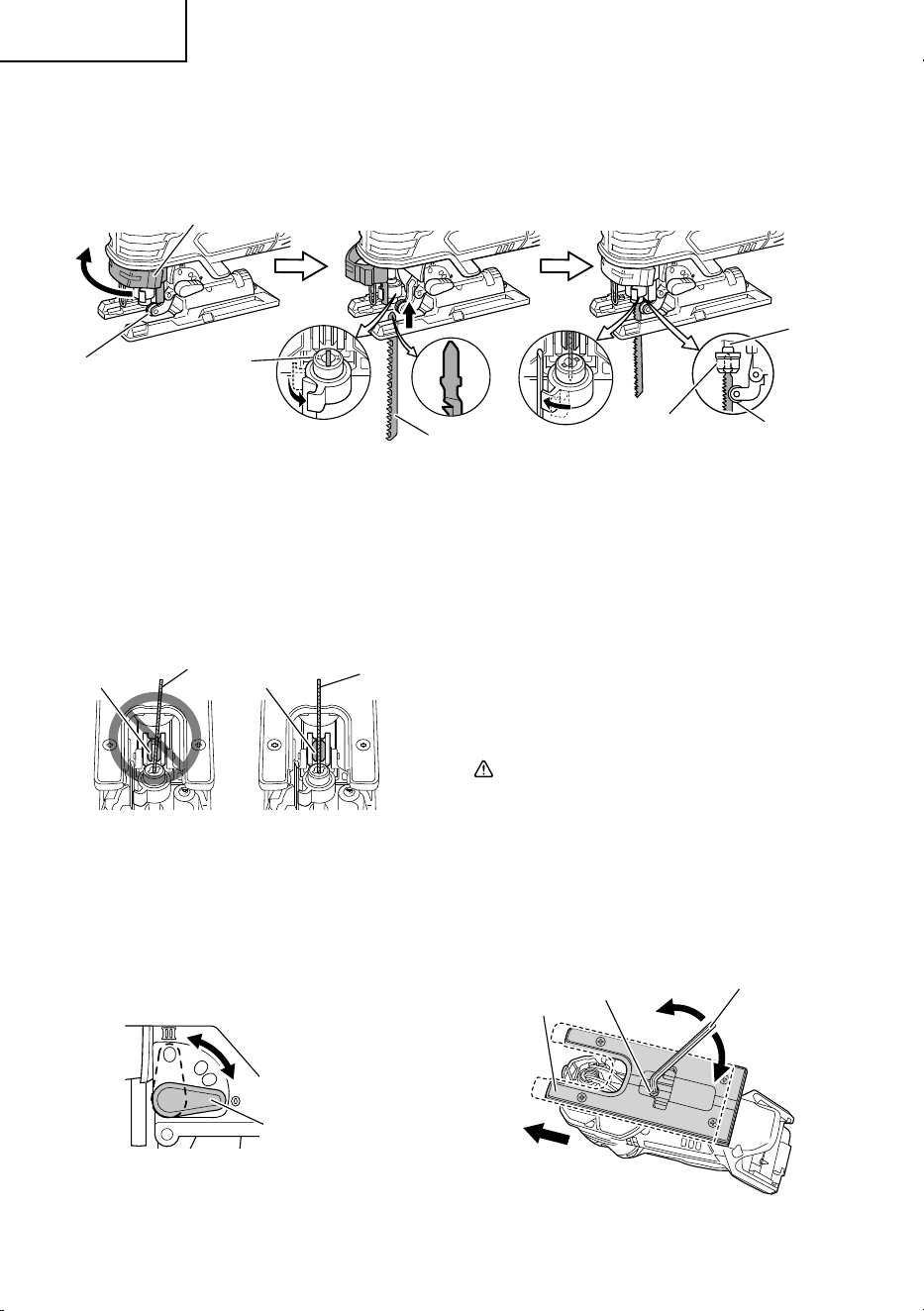

14
English

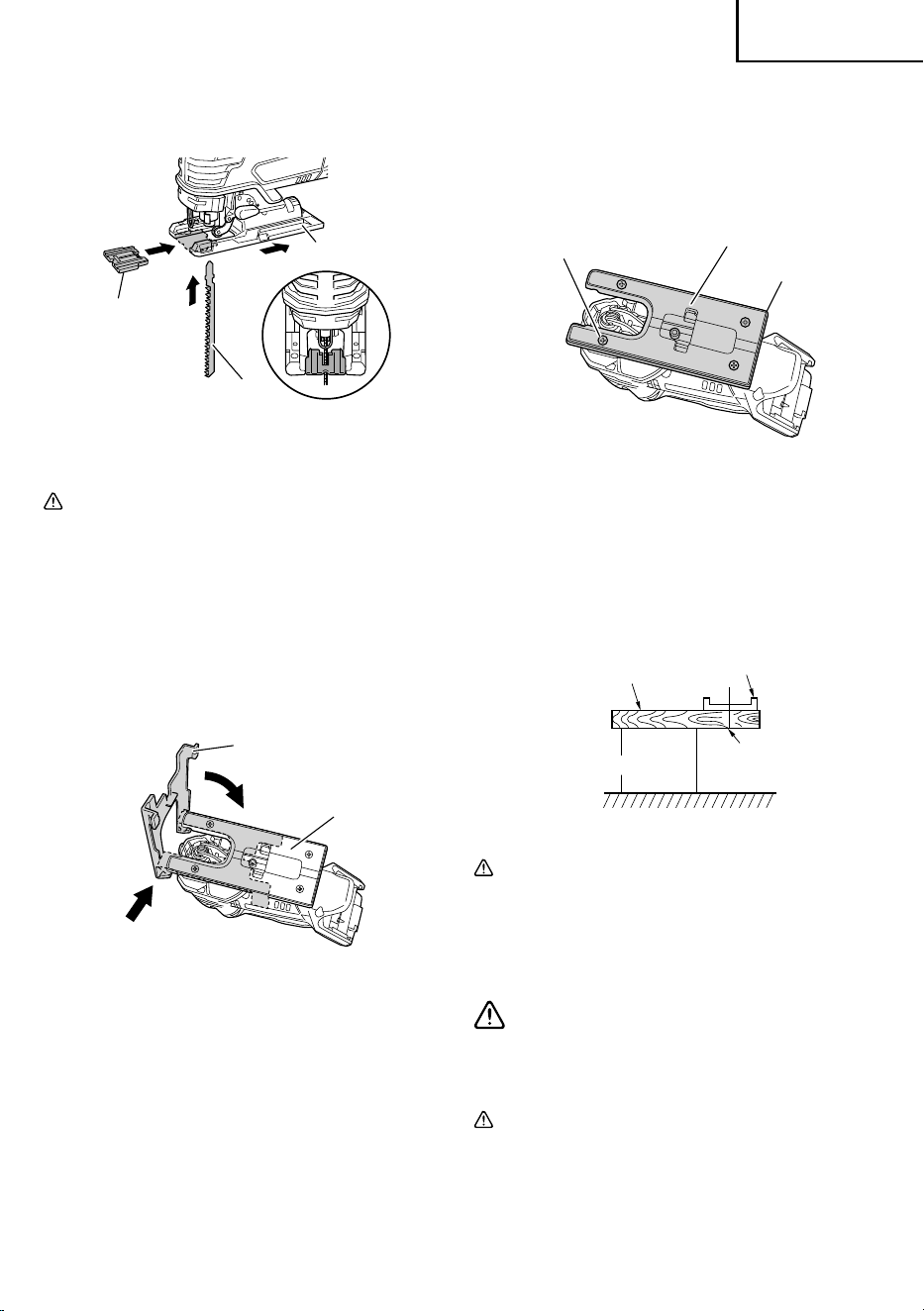

(1) Pull the lever in the direction indicated by the arrow.
(Fig. 8-І)
(2) With the lever pulled, insert the blade until it butts
against the outlet of the blade holder tip. (Fig. 8-ІІ)
(3) Release the lever. (Fig. 8-ІІІ)
Plunger
Blade
holder
Blade holder
Blade
Guide roller
Guide roller
Fig. 8-І
Lever
Fig. 8-ІІ Fig. 8-ІІІ
NOTE
○
Confi rm the protrusions of blade inserted to the blade
holder surely.
○
Confi rm the blade located between the groove of
roller. (Fig. 9)
Blade
Blade
Roller
Roller
Fig. 9

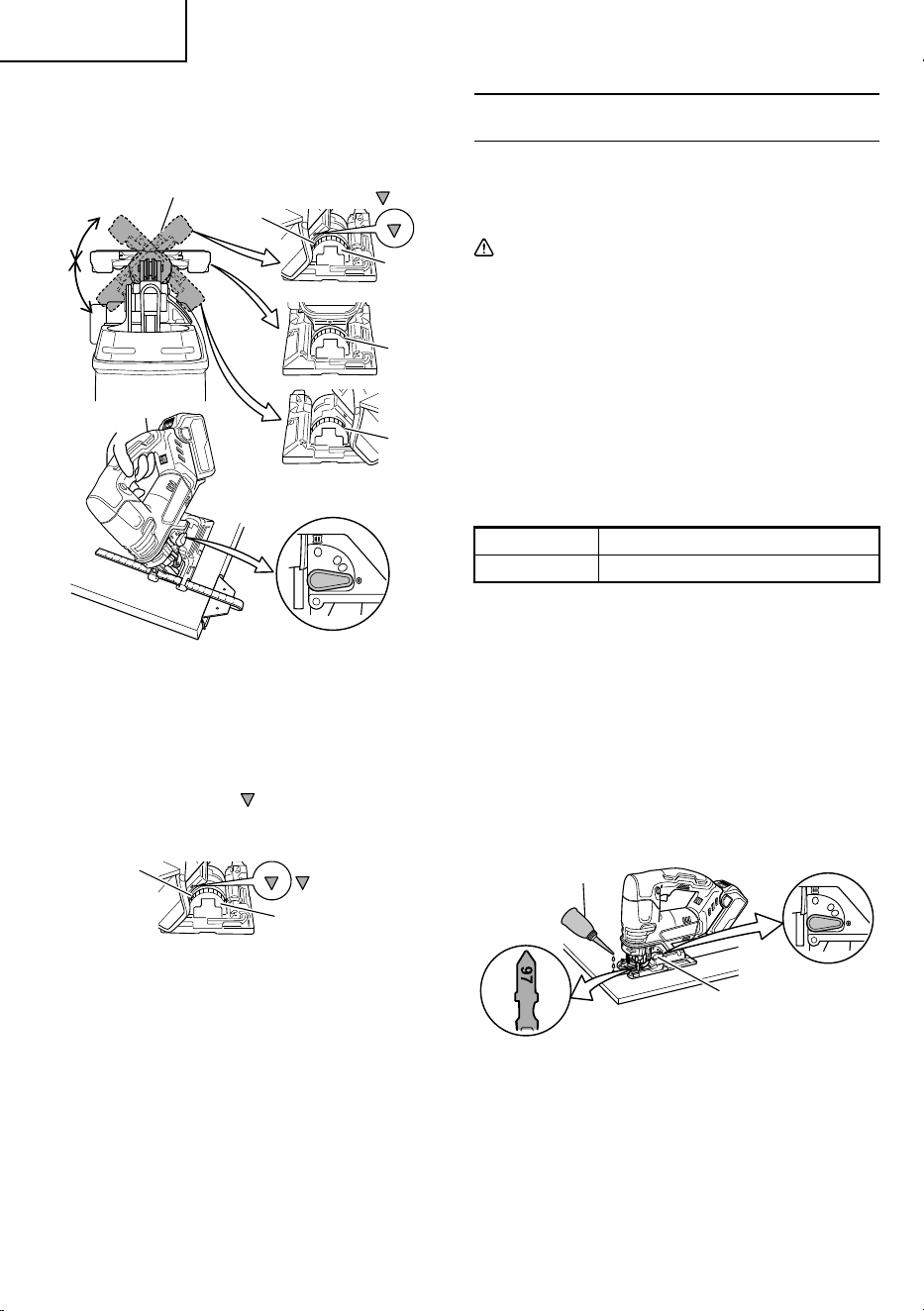

5. Adjusting the orbital operation

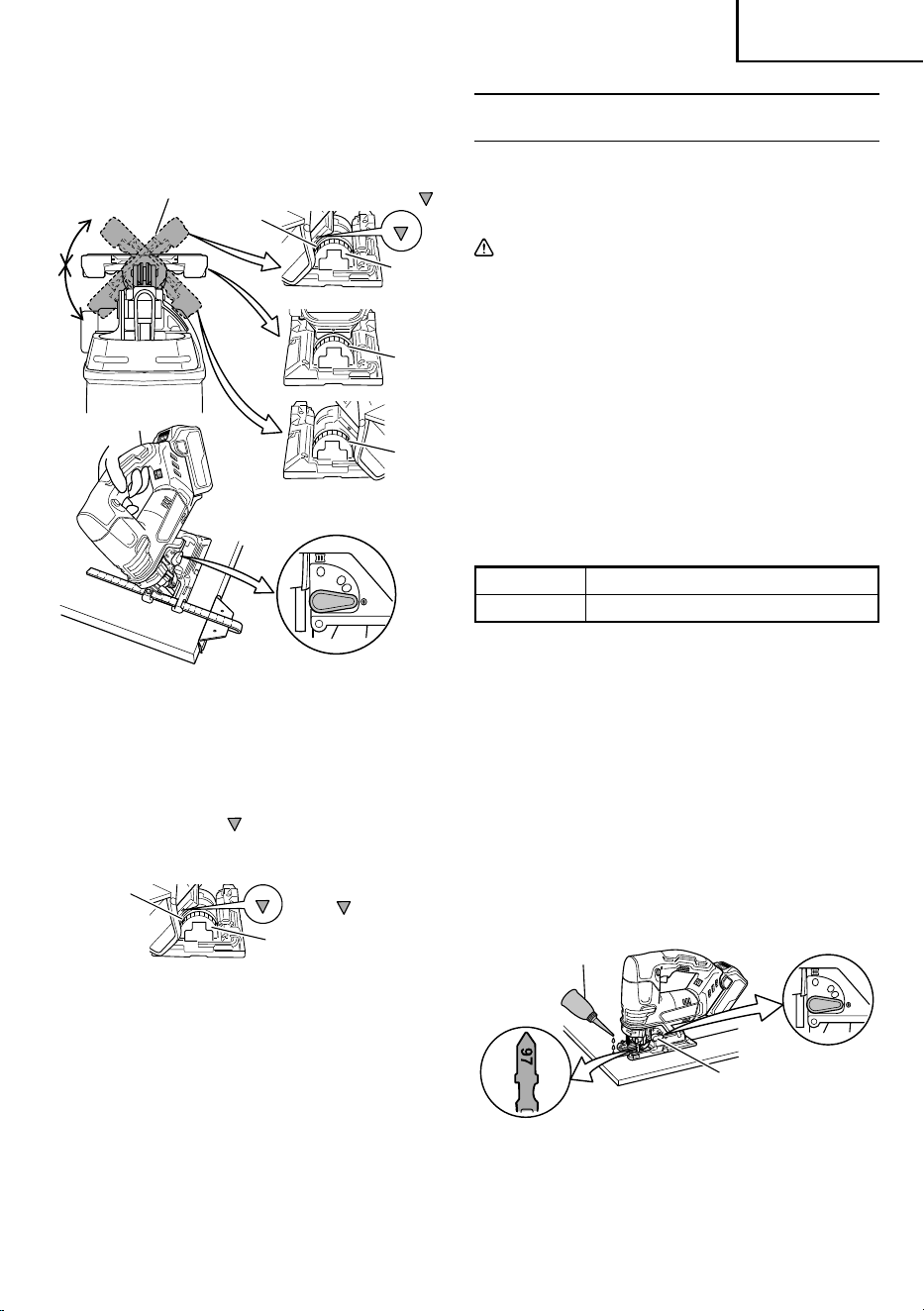

(1) This Jig Saw employs orbital operation which moves
the blade back and forth, as well as up and down. Set
the change knob shown in Fig. 10 to “0” to eliminate
the orbital operation (the blade moves only up and
down). The orbital operation can be selected in 4
steps from “0” to “III”.
Change knob
Fig. 10
(2) For the hard material, such as a steel plate, etc.,
decrease the orbital operation. For the soft material,
such as lumber, plastic, etc., increase the orbital
operation to increase work effi ciency. To cut the
material accurately, decrease the orbital operation.
6. Cutting stainless steel plates
This Jig Saw can cut stainless steel plates by using
No. 97 blade (sold separately). Carefully read
“Concerning cutting of stainless steel plates” for
proper operation.
7. Splinter guard
CAUTION
Be sure to switch OFF and disconnect the
battery from body.
Using the splinter guard when cutting wood materials
will reduce splintering of cut surfaces.
Using the provided hexagonal bar wrench, tighten the
bolts in the lower area of the base, moving the base
as far forward as possible. (Fig. 11)
Base
Hexagonal bar wrench
Base bolt
Fig. 11
000BookCJ18DA.indb14000BookCJ18DA.indb14 2020/05/2110:05:212020/05/2110:05:21
15
English

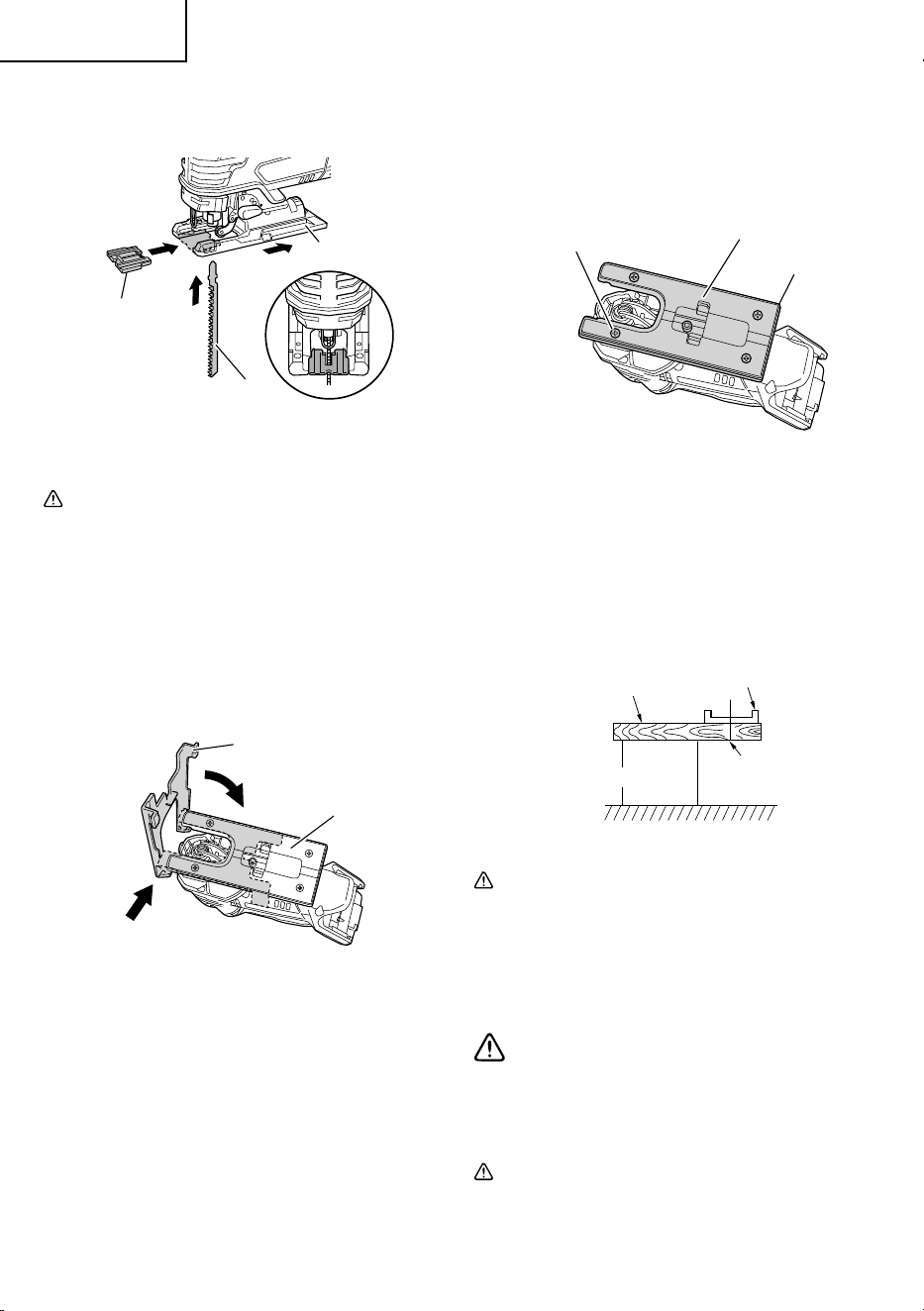

Insert the splinter guard in the space on the base, and
push it completely. (Fig. 12)
Base
Blade
Splinter
guard
Fig. 12
8. Sub base (sold separately)
CAUTION
Be sure to switch OFF and disconnect the
battery from body.
Used for curved cutting of pieces such as arcs and
circles. Makes the task easier by eliminating any
snags that may occur between the rear of the base
and the material.
Fit into position after hooking the sub base to the tip
of the base. (Fig. 13)
To detach, pull up.
Base
Sub base
Fig. 13
NOTE
When the sub base is attached, the blade’s protrusion
from the material being cut will be reduced by 3 mm.
When the blade has been moved down to the lowest
point, check to make sure that it is protruding from the
material.
9. Attaching base plate
Unscrew the four screws on the base to enable the
base plate to be removed.
Retighten the four screws securely after reattaching.
(Fig. 14)
Base plate
Unscrew four
screws
Base
Fig. 14

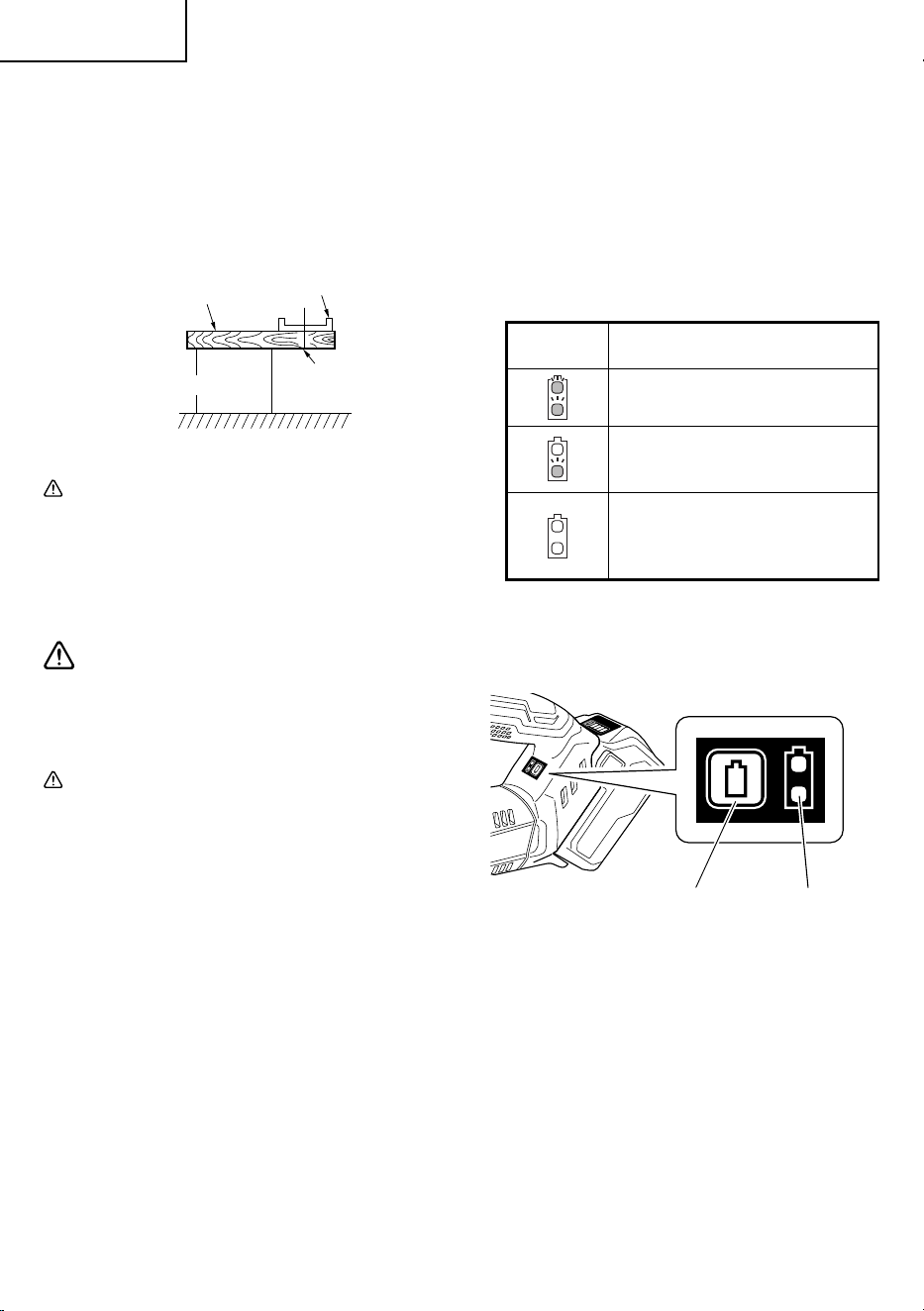

10. Prepare a work bench (Fig. 15)
Since the blade will extend beyond the lower surface
of the material, place the material on a work bench
when cutting. If a square block is utilized as a work
bench, select level ground to ensure it is properly
stabilized. An unstable work bench will result in
hazardous operation.
Base
Lumber
Work bench
Blade
Fig. 15
CAUTION
To avoid possible accident, always ensure that
the portion of material remaining after cutting is
securely anchored or held in position.
11. Check battery insertion
WARNING
If the battery is inserted while the power switch
is in the ON position, the power tool will start
operating immediately, inviting serious accident.
CAUTION
Until the battery locks in place with a little click,
if not, it may accidentally fall out of the tool
causing injury to you or someone around you.
000BookCJ18DA.indb15000BookCJ18DA.indb15 2020/05/2110:05:212020/05/2110:05:21
16
English

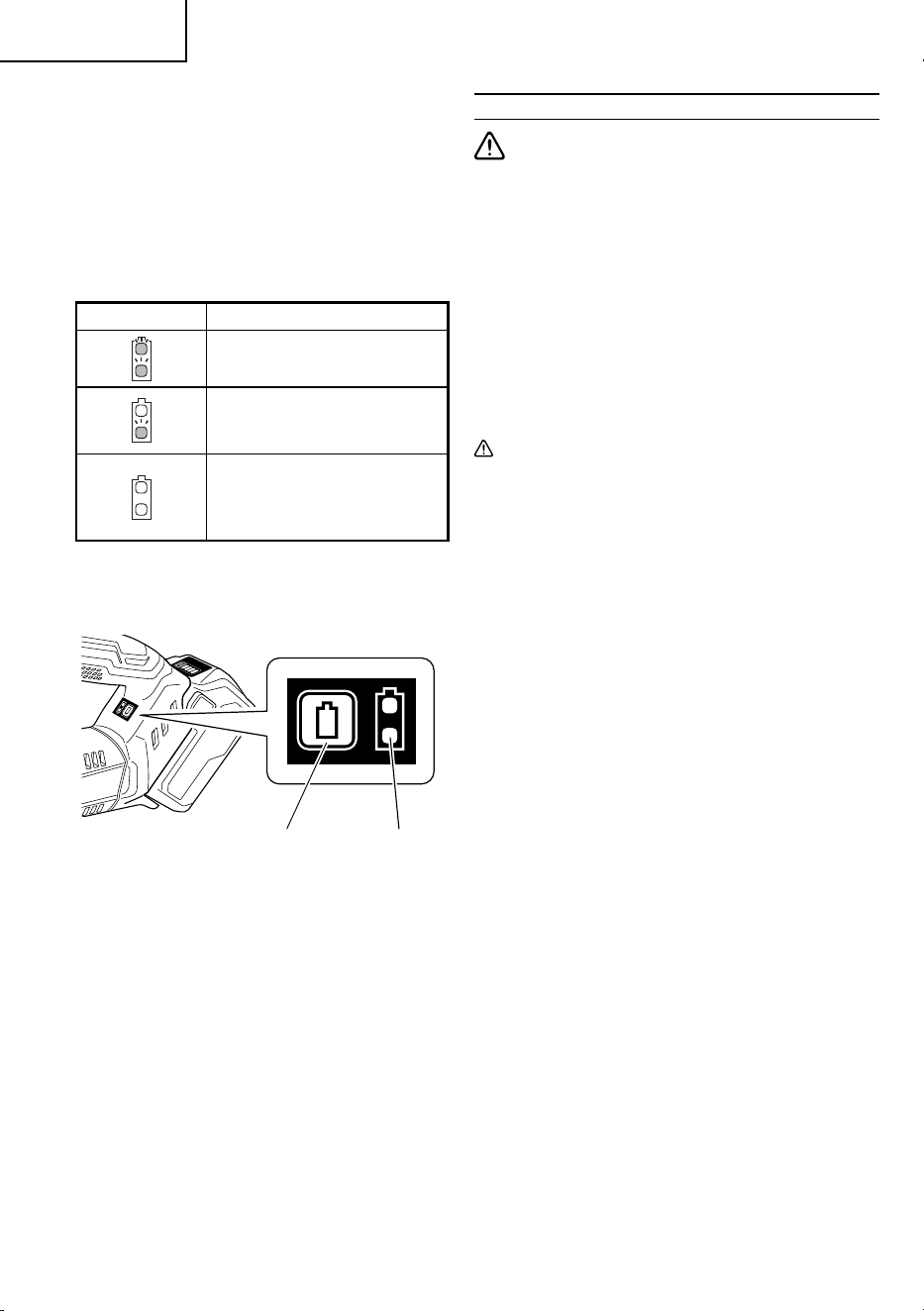

12. About Remaining Battery Indicator (on tool body)
When pressing the remaining battery indicator
switch, the remaining battery indicator lamp lights
and the battery remaining power can be checked.
(Fig. 16) When releasing your fi nger from the
remaining battery indicator switch, the remaining
battery indicator lamp goes off . The table 5 shows
the state of remaining battery indicator lamp and the
battery remaining power.
Table 5
State of lamp
Battery Remaining Power
The battery remaining power is
enough.
The battery remaining power
is a half.
The battery remaining power is
nearly empty.
Re-charge the battery soonest
possible.
As the remaining battery indicator shows somewhat
diff erently depending on ambient temperature and
battery characteristics, read it as a reference.
Remaining battery
indicator lamp
Remaining battery
indicator switch
Fig. 16
NOTE
○
Do not give a strong shock to the switch panel or
break it. It may lead to a trouble.
○
To save the battery power consumption, the
remaining battery indicator lamp lights while pressing
the remaining battery indicator switch.
OPERATION
WARNING
●
Never touch the moving parts.
●
Never operate the Jig saw with the blade turned
upward or to the side.
●
Be sure to turn off the switch, push the lock-
off button to the lock position, then remove the
battery from the tool in the following situations:
•
When stopping or ending work
•
When attaching or removing a blade
•
When attaching or removing accessories or
optional parts
• When adjusting the base position
• When maintaining, inspecting, or storing the
tool
CAUTION
●
To extend the lifetime, the lithium-ion battery
equips with the protection function to stop the
output. Therefore, if the tool is overloaded, the
motor may stop. However, this is not the trouble
but the result of protection function. In this case,
release the switch of tool and eliminate the
causes of overloading.
●
Don’t remove jig saw from workpiece during a
cut while the blade is moving.
●
Pull out the battery after completing operation.
●
In order to prevent blade dislodging, damage
or excessive wear on the Plunger, please make
sure to have surface of the base plate attached
to the work piece while sawing.
●
At low speed do not cut a wood with a thickness
of more than 3/8" (10 mm) or metal with a
thickness of more than 1/32" (1 mm).
NOTE
Take care not to lock the motor. If the motor is locked,
immediately turn the power off . If the motor is locked
for a while, the motor or battery may be burnt.
000BookCJ18DA.indb16000BookCJ18DA.indb16 2020/05/2110:05:212020/05/2110:05:21
17
English

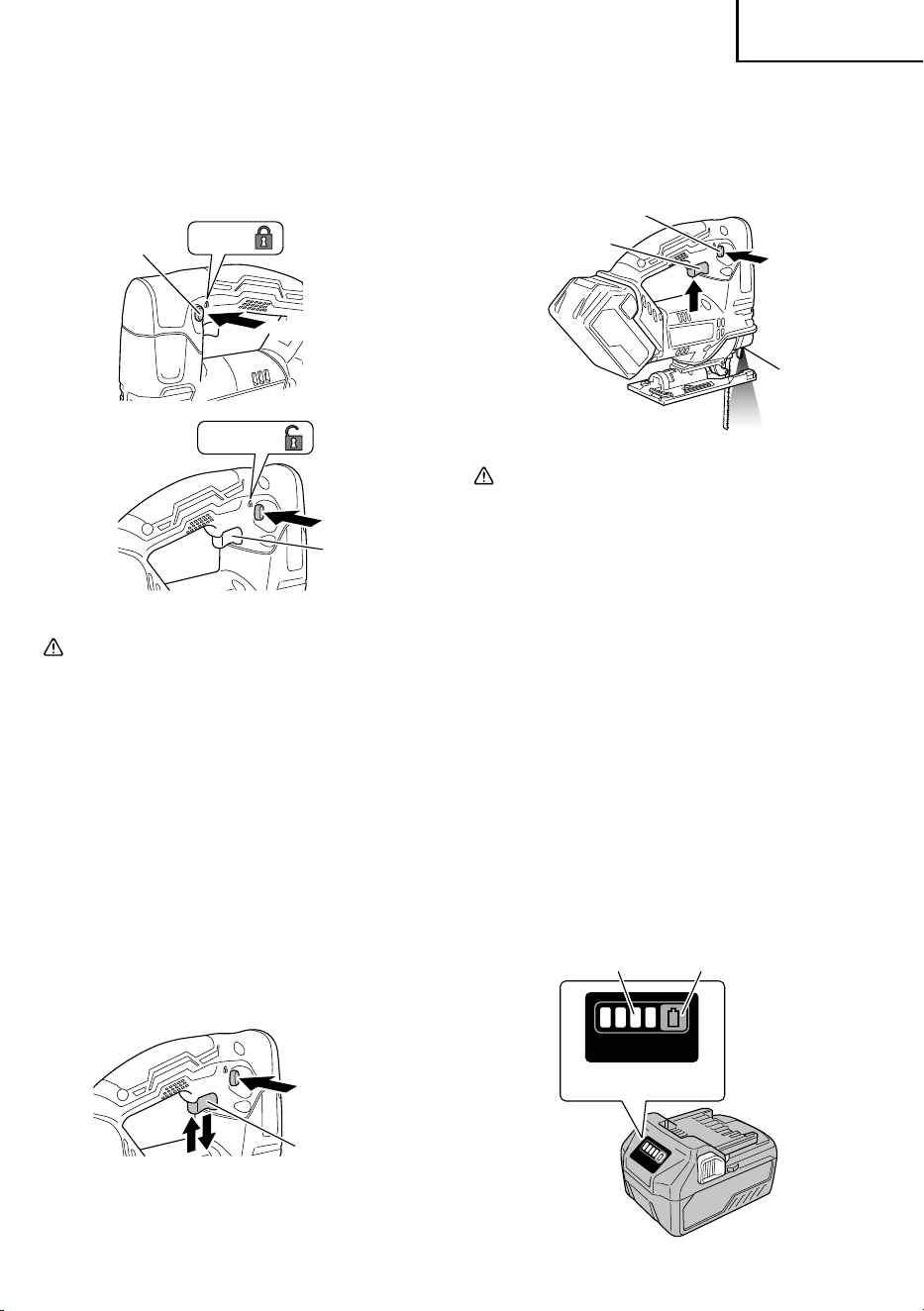

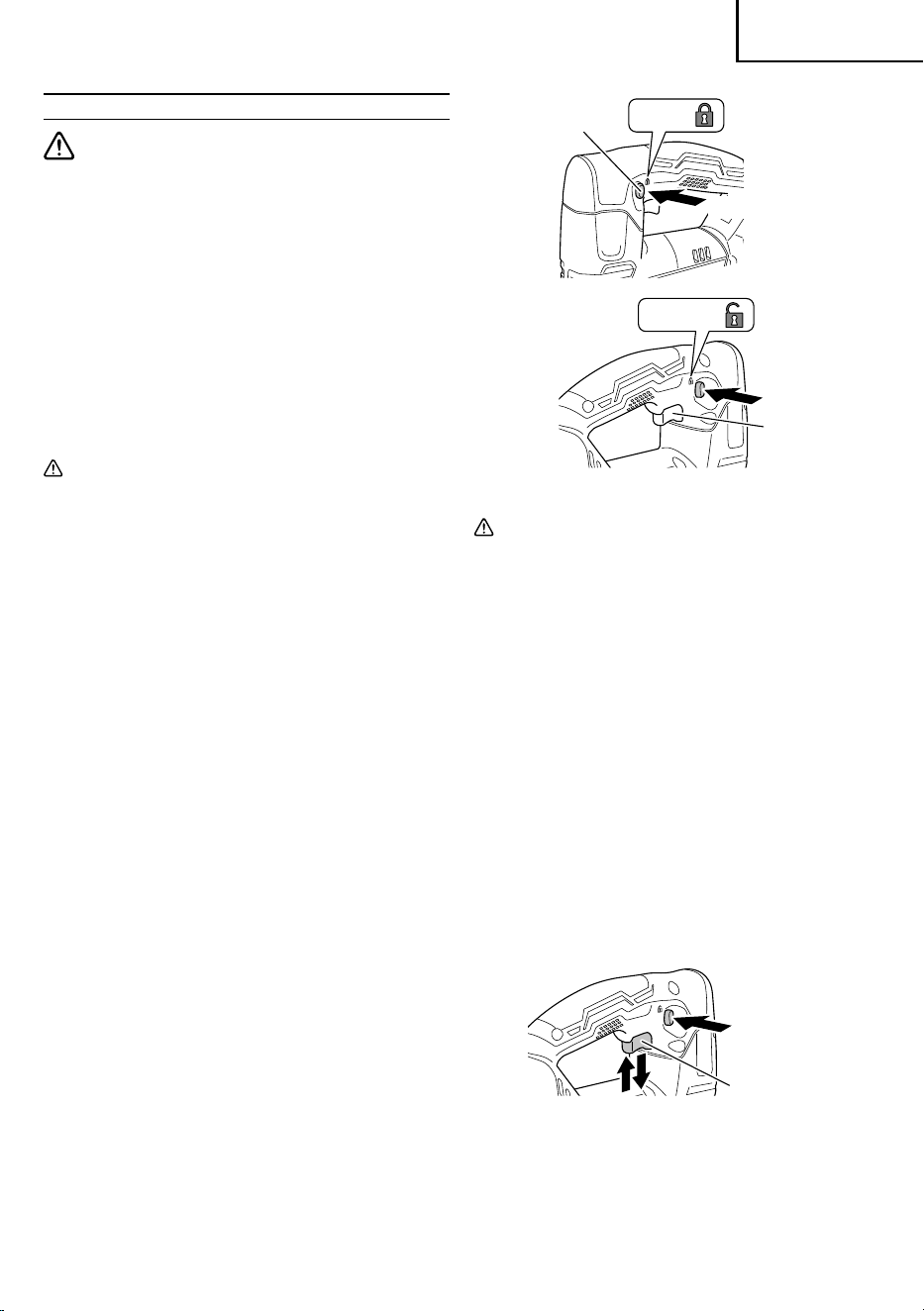

1. Switch operation
(1) Lock-off button
The tool is equipped with a lock-off button. To start
the tool, press the lock-off button and then squeeze
the switch trigger. (Fig. 17)
Lock-off button
Lock-off
Push
Lock
Switch trigger
Fig. 17
CAUTION
Do not fi x and secure the lock-off button.
Besides, keep your fi nger off the switch trigger
when the tool is being carried around. Otherwise,
the switch trigger can be inadvertently turned
ON, resulting in unexpected accidents.
(2) Switch trigger
This tool is equipped with a variable speed controlled
switch trigger. The tool can be turned “ON” or “OFF”
by squeezing or releasing the switch trigger. The
blade plunger stroke rate can be adjusted from the
minimum to maximum nameplate stroke rate by the
pressure you apply to the switch trigger. Apply more
pressure to increase the speed and release pressure
to decrease speed.
In addition, releasing the switch trigger activates a
break that stops the blade immediately.
Switch trigger
Fig. 18
2. How to use the LED light (Fig. 19)
The LED light will light the area at the tip of the tool
when the switch trigger is drawn.
The LED light goes out after releasing the switch
trigger.
LED light
Lock off button
Switch trigger
Fig. 19
CAUTION
Do not look directly into the light from the LED
lamp. Continuous and direct exposure to the
light from the LED lamp can injure your eyes.

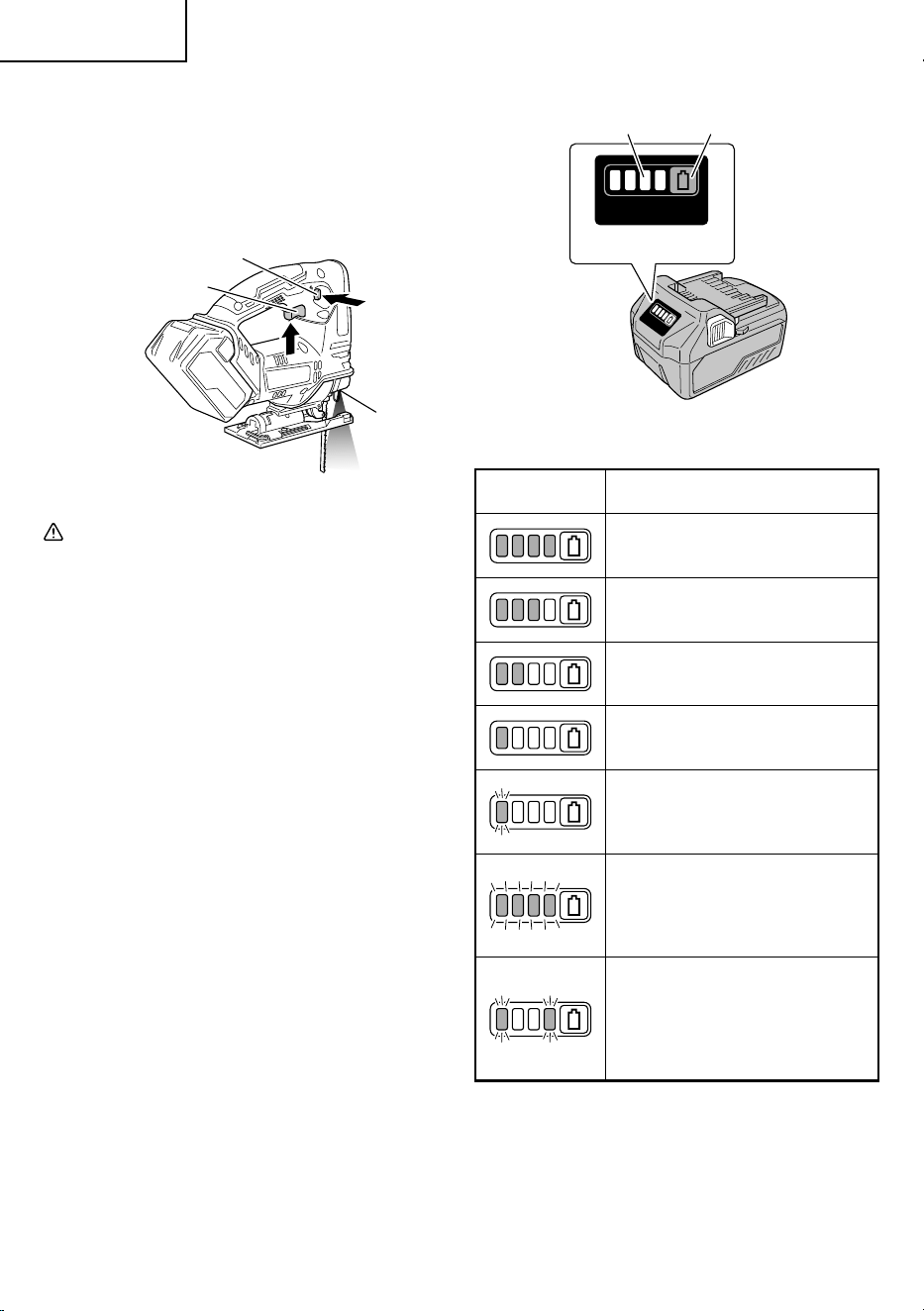

3. About remaining battery indicator (on battery (sold
separately))
You can check the battery’s remaining capacity by
pressing the remaining battery indicator switch to
light the indicator lamp. (Fig. 20, Table 6)
The indicator will shut off approximately 3 seconds
after the remaining battery indicator switch is
pressed.
It is best to use the remaining battery indicator as
a guide since there are slight diff erences such as
ambient temperature and the condition of the battery.
Also, the remaining battery indicator may vary from
those equipped to a tool or charger.
The battery charge displayed on the remaining
battery indicator may sometimes diff er from the
remaining battery life indicated on applicable
products or from levels indicated by the battery
charger.
Display panel
Remaining battery
indicator lamp
Remaining battery
indicator switch
Fig. 20
000BookCJ18DA.indb17000BookCJ18DA.indb17 2020/05/2110:05:212020/05/2110:05:21

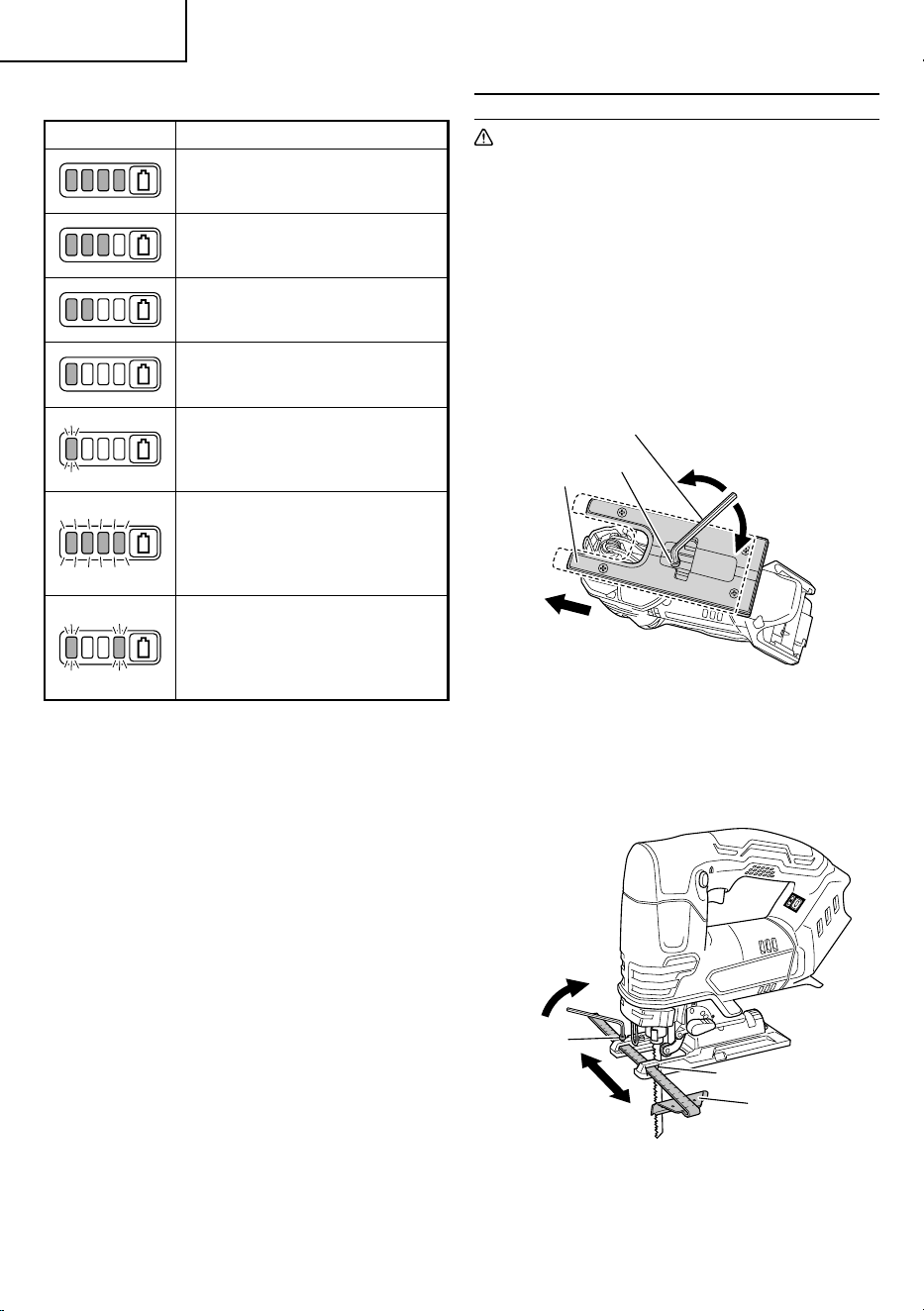

18
English

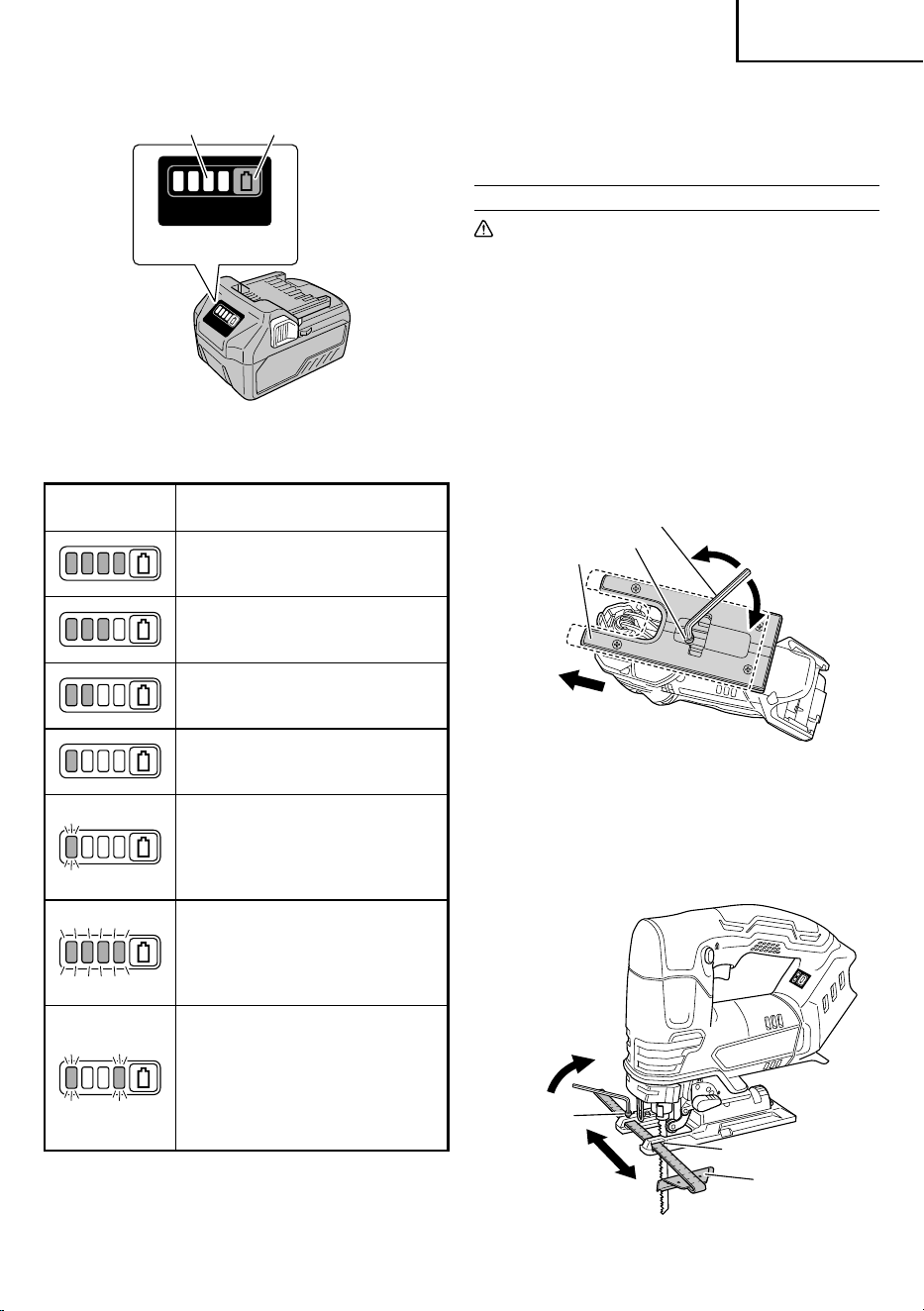

Table 6
State of lamp Battery Remaining Power
Lights ;
The battery remaining power is over
75%.
Lights ;
The battery remaining power is
50% – 75%.
Lights ;
The battery remaining power is
25% – 50%.
Lights ;
The battery remaining power is less
than 25%.
Blinks ;
The battery remaining power is
nearly empty. Recharge the battery
soonest possible
Blinks ;
Output suspended due to high
temperature. Remove the battery
from the tool and allow it to fully cool
down.
Blinks ;
Output suspended due to failure or
malfunction. The problem may be
the battery so please contact your
dealer.
As the remaining battery indicator shows somewhat
diff erently depending on ambient temperature and battery
characteristics, read it as a reference.
NOTE
Do not give a strong shock to the display panel or
break it. It may lead to a trouble.
CUTTING
CAUTION
In order to prevent blade dislodging, damage
or excessive wear on the plunger, please make
sure to have surface of the base plate attached
to the work piece while sawing.
1. Rectilinear cutting
When cutting on a straight line, fi rst draw a marking
gauge line and advance the saw along that line.
Using the guide (sold separately) will make it possible
to cut accurately on a straight line.

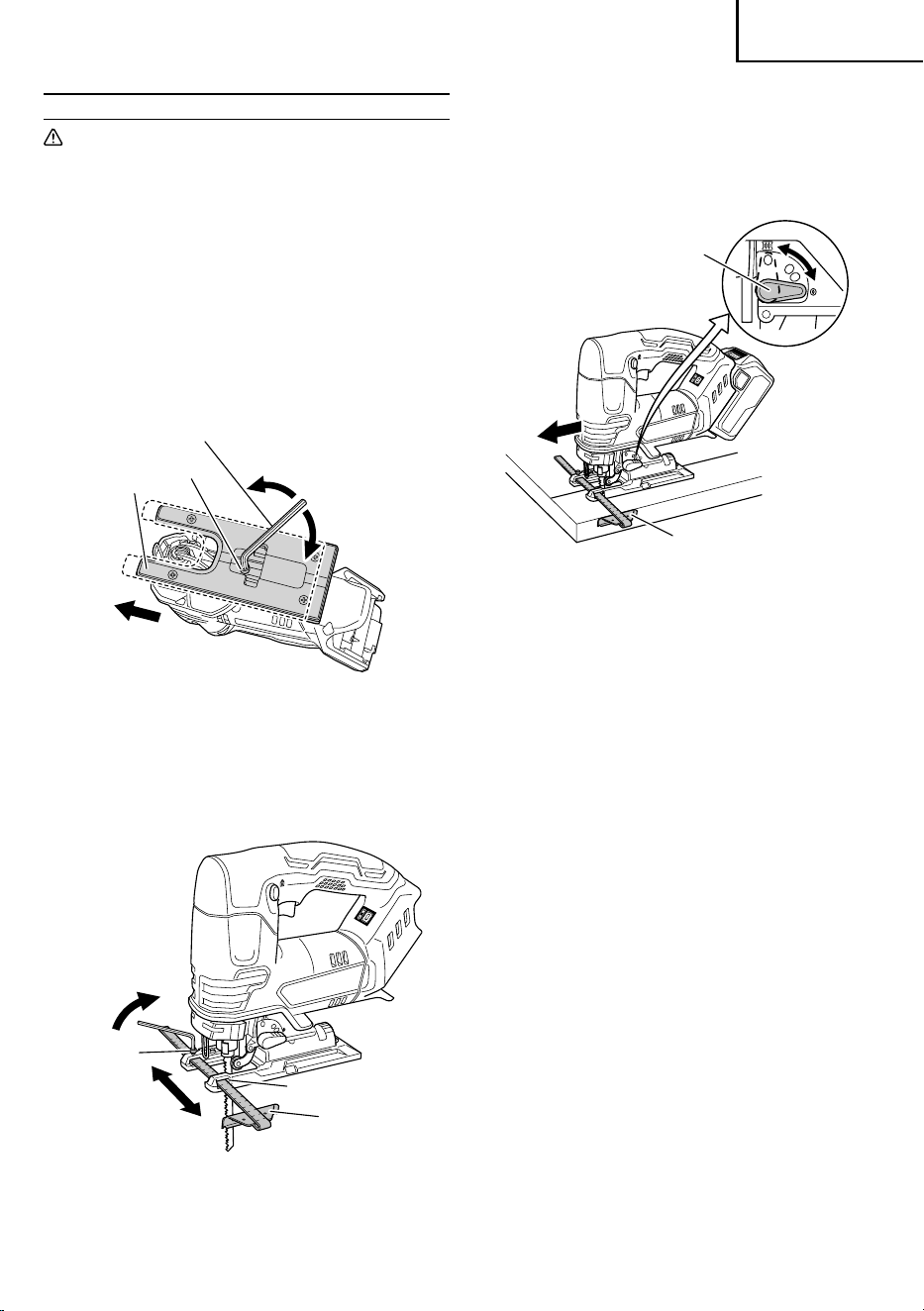

(1) Loosen the base bolt hexagonal bar wrench attached
on base. (Fig. 21)
Hexagonal bar wrench
Base
Base bolt
Fig. 21
(2) Move the base fully forward, and tighten the base bolt
again. (Fig. 21)
(3) Attach the guide by passing it through the attachment
hole on the base and tighten the M5 bolt. (Fig. 22)
M5 bolt
Attachment hole
Guide
Fig. 22
000BookCJ18DA.indb18000BookCJ18DA.indb18 2020/05/2110:05:222020/05/2110:05:22
19
English

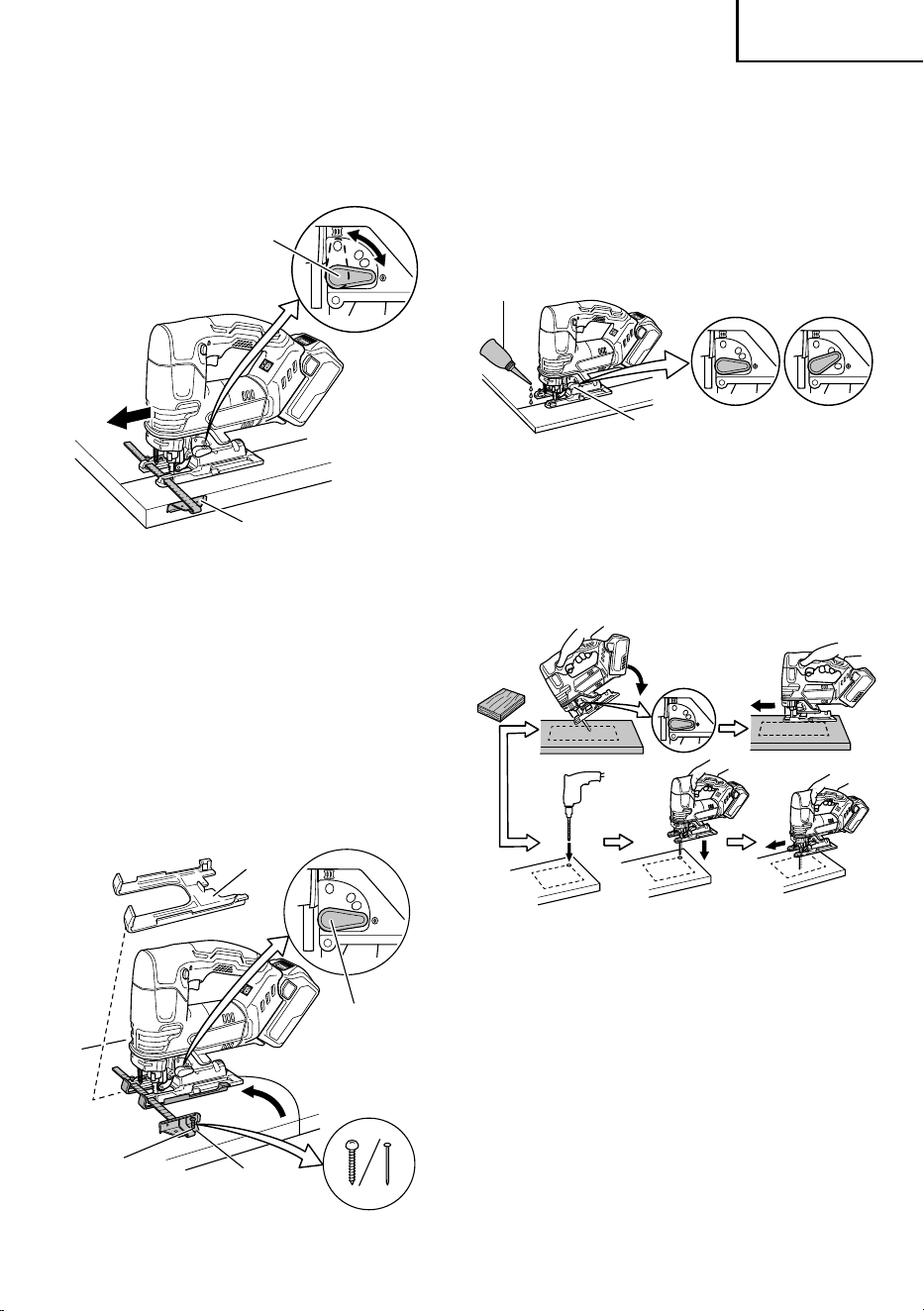

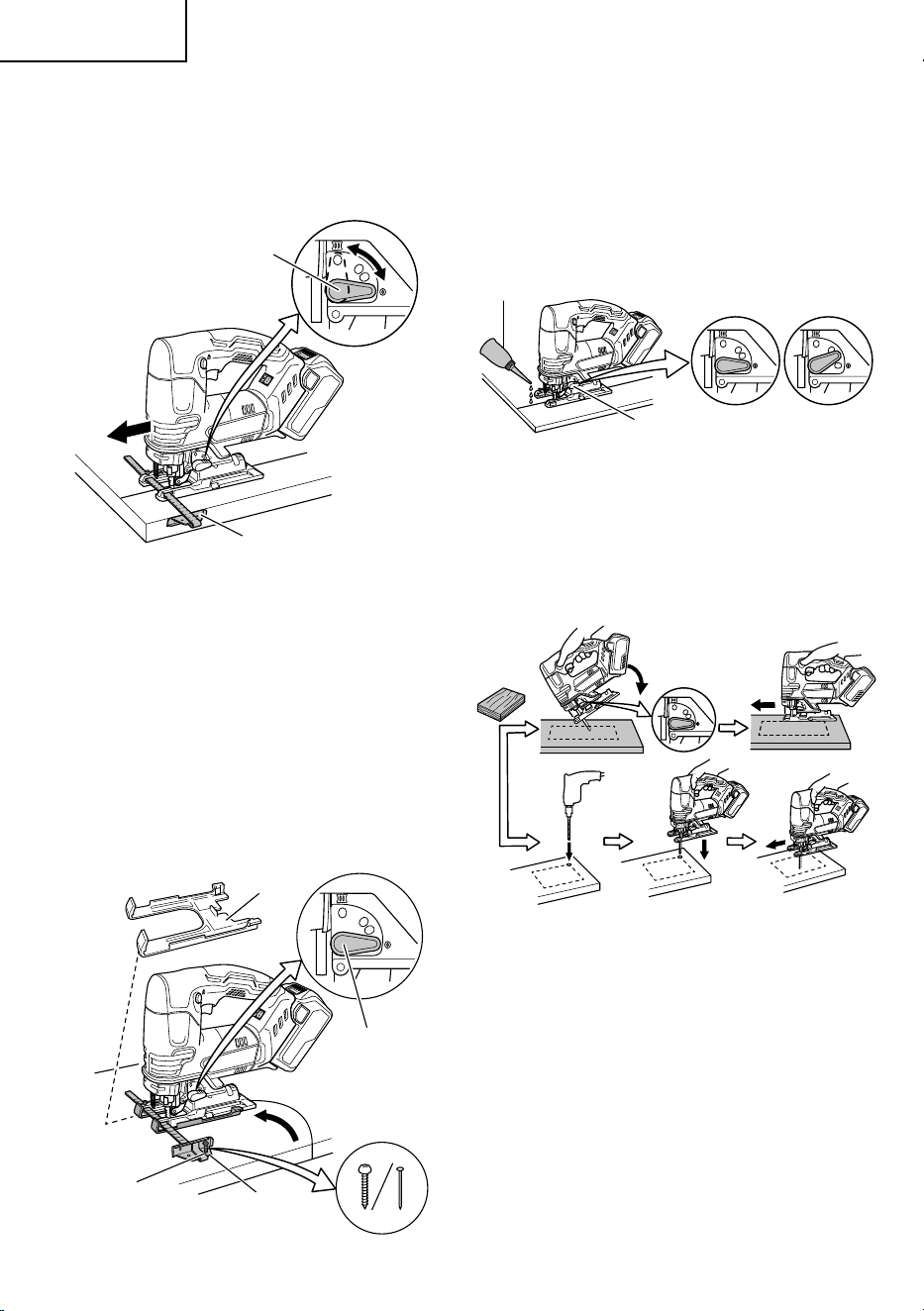

(4) Set the orbital position to “0”.
NOTE
To ensure accurate cutting when using the Guide
(Fig. 23), always set the orbital position to “0”.
Guide
Change knob
Fig. 23
2. Sawing curved lines
When sawing a small circular arc, reduce the feeding
speed of the machine. If the machine is fed too fast, it
could cause the blade to break.
Set the orbital position to “0”.
3. Cutting a circle or a circular arc
The guide also will be helpful for circular cutting.
After attaching the guide by same way noted as
above, drive the nail or screw into the material
through the hole on the guide, then use it for a axis
when cutting. (Fig. 24)
Set the orbital position to “0”.
Wood screw
or nail
Guide hole
Guide
Change knob
Sub base
Fig. 24
NOTE
Circular cutting must be done with the blade
approximately vertical to the bottom surface of the
base.
4. Cutting metallic materials (Fig. 25)
(1) Set the orbital position to “0” or to the position
indicated in the fi gure.
(2) Cut the material at medium speed.
Change knob
Oiler
Fig. 25
NOTE
Always use an appropriate cutting fl uid (spindle oil,
soapy water, etc.). When a liquid cutting fl uid is not
avaiable, apply grease to the back surface of the
material to be cut.
5. Pocket cutting (Fig. 26)
Fig. 26
(1) Loosen the base bolt hexagonal bar wrench attached
on base. (Fig. 21)
(2) Move the base fully forward, and tighten the base bolt
again. (Fig. 21)
(3) Set the orbital position to “0”.
<In lumber>
Aligning the blade direction with the grain of the
wood, cut step by step until a window hole is cut in the
center of the lumber.
<In other materials>
When cutting a window hole in materials other than
lumber, initially bore a hole with a drill or similar tool
from which to start cutting.
000BookCJ18DA.indb19000BookCJ18DA.indb19 2020/05/2110:05:222020/05/2110:05:22
20
English

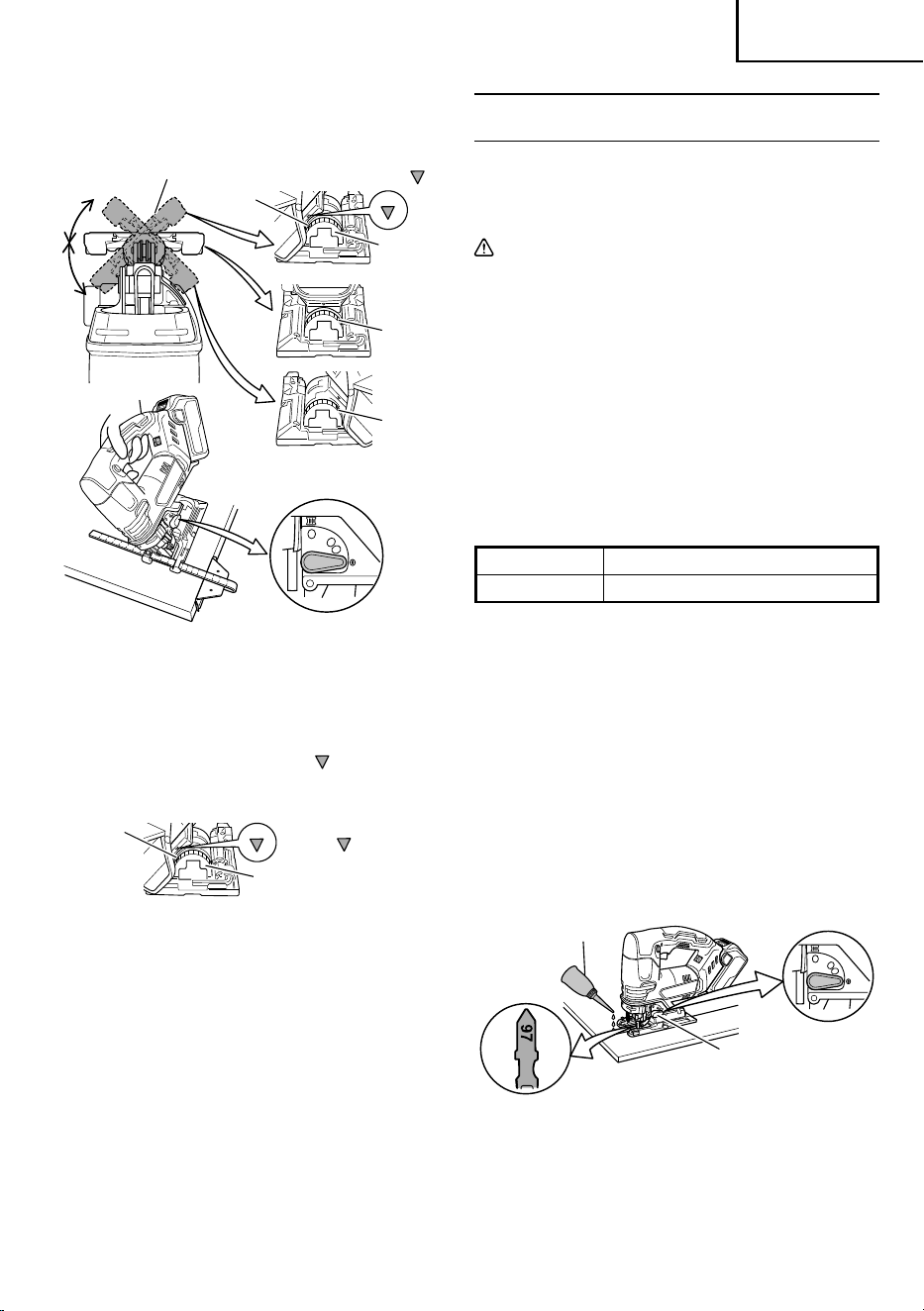

6. Angular cutting
The base can be swiveled to both sides by up to 45°
for angular cutting. (Fig. 27)
45°
45
Base
45
Scale
Semi-
circular
part
mark
45°
Fig. 27
(1) Loosen the base bolt by hexagonal bar wrench
attached on base and move the base fully forward.
(Fig. 21)
(2) Align the scale (from 0 degrees to 45 degrees by
15-degree increments) of the semi-circular part
of the base with the [ ] mark on the gear cover.
(Fig. 28)
Scale
Semi-circular part
mark
Fig. 28
(3) Tighten the base bolt again. (Fig. 21)
(4) Set the orbital position to “0” - “ІІІ”.
NOTE
Angular cutting can not be done when adopting dust
collector.
CONCERNING CUTTING OF STAINLESS
STEEL PLATES
When used with the No. 97 blade (sold separately), can
cut stainless steel plates.
Note the following to adjus the unit.
CAUTION
●
In order to prevent blade dislodging, damage
or excessive wear on the plunger, please make
sure to have surface of the base plate attached
to the work piece while sawing.
●
Do not operate power tools in explosive
atmospheres, such as in the presence of
fl ammable liquids, gases or dust.
Jig saw create sparks which may ignite the dust
or fumes.
When cutting stainless steel plates, adjust the unit as
described below:
1. Adjust the speed
Blade Thickness of material
No. 97 1/16" – 5/32" (1.5 mm – 2.5 mm)
NOTE
The higher the speed is, the quicker the material is
cut. But the service life of the blade will be reduced in
this case. When the speed is too low, cutting will take
longer, although the service life will be prolonged.
Make adjustments as desired.
2. Set the orbital position to “0”
NOTE
When cutting use cutting fl uid (oil base cutting fl uid)
to prolong the blade’s service life.
Change knob
Oiler
Fig. 29
000BookCJ18DA.indb20000BookCJ18DA.indb20 2020/05/2110:05:222020/05/2110:05:22
21
English
SELECTION OF BLADES
○
Accessory blades
To ensure maximum operating effi ciency and
results, it is very important to select the appropriate
blade best suited to the type and thickness of the
material to be cut. The blade number is engraved in
the vicinity of the mounting portion of each blade.
Select appropriate blades by referring to Table 7
(page 25).

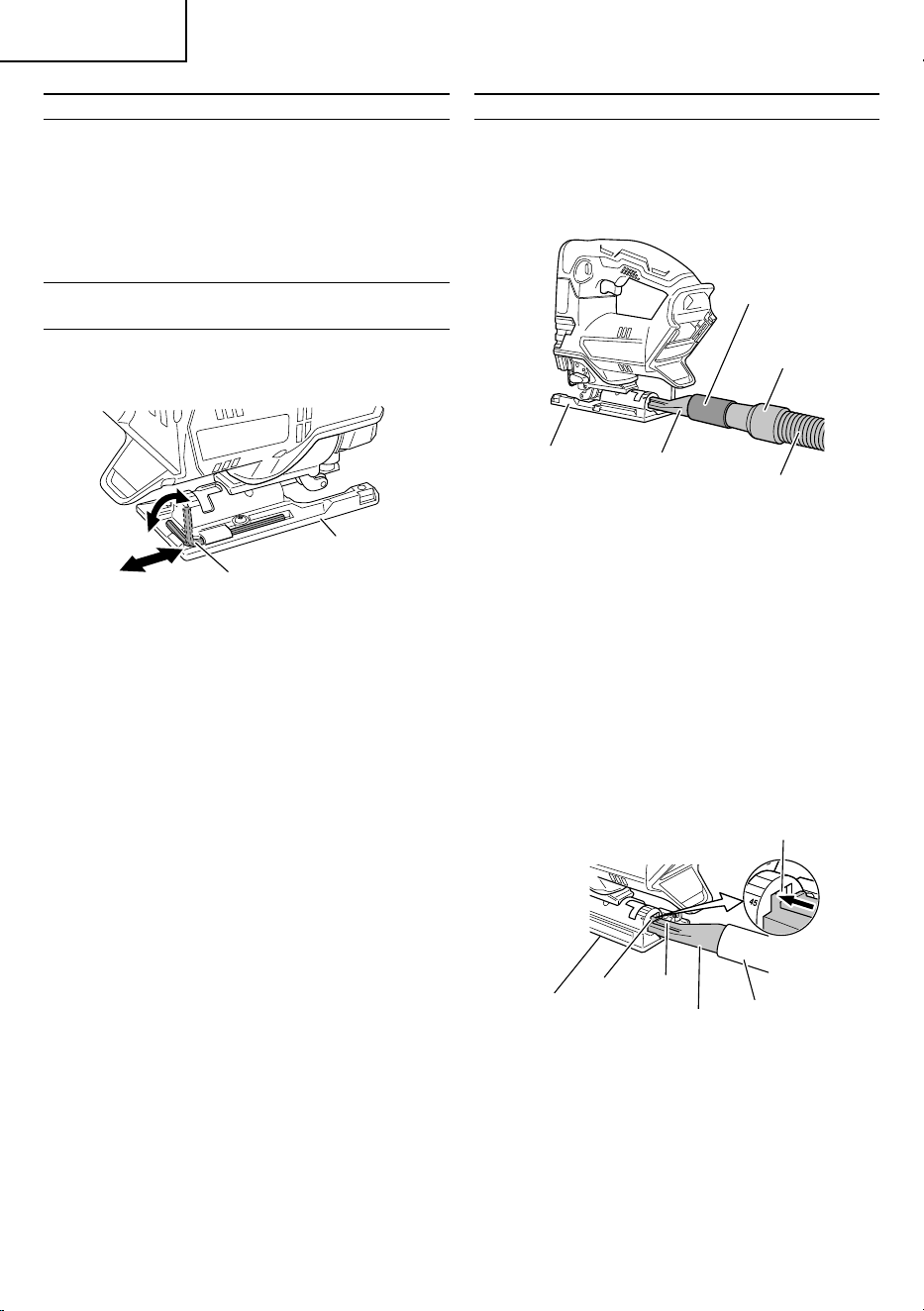

HOUSING THE HEXAGONAL BAR
WRENCH
○
It is possible to house the axiliary hexagonal bar
wrench on the base (Fig. 30).
Base
Hexagonal bar wrench
Fig. 30
CONNECTING WITH CLEANER
By connecting with cleaner (sold separately) through dust
collection adapter and adapter (sold separately), most of
dust can be collected. (Fig. 31)
Dust collection
adapter
Adapter
Base
Nose
Cleaner
Fig. 31
(1) Loosen the base bolt hexagonal bar wrench attached
on base. (Fig. 21)
(2) Move the base fully forward, and tighten the base bolt
again. (Fig. 21)
(3) Connect the dust collection adapter with adapter.
(Fig. 31)
(4) Connect the adapter with the nose of cleaner.
(Fig. 31)
(5) Insert dust collection adapter into the rear hole
of the base until the hook catches in the notch.
(Fig. 32)
(6) Press the hook to remove the dust collection adapter.
Hook
Notch
Dust collection
adapter
Base
Rear
hole
Adapter
Fig. 32
000BookCJ18DA.indb21000BookCJ18DA.indb21 2020/05/2110:05:232020/05/2110:05:23
22
English
MAINTENANCE AND INSPECTION
WARNING
Be sure to turn off the switch and pull out the battery
before doing any inspection or maintenance.
1. Inspecting the blade
Continued use of a dull or damaged blade will
result in reduced cutting effi ciency and may cause
overloading of the motor. Replace the blade with a
new one as soon as excessive abrasion is noted.
CAUTION
If a dull saw blade is used, reactive force is
increased during cutting operation. Avoid the
use of the dull saw blade without repair.
2. Check the Screws
Loose screws are dangerous. Regularly inspect them
and make sure they are tight.
CAUTION
Using this power tool with loosened screws is
extremely dangerous.
3. Maintenance of the motor
The motor unit winding is the very “heart” of the
power tool. Exercise due care to ensure the winding
does not become damaged and/or wet with oil or
water.
4. Check for Dust
Dust may be removed with a soft cloth or a cloth
dampened with soapy water.
Do not use bleach, chlorine, gasoline or thinner, for
they may damage the plastics.
5. Inspection of terminals (tool and battery)
Check to make sure that swarf and dust have not
collected on the terminals.
On occasion check prior, during and after operation.
CAUTION
Remove any swarf or dust which may have collected
on the terminals.
Failure to do so may result in malfunction.
6. Lubrication
Lubricate the roller guide and blade holder from time
to time with a drop of oil. It will extend the life of the
roller.
7. Disposal of the exhausted battery
WARNING
Do not dispose of the exhausted battery. The
battery must explode if it is incinerated. The
battery is recyclable. At the end of it’s useful
life, under various state and local laws, it may
be illegal to dispose of this battery into the
municipal waste stream. Check with your local
solid waste offi cials for details in your area for
recycling options or proper disposal.
8. Storage
Storing in a place below 104°F (40°C) and out of the
reach of children.
NOTE
Storing lithium-ion batteries
Make sure the lithium-ion batteries have been fully
charged before storing them.
Prolonged storage (3 months or more) of batteries
with a low charge may result in performance
deterioration, signifi cantly reducing battery usage
time or rendering the batteries incapable of holding a
charge.
However, signifi cantly reduced battery usage time
may be recovered by repeatedly charging and using
the batteries two to fi ve times.
If the battery usage time is extremely short despite
repeated charging and use, consider the batteries
dead and purchase new batteries.
9. Service and repairs
All quality power tools will eventually require servicing
or replacement of parts because of wear from normal
use. To assure that only authorized replacement
parts will be used, all service and repairs must
be performed by a metabo HPT AUTHORIZED
SERVICE CENTER, ONLY.
CAUTION
In the operation and maintenance of power tools,
the safety regulations and standards prescribed
in each country must be observed.
Important notice on the batteries for the
metabo HPT cordless power tools
Please always use one of our designated genuine
batteries. We cannot guarantee the safety and
performance of our cordless power tool when used
with batteries other than these designated by us, or
when the battery is disassembled and modifi ed (such
as disassembly and replacement of cells or other
internal parts).
000BookCJ18DA.indb22000BookCJ18DA.indb22 2020/05/2110:05:232020/05/2110:05:23
23
English
TROUBLESHOOTING GUIDE
WARNING
●
To avoid injury from an accidental start, turn the switch OFF and remove the plug from the power source
or remove the battery from the main body before making any adjustments.
●
All electrical or mechanical repairs should be done only by qualifi ed service technicians. Contact
metabo HPT Authorized Service Center.
Symptom Possible cause Remedy
Tool doesn’t run No remaining battery power Charge the battery.
Battery isn’t fully installed. Push the battery in until you hear a click.
Tool suddenly stopped Tool was overburdened Get rid of the problem causing the
overburden.
During operation, lighten the applied
pressure.
Battery overheated Allow the tool and battery to thoroughly
cool.
Blade
- can’t be attached
- fall off
The shape of the attachment portion
doesn’t match
Use the appropriate blade
(See “Table 7” on page 25)
The lever is open. Close the lever.
There is foreign matter inside the blade
holder.
Remove the foreign matter.
Switch can’t be pulled Lock-off button is pushed in. Release the Lock-off button.
An abnormal high-pitched
noise occurs when the
switch trigger is pulled.
The switch trigger is being pulled only
slightly.
This is not a malfunction.
It does not occur if the switch trigger is
pulled more fully.
Blade wears out too quickly. Proper machine oil not used when
cutting metallic materials
Use machine oil (turbine oil, etc.)
Too much applied pressure during
operation
During operation, lighten the applied
pressure.
Unable to properly cut. Blade is inappropriate for the quality and
thickness of the material to be cut
Use the proper blade
(See “Table 7” on page 25)
Speed and orbital position are
inappropriate for the quality and
thickness of the material to be cut
Set the appropriate speed and orbital
position
(See “Cutting” on pages 18 – 20)
Blade is worn, degraded or damaged Replace with a new blade.
000BookCJ18DA.indb23000BookCJ18DA.indb23 2020/05/2110:05:232020/05/2110:05:23
24
English
ACCESSORIES
WARNING
ALWAYS use Only authorized metabo HPT replacement parts and accessories. NEVER use replacement
parts or accessories which are not intended for use with this tool. Contact metabo HPT if you are not
sure whether it is safe to use a particular replacement part or accessory with your tool.
The use of any other attachment or accessory can be dangerous and could cause injury or mechanical
damage.
NOTE
Accessories are subject to change without any obligation on the part of the metabo HPT.
STANDARD ACCESSORIES
CJ18DA
(NN)
○
No. 41 Blade (Code No. 879357) ...................................................................................................1
○
Hexagonal bar wrench (Code No. 944458) .................................................................................... 1
○
Splinter guard (Code No. 338997) .................................................................................................1
Battery, battery charger, plastic case, dust collection adapter, sub base and battery cover are not
contained.
OPTIONAL ACCESSORIES.....sold separately
○
Battery (BSL36A18)
○
Battery charger (UC18YFSL)
○
Battery cover (Code No. 329897)
○
No. 1 Blade (Super Long) (Code No. 321878)
○
No. 11 Blade (Code No. 963390)
○
No. 12 Blade (Code No. 963391)
○
No. 15 Blade (Code No. 963392)
○
No. 16 Blade (Code No. 963393)
○
No. 21 Blade (Code No. 963394)
○
No. 22 Blade (Code No. 963395)
○
No. 31 Blade (Code No. 879356)
○
No. 97 Blade (Code No. 963400)
○
Guide (Code No. 879391)
○
Sub base (Code No. 339018)
○
Dust collection adapter (Code No. 370492)
○
Base Plate (Code No. 375855, 339012)
NOTE
Specifi cations are subject to change without any obligation on the part of the metabo HPT.
000BookCJ18DA.indb24000BookCJ18DA.indb24 2020/05/2110:05:232020/05/2110:05:23
25
English
No. 97
5/64–3/16
(2–5)
1/16–5/32
(1.5–2.5)
Below
3/16 (5)
Height up to
63/64 (25)
3/16–19/32
(5–15)
3/16–19/32
(5–15)
3/16–63/64
(5–25)
1/8–63/64
(3–25)
No. 41
3/8–2-9/16
(10–65)
No. 31
3/4–2-5/32
(20–55)
No. 22
3/16–1-9/16
(5–40)
1/8–3/4
(3–20)
Below
1/4 (6)
1/8–3/4
(3–20)
1/8–1-1/2
(3–40)
1/8–1-1/2
(3–40)
No. 21
3/8–2-5/32
(10–55)
3/16–1-3/16
(5–30)
3/16–19/32
(5–15)
3/16–1-3/16
(5–30)
3/8–2-5/32
(10–55)
3/8–2-5/32
(10–55)
No. 16
Below
1/8 (3)
Below
1/8 (3)
Below
1/4 (6)
Below
3/16 (5)
1/8–63/64
(3–25)
Below
1/4 (6)
Below
1/4 (6)
No. 15
1/8–15/64
(3–6)
1/8–15/32
(3–12)
Height up to
63/64 (25)
3/16–3/4
(5–20)
3/16–3/4
(5–20)
3/16–63/64
(5–25)
1/8–63/64
(3–25)
No. 12
Below
3/4 (20)
Below
3/8 (10)
Below
3/8 (10)
1/8–63/64
(3–25)
1/8–63/64
(3–25)
No. 11
3/8–2-5/32
(10–55)
3/16–1-3/16
(5–30)
3/16–1-3/16
(5–30)
3/8–2-5/32
(10–55)
3/8–2-5/32
(10–55)
No. 1
(Super Long)
Below
5-5/16 (135)
Blade
Material
quality
General lumber
Plywood
Mild steel plate
Stainless steel
plate
Aluminium, copper,
brass
Aluminium sash
Phenol resin,
melamin resin, etc.
Vinyl chloride,
acryl resin, etc.
Foamed polyethylene,
foamed styrol
Card board,
corrugated paper
Hardboard
Fiberboard
Material
to be cut
Lumber
Iron plate
Nonferrous
metal
Plastics
Pulp
Table 7 List of appropriate blades
NOTE:
○
The minimum cutting radius of No. 1 (Super Long), No. 21, No. 22, No. 31 and No. 41 blades is 3-15/16" (100 mm).
○
Blades except No. 41 are sold separately.
Thickness of material: inch (mm)
000BookCJ18DA.indb25000BookCJ18DA.indb25 2020/05/2110:05:232020/05/2110:05:23
26
Français
CONSIGNES DE SÉCURITÉ IMPORTANTES
Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce
mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé.
La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des
règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation
de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées.
Les précautions de base de sécurité sont mises en évidence dans la section “SÉCURITÉ” de ce mode d’emploi et dans
les sections qui contiennent les instructions de fonctionnement et d’entretien.
Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont
identifi és par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi.
Ne jamais utiliser cet outil motorisé d’une manière qui n’est pas spécifi quement recommandée par metabo HPT.
SIGNIFICATION DES MOTS D’AVERTISSEMENT
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner
la mort ou de sérieuses blessures.
PRÉCAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de
mineures et légères blessures ou endommager la machine.
REMARQUE met en relief des informations essentielles.
SÉCURITÉ
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS
ÉLECTRIQUES
AVERTISSEMENT
Lire toutes les consignes de sécurité, instructions, illustrations et spécifi cations fournies avec le présent
outil électrique.
Le non-respect de toutes les instructions ci-dessous peut entraîner une décharge électrique, un incendie et/ou de
graves blessures.
Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.
Le terme “outil électrique”, utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à
piles (sans fi l).
1) Sécurité de l’aire de travail
a) Maintenir l’aire de travail propre et bien
éclairée.
Les endroits encombrés ou sombres sont
propices aux accidents.
b) Ne pas utiliser d’outils électriques en
présence de liquides, gaz ou poussière
infl ammables, au risque de provoquer une
explosion.
Les outils électriques créent des étincelles
susceptibles d’enfl ammer la poussière.
c) Ne pas laisser les enfants et les visiteurs
s’approcher de vous lorsque vous utiliser un
outil électrique.
Les distractions peuvent faire perdre le contrôle.
2) Sécurité électrique
a) Les prises de l’outil électrique doivent
correspondre à la prise secteur.
Ne jamais modifi er la prise.
Ne pas utiliser d’adaptateurs avec les outils
électriques mis à la masse.
Les prises non modifi ées et les prises secteurs
correspondantes réduisent les risques de choc
électrique.
b) Eviter tout contact avec les surfaces mises
à la masse telles que les tuyaux, radiateurs,
bandes et réfrigérateurs.
Le risque de choc électrique est accru en cas de
mise à la masse du corps.
c) Ne pas exposer les outils électriques à la
pluie ou à des conditions humides.
Si l’eau pénètre dans l’outil, cela augmente les
risques de choc électrique.
000BookCJ18DA.indb26000BookCJ18DA.indb26 2020/05/2110:05:232020/05/2110:05:23
27
Français
d) Ne pas utiliser le cordon à tort. Ne jamais
utiliser le cordon pour transporter ou
débrancher l’outil électrique.
Maintenir le cordon loin de la chaleur, de
l’huile, des bords pointus ou des pièces
mobiles.
Les cordons endommagés ou usés augmentent
les risques de choc électrique.
e) En cas d’utilisation d’un outil électrique à
l’extérieur, utiliser un cordon de rallonge
adapté à un usage extérieur.
L’utilisation d’un cordon adapté à l’usage extérieur
réduit les risques de choc électrique.
f) Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une alimentation
protégée contre les courants résiduels.
L’utilisation d’un dispositif de protection contre
les courants résiduels réduit le risque de choc
électrique.
3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites et
usez de votre bon sens en utilisant un outil
électrique.
Ne pas utiliser d’outil électrique si vous êtes
sous l’infl uence de drogues, d’alcool ou de
médicaments.
Pendant l’utilisation d’outils électrique, un instant
d’inattention peut entraîner des blessures graves.
b) Utiliser un équipement de protection
individuelle. Toujours porter des verres de
protection.
Un équipement de protection tel qu'un masque
anti-poussière, des chaussures de sécurité
antidérapantes, un casque de protection ou une
protection auditive, utilisé dans des conditions
appropriées réduira les risques de blessures.
c) Empêcher les démarrages intempestifs.
Veiller à ce que l’interrupteur soit en
position d’arrêt avant de brancher à une
source d’alimentation et/ou une batterie, de
ramasser l’outil au sol ou de le transporter.
Transporter les outils électriques avec le doigt sur
l’interrupteur ou brancher les outils électriques
avec l’interrupteur en position de marche peut
entraîner des accidents.
d) Retirer toute clé de sécurité ou clé avant de
mettre l’outil électrique en marche.
Laisser une clé ou une clé de sécurité sur une
partie mobile de l’outil électrique peut engendrer
des blessures.
e) Ne pas trop se pencher. Toujours garder une
bonne assise et un bon équilibre pendant le
travail.
Cela permet un meilleur contrôle de l’outil
électrique dans des situations imprévisibles.
f) Porter des vêtements adéquats. Ne pas
porter de vêtements amples ni de bijoux. Ne
pas approcher vos cheveux et vos vêtements
des pièces mobiles.
Les vêtements amples ou les cheveux longs
peuvent se prendre dans les pièces mobiles.
g) En cas de dispositifs destinés au
raccordement d’installations d’extraction et
de recueil de la poussière, veiller à ce qu’ils
soient correctement raccordés et utilisés.
L’utilisation d’un dispositif de collecte de la
poussière peut réduire les dangers associés à la
poussière.
h) Ne pas laisser la familiarité due à une
utilisation fréquente des outils vous faire
baisser la garde et ignorer les principes de
sécurité de l’outil.
Une fraction de seconde d’inattention peut causer
de graves blessures.
4) Utilisation et entretien d’un outil électrique
a) Ne pas forcer sur l’outil électrique. Utiliser
l’outil électrique adapté à vos travaux.
Le bon outil électrique fera le travail mieux et
en toute sécurité au régime pour lequel il a été
conçu.
b) Ne pas utiliser l’outil électrique si
l’interrupteur ne le met pas en position de
marche et d’arrêt.
Tout outil ne pouvant être contrôlé par
l’interrupteur est dangereux et doit être réparé.
c) Débrancher la fi che de la source
d’alimentation et/ou retirer la batterie, si
elle est amovible, de l’outil électrique avant
de procéder à tout réglage, de changer
d’accessoires ou de ranger les outils
électriques.
Ces mesures préventives de sécurité réduisent
les risques de démarrage accidentel de l’outil
électrique.
d) Stockez les outils électriques inutilisés hors
de la portée des enfants et ne pas laisser des
personnes non familiarisées avec l’outil ou
ces instructions utiliser l’outil électrique.
Les outils électriques sont dangereux entre les
mains d’utilisateurs non habilités.
e) Entretenir les outils électriques et les
accessoires. Vérifi er l’absence de mauvais
alignement ou d’arrêt, d’endommagement de
pièces ou toute autre condition susceptible
d’aff ecter l’opération de l’outil.
Si l’outil est endommagé, le faire réparer
avant utilisation.
De nombreux accidents sont dus à des outils mal
entretenus.
f) Maintenir les outils coupants aiguisés et
propres.
Des outils coupants bien entretenus avec des
bords aiguisés sont moins susceptibles de se
coincer et plus simples à contrôler.
g) Utiliser l’outil électrique, les accessoires
et les mèches de l’outil, etc. conformément
à ces instructions en tenant compte des
conditions d’utilisation et du travail à réaliser.
000BookCJ18DA.indb27000BookCJ18DA.indb27 2020/05/2110:05:232020/05/2110:05:23
28
Français
L’utilisation de l’outil électrique pour des
opérations diff érentes de celles pour lesquelles il
a été conçu est dangereuse.
h) Conserver les poignées et les surfaces de
prise sèches, propres et exemptes d’huile et
de graisse.
Des poignées et des surfaces de prise glissantes
ne permettent pas une manipulation sûre et la
maîtrise de l’outil en cas de situations imprévues.
5) Utilisation et entretien de la batterie
a) Recharger la batterie uniquement avec le
chargeur recommandé par le fabricant.
Un chargeur inadéquat pour le type de batterie
peut entraîner un risque d’incendie en cas
d’utilisation avec une autre batterie.
b) Utiliser les outils électriques uniquement
avec les batteries spécifi ées.
L’utilisation d’autres batteries peut entraîner un
risque de blessures et d’incendie.
c) Lorsque la batterie est inutilisée, la garder
à l’écart d’objets métalliques comme des
trombones, des pièces de monnaie, des clés,
des clous, des vis ou autres petits objets
métalliques pouvant raccorder les bornes.
La connexion des bornes peut entraîner des
blessures ou un incendie.
d) En cas d’utilisation dans des conditions
extrêmes, du liquide peut être émis de
la batterie. Éviter tout contact. en cas de
contact accidentel, rincer à l’eau. Si le liquide
entre en contact avec les yeux, consulter un
médecin.
Le liquide émis par la batterie peut entraîner des
irritations et des brûlures.
e) Ne pas utiliser une batterie ou un outil
endommagé ou modifi é.
Des batteries endommagées ou modifi ées
peuvent se comporter de façon imprévisible,
entraînant un risque d'incendie, d'explosion ou de
blessure.
f) Ne pas exposer une batterie ou un outil au
feu ou à une température excessive.
Une exposition au feu ou à une température
supérieure à 265°F peut provoquer une explosion.
g) Suivre toutes les instructions de charge et ne
pas charger la batterie ou l'outil en dehors de
la plage de températures spécifi ée dans les
instructions.
Une charge incorrecte ou à des températures en
dehors de la plage spécifi ée peut endommager la
batterie et augmenter le risque d'incendie.
6) Service
a) Faire entretenir l’outil électrique par un
technicien habilité à l’aide de pièces de
rechange identiques exclusivement.
Cela garantira le maintien de la sécurité de l’outil
électrique.
b) Ne jamais réparer les batteries
endommagées.
L'entretien des batteries ne doit être eff ectué
que par le fabricant ou un prestataire de service
agréé.
– AVERTISSEMENT –
Pour réduire tout risque de blessure, l’utilisateur
doit lire le mode d’emploi.
REGLES DE SECURITE SPECIFIQUES ET
SYMBOLES
1. Tenir l’outil électrique par les surfaces isolées
permettant de l’agripper pour eff ectuer une
opération où l’accessoire de coupe peut entrer
en contact avec des fi ls électriques masqués.
Le contact de l’accessoire de coupe avec un fi l sous
tension peut transmettre du courant dans les pièces
métalliques exposées de l’outil et communiquer une
décharge électrique à l’opérateur.
2. Utilisez des pinces ou autre dispositif adapté
pour fi xer et soutenir la pièce à usiner sur une
plate-forme stable.
Le fait de soutenir manuellement la pièce contre votre
corps provoque une instabilité pouvant entraîner une
perte de contrôle.
3. TOUJOURS porter des protecteurs d’oreille lors
de l’utilisation de l’outil pendant de longues
périodes.
Une exposition prolongée à un son de
forte intensité peut endommager l’ouïe
de l’utilisateur.
4. NE JAMAIS toucher les parties mobiles.
NE JAMAIS placer ses mains, ses
doigts ou toute autre partie de son corps
près des parties mobiles de l’outil.
5. NE JAMAIS utiliser l’outil sans que tous les
dispositifs de sécurité ne soient en place.
NE JAMAIS faire fonctionner cet outil sans que
tous les dispositifs et caractéristiques de sécurité
ne soient en place et en état de fonctionnement. Si
un entretien ou une réparation nécessite le retrait
d’un dispositif ou d’une caractéristique de sécurité,
s’assurer de bien remettre en place le dispositif ou la
caractéristique de sécurité avant de recommencer à
utiliser l’outil.
6. Utiliser l’outil correct
Ne pas forcer sur un petit outil ou accessoire pour
faire le travail d’un outil de grande puissance. Ne
pas utiliser un outil pour un usage pour lequel il n’a
pas été prévu: par exemple, ne pas utiliser une scie
circulaire pour couper des branches d’arbre ou des
bûches.
000BookCJ18DA.indb28000BookCJ18DA.indb28 2020/05/2110:05:232020/05/2110:05:23
29
Français
7. NE JAMAIS utiliser un outil motorisé pour des
applications autres que celles spécifi ées.
NE JAMAIS utiliser un outil motorisé pour des
applications autres que celles spécifi ées dans le
mode d’emploi.
8. Manipuler l’outil correctement
Utiliser l’outil de la façon indiquée dans ce mode
d’emploi. Ne pas laisser tomber ou lancer l’outil.
NE JAMAIS permettre que l’outil soit utilisé par des
enfants, des personnes non familiarisées avec son
fonctionnement ou un personnel non autorisé.
9. Maintenir toutes les vis, tous les boulons et les
couvercles fermement en place.
Maintenir toutes les vis, tous les boulons et les
couvercles fermement montés. Vérifi er leurs
conditions périodiquement.
10. Ne pas utiliser les outils motorisés si le
revêtement de plastique ou la poignée est fendu.
Des fentes dans le revêtement ou la poignée peuvent
entraîner une électrocution. De tels outils ne doivent
pas être utilisés avant d’être réparé.
11. Les lames et les accessoires doivent être
fermement montés sur l’outil.
Eviter les blessures potentielles personnelles et aux
autres. Les lames, les instruments de coupe et les
accessoires qui ont été montés sur l’outil doivent être
fi xés et serrés fermement.
12. Faire extrêmement attention en manipulant la
lame.
13. Avant l’utilisation, vérifi er soigneusement si
la lame n’est pas fi ssurée ou endommagée.
Remplacer immédiatement toute lame fi ssurée
ou endommagée.
14. Ne pas couper de clous. Avant le travail, vérifi er
s’il y a des clous, et les retirer le cas échéant.
15. Tenir l’outil fermement.
16. Garder propres les évents d’air du moteur
Les évents d’air du moteur doivent être maintenus
propres de façon que l’air puisse circuler librement
tout le temps. Vérifi er les accumulations de poussière
fréquemment.
17. NE JAMAIS utiliser un outil défectueux ou qui
fonctionne anormalement.
Si l’outil n’a pas l’air de fonctionner normalement, fait
des bruits étranges ou sans cela paraît défectueux,
arrêter de l’utiliser immédiatement et le faire réparer
par un centre de service metabo HTP autorisé.
18. NE JAMAIS laisser fonctionner l’outil sans
surveillance. Le mettre hors tension.
Ne pas abandonner l’outil avant qu’il ne soit
complètement arrêté.
19. Manipuler l’outil motorisé avec précaution.
Si un outil motorisé tombe ou frappe un matériau dur
accidentellement, il risque d’être déformé, fendu ou
endommagé.
20. Ne pas essuyer les parties en plastique avec du
solvant.
Les solvants comme l’essence, les diluants, la
benzine, le tétrachlorure de carbone et l’alcool
peuvent endommager et fi ssurer les parties en
plastique. Ne pas les essuyer avec de tels solvants.
Essuyer les parties en plastique avec un chiff on doux
légèrement imbibé d’une solution d’eau savonneuse
et sécher minutieusement.
21. TOUJOURS porter des lunettes des protections
conformes aux exigences des dernières
révisions du standard ANSI Z87.1.
22. TOUJOURS porter un masque ou un respirateur
pour se protéger de la poussière et des particules
dangereuses générées pendant l’opération.
23. TOUJOURS tenir fermement la poignée lors de
l’utilisation.
24. TOUJOURS vérifi er s’il y a des objets encastrés, par
exemple des fi ls électriques.
Le fait de toucher avec l’outil un fi l ou un câble
électrique sous tension encastré dans le mur risque
de provoquer une décharge électrique.
Vérifi er s’il y des objets encastrés, par exemple
un câble électrique, dans le mur, le plancher ou le
planfond avant d’y commencer le travail.
25. Défi nitions pour les symboles utilisés sur cet outil
V ................ volts
—
---
............. courant continu
Hz .............. hertz
A ................ ampères
no .............. vitesse sans charge
--- /min ....... rotations ou mouvements de va-et-vient
par minute
26. Ne pas toucher la lame tout de suite après
l’utilisation : elle risque d’être extrêmement
chaude et pourrait provoquer des brûlures.
27. Pendant l’utilisation, ne touchez pas la partie
métallique de l’outil.
28. NE JAMAIS toucher la lame de l’outil avec des mains
nues pendant le fonctionnement.
29. Étant donné que la scie sauteuse sans fi l fonctionne
sur batterie, il faut savoir qu’elle peut se mettre à
fonctionner à tout moment.
30. Lors d’un travail en hauteur, évacuer tout le monde de
l’aire de travail et vérifi er ce qu’il y a en-dessous.
31. N’utilisez pas le produit si l’outil ou les bornes de la
batterie (fi xation de la batterie) sont déformés.
Installer la batterie peut entraîner un court-circuit qui
pourrait provoquer des émissions de fumée ou une
ignition.
000BookCJ18DA.indb29000BookCJ18DA.indb29 2020/05/2110:05:232020/05/2110:05:23
30
Français
32. Gardez les bornes de l’outil (fi xation de la batterie)
exemptes de copeaux et de poussière.
○
Avant toute utilisation, assurez-vous qu’aucun
copeau ou poussière ne s’est accumulé sur la zone
des bornes.
○
Pendant l’utilisation, essayez d’éviter que des
copeaux ou de la poussière provenant de l’outil ne
tombent sur la batterie.
○
Lors de la suspension de l’opération ou après
l’utilisation, ne laissez pas l’outil dans un endroit
où il pourrait être exposé à des copeaux ou de la
poussière.
Le non-respect de cette consigne peut entraîner un
court-circuit qui pourrait provoquer des émissions de
fumée ou une ignition.
CONSIGNES DE SÉCURITÉ IMPORTANTES
POUR LE CHARGEUR DE BATTERIE
AVERTISSEMENT
Une utilisation incorrecte ou dangereuse des
chargeurs de batterie peut entraîner la mort ou
des blessures graves.
LIRE TOUT CE MODE D'EMPLOI
1. Ce manuel renferme des consignes de sécurité et
d’utilisation importantes pour le chargeur de batterie
modèle UC18YFSL.
2. Avant d’utiliser le chargeur de batterie, lire toutes les
étiquettes d’instruction et de précaution apposées
sur (1) le chargeur de batterie, (2) la batterie, et (3) le
produit utilisant la batterie.
3. Pour réduire tout risque de blessure, NE recharger
QUE les batteries rechargeables metabo HPT des
séries de type multi-volt et des séries BSL18. Les
autres types de batterie pourraient exploser et
provoquer des blessures ou des dommages.
4. L’utilisation d’un accessoire non recommandé ou non
vendu par le fabricant du chargeur de batterie risque
de provoquer un feu, une décharge électrique ou des
blessures.
5. Pour réduire tout risque de dommage de la fi che et du
cordon électrique, débrancher le cordon du chargeur
en tirant sur la fi che.
6. Vérifi er que le cordon est placé de façon que
personne ne puisse marcher dessus, se prendre les
pieds dedans, ni l’endommager ou le soumettre à
des contraintes.
7. Ne pas utiliser de cordon de rallonge si cela n’est
pas absolument nécessaire. L’utilisation d’un cordon
de rallonge incorrect pourrait entraîner un feu ou une
décharge électrique. Si l’on doit utiliser un cordon de
rallonge, s’assurer que:
a. Les broches de la rallonge ont les mêmes
numéro, taille et forme que celles de la fi che du
chargeur ;
b. Le cordon de rallonge est correctement raccordé
et en bon état électrique ;
c. Le calibre du fi l doit être au moins suffi sant pour
l’intensité nominale CA (ampères) du chargeur de
batterie spécifi ées dans le Tableau 1.
Tableau 1
CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE
DES CHARGEURS DE BATTERIE
Intensité nominale d’entrée CA
(ampères)*
Calibre du cordon
Egal ou
supérieur à
mais non
inférieur à
Longueur de cordon en pieds (mètres)
25 (7,5) 50 (15) 100 (30) 150 (45)
0 2 18 18 18 16
2 3 18 18 16 14
3 4 18 18 16 14
* Si l’intensité nominale d’entrée du chargeur de
batterie est donnée en watts et non en ampères,
calculer la capacité en ampères correspondante en
divisant la capacité en ampères par la capacité de
tension, par exemple:
1250 watts
= 10 ampères
125 volts
8. Ne pas utiliser le chargeur si son cordon ou sa fi che
sont endommagés - Le remplacer immédiatement.
9. Ne pas utiliser le chargeur s’il a reçu un coup, s’il
est tombé ou endommagé de toute autre manière.
L’apporter à un réparateur qualifi é.
10. Ne pas démonter le chargeur ni le produit qui reçoit
la batterie ; si un entretien ou des réparations sont
nécessaires, les apporter à un réparateur qualifi é.
Un remontage incorrect pourrait provoquer une
décharge électrique ou un feu.
11. Pour réduire tout risque de décharge électrique,
débrancher le chargeur de la prise secteur avant
tout entretien ou nettoyage. Il ne suffi t pas de sortir la
batterie.
000BookCJ18DA.indb30000BookCJ18DA.indb30 2020/05/2110:05:232020/05/2110:05:23
31
Français
CONSIGNES DE SÉCURITÉ IMPORTANTES
POUR L’UTILISATION DE LA BATTERIE ET
DU CHARGEUR DE BATTERIE
Pour pouvoir utiliser la scie circulaire à batterie, il faudra
recharger la batterie. Avant d’utiliser le chargeur de
batterie modèle UC18YFSL, bien lire attentivement
toutes les consignes et les avertissements signalés sur le
chargeur, sur la batterie ou dans ce manuel.
BIEN NOTER: UTILISER EXCLUSIVEMENT LES
BATTERIES metabo HPT DES SERIES DE TYPE MULTI-
VOLT. LES AUTRES TYPES DE BATTERIE POURRAIENT
EXPLOSER OU PRO VOQUER DES BLESSURES.
Pour éviter tout risque de blessure, observer les
consignes suivantes:
AVERTISSEMENT:
Une utilisation
incorrecte de la batterie ou du
chargeur de batterie risque de
provoquer des blessures. Pour
éviter tout risque de blessure:
1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, même si elle est
endommagée ou complètement usée. La batterie
risque d’exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d’objets dans les ouïes d’aération
du chargeur. Il pourrait en résulter un choc électrique
ou des dommages du chargeur.
5. NE JAMAIS eff ectuer la recharge à l’extérieur.
Eloigner la batterie des rayons directs du soleil et
utiliser exclusivement dans des endroits à faible
humidité et bien aérés.
6. NE JAMAIS eff ectuer la recharge si la température
est inférieure à 14°F (-10°C) ou supérieure à 104°F
(40°C).
7. NE JAMAIS raccorder deux chargeurs de batterie
ensemble.
8. NE JAMAIS insérer de corps étrangers dans l’orifi ce
de la batterie ou du chargeur de batterie.
9. NE JAMAIS utiliser de transformateur-élévateur pour
la recharge.
10. NE JAMAIS utiliser l’alimentation CC pour charger.
11. NE JAMAIS ranger la batterie ou le chargeur de
batterie dans un endroit où la température peut
atteindre ou dépasser 104°F (40°C), comme à
l’intérieur d’une boîte métallique ou d’une voiture.
12. NE JAMAIS exposer la batterie ou le chargeur de
batterie à la pluie ou l’humidité.
13. TOUJOURS alimenter le chargeur sur une prise
secteur domestique standard (120 volts). L’utilisation
du chargeur à une autre tension peut entraîner une
surchauff e et endommager le chargeur.
14. TOUJOURS attendre au moins 15 minutes entre
deux recharges pour éviter toute surchauff e du
chargeur.
15. TOUJOURS débrancher le cordon d’alimentation de
la prise secteur lorsqu’on ne se sert pas du chargeur.
PRÉCAUTIONS RELATIVES A LA
BATTERIE AU LITHIUM ION
Pour prolonger sa durée de vie, la batterie lithium-ion
est équipée d'une fonction de protection qui coupe
automatiquement l'alimentation.
Dans les cas 1 à 3 décrits ci-dessous, il est possible que
le moteur s'arrête lorsque vous utilisez ce produit, même
si vous actionnez le commutateur. Il ne s'agit pas d'un
dysfonctionnement, mais du fonctionnement normal de la
protection.
1. Lorsque la charge restante de la batterie diminue, le
moteur s'arrête.
Dans ce cas de fi gure, chargez immédiatement la
batterie.
2. En cas de surcharge de l'outil, actionnez le
commutateur de l'outil et éliminez les causes de la
surcharge. Vous pouvez ensuite recommencer à
utiliser l'outil.
3. En cas de surchauff e due à un travail trop intensif,
l’alimentation de la batterie peut se couper.
Dans ce cas, arrêtez toute utilisation de la batterie
et laissez-la refroidir. Vous pouvez ensuite
recommencer à l’utiliser.
En outre, respectez la précaution et l’avertissement
suivants.
AVERTISSEMENT
Afi n d’éviter toute fuite de la batterie, génération de
chaleur, émission de fumée, explosion et infl ammation,
respectez scrupuleusement les précautions suivantes :
1. Assurez-vous que les copeaux et la poussière ne
s’accumulent pas sur la batterie.
○
Lorsque vous travaillez, assurez-vous que les
copeaux et la poussière ne tombent pas sur la
batterie.
○
Assurez-vous que les copeaux et la poussière
qui tombent sur l’outil lorsque vous travaillez ne
s’accumulent pas sur la batterie.
○
Ne conservez pas une batterie inutilisée dans un
endroit qui est exposé aux copeaux et à la poussière.
○
Avant de stocker une batterie, retirez tous les
copeaux et la poussière qui ont pu y adhérer et ne
la conservez pas avec des pièces métalliques (vis,
clous, etc.).
2. Ne percez pas la batterie à l’aide d’un objet pointu tel
qu’un clou. Ne la frappez pas à l’aide d’un marteau.
Ne marchez pas dessus, ne la lancez pas et ne la
soumettez pas un à choc physique important.
3. N’utilisez pas une batterie dont l’extérieur est déformé
ou laisse penser qu’elle est défectueuse.
4. N’insérez pas la batterie à l’envers (pôles inversés).
5. Ne raccordez pas directement la batterie à une prise
électrique ou à un allume-cigare.
000BookCJ18DA.indb31000BookCJ18DA.indb31 2020/05/2110:05:232020/05/2110:05:23
32
Français
6. N’utilisez pas la batterie à d’autres fi ns que celle
spécifi ée.
7. En cas d’échec du chargement d’une batterie, même
après un certain délai, arrêtez immédiatement le
rechargement.
8. N’exposez pas la batterie à des températures ou à
une pression élevées (four à micro-ondes, séchoir,
conteneur sous haute pression).
9. Maintenez à la batterie à l’écart de toute fl amme
en cas de détection d’une fuite ou d’une mauvaise
odeur.
10. Ne pas utiliser à proximité d’une source puissante
d’électricité statique.
11. En cas de fuite de la batterie, de mauvaise odeur,
de génération de chaleur, de décoloration, de
déformation ou d’anomalie en cours d’utilisation, de
rechargement ou d’entreposage, ôtez immédiatement
la batterie de l’équipement ou du chargeur de batterie
et ne l’utilisez plus.
12. Ne plongez jamais la batterie dans de l’eau ou tout
autre liquide, et ne laissez aucun liquide s’infi ltrer
à l’intérieur de la batterie. L’entrée de liquides
conducteurs, tel que de l’eau, peut causer des
dommages pouvant entraîner un incendie ou une
explosion. Rangez votre batterie dans un endroit
frais et sec, à l’écart d’objets combustibles et
infl ammables. Les atmosphères corrosives doivent
être évitées.
PRECAUTION
1. En cas de projection dans les yeux de liquide ayant
fuit de la batterie, ne vous frottez pas les yeux, rincez-
les à l’eau claire et contactez immédiatement un
médecin.
En l’absence de traitement, le liquide peut détériorer
l’oeil.
2. En cas de projection de liquide ayant fuit de la
batterie sur votre peau ou vos vêtements, rincez
immédiatement ces derniers à l’eau claire (au
robinet).
Le liquide peut provoquer une irritation de la peau.
3. En cas de détection de rouille, de mauvaise odeur,
de surchauff e, de décoloration, de déformation et/ou
autres anomalies lors de la première utilisation de la
batterie, n’utilisez pas cette dernière et renvoyez-la
au fournisseur ou au fabricant.
AVERTISSEMENT
Un court-circuit risque de se produire et causer un
incendie, si un corps étranger conducteur d’électricité
passe dans les bornes de la pile au lithium-ion. Veuillez
respecter les consignes suivantes pour le rangement de
la pile.
○
Ne pas mettre d’objet conducteur d’électricité,
tels que clous, fi l d’acier, de cuivre ou autre fi l
dans la mallette de rangement.
○
Soit ranger le bloc de pile avec l’outil électrique
ou de manière sécuritaire en l’enfonçant dans
le couvercle jusqu’à ce que les orifi ces de
ventilation soient dissimulés afi n d’éviter les
courts-circuits. (Fig. 3)
À PROPOS DU TRANSPORT DE LA
BATTERIE LITHIUM-ION
Lors du transport d’une batterie lithium-ion, veuillez
observer les précautions suivantes.
AVERTISSEMENT
Informez la société de transport qu'un paquet
contient une batterie lithium-ion, informez la société
de sa puissance de sortie et suivez les instructions
de la société de transport lors de l'organisation du
transport.
●
Les batteries lithium-ion qui dépassent une
puissance de sortie de 100 Wh font partie de
la classifi cation de transport des produits
dangereux et nécessitent l'application de
procédures spéciales.
●
Pour un transport vers l'étranger, vous devez
vous conformer aux lois internationales et aux
normes et réglementations en vigueur dans le
pays de destination.
●
Si le BSL36B18 est installé dans l’outil électrique,
la puissance utile dépassera 100 Wh et l’appareil
sera classé comme Produits dangereux pour la
classifi cation fret transporté.
Wh
Puissance de sortie
Nombre de 2 à 3 chiff res
Fig. 1
000BookCJ18DA.indb32000BookCJ18DA.indb32 2020/05/2110:05:232020/05/2110:05:23
33
Français
CONSERVER CES INSTRUCTIONS
ET
LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS
ET
PROPRIETAIRES DE CET OUTIL !
000BookCJ18DA.indb33000BookCJ18DA.indb33 2020/05/2110:05:242020/05/2110:05:24
34
Français
DESCRIPTION FONCTIONNELLE
REMARQUE
Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation
sans danger et un entretien de l’outil motorisé.
NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de
sécurité contenues dans ce manuel.
Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diff érents de ceux
de l’outil motorisé utilisé.
NOM DES PARTIES
1. Scie sauteuse sans fi l (CJ18DA)
Rouleau de guidage
Bouton de changement
Plaque de base
Base
Clef à six pans
Moteur
Batterie
Plaque d’identifi cation
Poignée
Déclencheur
Bouton de blocage
Éclairage à DEL
Levier
Lame
Témoin lumineux
de puissance
batterie résiduelle
Commutateur de
puissance batterie
résiduelle
Tableau de commande
Fig. 2
2. Batterie
(accessoires en option…vendus séparément)
3. Chargeur de batterie
(accessoires en option…vendus séparément)
Batterie
Loquet
Orifi ces de ventilation
Bornes
Couvercle de batterie
Orifi ces de ventilation
Cordon
Plaque signalétique
Lampe témoin
Rail de guidage
<BSL36A18>
Fig. 3
<UC18YFSL>
Fig. 4
000BookCJ18DA.indb34000BookCJ18DA.indb34 2020/05/2110:05:242020/05/2110:05:24
35
Français
SPECIFICATIONS
1.Scie sauteuse sans fi l
Modèle CJ18DA
Moteur Moteur CC
Capacité
Bois 5 – 5/16" (135 mm)
Acier doux 3/8" (10 mm)
Acier inoxydable 7/64" (2,5 mm)
Vitesse sans charge 0 – 2 500 /min
Course
1 – 1/32" (26 mm)
Rayon de coupe min. 1" (25 mm)
Plage de l’angle de coupe 0 – 45°
Batterie
Type
Batterie au Li-ion modèle BSL36A18
Tension CC 36 V / 18V
Poids
5,7 lbs. (2,6 kg) (BSL36A18 attaché)
2. Chargeur de batterie
Modѐle
UC18YFSL
Source d’alimentation d’entrée
Monophasée: CA 120 V 60 Hz
Durée de recharge
(à une température de 68°F (20°C))
BSL36A18: Env. 75 min
Tension de charge CC 14,4 V – 18 V
Courant de charge
CC 3,5 A
Poids
1,1 lbs. (0,5 kg)
REMARQUE: La durée de recharge peut varier en fonction de la température et de la tension de la source
d’alimentation.
000BookCJ18DA.indb35000BookCJ18DA.indb35 2020/05/2110:05:242020/05/2110:05:24
36
Français
ASSEMBLAGE ET FONCTIONNEMENT
MÉTHODE DE RECHARGE
REMARQUE
Avant de brancher le chargeur dans la prise, vérifi er
les points suivants.
○
La tension de la source d’alimentation est indiquée
sur la plaque signalétique.
○
Le cordon n’est pas endommagé.
AVERTISSEMENT
Ne pas eff ectuer de recharge à une tension
supérieure à la tension indiquée sur la plaque
signalétique.
Si la recharge est eff ectuée à une tension
supérieure à la tension indiquée sur la plaque
signalétique, le chargeur sera brûlé.
1. Brancher le cordon d’alimentation du chargeur
dans une prise murale. Une fois que le cordon
d’alimentation est branché, le témoin de charge
clignote en rouge. (A intervalles d’une seconde)
AVERTISSEMENT
Ne pas utiliser le cordon
électrique s’il est endommagé.
Le faire réparer immédiate ment.
2. Insérer la batterie dans le chargeur de batterie.
Insérer la batterie dans le chargeur de batterie
comme indiqué à la Fig. 6.
Lampe témoin
Rail de guidage
Batterie
Fig. 6
APPLICATIONS
○
Coupe de diff érentes sortes de bois de charpente et
découpe d’ouvertures
○
Coupe de plaques en acier doux, plaques en
aluminium et en cuivre
○
Coupe de résines synthétiques comme résine
phénolique et chlorure de vinyl
○
Coupe de matériaux de construction peu épais et
tendres
○
Coupe de plaque dácier inoxydable (avec la lame
No. 97)
PROCÉDÉ DE DÉPOSE ET
D'INSTALLATION DE LA BATTERIE
○
Installation de la batterie
Aligner la batterie sur la fente de la poignée de l’outil
et la glisser à l’intérieur.
Toujours insérer la batterie à fond, jusqu’à ce qu’elle
se bloque avec un petit déclic. Sinon, elle risque
de tomber accidentellement de l’outil et de blesser
l’opérateur ou d’autres personnes alentour (Fig. 5).
○
Retrait de la batterie
Sortir la batterie de la poignée de l’outil tout en
appuyant sur le taquet (2 taquets) de la batterie
(Fig. 5).
Taquet
Batterie
Tirer
Insérer
Pousser
Poignée
Fig. 5
000BookCJ18DA.indb36000BookCJ18DA.indb36 2020/05/2110:05:242020/05/2110:05:24
37
Français
3. Recharge
Lorsque vous insérez une batterie dans le chargeur,
la lampe témoin s'allume en rouge en continu.
Lorsque la batterie est totalement rechargée, le
voyant d’état de chargement clignote en rouge (à
intervalles d’une seconde). (Voir Tableau 2)
Tableau 2
Explications de la lampe témoin
Lampe
témoin
(rouge)
Avant la
recharge
Clignote
S’allume pendant 0,5 seconde.
Ne s’allume pas pendant 0,5 seconde.
(Eteint pendant 0,5 seconde)
Pendant la
recharge
S’allume
S’allume sans interruption
Recharge
terminée
Clignote
S’allume pendant 0,5 seconde.
Ne s’allume pas pendant 0,5 seconde.
(Eteint pendant 0,5 seconde)
Veille en
surchauff e
Clignote
S’allume pendant 1 seconde.
Ne s’allume pas pendant 0,5 seconde.
(Eteint pendant 0,5 seconde)
Batterie en surchauff e.
Chargement impossible
(le chargement commencera
une fois que la batterie sera
froide).
Recharge
impossible
Clignote
S’allume pendant 0,1 seconde.
Ne s’allume pas pendant 0,1 seconde.
(Eteint pendant 0,1 seconde)
Anomalie de la batterie
ou du chargeur
(1) Indication du voyant
Les indications du témoin lumineux sont expliquées
dans le Tableau 2, en fonction de l’état du chargeur
de batterie ou de la batterie.
(2) Au sujet de la température de la batterie
rechargeable.
Les températures des batteries rechargeables sont
indiquées dans le Tableau 3. Laisser refroidir les
batteries qui ont chauff é avant de les recharger.
Tableau 3
Batteries
rechargeables
Températures de recharge de
la batterie
BSL36A18
32°F – 122°F
(0°C – 50°C)
(3) Durée de recharge (A 68°F (20°C))
Tableau 4 Temps de recharge
Chargeur
Batterie
UC18YFSL
BSL36A18 Env. 75 min.
REMARQUE
Le temps de recharge peut varier en fonction de la
température ambiante.
4. Débrancher le chargeur de batterie de la prise.
PRÉCAUTION
Ne pas débrancher la fi che de la prise en tirant
sur le cordon.
Pour éviter tout dommage lorsqu’on débranche
la fi che de la prise, bien tenir la fi che proprement
dite.
5. Retirer la batterie du chargeur de batterie.
Sortir la batterie du chargeur tout en la soutenant de
la main.
REMARQUE
Bien sortir la batterie du chargeur de batterie après
usage, et la conserver.
En ce qui concerne le courant de décharge d’une
batterie neuve
Etant donnée que les substances chimiques internes
sont restées inactives dans le cas des batteries
neuves ou des batteries qui sont restées longtemps
inutilisées, le courant de décharge risque d’être très
faible lors des première et deuxième utilisations. Ce
phénomène est temporaire et le temps de recharge
normal sera rétabli quand les batteries auront été
rechargées 2 ou 3 fois.
000BookCJ18DA.indb37000BookCJ18DA.indb37 2020/05/2110:05:242020/05/2110:05:24
38
Français
Comment prolonger la durée de vie des batteries
(1) Recharger les batteries avant qu’elles ne soient
complètement épuisées.
Quand la puissance de l’outil utilisé faiblit, l’éteindre
et recharger la batterie. Si l’outil continue d’être utilisé
jusqu’à épuisement du courant électrique, la batterie
risque d’être endommagée et sa durée de vie se
raccourcira.
(2) Eviter d’eff ectuer la recharge sous des températures
élevées.
Une batterie est toujours chaude immédiatement
après son utilisation. Si la batterie est rechargée
immédiatement après utilisation, les substances
chimiques internes risquent de se détériorer et la
durée de vie de la batterie se raccourcira. Laisser la
batterie refroidir un moment avant de l’utiliser.
PRÉCAUTION
●
Si le chargeur a fonctionné pendant longtemps
de suite, il sera chaud, ce qui risque de
provoquer des pannes. Lorsque la recharge est
terminée, laisser le chargeur refroidir pendant
environ 15 secondes avant de passer à la
recharge suivante.
●
Si la batterie est chaude quand elle est
rechargée, parce qu’elle est restée longtemps
en plein soleil ou parce qu’elle vient juste d’être
utilisée, la lampe pilote du chargeur clignote
en s’allumant pendant 1 seconde, puis en
s’éteignant pendant 0,5 seconde.
La batterie ne se rechargera pas. Dans ce cas,
laisser la batterie refroidir avant de la recharger.
●
Quand la lampe témoin clignote rapidement (à
intervalles de 0,2 seconde), vériffi er le chargeur
et retirer tout objet étranger qui serait tombé
dans son connecteur. S’il n’y a rien d’amormal, il
est alors probable que la batterie ou le chargeur
fonctionne mal. Dans ce cas, les enlever et les
porter à un réparateur agréé.
AVANT L’UTILISATION
PRÉCAUTION
Pour éviter tout risque d’accident grave, vérifi er
que l’interrupteur se trouve à la position OFF
(arrêt), et sortir la batterie.
1. Vérifi er l’aire de travail
Vérifi er l’aire de travail pour s’assurer qu’il n’y a ni
débris ni désordre.
Evacuer l’aire de travail des personnes non
autorisées. S’assurer que l’éclairage et la ventilation
sont adéquats.
2. Interrupteur d’alimentation
S’assurer que l’interrupteur est sur la position OFF
(arrêt).
3. Poussière produite en cours d’utilisation
La poussière générée par une utilisation normale
peut aff ecter la santé de l’opérateur. Nous vous
recommandons de respecter l’une des mesures
suivantes.
a) Port d’un masque anti-poussière
b) Utilisation d’un équipement de collecte de
poussière externe.

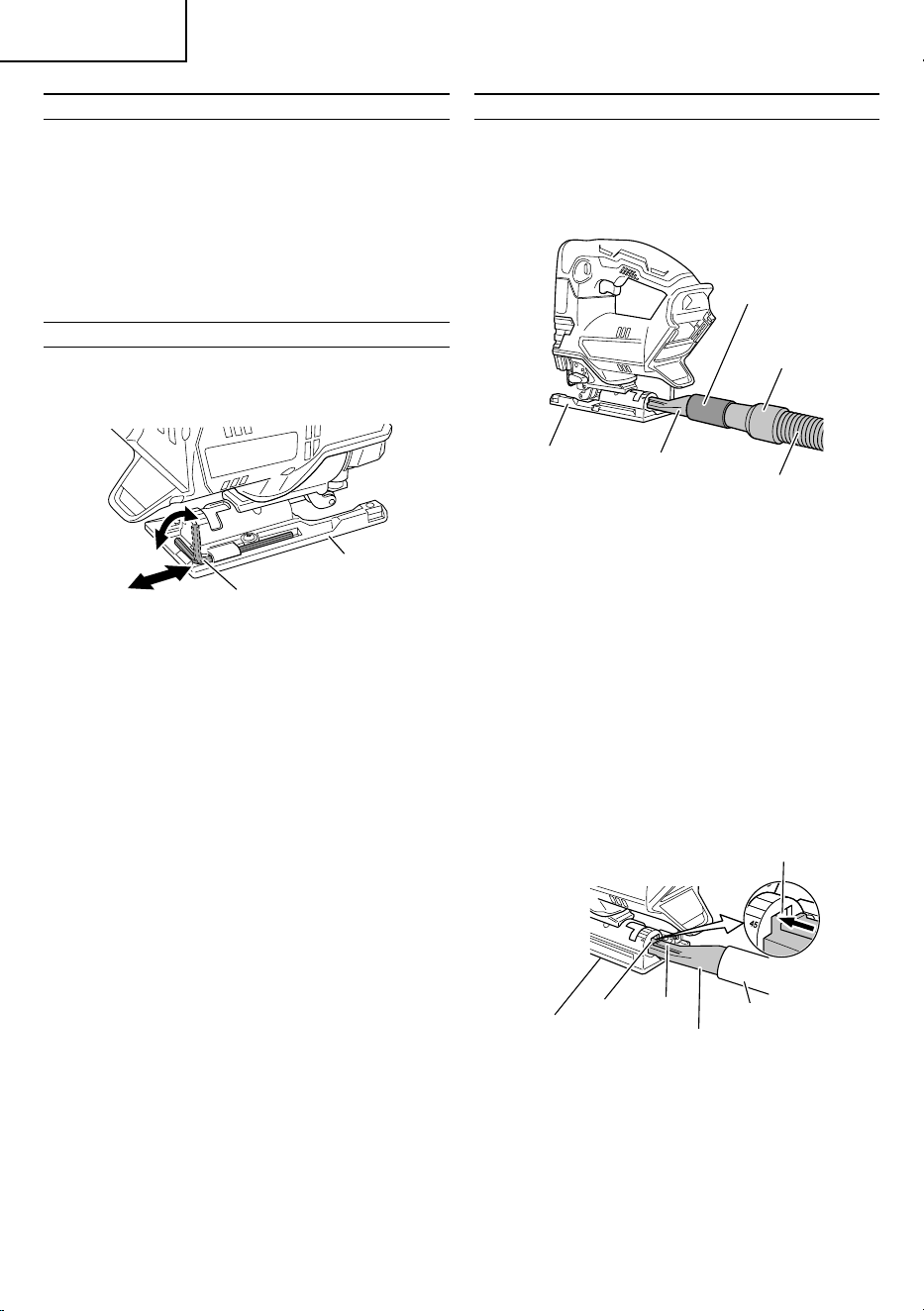

En cas d’utilisation de l’équipement de collecte de la
poussière externe, raccordez l’adaptateur au fl exible
de l’éguipement de collecte de la poussière. (Fig. 7)
Base
Orifi ce arrière
Adaptateur pour
collecteur de poussière
Adaptateur
Bec
Nettoyeur
Crochet
Rainure
Fig. 7

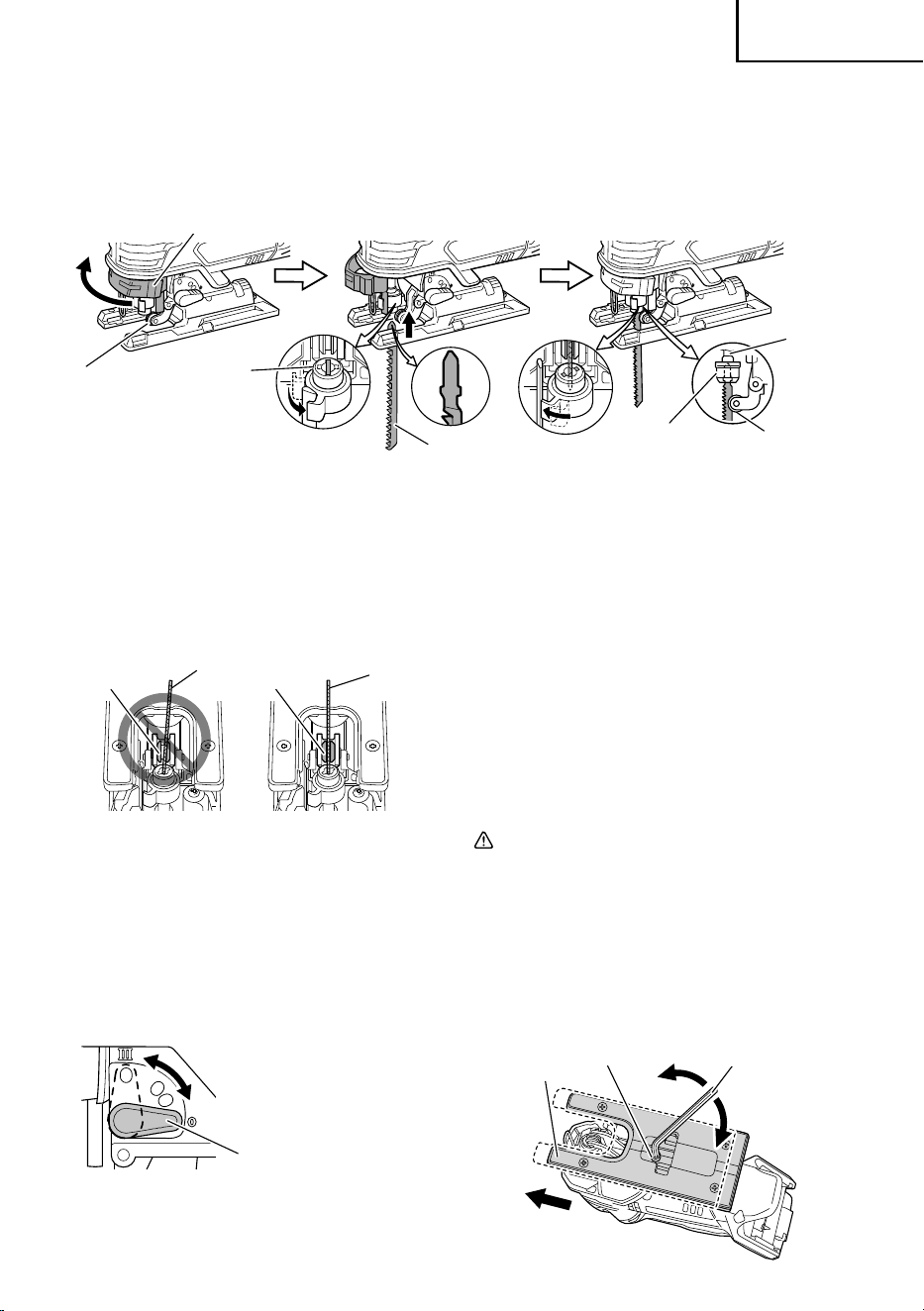

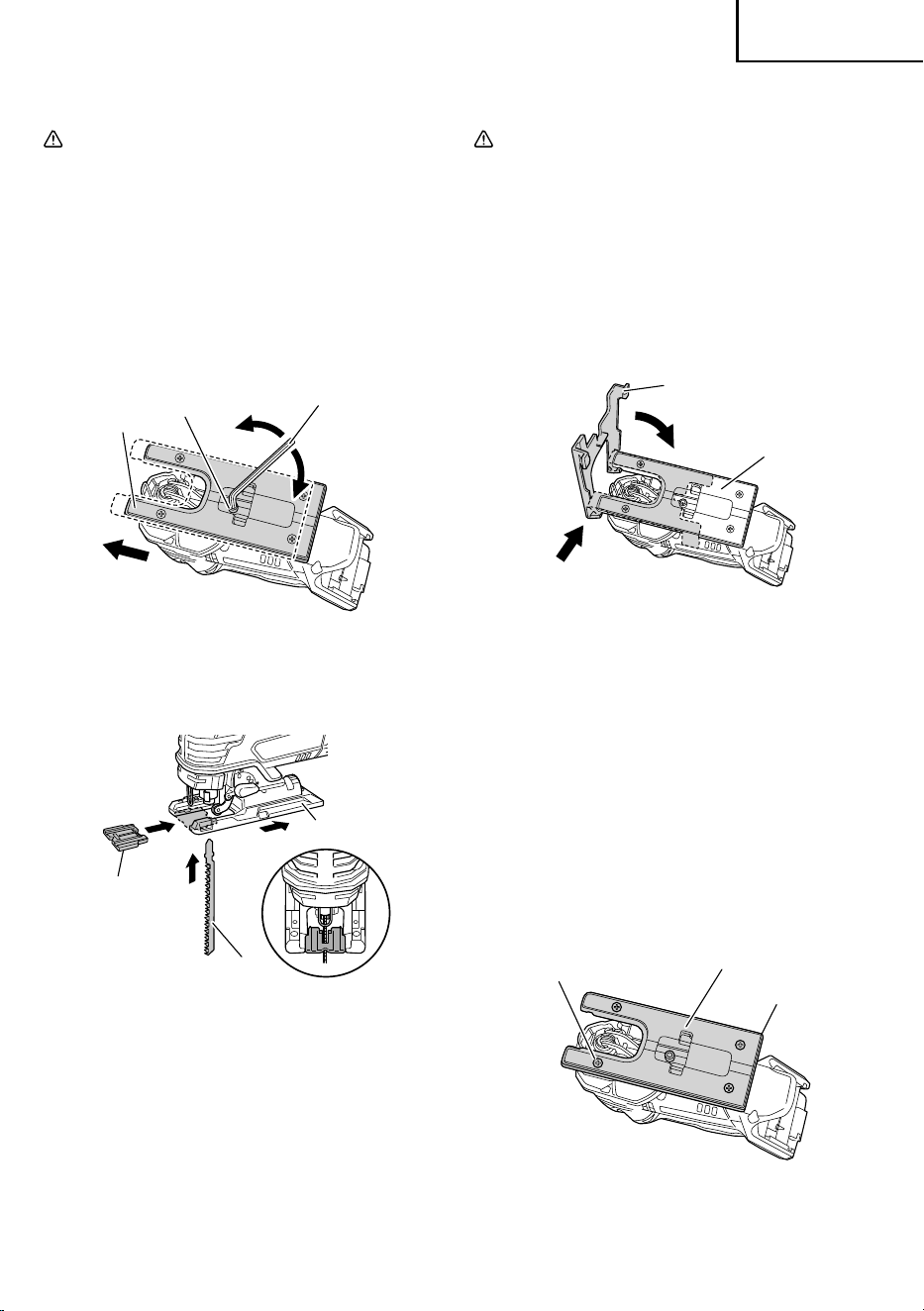

4. Remplacement des lames
PRÉCAUTION
●
Bien mettre l’interrupteur sur OFF et débrancher
la batterie de l’outil avant de remplacer les
lames.
●
Ne pas toucher le levier lorsque le piston est en
mouvement.
●
Ne jamais toucher la lame immédiatement après
utilisation. Le métal est chaud et peut facilement
brûler votre peau.
000BookCJ18DA.indb38000BookCJ18DA.indb38 2020/05/2110:05:242020/05/2110:05:24
39
Français
(1) Tirer le levier dans le sens de la fl èche. (Fig. 8-І)
(2) Alors que le levier est tiré, insérer la lame jusqu’à ce
qu’elle bute contre la sortie de la pointe du porte-
lame. (Fig. 8-ІІ)
(3) Relâcher le levier. (Fig. 8-ІІІ)
Support
de lame
Support de lame
Lame
Rouleau de
guidage
Rouleau de
guidage
Fig. 8-І
Levier
Fig. 8-ІІ Fig. 8-ІІІ
Piston
REMARQUE
○
S'assurer que les saillies de la lame rentrent à fond
dans le support de lame.
○
S’assurer que la lame est située dans la rainure du
rouleau. (Fig. 9)
Lame
Lame
Rouleau
Rouleau
Fig. 9
5. Réglage du fonctionnement orbital
(1) La sice sauteuse utlise un fonctionnement orbital
qui déplace la lame tout aussi bien d’avant en arrière
que de haut en bas. Régler le bouton de changement
montré à la Fig. 10 sur “0” pour minimiser le
fonctionnement orbital (la lame ne se déplace que
de haut en bas). Le fonctionnement orbital peut être
sélectionné en quatres étapes de “0” à “III”.
Bouton de changement
Fig. 10
(2) Pour les matériaux durs, tels que plaques d’acier,
etc., réduire le fonctionnement orbital. Pour les
matériaux moux, tels que bois de charpente, matières
plastiques, etc., augmenter le fonctionnement orbital
pour acroître le rendement du travail. Pour couper les
matériaux avec précision, réduire le fonctionnement
orbital.
6. Découpage de plaques en acier inoxydable
Cette scie à chantourner pourra couper des plaques
d’acier inoxydable si l’on utilise la lame No. 97
(vendus séparément). Lire avec attention la partie
intitulée “Au sujet du découpage de plaques en acier
imoxydable” pour un fonctionnement correct.
7. Anti -éclats
PRÉCAUTION
Veiller à ÉTEINDRE et déconnecter le corps de la
batterie.
L’utilisation de l’anti-éclats pendant la découpe de
matériaux en bois réduit considérablement les éclats
de copeaux.
Serrer les boulons sur la partie inférieure de la base
avec la clé à six pans fournie en déplaçant la base
aussi en avant que possible. (Fig. 11)
Base
Clé à six pans
Boulon de base
Fig. 11
000BookCJ18DA.indb39000BookCJ18DA.indb39 2020/05/2110:05:242020/05/2110:05:24
40
Français
Insérer l’anti-éclats dans l’espace sur la base, et le
pousser à fond. (Fig. 12)
Lame
Anti-éclats
Base
Fig. 12
8. Socle auxiliaire (vendus séparément)
PRÉCAUTION
Veiller à ÉTEINDRE et déconnecter le corps de la
batterie.
Sert pour la coupe arrondie de pièces comme des
arcs ou des cercles. Facilite la tâche en éliminant tout
blocage susceptible de se produire entre l’arrière de
la base et le matériau.
Mettre en place après avoir accroché le socle
auxiliaire sur le bout de la base. (Fig. 13)
Pour le déposer, tirer dessus.
Socle auxiliaire
Base
Fig. 13
REMARQUE
Lorsque le socle auxiliaire est fi xée, la protubérance
de la lame au niveau du matériau coupé est réduite
de 3 mm. Lorsque la lame est déplacée jusqu’au
point le plus bas, assurez-vous qu’elle dépasse du
matériau.
9. Fixation de la plaque de base
Dévissez les quatre vis sur la base pour permettre le
retrait de la plaque de base.
Resserrez fermement les quatre vis après les avoir
remises en place. (Fig.14)
Plaque de base
Base
Dévissez quatre vis
Fig. 14
10. Préparer un établi (Fig. 15)
Étant donné que la lame de la scie fera saillie au-
delà de la surface inférieure du matériau, placer le
matériau sur un établi pour la coupe. Si l’on utilise
un bloc carré comme établi de travail, sélectionner
un sol de niveau pour bien stabiliser le travail. Un
établi de travail instable risque de rendre le travail
dangereux.
Socle
Matériau
Etabli de travail
Lame
Fig. 15
PRÉCAUTION
Afi n d’éviter un possible accident, s’assurer
toujours que la portion de matériau restant
après la coupe est bien ancrée ou maintenue en
place.
11. Vérifi er l’insertion de la batterie
AVERTISSEMENT
Si l’on insère la batterie alors que l’interrupteur
se trouve à la position ON (marche), l’outil risque
de démarrer immédiatement et de provoquer un
grave accident.
PRÉCAUTION
Enfoncer la batterie jusqu’à ce qu’elle se mette
en place dans un petit déclic. Sinon, elle risque
de tomber accidentellement de l’outil et de
blesser l’opérateur ou les personnes alentour.
000BookCJ18DA.indb40000BookCJ18DA.indb40 2020/05/2110:05:252020/05/2110:05:25
41
Français
UTILISATION
AVERTISSEMENT
●
Ne jamais toucher les pièces mobiles.
●
Ne jamais utiliser la scie sauteuse avec la lame
tournée vers le haut ou sur le côté.
●
Veiller à éteindre l'interrupteur, appuyez sur le
bouton de verrouillage en position verrouillée,
puis retirez la batterie de l'outil dans les cas
suivants :
•
Lors de l'arrêt ou de la fi n du travail
•
Lors de la fi xation ou du retrait d'une lame
•
Lors de la fi xation ou du retrait d'accessoires
ou de pièces optionnelles
•
Lors du réglage de la position de base
•
Lors de la maintenance, de l'inspection ou du
stockage de l'outil
PRÉCAUTION
●
Pour prolonger sa durée de vie, la batterie
lithiumion est équipée d’une fonction de
protection qui coupe automatiquement
l’alimentation. Par conséquent, en cas de
surcharge de l’outil, il est possible que le
moteur s’arrête. Il ne s’agit cependant pas d’un
dysfonctionnement, mais du fonctionnement
normal de la protection. Dans ce cas, actionnez
le commutateur de l’outil et éliminez les causes
de la surcharge.
●
Ne pas retirer la scie sauteuse de la pièce
pendant une coupe alors que la lame est en
mouvement.
●
Sortir la batterie lorsque le travail est terminé.
●
Pour éviter un délogement de la lame, des
dommages ou une usure excessive du plongeur,
bien fi xer la surface de la plaque du socle à la
pièce pendant le sciage.
●
A petite vittesse, ne pas couper une pièce de
bois ayant plus de 3/8" (10 mm) d’épaisseur ou
une pièce d’acier ayant plus de 1/32" (1 mm)
d’épaisseur.
REMARQUE
Faire attention à ne pas bloquer le moteur. Si le
moteur se bloque, arrêter immédiatement l’outil. Si
le moteur reste bloqué pendant un certain temps, le
moteur ou la batterie risquent de brûler.

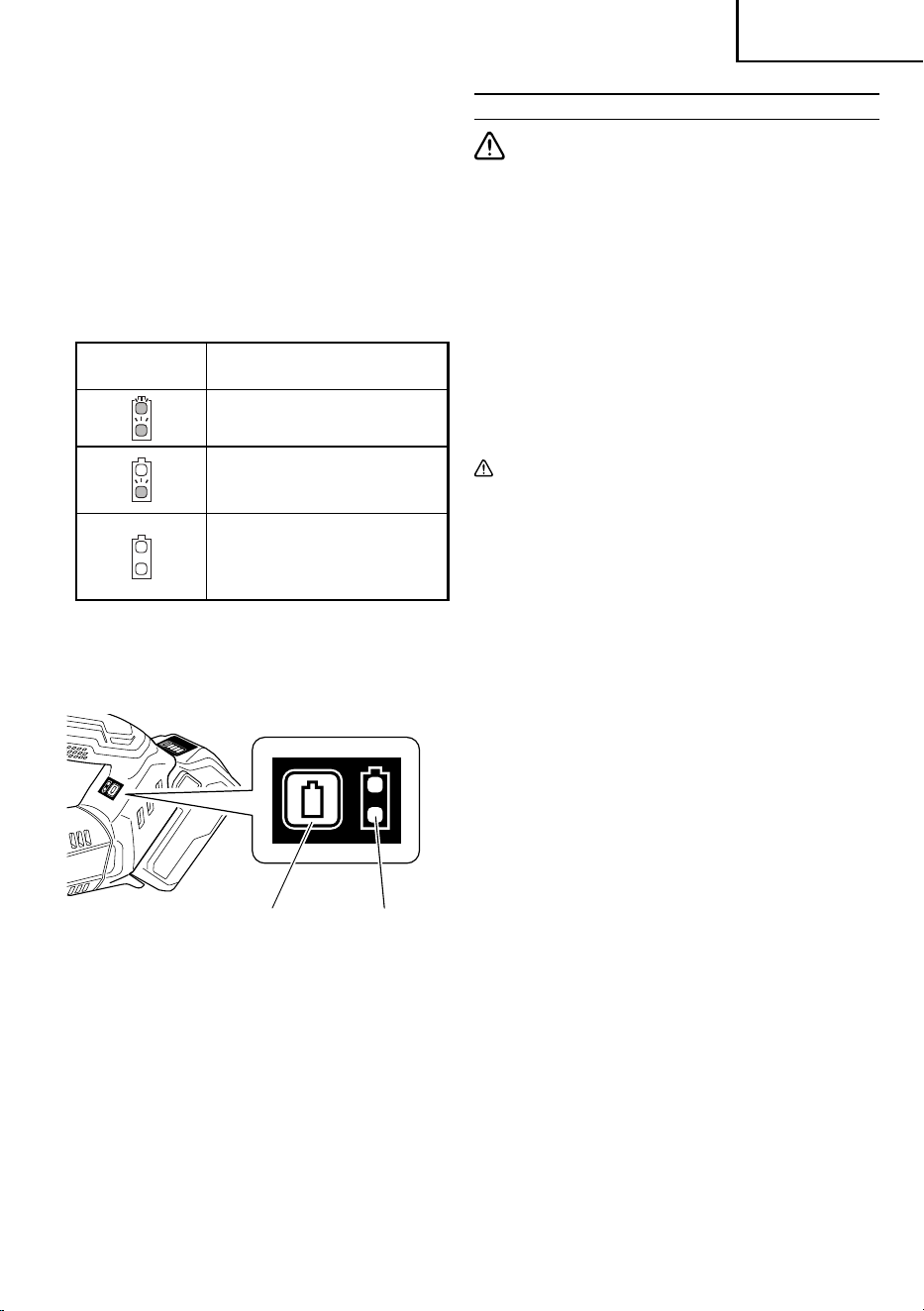

12. A propos de l’indicateur de puissance résiduelle de la
batterie (sur le corps de l'outil)
Lorsque vous appuyez sur le commutateur de
puissance résiduelle de la batterie, le témoin
lumineux de puissance batterie s’allume et vous
pouvez vérifi er la puissance résiduelle. (Fig. 16)
Lorsque vous relâchez le commutateur d’indication
de puissance batterie, le témoin de puissance
batterie résiduelle s’éteint. Le tableau 5 présente
les conditions d’illumination du témoin et l’état de
puissance de la batterie.
Tableau 5
Etat de la lampe
La puissance résiduelle de la
batterie
La puissance résiduelle de la
batterie est suffi sante
La puissance résiduelle de la
batterie est à la moitié
La puissance résiduelle de
la batterie est presque nulle.
Rechargez la batterie le plus
vite possible.
Le témoin lumineux de puissance batterie résiduelle
peut s’allumer diff éremment selon la température
ambiante et les caractéristiques de la batterie.
Utilisez donc ce tableau comme référence.
Témoin lumineux
de puissance
batterie résiduelle
Commutateur de
puissance batterie
résiduelle
Fig. 16
REMARQUE
○
Ne donnez pas de choc violent au panneau de
commutation et ne le cassez pas.
Cela peut provoquer des défaillances.
○
Pour limiter la consommation de puissance de la
batterie, le témoin de puissance résiduelle de la
batterie ne s’allume que pendant l’activation du
commutateur d’indication de puissance résiduelle.
000BookCJ18DA.indb41000BookCJ18DA.indb41 2020/05/2110:05:252020/05/2110:05:25
42
Français

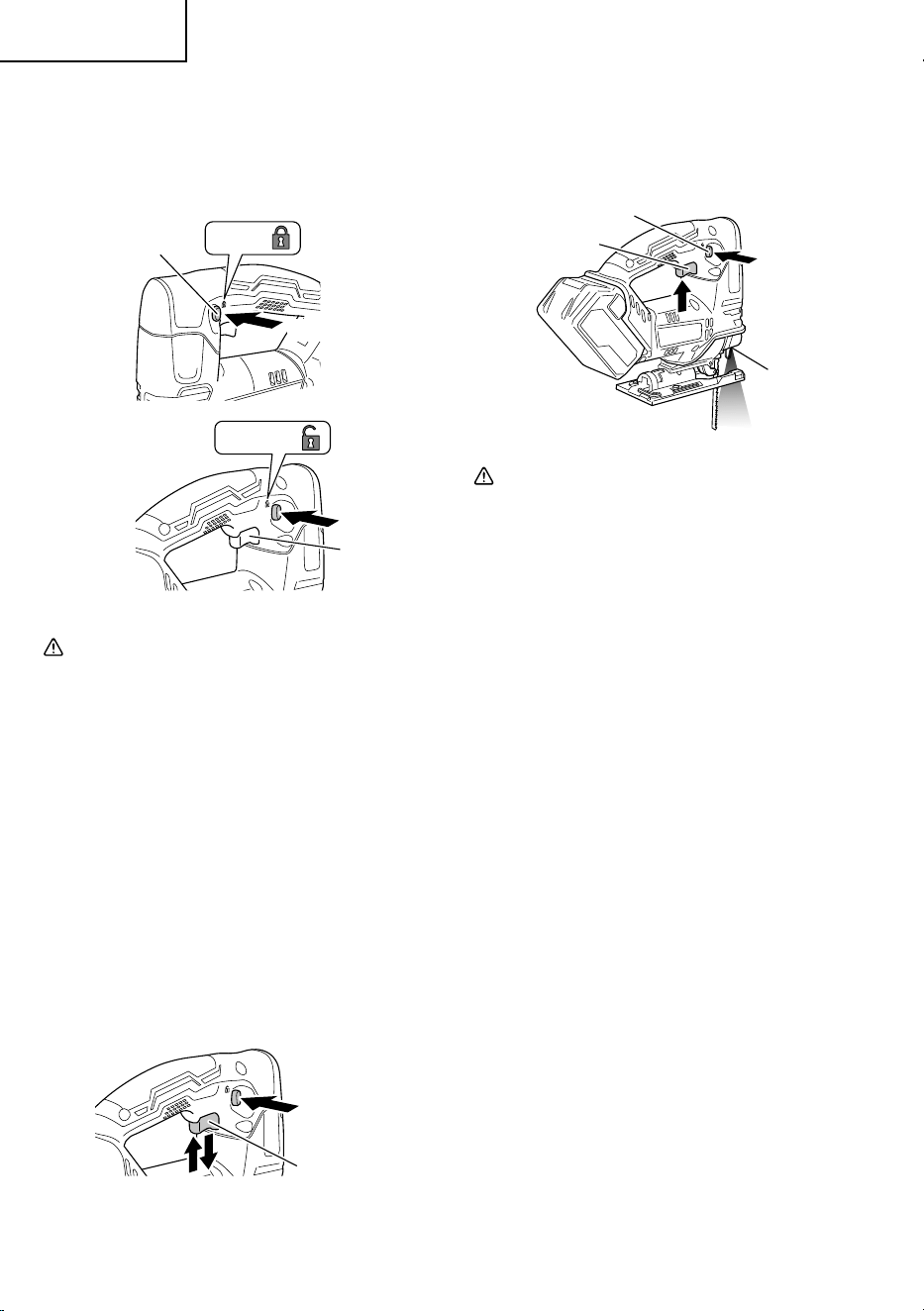

1. Fonctionnement de l’interrupteur
(1) Bouton de sécurité
L’outil est équipé d’un bouton de sécurité. Pour
démarrer l’outil, appuyer sur le bouton de sécurité,
puis presser déclencheur. (Fig. 17)
Bouton de sécurité
Serrure
Ouvrir
Pousser
Déclencheur
Fig. 17
PRÉCAUTION
Ne pas fi xer et bloquer le bouton de sécurité.
Par ailleurs, éloigner le doigt du déclencheur
lors du transport de l’outil. Sinon, déclencheur
peut être activée par inadvertance, ce qui peut
entraîner des accidents imprévus.
(2) Déclencheur
L’outil est équipé d’un déclencheur avec mécanisme
de vitesse variable. L’outil se met en marche ou
s’arrête en appuyant sur le déclencheur et en la
relâchant. La vitesse de frappe du plongeur de
lame se règle en faisant varier la pression sur le
déclencheur, de la vitesse minimale à la vitesse
maximale indiquée sur la plaque signalétique.
Appuyer davantage pour accroître la vitesse, et
relâcher la pression pour réduire la vitesse.
De plus, en relâchant déclencheur, un frein, qui arrête
immédiatement la lame, est activé.
Déclencheur
Fig. 18
2. Comment utiliser la DEL d’éclairage. (Fig. 19)
La DEL d’éclairage éclairera la zone à la pointe de
l’outil quand déclencheur est enclenché.
La lumière LED s’éteint après avoir relâché
déclencheur.
DEL
d’éclairage
Bouton de blocage
Déclencheur
Fig. 19
PRÉCAUTION
Ne pas regarder directement la lumière émise
par lampe à DEL. Une exposition continue et
directe à la lumière émise par une lampe à DEL
peut abîmer les yeux.
3. À propos de l’indicateur de l’état de charge de la
batterie (sur batterie (vendue séparément))
Vous pouvez vérifi er la capacité résiduelle de la
batterie en appuyant sur le commutateur d’indicateur
de batterie résiduelle pour allumer le témoin de
l’indicateur. (Fig. 20, Tableau 6)
L’indicateur s’éteindra environ 3 secondes après
avoir appuyé sur le commutateur de l’indicateur de
batterie résiduelle.
Il est préférable d’utiliser l’indicateur de batterie
résiduelle en tant que guide étant donné qu’il existe
de légères diff érentes, par exemple en fonction de la
température ambiante et de l’état de la batterie.
De plus, l’indicateur de batterie résiduelle peut être
diff érent de ceux équipés sur un outil ou un chargeur.
La charge de la batterie affi chée sur l'indicateur de
batterie restante peut parfois diff érer de la durée de
vie restante de la batterie indiquée sur les produits
applicables ou des niveaux indiqués par le chargeur
de batterie.
000BookCJ18DA.indb42000BookCJ18DA.indb42 2020/05/2110:05:252020/05/2110:05:25
43
Français
Panneau d’affi chage
Témoin indicateur de
batterie résiduelle
Commutateur d'indicateur
de batterie résiduelle
Fig. 20
Tableau 6
Statut de la
lampe
Puissance batterie résiduelle
S’allume ;
La puissance résiduelle de la
batterie est de plus de 75 %.
S’allume ;
La puissance résiduelle de la
batterie se situe entre 50 et 75 %.
S’allume ;
La puissance résiduelle de la
batterie se situe entre 25 et 50 %.
S’allume ;
La puissance résiduelle de la
batterie est de moins de 25 %.
Clignote ;
La puissance résiduelle de
la batterie est presque nulle.
Rechargez la batterie le plus
rapidement possible.
Clignote ;
Sortie suspendue en raison d’une
température élevée. Retirez la
batterie de l’outil et laissez-la
refroidir complètement.
Clignote ;
Sortie interrompue en raison
d’une défaillance ou un
dysfonctionnement. Le problème
ne provient peut-être pas de la
batterie ; veuillez contacter votre
revendeur.
Le témoin lumineux de puissance batterie résiduelle peut
s’allumer diff éremment selon la température ambiante
et les caractéristiques de la batterie. Utilisez donc ce
tableau comme référence.
REMARQUE
Ne pas faire subir de choc violent au panneau
d’affi chage ou l’endommager. Cela peut provoquer
des défaillances.
COUPE
PRÉCAUTION
Pour éviter un délogement de la lame, des
dommages ou une usure excessive du piston,
bien fi xer la surface de la plaque du socle à la
pièce pendant le sciage.
1. Coupe rectilinéaire
Pour couper en ligne droite, dessiner tout d’abord
une ligne de repère et avancer la scie le long de
cette ligne. L’utilisation du guide (vendu séparément)
permettra de couper très précisément en ligne droite.
(1) Desserrer le boulon de la base avec la clé à six pans
fi xée à la base. (Fig. 21)
Boulon de la base
Clé à six pans
Base
Fig. 21
(2) Déplacer la base à fond vers l’avant, puis resserrer le
boulon de la base. (Fig. 21)
(3) Fixer le guide en le faisant passer dans l’orifi ce de
fi xation de la base et serrer le boulon M5. (Fig. 22)
Boulon M5
Orifi ce de fi xation
Guide
Fig. 22
000BookCJ18DA.indb43000BookCJ18DA.indb43 2020/05/2110:05:252020/05/2110:05:25
44
Français
(4) Régler la position orbitale sur “0”.
REMARQUE
Pour assurer une coupe précise lors de l'utilisation du
guide (Fig. 23), toujours régler la position orbitale sur
“0”.
Guide
Bouton de changement
Fig. 23
2. Sciage de lignes courbes
Pour scier un peit arc circulaire, réduire la vitesse
d’alimentation de la machine. Une vitesse trop rapide
pourrait provoquer la rupture de la lame.
Régler la position orbitale sur “0”.
3. Coupe d’un cercle ou d’un arc circulaire
Le guide est également utile pour la coupe en cercle.
Après avoir fi xé le guide de la même façon
qu’expliqué ci-dessus, faire passer le clou ou la vis
dans la pièce par l’orifi ce du guide, puis l’utiliser
comme axe pour la coupe. (Fig. 24)
Régler la position orbitale sur “0”.
Vis à bois
ou clou
Guide
Bouton de
changement
Socle
auxiliaire
Orifi ce de
guidage
Fig. 24
REMARQUE
La coupe en cercle doit être eff ectuée avec la lame
placée environ à la verticale par rapport à la surface
du fond de la base.
4. Coupe de matériaux métalliques (Fig. 25)
(1) Régler la position orbitale sur “0” ou sur la position
indiquée sur la fi gure.
(2) Coupez le matériau à vitesse moyenne.
Bouton de changement
Graisseur
Fig. 25
REMARQUE
Toujours utiliser un liquide de coupe approprié (huile
à broche, eau savonneuse, etc.). Si l'on ne possède
pas de liquide de coupe, appliquer de la graisse sur
la surface arrière du matériau à couper.
5. Découpe d’ouvertures (Fig. 26)
Fig. 26
(1) Desserrer le boulon de la base avec la clé à six pans
fi xée à la base. (Fig. 21)
(2) Déplacer la base à fond vers l’avant, puis resserrer le
boulon de la base. (Fig. 21)
(3) Régler la position orbitale sur “0”.
<Dans du bois de charpente>
En alignant la direction de la lame sur le grain du
bois, couper morceau par morceau jusqu’à ce qu’une
ouverture soit coupée au centre du bois.
<Dans d’autres matériaux>
Pour couper une ouverture dans des matériaux
autres que le bois de charpente, percer d’abord un
trou avec une perceuse ou un outil similaire à partir
duquel commencera la coupe.
000BookCJ18DA.indb44000BookCJ18DA.indb44 2020/05/2110:05:262020/05/2110:05:26
45
Français
6. Coupe angulaire
La base peut pivoter de 45° des deux côtés pour la
coupe angulaire. (Fig. 27)
45°
45
Base
45
Echelle
Section
semi-
circulaire
Repère
45°
Fig. 27
(1) Desserrer le boulon de la base avec la clé à six pans
fi xée à la base. (Fig. 21)
(2) Aligner l’échelle (de 0 degré à 45 degrés par
incréments de 15 degrés) de la section semi-
circulaire de la base sur le repère [
] du couvercle du
réducteur. (Fig. 28)
Echelle
Section semi-circulaire
Repère
Fig. 28
(3) Resserrer le boulon de la base. (Fig. 21)
(4) Régler la position orbitale sur “0” - “ІІІ”.
REMARQUE
La coupe angulaire n’est pas possible si l’on fi xe le
collecteur à poussière.
AU SUJET DU DECOUPAGE DE PLAQUES
EN ACIER INOXYDABLE
Avec la lame No. 97 (vendus séparément), il sera possible
de couper des tôles d’acier inoxydable.
Pour le réglage de l’outil, noter les points suivants.
PRÉCAUTION
●
Pour éviter un délogement de la lame, des
dommages ou une usure excessive du piston,
bien fi xer la surface de la plaque du socle à la
pièce pendant le sciage.
●
Ne pas utiliser d’outils électriques en présence
de liquides, gaz ou poussière infl ammables, au
risque de provoquer une explosion.
Les scies sauteuses produisent des étincelles
qui peuvent enfl ammer les poussières ou les
fumées.
En coupant des plaques en acier inoxidable, régler
l’appareil de la façon suivante.
1. Pour régler la vitesse
Lame Epaisseur du matériaul
No. 97 1/16" – 5/32" (1,5 mm – 2,5 mm)
REMARQUE
Plus la vitesse est élevée, le plus rapidement sera
coupé le matériau, mais la durée de vie de la lame
sera réduite dans ce cas là. Lorsque la vitesse est
réduite, la coupe prendra plus de temps, mais la
durée de vie sera prolongée. Faire les ajustements
selon préférence.
2. Régler la position orbitale sur “0”
REMARQUE
En coupant, faire usage de fl uide de coupe (fl uide de
coupe à base d’huile) pour prolonger la durée de vie
de la lame.
Bouton de changement
Graisseur
Fig. 29
000BookCJ18DA.indb45000BookCJ18DA.indb45 2020/05/2110:05:262020/05/2110:05:26
46
Français
CHOIX DES LAMES
○
Lames accessoires
Pour obtenir un fonctionnement optimal et les
meillleurs résultats possibles, il est très important
de choisir la lame la mieux appropriée au type et à
l’épaisseur du matériau à couper. Trois modèles de
lame sont fournies comme accessoires standards.
Le numéro de lame est gravé près de la section
de montage de chaque lame. Choisir les lames
appropriées en se référant au Tableau 7. (Page 50)
RANGEMENT DE LA CLÉ À SIX PANS
○
Il est possible de ranger la clé à six pans dans la base
(Fig. 30).
Base
Clé à six pans
Fig. 30
RACCORDEMENT AU NETTOYEUR
Si l’on raccorde le nettoyeur (vendu séparément)
par le collecteur à poussière et l’adaptateur (vendus
séparément), on pourra recueillir la plus grande partie des
poussières. (Fig. 31)
Adaptateur pour
collecteur de
poussière
Adaptateur
Base
Bec
Nettoyeur
Fig. 31
(1) Desserrer le boulon de la base avec la clé à six pans
fi xée à la base. (Fig. 21)
(2) Déplacer la base à fond vers l’avant, puis resserrer le
boulon de la base. (Fig. 21)
(3) Raccorder le adaptateur pour collecteur de poussière
à l'adaptateur. (Fig. 31)
(4) Raccorder l’adaptateur au bec du nettoyeur.
(Fig. 31)
(5) Insérer le adaptateur pour collecteur de poussière
dans l’orifi ce arrière de la base jusqu’à ce que le
crochet s’enclenche dans la rainure. (Fig. 32)
(6) Appuyer sur le crochet pour retirer le adaptateur pour
collecteur de poussière.
Adaptateur
Crochet
Rainure
Adaptateur pour
collecteur de poussière
Base
Orifi ce
arrière
Fig. 32
000BookCJ18DA.indb46000BookCJ18DA.indb46 2020/05/2110:05:262020/05/2110:05:26
47
Français
AVERTISSEMENT
S’assurer d’éteindre l’interrupteur et de retirer la
batterie avant de procéder à une inspection ou à
un entretien.
1. Contrôle de la lame
L’utilisation continue d’une lame émoussée ou
endommagée pourrait réduire l’effi cacité de coupe
et provoquer une surchage du moteur. Remplacer la
lame par une nouvelle dès que des traces d’abrasion
apparaissent.
PRÉCAUTION
Avec une lame émoussée, la force de réaction
augmente pendant la coupe. Eviter d’utiliser une
lame émoussée sans la réparer.
2. Vérifi er les vis
Des vis mal serrées sont dangereuses. Les inspecter
régulièrement et vérifi er qu’elles sont serrées à fond.
PRÉCAUTION
Il serait extrêmement dangereux d’utiliser cet
outil électrique avec des vis mal serrées.
3. Entretien du moteur
Le bobinage de l’ensemble moteur est le
“cœur” même de l’outil électro-portatif. Veiller
soigneusement à ce que ce bobinage ne soit pas
endommagé et/ou mouillé par de l’huille ou de l’eau.
4. Vérifi er s’il y a de la poussière.
Enlever la poussière avec un chiff on doux ou un
chiff on humecté d’eau savonneuse.
Ne pas utiliser de décolorant, chlorure, essence ou
diluant, car ces produits pourraient endommager le
plastique.
5. Inspection des bornes (outil et batterie)
Assurez-vous qu'il n'y a pas de copeaux ou de
poussières accumulés sur les bornes.
À l’occasion, vérifi er avant, pendant et après le
fonctionnement.
PRÉCAUTION
Retirez tous les copeaux ou la poussière qui se sont
accumulés sur les bornes.
Le non-respect de cette consigne pourrait provoquer
un dysfonctionnement.
6. Lubrifi cation
Lubrifi er le guide du rouleau et le support de lame
de temps à autre avec une goutte d’huile. Cela
prolongera la durée de vie du rouleau.
7. Mise au rebut d’une batterie usée
AVERTISSEMENT
Ne pas jeter la batterie usée aux ordures
ménagères. La batterie risque d’exploser si
elle est incinérée. La batterie est recyclable.
Lorsqu’elle a atteint sa limite de service, selon
les lois des états et les lois locales, il peut
être illégal de jeter cette batterie aux ordures
ménagères. Vérifi er auprès de son service de
ramassage d’ordures les options de recyclage et
la procédure correcte de mise au rebut.
8. Rangement
Ranger dans un lieu dont la température est inférieure
à 104°F (40°C), et hors de portée des enfants.
REMARQUE
Stockage des batteries au lithium-ion
Assurez-vous que les batteries au lithium-ion ont été
entièrement chargées avant de les stocker.
Le stockage prolongé (3 mois ou plus) de batteries
faiblement chargées peut entraîner une détérioration
des performances, réduisant considérablement la
durée d’autonomie des batteries alors incapables de
tenir une charge.
Il est cependant possible de recouvrer la capacité
d’autonomie d’une batterie considérablement
endommagée en alternant deux à cinq fois charge et
utilisation.
Si la durée d’autonomie de la batterie reste
extrêmement courte malgré les charges et utilisations
consécutives, considérez la batterie en fi n de vie et
procurez-vous en une neuve.
9. Entretien et réparation
Tous les outils motorisés de qualité auront
éventuellement besoin d’une réparation ou du
remplacement d’une pièce à cause de l’usure
normale de l’outil. Pour assurer que seules des
pièces de rechange autorisées seront utilisées,
tous les entretiens et les réparations doivent être
eff ectués uniquement par UN CENTRE DE SERVICE
metabo HPT AUTORISÉ.
PRÉCAUTION
Lors de l’utilisation et de l’entretien d’un outil
électrique, respecter les règlements et les
normes de sécurité en vigueur dans le pays en
question.
ENTRETIEN ET INSPECTION
000BookCJ18DA.indb47000BookCJ18DA.indb47 2020/05/2110:05:262020/05/2110:05:26
48
Français
Avis important sur les batteries pour outils électriques sans fi l metabo HPT
Toujours utiliser une de nos batteries originales spécifi ées. Nous ne saurions garantir la sécurité et la performance
de notre outil électrique sans fi l s’il est utilisé avec une batterie autre que celle que nous avons spécifi é, ou encore
si la batterie est démontée et modifi ée (par exemple, le démontage et remplacement des cellules ou autres
composants internes).
GUIDE DE DÉPANNAGE
AVERTISSEMENT
●
Afi n d'éviter un démarrage intempestif, placer l'interrupteur à la position d'arrêt (OFF) et débrancher la
fi che de la source d'alimentation avant d'eff ectuer un quelconque ajustement.
●
Toute réparation électrique ou mécanique doit être eff ectuée par un technicien qualifi é. Contacter un
centre de service autorisé de metabo HPT.
Symptôme Cause probable Solution
L'outil ne fonctionne pas Aucune énergie dans la batterie Charger la batterie.
La batterie n’est pas correctement
installée.
Poussez la batterie jusqu’à ce que vous
entendiez un déclic.
L'outil s'est arrêté
soudainement
L'outil était en surcharge Débarrassez-vous du problème
provoquant la surcharge.
Pendant le fonctionnement, alléger la
pression appliquée.
Batterie en surchauff e Laisser l'outil et la batterie refroidir
complètement.
Lame
- impossible de la fi xer
- chute
La forme de la partie de fi xation ne
correspond pas
Utiliser la lame appropriée
(Voir « Tableau 7 » à la page 50)
Le Levier est ouvert. Fermer le levier.
Il y a un corps étranger à l’intérieur du
support de lame.
Retirer le corps étranger.
Le commutateur ne peut
pas être tiré
Le bouton de verrouillage est enfoncé Relâcher le bouton de verrouillage.
Un bruit aigu anormal se
produit lorsque déclencheur
est tiré.
Le déclencheur est tiré seulement
légèrement.
Il ne s'agit pas d'un dysfonctionnement.
Cela ne se produit pas si déclencheur est
tiré plus complètement.
La lame s'use trop vite. Huile de machine appropriée non utilisée
lors de la coupe de matériaux métalliques
Utiliser de l'huile de machine (huile de
turbine, etc.)
Trop de pression appliquée pendant le
fonctionnement
Pendant le fonctionnement, alléger la
pression appliquée.
Impossible de couper
correctement.
La lame est inappropriée pour la qualité et
l'épaisseur du matériau à couper
Utiliser la lame appropriée
(Voir « Tableau 7 » à la page 50)
La vitesse et la position orbitale ne
conviennent pas à la qualité et à
l'épaisseur du matériau à couper
Régler la vitesse et la position orbitale
appropriées
(Voir « Coupe » aux pages 43 – 45)
La lame est usée, dégradée ou
endommagée
Remplacer par une nouvelle lame.
000BookCJ18DA.indb48000BookCJ18DA.indb48 2020/05/2110:05:272020/05/2110:05:27
49
Français
ACCESSOIRES
AVERTISSEMENT
TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires metabo HPT. Ne jamais
utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En
cas de doute, contacter metabo HPT pour savoir si une pièce de rechange ou un accessoire particulier
peuvent être utilisés en toute sécurité avec votre outil.
L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures
ou des dommages mécaniques.
REMARQUE
Les accessoires sont sujets à changement sans obligation de la part de metabo HPT.
ACCESSOIRES STANDARD
CJ18DA
(NN)
○
No. 41 Lame (No. de code 879357) ...............................................................................................1
○
Clef à six pans (No. de code 944458) ............................................................................................1
○
Anti-éclats (No. de code 338997) .................................................................................................. 1
La batterie, le chargeur de batterie, le boîtier en plastique, l’adaptateur de collecte de poussière, la
base secondaire et le couvercle de la batterie ne sont pas contenus.
ACCESSOIRES SUR OPTION.....vendus séparément
○
Batterie (BSL36A18)
○
Chargeur de batterie (UC18YFSL)
○
Couvercle de la batterie (No. de code 329897)
○
No. 1 Lame (Super Longue) (No. de code 321878)
○
No. 11 Lame (No. de code 963390)
○
No. 12 Lame (No. de code 963391)
○
No. 15 Lame (No. de code 963392)
○
No. 16 Lame (No. de code 963393)
○
No. 21 Lame (No. de code 963394)
○
No. 22 Lame (No. de code 963395)
○
No. 31 Lame (No. de code 879356)
○
No. 97 Lame (No. de code 963400)
○
Guide (No. de code 879391)
○
Socle auxiliaire (No. de code 339018)
○
Adaptateur pour collecteur de poussière (No. de code 370492)
○
Plaque de base (No. de code 375855, 339012)
REMARQUE
Les spécifi cations sont sujettes à modifi cation sans aucune obligation de la part de metabo HPT.
000BookCJ18DA.indb49000BookCJ18DA.indb49 2020/05/2110:05:272020/05/2110:05:27
50
Français
No. 97
5/64–3/16
(2–5)
1/16–5/32
(1,5–2,5)
Moins
3/16 (5)
Hauteur
allant jusqu’à
63/64 (25)
3/16–19/32
(5–15)
3/16–19/32
(5–15)
3/16–63/64
(5–25)
1/8–63/64
(3–25)
No. 41
3/8–2-9/16
(10–65)
No. 31
3/4–2-5/32
(20–55)
No. 22
3/16–1-9/16
(5–40)
1/8–3/4
(3–20)
Moins
1/4 (6)
1/8–3/4
(3–20)
1/8–1-1/2
(3–40)
1/8–1-1/2
(3–40)
No. 21
3/8–2-5/32
(10–55)
3/16–1-3/16
(5–30)
3/16–19/32
(5–15)
3/16–1-3/16
(5–30)
3/8–2-5/32
(10–55)
3/8–2-5/32
(10–55)
No. 16
Moins
1/8 (3)
Moins
1/8 (3)
Moins
1/4 (6)
Moins
3/16 (5)
1/8–63/64
(3–25)
Moins
1/4 (6)
Moins
1/4 (6)
No. 15
1/8–15/64
(3–6)
1/8–15/32
(3–12)
Hauteur
allant jusqu’à
63/64 (25)
3/16–3/4
(5–20)
3/16–3/4
(5–20)
3/16–63/64
(5–25)
1/8–63/64
(3–25)
No. 12
Moins
3/4 (20)
Moins
3/8 (10)
Moins
3/8 (10)
1/8–63/64
(3–25)
1/8–63/64
(3–25)
No. 11
3/8–2-5/32
(10–55)
3/16–1-3/16
(5–30)
3/16–1-3/16
(5–30)
3/8–2-5/32
(10–55)
3/8–2-5/32
(10–55)
No. 1
(Super Long)
Moins
5-5/16 (135)
Lame
Qualité
du matériau
Bois de charpente
géneral
Contreplaqué
Plaque en acier
douz
Plaque en acier
inoxydable
Auminium, cuivre,
lation
Chassis en
aluminium
Résine phénolique,
ésine mélamine, etc..
Chlorure de vinyl,
résine acrylique, etc.
Polyéthylène mousseux,
styrène mousseux
Carton, papier
ondulé
Isorel
Panneau fi breux
Matériau
à couper
Bois de
charpente
Plaque
en fer
Métal
nonferreux
Matières
plastiques
Pulpe
Tableau 7 Liste des lames appropriées
REMARQUE:
○
Le rayon de coupe minimal des lames No. 1 (Super Long), No. 21, No. 22, No. 31 et No. 41 est de 3-15/16" (100 mm).
○
Les lames sont vendues séparément, à l’exception de la lame No. 41.
Epaisseur du matériau: pouces (mm)
000BookCJ18DA.indb50000BookCJ18DA.indb50 2020/05/2110:05:272020/05/2110:05:27
51
Español
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD
Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas
las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este manual de instrucciones.
La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se
deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán
evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad
apropiados.
Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este manual de instrucciones y
en las secciones que contienen las instrucciones de operación y mantenimiento.
Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identifi cados con ADVERTENCIAS en dicha
herramienta y en este manual de instrucciones.
No utilice nunca esta herramienta eléctrica de ninguna forma que no esté específi camente recomendada por
metabo HPT.
SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN
ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en
lesiones de gravedad.
PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores
o moderadas, o causar daños en la herramienta eléctrica.
NOTA acentúa información esencial.
SEGURIDAD
ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA
ADVERTENCIA
Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especifi caciones proporcionadas
con esta herramienta eléctrica.
Si no sigue las instrucciones que se indican a continuación, podrían producirse descargas eléctricas, incendios o
lesiones graves.
Guarde todas las advertencias e instrucciones para futura referencia.
El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con
la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).
1) Seguridad en el área de trabajo
a) Mantenga la zona de trabajo limpia y bien
iluminada.
Las zonas desordenadas o oscuras pueden
provocar accidentes.
b) No utilice las herramientas eléctricas en
entornos explosivos como, por ejemplo, en
presencia de líquidos infl amables, gases o
polvo.
Las herramientas eléctricas crean chispas que
pueden hacer que el polvo desprenda humo.
c) Mantenga a los niños y transeúntes alejados
cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el
control.
2) Seguridad eléctrica
a) Los enchufes de las herramientas eléctricas
tienen que ser adecuados a la toma de
corriente.
No modifi que el enchufe.
No utilice enchufes adaptadores con
herramientas eléctricas conectadas a tierra.
Si no se modifi can los enchufes y se utilizan
tomas de corriente adecuadas se reducirá el
riesgo de descarga eléctrica.
b) Evite el contacto corporal con superfi cies
conectadas a tierra como tuberías,
radiadores y frigorífi cos.
Hay mayor riesgo de descarga eléctrica si su
cuerpo está en contacto con el suelo.
000BookCJ18DA.indb51000BookCJ18DA.indb51 2020/05/2110:05:272020/05/2110:05:27
52
Español
c) No exponga las herramientas eléctricas a la
lluvia o a la humedad.
La entrada de agua en una herramienta eléctrica
aumentará el riesgo de descarga eléctrica.
d) No utilice el cable incorrectamente. No
utilice el cable para transportar, tirar de la
herramienta eléctrica o desenchufarla.
Mantenga el cable alejado del calor, del
aceite, de bordes afi lados o piezas móviles.
Los cables dañados o enredados aumentan el
riesgo de descarga eléctrica.
e) Cuando utilice una herramienta eléctrica
al aire libre, utilice un cable prolongador
adecuado para utilizarse al aire libre.
La utilización de un cable adecuado para
usarse al aire libre reduce el riesgo de descarga
eléctrica.
f) Si no se puede evitar el uso de una
herramienta eléctrica en un lugar húmedo,
utilice un suministro protegido mediante un
dispositivo de corriente residual (RCD).
El uso de un RCD reduce el riesgo de descarga
eléctrica.
3) Seguridad personal
a) Esté atento, preste atención a lo que hace y
utilice el sentido común cuando utilice una
herramienta eléctrica.
No utilice una herramienta eléctrica cuando
esté cansado o esté bajo la infl uencia de
drogas, alcohol o medicación.
La distracción momentánea cuando utiliza
herramientas eléctricas puede dar lugar a
importantes daños personales.
b) Utilice un equipo de protección. Utilice
siempre una protección ocular.
Usar equipo de protección tal como mascarilla,
zapatos de seguridad antideslizantes, casco
o protección auditiva para las condiciones
adecuadas reducirá el riesgo de sufrir lesiones.
c) Evite un inicio involuntario. Asegúrese de que
el interruptor está en “off ” antes de conectar
la herramienta a una fuente de alimentación
y/o batería, cogerla o transportarla.
El transporte de herramientas eléctricas con
el dedo en el interruptor o el encendido de
herramientas eléctricas con el interruptor
encendido puede provocar accidentes.
d) Retire las llaves de ajuste antes de encender
la herramienta eléctrica.
Si se deja una llave en una pieza giratoria de la
herramienta eléctrica podrían producirse daños
personales.
e) No se extralimite. Mantenga un equilibrio
adecuado en todo momento.
Esto permite un mayor control de la herramienta
eléctrica en situaciones inesperadas.
f) Vístase adecuadamente. No lleve prendas
sueltas o joyas. Mantenga su cabello y ropa
alejados de las partes móviles.
La ropa suelta, las joyas y el pelo largo pueden
pillarse en las piezas móviles.
g) Si se proporcionan dispositivos para
la conexión de extracción de polvo e
instalaciones de recogida, asegúrese
de que están conectados y se utilizan
adecuadamente.
La utilización de un sistema de recogida de polvo
puede reducir los riesgos relacionados con el
polvo.
h) No permita que operar frecuentemente con
herramientas le haga ser complaciente e
ignorar los principios de seguridad de la
herramienta.
Una acción descuidada puede provocar lesiones
severas en una fracción de segundo.
4) Utilización y mantenimiento de las herramientas
eléctricas
a) No fuerce la herramienta eléctrica. Utilice
la herramienta eléctrica correcta para su
aplicación.
La herramienta eléctrica correcta trabajará mejor
y de forma más segura si se utiliza a la velocidad
para la que fue diseñada.
b) No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga.
Las herramientas eléctricas que no pueden
controlarse con el interruptor son peligrosas y
deben repararse.
c) Desconecte el conector de la fuente de
alimentación o desconecte el paquete de
baterías, si puede ser desmontado, de la
herramienta eléctrica antes de realizar
ajustes, cambiar accesorios o almacenar las
herramientas eléctricas.
Estas medidas de seguridad preventivas reducen
el riesgo de que la herramienta eléctrica se ponga
en marcha accidentalmente.
d) Guarde las herramientas eléctricas que no
se utilicen para que no las cojan los niños
y no permita que utilicen las herramientas
eléctricas personas no familiarizadas con las
mismas o con estas instrucciones.
Las herramientas eléctricas son peligrosas si son
utilizadas por usuarios sin formación.
e) Mantenga adecuadamente las herramientas
eléctricas y los accesorios. Compruebe si las
piezas móviles están mal alineadas o unidas,
si hay alguna pieza rota u otra condición
que pudiera afectar al funcionamiento de las
herramientas eléctricas.
Si la herramienta eléctrica está dañada,
llévela a reparar antes de utilizarla.
Se producen muchos accidentes por no realizar
un mantenimiento correcto de las herramientas
eléctricas.
000BookCJ18DA.indb52000BookCJ18DA.indb52 2020/05/2110:05:272020/05/2110:05:27
53
Español
f) Mantenga las herramientas de corte afi ladas
y limpias.
Las herramientas de corte correctamente
mantenidas con los bordes de corte afi lados son
más fáciles de controlar.
g) Utilice la herramienta eléctrica, los
accesorios y las brocas de la herramienta,
etc. de acuerdo con estas instrucciones,
teniendo en cuenta las condiciones laborales
y el trabajo que se va a realizar.
La utilización de la herramienta eléctrica para
operaciones diferentes a pretendidas podría dar
lugar a una situación peligrosa.
h) Mantenga los asideros y las superfi cies de
agarre secos, limpios y libres de aceite y
grasa.
Los asideros y las superfi cies de agarre
resbaladizas no permiten un manejo y un control
seguros de la herramienta en situaciones
inesperadas.
5) Utilización y cuidado de las herramientas a pilas
a) Recargue sólo con el cargador especifi cado
por el fabricante.
Un cargador que es apto para un tipo de paquete
de pilas podría crear un riesgo de incendio
cuando se utiliza con otro paquete de pilas.
b) Utilice herramientas eléctricas sólo
con paquetes de pilas específi camente
diseñados.
La utilización de otros paquetes de pilas podría
crear riesgo de daños e incendio.
c) Cuando no se utilice el paquete de pilas,
manténgalo alejado de otros objetos
metálicos como clips, monedas, llaves,
clavos, tornillos u otros objetos metálicos
pequeños que puedan hacer una conexión
de un terminal a otro.
Si se acortan los terminales de las pilas podrían
producirse quemaduras o incendios.
d) Bajos condiciones abusivas, podría
expulsarse líquido de la pila; evite todo
contacto. En caso de que se produzca
contacto accidentalmente, enjuague con
agua. Si entra líquido en los ojos, busque
ayuda médica.
El líquido expulsado de la pila podría causar
irritación o quemaduras.
e) No use paquetes de baterías o herramientas
dañados o modifi cados.
Las baterías dañadas o modifi cadas podrían
comportarse impredeciblemente y causar un
incendio, una explosión o riesgo de lesiones.
f) No exponga los paquetes de batería o
las herramientas al fuego o temperaturas
excesivas.
La exposición al fuego o a temperaturas por
encima de 265°F pueden causar una explosión.
g) Siga todas las instrucciones de carga
y no cargue el paquete de baterías ni la
herramienta fuera de la gama de temperatura
especifi cada en las instrucciones.
La carga incorrecta o a temperaturas fuera de
la gama especifi cada pueden dañar la batería y
aumentar el riesgo de incendio.
6) Revisión
a) Lleve su herramienta a que la revise un
experto cualifi cado que utilice sólo piezas de
repuesto idénticas.
Esto garantizará el mantenimiento de la
seguridad de la herramienta eléctrica.
b) Nunca dé servicio a paquetes de baterías
dañados.
El servicio de los paquetes de baterías solo debe
ser realizado por el fabricante o proveedores de
servicios autorizados.
– ADVERTENCIA –
Para disminuir el riesgo de lesiones, el usuario
debe leer el manual de instrucciones.
NORMAS Y SÍMBOLOS ESPECÍFICOS DE
SEGURIDAD
1. Sostenga la herramienta eléctrica por las
superfi cies de agarre aisladas cuando realice
una operación en la que el accesorio de corte
pueda entrar en contacto con el cableado oculto.
Si elb accesorio de corte entra en contacto con un
cable con corriente, las partes metálicas expuestas
de la herramienta eléctrica pueden transmitir esa
corriente y producir una descarga eléctrica al
operador.
2. Utilice agarraderas u otra forma práctica para
fi jar y soportar la pieza a una plataforma estable.
Si sujeta el trabajo con la mano o contra el cuerpo
hace que esté inestable y podría hacer que se pierda
el control.
3. Emplee SIEMPRE protectores auditivos cuando
tenga que utilizar la herramienta durante mucho
tiempo.
La exposición prolongada a ruido de
gran intensidad puede causar la pérdida
del sentido del oído.
4. No toque nunca las piezas móviles.
NO coloque NUNCA sus manos, dedos,
ni demás partes del cuerpo cerca de las
piezas móviles de la herramienta.
000BookCJ18DA.indb53000BookCJ18DA.indb53 2020/05/2110:05:272020/05/2110:05:27
54
Español
5. NO utilice NUNCA la herramienta sin los
protectores colocados en su lugar.
NO utilice NUNCA esta herramienta sin los
protectores de seguridad correctamente instalados.
Si el trabajo de mantenimiento o de reparación
requiere el desmontaje de un protector de seguridad,
cerciórese de volver a instalarlo antes de utilizar la
herramienta.
6. Utilice la herramienta correcta.
No fuerce herramientas ni accesorios pequeños para
realizar un trabajo pesado.
No utilice las herramientas para fi nes no proyectados,
por ejemplo, no utilice esta amoladora angular para
cortar madera.
7. NO utilice NUNCA una herramienta eléctrica para
aplicaciones que no sean las especifi cadas.
NO utilice NUNCA una herramienta eléctrica para
aplicaciones no especifi cadas en este Manual de
instrucciones.
8. Maneje correctamente la herramienta.
Maneje la herramienta de acuerdo con las
instrucciones ofrecidas aquí. No deje caer ni tire la
herramienta. NO permita NUNCA que los niños ni
otras personas no autorizadas ni familiarizadas con
la operación de la herramienta utilicen ésta.
9. Mantenga todos los tornillos, pernos, y cubiertas
fi rmemente fi jados en su lugar.
Mantenga todos los tornillos, pernos, y cubiertas
fi rmemente montados. Compruebe periódicamente
su condición.
10. No utilice herramientas eléctricas si la carcasa o
la empuñadura de plástico está rajada.
Las rajas en la carcasa o en la empuñadura de
plástico pueden conducir a descargas eléctricas.
Tales herramientas no deberán utilizarse mientras no
se hayan reparado.
11. Las cuchillas y los accesorios deberán montarse
con seguridad en la herramienta.
Evite lesiones personales y de otras personas.
Las cuchillas, los accesorios de corte, y demás
accesorios montados en la herramienta deberán
fi jarse con seguridad.
12. Maneje la cuchilla con mucho cuidado.
13. Antes de la operación, inspeccione atentamente
la cuchilla en búsqueda de grietas o daños.
Reemplace inmediatamente la cuchilla si está
agrietada o dañada.
14. Evite cortar clavos. Inspeccione y extraiga todos
los clavos de la pieza de trabajo antes de la
operación.
15. Sujete fi rmemente la herramienta.
16. Mantenga limpio el conducto de ventilación del
motor.
El conducto de ventilación del motor limpio para que
el aire pueda circular libremente en todo momento.
Compruebe frecuentemente y limpie el polvo
acumulado.
17. NO utilice NUNCA una herramienta defectuosa o
que funcione anormalmente.
Si la herramienta parece que funciona anormalmente,
produciendo ruidos extraños, etc., deje
inmediatamente de utilizarla y solicite su arreglo a un
centro de reparaciones autorizado por metabo HPT.
18. NO deje NUNCA la herramienta en
funcionamiento desatendida. Desconecte su
alimentación.
No deje sola la herramientas hasta mientras no se
haya parado completamente.
19. Maneje con cuidado las herramientas eléctricas.
Si una herramienta eléctrica se ha caído o ha
chocado inadvertidamente contra materiales duros,
es posible que se haya deformado, rajado, o dañado.
20. No limpie las partes de plástico con disolvente.
Los disolventes, como gasolina, diluidor de pintura,
bencina, tetracloruro de carbono, y alcohol pueden
dañar o rajar las partes de plástico. No las limpie con
tales disolventes.
Limpie las partes de plástico con un paño suave
ligeramente humedecido en agua jabonosa y
después séquelas bien.
21. SIEMPRE utilice protección para los ojos que
satisfaga los requisitos de la última
versión de la norma Z87.1 de ANSI.
22. SIEMPRE utilice una mascarilla para protegerse
contra el polvo o las partículas potencialmente
dañinas generadas durante la operación.
23. SIEMPRE
sujete fi rmemente la empuñadura cuando
durante la operación.
24. Tenga cuidado SIEMPRE con los objetos que
puedan estar enterrados o emparedados, tales como
cables eléctricos.
Si tocase un cable activo con esta herramienta,
podría recibir una descarga eléctrica.
Confi rme que no haya ningún objeto enterrado o
emparedado, como cables eléctricos, en el suelo, el
techo, o en las paredes en los que vaya a trabajar.
25. Defi niciones para los símbolos utilizados en esta
herramienta
V ................ voltios
—
---
............. corriente continua
Hz .............. hertzios
A ................ amperios
no .............. velocidad sin carga
--- /min ....... revoluciones o reciprocación por minuto
26. No toque la cuchilla inmediatamente después
de la operación: podría estar muy caliente y
quemarse.
27. Durante el uso, no toque la parte metálica de la
herramienta.
000BookCJ18DA.indb54000BookCJ18DA.indb54 2020/05/2110:05:272020/05/2110:05:27
55
Español
28. NO toque NUNCA la hoja de sierra con las manos
desnudas después de la operación.
29. Como la sierra de calar a batería opera con la
potencia de la batería, debe tener presente que puede
comenzar a operar en cualquier momento.
30. Cuando trabaje en lugares elevados, no permita
que haya nadie en el área, y tenga en cuenta las
condiciones del lugar situado debajo de usted.
31. No use el producto si la herramienta o los terminales
de la batería (el soporte de la batería) están
deformados.
Instalar tal batería podría causar un cortocircuito que
podría resultar en emisiones de humo o incendios.
32. Mantenga los terminales de la herramienta (soporte
de la batería) libres de virutas y polvo.
○
Antes de su uso, asegúrese de que no se han
acumulado virutas ni polvo en la zona de los
terminales.
○
Durante el uso, intente evitar que las virutas o el
polvo de la herramienta caigan sobre la batería.
○
Al suspender la operación o tras el uso, no deje la
herramienta en un área donde pueda estar expuesta
a las virutas o al polvo que caen.
De lo contrario, podría causar un cortocircuito que
podría resultar en emisiones de humo o incendios.
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD PARA EL CARGADOR DE
BATERÍAS
ADVERTENCIA
La utilización inadecuada del cargador de
baterías puede resultar en lesiones serias o
en la muerte. Para evitar estos riesgos, siga
las instrucciones de seguridad ofrecidas a
continuación.
LEA TODAS LAS INSTRUCCIONES
1. Este manual contiene instrucciones importantes
de seguridad para el cargador de baterías modelo
UC18YFSL.
2. Antes de utilizar el cargador de baterías, lea todas
las instrucciones y tenga en cuenta las marcas
de precaución de (1) el cargador de baterías, (2) la
batería, y (3) el producto que utiliza la batería.
3. Para reducir el riesgo de lesiones, cargue la
batería recargable metabo HPT de la serie del
tipo multivoltaje y de la serie BSL18. Otros tipos de
baterías podrían explotar causando lesiones y daños.
4. La utilización de un accesorio no recomendado o
vendido por el fabricante del cargador de baterías
puede resultar en el riesgo de incendios, en
descargas eléctricas, o en lesiones.
5. Para reducir el riesgo de dañar el cable y el enchufe,
para desconectar el cable del cargador de baterías,
tire del enchufe.
6. Cerciórese de que el cable quede situado donde no
pueda pisarse, donde nadie pueda tropezar con él, y
donde no pueda recibir daños.
7. A menos que sea absolutamente necesario, no
deberá utilizarse un cable prolongador. La utilización
de un cable prolongador inadecuado podría resultar
en el riesgo de incendios y descargas eléctricas.
Cuando tenga que utilizar un cable prolongador,
cerciórese de que:
a. El enchufe del cable prolongador sea igual en
tamaño y forma que el del cargador de baterías;
b. El cable prolongador esté adecuadamente
conectado y en buenas condiciones eléctricas; y
c. Que el calibre del cable sea sufi ciente para el
amperaje de CA del cargador de baterías, como
se especifi ca en la Tabla 1.
Tabla 1
CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES
PARA EL CARGADOR DE BATERÍAS
Amperaje nominal de entrada de CA* Calibre (AWG) del cable
Igual o
superior a
pero
inferior a
Longitud del cable, Pies (metros)
25 (7.5) 50 (15) 100 (30) 150 (45)
0 2 18 18 18 16
2 3 18 18 16 14
3 4 18 18 16 14
* Si la entrada nominal del cargador de baterías se
indica en vatios en vez de amperios, el amperaje
nominal correspondiente se determinará dividiendo
el vataje por la tensión, por ejemplo:
1250 vatios
= 10 amperios
125 voltios
8. No utilice el cargador de baterías con un cable o un
enchufe dañado. Si están dañados, reemplácelos
inmediatamente.
9. No utilice el cargador de baterías si ha recibido un
golpe, si ha caído, o si está dañado de alguna otra
forma. Llévelo a un técnico cualifi cado.
000BookCJ18DA.indb55000BookCJ18DA.indb55 2020/05/2110:05:272020/05/2110:05:27
56
Español
10. No desarme el cargador de baterías. Cuando
necesite reparación, llévelo a un técnico cualifi cado.
El reensamblaje incorrecto podría resultar en el
riesgo de incendios o descargas eléctricas.
11. Para reducir el riesgo de descargas eléctricas,
desenchufe el cargador del tomacorriente antes
de intentar realizar cualquier operación de
mantenimiento o de limpiarlo. La extracción de la
batería no reducirá este riesgo.
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD PARA LA BATERÍA Y EL
CARGADOR DE BATERÍAS
Usted deberá cargar la batería antes de utilizar el
atornilladores de percusion inalámbrico. Antes de utilizar
el cargador de baterías modelo UC18YFSL, cerciórese de
leer todas las instrucciones y precauciones del mismo,
de la batería, y de este manual.
RECUERDE: ¡UTILICE SOLAMENTE BATERÍAS
metabo HPT DE LA SERIE TIPO MULTIVOLTAJE. LOS
DEMÁS TIPOS DE BATERÍAS PODRÍAN EXPLOTAR Y
CAUSAR LESIONES!
Para evitar el riesgo de lesiones, siga las instrucciones
ofrecidas a continuación:
ADVERTENCIA:
La utilización
inadecuada de la batería o del
cargador de baterías puede
conducir a lesiones serias.
Para evitar estas lesiones:
1. NUNCA desarme la batería.
2. NUNCA incinere una batería, aunque esté dañada o
completamen-te agotada.
3. NUNCA cortocircuite la batería.
4. NUNCA inserte ningún objeto en las ranuras de
ventilación del cargador. Si lo hiciese podría recibir
descargas eléctricas o dañar el cargador de baterías.
5. NUNCA cargue en exteriores. Mantenga la batería
alejada de la luz solar directa, y utilícela solamente
donde haya poca humedad y una buena ventilación.
6. NUNCA cargue cuando la temperatura sea inferior a
14°F (-10°C) o superior a 104°F (40°C).
7. NUNCA conecte dos cargadores de baterías juntos.
8. NUNCA inserte objetos extraños en el orifi cio para la
batería ni en el cargador de baterías.
9. NUNCA utilice un transformador elevador para
cargar.
10. NUNCA utilice una fuente de alimentación de CC
para cargar.
11. NUNCA almacene la batería ni el cargador de
la batería en lugares en los que la temperatura
pueda llegar a los 104°F (40°C) o superar dicha
temperatura, como dentro de una caja metálica o un
auto.
12. NUNCA exponga la batería ni el cargador de la
batería a condiciones de lluvia a humedad.
13. SIEMPRE utilice el cargador con un tomacorriente
(120 voltios). La utilización de un cargador con
cualquier otra tensión podría hacer que éste se
recalentase y dañase.
14. SIEMPRE espere 15 minutos por lo menos entre las
cargas para evitar que el cargador se recaliente.
15. SIEMPRE desconecte el cable de alimentación del
tomacorriente cuando no vaya a utilizar el cargador.
ADVERTENCIA DE LA BATERÍA DE LITIO
Para ampliar su duración, la batería de litio está equipada
con la función de protección para detener la salida.
En los casos 1 a 3 descritos más abajo, cuando utilice
este producto, incluso si tira del interruptor, el motor
puede detenerse. No es un problema, sino el resultado de
la función de protección.
1. Cuando la batería restante se agota, el motor se
detiene.
En este caso, cárguela inmediatamente.
2. Si la herramienta se sobrecarga, el motor puede
detenerse. En este caso, suelte el interruptor de la
herramienta y elimine las causas de la sobrecarga. A
continuación, puede volverla a utilizar.
3. Si la batería se calienta excesivamente al realizar
un trabajo de sobrecarga, la potencia de la batería
podría pararse.
En este caso, deje de utilizar la batería y deje que se
enfríe. Posteriormente puede utilizarla de nuevo.
Asimismo, preste atención a las siguientes advertencias
y precauciones.
ADVERTENCIA
Para evitar fugas de la batería, generación de calor,
emisión de humo, explosiones e igniciones, preste
atención a las siguientes precauciones.
1. Asegúrese de que no entran virutas o polvo en la
batería.
○
Durante el trabajo, asegúrese de que no caen virutas
o polvo en la batería.
○
Asegúrese de que las virutas o el polvo que caen
sobre la herramienta eléctrica durante el trabajo no
entran en la batería.
○
No almacene una batería sin utilizar en un lugar
expuesto a virutas y polvo.
○
Antes de almacenar una batería, retire las virutas y el
polvo que se haya adherido y no la almacene junto a
piezas metálicas (tornillos, clavos, etc.).
2. No agujeree la batería con un objeto afi lado como un
clavo, no la golpee con un martillo, la pise, la tire o la
exponga a fuertes impactos físicos.
3. No utilice una batería que pudiera estar dañada o
deformada.
4. No utilice la batería con las polaridades cambiadas.
5. No conecte la batería directamente a salidas
eléctricas o a los encendedores de cigarros de los
coches.
000BookCJ18DA.indb56000BookCJ18DA.indb56 2020/05/2110:05:272020/05/2110:05:27
57
Español
6. No utilice la batería para un fi n diferente a los
especifi cados.
7. Si la carga de la batería no fi naliza incluso cuando
ha transcurrido un determinado tiempo de recarga,
detenga inmediatamente la recarga.
8. No coloque o exponga la batería a temperaturas
elevadas o alta presión como en un microondas, una
secadora o un contenedor de gran presión.
9. Aléjela del fuego inmediatamente cuando se detecte
una fuga o un olor raro.
10. No la utilice en un lugar donde se genere gran
electricidad estática.
11. Si hay una fuga de la batería, mal olor, se genera
color, está descolorida o deformada, o de algún modo
funciona de forma anormal durante su utilización,
recarga o almacenamiento, retírela inmediatamente
del equipo o del cargador de la batería y detenga su
utilización.
12. No sumerja la batería ni permita que fl uidos entren
en ella. La entrada de líquidos conductores, como
el agua, puede provocar daños que resulten en
incendios o explosiones. Guarde la batería en
un lugar fresco y seco, alejado de los materiales
combustibles e infl amables. Las atmósferas con
gases corrosivos deben ser evitadas.
PRECAUCIÓN
1. Si el líquido de fuga de la batería entra en contacto
con los ojos, no se los frote y lávelos bien con agua
limpia como, por ejemplo, agua del grifo y póngase
en contacto con un médico inmediatamente.
Si no se trata, el líquido podría causar problemas de
visión.
2. Si el líquido de fuga entra en contacto con la piel o la
ropa, lávela bien con agua limpia como, por ejemplo,
agua del grifo inmediatamente.
Podría producir irritación de la piel.
3. Si observa óxido, mal olor, recalentamiento,
decoloración, deformación y/u otras irregularidades
al utilizar la batería por primera vez, no la utilice y
devuélvasela a su proveedor o distribuidor.
ADVERTENCIA
Si un objeto extraño conductor de electricidad entra en
los terminales de la batería de litio, podría producirse un
cortacircuito, resultando en un riesgo de incendio. Por
favor, respete los siguientes consejos cuando almacene
la batería.
○
No coloque cortes conductivos, clavos, cables
de acero, cables de cobre u otros cables en la
caja de almacenamiento.
○
Instale el paquete de baterías en la herramienta
eléctrica o almacénelo presionando la tapa de
baterías hasta que se oculten los orifi cios de
ventilación para evitar cortacircuitos. (Fig. 3)
A PROPÓSITO DEL TRANSPORTE DE LA
BATERÍA DE IONES DE LITIO
Al transportar una batería de iones de litio, tenga en
cuenta las siguientes precauciones.
ADVERTENCIA
Notifi que a la compañía de transporte que un
paquete contiene una batería de iones de litio,
informe a la compañía eléctrica de su potencia de
salida y siga las instrucciones de la compañía de
transporte al preparar su transporte.
●
Las baterías de iones de litio que superen una
potencia de salida de 100 Wh se considera que
son materiales peligrosos en la Clasifi cación
de Transporte y requieren procedimientos de
aplicación especiales.
●
Para el transporte en el extranjero, deberá
cumplir con las leyes internacionales y las
normas y regulaciones del país de destino.
●
Si el BSL36B18 es instalado en la herramienta
eléctrica, la potencia de salida excederá los
100 Wh y la unidad será clasifi cada como
materiales peligrosos para la clasifi cación de
carga.
Wh
Potencia de salida
Número de 2 o 3 dígitos
Fig. 1
000BookCJ18DA.indb57000BookCJ18DA.indb57 2020/05/2110:05:272020/05/2110:05:27
58
Español
¡GUARDE ESTAS INSTRUCCIONES
Y
PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS
Y
PROPIETARIOS DE ESTA HERRAMIENTA!
000BookCJ18DA.indb58000BookCJ18DA.indb58 2020/05/2110:05:272020/05/2110:05:27
59
Español
DESCRIPCIÓN FUNCIONAL
NOTA
La información contenida en este manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad
y mantener esta herramienta eléctrica.
NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las
instrucciones de seguridad contenidas en este manual.
Algunas ilustraciones de este manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la
propia herramienta eléctrica.
NOMENCLATURA
1. Sierra de calar a batería (CJ18DA)
Rodillo de guía
Perilla de cambio
Placa base
Base
Llave macho
hexagonal
Motor
Batería
Placa identifi cativa
Asa
Conmutador de gatillo
Botón de desactivación
del bloqueo
Luz LED
Palanca
Cuchilla
Interruptor de
indicador de
batería restante
Indicador luminoso
de batería restante
Panel de interruptores
Fig. 2
2. Batería
(accesorios opcionales…de venta por separado)
3. Cargador de baterías
(accesorios opcionales…de venta por separado)
Batería
Enganche
Orifi cios de ventilación
Terminales
Taps de batería
Orifi cios de ventilación
Cable
Placa de características
Lámpara piloto
Riel de guía
<BSL36A18>
Fig. 3
<UC18YFSL>
Fig. 4
000BookCJ18DA.indb59000BookCJ18DA.indb59 2020/05/2110:05:272020/05/2110:05:27
60
Español
ESPECIFICACIONES
1. Sierra de calar a batería
Modelo CJ18DA
Motor
Motor de corriente continua
Capacidad
Madera 5 – 5/16" (135 mm)
Acero pobre en carbono 3/8" (10 mm)
Acero inoxidable 7/64" (2.5 mm)
Velocidad sin carga 0 – 2 500 /min
Carrera
1 – 1/32" (26 mm)
Radio de corte mínimo 1" (25 mm)
Rango del ángulo de corte 0 – 45°
Battería
Tipo
Batería de Li-ion modelo BSL36A18
Tensión CC 36 V / 18 V
Peso
5.7 lbs. (2.6 kg) (BSL36A18 instalada)
2. Cargador de baterías
Modelo UC18YFSL
Fuente de alimentación de entrada
Monofásica: AC 120 V 60 Hz
Tiempo de carga
(A una temperatura de 68°F (20°C))
BSL36A18: Aprox. 75 min
Tensión de carga 14.4 V – 18 V CC
Corriente de carga CC 3.5 A
Peso 1.1 lbs. (0.5 kg)
NOTA: El tiempo de carga pueda variar de acuerdo con la temperatura y la tensión de la fuente de alimentación.
000BookCJ18DA.indb60000BookCJ18DA.indb60 2020/05/2110:05:272020/05/2110:05:27
61
Español
MONTAJE Y OPERACIÓN
APLICACIONES
○
Cortar diversas maderas útiles y recorte interior
○
Cortar placa de acero pobre en carbono, aluminio y
cobre
○
Cortar resinas sintéticas como resina de fenol y
clorulo de vinilo
○
Cortar materiales de construcción delgados y
blandos
○
Corte de chapas de acero inoxidable (con cuchilla
No. 97)
MÉTODO DE EXTRACCIÓN E
INSTALACIÓN DE LA BATERÍA
○
Forma de instalar la batería
Alinee la batería con la ranura de la empuñadura de
la herramienta y deslícela en su lugar.
Insértela siempre completamente hasta que s e
encuentre cerca (Fig. 5).
○
Forma de extraer la batería
Extraiga la batería de la empuñadura de la
herramienta mientras presiona el enganche (2 pzas.)
de la batería (Fig. 5).
Enganche
Batería
Sacar
Insertar
Presionar
Empuñadura
Fig. 5
MÉTODO DE CARGA
NOTA
Antes de enchufar el cargador en un tomacorriente,
tenga en cuenta los puntos siguientes.
○
La tensión de la fuente de alimentación está indicada
en la placa de características.
○
El cable no deberá estar dañado.
ADVERTENCIA
No cargue con una tensión superior a la indicada
en la placa de características.
Si cargase con una tensión superior a la indicada
en la placa de características, el cargador se
quemaría.
1. Conecte el cable de alimentación del cargador a
una toma. Cuando el cable de alimentación esté
conectado, el testigo indicador de carga parpadeará
en color rojo. (A intervalos de 1 segundo)
ADVERTENCIA
No utilice el cargador si su
cable está dañado. Haga que se
lo reparen inmediatamente.
2. Inserte la batería en el cargador de baterías.
Inserte la batería en el cargador de baterías como
muestra en la Fig 6.
Lámpara piloto
Riel de guía
Batería
Fig. 6
000BookCJ18DA.indb61000BookCJ18DA.indb61 2020/05/2110:05:282020/05/2110:05:28
62
Español
3. Carga
Cuando inserte una batería en el cargador, la lámpara
piloto permanecerá encendida en rojo.
Cuando la batería se haya cargado completamente,
la lámpara piloto parpadeará en rojo. (A intervalos de
1 segundo). (Consulte la Tabla 2).
Tabla 2
Indicaciones de la lámpara indicadora
Lámpara
piloto (rojo)
Antes de la
carga
Parpadeo
Se encenderá durante 0.5 segundos.
No se encenderá durante 0.5 segundos.
(Apagada durante 0.5 segundos)
Durante la
carga
Illuminación
Iluminación permanente
Carga completa
Parpadeo
Se encenderá durante 0.5 segundos.
No se encenderá durante 0.5 segundos.
(Apagada durante 0.5 segundos)
Espera por
recalentamiento
Parpadeo
Se encenderá durante 1 segundo.
No se encenderá durante 0.5 segundos.
(Apagada durante 0.5 segundos)
Batería recalentada.
No puede cargarse
(la carga comenzará
cuando la batería se
enfríe).
Carga
Imposible
Destello
Se encenderá durante 0.1 segundos.
No se encenderá durante 0.1 segundos.
(Apagada durante 0.1 segundos)
Mal funcionamento de la
battería o del cargador
(2) Temperatura de las baterías.
La temperatura de las baterías se muestra en la
Tabla 3, y las baterías que se hayan calentado
deberán dejarse enfriar durante cierto tiempo antes
de cargarlas.
Tabla 3
Baterías
Temperatura con la que podrá
cargarse la batería
BSL36A18
32°F – 122°F
(0°C – 50°C)
(3) Tiempo de carga (A 68°F (20°C))
Tabla 4 Tiempo de carga
Cargador
Batería
UC18YFSL
BSL36A18 Aprox. 75 min.
NOTA
El tiempo de recarga puede variar de acuerdo con la
temperatura ambiental.
(1) Indicaciones de la lámpara
Las indicaciones de la lámpara piloto serán tal y
como se muestran en la Tabla 2, de acuerdo con la
condición del cargador de baterías o de la batería.
4. Desconecte el cargador de baterías del
tomacorriente.
PRECAUCIÓN
No desconecte el cable del tomacorriente
tirando delmismo.
Cerciórese de tirar del enchufe para
desconectarlo del tomacorriente a fi n de evitar
dañar el cable.
5. Extraiga la batería del cargador de baterías.
Sujetando el cargador de baterías con una mano,
extraiga la batería del mismo.
NOTA
Asegúrese de extraer la batería del cargador de
baterías después del uso, y guárdela después.
Descarga eléctrica en caso de baterías nuevas,
etc.
Como la substancia química interna de las baterías
nuevas o las que no se hayan utilizado durante
mucho tiempo no está activada, la descarga eléctrica
puede ser inferior cuando se utilicen por primera y
segunda vez. Este fenómeno es temporal, y el tiempo
normal requerido para la recarga se restablecerá
recargando las baterías 2 – 3 veces.
000BookCJ18DA.indb62000BookCJ18DA.indb62 2020/05/2110:05:282020/05/2110:05:28
63
Español
Forma de hacer que las baterías duren más
(1) Recarque las baterías antes de que se hayan
agotado completamente.
Si siente que la potencia de la herramienta eléctrica
se debilita, deje de utilizarla y recargue su batería.
Si continuase utilizando la herramienta hasta agotar
la capacidad de la batería, ésta podría dañarse y su
duración útil podría acortarse.
(2) Evite realizar la recarga a altas temperaturas.
Una batería se calentará inmediatamente después
de haberla utilizado. Si recargase tal batería
inmediatamente después de haberla utilizado, su
substancia química interna se deterioraría, y la
duración útil de la batería se acortaría. Deje la batería
y recárguela después de que se haya enfriado
durante cierto tiempo.
PRECAUCIÓN
●
Si utiliza continuamente el cargador de baterías,
éste se calentará, lo que puede causar averías.
Después de haber fi nalizado la carga, espere
15 minutos antes de realizar la carga siguiente.
●
Si carga la batería mientras esté caliente
por haber estado mucho tiempo en un lugar
sometido a la luz solar directa, o por haber
acabado de utilizarla, la lámpara de piloto del
cargador parpadea durante 1 segundo y no
se enciende durante 0.5 segundos (apagada
durante 0.5 segundos).
La batería no se cargará. En tal caso, deje que la
batería se enfríe antes de cargarla.
●
Cuando la lámpara piloto destelle (a intervalos
de 0.2 segundos), realice una comprobación y
extraiga los objetos extraños de la batería del
cargador. Si no hay ningún objeto extraño, es
posible que la batería o el cargador funcione
mal. Llévelos a un agente de servicio técnico
autorizado.
ANTES DE LA OPERACIÓN
PRECAUCIÓN
Para evitar accidentes serios, cerciórese de que el
interruptor esté abierto (OFF), y extraiga la batería.
1. Compruebe el entorno del área de trabajo
Compruebe el área de trabajo para asegurarse de
que esté libre de desperdicios y obstáculos.
Compruebe que en el área no haya personal
innecesario. Cerciórese de que la iluminación y la
ventilación sean adecuadas.
2. Interruptor de alimentación
Cerciórese de que el interruptor de alimentación esté
en la posición OFF.
3. Polvo producido durante la operación
El polvo producido durante la operación normal
puede afectar a la salud del operario. Se recomienda
lo siguiente:
a) Llevar máscara anti-polvo
b) Utilizar equipo de recogida de polvo externo
Cuando utilice el equipo de recogida de polvo
externo, conecte el adaptador al manguito del equipo
de recogida de polvo externo. (Fig. 7)
Base
Orifi cio trasero
Adaptador de
extracción de polvos
Adaptador
Punta
Limpiador
Gancho
Muesca
Fig. 7
4. Cambio de las cuchillas
PRECAUCIÓN
●
Cuando cambie las cuchillas, asegúrese de
desconectar (OFF) la batería del cuerpo.
●
No toque la palanca cuando el disco esté en
movimiento.
●
Nunca toque la cuchilla inmediatamente
después de usarla. El metal está caliente y
puede quemar fácilmente tu piel.
000BookCJ18DA.indb63000BookCJ18DA.indb63 2020/05/2110:05:282020/05/2110:05:28
64
Español
(1) Jale de la palanca en la dirección indicada por la
fl echa. (Fig. 8-І)
(2) Luego de jalar de la palanca, inserte la cuchilla
hasta que se asiente contra la salida de la punta del
portacuchilla. (Fig. 8-ІІ)
(3) Libere la palanca. (Fig. 8-ІІІ)
Émbolo
Portacuchilla
Portacuchilla
Cuchilla
Rodillo de
guía
Rodillo
de guía
Fig. 8-І
Palanca
Fig. 8-ІІ Fig. 8-ІІІ
PRECAUCIÓN
○
Cuando cambie las cuchillas, asegúrese de
desconectar (OFF) la alimentación y de desenchufar
la clavija del tomacorriente.
○
No toque la palanca mientras se está moviendo el
émbolo. (Fig. 9)
Cuchilla
Cuchilla
Rodillo
Rodillo
Fig. 9
5. Ajuste del funcionamiento orbital
(1) Esta sierra de calar emplea el funcionamiento orbital
que mueve la cuchilla hacia adelante y hacia atrás así
como también hacia arriba y hacia abajo.
Poner la perilla de combio, mostrada en la Fig. 10,
en “0” para minimizar el funcionamiento orbital (la
cuchilla se mueve hacia arriba y hacia abajo). El
funcionamiento orbital puede seleccionarse en 4
pasos, desde “0” a “III”.
Perilla de cambio
Fig. 10
(2) Para materiales duros como por ejemplo, chapas
de acero, etc., disminuir el funcionamiento orbital.
Para materiales blandos como por ejemplo, madera,
plásticos, etc., aumentar el funcionamiento orbital
para incrementar la efi ciencia de trabajo. Para
cortar el material de forma precisa, disminuir el
funcionamiento orbital.
6. Corte de chapas de acero inoxidable
Esta sierra caladora corta las placas de acero
inoxidable utilizando cuchilla N° 97 (de venta por
separado). Para realizar la operación apropiada, lea
cuidadosamente “Sobre el corte de chapas de acero
inoxidable”.
000BookCJ18DA.indb64000BookCJ18DA.indb64 2020/05/2110:05:282020/05/2110:05:28
65
Español
7. Protector contra astillas
PRECAUCIÓN
Asegúrese de apagar y desconectar la batería
del cuerpo de la máquina.
Empleando el protector contra astillas cuando corte
madera, se reducirá el astillado de las superfi cies
cortadas.
Con la llave hexagonal proporcionada, apriete los
pernos del área inferior de la base, moviendo la base
hasta el punto más lejano posible. (Fig. 11)
Base
Llave macho
hexagonal
Perno de base
Fig. 11
Inserte el protector contra astillas en el espacio
existente sobre la base, y empújelo completamente.
(Fig. 12)
Cuchilla
Perilla de
cambio
Base
Fig. 12
8. Base secundaria (de venta por separado)
PRECAUCIÓN
Asegúrese de apagar y desconectar la batería
del cuerpo de la máquina.
Se usa para el corte curvo de piezas como arcos y
círculos. Facilita la tarea al eliminar los enganches
que pueden ocurrir entre la trasera de la base y el
material.
Ajuste en posición luego de enganchar la base
secundaria a la punta de la base. (Fig. 13)
Para desacoplar, jale hacia arriba.
Base
Base
secundaria
Fig. 13
NOTA
Cuando la base secundaria esté colocada, el saliente
del disco de corte desde el material que está siendo
cortado será reducido 3 mm. Cuando el disco de
corte se haya movido para abajo hacia el punto más
bajo, revise para asegurarse de que sobresale del
material.
9. Fijación de la placa base
Desatornille los cuatro tornillos sobre la base para
permitir que la placa base sea removida.
Vuelva a apretar los cuatro tornillos fi rmemente
después de volver a colocarlos. (Fig. 14)
Placa base
Base
Desatornille
los cuatro
tornillos
Fig. 14
000BookCJ18DA.indb65000BookCJ18DA.indb65 2020/05/2110:05:282020/05/2110:05:28
66
Español
10. Prepare un banco de trabajo (Fig. 15)
Como la cuchilla se extenderá más allá de la
superfi cie inferior del material, coloque el material
en un banco de trabajo cuando realice el corte. Si se
utiliza un bloque cuadrado como banco de trabajo,
seleccione un terreno nivelado para asegurarse de
que esté correctamente estabilizado. Un banco de
trabajo inestable resultará en una operación peligrosa.
Base
Madera
Banco de trabajo
Cuchilla
Fig. 15
PRECAUCIÓN
Para evitar posibles accidentes, asegúrese de
que la parte de material restante tras el corte
está anclada de forma segura o mantenida en su
posición.
11. Compruebe la batería insertada
ADVERTENCIA
Si insertase la batería con el gatillo interruptor
en la posición ON, la herramienta eléctrica
comenzará a funcionar inmediatamente, lo que
podría provocar lesiones serias.
PRECAUCIÓN
Inserte la batería hasta que encaje en su
lugar con un ligero chasquido, ya que de lo
contrario podría caerse accidentalmente de la
herramienta y causar lesiones.
12. Acerca del indicador de batería restante (en el cuerpo
de la herramienta)
Al pulsar el interruptor del indicador de batería
restante, se ilumina el indicador luminoso de batería
restante y puede comprobarse la potencia restante.
(Fig. 16)
Al retirar el dedo de dicho interruptor, el indicador
luminoso de batería restante se apaga. La tabla 5
muestra el estado del indicador luminoso de batería
restante y la potencia de batería restante.
Tabla 5
Estado del
indicador
Potencia de batería restante
La potencia restante de la batería es
sufi ciente.
La potencia restante de la batería se
encuentra a la mitad.
La potencia restante de la batería
está prácticamente agotada.
Recargue la batería cuanto antes.
Dado que el indicador de batería restante muestra
resultados ligeramente diferentes según la
temperatura ambiental y las características de la
batería, utilice su lectura como referencia.
Indicador luminoso
de batería restante
Interruptor de indicador
de batería restante
Fig. 16
NOTA
○
No golpee con fuerza ni rompa el panel de
interruptores. Pueden producirse problemas.
○
Para reducir el consume de la potencia de batería,
el indicador luminoso de batería restante se ilumina
mientras se mantiene presionado el interruptor del
indicador de batería restante.
000BookCJ18DA.indb66000BookCJ18DA.indb66 2020/05/2110:05:282020/05/2110:05:28
67
Español
OPERACIÓN
ADVERTENCIA
●
No toque nunca las partes móviles.
●
No opere nunca la sierra de calar con la cuchilla
orientada hacia arriba o hacia un lado.
●
Asegúrese de apagar el interruptor, pulse
el botón de seguridad de desconexión en la
posición de bloqueo, y luego extraiga la batería
de la herramienta en las siguientes situaciones:
•
Cuando se detenga o fi nalice el trabajo
•
Cuando coloque o extraiga una cuchilla
•
Cuando coloque o extraiga accesorios o
piezas opcionales
•
Cuando ajuste la posición de base
•
Cuando mantenga, inspeccione o almacene la
herramienta
PRECAUCIÓN
●
Para ampliar su duración, la batería de litio está
equipada con la función de protección para
detener la salida. Por lo tanto, si se sobrecarga
al batería, el motor puede detenerse. No
obstante, esto no es un problema, sino el
resultado de la función de protección. En este
caso, suelte el interruptor de la herramienta y
elimine las causas de la sobrecarga.
●
No extraiga la sierra de calar de la pieza de
trabajo durante un corte con la cuchilla en
movimiento.
●
Después de haber fi nalizado la operación,
extraiga la batería.
●
Mientras esté serrando, para evitar que la
cuchilla se salga o que el pistón se estropee o
se desgaste demasiado, asegúrese de que la
superfi cie de la placa base esté en contacto con
la pieza de trabajo.
●
A poca velocidad, no cortar madera de más de
3/8" (10 mm) de espesor ni acero de más de
1/32" (1 mm).
NOTA
Tenga cuidado de no bloquear el motor, Si el
motor se bloquea, desconecte inmediatamente la
alimentación. Si el motor permaneciese bloqueado
durante cierto tiempo, podría quemarse peste o la
batería.
1. Operación del interruptor
(1) Botón de bloqueo-desconexión
La herramienta está equipada con un botón de
bloqueo. Para poner en marcha la herramienta,
presione el botón de bloqueo y accione el
conmutador de gatillo. (Fig. 17)
Botón de bloqueo-
desconexión
Presionar
Bloquear
Desbloquear
Conmutador
de gatillo
Fig. 17
PRECAUCIÓN
No fi je y asegure el botón de bloqueo.
Además, mantenga el dedo fuera del conmutador
de gatillo cuando la herramienta esté siendo
transportada. De lo contrario, el conmutador de
gatillo puede encenderse de forma involuntaria
y provocar accidentes inesperados.
(2) Conmutador de gatillo
Esta herramienta cuenta con un conmutador
de gatillo controlado por velocidad variable. La
herramienta puede activarse («ON») o desactivarse
(«OFF») apretando o soltando el conmutador de
gatillo. El grado de carrera del émbolo de la hoja se
puede ajustar entre los valores máximo y mínimo
indicados en la placa de características, por medio
de la presión aplicada al conmutador de gatillo.
Aplique mayor presión para aumentar la velocidad y
reduzca la presión para disminuir la velocidad.
Además, al soltar el conmutador de gatillo se activa
una pausa que detiene la cuchilla inmediatamente.
Conmutador
de gatillo
Fig. 18
000BookCJ18DA.indb67000BookCJ18DA.indb67 2020/05/2110:05:292020/05/2110:05:29
68
Español
2. Cómo usar la luz LED (Fig. 19)
La luz LED iluminará el área de la punta de la
herramienta cuando se presione el conmutador de
gatillo.
La luz LED se apaga al soltar el conmutador de
gatillo.
Conmutador
de gatillo
Luz LED
Botón de desactivación del bloqueo
Fig. 19
PRECAUCIÓN
No mire directamente a la luz de la lámpara LED.
La exposición continua y directa de la luz desde
la lámpara LED puede dañar los ojos.
3. Acerca del indicador de batería restante (en la batería
(se vende por separado))
Puede comprobar la capacidad restante de la batería
presionando el interruptor del indicador de batería
restante para encender la lámpara indicadora.
(Fig. 20, Tabla 6)
El indicador se apaga aproximadamente 3 segundos
después de pulsar el interruptor del indicador de
batería restante.
Se recomienda utilizar el indicador de batería
restante como guía dado que hay ligeras diferencias
tales como la temperatura ambiente y el estado de la
batería.
Asimismo, el indicador de batería restante podría
variar de aquellos equipados en la herramienta o en
el cargador.
A veces, la carga de la batería que se muestra en
el indicador de batería restante puede diferir de la
vida útil restante establecida para determinados
productos o de los niveles que indica el cargador de
batería.
Panel de visualización
Lámpara indicadora
de batería restante
Interruptor del indicador
de batería restante
Fig. 20
Tabla 6
Estado de la
lámpara
Carga de batería restante
Se enciende;
La carga restante de la batería se
encuentra por encima del 75 %.
Se enciende;
La carga restante de la batería es
del 50 % – 75 %.
Se enciende;
La carga restante de la batería es
del 25 % – 50 %.
Se enciende;
La carga restante de la batería es
menos del 25 %.
Parpadea;
La carga restante de la batería está
prácticamente agotada. Cargue la
batería lo antes posible.
Parpadea;
La salida se suspendió debido a
una alta temperatura. Extraiga la
batería de la herramienta y deje que
se enfríe.
Parpadea;
Salida suspendida debido a un
fallo o mal funcionamiento. El
problema puede estar relacionado
con la batería, contáctese con su
distribuidor.
Dado que el indicador de batería restante muestra
resultados ligeramente diferentes según la temperatura
ambiental y las características de la batería, utilice su
lectura como referencia.
NOTA
Tenga cuidado de no dar sacudidas fuertes al panel
de visualización o romperlo. Pueden producirse
problemas.
000BookCJ18DA.indb68000BookCJ18DA.indb68 2020/05/2110:05:292020/05/2110:05:29
69
Español
CORTAR
PRECAUCIÓN
Mientras esté serrando, para evitar que la
cuchilla se salga o que el pistón se estropee o
se desgaste demasiado, asegúrese de que la
superfi cie de la placa base esté en contacto con
la pieza de trabajo.
1. Corte para rectilinear
Cuando corte en línea recta, primero trace una línea
marcadora y haga avanzar la sierra a lo largo de esa
línea. Si utiliza la guía (en venta separadamente)
podrá cortar con precisión sobre una línea recta.
(1) Afl oje el perno de base con la llave macho hexagonal
provista en la base. (Fig. 21)
Perno
Llave macho hexagonal
Base
Fig. 21
(2) Mueva la base completamente hacia adelante, y
vuelva a apretar el perno de la base. (Fig. 21)
(3) Fije la guía haciéndola pasar a través del orifi cio
de fi jación de la base y apriete el perno M5.
(Fig. 22)
Perno M5
Orifi cio de fi jación
Guía
Fig. 22
(4) Ajuste la posición orbital a “0”.
NOTA
Para cortar con precisión utilizando la guía (Fig. 23),
ajuste siempre la posición orbital a “0”.
Guía
Perilla de cambio
Fig. 23
2. Serrar líneas curvas
El serrar un arco circular pequeño, se reduce
la velocidad de alimentación de la máquina.
Si la máquina está demasiado alimentada,
inmediatamente puede ocasionarse la rotura de la
cuchilla.
Ajuste la posición orbital a “0”.
000BookCJ18DA.indb69000BookCJ18DA.indb69 2020/05/2110:05:292020/05/2110:05:29
70
Español

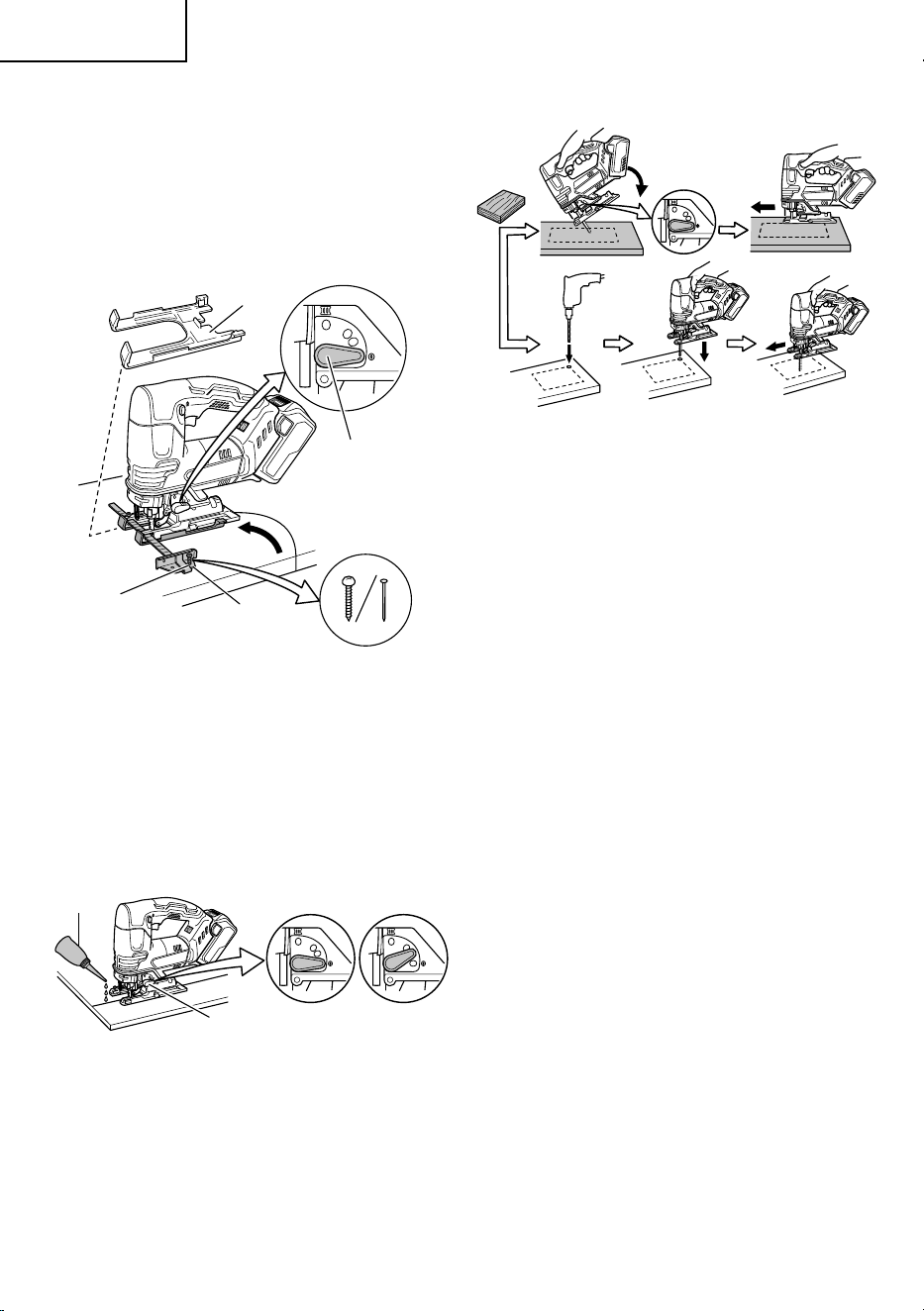

3. Cortar en circulo o un arco circular
La guía también podrá ser útil para el corte circular.
Después de fi jar la guía de la manera indicada arriba,
introduzca el clavo o el tornillo en el material a través
del orifi cio de la guía, y luego utilícelo como eje
durante el corte. (Fig. 24)
Ajuste la posición orbital a “0”.
Tornillo para
madera / Clavo
Orifi cio
de guía
Guía
Perilla de
cambio
Base
secundaria
Fig. 24
NOTA
El corte circular se puede realizar con la cuchilla
colocada de forma aproximadamente vertical con
respecto a la superfi cie inferior de la base.
4. Cortar materiales metálicos (Fig. 25)
(1) Ajuste la posición orbital en “0” o en la posición
indicada en la fi gura.
(2) Corte el material a una velocidad media.
Perilla de cambio
Engrasador
Fig. 25
NOTA
Use siempre un fl uido de corte apropiado (aceite para
husos, agua jabonosa, etc.). Si no está disponible un
fl uido de corte líquido, aplique grasa a la superfi cie
trasera del material que se va a cortar.
5. Recorte interior (Fig. 26)
Fig. 26
(1) Afl oje el perno de base con la llave macho hexagonal
provista en la base. (Fig. 21)
(2) Mueva la base completamente hacia adelante, y
vuelva a apretar el perno de la base. (Fig. 21)
(3) Ajuste la posición orbital a “0”.
<En madera>
Alinear la dirección de la cuchilla con la fi bra de
madera cortar poco a poco hasta haber cortado un
orifi cio de ventana en el centro de la madera útil.
<En otros materiales>
Cortando un orifi cio de ventana en materiales
distintos de la madera útil, taladrar inicialmente un
orifi cio con un taladrador o una herramienta similar
antes de empezar a cortar.
000BookCJ18DA.indb70000BookCJ18DA.indb70 2020/05/2110:05:292020/05/2110:05:29
71
Español
6. Corte angular
La base puede ser inclinada hacia ambos lados en
un ángulo de hasta 45° para el corte angular. (Fig. 27)
45°
45
Base
45
45°
Escala
Parte
semi-
ciruclar
Marca
Fig. 27
(1) Afl oje el perno de base con la llave macho hexagonal
provista en la base y mueva la base completamente
hacia adelante. (Fig. 21)
(2) Alinee la escala (desde 0 grado a 45 grados en
incrementos de 15 grados) del parte semicircular de
la base con la marca [
] de la cubierta del engranaje.
(Fig. 28)
Escala
Parte semiciruclat
Marca
Fig. 28
(3) Apriete de nuevo el perno de base. (Fig. 21)
(4) Ajuste la posición orbital a “0” - “ІІІ”.
NOTA
El corte angular no se puede realizar cuando se
utiliza el colector de polvo.
SOBRE EL CORTE DE CHAPAS DE
ACERO INOXIDABLE
Cuando utilice la cuchilla núm. 97 (de venta por
separado), podrá cortar chapas de acero inoxidable.
Tenga en cuenta lo siguiente para ajustar la unidad.
PRECAUCIÓN
●
Mientras esté serrando, para evitar que la
cuchilla se salga o que el pistón se estropee o
se desgaste demasiado, asegúrese de que la
superfi cie de la placa base esté en contacto con
la pieza de trabajo.
●
No utilice las herramientas eléctricas en
entornos explosivos como, por ejemplo, en
presencia de líquidos infl amables, gases o
polvo.
La sierra de calar crea chispas que podrían
incendiar el polvo o los gases.
Para cortar chapas de acero inoxidable, ajuste la sierra
como se describe a continuación.
1. Ajuste la velocidad
Cuchilla Grosor del material
No. 97 1/16" – 5/32" (1.5 mm – 2.5 mm)
NOTA
Cuanto mayor sea la velocidad, más rápido será el
serrado del material, pero, en este caso, la duración
útil de la cuchilla disminuirá. Si la velocidad es
demasiado baja, el serrado será más lento, pero la
duración útil aumentará. Efectúe los ajustes a su
gusto.
2. Ajuste la posición orbital a “0”
NOTA
Para serrar, emplee líquido para serrado (derivado
del petróleo) a fi n de prolongar la duración útil de la
cuchilla.
Perilla de cambio
Engrasador
Fig. 29
000BookCJ18DA.indb71000BookCJ18DA.indb71 2020/05/2110:05:292020/05/2110:05:29
72
Español
SELECCION DE LAS CUCHILLAS
○
Cuchillas accesorias
Para asegurar una efi ciencia operativa máxima y
resultados, es muy importante seleccionar la cuchilla
mejor apropiada para el tipo y grosor del material a
cortar. El número de cuchilla está grabada cerca de
la parte a montar de cada cuchilla. Seleccionar la
cuchilla apropiada según Tabla 7. (Página 76)
ALOJAMIENTO DE LA LLAVE MACHO
HEXAGONAL
○
Es posible alojar la llave macho hexagonal en la base
(Fig. 30).
Base
Llave macho hexagonal
Fig. 30
CONEXION CON EL LIMPIADOR
Conectando con el limpiador (en venta separadamente)
a través del colector de polvo y el adaptador (en venta
separadamente), se podrá recolectar casi la totalidad del
polvo. (Fig. 31)
Adaptador de
extracción de polvos
Adaptador
Base
Punta
Limpiador
Fig. 31
(1) Afl oje el perno de base con la llave macho hexagonal
provista en la base. (Fig. 21)
(2) Mueva la base completamente hacia adelante, y
vuelva a apretar el perno de la base. (Fig. 21)
(3) Conecte el adaptador de extracción de polvos con el
adaptador. (Fig. 31)
(4) Conecte el adaptador con la punta del limpiador.
(Fig. 31)
(5) Inserte el adaptador de extracción de polvos en el
orifi cio trasero de la base hasta que el gancho encaje
en la muesca. (Fig. 32)
(6) Presione el gancho para desmontar el adaptador de
extracción de polvos.
Base
Adaptador
Gancho
Muesca
Adaptador de
extracción
de polvos
Orifi cio
trasero
Fig. 32
000BookCJ18DA.indb72000BookCJ18DA.indb72 2020/05/2110:05:302020/05/2110:05:30
73
Español
MANTENIMIENTO E INSPECCIÓN
ADVERTENCIA
Asegúrese de apagar el interruptor y extraiga la
batería antes de realizar cualquier inspección o
mantenimiento.
1. Inspeccionar la hoja
El uso continuo de una cuchilla desgastada y dañada
podría resultar defi ciencia de corte y además
causando un recalentamiento al motor. Reemplazar
la hoja por una nueva tan pronto como se note un
excesivo desgaste.
PRECAUCIÓN
Si utiliza una hoja de sierra mellada, la fuerza
reactiva aumentará durante la operación de
corte. Evite utilizar hojas de sierra melladas, sin
reparar.
2. Comprobación de los tornillos
Los tornillos son peligrosos. Inspecciónelos
regularmente y cerciórese de que estén bien
apretados.
PRECAUCIÓN
La utilización de una herramienta eléctrica con
tornillos fl ojos es extremadamente peligrosa.
3. Mantenimiento del motor
La unidad de devanado del motor es el verdadero
“corazón” del herramientas eléctricas. Prestar el
mayor cuidado a asegurarse de que el devando no
se dañe y/o se humedezca con aceite o agua.
4. Comprobación del polvo
El polvo podrá eliminarse con un paño suave y seco o
ligeramente humedecido en agua jabonosa.
No utilice lejía, cloro, gasolina, ni diluidor de pintura,
porque podrían dañar el plástico.
5. Inspección de los terminales (herramienta y batería)
Compruebe para asegurarse de que no se han
acumulado virutas ni polvo en los terminales.
En ocasiones verifi que antes, durante y después de
la operación.
PRECAUCIÓN
Retire las virutas o el polvo que pudiera haberse
acumulado en los terminales.
De lo contrario puede producirse un fallo en el
funcionamiento.
6. Lubricación
Lubrique el rodillo de guía y la portacuchilla cada
cierto tiempo con una gota de aceite. De este modo
prolongará la duración del rodillo.
7. Eliminación de las baterías agotadas
ADVERTENCIA
No tire las baterías agotadas. Las baterías
pueden explotar si se incineran. La batería es
reciclable. Cuando se agote su duración útil,
de acuerdo con las leyes estatales y locales,
puede ser ilegal tirar esta batería a la basura.
Solicite a las autoridades locales los detalles
sobre las opciones de reciclado o de la forma de
deshacerse apropiadamente de la batería.
8. Almacenamiento
Guarde la herramienta en un lugar con menos de
104°F (40°C) y fuera del alcance de niños.
NOTA
Almacenar baterías de ion-litio
Compruebe que las baterías de ion-litio se han
cargado completamente antes de almacenarlas.
Un almacenamiento prolongado (3 meses o más)
de las baterías con carga baja podría deteriorar
su funcionamiento, reduciendo en gran medida
el tiempo de uso de la batería o haciendo que las
baterías no puedan mantener una carga.
No obstante, la reducción en gran medida del tiempo
de uso de la batería puede recuperarse si se carga y
utiliza de dos a cinco veces.
Si el tiempo de uso de la batería es extremadamente
corto a pesar de haber cargado y utilizado la batería
varias veces, deberá considerarla agotada y comprar
una nueva.
9. Mantenimiento y reparación
Todas las herramientas eléctricas de calidad
requieren de vez en cuando el servicio de
mantenimiento o el reemplazo de piezas debido al
desgaste producido durante la utilización normal.
Para asegurarse de que solamente se utilicen piezas
de reemplazo autorizadas, todos los servicios de
mantenimiento y reparación deberán realizarse
SOLAMENTE EN UN CENTRO DE REPARACIONES
AUTORIZADO POR metabo HPT.
PRECAUCIÓN
En el manejo y el mantenimiento de las
herramientas eléctricas, se deberán observar
las normas y reglamentos vigentes en cada país.
000BookCJ18DA.indb73000BookCJ18DA.indb73 2020/05/2110:05:302020/05/2110:05:30
74
Español
Aviso importante sobre las pilas de las herramientas inalámbricas de metabo HPT
Utilice siempre una de nuestras pilas genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra
herramienta eléctrica inalámbrica cuando se utiliza con pilas diferentes a las indicadas por nosotros o cuando la
pila se desmonta y modifi ca (como cuando se desmontan y sustituyen celdas u otras piezas internas).
GUIA DE IDENTIFICACION DE PROBLEMAS
ADVERTENCIA
●
Para evitar sufrir lesiones debido a un arranque accidental, ponga el interruptor en la posición OFF
(apagado) y retire el enchufe de la lijadora de la fuente de alimentación antes de hacer cualquier ajuste.
●
Todas las reparaciones eléctricas o mecánicas deberán ser realizadas únicamente por técnicos de
servicio califi cados. Póngase en contacto con un Centro de Servicio Autorizado de metabo HPT.
Síntoma Posible causa Solución
La herramienta no
funciona
No hay carga restante en la batería Cargue la batería.
La batería no está completamente
instalada.
Empuje la batería hasta que oiga un clic.
La herramienta se ha
detenido repentinamente.
La herramienta se ha sobrecargado. Deshágase del problema que causa la
sobrecarga.
Durante el funcionamiento, aligere la
presión aplicada.
Batería recalentada Deje que la herramienta y la batería se
enfríen por completo.
Cuchilla
- no se puede ensamblar
- se cae
La forma de la parte a ensamblar no
coincide
Use la cuchilla apropiada
(Consulte “Tabla 7” en la página 76)
La palanca está abierta. Cierre la palanca.
Hay materia extraña en el interior del
soporte de la cuchilla.
Retire la materia extraña.
No se puede tirar del
interruptor
El botón de bloqueo está pulsado Suelte el botón de bloqueo.
Se produce un ruido agudo
anormal cuando se aprieta
el conmutador de gatillo.
Se tira del conmutador de gatillo sólo
ligeramente.
Esto no es un mal funcionamiento.
No se produce si se tira del conmutador de
gatillo más plenamente.
La cuchilla se desgasta
demasiado rápido.
No se ha utilizado el aceite adecuado de
la máquina al cortar materiales metálicos
Use aceite de máquina (aceite de turbina,
etc.)
Demasiada presión aplicada durante la
operación
Durante el funcionamiento, aligere la
presión aplicada.
No se puede cortar
correctamente.
La cuchilla no es adecuada para la
calidad y el grosor del material que se va
a cortar
Use la cuchilla adecuada
(Consulte “Tabla 7” en la página 76)
La velocidad y la posición orbital no son
las adecuadas para la calidad y el grosor
del material a cortar
Ajuste la velocidad y la posición orbital
adecuadas.
(Consulte “Cortar” en las páginas 69 – 71)
La cuchilla está desgastada, degradada
o dañada
Sustitúyala por una nueva cuchilla.
000BookCJ18DA.indb74000BookCJ18DA.indb74 2020/05/2110:05:302020/05/2110:05:30
75
Español
ACCESORIOS
ADVERTENCIA
UTILICE únicamente repuestos y accesorios autorizados por metabo HPT. No utilice nunca repuestos o
accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar
determinado repuesto o accesorio junto con su herramienta, póngase en contacto con metabo HPT.
La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.
NOTA
Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.
ACCESORIOS ESTÁNDAR
CJ18DA
(NN)
○
No. 41 cuchilla (Núm. de código 879357)......................................................................................1
○
Llave macho hexagonal (Núm. de código 944458) ....................................................................... 1
○
Protector contra astillas (Núm. de código 338997) ....................................................................... 1
La batería, el cargador de la batería, el estuche de plástico, el adaptador de recolección de polvo, la
subbase y la tapa de la batería no están incluidos.
ACCESORIOS OPCIONALES.....De venta por separado
○
Batería (BSL36A18)
○
Cargador de batería (UC18YFSL)
○
Tapa de la batería (Núm. de código 329897)
○
No. 1 cuchilla (Extralarga) (Núm. de código 321878)
○
No. 11 cuchilla (Núm. de código 963390)
○
No. 12 cuchilla (Núm. de código 963391)
○
No. 15 cuchilla (Núm. de código 963392)
○
No. 16 cuchilla (Núm. de código 963393)
○
No. 21 cuchilla (Núm. de código 963394)
○
No. 22 cuchilla (Núm. de código 963395)
○
No. 31 cuchilla (Núm. de código 879356)
○
No. 97 cuchilla (Núm. de código 963400)
○
Guía (Núm. de código 879391)
○
Base secundaria (Núm. de código 339018)
○
Adaptador de extracción de polvos (Núm. de código 370492)
○
Placa base (Núm. de código 375855, 339012)
NOTA
Las especifi caciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.
000BookCJ18DA.indb75000BookCJ18DA.indb75 2020/05/2110:05:302020/05/2110:05:30
76
Español
Tabla 7 Lista de cuchillas apropiadas
NOTA:
○
El radio mínimo de corte de las cuchillas, No. 1 (Extralarga), No. 21, No. 22 y, No. 31 y No. 41 es de 3-15/16" (100 mm).
○
Las cuchillas, excepto la No. 41 se venden por separado.
No. 97
Thickness of material: inch (mm)
5/64–3/16
(2–5)
1/16–5/32
(1.5–2.5)
Menos
3/16 (5)
Altura hasta
63/64 (25)
3/16–19/32
(5–15)
3/16–19/32
(5–15)
3/16–63/64
(5–25)
1/8–63/64
(3–25)
No. 41
3/8–2-9/16
(10–65)
No. 31
3/4–2-5/32
(20–55)
No. 22
3/16–1-9/16
(5–40)
1/8–3/4
(3–20)
Menos
1/4 (6)
1/8–3/4
(3–20)
1/8–1-1/2
(3–40)
1/8–1-1/2
(3–40)
No. 21
3/8–2-5/32
(10–55)
3/16–1-3/16
(5–30)
3/16–19/32
(5–15)
3/16–1-3/16
(5–30)
3/8–2-5/32
(10–55)
3/8–2-5/32
(10–55)
No. 16
Menos
1/8 (3)
Menos
1/8 (3)
Menos
1/4 (6)
Menos
3/16 (5)
1/8–63/64
(3–25)
Menos
1/4 (6)
Menos
1/4 (6)
No. 15
1/8–15/64
(3–6)
1/8–15/32
(3–12)
Altura hasta
63/64 (25)
3/16–3/4
(5–20)
3/16–3/4
(5–20)
3/16–63/64
(5–25)
1/8–63/64
(3–25)
No. 12
Menos
3/4 (20)
Menos
3/8 (10)
Menos
3/8 (10)
1/8–63/64
(3–25)
1/8–63/64
(3–25)
No. 11
3/8–2-5/32
(10–55)
3/16–1-3/16
(5–30)
3/16–1-3/16
(5–30)
3/8–2-5/32
(10–55)
3/8–2-5/32
(10–55)
No. 1
(Extralarge)
Menos
5-5/16 (135)
Cuchilla
Calidad
de material
Madera útil
general
Madera
contrachapada
Place de acero
pobre en carbono
Chapa de acero
inoxidable
Aluminio, cpbre,
latón
Vidriera corrediza
de aluminio
Resina de fenol, resina
de melamina, etc.
Clorulo de vinilo,
resina acrílica, etc.
Polietileno espumoso,
estirol espumoso
Cartón, cartón
ondulado
Fibra prensada
dura
Fibra prensada
Material
a cortar
Madera útil
Plancha
de hierro
Metal no
férrico
Plásticos
Pasta de
papel
000BookCJ18DA.indb76000BookCJ18DA.indb76 2020/05/2110:05:302020/05/2110:05:30
77
000BookCJ18DA.indb77000BookCJ18DA.indb77 2020/05/2110:05:302020/05/2110:05:30
78
000BookCJ18DA.indb78000BookCJ18DA.indb78 2020/05/2110:05:302020/05/2110:05:30
79
000BookCJ18DA.indb79000BookCJ18DA.indb79 2020/05/2110:05:302020/05/2110:05:30
Please contact Koki Holdings America Ltd. at 1-800-59-TOOLS (toll free), or metabo HPT
AUTHORIZED POWER TOOL SERVICE CENTER regarding COLLECTION.
Pour le RAMASSAGE,contacter Koki Holdings America Ltd. au 1-800-59-TOOLS (appel gratuit), ou
UN SERVICE APRÈS-VENTE D’OUTILS ÉLECTRIQUE AGRÉÉ PAR metabo HPT.
Con respecto a la RECOLECCIÓN de baterías, póngase en contacto con Koki Holdings America
Ltd. número 1-800-59-TOOLS (llamada gratis), o con metabo HPT AUTHORIZED POWER TOOL
SERVICE CENTER.
WARNING:
Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains
chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Some
examples of these chemicals are:
●
Lead from lead-based paints,
●
Crystalline silica from bricks and cement and other masonry products, and
●
Arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such
as those dust masks that are specially designed to fi lter out microscopic particles.
AVERTISSEMENT:
La poussière résultant d’un ponçage, d’un sciage, d’un meulage, d’un perçage ou de toute autre activité
de construction renferme des produits chimiques qui sont connus par l’Etat de Californie pour causer des
cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains
de ces produits chimiques:
●
Plomb des peintres à base de plomb,
●
Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
●
Arsenic et chrome du bois d’oeuvre traité chimiquement.
Le risque d’exposition à ces substances varie en fonction de la fréquence d’exécution de ce genre de
travail. Pour réduire l’exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un
équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour fi lter les
particules microscopiques.
ADVERTENCIA:
Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras actividades de
construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos,
defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:
●
El plomo de las pinturas a base de plomo,
●
El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
●
El arsénico y el cromo de la madera tratada químicamente.
El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para
reducir la exposicíon a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo
utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para
eliminar las partículas minúsculas.
Issued by
Shinagawa Intercity Tower A, 15-1, Konan 2-chome,
Minato-ku, Tokyo 108-6020, Japan
Distributed by
1111 Broadway Ave,
Braselton, Georgia, 30517
3405 American Drive, Units 9-10,
Mississauga, ON, L4V 1T6
005
Code No. C99737661 F
Printed in China
000BookCJ18DA.indb80000BookCJ18DA.indb80 2020/05/2110:05:302020/05/2110:05:30
