Black+Decker BLJS78B 20V MAX POWERCONNECT Cordless User Manual

BLJS78

20V MAX* Brushless Jig Saw

Scie Sauteuse Sans Balai 20 V max*

Sierra Caladora Sin Escobillas 20V Max*

Please read before returning this product for any reason.

À lire avant de retourner ce produit pour quelque raison que ce soit.

Lea el manual antes de devolver este producto por cualquier motivo.

INSTRUCTION MANUAL

GUIDE D’UTILISATION

MANUAL DE INSTRUCCIONES

Définitions: symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les

symboles et termes d'alarmes sécurité

suivants pour vous prévenir de

situations dangereuses et de risques de

dommages corporels ou matériels.



DANGER: indique une situation

dangereuse imminente qui, si elle n’est

pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique

une situation potentiellement

dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des

blessuresgraves.



ATTENTION: indique une situation

potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique

un message propre à la sécurité.

AVIS : indique une pratique ne

posant aucun risque de dommages

corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser

des risques de dommages matériels.

Definiciones: Símbolos y

Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza

los siguientes símbolos y palabras de

alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de

lesiones corporales o daños materiales.



PELIGRO: Indica una situación

de peligro inminente que, si no

se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una

situación de peligro potencial que, si no

se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación

de peligro potencial que, si no se evita,

posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) Indica un

mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no

relacionada a lesiones corporales

que de no evitarse puede resultar en

daños a lapropiedad.

Definitions: Safety Alert Symbols

and Words

This instruction manual uses the

following safety alert symbols and

words to alert you to hazardous

situations and your risk of personal

injury or property damage.



DANGER: Indicates an imminently

hazardous situation which, if not

avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially

hazardous situation which, if not

avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a

safety related message.

NOTICE: Indicates a practice

not related to personal injury

which, if not avoided, may result in

propertydamage.

AVERTISSEMENT: lire tous les

avertissements de sécurité, les

instructions, les illustrations

et les caractéristiques de ce

manuel, y compris les sections

sur les piles et les chargeurs fournies

dans un manuel d’origine de l’outil

ou dans le manuel séparé sur les

piles et les chargeurs. Les manuels

peuvent être obtenus en contactant le

service à la clientèle. Le fait de ne pas

suivre les avertissements et les

instructions peut entraîner un choc

électrique, un incendie et/ou des

blessures graves.

ADVERTENCIA: Lea todas las

advertencias de seguridad,

instrucciones, ilustraciones y

especificaciones de este

manual, incluyendo las

secciones sobre la batería y el

cargador proporcionadas en un

manual original de la herramienta o

en el manual de Baterías y

Cargadores por separado. Los

manuales se pueden obtener poniéndose

en contacto con el Servicio de atención

al cliente. La falla en seguir las

advertencias e instrucciones puede

resultar en descarga eléctrica, incendio

y/o lesiones serias.

WARNING: Read all safety

warnings, instructions,

illustrations, and

specifications in this manual,

including the battery and

charger sections provided in an

original tool manual or the separate

Batteries and Chargers manual.

Manuals can be obtained by contacting

Customer Service. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or serious injury.

English (original instructions) 5

Français (traduction de la notice d’instructions originale) 10

Español (traducido de las instrucciones originales) 16

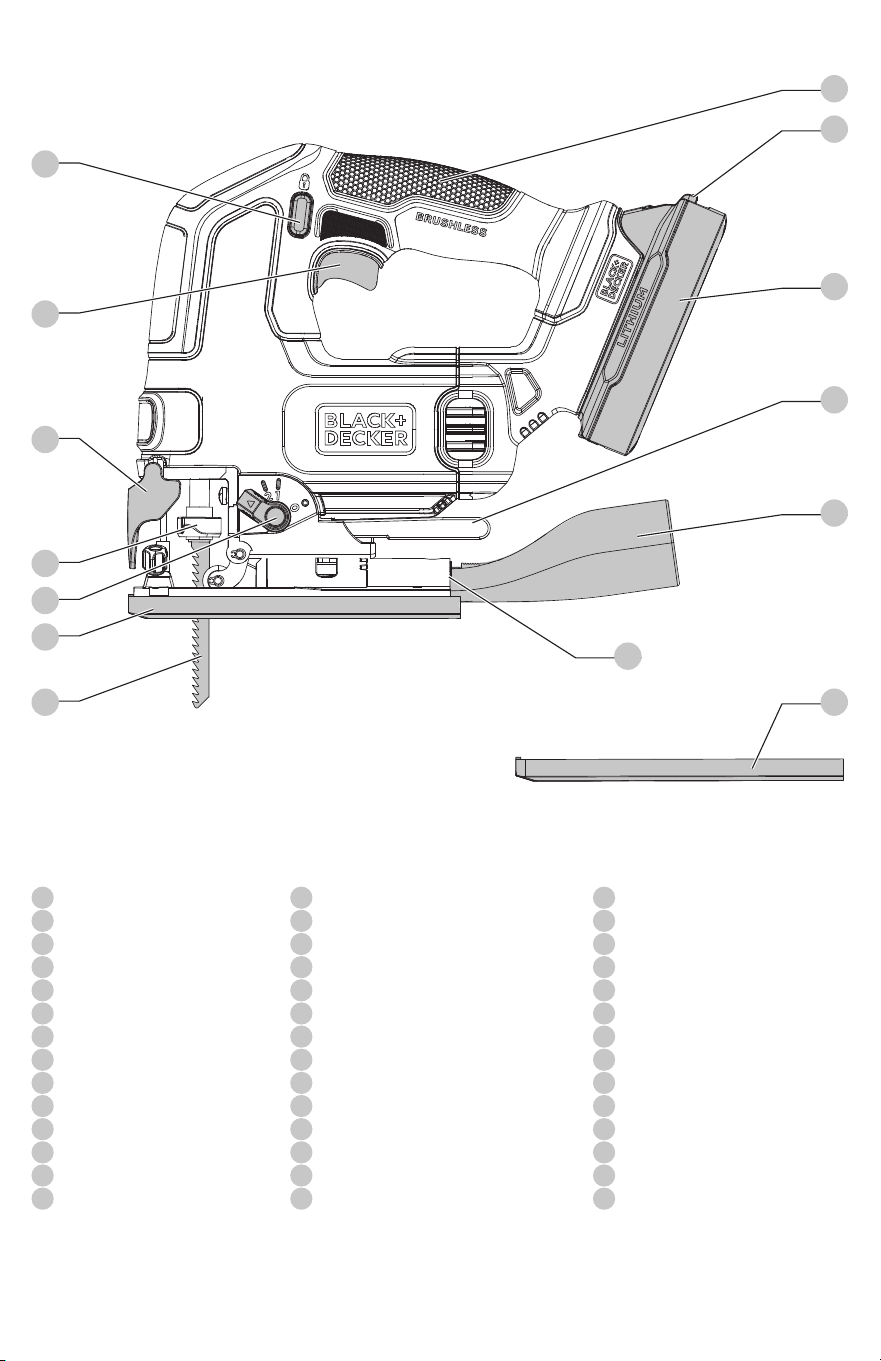

Fig.A

Protection cover

Blade

Blade holder

Shoe cover

Shoe

Keyless bevel lever

Dust extraction tube

Dust extraction port

Battery

Main handle

Battery release button

Lock‑out button

Variable‑speed trigger

Orbital action selector

Couvercle de protection

Lame

Support de lame

Capot du patin

Patin

Levier biseauté sans clé

Tube de dépoussiérage

Port de dépoussiérage

Bloc‑piles

Poignée principale

Bouton de libération de la pile

Bouton de verrouillage

Gâchette à vitesse variable

Sélecteur d’action orbitale

Cubierta de protección

Cuchilla

Soporte de cuchilla

Cubierta de zapata

Zapata

Palanca de bisel sin llave

Tubo de extracción de polvo

Puerto de extracción de polvo

Batería

Manija principal

Botón de liberación de batería

Botón de bloqueo

Gatillo de velocidad variable

Selector de acción orbital

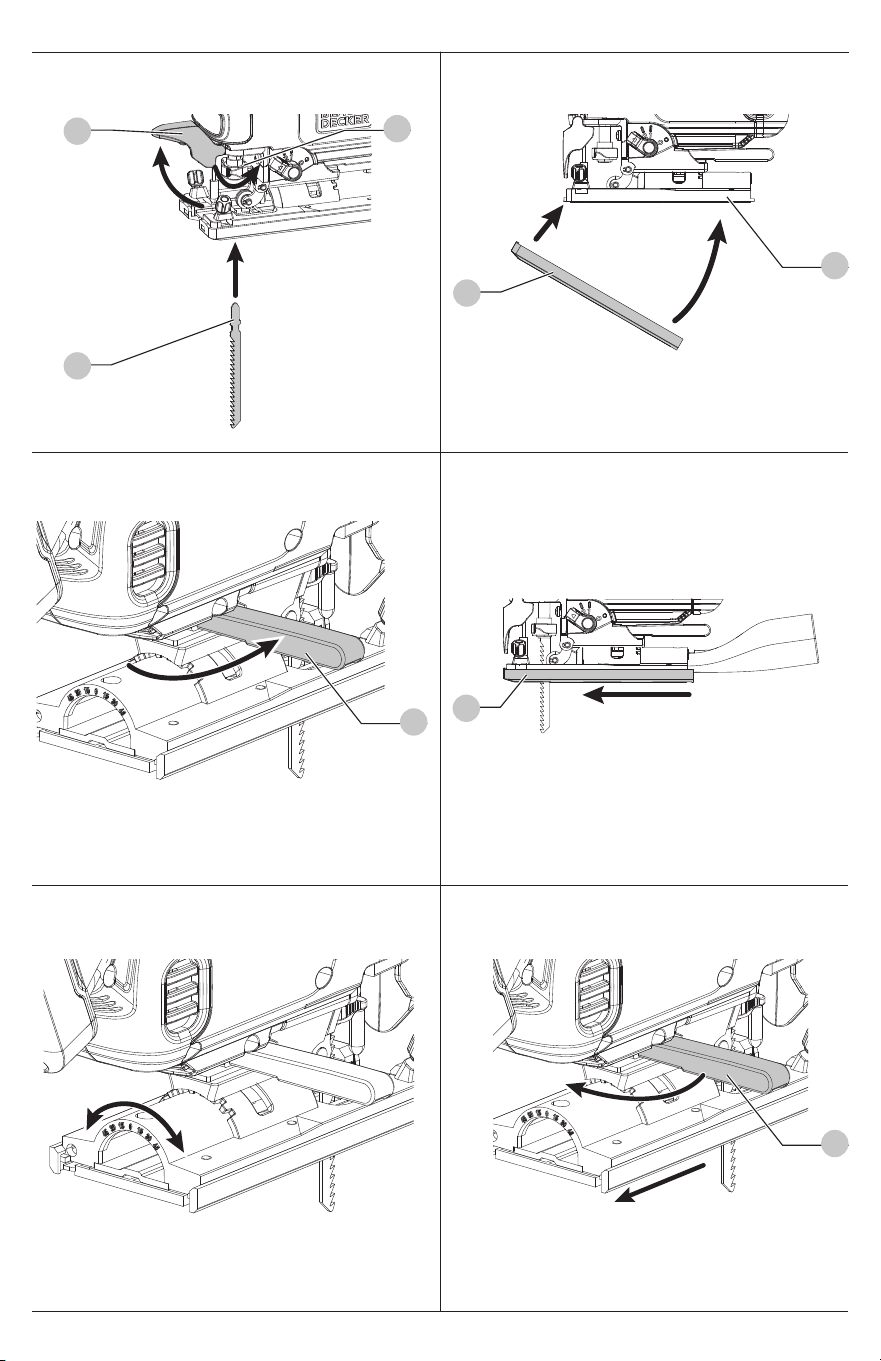

Fig.B Fig.C

Fig.D

Fig.E

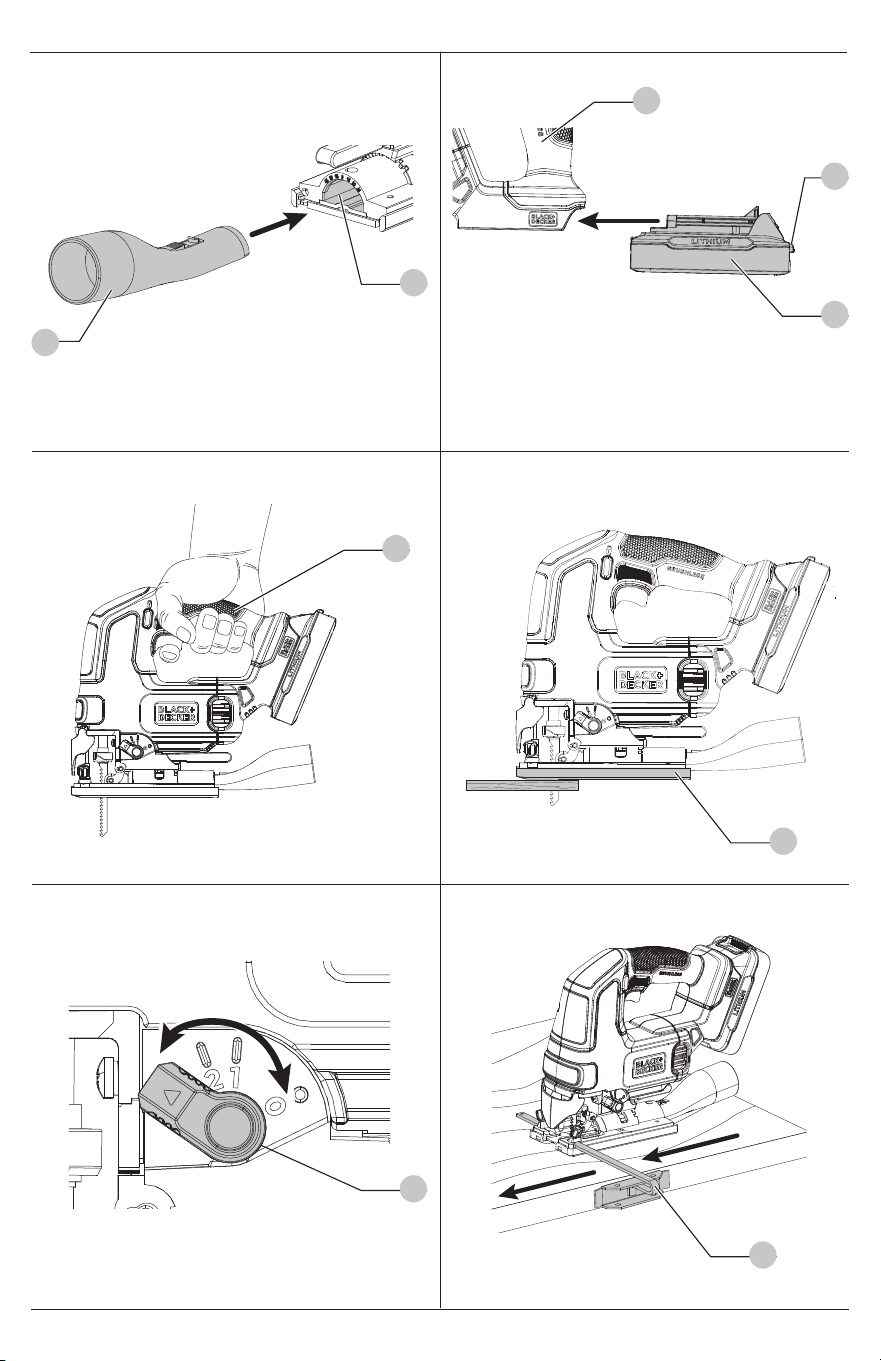

Fig.F

Fig.G

Fig.H Fig.I

Fig.J Fig.K

Fig.L

Fig.M

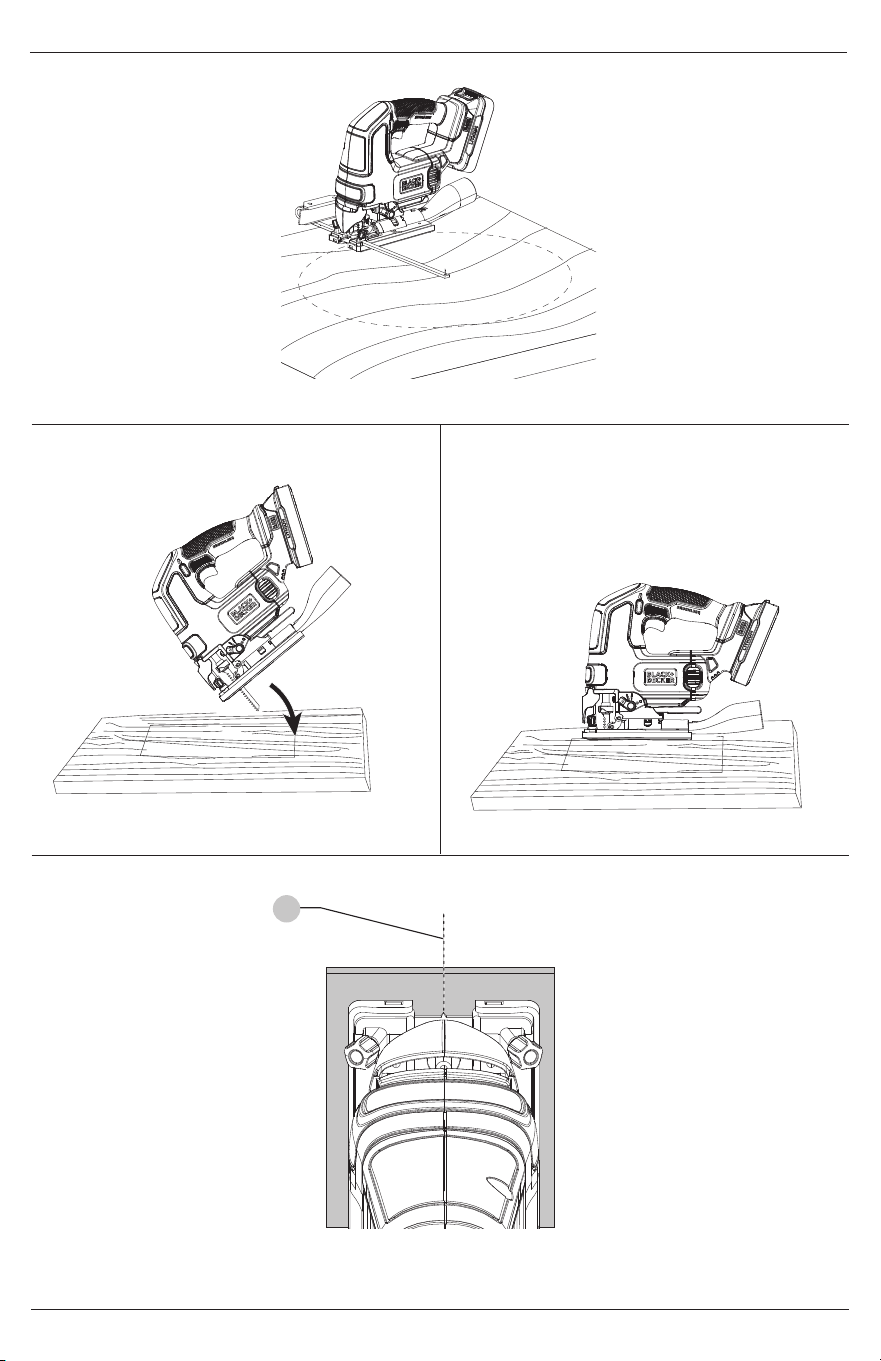

Fig.N

Fig.PFig.O

Fig.Q

English

c ) Prevent unintentional starting. Ensure the switch is in

the off‑position before connecting to power source and/

or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energizing power

tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in

unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from moving

parts. Loose clothes, jewelry or long hair can be caught in

movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool

safety principles. A careless action can cause severe injury

within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do the

job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with

the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power tools

are dangerous in the hands of untrainedusers.

e ) Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool’s operation. If damaged, have the power tool

repaired before use. Many accidents are caused by poorly

maintained powertools.

f ) Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind and

are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc. in

accordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the tool

in unexpectedsituations.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this power

tool. Failure to follow all instructions listed below may result in

electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FORFUTUREREFERENCE.

The term "power tool" in the warnings refers to your mains‑operated

(corded) power tool or battery‑operated (cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

orfumes.

c ) Keep children and bystanders away while operating a

power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Unmodified

plugs and matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your

body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter (GFCI)

protected supply. Use of a GFCI reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious

personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust mask,

non‑skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personalinjuries.

Intended Use

Your cordless jig saw has been designed for residential

sawing of wood, plastic, and metal.

DO nOT use under wet conditions or in the presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)

English

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V .......................... volts

Hz ........................hertz

min ...................... minutes

or DC ......direct current

....................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM ....................

oscillations per minute

RPM ....................

revolutions per minute

sfpm ...................

surface feet per minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

Additional Safety Information



WARNING: Never modify the power tool or any part of it.

Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains

chemicals known to the State of California to cause cancer,

birth defects or other reproductive harm. Some examples of

these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically‑treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Wear protective clothing and wash exposed areas with

soap and water. Allowing dust to get into your mouth, eyes, or

lay on the skin may promote absorption of harmfulchemicals.

Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to the

operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body is unstable and may lead to

loss of control andinjury.

• Air vents often cover moving parts and should be avoided.

Loose clothes, jewelry or long hair can be caught in movingparts.



CAUTION: When not in use, place tool on its side on a

stable surface where it will not cause a tripping or falling

hazard. Some tools with large battery packs will stand upright

on the battery pack but may be easily knockedover.

• Do not use dull or damaged blades. Bent blade can

break easily or cause kickback. Exercise extreme caution when

handling the accessories. The accessories are very sharp.

Wear protective gloves when changing cutting accessories.

Accessories become hot after prolongedusage.

Jig Saw Safety Warnings

• Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring. Cutting accessory

contacting a "live" wire may make exposed metal parts of the

power tool "live" and could give the operator an electricshock.

• Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding the

workpiece by hand or against your body leaves it unstable and

may lead to loss ofcontrol.

• Disconnect power before using tool near live wires

or where there may be hidden wiring. Cutting accessory

contacting a “live” wire may make exposed metal parts of the

power tool “live” and could give the operator an electric shock.

Always check for hidden wiring, gas lines, or other utilities

before performing any material cutting or removal operations

with thetool.

• Wait for the cutter to stop before setting the tool down.

An exposed cutter may engage the surface leading to possible

loss of control and seriousinjury.

• Do not “jam” the saw blade or apply excessive

pressure. Do not attempt to make an excessive depth ofcut.

• Keep your hands away from cutting area. Do not reach

under the material beingcut.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with another

batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a

risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the battery may cause

irritation orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to fire or excessive

temperature. Exposure to fire or temperature above 265°F

(130°C) may causeexplosion.

g ) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range

specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage the

battery and increase the risk offire.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool ismaintained.

b ) Never service damaged battery packs. Service of

battery packs should only be performed by the manufacturer or

authorized serviceproviders.

English

Cutting (Fig.K)



WARNING: Always use eye protection. All users and

bystanders must wear eye protection that conforms to ANSI

Z87.1



WARNING: Exercise extra caution when cutting towards

operator. Always hold saw firmly while cutting.

The blade should extend past the shoe

and the thickness

of the workpiece throughout the cut. Select the blade best

suitable for the material to be cut and use the shortest blade

suitable for the thickness of the material. Ensure the blade

Proper Hand Position (Fig.J)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a suddenreaction.

Proper hand position requires one hand on the main

handle

10

. Keep other hand clear of cutter area.

Switching On and Off (Fig. A)

To switch the tool on, make sure the lock‑out button

is in

the middle position and pull the variable‑speed trigger

To switch the tool off, release the variable‑speed trigger, then

depress the lock‑out button back from the other side to lock

the trigger in the off position.

Installing and Removing the Battery Pack (Fig.I)



WARNING: Ensure the tool/appliance is in the off position

before inserting the batterypack.

nOTE: For best results, make sure your battery pack is

fullycharged.

1. To install the battery pack

9

into the tool handle

10

, align

the battery pack with the rails inside the tool’s handle and

slide it into the handle until the battery pack is firmly seated

in the tool and ensure that it does notdisengage.

2. To remove the battery pack from the tool, press the

battery pack release button

11

and firmly pull the battery

pack out of the toolhandle. Insert battery into thecharger.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Attaching Dust Extraction Tube (Fig. H)

• Slide the dust extraction tube

into the dust extraction port

until the tube button clips intoplace.

• To remove, press the tube button and pull the tube out of

the port.

4. Once the desired bevel angle is achieved, slide the shoe

backward into the detent and lock the shoe into place as

shown in Fig.G.

To Set Shoe Back to 0°

1. Unlock theshoe.

2. Slide the shoe out.

3. Rotate the shoe back to 0°.

4. Slide the shoe back into the 0° positive stopposition.

5. Lock theshoe.

Beveling the Shoe (Fig.D–G)

To Bevel the Shoe

1. To unlock the shoe

5

, pull the keyless bevel lever

6

the side as shown in Fig.D.

2. Slide the shoe forward to release it from the 0° positive

stop position as shown in Fig.E.

3. The shoe can be beveled to the left or to the right as

shown in Fig.F. It has detents at 0°, 15°, 30° and 45°. The shoe

can be manually stopped at any degree between 0° and45°.

Removeable Anti‑Scratch Shoe Cover (Fig.C)

The shoe cover

4

should be used when cutting surfaces that

scratch easily, such as laminate, veneer orpaint.

To remove shoe cover, grasp the shoe cover from the bottom

and pull down.

To attach shoe cover, place the front of the aluminum

shoe

5

into the front of the shoe cover and lower the jig

saw. The shoe cover will click securely onto the rear of the

aluminumshoe.

Blade Installation (Fig.B)

1. Lift the protection cover

up.

2. With teeth facing forward, insert the shank of the saw

blade

into the blade holder

by rotating the blade

holder counterclockwise as far as it willgo.

3. Push the protection cover down and ensure the blade is

secure beforecutting.

4. To remove the blade, rotate the protection cover up,

rotate the blade holder counterclockwise to release the

blade, and slide the blade out.



CAUTION: Blade may be hot.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories

, or prior to cleaning

. An

accidental start‑up actuation can causeinjury.

The RBRC® Seal

Please take your spent battery packs to

an authorized service center or to your

local retailer for recycling. In some areas,

it is illegal to place spent battery packs in

the trash. You may also contact your local recycling center

for information on where to drop off the spent battery pack.

Do not place in curbside recycling. For more information

visit www.call2recycle.org or call the toll‑free number

in the RBRC®Seal. RBRC® is a registered trademark of Call

2Recycle,Inc.

or AC/DC .... alternating or

direct current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square inch

......................earthing terminal

.....................safety alert symbol

...................... visible radiation–

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

.....................

read all documentation

English

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETYand RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should be

performed by a factory service center or an authorized service

center. Always use identical replacementparts.

Accessories



WARNING: Since accessories, other than those offered by

BLACK+DECKER, have not been tested with this product, use

of such accessories with this product could be hazardous. To

reduce the risk of injury, only BLACK+DECKER‑recommended

accessories should be used with thisproduct.

Recommended accessories for use with your product

are available at extra cost from your local dealer or

authorized service center. If you need assistance in locating

any accessory, please contact BLACK+DECKER. Call

1‑800‑544‑6986.

Cleaning



WARNING: Blo

w dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk of eye

injury, always wear ANSI Z87.1 approved eye protection when

perform

ing thisprocedure.



WARNING: Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These chemicals

may weaken the plastic materials used in these parts. Use a cloth

dampened only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal injury,

turn unit off and remove the battery pack before making

any adjustments or removing/installing attachments or

accessories. An accidental start‑up can causeinjury.

Your BLACK+DECKER power tool has been designed

to operate over a long period of time with minimum

maintenance. Continuous satisfactory operation depends

upon proper tool care and regularcleaning.

How to use the Sightline® Feature (Fig. Q)

1. Use a pencil to mark the cutting line

2. Position the jig saw over the line.

3. Viewing from directly above the jig saw, the line of cut can

be easily followed.

Pocket Cutting (Fig. O, P)

A pocket cut is an easy method of making an inside cut. The

saw can be inserted directly into a panel or board without

first drilling a lead or pilot hole. In pocket cutting, measure

the surface to be cut and mark clearly with a pencil. Next tip

the saw forward until the front end of the shoe sits firmly on

the work surface and the blade clears the work through its

full stroke. Switch the tool on and allow it to attain maximum

speed. Grip the saw firmly and lower the back edge of tool

slowly until the blade reaches its complete depth. Hold the

shoe flat against the wood and begin cutting. Do not remove

blade from cut while it is still moving. Blade must come to a

complete stop.

Using rip fence as a pivot arm, begin cutting circle. For circle

cutting, the cross bar should be up, as shown in Fig N.

Rip / Circle Cutting (Fig. M, N)

Ripping and circle cutting without a pencil line are easily

done with the rip fence/circle guide

(not included

‑ available at extra cost). Using the screw, clamp the

fencesecurely.

When ripping, position as shown in Fig M and slide the rip

fence under the screw from either side of the saw. Set the

cross bar at desired distance from blade and tighten screw.

For ripping, the cross bar should be down and against the

straight edge of the workpiece as shown.

When circle cutting, adjust rip fence so that distance from

blade to hole in fence arm is at the desired radius and tighten

screws. Place saw so that hole in fence arm is over center of

circle to be cut (drill hole for blade or cut inward from edge

of material to get blade into position). When saw is properly

positioned, drive a small nail through hole in fence arm.

Hints for Optimum Use

Tips for sawing laminates

• As the saw blade cuts on the upward stroke, splintering

may occur on the surface closest to the shoe plate.

• Use a fine‑tooth saw blade.

• Saw from the back surface of the workpiece.

• To minimize splintering, clamp a piece of scrap wood or

hardboard to both sides of the workpiece and saw through

this sandwich.

Tips for sawing Metal

• Be aware that sawing metal takes much more time than

sawing wood.

• Use a saw blade suitable for sawing metal.

• When cutting thin metal, clamp a piece of scrap wood

to the back surface of the workpiece and cut through

thissandwich. The saw blade must extend through the

sandwich throughout the full stroke of the saw.

• Spread a film of oil along the intended line of cut for easier

operation and longer blade life. For cutting aluminum,

kerosene is preferred.

Cutting Action

Orbital or Straight (Fig.L)

This jig saw is equipped with four cutting actions, three

orbital and one straight. Orbital action has a more aggressive

blade motion and is designed for cutting in soft materials like

wood or plastic. Orbital action provides a faster cut, but with

a less smooth cut across the material. In orbital action, the

blade moves forward during the cutting stroke in addition to

the up and downmotion.

nOTE: Metal or hardwoods should never be cut in

orbitalaction.

To Adjust the Cutting Action

1. Move the orbital action selector

14

between the four

cutting positions: 0, 1, 2, and3.

2. Position 0is straightcutting.

3. Positions 1, 2, and 3are orbitalcutting.

The aggressiveness of the cut increases as the lever is

adjusted from one to three, with three being the most

aggressivecut.

extends down past the material to be cut throughout the

full stroke.

English

2+3 Year Limited Warranty

2‑Year Limited Warranty provided as standard. Product

registration, with proof of purchase, required within 30days

of purchase for additional 3‑Year LimitedWarranty.

For warranty terms go to

www.blackanddecker.com/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at Black & Decker, 701East Joppa Road,

Towson, MD 21286or call 1‑800‑544‑6986.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

check country specific warranty information contained in

the packaging, call the local company or see the website for

suchinformation.

Thank you for your purchase. Register your product now for:

• ADDiTiOnAl 3‑YEAR liMiTED WARRAnTY: Registering

within 30days of purchase will activate your additional

warranty for this product (proof of purchase required).

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is a

problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an insurance

loss, such as fire, flood or theft, your registration of ownership

will serve as your proof ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification is

required under the Federal Consumer SafetyAct.

Quebec Disclosure

We do not guarantee the availability of replacement parts,

repair services or information necessary to maintain or repair

products subject to and under the meaning of the Quebec

Consumer Protection Act, as amended by Bill29.

FRAnçAis

f ) S’il est impossible d’éviter l’utilisation d’un outil

électrique dans un endroit humide, brancher l’outil dans

une prise ou sur un circuit d’alimentation dotés d’un

disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type

de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est utilisé.

Ne pas utiliser d’outil électrique en cas de fatigue ou sous

l’influence de drogues, d’alcool ou de médicaments. Un

simple moment d’inattention en utilisant un outil électrique

peut entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection individuelle.

Toujours porter une protection oculaire. L’utilisation

d’équipements de protection comme un masque antipoussière,

des chaussures antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert réduira les

risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer que

l’interrupteur se trouve à la position d’arrêt avant de

relier l’outil à une source d’alimentation et/ou d’insérer

un bloc‑piles, de ramasser ou de transporter l’outil.

Transporter un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont l’interrupteur

est à la position de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à

une partie pivotante de l’outil électrique peut provoquer des

blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son équilibre

en tout temps. Cela permet de mieux maîtriser l’outil

électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter de

vêtements amples ni de bijoux. Garder les cheveux et

les vêtements à l’écart des pièces mobiles. Les vêtements

amples, les bijoux ou les cheveux longs risquent de rester

coincés dans les piècesmobiles.

g ) Si des composants sont fournis pour le raccordement

de dispositifs de dépoussiérage et de ramassage,

s’assurer que ceux‑ci sont bien raccordés et utilisés.

L’utilisation d’un dispositif de dépoussiérage peut réduire les

dangers engendrés par lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité de

l’outil. Un acte irréfléchi peut causer une blessure grave en une

fraction deseconde.

4) Utilisation et entretien d’un outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil électrique

approprié effectuera un meilleur travail, de façon plus sûre et à

la vitesse pour laquelle il aétéconçu.

b ) Ne pas utiliser un outil électrique dont l’interrupteur

est défectueux. Tout outil électrique dont l’interrupteur est

défectueux est dangereux et doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant d’effectuer

tout ajustement, changement et entreposage de celui‑ci.

AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ

DESOUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique. Ne

pas suivre toutes les instructions comprises aux présentes

peut conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avecfil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux

encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques dans

un milieu déflagrant, tel qu’en présence de liquides, de

gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui pourraient enflammer la poussière

ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une distraction

pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent correspondre

à la prise. Ne jamais modifier la fiche d’aucune façon.

Ne jamais utiliser de fiche d’adaptation avec un outil

électrique mis à la terre. Le risque de choc électrique sera

réduit par l’utilisation de fiches non modifiées correspondant

àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc électrique

est plus élevé si votre corps est mis àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou à

l’humidité. La pénétration de l’eau dans un outil électrique

augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher

un outil électrique. Tenir le cordon éloigné de la chaleur,

de l’huile, des bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette application.

L’utilisation d’une rallonge conçue pour l’extérieur réduira les

risques de chocélectrique.

Utilisation prévue

Votre scie sauteuse sans fil a été conçue pour le sciage

domestique du bois, du plastique et du métal.

nE PAs utiliser en conditions humides ou en présence de

liquides ou gaz inflammables.

nE PAs laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cet outil.

Français (traduction de la notice d’instructions originale)

FRAnçAis

Renseignements de sécurité supplémentaires



AVERTISSEMENT: ne modifiez jamais l’outil électrique ou

toute pièce de celui‑ci. Cela pourrait entraîner des dommages

matériels ou des blessurescorporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes de

sécurité. Les lunettes ordinaires NE SONT PAS des lunettes de

sécurité. Utilisez également un masque facial ou anti‑poussière

si l’opération de coupe est poussiéreuse. PORTEZ TOUJOURS UN

ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• protection oculaire ANSIZ87.1 (CAN/CSAZ94.3),

• protection auditive ANSIS12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.

Avertissements de sécurité pour sciesauteuse

• Tenez l’outil par les surfaces de prise isolées lorsque

vous effectuez une tâche où l’outil de coupe peut entrer

en contact avec le câblage dissimulé. Le contact avec un

câble « sous tension » rendra aussi les pièces métalliques de

l’outil « sous tension » et pourrait donner un choc électrique

àl’utilisateur.

• Débranchez l’alimentation électrique avant d’utiliser

l’outil à proximité de fils sous tension où d’éventuels

câblages dissimulés. L’accessoire de coupe entrant un

contact avec un câble « sous tension » peut mettre les pièces

métalliques de l’outil électrique « sous tension » et causer un

choc électrique à l’utilisateur. Vérifiez toujours l’emplacement

de câblages, conduites de gaz ou autres services avant

d’effectuer des opérations de coupe ou de suppression de

matériau avecl'outil.

• Utilisez des pinces ou une autre façon pratique

de sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou contre

votre corps le laisse instable et peut mener à une perte

decontrôle.

• Attendez que le couteau s’arrête avant de déposer

l’outil. Un couteau exposé peut entrer en contact avec la

surface entraînant une possible perte de contrôle et une

blessuregrave.

• Ne coincez pas la lame de scie et n’appliquez pas une

pression excessive. Ne tentez pas de faire une coupe de

profondeurexcessive.

• Tenez vos mains à l’écart de la zone de coupe. Ne

touchez pas le dessous du matériau en cours decoupe.

• N’utilisez pas de lames émoussées ou endommagées.

Un lame tordue peut se briser facilement ou provoquer

un rebond. Faites preuve d’extrême prudence lorsque

vous manipulez les accessoires. Les accessoires sont très

tranchants. Portez des gants de protection pour changer les

accessoires de coupe. Les accessoires sont chauds après une

utilisationprolongée.

température hors des limites spécifiées peut endommager les

piles et augmenter le risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange

identiques. Cela permettra de maintenir une utilisation

sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés. La

réparation de blocs‑piles doit seulement être effectuée par le

fabricant ou les fournisseurs de serviceautorisé.

Ces mesures préventives réduisent les risques de démarrage

accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée des

enfants et ne permettre à aucune personne n’étant

pas familière avec un outil électrique ou son mode

d’emploi d’utiliser cet outil. Les outils électriques deviennent

dangereux entre les mains d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les pièces

mobiles sont mal alignées ou coincées, si des pièces sont

brisées ou présentent toute autre condition susceptible

de nuire au bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents sont causés

par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont

moins susceptibles de se coincer et sont plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en tenant

compte des conditions de travail et du travail à effectuer.

L’utilisation d’un outil électrique pour toute opération autre

que celle pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les mains et les

surfaces de prise glissante ne permettent pas la manutention

et le contrôle sécuritaires de l’outil dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur précisé

par le fabricant. L’utilisation d’un chargeur qui convient à un

type de bloc‑piles risque de provoquer un incendie s’il est utilisé

avec un autre type de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec les

blocs‑piles conçus à cet effet. L’utilisation de tout autre

bloc‑piles risque de causer des blessures ou unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir éloigné

des objets métalliques, notamment des trombones, de

la monnaie, des clés, des clous, des vis ou autres petits

objets métalliques qui peuvent établir une connexion

entre les deux bornes. Le court‑circuit des bornes du

bloc‑piles risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler hors

du bloc‑piles; éviter tout contact avec ce liquide. Si un

contact accidentel se produit, laver à grande eau. Si le

liquide entre en contact avec les yeux, obtenir également

des soins médicaux. Le liquide qui gicle hors du bloc‑piles

peut provoquer des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées ou

modifiées peuvent avoir une réaction imprévisible résultant en

un incendie, une explosion ou un potentiel deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux flammes ou

à des températures excessives. L’exposition aux flammes ou

à une température au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et ne

rechargez pas le bloc‑piles ou l’outil à des températures

hors de la plage de température indiquée dans les

instructions. Une recharge non conforme ou à une

FRAnçAis

Réglage de l'inclinaison de la semelle (Fig. D–G)

Pour incliner la semelle

1. Pour déverrouiller la semelle

, tirez le levier de réglage

du biseau sans clé

sur le côté, comme illustré par la Fig. D.

2. Faites glisser la semelle vers l'avant pour la libérer de la

butée à 0° positif, comme illustré par la Fig. E.

3. La semelle peut être inclinée vers la gauche ou la

droite, comme illustré par la Fig. F. Des crans sont présents

à 0°, 15°, 30° and 45°. La semelle peut être arrêtée

manuellement à n'importe quel angle entre 0 ° et 45 °.

4. Une fois le bon angle d'inclinaison atteint, faites glisser la

semelle vers l'arrière dans le cran et verrouillez la semelle en

place comme illustré par la Fig. G.

Capot du patin antirayures amovible (Fig.C)

Le capot du patin

4

doit être utilisé lorsque les surfaces de

coupe qui s’égratignent facilement comme le stratifié, le

placage ou la peinture.

Pour retirer le capot du patin, saisissez‑le par le bas et tirez

vers le bas.

Pour fixer le capot du patin, placez l’avant du patin en

aluminium

5

dans l’avant du capot du patin et abaissez la

scie sauteuse. Le capot du patin s’enclenchera solidement à

l’arrière du patin en aluminium.

Installation de la lame (Fig.B)

1. Soulevez le couvercle de protection

2. Les dents tournées vers l’avant, insérez la tige de la lame

de scie

dans le support de lame

en tournant ce dernier

dans le sens inverse des aiguilles d’une montre jusqu’à ce

qu’il atteigne sa butée.

3. Abaissez le couvercle de protection et assurez‑vous que la

lame est bien fixée avant de commencer à couper.

4. Pour retirer la lame, relevez le couvercle de protection,

tournez le support de lame dans le sens inverse des aiguilles

d’une montre pour libérer la lame, puis faites glisser la lame

vers l’extérieur.



ATTENTION: la lame peut être chaude.

ASSEMBLAGE ET RÉGLAGES



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, éteignez l’outil et retirez le bloc‑piles

avant d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires

, ou avant de nettoyer

. Le

démarrage accidentel de l’actionnement peut causer une

blessure.

Le sceau RBRC

Veuillez apporter vos blocs‑piles usagés à

un centre de service agréé BLACK+DECKER

ou à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs‑piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc‑piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

au numéro sans frais dans le sceauRBRC®.

RBRC® est une marque de commerce déposée de Call

2Recycle,Inc.

..................... portez une

protection auditive

.....................

lisez toute la

documentation

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

v .......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Structure de classe I

(mise à la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM ....................

oscillations par minute

Tr/min ................

tours par minute

sfpm ...................

pieds de surface

par minute

CPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................Wattheures

Ah ....................... ampères‑heures

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Structure de classe II

(doublement isolé)

.......................vitesse à vide

n .........................vitesse nominale

PSI.......................

livres par pouce carré

......................borne de terre

..................... symbole d’alertes

de sécurité

.....................

rayonnement visible

‑ ne regardez pas

directement la lampe

..................... p

ortez une protection

respiratoire

..................... portez une

protection oculaire



AVERTISSEMENT: certaines poussières créées par le ponçage

mécanique, le sciage, l’aiguisage, le perçage et autres activités

de construction contiennent des produits chimiques reconnus

dans l’État de la Californie pour causer le cancer et des anomalies

congénitales ou autres effets nuisibles sur la reproduction. Certains

exemples de ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment et

d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de construction

traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence dont vous

effectuez ce type de travail. Pour réduire votre exposition à ces produits

chimiques: travaillez dans un endroit bien aéré et avec un équipement

de sécurité homologué, comme les masques anti‑poussière

spécialement conçus pour filtrer les particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la poussière

d’entrer dans votre bouche, vos yeux ou la laisser sur la peau peut

favoriser l’absorption des produits chimiques dangereux. Dirigez

les particules loin du visage et ducorps.

• Utilisez l’extracteur de poussière approprié pour

enlever la grande majorité de la poussière statique et en

suspension dans l’air. Ne pas enlever la poussière statique et

en suspension dans l’air peut contaminer l’environnement de

travail ou présenter un risque accru pour la santé de l’utilisateur

et les personnes àproximité.

• Utilisez des pinces ou d’autres méthodes pratiques

pour sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail d’une main ou contre votre

corps est instable et peut mener à une perte de contrôle et

uneblessure.

• Les évents couvrent souvent des pièces qui se déplacent et

doivent être évités. Des vêtements amples, les bijoux ou les cheveux

longs peuvent se coincer dans des pièces quidéplacent.



ATTENTION:

lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou de chute.

Certains outils avec de gros blocs‑piles se tiendront debout sur

le bloc‑piles, mais ils peuvent facilement êtrerenversés.

FRAnçAis

Conseils pour une utilisation optimale

Conseils pour scier les stratifiés

• Pendant que la lame de la scie coupe la course vers le haut,

un éclatement peut se produire sur la surface la plus près du

patin.

• Utilisez une lime dentée fine.

• Sciez à partir des la surface arrière de la pièce de travail.

• Pour minimiser l’éclatement, fixez une pièce de débris de

bois ou un panneau dur des deux côtés de la pièce de travail

et sciez à travers ce sandwich.

Conseils pour scier le métal

• Sachez que le sciage du métal prend beaucoup plus de

temps que le sciage du bois.

• Utilisez une lame de scie appropriée pour sciage du métal.

• Lorsque vous coupez du métal mince, fixez une pièce de

débris de bois sur la surface arrière de la pièce de travail et

coupez à travers ce sandwich. La lame de la scie doit traverser

le sandwich pendant toute la course de la scie.

• Étendez une couche d’huile le long de la ligne de coupe

prévue pour une utilisation plus facile et une durée de vie

plus longue de la lame. Pour la coupe de l’aluminium, le

kérosène est préférable.

Action de coupe

Orbitale ou droite (Fig.L)

Cette scie sauteuse est équipée de quatre modes de

mouvements: trois orbitaux et un droit. Le mouvement

orbital offre un mouvement de lame plus agressif et il est

prévu pour la découpe des matériaux tendres comme le bois

ou le plastique. Le mouvement orbital permet une découpe

plus rapide, mais moins fluide à travers la matière. En mode

orbital, la lame se déplace vers l'avant sur la course de la

coupe, en plus de son mouvement de haut enbas.

REMARQUE: le métal ou les bois durs ne doivent jamais être

coupés en action orbitale.

Pour régler l’action de coupe

1. Déplacez le sélecteur de course pendulaire

14

entre les

quatre positions de découpe : 0, 1, 2ou3.

2. La position 0correspond à une découpedroite.

3. Les positions 1, 2et 3servent pour les découpes avec

mouvementorbital.

L'agressivité de la découpe augmente au fur et à mesure que

le levier est déplacé des positions 1à 3, la position 3étant la

plusagressive.



AVERTISSEMENT: soyez particulièrement vigilant lorsque

vous sciez en revenant dans votre direction. Veillez à toujours

tenir la scie fermement pendant la découpe.

La lame doit dépasser la semelle

et l'épaisseur de

l'ouvrage tout au long de la découpe. Choisissez la lame la

mieux adaptée à la matière à découper et utilisez la plus

petite lame en fonction de l'épaisseur de l'ouvrage. Veillez à

ce que la lame traverse l'ouvrage sur toute sa course.

Position correcte des mains (Fig.J)



AVERTISSEMENT: pour réduire tout risque de dommages

corporels graves, adopter SYSTÉMATIQUEMENT la position

des mainsillustrée.



AVERTISSEMENT: pour réduire tout risque de

dommages corporels graves, maintenir fermement et

SYSTÉMATIQUEMENT l’outil pour anticiper toute réaction

soudaine de sapart.

La position correcte des mains nécessite d’avoir une main sur

la poignée principale

10

. Gardez l’autre main éloignée de la

zone de coupe.

Mettre en marche et éteindre (Fig. A)

Pour mettre l’outil en marche, assurez‑vous que le bouton

de verrouillage

est en position centrale et appuyez sur la

gâchette à vitesse variable

Pour arrêter l’outil, relâchez la gâchette à vitesse variable, puis

appuyez sur le bouton de verrouillage de l’autre côté pour

verrouiller la gâchette en position d’arrêt.

Installer et retirer le bloc‑batterie (Fig.I)



AVERTISSEMENT: assurez‑vous que l'outil/l'appareil est

bien éteint avant d'insérer le bloc‑batterie.

REMARQUE : pour un résultat optimal, contrôlez que votre

bloc‑batterie est complètementrechargé.

1. Pour installer le bloc‑batterie

9

dans la poignée de

l'outil

10

, alignez‑le avec les rails à l'intérieur de la poignée

de l'outil et glissez‑le dans la poignée jusqu'à ce qu'il repose

fermement en place dans l'outil et qu'il ne puisse pas

selibérer.

2. Pour retirer le bloc‑batterie de l'outil, appuyez sur le

bouton de libération

11

et tirez fermement le bloc‑batterie

hors de la poignée de l'outil. Insérez la batterie dans

lechargeur.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et retirez

le bloc‑piles avant d’effectuer tout réglage ou de retirer/

installer des fixations ou des accessoires. Un démarrage

accidentel peut causer desblessures.

Fixation du tube de dépoussiérage (Fig.H)

• Faites glisser le tube de dépoussiérage

dans le port

de dépoussiérage

jusqu’à ce que le bouton du tube

s’enclenche.

• Pour le retirer, appuyez sur le bouton du tube et tirez le

tube hors du port.

Pour ramener la semelle à 0 °

1. Déverrouillez la semelle.

2. Faites glisser la semelle vers l'extérieur.

3. Replacez la semelle à 0 °.

4. Refaites glisser la semelle sur la position du 0 ° positif.

5. Verrouillez la semelle.

Scier (Fig.K)



AVERTISSEMENT: veillez à toujours porter une protection

oculaire. Tous les utilisateurs et les autres personnes présentes

doivent porter une protection oculaire conforme à la norme

ANSI Z87.1

Sciage en long / coupe circulaire (Fig. M, N)

Le sciage en long et la coupe circulaire sans ligne de crayon

sont facilement effectués avec le guide longitudinal / le

guide circulaire

(non inclus, disponibles à un coût

supplémentaire). À l’aide de la vis, fixez solidement le guide.

Pour les coupes longitudinales, positionnez‑vous comme

indiqué dans la Fig. M et faites glisser le guide longitudinal

sous la vis depuis l’un ou l’autre côté de la scie. Réglez la

FRAnçAis

S’enregistrer en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• gARAnTiE liMiTÉE sUPPlÉMEnTAiRE DE 3Ans:

l’enregistrement dans les 30jours suivant l’achat activera

votre garantie supplémentaire pour ce produit (preuve

d’achat requise).

• sERViCE DE gARAnTiE: l’enregistrement de votre produit

vous permettra de bénéficier d’un service de garantie plus

efficace en cas de problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation ou un

vol, votre enregistrement de propriété servira de preuve de

votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

Enregistrement en ligne sur www.blackanddecker.com/

account/login.

Divulgation pour le Québec

Nous ne garantissons pas la disponibilité des pièces de

rechange, des services de réparation ni des informations

nécessaires pour l’entretien ou la réparation des produits

visés par la Loi sur la protection du consommateur du

Québec, telle que modifiée par le projet de loi29.

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et les

réglages doivent être réalisés (cela comprend l’inspection

et le remplacement du balai, le cas échéant) par un centre

de réparation en usine

BLACK+DECKER

ou un centre de

réparation agréé

BLACK+DECKER

. Toujours utiliser des pièces de

rechangeidentiques.

Accessoires



AVERTISSEMENT: les accessoires autres que

BLACK+DECKER n’ayant pas été testés avec ce produit, leur

utilisation avec cet outil peut s’avérer dangereuse. Pour réduire

le risque de blessure, seuls les accessoires recommandés par

BLACK+DECKER doivent être utilisés avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé.

Si vous avez besoin d’aide pour localiser un accessoire,

contactez BLACK+DECKER. Appelez au 1‑800‑544‑6986.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au moins une

fois par semaine. Pour minimiser le risque de blessure aux yeux,

toujours porter une protection oculaire conforme à la norme

ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces

non métalliques de l’outil. Ces produits chimiques peuvent

affaiblir les matériaux de plastique utilisés dans ces pièces.

Utiliser un chiffon humecté uniquement d’eau et de savon

doux. Ne jamais laisser de liquide pénétrer dans l’outil et

n’immerger aucune partie de l’outil dans unliquide.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et retirez

le blocs‑piles avant d’effectuer tout réglage ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer desblessures.

Votre chariot BLACK+DECKER a été conçu pour fonctionner

sur une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

Comment utiliser la fonction Sightline® (Fig. Q)

1. Utilisez un crayon pour marquer la ligne de coupe

2. Placez la scie sauteuse sur la ligne.

3. La ligne de coupe peut être facilement suivie en regardant

directement au‑dessus de la scie sauteuse.

Découpe de cavité (Fig. O, P)

La découpe de cavités est un moyen simple d'effectuer

des découpes pénétrantes. La scie peut être introduite

directement dans un panneau ou une planche sans avoir à

percer de pré‑trou. Pour effectuer une découpe pénétrante,

mesurez et marquez clairement la surface à découper au

crayon. Inclinez ensuite la scie vers l'avant jusqu'à ce que

l'extrémité avant de la semelle repose fermement sur la

surface de l'ouvrage et que la lame libère l'ouvrage sur toute

sa course. Mettez l'outil en marche et laissez‑le atteindre

son plein régime. Tenez fermement la scie et abaissez

lentement sa partie arrière jusqu'à ce que la lame atteigne

sa pleine profondeur. Tenez la semelle à plat contre le bois

et commencez la découpe. Ne retirez pas la lame du trait

de coupe tant qu'elle est en mouvement. La lame doit être

complètement immobile.

barre transversale à la distance souhaitée de la lame et serrez

la vis. Pour les coupes longitudinales, la barre transversale

doit être abaissée et appuyée contre le bord droit de la pièce

de travail, comme indiqué.

Pour une coupe circulaire, réglez le guide longitudinal de

manière à ce que la distance entre la lame et le trou dans le

bras du guide corresponde au rayon souhaité, puis serrez

les vis. Placez la scie de manière à ce que le trou dans le bras

du guide se trouve au centre du cercle à découper (percez

un trou pour la lame ou découpez vers l’intérieur à partir

du bord du matériau pour mettre la lame en position). Une

fois la scie correctement positionnée, enfoncez un petit clou

dans le trou du bras du guide. À l’aide du guide longitudinal

comme bras pivotant, commencez à couper le cercle. Pour

la coupe circulaire, la barre transversale doit être relevée,

comme indiqué dans la Fig. N.

FRAnçAis

Garantie limitée de 2+3ans

Garantie limitée de 2ans fournie en standard. Enregistrement

du produit, avec preuve d’achat, requis dans les 30jours

suivant l’achat pour bénéficier d’une garantie limitée

supplémentaire de 3ans.

Pour connaître les conditions de garantie, rendez‑vous sur

www.blackanddecker.com/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: Service à la clientèle chez Black &

Decker, 701East Joppa Road, Towson, MD 21286ou appelez

le 1‑800‑544‑6986.

AMÉRiQUE lATinE: la présente garantie ne s’applique pas

aux produits vendus en Amérique latine. Pour les produits

vendus en Amérique latine, vérifiez les renseignements sur

la garantie particulière au pays comprise dans l’emballage,

appelez l’entreprise locale ou consultez le site Web pour les

renseignements complets à propos de lagarantie.

EsPAñOl

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo y

utilice el sentido común cuando emplee una herramienta

eléctrica. No utilice una herramienta eléctrica si

está cansado o bajo el efecto de drogas, alcohol o

medicamentos. Un momento de descuido mientras se

opera una herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección, como máscaras

para polvo, calzado de seguridad antideslizante, cascos o

protección auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía o paquete

de baterías, o antes de levantar o transportar la

herramienta. Transportar herramientas eléctricas con el

dedo apoyado en el interruptor o enchufar herramientas

eléctricas con el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas antes

de encender la herramienta eléctrica. Una llave de

tuercas o una clavija de ajuste que quede conectada a una

pieza giratoria de la herramienta eléctrica puede provocar

lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas holgadas

ni joyas. Mantenga el cabello y la ropa alejados de

las piezas en movimiento. Las ropas holgadas, las joyas

o el cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción de polvo,

asegúrese de que estén conectados y que se utilicen

correctamente. El uso de dispositivos de recolección de polvo

puede reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan volverse

descuidado e ignorar los principios de seguridad de la

herramienta. Una acción descuidada puede causar lesiones

severas en una fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite trabajar

mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada mediante el

interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de alimentación

y/o retire la batería, o paquete si es desmontable, de la

herramienta eléctrica antes de realizar cualquier ajuste,

cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de

encender la herramienta eléctrica en formaaccidental.

ADVERTENCIAS GENERALES DE SEGURIDAD PARA

HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones, ilustraciones y especificaciones

incluidas con esta herramienta eléctrica. La falla en seguir

todas las instrucciones siguientes puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien iluminada.

Las áreas abarrotadas y oscuras propicianaccidentes.

b ) No opere las herramientas eléctricas en atmósferas

explosivas, como ambientes donde haya polvo, gases o

líquidos inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los espectadores

de la herramienta eléctrica en funcionamiento. Las

distracciones pueden provocar la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún enchufe

adaptador con herramientas eléctricas con conexión a

tierra. Los enchufes no modificados y que se adaptan a los

tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores. Existe

mayor riesgo de descarga eléctrica si su cuerpo está puesto

atierra.

c ) No exponga las herramientas eléctricas a la lluvia o a

condiciones de humedad. Si entra agua a una herramienta

eléctrica, aumentará el riesgo de descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los bordes

filosos y las piezas móviles. Los cables dañados o enredados

aumentan el riesgo de descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal uso.

Utilice un cable adecuado para uso en exteriores a fin de

reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un lugar

húmedo es imposible de evitar, utilice un suministro

protegido con un interruptor de circuito por falla

a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargaseléctricas.

Uso pretendido

Su sierra caladora inalámbrica se diseñó para aserrado

residencial de madera, plástico, y metal.

nO use bajo condiciones húmedas o en la presencia de

líquidos o gases inflamables.

nO permita que niños entren en contacto con la

herramienta. Se requiere supervisión cuando operadores sin

experiencia operen esta herramienta.

Español (traducido de las instrucciones originales)

EsPAñOl

Información de seguridad adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en daño o

lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE EQUIPO DE

SEGURIDADCERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado, aserrado,

pulido, perforación eléctricos y otras actividades de construcción

Advertencias de seguridad de sierra caladora

• Sostenga la herramienta eléctrica por las superficies

de sujeción aisladas, cuando realice una operación en

la que el accesorio de corte pueda hacer contacto con

cableado oculto. El accesorio de corte que haga contacto

con cable "vivo" puede tener partes de metal expuestas de la

herramienta eléctrica "viva" y podrían dar al operador una

descarga eléctrica.

• Desconecte la energía antes de usar la herramienta

cerca de cables con corriente o donde pueda haber cables

ocultos. El accesorio de corte que haga contacto con cable

"vivo" puede tener partes de metal expuestas de la herramienta

eléctrica "viva" y podrían dar al operador una descarga

eléctrica.” Siempre verifique si hay cables ocultos, líneas de gas

u otros servicios públicos antes de realizar cualquier operación

de corte o remoción de material con la herramienta.

• Use abrazaderas u otra manera práctica para asegurar

y soportar la pieza de trabajo a una plataforma estable.

Sostener la pieza de trabajo a mano o contra su cuerpo lo hace

inestable y puede guiar a la pérdida de control.

• Espere que el cortador se detenga antes de bajar la

herramienta. Una cortadora expuesta puede hacer contacto

con la superficie y provocar una posible pérdida de control y

lesiones graves.

• No "atasque" la rueda de corte o aplique una presión

excesiva. No intente hacer una profundidad de corte excesiva.

• Mantenga sus manos lejos del área de corte. No se estire

debajo del material que se está cortando.

• No utilice cuchillas desafiladas o dañadas. La cuchilla

doblada puede romperse fácilmente o provocar un retroceso.

Tenga mucho cuidado al manipular los accesorios. Los

accesorios son muy afilados. Use guantes protectores cuando

cambie los accesorios de corte. Los accesorios se calientan

después de un uso prolongado.

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango de

temperatura especificado puede dañar la batería e incrementar

el riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones que

realice el mantenimiento de su herramienta eléctrica

y que sólo utilice piezas de repuesto idénticas. Esto

garantizará la seguridad de la herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería dañados. El

servicio de paquetes de batería sólo debe ser realizado por el

fabricante o proveedores de servicioautorizados.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que

otras personas no familiarizadas con ella o con estas

instrucciones operen la herramienta. Las herramientas

eléctricas son peligrosas si son operadas por usuarios

nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas y

accesorios. Revise que no haya piezas en movimiento

mal alineadas o trabadas, piezas rotas o cualquier otra

situación que pueda afectar el funcionamiento de la

herramienta eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla. Se producen

muchos accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones

de trabajo y el trabajo que debe realizarse. El uso de

la herramienta eléctrica para operaciones diferentes de

aquéllas para las que fue diseñada podría originar una

situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción secas,

limpias y libres de aceite y grasa. Las manijas y superficies

de sujeción resbalosas no permiten el manejo y control seguros

de la herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta

conBaterías

a ) Recargue solamente con el cargador especificado por

el fabricante. Un cargador adecuado para un tipo de paquete

de baterías puede originar riesgo de incendio si se utiliza con

otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes de

baterías específicamente diseñados. El uso de cualquier

otro paquete de baterías puede producir riesgo de incendio

ylesiones.

c ) Cuando no utilice el paquete de baterías, manténgalo

lejos de otros objetos metálicos como sujetapapeles,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan realizar una conexión

desde un terminal al otro. Los cortocircuitos en los

terminales de la batería pueden provocar quemaduras

oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en

contacto accidentalmente, enjuague con agua. Si el

líquido entra en contacto con los ojos, busque atención

médica. El líquido expulsado de la batería puede provocar

irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o riesgo

delesiones.

f ) No exponga un paquete de batería o una herramienta

a fuego o temperatura excesiva. La exposición a fuego

o temperaturas mayores a 130°C (265 °F) pueden causar

unaexplosión.

g ) Siga todas las instrucciones de carga y no cargue el

paquete de batería o la herramienta fuera del rango de

EsPAñOl

Biselado de Zapata (Fig.D–G)

Para Biselar la Zapata

1. Para desbloquear la zapata

, jale la palanca de bisel sin

llave

6

al lado como se muestra en la Fig.D.

2. Deslice la zapata hacia adelante para liberarla de la

posición de paro positivo de 0° como se muestra en la Fig. E.

3. La zapata se puede biselar hacia la izquierda o hacia

la derecha como se muestra en la Fig.F. Tiene retenes

en 0°, 15°, 30° and 45°. La zapata se puede detener

manualmente en cualquier grado entre 0° y 45°.

4. Una vez que se logre el ángulo de bisel deseado, deslice

la zapata hacia atrás hacia el retén y bloquee la zapata en su

lugar como se muestra en la Fig.G.

Cubierta removible de zapata de protección (Fig. C)

La cubierta de zapata

debe usarse al cortar superficies que

se rayan fácilmente, como el laminado, la chapa o la pintura.

Para retirar la cubierta de zapata, sujete la cubierta de zapata

desde la parte inferior y jale hacia abajo.

Para colocar la cubierta de zapata, coloque la parte delantera

de la zapata de aluminio

en la parte delantera de la

cubierta de la zapata y baje la sierra caladora. La cubierta

de zapata hará clic de forma segura en la parte trasera de la

zapata de aluminio.

Instalación de cuchilla (Fig.B)

1. Levante la cubierta de protección

2. Con los dientes viendo hacia el frente, inserte la pata de

la cuchilla de sierra

dentro del soporte de la cuchilla

girando en soporte de cuchilla en sentido contrario a las

manecillas del reloj tanto como sea posible.

3. Empuje la cubierta de protección hacia abajo y asegúrese

que la cuchilla esté segura antes de cortar.

4. Para retirar la cuchilla, gire la cubierta de protección hacia

arriba, gire el soporte de cuchilla en sentido contrario a las

manecillas del reloj para liberar la cuchilla, y deslice la cuchilla

hacia afuera.



ATENCIÓN: La cuchilla puede estar caliente.

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete de

batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios

, o antes de la limpieza

Una activación de arranque accidental puede causar lesiones.

El Sello RBRC®

Lleve sus paquetes de batería agotados

a un centro de servicio autorizado

BLACK+DECKER o a su minorista local

para reciclarlas. En algunas áreas, es ilegal

colocar paquetes de batería gastados en la basura. También

puede comunicarse con su centro de reciclaje local para

obtener información sobre dónde dejar el paquete de batería

agotado. No las coloque en el reciclaje de la acera. Para

información adicional visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... voltios

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

OPM ....................

oscilaciones por

minuto

RPM ....................

revoluciones por

minuto

sfpm ...................

pies de superficie por

minuto

CPM .................... carreras por minuto

A ......................... ampéres

W ........................watts

Wh ......................Watt Horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase II

(aislamiento doble)

....................... velocidad sin carga

n .........................velocidad nominal

PSI.......................

libras por pulgada

cuadrada

......................terminal de tierra

.....................símbolo de alerta

............................de seguridad

..................... radiación visible–

no mirar

directamente a la luz

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... use protección

auditiva

.....................

lea toda la

documentación

contienen químicos conocidos por el Estado de California como

causantes de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de

mampostería, y

• arsénico y cromo a partir de madera tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía, dependiendo de

qué tan a menudo realice este tipo de trabajo. Para reducir su

exposición a estos químicos: trabaje en un área bien ventilada, y

trabaje con equipo de seguridad aprobado, tal como máscaras

de polvo que estén diseñadas específicamente para filtrar

partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas con

agua y jabón. Permitir que el polvo entre en su boca, ojos, o que

quede sobre la piel puede promover la absorción de químicos

peligrosos. Dirija las partículas lejos de la cara y elcuerpo.

• Use la aspiradora de extracción de polvo adecuada para

retirar la mayoría de polvo estático y transportado por

aire. La falla en retirar el polvo estático y transportado por aire

podría contaminar el ambiente de trabajo y presentar un riesgo

de salud mayor al operador y personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una plataforma

estable. Sostener el trabajo a mano o contra su cuerpo es

inestable y puede guiar a la pérdida de control ylesiones.

• Las ventilas de aire a menudo cubren las partes móviles y

se deben evitar. La ropa suelta, joyería, o cabello largo podrían

quedar atrapados en las partesmóviles.



ATENCIÓN

Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie estable

donde no cause un peligro de tropiezo o caída. Algunas

herramientas con paquetes de batería grandes pueden

quedar verticales sobre el paquete de batería pero se pueden

voltearfácilmente.

EsPAñOl

Consejos para uso óptimo

Consejos para Cortar láminas

• A medida que la cuchilla de sierra corta en la carrera

ascendente, pueden producirse astillas en la superficie más

cercana a la placa de zapata.

• Use una cuchilla de sierra de dientes finos.

• Corte desde la superficie posterior de la pieza de trabajo.

• Para minimizar las astillas, sujete un trozo de desperdicio

o madera prensada en ambos lados de la pieza de trabajo y

corte a través de este emparedado.

Consejos para Cortar Metal

• Tenga en cuenta que aserrar metal requiere mucho más

tiempo que aserrar madera.

• Use una cuchilla de sierra adecuada para aserrar metal.

• Al cortar metal delgado, sujete una pieza de madera de

desecho a la superficie posterior de la pieza de trabajo y

corte este emparedado. La cuchilla de la sierra se debe

extender a través del emparedado en la carrera completa de

la sierra.

• Extienda una película de aceite a lo largo de la línea de

corte prevista para una operación más fácil y una vida útil

más larga de la cuchilla. Para cortar aluminio, se prefiere

queroseno.

Acción de Corte

Orbital o Recta (Fig.L)

Esta sierra de calar está equipada con cuatro acciones de

corte, tres orbitales y una recta. La acción orbital tiene un

movimiento de cuchilla más agresivo y está diseñada para

cortar en materiales suaves como madera o plástico. La

acción orbital proporciona un corte más rápido, pero con un

corte menos liso a través del material. En acción orbital, la

cuchilla se mueve hacia adelante durante la carrera de corte

además de movimiento ascendente ydescendente.

nOTA: Nunca se deben cortar metales o maderas duras en

acción orbital.

Para Ajustar la Acción de Corte

1. Mueva el selector de carrera de péndulo

14

entre las

cuatro posiciones de corte: 0, 1, 2, y3.

2. La posición 0 es el corterecto.

3. Las posiciones 1, 2, son 3 para corteorbital.

La agresividad del corte se incrementa conforme se ajusta la

palanca de uno a tres, siendo tres el corte másagresivo.

Corte (Fig.K)



ADVERTENCIA: Siempre use protección para los ojos.

Todos los usuarios y transeúntes deben usar protección para

los ojos que cumpla con ANSI Z87.1



ADVERTENCIA: Tenga precaución adicional cuando

corte hacia el operador. Sostenga siempre la sierra con firmeza

mientras corta.

La cuchilla se debe extender pasando la zapata

y el

espesor de la pieza de trabajo a través de todo el corte.

Seleccione la cuchilla más adecuada para el material

que se va a cortar y use la cuchilla más corta adecuada

para el espesor del material. Asegure que la cuchilla se

extienda hacia abajo pasando el material a cortar durante la

carreracompleta.

Posición Adecuada de las Manos (Fig.J)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición adecuada

como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

La posición adecuada de las manos exige que una mano

repose en la empuñadura principal

10

. Mantenga la otra

mano alejada de la zona de corte.

Encendido y apagado(Fig.A)

Para encender la herramienta, asegúrese que el botón de

bloqueo

esté en la posición media y jale el gatillo de

velocidad variable

Para apagar la herramienta, libere el gatillo de velocidad

variable, y presione el botón de bloqueo de regreso desde el

otro lado para bloquear el gatillo en la posición de apagado.

Instalación y Desinstalación del Paquete de Batería

(Fig.I)



ADVERTENCIA: Asegúrese que la herramienta/aparato

esté en la posición apagada antes de insertar el paquete de

labatería.

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

1. Para instalar el paquete de batería

9

en la manija de la

herramienta

10

, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente

en la herramienta y asegúrese que no sedesconecte.

2. Para retirar el paquete de batería de la herramienta,

presione el botón de liberación del paquete de batería

11

jale firmemente el paquete de batería fuera de la manija de la

herramienta. Insértelo en elcargador.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

Conexión de tubo de extracción de polvo (Fig.H)

• Deslice el tubo de extracción de polvo

dentro del puerto

de extracción de polvo

hasta que el botón del tubo se

conecte en su lugar.

• Para retirar, presione el botón del tubo y jale el tubo fuera

del puerto.

Para Regresar la Zapata a 0°

1. Desbloquee la zapata.

2. Gire la zapata de nuevo a 0°.

3. Deslice la zapata hacia adelante a la posición de retén

positivo de 0°.

4. Bloquee la zapata.

EsPAñOl

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a los

ofrecidos por BLACK+DECKER, no han sido probados con este

producto, el uso de tales accesorios con esta herramienta

podría ser peligroso. Para reducir el riesgo de lesiones, sólo se

deben usar accesorios recomendados por BLACK+DECKER con

esteproducto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

asistencia para localizar cualquier accesorio, póngase en

contacto con BLACK+DECKER. Llame al 1‑800‑544‑6986.

Limpieza



ADVERTENCIA: Sople la suciedadyel polvo de todos

los conductos de ventilación con aire seco, al menos una vez

por semana. Para reducir el riesgo de lesiones, utilice siempre

protección para los ojos aprobada ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas de la

herramienta. Estos productos químicos pueden debilitar los

materiales plásticos utilizados en estas piezas. Utilice un paño

humedecido sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios o antes de la limpieza.

Un arranque accidental puede causarlesiones.

Su herramienta BLACK+DECKER ha sido diseñada para funcionar

durante un largo período de tiempo con un mínimo de

mantenimiento. La operación satisfactoria continua depende del

cuidado adecuado de la herramienta y la limpiezaregular.

Cómo usar la función Sightline® (Fig. Q)

1. Use un lápiz para marcar la línea de corte

2. Coloque la sierra caladora sobre la línea.

3. Al ver directamente desde arriba de la sierra caladora, se

puede seguir fácilmente la línea de corte.

Corte de Cavidad (Fig. O, P)

Un corte de cavidad es un método fácil de hacer un corte

interno. La sierra se puede insertar directamente en un

panel o tablero sin taladrar primero un orificio guía o piloto.

En el corte de cavidad, mida la superficie que se va a cortar

y marque claramente con un lápiz. Luego incline la sierra

hacia adelante hasta que el extremo delantero de la zapata

se asiente firmemente sobre la superficie de trabajo y la

cuchilla libere el trabajo durante toda su carrera. Encienda

la herramienta y permita que alcance la velocidad máxima.

Sujete firmemente la sierra y baje lentamente el borde

posterior de la herramienta hasta que la hoja alcance su

profundidad completa. Mantenga la zapata plana contra

la madera y comience a cortar. No quite la cuchilla del

corte mientras todavía se está moviendo. La cuchilla debe

detenerse por completo.

Corte de desgarre / circular (Fig. M, N)

Los cortes de rasgado o circulares sin una línea de lápiz se

realizan fácilmente con la guía de corte/guía circular

(no

incluida ‑ disponible a un costo adicional). Con el tornillo,

sujete la guía firmemente.

Al cortar, colóquelo como se muestra en la Fig. M y deslice

la guía de corte al hilo debajo del tornillo desde cualquier

lado de la sierra. Coloque la barra transversal a la distancia

deseada de la cuchilla y apriete el tornillo. Para rasgar, la barra

transversal debe estar hacia abajo y contra el borde recto de

la pieza de trabajo como se muestra.

Cuando corte círculos, ajuste la guía de corte de manera que

la distancia de la cuchilla al orificio en el brazo de la guía esté

en el radio deseado y apriete el tornillo. Coloque la sierra

de manera que el orificio en el brazo de guía esté sobre el

centro del círculo que se va a cortar (taladre el orificio para

la cuchilla o corte hacia adentro desde el borde del material

para colocar la cuchilla en su posición). Cuando la sierra esté

colocada correctamente, introduzca un clavo pequeño a

través del orificio en el brazo de la guía. Usando la guía de

corte como brazo de pivote, comience a cortar el círculo. Para

el corte circular, la barra transversal debe estar hacia arriba,

como se muestra en la Fig. N.

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y el cambio

de las escobillas, cuando proceda) deben ser realizados en un

centro de mantenimiento en la fábrica BLACK+DECKER u en un

centro de mantenimiento autorizado BLACK+DECKER. Utilice

siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas eléctricas,

favor de dirigirse al Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779‑ Col. Americana Sector Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente ‑

Col.Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

EsPAñOl

Garantía limitada de 2+3 años

Se incluye una Garantía limitada de 2años de forma

estándar. Se requiere el registro del producto, junto con el

comprobante de compra, dentro de los 30días posteriores

a la compra para obtener una garantía limitada adicional de

3años.

Para consultar los términos de la garantía, visite

www.blackanddecker.com/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al cliente en Black &

Decker, 701East Joppa Road, Towson, MD 21286o llame al

1‑800‑544‑6986.

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, revise la información de garantía

del país específico contenida en el empaque, llame a la

compañía local o consulte la página de Internet respecto a

talinformación.

Registro en Línea

Gracias por su compra. Registre su producto ahora para:

• gARAnTÍA liMiTADA DE 3AñOs ADiCiOnAl: Registrar

su producto dentro de los 30días posteriores a su compra

activará la garantía adicional. (se requiere comprobante de

compra).

• sERViCiO DE gARAnTÍA: Registrar su producto le ayudará

a obtener un servicio de garantía más eficiente en caso de

que surja algúnproblema.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una pérdida

de seguro, tal como un incendio, inundación o robo, su

registro de propiedad servirá como una evidencia decompra.

• PARA sU sEgURiDAD: Registrar su producto nos

permitirá ponernos en contacto con usted en el evento

improbable que se requiera una notificación de seguridad

bajo la Ley Federal de Seguridad alConsumidor.

Regístrese en línea en www.blackanddecker.com/

account/login.

Divulgación de Quebec

No garantizamos la disponibilidad de partes de repuesto,

servicios de reparación ni la información necesaria para

mantener o reparar productos sujetos a la Ley de Protección

al Consumidor de Quebec, modificada por el Proyecto de

Ley29.

TORREOn, COAh

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55)53267100

si se encuentra en U.s., por favor llame al

1‑800‑544‑6986

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con

el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: Black and Decker S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

NB142415 12/25

Black & Decker (U.S.) Inc., 701East Joppa Road, Towson, MD 21286

BLACK+DECKER

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs‑piles

Baterías

LBXR20, LBXR20BT, LBXR2020, LBXR2025, LBXR2520, LB2X3020, LB2X4020,

LBD2020S, LBD1520S, LBD2520S, LBD2520, LBD4020S

Chargers

Chargeurs

Cargadores

LCS20, L2AFC, L2AFCBST, LCS201, LCS1620, LCS200, BDCA202, BDCAC202B, BDDC201,

BDDC201B, BDCB101, LCS1620B

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool and

battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc‑piles est en dessous de 4,5° C (40° F) ou au‑dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni use

la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

Black+Decker BLJS78B 20V MAX POWERCONNECT Cordless Brushless Jig Saw with Battery and Charger Not Included

Product's Documents

Instruction Manual

Specifications

Black+Decker BLJS78B Questions and Answers

Related Products

Black+Decker Black+Decker RS890K-XE Black & Decker 500W Scorpion Powered Hand Saw

Black + Decker HLVA325JP07 Pet dust buster Handheld Vacuum, Cordless, Purple

Black+Decker BCBLV3625L1-XE Black & Decker 36V Lithium-Ion Blower Vac

Black+Decker Black & Decker - Heated Bed Blanket - King 32493, 32497

Black+Decker Black & Decker - Heated Bed Blanket - Queen 32492, 32496

Black+Decker Black & Decker - Heated Bed Blanket - Full 32491, 32495
