Operating

Manual

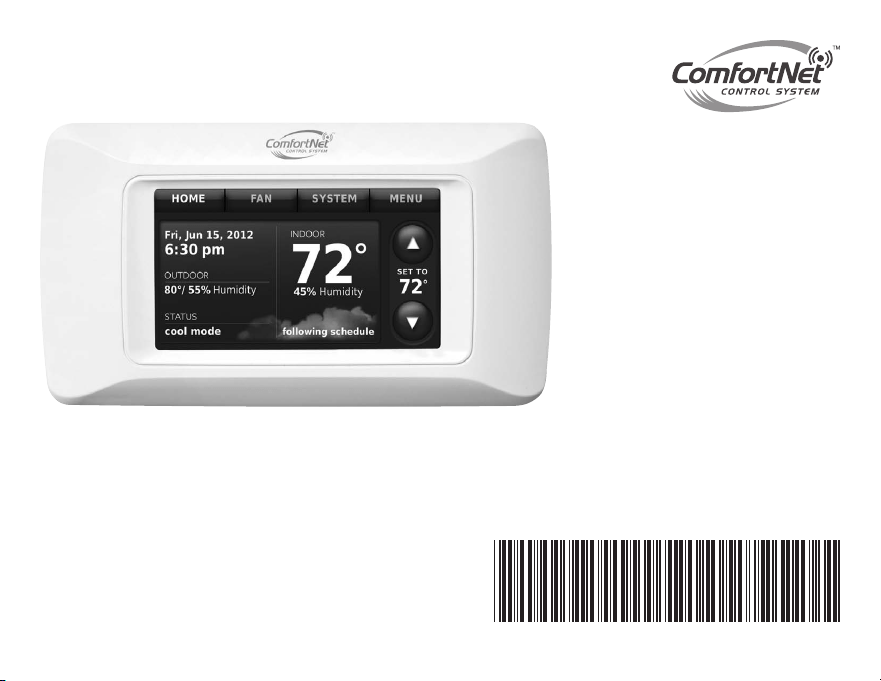

ComfortNet™ CTK04 Communicating Thermostat

Touch-screen Thermostat

69-2687EFS-03

HID-350

Read and save these instructions.

® U.S. Registered Trademark.

Your new thermostat is pre-programmed and ready to go. Just check the settings

below and change if needed:

1. Set date and time ....................................................................................See page 4

2. Select fan setting ....................................................................................See page 5

3. Select system setting .............................................................................See page 6

4. Program schedules: Preset for maximum cost savings ..................See pages 7-10

5. Set humidification, dehumidification and ventilation ...............See pages 16-19

About your new thermostat

ONE-TOUCH TEMP CONTROL: You can override the program schedule at any time, and manually

adjust the temperature (see pages 9-10).

Need Help?

For assistance please call toll-free: (888) 593-9988

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

Programming & Operation

Quick reference ...................................2

Date/time settings ................................ 4

Fan settings .........................................5

System settings ...................................6

Energy Saver settings..........................7

Using program schedules .................... 8

Schedule overrides .............................. 9

Menu options

System status ....................................11

Vacation/event scheduler ...................12

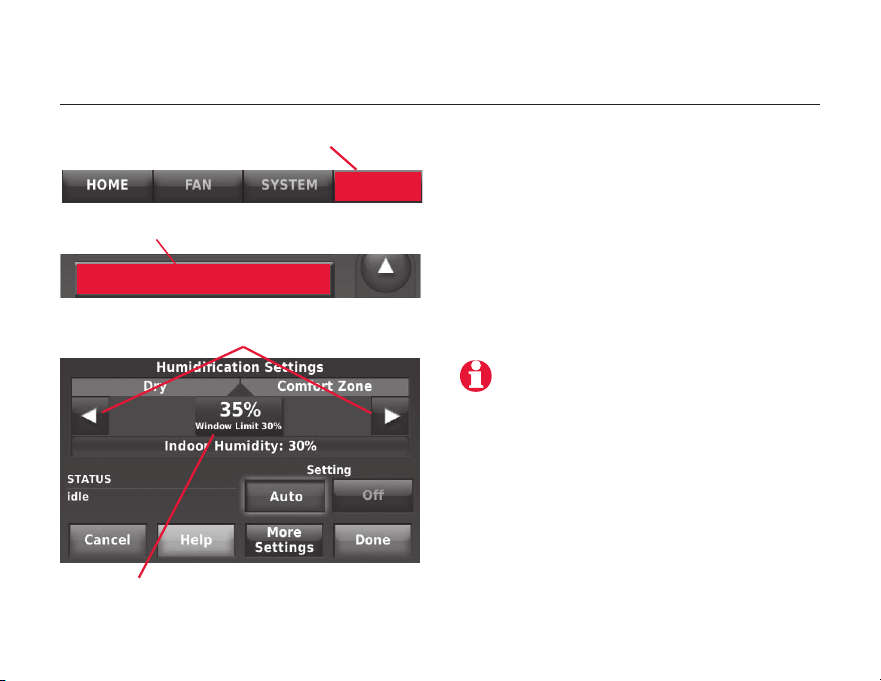

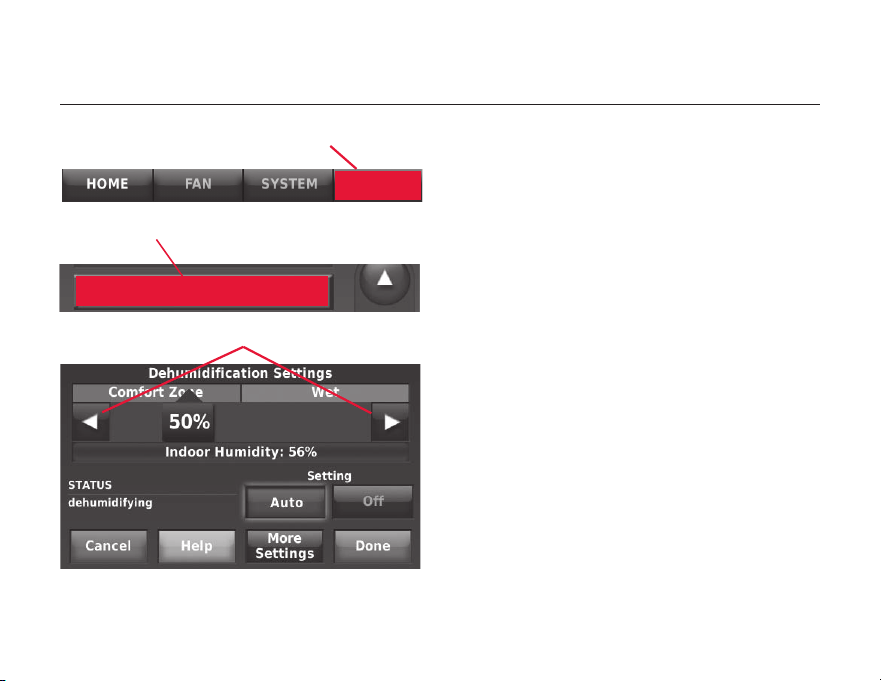

Humidity controls ...............................16

Ventilation controls.............................19

Preferences menu .............................20

Temporary schedule changes............21

Screen cleaning ................................. 22

Security settings ................................23

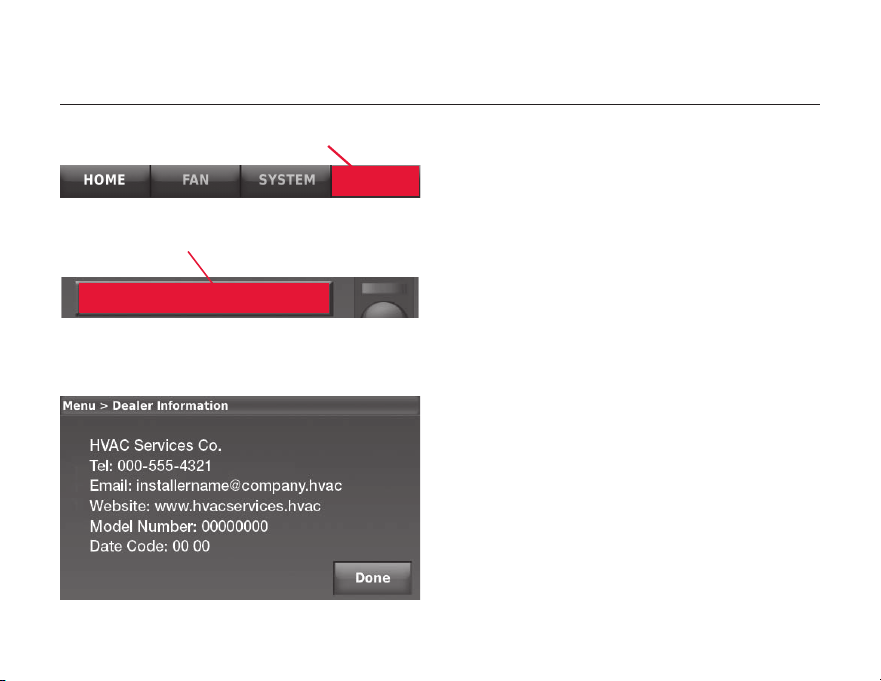

Installer contact information ...............24

Advanced features ............................. 25

Appendices

Installer options .................................26

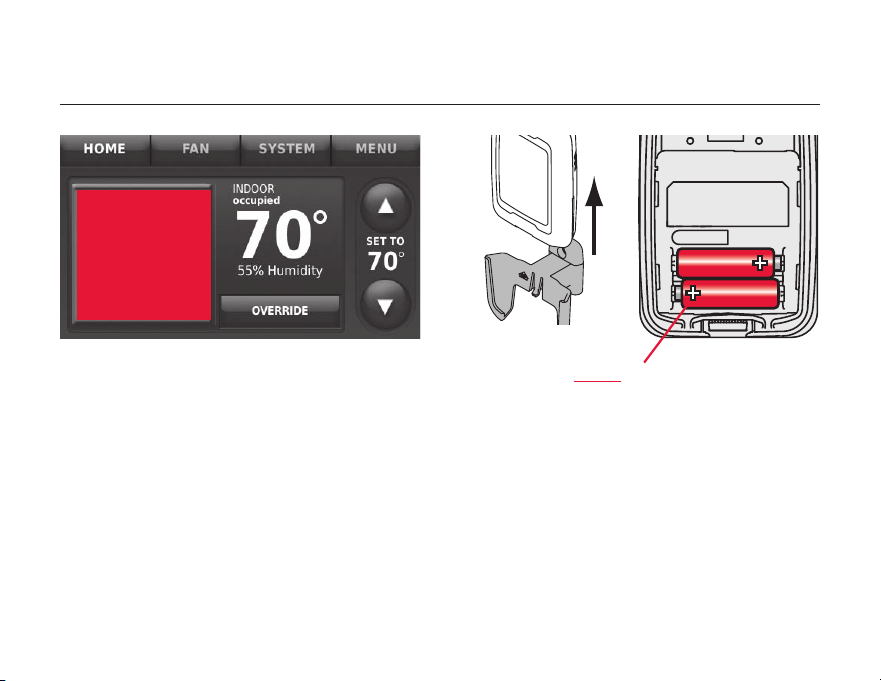

Battery replacement ..........................27

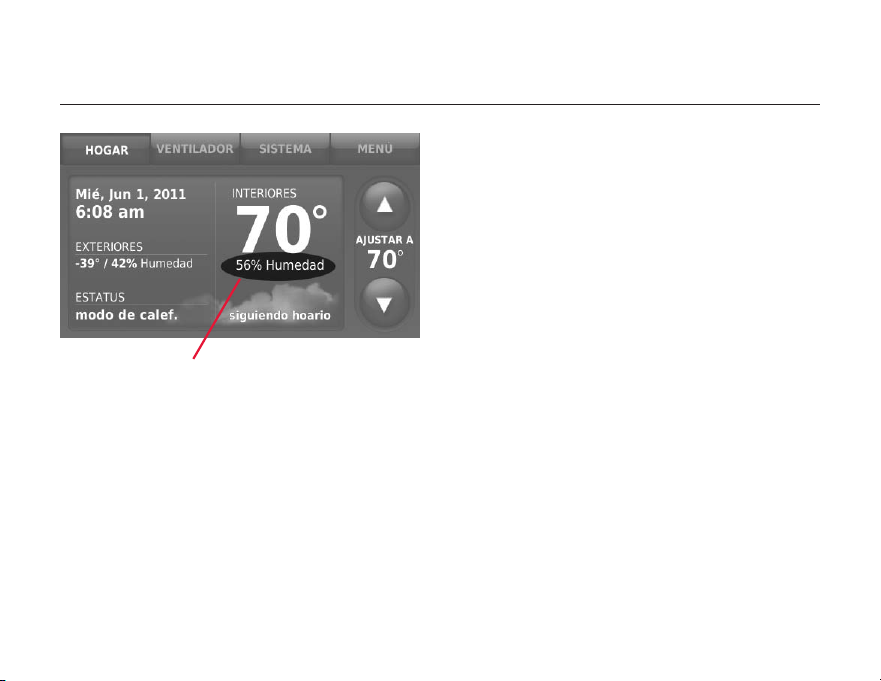

Humidity display .................................29

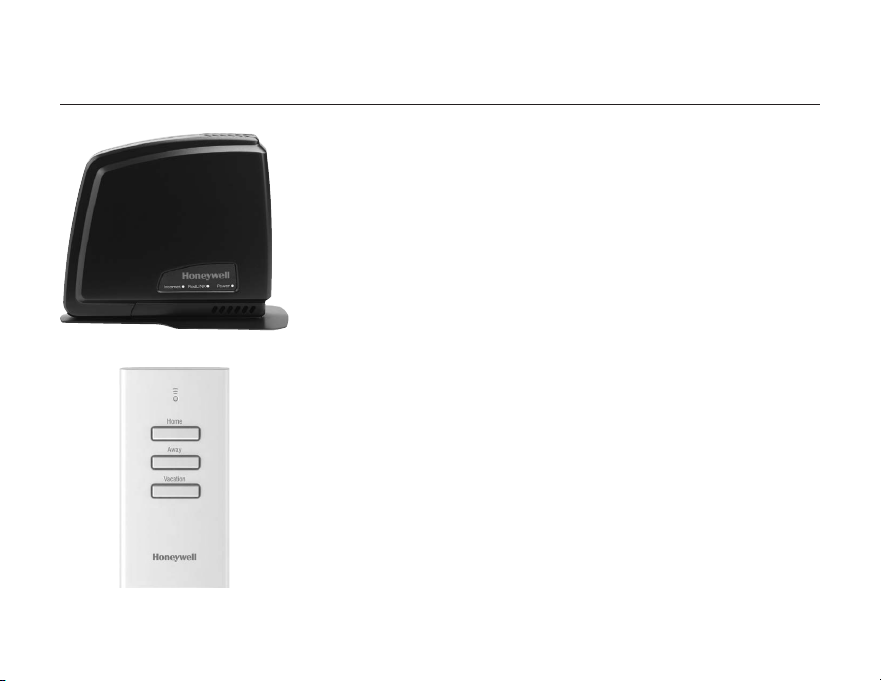

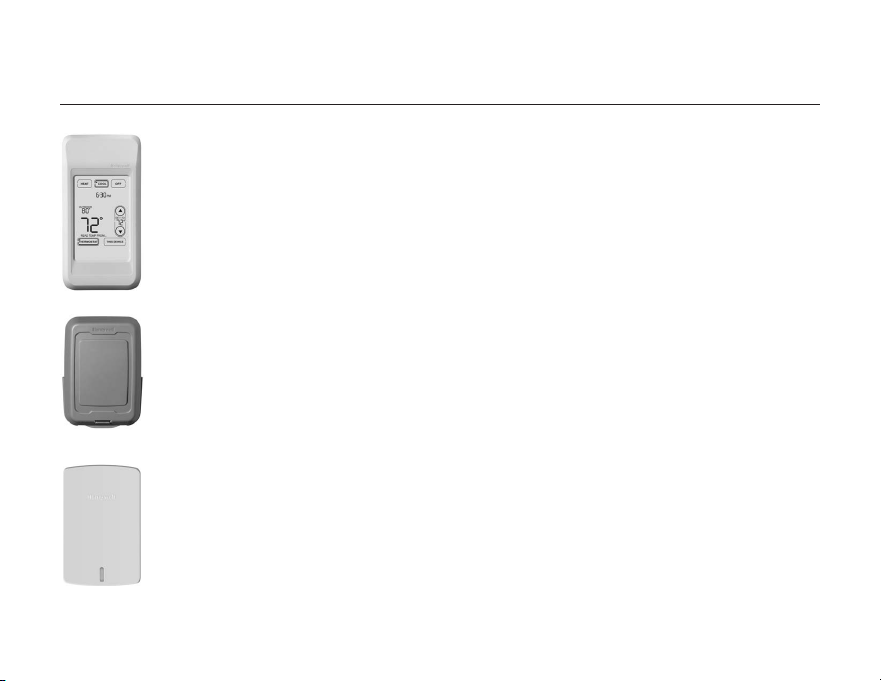

Optional accessories .........................30

In case of difficulty ............................. 33

Limited warranty ................................34

Table of contents

CAUTION: EQUIPMENT DAMAGE HAZARD. To prevent possible compressor damage, do not

operate cooling system when outdoor temperature is below 50˚F (10˚C).

This thermostat contains a Lithium battery which may contain Perchlorate material.

Special handling may be required. See www.dtsc.ca.gov/hazardouswaste/perchlorate.

Operating Manual

69-2687EFS— 03

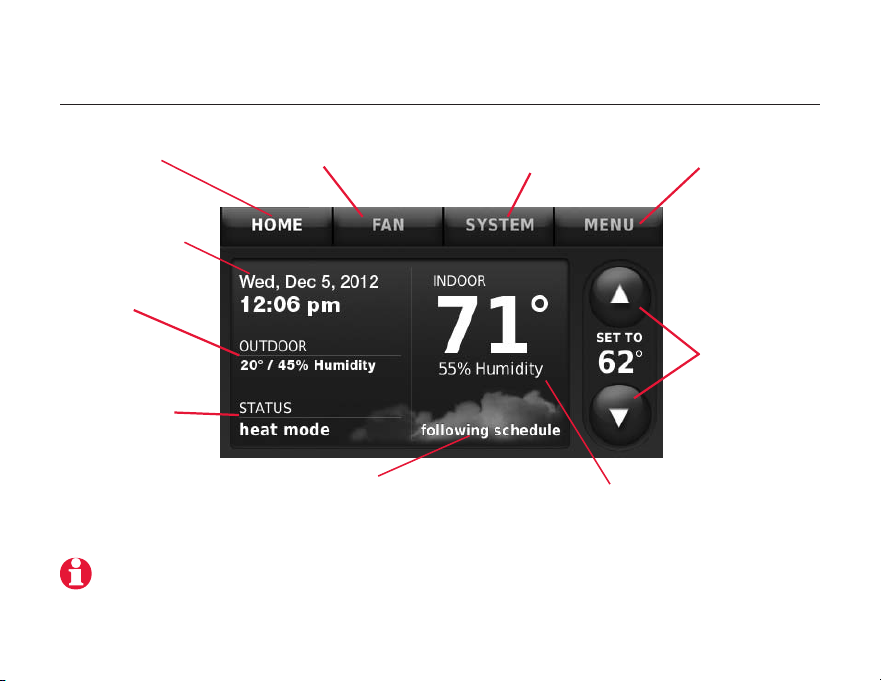

Control fan operation

(see page 5)

Display

home screen

Change date or

time (see page 4)

Outdoor

temperature

and humidity

Current system

status

Display menu

options (see

pages 11-24)

Adjust

temperature

settings (see

pages 9-10)

Current program status

Indoor temperature and

humidity

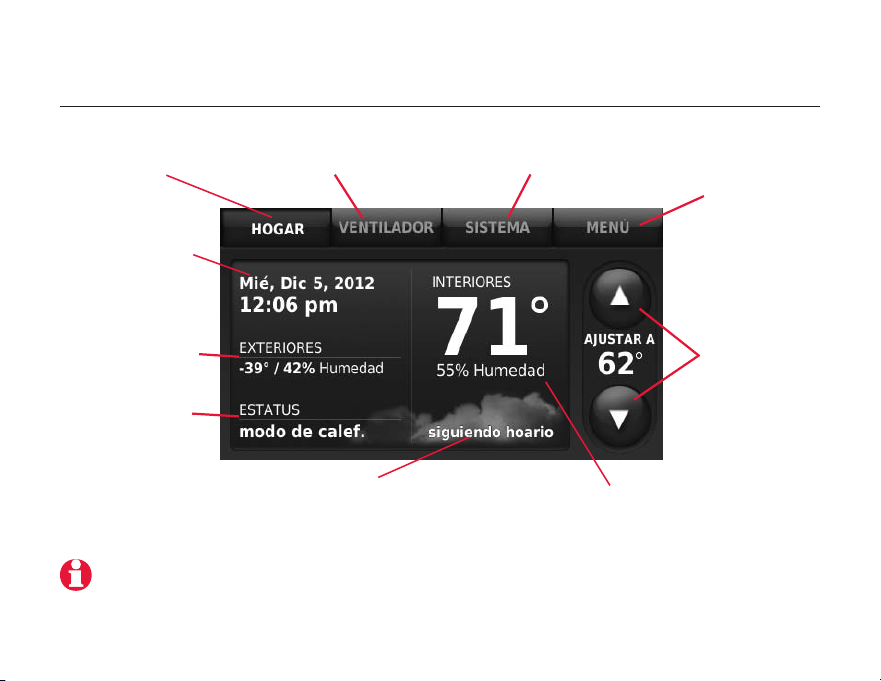

Quick reference: residential use

Select system

type (see page 6)

Outdoor temperature and humidity are displayed

only if an optional outdoor air sensor is installed.

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

Control fan operation

(see page 5)

Display

home screen

Change date or

time (see page 4)

Outdoor

temperature

and humidity

Current system

status

Display menu

options (see

pages 11-24)

Adjust

temperature

settings (see

pages 9-10)

Indoor

temperature

and humidity

Press to override program temporarily

Thermostat location and

current program status

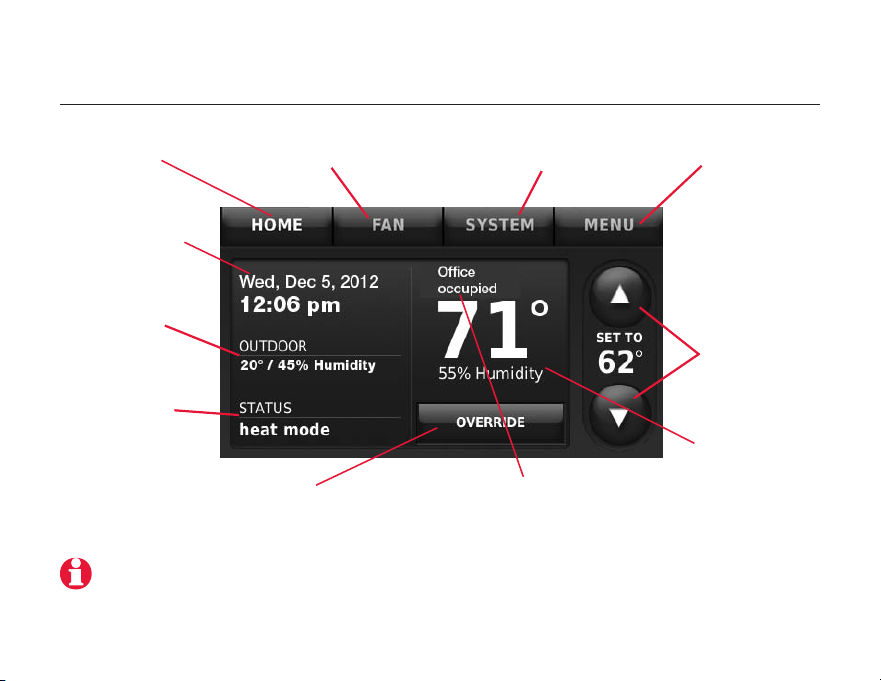

Quick reference: commercial use

Select system

type (see page 6)

Outdoor temperature and humidity are displayed

only if an optional outdoor air sensor is installed.

Operating Manual

69-2687EFS— 03

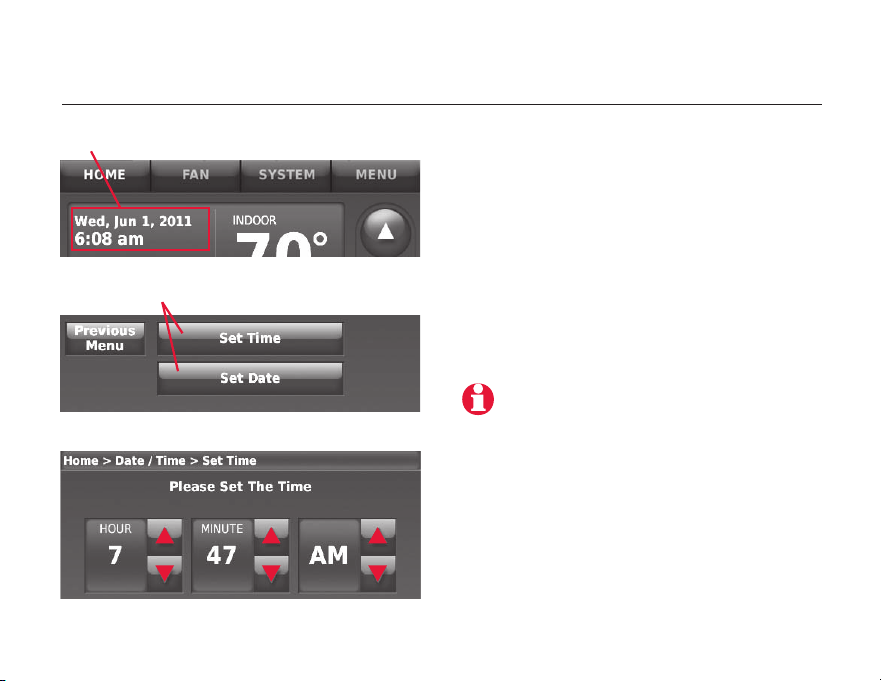

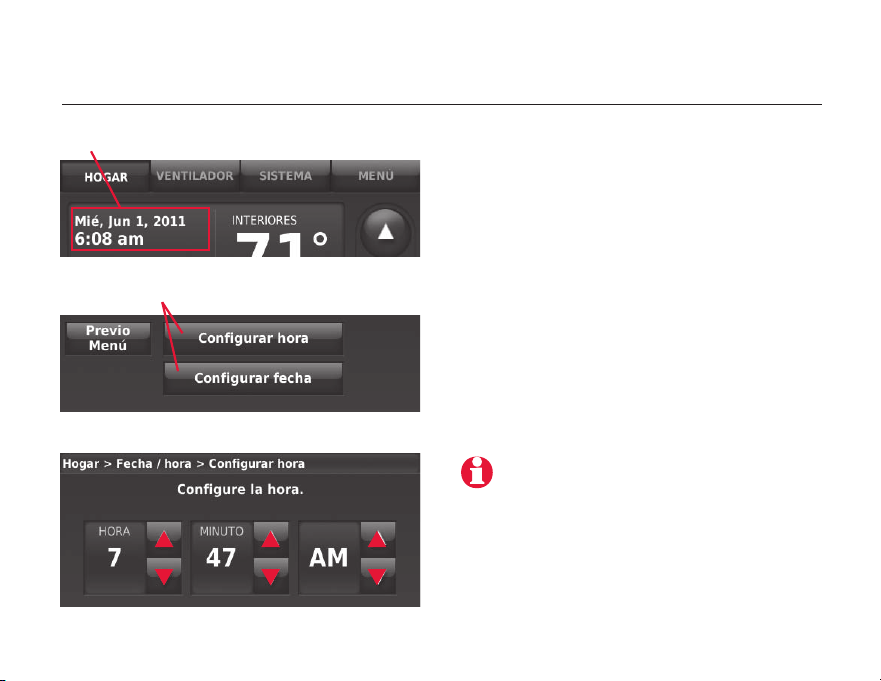

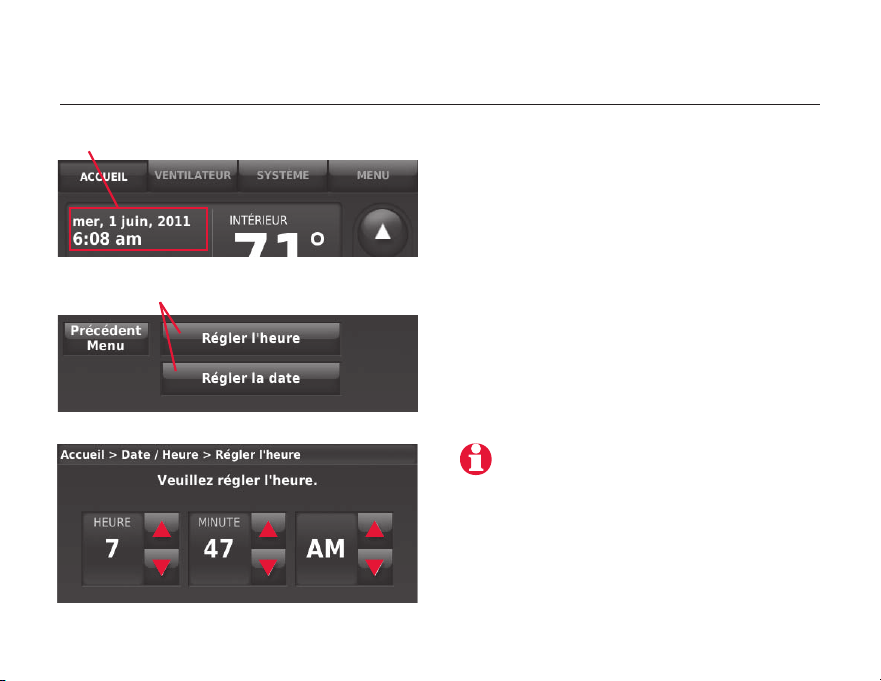

Date/time settings

Press arrow buttons to change

Press date/time display

Press to select date or time

To set the date or time, press the date/

time display, then select SET TIME or SET

DATE.

Press the s or t buttons until the

proper time/date is displayed, then

press DONE to save and exit (or press

CANCEL to exit without changing the

time).

The thermostat will switch to and from

Daylight Saving Time automatically.

MCR32960

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

FAN

MCR32961

• On: Fan is always on.

• Auto: Fan runs only when heating or

cooling system is on.

• Circulate: Fan runs randomly, about

35% of the time (residential models

only).

• Follow Schedule: Fan controlled by

program (see pages 7-8).

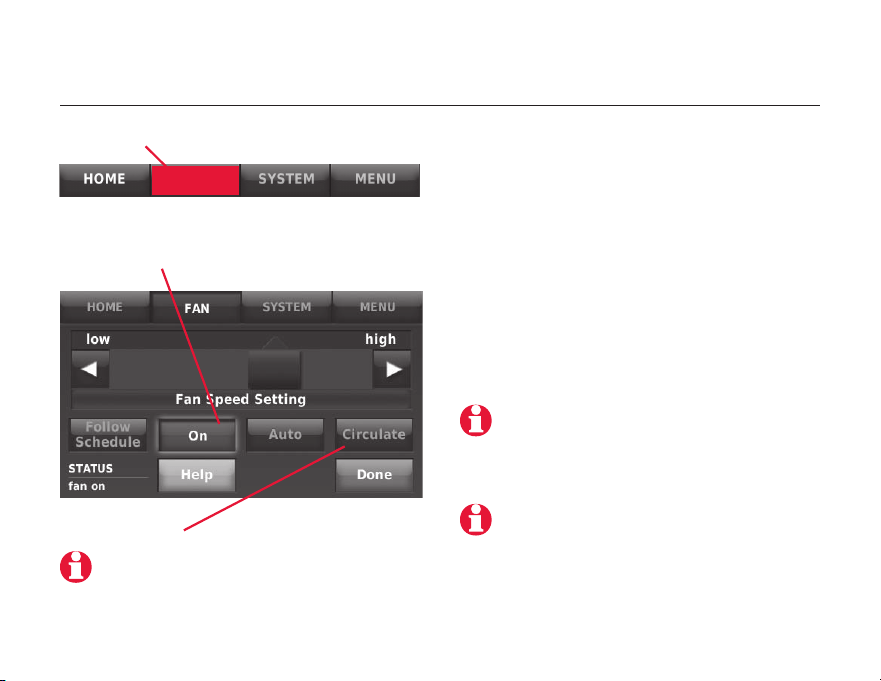

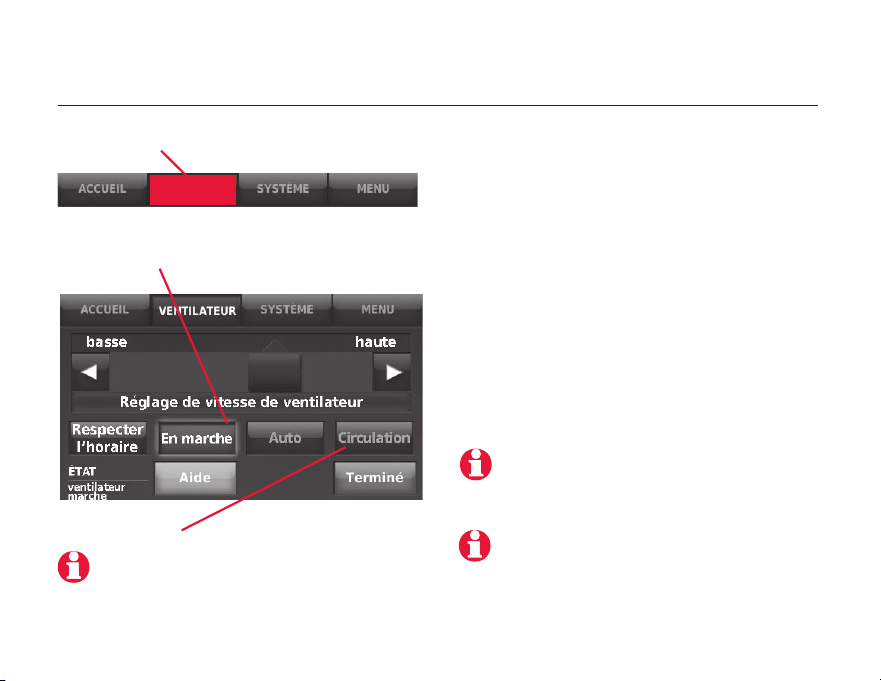

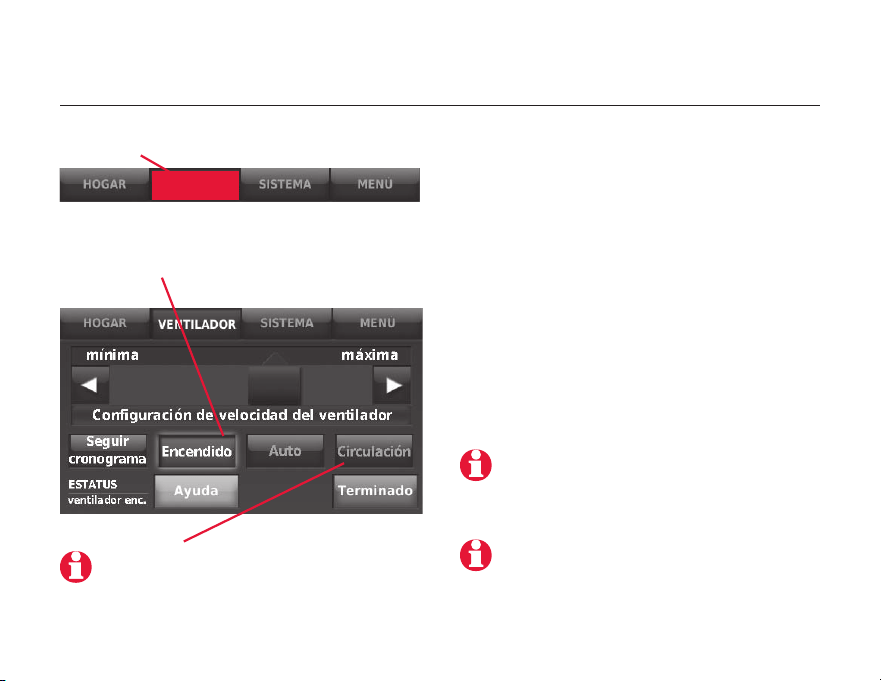

Fan settings

In commercial use, the CIRCULATE option is

not available.

Press FAN

Press any displayed option

In commercial use, press AUTO or ON to

temporarily override the programmed fan

schedule.

The fan speed can be adjusted from

Low to High when the fan is set to ON or

CIRCULATE.

Operating Manual

69-2687EFS— 03

Automatic

MCR32964

SYSTEM

MCR32963

System settings

Press any displayed option

Press SYSTEM, then select any option

(press s or t to scroll menu):

• Heat: Thermostat controls only the

heating system.

• Cool: Thermostat controls only the

cooling system.

• Automatic: Thermostat selects

heating or cooling as needed.

• Off: Heating and cooling system is

off. Fan will still operate if fan is set to

On or Circulate.

• Emergency Heat (only for heat

pumps with auxiliary heat):

Thermostat controls Auxiliary Heat.

Compressor is not used.

Press HELP for more information about

these options.

Press SYSTEM

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

These default Energy Saver settings can reduce expenses. (See next page to cus-

tomize each time period.)

Energy Saver settings for maximum cost savings

Wake

6:00 am

70° 78° 70° 78°

Leave

8:00 am

62° 85° 62° 85°

Return

6:00 pm

70° 78° 70° 78°

Sleep

10:00 pm

62° 82° 62° 82°

Cool

(Mon-Fri)Start time

Heat

(Mon-Fri)Period

Heat

(Sat-Sun)

Cool

(Sat-Sun)

Residential Use

Occupied 1

8:00 am

70° 75° On

Unoccupied 1

10:00 pm

55° 85° Auto

Occupied 2*

12:00 am

70° 75° On

Unoccupied 2*

12:00 am

55° 85° Auto

Cool Start time Heat Period Fan

Commercial Use

* Period 2 is cancelled by default. If you activate it, the values shown above are default settings.

Operating Manual

69-2687EFS— 03

MCR32965

MCR32966

Create/Edit Schedule

Guide me through

scheduling

MCR32967

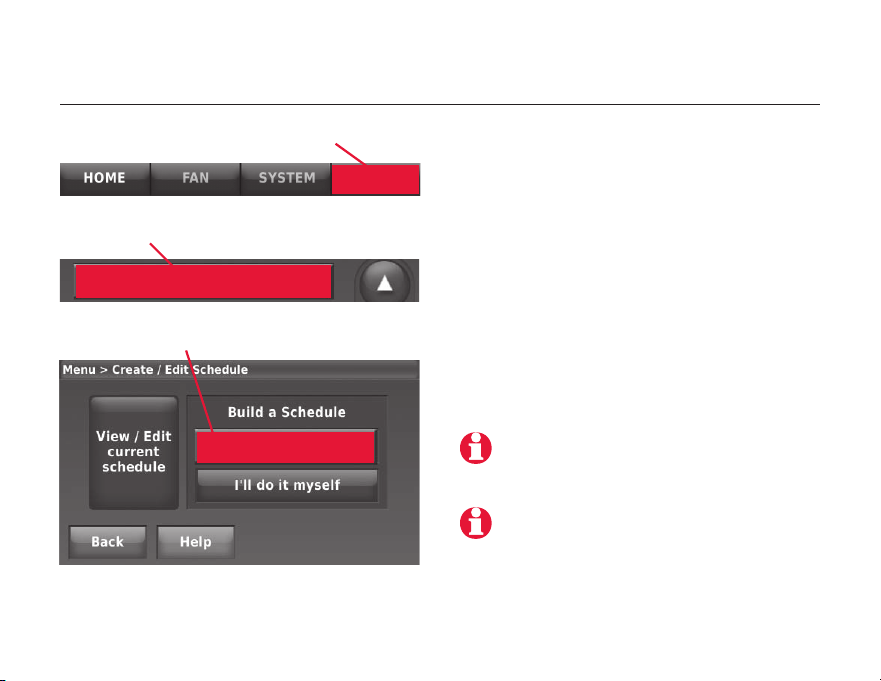

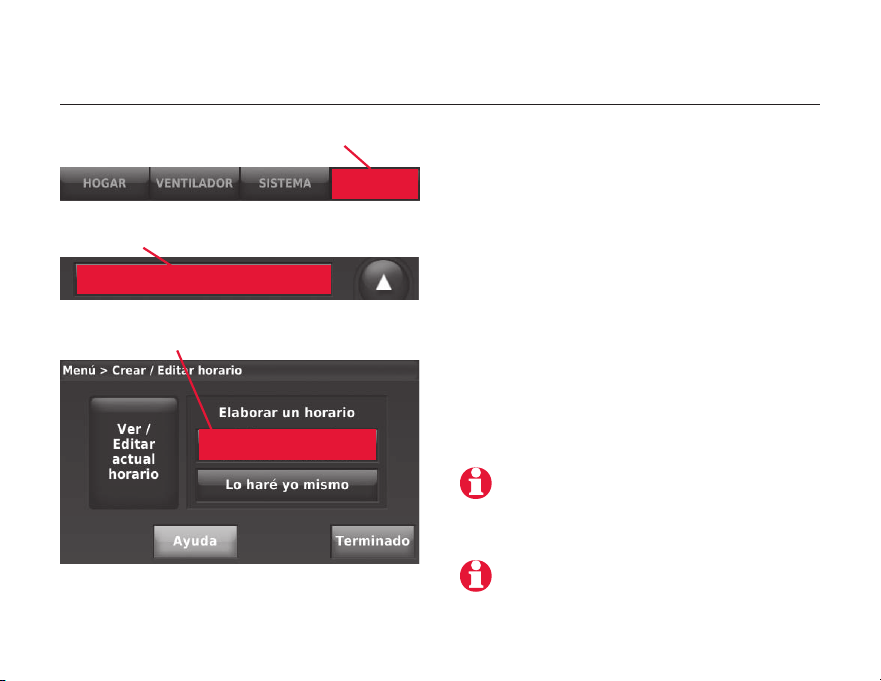

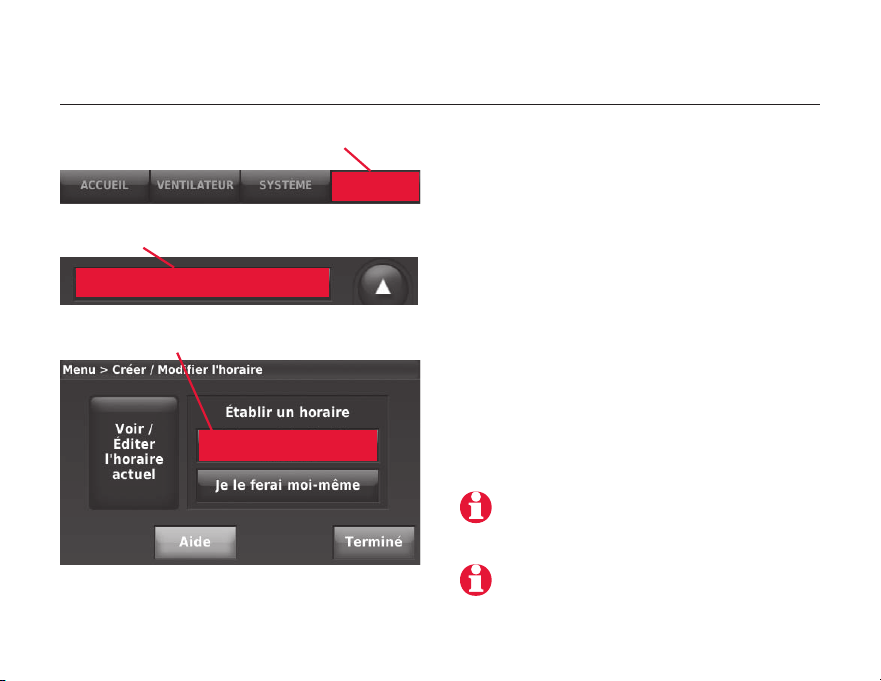

To adjust program schedules

Press MENU, then CREATE/EDIT

SCHEDULE to display options:

• Guide me: This option creates a

schedule for you, by asking simple

questions.

• I’ll do it myself: This is a faster way

to create a schedule manually.

• View/Edit: This displays the full

schedule, so you can make quick

adjustments.

Press CREATE/EDIT SCHEDULE

Press any displayed option

Press HELP at any menu screen for more

information about schedule options.

To reduce costs, you should use the pre-set

Energy Saver settings (see page 7).

Press MENU

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

Cancel

Hold

Done

MCR32968

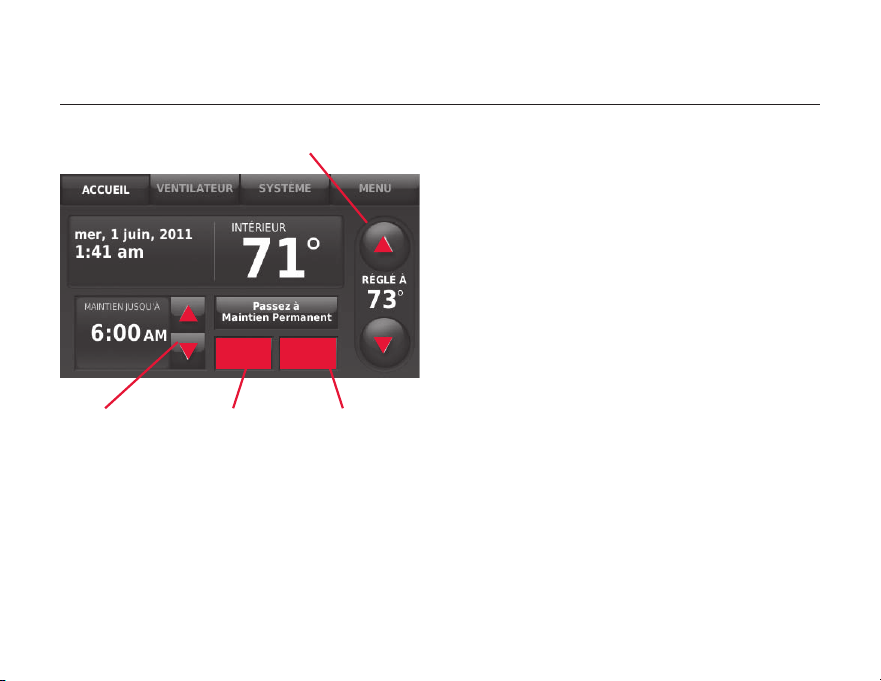

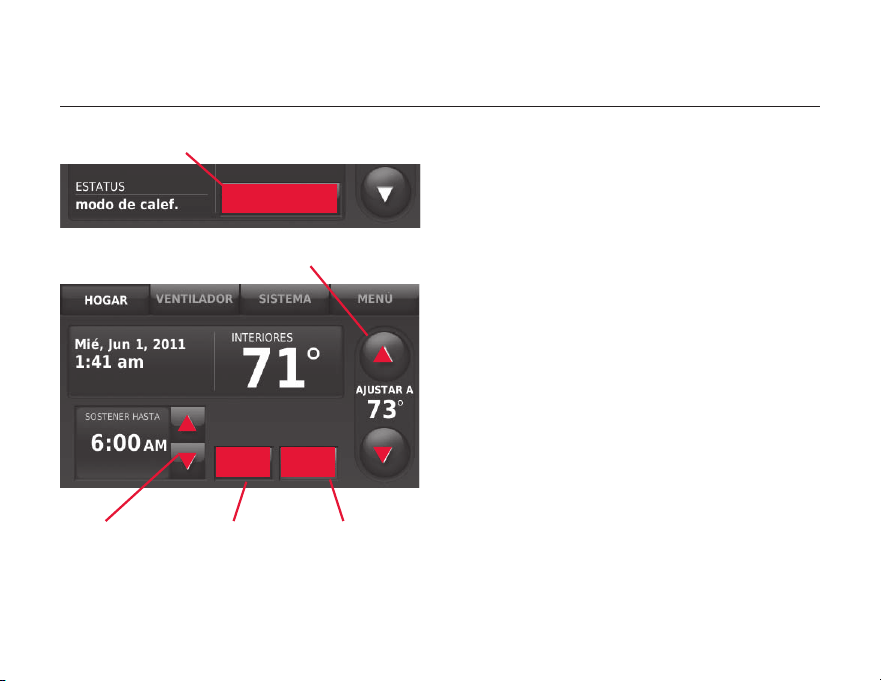

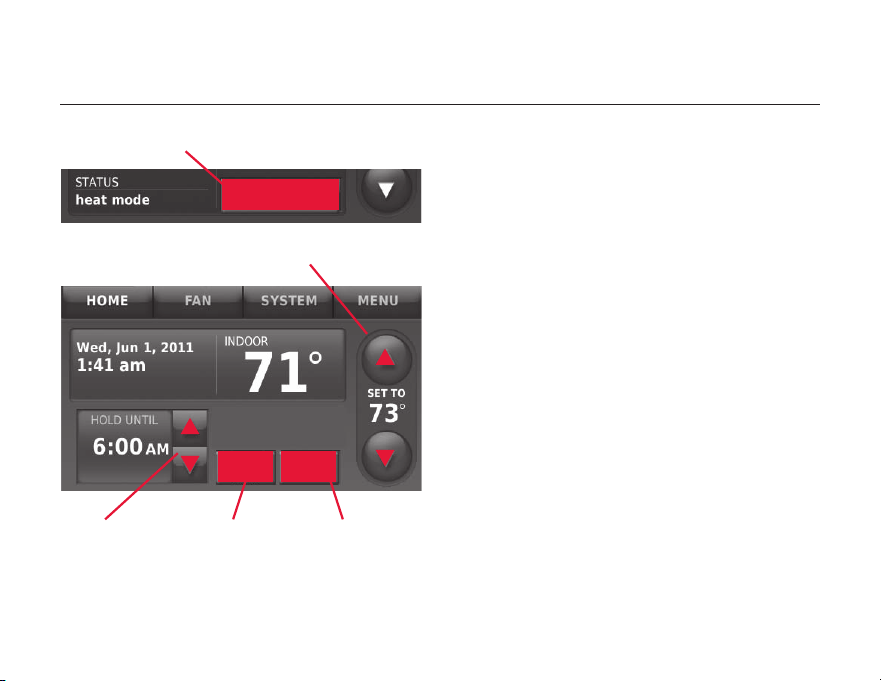

Program schedule override: residential use

Press s or t to change the tempera-

ture. It will be maintained until the “hold”

time you set.

Press the PERMANENT HOLD button to

keep the same temperature until you

manually change it or resume the

program schedule.

To cancel these settings at any time,

press CANCEL HOLD.

Press to change temperature

Press to set

“hold” time

Press to

cancel

“hold”

Press to

begin “hold”

Operating Manual

69-2687EFS— 03

Cancel

Hold

Done

MCR32970

MCR32969

OVERRIDE

Program schedule override: commercial use

Press s or t to change the

temperature. It will be maintained until

the “hold” time you set.

Press OVERRIDE to use a pre-set

“occupied” temperature if a person is

present during an unoccupied period.

The new temperature will be maintained

for at least 1 hour, and can be adjusted

up to the maximum time set by the

installer. To change the time, press the

HOLD UNTIL arrow buttons.

The programmed schedule will resume

when the override timer expires. To

cancel the override at any time, press

CANCEL HOLD.

Press to change temperature

Press to set

“hold” time

Press to

cancel

“hold”

Press to

begin “hold”

Press to activate “occupied” mode

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

Equipment Status

MCR32971

MCR32965

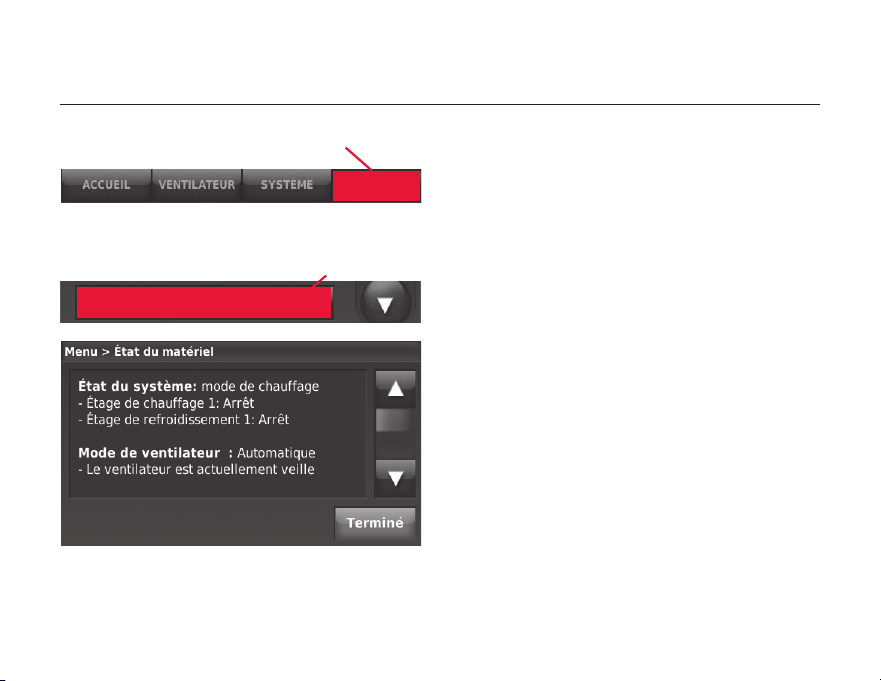

System status information

Press MENU, then select EQUIPMENT

STATUS.

Depending on how your thermostat was

installed, the Equipment Status screen

can report data about the following sys-

tems:

• Heating and cooling

• Fan

• Humidification

• Dehumidification

• Ventilation

• Maintenance reminders

• Thermostat information

Scroll to select EQUIPMENT STATUS

Press MENU

Operating Manual

69-2687EFS— 03

MCR32972

Vacation Mode

MCR32965

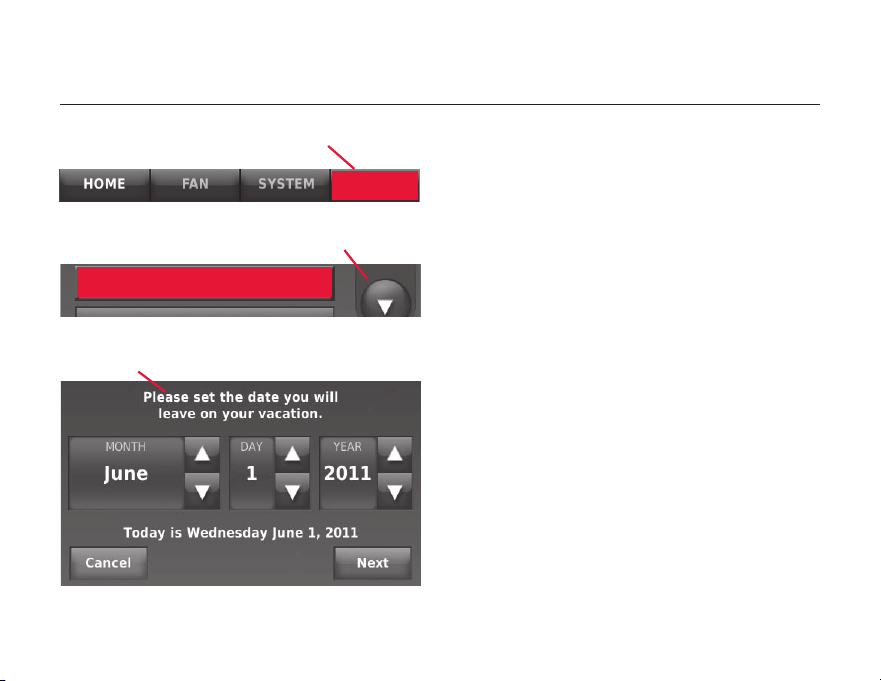

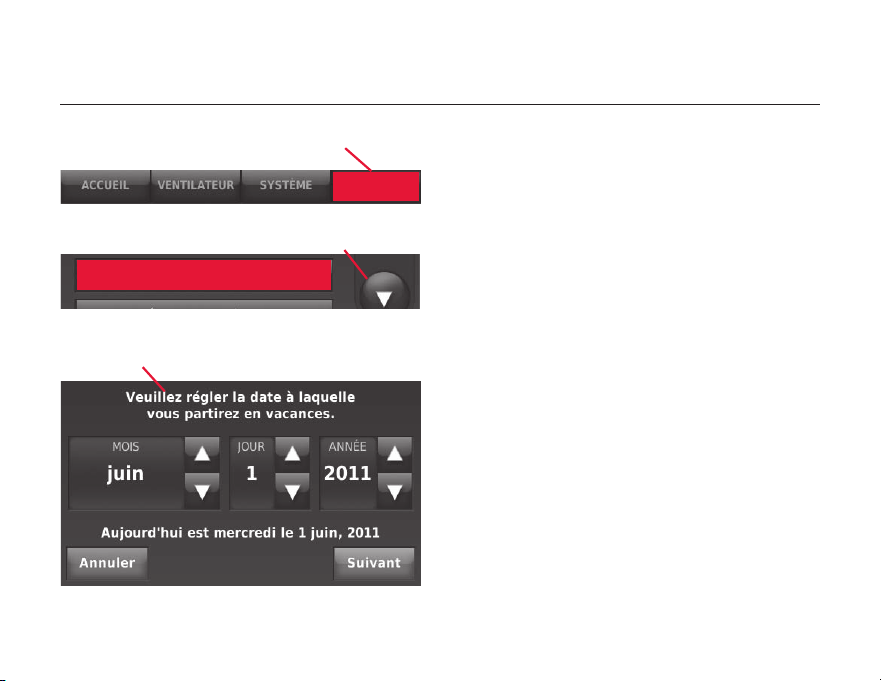

Menu: Vacation scheduling (residential use)

This feature lets you conserve energy

while away, and restores a comfortable

temperature just before you return to

your home.

Press s or t at each screen to enter

temperatures, dates and times as

prompted, then press DONE.

The temperature you set will be

maintained until you return, then the

program schedule will resume.

Scroll to select VACATION

Follow screen prompts, then press DONE

Press MENU

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

MCR32973

Holiday / Event Scheduler

MCR32965

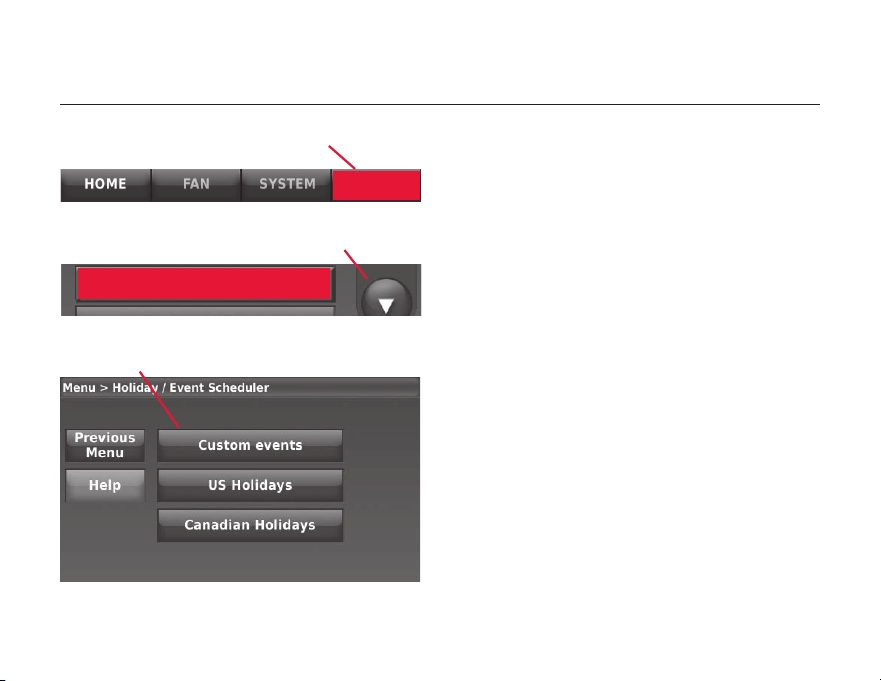

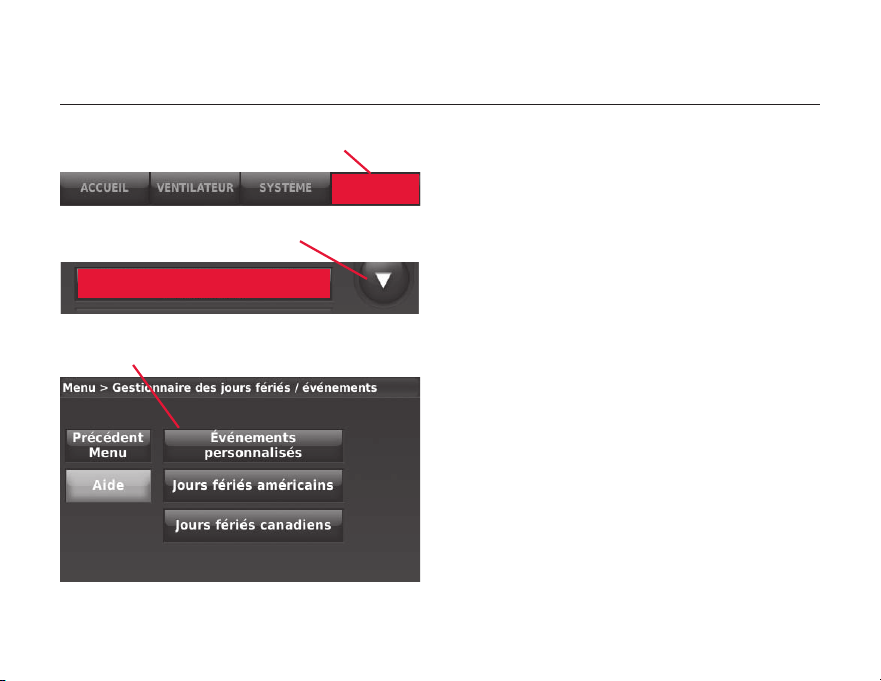

Menu: Holiday/event scheduling (commercial use)

This feature lets you conserve energy

when the workplace is unoccupied for

special events or on holidays.

The US (United States) and CANADIAN

options allow you to select from a list of

holidays commonly observed in each

country. You can set the system to

“unoccupied” or “occupied” mode for the

days you select.

The CUSTOM EVENTS button gives you

more options to customize temperatures

for specific dates and times in the future.

Scroll to select HOLIDAY / EVENT SCHEDULER

Choose an option below

Press MENU

Operating Manual

69-2687EFS— 03

Holiday Mode

MCR32974

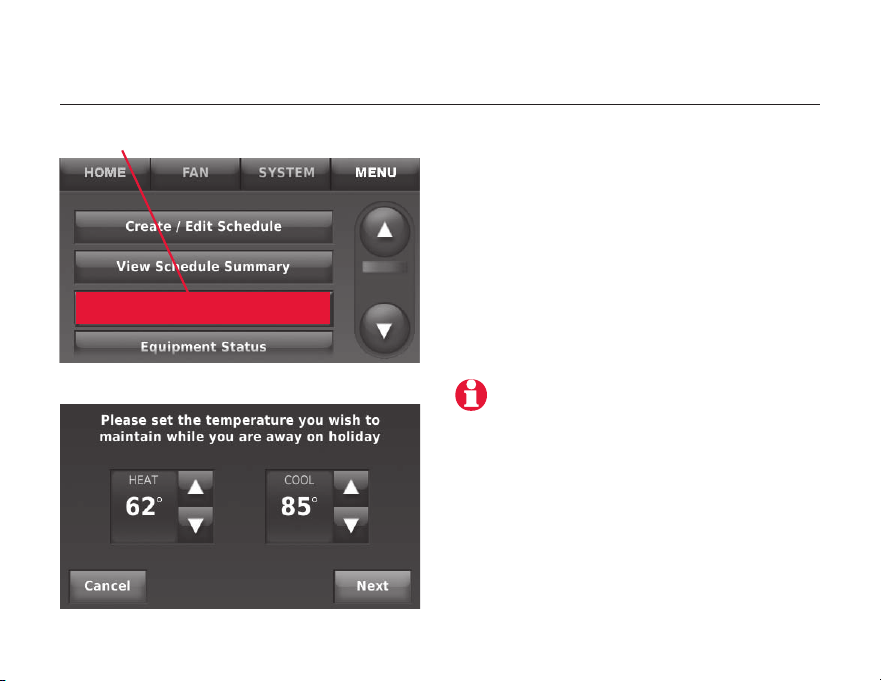

Menu: Holiday override (commercial use)

Press HOLIDAY MODE to set temperatures

that will be maintained from now until the

date you expect to return.

The thermostat will resume the normal

schedule on the date you set. You can

press CANCEL at any time to resume the

normal schedule.

Follow screen prompts, then press DONE

Scroll to select HOLIDAY MODE

The cool temperature setting can only be

set higher than the unoccupied program

setting and the heat temperature setting

can only be set lower than the unoccupied

program setting.

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

Press to start

occupancy

MCR32975

Initiate Occupancy mode (commercial use)

This feature keeps temperature at an

energy-saving level until the PRESS TO

START OCCUPANCY button is pressed.

When you arrive, press the button to

maintain a comfortable temperature

while the room is occupied.

Press the s or t buttons to set the

temperature or “Hold Until” time. The

temperature is maintained until the time

you set. Temperature returns to an ener-

gy-saving level after the timer expires, or

the “Occupied” period ends.

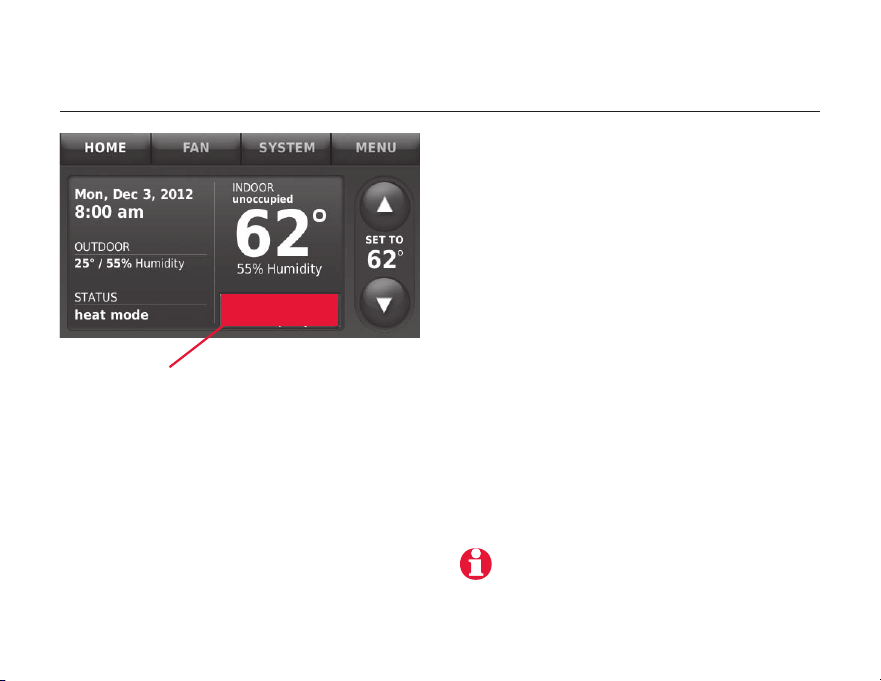

The thermostat keeps temperature at

an energy saving level until OVERRIDE

or PRESS TO START OCCUPANCY button is

pressed.

Press to maintain comfortable

temperature while room is occupied

This feature is available only if it is

programmed by the installer.

Operating Manual

69-2687EFS— 03

MCR32976

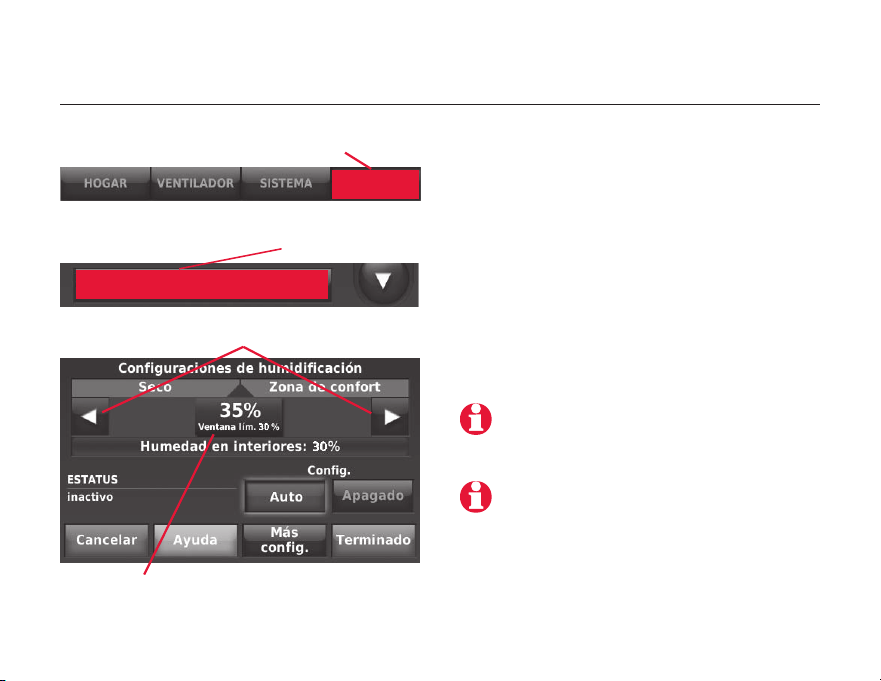

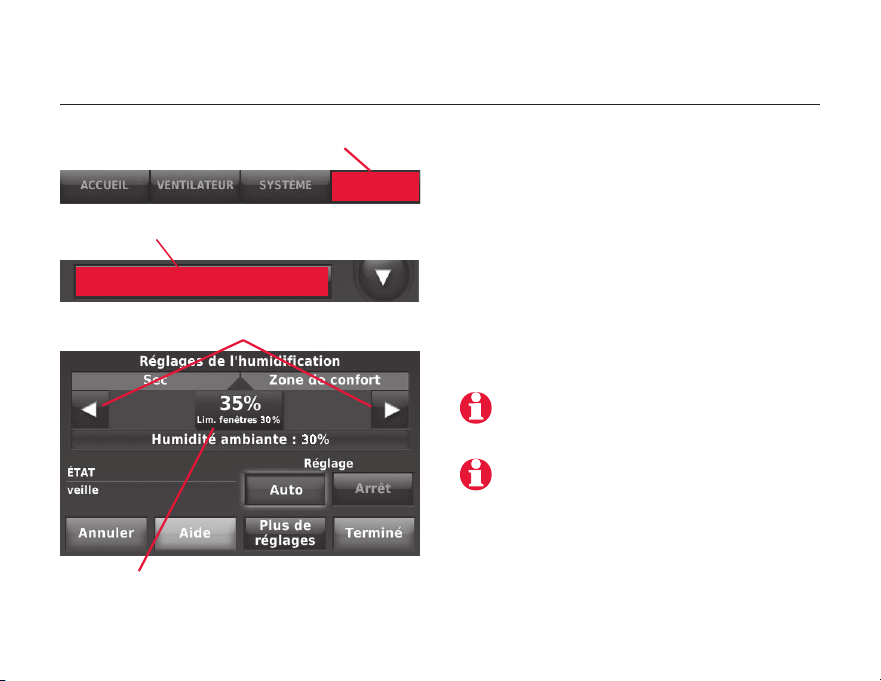

Humidification

Menu: Humidification

Move the slider bar to the humidity level

you prefer, then press DONE.

Press MORE SETTINGS if frost or con-

densation appears on windows. A lower

number adjusts humidity to help prevent

these problems. Use a higher number if

indoor air is too dry.

Scroll to select HUMIDIFICATION

Set humidity to desired level

Window Protection limits the amount of humidity

to prevent frost or condensation on windows

The Window Protection option is only

available if an optional outdoor sensor is

installed.

MCR32965

Press MENU

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

MCR32977

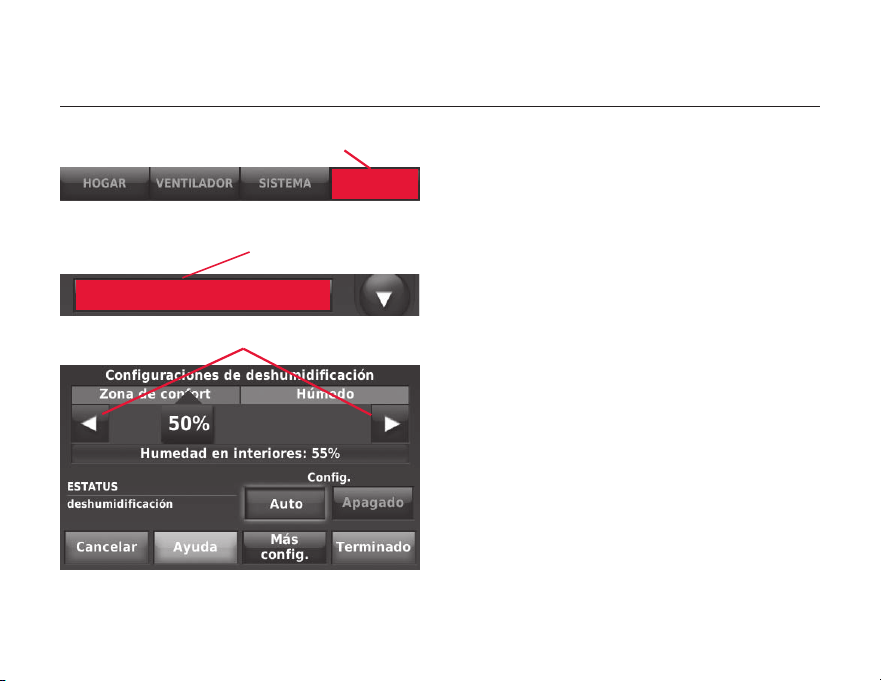

Dehumidification

Menu: Dehumidification (residential use)

This feature can control your air con-

ditioner to reduce humidity. Move the

slider bar to the humidity level you pre-

fer, then press DONE.

Scroll to select DEHUMIDIFICATION

Set humidity to desired level

If your air conditioner is used to control

humidity, temperature may drop as much as

3° F below the level you set until humidity

reaches the desired level.

MCR32965

Press MENU

Operating Manual

69-2687EFS— 03

MCR32977

Dehumidification

Menu: Dehumidification (commercial use)

Move the slider bar to the humidity level

you prefer, then press DONE. If your air

conditioner is used to control humid-

ity, the thermostat may use the follow-

ing methods to maintain your desired

humidity:

• Cool from 1° to 5° F lower than your

temperature setting.

• Run cooling for the minimum “on”

time to reduce humidity.

Scroll to select DEHUMIDIFICATION

Set humidity to desired level

MCR32965

Press MENU

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

MCR32965

Settings

MCR32980

MCR32979

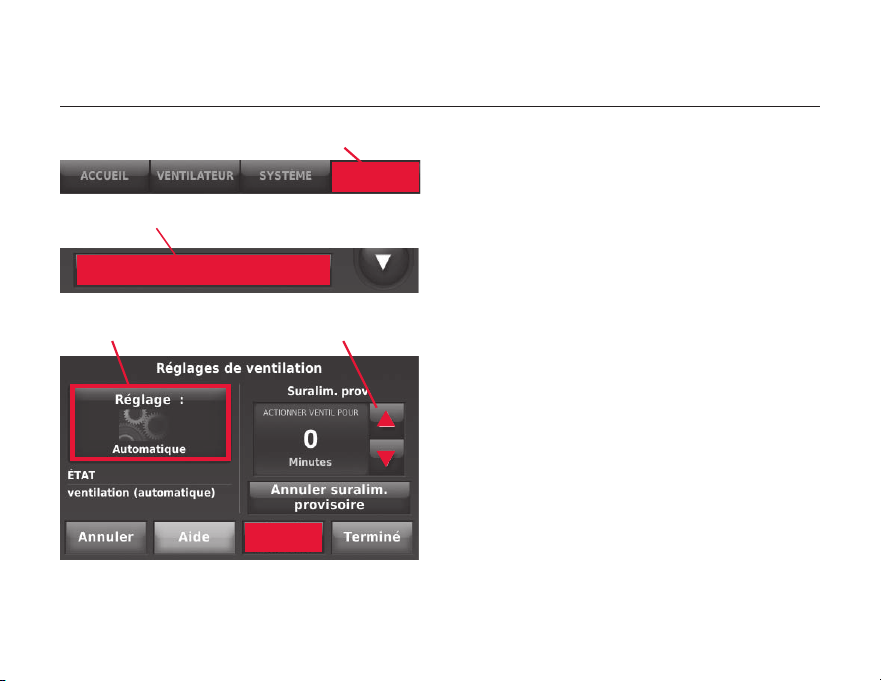

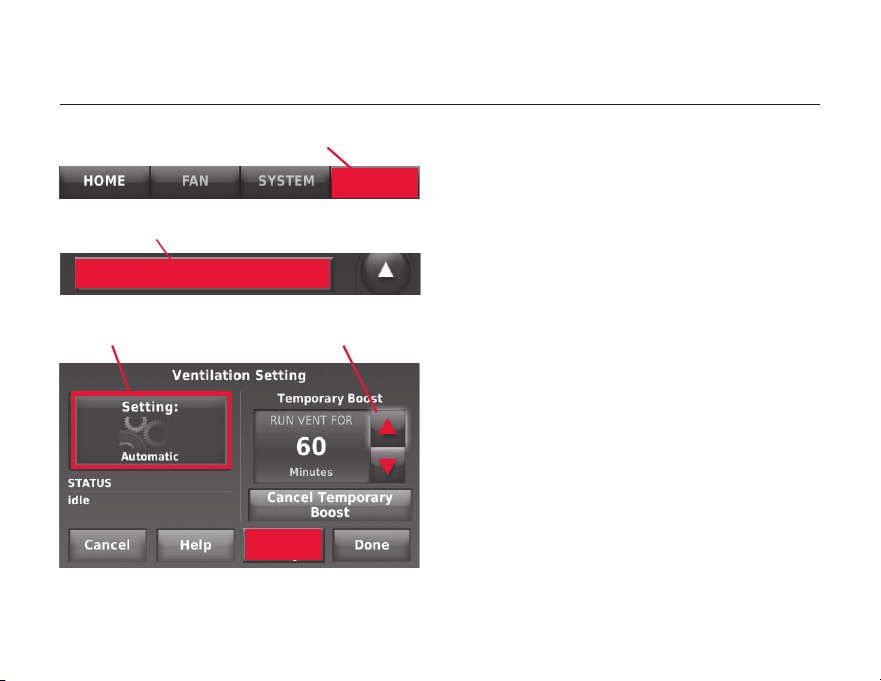

Ventilation

Menu: Ventilation

Press SETTING to set operating mode:

Auto: Ventilation (fan) runs as pro-

grammed by the installer.

Off: Ventilation (fan) remains off unless

turned on using the timer.

On: Ventilation (fan) is always on.

Press s or t to run ventilation (fan)

temporarily. To turn it off, set to zero.

Press MORE SETTINGS to change main-

tenance reminders.

Scroll to select VENTILATION

Set operating mode Set temporary run time

Press MENU

Operating Manual

69-2687EFS— 03

MCR32965

MCR32981

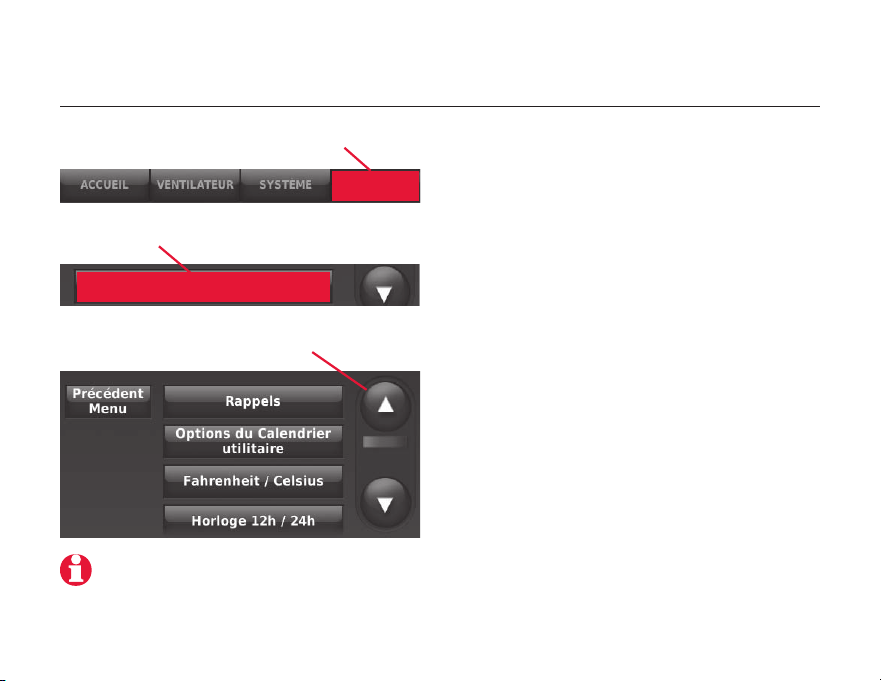

Preferences

Menu: Preferences

Scroll to select desired option

At this screen you can view or change

the following options:

• Reminders to change filters

• Utility Schedule options

• Fahrenheit/Celsius display

• 12/24-hour clock display

• Display Options:

– Adjust screen color

– Adjust screen brightness

• Language choice

• Scheduling options:

– Non-programmable

– Programmable

• Adaptive Intelligent Recovery (see

page 25)

• Restore default schedule

• Daylight Saving Time options

Press HELP for more information about

these options.

Scroll to select PREFERENCES

Press MENU

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

MCR32982

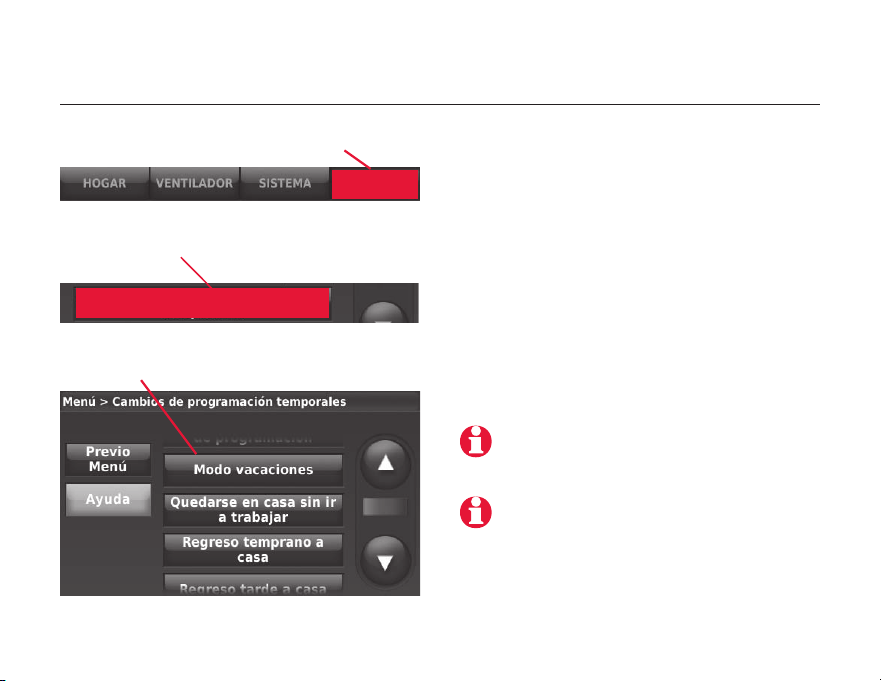

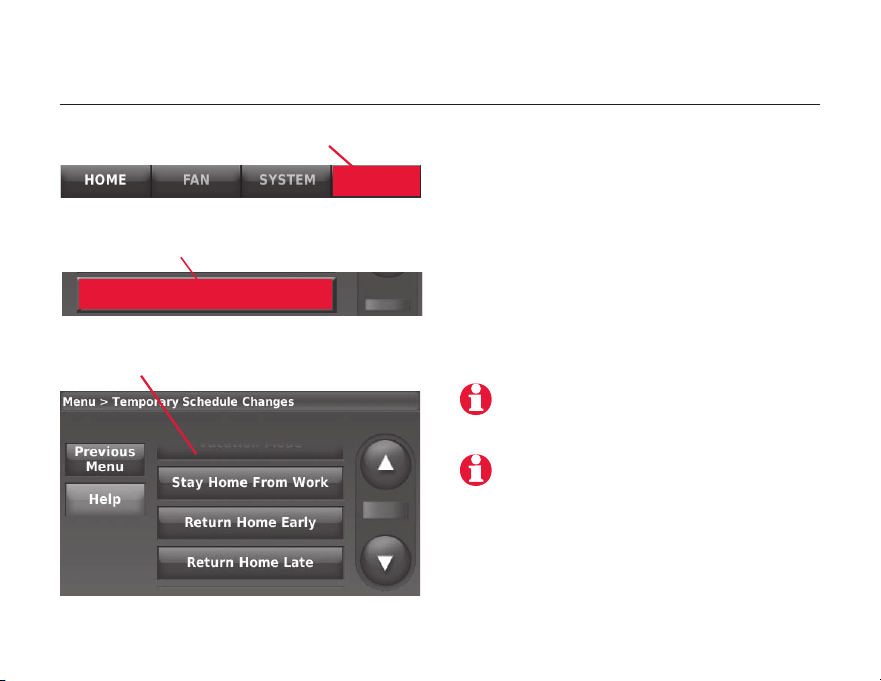

Temporary Schedule Changes

Menu: Temporary schedule changes

This feature is useful if your daily sched-

ule sometimes changes.

Select an option, then follow screen

prompts to conserve energy while

you’re away and maintain a comfortable

climate after you return.

After the times you set, the normal pro-

gram schedule will resume.

Scroll to select TEMPORARY SCHEDULE CHANGES

Select option, then follow screen prompts

See also Program Schedule

Overrides (pages 9-10).

Press HELP for more information about

these options.

MCR32965

Press MENU

Operating Manual

69-2687EFS— 03

MCR32983

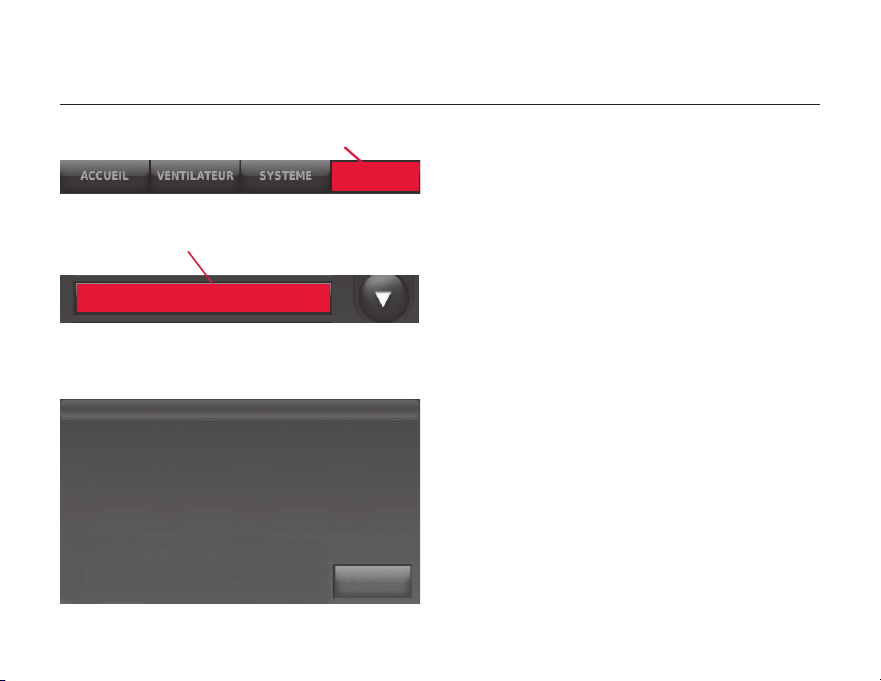

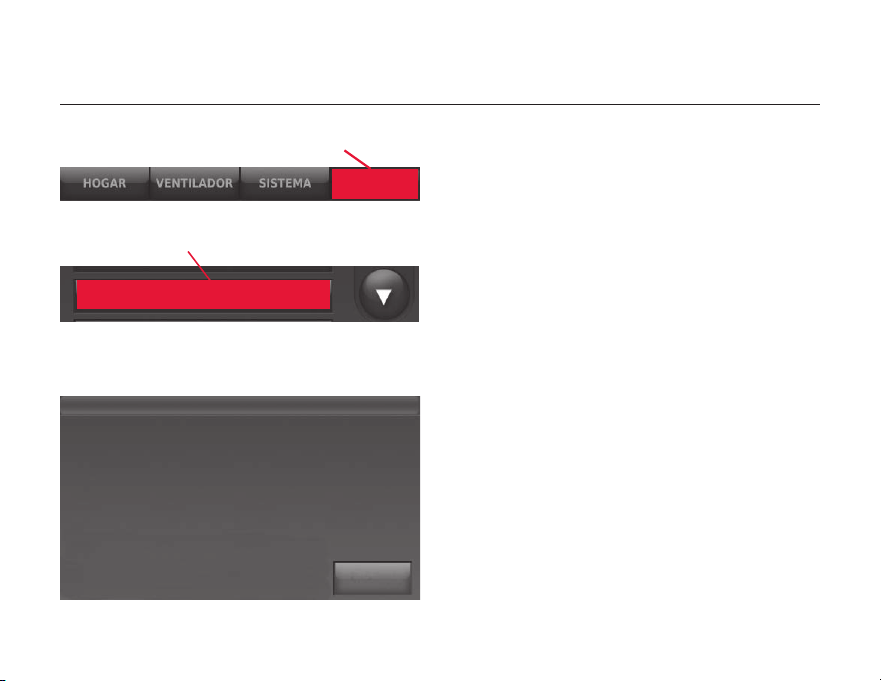

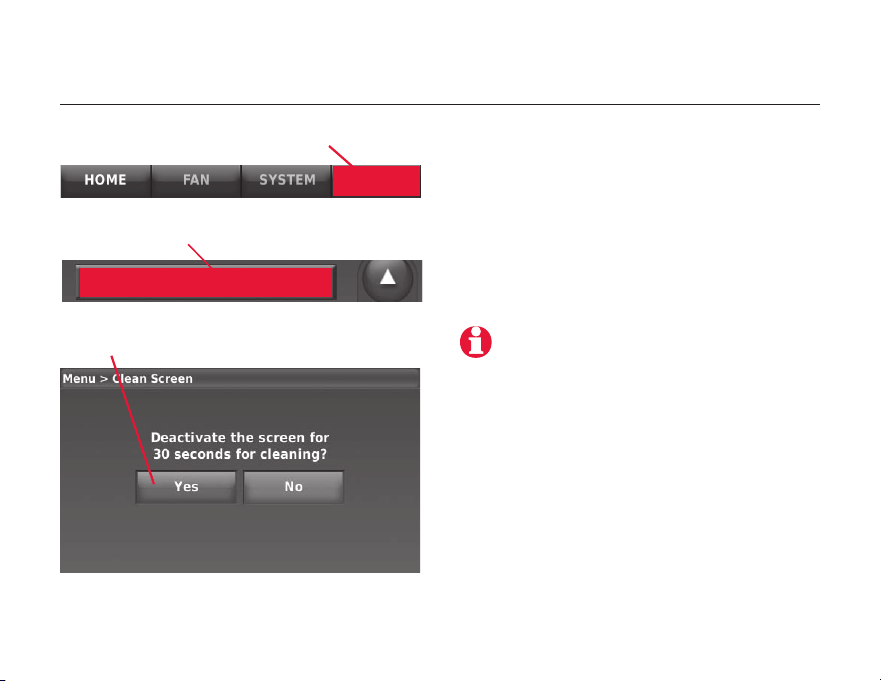

Clean Screen

Menu: Clean screen

Press YES to lock screen for cleaning

Do NOT spray any liquid directly on the

thermostat. Spray liquids onto a cloth, then

use the damp cloth to clean the screen. Use

water or household glass cleaner. Avoid

abrasive cleansers.

Use this feature to lock the screen so

you can clean it without changing any

settings. A countdown timer will show

elapsed time until the screen is

reactivated.

Scroll to select CLEAN SCREEN

MCR32965

Press MENU

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

MCR32984

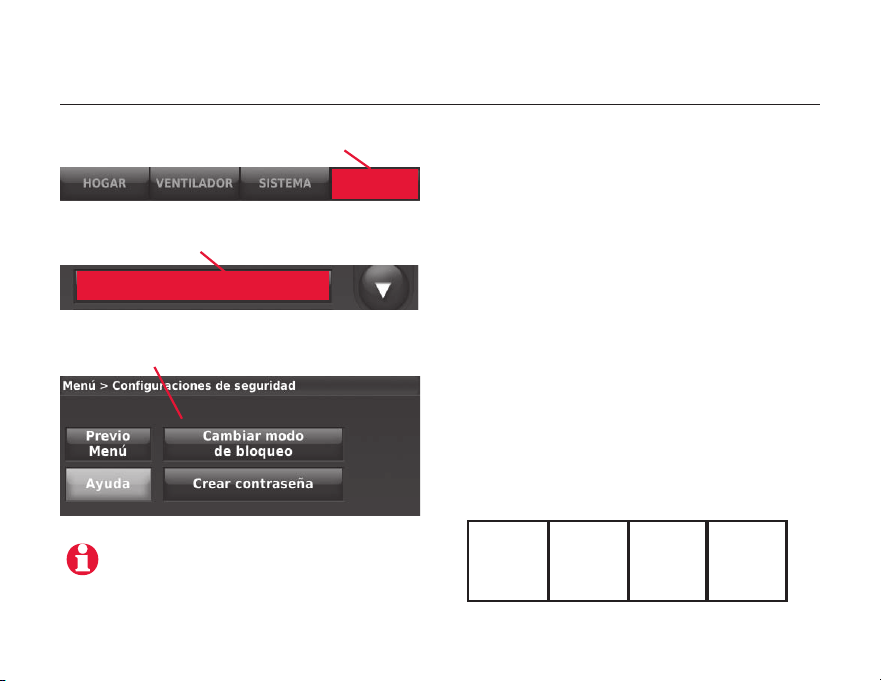

Security Settings

Menu: Security settings

Select option, then follow screen prompts

Security options can be used to prevent

unauthorized changes to system

settings.

Lock options:

• Unlocked: Full access allowed.

• Partially locked: Only temperature

can be changed.

• Fully locked: No access allowed.

If you choose to use a password for

additional security, write it here for refer-

ence:

Press HELP for more information about

these options.

Scroll to select SECURITY SETTINGS

MCR32965

Press MENU

Operating Manual

69-2687EFS— 03

MCR32985

Dealer Information

Menu: Dealer Information

Check this screen if you need to

contact the person who installed your

system, for maintenance, repairs or

upgrades.

Scroll to select DEALER INFORMATION

MCR32965

Press MENU

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

Advanced features

Adaptive Intelligent Recovery (residential use only)

Over time, the ComfortNet™ communicating

thermostat “learns” how long it takes

your system to provide the temperature you want. It turns on the heating or cooling

system earlier to make sure you’re comfortable at the time you expect.

Dehumidification Away Mode

Your system can be set to control indoor climate while your home is vacant

during the humid season. Before you leave, press MENU, then select

DEHUMIDIFICATION AWAY MODE. Temperature and humidity will be kept at levels ade-

quate to protect your home and possessions while you are away. When you return,

press CANCEL to resume normal operation.

Compressor Protection

This feature protects your air-conditioning system by forcing the compressor to pause

before restarting, to prevent damage. During this brief pause, the message “Waiting

for Equipment” is displayed on screen.

Pre-occupancy Purge (commercial use only)

This feature turns on the fan 1 to 3 hours before each “occupied” time period, to pro-

vide a comfortable work environment when you arrive.

Operating Manual

69-2687EFS— 03

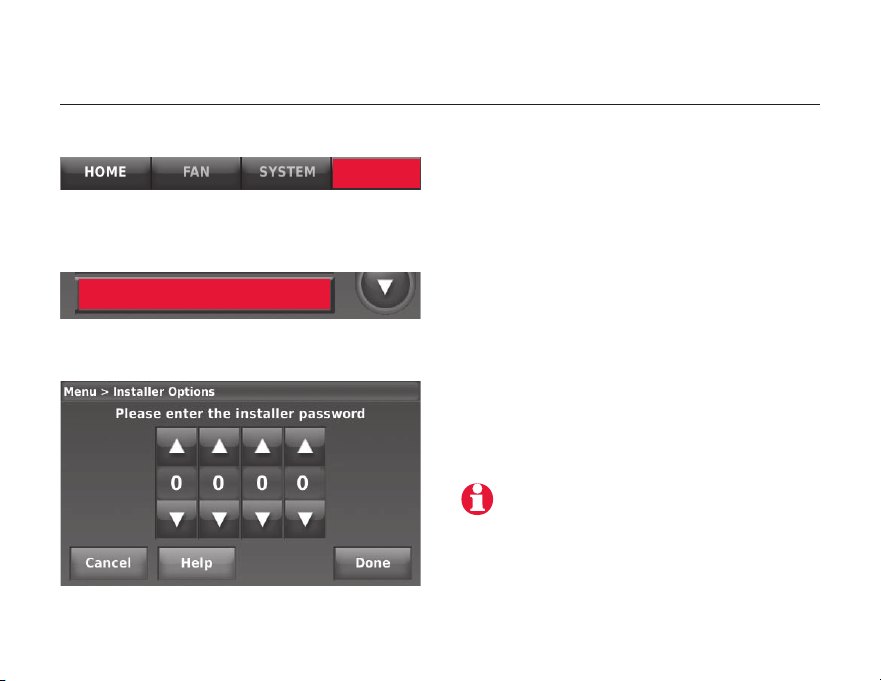

Menu: Installer options

Press HELP at any screen for more

information about these options.

These options should be changed

only by professionally qualified techni-

cians. To avoid disabling or damaging

your equipment, do not change these

options yourself.

The USB port on the bottom of the ther-

mostat is for use by professional install-

ers only. Do not attempt to use this port

yourself.

MCR32965

MCR32986

Installer Options

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

MCR32937

Remove sensor from bracket, detach cover and install 2 fresh AA lithium batteries

Battery replacement: Wireless outdoor sensor

Replace batteries in your outdoor sensor when a warning appears on the

thermostat screen, about two months before batteries are depleted.

After new batteries are installed, the outdoor sensor will restore communication with

the wireless network within a few seconds.

Replace batteries

in your

outdoor sensor

MCR32987

M32988

Operating Manual

69-2687EFS— 03

MCR32933

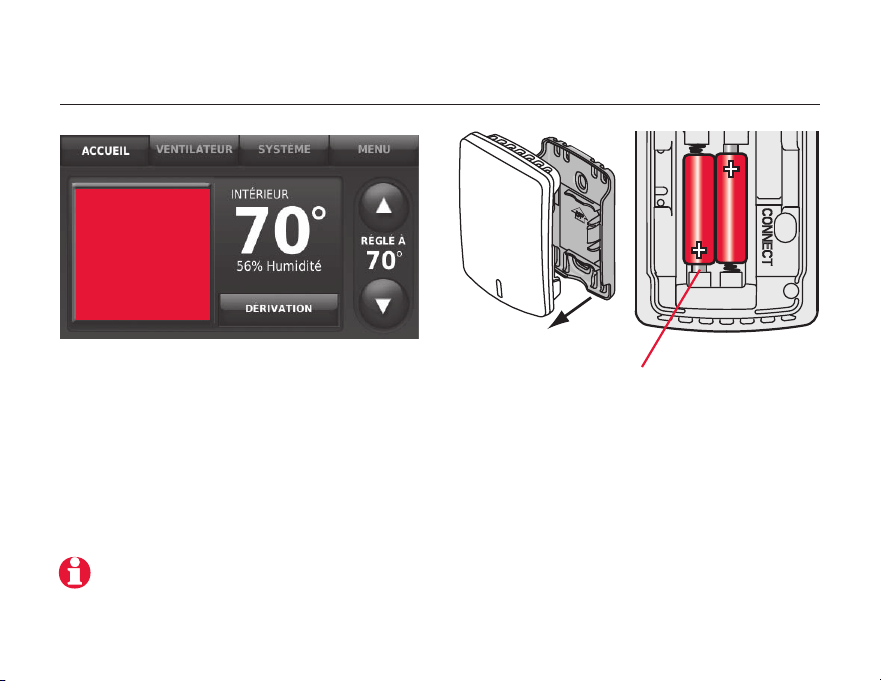

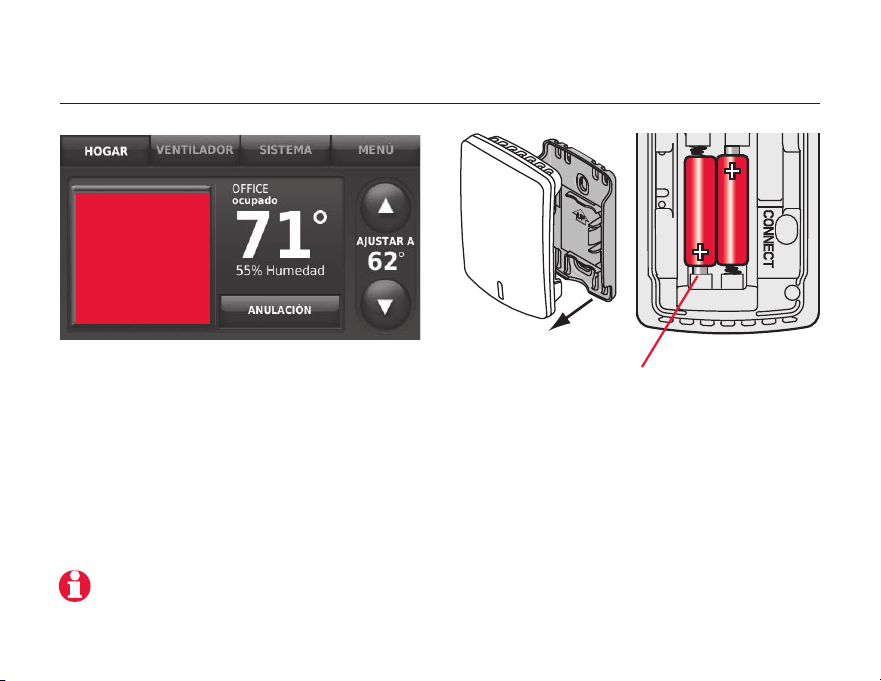

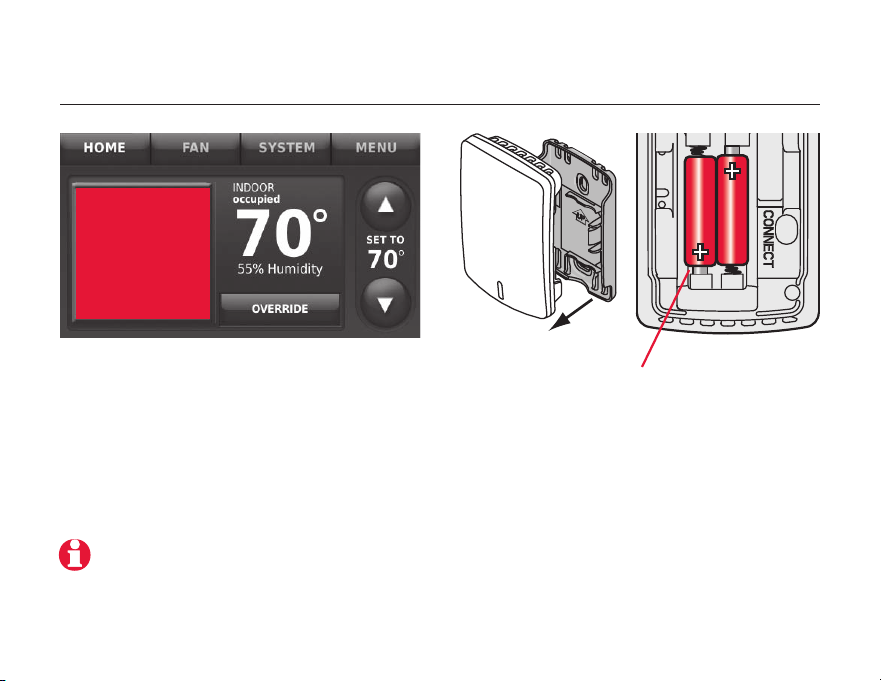

Battery replacement: Wireless indoor sensor

Install 2 fresh AAA alkaline batteries. Status light will briefly flash

green. If it flashes red, batteries are not good.

Replace batteries in your indoor sensor when a warning appears on the

thermostat screen, about two months before batteries are depleted. When the sen-

sor status light begins flashing red, battery power is critically low and will be depleted

within 2-3 weeks. During normal operation, the status light remains off.

After installing batteries, the status light may glow amber for 20 seconds. Please wait while the

indoor sensor restores communication with the wireless network.

Replace batteries

in your

indoor sensor

MCR32989

M32990

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

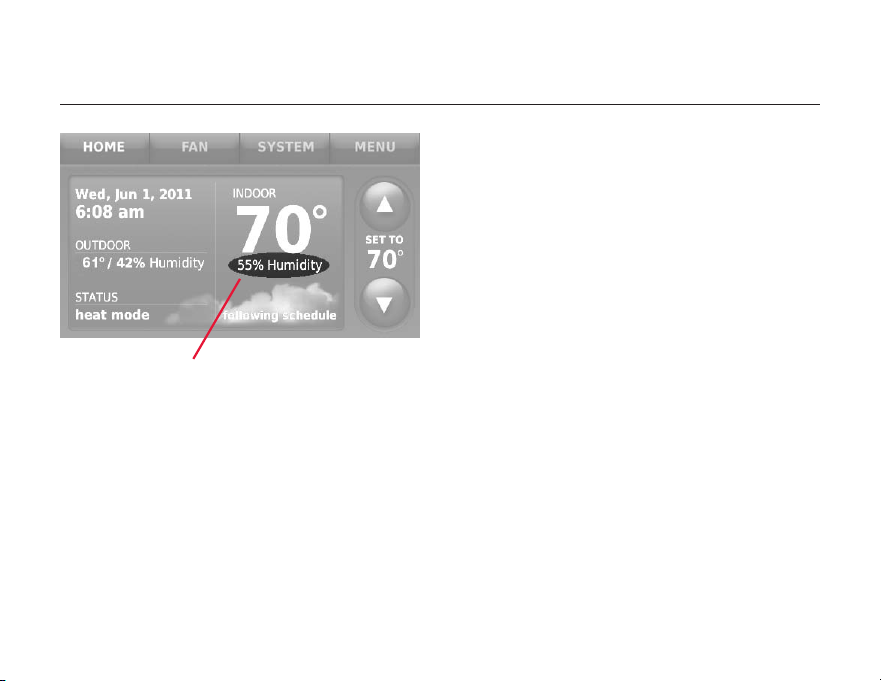

Humidity display

In some circumstances, the humidity

displayed on the Home screen may not

match humidity near the

thermostat.

Some systems are set up to use two

sensors, one to control humidification,

the other for dehumidification. These

sensors are often installed in different

locations.

Depending on how it was configured

when installed, the thermostat will only

display humidity readings from one sen-

sor on the Home screen.

Humidity reading depends on sensor location

Operating Manual

69-2687EFS— 03

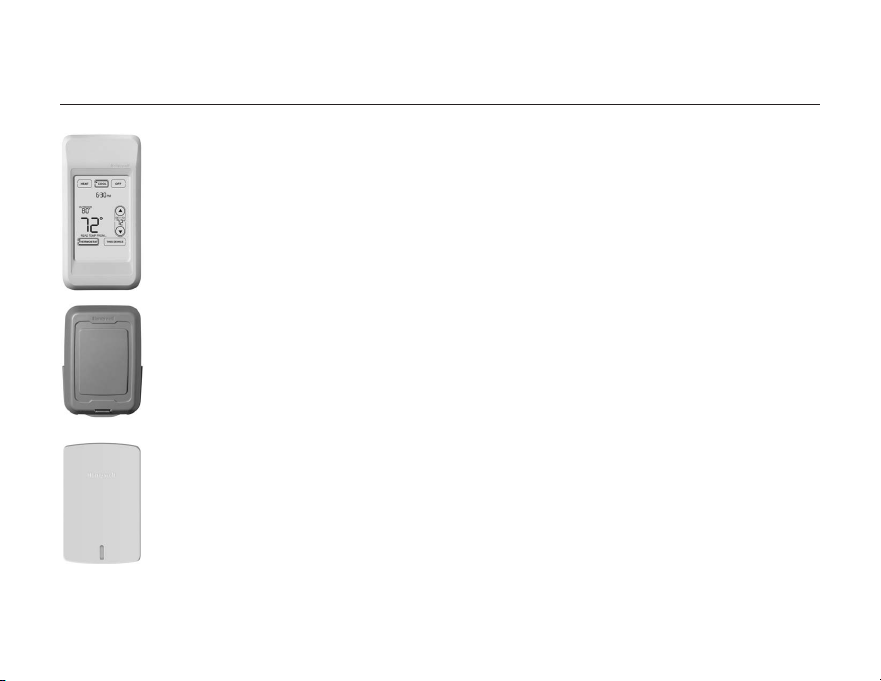

Optional accessories

Portable Comfort Control

If you have only one thermostat, you move this remote control from

room to room (like a portable thermostat), to make sure the

temperature is comfortable in the room you’re using. If you have

multiple thermostats, you can view and adjust the temperature in each

room from your armchair.

Wireless Outdoor Sensor

With a wireless outdoor sensor, your ComfortNet™ CTK04

communicating thermostat can display outside temperature and

humidity. This information can also be displayed on your handheld

Portable Comfort Control.

Wireless Indoor Sensor

If an indoor sensor is installed, your ComfortNet™ CTK04

communicating thermostat can monitor the temperature and humidity

at that location and adjust the system to maintain comfort there. With

multiple sensors, the thermostat can average temperature readings

from each, to optimize comfort throughout your home.

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

Optional accessories

RedLINK™ Internet Gateway

The Honeywell RedLINK Internet Gateway gives you

remote access to your ComfortNet™

CTK04 communicating thermostat via the Internet or

from your smart phone. You can use a Web browser

to review or adjust indoor temperature, system mode

and other settings. The Gateway can also send alerts

to as many as 6 email addresses to notify you if a

problem occurs.

Wireless Entry/Exit Remote

This handy device mounts beside your door for con-

venient one-touch control. Press AWAY when you

leave, and HOME when you return, to keep your home

comfortable while occupied and save energy when

you’re away. To change pre-set temperatures, go to

Menu > Entry / Exit Remote Settings.

Operating Manual

69-2687EFS— 03

Optional accessories

Wireless Vent and Filter Boost Remote

This handy device mounts anywhere in your home

(typically bathroom or kitchen) for convenient on

demand ventilation. Select 20, 40 or 60 minutes as

desired for increased ventilation.

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

In case of difficulty

If you have difficulty with your thermostat, please try the suggestions below. Most

problems can be corrected quickly and easily.

Screen is

blank

• Check circuit breaker and reset if necessary.

• Make sure power switch at heating & cooling system is on.

• Make sure furnace door is closed securely.

Screen is

difficult to

read

• To change the screen brightness or color, see backlight options in the Preferences

menu (see page 20).

• At 2 am each day, the ComfortNet™ CTK04 communicating thermostat changes

screen color for an hour, to prevent burn-in. Touch the screen at any time to restore

pre-set screen colors.

Heating

or cooling

system does

not respond

• Press SYSTEM to set system to Heat. Make sure the temperature is set higher than

the Inside temperature.

• Press SYSTEM to set system to Cool. Make sure the temperature is set lower than

the Inside temperature.

• Check circuit breaker and reset if necessary.

• Make sure power switch at heating & cooling system is on.

• Make sure furnace door is closed securely.

• If “Waiting For Equipment” is displayed, the compressor protection timer is on. Wait

5 minutes for the system to restart safely, without damaging the compressor.

Operating Manual

69-2687EFS— 03

Limited Warranty

This thermostat (“control”) is warranted by Goodman

Manufacturing Company, L.P. (“Goodman”) to be free from

defects in materials and workmanship under normal use and

maintenance, as described below:

To the original equipment registered owner and his or her

spouse (“owner”) this control is warranted for a period of TEN

YEARS, except as provided below. This warranty applies

only if:

1) The control is installed in an owner-occupied, single family

residence; and

2) The control is installed in conjunction with a new furnace or

air handler containing a communicating system that is com-

patible with the control (a “Compatible Unit”); and

3) If the Compatible Unit is a Goodman® or Amana® brand

furnace or air handler, the owner has properly registered the

furnace or air handler with Goodman [at www.goodmanmfg.

com] or Amana [at amana-hac.com]; but failure by California

and Quebec residents to register a Goodman® or Amana®

brand Compatible Unit does not diminish their warranty

rights. If the above warranty does not apply, then the control

is warranted for a period of 5 YEARS. No warranty continues

after the control is removed from the location where it was

originally installed. No warranty applies to, and no warranty

is offered by Goodman on, any control ordered over the

Internet, by telephone or other electronic means unless the

dealer selling the unit over the Internet, by telephone or other

electronic means is also the installing contractor for the unit.

The warranty period begins on the date of the original instal-

lation. Where the product is installed in a newly constructed

home; the date of the installation is the date the homeowner

purchased the home from the builder. If that date cannot be

verified, the warranty period begins three months from the

month of manufacture (as indicated by the four digit date

code (yyww) where “yy” indicates the year and “ww” indicates

the week of manufacture located on the base plate). As its

only responsibility, and your only remedy, Goodman will,

without charge, replace any control found to be defective due

to workmanship or materials under normal use and main-

tenance. For warranty credit, the defective control must be

returned to a Goodman heating and air conditioning products

distributor by a state certified or licensed contractor. This

warranty does not apply to labor, freight, or any other cost

associated with the service, repair or operation of the unit.

This warranty is in lieu of all other express warranties. ALL

IMPLIED WARRANTIES, INCLUDING BUT NOT LIMITED TO

WARRANTIES OF MERCHANTABILITY AND FITNESS FOR

PARTICULAR PURPOSE, ARE LIMITED TO THE DURATION

OF THIS WARRANTY. Some states and provinces do not

allow limitations on how long an implied warranty lasts,

so the above limitation may not apply to you. GOODMAN

SHALL IN NO EVENT BE LIABLE FOR INCIDENTAL OR

CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT

LIMITED TO EXTRA UTILITY EXPENSES OR DAMAGES

TO PROPERTY. Some states and provinces do not allow the

exclusion or limitation of incidental or consequential damages,

so the above exclusion may not apply to you.

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

Goodman is not responsible for:

1. Damage or repairs required as a consequence of faulty installation or application.

2. Damage as a result of floods, fires, winds, lightning, accidents, corrosive atmosphere or other conditions beyond the control

of Goodman.

3. Use of components or accessories not compatible with this control.

4. Products installed outside the United States or its territories, or Canada.

5. Normal maintenance as described in the installation and operating manual.

6. Replacement parts not supplied or designated by Goodman.

7. Damage or repairs required as a result of any improper use, maintenance, operation or servicing.

8. Failure to start due to interruption and/or inadequate electrical service.

9. Any damage caused by frozen or broken water pipes in the event of equipment failure.

10. Changes in the appearance of the unit that do not affect its performance.

This warranty gives you specific legal rights, and you may also have other rights that may vary from state to state or province to

province.

Installer Name Installation Date

INDOOR EQUIPMENT

Model # Serial #

OUTDOOR EQUIPMENT

Model # Serial #

Operating Manual

69-2687EFS— 03

FCC Compliance Statement (Part 15.19) (USA only)

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1 This device may not cause harmful interference, and

2 This device must accept any interference received, including interference that may cause undesired operation.

FCC Warning (Part 15.21) (USA only)

Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to

operate the equipment.

FCC Interference Statement (Part 15.105 (b)) (USA only)

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of

the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential

installation. This equipment generates uses and can radiate radio frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee

that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct

the interference by one of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Equipment interface module, thermostats and outdoor sensor

To comply with FCC and Industry Canada RF exposure limits for general population/ uncontrolled exposure, the antenna(s)

used for these transmitters must be installed to provide a separation distance of at least 20 cm from all persons and must

Regulatory information

ComfortNet™ Communicating Thermostat

69-2687EFS— 03

Regulatory information

not be co-located or operating in conjunction with any other antenna or transmitter.

Portable Comfort Control

This portable transmitter with its antenna complies with FCC and Industry Canada RF exposure limits for general population/

uncontrolled exposure. This device must not be co-located or operating in conjunction with any other antenna or transmitter.

Section 7.1.2 of RSS-GEN

Under Industry Canada regulations, this radio transmitter may only operate using an antenna of type and maximum (or

lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the

antenna type and its gain should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that

necessary for successful communication.

Section 7.1.3 of RSS-GEN

Operation is subject to the following two conditions:

1 this device may not cause interference, and

2 this device must accept any interference, including interference that may cause undesired operation of the device.

® U.S. Registered Trademark.

69-2687EFS—03 M.S. Rev. 01-14

HID-350

Printed in U.S.A.

Need Help?

For assistance please call toll-free: (888) 593-9988

69-2687EFS-03

Thermostat communicant ComfortNet™ CTK04

Thermostat à écran tactile

Manuel de

fonctionnement

Lire et conserver ces instructions.

® Marque déposée américaine.

Votre nouveau thermostat est préprogrammé et prêt à être utilisé. Il suffit de vérifier

les réglages ci-dessous et de les modifier si nécessaire :

1. Réglage de l’heure et de la date ............................................................ Voir page 4

2. Sélection du réglage du ventilateur ...................................................... Voir page 5

3. Sélection du réglage du système .......................................................... Voir page 6

4. Programmation : Préréglage pour des économies

d’énergie maximales .......................................................................... Voir pages 7-10

5. Réglage des commandes d’humidification, de déshumidification,

et de ventilation .............................................................................. Voir pages 16-19

À propos du nouveau thermostat

COMMANDE DE TEMPÉRATURE PAR PRESSION UNIQUE : Il est possible de déroger au programme à

tout moment et de régler manuellement la température (voir pages 9-10).

Besoin d’aide?

Pour obtenir de l’aide, merci d’appeler le numéro gratuit : (888) 593-9988

69-2687EFS— 03

Thermostat communicant ComfortNet™

Programmation et fonctionnement

Référence rapide .................................2

Réglages de la date/l’heure .................4

Réglages du ventilateur ....................... 5

Réglages du système ..........................6

Réglages de l’économiseur d’énergie .7

Utilisation des horaires programmés ...8

Dérogations au programme ................. 9

Options de menu

Statut du système .............................. 11

Gestionnaire des

vacances/événements .......................12

Commandes d’humidité ..................... 16

Commandes de ventilation ................19

Menu Préférences .............................20

Modifications provisoires

du programme ...................................21

Nettoyage de l’écran .......................... 22

Réglages de sécurité .........................23

Coordonnées de l’installateur ............24

Fonctions avancées ........................... 25

Annexes

Options de l’installateur .....................26

Remplacement des piles ...................27

Affichage de l’humidité ......................29

Accessoires en option .......................30

En cas de problème...........................33

Garantie limitée .................................34

Table des matières

MISE EN GARDE : RISQUE DE DOMMAGES DE L’ÉQUIPEMENT. Pour éviter les dommages potentiels du

compresseur, ne faites pas fonctionner le système de climatisation lorsque la température extérieure

est inférieure à 10 °C (50 °F).

Ce thermostat contient une pile au lithium pouvant contenir du perchlorate. Une manipulation

spéciale peut être requise. Voir www.dtsc.ca.gov/hazardouswaste/perchlorate.

69-2687EFS— 03

Manuel de fonctionnement

Commande du

ventilateur (voir page 5)

Affichage de l’écran

d’accueil

Modification de la

date ou de l’heure

(voir page 4)

Température

et humidité

extérieures

Statut du système

actuel

Affichage des

options du

menu (voir

pages 11-24)

Réglage de la

température

(voir pages

9-10)

Statut du programme actuel

Température et humidité

intérieures

Référence rapide : Utilisation résidentielle

Sélection du type de

système (voir page 6)

La température et l’humidité extérieures ne s’affichent

que si un capteur d’air extérieur en option est installé.

69-2687EFS— 03

Thermostat communicant ComfortNet™

Commande du ventilateur

(voir page 5)

Affichage de l’écran

d’accueil

Modification de la

date ou de l’heure

(voir page 4)

Température

et humidité

extérieures

Statut du système

actuel

Affichage des

options du

menu (voir

pages 11-24)

Réglage de la

température

(voir pages

9-10)

Température

et humidité

intérieures

Appuyer pour déroger provisoirement au

programme

Emplacement du thermostat et

statut du programme actuel

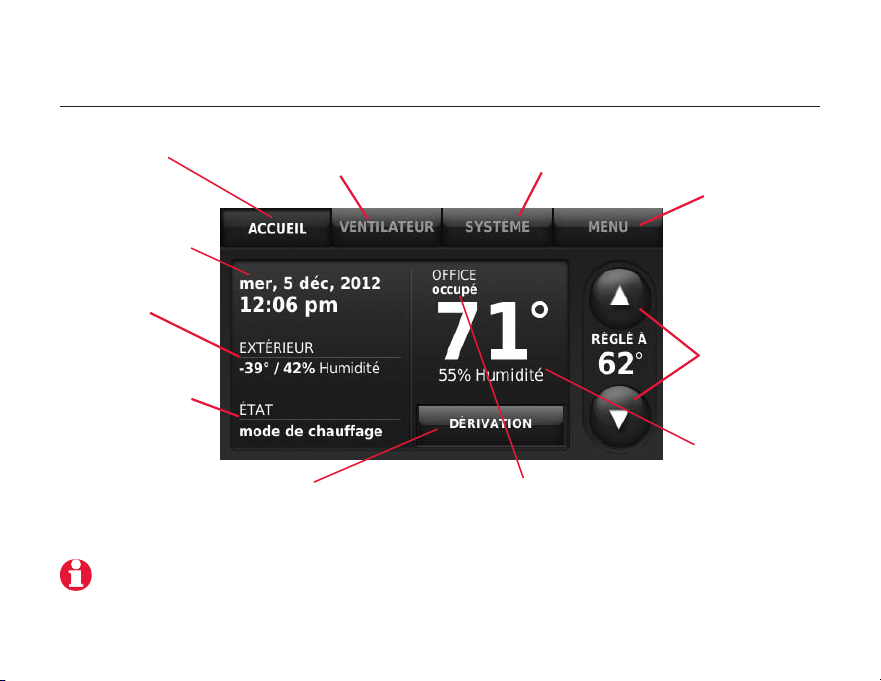

Référence rapide : Utilisation commerciale

Sélection du type de

système (voir page 6)

La température et l’humidité extérieures ne s’affichent

que si un capteur d’air extérieur en option est installé.

69-2687EFS— 03

Manuel de fonctionnement

Réglages de la date/l’heure

Appuyer sur les touches fléchées pour modifier

Appuyer sur l’affichage de la date/l’heure

Appuyer pour régler la date ou l’heure

Pour régler la date ou l’heure, appuyer

sur l’affichage de la date/ l’heure, puis

sélectionner RÉGLER L’HEURE ou RÉGLER

LA DATE.

Appuyer sur les boutons s ou t

jusqu’à ce que la date et l’heure

adéquates soient affichées, puis

appuyer sur TERMINÉ pour enregistrer et

quitter (ou appuyer sur ANNULER pour

quitter sans modifier la date ni l’heure).

Le thermostat passe automatiquement à

l’heure d’été/hiver.

MFCR32960

69-2687EFS— 03

Thermostat communicant ComfortNet™

VENTILATEUR

MFCR32961

• En marche : Le ventilateur est

toujours en marche.

• Auto : Le ventilateur fonctionne

seulement quand le système de

chauffage ou de refroidissement est

en marche.

• Circulation : Le ventilateur

fonctionne de façon aléatoire, environ

35% du temps (modèles résidentiels

uniquement).

• Respecter l’horaire : Ventilateur

contrôlé par le programme (voir les

pages 7-8).

Réglages du ventilateur

Pour une utilisation commerciale, l’option

CIRCULATION n’est pas disponible.

Appuyer sur VENTILATEUR

Appuyer sur toute option affichée

Pour une utilisation commerciale, appuyer

sur AUTO ou sur EN MARCHE pour

déroger provisoirement au programme du

ventilateur.

La vitesse du ventilateur peut être réglée de

Basse à Haute lorsque le ventilateur est sur

MARCHE ou CIRCULATION.

69-2687EFS— 03

Manuel de fonctionnement

Automatique

MFCR32964

SYSTÈME

MFCR32963

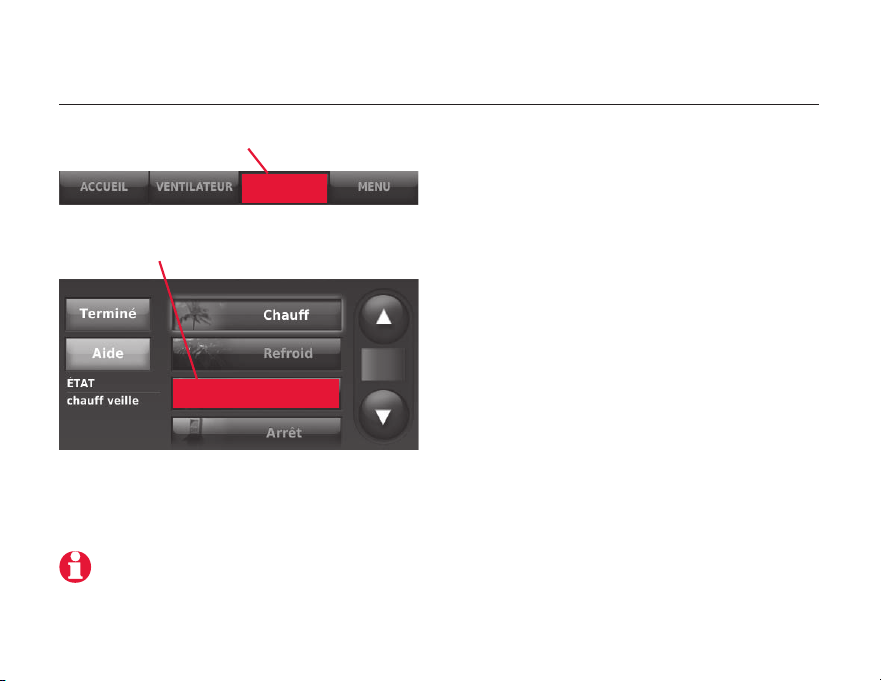

Réglages du système

Appuyer sur toute option affichée

Appuyer sur SYSTÈME puis sélectionner

toute option (appuyer sur s ou t pour

faire défiler le menu) :

• Chauffage : Le thermostat commande

uniquement le système de chauffage.

• Refroidissement : Le thermostat

commande uniquement le système de

refroidissement.

• Automatique : Le thermostat choisit le

chauffage ou le refroidissement selon

le besoin.

• Arrêt : Le système de chauffage et de

refroidissement est arrêté. Le ventilateur

continue de fonctionner s’il est réglé sur

En marche ou Circulation.

• Chauffage d’urgence (seulement

pour les thermopompes avec chauffage

auxiliaire): Le thermostat contrôle le

chauffage auxiliaire. Le compresseur

n’est pas utilisé.

Appuyer sur AIDE pour plus d’informations

sur ces options.

Appuyer sur SYSTÈME

69-2687EFS— 03

Thermostat communicant ComfortNet™

Réglages de l’économiseur d’énergie pour des

économies d’énergie optimales

Réveil

6:00 am

70° 78° 70° 78°

Départ

8:00 am

62° 85° 62° 85°

Retour

6:00 pm

70° 78° 70° 78°

Coucher 10:00

62° 82° 62° 82°

Refroidissement

(lun-ven)

Heure

de début

Chauffage

(lun-ven)Période

Chauffage

(sam-dim)

Refroidissement

(sam-dim)

Utilisation rési-

dentielle

Occupé 1

8:00 am

70° 75° Marche

Non occupé 1

10:00 pm

55° 85° Automatique

Occupé 2*

12:00 am

70° 75° Marche

Non occupé 2*

12:00 am

55° 85° Automatique

Refroidissement

Heure

de début Chauffage Période Ventilateur

Utilisation

commerciale

*La période 2 est annulée par défaut. Si elle est activée, les valeurs ci-dessus sont les réglages par défaut.

Ces réglages de l’économiseur d’énergie par défaut peuvent permettre d’obtenir une

réduction des coûts. (Voir la page suivante pour personnaliser chaque période de temps.)

69-2687EFS— 03

Manuel de fonctionnement

Aidez-moi à planifier

l’horaire

MFCR32967

Créer / Modifier l’horaire

MFCR32966

MFCR32965

Pour régler les programmes

Appuyer sur MENU, puis sur CRÉER /

MODIFIER L’HORAIRE pour afficher les

options :

• Guide : Cette option crée un

programme en posant de simples

questions.

• Manuel : Ceci est une méthode

plus rapide permettant de créer un

programme manuellement.

• Voir/Modifier : Permet d’afficher le

programme complet pour pouvoir lui

apporter des modifications rapides.

Appuyer sur CRÉER / MODIFIER L’HORAIRE

Appuyer sur toute option affichée

Appuyer sur AIDE sur n’importe quel écran

de menu pour obtenir plus d’informations

sur les options de programmation.

Pour réduire les coûts, utiliser les réglages

préréglés de l’économiseur d’énergie (voir la

page 7).

Appuyer sur MENU

69-2687EFS— 03

Thermostat communicant ComfortNet™

Reprendre

Horaire

Terminé

MFCR32968

Dérogations au programme : Utilisation résidentielle

Appuyer sur s ou t pour modifier la

tempéra ture. La dérogation reste en

vigueur jusqu’à l’heure de maintien

réglée.

Appuyer sur MAINTIEN PERMANENT pour

maintenir la même température jusqu’à

la prochaine modification ou jusqu’à la

reprise du programme réglé.

Pour annuler ces réglages à tout

moment, appuyer sur REPRENDRE

HORAIRE.

Appuyer pour ajuster la température

Appuyer

pour définir

la durée de

maintien du

réglage.

Appuyer

pour

annuler le

maintien.

Appuyer pour

commencer le

maintien.

69-2687EFS— 03

Manuel de fonctionnement

Reprendre

Horaire

Terminé

MFCR32970

DÉRIVATION

MFCR32969

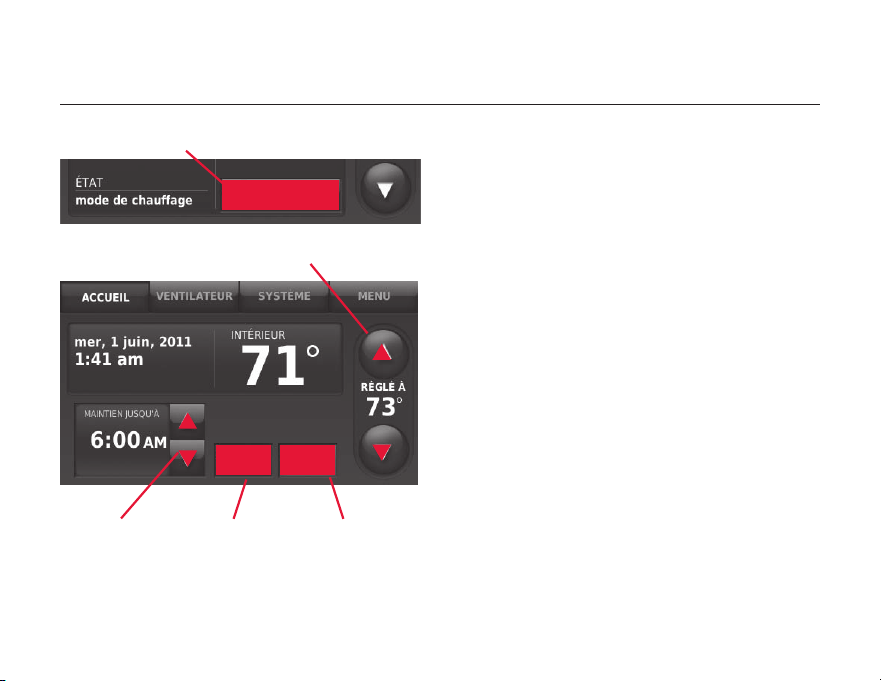

Dérogation au programme : Utilisation commerciale

Appuyer sur s ou t pour modifier la

température. La dérogation reste en

vigueur jusqu’à l’heure de maintien

réglée.

Appuyer sur DÉRIVATION pour utiliser

une température pour période occupée

préréglée si une personne est présente

durant une période non occupée. La

nouvelle température est maintenue

pendant au moins une heure et peut

être réglée pour la durée maximale

indiquée par l’installateur. Pour modifier

l’heure, appuyer sur les boutons fléchés

MAINTIEN JUSQU’À.

Le programme réglé reprend à la fin de

la durée de la dérogation. Pour annuler

la dérogation à tout moment, appuyer

sur REPRENDRE HORAIRE.

Appuyer pour ajuster la température

Appuyer

pour définir

la durée de

maintien du

réglage

Appuyer

pour

annuler le

maintien

Appuyer pour

commencer le

maintien

Appuyer pour activer le mode « occupé »

69-2687EFS— 03

Thermostat communicant ComfortNet™

État du matériel

MFCR32971

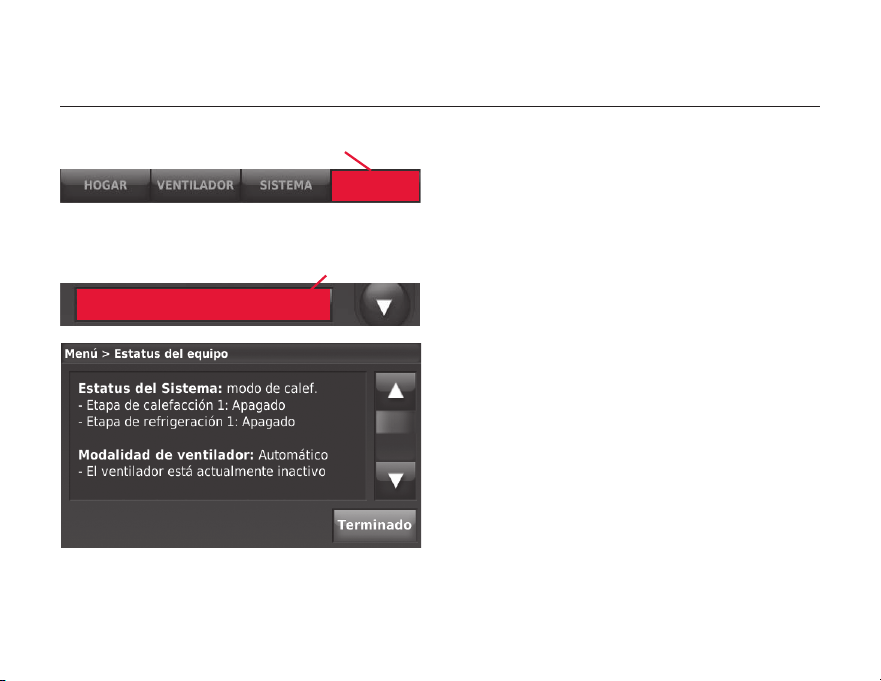

Informations d’état du système

Appuyer sur MENU, puis sélectionner

ÉTAT DU MATÉRIEL.

En fonction de l’installation du thermostat,

l’écran de statut indique les données

relatives aux systèmes suivants :

• Chauffage et refroidissement

• Ventilateur

• Humidification

• Déshumidification

• Ventilation

• Rappels pour l’entretien

• Informations relatives au thermostat

Faire défiler pour sélectionner ÉTAT DU MATÉRIEL

MFCR32965

Appuyer sur MENU

69-2687EFS— 03

Manuel de fonctionnement

Mode Vacances

MFCR32972

Menu : Programme des vacances (utilisation résidentielle)

Cette fonction permet d’économiser de

l’énergie pendant les vacances et de

revenir à une température confortable

juste avant le retour chez soi.

Appuyer sur s ou t sur chaque écran

pour enter la température, la date et

l’heure aux invites, puis appuyer sur

TERMINÉ.

La température réglée est maintenue

jusqu’au retour, et le programme réglé

reprend.

Faire défiler pour sélectionner MODE VACANCES

Suivre les invites affichées et appuyer sur TERMINÉ

MFCR32965

Appuyer sur MENU

69-2687EFS— 03

Thermostat communicant ComfortNet™

Gestionnaire des jours fériés /

événements

MFCR32973

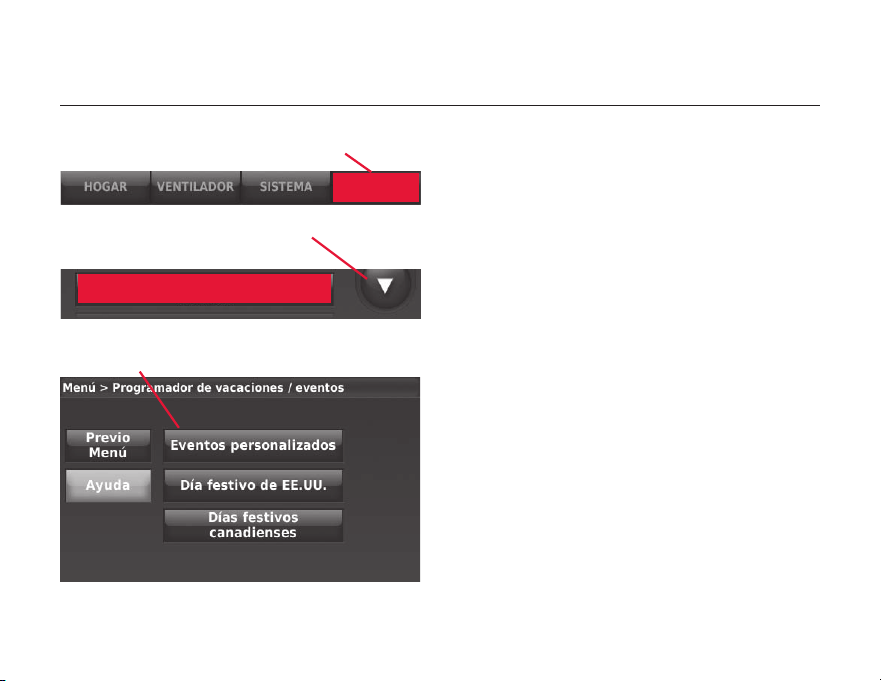

Menu : Programmation des jours fériés/événements (utilisation commerciale)

Cette fonction permet de conserver de

l’énergie lorsque personne ne se trouve

sur le lieu de travail durant les jours

fériés ou les événements spéciaux.

Les options JOURS FÉRIÉS AMÉRICAINS et

JOURS FÉRIÉS CANADIENS permettent de

sélectionner les jours fériés pour chaque

pays. Le système peut être réglé sur «

occupé » ou « non occupé » pour les

jours sélectionnés.

Le bouton ÉVÉNEMENTS PERSONNALISÉS

offre plus d’options pour personnaliser la

température à des dates et des heures

spécifiques futures.

Choisir une option ci-dessous

Faire défiler pour sélectionner GESTIONNAIRE DES

JOURS FÉRIÉS / ÉVÉNEMENTS

MFCR32965

Appuyer sur MENU

69-2687EFS— 03

Manuel de fonctionnement

Mode Jours fériés

MFCR32974

Menu : Dérogation pour les jours fériés (utilisation commerciale)

Appuyer sur MODE JOURS FÉRIÉS pour

régler la température jusqu’à la date de

retour prévue.

Le thermostat reprend le mode de

programmation normal à la date définie.

Appuyer sur ANNULER à tout moment

pour reprendre le programme normal.

Suivre les invites affichées et appuyer sur TERMINÉ

Faire défiler pour sélectionner MODE JOURS FÉRIÉS

Le réglage de la température de

refroidissement ne peut être que supérieur

au réglage du programme en période non

occupée et le réglage de la température

de chauffage ne peut être qu’inférieur au

réglage du programme en période non

occupée.

69-2687EFS— 03

Thermostat communicant ComfortNet™

Appuyer pour lancer

l’occupation

MFCR32975

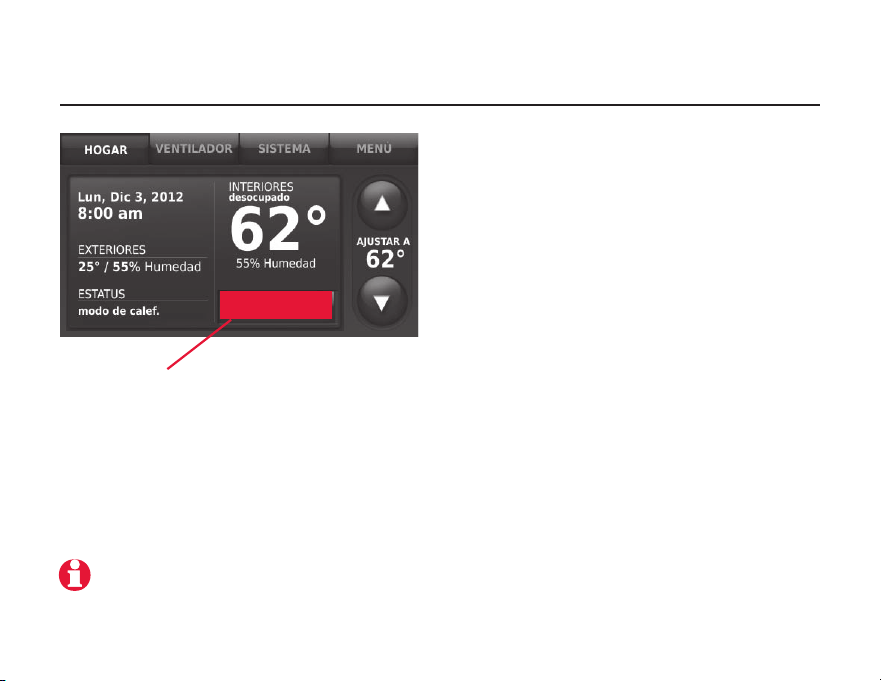

Lancer le mode d’occupation (utilisation commerciale)

Cette fonction permet de maintenir la

température à un niveau d’économie

d’énergie jusqu’à ce que le bouton

APPUYER POUR LANCER L’OCCUPATION soit

activé. À l’arrivée, appuyer sur le bouton

pour maintenir une température confortable

pendant que la pièce est occupée.

Appuyer sur les boutons s ou t pour

régler la température ou la durée de

maintien. La température est maintenue

jusqu’à l’heure réglée. La température

revient à un niveau d’économie d’énergie

après expiration du temporisateur ou à la

fin de la période Occupée.

Le thermostat maintient la température à

un niveau d’économie d’énergie jusqu’à

ce que le bouton DÉROGATION ou APPUYER

POUR LANCER L’OCCUPATION soit activé.

Appuyer pour maintenir une température

confortable pendant que la pièce est occupée.

Cette fonction n’est disponible que si elle

est programmée par l’installateur.

69-2687EFS— 03

Manuel de fonctionnement

Humidification

MFCR32976

Menu : Humidification

Déplacer la barre du curseur au niveau

d’humidité souhaité puis appuyer sur

TERMINÉ.

Appuyer sur PLUS DE RÉGLAGES si du

gel ou de la condensation apparaissent

sur les fenêtres. Un réglage inférieur

permet de régler l’humidité pour aider à

éviter ces problèmes. Utiliser un réglage

supérieur si l’air intérieur est trop sec.

Faire défiler pour sélectionner HUMIDIFICATION

Régler l’humidité au niveau désiré

Protection des fenêtres : Le thermostat règle l’humidité

selon le besoin pour éviter le gel ou la condensation

L’option de protection des fenêtres n’est

disponible que si un capteur extérieur en

option est installé.

Le thermostat contrôle les systèmes

d’humidification et de déshumidification

selon le besoin pour maintenir le niveau

d’humidité désiré. Une séparation de 15 %

entre les réglages est maintenue pour éviter

une consommation d’énergie excessive.

MFCR32965

Appuyer sur MENU

69-2687EFS— 03

Thermostat communicant ComfortNet™

Déshumidification

MFCR32977

Menu : Déshumidification (utilisation résidentielle)

Cette fonction permet de contrôler le

climatiseur pour réduire l’humidité.

Déplacer la barre du curseur au niveau

d’humidité souhaité puis appuyer sur

TERMINÉ.

Faire défiler pour sélectionner DÉSHUMIDIFICATION

Régler l’humidité au niveau désiré

Si le climatiseur est utilisé pour contrôler

l’humidité, la température peut chuter jusqu’à

3 °F en dessous du niveau réglé jusqu’à ce

que l’humidité atteigne le niveau désiré.

MFCR32965

Appuyer sur MENU

69-2687EFS— 03

Manuel de fonctionnement

Déshumidification

MFCR32977

Menu : Déshumidification (utilisation commerciale)

Déplacer la barre du curseur au niveau

d’humidité souhaité puis appuyer sur

TERMINÉ. Si le climatiseur est utilisé pour

contrôler l’humidité, le thermostat peut

utiliser les méthodes suivantes pour

maintenir l’humidité désirée :

• Refroidir de 1 °F à 5 °F de moins que

le réglage de température.

• Activer le refroidissement pour la durée

de marche minimum pour réduire

l’humidité.

Faire défiler pour sélectionner DÉSHUMIDIFICATION

Régler l’humidité au niveau désiré

MFCR32965

Appuyer sur MENU

69-2687EFS— 03

Thermostat communicant ComfortNet™

Plus de

réglages

MFCR32980

Ventilation

MFCR32979

Menu : Ventilation

Appuyer sur RÉGLAGE pour régler le

mode de fonctionnement :

Automatique : La ventilation fonctionne

conformément au réglage de

l’installateur.

Arrêt : La ventilation est arrêtée à

moins qu’elle ne soit mise en marche

avec le temporisateur.

En Marche: Le ventilateur est toujours

en marche.

Appuyer sur s ou t pour mettre la

ventilation en marche provisoirement.

Pour l’éteindre, régler sur zéro.

Appuyer sur PLUS DE RÉGLAGES pour

modifier les rappels pour l’entretien.

Faire défiler pour sélectionner VENTILATION

Régler le mode de

fonctionnement

Régler la durée de

fonctionnement provisoire

MFCR32965

Appuyer sur MENU

69-2687EFS— 03

Manuel de fonctionnement

Préférences

MFCR32981

Menu : Préférences

Faire défiler pour sélectionner l’option désirée

Cet écran permet de visualiser ou de

modifier les options suivantes :

• Rappels de remplacement des filtres

• Options du calendrier utilitaire

• Affichage Fahrenheit/Celsius

• Format 12/24 heures

• Options d’affichage :

– Ajuster la couleur de l’écran

– Ajuster la luminosité de l’écran

• Sélection de la langue

• Options de programmation :

– Non programmable

– Programmable

• Système de récupération intelligent

adaptatif (voir page 25)

• Restaurer le programme par défaut

• Options de passage à l’heure d’été/

hiver

Appuyer sur AIDE pour plus

d’informations sur ces options.

Faire défiler pour sélectionner PRÉFÉRENCES

MFCR32965

Appuyer sur MENU

69-2687EFS— 03

Thermostat communicant ComfortNet™

Changements temporaires

à l’horaire

MFCR32982

Menu : Modifications provisoires du programme

Cette fonction est utile lorsque l’emploi

du temps quotidien varie.

Sélectionner une option puis suivre les

invites à l’écran pour conserver l’énergie

durant les périodes non occupées et

maintenir un climat confortable durant

les périodes occupées.

Après le réglage, le programme normal

reprend.

Faire défiler pour sélectionner CHANGEMENTS

TEMPORAIRES À L’HORAIRE

Sélectionner l’option puis suivre les invites à l’écran

Voir aussi la section Dérogations au

programme (pages 9-10).

Appuyer sur AIDE pour plus

d’informations sur ces options.

MFCR32965

Appuyer sur MENU

69-2687EFS— 03

Manuel de fonctionnement

Nettoyer l’écran

MFCR32983

Menu : Nettoyage de l’écran

Appuyer sur OUI pour verrouiller l’écran pour le

nettoyage

Ne pulvériser AUCUN liquide directement

sur le thermostat. Pulvériser les liquides sur

un chiffon, puis utiliser le chiffon humide

pour nettoyer l’écran. Ne pas utiliser d’eau

ni de nettoyant à vitres ménager. Éviter les

produits de nettoyage abrasifs.

Utiliser cette fonction pour verrouiller

l’écran pour pouvoir le nettoyer sans

modifier les réglages. Une minuterie

montre le temps écoulé jusqu’à ce que

l’écran soit réactivé.

Défiler pour sélectionner NETTOYER L’ÉCRAN

MFCR32965

Appuyer sur MENU

69-2687EFS— 03

Thermostat communicant ComfortNet™

Réglage de sécurité

MFCR32984

Menu : Réglages de sécurité

Sélectionner l’option puis suivre les invites à l’écran

Les options de sécurité peuvent être

utilisées pour éviter les modifications

non autorisées des réglages du

système.

Options de verrouillage :

• Déverrouillé : Accès intégral permis.

• Partiellement verrouillé : Seule la

température peut être modifiée.

• Complètement verrouillé : Aucun

accès permis.

Si un mot de passe est choisi pour plus

de sécurité, le noter ici pour référence :

Appuyer sur AIDE pour plus

d’informations sur ces options.

Défiler pour sélectionner RÉGLAGE DE SÉCURITÉ

MFCR32965

Appuyer sur MENU

69-2687EFS— 03

Manuel de fonctionnement

Coordonnées de l’entrepreneur

MFCR32985

Menu : Informations du distributeur

Consulter cet écran pour contacter

la personne ayant installé le système

pour l’entretien, les réparations et les

améliorations.

Défiler pour sélectionner COORDONNÉES DE

L’ENTREPRENEUR

HVAC Services Co.

Té l: 000-555-4321

Courriel: installername@company.hvac

Site Web: www.hvacservices.hvac

Numéro de modèle: 00000000

Code de date: 00 00

Menu > Informations du distributeur

TERMINÉ

MFCR32965

Appuyer sur MENU

69-2687EFS— 03

Thermostat communicant ComfortNet™

Fonctions avancées

Système de récupération intelligent adaptatif (utilisation résidentielle uniquement)

Avec le temps, le thermostat communicant ComfortNet™ « apprend » à reconnaître

le temps requis par le système pour obtenir la température désirée. Il active

préalablement le chauffage ou le refroidissement pour garantir une température

confortable au moment voulu.

Mode de déshumidification en période non occupée

Le système peut être réglé pour contrôler le climat intérieur pendant les périodes

inoccupées durant la saison humide. Avant de partir, appuyer sur MENU puis

sélectionner le mode DÉSHUMIDIFICATION EN PÉRIODE NON OCCUPÉE. La température

et l’humidité sont maintenues à des niveaux adéquats pour protéger l’habitation et

les biens durant les périodes non occupées. Au retour, appuyer sur ANNULER pour

reprendre le fonctionnement normal.

Protection du compresseur

Cette fonction protège le système de climatisation en forçant le compresseur à se

mettre au repos avant de redémarrer pour éviter les dommages. Durant cette brève

pause, le message « Waiting for Equipment » (Équipement en attente) s’affiche sur

l’écran.

Balayage avant occupation (utilisation commerciale uniquement)

Cette fonction active le ventilateur de 1 heure à 3 heures avant chaque période

occupée pour fournir un environnement de travail confortable à l’arrivée.

69-2687EFS— 03

Manuel de fonctionnement

Menu : Options de l’installateur

Appuyer sur AIDE sur n’importe quel écran

de menu pour obtenir plus d’informations

sur ces options.

Ces options ne doivent être modifiées

que par des techniciens professionnels

qualifiés. Pour éviter de désactiver ou

d’endommager l’équipement, ne pas

modifier ces options soi-même.

Le port USB en bas du thermostat ne

doit être utilisé que par des installateurs

professionnels. Ne pas tenter d’utiliser

ce port soi-même.

Réglage par l’installateur

MFCR32986

MFCR32965

69-2687EFS— 03

Thermostat communicant ComfortNet™

MCR32937

M32988

Retirer le capteur du support, détacher le couvercle et insérer deux piles AA au lithium neuves.

Remplacement des piles : Capteur extérieur sans fil

Remplacer les piles du capteur extérieur lorsqu’une alerte s’affiche sur l’écran du

thermostat, environ deux mois avant que les piles ne soient vidées de leur charge.

Une fois les piles neuves installées, le capteur extérieur restaure la communication

avec le réseau sans fil dans les secondes qui suivent.

Remplacez

les piles

du capteur

d’extérieur

MFCR32987

69-2687EFS— 03

Manuel de fonctionnement

MCR32933

M32990

Remplacement des piles : Capteur intérieur sans fil

Installer 2 piles alcalines AAA neuves. Le voyant de statut clignote

brièvement en vert. S’il clignote en rouge, les piles sont usées.

Remplacer les piles du capteur intérieur lorsqu’une alerte s’affiche sur l’écran du

thermostat, environ deux mois avant que les piles ne soient vidées de leur charge.

Lorsque le voyant de statut du capteur commence à clignoter en rouge, la charge

des piles est très faible et sera complètement épuisée dans les deux ou trois

semaines. Durant le fonctionnement normal, le voyant de statut est éteint.

Après l’installation des piles, le voyant de statut s’allume en orange pendant 20 secondes. Attendre

que le capteur intérieur restaure la communication avec le réseau sans fil.

Remplacez

les piles

du capteur

d’intérieur

MFCR32989

69-2687EFS— 03

Thermostat communicant ComfortNet™

Affichage de l’humidité

Dans certaines circonstances, l’humidité

affichée sur l’écran d’accueil peut

ne pas correspondre à celle près du

thermostat.

Certains systèmes sont réglés

pour utiliser deux capteurs, un pour

l’humidification et l’autre pour la

déshumidification. Ces capteurs sont

souvent installés à différents endroits.

En fonction de la configuration effectuée

lors de l’installation, le thermostat

n’affiche que les valeurs d’un capteur

sur l’écran d’accueil.

Le relevé de l’humidité dépend de l’emplacement

du capteur.

69-2687EFS— 03

Manuel de fonctionnement

Accessoires en option

Régulateur de confort portatif

Si un seul thermostat est installé, ce régulateur peut être déplacé

d’une pièce à l’autre (comme un thermostat portatif) pour s’assurer

que la température est confortable dans la pièce occupée. Si plusieurs

thermostats sont utilisés, ceci permet de consulter et de régler la

température de chaque pièce à partir d’un fauteuil.

Capteur extérieur sans fil

Avec un capteur d’extérieur sans fil, le thermostat communicant

ComfortNet™ peut afficher la température et l’humidité extérieures.

Ces informations peuvent aussi être affichées sur le régulateur de

confort portatif.

Capteur intérieur sans fil

Lorsqu’un capteur intérieur est installé, le thermostat communicant

ComfortNet™ peut contrôler la température et l’humidité à cet

emplacement et régler le système pour maintenir le confort à l’endroit

souhaité. Avec plusieurs capteurs, le thermostat peut faire la moyenne

des relevés de température de chaque capteur pour optimiser le

confort dans toute la maison.

69-2687EFS— 03

Thermostat communicant ComfortNet™

Accessoires en option

Passerelle Internet RedLINK™

La passerelle Internet RedLINK de Honeywell offre

un accès à distance au thermostat communicant

ComfortNet™ via Internet ou un téléphone intelligent. Un

navigateur Web peut être utilisé pour consulter ou régler

la température intérieure, le mode du système et d’autres

réglages. La passerelle peut aussi envoyer des alertes

à un maximum de 6 adresses électroniques en cas de

problème.

Dispositif à distance sans fil de point d’entrée/sortie

Ce dispositif commode se monte près de la porte

pour un contrôle pratique sur pression d’un simple

bouton. Appuyer sur INOCCUPÉ en quittant la maison

et sur OCCUPÉ au retour pour maintenir la maison à un

climat confortable en période occupée et économiser

de l’énergie en période inoccupée. Pour modifier les

températures préréglées, aller sur Menu > Réglages du

dispositif à distance sans fil.

69-2687EFS— 03

Manuel de fonctionnement

Accessoires en option

Dispositif à distance de surventilation et de

surfiltration sans fil

Cet appareil pratique peut être installé partout

chez vous (en général dans la salle de bain ou la

cuisine) pour une ventilation pratique à la demande.

Sélectionner 20, 40 ou 60 minutes, selon le besoin,

pour une augmentation de la ventilation.

69-2687EFS— 03

Thermostat communicant ComfortNet™

En cas de problème

En cas de problème avec le thermostat, suivre les suggestions suivantes. La plupart

des problèmes peuvent être réglés rapidement et facilement.

L’écran est

vierge

• Vérifier le disjoncteur et le réinitialiser si nécessaire.

• S’assurer que l’interrupteur d’alimentation du système de chauffage ou de

refroidissement est sur marche.

• S’assurer que la porte de l’appareil de chauffage est bien fermée.

L’écran est

difficile à lire

• Pour modifier la luminosité ou la couleur de l’écran, voir les options de

rétroéclairage dans le menu des préférences (voir la page 20).

• Tous les jours à 2 heures du matin, le thermostat communicant ComfortNet™

change les couleurs à l’écran pour éviter le marquage indélébile sur l’écran. Toucher

l’écran à tout moment pour restaurer les couleurs préréglées.

Le système de

chauffage ou de

refroidissement

ne répond pas

• Appuyer sur SYSTÈME pour régler le système sur Chauffage. S’assurer que le point

de consigne est plus élevé que la température ambiante.

• Appuyer sur SYSTÈME pour régler le système sur Refroidissement. S’assurer que le

point de consigne est moins élevé que la température ambiante.

• Vérifier le disjoncteur et le réinitialiser si nécessaire.

• S’assurer que l’interrupteur d’alimentation du système de chauffage ou de

refroidissement est sur marche.

• S’assurer que la porte de l’appareil de chauffage est bien fermée.

• Si « Équipement en attente » s’affiche, le temporisateur de protection du

compresseur est activé. Attendre 5 minutes pour que le système se remette en

marche en toute sécurité sans endommager le compresseur.

69-2687EFS— 03

Manuel de fonctionnement

Garantie limitée

Ce thermostat (« appareil ») est garanti par Goodman

Manufacturing Company, L.P. (« Goodman ») comme étant

exempt de vices de matériel et de fabrication, dans le cadre

d’une utilisation et d’un entretien normaux, comme suit :

Pour le propriétaire initial ayant enregistré l’équipement et son

époux/épouse (« propriétaire »), l’appareil est garanti pour

une période de DIX ANS, tel qu’indiqué ci-dessous. Cette

garantie ne s’applique que si :

1) L’appareil est installé dans une maison individuelle occupée

par son propriétaire; et

2) L’appareil est installé en conjonction avec une chaudière ou

un appareil de traitement de l’air neufs contenant un système

communicant compatible avec l’appareil (« unité compat-

ible »; et

3) Si l’unité compatible est une chaudière ou un appareil

de traitement de l’air de marque Goodman® ou Amana®,

le propriétaire a correctement enregistré la Chaudière ou

l’appareil de traitement de l’air auprès de Goodman [à

l’adresse www.goodmanmfg.com] ou Amana [à l’adresse

amana-hac.com]; mais si les résidents de Californie ou du

Québec n’enregistrent pas une unité compatible de marque

Goodman® ou Amana®, leurs droits au regard de la garan-

tie ne seront pas compromis. Si la garantie ci-dessus ne

s’applique pas, l’appareil est garanti pour une période de

5 ANS. La garantit prend fin lorsque l’appareil est retiré de

son emplacement d’installation d’origine. Aucune garantie

ne s’applique ni n’est offerte par Goodman sur les appareils

commandés par Internet, par téléphone ou par d’autres

moyens électroniques, à moins que le distributeur vendant

l’unité par Internet, téléphone ou par le biais d’autres moyens

électroniques soit également l’installateur de l’unité. La péri-

ode de garantie commence à la date de l’installation d’origine.

Lorsque le produit est installé dans une maison nouvellement

construite, la date d’installation est la date à laquelle le pro-

priétaire a acheté la maison auprès du constructeur. Si cette

date ne peut pas être vérifiée, la période de garantie com-

mence trois mois après la date de fabrication (indiquée par

le code de date à quatre chiffres (yyww), où « yy » indique

l’année et « ww » indique la semaine de fabrication située

sur la plaque de base). L’unique responsabilité de Goodman

et l’unique recours de l’acheteur sont le remplacement sans

frais de tout appareil présentant un défaut de matériel ou

de fabrication dans des conditions d’utilisation et d’entretien

normales. Pour bénéficier de la garantie, l’appareil défectueux

doit être renvoyé à un distributeur de produits de chauffage et

de climatisation Goodman par un entrepreneur qualifié ou cer-

tifié localement. Cette garantie ne s’applique pas aux frais de

main d’œuvre, de transport ou autre associés à l’entretien, la

réparation ou le fonctionnement de l’unité. Cette garantie rem-

place toute autre garantie expresse. LA DURÉE DE TOUTE

GARANTIE IMPLICITE, INCLUANT NOTAMMENT LES

GARANTIES DE QUALITÉ MARCHANDE ET D’ADAPTATION

À UNE UTILISATION PARTICULIÈRE, EST LIMITÉE À LA

DURÉE DE CETTE GARANTIE. Certaines régions et prov-

inces ne permettent pas de limiter la durée des garanties

tacites et, par conséquent, la présente limitation peut ne pas

s’appliquer. GOODMAN NE POURRA EN AUCUN CAS ÊTRE

TENU RESPONSABLE DES DOMMAGES INDIRECTS OU

CONSÉCUTIFS, Y COMPRIS NOTAMMENT DES FRAIS DE

CONSOMMATION ÉNERGÉTIQUES SUPPLÉMENTAIRES

OU DÉGÂTS AUX BIENS. Certaines régions et provinces ne

permettent pas l’exclusion ou la restriction des dommages

indirects ou accessoires et, par conséquent, la restriction ci-

dessus peut ne pas s’appliquer.

69-2687EFS— 03

Thermostat communicant ComfortNet™

Goodman n’est pas responsable dans les cas suivants :

1. Dégâts ou réparations requis suite à une installation ou une application défectueuse.

2. Dégâts causés par des inondations, incendies, vents, foudre, accidents, atmosphères corrosives ou autres conditions au-delà

du contrôle de Goodman.

3. Utilisation de composants ou accessoires non compatibles avec cet appareil.

4. Produits installés en dehors des États-Unis ou de ses territoires ou du Canada.

5. Entretien normal tel que décrit dans le manuel d’installation et de fonctionnement.

6. Pièces de rechange non fournies ou fabriquées par Goodman.

7. Dégâts ou réparations requises suite à une utilisation, un entretien, un fonctionnement ou des réparations incorrects.

8. Problèmes de démarrage dus à une interruption de l’alimentation électrique ou d’un service électrique inadéquat.

9. Tout dommage causé par des canalisations cassées ou gelés en cas de panne de l’équipement.

10. Modifications de l’apparence de l’unité n’affectant pas sa performance.

La présente garantie donne au consommateur des droits légaux spécifiques et certains autres droits qui peuvent varier d’une

région ou d’une province à l’autre.

Nom de l’installateur Date d’installation

ÉQUIPEMENT D’INTÉRIEUR

N° de modèle N° de série

ÉQUIPEMENT D’EXTÉRIEUR

N° de modèle N° de série

69-2687EFS— 03

Manuel de fonctionnement

Informations réglementaires

Déclaration de conformité de la FCC (Partie 15.19) (États-Unis uniquement)

Ce dispositif est conforme à la Partie 15 du règlement de la FCC. Le fonctionnement est soumis aux deux conditions

suivantes :

1. Ce dispositif ne doit pas causer d’interférences nuisibles, et

2. Ce dispositif doit accepter toutes les interférences reçues, y compris celles pouvant causer un fonctionnement non

souhaité.

Avertissement de la FCC (Partie 15.21) (États-Unis uniquement)

Les changements et les modifications non expressément approuvés par la partie responsable de la conformité peuvent

annuler l’autorité de l’utilisateur à utiliser l’équipement.

Déclaration d’interférence de la FCC (Partie 15.105 (b)) (États-Unis uniquement)

Cet équipement a été testé et est conforme aux limites des dispositifs numériques de Classe B , conformément à la Partie 15

du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles

dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie de radiofréquence, et s’il n’est

pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Il

n’y a toutefois aucune garantie qu’une interférence n’aura pas lieu dans une installation particulière. Si cet équipement cause

des interférences nuisibles à la réception radio et télévision, ce qui peut être déterminé en éteignant le dispositif et en le

remettant en marche, il est recommandé à l’utilisateur de tenter de corriger l’interférence par l’une des mesures suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la séparation entre l’équipement et le récepteur.

69-2687EFS— 03

Thermostat communicant ComfortNet™

Regulatory information

• Brancher l’équipement dans la prise d’un circuit différent de celui auquel le récepteur est connecté.

• Consulter le distributeur ou un technicien radio/TV compétent pour obtenir de l’aide.

Module d’interface d’équipement, thermostats et capteur d’extérieur

Pour assurer la conformité aux limites d’exposition RF de la FCC et d’Industrie Canada pour la population générale/

l’exposition non contrôlée, la ou les antennes utilisées pour ces transmetteurs doivent être installées de façon à fournir une

distance de séparation d’au moins 20 cm de toutes les personnes et ne doivent pas être situées ou fonctionner avec toute

autre antenne ou transmetteur.

Régulateur central portatif

Ce transmetteur portable et son antenne sont conformes aux limites d’exposition RF de la FCC et d’Industry Canada pour la

population générale/l’exposition non contrôlée. Le dispositif ne doit pas être situé ou utilisé avec une autre antenne ou un

autre transmetteur.

Section 7.1.2 of RSS-GEN

Conformément aux normes d’Industrie Canada, ce transmetteur radio ne peut fonctionner qu’avec une antenne dont le

type et le gain maximum sont approuvés par Industrie Canada. Pour réduire les risques d’interférences radio encourus par

d’autres utilisateurs, le type et le gain de l’antenne doivent être choisis de façon à ce que la puissance rayonnée isotrope

équivalente (PIRE) ne soit pas supérieure à celle nécessaire pour établir une bonne communication.

Section 7.1.3 de RSS-GEN

Le fonctionnement est soumis à deux conditions :

1. Ce dispositif ne doit pas causer d’interférences, et

2. Ce dispositif doit accepter toutes les interférences, y compris celles pouvant causer un fonctionnement non souhaité.

® Marque de commence enregistrée aux États-Unis.

69-2687EFS—03 M.S. Rev. 01-14

HID-350

Imprimé aux États-Unis

Besoin d’aide?

Pour obtenir de l’aide, merci d’appeler le numéro gratuit : (888) 593-9988

69-2687EFS-03

Termostato de comunicación ComfortNet™ CTK04

Termostato con pantalla táctil

Manual de

funcionamiento

Lea y guarde estas instrucciones.

® Marca comercial registrada en los EE. UU.

Su nuevo termostato está preprogramado y listo para funcionar. Sólo revise las

siguientes configuraciones y, si es necesario, cámbielas:

1. Configuración de fecha y hora ........................................................Vea la página 4

2. Selección de la configuración del ventilador ................................Vea la página 5

3. Selección de la configuración del sistema ....................................Vea la página 6

4. Cronogramas del programa:

Configuración previa para máximo ahorro de costos ................Vea las páginas 7-10

5. Configuración de los controles de humidificación, deshumidificación

y ventilación ...........................................................................Vea las páginas 16-19

Acerca de su nuevo termostato

CONTROL DE TEMPERATURA AL TACTO: puede anular el cronograma del programa en cualquier

momento y ajustar manualmente la temperatura (vea las páginas 9 a 10).

¿Necesita ayuda?

Para obtener ayuda, bien llame de manera gratuita al: (888) 593-9988

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Programación y funcionamiento

Referencia rápida ................................2

Configuraciones de fecha/hora ............ 4

Configuraciones del ventilador ............5

Configuraciones del sistema ...............6

Configuraciones para ahorro de energía

Uso de los cronogramas

del programa........................................8

Anulaciones del cronograma ...............9

Opciones del menú

Estado del sistema ............................11

Programador de

eventos/vacaciones ...........................12

Controles de humedad ......................16

Controles de ventilación ....................19

Menú de preferencias ........................ 20

Cambios temporales en

el cronograma .................................... 21

Limpieza de la pantalla ......................22

Configuraciones de seguridad ...........23

Información de contacto

para el instalador ...............................24

Características avanzadas ................25

Apéndices

Opciones del instalador .....................26

Reemplazo de las baterías ................27

Visualización de la humedad .............29

Accesorios opcionales ....................... 30

En caso de inconvenientes ................33

Garantía limitada ...............................34

Índice

PRECAUCIÓN: RIESGOS DE DAÑOS AL EQUIPO. Para evitar posibles daños en el compresor, no haga que el

sistema de refrigeración funcione cuando la temperatura exterior sea inferior a 50 °F (10 °C).

Este termostato tiene baterías de litio que pueden contener material con perclorato. Es posible que

necesite una manipulación especial. Visite www.dtsc.ca.gov/hazardouswaste/perchlorate.

69-2687EFS— 03

Manual de funcionamiento

Control del funcionamiento

del ventilador (vea la pág. 5)

Visualización de la

pantalla principal

Modificación de

fecha u hora (vea la

pág. 4)

Temperatura y

humedad exteriores

Estado del sistema

actual

Visualización de

las opciones del

menú (vea las

págs. 11 a 24)

Ajuste de las

configuraciones

de temperatura

(vea las págs. 9

a 10)

Estado actual del programa

Temperatura y humedad

interiores

Referencia rápida: uso residencial

Selección del tipo de

sistema (vea la pág. 6)

La temperatura y humedad exteriores se visualizan

sólo si se instala un sensor de aire exterior opcional.

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Control del funcionamiento

del ventilador (vea la pág. 5)

Visualización de la

pantalla principal

Modificación de

fecha u hora (vea la

pág. 4)

Temperatura y

humedad exteriores

Estado del sistema

actual

Visualización de

las opciones del

menú (vea las

págs. 11 a 24)

Ajuste de las

configuraciones

de temperatura

(vea las págs. 9

a 10)

Temperatura

y humedad

interiores

Presione para anular el programa temporalmente

Ubicación del termostato y

estado actual del programa

Referencia rápida: uso comercial

Selección del tipo de

sistema (vea la pág. 6)

La temperatura y humedad exteriores se visualizan sólo

si se instala un sensor de aire exterior opcional.

69-2687EFS— 03

Manual de funcionamiento

Configuraciones de fecha/hora

Presione los botones de flecha para cambiar

Presione la pantalla fecha/hora

Presione para seleccionar la fecha o la hora

Para configurar la fecha o la hora,

presione el indicador de fecha/hora,

después seleccione CONFIGURAR HORA

o CONFIGURAR FECHA.

Presione el botón s o t hasta que

aparezca la hora y la fecha correctas

en la pantalla, después presione

TERMINADO para guardar y salir (o

presione CANCELAR para salir sin

modificar la hora).

El termostato cambiará a horario de verano

o saldrá de él de manera automática.

MSCR32960

69-2687EFS— 03

Termostato de comunicación ComfortNet™

VENTILADOR

MSCR32961

• Encendido: el ventilador está

siempre encendido.

• Auto: el ventilador funciona

únicamente cuando el sistema de

calefacción o refrigeración está

encendido.

• Circulación: el ventilador funciona

en forma aleatoria, aproximadamente

el 35% del tiempo (solamente para

modelos de uso residencial).

• Seguir el cronograma: el ventilador

es controlado por el programa

(consulte las páginas 7 y 8).

Configuraciones del ventilador

En uso comercial, la opción CIRCULACIÓN

no está disponible.

Presione VENTILADOR

Presione cualquier opción que aparezca en la

pantalla

En uso comercial, presione AUTO u

ENCENDIDO para anular temporalmente el

cronograma programado del ventilador.

La velocidad del ventilador puede regularse

de baja a alta cuando el ventilador esté en

ENCENDIDO o CIRCULACIÓN.

69-2687EFS— 03

Manual de funcionamiento

Automático

MSCR32964

SISTEMA

MSCR32963

Configuraciones del sistema

Presione cualquier opción que aparezca en la pantalla

Presione SISTEMA, después seleccione

cualquier opción (presione s o t para

desplazar el menú):

• Calefacción: el termostato controla

solamente el sistema de calefacción.

• Refrigeración: el termostato

controla solamente el sistema de

refrigeración.

• Automático: el termostato

selecciona el sistema de calefacción

o refrigeración según sea necesario.

• Apagado: El sistema de calefacción

y refrigeración está apagado. El

ventilador funcionará si lo programa

en encendido o circulación.

• Calefacción de emergencia

(solamente para bombas de

calor con calefacción auxiliar): el

termostato controla la calefacción

auxiliar. No se utiliza el compresor.

Presione AYUDA para obtener más

información sobre estas opciones.

Presione SISTEMA

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Configuraciones de ahorro de energía para un máximo

ahorro de costos

despertar

6:00 am

70° 78° 70° 78°

salir

8:00 am

62° 85° 62° 85°

regresar

6:00 pm

70° 78° 70° 78°

dormir

10:00

62° 82° 62° 82°

refrigeración

(lun.-vie.)

Hora

de inicio

calefacción

(lun.-vie.)Período

calefacción

(sáb.-dom.)

refrigeración

(sáb.-dom.)

Uso

residencial

Ocupado 1

8:00 am

70° 75° Activado

Desocupado 1

10:00 pm

55° 85° Automático

Ocupado 2*

12:00 am

70° 75° Activado

Desocupado 2*

12:00 am

55° 85° Automático

refrigeración

Hora

de inicio calefacción Período ventilador

Uso

comercial

* El período 2 se cancela de manera predeterminada. Si se activa, los valores mencionados anteriormente

serán las configuraciones predeterminadas.

Estas configuraciones de ahorro de energía predeterminadas pueden reducir los

gastos. (Consulte la siguiente página para personalizar cada período).

69-2687EFS— 03

Manual de funcionamiento

Guíame a través

de la programación

MSCR32967

Crear / Editar horario

MSCR3296

MENÚ

MSCR32965

Para ajustar los cronogramas del programa

Presione MENÚ, después presione

CREAR/EDITAR HORARIO para que

aparezcan las opciones:

• Guíame: esta opción crea un

cronograma para usted mediante

preguntas simples.

• Lo haré yo mismo: este es un

modo más rápido de crear un

cronograma manualmente.

• Ver/editar: muestra el cronograma

completo para que pueda realizar

ajustes rápidos.

Presione CREAR/EDITAR HORARIO

Presione cualquier opción que aparezca en la pantalla

Presione AYUDA en cualquier pantalla del

menú para obtener más información sobre

las opciones del cronograma.

Para reducir los costos, debe utilizar las

configuraciones de ahorro de energía

previamente establecidas (consulte la

página 7).

Presione MENÚ

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Reiniciar

Horario

Te rminado

MSCR32968

Anulación del cronograma del programa: uso residencial

Presione s o t para cambiar

la temperatura. La temperatura

se mantendrá hasta el tiempo de

“retención” configurado.

Presione el botón RETENCIÓN

PERMANENTE para mantener la

misma temperatura hasta que se

cambie manualmente o se reinicie el

cronograma del programa.

Presione REINICIAR HORARIO para

cancelar estas configuraciones en

cualquier momento.

Presione para cambiar la temperatura

Presione para

configurar

el tiempo de

“retención”

Presione

para

cancelar el

modo de

“retención”

Presione para

comenzar

el modo de

“retención”

69-2687EFS— 03

Manual de funcionamiento

Reiniciar

Horario

Te rminado

MSCR3297

ANULACIÓN

MSCR32969

Anulación del cronograma del programa: uso comercial

Presione s o t para cambiar la

temperatura. La temperatura se

mantendrá hasta el tiempo de “retención”

configurado.

Presione ANULACIÓN para usar una

temperatura de “ocupado” previamente

configurada si una persona está presente

durante un período desocupado. La

nueva temperatura se mantendrá durante

al menos 1 hora, y el instalador podrá

ajustarla hasta la configuración máxima

de horas. Para cambiar la hora, presione

los botones de flecha SOSTENER HASTA.

El cronograma programado se reiniciará

cuando finalice el temporizador de

anulación. Presione REINICIAR HORARIO

para cancelar la anulación en cualquier

momento.

Presione para cambiar la temperatura

Presione para

configurar

el tiempo de

“retención”

Presione

para

cancelar el

modo de

“retención”

Presione para

comenzar

el modo de

“retención”

Presione para activar el modo “ocupado”

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Estatus del equipo

MSCR32971

Información del estado del sistema

Presione MENÚ y, luego, seleccione

ESTATUS DEL EQUIPO.

Según cómo se instaló el termostato,

la pantalla de estado podrá brindar

información acerca de los siguientes

sistemas:

• Calefacción y refrigeración

• Ventilador

• Humidificación

• Deshumidificación

• Ventilación

• Recordatorios de mantenimiento

• Información del termostato

Desplace para seleccionar ESTATUS DEL EQUIPO

MENÚ

MSCR32965

Presione MENÚ

69-2687EFS— 03

Manual de funcionamiento

Modo vacaciones

MSCR32972

Menú: programación para vacaciones (uso residencial)

Esta función le permite conservar la

energía mientras usted se encuentra

ausente, y volver a lograr una

temperatura agradable antes de que

regrese a su hogar.

Presione s o t en cada pantalla para

ingresar las temperaturas, las fechas

y los horarios cuando se le indique,

después presione TERMINADO.

La temperatura que configuró se

mantendrá hasta que usted regrese,

después, se reiniciará el cronograma del

programa.

Desplace para seleccionar VACACIONES

Siga las instrucciones, después presione

TERMINADO

MENÚ

MSCR32965

Presione MENÚ

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Programador de vacaciones /

eventos

MSCR32973

Menú: programación para eventos/días festivos (uso comercial)

Esta función le permite conservar la

energía cuando el lugar de trabajo se

encuentra desocupado debido a eventos

especiales o días festivos.

Las opciones EE.UU. (Estados Unidos)

y CANADIENSES (Canadá) le permiten

seleccionar de una lista de días

festivos comunes en cada país. Puede

configurar el sistema en modo de

“ocupado” o “desocupado” para los días

seleccionados.

El botón EVENTOS PERSONALIZADOS le

brinda más opciones para personalizar

las temperaturas en fechas y horas

específicas en el futuro.

Desplace para seleccionar PROGRAMADOR

DE VACACIONES / EVENTOS

Elija una de las siguientes opciones

MENÚ

MSCR32965

Presione MENÚ

69-2687EFS— 03

Manual de funcionamiento

Modalidad de día festivo

MSCR32974

Menú: Anulación por días festivos (para uso comercial)

Presione MODALIDAD DE DÍA FESTIVO para

configurar las temperaturas que se

deberán mantener desde ahora hasta la

fecha en que espera regresar.

El termostato reiniciará el cronograma

normal en la fecha que usted configure.

Puede presionar ANULACIÓN en

cualquier momento para reiniciar el

cronograma normal.

Siga las instrucciones, después presione TERMINADO

Desplace para seleccionar MODALIDAD DE DÍA FESTIVO

La configuración de la temperatura de

refrigeración solo se puede establecer en

un valor más alto que la configuración del

programa de período desocupado, y la

configuración de temperatura de calefacción

solo se puede establecer en un valor más

bajo que la configuración del programa de

período desocupado.

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Presione para iniciar el

período de ocupación

MSCR32975

Inicio del modo de período ocupado (uso comercial)

Presione para mantener una temperatura

agradable mientras la habitación se encuentra

ocupada

Esta función está disponible solamente si es

programada por el instalador.

Esta función mantiene la temperatura

en un nivel de ahorro de energía hasta

que se presione el botón PRESIONE PARA

INICIAR EL PERÍODO DE OCUPACIÓN. Cuando

regrese, presione el botón para mantener

una temperatura agradable mientras la

habitación se encuentra ocupada.

Presione los botones s o t para

configurar la temperatura o la hora de

“sostener hasta”. La temperatura se

mantendrá hasta la hora configurada.

La temperatura volverá a un nivel de

ahorro de energía después de que el

temporizador finalice, o cuando el período

“ocupado” finalice.

El termostato mantiene la temperatura en

un nivel de ahorro de energía hasta que se

presione el botón ANULACIÓN o PRESIONE

PARA INICIAR EL PERÍODO DE OCUPACIÓN.

69-2687EFS— 03

Manual de funcionamiento

Humidificación

MSCR3297

Menú: humidificación

Mueva la barra deslizante hasta el nivel

de humedad que prefiera, después

presione TERMINADO.

Presione MÁS CONFIG. si en las

ventanas se forma escarcha o

condensación. Un número inferior

regulará la humedad para ayudar

a evitar estos problemas. Utilice un

número superior si el aire interior está

demasiado seco.

Desplace para seleccionar HUMIDIFICACIÓN

Ajuste la humedad al nivel deseado

La opción de protección para ventanas está disponible

sólo si se instala un sensor para exteriores opcional

La opción de protección para ventanas está

disponible sólo si se instala un sensor para

exteriores opcional.

El termostato controla los sistemas

de humidificación y deshumidificación

según sea necesario para mantener el

nivel de humedad deseado. Se mantiene

una separación del 15% entre las

configuraciones para evitar el uso excesivo

de energía.

MENÚ

MSCR32965

Presione MENÚ

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Deshumidificación

MSCR3297

Menú: deshumidificación (uso residencial)

Esta función puede controlar su aire

acondicionado para reducir la humedad.

Mueva la barra deslizante hasta el nivel

de humedad que prefiera, después

presione TERMINADO.

Desplace para seleccionar DESHUMIDIFICACIÓN

Configure el nivel de humedad deseado

Si se utiliza el aire acondicionado para

controlar la humedad, la temperatura

puede bajar hasta 3 °F por debajo del nivel

configurado hasta alcanzar el nivel de

humedad deseado.

MENÚ

MSCR32965

Presione MENÚ

69-2687EFS— 03

Manual de funcionamiento

Deshumidificación

MSCR3297

Menú: deshumidificación (uso comercial)

Mueva la barra deslizante hasta el nivel

de humedad que prefiera, después

presione TERMINADO. Si se utiliza el aire

acondicionado para controlar la humedad,

el termostato puede usar los siguientes

métodos para mantener el nivel de

humedad deseado:

• Refrigerar de 1° a 5 °F por debajo de

su configuración de temperatura.

• Hacer funcionar la refrigeración durante

el tiempo mínimo de “encendido” para

reducir la humedad.

Desplace para seleccionar DESHUMIDIFICACIÓN

Configure el nivel de humedad deseado

MENÚ

MSCR32965

Presione MENÚ

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Más

config.

MSCR3298

Ventilación

MSCR32979

Menú: ventilación

Presione CONFIGURACIÓN para

configurar el modo de funcionamiento:

Automático: la ventilación funciona

según la programación del instalador.

Apagado: la ventilación permanece

apagada, a menos que se encienda con

el temporizador.

Encendido: la ventilación está siempre

encendida.

Presione s o t para hacer funcionar

la ventilación temporalmente. Para

apagarla, configure en cero.

Presione MÁS CONFIG. para cambiar los

recordatorios de mantenimiento.

Desplace para seleccionar VENTILACIÓN

Configure el modo

de funcionamiento

Configure el tiempo de

funcionamiento temporal

MENÚ

MSCR32965

Presione MENÚ

69-2687EFS— 03

Manual de funcionamiento

Preferencias

MSCR32981

Menú: preferencias

Desplace para seleccionar la opción deseada

En esta pantalla, podrá ver o cambiar

las siguientes opciones:

• Recordatorios para cambiar los filtros

• Opciones del programa del servicio

eléctrico

• Visualización en Fahrenheit/Celsius

• Visualización del reloj en formato de

12/24 horas

• Opciones de pantalla:

– Regular el color de la pantalla

– Regular el brillo de la pantalla

• Opción de idiomas

• Opciones de programación:

– No programable

– Programable

• Adaptive Intelligent Recovery

(consulte la página 25)

• Restituir el cronograma

predeterminado

• Opciones del horario de verano

Presione AYUDA para obtener más

información sobre estas opciones

Desplace para seleccionar PREFERENCIAS

MENÚ

MSCR32965

Presione MENÚ

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Cambios de programación

temporales

MSCR32982

Menú: cambios temporales en el cronograma

Esta función es útil si el cronograma

diario cambia de vez en cuando.

Seleccione una opción, después siga

las instrucciones para conservar la

energía mientras se encuentra ausente

y mantener un clima confortable para

cuando regrese.

Después de los horarios que haya

configurado, se reiniciará el cronograma

del programa normal.

Desplace para seleccionar CAMBIOS DE

PROGRAMACIÓNTEMPORALES

Seleccione la opción, después siga las instrucciones

de la pantalla

Consulte también las anulaciones del

cronograma del programa (páginas 9

y 10).

Presione AYUDA para obtener más

información sobre estas opciones

MENÚ

MSCR32965

Presione MENÚ

69-2687EFS— 03

Manual de funcionamiento

Borrar pantalla

MSCR32983

Menú: limpieza de la pantalla

Presione SÍ para bloquear la pantalla para limpiarla

NO rocíe ningún líquido directamente sobre

el termostato. Rocíe los líquidos sobre

un paño, después utilice el paño húmedo

para limpiar la pantalla. Utilice agua o el

limpiador para vidrios que utiliza en casa.

Evite utilizar limpiadores abrasivos.

Utilice esta función para bloquear

la pantalla para poder limpiarla sin

alterar la configuración. Un contador

de cuenta regresiva mostrará el tiempo

transcurrido hasta que se reactive la

pantalla.

Desplace para seleccionar BORRAR PANTALLA

MENÚ

MSCR32965

Presione MENÚ

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Configuraciones de seguridad

MSCR3298

Menú: configuraciones de seguridad

Seleccione la opción, después siga las

instrucciones de la pantalla

Se pueden utilizar las opciones de

seguridad para evitar cambios no

autorizados en las configuraciones del

sistema.

Opciones de bloqueo:

• Desbloqueado: acceso total

permitido.

• Parcialmente bloqueado: sólo se

puede cambiar la temperatura.

• Totalmente bloqueado: acceso total

no permitido.

Si elige utilizar una contraseña para

mayor seguridad, escríbala aquí para

referencia:

Presione AYUDA para obtener más

información sobre estas opciones

Desplace para seleccionar CONFIGURACIONES

DE SEGURIDAD

MENÚ

MSCR32965

Presione MENÚ

69-2687EFS— 03

Manual de funcionamiento

Información del distribuidor

MSCR3298

Menú: información del distribuidor

Consulte esta pantalla si necesita

ponerse en contacto con la persona

que instaló su sistema para realizar

el mantenimiento, reparaciones o

actualizaciones.

Desplace para seleccionar INFORMACIÓN

DEL DISTRIBUIDOR

HVAC Services Co.

Te l: 000-555-4321

Correo electrónico: installername@company.hvac

Sitio en Internet: www.hvacservices.hvac

Numéro de modèle: 00000000

Fecha del código: 00 00

Menú > Información del distribuidor

TERMINADO

MENÚ

MSCR32965

Presione MENÚ

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Características avanzadas

Adaptive Intelligent Recovery (para uso residencial únicamente)

Con el tiempo, el termostato de comunicación ComfortNet™“aprende” cuánto tiempo

le toma a su sistema de calefacción o refrigeración llegar a la temperatura que

desea. Enciende el sistema de calefacción o de refrigeración con anticipación para

garantizar que usted esté cómodo a la hora prevista.

Modo de deshumidificación en temporada a distancia

Se puede configurar el sistema para controlar el clima interior cuando la casa

está vacante durante la estación húmeda. Antes de salir, presione MENÚ, después

seleccione MODO DE DESHUMIDIFICACIÓN en temporada de distancia. La temperatura

y la humedad se mantendrán en niveles adecuados para proteger su hogar y sus

pertenencias mientras está ausente. Cuando regrese, presione CANCELAR para

reanudar el funcionamiento normal.

Protección del compresor

Esta función protege el sistema de aire acondicionado haciendo que el compresor

espere antes de volver a iniciarse, para evitar daños. Durante esta breve pausa, el

mensaje “Esperando el equipo” aparecerá en la pantalla.

Purga antes de la ocupación (para uso comercial únicamente)

Esta función enciende el ventilador 1 a 3 horas antes del período “ocupado”, para

brindar un ambiente de trabajo agradable cuando llegue.

69-2687EFS— 03

Manual de funcionamiento

Menú: opciones del instalador

Presione AYUDA en cualquier pantalla

para obtener más información sobre estas

opciones.

Estas opciones sólo deben

ser cambiadas por técnicos

profesionalmente calificados. Para

evitar desactivar o dañar el equipo, no

cambie las opciones usted mismo.

El puerto USB en la parte inferior

del termostato es para el uso de

instaladores profesionales únicamente.

No intente utilizar este puerto usted

mismo.

Configuración del instalador

MSCR3298

MENÚ

MSCR32965

69-2687EFS— 03

Termostato de comunicación ComfortNet™

MCR32937

M32988

Retire el sensor del soporte, desmonte la cubierta e instale 2 baterías AA de litio nuevas

Reemplazo de las baterías: sensor inalámbrico para exteriores

Cambie las baterías del sensor para exteriores cuando aparezca una advertencia en

la pantalla del termostato, aproximadamente, dos meses antes de que se agoten las

baterías.

Una vez instaladas las baterías nuevas, el sensor para exteriores restablecerá la

comunicación con la red inalámbrica en pocos segundos.

Reemplace

las baterías

de su sensor

exterior

MSCR32987

69-2687EFS— 03

Manual de funcionamiento

MCR32933

M32990

Reemplazo de las baterías: sensor inalámbrico para interiores

Instale 2 baterías alcalinas AAA nuevas. La luz de estado se pondrá en verde intermitente durante

poco tiempo. Si se pone en rojo intermitente, las baterías no están en buenas condiciones.

Cambie las baterías del sensor para interiores cuando aparezca una advertencia en

la pantalla del termostato, aproximadamente, dos meses antes de que se agoten las

baterías. Cuando la luz de estado del sensor se pone en rojo intermitente, la carga

de las baterías está muy baja y se agotará en un plazo de 2-3 semanas. Durante el

funcionamiento normal, la luz de estado permanecerá apagada.

Luego de instalar las baterías, la luz de estado destellará ámbar durante 20 segundos. Espere

mientras el sensor para interiores restablece la comunicación con la red inalámbrica.

Reemplace

las baterías

de su sensor

interior

MSCR32989

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Visualización de la humedad

En algunas circunstancias, es probable

que la humedad visualizada en la

pantalla principal no coincida con la

humedad cerca del termostato.

Algunos sistemas están configurados

para usar dos sensores: uno para

controlar la humidificación y otro para

la deshumidificación. Por lo general,

estos sensores se instalan en lugares

diferentes.

Según cómo haya sido configurado

cuando se instaló, el termostato

solamente mostrará en la pantalla

principal las lecturas de humedad de un

sensor.

La lectura de humedad depende de la ubicación

del sensor

69-2687EFS— 03

Manual de funcionamiento

Accesorios opcionales

Control de confort portátil

Si tiene sólo un termostato, puede mover este control remoto de una

habitación a otra (como un termostato portátil), para asegurarse de

que la habitación que está utilizando tenga una temperatura agradable.

Si tiene varios termostatos, puede revisar y regular la temperatura en

cada habitación desde su sillón.

Sensor inalámbrico para exteriores

Con un sensor exterior inalámbrico, su termostato de comunicación

ComfortNet™ puede mostrar la temperatura y la humedad exteriores.

Esta información también puede visualizarse en su control de confort

portátil manual.

Sensor inalámbrico para interiores

Si se instala un sensor interior, su termostato de comunicación

ComfortNet™ puede monitorizar la temperatura y la humedad en el

lugar y ajustar el sistema para mantener la comodidad. Con varios

sensores, el termostato puede promediar las lecturas de temperatura de

cada sensor para optimizar el confort en toda la casa.

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Accesorios opcionales

Puerta de acceso a Internet RedLINK™

La puerta de acceso a Internet RedLINK de

Honeywell le permite acceder de manera remota

a su termostato de comunicación ComfortNet™

a través de Internet o de su teléfono inteligente.

Puede usar un navegador web para revisar y regular

la temperatura interior, el modo del sistema y otras

configuraciones. Si ocurriera algún problema, la

puerta de acceso también puede enviar alertas para

notificarle a 6 direcciones de correo electrónico.

Remoto inalámbrico para punto de entrada/salida

Este útil dispositivo se monta al lado de la puerta

para un cómodo control al tacto. Presione AWAY

(temporada a distancia) cuando salga y HOME (en

el hogar) cuando regrese, para mantener agradable

su hogar mientras esté en período ocupado y

para ahorrar energía cuando esté ausente. Para

cambiar las temperaturas configuradas previamente,

ingrese a MENÚ > CONFIGURACIONES DEL REMOTO

INALÁMBRICO AL TACTO.

69-2687EFS— 03

Manual de funcionamiento

Accesorios opcionales

Remoto inalámbrico para reforzar la ventilación y

la filtración

Este práctico dispositivo se instala en cualquier lugar

de su hogar (generalmente, el baño o la cocina)

para tener la ventilación conveniente y requerida.

Seleccione 20, 40 o 60 minutos, según lo desee,

para incrementar la ventilación.

69-2687EFS— 03

Termostato de comunicación ComfortNet™

En caso de inconvenientes

Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican

a continuación. La mayoría de los problemas pueden solucionarse de manera fácil y

rápida.

La pantalla está

en blanco

• Controle el interruptor de circuito y, si es necesario, reinícielo.

• Asegúrese de que el interruptor de encendido del sistema de calefacción y

refrigeración esté activado.

• Asegúrese de que la puerta del sistema de calefacción esté bien cerrada.

Resulta difícil

leer la pantalla

• Para cambiar el color o el brillo de la pantalla, consulte las opciones de luz de fondo en

el menú de preferencias (consulte la página 20).

• Todos los días a las 2 a.m., el termostato de comunicación ComfortNet™ CTK04

cambia el color de la pantalla durante una hora para evitar que se vea la imagen

fantasma de la lectura anterior. Toque la pantalla en cualquier momento para restaurar

los colores de la pantalla previamente configurados.

El sistema de

calefacción o

refrigeración no

responde

• Presione SISTEMA para configurar el sistema en calefacción. Asegúrese de que la

temperatura sea más alta que la temperatura interior.

• Presione SISTEMA para configurar el sistema en refrigeración. Asegúrese de que la

temperatura sea más baja que la temperatura interior.

• Controle el interruptor de circuito y, si es necesario, reinícielo.

• Asegúrese de que el interruptor de encendido del sistema de calefacción y

refrigeración esté activado.

• Asegúrese de que la puerta del sistema de calefacción esté bien cerrada.

• Si en la pantalla aparece “esperando el equipo,” el temporizador de protección del

compresor está encendido. Espere 5 minutos para que se reinicie el sistema de forma

segura, sin dañar el compresor.

69-2687EFS— 03

Manual de funcionamiento

Garantía limitada

Este termostato (“control”) está garantizado por Goodman

Manufacturing Company, L.P. (“Goodman”) no posee defectos

de materiales ni de mano de obra cuando se utiliza bajo

condiciones normales de uso y mantenimiento, según se

describe a continuación:

Se otorga una garantía de DIEZ AÑOS sobre este control

al propietario original registrado del equipo y su cónyuge

(propietario), con excepción de las cláusulas que siguen. Esta

garantía se aplica únicamente si:

1) El control está instalado en una residencia unifamiliar

ocupada por el propietario; y

2) El control se instala conjuntamente con un nuevo sistema

de calefacción o controlador de aire que posea un sistema de

comunicación que sea compatible con el control (una “Unidad

compatible”); y

3) Si la unidad compatible es un sistema de calefacción

o controlador de aire marca Goodman® o Amana®, el

propietario ha inscrito adecuadamente el sistema de

calefacción o el controlador de aire con Goodman [en www.

goodmanmfg.com] o Amana [en amana-hac.com]; pero los

residentes de California y Quebec que no hayan inscrito la

unidad compatible Goodman® o Amana® no disminuyen

por ello sus derechos de garantía. Si la garantía anterior

no se aplica, el control está garantizado por un período de

5 AÑOS. Ninguna garantía se prolonga después de que el

control haya sido retirado de la ubicación donde fue instalado

originalmente. No se aplica ninguna garantía ni Goodman

ofrece ninguna garantía sobre cualquier control pedido a

través de Internet, por teléfono o mediante cualquier otro

medio electrónico a menos que el distribuidor que venda

la unidad por Internet, por teléfono o por otros medios

electrónicos también sea el contratista instalador de la

unidad. El período de garantía comienza en la fecha de

la instalación original. Donde el producto esté instalado

en una vivienda recientemente construida, la fecha de la

instalación es la fecha en la cual el propietario adquirió la

vivienda del constructor. Si no es posible verificar esa fecha,

el período de garantía comienza tres meses después del

mes de fabricación (según se indica en el código de fecha

de cuatro dígitos [yyww] donde “yy” indica el año y “ww”

la semana de fabricación ubicada en la placa de base).

Como responsabilidad única de Goodman y único recurso

de parte del consumidor, Goodman reemplazará sin costo

alguno cualquier control que se encontrare defectuoso en

mano de obra o materiales bajo condiciones normales de

uso y mantenimiento. Para obtener el crédito que otorga la

garantía, un contratista con licencia o certificación del estado

deberá devolver el control defectuoso al distribuidor de

productos de sistemas de calefacción y aire acondicionado

Goodman. Esta garantía no se aplica al trabajo de instalación,

flete ni cualquier otro costo relacionado con el servicio, la

reparación o el funcionamiento de la unidad. Esta garantía

sustituye cualesquiera otras garantías explícitas. TODAS

LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO A TÍTULO

INFORMATIVO MAS NO LIMITATIVO, LAS GARANTÍAS

DE COMERCIABILIDAD Y APTITUD PARA UN FIN

DETERMINADO, ESTÁN LIMITADAS A LA DURACIÓN DE

ESTA GARANTÍA. Algunos estados y provincias no permiten

limitaciones en relación a la duración de una garantía

implícita, de manera tal que la limitación anterior puede

no aplicarse en su caso. EN NINGÚN CASO GOODMAN

SERÁ RESPONSABLE POR LOS DAÑOS FORTUITOS O

RESULTANTES, INCLUYENDO, A TÍTULO INFORMATIVO

MAS NO LIMITATIVO, LOS GASTOS ADICIONALES POR

SERVICIOS PÚBLICOS NI LOS DAÑOS A LA PROPIEDAD.

Algunos estados o provincias no permiten la exclusión o

limitación de los daños fortuitos o resultantes por lo que esta

limitación podría no aplicarse en su caso.

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Goodman no es responsable por:

1. Los daños o las reparaciones necesarias como consecuencia de una instalación o aplicación inadecuada.

2. El daño como resultado de inundaciones, incendios, vientos, rayos, accidentes, atmósfera corrosiva u otras condiciones que

escapan al control de Goodman.

3. El uso de componentes o accesorios que no sean compatibles con este control.

4. Los productos instalados fuera de los Estados Unidos o sus territorios, o Canadá.

5. El mantenimiento normal según se describe en el manual de instalación y funcionamiento.

6. El reemplazo de piezas no suministradas ni designadas por Goodman.

7. Los daños o las reparaciones necesarias como resultado del uso inadecuado, mantenimiento, funcionamiento o servicio.

8. Falla de arranque ocasionada por la interrupción y/o el servicio eléctrico inadecuado.

9. Cualquier daño ocasionado por tuberías congeladas o rotas en caso de falla del equipo.

10. Los cambios en la apariencia de la unidad que no afecten su rendimiento.

Esta garantía le otorga derechos legales específicos pero es posible que goce de otros derechos que varían de un estado o

provincia a otro(a).

Nombre del instalador Fecha de instalación

EQUIPO DE INTERIORES

Modelo N

Serial N

EQUIPO DE EXTERIORES

Modelo N

Serial N

69-2687EFS— 03

Manual de funcionamiento

Información regulatoria

Declaración de conformidad con las regulaciones FCC (Sección 15.19) (sólo en los EE. UU.)

Este dispositivo cumple con la Sección 15 de las regulaciones FCC. El funcionamiento está sujeto a las dos condiciones

siguientes:

1. Este dispositivo no debe causar interferencia perjudicial, y

2. Este dispositivo deberá aceptar cualquier interferencia que se reciba, incluso la interferencia que pudiese causar el

funcionamiento no deseado.

Advertencia de la FCC (Sección 15.21) (sólo en los EE. UU.)

Los cambios o las modificaciones que no hayan sido expresamente aprobados por la parte responsable del cumplimiento de

las regulaciones podrían anular la autoridad del usuario para hacer funcionar el equipo.

Declaración de la FCC sobre interferencias (Sección 15.105 (b)) (sólo en los EE. UU.)

Este equipo fue probado y cumple con los límites de los dispositivos digitales clase B, conforme a la Sección 15 de las

regulaciones FCC. Estos límites están diseñados para ofrecer una protección razonable contra la interferencia perjudicial en

una instalación residencial. Este equipo genera, usa y puede irradiar energía de frecuencia de radio y, si no se instala y se

utiliza según las instrucciones, puede producir una interferencia perjudicial en la comunicación radial. Sin embargo, no se

garantiza que no habrá interferencia en una instalación particular. Si este equipo produce una interferencia perjudicial en

la recepción televisiva o radial, lo cual puede determinarse al apagar y encender el equipo, se recomienda que el usuario

intente corregir la interferencia con una o más de las siguientes medidas:

• Vuelva a orientar y ubicar la antena receptora.

• Aumente la distancia entre el equipo y el receptor.

• Conecte el equipo a un tomacorriente en un circuito diferente a aquel en el que está conectado el receptor.

• Consulte con su distribuidor o con un técnico experto en radio/televisión para recibir ayuda.

69-2687EFS— 03

Termostato de comunicación ComfortNet™

Información regulatoria

Módulo de interfaz del equipo, termostatos y sensor para interiores

Para cumplir con los límites de exposición RF que establece la FCC y el Industry Canada para la población en general/

exposición no controlada, la o las antenas usadas para estos transmisores deben instalarse a una distancia de, al menos,

20 cm de todas las personas, y no deben ubicarse ni utilizarse junto con otra antena o transmisor.

Control de confort portátil

Este transmisor portátil y su antena cumplen con los límites de exposición RF que establece la FCC y el Industry Canada

para la población en general/exposición no controlada. Este dispositivo no deberá colocarse ni accionarse conjuntamente

con otra antena o transmisor.

Sección 7.1.2 de RSS-GEN

De acuerdo con las regulaciones del Industry Canada, este transmisor de radio puede funcionar únicamente utilizando

un tipo de antena y una ganancia máxima (o inferior) aprobada para el transmisor por el Industry Canada. Para disminuir

la interferencia potencial de radio con otros usuarios, el tipo de antena y su ganancia deben elegirse de tal forma que la

potencia isótropa radiada equivalente (equivalent isotropically radiated power, e.i.r.p.) no sea mayor de lo necesario para una

comunicación eficaz.

Sección 7.1.3 de RSS-GEN

El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no debe causar interferencia, y

2. Este dispositivo deberá aceptar cualquier interferencia, incluso la interferencia que pudiese causar el funcionamiento no

deseado del dispositivo.

® Marca comercial registrada en los EE. UU.

69-2687EFS—03 M.S. Rev. 01-14

HID-350

Impreso en EE. UU.

¿Necesita ayuda?

Para obtener ayuda, bien llame de manera gratuita al: (888) 593-9988

Goodman CTK04AE Smart Modulating Thermostat for Enhanced Comfort and Home Energy Efficiency

Product's Documents

Goodman CTK04 Operating Manual

Specifications

Goodman CTK04AE Questions and Answers
