Vogelzang KP5513-W VG5717-P Pellet Stove 90 lb. Hopper User Manual

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

U.S. Environmental Protection Agency

Certied to comply with 2020 particulate

emissions standards.

SAFETY NOTICE: If this heater is not properly installed, a house re may result. For

your safety, follow the installation instructions. Never use make-shift compromises

during the installation of this heater. Contact local building or re ocials about

permits, restrictions and installation requirements in your area. NEVER OPERATE THIS

PRODUCT WHILE UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals

including carbon monoxide, which is known to the

State of California to cause cancer, birth defects,

and/or other reproductive harm. For more

information, go to www.P65warnings.ca.gov

853928D-1706N

VG5717-P

Certied to ASTM E1509-2022 and

Certied to CAN/ULC S627:2023

Mobile Home / Transportable Building

Approved

Report #: F22-777

Model Number:

Your pellet stove has been approved for installation in the USA and Canada. It may also be installed in a mobile home /

transportable building. Your stove is Certied to ASTM E1509-2022 and Certied to CAN/ULC S627:2023. This manual

describes the installation and operation of the Vogelzang, VG5717-P pellet stove. This heater meets the 2020 U.S.

Environmental Protection Agency’s crib wood emission limits for wood-heaters sold after May 15, 2020. Under specic

EPA test conditions this heater has been shown to deliver heat at a rate of 11,871 to 30,884 Btu/hr. This heater achieved

a particulate emissions rate of 1.6 g/hr when tested to method ASTM E 2779 and 77% eciency.

WARNING:

IT IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER INCONSISTENT WITH THE

OPERATING INSTRUCTIONS IN THE OWNER’S MANUAL.

INTRODUCTION

Heating Specications

Fuel Burn Rate* (lowest setting) 1.9 lbs./hr.

* Pellet size may affect the actual rate of fuel

feed, burn times, and hopper capacity. Fuel feed

rates may vary by as much as 20%. Use PFI

listed fuel for best results.

Burn Time (lowest setting) 47 hrs. (approximate)

Hopper Capacity * up to 90 lbs (40.8kg)

Electrical Specications

Electrical Rating 120V, 60 Hz, 3.0 Amps

Watts (operational) 180W

Watts (igniter running) 260W

Dimensions

Overall: Height x Width x Depth 32-7/8” x 24-3/4” x 24-3/8” (836mm x 630mm x 621mm)

Floor To Exhaust Pipe Center 10.61” (270 mm)

Floor To Fresh Air Intake Center 10.59” (270 mm)

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

Note: Register your product by using your smart

phone with the QR code. Save your receipts with

your records for any warranty claims.

You can also register your product online at

www.usstove.com/support/product-registration

/ OR by downloading the US Stove Company app

available for iOS and Android.

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualied installer only. An NFI qualied Installer can be found at www.ncertied.

org/public/nd-an-n-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This checklist is to be completed in full by the qualied person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will invalidate

the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: _____________________________________________________________________________________

Venting System: New Venting System Yes No If yes, Brand ______________________________________________

If no, Date of inspection of existing venting system: __________________________________________________________________

COMMISSIONING

Conrm Hearth Pad Installation as per Installation Instructions .........................................................................................

Conrm proper placement of internal parts ...........................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................

Conrm clearances to combustibles as per installation instructions in this manual .........................................................

Check the operations of the air controls ................................................................................................................................

Conrm the venting system is secure and sealed .................................................................................................................

Conrm the stove starts and operates properly ....................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ......................................................

Explain the safe operation, proper fuel usage, cleaning, and routine maintenance requirements .....................................

Declaration of Completion: As the qualied person responsible for the work described above, I conrm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: _______________________________________ Print Name: ___________________________________ Date: _______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

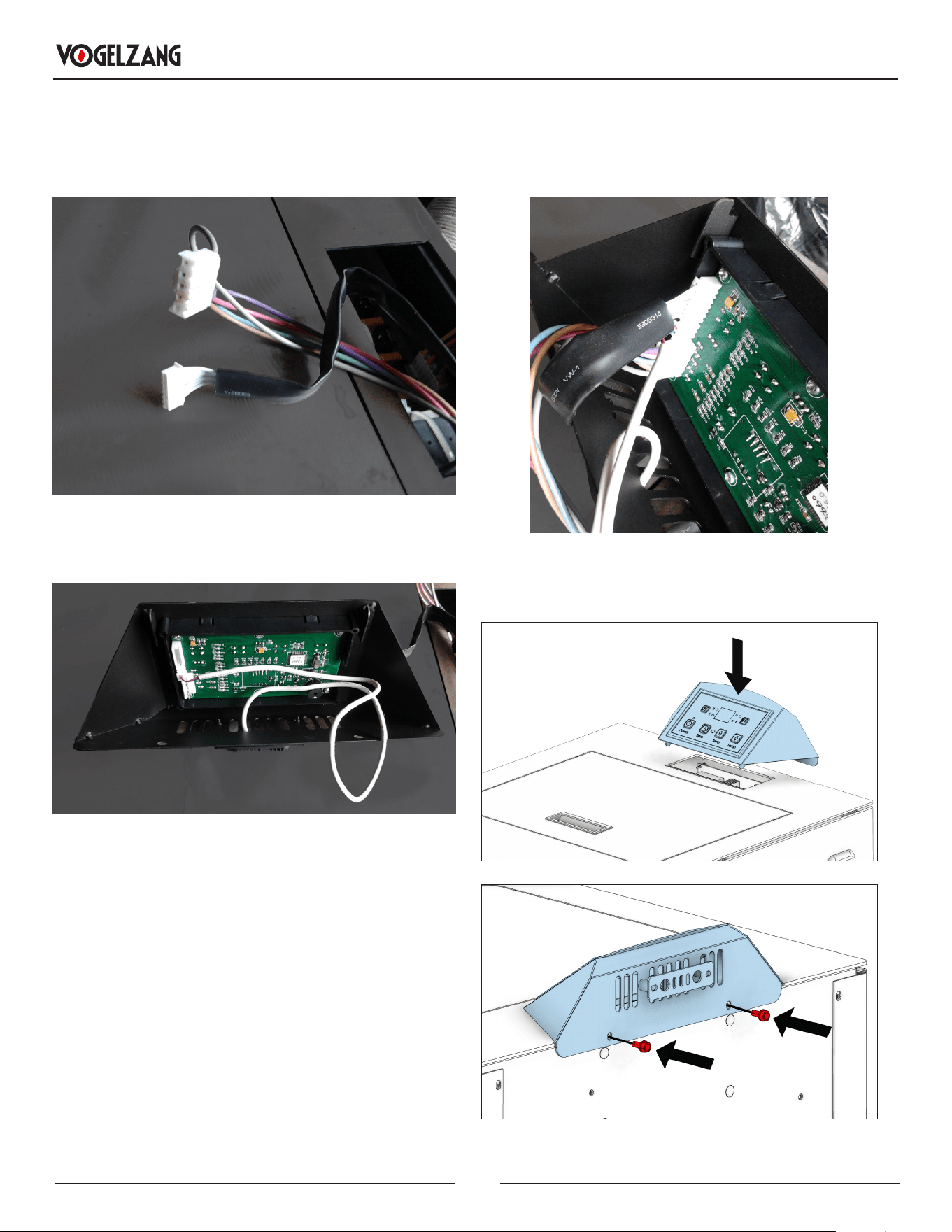

1. Pull the factory installed wires out of the top of the

stove. There will be two wire harnesses, as shown.

2. Unpack the top mount controls and ensure that the

wiring harness shown is attached securely.

3. Connect the factory installed wiring harnesses to the

control panel as shown.

4. Secure the control panel to the top of the stove with

two sheet metal screws.

ASSEMBLY INSTRUCTIONS

INSTALLATION

SAFETY NOTICE

• IF THIS STOVE IS NOT PROPERLY INSTALLED, A

HOUSE FIRE MAY RESULT. TO REDUCE THE RISK OF

FIRE, FOLLOW THE INSTALLATION INSTRUCTIONS.

• CONTACT YOUR LOCAL BUILDING OFFICIALS TO

OBTAIN A PERMIT AND INFORMATION ON ANY

ADDITIONAL INSTALLATION RESTRICTIONS OR

INSPECTION REQUIREMENTS IN YOUR AREA.

• DO NOT PLACE CLOTHING OR OTHER FLAMMABLE

ITEMS ON OR NEAR THIS STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE LANTERN

FUEL, KEROSENE, CHARCOAL LIGHTER FLUID, OR

SIMILAR LIQUIDS TO START OR ’FRESHEN UP’

A FIRE IN THIS STOVE. KEEP ALL SUCH LIQUIDS

WELL AWAY FROM THE STOVE WHILE IT IS IN USE.

• THIS APPLIANCE IS A FREESTANDING HEATER.

IT IS NOT INTENDED TO BE ATTACHED TO ANY

TYPE OF DUCTING. IT IS NOT A FURNACE. DO NOT

CONNECT THIS UNIT TO ANY AIR DISTRIBUTION

DUCT OR SYSTEM. THIS APPLIANCE IS NOT

INTENDED FOR COMMERCIAL USE.

• INSTALL VENT AT CLEARANCES SPECIFIED BY THE

VENT MANUFACTURER.

• DO NOT INSTALL A FLUE DAMPER IN THE EXHAUST

VENTING SYSTEM OF THIS UNIT.

• YOUR STOVE REQUIRES PERIODIC MAINTENANCE

AND CLEANING (SEE ”MAINTENANCE”). FAILURE

TO MAINTAIN YOUR STOVE MAY LEAD TO

IMPROPER AND/OR UNSAFE OPERATION.

• A POWER SURGE PROTECTOR IS REQUIRED. THIS

UNIT MUST BE PLUGGED INTO A 110 - 120V, 60

HZ GROUNDED ELECTRICAL OUTLET. DO NOT USE

AN ADAPTER PLUG OR SEVER THE GROUNDING

PLUG. DO NOT ROUTE THE ELECTRICAL CORD

UNDERNEATH, IN FRONT OF, OR OVER THE HEATER.

DO NOT ROUTE THE CORD IN FOOT TRAFFIC AREAS

OR PINCH THE CORD UNDER FURNITURE.

CAUTION:

BURNING FUEL CREATES CARBON MONOXIDE AND

CAN BE HAZARDOUS TO YOUR HEALTH IF NOT

PROPERLY VENTED.

ATTENTION:

• A WORKING SMOKE DETECTOR MUST BE

INSTALLED IN THE SAME ROOM AS THIS PRODUCT.

• INSTALL A SMOKE DETECTOR ON EACH FLOOR OF

YOUR HOME; INCASE OF ACCIDENTAL FIRE FROM

ANY CAUSE IT CAN PROVIDE TIME FOR ESCAPE.

• THE SMOKE DETECTOR MUST BE INSTALLED AT

LEAST 15 FEET (4,57 M) FROM THE APPLIANCE IN

ORDER TO PREVENT UNDUE TRIGGERING OF THE

DETECTOR WHEN RELOADING.

CAUTION:

• USE OF OUTSIDE AIR IS NOT REQUIRED FOR THIS

UNIT.

• DO NOT UNPLUG THE STOVE IF YOU SUSPECT A

MALFUNCTION. TURN THE ON/OFF SWITCH TO

”OFF’ AND CONTACT YOUR DEALER.

• THE HEATER WILL NOT OPERATE DURING A POWER

OUTAGE. IF A POWER OUTAGE DOES OCCUR,

CHECK THE HEATER FOR SMOKE SPILLAGE AND

OPEN A WINDOW IF ANY SMOKE SPILLS INTO THE

ROOM.

• NEVER BLOCK FREE AIRFLOW THROUGH THE OPEN

VENTS OF THE UNIT.

Your heater should be installed by a qualied NFI (US) or

WETT (Canada) technician. To nd the nearest qualied

installer, go to:

https://ncertied.org,

https://www.wettinc.ca/

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

INSTALLATION

INSTALLATION OPTIONS

Freestanding Unit - supported by pedestal/legs and

placed on a non-combustible oor surface in compliance

with clearance requirements for a freestanding stove

installation.

Alcove Unit - supported by pedestal/legs and placed

on a non-combustible oor surface in compliance with

clearance requirements for an alcove installation.

IMPROPER INSTALLATION

The use of other components other than stated herein

could cause bodily harm, heater damage, and void your

warranty. The manufacturer will not be held responsible

for damage caused by the malfunction of a stove due to

improper venting or installation.

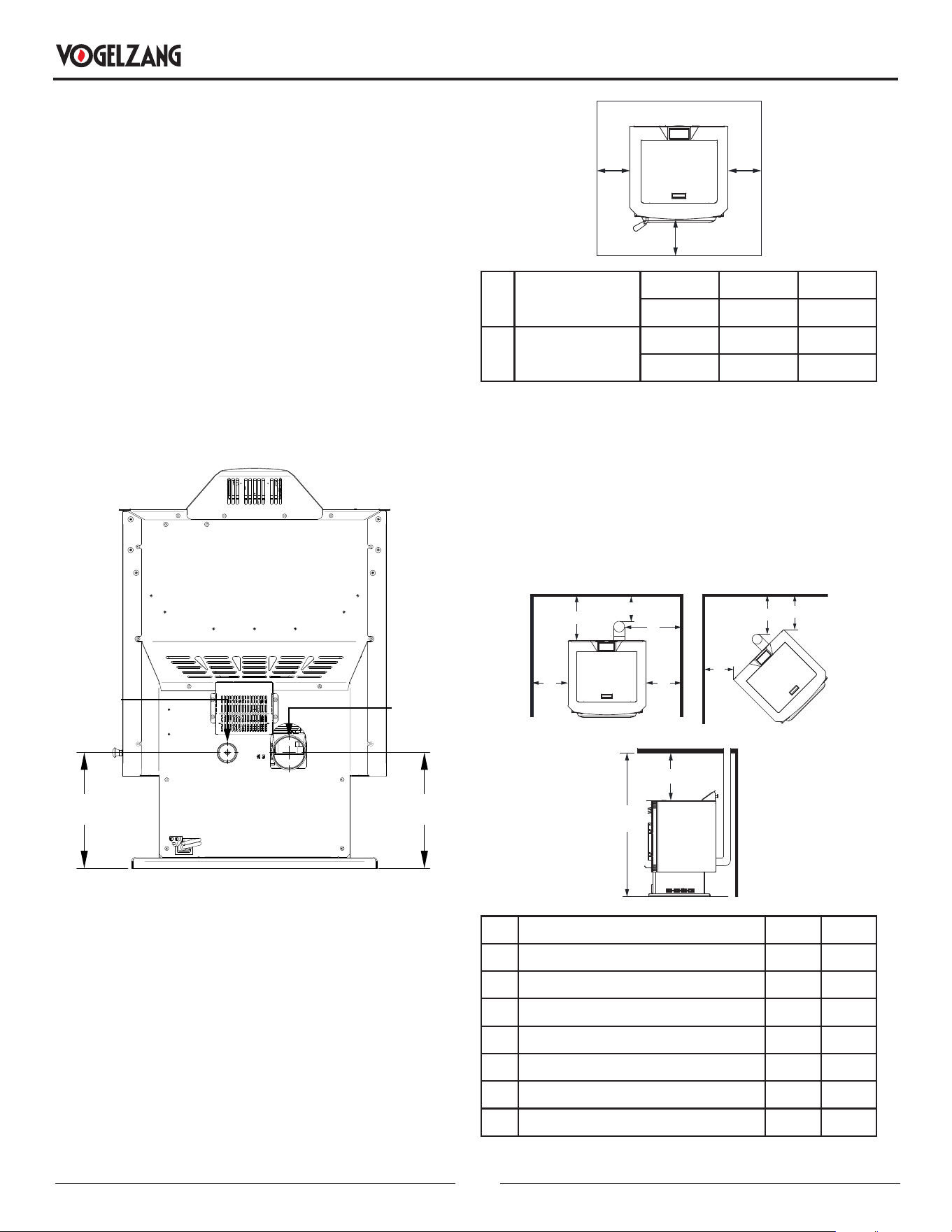

AIR INTAKE & EXHAUST LOCATIONS

10.61”

(270 mm)

10.59”

(270 mm)

Exhaust

Pipe

Fresh Air

Intake

FLOOR PROTECTION

This heater must have a non-combustible oor protector

(ember protection) installed beneath it if the oor is of

combustible material. If a oor pad is used, it should

be UL listed or equal. The oor pad or non-combustible

surface should be large enough to cover at least the area

under the product and 6” (153 mm) beyond the front and

beyond each side of the fuel loading and ash removal

openings. Floor protection must extend under and 2” (51

mm) to each side of the chimney tee for an interior vertical

installation. Canadian Installations require a minimum of

18” [458 mm] beyond the front of the unit and 8” [204 mm]

beyond each side of the unit.





A Side to Stove

U.S.A 6” 153 mm

CAN 8” 204 mm

B Front to Stove

U.S.A 6” 153 mm

CAN 18” 458 mm

CLEARANCES

Your pellet stove has been tested and listed for installation

in residential, mobile home / transportable building in

accordance with the clearances given below. For safety

reasons, please adhere to the installation clearances and

restrictions. Any reduction in clearance to combustibles

may only be done by means approved by a regulatory

authority.

















in mm

C Side Wall To Appliance 8 204

D Side Wall To Flue 3 77

E Back wall To Appliance 9.5 241

F Back wall To Flue 3 77

G Wall To Corner Of Appliance 2 51

H Ceiling Height To Floor 60 1524

J Ceiling Height To Appliance 27 686

OUTSIDE AIR SUPPLY (OPTIONAL, UNLESS INSTALLING

IN A MOBILE HOME / TRANSPORTABLE BUILDING)

Depending on your location and home construction,

outside air may be necessary for optimal performance.

Your stove is approved to be installed with an outside

air intake (69FAK) which is necessary for a mobile home

/ transportable building. You can purchase the 69FAK

through your heater dealer. Installation instructions are

supplied with the air intake kit.

ATTENTION:

DO NOT VENT UNDER ANY PORCH, DECK, AWNING,

OR IN ANY SEMI ENCLOSED OR ROOFED AREA. DOING

SO MAY RESULT IN UNPREDICTABLE AIRFLOW AT THE

VENT CAP UNDER CERTAIN CONDITIONS AND CAN

AFFECT THE PERFORMANCE OF YOUR STOVE, AS

WELL AS, OTHER UNFORESEEABLE ISSUES.

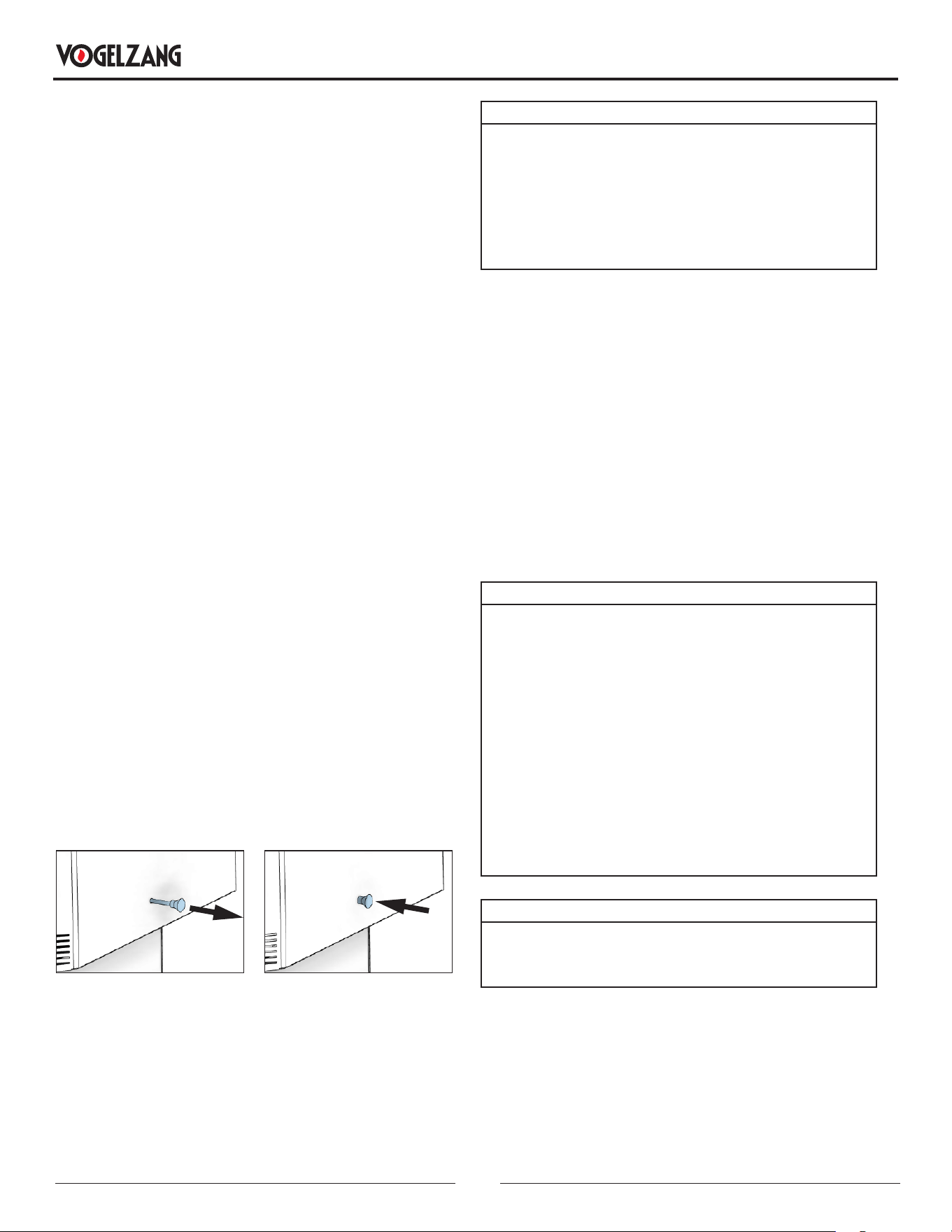

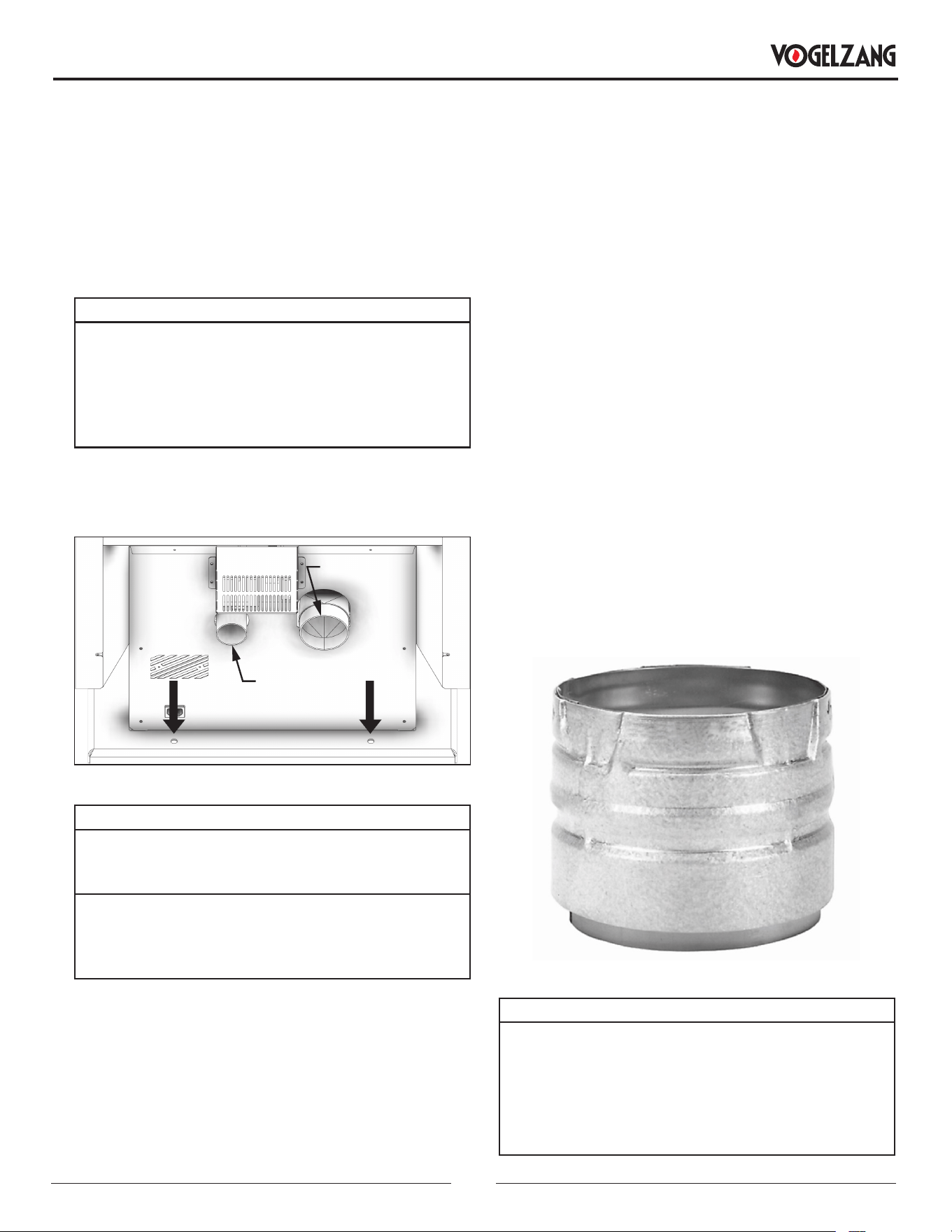

SECURING APPLIANCE TO THE FLOOR

Use the designated holes to secure the unit to the oor.

Fresh Air

Intake

Exhaust

Pipe

WARNING! DO NOT INSTALL IN SLEEPING ROOM.

CAUTION! THE STRUCTURAL INTEGRITY OF THE

MOBILE HOME / TRANSPORTABLE BUILDING FLOOR,

WALL, AND CEILING/ROOF MUST BE MAINTAINED.

WHEN INSTALLED IN A MOBILE HOME /

TRANSPORTABLE BUILDING, THE STOVE MUST BE

GROUNDED DIRECTLY TO THE STEEL CHASSIS AND

BOLTED TO THE FLOOR.

In addition to the previously detailed installation

requirements, mobile home / transportable building

installations must meet the following requirements:

• This stove must be securely fastened to the oor of the

mobile home / transportable building using two 1/4” lag

bolts that are long enough to go through both a hearth

pad, if used, and the oor of the home.

• The heater must be electrically grounded to the steel

chassis of the mobile home / transportable building

with 8 GA copper wire using a serrated or star washer

to penetrate paint or protective coating to ensure

grounding.

• Vent must be 3 or 4-inch “PL” Vent and must extend a

minimum or 36” (914 mm) above the roof line of the

mobile home / transportable building and must be

installed using a certied ceiling re stop and rain cap.

• When moving your mobile home / transportable building,

all exterior venting must be removed while the mobile

home / transportable building is being relocated. After

relocation, all venting must be reinstalled and securely

fastened.

• Outside Air is mandatory for mobile home / transportable

building installation. See Outside Air Supply section and

your dealer for purchasing.

• Check with your local building ocials as other codes

may apply.

VENTING REQUIREMENTS

A compatible appliance adapter is required for the proper

venting installation of this unit. Purchase the appropriate

appliance adapter from your preferred venting company

prior to starting the ventilation process.

WARNING:

• INSTALL VENT AT CLEARANCES SPECIFIED BY THE

VENT MANUFACTURER.

• DO NOT CONNECT THE PELLET VENT TO A VENT

SERVING ANY OTHER APPLIANCE OR STOVE.

• DO NOT INSTALL A FLUE DAMPER IN THE EXHAUST

VENTING SYSTEM OF THIS UNIT.

INSTALLATION

The following installation guidelines must be followed

to ensure conformity with both the safety listing of this

stove and to local building codes. Do not use makeshift

methods or compromise in the installation.

IMPORTANT:

THIS UNIT IS EQUIPPED WITH A NEGATIVE DRAFT

SYSTEM THAT PULLS AIR THROUGH THE BURN POT

AND PUSHES THE EXHAUST OUT OF THE DWELLING.

IF THIS UNIT IS CONNECTED TO A FLUE SYSTEM

OTHER THAN THE WAY EXPLAINED IN THIS MANUAL,

IT WILL NOT FUNCTION PROPERLY.

MAXIMUM VENTING DISTANCE

Installation MUST include at least 3-feet of vertical pipe

outside the home. This will create some natural draft to

reduce the possibility of smoke or odor during appliance

shutdown and keep exhaust from causing a nuisance or

hazard by exposing people or shrubs to high temperatures.

The maximum recommend vertical venting height is 12-

feet for 3-inch type “PL” vent. Total length of horizontal vent

must not exceed 4-feet. This could cause back pressure.

Use no more than 180 degrees of elbows (two 90-degree

elbows, or two 45-degree and one 90-degree elbow, etc.)

to maintain adequate draft.

IMPORTANCE OF PROPER DRAFT

Draft is the force which moves air from the appliance up

through the chimney. The amount of draft in your chimney

depends on the length of the chimney, local geography,

nearby obstructions and other factors. Too much draft

may cause excessive temperatures in the appliance.

Inadequate draft may cause backpung into the room and

‘plugging’ of the chimney. Inadequate draft will cause the

appliance to leak smoke into the room through appliance

and chimney connector joints. An uncontrollable burn or

excessive temperature indicates excessive draft. Take into

account the chimney’s location to ensure it is not too close

to neighbours or in a valley which may cause unhealthy or

nuisance conditions.

PELLET VENT TYPE

A certied 3-inch or 4-inch type “PL” pellet vent exhaust

system must be used for installation and attached to the

pipe connector provided on the back of the stove (use a

3-inch to 4-inch adapter for 4-inch pipe). The connection

at the back of the stove must be sealed using Hi-Temp

RTV. Use a 4-inch vent if the vent height is over 12-feet or

if the installation is over 2,500 feet above sea level. We

recommend the use of Simpson Dura-Vent® or Metal-

Fab® pipe (if you use other pipes, consult your local

building codes and/or building inspectors). Do not use

Type-B Gas Vent pipe or galvanized pipe with this unit. The

pellet vent pipe is designed to disassemble for cleaning

and should be checked several times during the burning

season. The pellet vent pipe is not furnished with the unit

and must be purchased separately.

PELLET VENT INSTALLATION

The installation must include a clean-out tee to enable

collection of y ash and to permit periodic cleaning of the

exhaust system. 90-degree elbows accumulate y ash

and soot thereby reducing exhaust ow and performance

of the stove. Each elbow or tee reduces draft potential by

30% to 50%. All joints in the vent system must be fastened

by at least 3 screws, and all joints must be sealed with Hi-

Temp RTV silicone sealant to be airtight. The area where

the vent pipe penetrates to the exterior of the home must

be sealed with silicone or other means to maintain the

vapor barrier between the exterior and the interior of the

home. Vent surfaces can get hot enough to cause burns if

touched by children. Noncombustible shielding or guards

may be required.

PELLET VENT TERMINATION

Do not terminate the vent in an enclosed or semi-enclosed

area, such as; carport, garage, attic, crawl space, under a

sun deck or porch, narrow walkway, or any other location

that can build up a concentration of fumes. Termination in

one of these areas can also lead to unpredictable pressure

situations with the appliance, and could result in improper

performance and/or malfunction. The termination

must exhaust above the outside air inlet elevation. The

termination must not be located where it will become

plugged by snow or other materials. Do not terminate the

venting into an existing steel or masonry chimney.

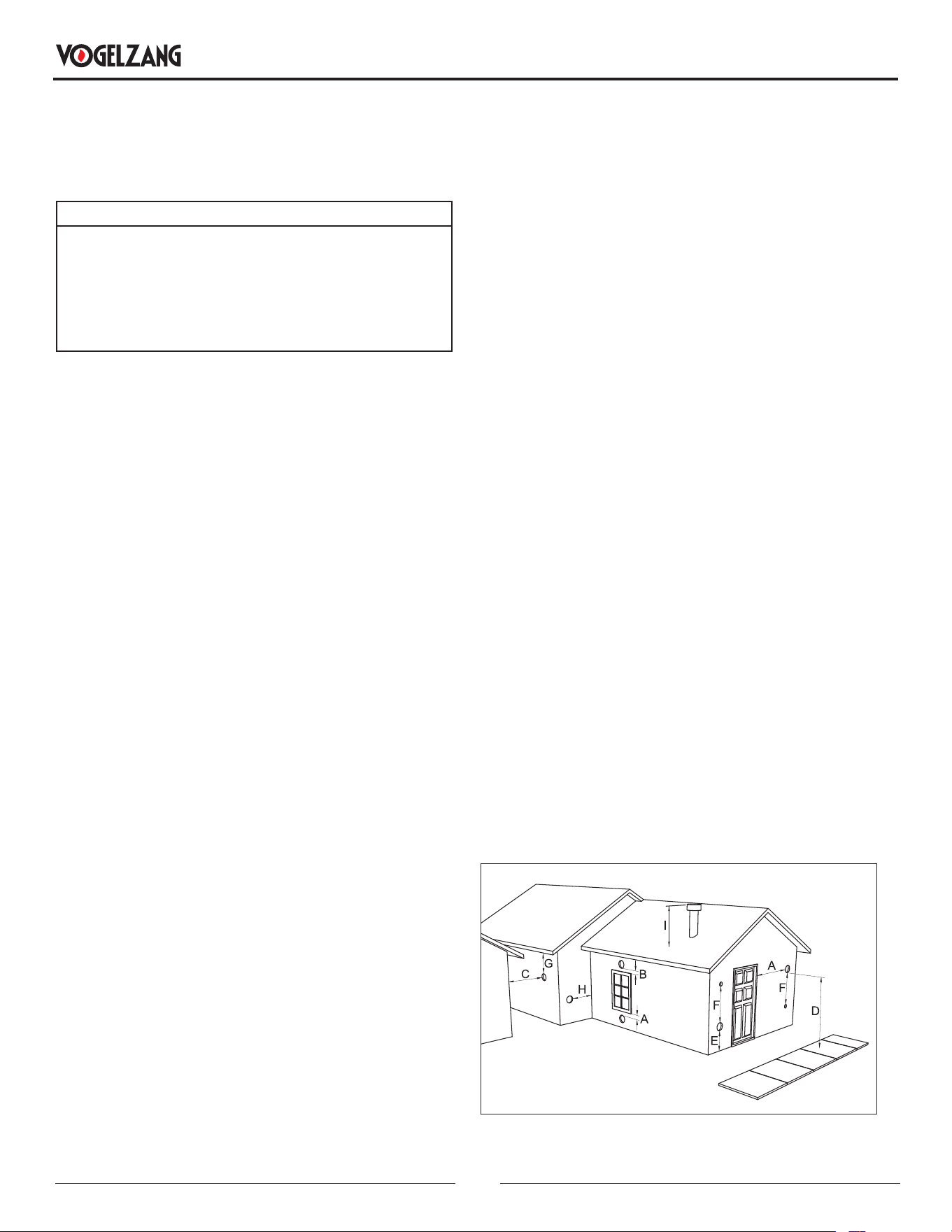

VENT TERMINATION CLEARANCES

INSTALLATION

A. Minimum 4-foot (1.22m) clearance below or beside

any door or window that opens.

B. Minimum 1-foot (0.3m) clearance above any door or

window that opens.

C. Minimum 3-foot (0.91m) clearance from any adjacent

building.

D. Minimum 7-foot (2.13m) clearance from any grade

when adjacent to public walkways.

E. Minimum 2-foot (0.61m) clearance above any grass,

plants, or other combustible materials.

F. Minimum 3-foot (0.91m) clearance from an forced air

intake of any appliance.

G. Minimum 2-foot (0.61m) clearance below eves or

overhang.

H. Minimum 1-foot (0.3m) clearance horizontally from

combustible wall.

I. Must be a minimum of 3 foot (0.91m) above the roof

and 2 foot (0.61m) above the highest point or the roof

within 10 feet (3.05m).

Determining where to install your new pellet stove heater.

To get the most ecient use of re-circulated heat, you

should consider a room that is centrally located within

your home. Choose a room that is large and open. It is

Extremely Important to maintain proper clearances from

any combustible surfaces or materials in the room where

your heater will be located. You can nd proper clearance

measurements in this manual and on the rating label of

your pellet stove. The pellet stove can be vented through an

exterior wall or into an existing masonry or metal chimney

if “PL” vent pipe is used throughout existing chimney.

Venting can pass through the ceiling and roof if approved

pipe is used. Where passage through a wall, or partition of

combustible construction is desired, the installation must

conform to CAN/CSA-B365.

WARNING:

• DO NOT OBTAIN COMBUSTION AIR FROM THE

ATTIC, GARAGE OR ANY OTHER UNVENTILATED

AREA. YOU MAY OBTAIN COMBUSTION AIR FROM

A VENTILATED CRAWL SPACE.

• DO NOT INSTALL A FLUE DAMPER IN THE EXHAUST

VENTING SYSTEM OF THIS UNIT.

• DO NOT CONNECT THIS UNIT TO A CHIMNEY

FLUE SERVING ANOTHER HEATER, FURNACE OR

APPLIANCE.

• INSTALL VENT AT CLEARANCES SPECIFIED BY THE

VENT MANUFACTURER.

• ONLY USE APPROVED MATERIAL FOR

INSTALLATION, FAILURE TO DO SO MAY RESULT

IN PROPERTY DAMAGE, BODILY INJURY, OR EVEN

DEATH.

This appliance is certied for use with listed 3 inch or 4 inch

“PL” pellet venting products. The use of other components

other than stated herein could cause bodily harm, heater

damage, and void your warranty.

HORIZONTAL EXHAUST VENT INSTALLATION

1. Locate your pellet stove in a location which meets the

requirements of this manual, but in an area where it

does not interfere with the house framing, wiring, etc.

2. Install a non-combustible hearth pad underneath the

pellet stove. This pad should extend at least 6” (152

mm) in front of the unit.

3. Place the pellet stove approximately 15” (381 mm)

away from the interior wall.

4. Locate the center of the exhaust pipe of your unit. This

point should then be extended to the interior wall of

your house. Once you have located the center point,

on the interior wall, cut a 7” (175 mm) diameter hole

through the wall.

5. The next step is to install the wall thimble, refer to the

instructions which come with the wall thimble for this

step.

6. Install the appropriate length of exhaust vent pipe

into the wall thimble. See steps 11 and 12 when

determining the correct length of exhaust vent to use.

7. Outside Fresh Air is Mandatory when installing this

pellet stove room heater in airtight homes and mobile

home / transportable buildings. Be sure that the

outside air vent has an approved cap on it to prevent

rodents from entering. Be sure to install in location

that won’t become blocked with snow, etc.

INSTALLATION

8. Connect the exhaust vent pipe to the exhaust outlet of

your pellet stove.

9. Secure all vent joint connections with 3 screws.

Seal the exhaust vent joint connections with high

temperature silicone sealant.

10. Push the unit straight back to the interior wall,

being sure to maintain the minimum clearances to

combustibles 2” (51 mm) to the back of the unit. Seal

the annular space of the wall thimble and around the

vent pipe with high temperature silicone sealant.

11. The exhaust vent pipe must extend at least 12” (300

mm) out past the exterior wall. Seal the annular space

of the wall thimble and around the vent pipe with high

temperature silicone sealant.

12. Install an approved horizontal termination cap or if

necessary install a 90° elbow and appropriate length

of vertical venting. An approved vertical vent cap is

recommended.

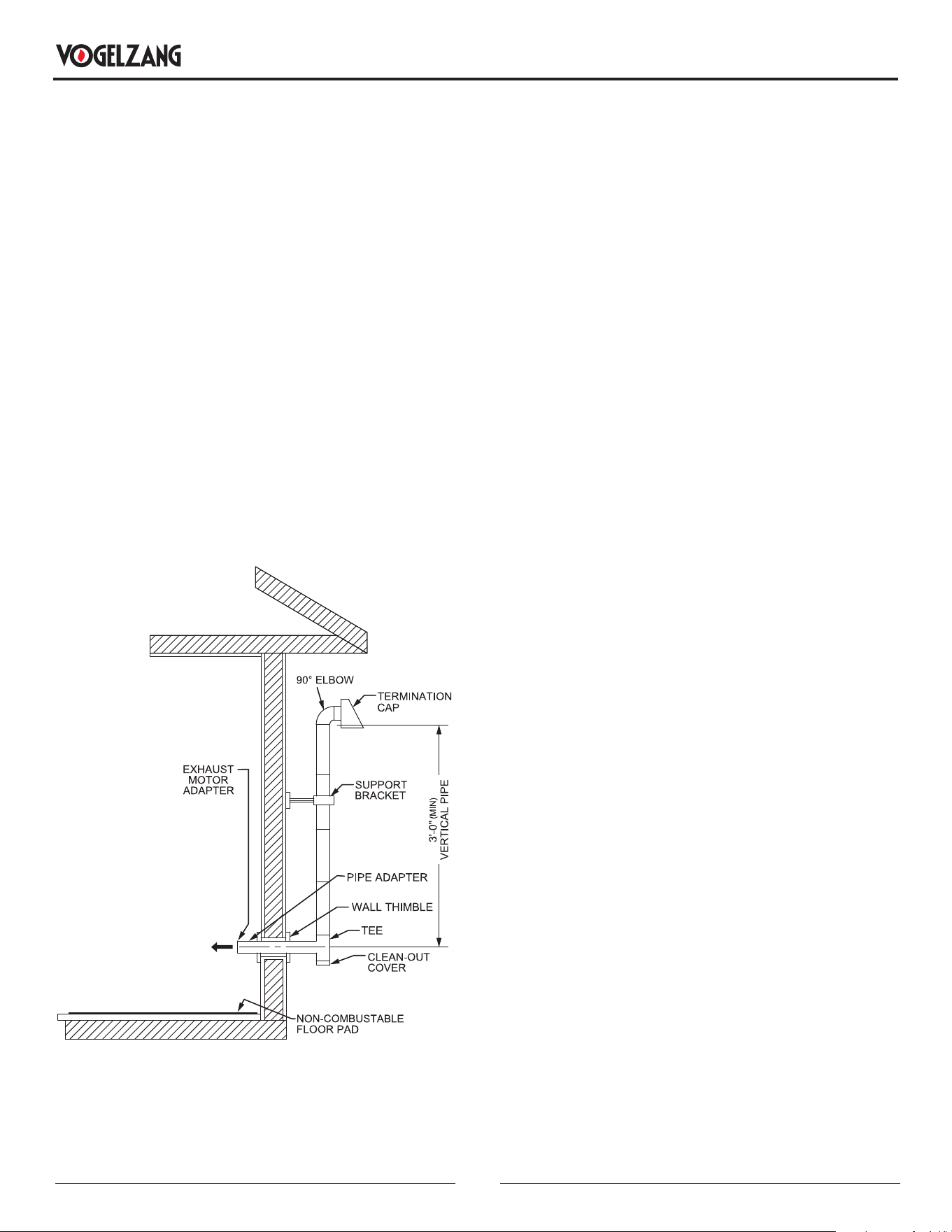

THROUGH THE WALL INSTALLATION

(RECOMMENDED INSTALLATION)

TYPICAL THROUGH THE

WALL INSTALLATION

To Stove

Canadian installations must conform to CAN/CSA-B365.

To vent the unit through the wall, connect the pipe adapter

to the exhaust motor adapter. If the exhaust adapter

is at least 18” (457 mm) above ground level, a straight

section of pellet vent pipe can be used through the wall.

Your heater dealer should be able to provide you with a

kit that will handle most of this installation, which will

include a wall thimble that will allow the proper clearance

through a combustible wall. Once outside the structure,

a 3” (76 mm) clearance should be maintained from the

outside wall and a clean out tee should be placed on the

pipe with a 90-degree turn away from the house. At this

point, a 3ft (0.91m) (minimum) section of pipe should be

added with a horizontal cap, which would complete the

installation. A support bracket should be placed just below

the termination cap or one every 4ft (1.22m) to make the

system more stable. If you live in an area that has heavy

snowfall, it is recommended that the installation be taller

than 3ft (0.91m) to get above the snowdrift line. This same

installation can be used if your heater is below ground level

by simply adding the clean-out section and vertical pipe

inside until ground level is reached. With this installation

you have to be aware of the snowdrift line, dead grass, and

leaves. We recommend a 3ft (0.91m) minimum vertical

rise on the inside or outside of the house. The “through

the wall” installation is the least expensive and simplest

installation. Never terminate the end vent under a deck, in

an alcove, under a window, or between two windows. We

recommend Simpson Dura-Vent® or Metal-Fab® kits.

THROUGH THE ROOF/CEILING

INSTALLATION

• When venting the heater through the ceiling, the pipe

is connected the same as through the wall, except the

clean-out tee is always on the inside of the house, and

a 3” (76 mm) adapter is added before the clean-out tee.

• You must use the proper ceiling support anges and

roof ashing (supplied by the pipe manufacturer; follow

the pipe manufacturer’s directions). It is important to

note that if your vertical run of pipe is more than 12ft

(3.7m), the pellet vent pipe size should be increased to

4” (102 mm) in diameter.

• Do not exceed more than 4ft (1.22m) of pipe on a

horizontal run and use as few elbows as possible. If an

offset is required, it is better to install 45-degree elbows

rather than 90-degree elbows.

INSTALLATION

WARNING:

YOU MAY WANT TO LOCATE ANY UTILITIES OR

OBSTACLES INSIDE THE WALL BEFORE ATTEMPTING

THIS INSTALL. MAKE SURE TO KEEP IN MIND YOUR

UNIT’S CLEARANCE REQUIREMENTS.

1. Mark the area and then cut the wall for vent installation

if needed.

2. Install the wall thimble as specied by the manufacturer

(wall thimble sold separately).

3. Install venting.

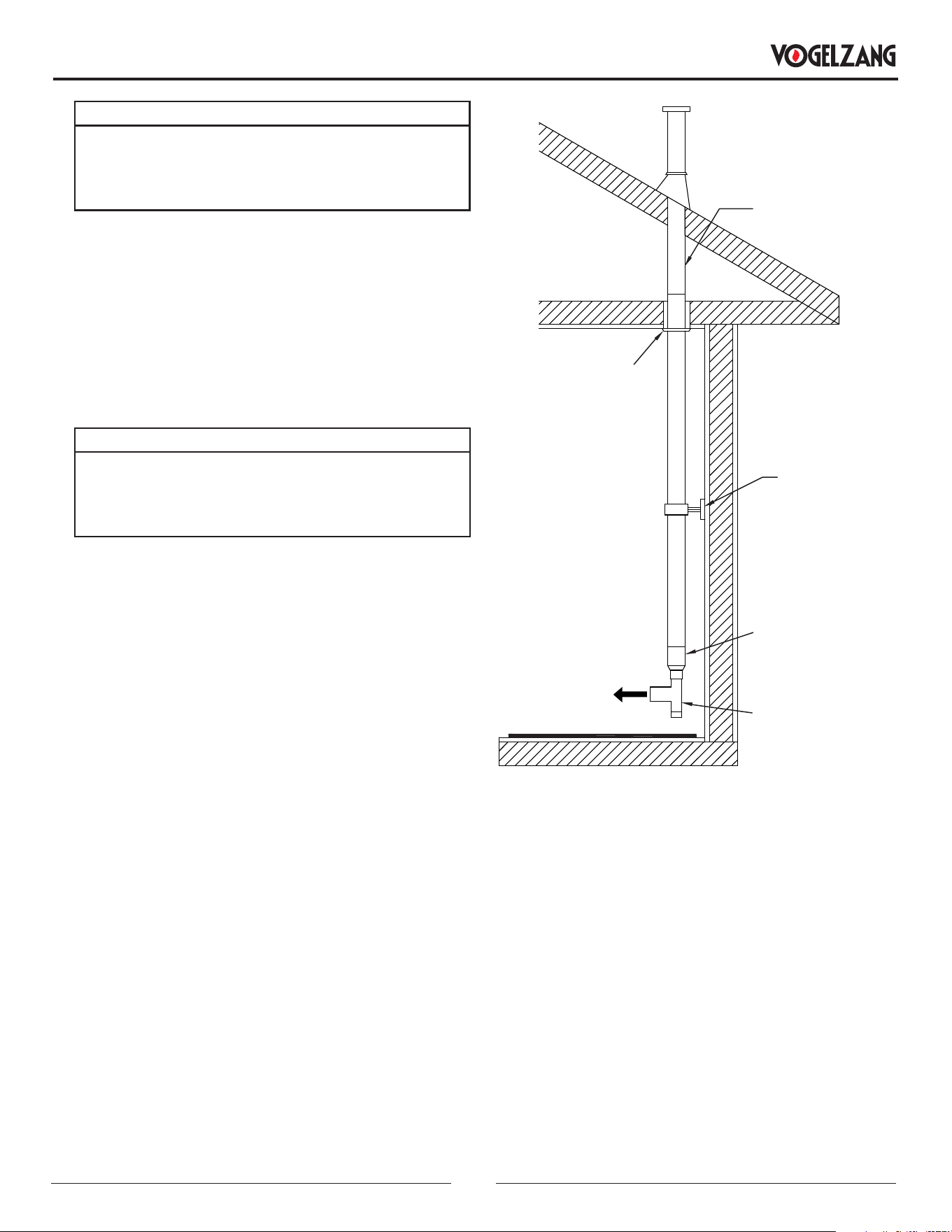

VENTING YOUR PELLET STOVE INTO AN

EXISTING CLASS A 6” CHIMNEY SYSTEM

IMPORTANT:

IF YOU ARE INSTALLING YOUR PELLET STOVE AS

A REPLACEMENT TO AN EXISTING WOOD STOVE,

YOU CAN INSTALL YOUR PELLET STOVE USING THE

EXISTING CLASS A 6” VENTING SYSTEM.

1. You must have the existing chimney system cleaned

and/or inspected by a qualied chimney sweep before

proceeding with the installation of your pellet stove.

2. To the right is an example of an installation using part

number 860001, 3-6” transition into 6” connector pipe

(the illustration is only an example). Please conform

to any local building codes or regulations having

jurisdiction before you have a qualied installer

proceed with this installation.

Existing Class ‘A’

6” Chimney System

3” PL Vent

Clean Out Tee

Support

Bracket

Ceiling

Support

3” to 6” Pipe

Adapter

To Stove

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

OPERATION INSTRUCTIONS

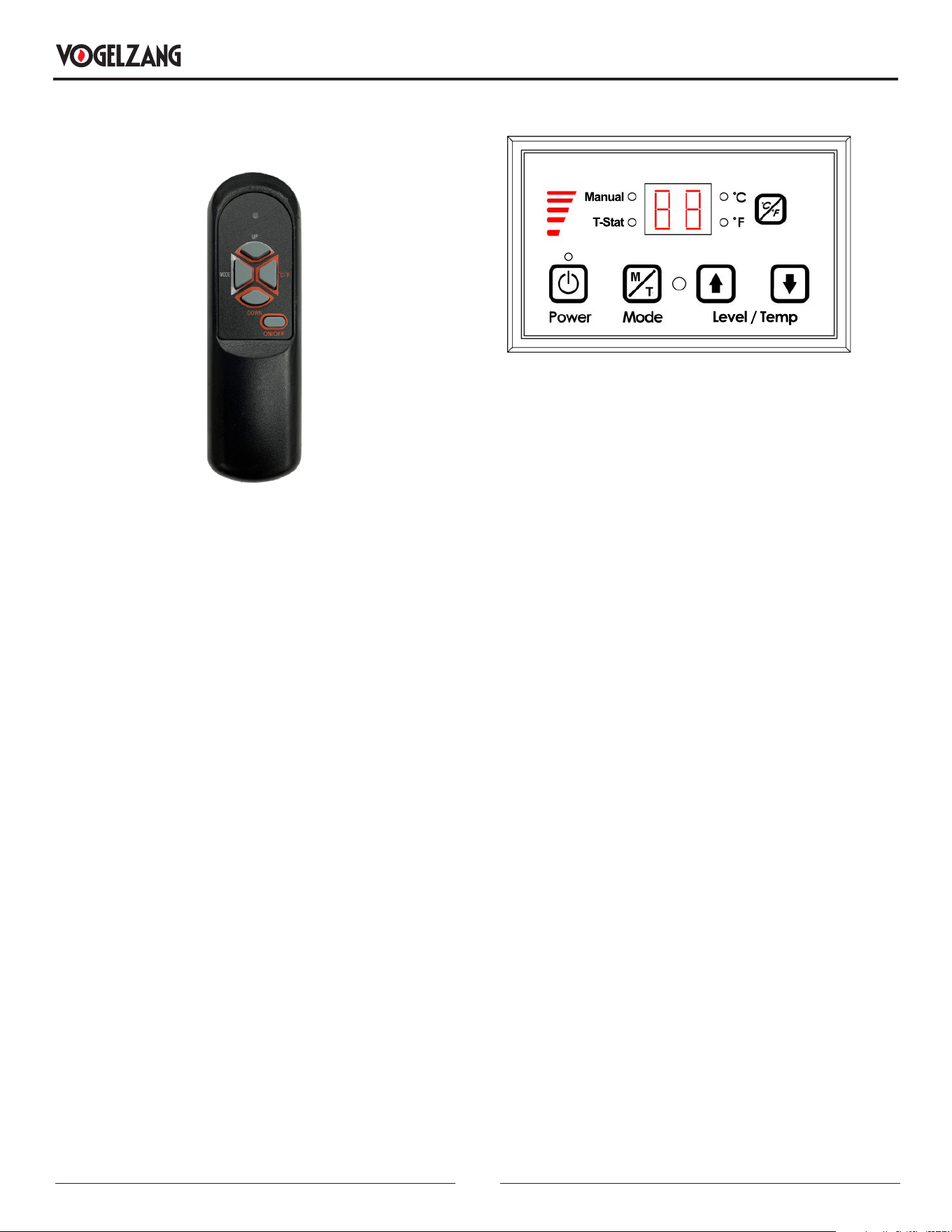

PANEL / REMOTE CONTROLS

The operation of this appliance can be controlled from

the panel located on the side of the stove and/or by the

remote control. The control functions are as follows:

A. On/Off Switch

• When pushed, the stove will automatically ignite. No

other re starter is necessary. The igniter will stay on

for at least 10 and up to 12 minutes, depending on

when Proof of Fire is reached. The re should start in

approximately 5 minutes.

• After pushing the “On/Off” button, the auger motor is on

for 3.5 minutes, off for 1 minute. During the remainder

of the start-up period, the auger motor operates on the

heat range “1” setting.

• During start up the heat level advance (Up and Down keys)

will change the heat range indicator level accordingly,

but there is no change in the stoves operating conditions

until start-up is completed.

• During start-up ignition must occur within 12 minutes or

the stove will error out and show E3.

• During the start-up phase, the Mode key does not

function.

B. Heat Range Arrow Buttons

• These buttons when pushed will set the pellet feed

rate, hence the heat output or heat range of your stove.

When using the hand-held remote this function can be

performed with the “Up/Down” buttons.

• The levels of heat output will incrementally change on

the bar graph starting from heat range “1” to heat range

“5”.

C. °C / °F Button

• The °C / °F button changes the two digit display from

degrees Celsius to degrees Fahrenheit.

D. MODE (M/T) BUTTON

• The Mode of the stove can be switched between manual

and controlled with a Thermostat. Separate LEDs to

the left of the two digit display indicate the mode of

operation – Manual or T-Stat. The stove has to be in

normal operation to be switched from Manual to T-Stat

mode.

• Manual mode operates according to the 5 set levels of

feed on the bar graph from heat range “1” to heat range

“5”.

T-Stat mode works as follows:

• The stove has a built in Thermostat into the controls

of the appliance. The temperature sensor for the T-Stat

is located on the back of the stove behind the display

board.

• Once the stove has gone into run mode the stove can be

switch into T-Stat mode.

• The Up and Down Level / Temp Arrow buttons are used

to change the desired set-point temperature. Once the

desired temperature is reached the two digit display

will ash for four seconds and reset to the actual room

temperature.

• Once the stove reaches within 3°F of the desired

temperature set point, it returns to the heat range that

the stove was set on before it was switched to T-Stat

mode (if the stove was running on heat range “5” when

switched to T-stat mode when it gets within 3°F of the

set point it will return to heat range “5”).

• Once the stove reaches the desired set-point, the stove

will drop to heat range “1”.

• When room temperature drops below desired set-point

the stove will ramp back up until it reaches the desired

temperature.

NOTE:

Operation range of this

remote is within 16-1/12 ft.

of the appliance.

OPERATION INSTRUCTIONS

PROPER FUEL

ATTENTION:

THIS APPLIANCE IS DESIGNED FOR THE USE OF

PELLETIZED FUEL THAT MEET OR EXCEED THE

STANDARD SET BY THE PELLET FUEL INSTITUTE (PFI).

Your pellet stove is designed to burn premium hardwood

pellets that comply with the Pellet Fuels Institute (PFI)

standard (minimum of 40 lbs density per cubic ft, 1/4” to

5/16” diameter, length no greater than 1.5”, not less than

8,200 BTU/lb, moisture under 8% by weight, ash under 1%

by weight, and salt under 300 parts per million). Pellets

that are soft, contain excessive amounts of loose sawdust,

have been, or are wet, will result in reduced performance.

Store your pellets in a dry place. DO NOT store the fuel

within the installation clearances of the unit or within the

space required for refuelling and ash removal. Doing so

could result in a house re. Do not over re or use volatile

fuels or combustibles, doing so may cause a personal and

property damage hazards.

THIS STOVE IS APPROVED FOR BURNING PELLETIZED

WOOD FUEL ONLY ! Factory-approved pellets are those

1/4” or 5/16” in diameter and not over 1” long. Longer or

thicker pellets sometimes bridge the auger ights, which

prevents proper pellet feed. Burning wood in forms other

than pellets is not permitted. It will violate the building

codes for which the stove has been approved and will void

all warranties. The design incorporates automatic feed of

the pellet fuel into the re at a carefully prescribed rate. Any

additional fuel introduced by hand will not increase heat

output but may seriously impair the stoves performance

by generating considerable smoke. Do not burn wet

pellets. The stove’s performance depends heavily on the

quality of your pellet fuel. Avoid pellet brands that display

these characteristics:

• Excess Fines – “Fines” is a term describing crushed

pellets or loose material that looks like sawdust or sand.

Pellets can be screened before being placed in hopper

to remove most nes.

• Binders – Some pellets are produced with materials to

hold the together, or “bind” them.

• High ash content – Poor quality pellets will often create

smoke and dirty glass. They will create a need for more

frequent maintenance. You will have to empty the burn

pot plus vacuum the entire system more often. Poor

quality pellets could damage the auger. We cannot

accept responsibility for damage due to poor quality

pellet.

This heater is designed to burn only PFI Premium grade

pellets. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners, or

asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Salt water driftwood or other previously salt water

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of re starters made from paper,

cardboard, saw dust, wax and similar substances

for the purpose of starting a re in an affected wood

heater.

Burning these materials may result in release of toxic

fumes or render the heater ineffective and cause smoke.

CAUTION:

• KEEP FOREIGN OBJECTS OUT OF THE HOPPER.

• THE MOVING PARTS OF THIS STOVE ARE

PROPELLED BY HIGH TORQUE ELECTRIC MOTORS.

KEEP ALL BODY PARTS AWAY FROM THE

AUGER WHILE THE STOVE IS PLUGGED INTO AN

ELECTRICAL OUTLET. THESE MOVING PARTS MAY

BEGIN TO MOVE AT ANY TIME WHILE THE STOVE

IS PLUGGED IN.

PRE-START-UP CHECK

Remove burn pot, making sure it is clean and none of the

air holes are plugged. Clean the rebox, and then reinstall

burn pot. Clean door glass if necessary (a dry cloth or

paper towel is usually sucient). Never use abrasive

cleaners on the glass or door. Check fuel in the hopper,

and rell if necessary.

BUILDING A FIRE

Never use a grate or other means of supporting the fuel.

Use only the burn pot supplied with this heater. Hopper lid

must be closed in order for the unit to feed pellets. During

the start-up period:

• Make sure the burn pot is free of pellets.

• DO NOT open the viewing door.

• DO NOT add pellets to the burn pot by hand.

NOTE: During the rst few res, your stove will emit an odor

as the high-temperature paint cures or becomes seasoned

to the metal. Maintaining smaller res will minimize this.

Avoid placing items on the stovetop during this period

because the paint could be affected. Attempts to achieve

heat output rates that exceed heater design specications

can result in permanent damage to the heater.

IGNITOR

1. Fill hopper and clean burn pot.

2. Press the “On/Off” button. Make sure the green light

comes on.

3. Adjust the feed rate to the desired setting by pressing

the “Heat Level Advance” button.

If the re doesn’t start in 12 minutes, press “On/Off”, wait

a few minutes, clear the burn pot, and start the procedure

again.

OPTIMAL OPERATION

This pellet stove has been certied by the US EPA to

meet strict 2020 guidelines. To ensure this unit produces

the optimal minimal emissions, it is critical to follow the

following guidelines. To achieve a “high burn”, your stove

should be set on setting 5 with the damper fully open.

To achieve a “medium burn”, your stove should be set

on setting 3 with the damper closed 50%. To achieve a

“low burn”, your stove should be set on setting 1 with the

damper fully closed. Setting 4 will give you a medium high

burn and setting 2 will give you a medium low burn. If the

door is opened while the stove is in operation it must be

closed within 30 seconds or the stove will shut down. If

the stove shuts down push the “On/Off” button to re-start

your stove. The stove will have to fully shut down and turn

off before you will be able to restart the stove.

Open

Closed

OPENING DOOR

If the door is opened while the stove is in operation it must

be closed within 30 seconds or the stove will shut down. If

the stove shuts down push the “On/Off” button to re-start

your stove. The stove will have to fully shut down and turn

off before you will be able to restart the stove.

CAUTION:

• DO NOT OPERATE YOUR STOVE WITH THE VIEWING

DOOR OPEN. THE AUGER WILL NOT FEED PELLETS

UNDER THESE CIRCUMSTANCES AND A SAFETY

CONCERN MAY ARISE FROM SPARKS OR FUMES

ENTERING THE ROOM.

• THE DOOR MUST BE CLOSED AND SEALED DURING

OPERATION.

ROOM AIR FAN

When starting your stove the Room Air Fan will not come

on until the stove’s heat exchanger warms up. This usually

takes about 10 minutes from start-up.

IF STOVE RUNS OUT OF PELLETS

The re goes out and the auger motor and blowers will run

until the stove cools. This will take 30 minutes or longer

depending on the heat remaining in the appliance. After

the stove components stop running all lights on the display

will go out and the two digit display will begin ashing “E3”

REFUELLING

CAUTION:

• THE HOPPER AND STOVE TOP WILL BE HOT DURING

OPERATION; THEREFORE, YOU SHOULD ALWAYS

USE SOME TYPE OF HAND PROTECTION WHEN

REFUELING YOUR STOVE.

• DO NOT TOUCH THE HOT SURFACES OF THE STOVE.

EDUCATE ALL CHILDREN ON THE DANGERS OF A

HIGH-TEMPERATURE STOVE. YOUNG CHILDREN

SHOULD BE SUPERVISED WHEN THEY ARE IN THE

SAME ROOM AS THE STOVE.

• NEVER PLACE YOUR HAND NEAR THE AUGER

WHILE THE STOVE IS IN OPERATION.

• WE RECOMMEND THAT YOU NOT LET THE HOPPER

DROP BELOW 1/4 FULL.

WARNING:

• KEEP HOPPER LID CLOSED AT ALL TIMES EXCEPT

WHEN REFILLING.

• DO NOT OVERFILL HOPPER.

TAMPER WARNING

This wood heater has a manufacturer-set minimum low

burn rate that must not be altered. It is against federal

regulations to alter this setting or otherwise operate this

wood heater in a manner inconsistent with operating

instructions in this manual.

OPERATION INSTRUCTIONS

SHUTDOWN PROCEDURE

WARNING:

NEVER SHUT DOWN THIS UNIT BY UNPLUGGING IT

FROM THE POWER SOURCE.

Turning your stove off is a matter of pressing the “POWER”

button on the display board. The green light will turn back

to red when the “POWER” button is pushed. The auger

motor will stop, and the blowers will continue to operate

until the internal rebox temperatures have fallen to a

preset level.

1. Your stove is equipped with a high temperature

thermodisc. This unit has a manual reset thermodisc.

This safety switch has two functions.

A. To recognize an overheat situation in the stove and

shut down the fuel feed or auger system.

B. In case of a malfunctioning convection blower, the

high-temperature thermodisc will automatically shut

down the auger, preventing the stove from overheating.

NOTE: On some units, once tripped, like a circuit breaker,

the reset button will have to be pushed before restarting

your stove. On other units the thermodisc has no reset

button and will reset itself once the stove has cooled. The

manufacturer recommends that you call your dealer if this

occurs as this may indicate a more serious problem. A

service call may be required.

2. If the combustion blower fails, an air pressure switch

will automatically shut down the auger.

NOTE: Opening the stove door for more than 30 seconds

during operation will cause enough pressure change to

activate the air switch, shutting the fuel feed off. The stove

will shut down and show “E2” on the two digit display. The

stove has to fully shut down before restarting.

INTERIOR CHAMBERS

• Burn Pot - Periodically remove and clean the burn pot

and the area inside the burn pot housing. In particular,

it is advisable to clean out the holes in the burn pot to

remove any build up that may prevent air from moving

through the burn pot freely.

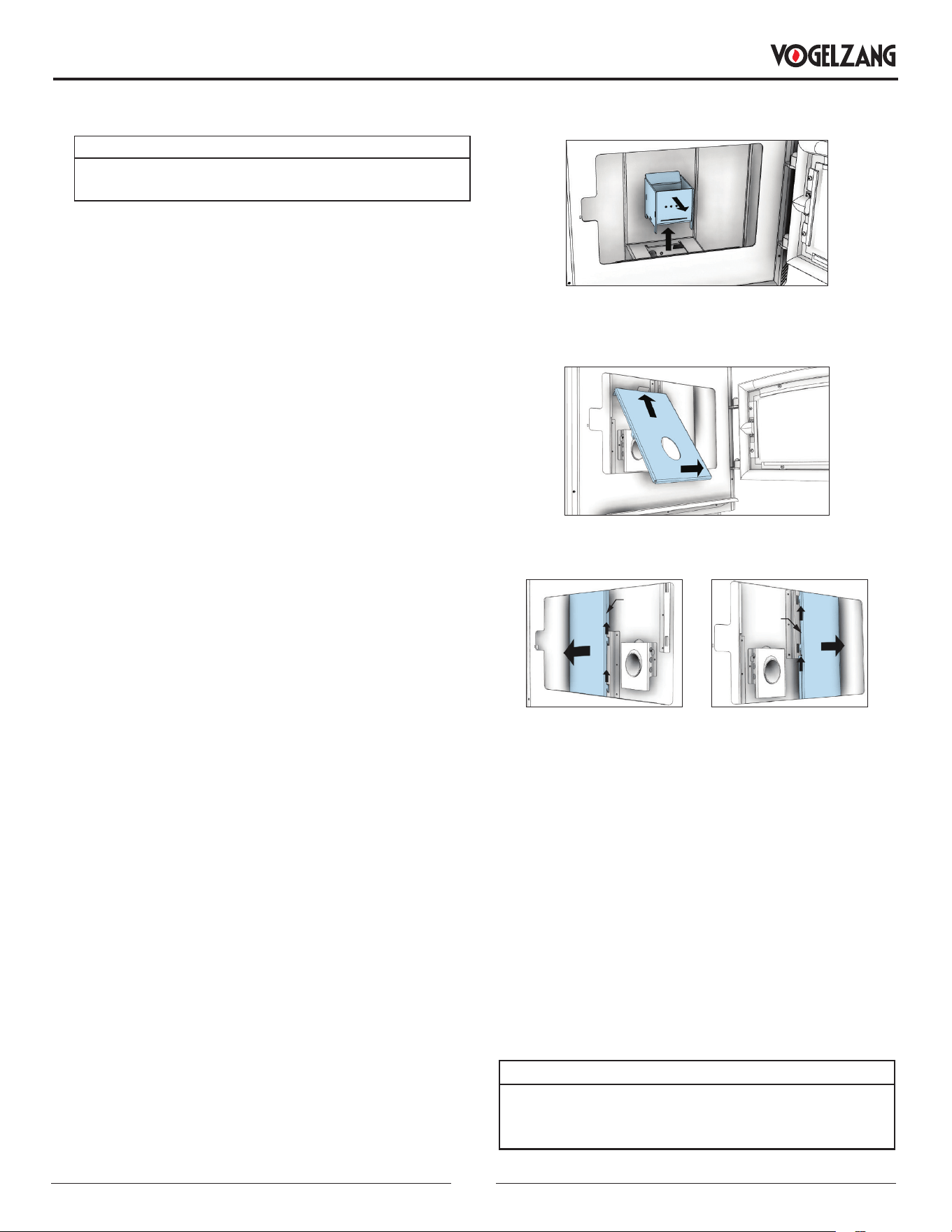

• Heat Exchanger - There are three panels in the back of

the rebox that need to be removed in order to clean the

y ash out of the heat exchanger.

a. Open the door and remove the burnpot.

b. Use the tab located at the top of the center panel to lift

the panel up and out of the unit.

c. Lift the left and right panel up and out of the unit.

Left

Panel

Right

Panel

d. Remove y ash.

It is possible that creosote may accumulate in the exhaust

fan therefore, this must be brushed clean. The exhaust fan

can be found behind the left side panel (facing the front

of the heater), the circulation fan can be found behind the

right side panel. To access the igniter, remove the air inlet

tube and cover (2 screws). The auger motor is located in

the center rear of the unit. Note: When cleaning, take care

not to damage the fan blades.

If a vacuum is used to clean your stove, we suggest

using the AV15E AshVac vacuum. The AV15E AshVac is

designed for ash removal. Some regular vacuum cleaner

(i.e. shop vacs) may leak ash into the room.

DO NOT VACUUM HOT ASH.

WARNING:

FAILURE TO PROPERLY MAINTENANCE THE CLEAN

OUTS WILL RESULT IN POOR PERFORMANCE OF THIS

STOVE.

OPERATION INSTRUCTIONS

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

MAINTENANCE

CAUTION:

• FAILURE TO CLEAN AND MAINTAIN THIS UNIT AS

INDICATED CAN RESULT IN POOR PERFORMANCE,

SAFETY HAZARDS, FIRE, AND EVEN DEATH.

• NEVER PERFORM ANY INSPECTIONS, CLEANING,

OR MAINTENANCE ON A HOT STOVE.

• DISCONNECT THE POWER CORD BEFORE

PERFORMING ANY MAINTENANCE! NOTE:

TURNING THE ON/OFF SWITCH TO ”OFF” DOES NOT

DISCONNECT ALL POWER TO THE ELECTRICAL

COMPONENTS OF THE STOVE.

• DO NOT OPERATE STOVE WITH BROKEN GLASS,

LEAKAGE OF FLUE GAS MAY RESULT.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT RATES

THAT EXCEED HEATER DESIGN SPECIFICATIONS

CAN RESULT IN PERMANENT DAMAGE TO THE

HEATER.

CREOSOTE FORMATION, INSPECTION, &

REMOVAL

CAUTION:

THE EXHAUST SYSTEM SHOULD BE CHECKED

MONTHLY DURING THE BURNING SEASON FOR ANY

BUILD-UP OF SOOT OR CREOSOTE.

When any wood is burned slowly, it produces tar and other

organic vapors, which combine with expelled moisture

to form creosote. The creosote vapors condense in the

relatively cool chimney ue or a newly started re or

from a slow-burning re. As a result, creosote residue

accumulates on the ue lining. When ignited, this creosote

makes an extremely hot re, which may damage the

chimney or even destroy the house. Despite their high

eciency, pellet stoves can accumulate creosote under

certain conditions. The chimney connector and chimney

should be inspected by a qualied person annually or per

ton of pellets to determine if a creosote or y ash build-up

has occurred. If creosote has accumulated, it should be

removed to reduce the risk of a chimney re. Inspect the

system at the stove connection and at the chimney top.

Cooler surfaces tend to build creosote deposits quicker, so

it is important to check the chimney from the top as well as

from the bottom. The creosote should be removed with a

brush specically designed for the type of chimney in use.

A qualied chimney sweep can perform this service. It is

also recommended that before each heating season the

entire system be professionally inspected, cleaned and, if

necessary, repaired. To clean the chimney, disconnect the

vent from the stove.

FLY ASH

This accumulates in the horizontal portion of an exhaust

run. Though non-combustible, it may impede the normal

exhaust ow. It should therefore be periodically removed.

ASH REMOVAL & DISPOSAL

CAUTION:

ALLOW THE STOVE TO COOL BEFORE PERFORMING

ANY MAINTENANCE OR CLEANING. ASHES MUST BE

DISPOSED IN A METAL CONTAINER WITH A TIGHT

FITTING LID. THE CLOSED CONTAINER OF ASHES

SHOULD BE PLACED ON A NON-COMBUSTIBLE

SURFACE OR ON THE GROUND, WELL AWAY FROM

ALL COMBUSTIBLE MATERIALS, PENDING FINAL

DISPOSAL.

Remove the ashes periodically to avoid unnecessary ash

build up. Remove ashes when unit has cooled. Ashes

should be placed in a metal container with a tight tting

lid. The closed container of ashes should be placed

on a noncombustible oor or on the ground, well away

from all combustible materials, pending nal disposal. If

the ashes are disposed of by burial in soil or otherwise

locally dispersed, they should be retained in the closed

container until all embers have been thoroughly cooled.

The container shall not be used for other trash or waste

disposal. If combined with combustible substances, ashes

and embers may ignite.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas

when exposed to elevated concentrations for extended

periods of time. While the modern combustion systems

in heaters drastically reduce the amount of CO emitted

out the chimney, exposure to the gases in closed or

conned areas can be dangerous. Make sure you stove

gaskets and chimney joints are in good working order

and sealing properly to ensure unintended exposure. It is

recommended that you use both smoke and CO monitors

in areas having the potential to generate CO.

CHECK & CLEAN THE HOPPER

Check the hopper periodically to determine if there is any

sawdust (nes) that is building up in the feed system or

pellets that are sticking to the hopper surface. Clean as

needed.

MAINTENANCE

DOOR & GLASS GASKETS

Inspect the main door and glass window gaskets

periodically. The main door may need to be removed to

have frayed, broken, or compacted gaskets replaced by

your authorized dealer. This unit’s door uses a 1” diameter

rope gasket.

BLOWER MOTORS

Clean the air holes on the motors of both the exhaust and

distribution blowers annually. Remove the exhaust blower

from the exhaust duct and clean out the internal fan blades

as part of your fall start-up. If you have indoor pets your

power motors should be inspected monthly to make sure

they are free of animal hair build up. Animal hair build up

in blowers can result in poor performance or unforeseen

safety hazards.

PAINTED SURFACES

Painted surfaces may be wiped down with a damp cloth. If

scratches appear, or you wish to renew your paint, contact

your authorized dealer to obtain a can of suitable high-

temperature paint.

GLASS

We recommend using a high-quality glass cleaner. Should

a buildup of creosote or carbon accumulate, you may wish

to use 000 steel wool and water to clean the glass. DO

NOT use abrasive cleaners. DO NOT perform the cleaning

while the glass is HOT. Do not attempt to operate the unit

with broken glass. Replacement glass may be purchased

from your U.S. Stove dealer. If the glass is broken, follow

these removal procedures:

1. Once the heater has cooled, remove the door from the

heater.

2. Remove the rope gasket from the door followed by the

nuts holding the glass retainer in place.

3. While wearing gloves, carefully remove any loose

pieces of glass from the door frame.

4. Replace the glass and gasket, making sure the gasket

runs the full perimeter of the glass edge.

5. Re-install the retainer and eight nuts and rope gasket

using high-temperature silicone to adhere the gasket

to the door.

6. Never use substitute materials for the glass.

DO NOT abuse the door glass by striking, slamming, or

similar trauma. Do not operate the stove with the glass

removed, cracked, or broken.

FALL START UP

Prior to starting the rst re of the heating season, check

the outside area around the exhaust and air intake systems

for obstructions. Clean and remove any y ash from the

exhaust venting system. Clean any screens on the exhaust

system and on the outside air intake pipe. Turn all of the

controls on and make sure that they are working properly.

This is also a good time to give the entire stove a good

cleaning throughout.

SPRING SHUTDOWN

After the last burn in the spring, remove any remaining

pellets from the hopper and the auger feed system. Scoop

out the pellets and then run the auger until the hopper

is empty and pellets stop owing (this can be done by

pressing the “ON” button with the viewing door open).

Vacuum out the hopper. Thoroughly clean the burn pot,

and rebox. It may be desirable to spray the inside of the

cleaned hopper with an aerosol silicone spray if your stove

is in a high humidity area. The exhaust system should be

thoroughly cleaned.

MAINTENANCE SCHEDULE

Use the following as a guide under average use conditions.

Gaskets around door and door glass should be inspected

and repaired or replaced when necessary.

Daily Weekly

Monthly or

as needed

Burn Pot Stirred Empty

Combustion

Chamber

Brushed

Ashes Check Empty

Interior Chambers Vacuumed

Combustion

Blower Blades

Vacuumed /

Brushed

Convection Blower

Impeller

Vacuumed /

Brushed

Vent System Cleaned

Gaskets Inspected

Glass Wiped Cleaned

Hopper (end of

season)

Empty &

Vacuumed

HOW TO ORDER REPAIR PARTS

For Parts Assistance Call: 800-750-2723 Ext 5051 or Email: parts@usstove.com

The information in this owner’s manual is specic to your unit. When ordering replacement parts the information in this

manual will help to ensure the correct items are ordered. Before contacting customer service write down the model

number and the serial number of this unit. That information can be found on the certication label attached to the back of

the unit. Other information that may be needed would be the part number and part description of the item(s) in question.

Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once this information has been

gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email [email protected].

Model Information

Model Number

Serial Number

INSTRUCTIONS SPECIFIC FOR CANADIAN

INSTALLATIONS

Do not obstruct the space under the heater and do not

obstruct the combustion air openings.

Refer to the chimney manufacturer’s instructions for

disassembling the chimney/venting for transportation of

a transportable building.

The parts or materials to be employed for ember protectors

and the minimum areas to be covered and their relation

to the space heater, as well as the notice: “In Canada, to

comply with CSA B365, Installation Code for Solid-Fuel-

Burning Appliances and Equipment, any combustible

covering beneath the appliance and/or within the area

extending horizontally at least 450 mm (18 in) beyond the

appliance on any side equipped with a door, and at least

200 mm (8 in) beyond the appliance on other sides, shall

be protected by a continuous, durable, non-combustible

pad that will provide ember protection. The 450 mm (18

in) ember protection required on any side with a door shall

extend for the full width of the appliance plus the 200 mm

(8 in) required on each side of the appliance without a

door. Where an appliance is installed less than 200 mm (8

in) from a wall, the ember pad need only extend to the base

of the wall. An ember pad shall not be placed on top of a

carpet unless the pad is structurally supported to prevent

displacement and distortion.

If this appliance is installed in a transportable building,

removal of the chimney/venting is required for

transportation of the building.

DO NOT INSTALL IN AN ALCOVE

DO NOT INSTALL IN ANY FIREPLACE

TROUBLESHOOTING GUIDE

When your stove acts out of the ordinary, the rst reaction is to call for help. This guide may save time and money by

enabling you to solve simple problems yourself. Problems encountered are often the result of only ve factors: 1) poor

fuel; 2) poor operation or maintenance; 3) poor installation; 4) component failure; 5) factory defect. You can usually solve

those problems related to 1 and 2. Customer service can solve problems relating to 3, 4 and 5. Refer to diagrams in the

“Repair Parts” section to help locate indicated parts. For the sake of troubleshooting and using this guide to assist you,

you should look at your heat level setting to see which light is ashing.

• Disconnect the power cord before performing any maintenance! NOTE: Turning the ON/OFF Switch to ”OFF” does not

disconnect all power to the electrical components of the stove.

• Never try to repair or replace any part of the stove unless instructions for doing so are given in this manual. All other

work should be done by a trained technician.

Display is Flashing “E1”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The stove is consuming too much fuel

Adjust the fuel adjuster slide (see the “How To Adjust The Fuel

Adjuster” section of this manual). Close the slide about 1/4” after

your stove cools down. Restart your stove. If your display shows

E1 again, close the slide another 1/4” and restart.

The convection blower is overheating and tripping

the internal temperature shutoff.

Clean any dust off of the windings and fan blade. If oiling the

blower does not help, the blower may be bad.

The stove is being left on the highest setting for

extended periods of time.

If operating the heater on the highest heat setting, the room

temperature could increase enough and lead to potential

overheating situations. If this happens try operating at a lower

heat setting.

Fuel other than wood pellets is being burned in the

stove.

This pellet stove is designed and tested to use wood pellets.

Check for signs of fuel other than wood pellets. No other types of

fuel have been approved for this pellet stove. If there are signs of

other types of fuel being used, stop using them immediately.

Power surge or brown out situation.

A power surge, spike, or voltage drop could cause the high limit

switch to trip. Check to see if a surge protector is being used on

the stove. If not, recommend one to the customer.

High Limit Switch is malfunctioning. If the other items check out OK, replace the high limit switch.

ATTENTION: THIS WOOD HEATER NEEDS PERIODIC INSPECTION AND REPAIR FOR PROPER OPERATION. IT

IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER INCONSISTENT WITH

OPERATING INSTRUCTIONS IN THIS MANUAL.

Display is Flashing

The low fuel sensor has tripped. Pellet level is low, rell hopper.

TROUBLESHOOTING GUIDE

Display is Flashing “E2”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

Airow switch hose or stove attachment pipes for

hose are blocked.

Unhook air hose from the air switch and blow through it. If air ows

freely, the hose and tube are ne. If air will not ow throw the hose,

use a wire coat hanger to clear the blockage.

The air inlet, burnpot, interior combustion air

chambers, combustion blower, or exhaust pipe

are blocked with ash or foreign material.

Follow all cleaning procedures in the maintenance section of the

owner’s manual.

The rebox is not properly sealed. Make sure the door is closed and that the gasket is in good shape.

Vent pipe is incorrectly installed.

Check to make sure vent pipe installation meets criteria in owner’s

manual.

The airow switch wire connections are bad. Check the connectors that attach the gray wires to the air switch.

Combustion blower failure.

With the stove on, check to see if the combustion blower is

running. If it is not, you will need to check for power going to the

combustion blower. It should be a full current. If there is power,

the blower is bad. If there is not, make sure the control board is

sending power to the air switch.

Control board not sending power to combustion

blower.

If there is no current going to the combustion blower, check all

wire connections. If all wires are properly connected, you have a

bad control board.

Control board not sending power to air switch.

There should be a 5-volt current (approximately) going to the air

switch after the stove has been on for 30 seconds.

Air switch has failed.

To test the air switch, you will need to disconnect the air hose from

the body of the stove. With the other end still attached to the air

switch, very gently suck on the loose end of the hose (you may

want to remove the hose entirely off the stove and the air switch

rst and make sure it is clear). If you hear a click, the air switch is

working. BE CAREFUL TOO MUCH VACUUM CAN DAMAGE THE

AIR SWITCH.

TROUBLESHOOTING GUIDE

Display is Flashing “E3”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The hopper is out of pellets Rell the hopper.

The air dampener is too far open for a low feed

setting

If on the low setting, you may need to close the dampener all the

way.

The burnpot holes are blocked. Remove the burnpot and thoroughly clean it.

The air inlet, the interior chambers, or exhaust

system has a partial blockage.

Follow all cleaning procedures in the maintenance section of the

owner's manual

The hopper safety switch has failed or hopper is

open.

When operating the unit, be sure the hopper lid is closed so that

the hopper safety switch will activate. Check the wires leading

from the hopper safety switch to the control panel and auger

motor for secure connections. Use a continuity tester to test the

hopper safety switch; replace if necessary.

The auger shaft is jammed.

"Start by emptying the hopper. Then remove the auger motor by

removing the auger pin, then remove the two bolts that hold the

auger bracket to the auger tube. The auger bracket will now be

able to be removed form the auger tube. Remove the two bolts

on the side of the auger tube to remove the lower bearing of the

auger. Pull the auger out of the tube to free the jam.

The auger motor has failed.

Remove the auger motor from the auger shaft and try to run the

unit. If the motor will turn the shaft is jammed on something. If the

motor will not turn, the motor is bad.

The Proof of Fire (POF) thermodisc has

malfunctioned.

Temporarily bypass the POF thermodisc by disconnecting the two

wires and connecting them with a short piece of wire. Then plug

the stove back up. If the stove comes on and works, you need

to replace the POF thermodisc. This is for testing only. DO NOT

LEAVE THE THERMODISC BYPASSED. Your blowers will never

shut off and if the re went out the auger will continue to feed

pellets until the hopper is empty if you leave the POF thermodisc

bypassed.

The control board is not sending power to the POF

thermodisc or other auger system components.

There should be a 5-volt (approximately) current going to the POF

thermodisc after the stove has been on for 10 minutes.

TROUBLESHOOTING GUIDE

Display is Flashing “E4”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The air inlet, burnpot, interior combustion air

chambers, combustion blower, or exhaust pipe

are blocked with ash or foreign material.

Follow all cleaning procedures in the maintenance section of the

owner’s manual.

The Proof of Fire (POF) thermodisc has came

unplugged

Check the (POF) thermodisc to see if the wires are connected

properly.

The Proof of Fire (POF) thermodisc has

malfunctioned.

Temporarily bypass the POF thermodisc by disconnecting the two

wires and connecting them with a short piece of wire. Then plug

the stove back up. If the stove comes on and works, you need

to replace the POF thermodisc. This is for testing only. DO NOT

LEAVE THE THERMODISC BYPASSED. Your blowers will never

shut off and if the re went out the auger will continue to feed

pellets until the hopper is empty if you leave the POF thermodisc

bypassed.

The hopper is out of Pellets. Rell the hopper.

The hopper safety switch has failed or hopper is

open.

When operating the unit, be sure the hopper lid is closed so that

the hopper safety switch will activate. Check the wires leading

from the hopper safety switch to the control panel and auger

motor for secure connections. Use a continuity tester to test the

hopper safety switch; replace if necessary.

The auger shaft is jammed.

Start by emptying the hopper. Then remove the auger motor by

removing the auger pin. Remove the auger shaft inspection plate

in the hopper so that you can see the auger shaft. Gently lift the

auger shaft straight up so that the end of the auger shaft comes

up out of the bottom auger bushing. Next, remove the two nuts

that hold the top auger biscuit in. Then rotate the bottom end of

the auger shaft up towards you until you can lift the shaft out of

the stove. After you have removed the shaft, inspect it for bent

ights, burrs, or broken welds. Remove any foreign material that

might have caused the jam. Also, check the auger tube for signs of

damage such as burrs, rough spots, or grooves cut into the metal

that could have caused a jam.

The auger motor has failed.

Remove the auger motor from the auger shaft and try to run the

unit. If the motor will turn the shaft is jammed on something. If the

motor will not turn, the motor is bad.

TROUBLESHOOTING GUIDE

Stove Feeds Pellets, But Will Not Ignite

Possible Causes Possible Remedies: (Unplug stove rst when possible)

Air damper open too far for ignition.

In some situations it may be necessary to have the damper

completely closed for ignition to take place. After there is a ame,

the damper can then be adjusted for the desired feed setting.

Blockage in igniter tube or inlet for igniter tube.

Find the igniter housing on the backside of the rewall. The air

intake hole is a small hole located on bottom side of the housing.

Make sure it is clear. Also, look from the front of the stove to make

sure there is not any debris around the igniter element inside of the

igniter housing.

The burnpot is not pushed completely to the rear

of the rebox.

Make sure that the air intake collar on the burnpot is touching the

rear wall of the rebox.

Bad igniter element.

Put power directly to the igniter element. Watch the tip of the

igniter from the front of the stove. After about 2 minutes the tip

should glow. If it does not, the element is bad.

The control board is not sending power to the

igniter.

Check the voltage going to the igniter during startup. It should be

a full current. If the voltage is lower than full current, check the

wiring. If the wiring checks out good, the board is bad.

Smoke Smell Coming Back Into The Home

Possible Causes Possible Remedies: (Unplug stove rst when possible)

There is a leak in the vent pipe system.

Inspect all vent pipe connections. Make sure they are sealed with

RTV silicone that has a temperature rating on 500 degree F or

higher. Also, seal joints with UL-181-AP foil tape. Also, make sure

the square to round adapter piece on the combustion blower has

been properly sealed with the same RTV.

The gasket on the combustion blower has gone

bad.

Inspect both gaskets on the combustion blower to make sure they

are in good shape.

Because it is a wood-burning device, your pellet heater may emit a faint wood-burning odor. If this increases beyond

normal, or if you notice an unusual soot build-up on walls or furniture, check your exhaust system carefully for leaks. All

joints should be properly sealed. Also clean your stove, following instructions in “MAINTENANCE”. If problem persists,

contact customer service.

Convection Blower Shuts Off And Comes Back On

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The convection blower is overheating and tripping

the internal temperature shutoff.

Clean any dust off of the windings and fan blades. If cleaning the

blower does not help, the blower may be bad.

Circuit board malfunction.

Test the current going to the convection blower. If there is power

being sent to the blower when it is shut off, then the control board

is ne. If there is NOT power being sent to the blower when it shuts

off during operation, then you have a bad control board.

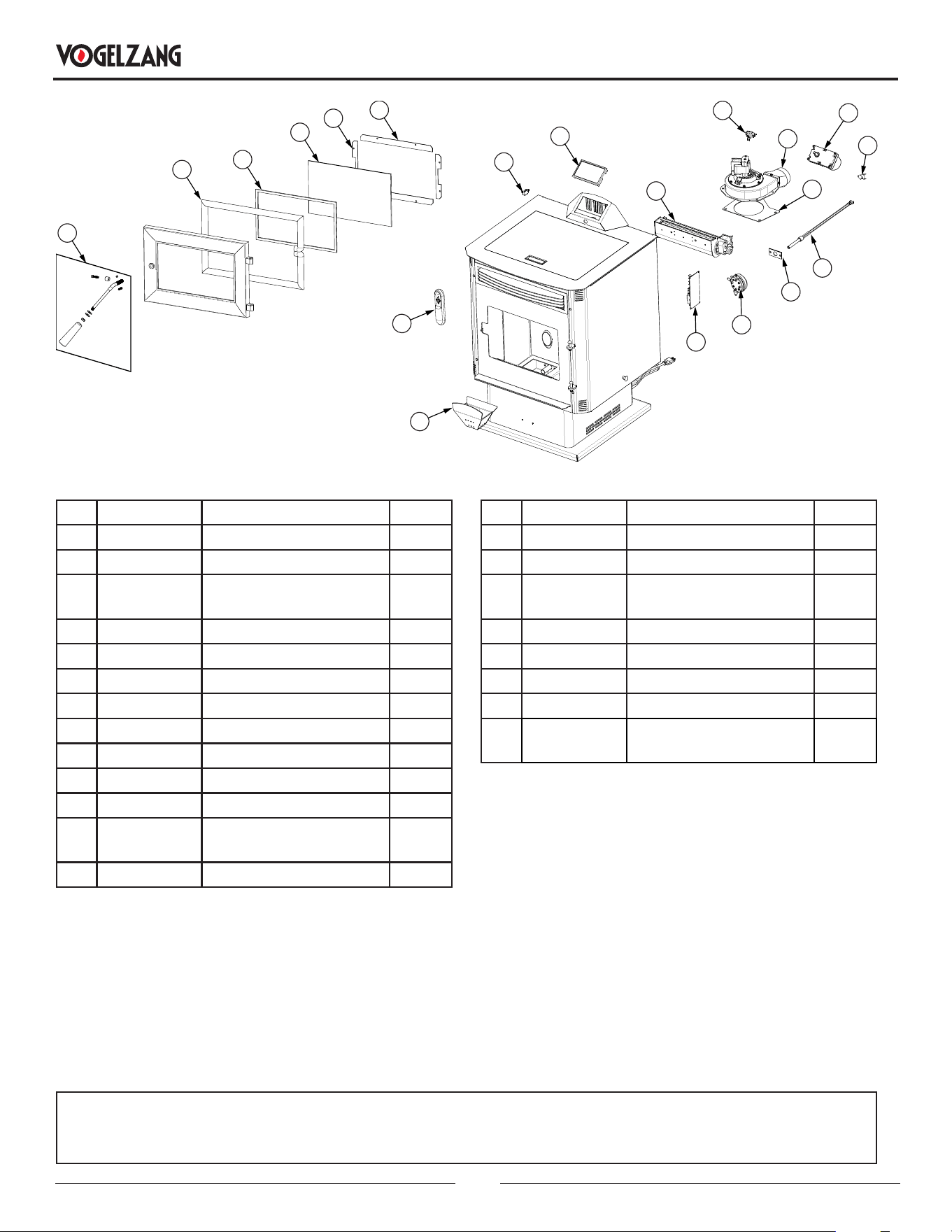

Key Part # Description Qty

1 893241-VG Door Handle Shaft Kit 1

2 88324 1” Rope Gasket 5.48 ft

3 88174

1/8 X 1 Window Gasket

W/Adhesive

3.94 ft

4 893154 Clear Glass 1

5 29231 Glass Clamp, Sides 2

6 29210 Glass Clamp, Bottom 2

7 893629 Burnpot Assembly 1

8 80780 IR Remote 1

9 80491 Microswitch 1

10 80882 Control Board Assembly 1

11 80834 Room Blower 1

12 80609

175° Snap disc, Surf Mt,

High Limit

13 80868 Combustion Blower 1

Key Part # Description Qty

14 88100 Blower Gasket 1

15 80781 Auger Motor 1

16 80610

Snap disc, Surf Mt, Low

Limit Pof

17 80869 Ceramic Ignitor 1

18 88118 Ignitor Flange Gasket 1

19 80549 Pressure Switch 1

20 80631 PCBA, Main 1

21 80938

Sensor, Hopper Fuel

Level (not shown)

REPAIR PARTS

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING USSC PARTS PURCHASED

THROUGH YOUR DEALER OR DIRECTLY FROM USSC. USE OF THIRD PARTY COMPONENTS WILL VOID THE

WARRANTY.

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: [email protected]

CORRECT WRONG

Ensure the wires are connected to the

bottom two prongs of the hopper switch

as shown.

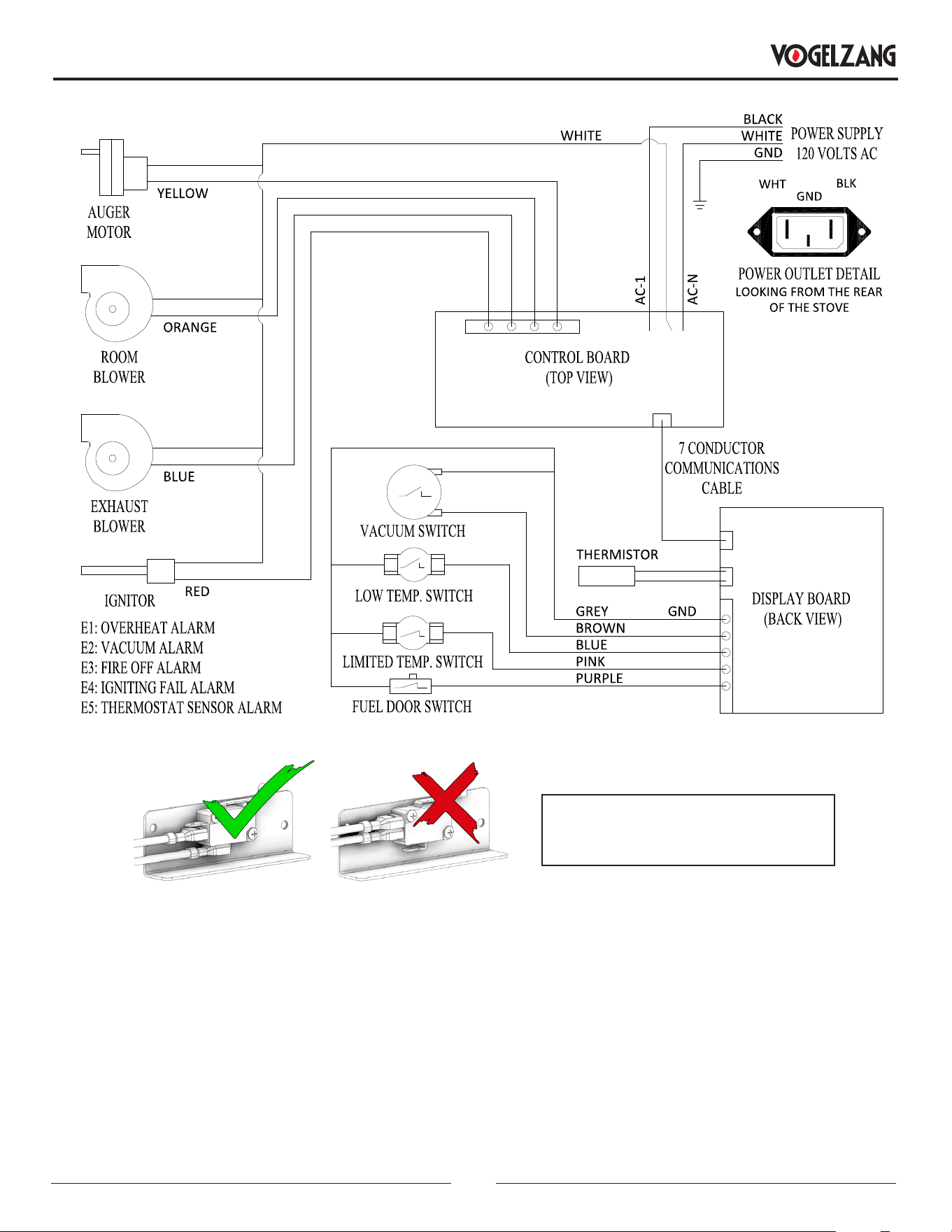

WIRING DIAGRAM

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described

in the manufacturer’s instructions. Always use the manufacturer's specied spare part when replacement is necessary.

Service 01 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 03 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 05 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 07 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 02 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 04 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 06 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 08 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

SERVICE RECORD

NOTES

ENREGISTREMENT DE SERVICE

Il est recommandé que votre système de chauffage est desservi régulièrement et que le Service Interval enregistrement approprié est

terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez effectué le service tel

que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement est

nécessaire.

Service de 01 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 03 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 05 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 07 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 02 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 04 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 06 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 08 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

ASSUREZ-VOUS QUE LES FILS SONT

CONNECTÉS AUX DEUX BROCHES

INFÉRIEURES DE L’INTERRUPTEUR

DE LA TRÉMIE, COMME ILLUSTRÉ.

SCHÉMA DE CÂBLAGE

CORRECT FAUX

Les informations contenues dans ce manuel du propriétaire sont spéciques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant de

contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Cette information se trouve sur l’étiquette

de certication apposée à l’arrière de l’appareil. D’autres informations qui pourraient être nécessaires sont le numéro de pièce et la

description de l’article en question. Les références et les descriptions se trouvent dans la section «Pièces de réparation» de ce manuel.

Une fois ces informations recueillies, vous pouvez contacter le service client par téléphone au 1-800-750-2723, poste 5051 ou par

e-mail à [email protected].

Informations sur le modèle

Numéro de modèle

Numéro de série

POUR L’ASSISTANCE SUR LES PIÈCES, APPELEZ LE 800-750-2723, POSTE 5051 OU PAR COURRIEL:

PARTS@USSTOVE.COM

COMMANDE DE PIÈCES DE RECHANGE

Clé Partie La Description Qté

1 893241-VG Kit d'arbre de poignée de porte 1

2 88324 Joint de corde de 1 po 5.48 pi

3 88174

Joint de fenêtre 1/8 x 1 avec

adhésif

3.94 pi

4 893154 Verre propre 1

5 29231 Pince à verre, côtés 2

6 29210 Pince à verre, inférieure 2

7 893629

Assemblage du pot de

combustion

8 80780 Télécommande IR 1

9 80491 Micro-interrupteur 1

10 80882

Assemblage du tableau de

commande

11 80834 Ventilateur de chambre 1

12 80609

Disque à pression 175°, Surf Mt,

High Limit

Clé Partie La Description Qté

13 80868 Ventilateur de combustion 1

14 88100 Joint de souﬄante 1

15 80781 Moteur de tarière 1

16 80610

Disque à pression, Surf Mt, Low

Limit Pof

17 80869 Allumeur en céramique 1

18 88118 Joint de bride d'allumeur 1

19 80549 Pressostat 1

20 80631 PCBA, principal 1

21 80938

Capteur, niveau de carburant

dans la trémie (non illustré)

PIÈCES DE RECHANGE

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE DU FABRICANT

ACHETÉS AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL. L’UTILISATION DE

COMPOSANTS TIERS ANNULERA LA GARANTIE.

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: [email protected]

• LA VITRE NOIRCIT TRÈS RAPIDEMENT

• LA FLAMME EST MOLLE, FONCÉE ET SES POINTES SONT NOIRES

• APRÈS UN CERTAIN TEMPS D’UTILISATION DU POÊLE, LE POT DE COMBUSTION DÉBORDE

Causes possibles: Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le poêle ou le conduit d'évacuation est sale,

ce qui limite la circulation d'air dans le pot de

combustion.

Suivez toutes les procédures de nettoyage de la section d'entretien du Guide

d'utilisation.

Le conduit d'évacuation est mal installé.

Assurez-vous que le conduit d'évacuation ait été installé conformément aux

critères énoncés dans le Guide d'utilisation.

Le registre de tirage est trop fermé pour un

réglage de chauffage élevé.

Tirez le bouton du registre de tirage plus loin vers le côté du poêle et essayez de

rallumer l'appareil.

Les orices du pot de combustion sont

bouchés.

Retirez le pot de combustion et nettoyez-le à fond.

Le registre est cassé.

Inspectez visuellement le registre de tirage. Vériez que la plaque du registre soit

bien xée à la tige du registre d'admission. Lorsqu'on déplace la tige du registre, la

plaque doit se déplacer avec elle.

Blocage du conduit d'admission d'air.

Inspecter visuellement le conduit d'admission d'air qui entre dans le pot de

combustion en recherchant des corps étrangers.

Dysfonctionnement de la carte de circuit

imprimé.

Mesurez le délai d'allumage du témoin d'alimentation en combustible pour chaque

réglage (après la n du cycle de démarrage du poêle). Vériez que les délais

correspondent bien au diagramme de temporisation de la tarière. Si le moteur de

tarière tourne en permanence, c'est la carte qui est défectueuse.

Le ventilateur de combustion ne tourne pas

assez vite.

Testez la vitesse de rotation du ventilateur après avoir nettoyé les pales. La vitesse

de rotation doit être d'environ 3000 t/min.

Granulés de mauvaise qualité. (Ne s’applique

qu’au problème «LA VITRE NOIRCIT TRÈS

RAPIDEMENT».)

La marque ou le lot de granulés utilisés est peut-être de mauvaise qualité. Si

possible, essayez une autre marque de granulés. Essayez aussi une marque

composée d'un autre type de bois (résineux plutôt que feuillus). Des bois différents

présentent des caractéristiques différentes qui affectent la combustion.

GUIDE DE DÉPANNAGE

LE POÊLE N’EST PAS ALIMENTÉ EN GRANULÉS, MAIS LE TÉMOIN D’ALIMENTATION EN COMBUSTIBLE S’ALLUME COMME PRÉVU

Causes possibles: Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

L'interrupteur de surchauffe s'est déclenché ou

est défectueux.

Attendez que le poêle refroidisse pendant environ 30 à 45 minutes. Localisez le

thermodisque de surchauffe et appuyez sur le bouton de réinitialisation situé à

l'arrière de celui-ci. Si le poêle ne redémarre pas, vériez que le thermodisque ne

soit pas défectueux. Pour tester si le thermodisque est défectueux, vous pouvez le

contourner comme décrit précédemment pour le thermodisque POF.

Moteur de tarière défectueux.

Retirez le moteur de l'arbre de la tarière et essayez de le faire fonctionner. Si le

moteur tourne, c'est l'arbre qui est coincé sur quelque chose. Si le moteur ne

tourne pas, il est défectueux.

Tarière bloquée.

Commencez par vider la trémie. Puis retirez le moteur de la tarière en retirant la

goupille de la tarière. Retirez la plaque d'inspection de l'arbre de la tarière dans la

trémie pour pouvoir examiner l'arbre de la tarière. Soulevez légèrement l'arbre de

la tarière de sorte que l'extrémité de l'arbre sorte du manchon inférieur de tarière.

Retirez ensuite les deux écrous qui tiennent la pastille supérieure de la tarière.

Puis faites pivoter l'extrémité inférieur de l'arbre de la tarière vers vous, jusqu'à

ce que vous puissiez soulever l'arbre et le sortir du poêle. Après avoir sorti l'arbre,

recherchez des pales déformées, des bavures ou des soudures cassées. Retirez

tout corps étranger susceptible d'avoir provoqué le blocage. Vériez également le

tube de la tarière, en recherchant des signes de dommage, tels que des bavures,

des zones rugueuses, ou des rainures creusées dans le métal qui pourraient être

à l'origine du blocage.

Fil débranché ou connecteur desserré.

Vériez tous les ls et connecteurs branchés sur le moteur de tarière, l'interrupteur

de surchauffe et le connecteur Molex.

Tableau de commande défectueux.

Si le fusible est bon, les ls et connecteurs bien raccordés, et que l'interrupteur de

surchauffe ne s'est pas déclenché, testez la tension qui arrive au moteur de tarière.

En l'absence de tension nominale arrivant au moteur de tarière lorsque le témoin

d'alimentation en combustible est allumé, c'est le tableau de commande qui est

défectueux.

Un autre combustible que les granulés de bois

est brûlé dans le poêle.

Ce poêle à granulés a été conçu et testé pour brûler des granulés de bois.

Recherchez la présence de combustibles autre que des granulés de bois. Aucun

autre type de combustible n'a été approuvé pour ce poêle à granulés. En présence

de signes d'utilisation d'autres types de combustible, cessez immédiatement de

les utiliser.

Surtension ou baisse de tension.

Une surtension, un pic ou une chute de tension peut provoquer le déclenchement

du l'interrupteur de surchauffe. Vériez si une protection contre les surtensions est

installée sur le poêle. Sinon, il est conseillé d'en installer une.

L'interrupteur de surchauffe fonctionne mal.

Si tous les autres éléments paraissent corrects, remplacez l'interrupteur de

surchauffe.

GUIDE DE DÉPANNAGE

UNE ODEUR DE FUMÉE EST REFOULÉE DANS LA PIÈCE

Causes possibles: Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Il y a une fuite dans le système de conduit

d’évacuation.

Inspectez tous les raccords de tuyaux d'évacuation. Assurez-vous qu'ils soient

tous scellés avec du silicone RTV supportant une température de 500 °F (260 °C)

ou plus. En outre, scellez les joints avec du ruban métallique UL-181-AP. Vériez

également que la pièce d'adaptation carré/cercle du ventilateur de combustion ait

été correctement scellée avec le même silicone RTV.

Le joint d’étanchéité du ventilateur de

combustion est défectueux.

Inspectez les deux joints du ventilateur de combustion qui doivent être en bon état.

S'agissant d'un appareil qui brûle du bois, ce poêle à granulé peut émettre une faible odeur de feu de bois. Si cette odeur devient

anormale, ou si vous remarquez qu'un peu de suie s'accumule sur les murs ou les meubles, vériez soigneusement le système

d'évacuation des fumées en recherchant des fuites. Tous les joints doivent être correctement scellés. Nettoyez également le poêle

en suivant les instructions de la section « ENTRETIEN ». Si le problème persiste, prenez contact avec votre revendeur.

LE POÊLE EST BIEN ALIMENTÉ EN GRANULÉS, MAIS NE S’ALLUME PAS

Causes possibles: Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le registre de tirage est trop ouvert pour

l'allumage.

Poussez le registre de tirage plus près du côté du poêle pour le démarrage. Dans

certaines situations, il peut être nécessaire de fermer complètement le registre

pour permettre l'allumage. Après l'apparition d'une amme, le registre peut être

réglé en fonction du réglage d'alimentation souhaité.

Le tube d'allumeur ou l'entrée d'air du tube

d'allumeur est obstrué.

Localisez le boîtier de l'allumeur à l'arrière du pare-feu. L'orice d'entrée d'air est un

petit trou situé sur le côté, en bas du boîtier. Vériez qu'il soit dégagé. Regardez

aussi depuis l'avant du poêle pour vérier l'absence de tout débris autour de

l'élément d'allumage à l'intérieur du boîtier de l'allumeur.

Le pot de combustion n'est pas poussé à fond

vers l'arrière du foyer.

Vériez que le collet de prise d'air du pot de combustion touche la paroi arrière du

foyer.

Élément allumeur défectueux.

Envoyez directement le courant à l'allumeur. Observez l'extrémité de l'allumeur,

depuis l'avant du poêle. Au bout de 2 minutes, cette extrémité doit rougeoyer.

Sinon, c'est que l'élément est défectueux.

Le tableau de commande n'envoie pas de

courant à l'allumeur.

Vériez la tension qui arrive à l'allumeur lors du démarrage. Ce doit être la tension

nominale. Si la tension est inférieure à la valeur nominale, vériez le câblage. Si le

câblage est bon, c'est le tableau qui est défectueux.

L’INTERRUPTEUR DE SURCHAUFFE SE DÉCLENCHE TOUT LE TEMPS

Causes possibles: Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le ventilateur de convection surchauffe et

déclenche l'arrêt de température interne.

Enlevez la poussière des bobinages et pales de ventilateur. Si le graissage du

ventilateur ne sut pas, il se peut que le ventilateur soit défectueux.

Le poêle est resté sur le réglage le plus élevé

pendant de longues périodes.

En cas d'utilisation du poêle sur le réglage de chauffage le plus élevé, il se peut

que la température de la pièce s'élève au point de créer une situation de surchauffe

potentielle. Dans ce cas, essayez d'utiliser un réglage de chauffage inférieur.

GUIDE DE DÉPANNAGE

L’écran ache « E4 » clignotant

Causes possibles Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

L'entrée d'air, le pot de combustion, les chambres

de combustion internes, les ventilateurs

de combustion ou le conduit d'évacuation

sont bouchés par des cendres ou des corps

étrangers.

Suivez toutes les procédures de nettoyage de la section d'entretien du Guide

d'utilisation.

Le thermodisque de détection de feu (POF) a

été débranché.

Vériez si les ls du thermodisque POF sont correctement branchés.

Le thermodisque de détection de feu (POF) a

mal fonctionné.

Contournez temporairement le thermodisque POF en débranchant les deux

ls et en les raccordant avec un petit morceau de l. Puis rebranchez le poêle.

Si le poêle s'allume et fonctionne, vous devez remplacer le thermodisque POF.

Cette manœuvre est réservée aux tests. NE LAISSEZ PAS LE THERMODISQUE

HORS CIRCUIT. Si le thermodisque POF restait hors circuit, les ventilateurs ne

s'arrêteraient jamais et si le feu s'éteignait, la tarière continuerait à envoyer les

granulés jusqu'à ce que la trémie soit vide.

La trémie est vide de granulés. Remplissez la trémie.

L'interrupteur de sécurité de la trémie est affecté

d'une défaillance ou la trémie est ouverte.

Lors de l'utilisation de l'appareil, vériez que le couvercle de la trémie soit fermé

pour permettre à l'interrupteur de sécurité de la trémie de s’activer. Vériez le

branchement des ls qui partent de l'interrupteur de sécurité de la trémie jusqu'au

tableau de commande et au moteur de la tarière. Utilisez un testeur de continuité

pour tester l'interrupteur de sécurité de la trémie; remplacer-le si nécessaire.

L'arbre de la tarière est coincé.

Commencez par vider la trémie. Puis retirez le moteur de la tarière en retirant la

goupille de la tarière. Retirez la plaque d'inspection de l'arbre de la tarière dans la

trémie pour pouvoir examiner l'arbre de la tarière. Soulevez légèrement l'arbre de

la tarière de sorte que l'extrémité de l'arbre sorte du manchon inférieur de tarière.

Retirez ensuite les deux écrous qui tiennent la pastille supérieure de la tarière.

Puis faites pivoter l'extrémité inférieure de l'arbre de la tarière vers vous, jusqu'à

ce que vous puissiez soulever l'arbre et le sortir du poêle. Après avoir sorti l'arbre,

recherchez des pales déformées, des bavures ou des soudures cassées. Retirez

tout corps étranger susceptible d'avoir provoqué le blocage. Vériez également le

tube de la tarière, en recherchant des signes de dommage, tels que des bavures,

des zones rugueuses, ou des rainures creusées dans le métal qui pourraient être

à l'origine du blocage.

Le moteur de la tarière est affecté d'une

défaillance.

Retirez le moteur de l'arbre de la tarière et essayez de le faire fonctionner. Si le

moteur tourne, c'est l'arbre qui est coincé sur quelque chose. Si le moteur ne

tourne pas, il est défectueux.

GUIDE DE DÉPANNAGE

L’écran ache « E5 » clignotant

Causes possibles Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le poêle ache automatiquement « E5 » en

clignotant lorsqu’il est allumé.

Le capteur du thermostat a été débranché du tableau de commande. Vériez si le

capteur est débranché. Si le capteur n’est pas débranché, c’est le capteur qui est

endommagé ou en court-circuit. Dans ce cas, le capteur doit être remplacé.

L’écran ache « E3 » clignotant

Causes possibles Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

La trémie est vide de granulés. Remplissez la trémie.

Le registre de réglage d'air est trop ouvert pour

un réglage de chauffage trop bas.

Si le réglage de chauffage est réduit, vous devrez peut-être fermer complètement

le registre.

Les orices du pot de combustion sont

bouchés.

Retirez le pot de combustion et nettoyez-le à fond.

L'entrée d'air, les chambres intérieures, ou

le système d'évacuation sont partiellement

obstrués.

Suivez toutes les procédures de nettoyage de la section d'entretien du Guide

d'utilisation

L'interrupteur de sécurité de la trémie est affecté

d'une défaillance ou la trémie est ouverte.

Lors de l'utilisation de l'appareil, vériez que le couvercle de la trémie soit fermé

pour permettre à l'interrupteur de sécurité de la trémie de s’activer. Vériez les

connexions des ls qui partent de l'interrupteur de sécurité de la trémie jusqu'au

tableau de commande et au moteur de la tarière. Utilisez un testeur de continuité

pour tester l'interrupteur de sécurité de la trémie; remplacer-le si nécessaire.

L'arbre de la tarière est coincé.

Commencez par vider la trémie. Retirez ensuite le moteur de la tarière en retirant

la goupille de la tarière, puis retirez les deux boulons qui xent le support de tarière

au tube de tarière. Vous pouvez maintenant retirer le support du tube de tarière.

Retirez les deux boulons du côté du tube de tarière pour déposer le roulement

inférieur de la tarière. Tirez sur la tarière pour la sortir du tube an de lever le

blocage.

Le moteur de la tarière est affecté d'une

défaillance.

Retirez le moteur de l'arbre de la tarière et essayez de le faire fonctionner. Si le

moteur tourne, c'est l'arbre qui est coincé sur quelque chose. Si le moteur ne

tourne pas, il est défectueux.

Le thermodisque de détection de feu (POF) a

mal fonctionné.

Contournez temporairement le thermodisque POF en débranchant les deux

ls et en les raccordant avec un petit morceau de l. Puis rebranchez le poêle.

Si le poêle s'allume et fonctionne, vous devez remplacer le thermodisque POF.

Cette manœuvre est réservée aux tests. NE LAISSEZ PAS LE THERMODISQUE

HORS CIRCUIT. Si le thermodisque POF restait hors circuit, les ventilateurs ne

s'arrêteraient jamais et si le feu s'éteignait, la tarière continuerait à envoyer les

granulés jusqu'à ce que la trémie soit vide.

La tableau de commande n'envoie pas le

courant au thermodisque POF ou aux autres

composants du système de tarière.

Une tension approximative de 5 V doit arriver au Thermodisque POF après 10

minutes de fonctionnement du poêle.

GUIDE DE DÉPANNAGE

L’écran ache « E2 » clignotant

Causes possibles Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le tuyau souple de l'interrupteur de débit d'air

ou les tuyaux de xation au poêle pour le tuyau

souple sont bouchés.

Débranchez le tuyau souple d'air de l'interrupteur de débit d'air et souﬄez dans le

tuyau. Si l'air circule librement, le tuyau souple et le tube sont ouverts. Si l'air ne

circule pas dans le tuyau souple, utilisez un cintre à vêtements métallique pour le

déboucher.

L'entrée d'air, le pot de combustion, les chambres

de combustion internes, les ventilateurs

de combustion ou le conduit d'évacuation

sont bouchés par des cendres ou des corps

étrangers.

Suivez toutes les procédures de nettoyage de la section d'entretien du Guide

d'utilisation.

Le foyer n'est pas correctement scellé. Vériez que la porte est fermée et que le joint est en bon état.

Le conduit d'évacuation est mal installé.

Vériez que l'installation du conduit d'évacuation satisfait aux critères du Guide

d'utilisation.

Les connexions du l de l'interrupteur de débit

d'air sont défectueuses.

Vériez les connecteurs qui relient les ls gris à l'interrupteur de débit d'air.

Panne du ventilateur de combustion.

Lorsque le poêle est en marche, vériez si le ventilateur de combustion est

en fonctionnement. Sinon, vériez l'alimentation électrique du ventilateur de

combustion. Ce doit être la tension nominale. Si l'alimentation électrique est bonne,

c'est le ventilateur qui est défectueux. Si l'alimentation est absente, reportez-vous

au point No. 8.

Le tableau de commande n'envoie pas le

courant au ventilateur de combustion.

Si l'alimentation électrique n'arrive pas au ventilateur de combustion, vériez

toutes les connexions des ls électriques. Si tous les ls sont bien connectés,

c'est le tableau de commande qui est défectueux.

Le tableau de commande n'envoie pas le

courant à l'interrupteur de débit d'air.

Après 30 secondes de fonctionnement du poêle, la tension d'alimentation de

l'interrupteur de débit d'air doit atteindre environ 5 V.

Panne de l'interrupteur d'air.

Pour vérier l'interrupteur de débit d'air, débranchez le tuyau souple d'air du corps

du poêle. L'autre extrémité restant branchée sur l'interrupteur d'air, aspirez très

doucement depuis l'extrémité libre du tuyau (vous pouvez débrancher entièrement

le tuyau souple du poêle et de l'interrupteur d'air pour vérier qu'il ne soit pas

bouché). Si vous entendez un clic, c'est que l'interrupteur de débit d'air fonctionne.

ATTENTION, UNE DÉPRESSION TROP IMPORTANTE PEUT ENDOMMAGER

L'INTERRUPTEUR DE DÉBIT D'AIR.

LE VENTILATEUR DE CONVECTION S’ARRÊTE PUIS REDÉMARRE

Causes possibles: Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le ventilateur de convection surchauffe et

déclenche l'arrêt de température interne.

Enlevez la poussière des bobinages et pales de ventilateur. Si le nettoyage du

ventilateur ne sut pas, il se peut que le ventilateur soit défectueux.

Dysfonctionnement de la carte de circuit

imprimé.

Testez la tension arrivant au ventilateur de convection. Si le courant arrive au

ventilateur quand il est arrêté, le tableau de commande fonctionne normalement. Si

aucun courant n'arrive au ventilateur quand il est arrêté pendant le fonctionnement

du poêle, le tableau de commande est défectueux.

GUIDE DE DÉPANNAGE

Lorsque le poêle ne fonctionne pas comme d’ordinaire, la première réaction est de demander à l’aide. Ce guide peut vous faire gagner

du temps et économiser de l’argent en vous permettant de résoudre les problèmes simples par vous-même. Les problèmes rencontrés

sont souvent le résultat de cinq facteurs seulement: 1) mauvais combustible; 2) mauvaise utilisation ou mauvais entretien; 3) mauvaise

installation; 4) défaillance d’un composant; 5) défaut de fabrication. Vous pouvez en général résoudre les problèmes liés aux causes 1

et 2. Votre concessionnaire peut quant à lui régler les problèmes liés aux causes 3, 4 et 5. Reportez-vous aux schémas de la page 25

pour aider à localiser des pièces indiquées.

Pour le dépannage et en vous aidant de ce guide, observez le réglage du niveau de chauffage pour voir quel témoin clignote.

Débranchez le cordon d’alimentation avant toute opération d’entretien ! REMARQUE: Le fait de placer l’interrupteur ON/OFF en position

« OFF » ne coupe pas entièrement l’alimentation des composants électriques du poêle.

Ne tentez jamais de réparer ou de remplacer une pièce du poêle sauf indication contraire dans les directives de ce guide. Tous les

autres travaux doivent être effectués par un technicien qualié.

L’écran ache « E1 » clignotant

Causes possibles Solutions possibles: (Débranchez le poêle avant toute chose quand c’est possible.)

Le ventilateur de convection surchauffe et

déclenche l'arrêt de température interne.

Enlevez la poussière des bobinages et pales de ventilateur. Si le graissage du

ventilateur ne sut pas, il se peut que le ventilateur soit défectueux.

Le poêle est demeuré sur le réglage le plus

élevé pendant de longues périodes.

En cas d'utilisation du poêle sur le réglage de chauffage le plus élevé, il se peut

que la température de la pièce s'élève au point de créer une situation de surchauffe

potentielle. Dans ce cas, essayez d'utiliser un réglage de chauffage inférieur.

Un autre combustible que les granulés de bois

est brûlé dans le poêle.

Ce poêle à granulés a été conçu et testé pour brûler des granulés de bois.

Recherchez la présence de combustibles autre que des granulés de bois. Aucun

autre type de combustible n'a été approuvé pour ce poêle à granulés. En présence

de signes d'utilisation d'autres types de combustible, cessez immédiatement de

les utiliser.

Surtension ou baisse de tension.

Une surtension, un pic ou une chute de tension peut provoquer le déclenchement

du l'interrupteur de surchauffe. Vériez si une protection contre les surtensions est

installée sur le poêle. Sinon, il est conseillé d'en installer une.

L'interrupteur de surchauffe fonctionne mal.

Si tous les autres élément paraissent corrects, remplacez l'interrupteur de

surchauffe.

ATTENTION: CET APPAREIL DE CHAUFFAGE AU BOIS A BESOIN D’INSPECTION PÉRIODIQUE ET LA RÉPARATION POUR UN

FONCTIONNEMENT CORRECT. IL EST CONTRE LES RÈGLEMENTS FÉDÉRAUX POUR FAIRE FONCTIONNER CE POÊLE À BOIS

D’UNE MANIÈRE INCOMPATIBLE AVEC LES INSTRUCTIONS DE CE MANUEL.

L’achage clignote

Le capteur de bas niveau de carburant s’est déclenché. Le niveau de pellets est bas, remplir la trémie.

ENTRETIEN

cendres volantes du système d’évacuation. Nettoyez tous les

ltres du système d’évacuation et du tuyau d’entrée d’air extérieur.

Activez toutes les commandes et vériez qu’elles fonctionnent

correctement. C’est aussi le bon moment pour nettoyer à fond la

totalité du poêle.

ARRÊT AU PRINTEMPS

Après la dernière ambée du printemps, retirez tous les granulés

restants de la trémie et du système d’alimentation à tarière.

Enlevez tout d’abord les granulés avec une pelle, puis faites

fonctionner la tarière jusqu’à ce que la trémie soit vide et que

les granulés cessent de couler (il sut pour cela d’appuyer sur

l’interrupteur ON en gardant la porte d’observation ouverte).

Passez l’aspirateur dans la trémie. Nettoyez soigneusement le

pot de combustion et la chambre de combustion. Si le poêle est

dans un endroit humide, il peut être souhaitable de pulvériser du

silicone en aérosol à l’intérieur de la trémie nettoyée. Le système

d’évacuation doit être soigneusement nettoyé.

CALENDRIER D’ENTRETIEN

Suivez le calendrier ci-dessous dans des conditions d’utilisation

moyennes. Les joints autour de la porte et de la vitre doivent être

inspectés et réparés ou remplacés si nécessaire.

Tous les

jours

Toutes les

semaines

Tous les

mois ou

selon les

besoins

Pot de combustion Agité Vidé

Chambre de

combustion

Brossée

Cendres Vériées Vidées

Chambres intérieures Aspirées

Pales du ventilateur de

combustion

Aspirées /

Brossées

Turbine du ventilateur

de convection

Aspirée /

Brossée

Système d'évacuation Nettoyé

Joints Inspectés

Vitre Essuyée Nettoyée

Trémie (n de saison)

Vidée et

aspirée

INSTRUCTIONS SPÉCIFIQUES AUX INSTALLATIONS CANADIENNES

N’obstruez pas l’espace sous l’appareil de chauffage et n’obstruez

pas les ouvertures d’air de combustion.

Reportez-vous aux instructions du fabricant de la cheminée pour

le démontage de la cheminée/ventilation pour le transport d’un

bâtiment transportable.

Les pièces ou matériaux à utiliser pour les protecteurs de

braises et les surfaces minimales à couvrir et leur relation

avec le radiateur d’appoint, ainsi que l’avis : « Au Canada, pour

se conformer à la norme CSA B365, Code d’installation des

appareils à combustible solide et équipement, tout revêtement

combustible sous l’appareil et/ou dans la zone s’étendant

horizontalement à au moins 450 mm (18 po) au-delà de l’appareil

de tout côté équipé d’une porte, et à au moins 200 mm (8 po)

au-delà de l’appareil de l’autre côtés, doivent être protégés par

un tampon continu, durable et incombustible qui fournira une

protection contre les braises. La protection contre les braises

de 450 mm (18 po) requise de chaque côté avec une porte doit

s’étendre sur toute la largeur de l’appareil plus les 200 mm (8

po) requis de chaque côté de l’appareil sans porte. Lorsqu’un

appareil est installé à moins de 200 mm (8 po) d’un mur, le

tampon de braises ne doit s’étendre que jusqu’à la base du mur.

Un tampon de braises ne doit pas être placé sur un tapis à moins

que le tampon ne soit structurellement soutenu pour empêcher

le déplacement et la distorsion.

Si cet appareil est installé dans un bâtiment transportable, le

retrait de la cheminée/ventilation est requis pour le transport du

bâtiment.

NE PAS INSTALLER DANS UNE ALCÔVE

NE PAS INSTALLER DANS AUCUN FOYER

ENTRETIEN

ENLÈVEMENT ET ÉLIMINATION DES CENDRES

AVERTISSEMENT:

LAISSEZ LE POÊLE REFROIDIR AVANT D’EFFECTUER TOUT

ENTRETIEN OU NETTOYAGE. LES CENDRES DOIVENT

ÊTRE ÉVACUÉES DANS UN RÉCIPIENT MÉTALLIQUE

DOTÉ D’UN COUVERCLE HERMÉTIQUE. LE RÉCIPIENT À

CENDRES FERMÉ DOIT ÊTRE DÉPOSÉ SUR UNE SURFACE

NON COMBUSTIBLE OU SUR LE SOL, BIEN À L’ÉCART DE

TOUTE MATIÈRE COMBUSTIBLE, AVANT L’ÉLIMINATION

DÉFINITIVE.

Retirez les cendres périodiquement pour éviter l’accumulation

inutile de cendres. Retirez les cendres une fois l’unité refroidie.

Les cendres doivent être placées dans un récipient en métal avec

un couvercle hermétique. Le contenant fermé de cendres doit

être placé sur un sol incombustible ou sur le sol, bien éloigné

de tout matériau combustible, en attendant l’élimination nale.

Si les cendres sont éliminées par enfouissement dans le sol ou

autrement dispersées localement, elles doivent être conservées

dans le récipient fermé jusqu’à ce que toutes les braises aient été

complètement refroidies. Le conteneur ne doit pas être utilisé

pour d’autres déchets ou l’élimination des déchets. S’ils sont

combinés avec des substances combustibles, les cendres et

les braises peuvent s’enammer. L’élimination des cendres est

la suivante:

1. Laissez le feu s’éteindre et laissez l’appareil refroidir à

température ambiante.

2. Assurez-vous que le poêle à granulés est à température

ambiante avant de le toucher. Ouvrez la porte, retirez le pot

de combustion et videz-le dans un récipient en métal.

3. Aspirez les cendres de la chambre de combustion.

ASSUREZ-VOUS QUE LES CENDRES SONT FROIDES AU

TOUCHER AVANT D’ASPIRER. Certains aspirateurs peuvent

laisser échapper des cendres dans la pièce. Votre aspirateur

doit avoir un ltre ou un sac spécial pour éliminer les fuites.

4. Réinstallez le pot de combustion.

FUMÉE ET CO MONITEURS

La combustion du bois produit naturellement le monoxyde de

carbone (CO) et de la fumée. CO est un gaz toxique lorsqu’il

est exposé à des concentrations élevées pendant des périodes

de temps prolongées. Alors que les systèmes de combustion

modernes réchauffeurs réduisent considérablement la quantité

de CO émise par la cheminée, l’exposition aux gaz dans des

zones fermées ou connés peut être dangereux. Assurez-vous

que vous les joints du poêle et les joints de cheminée sont en

bon état de fonctionnement et d’étanchéité correctement pour

assurer une exposition involontaire. Il est recommandé d’utiliser

les deux écrans de fumée et de CO dans les zones ayant le

potentiel de générer CO.

VÉRIFICATION ET NETTOYAGE DE LA TRÉMIE

Vériez périodiquement la trémie pour déterminer si de la sciure

(des nes) s’est accumulée dans le système d’alimentation

ou si des granulés sont restés collés à la surface de la trémie.

Nettoyez-les si nécessaire.

JOINTS DE PORTE ET DE VITRE

Inspecter régulièrement les principales portes et fenêtres en

verre joints. La porte principale peut avoir besoin d’être enlevé

pour avoir des joints elochés, brisés ou compactés remplacés

par votre revendeur agréé. La porte de cet appareil utilise un joint

1 po corde de diamètre.

MOTEURS DES VENTILATEURS

Nettoyez tous les ans les orices d’aération des moteurs des

ventilateurs d’évacuation et de distribution. Retirez le ventilateur

d’évacuation du conduit d’évacuation et nettoyez ses pales dans

le cadre des opérations de mise en marche en automne.

PEINTURE DE SURFACE

Les surfaces peintes peuvent être essuyées avec un chiffon

humide. Si des rayures apparaissent, ou si vous souhaitez

rénover la peinture, adressez-vous au revendeur agréé qui vous

fournira un bidon de peinture à haute température adaptée.

VERRE

Nous vous recommandons d’utiliser un nettoyant pour vitres de

haute qualité. Si une accumulation de créosote ou de carbone

s’accumule, vous pouvez utiliser de la laine d’acier et de l’eau

pour nettoyer le verre. N’UTILISEZ PAS de nettoyants abrasifs.

N’effectuez PAS le nettoyage lorsque la vitre est CHAUDE.

N’essayez pas de faire fonctionner l’appareil avec du verre

brisé. Le verre de remplacement peut être acheté auprès de

votre revendeur américain Stove. Si le verre est brisé, suivez ces

procédures de retrait:

1. Une fois le radiateur refroidi, retirez la porte du radiateur.

2. Retirez le joint de corde de la porte, puis les écrous retenant

le dispositif de retenue du verre en place.

3. Tout en portant des gants, retirez soigneusement les

morceaux de verre détachés du cadre de la porte.

4. Remplacez la vitre et le joint en vous assurant que le joint

parcourt tout le périmètre du bord du verre.

5. Réinstaller le dispositif de retenue et les huit écrous et le

joint de corde à l’aide de silicone haute température pour

faire adhérer le joint à la porte.

6. N’utilisez jamais de matériaux de substitution pour le verre.

NE PAS maltraiter la vitre de la porte en frappant, en claquant ou

en faisant un traumatisme similaire. N’utilisez pas le poêle avec

la vitre enlevée, ssurée ou cassée

MISE EN MARCHE À L’AUTOMNE

Avant de démarrer le premier feu de la saison de chauffage,

vériez que la zone à l’extérieur des systèmes d’évacuation et

d’admission d’air ne soit pas obstruée. Nettoyez et retirez les

INSTRUCTIONS D’UTILISATION

c. Soulevez les panneaux gauche et droit vers le haut et hors

de l’unité.

Panneau

Gauche

Panneau

Droit

d. Retirez les cendres volantes.

Au l du temps, de la cendre ou de la poussière peuvent s’accumuler

sur les pales des ventilateurs de circulation et d’extraction. Les

ventilateurs doivent être inspectés périodiquement et, en cas

d’accumulation, les nettoyer à l’aspirateur car les cendres ou la

poussière peuvent nuire aux performances des ventilateurs. Il

est également possible que la créosote puisse s’accumuler dans

le ventilateur d’extraction, il doit donc être nettoyé à la brosse.

Le ventilateur d’extraction se trouve derrière le panneau latéral

gauche (face à l’avant du radiateur), le ventilateur de circulation

se trouve derrière le panneau latéral droit. Pour accéder à

l’allumeur, retirez le tube d’entrée d’air et le couvercle (2 vis). Le

moteur de la vis sans n est situé au centre arrière de l’unité.

Remarque: lors du nettoyage, veillez à ne pas endommager les

pales du ventilateur.

Si un aspirateur est utilisé pour nettoyer votre poêle, nous vous

suggérons d’utiliser l’aspirateur AV15E AshVac. L’AV15E AshVac

est conçu pour l’élimination des cendres. Certains aspirateurs

ordinaires (c’est-à-dire les aspirateurs d’atelier) peuvent laisser

échapper des cendres dans la pièce.

NE PAS ASPIRER LES CENDRES CHAUDES.

AVERTISSEMENT:

L’ENSEMBLE DE MAINTENANCE L’ENTRETIEN PROPRE

DETERMINANT UNE PERFORMANCE DE CE POÊLE.

ENTRETIEN

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

AVERTISSEMENT:

• LE DÉFAUT DE NETTOYAGE ET D’ENTRETIEN DE CET

APPAREIL COMME INDIQUÉ PEUT ENTRAÎNER UNE

BAISSE DES PERFORMANCES ET UN RISQUE POUR LA

SÉCURITÉ.

• DÉBRANCHEZ LE CORDON ÉLECTRIQUE DU POÊLE

AVANT DE RETIRER LE PANNEAU ARRIÈRE OU D’OUVRIR

LE SYSTÈME D’ÉVACUATION POUR TOUTE TÂCHE

D’INSPECTION, DE NETTOYAGE OU D’ENTRETIEN.

• NE PROCÉDEZ JAMAIS À L’INSPECTION, AU NETTOYAGE

OU À L’ENTRETIEN SUR UN POÊLE CHAUD.

• N’UTILISEZ PAS LE POÊLE SI LA VITRE EST CASSÉE,

IL POURRAIT EN RÉSULTER UNE FUITE DE GAZ DE

COMBUSTION.

• LES TENTATIVES D’OBTENIR DES TAUX DE SORTIE DE

CHALEUR QUI DÉPASSENT LES SPÉCIFICATIONS DE

CONCEPTION DU CHAUFFAGE PEUVENT CAUSER DES

DOMMAGES PERMANENTS AU CHAUFFAGE.

FORMATION, INSPECTION ET ÉLIMINATION DE

LA CRÉOSOTE

MISE EN GARDE:

LE SYSTÈME D'ÉCHAPPEMENT DOIT ÊTRE VÉRIFIÉ

MENSUEL PENDANT LA SAISON DE BRÛLURE POUR TOUT

ACCUMULATION DE SUIE OU DE CRÉOSOTE.

Lorsque le bois brûle lentement, il produit du goudron et d’autres

vapeurs organiques qui se combinent avec l’humidité rejetée

pour former la créosote. Les vapeurs de créosote se condensent

dans un conduit de cheminée relativement froid ou si le feu vient

de démarrer ou brûle lentement. Ainsi, les résidus de créosote

s’accumulent sur le boisseau. Si elle prend feu, cette créosote

produit un feu extrêmement chaud qui peut endommager la

cheminée, voire détruire la maison. En dépit de leur grande

ecacité, les poêles à granulés peuvent accumuler de la créosote

dans certaines conditions. Le raccord et le conduit de cheminée

doivent être inspectés par une personne qualiée une fois par an

ou par tonne de granulés pour déterminer si une accumulation

de créosote ou de cendres volantes s’est produite. Si la créosote

s’est accumulée, elle doit être enlevée pour réduire le risque de

feu de cheminée. Inspectez le système au niveau du raccord

avec le poêle et en haut de la cheminée. Les surfaces plus

froides ont tendance à accumuler les dépôts de créosote plus

rapidement; il est donc important de vérier la cheminée par le

haut ainsi que par le bas. La créosote doit être éliminée avec une

brosse spécialement conçue pour le type de cheminée utilisé.

Un ramoneur qualié peut fournir ce service. Il est également

conseillé d’inspecter, de nettoyer et si nécessaire de réparer la

totalité du système avant chaque saison de chauffage. Pour

nettoyer la cheminée, déconnecter l’évacuation du poêle.

CENDRES VOLANTES

Elles s’accumulent dans la portion horizontale du conduit

d’évacuation. Bien qu’elles ne soient pas combustibles, elles

peuvent gêner le ux normal d’évacuation. Elles doivent donc

être périodiquement éliminées.

AVERTISSEMENT:

• LA TRÉMIE ET LE COUVERCLE DU POÊLE SONT

CHAUDS PENDANT LE FONCTIONNEMENT ; VOUS

DEVEZ TOUJOURS PROTÉGER VOS MAINS LORS DU

REMPLISSAGE DU POÊLE.

• NE TOUCHEZ PAS AUX SURFACES CHAUDES DU POÊLE.

ENSEIGNEZ AUX ENFANTS LES DANGERS DES POÊLES À

HAUTE TEMPÉRATURE. LES JEUNES ENFANTS DOIVENT

ÊTRE SURVEILLÉS LORSQU’ILS SE TROUVENT DANS LA

MÊME PIÈCE QUE LE POÊLE.

• NE PLACEZ JAMAIS VOTRE MAIN PRÈS DE LA TARIÈRE

LORSQUE LE POÊLE EST EN MARCHE.

• NOUS VOUS RECOMMANDONS DE NE PAS LAISSER LA

TRÉMIE TOMBER EN DESSOUS DU 1/4 PLEIN.

AVERTISSEMENT DE SABOTAGE

Ce poêle à bois a un taux de combustion faible minimum, déni

par le fabricant, qui ne doit pas être modié. Il est contraire à la

réglementation fédérale de modier ce paramètre ou d’utiliser ce

radiateur à bois d’une manière non conforme aux instructions

d’utilisation de ce manuel.

PROCÉDURE D’ARRÊT

Pour arrêter le poêle, il sut d’appuyer sur la touche « POWER »

du tableau d’achage. Le témoin vert repasse au rouge lorsqu’on

appuie sur la touche « POWER ». Le moteur de la tarière s’arrête

et les ventilateurs continuent de fonctionner jusqu’à ce que la

température de la chambre de combustion interne ait baissé

jusqu’à un niveau prédéni.

AVERTISSEMENT:

NE JAMAIS ARRÊTER CET APPAREIL EN LE DÉBRANCHANT

DE LA SOURCE D'ALIMENTATION.

1. Ce poêle est équipé d’un thermodisque haute température.

Cet appareil comporte un thermodisque à réarmement

manuel. Cet interrupteur de sécurité a deux fonctions.

A. Détecter une surchauffe du poêle et arrêter le système

d’alimentation en combustible ou la tarière.

B. En cas de dysfonctionnement du ventilateur de convection,

le thermodisque haute température arrête automatiquement

la tarière, ce qui prévient une surchauffe du poêle.

REMARQUE: Sur certains appareils, une fois le bouton de

réinitialisation déclenché, comme un disjoncteur, il faut appuyer

dessus pour redémarrer le poêle. Sur d’autres appareils, le

thermodisque ne comporte pas de bouton de réinitialisation

et se réinitialise lorsque le poêle a refroidi. Le fabricant vous

recommande de vous adresser au revendeur si cela se produit

car cela peut indiquer un problème plus grave. Il peut s’avérer

nécessaire d’appeler le service de réparation.

2. En cas de défaillance du ventilateur de combustion, un

interrupteur pneumatique interrompt automatiquement la

tarière.

REMARQUE: L’ouverture de la porte du poêle pendant plus de 30

secondes pendant le fonctionnement provoque un changement

de pression susant pour activer l’interrupteur pneumatique

qui arrête l’alimentation en combustible. Le poêle s’éteint et la

mention « E2 » s’ache sur l’écran à deux chiffres. Le poêle doit

s’arrêter complètement avant de pouvoir être redémarré.

CHAMBRES INTÉRIEURES

• Pot de combustion - Retirez et nettoyez périodiquement le

pot de combustion et la zone à l’intérieur du boîtier du pot de

combustion. En particulier, il est conseillé de nettoyer les trous

du pot de combustion pour éliminer toute accumulation qui

pourrait empêcher l’air de circuler librement dans le pot de

combustion.

• Échangeur de chaleur -Il y a trois panneaux à l’arrière de

la chambre de combustion qui doivent être retirés an de

nettoyer les cendres volantes de l’échangeur de chaleur.

a. Ouvrez la porte et retirez le pot de combustion.

b. Utilisez la languette située en haut du panneau central pour

soulever le panneau et le sortir de l’unité.

INSTRUCTIONS D’UTILISATION

VÉRIFICATION AVANT LA MISE EN MARCHE

Retirez le pot de combustion, vérier qu’il soit propre et qu’aucun

des orices d’air ne soit bouché. Nettoyez la chambre de

combustion puis réinstallez le pot de combustion. Nettoyez la

vitre de la porte si nécessaire (un chiffon sec ou une serviette

en papier sut généralement). N’utilisez jamais de produits

nettoyants abrasifs sur la vitre ou la porte. Vériez le combustible

dans la trémie, et remplissez-la si nécessaire.

CONSTRUIRE UN FEU

N’utilisez jamais de grille ou autre moyen de supporter le

carburant. Utilisez uniquement le pot de combustion fourni avec

ce radiateur. Le couvercle de la trémie doit être fermé pour que

l’unité puisse alimenter des granulés. Pendant la période de

démarrage:

• Assurez-vous que le pot de combustion ne contient pas de

granulés.

• N’ouvrez PAS la porte de visualisation.

• N’ajoutez PAS de granulés dans le pot de combustion à la

main.

REMARQUE: Au cours des premiers incendies, votre poêle

émettra une odeur lorsque la peinture à haute température

durcit ou deviendra assaisonnée au métal. Le maintien de petits

incendies minimisera cela. Évitez de placer des articles sur la

cuisinière pendant cette période car la peinture pourrait être

affectée. Les tentatives pour atteindre des débits de chaleur

dépassant les spécications de conception du réchauffeur

peuvent entraîner des dommages permanents au réchauffeur.

IGNITEUR

1. Remplissez la trémie et nettoyez le pot de combustion.

2. Appuyez sur le bouton «Marche / Arrêt». Assurez-vous que

le voyant vert s’allume.

3. Ajustez la vitesse d’alimentation au réglage souhaité en

appuyant sur le bouton «Avance du niveau de chaleur».

Si le feu ne démarre pas dans 12 minutes, appuyez sur «Marche /

Arrêt», attendez quelques minutes, dégagez le pot de combustion

et recommencez la procédure.

FONCTIONNEMENT OPTIMAL

Ce poêle à granulés a été certié par l’US EPA pour répondre

aux directives strictes de 2020. Pour s’assurer que cette unité

produit les émissions minimales optimales, il est essentiel de

suivre les directives suivantes. Pour obtenir une «combustion

élevée», votre poêle doit être réglé sur le réglage 5 avec le registre

complètement ouvert. Pour obtenir une «combustion moyenne»,

votre poêle doit être réglé sur le réglage 3 avec le registre fermé à

50%. Pour obtenir une « faible combustion », votre poêle doit être

réglé sur le réglage 1 avec le registre complètement fermé. Le

réglage 4 vous donnera une combustion moyennement élevée

et le réglage 2 vous donnera une combustion moyennement

faible. Si la porte est ouverte alors que le poêle est en marche,

elle doit être fermée dans les 30 secondes ou le poêle s’éteindra.

Si le poêle s’éteint, appuyez sur le bouton « Marche/Arrêt » pour

redémarrer votre poêle. Le poêle devra s’éteindre et s’éteindre

complètement avant que vous puissiez redémarrer le poêle

Ouvrir

Fermé

OUVERTURE DE LA PORTE

AVERTISSEMENT:

• NE FAITES PAS FONCTIONNER VOTRE POÊLE AVEC LA

PORTE VUE OUVERTE. LA TARIÈRE N’ALIMENTERA

PAS DE GRANULÉS DANS CES CIRCONSTANCES ET

UN PROBLÈME DE SÉCURITÉ PEUT PROVOQUER DES

ÉTINCELLES OU DES FUMÉES ENTRANT DANS LA PIÈCE.

• LA PORTE DOIT ÊTRE FERMÉE ET SCELLÉE PENDANT LE

FONCTIONNEMENT.

Si la porte est ouverte pendant le fonctionnement du poêle, elle

doit être refermée dans les 30 secondes, sinon le poêle s’éteint.

Si le poêle s’éteint, appuyez sur l’interrupteur ON/OFF pour le

redémarrer. Le poêle doit être complètement arrêté et débranché

avant de pouvoir être redémarré.

VENTILATEUR DE LA PIÈCE

Lors du démarrage du poêle, le ventilateur de la pièce ne se met

pas en marche tant que l’échangeur thermique du poêle n’est pas

chaud. Cela prend habituellement environ 10 minutes après le

démarrage.

SI LE POÊLE MANQUE DE GRANULÉS

Le feu s’éteint; le moteur de la tarière et les ventilateurs restent

en fonctionnement jusqu’à ce que le poêle ait refroidi. Cela peut

prendre 30 minutes ou plus, en fonction de la chaleur résiduelle

dans l’appareil. Après l’arrêt des composants du poêle, tous les

témoins de l’écran s’éteignent et l’écran à deux chiffres ache «

E3 » en clignotant.

RECHARGE EN COMBUSTIBLE

AVERTISSEMENT:

• GARDEZ LE COUVERCLE DE LA TRÉMIE FERMÉ À TOUT

MOMENT, SAUF PENDANT LE REMPLISSAGE.

• NE REMPLISSEZ PAS TROP LA TRÉMIE.

INSTRUCTIONS D’UTILISATION

AVERTISSEMENT:

• N'UTILISEZ PAS DE PRODUITS CHIMIQUES OU DE

FLUIDES POUR ALLUMER LE FEU - N'UTILISEZ JAMAIS

D'ESSENCE, DE COMBUSTIBLE POUR LANTERNE DE

TYPE ESSENCE, DE KÉROSÈNE, DE LIQUIDE À BRIQUET À

CHARBON OU DE LIQUIDES SIMILAIRES POUR ALLUMER

OU «RAFRAÎCHIR» UN FEU DANS CE POÊLE. GARDEZ

TOUS CES LIQUIDES ÉLOIGNÉS DU POÊLE PENDANT SON

UTILISATION.

• CHAUD EN FONCTIONNEMENT. TENIR LES ENFANTS, LES

VÊTEMENTS ET LES MEUBLES À L'ÉCART. LE CONTACT

PEUT CAUSER DES BRÛLURES DE LA PEAU.

Cet appareil est conçu pour brûler uniquement PFI pellets

Premium qualité. NE PAS BRÛLER:

1. Des déchets;

2. Coupures de gazon ou les déchets de jardin;

3. Les matériaux contenant du caoutchouc, y compris les

pneumatiques;

4. Les matériaux contenant de plastique;

5. Produits pétroliers des déchets, des peintures ou des

diluants de peinture ou de produits d’asphalte;

6. Les matériaux contenant de l’amiante;

7. Les débris de construction ou de démolition;

8. Liens ou de bois traité sous pression Railroad;

9. Fumier ou restes d’animaux;

10. Sel de bois otté de l’eau ou d’autres matériaux préalablement

eau salée saturés;

11. Bois de; ou

12. Les produits de papier, de carton, de contreplaqué ou de

particules. L’interdiction de la combustion de ces matériaux

n’interdit pas l’utilisation des démarreurs de feu fabriqués à

partir de papier, de carton, de sciure, de cire et substances

similaires dans le but de déclencher un incendie dans un

poêle à bois affecté.

Brûler ces matériaux peut entraîner la libération de fumées

toxiques ou de rendre l’appareil de chauffage de la fumée

inecace et cause.

CARBURANT APPROPRIÉ

AVERTISSEMENT:

L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ AVEC DU

COMBUSTIBLE EN GRANULÉS CONFORME À OU EXCÉDANT

LA NORME ÉTABLIE PAR LE PELLET FUEL INSTITUTE (PFI).

L’UTILISATION D’AUTRES COMBUSTIBLES ANNULE LA

GARANTIE.

Votre poêle à granulés est conçu pour brûler des granulés de bois

dur de qualité supérieure conformes à la norme PFI (Pellet Fuels

Institute) (densité minimale de 40 lb par pied cube, diamètre de

1/4 à 5/16 moins de 8 200 BTU / lb, humidité inférieure à 8%

en poids, cendres inférieure à 1% en poids et sel inférieur à 300

parties par million). Les granulés mous, contenant une quantité

excessive de sciure de bois en vrac, qui ont été ou sont mouillés,

réduiront les performances. Rangez vos pellets dans un endroit

sec. NE stockez PAS le carburant dans les dégagements

d’installation de l’appareil ou dans l’espace requis pour faire le

plein et enlever les cendres. Cela pourrait provoquer un incendie.

Ne pas trop brûler ou utiliser des combustibles volatiles ou

des combustibles, cela pourrait causer des dommages aux

personnes et à la propriété. Cet appareil n’est homologué que

pour brûler du carburant sous forme de granulés de bois ! Les

granulés approuvés mesurent 1/4 po. Ou 5/16 po. De diamètre et

pas plus de 1 po. De long. Les granulés plus longs ou plus épais

peuvent bloquer les ailettes de la tarière, ce qui empêche une

bonne alimentation en granulés. Il est interdit de brûler du bois

sous d’autres formes que des granulés. Il s’agirait d’une violation

des codes du bâtiment pour lesquels le poêle a été approuvé,

et cela annulerait toutes les garanties. La conception du poêle

intègre l’alimentation automatique des granulés dans le feu

selon un rythme soigneusement calculé. Un autre combustible

introduit à la main n’augmenterait pas la production de chaleur,

mais pourrait nuire gravement aux performances du poêle

en générant beaucoup de fumée. Ne brûlez pas de granulés

mouillés. Les performances du poêle dépendent fortement

de la qualité des granulés. Évitez les marques de granulés qui

présentent les caractéristiques suivantes :

• Un excès de nes – Le terme « nes » décrit les granulés

écrasés ou les matériaux libres qui ressemblent à de la sciure

ou à du sable. Il est possible de tamiser les granulés avant de

les placer dans la trémie pour éliminer la plupart des nes.

• Des liants – Certains granulés sont produits avec des

matériaux liants qui les agglutinent, les « lient ».

• Un contenu élevé en cendres – Ces granulés de mauvaise

qualité créent souvent de la fumée et salissent la vitre.

L’entretien devra être plus fréquent. Il faudra vider le pot de

combustion et aspirer la totalité du système plus fréquemment.

Des granulés de mauvaise qualité pourraient endommager la

tarière. Nous ne pouvons accepter aucune responsabilité en

cas de dommages dus à des granulés de mauvaise qualité.

AVERTISSEMENT:

• GARDER LES OBJETS ÉTRANGERS HORS DE LA TRÉMIE.

• LES PIÈCES MOBILES DE CE POÊLE SONT MUES PAR

DES MOTEURS ÉLECTRIQUES AU COUPLE ÉLEVÉ.

ÉLOIGNEZ TOUTES LES PARTIES DU CORPS DE LA

TARIÈRE LORSQUE LE POÊLE EST BRANCHÉ SUR LA

PRISE ÉLECTRIQUE. CES PIÈCES MOBILES PEUVENT

COMMENCER À BOUGER À TOUT MOMENT LORSQUE LE

POÊLE EST BRANCHÉ.

INSTRUCTIONS D’UTILISATION

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

COMMANDES/ TELECOMMANDES DU TABLEAU

Les ventilateurs et l’alimentation en carburant automatique

sont contrôlés à partir d’un panneau situé sur le dessus de

cet appareil. Les fonctions du panneau de commande sont les

suivantes.

A. INTERRUPTEUR ON/OFF

• En appuyant sur ce bouton, le poêle s’allume automatiquement.

Aucun autre allume-feu n’est nécessaire. L’allumeur reste

activé pendant au moins 10 minutes et jusqu’à 12 minutes en

fonction du moment où le seuil de détection de feu est atteint.

Le feu devrait démarrer en 5 minutes environ.

• Le témoin rouge situé au-dessus du bouton «On/Off» passe au

vert lorsqu’il est enfoncé et reste vert jusqu’à l’arrêt du poêle.

• Après l’appui sur le bouton bouton «On/Off» , le moteur de la

tarière fonctionne pendant 3,5 minutes, puis s’arrête pendant

1 minute. Pendant le reste de la période de démarrage, le

moteur de la tarière fonctionne sur le réglage « 1 » de niveau

de chauffage.

• Pendant le démarrage, le réglage du niveau de chauffage

(touches H et L) modie le niveau du témoin de plage de

chaleur, mais les conditions de fonctionnement du poêle ne

changent pas avant la n de la période de démarrage.

• Pendant la période de démarrage, le feu doit démarrer en 12

minutes, sinon le poêle passe en mode d’erreur et ache le

code E4.

• Pendant la phase de démarrage, la touche Mode n’est pas

fonctionnelle.

B. TOUCHES FLÉCHÉES DE NIVEAU / TEMPÉRATURE

• Ces touches permettent de régler le débit d’alimentation des

granulés, et par conséquent la production ou la plage de

chaleur du poêle.

• Les niveaux de production de chaleur changent

progressivement sur le diagramme en barres, passant du

niveau « 1 » au niveau « 5 » de chauffage.

C. Touche °C / °F

• La touche °C / °F fait passer l’achage à deux chiffres des

degrés Celsius aux degrés Fahrenheit et vice-versa.

D. TOUCHE mode (M/T)

• Le Mode de fonctionnement du poêle peut être Manuel

ou commandé par un Thermostat. Des diodes distinctes,

à gauche de l’écran à deux chiffres, indiquent le mode de

fonctionnement – Manuel ou T-stat. Le poêle doit être en

mode de fonctionnement normal pour pouvoir passer du

mode Manuel au mode T-Stat.

• Le mode Manuel fonctionne conformément aux 5 niveaux

de réglage d’alimentation sur le diagramme, du niveau de

chauffage « 1 » au niveau « 5 ».

Le mode T-stat fonctionne de la manière suivante :

• Le poêle est équipé d’un thermostat intégré dans ses

commandes. Le capteur de température du thermostat se

trouve à l’arrière du poêle, derrière le panneau d’achage.

• Une fois le poêle en mode de fonctionnement, il est possible

de le placer en mode T-stat.

• Les touches échées Haut et Bas de Niveau / Température

permettent de modier la température de déclenchement

(point de consigne).

• Une fois la température souhaitée atteinte, l’écran à deux

chiffres clignote pendant quatre secondes et indique la

température réelle de la pièce.

• Lorsque le poêle atteint une plage de 3 °F autour du point de

consigne souhaité, il revient à la plage de chaleur pour laquelle

il était réglé avant de passer en mode T-stat (si le poêle était

réglé sur le niveau de chauffage « 5 » avant de passer en mode

T-stat, il revient à niveau de chauffage « 5 » lorsqu’il atteint la

plage de 3 °F autour du point de consigne.

• Lorsque le poêle atteint le point de consigne souhaité, il passe

au niveau de chauffage « 1 ».

• Lorsque la température ambiante passe sous le point de

consigne souhaité, le poêle chauffe de nouveau jusqu’à la

température souhaitée.

INSTALLATION

1. Marquez la zone, puis coupez le mur pour l’installation de

l’évent si nécessaire.

2. Installez le dé à coudre mural comme spécié par le

fabricant (dé à coudre de mur vendu séparément).

3. Installez la ventilation.

VENTILER VOTRE POÊLE À GRANULÉS DANS UN

SYSTÈME DE CHEMINÉE EXISTANT DE 6 PO

ATTENTION:

ISI VOUS INSTALLEZ VOTRE POÊLE À GRANULÉS EN

REMPLACEMENT D’UN POÊLE À BOIS EXISTANT, VOUS

POUVEZ INSTALLER VOTRE POÊLE À GRANULÉS EN

UTILISANT LE SYSTÈME DE VENTILATION DE 6 PO EXISTANT.

1. Vous devez faire nettoyer et / ou inspecter le système

de cheminée existant par un ramoneur qualié avant de

procéder à l’installation de votre poêle à granulés.

2. Vous trouverez ci-dessous des exemples d’installations

utilisant le numéro de pièce 860001, transition de 3 à 6

pouces vers un tuyau de connecteur de 6 pouces. Les

illustrations ci-dessous ne sont que des exemples. Veuillez

conrmer à tous les codes du bâtiment locaux ou régulations

ayant compétence avant de demander à un installateur

qualié de procéder à cette installation.

Système de

cheminée existant

de classe A de 6» po

3» PL Vent

Nettoyer Tee

Support

Bracket

Support De

Plafond

Adaptateur de

tuyau de 3 » à 6 »

AU CUISINIER

7. En dehors de l’air frais est obligatoire lors de l’installation

de cette pastille salle de poêle de chauffage dans les

maisons étanches à l’air et les maisons mobiles. Assurez-

vous que l’évent de l’air extérieur a un plafond approuvé

sur elle pour empêcher les rongeurs d’entrer. Assurez-

vous d’installer dans un endroit qui ne sera pas devenir

bloqué avec de la neige, etc.

8. Connectez le tuyau d’évacuation des gaz d’échappement à

la sortie d’échappement de votre poêle à granulés.

9. Fixer tous les raccords de ventilation conjointes avec 3 vis.

Sceller le conduit d’évacuation des connexions communes

avec haute température silicone.

10. Poussez l’unité vers l’arrière à la paroi intérieure, en étant sûr

de maintenir les distances minimales à combustibles 62 po

(51 mm) à l’arrière de l’appareil. Sceller l’espace annulaire

de la paroi virole et autour du tuyau de ventilation à haute

température silicone.

11. Le tuyau d’évent d’échappement doit dépasser d’au moins

12 po (300mm) sur au-delà du mur extérieur. Sceller l’espace

annulaire de la paroi virole et autour du tuyau de ventilation à

haute température silicone.

12. Installez un bouchon de terminaison horizontal approuvé

ou si nécessaire installer un coude à 90 ° et la longueur

appropriée de ventilation verticale. Un capuchon d’évent

vertical approuvé est recommandé.

GRÂCE À L’INSTALLATION DE MUR

(INSTALLATION RECOMMANDÉE)

90º Elbow

Cap de

terminaison

Patte de

support

.9 M (3 'min.) Tuyauterie Vertical

Adaptateur

de moteur

d'échappement

Adaptateur

de tuyau

Manchon

mural

Nettoyer le

couvercle-out

Tee

Pad de plancher

non-combustable

TYPIQUE À

TRAVERS

L'INSTALLATION

MURALE

AU CUISINIER

Les installations canadiennes doivent se conformer à la norme

CAN / CSA-B365. Pour évacuer l’unité à travers la paroi, branchez

l’adaptateur de tuyau à l’adaptateur de moteur d’échappement.

Si l’adaptateur d’échappement est d’au moins 18 po (457 mm)

au-dessus du niveau du sol, une section droite de tuyau d’évent

peut être utilisé à travers le mur. Votre concessionnaire de

chauffage devrait être en mesure de vous fournir un kit qui va

gérer la plupart de cette installation, qui comprendra une bague

murale qui permettra le jeu correct travers un mur combustible.

Une fois hors de la structure, un 3 po (76 mm) de dégagement

devrait être maintenue dans le mur extérieur et un tee ressorte

propre doit être placé sur le tuyau avec un 90 degrés tourner

loin de la maison. À ce stade, une section de 3 pieds (0,91 m)

(minimum) de la conduite devrait être ajouté avec un bouchon

horizontale, qui viendrait compléter l’installation. Une patte de

support doit être placé juste sous le bouchon de terminaison ou

un tous les 4 pieds (1,22 m) pour rendre le système plus stable.

Si vous habitez dans une région qui a fortes chutes de neige, il

est recommandé que l’installation soit plus grand que 3 pieds

(0,91 m) pour obtenir au-dessus de la ligne de congère. Cette

même installation peut être utilisée si votre chauffe-eau est en

dessous du niveau du sol en ajoutant simplement la section de

nettoyage et tuyau vertical intérieur jusqu’à ce que le niveau du

sol est atteint. Avec cette installation, vous devez être conscient

de la hauteur de la neige, l’herbe morte, et les feuilles. Nous

recommandons un (0,91 m) élévation verticale minimale de 3

pieds à l’intérieur ou à l’extérieur de la maison. L’installation “à

travers le mur” est l’installation la moins chère et la plus simple.

Ne jamais mettre n à l’évent de n sous un pont, dans une

alcôve, sous une fenêtre, ou entre deux fenêtres.

INSTALLATION PAR LE TOIT/LE PLAFOND

• Lors de la ventilation du radiateur à travers le plafond, le tuyau

est connecté de la même manière que dans le mur, sauf que le

té de nettoyage est toujours à l’intérieur de la maison et qu’un

adaptateur de 3 po (76 mm) est ajouté avant le nettoyage tee.

• Vous devez utiliser les brides de support de plafond et le solin

de toit appropriés (fournis par le fabricant de tuyaux; suivez

les instructions du fabricant de tuyaux). Il est important de

noter que si votre longueur verticale de tuyau est supérieure

à 12 pi (3,7 m), la taille du tuyau d’évent à granulés doit être

augmentée à 4 po (102 mm) de diamètre.

• Ne dépassez pas plus de 4 pieds (1,22 m) de tuyau sur une

longueur horizontale et utilisez le moins de coudes possible.

Si un décalage est nécessaire, il est préférable d’installer des

coudes à 45 degrés plutôt que des coudes à 90 degrés.

AVERTISSEMENT:

VOUS VOUDREZ PEUT-ÊTRE LOCALISER LES UTILITAIRES

OU LES OBSTACLES À L’INTÉRIEUR DU MUR AVANT DE

TENTER CETTE INSTALLATION. ASSUREZ-VOUS DE

GARDER À L’ESPRIT LES EXIGENCES DE DÉGAGEMENT DE

VOTRE UNITÉ

INSTALLATION

Règle 2-10-3

Faîtage

3 pi min.

2 pi min.

10 pi

A. Dégagement minimum 4 pi. (1,22 m) sous ou à côté de toute

porte ou fenêtre ouvrante.

B. Dégagement minimum de 1 pi. (0,3 m) au-dessus de toute

porte ou fenêtre ouvrante.

C. Dégagement minimum de 3 pi. (0,91 m) de tout bâtiment

adjacent.

D. Dégagement minimum de 7 pi. (2,13 m) au-dessus de tout

passage public.

E. Dégagement minimum de 2 pi. (0,61 m) au-dessus de toute

plante, herbe ou autre matériau combustible.

F. Dégagement minimum de 3 pi. (0,91 m) autour de l’entrée

d’air forcée de tout appareil.

G. Dégagement minimum de 2 pi. (0,61 m) sous les avancées

de toiture ou surplombs.

H. Dégagement minimum de 1 pi. (0,3 m) à l’horizontale de tout

mur en matériau combustible.

I. Doit se trouver au minimum à 3 pi. (0,91 m) au-dessus du

toit et à 2 pi. (0,61 m) au-dessus de toute faîtière du toit

située à moins de 10 pi (3,05 m).

Déterminer où installer votre nouveau poêle à granulés. Pour

obtenir l’utilisation la plus ecace possible de la chaleur

recirculée, vous devriez envisager une pièce située au centre

de votre maison. Choisissez une pièce grande et ouverte. Il

est extrêmement important de maintenir des dégagements

appropriés par rapport aux surfaces ou matériaux combustibles

dans la pièce où votre appareil de chauffage sera situé. Vous

pouvez trouver les mesures de dégagement appropriées dans ce

manuel et sur l’étiquette signalétique de votre poêle à granulés.

Le poêle à granules peut être ventilé à travers un mur extérieur

ou dans une cheminée en maçonnerie ou en métal existante

si le tuyau de ventilation «PL» ou «L» est utilisé dans toute la

cheminée existante. La ventilation peut traverser le plafond et le

toit si le tuyau approuvé est utilisé. Lorsqu’un passage à travers

un mur ou une cloison de construction combustible est souhaité,

l’installation doit être conforme à la norme CAN / CSA-B365.

AVERTISSEMENT:

• NE PAS OBTENIR D’AIR DE COMBUSTION DU GRENIER,

DU GARAGE OU DE TOUTE AUTRE ZONE NON VENTILÉE.

VOUS POUVEZ OBTENIR DE L’AIR DE COMBUSTION À

PARTIR D’UN ESPACE DE NAVIRE VENTILÉ.

• NE PAS INSTALLER D’AMORTISSEUR DE FUMÉE DANS

LE SYSTÈME D’ÉVACUATION D’ÉCHAPPEMENT DE CET

APPAREIL.

• NE RACCORDEZ PAS CET APPAREIL À UN CHEMINÉE

DE CHEMINÉE SERVANT UN AUTRE CHAUFFAGE,

FOURNAISE OU APPAREIL.

• INSTALLER L’ÉVENT AUX DÉGAGEMENTS SPÉCIFIÉS PAR

LE FABRICANT DE L’ÉVENT.

• UTILISEZ UNIQUEMENT UN MATÉRIEL APPROUVÉ

POUR L’INSTALLATION, LE NON-RESPECT DE CES

INSTRUCTIONS PEUT ENTRAÎNER DES DOMMAGES

MATÉRIELS, DES BLESSURES CORPORELLES OU MÊME

LA MORT.

Cet appareil est certié pour une utilisation avec énuméré

3 pouces ou 4 pouces “PL” produits granulés de ventilation.

L’utilisation d’autres composants autres que mentionnés ici

pourrait causer des lésions corporelles, les dommages de

chauffage, et annuler votre garantie.

ECHAPPEMENT HORIZONTALES INSTALLATION

1. Localisez votre poêle à granulés dans un endroit qui répond

aux exigences de ce manuel, mais dans une zone où il ne

gêne pas la charpente de la maison, le câblage, etc.

2. Installez un tampon de foyer non combustible sous le poêle

à granulés. Ce coussin doit dépasser d’au moins 6 po (152

mm) en face de l’unité.

3. Placez le poêle à granulés environ 15 po (381 mm de) loin

de la paroi intérieure.

4. Localisez le centre du tuyau d’échappement de votre unité.

Ce point devrait ensuite être étendu à la paroi intérieure

de votre maison. Une fois que vous avez localisé le point

central, sur la paroi intérieure, couper un trou 7 po (175 mm)

de diamètre dans le mur.

5. L’étape suivante consiste à installer le coupe-feu mural,

reportez-vous aux instructions qui viennent avec le coupe-

feu mural pour cette étape.

6. Installez la longueur appropriée du conduit d’évacuation des

gaz d’échappement dans la gaine murale. Voir les étapes

11 et 12 pour déterminer la bonne longueur de conduit

d’évacuation à utiliser.

INSTALLATION

Les directives d’installation ci-dessous doivent être respectées

pour garantir la conformité tant avec la liste de sécurité de

ce poêle qu’avec les codes de construction locaux. Ne pas

recourir à des méthodes de fortune ou à des compromis lors de

l’installation.

IMPORTANT:

CET APPAREIL EST ÉQUIPÉ D’UN SYSTÈME À TIRAGE

NÉGATIF QUI ASPIRE L’AIR À TRAVERS LE POT DE

COMBUSTION ET POUSSE L’ÉCHAPPEMENT HORS DU

LOGEMENT. SI CET APPAREIL EST CONNECTÉ À UN

SYSTÈME DE CHEMINÉE AUTRE QUE CELUI DÉCRIT DANS

CE MANUEL, IL NE FONCTIONNERA PAS CORRECTEMENT.

DISTANCE D’EVACUATION MAXIMALE

L’installation DOIT comporter au moins 3 pi (91 cm) de conduit

vertical hors de la maison. Ceci crée un appel d’air naturel qui

limite le risque de fumée ou d’odeur lors de l’arrêt de l’appareil et

évite que l’évacuation ne provoque des nuisances et un danger

en exposant les personnes ou les buissons à des températures

élevées. La hauteur verticale maximale recommandée pour

l’évacuation des fumées est de 12 pi (3,66 m) pour une

évacuation de type « PL » de 3 po (76 mm). La longueur totale

de l’évacuation horizontale NE DOIT PAS dépasser 4 pi (1,22 m).

Ceci pourrait provoquer une contre-pression. N’utilisez pas plus

de 180 degrés de coudage (deux coudes à 90 degrés, ou deux

coudes à 45 degrés et un coude à 90 degrés, etc.) pour conserver

un tirage adéquat.

IMPORTANCE DU PROJET CORRECTE

Le tirage est la force qui déplace l’air de l’appareil à travers la

cheminée. Le montant du projet dans votre cheminée dépend de

la longueur de la cheminée, la géographie locale, les obstructions

avoisinantes et d’autres facteurs. Trop projet peut causer des

températures excessives dans l’appareil. Un tirage inadéquat

peut provoquer un retour de fumée dans la pièce et «brancher»

de la cheminée. Un tirage inadéquat entraînera l’appareil à

une fuite de fumée dans la pièce par appareil et le connecteur

de cheminée joints. Une combustion incontrôlable ou une

température excessive indique un tirage excessif. Prendre en

compte l’emplacement de la cheminée pour assurer qu’il ne soit

pas trop proche de voisins ou dans une vallée qui peut causer

des conditions insalubres ou nuisibles.

TYPE D’ÉVENT À GRANULÉS

Un système d’évacuation des granulés de type «PL» certié

de 3 pouces ou 4 pouces doit être utilisé pour l’installation et

xé au raccord de tuyau fourni à l’arrière du poêle (utilisez un

adaptateur de 3 pouces à 4 pouces pour 4 pouces tuyau). La

connexion à l’arrière du poêle doit être scellée à l’aide de Hi-Temp

RTV. Utilisez un évent de 4 pouces si la hauteur de l’évent est

supérieure à 12 pieds ou si l’installation est à plus de 2500 pieds

au-dessus du niveau de la mer. Nous recommandons l’utilisation

de tuyaux Simpson Dura-Vent® ou Metal-Fab® (si vous utilisez

d’autres tuyaux, consultez les codes du bâtiment locaux et / ou

les inspecteurs en bâtiment). N’utilisez pas de tuyau d’évent

de gaz de type B ou de tuyau galvanisé avec cet appareil. Le

tuyau d’évent à granulés est conçu pour être démonté pour le

nettoyage et doit être vérié plusieurs fois pendant la saison de

combustion. Le tuyau d’évent à granulés n’est pas fourni avec

l’appareil et doit être acheté séparément.

INSTALLATION D’ÉVENT À GRANULÉS

L’installation doit comprendre un té de nettoyage pour permettre

la collecte des cendres volantes et pour permettre le nettoyage

périodique du système d’échappement. Les coudes à 90 degrés

accumulent les cendres volantes et la suie, réduisant ainsi le

débit d’échappement et les performances du poêle. Chaque

coude ou té réduit le potentiel de tirage de 30% à 50%. Tous les

joints du système de ventilation doivent être xés par au moins 3

vis, et tous les joints doivent être scellés avec du mastic silicone

Hi-Temp RTV pour être hermétiques. La zone où le tuyau de

ventilation pénètre à l’extérieur de la maison doit être scellée

avec du silicone ou d’autres moyens pour maintenir le pare-

vapeur entre l’extérieur et l’intérieur de la maison. Les surfaces

de ventilation peuvent devenir susamment chaudes pour

provoquer des brûlures si elles sont touchées par des enfants.

Un blindage ou des protections non combustibles peuvent être

nécessaires.

TERMINAISON D’ÉVENT À GRANULÉS

Ne terminez pas l’évent dans une zone fermée ou semi-fermée,

telle que; abri d’auto, garage, grenier, vide sanitaire, sous une

terrasse ou un porche, une allée étroite ou tout autre endroit qui

peut accumuler une concentration de fumées. Une terminaison

dans l’une de ces zones peut également entraîner des situations

de pression imprévisibles avec l’appareil et entraîner des

performances incorrectes et / ou un dysfonctionnement. La

terminaison doit s’échapper au-dessus de l’élévation de l’entrée

d’air extérieur. La terminaison ne doit pas être située là où

elle sera obstruée par la neige ou d’autres matériaux. Ne pas

terminer le conduit d’évacuation dans une cheminée en acier ou

en maçonnerie existante..

DÉGAGEMENTS DE TERMINAISON D’ÉVENT

INSTALLATION

ALIMENTATION EN AIR EXTÉRIEUR (EN OPTION,

SAUF SI INSTALLÉ DANS UNE MAISONS MOBILES / BÂTIMENTS

PORTATIF)

Selon votre emplacement et la construction de votre maison, l’air

extérieur peut être nécessaire pour une performance optimale.

Votre poêle est homologué pour être installé avec une prise

d’air extérieur (69FAK) nécessaire pour une maisons mobiles

/ bâtiments portatif. Vous pouvez acheter le 69FAK auprès

de votre revendeur d’appareils de chauffage. Les instructions

d’installation sont fournies avec le kit d’admission d’air.

ATTENTION:

NE PAS VENTILER SOUS UNE PORCHE, UNE PONT, UN

AUVENT OU DANS TOUTE ZONE SEMI-CLOS OU TOIT. LE

FAIRE PEUT ENTRAÎNER UN FLUX D'AIR IMPRÉVISIBLE AU

BOUCHON D'ÉVENT DANS CERTAINES CONDITIONS ET PEUT

AFFECTER LES PERFORMANCES DE VOTRE POÊLE, AINSI

QUE D'AUTRES PROBLÈMES IN PRÉVISIBLES.

FIXATION DE L’APPAREIL AU SOL

Utilisez les trous désignés pour xer l’unité au sol.

Admission

D'air Frais

Tuyau

D'évacuation

AVERTISSEMENT ! - N’INSTALLEZ PAS L’APPAREIL DANS

UNE CHAMBRE A COUCHER

ATTENTION ! - L’INTEGRITE STRUCTURELLE DU PLANCHER

DE LA MAISONS MOBILES / BÂTIMENTS PORTATIF, DES

MURS ET DU TOIT DOIT ETRE PRESERVEE.

EN CAS D’INSTALLATION DANS UNE MAISONS MOBILES /

BÂTIMENTS PORTATIF, LE POÊLE DOIT ÊTRE MIS À LA TERRE

DIRECTEMENT SUR LE CHÂSSIS D’ACIER ET BOULONNÉ AU

SOL.

En plus des exigences d’installation précédemment détaillées,

les installations de maisons mobiles doivent répondre aux

exigences suivantes:

• Ce poêle doit être solidement xé au plancher de la maisons

mobiles / bâtiments portatif à l’aide de deux tire-fonds de 1/4

”qui sont assez longs pour passer à la fois par un coussin de

foyer, s’il est utilisé, et le plancher de la maison.

• Le radiateur doit être mis à la terre électriquement au châssis

en acier de la maisons mobiles / bâtiments portatif avec un l

de cuivre de 8 GA à l’aide d’une rondelle dentelée ou en étoile

pour pénétrer la peinture ou le revêtement protecteur an

d’assurer la mise à la terre.

• L’évent doit être de 3 ou 4 po «PL» et doit dépasser d’au moins

36 po (914 mm) au-dessus de la ligne de toit de la maisons

mobiles / bâtiments portatif et doit être installé à l’aide d’un

coupe-feu de plafond certié et d’un chapeau de pluie.

• Lors du déménagement de votre maisons mobiles / bâtiments

portatif, toute ventilation extérieure doit être enlevée pendant

le déplacement de la maisons mobiles / bâtiments portatif.

Après le déplacement, tous les évents doivent être réinstallés

et solidement xés.

• L’air extérieur est obligatoire pour l’installation d’une maisons

mobiles / bâtiments portatif. Consultez la section Alimentation

en air extérieur et votre revendeur pour l’achat.

• Vériez auprès de vos responsables locaux du bâtiment car

d’autres codes peuvent s’appliquer.

EXIGENCES POUR L’EVACUATION

Un adaptateur d’appareil compatible est requis pour l’installation

correcte de la ventilation de cet appareil. Achetez l’adaptateur

d’appareil approprié auprès de votre entreprise de ventilation

préférée avant de commencer le processus de ventilation.

AVERTISSEMENT:

• INSTALLEZ L’ÉVACUATION DES FUMÉES EN RESPECTANT

LES DÉGAGEMENTS SPÉCIFIÉS PAR LE FABRICANT

D’ÉVACUATIONS.

• NE RELIEZ PAS L’ÉVACUATION POUR POÊLE À GRANULÉS

À UNE ÉVACUATION UTILISÉE POUR UN AUTRE APPAREIL

OU UN AUTRE POÊLE.

• N’INSTALLEZ PAS DE REGISTRE DE TIRAGE SUR LE

SYSTÈME D’ÉVACUATION DE CET APPAREIL.

INSTALLATION

OPTIONS D’INSTALLATION

Unité autoportante - supportée par un piédestal / pieds et placée

sur une surface de plancher incombustible conformément

aux exigences de dégagement pour une installation de poêle

autoportante.

Unité d’alcôve - supportée par un piédestal / des pieds et placée

sur une surface de plancher incombustible conformément aux

exigences de dégagement pour une installation en alcôve.

INSTALLATION INCORRECTE

L’utilisation d’autres composants autres que ceux indiqués dans

le présent document pourrait causer des blessures corporelles,

des dommages au radiateur et annuler votre garantie. Le

fabricant ne sera pas tenu responsable des dommages causés

par le dysfonctionnement d’un poêle en raison d’une ventilation

ou d’une installation incorrecte.

EMPLACEMENTS D’ADMISSION ET

D’ÉCHAPPEMENT D’AIR

10,61 po

(270 mm)

10,59 po

(270 mm)

Échappement

Tuyau

Air frais

Admission

PROTECTION DU SOL

Cet appareil de chauffage doit avoir un protecteur de plancher

incombustible (protection contre les braises) installé en dessous

si le plancher est en matériau combustible. Si un tapis de sol

est utilisé, il doit être homologué UL ou égal. Le tapis de sol ou

la surface non combustible doit être susamment grand pour

couvrir au moins la zone sous le produit et 6 po (153 mm) au-

delà de l’avant et au-delà de chaque côté des ouvertures de

chargement de carburant et de retrait des cendres. La protection

du plancher doit s’étendre sous et 2 ”(51 mm) de chaque côté

du té de cheminée pour une installation verticale intérieure. Les

installations canadiennes nécessitent un minimum de 18 po

[458 mm] au-delà de l’avant de l’appareil et de 8 po [204 mm] au-

delà de chaque côté de l’appareil.





po mm

A Côté à poêle

U.S.A 6 153

CAN 8 204

B De l’avant au poêle

U.S.A 6 153

CAN 18 458

DÉGAGEMENTS

Votre poêle à granules a été testé et répertorié pour une installation

dans une maison résidentielle et mobile conformément aux

dégagements indiqués ci-dessous. Pour des raisons de sécurité,

veuillez respecter les dégagements et restrictions d’installation.

Toute réduction du jeu aux combustibles ne peut être effectuée

que par des moyens approuvés par une autorité réglementaire.

















po mm

C Mur latéral à l'appareil 8 204

D Mur latéral au conduit 3 77

E Mur arrière à l'appareil 9,5 241

F Mur arrière vers la cheminée 3 77

G Mur au coin de l'appareil 2 51

H Hauteur du plafond au sol 60 1524

J Hauteur du plafond à l'appareil 27 686

INSTALLATION

AVIS DE SÉCURITÉ

• SI CE POÊLE N’EST PAS INSTALLÉ CORRECTEMENT,

UN INCENDIE PEUT EN RÉSULTER. POUR RÉDUIRE LES

RISQUES D’INCENDIE, SUIVEZ LES INSTRUCTIONS

D’INSTALLATION.

• ADRESSEZ-VOUS AUX AUTORITÉS LOCALES DE

L’URBANISME POUR OBTENIR UN PERMIS ET DES

RENSEIGNEMENTS SUR TOUTE AUTRE RESTRICTION À

L’INSTALLATION ET SUR LES EXIGENCES D’INSPECTION

DANS VOTRE RÉGION.

• NE PLACEZ AUCUN VÊTEMENT OU AUTRE OBJET

INFLAMMABLE SUR OU PRÈS DU POÊLE.

• N’UTILISEZ JAMAIS D’ESSENCE, DE COMBUSTIBLE

À LANTERNE DE TYPE ESSENCE, DE KÉROSÈNE,

D’ESSENCE D’ALLUME-FEU OU D’AUTRES LIQUIDES

SIMILAIRES POUR ALLUMER OU RAVIVER LE FEU DANS

CE POÊLE. GARDEZ TOUS CES LIQUIDES ÉLOIGNÉS DU

POÊLE LORSQU’IL EST EN MARCHE.

• CET APPAREIL EST UN APPAREIL DE CHAUFFAGE

AUTONOME. IL N’EST PAS CONÇU POUR ÊTRE RELIÉ À

DES CONDUITS DE DISTRIBUTION D’AIR. CE N’EST PAS

UN FOURNEAU.

• INSTALLER L'ÉVENT AUX DÉGAGEMENTS SPÉCIFIÉS PAR

LE FABRICANT DE L'ÉVENT.

• N’INSTALLEZ PAS DE REGISTRE DE TIRAGE SUR LE

SYSTÈME D’ÉVACUATION DE CET APPAREIL.

• CE POÊLE DOIT ÊTRE RÉGULIÈREMENT ENTRETENU

ET NETTOYÉ (VOIR LA SECTION « ENTRETIEN »). LE

DÉFAUT D’ENTRETIEN DU POÊLE PEUT ENTRAÎNER UN

FONCTIONNEMENT INAPPROPRIÉ ET DANGEREUX.

• UN DISJONCTEUR DOIT ÊTRE INSTALLÉ. CET APPAREIL

DOIT ÊTRE BRANCHÉ SUR UNE PRISE MURALE

AVEC TERRE DE 110-120 V, 60 Z. N’UTILISEZ PAS

D’ADAPTATEUR DE PRISE ET NE COUPEZ PAS LA FICHE

DE TERRE. N’ACHEMINEZ PAS LE CORDON ÉLECTRIQUE

SOUS, DEVANT OU SUR LE POÊLE. NE FAITES PAS

COURIR LE CORDON ÉLECTRIQUE DANS LES ZONES DE

PASSAGE ET NE LE COINCEZ PAS SOUS LES MEUBLES.

ATTENTION:

ATTENTION: LA COMBUSTION DU COMBUSTIBLE GÉNÈRE

DU MONOXYDE DE CARBONE QUI PEUT S’AVÉRER

DANGEREUX POUR LA SANTÉ EN L’ABSENCE D’UNE

VENTILATION APPROPRIÉE.

ATTENTION:

• UN DÉTECTEUR DE FUMÉE FONCTIONNEL DOIT ÊTRE

INSTALLÉ DANS LA PIÈCE OÙ SE TROUVE LE POÊLE.

• INSTALLEZ UN DÉTECTEUR DE FUMÉE À CHAQUE ÉTAGE

DE VOTRE MAISON; EN CAS D’INCENDIE ACCIDENTEL

DÛ À N’IMPORTE QUELLE CAUSE, CE DISPOSITIF PEUT

LAISSER LE TEMPS DE S’ÉCHAPPER.

• LE DÉTECTEUR DE FUMÉE DOIT ÊTRE INSTALLÉ À AU

MOINS 15 PIEDS (4,57 M) DE L’APPAREIL AFIN D’ÉVITER

QU’IL NE SE DÉCLENCHE INUTILEMENT LORS DU

RECHARGEMENT DU POÊLE.

ATTENTION:

• L’UTILISATION D’AIR EXTÉRIEUR N’EST PAS NÉCESSAIRE

POUR CET APPAREIL.

• NE DÉBRANCHEZ PAS LE POÊLE SI VOUS SOUPÇONNEZ

UN DYSFONCTIONNEMENT. PLACEZ LE CONTACTEUR

ON/OFF SUR « OFF » PUIS PRENEZ CONTACT AVEC LE

CONCESSIONNAIRE.

• LE POÊLE NE FONCTIONNE PAS PENDANT LES COUPURES

DE COURANT. EN CAS DE PANNE DE COURANT, VEILLEZ

AUX ÉMANATIONS DE FUMÉE DU POÊLE ET OUVREZ UNE

FENÊTRE SI LA FUMÉE SE RÉPAND DANS LA PIÈCE.

• N’OBSTRUEZ JAMAIS LA CIRCULATION DE L’AIR DES

GRILLES D’AÉRATION OUVERTES DE L’APPAREIL.

Nous recommandons que nos produits de foyer

des

au Canada par le

programme de formation

technique en énergie

du bois (WETT).

CERTIFIÉ

Votre appareil de chauffage doit être installé par un technicien

qualié NFI (États-Unis) ou WETT (Canada). Pour trouver

l’installateur qualié le plus proche, rendez-vous sur :

https://ncertied.org,

https://www.wettinc.ca/

POUR LE SERVICE À LA CLIENTÈLE APPELER: 800-750-2723 EXT 5050

INSTRUCTIONS DE MONTAGE

1. Tirez les ls installés en usine hors du haut du poêle. Il y

aura deux faisceaux de câbles, comme illustré.

2. Déballez les commandes montées sur le dessus et assurez-

vous que le faisceau de câbles illustré est solidement xé.

3. Connectez les faisceaux de câblage installés en usine au

panneau de commande, comme illustré.

4. Fixez le panneau de commande sur le dessus du poêle avec

deux vis à tôle.

LISTE DE CONTRÔLE D’INSTALLATION

Votre poêle à bois ne doit être installé que par un installateur qualié. Un installateur qualié NFI est disponible à l’adresse www.

ncertied.org/public/nd-an-n-pro/

SERVICE CLIENTS

1-800-750-2723 poste 5050

Texte au 423-301-5624

E-mail à: [email protected]

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualiée qui installe cet appareil. Conservez cette page pour

référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle annulera la

garantie.

S’il te plaît imprime

Nom du client: Numéro de téléphone:

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de téléphone:

Nom du technicien d’installation: Numéro de licence:

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: _______________________________________________________________________________________________

Système de ventilation: nouveau système de ventilation

Oui Non Si oui, marque ______________________________________

Si non, date d’inspection du système de ventilation existant: _______________________________________________________________________

MISE EN SERVICE

Conrmer l’installation du tapis de foyer conformément aux instructions d’installation .........................................................................

Conrmer le bon placement des pièces internes ........................................................................................................................................

Vérier la solidité du joint de porte et des joints de porte ...........................................................................................................................

Conrmer les dégagements aux combustibles selon les instructions d’installation de ce manuel ........................................................

Vérier le fonctionnement des commandes pneumatiques .......................................................................................................................

Conrmez que le système de ventilation est sécurisé et scellé .................................................................................................................

Conrmer que le poêle démarre et fonctionne correctement .....................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est fonctionnel ..................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences d’entretien de

routine .............................................................................................................................................................................................................

Déclaration d’achèvement: En tant que personne qualiée responsable des travaux décrits ci-dessus, je conrme que l’appareil en tant

que travail associé a été installé selon les instructions du fabricant et en suivant les codes de construction et d’installation applicables.

Signé: ________________________________________ Nom en lettres moulées: __________________________________ Date: _________________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

Votre poêle à granulés a été approuvé pour une installation aux États-Unis et au Canada. Il peut également être installé dans un

mobil-home / bâtiment transportable. Votre poêle est certié ASTM E1509-2022 et certié CAN/ULC S627:2023. Ce manuel décrit

l’installation et le fonctionnement du poêle à granulés Vogelzang, VG5717-P. Cet appareil de chauffage respecte les limites d’émission

de bois de lit de l’Agence américaine de protection de l’environnement 2020 pour les appareils de chauffage au bois vendus après le

15 mai 2020. Dans des conditions de test spéciques de l’EPA, il a été démontré que cet appareil de chauffage fournit de la chaleur à

un taux de 11 871 à 30 884 Btu/h. Cet appareil de chauffage a atteint un taux d’émission de particules de 1,6 g/h lorsqu’il a été testé

selon la méthode ASTM E 2779 et une ecacité de 77 %.

AVERTISSEMENT:

IL EST CONTRAIRE À LA RÉGLEMENTATION FÉDÉRALE D’UTILISER CE POÊLE À BOIS D’UNE MANIÈRE INCOMPATIBLE AVEC LES

INSTRUCTIONS D’UTILISATION DU MANUEL DU PROPRIÉTAIRE.

INTRODUCTION

Spécications De Chauffage

Brûler le combustible de tarif * (réglage le plus bas) 1,9 lbs./hr.

* La taille des granulés peut affecter le débit

réel d’alimentation en carburant, les durées de

combustion et la capacité de la trémie. Les

débits d’alimentation en carburant peuvent

varier jusqu’à 20 %. Utilisez du carburant

homologué PFI pour de meilleurs résultats.

Temps de combustion (réglage le plus bas) 47 hrs. (approximatif)

Capacité de la trémie * jusqu’à 90 lbs. (40.8kg)

Spécications Électriques

Note électrique 120 V, 60 Hz, 3.0 Amps

Watts (opérationnel) 180W

Watts (allumeur en marche) 260W

Dimensions

Hauteur x Largeur x Profondeur 32-7/8 po x 24-3/4 po x 24-3/8 po (836mm x 630mm x 621mm)

Du sol au centre du tuyau d’échappement 10,61 po (270 mm)

Du sol au centre d’admission d’air frais 10,59 po (270 mm)

Pour le service client, veuillez appeler:

1-800-750-2723 poste 5050 ou;

Texte au 423-301-5624 ou;

Écrivez-nous à:

customerservice@usstove.com

Remarque: Enregistrez votre produit en utilisant votre téléphone

intelligent avec le code QR. Conservez vos reçus avec vos

dossiers pour toute réclamation au titre de la garantie.

Vous pouvez également enregistrer votre produit en ligne

sur www.usstove.com/support/product-registration / OU en

téléchargeant l’application US Stove Company disponible pour

iOS et Android.

* Toutes les images de ce manuel sont à des ns d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel d’instructions et d’utilisation du propriétaire

AGENCE AMÉRICAINE DE PROTECTION DE

L’ENVIRONNEMENT

Certié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie peut en résulter.

Pour votre sécurité, suivez les instructions d’installation. N’utilisez jamais de compromis de

fortune lors de l’installation de ce radiateur. Contactez les responsables locaux du bâtiment

ou des pompiers pour connaître les permis, les restrictions et les exigences d’installation dans

votre région. NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser votre nouveau

radiateur. Le non-respect des instructions peut entraîner des dommages matériels, des blessures

corporelles ou même la mort. Une installation incorrecte pourrait annuler votre garantie!

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

AVERTISSEMENT SUR LA PROPOSITION 65 DE LA

CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques,

y compris le monoxyde de carbone, qui est connu dans

l’État de Californie pour provoquer le cancer, des anomalies

congénitales et / ou d’autres troubles de la reproduction.

Pour plus d’informations, visitez www.P65warnings.ca.gov

VG5717-P

Rapport #: F22-777

Certié selon la norme ASTM E1509-2022 et

Certié CAN/ULC S627:2023

Maisons mobiles / bâtiments portatif approuvé

Numéro De Modèle:

Vogelzang KP5513-W VG5717-P Pellet Stove 90 lb. Hopper 1,700 sq. Ft.

Product's Documents

VG5717 Owners Manual

Specifications

Vogelzang KP5513-W Questions and Answers
