PP 86DSP
MK2
PLUG & PLAY
8-Kanal Verstärker mit integriertem
9-Kanal 64 Bit DSP für universelle Anwendungen
8-channel amplier with integrated
9-channel 64 Bit DSP for universal applications
deutsch / english
3
de
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Verstärkers mit integriertem DSP.
MATCH setzt mit dem PP 86DSP MK2 neue
Maßstäbe im Bereich der Verstärkertechnik. Dabei
protieren Sie als Kunde direkt von unserer mehr
als 30-jährigen Erfahrung in der Forschung und
Entwicklung von Audiokomponenten.
Dieser Plug & Play Verstärker wurde von uns nach
neuesten technischen Erkenntnissen entwickelt und
zeichnet sich durch hervorragende Verarbeitung
und eine überzeugende Anwendung ausgereifter
Technologien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von MATCH-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie-
ren, dass jedes Gerät vor Versand auf seinen ein-
wandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und An-
schlusses des Gerätes Voraussetzung für die Ga-
rantieleistungen sind.
Installieren Sie Ihren Verstärker an einer trockenen
Stelle im Auto und vergewissern Sie sich, dass
der Verstärker am Montageort genügend Kühlung
erhält. Montieren Sie das Gerät nicht in zu kleine,
abgeschlossene Gehäuse ohne Luftzirkulation oder
in der Nähe von wärmeabstrahlenden Teilen oder
elektronischen Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muss der Verstärker
professionell befestigt werden. Dieses geschieht
über Schrauben, die in eine Montageäche ein-
geschraubt werden, die wiederum genügend Halt
bieten muss.
Wenn Sie den Verstärker mittels Schrauben an
der Karosserie befestigen, so vergewissern Sie
sich, dass die Montageäche genügend Halt bie-
tet und keine elektrischen Kabel und Komponen-
ten, hydraulische Bremsleitungen, der Benzintank
etc. dahinter verborgen sind. Diese könnten sonst
beschädigt werden. Achten Sie bitte darauf, dass
sich solche Teile auch in der doppelten Wandver-
kleidung verbergen können.
Allgemeines zum Anschluss des PP 86DSP MK2
Verstärkers
Der Verstärker darf nur in Kraftfahrzeuge eingebaut
werden, die den 12 V-Minuspol an Masse haben.
Bei anderen Systemen können der MATCH Verstär-
ker und die elektrische Anlage des Kfz beschädigt
werden. Die Plusleitung für die gesamte Anlage
sollte in einem Abstand von max. 30 cm von der
Batterie mit einer Hauptsicherung abgesichert wer-
den. Der Wert der Sicherung errechnet sich aus der
maximalen Stromaufnahme der Car-Hi Anlage.
Verwenden Sie zur Verbindung des MATCH
PP 86DSP MK2 Verstärkers ausschließlich die
beiliegenden Anschlusskabel oder einen op-
tional erhältlichen MATCH-Kabelbaum! Die
Verwendung anderer Kabel kann zu Schäden
an ihrer Anlage führen. Die Sicherungen im
Verstärker dürfen nur mit den gleichen Werten
(2 x 25 A) ersetzt werden, um eine Beschädi-
gung des Gerätes zu verhindern. Höhere Werte
können zu gefährlichen Folgeschäden führen!
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr be-
steht. Bei scharfen Kanten (Blechdurchführungen)
müssen alle Kabel gegen Durchscheuern gepols-
tert sein. Ferner darf das Versorgungskabel niemals
mit Zuleitungen zu Vorrichtungen des Kfz (Lüfter-
motoren, Brandkontrollmodulen, Benzinleitungen
etc.) verlegt werden.
Herzlichen Glückwunsch!
Allgemeine Hinweise
4

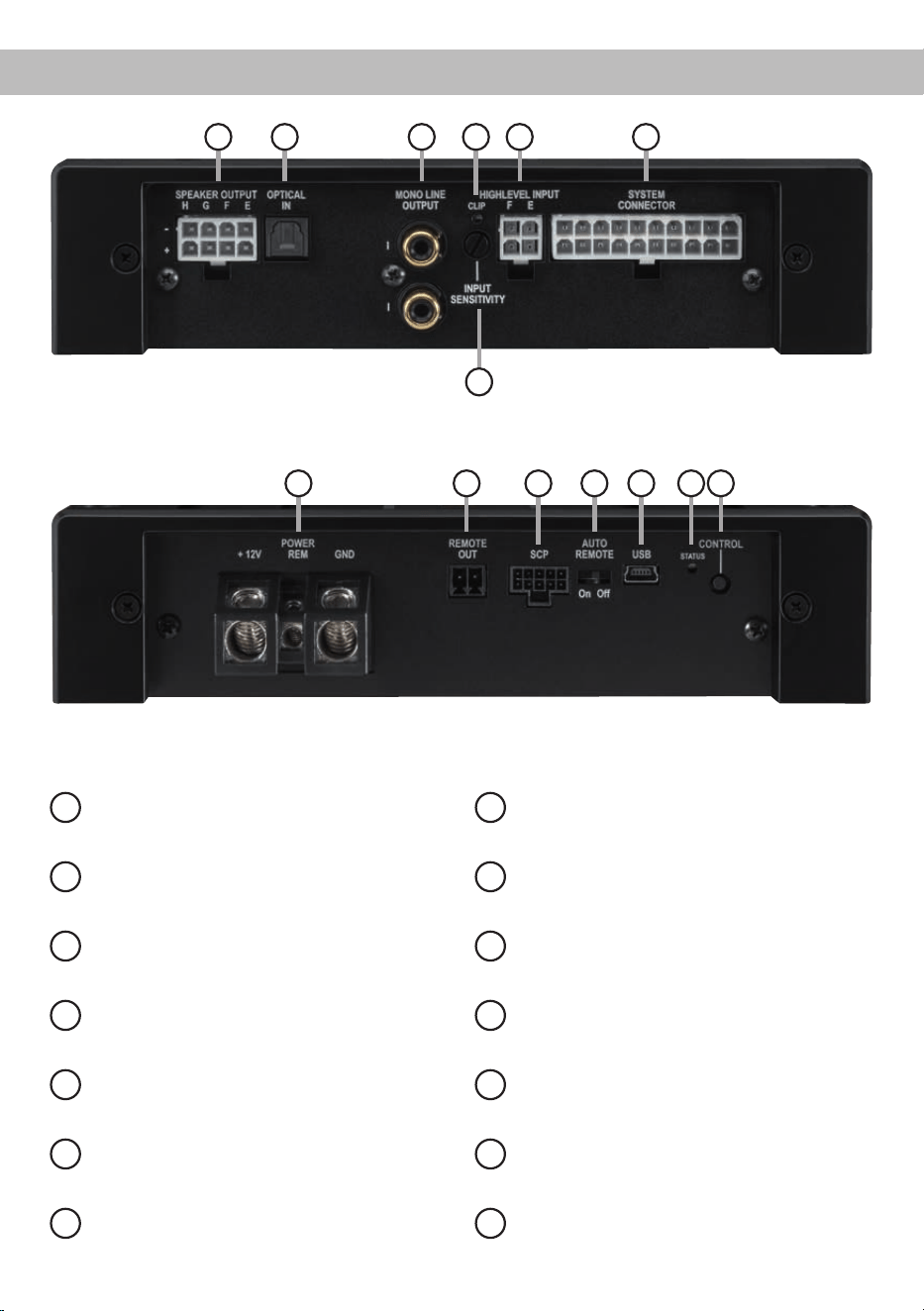

Anschluss- und Bedienelemente
1 2 3 4 5
1
Lautsprecherausgänge E - H
Seite 7, Punkt 3
2
Optischer Digitaleingang
Seite 8, Punkt 4
3
Vorverstärkerausgänge
Seite 10, Punkt 11
4
Clipping LED
Seite 9, Punkt 8
5
Highlevel-Lautsprechereingäge E & F
Seite 7, Punkt 2
6
System Connector Eingang
Seite 7, Punkt 1
7

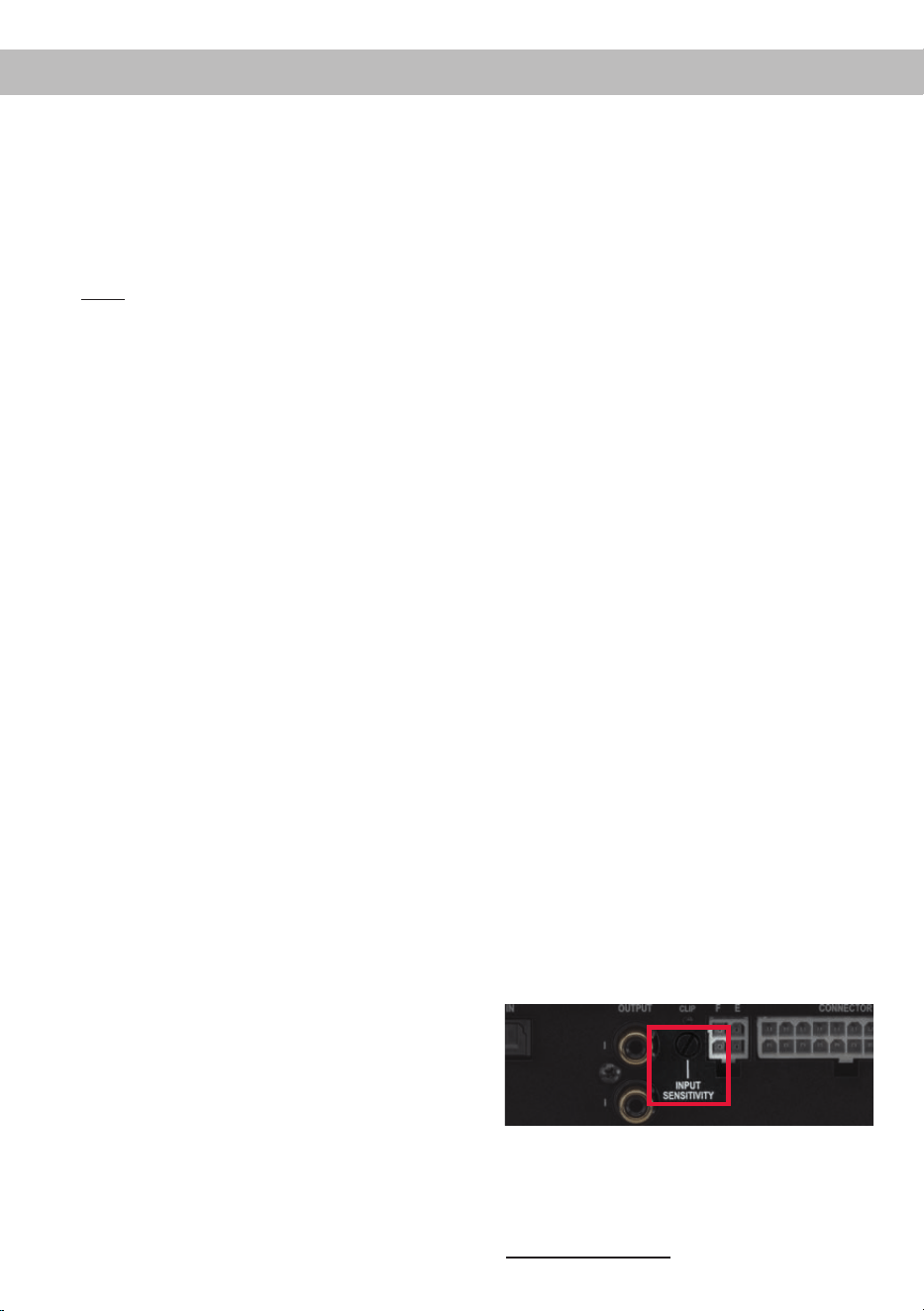

Eingangsempndlickeits-Regler
Seite 9, Punkt 8
8
Anschluss Stromversorgung & Remote
Seite 8, Punkt 6
9
Remote-Ausgänge
Seite 11, Punkt 12
10
SCP (Smart Control Port)
Seite 12, Punkt 3
11
Auto Remote-Schalter
Seite 8, Punkt 5
12
USB Eingang
Seite 9, Punkt 7
13
Status LED
Seite 11, Punkt 1
14
Control Taster
Seite 11, Punkt 2
8 9 10 11
6
7
12 13 14
5
de

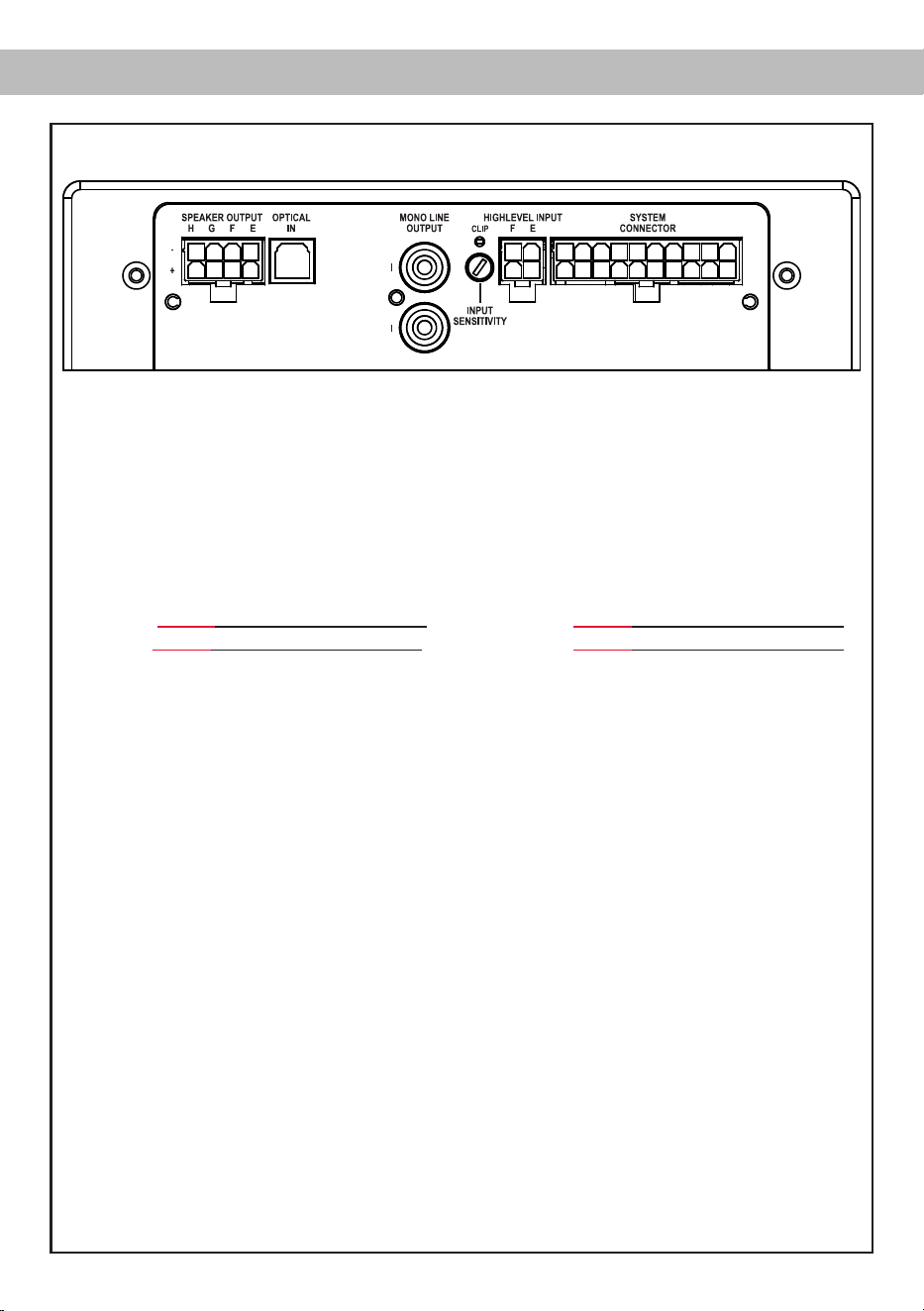

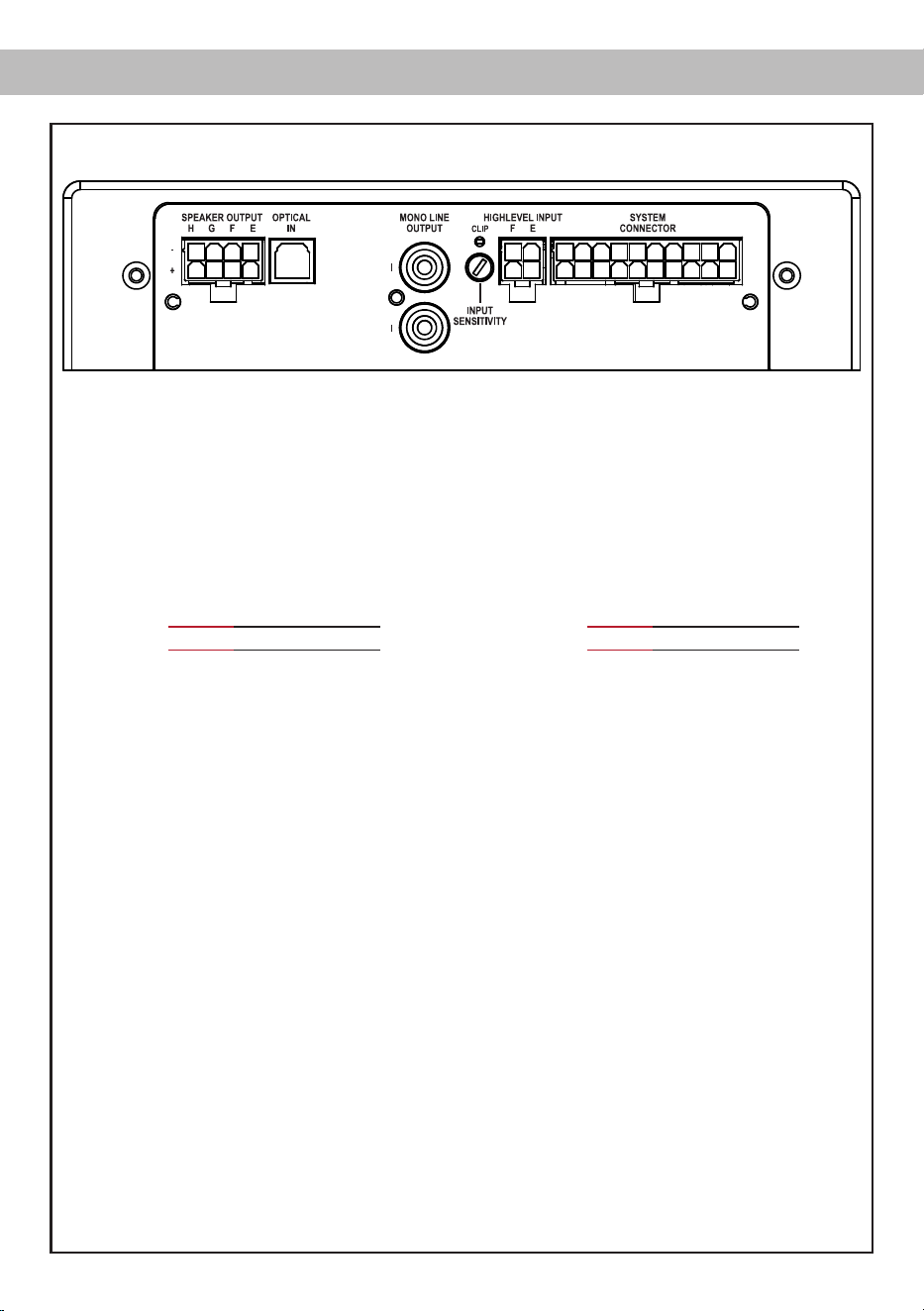

Abb. 1: Pinbelegung PP 86DSP MK2
System Connector
1. Highlevel-Lautsprechereingang hinten links (-) / C
2. Highlevel-Lautsprechereingang vorne links (-) / A
3. Highlevel-Lautsprechereingang vorne rechts (-) / B
4. Highlevel-Lautsprechereingang hinten rechts (-) / D
5. Lautsprecherausgang hinten rechts (-) / D
6. Lautsprecherausgang hinten links (-) / C
7. Lautsprecherausgang vorne rechts (-) / B
8. Lautsprecherausgang vorne links (-) / A
9. Masse* / Wichtig: Pin darf nicht belegt werden!
10. Masse*/ Wichtig: Pin darf nicht belegt werden!
11. Highlevel-Lautsprechereingang hinten links (+) / C
12. Highlevel-Lautsprechereingang vorne links (+) / A
13. Highlevel-Lautsprechereingang vorne rechts (+) / B
14. Highlevel-Lautsprechereingang hinten rechts (+) / D
15. Lautsprecherausgang hinten rechts (+) / D
16. Lautsprecherausgang hinten links (+) / C
17. Lautsprecherausgang vorne rechts (+) / B
18. Lautsprecherausgang vorne links (+) / A
19. +12 Volt* / Wichtig: Pin darf nicht belegt werden!
20. +12 Volt* / Wichtig: Pin darf nicht belegt werden!
Highlevel Input E - F
21. Highlevel-Lautsprechereingang Kanal F (-)
22. Highlevel-Lautsprechereingang Kanal E (-)
23. Highlevel-Lautsprechereingang Kanal F (+)
24. Highlevel-Lautsprechereingang Kanal E (+)
* Nicht belegt beim beiliegenden System Connector Anschlusskabel.
Speaker Output E - H
25. Subwooferausgang 2 (-) / H
26. Subwooferausgang 1 (-) / G
27. Lautsprecherausgang F (-)
28. Lautsprecherausgang E (-)
29. Subwooferausgang 2 (+) / H
30. Subwooferausgang 1 (+) / G
31. Lautsprecherausgang F (+)
32. Lautsprecherausgang E (+)
Hardware-Konguration
20191817161514131211
10987654321
2423
222128272625
32313029
6
Hardware-Konguration

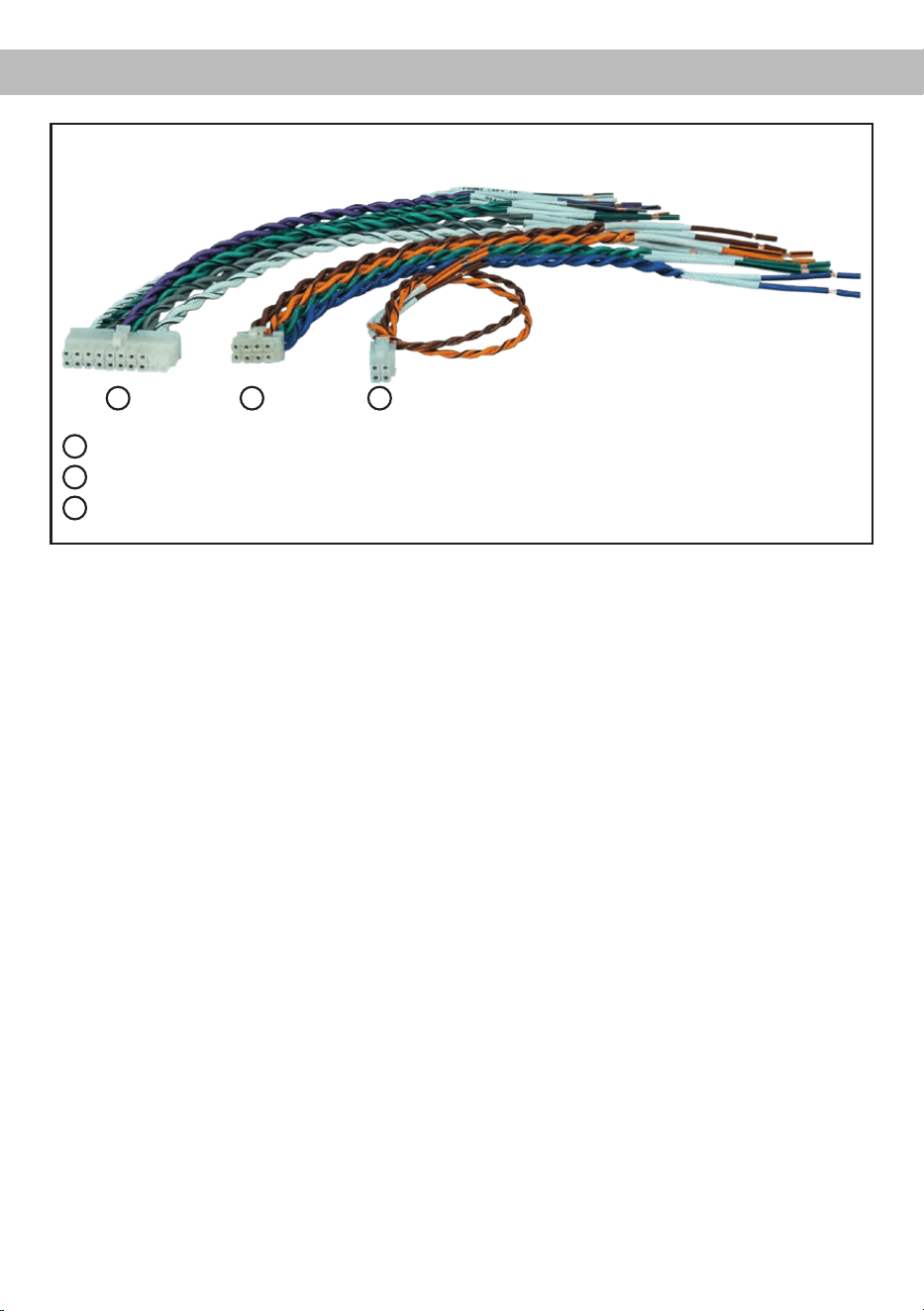

Abb. 2: Übersicht Anschlusskabel
1
System Connector Anschlusskabel
2
Speaker Output E - H Anschlusskabel
3
Highlevel Input E - F Anschlusskabel
1 2 3
7
de
Kongurieren Sie den MATCH PP 86DSP MK2 in
der nachfolgenden Reihenfolge
Achtung: Für die Durchführung der nachfolgenden
Schritte werden Spezialwerkzeuge und Fachwissen
benötigt. Um Anschlussfehler und Beschädigungen
zu vermeiden, fragen Sie im Zweifelsfall Ihren Ein-
bauspezialisten und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).
1. Anschluss des System Connector
1. Anschluss der Highlevel-Lautsprecherein-
gänge A - D: Die Highlevel-Lautspreche-
reingänge (siehe Seite 5, Abb. 1, Nr. 1 - 4
und Nr. 11 - 14) können mit Hilfe des beilie-
genden MATCH Anschlusskabels direkt mit
den Lautsprecherausgängen des Werks-
bzw. Nachrüstradios verbunden werden.
Dabei müssen nicht zwingend alle Eingänge
belegt werden. Es ist ausreichend, zwei der
vier Highlevel-Lautsprechereingänge zu be-

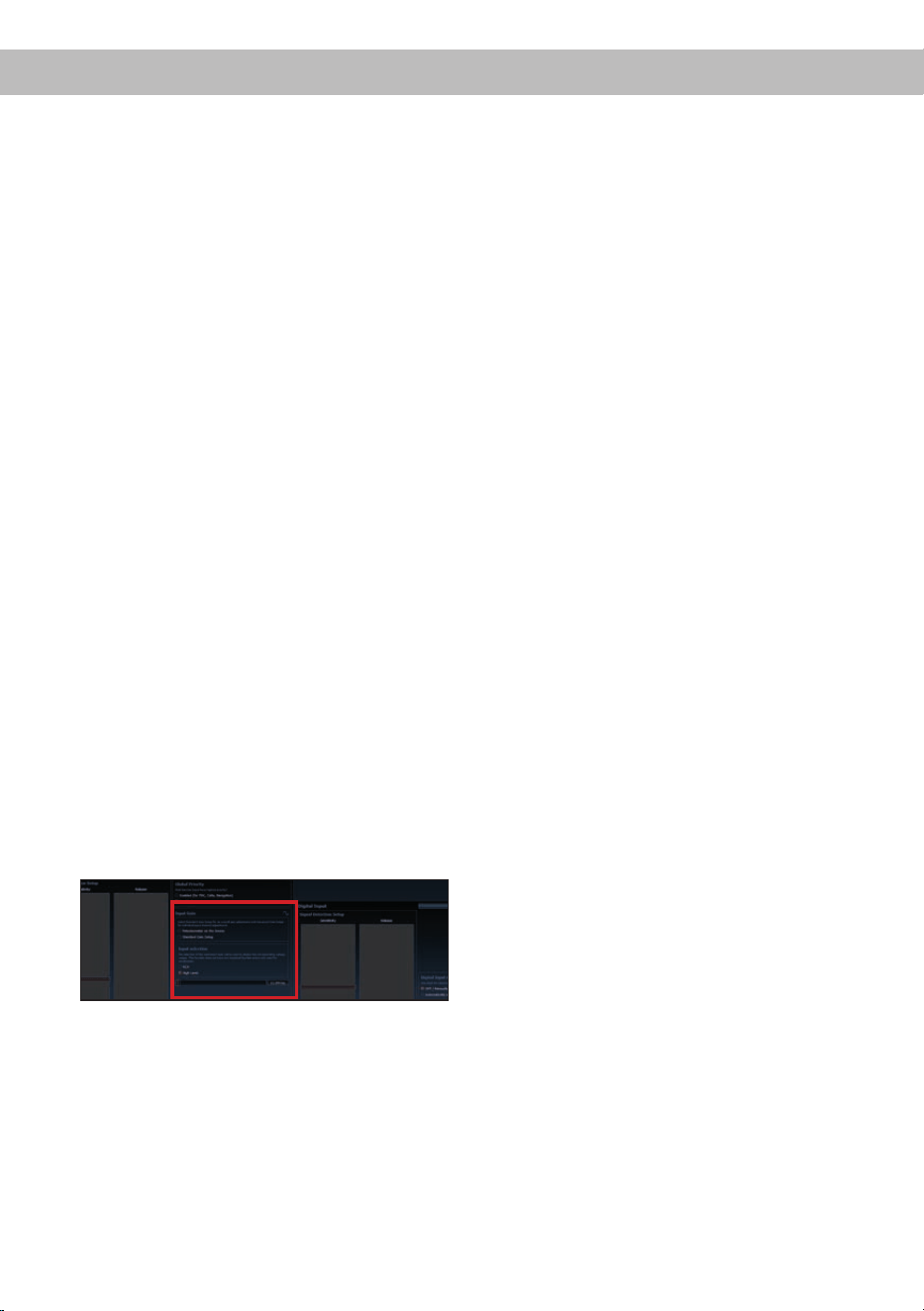

legen. Mit Hilfe der DSP PC-Tool Software
können die Eingangssignale auf die 9 Aus-
gangskanäle des Verstärkers individuell auf-
geteilt werden.
Achten Sie bitte auf eine korrekte Polung!
Wenn Sie einen oder mehrere Anschlüsse
verpolen, kann dadurch die Funktion des
Verstärkers beeinträchtigt werden. Bei Ver-
wendung dieses Eingangs muss der Remo-
te-Eingang (REM) nicht belegt werden, da
sich der Verstärker automatisch einschaltet,
sobald ein Lautsprechersignal anliegt.
2. Anschluss der Lautsprecherausgänge A - D:
Die Lautsprecherausgänge (siehe Seite 5,
Abb. 1 Nr. 5 - 8 und Nr. 15 - 18) können mit
Hilfe des beiliegenden MATCH Anschluss-
kabels direkt mit den Lautsprecherleitungen
verbunden werden. Verbinden Sie niemals
die Lautsprecherleitungen mit der Kfz-Mas-
se (Fahrzeugkarosserie). Dieses kann Ihren
Verstärker zerstören. Achten Sie darauf,
dass alle Lautsprechersysteme phasenrich-
tig angeschlossen sind, d.h. Plus zu Plus
und Minus zu Minus. Vertauschen von Plus
und Minus hat einen Totalverlust der Bass-
wiedergabe zur Folge. Der Pluspol ist bei
den meisten Lautsprechern gekennzeichnet.
Die Impedanz pro Kanal darf 2 Ohm nicht
unterschreiten, da sonst die Schutzschal-
tung des Verstärkers aktiviert wird.
Achtung: Verwenden Sie zum Anschluss
ausschließlich das mitgelieferte System
Connector Anschlusskabel oder einen pas-
senden Kabelbaum aus dem MATCH Zube-
hörprogramm.
2. Anschluss der Highlevel-Lautsprecherein-
gänge E & F (optional)
Die Highlevel-Lautsprechereingänge E & F
können direkt mit den Lautsprecherausgängen
des Werks- bzw. Nachrüstradios mit Hilfe des
beiliegenden Anschlusskabels verbunden wer-
den (siehe Seite 5, Abb. 1, Nr. 21 - 28). Achten
Sie bitte auf eine korrekte Polung! Wenn Sie
einen oder mehrere Anschlüsse verpolen, kann
dadurch die Funktion des Verstärkers beein-
trächtigt werden. Bei Verwendung dieses Ein-
gangs muss der Remote-Eingang (REM / Sei-
te 4, Punkt 8) nicht belegt werden, da sich der
Verstärker automatisch einschaltet, sobald ein
Lautsprechersignal anliegt.
Achtung: Verwenden Sie zum Anschluss aus-
schließlich das mitgelieferte Anschlusskabel mit
dem 4-poligen Stecker und den oenen Kabel-
enden (Seite 6, Abb. 2) oder einen passenden
Kabelbaum aus dem MATCH Zubehörpro-
gramm.

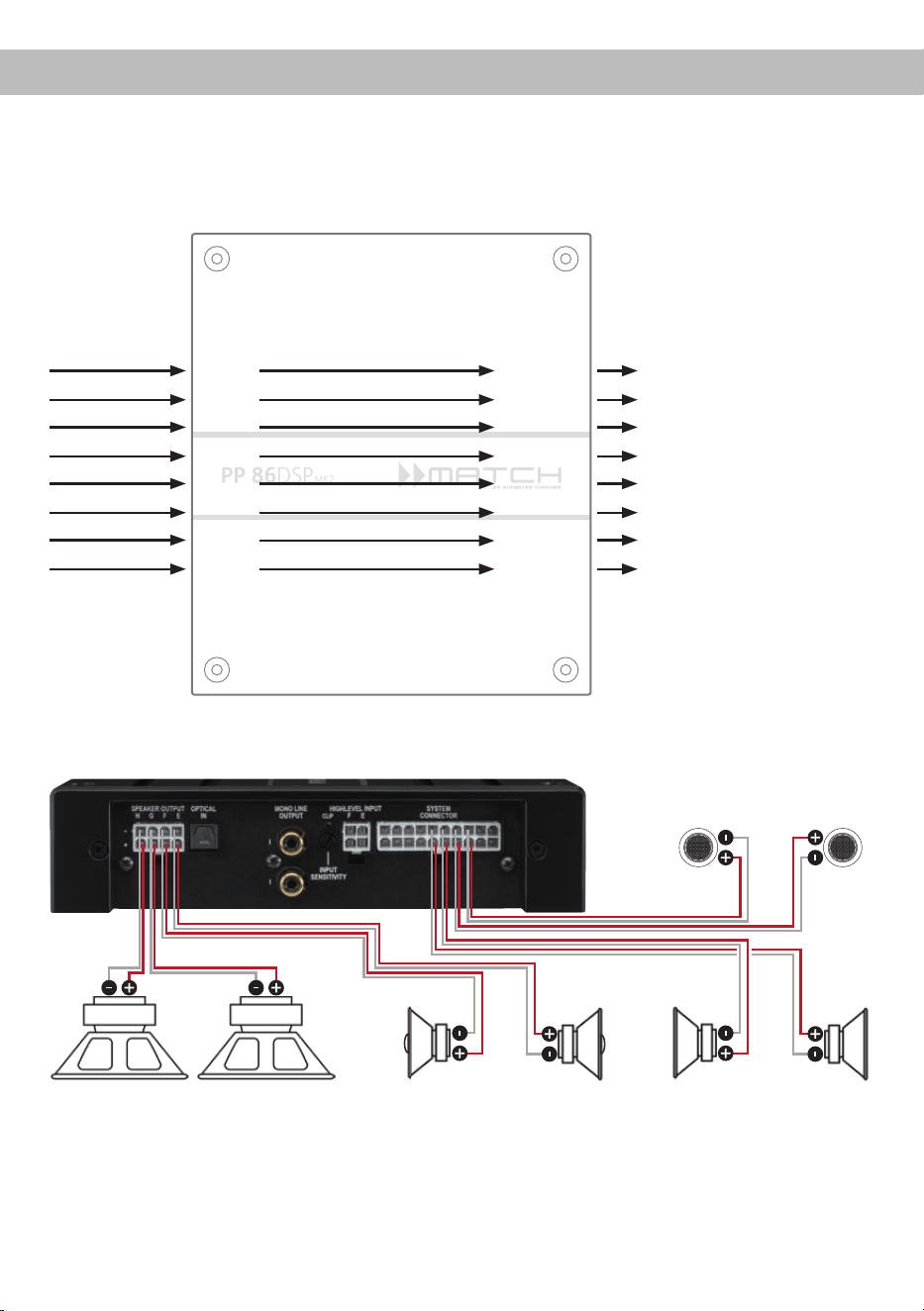

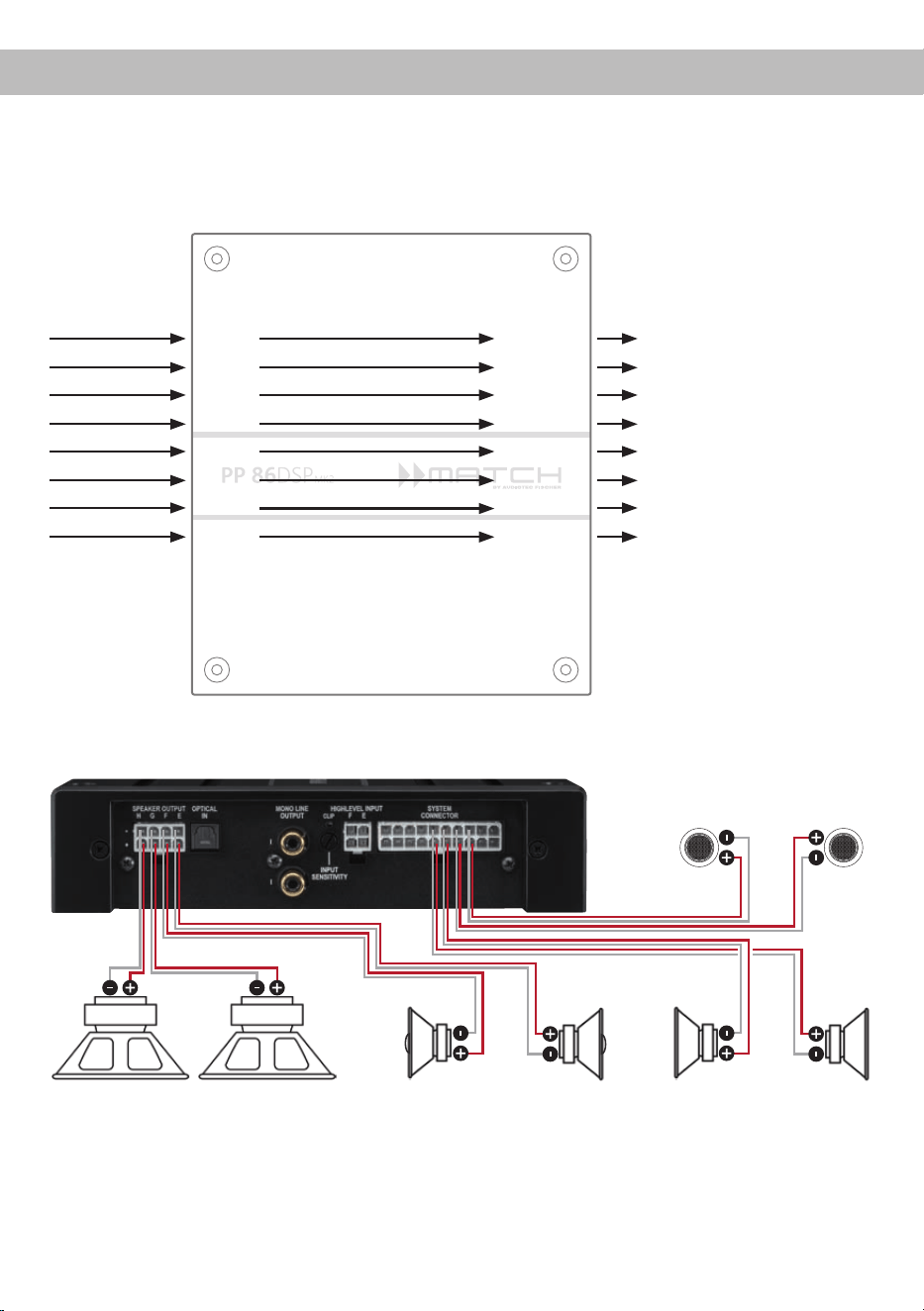

3. Optional: Anschluss der Lautsprecheraus-
gänge E - H
An die Lautsprecherausgänge kann entwe-
der ein passiver Plug & Play Subwoofer, wie
beispielsweise dem MATCH PP 10E-D ange-
schlossen werden oder weitere Lautsprecher-
systeme / Lautsprecher.
Anschluss Plug & Play Subwoofer: Beim
Anschluss eines Plug & Play Subwoofers
werden vier der acht Verstärkerkanäle der
PP 86DSP MK2 zum Ansteuern des Subwoo-
fers genutzt. Dabei muss an allen vier Ausgän-
gen ein identisches Signal anliegen.
Anschluss Lautsprechersysteme / Lautspre-
cher: An die Lautsprecherausgänge können
mit Hilfe des beiliegenden MATCH Anschluss-
kabels Lautsprechersysteme / Lautsprecher
angeschlossen werden (siehe Seite 5, Abb. 1,
8
Nr. 25 - 32). Verbinden Sie die Lautsprecher-
leitungen niemals mit der Kfz-Masse (Fahr-
zeugkarosserie). Dieses kann Ihren Verstärker
zerstören. Achten Sie darauf, dass alle Laut-
sprechersysteme phasenrichtig angeschlossen
sind, d.h. Plus zu Plus und Minus zu Minus.
Vertauschen von Plus und Minus hat einen To-
talverlust der Basswiedergabe zur Folge. Der
Pluspol ist bei den meisten Lautsprechern ge-
kennzeichnet. Die Impedanz der Lautsprecher
darf 2 Ohm nicht unterschreiten, da sonst die
Schutzschaltung des Verstärkers aktiviert wird.
Achtung: Verwenden Sie zum Anschluss aus-
schließlich das mitgelieferte Anschlusskabel mit
dem 8-poligen Stecker und den oenen Kabel-
enden (Seite 6, Abb. 2) oder einen passenden
Kabelbaum aus dem MATCH Zubehörpro-
gramm.
4. Anschluss einer digitalen Signalquelle im
SPDIF Format
Sofern Sie über eine Signalquelle mit op-
tischem Digitalausgang verfügen, kann diese
an den Verstärker angeschlossen werden. Die
„Sampling Rate“ muss zwischen 12 - 96 kHz
liegen
. Das Eingangssignal wird automatisch
an die interne Abtastrate angepasst. Werksei-
tig ist die manuelle Einschaltung des Eingangs
über eine optionale Fernbedienung konguriert.
Möchten Sie den Eingang automatisch bei An-
liegen eines Audiosignals aktivieren, können
Sie dies in der DSP PC-Tool Software unter
dem Menüpunkt Signalmanagement im DCM
kongurieren.
Die Einschaltautomatik des Verstärkers funktio-
niert bei Verwendung des Digitaleingangs nicht,
so dass der Remote-Eingang (REM / Seite 4,
Punkt 8) zwingend belegt werden muss.
Wichtig: Das digitale Audiosignal einer Quelle
ist üblicherweise nicht lautstärkegeregelt. Das
bedeutet, dass an den Signalausgängen des
MATCH PP 86DSP MK2 der volle Pegel an-
liegt und die angeschlossenen Verstärker voll
ausgesteuert werden. Dies kann im Extremfall
die Lautsprecher zerstören. Wir raten deshalb
dringend dazu, eine optionale Fernbedienung
zur Einstellung der Lautstärke der digitalen
Signaleingänge zu verwenden!
Hinweis: Die MATCH PP 86DSP MK2 kann
nur unkomprimierte, digitale Stereo PCM-
Signale mit einer Abtastrate zwischen 12 kHz
und 96 kHz verarbeiten. Es können keine MP3-
oder Dolby-codierten Daten verarbeitet werden,
sondern ausschließlich Stereosignale.
5. Konguration des Remote-Eingangs
Die Einschaltung der MATCH PP 86DSP MK2
erfolgt automatisch bei Ansteuerung über die
Highlevel-Lautsprechereingänge des System
Connectors und/oder Highlevel Inputs E & F
oder sobald ein Remote-Signal am Remote-
Eingang (REM) anliegt. Mit Hilfe des Auto Re-
mote Schalters (Seite 4, Punkt 11) kann die
automatische Einschaltung über die Highlevel-
Lautsprechereingänge deaktiviert werden. Dies
sollte vorgenommen werden, wenn es bei-
spielsweise zu Störgeräuschen beim Ein- und
Ausschalten des Verstärkers kommt.
On: Einschaltung über Highlevel-Lautspreche-
reingänge aktiviert (Werkseinstellung).
O: Einschaltung über Highlevel-Lautspreche-
reingänge deaktiviert.
Hinweis: Wird die automatische Einschaltung
des Verstärkers deaktiviert, muss der Remote-
Eingang belegt werden. Eine automatische
Einschaltung über den Highlevel-Lautsprecher-
eingang ist dann nicht mehr möglich.
6. Anschluss der Stromversorgung & Remote
Vor dem Anschluss des +12 V
Versorgungskabels an das Bordnetz muss
die Autobatterie abgeklemmt werden.
Achten Sie unbedingt auf eine korrekte Polari-
tät.
+12 V: Anschluss für die Plusleitung.
Das +12 V Stromkabel ist am Pluspol der Bat-
terie anzuschließen. Die Plusleitung sollte in
einem Abstand von max. 30 cm von der Batterie
mit einer Hauptsicherung abgesichert werden.
Der Wert der Sicherung errechnet sich aus der
maximalen Stromaufnahme der gesamten Car-
Hi Anlage (PP 86DSP MK2 = max. 40 A RMS
bei 12 V Bordnetz). Verwenden Sie bei kurzen
Leitungen (< 1 m) einen Querschnitt von min-
destens 6 mm². Bei längeren Leitungen emp-
fehlen wir einen Querschnitt von 10 mm² bis
16 mm².
GND: Anschluss für die Masseleitung. Das Mas-
Hardware-Konguration
9
de
sekabel muss an einer nicht isolierten Stelle mit
dem Kfz-Chassis oder direkt mit dem Minuspol
der Autobatterie verbunden werden. Der Kabel-
querschnitt sollte den gleichen Durchmesser
wie die Plusleitung haben. Ein nicht ausrei-
chender Massekontakt führt zu unerwünschten
Störgeräuschen und Fehlfunktionen.
REM:
Der Remote-Eingang
dient zum Ein-
schalten der PP 86DSP MK2, sofern die am
System Connector oder Highlevel Input E & F
angeschlossene Signalquelle die automatische
Einschaltung nicht aktiviert oder der Verstärker
bewusst nur über ein Remote-Signal ein- und
ausgeschaltet werden soll.
Dazu muss der Remote-Eingang des Verstär-
kers mit dem Remote-Ausgang des Radios /
der Head Unit verbunden werden. Somit wird
die PP 86DSP MK2 über das Radio ein- und
ausgeschaltet. Es wird dringend davon abgera-
ten, den Remote-Eingang des Verstärkers über
das Zündungsplus des Fahrzeugs zu steuern,
um Störgeräusche beim Ein- und Ausschalten
zu vermeiden.
Hinweis: Bei Verwendung einer der Highlevel-
Eingänge A - F muss der Remote-Eingang nicht
belegt werden, sofern das angeschlossene Ra-
dio über BTL-Ausgangsstufen verfügt. Wie Sie
die automatische Einschaltung über die High-
level-Lautsprechereingänge deaktivieren kön-
nen, ist auf Seite 8 unter Punkt 5 „Konguration
des Remote-Eingangs“ nachzulesen.
7. Anschluss an den Computer & Einschalten
Mit Hilfe des USB Eingangs kann die
PP 86DSP MK2 über das beiliegende Kabel mit
dem Computer verbunden und anschließend
über das DSP PC-Tool konguriert werden.
Hinweis: Es können keine USB Speichermedien
an den Verstärker angeschlossen werden.
Bevor Sie die PP 86DSP MK2 das erste Mal
an einen Computer anschließen, gehen Sie auf
unsere Homepage und laden die aktuellste
Software Version des DSP PC-Tools herun-
ter. Es ist ratsam, regelmäßig nach Updates der
Software zu schauen, damit das Gerät immer
auf dem aktuellsten Stand ist.
Die Software sowie eine umfang-
reiche Knowledge Base nden Sie auf
www.audiotec-scher.com.
Es wird dringend empfohlen, die DSP PC-Tool
Knowledge Base vor der ersten Benutzung
durchzulesen, um Komplikationen und Fehler
zu vermeiden.
Wichtig: Stellen Sie sicher, dass der
PP 86DSP MK2 Verstärker bei der ersten In-
stallation der Software noch nicht am PC ange-
schlossen ist. Verbinden Sie diesen erst, wenn
die Software samt der USB-Treiber vollständig
installiert ist.
Im folgenden Abschnitt lesen Sie die wich-
tigsten Schritte zum Anschluss und der ersten
Inbetriebnahme:
1. Laden Sie die DSP PC-Tool Software unter
www.audiotec-scher.com herunter und
installieren diese auf ihrem Computer.
2. Schließen Sie danach den Verstärker mit
dem beiliegenden USB-Kabel an den Com-
puter an. Wenn Sie längere Distanzen zu
überbrücken haben, verwenden Sie bitte
eine aktive USB-Verlängerung mit integrier-
tem Repeater.
3. Schalten Sie erst die PP 86DSP MK2 ein
und starten Sie anschließend die Software.
Sofern die Betriebssoftware des Verstärkers
nicht mehr aktuell ist, wird diese automatisch
aktualisiert.
8. Einstellen der Eingangsempndlichkeit der
analogen Signaleingänge
ACHTUNG: Es ist zwingend notwendig, die
Eingangsempndlichkeit der PP 86DSP MK2
an die Signalquelle anzupassen, um Schä-
den am Verstärker zu vermeiden.

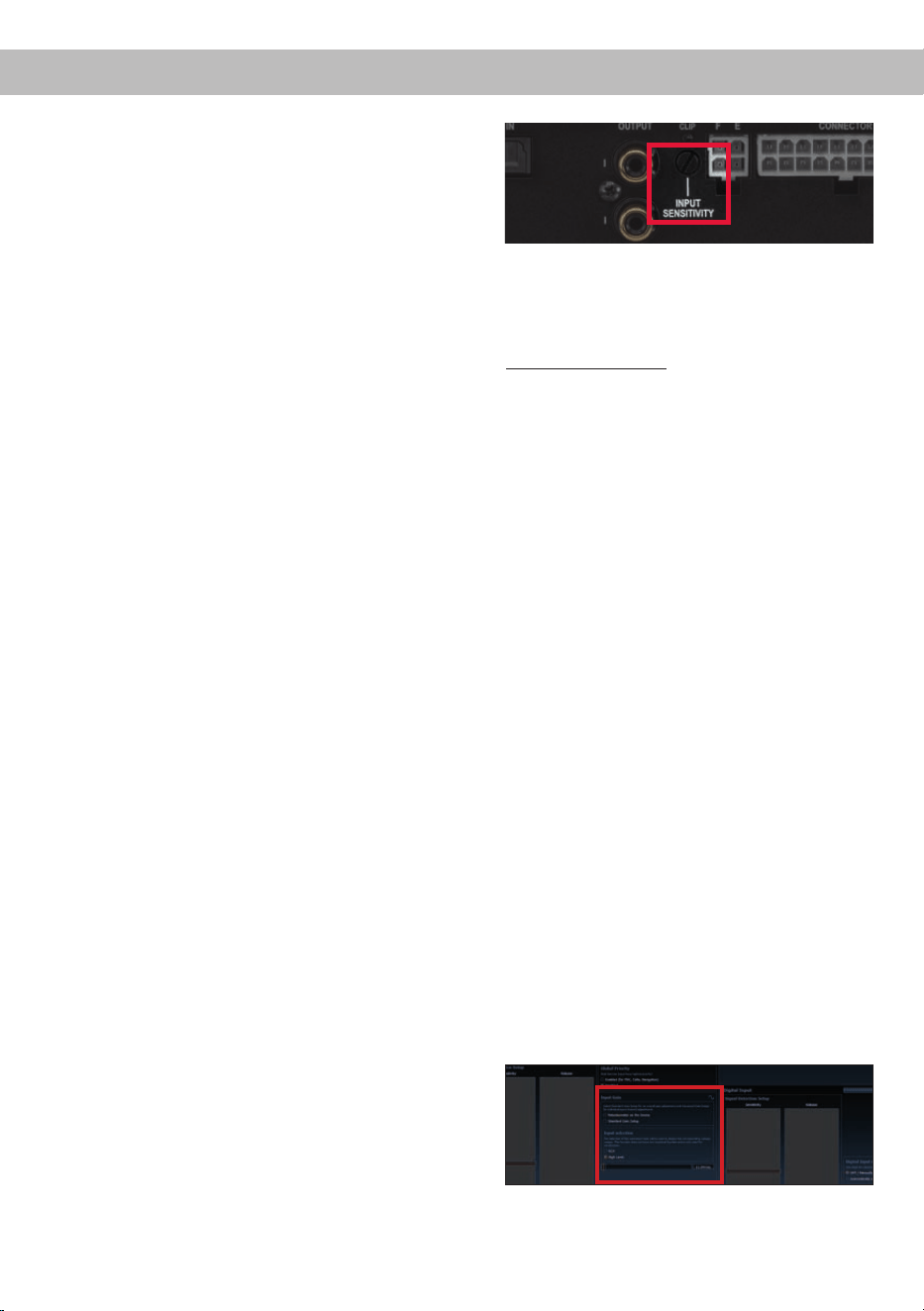

Mit Hilfe des Eingangsempndlichkeits-Reglers
(Seite 4, Punkt 7) kann die Eingangsempnd-
lichkeit optimal an die Signalquelle angepasst
werden.
Dieser Regler ist kein Lautstärkeregler, sondern
dient nur der Anpassung. Die Einstellung des
Reglers beeinusst nur die Highlevel-Eingänge.
Der Regelbereich ist: 5 - 11 Volt
10
Die Eingangsempndlichkeit ist für alle Kanäle
ab Werk auf 11 Volt eingestellt. Dies ist in nahe-
zu allen Fällen bereits die optimale Einstellung.
Nur wenn die Signalquelle einen zu kleinen
Max imalpegel liefert, sollte die Eingangsemp-
ndlichkeit vorsichtig angehoben werden.
Hinweis: Muten Sie während dieser Prozedur
die Signalausgänge der PP 86DSP MK2.
Zur Anpassung der Eingangsempndlichkeit
führen Sie bitte die folgenden Schritte durch:
1. Schalten Sie den Verstärker ein.
2. Drehen Sie die Lautstärke Ihres Radios auf
90 % der Gesamtlautstärke und spielen Sie
ein geeignetes Testsignal, z.B. Rosa Rau-
schen, (Vollaussteuerung 0 dB) ab.
3. Sollte die Clipping LED bereits leuchten,
verringern Sie mit Hilfe des Eingangsemf-
pindlichkeits-Reglers die Eingangsempnd-
lichkeit, bis die Clipping LED erlischt.
4. Erhöhen Sie die Eingangsempndlichkeit
durch Rechtsdrehung bis die Clipping LED
aueuchtet. Drehen Sie nun den Gain-Reg-
ler gegen den Uhrzeigersinn bis die Clipping
LED wieder erlischt.
Alternativ kann die Einstellung der Eingangs-
empndlichkeit mit Hilfe der DSP PC-Tool Soft-
ware vorgenommen werden. Dazu muss die
Funktion zuerst noch im Tab „Signalverwaltung“
des DCM-Menüs aktiviert und konguriert wer-
den (siehe nachfolgendes Bild).
9. Konguration des internen DSPs
Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme des Soundsystems die
grundlegenden Einstellungen im DSP mit
Hilfe der DSP PC-Tool Software vorzuneh-
men.
Nun können Sie den Verstärker mithilfe der
DSP PC-Tool Software frei kongurieren. Nütz-
liche Hinweise zur korrekten Einstellung ent-
nehmen Sie unserer Knowledge Base, welche
auf unserer Webseite bereit steht.
Achtung: Es wird dringend empfohlen, die
Lautstärke am Radio auf Minimum zu drehen
und die Signalausgänge zu muten. Speziell bei
Verwendung in vollaktiven Systemen besteht
sonst Zerstörungsgefahr für die Lautsprecher.
10. Eingangssignal analysieren
Prüfen Sie nun mit Hilfe des Input Signal
Analyzers (ISA) der DSP PC-Tool Software
das Eingangssignal auf werkseitig einge-
stelltes Equalizing und Allpass-Filter. Infor-
mationen zum ISA nden Sie in der umfang-
reichen Knowledge Base unserer Webseite
www.audiotec-scher.com.
Achtung: Es wird dringend empfohlen, vor der
ersten Inbetriebnahme die Lautstärke an der
Signalquelle auf Minimum zu drehen und an
die Vorverstärkerausgang der PP 86DSP MK2
noch nichts anzuschließen, bis die grundlegen-
den Einstellungen im Verstärker vorgenommen
wurden. Speziell bei Verwendung in vollaktiven
Systemen besteht sonst Zerstörungsgefahr für
die Lautsprecher.
11. Optional: Anschluss der Vorverstärkeraus-
gänge
Die Mono Line Outputs sind Mono-Vorverstär-
ker-Signalausgänge zum Anschluss eines zu-
sätzlichen Verstärkers. Diese können Sie mit
einem entsprechenden Kabel (RCA / Cinch-
Kabel) mit dem Vorverstärker- / Lowlevel- /
Cinch-Eingang des nachgeschalteten Verstär-
kers verbinden.
Die Ausgänge liefern eine maximale Ausgangs-
spannung von 3 Volt RMS. Bei Verwendung
dieses Ausgangs, ist es zwingend erforderlich,
einen der Remote-Ausgänge (REMOTE OUT)
zum Einschalten des angeschlossenen Ver-
stärkers zu verwenden, da ansonsten Störge-
räusche auftreten können.
Wichtig: An beiden Cinch-Ausgängen liegt das
gleiche Audiosignal an. Dieses kann mit Hilfe
der DSP PC-Tool Software unabhängig von den
anderen Verstärkerkanälen konguriert werden.
Hardware-Konguration
11
de
12. Optional: Anschluss der Remote-Ausgänge
Die Remote-Ausgänge dienen zum prozessor-
gesteuerten Einschalten eines am Mono Line
Output angeschlossenen Verstärkers. Ver
-
binden Sie dazu einen Remote-Ausgang der
PP 86DSP MK2 mit dem Remote-Eingang des
Verstärkers, um diesen über den internen DSP
störungsfrei ein- und auszuschalten.
Dieser Ausgang aktiviert sich automatisch, so
-
bald der Bootvorgang des DSP abgeschlossen
ist. Zudem wird dieser Ausgang bei aktiviertem
„Power Save Mode“ und bei Betriebssoftware-
Updates abgeschaltet.
Wichtig: Verwenden Sie niemals ein anderes
Signal als den Remote-Ausgang, um einen
angeschlossenen Verstärker einzuschalten!
13. Sound Tuning
Nun können Sie Ihr Sound Setup erstellen. In-
formationen rund um das Sound Tuning nden
Sie in unserer umfangreichen Knowledge Base
auf audiotec-scher.com oder kontaktieren
Sie Ihren MATCH Fachhändler vor Ort.
1. Status LED
Die Status LED zeigt den Betriebszustand des
Verstärkers und dessen Speichers an.
Grün: Verstärker eingeschaltet und betriebsbereit.
Orange: Power Save Modus aktiv.
Rot: Protection Mode aktiv. Dieser kann unter-
schiedliche Ursachen haben. Der Verstärker ist
mit Schutzschaltungen gegen Über- und Un-
terspannung sowie Überhitzung ausgestattet.
Prüfen Sie in diesem Fall alle Anschlüsse auf
Fehler, wie z.B. Kurzschlüsse oder fehlerhafte
Verbindungen. Ist die Sicherheitsschaltung
der Temperaturüberwachung aktiv, wird der
Remote-Ausgang sowie die Signalausgabe ab-
geschaltet, bis ein sicherer Betrieb wieder ge-
währleistet werden kann.
Rot / grün langsam blinkend: Keine Betriebs-
software auf dem DSP installiert. Verbinden
Sie den Verstärker mit der DSP PC-Tool Soft-
ware und bestätigen Sie das automatische
Update der Betriebssoftware. Die aktuellste
Version des DSP PC-Tools nden Sie auf
www.audiotec-scher.com.
Rot / grün schnell blinkend: Aktuell ausgewähl-
ter Sound Setup-Speicherplatz ist leer. Ein
neues DSP Setup muss über die DSP PC-Tool
Software eingespielt werden oder schalten
Sie auf einen Speicherplatz mit vorhandenem
Sound Setup um.
2. Control Taster
Die PP 86DSP MK2 bietet 10 interne Speicher-
plätze für Sound Setups. Mit Hilfe des Control
Tasters lässt sich zwischen zwei Speicherplät-
zen umschalten. Diese können im DSP PC-Tool
festgelegt werden. Zudem kann durch langes
Drücken des Tasters ein Geräte-Reset durch-
geführt werden.
1. Setup-Wechsel: Taster 1 Sek. drücken.
Werkseitig sind die Speicherbereiche eins und
zwei eingestellt. Der Umschaltvorgang wird
durch einmaliges rotes Blinken der Status LED
angezeigt. Alternativ kann zur Umschaltung
die optionale Fernbedienung URC.3 verwen-
det werden. Um zwischen allen internen Spei-
cherplätzen umschalten zu können, ist optio-
nales Zubehör, wie z.B. die Fernbedienungen
DIRECTOR und CONDUCTOR notwendig.
2. Geräte-Reset: Taster länger als 5 Sek. ge-
drückt halten. Durch ein Geräte-Reset wird
der interne Speicher auf die Werkseinstellung
zurückgesetzt! Dies wird durch ein durchge-
hendes rotes Leuchten und grünes schnelles
Dauerblinken der Status LED angezeigt.
Achtung: Nach dem Resetten des Gerätes
kann die PP 86DSP MK2 keine Audiosignale
mehr wiedergeben, bis das Gerät mit Hilfe des
DSP PC-Tools geupdated wurde.
Weitere Funktionen
12
3. SCP (Smart Control Port)
Dieser Multifunktionseingang dient zum An-
schluss von MATCH Zubehörprodukten, wie
beispielsweise einer Fernbedienung, mit deren
Hilfe diverse Funktionen des Verstärkers ge-
steuert werden können.
Die Funktionalität muss je nach Typ der Fern-
bedienung zuerst im „Device Conguration
Menu“ der DSP PC-Tool Software oder an der
Fernbedienung selbst konguriert werden.
Achtung: Sofern das Zubehörprodukt keinen
NanoFit Stecker besitzt, ist ein SCP-to-Control
Input Adapter (Art-Nr. M141313) optional bei Ih-
rem Fachhändler erhältlich.

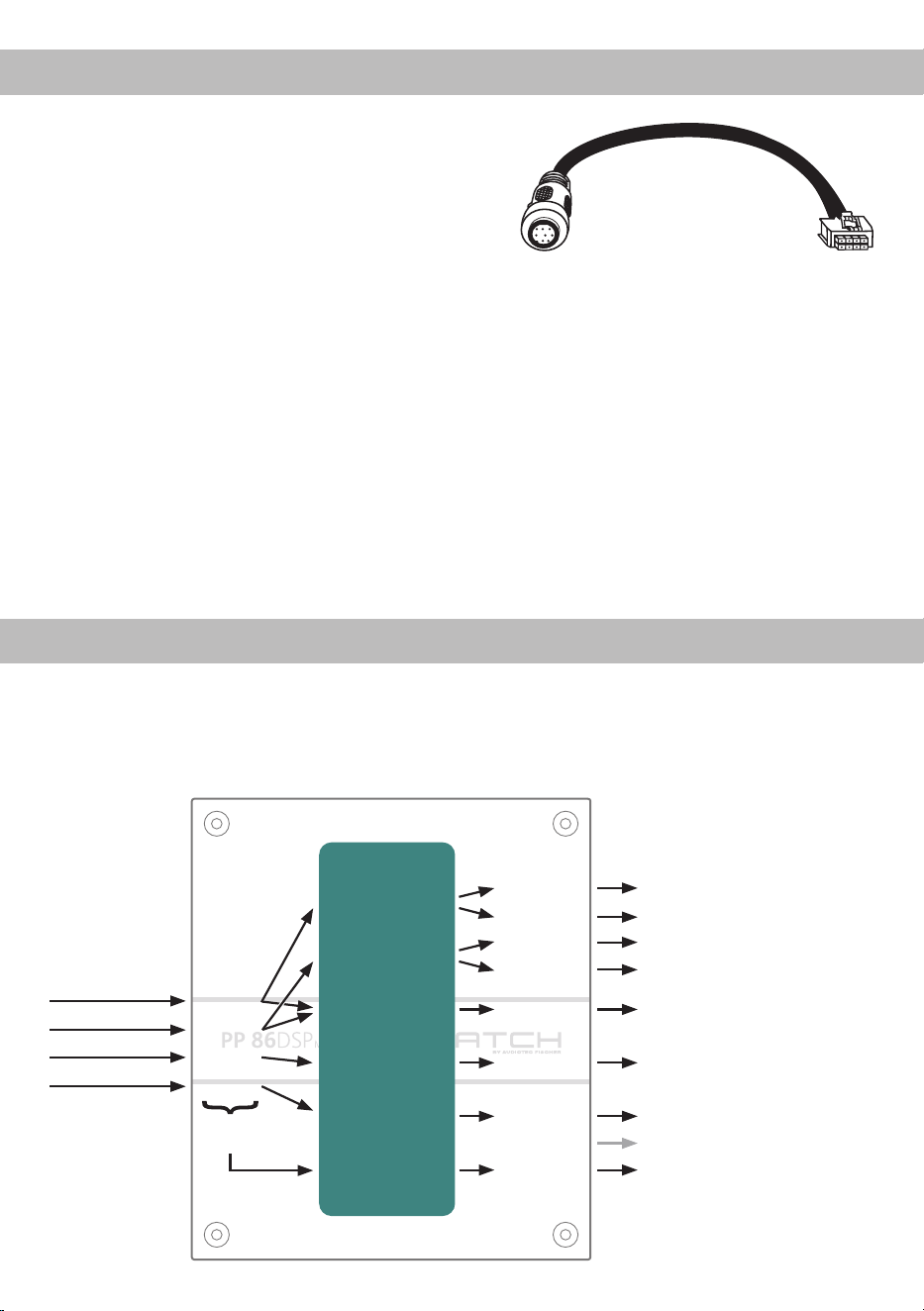

SCP-to-Control Input Adapter
Kongurationsbeispiele
Beispiel 1: Kanalrouting mit Virtual Channel Processing
Vom Autoradio Eingänge Ausgänge Zu den LautsprechernVirtuelle Kanäle
Subwoofer
1
(K)
SFX -
Augmented Bass
Processing
Front L High – Hochtöner VL
Front R High – Hochtöner VR
Front L Mid – Tiefmitteltöner VL
Front R Mid – Tiefmitteltöner VR
Front Center Full – 2-Wege passiv
Rear R Full – 2-Wege passiv HR
Rear L Full – 2-Wege passiv HL
Subwoofer 1 – Subwoofer
Front L Full
Front R Full
Rear L Full
Rear R Full
Amp Out A
Amp Out C
Amp Out E
Line Out I
Input A
Input B
Input C
Front L Full (A)
Front R Full (B)
Rear L Full (C)
Rear R Full (D)
Input D
Summen-
signal A bis D
Amp Out G
Not assigned
Amp Out H
4-Kanal Headunit > Vorne: 2-Wege vollaktiv; Hinten: 2-Wege passiv + 2-Wege passiv Center + Line Out
für externen Subwoofer
Amp Out B
Amp Out D
Front Center Full (E)
Amp Out F
Weitere Funktionen
13
de
Ein Basic DSP-Setup nden Sie auf www.audiotec-scher.de unter Tools → Sound Setups.
Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren MATCH-Fachhändler.
Beispiel 2: 8-Kanal 1 zu 1 Kanalrouting (IOR) z.B.: Vorne 2-Wege vollaktiv / Hinten 2-Wege passiv /
zwei Subwoofer mit einer Schwingspule (1 x 2 Ohm) – Nur in Verbindung mit dem optionalen MEC
ANALOG IN Modul
Vom Werks-
verstärker
Eingänge Ausgänge Zu den Lautsprechern
* Die hochbelastbaren Signaleingänge G & H des MEC ANALOG IN
Moduls werden auf die Subwoofer-Leistungskanäle G & H geroutet.
Subwoofer L
Links Rechts
Hochtöner vorne
Links Rechts
Tiefmitteltöner vorneSubwoofer R
Amp Out A
Amp Out B
Amp Out C
Amp Out D
Amp Out E
Amp Out F
Amp Out G
Amp Out H
Front L High
Front R High
Front L Low
Front R Low
Rear L Full
Rear R Full
Subwoofer L
Subwoofer R
Front L High – Hochtöner VL
Front R High – Hochtöner VR
Front L Low – Tiefmitteltöner VL
Front R Low – Tiefmitteltöner VR
Rear L Full – 2-Wege passiv HL
Rear R Full – 2-Wege passiv HR
Subwoofer 1 – Subwoofer L
Subwoofer 2 – Subwoofer R
Input A
Input B
Input C
Input D
Input E
Input F
Input G*
Input H*
LinksRechts
Koaxiallautsprecher hinten
Alternativ: Ein Subwoofer mit 2 x 2 Ohm
Doppelschwingspule
14

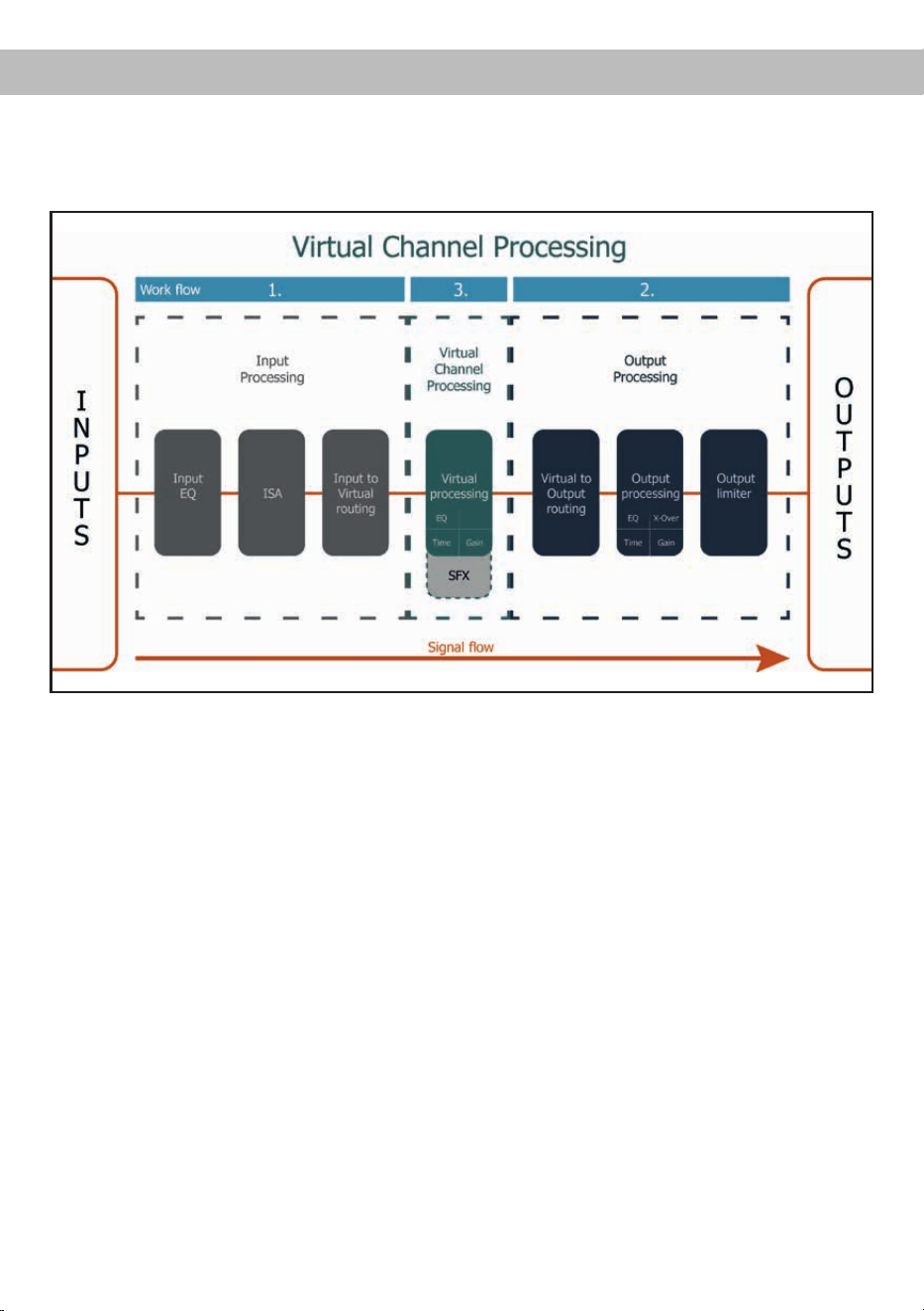

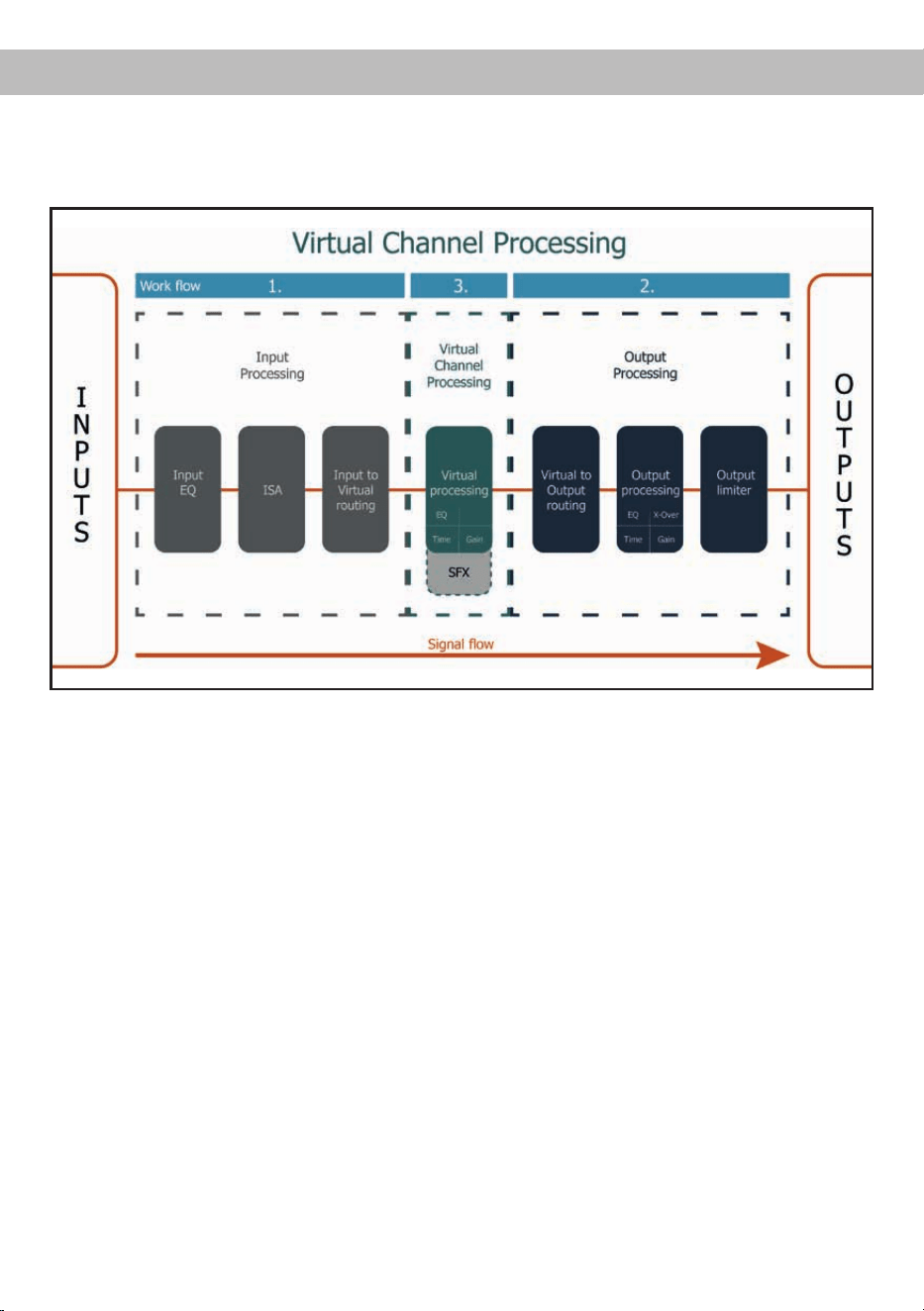

Virtual Channel Processing (VCP)
Das VCP erweitert den bisherigen Umfang des Gerätes um eine neue Ebene an prozessierten Kanälen,
welche sich zwischen den Ein- und Ausgängen bendet.
Insgesamt stehen acht zusätzliche prozessierte virtuelle Kanäle und neun prozessierte Ausgangskanäle
zur Verfügung.
Diese virtuelle Kanalebene bietet diverse Vorteile, gerade in komplexen Systemkongurationen.
Die Hauptvorteile dieses Konzeptes sind folgende:
- Ausgangskanalübergreifender Gruppen-Equalizer
- Mehrwege-Konguration der DSP-Soundeekte (SFX)
- Zusätzliche Funktionen wie Rear Attenuation
Weiterführende Informationen zum VCP und dessen Konguration nden Sie in unserer Knowledge Base
auf www.audiotec-scher.com.
Die MATCH PP 86DSP MK2 bietet neben dem Standard Routing das Virtual Channel Processing (VCP), ein
mehrstuges Signalverarbeitungs-Konzept, welches die perfekte Konguration komplexer Soundsysteme
ermöglicht und somit ganz neue Möglichkeiten des Klangtunings erönet.
15

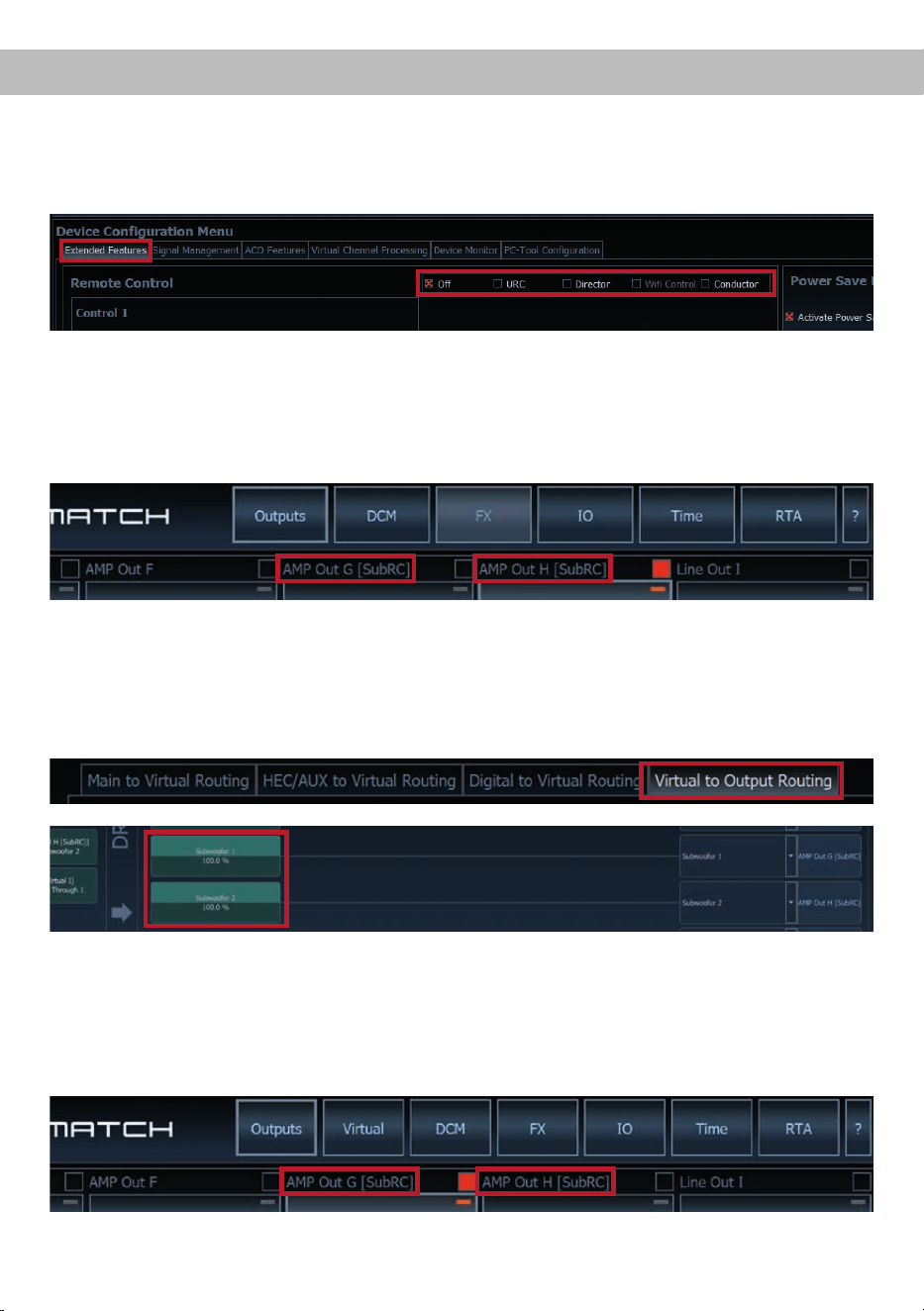

deKonguration einer Subwoofer-FernbedienungKonguration einer Subwoofer-Fernbedienung
Zur Konguration einer Subwoofer-Fernbedienung müssen im DSP PC-Tool bestimmte Einstellungen vor-
genommen werden.
Zunächst muss die entsprechende Fernbedienung im Tab „Erweiterte Einstellungen“ im DCM Menü der
DSP PC-Tool Software aktiviert und je nach Modell konguriert werden.
Bei aktiviertem VCP hingegen wird die Subwoofer-Fernbedienung den Ausgangskanälen zugeordnet,
welche im „Virtual to Output Routing“ mit einem der beiden virtuellen Subwoofer-Signalen versorgt werden
(„Subwoofer 1“ oder „Subwoofer 2“). Dies kann jede beliebige Kombination an Ausgangskanälen sein.
Im nachfolgenden Beispiel sind es die Ausgänge / Amp Outs G und H:
Anschließend wird die Subwoofer-Regelung auch im „Outputs“ Menü hinter der Kanalbezeichnung als
[SubRC] angezeigt:
Hinweis: Bitte beachten Sie, dass den beiden virtuellen Subwoofer-Signalen „Subwoofer 1“ und / oder
„Subwoofer 2“ zuvor in den anderen Routing-Matrizen ein Eingangssignal zugewiesen werden muss.
Bei nicht aktiviertem VCP ist die Subwoofer-Fernbedienung bei der PP 86DSP MK2 fest den Ausgangs-
kanälen G und H zugeordnet. In diesem Fall ist es nicht entscheidend, welcher Ausgang in der IO-Routing-
matrix mit „Subwoofer“ benannt wurde.
Im „Outputs“ Menü wird angezeigt, auf welche Ausgänge die SubRC (Subwoofer-Fernbedienung) wirkt:
16
ACO Plattform-Features
Neben den einzigartigen DSP-Sound eekten bietet
die ACO-Plattform der PP 86DSP MK2 zusätzlich
eine Vielzahl an System-Features.

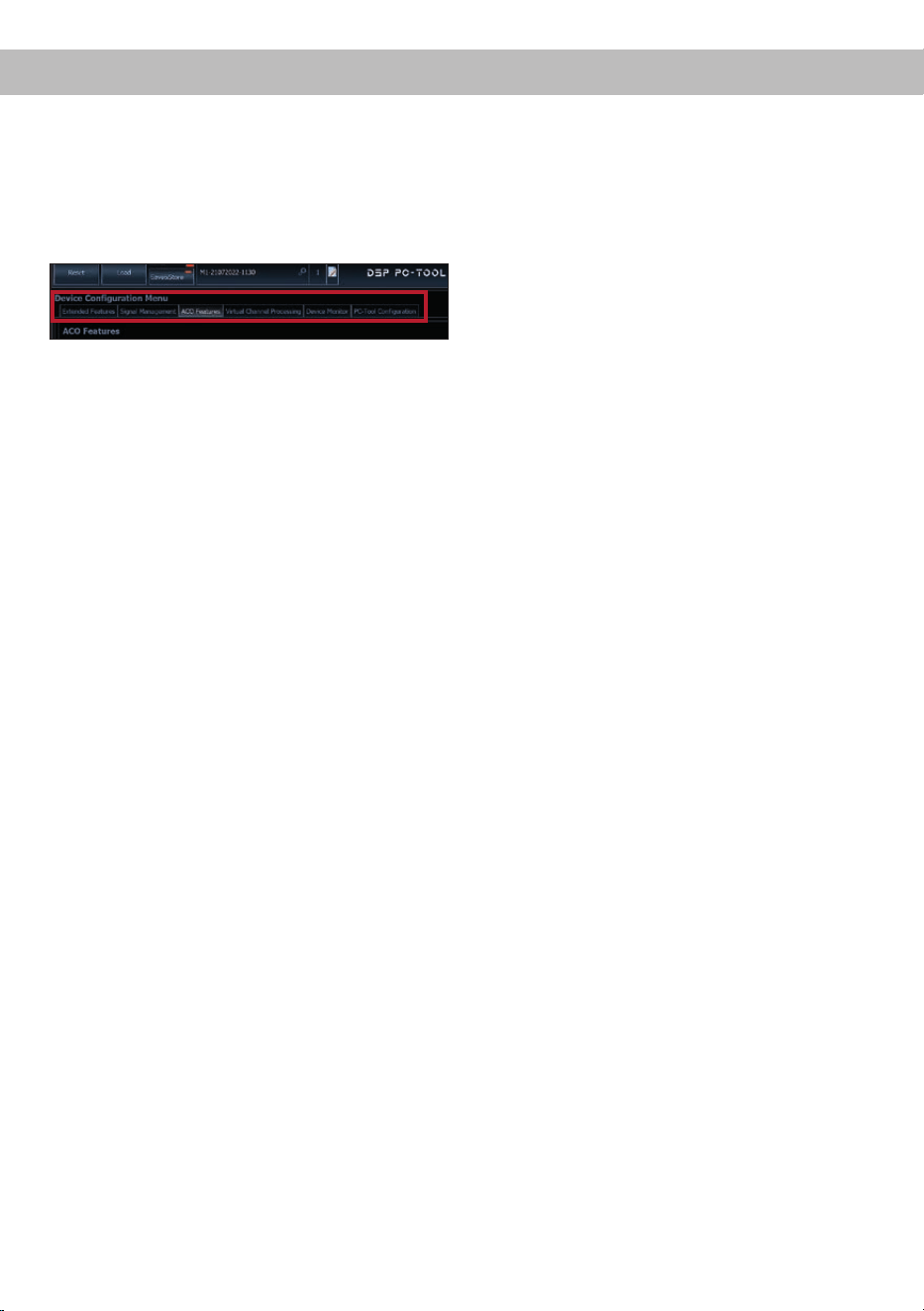

Im DCM Menü der DSP PC-Tool Software können
für einige dieser System-Features individuelle Ein-
stellungen vorgenommen werden.
Turn On & O Delay
Hier kann die Verzögerungzeit, mit welcher der
Verstärker ein- und ausgeschaltet werden soll, fest-
gelegt werden. Werkseitig sind 0,2 Sekunden ein-
gestellt. Eine Änderung der Verzögerungszeit sollte
nur vorgenommen werden, wenn es beispielsweise
zu Störgeräuschen beim Ein- und Ausschalten des
Verstärkers kommt.
URC Setup Switch Conguration
Der ACO bietet Speicherplatz für zehn anstelle der
üblichen zwei Sound Setups.
Mit Hilfe einer optional erhältlichen URC Fernbedie
-
nung, oder des Control Tasters (siehe Seite 11) lässt
sich zwischen zwei der zehn Sound-Setup Spei
-
cherplätze umschalten. Diese zwei Speicherplätze
können in der „URC Setup Switch Conguration“
festgelegt werden. Werkseitig sind die Speicherbe
-
reiche eins und zwei ausgewählt.
Um zwischen allen
internen Speicherplätzen umschalten zu können,
werden die optional erhältlichen Fernbedienungen
DIRECTOR und CONDUCTOR empfohlen.
Remote Output Conguration
An dieser Stelle kann festgelegt werden, ob der
Remote-Ausgang, der die angeschlossenen End-
stufen ein- bzw. ausschaltet, während eines Sound-
Setup-Wechselvorgangs kurzzeitig deaktiviert wer-
den soll. Standardmäßig ist dieses Feature aktiviert
(ON).
ADEP.3 Conguration
Bei Ansteuerung des Verstärkers über die High-
level-Eingänge kann es in Verbindung mit manchen
Werksradios notwendig sein, den ADEP.3-Schalt-
kreis an den Diagnosemodus des Steuergeräts
anzupassen. Im Bereich „ADEP.3 SB compatibility
mode & Advanced Noise Suppression“ sollte eine
Anpassung vorgenommen werden, wenn es bspw.
zu Fehlfunktionen kommt (Stummschalten des Ra-
dios). Standardmäßig ist der Kompatibilitätsmodus
eingeschaltet (Enabled).
17
Einbau einer MATCH Extension Card
Der MATCH PP 86DSP MK2 Verstärker kann durch
die Montage einer MATCH Extension Card (MEC)
um weitere Schnittstellen wie beispielsweise einem
High Denition Bluetooth
®
Audio Streaming Modul,
einer High Resolution Audio USB Soundkarte etc.
erweitert werden.
Zur Montage einer MEC muss das Seitenblech des
Verstärkers demontiert und gegen das der MEC
beiliegende Seitenblech ausgetauscht werden.
Achtung: Installieren Sie ausschließlich für den
PP 86DSP MK2 Verstärker vorgesehene MEC
Module an der dafür vorgesehenen Position.
Die Benutzung eines nicht für das Gerät spezi-
zierten MEC Moduls oder eine Installation an ei-
ner nicht dafür vorgesehenen Position im Gerät
kann zu Schäden am MEC Modul, dem Verstär-
ker, des Radios oder anderen angeschlossenen
Geräten führen.
Im folgenden Abschnitt nun die wichtigsten Schritte
zum Einbau und der ersten Inbetriebnahme eines
MEC Moduls:
1. Ziehen Sie zunächst alle Steckverbindungen
vom Gerät ab.
2. Lösen Sie die drei Schrauben des Seitenblechs
der Geräteseite mit dem System Connector
Eingang mit einem Kreuzschlitzschraubendre-
her und entfernen dieses.
3. Ziehen Sie nun das Bodenblech zur Seite he-
raus.
4. Bereiten Sie das Modul für den Einbau in das
Gerät vor. Informationen dazu entnehmen Sie
bitte der Bedienungsanleitung des jeweiligen
MEC Moduls.

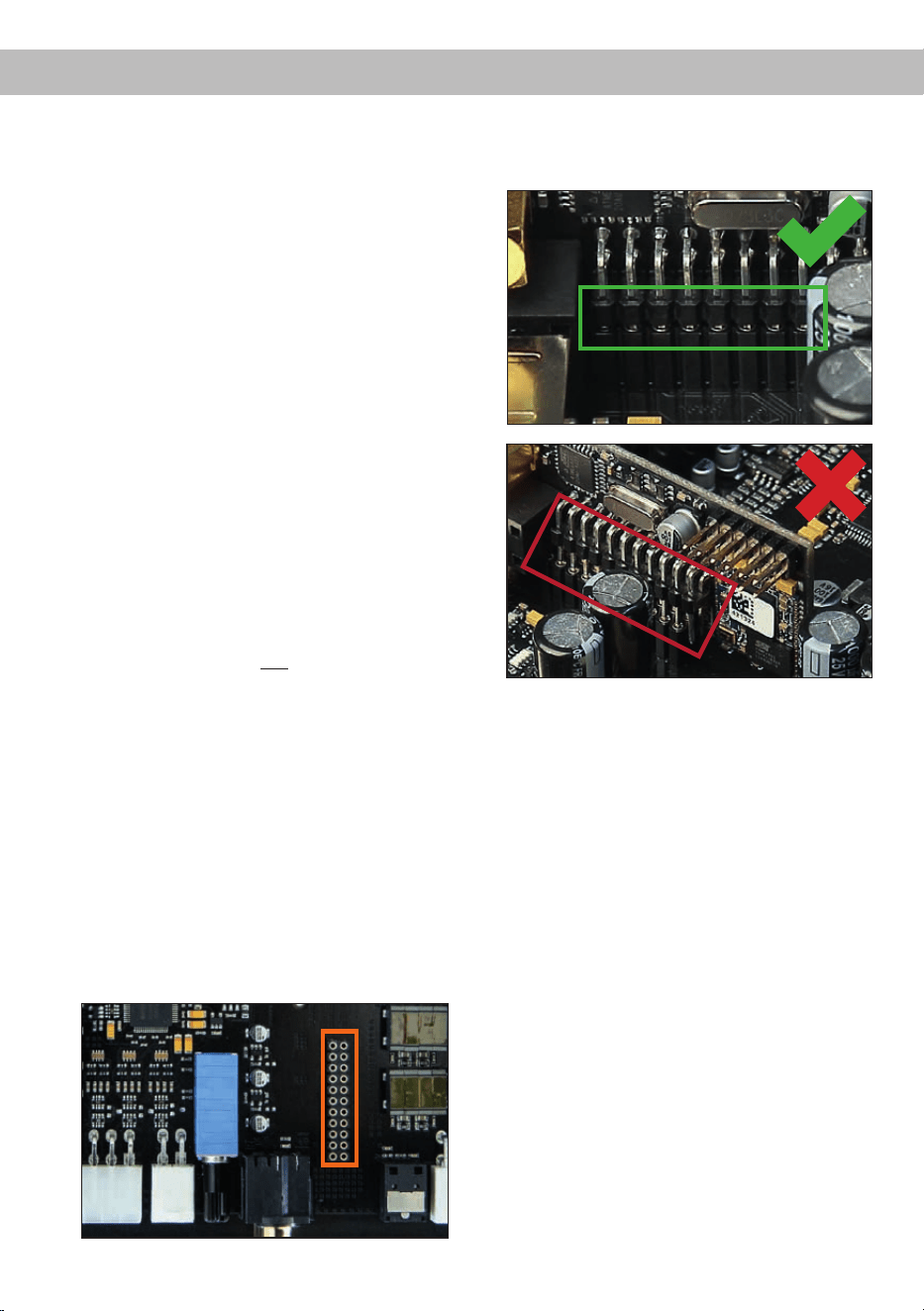

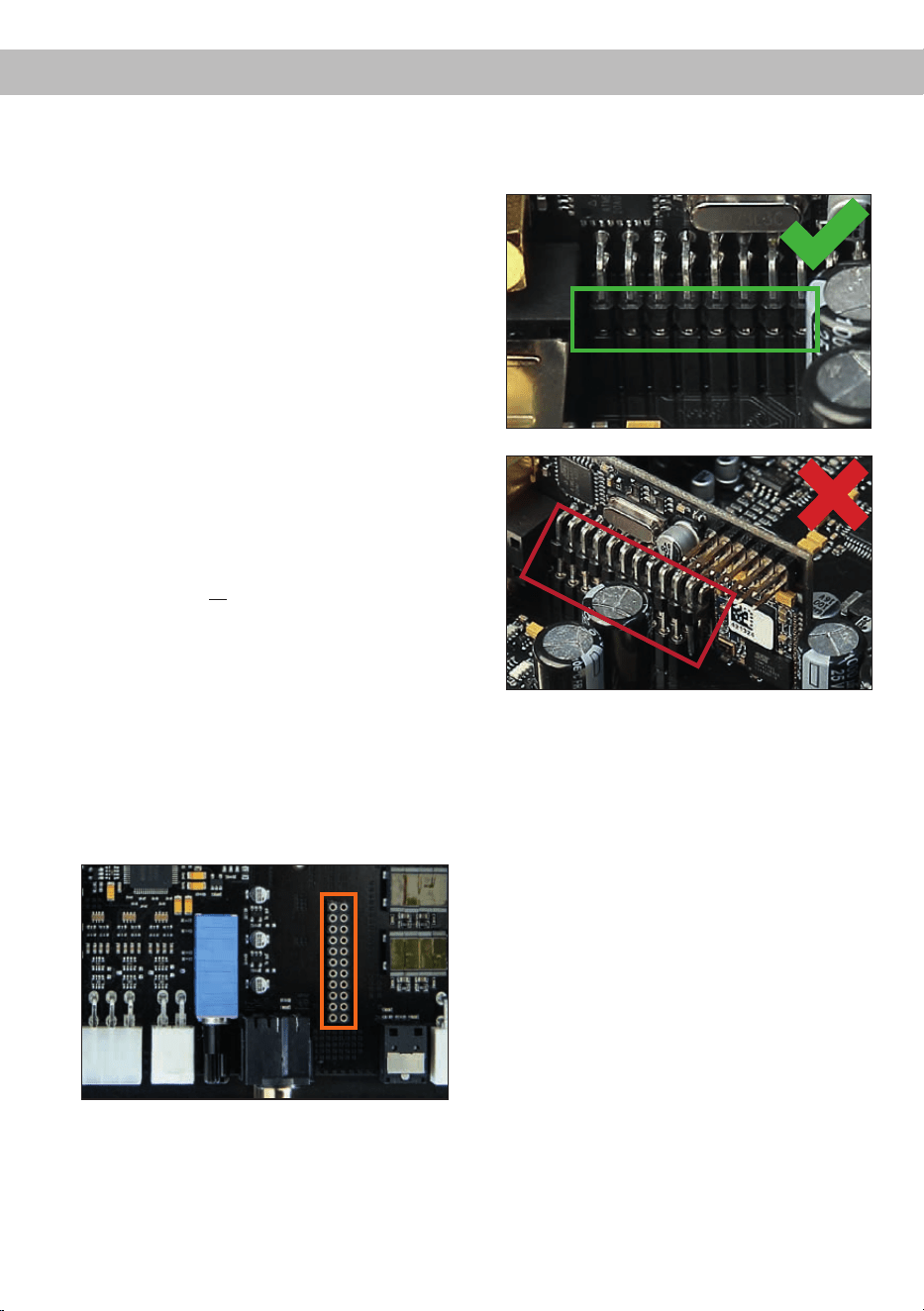

5. Stecken Sie das MEC Modul in den im Gerät
vorgesehenen Sockel (siehe Markierung im
nachfolgenden Bild).
6. Achten Sie auf den richtigen Sitz des MEC Mo-
duls und darauf, dass alle Kontaktstifte vollstän-
dig im Sockel stecken.
7. Schieben Sie das Bodenblech wieder seitlich
in das Gehäuse des Verstärkers. Anschließend
befestigen Sie das neue, dem MEC Modul
beiliegende Seitenblech mit den Kreuzschlitz-
schrauben.
8. Verschrauben Sie das MEC Modul mit dem
Seitenblech. Genaue Informationen zur Befes-
tigung entnehmen Sie bitte der Bedienungsan-
leitung des jeweiligen Moduls.
9. Schließen Sie alle Steckverbindungen wieder
an das Gerät an.
10. Schalten Sie den Verstärker ein. Das installierte
MEC Modul wird nun automatisch vom Gerät
erkannt und die Status LED des MEC Moduls
leuchtet grün.
11. Das Modul kann nun in der DSP PC-Tool Soft-
ware konguriert werden.
de
18
Technische Daten
Leistung RMS
- @ 4 Ohm ........................................................................ 8 x 55 Watt
- @ 2 Ohm ........................................................................ 8 x 70 Watt
Verstärkertechnologie .......................................................Class HD
Eingänge .......................................................................... 6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
Eingangsempndlichkeit ................................................... 5 - 11 Volt
Eingangsimpedanz ........................................................... 9 - 33 Ohm mit ADEP.3
Ausgänge ......................................................................... 8 x Lautsprecherausgang
2 x Cinch (mono)
2 x Remote Out
Ausgangsspannung Cinch................................................3 Volt RMS
Frequenzbereich...............................................................20 Hz - 22.000 Hz
DSP Auösung .................................................................64 Bit
DSP Rechenleistung ........................................................295 MHz (1,2 Mrd. MAC Operationen/Sek.)
Abtastrate .........................................................................48 kHz
DSP Typ ...........................................................................Audio Signalprozessor
Signalwandler ................................................................... A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand (A-bewertet) ............................. Digitaleingang: 105 dB
Analogeingang: 103 dB
Klirrfaktor (THD) ...............................................................< 0,015 %
Dämpfungsfaktor ..............................................................> 100
Betriebsspannung.............................................................10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme ..........................................................DC 12 V 40 A max.
Umgebungstemperaturbereich für den Betrieb ................-40° C bis +70° C
Leerlaufstromaufnahme....................................................685 mA
Max. Remote-Ausgangsstrom .......................................... 500 mA
Sicherung .........................................................................2 x 25 A LP-Mini-Stecksicherung
Zusätzliche Features ........................................................ Class HD-Technologie mit dynamisch gere-
geltem Netzteil, 32 Bit CoProcessor, ADEP.3-
Schaltkreis, Start-Stop-Fähigkeit, Smart Control
Port, USB, MEC Slot, Auto Remote-Schalter,
galvanisch getrennte Line Outs
Abmessungen (H x B x T) ................................................44 x 185 x 164 mm
Garantiehinweis
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlos-
sen sind Defekte und Schäden, die durch Überla-
stung oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer de-
taillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen, Druckfehler und Irrtümer
vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, her-
vorgerufen durch Bedienungsfehler des Gerätes,
können wir keine Haftung übernehmen. Dieses
Produkt ist mit einer CE-Kennzeichnung versehen.
Damit ist das Gerät für den Betrieb in Fahrzeugen
innerhalb der Europäischen Union (EU) zertiziert.
Hinweis:
„Die Bluetooth
®
Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch
die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.“
19
Dear Customer,
Congratulations on your purchase of this innovative
and high-qual ity MATCH product.
Thanks to more than 30 years of experience in
research and development of audio products this
amplier sets new standards in the range of digital
ampliers.
We wish you many hours of enjoyment with your
new MATCH PP 86DSP MK2.
Yours,
AUDIOTEC FISCHER
General installation instructions for MATCH
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installation
instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.
Before starting your installation, disconnect the
battery’s negative terminal to prevent damage
to the unit, re and / or risk of injury. For a proper
performance and to ensure full warranty coverage,
we strongly recommend to get this product installed
by an authorized MATCH dealer.
Install your PP 86DSP MK2 in a dry location with
sucient air circulation for proper cooling of the
equipment.
For safety reasons, the PP 86DSP MK2 must be
professionally installed. Therefore, The amplier
should be secured to a solid mounting surface using
proper mounting hardware.
When screwing the amplier to the vehicle chassis,
carefully examine the area around and behind the
proposed installation location to ensure that there
are no electrical cables or components, hydraulic
brake lines or any part of the fuel tank located be-
hind the mounting surface. Failure to do so may re-
sult in unpredictable damage to these components
and possible costly repairs to the vehicle.
General instruction for connecting the
PP 86DSP MK2 amplier
The PP 86DSP MK2 amplier may only be installed
in motor vehicles which have a 12 Volts negative
terminal connected to the chassis ground. Any oth-
er system could cause damage to the amplier and
the electrical system of the vehicle.
The positive cable from the battery for the entire
sound system should be provided with a main fuse
at a distance of max. 30 cm from the battery. The
value of the fuse is calculated from the maximum
total current draw of the car audio system.
Use only the included MATCH cable or an op-
tionally available MATCH cable harness for
connection of the PP 86DSP MK2. The use of
other cables can result in damage of the ampli-
er, the head unit / car radio or the connected
loudspeakers! The fuses of the amplier may
only be replaced by identically rated fuses
(2 x 25 A) to avoid damage of the amplier.
Prior to installation, plan the wire routing to avoid
any possible damage to the wire harness. All
cabling should be protected against possible
crushing or pinching hazards. Also avoid routing
cables close to potential noise sources such as
electric motors, high power accessories and other
vehicle harnesses.
Congratulations!
General instructions
en
20
Connectors and control units
1 2 3 4 5
1
Speaker Output E - H
Page 23, point 3
2
Optical Input
Page 24, point 4
3
Line Outputs
Page 26, point 11
4
Clipping LED
Page 25, point 8
5
Highlevel Input E & F
Page 23, point 2
6
System Connector input
Page 23, point 1
7
Input sensitivity control
Page 25, point 8
8
Power & Remote connector
Page 24, point 6
9
Remote outputs
Page 26, point 12
10
SCP (Smart Control Port)
Page 27, point 3
11
Auto Remote switch
Page 24, point 5
12
USB input
Page 25, point 7
13
Status LED
Page 27, point 1
14
Control pushbutton
Page 27, point 2
8 9 10 11
6
7
12 13 14
21
enHardware conguration
Fig. 1: Pin conguration PP 86DSP MK2
* Not used on the enclosed System Connector connection cable.
System Connector
1. Highlevel loudspeaker input rear left (-) / C
2. Highlevel loudspeaker input front left (-) / A
3. Highlevel loudspeaker input front right (-) / B
4. Highlevel loudspeaker input rear right (-) / D
5. Loudspeaker output rear right (-) / D
6. Loudspeaker output rear left (-) / C
7. Loudspeaker output front right (-) / B
8. Loudspeaker output front left (-) / A
9. Ground* / Warning: Do not use this pin!
10. Ground* / Warning: Do not use this pin!
11. Highlevel loudspeaker input rear left (+) / C
12. Highlevel loudspeaker input front left (+) / A
13. Highlevel loudspeaker input front right (+) / B
14. Highlevel loudspeaker input rear right (+) / D
15. Loudspeaker output rear right (+) / D
16. Loudspeaker output rear left (+) / C
17. Loudspeaker output front right (+) / B
18. Loudspeaker output front left (+) / A
19. +12 Volts* / Warning: Do not use this pin!
20. +12 Volts* / Warning: Do not use this pin!
Highlevel Input E - F
21. Highlevel loudspeaker input channel F (-)
22. Highlevel loudspeaker input channel E (-)
23. Highlevel loudspeaker input channel F (+)
24. Highlevel loudspeaker input channel E (+)
Speaker Output E - H
25. Subwoofer output 2 (-) / H
26. Subwoofer output 1 (-) / G
27. Loudspeaker output F (-)
28. Loudspeaker output E (-)
29. Subwoofer output 2 (+) / H
30. Subwoofer output 1 (+) / G
31. Loudspeaker output F (+)
32. Loudspeaker output E (+)
20191817161514131211
10987654321
2423
222128272625
32313029
22
Hardware conguration
Fig. 2: Overview connection cables
1
System Connector connection cable
2
Speaker Output E - H connection cable
3
Highlevel Input E - F connection cable
1 2 3
23
en
Congure the MATCH PP 86DSP MK2 as follows
Caution: Carrying out the following steps will re-
quire special tools and technical knowledge. In or-
der to avoid connection mistakes and / or damage,
ask your dealer for assistance if you have any ques-
tions and follow all instructions in this manual (see
page 19). It is recommended that this unit will be
installed by an authorized MATCH dealer.
1. Connecting the System Connector
1. Connecting the highlevel speaker inputs A -
D: The highlevel loudspeaker inputs (see
page 21, g. 1, no. 1 - 4 and 11 - 14) can
be connected directly to the loudspeaker out-
puts of an OEM radio or aftermarket radio by
using the enclosed MATCH connection ca-
ble. It is not mandatory to use all highlevel
speaker inputs. It is sucient if two of four
highlevel loudspeaker inputs are connected.
With the DSP PC-Tool software it is possi-
ble to route the input signals to the 9 output
channels individually. Make sure that the po-
larity is correct. If one or more connections
have reversed polarity it may aect the per-
formance of the amplier. If this input is used
the remote input (REM) does not need to be
connected as the amplier will automatical-
ly turn on once a loudspeaker signal is re-
ceived.
2. Connecting the loudspeaker outputs A - D:
The loudspeaker outputs (see page 21,
g. 1, no. 5 - 8 and 15 - 18) can be connect-
ed directly to the wires of the loudspeakers
by using the enclosed MATCH connection
cable.
Never connect any of the loudspeaker cables
to the chassis ground as this will damage
your amplier and your speakers. Ensure
that the loudspeakers are correctly connect-
ed (phase), i.e. plus to plus and minus to
minus. Exchanging plus and minus causes
a total loss of bass reproduction. The plus
pole is indicated on most speakers. The im-
pedance per channel must not be lower than
2 Ohms, otherwise the amplier protection
will be activated.
Attention: Solely use the System Connector
connection cable which is included in deliv-
ery or an appropriate cable harness from the
MATCH accessories program for connection!
2. Connecting the highlevel speaker inputs E &
F (optionally)
The highlevel loudspeaker inputs E & F can be
connected directly to the loudspeaker outputs of
an OEM radio or aftermarket radio using the en-
closed MATCH connection cable (see page 21,
g. 1, no. 21 - 24). Make sure that the polari-
ty is correct. If one or more connections have
reversed polarity it may aect the performance
of the amplier. If this input is used the remote
input (REM / page 20, point 8) does not need to
be connected as the amplier will automatically
turn on once a loudspeaker signal is received.
Attention: Solely use the connection cable with
the 4-pole connector and ying leads which is
included in delivery (page 22, g.2) or an appro-
priate cable harness from the MATCH accesso-
ries program!
3. Optional: Connecting the speaker outputs
E - H
Either a passive Plug & Play subwoof-
er, such as the MATCH PP 10E-D, or
other speaker systems / speakers can
be connected to the speaker outputs.
Plug & Play subwoofer connection:
When connecting a Plug & Play subwoofer, four
amplier channels of the PP 86DSP MK2 are
used for driving the subwoofer. Please make
sure that in this case the output signal of all
these four channels is identical.
Connecting speaker systems / speakers:
Speaker systems / speakers can be connect-
ed to the speaker outputs using the enclosed
MATCH connection cable (page 21, g. 1,
no. 25 - 32). Never connect any of the loud-
speaker cables to the chassis ground as this
will damage your amplier and your speakers.
Ensure that the loudspeakers are correctly con-
nected (phase), i.e. plus to plus and minus to
minus. Exchanging plus and minus causes a
total loss of bass reproduction. The plus pole
is indicated on most speakers. The imped-
ance must not be lower than 2 Ohms, other-
wise the amplier protection will be activated.
Attention: Solely use the connection cable with
24
the 8-pole connector and ying leads (page 22,
g. 2) which is included in delivery for connect-
ing further loudspeakers or an appropriate cable
harness from the MATCH accessories program!
4. Connecting a digital signal source
If you have a signal source with an optical dig-
ital output you can connect it to the amplier
using the appropriate input. The sampling rate
must be between 12 and 96 kHz. The input
signal is automatically adapted to the internal
sample rate. In standard conguration the man-
ual activation via an optional remote control is
congured. Alternatively you can activate the
automatic turn-on feature in the DCM menu of
the DSP PC-Tool software. The automatic turn-
on circuit does not work when the digital input is
used. Therefore it is mandatory to connect the
remote input (REM / page 20, point 8).
Important: The signal of a digital audio source
normally does not contain any information
about the volume level. Keep in mind that
this will lead to full level on the outputs of the
PP 86DSP MK2 and your connected ampliers.
This may cause severe damage to your speak-
ers. We strongly recommend to use an optional
remote control for adjusting the volume level of
the digital signal inputs!
Note: The MATCH PP 86DSP MK2 can only
handle uncompressed digital stereo signals in
PCM format with a sample rate between 12 kHz
and 96 kHz and no MP3- or Dolby-coded digital
audio stream!
5. Conguration of the remote input
The PP 86DSP MK2 will be turned on automat-
ically if the highlevel inputs of the System Con-
nector and / or the Highlevel Inputs E & F are
used or if a signal is applied to the remote input
terminal (page 20, point 8). The Auto Remote
switch (page 20, point 11) allows to deactivate
the automatic turn-on feature of the highlev-
el inputs. The feature should be deactivated if
there are e.g. noises while switching on / o the
amplier.
On: Activation via highlevel speaker input is
enabled (by default).
O: Activation via highlevel speaker input is
disabled.
Note: If the automatic turn-on function is deac-
tivated it is mandatory to use the remote input
terminal to power up the amplier!
6. Connection to power supply & remote
Make sure to disconnect the battery before
installing the MATCH PP 86DSP!
Ensure correct polarity.
+12 V: Connector for the positive cable.
Connect the +12 V power cable to the positive
terminal of the battery. The positive wire from
the battery to the ampliers power terminal
needs to have an inline fuse at a distance of
no more than 12 inches (30 cm) from the bat-
tery. The value of the fuse is calculated from
the maximum total current input of the whole
car audio system (PP 86DSP MK2 = max. 40 A
RMS at 12 V RMS power supply). If your power
wires are short (less than 1 m / 40”) then a wire
gauge of 6 mm² / AWG 10 will be sucient. In
all other cases we strongly recommend gauges
of 10 - 16 mm² / AWG 8 – 6!
GND: Connector for the ground cable. The
ground wire should be connected to a common
ground reference point (this is located where
the negative terminal of the battery is grounded
to the metal body of the vehicle) or to a pre-
pared metal location on the vehicle chassis, i.e.,
an area cleaned of all paint residues. The cable
should have the same gauge as the +12 V wire.
Inadequate grounding causes audible interfer-
ence and malfunctions.
REM: The remote input has to be used to turn
on / o the amplier if the signal source which is
connected to the System Connector or Highlevel
Input E & F is not activating the “automatic turn-
on” function (Auto Remote) or if the amplier
shall only be activated / deactivated by a remote
signal applied to the remote input.
The remote wire should be connected to the
remote output / automatic antenna (aerial pos-
itive) output of the head unit / car radio. This is
only activated if the head unit is switched on.
Thus the amplier is switched on and o togeth-
er with the head unit. We do not recommend
controlling the remote input via the ignition
switch to avoid pop noise during turn on / o.
Note: This input does not need to be assigned
if one of the highlevel inputs A - F is used. To
Hardware conguration
25
en
deactivate the “automatic turn-on” function read
the description in point 5 “Conguration of the
remote input”.
7. Connecting the PC & rst start-up
The USB input enables the connection of the
PP 86DSP MK2 to a personal computer and its
free conguration with our DSP PC-Tool soft-
ware using the provided USB cable.
Please note: It is not possible to connect any
USB storage devices.
Prior to connecting the amplier to your PC visit
our website and download the latest version of
the DSP PC-Tool software.
We strongly recommend to carefully read the
DSP PC-Tool knowledge base before using the
software for the rst time in order to avoid any
complications and failures.
Important: Make sure that the amplier is not
connected to your computer before the soft-
ware and USB driver are installed!
In the following the most important steps how
to connect and the rst start-up are described:
1. Download the latest version of the DSP
PC-Tool software (available on our website
www.audiotec-scher.com) and install it
on your computer.
2. Connect the amplier to your computer us-
ing the USB cable that is included in deliv-
ery. If you have to bridge longer distances
please use an active USB extension cable
with integrated repeater.
3. First turn on the amplier and then start the
software. The operating software will be up-
dated automatically to the latest version if it
is not up-to-date.
8. Adjustment of the input sensitivity of the an-
alog inputs
ATTENTION: It is mandatory to prop-
erly adapt the input sensitivity of the
PP 86DSP MK2 to the signal source in order
to avoid damage to the amplier.
The input sensitivity can be optimally adapted
to the signal source using the Input sensitivity
control (page 20, point 7).
This is not a volume control; it’s only for adjust-
ing the amplier gain. The setting of the control
only aects the highlevel inputs.
The control range is: 5 - 11 Volts
Input sensitivity is factory set to 11 Volts.
This is denitely the best setting in most appli-
cations. Only if the head unit / car radio doesn t
deliver enough output level, the input sensitivity
should be increased.
Note: Mute all signal outputs of the
PP 86DSP MK2 during this setup.
For adjustment please proceed as follows:
1. Turn on the amplier.
2. Adjust the volume of your radio to approx.
90 % of the max. volume and playback an
appropriate test tone, e.g., pink noise (0 dB).
3. If the Clipping LED already lights up, you
have to reduce the input sensitivity via the
Input sensitivity control until the LED turns
o.
4. Increase the input sensitivity by turning the
Input sensitivity control clockwise until the
Clipping LED lights up. Now turn the con-
trol counterclockwise until the Clipping LED
turns o again.
Alternatively, the input sensitivity can be set us-
ing the DSP PC-Tool software. Therefore, the
function has to be activated and congured in
the “Signal management” tab of the DCM menu
(see the following picture).
26
9. Conguration of the internal DSP
The general amplier settings should be
conducted with the DSP PC-Tool software
before using the amplier for the rst time.
Now you are able to congure your
PP 86DSP MK2 with our intuitive DSP PC-
Tool software. Useful hints for the correct set-
ting can be found in our knowledge base at
www.audiotec-scher.com.
Caution: We highly recommended to set the
volume of your car radio to minimum position
and to mute all signal outputs. Especially if
the PP 86DSP MK2 will be used in fully active
applications, a wrong setup can destroy your
speakers right away.
10. Analyzing the input signal
Check the input signal for factory-set equal-
izing and all-pass lters using the Input
Signal Analyzer (ISA) of the DSP PC-Tool
software. Information about the ISA can be
found in the extensive Knowledge Base on
our website www.audiotec-scher.com.
Caution: We highly recommend to set the
volume of your car radio to minimum position
during rst start-up. Additionally no device
should be connected to the amplier until gen-
eral settings in the DSP PC-Tool software have
been made. Especially if the PP 86DSP MK2
will be used in fully active applications, a wrong
setup can destroy your speakers right away.
11. Optional: Connecting the pre-amplier out-
puts
The Mono Line Outputs are mono oat-
ing-ground low level outputs for connecting ad-
ditional power ampliers. This outputs can now
be connected to the pre-amplier / lowlevel /
RCA input of the external amplier using an ap-
propriate cable (RCA / Cinch cables).
The output provides a maximum output voltage
of 3 Volts RMS.
Please make sure that you always turn on / o
the external amplier using the remote output
(REMOTE OUT) of the PP 86DSP MK2 in order
to avoid interfering noises.
Important: Both RCA outputs deliver the same
audio signal. This can be congured inde-
pendently of the other amplier channels with
the DSP PC-Tool software!
12. Optional: Connecting the remote outputs
The remote outputs are used for turning on / o
ampliers that are connected to the pre-ampli-
er outputs (Mono Line Outputs) of the MATCH
PP 86DSP MK2. Therefore connect the remote
output of the PP 86DSP MK2 to the remote in-
put of your amplier to switch it on and o via
the internal DSP without interfering signals. The
remote outputs are activated automatically as
soon as the booting process of the DSP is com-
pleted. Additionally these outputs will be turned
o during the “Power Save Mode” or a software
update process.
Important: Never use a dierent signal than
the remote output of the PP 86DSP MK2 to
activate a connected amplier!
13. Sound tuning
Now you can create your sound setup. Informa-
tion about sound tuning can be found in our ex-
tensive knowledge base at audiotec-scher.com
or contact your local MATCH dealer.
Hardware conguration
27
enAdditional functions
1. Status LED
The Status LED indicates the operating mode
of the amplier and of the DSP memory.
Green: Amplier is ready for operation.
Orange: Power Save Mode is activated.
Red: Protection Mode is active. This may have
dierent root causes. The amplier is equipped
with protection circuits against over- and under-
voltage as well as overheating. Please check
for connecting failures such as short-circuits or
other wrong connections.
If the amplier is overheated the internal tem-
perature protection switches o the remote and
signal output until it reaches a safe temperature
level again.
Red / green slow ashing: No operating soft-
ware installed. Connect the amplier to the DSP
PC-Tool software and conrm the automatic up-
date of the operating system. You will nd the
latest version of the DSP PC-Tool software at
www.audiotec-scher.com.
Red / green fast ashing: The currently selected
sound setup memory is empty. A new setup has
to be loaded via the DSP PC-Tool software or
switch to a memory position with existing sound
setup.
2. Control pushbutton
The PP 86DSP MK2 provides 10 internal mem-
ory locations for sound setups. The Control
pushbutton allows the user to switch between
two memory positions. These can be dened
in the DSP PC-Tool. In addition a device reset
can be made by pressing the button for a longer
period.
1. Setup switch: Press Control pushbutton for
1 second. The memory locations one and two
are dened by default. Switching is indicated
by a single red ash of the Status LED. Alter-
natively, the optional URC.3 remote control can
be used for switching. To switch between all in-
ternal memory locations, optional accessories
like the DIRECTOR display remote control or
CONDUCTOR are required.
2. Device reset: Press pushbutton for ve sec-
onds. This completely erases the internal mem-
ory and is indicated by a continuous red glowing
and constant green ashing of the Status LED.
Attention: After erasing the setups from mem-
ory the PP 86DSP MK2 will not reproduce any
audio output until the device is updated via the
DSP PC-Tool software.
3. SCP (Smart Control Port)
This multi-functional input is designed for
MATCH PP 86DSP MK2 accessory products
like a remote control which allows to adjust sev-
eral features of the amplier. Depending on the
type of remote control, at rst its functionality
has to be dened in the “ Device Conguration
Menu” of the DSP PC-Tool software.
Attention: If the accessory product does not
have a NanoFit connector, a SCP-to-Control
Input adaptor (Art-Nr. M141313) is optionally
available from your specialist dealer.
SCP-to-Control Input adaptor
28
Conguration examples
Example 1: Channel routing with Virtual Channel Processing
From car radio Inputs Outputs To speakers
Virtual channels
Subwoofer
1
(K)
SFX -
Augmented Bass
Processing
Front L High – tweeter FL
Front R High – tweeter FR
Front L Mid – mid-woofer FL
Front R Mid – mid-woofer FR
Front Center Full – 2-way passive
Rear R Full – 2-way passive RR
Rear L Full – 2-way passive RL
Subwoofer 1 – Subwoofer
Front L Full
Front R Full
Rear L Full
Rear R Full
Amp Out A
Amp Out C
Amp Out E
Line Out I
Input A
Input B
Input C
Front L Full (A)
Front R Full (B)
Rear L Full (C)
Rear R Full (D)
Input D
Sum signal
A to D
Amp Out G
Not assigned
Amp Out H
4-channel head unit > Front: 2-way fully active; Rear: 2-way passive + 2-way passive center + Line Out
for external subwoofer
Amp Out B
Amp Out D
Front Center Full (E)
Amp Out F
29
A basic DSP setup can be found at www.audiotec-scher.de under Tools → Sound Setups.
For further applications please contact your MATCH specialist dealer.
Example 2: 8-channel 1 to 1 channel routing (IOR) e.g.: Front 2-way fully active / Rear 2-way pas-
sive / two subwoofer with single voice coil (1 x 2 Ohms) – only in combination with the optional MEC
ANALOG IN module
From factory
amplier
Inputs Outputs To speakers
* The high power signal inputs G & H of the MEC ANALOG IN module
are routed to the high power subwoofer channels G & H.
.
Subwoofer R
Left Right
Tweeter front
Left Right
Mid-woofer frontSubwoofer L
Amp Out A
Amp Out B
Amp Out C
Amp Out D
Amp Out E
Amp Out F
Amp Out G
Amp Out H
Front L High
Front R High
Front L Low
Front R Low
Rear L Full
Rear R Full
Subwoofer L
Subwoofer R
Front L High – tweeter FL
Front R High – tweeter FR
Front L Low – mid-woofer FL
Front R Low – mid-woofer FR
Rear L Full – 2-way passive RL
Rear R Full – 2-way passive RR
Subwoofer 1 – Subwoofer L
Subwoofer 2 – Subwoofer R
Input A
Input B
Input C
Input D
Input E
Input F
Input G*
Input H*
Right Left
Coaxial speakers rear
Alternative: One subwoofer with 2 x 2 Ohms
dual voice coil
en
30
Virtual Channel Processing (VCP)
The VCP extends the previous scope of the device by an additional layer of processed channels, which
is located between the inputs and outputs. A total of eight additional processed virtual channels and nine
processed output channels are available.
This virtual channel layer oers several advantages, especially in complex system congurations.
The main advantages of this concept are:
- Cross-channel group equalizers that aect several output channels simultaneously
- Multi-way speaker conguration of DSP sound eects (SFX)
- Additional features such as Rear Attenuation
For further information about the VCP and its conguration, please refer to our Knowledge Base at
www.audiotec-scher.com.
In addition to standard routing, the MATCH PP 86DSP MK2 oers Virtual Channel Processing (VCP), a
multi-stage signal processing concept that enables the perfect conguration of complex sound systems,
opening up completely new possibilities for sound tuning.
31
In order to congure a subwoofer remote control, specic settings have to be made in the DSP PC-Tool.
First, the appropriate remote control must be activated in the “Extended Features” tab in the DCM menu of
the DSP PC-Tool software and congured, depending on the model.
Conguration of a subwoofer remote control
When VCP is activated, the subwoofer remote control is tied to the output channels that are supplied with
one of the two virtual subwoofer signals (“Subwoofer 1” or “Subwoofer 2”) in the “Virtual to Output Routing”
matrix. This can be any combination of output channels.
In the following example these are the amplier outputs G and H:
If the VCP is not activated, the subwoofer remote control of the PP 86DSP MK2 is permanently assigned
to the output channels G and H. In this case it does not matter which output is named “Subwoofer” in the
IO routing matrix.
In the “Outputs” menu you can also see to which outputs the SubRC (subwoofer remote control) is tied:
Afterwards, the subwoofer control is also displayed in the “Outputs” menu next to the name of the channel
[SubRC]:
Note: Please note that an input signal must be assigned to the two virtual subwoofer signals “Subwoofer 1”
and / or “Subwoofer 2” in the other routing matrices.
en
32
ACO platform features
Beside the unique DSP sound eects the
PP 86DSP MK2 provides a bunch of new system
features.
In the DCM menu of the DSP PC-Tool software in-
dividual settings can be made for several of these
system features.
Turn On & O Delay
This function allows to determine the delay time
with which the integrated DSP is switched on and
o. The factory setting is 0.2 seconds. The delay
time should only be modied if there are e.g. noises
while switching on / o the amplier.
URC Setup Switch Conguration
The ACO provides ten internal memory locations for
sound setups instead of the common two.
By using an optional URC remote control or the
Control pushbutton (see page 20) it is possible to
toggle between two of the ten memory locations.
These two memory locations can be determined in
the “URC Setup Switch Conguration”. The memory
locations one and two are preassigned by default.
To switch between all internal memory locations, the
optionally available remote controls DIRECTOR and
CONDUCTOR are recommended.
Remote Output Conguration
This function controls if the remote output (which
switches on and o the connected ampliers) will
be temporarily deactivated during a sound setup
switch. This function is activated (ON) by default.
ADEP.3 Conguration
If the PP 86DSP MK2 is connected to an OEM ra-
dio via the highlevel inputs it may happen that the
ADEP.3 circuit has to be adapted to the diagnostic
mode of the radio if the latter is equipped with a so-
called “class SB” output stage.
In the “ADEP.3 SB compatibility mode & Advanced
Noise Suppression” section, an adjustment should
be made if there are e.g. distortions occur in the
upper volume range.
The compatibility mode is enabled by default.
33
enInstallation of a MATCH Extension Card
It is possible to extend the functionality of the
MATCH PP 86DSP MK2 by inserting an optional
MATCH Extension Card (MEC) – for example a
High Denition Bluetooth
®
Audio Streaming module,
a High Resolution Audio USB soundcard etc.
To install a MATCH Extension Card it is necessary
to remove the side panel of the PP 86DSP MK2 and
replace it by the new side panel that comes with the
MEC module.
Attention: Install the MEC module only in the
designated device and its specic slot. Using
the MEC module in other devices or slots can
result in damage of the MEC module, the ampli-
er, the head unit / car radio or other connected
devices!
Read in the following the steps how to install a MEC
module:
1. First disconnect all cables from the device.
2. Dismantle the side panel where the System
Connector input is located by removing the Phil-
lips screws.
3. Pull out the bottom plate.
4. Prepare the module for installing it into the de-
vice. Any further mounting information will be
found in the instruction manual of the respective
MEC module.
5. Insert the MEC module into the specic slot of
the device which is marked in the following pic-
ture.
6. Make sure that the MEC module is installed
properly and all pins are fully inserted into the
socket.
7. Reinsert the bottom plate and x the new side
panel which is delivered with the MEC module
with the Phillips screws.
8. Bolt the MEC module to the side panel. Pre-
cise mounting information will be found in
the instruction manual of the respective MEC
module.
9. Reconnect all cables to the device.
10. Turn on the amplier. The MEC module is auto-
matically detected by the device and the Status
LED of the MEC module lights up green.
11. Now you are able to congure the MEC module
in the DSP PC-Tool software.
34
Technical Data
Output power RMS
- @ 4 Ohms ......................................................................... 8 x 55 Watts
- @ 2 Ohms ......................................................................... 8 x 70 Watts
Amplier technology ............................................................ Class HD
Inputs ................................................................................... 6 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Remote In
Input sensitivity .................................................................... 5 - 11 Volts
Input impedance .................................................................. 9 - 33 Ohms with ADEP.3
Outputs ................................................................................ 8 x Speaker output
2 x RCA / Cinch (mono)
2 x Remote Out
Output voltage RCA / Cinch................................................. 3 Volts RMS
Frequency response ............................................................ 20 Hz - 22,000 Hz
DSP resolution .....................................................................64 Bit
DSP power ..........................................................................295 MHz (2.4 billion MAC operations/sec.)
Sampling rate ...................................................................... 48 kHz
DSP type .............................................................................Audio signal processor
Signal converters ................................................................. A/D: BurrBrown
D/A: BurrBrown
Signal-to-noise ratio (A-weighted) ....................................... Digital input: 105 dB
Analog input: 103 dB
Distortion (THD) ................................................................... < 0.015 %
Damping factor .................................................................... > 100
Operating voltage ................................................................ 10.5 - 18 Volts (max. 5 sec. down to 6 Volts)
Power rating ........................................................................ DC 12 V
40 A max.
Operating temperature range .............................................. -40° C to +70°C
Current draw ........................................................................ 685 mA
Max. remote output current ................................................. 500 mA
Fuse..................................................................................... 2 x 25 A LP-Mini-fuse (APS)
Additional features ............................................................... Class HD technology with dynamically
controlled power supply, 32 Bit CoProcessor,
ADEP.3 circuit, Start-Stop capability, Smart
Control Port, USB, MEC slot, Auto Remote
switch, galvanically isolated Line Outputs
Dimensions (H x W x D) ...................................................... 44 x 185 x 164 mm / 1.73 x 7.28 x 6.46”
The warranty service is based on the statutory reg-
ulations. Defects and damage caused by overload
or improper handling are excluded from the warran-
ty service. Any return can only take place following
prior consultation, in the original packaging together
with a detailed description of the error and a valid
proof of purchase.
Technical modications, misprints and errors ex-
cepted! We accept no liability for damage to the
vehicle or device defects caused by the incorrect
operation of the device. This product has been is-
sued a CE marking. This means that the device
is certied for use in vehicles within the European
Union (EU).
Warranty Disclaimer
Note:
“The Bluetooth
®
word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by
Audiotec Fischer GmbH is under license. Other trademarks and trade names are those of their respective owners.”
en
Audiotec Fischer GmbH
Hünegräben 26 · 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: match@audiotec-scher.com · Internet: www.audiotec-scher.com
Made in Germany
