UP 4DSP
UPGRADE
4-Kanal Upgrade-Verstärker mit integriertem
5-Kanal 64 Bit DSP für universelle Anwendungen
4-channel upgrade amplier with integrated
5-channel 64 Bit DSP for universal applications
deutsch / english
2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Verstärkers mit integriertem DSP.
MATCH setzt mit dem UP 4DSP neue Maßstäbe im
Bereich der Verstärkertechnik. Dabei protieren Sie
als Kunde direkt von unserer mehr als 35-jährigen
Erfahrung in der Forschung und Entwicklung von
Audiokomponenten.
Dieser Upgrade-Verstärker wurde von uns nach
neuesten technischen Erkenntnissen entwickelt und
zeichnet sich durch hervorragende Verarbeitung
und eine überzeugende Anwendung ausgereifter
Technologien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von MATCH-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie-
ren, dass jedes Gerät vor Versand auf seinen ein-
wandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und An-
schlusses des Gerätes Voraussetzung für die
Garantieleistungen sind.
Installieren Sie Ihren Verstärker an einer trockenen
Stelle im Auto und vergewissern Sie sich, dass
der Verstärker am Montageort genügend Kühlung
erhält. Montieren Sie das Gerät nicht in zu kleine,
abgeschlossene Gehäuse ohne Luftzirkulation oder
in der Nähe von wärmeabstrahlenden Teilen oder
elektronischen Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muss der Verstär-
ker professionell befestigt werden. Verwenden
Sie hierzu die zwei im Lieferumfang enthaltenen
Montagebleche. Diese werden mit jeweils zwei
kurzen Schrauben (im Lieferumfang enthalten) an
der Unterseite des Verstärkers befestigt. Wenn Sie
den Verstärker mittels Schrauben an der Karosse-
rie befestigen, so vergewissern Sie sich, dass die
Montageäche genügend Halt bietet und keine
elektrischen Kabel und Komponenten, hydraulische
Bremsleitungen, der Benzintank etc. dahinter ver-
borgen sind. Diese könnten sonst beschädigt wer-
den. Achten Sie bitte darauf, dass sich solche Teile
auch in der doppelten Wandverkleidung verbergen
können.
Allgemeines zum Anschluss des UP 4DSP
Verstärkers
Der Verstärker darf nur in Kraftfahrzeuge eingebaut
werden, die den 12 V-Minuspol an Masse haben.
Bei anderen Systemen können der MATCH Verstär-
ker und die elektrische Anlage des Kfz beschädigt
werden. Die Plusleitung für die gesamte Anlage
sollte in einem Abstand von max. 30 cm von der
Batterie mit einer Hauptsicherung abgesichert wer-
den. Der Wert der Sicherung errechnet sich aus der
maximalen Stromaufnahme der Car-Hi Anlage.
Verwenden Sie zur Verbindung des MATCH
UP 4DSP Verstärkers ausschließlich die beilie-
genden Anschlusskabel oder einen optional er-
hältlichen MATCH-Kabelbaum! Die Verwendung
anderer Kabel kann zu Schäden an ihrer Anlage
führen. Die Sicherungen im Verstärker dürfen
nur mit den gleichen Werten (1 x 30 A) ersetzt
werden, um eine Beschädigung des Gerätes zu
verhindern. Höhere Werte können zu gefährli-
chen Folgeschäden führen!
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr be-
steht. Bei scharfen Kanten (Blechdurchführungen)
müssen alle Kabel gegen Durchscheuern gepols-
tert sein. Ferner darf das Versorgungskabel niemals
mit Zuleitungen zu Vorrichtungen des Kfz (Lüfter-
motoren, Brandkontrollmodulen, Benzinleitungen
etc.) verlegt werden.
Herzlichen Glückwunsch!
Allgemeine Hinweise
3

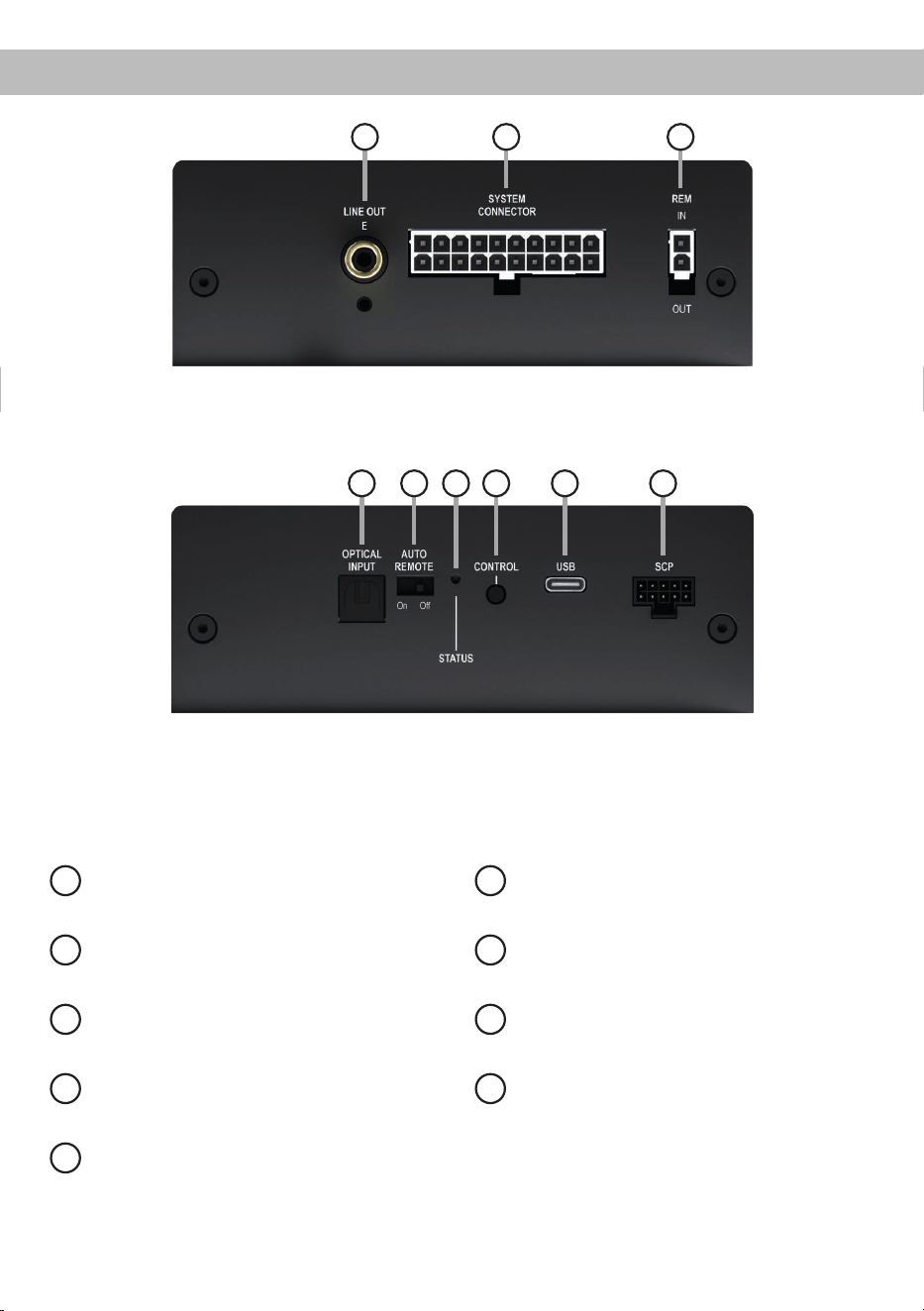

deAnschluss- und Bedienelemente
1 2 3
1
Vorverstärkerausgang
Seite 8, Punkt 9
2
System Connector Eingang
Seite 5, Punkt 1
3
Remote-Anschlüsse
Seite 6, Punkt 4
4
Optischer Digitaleingang
Seite 6, Punkt 2
5
Auto Remote-Schalter
Seite 6, Punkt 3
6
Status LED
Seite 9, Punkt 1
7
Control Taster
Seite 9, Punkt 2
8
USB Eingang
Seite 7, Punkt 5
9
SCP (Smart Control Port)
Seite 9, Punkt 3
4 5 6 7 8 9
4

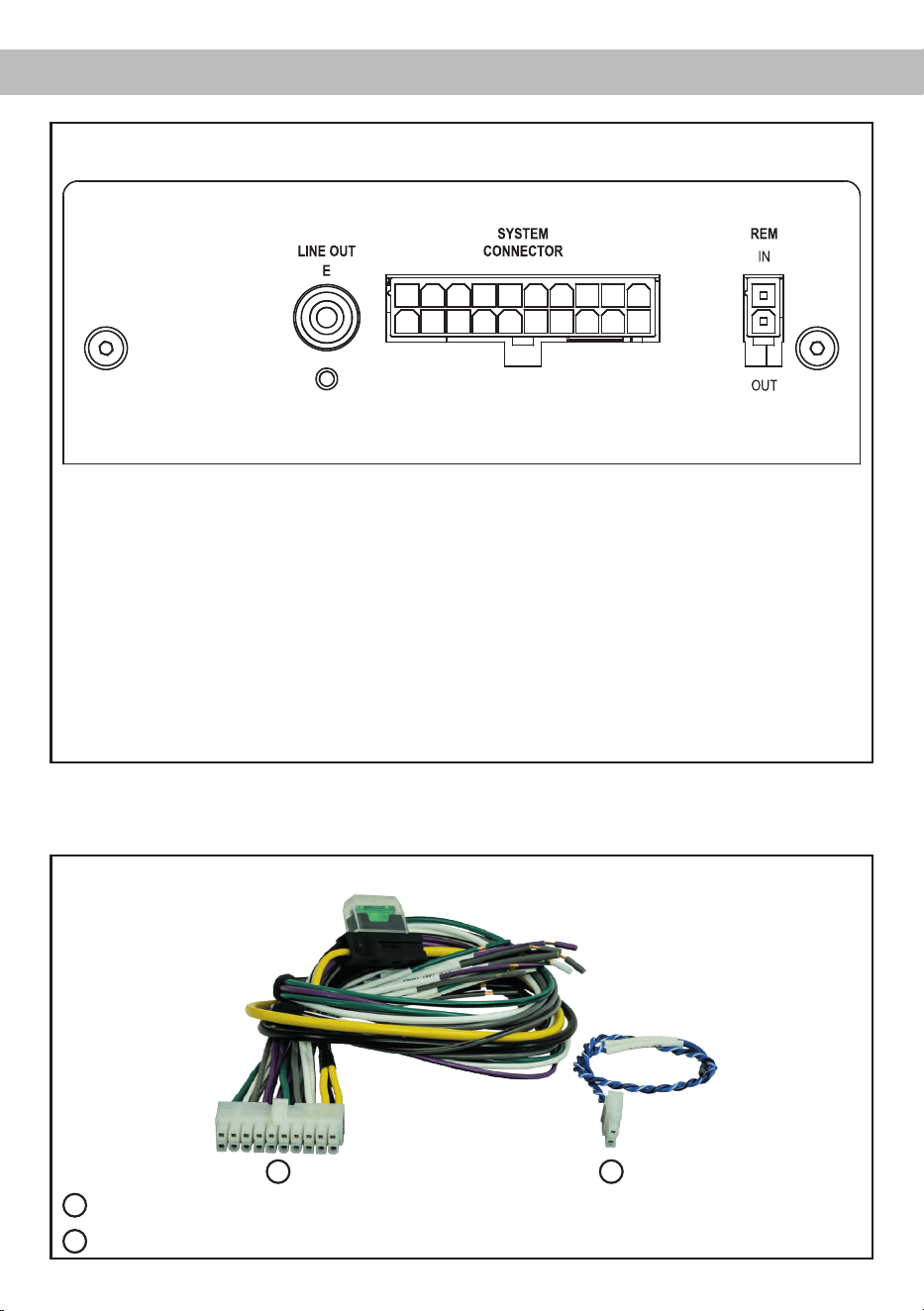

Abb. 1: Pinbelegung UP 4DSP
System Connector
1. Highlevel-Lautsprechereingang hinten links (-) / C
2. Highlevel-Lautsprechereingang vorne links (-) / A
3. Highlevel-Lautsprechereingang vorne rechts (-) / B
4. Highlevel-Lautsprechereingang hinten rechts (-) / D
5. Lautsprecherausgang hinten rechts (-) / D
6. Lautsprecherausgang hinten links (-) / C
7. Lautsprecherausgang vorne rechts (-) / B
8. Lautsprecherausgang vorne links (-) / A
9. Masse
10. Masse
11. Highlevel-Lautsprechereingang hinten links (+) / C
12. Highlevel-Lautsprechereingang vorne links (+) / A
13. Highlevel-Lautsprechereingang vorne rechts (+) / B
14. Highlevel-Lautsprechereingang hinten rechts (+) / D
15. Lautsprecherausgang hinten rechts (+) / D
16. Lautsprecherausgang hinten links (+) / C
17. Lautsprecherausgang vorne rechts (+) / B
18. Lautsprecherausgang vorne links (+) / A
19. +12 Volt
20. +12 Volt
Hardware-Konguration
Abb. 2: Übersicht Anschlusskabel
1 2
System Connector Anschlusskabel
Remote (REM IN / OUT) Anschlusskabel
1
2
20191817161514131211
10987654321
5
de
Kongurieren Sie den MATCH UP 4DSP in der
nachfolgenden Reihenfolge
Achtung: Für die Durchführung der nachfolgenden
Schritte werden Spezialwerkzeuge und Fachwissen
benötigt. Um Anschlussfehler und Beschädigungen
zu vermeiden, fragen Sie im Zweifelsfall Ihren Ein-
bauspezialisten und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).
1. Anschluss des System Connector
1. Anschluss der Highlevel-Lautspreche-
reingänge A - D:
Die Highlevel-Lautsprechereingänge (sie-
he Seite 4, Abb. 1, Nr. 1 - 4 und Nr. 11 - 14)
können mit Hilfe des beiliegenden MATCH
Anschlusskabels direkt mit den Lautspre-
cherausgängen des Werks- bzw. Nachrü-
stradios verbunden werden. Dabei müssen
nicht zwingend alle Eingänge belegt werden.
Es ist ausreichend, zwei der vier Highlevel-
Lautsprechereingänge zu belegen. Mit Hilfe
der DSP PC-Tool Software können die Ein-
gangssignale auf die fünf Ausgangskanäle
des Verstärkers individuell aufgeteilt werden.
Achten Sie bitte auf eine korrekte Polung!
Wenn Sie einen oder mehrere Anschlüsse
verpolen, kann dadurch die Funktion des
Verstärkers beeinträchtigt werden. Bei Ver-
wendung dieses Eingangs muss der Remo-
te-Eingang (REM IN) nicht belegt werden, da
sich der Verstärker automatisch einschaltet,
sobald ein Lautsprechersignal anliegt.
2. Anschluss der Lautsprecherausgänge
A - D: Die Lautsprecherausgänge (siehe
Seite 4, Abb. 1 Nr. 5 - 8 und Nr. 15 - 18)
können mit Hilfe des beiliegenden MATCH
Anschlusskabels direkt mit den Lautspre-
cherleitungen verbunden werden. An die
zwei Leistungskanäle C & D können wahl-
weise auch Subwoofer angeschlossen wer-
den ( siehe Seite 4, Abb. 1 Nr. 5 - 6 und Nr.
15 - 16). Verbinden Sie niemals die Laut-
sprecherleitungen mit der Kfz-Masse (Fahr-
zeugkarosserie) – dies kann Ihren Verstär-
ker zerstören. Achten Sie darauf, dass alle
Lautsprechersysteme phasenrichtig ange-
schlossen sind, d.h. Plus zu Plus und Minus
zu Minus. Vertauschen von Plus und Minus
hat einen Totalverlust der Basswiedergabe
zur Folge. Der Pluspol ist bei den meisten
Lautsprechern gekennzeichnet. Die Laut-
sprecherimpedanz darf bei den Kanälen A
und B nicht unter 3 Ohm* und bei den Kanä-
len C und D nicht unter 2 Ohm liegen. Wird
dieser Wert unterschritten, aktiviert sich die
Schutzschaltung des Verstärkers.
Achtung: Verwenden Sie zum Anschluss
ausschließlich das mitgelieferte System
Connector Anschlusskabel (siehe Seite 4,
Abb.2) oder einen passenden Kabelbaum
aus dem MATCH Zubehörprogramm.
3. Anschluss der Stromversorgung:
ACHTUNG: Vor dem Anschluss des +12 V
Versorgungskabels an das Bordnetz muss
die Autobatterie abgeklemmt werden. Schlie-
ßen Sie die Stromversorgung ausschließlich
über das beiliegende System Connector An-
schlusskabel (siehe Seite 4, Abb. 2) an. Ach-
ten Sie unbedingt auf eine korrekte Polarität.
+12 V (gelbes Kabel / Seite 4, Abb. 2): Das
+12 V Stromkabel ist am Pluspol der Batte-
rie anzuschließen. Die Plusleitung sollte in
einem Abstand von max. 30 cm von der Bat-
terie mit einer Hauptsicherung abgesichert
werden. Der Wert der Sicherung errechnet
sich aus der maximalen Stromaufnahme der
gesamten Car-Hi Anlage (UP 4DSP = max.
35 A bei 12 V Bordnetz). Verwenden Sie bei
kurzen Leitungen (< 1 m) einen Querschnitt
von mindestens 4 mm². Bei längeren Lei-
tungen empfehlen wir einen Querschnitt von
6 mm².
Masse (schwarzes Kabel / Seite 4, Abb. 2):
Anschluss für die Masseleitung. Das Mas-
sekabel muss an einer nicht isolierten Stelle
mit dem Kfz-Chassis oder direkt mit dem Mi-
nuspol der Autobatterie verbunden werden.
Der Kabelquerschnitt sollte den gleichen
Durchmesser wie die Plusleitung haben. Ein
nicht ausreichender Massekontakt führt zu
unerwünschten Störgeräuschen und Fehl-
funktionen.
*Gleichstromwiderstand min. 3,0 Ohm
6
Hardware-Konguration
2. Anschluss einer digitalen Signalquelle im
SPDIF Format
Sofern Sie über eine Signalquelle mit op-
tischem Digitalausgang verfügen, kann diese
an den Verstärker angeschlossen werden. Die
„Sampling Rate“ muss zwischen 12 - 96 kHz
lie-
gen
. Das Eingangssignal wird automatisch an
die interne Abtastrate angepasst.
Werkseitig ist die manuelle Einschaltung des
Eingangs über eine optionale Fernbedienung
konguriert. Möchten Sie den Eingang auto-
matisch, bei Anliegen eines Audiosignals, ak-
tivieren, können Sie dies in der DSP PC-Tool
Software unter dem Tab „Signal Management
(IO)“ im Unterpunkt „Source Conguration“ kon-
gurieren.
Die Einschaltautomatik des Verstärkers funktio-
niert bei Verwendung des Digitaleingangs nicht,
so dass der Remote-Eingang (REM IN / Sei-
te 3, Punkt 3) zwingend belegt werden muss.
Wichtig: Das digitale Audiosignal einer Quelle
ist üblicherweise nicht lautstärkegeregelt. Das
bedeutet, dass an sämtlichen Ausgängen der
MATCH UP 4DSP der volle Pegel anliegt. Dies
kann im Extremfall die Lautsprecher zerstören.
Wir raten deshalb dringend dazu, eine optionale
Fernbedienung zur Einstellung der Lautstärke
des digitalen Signaleingangs zu verwenden!
Hinweis: Der Verstärker kann nur unkompri-
mierte, digitale Stereo PCM-Signale mit einer
Abtastrate zwischen 12 kHz und 96 kHz verar-
beiten.
3. Konguration des Remote-Eingangs
Die Einschaltung der MATCH UP 4DSP erfolgt
automatisch bei Ansteuerung über die High-
level-Lautsprechereingänge des System Con-
nectors oder sobald ein Remote-Signal am Re-
mote-Eingang (REM IN) anliegt. Mit Hilfe des
Auto Remote Schalters (Seite 3, Punkt 5) kann
die automatische Einschaltung über die Highle-
vel-Lautsprechereingänge deaktiviert werden.
Dies sollte vorgenommen werden, wenn es bei-
spielsweise zu Störgeräuschen beim Ein- und
Ausschalten des Verstärkers kommt.
On: Einschaltung über Highlevel-Lautsprecher-
eingänge aktiviert (Werkseinstellung).
O: Einschaltung über Highlevel-Lautsprecher-
eingänge deaktiviert.
Hinweis: Wird die automatische Einschaltung
des Verstärkers deaktiviert, muss der Remote-
Eingang belegt werden. Eine automatische
Einschaltung über den Highlevel-Lautsprecher-
eingang ist dann nicht mehr möglich.
4. Anschluss der Remote-Leitungen
Schließen Sie die Remote-Leitungen aus-
schließlich über das mitgelieferte Anschlusska-
bel mit dem 2-poligen Stecker und den oenen
Kabel enden (Seite 4, Abb. 2) oder einen pas-
senden Kabelbaum aus dem MATCH Zubehör-
programm.
REM IN: Der Remote-Eingang dient zum Ein-
schalten der UP 4DSP, sofern die am System
Connector angeschlossene Signalquelle die
automatische Einschaltung nicht aktiviert, aus
-
schließlich der Digitaleingang genutzt oder der
Verstärker bewusst nur über ein Remote-Signal
ein- und ausgeschaltet werden soll.
Dazu muss der Remote-Eingang des Verstär
-
kers mit dem Remote-Ausgang des Radios / der
Head Unit verbunden werden.
Somit wird der Verstärker über das Radio ein-
und ausgeschaltet. Es wird dringend davon ab
-
geraten, den Remote-Eingang des Verstärkers
über das Zündungsplus des Fahrzeugs zu steu
-
ern, um Störgeräusche beim Ein- und Ausschal-
ten zu vermeiden.
Hinweis: Bei Verwendung einer der Highlevel-
Eingänge A - D muss der Remote-Eingang nicht
belegt werden, sofern das angeschlossene Ra-
dio über BTL-Ausgangsstufen verfügt. Wie Sie
die automatische Einschaltung über die High-
level-Lautsprechereingänge deaktivieren kön-
nen, ist auf Seite 6 unter Punkt 3 „Konguration
des Remote-Eingangs“ nachzulesen.
REM OUT: Der Remote-Ausgang dient zum pro-
zessorgesteuerten Einschalten eines am Line
Out angeschlossenen Verstärkers. Verbinden
Sie dazu den Remote-Ausgang der UP 4DSP
mit dem Remote-Eingang des Verstärkers, um
diesen über den internen DSP störungsfrei ein-
und auszuschalten.
Dieser Ausgang aktiviert sich automatisch, so
-
bald der Bootvorgang des DSP abgeschlossen
ist. Zudem wird dieser Ausgang bei aktiviertem
„Power Save Mode“ und bei Betriebssoftware-
Updates abgeschaltet.
7
de
Wichtig: Verwenden Sie niemals ein anderes
Signal als den Remote-Ausgang, um einen
angeschlossenen Verstärker einzuschalten!
5. Anschluss an den Computer & Einschalten
Der Verstärker kann über den USB-C-Eingang
(Seite 3, Punkt 8) mit dem Computer verbun-
den und anschließend mit dem DSP PC-Tool
konguriert werden. Verwenden Sie dazu das
beiliegende USB-Kabel.
Hinweis: Es können keine USB Speicherme-
dien an den Verstärker angeschlossen wer-
den. Bevor Sie die UP 4DSP das erste Mal mit
einem Computer verbinden, laden Sie die ak-
tuellste DSP PC-Tool Software (mindestens
Version 6) von unserer Homepage herunter. Es
ist ratsam, regelmäßig nach Updates der Soft-
ware zu schauen, damit das Gerät immer auf
dem aktuellsten Stand ist. Die Software sowie
eine umfangreiche Knowledge Base nden Sie
auf www.audiotec-scher.de.
Es wird dringend empfohlen, die DSP PC-Tool
Knowledge Base vor der ersten Benutzung
durchzulesen, um Komplikationen und Fehler
zu vermeiden.
Wichtig: Stellen Sie sicher, dass der Verstärker
bei der ersten Installation der Software noch
nicht am PC angeschlossen ist. Verbinden Sie
diesen erst, wenn die Software samt der USB-
Treiber vollständig installiert ist.
Im folgenden Abschnitt lesen Sie die wich-
tigsten Schritte zum Anschluss und der ersten
Inbetriebnahme:
1. Laden Sie die DSP PC-Tool Software unter
www.audiotec-scher.de herunter und in-
stallieren diese auf ihrem Computer.
2. Schließen Sie danach den Verstärker mit
dem beiliegenden USB-Kabel an den Com-
puter an. Wenn Sie längere Distanzen zu
überbrücken haben, verwenden Sie bitte
eine aktive USB-Verlängerung mit integrier-
tem Repeater.
3. Schalten Sie erst die UP 4DSP ein und star-
ten Sie anschließend die Software. Sofern
die Betriebssoftware des Verstärkers nicht
mehr aktuell ist, wird diese automatisch ak-
tualisiert.
6. Einstellen der Eingangsempndlichkeit der
analogen Signaleingänge
ACHTUNG: Es ist zwingend notwendig, die
Eingangsempndlichkeit der UP 4DSP an die
Signalquelle anzupassen, um eine bestmög-
liche Signalqualität zu garantieren und Schä-
den am Verstärker zu vermeiden.
Mit Hilfe der DSP PC-Tool Software kann die
Eingangsempndlichkeit optimal an die Signal-
quelle angepasst werden.
Die Eingangsempndlichkeit ist für alle Kanäle
ab Werk auf 11 Volt eingestellt. Dies ist in nahe-
zu allen Fällen bereits die optimale Einstellung.
Nur wenn die Signalquelle einen zu kleinen
Max imalpegel liefert, sollte die Eingangsemp-
ndlichkeit vorsichtig angehoben werden.
Hinweis: Muten Sie während dieser Prozedur
die Signalausgänge der UP 4DSP.

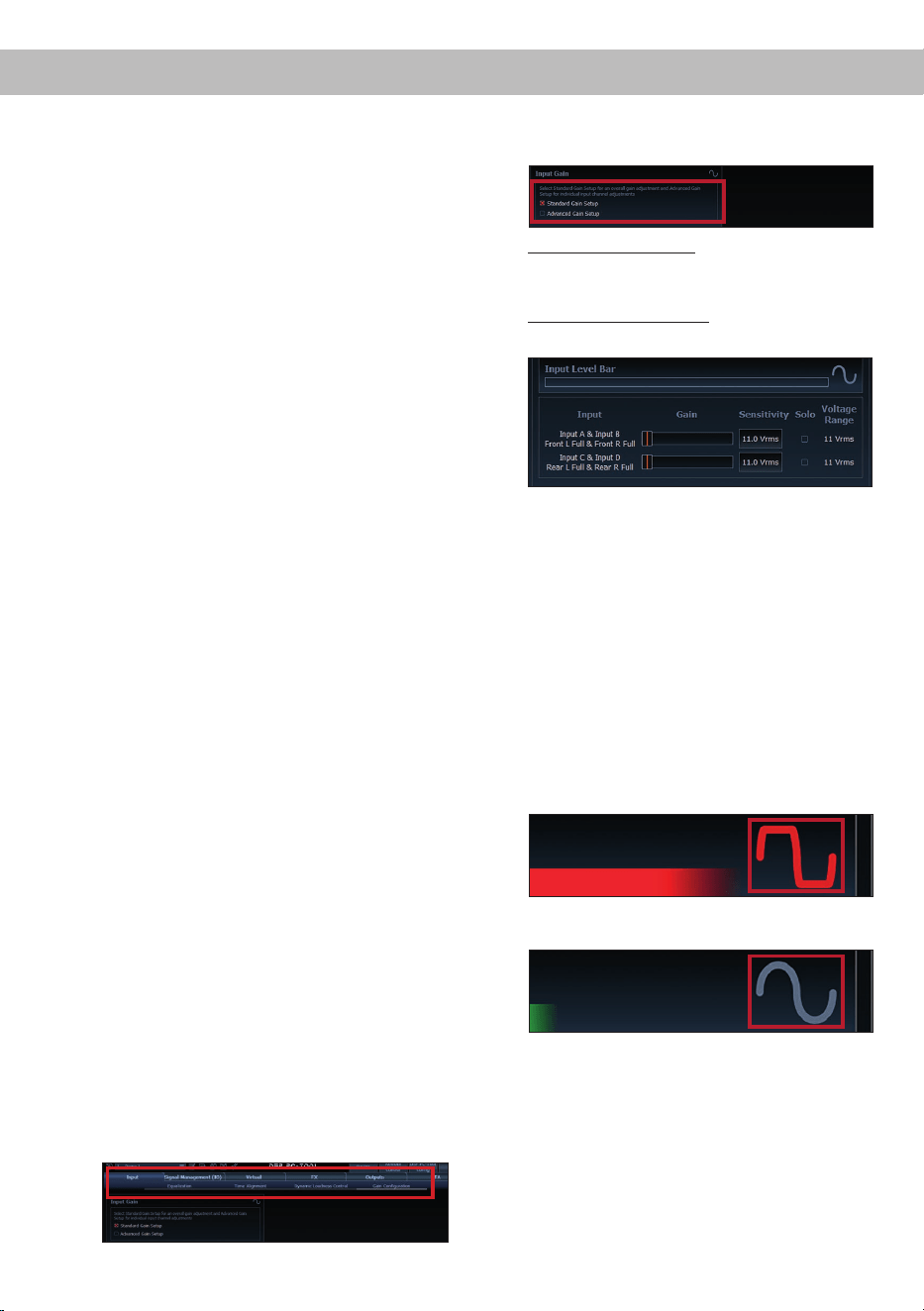

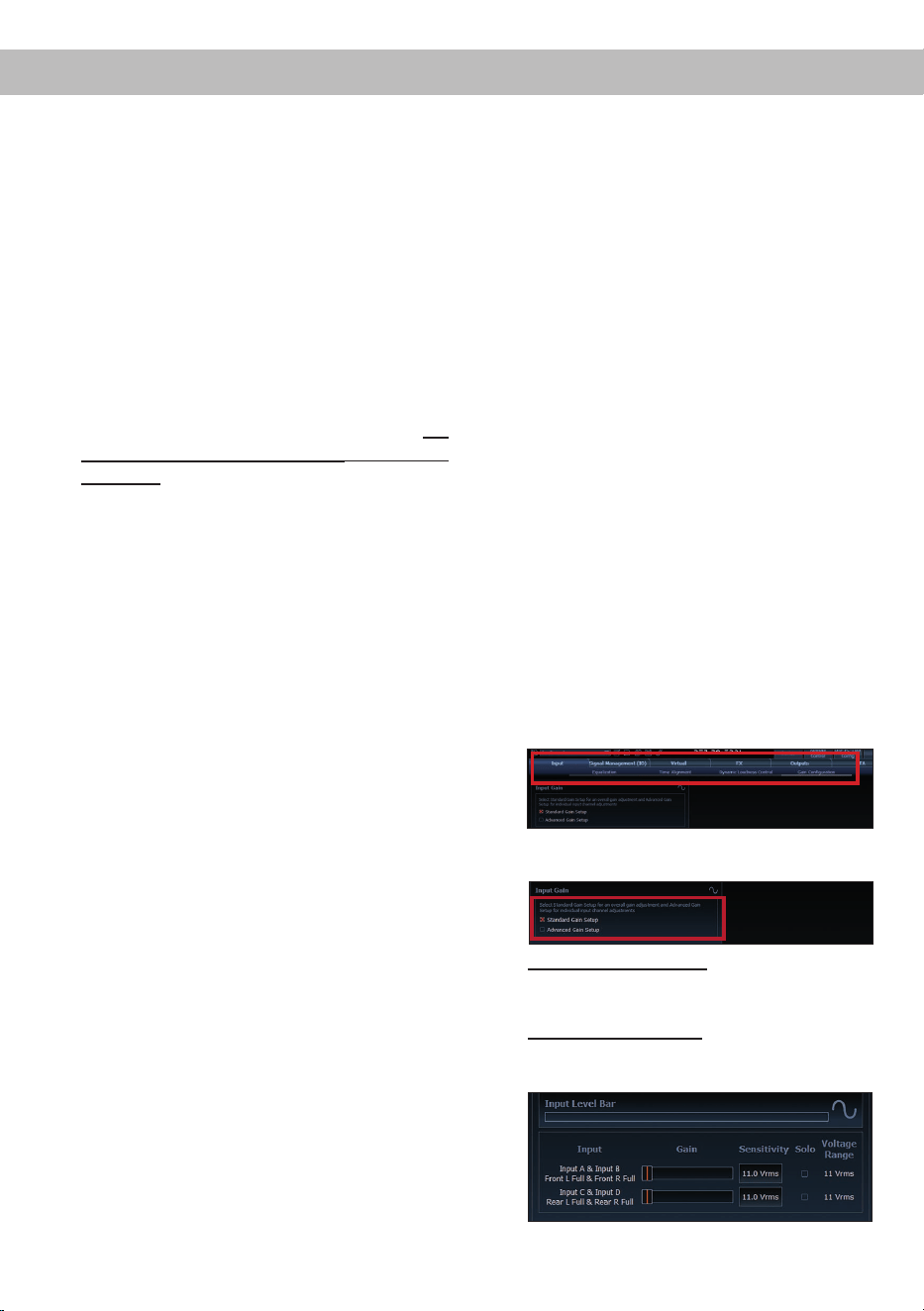

Zur Anpassung der Eingangsempndlichkeit
führen Sie bitte die folgenden Schritte durch:
1. Schalten Sie den Verstärker ein und starten
anschließend die Software. Die Funktion n-
den Sie im Tab „Input“ im Unterpunkt „Gain
Conguration“.
2. Wählen Sie das Setupverfahren zur Einstel-
lung der Eingangsempndlichkeit aus.
Standard Gain Setup: Hier kann die Ein-
gangsempndlichkeit global für alle Kanäle
eingestellt werden.
Advanced Gain Setup: Bei diesem Verfahren
ist eine individuelle Einstellung für die einzel-
nen Kanalpaare möglich.
8
Hardware-Konguration
3. Drehen Sie die Lautstärke Ihres Radios auf
90 % der Gesamtlautstärke und spielen Sie
ein geeignetes Testsignal, idealerweise un-
ser speziell dafür entwickeltes „IGS - Input
Gain Setup“ Signal, welches Sie unter den
„Audio Test Tracks“ des DSP PC-Tools n-
den oder auch auf www.audiotec-scher.de
downloaden können.
4. In der Regel ist die Clipping Anzeige im DSP
PC-Tool aus (grau) und leuchtet nur auf,
wenn einer der analogen Signaleingänge
übersteuert wird.

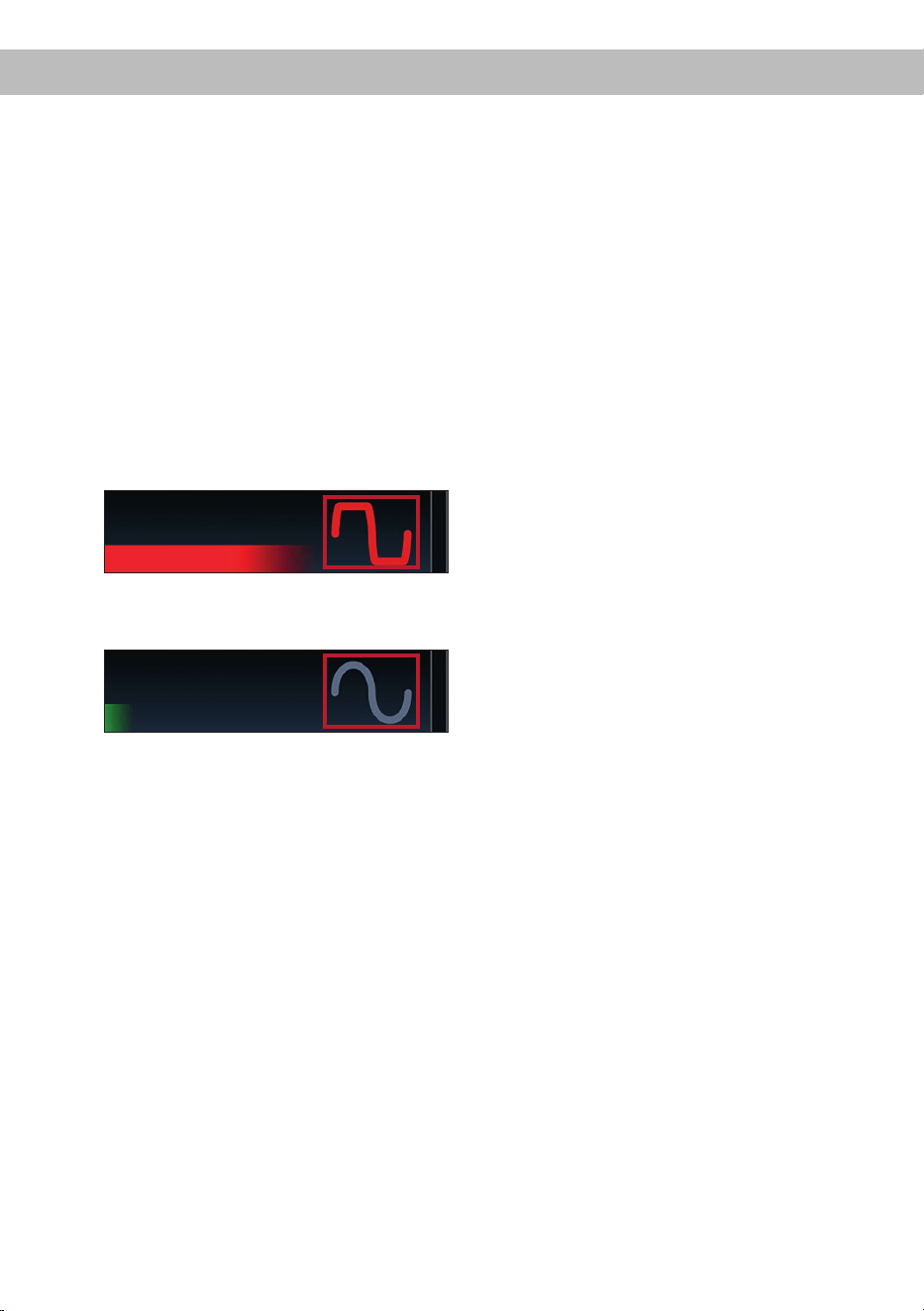

Erhöhen Sie nun die Eingangsempndlich-
keit mit Hilfe des Schiebereglers, bis die
Clipping Anzeige rot aueuchtet (siehe Mar-
kierung im folgenden Bild).
5. Schieben Sie nun den Regler einen Schritt
zurück, bis die Clipping Anzeige wieder er-
lischt.
6. Standard Gain Setup: Der Vorgang ist hier-
mit abgeschlossen.
Advanced Gain Setup: Wiederholen Sie die-
sen Vorgang für jedes genutzte Signalein-
gangspaar.
7. Konguration des internen DSPs
WICHTIG: Es wird dringend empfohlen, vor der
ersten Inbetriebnahme des Soundsystems die
grundlegenden Einstellungen im Verstärker mit
Hilfe der DSP PC-Tool Software vorzunehmen.
Nun können Sie den Verstärker mithilfe der
DSP PC-Tool Software frei kongurieren.
Nützliche Hinweise zur korrekten Einstellung
entnehmen Sie unserer Knowledge Base, wel-
che auf unserer Webseite bereit steht.
Achtung: Es wird dringend empfohlen, die
Lautstärke am Radio auf Minimum zu drehen
und an sämtliche Signalausgänge der UP 4DSP
noch nichts anzuschließen. Speziell bei Ver-
wendung in vollaktiven Systemen besteht sonst
Zerstörungsgefahr für die Lautsprecher.
8. Optional: Eingangssignal analysieren
Bei Verwendung von Highlevel-Signalen emp-
fehlen wir, das Eingangssignal mit Hilfe des Ad-
vanced Input Signal Analyzers (AISA) der DSP
PC-Tool Software auf werkseitig eingestelltes
Equalizing, Laufzeitkorrektur und Allpass-Filter
zu überprüfen und ggfs. zu korrigieren. Infor-
mationen zum AISA nden Sie in der umfang-
reichen Knowledge Base unserer Webseite
www.audiotec-scher.de.
9. Optional: Anschluss des Vorverstärkeraus-
gangs

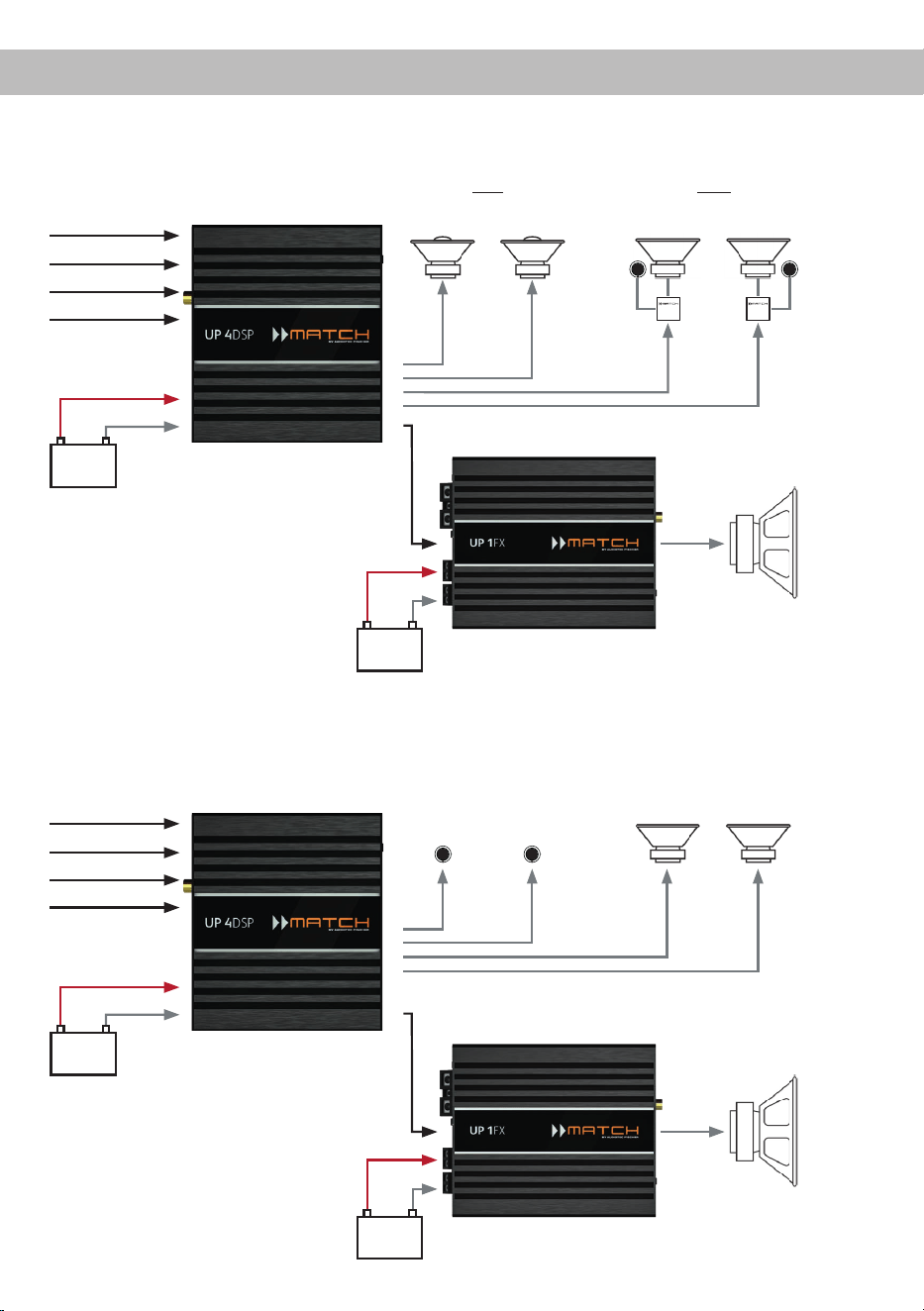

Der Line Out (siehe Seite 3, Punkt 1) ist ein
Mono-Vorverstärker-Signalausgang zum An-
schluss eines zusätzlichen Verstärkers. Diesen
können Sie nun mit einem entsprechenden Ka-
bel (RCA / Cinch-Kabel) mit dem RCA / Cinch-
Eingang des nachgeschalteten Verstärkers
verbinden.
Der Ausgang liefert eine maximale Ausgangs-
spannung von 3 Volt RMS. Bei Verwendung
dieses Ausgangs, ist es zwingend erforderlich,
den Remote-Ausgang (REM OUT / Seite 3,
Punkt 3) zum Einschalten des angeschlos-
senen Verstärkers zu verwenden, da ansonsten
Störgeräusche auftreten können.
10. Sound Tuning
Nun können Sie Ihr Sound Setup erstellen. In-
formationen rund um das Sound Tuning nden
Sie in unserer umfangreichen Knowledge Base
auf www.audiotec-scher.de oder kontaktie-
ren Sie Ihren MATCH Fachhändler vor Ort.
9
de
1. Status LED
Die Status LED (siehe Seite 3, Punkt 6) zeigt
den Betriebszustand des Verstärkers und des-
sen Speichers an.
Grün: Verstärker eingeschaltet und betriebsbereit.
Orange: Power Save Modus aktiv.
Rot: Protection Mode aktiv. Dieser kann unter-
schiedliche Ursachen haben. Der Verstärker ist
mit Schutzschaltungen gegen Über- und Un-
terspannung sowie Überhitzung ausgestattet.
Prüfen Sie in diesem Fall alle Anschlüsse auf
Fehler, wie z.B. Kurzschlüsse oder fehlerhafte
Verbindungen. Ist die Sicherheitsschaltung
der Temperaturüberwachung aktiv, wird der
Remote-Ausgang sowie die Signalausgabe ab-
geschaltet, bis ein sicherer Betrieb wieder ge-
währleistet werden kann.
Rot / grün langsam blinkend: Keine Betriebs-
software auf dem DSP installiert. Verbinden
Sie den Verstärker mit der DSP PC-Tool Soft-
ware und bestätigen Sie das automatische
Update der Betriebssoftware. Die aktuellste
Version des DSP PC-Tools nden Sie auf
www.audiotec-scher.de.
Rot / grün schnell blinkend: Aktuell ausgewähl-
ter Sound Setup-Speicherplatz ist leer. Ein
neues DSP Setup muss über die DSP PC-Tool
Software eingespielt werden oder schalten
Sie auf einen Speicherplatz mit vorhandenem
Sound Setup um.
2. Control Taster
Die UP 4DSP bietet 10 interne Speicherplätze
für Sound Setups. Mit Hilfe des Control Tasters
(siehe Seite 3, Punkt 7) lässt sich zwischen
zwei Speicherplätzen umschalten. Diese kön-
nen im DSP PC-Tool festgelegt werden. Zudem
kann durch langes Drücken des Tasters ein
Geräte-Reset durchgeführt werden.
1. Setup-Wechsel: Taster 1 Sek. drücken.
Werkseitig sind die Speicherbereiche eins und
zwei eingestellt. Der Umschaltvorgang wird
durch einmaliges rotes Blinken der Status LED
angezeigt. Alternativ kann zur Umschaltung
die optionale Fernbedienung URC.3 verwen-
det werden. Um zwischen allen internen Spei-
cherplätzen umschalten zu können, ist optio-
nales Zubehör, wie z.B. die Fernbedienungen
DIRECTOR und CONDUCTOR notwendig.
2. Geräte-Reset: Taster länger als 5 Sek. ge-
drückt halten. Durch ein Geräte-Reset wird
der interne Speicher auf die Werkseinstellung
zurückgesetzt! Dies wird durch ein durchge-
hendes rotes Leuchten und grünes schnelles
Dauerblinken der Status LED angezeigt.
Achtung: Nach dem Resetten des Gerätes
kann die UP 4DSP keine Audiosignale mehr
wiedergeben, bis das Gerät mit Hilfe des DSP
PC-Tools geupdated wurde.
3. SCP (Smart Control Port)
Dieser Multifunktionseingang (siehe Seite 3,
Punkt 9) dient zum Anschluss von MATCH Zu-
behörprodukten, wie beispielsweise einer Fern-
bedienung, mit deren Hilfe diverse Funktionen
des Verstärkers gesteuert werden können.
Die Funktionalität muss je nach Typ der Fern-
bedienung zuerst im „Device Conguration
Menu“ der DSP PC-Tool Software oder an der
Fernbedienung selbst konguriert werden.
Achtung: Sofern das Zubehörprodukt keinen
NanoFit Stecker besitzt, ist ein SCP-to-Control
Input Adapter (Art-Nr. M141313) optional bei Ih-
rem Fachhändler erhältlich.
SCP-to-Control Input Adapter
Weitere Funktionen
10
Kongurationsbeispiele

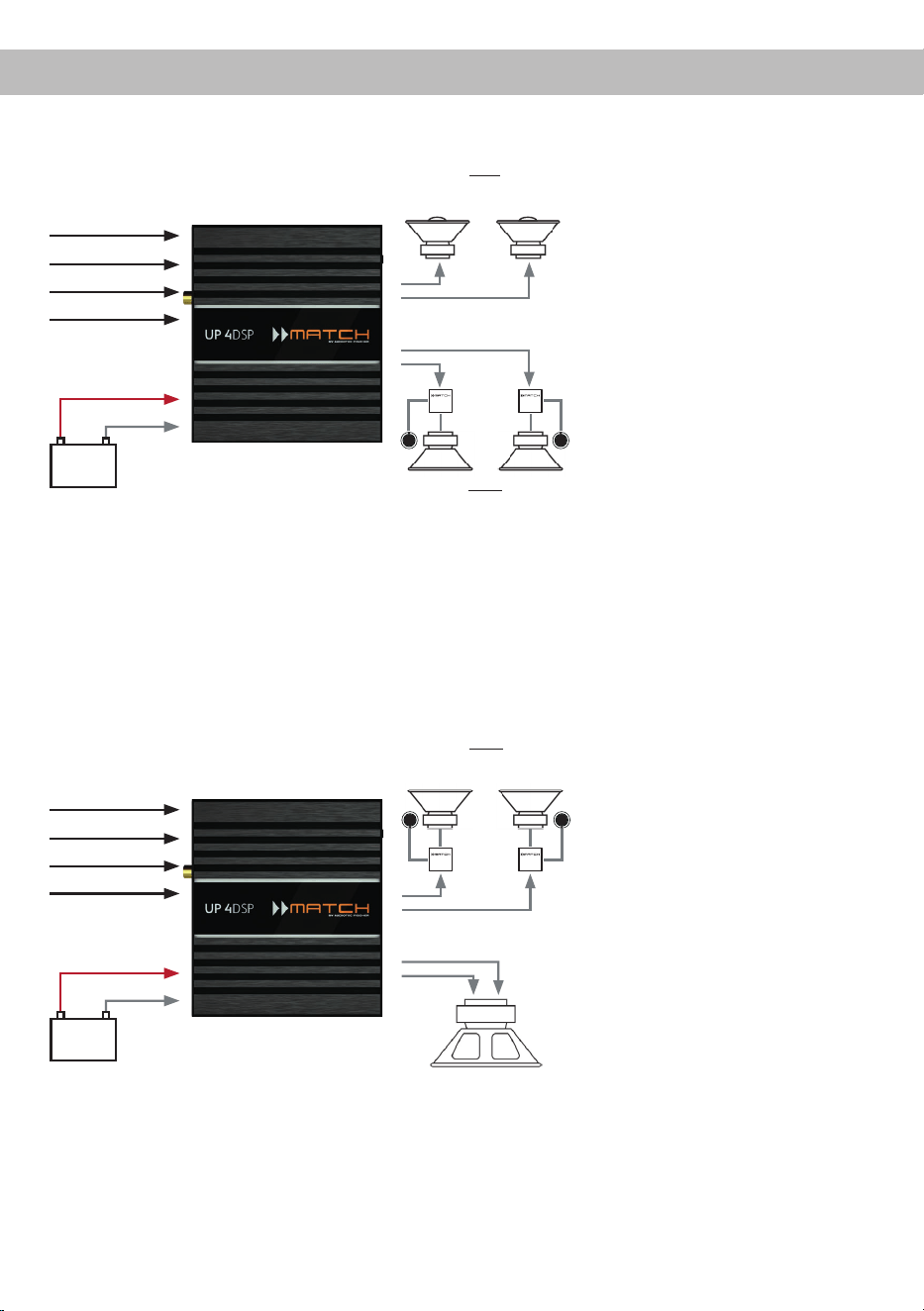

Beispiel 1: 4-Kanal Anwendung mit fullrange Frontsystem und fullrange Rearsystem
Hinten
Koax- oder Passivsystem
(min. 3 Ohm*)
Vorne
Passives Frontsystem
(min. 2 Ohm)
A
B
C
D
Beispiel 2: 4-Kanal Anwendung mit fullrange Frontsystem und 2 x 2 Ohm Subwoofer
Vorne
Passives Frontsystem
(min. 3 Ohm*)
A
B
C
D
2 x 2 Ohm Subwoofer
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
Kabelbaum vom
Autoradio
- +
12 V Batterie Span-
nungsversorgung
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
Kabelbaum vom
Autoradio
- +
12 V Batterie Span-
nungsversorgung
*Gleichstromwiderstand min. 3,0 Ohm
11
de
Beispiel 3: 5-Kanal Anwendung mit zusätzlichem 1-Kanal Subwoofer-Verstärker:
Anwendungsbeispiel mit MATCH UP 1FX: Fullrange Frontsystem, Rearsystem und Subwoofer
+ 12 V
GND
- +
12 V Batterie Spannungs-
versorgung
Vorne
Passives Frontsystem
(min. 2 Ohm)
Hinten
Koax- oder Passivsystem
(min. 3 Ohm*)
A
B
C
D
1 ch
Line Out
E
Subwoofer
Beispiel 4: 5-Kanal Anwendung mit zusätzlichem 1-Kanal Subwoofer-Verstärker:
Anwendungsbeispiel mit MATCH UP 1FX: Aktives Frontsystem und Subwoofer
Tiefmitteltöner
(min. 2 Ohm)
Hochtöner
(min. 3 Ohm*)
A
B
C
D
+ 12 V
GND
- +
12 V Batterie Spannungs-
versorgung
1 ch
Line Out
E
Subwoofer
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
Kabelbaum vom
Autoradio
- +
12 V Batterie Span-
nungsversorgung
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
Kabelbaum vom
Autoradio
- +
12 V Batterie Span-
nungsversorgung
*Gleichstromwiderstand min. 3,0 Ohm
12

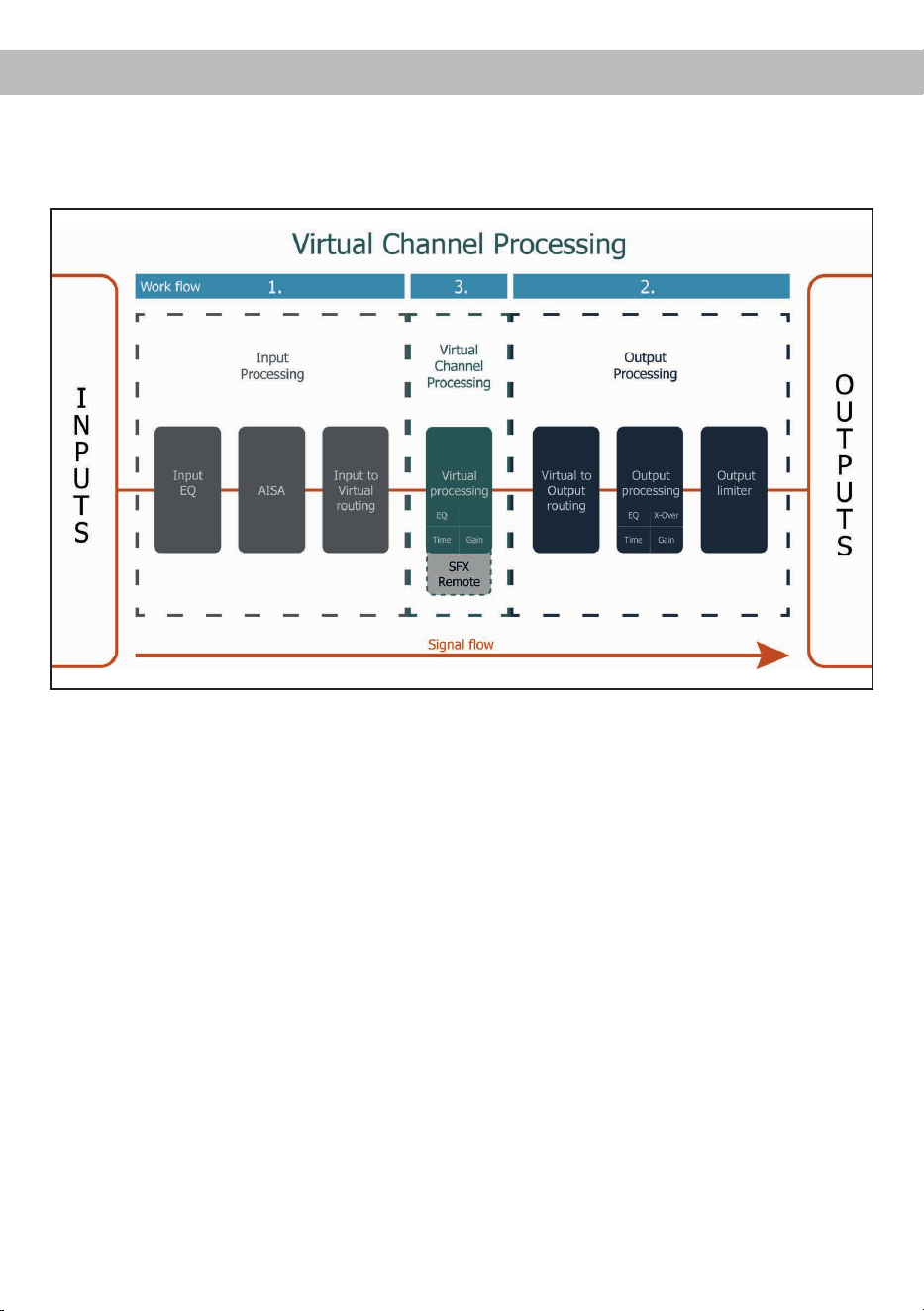

Virtual Channel Processing (VCP)
Das VCP erweitert den Umfang des Gerätes um eine Ebene an prozessierten Kanälen, welche sich zwischen
den Ein- und Ausgängen bendet. Insgesamt stehen acht zusätzliche prozessierte virtuelle Kanäle und
fünf prozessierte Ausgangskanäle zur Verfügung.
Diese virtuelle Kanalebene bietet diverse Vorteile, gerade in komplexen Systemkongurationen.
Die Hauptvorteile dieses Konzeptes sind:
- Ausgangskanalübergreifender Gruppen-Equalizer
- Mehrwege-Konguration der DSP-Soundeekte (SFX)
- Zusätzliche Funktionen wie Rear Attenuation
Weiterführende Informationen zum VCP und dessen Konguration nden Sie in unserer Knowledge Base
auf www.audiotec-scher.de.
Die MATCH UP 4DSP bietet das Virtual Channel Processing (VCP), ein mehrstuges Signalverarbeitungs-
Konzept, welches die perfekte Konguration komplexer Soundsysteme ermöglicht und somit einzigartige
Möglichkeiten des Klangtunings erönet.
13

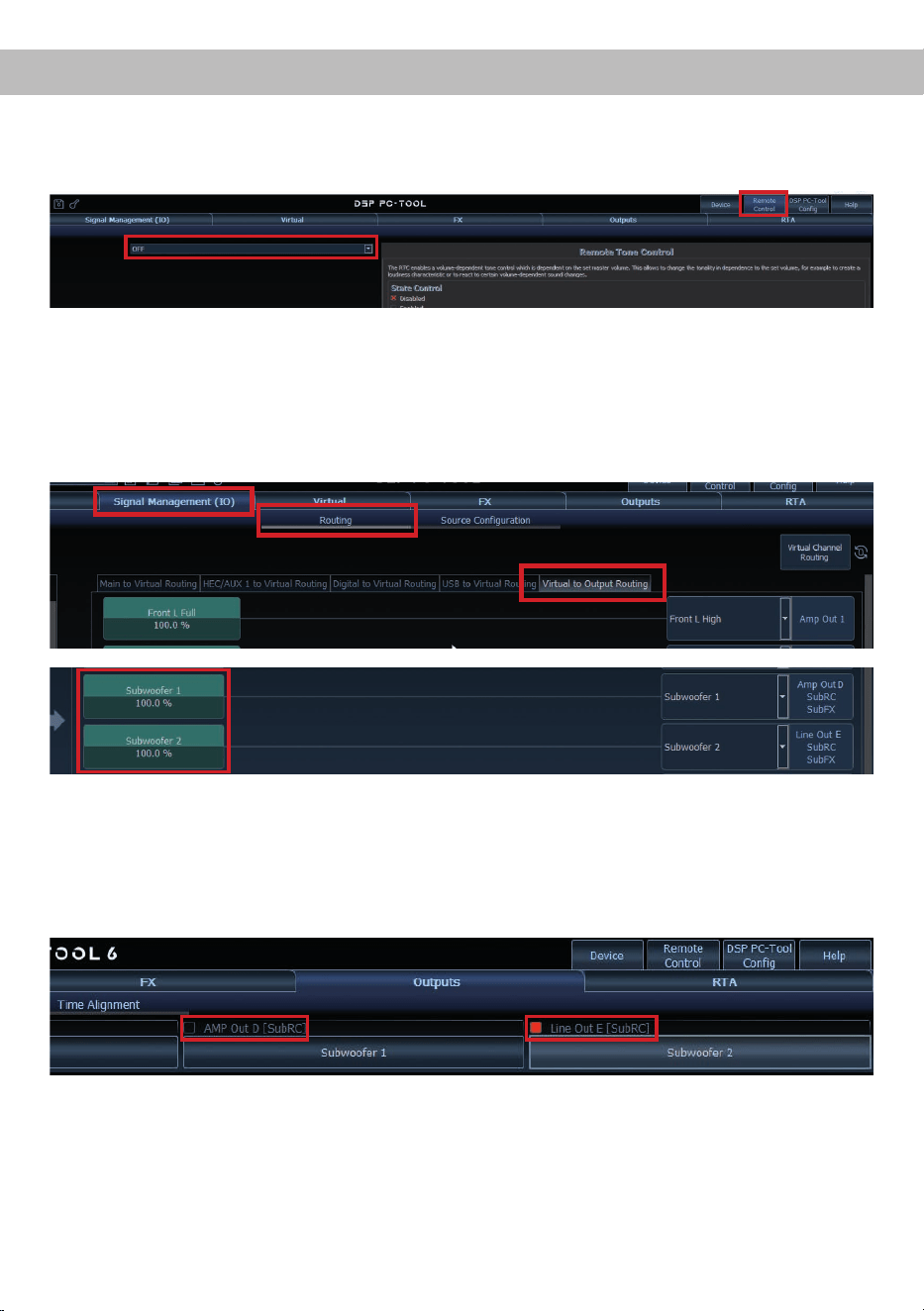

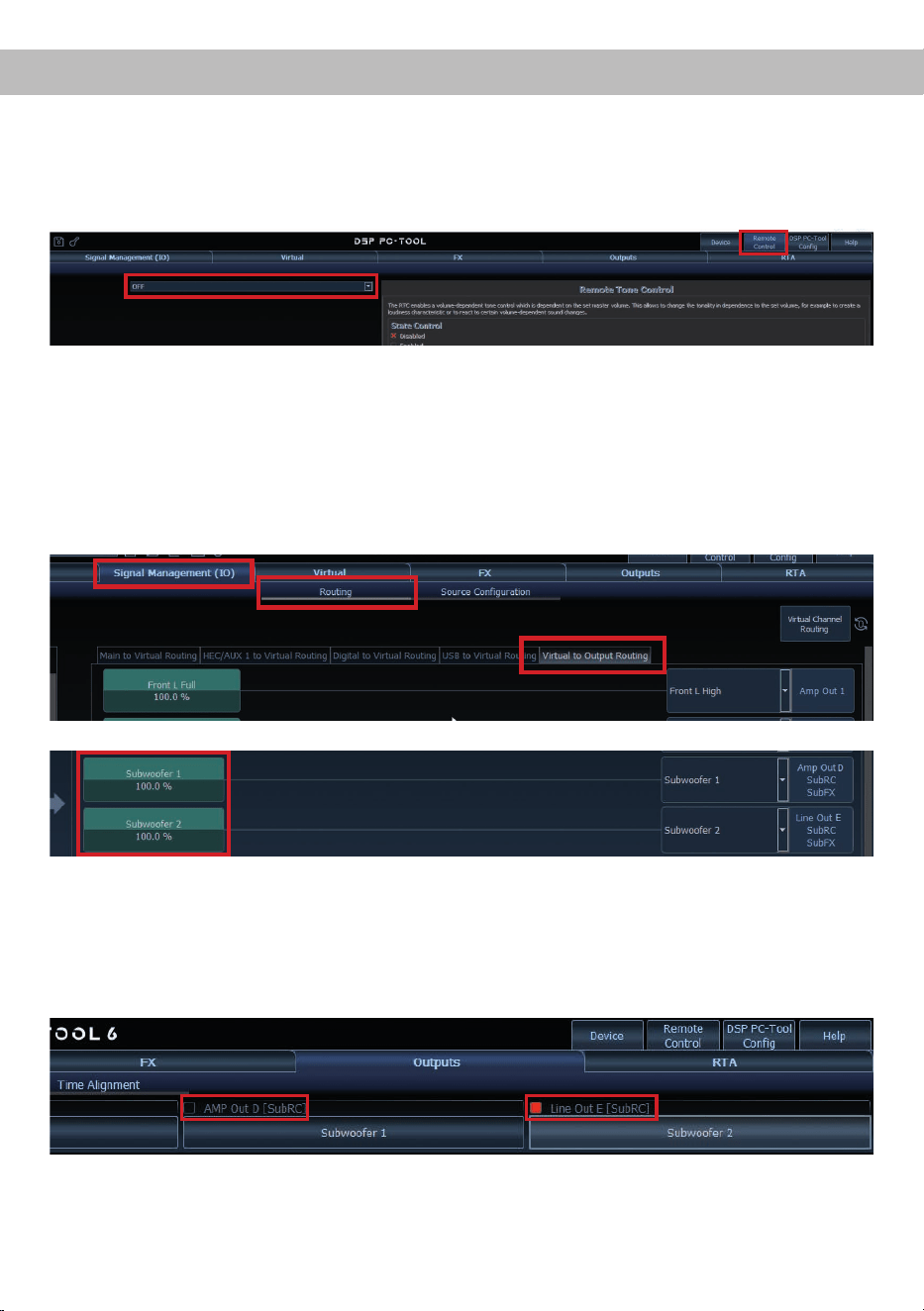

deKonguration einer Subwoofer-Fernbedienung
Zur Konguration einer Subwoofer-Fernbedienung müssen im DSP PC-Tool bestimmte Einstellungen vor-
genommen werden.
Zunächst muss die entsprechende Fernbedienung im Tab „Remote Control“ aktiviert und je nach Modell
konguriert werden.
Die Subwoofer-Fernbedienung wirkt auf alle Ausgangskanäle, die im „Virtual to Output Routing“ mit einem
der beiden virtuellen Subwoofer-Signalen versorgt werden („Subwoofer 1“ oder „Subwoofer 2“). Dies kann
jede beliebige Kombination an Ausgangskanälen sein.
Im nachfolgenden Beispiel sind es der Verstärkerausgang D und Line Out E:
Hinweis: Bitte beachten Sie, dass den beiden virtuellen Subwoofer-Signalen „Subwoofer 1“ und / oder
„Subwoofer 2“ zuvor in den anderen Routing-Matrizen ein Eingangssignal zugewiesen werden muss.
Anschließend wird die Subwoofer-Regelung auch im „Outputs“ Menü hinter der Kanalbezeichnung als
[SubRC] angezeigt:
14
ACO Plattform-Features
Neben den einzigartigen DSP-Sound eekten bie-
tet die ACO-Plattform der UP 4DSP zusätzlich eine
Vielzahl an System-Features.
Im „Device“-Menü der DSP PC-Tool Software kön-
nen für einige dieser System-Features individuelle
Einstellungen vorgenommen werden.
ADEP.3 Conguration
Bei Ansteuerung des Verstärkers über die High-
level-Eingänge kann es in Verbindung mit manchen
Werksradios notwendig sein, den ADEP.3-Schalt-
kreis an den Diagnosemodus des Steuergeräts
anzupassen. Im Bereich „ADEP.3 SB compatibility
mode & Advanced Noise Suppression“ sollte eine
Anpassung vorgenommen werden, wenn es bspw.
zu Fehlfunktionen kommt (Stummschalten des Ra-
dios). Standardmäßig ist der Kompatibilitätsmodus
eingeschaltet (Enabled).
URC Setup Switch Conguration
Der ACO bietet Speicherplatz für zehn anstelle der
üblichen zwei Sound Setups.
Mit Hilfe einer optional erhältlichen URC Fernbe
-
dienung oder des Control Tasters (siehe Seite 3,
Punkt 7) lässt sich zwischen zwei der zehn Sound-
Setup Speicherplätze umschalten. Diese zwei Spei
-
cherplätze können in der „URC Setup Switch Con-
guration“ festgelegt werden. Werkseitig sind die
Speicherbereiche eins und zwei ausgewählt.
Um
zwischen allen internen Speicherplätzen umschalten
zu können, werden die optional erhältlichen Fernbe
-
dienungen DIRECTOR und CONDUCTOR empfoh-
len.
Remote Output Conguration
An dieser Stelle kann festgelegt werden, ob der Re-
mote-Ausgang, der die angeschlossenen Verstärker
ein- bzw. ausschaltet, während eines Sound-Setup-
Wechselvorgangs kurzzeitig deaktiviert werden soll.
Standardmäßig ist dieses Feature aktiviert (ON).
Turn On & O Delay
Hier kann die Verzögerungszeit, mit welcher der in-
tegrierte DSP ein- und ausgeschaltet werden soll,
festgelegt werden. Werkseitig sind 0,2 Sekunden
eingestellt. Eine Änderung der Verzögerungszeit
sollte nur vorgenommen werden, wenn es bei-
spielsweise zu Störgeräuschen beim Ein- und Aus-
schalten des Verstärkers kommt.
Power Save Mode
Diese Funktion ist standardmäßig aktiviert und
dient der Reduzierung der Leistungsaufnahme des
Verstärkers, wenn über einen bestimmten Zeitraum
kein Musiksignal erkannt wird.
Wird der Power Save Mode aktiv, schalten sich die
internen Verstärkerstufen sowie der Remote-Aus-
gang (REM OUT) automatisch ab. Liegt anschlie-
ßend wieder ein Musiksignal an, kehrt das Gerät
innerhalb von ca. 2 Sekunden in den Normalbetrieb
zurück.
Über die DSP PC-Tool Software kann die Funkti-
on ein- oder ausgeschaltet werden. Ist sie aktiviert,
lässt sich die Abschaltverzögerung im Bereich von
10 bis 600 Sekunden frei einstellen. Werkseitig be-
trägt die Verzögerungszeit 60 Sekunden.
15
deTechnische Daten
Leistung RMS
- Kanal A - B......................................................................2 x 60 @ 4 Ohm (min. 3 Ohm*)
- Sub Out C - D ................................................................. 2 x 85 Watt @ 4 Ohm
2 x 140 Watt @ 2 Ohm
Verstärkertechnologie ....................................................... Class GD
Eingänge .......................................................................... 4 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
Eingangsempndlichkeit ................................................... 2,8 - 11 Volt
Eingangsimpedanz ........................................................... 9 - 33 Ohm mit ADEP.3
Ausgänge ......................................................................... 4 x Lautsprecherausgang
1 x Cinch
1 x Remote Out
Ausgangsspannung Cinch................................................3 Volt RMS
Frequenzbereich...............................................................15 Hz - 22.000 Hz
DSP Auösung .................................................................64 Bit
DSP Rechenleistung ........................................................295 MHz (1,2 Mrd. MAC Operationen/Sek.)
Abtastrate .........................................................................48 kHz
DSP Typ ...........................................................................Audio Signalprozessor
Signalwandler ................................................................... A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand (A-bewertet) ............................. Digitaleingang: 102 dB
Analogeingang: 101 dB
Klirrfaktor (THD @ 1 kHz, 1 W an 4 Ohm) .......................< 0,03 %
Klirrfaktor (THD+N @ 1 kHz, 1 W an 4 Ohm) ...................< 0,03 %
Dämpfungsfaktor ..............................................................> 50
Betriebsspannung.............................................................10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme ..........................................................DC 12 V 35 A max.
Leerlaufstromaufnahme....................................................260 mA
Max. Remote-Ausgangsstrom .......................................... 500 mA
Betriebstemperaturbereich ...............................................-40°C bis +70°C
Sicherung .........................................................................1 x 30 A LP-Mini-Stecksicherung
Zusätzliche Features ........................................................ Class GD-Technologie mit dynamisch gere-
geltem Netzteil, 32 Bit CoProcessor, ADEP.3-
Schaltkreis, Start-Stop-Fähigkeit, Smart Control
Port, USB-C, Auto Remote-Schalter, Line Out
Abmessungen (H x B x T) ................................................46 x 130 x 110 mm
*Gleichstromwiderstand min. 3,0 Ohm
16
Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind
Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine
Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehler-
beschreibung und einem gültigen Kaufbeleg erfolgen. Technische Änderungen, Druckfehler und Irrtümer
vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, kön-
nen wir keine Haftung übernehmen.
Garantiehinweis
Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb
in Fahrzeugen innerhalb der Europäischen Union (EU) zertiziert.
Dieses Symbol bedeutet, dass das Produkt nicht über den Hausmüll entsorgt werden darf,
sondern bei einer entsprechenden Sammelstelle zum Recycling abgegeben werden muss.
Befolgen Sie die örtlichen Vorschriften und entsorgen Sie das Produkt niemals mit dem nor-
malen Hausmüll. Die ordnungsgemäße Entsorgung von Altgeräten trägt zur Vermeidung von
Umwelt- und Gesundheitsschäden bei.
Dieses Produkt ist mit einer UKCA-Kennzeichnung versehen. Damit ist das Gerät für den
Betrieb in Fahrzeugen innerhalb des Vereinigten Königreichs zertiziert.
Dieses Produkt ist mit einer EAC-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb
in Fahrzeugen innerhalb der Eurasian Customs Union zertiziert.
Hinweise zur Entsorgung
Regulatorische Hinweise
17
Dear Customer,
Congratulations on your purchase of this innovative
and high-quality MATCH product.
Thanks to more than 35 years of experience in
research and development of audio products this
amplier sets new standards in the range of digital
ampliers.
We wish you many hours of enjoyment with your
new MATCH UP 4DSP.
Yours,
AUDIOTEC FISCHER
General installation instructions for MATCH
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installation
instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.
Before starting your installation, disconnect the
battery’s negative terminal to prevent damage
to the unit, re and / or risk of injury. For a prop-
er performance and to ensure full warranty cover-
age, we strongly recommend having this product
installed by an authorized MATCH dealer.
Install your UP 4DSP in a dry location with sucient
air circulation for proper cooling of the equipment.
For safety reasons, the UP 4DSP must be profes-
sionally installed. Therefore, use the two mounting
plates which are included in delivery. These are at-
tached to the bottom of the amplier with two short
screws which are included in delivery, too.
When screwing the amplier to the vehicle chassis,
carefully examine the area around and behind the
proposed installation location to ensure that there
are no electrical cables or components, hydraulic
brake lines or any part of the fuel tank located be-
hind the mounting surface. Failure to do so may re-
sult in unpredictable damage to these components
and possible costly repairs to the vehicle.
General instructions for connecting the
UP 4DSP amplier
The UP 4DSP amplier may only be installed in mo-
tor vehicles which have a 12 Volts negative terminal
connected to the chassis ground. Any other system
could cause damage to the amplier and the electri-
cal system of the vehicle.
The positive cable from the battery for the entire
sound system should be provided with a main fuse
at a distance of max. 30 cm from the battery. The
value of the fuse is calculated from the maximum
total current draw of the car audio system.
Use only the included MATCH cable or an op-
tionally available MATCH cable harness for
connection of the UP 4DSP. The use of other
cables can result in damage to the ampli-
er, the head unit / car radio or the connected
loudspeakers! The fuses of the amplier may
only be replaced by identically rated fuses
(1 x 30 A) to avoid damage of the amplier.
Prior to installation, plan the wire routing to avoid
any possible damage to the wire harness. All
cabling should be protected against possible
crushing or pinching hazards. Also avoid routing
cables close to potential noise sources such as
electric motors, high power accessories and other
vehicle harnesses.
Congratulations!
General instructions
en
18
Connectors and control units
1 2 3
1
Line Output
Page 23, point 9
2
System Connector input
Page 20, point 1
3
Remote connectors
Page 21, point 4
4
Digital optical input
Page 20, point 2
5
Auto Remote switch
Page 21, point 3
6
Status LED
Page 24, point 1
7
Control pushbutton
Page 24, point 2
8
USB input
Page 21, point 5
9
SCP (Smart Control Port)
Page 24, point 3
4 5 6 7 8 9
19
enHardware conguration
Fig. 1: Pin conguration UP 4DSP
System Connector
1. Highlevel loudspeaker input rear left (-) / C
2. Highlevel loudspeaker input front left (-) / A
3. Highlevel loudspeaker input front right (-) / B
4. Highlevel loudspeaker input rear right (-) / D
5. Loudspeaker output rear right (-) / D
6. Loudspeaker output rear left (-) / C
7. Loudspeaker output front right (-) / B
8. Loudspeaker output front left (-) / A
9. Ground
10. Ground
11. Highlevel loudspeaker input rear left (+) / C
12. Highlevel loudspeaker input front left (+) / A
13. Highlevel loudspeaker input front right (+) / B
14. Highlevel loudspeaker input rear right (+) / D
15. Loudspeaker output rear right (+) / D
16. Loudspeaker output rear left (+) / C
17. Loudspeaker output front right (+) / B
18. Loudspeaker output front left (+) / A
19. +12 Volts
20. +12 Volts
20191817161514131211
10987654321
Fig. 2: Overview connection cables
1 2
System Connector connection cable
Remote (REM IN / OUT) connection cable
1
2
20
Hardware conguration
Congure the MATCH UP 4DSP as follows
Caution: Carrying out the following steps will re-
quire special tools and technical knowledge. In or-
der to avoid connection mistakes and / or damage,
ask your dealer for assistance if you have any ques-
tions and follow all instructions in this manual (see
page 17). It is recommended that this unit will be
installed by an authorized MATCH dealer.
1. Connecting the System Connector
1. Connecting the highlevel speaker inputs
A - D:
The highlevel loudspeaker inputs (see
page 19, g. 1, no. 1 - 4 and 11 - 14) can
be connected directly to the loudspeaker out-
puts of an OEM radio or aftermarket radio by
using the enclosed MATCH connection ca-
ble. It is not mandatory to use all highlevel
speaker inputs. It is sucient if two of four
highlevel loudspeaker inputs are connected.
With the DSP PC-Tool software it is possible
to route the input signals to the ve output
channels individually. Make sure that the po-
larity is correct. If one or more connections
have reversed polarity it may aect the per-
formance of the amplier. If this input is used
the remote input (REM IN) does not need to
be connected as the amplier will automat-
ically turn on once a loudspeaker signal is
received.
2. Connecting the loudspeaker outputs A -
D: The loudspeaker outputs (see page 19,
g. 1, no. 5 - 8 and 15 - 18) can be connect-
ed directly to the wires of the loudspeakers
by using the enclosed MATCH connection
cable. Subwoofers can also be connect-
ed to the two power channels C & D (see
page 19, g. 1, no. 5 - 6 and no. 15 - 16).
Never connect any of the loudspeaker
cables to the chassis ground as this will
damage your amplier and your speakers.
Ensure that the loudspeakers are correctly
connected (phase), i.e. plus to plus and mi-
nus to minus. Exchanging plus and minus
causes a total loss of bass reproduction. The
plus pole is indicated on most speakers. The
impedance of channels A and B must not be
lower than 3 Ohms*, and for channels C and
D not lower than 2 Ohms. Otherwise, the am-
plier’s protection circuit will be activated.
Attention: Solely use the System Connector
connection cable (see page 19, g. 2) which
is included in delivery or an appropriate ca-
ble harness from the MATCH accessories
program for connection!
3. Connecting the power supply:
ATTENTION: Make sure to disconnect
the battery before installing the MATCH
UP 4DSP!
Solely use the Power Input connection cable
which is included in delivery for connection
(page 19, g. 2). Make sure of correct polar-
ity.
+12 V (yellow cable / page 19, g. 2):
Connect the +12 V power cable to the posi-
tive terminal of the battery. The wire needs to
have an inline fuse at a distance of less than
12 inches (30 cm) from the battery.
The value of the fuse is calculated from the
maximum total current input of the whole car
audio system (UP 4DSP = max. 35 A at 12 V
power supply). If your power wires are short
(less than 1 m / 40”) then a wire gauge of
4 mm² / AWG 11 will be sucient. In all oth-
er cases we strongly recommend gauges of
6 mm² / AWG 9!
GND (black cable / page 19, g. 2):
Connector for the ground cable. The ground
wire must be connected to the vehicle
chassis at a non-insulated point. The cable
should have the same gauge as the +12 V
wire. Inadequate grounding causes audible
interference and malfunctions.
2. Connecting a digital signal source in SPDIF
Format
If you have a signal source with a digital op-
tical output you can connect it to the amplier
using the appropriate input (Optical Input). The
sampling rate must be between 12 and 96 kHz.
The input signal is automatically adapted to the
internal sample rate.
In standard conguration the manual activation
via an optional remote control is congured.
Alternatively you can activate the automatic
turn-on feature in the DSP PC-Tool software
under the “Signal Management (IO)” tab in the
*DC resistance min. 3.0 Ohms
21
en
“Source Conguration” sub-menu.
The automatic turn-on circuit does not work
when the digital input is used. Therefore it is
mandatory to connect the remote input (REM
IN / page 18, point 3).
Important: The signal of a digital audio source
normally does not contain any information about
the volume level. Keep in mind that this will lead
to full level on the outputs of the UP 4DSP and
your connected ampliers.
This may cause severe damage to your speak-
ers. We strongly recommend using an optional
remote control for adjusting the volume level of
the digital signal input!
Note: The MATCH UP 4DSP can only handle
uncompressed digital stereo signals in PCM
format with a sample rate between 12 kHz and
96 kHz.
3. Conguration of the remote input
The UP 4DSP will be turned on automatically
if the highlevel inputs of the System Connector
are used or if a signal is applied to the remote
input terminal (REM IN). The Auto Remote
switch (page 18, point 5) allows to deactivate
the automatic turn-on feature of the highlevel
inputs. The feature should be deactivated if
there are e.g. noises while switching on / o the
amplier.
On: Activation via highlevel speaker input is
enabled (by default).
O: Activation via highlevel speaker input is
disabled.
Note: If the automatic turn-on function is deac-
tivated it is mandatory to use the remote input
terminal to power up the amplier! The highlevel
signal will be ignored in this case.
4. Connecting the remote connectors
Only connect the remote wires using the 2-pole
connection cable with the ying leads which is
included in delivery (page 19, g. 2) or an ap-
propriate cable harness from the MATCH ac-
cessories program.
REM IN: The remote input is used to switch the
UP 4DSP on and o if the signal source connect
-
ed to the System Connector does not activate
the automatic turn-on function, if the digital input
is used, or if the amplier should deliberately be
controlled only via a remote signal. To do this,
connect the amplier´s remote output to the re
-
mote output / automatic antenna (aerial positive)
output of the head unit / car radio.
Thus the amplier is switched on and o togeth-
er with the head unit.
We do not recommend controlling the remote
input via the ignition switch to avoid pop noise
during turn on / o.
Note: This input does not need to be assigned
if one of the highlevel inputs A - D is used. To
deactivate the “automatic turn-on” function read
the description in point 3 “Conguration of the
remote input”.
REM OUT:
The remote output is used for turn-
ing on / o an amplier that is connected to the
pre-amplier output (Line Out) of the MATCH
UP 4DSP. Therefore connect the remote out-
put of the UP 4DSP to the remote input of your
amplier to switch it on and o via the internal
DSP without interference signals. The remote
output is activated automatically as soon as
the booting process of the DSP is completed.
Additionally this output will be turned o during
the “Power Save Mode” or a software update
process.
Important: Never use a dierent signal than
the remote output of the UP 4DSP to activate
a connected amplier!
5. Connecting the PC & rst start-up
The USB-C input (page 18, point 8) enables the
connection of the amplier to a personal com-
puter and its free conguration with our DSP
PC-Tool software using the provided USB ca-
ble.
Please note: It is not possible to connect any
USB storage devices.
Before you connect the UP 4DSP to a com-
puter for the rst time, download the latest
DSP PC-Tool software (at least version 6)
from our homepage. The software and a com-
prehensive knowledge base can be found at
www.audiotec-scher.com. It is advisable to
check regularly for software updates so that
the device is always up to date. We strongly
recommend to carefully read the DSP PC-Tool
knowledge base before using the software for
the rst time in order to avoid any complications
22
and failures.
Important: Make sure that the amplier is not
connected to your computer before the soft-
ware and USB driver are installed!
In the following the most important steps how
to connect and the rst start-up are described:
1. Download the latest version of the DSP
PC-Tool software (available on our website
www.audiotec-scher.com) and install it on
your computer.
2. Connect the amplier to your computer using
the USB cable that is included in delivery. If
you have to bridge longer distances please
use an active USB extension cable with inte-
grated repeater.
3. First turn on the amplier and then start the
software. The operating software will be up-
dated automatically to the latest version if it
is not up-to-date.
6. Adjustment of the input sensitivity of the an-
alog inputs
ATTENTION: It is mandatory to properly adapt
the input sensitivity of the UP 4DSP to the sig-
nal source to achieve the best possible signal
quality and avoid damage to the amplier.
The input sensitivity can be optimally adapted
to the signal source using the DSP PC-Tool
software.
Input sensitivity is factory set to 11 Volts.
This is denitely the best setting in most appli-
cations. Only if the head unit / car radio doesn t
deliver enough output level, the input sensitivity
should be increased.
Note: Mute all signal outputs of the UP 4DSP
during this setup.
For adjustment of the input sensitivity please
proceed as follows:
1. Turn on the amplier and then start the
software. The function can be found in the
“Input” tab in the sub-menu “Gain Congura-
tion”
2. Select the setup method to adjust the input
sensitivity.
Standard Gain Setup: This method allows for
global adjustment of input sensitivity for all
input channels.
Advanced Gain Setup: This method allows
individual conguration of each channel pair.
3. Adjust the volume of your radio to approx.
90 % of the maximum volume and play back
a suitable test signal – ideally our specially
developed “IGS – Input Gain Setup” sig-
nal, which can be found under “Audio Test
Tracks” in the DSP PC-Tool or downloaded
from www.audiotec-scher.com.
4. Normally, the clipping indicator in the DSP
PC-Tool is o (gray) and only lights up if one
of the analog inputs is overdriven.
Now increase the input sensitivity using the
scroll bar until the clipping indicator lights up
red (see the following picture).
5. Then turn the control back one step until the
clipping indicator turns o again.
6. Standard Gain Setup: The process is now
complete.
Advanced Gain Setup: Repeat this process
for each input channel pair used.
Hardware conguration
23
en
7. Conguration of the internal DSP
IMPORTANT: The general amplier settings
should be conducted with the DSP PC-Tool
software before using the amplier for the rst
time.
Now you are able to congure your UP 4DSP
with our intuitive DSP PC-Tool software. Useful
hints for the correct setting can be found in our
knowledge base at www.audiotec-scher.com.
Caution: We highly recommend setting the vol-
ume of your car radio to the minimum position
and to mute all signal outputs. Especially if the
UP 4DSP will be used in fully active applica-
tions, a wrong setup can destroy your speakers
right away.
8. Optional: Analyzing the input signal
When using highlevel signals, we recommend
analyzing the input signal with the Advanced
Input Signal Analyzer (AISA) in the DSP PC-
Tool. This helps detect and correct factory-set
equalization, time alignment, or allpass lters if
present. Information on the AISA can be found
in the extensive Knowledge Base on our web-
site www.audiotec-scher.com.
9. Optional: Connecting the line output
The Line Out (see page 18, point 1) is a mono
low level output for connecting an additional
power amplier. This output can be connected
to the RCA / Cinch input of the external amplier
using an appropriate RCA / Cinch cable. The
output provides a maximum output voltage of
3 Volts RMS.
When using this output, it is essential to switch
the external amplier on and o via the remote
output (REM OUT) of the UP 4DSP to avoid un-
wanted noise.
10. Sound tuning
Now you can create your sound setup. In-
formation about sound tuning can be
found in our extensive knowledge base at
www.audiotec-scher.com or contact your
local MATCH dealer.
24
Additional functions
1. Status LED
The Status LED (see page 18, point 6) indicates
the operating mode of the amplier and its DSP
memory.
Green: Amplier is ready for operation.
Orange: Power Save Mode is activated.
Red: Protection Mode is active. This may have
dierent root causes. The amplier is equipped
with protection circuits against over- and under-
voltage as well as overheating. Please check
for connecting failures such as short-circuits or
other wrong connections.
If the amplier is overheated the internal tem-
perature protection switches o the remote and
signal output until it reaches a safe temperature
level again.
Red / green slow ashing: No operating soft-
ware installed. Connect the amplier to the DSP
PC-Tool software and conrm the automatic up-
date of the operating system. You will nd the
latest version of the DSP PC-Tool software at
www.audiotec-scher.com.
Red / green fast ashing: The currently selected
sound setup memory is empty. A new setup has
to be loaded via the DSP PC-Tool software or
switch to a memory position with existing sound
setup.
2. Control pushbutton
The UP 4DSP provides 10 internal memory lo-
cations for sound setups. The Control pushbut-
ton (see page 18, point 7) allows the user to
switch between two memory positions. These
can be dened in the DSP PC-Tool. In addition
a device reset can be made by pressing the but-
ton for a longer period.
1. Setup switch: Press Control pushbutton for
1 second. The memory locations one and two
are dened by default. Switching is indicated
by a single red ash of the Status LED. Alter-
natively, the optional URC.3 remote control can
be used for switching. To switch between all in-
ternal memory locations, optional accessories
like the DIRECTOR display remote control or
CONDUCTOR are required.
2. Device reset: Press pushbutton for ve sec-
onds. This completely erases the internal mem-
ory and is indicated by a continuous red glowing
and constant green ashing of the Status LED.
Attention: After erasing the setups from mem-
ory the UP 4DSP will not reproduce any audio
output until the device is updated via the DSP
PC-Tool software.
3. SCP (Smart Control Port)
This multi-functional input (see page 18,
point 9) is designed for MATCH UP 4DSP ac-
cessory products like a remote control which al-
lows to adjust several features of the amplier.
Depending on the type of remote control, at rst
its functionality has to be dened in the “ Device
Conguration Menu” of the DSP PC-Tool soft-
ware.
Attention: If the accessory product does not
have a NanoFit connector, a SCP-to-Control
Input adaptor (Art-Nr. M141313) is optionally
available from your specialist dealer.
SCP-to-Control Input adaptor
25
en
Example 1: 4-channel application with fullrange front system and fullrange rear system
Example 2: 4-channel application with fullrange front system and 2 x 2 Ohms subwoofer
Conguration examples
Front
Passive front system
(min. 3 Ohms*)
A
B
C
D
2 x 2 Ohms subwoofer
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
Wiring harness from
the head unit
- +
12 V battery power
supply
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
Wiring harness from
the head unit
- +
12 V battery power
supply
*DC resistance min. 3.0 Ohms
Rear
Coaxial or passive system
(min. 3 Ohms*)
Front
Passive front system
(min. 2 Ohms)
A
B
C
D
26
Conguration examples
Example 3: 5-channel application with additional 1-channel subwoofer amplier:
Application example with MATCH UP 1FX: fullrange front system, rear system and subwoofer
Example 4: 5-channel application with additional 1-channel subwoofer amplier:
Application example with MATCH UP 1FX: active front system and subwoofer
+ 12 V
GND
- +
12 V battery power supply
1 ch
Line Out
E
Subwoofer
Midbass
(min. 2 Ohms)
Tweeter
(min. 3 Ohms*)
A
B
C
D
+ 12 V
GND
- +
12 V battery power supply
1 ch
Line Out
E
Subwoofer
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
Wiring harness from
the head unit
- +
12 V battery power
supply
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
Wiring harness from
the head unit
- +
12 V battery power
supply
*DC resistance min. 3.0 Ohms
Front
Passive front system
(min. 2 Ohms)
Rear
Coaxial or passive system
(min. 3 Ohms*)
A
B
C
D
27
enVirtual Channel Processing (VCP)
The VCP extends the scope of the device by an additional layer of processed channels, which is located
between the inputs and outputs. A total of eight additional processed virtual channels and ve processed
output channels are available.
This virtual channel layer oers several advantages, especially in complex system congurations.
The main advantages of this concept are:
- Cross-channel group equalizers that aect several output channels simultaneously
- Multi-way speaker conguration of DSP sound eects (SFX)
- Additional features such as Rear Attenuation
For further information on the VCP and its conguration, please refer to our Knowledge Base at
www.audiotec-scher.com.
The UP 4DSP oers Virtual Channel Processing (VCP), a multi-stage signal processing concept that
enables the perfect conguration of complex sound systems, opening up completely new possibilities
for sound tuning.
28
Conguration of a subwoofer remote control
In order to congure a subwoofer remote control, specic settings have to be made in the DSP PC-Tool.
First, the appropriate remote control must be activated in the “Remote Control” tab and then congured,
depending on the model.
The subwoofer remote control is tied to the output channels that are supplied with one of the two virtual
subwoofer signals (“Subwoofer 1” or “Subwoofer 2”) in the “Virtual to Output Routing” matrix. This can be
any combination of output channels.
In the following example these are the amplier output D and Line Out E:
Note: Please note that an input signal must be assigned to the two virtual subwoofer signals “Subwoofer 1”
and / or “Subwoofer 2” in the other routing matrices.
The subwoofer control is then also displayed in the “Outputs” menu next to the name of the channel as
[SubRC]:
29
enACO platform features
In addition to its unique DSP sound eects, the
UP 4DSP provides a bunch of system and DSP
features.
In the “Device” menu of the DSP PC-Tool software
individual settings can be made for several of these
system features.
ADEP.3 Conguration
If the UP 4DSP is connected to an OEM radio via
the highlevel inputs it may happen that the ADEP.3
circuit has to be adapted to the diagnostic mode of
the radio if the latter is equipped with a so-called
“class SB” output stage.
In the “ADEP.3 SB compatibility mode & Advanced
Noise Suppression” section, an adjustment should
be made if distortions occur in the upper volume
range, for example.
The compatibility mode is enabled by default.
URC Setup Switch Conguration
The ACO provides ten internal memory locations for
sound setups instead of the common two.
By using an optional URC remote control or the Con
-
trol pushbutton (see page 18, point 7) it is possible
to toggle between two of the ten memory locations.
These two memory locations can be determined in
the “URC Setup Switch Conguration”. The memory
locations one and two are preassigned by default.
To switch between all internal memory locations, the
optionally available remote controls DIRECTOR and
CONDUCTOR are recommended.
Remote Output Conguration
This function controls if the remote output (which
switches on and o the connected ampliers) will
be temporarily deactivated during a sound setup
switch. This function is activated (ON) by default.
Turn On & O Delay
This function allows to determine the delay time
with which the integrated DSP is switched on and
o. The factory setting is 0.2 seconds. The delay
time should only be modied if there are e.g. noises
while switching on / o the amplier.
Power Save Mode
This function is activated by default and is used to
reduce the power consumption of the amplier if no
music signal is detected for a certain period of time.
When power save mode is active, the internal am-
plier stages and the remote output (REM OUT) are
automatically switched o. Once a music signal is
detected again, the device returns to normal opera-
tion within approximately 2 seconds.
The function can be switched on or o using the
DSP PC-Tool software. If it is activated, the switch-
o delay can be freely set in the range from 10 to
600 seconds. The default delay time is 60 seconds.
30
Technical data
Output power RMS
- Channel A - B ....................................................................2 x 60 Watts @ 4 Ohms (min. 3 Ohms*)
- Sub Out C - D .................................................................... 2 x 85 Watts @ 4 Ohms
2 x 140 Watts @ 2 Ohms
Amplier technology ............................................................ Class GD
Inputs ................................................................................... 4 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
Input sensitivity .................................................................... 2.8 - 11 Volts
Input impedance .................................................................. 9 - 33 Ohms with ADEP.3
Outputs ................................................................................ 4 x Speaker output
1 x RCA / Cinch
1 x Remote Out
Output voltage RCA / Cinch................................................. 3 Volts RMS
Frequency response ............................................................ 15 Hz - 22,000 Hz
DSP resolution .....................................................................64 Bit
DSP power ..........................................................................295 MHz (1.2 billion MAC operations/sec.)
Sampling rate ...................................................................... 48 kHz
DSP type .............................................................................Audio signal processor
Signal converters ................................................................. A/D: BurrBrown
D/A: BurrBrown
Signal-to-noise ratio (A-weighted) ....................................... Digital input: 102 dB
Analog input: 101 dB
Distortion (THD @ 1 kHz, 1 W into 4 Ohms) ....................... < 0.03 %
Distortion (THD+N @ 1 kHz, 1 W into 4 Ohms) .................. < 0.03 %
Damping factor .................................................................... > 50
Operating voltage ................................................................ 10.5 - 18 Volts (max. 5 sec. down to 6 Volts)
Power rating ........................................................................ DC 12 V
35 A max.
Current draw ........................................................................ 260 mA
Max. remote output current ................................................. 500 mA
Operating temperature range .............................................. -40°C to +70°C
Fuse..................................................................................... 1 x 30 A LP-Mini-fuse (APS)
Additional features ............................................................... Class GD technology with dynamically
controlled power supply, 32 Bit CoProcessor,
ADEP.3 circuit, Start-Stop capability, Smart
Control Port, USB-C, Auto Remote switch,
Line Out
Dimensions (H x W x D) ...................................................... 46 x 130 x 110 mm / 1.81 x 5.12 x 4.33”
*DC resistance min. 3.0 Ohms
31
en
The warranty service is based on the statutory regulations. Defects and damage caused by overload
or improper handling are excluded from the warranty service. Any return can only take place following
prior consultation, in the original packaging together with a detailed description of the error and a valid
proof of purchase.
Technical modications, misprints and errors excepted! For damages on the vehicle and the device,
caused by handling errors of the device, we can’t assume liability.
Warranty disclaimer
This product has been issued a CE marking. This means that the device is certied for use in
vehicles within the European Union (EU).
This symbol means the product must not be discarded as household waste, and should be
delivered to an appropriate collection facility for recycling. Follow local rules and never dispose
of the product with normal household waste. Correct disposal of old products helps prevent
negative consequences for the environment and human health.
This product has been issued an UKCA marking. This means that the device is certied for use
in vehicles within the United Kingdom.
This product has been issued an EAC marking. This means that the device is certied for use
in vehicles within the Eurasian Customs Union.
Correct disposal of this product
Regular notes
Audiotec Fischer GmbH
Hünegräben 26 - 28· 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: match@audiotec-scher.com · Internet: www.audiotec-scher.com
Made in Germany
