deutsch / english
Plug & Play DSP-Verstärker für BMW E & F Modelle
mit HiFi-Soundsystem (Option 676)
Plug & Play DSP amplier for BMW E & F models with
HiFi sound system (option 676)
UP 8BMW
MK2
UPGRADE
2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Verstärkers mit integriertem DSP.
Audiotec Fischer setzt mit dem MATCH UP 8BMW MK2
neue Maßstäbe im Bereich der Verstärkertechnik.
Dabei protieren Sie als Kunde direkt von unserer
mehr als 35-jährigen Erfahrung in der Forschung und
Entwicklung von Audiokomponenten.
Dieser Upgrade-Verstärker wurde von uns nach
neuesten technischen Erkenntnissen entwickelt und
zeichnet sich durch hervorragende Verarbeitung
sowie durch die praxisgerechte Anwendung
ausgereifter Technologien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Herzlichen Glückwunsch!
Allgemeine Hinweise
Allgemeines zum Einbau von MATCH-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie
-
ren, dass jedes Gerät vor Versand auf seinen ein-
wandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie den
Minusanschluss der Autobatterie.
Installieren Sie Ihren UP 8BMW MK2 Verstärker
ausschließlich mit der beiliegenden Montageplatte
am ursprünglichen Einbauplatz des zu ersetzenden
Original-Verstärkers.
Wir empfehlen Ihnen, die Installation von einem Ein-
bauspezialisten vornehmen zu lassen, da der Nach-
weis eines fachgerechten Einbaus und Anschlusses
des Gerätes Voraussetzung für die Garantielei
-
stungen sind.
Allgemeines zum Anschluss des MATCH
UP 8BMW MK2 Verstärkers
Der Verstärker darf nur in Kraftfahrzeuge eingebaut
werden, die den 12 V-Minuspol an Masse haben. Bei
anderen Systemen können der MATCH Verstärker
und die elektrische Anlage des Kfz beschädigt wer
-
den.
Nur bei direkter Spannungsversorgung über den
Power Input (Seite 7, Punkt 4):
Die Plusleitung für
die gesamte Anlage sollte in einem Abstand von
max. 30 cm von der Batterie mit einer Hauptsiche
-
rung abgesichert werden. Der Wert der Sicherung
errechnet sich aus der maximalen Stromaufnahme
der Car-Hi Anlage und dem verwendeten Leitungs
-
querschnitt.
Verwenden Sie zur Verbindung des MATCH
UP 8BMW MK2
Verstärkers mit dem werksei-
tigen Kabelbaum ausschließlich das beiliegende
MATCH-Anschlusskabel! Die Verwendung eines
anderen Kabels kann zu Schäden an ihrer Anla-
ge führen. Die Sicherung im Verstärker dürfen
nur mit dem gleichen Wert (25 A) ersetzt wer-
den, um eine Beschädigung des Gerätes zu ver-
hindern. Höhere Werte können zu gefährlichen
Folgeschäden führen!
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr be
-
steht. Bei scharfen Kanten (Blechdurchführungen)
müssen alle Kabel gegen Durchscheuern gepolstert
sein. Ferner darf das Versorgungskabel niemals mit
Zuleitungen zu Vorrichtungen des Kfz (Lüftermo
-
toren, Brandkontrollmodulen, Benzinleitungen etc.)
verlegt werden.
3

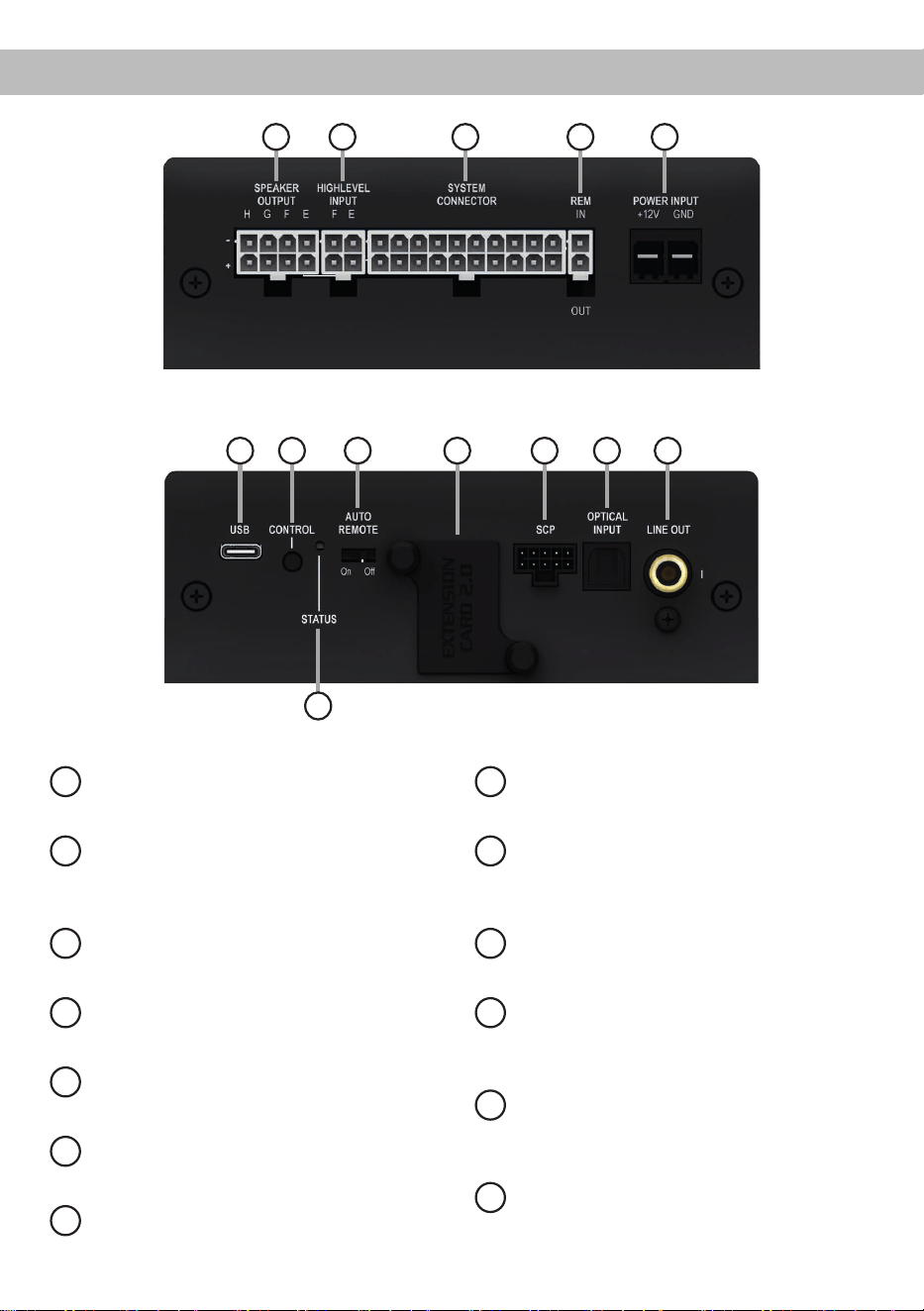

deAnschluss- und Bedienelemente
1 2 3 4 5
1
Lautsprecherausgänge E - H
Seite 6, Punkt 2
2
Highlevel-Lautsprechereingänge E & F
Unbenutzt bei BMW HiFi-Soundsystem
( Option 676 / siehe Kompatibilität Seite 13)
3
System Connector Eingang
Seite 6, Punkt 2
4
Remote-Anschlüsse
Seite 6, Punkt 2
5
Optional: Anschluss Stromversorgung
Seite 7, Punkt 4
6
USB-C Eingang
Seite 8, Punkt 5
7
Control Taster
Seite 10, Punkt 2
8
Auto Remote-Schalter
Seite 6, Punkt 3
9
Extension Card 2.0 Slot
Unbenutzt bei BMW HiFi-Soundsystem
( Option 676 / siehe Kompatibilität Seite 13)
10
SCP (Smart Control Port)
Seite 10, Punkt 3
11
Optischer Digitaleingang
Unbenutzt bei BMW HiFi-Soundsystem
( Option 676 / siehe Kompatibilität Seite 13)
12
Vorverstärkerausgang
Unbenutzt bei BMW HiFi-Soundsystem
( Option 676 / siehe Kompatibilität Seite 13)
13
Status LED
Seite 10, Punkt 1
6 7 8 9 10 11
13
12
4
Abb. 1: Pinbelegung UP 8BMW MK2
System Connector
1. Highlevel-Lautsprechereingang hinten links (-) / C
2. Highlevel-Lautsprechereingang vorne links (-) / A
3. Highlevel-Lautsprechereingang vorne rechts (-) / B
4. Highlevel-Lautsprechereingang hinten rechts (-) / D
5. Lautsprecherausgang hinten rechts (-) / D
6. Lautsprecherausgang hinten links (-) / C
7. Lautsprecherausgang vorne rechts (-) / B
8. Lautsprecherausgang vorne links (-) / A
9. Masse
10. Masse
11. Highlevel-Lautsprechereingang hinten links (+) / C
12. Highlevel-Lautsprechereingang vorne links (+) / A
13. Highlevel-Lautsprechereingang vorne rechts (+) / B
14. Highlevel-Lautsprechereingang hinten rechts (+) / D
15. Lautsprecherausgang hinten rechts (+) / D
16. Lautsprecherausgang hinten links (+) / C
17. Lautsprecherausgang vorne rechts (+) / B
18. Lautsprecherausgang vorne links (+) / A
19. +12 Volt
20. +12 Volt
Speaker Output E - H
25. Subwooferausgang rechts (-) / H
26. Subwooferausgang links (-) / G
27. Unbenutzt bei
BMW HiFi-Soundsystem
( Option 676 / siehe Kompatibilität Seite 13)
28.
Centerausgang (-) / E
29. Subwooferausgang rechts (+) / H
30. Subwooferausgang links (+) / G
31. Unbenutzt bei
BMW HiFi-Soundsystem
( Option 676 / siehe Kompatibilität Seite 13)
32.
Centerausgang (+) / E
28272625
2019181716151413121132313029 2423
2221 10987654321
Hardware-Konguration
Highlevel Input E - F
21. Unbenutzt bei
BMW HiFi-Soundsystem
( Option 676 / siehe Kompatibilität Seite 13)
22. Unbenutzt bei
BMW HiFi-Soundsystem
( Option 676 / siehe Kompatibilität Seite 13)
23. Unbenutzt bei
BMW HiFi-Soundsystem
( Option 676 / siehe Kompatibilität Seite 13)
24. Unbenutzt bei
BMW HiFi-Soundsystem
( Option 676 / siehe Kompatibilität Seite 13)
34
33
REM IN / OUT
33. Remote-Eingang
34. Unbenutzt
bei
BMW HiFi-Soundsystem
( Option 676 / siehe Kompatibilität Seite 13)
5
de

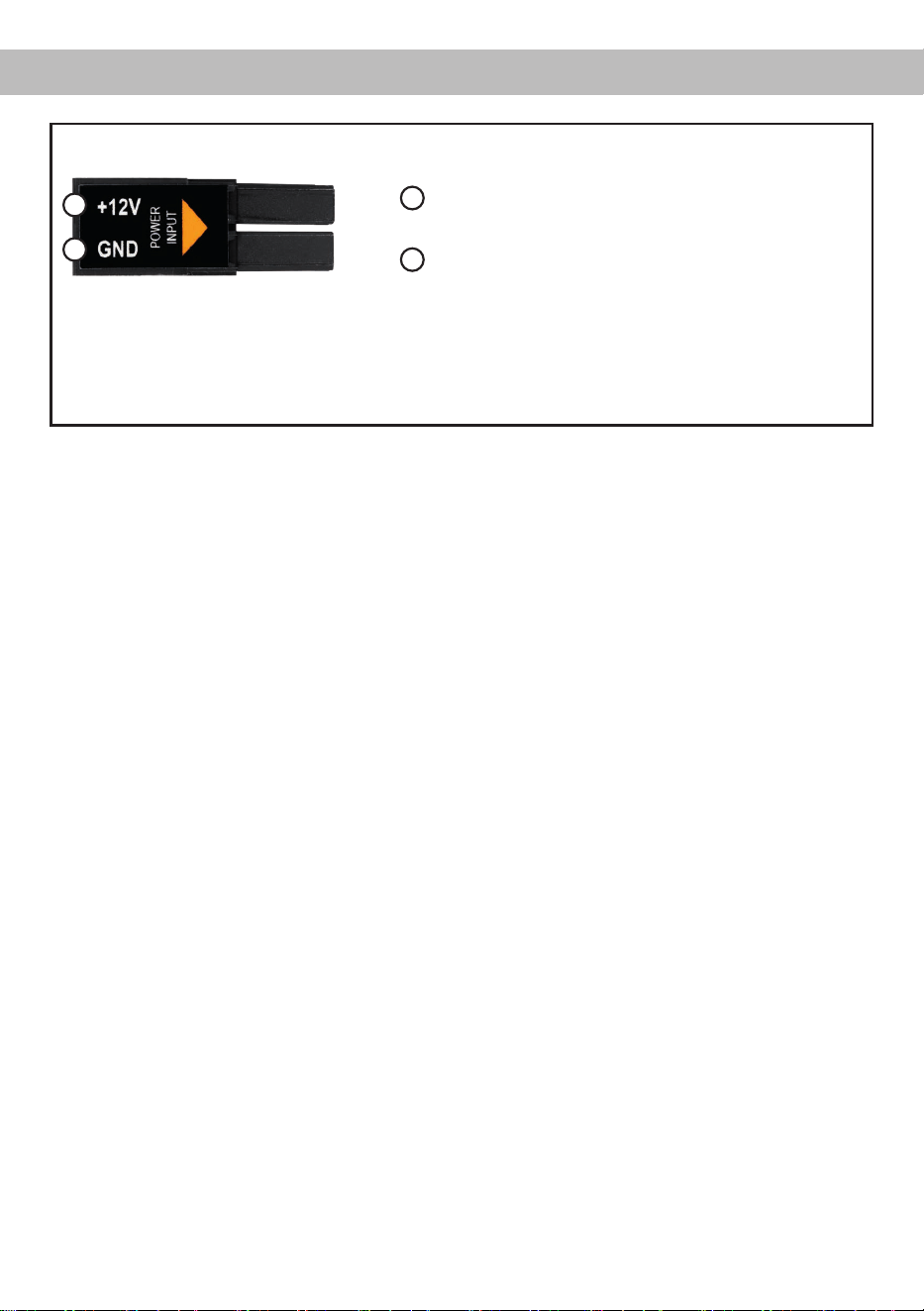

Abb. 2: Belegung Power Input Stecker
Steckeroberseite
A
+12 V – Zum Anschluss des +12 V Versorgungskabels
B
GND – Zum Anschluss des Massekabels
A
B
ACHTUNG: Der Power Input darf niemals gleichzeitig mit der Spannungsversorgung am System Con-
nector / Plug & Play Kabelbaum verwendet werden. Sofern die Spannungsversorgung am Power In-
put genutzt wird, ist es zwingend erforderlich Hardwarekongurationen im Verstärker vorzunehmen
( Seite 7, Punkt 4).
6
Montieren und kongurieren Sie den MATCH
UP 8BMW MK2 in der nachfolgenden Reihen-
folge
Achtung: Für die Durchführung der nachfolgenden
Schritte werden Spezialwerkzeuge und Fachwissen
benötigt. Um Anschlussfehler und Beschädigungen
zu vermeiden, fragen Sie im Zweifelsfall Ihren Ein-
bauspezialisten und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).

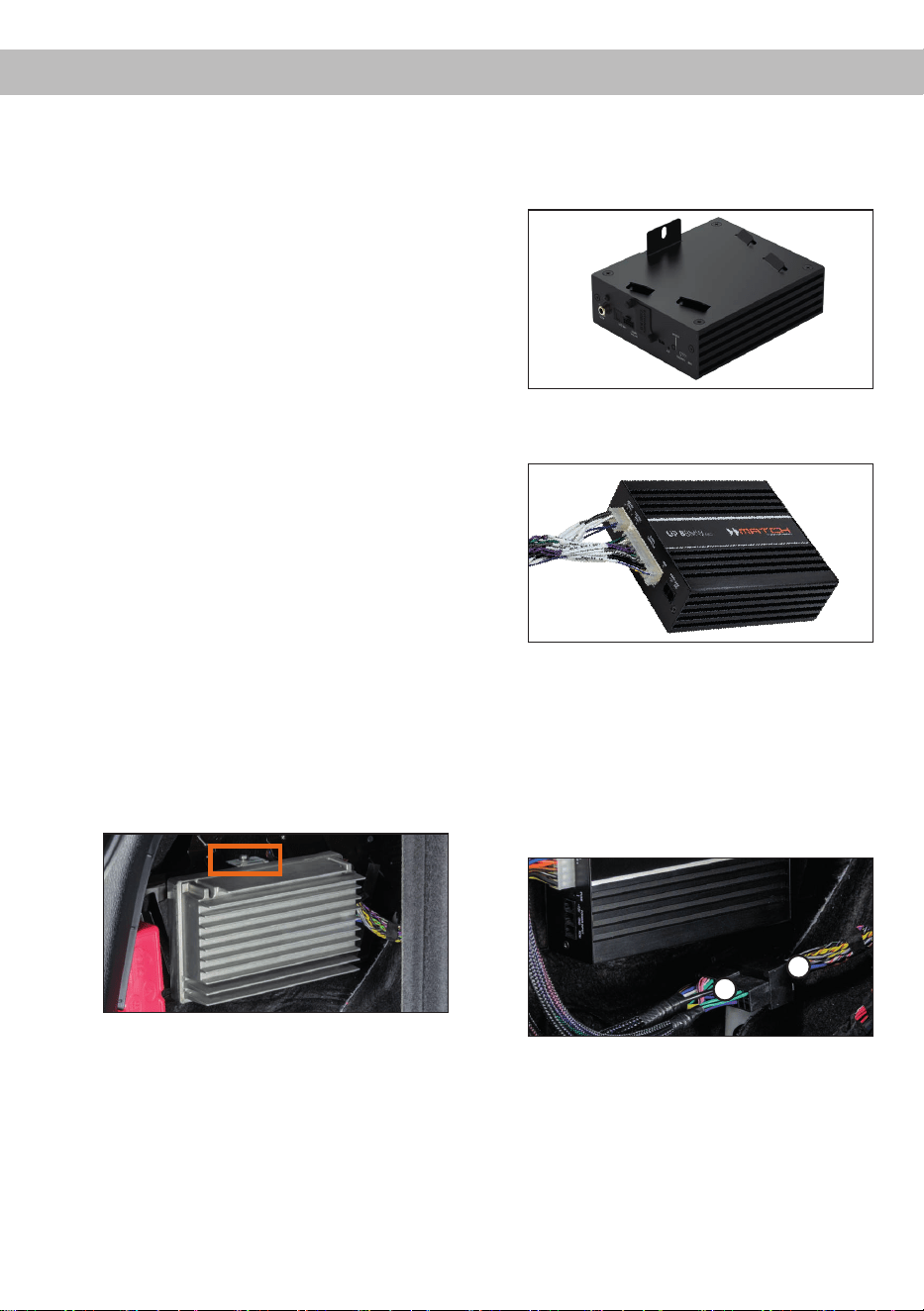

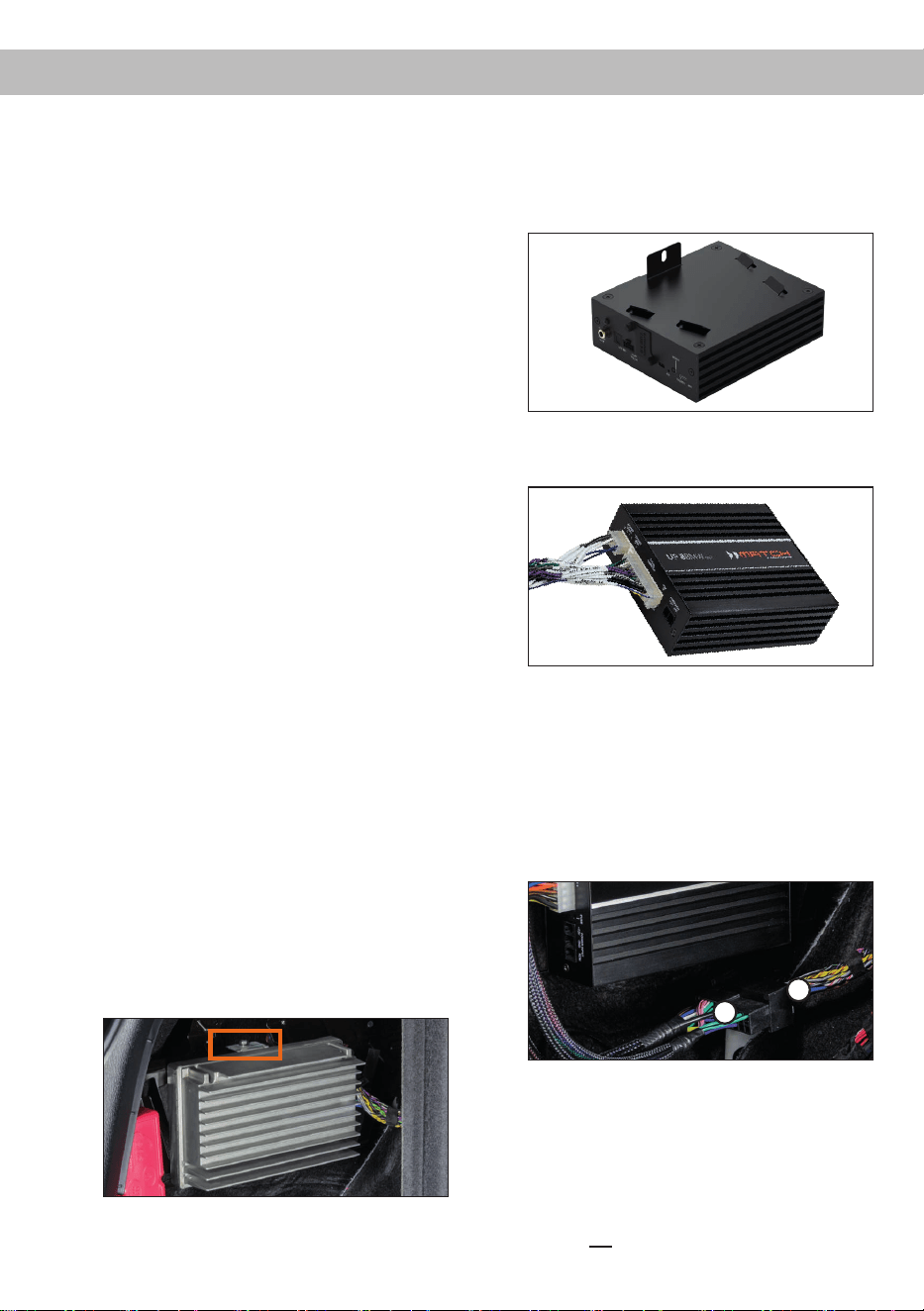

1. Ausbau des Original-Verstärkers
a. Entfernen Sie vorsichtig die Verkleidung,
hinter der sich der Original-Verstärker ben-
det. In den meisten Fällen ist dies die linke
Seitenverkleidung im Koerraum.
Hinweis: Die Verkleidungen können an be-
stimmten Stellen mit verdeckten Schrauben
am Karosserieblech befestigt sein. Verge-
wissern Sie sich, dass Sie alle Schrauben
gelöst haben, bevor Sie die Verkleidung
abnehmen. Zusätzlich ist die Verkleidung
meist mit Halteclips befestigt. Achten Sie
beim Lösen der Verkleidung darauf, dass Sie
diese vorsichtig entfernen und dabei nicht
zerstören. Die Umgebungstemperatur beim
Entfernen der Clips sollte mindestens 10° C
betragen.
b. Ziehen Sie alle Steckverbindungen vom
Original-Verstärker ab.
c. Lösen Sie die Verschraubung zwischen dem
Montageblech des Verstärkers und der Ori-
ginal-Aufnahme der Fahrzeugkarosserie (Je
nach Modell kann es notwendig sein zuvor
auch die Original-Aufnahme zu demontie-
ren). Anschließend ziehen Sie den Original-
Verstärker je nach Modell zur Seite oder
nach oben hin ab.
2. Montage des UP 8BMW MK2 Verstärkers
a. Befestigen Sie das mitgelieferte Monta-
geblech mit den im Lieferumfang bend-
lichen Senkkopfschrauben auf der Untersei-
te des Verstärkers.
b. Verbinden Sie die Stecker des MATCH An-
schlusskabels mit dem Verstärker (System
Connector, Speaker Output E - H und REM).
c. Schieben Sie den Verstärker samt Monta-
geblech auf die Original-Befestigungsplatte
im Fahrzeug.
d. Verschrauben Sie anschließend das Monta-
geblech wieder mit der Original-Aufnahme
im Fahrzeug.
e. Zuletzt verbinden Sie die Kupplung des
UP 8BMW MK2 Anschlusskabels (1) mit
dem Stecker des Fahrzeugkabelbaums (2).
1
2
3. Konguration des Remote-Eingangs
Sofern die UP 8BMW MK2 den Verstärker des
HiFi-Soundsystem ( Option 676) ersetzt erfolgt
die Einschaltung des Verstärkers über das Re-
mote-Kabel des beiliegenden Kabelbaums. Der
Auto Remote-Schalter (Seite 3, Punkt 8) muss
dabei auf „O“ gestellt werden.
Hardware-Konguration
7
de
On: Einschaltung über Highlevel-Lautsprecher-
eingänge
O: Einschaltung über Remote-Signal
(Werkseinstellung).
Hinweis: Wird die automatische Einschaltung
des Verstärkers deaktiviert, muss der Remote-
Eingang belegt werden.
4. Optional: Anschluss der Stromversorgung
Beim BMW HiFi Soundupgrade (Option 676)
wird die UP 8BMW MK2 über den beiliegenden
Kabelbaum direkt vom Original-Kabelbaum des
Fahrzeugs mit Strom versorgt.
Eine direkte Stromversorgung über die Fahr-
zeugbatterie kann notwendig sein, wenn:
- die UP 8BMW MK2 außerhalb der Standard-
anwendung für das Upgrade eines BMW
HiFi-Soundsystems (Option 676 / siehe
Kompatibilität Seite 13) genutzt wird
- leistungsstärkere Laut sprecher (bspw.
3 Ω HELIX COMPOSE Lautsprecher) ange-
schlossen werden oder
- leistungsstärkere Subwoofer (bspw. 2 Ω
MATCH UPGRADE Subwoofer oder 2 Ω
HELIX COMPOSE Lautsprecher) ange-
schlossen werden.
In diesem Fall ist es zwingend erforderlich zu-
vor die nachfolgende Hardwarekonguration im
inneren des Verstärkers vorzunehmen.
a. Montageblech entfernen und Verstärker
önen
Demontieren Sie das Montageblech des Ver-
stärkers, indem Sie die vier Senkkopfschrau-
ben lösen. Anschließend entfernen Sie das
Seitenblech mit dem „System Connector“-
Eingang indem Sie die zwei Kreuzschlitz-
schrauben lösen und ziehen das Bodenblech
zur Seite heraus.

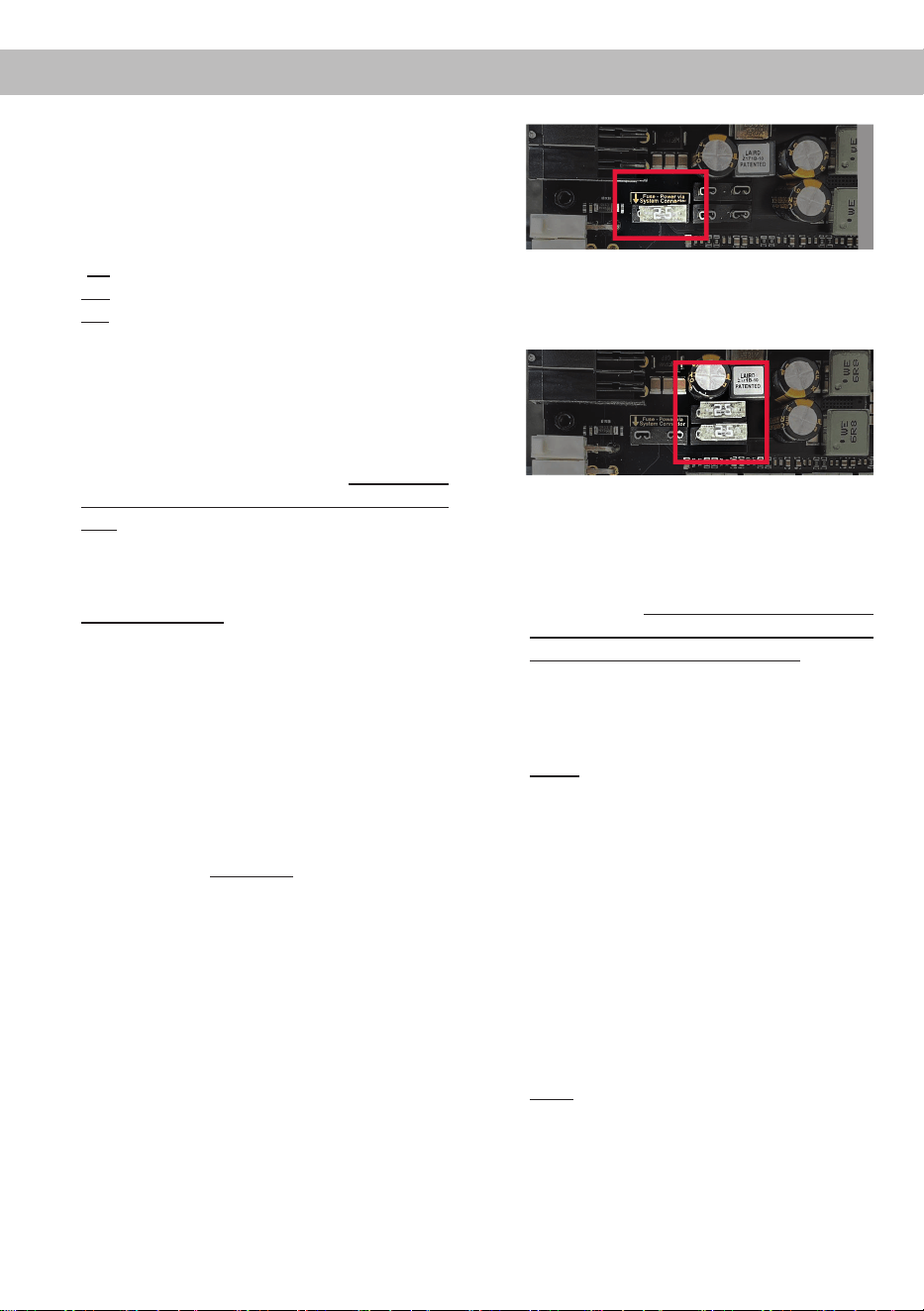

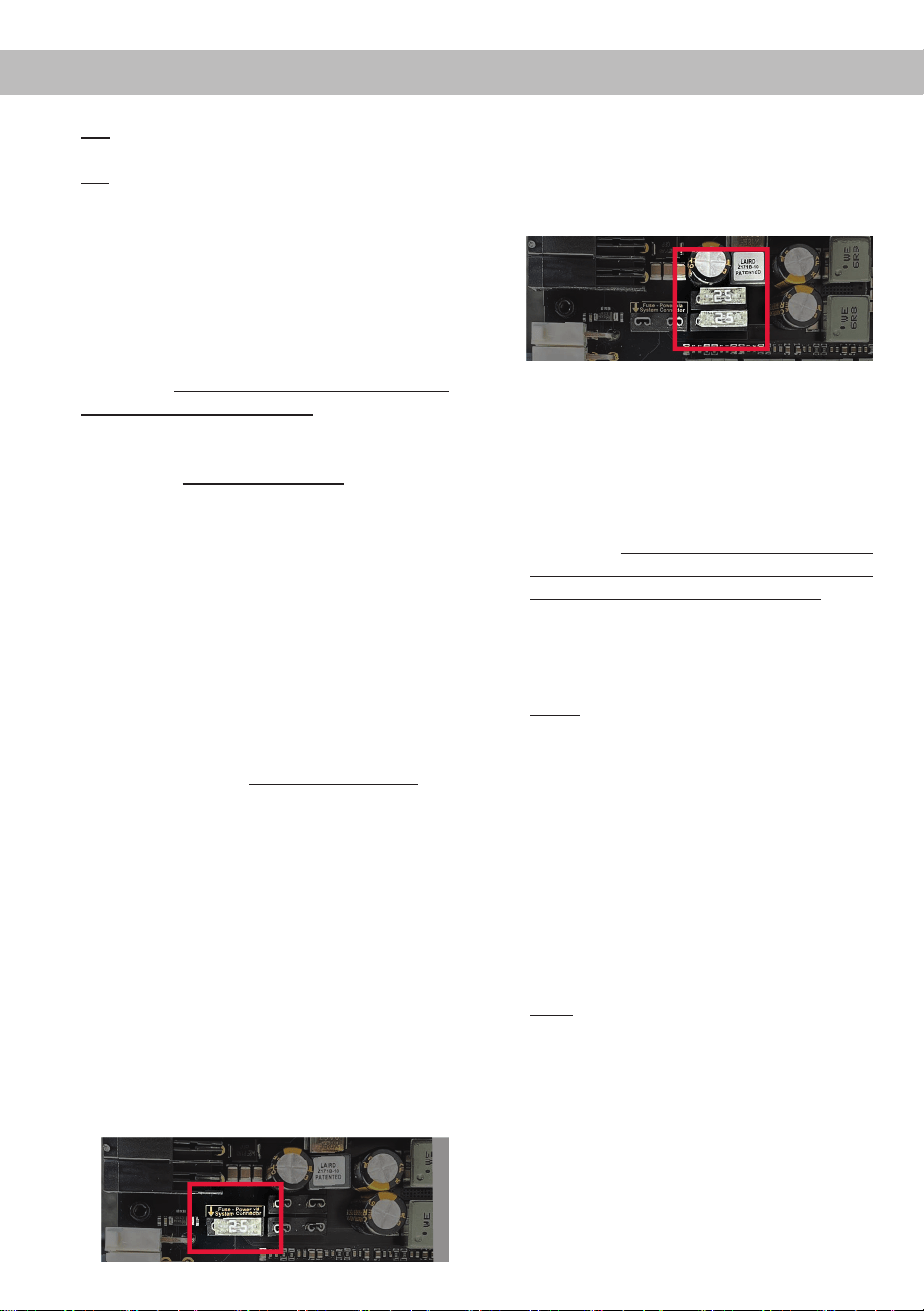

b. Sicherung entfernen
Entfernen Sie die markierte 25 A Sicherung
indem Sie diese einfach nach oben heraus-
ziehen.
c. Zwei Sicherungen stecken
Stecken Sie die zuvor entfernte 25 A Siche-
rung und die im Lieferumfang enthaltene
25 A Sicherung auf die im nachfolgenden Bild
markierten Steckplätze.
d. Verstärker zusammenbauen und Monta-
geblech montieren
Setzen Sie den Verstärker wie zuvor be-
schrieben in umgekehrter Reihenfolge wie-
der zusammen
e. Stromversorgung am Power Input an-
schließen
WICHTIG: Vor dem Anschluss des +12 V
Versorgungskabels an das Bordnetz muss
die Autobatterie abgeklemmt werden.
Schließen Sie die Stromversorgung aus-
schließlich über den mitgelieferten Power
Input Stecker (Seite 5, Abb. 2) an. Achten
Sie unbedingt auf eine korrekte Polarität.
+12 V: Das +12 V Stromkabel ist am Pluspol
der Batterie anzuschließen. Die Plusleitung
sollte in einem Abstand von max. 30 cm von
der Batterie mit einer Hauptsicherung ab-
gesichert werden. Der Wert der Sicherung
errechnet sich aus der maximalen Strom-
aufnahme der gesamten Car-Hi Anlage
und dem Querschnitt der Stromleitungen
(UP 8BMW MK2 = max. 40 A bei 12 V Bord-
netz). Verwenden Sie bei kurzen Leitungen
(< 1 m) einen Querschnitt von mindestens
6 mm². Bei längeren Leitungen empfehlen
wir einen Querschnitt von 6 mm² bis 10 mm².
GND: Anschluss für die Masseleitung. Das
Massekabel muss an einer nicht isolierten
Stelle mit dem Kfz-Chassis verbunden wer-
den. Der Kabelquerschnitt sollte den glei-
chen Durchmesser wie die Plusleitung ha-
ben. Ein nicht ausreichender Massekontakt
führt zu unerwünschten Störgeräuschen und
Fehlfunktionen.
8
5.
Anschluss an den Computer & Einschalten
Der Verstärker kann über den USB-C Eingang
(Seite 3, Punkt 6) mit dem Computer verbunden
und anschließend mit dem DSP PC-Tool kon
-
guriert werden. Verwenden Sie dazu das beilie-
gende USB-C Kabel.
Hinweis: Es können keine USB Speichermedi
-
en an den Verstärker angeschlossen werden.
Bevor Sie die UP 8BMW MK2 das erste Mal mit
einem Computer verbinden, laden Sie die aktu
-
ellste DSP PC-Tool Software (mindestens Ver-
sion 6) von unserer Homepage herunter. Es ist
ratsam, regelmäßig nach Updates der Software
zu schauen, damit das Gerät immer auf dem
aktuellsten Stand ist. Die Software sowie eine
umfangreiche Knowledge Base nden Sie auf
www.audiotec-scher.de.
Es wird dringend empfohlen, die DSP PC-Tool
Knowledge Base vor der ersten Benutzung
durchzulesen, um Komplikationen und Fehler zu
vermeiden.
Wichtig: Stellen Sie sicher, dass der Verstär
-
ker bei der ersten Installation der Software noch
nicht am PC angeschlossen ist. Verbinden Sie
diesen erst, wenn die Software samt der USB-
Treiber vollständig installiert ist.
Im folgenden Abschnitt lesen Sie die wichtigsten
Schritte zum Anschluss und der ersten Inbetrieb
-
nahme:
a. Laden Sie die DSP PC-Tool Software unter
www.audiotec-scher.de herunter und in
-
stallieren Sie diese auf Ihrem Computer.
b. Schließen Sie danach den Verstärker mit dem
beiliegenden USB-C Kabel an den Computer
an. Wenn Sie längere Distanzen zu überbrü
-
cken haben, verwenden Sie bitte eine aktive
USB-Verlängerung mit integriertem Repeater.
c. Schalten Sie erst die UP 8BMW MK2 ein und
starten Sie anschließend die Software. Sofern
die Betriebssoftware des Verstärkers nicht
mehr aktuell ist, wird diese automatisch aktu
-
alisiert.
6. Konguration des internen DSPs
WICHTIG: Vor der ersten Inbetriebnahme wird
dringend empfohlen, die grundlegenden Ein
-
stellungen des Verstärkers mit der DSP PC-Tool
Software vorzunehmen, um Beschädigungen am
Soundsystem und den angeschlossenen Laut
-
sprechern zu vermeiden.
Nach dem Anschluss an einen PC können Sie
mithilfe der DSP PC-Tool Software ein fahr
-
zeugspezisches Sound Setup auf den Verstär-
ker aufspielen und nach eigenen Bedürfnissen
anpassen oder individuell kongurieren.
Um ein fahrzeugspezisches Sound Setup auf
dem DSP des UP 8BMW MK2 Verstärkers zu in
-
stallieren, gehen Sie wie folgt vor:
a. Laden Sie sich auf der Seite
www.audiotec- scher.de ein fahrzeugspezi-
sches Sound Setup herunter. Die Datenbank
nden Sie unter dem Menüpunkt Tools →
Sound Setups.
b. Anschließend wählen Sie den Verstärker, den
Fahrzeughersteller und das Fahrzeugmodell
aus und können dann aus einer Liste das
Sound Setup des gewünschten Modells her-
unterladen.
c. Verbinden Sie nun die UP 8BMW MK2, wie zu
-
vor beschrieben, mit Ihrem PC und starten die
DSP PC-Tool Software.
d. Laden Sie die zuvor heruntergeladene Sound
Setup-Datei in die DSP PC-Tool Software.
e. Optional können Sie nun das Sound Setup mit
der Software noch an Ihre Bedürfnisse anpas
-
sen.
f. Wenn Sie alle Einstellungen vorgenommen ha
-
ben, speichern Sie das Sound Setup auf dem
DSP des UP 8BMW MK2 ab.
Nützliche Hinweise zu einer korrekten, indivi
-
duellen Konguration entnehmen Sie unserer
Knowledge Base, welche auf unserer Webseite
bereit steht.
Achtung: Es wird dringend empfohlen, die Laut
-
stärke am Radio auf Minimum zu drehen und die
Signalausgänge zu muten. Speziell bei Verwen
-
dung in vollaktiven Systemen besteht sonst Zer-
störungsgefahr für die Lautsprecher.
7. Einstellen der Eingangsempndlichkeit der
analogen Signaleingänge
ACHTUNG: Es ist zwingend notwendig, die Ein
-
gangsempndlichkeit der UP 8BMW MK2 an die
Signalquelle anzupassen, um Schäden am Ver
-
stärker zu vermeiden.
Mit Hilfe der DSP PC-Tool
Software muss die Eingangsempndlichkeit
optimal an die Signalquelle angepasst werden.
Hardware-Konguration
9
de
Die Eingangsempndlichkeit ist ab Werk für alle
Kanäle auf 11 Volt eingestellt. Dieser Wert dient
als optimale Grundeinstellung und muss wie
nachfolgend beschrieben eingestellt werden.
Hinweis: Muten Sie während dieser Prozedur
die Signalausgänge der
UP 8BMW MK2.

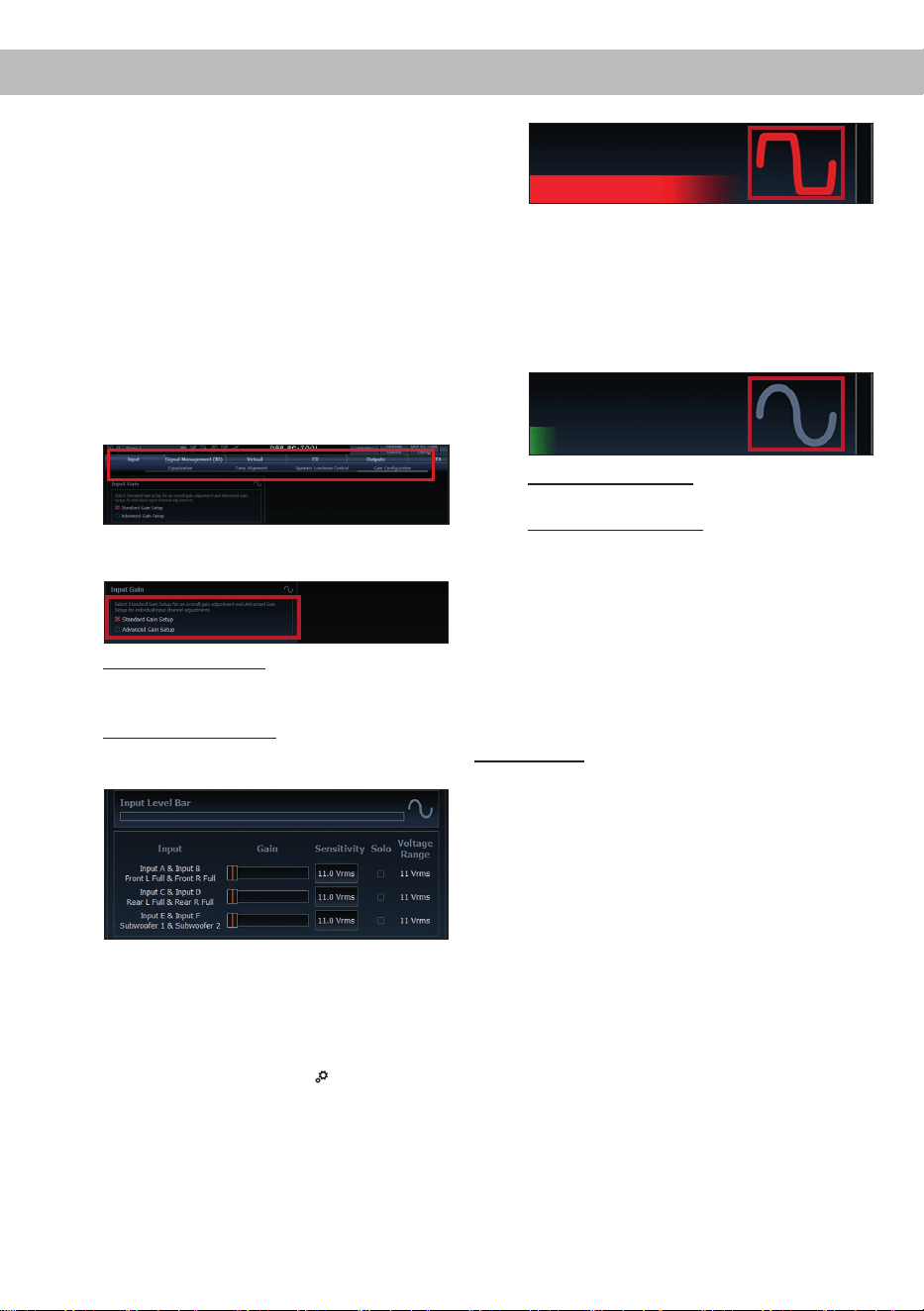

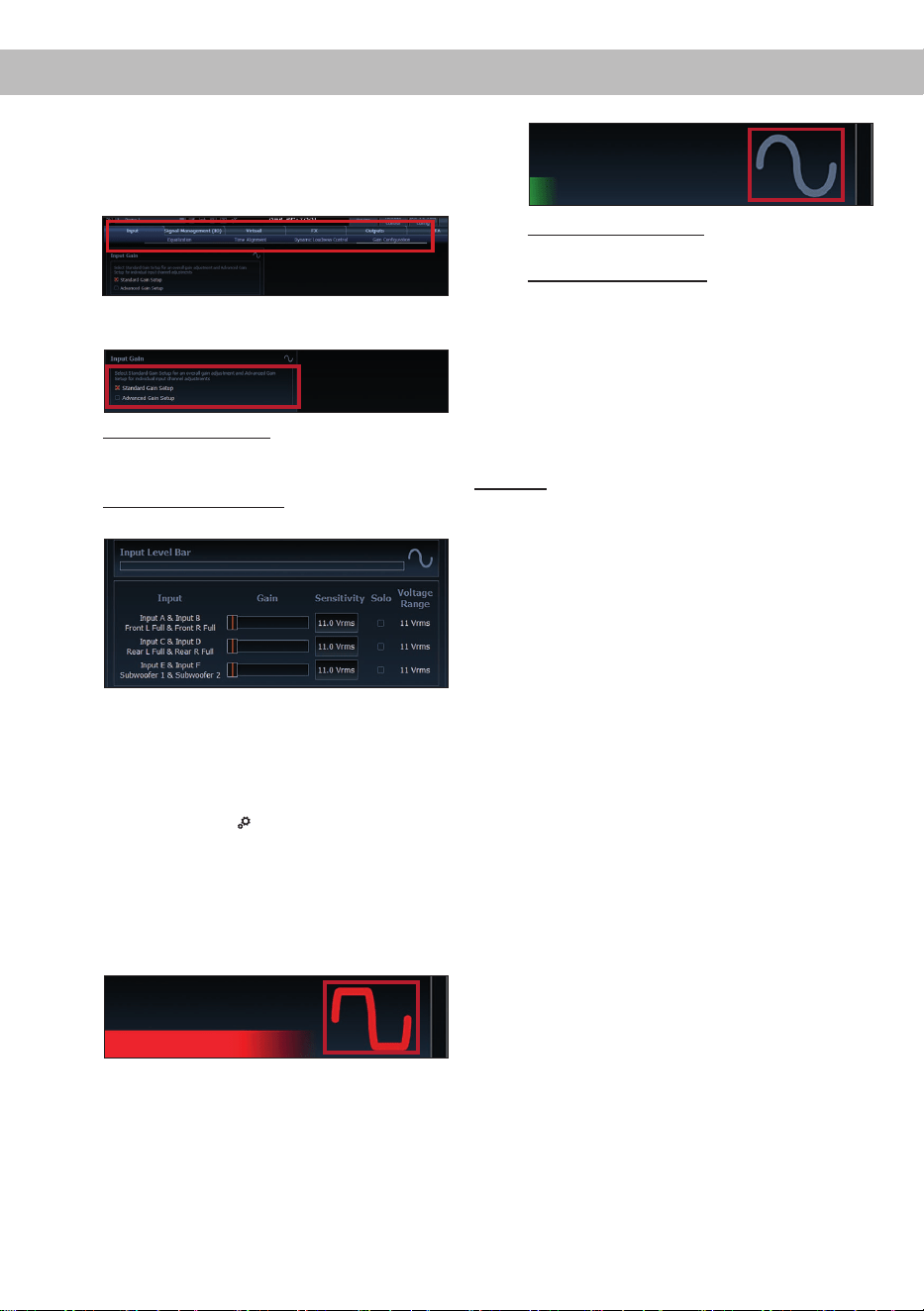

a. Verbinden Sie den Verstärker mit einem Com-
puter und starten Sie die DSP PC-Tool Soft-
ware (Seite 8, Punkt 5). Muten Sie anschlie-
ßend alle Signalausgänge in der Software.
Die Funktion nden Sie im Tab „Input“ im Un
-
terpunkt „Gain Conguration“.
b. Wählen Sie das Setupverfahren zur Einstel
-
lung der Eingangsempndlichkeit aus.
Standard Gain Setup: Hier kann die Eingangs-
empndlichkeit global für alle Kanäle einge-
stellt werden.
Advanced Gain Setup: Bei diesem Verfahren
ist eine individuelle Einstellung für die einzel
-
nen Kanalpaare möglich.
c.
Stellen Sie die Lautstärke Ihres Radios auf
ca. 90 % der Gesamtlautstärke ein und
spielen Sie das dafür speziell entwickelte
„IGS - Input Gain Setup“ Signal ab. Dieses
nden Sie im DSP PC-Tool unter „Audio Test
Tracks“ (Startbildschirm →
).
d. In der Regel ist die Clipping-Anzeige im DSP
PC-Tool aus (grau) und leuchtet nur auf, wenn
einer der analogen Signaleingänge übersteu
-
ert wird. Erhöhen Sie nun die Eingangsemp-
ndlichkeit mit Hilfe des Schiebereglers, bis
die Clipping-Anzeige rot aueuchtet (siehe
Markierung im folgenden Bild).
e. Schieben Sie nun den Regler einen Schritt zu-
rück, bis die Clipping-Anzeige wieder erlischt.
Leuchtet die Clipping-LED auch bei 11 Volt
dauerhaft rot, ist das Eingangssignal zu
hoch. Bitte wenden Sie sich zur Vermeidung
von Schäden an einen autorisierten Fach-
händler.
f. Standard Gain Setup: Der Vorgang ist hiermit
abgeschlossen.
Advanced Gain Setup: Wiederholen Sie die
-
sen Vorgang für jedes genutzte Signalein-
gangspaar.
8. Montage der Fahrzeugverkleidung
Wenn Sie die UP 8BMW MK2 ordnungsgemäß
montiert und alle Einstellungen am Verstärker
vorgenommen haben, können sie die Verklei
-
dung wieder anbringen.
Warnhinweis:
Der UP 8BMW MK2 Verstärker hat eine höhere
Leistung als das Original-Autoradio bzw. der Ori
-
ginal-Verstärker. Die gängigen Original-Lautspre-
cher werden, in Kombination mit den richtigen
DSP-Einstellungen, die Mehrleistung des Verstär
-
kers verkraften. Sollten jedoch eigene DSP-Ein-
stellungen vorgenommen werden, kann es unter
Umständen passieren, dass die Original-Laut
-
sprecher überlastet oder beschädigt werden. Wir
empfehlen daher, gerade bei hohen Lautstärken,
immer darauf zu achten, dass es zu keinem Zeit
-
punkt zu hörbaren Verzerrungen in den Lautspre-
chern kommt, um Beschädigungen zu vermeiden.
Wichtig: Audiotec Fischer übernimmt keinerlei
Gewährleistung für eventuelle Schäden an den
werkseitig verbauten Lautsprechern, die durch
die Kombination mit der UP 8BMW MK2 entstan
-
den sind. Um Beschädigungen zu vermeiden, fragen
Sie im Zweifelsfall Ihren autorisierten MATCH Fach
-
händler.
10
1. Status LED
Die Status LED (Seite 3, Punkt 13) zeigt den
Betriebszustand des Verstärkers und dessen
Speichers an.
Grün: Verstärker eingeschaltet und betriebsbereit.
Orange: Power Save Modus aktiv.
Rot: Protection Mode aktiv. Dieser kann unter-
schiedliche Ursachen haben. Der Verstärker ist
mit Schutzschaltungen gegen Über- und Un-
terspannung sowie Überhitzung ausgestattet.
Prüfen Sie in diesem Fall alle Anschlüsse auf
Fehler, wie z.B. Kurzschlüsse oder fehlerhafte
Verbindungen. Ist die Sicherheitsschaltung
der Temperaturüberwachung aktiv, wird der
Remote-Ausgang sowie die Signalausgabe ab-
geschaltet, bis ein sicherer Betrieb wieder ge-
währleistet werden kann.
Rot / grün langsam blinkend: Keine Betriebs-
software auf dem DSP installiert. Verbinden
Sie den Verstärker mit der DSP PC-Tool Soft-
ware und bestätigen Sie das automatische
Update der Betriebssoftware. Die aktuellste
Version des DSP PC-Tools nden Sie auf
www.audiotec-scher.de.
Rot / grün schnell blinkend: Aktuell ausgewähl-
ter Sound Setup-Speicherplatz ist leer. Ein
neues DSP Setup muss über die DSP PC-Tool
Software eingespielt werden oder schalten
Sie auf einen Speicherplatz mit vorhandenem
Sound Setup um.
2. Control Taster
Die UP 8BMW MK2 bietet 10 interne Speicher-
plätze für Sound Setups. Mit Hilfe des Control
Tasters lässt sich zwischen zwei Speicherplät-
zen umschalten. Diese können im DSP PC-Tool
festgelegt werden. Zudem kann durch langes
Drücken des Tasters ein Geräte-Reset durch-
geführt werden.
1. Setup-Wechsel: Taster 1 Sek. drücken.
Werkseitig sind die Speicherbereiche eins und
zwei eingestellt. Der Umschaltvorgang wird
durch einmaliges rotes Blinken der Status LED
angezeigt. Alternativ kann zur Umschaltung
die optionale Fernbedienung URC.3 verwen-
det werden. Um zwischen allen internen Spei-
cherplätzen umschalten zu können, ist optio-
nales Zubehör, wie z.B. die Fernbedienungen
DIRECTOR und CONDUCTOR notwendig.
2. Geräte-Reset: Taster länger als 5 Sek. ge-
drückt halten. Durch ein Geräte-Reset wird
der interne Speicher auf die Werkseinstellung
zurückgesetzt! Dies wird durch ein durchge-
hendes rotes Leuchten und grünes schnelles
Dauerblinken der Status LED angezeigt.
Achtung: Nach dem Resetten des Gerätes
kann die UP 8BMW MK2 keine Audiosignale
mehr wiedergeben, bis das Gerät mit Hilfe des
DSP PC-Tools aktualisiert wurde.
3. SCP (Smart Control Port)
Dieser Multifunktionseingang (Seite 3,
Punkt 10) dient zum Anschluss von MATCH Zu-
behörprodukten, wie beispielsweise einer Fern-
bedienung, mit deren Hilfe diverse Funktionen
des Verstärkers gesteuert werden können.
Die Funktionalität muss je nach Typ der Fern-
bedienung zuerst im „Device Conguration
Menu“ der DSP PC-Tool Software oder an der
Fernbedienung selbst konguriert werden.
Achtung: Sofern das Zubehörprodukt keinen
SCP-Stecker besitzt, ist ein SCP-to-Control
Input Adapter (Art-Nr. M141313) optional bei
Ihrem Fachhändler erhältlich.
SCP-to-Control Input Adapter
Weitere Funktionen
11

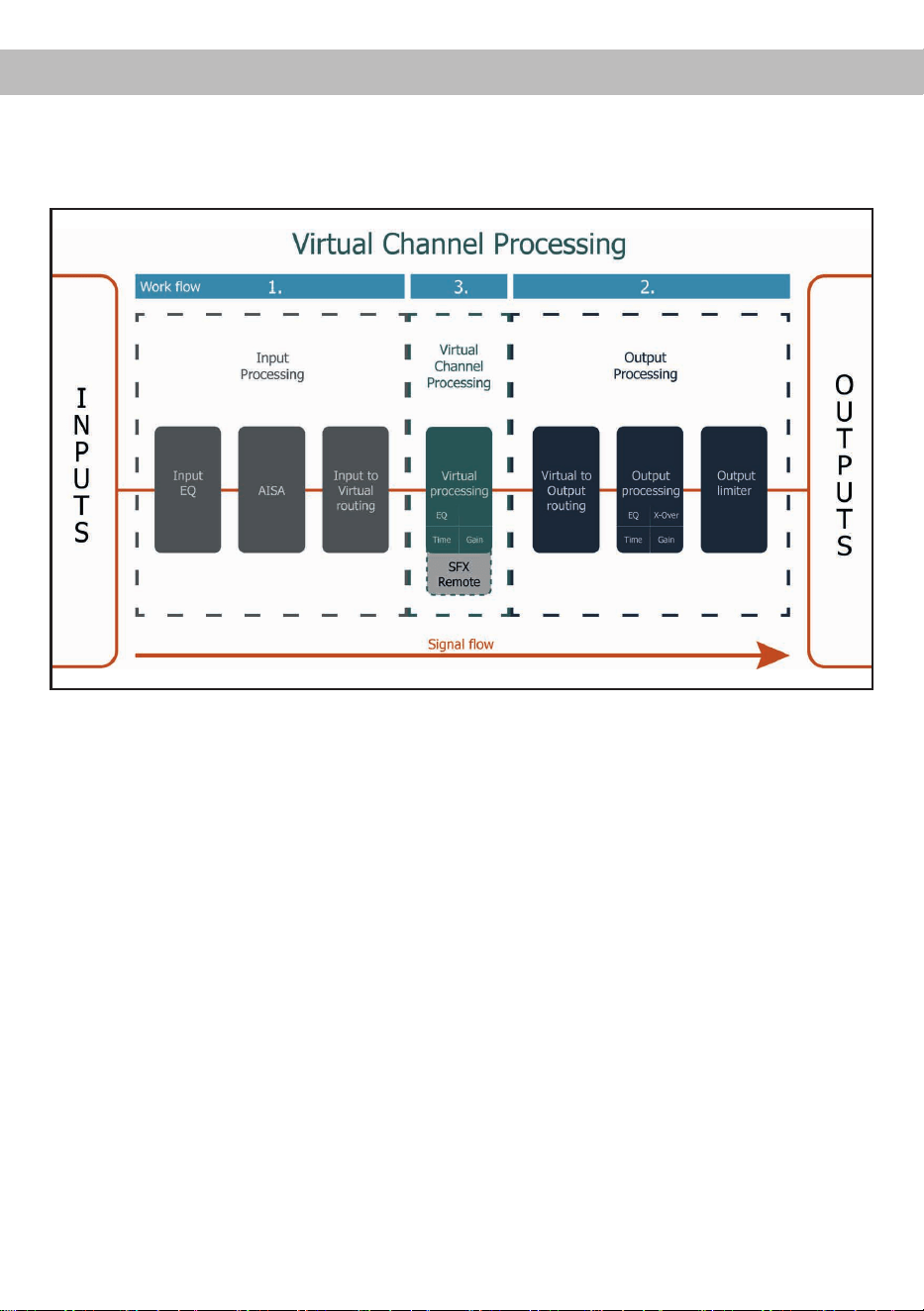

deVirtual Channel Processing (VCP)
Das VCP erweitert den Umfang des Gerätes um eine Ebene an prozessierten Kanälen, welche sich zwischen
den Ein- und Ausgängen bendet.
Insgesamt stehen acht zusätzliche prozessierte virtuelle Kanäle und neun prozessierte Ausgangskanäle
zur Verfügung.
Diese virtuelle Kanalebene bietet diverse Vorteile, gerade in komplexen Systemkongurationen.
Die Hauptvorteile dieses Konzeptes sind:
- Ausgangskanalübergreifender Gruppen-Equalizer
- Mehrwege-Konguration der DSP-Soundeekte (SFX)
- Zusätzliche Funktionen wie Rear Attenuation
Weiterführende Informationen zum VCP und dessen Konguration nden Sie in unserer Knowledge Base
auf www.audiotec-scher.de.
Die MATCH UP 8BMW MK2 bietet das Virtual Channel Processing (VCP), ein mehrstuges
Signalverarbeitungskonzept, welches die perfekte Konguration komplexer Soundsysteme ermöglicht und somit
einzigartige Möglichkeiten des Klangtunings erönet.
12
ACO Plattform-Features
Neben den einzigartigen DSP-Sound eekten bietet
die ACO-Plattform der UP 8BMW MK2 zusätzlich
eine Vielzahl an System-Features.
Im „Device“-Menü der DSP PC-Tool Software kön-
nen für einige dieser System-Features individuelle
Einstellungen vorgenommen werden.
ADEP.3 Conguration
Bei Ansteuerung des Verstärkers über die High-
level-Eingänge kann es in Verbindung mit manchen
Werksradios notwendig sein, den ADEP.3-Schalt-
kreis an den Diagnosemodus des Steuergeräts
anzupassen. Im Bereich „ADEP.3 SB compatibility
mode & Advanced Noise Suppression“ sollte eine
Anpassung vorgenommen werden, wenn es bspw.
zu Fehlfunktionen kommt (Stummschalten des Ra-
dios). Standardmäßig ist der Kompatibilitätsmodus
eingeschaltet (Enabled).
URC Setup Switch Conguration
Der ACO bietet Speicherplatz für zehn anstelle der
üblichen zwei Sound Setups.
Mit Hilfe einer optional erhältlichen URC Fernbe
-
dienung oder des Control Tasters (Seite 3, Punkt 7)
lässt sich zwischen zwei der zehn Sound-Setup
Speicherplätze umschalten. Diese zwei Speicher
-
plätze können in der „URC Setup Switch Congurati-
on“ festgelegt werden. Werkseitig sind die Speicher-
bereiche eins und zwei ausgewählt.
Um zwischen
allen internen Speicherplätzen umschalten zu kön
-
nen, werden die optional erhältlichen Fernbedie-
nungen DIRECTOR und CONDUCTOR empfohlen.
Remote Output Conguration
An dieser Stelle kann festgelegt werden, ob der
Remote-Ausgang, der die angeschlossenen Ver-
stärker ein- bzw. ausschaltet, während eines
Sound-Setup-Wechselvorgangs kurzzeitig deakti-
viert werden soll. Standardmäßig ist dieses Feature
aktiviert (ON).
Turn On & O Delay
Hier kann die Verzögerungszeit, mit welcher der
Verstärker ein- und ausgeschaltet werden soll, fest-
gelegt werden. Werkseitig sind 0,2 Sekunden ein-
gestellt. Eine Änderung der Verzögerungszeit sollte
nur vorgenommen werden, wenn es beispielsweise
zu Störgeräuschen beim Ein- und Ausschalten des
Verstärkers kommt.
Power Save Mode
Diese Funktion ist standardmäßig aktiviert und
dient der Reduzierung der Leistungsaufnahme des
Verstärkers, wenn über einen bestimmten Zeitraum
kein Musiksignal erkannt wird.
Wird der Power Save Mode aktiv, schalten sich die
internen Verstärkerstufen sowie der Remote-Aus-
gang (REM OUT) automatisch ab. Liegt anschlie-
ßend wieder ein Musiksignal an, kehrt das Gerät
innerhalb von ca. 2 Sekunden in den Normalbetrieb
zurück.
Über die DSP PC-Tool Software kann die Funkti-
on ein- oder ausgeschaltet werden. Ist sie aktiviert,
lässt sich die Abschaltverzögerung im Bereich von
10 bis 600 Sekunden frei einstellen. Werkseitig be-
trägt die Verzögerungszeit 60 Sekunden.
13
deTechnische Daten
Leistung RMS (≤ 1% THD+N)
- @ 4 Ohm ........................................................................ Kanal A - F: 65 Watt (min. 3 Ohm*)
Kanal G - H: 75 Watt (min. 3 Ohm*)
- @ 2 Ohm ........................................................................ Kanal G - H: 125 Watt
Max. Leistung pro Kanal** ................................................ Kanal A - F: bis zu 80 Watt RMS @ 4 Ohm
Kanal G - H: bis zu 90 Watt RMS @ 4 Ohm
Kanal G - H: bis zu 160 Watt RMS @ 2 Ohm
Verstärkertechnologie ....................................................... Class GD
Eingänge .......................................................................... 6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Extension Card 2.0
Eingangsempndlichkeit ................................................... 2,8 - 11 Volt
Eingangsimpedanz ........................................................... 9 - 33 Ohm mit ADEP.3
Ausgänge ......................................................................... 8 x Lautsprecherausgang
1 x Cinch
1 x Remote Out
Ausgangsspannung Cinch................................................3 Volt RMS
Frequenzbereich...............................................................15 Hz - 22.000 Hz
DSP Auösung .................................................................64 Bit
DSP Rechenleistung ........................................................295 MHz (1,2 Mrd. MAC Operationen/Sek.)
Abtastrate .........................................................................48 kHz
DSP Typ ...........................................................................Audio Signalprozessor
Signalwandler ................................................................... A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand (A-bewertet) ............................. Digitaleingang: 104 dB
Analogeingang: 100 dB
Klirrfaktor (THD @ 1 kHz, 1 W an 4 Ohm) .......................< 0,015 %
Klirrfaktor (THD+N @ 1 kHz, 1 W an 4 Ohm) ...................< 0,02 %
Betriebsspannung.............................................................10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme ..........................................................DC 12 V
40 A max.
Leerlaufstromaufnahme....................................................380 mA
Max. Remote-Ausgangsstrom .......................................... 500 mA
Betriebstemperaturbereich ...............................................-40 °C bis +70 °C
Sicherung .........................................................................1 x 25 A LP-Mini-Stecksicherung
Zusätzliche Features ........................................................ Class GD-Technologie mit dynamisch gere-
geltem Netzteil, 32 Bit CoProcessor, ADEP.3-
Schaltkreis, Start-Stop-Fähigkeit, Smart Control
Port, USB-C, Auto Remote-Schalter
Abmessungen (H x B x T) ................................................46 x 130 x 153 mm
Kompatibilität .................................................................... BMW E- & F Modelle sowie G30 / G31 vor
Facelift Modelle mit BMW HiFi Soundsystem
(Option 676), ausgeschlossen Modelle mit RAM-
Modul (Fahrzeuge ab 09/2019).
Montageblech nicht passend für 1er Modelle der
E-Serie.
Bitte überprüfen Sie die exakte Fahrzeugkom-
patibilität mit Hilfe unseres Upgrade-Finders auf
www.audiotec-scher.de
* Gleichstromwiderstand min. 3,0 Ohm
** In typischen Mehrkanal-Anwendungen
14
• MATCH by Audiotec Fischer bzw. die Audiotec Fischer GmbH sind in keiner Weise mit der Baye-
rische Motoren Werke (BMW) AG oder einer ihrer Tochtergesellschaften oder Partnerunternehmen
verbunden, oder handeln in deren Auftrag oder mit deren Autorisierung.
• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber.
• Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
• Die Kompatibilität entspricht dem Informationsstand von März 2026.
• Technische Änderungen und Irrtümer vorbehalten.
Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind
Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine
Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehler-
beschreibung und einem gültigen Kaufbeleg erfolgen. Technische Änderungen, Druckfehler und Irrtümer
vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, kön-
nen wir keine Haftung übernehmen.
Garantiehinweis
Dieses Symbol bedeutet, dass das Produkt nicht über den Hausmüll entsorgt werden darf,
sondern bei einer entsprechenden Sammelstelle zum Recycling abgegeben werden muss.
Befolgen Sie die örtlichen Vorschriften und entsorgen Sie das Produkt niemals mit dem nor-
malen Hausmüll. Die ordnungsgemäße Entsorgung von Altgeräten trägt zur Vermeidung von
Umwelt- und Gesundheitsschäden bei.
Hinweise zur Entsorgung
Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb
in Fahrzeugen innerhalb der Europäischen Union (EU) zertiziert.
Dieses Produkt ist mit einer UKCA-Kennzeichnung versehen. Damit ist das Gerät für den
Betrieb in Fahrzeugen innerhalb des Vereinigten Königreichs zertiziert.
Dieses Produkt ist mit einer EAC-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb
in Fahrzeugen innerhalb der Eurasian Customs Union zertiziert.
Regulatorische Hinweise
Rechtlicher Hinweis
15
General installation instructions for MATCH
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installation
instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.
Before starting your installation, disconnect the
battery’s negative terminal to prevent damage
to the unit, re and / or risk of injury.
Install your UP 8BMW MK2 amplier only at the
original mounting place of the original amplier by
using the included mounting plate.
For a proper performance and to ensure full war-
ranty coverage, we strongly recommend to get this
product installed by an authorized MATCH dealer.
General instructions for connecting the
UP 8BMW MK2 amplier
The amplier may only be installed in motor vehi-
cles which have a 12 Volts negative terminal con-
nected to the chassis ground. Any other system
could cause damage to the amplier and the elec-
trical system of the vehicle. Only necessary if the
UP 8BMW MK2 is directly powered via the cars bat-
tery (Page 20, point 4): The positive cable from the
battery for the entire sound system should be pro-
vided with a main fuse at a distance of max. 30 cm
from the battery. The value of the fuse is calculated
from the maximum total current draw of the car au-
dio system and the cable cross section used.
Use only the included MATCH connection ca-
ble to connect the MATCH UP 8BMW MK2 am-
plier to the factory wiring harness. Using any
other cables can result in damage of the ampli-
er, the head unit / car radio or the connected
loudspeakers! The fuse of the amplier may
only be replaced by an identically rated fuse
(25 A) to avoid damage of the amplier.
Prior to installation, plan the wire routing to avoid
any possible damage to the wire harness. All
cabling should be protected against possible
crushing or pinching hazards. Also avoid routing
cables close to potential noise sources such as
electric motors, high power accessories and other
vehicle harnesses.
Congratulations!
General instructions
en
Dear Customer,
Congratulations on your purchase of this innovative
and high-qual ity MATCH product.
With more than 35 years of experience in research
and development of audio products this amplier
sets new standards in digital amplier technology.
It was developed using state-of-the-art engineering,
which is reected in its excellent build quality and
the use of sophisticated technologies.
We wish you many hours of enjoyment with your
new MATCH UP 8BMW MK2.
Yours,
AUDIOTEC FISCHER
16
Connectors and control units
1
Speaker Output E - H
Page 19, point 2
2
Highlevel Input E & F
Not used with BMW HiFi sound system (op-
tion 676 / see compatibility on page 26)
3
System Connector input
Page 19, point 2
4
Remote connectors
Page 19, point 2
5
Optional: Power connector
Page 20, point 4
6
USB-C input
Page 21, point 5
7
Control pushbutton
Page 23, point 2
8
Auto Remote switch
Page 20, point 3
9
Extension Card 2.0 Slot
Not used with BMW HiFi sound system (op-
tion 676 / see compatibility on page 26)
10
SCP (Smart Control Port)
Page 23, point 3
11
Optical Input
Not used with BMW HiFi sound system (op-
tion 676 / see compatibility on page 26)
12
Line Output
Not used with BMW HiFi sound system (op-
tion 676 / see compatibility on page 26)
13
Status LED
Page 23, point 1
1 2 3 4 5
6 7 8 9 10 11
13
12
17
enHardware conguration
Fig. 1: Pin conguration UP 8BMW MK2
System Connector
1. Highlevel loudspeaker input rear left (-) / C
2. Highlevel loudspeaker input front left (-) / A
3. Highlevel loudspeaker input front right (-) / B
4. Highlevel loudspeaker input rear right (-) / D
5. Loudspeaker output rear right (-) / D
6. Loudspeaker output rear left (-) / C
7. Loudspeaker output front right (-) / B
8. Loudspeaker output front left (-) / A
9. Ground
10. Ground
11. Highlevel loudspeaker input rear left (+) / C
12. Highlevel loudspeaker input front left (+) / A
13. Highlevel loudspeaker input front right (+) / B
14. Highlevel loudspeaker input rear right (+) / D
15. Loudspeaker output rear right (+) / D
16. Loudspeaker output rear left (+) / C
17. Loudspeaker output front right (+) / B
18. Loudspeaker output front left (+) / A
19. +12 Volts
20. +12 Volts
Highlevel Input E - F
21. Not used with BMW HiFi sound system
(option 676 / see compatibility on page 26)
22.
Not used with BMW HiFi sound system
(option 676 / see compatibility on page 26)
23. Not used with BMW HiFi sound system
(option 676 / see compatibility on page 26)
24.
Not used with BMW HiFi sound system
(option 676 / see compatibility on page 26)
Speaker Output E - H
25. Subwoofer output right (-) / H
26. Subwoofer output left (-) / G
27. Not used with BMW HiFi sound system
(option 676 / see compatibility on page 26)
28.
Center speaker output (-) / E
29. Subwoofer output right (+) / H
30. Subwoofer output left (+) / G
31. Not used with BMW HiFi sound system
(option 676 / see compatibility on page 26)
32.
Center speaker output (+) / E
REM IN / OUT
33. Remote input
34. Not used with BMW HiFi sound system
(option 676 / see compatibility on page 26)
28272625
2019181716151413121132313029 2423
2221 10987654321
34
33
18
Hardware conguration
Fig. 2: Pin assignment Power Input plug
Plug top side
A
+12 V – for connecting the UP 8BMW MK2 to the
positive terminal of the car’s battery.
B
GND – for connecting the ground cable.
A
B
ATTENTION: The Power Input must not be used in parallel with the power input of the System Con-
nector / plug & play cable harness. In case the Power Input is used it is absolutely necessary to make
hardware congurations on the amplier (see page 20, point 4).
19
en
Mount and congure the MATCH UP 8BMW MK2
as follows
Caution: Carrying out the following steps will re-
quire special tools and technical knowledge. In
order to avoid connection mistakes and / or dam-
age, ask your dealer for assistance if you have any
questions and follow all instructions in this manual
(see page 15).
1. Removal of the original amplier
a. Carefully remove the car interior lining that
covers the original amplier. In most cases it
is the left side panel in the trunk.
Note: The car interior lining is fastened with
several hidden screws to the metal sheet of
the car. Make sure that you have loosened
all screws before you try to remove it.
Additionally it is often xed by numerous
plastic clips. When removing the car interior
lining the ambient temperature should not be
below 10°C.
b. First disconnect all cables from the device.
c. Loosen the bolting between the mounting
plate of the amplier and the original mount-
ing xture of the vehicle body (Depending on
the model, it may be necessary to dismantle
the original mounting xture beforehand).
Then, pull out the original amplier sideways
or upwards, depending on the type of instal-
lation.
2. Installation of the UP 8BMW MK2 amplier
a. Fix the mounting plate with the counter-sunk
screws (both included in delivery) to the bot-
tom plate of the UP 8BMW MK2.
b. Connect the male connectors of the MATCH
connection cable to the amplier (System
Connector, Speaker Output E - H and REM).
c. Push the amplier including the mounting
plate onto the original mounting xture in the
vehicle.
d. Bolt the mounting plate to the original mount-
ing xture in the vehicle again.
e. Finally connect the female connector of the
UP 8BMW MK2 connection cable (1) to the
male connector of the vehicle cable harness
(2).
1
2
20
3. Conguration of the remote input
If the UP 8BMW MK2 replaces the amplier of
the BMW HiFi sound system (option 676), the
amplier is turned on via the remote cable of
the enclosed cable harness. The Auto Remote
switch (see page 16, point 8) must be set to
“O.”
On: Activation via highlevel speaker input.
O: Activation via remote signal (by default).
Note: If the automatic turn-on function is deac-
tivated it is mandatory to use the remote input
terminal to power up the amplier!
4. Optional: Connection to power supply
In default application as BMW HiFi sound up-
grade the UP 8BMW MK2 will be directly pow-
ered from the original cable harness of the ve-
hicle via the included plug & play connection
cable.
A direct power supply via the vehicle’s battery
may be necessary if:
- the UP 8BMW MK2 is used outside the
standard application as upgrade for BMW
HiFi sound system (option 676 / see com-
patibility on page 26)
- more powerful speakers (e.g. 3 Ω HELIX
COMPOSE speakers) are connected or
- more powerful subwoofers (e.g. 2 Ω MATCH
UPGRADE subwoofers or 2 Ω HELIX COM-
POSE speakers) are connected.
In this case it is mandatory to make the follow-
ing hardware conguration inside the amplier.
a. Remove mounting plate and open the
amplier
Remove the amplier’s mounting plate by
loosening the four countersunk screws.
Then, remove the side panel with the “Sys-
tem Connector” input by loosening the two
Phillips screws and pull out the bottom plate
to the side.
b. Remove fuse
Remove the marked 25 A fuse by simply pull-
ing it upwards.
c. Insert two fuses
Insert the previously removed 25 A fuse and
the included 25A fuse into the slots marked in
the image below.
d. Assemble the amplier and attach the
mounting plate
Reassemble the amplier as previously de-
scribed in reverse order
e. Connect power supply to the Power Input
IMPORTANT: Before connecting the +12 V
power supply cable to the vehicle’s electrical
system, disconnect the car battery.
Solely use the Power Input plug which is
included in delivery for connection (see
page 18, g. 2). Make sure of correct polari-
ty.
+12 V: Connect the +12 V power cable to the
positive terminal of the battery. The positive
wire from the battery to the ampliers power
terminal needs to have an inline fuse at a
distance of no more than 12 inches (30 cm)
from the battery. The value of the fuse is cal-
culated from the maximum total current input
of the whole car audio system and the cable
cross section used (UP 8BMW MK2 = max.
40 A at 12 V power supply). If your power
wires are short (less than 1 m / 40”) then a
wire gauge of 6 mm² / AWG 10 will be su-
cient. In all other cases we strongly recom-
mend gauges of 6 - 10 mm² / AWG 10 – 8!
GND: Connection for the ground cable. The
ground cable must be connected to a non-in-
sulated point on the vehicle chassis. The ca-
ble cross section should be the same size
as the +12 V cable. Inadequate grounding
causes audible interference and malfunc-
tions.
Hardware conguration
21
en
5. Connecting the PC & rst start-up
The USB-C input (see page 16, point 6) en-
ables the connection of the amplier to a per-
sonal computer and its free conguration with
our DSP PC-Tool software using the provided
USB-C cable.
Before you connect the UP 8BMW MK2 to a
computer for the rst time, download the lat-
est DSP PC-Tool software (at least version 6)
from our homepage. The software and a com-
prehensive knowledge base can be found at
www.audiotec-scher.com.
It is advisable to check regularly for software
updates so that the device is always up to date.
We strongly recommend to carefully read the
DSP PC-Tool knowledge base before using the
software for the rst time in order to avoid any
complications and failures.
Important: Make sure that the amplier is not
connected to your computer before the soft-
ware and USB driver are installed!
In the following the most important steps how
to connect and the rst start-up are described:
a. Download the latest version of the DSP
PC-Tool software (available on our website
www.audiotec-scher.com) and install it
on your computer.
b. Connect the amplier to your computer us-
ing the USB-C cable that is included in de-
livery. If you have to bridge longer distances
please use an active USB extension cable
with integrated repeater.
c. First turn on the UP 8BMW MK2 and then
start the software. If required, the amplier´s
rmware will be updated automatically.
6. Conguration of the internal DSP
IMPORTANT: The general amplier settings
should be congured with the DSP PC-Tool soft-
ware before initial start-up to prevent damage to
the sound system and the connected speakers.
After connecting the device to a PC, you can
load a vehicle-specic sound setup onto the
amplier and adapt it to your individual require-
ments or create a custom setup.
Read in the following the steps how to install
a car-specic sound setup on the DSP of the
UP 8BMW MK2:
a.
Download a car-specic sound set-
up from the Audiotec Fischer website
( www . audiotec - scher . com). The database
can be found under the menu item Tools →
Sound Setups
.
b. Then select your device, vehicle manufactur-
er and model. Next you can choose an ap-
propriate sound setup le from the list and
download it.
c. Now connect the UP 8BMW MK2 to your
computer, as described before, and start the
DSP PC-Tool software.
d. Load the previously downloaded sound setup
le into the DSP PC-Tool software.
e. Optionally you can now customize the sound
setup with the DSP PC-Tool to your needs.
f. Once you have made all the settings,
save the sound setup on the DSP of the
UP 8BMW MK2.
Useful hints for the correct setting can
be found in our knowledge base at
www.audiotec-scher.com.
Caution: We highly recommend setting the vol-
ume of your car radio to the minimum position
and to mute all signal outputs. Especially if the
UP 8BMW MK2 will be used in fully active appli-
cations, a wrong setup can destroy your speak-
ers right away.
7. Adjustment of the input sensitivity of the an-
alog inputs
ATTENTION: It is mandatory to properly adapt
the input sensitivity of the UP 8BMW MK2 to
the signal source to achieve the best possible
signal quality and avoid damage to the amplier.
The input sensitivity must be optimally adjust-
ed to the signal source using the DSP PC-Tool
software. The input sensitivity is factory-set to
11 Volts for all channels.
This value serves as the optimal basic setting
and must be adjusted as described on the fol-
lowing page.
Note: Mute all signal outputs of the
UP 8BMW MK2 during this setup.
1. Connect the amplier to a computer and start
the DSP PC-Tool software (see page 21,
22
point 5). Then mute all signal outputs of the
amplier in the software. The function can
be found in the “Input” tab in the sub-menu
“Gain Conguration”.
2. Select the setup method to adjust the input
sensitivity.
Standard Gain Setup: This method allows for
global adjustment of input sensitivity for all
input channels.
Advanced Gain Setup: This method allows
individual conguration of each channel pair.
3. Set the volume of your head unit to approx-
imately 90 % of the maximum volume and
play the specially developed “IGS - Input
Gain Setup” signal. You can nd this signal in
the DSP PC-Tool under “Audio Test Tracks”
(home screen →
).
4. Normally, the clipping indicator in the DSP
PC-Tool is o (gray) and only lights up if one
of the analog inputs is overdriven.
Now increase the input sensitivity using the
scroll bar until the clipping indicator lights up
red (see the following picture).
5. Then turn the control back one step until the
clipping indicator turns o again. If the clip-
ping LED lights up red continuously even at
11 Volts, the input signal level is too high. To
prevent damage, please contact an autho-
rized MATCH dealer.
6. Standard Gain Setup: The process is now
complete.
Advanced Gain Setup: Repeat this process
for each input channel pair used.
8. Mounting the car interior lining
After the UP 8BMW MK2 has been properly
installed and all adjustments have been made
to the amplier, the car interior lining can be re-
attached.
Caution:
The UP 8BMW MK2 amplier provides high-
er output power than the original head unit or
original amplier. In most cases, the factory-in-
stalled loudspeakers can handle the additional
power when the DSP is adjusted correctly.
If you perform your own DSP adjustments, the
original speakers may be overloaded and dam-
aged. Therefore, especially at high volume lev-
els, always make sure that no audible distortion
occurs in the speakers at any time to prevent
damage.
Note: Audiotec Fischer is not responsible for
any damage to OE speakers used in combina-
tion with the UP 8BMW MK2! In order to avoid
damages, ask your authorized MATCH dealer for
assistance.
Hardware conguration
23
enAdditional functions
1. Status LED
The Status LED (see page 16, point 13) indi-
cates the operating mode of the amplier and
its DSP memory.
Green: Amplier is ready for operation.
Orange: Power Save Mode is activated.
Red: Protection Mode is active. This may have
dierent root causes. The amplier is equipped
with protection circuits against over- and under-
voltage as well as overheating. Please check
for connecting failures such as short-circuits
or other wrong connections. If the amplier is
overheated the internal temperature protection
switches o the remote and signal output until it
reaches a safe temperature level again.
Red / green slow ashing: No operating soft-
ware installed. Connect the amplier to the DSP
PC-Tool software and conrm the automatic up-
date of the operating system. You will nd the
latest version of the DSP PC-Tool software at
www.audiotec-scher.com.
Red / green fast ashing: The currently selected
sound setup memory is empty. A new setup has
to be loaded via the DSP PC-Tool software or
switch to a memory position with existing sound
setup.
2. Control pushbutton
The UP 8BMW MK2 provides 10 internal mem-
ory locations for sound setups. The Control
pushbutton (see page 16, point 7) allows the
user to switch between two memory positions.
These can be dened in the DSP PC-Tool. In
addition a device reset can be made by press-
ing the button for a longer period.
1. Setup switch: Press Control pushbutton for
1 second. The memory locations one and two
are dened by default. Switching is indicated
by a single red ash of the Status LED. Alter-
natively, the optional URC.3 remote control can
be used for switching. To switch between all in-
ternal memory locations, optional accessories
like the DIRECTOR display remote control or
CONDUCTOR are required.
2. Device reset: Press pushbutton for ve sec-
onds. This completely erases the internal mem-
ory and is indicated by a continuous red glowing
and constant green ashing of the Status LED.
Attention: After erasing the setups from mem-
ory the UP 8BMW MK2 will not reproduce any
audio output until the device is updated via the
DSP PC-Tool software.
3. SCP (Smart Control Port)
This multi-functional input (see page 16,
point 10) is designed for MATCH UP 8BMW MK2
accessory products like a remote control which
allows to adjust several features of the amplier.
Depending on the type of remote control, at rst
its functionality has to be dened in the “ Device
Conguration Menu” of the DSP PC-Tool soft-
ware.
Attention: If the accessory product does not
have a SCP connector, a SCP-to-Control Input
adaptor (Art-Nr. M141313) is optionally avail-
able from your specialist dealer.
SCP-to-Control Input adaptor
24
Virtual Channel Processing (VCP)
The VCP extends the scope of the device by an additional layer of processed channels, which is located
between the inputs and outputs. A total of eight additional processed virtual channels and nine processed
output channels are available.
This virtual channel layer oers several advantages, especially in complex system congurations.
The main advantages of this concept are:
- Cross-channel group equalizers that aect several output channels simultaneously
- Multi-way speaker conguration of DSP sound eects (SFX)
- Additional features such as Rear Attenuation
For further information on the VCP and its conguration, please refer to our Knowledge Base at
www.audiotec-scher.com.
The UP 8BMW MK2 oers Virtual Channel Processing (VCP), a multi-stage signal processing
concept that enables the perfect conguration of complex sound systems, opening up completely new
possibilities for sound tuning.
25
enACO platform features
In addition to its unique DSP sound eects, the
UP 8BMW MK2 provides a bunch of system and
DSP features.
In the “Device” menu of the DSP PC-Tool software
individual settings can be made for several of these
system features.
ADEP.3 Conguration
If the UP 8BMW MK2 is connected to an OEM ra-
dio via the highlevel inputs it may happen that the
ADEP.3 circuit has to be adapted to the diagnostic
mode of the radio if the latter is equipped with a so-
called “class SB” output stage.
In the “ADEP.3 SB compatibility mode & Advanced
Noise Suppression” section, an adjustment should
be made if distortions occur in the upper volume
range, for example.
The compatibility mode is enabled by default.
URC Setup Switch Conguration
The ACO provides ten internal memory locations for
sound setups instead of the common two.
By using an optional URC remote control or the Con
-
trol pushbutton (see page 16, point 7) it is possible
to toggle between two of the ten memory locations.
These two memory locations can be determined in
the “URC Setup Switch Conguration”. The memory
locations one and two are preassigned by default.
To switch between all internal memory locations, the
optionally available remote controls DIRECTOR and
CONDUCTOR are recommended.
Remote Output Conguration
This function controls if the remote output (which
switches on and o the connected ampliers) will
be temporarily deactivated during a sound setup
switch. This function is activated (ON) by default.
Turn On & O Delay
This function allows to determine the delay time
with which the integrated DSP is switched on and
o. The factory setting is 0.2 seconds. The delay
time should only be modied if there are e.g. noises
while switching on / o the amplier.
Power Save Mode
This function is activated by default and is used to
reduce the power consumption of the amplier if no
music signal is detected for a certain period of time.
When Power Save Mode is active, the internal am-
plier stages and the remote output (REM OUT) are
automatically switched o. Once a music signal is
detected again, the device returns to normal opera-
tion within approximately 2 seconds.
The function can be switched on or o using the
DSP PC-Tool software. If it is activated, the switch-
o delay can be freely set in the range from 10 to
600 seconds. The default delay time is 60 seconds.
26
Technical Data
Output power RMS (≤ 1% THD+N)
- @ 4 Ohms ..................................................................... Channels A - F: 65 Watts (min. 3 Ohms*)
Channels G - H: 75 Watts (min. 3 Ohms*)
- @ 2 Ohms .....................................................................Channels G - H: 125 Watts
Max. output power per channel** .................................... Channels A - F: up to 80 Watts RMS @ 4 Ohms
Channels G - H: up to 90 Watts RMS @ 4 Ohms
Channels G - H: up to 160 Watts RMS @ 2 Ohms
Amplier technology ........................................................Class GD
Inputs ............................................................................... 6 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Extension Card 2.0
Input sensitivity ................................................................ 2.8 - 11 Volts
Input impedance ..............................................................9 - 33 Ohms with ADEP.3
Outputs ............................................................................ 8 x Speaker output
1 x RCA / Cinch
1 x Remote Out
Output voltage RCA / Cinch.............................................3 Volts RMS
Frequency response ........................................................15 Hz - 22,000 Hz
DSP resolution .................................................................64 Bit
DSP power ......................................................................295 MHz (1.2 billion MAC operations/sec.)
Sampling rate ..................................................................48 kHz
DSP type .........................................................................Audio signal processor
Signal converters ............................................................. A/D: BurrBrown
D/A: BurrBrown
Signal-to-noise ratio (A-weighted) ................................... Digital input: 104 dB
Analog input: 100 dB
Distortion (THD @ 1 kHz, 1 W into 4 Ohms) ...................< 0.015 %
Distortion (THD+N @ 1 kHz, 1 W into 4 Ohms) ..............< 0.02 %
Operating voltage ............................................................10.5 - 18 Volts (max. 5 sec. down to 6 Volts)
Power rating ....................................................................DC 12 V
40 A max.
Idle current.......................................................................380 mA
Max. remote output current .............................................500 mA
Operating temperature range ..........................................-40° C to +70° C
Fuse.................................................................................1 x 25 A LP-Mini-fuse (APS)
Additional features ........................................................... Class GD technology with dynamically controlled
power supply, 32 Bit CoProcessor, ADEP.3 circuit,
Start-Stop capability, Smart Control Port, USB-C,
Auto Remote switch
Dimensions (H x W x D) ..................................................46 x 130 x 153 mm / 1.81 x 5.12 x 6.02”
Compatibility .................................................................... BMW E & F and G30 / G31 before facelift
models with BMW HiFi sound system (option
676), all models with RAM module are excluded
(vehicles from 09/2019). Mounting plate is not
suitable for 1-series E models. Please check
vehicle compatibility using our upgrade nder at
www.audiotec-scher.com
* DC resistance min. 3.0 Ohms
** In typical multi-channel applications
27
en
The warranty service is based on the statutory regulations. Defects and damage caused by overload or
improper handling are excluded from the warranty service. Any return can only take place following prior
consultation, in the original packaging together with a detailed description of the error and a valid proof of
purchase.
Technical modications, misprints and errors excepted! For damages on the vehicle and the device, caused
by handling errors of the device, we can’t assume liability.
Warranty disclaimer
This symbol means the product must not be discarded as household waste, and should be
delivered to an appropriate collection facility for recycling. Follow local rules and never dispose
of the product with normal household waste. Correct disposal of old products helps prevent
negative consequences for the environment and human health.
Correct disposal of this product
This product has been issued a CE marking. This means that the device is certied for use in
vehicles within the European Union (EU).
This product has been issued a UKCA marking. This means that the device is certied for use
in vehicles within the United Kingdom.
This product has been issued an EAC marking. This means that the device is certied for use
in vehicles within the Eurasian Customs Union.
Regulatory notes
Legal note
• MATCH by Audiotec Fischer and Audiotec Fischer GmbH are in no way aliated with Bayerische
Motoren Werke (BMW) AG or any of its subsidiaries or partner companies, nor do they act on their
behalf or with their authorization.
• All registered product names, trademarks and brands are the property of their respective owners.
• Compatibility is based on the information available as of March 2026
• Technical modications and errors excepted.
Audiotec Fischer GmbH
Hünegräben 26 - 28 · 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: match@audiotec-scher.com · Internet: www.audiotec-scher.com
Made in Germany
