SMART COMPACT FULL MOTION

ROWING MACHINE

SF-RW5639 SMART

USER MANUAL

English, Page 1~11 IMPORTANT! Please retain owner’s manual for maintenance and adjustment instructions. Your satisfaction is very

important to us, PLEASE DO NOT RETURN UNTIL YOU HAVE CONTACTED US:

support@sunnyhealthfitness.com or 1- 877 - 90SUNNY (877-907-8669).

Español, Página 12~22 IMPORTANTE! Por favor, conserve el manual del propietario para las instrucciones de mantenimiento y ajuste. Su

satisfacción es muy importante para nosotros, POR FAVOR NO DEVUELVA HASTA QUE NOS HAYA

CONTACTADO: support@sunnyhealthfitness.com o 1- 877 - 90SUNNY (877-907-8669).

Français, Page 23~33 IMPORTANT ! Veuillez conserver le manuel du propriétaire pour les instructions d'entretien et de réglage. Votre

satisfaction est très importante pour nous, VEUILLEZ NE PAS RETOURNER AVANT DE NOUS AVOIR

CONTACTE : support@sunnyhealthfitness.com ou 1-877-90SUNNY (877-907-8669).

Deutsch, Seite 34~44 WICHTIG! Bitte bewahren Sie das Benutzerhandbuch für Wartungs- und Einstellanweisungen auf. Ihre Zufriedenheit

ist uns sehr wichtig. BITTE SENDEN SIE NICHT ZURÜCK, BEVOR SIE UNS KONTAKTIERT HABEN:

support@sunnyhealthfitness.com oder 1-877-90SUNNY (877-907-8669).

Italiano, Pagina 45~55 IMPORTANTE! Conservare il manuale d'uso per le istruzioni di manutenzione e regolazione. La vostra

soddisfazione è molto importante per noi, VI PREGO DI NON RESTITUIRE IL PRODOTTO PRIMA DI AVERCI

CONTATTATO: support@sunnyhealthfitness.com o 1-877-90SUNNY (877-907-8669).

IMPORTANT SAFETY INFORMATION

We thank you for choosing our product. To ensure your safety and health, please use this equipment

correctly. It is important to read this entire manual before assembling and using the equipment. Safe

and effective use can only be achieved if the equipment is assembled, maintained, and used properly.

It is your responsibility to ensure that all users of the equipment are informed of all warnings and

precautions.

1. Before starting any exercise program, you should consult your physician to determine if you have

any medical or physical conditions that could put your health and safety at risk or prevent you from

using the equipment properly. Your physician’s advice is essential if you are taking medication

that affects your heart rate, blood pressure, or cholesterol level.

2. Be aware of your body’s signals. Incorrect or excessive exercise can damage your health. Stop

exercising if you experience any of the following symptoms: pain, tightness in your chest, irregular

heartbeat, shortness of breath, light-headed, dizzy, or nauseated. If you do experience any of

these conditions, you should consult your physician before continuing with your exercise program.

3. Keep children and pets away from the equipment. The equipment is designed for adult use only.

4. Use the equipment on a solid, flat level surface with a protective cover for your floor or carpet. To

ensure safety, the equipment should have at least 2 feet (60 CM) of free space all around it.

5. Ensure that all nuts and bolts are securely tightened before using the equipment. The safety of the

equipment can only be maintained if it is regularly examined for damage and/ or wear and tear.

6. Always use the equipment as indicated. If you find any defective components while assembling or

checking the equipment, or if you hear any unusual noises coming from the equipment during

exercise, discontinue use of the equipment immediately and do not use until the problem has

been rectified.

7. Wear suitable clothing while using the equipment. Avoid wearing loose clothing that may become

entangled in the equipment.

8. Do not place fingers or objects into the moving parts of the equipment.

9. The maximum weight capacity of this unit is 400 lbs (180 kg).

10. The equipment is not suitable for therapeutic use.

11. To avoid bodily injury and/or damage to the product or property, proper lifting and moving are

required.

12. Your product is intended for use in cool, dry conditions. You should avoid storage in extreme cold,

hot, or damp areas as this may lead to corrosion and other related problems.

13. This equipment is designed for indoor and home use only; it is not intended for commercial use!

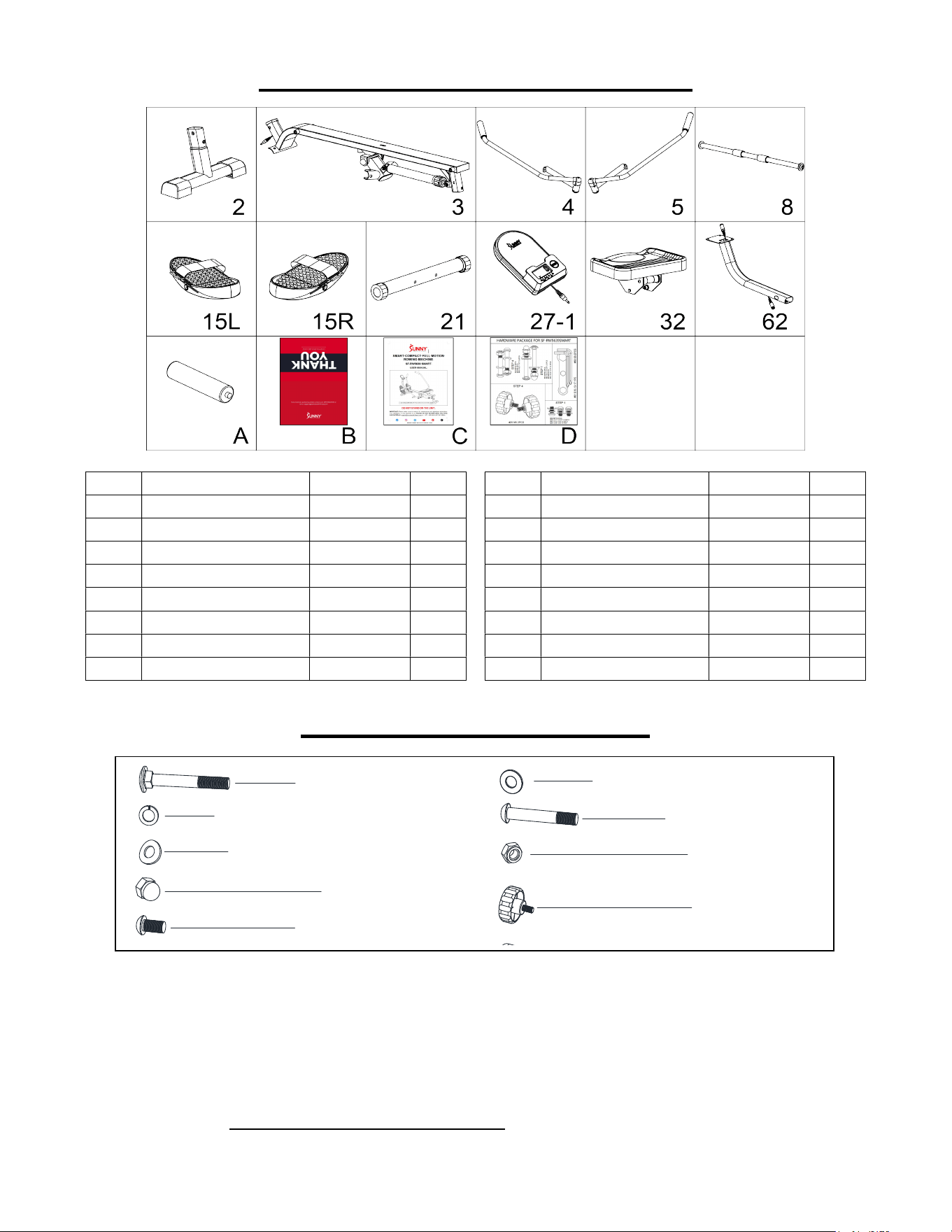

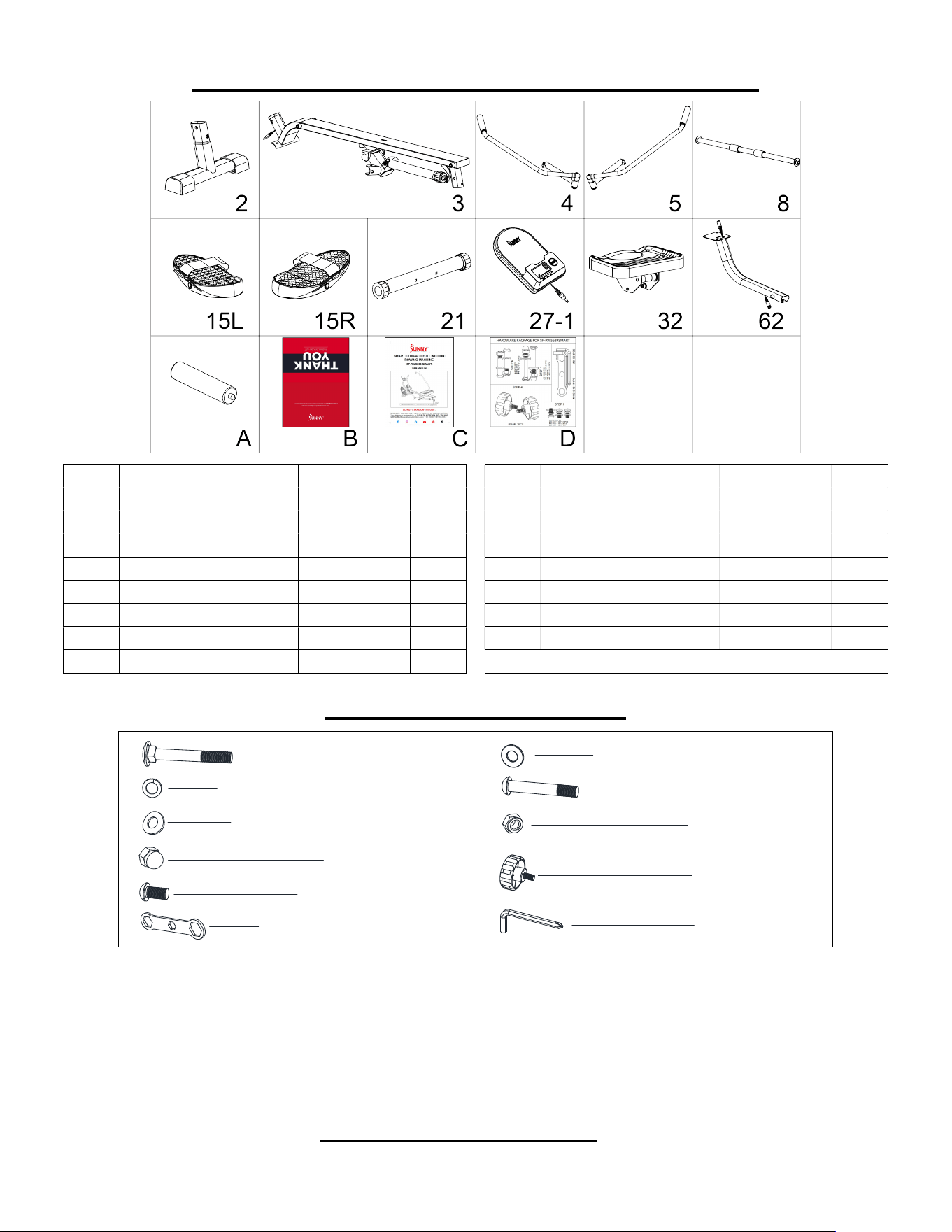

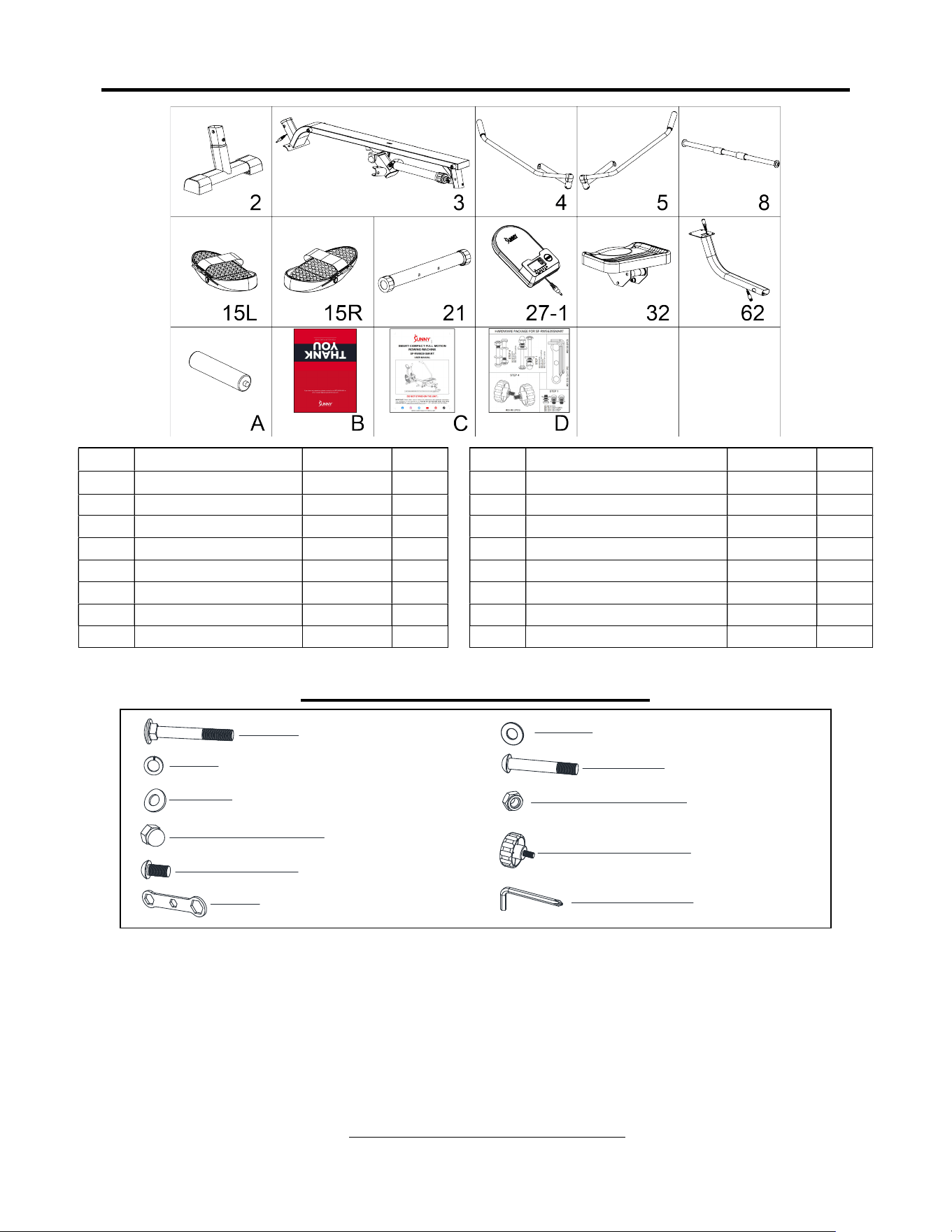

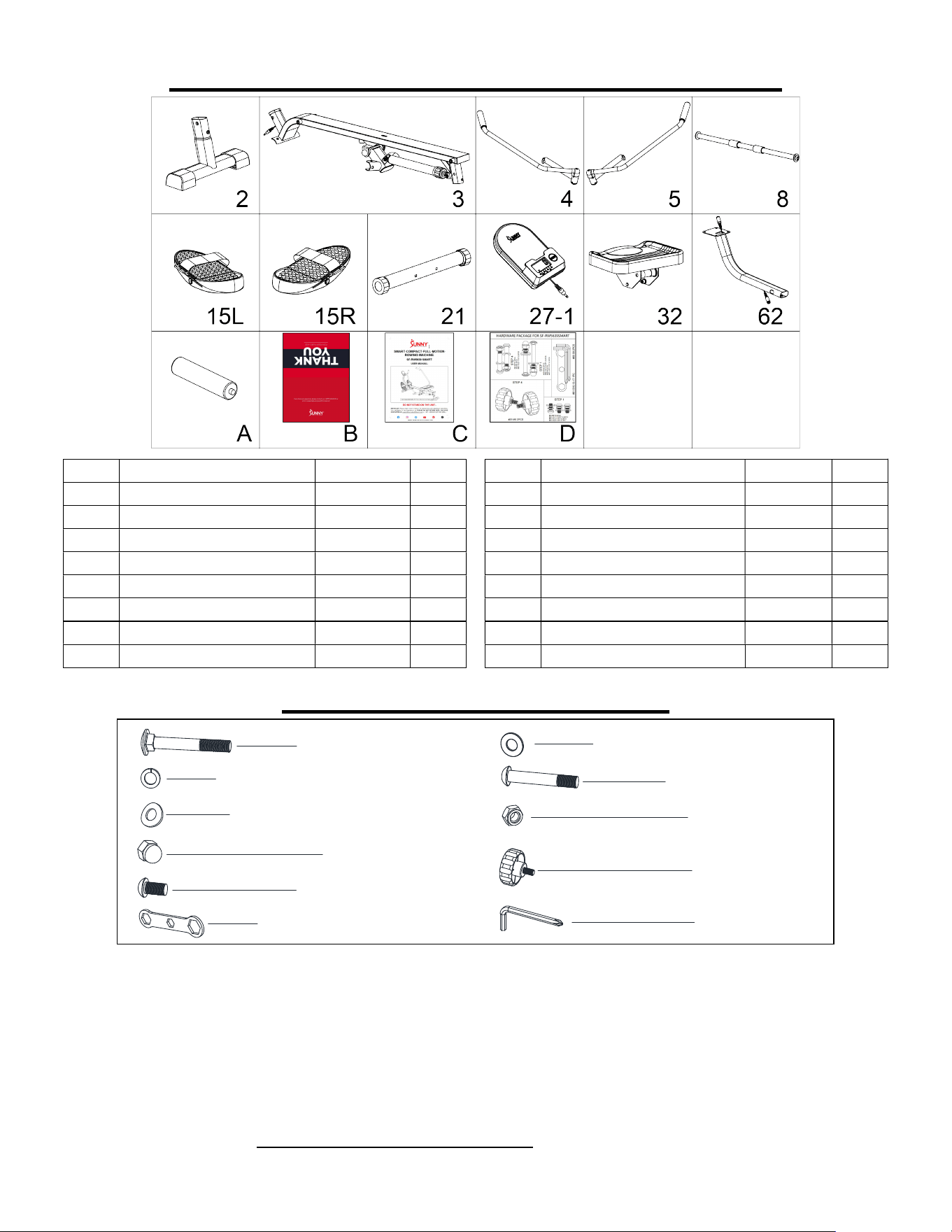

PRE-ASSEMBLY CHECKLIST

No. Description Spec. Qty.

2 Rear Stabilizer 1 27-1 Meter 521020 1

3 Seat Rail 1 32 Seat 1

4 Left Handlebar 1 62 Support Tube 1

5 Right Handlebar 1 A Battery AAA 2

8 Long Shaft 1 B Thank You Card 1

15L Left Pedal 1 C User Manual 1

15R Right Pedal 1 D Hardware Package 1

21 Front Stabilizer 1

HARDWARE PACKAGE

Ordering Replacement Parts (U.S. and Canadian Customers only)

Please provide the following information in order for us to accurately identify the part(s) needed:

 The model number (found on cover of manual)

 The product name (found on cover of manual)

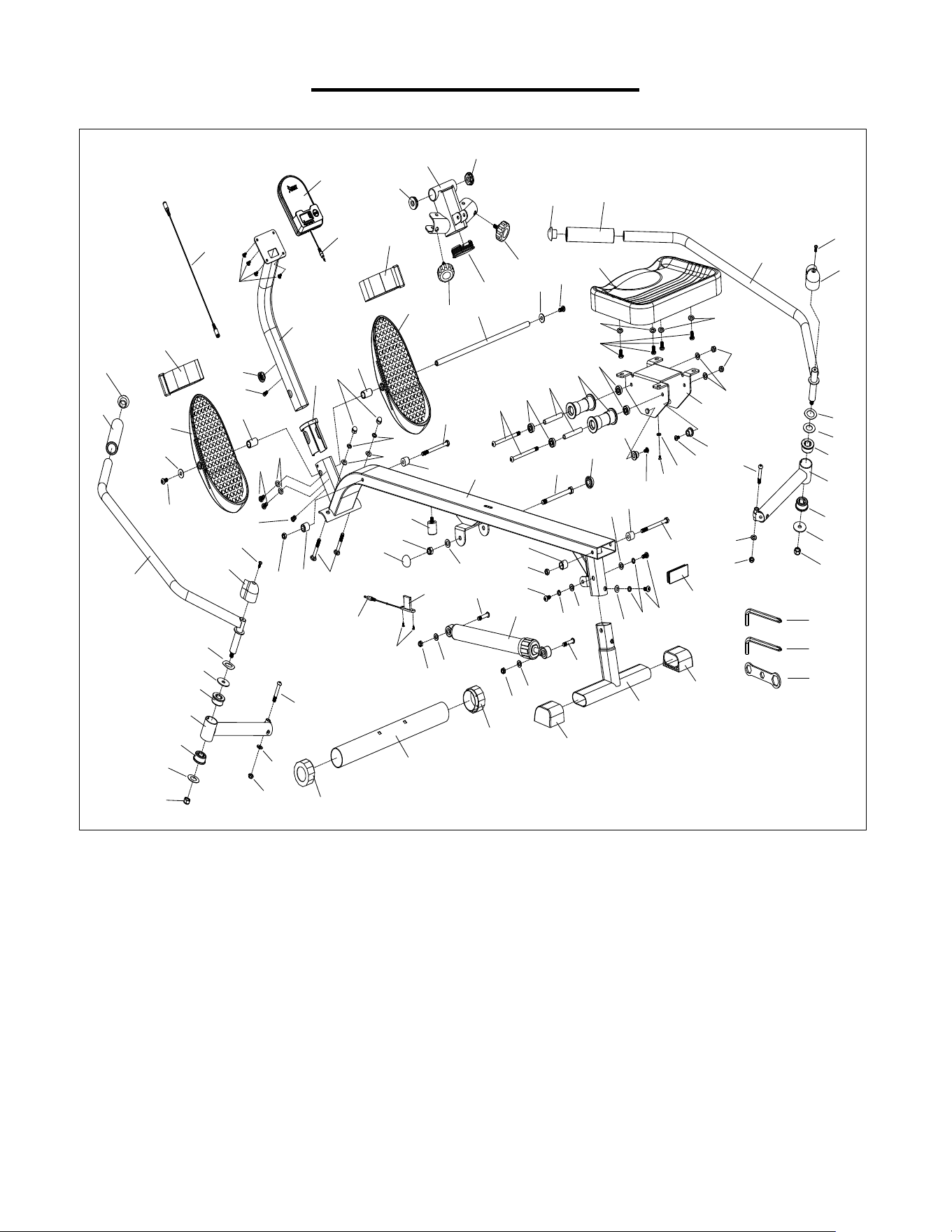

 The part number found on the “EXPLODED DIAGRAM” (page 56) and “PARTS LIST” (page 11).

Please contact us at [email protected] or 1-877-90SUNNY (877-907-8669).

#35 M8*60 2PCS

#49 φ8.1*φ10.6*1.5 5PCS

#38 M8 2PCS

#40 M8*16 3PCS

#50 φ8.2*φ19*1.5 3PCS

#46 φ8.2*φ16*1.5 4PCS

#42 M8*50 2PCS

#36 M8 2PCS

#29 M8 2PCS

ASSEMBLY INSTRUCTIONS

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-

8669).

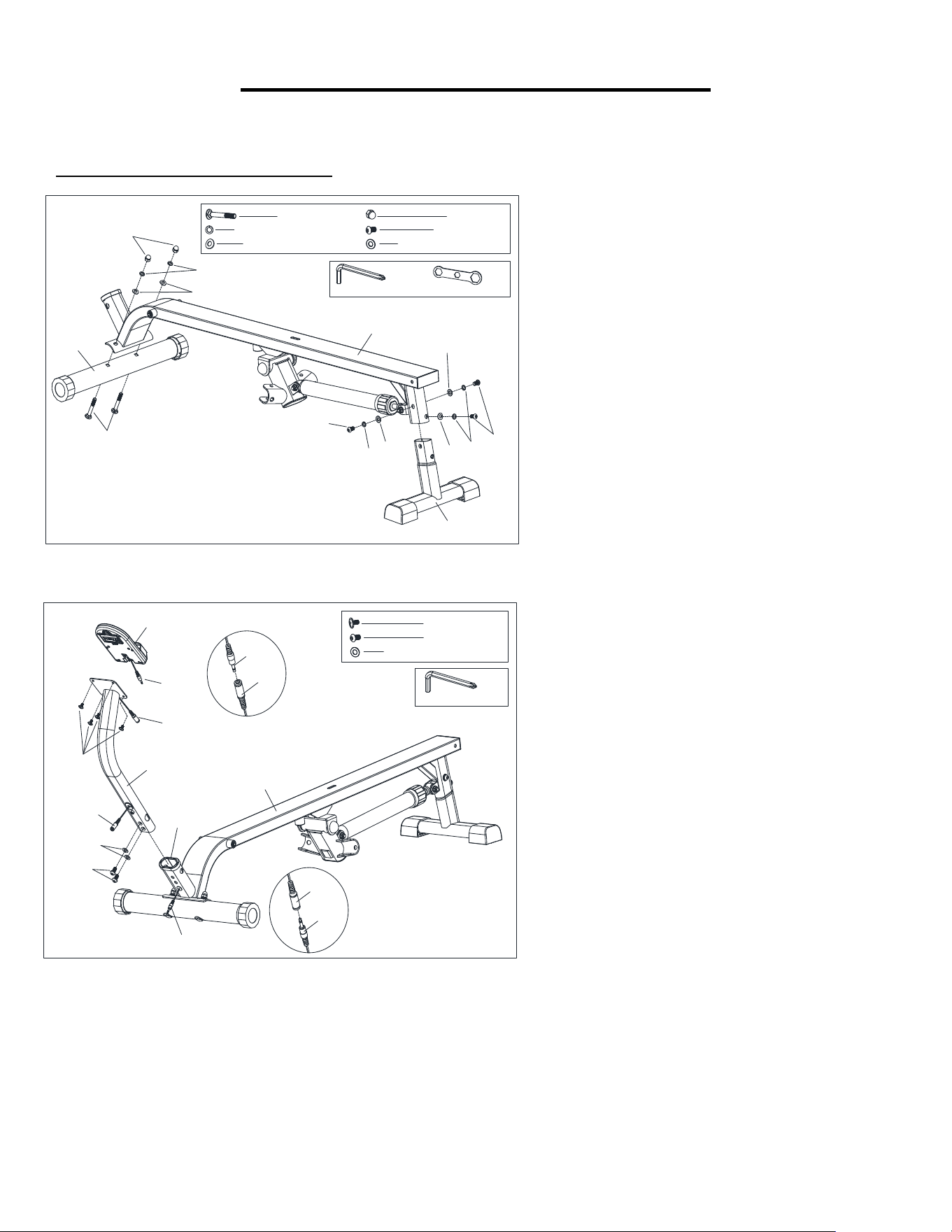

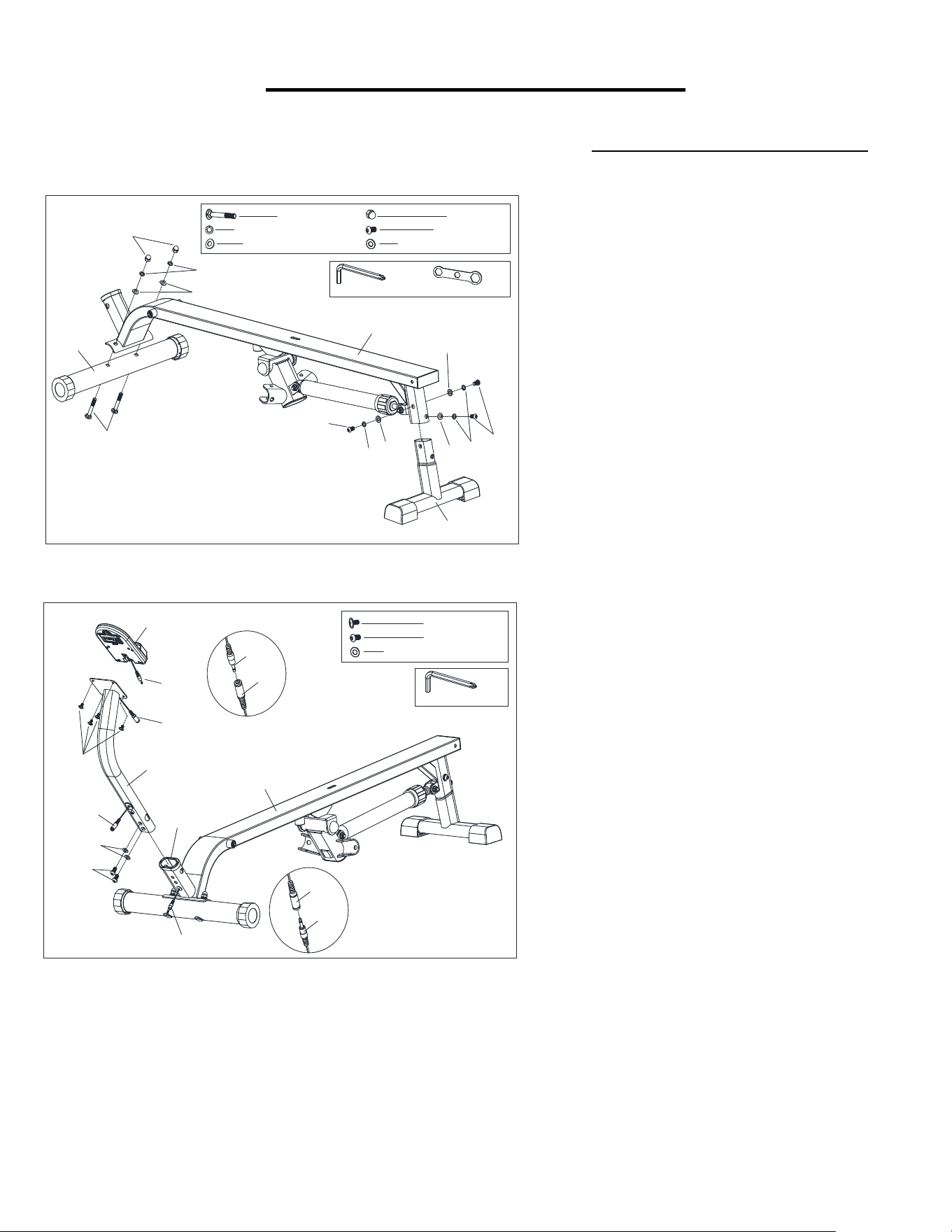

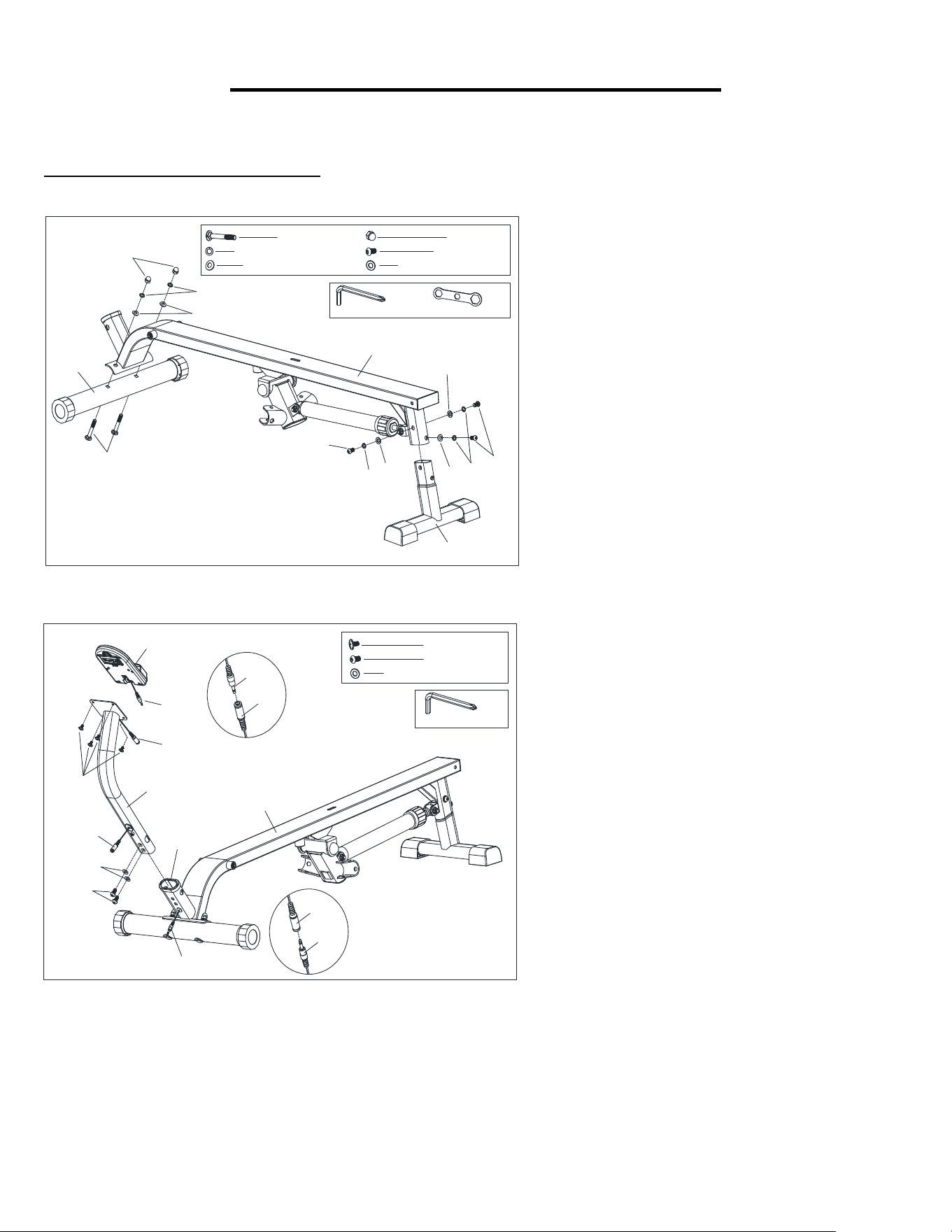

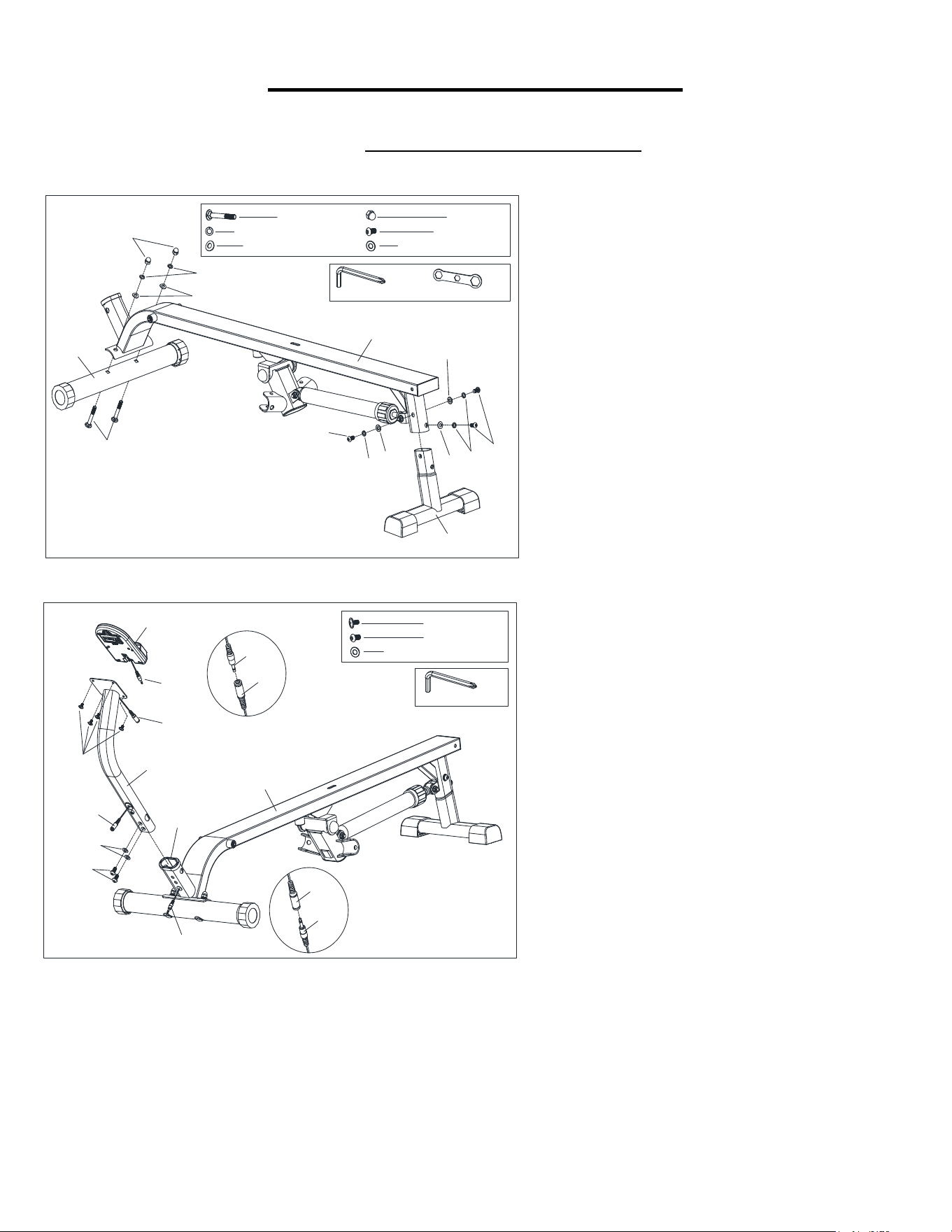

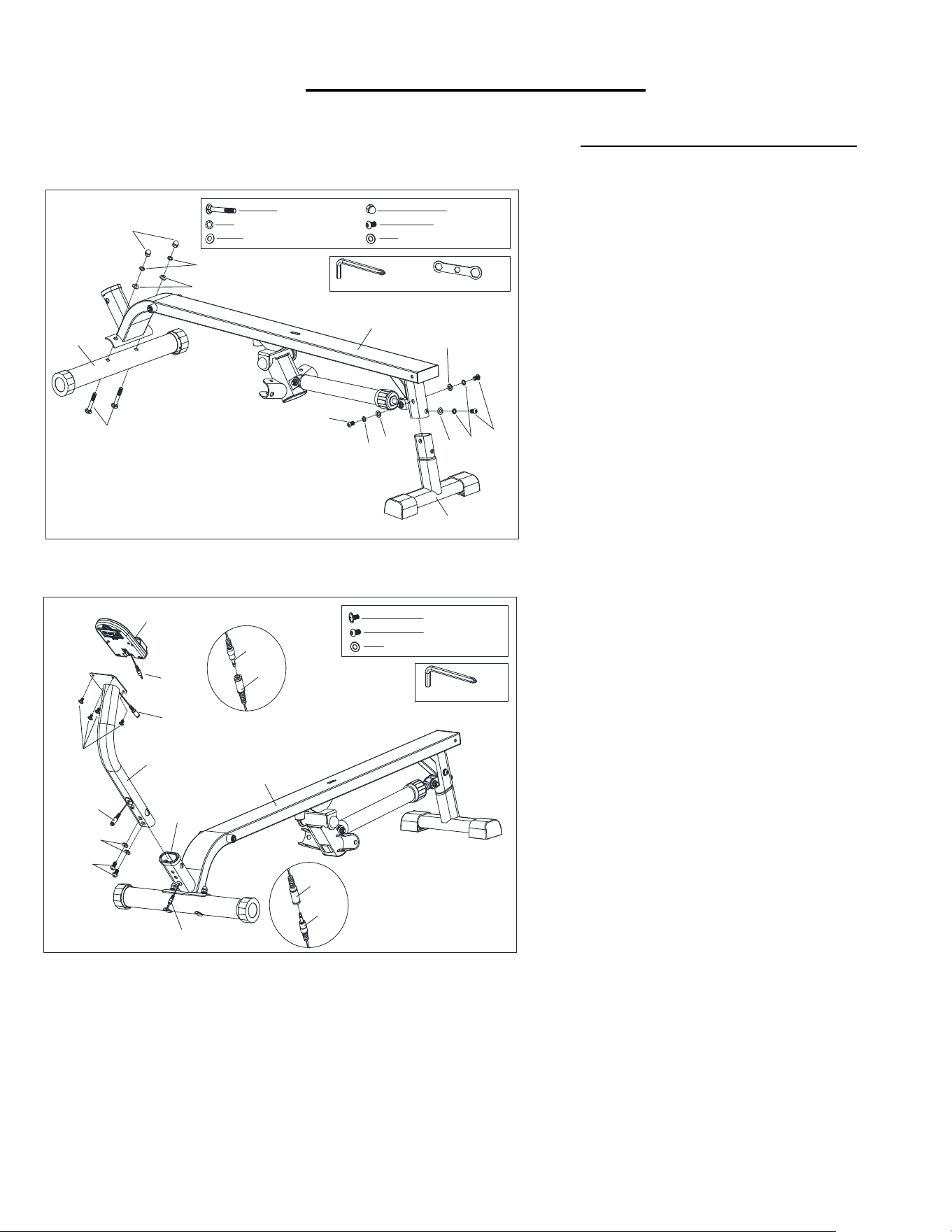

STEP 1:

Attach Front Stabilizer (No. 21) to Seat

Rail (No. 3) with 2 Bolts (No. 35), 2 Arc

Washers (No. 50), 2 Spring Washers

(No. 49), and 2 Nuts (No. 38). Tighten

and secure with Spanner (No. 61).

Attach the Rear Stabilizer (No. 2) to the

Seat Rail (No. 3) with 3 Inner Hex

Screws (No. 40), 3 Spring Washers

(No. 49), 2 Flat Washers (No. 46) and 1

Arc Washer (No. 50). Tighten and

secure with Allen Wrench (No. 60).

#35 M8*60 2PCS

#49 φ8.1*φ10.6*1.5 5PCS

#38 M8 2PCS

#40 M8*16 3PCS

#50 φ8.2*φ19*1.5 3PCS

#46 φ8.2*φ16*1.5 2PCS

#61 S10-S13-S17 1PC

#60 S6 1PC

STEP 2:

Remove 2 Inner Hex Screws (No. 40) 2

Flat Washers (No. 46) from Support

Tube (No. 62) with Allen Wrench (No.

60)

Attach the Support Tube (No. 62) to the

Seat Rail (No. 3) with 2 Inner Hex

Screws (No. 40) 2 Flat Washers (No.

46) that were removed. Tighten and

secure with Allen Wrench (No. 60).

Connect the Sensor Wire (No. 28a)

with the Sensor Wire 1 (No. 65).

Connect the Meter Wire (No. 27a) with

the Sensor Wire 1 (No. 65).

Remove 4 Screws (No. 66) from Meter

(No. 27-1) with Allen Wrench (No. 60)

Attach the Meter (No. 27-1) to the

Support Tube (No. 62) with 4 Screws

(No. 66) that were removed. Tighten

and secure with Allen Wrench (No. 60).

27-1

28a

27a

#60 S6 1PC

#66 M5*10 4PCS

#40 M8*16 2PCS

#46 φ8.2*φ16*1.5 2PCS

28a

27a

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-

8669).

15L

15R

#60 S6 2PCS

#14 φ18*φ13.5*31.5 2PCS

#40 M8*16 2PCS

#43 φ8.2*φ22*1.5 2PCS

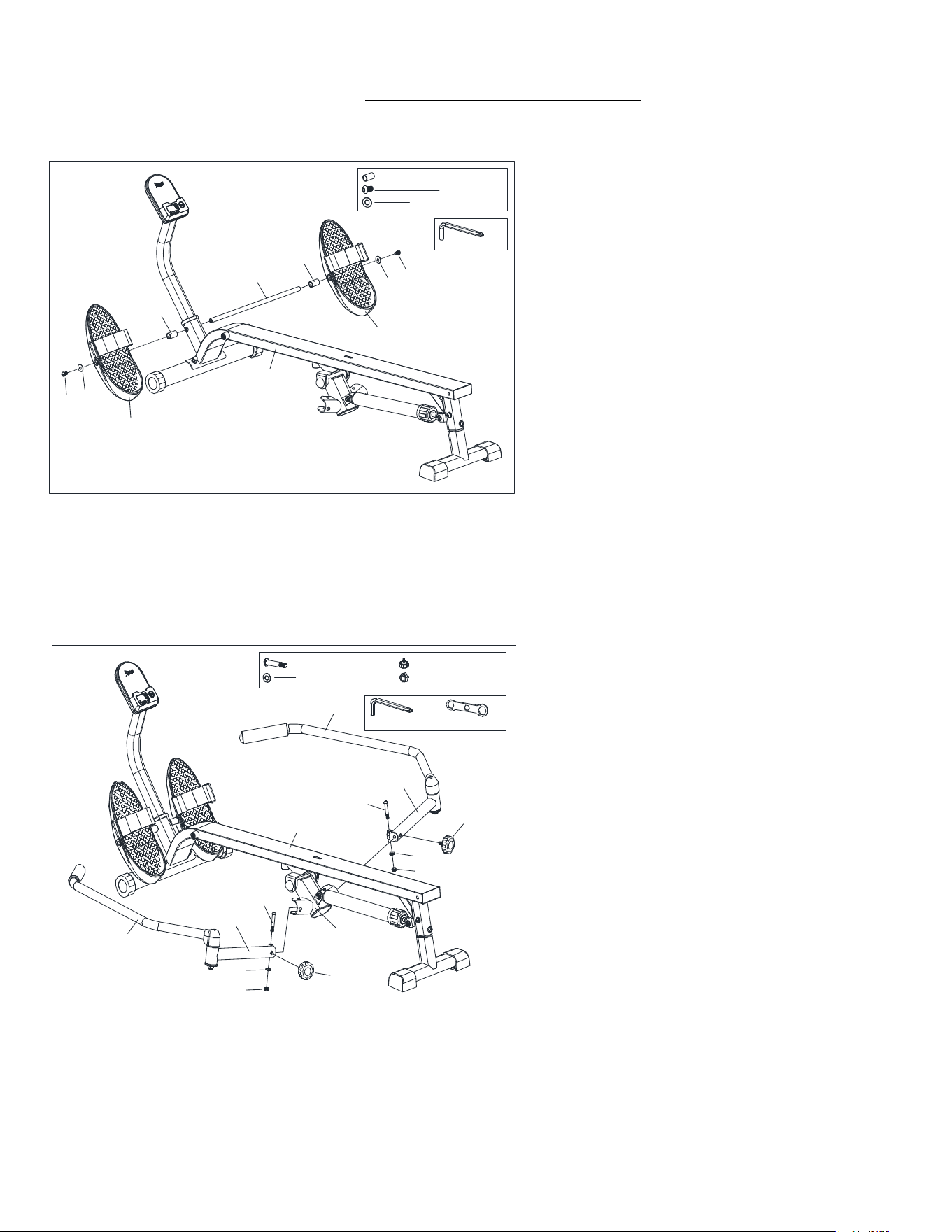

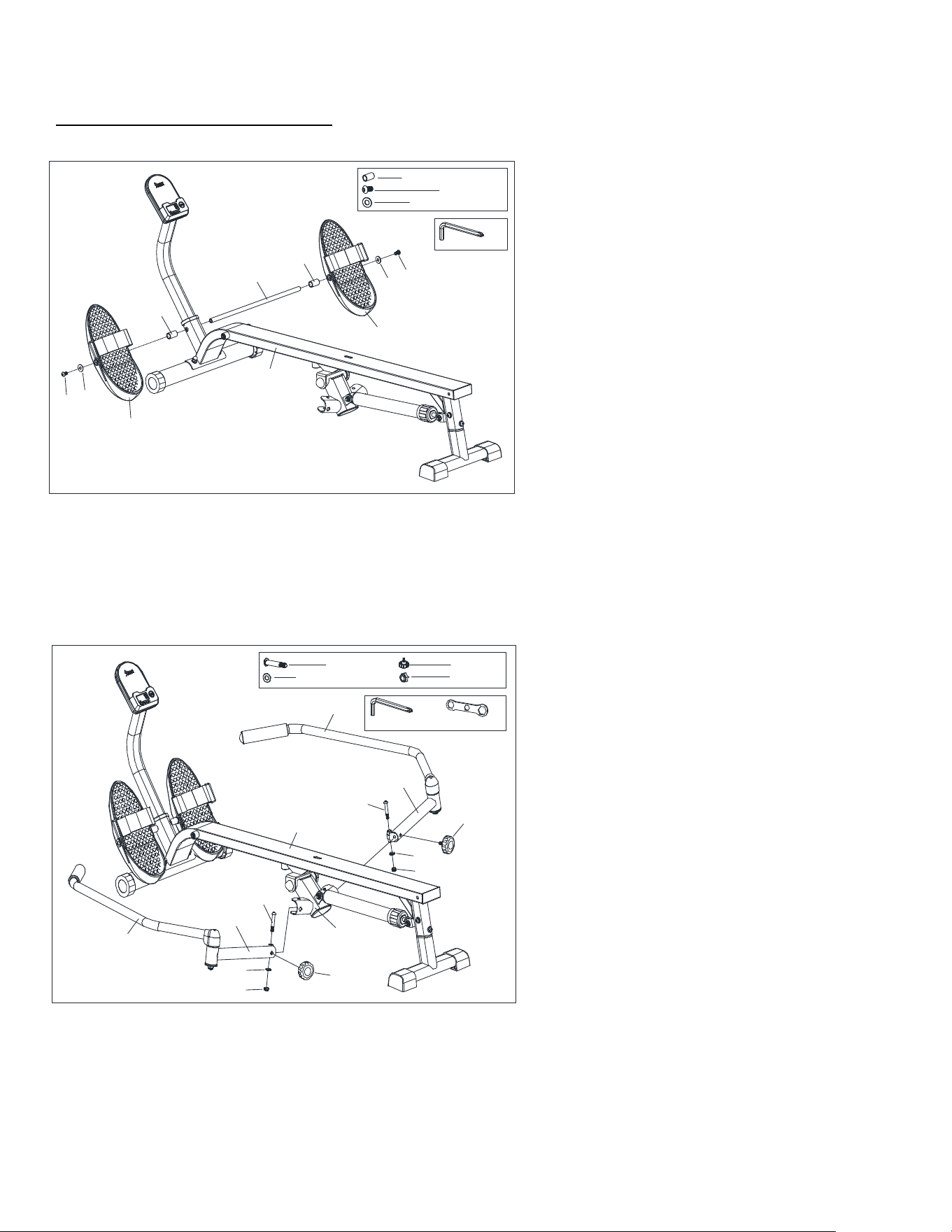

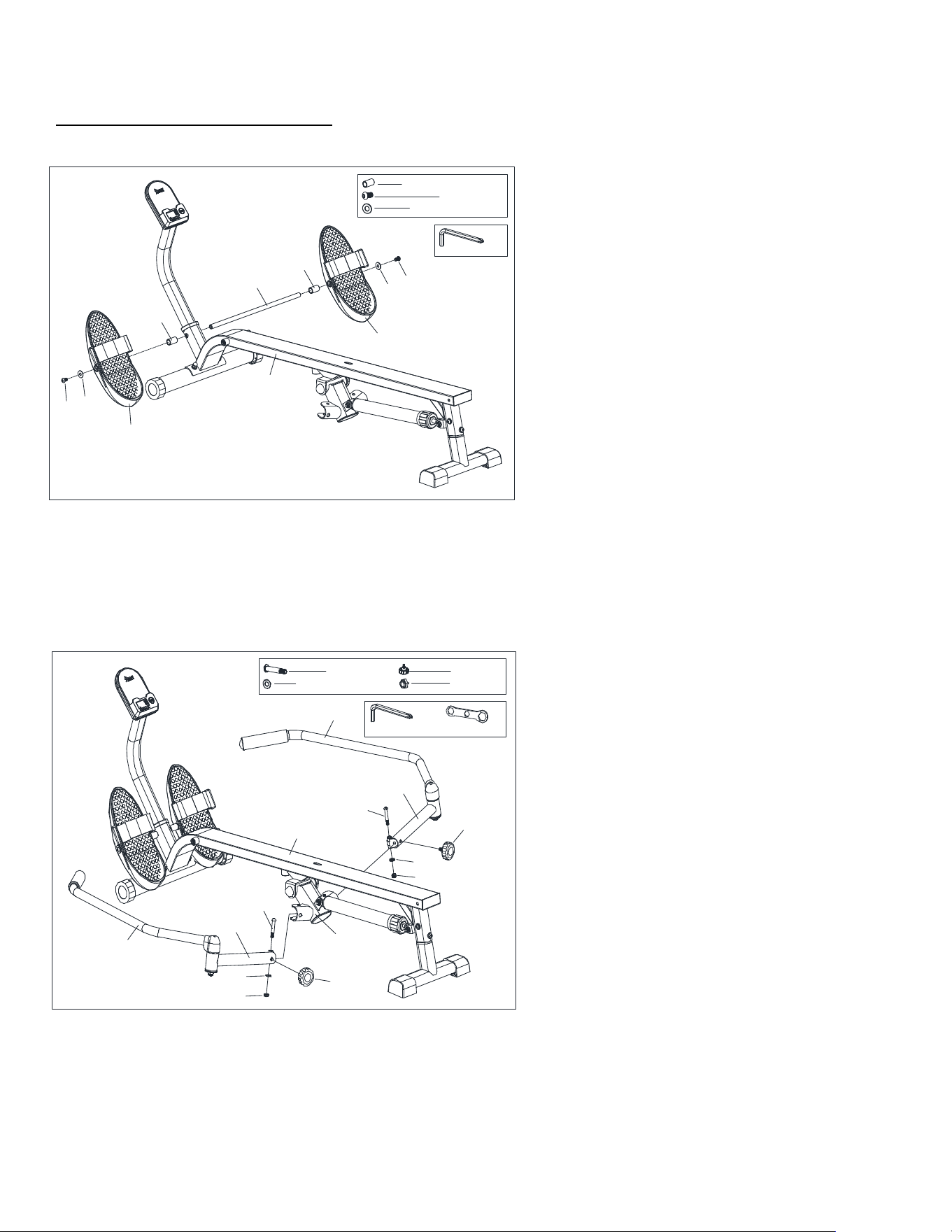

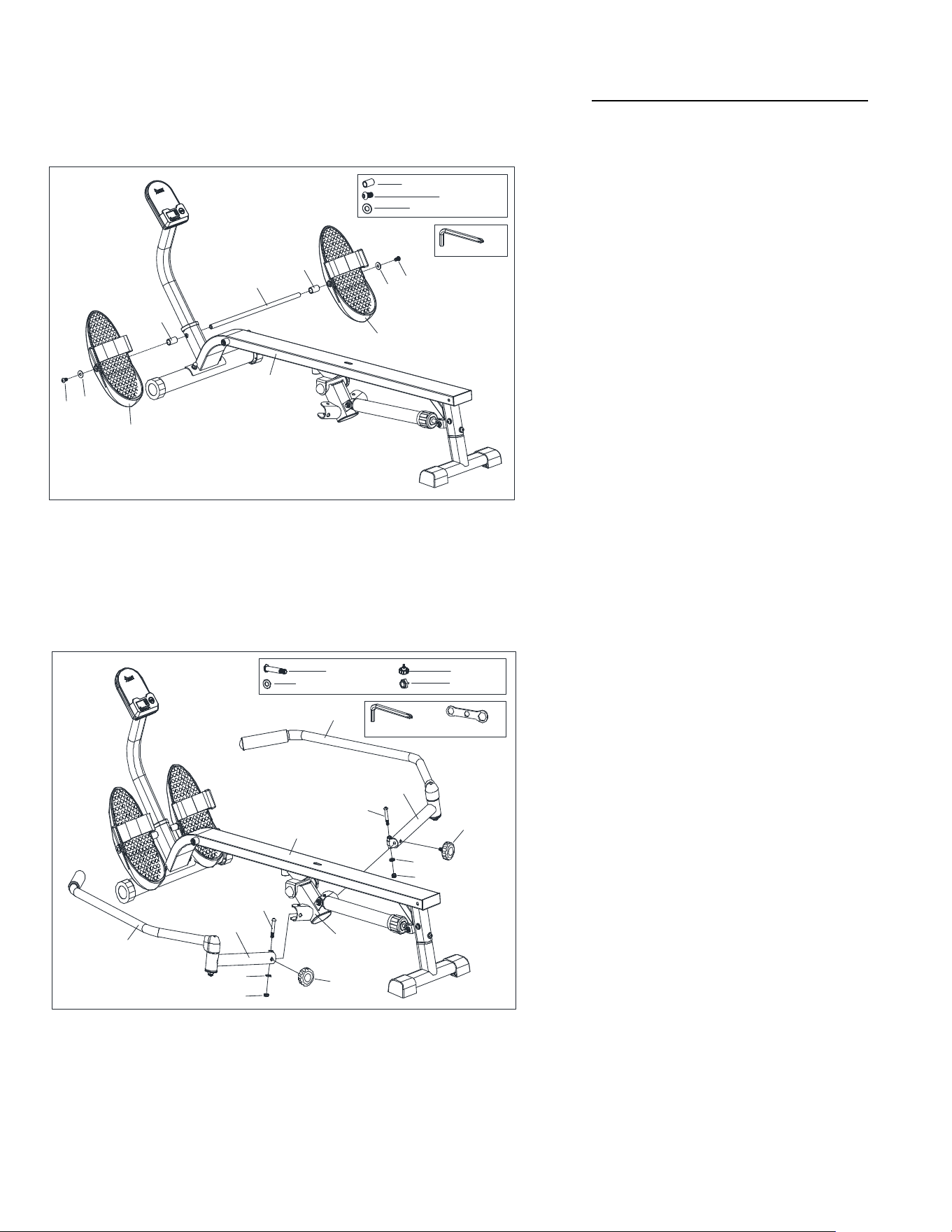

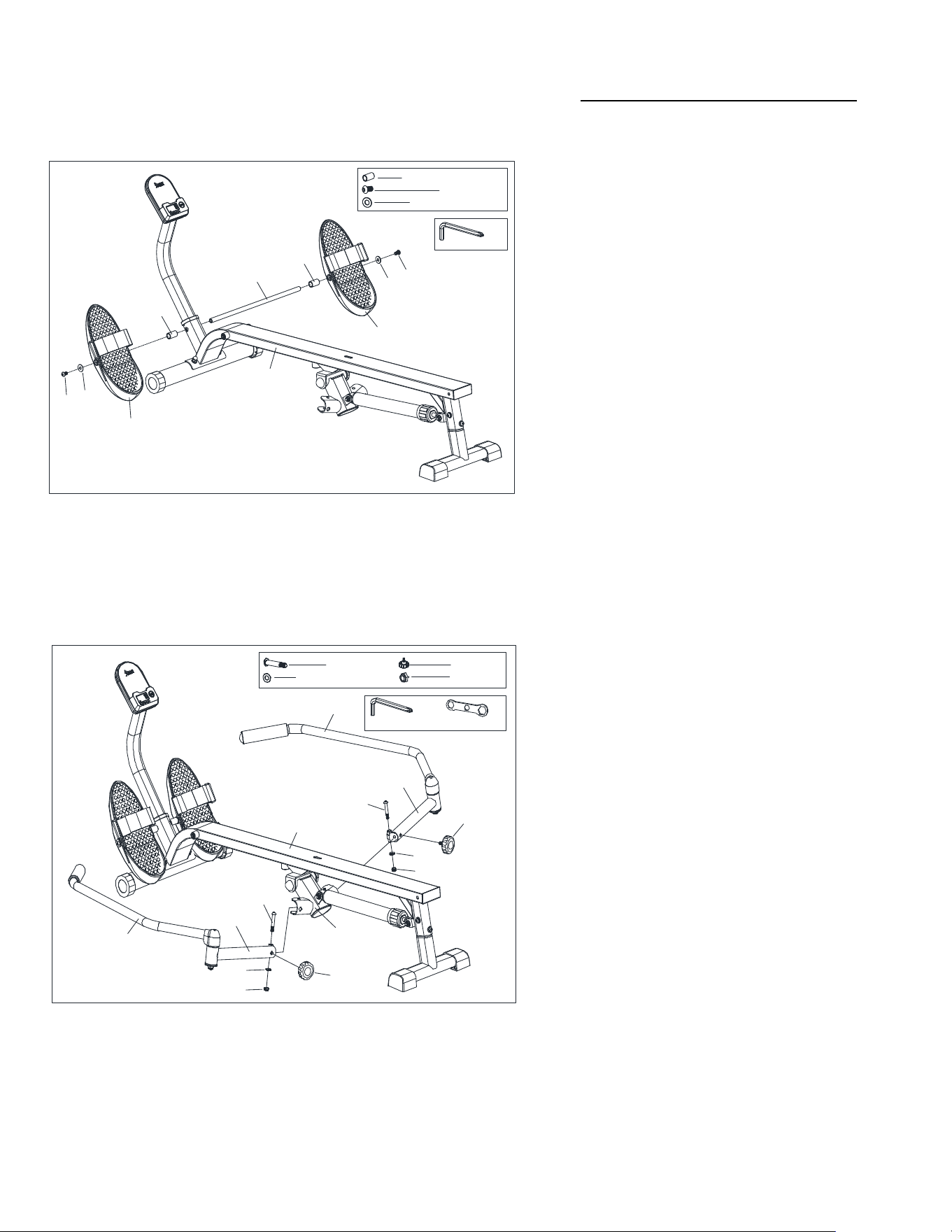

STEP 3:

Remove 2 Flat Washers (No. 43), 2

Spacers (No. 14) and 2 Inner Hex

Screws (No. 40) from Long Shaft (No.

8) with 2 Allen Wrenches (No. 60).

Insert Long Shaft (No. 8) into the Seat

Rail (No. 3) and insert 2 Spacers (No.

14) that were removed from the Long

Shaft (No. 8) on both ends. Then, slide

the Left & Right Pedals (No. 15L & No.

15R) onto each side of the Long Shaft

(No. 8). Secure with 2 Flat Washers

(No. 43) and 2 Inner Hex Screws (No.

40) that were removed. Tighten and

secure with 2 Allen Wrenches (No. 60).

#42 M8*50 2PCS #29 M8 2PCS

#46 φ8.2*φ16*1.5 2PCS

#61 S10-S13-S17 1PC#60 S6 1PC

#36 M8 2PCS

STEP 4:

Attach the Left & Right Handlebar (No.

4 & No. 5) to the Connecting Joint (No.

6) with 2 Inner Hex Bolts (No. 42), 2

Flat Washers (No. 46), and 2 Nuts (No.

36). Tighten and secure with Spanner

(No. 61) and Allen Wrench (No. 60).

Secure the 2 Junction Pieces (No. 7)

with 2 Knobs (No. 29).

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-

8669).

#9 M8*105 1PC

#10 M8 1PC

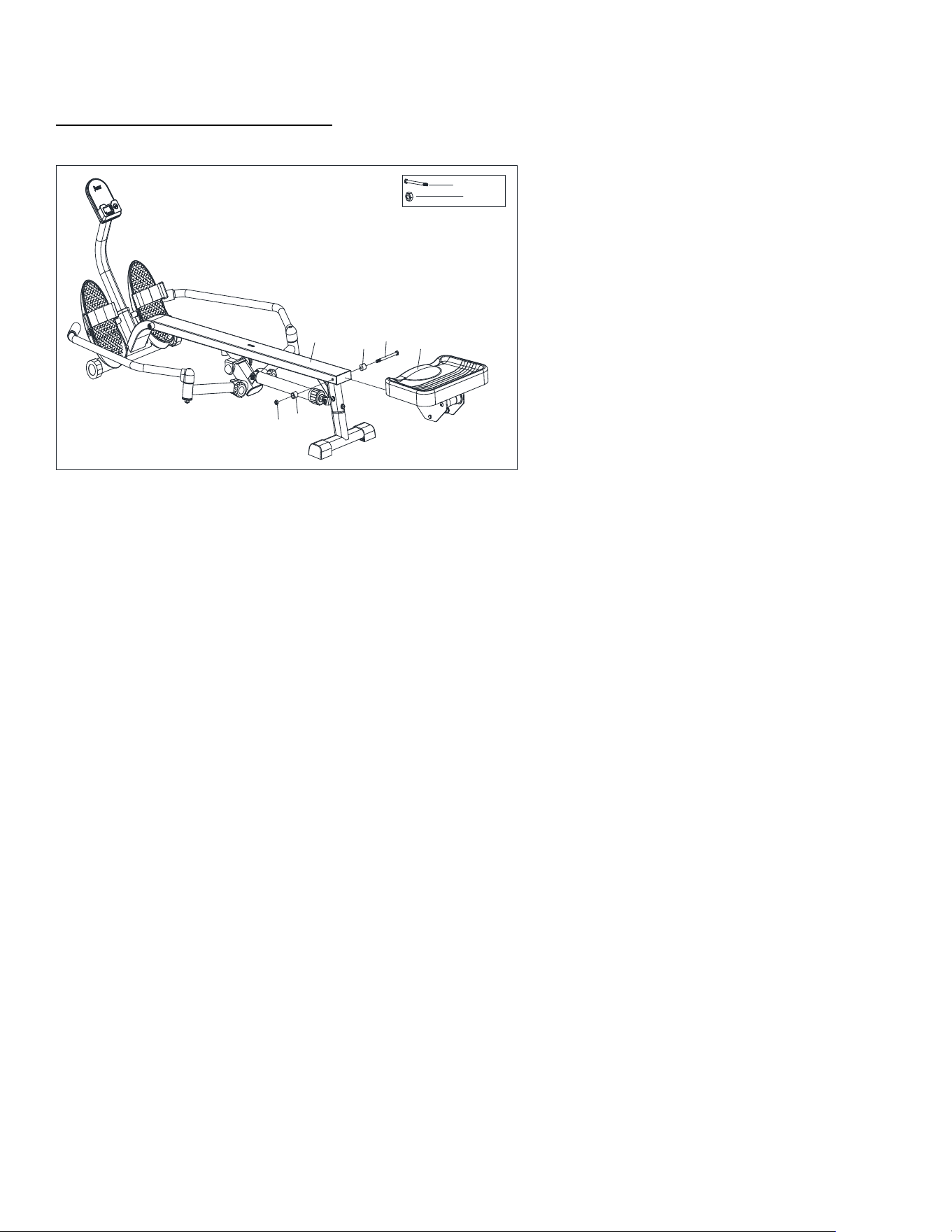

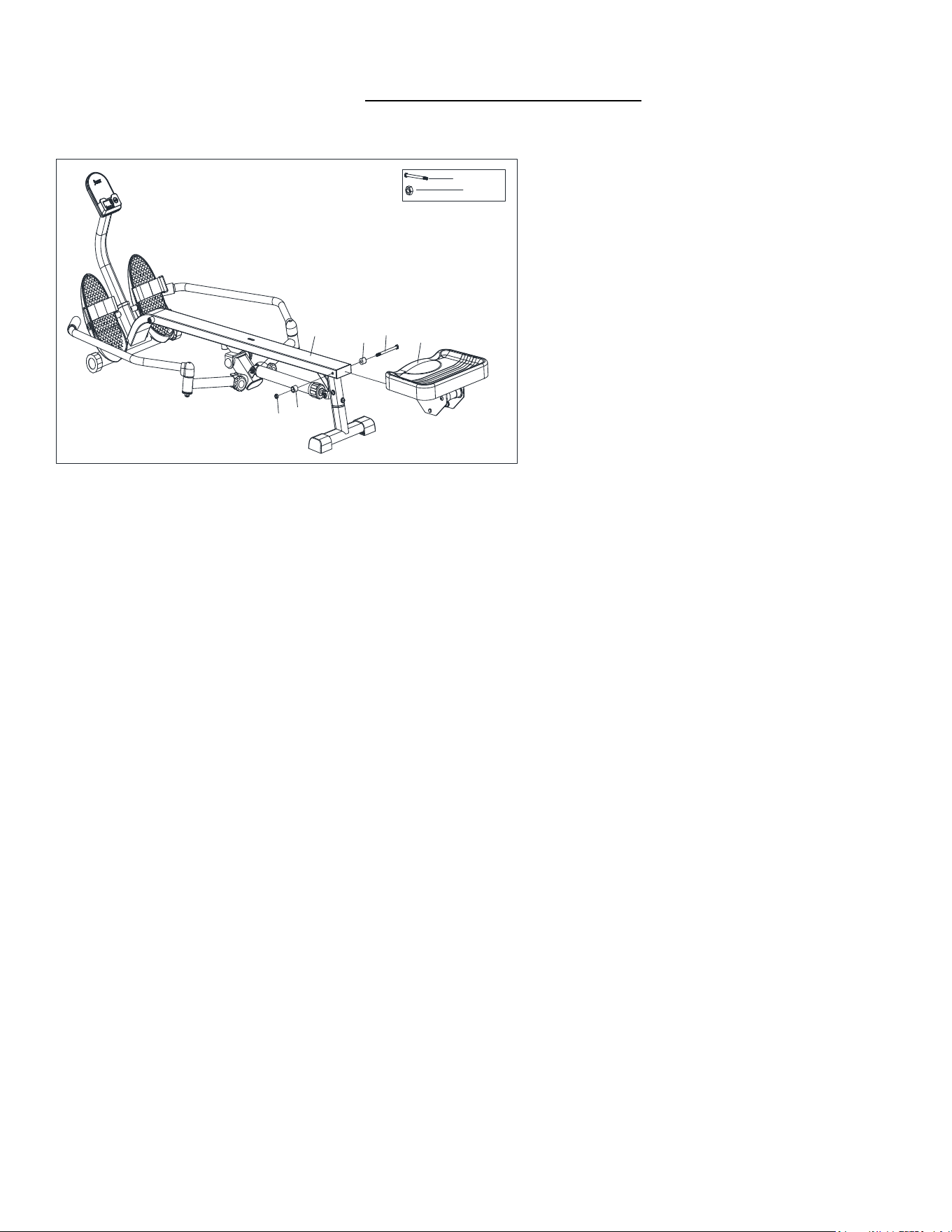

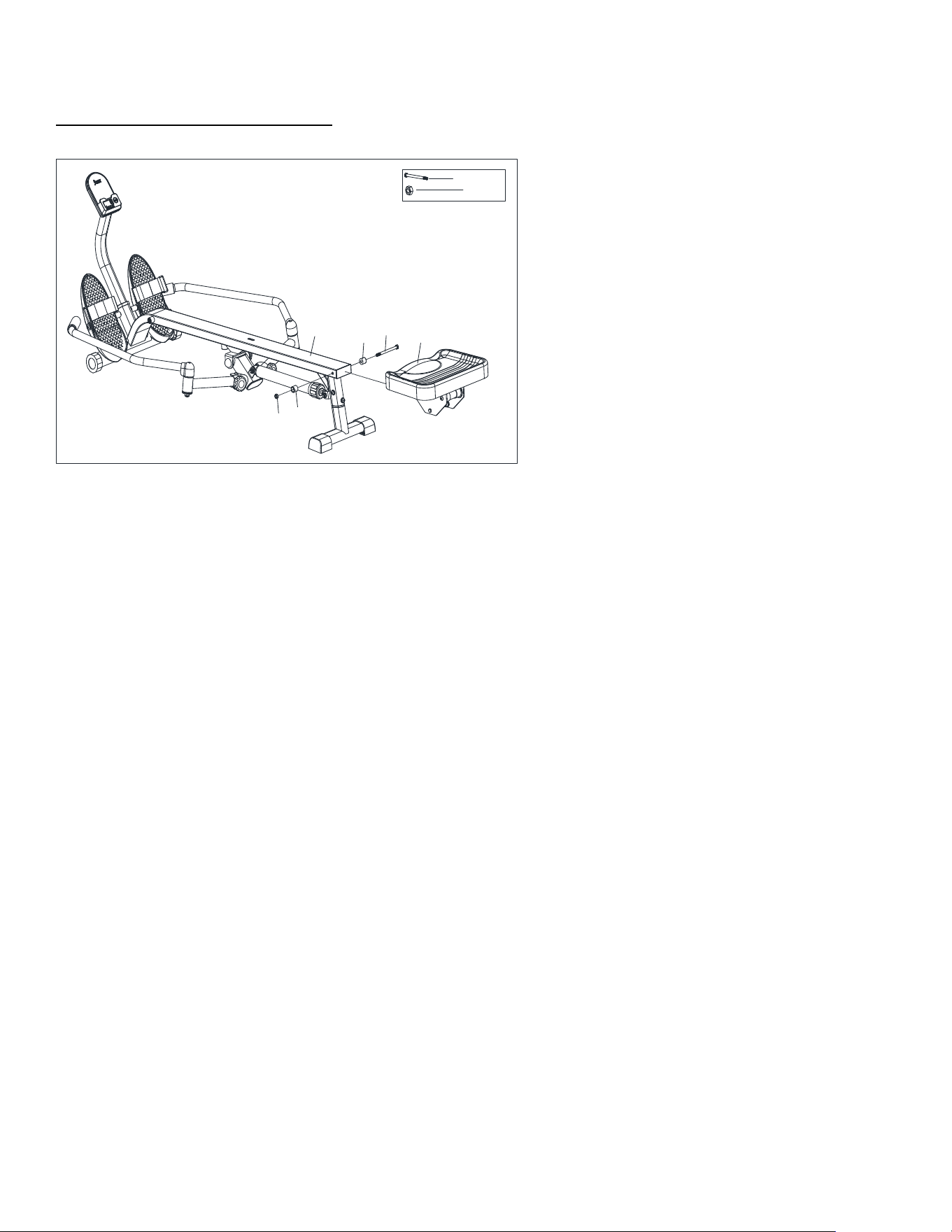

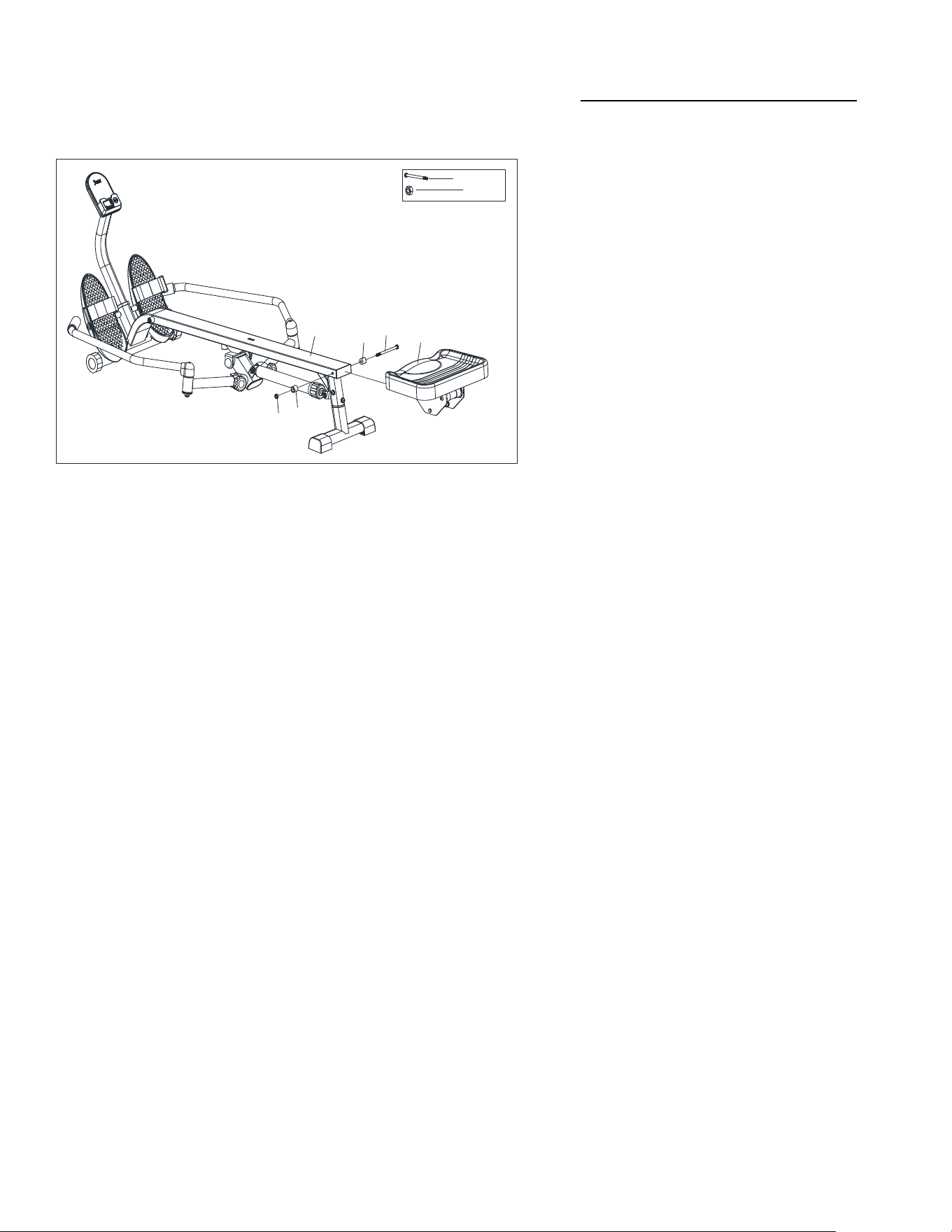

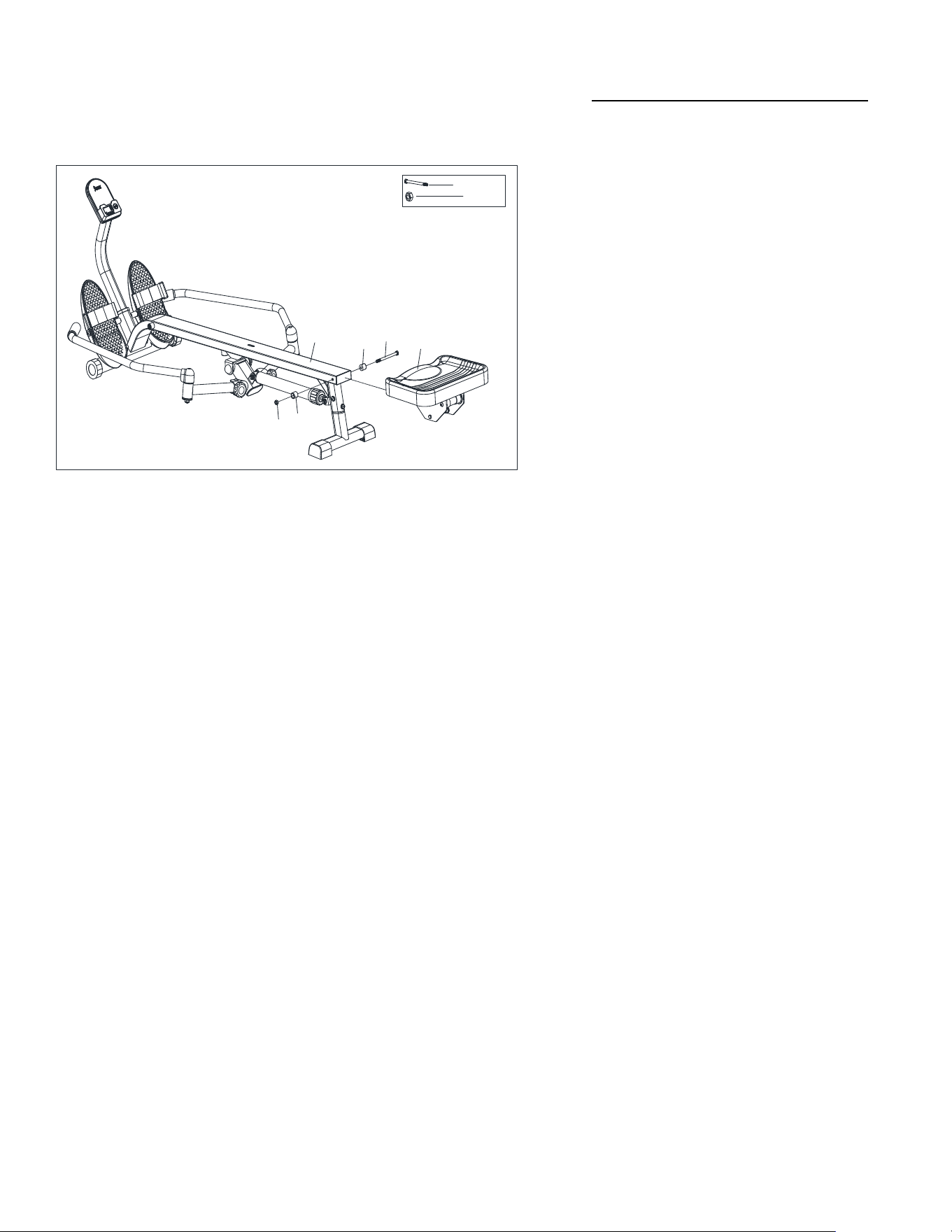

STEP 5:

Remove 1 Nut (No. 10), 2 Limit Mats

(No. 17) and 1 Hex Bolt (No. 9) from

Seat Rail (No. 3).

Insert the Seat (No. 32) to the Seat Rail

(No. 3).

Insert the Hex Bolt (No. 9) into the Seat

Rail (No. 3) and tighten the 2 Limit

Mats (No. 17), and 1 Nut (No. 10) by

hand.

The assembly is complete!

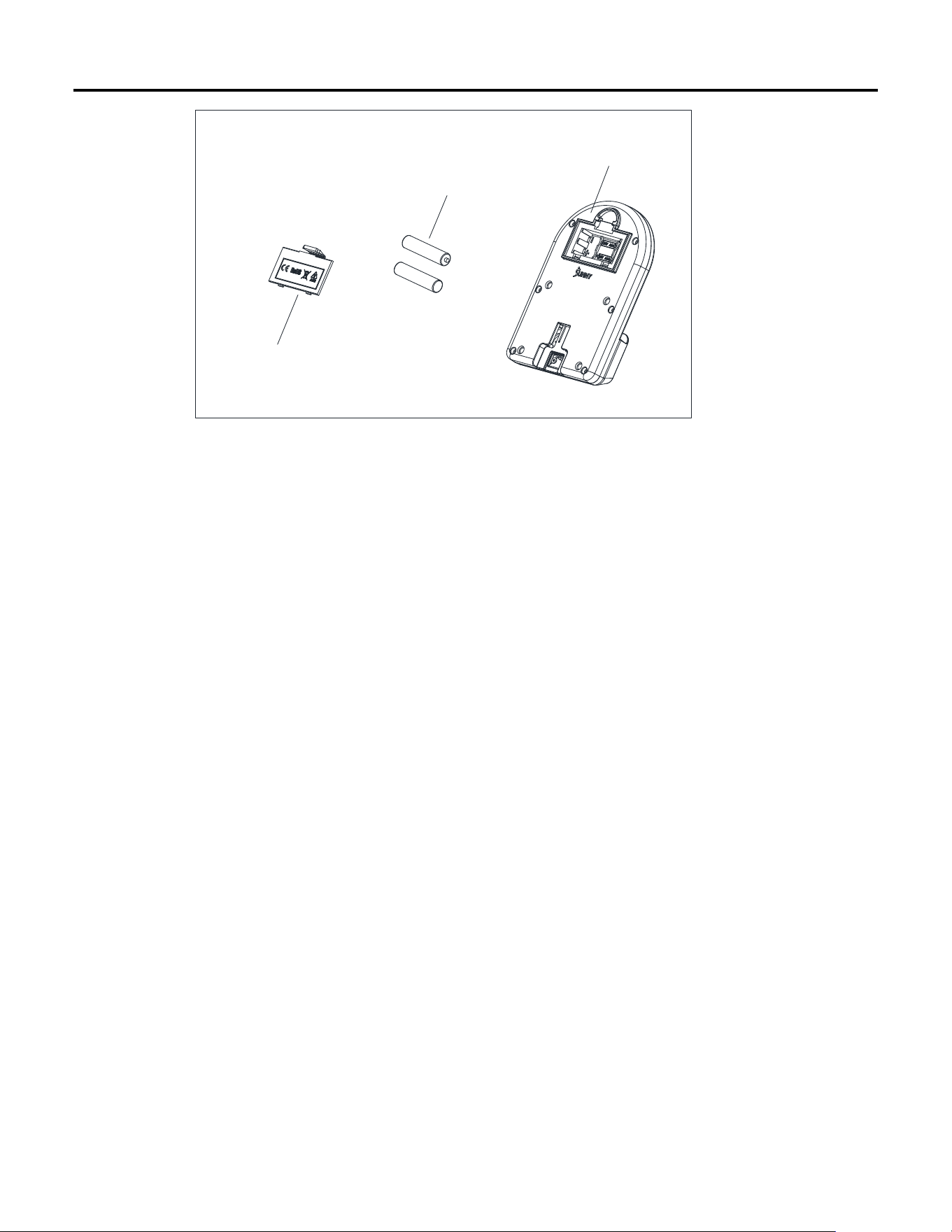

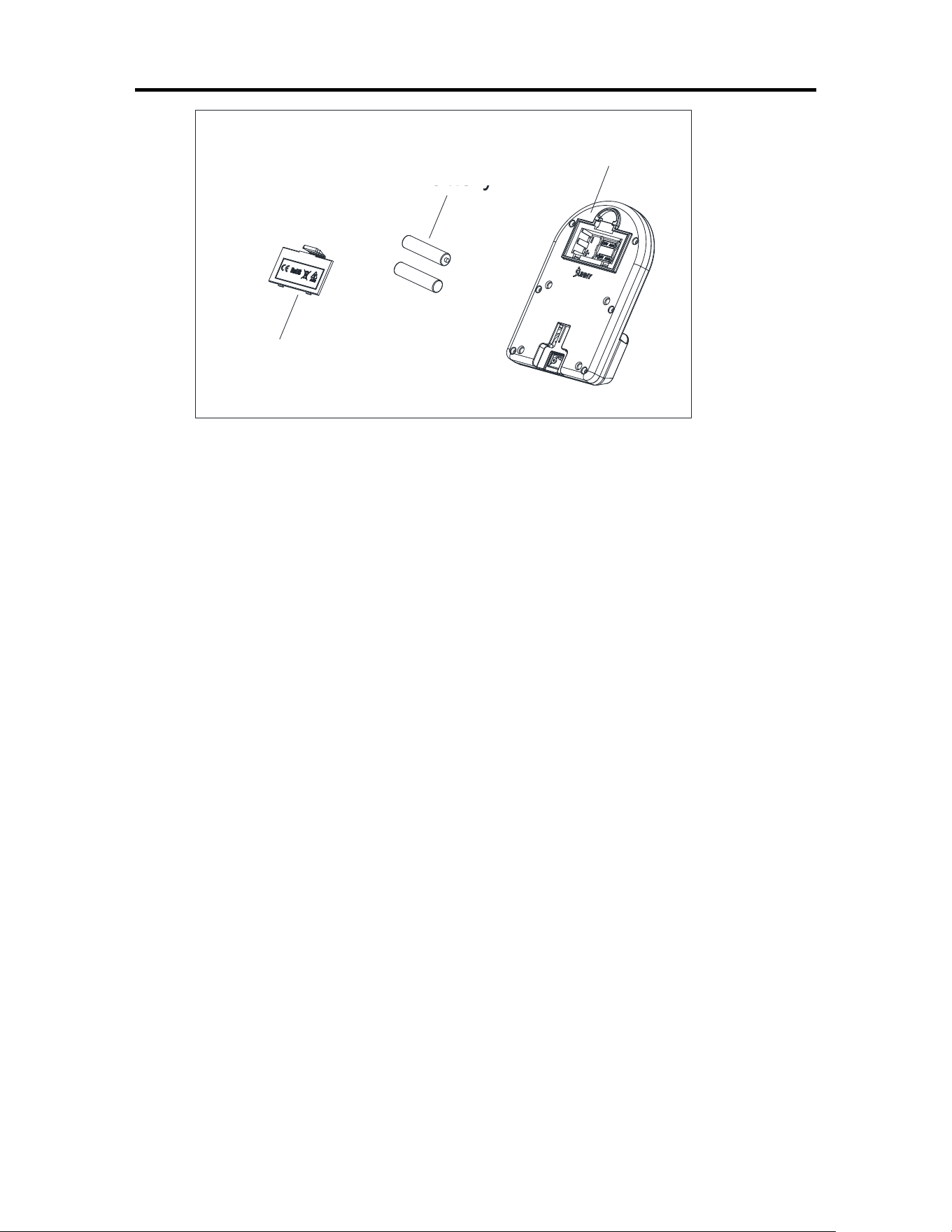

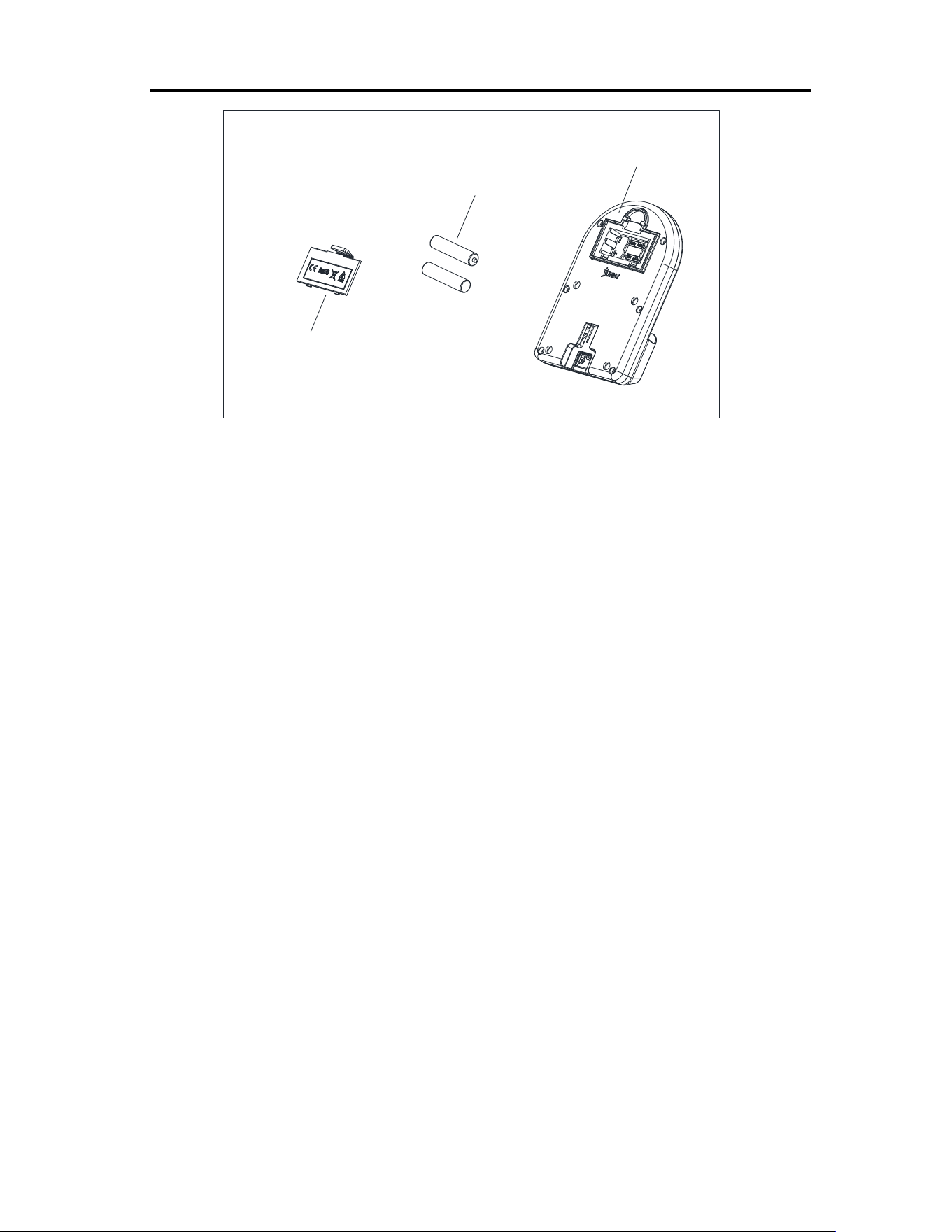

BATTERY INSTALLATION & REPLACEMENT

BATTERY INSTALLATION:

1. Take out 2 AAA batteries from the meter box.

2. Press the buckle of the battery cover on the back of the Meter (No. 27-1), then remove battery

cover.

3. Install 2 AAA batteries into the battery case on the back of the Meter (No. 27-1). Pay attention to

the battery + and – ends before installing.

4. Press the buckle of the battery cover, then put the battery cover back to the back of the Meter (No.

27-1).

The installation is complete!

BATTERY REPLACEMENT:

1. Press the buckle of the battery cover on the back of the Meter (No. 27-1), then remove the battery

cover.

2. Remove the 2 old AAA batteries in the battery case and install 2 new AAA batteries into the

battery case on the back of the Meter (No. 27-1). Pay attention to the battery + and – ends before

installing.

3. Press the buckle of the battery cover, then put the battery cover back to the back of the Meter (No.

27-1).

The replacement is complete!

NOTE: Always change both batteries at the same time. Do not mix battery types and do not mix old

and new batteries. Dispose batteries according to your state and regional guidelines.

27-1

Battery

Battery Cover

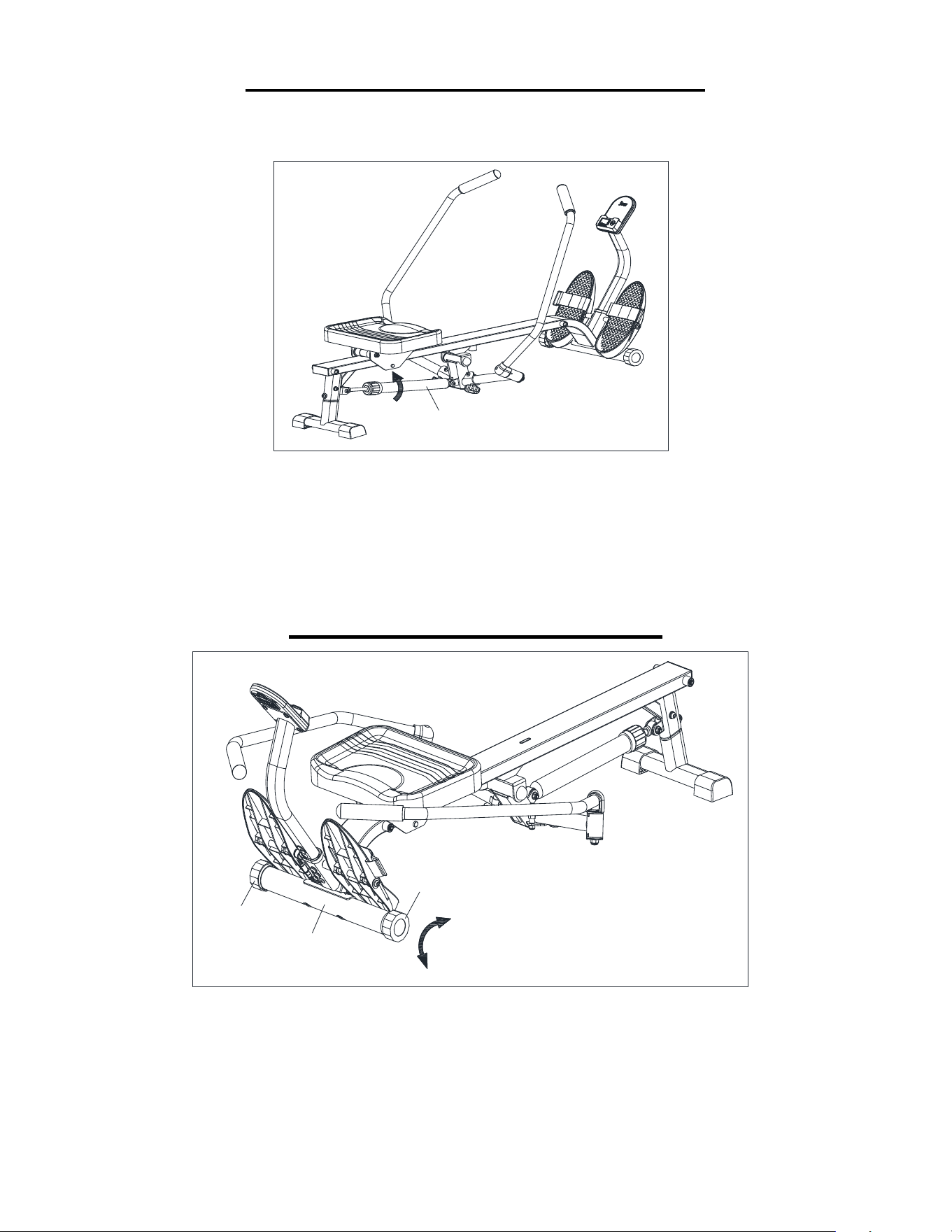

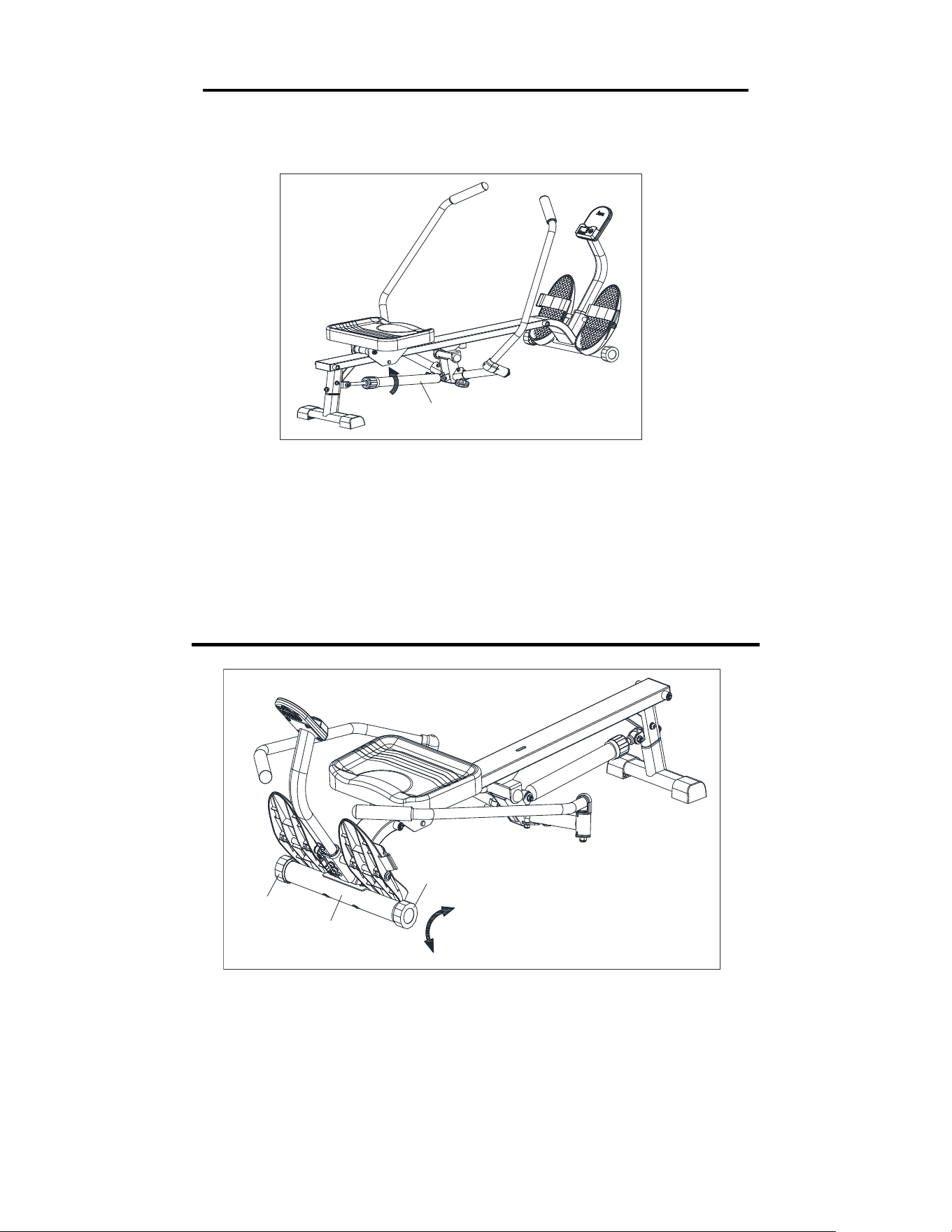

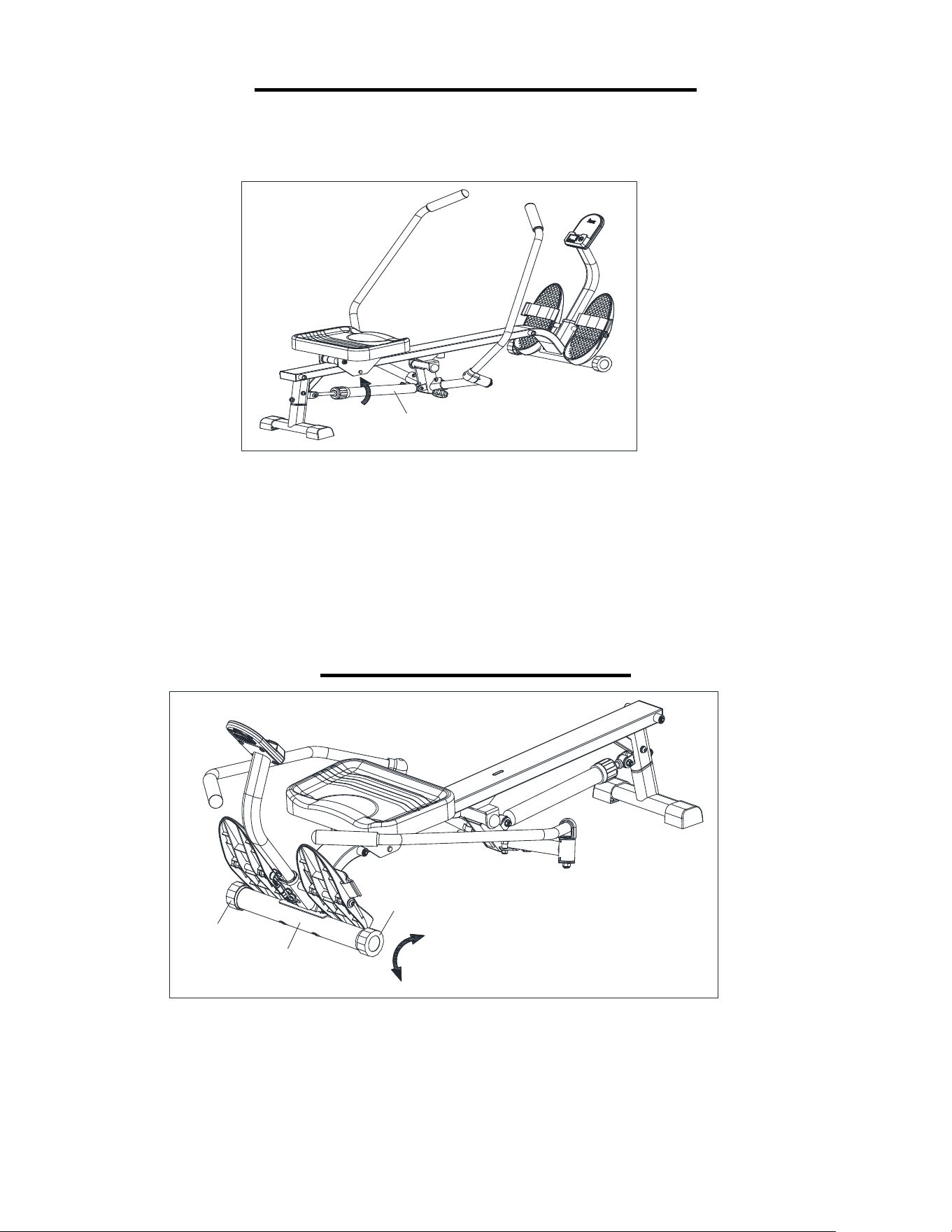

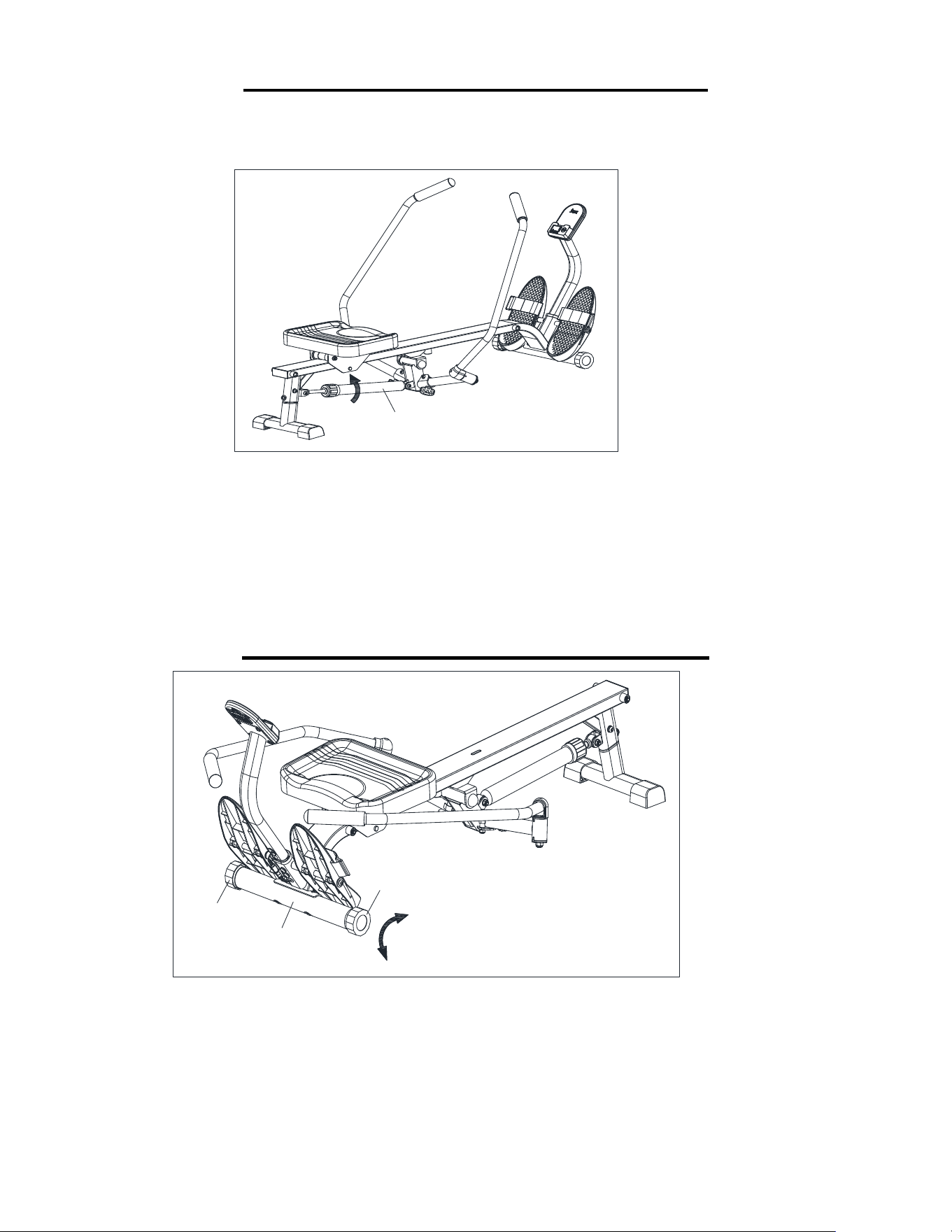

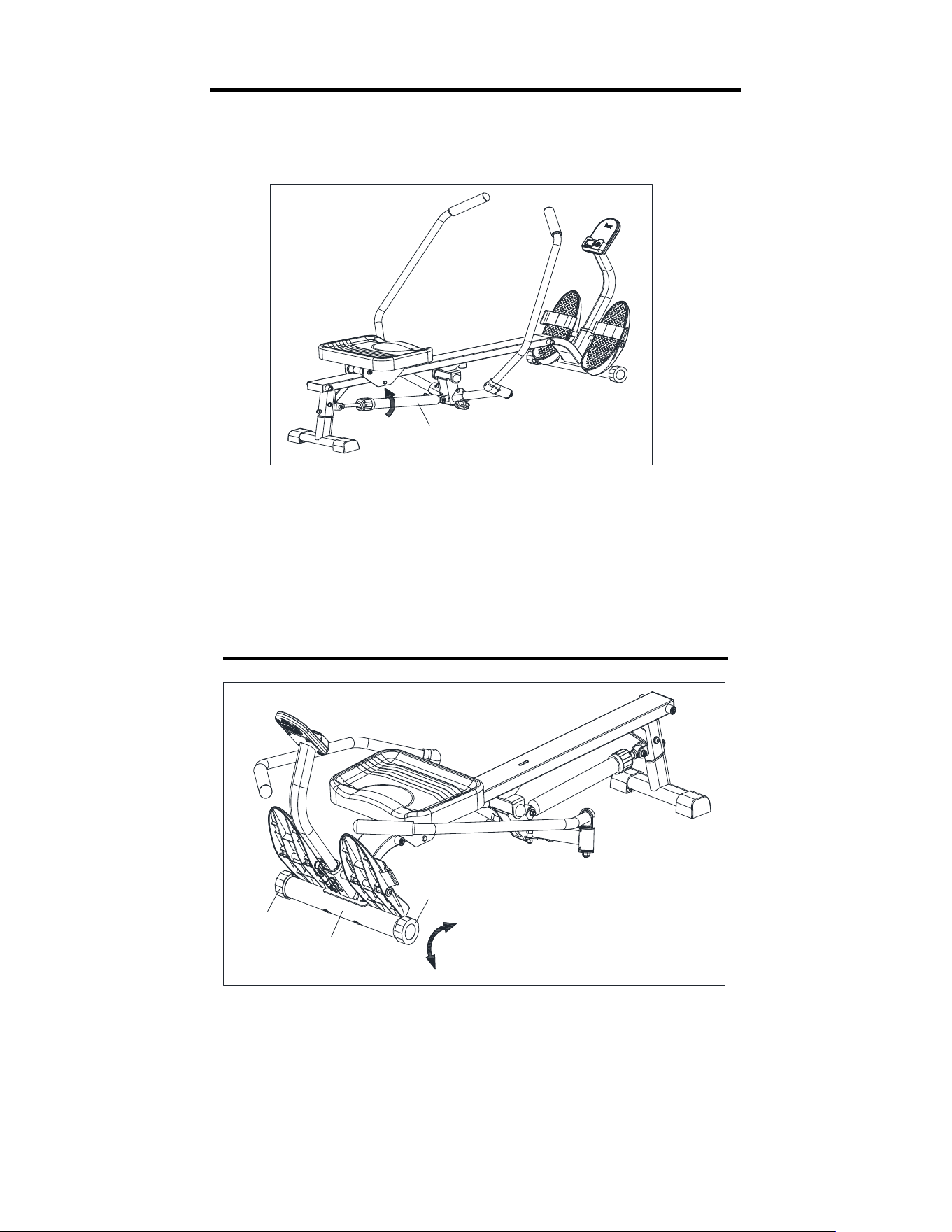

ADJUSTING THE RESISTANCE

This rowing machine is designed with 12 levels of resistance. Turn the upper ring on the Hydraulic

Cylinder (No. 30) so the arrow points to the desired resistance level, as shown on the drawing.

NOTE: Please do not adjust the resistance of the Hydraulic Cylinder (No. 30) during operation to

avoid injury and damage to the rowing machine.

Caution: The Hydraulic Cylinder (No. 30) can generate excessive heat after long periods of use,

making it unsafe to touch. Allow the Hydraulic Cylinder (No. 30) to cool before moving the rowing

machine.

BALANCE ADJUSTMENT

Before using, check the balance of the product to ensure it is safe for use. Put the product on a flat,

even surface. If the product is slightly uneven, rotate the End Caps (No. 24) on the Front Stabilizer

(No. 21) to compensate for the uneven ground.

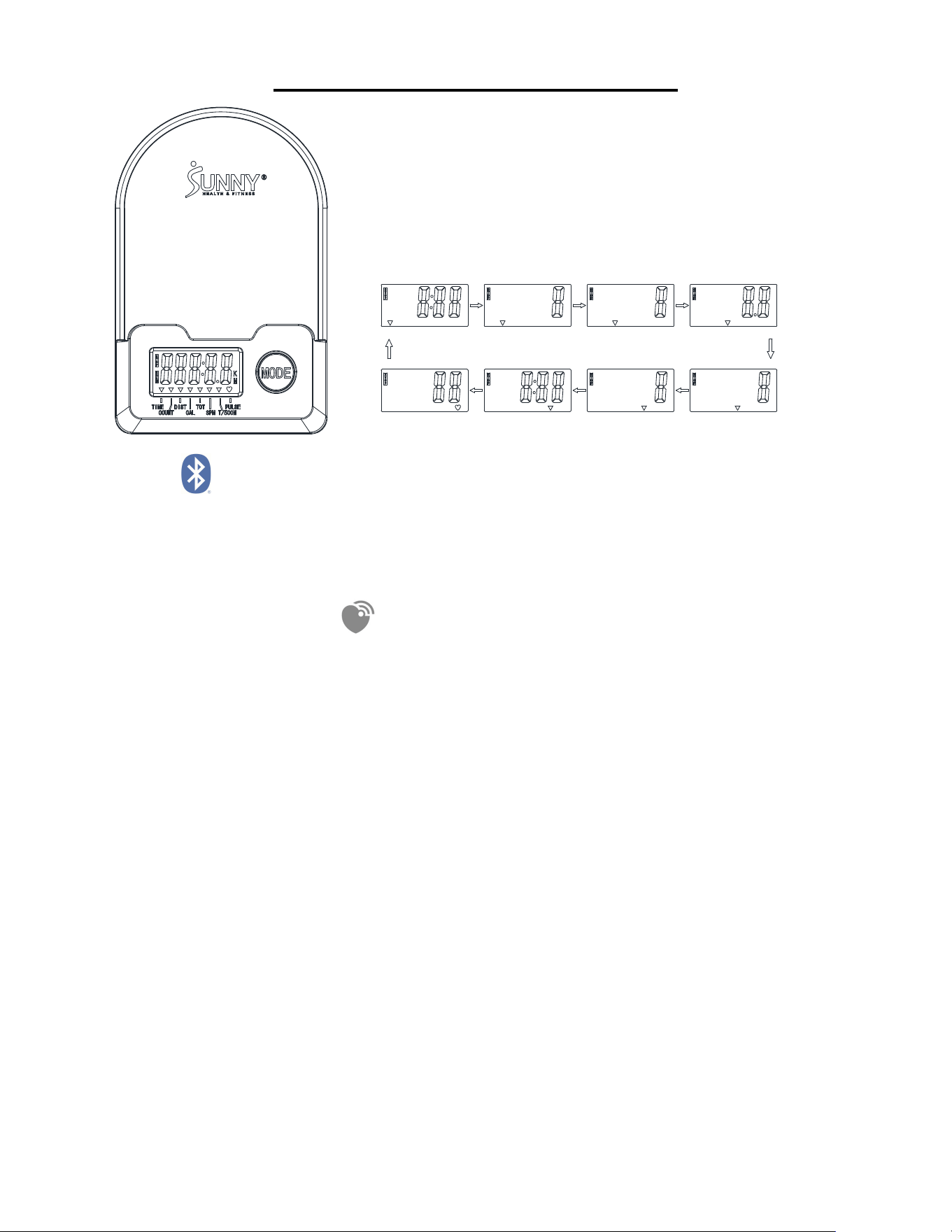

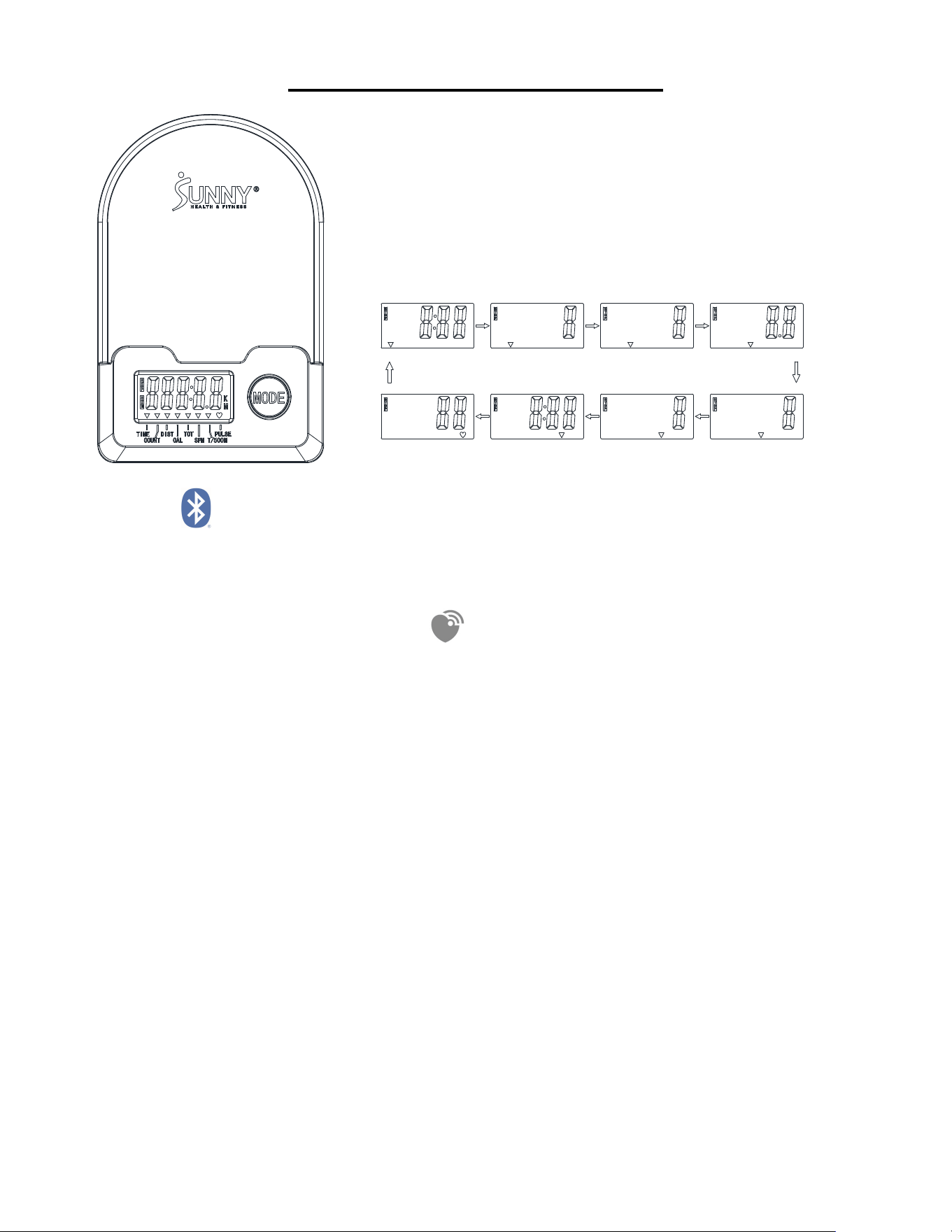

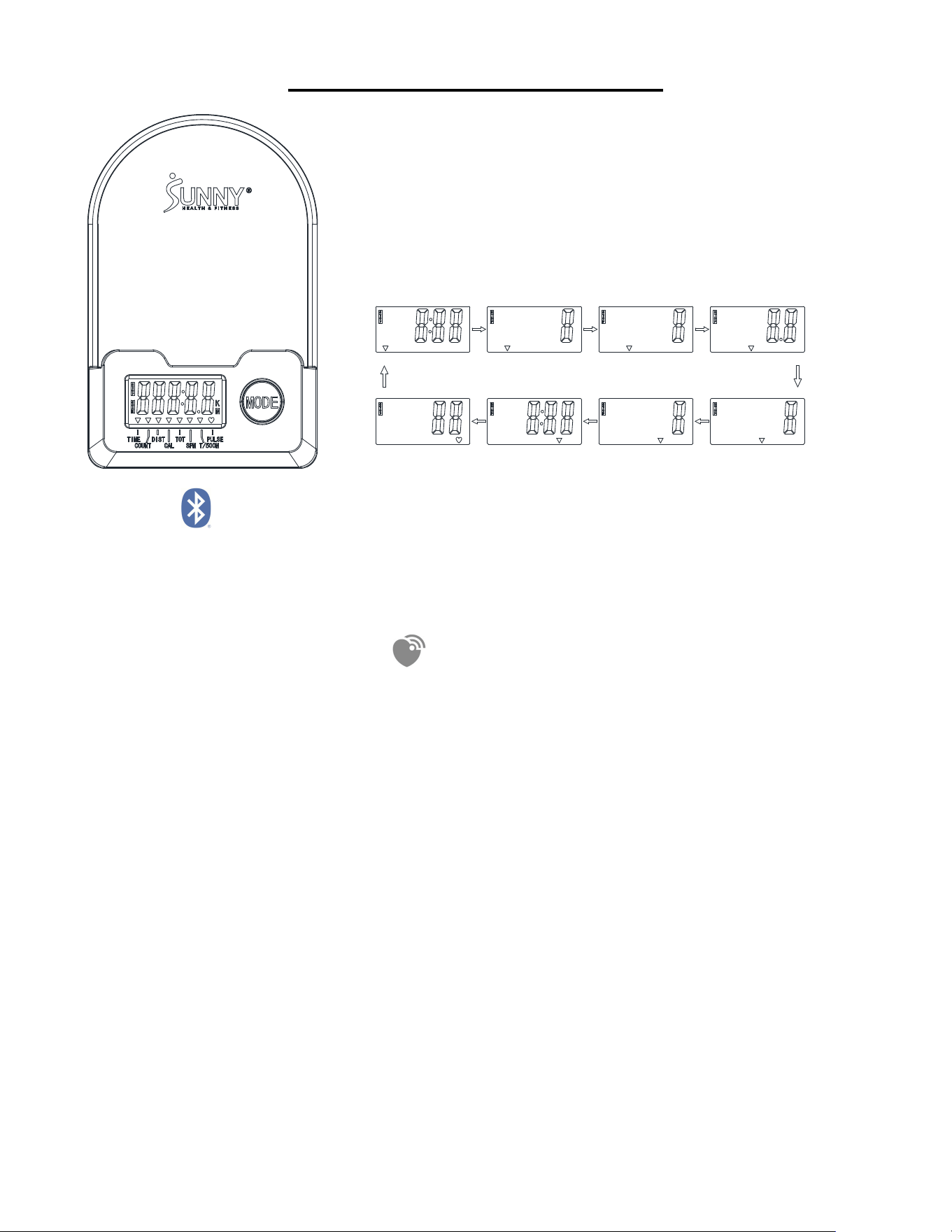

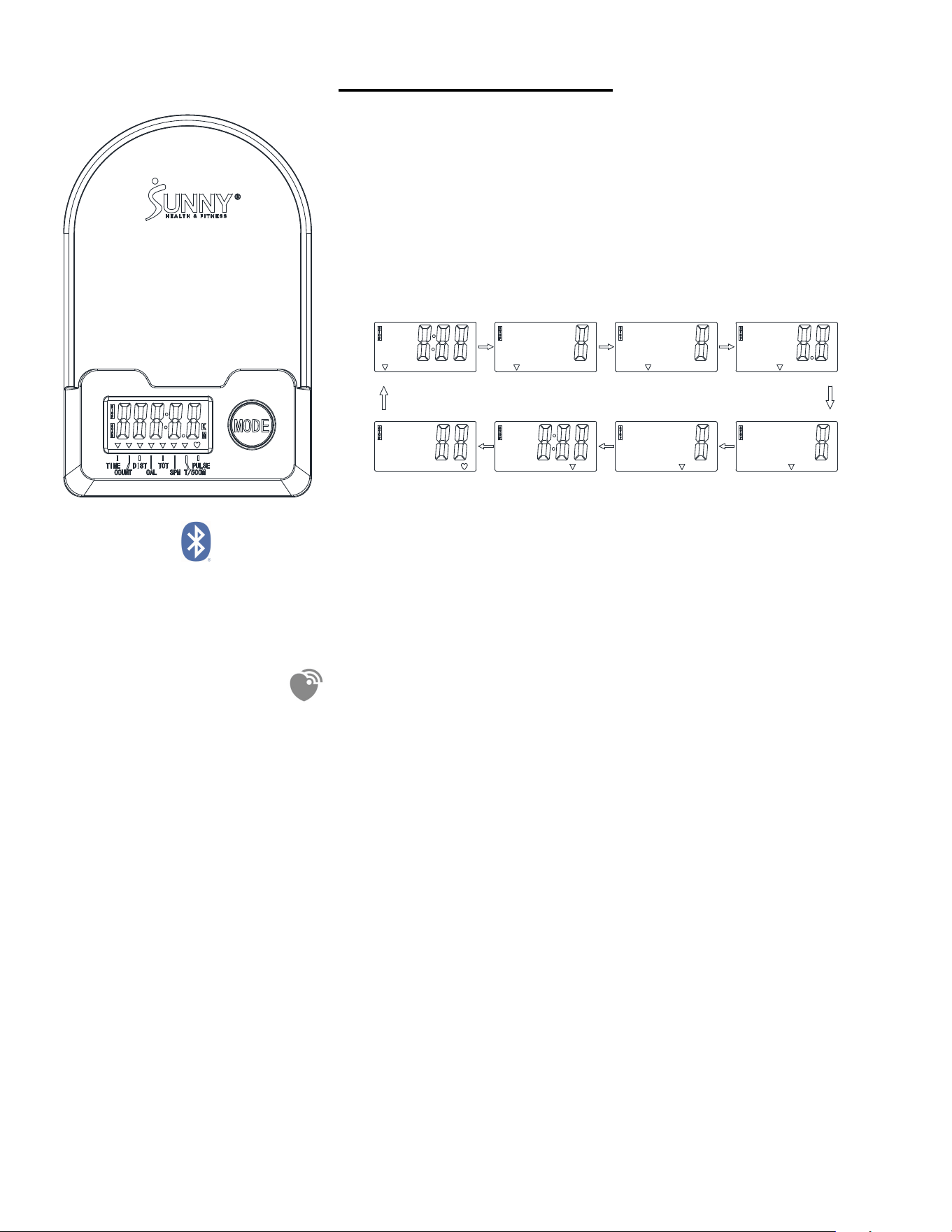

EXERCISE METER

BLUETOOTH :

1. The Bluetooth icon will flash when the meter is on or wakes from sleep mode. If no Bluetooth

connection is established within 3 minutes, the Bluetooth icon will turn off.

2. The Bluetooth icon will stay on when it is connected.

WIRELESS HEART RATE :

1. The wireless heart rate icon will flash when the meter is on. If the heart rate monitor is not

connected within 1 minute, the wireless heart rate icon will turn off.

2. After exercise resumes, the wireless heart rate icon will flash. If the heart rate monitor is not

connected within 1 minute, the wireless heart rate icon will turn off.

3. When the meter wakes from sleep mode, the wireless heart rate icon will flash. If the heart rate

monitor is not connected within 1 minute, the wireless heart rate icon will turn off.

4. The wireless heart rate icon will flash when the MODE key is pressed. If the heart rate monitor is

not connected within 1 minute, the wireless heart rate icon will turn off.

5. The wireless heart rate icon will stay on when the heart rate monitor is connected.

NOTE: The heart rate monitor is not included. Wireless heart rate function works with SunnyFit Heart

Rate Monitor HR200. HR200 can only connect to the computer when the wireless heart rate icon is

flashing.

TIM E

C O U N T D IST C A L

PU LSE T/500M SPM TO T

KEY FUNCTIONS：

 Pressing the MODE key to select and lock on a function for following sequence:

SCANTIME COUNT DIST CAL TOT  SPMT/500M PULSE

 Hold the MODE key for 2 seconds to reset all values except TOT when the Bluetooth is not

connected.

 Press and hold the MODE key for 6 seconds to disconnect from both the SunnyFit APP and the

heart rate monitor; then, the meter will enter sleep mode.

SLEEP MODE：

 The system turns on when the MODE key is pressed, or system senses a signal input from the

sensor.

 The meter will shut off automatically and disconnect the heart rate monitor if there is no activity for

4 minutes when Bluetooth is not connected.

FUNCTIONS:

 SCAN: Display changes according to the next diagram every 6 seconds.

 COUNT: The current count since starting exercise.

 DIST: The current distance since starting exercise.

 TIME: The total workout time since starting exercise.

 TOT: The total count since the placement of the battery.

 CAL: The calories burned since starting exercise.

 SPM: Number of strokes per minute, indicating the stroke speed during exercise.

 T/500M: The time for 500 meters during exercise.

 PULSE: Display current heart rate value when the heart rate is detected from heart rate monitor.

SPECIFICATION:

SCAN 6S

TIME 999:59 M:S

COUNT 0~99999

DIST 0~99999 M

TOT 0~99999

CALORIES 0.0~9999.9 KCAL

SPM 0~299

T/500M 0:00~29:59 M:S

BATTERY SIZE-AAA *2

Operating Temperature

0~40

℃

(32

℉

-104

℉

)

Storage Temperature -10~60

℃

(14

℉

-140

℉

)

PULSE 30-240BPM

TECHNICAL DATA

Connectivity: Bluetooth LE

Frequency Range: 2400~2483.5Mhz

Transmitting Power: 0dBm

APP CONNECTION:

Connect Smart Equipment to SunnyFit App:

1. Scan to download SunnyFit from the app store:

2. Ensure that the Bluetooth function is turned on from your mobile device.

3. If this is your first time using the SunnyFit app, follow the in-app instructions to register for your

free SunnyFit account and log in.

4. Begin any workout activity that matches your smart equipment, then follow the onscreen

prompts to search for and connect to your smart equipment.

5. When connected, your stats and records will be displayed at the end of your course/session,

and recorded in your account profile!

Troubleshooting:



If you are having trouble connecting your smart equipment, visit www.sunnyfit.com/guide or

scan the QR code below:



If you require additional support, please contact support@sunnyfit.com.

PARTS LIST

No. Description Spec. Qty.

1 Seat Bracket 1 33 Foam Grip φ23*φ33*145 2

2 Rear Stabilizer 1 34 Roller φ22*φ10.2*14 2

3 Seat Rail 1 35 Bolt M8*60 2

4 Left Handlebar 1 36 Nut M8 6

5 Right Handlebar 1 37 Nut M10 3

6 Connecting Joint 1 38 Nut M8 2

7 Junction Piece 2 39 Phillips Screw M5*12 2

8 Long Shaft φ13*398 1 40 Inner Hex Screw M8*16 11

9 Hex Bolt M8*105 2 41 Inner Hex Bolt M8*40 2

10 Nut M8 2 42 Inner Hex Bolt M8*50 2

11 Handlebar Cover 2 43 Flat Washer φ8.2*φ22*1.5 2

12 Bearing φ38*φ19.2*18 4 44 Bearing 608ZZ 4

13 Bearing φ32*φ10.2*10.5 2 45 Phillips Screw ST3.5*13 2

14 Spacer φ18*φ13.5*31.5 2 46 Flat Washer φ8.2*φ16*1.5 14

15L Left Pedal 1 47 Flat Washer φ10.3*φ20*2.0 1

15R Right Pedal 1 48 Flat Washer φ10.5*φ38*2.0 2

16 Shaft Sleeve φ26*29*M8 1 49 Spring Washer φ8.1*φ10.6*1.5 5

17 Limit Mat φ20*φ8.2*18 4 50 Arc Washer φ8.2*φ19*1.5 3

18 Oval End Cap 30*80*14 1 51 Hex Bolt M10*118 1

19 End Cap 70*60*41.5 2 52 Screw M4*8 2

20 Circle End Cap φ32*26.5 2 53 Sleeve φ11*φ8.2*73.6 2

21 Front Stabilizer 1 54 Bolt M4*8 1

22 Plug φ15*12 1 55 Wheel φ41*φ32.5*88.4 2

23 Circle Cap φ30*15 2 56 Bolt M8*110 2

24 End Cap φ63*32 2 57 Magnet φ10*3, ID φ4 1

25 Oval Bushing 64*34.5*80 1 58 Wave Washer φ20*φ24*T0.3 2

26 End Cap 40*80*22 1 59 Flat Washer φ19*φ38*T1.0 2

27-1 Meter 521020 1 60 Allen Wrench S6 2

27a Meter Wire 1 61 Spanner S10-S13-S17 1

28 Sensor 900mm 1 62 Support Tube 1

28a Sensor Wire 1 63 Bolt M6*12 1

29 Knob M8 2 64 End Cap 14*20 1

30 Hydraulic Cylinder φ38*390 1 65 Sensor Wire 1 400mm 1

31 Pedal Strap 2 66 Screw M5*10 4

32 Seat 1

INFORMACIÓN DE SEGURIDAD IMPORTANTE

Le agradecemos que haya elegido nuestro producto. Para garantizar su seguridad y su salud, utilice

este equipo correctamente. Es importante que lea este manual en su totalidad antes de montar y

utilizar el equipo. Sólo se puede lograr un uso seguro y eficaz si el equipo se monta, se mantiene y

se utiliza correctamente. Es su responsabilidad asegurarse de que todos los usuarios del equipo

estén informados de todas las advertencias y precauciones.

1. Antes de iniciar cualquier programa de ejercicios, debe consultar a su médico para determinar si

tiene alguna condición médica o física que pueda poner en riesgo su salud y seguridad, o

impedirle utilizar el equipo adecuadamente. El consejo de su médico es esencial si está

tomando medicación que afecte a su ritmo cardíaco, presión sanguínea o nivel de colesterol.

2. Esté atento a las señales de su cuerpo. Un ejercicio incorrecto o excesivo puede perjudicar su

salud. Deje de hacer ejercicio si experimenta alguno de los siguientes síntomas: dolor, opresión

en el pecho, latidos cardíacos irregulares, falta de aliento, aturdimiento, mareos o sensación de

náuseas. Si experimenta alguna de estas condiciones, debe consultar a su médico antes de

continuar con su programa de ejercicios.

3. Mantenga a los niños y a las mascotas alejados del equipo. El equipo está diseñado para uso

exclusivo de adultos.

4. Utilice el equipo sobre una superficie sólida, plana y nivelada con una cubierta protectora para el

suelo o la alfombra. Para garantizar la seguridad, el equipo debe tener al menos 60 cm (2 pies)

de espacio libre a su alrededor.

5. Asegúrese de que todas las tuercas y tornillos estén bien apretados antes de utilizar el equipo.

La seguridad del equipo sólo puede mantenerse si se examina regularmente para detectar

daños y/o desgaste.

6. Utilice siempre el equipo tal y como se indica. Si encuentra algún componente defectuoso

mientras ensambla o revisa el equipo, o si escucha algún ruido inusual proveniente del equipo

durante el ejercicio, interrumpa el uso del equipo inmediatamente y no lo utilice hasta que el

problema haya sido rectificado.

7. Lleve ropa adecuada mientras utilice el equipo. Evite llevar ropa suelta que pueda enredarse en

el equipo.

8. No introduzca los dedos ni objetos en las partes móviles del equipo.

9. La capacidad máxima de peso de esta unidad es de 180 kg (400 libras).

10. El equipo no es adecuado para uso terapéutico.

11. Tenga cuidado al levantar y mover el equipo. Utilice siempre la técnica de elevación adecuada y

solicite ayuda si es necesario.

12. Su producto está diseñado para ser utilizado en condiciones frescas y secas. Debe evitar

almacenarlo en zonas extremadamente frías, calientes o húmedas, ya que esto puede provocar

corrosión y otros problemas relacionados.

13. Este equipo está diseñado para uso doméstico y en interiors; No está diseñado para uso

comercial!

LISTA DE COMPROBACIÓN PREVIA AL MONTAJE

n.º Descripción Espec. Cant.

2 Estabilizador Trasero 1 27-1 Medidor 521020 1

3 Riel del Asiento 1 32 Asiento 1

4 Manillar Izquierdo 1 62 Tubo de Soporte 1

5 Manillar Derecho 1 A Batería AAA 2

8 Eje Largo 1 B Tarjeta de Agradecimiento 1

15L Pedal Izquierdo 1 C Manual del Usuario 1

15R Pedal Derecho 1 D Paquete de Hardware 1

21 Estabilizador Delantero 1

PAQUETE DE HARDWARE

Pedido de piezas de repuesto (sólo para clientes de EE.UU. y Canadá)

Por favor, facilítenos la siguiente información para que podamos identificar con precisión la(s) pieza(s)

necesaria(s):

 El número de modelo (se encuentra en la cubierta del manual)

 El nombre del producto (se encuentra en la cubierta del manual)

 El número de pieza que se encuentra en el «DIAGRAMA EXPLÍCITO» (página 56) y en la

«LISTA DE PIEZAS» (página 22)

Póngase en contacto con nosotros en support@sunnyhealthfitness.com o en el 1-877-90SUNNY

(877-907-8669).

#35 M 8*60 2PCS

#49 φ 8.1*φ 10.6*1.5 5PCS

#38 M8 2PCS

#40 M8*16 3PCS

#50 φ 8.2*φ 19*1.5 3PCS

#46 φ 8.2*φ 16*1.5 4PCS

#42 M 8*50 2PCS

#36 M 8 2PCS

#29 M 8 2PCS

#61 S10-S13-S17 1PC

#60 S6 2PCS

INSTRUCCIONES DE MONTAJE

Valoramos su experiencia con los productos Sunny Health and Fitness. Para obtener asistencia con

piezas o solución de problemas, póngase en contacto con nosotros en

support@sunnyhealthfitness.com o 1-877-90SUNNY (877-907-8669).

PASO 1:

Fije el Estabilizador Delantero (n.° 21)

al Riel del Asiento (n.° 3) con 2 Pernos

(n.° 35), 2 Arandelas de Arco (n.° 50),

2 Arandelas de Resorte (n.° 49) y 2

Tuercas (n.° 38). Apriete y asegure con

la Llave Inglesa (n.º 61).

Fije el Estabilizador Trasero (n.° 2) al

Riel del Asiento (n.° 3) con 3 Tornillos

Hexagonales Interiores (n.° 40), 3

Arandelas de Resorte (n.° 49), 2

Arandelas Planas (n.° 46) y 1

Arandelas de Arco (n.° 50). Apriételos

y fíjelos con la Llave Allen (n.° 60).

#35 M8*60 2PCS

#49 φ8.1*φ10.6*1.5 5PCS

#38 M8 2PCS

#40 M8*16 3PCS

#50 φ8.2*φ19*1.5 3PCS

#46 φ8.2*φ16*1.5 2PCS

#61 S10-S13-S17 1PC

#60 S6 1PC

PASO 2:

Retire 2 Tornillos Hexagonales

Interiores (n.° 40) 2 Arandelas Planas

(n.° 46) del Tubo de Soporte (n.° 62)

con la Llave Allen (n.° 60).

Fije el Tubo de Soporte (n.° 62) al Riel

del Asiento (n.° 3) con 2 Tornillos

Hexagonales Interiores (n.° 40) 2

Arandelas Planas (n.° 46) que se

retiraron. Apriételos y fíjelos con la

Llave Allen (n.° 60).

Conecte el Cable del Sensor (n.° 28a)

con el Cable del Sensor 1 (n.° 65).

Conecte el Cable del Medidor (n.° 27a)

con el Cable del Sensor 1 (n.° 65).

Retire los 4 Tornillos (n.º 66) del

Medidor (n.º 27-1) con la Llave Allen

(n.º 60).

Fije el Medidor (n.º 27-1) al Tubo de

Soporte (n.° 62) con los 4 Tornillos

(n.° 66) que fueron removidos.

Apriételos y fíjelos con la Llave Allen

(n.º 60).

27-1

28a

27a

#60 S6 1PC

#66 M5*10 4PCS

#40 M8*16 2PCS

#46 φ8.2*φ16*1.5 2PCS

28a

27a

Valoramos su experiencia con los productos Sunny Health and Fitness. Para obtener asistencia con

piezas o solución de problemas, póngase en contacto con nosotros en

support@sunnyhealthfitness.com o 1-877-90SUNNY (877-907-8669).

15L

15R

#60 S6 2PCS

#14 φ18*φ13.5*31.5 2PCS

#40 M8*16 2PCS

#43 φ8.2*φ22*1.5 2PCS

PASO 3:

Retire 2 Arandelas Planas (n.º 43), 2

Espaciadores (n.º 14) y 2 Tornillos

Hexagonales Interiores (n.° 40) del Eje

Largo (n.º 8) con 2 Llaves Allen (n.º

60).

Inserte el Eje Largo (n.º 8) en el Riel

del Asiento (n.° 3) e inserte 2

Espaciadores (n.º 14) que se retiraron

del Eje Largo (n.º 8) en ambos

extremos. A continuación, deslice los

Pedales Izquierdo y Derecho (n.º 15L

y n.º 15R) a cada lado del Eje Largo

(n.º 8). Sujételos con 2 Arandelas

Planas (n.º 43) y 2 Tornillos

Hexagonales Interiores (n.° 40) que

retiró. Apriete y asegure con 2 Llaves

Allen (n.º 60).

#42 M8*50 2PCS #29 M8 2PCS

#46 φ8.2*φ16*1.5 2PCS

#61 S10-S13-S17 1PC#60 S6 1PC

#36 M8 2PCS

PASO 4:

Fije el Manillar Izquierdo y Derecho

(n.º 4 y n.º 5) a la Junta de Conexión

(n.º 6) con 2 Pernos Hexagonales

Interiores (n.º 42), 2 Arandelas Planas

(n.° 46) y 2 Tuercas (n.º 36). Apriete y

asegure con la Llave Inglesa (n.º 61) y

la Llave Allen (n.º 60).

Fije las 2 Piezas de Unión (n.º 7) con 2

Pomos (n.º 29).

Valoramos su experiencia con los productos Sunny Health and Fitness. Para obtener asistencia con

piezas o solución de problemas, póngase en contacto con nosotros en

support@sunnyhealthfitness.com o 1-877-90SUNNY (877-907-8669).

#9 M8*105 1PC

#10 M8 1PC

PASO 5:

Retire 1 Tuerca (n.º 10), 2 Limitadores

(n.º 17) y 1 Perno Hexagonal (n.º 9) del

Riel del Asiento (n.° 3).

Inserte el Asiento (n.º 32) en el Riel del

Asiento (n.° 3).

Inserte el Perno Hexagonal (n.º 9) en el

Riel del Asiento (n.° 3) y apriete a mano

los 2 Limitadores (n.º 17) y 1 Tuerca

(n.º 10).

El montaje está completo!

INSTALACIÓN Y SUSTITUCIÓN DE BATERÍAS

INSTALACIÓN DE LA BATERÍA:

1. Saque 2 pilas AAA de la caja del medidor.

2. Presione la hebilla de la tapa de la batería en la parte posterior del Medidor (n.º 27-1), luego retire

la tapa de la batería.

3. Instale 2 pilas AAA en el portapilas situado en la parte posterior del Medidor (n.º 27-1). Preste

atención a los extremos + y - de las pilas antes de instalarlas.

4. Presione la hebilla de la tapa de las pilas y, a continuación, vuelva a colocar la tapa de las pilas en

la parte posterior del Medidor (n.º 27-1).

La instalación se ha completado!

SUSTITUCIÓN DE LA BATERÍA:

1. Presione la hebilla de la tapa de las pilas en la parte posterior del Medidor (n.º 27-1) y, a

continuación, retire la tapa de las pilas.

2. Retire las 2 pilas AAA viejas del estuche e instale 2 pilas AAA nuevas en el estuche de la parte

posterior del Medidor (n.º 27-1). Preste atención a los extremos + y - de las pilas antes de

instalarlas.

3. Presione la hebilla de la tapa de las pilas y, a continuación, vuelva a colocar la tapa de las pilas en

la parte posterior del Medidor (n.º 27-1).

La sustitución se ha completado!

NOTA: Cambie siempre las dos pilas al mismo tiempo. No mezcle tipos de pilas ni pilas nuevas y

usadas. Deseche las pilas de acuerdo con las directrices estatales y regionales.

27-1

Battery

Battery Cover

BATERÍA

Tapa de la Batería

AJUSTE DE LA RESISTENCIA

Esta máquina de remo está diseñada con 12 niveles de resistencia. Gire el anillo superior del

Cilindro Hidráulico (n.º 30) para que la flecha señale el nivel de resistencia deseado, como se

muestra en el dibujo.

NOTA: No ajuste la resistencia del Cilindro Hidráulico (n.º 30) durante el funcionamiento para evitar

lesiones y daños en la máquina de remo.

Precaución: El Cilindro Hidráulico (n.º 30) puede generar calor excesivo después de largos

períodos de uso, haciéndolo inseguro al tacto. Deje que el Cilindro Hidráulico (n.º 30) se enfríe

antes de mover la máquina de remo.

AJUSTE DEL SALDO

Antes de utilizarlo, compruebe el equilibrio del producto para asegurarse de que su uso es seguro.

Coloque el producto sobre una superficie plana y uniforme. Si el producto está ligeramente

desnivelado, gire las Tapas de los Extremos (n.º 24) del Estabilizador Delantero (n.º 21) para

compensar el desnivel del suelo.

MEDIDOR DE EJERCICIO

BLUETOOTH :

1. El icono de Bluetooth parpadeará cuando el medidor esté encendido o salga del modo de reposo.

Si no se establece ninguna conexión Bluetooth en 3 minutos, el icono Bluetooth se apagará.

2. El icono de Bluetooth permanecerá encendido cuando esté conectado.

FRECUENCIA CARDIACA INALÁMBRICA :

1. El icono de frecuencia cardiaca inalámbrica parpadeará cuando el medidor esté encendido. Si el

pulsómetro no se conecta en 1 minuto, el icono de frecuencia cardiaca inalámbrica se apagará.

2. Una vez reanudado el ejercicio, el icono de frecuencia cardiaca inalámbrica parpadeará. Si el

pulsómetro no se conecta en 1 minuto, el icono de frecuencia cardiaca inalámbrica se apagará.

3. Cuando el medidor se despierte del modo de reposo, el icono de frecuencia cardiaca inalámbrica

parpadeará. Si el pulsómetro no se conecta en 1 minuto, el icono de frecuencia cardiaca

inalámbrica se apagará.

4. El icono de frecuencia cardiaca inalámbrica parpadeará cuando se pulse la tecla MODO. Si el

pulsómetro no se conecta en 1 minuto, el icono de frecuencia cardiaca inalámbrica se apagará.

5. El icono de frecuencia cardiaca inalámbrica permanecerá encendido cuando el pulsómetro esté

conectado.

NOTA: El pulsómetro no está incluido. La función de frecuencia cardiaca inalámbrica funciona con el

monitor de frecuencia cardiaca SunnyFit HR200. El HR200 sólo puede conectarse al ordenador

cuando el icono de frecuencia cardiaca inalámbrica parpadea.

TIM E

C O U N T D IST C A L

PU LSE T/500M SP M TO T

FUNCIONES CLAVE：

 Pulsando la tecla MODE se selecciona y bloquea una función para la siguiente secuencia:

SCANTIME COUNT DIST CAL TOT  SPMT/500M PULSE

 Mantenga pulsada la tecla MODE durante 2 segundos para restablecer todos los valores excepto

TOT cuando el Bluetooth no esté conectado.

 Mantenga pulsada la tecla MODE durante 6 segundos para desconectarse tanto de la APP

SunnyFit como del pulsómetro; a continuación, el medidor entrará en modo de reposo.

MODO DORMIR：

 El sistema se enciende cuando se pulsa la tecla MODE o el sistema detecta una entrada de señal

del sensor.

 El medidor se apagará automáticamente y desconectará el pulsómetro si no hay actividad

durante 4 minutos cuando el Bluetooth no está conectado.

FUNCIONES:

 SCAN (ESCÁNER): La pantalla cambia según el diagrama siguiente cada 6 segundos.

 COUNT (CONTAR): El recuento actual desde el inicio del ejercicio.

 DIST: La distancia actual desde el inicio del ejercicio.

 TIME (TIEMPO): El tiempo total de entrenamiento desde el inicio del ejercicio.

 TOT: El recuento total desde la colocación de la batería.

 CAL: Las calorías quemadas desde el inicio del ejercicio.

 SPM: Número de brazadas por minuto, que indica la velocidad de brazada durante el ejercicio.

 T/500M: El tiempo de 500 metros durante el ejercicio.

 PULSE (PULSO): Muestra el valor actual de la frecuencia cardiaca cuando ésta se detecta desde el

pulsómetro.

ESPECIFICACIÓN:

ESCÁNER 6S

TIEMPO 999:59 M:S

CONTAR 0~99999

DIST 0~99999 M

TOT 0~99999

CALORÍAS 0.0~9999.9 KCAL

SPM 0~299

T/500M 0:00~29:59 M:S

BATERÍA SIZE-AAA *2

Temperatura de funcionamiento 0~40

℃

(32

℉

-104

℉

)

Temperatura de almacenamiento -10~60

℃

(14

℉

-140

℉

)

PULSO 30-240BPM

DATOS TÉCNICOS

Conectividad: Bluetooth LE

Gama de frecuencias:

2400~2483.5Mhz

Potencia de transmisión: 0dBm

CONEXIÓN APP:

Conecte el equipo inteligente a SunnyFit App:

1. Escanee para descargar SunnyFit de la tienda de aplicaciones:

2. Asegúrate de que la función Bluetooth está activada en tu dispositivo móvil.

3. Si es la primera vez que utiliza la aplicación SunnyFit, siga las instrucciones de la aplicación

para registrar su cuenta SunnyFit gratuita e iniciar sesión.

4. Inicia cualquier actividad de entrenamiento que coincida con tu equipo inteligente y, a

continuación, sigue las indicaciones en pantalla para buscar y conectarte a tu equipo

inteligente.

5. Una vez conectado, tus estadísticas y récords se mostrarán al final del curso/sesión y se

registrarán en el perfil de tu cuenta!

Solución de problemas:



Si tienes problemas para conectar tu equipo inteligente, visita www.sunnyfit.com/guide o

escanea el código QR que aparece a continuación:



Si necesita ayuda adicional, póngase en contacto con support@sunnyfit.com.

LISTA DE PIEZAS

n.º Descripción Espec. Cant.

1 Soporte del Asiento 1

33 Agarre de Espuma φ23*φ33*145 2

Estabilizador

Trasero

1 34 Rodillo φ22*φ10.2*14 2

3 Riel del Asiento 1 35 Perno M8*60 2

4 Manillar Izquierdo 1 36 Tuerca M8 6

5 Manillar Derecho 1 37 Tuerca M10 3

6 Junta de Conexión 1 38 Tuerca M8 2

7 Pieza de Unión 2 39 Tornillo Phillips M5*12 2

8 Eje Largo φ13*398 1 40

Tornillo Hexagonal

Interior

M8*16 11

9 Perno Hexagonal M8*105 2 41

Perno Hexagonal

Interior

M8*40 2

10 Tuerca M8 2 42

Perno Hexagonal

Interior

M8*50 2

11 Cubremanillar 2 43 Arandela Plana φ8.2*φ22*1.5 2

12 Cojinete φ38*φ19.2*18 4 44 Cojinete 608ZZ 4

13 Cojinete φ32*φ10.2*10.5 2 45 Tornillo Phillips ST3.5*13 2

14 Espaciador φ18*φ13.5*31.5 2 46 Arandela Plana φ8.2*φ16*1.5 14

15L Pedal Izquierdo 1 47 Arandela Plana φ10.3*φ20*2.0 1

15R Pedal Derecho 1 48 Arandela Plana φ10.5*φ38*2.0 2

16 Manguito del Eje φ26*29*M8 1 49

Arandela de

Resorte

φ8.1*φ10.6*1.5 5

17 Limitador φ20*φ8.2*18 4 50 Arandela de Arco φ8.2*φ19*1.5 3

18 Tapa Ovalada 30*80*14 1 51 Perno Hexagonal M10*118 1

Tapa de los

Extremo

70*60*41.5 2 52 Tornillo M4*8 2

20 Tapa Circular φ32*26.5 2 53 Manga φ11*φ8.2*73.6 2

Estabilizador

Delantero

1 54 Perno M4*8 1

22 Enchufe φ15*12 1 55 Rueda φ41*φ32.5*88.4 2

23 Tapa Circular φ30*15 2 56 Perno M8*110 2

Tapa de los

Extremo

φ63*32 2 57 Imán φ10*3, ID φ4 1

25 Casquillo Ovalado 64*34.5*80 1 58 Arandela Ondulada φ20*φ24*T0.3 2

Tapa de los

Extremo

40*80*22 1 59 Arandela Plana φ19*φ38*T1.0 2

27-1 Medidor 521020 1 60 Llave Allen S6 2

27a Cable del Medidor 1 61 Llave Inglesa S10-S13-S17 1

28 Sensor 900mm 1 62 Tubo de Soporte 1

28a Cable del Sensor 1 63 Perno M6*12 1

29 Pomo M8 2 64

Tapa de los

Extremo

14*20 1

30 Cilindro Hidráulico φ38*390 1 65 Cable del Sensor 1 400mm 1

31 Correa para Pedale 2 66 Tornillo M5*10 4

32 Asiento 1

INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ

Nous vous remercions d'avoir choisi notre produit. Pour garantir votre sécurité et votre santé, veuillez

utiliser cet appareil correctement. Il est important de lire l'intégralité de ce manuel avant d'assembler

et d'utiliser l'appareil. Une utilisation sûre et efficace n'est possible que si l'équipement est assemblé,

entretenu et utilisé correctement. Il est de votre responsabilité de vous assurer que tous les

utilisateurs de l'équipement sont informés de tous les avertissements et précautions.

1. Avant de commencer un programme d'exercices, vous devez consulter votre médecin pour

déterminer si vous avez des problèmes médicaux ou physiques qui pourraient mettre votre santé

et votre sécurité en danger ou vous empêcher d'utiliser l'équipement correctement. L'avis de votre

médecin est indispensable si vous prenez des médicaments qui affectent votre rythme cardiaque,

votre tension artérielle ou votre taux de cholestérol.

2. Soyez attentif aux signaux de votre corps. Un exercice incorrect ou excessif peut nuire à votre

santé. Arrêtez de faire de l'exercice si vous ressentez l'un des symptômes suivants : douleur,

oppression thoracique, rythme cardiaque irrégulier, essoufflement, étourdissements, vertiges ou

sensation de nausée. Si vous présentez l'un de ces symptômes, consultez votre médecin avant

de poursuivre votre programme d'exercices.

3. Tenir les enfants et les animaux domestiques à l'écart de l'appareil. L'appareil est conçu pour être

utilisé par des adultes uniquement.

4. Utilisez l'appareil sur une surface solide et plane, recouverte d'un revêtement de protection pour le

sol ou la moquette. Pour garantir la sécurité, l'appareil doit être entouré d'un espace libre d'au

moins 60 cm (2 pieds).

5. Assurez-vous que tous les écrous et les boulons sont bien serrés avant d'utiliser l'équipement. La

sécurité de l'équipement ne peut être maintenue que s'il est régulièrement examiné pour vérifier

qu'il n'est pas endommagé et/ou usé.

6. Utilisez toujours l'appareil comme indiqué. Si vous trouvez des composants défectueux lors du

montage ou de la vérification de l'appareil, ou si vous entendez des bruits inhabituels provenant

de l'appareil pendant l'exercice, cessez immédiatement d'utiliser l'appareil et ne l'utilisez pas tant

que le problème n'a pas été résolu.

7. Portez des vêtements appropriés lorsque vous utilisez l'appareil. Évitez de porter des vêtements

amples qui pourraient s'emmêler dans l'appareil.

8. Ne placez pas vos doigts ou des objets dans les parties mobiles de l'appareil.

9. La capacité de charge maximale de cet appareil est de 180 kg (400 livres).

10. L'appareil ne convient pas à un usage thérapeutique.

11. Pour éviter les blessures corporelles et/ou les dommages au produit ou à la propriété, il est

nécessaire de soulever et de déplacer correctement l'appareil.

12. Votre produit est destiné à être utilisé dans des conditions fraîches et sèches. Il convient d'éviter

de le stocker dans des endroits extrêmement froids, chauds ou humides, car cela peut entraîner

de la corrosion et d'autres problèmes connexes.

13. Cet appareil est conçu pour un usage intérieur et domestique uniquement; il n'est pas destiné à

un usage commercial.

LISTA DE COMPROBACIÓN PREVIA AL MONTAJE

N° Description Spéc. Qté.

2 Stabilisateur Arrière 1 27-1 Compteur 521020 1

3 Rail du Siège 1 32 Siège 1

4 Guidon Gauche 1 62 Tube de Support 1

5 Guidon Droit 1 A Batterie AAA 2

8 l'Arbre Long 1 B Carte de Remerciement 1

15L Pédale Gauche 1 C Manuel de l'Utilisateur 1

15R Pédale Droite 1 D Paquet de Matériel 1

21 Stabilisateur Avant 1

PAQUET DE MATÉRIEL

Commande de pièces de rechange (clients américains et canadiens uniquement)

Veuillez fournir les informations suivantes afin que nous puissions identifier avec précision la ou les

pièce(s) nécessaire(s):

 Numéro du modèle (sur la couverture du manuel)

 Nom du produit (sur la couverture du manuel)

 Le numéro de pièce figurant sur le « DIAGRAMME EXPLOITÉ » (page 56) et la « LISTE DE

PIÈCES » (page 33).

Veuillez nous contacter à l'adresse [email protected] ou au 1-877-90SUNNY (877-

907-8669).

#35 M8*60 2PCS

#49 φ8.1*φ10.6*1.5 5PCS

#38 M8 2PCS

#40 M8*16 3PCS

#50 φ8.2*φ19*1.5 3PCS

#46 φ8.2*φ16*1.5 4PCS

#42 M8*50 2PCS

#36 M8 2PCS

#29 M8 2PCS

#61 S10-S13-S17 1PC

#60 S6 2PCS

INSTRUCTIONS D'ASSEMBLAGE

Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir de

l'aide concernant les pièces ou le dépannage, veuillez nous contacter à l'adresse

support@sunnyhealthfitness.com ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 1:

Fixez le Stabilisateur Avant (N° 21) au

Rail du Siège (N° 3) avec 2 Boulons

(N° 35), 2 Rondelles en Arc (N° 50), 2

Rondelles Élastiques (N° 49) et 2

Écrous (N° 38). Serrer et fixer à l'aide

d'une Clé (N° 61).

Fixez le Stabilisateur Arrière (N° 2) au

Rail du Siège (N° 3) avec 3 Vis

Hexagonales Intérieures (N° 40), 3

Rondelles Élastiques (N° 49), 2

Rondelles Plates (N° 46) et 1 Rondelle

en Arc (N° 50). Serrez et fixez avec la

Clé Allen (N° 60).

#35 M8*60 2PCS

#49 φ8.1*φ10.6*1.5 5PCS

#38 M8 2PCS

#40 M8*16 3PCS

#50 φ8.2*φ19*1.5 3PCS

#46 φ8.2*φ16*1.5 2PCS

#61 S10-S13-S17 1PC

#60 S6 1PC

ÉTAPE 2:

Retirer les 2 Vis Hexagonales

Intérieures (N° 40) et les 2 Rondelles

Plates (N° 46) du Tube de Support (N°

62) à l'aide de la Clé Allen (N° 60).

Fixez le Tube de Support (N° 62) au

Rail du Siège (N° 3) à l'aide des 2 Vis

Hexagonales Intérieures (N° 40) et des

2 Rondelles Plates (N° 46) qui ont été

retirées. Serrez et fixez à l'aide de la Clé

Allen (N° 60). Connectez le Fil du

Capteur (N° 28a) au Fil du Capteur 1

(N° 65). Connectez le Fil du Compteur

(N° 27a) au Fil du Capteur 1 (N° 65).

Retirez les 4 Vis (N° 66) du Compteur

(N° 27-1) à l'aide de la Clé Allen (N°

60).

Fixez le Compteur (N° 27-1) au Tube

de Support (N° 62) à l'aide des 4 Vis

(N° 66) qui ont été retirées. Serrez et

fixez avec la Clé Allen (N° 60).

27-1

28a

27a

#60 S6 1PC

#66 M5*10 4PCS

#40 M8*16 2PCS

#46 φ8.2*φ16*1.5 2PCS

28a

27a

Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir

de l'aide concernant les pièces ou le dépannage, veuillez nous contacter à l'adresse

support@sunnyhealthfitness.com ou au 1-877-90SUNNY (877-907-8669).

15L

15R

#60 S6 2PCS

#14 φ18*φ13.5*31.5 2PCS

#40 M8*16 2PCS

#43 φ8.2*φ22*1.5 2PCS

ÉTAPE 3:

Retirer 2 Rondelles Plates (N° 43), 2

Entretoises (N° 14) et 2 Vis

Hexagonales Intérieures (N° 40) de

l'Arbre Long (N° 8) à l'aide de 2 Clés

Allen (N° 60).

Insérer l'Arbre Long (N° 8) dans le Rail

du Siège (N° 3) et insérer les deux

Entretoises (N° 14) qui ont été retirées

de l'Arbre Long (N° 8) aux deux

extrémités. Ensuite, faites glisser les

Pédales Gauche et Droite (No. 15L &

No. 15R) de chaque côté de l'Arbre

Long (N° 8). Fixez-les avec 2

Rondelles Plates (N° 43) et 2 Vis

Hexagonales Intérieures (N° 40) qui

ont été retirées. Serrez et fixez avec 2

Clés Allen (N° 60).

#42 M8*50 2PCS #29 M8 2PCS

#46 φ8.2*φ16*1.5 2PCS

#61 S10-S13-S17 1PC#60 S6 1PC

#36 M8 2PCS

ÉTAPE 4:

Fixez le Guidon Gauche et Droit (N° 4

& N° 5) au Joint de Raccordement (N°

6) avec 2 Boulons Hexagonales

Intérieurs (N° 42), 2 Rondelles Plates

(N° 46) et 2 Écrous (N° 36). Serrez et

fixez avec la Clé (N° 61) et la Clé Allen

(N° 60).

Fixer les 2 Pièces de Jonction (N° 7)

avec 2 Boutons (N° 29).

Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir

de l'aide concernant les pièces ou le dépannage, veuillez nous contacter à l'adresse

support@sunnyhealthfitness.com ou au 1-877-90SUNNY (877-907-8669).

#9 M8*105 1PC

#10 M8 1PC

ÉTAPE 5:

Retirer 1 Écrou (N° 10), 2 Tapis de

Limite (N° 17) et 1 Boulon Hexagonal

(N° 9) du Rail du Siège (N° 3).

Insérer le Siège (N° 32) dans le Rail du

Siège (N° 3).

Insérez le Boulon Hexagonal (N° 9)

dans le Rail du Siège (N° 3) et serrez

les 2 Tapis de Limite (N° 17) et 1 Écrou

(N° 10) à la main.

L'assemblage est terminé!

INSTALLATION ET REMPLACEMENT DES BATTERIES

INSTALLATION DE LA BATTERIE:

1. Retirer 2 piles AAA du boîtier de l'appareil de mesure.

2. Appuyez sur la boucle du couvercle de la batterie à l'arrière du Compteur (N° 27-1), puis retirez le

couvercle de la batterie.

3. Installez 2 piles AAA dans le compartiment à piles situé à l'arrière du Compteur (N° 27-1). Faites

attention aux extrémités + et - des piles avant de les installer.

4. Appuyez sur la boucle du couvercle des piles, puis replacez le couvercle des piles à l'arrière du

Compteur (N° 27-1).

L'installation est terminée!

REMPLACEMENT DE LA BATTERIE:

1. Appuyez sur la boucle du couvercle de la batterie à l'arrière du Compteur (N° 27-1), puis retirez le

couvercle de la batterie.

2. Retirez les 2 piles AAA usagées du boîtier des piles et installez 2 piles AAA neuves dans le boîtier

des piles à l'arrière du Compteur (N° 27-1). Faites attention aux extrémités + et - des piles avant

de les installer.

3. Appuyez sur la boucle du couvercle des piles, puis replacez le couvercle à l'arrière du Compteur

(N° 27-1).

Le remplacement est terminé!

REMARQUE: Changez toujours les deux piles en même temps Ne mélangez pas les types de piles

et ne mélangez pas les piles usagées et les piles neuves Éliminez les piles conformément aux

directives nationales et régionales en vigueur.

27-1

Battery

Battery Cover

Couvercle de la Batterie

Batterie

RÉGLAGE DE LA RÉSISTANCE

Ce rameur est conçu avec 12 niveaux de résistance. Tournez la bague supérieure du Cylindre

Hydraulique (N° 30) de façon à ce que la flèche pointe vers le niveau de résistance désiré, comme

indiqué sur le dessin.

REMARQUE: Ne réglez pas la résistance du Cylindre Hydraulique (N° 30) pendant le

fonctionnement pour éviter les blessures et les dommages au rameur.

Attention: Le Cylindre Hydraulique (N° 30) peut générer une chaleur excessive après de longues

périodes d'utilisation, ce qui le rend dangereux au toucher. Laisser le Cylindre Hydraulique (N° 30)

refroidir avant de déplacer le rameur.

AJUSTEMENT DE L'ÉQUILIBRE

Avant de l'utiliser, vérifiez l'équilibre du produit pour vous assurer qu'il peut être utilisé en toute

sécurité. Placez le produit sur une surface plane et régulière. Si le produit est légèrement irrégulier,

tournez les Embouts (N° 24) du Stabilisateur Avant (N° 21) pour compenser les irrégularités du sol.

COMPTEUR D'EXERCICE

BLUETOOTH :

1. L'icône Bluetooth clignote lorsque le lecteur est allumé ou sort du mode veille. Si aucune

connexion Bluetooth n'est établie dans les 3 minutes, l'icône Bluetooth s'éteint.

2. L'icône Bluetooth reste allumée lorsque la connexion est établie.

FRÉQUENCE CARDIAQUE SANS FIL :

1. L'icône de fréquence cardiaque sans fil clignote lorsque le cardiofréquencemètre est allumé. Si le

cardiofréquencemètre n'est pas connecté dans un délai d'une minute, l'icône de fréquence

cardiaque sans fil s'éteint.

2. Après la reprise de l'exercice, l'icône de fréquence cardiaque sans fil clignote. Si le

cardiofréquencemètre n'est pas connecté dans la minute qui suit, l'icône de fréquence cardiaque

sans fil s'éteint.

3. Lorsque le lecteur sort du mode veille, l'icône de fréquence cardiaque sans fil clignote. Si le

cardiofréquencemètre n'est pas connecté dans la minute qui suit, l'icône de fréquence cardiaque

sans fil s'éteint.

4. L'icône de fréquence cardiaque sans fil clignote lorsque vous appuyez sur la touche MODE. Si le

cardiofréquencemètre n'est pas connecté dans la minute qui suit, l'icône de fréquence cardiaque

sans fil s'éteint.

5. L'icône de fréquence cardiaque sans fil reste allumée lorsque le cardiofréquencemètre est

connecté.

REMARQUE: Le cardiofréquencemètre n'est pas inclus La fonction de fréquence cardiaque sans fil

fonctionne avec le moniteur de fréquence cardiaque SunnyFit HR200. Le HR200 ne peut se

connecter à l'ordinateur que lorsque l'icône de fréquence cardiaque sans fil clignote.

TIM E

C O U N T D IST C A L

PU LSE T/500M SPM TO T

FONCTIONS CLÉS:

 En appuyant sur la touche MODE, vous pouvez sélectionner et verrouiller une fonction dans

l'ordre suivant:

SCANTIME COUNT DIST CAL TOT  SPMT/500M PULSE

 Maintenez la touche MODE enfoncée pendant 2 secondes pour réinitialiser toutes les valeurs à

l'exception de TOT lorsque le Bluetooth n'est pas connecté.

 Appuyez sur la touche MODE pendant 6 secondes pour vous déconnecter de l'application

SunnyFit et du cardio-fréquencemètre ; l'appareil passe alors en mode veille.

MODE VEILLE:

 Le système s'allume lorsque la touche MODE est enfoncée ou que le système détecte un signal

en provenance du capteur.

 Le lecteur s'éteint automatiquement et déconnecte le cardiofréquencemètre s'il n'y a pas d'activité

pendant 4 minutes lorsque le Bluetooth n'est pas connecté.

FONCTIONS:

 SCAN: L'affichage change en fonction du diagramme suivant toutes les 6 secondes.

 COUNT (COMPTE): Le décompte actuel depuis le début de l'exercice.

 DIST: La distance actuelle depuis le début de l'exercice.

 TIME (TEMPS): La durée totale de la séance d'entraînement depuis le début de l'exercice.

 TOT: Le décompte total depuis la mise en place de la batterie.

 CAL: Les calories brûlées depuis le début de l'exercice.

 SPM: Nombre de battements par minute, indiquant la vitesse de battement pendant l'exercice.

 T/500M: Le temps pour 500 mètres pendant l'exercice.

 PULSE (IMPULSIONS): Affiche la valeur de la fréquence cardiaque actuelle lorsque la fréquence

cardiaque est détectée par le cardiofréquencemètre.

SPÉCIFICATION:

SCAN 6S

TIME (TEMPS) 999:59 M:S

COUNT (COMPTE) 0~99999

DIST 0~99999 M

TOT 0~99999

CALORIES 0.0~9999.9 KCAL

SPM 0~299

T/500M 0:00~29:59 M:S

BATTERIE SIZE-AAA *2

Température de Fonctionnement

0~40

℃

(32

℉

-104

℉

)

Température de Stockage -10~60

℃

(14

℉

-140

℉

)

IMPULSIONS 30-240BPM

DONNÉES TECHNIQUES

Connectivité : Bluetooth LE

Gamme de fréquences :

2400~2483.5Mhz

Puissance d'émission: 0dBm

CONNEXION À L'APP:

Connecter un équipement intelligent à l'application SunnyFit:

1. Scannez pour télécharger SunnyFit à partir du magasin d'applications:

2. Assurez-vous que la fonction Bluetooth est activée sur votre appareil mobile.

3. Si vous utilisez l'application SunnyFit pour la première fois, suivez les instructions de

l'application pour vous inscrire à votre compte SunnyFit gratuit et vous connecter.

4. Commencez n'importe quelle activité d'entraînement correspondant à votre équipement

intelligent, puis suivez les instructions à l'écran pour rechercher votre équipement intelligent et

vous y connecter.

5. Une fois connecté, vos statistiques et vos records seront affichés à la fin de votre

cours/session et enregistrés dans le profil de votre compte !

Dépannage:



Si vous ne parvenez pas à connecter votre équipement intelligent, visitez le site

www.sunnyfit.com/guide ou scannez le code QR ci-dessous:



Si vous avez besoin d'un soutien supplémentaire, veuillez contacter [email protected].

LISTE DES PIÈCES

N° Description Spéc. Qté.

1 Support de Siège 1 33 Poignée en Mousse φ23*φ33*145 2

2 Stabilisateur Arrière 1 34 Rouleau φ22*φ10.2*14 2

3 Rail du Siège 1 35 Boulon M8*60 2

4 Guidon Gauche 1 36 Écrou M8 6

5 Guidon Droit 1 37 Écrou M10 3

Joint de

Raccordement

1 38 Écrou M8 2

7 Pièce de Jonction 2 39 Vis Phillips M5*12 2

8 l'Arbre Long φ13*398 1 40

Vis Hexagonale

Intérieure

M8*16 11

9 Boulon Hexagonal M8*105 2 41

Boulon Hexagonale

Intérieure

M8*40 2

10 Écrou M8 2 42

Boulon Hexagonale

Intérieure

M8*50 2

Couvercle de

Guidon

2 43 Rondelle Plate φ8.2*φ22*1.5 2

12 Palier φ38*φ19.2*18 4 44 Palier 608ZZ 4

13 Palier φ32*φ10.2*10.5 2 45 Vis Phillips ST3.5*13 2

14 Entretoise φ18*φ13.5*31.5 2 46 Rondelle Plate φ8.2*φ16*1.5 14

15L Pédale Gauche 1 47 Rondelle Plate φ10.3*φ20*2.0 1

15R Pédale Droite 1 48 Rondelle Plate φ10.5*φ38*2.0 2

16 Manchon d'Arbre φ26*29*M8 1 49 Rondelle Élastique φ8.1*φ10.6*1.5 5

17 Tapis de Limite φ20*φ8.2*18 4 50 Rondelle en Arc φ8.2*φ19*1.5 3

18 Embout Ovale 30*80*14 1 51 Boulon Hexagonal M10*118 1

19 Embout 70*60*41.5 2 52 Vis M4*8 2

20 Embout de Cercle φ32*26.5 2 53 Manchon φ11*φ8.2*73.6 2

21 Stabilisateur Avant 1 54 Boulon M4*8 1

22 Bouchon φ15*12 1 55 Roue φ41*φ32.5*88.4 2

Capuchon de

Cercle

φ30*15 2 56 Boulon M8*110 2

24 Embout φ63*32 2 57 Aimant φ10*3, ID φ4 1

25 Douille Ovale 64*34.5*80 1 58 Rondelle Ondulée φ20*φ24*T0.3 2

26 Embout 40*80*22 1 59 Rondelle Plate φ19*φ38*T1.0 2

27-1 Compteur 521020 1 60 Clé Allen S6 2

27a Fil du Compteur 1 61 Clé S10-S13-S17 1

28 Capteur 900mm 1 62 Tube de Support 1

28a Fil du Capteur 1 63 Boulon M6*12 1

29 Bouton M8 2 64 Embout 14*20 1

Cylindre

Hydraulique

φ38*390 1 65 Fil du Capteur 1 400mm 1

31 Sangle de Pédale 2 66 Vis M5*10 4

32 Siège 1

WICHTIGE SICHERHEITSINFORMATIONEN

Wir danken Ihnen, dass Sie sich für unser Produkt entschieden haben. Um Ihre Sicherheit und

Gesundheit zu gewährleisten, bitten wir Sie, dieses Gerät richtig zu benutzen. Es ist wichtig, dass Sie

dieses Handbuch vor dem Zusammenbau und der Verwendung des Geräts vollständig lesen. Eine

sichere und effektive Nutzung kann nur erreicht werden, wenn das Gerät ordnungsgemäß

zusammengebaut, gewartet und benutzt wird. Es liegt in Ihrer Verantwortung, dafür zu sorgen, dass

alle Benutzer des Geräts über alle Warnhinweise und Vorsichtsmaßnahmen informiert sind.

1. Bevor Sie mit einem Trainingsprogramm beginnen, sollten Sie Ihren Arzt konsultieren, um

festzustellen, ob Sie unter gesundheitlichen oder körperlichen Beschwerden leiden, die Ihre

Gesundheit und Sicherheit gefährden oder Sie daran hindern könnten, die Geräte richtig zu

benutzen. Der Rat Ihres Arztes ist unerlässlich, wenn Sie Medikamente einnehmen, die Ihre

Herzfrequenz, Ihren Blutdruck oder Ihren Cholesterinspiegel beeinflussen.

2. Achten Sie auf die Signale Ihres Körpers. Falsches oder übermäßiges Training kann Ihre

Gesundheit schädigen. Hören Sie auf zu trainieren, wenn Sie eines der folgenden Symptome

verspüren: Schmerzen, Engegefühl in der Brust, unregelmäßiger Herzschlag, Kurzatmigkeit,

Benommenheit, Schwindelgefühl oder Übelkeit. Wenn Sie eines dieser Symptome verspüren,

sollten Sie Ihren Arzt konsultieren, bevor Sie mit Ihrem Trainingsprogramm fortfahren.

3. Halten Sie Kinder und Haustiere von dem Gerät fern. Das Gerät ist nur für Erwachsene bestimmt.

4. Benutzen Sie das Gerät auf einer festen, ebenen Fläche mit einem Schutzbelag für Ihren Boden

oder Teppich. Um die Sicherheit zu gewährleisten, sollte um das Gerät herum ein Freiraum von

mindestens 60 cm (2 Fuß) vorhanden sein.

5. Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind, bevor Sie das Gerät

benutzen. Die Sicherheit des Geräts kann nur aufrechterhalten werden, wenn es regelmäßig auf

Schäden und/oder Verschleiß untersucht wird.

6. Benutzen Sie das Gerät immer wie angegeben. Wenn Sie beim Zusammenbau oder bei der

Überprüfung des Geräts defekte Teile feststellen oder wenn Sie während des Trainings

ungewöhnliche Geräusche aus dem Gerät hören, stellen Sie den Gebrauch des Geräts sofort ein

und benutzen Sie es nicht, bis das Problem behoben ist.

7. Tragen Sie bei der Benutzung des Geräts geeignete Kleidung. Vermeiden Sie es, lose Kleidung

zu tragen, die sich im Gerät verfangen könnte.

8. Stecken Sie keine Finger oder Gegenstände in die beweglichen Teile des Geräts.

9. Die maximale Gewichtskapazität dieses Geräts beträgt 180 kg (400 Pfund).

10. Das Gerät ist nicht für den therapeutischen Einsatz geeignet.

11. Seien Sie beim Anheben und Bewegen des Geräts vorsichtig. Wenden Sie immer die richtige

Hebetechnik an und holen Sie bei Bedarf Hilfe.

12. Ihr Produkt ist für den Gebrauch unter kühlen, trockenen Bedingungen vorgesehen. Vermeiden

Sie die Lagerung in extrem kalten, heißen oder feuchten Räumen, da dies zu Korrosion und

anderen damit verbundenen Problemen führen kann.

13. Dieses Gerät ist nur für den Gebrauch in Innenräumen und zu Hause bestimmt! Es ist nicht für

den gewerblichen Gebrauch bestimmt!

CHECKLISTE FÜR DIE VORMONTAGE

Nr. Beschreibung Spez. Anz.

2 Hinteren Stabilisator 1 27-1 Messgerät 521020 1

3 Sitzschiene 1 32 Sitz 1

4 Linken Lenker 1 62 Stützrohr 1

5 Rechten Lenker 1 A Batterie AAA 2

8 Langen Welle 1 B Dankeskarte 1

15L Linke Pedal 1 C Benutzerhandbuch 1

15R Rechte Pedal 1 D Hardware-Paket 1

21 Vorderen Stabilisator 1

HARDWARE-PAKET

Bestellung von Ersatzteilen (nur für Kunden in den USA und Kanada)

Bitte geben Sie die folgenden Informationen an, damit wir das/die benötigte(n) Teil(e) genau

identifizieren können:

 Die Modellnummer (auf dem Umschlag des Handbuchs zu finden)

 Der Produktname (auf dem Umschlag des Handbuchs zu finden)

 Die Teilenummer finden Sie in der „EXPLOSIONSDARSTELLUNG“ (Seite 56) und in der

„TEILELISTE“ (Seite 44).

Bitte kontaktieren Sie uns unter support@sunnyhealthfitness.com oder 1-877-90SUNNY (877-907-

8669).

#35 M8*60 2PCS

#49 φ8.1*φ10.6*1.5 5PCS

#38 M8 2PCS

#40 M8*16 3PCS

#50 φ8.2*φ19*1.5 3PCS

#46 φ8.2*φ16*1.5 4PCS

#42 M8*50 2PCS

#36 M8 2PCS

#29 M8 2PCS

#61 S10-S13-S17 1PC

#60 S6 2PCS

MONTAGEANLEITUNG

Wir schätzen Ihre Erfahrung mit den Produkten von Sunny Health and Fitness. Bei Fragen zu

Ersatzteilen oder zur Fehlerbehebung wenden Sie sich bitte an [email protected]

oder 1-877-90SUNNY (877-907-8669).

SCHRITT 1:

Befestigen Sie den Vorderen Stabilisator

(Nr. 21) an der Sitzschiene (Nr. 3) mit 2

Schrauben (Nr. 35), 2 Bogenscheiben

(Nr. 50), 2 Federscheiben (Nr. 49) und 2

Muttern (Nr. 38). Mit dem

Schraubenschlüssel (Nr. 61) festziehen

und sichern.

Befestigen Sie den Hinteren Stabilisator

(Nr. 2) an der Sitzschiene (Nr. 3) mit 3

Innensechskantschrauben (Nr. 40), 3

Federscheiben (Nr. 49), 2

Unterlegscheiben (Nr. 46) und 1

Bogenscheibe (Nr. 50). Mit dem

Inbusschlüssel (Nr. 60) festziehen und

sichern.

#35 M8*60 2PCS

#49 φ8.1*φ10.6*1.5 5PCS

#38 M8 2PCS

#40 M8*16 3PCS

#50 φ8.2*φ19*1.5 3PCS

#46 φ8.2*φ16*1.5 2PCS

#61 S10-S13-S17 1PC

#60 S6 1PC

SCHRITT 2:

Entfernen Sie die 2

Innensechskantschrauben (Nr. 40) und 2

Unterlegscheiben (Nr. 46) mit dem

Inbusschlüssel (Nr. 60) vom Stützrohr

(Nr. 62).

Befestigen Sie das Stützrohr (Nr. 62) an

der Sitzschiene (Nr. 3) mit 2

Innensechskantschrauben (Nr. 40) und 2

Unterlegscheiben (Nr. 46), die entfernt

wurden. Ziehen Sie sie fest und sichern Sie

sie mit dem Inbusschlüssel (Nr. 60).

Verbinden Sie das Sensorkabel (Nr. 28a)

mit dem Sensorkabel 1 (Nr. 65). Verbinden

Sie das Messgerätkabel (Nr. 27a) mit dem

Sensorkabel 1 (Nr. 65).

Entfernen Sie die 4 Schrauben (Nr. 66)

vom Messgerät (Nr. 27-1) mit dem

Inbusschlüssel (Nr. 60).

Befestigen Sie das Messgerät (Nr. 27-1)

mit den 4 Schrauben (Nr. 66), die entfernt

wurden, am Stützrohr (Nr. 62). Mit dem

Inbusschlüssel (Nr. 60) festziehen und

sichern.

27-1

28a

27a

#60 S6 1PC

#66 M5*10 4PCS

#40 M8*16 2PCS

#46 φ8.2*φ16*1.5 2PCS

28a

27a

Wir schätzen Ihre Erfahrung mit den Produkten von Sunny Health and Fitness. Bei Fragen zu

Ersatzteilen oder zur Fehlerbehebung wenden Sie sich bitte an [email protected]

oder 1-877-90SUNNY (877-907-8669).

15L

15R

#60 S6 2PCS

#14 φ18*φ13.5*31.5 2PCS

#40 M8*16 2PCS

#43 φ8.2*φ22*1.5 2PCS

SCHRITT 3:

Entfernen Sie 2 Unterlegscheiben (Nr.

43), 2 Distanzstücke (Nr. 14) und 2

Innensechskantschrauben (Nr. 40) mit

2 Inbusschlüsseln (Nr. 60) von der

Langen Welle (Nr. 8).

Führen Sie die Langen Welle (Nr. 8) in

die Sitzschiene (Nr. 3) ein und setzen

Sie 2 Distanzstücke (Nr. 14), die von

der Langen Welle (Nr. 8) entfernt

wurden, an beiden Enden ein. Schieben

Sie dann das Linke und Rechte Pedal

(Nr. 15L & Nr. 15R) auf jede Seite der

Langen Welle (Nr. 8). Sichern Sie sie

mit 2 Unterlegscheiben (Nr. 43) und 2

Innensechskantschrauben (Nr. 40),

die entfernt wurden. Ziehen Sie sie mit 2

Inbusschlüsseln (Nr. 60) fest und

sichern Sie sie.

#42 M8*50 2PCS #29 M8 2PCS

#46 φ8.2*φ16*1.5 2PCS

#61 S10-S13-S17 1PC#60 S6 1PC

#36 M8 2PCS

SCHRITT 4:

Befestigen Sie den Linken und

Rechten Lenker (Nr. 4 und Nr. 5) mit 2

Innensechskantschrauben (Nr. 42), 2

Unterlegscheiben (Nr. 46) und 2

Muttern (Nr. 36) am Verbindungsstück

(Nr. 6). Mit Schraubenschlüssel (Nr.

61) und Inbusschlüssel (Nr. 60)

festziehen und sichern.

Sichern Sie die 2 Verbindungsstücke

(Nr. 7) mit 2 Knöpfen (Nr. 29).

Wir schätzen Ihre Erfahrung mit den Produkten von Sunny Health and Fitness. Bei Fragen zu

Ersatzteilen oder zur Fehlerbehebung wenden Sie sich bitte an [email protected]

oder 1-877-90SUNNY (877-907-8669).

#9 M8*105 1PC

#10 M8 1PC

SCHRITT 5:

Entfernen Sie 1 Mutter (Nr. 10), 2

Begrenzungsmatten (Nr. 17) und 1

Sechskantschraube (Nr. 9) von der

Sitzschiene (Nr. 3).

Setzen Sie den Sitz (Nr. 32) in die

Sitzschiene (Nr. 3) ein.

Setzen Sie die Sechskantschraube

(Nr. 9) in die Sitzschiene (Nr. 3) ein

und ziehen Sie die 2

Begrenzungsmatten (Nr. 17) und 1

Mutter (Nr. 10) von Hand fest.

Der Zusammenbau ist abgeschlossen!

EINBAU UND AUSTAUSCH VON BATTERIEN

BATTERIEANLAGE:

1. Nehmen Sie 2 AAA-Batterien aus der Messgerätebox.

2. Drücken Sie die Schnalle der Batterieabdeckung auf der Rückseite des Messgerät (Nr. 27-1), und

nehmen Sie die Batterieabdeckung ab.

3. Legen Sie 2 AAA-Batterien in das Batteriefach auf der Rückseite des Messgerät (Nr. 27-1) ein.

Achten Sie vor dem Einlegen der Batterien auf die + und - Enden.

4. Drücken Sie die Schnalle des Batteriefachdeckels und setzen Sie den Batteriefachdeckel wieder

auf die Rückseite des Messgerät (Nr. 27-1).

Die Installation ist abgeschlossen!

BATTERIEWECHSEL:

1. Drücken Sie die Schnalle des Batteriefachdeckels auf der Rückseite des Messgerät (Nr. 27-1) und

nehmen Sie dann den Batteriefachdeckel ab.

2. Entfernen Sie die 2 alten AAA-Batterien aus dem Batteriefach und setzen Sie 2 neue AAA-

Batterien in das Batteriefach auf der Rückseite des Messgerät (Nr. 27-1) ein. Achten Sie beim

Einsetzen auf die + und - Enden der Batterien.

3. Drücken Sie die Schnalle des Batteriefachdeckels, und setzen Sie den Batteriefachdeckel wieder

auf die Rückseite des Messgerät (Nr. 27-1).

Der Austausch ist abgeschlossen!

HINWEIS: Wechseln Sie immer beide Batterien gleichzeitig Mischen Sie keine Batterietypen und

mischen Sie keine alten und neuen Batterien. Entsorgen Sie die Batterien gemäß den Richtlinien

Ihres Landes und Ihrer Region.

27-1

Battery

Battery Cover

Batterie

Batteriefachdeckel

EINSTELLUNG DES WIDERSTANDS

Dieses Rudergerät ist mit 12 Widerstandsstufen ausgestattet. Drehen Sie den oberen Ring des

Hydraulikzylinder (Nr. 30) so, dass der Pfeil auf die gewünschte Widerstandsstufe zeigt, wie auf der

Zeichnung dargestellt.

HINWEIS: Bitte stellen Sie den Widerstand des Hydraulikzylinder (Nr. 30) nicht während des

Betriebs ein, um Verletzungen und Schäden am Rudergerät zu vermeiden.

Vorsicht: Der Hydraulikzylinder (Nr. 30) kann sich nach längerem Gebrauch stark erhitzen, so dass

er nicht mehr berührt werden darf. Lassen Sie den Hydraulikzylinder (Nr. 30) abkühlen, bevor Sie

das Rudergerät bewegen.

GLEICHGEWICHTSEINSTELLUNG

Überprüfen Sie vor dem Gebrauch das Gleichgewicht des Produkts, um sicherzustellen, dass es

sicher verwendet werden kann. Stellen Sie das Gerät auf eine flache, ebene Oberfläche. Wenn das

Gerät leicht uneben ist, drehen Sie die Endkappen (Nr. 24) am Vorderen Stabilisator (Nr. 21), um

die Bodenunebenheiten auszugleichen.

BEWEGUNGSMESSGERÄT

BLUETOOTH :

1. Das Bluetooth-Symbol blinkt, wenn das Messgerät eingeschaltet ist oder aus dem Ruhemodus

erwacht. Wenn innerhalb von 3 Minuten keine Bluetooth-Verbindung hergestellt wird, schaltet sich

das Bluetooth-Symbol aus.

2. Das Bluetooth-Symbol bleibt eingeschaltet, wenn eine Verbindung besteht.

DRAHTLOSE HERZFREQUENZ :

1. Das Symbol für die drahtlose Herzfrequenz blinkt, wenn das Messgerät eingeschaltet ist. Wenn

das Herzfrequenzmessgerät nicht innerhalb von 1 Minute angeschlossen wird, schaltet sich das

Symbol für die drahtlose Herzfrequenz aus.

2. Wenn das Training wieder aufgenommen wird, blinkt das Symbol für die drahtlose Herzfrequenz.

Wenn das Herzfrequenzmessgerät nicht innerhalb von 1 Minute angeschlossen wird, schaltet sich

das Symbol für die drahtlose Herzfrequenz aus.

3. Wenn das Messgerät aus dem Ruhemodus erwacht, blinkt das Symbol für die drahtlose

Herzfrequenz. Wenn das Herzfrequenzmessgerät nicht innerhalb von 1 Minute angeschlossen

wird, schaltet sich das Symbol für die drahtlose Herzfrequenz aus.

4. Das Symbol für die drahtlose Herzfrequenz blinkt, wenn die Taste MODE gedrückt wird. Wenn

das Herzfrequenzmessgerät nicht innerhalb von 1 Minute angeschlossen wird, schaltet sich das

Symbol für die drahtlose Herzfrequenz aus.

5. Das Symbol für die drahtlose Herzfrequenz leuchtet weiter, wenn das Herzfrequenzmessgerät

angeschlossen ist.

HINWEIS: Das Herzfrequenzmessgerät ist nicht im Lieferumfang enthalten. Die drahtlose

Herzfrequenzfunktion funktioniert mit dem SunnyFit Herzfrequenzmonitor HR200. Das HR200 kann

sich nur mit dem Computer verbinden, wenn das Symbol für die drahtlose Herzfrequenzmessung

blinkt.

TIM E

C O U N T D IST C A L

PU LSE T/500M SPM TO T

SCHLÜSSELFUNKTIONEN：

 Drücken Sie die MODE-Taste, um eine Funktion für die folgende Sequenz auszuwählen und zu

sperren:

SCANTIME COUNT DIST CAL TOT  SPMT/500M PULSE

 Halten Sie die MODE-Taste 2 Sekunden lang gedrückt, um alle Werte außer TOT zurückzusetzen,

wenn die Bluetooth-Verbindung nicht besteht.

 Halten Sie die MODE-Taste 6 Sekunden lang gedrückt, um die Verbindung zur SunnyFit APP und

zum Herzfrequenzmessgerät zu trennen; das Messgerät wechselt dann in den Ruhezustand.

SCHLAFMODUS：

 Das System schaltet sich ein, wenn die MODE-Taste gedrückt wird oder das System ein

Eingangssignal vom Sensor empfängt.

 Das Messgerät schaltet sich automatisch ab und trennt die Verbindung zum Herzfrequenzsensor,

wenn 4 Minuten lang keine Aktivität stattfindet und keine Bluetooth-Verbindung besteht.

FUNKTIONEN:

 SCAN: Die Anzeige wechselt alle 6 Sekunden entsprechend dem nächsten Diagramm.

 COUNT (ZÄHLEN): Die aktuelle Anzahl seit Beginn der Übung.

 DIST (ABSTAND): Die aktuelle Distanz seit dem Start des Trainings.

 TIME (ZEIT): Die Gesamttrainingszeit seit Beginn des Trainings.

 TOT (GESAMT): Die Gesamtzahl seit dem Einlegen der Batterie.

 CAL: Die verbrannten Kalorien seit Beginn des Trainings.

 SPM: Anzahl der Schläge pro Minute, die die Schlaggeschwindigkeit während des Trainings angibt.

 T/500M: Die Zeit für 500 Meter während des Trainings.

 PULSE (IMPULS): Zeigt den aktuellen Herzfrequenzwert an, wenn die Herzfrequenz vom

Herzfrequenzmesser erfasst wird.

SPEZIFIKATION:

SCAN 6S

TIME (ZEIT) 999:59 M:S

COUNT (ZÄHLEN) 0~99999

DIST (ABSTAND) 0~99999 M

TOT (GESAMT) 0~99999

CALORIES (KALORIEN) 0.0~9999.9 KCAL

SPM 0~299

T/500M 0:00~29:59 M:S

BATTERIE SIZE-AAA *2

Betriebstemperatur 0~40

℃

(32

℉

-104

℉

)

Lagertemperatur -10~60

℃

(14

℉

-140

℉

)

PULSE (IMPULS) 30-240BPM

TECHNISCHE DATEN

Konnektivität: Bluetooth LE

Frequenzbereich: 2400~2483.5Mhz

Sendeleistung: 0dBm

APP-VERBINDUNG:

Verbinden Sie intelligente Geräte mit der SunnyFit App:

1. Scannen Sie, um SunnyFit aus dem App Store herunterzuladen:

2. Vergewissern Sie sich, dass die Bluetooth Funktion auf Ihrem Mobilgerät eingeschaltet ist.

3. Wenn Sie die SunnyFit-App zum ersten Mal verwenden, folgen Sie den Anweisungen in der

App, um sich für Ihr kostenloses SunnyFit-Konto zu registrieren und anzumelden.

4. Starten Sie eine beliebige Trainingsaktivität, die zu Ihrem intelligenten Gerät passt, und folgen

Sie dann den Anweisungen auf dem Bildschirm, um Ihr intelligentes Gerät zu suchen und mit

ihm zu verbinden.

5. Sobald die Verbindung hergestellt ist, werden Ihre Statistiken und Rekorde am Ende Ihres

Kurses/Ihrer Sitzung angezeigt und in Ihrem Kontoprofil gespeichert!

Fehlersuche:



Wenn Sie Probleme mit der Verbindung Ihrer intelligenten Geräte haben, besuchen Sie

www.sunnyfit.com/guide oder scannen Sie den QR-Code unten:



Wenn Sie zusätzliche Unterstützung benötigen, wenden Sie sich bitte an

[email protected].

TEILELISTE

Nr. Beschreibung Spez. Anz.

1 Sitzhalterung 1 33 Schaumstoff-Griff φ23*φ33*145 2

2 Hinteren Stabilisator 1 34 Walze φ22*φ10.2*14 2

3 Sitzschiene 1 35 Schraube M8*60 2

4 Linken Lenker 1 36 Mutter M8 6

5 Rechten Lenker 1 37 Mutter M10 3

6 Verbindungsstück 1 38 Mutter M8 2

7 Verbindungsstücke 2 39 Kreuzschlitzschraube M5*12 2

8 Langen Welle φ13*398 1 40 Innensechskantschraube M8*16 11

9 Sechskantschraube M8*105 2 41 Innensechskantschraube M8*40 2

10 Mutter M8 2 42 Innensechskantschraube M8*50 2

11 Lenkerabdeckung 2 43 Unterlegscheibe φ8.2*φ22*1.5 2

12 Lager φ38*φ19.2*18 4 44 Lager 608ZZ 4

13 Lager φ32*φ10.2*10.5 2 45 Kreuzschlitzschraube ST3.5*13 2

14 Distanzstücke φ18*φ13.5*31.5 2 46 Unterlegscheibe φ8.2*φ16*1.5 14

15L Linke Pedal 1 47 Unterlegscheibe φ10.3*φ20*2.0 1

15R Rechte Pedal 1 48 Unterlegscheibe φ10.5*φ38*2.0 2

16 Wellenhülse φ26*29*M8 1 49 Federscheibe φ8.1*φ10.6*1.5 5

17 Begrenzungsmatte φ20*φ8.2*18 4 50 Bogenscheibe φ8.2*φ19*1.5 3

18 Ovale Endkappe 30*80*14 1 51 Sechskantschraube M10*118 1

19 Endkappen 70*60*41.5 2 52 Schraube M4*8 2

20 Kreisförmige Endkappe φ32*26.5 2 53 Hülse φ11*φ8.2*73.6 2

21 Vorderen Stabilisator 1 54 Schraube M4*8 1

22 Stecker φ15*12 1 55 Rad φ41*φ32.5*88.4 2

23 Kreiskappe φ30*15 2 56 Schraube M8*110 2

24 Endkappen φ63*32 2 57 Magnet φ10*3, ID φ4 1

25 Ovale Buchse 64*34.5*80 1 58 Welle Unterlegscheibe φ20*φ24*T0.3 2

26 Endkappen 40*80*22 1 59 Unterlegscheibe φ19*φ38*T1.0 2

27-1 Messgerät 521020 1 60 Inbusschlüssel S6 2

27a Messgerätkabel 1 61 Schraubenschlüssel S10-S13-S17 1

28 Sensor 900mm 1 62 Stützrohr 1

28a Sensorkabel 1 63 Schraube M6*12 1

29 Knöpfe M8 2 64 Endkappen 14*20 1

30 Hydraulikzylinder φ38*390 1 65 Sensorkabel 1 400mm 1

31 Pedalriemen 2 66 Schraube M5*10 4

32 Sitz 1

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

Vi ringraziamo per aver scelto il nostro prodotto. Per garantire la vostra sicurezza e la vostra salute, vi

invitiamo a utilizzare questa apparecchiatura in modo corretto. Prima di assemblare e utilizzare

l'apparecchiatura, è importante leggere il presente manuale nella sua interezza. Un utilizzo sicuro ed

efficace è possibile solo se l'apparecchiatura viene assemblata, sottoposta a manutenzione e

utilizzata correttamente. È responsabilità dell'utente assicurarsi che tutti gli utilizzatori

dell'apparecchiatura siano informati di tutte le avvertenze e precauzioni.

1. Prima di iniziare qualsiasi programma di esercizio, è necessario consultare il proprio medico per

determinare se si è in presenza di condizioni mediche o fisiche che potrebbero mettere a rischio la

salute e la sicurezza o impedire l'uso corretto dell'attrezzatura. Il parere del medico è essenziale

se si assumono farmaci che influiscono sulla frequenza cardiaca, sulla pressione sanguigna o sul

livello di colesterolo.

2. Tenete conto dei segnali del vostro corpo. Un esercizio scorretto o eccessivo può danneggiare la

salute. Interrompete l'esercizio se avvertite uno dei seguenti sintomi: dolore, senso di oppressione

al petto, battito cardiaco irregolare, mancanza di respiro, stordimento, vertigini o senso di nausea.

Se si verifica una di queste condizioni, è necessario consultare il medico prima di continuare il

programma di esercizio.

3. Tenere i bambini e gli animali domestici lontani dall'attrezzatura. L'attrezzatura è progettata solo

per l'uso da parte di adulti.

4. Utilizzare l'attrezzo su una superficie solida e piana, con una copertura protettiva per il pavimento

o il tappeto. Per garantire la sicurezza, l'apparecchiatura deve avere almeno 60 cm (2 piedi) di

spazio libero intorno a sé.

5. Prima di utilizzare l'apparecchiatura, accertarsi che tutti i dadi e i bulloni siano ben serrati. La

sicurezza dell'apparecchiatura può essere mantenuta solo se viene esaminata regolarmente per

verificare l'assenza di danni e/o usura.

6. Utilizzare sempre l'apparecchiatura come indicato. Se durante l'assemblaggio o il controllo

dell'apparecchiatura si riscontrano componenti difettosi o se si sentono rumori insoliti provenire

dall'apparecchiatura durante l'esercizio, interrompere immediatamente l'uso dell'apparecchiatura e

non utilizzarla finché il problema non è stato risolto.

7. Indossare un abbigliamento adeguato durante l'uso dell'apparecchiatura. Evitare di indossare

indumenti larghi che potrebbero impigliarsi nell'apparecchiatura.

8. Non inserire dita o oggetti nelle parti mobili dell'apparecchiatura.

9. La capacità massima di peso di questa unità è di 180 kg (400 libbre).

10. L'apparecchiatura non è adatta all'uso terapeutico.

11. Fare attenzione quando si solleva e si sposta l'apparecchiatura. Utilizzare sempre una tecnica di

sollevamento adeguata e, se necessario, chiedere assistenza.

12. Il prodotto è destinato all'uso in ambienti freschi e asciutti. Evitare di immagazzinare il prodotto in

aree estremamente fredde, calde o umide, poiché ciò potrebbe causare corrosione e altri problemi

correlati.

13. Questa apparecchiatura è progettata solo per l'uso interno e domestico! Non è destinato all'uso

commerciale!

LISTA DI CONTROLLO PRE-MONTAGGIO

n. Descrizione Spec. Qtà.

2 Stabilizzatore Posteriore 1 27-1 Misuratore 521020 1

3 Guida del Sedile 1 32 Sedile 1

4 Manubrio Sinistro 1 62 Tubo di Supporto 1

5 Manubrio Destro 1 A Batteria AAA 2

8 l'Albero Lungo 1 B Biglietto di Ringraziamento 1

15L Pedale Sinistro 1 C Manuale d'Uso 1

15R Pedale Destro 1 D Pacchetto Hardware 1

21 Stabilizzatore Anteriore 1

PACCHETTO HARDWARE

Ordinazione di parti di ricambio (solo per clienti statunitensi e canadesi)

Si prega di fornire le seguenti informazioni per consentirci di identificare con precisione i pezzi

necessari:

 Il numero del modello (si trova sulla copertina del manuale)

 Il nome del prodotto (si trova sulla copertina del manuale)

 Il numero di parte riportato nello “SCHEMA ESPLICITO” (pagina 56) e nell'“ELENCO PARTI”

(pagina 55)

Contattateci all'indirizzo suppor[email protected] o al numero 1-877-90SUNNY (877-907-

8669).

#35 M8*60 2PCS

#49 φ8.1*φ10.6*1.5 5PCS

#38 M8 2PCS

#40 M8*16 3PCS

#50 φ8.2*φ19*1.5 3PCS

#46 φ8.2*φ16*1.5 4PCS

#42 M8*50 2PCS

#36 M8 2PCS

#29 M8 2PCS

#61 S10-S13-S17 1PC

#60 S6 2PCS

ISTRUZIONI DI MONTAGGIO

Apprezziamo la vostra esperienza nell'uso dei prodotti Sunny Health and Fitness. Per assistenza sui

ricambi o per la risoluzione dei problemi, contattateci all'indirizzo support@sunnyhealthfitness.com o

al numero 1-877-90SUNNY (877-907-8669).

FASE 1:

Fissare lo Stabilizzatore Anteriore (n.

21) alla Guida del Sedile (n. 3) con 2

Bulloni (n. 35), 2 Rondelle ad Arco (n.

50), 2 Rondelle a Molla (n. 49) e 2

Dadi (n. 38). Serrare e fissare con la

Chiave Inglese (n. 61).

Fissare lo Stabilizzatore Posteriore (n.

2) alla Guida del Sedile (n. 3) con 3 Viti

Esagonali Interne (n. 40), 3 Rondelle a

Molla (n. 49), 2 Rondelle Piatte (n. 46)

e 1 Rondella ad Arco (n. 50). Serrare e

fissare con la Chiave a Brugola (n. 60).

#35 M8*60 2PCS

#49 φ8.1*φ10.6*1.5 5PCS

#38 M8 2PCS

#40 M8*16 3PCS

#50 φ8.2*φ19*1.5 3PCS

#46 φ8.2*φ16*1.5 2PCS

#61 S10-S13-S17 1PC

#60 S6 1PC

FASE 2:

Rimuovere le 2 Viti Esagonali Interne

(n. 40) e le 2 Rondelle Piatte (n. 46) dal

Tubo di Supporto (n. 62) con la

Chiave a Brugola (n. 60).

Fissare il Tubo di Supporto (n. 62) alla

Guida del Sedile (n. 3) con 2 Viti

Esagonali Interne (n. 40) e 2 Rondelle

Piatte (n. 46) che sono state rimosse.

Serrare e fissare con la Chiave a

Brugola (n. 60). Collegare il Filo del

Sensore (n. 28a) con il Filo del

Sensore 1 (n. 65). Collegare il Filo del

Contatore (n. 27a) con il Filo del

Sensore 1 (n. 65).

Rimuovere le 4 Viti (n. 66) dal

Misuratore (n. 27-1) con la Chiave a

Brugola (n. 60).

Fissare il Misuratore (n. 27-1) al Tubo

di Supporto (n. 62) con le 4 Viti (n. 66)

rimosse. Serrare e fissare con la Chiave

a Brugola (n. 60).

27-1

28a

27a

#60 S6 1PC

#66 M5*10 4PCS

#40 M8*16 2PCS

#46 φ8.2*φ16*1.5 2PCS

28a

27a

Apprezziamo la vostra esperienza nell'uso dei prodotti Sunny Health and Fitness. Per assistenza sui

ricambi o per la risoluzione dei problemi, contattateci all'indirizzo support@sunnyhealthfitness.com o

al numero 1-877-90SUNNY (877-907-8669).

15L

15R

#60 S6 2PCS

#14 φ18*φ13.5*31.5 2PCS

#40 M8*16 2PCS

#43 φ8.2*φ22*1.5 2PCS

FASE 3:

Rimuovere 2 Rondelle Piatte (n. 43), 2

Distanziali (n. 14) e 2 Viti Esagonali

Interne (n. 40) dall'Albero Lungo (n. 8)

con 2 Chiavi a Brugola (n. 60).

Inserire l'Albero Lungo (n. 8) nella

Guida del Sedile (n. 3) e inserire i 2

Distanziali (n. 14) rimossi dal l'Albero

Lungo (n. 8) su entrambe le estremità.

Quindi, far scorrere i Pedali Sinistro e

Destro (n. 15L e n. 15R) su ciascun lato

dell'Albero Lungo (n. 8). Fissare con 2

Rondelle Piatte (n. 43) e 2 Viti

Esagonali Interne (n. 40) che sono

state rimosse. Serrare e fissare con 2

Chiavi a Brugola (n. 60).

#42 M8*50 2PCS #29 M8 2PCS

#46 φ8.2*φ16*1.5 2PCS

#61 S10-S13-S17 1PC#60 S6 1PC

#36 M8 2PCS

FASE 4:

Fissare il Manubrio Sinistro e Destro

(n. 4 e n. 5) al Giunto di Collegamento

(n. 6) con 2 Bulloni Esagonali Interni

(n. 42), 2 Rondelle Piatte (n. 46) e 2

Dadi (n. 36). Serrare e fissare con la

Chiave Inglese (n. 61) e la Chiave a

Brugola (n. 60).

Fissare i 2 Elementi di Giunzione (n. 7)

con 2 Manopole (n. 29).

Apprezziamo la vostra esperienza nell'uso dei prodotti Sunny Health and Fitness. Per assistenza sui

ricambi o per la risoluzione dei problemi, contattateci all'indirizzo support@sunnyhealthfitness.com o

al numero 1-877-90SUNNY (877-907-8669).

#9 M8*105 1PC

#10 M8 1PC

FASE 5:

Rimuovere 1 Dado (n. 10), 2 Tappetini

di Protezione (n. 17) e 1 Bullone

Esagonale (n. 9) dalla Guida del Sedile

(n. 3).

Inserire il Sedile (n. 32) nella Guida del

Sedile (n. 3).

Inserire il Bullone Esagonale (n. 9) nella

Guida del Sedile (n. 3) e serrare a mano

i 2 Tappetini di Protezione (n. 17) e 1

Dado (n. 10).

Il montaggio è completo!

INSTALLAZIONE E SOSTITUZIONE DELLA BATTERIA

INSTALLAZIONE DELLA BATTERIA:

1. Estrarre 2 batterie AAA dalla scatola dello strumento.

2. Premere la fibbia del coperchio della batteria sul retro dello Misuratore (n. 27-1), quindi rimuovere

il coperchio della batteria.

3. Installare 2 batterie AAA nell'apposito alloggiamento sul retro dello Misuratore (n. 27-1). Prestare

attenzione alle estremità + e - delle batterie prima di installarle.

4. Premere la fibbia del coperchio della batteria, quindi rimettere il coperchio della batteria sul retro

dello Misuratore (n. 27-1).

L'installazione è completa!

SOSTITUZIONE DELLA BATTERIA:

1. Premere la fibbia del coperchio della batteria sul retro dello Misuratore (n. 27-1), quindi rimuovere

il coperchio della batteria.

2. Rimuovere le 2 vecchie batterie AAA nella custodia e installare 2 nuove batterie AAA nella

custodia sul retro dello Misuratore (n. 27-1). Prima dell'installazione, prestare attenzione alle

estremità + e - delle batterie.

3. Premere la fibbia del coperchio della batteria, quindi rimettere il coperchio della batteria sul retro

dello Misuratore (n. 27-1).

La sostituzione è completa!

NOTA: Sostituire sempre entrambe le batterie contemporaneamente. Non mischiare i tipi di batterie e

non mischiare batterie vecchie e nuove. Smaltire le batterie secondo le linee guida statali e regionali.

27-1

Battery

Battery Cover

Batteria

Coperchio della Batteria

REGOLAZIONE DELLA RESISTENZA

Questo vogatore è stato progettato con 12 livelli di resistenza. Ruotare l'anello superiore del Cilindro

Idraulico (n. 30) in modo che la freccia indichi il livello di resistenza desiderato, come indicato nel

disegno.

NOTA: Non regolare la resistenza del Cilindro Idraulico (n. 30) durante il funzionamento per evitare

lesioni e danni al vogatore.

Attenzione: Il Cilindro Idraulico (n. 30) può generare un calore eccessivo dopo lunghi periodi di

utilizzo, rendendolo insicuro al tatto. Lasciare raffreddare il Cilindro Idraulico (n. 30) prima di

spostare il vogatore.

REGOLAZIONE DEL BILANCIAMENTO

Prima dell'uso, verificare l'equilibrio del prodotto per assicurarsi che sia sicuro per l'uso. Posizionare il

prodotto su una superficie piana e uniforme. Se il prodotto è leggermente irregolare, ruotare i Tappi

di Chiusura (n. 24) sullo Stabilizzatore Anteriore (n. 21) per compensare le irregolarità del terreno.

METRO DELL'ESERCIZIO

BLUETOOTH :

1. L'icona Bluetooth lampeggia quando lo strumento è acceso o si sveglia dalla modalità di

sospensione. Se non viene stabilita una connessione Bluetooth entro 3 minuti, l'icona Bluetooth si

spegne.

2. L'icona Bluetooth rimane accesa quando il dispositivo è connesso.

FREQUENZA CARDIACA WIRELESS :

1. L'icona della frequenza cardiaca wireless lampeggia quando il misuratore è acceso. Se il

cardiofrequenzimetro non viene collegato entro 1 minuto, l'icona della frequenza cardiaca wireless

si spegne.

2. Dopo la ripresa dell'esercizio, l'icona della frequenza cardiaca wireless lampeggia. Se il

cardiofrequenzimetro non è collegato entro 1 minuto, l'icona della frequenza cardiaca wireless si

spegne.

3. Quando lo strumento si sveglia dalla modalità di sospensione, l'icona della frequenza cardiaca

wireless lampeggia. Se il cardiofrequenzimetro non è collegato entro 1 minuto, l'icona della

frequenza cardiaca wireless si spegne.

4. L'icona della frequenza cardiaca wireless lampeggia quando si preme il tasto MODE. Se il

cardiofrequenzimetro non è collegato entro 1 minuto, l'icona della frequenza cardiaca wireless si

spegne.

5. L'icona della frequenza cardiaca wireless rimane accesa quando il cardiofrequenzimetro è

collegato.

NOTA: Il cardiofrequenzimetro non è incluso. La funzione di frequenza cardiaca wireless funziona

con la fascia cardio SunnyFit HR200. L'HR200 può collegarsi al computer solo quando l'icona della

frequenza cardiaca wireless lampeggia.

TIM E

C O U N T D IST C A L

PU LSE T/500M SPM TO T

FUNZIONI CHIAVE：

 Premendo il tasto MODE si seleziona e si blocca una funzione per la sequenza seguente:

SCANTIME COUNT DIST CAL TOT  SPMT/500M PULSE

 Tenere premuto il tasto MODE per 2 secondi per azzerare tutti i valori tranne TOT quando il

Bluetooth non è collegato.

 Tenere premuto il tasto MODE per 6 secondi per disconnettersi da SunnyFit APP e dal

cardiofrequenzimetro.

MODALITÀ SONNO：

 Il sistema si accende quando si preme il tasto MODE o quando il sistema rileva un segnale in

ingresso dal sensore.

 Il misuratore si spegne automaticamente e scollega il cardiofrequenzimetro in caso di assenza di

attività per 4 minuti quando il Bluetooth non è collegato.

FUNZIONI:

 SCAN (SCANSIONE): il display cambia in base al diagramma successivo ogni 6 secondi.

 COUNT (CONTO): Il conteggio attuale dall'inizio dell'esercizio.

 DIST: La distanza attuale dall'inizio dell'esercizio.

 TIME (TEMPO): Il tempo totale di allenamento dall'inizio dell'esercizio.

 TOT: Il conteggio totale dall'inserimento della batteria.

 CAL: le calorie bruciate dall'inizio dell'esercizio.

 SPM: Numero di bracciate al minuto, che indica la velocità di bracciata durante l'esercizio.

 T/500M: Il tempo per 500 metri durante l'esercizio.

 PULSE (IMPULSO): Visualizza il valore della frequenza cardiaca corrente quando la frequenza

cardiaca viene rilevata dal cardiofrequenzimetro.

SPECIFICA:

SCAN (SCANSIONE) 6S

TIME (TEMPO) 999:59 M:S

COUNT (CONTO) 0~99999

DIST 0~99999 M

TOT 0~99999

CALORIES (CALORIE) 0.0~9999.9 KCAL

SPM 0~299

T/500M 0:00~29:59 M:S

BATTERY (BATTERIA) SIZE-AAA *2

Temperatura di Esercizio 0~40

℃

(32

℉

-104

℉

)

Temperatura di Conservazione -10~60

℃

(14

℉

-140

℉

)

PULSE (IMPULSO) 30-240BPM

DATI TECNICI

Connettività: Bluetooth LE

Gamma di frequenza:

2400~2483.5Mhz

Potenza di trasmissione: 0dBm

CONNESSIONE APP:

Collegare le apparecchiature intelligenti all'app SunnyFit:

1. Scansione per scaricare SunnyFit dall'app store:

2. Assicurarsi che la funzione Bluetooth sia attivata dal dispositivo mobile.

3. Se è la prima volta che si utilizza l'app SunnyFit, seguire le istruzioni in-app per registrare il

proprio account SunnyFit gratuito e accedere.

4. Iniziare un'attività di allenamento che corrisponda alla propria attrezzatura smart, quindi

seguire le istruzioni sullo schermo per cercare e connettersi all'attrezzatura smart.

5. Una volta collegato, le statistiche e i record saranno visualizzati alla fine del corso/sessione e

registrati nel profilo dell'account!

Risoluzione dei problemi:



Se avete problemi a collegare le vostre apparecchiature intelligenti, visitate il sito

www.sunnyfit.com/guide o scansionate il codice QR qui di seguito:



Se avete bisogno di ulteriore supporto, contattate [email protected].

ELENCO PARTI

n. Descrizione Spec. Qtà.

1 Staffa del Sedile 1 33

Impugnatura in

Schiuma

φ23*φ33*145 2

Stabilizzatore

Posteriore

1 34 Rullo φ22*φ10.2*14 2

3 Guida del Sedile 1 35 Bullone M8*60 2

4 Manubrio Sinistro 1 36 Dado M8 6

5 Manubrio Destro 1 37 Dado M10 3

Giunto di

Collegamento

1 38 Dado M8 2

7 Elemento di Giunzione 2 39 Vite a Croce M5*12 2

8 l'Albero Lungo φ13*398 1 40 Vite Esagonale Interno M8*16 11

9 Bullone Esagonale M8*105 2 41

Bullone Esagonale

Interno

M8*40 2

10 Dado M8 2 42

Bullone Esagonale

Interno

M8*50 2

11 Coprimanubrio 2 43 Rondella Piatto φ8.2*φ22*1.5 2

12 Cuscinetto φ38*φ19.2*18 4 44 Cuscinetto 608ZZ 4

13 Cuscinetto φ32*φ10.2*10.5 2 45 Vite a Croce ST3.5*13 2

14 Distanziale φ18*φ13.5*31.5 2 46 Rondella Piatto φ8.2*φ16*1.5 14

15L Pedale Sinistro 1 47 Rondella Piatto φ10.3*φ20*2.0 1

15R Pedale Destro 1 48 Rondella Piatto φ10.5*φ38*2.0 2

16 Manicotto dell'Albero φ26*29*M8 1 49 Rondella a Molla φ8.1*φ10.6*1.5 5

Tappetino di

Protezione

φ20*φ8.2*18 4 50 Rondella ad Arco φ8.2*φ19*1.5 3

Tappo Terminale

Ovale

30*80*14 1 51 Bullone Esagonale M10*118 1

19 Tappi di Chiusura 70*60*41.5 2 52 Vite M4*8 2

Tappo Terminale a

Cerchio

φ32*26.5 2 53 Manicotto φ11*φ8.2*73.6 2

21 Stabilizzatore Anteriore 1 54 Bullone M4*8 1

22 Spina φ15*12 1 55 Ruota φ41*φ32.5*88.4 2

23 Cappello a Cerchio φ30*15 2 56 Bullone M8*110 2

24 Tappi di Chiusura φ63*32 2 57 Magnete φ10*3, ID φ4 1

25 Boccola Ovale 64*34.5*80 1 58 Rondella ad Onda φ20*φ24*T0.3 2

26 Tappi di Chiusura 40*80*22 1 59 Rondella Piatto φ19*φ38*T1.0 2

27-1 Misuratore 521020 1 60 Chiave a Brugola S6 2

27a Filo del Contatore 1 61 Chiave Inglese S10-S13-S17 1

28 Sensore 900mm 1 62 Tubo di Supporto 1

28a Filo del Sensore 1 63 Bullone M6*12 1

29 Manopola M8 2 64 Tappi di Chiusura 14*20 1

30 Cilindro Idraulico φ38*390 1 65 Filo del Sensore 1 400mm 1

31 Cinghia per Pedali 2 66 Vite M5*10 4

32 Sedile 1

EXPLODED DIAGRAM

Version 1.6

15L

15R

27-1

27a

28a

Sunny Health & Fitness SF-RW5639SMART Smart Compact Full Motion Rowing Machine

Product's Documents

User Manual and Assembly Guides

Specifications

Sunny Health & Fitness SF-RW5639SMART Questions and Answers
