Multifunctional Weightlifting bed
MODEL:SJ7805
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
1
MODEL:SJ7805
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Thank you very much for choosing this product.
Multifunctional Weightlifting bed
2
Please read all of the instructions before using it.The information will help
you achieve the best possible results.
Operation safety
WARNING:
Please read all instructions before using this product
It is the Owner's responsibility to ensure that all users of this
product are fully aware of all warnings and precautions.
·Do not use it if you are pregnant
·Before beginning any exercise program consult your physician.
·Read all instruction before using this product.
·Keep children and pets away from sit-up bench while in use.Children
should not use.The product. without adult supervision.
·Inspect and tighten all parts each time before using this sit-up bench.
·Please clean this machine using damped wipes only.Do not use any
cleansers.Please Consult with customer service if you have any questions.
·This product should be placed on a flat surface when using.Place an
anti-slippery mat under the machine if needed.
·Please wear proper clothes when using this product.
·Do not use it if it is not functional or parts are not well-assembled.
·If you feel any chest pains,nausea,dizziness,or short of breadth,you
should stop exercising immediately and consult your physician before
continuing.
·Before use, always ensure that your product is positioned on a solid,
hard-flat surface.
·Store idle equipment out of reach of children and do not allow anyone
unfamiliar with the equipment to use it. This tool is dangerous in the hands
of untrained users.
· When using the product, the crowd of onlookers must keep adistance of 3
meters to avoid accidental injury.
3
At NO time should pets or children under the age of 12 be
closer to the product than 3 m (10 feet). At NO time should
children under the age of 12 use the product. Children over
the age of 12 should not use the product without adult
supervision.
Exercise Plans
1.Beginners are recommended to start with less reps,5 reps as 1set for
example and add reps as goes.
2.Please do not exercise half an hour before /after meals or 1 hour before
sleep.
3.Please make exercise plans.
4

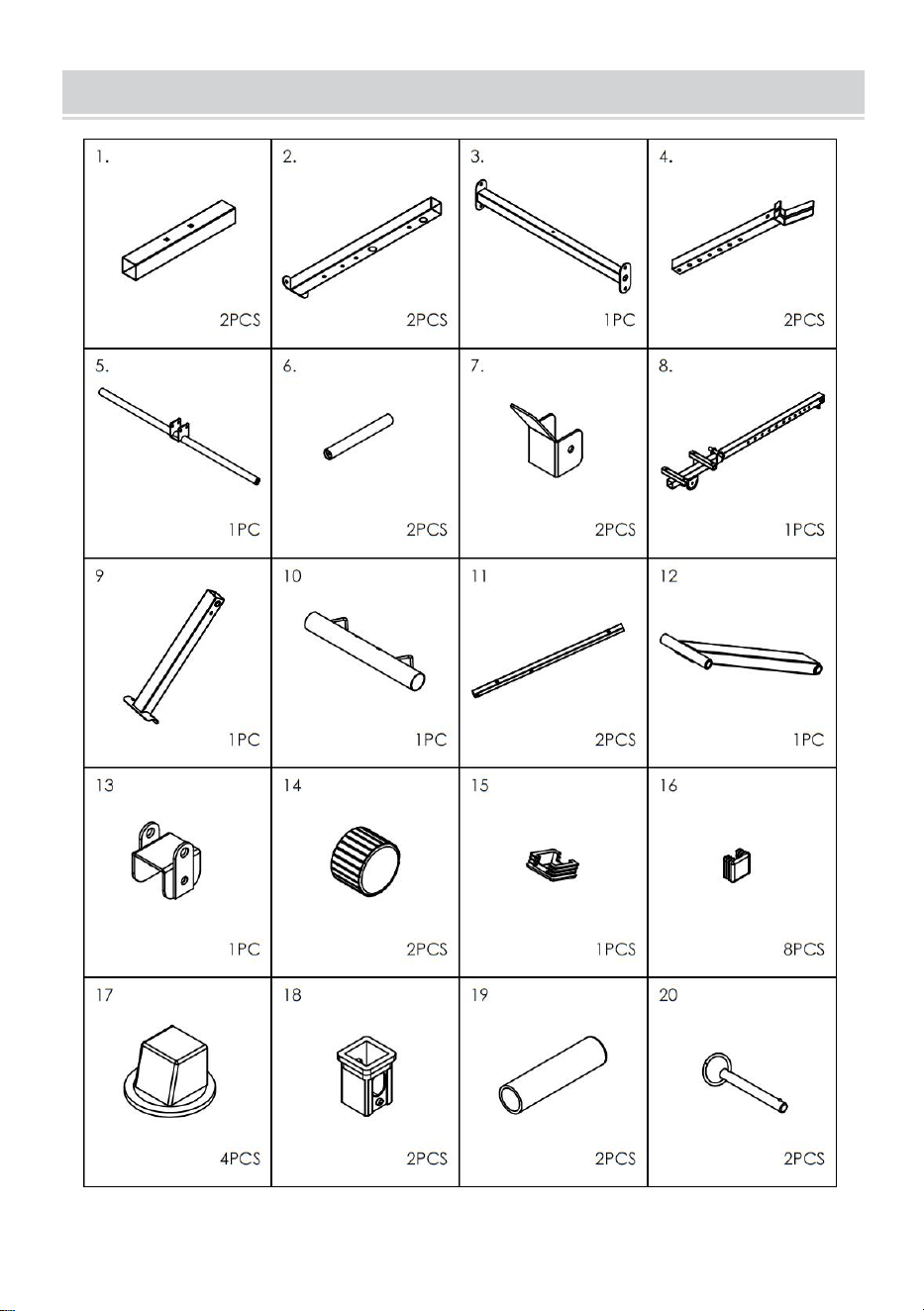

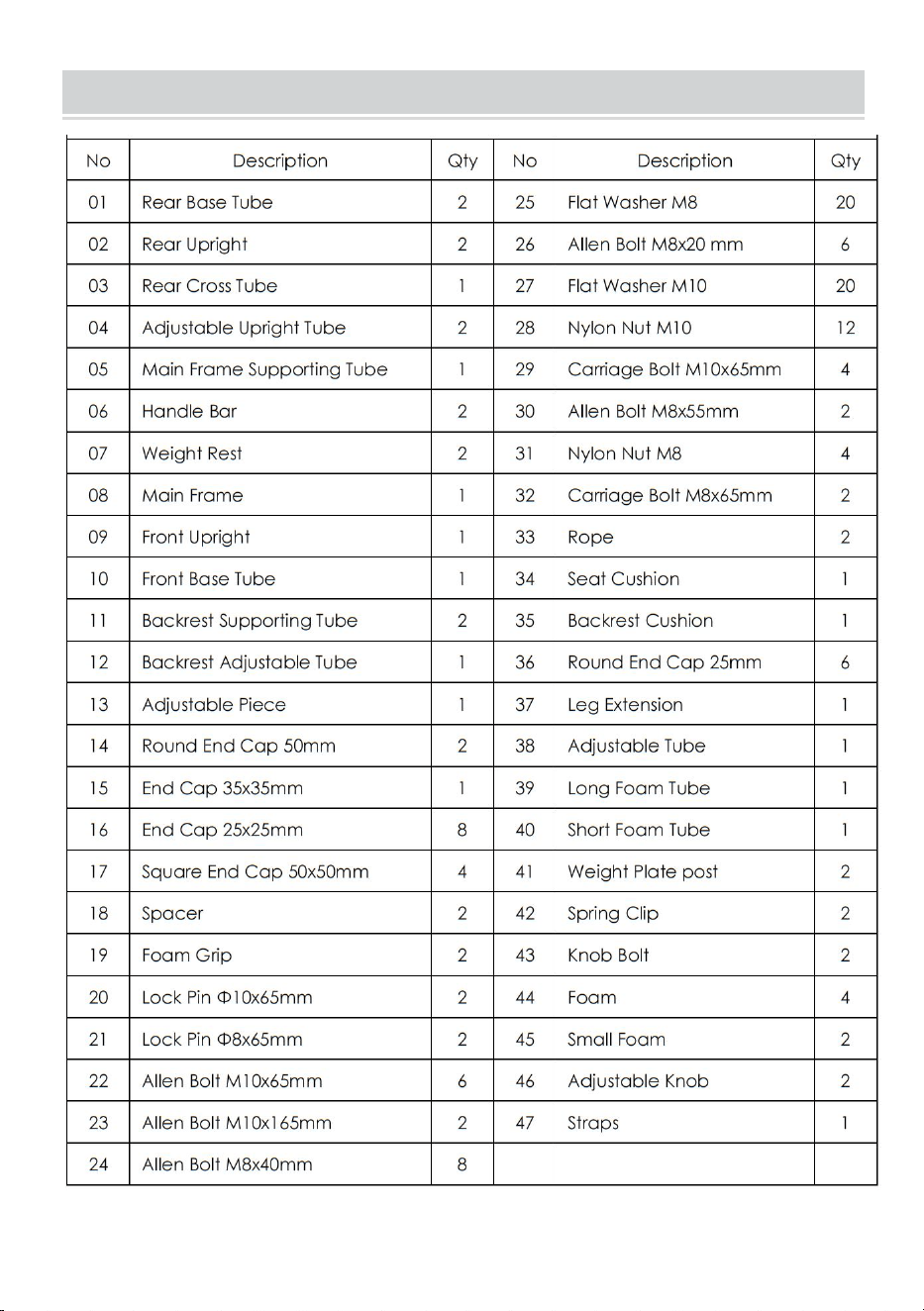

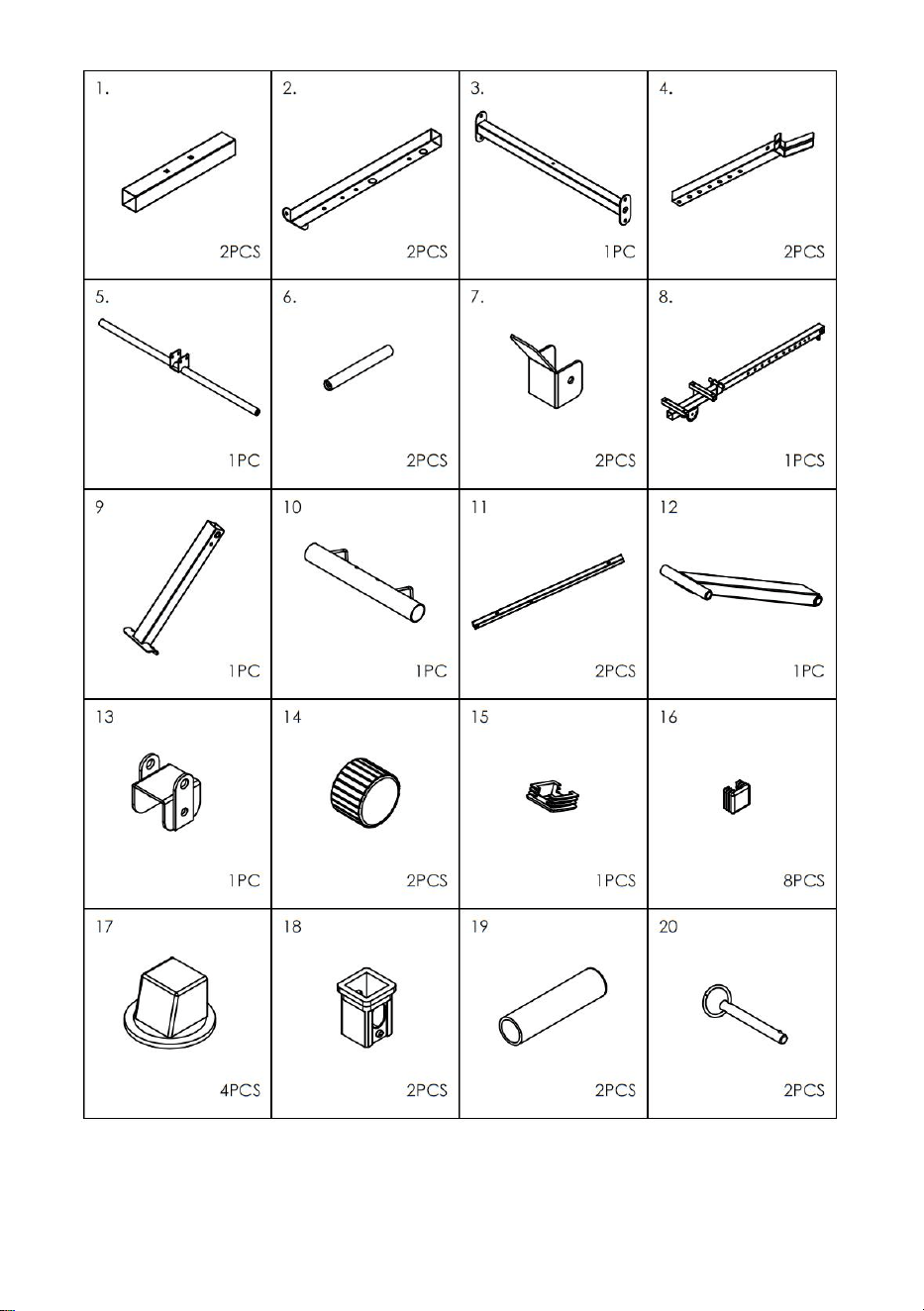

Part List
5
Exploded Diagram
Please note that not all of the parts and hardware you see here will be
used while you are
assembling the machine because some of these are already pre-installed.
6

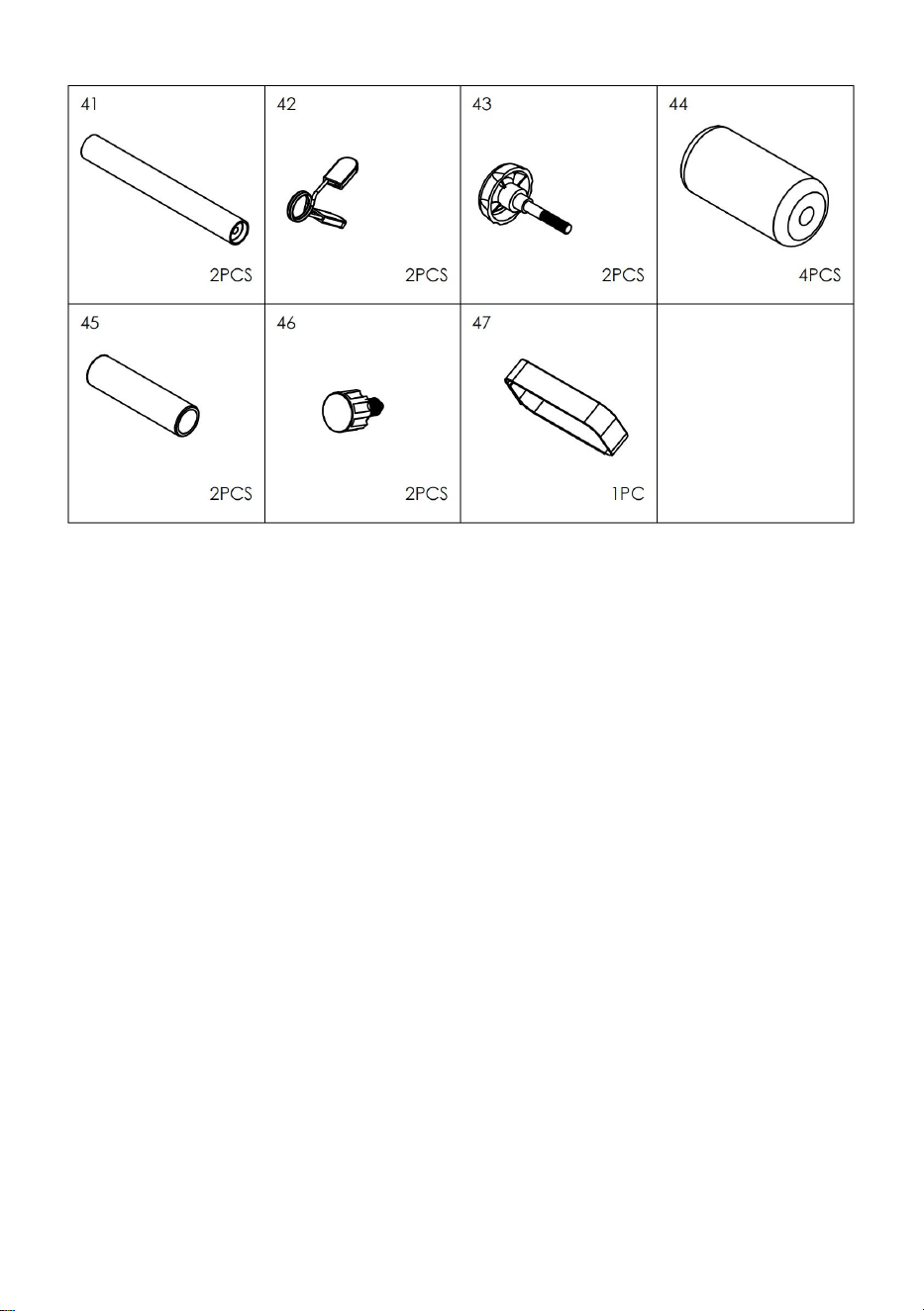

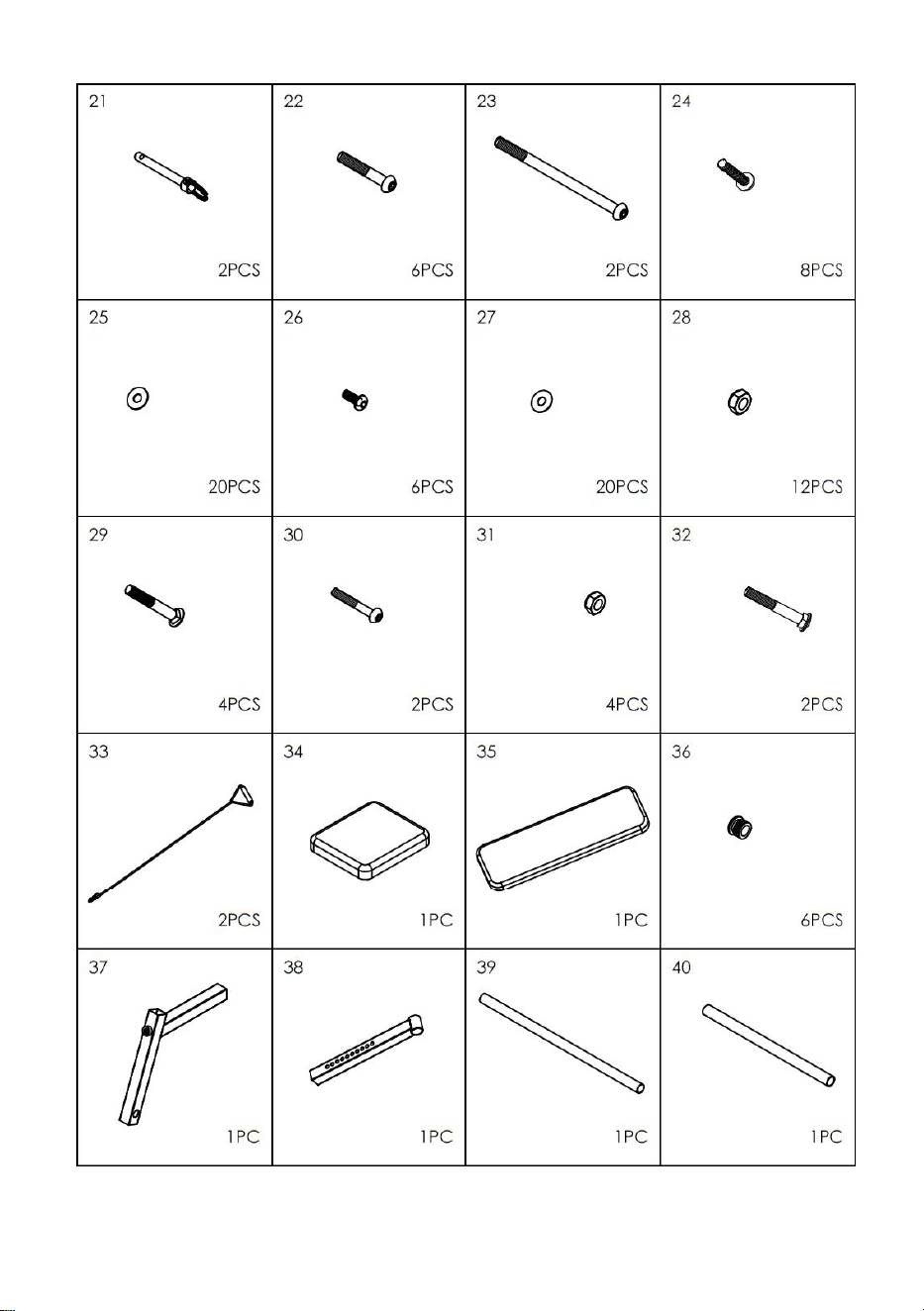

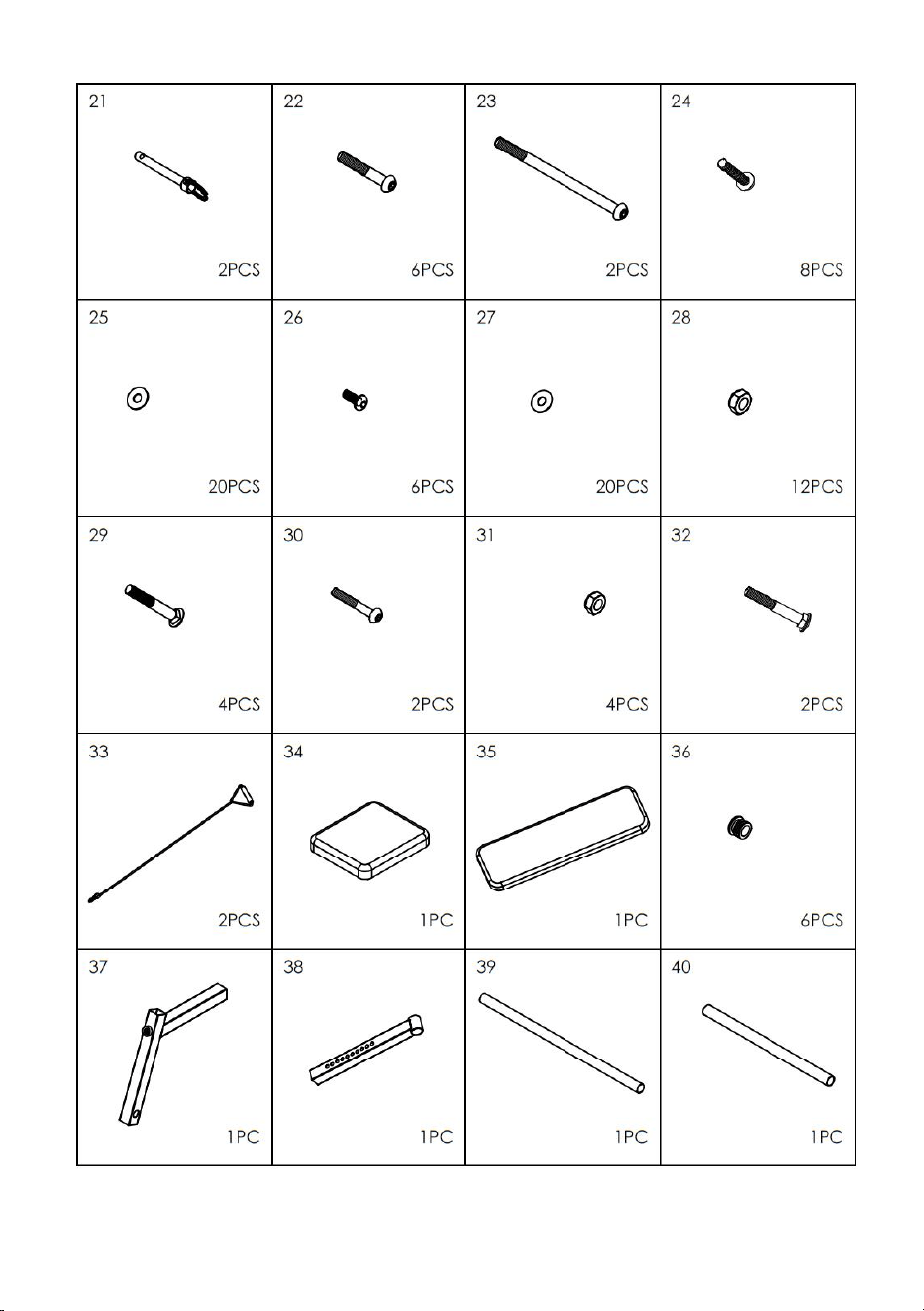

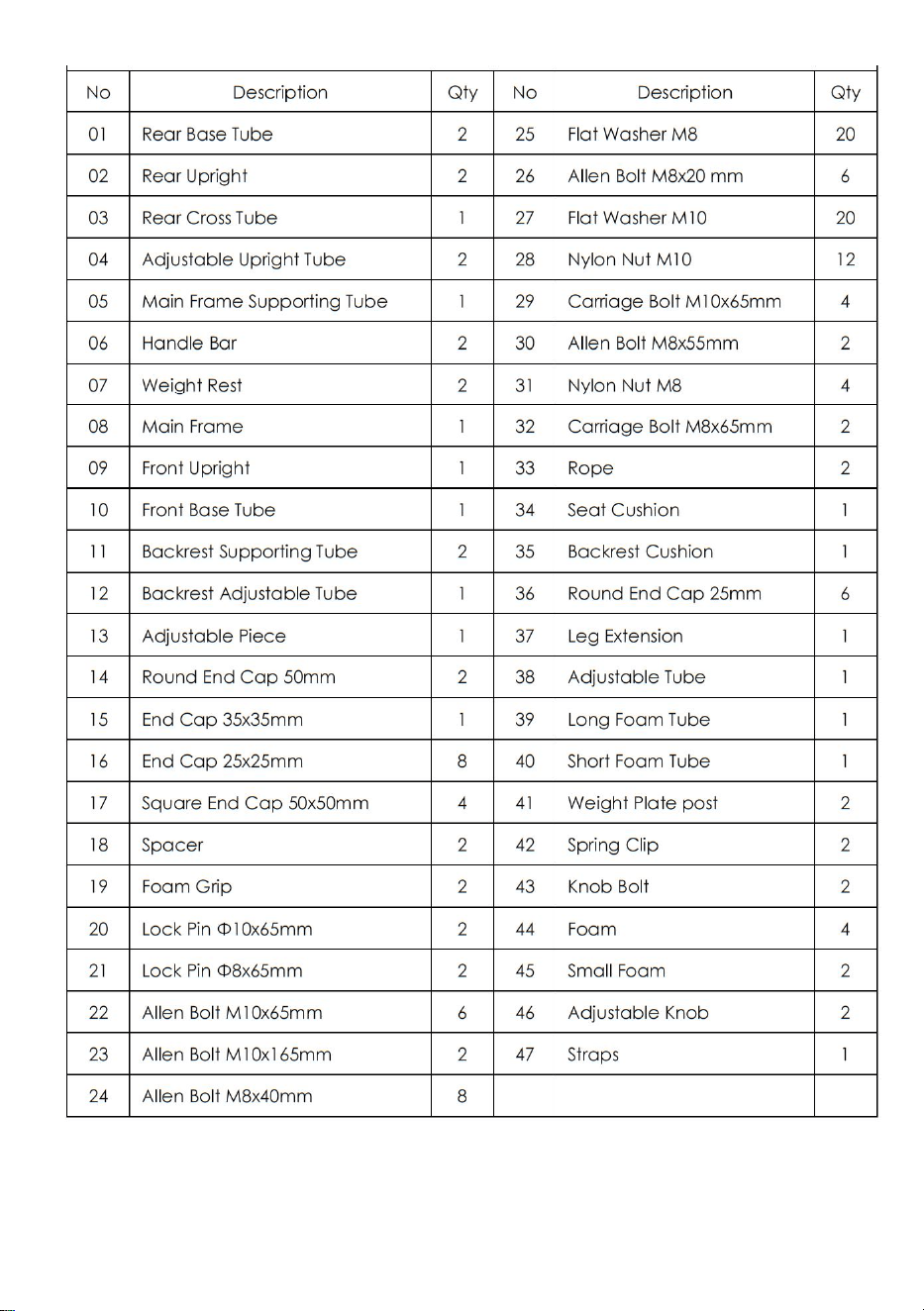

Part List
7
8
NOTE:
To avoid misalignment due to over-tightening, please do not use a wrench
at this time.
Hand-tightening for now will help ensure easy assembly.
Wrench-tightening should be performed after all parts are assembled to
ensure all nuts, bolts, and parts are tightly secured before use.
With the help of an assistant.
9
Assembly

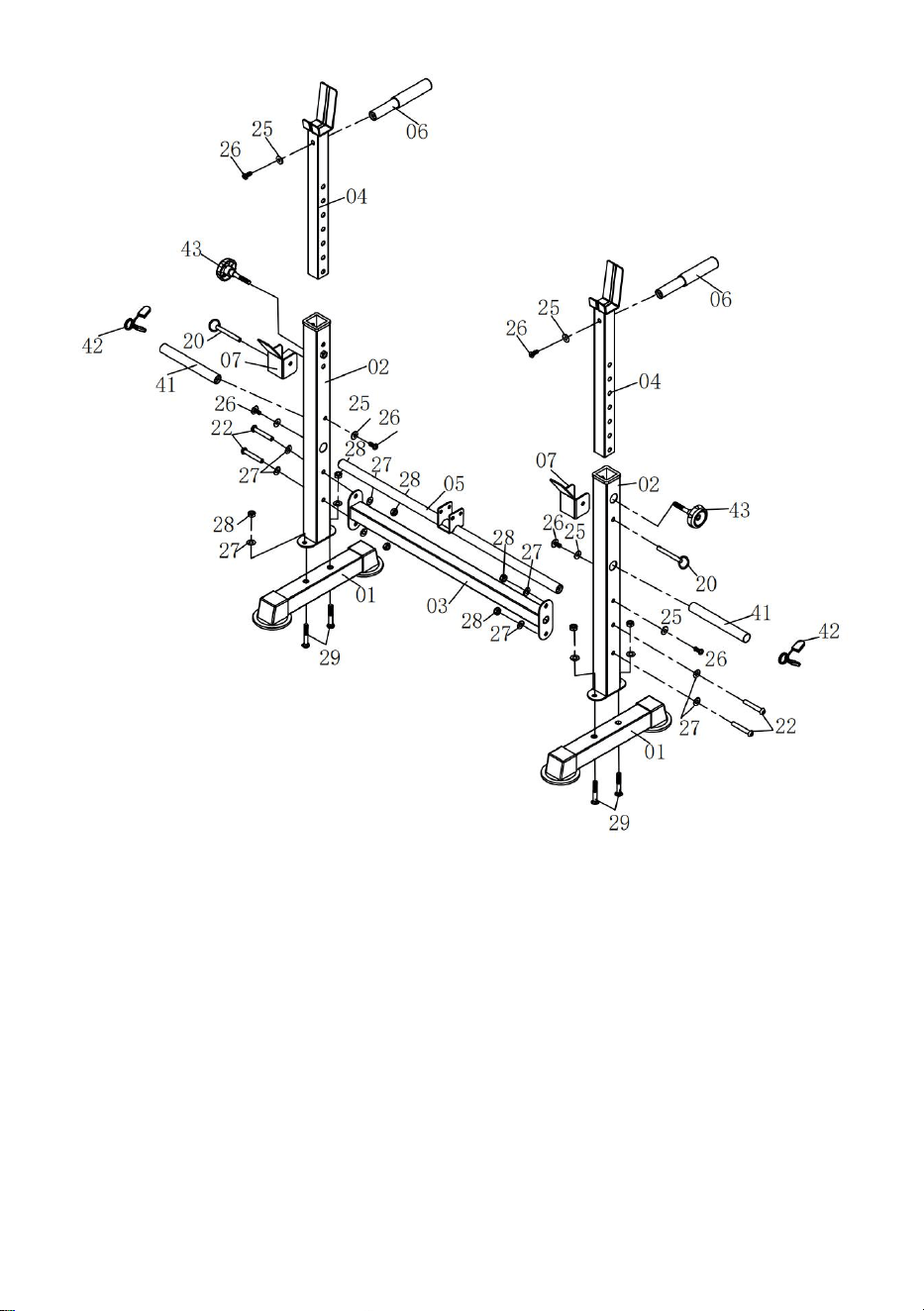

Step 1:
A) Attach two Rear Uprights (02) to two Rear Base tubes (01) total by four
Carriage Bolts (29),
four Flat Washers (27) and four Nylon Nuts (28).
B) Insert Main Frame Supporting Tube (05) to the hole of two Rear
Uprights (02), secure them by
using two Allen Bolts (26) and two Flat Washers (25) form outside.
Attach the Rear Cross Tube (03) to Rear Uprights (02), secure with total
four Allen Bolts (22) ,
eight Flat Washers (27) and four Nylon Nuts (28).
C) Attach two Weight Plate Posts (41) to both two Rear Uprights (02) using
two Allen Bolts (26)
and two Flat Washers (25), attach the Spring Clips (42) to Weight Plate
Posts (41).
D) Insert Adjustable Upright Tubes (04) to Rear Uprights (02), choose the
appropriate hole
position then insert the Knob Bolt (43), attach the Weight Rest (07) to Rear
Uprights (02) then
insert the Lock Pin (20).Attach the Handle Bar (06) to the Adjustable
Upright Tubes (04) using one Allen Bolts (26) and one Flat Washers (25).
Repeat this process on the other side.
10
11

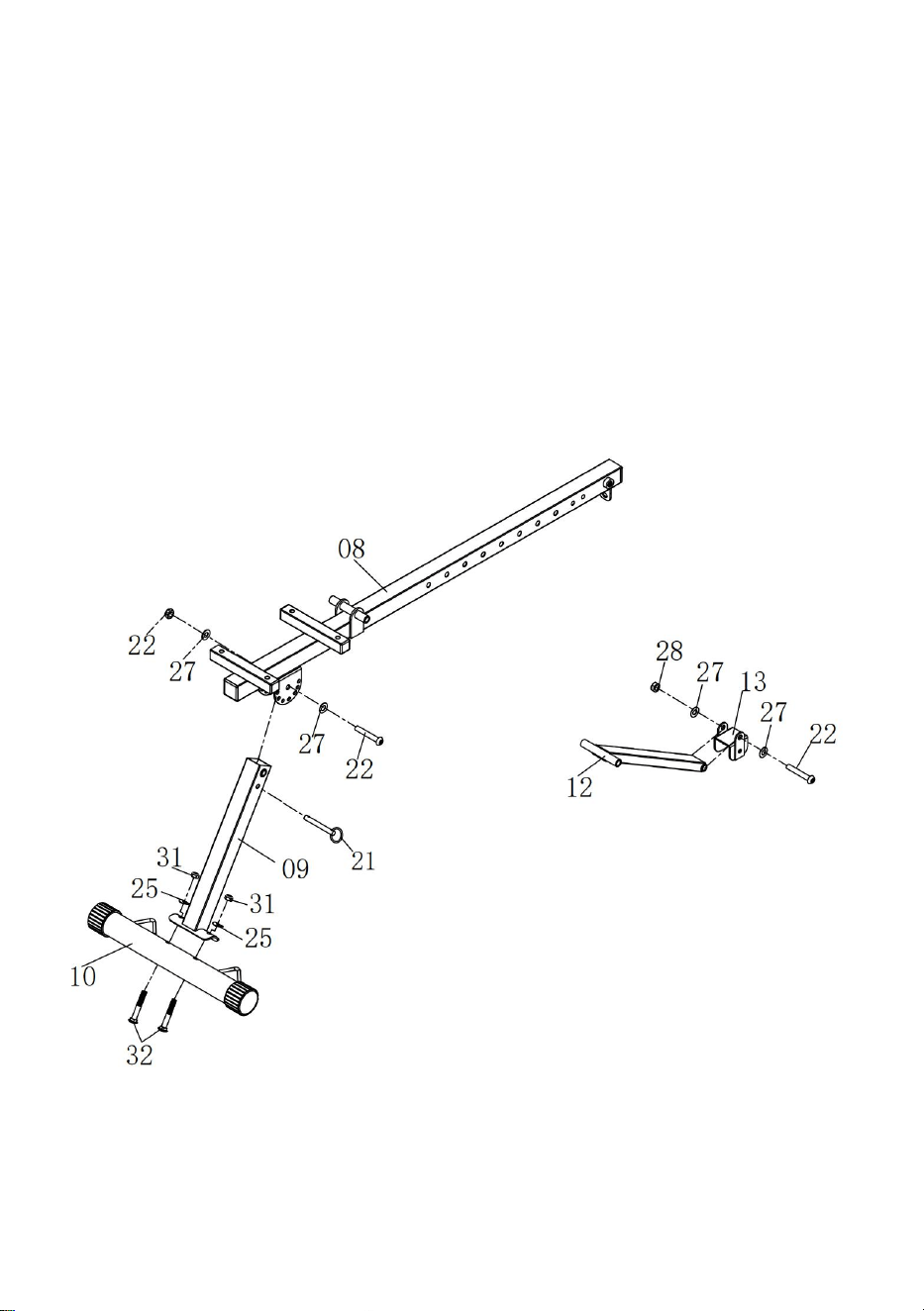

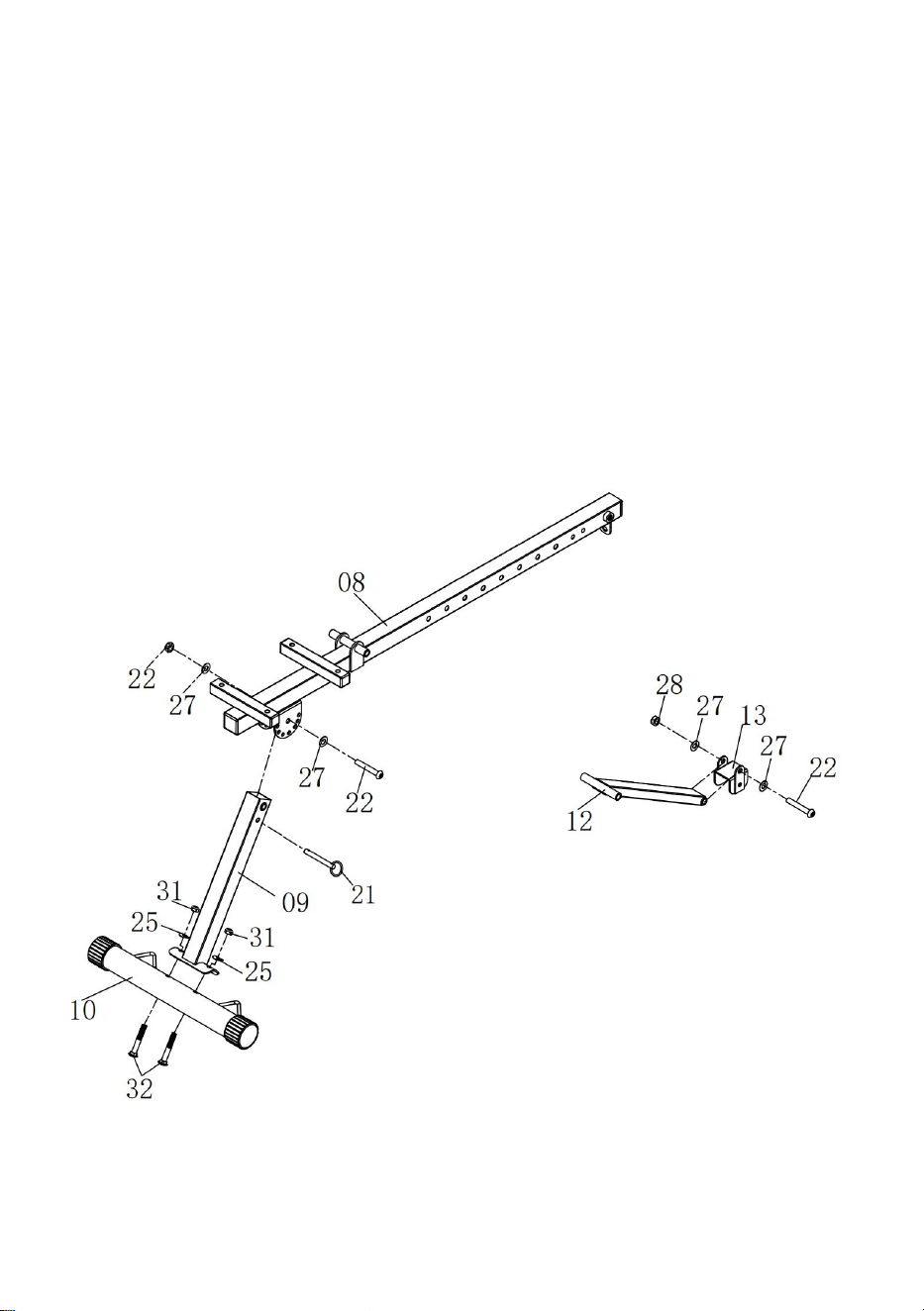

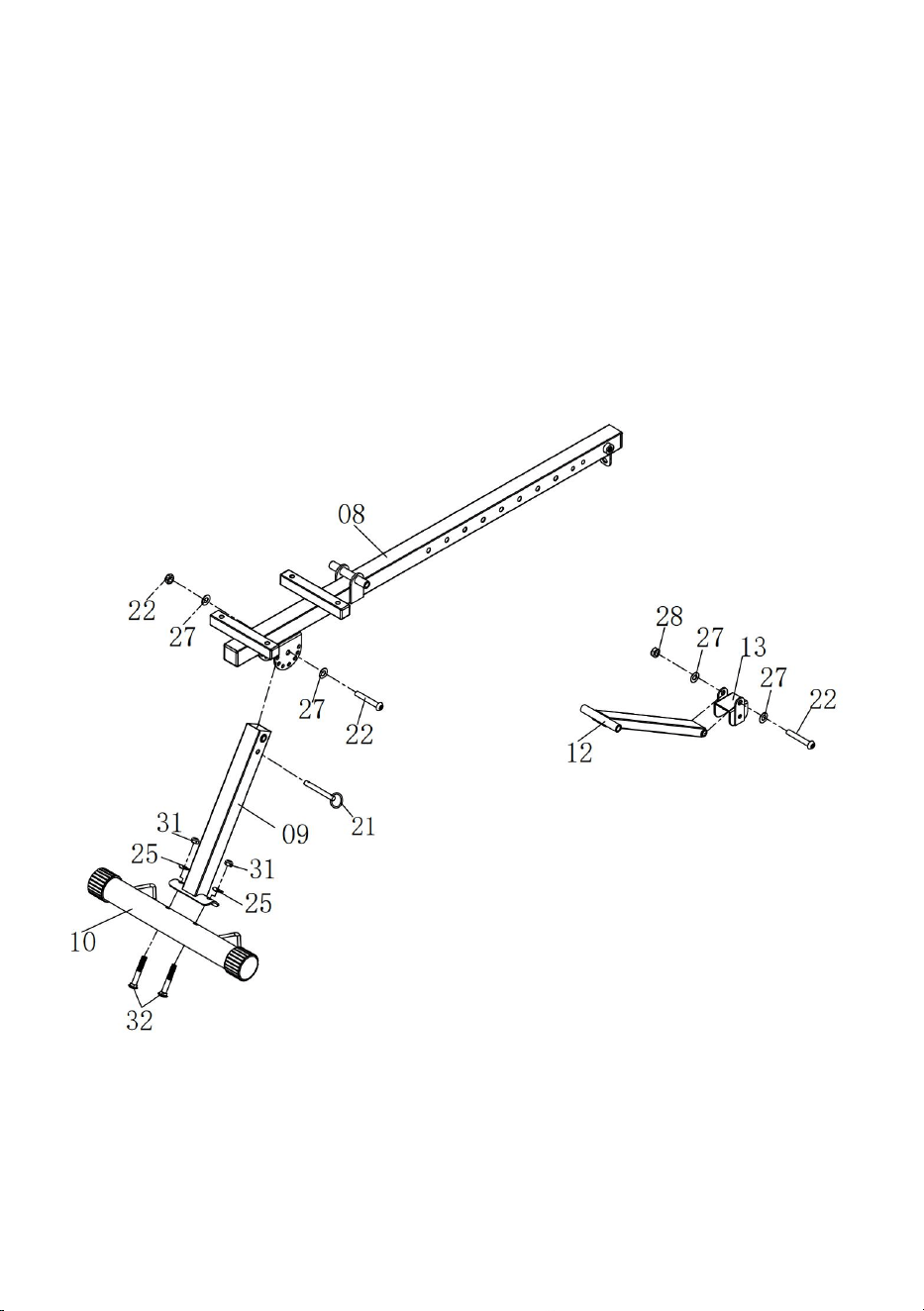

Step 2:
A) Attach the Front Upright (09) to Front Base Tube (10) by using two
Carriage Bolts (32), two Flat
Washers (25) and two Nylon Nuts (31)
Attach the Front Upright (09) to the front side of Main Frame (08) using one
Allen Bolts (22), two
Flat Washers (27) and one Nylon Nut (28), then insert the Lock Pin (21)
B) Insert the Backrest Adjustable Tube (12) to Adjustable Piece (13) using
one Allen Bolts (22),
two Flat Washers (27) and one Nylon Nuts (28).
12

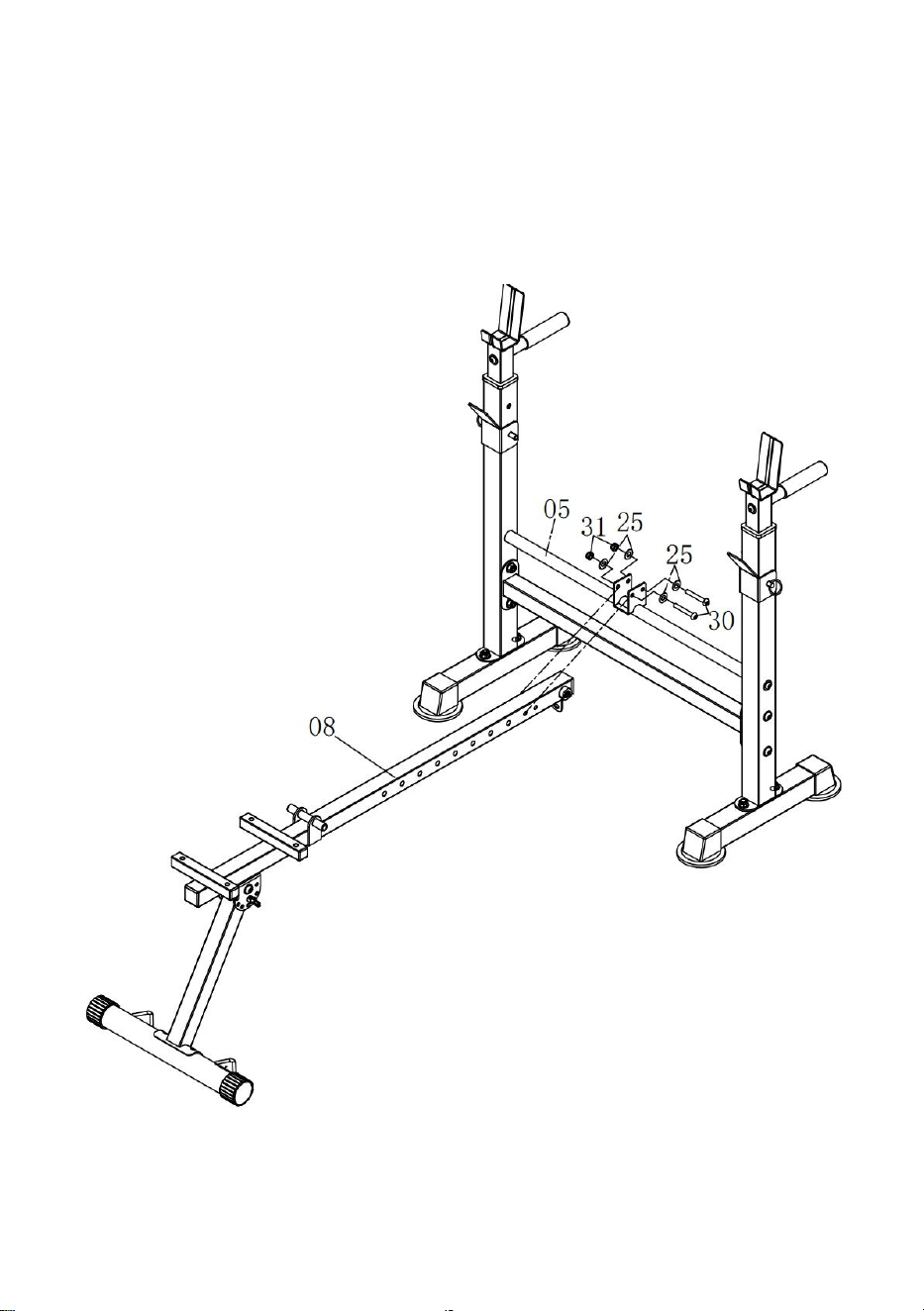

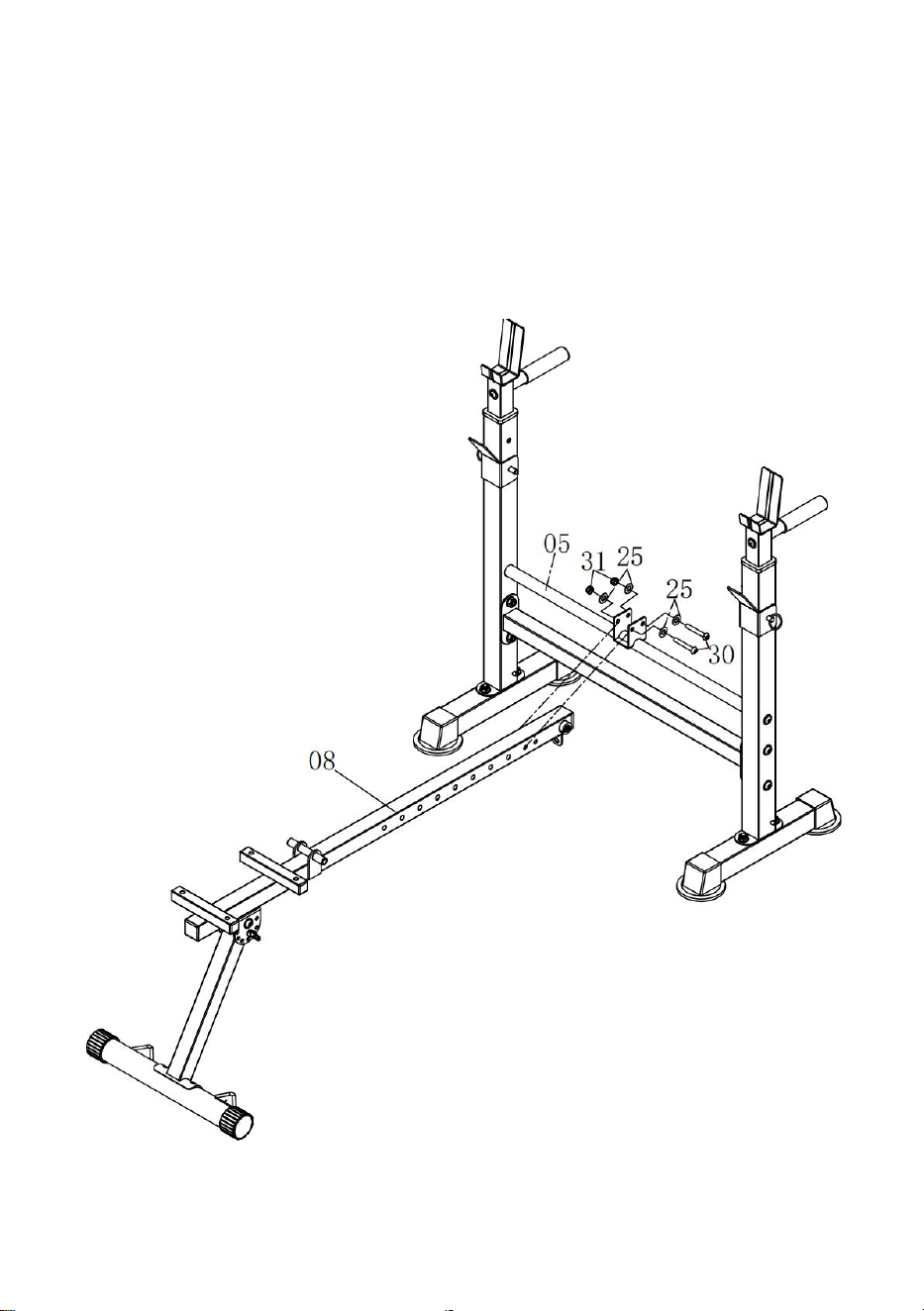

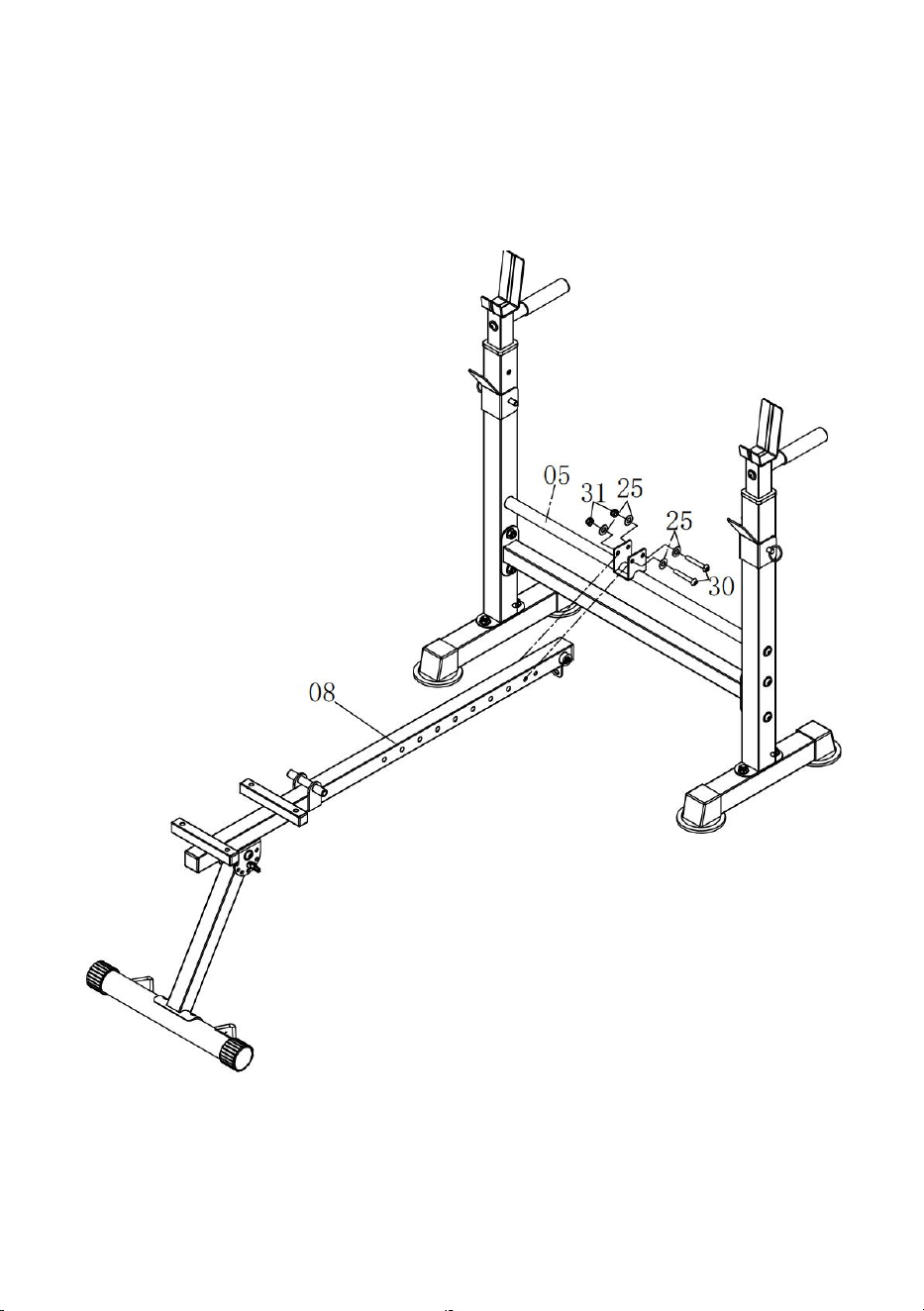

Step 3:
Attach rear side of Main Frame (08) to Main Frame Supporting Tube (05)
using two Allen Bolts
(30), four Flat Washers (25) and two Nylon Nuts (31).
13

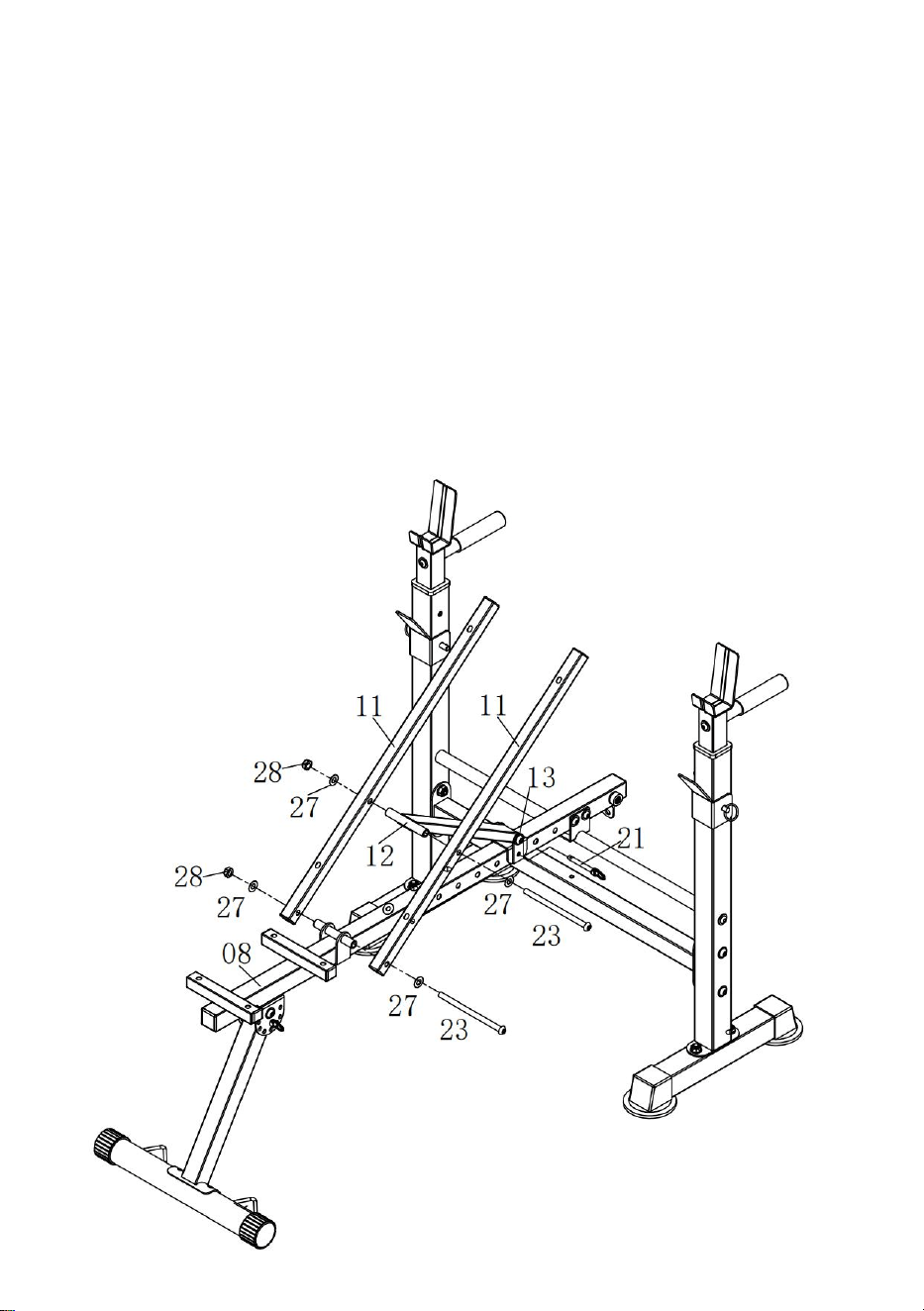

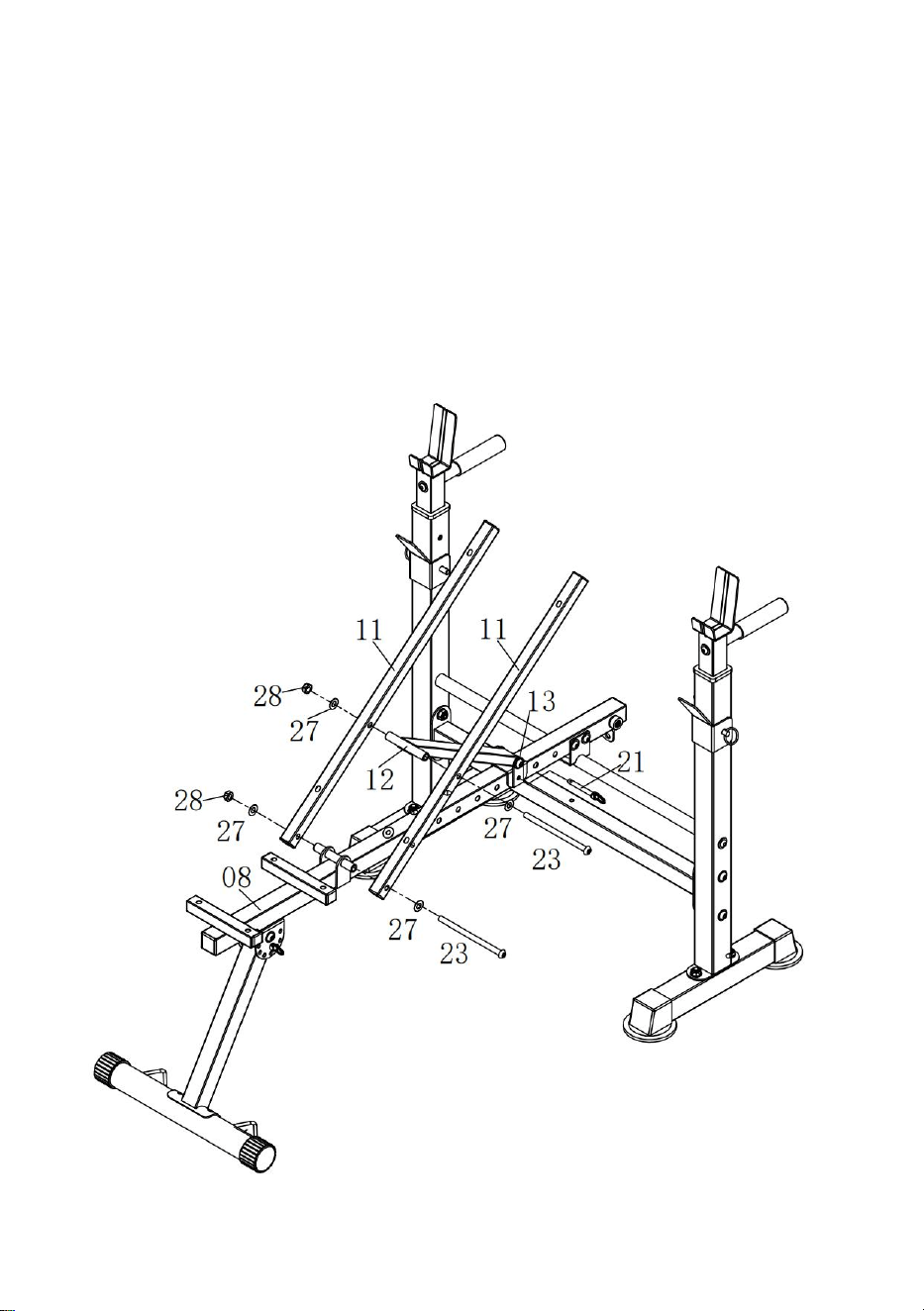

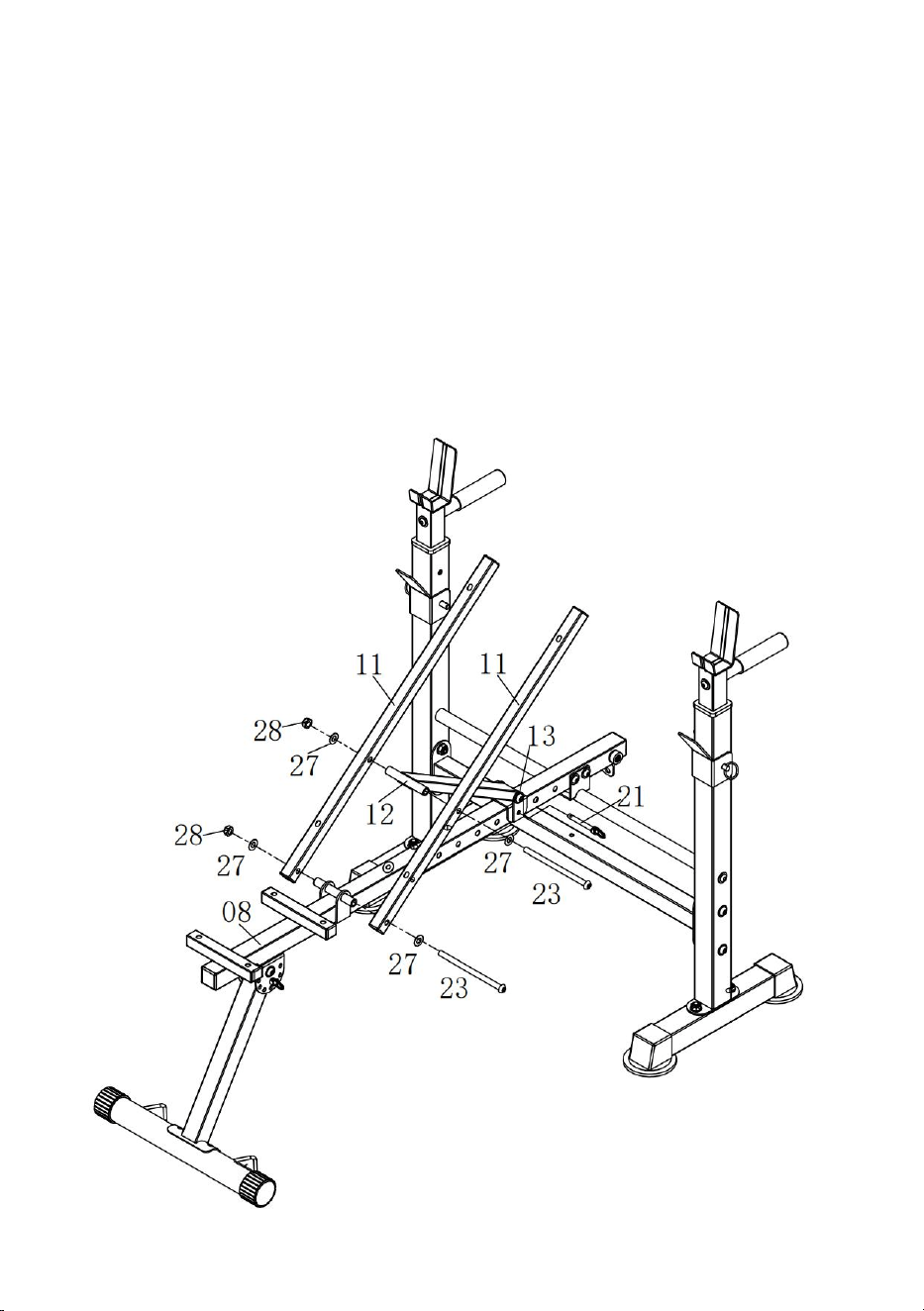

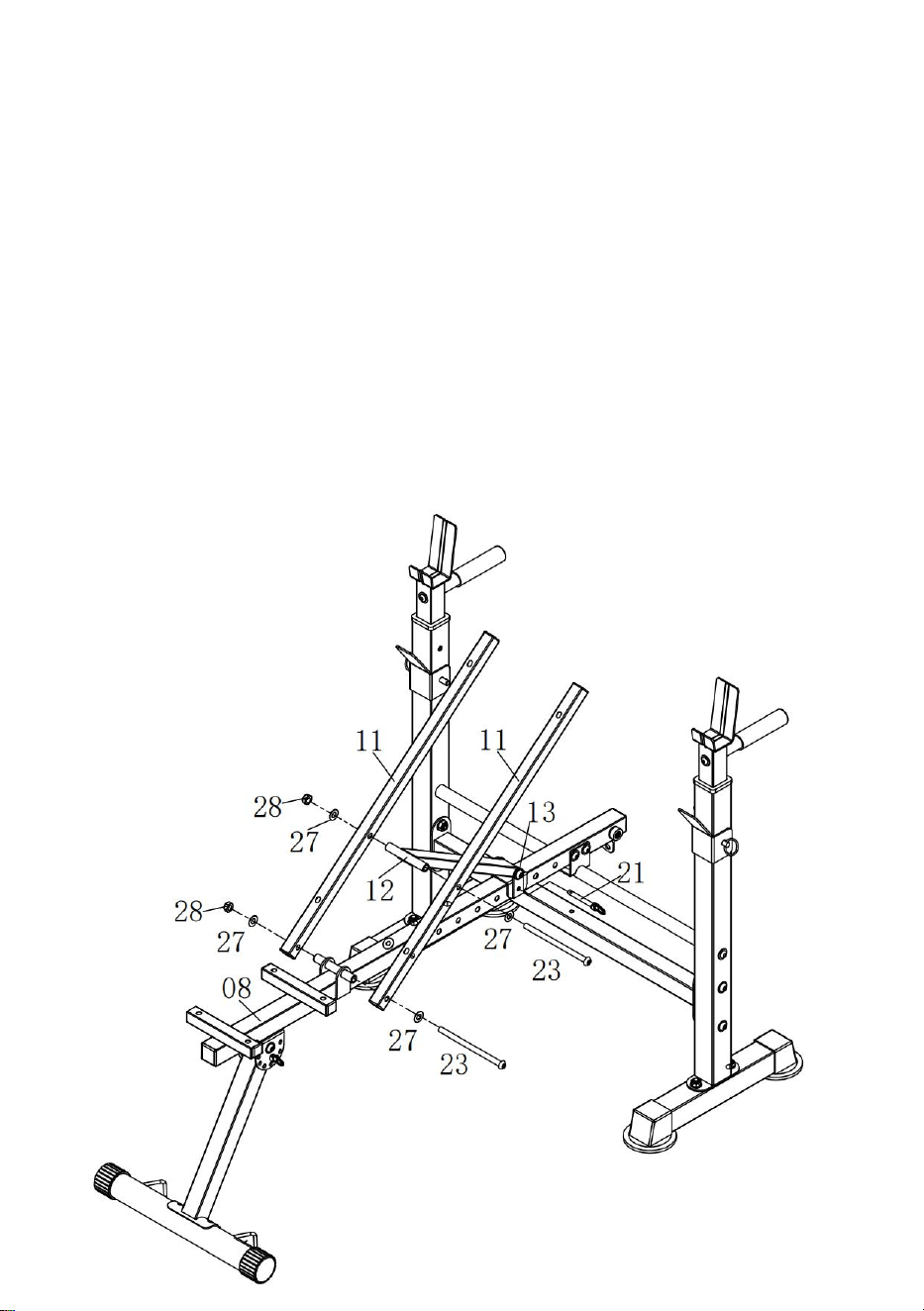

Step 4:
Attach two Backrest Supporting Tubes (11) to the welded rod of Main
Frame (08) secure by one Allen Bolt (23), two Flat Washers (27) and one
Nylon Nut (28).
Place the Backrest Adjustable Tube (12) in the middle of the Backrest
Supporting Tubes (11) and insert one Allen Bolt (23), two Flat Washers (27)
and one Nylon Nut (28) to fix.
Attach the Adjustable Piece (13) to the hole of Main Frame (08) using Lock
Pin (21)
14

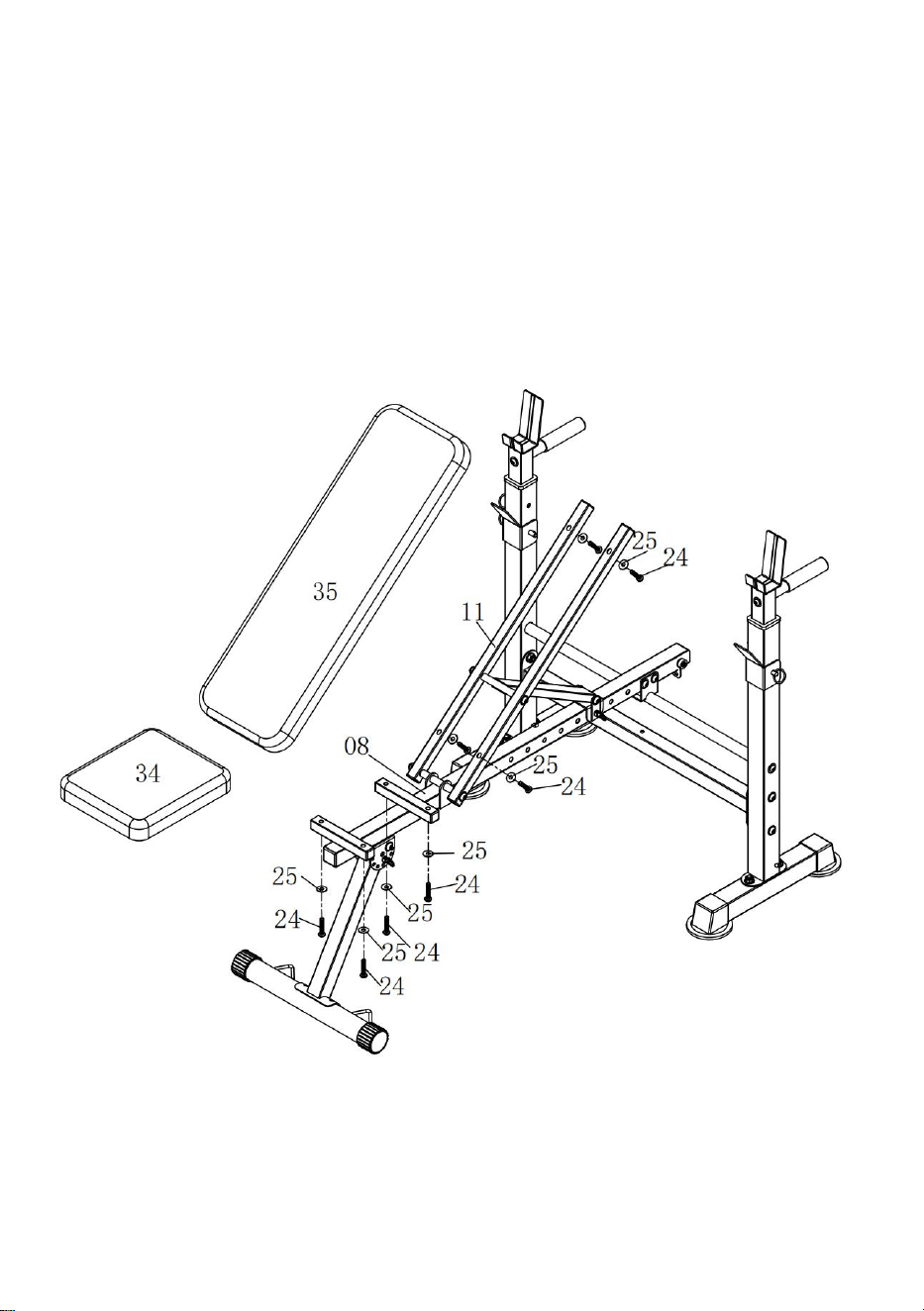

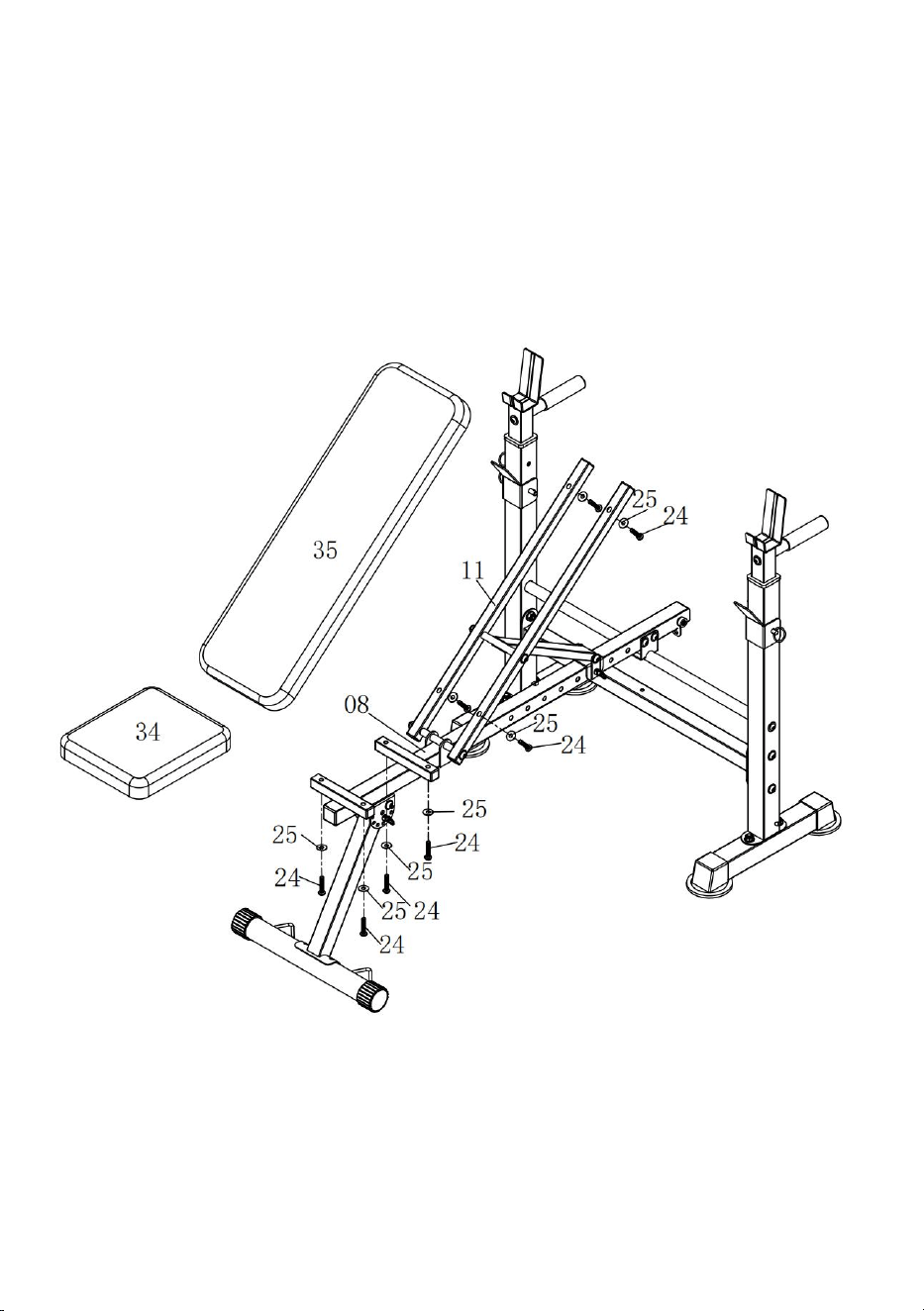

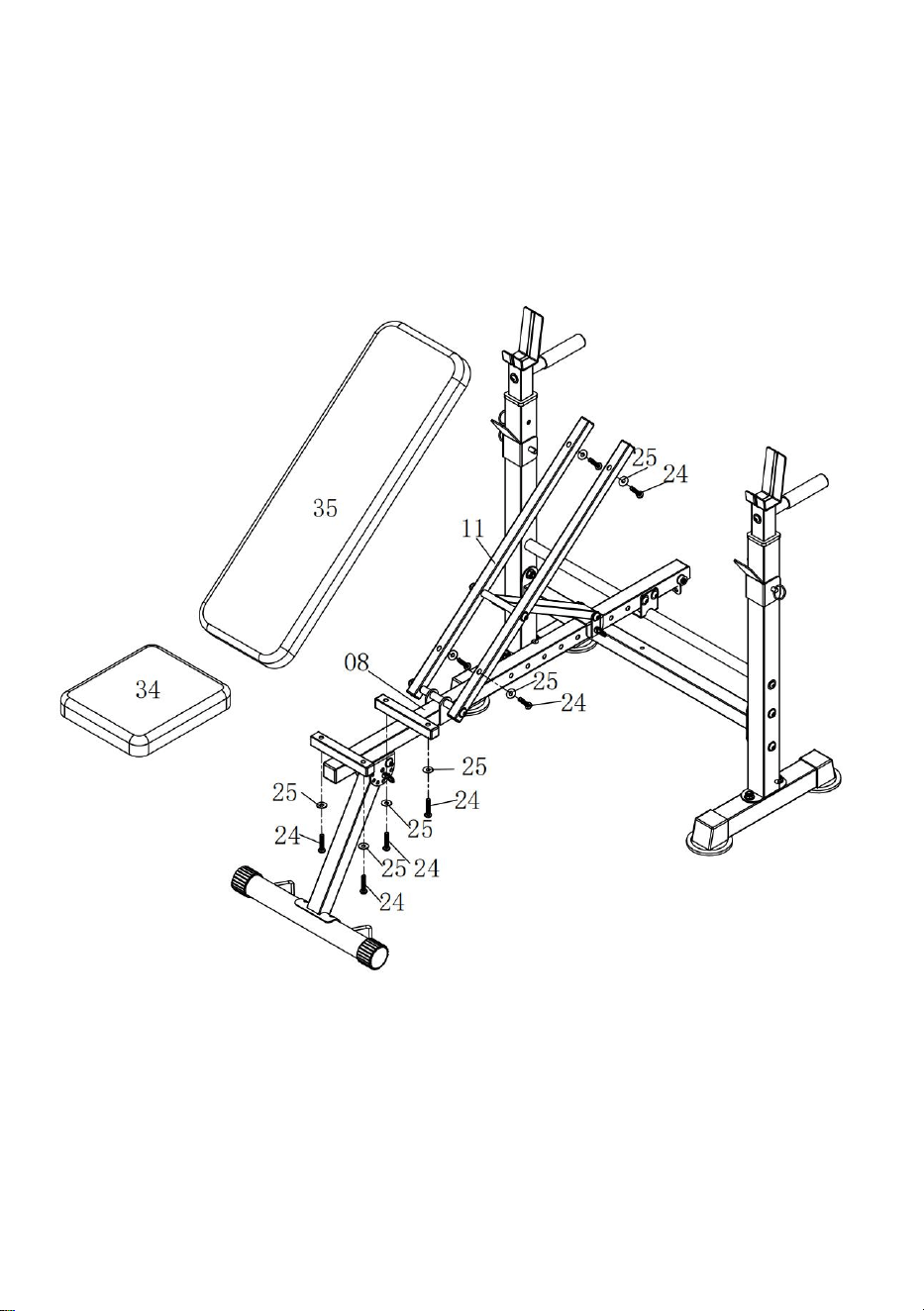

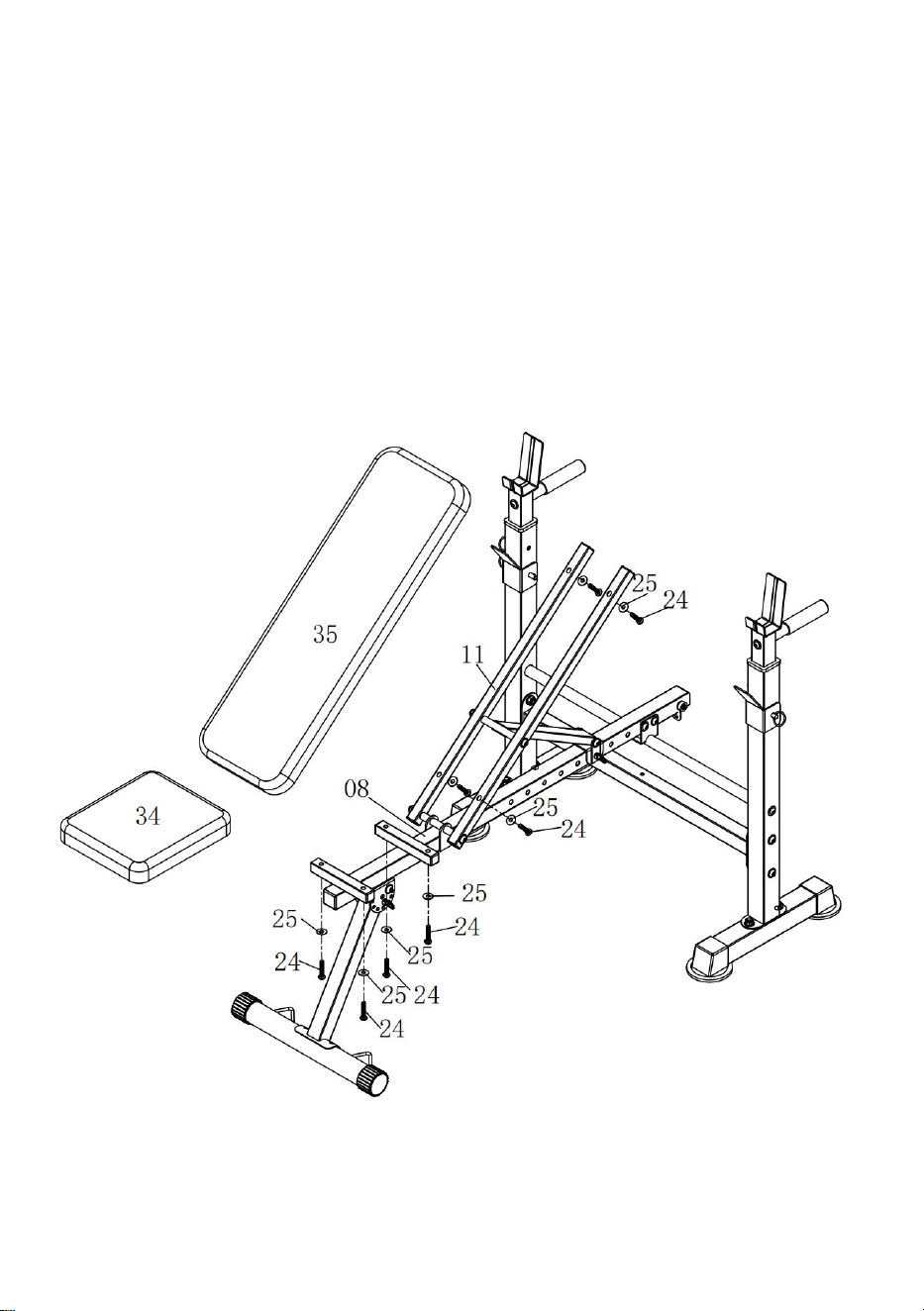

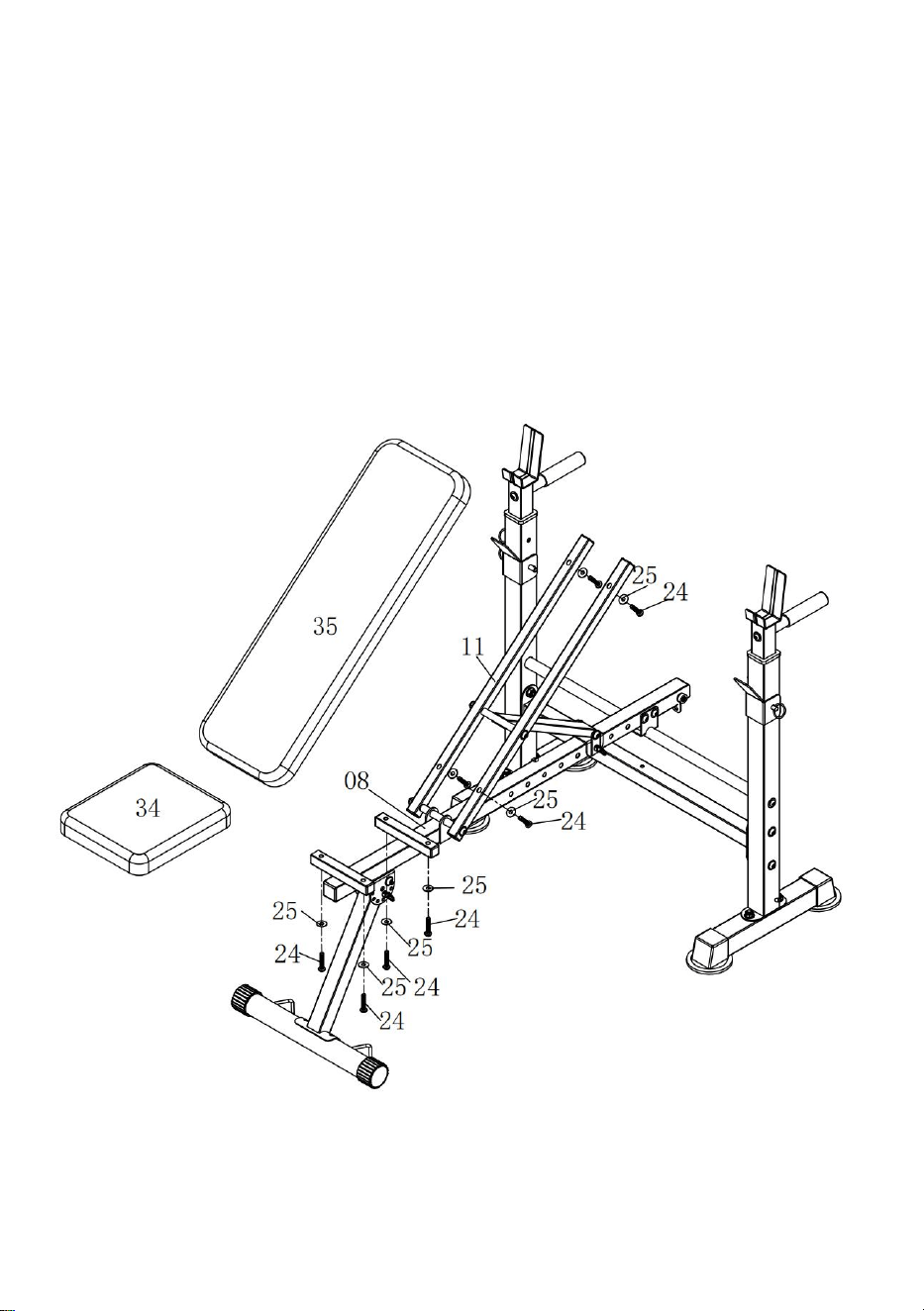

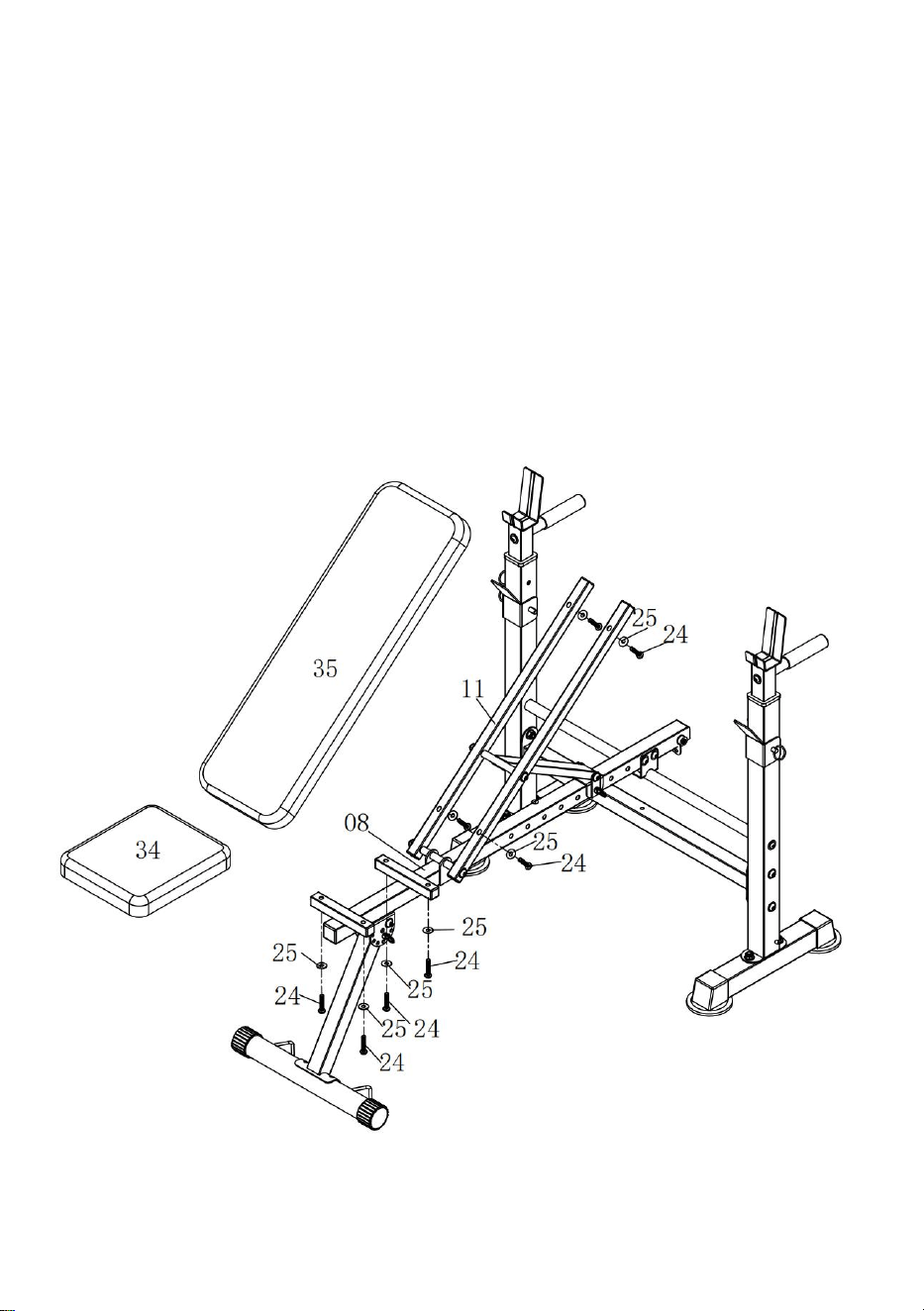

Step 5:
Attach the Seat Cushion (34) to the Main Frame (08) by using four Allen
Bolts (24) and four Flat Washers (25).
Attach the Backrest Cushion (35) to the Backrest Supporting Tubes (11) by
using four Allen Bolts (24) and four Flat Washers (25).
15

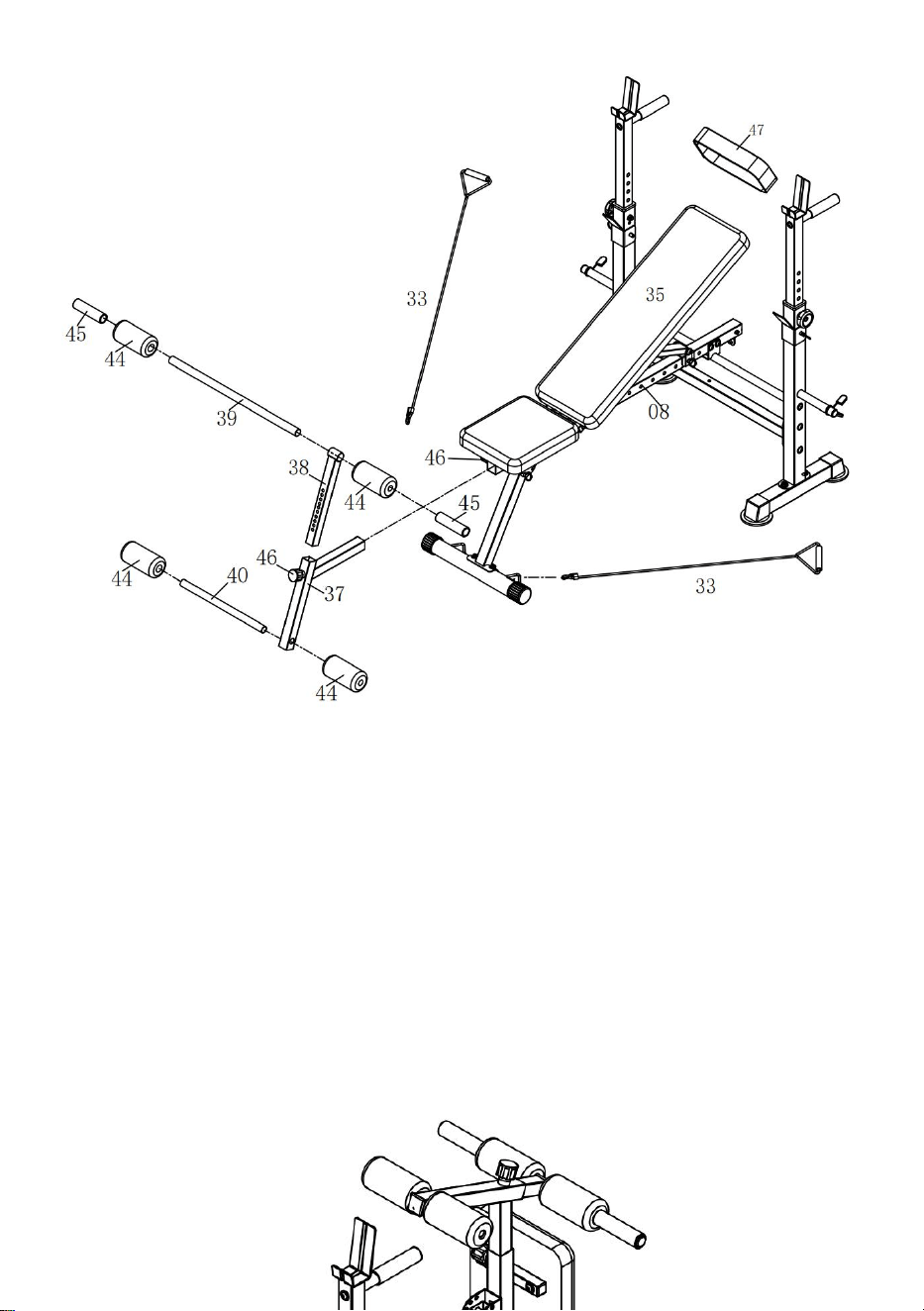

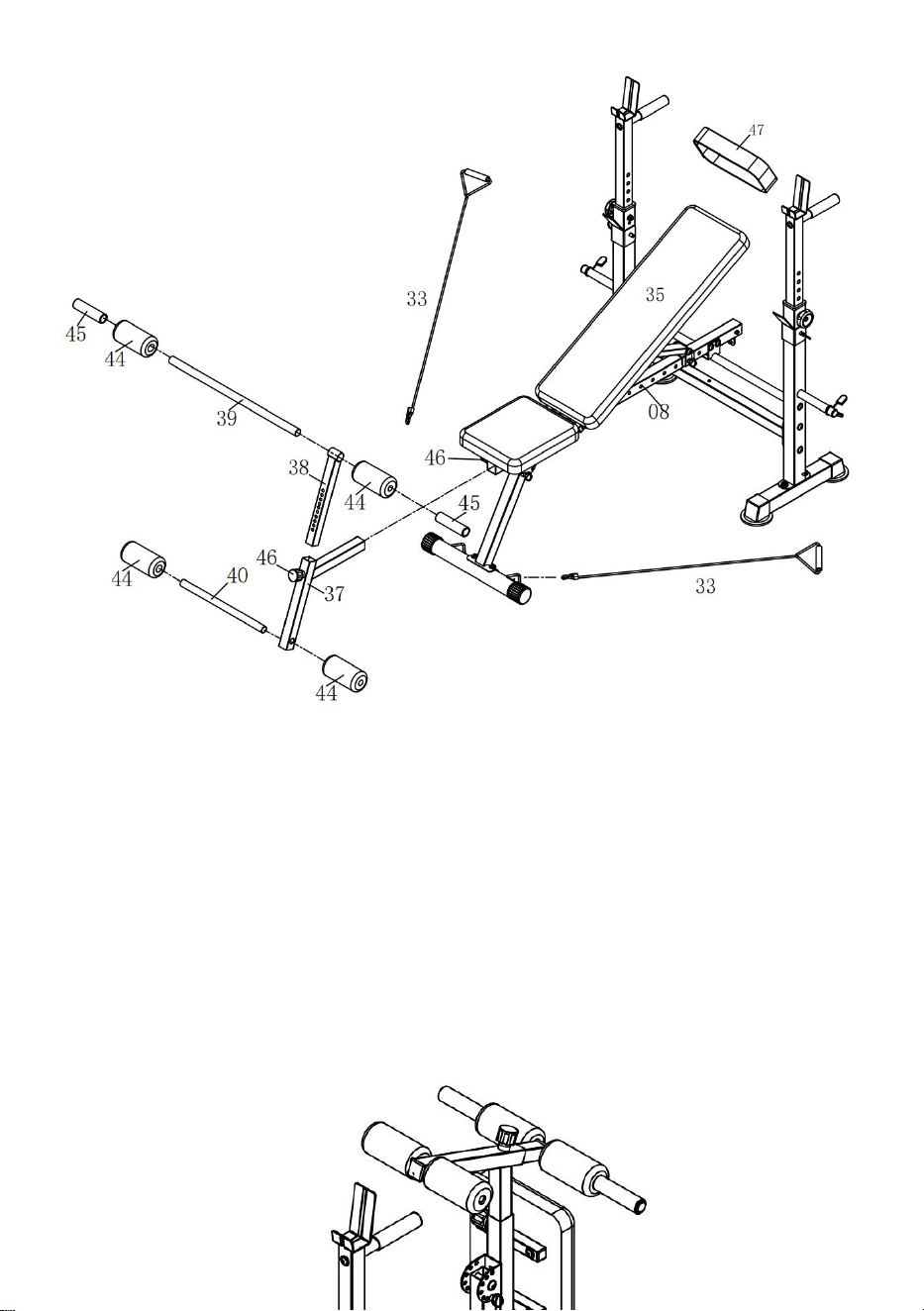

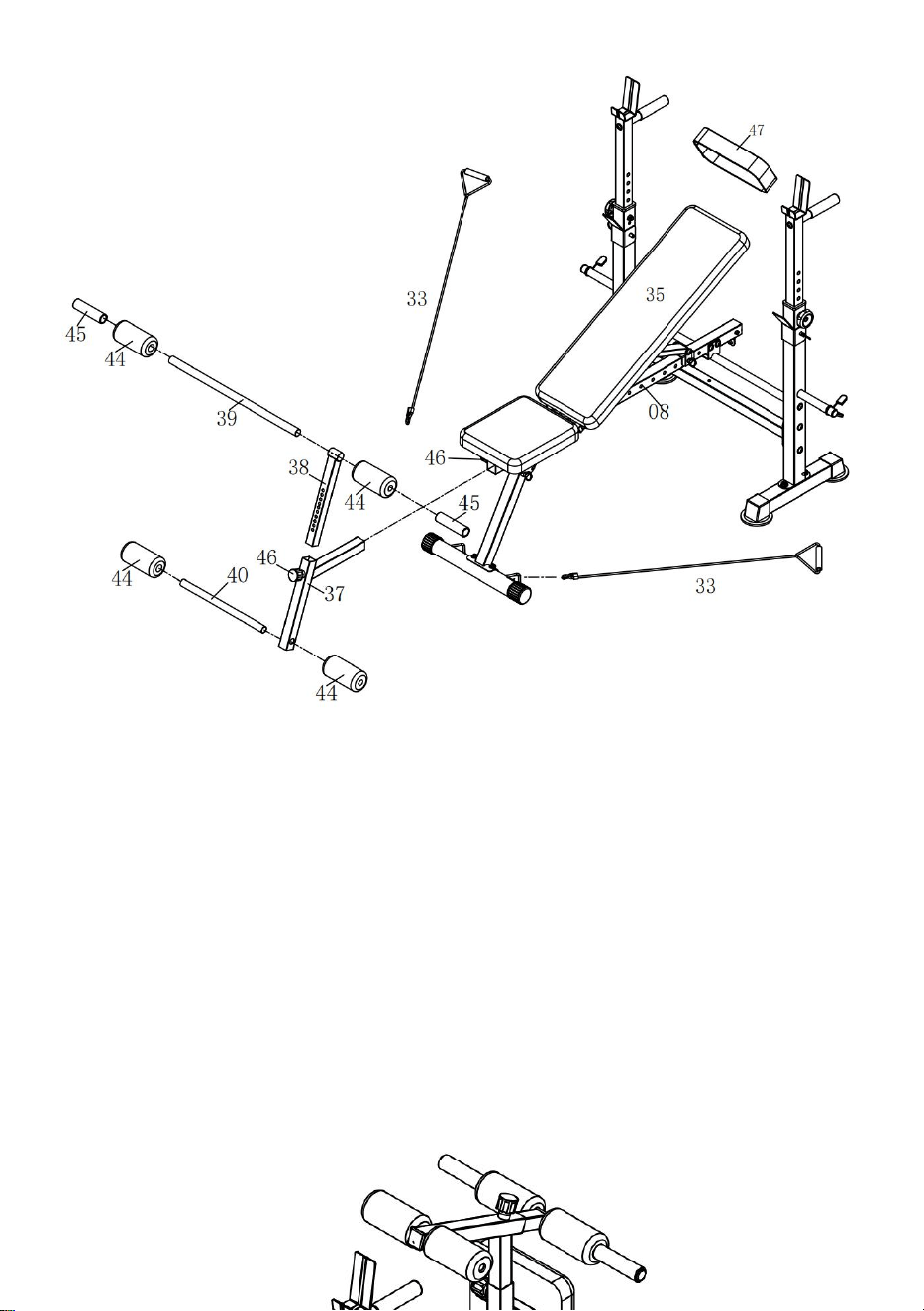

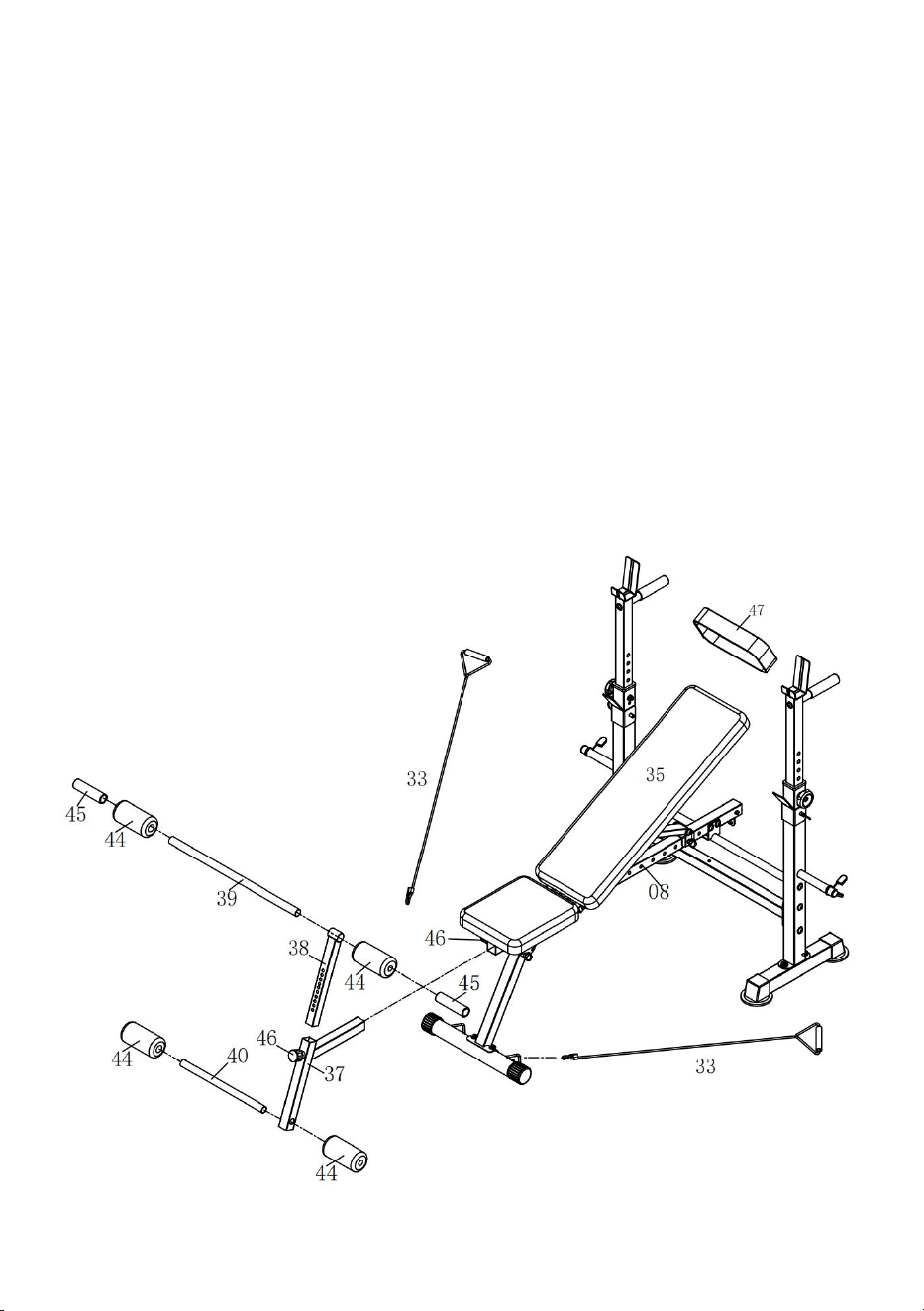

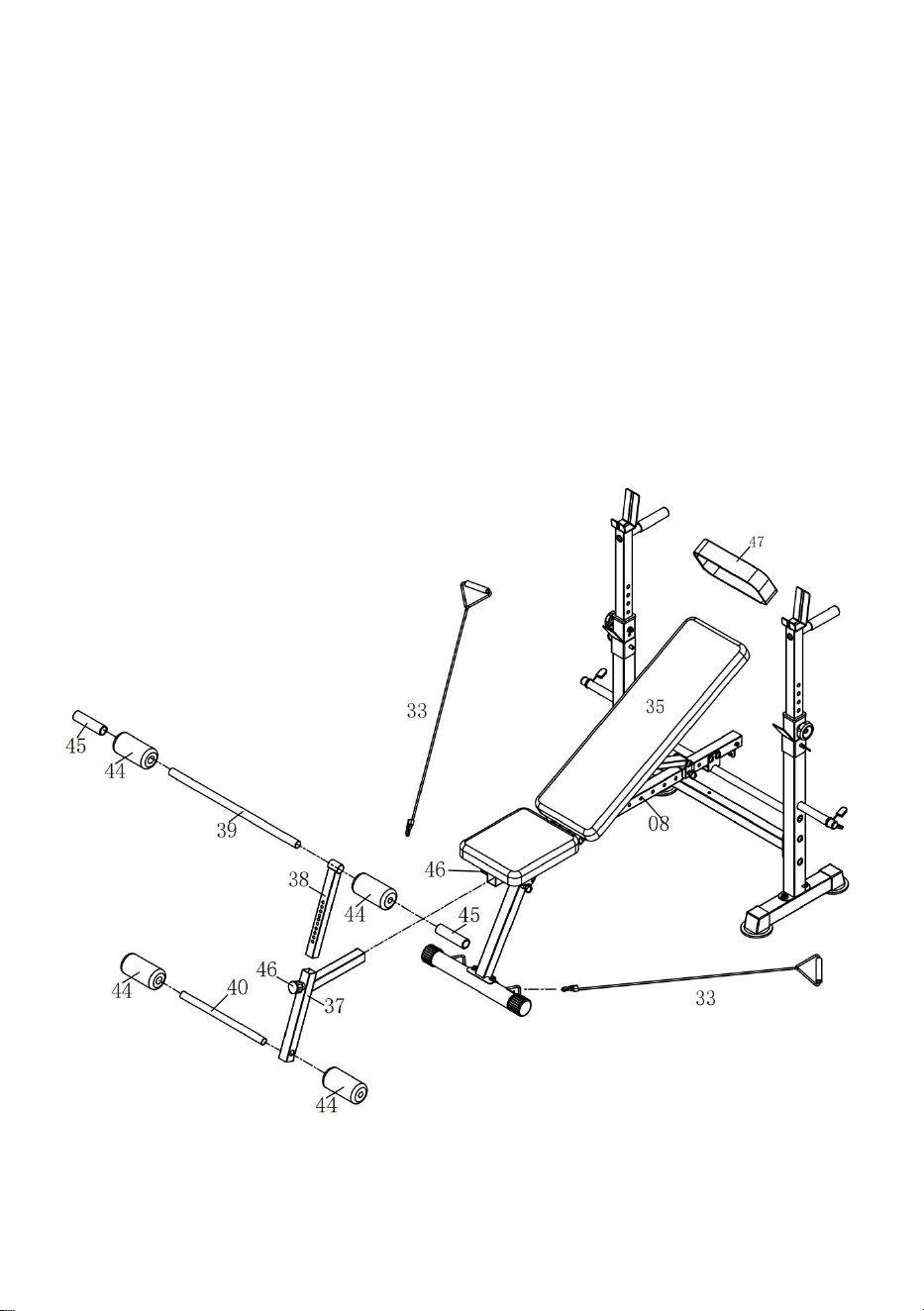

Step 6:
A) Attach Leg Extension (37) to Main Frame (08) secure with Adjustable
Knob (46).
Insert Adjustable Tube (38) to Leg Extension (37) secure with Adjustable
Knob (46)
B) Slide Long Foam Tube (39) to Adjustable Tube (38), insert Foams (44)
and Small Foams (45) to each side of Foam Tube (39).Slide Short Foam
Tube (40) toAdjustable Tube (38), insert Foams (44) to each side of Foam
Tube (40).
C) Attach two Ropes (33) to the Front Base Tube (10).Attach the Straps
(47) to Backrest Cushion (35).
16
THE ASSEMBLY PROCESS IS NOW COMPLETE.
For your safety, Please tighten the screw and adjust it to the appropriate
position.
Please visually and functionally inspect and test the unit after assembly is
complete.

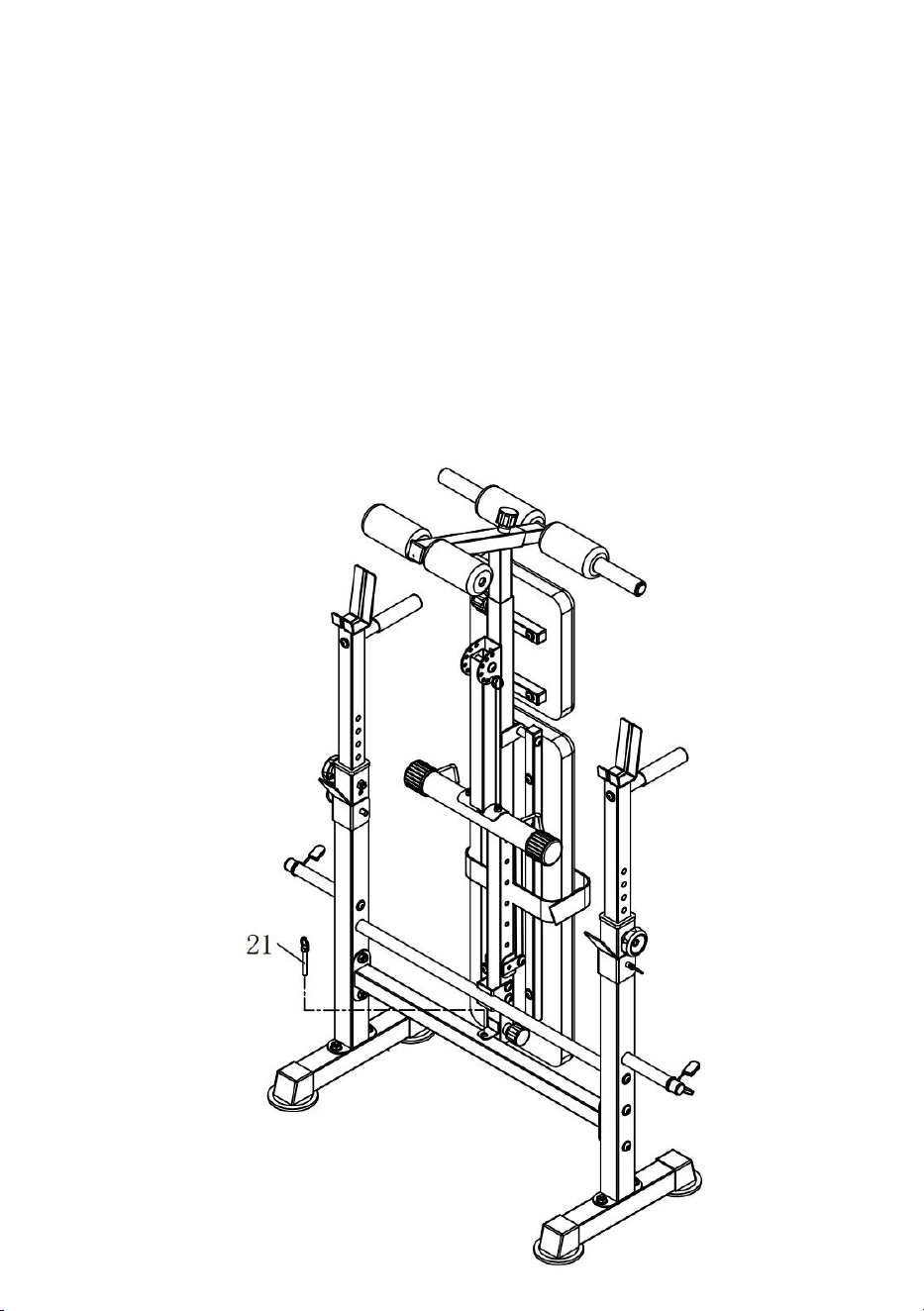

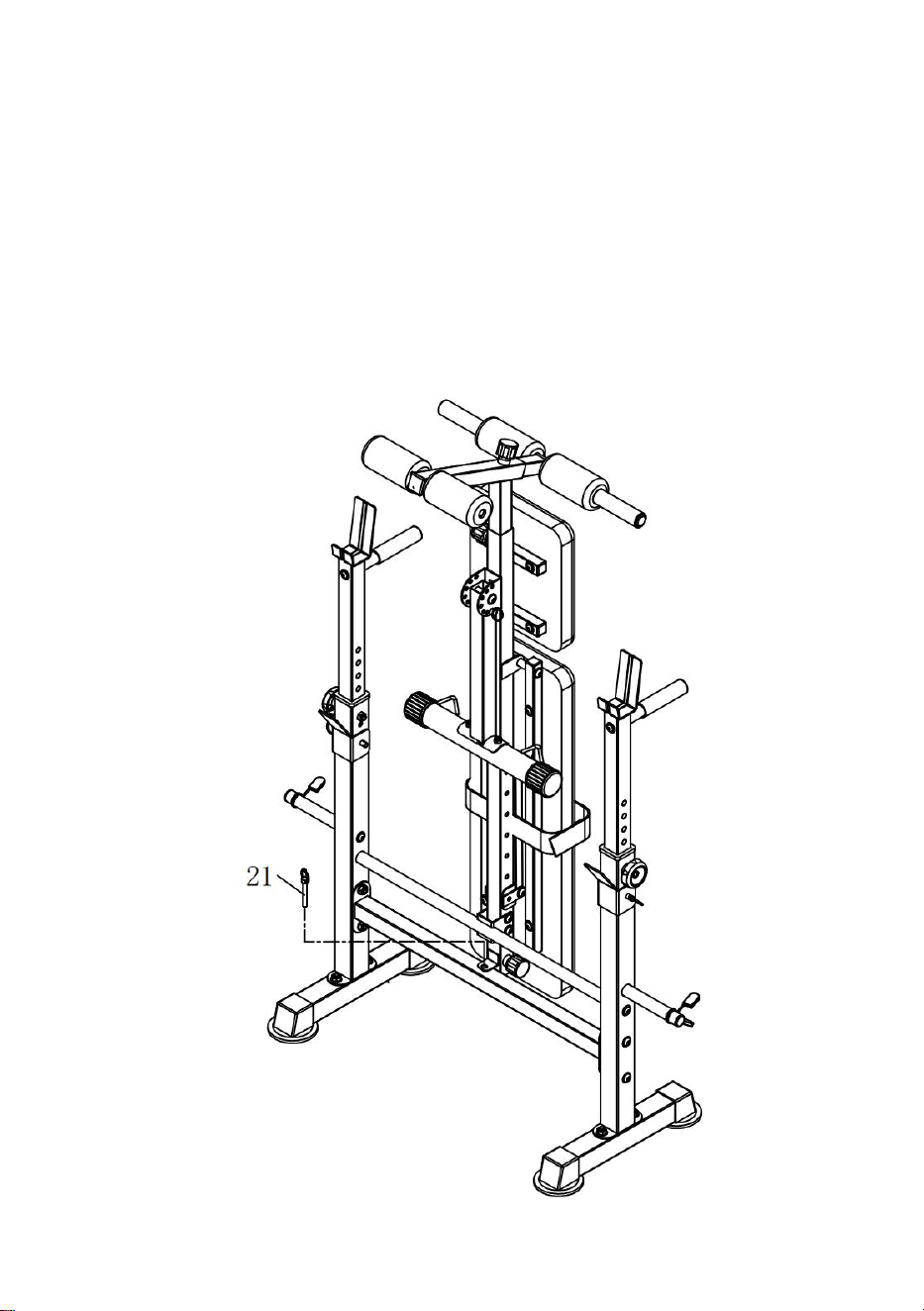

Step 7:
The following figure shows the folded state of the product.
17
NOTE : The Maximum Weight Capacity for this product is 600 lbs or
272kgs. Only one person should use this piece of equipment at one time.
Product size chart
18
Cleaning and disinfection
1. Wipe the surface with a wet cotton cloth.
2. Check the screws regularly every 3 months for loosening and tighten
the screws
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
