Multifunctional Weightlifting bed
MODEL:SJ7810
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
1
MODEL:SJ7810
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Multifunctional Weightlifting bed
2
Thank you very much for choosing this product.
Please read all of the instructions before using it.The information will help
you achieve the best possible results.
Operation safety
WARNING:
Please read all instructions before using this product
It is the Owner's responsibility to ensure that all users of this
product are fully aware of all warnings and precautions.
·Do not use it if you are pregnant
·Before beginning any exercise program consult your physician.
·Read all instruction before using this product.
·Keep children and pets away from sit-up bench while in use.Children
should not use.The product. without adult supervision.
·Inspect and tighten all parts each time before using this sit-up bench.
·Please clean this machine using damped wipes only.Do not use any
cleansers.Please Consult with customer service if you have any questions.
·This product should be placed on a flat surface when using.Place an
anti-slippery mat under the machine if needed.
·Please wear proper clothes when using this product.
·Do not use it if it is not functional or parts are not well-assembled.
·If you feel any chest pains,nausea,dizziness,or short of breadth,you
should stop exercising immediately and consult your physician before
continuing.
·Before use, always ensure that your product is positioned on a solid,
hard-flat surface.
·Store idle equipment out of reach of children and do not allow anyone
unfamiliar with the equipment to use it. This tool is dangerous in the hands
of untrained users.
· When using the product, the crowd of onlookers must keep adistance of 3
meters to avoid accidental injury.
3
At NO time should pets or children under the age of 12 be
closer to the product than 3 m (10 feet). At NO time should
children under the age of 12 use the product. Children over
the age of 12 should not use the product without adult
supervision.
PLEASE NOTE : Some of the parts and hardwares listed on the parts list
may already pre-assembled
or installed on the unit. Read all instructions carefully before operating this
product. Retain this Users Manual for future reference.
Exercise Plans
1.Beginners are recommended to start with less reps,5 reps as 1set for
example and add reps as goes.
2.Please do not exercise half an hour before /after meals or 1 hour before
sleep.
3.Please make exercise plans.
4

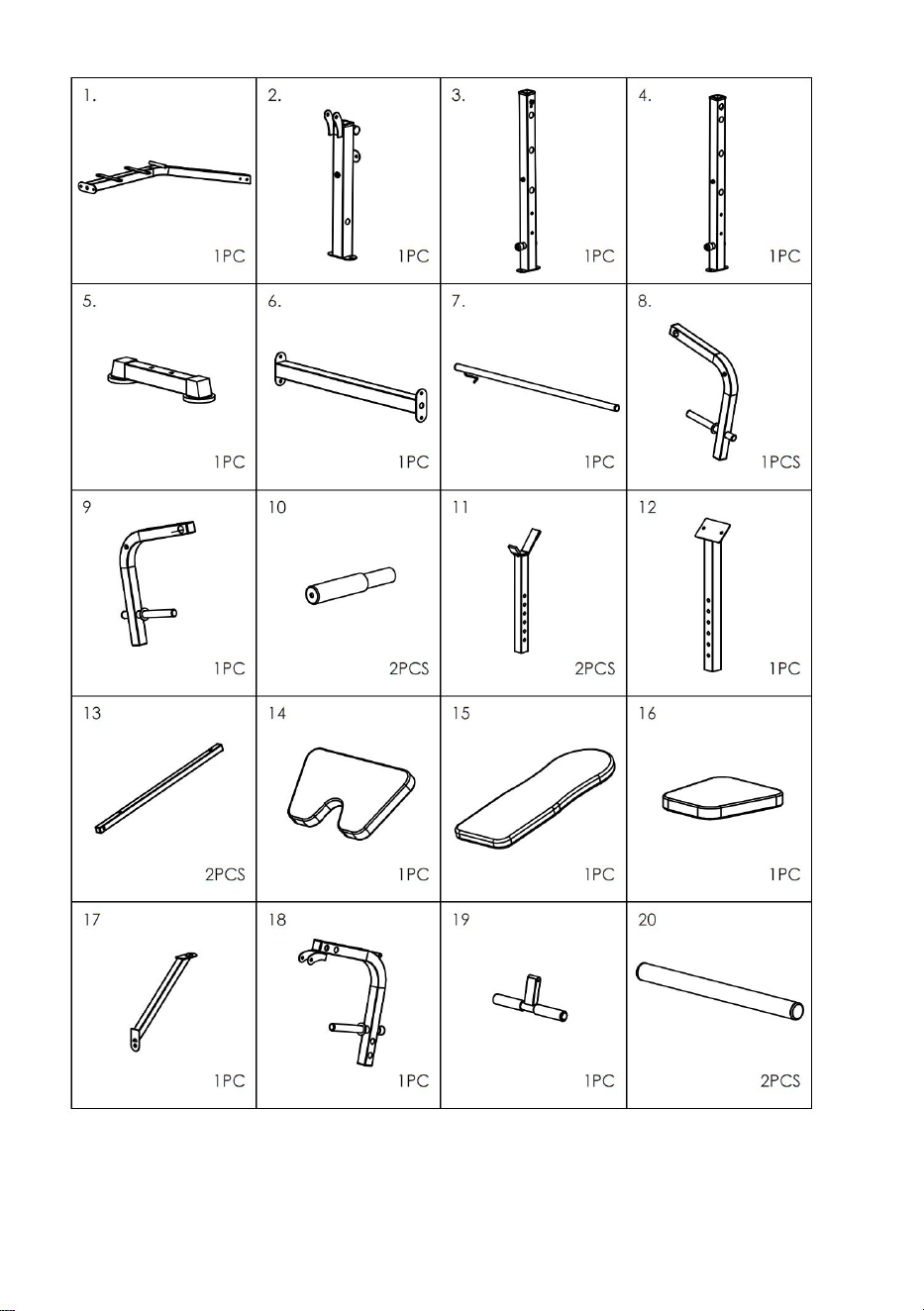

Part List
5
Exploded Diagram
Please note that not all of the parts and hardware you see here will be
used while you are
assembling the machine because some of these are already pre-installed.
6

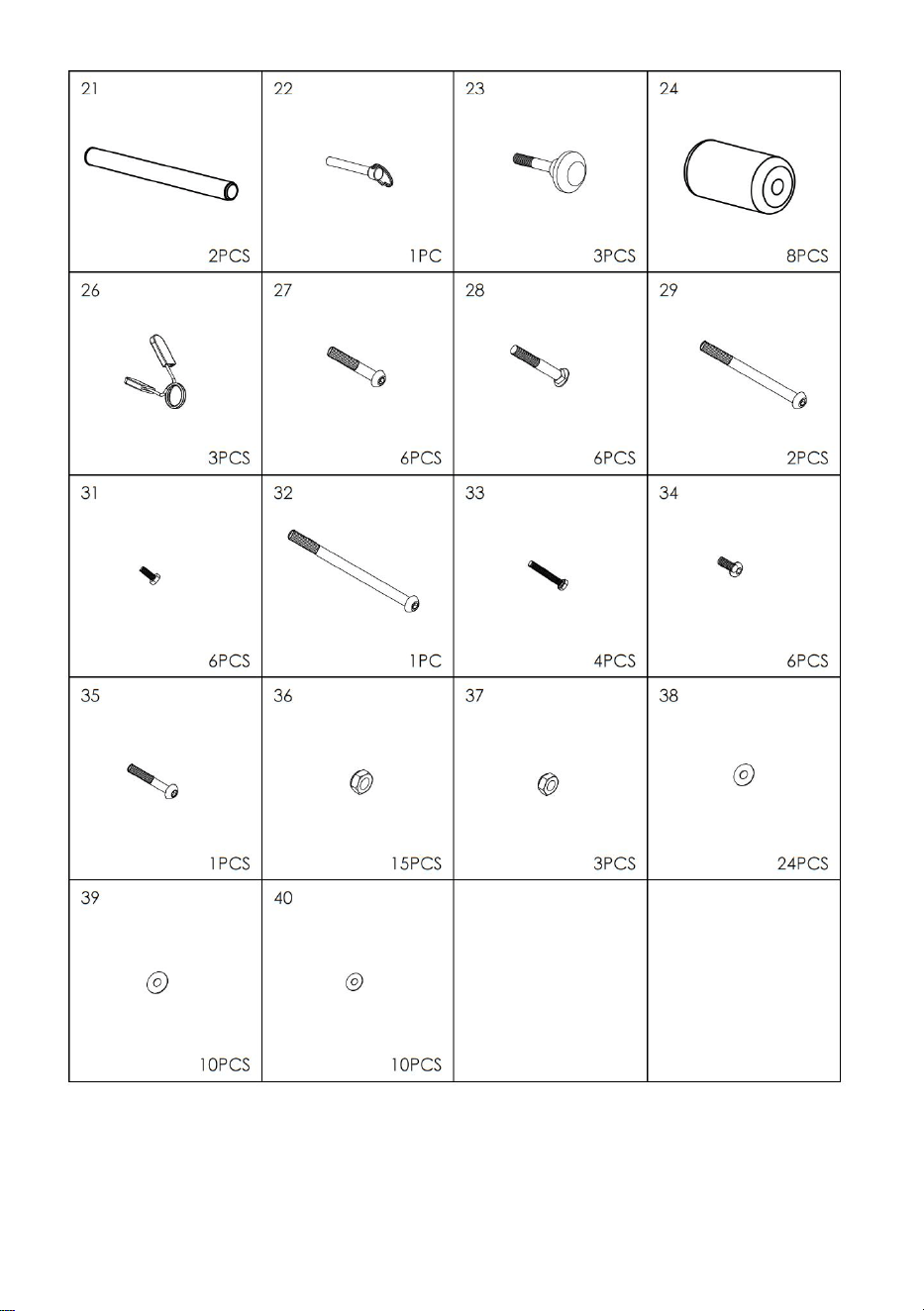

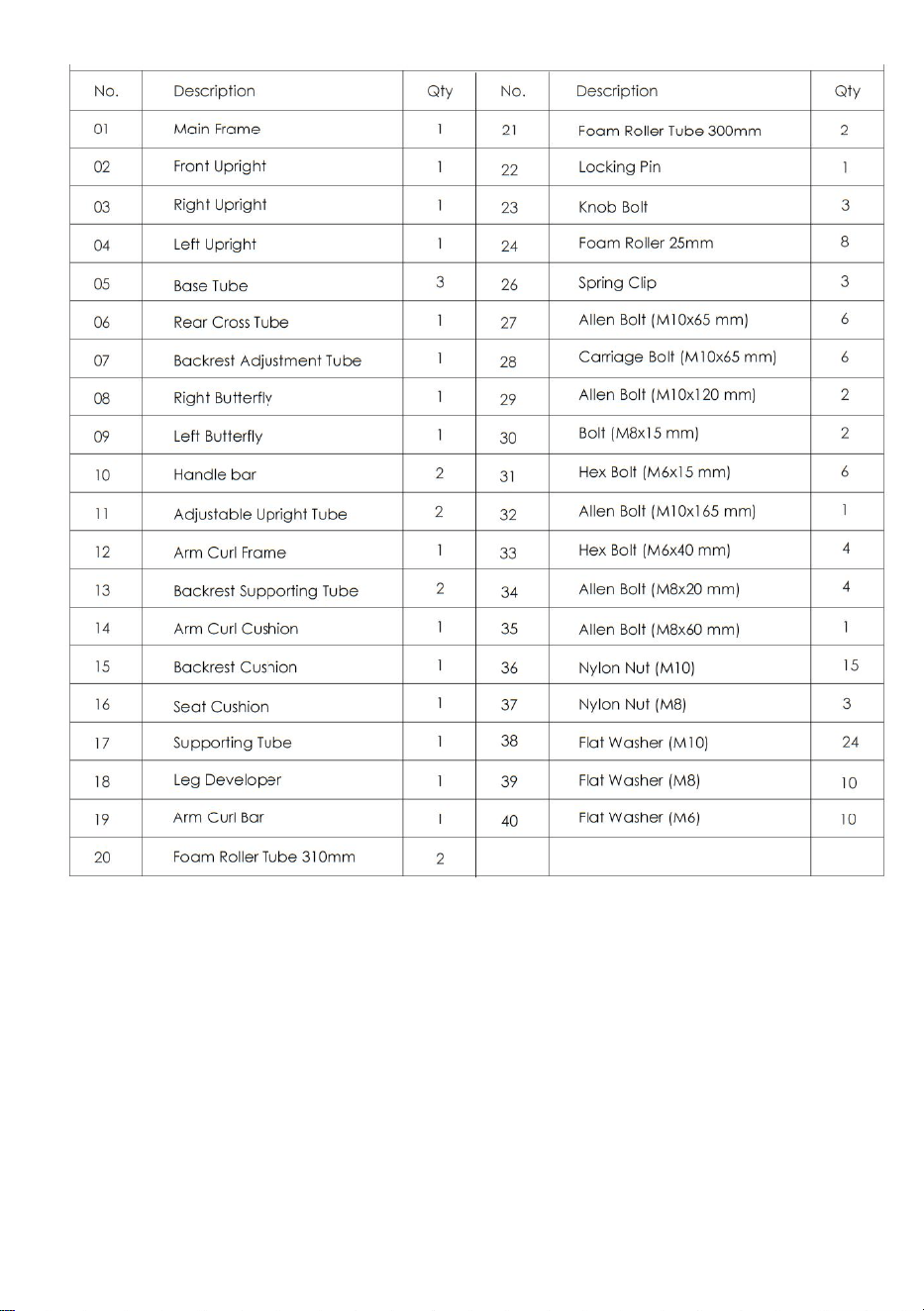

Part List
7
8
NOTE:
To avoid misalignment due to over-tightening, please do not use a wrench
at this time.
Hand-tightening for now will help ensure easy assembly.
Wrench-tightening should be performed after all parts are assembled to
ensure all nuts, bolts, and parts are tightly secured before use.
With the help of an assistant.
Assembly

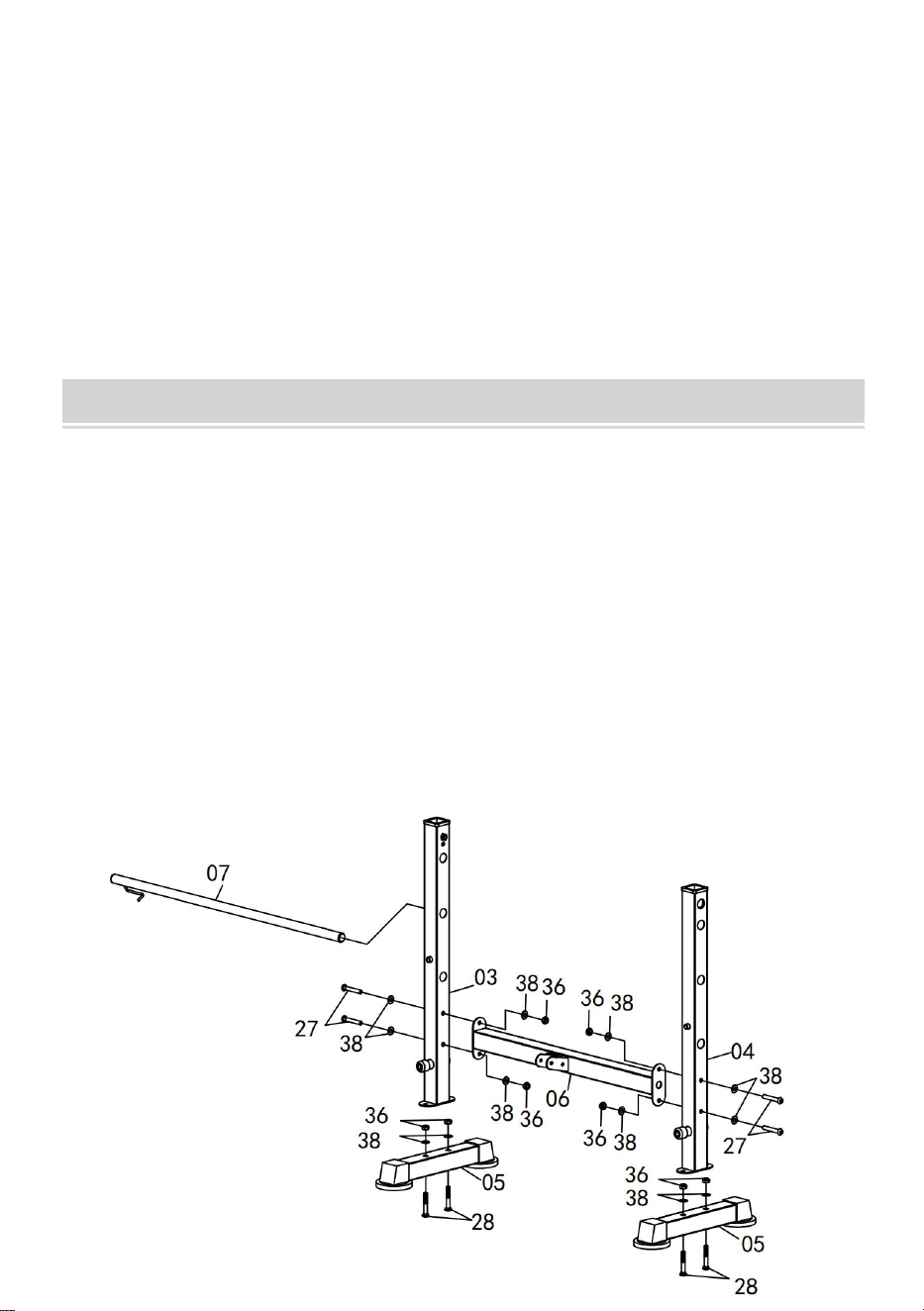

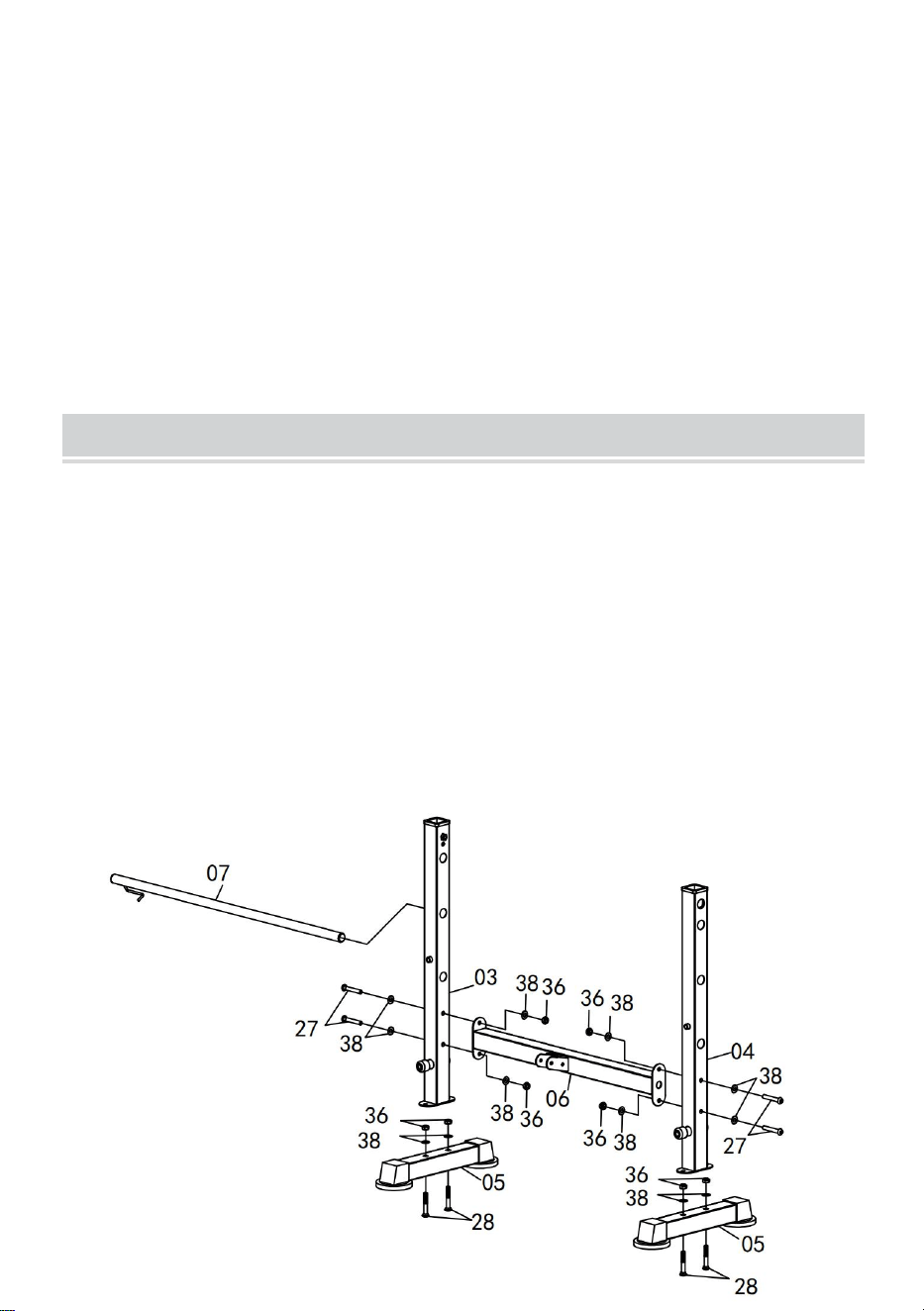

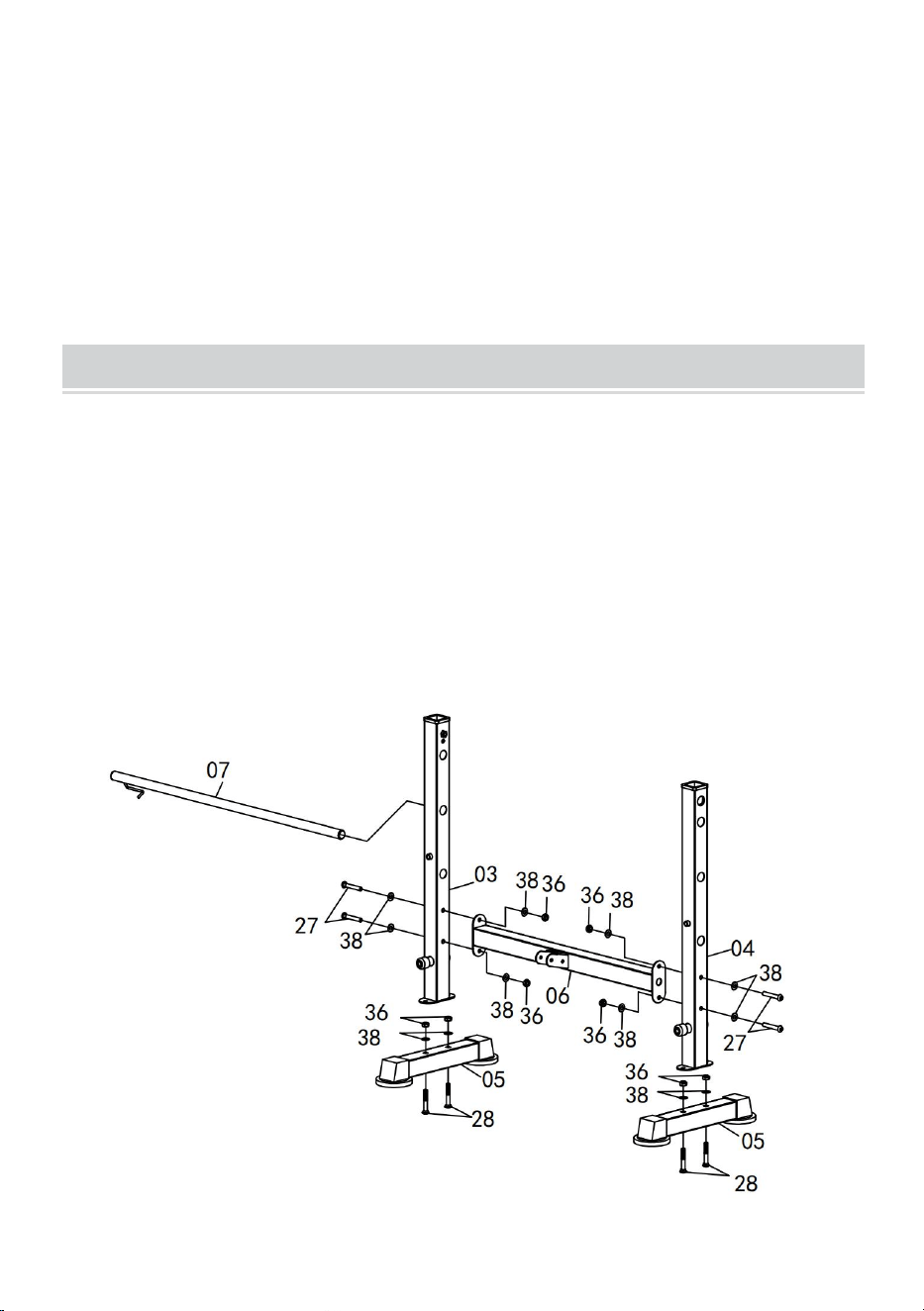

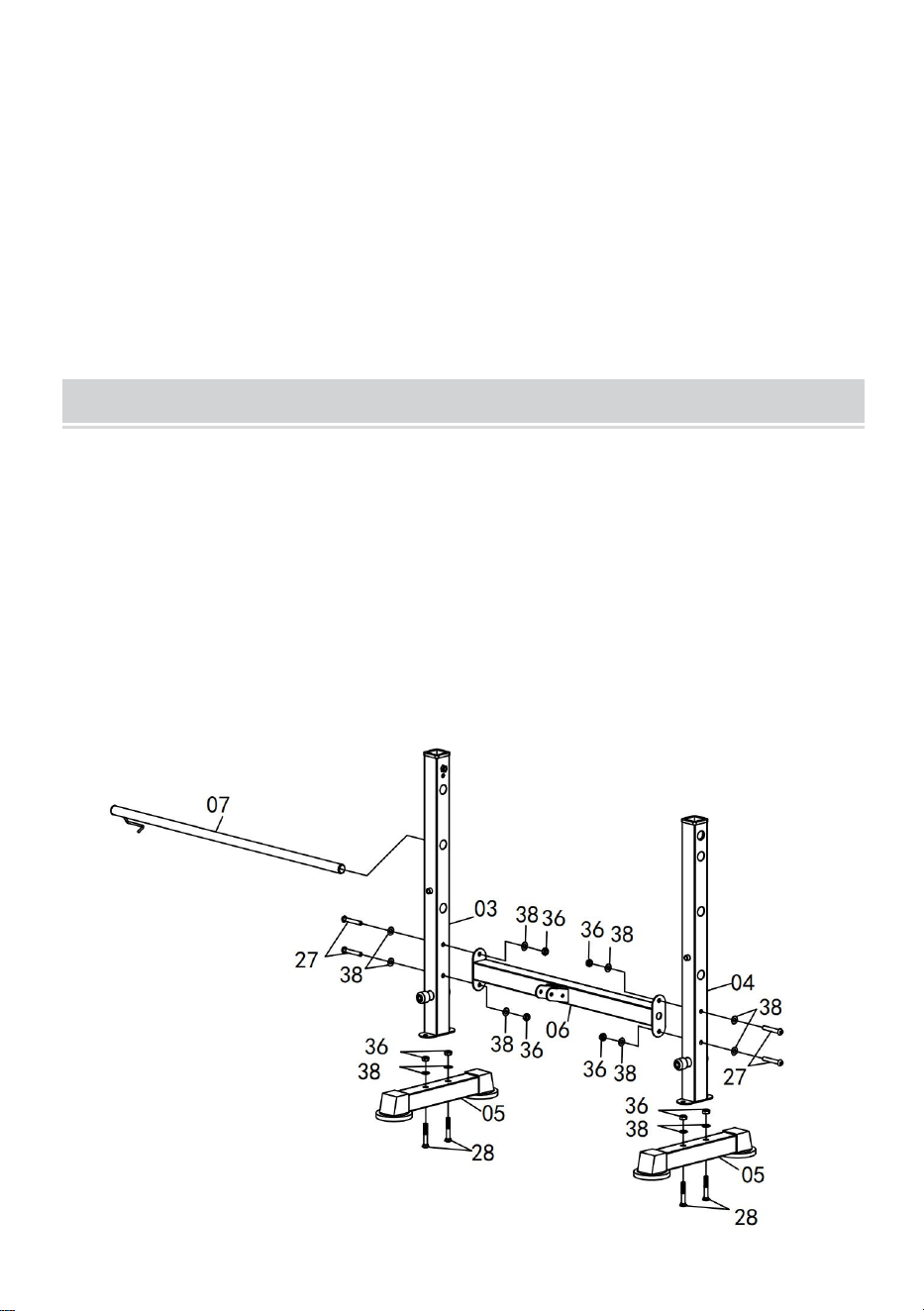

Step 1:
Attach the Left Upright (#04) to one Base tube (#05) by two Carriage Bolts
(#28), two Flat Washers (#38) and two Nylon Nuts (#36) . Repeat this
process with the Right Support (#03).
Attach the Rear Cross Tube (#06) to the Left Upright (#04), secure with two
Allen Bolts (#27) , four Flat Washers (#38) and two Locknuts (#36). Repeat
this process on the other side with the Right Support (#03).
Insert the Backrest Adjustment Tube (#07) to the hole of both Left and
Right Upright (#04/#03).
9

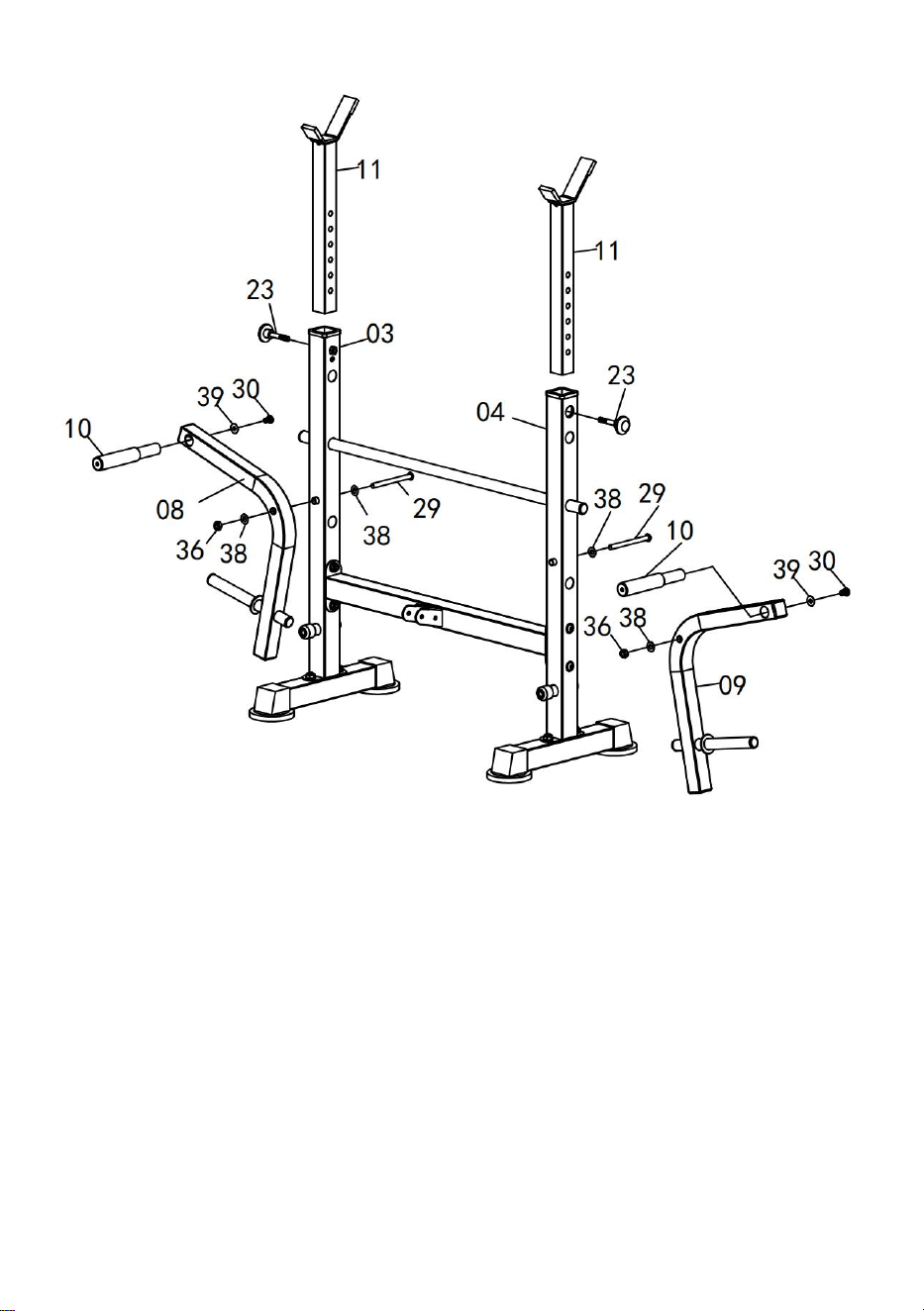

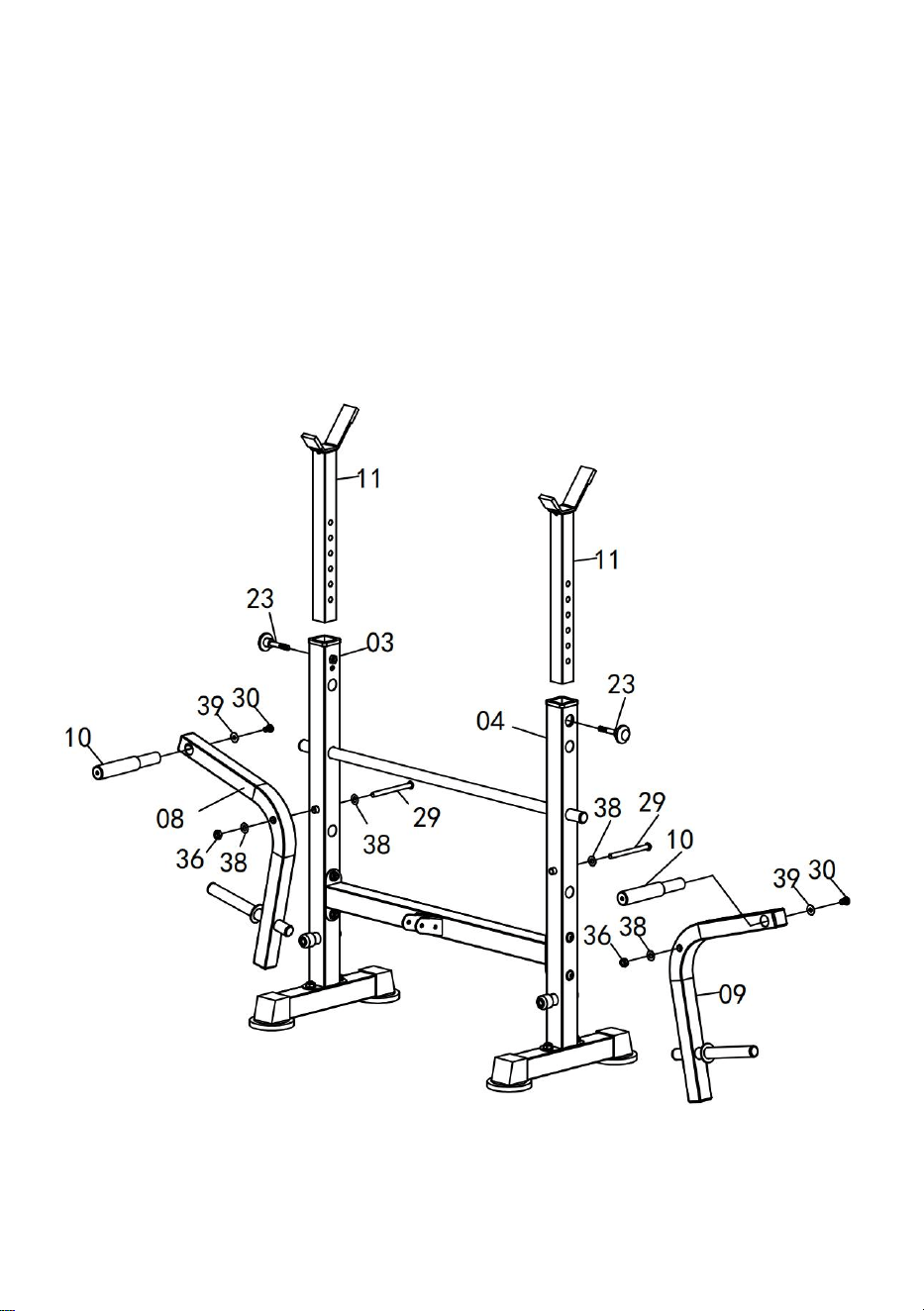

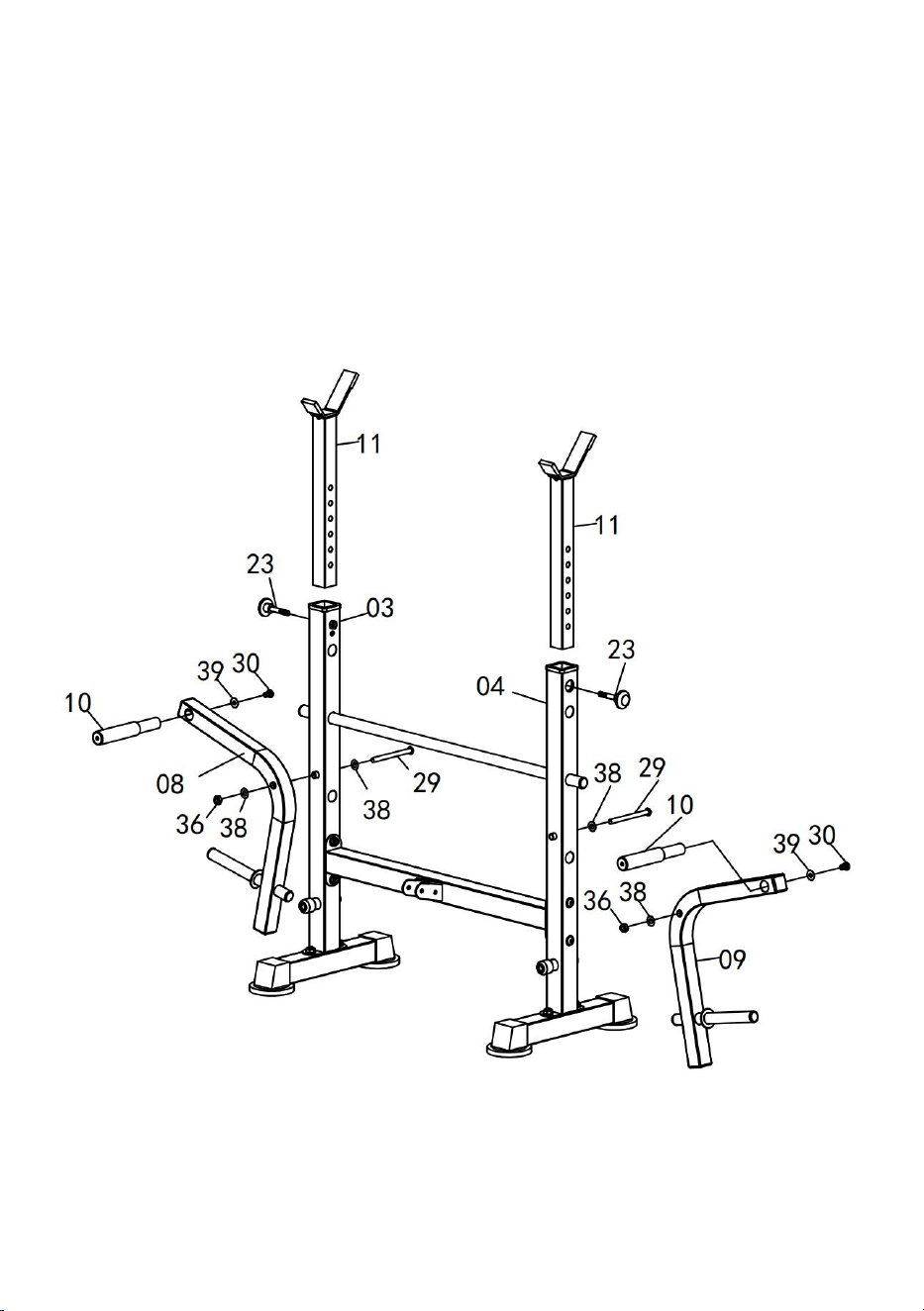

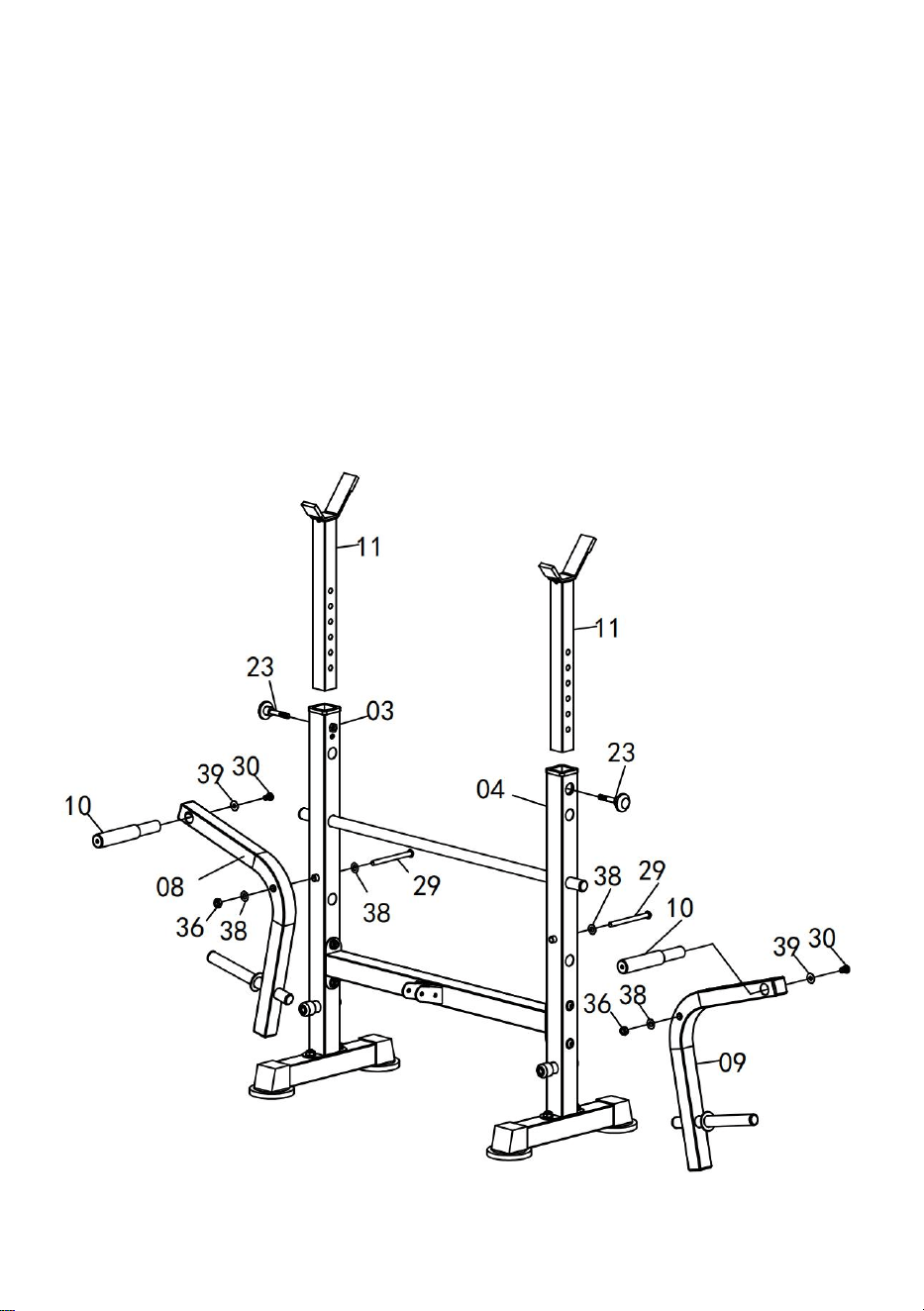

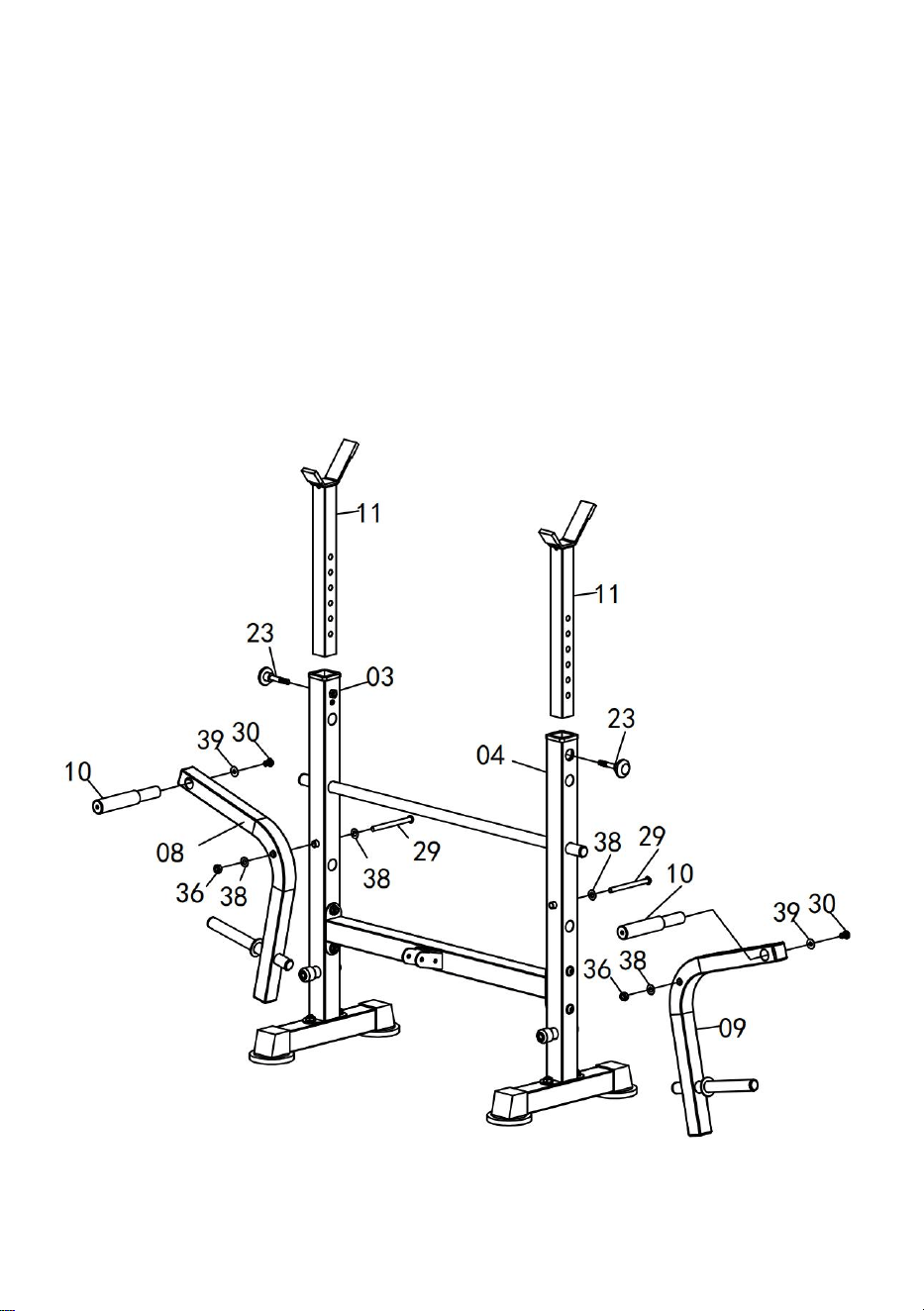

Step 2:
Insert the Adjustable Upright Tubes (#11) into the Left Upright (#04) and
Right Upright (#03) secure with two Knob Bolts (#23).
Attach the Left Butterfly (#09) to the Left Upright (#04). Secure them by
using one Allen Bolt (#29), two flat Washers (#38) and one Locknut
(#36).Attach the Handle bar (#10) to the Left Butterfly (#09). Secure them
by using one Bolt (#30) and Flat Washer (#39). Repeat this process with
the Right Butterfly (#08).
10

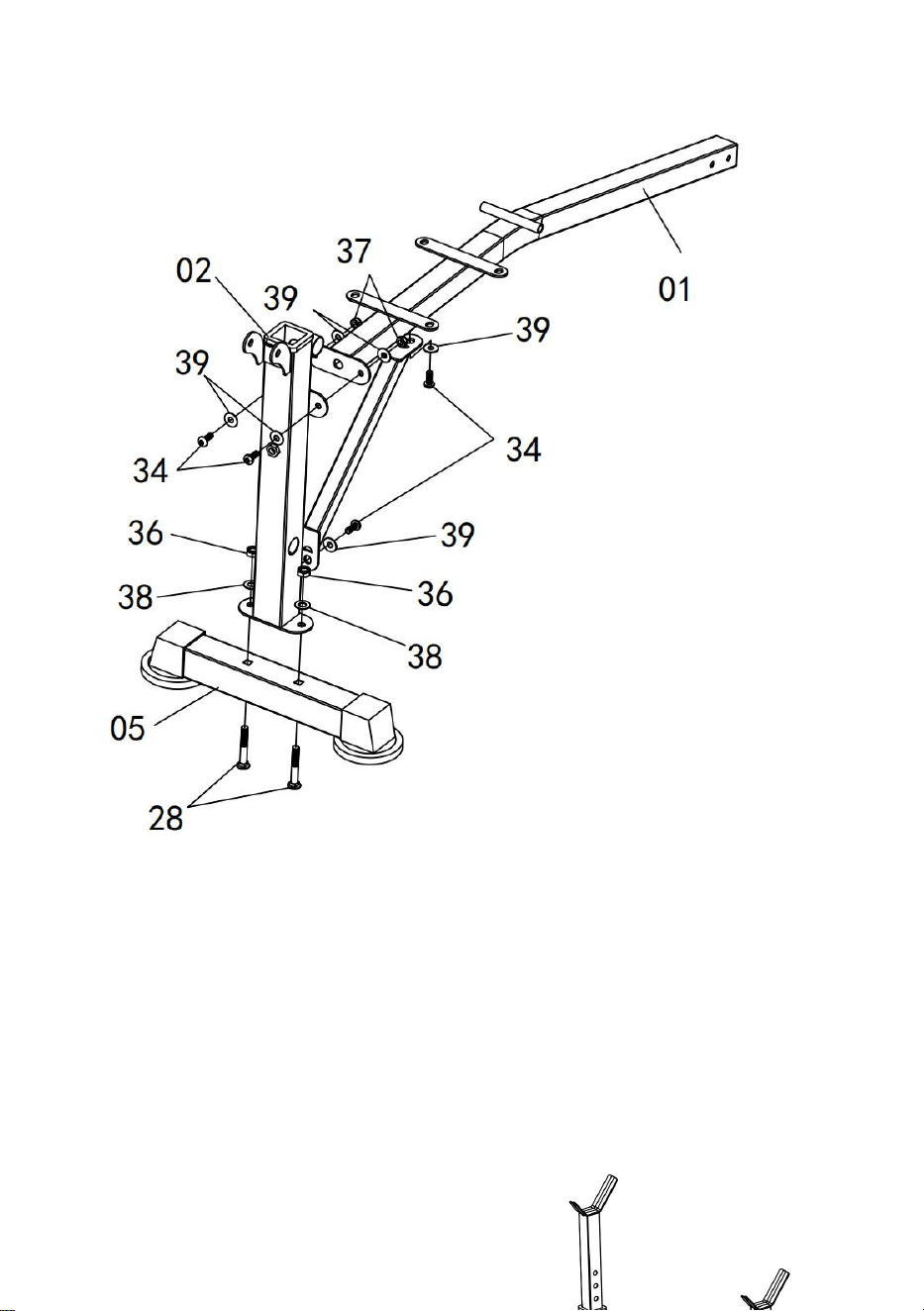

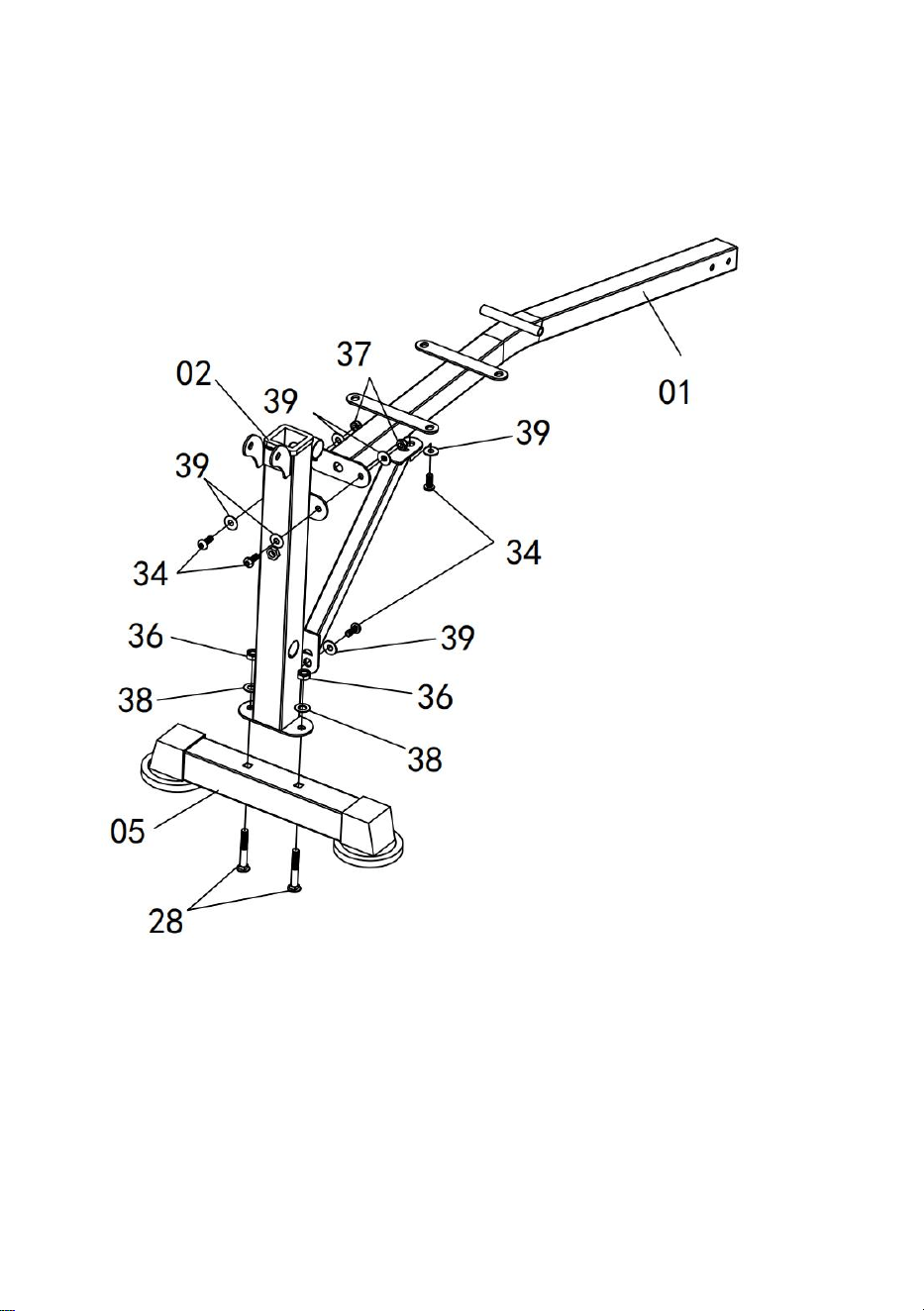

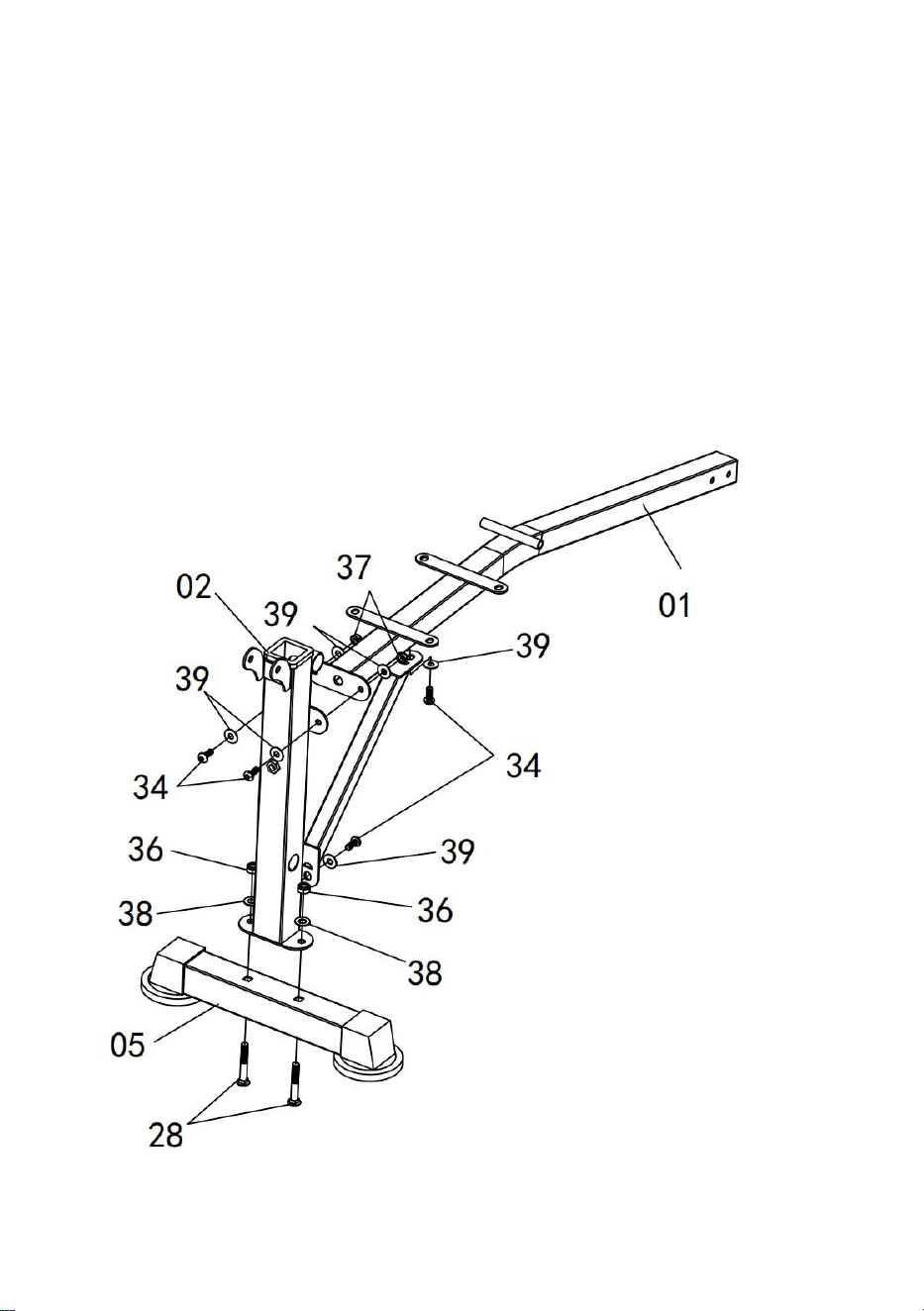

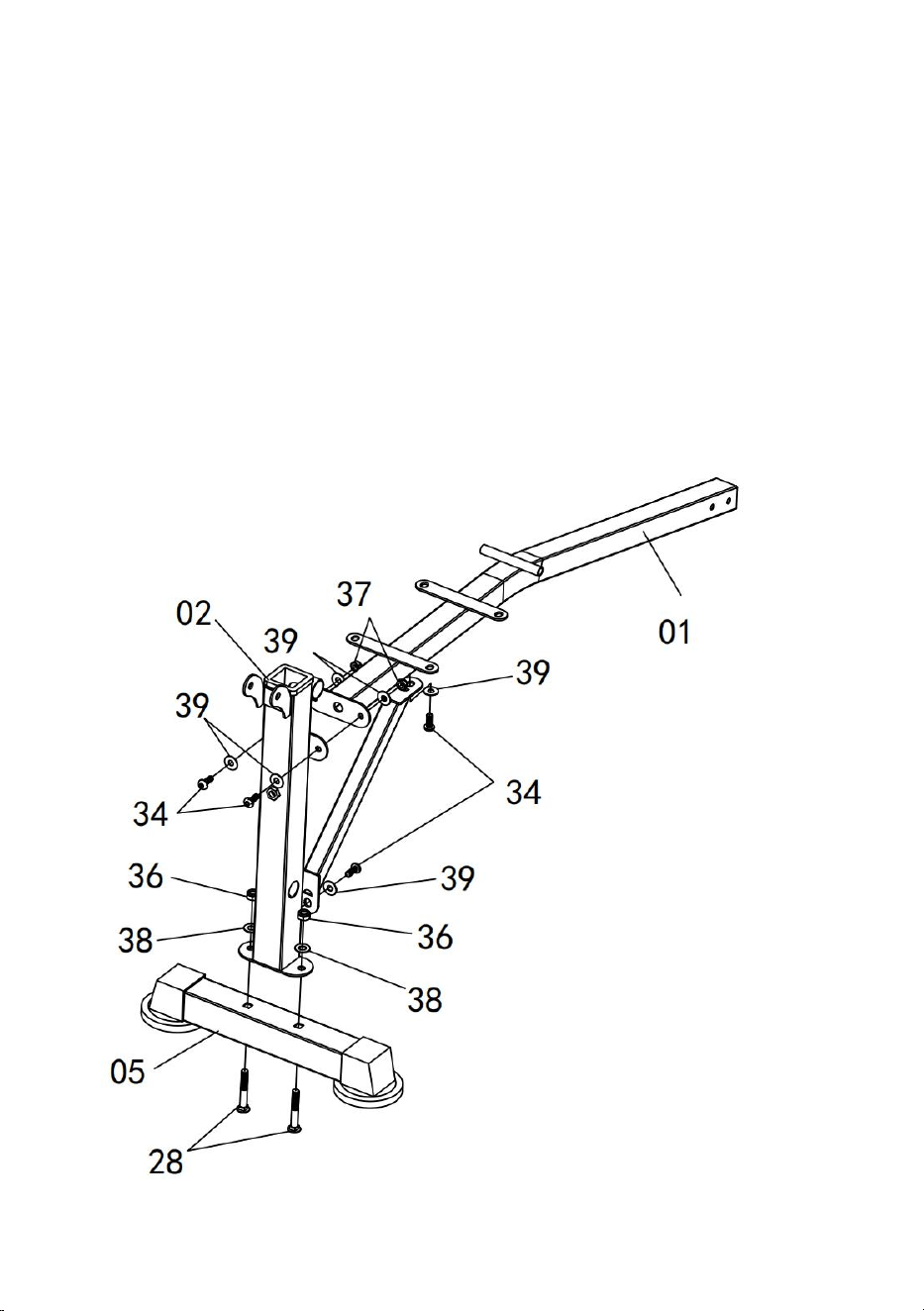

Step 3:
Attach the Front Upright (#02) to the Base tube (#05) and secure by using
two Carriage Bolts (#28), two Flat Washers (#38) and two Nylon Nuts
(#36).
Attach the Front Upright (#02) to the Main Frame (#01) and secure by
using two Allen Bolts (#34),four Flat Washers (#39) and two Nylon Nuts
(#37).
Attach the Supporting Tube (#17) to the bottom of Main Frame (#01) and to
the back of Front Upright (#02) using two Allen Bolts (#34) and two Flat
Washer (#39) as shown in the diagram below.
11

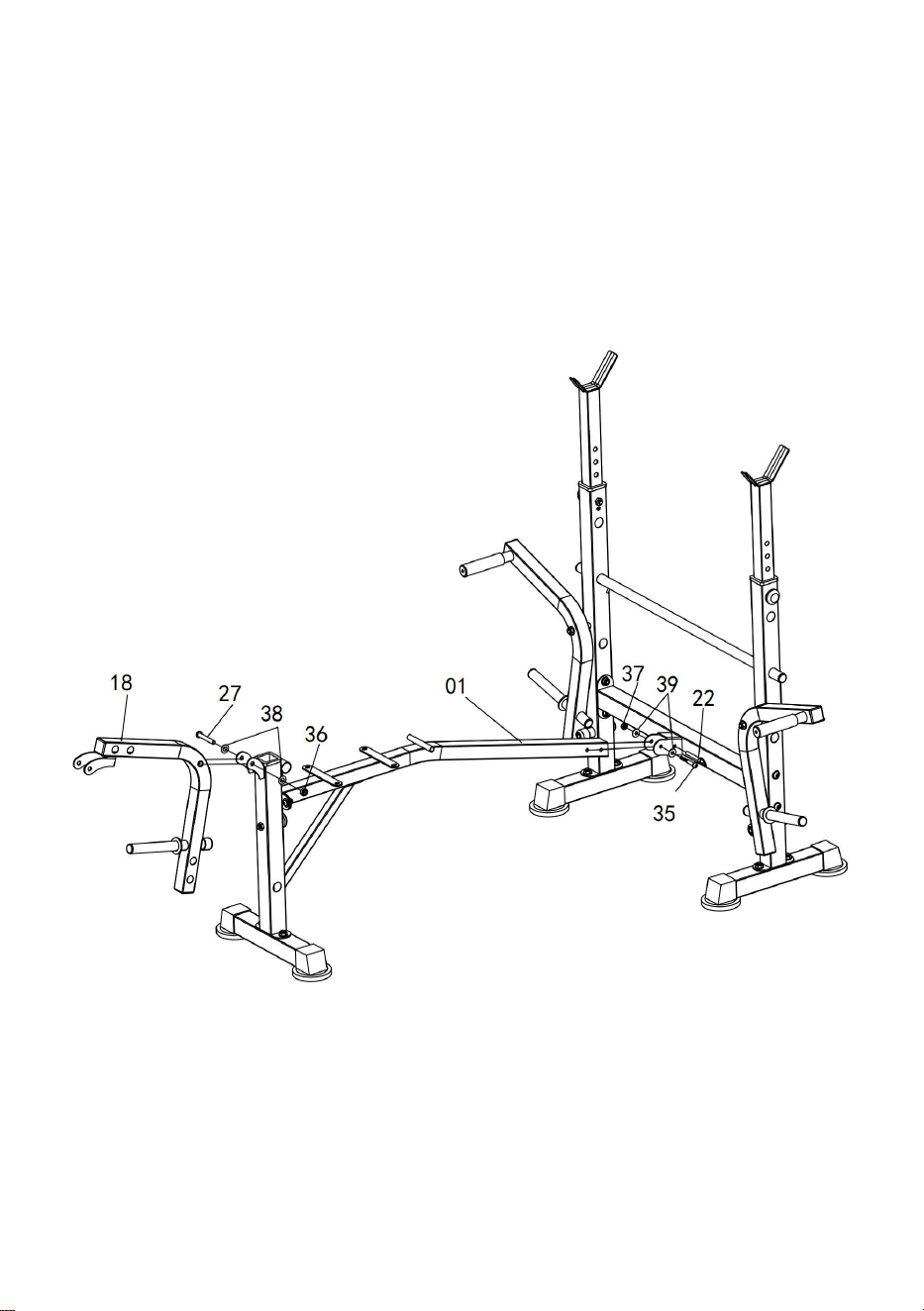

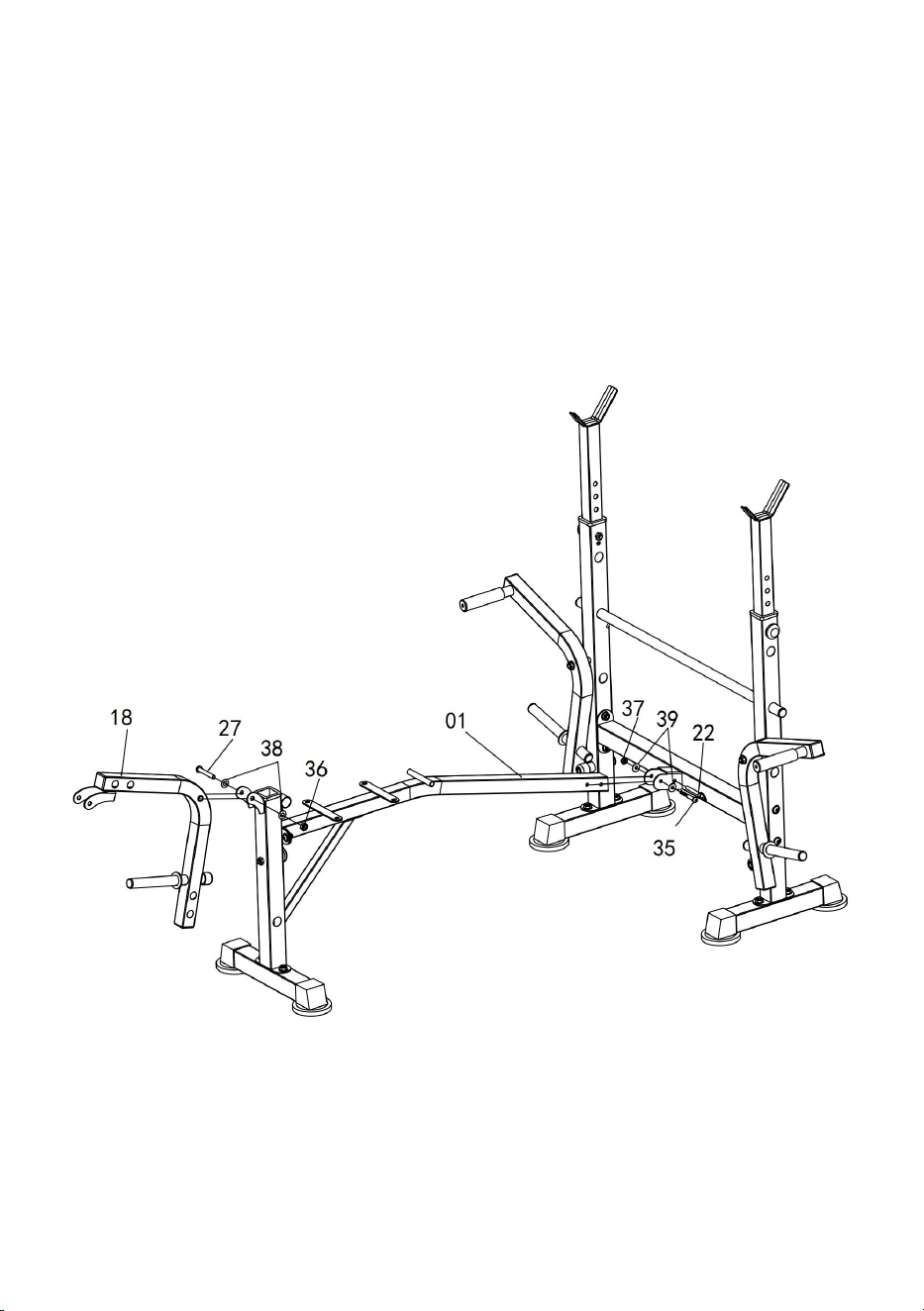

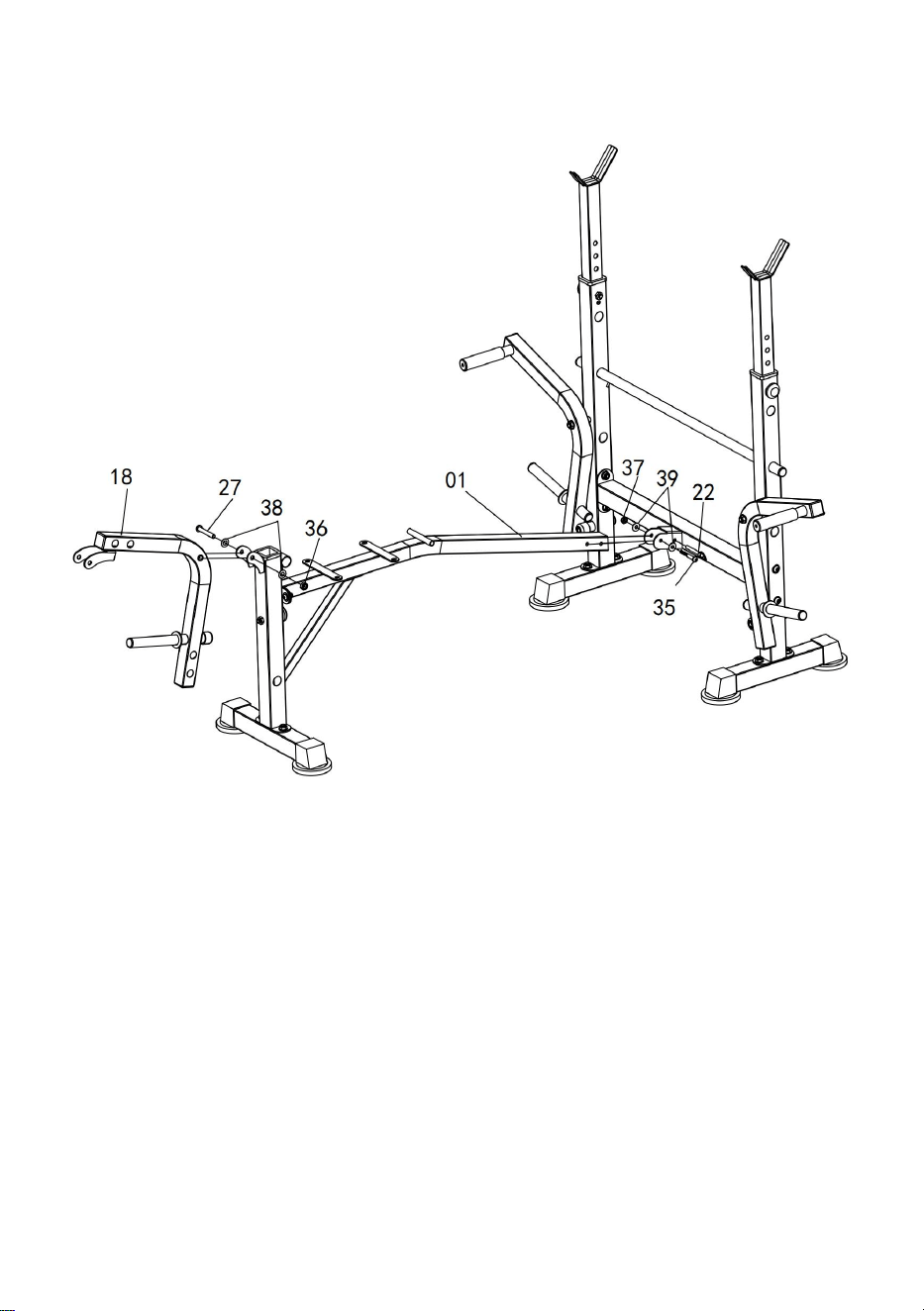

Step 4:
Attach the Main Frame (#01) onto the Rear Cross Tube (#06) using one
Allen Bolts (#35) , two Flat Washers (#39) and one Nylon Nut (#37).Then
insert the locking Pin(#22)
Attach the Leg Developer (#18) to bracket of Front Upright (#02). Secure
together using one Allen Bolt (#27), two Flat Washers (#38) and one Nylon
Nut (#36)
12

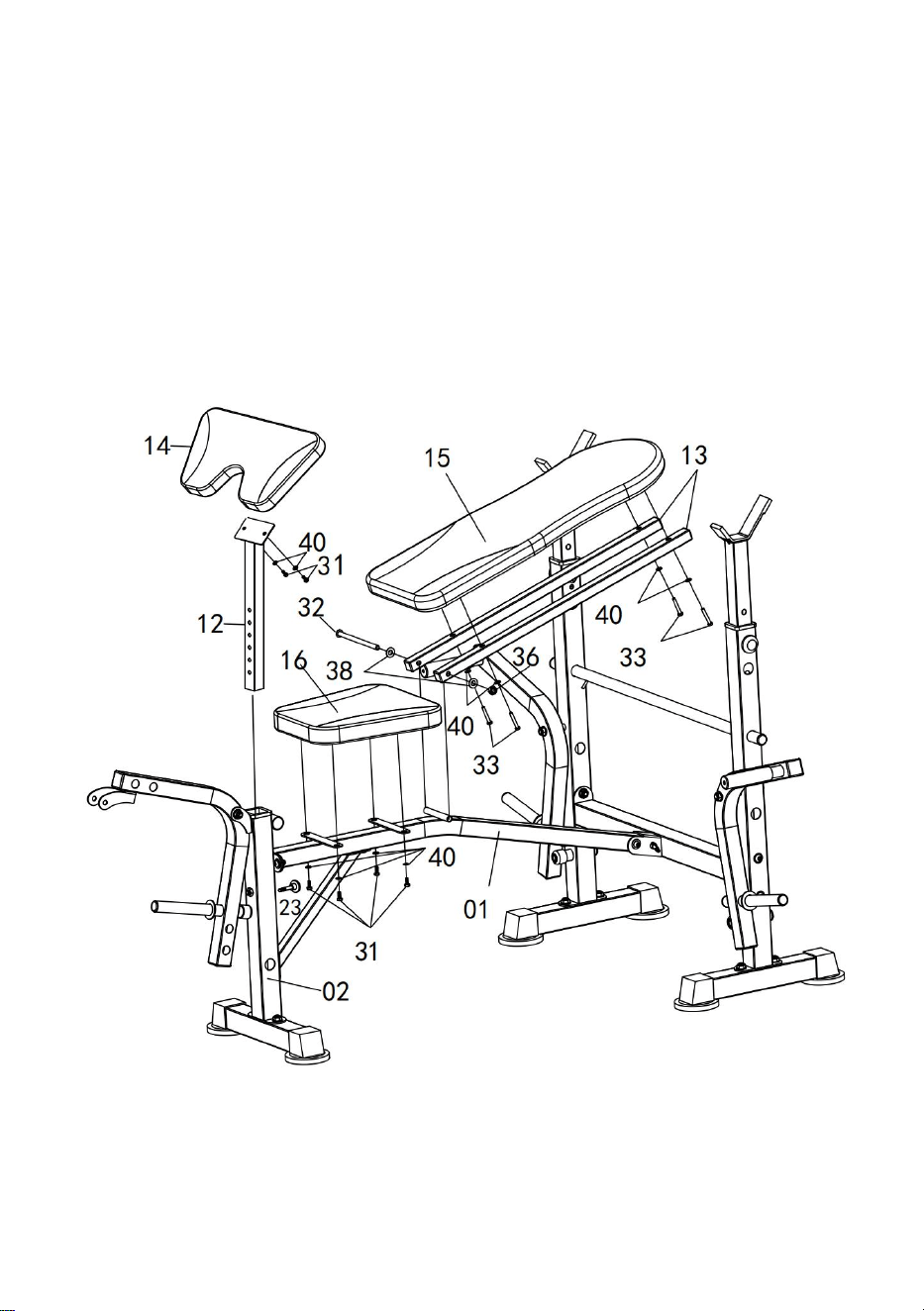

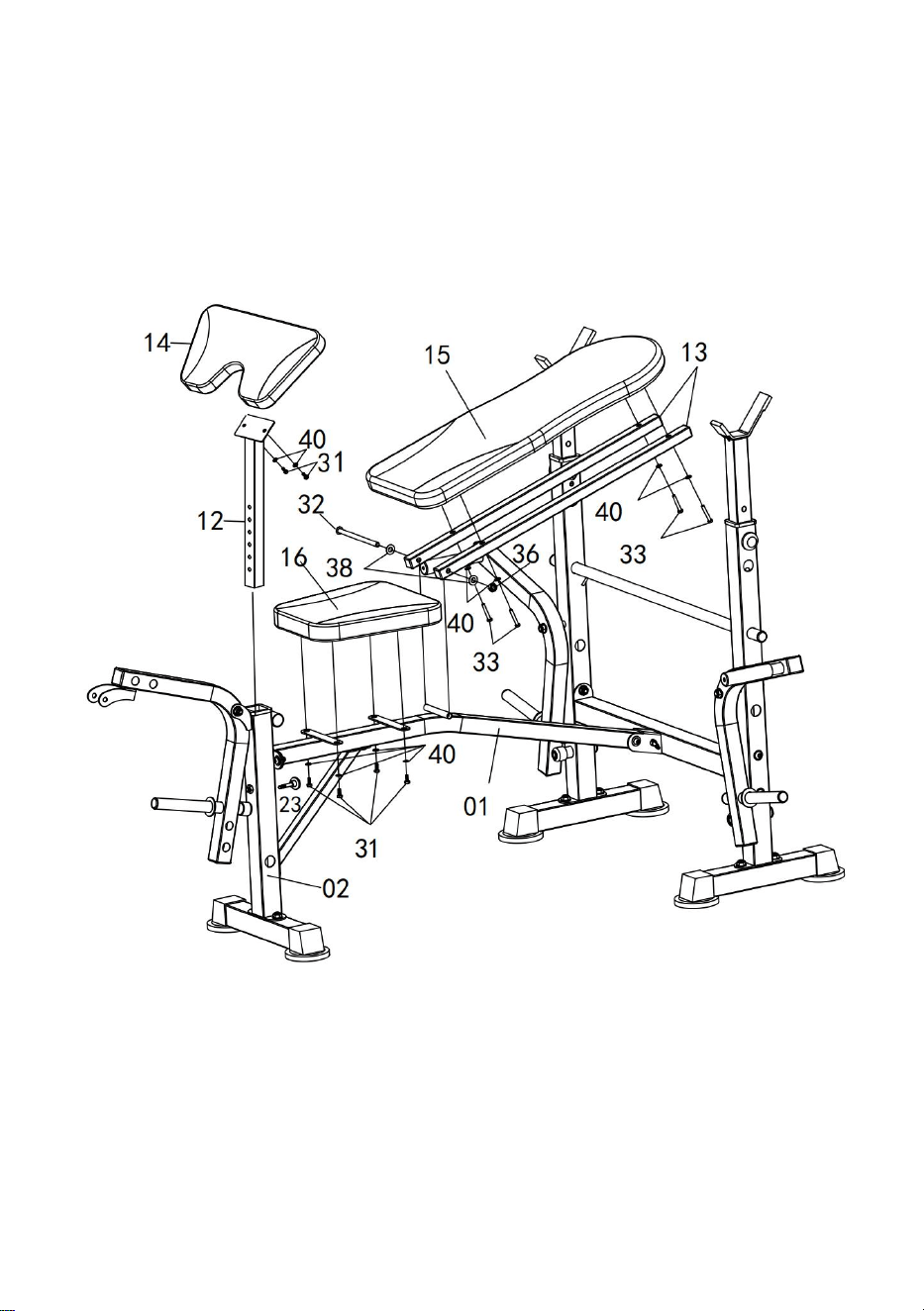

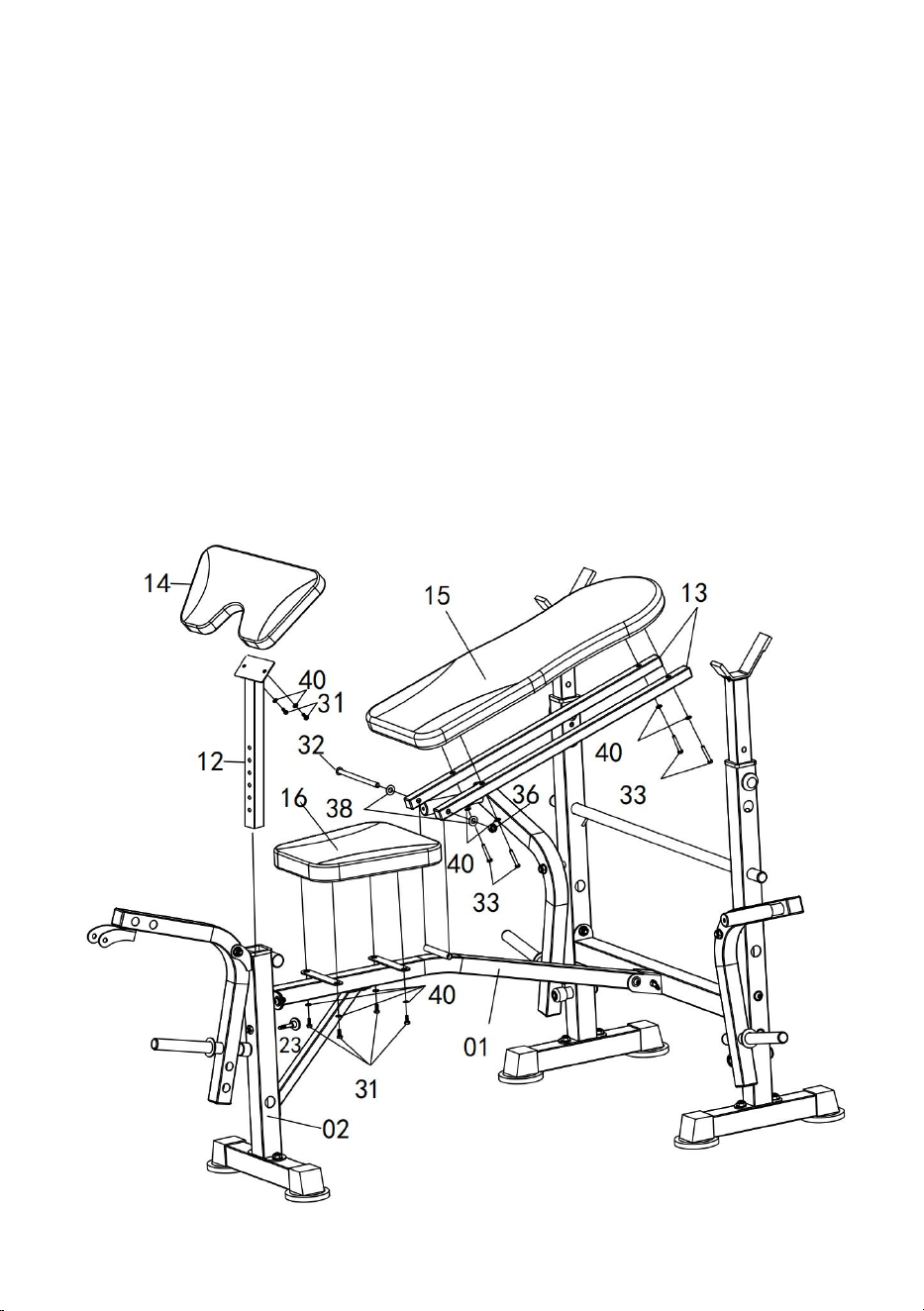

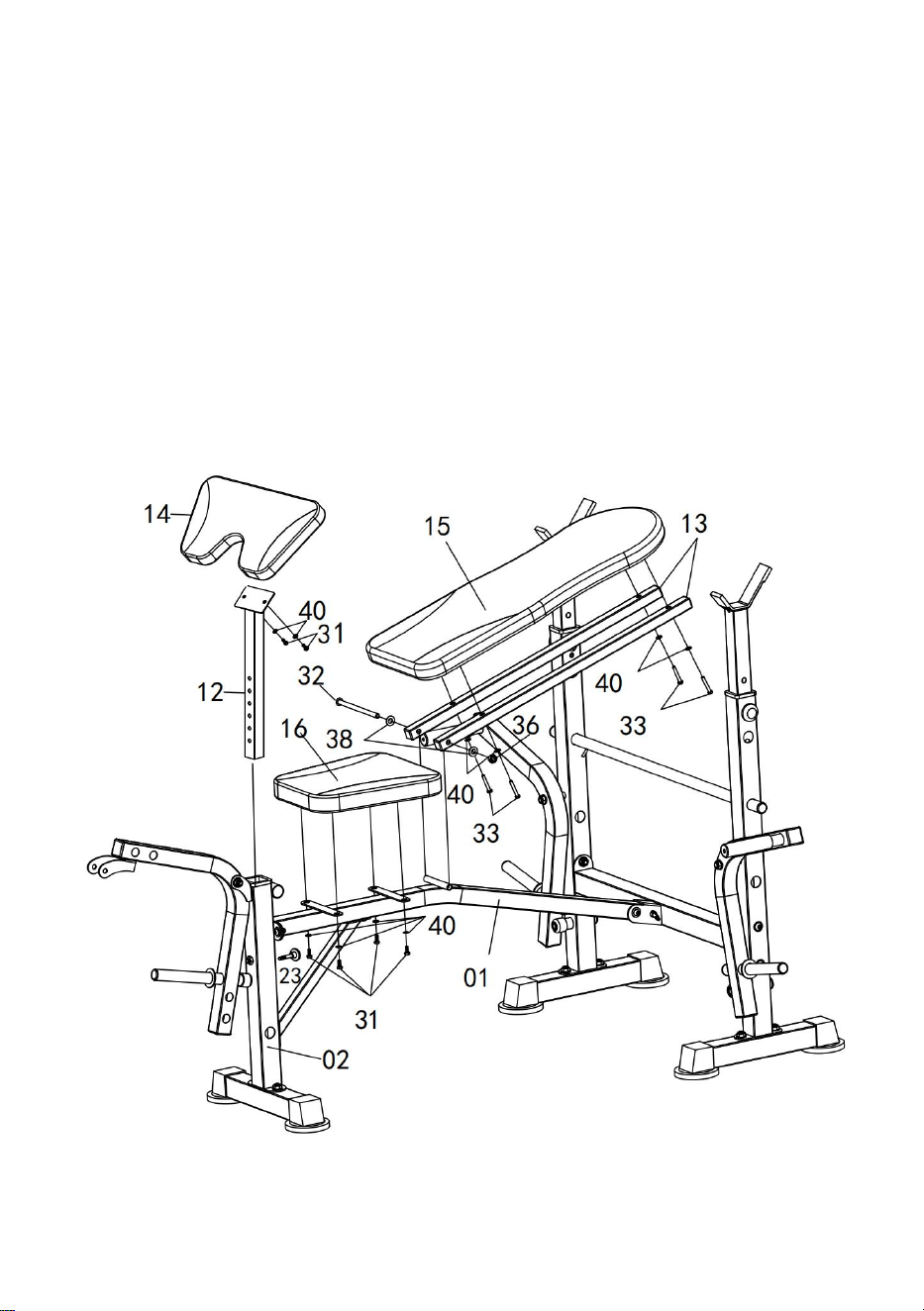

Step 5:
Attach the Backrest Supporting Tubes (#13) to the each side of the welded
rod on Main Frame (#01) using one Allen Bolts (#32),two Flat Washer (#38)
and one Nylon Nut (36) as shown in the diagram below.
Attach the Backrest Cushion (#15) gently onto the Backrest Supporting
Tubes (#13) by four Hex Bolts (#33) and four Flat Washers (#40)
Attach the Seat Cushion (#16) to the two plates on the Main Frame (#01)
as shown in diagram. Secure them together by four Hex Bolts (#31) and
four Flat Washers (#40).
Attach the Arm Curl Cushion (#14) to the Arm Curl Frame (#12) using two
Hex Bolts (#31) and two Flat Washers (#40). Then insert to the Front
Upright (#02) secure with Knob Bolt (#23).
13

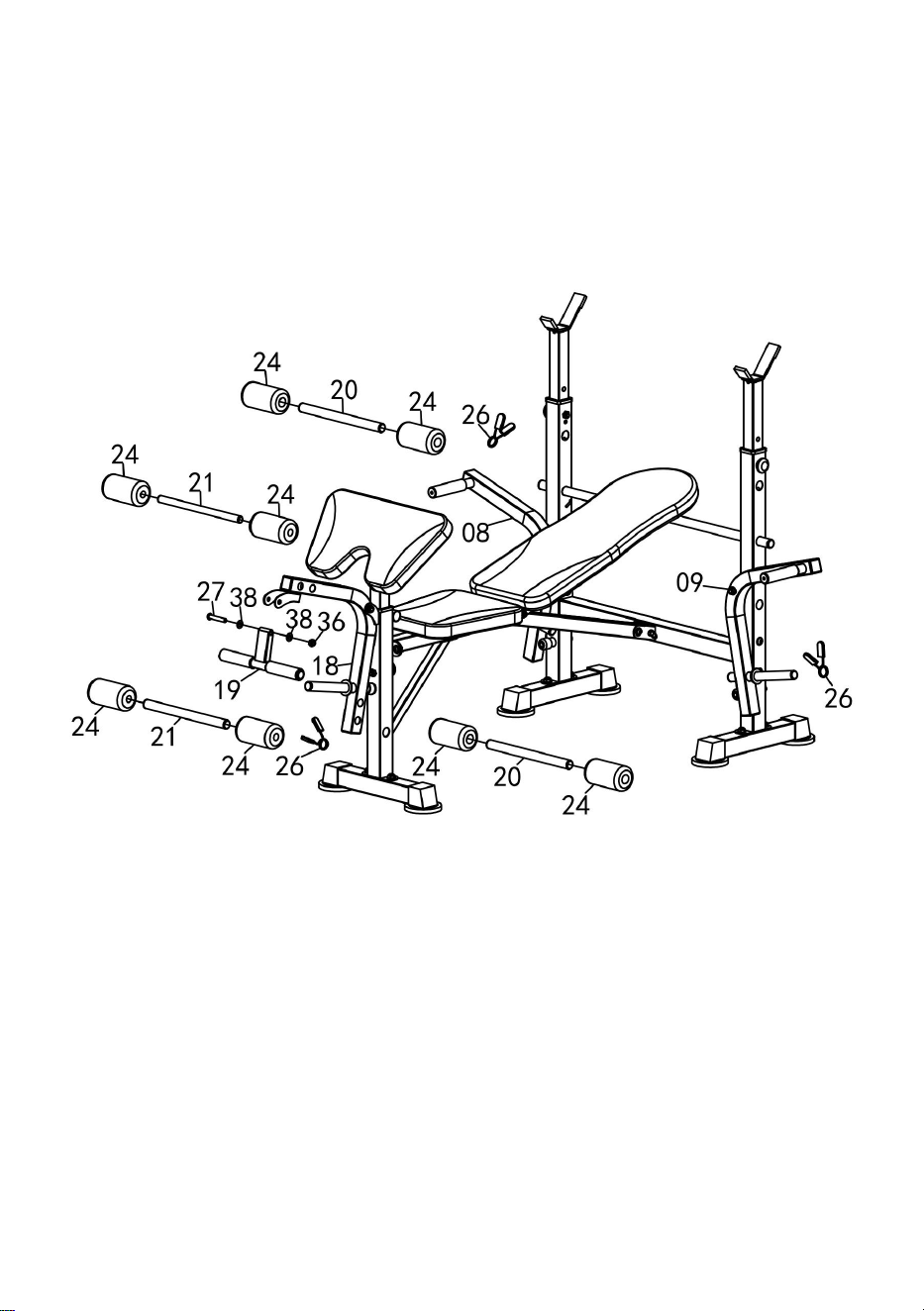

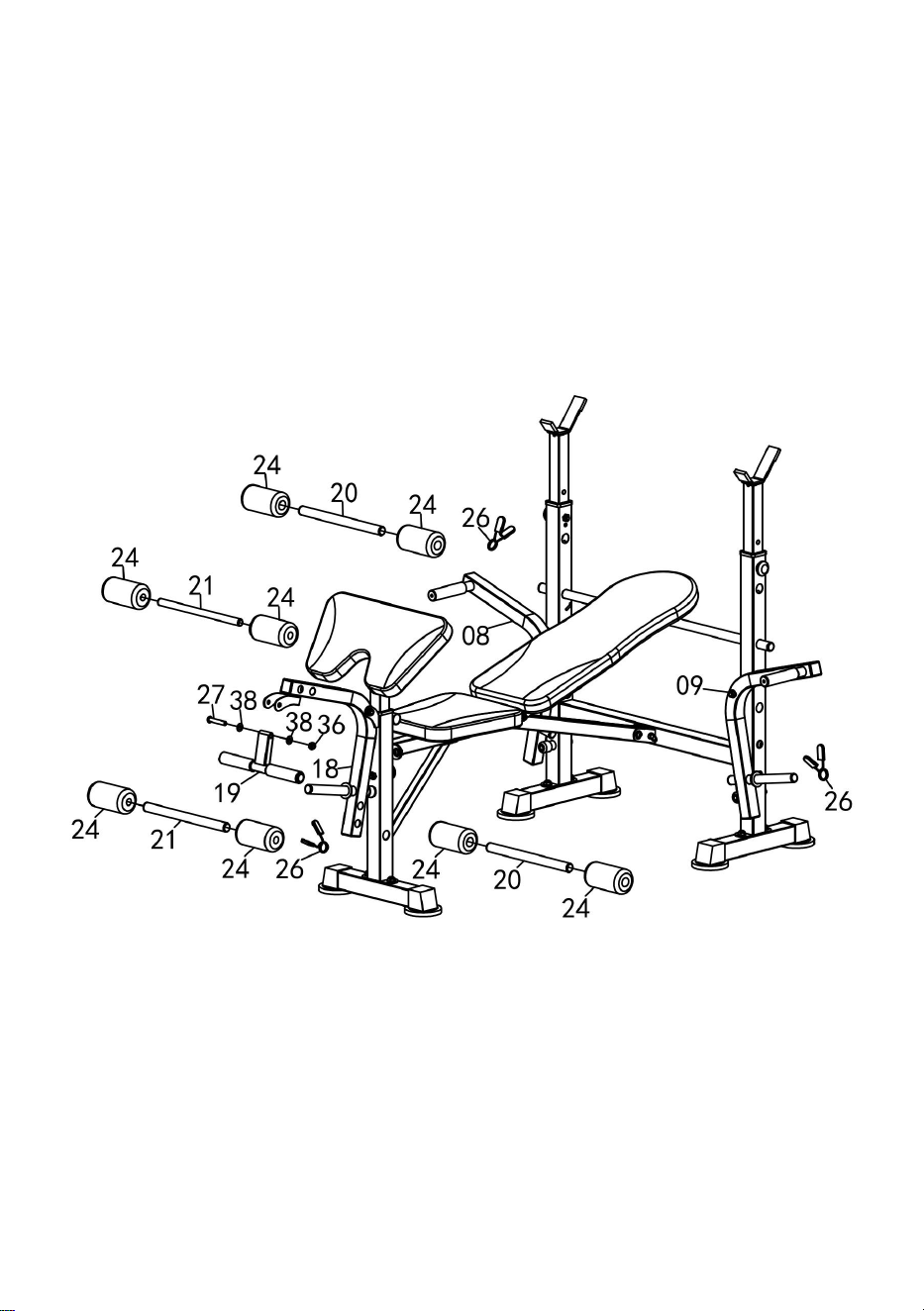

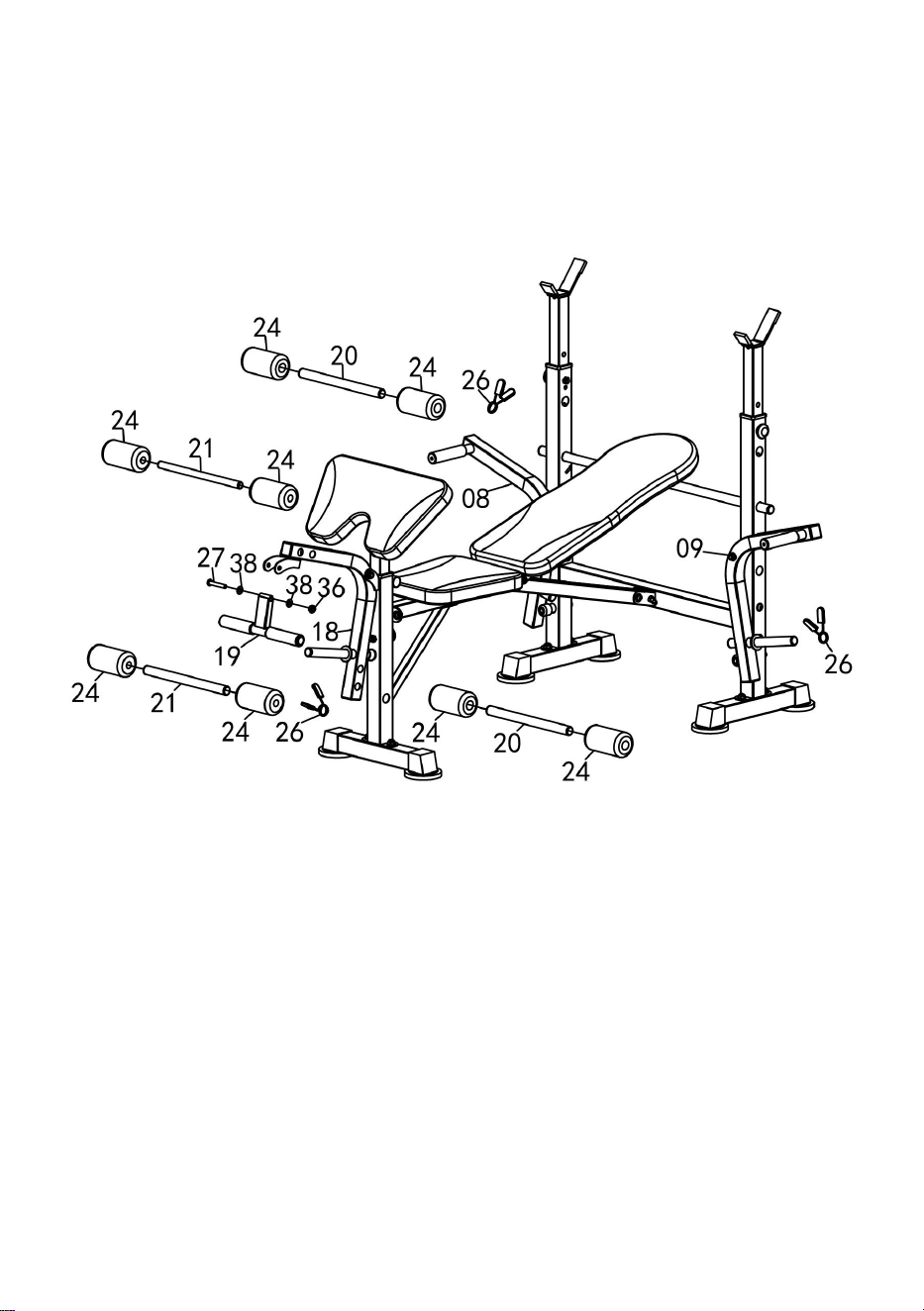

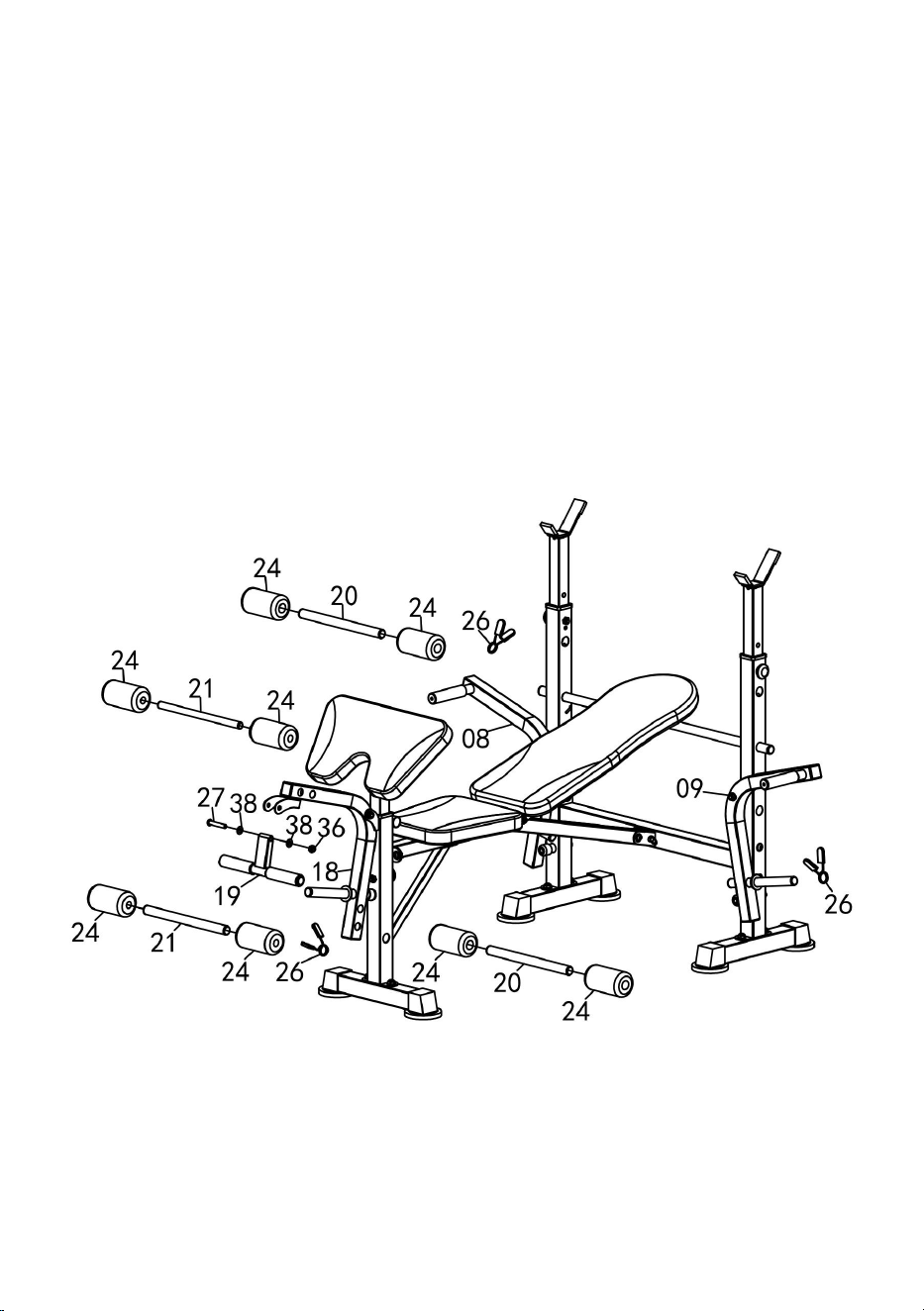

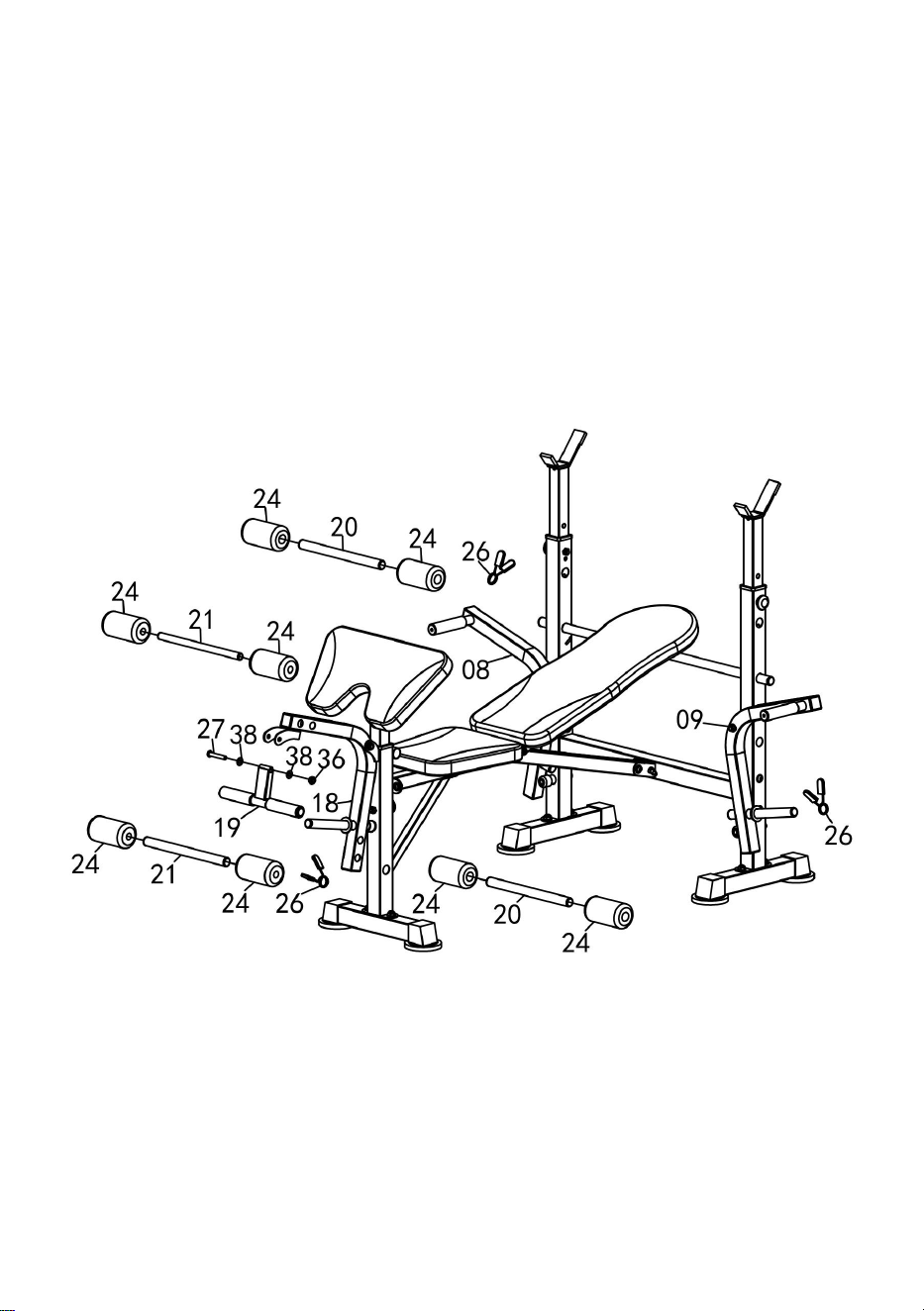

Step 6:
Attach the Arm Curl Handle Bar (#19) to the bracket of the Leg Developer
(#18) using one Allen Bolt (#27), two Flat Washers (#38) and one Nylon
Nut (#36).
Insert two Foam Roller Tubes 310mm (#20) to the hole of the Front Upright
(#02), slide the Foam Rollers (#24) onto one end of Foam Roller Tubes
310mm (#20).
Next, Insert two Foam Roller Tubes 300mm (#21) to the hole of the Leg
Developer (#18), slide the Foam Rollers (#24) onto one end of Foam Roller
Tubes 300mm (#21).
Attach the Spring Clips (#26) to the weight plate tube of Left/Right Butterfly
(09/08) and butterfly (#18).
14

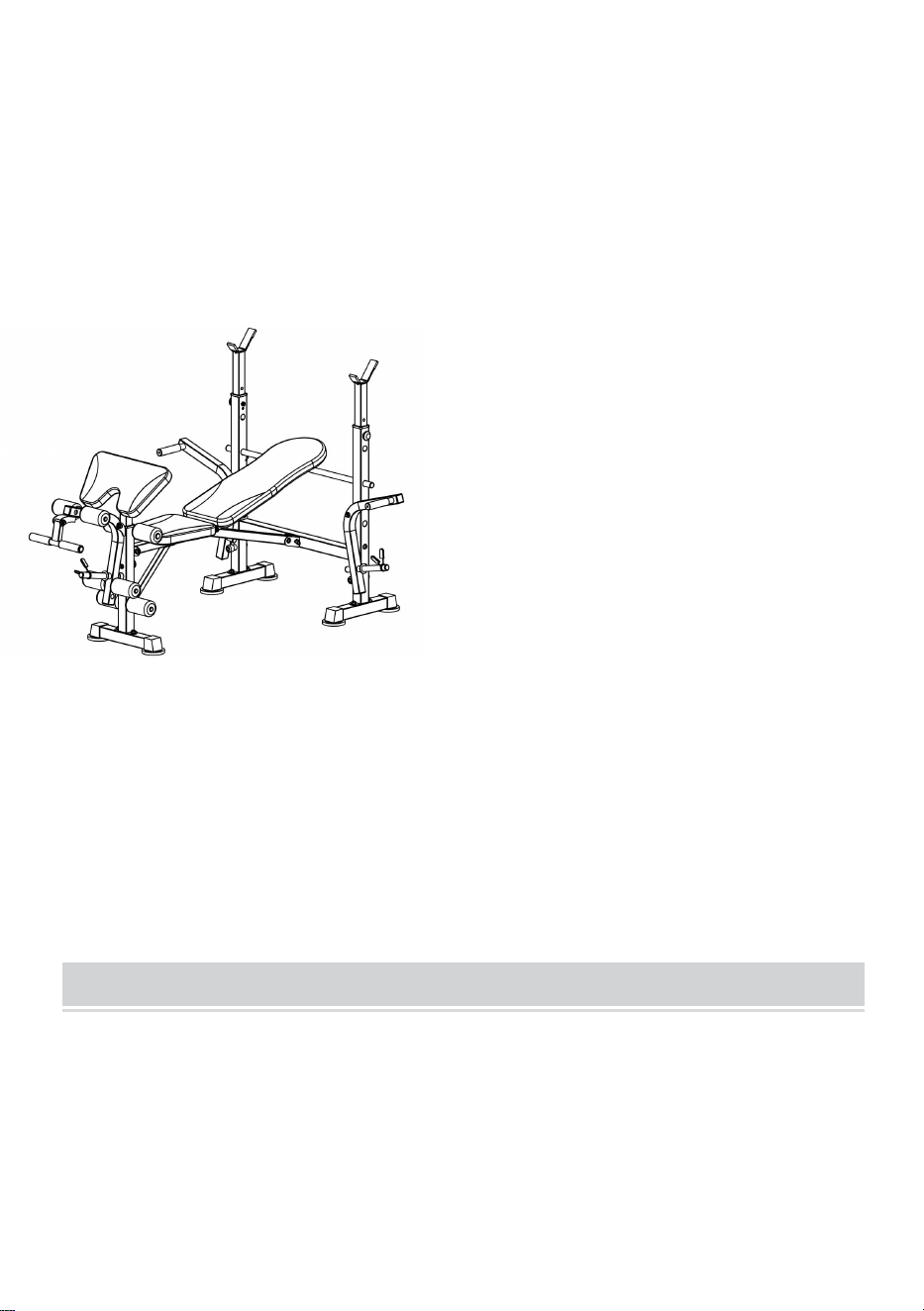

THE ASSEMBLY PROCESS IS NOW COMPLETE.
For your safety, Please tighten the screw and adjust it to the appropriate
position.
Please visually and functionally inspect and test the unit after assembly is
complete.

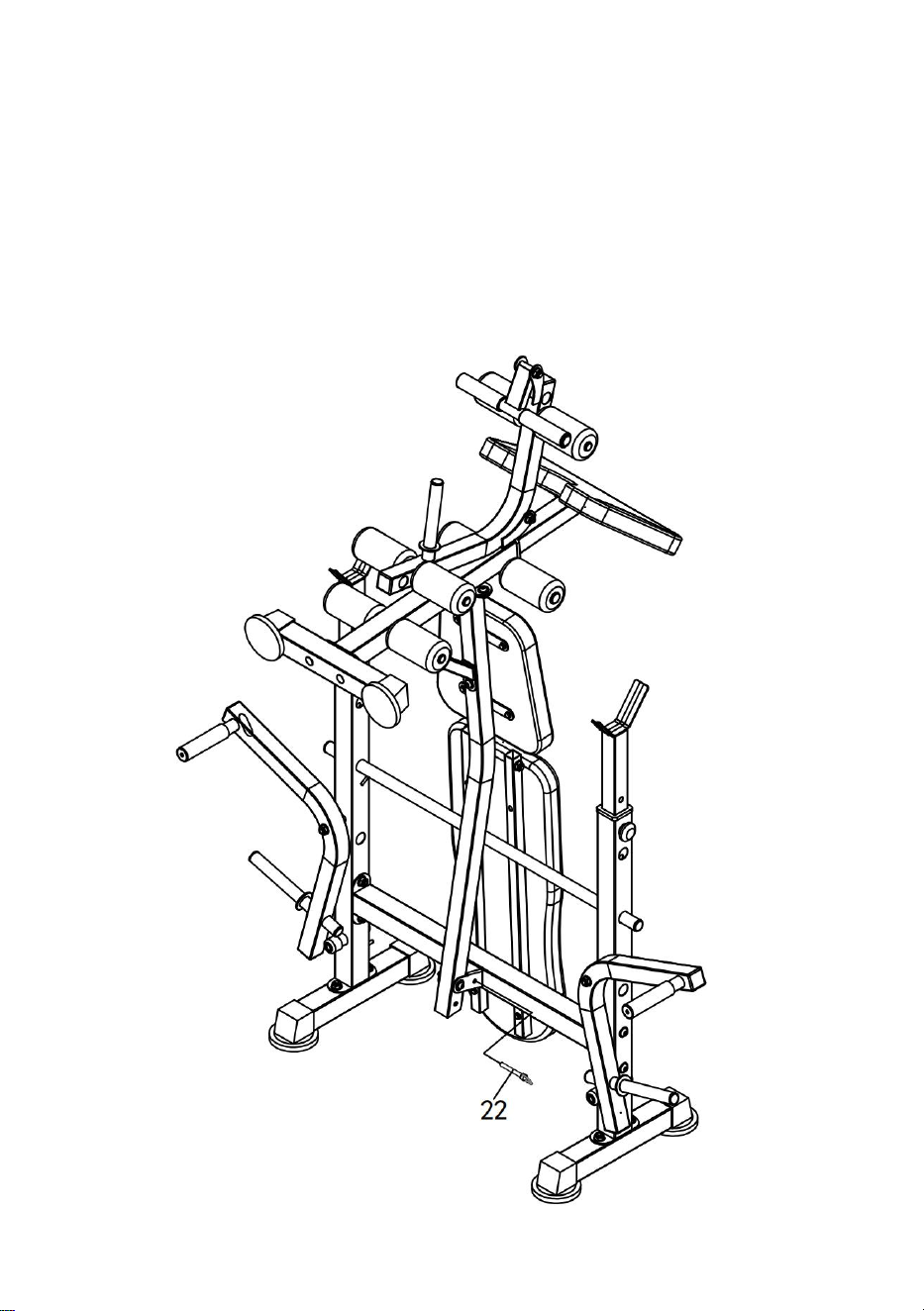

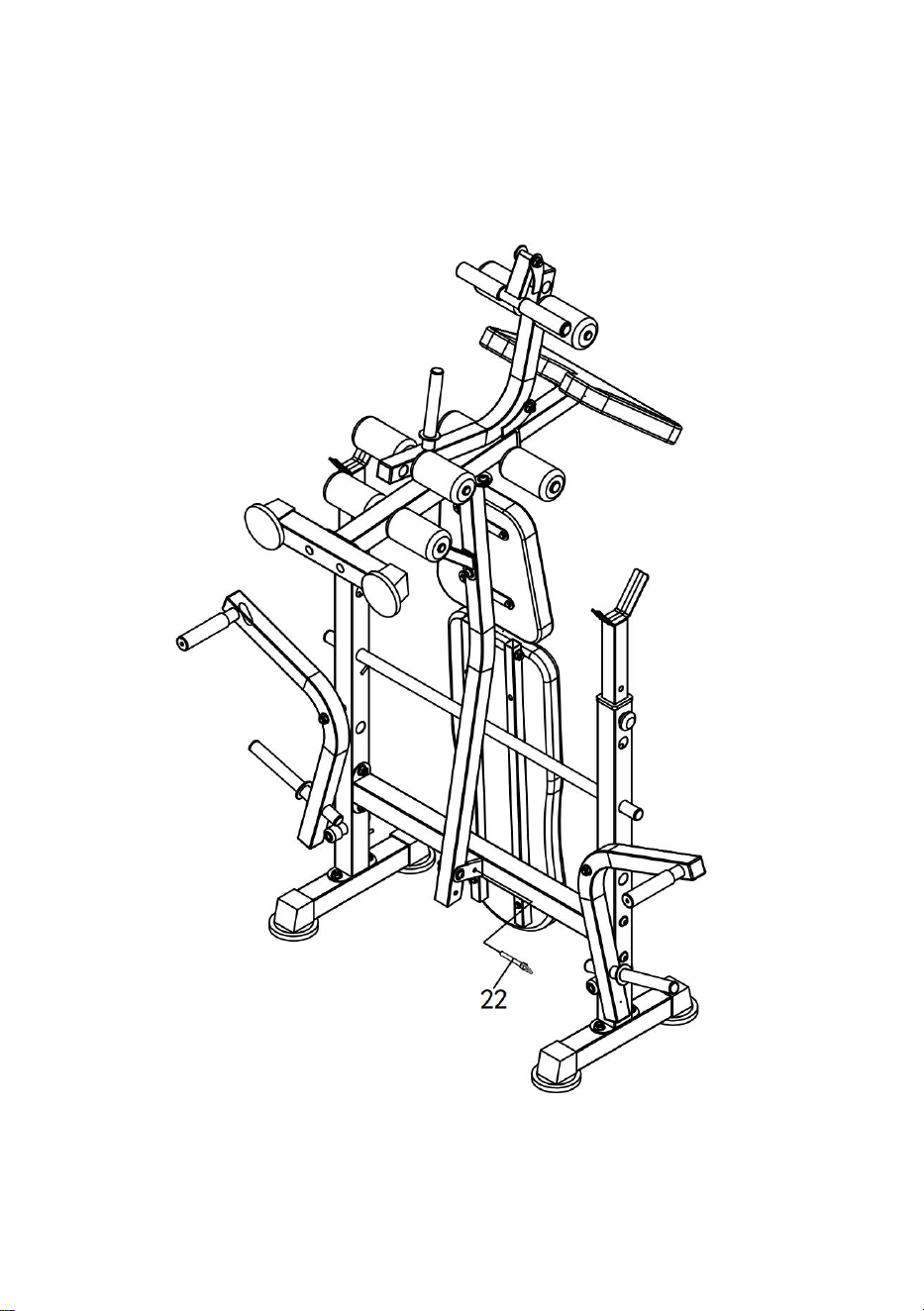

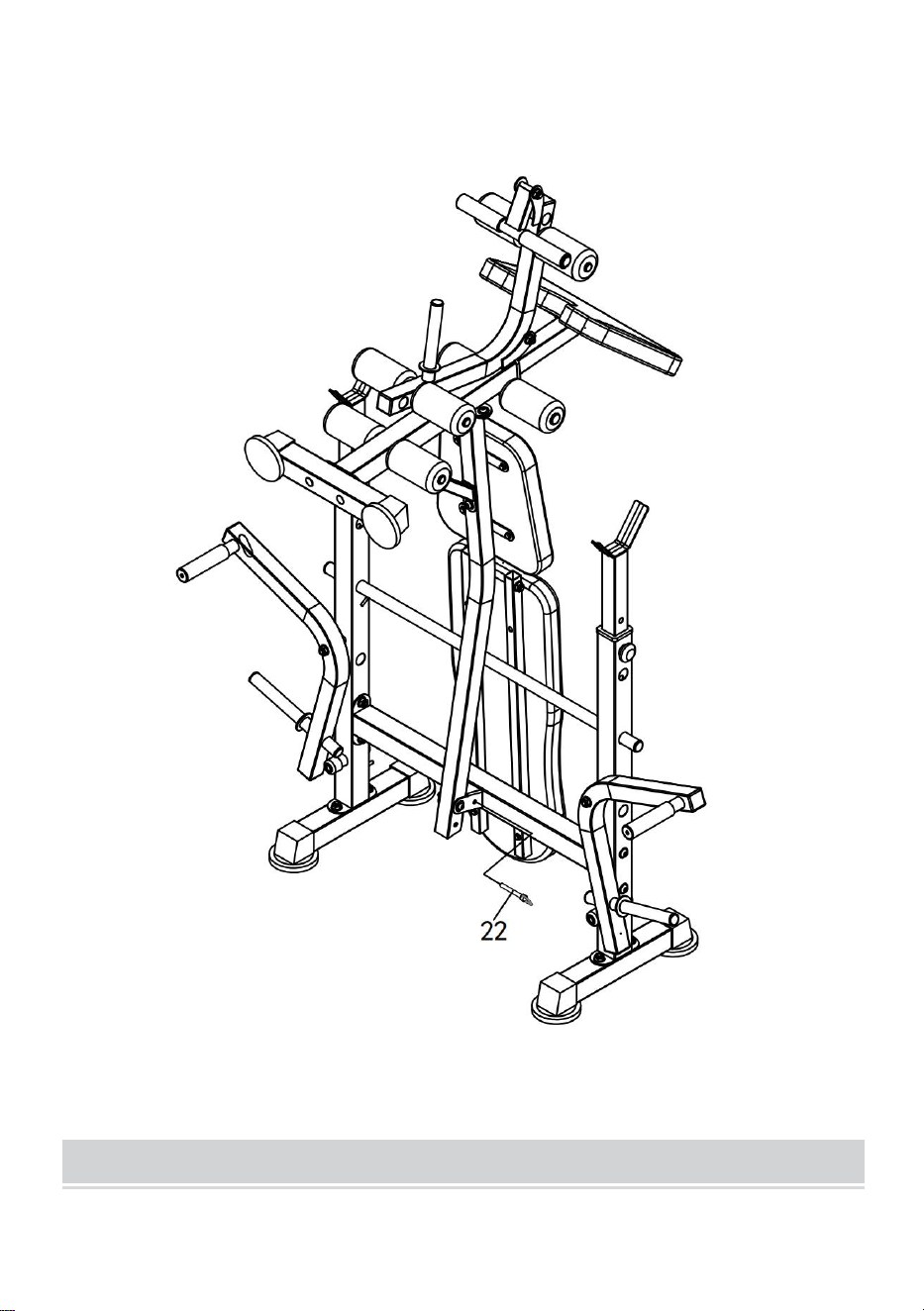

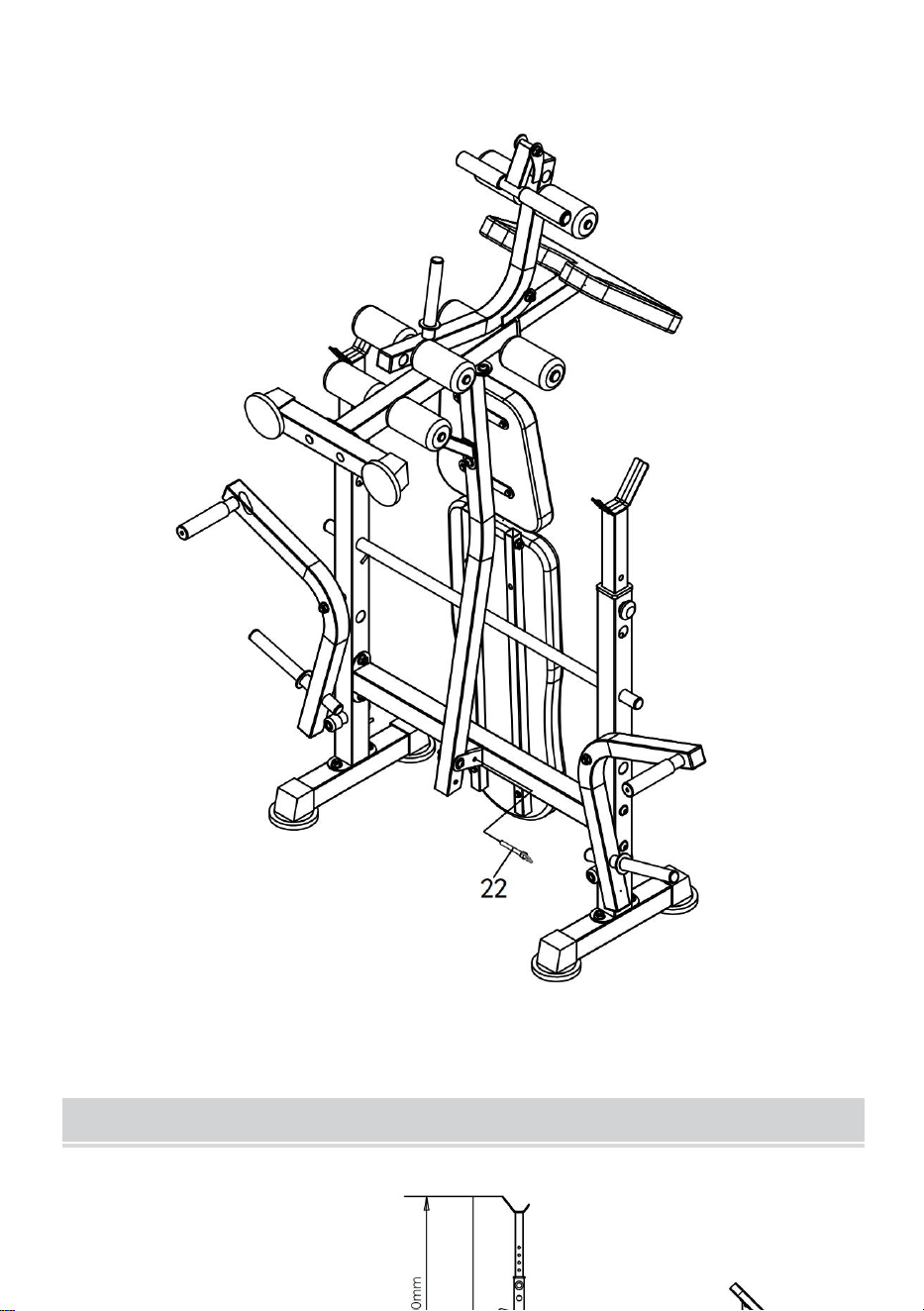

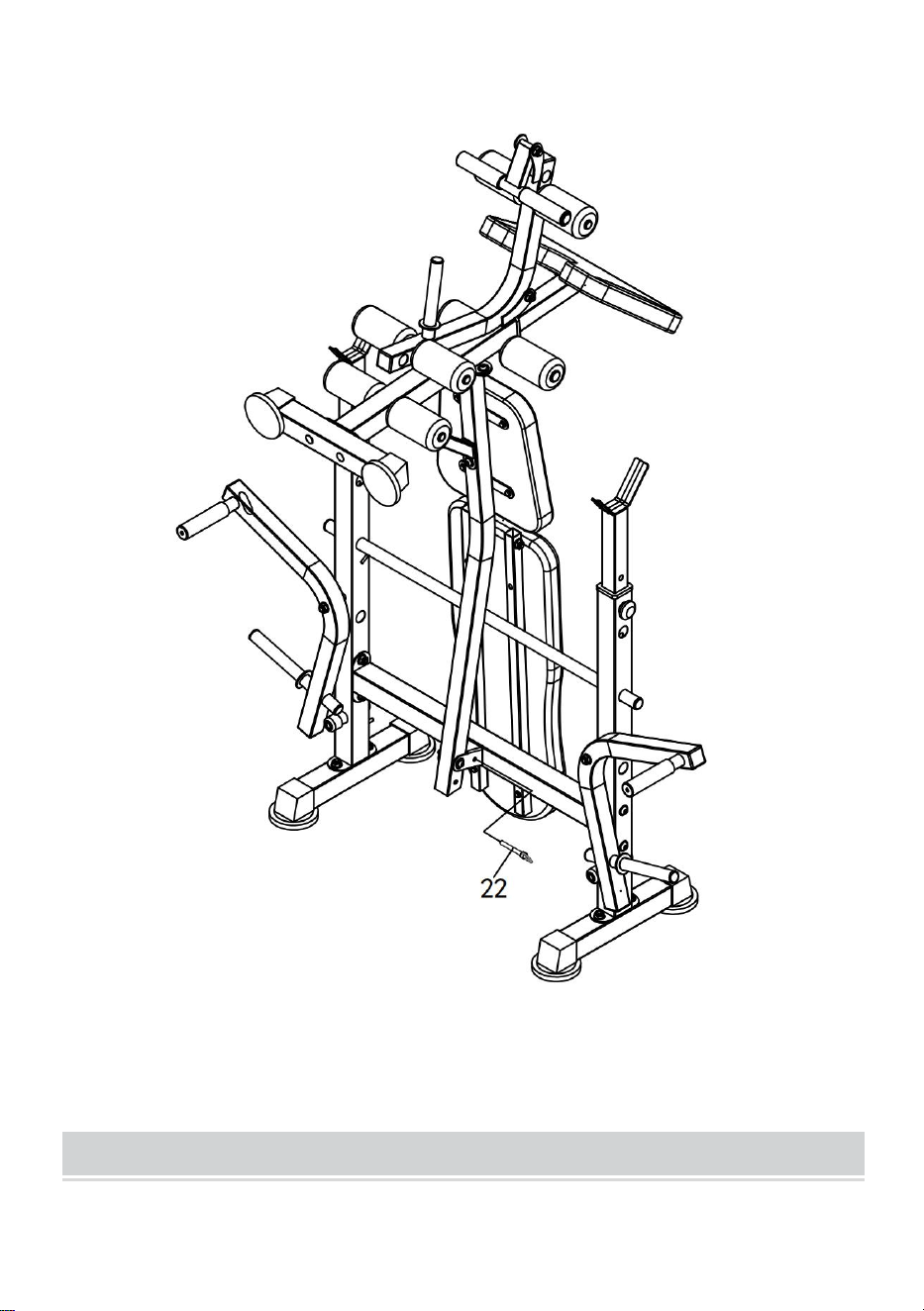

Step 7: The following figure shows the folded state of the product.
15
NOTE :The Maximum Weight Capacity for this product is 660 lbs or
300kgs. Only one person should use this piece of equipment at one time.

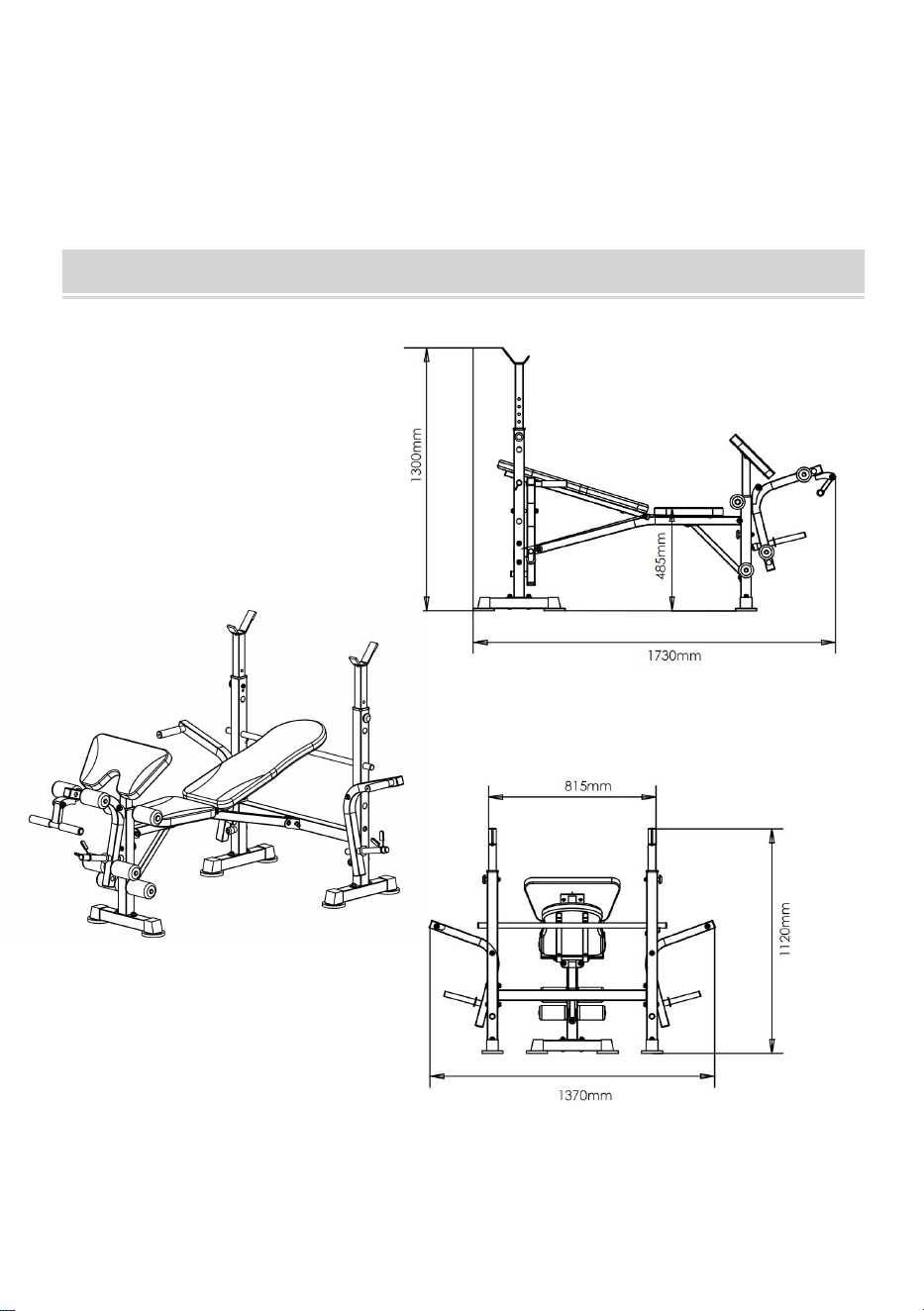

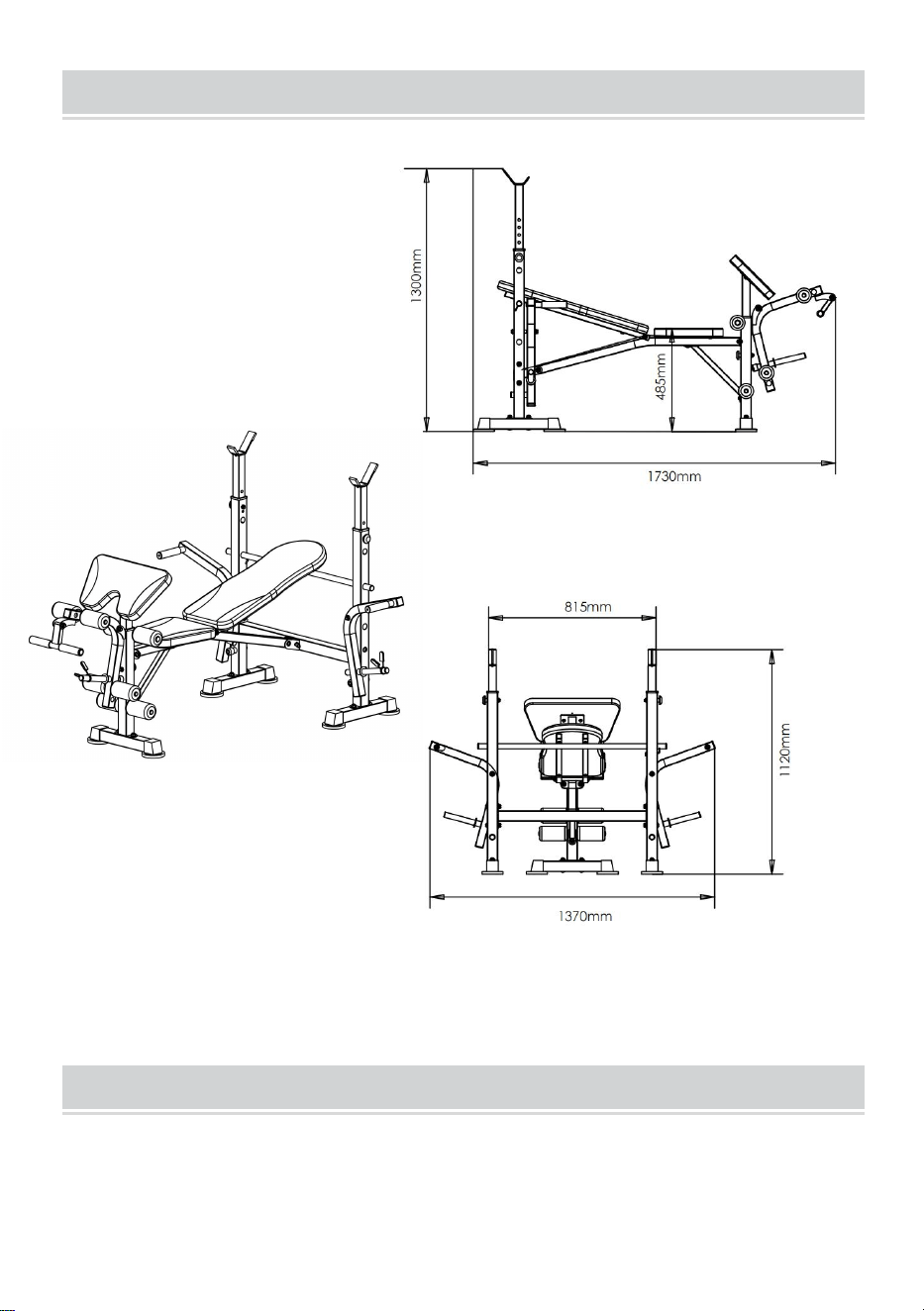

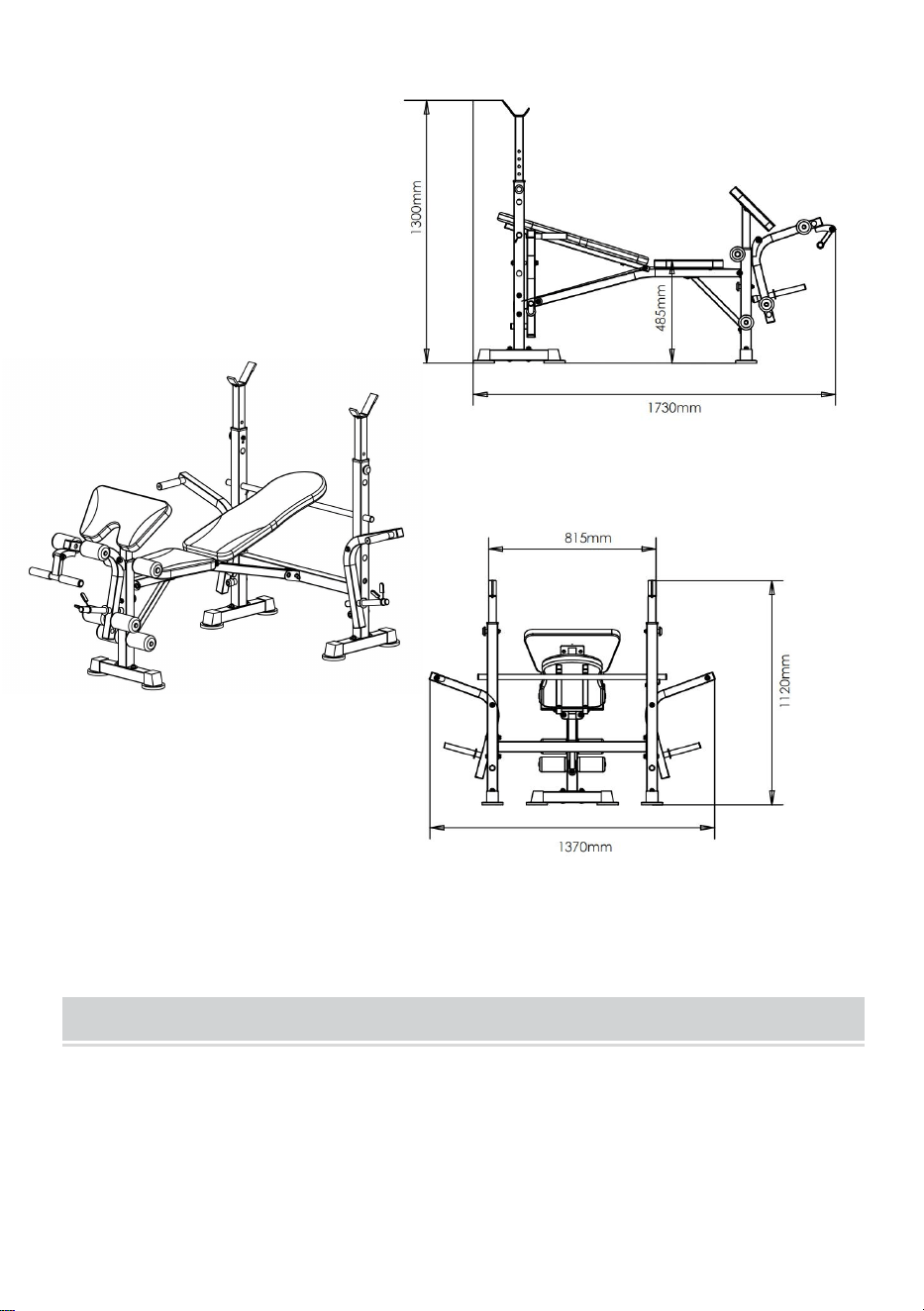

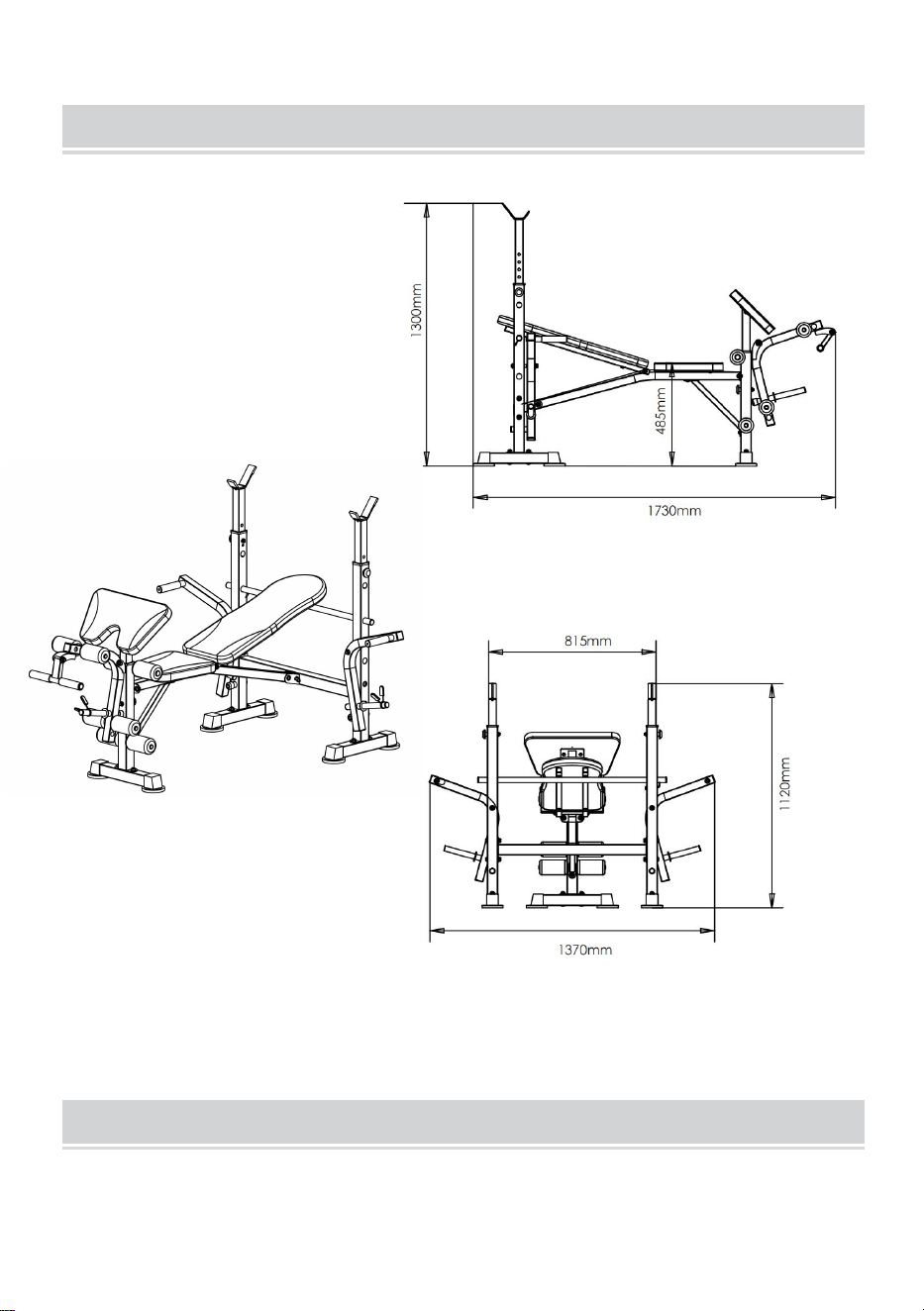

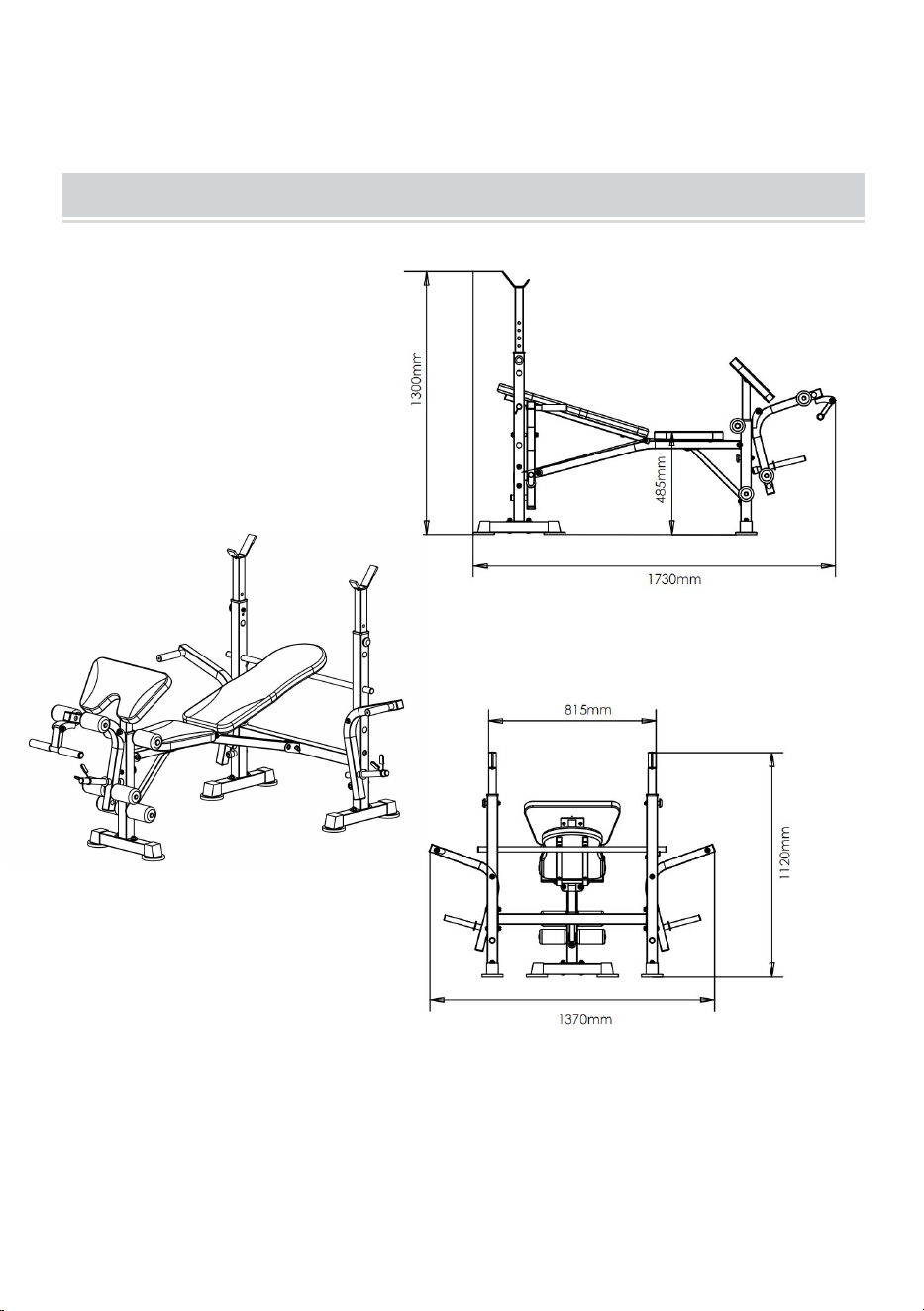

Product size chart
16
Cleaning and disinfection
1. Wipe the surface with a wet cotton cloth.
2. Check the screws regularly every 3 months for loosening and tighten
the screws
17
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
