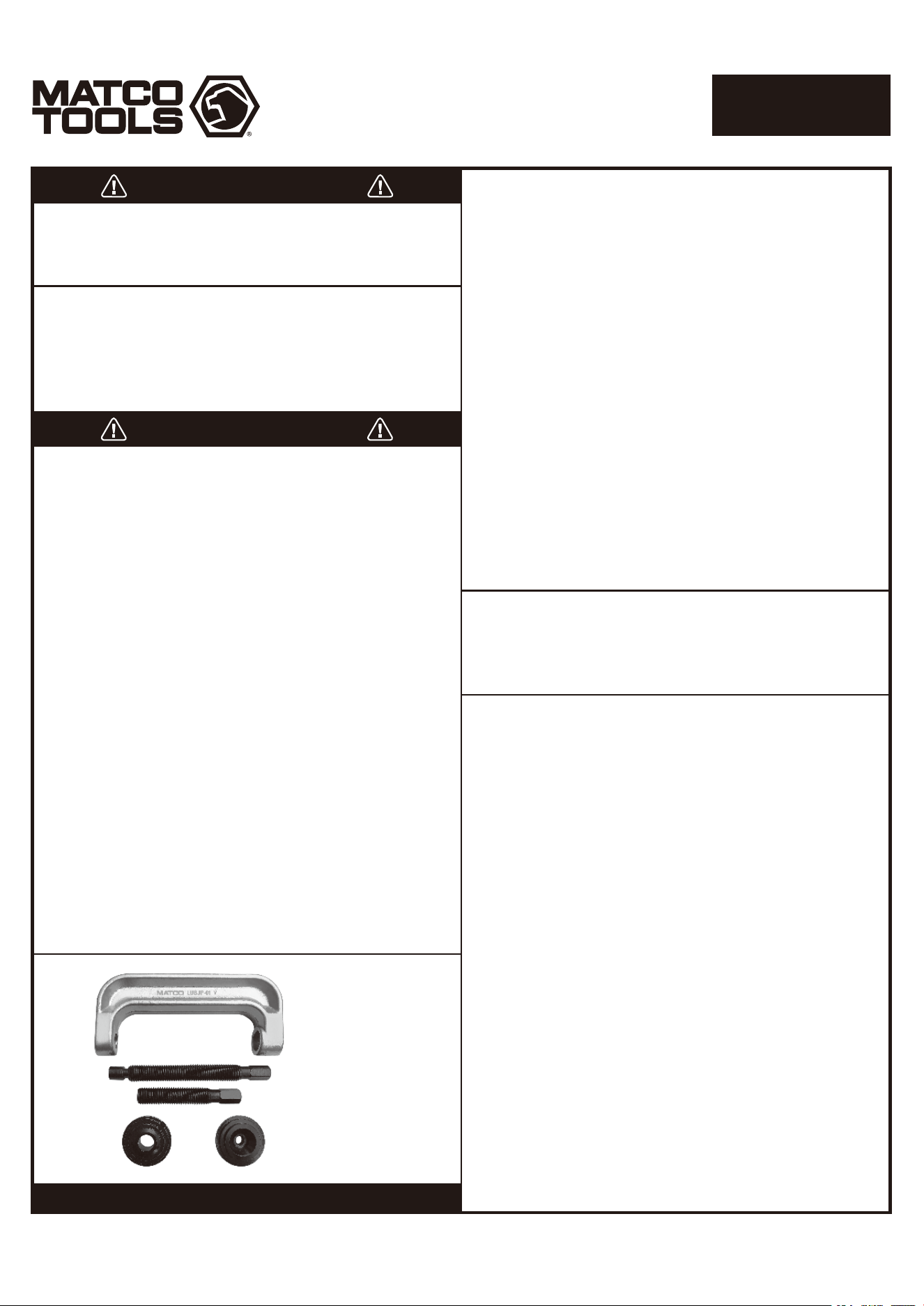

Page 1
PRODUCT INFORMATION:
Study, understand and follow all instructions provided with
this product. Read these instructions carefully before installing,
operating, servicing or repairing this tool. Keep these
instructions in a safe accessible place.
INTENDED USE OF THE TOOL
Caution: To help prevent personal injury
WARNING
WARNING
DO NOT DISCARD – GIVE TO USER
1901038_01
The LUBJP is designed to be used with a ball joint set or
adapter kit and install press-fit ball joints of large trucks
and equipment that need the extra c-frame press clearance.
Do not use this tool outside of the designed intent. Never
modify the tool for any other purpose or use.
Made in China
to Matco specifications

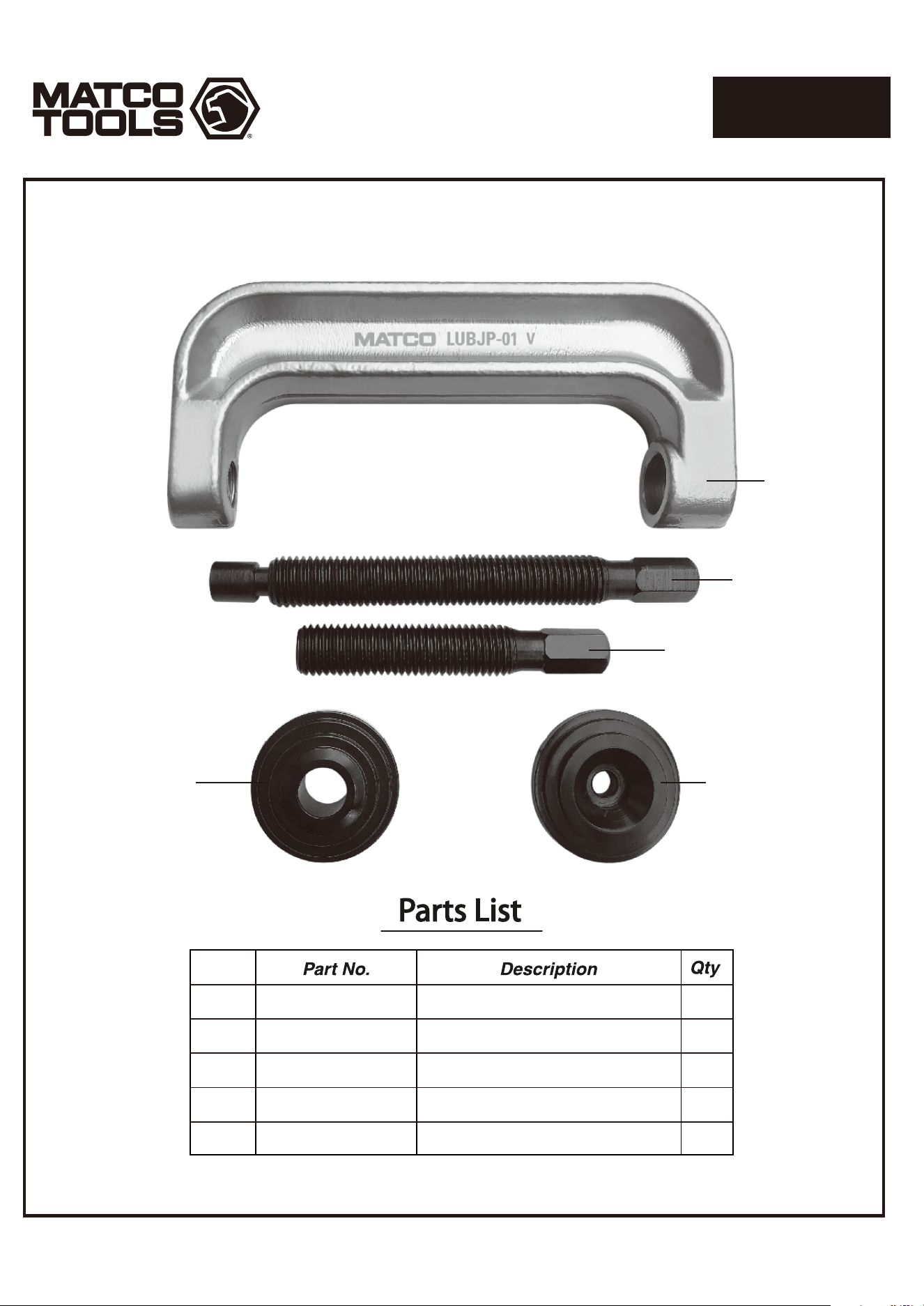

When unpacking, check the parts diagram and part number
listing on page 7 to make sure all parts are included. If any
parts are missing or damaged, please call your distributor.
BEFORE USE
GREASE THREADS BEFORE USE.
LARGE UNIVERSAL
BALL JOINT PRESS
LUBJP
• Use of this product can expose you to chemicals including
ethylene glycol, gasoline vapors and engine exhaust, which
are known to the State of California to cause cancer, birth
defects, or reproductive harm. For more information, visit
www.P65Warnings.ca.gov. Always wear ANSI approved
safety equipment, safety glasses and clothing when using
this product. Study, understand, and follow all instructions
provided with this product. Failure to read and follow all
warnings and operating instructions may result in damages
and serious injury or death.
• Always wear ANSI approved goggles when using this
product. (Users and Bystanders).
• Never use this tool for any application other than for which
it was designed.
• Only use accessories designed for this tool.
• Never alter or modify this tool in any way.
• Improper operation and/or maintenance of the tool,
modification of the tool, or use of the tool with accessories
not designed for it could result in serious injury or death.
• Always select the correct accessories of the correct size
and design for the job that you are attempting to perform.
• Always work in a clean, safe, well-lit, organized and
adequately equipped area.
• Do not begin repairs without assurance that vehicle is in
secure position, and will not move during repair.
The manufacturer warrants this product to the original user
against defective material or workmanship with a lifetime
guarantee.
The manufacturer reserves the right to determine whether
the part or parts failed because of defective material,
workmanship or other causes. Failures caused by accident,
alteration, or misuse are not covered by this warranty.
The manufacturer, at its discretion, will repair or replace
product covered under this warranty free of charge. Repairs
or replacements of products covered under this warranty are
warranted for the remainder of the original warranty period.
The manufacturer or its authorized service representatives
must perform all warranty repairs. Any repair to the product
by unauthorized service representatives voids this warranty.
The rights under this warranty are limited to the original user
and may not be transferred to subsequent owners.
The warranty is in lieu of all other warranties, expressed or
implied, including warranties of merchantability and fitness
for a particular purpose. Some states do not allow the
exclusion or limitations of incidental or consequential
damages, so the above limitations may not apply to you.
LIFETIME WARRANTY
Heavy Duty. Oversized forged C-frame press
for impact use.
Increased access. At 12"
long and a 9" throat,
Matco's Large Universal Ball Joint Press allows
fitting large or multiple adapters when working
on suspension arms.
Universal. Works with most ball joint sets and
adapter kits like BPS400, MBP1000, MBJA20 as
well as other brands.
Page 2
1901038_01
LARGE UNIVERSAL
BALL JOINT PRESS
LUBJP
Control
Arm
Ball
Joint
Installing Adaper
Receiving Tube
Removing Adapter
Installing Adapter
Ball Joint
Receiving Tube
Control
Arm
Removing Adapter
Forcing Screw

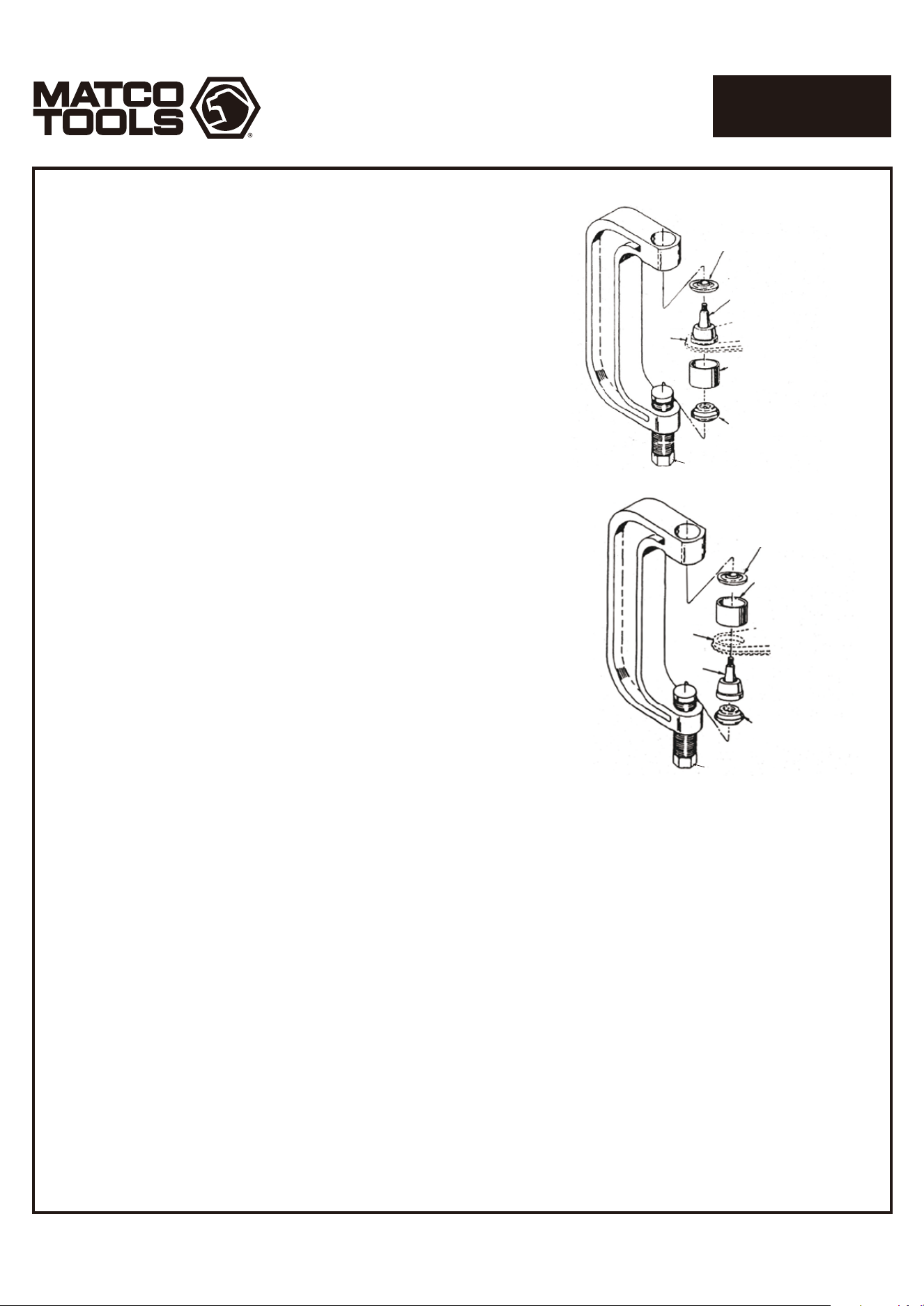

Figure 1
Figure 2
Forcing Screw
OPERATING INSTRUCTIONS
Ball Joint Removal and Installation
This tool set is designed for use on heavy trucks and equipment
with press-fit type ball joints. It will help the user remove and
install ball joints without the need to remove the control arm from
the vehicle.
NOTE: Some cars and light trucks may have the upper ball joint
spot-welded to the control arm. The weld must be cut before
attempting to remove the ball joint.
Removal
1. Assemble the ball joint press over the control arm as shown
in Figure 1. Select the correct size receiving tube from sets like
MBP1000, BPS400, MBJA20 and more, and position it under
the vehicle ball joint as shown.
2. Tighten the forcing screw until the receiving tube contacts the
control arm. Check the alignment of all tooling and components, and
continue tightening the forcing screw until the ball joint is removed.
Installation
1. Clean the control arm and coat the inside diameter with a
suitable lubricant.
2. Insert the replacement ball joint as straight as possible into the
vehicle control arm.
3. Assemble the ball joint press components as shown in Figure 2.
Position the receiving tube, and tighten the forcing screw. Check
the alignment of all tooling and components, and continue tightening
the forcing screw until the ball joint is firmly seated.
Page 3
EL USO DE LA HERRAMIETA
NO LO DESCARTE O DESECHE, ENTREGESELO AL USUARIO
HECHO en China
para Matco especificaciones
Estudie, entienda y siga todas las instrucciones que se proveen
con este producto. Lea las instrucciones detenidamente antes
de instalar, operar, dar servicio o reparar esta herramienta.
Guarde estas instrucciones en un lugar seguro y accesible.
ADVERTENCIA
ADVERTENCIA
• El uso de este producto puede exponerlo a productos
químicos que incluyen etilenglicol, vapores de gasolina y
gases de escape del motor, que en el estado de California
son causantes de cáncer, defectos de nacimiento o daños
reproductivos. Para obtener más información, visite
www.P65Warnings.ca.gov. Siempre use equipo de
seguridad aprobado por ANSI, gafas de seguridad y ropa
cuando use este producto. Estudie, comprenda y siga
todas las instrucciones proporcionadas con este
producto. Si no lee y sigue todas las advertencias e
instrucciones de funcionamiento puede ocasionar daños y
lesiones graves o la muerte.
• Nunca utilice esta herramienta para cualquier otra cosa
que no sean las aplicaciones para lo que fue diseñada.
• Sólo utilice los accesorios diseñados para esta
herramienta.
• No modifique o altere esta herramienta de ninguna
manera.
• El funcionamiento y/o mantenimiento inadecuado de la
herramienta, la modificación, o la utilización de la
herramienta con accesorios inadecuados podrían causar
lesiones graves o la muerte.
• Trabaje siempre en un área limpia, segura, bien iluminada,
organizada y equipada adecuadamente.
Precaución: Para ayudar a evitar lesiones a las personas
1901038_01
Este conjunto (o LUBJP) está diseñado para ser utilizado con
el juego de rótulas, el equipo de adaptadores o para instalar
rótulas de ajuste a presión en camiones grandes y equipos
que requieren espacio adicional para la prensa de marco en
“C”. No use estas herramientas fuera de la intención diseñada.
Nunca modifique las herramientas para ningún otro
propósito o uso.
INFORMACIÓN DEL PRODUCTO:
Cuando desempaque el producto, revise el diagrama y la
lista de piezas en página 7 para verificar que se hayan
enviado todas las piezas. De perder piezas o tener piezas
dañadas, favor llamar a su distribuidor inmediatamente.
DESEMPACADO
CONJUNTO DE PRENSA UNIVERSAL
PARA ROTULAS GRANDES
LUBJP
El fabricante garantiza este producto al usuario original
contra material y/o mano de obra defectuosa de por vida.
El fabricante se reserva el derecho a determinar si una pieza
o piezas fallaron debido a material defectuoso, mano de
obra, o por otras causas. Esta garantía no cubre fallas
causadas por accidentes, alteraciones o uso indebido.
El fabricante, a su entera discreción, reparará o reemplazará
los productos cubiertos por esta garantía sin costo alguno.
Las reparaciones o reemplazos de productos cubiertos por
esta garantía quedan garantizados durante el resto del
periodo original de garantía.
El fabricante o sus representantes autorizados de servicio
deben llevar a cabo todas las reparaciones de garantía. Toda
reparación hecha al producto por representantes de servicio
no autorizados invalida la presente garantía.
Los derechos que ampara esta garantía están limitados al
usuario original y no se pueden transferir a dueños
posteriores. Esta garantía reemplaza a todas las demás
garantías expresas o implícitas, incluyendo garantías de
comercialización e idoneidad para un propósito particular.
Algunos estados no permiten la exclusión o limitaciones de
daños incidentales o imprevistos, de manera que las
limitaciones mencionadas anteriormente pueden no ser
aplicables en su caso.
GARANTÍA POR VIDA
ENGRASE LA TUERCA ANTES DE USAR.
Servicio pesado. Prensa forjada extra grande de
marco en forma de “C” para uso con impactos.
Mayor acceso. Con 12" de largo y 9" de
profundidad, la prensa de rótula universal de
Matco le permite colocar grandes o múltiples
adaptadores cuando esta trabaja en los brazos
de suspensión.
Universal. Funciona con la mayoría de los
juegos de rótulas y equipos o pertrechos como
BPS400, MBP1000, MBJA20 y otras marcas.
Page 4
1901038_01
CONJUNTO DE PRENSA UNIVERSAL
PARA ROTULAS GRANDES
LUBJP
Instalación del
adaptador
Junta esférica
Recepción de tubo
Brazo de
control
Extracción del
adaptador
Brazo de
control
Junta
esférica
Instalación del
adaptador
Recepción de tubo
Extracción del
adaptador

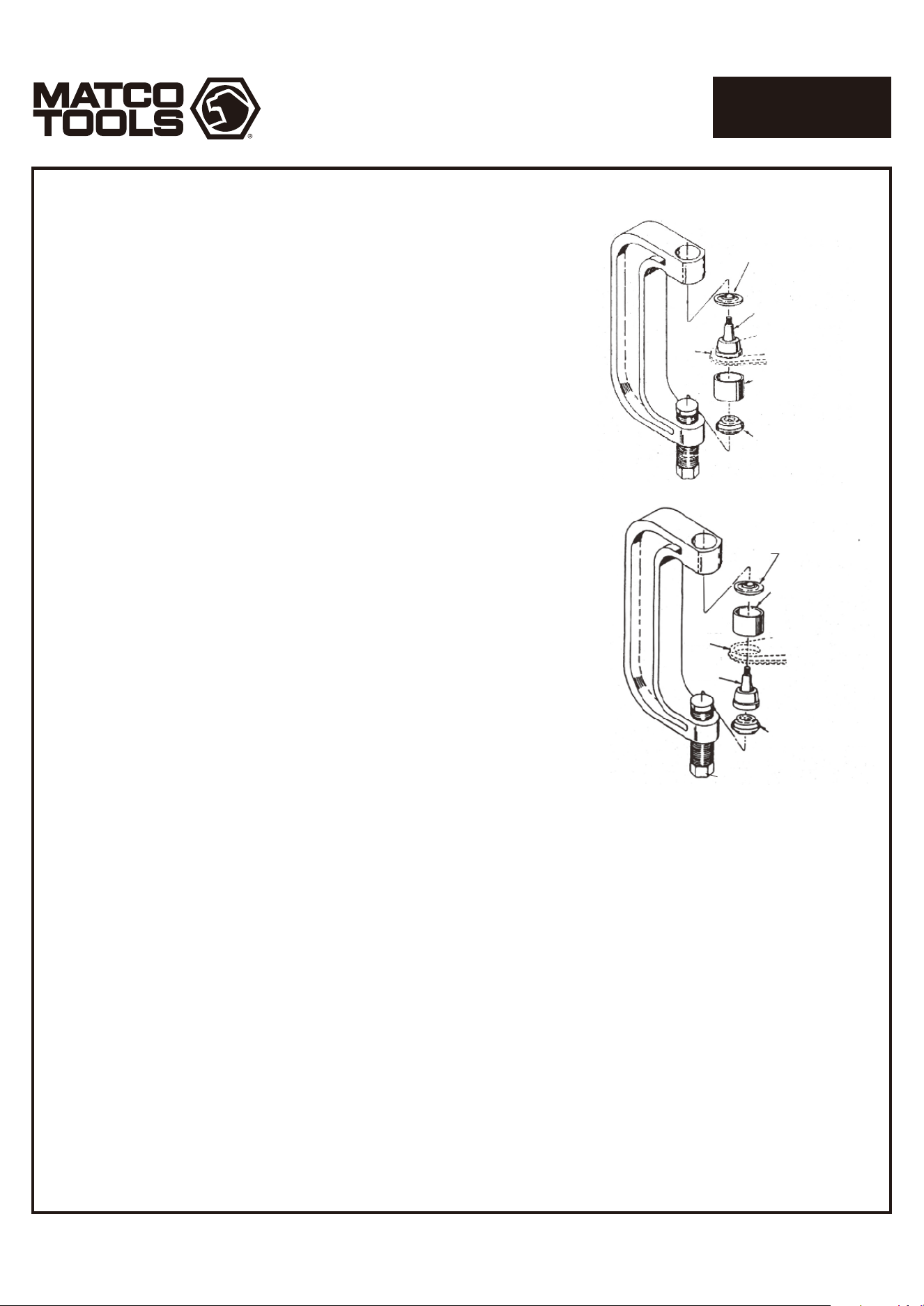

Figura 1
Figura 2
Tornillo de fuerza
MANUAL DE INSTRUCCIONES
Instalación y remoción de rotulas
Este conjunto de herramientas está diseñado para camiones y equipos
pesados y juntas de rótulas de ajuste a presión. Esto ayudará al
usuario a desmontar e instalar junturas de rótula sin la necesidad de
retirar el brazo de control del vehículo.
NOTA : Algunos coches y camiones ligeros pueden tener la rótula
superior soldada por puntos al brazo de control. La soldadura se debe
cortar antes de intentar quitar la rótula.
Remoción
1. Montar la prensa "C" en el brazo de control como se muestra en la
Figura 1. Seleccione el tamaño correcto de tubos de recepción como
MBP1000, BPS400, MBJA20 y con más, y colóquelo bajo la rótula
del vehículo como se muestra.
2. Apriete el tornillo de presión hasta que el tubo receptor haga contacto
con el brazo de control. Compruebe la alineación de todas las
herramientas y componentes y continúe apretando el tornillo de fuerza
hasta que se retire la rótula.
Instalación
1. Limpie el brazo de control y cubra el diámetro interior con un
lubricante adecuado.
2. Inserte la rótula de reemplazo lo más recta posible en el brazo de
control del vehículo.
3. Ensamble todos los componentes de la rotula en la prensa "C", como se
muestra en la Figura 2. Coloque el tubo receptor y apriete el tornillo de
fuerza. Compruebe la alineación de todas las herramientas y componentes
y continúe apretando el tornillo de fuerza hasta que la rótula este
firmemente asentada.
• L'utilisation de ce produit peut vous exposer à des
produits chimiques, notamment l'éthylène glycol, les
vapeurs d'essence et les gaz d'échappement des moteurs,
qui sont reconnus par l'État de Californie pour causer le
cancer, des anomalies congénitales ou des problèmes de
reproduction. Pour plus d'informations, visitez
www.P65Warnings.ca.gov. Toujours porter un équipement
de sécurité, des lunettes de sécurité et des vêtements
homologués ANSI lors de l'utilisation de ce produit.
Étudier, comprendre et suivre toutes les instructions
fournies avec ce produit. Ne pas lire et suivre tous les
avertissements et instructions d'utilisation peut entraîner
des dommages et des blessures graves ou la mort.
• Ne jamais utiliser cet outil pour aucune application qui
n’est pas conçue.
• Seulement utiliser les accessoires conçus pour cet outil.
• Ne jamais modifier cet outil.
• Le fonctionnement et/ou l’entretien incorrect de cet outil,
la modification de cet outil, ou l’utilisation de cet outil avec
les accessoires non conçus pour lui devrait causer des
blessures graves ou la mort.
• Toujours travailler dans un environnement propre,
sécuritaire, bien éclairé, organisé et suffisamment équipé.
Le LUBJP est conçu pour être utilisé avec un ensemble de
joint à rotule ou un kit adaptateur et pour installer des joints
à rotule à ajustement serré de gros camions et des équipements
nécessitant un dégagement de presse supplémentaire pour
le cadre en C. N'utilisez pas cet outil en dehors de l'intention
prévue. Ne modifiez jamais l'outil à d'autres fins ou utilisations.
Page 5
UTILISATION PRÉVUE DE L’OUTIL
NE PAS JETER-DONNER À L'UTILISATEUR
Fabriqué à Chine
les spécifications de Matco
Etudier, comprendre et suivre toutes les instructions fournies
avec ce produit. Lire ces instructions attentivement avant
d’installer, d’utiliser, d’entretenir et de réparer cet outil. Conserver
ces instructions dans un endroit sécuritaire et accessible.
AVERTISSEMENT
AVERTISSEMENT
Attention: Pour éviter les blessures, évitez de
regarder directement la lumière
1901038_01
INFORMATIONS PRODUIT:
Lors du déballage, vérifier que les pièces contenues dans
le schéma et la liste des numéros de pièces de la page 7
sont toutes incluses. Si une pièce est manquante ou abîmée,
veuillez appeler immédiatement votre distributeur.
DÉBALLAGE
PRESSE COMMUNE DE GRANDE
BALLON UNIVERSELLE
LUBJP
Le fabricant garantit ce produit à l'utilisateur d'origine contre
tout défaut de matériau ou de fabrication avec une garantie à
vie.
Le manufacturier se réserve le droit de déterminer si la pièce
ou les pièces défectueuses sont imputables à un matériau
défectueux, à un défaut de fabrication ou à d’autres causes.
Les défaillances causées par un accident, une modification ou
une utilisation incorrecte ne sont pas couvertes par la
présente garantie.
Le manufacturier, à sa seule discrétion, réparera ou
remplacera sans frais les produits couverts par cette garantie.
Les réparations ou les remplacements de produits couverts
par cette garantie sont garantis pour le reste de la période de
garantie initiale.
Le manufacturier ou ses représentants de service autorisés
doivent exécuter les réparations sous garantie. Toute répara-
tion du produit effectuée par un représentant de service
non-autorisé annulera cette garantie. Les droits couverts par
cette garantie sont limités à l'acheteur initial et ne peuvent
être transférés aux propriétaires subséquents.
Cette garantie remplace toutes autres garanties, expresses ou
implicites, incluant les garanties de valeur marchande ou
d’adaptation à un usage particulier. Certains États ou prov-
inces ne permettent pas d’exclure ou de limiter les
dommages consécutifs ou indirects, donc les limitations
ci-dessus pourraient ne pas s’appliquer.
GARANTIE À VIE
GRAISSEZ LES FILS AVANT UTILISATION.
À toute épreuve. Presse à cadre en C forgé
surdimensionnée pour une utilisation avec impact.
Augmentation de l'accès. Avec une longueur de
12" et une gorge de 9", la grande presse à rotule
universelle de Matco permet d'ajuster des
adaptateurs larges ou multiples lorsque vous
travaillez sur les bras de suspension.
Universel. Fonctionne avec la plupart des
ensembles de joints à rotule et des kits
d'adaptation tels que BPS400, MBP1000, MBJA20
ainsi que d'autres marques.
Page 6
1901038_01
PRESSE COMMUNE DE GRANDE
BALLON UNIVERSELLE
LUBJP
Bras de
commande
Joint à
rotule
Installation d'Adaper
Tube de réception
Retrait de l'adaptateur
Installation d'Adaper
Joint à rotule
Tube de réception
Bras de
commande
Retrait de l'adaptateur
Vis de forçage
MODE D'EMPLOI
Retrait et installation du joint à rotule
Cet ensemble d'outils est conçu pour être utilisé sur des camions
lourds et de l'équipement avec joints à rotule de type press-fit.
Cela aidera l'utilisateur à supprimer et à installer des joints à rotule
sans avoir à retirer le bras de commande de le véhicule.
NOTE: Some cars and light trucks may have the upper ball joint
spot-welded to the control arm. The weld must be cut before
attempting to remove the ball joint.
Suppression

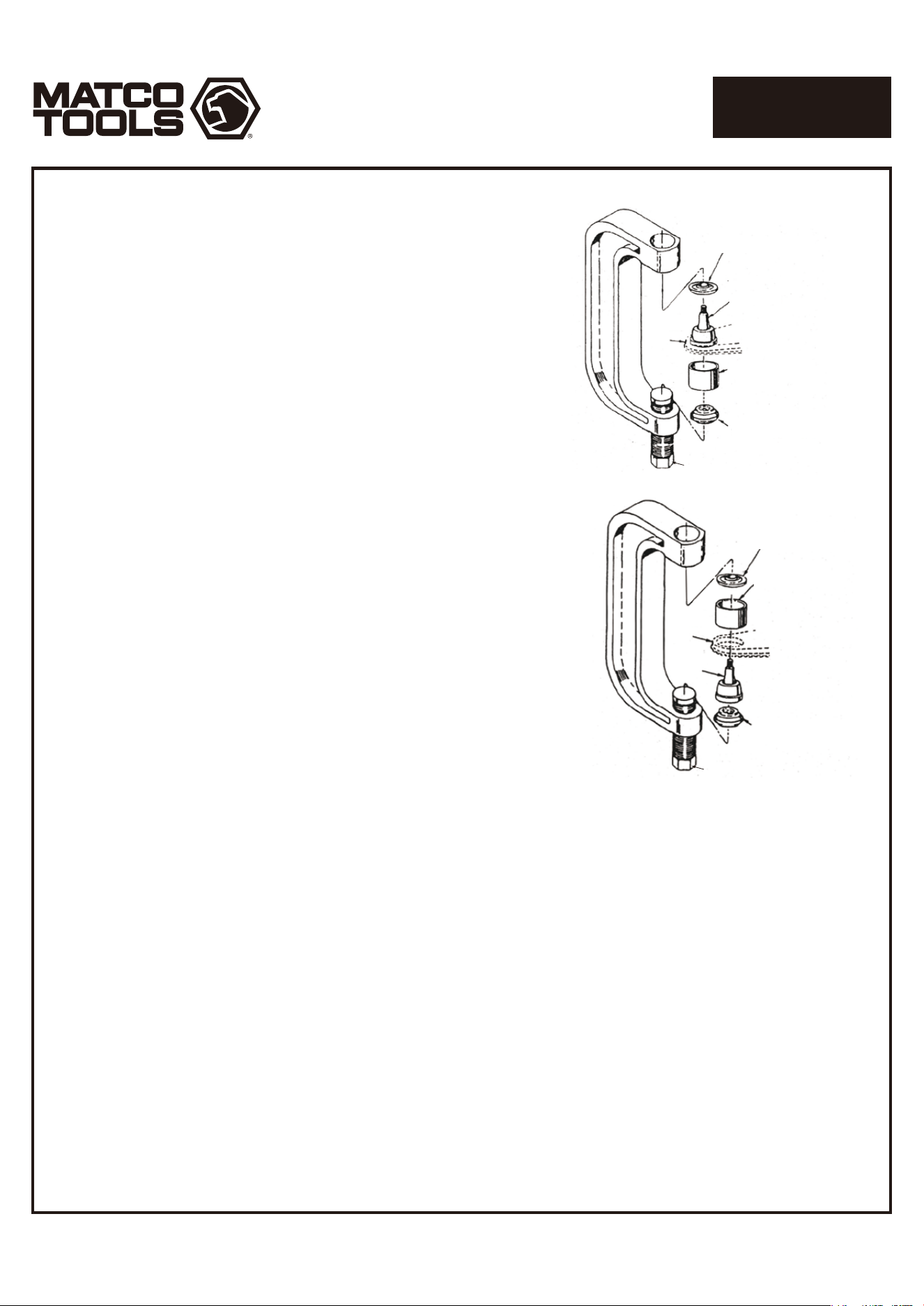

1. Assemblez la presse à rotule sur le bras de commande comme
indiqué dans la figure 1. Sélectionnez la taille appropriée du tube de
réception parmi des ensembles tels que MBP1000, BPS400, MBJA20
et plus, et le positionner sous la rotule du véhicule comme indiqué.
2. Serrez la vis de forçage jusqu'à ce que le tube récepteur entre en
contact avec le bras de commande. Vérifiez l'alignement de tous les
outillages et composants, et continuez à serrer la vis de forçage
jusqu'à ce que le joint à rotule soit retiré.
Installation
1. Nettoyez le bras de commande et recouvrez le diamètre intérieur
avec un lubrifiant approprié.
2. Insérez le joint à rotule de remplacement aussi droit que possible
dans le bras de commande du véhicule.
3. Assemblez les composants de la presse à rotule comme indiqué
à la figure 2. Positionnez le tube de réception et serrez la vis de forçage.
Vérifier l'alignement de tous les outillages et composants et continuer
à serrer vis de forçage jusqu'à ce que le joint à rotule soit bien en place.
Figure 1
Figure 2
Vis de forçage
Index
No.
1
2
3
4
5
LUBJP-01
MBP1000-5
LUBJP-02
MBP1000-08
MBP1000-09
1
1
1
1
1
Large C-Frame Press
Screw
Short Screw F/LUBJP
Removal Adapter
Install Adapter
1
2
3
54
PARTS BREAKDOWN
LARGE UNIVERSAL
BALL JOINT PRESS
LUBJP
Page 7
1901038_01
903
