BALL JOINT SERVICE KIT
OPERATING MANUAL
We continue to be committed to provide you tools with competitive price.
" Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and doses not necessarily mean to
cover all categories of tools offered by us. You are kindly reminded to verify
carefully when you are placing an order with us if you are actually saving half
in comparison with the top major brands.
Technical Support and E-Warranty Certificate www.vevor.com/support
background
- 1 -
BALL JOINT
SERVICE KIT
OPERATING MANUAL
21PCS 23PCS
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product
Technical Supportand E-Warranty Certificate
www.vevor.com/support
.
background
- 2 -

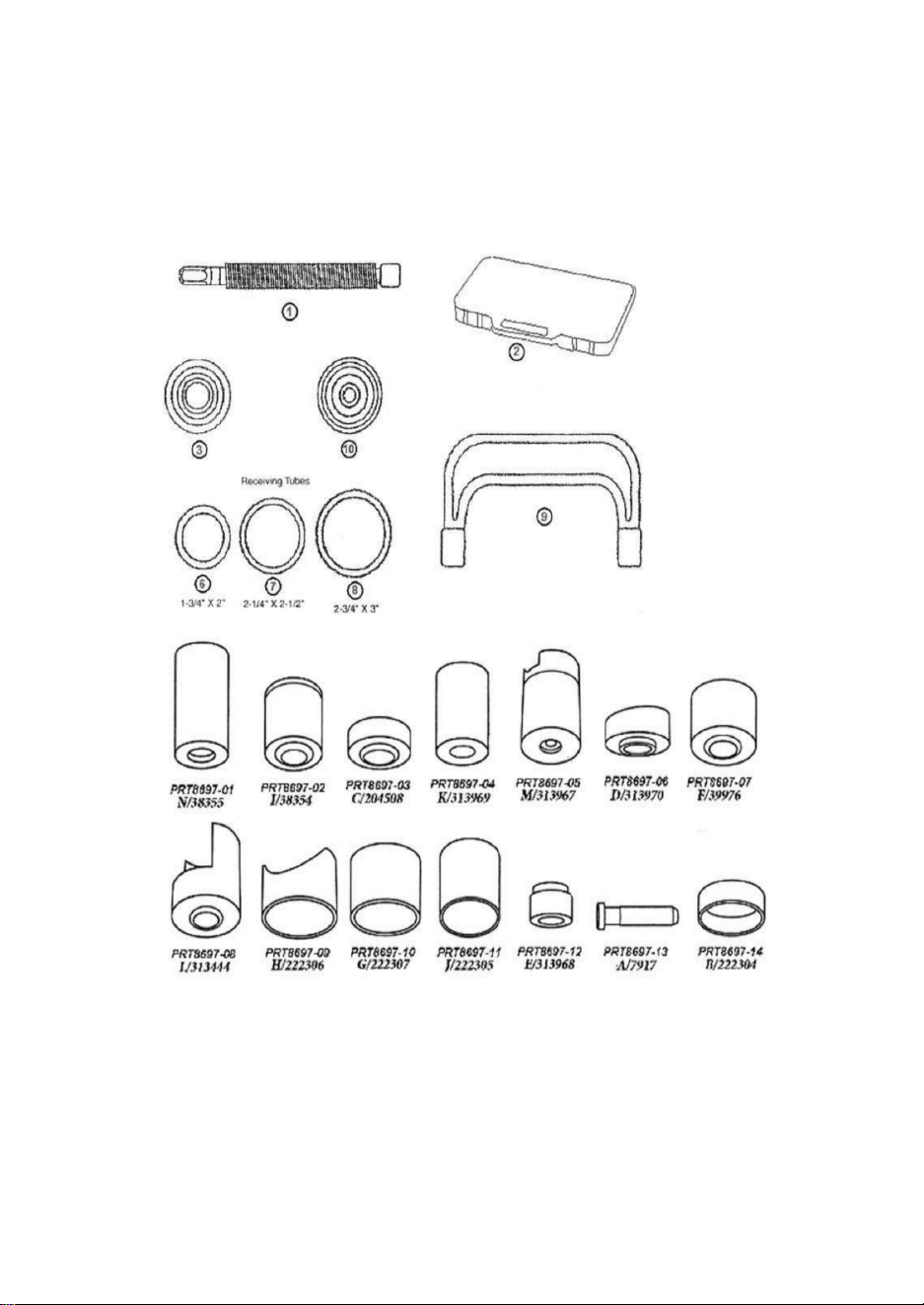

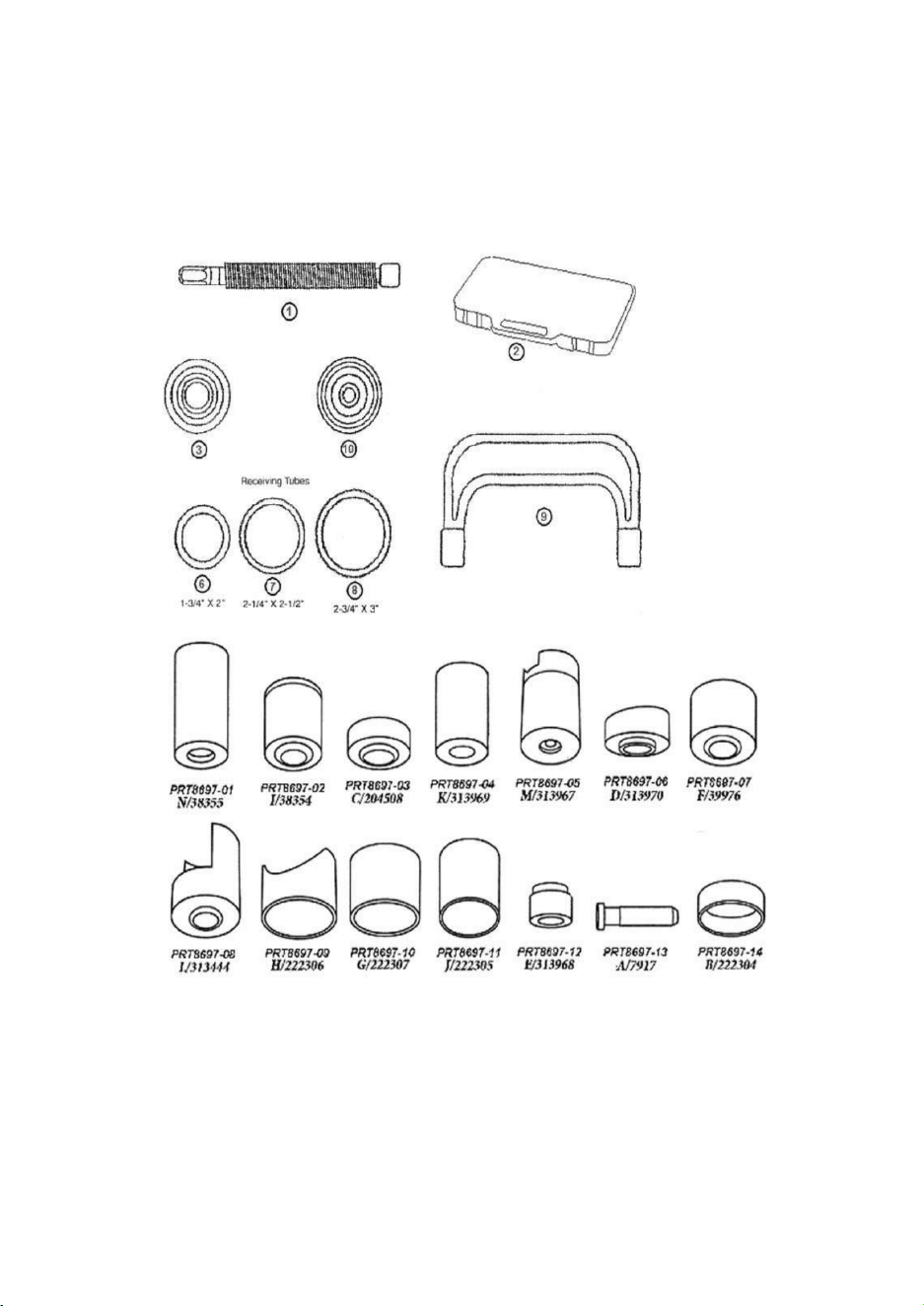

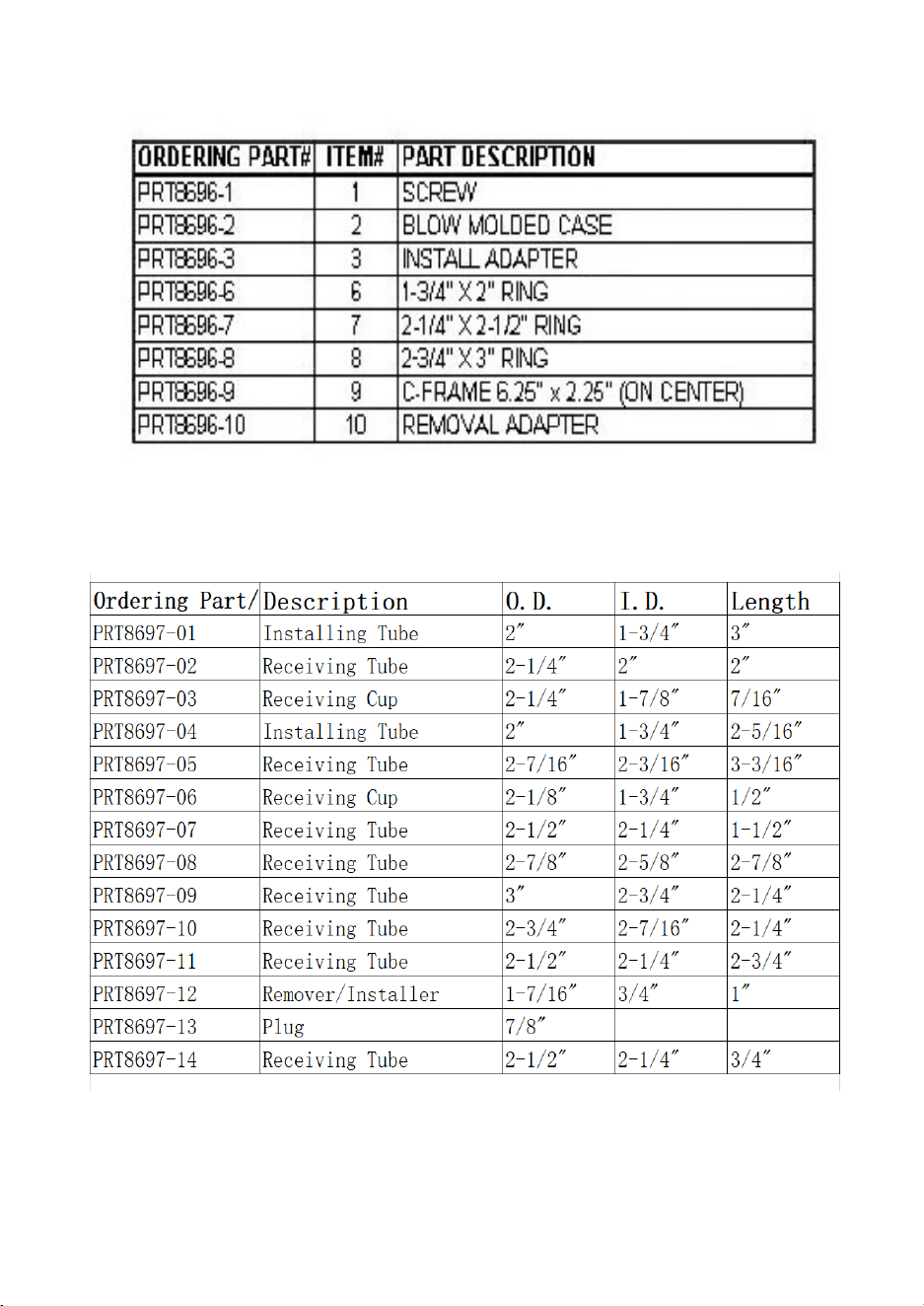

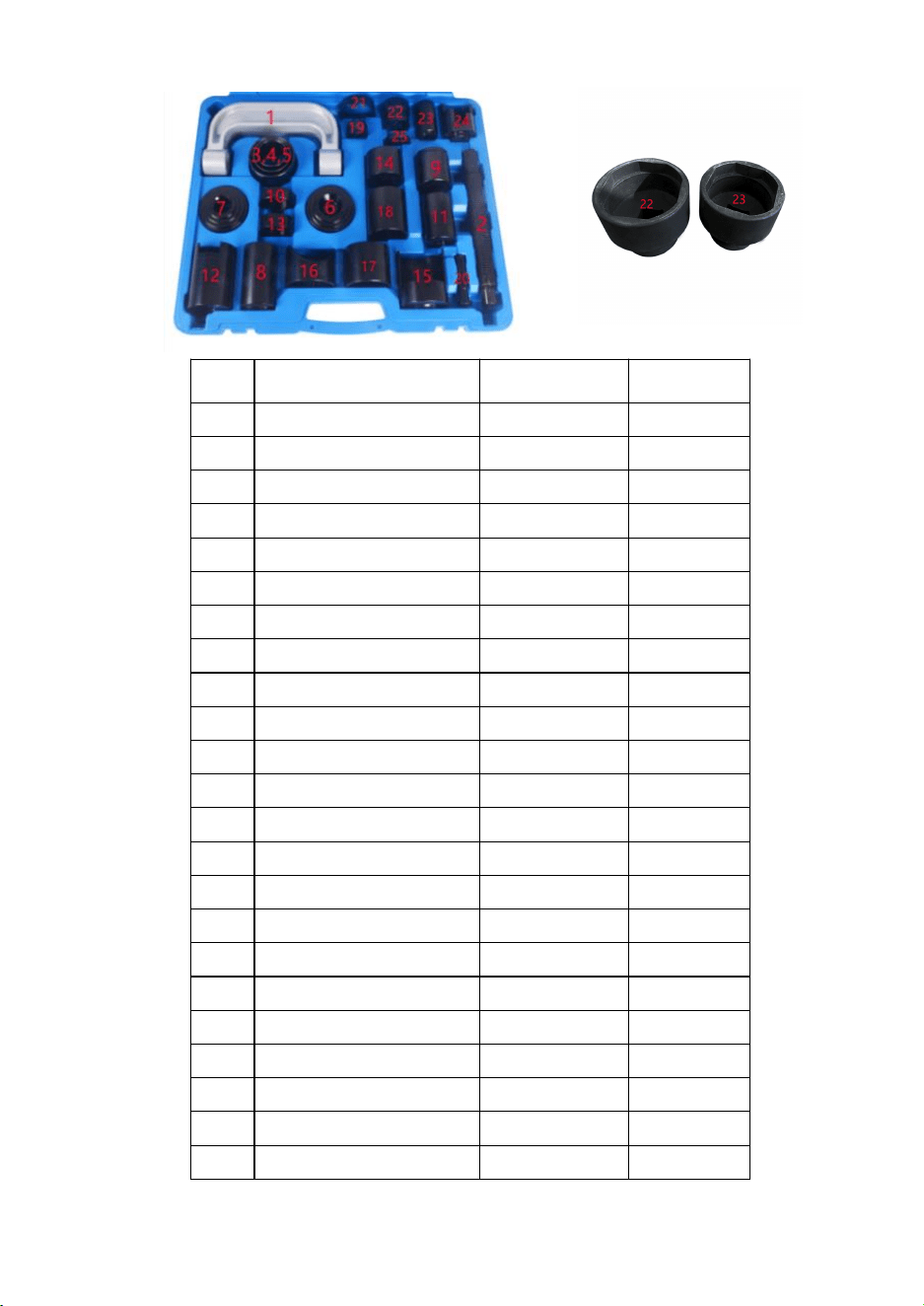

Product List
Part Name 21PCS 23PCS
1 Ball Joint Press √ √
2 Jackscrew √ √
3 Receiving Tube √ √
4 Receiving Tube √ √
5 Receiving Tube √ √
6 Installation Adapter √ √
7 Removal Adapter √ √
8 Installing Cup √ √
9 Receiving Cup √ √
10 Install Cup Adapter √ √
11 Installing Cup √ √
12 Receiving Tube √ √
13 Receiving Cup √ √
14 Receiving Tube √ √
15 Receiving Tube √ √
16 Receiving Tube √ √
17 Receiving Tube √ √
18 Receiving Tube √ √
19 Remover Installer √ √
20 Plug √ √
21 Receiving Tube √ √
22 Socket × √
23 Socket × √
background
- 2 -
2. Study, understand, and follow all instructions provided with this product.
3. Before repairing vehicle, block the wheels to prevent the vehicle from
moving.
4. Check the final alignment of the C-frame press and all tooling with
components before exerting pressure to remove or replace a ball joint
WARNING: TO HELP PREVENT PERSONAL INJURY
1. Always wear ANSI approv ed goggles when using this product.
Normal use of this product is likely to expose the user to dust and/or
microscopic particles containing chemicals known to the State of
California to cause cancer, birth defects or other reproductive harm.
Always wear appropriates safety equipment and clothing when using this
product.
.
IMPORTANT SAFETY INFORMATION
WARNING Read all safety warnings and instructions.
Failure to follow the warnings and instructions may result in
serious injury.
Attention：Do not use large torque tools such as wind cannons and electric
batches, and use manual wrenches to prevent product damage.
Save all warnings and instructions for future reference.
1 . Keep children and bystanders away while operating. Distractions
can cause you to lose control.
2. Keep work area clean and well lit. Cluttered or dark areas invite
accidents.
3. Wear ANSl-approved safety goggles, NIOSH-approved dust
mask/respirator, and heavy-duty work gloves during use and service.
4. Stay alert and use common sense when operating. Do not use when
tired or under the influence of drugs, alcohol or medication.
5. Do not overreach. Keep proper footing and balance at all times. This
enables better control in unexpected situations.
background
- 3 -
6. Dress properly. Do not wear loose clothing or jewelry. Keep your hair,
clothing and gloves away from moving parts. Loose clothes, jewelry or
long hair can be caught in moving parts.
7. This product is not a toy. Keep it out of reach of children.
8. Use the correct product for the correct vehicle. The correct product will
do the job better and safer at the rate for which it was designed. Do not
modify this product or use it for a purpose for which it is not intended.
9. Check for misalignment or binding of moving parts, breakage of parts
and any other condition that may affect the product's operation. If
damaged, have the product repaired before use.
10. Use the product and accessories etc., in accordance with these
instructions and in the manner intended for the particular type of
product, taking into account the working conditions and the work to
be performed. Use of the product for operations different from those
intended could result in a hazardous situation.
11. Have product serviced by a qualified repair person using only identical
replacement parts. This will ensure that the safety of the product is
maintained.
12. Maintain labels and nameplates on the product. These carry important
safety information. If unreadable or missing, contact Harbor Freight Tools
for a replacement.
13. This product contains or, when used, produces a chemical known to
the State of California to cause cancer and birth defects or other
reproductive harm. (California Health & Safety Code§25249.5,et seq.)
1 4. Use caution when applying a load. Slowly and carefully apply pressure
to the vehicle part being pressed. If the workpiece seems unusually hard
to press, immediately stop the operation. Carefully disconnect the Ball
Joint Kit from the workpiece, and adjust the Ball Joint Kit to eliminate or
diminish an off-center load. Then, continue with the procedure.
15. Do not use the Ball Joint Kit to compress springs or any other item
that could disengage and cause a potential hazard.
16. Do not allow any lubricants to make contact between any part of the
Ball Joint Kit and the part being pressed. Lubricants of any type on
the above mentioned parts will diminish the ability of the Ball Joint
Kit to firmly and safely grip and hold the Ball Joint Kit in position.
17. Examine the Ball Joint Kit for structural cracks, bends, and any other
background
- 4 -
condition that may affect the safe operation of the tool. Do not use the
Ball Joint Kit even if minor damage appears.
1 8. Read and understand all instructions and safety precautions as
outlined in the manufacturer' s manual for the vehicle you are servicing.
Use the vehicle manufacturer' s recommended ball joint press points.
1 9. The warnings, precautions, and instructions discussed in this
instruction manual cannot cover all possible conditions and situations
that may occur. It must be understood by the operator that common
sense and caution are factors which cannot be built into this product,
but must be supplied by the operator.
OPERATING INSTRUCTIONS
Brake Anchor Pin Removal and Installation
1. Remove all lock ring retainers from the brake anchor pins.
2.

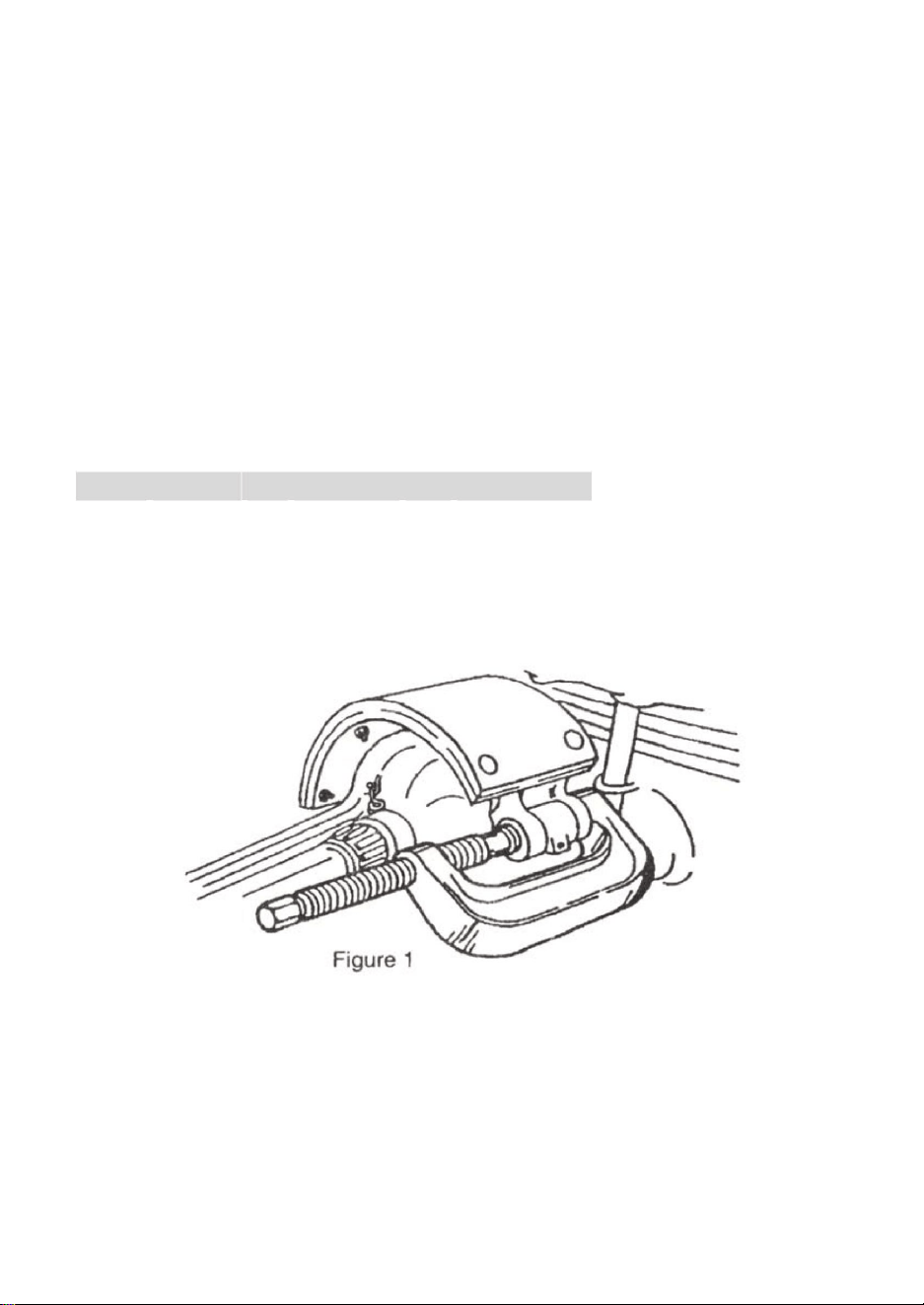

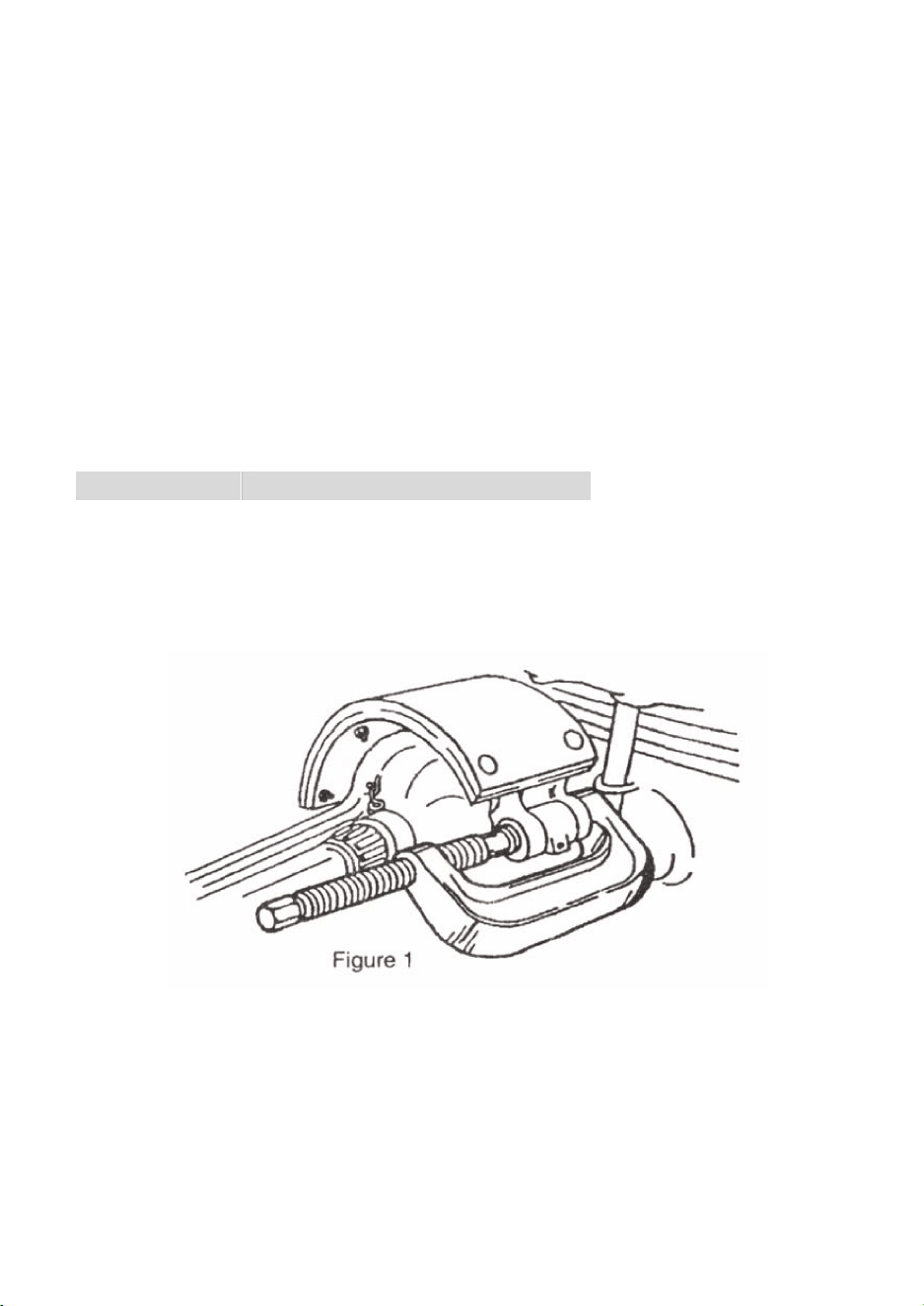

Position the C-frame press over the brake spider as shown in
Figure 1.
3 .
Tighten the forcing screw until the anchor pin is removed.
U-Joint Assembly and Disassembly The basic C-frame press is used to
service the U-Joints on most cars and light trucks. The U-Joints can be
serviced either on or off the vehicle.
Disassembly
1. Remove any external and/or internal lock rings.

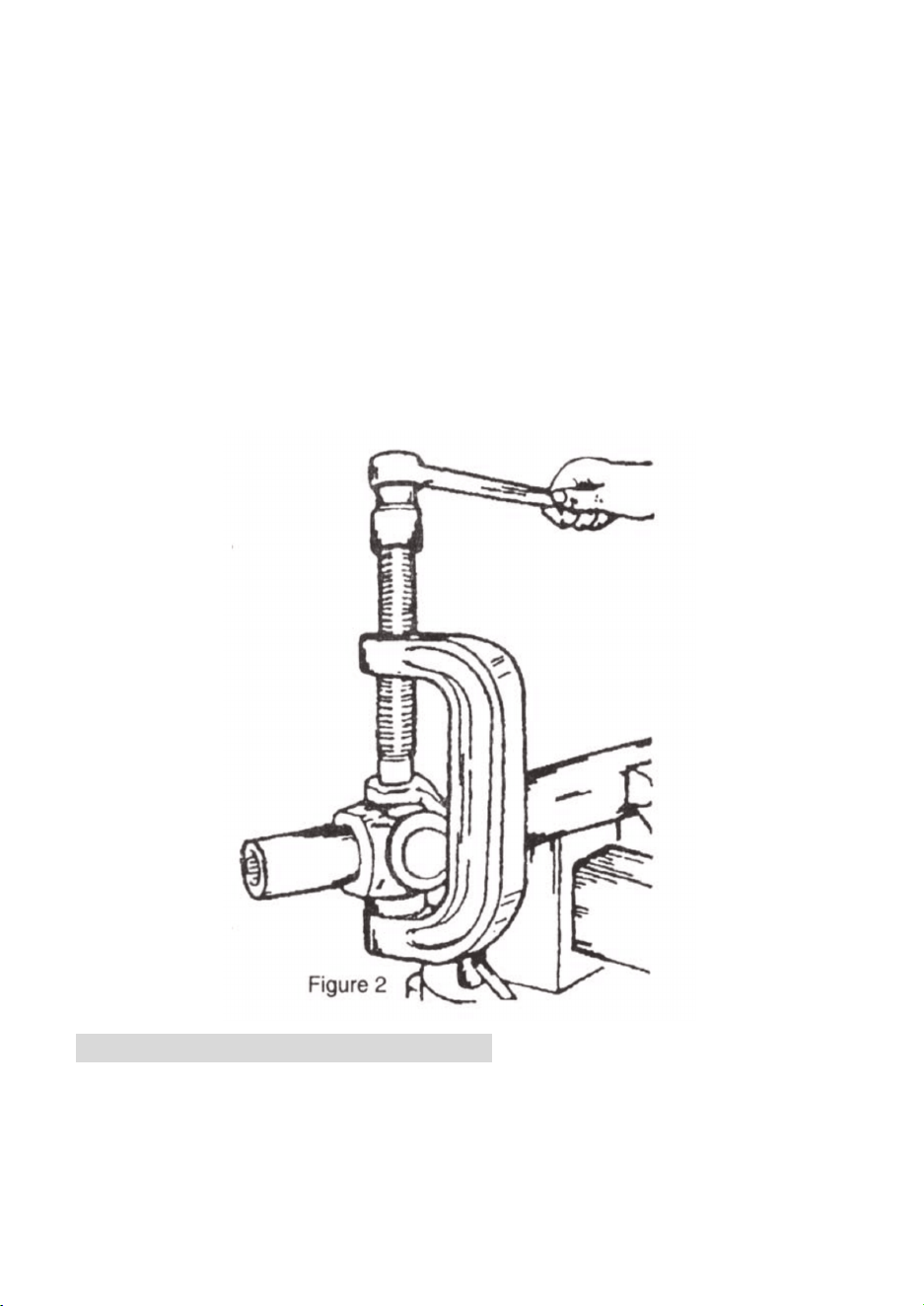

2 . Position the C- frame press around the drive shaft yoke, and tighten the
forcing screw until the first bearing is removed.
background
- 5 -
3. Reposition the C-frame and remove the second bearing.
Assembly
1.
Clean all dirt and oil from the yoke area.
2. Align the replacement bearing and C-frame press as straight as
possible over the yoke. Press the replacement bearing into the yoke,
and reassemble the external / internal lock ring.
3.
Reposition the C-frame press and second replacement bearing as
straight as possible over the yoke, and press the bearing into the
yoke. Reassemble the external / internal lock ring.
Ball Joint Removal and Installation
This tool set is designed for use on all cars and light trucks that have
press-fit type ball joints without the need to remove the control arm
from the vehicle.
background
- 6 -
NOTE: Some cars and light trucks may have the upper ball joint spot-
welded to the control arm. The weld must be cut before attempting to
remove the ball joint.
Removal
1 .

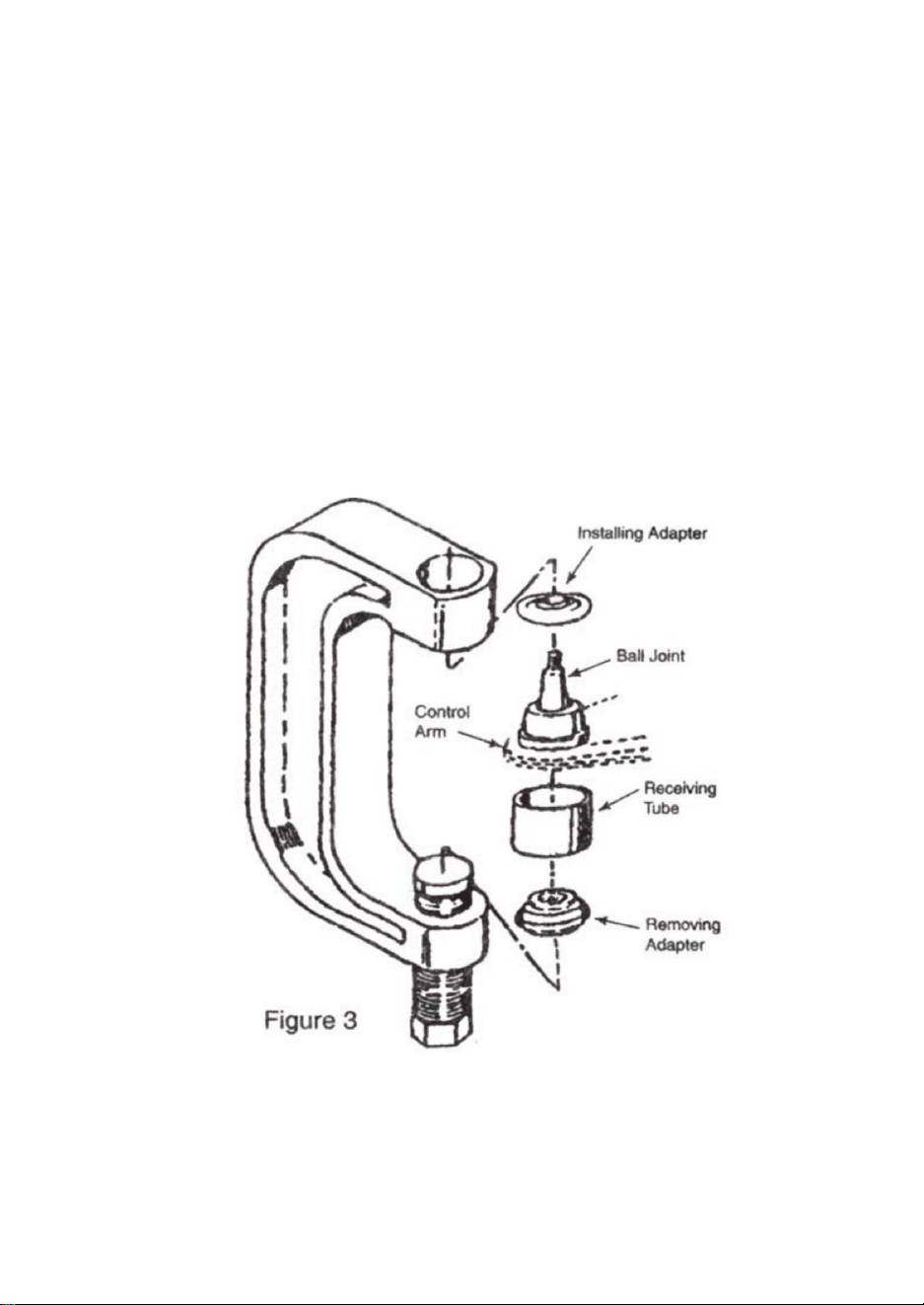

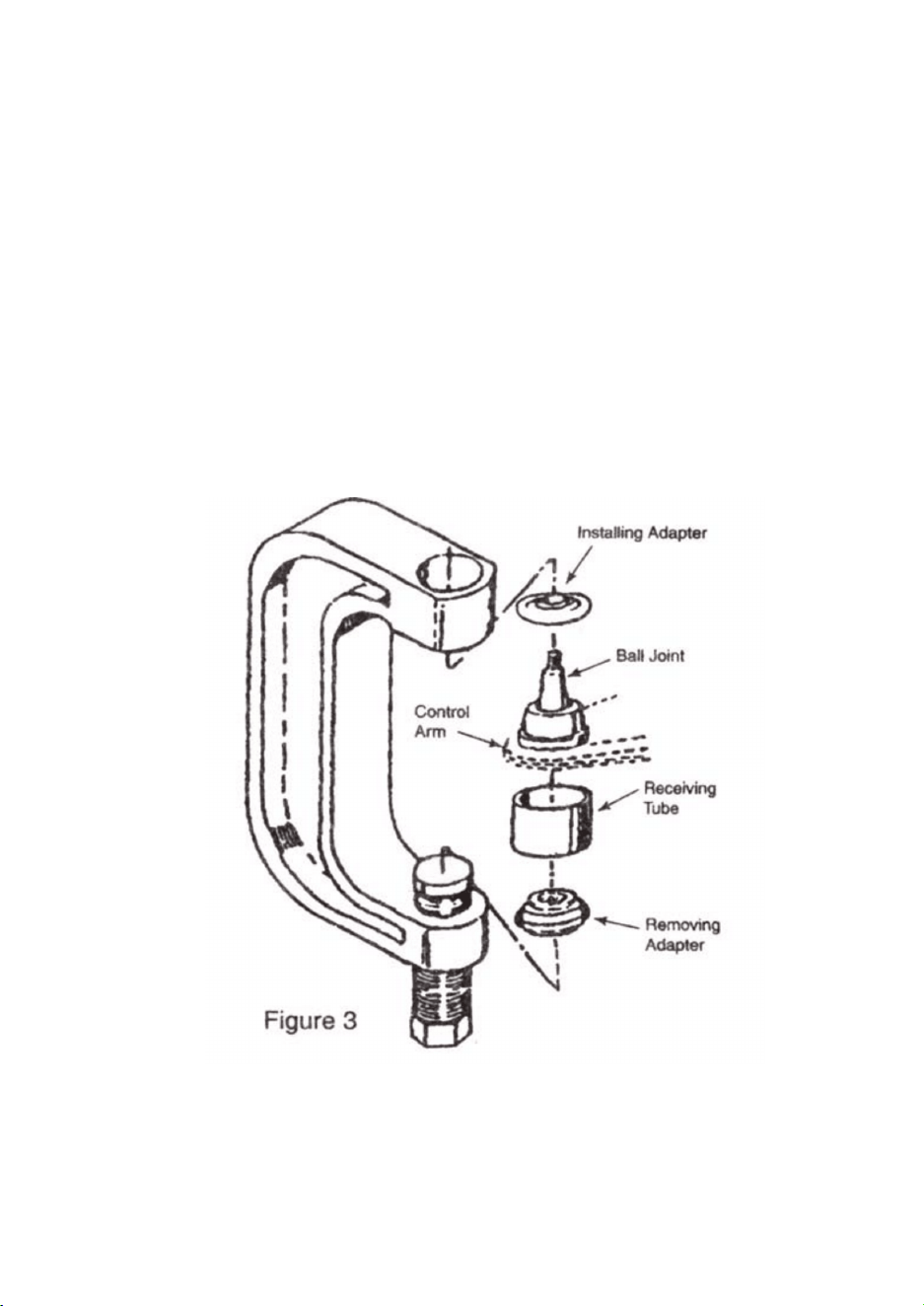

Assemble the ball joint press over the control arm as shown in
Figure 3. Select the correct size receiving tube (Item 6, 7, or 8),
and position it under the vehicle ball joint refer to Figure 3.
2 .
Tighten the forcing screw until the receiving tube contacts the
control arm. Check the alignment of all tooling and components,
and continue tightening the forcing screw until the ball joint is
removed.
Installation
1 . Clean the control arm and coat the I. D . with a suitable lubricant .
2 . Insert the replacement ball joint as straight as possible into the vehicle
control arm .
background
- 7 -

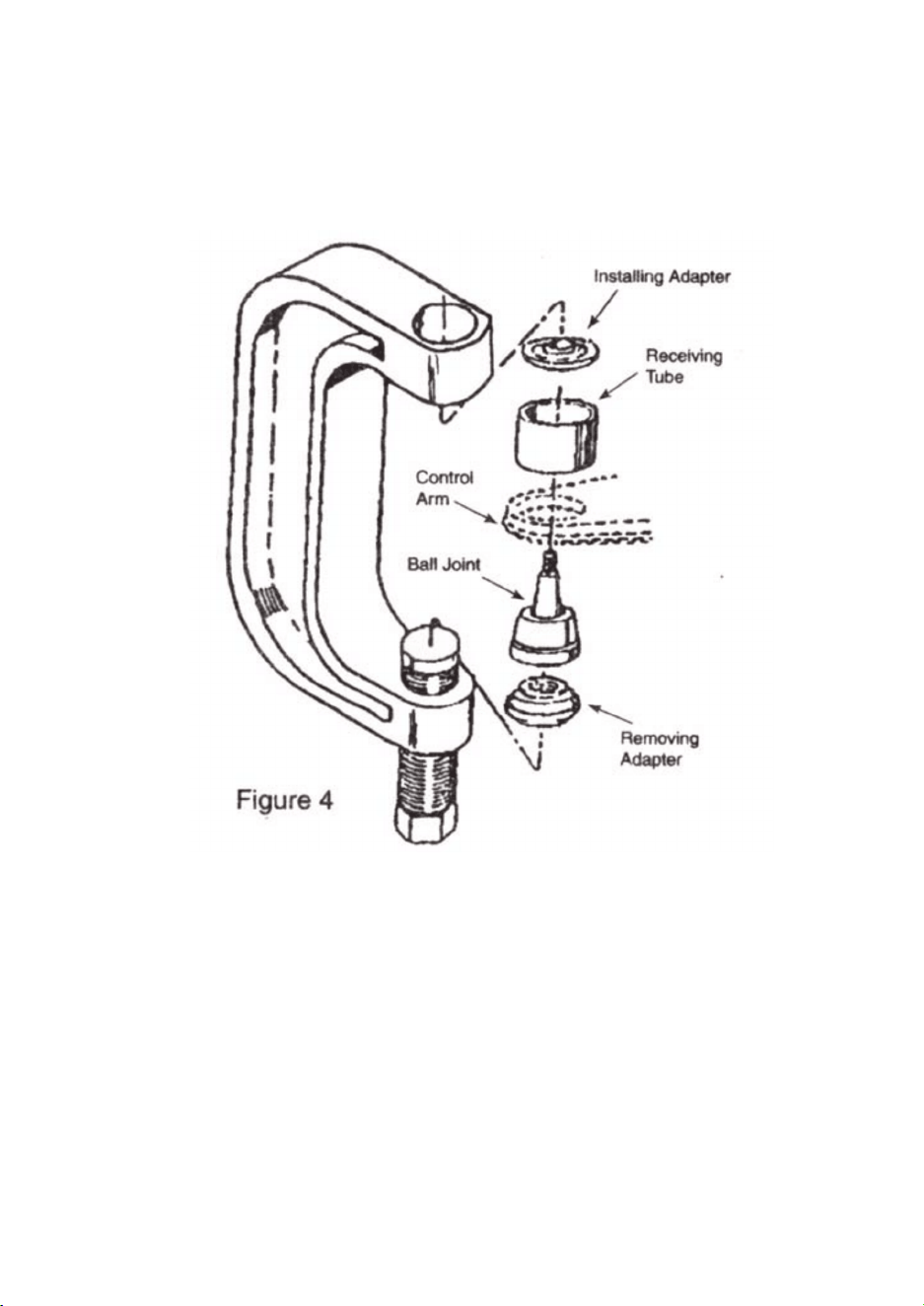

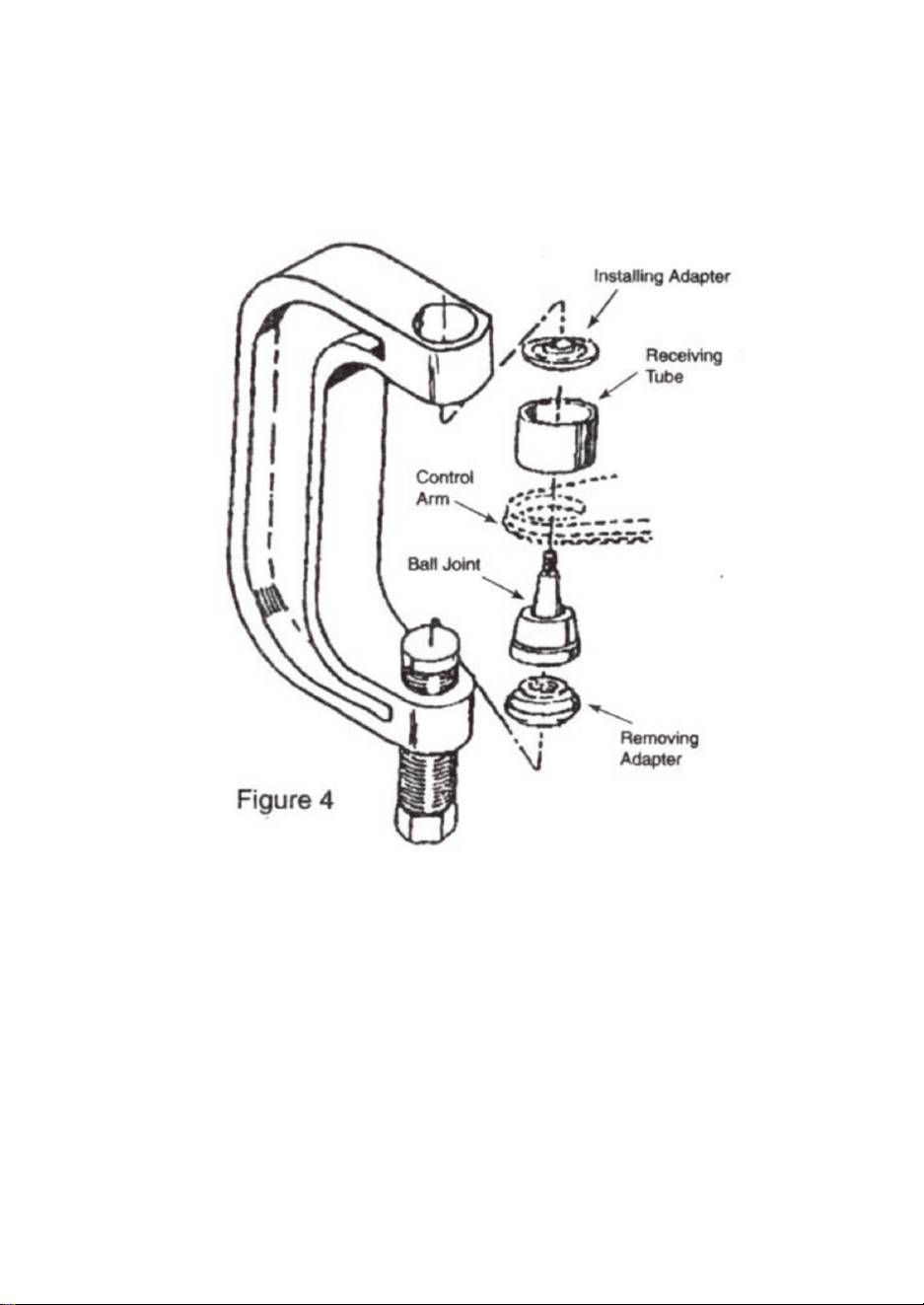

3 . Assemble the ball joint press component as shown in Figure 4 . Position the
receiving tube, and tighten the forcing screw . Check the alignment of all
tooling and components, and continue tightening the forcing screw until the
ball joint is firmly seated .
background
- 8 -

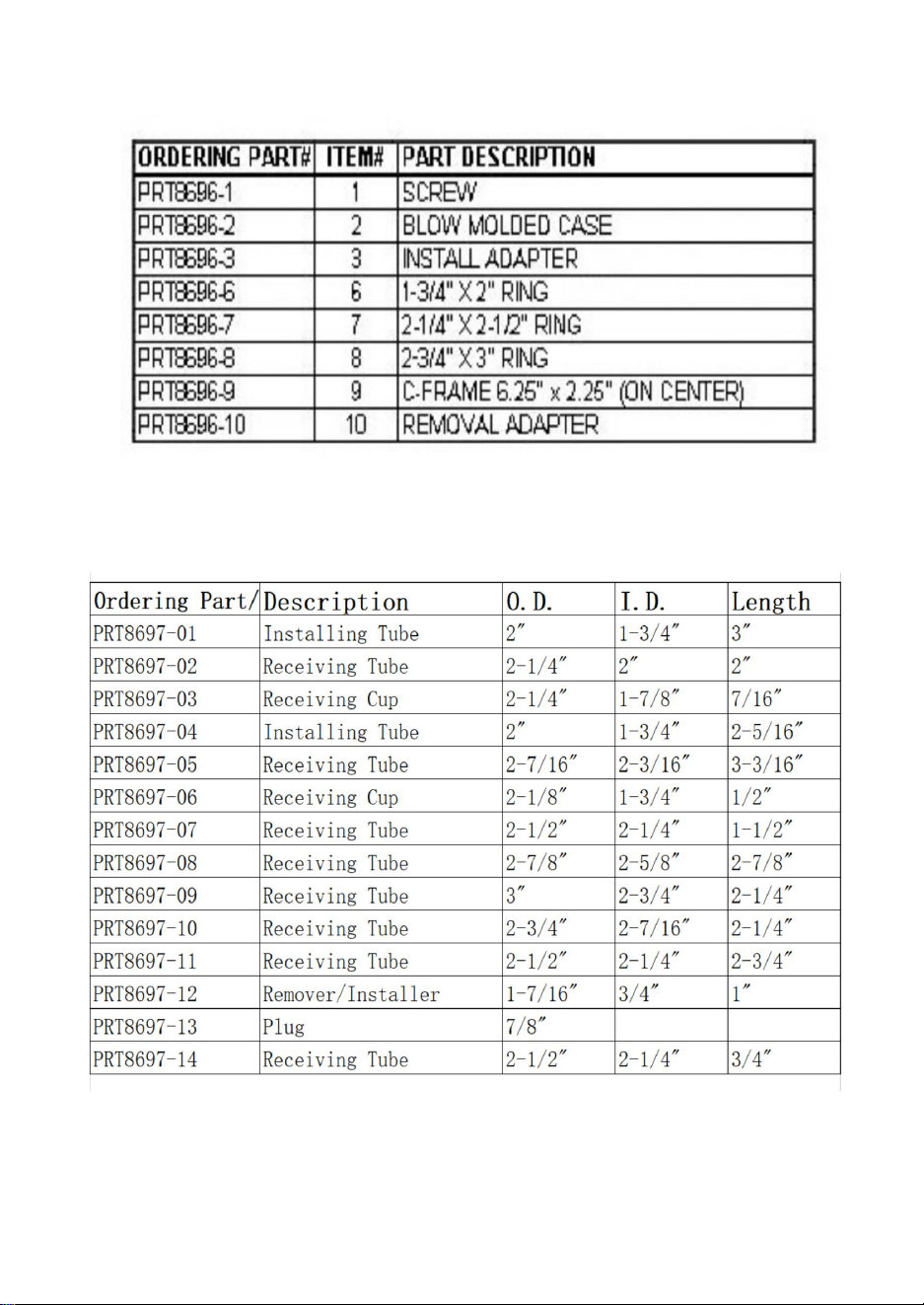

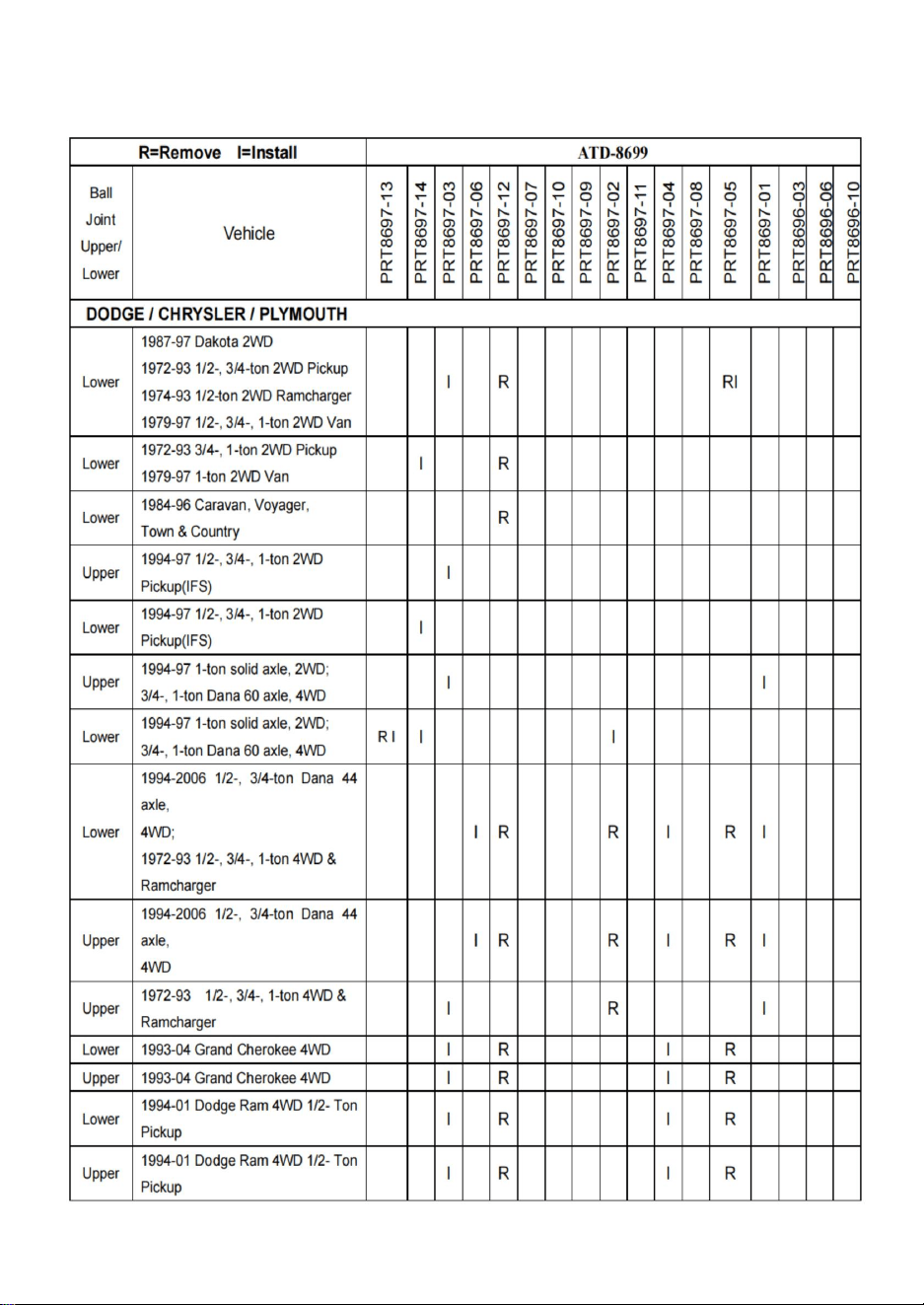

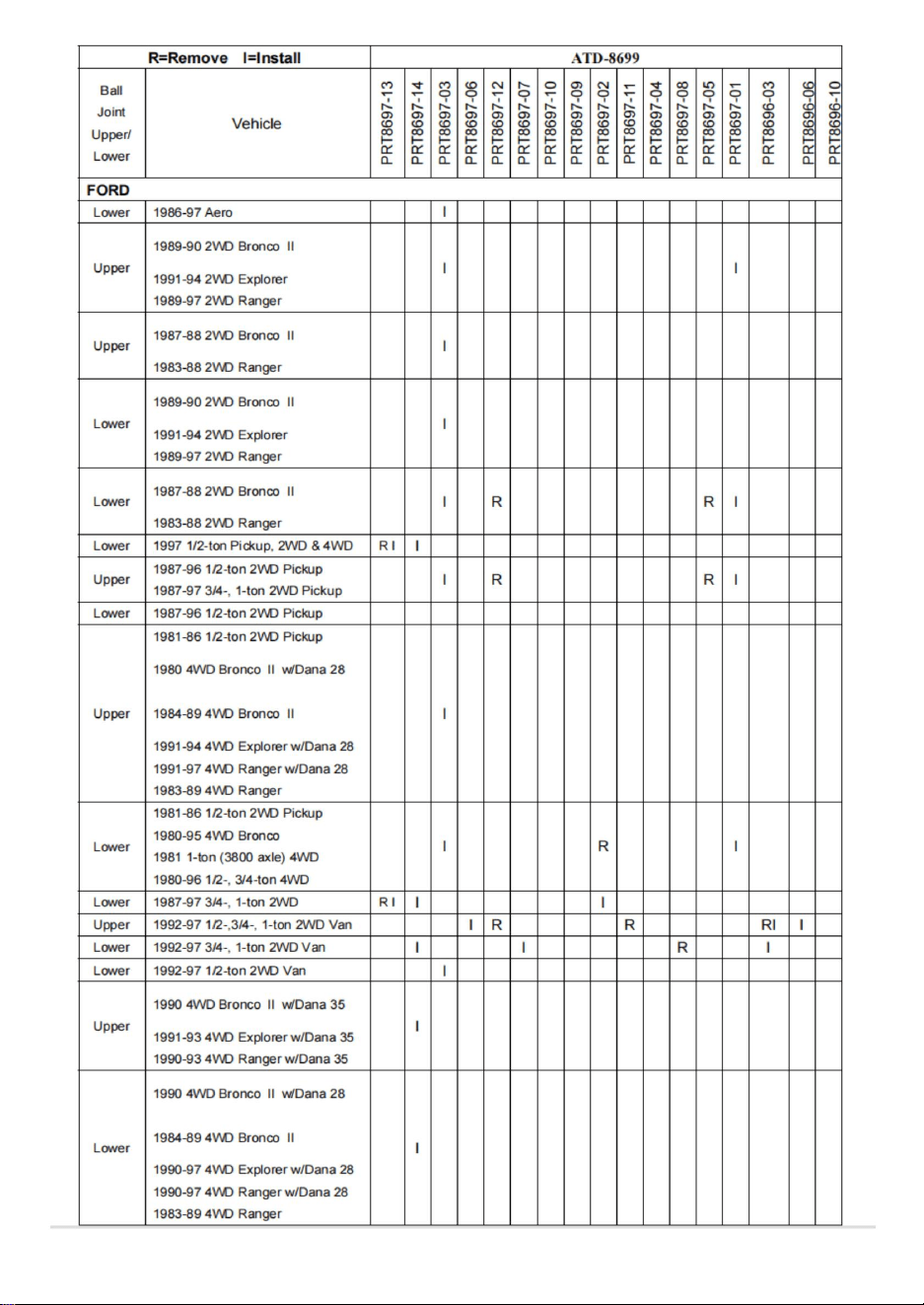

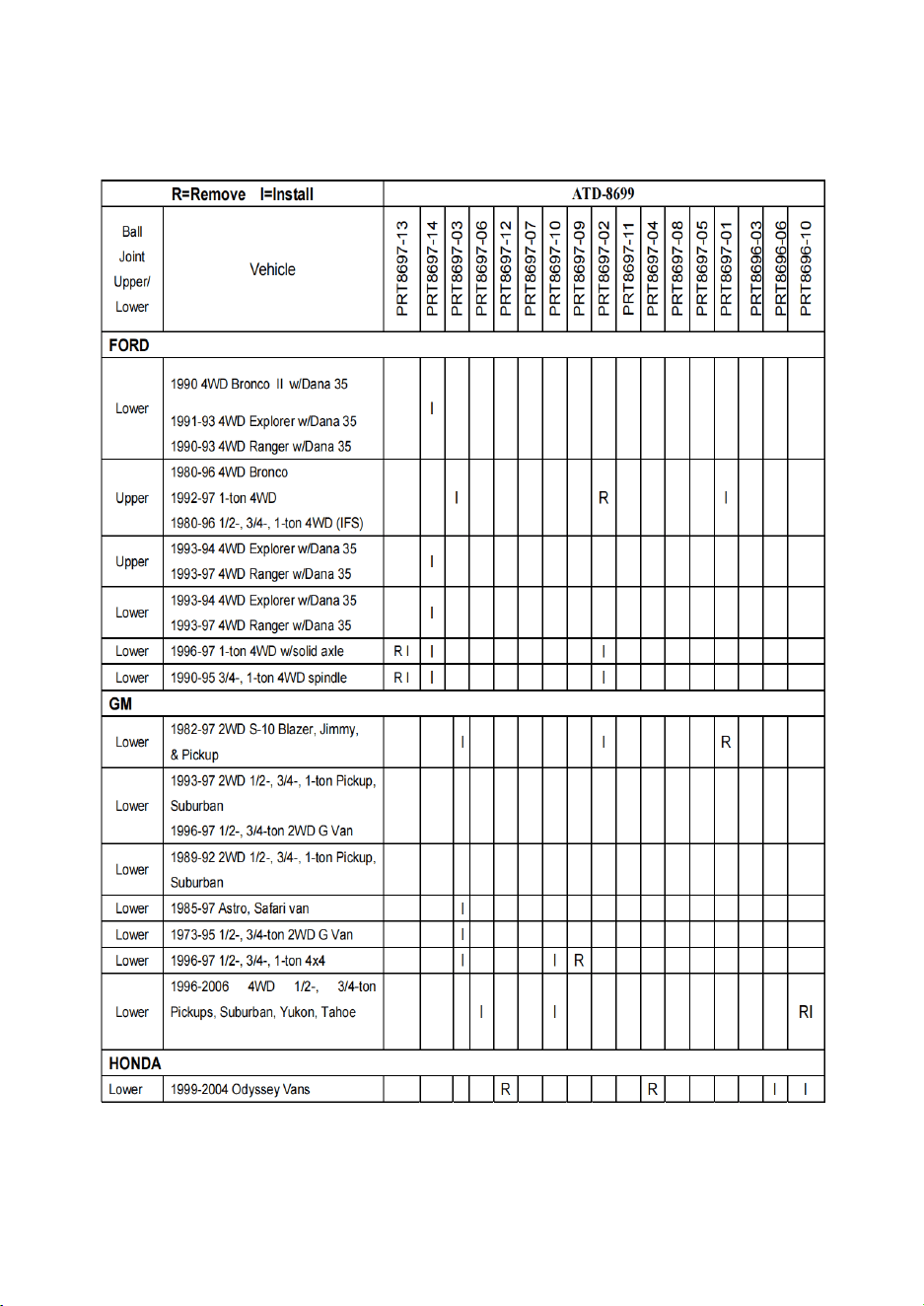

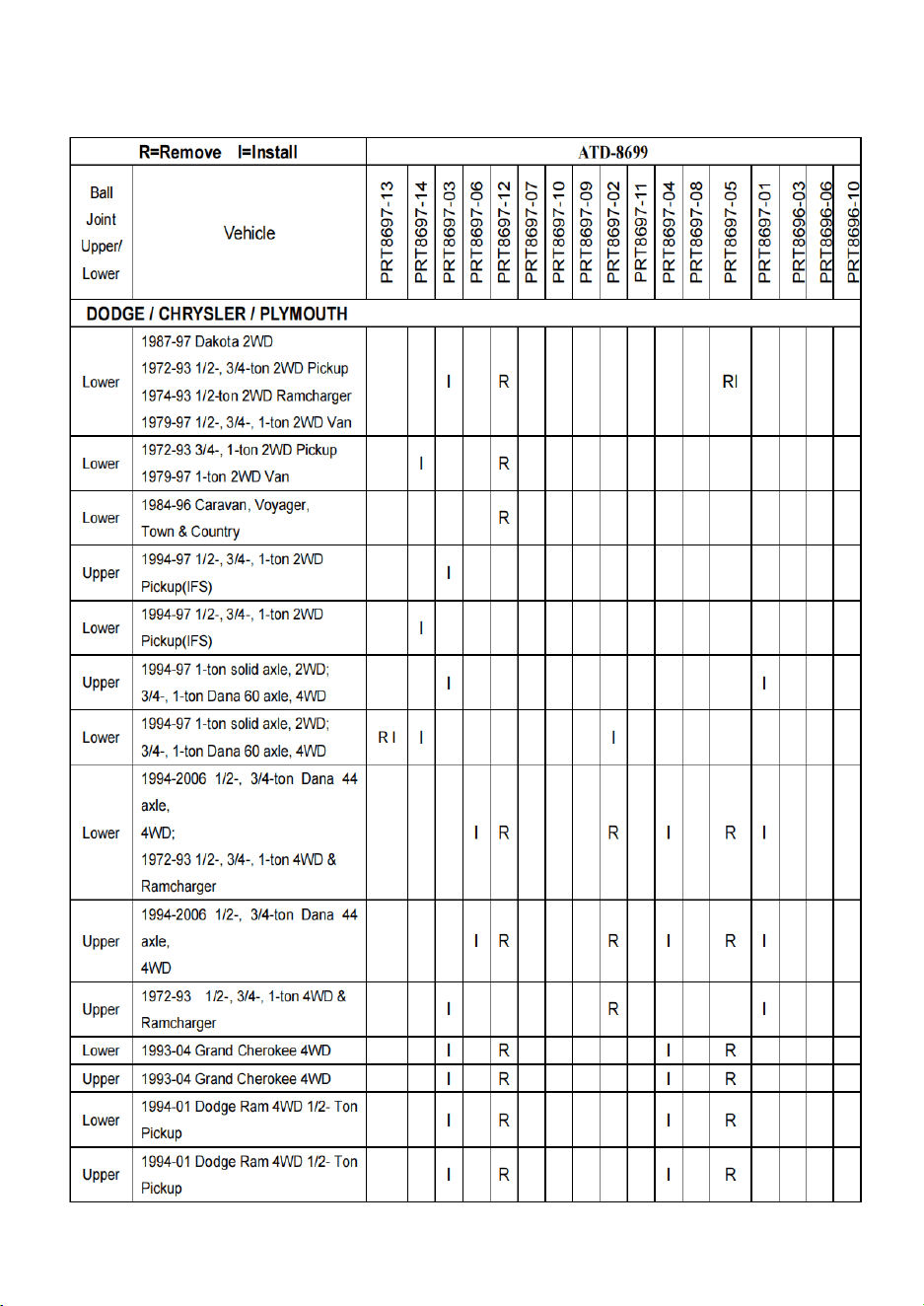

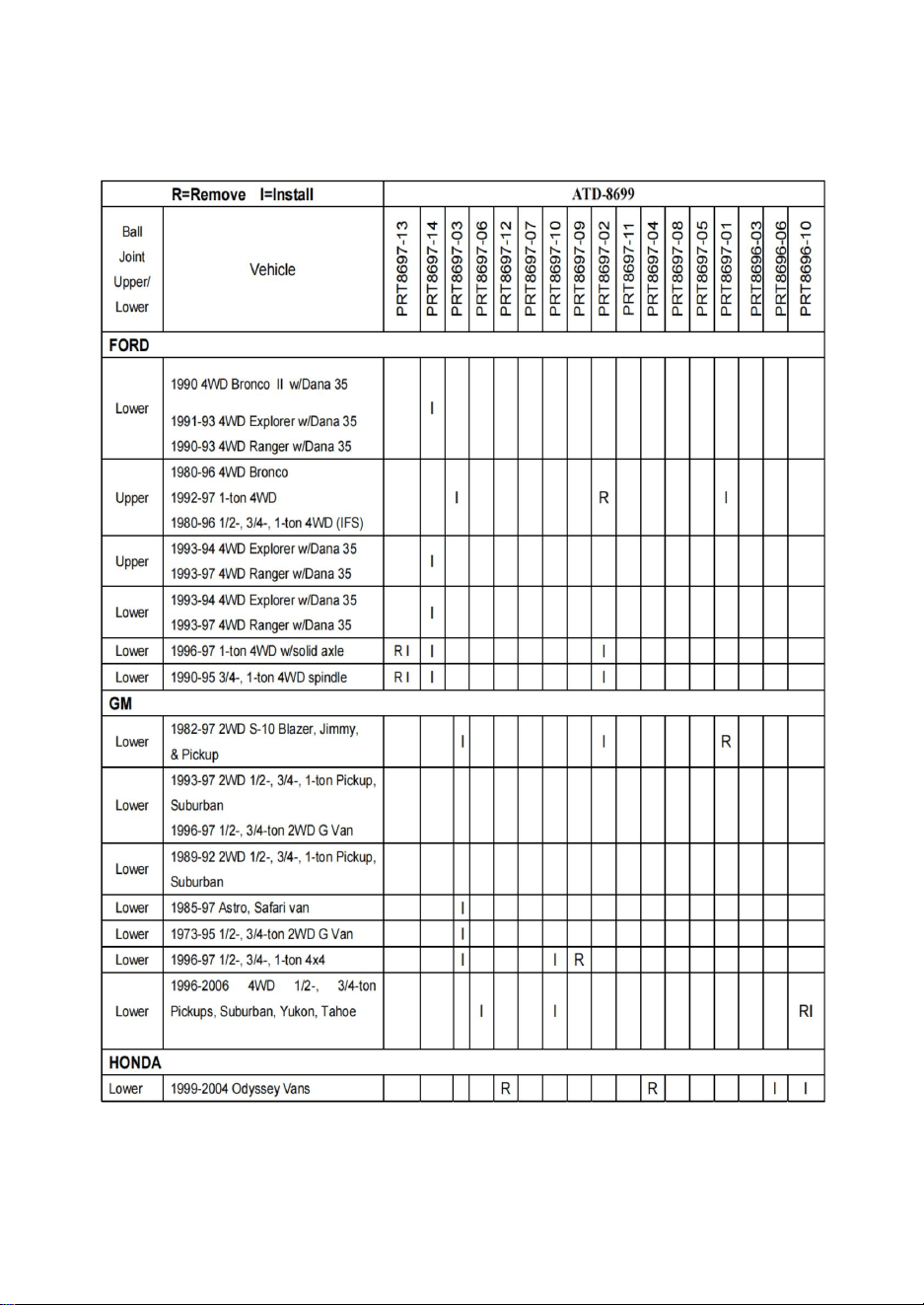

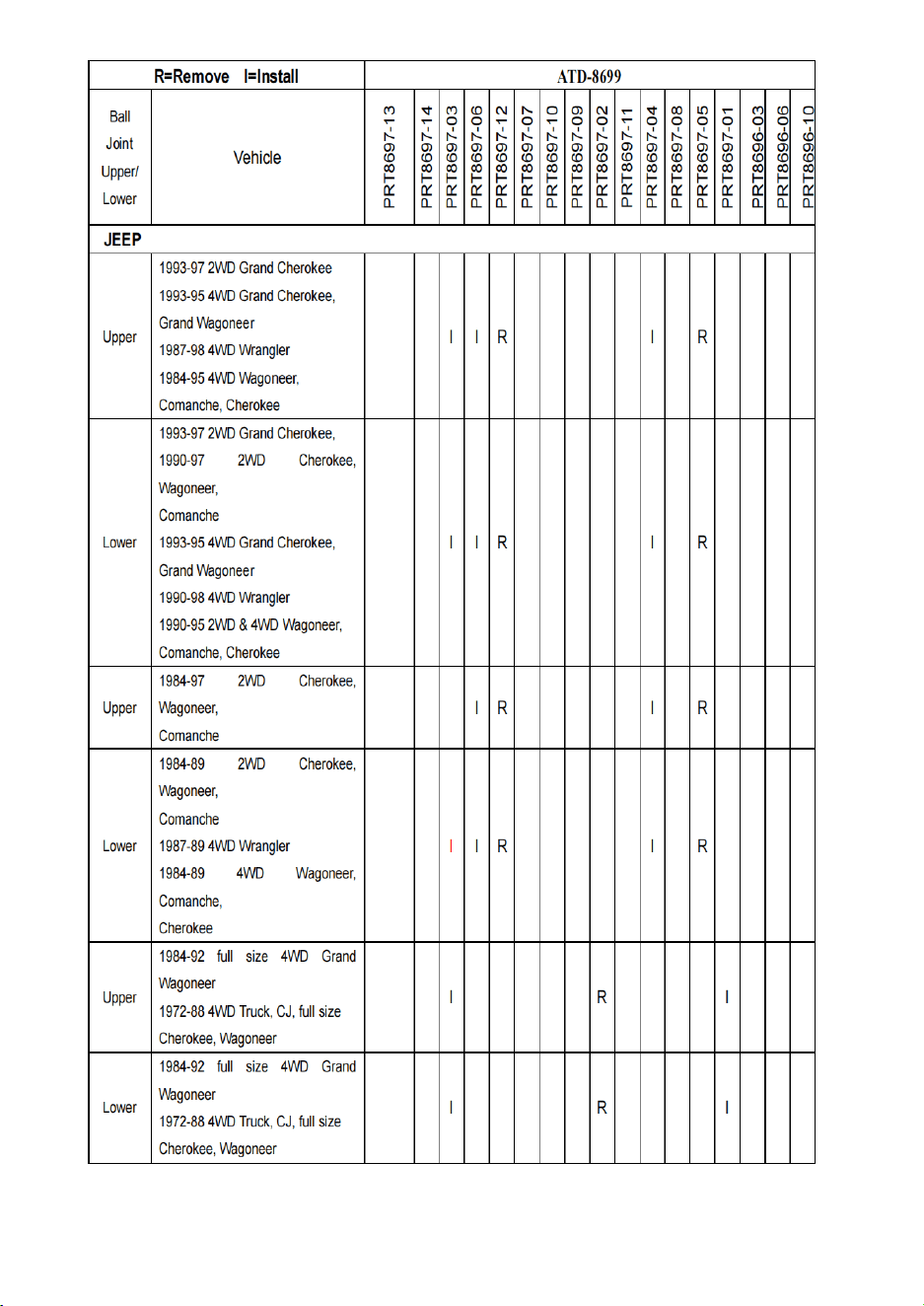

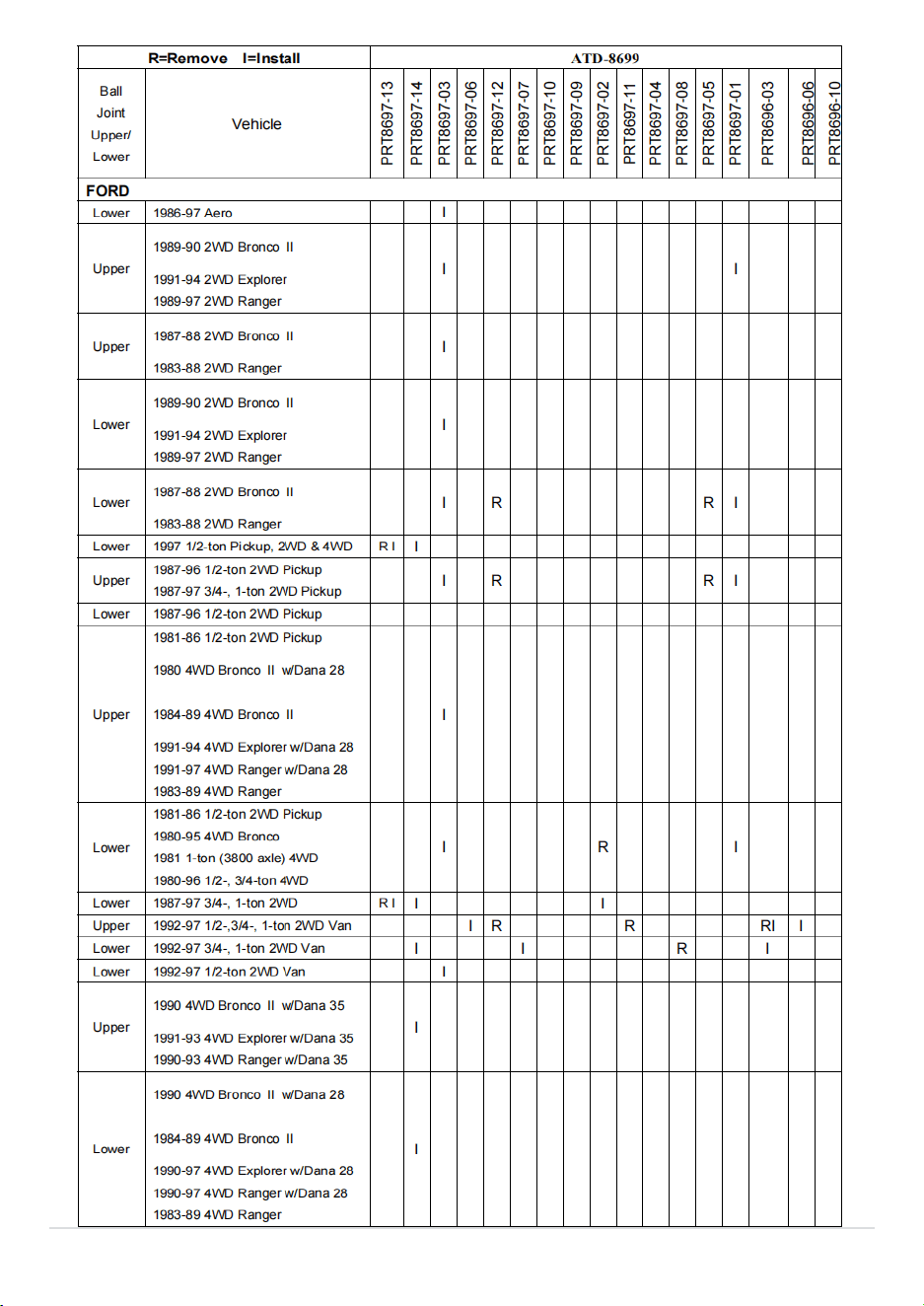

APPLICATION CHART
background
- 9 -
background
- 10 -
background
- 11 -
background
- 12 -
background
- 13 -
background
Technical Support and E-Warranty
Certificate www.vevor.com/support
background
