Vevor YDIES200L-EF Portable Diesel Tank 58 Gal 12V User Manual

PORTABLE DIESEL TANK

MODEL:

YDIES200L-EF

Technical Support and E-Warranty Certificate

www.vevor.com/support

- 1 -

MODEL: YDIES200L-EF

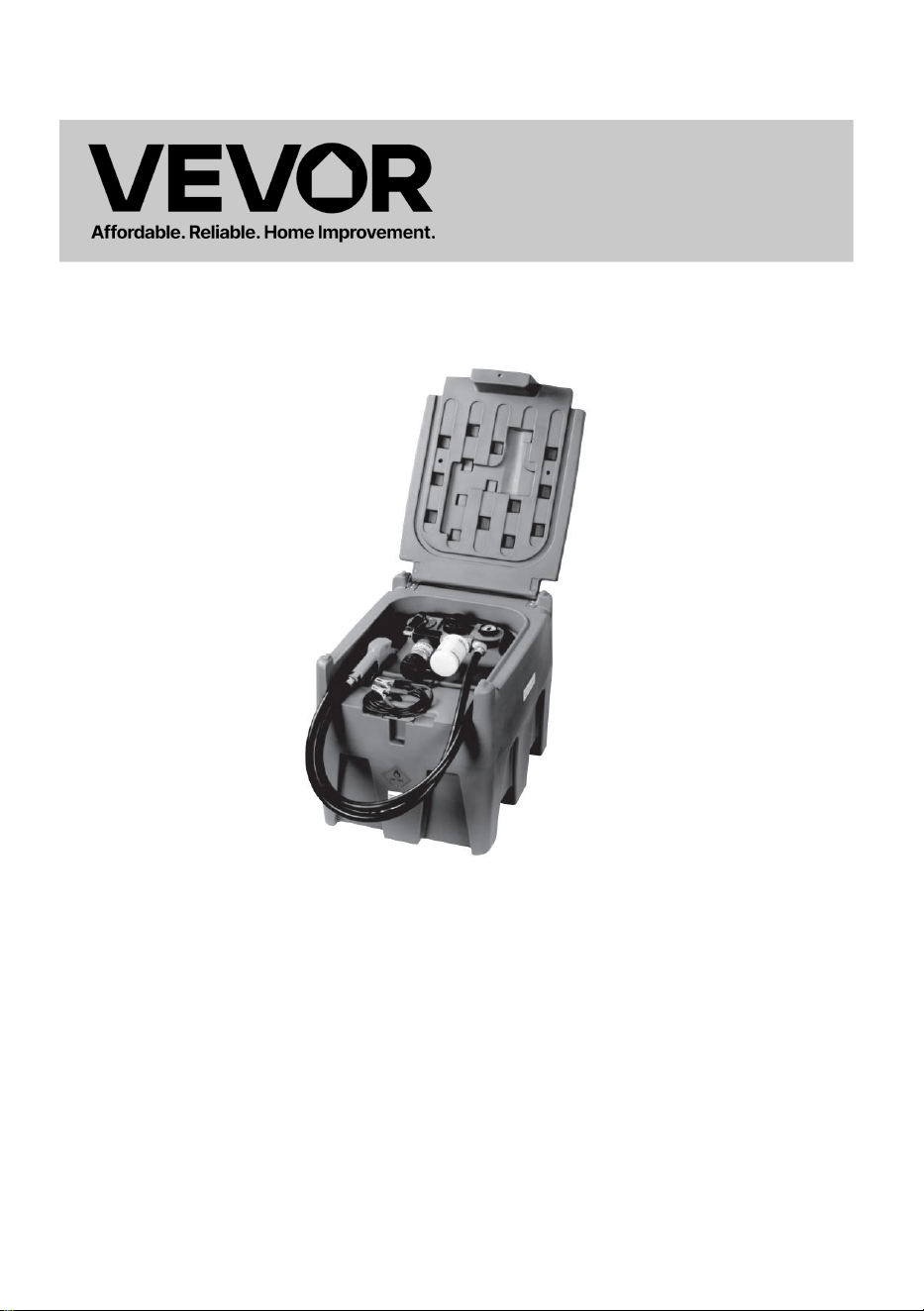

Photo for reference

This is the original instruction, please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product you

received. Please forgive us that we won't inform you again if there are any

technology or software updates on our product.

PORTABLE

DIESEL TANK

- 2 -

WARNING: Read carefully and understand all ASSEMBLY AND

OPERATION INSTRUCTIONS before operating. Failure to follow the

safety rules and other basic safety precautions may result in serious

personal injury.

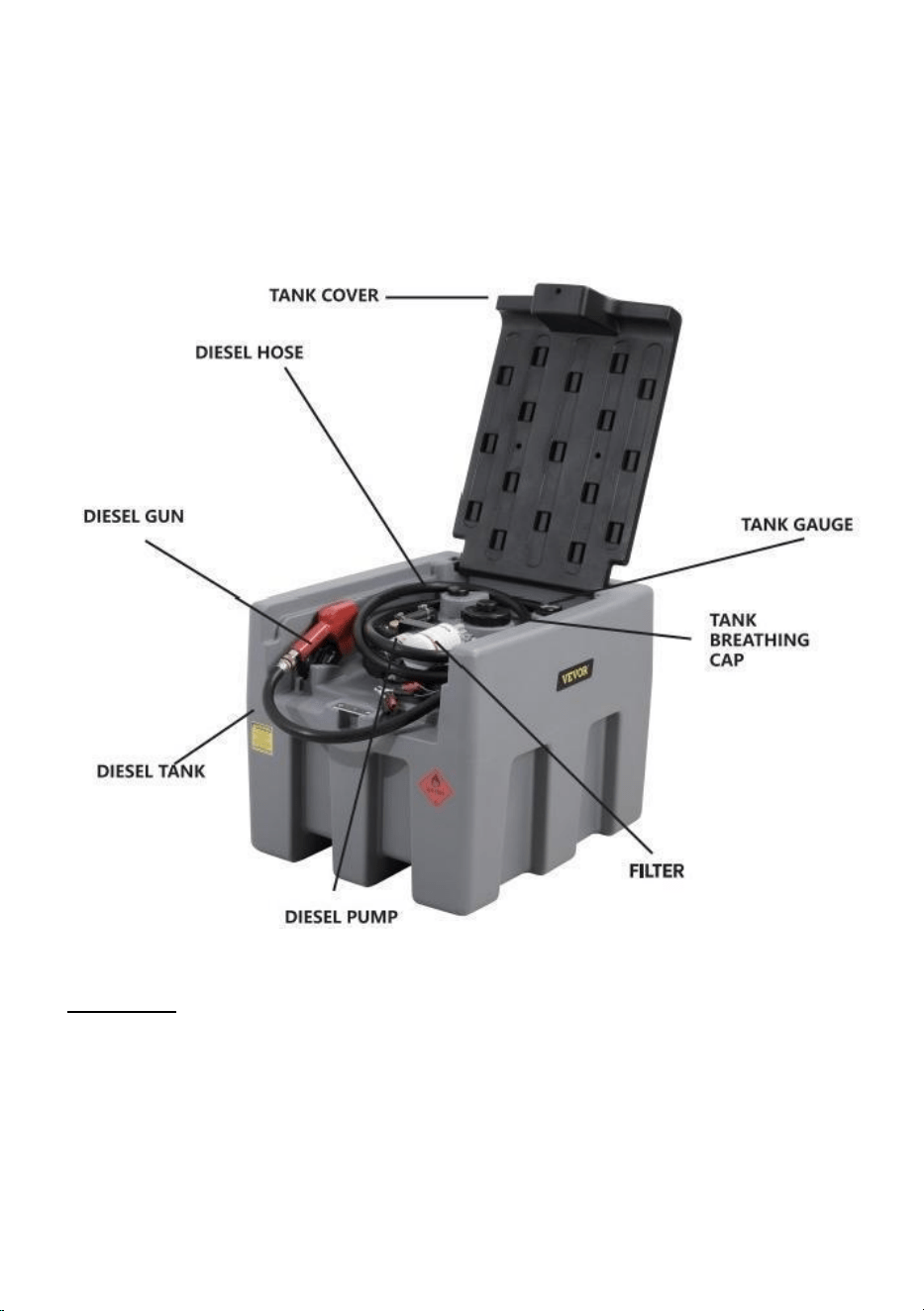

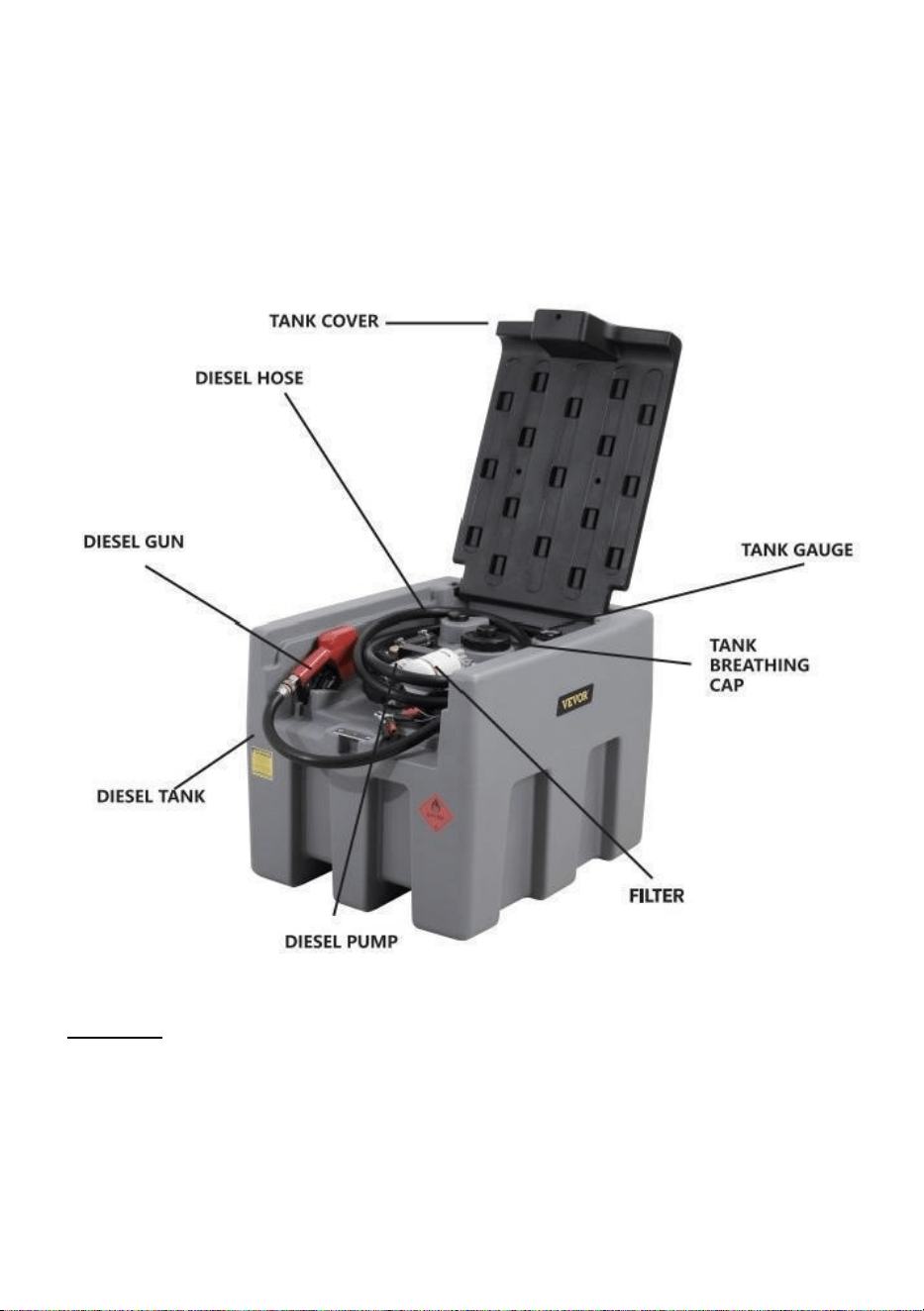

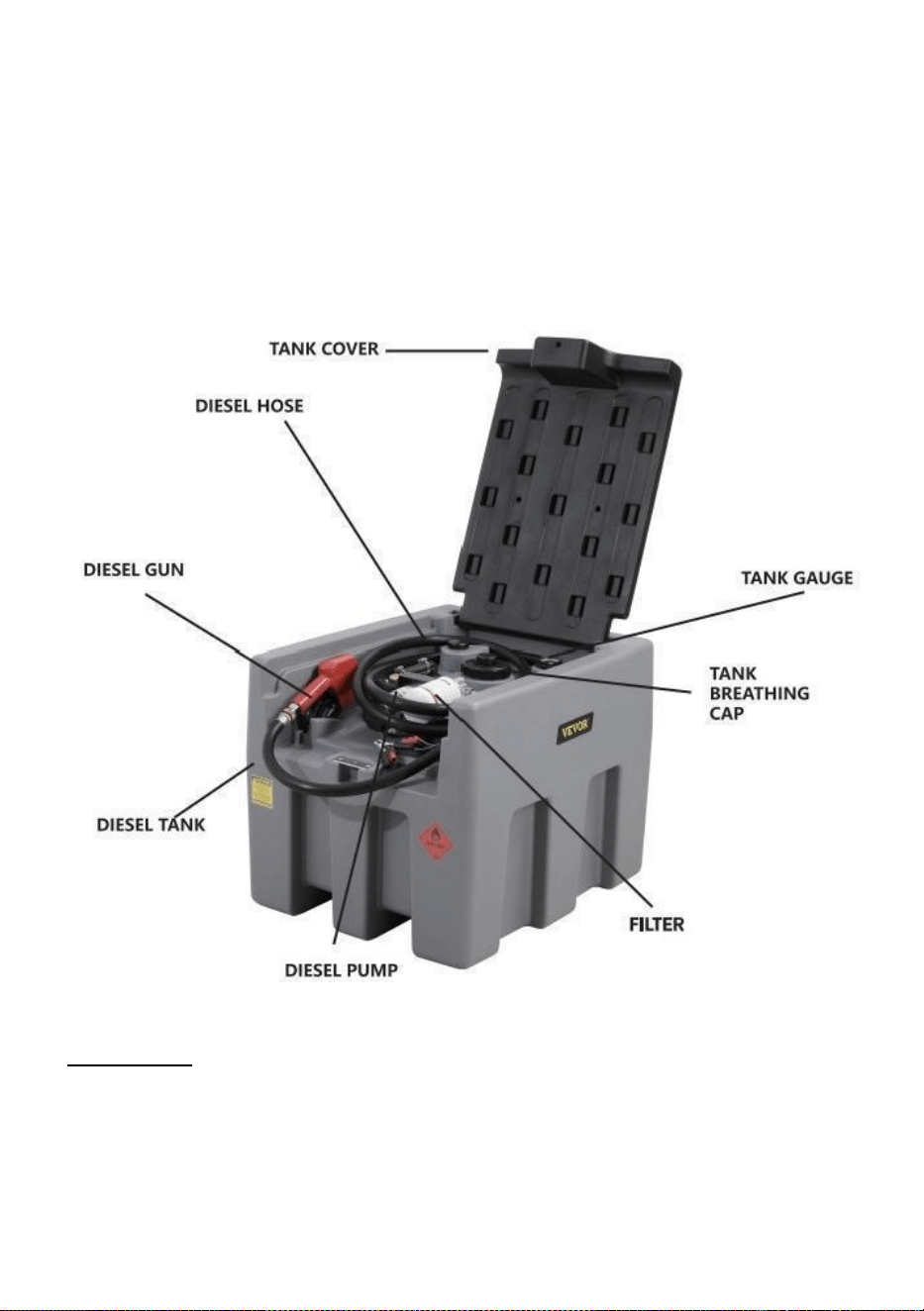

Part List

Photo for reference

GENERAL:

All transfer units come standard with an Auto shut-off gun and all pumps feature a

duty cycle for 30 minutes of continuous dispensing, all pumps also contain an

internal bypass that allows for the pump to operate for up to a maximum of three

minutes when the filling nozzle shuts off without damaging the pump or motor.

- 3 -

SPECIFICATIONS;

TANKS:

Made from impact resistant polyethylene,UV stabilized,coloured grey and fitted

with lid and breather.

GUN: Trigger filling nozzle with automatic shut-off and hose swivel.

DELIVERY HOSE; 4mx3/4 inch Diesel Delivery hose supplied.

FILTRATION: Suction foot screen filter

PUMPS:

Power

Output

Volts

Open Flow

Motor Duty

Cycle

Internal

Bypass

Power Cord

Motor

Speed

Internal

Fuse

140W

12V DC

40L/min

30 minutes

Yes

4m with alligator

clips

2600RP

25 AMP

IMPORTANT OPERATIONAL NOTE- The internal bypass fitted in all diesel pump

models is designed to protect the pump and motor from damage when the trigger is

shut off for a time no overtake the 2-3 minutes.

This is enough time for the operator to switch off the pump or recommence

pumping. When the nozzle is off and the pump is running, the pump pressure

increases and the electric motor load increases using more power (amps),

which in turn generates more heat within both the pump and motor,risking

increased wear or possibly, if the pump is not switched off.

- 4 -

Safety Instructions

Before attempting to operating or install the diesel unit carefully

read and take note of the following safety warnings.

Failure to comply with these warnings may result in serious injury or death.

Warning! This diesel unit is designed and manufactured solely to carry and pump

diesel fuel. Under no circumstances may it be used for any other purposes.

Warning! Prior to installing or using the Diesel unit, all operators must have read and

fully understand the contents of this instruction manual as well as all other manuals

supplied, and the safety decal fitted to the Diesel unit.

Warning! Never allow an inadequately trained person to install or operate the Diesel

unit.

Warning! Ensure the capacity of the vehicle is suitable for the loaded mass of the

diesel unit. Refer to the vehicle operator's manual for safe working loads,correct

secure points and relevant safety instructions.

Warning!Avoid diesel contact with skin and eyes and avoid breathing vapours or

mists. Refer to the Material Data Safety sheet from your Diesel supplier for

recommended safety precautions and any required protective equipment for use

when handling. Ensure that all operators and associated personnel are familiar

with the legal regulations and codes of practice that apply to the safe use,storage,

and

disposal of diesel.

Warning! This diesel unit should be securely restrained or tied down when being

transported in a vehicle

Warning! This Diesel unit should not be lifted when partially or completely full unless

supported by an appropriate frame or pallet.

Warning! This unit should never be left unattended while dispensing or being filled.

Warning! Before attempting to fill the tank at a service station, consult the operator

for the correct procedure.

- 5 -

Warning! Do not store the diesel unit within or next to a dwelling or garage attached

to a dwelling.

Warning! Always store the diesel unit in well ventilated open areas.

Warning!Storage of the diesel unit must not be in the proximity of any heating or

ignition sources.

Warning! No combustible waste material or residues shall be permitted to

remain in or around areas in which diesel is stored or decanted

Warning! Any spillage shall be cleaned up immediately and the materials used in

the clean-up shall be disposed of safely and in accordance with any legal regulations

and codes of practice that apply to the safe use,storage and disposal of Diesel.

Warning! Ensure that the electrical lead(s)are always in good condition and the wire is not

exposed through the plastic coating. Do not allow the lead to become tightly

knotted,crushed or pinched.

WARNING

When operate thediesel unit carefully read and take note of thefollowing

safety warnings.

Theremay be residualoil inthetankthatcannot be pumpedout.

Failure to comply with these warnings may result in serious injury or death.

Warning! When operating the diesel unit not allowed to use fuel

gasoline,only used for diesel.

Warning! When operating, the diesel unit needs to connect with a 12V battery.

Operation and Installation

PREPARING THE TRANSFER UNIT FOR OPERATION;

For transport purposes some transfer units will be supplied with the Delivery hose

and Automatic Shut-off gun disconnected from the pump.Before attempting to

pump any Diesel ensure that the delivery hose is securely fitted to the pump's outlet,

and that the Automatic Shut-off gun(with swivel)is fitted to the other end of the

delivery hose.

- 6 -

CONNECTING TO A POWER SUPPLY:

All the diesel transfer units are fitted with DC electric motors that are supplied with

alligator clips that can be connected directly to a 12-volt DC battery.Connect the

Red alligator clip to the positive terminal and the black alligator clip to the negative

terminal.If the pump runs backwards,simply swap the clips on the battery.If you

intend to extend the cable or add a plug,make sure it is of sufficient capacity

25Amps

FILLING THE DIESEL UNIT;

Ensure that the tank is supported on an even base that is capable of taking the

weight.No Special equipment is required to fill the tank, however when the lid has

been removed from the tank, take care not to introduce contaminants into the tank

via the filler neck, and ensure that the lid is kept free of contaminating particles

while filling.

TRANSFERING DIESEL:

The pump will need to prime itself upon first use. Turn the pump on and depress the

trigger to allow air to bleed from the hoses, after a short time, the pump will have

primed and delivery will commence.We recommend for this first priming that the lid

is removed from the tank and the nozzle is directed back into the tank while pumping

to avoid spillage or loss of diesel; with this done, the unit is now ready to operate.

To dispense the pump must be turned on and the nozzles trigger depressed,the

nozzle features an automatic shut-off which operates when fluid contacts the outer

nozzle.Once the auto shut off operates turn off the pump within 2 or 3 minutes so as

not to allow the motor to run for longer than its specified duty cycle.

Maintenance

The pumps have been designed and built to require minimal maintenance however,

it is still important that you Always remove the pump from the power source

before any inspection.

The Vanes in the head of the pump will wear over time and require replacement.To

extend the life of the Vanes,ensure that the filters are kept clean and the tank free of

contaminants.If a reduced flow rate is noticeable,or a screeching sound is heard

from the pump,dirt or debris may have entered the pumps and requires immediate

cleaning before parts are permanently damaged.Periodically check the suction foot

filter to ensure that is clean and free of debris.This should be done if there is a

noticeable decrease in diesel flow rate.There is also a coarse screen mesh at the inlet

of the Auto shut-off gun and it can be checked by removing the gun from the swivel.

- 7 -

Trouble shoot

TROUBLE SHOOTING GUIDE

Problem

Solution

Pump does not operate

·Ensure battery wires are connected to battery properly.Red Clip to +ve

·Check fuse(25A)under plastic pump switch cover is intact.

To Test &Repair if Pump does

not operate

·Remove pump end cover,connect power to White &Black wires to test

·If the motor still does not operate,remove 3 x head cover bolts & check

for rust or obstruction,do not over tighten the screws

when replacing the cover as this will jam the rotor against the cover and

also prevent the electric motor from turning and

blowing the fuse.

Pump Wiring Overheating

·This can happen when pump is operated in bypass mode for longer

than 3 minutes or if low voltage/amps.Ensure that

pump is not left running for longer than 3 minutes without depressing

Transfer Gun trigger.

The wiring loom has been extended using wire of insufficient gauge.25A

wire is required and a matching connector

Pump makes a

squealing/scratching sound

while running

·This can be caused by dirt or debris entering the pump and

becoming caught in the working parts.Remove the end cover of the

pump by first unscrewing the three Socket Head screws

and lifting off the cover.Clean the impeller vanes ensuring you remove

any dirt particles caught between the ends of the vanes

and the impeller housing.Do not over-tighten head screws when

reassembling.

Pump stalls when Transfer

Gun trigger is released, and

pump is running

·The non-return valve in the outlet of the pump may be jammed

shut.Remove the outlet hose from the pump.Operate

the white plastic valve is in the outlet port of the pump manually (by

pushing it in and out),to ensure it moves freely.

To Test &Repair if the Pump

s running but low or nil flow

from nozzle

·Remove gun from hose &re-test,Run the hose into the tank filling neck

while checking

·If flow improves,check hole in the end of the nozzle for blockage

·Replace gun as required

- 8 -

Pump runs but does not

pump

·Check red alligator clip fitted to positive terminal,black to negative.If it is

the wrong way around the pump runs

Backwards

Check that the suction hose and foot filter are immersed in diesel.The

suction hose may be bent up out of the diesel.

·lf pump is brand new or has not been used in a long period of time

unscrew automatic gun from hose and put hose in filler

neck to prime pump

Matching kit

Diesel tank * 1

Filter * 1

Refueling gun * 1

Diesel Hose * 1

Liquid level gauge * 1

Diesel pump * 1

Metal lock * 1

Instruction manual * 1

CORRECT DISPOSAL

This product is subject to the provision of European Directive

2012/19/EU. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories marked

with this symbol. Products marked as such may not be discarded with normal

domestic waste, but must be taken to a collection point for recycling electrical and

electronic devices.

- 9 -

FCC Information:

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including interference that

may cause undesired operation.

WARNING: Changes or modifications to this product not expressly approved by

the party. Responsible for compliance could void the user's authority to operate the

product.

Note: This product has been tested and found to comply with the limits for a Class

B digital device pursuant to Part 15 of the FCC Rules.These limits are designed to

provide reasonable protection against harmful interference in a residential

installation.

This product generates, uses and can radiate radio frequency energy, and if not

installed and used in accordance with the instructions, it may cause harmful

interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this product does cause

harmful interference to radio or television reception,which can be determined by

turning the product off and on, the user is encouraged to try to correct the

interference by one or more of the following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which the

receiver is connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

- 10 -

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 11 -

Technical Support and E-Warranty Certificate

www.vevor.com/support

- 12 -

RÉSERVOIR DIESEL PORTABLE

MODÈLE:

YDIES200L-EF

Assistance technique et certificat de garantie électronique

www.vevor.com/support

- 1 -

MODÈLE: YDIES200L-EF

Photo pour référence

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité

du manuel avant utilisation. VEVOR se réserve le droit d'interpréter

clairement ce manuel d'utilisation. L'apparence du produit dépend du

produit que vous avez reçu. Veuillez nous excuser pour les éventuelles

mises à jour technologiques ou logicielles.

PORTABLE

DIESEL TANK

- 2 -

AVERTISSEMENT : Veuillez lire attentivement et comprendre toutes les

INSTRUCTIONS DE MONTAGE ET D'UTILISATION avant toute utilisation.

Le non-respect des consignes de sécurité et autres précautions de base

peut entraîner des blessures graves.

Liste des parties

Photo pour référence

GÉNÉRAL:

Tous transfert unités viens standard avec un Auto arrêt pistolet et tous pompe ps

fonctionnalité un devoir faire du vélo pour 30 minutes de continu distribution, tous

pompes mps aussi contenir un

interne by-pass que permet pour le pompe à fonctionner pour en haut à un

maximum de trois minutes quand le remplissage ajutage ferme désactivé sans

dommageable le pompe ou moteur.

- 3 -

CARACTÉRISTIQUES;

RÉSERVOIRS :

Fait depuis impact résistant polyéthylène, UV stabilisé, couleur rouge gris et

équipé avec couvercle et respiration .

PISTOLET: Déclenchement remplissage ajutage avec automatique arrêt et tuyau

pivot.

LIVRAISON TUYAU; 4 m x 3/4 po Tuyau de distribution de diesel fourni.

FILTRATION: Succion pied écran filtre

POMPES :

Pouvoir

Sortir

Volts

Ouvrir

Couler

Moteur

Devoir

Faire du

vélo

Interne

By-pass

Pouvoir Corde

Moteur

Vitesse

Interne

Fusible

140 W

12V DC

40 L/min

30 minutes

Oui

4 m avec

alligator

clips

2600

tr/min

25 AMP

OPÉRATIONNEL IMPORTANT NOTE- Le dérivation interne installée dans tous ces l

modèles de pompes est conçu à protéger le pompe p et moteur depuis dommage

quand le déclenchement est fermer en route pour un temps Non dépasser  le

2-3 minutes.

Ce est assez temps pour le opérateur à changer hors de la pompe ou

recommencer pompage. Quand le ajutage est éteint et le pompe est en

cours d'exécution , le pompe pression augmente et le électrique moteur

charger augmenter s en utilisant plus pouvoir (amplis) , qui dans tourner

- 4 -

génère plus chaleur dans les deux le pompe et moteur,risquant augmenté

porter ou peut-être , si le pompe est pas commuté désactivé.

- 5 -

Safety Instructions

Avant de tenter d'utiliser ou d'installer l'unité diesel, vérifiez soigneusement lire et

prendre note de le suivant sécurité avertissements .

Le non-respect de ces avertissements peut entraîner dans sérieux

blessure ou la mort.

Avertissement! Cette unité diesel est conçu d et fabriqué uniquement pour

transporter et pompe à carburant diesel . Sous Non circonstances peut il être

utilisé pour n'importe lequel d'autres fins.

Attention ! Avant à installation ou en utilisant le Diesel unité , tous opérateurs doit

avoir lire et pleinement comprendre le contenu de ce instruction manuel comme

Bien comme tous autre manuels fourni, et le sécurité décalque équipé à le Diesel

unité .

Avertissement! Ne jamais permettre une personne insuffisamment formée pour

installer ou opérer le Diesel unité.

Attention ! Assurez-vous le capacité de la véhicule est adapté à la chargé

masse de le diesel unité. Référer à le véhicule opérateur manuel pour sûr

fonctionnement charges, correct sécurisé points et pertinent sécurité

instructions.

Avertissement!Éviter diesel contact avec peau et yeux et éviter respiration

vapeurs  ou brumes. Référer à le Matériel Données Sécurité feuille depuis ton

Diesel fournisseur pour recommandé sécurité précautions et n'importe lequel

requis protecteur équipement pour utiliser quand manutention. Assurer que tous

opérateurs et associé personnel sont familier avec le légal règlements et codes

de pratique que appliquer à le sûr utilisation, stockage et

élimination du diesel.

Avertissement! Ce diesel unité devrait être en toute sécurité restreint ou lié vers

le bas quand être transporté dans un véhicule

Avertissement! Ce Diesel unité devrait pas être levé quand partiellement ou

complètement complet sauf si soutenu par un approprié cadre ou palette.

Avertissement! Ce l'unité devrait ne jamais être gauche sans surveillance pendant la

distribution ou le remplissage .

- 6 -

Avertissement! Avant de tenter de faire le plein dans une station-service , consulter

le opérateur

pour le correct procédure .

Avertissement! Faire pas magasin le ces l unité dans ou suivant à un logement ou

garage ci- joint à une habitation.

Attention ! Toujours magasin le unité diesel dans Bien espaces ouverts et ventilés.

Attention ! Stockage de la diesel unité doit pas être dans le proximité de tout

chauffage ou

sources d'inflammation.

Attention ! Aucun déchet ou résidu combustible ne doit être autorisé rester dans ou

autour zones dans lequel c'est le est stocké ou décanté

Attention ! Tout déversement doivent être nettoyés immédiatement et les matériaux

utilisés dans le nettoyage doit être éliminé de sans risque et conformément avec toutes les

réglementations légales

et codes de pratique que appliquer à le utilisation et stockage en toute sécurité et

élimination de Diesel.

Attention ! Assurez-vous que le(s ) câble(s) électrique(s) sont toujours dans bien condition

et le fil n'est pas exposé à travers le revêtement plastique. Faire pas permettre le plomb à

devenir fermement noué, écrasé ou épinglé .

AVERTISS

EMENT

Lorsque vous utilisez le diesel unité lisez attentivement et prendre note

des éléments suivants avertissements de sécurité .

Ilpeutyavoir être huilerésiduelle dansleréservoirquinepeutpas être pompé.

Le non-respect de ces avertissements peut entraîner dans sérieux blessure ou

la mort.

Avertissement! Quand en fonctionnement le diesel unité pas autorisé à

utiliser carburant c o n d u i t e d'essence , uniquement utilisé pour

diesel.

Avertissement! Quand en fonctionnement , le unité diesel besoin de s se connecter avec

un 1 pile 2V .

Operation and Installation

PRÉPARATION LE TRANSFERT UNITÉ POUR OPÉRATION;

- 7 -

Pour transport fins quelques transfert unités volonté être fourni avec le Livraison

tuyau et Automatique Arrêt pistolet déconnecté depuis le pompe.Avant tenter à

pompe n'importe lequel Diesel assurer que le livraison tuyau est en toute sécurité

équipé à le pompes sortie, et que le Automatique Arrêt arme à feu (avec pivotant) est

équipé à le autre fin de le

livraison tuyau.

DE LIAISON À UN POUVOIR FOURNIR:

Tous le diesel transfert unités sont équipé avec DC électrique moteurs que sont

fourni avec alligator clips que peut être connecté directement à un 12 volts DC

batterie.Connecter le Rouge alligator agrafe à le positif Terminal et le noir alligator

agrafe à le négatif terminal.Si le pompe courses en arrière, simplement échanger

le clips sur le batterie.Si tu as l' intention à étendre le câble ou ajouter un prise,

faire bien sûr il est de suffisant capacité

25 ampères

REMPLISSAGE LE DIESEL UNITÉ;

Assurer que le réservoir est soutenu sur un même base qui est capable de prendre

le poids.Non Spécial équipement est requis pour remplir  le réservoir,

cependant quand le couvercle a a été supprimé depuis le réservoir , prendre soins

pas à introduire contaminants dans le réservoir via le remplissage cou , et assurer

que le couvercle est gardé gratuit de contaminant particules alors que remplissage.

TRANSFERT DIESEL:

Le pompe volonté besoin à prime lui-même sur d'abord utiliser. Tourner le pompe sur

et déprimer le déclenchement à permettre air à saigner depuis le tuyaux, après un

court temps , le pompe volonté avoir

apprêté et livraison volonté commencer.Nous recommander pour ce d'abord

amorçage que le couvercle est supprimé depuis le réservoir et le ajutage est

dirigé dos dans le réservoir alors que pompage à éviter déversement ou perte de

diesel; avec ce fait , le unité est maintenant prêt à fonctionner.

À dispenser le pompe doit être tourné sur et le buses déclenchement déprimé, le

ajutage caractéristiques un automatique arrêt lequel opère quand fluide contacts le

bu s e extérieure . Une fois le auto fermer désactivé opère tourner désactivé le pompe

dans 2 ou 3 minutes donc comme pas à permettre le moteur à courir pour plus long

que c'est spécifié devoir faire du vélo.

- 8 -

Maintenance

Le pompes avoir été conçu et construit pour nécessitent un entretien minimal

cependant , il est toujours important que vous A ls toujours supprimer le pompe de

la source d'énergie avant n'importe lequel inspection.

Les Vanes dans le tête de la la pompe s'usera sur temps et exiger remplacement.À

étendre le vie de la Aubes, assurer que le filtres sont gardé faire le ménage et le

réservoir gratuit de contaminants.Si un réduit couler taux est perceptible , ou un cris

stridents son est entendu

depuis le pompe, saleté ou débris peut avoir entré le pompes et nécessite

immédiat nettoyage avant parties sont en permanence

endommagé.Périodiquement vérifier le succion pied filtrer pour assurer que est

faire le ménage et gratuit de débris. Ceci devrait être fait s'il y a est un

diminution notable dans le flux diesel taux.Il y a est aussi un grossier écran engrener

à le entrée de le Auto arrêt pistolet et il peut être à carreaux par suppression le pistolet

depuis le pivot.

- 9 -

Trouble shoot

INQUIÉTER TOURNAGE GUIDE

Problème

Solution

La pompe fait pas fonctionner

·Assurez-vous que les fils de la batterie sont connecté à batterie

correctement.Rouge Agrafe à +ve

·Vérifiez le fusible (25A) sous plastique pompe changer couverture est

intact.

Pour tester et réparer si

pompe fait pas fonctionner

·Retirer la pompe fin couverture, connecter l'alimentation à Blanc &Noir

fils à test

·Si le moteur le fait toujours pas opérer, supprimer 3 x tête couverture

boulons et vérifier la présence de rouille ou d'obstruction, faire pas sur

serrer le vis

lors du remplacement du couvercle comme cela va Confiture le rotor

contre le couvrir et également empêcher la moteur électrique depuis

tournant et

souffler le fusible.

Surchauffe du câblage de la

pompe

·Cela peut arriver quand pompe est exploité dans by-pass mode

pendant plus de 3 minutes ou si faible tension/ampères.Assurez-vous

que

la pompe n'est pas laissé en marche pour plus long que 3 minutes

sans déprimant Transfert Pistolet déclenchement.

Le faisceau de câbles a été prolongé à l'aide d'un fil de calibre

insuffisant. Un fil de 25 A est requis et un correspondant connecteur

La pompe fait un

bruit de grincement/grattage

en courant

·Cela peut être causé par saleté ou débris entrer le pompe mp et

se faire prendre dans les pièces de travail.Retirer le fin couverture de la

pompe en dévissant d'abord le trois Douille Tête vis

et en soulevant le couverture.Nettoyer le roue à aubes aubes assurer

toi r retirez toutes les particules de saleté capturées entre le se

termine de le aubes

et le roue à aubes boîtier. Ne pas trop serrer la tête vis quand

remontage.

- 10 -

La pompe cale lorsque

Transfert

Gâchette du pistolet est

libéré, et pompe est en cours

d'exécution

·Le clapet anti-retour dans le sortie de le pompe peut être bloqué en

position fermée.Retirez la prise tuyau depuis le pompe.Fonctionner

la valve en plastique blanc est en le port de sortie de le pompe

manuellement (en poussant il dans et dehors), à assurer ça bouge

librement.

Pour tester et réparer si la

pompe

s'exécute mais faible ou néant

couler de la buse

·Retirer l'arme du tuyau &re-tester,Exécuter le tuyau dans le goulot de

remplissage du réservoir lors du contrôle

·Si flux améliore, vérifier le trou dans le fin de le ajutage pour obstruction

·Remplacer pistolet comme requis

La pompe fonctionne mais

fait pas

pompe

·Vérifiez l'alligator rouge agrafe équipé à positif borne, noire à négatif. Si

c'est est le mauvais chemin autour le pompe courses

En arrière

Vérifiez que le tuyau d'aspiration et pied les filtres sont immergé dans

diesel. Le le tuyau d'aspiration peut être courbé en haut dehors de le

ces l.

·pompe lf est tout neuf ou a pas a été utilisé dans un long période de le

temps de dévisser le pistolet automatique de tuyau et mettre tuyau dans

remplir

cou pour amorcer la pompe

Kit assorti

Réservoir diesel * 1

Filtre * 1

Pistolet de ravitaillement * 1

Diesel Tuyau * 1

Jauge de niveau de liquide * 1

Pompe à diesel * 1

Serrure en métal * 1

- 11 -

Manuel d'instructions * 1

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne

2012/19/UE. Le symbole représentant une poubelle barrée indique que

le produit doit faire l'objet d'une collecte sélective dans l'Union

européenne. Ceci s'applique au produit et à tous les accessoires

marqués de ce symbole. Les produits ainsi marqués ne doivent pas être jetés

avec les ordures ménagères, mais doivent être déposés dans un centre de

collecte. point de collecte pour le recyclage des appareils électriques et

électroniques.

Informations FCC :

ATTENTION : Les changements ou modifications non expressément approuvés

par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur

à utiliser l'équipement !

Cet appareil est conforme à la partie 15 de la réglementation FCC. Son utilisation

est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.

2) Ce produit doit accepter toute interférence reçue, y compris celles qui peuvent

provoquer un fonctionnement indésirable.

AVERTISSEMENT : Toute modification apportée à ce produit sans l'approbation

expresse du tiers responsable de sa conformité pourrait annuler le droit de

l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et déclaré conforme aux limites imposées aux

appareils numériques de classe B, conformément à la partie 15 de la

réglementation FCC . Ces limites visent à assurer une protection raisonnable

contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est

pas installé et utilisé conformément aux instructions, il Peut provoquer des

interférences nuisibles aux communications radio. Cependant, rien ne garantit

l'absence d'interférences dans une installation donnée. Si ce produit provoque des

interférences nuisibles à la réception radio ou télévision, ce qui peut être vérifié en

- 12 -

éteignant et en rallumant l'appareil, l'utilisateur est encouragé à essayer de

corriger ces interférences en appliquant une ou plusieurs des mesures suivantes.

· Réorienter ou déplacer l’antenne de réception.

· Augmenter la distance entre le produit et le récepteur.

· Branchez le produit sur une prise d’un circuit différent de celui sur lequel le

récepteur est branché.

· Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de

l’aide.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim

Lieu, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 13 -

Assistance technique et certificat de garantie électronique

www.vevor.com/support

- 14 -

TRAGBARER DIESELTANK

MODELL:

YDIES200L-EF

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

- 1 -

MODELL: YDIES200L-EF

Foto als Referenz

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig

durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das

Recht vor , die Bedienungsanleitung klar und deutlich zu interpretieren.

Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben

Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder

Software-Updates informieren.

PORTABLE

DIESEL TANK

- 2 -

WARNUNG: Lesen Sie die MONTAGE- UND

BEDIENUNGSANWEISUNGEN vor der Inbetriebnahme sorgfältig durch.

Die Nichtbeachtung der Sicherheitsvorschriften und anderer

grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen

führen.

Teileliste 

Foto als Referenz

ALLGEMEIN:

Alle überweisen Einheiten kommen Standard mit ein Auto Absperrung Pistole Und

alle Pumpe PS Besonderheit A Pflicht Zyklus für 30 Minuten von kontinuierlich

Abgabe, alle Pumpen Auch enthalten ein

- 3 -

intern Bypass Das erlaubt für Die Pumpe Zu arbeiten für hoch Zu A maximal

von drei Minuten Wann Die Füllung Düse schließt aus ohne schädlich Die

Pumpe oder Motor.

- 4 -

SPEZIFIKATIONEN;

PANZER:

Gemacht aus Auswirkungen beständig Polyethylen, UV stabilisiert, Farbe rot

grau und tailliert mit Deckel Und Verschnaufpause .

PISTOLE: Auslösen Füllung Düse mit automatisch Absperrung Und Schlauch

schwenken.

LIEFERUNG SCHLAUCH; 4mx3 /4 Zoll Diesel-Förderschlauch wird mitgeliefert.

FILTRATION: Absaugung Fuß Bildschirm Filter

PUMPS:

Leistung

Ausgabe

Volt

Offen

Fließen

Motor

Pflicht

Zyklus

Intern

Bypass

Leistung

Kabel

Motor

Gesch

windigk

eit

Intern

Sicheru

140 W

12 V

Gleichstro

40 l/min

30 Minuten

4 m mit Alligator

Clips

2600

U/min

AMPER

WICHTIGE BETRIEBSHINWEISE NOTIZ- Der interner Bypass eingebaut In alle diese l

Pumpenmodelle Ist entworfen Zu schützen Die Pumpe p Und Motor aus Schaden

Wann Die auslösen Ist schließen aus für eine Zeit NEIN überholen  Die 2-3

Minuten.

Das Ist genug Zeit für Die Operator Zu schalten aus dem Pumpe oder

wieder beginnen Pumpen. Wenn die Düse ist ausgeschaltet und die Pumpe

Ist läuft , die Pumpe Druck erhöht Und Die elektrisch Motor laden erhöhen

s mit mehr Leistung (Ampere) , die In drehen generiert mehr Hitze

- 5 -

innerhalb beide h Die Pumpe Und Motor, riskieren erhöht tragen oder

möglicherweise wenn die Pumpe Ist nicht geschaltet aus.

- 6 -

Safety Instructions

die Dieseleinheit zu betreiben oder zu installieren, sorgfältig lesen Und zur Kenntnis

nehmen Die folgende Sicherheit Warnungen .

Die Nichtbeachtung dieser Warnungen kann zu In ernst Verletzung oder

Tod.

Warnung! Dieses Dieselaggregat Ist entworfen d Und hergestellt ausschließlich

zum Tragen Und Dieselkraftstoff pumpen . Unter NEIN Umstände Mai Es Sei

gebraucht für beliebig andere Zwecke.

Achtung! Vorher Zu Installation oder mit Die Diesel Einheit , alle Betreiber muss

haben lesen Und voll verstehen Die Inhalt von Das Anweisung Handbuch als Also

als alle andere Handbücher geliefert, Und Die Sicherheit Abziehbild tailliert Zu

Die Diesel Einheit .

Warnung! Erlaube niemals eine unzureichend ausgebildete Person zur Installation

oder betreiben Die Diesel Einheit.

Achtung! Stellen Sie sicher , Die Kapazität der Fahrzeug Ist geeignet für die

geladen ma ss von Die Diesel Einheit. Verweisen Zu Die Fahrzeug Betreiber

Handbuch für sicher Arbeiten Lasten,korrekte sicher Punkte Und relevant

Sicherheit Anweisungen.

Warnung!Vermeiden Diesel Kontakt mit Haut Und Augen Und vermeiden Atmung

Dämpfe  oder Nebel. Verweisen Zu Die Material Daten Sicherheit Blatt aus

dein Diesel Anbieter für empfohlen Sicherheit Vorsichtsmaßnahmen Und

beliebig erforderlich Schutz Ausrüstung für verwenden Wann Handhabung.

Sicherstellen Das alle Betreiber Und verbunden Personal Sind vertraut mit Die

Rechtliches Vorschriften Und Codes von üben Das anwenden Zu Die sicher

Verwendung, Lagerung und

Entsorgung von Diesel.

Warnung! Das Diesel Einheit sollen Sei sicher zurückhaltend oder gebunden

runter Wann Sein transportiert in einem Fahrzeug

Warnung! Das Diesel Einheit sollen nicht Sei aufgehoben Wann teilweise oder

vollständig voll es sei denn unterstützt von ein geeignet rahmen oder Palette.

Warnung! Das Einheit sollte niemals sein links unbeaufsichtigt, während es

abgegeben oder befüllt wird .

- 7 -

Warnung! Bevor Sie versuchen, den Tank an einer Tankstelle zu füllen ,

konsultieren Die Operator

für Die richtig Verfahren .

Warnung! Tun nicht speichern Die diese l Einheit innerhalb oder nächste Zu A

Wohnung oder Garage beigefügt zu einer Wohnung.

Achtung! Immer speichern Die Dieselaggregat in Also belüfteten offenen Bereichen.

Achtung!Lagerung der Diesel Einheit muss nicht Sei im Nähe von irgendwelchen

Heizung oder

Zündquellen.

Achtung! Brennbare Abfälle oder Rückstände dürfen nicht in bleiben In oder um

Bereiche In welche stirbt el Ist gelagert oder dekantiert

Achtung ! Verschütten sind unverzüglich zu reinigen und die verwendeten Materialien in

der Aufräumen entsorgt werden von sicher und in Übereinstimmung mit allen gesetzlichen

Bestimmungen

Und Codes von üben Das anwenden Zu Die sichere Verwendung, Lagerung Und

Entsorgung von Diesel.

Achtung! Stellen Sie sicher, dass die elektrischen Leitungen stets In Gut Zustand und der

Draht wird nicht durch die Kunststoffbeschichtung. Tun nicht erlauben Die führen Zu

werden dicht verknotet, zerdrückt oder festgesteckt .

WARNUNG

BeimBetrieb des Dieselmotors Gerät sorgfältig lesen und nehmen Notiz

der folgenden Sicherheitswarnungen .

Eskannsein,dass Sei Restöl imTank,dernicht Sei abgepumpt.

Die Nichtbeachtung dieser Warnungen kann zu In ernst Verletzung oder Tod.

Warnung! Wann Betriebs Die Diesel Einheit nicht erlaubt verwenden

Kraftstoff Gasleitung , nur gebraucht für Diesel.

Warnung! Wann Betriebs- , Die Dieselaggregat benötigt s verbinden mit einem 1

2-V-Batterie .

Operation and Installation

VORBEREITUNG DER ÜBERWEISEN EINHEIT FÜR BETRIEB;

- 8 -

Für Transport Zwecke manche überweisen Einheiten Wille Sei geliefert mit Die

Lieferung Schlauch Und Automatisch Absperrung Pistole getrennt aus Die

Pumpe.Vorher versuchen Zu

Pumpe beliebig Diesel sicherstellen Das Die Lieferung Schlauch Ist sicher tailliert

Zu Die Pumps Steckdose, Und Das Die Automatisch Absperrung Pistole (mit

Schwenkbar) ist tailliert Zu Die andere Ende von Die

Lieferung Schlauch.

VERBINDEN ZU A LEISTUNG LIEFERN:

Alle Die Diesel überweisen Einheiten Sind tailliert mit Gleichstrom elektrisch

Motoren Das Sind geliefert mit Alligator Clips Das dürfen Sei verbunden direkt Zu A

12 Volt Gleichstrom Batterie.Verbinden das Rote Alligator Clip Zu Die positiv

Terminal Und Die Schwarz Alligator Clip Zu Die Negativ Terminal.Wenn Die Pumpe

Läufe rückwärts, einfach tauschen Die Clips An Die Batterie.Wenn du

beabsichtigst Zu verlängern Die Kabel oder hinzufügen A Stecker, machen Sicher

Es Ist von ausreichend Kapazität

25 Ampere

FÜLLUNG DER DIESEL EINHEIT;

Sicherstellen Das Die Tank Ist unterstützt An ein sogar Basis , die fähig des

Nehmens Die Gewicht.Nr Besonders Ausrüstung Ist erforderlich zum Ausfüllen 

Die Tank, Jedoch Wann Die Deckel hat gewesen ENTFERNT aus Die Panzer ,

nehmen Pflege nicht Zu einführen Verunreinigungen hinein Die Tank über Die

Füllstoff Nacken , Und sicherstellen Das Die Deckel Ist gehalten frei von

kontaminierend Partikel während Füllung.

ÜBERTRAGUNG DIESEL:

Der Pumpe Wille brauchen Zu Primzahl selbst auf Erste verwenden. Drehen Die

Pumpe An Und drücken Die auslösen Zu erlauben Luft Zu bluten aus Die Schläuche,

nach A kurz Zeit , Die Pumpe Wille haben

grundiert Und Lieferung Wille beginnen.Wir empfehlen für Das Erste p- riming Das

Die Deckel Ist ENTFERNT aus Die Tank Und Die Düse Ist gerichtet zurück hinein

Die Tank während Pumpen Zu vermeiden Verschütten oder Verlust von Diesel; mit Das

Erledigt , Die Einheit Ist Jetzt bereit Zu arbeiten.

Zu ausgeben Die Pumpe muss Sei gedreht An Und Die Düsen auslösen deprimiert,

die

Düse Merkmale ein automatisch Absperrung welche betreibt Wann Flüssigkeit

Kontakte Die äußere Düse. Einmal Die Auto schließen aus betreibt drehen aus Die

- 9 -

Pumpe innerhalb 2 oder 3 Minuten so wie nicht Zu erlauben Die Motor Zu laufen für

länger als es ist angegeben Pflicht Zyklus.

Maintenance

Der Pumps haben entworfen und gebaut , um erfordern nur minimale Wartung

Jedoch , Es Ist Trotzdem Wichtig ist , dass Sie immer entfernen Sie die Pumpe

aus dem Stromquelle vor beliebig Inspektion.

Die Flügel im Kopf der Pumpe wird tragen über Zeit Und erfordern Ersatz.Zu

verlängern Die Leben der Flügel, stellen sicher Das Die Filter Sind gehalten sauber

Und Die Tank frei von Verunreinigungen.Wenn A reduziert fließen Rate Ist auffällig ,

oder A kreischend Klang Ist gehört

aus Die Pumpe, Schmutz oder Trümmer Mai haben eingegeben Die Pumps Und

erfordert sofort Reinigung vor Teile Sind permanent beschädigt. Regelmäßig

überprüfen Die Absaugung Fuß Filtern nach sicherstellen Das Ist sauber und

kostenlos von Trümmern.Diese sollen Sei Erledigt wenn es Ist A

spürbarer Rückgang im Dieselfluss Rate.Es ist auch A grob Bildschirm

Maschenware bei Die Einlass von Die Auto Absperrung Pistole und es dürfen Sei

geprüft von Entfernen Die Pistole aus Die schwenken.

- 10 -

Trouble shoot

PROBLEM SCHIESSEN FÜHRUNG

Problem

Lösung

Pumpe funktioniert nicht

arbeiten

· Sicherstellen, dass die Batteriekabel Sind verbunden Zu Batterie

richtig.Rot Clip Zu +ve

·Überprüfen Sie die Sicherung (25A) unter Plastik Pumpe schalten

Abdeckung Ist intakt.

Zum Testen und Reparieren

wenn Pumpe tut nicht

arbeiten

·Pumpe ausbauen Ende Abdeckung, Strom anschließen Zu Weiß

&Schwarz Drähte Zu prüfen

·Wenn der Motor tut immer noch nicht bedienen, entfernen 3 X Kopf

Abdeckung Schrauben & Überprüfen Sie auf Rost oder Verstopfung,

nicht über anziehen Die Schrauben

beim Wiederanbringen der Abdeckung das wird Marmelade Die Rotor

gegen Die abdecken und auch verhindern, dass Elektromotor aus

Drehen Und

Blasen Die Sicherung.

Überhitzung der

Pumpenverkabelung

·Das kann passieren Wann Pumpe Ist betrieben In Bypass Modus

länger als 3 Minuten oder Wenn niedrig Spannung/Ampere.Stellen Sie

sicher Das

Pumpe ist nicht links laufen für länger als 3 Minuten ohne

deprimierend Überweisen Pistole auslösen.

Der Kabelbaum wurde mit Draht verlängert von unzureichende Stärke.

25A-Kabel ist erforderlich und A passend Anschluss

Pumpenhersteller A

quietschendes/kratzendes

Geräusch beim Laufen

·Dies kann verursacht von Schmutz oder Trümmer Eingabe Die

Pumpe Und

gefangen werden in die Arbeitsteile.Entfernen Die Ende Abdeckung der

Pumpe, indem Sie zuerst Die drei Buchse Kopf Schrauben

und Abheben des Abdeckung.Reinigen Die Laufrad Flügel

Gewährleistung Du Entfernen Sie alle Schmutzpartikel, die sich im

zwischen Die endet von Die Flügel

Und Die Laufrad Gehäuse. Kopf nicht zu fest anziehen Schrauben Wann

wieder zusammenbauen.

- 11 -

Die Pumpe bleibt stehen,

wenn Überweisen

Pistolenabzug freigegeben

wird, Und Pumpe läuft

·Das Rückschlagventil In Die Steckdose von Die Pumpe Mai Sei

verklemmt. Entfernen Sie die Steckdose Schlauch aus Die

Pumpe.Betrieb

das weiße Kunststoffventil ist in Die Auslassanschluss von Die Pumpe

manuell (durch Drücken Es In Und aus), um sicherstellen es bewegt

sich frei.

Zum Testen und Reparieren

Wenn die Pumpe

läuft, aber niedrig oder Null

fließen von der Düse

· Pistole entfernen vom Schlauch &erneut testen,Ausführen Die

Schlauch hinein Die Tankeinfüllstutzen beim Prüfen

·Wenn fließen verbessert, Loch prüfen In Die Ende von Die Düse für

Blockierung

·Ersetzen Pistole als erforderlich

Pumpe läuft aber tut nicht

Pumpe

· Kariertes rotes Alligatorleder Clip tailliert Zu positiv Terminal, schwarz

Zu negativ.Wenn es ist das falsche Weg um Die Pumpe Läufe

Rückwärts

Überprüfen Sie , ob der Saugschlauch und Fuß Filter sind eingetaucht

In Diesel. Der Saugschlauch kann Sei gebogen hoch aus von Die diese

·lf-Pumpe ist brandneu oder hat nicht gewesen gebraucht In A lang

Zeitraum von Zeit, automatische Pistole abschrauben Schlauch Und

setzen Schlauch In Füller

Nacken zur Ansaugpumpe

Passendes Kit

Dieseltank * 1

Filter * 1

Tankpistole * 1

Diesel Schlauch * 1

Flüssigkeitsstandsanzeige * 1

Dieselpumpe * 1

- 12 -

Metallschloss * 1

Bedienungsanleitung * 1

RICHTIGE ENTSORGUNG

Dieses Produkt unterliegt der Europäischen Richtlinie 2012/19/EU. Das

Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses

Produkt in der Europäischen Union einer getrennten Müllentsorgung

unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol

gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen

nicht im Hausmüll entsorgt werden, sondern müssen einer Sammelstelle zugeführt

werden. Sammelstelle für das Recycling von elektrischen und elektronischen

Geräten.

FCC-Informationen:

ACHTUNG : Änderungen oder Modifikationen, die nicht ausdrücklich von der für

die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen

der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt

den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich

Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht

ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden,

können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts

führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für

digitale Geräte der Klasse B gemäß Teil 15 der FCC-Vorschriften . Diese

Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen bei

der Installation in Wohngebäuden bieten.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen.

Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann

Funkstörungen verursachen. Es besteht jedoch keine Garantie dafür, dass bei

einer bestimmten Installation keine Störungen auftreten. Sollte dieses Produkt

- 13 -

Störungen des Radio- oder Fernsehempfangs verursachen (was durch Ein- und

Ausschalten des Produkts festgestellt werden kann), wird dem Benutzer

empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu

beheben.

· Richten Sie die Empfangsantenne neu aus oder verlegen Sie den Standort.

· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als

den Empfänger.

· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker,

um Hilfe zu erhalten.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200.000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 14 -

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

- 15 -

SERBATOIO DIESEL PORTATILE

MODELLO:

YDIES200L-EF

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

- 1 -

MODELLO: YDIES200L-EF

Foto di riferimento

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le

istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la

piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà

dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso

di aggiornamenti tecnologici o software relativi al nostro prodotto.

PORTABLE

DIESEL TANK

- 2 -

ATTENZIONE: Leggere attentamente e comprendere tutte le ISTRUZIONI

DI MONTAGGIO E FUNZIONAMENTO prima di utilizzare il prodotto. Il

mancato rispetto delle norme di sicurezza e delle altre precauzioni di base

può causare gravi lesioni personali.

Elenco delle parti

Foto di riferimento

GENERALE:

Tutto trasferire unità Venire standard con UN Auto spegnimento pistola E Tutto

pompa ps caratteristica UN dovere ciclo per 30 minuti Di continuo dispensazione,

Tutto pu mps Anche contenere UN

interno bypass Quello consente per IL pompa A operare per su A UN massimo

Di tre minuti Quando IL riempimento ugello chiude spento senza dannoso IL

pompa O motore.

- 3 -

SPECIFICHE;

CARRI ARMATI:

Fatto da impatto resistente polietilene, UV stabilizzato, colore rosso grigio e

montato con coperchio E respiro .

PISTOLA: Grilletto riempimento ugello con automatico spegnimento E tubo flessibile

girevole.

CONSEGNA TUBO FLESSIBILE; 4 mx3/4 pollici Tubo flessibile di mandata del

gasolio in dotazione.

FILTRAZIONE: Aspirazione piede schermo filtro

POMPE:

Energia

Produzion

Volt

Aprire Fluire

Motore

Dovere

Ciclo

Interno

Bypass

are

Energia Corda

Motore

Velocità

Interno

Fusibile

140W

12V DC

40 l/min

30 minuti

SÌ

4 metri con

alligatore

clip

2600

giri/min

25 AMP

IMPORTANTE OPERATIVO NOTA- IL bypass interno montato In Tutto questa l modelli

di pompa È progettato A proteggere IL pompa p E motore da danno Quando IL grilletto

È chiuso via per un tempo NO sorpasso  IL 2-3 minuti.

Questo È Abbastanza tempo per IL operatore A interruttore fuori dal pompa

O ricominciare pompaggio. Quando il ugello è spento e il pompa È

correre , il pompa pressione aumenta E IL elettrico motore carico

aumentare s usando Di più energia (ampere) , che In giro genera Di più

- 4 -

Calore entro Entrambi IL pompa E motore, rischioso aumentato Indossare

O possibilmente , se il pompa È non commutato spento.

- 5 -

Safety Instructions

Prima di tentare di azionare o installare l'unità diesel con attenzione Leggere E

prendere nota di IL seguente sicurezza avvertimenti .

Il mancato rispetto di queste avvertenze può comportare In serio infortunio

o la morte.

Avvertimento! Questa unità diesel È progettato E fabbricato solo per portare E

pompare carburante diesel . Sotto NO circostanze Maggio Esso Essere usato per

Qualunque altri scopi.

Attenzione! Prima A installazione O usando IL Diesel unità , Tutto operatori dovere

Avere Leggere E completamente capire IL contenuto Di Questo istruzione manuale

COME BENE COME Tutto altro manuali fornito, E IL sicurezza decal montato A

IL Diesel unità .

Avvertimento! Non permettere mai una persona non adeguatamente formata per

l'installazione o operare IL Diesel unità.

Attenzione! Assicurarsi IL capacità del veicolo È adatto per il caricato massa Di

IL diesel unità. Fare riferimento A IL veicolo dell'operatore manuale per sicuro

lavorando carichi,corretti sicuro punti E pertinente sicurezza istruzioni.

Avvertimento! Evitare diesel contatto con pelle E occhi E Evitare respirazione

vapori  O nebbie. Fare riferimento A IL Materiale Dati Sicurezza foglio da tuo

Diesel fornitore per consigliato sicurezza precauzioni E Qualunque necessario

protettivo attrezzatura per utilizzo Quando gestione. Garantire Quello Tutto

operatori E associato personale Sono familiare con IL legale regolamenti E codici

Di pratica Quello fare domanda a A IL sicuro uso, conservazione e

smaltimento

del gasolio.

Avvertimento! Questo diesel unità Dovrebbe Essere in modo sicuro trattenuto O

legato giù Quando essendo trasportato in un veicolo

Avvertimento! Questo Diesel unità Dovrebbe non Essere sollevato Quando

parzialmente O completamente pieno salvo che supportato di UN appropriato e telaio

O pallet.

- 6 -

Avvertimento! Questo l'unità dovrebbe non essere mai Sinistra incustodito durante

l'erogazione o il riempimento .

Avvertimento! Prima di tentare di riempire il serbatoio in una stazione di servizio ,

consultare IL operatore

per IL corretto procedura e.

Avvertimento! Fare non negozio IL questa l unità entro O Prossimo A UN dimora O

garage allegato ad un'abitazione.

Attenzione! Sempre negozio IL unità diesel in BENE aree aperte e ventilate.

Attenzione! Conservazione del diesel unità dovere non Essere nel prossimità di

qualsiasi riscaldamento O

fonti di accensione.

Attenzione! Non è consentito lo smaltimento di materiali di scarto o residui combustibili.

rimanere In O in giro aree In Quale muore il È immagazzinato O decantato

Attenzione! Qualsiasi fuoriuscita deve essere ripulito immediatamente e i materiali

utilizzati nel ripulire saranno smaltiti Di in sicurezza e in conformità con qualsiasi normativa

legale

E codici Di pratica Quello fare domanda a A IL uso sicuro, conservazione E disposizione

di Diesel.

Attenzione! Assicurarsi che i cavi elettrici siano Sempre In Bene condizione e il filo non è

esposto attraverso il rivestimento in plastica. Fare non permettere IL Guida A diventare

strettamente annodato, schiacciato O spillo ched.

AVVERTIM

ENTO

Quandosi utilizza il diesel unità leggere attentamente e Prendere nota dei

seguenti avvertenze di sicurezza .

Potrebbeesserci Essere olioresiduo nelserbatoiochenonpuò Essere pompato

fuori.

Il mancato rispetto di queste avvertenze può comportare In serio infortunio o la

morte.

Avvertimento! Quando operativo IL diesel unità non permesso di utilizzo

carburante l i n e a di benzina , solo usato per diesel.

Avvertimento! Quando operativo , IL unità diesel necessita di s per connettersi con un 1

batteria da 2 V.

Operation and Installation

- 7 -

PREPARAZIONE IL TRASFERIRE UNITÀ PER OPERAZIONE;

Per trasporto scopi Alcuni trasferire unità Volere Essere fornito con IL Consegna

tubo flessibile E Automatico Spegnimento pistola disconnesso da IL pompa.Prima

tentando A

pompa Qualunque Diesel garantire Quello IL consegna tubo flessibile È in modo

sicuro montato A IL pompa presa, E Quello IL Automatico Spegnimento pistola (con

girevole) è montato A IL altro FINE Di IL

consegna tubo flessibile.

CONNESSIONE A UN ENERGIA FORNITURA:

Tutto IL diesel trasferire unità Sono montato con DC elettrico motori Quello Sono

fornito con alligatore clip Quello Potere Essere collegato direttamente A UN 12 volt

DC batteria.Connetti il Rosso alligatore clip A IL positivo terminale E IL nero

alligatore clip A IL negativo terminale.Se IL pompa corre all'indietro, semplicemente

scambio IL clip SU IL batteria.Se tu intendi A estendere IL cavo bile O aggiungere

UN spina, fare Sicuro Esso È Di sufficiente capacità

25 Ampere

RIEMPIMENTO IL DIESEL UNITÀ;

Garantire Quello IL cisterna È supportato SU UN Anche base che è capace di

prendere IL peso.No Speciale attrezzatura È richiesto per riempire  IL cisterna,

Tuttavia Quando IL coperchio ha stato RIMOSSO da IL cisterna , Prendere cura

non A introdurre contaminanti in IL cisterna tramite IL riempitivo collo , E garantire

Quello IL coperchio È tenuto gratuito Di contaminante particelle Mentre

riempimento.

TRASFERIMENTO DIESEL:

IL pompa Volere Bisogno A primo si su Primo utilizzo. Giro IL pompa SU E deprimere

IL grilletto A permettere aria A sanguinare da IL tubi flessibili, Dopo UN corto tempo ,

IL pompa Volere Avere

innescato E consegna Volere cominciare.Noi raccomandare per Questo Primo p

riming Quello IL coperchio È RIMOSSO da IL cisterna E IL ugello È diretto Indietro

in IL cisterna Mentre pompaggio A Evitare fuoriuscita O perdita di gasolio; con Questo

Fatto , IL unità È Ora pronto A operare.

A dispensare IL pompa dovere Essere girato SU E IL ugelli grilletto depresso, il

ugello caratteristiche UN automatico spegnimento Quale opera Quando fluido

contatti IL ug e ll o esterno . Una volta IL auto chiuso spento opera giro spento IL

pompa entro 2 O 3 minuti così come non A permettere IL motore A correre per più

lungo di suo specificato dovere ciclo.

- 8 -

Maintenance

IL pompe Avere stato progettato e costruito per richiedono una manutenzione

minima Tuttavia , Esso È Ancora importante che tu sia sempre rimuovere il pompa

dal fonte di energia Prima Qualunque ispezione.

Le Vanes nel Testa del la pompa indosserà Sopra tempo E richiedere sostituzione.A

estendere IL vita del Palette, assicurano Quello IL filtri Sono tenuto pulito E IL cisterna

gratuito Di contaminanti.Se UN ridotto fluire valutare È evidente , o UN stridendo

suono È sentito

da IL pompa, sporcizia O debito ris Maggio Avere entrato IL pompe E richiede

immediato pulizia Prima parti Sono permanentemente

danneggiato.Periodicamente controllo IL aspirazione piede filtro per garantire

Quello È pulito e libero di detriti.Questo Dovrebbe Essere Fatto se c'è È UN

diminuzione evidente nel flusso diesel tasso.Lì è anche UN grossolano schermo

maglia A IL ingresso Di IL Auto spegnimento pistola e questo Potere Essere controllato

di rimozione IL pistola da IL girevole.

- 9 -

Trouble shoot

GUAIO TIRO GUIDA

Problema

Soluzione

La pompa fa non operare

·Assicurarsi che i cavi della batteria Sono collegato A batteria

correttamente.Rosso Clip A +ve

·Controllare il fusibile (25A) sotto plastica pompa interruttore copertina

È intatto.

Per testare e riparare se

Pompa fa non operare

·Rimuovere la pompa FINE coprire, collegare l'alimentazione A Bianco

&Nero fili A test

·Se il motore lo fa ancora non operare, rimuovere 3 X Testa copertina

bulloni e controllare la presenza di ruggine o ostruzioni, fare non Sopra

stringere IL viti

quando si sostituisce il coperchio come questo sarà marmellata IL rotore

contro IL coprire e anche prevenire il motore elettrico da svolta E

soffiare IL fusibile.

Surriscaldamento del

cablaggio della pompa

·Questo può succedere Quando pompa È operato In bypass modalità

per più di 3 minuti o Se Basso tensione/ampere.Assicurarsi Quello

la pompa non è lasciato correre per più lungo di 3 minuti senza

deprimente Trasferire Pistola grilletto.

Il cablaggio è stato esteso tramite filo Di calibro insufficiente. È

richiesto un filo da 25A e UN corrispondenza connettore

La pompa fa UN

suono stridulo/graffiante

mentre corre

·Questo può essere causato di sporco O detriti entrando IL pompa E

rimanere intrappolato in le parti funzionanti.Rimuovere IL FINE

copertina della pompa svitando prima IL tre PRESA Testa viti

e sollevando il coprire. Pulire IL girante palette garantire Voi

rimuovere eventuali particelle di sporco intrappolate fra IL finisce Di IL

palette

E IL girante alloggiamento. Non serrare eccessivamente la testa viti

Quando riassemblaggio.

La pompa si blocca quando

Trasferire

grilletto della pistola viene

rilasciato, E pompa sta

·La valvola di non ritorno In IL presa Di IL pompa Maggio Essere

inceppata. Rimuovere la presa tubo flessibile da IL pompa.Azionare

la valvola di plastica bianca è dentro IL porta di uscita Di IL pompa

manualmente (spingendo Esso In E fuori),a garantire si muove

- 10 -

correndo

liberamente.

Per testare e riparare Se la

pompa

sta correndo ma Basso O

zero fluire dall'ugello

·Rimuovere la pistola dal tubo &re-test,Esegui IL tubo flessibile in IL

collo di riempimento del serbatoio durante il controllo

·Se il flusso migliora, controlla il buco In IL FINE Di IL ugello per blocco

·Sostituire pistola COME necessario

La pompa funziona ma fa non

pompa

·Controlla l'alligatore rosso clip montato A positivo terminale, nero A

negativo.Se è sbagliato modo in giro IL pompa corre

Indietro

Controllare che il tubo di aspirazione e piede filtro sono immerso In

diesel. Il il tubo di aspirazione può Essere piegato su fuori Di IL questa l.

·pompa lf è nuovo di zecca O ha non stato usato In UN lungo periodo

Di tempo svitare pistola automatica da tubo flessibile E Mettere tubo

flessibile In riempirlo

collo per innescare la pompa

Kit coordinato

Serbatoio gasolio * 1

Filtro * 1

Pistola di rifornimento * 1

Diesel Tubo flessibile * 1

Indicatore di livello del liquido * 1

Pompa diesel * 1

Lucchetto metallico * 1

Manuale di istruzioni * 1

- 11 -

SMALTIMENTO CORRETTO

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato

indica che il prodotto richiede la raccolta differenziata nell'Unione

Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati

da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti

con i normali rifiuti domestici, ma devono essere conferiti a un centro di raccolta

differenziata. punto di raccolta per il riciclaggio di apparecchiature elettriche ed

elettroniche.

Informazioni FCC:

ATTENZIONE : Cambiamenti o modifiche non espressamente approvati dalla

parte responsabile della conformità potrebbero invalidare il diritto dell'utente a

utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è

soggetto alle seguenti due condizioni:

1) Questo prodotto potrebbe causare interferenze dannose.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese

quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Modifiche o alterazioni a questo prodotto non espressamente

approvate dal responsabile della conformità potrebbero invalidare il diritto

dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per i dispositivi

digitali di Classe B, ai sensi della Parte 15 delle Norme FCC . Questi limiti sono

concepiti per fornire una protezione ragionevole contro interferenze dannose in

un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se

non installato e utilizzato in conformità con le istruzioni, può causare interferenze

dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si

verifichino interferenze in una particolare installazione. Se questo prodotto causa

interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere

verificata spegnendo e riaccendendo il prodotto, si consiglia all'utente di provare a

correggere l'interferenza adottando una o più delle seguenti misure.

· Riorientare o riposizionare l'antenna ricevente.

· Aumentare la distanza tra il prodotto e il ricevitore.

- 12 -

· Collegare il prodotto a una presa di corrente appartenente a un circuito diverso

da quello a cui è collegato il ricevitore.

· Per assistenza, rivolgersi al rivenditore o a un tecnico radio/TV esperto.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Luogo, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 13 -

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

- 14 -

TANQUE DE DIÉSEL PORTÁTIL

MODELO:

YDIES200L-EF

Soporte técnico y certificado de garantía electrónica

www.vevor.com/support

- 1 -

MODELO: YDIES200L-EF

Foto de referencia

Estas son las instrucciones originales; lea atentamente todas las

instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho

de interpretar su manual de usuario. La apariencia del producto dependerá

del producto que haya recibido. Le rogamos que nos disculpe si no le

informamos de nuevo si hay actualizaciones tecnológicas o de software en

nuestro producto.

PORTABLE

DIESEL TANK

- 2 -

ADVERTENCIA: Lea atentamente y comprenda todas las

INSTRUCCIONES DE MONTAJE Y FUNCIONAMIENTO antes de usar el

producto. El incumplimiento de las normas de seguridad y otras

precauciones básicas puede provocar lesiones personales graves.

Lista de piezas

Foto de referencia

GENERAL:

Todo transferir unidades venir estándar con un Auto válvula pistola y todo bomba

ps característica a deber ciclo para 30 minutos de continuo dispensación, todo

bombas también contener un

interno derivación eso permite para el bomba a funcionar para arriba a a

máximo de tres minutos cuando el relleno boquilla se cierra apagado sin

perjudicial el bomba o motor.

- 3 -

PRESUPUESTO;

TANQUES:

Hecho de impacto resistente polietileno, UV estabilizado, color rojo gris y

equipado con tapa y respiradero

PISTOLA: Desencadenar relleno boquilla con automático válvula y manguera girar.

ENTREGA MANGUERA; 4mx3/4 i pulgadas Se suministra manguera de suministro

de diésel.

FILTRACIÓN: Succión pie pantalla filtrar

ZAPATILLAS:

Fuerza

Producció

Voltios

Abierto Fluir

Motor

Deber

Ciclo

Interno

Derivaci

ón

Fuerza Cable

Motor

Velocid

Interno

Fusible

140 W

12 V

corriente

continua

40 litros

por minuto

30 minutos

Sí

4 metros con

caimán

clips

2600

RPM

AMPER

IMPORTANTE OPERACIONAL NOTA- El bypass interno instalado en todo este l

modelos de bombas es diseñado a proteger el bomba y motor de daño cuando el

desencadenar es cerrar Fuera por un tiempo No tomar el control el 2-3 minutos.

Este es suficiente tiempo para el operador a cambiar fuera de la bomba o

reiniciar bombeo. Cuando el boquilla está apagado y el bomba es

corriendo , el bomba presión aumenta y el eléctrico motor carga aumentar

s usando más fuerza (amperios) , que en doblar genera ates más calor

dentro ambos el bomba y motor,riesgo aumentó tener puesto o

Posiblemente , Si el bomba es no cambiado apagado.

- 4 -

Safety Instructions

Antes de intentar operar o instalar la unidad diésel, tenga cuidado leer y tomar nota

de el siguiente seguridad advertencias .

El incumplimiento de estas advertencias puede resultar en: en grave lesión

o la muerte.

¡Advertencia! Esta unidad diésel es diseñado d y fabricado únicamente para

llevar y bombear combustible diesel . Bajo No circunstancias puede él ser usado

para cualquier otros fines.

¡Advertencia! Antes a instalando o usando el Diesel unidad , todo operadores debe

tener leer y completamente entender el contenido de este instrucción manual

como Bueno como todo otro manuales suministrado, y el seguridad calcomanía

equipado a el Diesel unidad .

¡Advertencia! Nunca permitir una persona no suficientemente capacitada para

instalar o operar el Diesel unidad.

¡Advertencia! Asegúrese el capacidad del vehículo es adecuado para el cargado

masa de el diesel unidad. Referirse a el vehículo del operador manual para

seguro laboral cargas,correctas seguro agujas y importante seguridad

instrucciones.

¡Advertencia!Evitar diesel contacto con piel y ojos y evitar respiración

vapores  o nieblas. Referirse a el Material Datos Seguridad hoja de su Diesel

proveedor para recomendado seguridad precauciones y cualquier requerido

protector equipo para usar cuando manejo. Asegurar eso todo operadores y

asociado personal son familiar con el legal regulaciones y códigos de práctica

eso aplicar a el seguro uso, almacenamiento y

Eliminación de diésel.

¡Advertencia! Este diesel unidad debería ser de forma segura contenido o atado

abajo cuando ser transportado en un vehículo

¡Advertencia! Este Diesel unidad debería no ser levantado cuando parcialmente o

completamente lleno a menos que apoyado por un adecuado marco o paleta.

¡Advertencia! Este La unidad debe nunca ser izquierda sin supervisión mientras se

dispensa o se llena .

- 5 -

¡Advertencia! Antes de intentar llenar el tanque en una estación de servicio ,

consultar el operador

para el correcto procedimiento .

¡Advertencia! Hacer no almacenar el este l unidad dentro o próximo a a vivienda o

cochera adjunto a una vivienda.

¡Advertencia! Siempre almacenar el unidad diésel en Bueno áreas abiertas ventiladas.

¡Advertencia! Almacenamiento del diesel unidad debe no ser en el proximidad de

cualquier calefacción o

fuentes de ignición.

¡Advertencia! No se permitirá que entren residuos ni materiales combustibles.

permanecer en o alrededor áreas en cual Dies el es almacenado o decantado

¡Advertencia! Cualquier derrame Se limpiará inmediatamente y los materiales utilizados

en el limpieza se eliminará de sin peligro y de acuerdo con cualquier normativa legal

y códigos de práctica eso aplicar a el uso seguro, almacenamiento y desecho de

Diesel.

¡Advertencia! Asegúrese de que los cables eléctricos estén siempre en bien condición y el

alambre no está expuesto a través de él recubrimiento de plástico. Hacer no permitir el

dirigir a convertirse estrechamente anudado, aplastado o pellizcado .

ADVERTE

NCIA

Cuando se opera el motor diésel Lea atentamente la unidad y llevar nota

de los siguientes advertencias de seguridad .

Puedehaber ser aceiteresidual eneltanquequenopuede ser bombeado.

El incumplimiento de estas advertencias puede resultar en: en grave lesión o

la muerte.

¡Advertencia! Cuando operante el diesel unidad no permitido a usar

combustible l í n e a de gasolina , solamente usado para diesel.

¡Advertencia! Cuando operando , el Se necesita una unidad diésel Para conectar con un

1 batería de 2 V.

Operation and Installation

PREPARANTE EL TRANSFERIR UNIDAD PARA OPERACIÓN;

Para transporte propósitos alguno transferir unidades voluntad ser suministrado

con el Entrega manguera y Automático Válvula pistola desconectado de el

bomba.Antes intentando a

- 6 -

bomba cualquier Diesel asegurar eso el entrega manguera es de forma segura

equipado a el zapatillas salida, y eso el Automático Válvula pistola(con giratorio) es

equipado a el otro fin de el

entrega manguera.

CONECTANDO A A FUERZA SUMINISTRAR:

Todo el diesel transferir unidades son equipado con corriente continua eléctrico

motores eso son suministrado con caimán clips eso poder ser conectado

directamente a a 12 voltios corriente continua Batería.Conectar El rojo caimán

acortar a el positivo Terminal y el negro caimán acortar a el negativo terminal.Si el

bomba corre al revés, simplemente intercambio el clips en el batería.Si Tienes la

intención a extender el cable o agregar a enchufar, hacer seguro él es de

suficiente capacidad

25 amperios

RELLENO EL DIESEL UNIDAD;

Asegurar eso el tanque es apoyado en un incluso base que es capaz de tomar el

peso.No Especial equipo es requerido para llenar  el tanque, sin embargo cuando

el tapa tiene estado remoto de el tanque , llevar cuidado no a introducir

contaminantes en el tanque a través de el relleno cuello , y asegurar eso el tapa es

conservó gratis de contaminante partículas mientras relleno.

TRANSFERENCIA DIESEL:

El bomba voluntad necesidad a principal sí mismo al primero usar. Doblar el bomba

en y deprimir el desencadenar a permitir aire a sangrar de el mangueras, después a

corto tiempo , el bomba voluntad tener

preparado y entrega voluntad Comenzamos.Nosotros recomendar para este primero

imprimación eso el tapa es remoto de el tanque y el boquilla es dirigido atrás en

el tanque mientras bombeo a evitar derrame o pérdida de diésel; con este hecho , el

unidad es ahora listo a funcionar.

A dispensar el bomba debe ser transformado en y el boquillas desencadenar

deprimido,el

boquilla características un automático válvula cual opera cuando líquido contactos el

bo qu il l a exterior . Una vez el auto cerrar apagado opera doblar apagado el bomba

dentro 2 o 3 minutos Así como no a permitir el motor a correr para más extenso que

es especificado deber ciclo.

- 7 -

Maintenance

El zapatillas tener Ha sido diseñado y construido para requieren un mantenimiento

mínimo sin embargo , él es aún importante que siempre quitar el bomba de la

fuente de energía antes cualquier inspección.

Las paletas en el cabeza del La bomba se desgastará encima tiempo y requerir

reemplazo.A

extender el vida del Paletas, asegurar eso el filtros son conservó limpio y el tanque

gratis de contaminantes.Si a reducido fluir tasa es perceptible , o a chillando sonido

es escuchó

de el bomba, suciedad o escombros puede tener entró el zapatillas y requiere

inmediato limpieza antes regiones son permanentemente dañado.Periódicamente

controlar el succión pie filtrar a asegurar eso es limpio y gratis de escombros.Esto

debería ser hecho Si hay es a

disminución notable en flujo de diésel tasa.Hay es también a grueso pantalla malla

en el entrada de el Auto válvula pistola Y eso es poder ser comprobado por

eliminando el pistola de el girar.

- 8 -

Trouble shoot

PROBLEMA TIROTEO GUÍA

Problema

Solución

La bomba funciona no

funcionar

·Asegure los cables de la batería son conectado a batería

correctamente.Rojo Acortar a +ve

·Comprobar el fusible (25A) debajo plástico bomba cambiar cubrir es

intacto.

Para probar y reparar Si

bomba hace no funcionar

·Retirar la bomba fin cubierta, conectar la alimentación a Blanco &Negro

cables a prueba

·Si el motor Todavía lo hace no operar, quitar 3 incógnita cabeza cubrir

pernos y Compruebe si hay óxido u obstrucción. no encima apretar el

tornillos

al volver a colocar la cubierta como Esto lo hará atasco el rotor contra el

cubrir y también evitar la motor eléctrico de torneado y

soplando el fusible.

Sobrecalentamiento del

cableado de la bomba

·Esto puede pasar cuando bomba es operado en derivación modo

durante más de 3 minutos o si bajo voltaje/amperios.Asegúrese eso

La bomba no está izquierda corriendo para más extenso que 3 minutos

sin deprimente Transferir Pistola desencadenar.

El mazo de cables ha sido en extendido usando alambre de calibre

insuficiente. Se requiere un cable de 25 A y a pareo conector

La bomba hace a

sonido chirriante/rasguño

mientras corre

·Esto puede ser causado por suciedad o escombros entrando el

bomba y

quedar atrapado en las partes de trabajo.Retire el fin cubrir de la bomba

desenroscándola primero el tres Enchufe Cabeza tornillos

y levantando el cubierta.Limpiar el impulso paletas asegurando tú r

eliminar cualquier partícula de suciedad atrapada entre el termina de el

paletas

y el impulso carcasa. No apriete demasiado la cabeza tornillos cuando

reensamblaje.

La bomba se detiene cuando

Transferir

Gatillo de pistola se libera, y

·La válvula antirretorno en el salida de el bomba puede ser atascado

cerrado. Retire la salida manguera de el bomba.Operar

La válvula de plástico blanca está en el puerto de salida de el bomba a

- 9 -

bomba está corriendo

mano (empujando él en y fuera),a asegurar se mueve con libertad.

Para probar y reparar si La

bomba

está corriendo pero bajo o

nulo fluir de la boquilla

·Retirar el arma de la manguera &volver a probar,Ejecutar el manguera

en el cuello de llenado del tanque durante la comprobación

·Si el flujo mejora,comprueba el agujero en el fin de el boquilla para

bloqueo

·Reemplazar pistola como requerido

La bomba funciona pero hace

bomba

·Comprueba el caimán rojo acortar equipado a positivo terminal, negro a

negativo.Si es así esta mal forma alrededor el bomba corre

Hacia atrás

Compruebe que la manguera de succión y pie Los filtros son inmerso

en diésel. El La manguera de succión puede ser doblado arriba afuera

de el este l.

·bomba lf es completamente nuevo o tiene no estado usado en a largo

período de Tiempo de desenroscar la pistola automática de manguera y

poner manguera en relleno

cuello para cebar la bomba

Kit a juego

Tanque de diésel * 1

Filtro * 1

Pistola de reabastecimiento * 1

Diesel Manguera * 1

Indicador de nivel de líquido * 1

Bomba diésel * 1

Cerradura de metal * 1

Manual de instrucciones * 1

- 10 -

ELIMINACIÓN CORRECTA

Este producto está sujeto a las disposiciones de la Directiva Europea

2012/19/UE. El símbolo de un contenedor de basura tachado indica que

el producto requiere recogida selectiva de residuos en la Unión Europea.

Esto se aplica al producto y a todos los accesorios marcados con este

símbolo. Los productos marcados como tales no pueden desecharse con la

basura doméstica normal, sino que deben entregarse a un centro de reciclaje.

Punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

Información de la FCC:

PRECAUCIÓN : Los cambios o modificaciones no aprobados expresamente por

la parte responsable del cumplimiento podrían anular la autoridad del usuario para

operar el equipo.

Este dispositivo cumple con la Parte 15 de las Normas de la FCC. Su

funcionamiento está sujeto a las dos condiciones siguientes:

1) Este producto puede causar interferencias dañinas.

2)Este producto debe aceptar cualquier interferencia recibida, incluida aquella que

pueda provocar un funcionamiento no deseado.

ADVERTENCIA: Los cambios o modificaciones a este producto que no cuenten

con la aprobación expresa de la parte responsable del cumplimiento podrían

anular la autorización del usuario para operar el producto.

Nota: Este producto ha sido probado y cumple con los límites para dispositivos

digitales de Clase B, según la Parte 15 de las Normas de la FCC . Estos límites

están diseñados para brindar una protección razonable contra interferencias

perjudiciales en una instalación residencial.

Este producto genera, utiliza y puede radiar energía de radiofrecuencia y, si no se

instala y utiliza de acuerdo con las instrucciones, puede Puede causar

interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se

garantiza que no se produzcan interferencias en una instalación específica. Si

este producto causa interferencias perjudiciales en la recepción de radio o

televisión, lo cual puede determinarse encendiéndolo y apagándolo, se

recomienda al usuario que intente corregir la interferencia mediante una o más de

las siguientes medidas.

· Reorientar o reubicar la antena receptora.

- 11 -

· Aumentar la distancia entre el producto y el receptor.

· Conecte el producto a una toma de corriente de un circuito diferente a aquel al

que está conectado el receptor.

· Consulte al distribuidor o a un técnico de radio/TV experimentado para obtener

ayuda.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD

NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Lugar, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 12 -

Soporte técnico y certificado de garantía electrónica

www.vevor.com/support

- 13 -

PRZENOŚNY ZBIORNIK NA OLEJ

NAPĘDOWY

MODEL:

YDIES200L-EF

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/suppor t

- 1 -

MODEL: YDIES200L-EF

Zdjęcie w celach informacyjnych

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać

wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który

otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie,

jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

PORTABLE

DIESEL TANK

- 2 -

OSTRZEŻENIE: Przed rozpoczęciem użytkowania należy uważnie

przeczytać i zrozumieć wszystkie INSTRUKCJE MONTAŻU I OBSŁUGI.

Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków

ostrożności może skutkować poważnymi obrażeniami ciała.

Lista części

Zdjęcie w celach informacyjnych

OGÓLNY:

Wszystko przenosić jednostki przychodzić standard z jakiś Automatyczny

wyłączenie pistolet I Wszystko pompa ps funkcja A obowiązek cykl Do 30 protokół

z ciągły wydawanie, Wszystko posłowie Również zawierać jakiś

wewnętrzny objazd To pozwala Do ten e pompa Do działać Do w górę Do A

maksymalny z trzy protokół Kiedy ten pożywny dysza zamyka wyłączony bez

uszkadzający ten e pompa Lub silnik.

- 3 -

SPECYFIKACJE;

ZBIORNIKI:

Zrobiony z uderzenie odporny polietylen,UV ustabilizowany, kolor czerwony

szary i dopasowany z pokrywa I oddech .

PISTOLET: Spust pożywny dysza z automatyczny wyłączenie I wąż obracać.

DOSTAWA WĄŻ GUMOWY; 4mx3 /4 cala W zestawie wąż doprowadzający olej

napędowy.

FILTROWANIE: Ssanie stopa ekran filtr

LAKIERKI:

Moc

Wyjście

Woltów

Otwarte

Przepływ

Silnik

Obowiązek

Cykl

Wewnętrz

Objazd

Moc Sznur

Silnik

Prędko

ść

Wewnętr

zny

Bezpiec

znik

140 W

12V Prąd

stały

40 l/min

30 minut

Tak

4m z aligator

klipsy

2600

obr./min

WZMA

CNIAC

WAŻNE INFORMACJE OPERACYJNE NOTATKA- Ten zamontowano obejście

wewnętrzne W Wszystko ten l modele pomp Jest zaprojektowany Do chronić ten

pompa p I silnik z szkoda Kiedy ten spust Jest zamknąć wyjść na czas NIE

przejąć  on 2-3 protokół.

Ten Jest wystarczająco czas Do ten operator Do przełącznik poza pompa

Lub ponownie rozpocząć pompowanie. Kiedy dysza jest wyłączony i pompa

Jest bieganie , pompa ciśnienie zwiększa się I ten elektryczny silnik

obciążenie zwiększyć s używając więcej moc (ampery) , które W zakręt

generuje więcej ciepło w Zarówno ten pompa I silnik, ryzykujący

- 4 -

zwiększony nosić Lub prawdopodobnie , jeśli pompa Jest nie przełączony

wyłączony.

- 5 -

Safety Instructions

Przed przystąpieniem do eksploatacji lub montażu jednostki wysokoprężnej należy

zachować ostrożność Czytać I zwrócić uwagę ten następny

bezpieczeństwo ostrzeżenia .

Niedostosowanie się do tych ostrzeżeń może skutkować W poważny

obrażenia lub śmierć.

Ostrzeżenie! Ta jednostka diesla Jest zaprojektowany d I zrobiony fabrycznie

wyłącznie do noszenia I pompować olej napędowy . Pod NIE okoliczności móc To

Być używany Do każdy inne cele.

Ostrzeżenie! Wcześniej Do instalowanie Lub używając ten Diesel jednostka ,

Wszystko operatorzy musieć Posiadać Czytać I w pełni zrozumieć ten zawartość z

Ten instrukcja podręcznik Jak Dobrze Jak Wszystko Inny instrukcje dostarczone,

I ten bezpieczeństwo naklejka dopasowany Do on Diesel jednostka .

Ostrzeżenie! Nigdy nie pozwalaj osoba nieodpowiednio przeszkolona do instalacji

lub operować ten Diesel jednostka.

Ostrzeżenie! Upewnij się , ten pojemność z pojazd Jest nadaje się do załadowany

ma ss z ten diesel jednostka. Wspominać Do ten pojazd operatora podręcznik Do

bezpieczna pracujący ładunki,poprawne bezpieczny zwrotnica I odpowiedni

bezpieczeństwo instrukcje.

Ostrzeżenie!Unikać diesel kontakt z skóra I oczy I unikać oddechowy pary 

Lub mgły. Wspominać Do ten Tworzywo Dane Bezpieczeństwo arkusz z twój

Diesel dostawca Do zalecany bezpieczeństwo środki ostrożności I każdy

wymagany ochronny sprzęt Do używać Kiedy obsługiwanie. Zapewnić To

Wszystko operatorzy I powiązany personel Czy znajomy z ten prawny regulamin

I kody z praktyka To stosować Do ten bezpieczna użycie, przechowywanie i

utylizacja oleju napędowego.

Ostrzeżenie! Ten diesel jednostka powinien Być bezpiecznie powściągliwy Lub

zawiązany w dół Kiedy istnienie przewieziony w pojazd

Ostrzeżenie! Ten Diesel jednostka powinien nie Być wzniesiony Kiedy częściowo Lub

całkowicie pełny chyba że utrzymany przez jakiś odpowiedni rama Lub paleta.

- 6 -

Ostrzeżenie! Ten jednostka powinna nigdy nie być lewy bez nadzoru podczas

dozowania lub napełniania .

Ostrzeżenie! Przed próbą zatankowania zbiornika na stacji benzynowej ,

konsultować ten operator

Do ten prawidłowy procedura e.

Ostrzeżenie! Do nie sklep ten ten l jednostka w Lub Następny Do A mieszkanie Lub

garaż przyłączony do mieszkania.

Ostrzeżenie! Zawsze sklep ten jednostka diesla w Dobrze wentylowane przestrzenie

otwarte.

Ostrzeżenie! Przechowywanie z diesel jednostka musieć nie Być w bliskość

dowolnego ogrzewanie Lub

źródła zapłonu.

Ostrzeżenie! Nie wolno wrzucać do pojemników żadnych łatwopalnych odpadów ani

pozostałości. pozostać W Lub wokół obszary W Który umiera on Jest

przechowywany Lub zdekantowany

Ostrzeżenie! Jakiekolwiek rozlanie należy natychmiast posprzątać i materiały użyte w

posprzątać zostanie zutylizowany z bezpiecznie i zgodnie z z jakimikolwiek przepisami

prawnymi

I kody z praktyka To stosować Do ten bezpieczne użytkowanie, przechowywanie I

sprzedaż z Diesla.

Ostrzeżenie! Upewnij się, że przewody elektryczne są zawsze W Dobry stan i drut nie jest

narażony przez powłoka plastikowa. Do nie umożliwić ten Ołów Do stać się ciasno

zawiązany, zgnieciony Lub przypięte .

OSTRZEŻE

NIE

Podczas obsługi silnika wysokoprężnego jednostka uważnie przeczytała

i Brać notatka z następujących ostrzeżenia dotyczące bezpieczeństwa .

Może być Być olejresztkowy wzbiorniku,któryniemoże Być wypompowano.

Niedostosowanie się do tych ostrzeżeń może skutkować: W poważny

obrażenia lub śmierć.

Ostrzeżenie! Gdy operacyjny ten diesel jednostka nie wolno używać

paliwo tylko linia benzynowa używany Do diesel.

Ostrzeżenie! Gdy operacyjny , ten jednostka diesla potrzebuje s połączyć z 1 bateria

2V .

- 7 -

Operation and Installation

PRZYGOTOWYWANIE TO PRZENOSIĆ JEDNOSTKA DLA DZIAŁANIE;

Dla transport cele Niektóre przenosić jednostki będzie Być Dostarczono z ten

Dostawa wąż gumowy I Automatyczny Wyłączenie pistolet bezładny z ten

pompa.Przed Próba Do

pompa każdy Diesel zapewnić To ten dostawa wąż gumowy Jest bezpiecznie

dopasowany Do ten lakierki wylot, I To ten Automatyczny Wyłączenie pistolet(z

(obrotowy) jest dopasowany Do ten Inny koniec z ten

dostawa wąż gumowy.

ZŁĄCZONY DO A MOC DOSTARCZAĆ:

Wszystko ten diesel przenosić jednostki Czy dopasowany z Prąd stały elektryczny

silniki To Czy Dostarczono z aligator klipsy To Móc Być połączony bezpośrednio Do

A 12 woltów Prąd stały bateria.Podłącz Czerwony aligator klips Do ten

pozytywny terminal I ten czarny aligator klips Do ten negatywny terminal.Jeśli ten

pompa biegnie wstecz, po prostu zamieniać ten klipsy NA ten bateria.Jeśli masz

zamiar Do rozszerzyć ten kabel Lub dodać A podłącz, zrób Jasne To Jest z

wystarczający pojemność

25 amperów

POŻYWNY TO DIESEL JEDNOSTKA;

Zapewnić To ten zbiornik Jest utrzymany NA jakiś nawet podstawa , która jest

zdolny biorącego ten waga.Nie Specjalny sprzęt Jest wymagane do

wypełnien ia ten zbiornik, Jednakże Kiedy ten pokrywa ma został REMOVED

z ten czołg Brać pielęgnacja nie Do wprowadzić zanieczyszczenia do ten zbiornik

przez ten podsadzkarz szyja , I zapewnić To ten pokrywa Jest utrzymany bezpłatny

z zanieczyszczający cząsteczki chwila pożywny.

PRZENOSZENIE DIESEL:

Ten pompa będzie potrzebować Do główny się od Pierwszy używać. Zakręt ten

pompa NA I deprymować ten spust Do umożliwić powietrze Do krwawić z ten węże,

Po A krótki czas , ten pompa będzie Posiadać

przygotowany I dostawa będzie rozpocząć.My polecić Do Ten Pierwszy obrzeża To

ten pokrywa Jest REMOVED z ten zbiornik I ten dysza Jest skierowany z powrotem

do ten zbiornik chwila pompowanie Do unikać rozlanie Lub strata oleju napędowego ;

z Ten zrobione , ten jednostka Jest Teraz gotowy Do działać.

Do obyć się ten pompa musieć Być obrócony NA I ten dysze spust przygnębiony,

- 8 -

dysza cechy jakiś automatyczny wyłączenie Który działa Kiedy płyn łączność ten

dy sz a zewnętrzna . Raz ten automatyczny zamknąć wyłączony działa zakręt

wyłączony ten pompa w 2 Lub 3 protokół aby nie Do umożliwić ten silnik Do

uruchomić Do dłużej niż jego określony obowiązek cykl.

Maintenance

Ten lakierki Posiadać został zaprojektowany i zbudowany do wymagają minimalnej

konserwacji Jednakże , To Jest Nadal Ważne , żebyś zawsze usuń pompa z źródło

zasilania zanim każdy kontrola.

Łopatki w głowa z pompa p będzie nosić nad czas I wymagać zamiennik.Do

rozszerzyć ten życie z Łopatki, zapewniają To ten filtry Czy utrzymany czysty I ten

zbiornik bezpłatny z zanieczyszczenia.Jeśli A zmniejszony przepływ wskaźnik Jest

zauważalny , lub A skrzypiący dźwięk Jest usłyszał

z ten pompa, brud Lub gruz móc Posiadać wszedł ten lakierki I wymaga

natychmiastowy czyszczenie zanim strony Czy na stałe uszkodzony.Okresowo

sprawdzać ten ssanie stopa filtruj do zapewnić To Jest czysty i za darmo gruzu.To

powinien Być zrobione jeśli tam Jest A

zauważalny spadek w przepływie oleju napędowego stawka.Tam jest również A

gruboziarnisty ekran oczko Na ten wlot z ten Automatyczny wyłączenie pistolet i to

Móc Być sprawdzony przez usuwanie ten pistolet z ten obracać.

- 9 -

Trouble shoot

KŁOPOTY STRZELANIE PRZEWODNIK

Problem

Rozwiązanie

Pompa działa nie działać

·Sprawdź przewody akumulatora Czy połączony Do bateria

właściwie.Czerwony Klips Do + ve

·Sprawdź bezpiecznik (25A) pod plastikowy pompa przełącznik

okładka Jest nienaruszony.

Do testowania i naprawy jeśli

pompa robi nie działać

·Wyjmij pompę koniec pokrywa,podłącz zasilanie Do Biały &Czarny

przewody Do test

· Jeśli silnik nadal tak robi nie obsługiwać, usuwać 3 X głowa okładka

śruby i sprawdź, czy nie ma rdzy lub przeszkód, nie nad dokręcać ten

śruby

podczas wymiany pokrywy jako to będzie dżem ten wirnik przeciwko ten

okładka i zapobieganie silnik elektryczny z obrócenie I

dmuchać ten bezpiecznik.

Przegrzanie okablowania

pompy

·To może się zdarzyć Kiedy pompa Jest obsługiwany W objazd tryb

przez okres dłuższy niż 3 minuty lub Jeśli Niski

napięcie/ampery.Zapewnij To

pompa nie jest pozostawiony w biegu Do dłużej niż 3 minuty bez

przygnębiający Przenosić Pistolet spust.

Wiązka przewodów została przedłużony za pomocą drutu z

niewystarczający przekrój. Wymagany jest przewód 25A i A

dopasowanie złącze

Pompa robi A

dźwięk piszczenia/drapania

podczas biegu

·To może być spowodowany przez brud Lub gruz wstępowanie ten pu

mp I

zostać złapanym w części robocze.Usuń ten koniec okładka pompy

poprzez jej najpierw odkręcenie ten trzy Gniazdo Głowa śruby

i podnosząc okładka.Czysta ten wirnik łopatki zapewnienie Ty usuń

wszelkie wychwycone cząsteczki brudu między ten Kończy się z ten

łopatki

I ten wirnik obudowa. Nie dokręcaj zbyt mocno głowicy śruby Kiedy

ponowny montaż.

- 10 -

Pompa zatrzymuje się, gdy

Przenosić

Spust pistoletu jest zwolniony,

I pompa biegnie

·Zawór zwrotny W ten wylot z ten pompa móc Być zablokowane.Usuń

gniazdo wąż gumowy z ten Pompa.Działać

biały plastikowy zawór jest w środku ten port wyjściowy z ten pompa

ręcznie (naciskając To W I na zewnątrz), do zapewnić to się rusza

swobodnie.

Do testowania i naprawy Jeśli

Pompa

s działa ale Niski Lub zero

przepływ z dyszy

·Wyjmij pistolet z węża &ponowny test,Uruchom ten wąż gumowy do ten

wlew zbiornika podczas sprawdzania

·Jeśli przepływ poprawia, sprawdź otwór W ten koniec z ten dysza Do

zablokowanie

·Zastępować pistolet Jak wymagany

Pompa działa, ale robi nie

pompa

·Sprawdź czerwonego aligatora klips dopasowany Do pozytywny

terminal, czarny Do negatywny.Jeśli to jest źle sposób wokół ten pompa

biegnie

Wstecz

Sprawdź , czy wąż ssący i stopa filtry są zanurzony W olej napędowy .

wąż ssący może Być zgięty w górę na zewnątrz z ten to l.

·pompa jest zupełnie nowy Lub ma nie został używany W A długi okres

z czas odkręcić pistolet automatyczny od wąż gumowy I umieścić wąż

gumowy W Wypełnij er

szyja zalać pompę

Zestaw do dopasowania

Zbiornik oleju napędowego * 1

Filtr * 1

Pistolet do tankowania * 1

Diesel Wąż * 1

Wskaźnik poziomu cieczy * 1

Pompa diesla * 1

Zamek metalowy * 1

- 11 -

Instrukcja obsługi * 1

PRAWIDŁOWA UTYLIZACJA

Ten produkt podlega postanowieniom dyrektywy europejskiej

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na

kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii

Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych

tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem

ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki odpadów.

punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do

recyklingu.

Informacje FCC:

UWAGA : Zmiany lub modyfikacje wykonane bez wyraźnej zgody strony

odpowiedzialnej za zgodność mogą spowodować unieważnienie prawa

użytkownika do korzystania ze sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega

następującym dwóm warunkom:

1) Produkt ten może powodować szkodliwe zakłócenia.

2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia

mogące powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie

zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo

użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla

urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC . Limity te mają

na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w

instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości

radiowej i jeżeli nie zostanie zainstalowany i używany zgodnie z instrukcją, może

powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak

gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt

powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można ustalić,

- 12 -

wyłączając i włączając produkt, zachęca się użytkownika do podjęcia próby

skorygowania zakłóceń za pomocą jednego lub kilku z następujących środków.

· Zmiana orientacji lub położenia anteny odbiorczej.

· Zwiększ odległość między produktem a odbiornikiem.

· Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego

podłączony jest odbiornik.

· Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego

technika radiowo-telewizyjnego.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Miejsce, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 13 -

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

- 14 -

DRAAGBARE DIESELTANK

MODEL:

YDIES200L-EF

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/suppor t

- 1 -

MODEL: YDIES200L-EF

Foto ter referentie

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat

u het product gebruikt. VEVOR behoudt zich het recht voor om de

gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is

afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet

kwalijk dat we u niet meer op de hoogte stellen van eventuele

technologische of software-updates voor ons product.

PORTABLE

DIESEL TANK

- 2 -

WAARSCHUWING: Lees alle MONTAGE- EN

BEDIENINGSINSTRUCTIES zorgvuldig door en zorg dat u ze begrijpt

voordat u het apparaat gebruikt. Het niet naleven van de veiligheidsregels

en andere basisveiligheidsmaatregelen kan leiden tot ernstig persoonlijk

letsel.

Deellijst 

Foto ter referentie

ALGEMEEN:

Alle overdracht eenheden komen standaard met een Auto afsluiting geweer En alle

pomp ps functie A plicht cyclus voor 30 notulen van continu afgeven, alle pompen

Ook bevatten een

- 3 -

intern omleiding Dat staat toe voor de pomp naar bedienen voor omhoog naar A

maximaal van drie notulen wanneer de vulling mondstuk sluit uit zonder schadelijk

de pomp of motor.

- 4 -

SPECIFICATIES;

TANKS:

Gemaakt van invloed resistent polyethyleen, UV gestabiliseerd, kleur rood grijs

en gemonteerd met deksel En adempauze .

GEWEER: Trekker vulling mondstuk met automatisch afsluiting En slang draaibaar.

LEVERING SLANG; 4mx3 /4 inch Inclusief dieseltoevoerslang.

FILTRATIE: Zuigen voet scherm filter

POMPEN:

Stroom

Uitvoer

Volt

Open

Stroom

Motor

Plicht

Cyclus

Intern

Omleidi

Stroom Koord

Motor

Snelhei

Intern

Samen

smelten

140W

12V

gelijkstroo

40L/min

30 minuten

4m met alligator

klemmen

2600

tpm

25 AMP

BELANGRIJKE OPERATIONELE OPMERKING- De interne bypass gemonteerd in alle

die l pompmodellen is ontworpen naar beschermen de pomp p En motor van schade

wanneer de trekker is dicht weg voor een tijd Nee overnemen  de 2-3 notulen.

Dit is genoeg tijd voor de exploitant naar schakelaar van de pomp of

opnieuw beginnen pompen. Wanneer de mondstuk is uit en de pomp is

hardlopen , de pomp druk neemt toe En de elektrisch motor laden

toename s gebruik makend van meer stroom (ampère) , die in draai

genereert meer warmte binnenin beide de pomp En motor,risico

toegenomen dragen of mogelijk y, als de pomp is niet geschakeld uit.

- 5 -

Safety Instructions

de dieselunit gaat bedienen of installeren, dient u de volgende instructies zorgvuldig door

te nemen: lezen En let op de volgend veiligheid waarschuwingen .

Het niet naleven van deze waarschuwingen kan leiden tot: in serieus

blessure of de dood.

Waarschuwing! Deze dieselunit is ontworpen d En vervaardigd uitsluitend om

te dragen En dieselbrandstof pompen . Onder Nee omstandigheden kunnen Het

zijn gebruikt voor elk andere doeleinden.

Waarschuwing! Voorafgaand naar installeren of gebruik makend van de Diesel

eenheid , alle exploitanten moeten hebben lezen En volledig begrijpen de inhoud van

dit instructie handmatig als Goed als alle ander handleidingen geleverd, En de

veiligheid sticker gemonteerd naar de Diesel eenheid .

Waarschuwing! Nooit toestaan een onvoldoende opgeleide persoon om te

installeren of bedienen de Diesel eenheid.

Waarschuwing! Zorg ervoor de capaciteit van de voertuig is geschikt voor de

geladen ma ss van de diesel eenheid. Refereren naar de voertuig exploitant

handmatig voor veilig werkend ladingen,correct zeker punten En relevant

veiligheid instructies.

Waarschuwing!Voorkomen diesel contact met huid En ogen En voorkomen

ademhaling dampen  of nevelen. Refereren naar de Materiaal Gegevens

Veiligheid laken van jouw Diesel leverancier voor aanbevolen veiligheid

voorzorgsmaatregelen En elk vereist beschermend apparatuur voor gebruik

wanneer behandeling. Ervoor zorgen Dat alle exploitanten En geassocieerd

personeel Zijn bekend met de juridisch regelgeving En codes van oefening Dat

toepassen naar de veilig gebruik, opslag en

verwijdering van diesel.

Waarschuwing! Dit diesel eenheid zou moeten zijn veilig ingehouden of

gebonden omlaag wanneer wezen vervoerd in een voertuig

Waarschuwing! Dit Diesel eenheid zou moeten niet zijn opgeheven wanneer

gedeeltelijk of volledig vol tenzij ondersteund door een gepast kader of pallet.

Waarschuwing! Dit eenheid zou moeten nooit zijn links onbeheerd achterblijven

tijdens het afgeven of vullen .

- 6 -

Waarschuwing! Voordat u probeert de tank bij een tankstation te vullen ,

raadplegen de exploitant

voor de juist procedure e.

Waarschuwing! Doen niet winkel de die l eenheid binnenin of volgende naar A

onderkomen of garage bijgevoegd naar een woning.

Waarschuwing! Altijd winkel de dieseleenheid in Goed geventileerde open ruimtes.

Waarschuwing!Opslag van de diesel eenheid moeten niet zijn in de nabijheid van

welke dan ook verwarming of

ontstekingsbronnen.

Waarschuwing! Er mogen geen brandbare afvalstoffen of reststoffen in de grond worden

gebracht. blijven in of rondom gebieden in welke dies el is opgeslagen of

gedecanteerd

Waarschuwing! Elke morsen moet onmiddellijk worden opgeruimd en de materialen die

gebruikt worden in de opruimen zal worden afgevoerd van veilig en in overeenstemming

met enige wettelijke voorschriften

En codes van oefening Dat toepassen naar de veilig gebruik,opslag En

beschikbaarheid van Diesel.

Waarschuwing! Zorg ervoor dat de elektrische kabel(s) goed vast zitten. altijd in Goed

voorwaarde en de draad wordt niet blootgesteld door de kunststof coating. Doen niet

toestaan de leiding naar worden strak geknoopt, verpletterd of vastgepind .

WAARSCH

UWING

Bij het bedienenvan dediesel eenheid zorgvuldig gelezen en nemen

opmerking van de volgende Veiligheidswaarschuwingen .

Erkan zijn restolie indetankdienietkan zijn opgepompt.

Het niet naleven van deze waarschuwingen kan leiden tot: in serieus blessure

of de dood.

Waarschuwing! Wanneer operationeel de diesel eenheid niet toegestaan

om gebruik brandstof alleen benzineleiding gebruikt voor diesel.

Waarschuwing! Wanneer in werking , de dieselunit nodig verbinden met een 1 2V accu .

Operation and Installation

VOORBEREIDEN DE OVERDRACHT EENHEID VOOR WERKING;

- 7 -

Voor vervoer doeleinden sommige overdracht eenheden zullen zijn geleverd met

de Levering slang En Automatisch Afsluiten geweer losgekoppeld van de

pomp.Voor proberen naar

pomp elk Diesel ervoor zorgen Dat de levering slang is veilig gemonteerd naar de

pomp stopcontact, En Dat de Automatisch Afsluiten geweer (met draaibaar)is

gemonteerd naar de ander einde van de

levering slang.

VERBINDEN NAAR A STROOM LEVERING:

Alle de diesel overdracht eenheden Zijn gemonteerd met gelijkstroom elektrisch

motoren Dat Zijn geleverd met alligator klemmen Dat kan zijn aangesloten direct

naar A 12 volt gelijkstroom batterij.Verbind de Rode alligator klem naar de positief

terminal En de zwart alligator klem naar de negatief terminal.Als de pomp loopt

achteruit,gewoon ruil de klemmen op de batterij.Als je bent van plan naar

verlengen de kabel of toevoegen A stekker, maken Zeker Het is van voldoende

capaciteit

25 Ampère

VULLING DE DIESEL EENHEID;

Ervoor zorgen Dat de tank is ondersteund op een zelfs basis die is geschikt van het

nemen de gewicht.Nee Speciaal apparatuur is vereist om in te vullen de tank,

Echter wanneer de deksel heeft geweest VERWIJDERD van de tank , nemen

zorg niet naar introduceren verontreinigingen naar binnen de tank via de vulmiddel

nek , En ervoor zorgen Dat de deksel is bewaard vrij van verontreinigend deeltjes

terwijl vulling.

OVERDRAGEN DIESEL:

De pomp zullen behoefte naar prime zelf bij Eerst gebruik. Draai de pomp op En

deprimeren de trekker naar toestaan lucht naar bloeden van de slangen, na A kort

tijd , de pomp zullen hebben

geprepareerd En levering zullen beginnen.Wij aanbevelen voor dit Eerst

voorbereiden Dat de deksel is VERWIJDERD van de tank En de mondstuk is

geregisseerd rug naar binnen de tank terwijl pompen naar voorkomen morsen of

verlies van diesel; met dit klaar , de eenheid is nu klaar naar opereren.

Naar afgeven de pomp moeten zijn draaide op En de sproeiers trekker depressief,

mondstuk functies een automatisch afsluiting welke werkt wanneer vloeistof

contacten de buitenste mondstuk. Eenmaal de auto dicht uit werkt draai uit de pomp

- 8 -

binnenin 2 of 3 notulen zodat niet naar toestaan de motor naar loop voor langer dan

zijn gespecificeerd plicht cyclus.

Maintenance

De pompen hebben zijn ontworpen en gebouwd om vereisen minimaal onderhoud

Echter , Het is nog steeds belangrijk dat je altijd verwijder de pomp van de

stroombron voor elk inspectie.

De Vanes in de hoofd van de pomp zal dragen over tijd En vereisen vervanging.Aan

verlengen de leven van de Schoepen,zorgen voor Dat de filters Zijn bewaard schoon

En de tank vrij van verontreinigingen.Als A verminderd stroom tarief is merkbaar , of A

gekrijs geluid is gehoord

van de pomp,vuil of brokstukken kunnen hebben ingevoerd de pompen En vereist

onmiddellijk schoonmaak voor onderdelen Zijn permanent beschadigd. Periodiek

rekening de zuigkracht voet filteren naar ervoor zorgen Dat is schoon en gratis van

puin.Dit zou moeten zijn klaar als er is A

merkbare afname in dieselstroom tarief.Er is ook A ruw scherm n gaas bij de inlaat van

de Auto afsluiting geweer en het kan zijn gecontroleerd door verwijderen de geweer

van de draaibaar.

- 9 -

Trouble shoot

PROBLEEM SCHIETEN GIDS

Probleem

Oplossing

Pomp doet niet bedienen

·Zorg ervoor dat de batterijdraden goed vastzitten Zijn aangesloten naar

batterij ery correct.Rood Klem naar +ve

·Controleer de zekering (25A) onder plastic pomp schakelaar omslag

is intact.

Testen en repareren als pomp

doet niet bedienen

·Pomp verwijderen einde deksel, stroom aansluiten naar Wit &Zwart

draden naar test

·Als de motor doet nog steeds niet bedienen, verwijderen 3 X hoofd

omslag bouten & controleer op roest of verstopping, doe niet over

aanspannen de schroeven

bij het vervangen van de afdekking als dit zal jam de rotor tegen de

bedekken en ook voorkomen dat de elektromotor van draaien En

blazen de samensmelten.

Oververhitting van de

pompbedrading

·Dit kan gebeuren wanneer pomp is bediend in omleiding modus

langer dan 3 minuten of als laag spanning/ampère. Zorg ervoor Dat

pomp is niet links rennen voor langer dan 3 minuten zonder

deprimerend Overdracht Geweer trekker.

De kabelboom is en verlengd met draad van onvoldoende dikte. Er is

25A-draad nodig en A overeenkomend connector

Pomp maakt A

piepend/krassend geluid

tijdens het rennen

·Dit kan zijn veroorzaakt door vuil of brokstukken binnenkomen de

pomp En

verstrikt raken in de werkende delen.Verwijderen de einde omslag van

de pomp door eerst los te draaien de drie Stopcontact Hoofd schroeven

en het optillen van de dekking.Schoon de waaier schoepen zorgen voor

Jij verwijder alle vastzittende vuildeeltjes tussen de eindigt van de

schoepen

En de waaier behuizing. Draai de kop niet te vast schroeven wanneer

opnieuw in elkaar zetten.

Pomp slaat af wanneer

Overdracht

Pistooltrekker wordt

·De terugslagklep in de stopcontact van de pomp kunnen zijn

vastgelopen. Verwijder de uitlaat slang van de pomp.Bedienen

de witte plastic klep zit erin de uitlaatpoort van de pomp handmatig

- 10 -

vrijgegeven, En pomp is aan

het rennen

(door te duwen Het in En uit), naar ervoor zorgen het beweegt vrij.

Testen en repareren als de

pomp

loopt maar laag of nul stroom

van mondstuk

·Verwijder het pistool van slang &re-test,Uitvoeren de slang naar binnen

de tankvulhals tijdens het controleren

·Als er stroming is verbetert,controleer gat in de einde van de mondstuk

voor verstopping

·Vervangen geweer als vereist

Pomp draait maar doet niet

pomp

·Controleer rode alligator klem gemonteerd naar positief terminal,zwart

naar negatief.Als het is het fout manier rondom de pomp loopt

Achteruit

Controleer of de zuigslang en voet filter zijn ondergedompeld in diesel.

De zuigslang mag zijn gebogen omhoog uit van de deze l.

·lf-pomp is gloednieuw of heeft niet geweest gebruikt in A lang periode

van tijd om het automatische pistool los te draaien slang En neerzetten

slang in vul haar

nek om de pomp te vullen

Bijpassende set

Dieseltank * 1

Filteren * 1

Tankpistool * 1

Diesel Slang * 1

Vloeistofniveaumeter * 1

Dieselpomp * 1

Metalen slot * 1

Gebruiksaanwijzing * 1

- 11 -

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese Richtlijn

2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan

dat het product in de Europese Unie gescheiden afvalinzameling vereist.

Dit geldt voor het product en alle accessoires die met dit symbool zijn

gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het

normale huisvuil worden weggegooid, maar moeten naar een

afvalverwerkingsbedrijf worden gebracht. inzamelpunt voor het recyclen van

elektrische en elektronische apparaten.

FCC-informatie:

LET OP : Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd

door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid

van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworpen aan

de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie

die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet

uitdrukkelijk goedgekeurd door de partij. Verantwoordelijkheid voor naleving kan

de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat

van klasse B, conform Deel 15 van de FCC-regels . Deze limieten zijn bedoeld om

redelijke bescherming te bieden tegen schadelijke interferentie in een

woonomgeving.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als

het niet volgens de instructies wordt geïnstalleerd en gebruikt, kan het Kan

schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen

garantie dat er in een bepaalde installatie geen interferentie zal optreden. Als dit

product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat

kan worden vastgesteld door het product uit en weer in te schakelen, wordt de

gebruiker aangeraden de interferentie te verhelpen door een of meer van de

volgende maatregelen te nemen.

· De ontvangstantenne opnieuw richten of verplaatsen.

- 12 -

· Vergroot de afstand tussen het product en de ontvanger.

· Sluit het product aan op een stopcontact van een ander circuit dan dat waarop de

ontvanger is aangesloten.

· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plaats, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 13 -

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

- 14 -

BÄRBAR DIESELTANK

MODELL:

YDIES200L-EF

Teknisk support och e-garanticertifikat

www.vevor.com/support t

- 1 -

MODELL: YDIES200L-EF

Foto för referens

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant

innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår

användarmanual. Utseendet på produkten är beroende av den produkt du

fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns

någon teknik eller mjukvaruuppdateringar på vår produkt.

PORTABLE

DIESEL TANK

- 2 -

VARNING: Läs noga och förstå alla MONTERINGS- OCH

DRIFTINSTRUKTIONER innan användning. Underlåtenhet att följa

säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan leda

till allvarliga personskador.

Del L ist

Foto för referens

ALLMÄN:

Alla överföra enheter komma standard med en Bil avstängning pistol och alla

pumpa ps särdrag a tull cykel för 30 minuter av kontinuerlig dispensering, alla pu

mps också innehålla en

inre gå förbi att tillåter för den e pump till fungera för upp till a maximal av tre

minuter när de fyllning munstycke stängs av utan skadligt den e pump eller motor.

- 3 -

SPECIFIKATIONER;

TANKAR:

Gjord från inverkan resistent polyeten, UV stabiliserad, färg röd grå en nd

inpassad med lock och andning .

PISTOL: Utlösare fyllning munstycke med automatisk avstängning och h ose snurra.

LEVERANS SLANG; 4mx3/ 4 tum Diesel Leveransslang medföljer.

FILTRERING: Sugning fot skärm filtrera

PUMPS:

Driva

Produktio

Volt

Öppna

Flöde

Motor Tull

Cykel

Inre

Gå förbi

Driva Sladd

Motor

Hastigh

Inre

Säkring

140W

12V DC

40 l/min

30 minuter

4m med alligator

clips

2600

RPM

25 AMP

VIKTIG DRIFT NOTERA- De intern bypass monterad i alla diese l pumpmodeller är

utformad till skydda de pump sid och motor från skada när de utlösare är stänga av för

en tid inga över r ta t han 2-3 minuter.

Detta är tillräckligt tid för de operatör till växla av pump eller börja igen

pumpning. När munstycke är avstängd och pump är löpning , den pump

försäkra ökar och de elektrisk motor ladda öka s använder mer driva

(ampere) , som i sväng genererar mer värme inom bot h de pump och

motor, riskerar ökade bära eller möjligen , om pump är inte bytt av.

- 4 -

Safety Instructions

Innan du försöker använda eller installera dieselenheten noggrant läsa och ta del av

de följande säkerhet varningar .

Underlåtenhet att följa dessa varningar kan bli följden i allvarlig i skada eller

döden.

Varning! Denna dieselenhet är designe d och tillverkad bara att bära och

pumpa dieselbränsle . Under inga omständigheter maj det vara begagnad för

några andra ändamål.

Varning! Tidigare till installerar eller använder de Diesel enhet , alla operatörer måste

ha läsa och fullt förstå de innehåll av detta instruktion manuell ett s väl som alla andra

handböcker levereras, och de säkerhet dekal inpassad till t han Diesel enhet .

Varning! Tillåt aldrig en otillräckligt utbildad person att installera eller operera de

Diesel enhet.

Varning! Säkerställa de kapacitet av fordon är lämplig för lastad ma ss av de

diesel enhet. Hänvisa till de fordon operatörens manuell för säker arbetssätt

laddar, korrekt säkra poäng och relevant sa fety instruktioner.

Varning!Undvika diesel kontakta med hud och ögon och undvika andas vapou r s

eller dimma. Hänvisa till de Material Data Säkerhet ark från din Diesel leverantör

för rekommenderas säkerhet försiktighetsåtgärder och några nödvändig

skyddande utrustning för använda när hantering. Säkerställa att alla operatörer

och associerad personal är bekant med de rättslig föreskrifter och koder av öva

det t tillämpas till de säker användning, förvaring och

bortskaffande av diesel.

Varning! Detta diesel enhet skall vara säkert återhållsam eller bunden ner när

varelse transporteras i en fordon

Varning! Detta Diesel enhet skall inte vara lyfts när delvis eller helt full om mindre

stöds av en lämpligt e ram eller lastpall.

Varning! Detta enhet bör aldrig vara vänster obevakad under utmatning eller

påfyllning .

Varning! Innan du försöker fylla tanken på en bensinstation , rådfråga de operatör

- 5 -

för de rätta förfarande e.

Varning! Do inte lagra de diese l enhet inom eller nästa till a bostad eller garage

bifoga d till en bostad.

Varning! Alltid lagra de dieselenhet in väl ventilerade öppna ytor.

Varning!Lagring av diesel enhet måste inte b e i anslutning av någon uppvärmning

eller

antändningskällor.

Varning! Inget brännbart avfall eller rester ska tillåtas förbli i eller runt områden i som

dör el är lagras eller dekanteras

Varning! Några spill ska städas omedelbart och de material som används i rengöring ska

kasseras av säkert och i enlighet med eventuella lagbestämmelser

och koder av öva att tillämpas till de säker användning, förvaring en d förfogande av

Diesel.

Varning! Se till att de elektriska ledningarna är alltid i bra skick och tråden är inte utsatt

genom t han plastbeläggning. Do inte tillåta de leda till b ecom tätt knuten, krossad eller pin

ched.

VARNING

När man kör dieseln enhet noggrantläsa och ta notera av följande

säkerhetsvarningar .

Detkan vara kvarvarandeolja itankensomintekan vara pumpasut.

Underlåtenhet att följa dessa varningar kan bli följden i allvarlig skada eller

döden.

Varning! När fungerar de diesel enhet inte tillåts använda bränsle endast

bensinledning begagnad för diesel.

Varning! När drift , de dieselenhet behöver s att ansluta med en 1 2V b ateri.

Operation and Installation

FÖRBEREDELSER DE ÖVERFÖRA ENHET FÖR DRIFT;

För transport syften några överföra enheter w sjuk vara levereras med de

Leverans slang och Automatisk Avstängning pistol osammanhängande från de

pump.Före försöker till

- 6 -

pump några Diesel säkerställa att de d leverans slang är säkert inpassad till de

pumps utlopp, och att de Automatisk Avstängning pistol (med vridbar) är inpassad till

de andra avsluta av de

leverans slang.

ANSLUTER TILL A DRIVA FÖRSE:

Alla de diesel överföra enheter är inpassad med DC elektrisk motorer att är

levereras med alligator clips att burk vara ansluten direkt till a 12 volt DC

batteri.Anslut t den röda alligator klämma till de positiv terminal och de svart alligator

klämma till de negativ terminal.Om de pump springer baklänges, helt enkelt s wap

de clips på de batteri.Om du tänker till förlänga de kabel eller tillägga a plugga,

göra säker det är av tillräcklig kapacitet

25 ampere

FYLLNING DE DIESEL ENHET;

Säkerställa att de tank är stöds på en även bas alltså kapabel av att ta ing de vikt.Nr

Särskild utrustning är krävs för att fylla de tank, hur ver när de lock har varit tas bort

från de tank , ta vård inte till införa föroreningar till de tank via de fyllmedel hals , och

säkerställa att de lock är hålls gratis av kontaminerande partiklar medan fyllning.

ÖVERFÖRING DIESEL:

De pump vilja behov till främsta sig på första använda. Sväng de pump på och sänka

de utlösare till tillåta luft till blöda från de slangar, efter a kort tid , de pump vilja ha

grundad och leverans vilja börja.Vi rekommendera för detta första p rimning att de

lock är tas bort från de tank och de munstycke är regisserad tillbaka till de tank

medan pumpning till undvika spill eller förlust av diesel; med detta gjort , de enhet är

nu redo till fungera.

Till fördela de pump måste vara vände på en d de munstycken utlösare deprimerad,

den

munstycke drag en automatisk avstängning som fungerar när vätska kontakter de

yttre munstycket. En gång de bil stänga av fungerar sväng av de pump inom 2 eller 3

minuter så som inte till tillåta de motor till sikt för längre än dess specificeras tull

cykel.

Maintenance

De pumps ha designats och byggd för att kräver minimalt underhåll dock det är

fortfarande viktigt att du alltid ta bort pump från strömkälla före några inspektion.

- 7 -

Vanes i huvud av pump p kommer att slitas över tid och behöva ersättning.Till

förlänga de liv av Vanes, se till att de filter är hålls rena och de tank gratis av

föroreningar.Om a nedsatt flöde hastighet är noti ceable, eller a skrikande ljud är hört

från de pump, smuts eller deb ris maj ha in de pumps och kräver omedelbar

rengöring före delar är permanent skadad.Periodiskt kontrollera de sugning fot

filtrera till säkerställa att är rena och gratis av skräp. Detta skall vara gjort om det

finns är a

märkbar minskning i dieselflöde rate.Där är också a grov scree n maska på de inlopp

av de Bil avstängning pistol och det burk vara kontrollerade av ta bort de pistol från de

snurra.

- 8 -

Trouble shoot

PROBLEM SKYTTE GUIDE

Problem

Lösning

Det gör pumpen inte fungera

· Säkerställ batterikablarna är ansluten till batt ery ordentligt.Rött

Klämma till +ve

·Kontrollera säkringen (25A) under plast pump växla c över är intakt.

För att testa & reparera om

Pump gör inte fungera

·Ta bort pumpen avsluta lock, anslut ström till Vit &Svart ledningar till

testa

· Om motorn gör det fortfarande inte använda, ta bort 3 x huvud täcka

bultar & kontrollera för rost eller hinder, gör inte över spänna de skruvar

vid byte av locket som detta kommer sylt de rotor mot de täcka och även

förhindra elmotor från vändning och

blåsa ing de säkring.

Pumpledningar överhettning

·Detta kan hända när pump är opererades i gå förbi läge i mer än 3

minuter eller om låg spänning/ampere. Se till att

pumpen är det inte lämnade igång för längre än 3 minuter utan det

deprimerande Överföra Pistol utlösare.

Ledningsväven har varit en utökas med hjälp av tråd av otillräcklig

tjocklek.25A tråd krävs och a motsvarande kontakt

Pump gör a

gnisslande/skrapande ljud

medan du springer

· Detta kan vara orsakade av smuts eller skräp går in de pu mp och

att fastna i de fungerande delarna. Ta bort de avsluta täcka av pumpen

genom att först skruva loss de tre Uttag Huvud skruvar

och lyfter av lock. Rengör de impeller skovlar säkerställa y ou r ta bort

eventuella smutspartiklar som fastnat mellan de slutar av de skovlar

och de impeller hus. Dra inte åt huvudet för hårt skruvar när

återmontering.

Pumpen stannar när Överföra

Pistolavtryckare släpps, och

pump är igång

·Backventilen i de utlopp av de pump maj vara har fastnat. Ta bort

uttaget slang från de pump.Drift

den vita plastventilen är i de utloppsport av de pump manuellt (genom

att trycka det i och ut), till säkerställa den rör sig fritt.

- 9 -

För att testa & reparera om P

ump

kör men låg eller noll flöde

från munstycket

·Ta bort pistolen från slangen &retest,Kör de slang till de

tankpåfyllningshals vid kontroll

·Om flöde förbättras, kontrollera hålet i de avsluta av de munstycke för

blockering

·Ersätta pistol som nödvändig

Pumpen går men gör inte

pump

·Kontrollera röd alligator klämma inpassad till positiv terminal, svart till

negativ. Om det är fel sätt runt de pump springer

Bakåt

Kontrollera att sugslangen och fot filter är nedsänkt i diesel. De

sugslang kan vara böjd upp ut av de diese l.

·lf pump är helt ny eller h som inte varit begagnad i a lång period av tid

skruva loss automatpistol från slang och sätta slang i fyll er

hals för att fylla pumpen

Matchande kit

Dieseltank * 1

Filter * 1

Tankpistol * 1

Diesel Slang * 1

Vätskenivåmätare * 1

Dieselpump * 1

Metalllås * 1

Bruksanvisning * 1

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EU. Symbolen som visar en soptunna korsad anger att

- 10 -

produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla

tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas

tillsammans med vanligt hushållsavfall utan ska lämnas till en insamlingsställe för

återvinning av elektriska och elektroniska apparater.

FCC-information:

FÖRSIKTIGHET : Ändringar eller modifieringar som inte uttryckligen godkänts

av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet

att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två

villkor:

1) Denna produkt kan orsaka skadliga störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar

som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen

godkänts av parten. Ansvarig för efterlevnad kan ogiltigförklara användarens

behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en digital enhet

av klass B enligt del 15 av FCC-reglerna . Dessa gränser är utformade för att ge

rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om

den inte installeras och används i enlighet med instruktionerna, kan orsaka

skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att

störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar

skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att

stänga av och på produkten, uppmanas användaren att försöka korrigera

störningen med en eller flera av följande åtgärder.

· Rikta om eller flytta mottagningsantennen.

· Öka avståndet mellan produkten och mottagaren.

· Anslut produkten till ett uttag på en annan krets än den som mottagaren är

ansluten till.

· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

- 11 -

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Teknisk support och e-garanticertifikat

Vevor YDIES200L-EF Portable Diesel Tank 58 Gal 12V

Product's Documents

User Manual

Specifications

Vevor YDIES200L-EF Questions and Answers
