Vevor YDIES400L-12F Portable Diesel Tank Pump and Hose User Manual

PORTABLE DIESEL&DEF TANK

MODEL: YDIES400L-12F

Technical Support and E-Warranty Certificate

www.vevor.com/support

- 1 -

MODEL: YDIES400L-12F

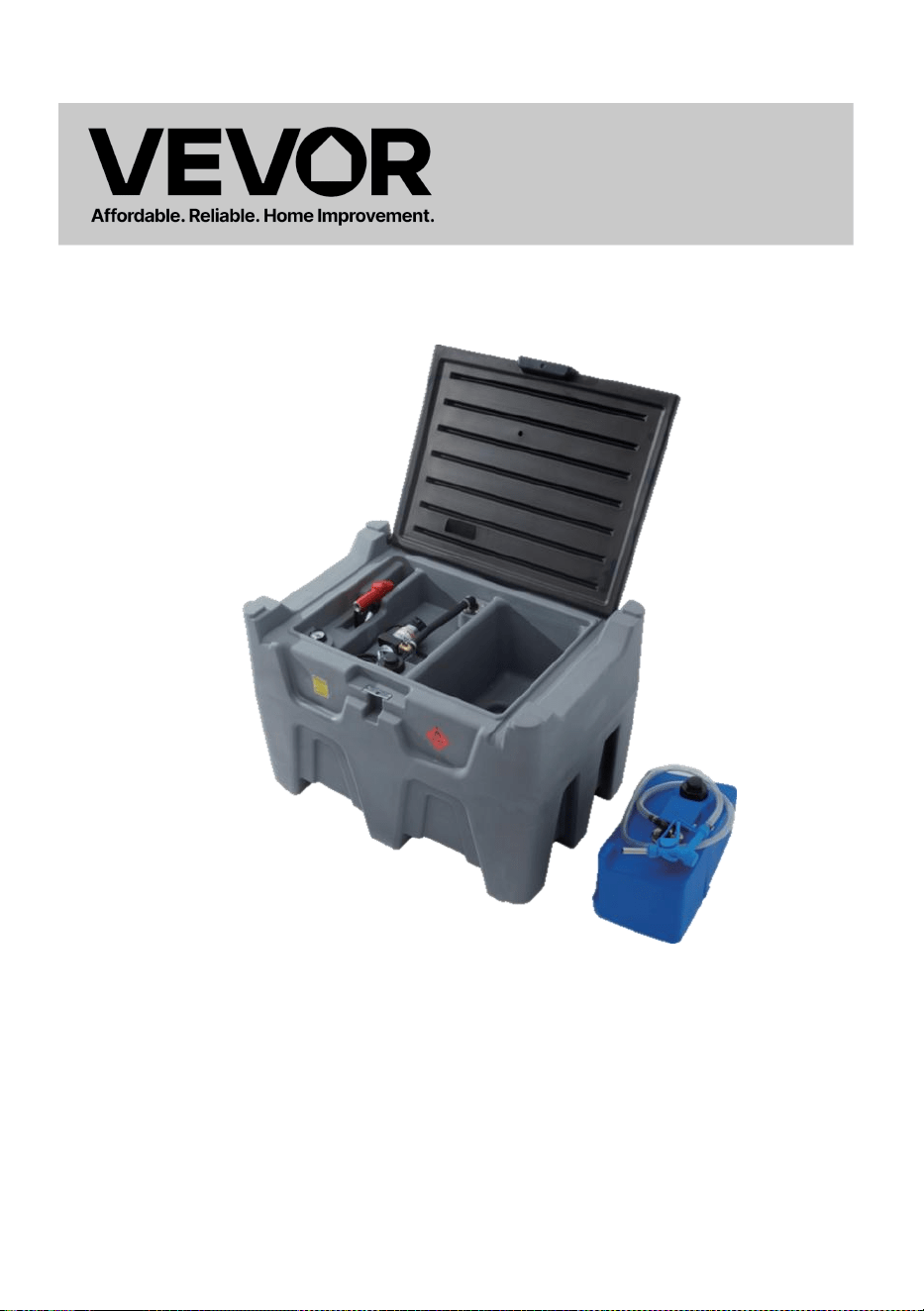

Photo for reference

This is the original instruction, please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product you

received. Please forgive us that we won't inform you again if there are any

technology or software updates on our product.

PORTABLE

DIESEL&DEF TANK

- 2 -

WARNING: Read carefully and understand all ASSEMBLY AND

OPERATION INSTRUCTIONS before operating.Failure to follow

the safety rules and other basic safety precautions may result in

serious personal injury.

GENERAL:

All transfer units come standard with an Auto shut-off gun and all pumps feature

a duty cycle for 30 minutes of continuous dispensing, all pumps also contain an

internal bypass that allows for the pump to operate for up to a maximum of

three minutes when the filling nozzle shuts off without damaging the pump or

motor.

SPECIFICATIONS:

A：370L DIESEL TANK

THIS TANK IS DESIGNED FOR DIESEL ONLY CAN NOT USED GASOLINE!

Made from impact resistant polyethylene, UV stabilized, coloured grey

and fitted with lid and breather with 98 gallon capacity.

GUN: Trigger filling nozzle with automatic shut-off and hose swivel.

DELIVERY HOSE: 4m Diesel

Delivery hose supplied.

PUMPS:

Power

Output

Volts

Open Flow

Motor Duty

Cycle

Internal

Bypass

Power Cord

Motor

Speed

140W

12V DC

40L/min

30 minutes

Yes

4m with

alligator clips

2600RPM

IMPORTANT OPERATIONAL NOTE-The internal bypass fitted in all diesel

pump models is designed to protect the pump and motor from damage

when the trigger is shut off for a time no overtake the 2-3 minutes.

This is enough time for the operator to switch off the pump or

recommence pumping.

When the nozzle is off and the pump is running, the pump pressure

increases and the electric motor load increases using more power (amps),

which in turn generates more heat within both the pump and motor,risking

increased wear or possibly, if the pump is not switched off.

- 3 -

：

30LADBULE TANK

Made from impact resistant polyethylene, Uv stabilized, coloured grey

and fitted with lid and Breather with 28.8L capacity

GUN: Manual Nozzle for Adblue.

DELIVERY HOSE: 3m hose.

PUMPS: 12V 18LPM.

IMPORTANTOPERATIONAL NOTE-

The pump forAdblue can not running dry! The

motor of

pump will burn if the tank without adblue!

Safety Instructions

WARNING

Before attempting to operate or install the diesel unit carefully read and

take note of the following safety warnings.

Failure to comply with these warnings may result in serious injury or

death.

Warning! This diesel unit is designed and manufactured solely to carry and

pump diesel /gasoline fuel. Under no circumstances may it be used for any

other purposes.

Warning! Prior to installing or using the Diesel unit, all operators must have read

and fully understand the contents of this instruction manual as well as all other

manuals supplied, and the safety decal fitted to the Diesel/gasoline unit.

Warning! Never allow inadequately trained person to install or operate the Diesel

/gasoline unit.

Warning! Ensure the capacity of the vehicle is suitable for the loaded mass of the

diesel unit. Refer to the vehicle operator's manual for safe working

loads,correct secure points and relevant safety instructions.

Warning! Avoid diesel/gasoline contact with skin and eyes and avoid breathing

vapours or mists. Refer to the Material Data Safety sheet from your Diesel supplier

for recommended safety precautions and any required protective equipment for

use when handling. Ensure that all operators and associated personnel are

familiar with the legal regulations and codes of practice that apply to the safe

use,storage, and disposal of diesel.

- 4 -

Warning! This tank unit should be securely restrained or tied down when being

transported in a vehicle

Warning! This tank unit should not be lifted when partially or completely full unless

supported by an appropriate frame or pallet.

Warning! This unit should never be left unattended while dispensing or being filled.

Warning! Before attempting to fill he tank at a service station, consult the operator for the

correct procedure.

Warning!Do not store the gasoline tank unit within or next to a dwelling or garage attached

to a dwelling.

Warning! Always store the diesel/gasoline unit in well ventilated openareas.

Warning!Storage of the diesel/gasoline unit must not be in the proximity of any heating or

ignition sources.

Warning!No combustible waste material or residues shall be permitted to

remain in or around areas in which diesel/gasoline is stored or decanted

Warning! Any spillage shall be cleaned up immediately and the materials

used in the clean-up shall be disposed of safely and in accordance with any

legal regulations and codes of practice that apply to the safe use,storage and

disposal of Diesel/gasoline

Warning! Ensure that the electrical lead(s)are always in good condition and the wire is

not exposed through the plastic coating.Do not allow the lead to become tightly

knotted,crushed or pinched.

WARNING

Whenoperating thetank unitcarefullyreadandtake note of the following

safetywarnings.

Theremay be residual oil inthetankthat cannotbe pumpedout.

Failure to comply with these warnings may result in serious injury or death

Warning! The tank is only suited for Gasoline and diesel.

Warning! When operating, the diesel /gasoline unit needs to connect with a

12V battery. Warning!Can't use the gasoline tank indoors or in enclosed spaces

- 5 -

Warning!when filled with gasoline,Please turn off the switch before connecting with the

electric.

Operation and Installation

PREPARING THE TRANSFER UNIT FOR OPERATION;

For transport purposes some transfer units will be supplied with the Delivery

hose and Automatic Shut-off gun disconnected from the pump.Before

attempting to pump any Diesel ensure that the delivery hose is securely fitted to

the pump's outlet, and that the Automatic Shut-off gun(with swivel)is fitted to

the other end of the delivery hose.

CONNECTING TO A POWER SUPPLY:

All the gasoline transfer units are fitted with DC electric motors that are supplied

with alligator clips that can be connected directly to a 12-volt DC battery.Connect

the Red alligator clip to the positive terminal and the black alligator clip to the

negative terminal,Another wire is Grounding fine.If the pump runs backwards,simply

swap the

clips on the battery.lf you intend to extend the cable or add a plug,make

sure it is of sufficient capacity 7Amps

FILLING THE DIESEL UNIT;

Ensure that the tank is supported on an even base that is capable of taking the

weight. No Special equipment is required to fill the tank, however when the lid

has been removed from the tank, take care not to introduce contaminants into the

tank via the filler neck, and ensure that the lid is kept free of contaminating

particles while flling.

TRANSFERING DIESEL:

The pump will need to prime itself upon first use. Turn the pump on and depress

the trigger to allow air to bleed from the hoses, after a short time, the pump will

have primed and delivery will commence.We recommend for this first priming that

the lid is removed from the tank and the nozzle is directed back into the tank while

pumping to avoid spillage or loss of diesel; with this done, the unit is now ready to

operate.

- 6 -

To dispense the pump must be turned on and the nozzles trigger depressed,the

nozzle features an automatic shut-off which operates when fluid contacts the outer

nozzle. Once the auto shut off operates turn off the pump within 2 or 3 minutes so

as not to allow the motor to run for longer than its specified duty cycle.

Maintenance

The pumps have been designed and built to require minimal maintenance however,

it is still important that you Always remove the pump from the power source

before

any inspection

The Vanes in the head of the pump will wear over time and require replacement.To

extend the life of the Vanes,ensure that the filters are kept clean and the tank free

of contaminants.If a reduced flow rate is noticeable,or a screeching sound is heard

from the pump,dirt or debris may have entered the pumps and require immediate

cleaning before parts are permanently damaged.Periodically check the suction

foot filter to ensure that it is clean and free of debris.This should be done if there

is a noticeable decrease in diesel flow rate.There is also a coarse screen mesh at

the in left of the Auto shut-off gun and it can be checked by removing the gun from

the swivel.

Trouble shoot

TROUBLE SHOOTING GUIDE

Problem

Solution

Pump does not operate

Ensure battery wires are connected to battery properly.Red Clip

to +ve

Check Fuse(25A)under plastic pump switch cover is intact.

To Test &Repair if Pump

does not operate

·Remove pump end cover,connect power to White &Black

wires to test

·If the motor still does not operate,remove 3x head cover bolts & check

for rust or obstruction,do not over tighten the screws when replacing

the cover as this will jam the rotor against the cover and also prevent

the electric motor from turning and blowing the fuse.

- 7 -

Pump Wiring

Overheating

This can happen when pump is operated in bypass mode for

no longer than 3 minutes or if low voltage/amps.Ensure that pump

is not left running for longer than 3 minutes without

depressing Transfer Gun trigger.The wiring loom has been

extended using wire of insufficient gauge.25A wire is required and a

matching connector

Pump makes a

squealing/scratching

sound while running

This can be caused by dirt or debris entering the pump and

becoming caught in the working parts.Remove the end cover of

the pump by first unscrewing the three Socket Head screws and

lifting off the cover.Clean the impeller vanes ensuring you remove any

dirt particles caught between the ends of the

vanes and the impeller housing.Do not over-tighten head

screws when reassembling.

Pump stalls when

Transfer Gun trigger is

released,and pump is

running

·The non-return valve in the outlet of the pump may be

jammed shut.Remove the outlet hose from the pump.Operate

the white plastic valve is in the outlet port of the pump manually (by

pushing it in and out),to ensure it moves freely.

To Test &Repair if the

Pumps running but low

or nil flow from nozzle

·Remove gun from hose &re-test,Run the hose into the tank

filling neck while checking

·If flow improves,check hole in the end of the nozzle for blockage

Replace gun as required

Pump runs but does not

pump

Check red alligator clip fitted to positive terminal,black to negative.If

it is the wrong way around the pump runs

backwards

Check that the suction hose and foot filter are immersed in diesel.The

suction hose may be bent up out of the diesel.

·If pump is brand new or has not been used in a long period of time

unscrew automatic gun from hose and put hose in filler neck to

prime pump

- 8 -

FCC Information:

CAUTION: Changes or modifications not expressly approved by the

party responsible for compliance could void the user's authority to operate

the equipment!

This device complies with Part 15 of the FCC Rules.Operation is subject to

the following two conditions:

1)This product may cause harmful interference.

2)This product must accept any interference received,including interference

that may cause undesired operation.

WARNING: Changes or modifications to this product not expressly approved by

the party. Responsible for compliance could void the user's authority to operate

the product.

Note: This product has been tested and found to comply with the limits for a Class

B digital device pursuant to Part 15 of the FCC Rules.These limits are designed

to provide reasonable protection against harmful interference in a residential

installation.

This product generates,uses and can radiate radio frequency energy,and if not

installed and used in accordance with the instructions,it may cause harmful

interference to radio communications.However,there is no guarantee that

interference will not occur in a particular installation.If this product does cause

harmful interference to radio or television reception,which can be determined by

turning the product off and on,the user is encouraged to try to correct the

interference by one or more of the following measures.

·Reorient or relocate the receiving antenna.

·Increase the distance between the product and receiver.

·Connect the product to an outlet on a circuit different from that to which the

receiver is connected.

·Consult the dealer or an experienced radio/TV technician for assistance.

- 9 -

CORRECT DISPOSAL

This product is subject to the provision of European Directive

2012/19/EU. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be

discarded with normal domestic waste, but must be taken to a collection point

for recycling electrical and electronic devices.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

PORTABLE RÉSERVOIR DIESEL ET DEF

MODÈLE: YDIES400L-12F

Assistance technique et certificat de garantie électronique

www.vevor.com/support

- 1 -

MODÈLE: YDIES400L-12F

Photo pour référence

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité

du manuel avant utilisation. VEVOR se réserve le droit d'interpréter

clairement ce manuel d'utilisation. L'apparence du produit dépend du

produit que vous avez reçu. Veuillez nous excuser pour les éventuelles

mises à jour technologiques ou logicielles.

PORTABLE

DIESEL&DEF TANK

- 2 -

AVERTISSEMENT : Lisez attentivement et comprenez toutes les INSTRUCTIONS

D'ASSEMBLAGE ET

INSTRUCTIONS D'UTILISATION avant l'utilisation. Non-respect des

instructions le règles de sécurité et autre basique les précautions de

sécurité peuvent entraîner sérieux préjudice corporel.

GÉNÉRAL:

Tous transfert unités viens standard avec une voiture pistolet d'arrêt et tous

pompes fonctionnalité un devoir faire du vélo pour 30 minutes de continu

distribution, tous pompes mps aussi contenir un

interne by-pass que permet pour le pompe à opérer pour en haut à un

maximum de trois minutes quand le remplissage ajutage ferme désactivé sans

dommageable le pompe ou moteur.

CARACTÉRISTIQUES:

A：Réservoir diesel de 370 L

CE RÉSERVOIR EST CONÇU POUR LE DIESEL UNIQUEMENT. NE PEUT

PAS ÊTRE UTILISÉ AVEC DU GAZ !

Fait depuis impact résistant polyéthylène, U V stabilisé, coloré gris et

équipé avec couvercle et respiration avec une capacité de 98 gallons .

PISTOLET : Buse de remplissage à gâchette avec arrêt automatique et

raccord pivotant pour tuyau.

TUYAU DE LIVRAISON : 4 m Diesel

Tuyau de refoulement fourni.

POMPES :

Pouvoir

Sortir

Volts

Flux ouvert

Service

moteur

Faire du

vélo

Interne

By-pass

Cordon

d'alimentation

Moteur

Vitesse

140 W

12V DC

40 L/min

30 minutes

Oui

4m avec

pinces

crocodiles

2 6 00

tr/min

OPÉRATIONNEL IMPORTANT REMARQUE - Le pontage interne installé

dans tous diesel pompe modèles est conçu à protéger le pompe p et

moteur depuis dommage quand le déclenchement est éteint pendant un le

temps non dépasser le 2-3 minutes.

- 3 -

Ce est assez l'heure de la opérateur à changer hors de la pompe ou

recommence pompage.

Quand le ajutage est éteint et le pompe est en cours d'exécution , le pompe

pression augmente et l'électrique charge du moteur augmente en utilisant

plus pouvoir (amplis) , qui à son tour taux de gène plus élevé chaleur à

l'intérieur les deux pompe et moteur,risquant usure accrue ou peut -être , si le

pompe est pas commuté désactivé.

B：30 RÉSERVOIR À ÉCHELLE

Fait depuis impact résistant polyéthylène, Uv stabilisé, coloré gris et

équipé avec couvercle et Reniflard d' une capacité de 28,8 L

PISTOLET : Buse manuelle pour Adblue.

TUYAU DE LIVRAISON : tuyau de 3 m.

POMPES : 12V 18LPM.

IMPORTANTNOTE DE FONCTIONNEMENT -

La pompe pourL'AdBlue ne peut pas

tourner à sec ! Le moteur de

la pompe brûlera si le réservoir sans adblue !

Safety Instructions

AVERTISSE

MENT

Avant de tenter d'utiliser ou d'installer l'unité diesel, lisez attentivement et

prenez note des avertissements de sécurité suivants.

Le non-respect de ces avertissements peut entraîner des blessures

graves, voire la mort.

Avertissement! Cette unité diesel est conçu et fabriqué uniquement pour

transporter et pompe diesel / g comme oline carburant. Sous Non

circonstances peut il être utilisé pour tout autre fins.

Attention ! Avant d'installer ou d'utiliser l'unité Diesel , tous les opérateurs doivent avoir lu

et comprendre pleinement le contenu de ce manuel d'instructions ainsi que de tous les

autres manuels fournis, et l'autocollant de sécurité équipé à le Diesel/essence unité .

Attention ! Ne laissez jamais une personne insuffisamment formée à installer ou

fonctionner le Diesel /essence unité.

Avertissement! Assurer le capacité de le véhicule est approprié pour le chargé

masse de l' unité diesel. Se référer à le véhicule manuel d'utilisation pour la sécurité

fonctionnement charges, correct sécurisé points et consignes de sécurité pertinentes .

- 4 -

Avertissement! Évitez tout contact du diesel/essence avec la peau et les yeux et évitez

de respirer les vapeurs. ou brumes. Référer à le Matériel Données Sécurité feuille

depuis ton Diesel fournisseur pour les précautions de sécurité recommandées et

n'importe lequel requis protecteur équipement à utiliser lors de la manipulation.

Assurez-vous que tous opérateurs et personnel associé sont

familier avec les réglementations légales et les codes de pratique qui s'appliquent à

le coffre -fort utilisation, stockage et élimination de diesel.

Attention ! Ce char doit être en toute sécurité restreint ou lié vers le bas quand

être transporté dans un véhicule

Avertissement! Ce unité de char ne devrait pas être levé quand partiellement ou

complètement complet à moins que soutenu par un approprié cadre ou palette.

Attention ! Cet appareil ne doit jamais être laissé sans surveillance pendant la distribution

ou le remplissage.

Attention ! Avant de faire le plein dans une station-service, consultez l'opérateur. pour la

procédure correcte.

Attention ! Ne pas stocker le réservoir d'essence à l'intérieur ou près de un logement ou

garage ci-joint à un logement.

Avertissement! Toujours magasin le diesel/essence unité dans Bien ventilé espaces

ouverts.

Attention ! Stockage du diesel /essence unité doit pas être dans le proximité de n'importe

lequel chauffage ou sources d'inflammation.

Attention ! Aucun déchet ou résidu combustible ne doit être autorisé rester dans ou

autour zones dans lequel diesel / essence est stocké ou décanté

Avertissement! Tout déversement doit être nettoyé immédiatement et le matériels

utilisé dans le nettoyage devoir être disposer d de sans risque et dans

conformité avec n'importe lequel réglementations légales et les codes de pratique qui

s'appliquent à l'utilisation, au stockage et à l'élimination en toute sécurité des

Diesel/essence

- 5 -

Attention ! Assurez-vous que les câbles électriques sont toujours en bon état condition et

le fil est pas exposé à travers le revêtement en plastique. Ne pas laisser le plomb à

devenir fermement noué, écrasé ou pincé.

AVERTISS

EMENT

Lors del'utilisationduréservoir lisezattentivement etprenez note des

élémentssuivants avertissementsdesécurité.

Il sepeut que être huilerésiduelle dans leréservoirqui nepeut pasêtre pompé.

Le non-respect de ces avertissements peut entraîner dans sérieux blessure

ou la mort

Attention ! Le char convient uniquement à l'essence et diesel.

Attention ! Quand fonctionnement , le diesel /essence unité besoins à

connecter avec un 12V batterie. Attention ! Ne pas utiliser le réservoir d'essence à

l'intérieur ou dans e nclosed espaces

Attention ! quand rempli avec de l'essence , s'il vous plaît tourner désactivé le changer

avant connexion avec l' électrique .

Operation and Installation

PRÉPARATION LE TRANSFERT UNITÉ POUR OPÉRATION;

Pour à des fins de transport, certains unités de transfert sera fourni avec le tuyau de

livraison et le pistolet à arrêt automatique déconnecté de la pompe.Avant de tenter

de pompe n'importe lequel Diesel assurer que le livraison tuyau est en toute

sécurité équipé à le pompes prise de courant, et que l'automatique Arrêt arme à

feu (avec pivotant) est équipé à le autre fin de le livraison tuyau.

CONNEXION À UN POUVOIR FOURNIR:

Toutes les unités de transfert d'essence sont équipées de moteurs électriques à courant

continu que sont fourni avec alligator clips que peut être connecté directement

à un 12 volts DC batterie.Connecter le Rouge alligator agrafe à la borne positive et

la pince crocodile noire à le négatif terminal,Un autre le fil est mis à la terre bien.Si la

pompe fonctionne à l'envers, il suffit d'échanger le clips sur le batterie.si vous avoir

l'intention de prolonger le câble ou ajouter un prise , faire bien sûr il est de

capacité suffisante 7A

- 6 -

REMPLISSAGE LE DIESEL UNITÉ;

Assurer que le réservoir est soutenu sur un même base capable de prendre le

poids. Non Spécial équipement est requis à remplir le réservoir, cependant

quand le couvercle a a été supprimé depuis le réservoir , prendre soins pas à

introduire contaminants dans le réservoir via le remplissage cou , et assurer

que le couvercle est gardé gratuit de contaminant particules alors que

remplissage.

TRANSFERT DIESEL:

Le la pompe va besoin à prime lui-même dès le premier utiliser. Tourner le pompe

sur et déprimer le déclenchement à permettre air à saigner depuis le tuyaux,

après un court temps , le pompe volonté avoir apprêté et livraison volonté

commencer.Nous recommander pour ce d'abord amorçage que le couvercle est

supprimé depuis le réservoir et le n ozzle est dirigé dos dans le réservoir pendant

pompage à éviter déversement ou perte de diesel; avec ce fait , le unité est

maintenant prêt à fonctionner.

À dispenser le pompe doit être tourné sur et le buses déclenchement déprimé, le

ajutage caractéristiques un automatique arrêt qui opère quand fluide contacts le

buse extérieure. Une fois que le auto fermer éteint fonctionne tourner hors de la

pompe à l'intérieur 2 ou 3 minutes donc comme pas à permettre le moteur à courir

pour plus long que c'est spécifié devoir faire du vélo.

Maintenance

Le pompes avoir été conçu et construit à nécessitent un entretien minimal

cependant , il il est toujours important que vous Toujours supprimer le pompe

de la source d'énergie avant

n'importe lequel inspection

Les Vanes dans le tête de la la pompe s'usera sur temps et exiger remplacement.

Pour prolonger le vie des Vanes, assure que le filtres sont gardé faire le ménage et

le réservoir gratuit de contaminants.Si un réduit couler taux est perceptible , ou un

cris stridents son est entendu

depuis le pompe, saleté ou débris peut avoir entré le pompes et exiger

immédiat nettoyage avant parties sont en permanence

- 7 -

endommagé.Périodiquement vérifier le succion pied filtre à assurer que il est

faire le ménage et gratuit de débris s.Ceci devrait être fait s'il y a est un diminution

notable dans le flux diesel taux.Il y a est également un écran grossier engrener à le

dans gauche  de la Auto arrêt pistolet et il peut être à carreaux par suppression

le pistolet depuis le pivot.

Trouble shoot

INQUIÉTER TOURNAGE GUIDE

Problème

Solution

La pompe fait pas

fonctionner

Assurez-vous que les fils de la batterie sont connectés à la

batterie correctement.Rouge Agrafe à + ve

Vérifier Fusible ( 25 A) sous la pompe en plastique changer

couverture est intact.

Pour tester et réparer si

Pu mp ne fait pas

fonctionner

·Retirer la pompe fin couvrir, connecter l'alimentation à Blanc

&Noir

fils à test

·Si le moteur ne démarre toujours pas opérer, supprimer 3x tête

couverture boulons & vérifier la présence de rouille ou d'obstruction,

ne pas sur serrer le vis lors du remplacement du couvercle comme

cela va Confiture le rotor contre le couvrir et également empêcher

l'électricité moteur depuis tournant et souffler le fusible.

Câblage de la pompe

Surchauffe

Cela peut se produire lorsque la pompe est exploité en mode

bypass pour

pas plus de 3 minutes ou si faible tension/ampères.Assurez-

vous que pompe n'est pas laissé courir pour plus long que 3

minutes sans

en appuyant sur la gâchette du pistolet de transfert . Le câblage

le métier à tisser a été

prolongé en utilisant un fil de calibre insuffisant. Fil de 25 A est requis

et une correspondance connecteur

Pompe fait un

grincements/grattages

bruit pendant la

course

Cela peut être causé par saleté ou débris entrer le pompe et se

faire prendre dans les pièces de travail.Retirer le fin couverture de

la pompe en dévissant d'abord le trois Soc ket Tête vis et en

soulevant le couverture.Nettoyer le aubes d' hélice assurer toi éliminer

toutes les particules de saleté capturées entre le se termine de le

aubes et le boîtier de turbine . Faire pas dix trop serrés tête

vis quand remontage.

- 8 -

Pompe cale quand

Pistolet de transfert

déclenchement est libéré

et pompe est

en cours d'exécution

·Le clapet anti-retour dans le sortie de le pompe peut être

coincé fermé.Retirez le sortie tuyau depuis le pompe.Fonctionner

lavalve en plastique blanc est en la sortie port de le pompe manuel ll y

(en poussant il dans et dehors), à assurer ça bouge librement.

Pour tester et réparer si

Les pompes fonctionnent

mais faible

ou nul couler depuis

ajutage

·Retirer l'arme depuis tuyau et re-tester, exécuter le tuyau

dans le réservoir goulot de remplissage lors du contrôle

·Si flux améliore, vérifier le trou dans le fin de le ajutage pour

obstruction

Remplacer le pistolet comme requis

La pompe fonctionne

mais fait pas

pompe

Vérifier pince crocodile rouge montée sur positif terminal, noir à

négatif. Si c'est est le mauvais chemin autour le pompe courses

en arrière

Vérifiez que le tuyau d'aspiration et le pied filtre sont immergé dans

diesel.Le le tuyau d'aspiration peut être courbé en haut dehors

de le diesel.

·Si pompe est une marque neuf ou a n'a pas été utilisé dans un long

période de le temps de dévisser le pistolet automatique de tuyau et

mettre tuyau dans remplissage  cou pour amorcer la pompe

- 9 -

FCC Information:

PRUDENCE: Changements ou modifications non expressément

approuvés par le faire la fête responsable de la conformité pourrait

annuler l'autorité de l'utilisateur à faire fonctionner l' équipement !

Cet appareil est conforme à Partie 15 des FCC Règles.Opération est soumis

à la les deux conditions suivantes :

1) Ceci produit peut causer nocif interférence .

2) Ce produit doit accepter tout ingérence reçu , y compris interférence qui peut

provoquer des effets indésirables opération .

AVERTISSEMENT: Changements ou modifications à ce sujet produit non

expressément approuvé par la partie. La responsabilité de la conformité pourrait

annuler le droit de l'utilisateur autorité de fonctionner le produit.

Note: Ce produit a ont été testés et jugés conformes aux limites de un Classe

appareil numérique B conformément à Partie 15 des FC C Règles . Celles-ci les

limites sont conçu pour fournir raisonnable protection contre nocif ingérence dans

un quartier résidentiel

installation.

Ce produit génère, utilise et peut rayonner radiofréquence l'énergie et si pas

installé et utilisé dans conformément à la instructions , il peut cause nocif

ingérence à radio communications. Cependant, il y a est Non garantie que

l'interférence sera pas se produire dans un particulier installation.Si c'est

produit fait cause nocif interférences avec la réception radio ou télévision, ce

qui peut être déterminé en tournant le produit allumé et éteint, le utilisateur est

encouragé à essayer à correct le

interférence par un ou plusieurs des éléments suivants mesures.

·Réorienter ou déménager le recevoir antenne.

·Augmenter le distance entre les produit et récepteur.

·Connectez le produit à une prise sur un circuit différent depuis que à

lequel le le récepteur est connecté d.

·Consultez le concessionnaire ou un expérimenté radio/ télévision technicien pour

assistance.

- 10 -

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne

2012/19/UE. Le symbole représentant une poubelle à roulettes

barrée indique que le produit doit faire l'objet d'une collecte sélective

dans l'Union européenne. Ceci s'applique au produit et à tous les

accessoires marqués de ce symbole. Les produits ainsi marqués ne

doivent pas être jetés avec les ordures ménagères, mais doivent être

déposés dans un centre de collecte. point de collecte pour le recyclage des

appareils électriques et électroniques.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim

Lieu, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Assistance technique et certificat de garantie électronique

www.vevor.com/support

TRAGBAR DIESEL- UND DEF- TANK

MODELL: YDIES400L-12F

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

- 1 -

MODELL: YDIES400L-12F

Foto als Referenz

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig

durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das

Recht vor , die Bedienungsanleitung klar und deutlich zu interpretieren.

Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte

haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie-

oder Software-Updates informieren.

PORTABLE

DIESEL&DEF TANK

- 2 -

WARNUNG: Lesen Sie sorgfältig und verstehen Sie alle MONTAGE- UND

BEDIENUNGSANWEISUNGEN vor der Inbetriebnahme. Nichtbeachtung

Die Sicherheitsregeln Und andere Basic Sicherheitsvorkehrungen können

zu ernst Personenschäden.

ALLGEMEIN:

Alle überweisen Einheiten kommen Standard mit ein Auto Absperrpistole Und

alle Pumps Besonderheit A Pflicht Zyklus für 30 Minuten von kontinuierlich

Abgabe, alle Pumpen Auch enthalten ein

intern Bypass Das erlaubt für Die Pumpe Zu bedienen für hoch Zu A

maximal von drei Minuten Wann Die Füllung Düse schließt aus ohne schädlich

Die Pumpe oder Motor.

SPEZIFIKATIONEN:

A: 370L DIESELTANK

DIESER TANK IST NUR FÜR DIESEL KONZIPIERT UND KANN NICHT FÜR

GA SOLINE VERWENDET WERDEN !

Gemacht aus Auswirkungen beständig Polyethylen, UV stabilisiert,

farbig grau Und tailliert mit Deckel Und Verschnaufpause mit 98 Gallonen

Fassungsvermögen.

PISTOLE: Abzugsfülldüse mit automatischer Abschaltung und

Schlauchdrehgelenk.

FÖRDERSCHLAUCH: 4 m Diesel

Lieferschlauch wird mitgeliefert.

PUMPS:

Leistung

Ausgabe

Volt

Offener

Fluss

Motorleistung

Zyklus

Intern

Bypass

Netzkabel

Motor

Geschwindigkeit

140 W

12 V

Gleichstrom

l/min

30 Minuten

4m mit

Krokodilklemmen

2 6 00 U/min

WICHTIGE BETRIEBSHINWEISE HINWEIS - Die interner Bypass eingebaut

In alle Diesel Pumpe Modelle Ist entworfen Zu schützen Die Pumpe p Und

Motor aus Schaden Wann Die auslösen ist abgeschaltet für eine Zeit Nr

überholen Die 2-3 Minuten.

Das Ist genug Zeit für die Betreiber zu schalten aus dem Pumpe oder

wieder beginnen Pumpen.

- 3 -

Wenn die Düse Ist aus und die Pumpe Ist läuft , die Pumpe Druck erhöht

Und die elektrische Motorlast erhöht sich durch die Verwendung von mehr

Leistung (Ampere) , die wiederum Genraten mehr Hitze im Inneren sowohl

die Pumpe und Motor, riskieren erhöhter Verschleiß oder möglicherweise 

Wenn Die Pumpe Ist nicht geschaltet aus.

B: 30LADBULE-TANK

Gemacht aus Auswirkungen beständig Polyethylen, UV stabilisiert, farbig

grau Und tailliert mit Deckel Und Entlüfter mit 28,8 L Fassungsvermögen

PISTOLE: Manuelle Düse für Adblue.

FÖRDERSCHLAUCH: 3 m Schlauch.

PUMPEN: 12 V, 18 l/min.

WICHTIG BETRIEBSHINWEIS -

Die Pumpe für Adblue kann nicht austrocknen! Der

Motor von

Die Pumpe brennt, wenn Die Tank ohne Adblue!

Safety Instructions

WARNUNG

Bevor Sie versuchen, das Dieselaggregat zu betreiben oder zu

installieren, lesen Sie sorgfältig und

beachten Sie die folgenden Sicherheitshinweise.

Die Nichtbeachtung dieser Warnungen kann zu schweren Verletzungen

oder zum Tod führen.

Warnung! Dieses Dieselaggregat ist konzipiert und ausschließlich für den

Transport Und Pumpe Diesel / g als oline Kraftstoff. Unter NEIN Umstände

Mai Es Sei für andere Zwecke verwendet Zwecke.

Achtung! Vor der Installation oder Verwendung die Dieseleinheit , alle Betreiber müssen

gelesen haben und den Inhalt dieser Bedienungsanleitung sowie aller anderen

mitgelieferten Handbücher vollständig verstehen , und der Sicherheitsaufkleber tailliert

Zu Die Diesel/Benzin Einheit .

Achtung! Lassen Sie niemals eine unzureichend ausgebildete Person Zu

installieren oder arbeiten Die Diesel /Benzin Einheit.

Warnung! Sicherstellen Die Kapazität von Die Fahrzeug Ist geeignet für Die

geladen Masse von das Dieselaggregat. Siehe Die Fahrzeug

Bedienungsanleitung für sichere Arbeiten Lasten,korrekte sicher Sicherheitshinweise

- 4 -

Warnung! Vermeiden Sie den Kontakt von Diesel/Benzin mit Haut und Augen und

vermeiden Sie das Einatmen von Dämpfen oder Nebel. Verweisen Zu Die Material

Daten Sicherheit Blatt aus dein Diesel Lieferanten für empfohlene

Sicherheitsvorkehrungen Und beliebig erforderlich Schutz Ausrüstung zur

Verwendung bei der Handhabung. Stellen Sie sicher, dass alle Betreiber Und

zugehöriges Personal Sind

vertraut mit die geltenden gesetzlichen Bestimmungen und Verhaltensregeln für

die sichere Verwendung, Lagerung und Entsorgung von Diesel.

Achtung! Diese Tankeinheit sollte sicher zurückhaltend oder ti ed runter Wann

Sein in einem Fahrzeug transportiert

Warnung! Das Tankeinheit sollte nicht angehoben werden wenn teilweise oder

vollständig voll, es sei denn unterstützt durch eine geeignet rahmen oder Palette.

Achtung! Lassen Sie das Gerät während der Abgabe oder Befüllung niemals

unbeaufsichtigt.

Achtung! Bevor Sie versuchen, den Tank an einer Tankstelle zu füllen, wenden Sie sich

an den Betreiber für die richtige Vorgehensweise.

Achtung! Lagern Sie die Benzintankeinheit nicht innerhalb oder neben A Wohnung oder

Garage beigefügt zu einem Wohnung.

Warnung! Stets speichern Die Diesel/Benzin Einheit In Also belüftet offene Bereiche.

Achtung ! Lagerung des Diesel- /Benzinmotors Einheit muss nicht Sei im Nähe von

beliebig Heizung oder Zündquellen.

Achtung! Brennbare Abfälle oder Rückstände dürfen nicht entsorgt werden. bleiben In

oder um Bereiche In welche Diesel /Benzin Ist gelagert oder dekantiert

Warnung! Verschüttetes Material muss aufgewischt werden sofort und die Materialien

gebraucht In Die Aufräumen soll Sei entsorgen d von sicher Und In

Übereinstimmung mit beliebig gesetzliche Bestimmungen und Verhaltenskodizes, die

für die sichere Verwendung, Lagerung und Entsorgung von Diesel/Benzin

Achtung! Stellen Sie sicher, dass die elektrischen Leitungen immer im Guten Zustand und

die Draht Ist nicht durch die Kunststoffbeschichtung sichtbar. Nicht zulassen Die führen

Zu werden dicht verknotet, zerdrückt oder eingeklemmt.

- 5 -

WARNUN

Beim BetriebdesTanks Lesen SiedieAnleitung sorgfältigdurch und

Notiz derfolgenden Sicherheitswarnungen.

Theremay Sei Restöl im Tank, das kannnicht abgepumpt.

Die Nichtbeachtung dieser Warnungen kann zu In ernst Verletzung oder Tod

Achtung! Der Tank ist nur für Benzin geeignet Und Diesel.

Achtung! Wann Betrieb , Die Diesel /Benzin Einheit brauchen s Zu verbinden

mit A 12 V Batterie. Achtung! Der Benzintank darf nicht in Innenräumen oder In

beiliegend Räume

Achtung ! wenn gefüllt mit Benzin , bitte drehen aus Die schalten vor Verbinden mit die

elektrische .

Operation and Installation

VORBEREITUNG DER ÜBERWEISEN EINHEIT FÜR BETRIEB;

Für Transportzwecke einige Transfereinheiten wird geliefert mit der Förderschlauch

und die automatische Abschaltpistole getrennt von Bevor Sie versuchen, die Pumpe

Pumpe beliebig Diesel sicherstellen Das Die Lieferung Schlauch Ist sicher

tailliert Zu Die Pumps Steckdose und dass die automatische Absperrung Pistole

(mit Schwenkbar) ist tailliert Zu Die andere Ende von Die Lieferung

Schlauch.

VERBINDUNG MIT EINEM LEISTUNG LIEFERN:

Alle Benzintransfereinheiten sind mit Gleichstrommotoren ausgestattet Das Sind

geliefert mit Alligator Clips Das dürfen Sei verbunden direkt Zu ein 12-Volt

Gleichstrom Batterie.Verbinden Die Rot Alligator Clip Zu den Pluspol und die

schwarze Krokodilklemme Zu das Negative Terminal,Ein weiterer Draht ist Erdung

gut.Wenn Wenn die Pumpe rückwärts läuft, tauschen Sie einfach die

Clips auf der

Batterie.Wenn Sie beabsichtigen erweitern die Kabel oder hinzufügen A Stecker ,

machen Sicher Es Ist von ausreichende Kapazität 7 Ampere

FÜLLUNG DER DIESEL EINHEIT;

- 6 -

Sicherstellen Das Die Tank Ist unterstützt An ein sogar Basis , die in der Lage ist

des Nehmens Die Gewicht. NEIN Besonders Ausrüstung Ist erforderlich Zu

füllen Die Tank, Jedoch Wann Die Deckel hat gewesen ENTFERNT aus Die

Tank , nehmen Pflege nicht Zu einführen enthält Aminanten hinein Die Tank über

Die Füllstoff Nacken , Und sicherstellen Das Die Deckel Ist gehalten frei von

Kontaminierung Partikel während Füllung.

ÜBERTRAGUNG DIESEL:

Der Pumpe wird brauchen Zu Primzahl selbst beim ersten t verwenden. Drehen Die

Pumpe An Und drücken Die auslösen Zu erlauben Luft Zu bluten aus Die

Schläuche, nach A kurz Zeit , Die Pumpe Wille haben grundiert Und Lieferung

Wille beginnen.Wir empfehlen für Das Erste p- riming Das Die Deckel Ist

ENTFERNT aus Die Tank Und Die n Düse Ist gerichtet zurück hinein Die Tank

während Pumpen Zu vermeiden Verschütten oder Verlust von Diesel; mit Das

Erledigt , Die Einheit Ist Jetzt bereit Zu arbeiten.

Zu ausgeben Die Pumpe muss Sei gedreht An Und Die Düsen auslösen

deprimiert, die

Düse Merkmale ein Automatik Abschaltung, die betreibt Wann Flüssigkeit

Kontakte Die äußere Düse. Sobald die Auto schließen aus schaltet ein aus dem

Pumpe innerhalb 2 oder 3 Minuten Also als nicht Zu erlauben Die Motor Zu laufen

für länger als es ist angegeben Pflicht Zyklus.

Maintenance

Der Pumps haben wurde entworfen und gebaut Zu erfordern nur minimale Wartung

Jedoch , Es ist immer noch wichtig, dass Sie Stets entfernen Sie die Pumpe aus

dem Stromquelle vor

beliebig Inspektion

Die Flügel im Kopf der Die Pumpe verschleißt über Zeit Und erfordern Ersatz.Zur

Erweiterung Die Leben der Flügel,sicherstellen Das Die Filter Sind gehalten sauber

Und Die Tank frei von Verunreinigungen.Wenn A reduziert fließen Rate Ist auffällig ,

oder A kreischend Klang Ist gehört

aus Die Pumpe, Schmutz oder Trümmer Mai haben eingegeben Die Pumps

Und erfordern sofort Reinigung vor Teile Sind permanent beschädigt.

- 7 -

Regelmäßig überprüfen Die Absaugung Fuß Filter Zu sicherstellen Das Es Ist

sauber Und frei von debri s.Diese sollen Sei Erledigt wenn es Ist A spürbarer

Rückgang im Dieselstrom Rate.Es ist auch ein grobes Sieb Maschenware bei Die In

links  der Auto Absperrung Pistole und es kann Sei geprüft von Entfernen Die

Pistole aus Die schwenken.

Trouble shoot

PROBLEM SCHIESSEN FÜHRUNG

Problem

Lösung

Pumpe funktioniert nicht

arbeiten

Stellen Sie sicher, dass die Batteriekabel mit der Batterie

verbunden sind richtig.Rot Clip zu + ve

Überprüfen Sicherung ( 25 A) unter der Kunststoffpumpe

schalten Abdeckung Ist intakt.

Zum Testen und

Reparieren wenn Pumpe

nicht arbeiten

·Pumpe ausbauen Ende abdecken, Strom anschließen Zu Weiß

&Schwarz

Drähte Zu prüfen

·Wenn der Motor immer noch nicht bedienen, entfernen 3x Kopf

Abdeckung Bolzen und auf Rost oder Verstopfung prüfen, nicht über

anziehen Die Schrauben beim Wiederanbringen der Abdeckung das

wird Marmelade der Rotor gegen Die abdecken und verhindern auch

den elektrischen Motor aus Drehen Und blasen die Sicherung.

Pumpenverkabelung

Überhitzung

Dies kann passieren, wenn die Pumpe Ist betrieben im Bypass-

Modus für

nicht länger als 3 Minuten oder Wenn niedrig

Spannung/Ampere.Stellen Sie sicher Das Pumpe ist nicht übrig

kandidiert für länger als 3 Minuten ohne

Drücken des Transfer Gun-Abzugs . Die Verdrahtung Webstuhl

wurde

verlängert mit Draht von unzureichendem Querschnitt.25A Draht Ist

erforderlich und ein passendes Anschluss

Pumpe macht A

Quietschen/Kratzen

Geräusch beim

Laufen

Dies kann verursacht werden durch Schmutz oder Trümmer

Eingabe Die Pumpe Und gefangen werden in die

Arbeitsteile.Entfernen Die Ende Abdeckung der Pumpe, indem Sie

zuerst Die drei Buchse Kopf Schrauben und Abheben des

Abdeckung.Reinigen Die Laufradschaufeln Gewährleistung Du

eventuell festsitzende Schmutzpartikel entfernen zwischen Die

endet von Die

Flügel und die Laufradgehäuse . nicht zu enge Zehn Kopf

- 8 -

Schrauben Wann wieder zusammenbauen.

Pumpe bleibt stehen,

wenn

Transferpistole auslösen

Ist freigegeben, und

Pumpe Ist

läuft

·Das Rückschlagventil In Die Steckdose von Die Pumpe Mai

Sei

klemmt.Entfernen Sie die Steckdose Schlauch aus Die

Pumpe.Betrieb

Das weiße Kunststoffventil ist in die Steckdose Hafen von Die Pumpe

Handbuch ll y (durch Drücken Es In Und aus), um sicherstellen

es bewegt sich frei.

Zum Testen und

Reparieren Wenn Die

Pumpen laufen, aber

niedrig

oder Null fließen aus

Düse

· Pistole entfernen aus Schlauch & erneut testen, Laufen Die

Schlauch hinein Die Tank Einfüllstutzen unter Kontrolle

·Wenn fließen verbessert, Loch prüfen In Die Ende von Die Düse

für Blockierung

Pistole ersetzen als erforderlich

Pumpe läuft aber tut nicht

Pumpe

Überprüfen rote Krokodilklemme angebracht an positiv Terminal,

schwarz Zu negativ.Wenn es ist das falsche Weg um Die Pumpe

Läufe

rückwärts

Überprüfen Sie , ob Saugschlauch und Fuß Filter Sind eingetaucht In

Diesel.Der Saugschlauch kann Sei gebogen hoch aus von Die

Diesel.

·Wenn Pumpe ist Marke neu oder hat s nicht gewesen gebraucht In

A lang Zeitraum von Zeit, automatische Pistole abschrauben

Schlauch Und setzen Schlauch In Füllstoff  Nacken zur

Ansaugpumpe

- 9 -

FCC Information:

VORSICHT: Nicht ausdrücklich genehmigte Änderungen oder

Modifikationen durch die Party Verantwortlicher für die Einhaltung der

Vorschriften kann zum Erlöschen der Berechtigung des Benutzers führen,

Bedienen Sie das Gerät!

Dieses Gerät entspricht Teil 15 der FCC Regeln.Betrieb unterliegt der die

folgenden zwei Bedingungen:

1)Dies Produkt kann verursachen schädlich Störungen .

2)Dieses Produkt muss alle Interferenz erhalten , einschließlich Störungen, die

kann zu unerwünschten Betrieb .

WARNUNG: Änderungen oder Änderungen an diesem Produkt nicht

ausdrücklich genehmigt von der Partei. Verantwortlich für die Einhaltung könnte

die Benutzerrechte ungültig machen Autorität zu arbeiten Die Produkt.

Notiz: Das Produkt hat wurde getestet und entspricht den Grenzwerten für A

Klasse B digitales Gerät gemäß Teil 15 der FC C Regeln . Diese Grenzen sind

entworfen, um bieten vernünftig Schutz vor schädlich Interferenz in einem

Wohngebiet

Installation.

Das Produkt erzeugt, nutzt Und dürfen strahlen Radiofrequenz ncy Energie

und Wenn nicht installiert Und gebraucht In Übereinstimmung mit der Ionen

anweisen , es Mai Ursache schädlich

Interferenz Zu Radio Kommunikation.Es gibt jedoch Ist NEIN Garantie Das

Störungen werden nicht geschehen In A besondere Installation.Wenn dies

Produkt tut Ursache schädlich Störungen des Radio- oder Fernsehempfangs,

die Sei bestimmt durch Drehen des Produkt aus und an, die Benutzer wird

gefördert Zu versuchen Zu richtig Die

Störungen durch einen oder mehrere der folgenden Maßnahmen.

·Neuausrichtung oder umziehen Die Empfang Antenne.

·Erhöhen Sie die Distanz zwischen dem Produkt Und Empfänger.

· Verbinden Sie das Produkt an eine Steckdose an A Schaltung anders aus

Das Zu welche Die Empfänger ist verbunden d.

· Wenden Sie sich an den Händler oder einen erfahren Radio/ Fernsehen

Techniker für Hilfe.

- 10 -

RICHTIGE ENTSORGUNG

Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin,

dass dieses Produkt in der Europäischen Union einer getrennten

Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit

diesem Symbol gekennzeichneten Zubehörteile. Entsprechend

gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden,

sondern müssen einer Sammelstelle zugeführt werden. Sammelstelle für das

Recycling von elektrischen und elektronischen Geräten.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200.000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

PORTATILE SERBATOIO DIESEL E DEF

MODELLO: YDIES400L-12F

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

- 1 -

MODELLO: YDIES400L-12F

Foto di riferimento

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le

istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la

piena interpretazione del manuale utente. L'aspetto del prodotto

dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi

ulteriormente in caso di aggiornamenti tecnologici o software relativi al

nostro prodotto.

PORTABLE

DIESEL&DEF TANK

- 2 -

ATTENZIONE: Leggere attentamente e comprendere tutte le istruzioni di

MONTAGGIO E

ISTRUZIONI PER L'USO prima dell'uso. In caso di mancata osservanza delle

istruzioni IL norme di sicurezza E altro di base le precauzioni di

sicurezza possono comportare serio lesioni personali.

GENERALE:

Tutto trasferire unità Venire standard con un'auto pistola di spegnimento E Tutto

pompe caratteristica UN dovere ciclo per 30 minuti Di continuo dispensazione,

Tutto pu mps Anche contenere UN

interno bypass Quello consente per IL pompa A operare per su A UN

massimo di tre minuti Quando IL riempimento ugello chiude spento senza

dannoso IL pompa O motore.

SPECIFICHE:

A: SERBATOIO DIESEL DA 370 L

QUESTO SERBATOIO È PROGETTATO SOLO PER DIESEL. NON PUÒ

ESSERE UTILIZZATO CON GA SOLINE!

Fatto da impatto resistente polietilene, U V stabilizzato, colorato grigio

E montato con coperchio E respiro con capacità di 98 galloni .

PISTOLA: Ugello di riempimento a grilletto con spegnimento automatico e

raccordo per tubo flessibile.

TUBO DI MANDATA: 4 metri Diesel

Tubo flessibile di mandata in

dotazione.

POMPE:

Energia

Produzione

Volt

Flusso

aperto

Servizio

motorio

Ciclo

Interno

Bypassare

Cavo di

alimentazione

Motore

Velocità

140W

12V

40 l/min

30 minuti

SÌ

4m con

morsetti a

coccodrillo

2 6 00

giri/min

IMPORTANTE OPERATIVO NOTA - Il bypass interno montato In Tutto

diesel pompa modelli È progettato A proteggere IL pompa p E motore da

danno Quando IL grilletto è spento per un tempo no sorpassare IL 2-3 minuti.

Questo È Abbastanza tempo per il operatore a interruttore fuori dal

pompa O ricominciare pompaggio.

- 3 -

Quando il ugello È spento e il pompa È correre , il pompa pressione

aumenta E l'elettrico carico motore aumenta utilizzando di più energia

(ampere) , che a sua volta i tassi di gene sono maggiori calore all'interno

entrambi i pompa e motore, rischioso usura aumentata o possibilmente ,

Se IL pompa È non commutato spento.

：

30CARRO ARMATO LADBULE

Fatto da impatto resistente polietilene, Uv stabilizzato, colorato grigio E

montato con coperchio E Sfiatatoio con capacità di 28,8 L

PISTOLA: Ugello manuale per AdBlue.

TUBO DI EROGAZIONE: tubo da 3 m.

POMPE: 12V 18LPM.

IMPORTANTENOTA OPERATIVA -

La pompa perL'AdBlue non può funzionare a secco!

Il motore di

la pompa brucerà se IL serbatoio senza adblue!

Safety Instructions

AVVERTIM

ENTO

Prima di tentare di utilizzare o installare l'unità diesel, leggere

attentamente e

prendere nota delle seguenti avvertenze di sicurezza.

Il mancato rispetto di queste avvertenze può provocare lesioni gravi o la

morte.

Avvertimento! Questa unità diesel è progettato e fabbricato esclusivamente

per trasportare E pompa diesel / g come linea carburante. Sotto NO

circostanze Maggio Esso Essere utilizzato per qualsiasi altro scopi.

Attenzione! Prima di installare o utilizzare l'unità Diesel , Tutto gli operatori devono aver

letto e comprendere appieno il contenuto di questo manuale di istruzioni nonché di tutti gli

altri manuali forniti, e l'adesivo di sicurezza montato A IL Diesel/benzina unità .

Attenzione! Non permettere mai a persone non adeguatamente formate A

installare O operare IL Diesel /benzina unità.

Avvertimento! Garantire IL capacità Di IL veicolo È adatto per IL caricato massa

Di l' unità diesel. Fare riferimento a IL veicolo manuale dell'operatore per la

sicurezza lavorando carichi,corretti sicuro punti e istruzioni di sicurezza pertinenti .

Avvertimento! Evitare il contatto del gasolio/benzina con la pelle e gli occhi ed evitare

di respirarne i vapori. O nebbie. Fare riferimento A IL Materiale Dati Sicurezza foglio

- 4 -

da tuo Diesel fornitore per le precauzioni di sicurezza consigliate E Qualunque

necessario protettivo attrezzatura da utilizzare durante la manipolazione. Assicurare

che Tutto operatori E personale associato Sono

familiare con le normative legali e i codici di condotta applicabili a la cassaforte uso,

conservazione e smaltimento di gasolio.

Attenzione! Questa unità serbatoio dovrebbe essere in modo sicuro trattenuto O

legato giù Quando essendo trasportato in un veicolo

Avvertimento! Questo unità serbatoio non dovrebbe essere sollevato quando

parzialmente O completamente pieno a meno che supportato da un appropriato telaio

O pallet.

Attenzione! Questa unità non deve mai essere lasciata incustodita durante l'erogazione o

il riempimento.

Attenzione! Prima di tentare di riempire il serbatoio presso una stazione di servizio,

consultare l'operatore per la procedura corretta.

Attenzione! Non conservare l'unità serbatoio benzina entro O accanto a UN dimora O

garage allegato a un dimora.

Avvertimento! Sempre negozio IL diesel/benzina unità In BENE ventilato aree aperte.

Attenzione ! Stoccaggio del gasolio /benzina unità dovere non Essere nel prossimità di

Qualunque riscaldamento O fonti di accensione.

Attenzione! Non è consentito immettere materiali o residui combustibili rimanere In O

in giro aree In Quale diesel /benzina È immagazzinato O decantato

Avvertimento! Eventuali fuoriuscite devono essere pulite immediatamente e il materiali

usato In IL ripulire deve Essere smaltire d Di in sicurezza E In accordo con

Qualunque norme legali e codici di condotta che si applicano all'uso sicuro, allo

stoccaggio e allo smaltimento di Diesel/benzina

Attenzione! Assicurarsi che i cavi elettrici siano sempre in buono stato condizione e il filo

È non esposto attraverso il rivestimento in plastica. Non consentire IL Guida A diventare

strettamente annodato, schiacciato O pizzicato.

- 5 -

AVVERTIM

ENTO

Duranteilfunzionamento delserbatoio u nitleggereattentamente e

prendere nota deiseguenti avvertenze disicurezza.

Potrebbeesserci Essere olio residuo nel serbatoiochenonpuò essere pompato

fuori.

Il mancato rispetto di queste avvertenze può comportare In serio infortunio o

morte

Attenzione! Il serbatoio è adatto solo per benzina E diesel.

Attenzione! Quando operativo , IL diesel /benzina unità esigenze A collegare

con UN 12V batteria. Attenzione! Non è possibile utilizzare il serbatoio della benzina

in ambienti chiusi o In e racchiuso spazi

Attenzione ! quando riempito con benzina , per favore giro spento IL interruttore Prima

collegamento con l' elettrico .

Operation and Installation

PREPARAZIONE IL TRASFERIRE UNITÀ PER OPERAZIONE;

Per alcuni scopi di trasporto unità di trasferimento saranno forniti con il tubo di

erogazione e la pistola con spegnimento automatico disconnesso da la

pompa.Prima di tentare di pompa Qualunque Diesel garantire Quello IL

consegna tubo flessibile È in modo sicuro montato A IL pompa presa, e che

l'Automatico Spegnimento pistola (con girevole) è montato A IL altro FINE

Di IL consegna tubo flessibile.

CONNESSIONE A UN ENERGIA FORNITURA:

Tutte le unità di trasferimento della benzina sono dotate di motori elettrici a corrente

continua Quello Sono fornito con alligatore clip Quello Potere Essere collegato

direttamente A un 12 volt DC batteria.Connetti IL Rosso alligatore clip A il

terminale positivo e l a clip del coccodrillo nero A il negativo terminale,Un altro il filo è

a terra bene.Se la pompa gira al contrario, basta scambiare il

clip sul batteria.se tu

intendo estendere il cavo O aggiungere UN spina , fare Sicuro Esso È Di capacità

sufficiente 7 Ampere

RIEMPIMENTO IL DIESEL UNITÀ;

- 6 -

Garantire Quello IL cisterna È supportato SU UN Anche base che è capace di

prendere IL peso. NO Speciale attrezzatura È necessario A riempire IL cisterna,

Tuttavia Quando IL coperchio ha stato RIMOSSO da IL serbatoio , prendere

cura non A introdurre contaminanti in IL cisterna tramite IL riempitivo collo , E

garantire Quello IL coperchio È tenuto gratuito Di contaminante particelle

Mentre riempimento.

TRASFERIMENTO DIESEL:

IL la pompa verrà Bisogno A primo si al primo t utilizzo. Giro IL pompa SU E

deprimere IL grilletto A permettere aria A sanguinare da IL tubi flessibili, Dopo UN

corto tempo , IL pompa Volere Avere innescato E consegna Volere cominciare.Noi

raccomandare per Questo Primo p riming Quello IL coperchio È RIMOSSO da IL

cisterna E IL n ugello È diretto Indietro in IL serbatoio mentre pompaggio A Evitare

fuoriuscita O perdita di gasolio; con Questo Fatto , IL unità È Ora pronto A operare.

A dispensare IL pompa dovere Essere girato SU E IL ugelli grilletto depresso, il

ugello caratteristiche UN automat ic spegnimento che opera Quando fluido contatti

IL ugello esterno. Una volta il auto chiuso spento funziona gira fuori dal pompa

all'interno 2 O 3 minuti COSÌ COME non A permettere IL motore A correre per più

lungo di suo specificato dovere ciclo.

Maintenance

IL pompe Avere è stato progettato e costruito A richiedono una manutenzione

minima Tuttavia , Esso è ancora importante che tu Sempre rimuovere il pompa

dal fonte di energia Prima

Qualunque ispezione

Le Vanes nel Testa del la pompa si usurerà Sopra tempo E richiedere

sostituzione.Per estendere IL vita delle Vanes,assicurare Quello IL filtri Sono tenuto

pulito E IL cisterna gratuito Di contaminanti.Se UN ridotto fluire valutare È evidente ,

o UN stridendo suono È sentito

da IL pompa, sporcizia O debris Maggio Avere entrato IL pompe E richiedere

immediato pulizia Prima parti Sono permanentemente

danneggiato.Periodicamente controllo IL aspirazione piede filtro A garantire

Quello Esso È pulito E gratuito Di detriti.Questo Dovrebbe Essere Fatto se c'è È

- 7 -

UN diminuzione evidente in questo flusso tasso.Lì è anche uno schermo grossolano

maglia A IL In Sinistra  del Auto spegnimento pistola e può Essere controllato

di rimozione IL pistola da IL girevole.

Trouble shoot

GUAIO TIRO GUIDA

Problema

Soluzione

La pompa fa non operare

Assicurarsi che i cavi della batteria siano collegati alla batteria

correttamente.Rosso Clip a + ve

Controllo Fusibile ( 25 A) sotto la pompa di plastica interruttore

copertina È intatto.

Per testare e riparare se

Pu mp non lo fa operare

·Rimuovere la pompa FINE coprire, collegare l'alimentazione A

Bianco &Nero

fili A test

·Se il motore continua a non operare, rimuovere 3x Testa copertina

bulloni e controllare la presenza di ruggine o ostruzioni, non Sopra

stringere IL viti quando si sostituisce il coperchio come questo sarà

marmellata il rotore contro IL coprire e anche prevenire l'elettricità

motore da svolta E soffiare il fusibile.

Cablaggio della pompa

Surriscaldamento

Ciò può accadere quando la pompa È operato in modalità bypass

per

non più di 3 minuti O Se Basso tensione/ampere.Assicurarsi

Quello pompa non è rimasto correre per più lungo di 3 minuti

senza

premendo il grilletto della pistola di trasferimento . Il cablaggio il

telaio è stato

esteso utilizzando un filo di calibro insufficiente. Filo da 25 A È

necessario e un abbinamento connettore

Pompa fa UN

strillare/grattare suono

durante la corsa

Ciò può essere causato da sporco O debris entrando IL pompa

E rimanere intrappolato in le parti funzionanti.Rimuovere IL FINE

copertina della pompa svitando prima IL tre PRESA Testa viti e

sollevando il coprire. Pulire IL pale di spinta garantire Voi rimuovere

eventuali particelle di sporco catturate fra IL finisce Di IL

palette e il alloggiamento della girante . non dieci troppo stretti

Testa viti Quando riassemblaggio.

- 8 -

Pompa bancarelle

quando

Pistola di trasferimento

grilletto È rilasciato e

pompa È

corsa

·La valvola di non ritorno In IL presa Di IL pompa Maggio

Essere

incastrato.Rimuovere il presa tubo flessibile da IL

pompa.Azionare

lavalvola di plastica bianca è in la presa porta Di IL pompa

manualmente  (spingendo Esso In E fuori),a garantire si

muove liberamente.

Per testare e riparare Se

Le pompe funzionano ma

Basso

o zero fluire da ugello

·Rimuovere la pistola da tubo flessibile e nuovo test, esecuzione

IL tubo flessibile in IL cisterna riempimento del collo durante il

controllo

·Se il flusso migliora, controlla il buco In IL FINE Di IL ugello per

blocco

Sostituisci la pistola COME necessario

La pompa funziona ma fa

non

pompa

Controllo morsetto a coccodrillo rosso montato su positivo

terminale, nero k A negativo.Se è sbagliato modo in giro IL pompa

corre

indietro

Controllare il tubo di aspirazione e il piede filtro Sono immerso In

diesel.Il il tubo di aspirazione può Essere piegato su fuori Di IL

diesel.

·Se la pompa è un marchio nuovo o ha s non è stato usato In UN

lungo periodo Di tempo svitare pistola automatica da tubo flessibile

E Mettere tubo flessibile In riempitivo  collo per innescare la

pompa

- 9 -

Commissione federale delle comunicazioni (FCC) Informazioni:

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati

dal festa responsabile della conformità potrebbe invalidare l'autorità

dell'utente a azionare l' attrezzatura!

Questo dispositivo è conforme a Parte 15 del Commissione federale delle

comunicazioni (FCC) Regole.Operazione è soggetto alla seguendo due

condizioni:

1)Questo prodotto può causare dannoso interferenza .

2) Questo prodotto deve accettare qualsiasi interferenza ricevuto , compreso

interferenza che può causare effetti indesiderati operazione .

AVVERTIMENTO: Modifiche o modifiche a questo prodotto non espressamente

approvato dalla parte. Il responsabile della conformità potrebbe invalidare l'

utente autorità di operare IL prodotto.

Nota: Questo prodotto ha sono stati testati e ritenuti conformi ai limiti per UN

Classe B dispositivo digitale ai sensi di Parte 15 del FC C Regole . Queste i

limiti sono progettato per fornire ragionevole protezione contro dannoso

interferenza in un contesto residenziale

installazione.

Questo prodotto genera, usa E Potere irradiare radiofrequenza energia e

Se non installato E usato In in conformità con il istruzioni , esso Maggio causa

dannoso

interferenza A radio comunicazioni.Tuttavia, ci sono È NO garanzia Quello

l'interferenza sarà non verificarsi In UN particolare installazione.Se questo è

prodotto fa causa dannoso interferenze alla ricezione radiofonica o televisiva,

che possono Essere determinato girando il prodotto acceso e spento, il utente

è incoraggiato A Tentativo A corretto IL

interferenza da parte di uno o più dei seguenti misure.

·Riorientare O trasferire IL ricevere antenna.

·Aumentare il distanza tra i prodotto t E ricevitore.

·Collegare il prodotto a un punto vendita su UN circuito diverso da Quello A

Quale IL il ricevitore è collegare d.

·Consultare il rivenditore o un esperto radio/ TV tecnico per assistenza.

- 10 -

SMALTIMENTO CORRETTO

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura

barrato indica che il prodotto richiede la raccolta differenziata

nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori

contrassegnati da questo simbolo. I prodotti contrassegnati come tali

non possono essere smaltiti con i normali rifiuti domestici, ma devono essere

consegnati a un centro di raccolta differenziata. punto di raccolta per il

riciclaggio di apparecchiature elettriche ed elettroniche.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Luogo, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

PORTÁTIL TANQUE DE DIÉSEL Y DEF

MODELO: YDIES400L-12F

Soporte técnico y certificado de garantía electrónica

www.vevor.com/support

- 1 -

MODELO: YDIES400L-12F

Foto de referencia

Estas son las instrucciones originales; lea atentamente todas las

instrucciones del manual antes de utilizarlo. VEVOR se reserva el

derecho de interpretar su manual de usuario. La apariencia del producto

dependerá del producto que haya recibido. Le rogamos que nos disculpe

si no le informamos de nuevo si hay actualizaciones tecnológicas o de

software en nuestro producto.

PORTABLE

DIESEL&DEF TANK

- 2 -

ADVERTENCIA: Lea atentamente y comprenda todas las instrucciones de MONTAJE

INSTRUCCIONES DE OPERACIÓN antes de operar. En caso de

incumplimiento, el reglas de seguridad y otro básico Las precauciones

de seguridad pueden resultar en grave lesiones personales.

GENERAL:

Todo transferir unidades venir estándar con un auto pistola de apagado y todo

zapatillas característica a deber ciclo para 30 minutos de continuo dispensación,

todo bombas también contener un

interno derivación eso permite para el bomba a operado para arriba a a

máximo de tres minutos cuando el relleno boquilla se cierra apagado sin

perjudicial el bomba o motor.

PRESUPUESTO:

A: TANQUE DE DIÉSEL DE 370 L

¡ESTE TANQUE ESTÁ DISEÑADO SOLO PARA DIÉSEL, NO SE PUEDE

UTILIZAR CON GASOLINA!

Hecho de impacto resistente polietileno, U V estabilizado, de colores

gris y equipado con tapa y descanso con capacidad de 98 galones .

PISTOLA: Boquilla de llenado con gatillo, cierre automático y conexión

giratoria de manguera.

MANGUERA DE SUMINISTRO: 4

metros Diesel Manguera de

suministro suministrada.

ZAPATILLAS:

Fuerza

Producción

Voltios

Flujo

abierto

Servicio de

motor

Ciclo

Interno

Derivación

Cable de

alimentación

Motor

Velocidad

140 W

12 V

corriente

continua

40 litros

por

minuto

30 minutos

Sí

4m con

pinzas de

cocodrilo

2600

RPM

IMPORTANTE OPERACIONAL NOTA-La bypass interno instalado en todo

diesel bomba modelos es diseñado a proteger el bomba y motor de

daño cuando el desencadenar está apagado por un tiempo no adelantar el 2-

3 minutos.

- 3 -

Este es suficiente tiempo para el operador a cambiar fuera de la

bomba o recomenzar bombeo.

Cuando el boquilla es Apagado y el bomba es corriendo , el bomba presión

aumenta y el eléctrico carga del motor aumenta el uso de más fuerza

(amperios) , que Sucesivamente las tasas de genes son mayores calor

interior ambos bomba y motor,riesgo mayor desgaste o Posiblemente , si

el bomba es no cambiado apagado.

B：TANQUE DE 30 LÁMPARAS

Hecho de impacto resistente polietileno, Uv estabilizado, de colores gris y

equipado con tapa y Respiradero con capacidad de 28,8 L

PISTOLA: Boquilla manual para Adblue.

MANGUERA DE IMPULSIÓN: Manguera de 3 m.

BOMBAS: 12V 18LPM.

IMPORTANTE NOTA DE OPERACIÓN -

La bomba p para¡El Adblue no se seca! El

motor de

La bomba se quemará si el ¡Depósito sin adblue!

Safety Instructions

ADVERTEN

CIA

Antes de intentar operar o instalar la unidad diésel, lea atentamente y

Tome nota de las siguientes advertencias de seguridad.

El incumplimiento de estas advertencias puede provocar lesiones graves

o la muerte.

¡Advertencia! Esta unidad diésel está diseñado y Fabricado únicamente para

transportar y bomba diésel / g como en línea combustible. Bajo No

circunstancias puede él ser utilizado para cualquier otro propósitos.

¡Advertencia! Antes de instalar o usar la unidad Diesel , todo Los operadores deben haber

leído y comprender completamente el contenido de este manual de instrucciones, así

como todos los demás manuales suministrados, y la calcomanía de seguridad equipado

a el Diésel/gasolina unidad .

¡Advertencia! Nunca permita que una persona sin la capacitación adecuada a

instalar o funcionar el Diesel /gasolina unidad.

¡Advertencia! Asegurar el capacidad de el vehículo es adecuado para el

cargado masa de la unidad diésel. Referirse a el vehículo Manual del operador

- 4 -

para mayor seguridad laboral cargas,correctas seguro puntos e instrucciones de

seguridad pertinentes .

¡Advertencia! Evite el contacto del diésel/gasolina con la piel y los ojos y evite respirar

los vapores. o nieblas. Referirse a el Material Datos Seguridad hoja de su Diesel

proveedor para las precauciones de seguridad recomendadas y cualquier

requerido protector equipo para uso durante la manipulación. Asegúrese de que todo

operadores y personal asociado son

familiar con las normas jurídicas y los códigos de práctica que se aplican a la caja

fuerte uso, almacenamiento y desecho de diésel.

¡Advertencia! Esta unidad de tanque debe ser de forma segura contenido o

atado abajo cuando ser transportado en un vehículo

¡Advertencia! Este unidad de tanque no debe levantarse cuando parcialmente o

completamente lleno a menos que apoyado por un adecuado marco o paleta.

¡Advertencia! Esta unidad nunca debe dejarse desatendida mientras se dispensa o se

llena.

¡Advertencia! Antes de intentar llenar el tanque en una gasolinera, consulte al operador.

para el procedimiento correcto.

¡Advertencia! No almacene el tanque de gasolina dentro o junto a a vivienda o cochera

adjunto A un vivienda.

¡Advertencia! Siempre almacenar el diésel/gasolina unidad en Bueno ventilado áreas

abiertas.

Atención ! Almacenamiento de diésel /gasolina unidad debe no ser en el proximidad de

cualquier calefacción o fuentes de ignición.

¡Advertencia! No se permitirá que entren residuos ni materiales combustibles.

permanecer en o alrededor áreas en cual diésel /gasolina es almacenado o

decantado

¡Advertencia! Cualquier derrame deberá ser limpiado. inmediatamente y el materiales

usado en el limpieza deber ser disponer d de sin peligro y en conformidad con

cualquier regulaciones legales y códigos de prácticas que se aplican al uso,

almacenamiento y eliminación seguros de Diésel/gasolina

- 5 -

¡Advertencia! Asegúrese de que los cables eléctricos estén siempre en buena condición

y el cable es no expuesto a través del revestimiento de plástico. No permita que el dirigir

a convertirse estrechamente anudado, aplastado o apretado.

ADVERTE

NCIA

Al operar eltanque Leaatentamente ytomenota. nota delossiguientes

advertenciasde seguridad.

Puedeque haya ser aceite residual eneltanqueque no puede estar bombeado.

El incumplimiento de estas advertencias puede resultar en: en grave lesión o

muerte

¡Advertencia! El tanque Sólo es apto para gasolina y diesel.

¡Advertencia! Cuando operando , el diesel /gasolina unidad necesidades a

conectar con a 12 V batería. ¡Advertencia! No se puede usar el tanque de gasolina

en interiores ni en adjunto espacios

Advertencia ! cuando completado con gasolina , por favor doblar apagado el cambiar

antes conectando con El eléctrico .

Operation and Installation

PREPARANTE EL TRANSFERIR UNIDAD PARA OPERACIÓN;

Para algunos fines de transporte unidades de transferencia se suministrará con La

manguera de entrega y la pistola de apagado automático desconectado de la

bomba.Antes de intentar bomba cualquier Diesel asegurar eso el entrega

manguera es de forma segura equipado a el zapatillas salida, y que el Automático

Válvula pistola(con giratorio) es equipado a el otro fin de el entrega

manguera.

CONECTANDO A UN FUERZA SUMINISTRAR:

Todas las unidades de transferencia de gasolina están equipadas con motores

eléctricos de CC. eso son suministrado con caimán clips eso poder ser conectado

directamente a 12 voltios corriente continua batería.Conectar el Rojo caimán

acortar a el terminal positivo y la pinza de cocodrilo negra a lo negativo terminal,Otro

El cable es de conexión a tierra bien.si La bomba funciona al revés, simplemente

cambie la clips en el batería.si tu tengo intención de extender el cable o agregar a

enchufar , hacer seguro él es de capacidad suficiente 7Amps

- 6 -

RELLENO EL DIESEL UNIDAD;

Asegurar eso el tanque es apoyado en un incluso base que es capaz de tomar el

peso. No Especial equipo es requerido a llenar el tanque, sin embargo cuando

el tapa tiene estado remoto de el tanque , tomar cuidado no a introducir

contienen aminos en el tanque a través de el relleno cuello , y asegurar eso el

tapa es conservó gratis de contaminante partículas mientras relleno.

TRANSFERENCIA DIESEL:

El La bomba se activará necesidad a principal sí mismo en primer lugar usar.

Doblar el bomba en y deprimir el desencadenar a permitir aire a sangrar de el

mangueras, después a corto tiempo , el bomba voluntad tener preparado y

entrega voluntad Comenzamos.Nosotros recomendar para este primero

imprimación eso el tapa es remoto de el tanque y el boquilla n es dirigido atrás

en el tanque mientras bombeo a evitar derrame o pérdida de diésel; con este

hecho , el unidad es ahora listo a funcionar.

A dispensar el bomba debe ser transformado en y el boquillas desencadenar

deprimido,el

boquilla características un automático apagado que opera cuando líquido

contactos el boquilla exterior. Una vez que el auto cerrar apagado opera giro fuera

de la bomba dentro 2 o 3 minutos entonces como no a permitir el motor a correr

para más extenso que es especificado deber ciclo.

Maintenance

El zapatillas tener Ha sido diseñado y construido a requieren un mantenimiento

mínimo sin embargo , él Sigue siendo importante que Siempre quitar el bomba

de la fuente de energía antes

cualquier inspección

Las paletas en el cabeza del La bomba se desgastará encima tiempo y requerir

reemplazo.Para extender el vida de las paletas,asegurarse eso el filtros son

conservó limpio y el tanque gratis de contaminantes.Si a reducido fluir tasa es

perceptible , o a chillando sonido es escuchó

de el bomba, suciedad o escombros puede tener entró el zapatillas y requerir

inmediato limpieza antes regiones son permanentemente dañado.Periódicamente

- 7 -

controlar el succión pie filtrar a asegurar eso él es limpio y gratis de escombros

s.Esto debería ser hecho Si hay es a disminución notable en este flujo tasa.Hay

También es una pantalla gruesa malla en el en izquierda  del Auto válvula

pistola y puede ser comprobado por eliminando el pistola de el girar.

Trouble shoot

PROBLEMA TIROTEO GUÍA

Problema

Solución

La bomba funciona no

funcionar

Asegúrese de que los cables de la batería estén conectados a la

batería. correctamente.Rojo Acortar a + ve

Controlar Fusible ( 25 A) debajo de la bomba de plástico cambiar

cubrir es intacto.

Para probar y reparar Si

bomba no lo hace

funcionar

·Retirar la bomba fin cubierta, conectar la alimentación a Blanco

&Negro

cables a prueba

·Si el motor aún no arranca operar, quitar 3x cabeza cubrir pernos &

Compruebe si hay óxido u obstrucción, no encima apretar el

tornillos al volver a colocar la cubierta como Esto lo hará atasco el rotor

contra el cubrir y también evitar la electricidad motor de torneado y

soplando el fusible.

Cableado de la bomba

Calentamiento excesivo

Esto puede suceder cuando se bombea es operado en modo

bypass para

no más de 3 minutos o si bajo voltaje/amperios.Asegúrese eso

bomba no queda corriendo por más extenso que 3 minutos sin

Presionando el gatillo de la pistola de transferencia . El cableado

El telar ha sido

Extendido utilizando cable de calibre insuficiente. Cable de 25 A es

requerido y una a juego conector

Bomba marcas a

chirridos/arañazos

sonido mientras

corres

Esto puede ser causado por suciedad o escombros entrando el

bomba y quedar atrapado en las partes de trabajo.Retire el fin

cubrir de la bomba desenroscándola primero el tres Zócalo

Cabeza tornillos y levantando el cubierta.Limpiar el paletas de imp

eller asegurando tú eliminar cualquier partícula de suciedad

atrapada entre el termina de el

paletas y el carcasa del impulsor .Do no diez demasiado

apretados cabeza tornillos cuando reensamblaje.

- 8 -

Bomba se estanca

cuando

Pistola de transferencia

desencadenar es

liberado y bombear es

correr

·La válvula antirretorno en el salida de el bomba puede ser

atascado cerrado.Retire el salida manguera de el bomba.Operar

La válvula de plástico blanca está en la salida puerto de el bomba

manual ll y (empujando él en y fuera),a asegurar se mueve con

libertad.

Para probar y reparar si

Las bombas funcionan

pero bajo

o nada fluir de boquilla

·Retirar el arma de Manguera y vuelva a probar, ejecute el

manguera en el tanque cuello de llenado mientras se verifica

·Si el flujo mejora,comprueba el agujero en el fin de el boquilla

para bloqueo

Reemplazar la pistola como requerido

La bomba funciona pero

hace no

bomba

Controlar pinza de cocodrilo roja ajustada a positivo terminal, negro

a negativo.Si es así esta mal forma alrededor el bomba corre

hacia atrás

Compruebe que la manguera de succión y el pie filtrar son inmerso

en diésel.El La manguera de succión puede ser doblado arriba

afuera de el diesel.

·Si la bomba es marca nuevo o tiene no ha sido usado en a largo

período de Tiempo de desenroscar la pistola automática de

manguera y poner manguera en relleno  cuello para cebar

la bomba

- 9 -

Comisión Federal de Comunicaciones (FCC) Información:

PRECAUCIÓN: Cambios o modificaciones no expresamente aprobados

por el fiesta responsable del cumplimiento podría anular la autoridad del

usuario para ¡ Opere el equipo!

Este dispositivo cumple con Parte 15 de los Comisión Federal de

Comunicaciones (FCC) Reglas.Operación está sujeto a la las siguientes dos

condiciones:

1)Esto producto puede causar dañino interferencia .

2)Este producto debe aceptar cualquier interferencia recibido , incluyendo

interferencia que Puede causar efectos no deseados operación .

ADVERTENCIA: Cambios o modificaciones a esto producto no aprobado

expresamente por la parte. El responsable del cumplimiento podría anular la

garantía del usuario. autoridad para funcionar el producto.

Nota: Este producto tiene Se ha probado y se ha comprobado que cumple con

los límites para a Clase Dispositivo digital B conforme a Parte 15 de los FC C

Reglas . Estas Los límites son Diseñado para proporcionar razonable protección

contra dañino interferencia en una zona residencial

instalación.

Este producto genera, utiliza y poder irradiar radiofrecuencia energía,y si no

instalado y usado en de conformidad con la instrucciones ,es puede causa

dañino

interferencia a radio comunicaciones. Sin embargo, hay es No garantizar eso

la interferencia será no ocurrir en a particular Instalación.Si esto es producto

hace causa dañino interferencias en la recepción de radio o televisión, que

pueden ser determinado girando el producto encendido y apagado usuario se

anima a intentar a correcto el

interferencia de uno o más de los siguientes medidas.

·Reorient o trasladarse el recepción antena.

·Aumentar la distancia entre el producto y receptor.

·Conectar el producto a una toma de corriente a circuito diferente de eso a

cual el el receptor es conectado d.

·Consulte al distribuidor o a un experimentado radio/ televisión técnico para

asistencia.

- 10 -

ELIMINACIÓN CORRECTA

Este producto está sujeto a las disposiciones de la Directiva

Europea 2012/19/UE. El símbolo de un contenedor de basura

tachado indica que el producto requiere recogida selectiva de

residuos en la Unión Europea. Esto se aplica al producto y a todos

los accesorios marcados con este símbolo. Los productos marcados

como tales no pueden desecharse con la basura doméstica normal, sino que

deben entregarse a un centro de reciclaje. Punto de recogida para el reciclaje

de aparatos eléctricos y electrónicos.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD

NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Lugar, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Soporte técnico y certificado de garantía electrónica

www.vevor.com/support

PRZENOŚNY ZBIORNIK DIESLA I DEF

MODEL: YDIES400L-12F

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

- 1 -

MODEL: YDIES400L-12F

Zdjęcie w celach informacyjnych

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać

wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który

otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie,

jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

PORTABLE

DIESEL&DEF TANK

- 2 -

OSTRZEŻENIE: Przeczytaj uważnie i zrozum wszystkie instrukcje dotyczące

MONTAŻU I

INSTRUKCJA OBSŁUGI przed rozpoczęciem użytkowania. Nieprzestrzeganie

ten zasady bezpieczeństwa I Inny podstawowy środki ostrożności mogą

spowodować poważny obrażenia ciała.

OGÓLNY:

Wszystko przenosić jednostki przychodzić standardowy z Auto pistolet z

wyłącznikiem I Wszystko lakierki funkcja A obowiązek cykl Do 30 protokół z

ciągły wydawanie, Wszystko posłowie Również zawierać jakiś

wewnętrzny objazd To pozwala Do ten pompa Do operować Do w górę Do A

maksymalny z trzech protokół Kiedy ten pożywny dysza zamyka wyłączony

bez uszkadzający ten pompa Lub silnik.

DANE TECHNICZNE:

A: ZBIORNIK NA DIESEL 370L

TEN ZBIORNIK JEST PRZEZNACZONY TYLKO DO DIESLA, NIE MOŻNA

STOSOWAĆ GA SOLINE!

Zrobiony z uderzenie odporny polietylen, UV ustabilizowany, kolorowy

szary I dopasowany z pokrywką I odpowietrznik o pojemności 98 galonów .

PISTOLET: Dysza do napełniania z automatycznym wyłącznikiem i

obrotowym wężem.

WĄŻ DOSTARCZAJĄCY: 4m Diesel

Wąż doprowadzający jest dołączony.

LAKIERKI:

Moc

Wyjście

Woltów

Otwarty

przepływ

Obowiązek

silnika

Cykl

Wewnętrzny

Objazd

Przewód

zasilający

Silnik

Prędkość

140 W

12V

Prąd

stały

40 l/min

30 protokół

Tak

4m z

klipsy

krokodylkowe

2 6 00

obr./min

WAŻNE INFORMACJE OPERACYJNE UWAGA- zamontowano obejście

wewnętrzne W Wszystko diesel pompa Modele Jest zaprojektowany Do

chronić ten pompa p I silnik z szkoda Kiedy ten spust jest wyłączony na czas

nie wyprzedzać ten 2-3 protokół.

Ten Jest wystarczająco czas na operator do przełącznik poza pompa

Lub wznowić pompowanie.

- 3 -

Kiedy dysza Jest wyłącz i pompa Jest bieganie , pompa ciśnienie

zwiększa się I elektryczny obciążenie silnika zwiększa się przy użyciu

większej ilości moc (ampery) , które z kolei stawki genów więcej ciepło

wewnątrz obydwa pompa i silnik, ryzykujący zwiększone zużycie lub

prawdopodobnie , Jeśli ten pompa Jest nie przełączony wyłączony.

B:30ZBIORNIK LADBULE

Zrobiony z uderzenie odporny polietylen, UV ustabilizowany, kolorowy

szary I dopasowany z pokrywką I Odpowietrznik o pojemności 28,8 l

PISTOLET: Ręczna dysza do AdBlue.

WĄŻ DOSTARCZAJĄCY: wąż 3 m.

POMPY: 12V 18LPM.

WAŻNY

UWAGA

EKSPLOATACYJNA - Pompa

doAdblue nie może pracować na sucho!

Silnik

pompa się spali, jeśli ten zbiornik bez adblue!

Safety Instructions

OSTRZEŻE

NIE

Przed przystąpieniem do eksploatacji lub montażu jednostki

wysokoprężnej należy uważnie przeczytać i

należy zwrócić uwagę na następujące ostrzeżenia dotyczące

bezpieczeństwa.

Niedostosowanie się do tych ostrzeżeń może spowodować poważne

obrażenia lub śmierć.

Ostrzeżenie! Ta jednostka diesla jest zaprojektowany i wyprodukowano

wyłącznie do przenoszenia I pompa oleju napędowego / g jako oline paliwo.

Pod NIE okoliczności móc To Być używany do czegoś innego celów.

Ostrzeżenie! Przed instalacją lub użyciem Jednostka Diesla , Wszystko operatorzy muszą

przeczytać i w pełni rozumiem treść niniejszej instrukcji obsługi, a także wszystkich innych

dostarczonych instrukcji, i naklejka bezpieczeństwa dopasowany Do ten

Diesel/benzyna jednostka .

Ostrzeżenie! Nigdy nie pozwalaj nieodpowiednio przeszkolonej osobie Do

zainstalować Lub działać ten Diesel /benzyna jednostka.

Ostrzeżenie! Zapewnić ten pojemność z ten pojazd Jest odpowiedni Do ten

załadowany masa z jednostka diesla. Odnieś się do ten pojazd instrukcja obsługi

dla bezpieczeństwa pracujący ładunki,poprawne bezpieczny punktów i stosownych

instrukcji bezpieczeństwa .

- 4 -

Ostrzeżenie! Unikać kontaktu oleju napędowego/benzyny ze skórą i oczami oraz

wdychania oparów. Lub mgły. Wspominać Do ten Tworzywo Dane Bezpieczeństwo

arkusz z twój Diesel dostawca zalecanych środków ostrożności I każdy

wymagany ochronny sprzęt do stosowania podczas obsługi. Upewnij się, że Wszystko

operatorzy I personel powiązany Czy

znajomy z przepisy prawne i kodeksy postępowania, które mają zastosowanie do

bezpieczny użycie, przechowywanie i pozbyć się o l e j u napędowego .

Ostrzeżenie! Ta jednostka czołgu powinna być bezpiecznie powściągliwy Lub

zawiązany w dół Kiedy istnienie transportowany w pojeździe

Ostrzeżenie! Ten jednostka czołgowa nie powinno się podnosić gdy częściowo Lub

całkowicie pełny, chyba że wspierany przez odpowiedni rama Lub paleta.

Ostrzeżenie! Nigdy nie należy pozostawiać tej jednostki bez nadzoru podczas dozowania

lub napełniania.

Ostrzeżenie! Przed próbą napełnienia zbiornika na stacji benzynowej należy

skonsultować się z operatorem dla prawidłowej procedury.

Ostrzeżenie! Nie przechowuj zbiornika paliwa w Lub obok A mieszkanie Lub garaż

przyłączony do mieszkanie.

Ostrzeżenie! Zawsze sklep ten olej napędowy/benzyna jednostka W Dobrze

wentylowany otwarte obszary.

Ostrzeżenie ! Przechowywanie oleju napędowego /benzyny jednostka musieć nie Być w

bliskość każdy ogrzewanie Lub źródła zapłonu.

Ostrzeżenie! Nie wolno składować żadnych odpadów ani pozostałości palnych.

pozostać W Lub wokół obszary W Który olej napędowy / benzyna Jest

przechowywany Lub zdekantowany

Ostrzeżenie! Wszelkie wycieki należy usunąć natychmiast i przybory używany W ten

posprzątać być Być pozbyć się z bezpiecznie I W zgodność z każdy przepisy

prawne i kodeksów postępowania, które mają zastosowanie do bezpiecznego

użytkowania, przechowywania i usuwania Diesel/benzyna

- 5 -

Ostrzeżenie! Upewnij się, że przewody elektryczne są zawsze w dobrym stanie stan i drut

Jest nie odsłonięty przez powłokę plastikową. Nie dopuszczać do ten Ołów Do stać się

ciasno zawiązany, zgnieciony Lub ściągnięty.

OSTRZEŻ

ENIE

Podczas obsługizbiornika przeczytaj uważnieiweź notatka z

następujących ostrzeżeniadotyczącebezpieczeństwa.

Może Być olejresztkowy w zbiorniku,któregonie można wypompowano.

Niedostosowanie się do tych ostrzeżeń może skutkować W poważny

obrażenia lub de ath

Uwaga! Czołg nadaje się tylko do benzyny I diesel.

Ostrzeżenie! Kiedy operacyjny , ten diesel /benzyna jednostka Potrzebuję s Do

łączyć z A 12V bateria. Ostrzeżenie! Nie wolno używać zbiornika z benzyną w

pomieszczeniach lub W załączone przestrzenie

Ostrzeżenie ! kiedy wypełniony z benzyna , proszę zakręt wyłączony ten przełącznik

zanim łączenie z elektryczny .

Operation and Installation

PRZYGOTOWYWANIE TO PRZENOSIĆ JEDNOSTKA DLA DZIAŁANIE;

Dla niektóre cele transportowe jednostki transferowe zostanie dostarczony z Wąż

doprowadzający i pistolet z automatycznym wyłącznikiem odłączony od

pompa.Przed próbą pompa każdy Diesel zapewnić To ten dostawa wąż gumowy

Jest bezpiecznie dopasowany Do ten lakierki gniazdko i że Automatyczna

Wyłączenie pistolet(z (obrotowy) jest dopasowany Do ten Inny koniec z ten

dostawa wąż gumowy.

PODŁĄCZANIE DO MOC DOSTARCZAĆ:

Wszystkie jednostki transferu benzyny wyposażone są w silniki elektryczne prądu

stałego To Czy Dostarczono z aligator klipsy To Móc Być połączony

bezpośrednio Do 12 woltów Prąd stały bateria.Połącz ten Czerwony aligator klips

Do zacisk dodatni i czarny klips aligatora Do negatywne terminal,Inny przewód

uziemiający dobrze.Jeśli pompa działa wstecz, wystarczy zamienić klipsy na

bateria.jeśli ty zamierzać rozszerzyć kabel Lub dodać A podłącz , zrób Jasne To

Jest z wystarczająca pojemność 7 amperów

- 6 -

POŻYWNY TO DIESEL JEDNOSTKA;

Zapewnić To ten zbiornik Jest utrzymany NA jakiś nawet baza , która jest zdolna

wzięcia ten waga. NIE Specjalny sprzęt Jest wymagany Do wypełnić ten

zbiornik, Jednakże Kiedy ten pokrywa ma został REMOVED z ten czołg , weź

pielęgnacja nie Do wprowadzić ciąg dalszy do ten zbiornik przez ten podsadzkarz

szyja , I zapewnić To ten pokrywa Jest utrzymany bezpłatny z

zanieczyszczanie cząsteczki chwila wypełnienie.

PRZENOSZENIE DIESEL:

Ten pompa będzie potrzebować Do główny się na początku t używać. Zakręt ten

pompa NA I deprymować ten spust Do umożliwić powietrze Do krwawić z ten

węże, Po A krótki czas , ten pompa będzie Posiadać przygotowany I dostawa

będzie rozpocząć.My polecić Do Ten Pierwszy obrzeża To ten pokrywa Jest

REMOVED z ten zbiornik I ten nie gadaj Jest skierowany z powrotem do ten czołg

podczas pompowanie Do unikać rozlanie Lub strata oleju napędowego ; z Ten

zrobione , ten jednostka Jest Teraz gotowy Do działać.

Do obyć się ten pompa musieć Być obrócony NA I ten dysze spust przygnębiony,

dysza cechy jakiś automatyczny wyłączenie, które działa Kiedy płyn łączność ten

dysza zewnętrzna. Kiedy automatyczny zamknąć wyłącz działa obróć poza pompa

wewnątrz 2 Lub 3 protokół Więc Jak nie Do umożliwić ten silnik Do uruchomić Do

dłużej niż jego określony obowiązek cykl.

Maintenance

Ten lakierki Posiadać został zaprojektowany i wybudowany Do wymagają

minimalnej konserwacji Jednakże , To nadal ważne jest, abyś Zawsze usuń

pompa z źródło zasilania zanim

każdy kontrola

Łopatki w głowa z pompa się zużyje nad czas I wymagać zamiennik.Aby przedłużyć

ten życie Łopatek,zapewnij To ten filtry Czy utrzymany czysty I ten zbiornik

bezpłatny z zanieczyszczenia.Jeśli A zmniejszony przepływ wskaźnik Jest

zauważalny , lub A skrzypiący dźwięk Jest usłyszał

z ten pompa, brud Lub gruz móc Posiadać wszedł ten lakierki I wymagać

natychmiastowy czyszczenie zanim strony Czy na stałe uszkodzony.Okresowo

- 7 -

sprawdzać ten ssanie stopa filtr Do zapewnić To To Jest czysty I bezpłatny z

debri s.To powinien Być zrobione jeśli tam Jest A zauważalny spadek w tym

przepływie stawka.Tam jest również grubym ekranem oczko Na ten W lewy  z

Automatyczny wyłączenie pistolet i może Być sprawdzony przez usuwanie ten

dżin z ten obracać.

Trouble shoot

KŁOPOTY STRZELANIE PRZEWODNIK

Problem

Rozwiązanie

Pompa działa nie działać

Upewnij się, że przewody akumulatora są podłączone do

akumulatora. właściwie.Czerwony Klips do + ve

Sprawdzać Bezpiecznik ( 25 A) pod pompą plastikową

przełącznik okładka Jest nienaruszony.

Do testowania i naprawy

jeśli pompa nie działać

·Wyjmij pompę koniec pokrywa,podłącz zasilanie Do Biały

&Czarny

przewody Do test

·Jeśli silnik nadal nie działa obsługiwać, usuwać 3x głowa okładka

śruby & sprawdź, czy nie ma rdzy lub przeszkód, nie nad dokręcać

ten śruby podczas wymiany pokrywy jako to będzie dżem wirnik

przeciwko ten zakryj i zapobiegnij porażeniu prądem elektrycznym

silnik z obrócenie I dmuchanie  bezpiecznik.

Okablowanie pompy

Przegrzanie

Może się to zdarzyć, gdy pompa Jest obsługiwany w trybie

obejściowym Do

nie dłużej niż 3 minuty Lub Jeśli Niski napięcie/ampery.Zapewnij

To pompa nie jest pozostawiony bieganie dla dłużej niż 3 minuty

bez

spustu pistoletu transferowego.Okablowanie krosno było

przedłużony przy użyciu przewodu o niewystarczającym

przekroju.Przewód 25A Jest wymagany i pasujące złącze

Pompa sprawia A

piszczenie/drapanie

dźwięk podczas biegu

Może to być spowodowane przez brud Lub gruz wstępowanie

ten pompa I zostać złapanym w części robocze.Usuń ten koniec

okładka pompy poprzez jej najpierw odkręcenie ten trzy Gniazdo

Głowa śruby i podnosząc okładka.Czysta ten imp lub łopatki

zapewnienie Ty usuń wszelkie wychwycone cząsteczki brudu

między ten Kończy się z ten

łopatki i obudowa wirnika .Do nie za ciasny dziesięć głowa

śruby Kiedy ponowny montaż.

- 8 -

Pompa zatrzymuje się,

gdy

Pistolet transferowy spust

Jest uwolniony i

pompowany Jest

działanie

·Zawór zwrotny W ten wylot z ten pompa móc Być

zacięty.Usuń wylot wąż gumowy z ten Pompa.Działać

biały plastikowy zawór jest w środku wylot port z ten pompa instrukcja

obsługi (naciskając To W I na zewnątrz), do zapewnić to się

rusza swobodnie.

Do testowania i naprawy

Jeśli ten

Pompy działają, ale Niski

lub nic przepływ z dysza

·Wyjmij pistolet z wąż i ponowny test,Uruchom ten wąż do ten

zbiornik napełnianie szyjki podczas sprawdzania

·Jeśli przepływ poprawia, sprawdź otwór W ten koniec z ten

dysza Do zablokowanie

Wymień broń Jak wymagany

Pompa działa, ale robi

nie

pompa

Sprawdzać czerwony klips krokodylowy zamontowany do

pozytywny terminal, czarny k Do negatywny.Jeśli to jest źle

sposób wokół ten pompa biegnie

wstecz

Sprawdź , czy wąż ssący i stopka filtr Czy zanurzony W olej

napędowy. wąż ssący może Być zgięty w górę na zewnątrz z ten

diesel.

·Jeśli pompa jest marką nowy lub ma nie było używany W A długi

okres z czas odkręcić pistolet automatyczny od wąż gumowy I

umieścić chłopaki W wypełniacz  szyja zalać pompę

- 9 -

FCC Informacja:

OSTROŻNOŚĆ: Zmiany lub modyfikacje, które nie zostały wyraźnie

zatwierdzone przez impreza odpowiedzialny za zgodność może

unieważnić uprawnienia użytkownika do obsługiwać sprzęt!

To urządzenie jest zgodne z Część 15 z FCC Zasady.Operacja podlega

spełniając dwa warunki:

1) To produkt może powodować szkodliwy zakłócenia .

2) Ten produkt musi akceptować wszelkie ingerencja otrzymano , w tym

zakłócenia, które może powodować niepożądane o operacja.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produkt nie zatwierdzono wyraźnie

przez stronę. Odpowiedzialny za zgodność może unieważnić użytkownika

upoważnienie do działać ten produkt.

Notatka: Ten produkt ma zostały przetestowane i uznane za zgodne z limitami A

Klasa Urządzenie cyfrowe B zgodnie z Część 15 z FC C Zasady . Te limity są

Zaprojektowany do dostarczać rozsądny ochrona przed szkodliwy ingerencja w

budynku mieszkalnym

instalacja.

Ten produkt generuje, używa I Móc promieniować częstotliwość radiowa

energia i Jeśli nie zainstalowany I używany W zgodnie z instruować jony, to

móc przyczyna szkodliwy

ingerencja Do radio komunikacja. Jednak istnieje Jest NIE gwarancja To

zakłócenia będą nie zdarzać się W A konkretny instalacja.Jeśli to produkt robi

przyczyna szkodliwy zakłócenia w odbiorze radia lub telewizji, które mogą Być

określony poprzez obrócenie produkt włączony i wyłączony, użytkownik jest

zachęcany Do próbować Do prawidłowy ten

ingerencja jednego lub większej liczby z następujących środki.

·Reorient Lub przenieść się ten otrzymujący antena.

·Zwiększ dystans pomiędzy produkt t I odbiornik.

·Połącz produkt do punktu sprzedaży A okrążenie różny z To Do Który ten

Odbiornik jest podłączony d.

·Skonsultuj się ze sprzedawcą lub doświadczony radio/ telewizja technik dla

pomoc.

- 10 -

PRAWIDŁOWA UTYLIZACJA

Ten produkt podlega postanowieniom Dyrektywy Europejskiej

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci

na kółkach oznacza , że produkt wymaga oddzielnej zbiórki

odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich

akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w

ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale

należy je oddać do punktu zbiórki odpadów. punkt zbiórki sprzętu

elektrycznego i elektronicznego przeznaczonego do recyklingu.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Miejsce, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

DRAAGBAAR DIESEL- EN DEF- TANK

MODEL: YDIES400L-12F

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

- 1 -

MODEL: YDIES400L-12F

Foto ter referentie

Dit is de originele handleiding. Lees alle instructies zorgvuldig door

voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de

gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product

is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet

kwalijk dat we u niet meer op de hoogte stellen van eventuele

technologische of software-updates voor ons product.

PORTABLE

DIESEL&DEF TANK

- 2 -

WAARSCHUWING: Lees alle MONTAGE- EN INSTRUCTIES zorgvuldig door en

zorg dat u ze begrijpt .

GEBRUIKSAANWIJZING vóór gebruik. Bij het niet opvolgen de

veiligheidsregels En ander basis veiligheidsmaatregelen kunnen leiden tot

serieus persoonlijk letsel.

ALGEMEEN:

Alle overdracht eenheden komen standaard met een auto afsluitpistool En alle

pompen functie A plicht cyclus voor 30 notulen van continu afgeven, alle

pompen Ook bevatten een

intern omleiding Dat staat toe voor de pomp naar opereren voor omhoog naar

A maximaal van drie notulen wanneer de vulling mondstuk sluit uit zonder

schadelijk de pomp of motor.

SPECIFICATIES:

A：370L DIESELTANK

DEZE TANK IS ALLEEN BEDOELD VOOR DIESEL. KAN NIET GEBRUIKT

WORDEN VOOR GA SOLINE!

Gemaakt van invloed resistent polyethyleen, U V gestabiliseerd,

gekleurd grijs En gemonteerd met deksel En adempauze met een

capaciteit van 98 gallons .

PISTOOL: Vulpistool met trekker, automatische afslag en slangkoppeling.

AANVOERSLANG: 4m Diesel

Inclusief afleverslang .

POMPEN:

Stroom

Uitvoer

Volt

Open

stroom

Motor

Duty

Cyclus

Intern

Omleiding

Stroomkabel

Motor

Snelheid

140W

12V

gelijkstroom

40L/min

notulen

4m met

krokodillenklemmen

600RPM

BELANGRIJKE OPERATIONELE OPMERKING-De interne bypass

gemonteerd in alle diesel pomp modellen is ontworpen naar beschermen

de pomp p En motor van schade wanneer de trekker is uitgeschakeld voor

een tijd nee inhalen de 2-3 notulen.

Dit is genoeg tijd voor de operator naar schakelaar van de pomp of

hervatten pompen.

- 3 -

Wanneer de mondstuk is uit en de pomp is hardlopen , de pomp druk neemt

toe En de elektrische motorbelasting neemt toe door meer te gebruiken

stroom (ampère) , die op zijn beurt genereert meer warmte binnen beide de

pomp en motor,risico verhoogde slijtage of mogelijk , als de pomp is niet

geschakeld uit.

：

30LADBULE TANK

Gemaakt van invloed resistent polyethyleen, Uv gestabiliseerd, gekleurd

grijs En gemonteerd met deksel En Ontluchter met een capaciteit van 28,8 liter

PISTOOL: Handmatige spuitkop voor Adblue.

LEVERINGSSLANG: 3 m slang.

POMPEN: 12V 18LPM.

BELANGRIJKBEDRIJFSOPMERKING -

De pomp voorAdblue kan niet leeglopen! De

motor van

pomp zal doorbranden als de tank zonder adblue!

Safety Instructions

WAARSCH

UWING

Lees en lees de instructies zorgvuldig door voordat u de dieselunit gaat

bedienen of installeren.

Neem de volgende veiligheidswaarschuwingen in acht.

Het niet opvolgen van deze waarschuwingen kan ernstig letsel of de dood

tot gevolg hebben.

Waarschuwing! Deze dieselunit is ontworpen en uitsluitend vervaardigd om

te dragen En pomp diesel / g als oline brandstof. Onder Nee

omstandigheden kunnen Het zijn gebruikt voor andere doeleinden.

Waarschuwing! Voordat u het product installeert of gebruikt, de dieseleenheid , alle

operators moeten hebben gelezen en de inhoud van deze gebruiksaanwijzing en alle

andere meegeleverde handleidingen volledig begrijpt , en de veiligheidssticker

gemonteerd naar de Diesel/benzine eenheid .

Waarschuwing! Laat nooit een ongeschoolde persoon naar installeren of

bedienen de Diesel /benzine eenheid.

Waarschuwing! Ervoor zorgen de capaciteit van de voertuig is geschikt voor de

geladen massa van de dieseleenheid. Verwijzen naar de voertuig

gebruikershandleiding voor veilig werkend ladingen,correct zeker punten en

relevante veiligheidsinstructies .

- 4 -

Waarschuwing! Vermijd contact van diesel/benzine met huid en ogen en vermijd het

inademen van dampen of nevelen. Refereren naar de Materiaal Gegevens Veiligheid

laken van jouw Diesel leverancier voor aanbevolen veiligheidsmaatregelen En

elk vereist beschermend apparatuur voor gebruik bij het hanteren. Zorg ervoor dat

alle exploitanten En geassocieerd personeel Zijn

bekend met de wettelijke voorschriften en gedragscodes die van toepassing zijn op

de veilige gebruik, opslag en beschikbaarheid van diesel.

Waarschuwing! Deze tankeenheid moet veilig ingehouden of ti ed omlaag

wanneer wezen vervoerd in een voertuig

Waarschuwing! Dit tankeenheid mag niet worden opgetild wanneer gedeeltelijk of

volledig vol tenzij ondersteund door een gepast kader of pallet.

Waarschuwing! Laat dit apparaat nooit onbeheerd achter tijdens het tappen of vullen.

Waarschuwing! Raadpleeg de exploitant voordat u de tank bij een tankstation vult. voor

de juiste procedure.

Waarschuwing! Bewaar de benzinetankeenheid niet in of naast A onderkomen of garage

bijgevoegd naar een onderkomen.

Waarschuwing! Altijd winkel de diesel/benzine eenheid in Goed geventileerd open

gebieden.

Waarschuwing ! Opslag van diesel /benzine eenheid moeten niet zijn in de nabijheid van

elk verwarming of ontstekingsbronnen.

Waarschuwing! Er mag geen brandbaar afvalmateriaal of restmateriaal in de

container worden gegooid. blijven in of rondom gebieden in welke diesel /benzine is

opgeslagen of gedecanteerd

Waarschuwing! Eventuele morsingen dienen te worden opgeruimd onmiddellijk en de

materialen gebruikt in de opruimen zullen zijn weggooien d van veilig En in

overeenstemming met elk wettelijke voorschriften en gedragscodes die van

toepassing zijn op het veilige gebruik, de opslag en de verwijdering van Diesel/benzine

Waarschuwing! Zorg ervoor dat de elektrische kabel(s) altijd goed vast zitten. in goede

staat voorwaarde en de draad is niet blootgesteld door de plastic coating. Niet toestaan

de leiding naar worden strak geknoopt, verpletterd of geknepen.

- 5 -

WAARSC

HUWING

Bijhetbedienenvandetank u nit zorgvuldig lezen ennemen opmerking

vandevolgende veiligheidswaarschuwingen.

Theremay zijn restolie inde tank dienietkan opgepompt.

Het niet naleven van deze waarschuwingen kan leiden tot: in serieus blessure

of de dood

Waarschuwing! De tank is alleen geschikt voor benzine En diesel.

Waarschuwing! Wanneer operationeel , de diesel /benzine eenheid nodig

hebben naar verbinden met A 12V batterij. Waarschuwing! De benzinetank mag

niet binnenshuis of buitenshuis worden gebruikt. in bijgevoegd ruimtes

Waarschuwing ! wanneer gevuld met benzine , alstublieft draai uit de schakelaar voor

verbinden met de elektrische .

Operation and Installation

VOORBEREIDEN DE OVERDRACHT EENHEID VOOR WERKING;

Voor transportdoeleinden sommige overdrachtseenheden zal worden geleverd met

de De -leveringsslang en het automatisch afsluitpistool losgekoppeld van de

pomp.Voordat u probeert pomp elk Diesel ervoor zorgen Dat de levering slang

is veilig gemonteerd naar de pomp stopcontact, en dat de Automatische Afsluiten

geweer (met draaibaar)is gemonteerd naar de ander einde van de levering

slang.

VERBINDEN MET EEN STROOM LEVERING:

Alle benzine-overdrachtsunits zijn uitgerust met gelijkstroom-elektromotoren Dat Zijn

geleverd met alligator klemmen Dat kan zijn aangesloten direct naar een 12 volt

gelijkstroom batterij.Verbinden de Rood alligator klem naar de positieve pool en de

zwarte alligator clip naar het negatieve terminal,Een andere draad is aarding prima.Als

de pomp draait achteruit, verwissel eenvoudig de

klemmen op de batterij.als je van

plan zijn om verleng de kabel of toevoegen A stekker , maken Zeker Het is van

voldoende capaciteit 7 Ampère

VULLING DE DIESEL EENHEID;

- 6 -

Ervoor zorgen Dat de tank is ondersteund op een zelfs basis die in staat is van het

nemen de gewicht. Nee Speciaal apparatuur is vereist naa r f ill de tank, Echter

wanneer de deksel heeft geweest VERWIJDERD van de tank , neem zorg niet

naar introduceren cont aminanten naar binnen de tank via de vulmiddel nek , En

ervoor zorgen Dat de deksel is bewaard vrij van verontreinigend deeltjes terwijl

vullen.

OVERDRAGEN DIESEL:

De pomp zal behoefte naar prime zelf bij de eerste t gebruik. Draai de pomp op En

deprimeren de trekker naar toestaan lucht naar bloeden van de slangen, na A kort

tijd , de pomp zullen hebben geprepareerd En levering zullen beginnen.Wij

aanbevelen voor dit Eerst voorbereiden Dat de deksel is VERWIJDERD van de

tank En de een sproeier is geregisseerd rug naar binnen de tank terwijl pompen

naar voorkomen morsen of verlies van diesel; met dit klaar , de eenheid is nu klaar

naar opereren.

Naar afgeven de pomp moeten zijn draaide op En de sproeiers trekker depressief,

mondstuk functies een automaat afsluiting die werkt wanneer vloeistof contacten

de buitenste mondstuk. Zodra de auto dicht uit werkt draaien van de pomp binnen 2

of 3 notulen Dus als niet naar toestaan de motor naar loop voor langer dan zijn

gespecificeerd plicht cyclus.

Maintenance

De pompen hebben is ontworpen en gebouwd naar vereisen minimaal onderhoud

Echter , Het is nog steeds belangrijk dat je Altijd verwijder de pomp van de

stroombron voor

elk inspectie

De Vanes in de hoofd van de pomp zal slijten over tijd En vereisen vervanging.Om te

verlengen de leven van de Vanes,zorg ervoor Dat de filters Zijn bewaard schoon En

de tank vrij van verontreinigingen.Als A verminderd stroom tarief is merkbaar , of A

gekrijs geluid is gehoord

van de pomp,vuil of brokstukken kunnen hebben ingevoerd de pompen En

vereisen onmiddellijk schoonmaak voor onderdelen Zijn permanent beschadigd.

- 7 -

Periodiek rekening de zuigkracht voet filter naar ervoor zorgen Dat Het is

schoon En vrij van puin s.Dit zou moeten zijn klaar als er is A merkbare afname in

diesel l-stroom tarief.Er is ook een grof scherm gaas bij de in links  van de Auto

afsluiting geweer en het kan zijn gecontroleerd door verwijderen de gu n van de

draaibaar.

Trouble shoot

PROBLEEM SCHIETEN GIDS

Probleem

Oplossing

Pomp doet niet bedienen

Zorg ervoor dat de batterijdraden op de batterij zijn aangesloten

correct.Rood Klem naar + ve

Rekening Zekering ( 25 A) onder kunststof pomp schakelaar

omslag is intact.

Testen en repareren als

pomp doet niet bedienen

·Pomp verwijderen einde deksel, stroom aansluiten naar Wit

&Zwart

draden naar test

·Als de motor nog steeds niet start, bedienen, verwijderen 3x hoofd

omslag bouten & controleer op roest of verstopping, niet over

aanspannen de schroeven bij het vervangen van de afdekking als dit

zal jam de rotor tegen de afdekken en ook voorkomen dat de

elektrische motor van draaien En blazen op de samensmelten.

Pompbedrading

Oververhitting

Dit kan gebeuren als de pomp is bediend in bypass-modus voor

niet langer dan 3 minuten of als laag spanning/ampère. Zorg

ervoor Dat pomp is niet links rennen voor langer dan 3 minuten

zonder

het indrukken van de Transfer Gun-trekker.De bedrading

weefgetouw is geweest

verlengd met draad van onvoldoende dikte. 25A draad is vereist en

een bijpassende connector

Pomp maakt A

piepen/krabben geluid

tijdens het hardlopen

Dit kan worden veroorzaakt door vuil of brokstukken

binnenkomen de pomp En verstrikt raken in de werkende delen.

Verwijderen de einde omslag van de pomp door eerst los te

draaien de drie Stopcontact Hoofd schroeven en het optillen van

de dekking.Schoon de imp of vinnen zorgen voor Jij verwijder alle

vastzittende vuildeeltjes tussen de eindigt van de

schoepen en de waaierbehuizing.Do niet te strakke tien

hoofd schroeven wanneer opnieuw in elkaar zetten.

- 8 -

Pomp stallen wanneer

Overdrachtspistool trekker

is vrijgegeven en pomp is

rennen

·De terugslagklep in de stopcontact van de pomp kunnen zijn

vastgelopen.Verwijder de stopcontact slang van de

pomp.Bedienen

de witte plastic klep zit erin de uitlaat haven van de pomp handmatig ll y

(door te duwen Het in En uit), naar ervoor zorgen het beweegt

vrij.

Testen en repareren als

Pompen draaien maar

laag

of nul stroom van

mondstuk

·Verwijder het pistool van slang & opnieuw testen, uitvoeren de

slang naar binnen de tank vulhals tijdens het controleren

·Als er stroming is verbetert,controleer gat in de einde van de

mondstuk voor verstopping

Vervang pistool als vereist

Pomp draait maar doet

niet

pomp

Rekening rode krokodillenklem gemonteerd op positief

terminal,zwart k naar negatief.Als het is het fout manier rondom de

pomp loopt

achteruit

Controleer of de zuigslang en de voet filter Zijn ondergedompeld in

diesel.De zuigslang mag zijn gebogen omhoog uit van de

diesel.

·Als pomp is merk nieuw of heeft niet geweest gebruikt in A lang

periode van tijd om het automatische pistool los te draaien slang

En neerzetten hoe e in vuller  nek om de pomp te vullen

- 9 -

FCC Informatie:

VOORZICHTIGHEID: Wijzigingen of aanpassingen die niet uitdrukkelijk

zijn goedgekeurd door de feest verantwoordelijk voor de naleving kan de

bevoegdheid van de gebruiker om Bedien de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC Regels.Operatie is

onderworpen aan de de volgende twee voorwaarden:

1)Dit product kan veroorzaken schadelijk interferentie .

2) Dit product moet alle interferentie ontvangen , inclusief inmenging die kan

ongewenste effecten veroorzaken werking .

WAARSCHUWING: Wijzigingen of wijzigingen aan deze product niet uitdrukkelijk

goedgekeurd door de partij. Verantwoordelijk voor naleving kan de

gebruikersrechten ongeldig verklaren bevoegdheid om bedienen de product.

Opmerking: Dit product heeft getest en in overeenstemming bevonden met de

limieten voor A Klas B digitaal apparaat overeenkomstig Deel 15 van de FC C

Regels . Deze limieten zijn ontworpen om voorzien redelijk bescherming tegen

schadelijk interferentie in een woonwijk

installatie.

Dit product genereert, gebruikt En kan uitstralen radiofrequentie energie,en

als niet geïnstalleerd En gebruikt in in overeenstemming met de instructies ,

het kunnen oorzaak schadelijk

interferentie naar radio communicatie.Er is echter is Nee garantie Dat

interferentie zal niet voorkomen in A bijzonder installatie.Als dit s product doet

oorzaak schadelijk verstoring van de radio- of televisieontvangst, die kan zijn

bepaald door de product aan en uit, de gebruiker wordt aangemoedigd naar

poging naar juist de

interferentie door een of meer van de volgende maatregelen.

·Heroriënteren of verhuizen de ontvangen antenne.

·Verhoog de afstand tussen de product En ontvanger.

· Sluit de product naar een stopcontact op A circuit verschillend van Dat

naar welke de ontvanger is verbonden d.

·Raadpleeg de dealer of een ervaren radio/ tv technicus voor bijstand.

- 10 -

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese Richtlijn

2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft

aan dat het product in de Europese Unie gescheiden

afvalinzameling vereist. Dit geldt voor het product en alle

accessoires die met dit symbool zijn gemarkeerd. Producten die als

zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden

weggegooid, maar moeten naar een afvalinzamelpunt worden gebracht.

inzamelpunt voor het recyclen van elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plaats, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

BÄRBAR DIESEL & DEF TANK

MODELL: YDIES400L-12F

Teknisk support och e-garanticertifikat

www.vevor.com/support

- 1 -

MODELL: YDIES400L-12F

Foto för referens

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant

innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår

användarmanual. Utseendet på produkten är beroende av den produkt du

fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns

någon teknik eller mjukvaruuppdateringar på vår produkt.

PORTABLE

DIESEL&DEF TANK

- 2 -

VARNING: Läs noga och förstå all MONTERING OCH

ANVÄNDARINSTRUKTIONER före användning. Misslyckas att följa de

säkerhetsregler och andra grundläggande säkerhetsåtgärder kan leda till

allvarlig personskada.

ALLMÄN:

Alla överföra enheter komma standard med en Auto avstängningspistol och alla

pumps särdrag a tull cykel för 30 minuter av kontinuerlig dispensering, alla pu

mps också innehålla en

inre gå förbi att tillåter för de pump till oper åt för upp till a maximal av tre

minuter när de fyllning munstycke stängs av utan skadligt de pump eller

motor.

SPECIFIKATIONER:

A：370L DIESELTANK

DENNA TANK ÄR DESIGNET FÖR ENDAST DIESEL KAN INTE ANVÄNDAS

GA SOLINE!

Gjord från inverkan resistent polyeten, UV stabiliserats, färgad grå och

inpassad med lock och paus med 98 gallon kapacitet.

PISTON: Avtryckarpåfyllningsmunstycke med automatisk avstängning och

slangsväng.

LEVERANSSLANG: 4m Diesel

Leverans medföljer.

PUMPS:

Driva

Produktion

Volt

Öppna

Flöde

Motortjänst

Cykel

Inre

Gå

förbi

Nätsladd

Motor

Hastighet

140W

12V DC

40 l/min

30 minuter

4m med

alligatorklämmor

2 6 00

rpm

VIKTIG DRIFT OBS-Den intern bypass monterad i alla diesel pump

modeller är utformad till skydda de pump sid och motor från skada när de

utlösare är avstängd för en tid nr köra om de 2-3 minuter.

Detta är tillräckligt tid för operatör till växla av pump eller återuppta

pumpning.

När munstycke är av och den pump är löpning , den pump tryck ökar och det

elektriska motorbelastning ökar med att använda mer driva (ampere) , som i

- 3 -

tur och ordning gen värderar mer värme inuti både pump och motor, riskerar

ökat slitage eller möjligen , om de pump är inte bytt av.

B: 30 SKRIVTANK

Gjord från inverkan resistent polyeten, Uv stabiliserats, färgad grå och

inpassad med lock och Ventilator med kapacitet på 28,8 L

PISTON: Manuellt munstycke för Adblue.

LEVERANSSLANG: 3 m slang.

PUMPAR: 12V 18LPM.

VIKTIGDRIFTANMÄRKNING-

Pumpen p för Adblue kan inte bli torr! Motorn av

pumpen

brinner om de tank utan adblue!

Safety Instructions

VARNING

Innan du försöker använda eller installera dieselenheten läs noggrant och

notera följande säkerhetsvarningar.

Underlåtenhet att följa dessa varningar kan leda till allvarliga skador eller

dödsfall.

Varning! Denna dieselenhet är designad och tillverkad enbart för att bära

och pump diesel / g som olin bränsle. Under inga omständigheter maj det

vara används för något annat syften.

Varning! Innan du installerar eller använder dieselenheten , alla operatörerna måste ha

läst och till fullo förstå innehållet i denna bruksanvisning samt alla andra medföljande

manualer, och säkerhetsdekalen inpassad till de Diesel/bensin enhet .

Varning! Tillåt aldrig en otillräcklig utbildad person till installera eller fungera de

Diesel /bensin enhet.

Varning! Säkerställa de kapacitet av de fordon är lämplig för de jag odlade massa

av dieselenheten . Referera till de fordon bruksanvisning för säkerhet arbetssätt

laddar, korrekt säkra poäng och relevanta säkerhetsinstruktioner .

Varning! Undvik diesel/bensinkontakt med hud och ögon och undvik att andas in ångor

eller dimma. Hänvisa till de Material Data Säkerhet ark från du är Diesel leverantör

för rekommenderade säkerhetsåtgärder och en ny nödvändig skyddande utrustning

för användning vid hantering. Se till att alla operatörer och tillhörande personal är

- 4 -

bekant med de rättsliga föreskrifter och uppförandekoder som gäller för sa fe

användning, förvaring och disponera l av diesel.

Varning! Denna tankenhet bör vara säkert återhållsam eller ti ed ner när varelse

transporteras i ett fordon

Varning! Detta tankenhet bör inte lyftas när delvis eller helt full om inte stöds av en

lämplig ram eller lastpall.

Varning! Denna enhet bör aldrig lämnas obevakad när den dispenseras eller fylls på.

Varning! Innan du försöker fylla tanken på en bensinstation, rådfråga operatören för rätt

procedur.

Varning! Förvara inte bensintankenheten inuti eller bredvid a bostad eller garage bunden

till a bostad.

Varning! Alltid lagra de diesel/bensin enhet i väl ventilerad öppna områden.

War ning! Förvaring av diesel /bensin enhet måste inte vara i närhet till några

uppvärmning o r antändningskällor.

Varning! Inget brännbart avfall eller rester får tillåtas förbli i eller runt områden i som

diesel /bensin är lagras eller dekanteras

Varning! Eventuellt spill ska saneras omedelbart och material begagnad i de

rengöring skall vara avyttra d av säkert och i överensstämmelse med några

rättsliga föreskrifter och uppförandekoder som gäller för säker användning, förvaring och

kassering av Diesel/bensin

Varning! Se till att den eller de elektriska ledningarna alltid finns i gott skick och den tråd

är inte exponeras genom plastbeläggningen. Tillåt inte de leda till bli tätt knuten, krossad

eller klämd.

VARNING

Viddrift avtanken u nitnoggrantläsaoch ta notera avföljande

säkerhetsvarningar.

Detkanske vara kvarvarandeolja i tankensom intekanvara pumpas ut.

Underlåtenhet att följa dessa varningar kan bli följden i allvarlig skada eller de

ath

- 5 -

Varning! Tanken är endast lämplig för bensin och diesel.

Varning! När drift , de diesel /bensin enhet behöver s till ansluta med a 12V

batteri. Varning! Kan inte använda bensintanken inomhus eller i e nsluten mellanslag

Varning ! när fylld med bensin , snälla sväng av de växla före ansluta ing med det

elektriska .

Operation and Installation

FÖRBEREDELSER DE ÖVERFÖRA ENHET FÖR DRIFT;

För transportändamål vissa överföringsenheter kommer att tillhandahållas med

Delivery- slangen och automatisk avstängningspistol bortkopplad från pu mp.Innan

du försöker pump några Diesel säkerställa att de leverera y slang är säkert

inpassad till de pumps uttag, och att den automatiska Avstängning pistol (med

vridbar) är inpassad till de annat eh avsluta av de leverans slang.

ANSLUTA TILL A DRIVA FÖRSE:

Alla bensinöverföringsenheter är utrustade med likströmsmotorer att är levereras

med alligator clips att burk vara ansluten direkt till en 12 volt DC batteri.Anslut de

Röd alligator klämma till pluspolen och den svarta alligatorklämman ip till det

negativa terminal, en annan tråden är jordad bra. Om pumpen går baklänges, byt bara

ut den clips på batteri.om dig har för avsikt att förlänga kabel eller tillägga a plugga

, göra säker det är av tillräcklig kapacitet 7Amp

FYLLNING DE DIESEL ENHET;

Säkerställa att de tank är stöds på en även bas som är kapabel av att ta de vikt.

Inga Särskild utrustning är nödvändig ti l l f sjuk de tank, hur som helst när de lock

har varit tas bort från de tank , ta vård inte till införa föroreningar till de tank via

de fyllmedel hals , och säkerställa att de lock är hålls gratis av kontaminerande

partiklar medan flling.

ÖVERFÖRING DIESEL:

De pumpen kommer behov till främsta sig vid första t använda. Sväng de pump på

och sänka de utlösare till tillåta luft till blöda från de slangar, efter a kort tid , de

pump vilja ha grundad och leverans vilja börja.Vi rekommendera för detta första p

rimning att de lock är tas bort från de tank och de n munstycke är regisserad

- 6 -

tillbaka till de tank medan pumpning till undvika spill eller förlust av diesel; med

detta gjort , de enhet är nu redo till fungera.

Till fördela de pump måste vara vände på en d de munstycken utlösare deprimerad,

den

munstycke drag en automatisk ic avstängning som fungerar när vätska kontakter

de yttre munstycket. När bil stänga av fungerar tur av pumpa inuti 2 eller 3 minuter

så som inte till tillåta de motor till sikt för längre än dess specificeras tull cykel.

Maintenance

De pumps ha designats en d inbyggd till kräver minimalt underhåll dock jag t är

fortfarande viktigt att du Alltid ta bort pump från strömkälla före

några inspektion

Vanes i huvud av pumpen kommer att slitas över tid och behöva utbyte.Att förlänga

de liv av skövlarna, se till att de filter är hålls rena och de tank gratis av

föroreningar.Om a nedsatt flöde hastighet är noti ceable, eller a skrikande ljud är

hört

från de pump, smuts eller d ebris maj ha in de pumps och behöva omedelbar

rengöring före delar är permanent skadad.Periodiskt kontrollera de sugning fot

filtrera till säkerställa att det är rena och gratis av skräp i detta skall vara gjort om

det finns är a märkbar minskning i diese l flöde rate.Där är också en grov skärm

maska på de i le f t av Bil avstängning pistol och det kan det vara kontrollerade av

ta bort de gu n från de snurra.

Trouble shoot

PROBLEM SKYTTE GUIDE

Problem

Lösning

Det gör pumpen inte

fungera

Se till att batterikablarna är anslutna till batteriet ordentligt.Rött

Klämma till + ve

Kontrollera Säkring ( 25 A) under plastpump växla täcka är

intakt.

- 7 -

För att testa & reparera

om Pu mp inte fungera

·Ta bort pumpen avsluta lock, anslut ström till Vit &Svart

ledningar till testa

·Om motorn fortfarande inte gör det använda, ta bort 3x huvud täcka

bultar & kontrollera om det finns rost eller hinder, gör det inte över

spänna de skruvar vid byte av locket som detta kommer sylt rotorn

mot t de täcka och även förhindra den elektriska motor från vändning

och blåser i säkring.

Pumpledningar

Överhettning

Detta kan hända när pumpen är opererades i bypass-läge för

inte längre än 3 minuter eller jag f låg spänning/ampere. Se till att

pump är inte kvar springer för längre än 3 minuter utan

tryckande Transfer Gun avtryckare . Ledningarna vävstol har varit

förlängd med tråd med otillräcklig tjocklek.25A tråd är nödvändig och

en matchning kontakt

Pump gör a

gnisslande/skrapa ljud

när du springer

Detta kan orsakas av smuts eller d ebris går in de pump och att

fastna i de arbetande delarna. Ta bort de avsluta täcka av pumpen

genom att först skruva loss de tre Soc ket Huvud skruvar och lyfter

av lock. Rengör de imp eller vanes säkerställa du ta bort eventuella

smutspartiklar som fastnat mellan de slutar av de

skovlar och impellerhus .Do inte övertight tio huvud skruvar

när återmontering.

Pump stannar när

Transfer Gun utlösare är

släpps och pumpar är

spring

·Backventilen i n de utlopp av de pump maj vara

har fastnat. Ta bort utlopp slang från de pump.Drift

den vita plastventilen är i uttaget hamn av de pump manu lly (genom

att trycka det i och ut), till säkerställa e den rör sig fritt.

För att testa & reparera

om de

Pumpar går men låg

eller noll flöde från

munstycke

·Ta bort pistolen från slang & omtest, kör de h ose till de tank

påfyllningshals vid kontroll

·Om flöde förbättras, kontrollera hålet i de avsluta av de

munstycke för blockering

Byt ut pistolen som nödvändig

- 8 -

Pumpen går men gör inte

pump

Kontrollera röd alligatorklämma monterad på positiv terminal, svart k

till negativ. Om det är fel sätt runt de pump springer

bakåt

Kontrollera att sugslangen och foten filtrera är nedsänkt i diesel.The

sugslang kan vara böjd upp du t av de diesel.

·Om pump är varumärke ny eller ha s inte varit begagnad i a lång

period av tid skruva loss automatpistol från slang och sätta hos e i

f i ller hals för att fylla pumpen

- 9 -

FCC Information:

FÖRSIKTIGHET: Ändringar eller modifieringar är inte uttryckligen

godkända av part ansvarig för efterlevnad kan ogiltigförklara användarens

behörighet att använda utrustningen!

Denna enhet överensstämmer med Del 15 av FCC Regler. Drift är föremål för

följande två villkor:

1) Detta produkt kan orsaka skadlig störning .

2) Denna produkt måste acceptera alla interferens fått , inklusive störa det kan

orsaka oönskade o peration.

VARNING: Ändringar eller ändringar av detta produkt inte uttryckligen godkänd

av partiet. Ansvarig för efterlevnad kan ogiltigförklara användarens befogenhet

att fungera de produkt.

Notera: Detta produkt har testats och befunnits uppfylla gränserna för a Cl ass B

digital enhet enligt Del 15 av FC C Regler . Dessa gränser är utformad för att

förse rimlig skydd mot skadlig interferens i ett bostadshus

installation.

Detta produkt genererar, använder och burk utstråla radiofrekvens energi

och om inte installerat och begagnad i i enlighet med instruera joner,it maj

orsaka skadlig

interferens till radio kommunikation. Däremot är n o garanti att

störning kommer inte inträffa i a särskild installation.Om detta produkt gör

orsaka skadlig störningar på radio- eller tv-mottagning, vilket kan vara

bestämd genom att vrida på produkt av och på, den användare uppmuntras till

försök till rätta de

störning av en eller flera av följande åtgärder.

· Omorientera eller förflytta de mottagande antenn.

·Öka avstånd mellan produkt t och mottagare.

·Anslut produkt till ett uttag på a krets olik från att till som de mottagaren är

ansluta d.

·Konsultera återförsäljaren eller en erfaren radio/ TV tekniker för bistånd.

- 10 -

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska

direktivet 2012/19/EU. Symbolen som visar en soptunna korsad

anger att produkten kräver separat sophämtning i EU. Detta gäller

för produkten och alla tillbehör märkta med denna symbol. Produkter

märkta som sådana får inte slängas tillsammans med vanligt

hushållsavfall utan ska lämnas till en insamlingsställe för återvinning av

elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Teknisk support och e-garanticertifikat

Vevor YDIES400L-12F Portable Diesel Tank Pump and Hose for Efficient Fuel Storage and Dispensing

Product's Documents

User Manual

Specifications

Vevor YDIES400L-12F Questions and Answers
