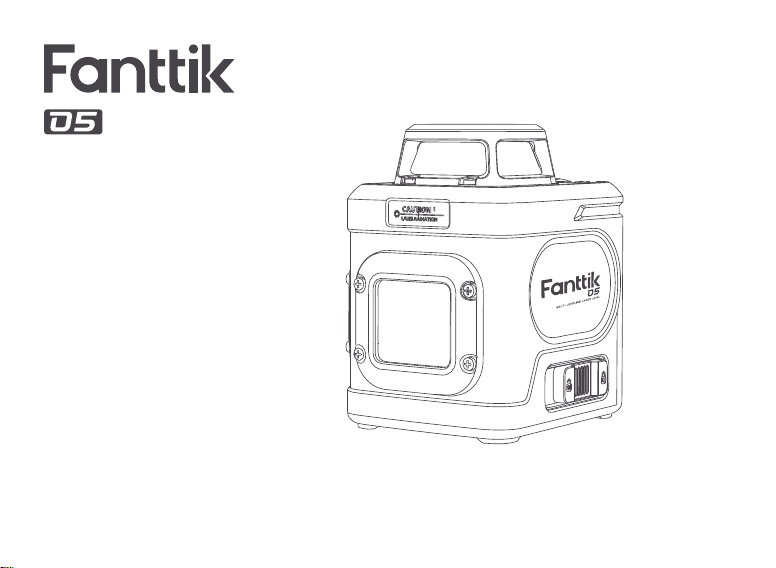

User Manual
Please read these instructions before operating the product
Bien lire ces instructions avant d’utiliser le produit
Lea estas instrucciones antes de utilizar el producto
Laser Level
English
Français
Español
Warranty
01~14
45
15~29
30~44
Index
Figure A Figure B
Figure C
Figure E
Locked
Unlock
1
3
2
6
10 11 12
7 8 9
Figure F
Figure D
4
5
Contents
1.Safety Warning
2.Package Content
3.Product Overview
4.Operation and Function
5.Specifications
6.Troubleshooting
02
08
09
10
12
13
- 01 -
1. Safety Warning
Definitions: Safety Guidelines
The definitions below describe the level of severity for each signal word. Please read the manual and
pay attention to these symbols.
DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death
or serious injury.
WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in
death or serious injury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor
or moderate injury.
WARNING: Read and understand all instructions. Failure to follow the warnings and
instructions may result in electric shock,fire and/or serious injury.
NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in
property damage.
- 02 -
SAVE THESE INSTRUCTIONS
The label on your tool may include the following symbols.
Warning Labels
For your convenience and safety, the following labels are on your laser.
WARNING: Laser Radiation Exposure. Do not disassemble or modify the laser level. There are
no user serviceable parts inside. Serious eye injury could result.
WARNING: Hazardous Radiation. Use of controls or adjustments or performance of procedures
other than those specified herein may result in hazardous radiation exposure.
V
mW
nm
2
volts
milliwatts
laser warning symbol
wavelength in nanometers
Class 2 Laser
WARNING: To reduce the risk of injury, user must read instruction manual.
WARNING: LASER RADIATION. DO NOT STARE INTO BEAM. Class 2 Laser Product
- 03 -
•
•
•
•
•
•
•
•
•
Do not operate the laser in explosive atmospheres, such as in the presence of flammable liquids,
gases, or dust. Power tools create sparks which may ignite the dust or fumes.
Store idle laser out of reach of children and other untrained persons. Lasers are dangerous in the
hands of untrained users.
Do not use tool if switch does not turn it on or off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
Do not use optical tools such as a telescope or transit to view the laser beam. Serious eye injury
could result.
Do not place the laser in a position which may cause anyone to intentionally or unintentionally
stare into the laser beam. Serious eye injury could result.
Do not position the laser near a reflective surface which may reflect the laser beam toward
anyone’s eyes. Serious eye injury could result.
Turn the laser off when it is not in use. Leaving the laser on increases the risk of staring into the
laser beam.
Do not modify the laser in any way. Modifying the tool may result in hazardous laser radiation
exposure.
Do not operate the laser around children or allow children to operate the laser. Serious eye injury
may result.
•
•
WARNING:Read and understand all instructions. Failure to follow all instructions listed below
may result in electric shock, fire and/ or serious personal injury.
Work Area
•
•
•
Do not remove or deface warning labels. If labels are removed user or others may inadvertently
expose themselves to radiation.
Position the laser securely on a level surface. Damage to the laser or serious injury could result if
the laser falls
Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents.
Do not operate laser tools in explosive atmospheres, such as in the presence of flammable
liquids, gases, or dust.
Keep children and bystanders away while operating a laser tool.Distractions can cause you to
lose control.
Personal Safety
•
•
•
Tool Use and Care
•
•
•
Stay alert, watch what you are doing and use common sense when operating a laser tool. Do not
use tool while tired or under the influence of drugs, alcohol, or medication. A moment of inatten-
tion while operating power tools may result in serious personal injury.
Do not overreach. Keep proper footing and balance at all times. Proper footing and balance
enables better control of the tool in unexpected situations.
Use safety equipment. Always wear eye protection. Dust mask, non-skid safety shoes, hard hat, or
hearing protection may be required for appropriate conditions.
Do not use tool if switch does not turn it on or off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
Store idle tools out of reach of children and other untrained persons. Tools are dangerous in the
hands of untrained users.
Use only accessories that are recommended by the manufacturer for your model. Accessories that
may be suitable for one tool, may become hazardous when used on another tool.
Service
•
•
Tool service must be performed only by qualified repair personnel. Service or maintenance
performed by unqualified personnel could result in a risk of injury.
When servicing a tool, use only identical replacement parts. Follow instructions in the Mainte-
nance section of this manual. Use of unauthorized parts or failure to follow Maintenance
Instructions may create a risk of electric shock or injury.
- 04 -
•
•
•
•
•
•
•
•
•
Do not operate the laser in explosive atmospheres, such as in the presence of flammable liquids,
gases, or dust. Power tools create sparks which may ignite the dust or fumes.
Store idle laser out of reach of children and other untrained persons. Lasers are dangerous in the
hands of untrained users.
Do not use tool if switch does not turn it on or off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
Do not use optical tools such as a telescope or transit to view the laser beam. Serious eye injury
could result.
Do not place the laser in a position which may cause anyone to intentionally or unintentionally
stare into the laser beam. Serious eye injury could result.
Do not position the laser near a reflective surface which may reflect the laser beam toward
anyone’s eyes. Serious eye injury could result.
Turn the laser off when it is not in use. Leaving the laser on increases the risk of staring into the
laser beam.
Do not modify the laser in any way. Modifying the tool may result in hazardous laser radiation
exposure.
Do not operate the laser around children or allow children to operate the laser. Serious eye injury
may result.
•
•
WARNING:Read and understand all instructions. Failure to follow all instructions listed below
may result in electric shock, fire and/ or serious personal injury.
Work Area
•
•
•
Do not remove or deface warning labels. If labels are removed user or others may inadvertently
expose themselves to radiation.
Position the laser securely on a level surface. Damage to the laser or serious injury could result if
the laser falls
Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents.
Do not operate laser tools in explosive atmospheres, such as in the presence of flammable
liquids, gases, or dust.
Keep children and bystanders away while operating a laser tool.Distractions can cause you to
lose control.
Personal Safety
•
•
•
Tool Use and Care
•
•
•
Stay alert, watch what you are doing and use common sense when operating a laser tool. Do not
use tool while tired or under the influence of drugs, alcohol, or medication. A moment of inatten-
tion while operating power tools may result in serious personal injury.
Do not overreach. Keep proper footing and balance at all times. Proper footing and balance
enables better control of the tool in unexpected situations.
Use safety equipment. Always wear eye protection. Dust mask, non-skid safety shoes, hard hat, or
hearing protection may be required for appropriate conditions.
Do not use tool if switch does not turn it on or off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
Store idle tools out of reach of children and other untrained persons. Tools are dangerous in the
hands of untrained users.
Use only accessories that are recommended by the manufacturer for your model. Accessories that
may be suitable for one tool, may become hazardous when used on another tool.
Service
•
•
Tool service must be performed only by qualified repair personnel. Service or maintenance
performed by unqualified personnel could result in a risk of injury.
When servicing a tool, use only identical replacement parts. Follow instructions in the Mainte-
nance section of this manual. Use of unauthorized parts or failure to follow Maintenance
Instructions may create a risk of electric shock or injury.
- 05 -
•
•
•
•
•
•
•
•
•
Do not operate the laser in explosive atmospheres, such as in the presence of flammable liquids,
gases, or dust. Power tools create sparks which may ignite the dust or fumes.
Store idle laser out of reach of children and other untrained persons. Lasers are dangerous in the
hands of untrained users.
Do not use tool if switch does not turn it on or off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
Do not use optical tools such as a telescope or transit to view the laser beam. Serious eye injury
could result.
Do not place the laser in a position which may cause anyone to intentionally or unintentionally
stare into the laser beam. Serious eye injury could result.
Do not position the laser near a reflective surface which may reflect the laser beam toward
anyone’s eyes. Serious eye injury could result.
Turn the laser off when it is not in use. Leaving the laser on increases the risk of staring into the
laser beam.
Do not modify the laser in any way. Modifying the tool may result in hazardous laser radiation
exposure.
Do not operate the laser around children or allow children to operate the laser. Serious eye injury
may result.
•
•
WARNING:Read and understand all instructions. Failure to follow all instructions listed below
may result in electric shock, fire and/ or serious personal injury.
Work Area
•
•
•
Do not remove or deface warning labels. If labels are removed user or others may inadvertently
expose themselves to radiation.
Position the laser securely on a level surface. Damage to the laser or serious injury could result if
the laser falls
Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents.
Do not operate laser tools in explosive atmospheres, such as in the presence of flammable
liquids, gases, or dust.
Keep children and bystanders away while operating a laser tool.Distractions can cause you to
lose control.
Personal Safety
•
•
•
Tool Use and Care
•
•
•
Stay alert, watch what you are doing and use common sense when operating a laser tool. Do not
use tool while tired or under the influence of drugs, alcohol, or medication. A moment of inatten-
tion while operating power tools may result in serious personal injury.
Do not overreach. Keep proper footing and balance at all times. Proper footing and balance
enables better control of the tool in unexpected situations.
Use safety equipment. Always wear eye protection. Dust mask, non-skid safety shoes, hard hat, or
hearing protection may be required for appropriate conditions.
Do not use tool if switch does not turn it on or off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
Store idle tools out of reach of children and other untrained persons. Tools are dangerous in the
hands of untrained users.
Use only accessories that are recommended by the manufacturer for your model. Accessories that
may be suitable for one tool, may become hazardous when used on another tool.
Service
•
•
Tool service must be performed only by qualified repair personnel. Service or maintenance
performed by unqualified personnel could result in a risk of injury.
When servicing a tool, use only identical replacement parts. Follow instructions in the Mainte-
nance section of this manual. Use of unauthorized parts or failure to follow Maintenance
Instructions may create a risk of electric shock or injury.
- 06 -
•
•
•
•
•
•
•
•
•
Do not operate the laser in explosive atmospheres, such as in the presence of flammable liquids,
gases, or dust. Power tools create sparks which may ignite the dust or fumes.
Store idle laser out of reach of children and other untrained persons. Lasers are dangerous in the
hands of untrained users.
Do not use tool if switch does not turn it on or off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
Do not use optical tools such as a telescope or transit to view the laser beam. Serious eye injury
could result.
Do not place the laser in a position which may cause anyone to intentionally or unintentionally
stare into the laser beam. Serious eye injury could result.
Do not position the laser near a reflective surface which may reflect the laser beam toward
anyone’s eyes. Serious eye injury could result.
Turn the laser off when it is not in use. Leaving the laser on increases the risk of staring into the
laser beam.
Do not modify the laser in any way. Modifying the tool may result in hazardous laser radiation
exposure.
Do not operate the laser around children or allow children to operate the laser. Serious eye injury
may result.
•
•
WARNING:Read and understand all instructions. Failure to follow all instructions listed below
may result in electric shock, fire and/ or serious personal injury.
Work Area
•
•
•
Do not remove or deface warning labels. If labels are removed user or others may inadvertently
expose themselves to radiation.
Position the laser securely on a level surface. Damage to the laser or serious injury could result if
the laser falls
Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents.
Do not operate laser tools in explosive atmospheres, such as in the presence of flammable
liquids, gases, or dust.
Keep children and bystanders away while operating a laser tool.Distractions can cause you to
lose control.
Personal Safety
•
•
•
Tool Use and Care
•
•
•
Stay alert, watch what you are doing and use common sense when operating a laser tool. Do not
use tool while tired or under the influence of drugs, alcohol, or medication. A moment of inatten-
tion while operating power tools may result in serious personal injury.
Do not overreach. Keep proper footing and balance at all times. Proper footing and balance
enables better control of the tool in unexpected situations.
Use safety equipment. Always wear eye protection. Dust mask, non-skid safety shoes, hard hat, or
hearing protection may be required for appropriate conditions.
Do not use tool if switch does not turn it on or off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
Store idle tools out of reach of children and other untrained persons. Tools are dangerous in the
hands of untrained users.
Use only accessories that are recommended by the manufacturer for your model. Accessories that
may be suitable for one tool, may become hazardous when used on another tool.
Service
•
•
Tool service must be performed only by qualified repair personnel. Service or maintenance
performed by unqualified personnel could result in a risk of injury.
When servicing a tool, use only identical replacement parts. Follow instructions in the Mainte-
nance section of this manual. Use of unauthorized parts or failure to follow Maintenance
Instructions may create a risk of electric shock or injury.
- 07 -
2.Package Content
D5 Laser level x 1
- 08 -
USB cable x 1
Manual
Use Manual x 1
“L” Bracket x 1
Drawstring Bag x 1
3.Product Overview
WARNING:
Never modify the tool or any part of it. Damage to the laser or personal injury could result.
- 09 -
1 - Horizontal Laser outlet
2 - Vertical Laser outlet
3 - Pendulum Lock
4 - Charging Port
Ǥȯ}īðĨďÌ}ìīÐÌťĴĴðĊæȧǠȥǣȶȭǡǟȨ
6 – Remaining Energy Indicator
7 – H Plane Indicator
8 – V Plane Indicator
9 – Pulse Indicator
Ǡǟȯ>ĨăĊÐwœðĴÆì
ǠǠȭĨăĊÐwœðĴÆì
ǠǡȯqďœÐīȥqķăĮÐwœðĴÆì
6
10 11 12
7 8 9
1
3
2
4
5
4.Operation and Function
Part function brief/guide(See figure A)
-
With the laser off (initially, Pendulum lock(3) on locked position), place it on a flat level surface.
Two ways to turn the laser on/off,
•
•
Two working mode- Manual and Self-leveling(See Figure B )
Pendulum lock(3) has two position – Locked/Unlock
Locked position:
The laser beam is fixed , rotate the unit to get any angle beam you expected.(see figure D)
Unlock position:
The lasers are designed to self-level. If the laser has been tilted so much that it cannot self-level
( > 3° ), the laser beam will flash every 0.5s. THE LASER IS NOT LEVEL (OR PLUMB) AND
SHOULD NOT BE USED FOR DETERMINING OR MARKING LEVEL
OR PLUMB. Try repositioning the laser on a more level surface.
Switch laser line
-
•
-
•
Pulse Mode(See Figure F)
-
-
Charging tips(See Figure C )
•
•
•
•
•
To Turn the Lasers On and Off
Way one: turn on the laser by pressing Power Switch (12) 0.5s, and shut it off by pressing 2s
Way two: turn on by pushing the Pendulum Lock(3) to the Unlocked position, Turn off by pushing
it back.
H key(10)
On/off Switch for control Horizontal line, when Horizontal laser light on, the indicator is on, or the
indicator is off,
V key(11)
On/off Switch for control Vertical line, when Vertical laser light is on, the indicator is on, when
vertical lasers are off, the indicator is off accordingly.
when laser line is on, Pressing Power Switch (12) 0.5s to Active the pulse function
Under pulse mode, the unit can match with detector for working at outdoor or in a brighter
environment.
The machine is integrated with 3.7V lithium battery.
You can charge machine directly with 5V 2A/1A
if battery is low or no power to turn on. you should charge machine directly with type C cable,
The battery indicator will be displayed in flash way during charging process.
The battery indicator will be displayed as solid after battery is full charged.
- 10 -
Part function brief/guide(See figure A)
-
With the laser off (initially, Pendulum lock(3) on locked position), place it on a flat level surface.
Two ways to turn the laser on/off,
•
•
Two working mode- Manual and Self-leveling(See Figure B )
Pendulum lock(3) has two position – Locked/Unlock
Locked position:
The laser beam is fixed , rotate the unit to get any angle beam you expected.(see figure D)
Unlock position:
The lasers are designed to self-level. If the laser has been tilted so much that it cannot self-level
( > 3° ), the laser beam will flash every 0.5s. THE LASER IS NOT LEVEL (OR PLUMB) AND
SHOULD NOT BE USED FOR DETERMINING OR MARKING LEVEL
OR PLUMB. Try repositioning the laser on a more level surface.
Switch laser line
-
•
-
•
Pulse Mode(See Figure F)
-
-
Charging tips(See Figure C )
•
•
•
•
•
To Turn the Lasers On and Off
Way one: turn on the laser by pressing Power Switch (12) 0.5s, and shut it off by pressing 2s
Way two: turn on by pushing the Pendulum Lock(3) to the Unlocked position, Turn off by pushing
it back.
H key(10)
On/off Switch for control Horizontal line, when Horizontal laser light on, the indicator is on, or the
indicator is off,
V key(11)
On/off Switch for control Vertical line, when Vertical laser light is on, the indicator is on, when
vertical lasers are off, the indicator is off accordingly.
when laser line is on, Pressing Power Switch (12) 0.5s to Active the pulse function
Under pulse mode, the unit can match with detector for working at outdoor or in a brighter
environment.
The machine is integrated with 3.7V lithium battery.
You can charge machine directly with 5V 2A/1A
if battery is low or no power to turn on. you should charge machine directly with type C cable,
The battery indicator will be displayed in flash way during charging process.
The battery indicator will be displayed as solid after battery is full charged.
- 11 -
5.Specifications
Light Source
Laser Wavelength
Laser Power
Accuracy (Level):
Leveling/Compensation Range
Power Source
Working time per full charge
Operating Temperature
Storage Temperature
Environmental
Laser diodes
510-530nm
<1 mw (each beam) CLASS 2
100ft(30m)
200ft(60m) with detector
± 1/8in per 30ft(±3mm per 10m)
±3 °
3.7V 4000mAh Li-ion
9 hr
20°F to 115°F (-10°C to 45°C)
-5°F to 140°F (-20°C to 60°C)
Working Range
Maximum relative humidity 80% for temperatures up
to 88°F (31°C) decreasing linearly to 50% relative
humidity at 104°F (40°C)
Humidity
- 12 -
Water & Dust Resistant to IP54
6.Troubleshooting
The Laser Does Not Turn On
•
•
The Laser Beams Flash
The lasers are designed to self-level up to an average of 3° in all directions If the laser is tilted so much
that the internal mechanism cannot level itself, the laser beams will flash indicating that the tilt range
has been exceeded. THE FLASHING BEAMS CREATED BY THE LASER ARE NOT LEVEL OR PLUMB
AND SHOULD NOT BE USED FOR DETERMINING OR MARKING LEVEL OR PLUMB. Try
repositioning the laser on a more level surface.
Make sure the unit have power
If the laser unit is heated above 120˚F (50˚C), the unit will not turn on. If the laser has been stored in
extremely hot temperatures, allow it to cool. The laser level will not be damaged by pressing
the on/off button before cooling to its proper operating temperature.
The Laser Beams Will Not Stop Moving
The laser is a precision instrument. Therefore, if it is not positioned on a stable (and motionless)
surface, the laser will continue to try to find level. If the beam will not stop moving, try placing the
laser on a more
stable surface. Also, try to make sure that the surface is relatively flat,so that the laser is stable.
- 13 -
The Laser Does Not Turn On
•
•
The Laser Beams Flash
The lasers are designed to self-level up to an average of 3° in all directions If the laser is tilted so much
that the internal mechanism cannot level itself, the laser beams will flash indicating that the tilt range
has been exceeded. THE FLASHING BEAMS CREATED BY THE LASER ARE NOT LEVEL OR PLUMB
AND SHOULD NOT BE USED FOR DETERMINING OR MARKING LEVEL OR PLUMB. Try
repositioning the laser on a more level surface.
The Laser Beams Will Not Stop Moving
The laser is a precision instrument. Therefore, if it is not positioned on a stable (and motionless)
surface, the laser will continue to try to find level. If the beam will not stop moving, try placing the
laser on a more
stable surface. Also, try to make sure that the surface is relatively flat,so that the laser is stable.
- 14 -
- 15 -
Contenu
1.Sécurité des utilisateurs
2.Contenu du coffret
3.Présentation du produit
4.Fonctionnement et fonction
5.Caractéristiques
6.Dépannage
16
22
23
24
27
28
- 16 -
1. Sécurité des utilisateurs
Définitions : Règles de sécurité
Les définitions ci-dessous décrivent le niveau de danger pour chaque mot indicateur employé. Lire
le mode d’emploi et porter une attention particulière à ces symboles.
DANGER : Indique une situation dangereuse imminente qui, si elle n’est pas evitee, occasion-
nera des blessures graves ou mortelles.
AVERTISSEMENT: Indique une situation potentiellement dangereuse qui, si elle n’est pas
evitee, pourra occasionner des blessures graves ou mortelles.
MISE EN GARDE: Indique une situation potentiellement dangereuse qui, si elle n’est pas evitee,
pourrait occasionner des blessures mineures ou moderees.
AVERTISSEMENT: Lire et assimiler toutes les directives. Le non-respect des avertissements et
des directives peut entrainer un choc electrique, un incendie ou une blessure grave.
AVIS: Indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si
rien n’est fait pour l’eviter, pourrait entrainer des dommages materiels.
- 17 -
CONSERVER CES DIRECTIVES
L’etiquette apposee sur l’outil pourrait comprendre les symboles suivants.
AVERTISSEMENT: Exposition au rayonnement laser. Ne pas démonter ou modifier le laser.
Aucune pièce à l’intérieur ne peut être réparée par l’utilisateur. Risque de lésions oculaires graves.
AVERTISSEMENT: Rayonnement dangereux. L’utilisation de commandes ou de reglages non
prevus ou encore l’execution de procedures autres que celles indiquees ici peuvent entrainer
une exposition dangereuse aux rayonnements.
V
mW
nm
2
volts
milliwatts
symbole de mise en garde du laser
wavelength in nanometers
laser de classe 2
- 18 -
AVERTISSEMENT: Afin de reduire le risque de blessures, l’utilisateur doit lire le mode
d’emploi.
AVERTISSEMENT : RAYONNEMENT LASER.NE PAS REGARDER DIRECTEMENT LE
FAISCEAU.Produit laser de classe 2.
Étiquettes de mise en garde
Pour plus de commodité et de sécurité, les étiquettes suivantes sont apposées sur votre laser.
•
•
•
•
•
Ne pas faire fonctionner le laser dans un milieu déflagrant,comme en présence de liquides, de gaz
ou de poussières inflammables. Les outils electriques produisent des etincelles qui peuvent
enflammer la poussiere ou les vapeurs.
Ranger le laser inutilisé hors de la portée des enfants et des personnes sans expérience. Les lasers
sont dangereux entre les mains d’utilisateurs inexperimentes.
Ne pas utiliser d’instruments optiques comme un télescope ou un théodolite pour observer le
faisceau laser. Risque de lesions oculaires graves.
Ne pas mettre le laser dans une position où une personne pourrait fixer du regard le faisceau laser,
intentionnellement ou non. Risque de lesions oculaires graves.
Ne pas positionner le laser près d’une surface réfléchissante qui pourrait renvoyer le faisceau laser
dans les yeux de quelqu’un. Risque de lesions oculaires graves.
éteindre le laser lorsqu’il n’est pas utilisé. Laisser le laser allume augmente le risque de fixer du
regard le faisceau laser.
Ne modifier le laser en aucun cas. Les modifications apportees a l’outil laser pourraient entrainer
une exposition a des rayonnements laser dangereux.
Ne pas utiliser le laser près des enfants et ne pas laisser les enfants utiliser le laser. Il pourrait en
resulter des blessures oculaires graves.
Ne pas enlever ni altérer les étiquettes de mise en garde.Si des etiquettes sont enlevees, l’utilisa-
teur ou d’autres personnes pourraient etre exposes a la radiation par megarde.
Placer le laser sur une surface stable et plane. Le laser risque d’etre endommage ou de causer des
blessures graves en cas de chute.
Tenir l’espace de travail propre et bien eclaire. Les etablis encombres et les lieux sombres sont
propices aux accidents.
Ne pas faire fonctionner d’outils laser dans un milieu deflagrant,par exemple en presence de
liquides, de gaz ou de poussieres inflammables.
Éloigner les enfants et les autres personnes au moment d’utiliser un outil laser. Une distraction
pourrait vous en faire perdre la maîtrise.
Rester vigilant, faire attention au travail en cours et faire preuve de jugement dans l’utilisation de
tout outil laser. Ne pas utiliser d’outil en cas de fatigue ou sous l’emprise de drogues, d’alcool ou
de médicaments. Un moment d’inattention, durant l’utilisation d’un outil électrique, peut se solder
par des blessures graves.
Ne pas trop tendre les bras. Conserver son équilibre en tout temps.Un équilibre convenable
permet de mieux maîtriser l’outil lors d’une situation inattendue.
Utiliser un équipement de sécurité. Toujours porter une protection oculaire. Selon les conditions,
le port d’un masque anti-poussières,de chaussures antidérapantes, d’un casque de sécurité ou de
protecteurs d’oreilles pourrait être requis.
Ne pas utiliser l’outil si l’interrupteur ne fonctionne pas. Tout outil qui ne peut être commandé par
l’interrupteur est dangereux et doit être réparé.
Ranger les outils inutilisés hors de portée des enfants et des personnes non formées à leur
utilisation. Les outils sont
dangereux entre les mains d’utilisateurs inexpérimentés.
N’utiliser que les accessoires conseillés par le fabricant pour le modèle de l’outil. Des accessoires
qui conviennent à un
outil peuvent devenir dangereux lorsqu’ils sont utilisés avec un autre outil.
Toute réparation de l’outil ne doit être effectuée que par des réparateurs professionnels. Toute
réparation ou tout entretien réalisé par un personnel non qualifié peut entraîner des risques de
blessures.
Pour réparer un outil, n’utiliser que des pièces de rechange identiques. Suivre les directives
figurant à la section « Entretien » du mode d’emploi. L’utilisation de pièces non autorisées ou le
non-respect des directives d’entretien peuvent entraîner des risques de décharge électrique ou
de blessure.
- 19 -
•
•
•
•
•
AVERTISSEMENT:Lire et assimiler toutes les directives. Le non-respect des directives indiquees
ci-dessous peut entrainer des risques de choc electrique, d’incendie ou de blessures corporelles graves.
Espace de travail
•
•
Ne pas faire fonctionner le laser dans un milieu déflagrant,comme en présence de liquides, de gaz
ou de poussières inflammables. Les outils electriques produisent des etincelles qui peuvent
enflammer la poussiere ou les vapeurs.
Ranger le laser inutilisé hors de la portée des enfants et des personnes sans expérience. Les lasers
sont dangereux entre les mains d’utilisateurs inexperimentes.
Ne pas utiliser d’instruments optiques comme un télescope ou un théodolite pour observer le
faisceau laser. Risque de lesions oculaires graves.
Ne pas mettre le laser dans une position où une personne pourrait fixer du regard le faisceau laser,
intentionnellement ou non. Risque de lesions oculaires graves.
Ne pas positionner le laser près d’une surface réfléchissante qui pourrait renvoyer le faisceau laser
dans les yeux de quelqu’un. Risque de lesions oculaires graves.
éteindre le laser lorsqu’il n’est pas utilisé. Laisser le laser allume augmente le risque de fixer du
regard le faisceau laser.
Ne modifier le laser en aucun cas. Les modifications apportees a l’outil laser pourraient entrainer
une exposition a des rayonnements laser dangereux.
Ne pas utiliser le laser près des enfants et ne pas laisser les enfants utiliser le laser. Il pourrait en
resulter des blessures oculaires graves.
Ne pas enlever ni altérer les étiquettes de mise en garde.Si des etiquettes sont enlevees, l’utilisa-
teur ou d’autres personnes pourraient etre exposes a la radiation par megarde.
Placer le laser sur une surface stable et plane. Le laser risque d’etre endommage ou de causer des
blessures graves en cas de chute.
Tenir l’espace de travail propre et bien eclaire. Les etablis encombres et les lieux sombres sont
propices aux accidents.
Ne pas faire fonctionner d’outils laser dans un milieu deflagrant,par exemple en presence de
liquides, de gaz ou de poussieres inflammables.
Éloigner les enfants et les autres personnes au moment d’utiliser un outil laser. Une distraction
pourrait vous en faire perdre la maîtrise.
Rester vigilant, faire attention au travail en cours et faire preuve de jugement dans l’utilisation de
tout outil laser. Ne pas utiliser d’outil en cas de fatigue ou sous l’emprise de drogues, d’alcool ou
de médicaments. Un moment d’inattention, durant l’utilisation d’un outil électrique, peut se solder
par des blessures graves.
Ne pas trop tendre les bras. Conserver son équilibre en tout temps.Un équilibre convenable
permet de mieux maîtriser l’outil lors d’une situation inattendue.
Utiliser un équipement de sécurité. Toujours porter une protection oculaire. Selon les conditions,
le port d’un masque anti-poussières,de chaussures antidérapantes, d’un casque de sécurité ou de
protecteurs d’oreilles pourrait être requis.
Ne pas utiliser l’outil si l’interrupteur ne fonctionne pas. Tout outil qui ne peut être commandé par
l’interrupteur est dangereux et doit être réparé.
Ranger les outils inutilisés hors de portée des enfants et des personnes non formées à leur
utilisation. Les outils sont
dangereux entre les mains d’utilisateurs inexpérimentés.
N’utiliser que les accessoires conseillés par le fabricant pour le modèle de l’outil. Des accessoires
qui conviennent à un
outil peuvent devenir dangereux lorsqu’ils sont utilisés avec un autre outil.
Toute réparation de l’outil ne doit être effectuée que par des réparateurs professionnels. Toute
réparation ou tout entretien réalisé par un personnel non qualifié peut entraîner des risques de
blessures.
Pour réparer un outil, n’utiliser que des pièces de rechange identiques. Suivre les directives
figurant à la section « Entretien » du mode d’emploi. L’utilisation de pièces non autorisées ou le
non-respect des directives d’entretien peuvent entraîner des risques de décharge électrique ou
de blessure.
- 20 -
•
Sécurité personnelle
•
•
•
Utilisation et entretien de l’outil
•
Ne pas faire fonctionner le laser dans un milieu déflagrant,comme en présence de liquides, de gaz
ou de poussières inflammables. Les outils electriques produisent des etincelles qui peuvent
enflammer la poussiere ou les vapeurs.
Ranger le laser inutilisé hors de la portée des enfants et des personnes sans expérience. Les lasers
sont dangereux entre les mains d’utilisateurs inexperimentes.
Ne pas utiliser d’instruments optiques comme un télescope ou un théodolite pour observer le
faisceau laser. Risque de lesions oculaires graves.
Ne pas mettre le laser dans une position où une personne pourrait fixer du regard le faisceau laser,
intentionnellement ou non. Risque de lesions oculaires graves.
Ne pas positionner le laser près d’une surface réfléchissante qui pourrait renvoyer le faisceau laser
dans les yeux de quelqu’un. Risque de lesions oculaires graves.
éteindre le laser lorsqu’il n’est pas utilisé. Laisser le laser allume augmente le risque de fixer du
regard le faisceau laser.
Ne modifier le laser en aucun cas. Les modifications apportees a l’outil laser pourraient entrainer
une exposition a des rayonnements laser dangereux.
Ne pas utiliser le laser près des enfants et ne pas laisser les enfants utiliser le laser. Il pourrait en
resulter des blessures oculaires graves.
Ne pas enlever ni altérer les étiquettes de mise en garde.Si des etiquettes sont enlevees, l’utilisa-
teur ou d’autres personnes pourraient etre exposes a la radiation par megarde.
Placer le laser sur une surface stable et plane. Le laser risque d’etre endommage ou de causer des
blessures graves en cas de chute.
Tenir l’espace de travail propre et bien eclaire. Les etablis encombres et les lieux sombres sont
propices aux accidents.
Ne pas faire fonctionner d’outils laser dans un milieu deflagrant,par exemple en presence de
liquides, de gaz ou de poussieres inflammables.
Éloigner les enfants et les autres personnes au moment d’utiliser un outil laser. Une distraction
pourrait vous en faire perdre la maîtrise.
Rester vigilant, faire attention au travail en cours et faire preuve de jugement dans l’utilisation de
tout outil laser. Ne pas utiliser d’outil en cas de fatigue ou sous l’emprise de drogues, d’alcool ou
de médicaments. Un moment d’inattention, durant l’utilisation d’un outil électrique, peut se solder
par des blessures graves.
Ne pas trop tendre les bras. Conserver son équilibre en tout temps.Un équilibre convenable
permet de mieux maîtriser l’outil lors d’une situation inattendue.
Utiliser un équipement de sécurité. Toujours porter une protection oculaire. Selon les conditions,
le port d’un masque anti-poussières,de chaussures antidérapantes, d’un casque de sécurité ou de
protecteurs d’oreilles pourrait être requis.
Ne pas utiliser l’outil si l’interrupteur ne fonctionne pas. Tout outil qui ne peut être commandé par
l’interrupteur est dangereux et doit être réparé.
Ranger les outils inutilisés hors de portée des enfants et des personnes non formées à leur
utilisation. Les outils sont
dangereux entre les mains d’utilisateurs inexpérimentés.
N’utiliser que les accessoires conseillés par le fabricant pour le modèle de l’outil. Des accessoires
qui conviennent à un
outil peuvent devenir dangereux lorsqu’ils sont utilisés avec un autre outil.
Toute réparation de l’outil ne doit être effectuée que par des réparateurs professionnels. Toute
réparation ou tout entretien réalisé par un personnel non qualifié peut entraîner des risques de
blessures.
Pour réparer un outil, n’utiliser que des pièces de rechange identiques. Suivre les directives
figurant à la section « Entretien » du mode d’emploi. L’utilisation de pièces non autorisées ou le
non-respect des directives d’entretien peuvent entraîner des risques de décharge électrique ou
de blessure.
- 21 -
•
•
Réparation
•
•
Ne pas faire fonctionner le laser dans un milieu déflagrant,comme en présence de liquides, de gaz
ou de poussières inflammables. Les outils electriques produisent des etincelles qui peuvent
enflammer la poussiere ou les vapeurs.
Ranger le laser inutilisé hors de la portée des enfants et des personnes sans expérience. Les lasers
sont dangereux entre les mains d’utilisateurs inexperimentes.
Ne pas utiliser d’instruments optiques comme un télescope ou un théodolite pour observer le
faisceau laser. Risque de lesions oculaires graves.
Ne pas mettre le laser dans une position où une personne pourrait fixer du regard le faisceau laser,
intentionnellement ou non. Risque de lesions oculaires graves.
Ne pas positionner le laser près d’une surface réfléchissante qui pourrait renvoyer le faisceau laser
dans les yeux de quelqu’un. Risque de lesions oculaires graves.
éteindre le laser lorsqu’il n’est pas utilisé. Laisser le laser allume augmente le risque de fixer du
regard le faisceau laser.
Ne modifier le laser en aucun cas. Les modifications apportees a l’outil laser pourraient entrainer
une exposition a des rayonnements laser dangereux.
Ne pas utiliser le laser près des enfants et ne pas laisser les enfants utiliser le laser. Il pourrait en
resulter des blessures oculaires graves.
Ne pas enlever ni altérer les étiquettes de mise en garde.Si des etiquettes sont enlevees, l’utilisa-
teur ou d’autres personnes pourraient etre exposes a la radiation par megarde.
Placer le laser sur une surface stable et plane. Le laser risque d’etre endommage ou de causer des
blessures graves en cas de chute.
Tenir l’espace de travail propre et bien eclaire. Les etablis encombres et les lieux sombres sont
propices aux accidents.
Ne pas faire fonctionner d’outils laser dans un milieu deflagrant,par exemple en presence de
liquides, de gaz ou de poussieres inflammables.
Éloigner les enfants et les autres personnes au moment d’utiliser un outil laser. Une distraction
pourrait vous en faire perdre la maîtrise.
Rester vigilant, faire attention au travail en cours et faire preuve de jugement dans l’utilisation de
tout outil laser. Ne pas utiliser d’outil en cas de fatigue ou sous l’emprise de drogues, d’alcool ou
de médicaments. Un moment d’inattention, durant l’utilisation d’un outil électrique, peut se solder
par des blessures graves.
Ne pas trop tendre les bras. Conserver son équilibre en tout temps.Un équilibre convenable
permet de mieux maîtriser l’outil lors d’une situation inattendue.
Utiliser un équipement de sécurité. Toujours porter une protection oculaire. Selon les conditions,
le port d’un masque anti-poussières,de chaussures antidérapantes, d’un casque de sécurité ou de
protecteurs d’oreilles pourrait être requis.
Ne pas utiliser l’outil si l’interrupteur ne fonctionne pas. Tout outil qui ne peut être commandé par
l’interrupteur est dangereux et doit être réparé.
Ranger les outils inutilisés hors de portée des enfants et des personnes non formées à leur
utilisation. Les outils sont
dangereux entre les mains d’utilisateurs inexpérimentés.
N’utiliser que les accessoires conseillés par le fabricant pour le modèle de l’outil. Des accessoires
qui conviennent à un
outil peuvent devenir dangereux lorsqu’ils sont utilisés avec un autre outil.
Toute réparation de l’outil ne doit être effectuée que par des réparateurs professionnels. Toute
réparation ou tout entretien réalisé par un personnel non qualifié peut entraîner des risques de
blessures.
Pour réparer un outil, n’utiliser que des pièces de rechange identiques. Suivre les directives
figurant à la section « Entretien » du mode d’emploi. L’utilisation de pièces non autorisées ou le
non-respect des directives d’entretien peuvent entraîner des risques de décharge électrique ou
de blessure.
- 22 -
2.Contenu de l'emballage
Niveau Laser D5 x 1
Câble USB-C x 1Support en « L » x 1
Manual
manuel x 1
Sac à cordon x 1
- 23 -
3.Aperçu du produit
AVERTISSEMENT:
Ne jamais modifier l'outil ou une partie de celui-ci. Des dommages au laser ou des blessures
corporelles pourraient en résulter.
ǠȭwďīĴðÐăĮÐīìďīðšďĊĴăÐ
ǡwďīĴðÐĮăĮÐīŒÐīĴðÆăÐ
3-Verrouillage du pendule
4-Port de charge
ǤȭAĊĴÐīåÆÐÌÐťăÐĴæÐÌÐĴīÑĨðÐÌ
6-Indicateur de batterie restante
7-Indicateur de plan H
8-Indicateur de plan V
9-Indicateur de mode impulsion
ǠǟȭAĊĴÐīīķĨĴÐķīÌÐĨăĊ>
11-Interrupteur de plan V
ǠǡȭAĊĴÐīīķĨĴÐķīÌȾăðĉÐĊĴĴðďĊȥðĉĨķăĮðďĊ
6
10 11 12
7 8 9
1
3
2
4
5
- 24 -
4.Fonctionnement et Fonction
Introduction/guide à quelques fonctions(Voir la figure A)
-
Le laser étant éteint (initialement, Verrouillage du pendule (3) en position verrouillée), placez-le sur
une surface plane et nivelée.
Il existe deux façons d'allumer/éteindre le laser，
•
•
Deux modes de fonctionnement-Manuel et Autonivelant (Voir la figure B)
Le Verrouillage du pendule (3) a deux positions - Verrouillé/Déverrouillé
Position verrouillée :
Le faisceau laser est fixe, faites pivoter l'unité pour obtenir le faisceau d'angle souhaité.(voir la figure
D)
Position déverrouillée :
Les lasers sont conçus pour s'auto-niveler. Si le laser a été tellement incliné qu'il ne peut pas
s'auto-niveler (> 3°), le faisceau laser clignotera toutes les 0,5 s.
LE LASER N'EST PAS DE NIVEAU (OU À PLOMB) ET NE DOIT PAS ÊTRE UTILISÉ POUR DÉTERMINER
OU MARQUER UN NIVEAU OU UN PLOMB. Essayez de repositionner le laser sur une surface plus
nivelée.
Changer de ligne laser
-
•
-
•
Mode Pulse(Voir la figure F)
-
-
Pour allumer et éteindre les lasers
Méthode 1 : Allumez le laser en appuyant 0,5 seconde sur l'interrupteur d'alimentation (12) et
éteignez-le en appuyant pendant 2 secondes.
Méthode 2 : Allumez-le en poussant le Verrouillage du pendule (3) en position Déverrouillée,
éteignez-le en le repoussant.
Touche H (10)
Interrupteur marche/arrêt pour contrôler la ligne horizontale,lorsque la lumière laser horizontale
est allumée, l'indicateur est allumé, sinon l'indicateur est éteint,
Touche V (11)
Interrupteur marche/arrêt pour contrôler la ligne verticale, lorsque la lumière laser verticale est
allumée, l'indicateur est allumé, lorsque les lasers verticaux sont éteints, l'indicateur est éteint en
conséquence
Lorsque la ligne laser est allumée, appuyez pendant 0,5 seconde sur l'interrupteur d'alimentation
(12) pour activer la fonction Pulse.
En mode Pulse, l'unité peut être utilisée avec un détecteur pour travailler en extérieur ou dans un
environnement lumineux.
Conseils de charge (Voir la figure C)
•
•
•
•
•
L'appareil est équipé d'une batterie lithium 3,7V.
Vous pouvez charger la machine directement avec 5V 2A/1A
si la batterie est faible ou pas d'alimentation pour allumer. vous devez charger la machine
directement avec un câble de type C,
Pendant la charge, l'indicateur de batterie clignote.
L'indicateur de batterie s'allume en continu lorsque la batterie est complètement chargée.
- 25 -
Introduction/guide à quelques fonctions(Voir la figure A)
-
Le laser étant éteint (initialement, Verrouillage du pendule (3) en position verrouillée), placez-le sur
une surface plane et nivelée.
Il existe deux façons d'allumer/éteindre le laser，
•
•
Deux modes de fonctionnement-Manuel et Autonivelant (Voir la figure B)
Le Verrouillage du pendule (3) a deux positions - Verrouillé/Déverrouillé
Position verrouillée :
Le faisceau laser est fixe, faites pivoter l'unité pour obtenir le faisceau d'angle souhaité.(voir la figure
D)
Position déverrouillée :
Les lasers sont conçus pour s'auto-niveler. Si le laser a été tellement incliné qu'il ne peut pas
s'auto-niveler (> 3°), le faisceau laser clignotera toutes les 0,5 s.
LE LASER N'EST PAS DE NIVEAU (OU À PLOMB) ET NE DOIT PAS ÊTRE UTILISÉ POUR DÉTERMINER
OU MARQUER UN NIVEAU OU UN PLOMB. Essayez de repositionner le laser sur une surface plus
nivelée.
Changer de ligne laser
-
•
-
•
Mode Pulse(Voir la figure F)
-
-
Pour allumer et éteindre les lasers
Méthode 1 : Allumez le laser en appuyant 0,5 seconde sur l'interrupteur d'alimentation (12) et
éteignez-le en appuyant pendant 2 secondes.
Méthode 2 : Allumez-le en poussant le Verrouillage du pendule (3) en position Déverrouillée,
éteignez-le en le repoussant.
Touche H (10)
Interrupteur marche/arrêt pour contrôler la ligne horizontale,lorsque la lumière laser horizontale
est allumée, l'indicateur est allumé, sinon l'indicateur est éteint,
Touche V (11)
Interrupteur marche/arrêt pour contrôler la ligne verticale, lorsque la lumière laser verticale est
allumée, l'indicateur est allumé, lorsque les lasers verticaux sont éteints, l'indicateur est éteint en
conséquence
Lorsque la ligne laser est allumée, appuyez pendant 0,5 seconde sur l'interrupteur d'alimentation
(12) pour activer la fonction Pulse.
En mode Pulse, l'unité peut être utilisée avec un détecteur pour travailler en extérieur ou dans un
environnement lumineux.
Conseils de charge (Voir la figure C)
•
•
•
•
•
L'appareil est équipé d'une batterie lithium 3,7V.
Vous pouvez charger la machine directement avec 5V 2A/1A
si la batterie est faible ou pas d'alimentation pour allumer. vous devez charger la machine
directement avec un câble de type C,
Pendant la charge, l'indicateur de batterie clignote.
L'indicateur de batterie s'allume en continu lorsque la batterie est complètement chargée.
- 26 -
Introduction/guide à quelques fonctions(Voir la figure A)
-
Le laser étant éteint (initialement, Verrouillage du pendule (3) en position verrouillée), placez-le sur
une surface plane et nivelée.
Il existe deux façons d'allumer/éteindre le laser，
•
•
Deux modes de fonctionnement-Manuel et Autonivelant (Voir la figure B)
Le Verrouillage du pendule (3) a deux positions - Verrouillé/Déverrouillé
Position verrouillée :
Le faisceau laser est fixe, faites pivoter l'unité pour obtenir le faisceau d'angle souhaité.(voir la figure
D)
Position déverrouillée :
Les lasers sont conçus pour s'auto-niveler. Si le laser a été tellement incliné qu'il ne peut pas
s'auto-niveler (> 3°), le faisceau laser clignotera toutes les 0,5 s.
LE LASER N'EST PAS DE NIVEAU (OU À PLOMB) ET NE DOIT PAS ÊTRE UTILISÉ POUR DÉTERMINER
OU MARQUER UN NIVEAU OU UN PLOMB. Essayez de repositionner le laser sur une surface plus
nivelée.
Changer de ligne laser
-
•
-
•
Mode Pulse(Voir la figure F)
-
-
Pour allumer et éteindre les lasers
Méthode 1 : Allumez le laser en appuyant 0,5 seconde sur l'interrupteur d'alimentation (12) et
éteignez-le en appuyant pendant 2 secondes.
Méthode 2 : Allumez-le en poussant le Verrouillage du pendule (3) en position Déverrouillée,
éteignez-le en le repoussant.
Touche H (10)
Interrupteur marche/arrêt pour contrôler la ligne horizontale,lorsque la lumière laser horizontale
est allumée, l'indicateur est allumé, sinon l'indicateur est éteint,
Touche V (11)
Interrupteur marche/arrêt pour contrôler la ligne verticale, lorsque la lumière laser verticale est
allumée, l'indicateur est allumé, lorsque les lasers verticaux sont éteints, l'indicateur est éteint en
conséquence
Lorsque la ligne laser est allumée, appuyez pendant 0,5 seconde sur l'interrupteur d'alimentation
(12) pour activer la fonction Pulse.
En mode Pulse, l'unité peut être utilisée avec un détecteur pour travailler en extérieur ou dans un
environnement lumineux.
Conseils de charge (Voir la figure C)
•
•
•
•
•
L'appareil est équipé d'une batterie lithium 3,7V.
Vous pouvez charger la machine directement avec 5V 2A/1A
si la batterie est faible ou pas d'alimentation pour allumer. vous devez charger la machine
directement avec un câble de type C,
Pendant la charge, l'indicateur de batterie clignote.
L'indicateur de batterie s'allume en continu lorsque la batterie est complètement chargée.
- 27 -
5.spécification
Source de lumière
Longueur d'onde laser
Puissance laser
Précision (niveau):
Plage de nivellement/compensation
Source d'alimentation
Temps de travail par charge complète
Température de fonctionnement
Température de stockage
Environnemental
Diode laser
510-530nm
<1 mw (chaque faisceau), CLASSE 2
100’(30m) @100lux
200’(60m) avec détecteur
± 1/8" pour 30'(±3mm pour 10m)
±3 °
3.7V 4000mAh Li-ion
9 hr
20°F to 115°F (-10°C to 45°C)
-5°F to 140°F (-20°C to 60°C)
Résistant à l'eau et à la poussière selon IP54
Plage de travail
Humidité relative maximale 80 % pour des tempéra-
tures allant jusqu'à 88 °F (31 °C) diminuant linéaire-
ment jusqu'à 50 % d'humidité relative à 104 °F (40 °C)
Humidité
- 28 -
6.Dépannage
Le laser ne s’allume pas
•
•
Les faisceaux laser clignotent
Les lasers sont conçus pour s’autoniveler jusqu’à une moyenne de 3° dans toutes les directions. Si
l’inclinaison du laser est telle que le mécanisme interne ne peut se mettre de niveau par lui-même,les
faisceaux laser clignoteront, ce qui indique un dépassement de la plage d’inclinaison. LES
FAISCEAUX CLIGNOTANTS CRÉÉS
ALORS PAR LE LASER NE SONT PLUS AU NIVEAU OU D’APLOMB ET NE DOIVENT PAS ÊTRE
UTILISÉS POUR DÉTERMINER OU MARQUER LE NIVEAU OU L’APLOMB. Essayer de repositionner le
laser sur une surface plus à niveau.
Assurez-vous que l'appareil est sous tension
L’appareil ne s’allumera pas s’il est chauffé à plus de 50 ˚C (120 ˚F). Si le laser a été entreposé à une
forte chaleur, le laisser refroidir. Le niveau au laser ne sera pas endommagé si le bouton marche/ar-
rêt est enfoncé avant qu’il ait refroidi jusqu’à sa bonne température de fonctionnement.
Les faisceaux laser bougent sans cesse
Le laser est un instrument de précision. Aussi, s’il n’est pas placé sur une surface stable (et immobile),
il continuera à chercher le niveau.Si le faisceau n’arrête pas de bouger, essayer de placer le laser sur
une surface plus stable. Essayer également de faire en sorte que la surface soit relativement plane,
afin que le laser soit stable.
- 29 -
Le laser ne s’allume pas
•
•
Les faisceaux laser clignotent
Les lasers sont conçus pour s’autoniveler jusqu’à une moyenne de 3° dans toutes les directions. Si
l’inclinaison du laser est telle que le mécanisme interne ne peut se mettre de niveau par lui-même,les
faisceaux laser clignoteront, ce qui indique un dépassement de la plage d’inclinaison. LES
FAISCEAUX CLIGNOTANTS CRÉÉS
ALORS PAR LE LASER NE SONT PLUS AU NIVEAU OU D’APLOMB ET NE DOIVENT PAS ÊTRE
UTILISÉS POUR DÉTERMINER OU MARQUER LE NIVEAU OU L’APLOMB. Essayer de repositionner le
laser sur une surface plus à niveau.
Les faisceaux laser bougent sans cesse
Le laser est un instrument de précision. Aussi, s’il n’est pas placé sur une surface stable (et immobile),
il continuera à chercher le niveau.Si le faisceau n’arrête pas de bouger, essayer de placer le laser sur
une surface plus stable. Essayer également de faire en sorte que la surface soit relativement plane,
afin que le laser soit stable.
Contenido
1.Seguridad del usuario
2.Contenido del paquete
3.Descripción del producto
4.Operación y Función
5.Especificaciones
6.Resolución de problemas
31
37
38
39
42
43
- 30 -
1. Seguridad del usuario
Definiciones: reglas de seguridad
Las definiciones siguientes describen el nivel de peligro de cada palabra de advertencia utilizada.
Lea las instrucciones de uso y preste especial atención a estos símbolos.
PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o
lesiones graves.
ADVERTENCIA: Indica una situación potencialmente peligrosa que, si no se evita, podría
provocar la muerte o lesiones graves.
PRECAUCIÓN: Indica una situación potencialmente peligrosa que, si no se evita, podría
provocar lesiones menores o moderadas
ADVERTENCIA: Lea y comprenda todas las instrucciones.El incumplimiento de las adverten-
cias e instrucciones puede provocar descargas electricas, incendios o lesiones graves.
AVISO: Indica una práctica que no supone ningún riesgo de daño corporal pero que, por el contrario,
si no se hace nada para evitarla, podría provocar daños materiales.
- 31 -
GUARDE ESTAS INSTRUCCIONES
La etiqueta de su herramienta puede incluir los siguientes simbolos.
ADVERTENCIA: Exposición a radiación láser. No desensamble ni modifique el nivel láser. Este
aparato no incluye piezas internas que puedan ser reparadas por el usuario. Podrían producirse
lesiones graves a la visión.
ADVERTENCIA:Radiación peligrosa. El uso de controles, ajustes o ejecucion de los proced-
imientos,distintos a los indicados en la presente podran provocar una exposicion peligrosa a la
radiacion.
V
mW
nm
2
voltios
milivatios
símbolo de advertencia del láser
longitud de onda en nanómetros
Producto láser de Clase 2
- 32 -
ADVERTENCIA: Para reducir el riesgo de lesiones,el usuario debe leer el manual de
instrucciones.
ADVERTENCIA : RADIACION LASER. NO MIRE FIJO EL RAYO. Producto laser Clase 2.
Etiquetas de advertencia
Para su comodidad y seguridad, se incluyen las etiquetas siguientes en su láser.
•
•
•
•
•
•
No haga funcionar el láser en atmósferas explosivas, como ambientes donde haya polvo, gases o
líquidos inflamables.Las herramientas electricas generan chispas que pueden combustionar el
polvo o generar un incendio.
Almacene el láser apagado fuera del alcance de los niños y demás personas no capacitadas. El
láser puede ser peligroso en las manos de usuarios no capacitados.
No utilice herramientas ópticas, tales como un telescopio o un teodolito, para ver el rayo láser.
Podrían producirse lesiones graves a la visión.
No coloque el láser en una posición que pueda causar que una persona mire fijamente el rayo
láser de forma intencional o accidental. Podrían producirse lesiones graves a la visión.
No coloque el láser cerca de una superficie reflectiva que pueda reflejar el rayo láser hacia los ojos
de una persona.Podrían producirse lesiones graves a la visión.
Apague el láser cuando no está en uso. Al dejar el láser encendido aumenta el riesgo de mirar
fijamente hacia el rayo láser.
No modifique el láser de ninguna forma. Modificar la herramienta puede resultar en exposición
peligrosa a la radiación láser.
No opere el láser cerca de niños ni permita que estos lo usen. Pueden producirse lesiones
oculares graves.
No extraiga ni deteriore las etiquetas de advertencia. Si las etiquetas se retiran, el usuario u otras
personas pueden quedar accidentalmente expuestos a la radiación.
Coloque el láser en una superficie estable de forma segura.Podría producirse daño al láser o
lesiones graves si el láser se cae.
Mantenga su area de trabajo limpia y bien iluminada. Los bancos desordenados y las areas
oscuras propician accidentes.
No opere las herramientas laser en atmosferas explosivas, como ambientes donde haya polvo,
gases o liquidos inflamables.
Mantenga alejados a los ninos y a los espectadores de la herramienta laser en funcionamiento.
Una distraccion puede hacerle perder el control.
Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una
herramienta láser. No use la herramienta cuando esté cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica
puede provocar lesiones personales graves.
No se estire demasiado. Conserve el equilibrio y posiciónese adecuadamente en todo momento.
Una posición y un equilibrio correctos permiten un mejor control de la herramienta en situaciones
inesperadas.
Use equipos de seguridad. Utilice siempre protección ocular. Puede requerirse una máscara para
polvo, zapatos antideslizantes de seguridad, casco o protección auditiva para las condiciones
apropiadas.
No use la herramienta si el interruptor no la enciende o apaga. Las herramientas que no puedan
ser controladas con el interruptor constituyen un peligro y deben repararse.
Almacene las herramientas apagadas fuera del alcance de los niños y demás personas no capacit-
adas. Las herramientas pueden ser peligrosas en las manos de usuarios no capacitados.
Use únicamente los accesorios recomendados para su modelo por el fabricante. Los accesorios
que pueden ser adecuados para una herramienta pueden ser peligrosos cuando se usan en otra
herramienta.
Las tareas de servicio deben ser realizadas solamente por personal calificado de reparación. El
servicio o mantenimiento realizado por personal no calificado podría resultar en riesgo de
lesiones.
Al realizar tareas de servicio en una herramienta, utilice exclusivamente piezas de repuesto
idénticas. Siga las instrucciones en la sección de Mantenimiento de este manual. El uso de piezas
no autorizadas o la inobservancia de las instrucciones de Mantenimiento pueden crear el riesgo
de descarga eléctrica o lesiones
- 33 -
•
•
•
•
ADVERTENCIA: Lea y comprenda todas las instrucciones. Si no sigue todas las instrucciones
siguientes, podrian provocarse descargas electricas, iniciarse un incendio y/o causarse lesiones graves.
Área de trabajo
•
•
No haga funcionar el láser en atmósferas explosivas, como ambientes donde haya polvo, gases o
líquidos inflamables.Las herramientas electricas generan chispas que pueden combustionar el
polvo o generar un incendio.
Almacene el láser apagado fuera del alcance de los niños y demás personas no capacitadas. El
láser puede ser peligroso en las manos de usuarios no capacitados.
No utilice herramientas ópticas, tales como un telescopio o un teodolito, para ver el rayo láser.
Podrían producirse lesiones graves a la visión.
No coloque el láser en una posición que pueda causar que una persona mire fijamente el rayo
láser de forma intencional o accidental. Podrían producirse lesiones graves a la visión.
No coloque el láser cerca de una superficie reflectiva que pueda reflejar el rayo láser hacia los ojos
de una persona.Podrían producirse lesiones graves a la visión.
Apague el láser cuando no está en uso. Al dejar el láser encendido aumenta el riesgo de mirar
fijamente hacia el rayo láser.
No modifique el láser de ninguna forma. Modificar la herramienta puede resultar en exposición
peligrosa a la radiación láser.
No opere el láser cerca de niños ni permita que estos lo usen. Pueden producirse lesiones
oculares graves.
No extraiga ni deteriore las etiquetas de advertencia. Si las etiquetas se retiran, el usuario u otras
personas pueden quedar accidentalmente expuestos a la radiación.
Coloque el láser en una superficie estable de forma segura.Podría producirse daño al láser o
lesiones graves si el láser se cae.
Mantenga su area de trabajo limpia y bien iluminada. Los bancos desordenados y las areas
oscuras propician accidentes.
No opere las herramientas laser en atmosferas explosivas, como ambientes donde haya polvo,
gases o liquidos inflamables.
Mantenga alejados a los ninos y a los espectadores de la herramienta laser en funcionamiento.
Una distraccion puede hacerle perder el control.
Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una
herramienta láser. No use la herramienta cuando esté cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica
puede provocar lesiones personales graves.
No se estire demasiado. Conserve el equilibrio y posiciónese adecuadamente en todo momento.
Una posición y un equilibrio correctos permiten un mejor control de la herramienta en situaciones
inesperadas.
Use equipos de seguridad. Utilice siempre protección ocular. Puede requerirse una máscara para
polvo, zapatos antideslizantes de seguridad, casco o protección auditiva para las condiciones
apropiadas.
No use la herramienta si el interruptor no la enciende o apaga. Las herramientas que no puedan
ser controladas con el interruptor constituyen un peligro y deben repararse.
Almacene las herramientas apagadas fuera del alcance de los niños y demás personas no capacit-
adas. Las herramientas pueden ser peligrosas en las manos de usuarios no capacitados.
Use únicamente los accesorios recomendados para su modelo por el fabricante. Los accesorios
que pueden ser adecuados para una herramienta pueden ser peligrosos cuando se usan en otra
herramienta.
Las tareas de servicio deben ser realizadas solamente por personal calificado de reparación. El
servicio o mantenimiento realizado por personal no calificado podría resultar en riesgo de
lesiones.
Al realizar tareas de servicio en una herramienta, utilice exclusivamente piezas de repuesto
idénticas. Siga las instrucciones en la sección de Mantenimiento de este manual. El uso de piezas
no autorizadas o la inobservancia de las instrucciones de Mantenimiento pueden crear el riesgo
de descarga eléctrica o lesiones
- 34 -
•
Seguridad personal
•
•
•
Uso y cuidado de la herramienta
•
No haga funcionar el láser en atmósferas explosivas, como ambientes donde haya polvo, gases o
líquidos inflamables.Las herramientas electricas generan chispas que pueden combustionar el
polvo o generar un incendio.
Almacene el láser apagado fuera del alcance de los niños y demás personas no capacitadas. El
láser puede ser peligroso en las manos de usuarios no capacitados.
No utilice herramientas ópticas, tales como un telescopio o un teodolito, para ver el rayo láser.
Podrían producirse lesiones graves a la visión.
No coloque el láser en una posición que pueda causar que una persona mire fijamente el rayo
láser de forma intencional o accidental. Podrían producirse lesiones graves a la visión.
No coloque el láser cerca de una superficie reflectiva que pueda reflejar el rayo láser hacia los ojos
de una persona.Podrían producirse lesiones graves a la visión.
Apague el láser cuando no está en uso. Al dejar el láser encendido aumenta el riesgo de mirar
fijamente hacia el rayo láser.
No modifique el láser de ninguna forma. Modificar la herramienta puede resultar en exposición
peligrosa a la radiación láser.
No opere el láser cerca de niños ni permita que estos lo usen. Pueden producirse lesiones
oculares graves.
No extraiga ni deteriore las etiquetas de advertencia. Si las etiquetas se retiran, el usuario u otras
personas pueden quedar accidentalmente expuestos a la radiación.
Coloque el láser en una superficie estable de forma segura.Podría producirse daño al láser o
lesiones graves si el láser se cae.
Mantenga su area de trabajo limpia y bien iluminada. Los bancos desordenados y las areas
oscuras propician accidentes.
No opere las herramientas laser en atmosferas explosivas, como ambientes donde haya polvo,
gases o liquidos inflamables.
Mantenga alejados a los ninos y a los espectadores de la herramienta laser en funcionamiento.
Una distraccion puede hacerle perder el control.
Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una
herramienta láser. No use la herramienta cuando esté cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica
puede provocar lesiones personales graves.
No se estire demasiado. Conserve el equilibrio y posiciónese adecuadamente en todo momento.
Una posición y un equilibrio correctos permiten un mejor control de la herramienta en situaciones
inesperadas.
Use equipos de seguridad. Utilice siempre protección ocular. Puede requerirse una máscara para
polvo, zapatos antideslizantes de seguridad, casco o protección auditiva para las condiciones
apropiadas.
No use la herramienta si el interruptor no la enciende o apaga. Las herramientas que no puedan
ser controladas con el interruptor constituyen un peligro y deben repararse.
Almacene las herramientas apagadas fuera del alcance de los niños y demás personas no capacit-
adas. Las herramientas pueden ser peligrosas en las manos de usuarios no capacitados.
Use únicamente los accesorios recomendados para su modelo por el fabricante. Los accesorios
que pueden ser adecuados para una herramienta pueden ser peligrosos cuando se usan en otra
herramienta.
Las tareas de servicio deben ser realizadas solamente por personal calificado de reparación. El
servicio o mantenimiento realizado por personal no calificado podría resultar en riesgo de
lesiones.
Al realizar tareas de servicio en una herramienta, utilice exclusivamente piezas de repuesto
idénticas. Siga las instrucciones en la sección de Mantenimiento de este manual. El uso de piezas
no autorizadas o la inobservancia de las instrucciones de Mantenimiento pueden crear el riesgo
de descarga eléctrica o lesiones
- 35 -
•
•
Servicio
•
•
No haga funcionar el láser en atmósferas explosivas, como ambientes donde haya polvo, gases o
líquidos inflamables.Las herramientas electricas generan chispas que pueden combustionar el
polvo o generar un incendio.
Almacene el láser apagado fuera del alcance de los niños y demás personas no capacitadas. El
láser puede ser peligroso en las manos de usuarios no capacitados.
No utilice herramientas ópticas, tales como un telescopio o un teodolito, para ver el rayo láser.
Podrían producirse lesiones graves a la visión.
No coloque el láser en una posición que pueda causar que una persona mire fijamente el rayo
láser de forma intencional o accidental. Podrían producirse lesiones graves a la visión.
No coloque el láser cerca de una superficie reflectiva que pueda reflejar el rayo láser hacia los ojos
de una persona.Podrían producirse lesiones graves a la visión.
Apague el láser cuando no está en uso. Al dejar el láser encendido aumenta el riesgo de mirar
fijamente hacia el rayo láser.
No modifique el láser de ninguna forma. Modificar la herramienta puede resultar en exposición
peligrosa a la radiación láser.
No opere el láser cerca de niños ni permita que estos lo usen. Pueden producirse lesiones
oculares graves.
No extraiga ni deteriore las etiquetas de advertencia. Si las etiquetas se retiran, el usuario u otras
personas pueden quedar accidentalmente expuestos a la radiación.
Coloque el láser en una superficie estable de forma segura.Podría producirse daño al láser o
lesiones graves si el láser se cae.
Mantenga su area de trabajo limpia y bien iluminada. Los bancos desordenados y las areas
oscuras propician accidentes.
No opere las herramientas laser en atmosferas explosivas, como ambientes donde haya polvo,
gases o liquidos inflamables.
Mantenga alejados a los ninos y a los espectadores de la herramienta laser en funcionamiento.
Una distraccion puede hacerle perder el control.
Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una
herramienta láser. No use la herramienta cuando esté cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica
puede provocar lesiones personales graves.
No se estire demasiado. Conserve el equilibrio y posiciónese adecuadamente en todo momento.
Una posición y un equilibrio correctos permiten un mejor control de la herramienta en situaciones
inesperadas.
Use equipos de seguridad. Utilice siempre protección ocular. Puede requerirse una máscara para
polvo, zapatos antideslizantes de seguridad, casco o protección auditiva para las condiciones
apropiadas.
No use la herramienta si el interruptor no la enciende o apaga. Las herramientas que no puedan
ser controladas con el interruptor constituyen un peligro y deben repararse.
Almacene las herramientas apagadas fuera del alcance de los niños y demás personas no capacit-
adas. Las herramientas pueden ser peligrosas en las manos de usuarios no capacitados.
Use únicamente los accesorios recomendados para su modelo por el fabricante. Los accesorios
que pueden ser adecuados para una herramienta pueden ser peligrosos cuando se usan en otra
herramienta.
Las tareas de servicio deben ser realizadas solamente por personal calificado de reparación. El
servicio o mantenimiento realizado por personal no calificado podría resultar en riesgo de
lesiones.
Al realizar tareas de servicio en una herramienta, utilice exclusivamente piezas de repuesto
idénticas. Siga las instrucciones en la sección de Mantenimiento de este manual. El uso de piezas
no autorizadas o la inobservancia de las instrucciones de Mantenimiento pueden crear el riesgo
de descarga eléctrica o lesiones
- 36 -
2.Contenido del paquete
D5 Nivel láser x 1
cable USB-C x 1
Soporte en "L" x 1
- 37 -
Manual
Manual x 1
Bolsa con cordón x 1
3.Descripción del producto
ADVERTENCIA:
Nunca modifique la herramienta ni ninguna parte de ella. Podrían producirse daños en el
láser o lesiones personales.
- 38 -
ǠȭwăðÌÌÐă®ĮÐīìďīðšďĊĴă
ǡȭwăðÌÌÐă®ĮÐīŒÐīĴðÆă
ǢȭăďĪķÐďÌÐĨÑĊÌķăď
4-Puerto de carga
5-Junta roscada para trípode
6-Indicador de energía restante
7-Indicador de plano H
8-Indicador de plano V
9-Indicador de pulso
ǠǟȭAĊĴÐīīķĨĴďīÌÐĨăĊď>
11-Interruptor de plano V
ǠǡȭAĊĴÐīīķĨĴďīÌÐÐĊÆÐĊÌðÌďȥĨķăĮď
6
10 11 12
7 8 9
1
3
2
4
5
4.Operación y función
- 39 -
Resumen/guía de función de pieza(Ver Figura A)
-
Con el láser apagado (inicialmente, el Bloqueo del péndulo (3) en la posición bloqueada), colóquelo
sobre una superficie plana y nivelada.
Hay dos formas de encender y apagar el láser,
•
•
Dos modos de funcionamiento–Manual y Autonivelación(Ver Figura B)
El Bloqueo del péndulo (3) tiene dos posiciones – Bloqueado/Desbloqueado.
Posición Bloqueada:
El haz láser está fijo. Gire la unidad para obtener cualquier ángulo de haz que desee. (ver figura D)
Posición Desbloqueada:
Los láseres están diseñados para autonivelarse. Si el láser se ha inclinado tanto que no puede
autonivelarse (> 3°), el haz láser parpadeará cada 0,5 segundos. EL LÁSER NO ESTÁ NIVELADO (O
EN VERTICAL) Y NO DEBE USARSE PARA DETERMINAR O MARCAR NIVEL O VERTICAL. Intente
reubicar el láser sobre una superficie más nivelada.
Cambiar línea láser
-
•
-
•
Modo de pulso(Ver Figura F)
-
-
Activar y desactivar los láseres
Opción 1: Encender el láser pulsando el Interruptor de encendido (12) durante 0,5 segundos.
Apáguelo pulsándolo durante 2 segundos.
Opción 2: enciéndalo empujando el bloqueo del péndulo (3) a la posición Desbloqueado, apágue-
lo empujándolo hacia atrás.
Tecla H(10)
Interruptor de encendido/apagado para control Línea horizontal, Cuando la luz láser horizontal
está encendida, el indicador está encendido; de lo contrario, el indicador está apagado
Tecla V(11)
Interruptor de encendido/apagado para control Línea vertical, cuando la luz láser vertical está
encendida, el indicador está encendido, cuando los láseres verticales están apagados, el
indicador se apaga en consecuencia
Con la línea láser encendida, pulse el Interruptor de encendido (12) durante 0,5 segundos para
activar la función de pulso.
En modo de pulso, la unidad puede funcionar con un detector para funcionar al aire libre o en un
ambiente más brillante.
Consejos de carga(Ver Figura C)
•
•
•
•
•
La máquina está integrada con una batería de litio de 3,7V.
Puedes cargar la máquina directamente con 5V 2A/1A
Si la batería está baja o no hay energía para encender la máquina, debe cargarla directamente
con el cable tipo C.
El indicador de batería parpadeará durante el proceso de carga.
El indicador de batería se mostrará como sólido una vez que la batería esté completamente
cargada.
- 40 -
Resumen/guía de función de pieza(Ver Figura A)
-
Con el láser apagado (inicialmente, el Bloqueo del péndulo (3) en la posición bloqueada), colóquelo
sobre una superficie plana y nivelada.
Hay dos formas de encender y apagar el láser,
•
•
Dos modos de funcionamiento–Manual y Autonivelación(Ver Figura B)
El Bloqueo del péndulo (3) tiene dos posiciones – Bloqueado/Desbloqueado.
Posición Bloqueada:
El haz láser está fijo. Gire la unidad para obtener cualquier ángulo de haz que desee. (ver figura D)
Posición Desbloqueada:
Los láseres están diseñados para autonivelarse. Si el láser se ha inclinado tanto que no puede
autonivelarse (> 3°), el haz láser parpadeará cada 0,5 segundos. EL LÁSER NO ESTÁ NIVELADO (O
EN VERTICAL) Y NO DEBE USARSE PARA DETERMINAR O MARCAR NIVEL O VERTICAL. Intente
reubicar el láser sobre una superficie más nivelada.
Cambiar línea láser
-
•
-
•
Modo de pulso(Ver Figura F)
-
-
Activar y desactivar los láseres
Opción 1: Encender el láser pulsando el Interruptor de encendido (12) durante 0,5 segundos.
Apáguelo pulsándolo durante 2 segundos.
Opción 2: enciéndalo empujando el bloqueo del péndulo (3) a la posición Desbloqueado, apágue-
lo empujándolo hacia atrás.
Tecla H(10)
Interruptor de encendido/apagado para control Línea horizontal, Cuando la luz láser horizontal
está encendida, el indicador está encendido; de lo contrario, el indicador está apagado
Tecla V(11)
Interruptor de encendido/apagado para control Línea vertical, cuando la luz láser vertical está
encendida, el indicador está encendido, cuando los láseres verticales están apagados, el
indicador se apaga en consecuencia
Con la línea láser encendida, pulse el Interruptor de encendido (12) durante 0,5 segundos para
activar la función de pulso.
En modo de pulso, la unidad puede funcionar con un detector para funcionar al aire libre o en un
ambiente más brillante.
Consejos de carga(Ver Figura C)
•
•
•
•
•
La máquina está integrada con una batería de litio de 3,7V.
Puedes cargar la máquina directamente con 5V 2A/1A
Si la batería está baja o no hay energía para encender la máquina, debe cargarla directamente
con el cable tipo C.
El indicador de batería parpadeará durante el proceso de carga.
El indicador de batería se mostrará como sólido una vez que la batería esté completamente
cargada.
- 41 -
Resumen/guía de función de pieza(Ver Figura A)
-
Con el láser apagado (inicialmente, el Bloqueo del péndulo (3) en la posición bloqueada), colóquelo
sobre una superficie plana y nivelada.
Hay dos formas de encender y apagar el láser,
•
•
Dos modos de funcionamiento–Manual y Autonivelación(Ver Figura B)
El Bloqueo del péndulo (3) tiene dos posiciones – Bloqueado/Desbloqueado.
Posición Bloqueada:
El haz láser está fijo. Gire la unidad para obtener cualquier ángulo de haz que desee. (ver figura D)
Posición Desbloqueada:
Los láseres están diseñados para autonivelarse. Si el láser se ha inclinado tanto que no puede
autonivelarse (> 3°), el haz láser parpadeará cada 0,5 segundos. EL LÁSER NO ESTÁ NIVELADO (O
EN VERTICAL) Y NO DEBE USARSE PARA DETERMINAR O MARCAR NIVEL O VERTICAL. Intente
reubicar el láser sobre una superficie más nivelada.
Cambiar línea láser
-
•
-
•
Modo de pulso(Ver Figura F)
-
-
Activar y desactivar los láseres
Opción 1: Encender el láser pulsando el Interruptor de encendido (12) durante 0,5 segundos.
Apáguelo pulsándolo durante 2 segundos.
Opción 2: enciéndalo empujando el bloqueo del péndulo (3) a la posición Desbloqueado, apágue-
lo empujándolo hacia atrás.
Tecla H(10)
Interruptor de encendido/apagado para control Línea horizontal, Cuando la luz láser horizontal
está encendida, el indicador está encendido; de lo contrario, el indicador está apagado
Tecla V(11)
Interruptor de encendido/apagado para control Línea vertical, cuando la luz láser vertical está
encendida, el indicador está encendido, cuando los láseres verticales están apagados, el
indicador se apaga en consecuencia
Con la línea láser encendida, pulse el Interruptor de encendido (12) durante 0,5 segundos para
activar la función de pulso.
En modo de pulso, la unidad puede funcionar con un detector para funcionar al aire libre o en un
ambiente más brillante.
Consejos de carga(Ver Figura C)
•
•
•
•
•
La máquina está integrada con una batería de litio de 3,7V.
Puedes cargar la máquina directamente con 5V 2A/1A
Si la batería está baja o no hay energía para encender la máquina, debe cargarla directamente
con el cable tipo C.
El indicador de batería parpadeará durante el proceso de carga.
El indicador de batería se mostrará como sólido una vez que la batería esté completamente
cargada.
5.Especificaciones
Fuente de luz
Longitud de onda del láser
Potencia del láser
Precisión (nivel):
Rango de nivelación/compensación
Fuente de alimentación
Tiempo de funcionamiento por carga completa
Temperatura de funcionamiento
Temperatura de almacenamiento
Ambiental
Diodos láser
510-530nm
<1 mW (cada haz) CLASE 2
100 pies (30 m)
200 pies (60 m) trabajar con detector
± 1/8 pulgada por 30 pies (±3 mm por 10 m)
±3 °
3,7 V 4000 mAh Batería de iones de litio
9 horas
20°F a 115°F (-10°C a 45°C)
-5°F a 140°F (-20°C a 60°C)
Resistente al agua y al polvo hasta IP54
Rango de trabajo
Humedad relativa máxima 80 % para temperaturas
de hasta 88 °F (31 °C), disminuyendo linealmente
hasta el 50 % de humedad relativa a 104°F (40°C)
Humedad
- 42 -
6.Resolución de problemas
El láser no se enciende
•
•
Los rayos láser parpadean
Los láseres están diseñados para autonivelarse a un promedio de 3° en todas las direcciones. Si el
láser se inclina tanto que el mecanismo interno no puede nivelarse, el rayo láser parpadeará indican-
do que se ha excedido el rango de inclinación. EL RAYO PARPADEANTE CREADO POR EL LÁSER NO
ESTÁ A NIVEL O NO
PUEDE ESTABLECER LA PLOMADA Y NO DEBE USARSE PARA DETERMINAR O MARCAR EL NIVEL
O PLOMADA. Intente cambiar la posición del láser en una superficie más nivelada.
Asegúrese de que la unidad tenga energía
Si la unidad láser se calienta por encima de 120 ˚F (50 ˚C),la unidad no se encenderá. Si el láser se
ha almacenado en temperaturas extremadamente calurosas, déjelo enfriar. El nivel láser no se
dañará al presionar el botón de encendido/apagado antes de enfriarse a su temperatura correcta
de funcionamiento.
El rayo láser no deja de moverse
El láser es un instrumento de precisión. En consecuencia, si no se coloca en una superficie estable (y
estática), el láser continuará intentando encontrar un nivel. Si el rayo no deja de moverse, intente
colocar el láser en una superficie más estable. Asimismo, intente asegurarse de que la superficie esté
relativamente plana, para que el láser esté estable.
- 43 -
El láser no se enciende
•
•
Los rayos láser parpadean
Los láseres están diseñados para autonivelarse a un promedio de 3° en todas las direcciones. Si el
láser se inclina tanto que el mecanismo interno no puede nivelarse, el rayo láser parpadeará indican-
do que se ha excedido el rango de inclinación. EL RAYO PARPADEANTE CREADO POR EL LÁSER NO
ESTÁ A NIVEL O NO
PUEDE ESTABLECER LA PLOMADA Y NO DEBE USARSE PARA DETERMINAR O MARCAR EL NIVEL
O PLOMADA. Intente cambiar la posición del láser en una superficie más nivelada.
El rayo láser no deja de moverse
El láser es un instrumento de precisión. En consecuencia, si no se coloca en una superficie estable (y
estática), el láser continuará intentando encontrar un nivel. Si el rayo no deja de moverse, intente
colocar el láser en una superficie más estable. Asimismo, intente asegurarse de que la superficie esté
relativamente plana, para que el láser esté estable.
- 44 -
