EURORACK
®
MX2004A
www.behringer.com
Udgave 1.1 Marts 2001
Kort vejledning
DANSK
SIKKERHEDSINSTRUKTIONER
FORSIGTIG: For at mindske risikoen for elektrisk stød må dæskeler
(eller bagbeklædningen) ikke fjernes. Der findes ingen
dele indeni, der kan vedligeholdes eller udskiftes af
brugeren. Lad alt servicearbejde foretage af kvalificeret
personale.
ADVÆRSEL: For at midske risikoen for ild eller elektrisk stød må dette
apparat ikke udsættes for regn eller fugtighed.
UDFØRLIGE SIKKERHEDSINSTRUKTIONER:
Alle sikkerheds- og betjeningsanvisninger bør læses, inden apparatet tages i brug.
Gem brugervejledningen
Sikkerheds- og betjeningsvejledningen bør gemmes, så man kan slå op i den senere.
Læg mærke til advarslerne:
Læg mærke til alle advarsler på apparatet og i sikkerhedsinstruktionerne.
Følg instruktionerne:
Følg alle sikkerheds- og betjeningsanvisninger.
Vand og fugt:
Apparatet bør ikke anvendes i nærheden af vand (f.eks. nær badekar, håndvask, køkkenvask, vaskebalje, i en våd
kælder eller nær et svømmebassin etc.).
Ventilation:
Apparatet bør anbringes således, at dets placering ikke hindrer korrekt ventilation. For eksempel bør apparatet ikke
anbringes på en seng, et tæppe eller en lignende overflade, der eventuelt kan blokere apparatets ventilationshuller,
ligesom det ikke må placeres i en indbygget installation, som f.eks. en bogreol eller et skab, der kan hindre den frie
luftcirkulation gennem ventilationsåbningerne.
Varme:
Apparatet bør anbringes i sikker afstand fra varmekilder såsom radiatorer, varmespjæld, ovne eller andre apparater
(herunder forstærkere), der producerer varme.
Strømforsyning:
Apparatet må kun tilsluttes en strømforsyning af den type, der er beskrevet i betjeningsvejledningen eller anført på
apparatet.
Jording eller polarisering:
Man bør træffe forholdsregler, således at virkningen af de foranstaltninger, der er truffet til jording eller polarisering af
apparatet ikke ophæves.
Beskyttelse af elkablet:
Elkabler bør lægges således, at de ikke trædes på eller kommer i klemme ved, at der stilles noget oven på dem eller
ind imod dem. Man bør tage særligt hensyn til ledninger, stik, stikdåser og de steder, hvor ledningen kommer ud af
apparatet.
Rengøring:
Apparatet bør kun rengøres, som anbefalet af producenten.
Når apparatet ikke er i brug igennem længere tid:
Når apparatet ikke er i brug igennem længere tid, bør stikket tages ud af stikkontakten.
Fremmedlegemer eller indtrængen af væske:
Man skal sørge for, at der ikke falder genstande eller trænger væske ind i apparatet igennem dettes åbninger.
Beskadigelser, der kræver service:
Apparatet bør repareres og vedligeholdes af kvalificeret personale, når:
- Elkablet eller stikket er beskadiget, eller
- Væske eller genstande er kommet ind i apparatet, eller
- Apparatet har været udsat for regn, eller
- Apparatet ikke synes at fungere normalt, eller præstationerne er stærkt ændrede, eller
- Apparatet har været tabt eller kabinettet er beskadiget.
Reparation og vedligeholdelse:
Brugeren bør ikke selv forsøge at reparere eller vedligeholde apparatet ud over, hvad der er beskrevet i
Brugervejledningen. Al anden reparation og vedligeholdelse skal henvises til kvalificeret servicepersonale.
Dette symbol, hvor det måtte blive vist,
advarer om tilstedeværelsen af uisoleret
farlig spænding indvendig i apparatet -
spænding der kan være tilstrækkelig stor
til at forårsage risiko for elektrisk stød.
Dette symbol, hvor det måtte blive vist, gør
opmærksom på vigtige betjenings- og
vedligeholdelsesvejledninger i den
medfølgende litteratur. Læs håndbogen.
Denne vejledning er ophavsretsligt beskyttet. Enhver mangfoldiggørelse, hhv. ethvert eftertryk, også i uddrag, samt enhver gengivelse af illustrationer, også i ændret tilstand, er kun tilladt med
skriftlig godkendelse fra firmaet BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER samt ULTRALINK, ULTRA-CURVE, ULTRA-Q, FEEDBACK DESTROYER og EURORACK
er registrerede varemærker.
© 2001 BEHRINGER Spezielle Studiotechnik GmbH.
BEHRINGER Spezielle Studiotechnik GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Münchheide II, Tyskland
Tel. +49 (0) 21 54 / 92 06-0, Fax +49 (0) 21 54 / 92 06-30
3
EURORACK MX2004A
1. OPBYGNING
Monoinputkanaler
Kanalerne 1 - 8 er mono med valg mellem balancerede mikrofoner og linjeinput.
Stereoinputkanaler
Otte yderligere linjeinput på EURORACK MX2004A er konfigureret som fire stereoinputkanaler. De er
perfekte til flerspors båndreturnering eller til accept af output fra MIDI- og andre elektroniske instrumenter.
Kanaloutput
Via en panoramaregulator med konstante strømforsyningsegenskaber samt en højkvalitets logaritmisk
60 mm fader, når kanalsignalet hovedmixet eller Alt 3-4 bussen.
Aux Send
MX2004A har to aux send-busser.
Stereo Aux Return (stereolinjeinput)
Stereo Aux Return findes oven over hoved-aux-send. Disse input kan bruges til stereoeffekt-returnering
eller som tape-monitor-returnering. Et tryk på knappen gør det muligt for musikerne at have deres
øretelefonmix beriget med effekter i/fra optagerummet.
Hovedoutput (“Total”)
På M2004A reguleres det totale outputniveau af et par logaritmiske 60 mm fadere og ses på to meget
nøjagtige13-segments spidsværdimålere . Derudover findes der fire status-LED til .
Modulationsskærme
Kanalerne 1 - 8 er forsynet med lysdioder, der advarer mod overstyring (spidsværdi-LED), og hovedmixoutputtene
er forsynet med 13-segments spidsværdimålere. Spidsværdimålerne kan også anvendes som mono-PFL- og
stereosolo-skærme.
1.1 Før du begynder
1.1.1 Strømforsyningsenhed
Både strømforsyningsenheden og selve pulten bliver meget varme under driften.
+ Forbind aldrig EURORACK til strømforsyningsenheden, mens sidstnævnte er forbundet til el-
nettet. Forbind først den slukkede pult til strømforsyningsenheden, som du herefter forbinder
til el-nettet. Som det aller sidste tænder du for pulten med kontakten på bagpanelet.
1.1.2 Garanti
Send, senest fjorten dage efter købet af udstyret, det af sælgeren udfyldte garantibevis tilbage til BEHRINGER.
Undlader du dette, kan alle garantikrav bortfalde. Serienummeret findes på MX2004A’s bagpanel.
1.1.3 Levering
For at garantere en sikker er transport, er EURORACK MX2004A omhyggeligt emballeret fra fabrikkens side.
Hvis emballagen er blevet beskadiget, skal du straks undersøge, om udstyret er blevet påført ydre skader.
+ Hvis der er sket skader, skal du IKKE returnere udstyret til os, men derimod først informere din
forhandler og transportør. Undlader du dette, kan alle krav fra din side om skadeserstatning
eller anden for erstatning bortfalde.
Send, senest fjorten dage efter købet af udstyret, det af den autoriserede sælger udfyldte og stemplede
garantibevis tilbage til BEHRINGER Undlader du dette, kan alle garantikrav bortfalde.
1. OPBYGNING
4
EURORACK MX2004A
1.1.4 Montering på en 19"-mixer
Sammen med MX2004A leveres to 19" vinkelhjern til brug for montering af mixerpultens rackører. Løsn skruerne
på mixeren og skru herefter vinkeljernene på. Vinkeljernene passer kun til én side.
2. MONOINPUTKANAL
Hver monokanal muliggør et balanceret linjeinput via en jackstikdåse, et balanceret MIC-input eller et XLR-Mic-
input. +48 V-fantomstrømforsyningen, nødvendig for MIC-inputtet, aktiveres via på bagpanelet. Regulatoren
for inputforstærkningen har et særdeles bredt reguleringsområde, hvorfor Mikrofon/linje-skift ikke er
nødvendigt. De vigtige niveauer -10 dBV og +4 dBu er klart og præcist markeret.
Bemærk, at du enten skal benytte kanalens mikrofon- eller linjeinput. Ikke begge to på samme tid!
2.1 Indstilling af inputniveau
Kanalinputniveauet bestemmes med forstærkerkontrollen . Med Solo/PFL-kontakten føres inputsignalets
venstre og højre del til hovedsektionens spidsværdimåler (og selvfølgeligt også til kontrolrumsoutputtet).
Benyttelsen af Solo/PFL påvirker ikke signalet ved optageoutputtene. Dette gælder også aux send.
Ud over den allerede nævnte displaymulighed i forbindelse med kanalniveaukontrol via spidsværdimåleren ,
er hver monokanal forsynet med en lysdiode , der advarer mod overstyring. Dette overstyringslys må kun
forekomme af og til. Hvis det lyser konstant, skal inputforstærkningen reduceres.
Der findes et steep Low Cut (højpas)-filter , slope ved 18 dB/okt ved 75 Hz, som kan eleminere dybe,
jævnlige afbrydelser.
2.2 Equalizer
Alle monoinputkanaler er udstyret med en trebånds equalizer samt med ovennævnte omskiftelige Low Cut-
filter. Alle tre bånd har op til +/-15 dB klip og boost, med en centerlås for “off”.
De øvre og nedre skrånende kontroller har deres frekvenser låst fast på henholdsvis 12 kHz og 80 Hz.
Midterområdekontrollen muliggør MX2004A-lydregulering med en filterværdi på en ottendedel. Den kan indstilles
fra 100 Hz til 8 kHz .
2.3 Aux Send
Begge aux-send er mono og post-EQ. Aux-send 1 kan tages fra kontakt , før (pre) eller efter (post)
kanalfaderen, hvorimod aux-send 2 altid er tilsluttet efter faderen.
+ Monokanalens aux-send 2 kan ændres fra post-fader til pre-fader.
2.4 Ruting, fading og tavs
Niveauet til hovedmix og Alt 3-4 busser bestemmes i sidste ende af kanalfaderne .
2.5 Indsatser
Alle monoinputkanaler er udstyret med indsatser (stereojackstikdåser på bagpanelet). Disse indsatssteder er
pre-fader, pre-EQ og pre-aux-send. Indsatserne kan også benyttes som pre-EQ-direkteoutput, uden at forstyrre
signalflowet. Hertil behøves et kabel med mono-jackstik på båndmaskinen. En effektenhedsside med et
stereojackstik på konsolsiden (forbind tap og ring) kan være nødvendig.
2. MONOINPUTKANAL
5
EURORACK MX2004A
3. STEREOINPUTKANAL
Hver stereo kommer med to balancerede linjeniveauinput på TRS-jack, for venstre og højre kanal. Hvis kun “L”-
input benyttes, arbejder kanalen i mono.
3.1 Indstilling af inputniveau
MX2004As stereoinput er konstrueret for almindelige linjeniveausignaler. Med PFI-funktionen kan de kontrollere
nivauerne, der når stereokanalerne og, om nødvendigt, regulere signalkildens (MIDI-instrumenter, effektudstyr
etc.) lokalisering.
3.2 Equalizer
Stereoinputkanalerne er udstyret med firebånds equalizer.
De øvre bånd- , de høje midtområdebånd- , de dybe midtområdebånd- og de dybe bånd-
frekvenser er henholdsvis 12 kHz, 3 kHz, 500 Hz og 80 Hz.
Alle bånd er udstyret med en maksimal øgning eller formindskning på +/- 15 dB. I midtområdet er equalizeren
“off”.
3.3 Aux Send
Disse funktioner korresponderer med regulatoren og omskifterne i monokanalerne (se 2.3). Bemærk dog, at fra
stereokanalerne bygges først en monototal op, inden den sendes til aux-send.
3.4 Ruting
Den eneste forskel mellem denne og monokanalen (beskrevet i 2.4) er indførelsen af balancekontrollen .
4. HOVEDSEKTION
4.1 Aux send
Aux-send er udformet som jackstikdåser. Niveauet justeres med potentiometeret og . Ud over denne
regulators midterområde (Unity gain), er der stadig 15 dB modulationsreserver til rådighed således, at alt
muligt effektudstyr kan kontrolleres
4.2 Stereolinjeinput
EURORACK MX2004A er udstyret med to effektreturneringer (stereo aux-returns 1/2). Hvis et jack kun forbindes
til venstre stik, arbejder aux-return automatisk i mono.
Begge input er udstyret med en niveau-regulator og . Ved “normal drift” er de forbundet til hovedmixtotalen.
Derudover kan aux-return 2 rutes til aux-send 1 via omskifteren “FX TO AUX 1” . På denne måde kan du
berige effekter til hovedtelefoner eller til stikord.
Så længe, aux-return 2’s stik ikke er forbundet, kan aux-return 2’s signal rutes til aux-send 1, som beskrevet
.
+ Advarsel: Hvis du ikke bruger aux-send 1 til stikord, men til effektinput, skal du ikke trykke på
knappen . Ellers vil der være risiko for feedback, hvis effekt-returneringen er på
aux-return 2.
Der er dog undtagelser: du vil for eksempel gerne blande to effekter med hinanden.
3. STEREOINPUTKANAL
6
EURORACK MX2004A
4.3 Måling
Hovedmix/Solo/PFL-niveauet fremgår af et par meget nøjagtige 13-segments spidsværdimålere . Fire andre
LED indikerer, om EURORACK er tændt , om +48 V fantomforsyningen er igang samt, om mono-
prefader lyttebussen eller om stereosolobussen er aktiveret.
4.4 Kanaltilstand
Kanaltilstandsknappen bestemmer, om kanalernes soloknap fungerer som solo-in-place eller som prefader-
lyttefunktion.
Solo
Solo er en forkortelse for Solo-in-place. Det er den bedste måde at lytte til et isoleret signal eller til en
gruppe af signaler på. Når soloknappen trykkes ind, bliver alle ikke valgte signaler i monitorerne gjort
tavse, mens stereopanoramaet forbliver.
PFL
Et tryk på slår solobussen fra og erstatter den med en separat mono PFL-bus. Alle solosignaler
rekonfigureres til PFL. PFL-bussen skal altid benyttes til indstilling af forstærker.
4.5 2-spors in- og output
Input
To-spors in- og outputtene på RCA-klemmejacks kan benyttes fleksibelt.
Med 2TK-knappen trykket ind, kan inputsignalet rutes videre til monitoroutput. Båndkontrol via højtalere
eller hovedtelefoner kan ikke være nemmere.
Hvis 2TK TO MIX-kontakten er trykket ind, skiftes tobåndsinputtet til hovedmixet og tjener på denne måde
som ekstra input til bånd-playback, MIDI-instrumenter og andre signalkilder, som ikke kræver yderligere
bearbejdning. Knappen skal slås fra, så du ikke hører to-sporssignalet to gange.
Hvis er trykket ind, har du et yderligere stereolinjeinput til rådighed til mixer, og til hvilken outputsignalet fra
en anden EURORACK eller BEHRINGER ULTRALINK PRO MX882 kan tilføjes.
Output
Hovedmix-summesignalet er med sit +4 dBu-niveau ikke kun placeret ved siden af to-spors output-
klemmestikdåserne, men også ved bagpanelets hovedoutput-jackstikdåser og XLR-stikdåser.
Det endelige niveau reguleres med en meget nøjagtig fader . Vigtigt: Hvis du forbinder en kompressor eller
en støjport efter to-spors-outputtet, er en blød niveaudæmpning ikke mulig.
4.6 Monitorsektion
Med knapperne og bestemmes, hvilket signal, der skal nå CONTROL ROOM OUT-output: hovedmixet,
3-4-signalet eller signalet, der afspilles via to-spors-outputtet.
Hovedtelefon- og monitorsignalernes niveau reguleres ved hjælp af styrkeregulatoren . Spidsværdimåleren
viser det øjeblikkelige, redigerede signal (funktionen ville være meningsløs, hvis mere end ét signal var
under redigering).
Hvis Solo/PFL vælges, påvirkes signalet ved optageoutput ikke. Det betyder, at du kan redigere et solosignal
under mixingen, uden at skulle køre hele optagelsen igennem igen.
Selv om hovedmixsignalet skal redigeres, er der to undtagelser. Den første er selvfølgelig Solo/PFL-
bussen, den anden er to-spors-playback’en (eller en anden ekstern kilde). Hvis du forbinder 2TK-outputtet
med en HiFi-forstærker med kildevalgsknap eller tape-out, er det meget let at redigere andre kilder (for
eksempel kassettebåndsafspillere, CD-afspillere osv.).
4.7 Alt 3-4 output
Som nævnt kan signalet fra en given kilde tages ud af hovedmixet ved tryk på tavsknappen for i stedet at
blive rutet til Alt-3-4-bussen.
4. HOVEDSEKTION
7
EURORACK MX2004A
Niveauet ved Alt-outputtene (jackstikdåserne på bagpanelet) reguleres med faderen . Du kan høre disse
output med , ( trykket ind, ( og ikke trykket ind).
Kombinationen tavs/Alt-3-4 kan nemt forvirre nybegyndere, men den kan med fordel anvendes som beskrevet
i den følgende:
Din MX2004A rummer ingen fuldt færdige undergrupper. Fra tid til anden kan du imidlertid godt ønske at
kontrollere flere kanalniveauer samtidigt ved hjælp af en enkelt regulator. Derfor skal du benytte dig af
muligheden for at gruppere ved hjælp af Alt 3-4-bussen. Det sker ved at trykke på Mute/Alt 3-4-knappen .
Rut de kanaler, som du ønsker at koordinere, til Alt 3-4-outputtene. Herved opnår du en uafhængig stereo-sub-
mix med egen stereo-fader . For at integrere Alt 3-4-signalet med hovedmixet, går du fra Alt 3-4-outputtene
til et ledigt input, der ledes til hovedmixet. Hertil kan du benytte stereo-aux-return ( ikke trykket ind), to-
spors-inputtet ikke trykket ind, ( ikke trykket ind) eller enkeltkanaler.
Hvis du ønsker at danne to mono-undergrupper i tillæg til stereo-hovedmixet, skal du gå tilbage fra alle Alt 3-4-
output og til to monokanaler. For at undgå feedback, må målkanalerne ikke gøres tavse eller rutes til Alt 3-4-
bussen. Herefter skifter du alle andre nødvendige kanaler to Alt 3-4-bussen, hvorved den pågældende
panoramaregulator leder ordren til enten 3 eller 4.
+ Husk: I samme øjeblik, du ruter Alt 3-4-bussen til mix, råder du ikke over tavskanal-muligheden.
Du må benytte faderen til at gøre kanaler tavse.
5. FORBINDELSER
5.1 EURORACK MX 2004A- forbindelser og stik
Gør dig bekendt med EURORACK MX2004A forbindelser. Vi begynder med venstre side af bagpanelet.
AC Power In-socket. Denne bruges til at forbinde strømforsyningsenheden. Forbind først enheden med
pulten og derefter til el-nettet.
Tænd-sluk-knap. Efter, at der er forbundet til el-nettet, tændes mixerpulten med denne knap. Efter, at
der tændt for apparatet, skal det have tid til at stabilisere sig. Derfor skal du vente et minut, inden du
indstiller inputforstærkningen.
Fantom-strømforsyningsknappen. Når der bruges kondensatormikrofoner, er der mulighed for +48 V
strømforsyning. Den aktiveres for alle mono-inputkanalerne med knappen .
+ Tilslut aldrig mikrofoner til pult (eller sceneboks), mens fantomforsyningen er tændt. Monitor-
/PA-højtalere skal være slået fra, når fantomforsyningen slås til og fra.
Lad os nu se på de in- og output, der findes på MX2004A. De fleste af dem er balancerede. Du kan
forbinde ubalanceret udstyr til EURORACKs balancerede in- og output. Brug enten monojacks eller
forbind TRS-jacks’ ring og hylster (eller lad XLR-stikkets ben 3 være ubenyttet).
Hovedoutput (balanceret, XLR). XLR, balanceret, stikben 1 = jordforbindelse/skjold, stikben 2 =
varm (+), stikben 3 = kold (-), maksimum-niveau +28 dBu.
Hovedoutputniveau-kontakt. Niveauet til XLR-hovedoutputtene (+4 dB) formindskes til
“mikrofonniveau”, hvis du trykker på . Herved er det muligt at rute det dæmpede outputsignal
direkte til mikrofon-inputtene, det vil sige til hovedbordet.
Hovedoutput (TRS-stikdåser). TRS-stikdåser, ubalancerede, tap = signal, hylster = jordforbindelse/
skjold.
Alt-output. TRS-stikdåser, ubalancerede, tap = signal, hylster = jordforbindelse/skjold.
Kanalindsatser (indsætningssteder). Benyttes til indføjelse af effekter etc i kanalerne før EQ og fader.
TRS-stikdåser, ubalancerede, input og output (send og retur) på samme stikdåse, tap = output, ring =
input, hylster - jordforbindelse/skjold.
5. FORBINDELSER
8
EURORACK MX2004A
Og nu til forbindelserne på forpanelet:
Mono-inputkanaler 1-8
Mikrofoninput. XLR, balancerede, stikben 1 = jordforbindelse/skjold, stikben 2 = varm (+), stikben 3 =
kold (-). Husk fantomstrømforsyningen
Linjeinput. TRS-stikdåser, balancerede, tap = varm (+), ring = kold (-), hylster = jordforbindelse/skjold.
Stereoinputkanaler 9/10 - 15/16. Stereopar, TRS-stikdåser, balancerede, tap = varm (+), ring =
kold (-), hylster = jordforbindelse/skjold.
Stereo aux retur 1 og 2. Stereopar, TRS-stikdåser, ubalancerede, tap = signal, hylster = jordforbindelse/
skjold.
Aux sends 1 og 2. TRS-stikdåser, ubalancerede, tap = signal, hylster = jordforbindelse/skjold.
2-spors input/output. RCA-klemmestikdåser for båndoptagere, DAT etc, outputsignal = hovedmix.
Kontrolrum ud. Dette signal rutes til forstærkeren, som driver redigeringshøjtalerne. TRS-stikdåser,
ubalancerede, tap = signal, hylster = jordforbindelse/skjold.
Telefonoutput. Til forbindelse med hovedtelefoner. TRS-stikdåser, ubalancerede, tap = venstre, ring =
højre, hylster = jordforbindelse/skjold.
5.2 Stik
Du får brug for mange ledninger. Følgende skal sikre, at du bruger stikkene på rigtig måde, når du arbejder med
EURORACK.
Brug det almindelige RCA-klemmekabel ved 2-spors input/output.
5. FORBINDELSER
9
EURORACK MX2004A
Usymmetrisk drift med
mono-jackstik
spids =
signal
stel =
jord/afskærmning
stel =
jord/afskærmning
stel =
jord/afskærmning
stel =
jord/afskærmning
stel =
jord/afskærmning
spids
spids spids
spids
spids
ring
ring
ring
ring
stel
stel
stel
stel
stel
aflastning
aflastning
aflastning
aflastning
aflastning
Symmetrisk driftsart
med stereo-jackstik
spids =
varm (+)
ring =
kold (-)
Forbind Insert Send med indgangen og
Insert Return med udgangen af effekt-
apparatet.
Ved overgangen fra symmetrisk til
usymmetrisk driftsart skal ring og stel
forbindes.
Insert Send & Return
spids =
Send (out)
ring =
Return (in)
Kabel til direkte udgang
Til udtagning af et signal fra den direkte udgang ved Insert-bøsningen
(samtidig med at signalet løber gennem kanalen).
Mixerpult
Insert-bøsning
Indgang til flerspors-
maskiner
spids =
Insert Send
ring =
Insert Return
Jackstik til hovedtelefon
spids =
venstre signal
ring =
højre signal
Symmetrisk drift med XLR-forbindelser
1 = jord/afskærmning
2 = varm (+)
3 = kold (-)
udgang
Ved usymmetrisk drift skal ben 1 og ben 3 forbindes.
indgang

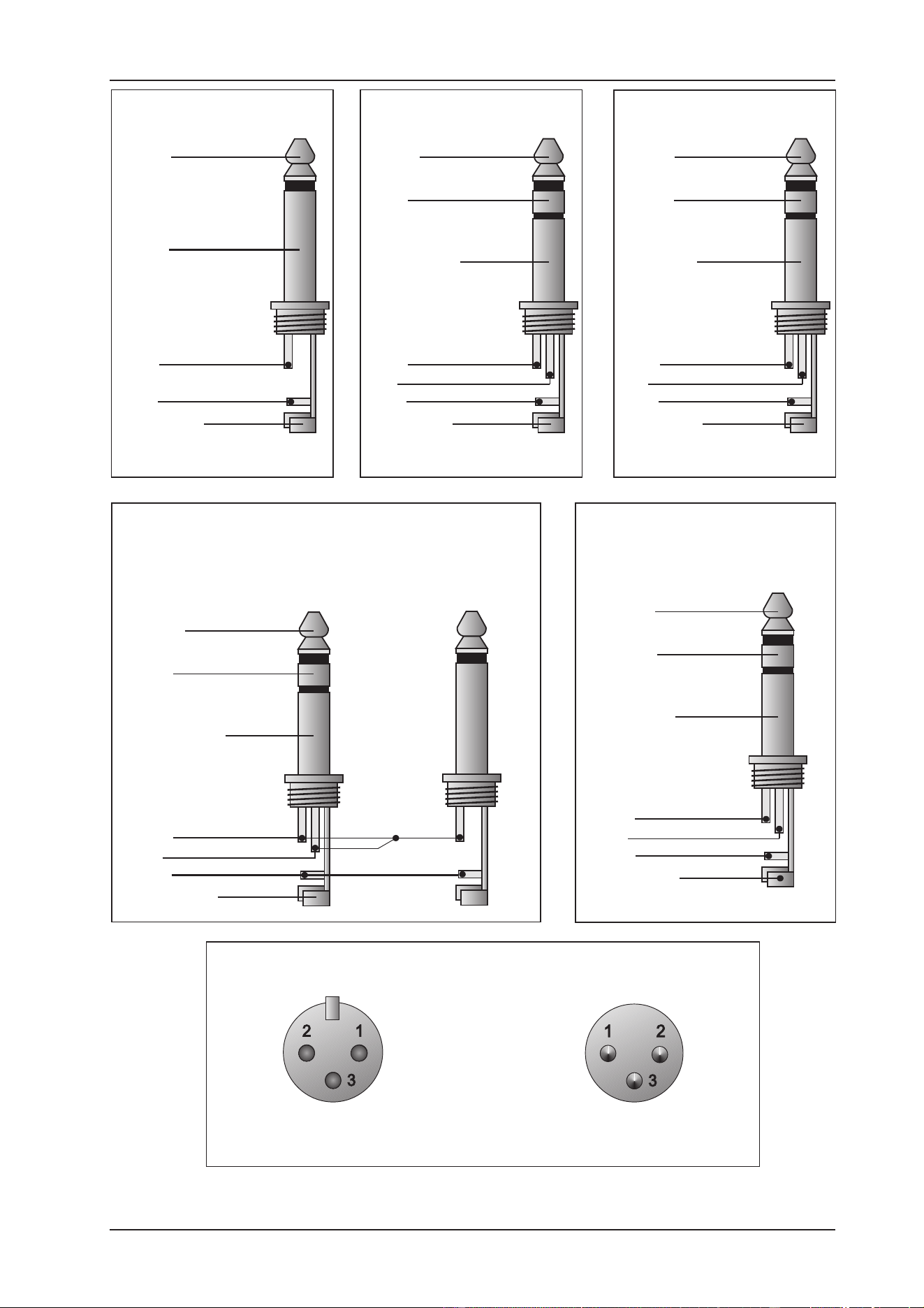

Billede 5.1: Sammenligning af de forskellige stik
5. FORBINDELSER
10
EURORACK MX2004A
6. TEKNISKE DATA
MONO-INPUT
Mikrofon-input Elektronisk balanceret, diskret input-konfiguration
Frekvens 10 Hz to 60 kHz +/+3 dB
Forvrængning (THD) 0,007 % ved +4 dBu, 1 kHz, båndbredde 80 kHz
Mikrf E.I.N. (22 Hz - 22kHz) -129,5 dBu, 150 Ohm kildemodstand
-117,3 dBqp, 150 Ohm kildemodstand
-132,0 dBu, input, genvej
-122,0 dBqp, input genvej
Forstærkningsområde +10 dB til +60 dB
Støjafstand 113,6 dB
Linjeinput Elektronisk balanceret
Frekvens 10 Hz til 60 kHz +/-3 dB
Forvrængning (THD) 0,007 % ved +4 dBu, 1 kHz, båndbredde 80 kHz
Følsomhedsområde +10 dBu til -40 dBu, følsomhed
EQ
Low 80 Hz, +/-15 dB, Q = 2
Mid 100 Hz - 8 kHz, +/-15 dB, Q = 1
High 12 kHz, +/-15 dB, Q = 2
STEREOINPUT
Linjeinput Ubalancerede
Frekvens 10 Hz to 55 kHz +/-3 dB
Forvrængning (THD) 0,007 % ved +4 dBu, 1 kHz, båndbredde 80 kHz
EQ
Low 80 Hz, +/-15 dB, Q = 2
LoMid 500 Hz, +/-15 dB, Q = 2
HiMid 3 kHz, +/-15 dB, Q = 2
High 12 kHz, +/-15 dB, Q = 2
HOVEDMIX
Maksimalt output +28 dBu, balanceret, XLR
Aux-send +22 dBu, ubalanceret
Kontrol ud +22 dBu, ubalanceret
Støjafstand 112 dB
Støj, absolut -88,5 dBr (alle kanaler åbne, under enhedsforstærkning)
STRØMFORSYNING
Spænding USA/Canada 115 V ~, 60 Hz, strømforsyning MXUL1
UK/Australia 240 V ~, 50 Hz, strømforsyning MXUK1
Europa 230 V ~, 50 Hz, strømforsyning MXEU1
Japan 100 V ~, 60 Hz, strømforsyning MXJP1
MÅL/VÆGT
Mål (H * B * D) ca. 40 / 90 mm * 410 mm * 385 mm
Vægt ca. 6,0 kg (uden strømforsyning)
Total tvægt ca. 8,0 kg
BEHRINGER-virksomheden gør sit yderste for at sikre højeste kvalitet. Nødvendige ændringer foretages uden forudgående meddelelser.
Tekniske data og produktets fremtræden kan derfor afvige fra ovennævnte information.
6. TEKNISKE DATA
