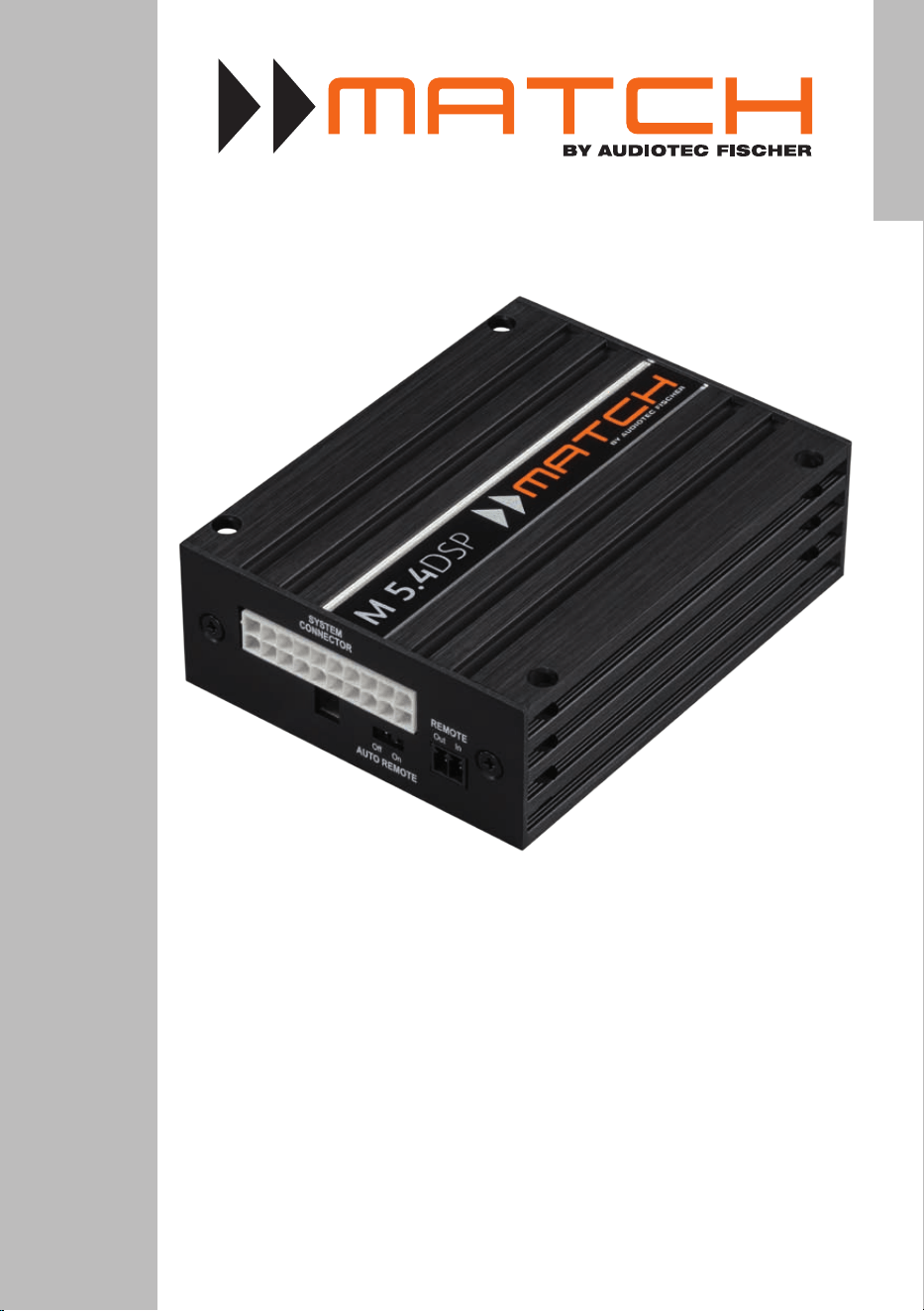

M 5.4DSP
5-Kanal Miniatur-Verstärker mit 9-Kanal DSP
5-Channel miniature amplier with 9-channel DSP
deutsch / english
micro
2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Verstärkers mit integriertem DSP.
MATCH setzt mit dem M 5.4DSP neue Maßstäbe
im Bereich der Verstärkertechnik. Dabei protieren
Sie als Kunde direkt von unserer mehr als 30-jäh-
rigen Erfahrung in der Forschung und Entwicklung
von Audiokomponenten.
Dieser Verstärker wurde von uns nach neuesten
technischen Erkenntnissen entwickelt und zeichnet
sich durch hervorragende Verarbeitung und eine
überzeugende Anwendung ausgereifter Technolo-
gien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von MATCH-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie-
ren, dass jedes Gerät vor Versand auf seinen ein-
wandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie. Wir emp-
fehlen Ihnen, die Installation von einem Einbauspe-
zialisten vornehmen zu lassen, da der Nachweis
eines fachgerechten Einbaus und Anschlusses des
Gerätes Voraussetzung für die Garantieleistungen
sind.
Installieren Sie Ihren Verstärker an einer trockenen
Stelle im Auto und vergewissern Sie sich, dass
dieser am Montageort genügend Kühlung erhält.
Montieren Sie das Gerät nicht in zu kleine,
abgeschlossene Gehäuse ohne Luftzirkulation oder
in der Nähe von wärmeabstrahlenden Teilen oder
elektronischen Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muss der Verstärker
professionell befestigt werden. Dieses geschieht
über Schrauben, die in eine Montageäche ein-
geschraubt werden, die wiederum genügend Halt
bieten muss. Bevor Sie die Schrauben im Montage-
feld befestigen, vergewissern Sie sich, dass keine
elektrischen Kabel und Komponenten, hydraulische
Bremsleitungen, der Benzintank etc. dahinter ver-
borgen sind. Diese könnten sonst beschädigt wer-
den. Achten Sie bitte darauf, dass sich solche Teile
auch in der doppelten Wandverkleidung verbergen
können.
Allgemeines zum Anschluss des M 5.4DSP Ver-
stärkers
Der M 5.4DSP Verstärker darf nur in Kraftfahrzeuge
eingebaut werden, die den 12V-Minuspol an Masse
haben. Bei anderen Systemen kann der MATCH
Verstärker und die elektrische Anlage des Kfz be-
schädigt werden.
Verwenden Sie zur Verbindung der MATCH
M 5.4DSP mit dem Autoradio ausschließlich das
beiliegende Anschlusskabel oder einen optio-
nal erhältlichen MATCH-Kabelbaum!
ACHTUNG: Im „HighPower“-Modus muss der
Verstärker zwingend mit einer separaten Strom-
versorgung betrieben werden, insbesondere bei
Verwendung eines optionalen Kabelbaums aus
dem MATCH Zubehörprogramm. Andernfalls
kann es zu Schäden an ihrer Anlage führen. Die
Sicherung am Anschlusskabel darf nur mit dem
gleichen Wert (30 A) ersetzt werden, um eine Be-
schädigung des Gerätes zu verhindern. Höhere
Werte können zu gefährlichen Folgeschäden
führen.
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr
besteht. Bei scharfen Kanten (Blechdurchfüh-
rungen) müssen alle Kabel gegen Durchscheuern
gepolstert sein. Ferner darf das Versorgungskabel
niemals mit Zuleitungen zu Vorrichtungen des Kfz
(Lüftermotoren, Brandkontrollmodulen, Benzinlei-
tungen etc.) verlegt werden.
Herzlichen Glückwunsch!
Allgemeine Hinweise
3

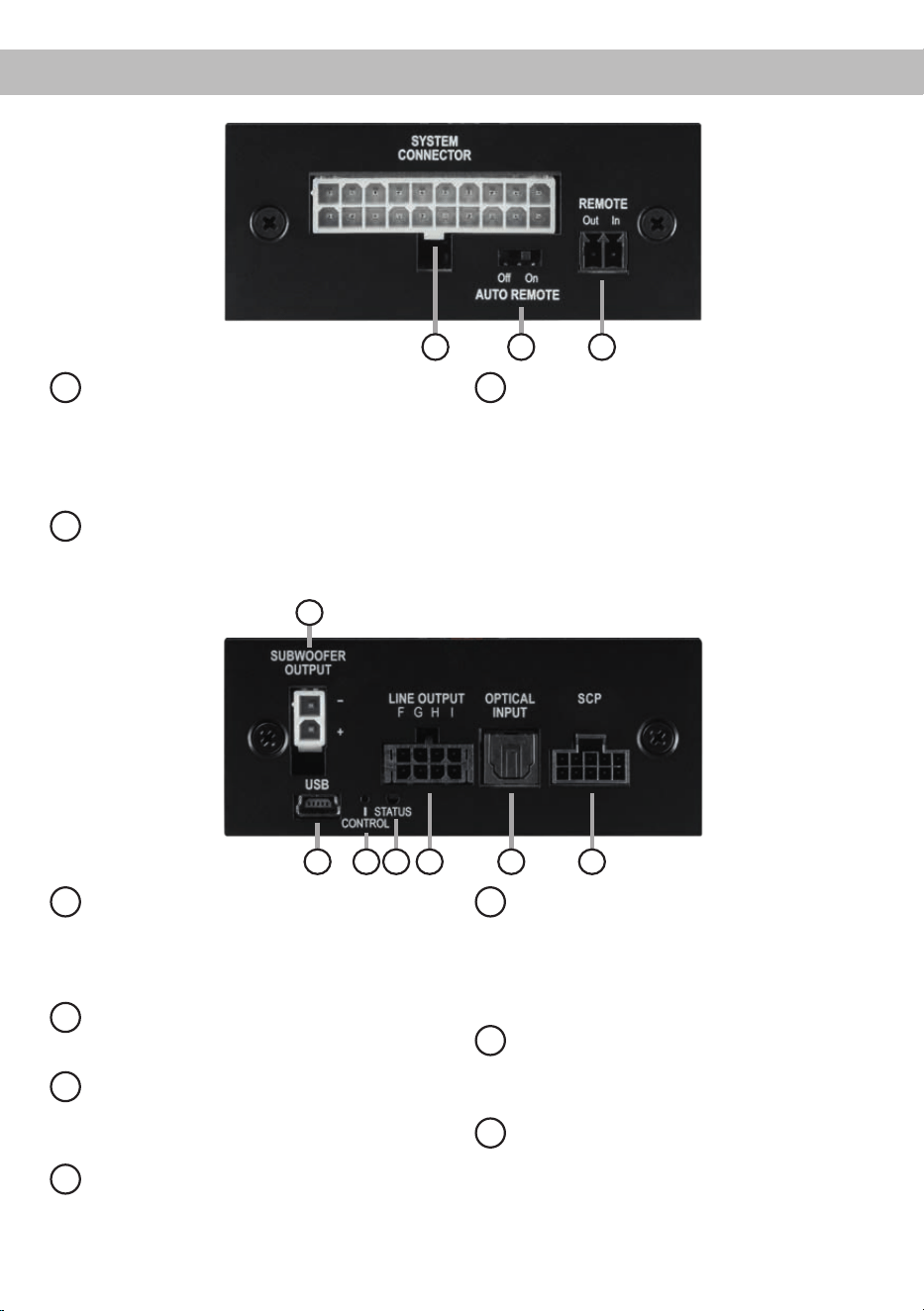

Anschluss- und Bedienelemente
1
System Connector
Anschluss für den MATCH Kabelbaum.
Verwenden Sie ausschließlich ein MATCH
Original-Anschlusskabel, um den Verstärker
mit dem Autoradio zu verbinden.
2
Auto Remote
Dient zum Aktivieren bzw. Deaktivieren der
automatischen Einschaltung des Verstärkers.
3
Remote In / Out
Der Remote-Eingang dient zum Einschalten
der M 5.4DSP. Der Remote-Ausgang dient
zum Einschalten weiterer Verstärker bei Ver-
wendung des Line Output F - I.

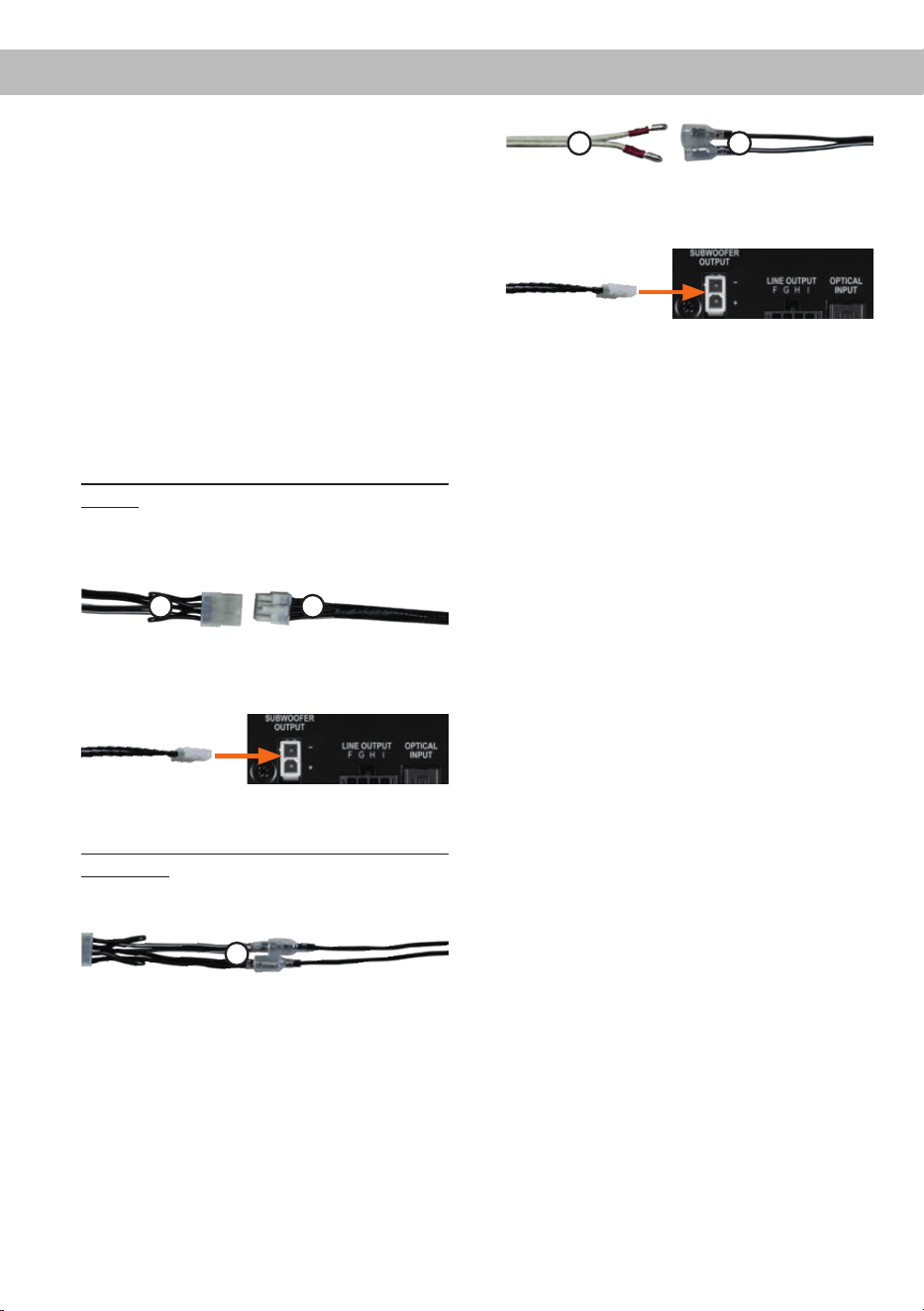

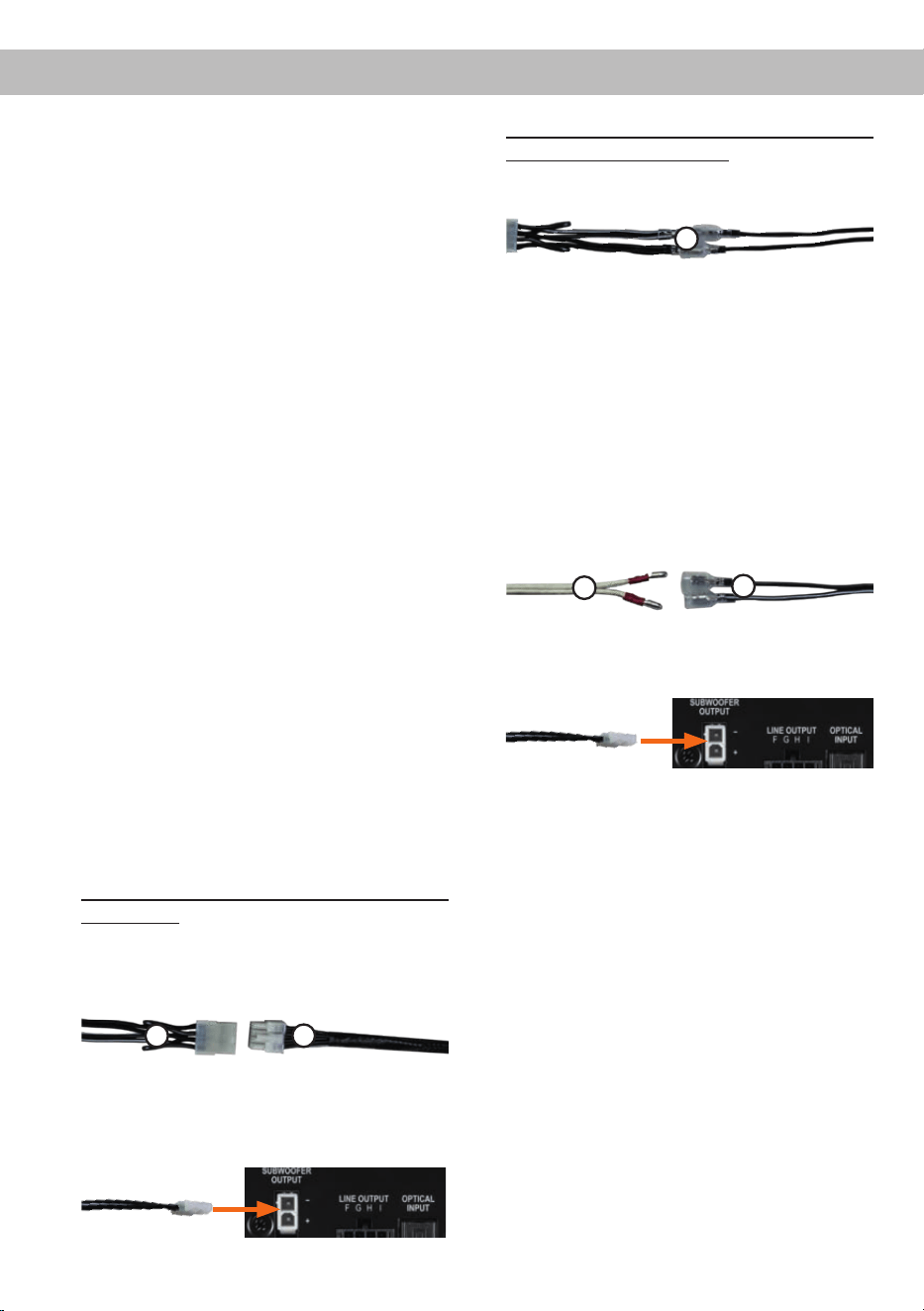

4
Subwoofer Output
Anschluss für einen passiven Subwoofer
oder Lautsprecher. Verwenden Sie dazu aus-
schließlich das beiliegende Kabel.
5
USB Eingang
Dient zum Anschluss an den Computer.
6
Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
7
Status LED
Die Status LED zeigt den Betriebszustand
des Verstärkers und dessen DSP-Speichers
an.
8
Line Output F - I
Vorverstärkerausgänge zum Anschluss
weiterer Verstärker. Zur Einschaltung wei-
terer Verstärker muss der Remote-Ausgang
( Remote Out) verwendet werden.
9
Optical Input
Optischer Eingang im SPDIF-Format für digi-
tale Stereosignale.
10
SCP (Smart Control Port)
Multifunktionsanschluss – dient zum An-
schluss einer Fernbedienung und weiterem
MATCH Zubehör.
1 2 3
9
10
765
4
8
4
1

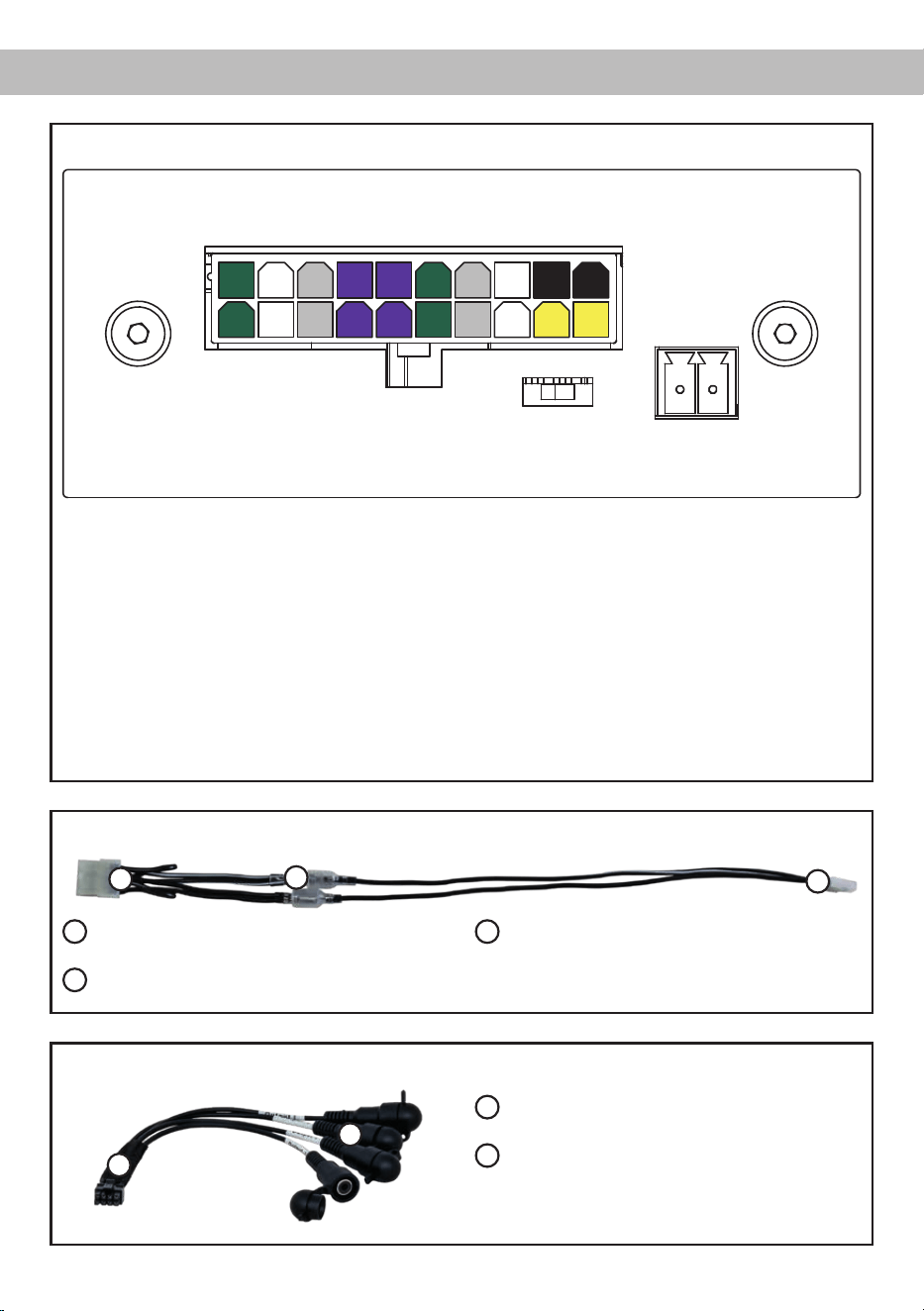

System Connector
Diese Buchse dient als Signaleingang zum An-
schluss des Werksradios, als Signalausgang der
Verstärkerkanäle A - D zum Anschluss der Laut
-
sprecher sowie als Anschluss an die Bordnetzspan-
nung. Die Impedanz der Lautsprecher darf 4 Ohm
nicht unterschreiten. Die Eingangsempndlichkeit
ist für alle Kanäle ab Werk auf 11 Volt eingestellt.

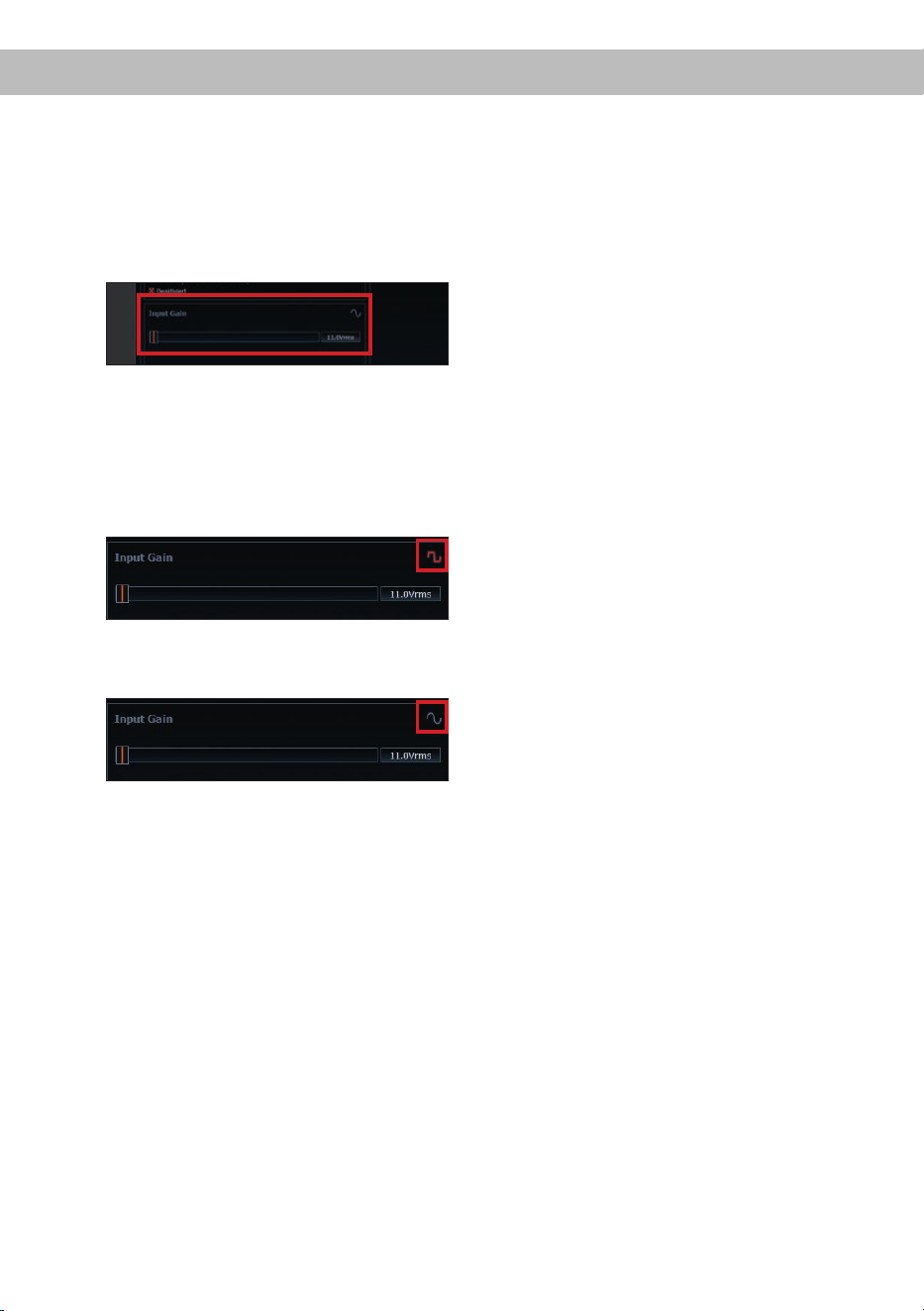

Es ist jedoch möglich, die Eingangsempndlichkeit

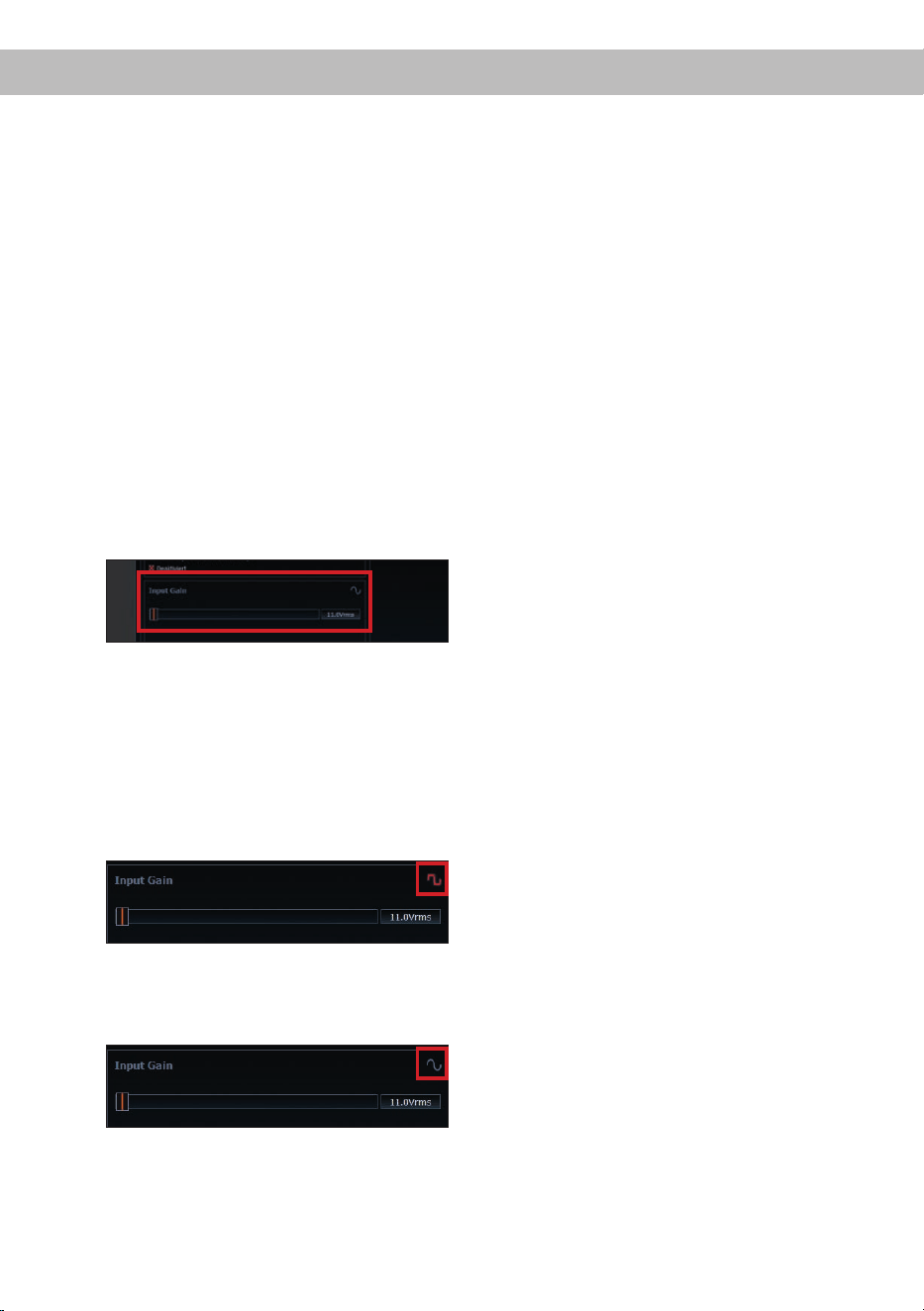

mit Hilfe der DSP PC-Tool Software (DCM-Menü →
Signalverwaltung) optimal an die Signalquelle anzu
-
passen (siehe Seite 8, Punkt 3; Einstellung der Ein-
gangsempndlichkeit).

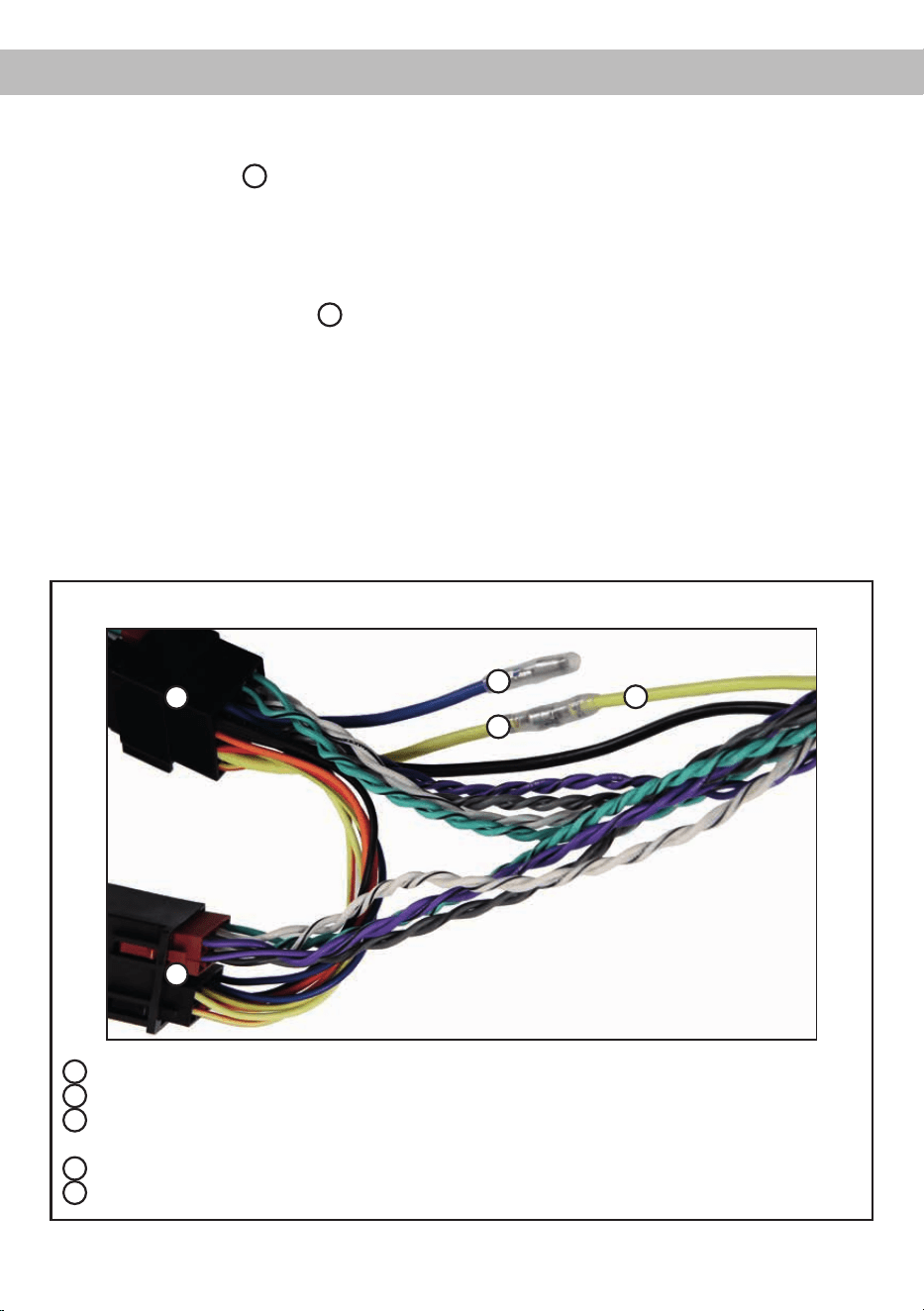

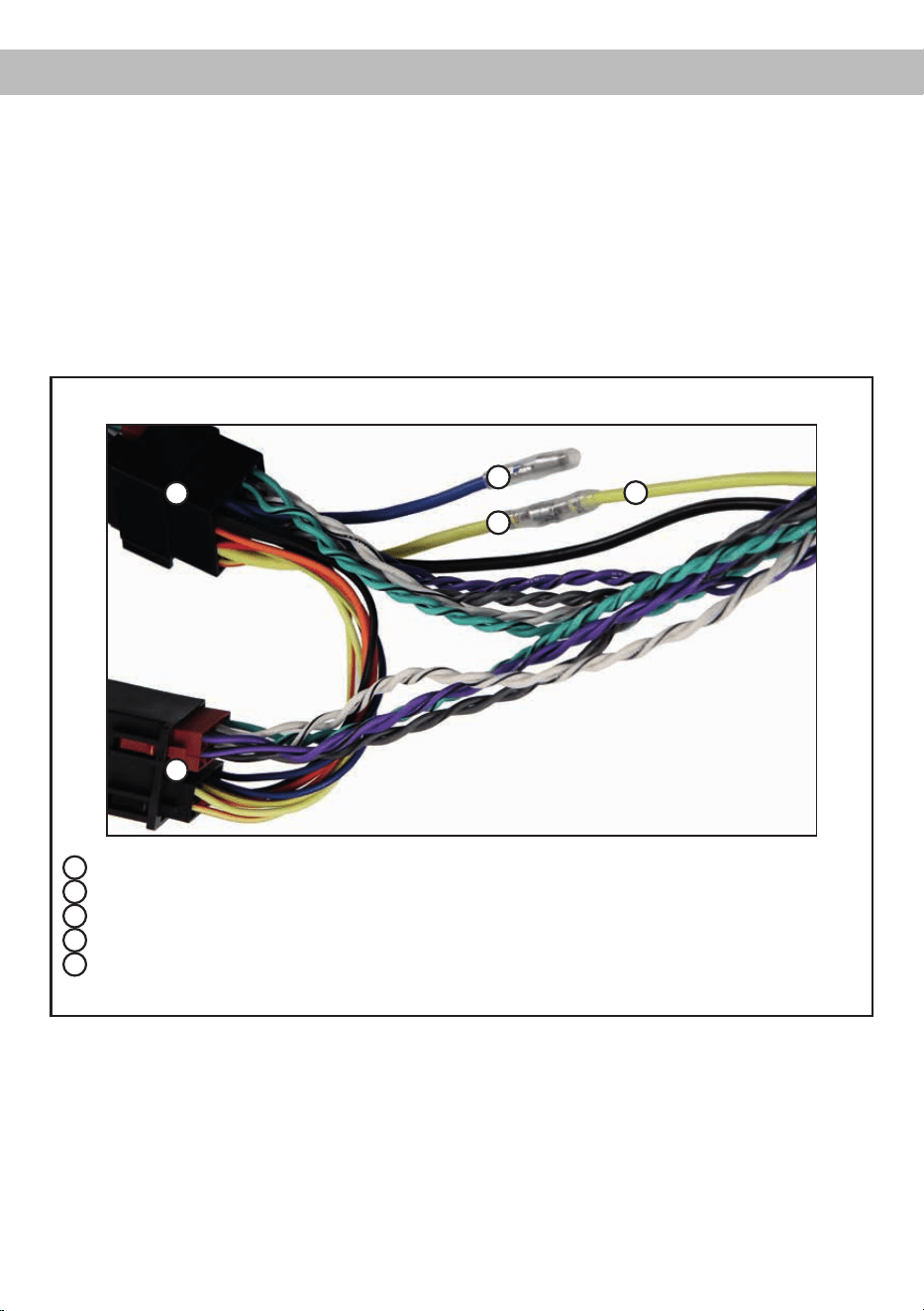

Verwenden Sie zur Verbindung des MATCH
M 5.4DSP mit dem Originalradio ausschließlich den
mitgelieferten Kabelbaum oder eine Alternative aus
dem MATCH Zubehörprogramm.

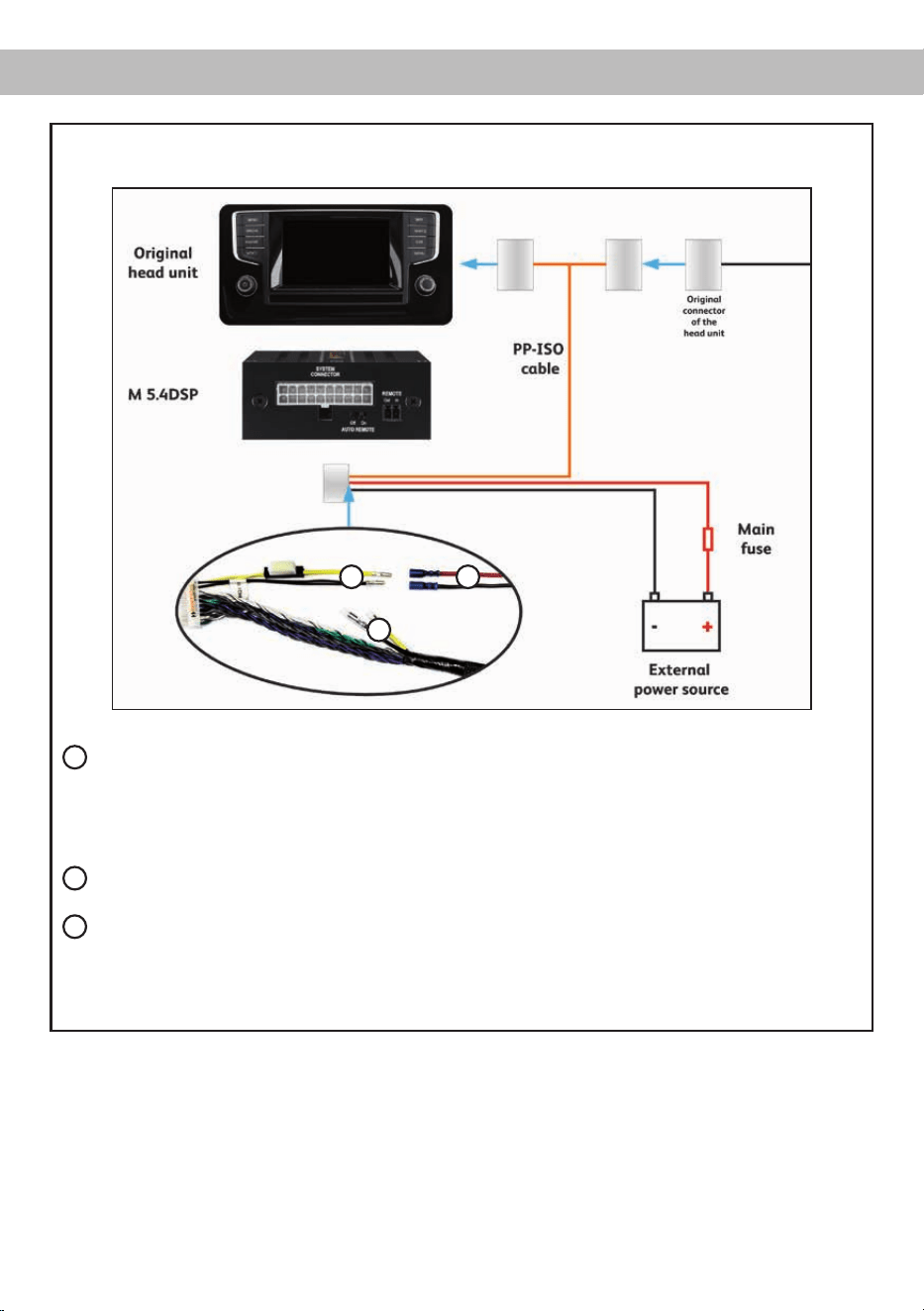

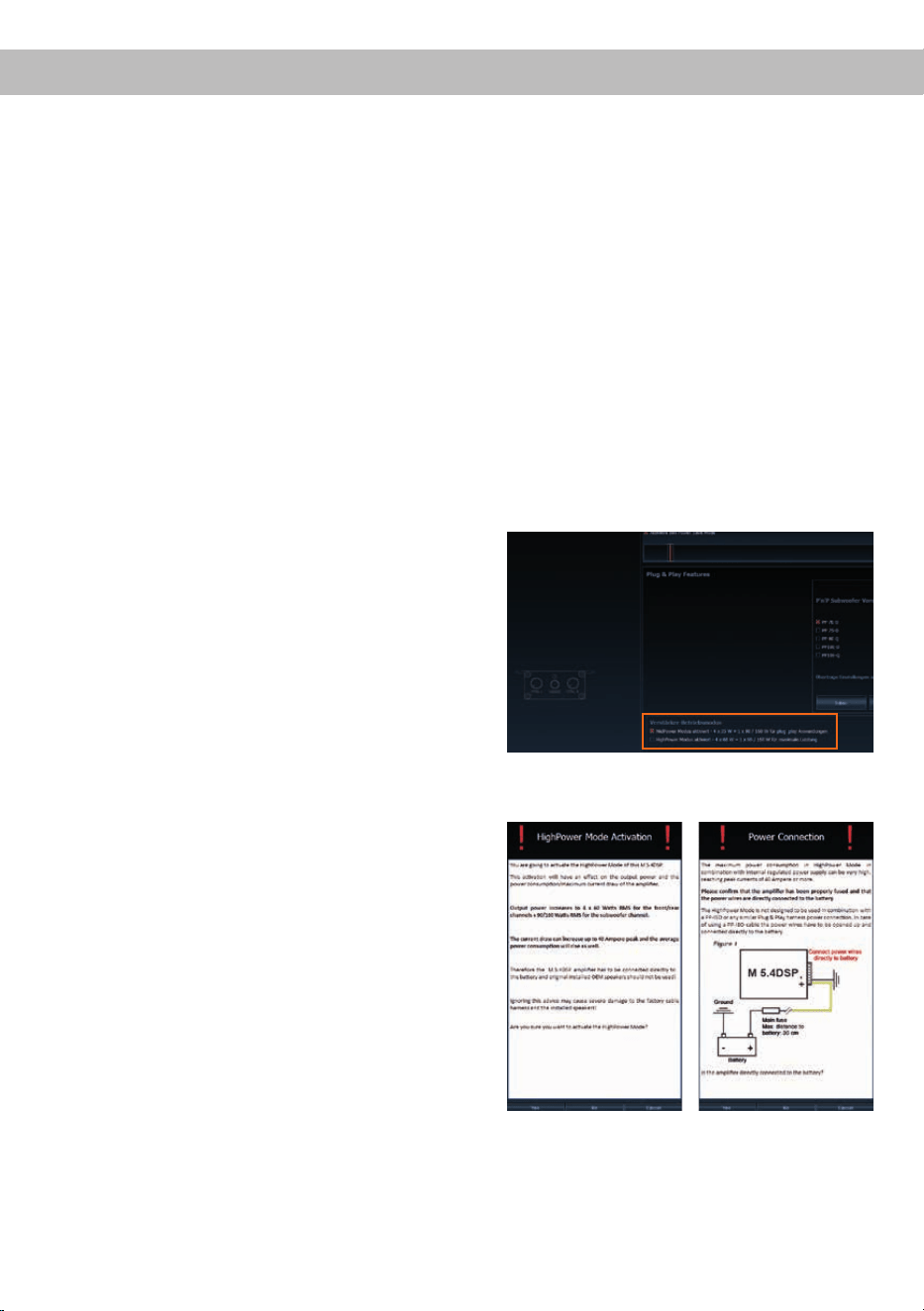

Hinweis: Bei Verwendung von Kabelbäumen aus
dem MATCH Zubehörprogramm muss die M 5.4DSP
im HighPower-Modus mit einem ausreichend dimen
-
sionierten Kabel an die Stromversorgung des Fahr-
zeugs angeschlossen werden. Eine ausführliche
Beschreibung des „HighPower“-Modus nden Sie
auf Seite 6.
Achtung: Die Verwendung anderer oder ähnlicher
Kabelbäume kann zur Zerstörung des Verstärkers,
des Autoradios oder der angeschlossenen Lautspre
-
cher führen. In jedem Fall führt dies zum Erlöschen
der Garantie.
2
Auto Remote
Die Einschaltung des M 5.4DSP Verstärkers er-
folgt automatisch bei Ansteuerung über die High-
level-Eingänge oder sobald ein Remote-Signal am
Remote-Eingang (Remote In / Out) anliegt. Mit Hilfe
des Auto Remote-Schalters kann die automatische
Einschaltung über die Highlevel-Eingänge des Sys
-
tem Connectors aktiviert bzw. deaktiviert werden.
Die Deaktivierung sollte vorgenommen werden,
wenn es beispielsweise zu Störgeräuschen beim
Ein- und Ausschalten des Verstärkers kommt.
Hinweis: Werkseitig ist die automatische Einschal
-
tung über die Highlevel-Eingänge aktiviert (Auto Re-
mote = On).
Hinweis: Wird die automatische Einschaltung des
Verstärkers deaktiviert, muss der Remote-Eingang
belegt werden. Eine automatische Einschaltung über
den Lautsprechereingang des System Connector ist
dann nicht mehr möglich.
3
Remote In / Out
Remote In: Der Remote-Eingang dient zum Einschal-
ten der M 5.4DSP, sofern die am System Connec-
tor angeschlossene Signalquelle die automatische
Einschaltung (Auto Remote) nicht aktiviert oder der
Verstärker bewusst nur über ein Remote-Signal des
Remote In / Out ein- und ausgeschaltet werden soll.
Remote Out: Der Remote-Ausgang dient dazu,
weitere Verstärker einzuschalten. Verwenden Sie
in jedem Fall diesen Ausgang, wenn Sie weitere
Verstärker an den Line Output F - I der M 5.4DSP
anschließen, da es ansonsten zu Störgeräuschen
kommen kann. Dieser Ausgang aktiviert sich au
-
tomatisch, sobald der Bootvorgang des DSP ab-
geschlossen ist. Zudem wird dieser Ausgang bei
aktiviertem „Power Save Mode“ und bei Betriebs
-
software-Updates abgeschaltet.
4
Subwoofer Output
Diese Buchse dient zum Anschluss eines passiven
MATCH Plug & Play Subwoofers, wie beispiels
-
weise dem MATCH PP 7E-D oder PP 7S-D, eines
herkömmlichen Subwoofers oder Lautsprechers.
Verwenden Sie zum Anschluss ausschließlich das
beiliegende Kabel. Wie die verschiedenen Laut
-
sprecher angeschlossen werden, ist auf Seite 10,
Punkt 7, „Anschluss eines Lautsprechers an den
Subwooferausgang“ nachzulesen. Bei Verwendung
eines Subwoofers empfehlen wir die Spannungsver
-
sorgung der M 5.4DSP direkt an der Batterie anzu-
schließen (siehe Seite 9, Punkt 3, „Anschluss der
Stromversorgung“).
5
USB Eingang
Mit Hilfe dieses Eingangs wird die M 5.4DSP über
das beiliegende Kabel mit dem Computer verbunden
und kann anschließend über das DSP PC-Tool kon
-
guriert werden.
Hinweis: Es können keine USB Speichermedien an
den Verstärker angeschlossen werden.
6
Control Taster
Die M 5.4DSP bietet 10 interne Speicherplätze für
Sound Setups. Mit Hilfe des Control Tasters lässt
sich zwischen zwei Speicherplätzen umschalten.
Diese können im DSP PC-Tool festgelegt werden.
1. Setup-Wechsel: Taster 1 Sek. drücken. Werksei
-
tig sind die Speicherbereiche eins und zwei einge-
stellt. Der Umschaltvorgang wird durch einmaliges
Inbetriebnahme und Funktionen
5
rotes Blinken der Status LED angezeigt. Alternativ
kann zur Umschaltung die optionale Fernbedienung
URC.3 verwendet werden. Um zwischen allen in
-
ternen Speicherplätzen umschalten zu können, ist
optionales Zubehör, wie z.B. die Fernbedienungen
DIRECTOR und CONDUCTOR oder die WIFI
CONTROL notwendig.
2. Geräte-Reset: Taster länger als 5 Sek. gedrückt
halten. Durch ein Geräte-Reset wird der interne
Speicher auf die Werkseinstellung zurückgesetzt!
Dies wird durch ein durchgehendes rotes Leuchten
und grünes schnelles Dauerblinken der Status-LED
angezeigt.
Achtung: Nach dem Resetten des Gerätes kann die
M 5.4DSP keine Audiosignale mehr wiedergeben,
bis das Gerät mit Hilfe des DSP PC-Tools geupdated
wurde.
7
Status LED
Die Status LED zeigt den Betriebszustand des
Verstärkers und dessen DSP-Speichers an.
Grün: Verstärker eingeschaltet und betriebsbereit.
Orange: Power Save Modus aktiv.
Rot: Protection Mode aktiv. Dieser kann unterschied
-
liche Ursachen haben. Der Verstärker ist mit Schutz-
schaltungen gegen Über- und Unterspannung sowie
Überhitzung ausgestattet. Prüfen Sie in diesem Fall
alle Anschlüsse auf Fehler, wie z.B. Kurzschlüsse
oder fehlerhafte Verbindungen. Ist die Sicherheits
-
schaltung der Temperaturüberwachung aktiv, wird
der Remote-Ausgang sowie die Signalausgabe ab
-
geschaltet, bis ein sicherer Betrieb wieder gewähr-
leistet werden kann.
Rot / grün langsam blinkend: Keine Betriebssoftware
auf dem DSP installiert. Verbinden Sie den Verstär
-
ker mit der DSP PC-Tool Software und bestätigen
das automatische Update der Betriebssoftware. Die
aktuellste Version des DSP PC-Tools nden Sie auf
www.audiotec-scher.com.
Rot / grün schnell blinkend: Aktuell ausgewählter
Sound Setup-Speicherplatz ist leer. Ein neues DSP
Setup muss über die DSP PC-Tool Software einge
-
spielt werden oder schalten Sie auf einen Speicher-
platz mit vorhandenem Sound Setup um.
8
Line Output F - I
Prozessierter 4-Kanal Vorverstärkerausgang zum
Anschluss von zusätzlichen Verstärkern. Die
maximale Ausgangsspannung beträgt 3 Volt. Wenn
Sie diesen Ausgang verwenden, ist es zwingend
erforderlich, den Remote-Ausgang (Remote Out)
zum Einschalten des / der an den Line Output F - I
angeschlossenen Verstärker zu verwenden, da an
-
sonsten Störgeräusche auftreten können. Der Re-
mote-Ausgang schaltet sich automatisch während
des „Power Save Modus“ sowie bei einem Software-
Update ab. Die Ausgänge können in der DSP PC-
Tool Software den Eingängen beliebig zugeordnet
werden.
Achtung: Verwenden Sie zum Anschluss aus
-
schließlich das mitgelieferte Anschlusskabel (siehe
Seite 7, Abb. 3).
9
Optical Input
Optischer Eingang im SPDIF-Format für den An-
schluss an Signalquellen mit digitalem Ausgang. Die
„Sampling Rate“ dieses Eingangs muss zwischen
12 - 96 kHz liegen. Das Eingangssignal wird auto
-
matisch an die interne Abtastrate angepasst. Um
diesen Eingang zu aktivieren und in der Lautstär
-
ke regeln zu können, wird eine optional erhältliche
Fernbedienung oder die WIFI CONTROL empfohlen.
Hinweis: Es können ausschließlich Stereosignale
und keine Dolby-codierten Daten verarbeitet wer-
den!
Hinweis: Werkseitig ist die manuelle Einschaltung
des Eingangs über eine optionale Fernbedienung
konguriert.
10
SCP (Smart Control Port)
Dieser Multifunktionsanschluss dient zum Anschluss
von MATCH Zubehörprodukten, wie beispielsweise
einer Fernbedienung mit deren Hilfe diverse Funk
-
tionen des DSP-Verstärkers gesteuert werden kön-
nen. Die Funktionalität muss je nach Typ der Fernbe-
dienung zuerst im „Device Conguration Menu“ der
DSP PC-Tool Software oder an der Fernbedienung
selbst konguriert werden.
Achtung: Sofern das Zubehörprodukt keinen Nano
-
Fit Stecker besitzt, verwenden Sie zum Anschluss
ausschließlich den mitgelieferten NanoFit Adapter.
NanoFit Adapter
6
Umschaltung der Leistungsmodi
HighPower- / MidPower-Modus
Die M 5.4DSP verfügt über zwei Leistungsmodi,
den „HighPower“-Modus für maximale Performance
und den “MidPower”-Modus mit reduzierter Aus-
gangsleistung und geringerer Stromaufnahme für
Plug & Play Anwendungen.
Hinweis: Ab Werk ist der „MidPower“-Modus
aktiv.
Dieser reduziert die Leistung der Front- und Rear-
kanäle auf 35 Watt pro Kanal. Die daraus resul-
tierende geringere maximale Stromaufnahme der
M 5.4DSP ermöglicht so einen einfachen Anschluss
mit einem optional erhältlichen MATCH-Kabelbaum
(z.B. PP-ISO Kabel) an den Original-Kabelbaum
des Fahrzeugs, siehe Seite 11.
Hinweis: Der „MidPower“-Modus ist keine Garan-
tie für eine einwandfreie Funktion in Verbindung
mit dem Original-Kabelbaum des Fahrzeugs. Je
nach Fahrzeugmarke und -modell kann es den-
noch erforderlich sein, die Spannungsversorgung
der M 5.4DSP über ein direktes Anschlusskabel zur
Batterie herzustellen!
Wenn Sie bei der M 5.4DSP den „HighPower“-
Modus und damit die volle Ausgangsleistung akti-
vieren wollen, muss dies über eine entsprechende
Einstellung im „Device Conguration Menu“ der
DSP PC-Tool Software erfolgen.
Diese Einstellung darf nur angewählt werden,
wenn die Spannungsversorgung der M 5.4DSP
über ein separates, ausreichend dimensio-
niertes Kabel direkt von der Batterie sicherge-
stellt ist! Bedenken Sie, dass die M 5.4DSP im
„HighPower“-Modus Ströme bis zu 40 A ziehen
kann und damit den Original-Kabelbaum jedes
Fahrzeugs überlasten würde (Brandgefahr)!
Hinweis: Die Auswahl des „HighPower“-Modus
wird Speicherplatz-übergreifend für alle Sound
Setups eingestellt. Die Einstellung kann jeder-
zeit über das DSP PC-Tool wieder zurückgesetzt
werden. Nach einem vollständigen Reset des
Verstärkers über den Control Taster wird diese
Einstellung ebenfalls wieder zurückgesetzt.
Hinweis: Der ausgewählte Betriebsmodus wird
auch in den „afpx“-Kongurationsdateien abge-
speichert. Beim Laden einer afpx-Datei kann diese
Einstellung über die „Import ACO Features“ Schalt-
äche wieder hergestellt werden.
Im folgenden Abschnitt nun die wichtigsten Schritte
zur Aktivierung des „HighPower“-Modus:
1. Schließen Sie den Verstärker mit dem bei-
liegenden USB-Kabel an den Computer an.
Wenn Sie längere Distanzen zu überbrü-
cken haben, verwenden Sie bitte eine aktive
USB-Verlängerung mit integriertem Repeater
und kein passives USB-Kabel.
Optional kann die Verbindung auch mit der
WIFI CONTROL per WLAN hergestellt werden.
2. Schalten Sie erst den Verstärker ein und starten
Sie anschließend die DSP PC-Tool Software.

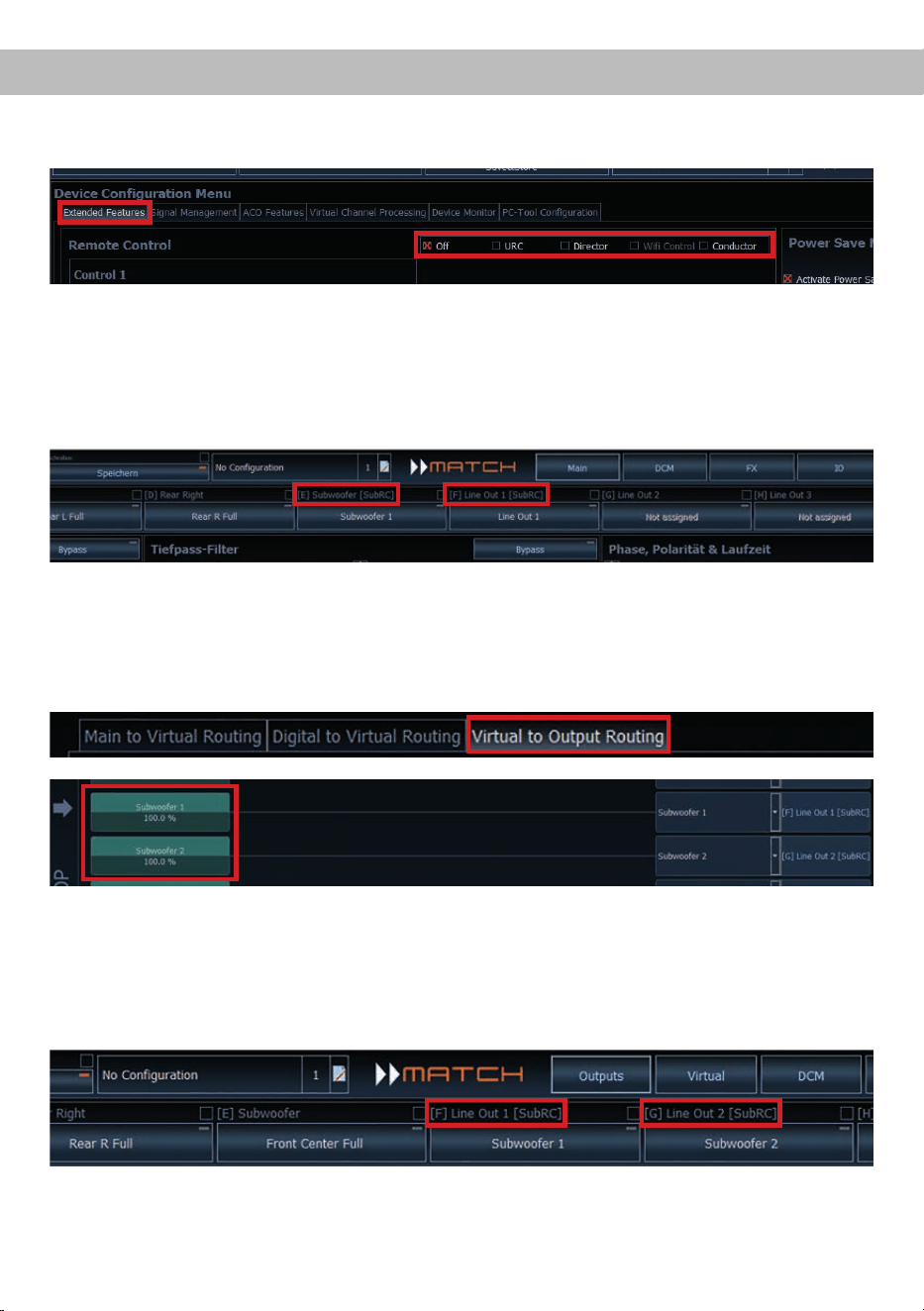

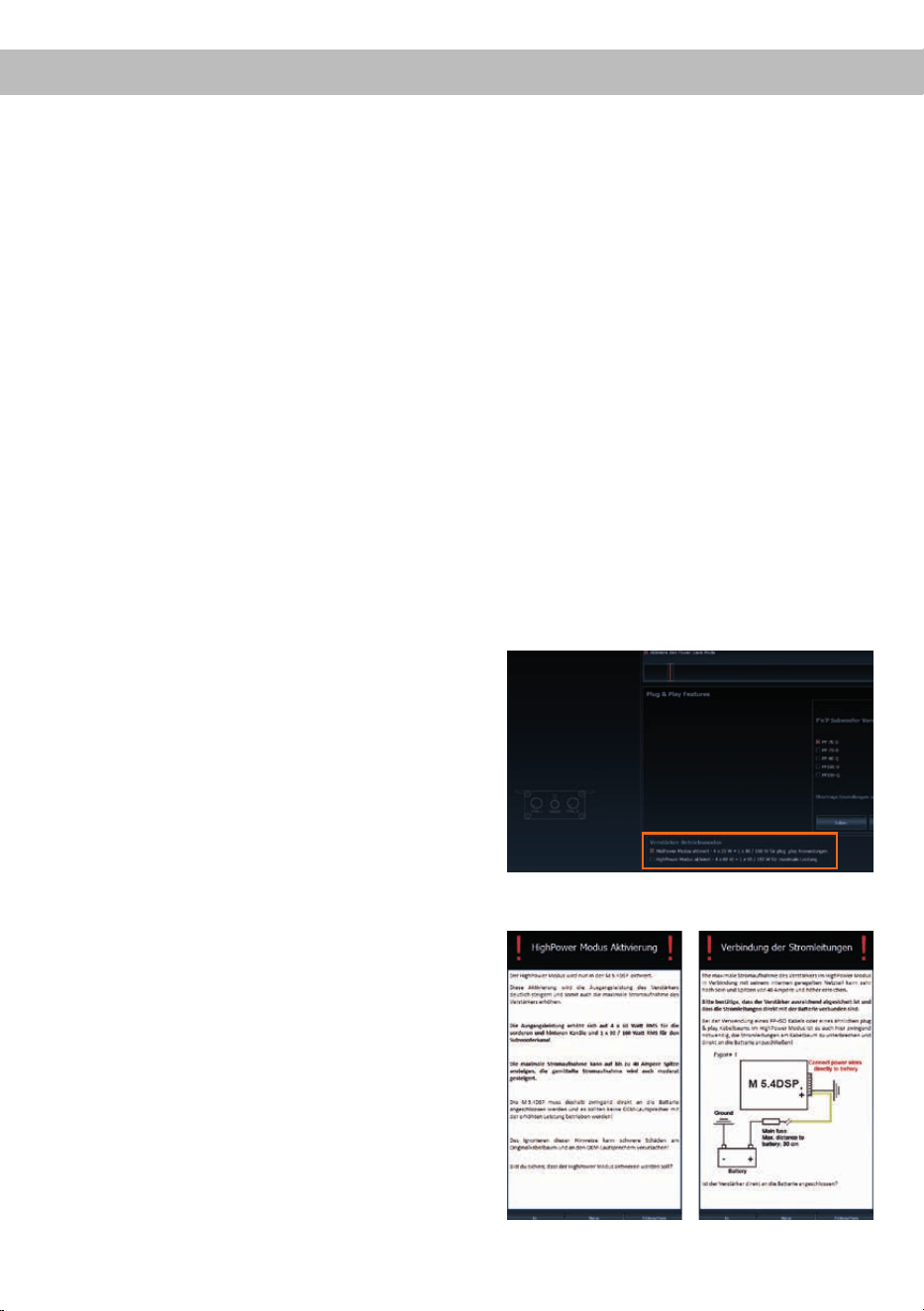

3. Önen Sie das „Device Conguration Menu“
(DCM) im DSP PC-Tool. Im Reiter „Extended
Features“ können Sie nun den „High-Power“-
Modus aktivieren bzw. deaktivieren (siehe Mar-
kierung im nachfolgenden Bild).
4. Um den Vorgang abzuschließen, bestätigen Sie
die folgenden Warnhinweise.
5. Die Aktivierung ist nun abgeschlossen.
7
Einbau und Installation
1
8-poliger Molex Stecker – zum Anschluss
eines MATCH Plug & Play Subwoofers
2
ASIA-Steckverbindung
3
2-poliger Molex Stecker – zum Anschluss an
den Subwoofer Output der M 5.4DSP
Abb. 2: Subwoofer Anschlusskabel
1
2
3
Abb. 1: Pinbelegung System Connector
1. Highlevel-Lautsprechereingang hinten links (-) / C
2. Highlevel-Lautsprechereingang vorne links (-) / A
3. Highlevel-Lautsprechereingang vorne rechts (-) / B
4. Highlevel-Lautsprechereingang hinten rechts (-) / D
5. Lautsprecherausgang hinten rechts (-) / D
6. Lautsprecherausgang hinten links (-) / C
7. Lautsprecherausgang vorne rechts (-) / B
8. Lautsprecherausgang vorne links (-) / A
9. Masse
10. Masse
11. Highlevel-Lautsprechereingang hinten links (+) / C
12. Highlevel-Lautsprechereingang vorne links (+) / A
13. Highlevel-Lautsprechereingang vorne rechts (+) / B
14. Highlevel-Lautsprechereingang hinten rechts (+) / D
15. Lautsprecherausgang hinten rechts (+) / D
16. Lautsprecherausgang hinten links (+) / C
17. Lautsprecherausgang vorne rechts (+) / B
18. Lautsprecherausgang vorne links (+) / A
19. +12 Volt
20. +12 Volt
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
SYSTEM
CONNECTOR
AUTO REMOTE
O On
REMOTE
4
MicroFit Stecker – zum Anschluss an den
Line Output F - I der M 5.4DSP
5
Cinch-Stecker zum Anschluss zusätzlicher
Verstärker
Abb. 3: Line Output-to-RCA / Cinch Kabel
4
5
InOut
8
Der MATCH M 5.4DSP Verstärker wird wie nach-
folgend beschrieben an das Autoradio ange-
schlossen.
Achtung: Für die Durchführung der nachfolgenden
Schritte werden Spezialwerkzeuge und Fachwis-
sen benötigt. Um Anschlussfehler und Beschädi-
gungen zu vermeiden, fragen Sie im Zweifelsfall
Ihren Fachhändler und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).
1. Anschluss des System Connector
1. Anschluss der Highlevel-Lautsprecherein-
gänge A - D: Die Highlevel-Lautspreche-
reingänge (siehe Seite 7, Abb. 1, Nr. 1 - 4
und Nr. 11 - 14) können mit Hilfe des bei-
liegenden MATCH Anschlusskabels direkt
mit den Lautsprecherausgängen des Werks-
bzw. Nachrüstradios verbunden werden.
Dabei müssen nicht zwingend alle Eingänge
belegt werden. Es ist ausreichend zwei der
vier Highlevel-Lautsprechereingänge zu be-
legen. Mit Hilfe der DSP PC-Tool Software
können die Eingangssignale auf die neun
Ausgangskanäle des Verstärkers individuell
aufgeteilt werden.
Achten Sie bitte auf eine korrekte Polung!
Wenn Sie einen oder mehrere Anschlüsse
verpolen, kann dadurch die Funktion des
Verstärkers beeinträchtigt werden. Bei Ver-
wendung dieses Eingangs muss der Remo-
te-Eingang (Remote In) nicht belegt werden,
da sich der Verstärker automatisch einschal-
tet, sobald ein Lautsprechersignal anliegt.
2. Anschluss der Lautsprecherausgänge A - D:
Die Lautsprecherausgänge (siehe Seite 7,
Abb. 1, Nr. 5 - 8 und Nr. 15 - 18) können mit
Hilfe des beiliegenden MATCH Anschluss-
kabels direkt mit den Lautsprecherleitungen
verbunden werden. Verbinden Sie niemals
die Lautsprecherleitungen mit der Kfz-Mas-
se (Fahrzeugkarosserie). Dieses kann Ihren
Verstärker zerstören. Achten Sie darauf,
dass alle Lautsprechersysteme phasenrich-
tig angeschlossen sind, d.h. Plus zu Plus
und Minus zu Minus. Vertauschen von Plus
und Minus hat einen Totalverlust der Bass-
wiedergabe zur Folge. Der Pluspol ist bei
den meisten Lautsprechern gekennzeichnet.
Die Impedanz pro Kanal darf 4 Ohm nicht
unterschreiten, da sonst die Schutzschal-
tung des Verstärkers aktiviert wird.
Achtung: Verwenden Sie zum Anschluss
ausschließlich das mitgelieferte System
Connector Anschlusskabel oder einen pas-
senden Kabelbaum aus dem MATCH Zube-
hörprogramm.
2. Anschluss einer digitalen Signalquelle
Sofern Sie über eine Signalquelle mit optischem
Digitalausgang verfügen, kann diese an den
Optical Input des Verstärkers angeschlossen
werden. Werkseitig ist die manuelle Einschal-
tung des Eingangs über eine optionale Fernbe-
dienung konguriert. Möchten Sie den Eingang
automatisch bei Anliegen eines Audiosignals
aktivieren, können Sie dies in der DSP PC-Tool
Software unter dem Menüpunkt Signalmanage-
ment im DCM kongurieren.
Die Einschaltautomatik des Verstärkers funk-
tioniert bei Verwendung des Digitaleingangs
nicht, sodass der Remote-Eingang (Remote
In) zwingend belegt werden muss. Eine gleich-
zeitige Nutzung des Digitaleingangs sowie der
Highlevel-Eingänge ist möglich.
Wichtig: Das digitale Audiosignal einer Quelle
ist üblicherweise nicht lautstärkegeregelt. Das
bedeutet, dass an sämtlichen Ausgängen der
M 5.4DSP der volle Pegel anliegt. Dies kann im
Extremfall die angeschlossenen Lautsprecher
zerstören. Wir raten deshalb dringend dazu,
eine optionale Fernbedienung zur Einstellung
der Lautstärke der digitalen Signaleingänge zu
verwenden!
Hinweis: Die M 5.4DSP kann nur unkompri-
mierte, digitale Stereo PCM-Signale mit einer
Abtastrate zwischen 12 kHz und 96 kHz ver-
arbeiten. Es können keine MP3- oder Dolby-
codierten Daten verarbeitet werden, sondern
ausschließlich Stereosignale.
3. Einstellung der Eingangsempndlichkeit
Achtung: Es ist zwingend notwendig die
Eingangsempndlichkeit der M 5.4DSP an
die Signalquelle anzupassen, um Schäden
am Verstärker zu vermeiden.
Die Einstellung der Eingangsempndlichkeit
kann mit Hilfe der DSP PC-Tool Software vor-
Einbau und Installation
9
genommen werden.
Werkseitig ist die Eingangsempndlichkeit auf
11 Volt voreingestellt. Dies ist in nahezu allen
Fällen bereits die optimale Einstellung. Nur
wenn die Signalquelle einen zu kleinen Maxi-
malpegel liefert, sollte die Eingangsempnd-
lichkeit vorsichtig angehoben werden.
Zur Anpassung der Eingangsempndlichkeit
führen Sie bitte die folgenden Schritte durch:
1. Schließen Sie während dieser Prozedur
keine Lautsprecher an die Ausgänge des
Verstärkers an und schalten Sie ggf. ange-
schlossene Verstärker ab.
2. Schalten Sie den Verstärker ein und starten
anschließend die Software. Die Funktion
nden Sie im Tab „ Signalverwaltung“ des
DCM-Menüs unter dem Punkt „Main Input
→ Input Gain“.
3. Drehen Sie die Lautstärke Ihres Radios auf
90 % der Gesamtlautstärke und spielen Sie
ein geeignetes Testsignal, z.B. Rosa Rau-
schen, (Vollaussteuerung 0 dB) ab.

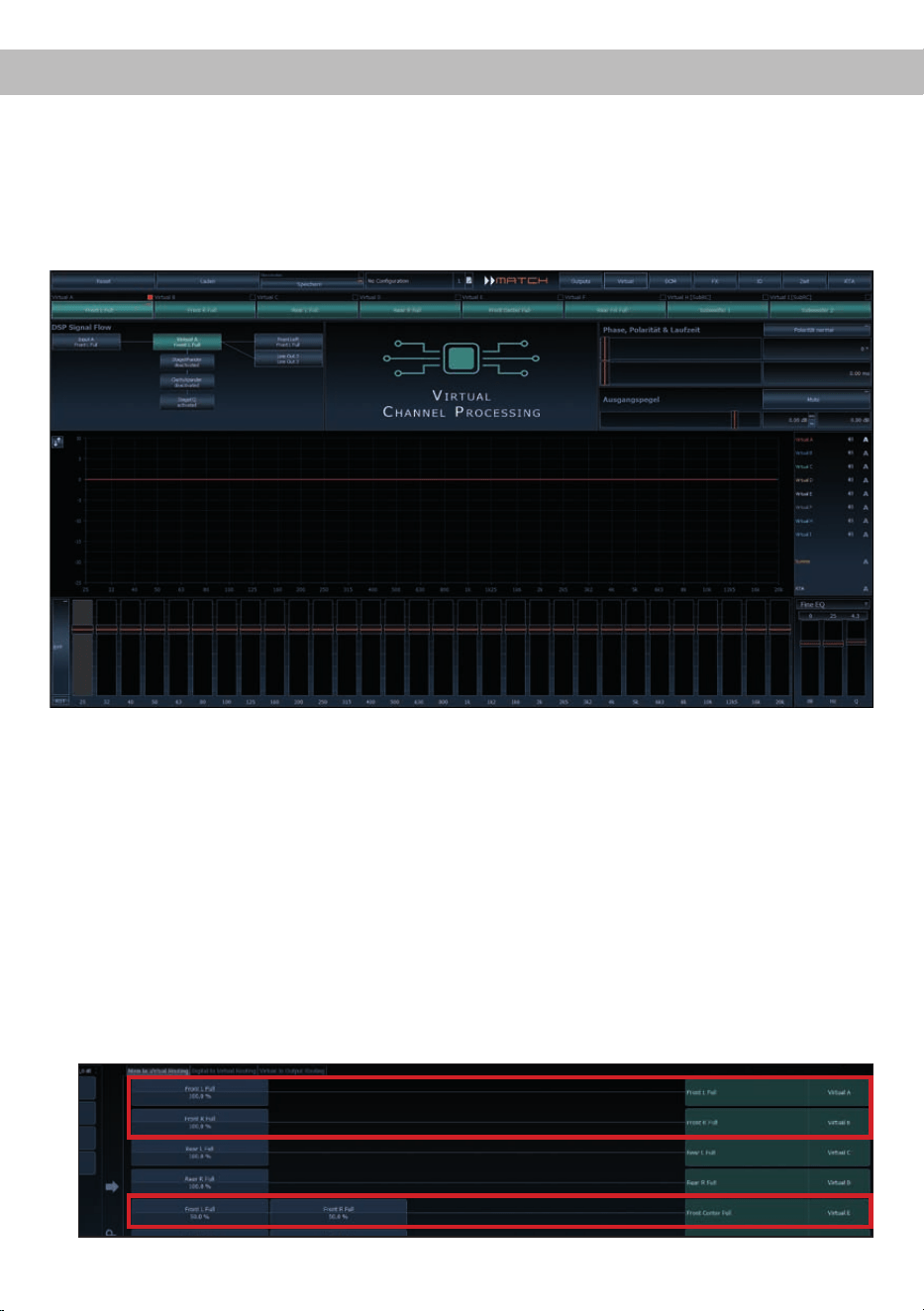

4. Sollte die Clipping Anzeige im DSP PC-Tool
bereits rot leuchten (siehe Markierung im
folgenden Bild), verringern Sie mit Hilfe des
Schiebereglers die Eingangsempndlich-
keit, bis die Clipping Anzeige erlischt.
5. Erhöhen Sie die Eingangsempndlichkeit
bis die Clipping Anzeige aueuchtet. Schie-
ben Sie nun den Regler zurück bis die Clip-
ping Anzeige wieder erlischt.
3. Anschluss der Stromversorgung
Vor dem Anschluss des +12 V Versorgungs-
kabels an das Bordnetz muss die Autobatte-
rie abgeklemmt werden.
Das +12 V Stromkabel (gelb) ist am Pluspol der
Batterie anzuschließen. Die Plusleitung sollte in
einem Abstand von max. 30 cm von der Batterie
mit einer Hauptsicherung abgesichert werden.
Der Wert der Sicherung errechnet sich aus
der maximalen Stromaufnahme der gesamten
Car-Hi Anlage. Verwenden Sie bei kurzen Lei-
tungen (< 1 m) einen Querschnitt von minde-
stens 4 mm². Bei längeren Leitungen empfeh-
len wir einen Querschnitt von min. 6 mm².
Das Massekabel (schwarz / gleicher Quer-
schnitt wie das +12 V Kabel) muss an einem
blanken, von Lackresten befreiten Massepunkt
des Kfz-Chassis oder direkt an dem Minuspol
der Autobatterie angeschlossen werden.
4. Anschluss des Remote-Eingangs
Der Remote-Eingang (Remote In) muss mit
dem Remote-Ausgang des Radios verbunden
sein, sofern ausschließlich der Digitaleingang
des Verstärkers als Signaleingang genutzt
wird. Es wird dringend davon abgeraten, den
Remote-Eingang des Verstärkers über das
Zündungsplus des Fahrzeugs zu steuern, um
Störgeräusche beim Ein- und Ausschalten zu
vermeiden.
Bei Verwendung der Highlevel-Eingänge des
System Connector muss der Remote-Eingang
nicht belegt werden, sofern das angeschlos-
sene Radio über BTL-Ausgangsstufen verfügt.
5. Konguration des Remote-Eingangs
Die Einschaltung der MATCH M 5.4DSP erfolgt
automatisch bei Ansteuerung über die Hoch-
pegel-Lautsprechereingänge oder sobald ein
Remote-Signal am Remote-Eingang (Remote
In) anliegt. Mit Hilfe des Auto Remote Schal-
ters (Seite 4, Punkt 2) kann die automatische
Einschaltung über die Hochpegel-Lautspreche-
reingänge deaktiviert werden. Dies sollte vor-
genommen werden, wenn es beispielsweise zu
Störgeräuschen beim Ein- und Ausschalten des
Verstärkers kommt.
Hinweis: Wird die automatische Einschaltung
des Verstärkers deaktiviert, muss der Remote-
Eingang belegt werden. Um die automatische
Einschaltung zu deaktivieren, stellen Sie den
Auto Remote Schalter auf die Schalterstellung
„O“.
10
6. Konguration des internen DSPs
Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme die grundlegenden
Einstellungen im Verstärker mit Hilfe der
DSP PC-Tool Software vorzunehmen.
Eine Missachtung kann zur Zerstörung der an-
geschlossenen Verstärker / Lautsprecher füh-
ren. Speziell bei Verwendung der M 5.4DSP
in vollaktiven Systemen besteht sonst Zerstö-
rungsgefahr für die Hochtöner. Informationen
zum Anschluss des Verstärkers an einen PC
nden Sie auf Seite 18.
7. Anschluss eines Lautsprechers an den
Subwooferausgang
An den Subwooferausgang (Subwoofer Out-
put) kann ein passiver MATCH Plug & Play
Subwoofer, wie beispielsweise ein MATCH
PP 7E-D oder PP 7S-D, ein handelsüblicher
passiver Subwoofer oder ein Lautsprecher an-
geschlossen werden.
Hinweis: Das Augmented Bass Processing
kann für diesen Ausgang auch im Standard
Signalprocessing-Konzept der DSP PC-Tool
Software aktiviert werden.
Verwenden Sie zur Verbindung des MATCH
M 5.4DSP mit einem Lautsprecher aus-
schließlich das beiliegende MATCH-An-
schlusskabel (Seite 7, Abb. 2)! Die Ver-
wendung eines anderen Kabels kann zu
Schäden am Verstärker und / oder dem
Lautsprecher führen.
Anschluss eines passiven MATCH Plug & Play
Subwoofers:
1. Verbinden Sie den 8-poligen Molex Stecker
des Subwooferkabels (A) mit dem Anschluss-
kabel des MATCH Plug & Play Subwoofers (B).
2. Anschließend verbinden Sie den 2-poligen
Molex Stecker des Subwooferkabels mit dem
Subwoofer Output des Verstärkers.
Anschluss eines herkömmlichen passiven Sub-
woofers oder Lautsprechers:
1. Trennen Sie die ASIA Steckverbindung des
Subwooferkabels (C).
2. Verbinden Sie das Lautsprecherkabel des
Lautsprechers (D) mit den ASIA Rundsteckern
des Subwooferkabels (E). Achten Sie darauf,
dass alle Lautsprechersysteme phasenrichtig
angeschlossen sind, d.h. Plus zu Plus und Mi-
nus zu Minus. Vertauschen von Plus und Minus
hat einen Totalverlust der Basswiedergabe zur
Folge. Der Pluspol ist bei den meisten Laut-
sprechern gekennzeichnet. Die Impedanz des
angeschlossenen Lautsprechers darf 2 Ohm
nicht unterschreiten, da sonst die Schutzschal-
tung des Verstärkers aktiviert wird.
3. Verbinden Sie den 2-poligen Molex Stecker
des Subwooferkabels mit dem Subwoofer Out-
put des Verstärkers.
8. Anschluss der Vorverstärkerausgänge F - I
An die Vorverstärkerausgänge können Sie
Zusatzverstärker anschließen.
Achtung: Verwenden Sie zum Anschluss zu-
sätzlicher Verstärker ausschließlich das mitge-
lieferte Line Output-to-RCA / Cinch Kabel (sie-
he Seite 7, Abb. 3).
Hinweis: Das Augmented Bass Processing
kann für den Ausgangskanal Line Out 1 (F)
auch im Standard Signalprocessing-Konzept
der DSP PC-Tool Software aktiviert werden.
9. Anschluss des Remote-Ausgangs
Dieser Ausgang (Remote Out) dient dazu die
an den Line Output F - I angeschlossenen Zu-
satzverstärker mit einem Remote-Signal zu
versorgen. Bitte verwenden Sie ausschließlich
dieses Signal zur Einschaltung externer Ver-
stärker, um Ein- und Ausschaltgeräusche zu
vermeiden.
B
A
C
D
E
Einbau und Installation
11
Um die Installation der M 5.4DSP an ein Werks-
oder Nachrüstradio deutlich zu vereinfachen, kann
der Verstärker auch mit Hilfe von optional erhält-
lichen MATCH Plug & Play Kabelsätzen ange-
schlossen werden.
Über diese Kabel kann der Verstärker sowohl mit
Strom als auch mit den Lautsprechersignalen des
Radios versorgt werden. Zudem muss bei dieser
Installation kein Kabel des Werkssoundsystems
durchtrennt werden.
ACHTUNG: Der Verstärker darf nur im
„MidPower“-Modus über den Kabelbaum des
Fahrzeugs mit Strom versorgt werden!
Im „HighPower“-Modus muss die M 5.4DSP di-
rekt an die Stromversorgung angeschlossen
werden. Eine Missachtung kann zu Schäden an
ihrer Anlage führen.
Im Folgenden wird der Anschluss an das Werksradio
am Beispiel des PP-ISO Kabelsatzes beschrieben:
1. Nachdem das Radio mit Hilfe der entspre-
chenden Werkzeuge ausgebaut ist, trennen Sie
den Fahrzeugkabelbaum vom Autoradio. Ver-
binden Sie den Fahrzeugkabelbaum anschlie-
ßend mit der Kupplung des PP-ISO Kabels, si-
ehe Seite 12, Abb. 4
1
. Je nach Fahrzeugtyp
benötigen Sie hierfür gegebenenfalls einen fahr-
zeugspezischen ISO-Adapter. Eine Liste aller
Fahrzeuge und der eventuell benötigten Adap-
ter nden Sie auf www.audiotec-scher.com.
2. Verbinden Sie die ISO-Stecker des PP-ISO Ka-
bels siehe Abb. 4
2
mit dem Autoradio.
3. Anschließend verbinden Sie den 20-poligen
Stecker des PP-ISO Kabels mit dem Verstärker.
4. In Bezug auf die Stromversorgung der
M 5.4DSP gibt es zwei Alternativen, die nach-
folgend unter Punkt 4a und 4b beschrieben
sind.
ACHTUNG: Im HighPower Modus ist Alter-
native 4b zu verwenden.
Auch beim Anschluss eines Subwoofers an die
M 5.4DSP empfehlen wir Alternative 4b.
Dies ist vor allem der Fall, wenn der Verstärker
sehr schnell sehr heiß wird oder bei hohen Pe-
geln kurzzeitig abschaltet.
4a. Stromversorgung über den Kabelbaum des
Fahrzeugs:
Die Stromversorgung des Verstärkers wird über
den PP-ISO Kabelbaum direkt vom Original-
kabelbaum abgegrien. Die Plusleitung des
Original-Kabelbaums ist in der Regel mit max.
20 A abgesichert. Je nach Fahrzeugtyp können
die Anschlüsse für Zünd- und Dauerplus ver-
tauscht sein. Die M 5.4DSP darf ihre Stromver-
sorgung jedoch nicht über die Zündleitung be-
ziehen, da sonst die Kfz-Elektronik beschädigt
werden kann. Aus diesem Grund muss vor der
endgültigen Inbetriebnahme die Zuordnung von
Zündplus und Dauerplus an den Leitungen
F
(gelb) und
G
(blau) mit einem Voltmeter über-
prüft werden. Dauerplus ist die Leitung, an der
auch bei ausgeschalteter Zündung eine Span-
nung von ca. 12 Volt messbar ist. Verbinden Sie
nach erfolgter Messung das Kabel
H
mit dem
Dauerplus (siehe Abb. 4).
Hinweis: Im Auslieferungszustand ist das
gelbe Kabel vom ISO-Stecker bis zur M 5.4DSP
schon verbunden, da diese Variante in den mei-
sten Fällen zutrit.
Sollten Sie sich bezüglich der Zuordnung
nicht sicher sein, fragen Sie Ihren Fach-
händler.
4b. Direkte Stromversorgung über Batterie:
Diese Art der Stromversorgung ist im
„HighPower“-Modus zwingend anzuwen-
den. Außerdem kann sie notwendig sein, wenn
ein Subwoofer an die M 5.4DSP angeschlos-
sen wird, da der Fahrzeugkabelbaum nur eine
Stromaufnahme bis maximal 20 Ampere abde-
cken kann. Der Anschluss an die Autobatterie
ist jedoch auch hier relativ einfach:
Trennen Sie die Kabelverbindungen (schwarz,
Masse) und (gelb, +12 V) des PP-ISO Kabel-
baums (siehe Seite 13, Abb. 5
4
). Die bei-
den oenen Kabel, die nun zum Verstärker
gehen, müssen mit der Autobatterie verbun-
den werden, siehe Abb. 5
3
. Das Masseka-
bel (schwarz, Abb. 5
3
) muss mit Hilfe eines
Stromkabels (min. 4 mm²) an einem blanken,
von Lackresten befreiten Massepunkt des Kfz-
Chassis oder direkt an dem Massepol der Auto-
batterie angeschlossen werden.
Vor dem Anschluss des +12 V Versorgungs-
Anschluss mit Hilfe eines MATCH Plug & Play Kabels
12
kabels an das Bordnetz muss die Autobat-
terie abgeklemmt werden. Das +12 V Strom-
kabel (gelb, Abb. 5
3
/ min. 4 mm²) ist am
Pluspol der Batterie anzuschließen. Die Plus-
leitung sollte in einem Abstand von max. 30 cm
von der Batterie mit einer Hauptsicherung
(min. 30 A) abgesichert werden. Die nun freien
Leitungen des PP-ISO Kabelbaums sind ein-
zeln zu isolieren, siehe Abb. 5
4
. Die Autobat-
terie ist wieder anzuschließen.
Bei Verwendung einer Kabelverlängerung
(PP-EC 11, PP-EC 25 oder PP-EC 40) muss
die separate Stromversorgung an die Verlänge-
rung angeschlossen werden.
Hinweis: MOST-Bus
Bei einigen Fahrzeugen kann es notwendig sein, die
Lichtleiterverbindung aus dem Original-Radioan-
schlussstecker auszulösen und stattdessen in den
Radio-Stecker eines ISO-Adapters einzustecken.
Hierfür ist extra eine Aussparung im ISO-Adapter
vorhanden. Dies ist zwingend bei allen Fahrzeugen
notwendig, die einen Lichtleiteranschluss im Origi-
nalradiokabelbaum haben.
1
ISO-Kupplung des PP-ISO Kabelbaums.
2
ISO-Stecker des PP-ISO Kabelbaums.
F
Gelbe Leitung: Im Auslieferungszustand als Dauerplus mit der Spannungsversorgung des Verstär-
kers verbunden.
G
Blaue Leitung: Im Auslieferungszustand als Zündplus oen und isoliert.
H
+12 Volt Spannungsversorgung des Verstärkers – muss immer an Dauerplus angeschlossen sein.
Abb. 4: Umsteckmöglichkeit Zündplus und Dauerplus
1
2
G
F
H
Anschluss mit Hilfe eines MATCH Plug & Play Kabels
13
3
Diese Seite des Kabelbaums wird direkt an die Batterie angeschlossen. Dafür werden die dafür
vorgesehenen Steckverbinder des Kabelbaums getrennt.
Gelbe Leitung: +12 Volt Leitung zum Anschluss an den Pluspol der Autobatterie.
Schwarze Leitung: Masse-Leitung zum Anschluss an den Minuspol der Autobatterie oder zum An-
schluss an einen Massepunkt des Kfz-Chassis.
4
Die oenen Enden dieser Seite des Kabelbaums müssen einzeln isoliert werden nachdem die
Kabelverbindungen getrennt wurden.
I
Stromversorgung zur Batterie. Die +12 Volt Versorgungsleitung und die Masseleitung müssen
mit den jeweiligen Steckverbindern des PP-ISO Kabelbaums verbunden oder verlötet werden.
Anschließend ist es wichtig, beide Leitungen einzeln zu isolieren.
Abb. 5: Direkte Stromversorgung – Voraussetzung für Betrieb im „HighPower“-Modus
3
4
I
14
Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren MATCH-Fachhändler.

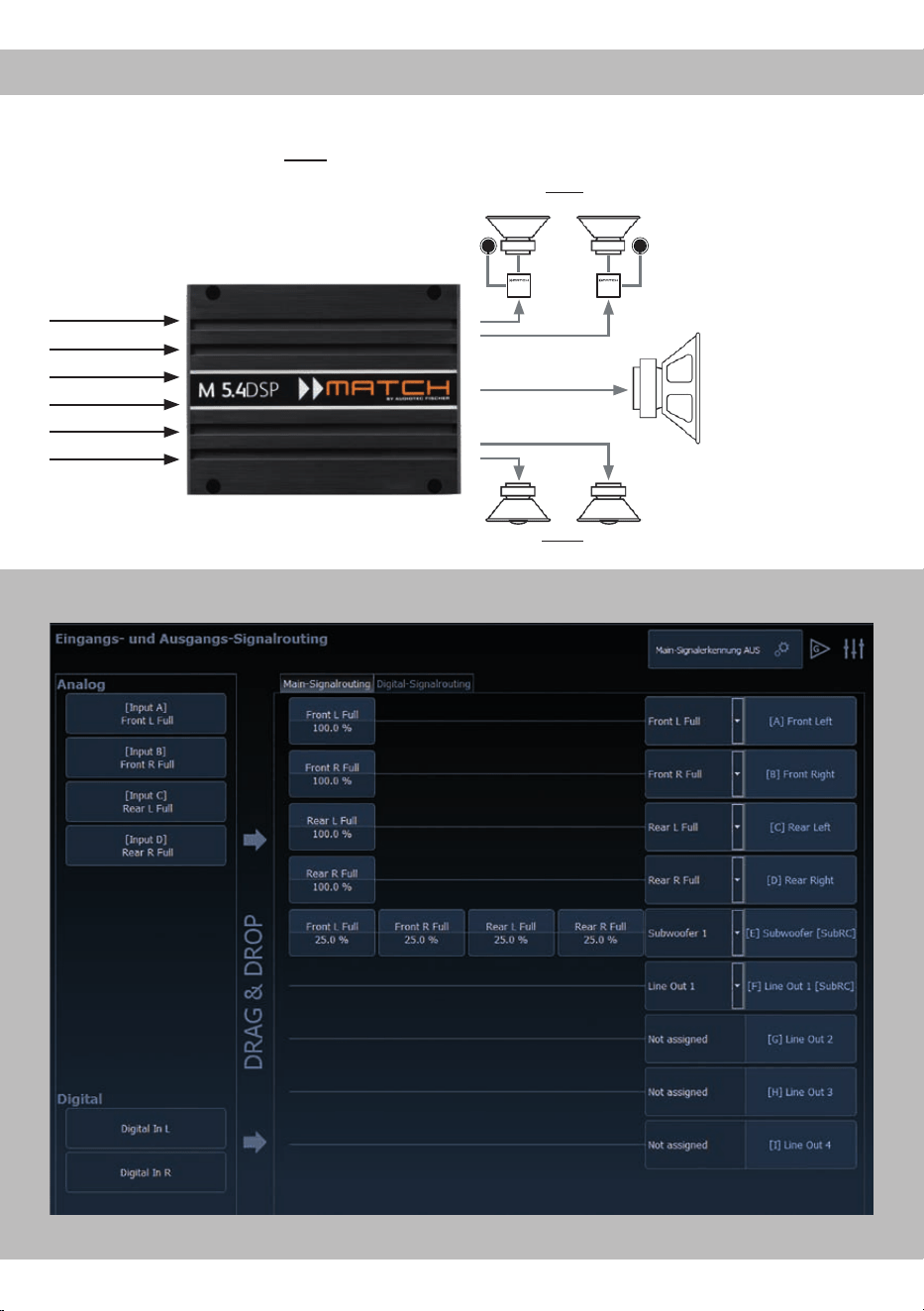

Beispiel 1: MidPower-Modus 5-Kanal Anwendung mit fullrange Frontsystem, fullrange Rearsystem
und Plug & Play Subwoofer ohne Virtual Channel Processing (VCP)
Kanalrouting ohne Virtual Channel Processing im DSP PC-Tool für das Kongurationsbeispiel 1
Kongurationsbeispiele
Front L Full
Hinten
Koax- oder Passivsystem
Vorne
Passives Frontsystem
A
B
E
C
D
MATCH Plug & Play
Subwoofer wie z.B.
PP 7S-D
(Anschluss mit beilie-
gendem Adapterkabel,
siehe Seite 10)
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
Plug & Play
Kabelbaum vom
Autoradio
15

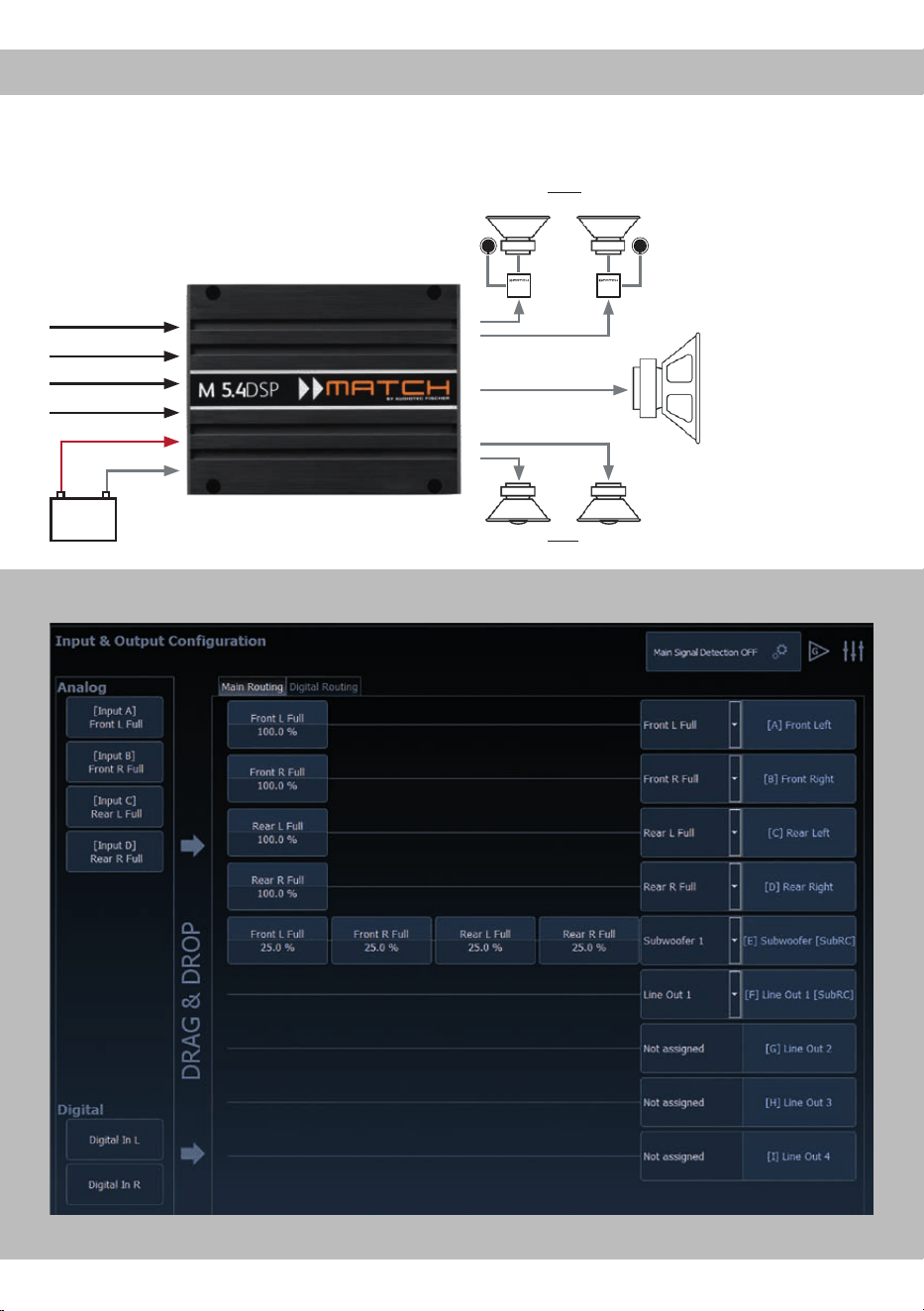

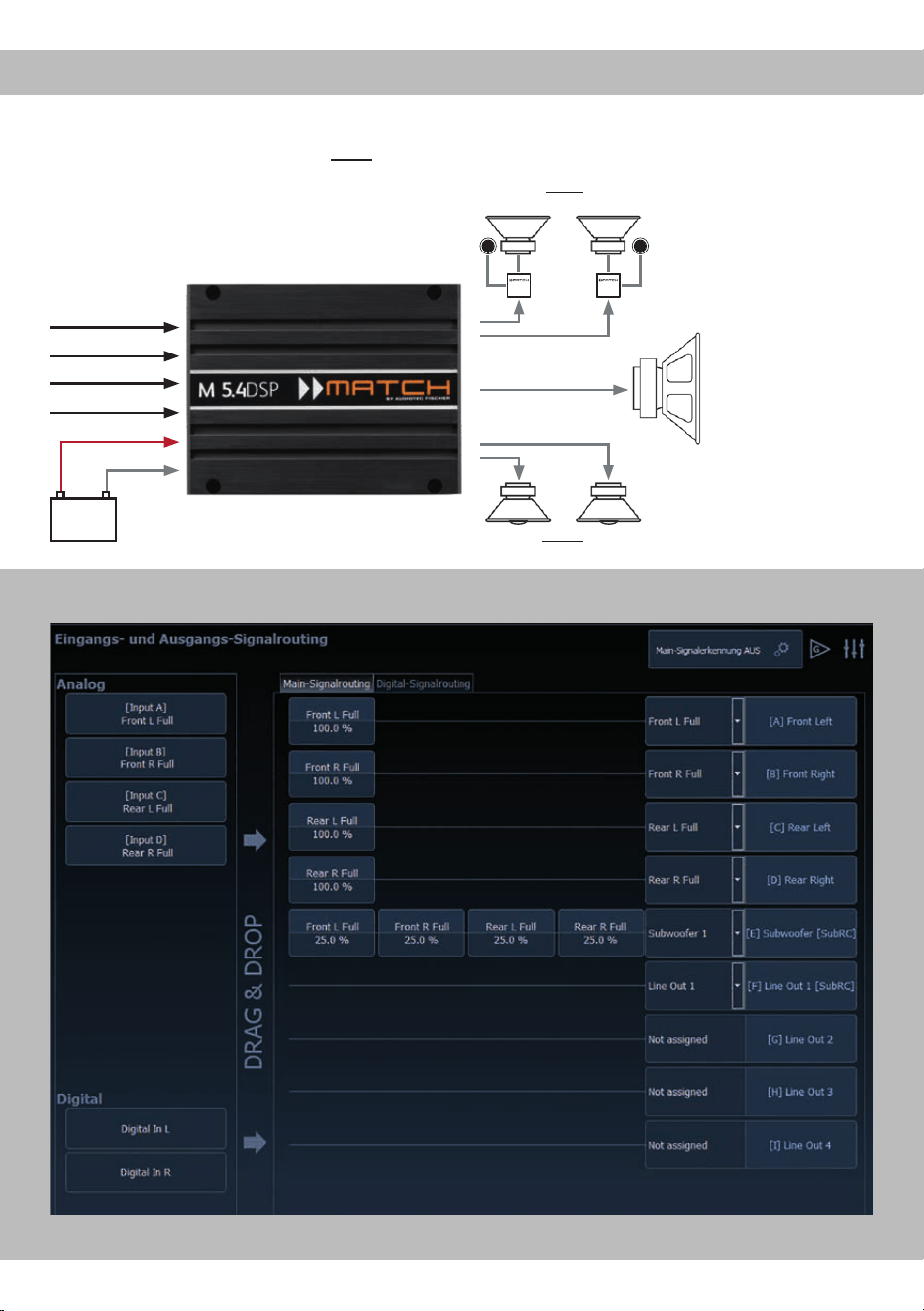

Beispiel 2: HighPower-Modus 5-Kanal Anwendung mit fullrange Frontsystem, fullrange Rearsy-
stem und Plug & Play Subwoofer ohne Virtual Channel Processing (VCP)
Kanalrouting ohne Virtual Channel Processing im DSP PC-Tool für das Kongurationsbeispiel 2
Front L Full
Front R Full
Rear L Full
Rear R Full
Hinten
Koax- oder Passivsystem
Vorne
Passives Frontsystem
A
B
E
C
D
MATCH Plug & Play
Subwoofer wie z.B.
PP 7S-D
(Anschluss mit beilie-
gendem Adapterkabel,
siehe Seite 10)
+ 12 V
GND
- +
12 V Batterie Spannungs-
versorgung (siehe Seite 13)
16
Kongurationsbeispiele

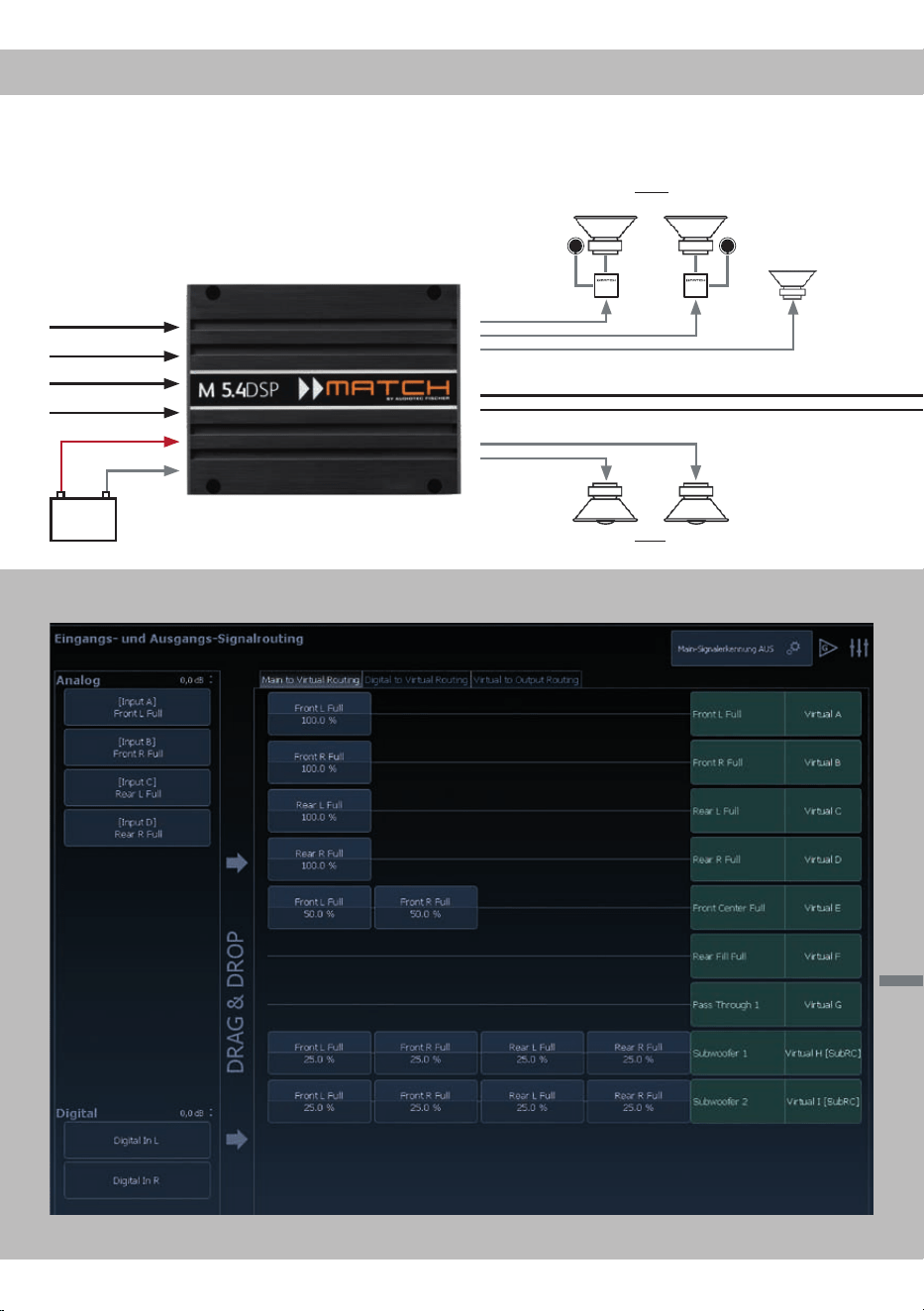

Beispiel 3: HighPower-Modus 7-Kanal Anwendung mit zusätzlichem 2-Kanal Verstärker und Virtual Channel Processing:
Anwendungsbeispiel mit MATCH M 2.1AMP für BMW und Mercedes Soundsysteme: Fullrange Frontsystem, Rearsystem, Center und zwei 4 Ohm Subwoofer
Kanalrouting mit Virtual Channel Processing im DSP PC-Tool für das Kongurationsbeispiel 3
Speaker Output
Hinten
Koax- oder Passivsystem
Speaker Output
2 ch Line Output
Vorne
Passives Frontsystem
Center
A
B
E*
C
D
F
G
4-Kanal Anschluss
vom Autoradio
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
- +
12 V Batterie Spannungs-
versorgung (siehe Seite 13)
* Der Subwoofer-Kanal E kann mit aktiviertem VCP auch mit anderen Lautsprechern verwendet werden.
17

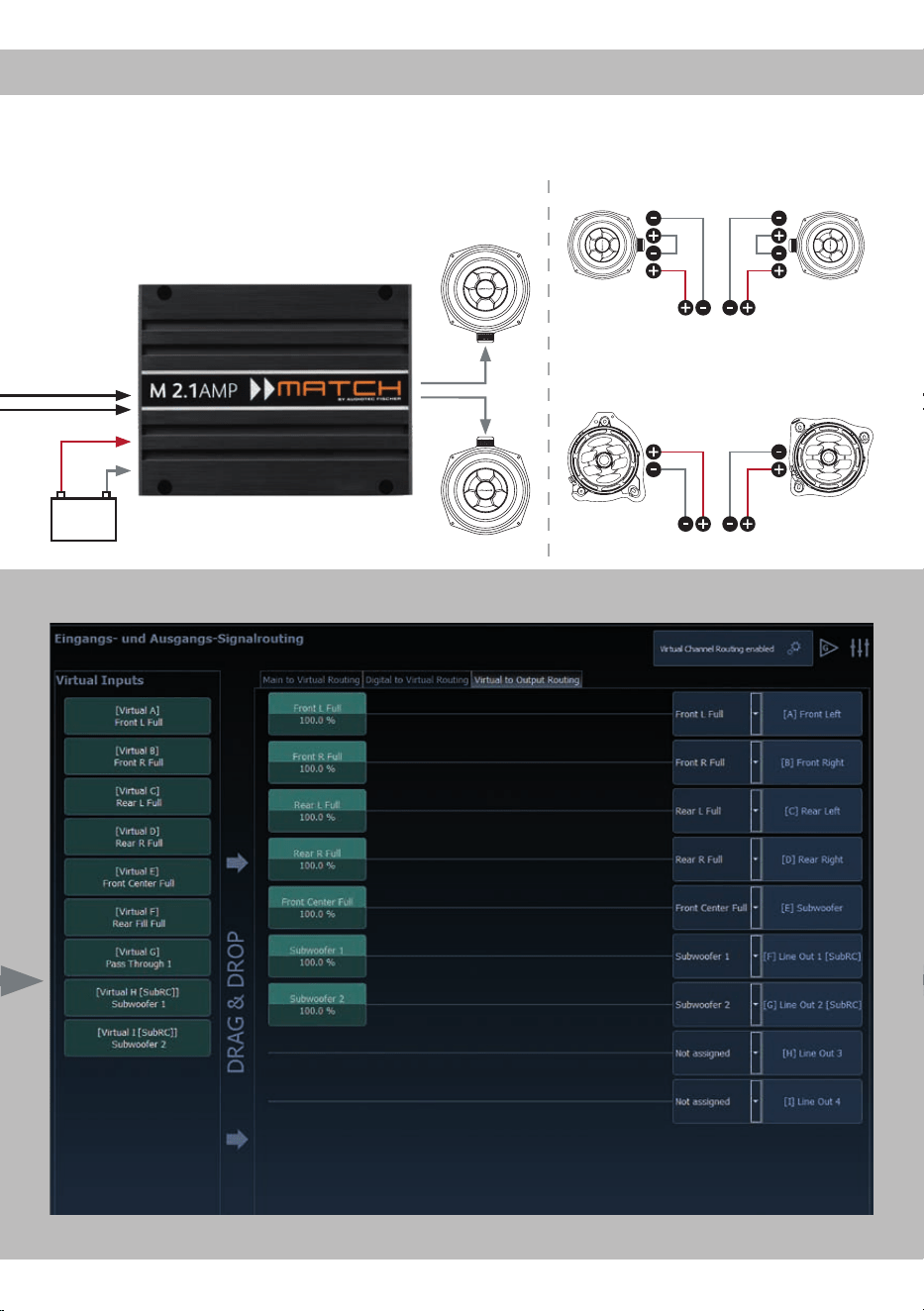

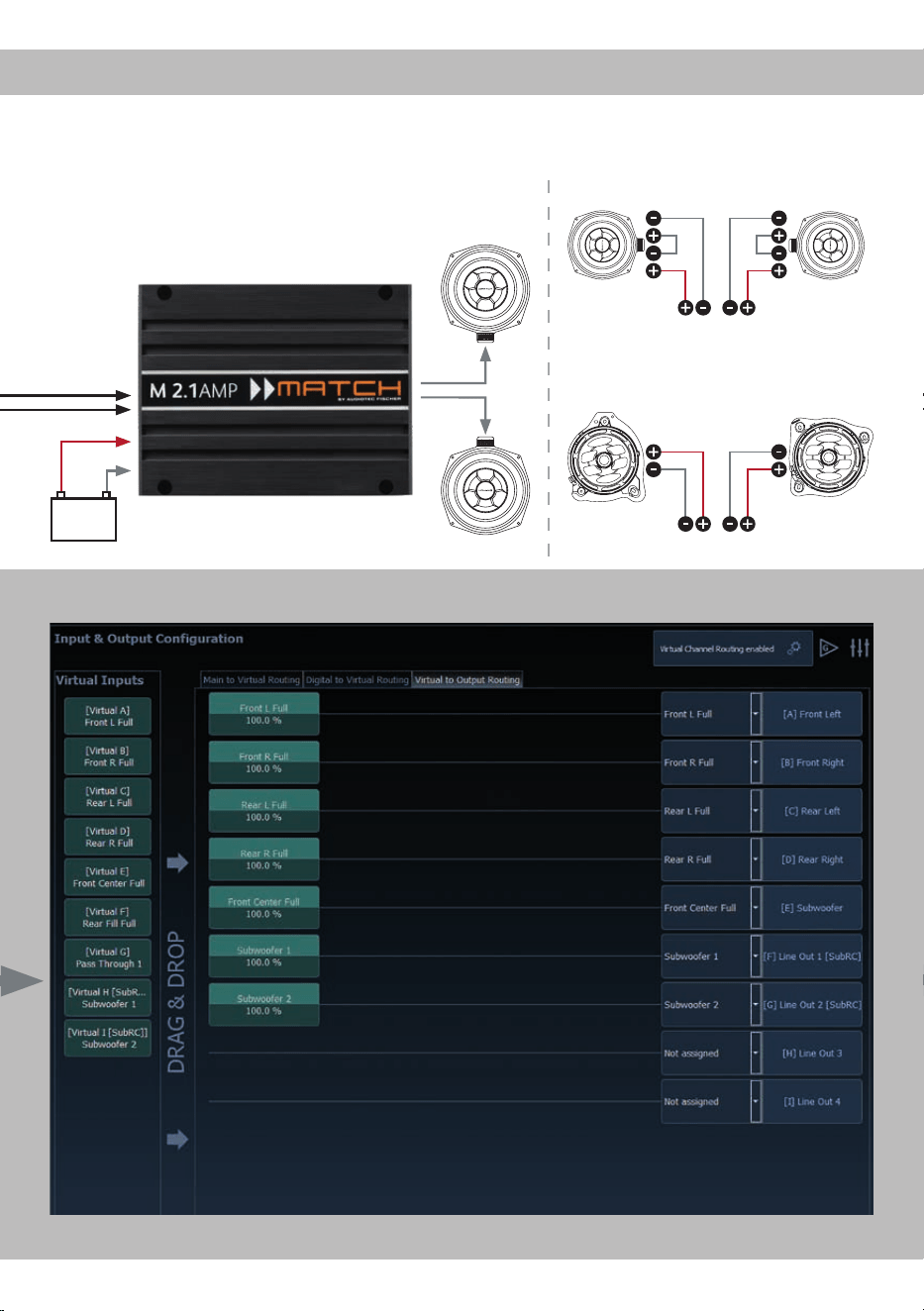

Beispiel 3: HighPower-Modus 7-Kanal Anwendung mit zusätzlichem 2-Kanal Verstärker und Virtual Channel Processing:
Anwendungsbeispiel mit MATCH M 2.1AMP für BMW und Mercedes Soundsysteme: Fullrange Frontsystem, Rearsystem, Center und zwei 4 Ohm Subwoofer
Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren MATCH-Fachhändler.
BMW Untersitz-Subwoofer MW 8BMW-D
2 ch Line Output
Mercedes Front-Subwoofer UP W8MB-S4
A B
Vom Verstärker
A B
Vom Verstärker
+ 12 V
GND
- +
12 V Batterie Spannungs-
versorgung
18
Die MATCH M 5.4DSP kann mit Hilfe der
DSP PC-Tool Software frei konguriert werden. Die
Software stellt alle Funktionen übersichtlich und
bedienerfreundlich zur Verfügung, so dass Sie die-
se individuell einstellen können. Dabei können alle
neun DSP Kanäle separat eingestellt werden.
Bevor Sie die MATCH M 5.4DSP das erste Mal an
einen Computer anschließen, gehen Sie auf unsere
Homepage und laden die aktuellste Software Ver-
sion des DSP PC-Tools herunter. Es ist ratsam,
regelmäßig nach Updates der Software zu schau-
en, damit das Gerät immer auf dem aktuellsten
Stand ist.
Die Software sowie eine umfangreiche Knowledge
Base nden Sie auf www.audiotec-scher.com.
Es wird dringend empfohlen, die DSP PC-Tool
Knowledge Base vor der ersten Benutzung durch-
zulesen, um Komplikationen und Fehler zu vermei-
den.
Wichtig: Stellen Sie sicher, dass die MATCH
M 5.4DSP bei der ersten Installation der Software
noch nicht an den PC angeschlossen ist. Verbinden
Sie diese erst, wenn die Software samt der USB-
Treiber vollständig installiert ist!
Im folgenden Abschnitt lesen Sie die wichtigsten
Schritte zum Anschluss und der ersten Inbetrieb-
nahme:
1. Laden Sie die DSP PC-Tool Software unter
www.audiotec-scher.com herunter und in-
stallieren diese auf ihrem Computer.
2. Schließen Sie danach die M 5.4DSP mit dem
beiliegenden USB-Kabel an den Computer an.
Wenn Sie längere Distanzen zu überbrücken
haben, verwenden Sie bitte eine aktive USB-
Verlängerung mit integriertem Repeater oder
das optional erhältliche WIFI CONTROL Inter-
face.
3. Schalten Sie erst den Verstärker ein und starten
Sie anschließend die Software. Sofern die Be-
triebssoftware des DSPs nicht mehr aktuell ist,
wird diese automatisch aktualisiert.
4. Nun können Sie die MATCH M 5.4DSP mithilfe
der DSP PC-Tool Software frei kongurieren.
Nützliche Hinweise zur korrekten Einstellung
entnehmen Sie unserer Knowledge Base, wel-
che auf unserer Webseite bereit steht.
Achtung: Es wird dringend empfohlen, vor der
ersten Inbetriebnahme die Lautstärke am Radio
auf Minimum zu drehen und an die Vorverstärker-
ausgänge der M 5.4DSP nichts anzuschlie-
ßen, bis die grundlegenden Einstellungen im
Signalprozessor vorgenommen wurden. Speziell
bei Verwendung in vollaktiven Systemen besteht
sonst Zerstörungsgefahr für die Lautsprecher.
Anschluss an den Computer
19

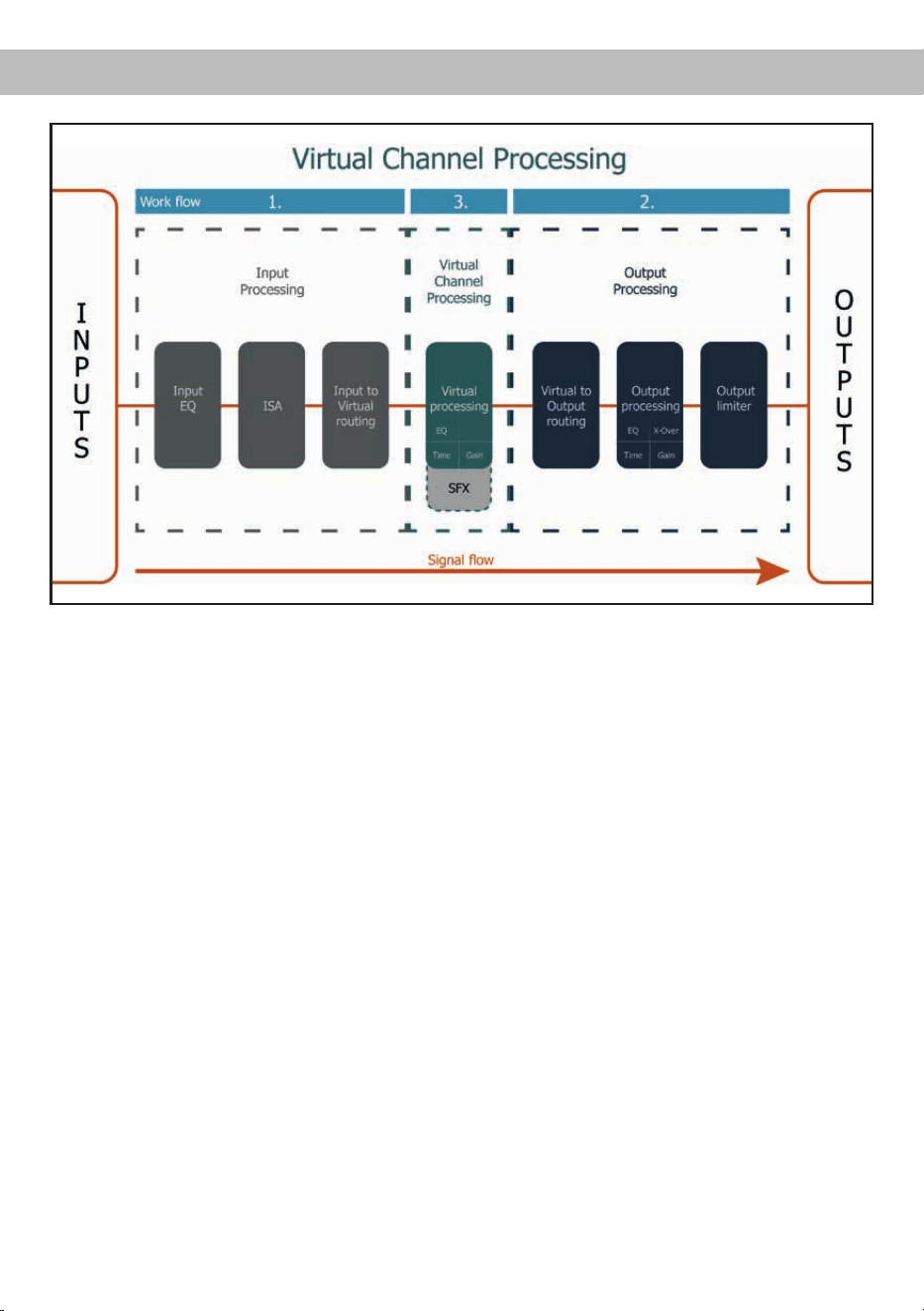

Virtual Channel Processing (VCP)
Das Bedienkonzept des VCP
Im Gegensatz zu bisherigen Methoden ist das Virtual Channel Processing (VCP) ein mehrstuges
Signalverarbeitungs-Konzept, welches die perfekte Konguration komplexer Soundsysteme ermöglicht
und somit ganz neue Möglichkeiten des Klangtunings erönet.
Die Funktion erweitert den bisherigen Umfang des Gerätes um eine neue Ebene an prozessierten Kanälen,
welche sich zwischen den Ein- und Ausgängen bendet.
Insgesamt stehen acht zusätzliche prozessierte virtuelle Kanäle und neun prozessierte Ausgangskanäle
zur Verfügung.
Diese virtuelle Kanalebene bietet diverse Vorteile, gerade in komplexen Systemkongurationen.
Die Hauptvorteile dieses Konzeptes sind folgende:
- Ausgangskanalübergreifender Gruppen-Equalizer
- Mehrwege-Konguration der DSP-Soundeekte (SFX)
- Zusätzliche Funktionen wie Rear Attenuation
20
– Kanalübergreifender Gruppen-Equalizer
Beispielanwendung: Aktives Mehrwege- System
Wird ein Eingangssignal (bspw. Vorne links) erst auf einen virtuellen Kanal geroutet (Front L Full)
und dieses Signal anschließend auf ein aktives Mehrwege-System geroutet (bspw. Vorne links –
Hochtöner, Mitteltöner und Tieftöner), so ist es möglich, mit Hilfe des Equalizers des virtuellen Kanals
alle nachgeschalteten einzelnen Kanäle gleichzeitig in ihrer Tonalität zu beeinussen. Der Vorteil dieses
Konzeptes ist, dass sich vor allem die Frequenz- und Phaseneinüsse auf alle nachgeschalteten
Kanäle gleich auswirken, so dass gerade in aktiven Mehrwege-Kongurationen die Abstimmung der
Lautsprecher untereinander nicht negativ beeinusst wird.
– Mehrwege-Konguration der DSP-Soundeekte (SFX)
Beispielanwendung: 2- oder gar 3-Wege Centerlautsprecher
Nach Aktivierung des „Virtual Channel Processing“ sind auch die DSP-Soundeekte wie das
RealCenter-Management oder das Augmented Bass Processing aktiviert. Diese sind nicht mehr fest
mit den Ausgängen verknüpft, sondern an bestimmte „virtuelle Kanäle“ gebunden:
Front Processing: virtuelle Kanäle Front L Full (A) und Front R Full (B)
Center Processing: virtueller Kanal Center Full (E)
Augmented Bass Processing: virtuelle Kanäle Subwoofer 1 (H) und Subwoofer 2 (I). An diese ist auch
die Subwoofer-Lautstärkeregelung gebunden.
Dadurch ist es möglich, die DSP-Soundeekte auf beliebig viele Ausgänge zu routen, um beispiels-
weise 2- oder gar 3-Wege Centerlautsprecher-Kongurationen zu realisieren. Der Flexibilität sind hier
somit kaum noch Grenzen gesetzt.
– Zusätzliche Funktionen
Darüber hinaus ermöglicht das VCP die Realisierung weiterer neuer Funktionen. Eine dieser Funk-
tionen ist beispielsweise die „Rear Attenuation“. Bei dieser kann mit Hilfe einer Fernbedienung die
Lautstärke der virtuellen Kanäle „Rear L Full“ und „Rear R Full“ separat geregelt werden. So ist es auch
ohne Umschalten des Sound Setups möglich, die hinteren Lautsprecher (oder auch jeden anderen
Kanal, welcher durch diese Kanäle geroutet wird) in ihrer Lautstärke zu regeln.
Virtual Channel Processing (VCP)
21

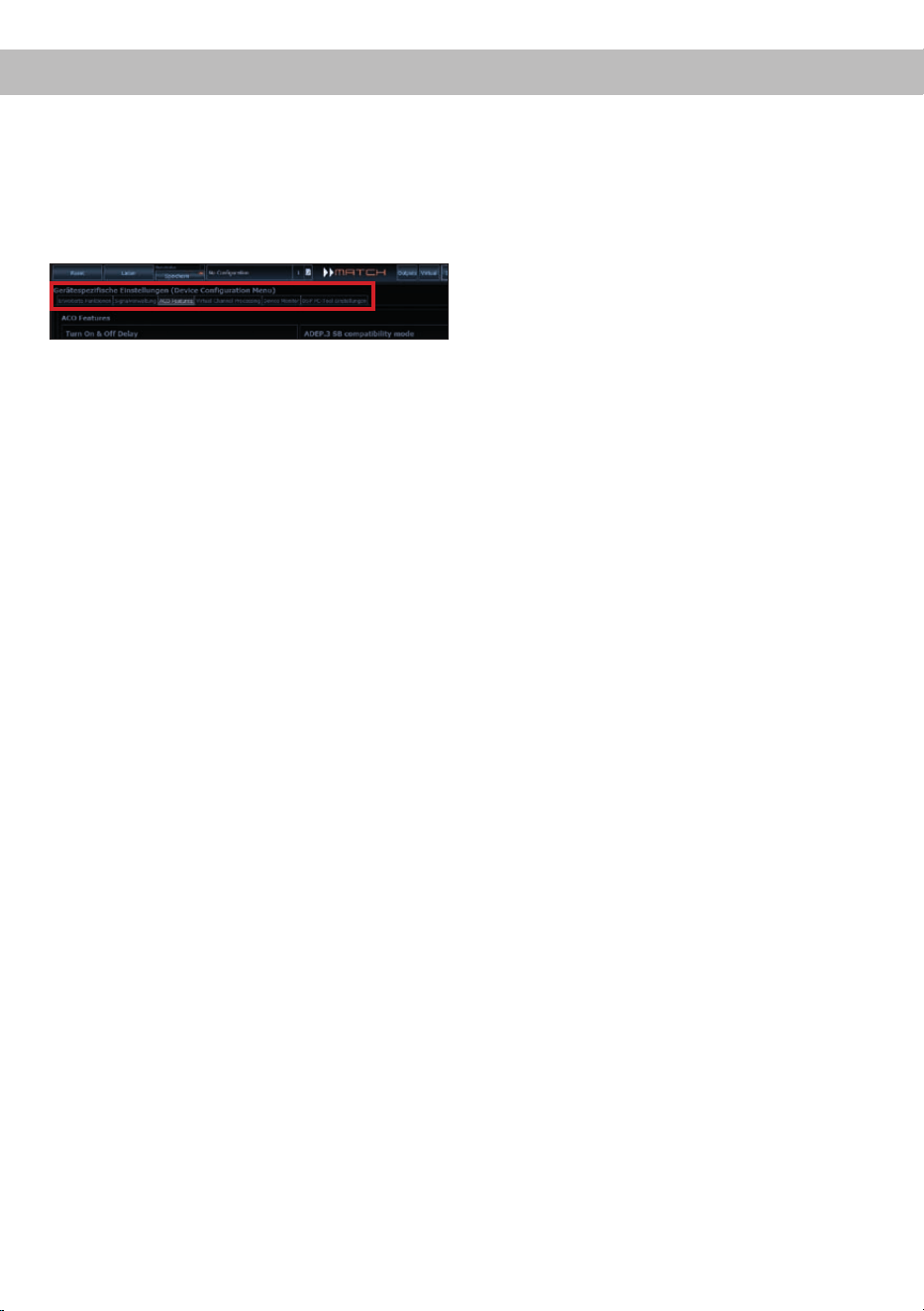

Um das VCP zu kongurieren, muss zuerst das „Virtual Channel Processing“ im DCM-Menü der DSP PC-
Tool Software eingeschaltet werden. Gehen Sie dazu in den „Virtual Channel Processing“-Tab und klicken
auf die rechte Box mit der VCP-Grak. Anschließend erfolgt die Konguration in drei Schritten – hier am
Beispiel einer 3-Wege Konguration mit einem 2-Wege Eingangssignal erläutert.

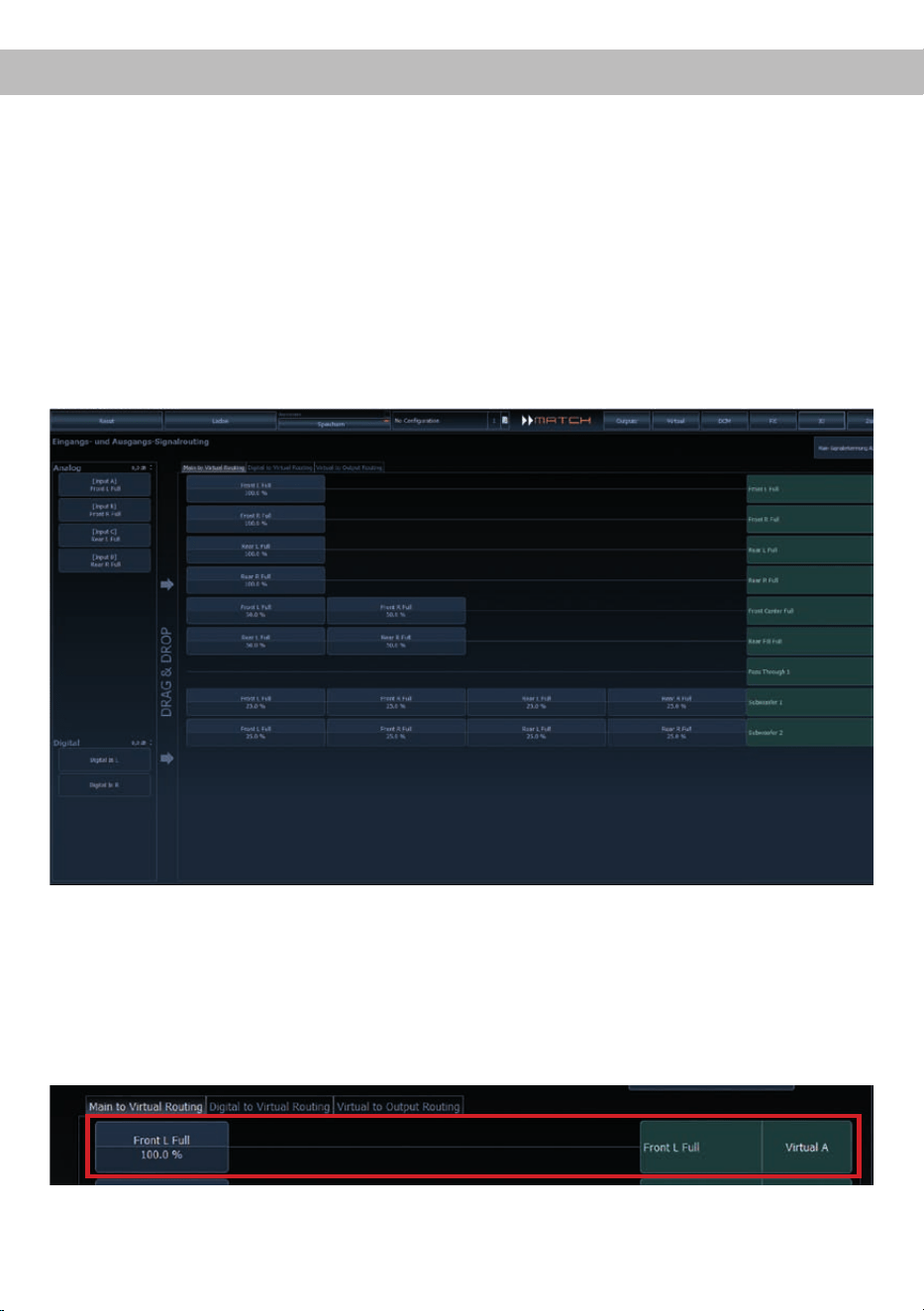

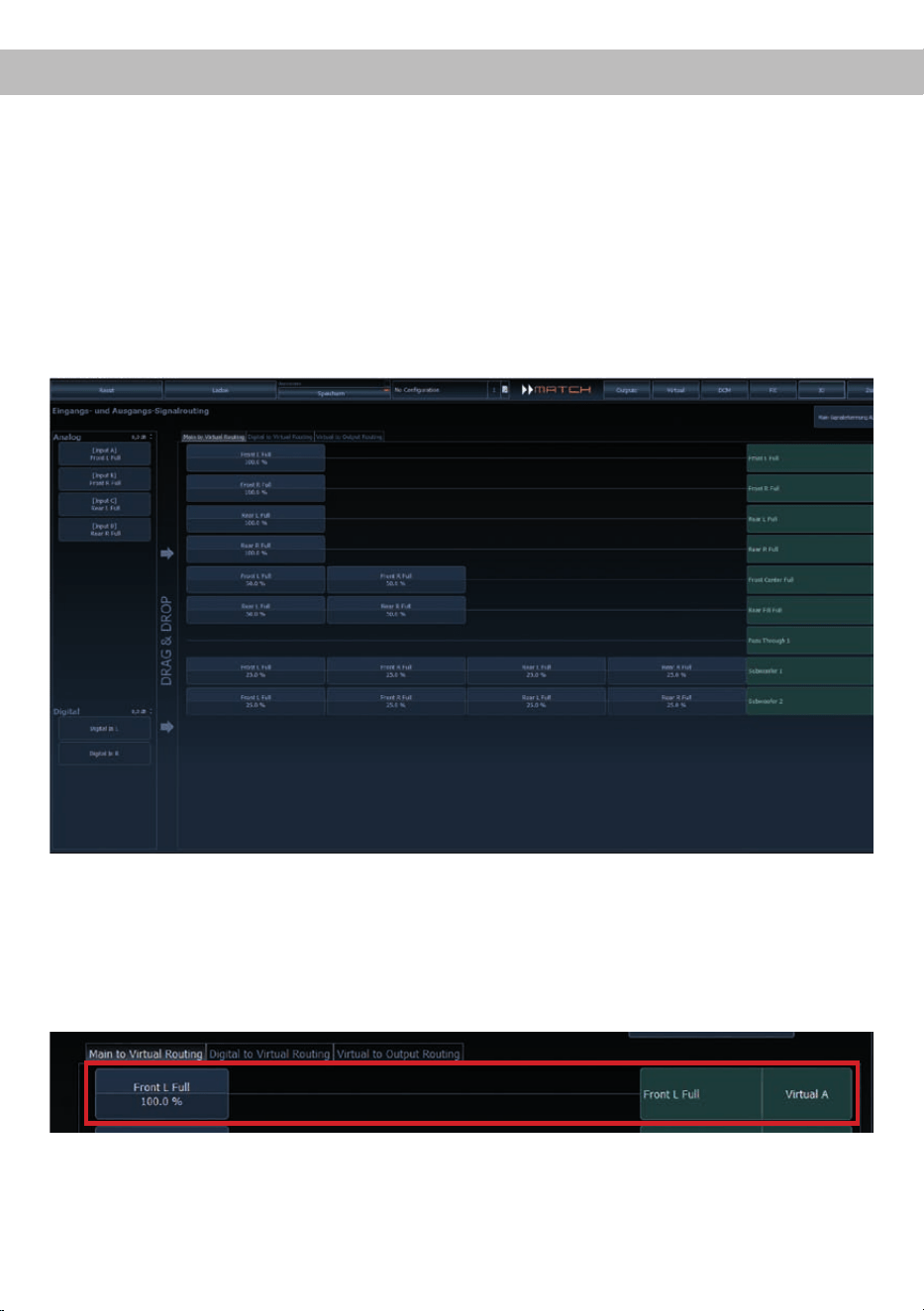

Workow-Schritt 1 – Eingangsrouting
Zuerst müssen die Eingangssignale in den verschiedenen Eingangs-Signalmatrizen („Main to Virtual Rou-
ting“, „Digital to Virtual Routing“) auf die jeweiligen virtuellen Kanäle geroutet werden. Dies verhält sich
genauso wie im normalen Modus, d.h. die Eingangssignale auf der linken Seite werden per Drag & Drop
auf die jeweilige Summierungsmatrix gelegt. Der Unterschied zum normalen Modus ist, dass die Namen
und Signaleigenschaften der virtuellen Kanäle an dieser Stelle festgelegt sind (Front L Full, Front R Full,
Rear L Full, Rear R Full, Front Center Full etc.).
a. Zunächst müssen alle Eingangssignale auf die entsprechenden festgelegten Signaltypen der virtu-
ellen Kanäle gelegt werden, d.h. der Eingang, an welchem das Signal vorne links anliegt, muss auf
den virtuellen Kanal „Front L Full“ geroutet werden.
b. Bei OEM-Adaptionen von aktiven Mehrwege-Systemen müssen die Signale an dieser Stelle auf den
virtuellen Kanal „Front L Full“ summiert werden, d.h. mehrere Eingangssignale werden auf einen vir-
tuellen Kanal summiert (der Input–EQ bleibt wie gewohnt in den Eingängen wirksam).
Konguration des Virtual Channel Processing (VCP)
22

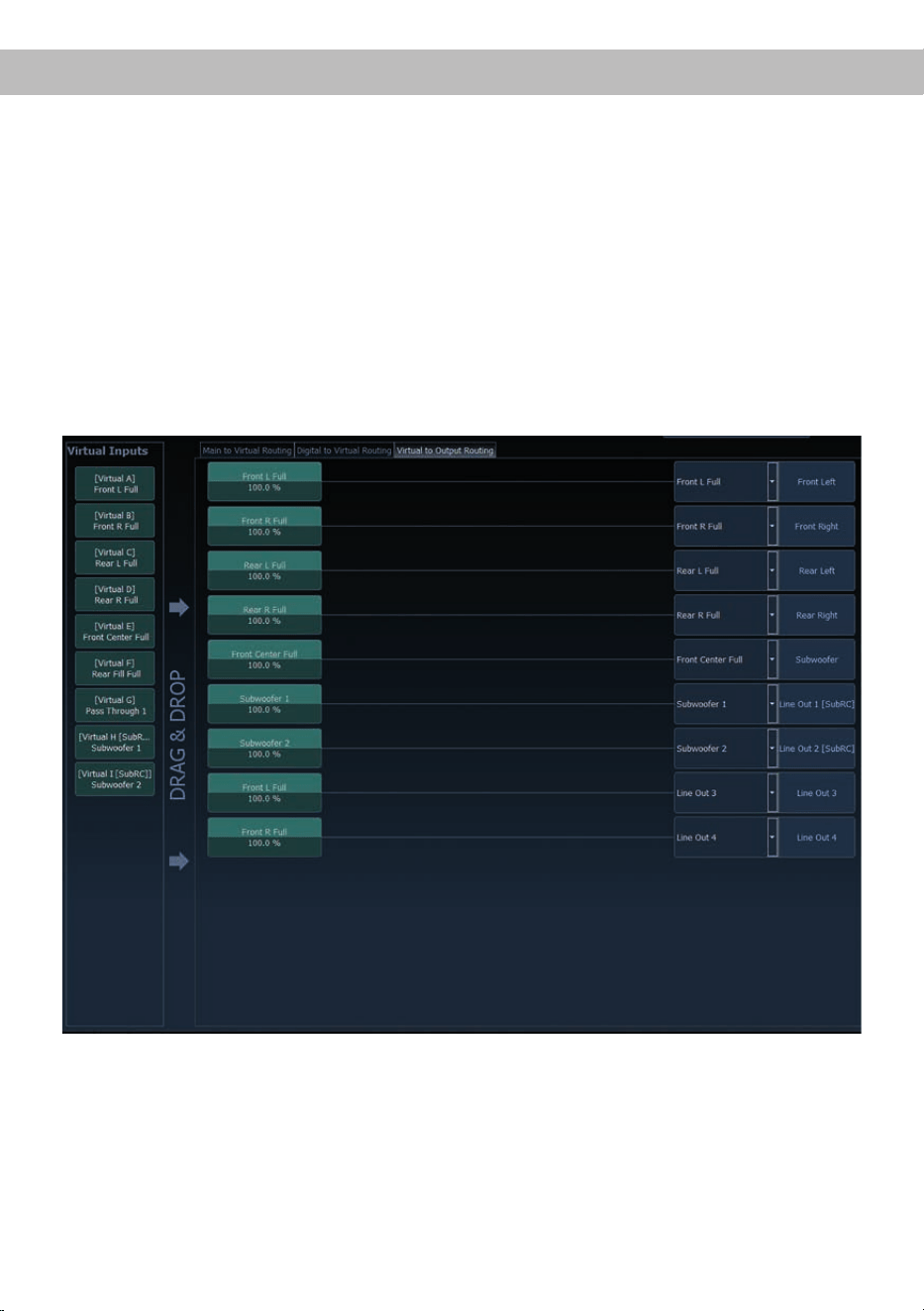

Workow-Schritt 2 – Ausgangsrouting
Nachdem alle genutzten Eingangssignale in den jeweiligen Signal-Routing-Matrizen konguriert wurden,
müssen die virtuellen Kanäle nun den physischen Ausgangskanälen zugeordnet werden. Hierbei kann ein
virtuelles Signal (bspw. Front L Full) mehreren Ausgängen zugewiesen werden, wie beispielsweise dem
vorderen linken Hochtöner, Mitteltöner und Tieftöner. Die Konguration dieser lautsprecherspezischen
Ausgangskanäle erfolgt nach wie vor im „Outputs“-Menü (im normalen Modus „Main“ genannt) des DSP
PC-Tools. Hier können weiterhin die kanalspezischen Equalizer, Hoch- und Tiefpasslter, Laufzeitkorrek-
tur, Ausgangspegel und Phaseneinstellungen konguriert werden.

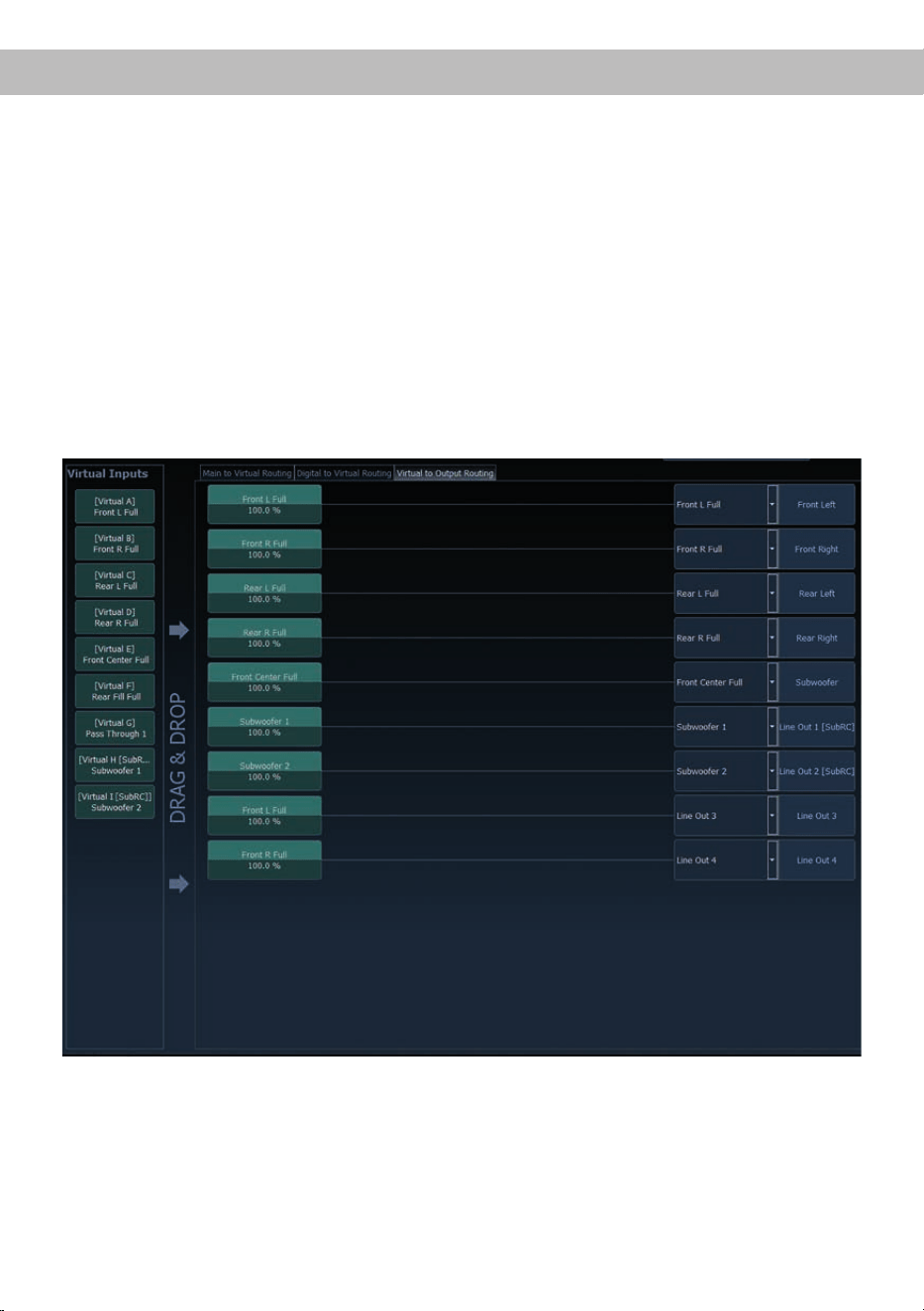

a. Um die virtuellen Kanäle den jeweiligen Ausgangskanälen zuzuweisen, werden im Ausgangsrouting
(Virtual to Output Routing) die jeweiligen virtuellen Signale per Drag & Drop auf die Ausgangskanäle
gezogen. An dieser Stelle müssen die Signale in der Regel nicht mehr summiert werden, so dass je-
dem Ausgangs signal nur ein virtuelles Signal zugeordnet wird; beispielsweise wird dem vorderen linken
Hochtöner das Signal „Front L Full“ zugeordnet, genauso wie dem vorderen linken Tieftöner.
b. An dieser Stelle kann auch ein virtueller Kanal, in welchem ein DSP-Soundeekt aktiviert wurde, auf
mehrere Ausgangskanäle geroutet werden. So kann beispielsweise das Signal „Front Center Full“ meh-
reren Ausgangskanälen zugewiesen werden, um einen aktiven Mehrwege-Center zu realisieren. Die
entsprechenden Hoch- und Tiefpasslter werden anschließend in den Ausgangskanälen konguriert.
Konguration des Virtual Channel Processing (VCP)
23

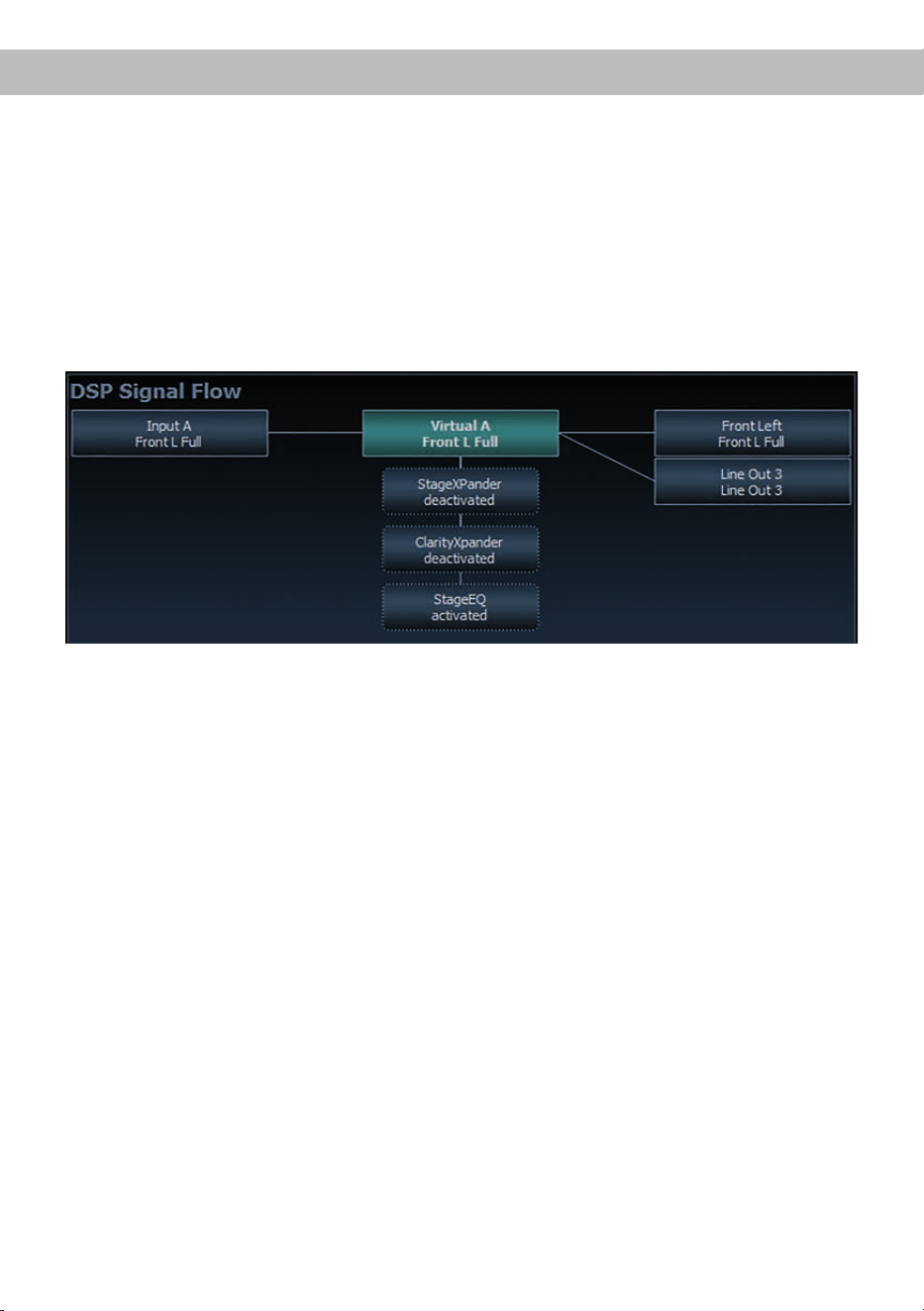

Workow-Schritt 3 – Konguration der virtuellen Kanäle und Hinweise zur Anwendung der
DSP-Soundeekte (SFX)

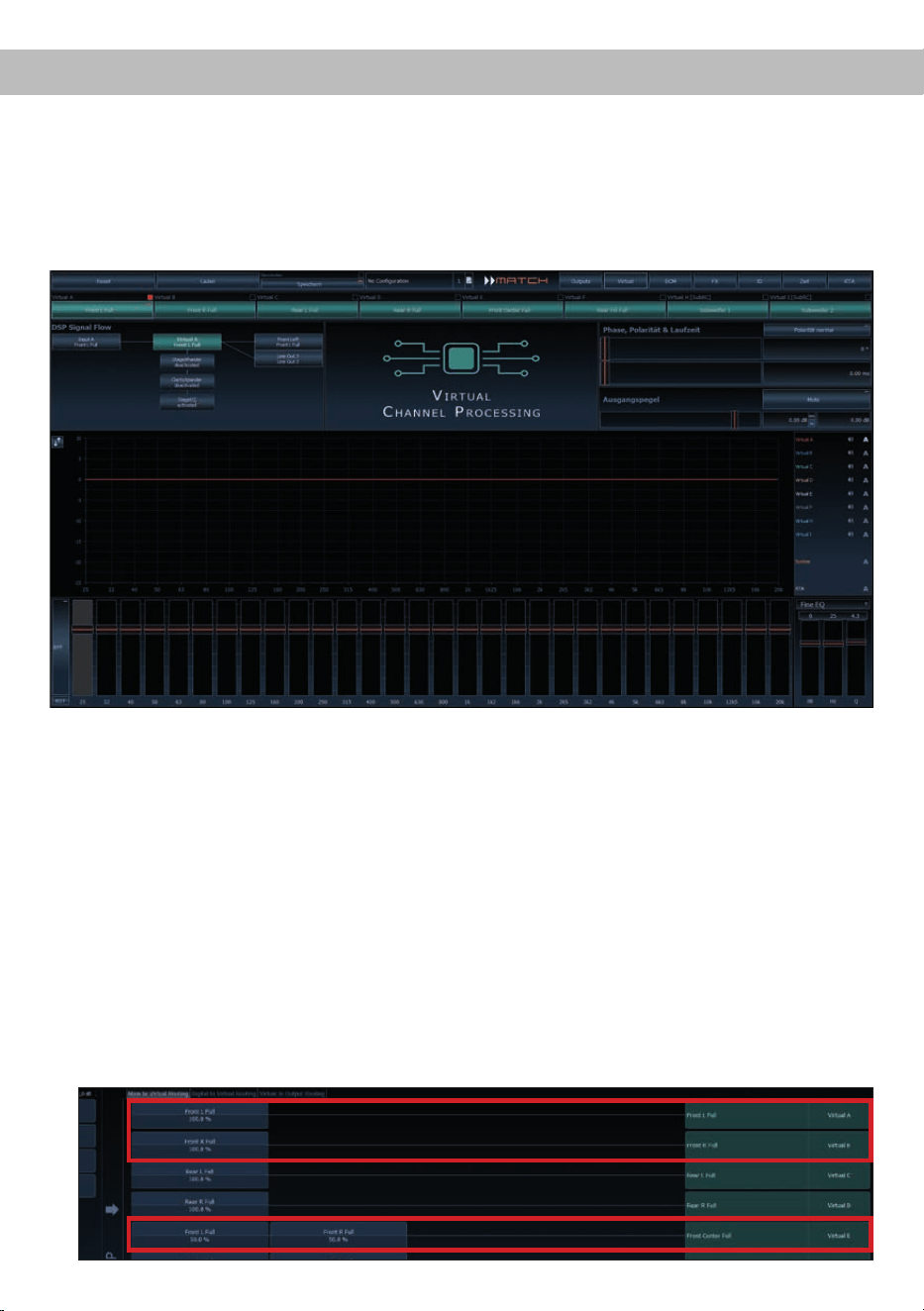

Wechseln Sie nun in das „Virtual“-Menü des DSP PC-Tools. Hier bekommen Sie eine Übersicht über den
Signaluss der einzelnen Kanäle sowie der aktivierten Soundeekte. Zusätzlich ist es möglich beispiels-
weise mit Hilfe des Equalizers, Polarität und weiteren Funktionen alle nachgeschalteten Ausgangskanäle
eines virtuellen Kanals gleichzeitig in ihrer Tonalität zu beeinussen.

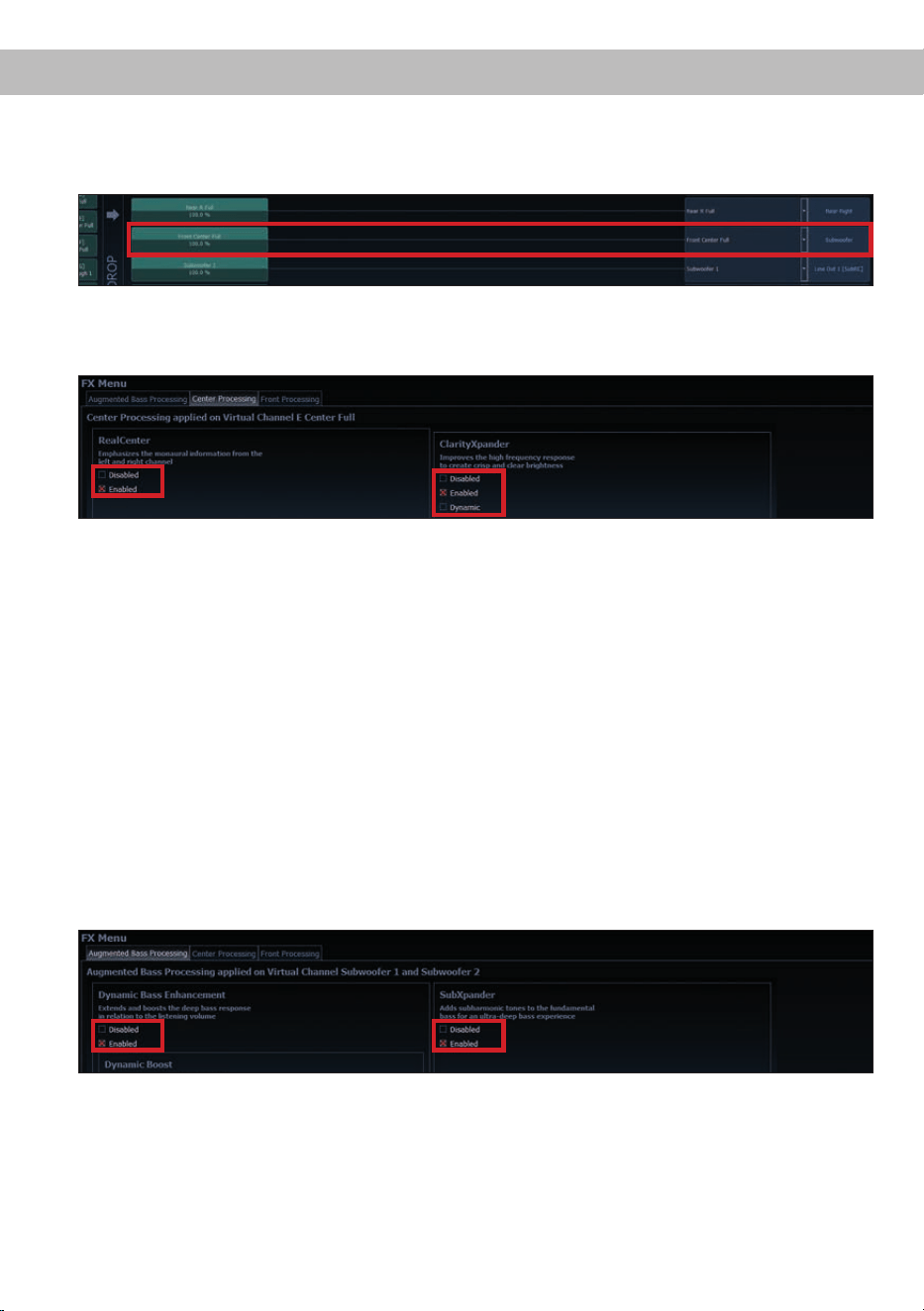

Kongurationshinweise für die DSP-Soundeekte (SFX)
Die MATCH M 5.4DSP bietet bei aktiviertem Virtual Channel Processing einzigartige DSP-Sound eekte
wie das „Augmented Bass Processing“, den „RealCenter“ und mehr.
Um in den Genuss der DSP-Soundeekte zu kommen, müssen bei der Hard- und Softwarekonguration
bestimmte Einstellungen vorgenommen werden.

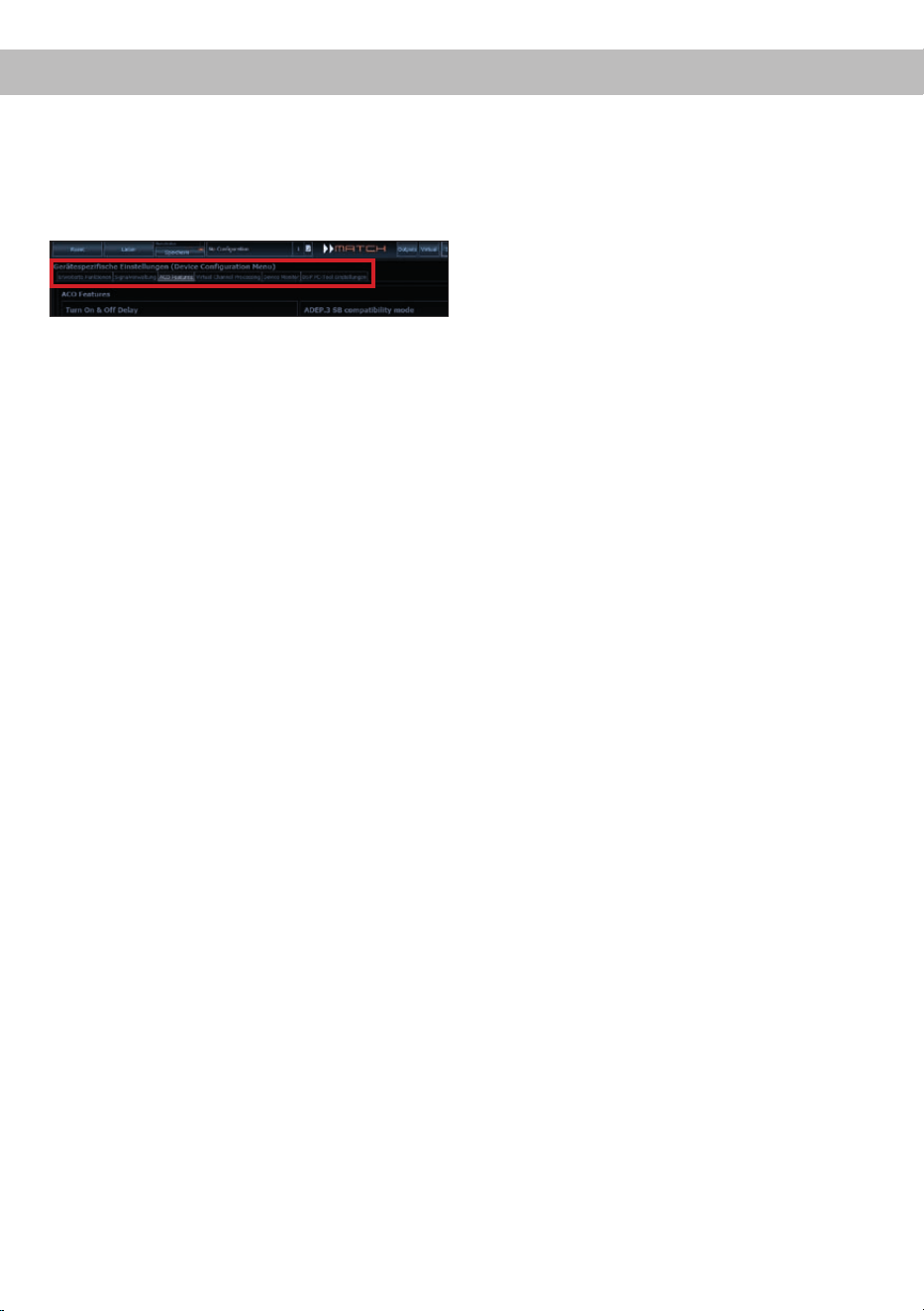

Hinweis: Die DSP-Soundeekte stehen bei der M 5.4DSP nur im Virtual Channel Processing zur Verfü-
gung. Dieses kann im DCM-Menü der DSP PC-Tool Software aktiviert werden.

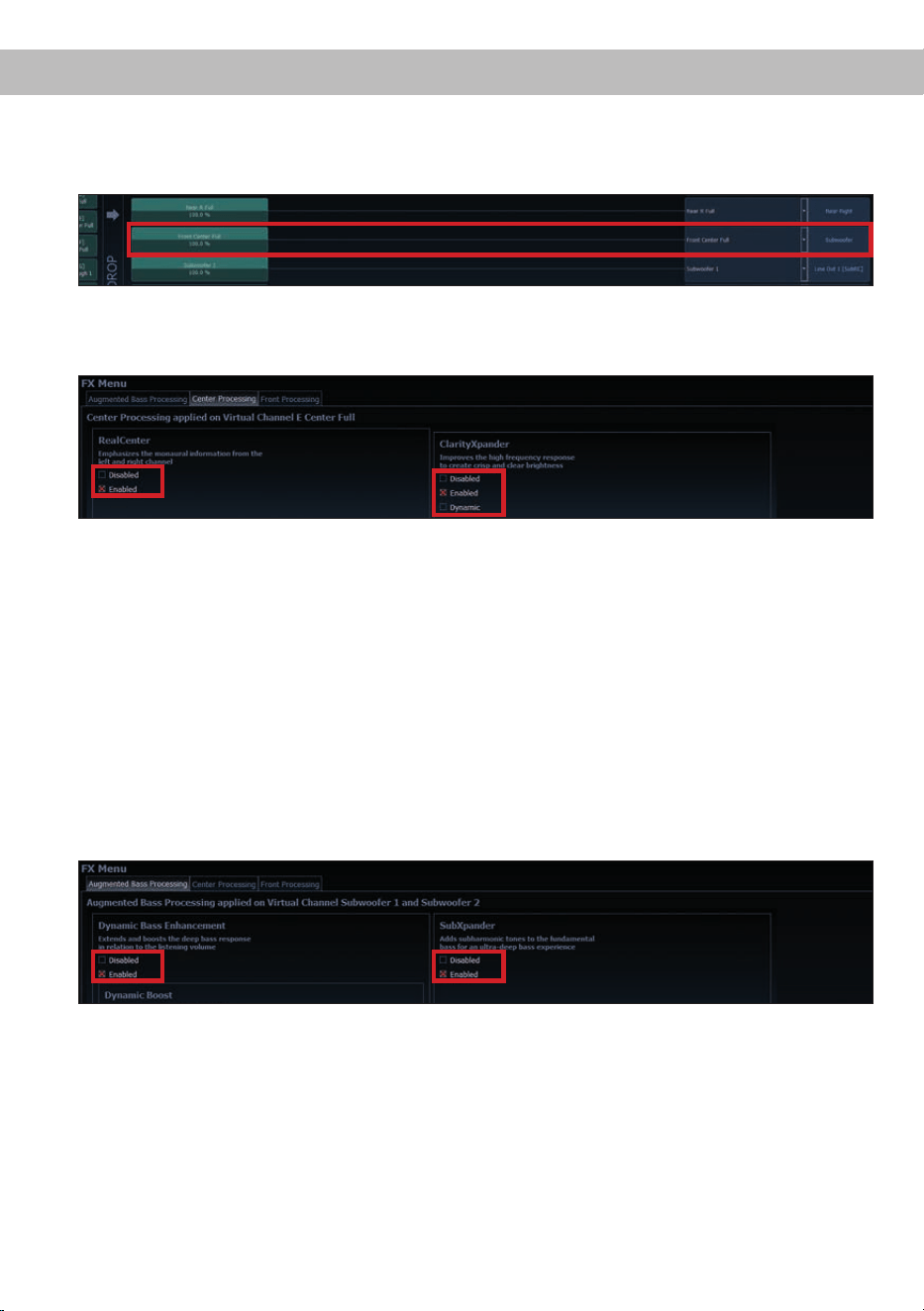

Hinweise für das Center Processing mit seiner RealCenter- und ClarityXpander-Funktion
Um die RealCenter- und ClarityXpander-Funktion für einen Center-Lautsprecher nutzen zu können, müs-
sen folgende Schritte durchgeführt werden:
1a. Die virtuellen Kanäle „Front L Full“ und „Front R Full“ müssen mit einem Eingangssignal belegt sein
(siehe Workow-Schritt 1).
1b. Der virtuelle Kanal „Front Center Full“ muss im Eingangsrouting entweder mit einem Summensignal
(Front Links + Front Rechts) oder einem vorhandenen Center-Signal belegt sein.
24
Konguration des Virtual Channel Processing (VCP)
2. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal „Virtual E – Front Center
Full“ auf den oder die gewünschten Ausgangskanäle (wie im Workow-Schritt 2 beschrieben), auf wel-
che das Center Processing angewendet werden soll.
3. Wechseln Sie nun in das FX-Menü und aktivieren im Reiter „Center Processing“ den gewünschten
Soundeekt durch Setzen eines Hakens.
Hinweise für das Front Processing mit seiner StageXpander- und ClarityXpander-Funktion
Die Einstellungen des StageXpanders und Front ClarityXpanders wirken immer auf die virtuellen Kanäle
„Front L Full“ und „Front R Full“.
Hinweise für das Augmented Bass Processing mit seiner Dynamic Bass Enhancement- und
SubXpander-Funktion
Für das Augmented Bass Processing müssen bestimmte Einstellungen vorgenommen werden, um dessen
Soundeekte anwenden zu können.
1. Der virtuelle Subwoofer Kanal („Subwoofer 1“) muss mit einem Eingangssignal belegt sein (siehe Work-
ow-Schritt 1).
2. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal / die Kanäle „Virtual H –
Subwoofer 1“ und / oder „Virtual I – Subwoofer 2“ auf den oder die gewünschten Ausgangskanäle (wie
im Workow-Schritt 2 beschrieben), auf welche das Subwoofersignal geleitet und das Augmented Bass
Processing angewendet werden soll.
3. Wechseln Sie nun in das FX-Menü und aktivieren den gewünschten Soundeekt.
Hinweise zum Eingangsrouting siehe Workow-Schritt 1
Hinweise zum Ausgangsrouting siehe Workow-Schritt 2
Hinweis: Das Bass Processing wird für die Kanäle Subwoofer 1 und Subwoofer 2 gemeinsam ein- und ausgeschaltet,
die beiden Kanäle bleiben dabei für Stereoanwendungen voneinander getrennt.
25
Konguration einer Subwoofer-FernbedienungKonguration einer Subwoofer-Fernbedienung
Zunächst muss die entsprechende Fernbedienung im Tab „Erweiterte Einstellungen“ im DCM Menü der
DSP PC-Tool Software aktiviert und je nach Modell konguriert werden.
Bei aktiviertem VCP hingegen wird die Subwoofer-Fernbedienung den Ausgangskanälen zugeordnet,
welche im „Virtual to Output Routing“ mit einem der beiden virtuellen Subwoofer-Signalen versorgt werden
(„Subwoofer 1“ oder „Subwoofer 2“). Dies kann jede beliebige Kombination an Ausgangskanälen sein.
Im nachfolgenden Beispiel sind es die Vorverstärker-Ausgänge / Line Outs F und G:
Anschließend wird die Subwoofer-Regelung auch im Main Menü hinter der Kanalbezeichnung als [SubRC]
angezeigt:
Hinweis: Bitte beachten Sie, dass den beiden virtuellen Subwoofer-Signalen „Subwoofer 1“ und / oder
„Subwoofer 2“ zuvor in den anderen Routing-Matrizen ein Eingangssignal zugewiesen werden muss.
Bei nicht aktiviertem VCP ist die Subwoofer-Fernbedienung bei der M 5.4DSP fest den Ausgangskanälen
E und F zugeordnet. In diesem Fall ist es nicht entscheidend, welcher Ausgang in der IO-Routingmatrix mit
„Subwoofer“ benannt wurde.
Im Main Menü wird angezeigt, auf welche Ausgänge die SubRC (Subwoofer-Fernbedienung) wirkt:
26
ACO Plattform-Features
Neben den einzigartigen DSP-Sound eekten bietet
die ACO-Plattform der M 5.4DSP zusätzlich eine
Vielzahl an System-Features.
Im DCM Menü der DSP PC-Tool Software können
für einige dieser System-Features individuelle
Einstellungen vorgenommen werden.
Turn On & O Delay
Hier kann die Verzögerungzeit, mit welcher der
Verstärker ein- und ausgeschaltet werden soll, fest-
gelegt werden. Werkseitig sind 0,2 Sekunden ein-
gestellt. Eine Änderung der Verzögerungszeit sollte
nur vorgenommen werden, wenn es beispielsweise
zu Störgeräuschen beim Ein- und Ausschalten des
Verstärkers kommt.
URC Setup Switch Conguration
Der ACO bietet Speicherplatz für zehn anstelle der
üblichen zwei Sound Setups.
Mit Hilfe einer optional erhältlichen URC Fernbe
-
dienung oder des Control Tasters lässt sich zwi-
schen zwei der zehn Sound-Setup Speicherplätze
umschalten. Diese zwei Speicherplätze können in
der „URC Setup Switch Conguration“ festgelegt
werden. Werkseitig sind die Speicherbereiche eins
und zwei ausgewählt.
Um zwischen allen internen
Speicherplätzen umschalten zu können, werden die
optional erhältlichen Fernbedienungen DIRECTOR
und CONDUCTOR oder die HELIX WIFI CONTROL
empfohlen.
Remote Output Conguration
An dieser Stelle kann festgelegt werden, ob der
Remote-Ausgang, der die angeschlossenen
Endstufen ein- bzw. ausschaltet, während eines
Sound-Setup-Wechselvorgangs kurzzeitig deakti-
viert werden soll. Standardmäßig ist dieses Feature
aktiviert (ON).
ADEP.3 Conguration
Bei Ansteuerung des Verstärkers über die High-
level-Eingänge kann es in Verbindung mit manchen
Werksradios notwendig sein, den ADEP.3-Schalt-
kreis an den Diagnosemodus des Steuergeräts
anzupassen. Eine Anpassung sollte vorgenommen
werden, wenn es bspw. zu Fehlfunktionen kommt
(Stummschalten des Radios). Standardmäßig ist
der Kompatibilitätsmodus eingeschaltet (Enabled).
27
Class GD Technologie
Audiotec Fischers einzigartiges Class GD Konzept
vereint die Vorteile der Class G-Technologie mit
dem Prinzip eines Class D Verstärkers.
Daraus resultiert ein ungewöhnlich hoher Wir-
kungsgrad, der herkömmliche Class D-Verstärker
nochmals übertrit. Die Vorteile spielt das Class
GD-Konzept bei kleiner und mittlerer Aussteuerung
aus, indem die interne Versorgungsspannung der
Leistungsstufen in Abhängigkeit von der Amplitude
des Eingangssignals stufenweise variiert. Damit
wird die mittlere, vom Verstärker erzeugte Verlust-
leistung drastisch reduziert.
ACO – Advanced 32 Bit CoProcessor
Der MATCH M 5.4DSP Verstärker verwendet für
alle internen wie auch externen Steuerungs- und
Kommunikationsaufgaben einen besonders lei-
stungsstarken 32 Bit CoProcessor der neuesten
Generation. Im Gegensatz zum bisher verwende-
ten 8 Bit Prozessor ergeben sich daraus deutliche
Geschwindigkeitsvorteile nicht nur bei der Um-
schaltung zwischen verschiedenen Sound Setups
sondern vor allem auch in der Datenkommunika-
tion mit unserer DSP PC-Tool Software. Ein wei-
terer wesentlicher Vorteil ist der integrierte, native
Bootloader des CoProcessors. Dieser ermöglicht
Software-Upgrades aller Komponenten des DSPs,
um beispielsweise den Mikrocontroller-gesteuerten
ADEP.3-Schaltkreis auch zukünftig auf Änderungen
bei Diagnosesystemen von Werksradios anpassen
zu können oder das Gerät um weitere Schnittstel-
len zu erweitern. Darüber hinaus bietet der ACO
dank des neuen Flashspeichers Platz für 10 Sound
Setups anstelle der üblichen zwei.
Start-Stopfähigkeit
Das Netzteil im MATCH M 5.4DSP stellt die interne
Spannungsversorgung auch bei kurzfristigen Ein-
brüchen bis hinab zu 6 Volt sicher.
Damit ist gewährleistet, dass der MATCH M 5.4DSP
auch beim Motorstart voll funktionsfähig bleibt.
Zwei Leistungsoptionen
Die M 5.4DSP verfügt über zwei Leistungsmodi,
den „HighPower“-Modus für maximale Performance
und den “MidPower”-Modus mit reduzierter Aus-
gangsleistung und geringerer Stromaufnahme für
Plug & Play Anwendungen.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden
bezüglich der Diagnose der angeschlossenen Laut-
sprecher immer intelligenter. Speziell die neueste
Generation ist mit zusätzlichen Überwachungsfunk-
tionen ausgestattet, sodass bei Anschluss eines
zusätzlichen Verstärkers Fehlermeldungen oder
gar Fehlfunktionen auftreten können. Der neue
ADEP.3-Schaltkreis (Advanced Diagnostics Error
Protection Generation 3) verhindert diese Probleme
ohne die Lautsprecherausgänge des Radios bei ho-
hen Pegeln unnötig zu belasten.
Spezielle Features der M 5.4DSP
28
Technische Daten
Leistung RMS
- Kanal A - D ..................................................................... 4 x 60 Watt @ 4 Ohm (HighPower)
4 x 35 Watt @ 4 Ohm (MidPower)
- Sub Out .......................................................................... 1 x 90 Watt @ 4 Ohm (High- & MidPower)
1 x 160 Watt @ 2 Ohm (High- & MidPower)
Verstärkertechnologie ....................................................... Class GD
Eingänge .......................................................................... 4 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
Eingangsempndlichkeit ................................................... 5 - 11 Volt
Eingangsimpedanz ........................................................... 9 - 33 Ohm mit ADEP.3
Ausgänge ......................................................................... 5 x Lautsprecherausgang
4 x Cinch
1 x Remote Out
Ausgangsspannung Cinch................................................3 Volt
Frequenzbereich...............................................................20 Hz - 20.000 Hz
DSP Leistung ....................................................................64 Bit / 295 MHz
Abtastrate .........................................................................48 kHz
DSP Typ ...........................................................................Audio Signalprozessor
Signalwandler ................................................................... A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand (A-bewertet) ............................. Digitaleingang: > 105 dB
Analogeingang: > 99 dB
Klirrfaktor (THD) ...............................................................< 0,03 %
Dämpfungsfaktor ..............................................................> 50
Betriebsspannung.............................................................10,5 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme ..........................................................DC 12 V 40 A max.
Leerlaufstromaufnahme....................................................280 mA
Max. Remote-Ausgangsstrom .......................................... 500 mA
Sicherung .........................................................................1 x 30 A Maxi-Stecksicherung (FK3)
Zusätzliche Features ........................................................ 32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto
Remote-Schalter, Smart Control Port, Start-
Stop-Fähigkeit, USB
Abmessungen (H x B x T) ................................................35 x 85 x 110 mm
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlos-
sen sind Defekte und Schäden, die durch Überla-
stung oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer de-
taillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, her-
vorgerufen durch Bedienungsfehler des Gerätes,
können wir keine Haftung übernehmen. Dieses
Produkt ist mit einer CE-Kennzeichnung versehen.
Damit ist das Gerät für den Betrieb in Fahrzeugen
innerhalb der Europäischen Union (EU) zertiziert.
Garantiehinweis
29
Dear Customer,
Congratulations on your purchase of this innovative
and high-qual ity MATCH product.
Thanks to more than 30 years of experience in
research and development of audio products this
amplier sets new standards in the range of digital
ampliers.
We wish you many hours of enjoyment with your
new MATCH M 5.4DSP.
Yours,
AUDIOTEC FISCHER
General installation instructions for MATCH
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installation
instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.
Before starting your installation, disconnect the
battery’s negative terminal to prevent damage
to the unit, re and / or risk of injury. For a proper
performance and to ensure full warranty coverage,
we strongly recommend to get this product installed
by an authorized MATCH dealer.
Install your M 5.4DSP in a dry location with suf-
cient air circulation for proper cooling of the
equipment. The amplier should be secured to
a solid mounting surface using proper mounting
hardware. Before mounting, carefully examine the
area around and behind the proposed installa-
tion location to ensure that there are no electrical
cables or components, hydraulic brake lines or any
part of the fuel tank located behind the mounting
surface. Failure to do so may result in unpredictable
damage to these components and possible costly
repairs to the vehicle.
General instructions for connecting the
M 5.4DSP amplier
The M 5.4DSP amplier may only be installed in
motor vehicles which have a 12 Volts negative ter-
minal connected to the chassis ground. Any other
system could cause damage to the amplier and
the electrical system of the vehicle.
Use only the enclosed cable harness or an op-
tionally available MATCH cable harness for con-
nection of the M 5.4DSP.
ATTENTION: In “HighPower” mode it is man-
datory to connect the M 5.4DSP directly to the
car´s battery, even when using a cable harness-
es out of the MATCH accessories program. Oth-
erwise, it may cause damage to the equipment /
wiring of your vehicle!
Prior to installation, plan the wire routing to avoid
any possible damage to the wire harness. All
cabling should be protected against possible crush-
ing or pinching hazards. Also avoid routing cables
close to potential noise sources such as electric
motors, high power accessories and other vehicle
harnesses.
The fuse may only be replaced by an
identically rated fuse (30 A) to avoid damage of
the amplier.
Congratulations!
General instructions
30
1
System Connector
Connector for the MATCH cable harness.
Make sure that you only use a MATCH origi-
nal connection cable to connect the amplier
to the car radio.
2
Auto Remote
This switch allows to activate / deactivate the
automatic turn-on feature of the amplier.
3
Remote In / Out
The remote input can be used to switch on
the M 5.4DSP. The remote output has to be
used to switch on external ampliers that
are connected to the Line Output F - I of the
amplier.
4
Subwoofer Output
Connector for a passive subwoofer or speak-
er. Use only the enclosed subwoofer cable
for connection.
5
USB Input
Connects the M 5.4DSP to your PC.
6
Control pushbutton
Use this button to either switch between the
setups or initiate a reset of the device.
7
Status LED
The Status LED indicates the operating
mode of the amplier and its DSP memory.
8
Line Output F - I
Line outputs for connecting external ampli-
ers. Make sure that the remote output (Re-
mote Out) is used to turn on these devices.
9
Optical Input
Optical input for digital stereo signals (SPDIF
format).
10
SCP (Smart Control Port)
Multifunction interface for e.g. an optional
remote control or other MATCH M 5.4DSP
accessory.
Connectors and control units
1 2 3
9
10
765
4
8
31
Initial start-up and functions
1
System Connector
This connector is used as signal input from the OE
radio, as signal output of the amplier channels A to
D for connecting the loudspeakers and as connec-
tion for the power supply. The impedance per chan-
nel must not be lower than 4 Ohms. Input sensitivity
is factory-set to 11 Volts. It is possible to optimally
adapt the input sensitivity to the signal source using
the DSP PC-Tool software (DCM menu → Signal
Management) (see page 35, item 3). Solely use this
terminal only in combination with the connection ca-
ble that is included in delivery of the amplier or an
appropriate cable harness from the MATCH acces-
sories program.
Note: In HighPower mode the M 5.4DSP must also
be connected directly to the car´s battery by using
a separate cable with sucient cable cross-sec-
tion, even when using a cable harnesses out of the
MATCH accessories program. A detailed descrip-
tion of the “HighPower” mode can be found on page
33.
Caution: The use of other harnesses may cause
severe harm to the amplier, your car radio / head
unit and your loudspeakers. In any case the warran-
ty will be void!
2
Auto Remote
The M 5.4DSP will be turned on automatically if the
highlevel inputs are used or if a signal is applied
to the Remote In / Out terminal. The Auto Remote
switch allows to activate / deactivate the automatic
turn-on feature of the System Connectors highlevel
inputs. The feature should be deactivated (Auto Re-
mote = o) if there are e.g. disturbing noises while
switching on / o the amplier.
Note: If the automatic turn-on function is deactivat-
ed it is mandatory to use the Remote In / Out termi-
nal to power up the amplier! The highlevel signal
will be ignored in this case.
3
Remote In / Out
Remote In: The remote input has to be used to turn
on / o the M 5.4DSP if the signal source which is
connected to the highlevel inputs of the System
Connector is not activating the “automatic turn-on”
function or if the amplier shall only be activat-
ed / deactivated by a remote signal applied to the
Remote In / Out input.
Remote Out: We strongly recommend to use the re-
mote output for turning on / o additional ampliers
that are connected to the Line Output F - I of the
M 5.4DSP. This is essential to avoid any undesired
pop noises during DSP boot or software update
process. Additionally this output will be turned o
during the “Power Save Mode” or a software update
process.
4
Subwoofer Output
This output provides for the connection of a passive
MATCH Plug & Play subwoofer (like the MATCH
PP 7E-D or PP 7S-D), a conventional subwoofer
or speaker. Use only the enclosed subwoofer cable
for connecting a speaker. How to connect the dif-
frent speakers see page 37, item 7. When using a
subwoofer, we strongly recommend to connect the
M 5.4DSP directly to a 12 Volt source. Refer to con-
nection instructions on page 36, section 3.
5
USB Input
Connect your personal computer to the M 5.4DSP
using the provided USB cable. The required
PC software to congure this amplier can be
downloaded from the Audiotec Fischer website
www.audiotec-scher.com.
Please note: It is not possible to connect any USB
storage devices.
6
Control pushbutton
The M 5.4DSP provides 10 internal memory lo-
cations for sound setups. The Control pushbutton
allows the user to switch between two memory po-
sitions. These can be dened in the DSP PC-Tool.
1. Setup switch: Press Control pushbutton for 1 sec-
ond. The memory locations one and two are dened
ex works. Switching is indicated by a single red
ash of the Status LED. Alternatively, the optional
URC.3 remote control can be used for switching.
To switch between all internal memory locations,
optional accessories like the DIRECTOR display
remote control, CONDUCTOR or WIFI CONTROL
are required.
2. Device reset: Press pushbutton for ve seconds.
This completely erases the internal memory and is
indicated by a continuous red glowing and constant
green ashing of the Status LED.
Attention: After erasing the setups from memory
32
the M 5.4DSP will not reproduce any audio output
until the device is updated via the DSP PC-Tool
software.
7
Status LED
The Status LED indicates the operating mode of the
amplier and of the DSP memory.
Green: Amplier is ready for operation.
Orange: Power Save Mode is active.
Red: Protection Mode is active. This may have dif-
ferent root causes. The amplier is equipped with
protection circuits against over- and undervoltage
as well as overheating. Please check for connecting
failures such as short-circuits or other wrong con-
nections.
If the amplier is overheated the internal tempera-
ture protection switches o the remote and signal
output until it reaches a safe temperature level
again.
Red / green slow ashing: No operating soft-
ware installed. Connect the amplier to the DSP
PC-Tool software and conrm the automatic up-
date of the operating system. You will nd the
latest version of the DSP PC-Tool software at
www.audiotec-scher.com.
Red / green fast ashing: The currently selected
sound setup memory is empty. A new setup has to
be loaded via the DSP PC-Tool software or switch
to a memory position with existing sound setup.
8
Line Output F - I
Processed 4-channel pre-amplier output with a
maximum output voltage of 3 Volts for connecting
additional power ampliers. Please make sure that
you always turn on / o external ampliers using
the remote output (Remote Out) of the M 5.4DSP.
Never directly control the external amps by a sig-
nal from the ignition switch of your car! Additionally
this output will be turned o when the “Power Save
Mode” of the amplier is active. The outputs can be
assigned to any of the inputs as desired using the
DSP PC-Tool software.
Attention: Solely use the connection cable which is
included in delivery for the connection of additional
ampliers (see page 34, g. 3)!
9
Optical Input
Optical input in SPDIF format for connecting signal
sources with a digital audio output. The sampling
rate of this input must be between 12 and 96 kHz.
The input signal is automatically adapted to the in-
ternal sample rate. In order to control the volume of
this input, we recommend to use an optional remote
control or the WIFI CONTROL.
Note: This amplier can only handle stereo input
signals and no MP3- or Dolby-coded digital audio
stream!
Note: The manual activation of the Optical Input via
an optional remote control is congured ex works.
10
SCP (Smart Control Port)
This multi-functional connector is designed for
MATCH accessory products like a remote control
which allows to adjust several features of the am-
plier. Depending on the type of remote control, the
functionality at rst has to be dened in the “Device
Conguration Menu” of the DSP PC-Tool software
or on the remote control itself.
Attention: If the accessory product does not have
a NanoFit connector solely use the NanoFit adaptor
which is included in delivery for connection.
NanoFit adaptor
Initial start-up and functions
33
Switching between the two power modes
HighPower / MidPower mode
The M 5.4DSP has two power modes – the “High-
Power” mode for maximum perfomance and
“MidPower” mode with reduced output power and
lower power consumption for Plug & Play applica-
tions.
Note: The “MidPower” mode is always activated
ex works.
This mode reduces the output power of the front
and rear channels to 35 Watts per channel. The
result is a lower maximum current consumption of
the M 5.4DSP and thus allows an easy Plug & Play
connection to OE sound systems with an optional-
ly available MATCH cable harnesses, e.g. PP-ISO
(see page 38).
Note: The “MidPower” mode is not a guarantee for
a proper function in combination with the OEM har-
ness. Depending on your car it may be necessary
to connect the M 5.4DSP directly to a +12 V source.
In order to use the M 5.4DSP in “HighPower” mode
for maximum performance this has to be acti-
vated in the “Device Conguration Menu” of the
DSP PC-Tool software.
This setting may only be chosen if the power
supply of the M 5.4DSP is directly connected to
the car´s battery by using a separate cable with
sucient cable cross-section.
Note: The M 5.4DSP can draw currents up to 40 A
in “HighPower” mode. This may lead to an overload
of the OEM harness (Fire hazard!).
Note: The activation of the “HighPower” mode
is set across all memory locations for all sound
setups. The setting can be reset at any time via
the DSP PC-Tool. After a complete reset of the
amplier via the Control pushbutton, the “High-
Power” mode will also be reset.
Note: The selected operating mode is also saved in
the “afpx” conguration les. When loading an afpx
le, this setting can be restored via the “Import ACO
Features” button.
In the following the most important steps how to ac-
tivate the “HighPower” mode are described:
1. Connect the amplier to your computer using
the USB cable that is included in delivery. If
you have to bridge longer distances please use
an active USB extension cable with integrated
repeater and no passive extension. Optional-
ly the connection can also be made by WIFI
CONTROL via WiFi.
2. Turn on the amplier and then start the soft-
ware.
3. Go to the “Device Conguration Menu” (DCM)
in the DSP PC-Tool software. In the “extended
features” tab you can activate and deactivate
the “HighPower” mode (see marking in the fol-
lowing image).
4. Conrm the following warning messages to n-
ish the activation process.
5. Activation is nished.
34
1
8-pole Molex connector for connecting a
MATCH Plug & Play subwoofer
2
ASIA-connector
3
2-pole Molex connector for connection to the
Subwoofer Output of the M 5.4DSP
Fig. 2: Subwoofer connection cable
1
2
3
Fig. 1: Pin conguration of the system connector
1. Highlevel loudspeaker input rear left (-) / C
2. Highlevel loudspeaker input front left (-) / A
3. Highlevel loudspeaker input front right (-) / B
4. Highlevel loudspeaker input rear right (-) / D
5. Loudspeaker output rear right (-) / D
6. Loudspeaker output rear left (-) / C
7. Loudspeaker output front right (-) / B
8. Loudspeaker output front left (-) / A
9. Ground
10. Ground
11. Highlevel loudspeaker input rear left (+) / C
12. Highlevel loudspeaker input front left (+) / A
13. Highlevel loudspeaker input front right (+) / B
14. Highlevel loudspeaker input rear right (+) / D
15. Loudspeaker output rear right (+) / D
16. Loudspeaker output rear left (+) / C
17. Loudspeaker output front right (+) / B
18. Loudspeaker output front left (+) / A
19. +12 Volts
20. +12 Volts
Installation
4
MicroFit connector for connection to the Line
Output F - I of the M 5.4DSP
5
RCA / Cinch connector for connecting addi-
tional ampliers
Fig. 3: Line Output-to-RCA / Cinch cable
4
5
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
SYSTEM
CONNECTOR
AUTO REMOTE
O On
REMOTE
InOut
35
The MATCH M 5.4DSP must be connected to the
head unit (car radio) as follows:
Caution: Carrying out the following steps will re-
quire special tools and technical knowledge. In
order to avoid connection mistakes and / or dam-
age, ask your dealer for assistance if you have any
questions and follow all instructions in this manual
(see page 17).
1. Connecting the highlevel loudspeaker in-
puts
1. Connecting the highlevel speaker inputs A -
D: The highlevel loudspeaker inputs (see
page 34, g. 1, no. 1 - 4 and 11 - 14) can
be connected directly to the loudspeaker out-
puts of an OEM radio or aftermarket radio by
using the enclosed MATCH connection ca-
ble. It is not mandatory to use all highlevel
speaker inputs. It is sucient if two of four
highlevel loudspeaker inputs are connected.
With the DSP PC-Tool software it is possible
to route the input signals to the nine output
channels individually.
Make sure that the polarity is correct. If one
or more connections have reversed polarity
it may aect the performance of the ampli-
er. If this input is used the remote input (Re-
mote In) does not need to be connected as
the amplier will automatically turn on once
a loudspeaker signal is received.
2. Connecting the loudspeaker outputs A - D:
The loudspeaker outputs (see page 34,
g. 1, no. 5 - 8 and 15 - 18) can be connect-
ed directly to the wires of the loudspeakers
by using the enclosed MATCH connection
cable. Never connect any of the loudspeak-
er cables to the chassis ground as this will
damage your amplier and your speakers.
Ensure that the loudspeakers are correctly
connected (phase), i.e. plus to plus and mi-
nus to minus. Exchanging plus and minus
causes a total loss of bass reproduction. The
plus pole is indicated on most speakers. The
impedance per channel must not be lower
than 4 Ohms, otherwise the amplier protec-
tion will be activated.
Attention: For connection, solely use only
the enclosed System Connector connection
cable or an appropriate cable harness from
the MATCH accessories program!
2. Connecting a digital signal source
If you have a signal source with an optical digi-
tal output you can connect it to the amplier
using the appropriate input. In standard con-
guration the manual activation via an optional
remote control is congured.
Alternatively you can activate the automatic
turn-on feature in the DCM menu of the DSP
PC-Tool software. The feature activates the
digital input as soon as a digital audio signal is
detected. The automatic turn-on function does
not work when a digital input is used. Therefore
it is mandatory to connect the remote input (Re-
mote In). A simultaneous use of the digital input
and the highlevel inputs is possible.
Important: The signal of a digital audio source
normally does not contain any information
about the volume level. Keep in mind that
this will lead to full level on the outputs of the
M 5.4DSP and your connected ampliers. This
may cause severe damage to your speakers.
We strongly recommend to use an optional re-
mote control for adjusting the volume level of
the digital signal input!
Information: The MATCH M 5.4DSP can only
handle uncompressed digital stereo signals in
PCM format with a sample rate between 12 kHz
and 96 kHz and no Dolby-coded digital audio
stream!
3. Adjustment of the input sensitivity
Attention: It is mandatory to properly adapt
the input sensitivity of the M 5.4DSP to the
signal source in order to avoid damage to
the amplier.
The input sensitivity can be optimally adapted
to the signal source using the DSP PC-Tool
software.
Input sensitivity is factory-set to 11 Volts. This is
denitely the best setting for most applications.
Only if the head unit / car radio doesn´t deliver
enough output level, the input sensitivity should
be increased.
Follow the subsequent steps to perfectly adapt
the ampliers input sensitivity to your signal
source:
36
1. Don‘t connect any ampliers or loudspeak-
ers to the outputs of the M 5.4DSP during
this setup.
2. First turn on the amplier and then start the
software. The function can be found in the
“Signal Management” tab of the DCM menu
under the item “Main Input → Input Gain“.
3. Adjust the volume of your radio to approx.
90 % of the max. volume and playback an
appropriate test tone, e.g. pink noise (0 dB).
4. If the clipping indicator in the DSP PC-Tool
already lights up (see picture below), you
have to reduce the input sensitivity using the
scroll bar until the indicator turns o.
5. Increase the input sensitivity until the clip-
ping indicator lights up. Now turn the control
back until the indicator turns o again.
3. Connection to power supply
Make sure to disconnect the battery before
installing the MATCH M 5.4DSP!
Connect the +12 V power cable (yellow) to the
positive terminal of the battery. The positive wire
from the battery to the amplier power terminals
needs to have an inline fuse at a distance of
no more than 12 inches (30 cm) from the bat-
tery. The value of the fuse is calculated from the
maximum total current input of the whole car
audio system.
If your power wires are short (less than 1m /
40”) then a wire gauge of 4 mm² / AWG 12 will
be sucient. In all other cases we strongly rec-
ommend gauges of min. 6 mm² / AWG 10!
The ground cable (black / same gauge as the
+12 V wire) should be connected to a common
ground reference point (this is located where
the negative terminal of the battery is grounded
to the metal body of the vehicle), or to a pre-
pared metal location on the vehicle chassis,
i.e. an area which has been cleaned of all paint
residues.
4. Connecting the remote input
The remote input (Remote In) has to be con-
nected to the remote output of the signal source
if the signal source which is connected to the
highlevel inputs is not activating the “automatic
turn-on” function or if the amplier shall only be
activated / deactivated by a remote signal ap-
plied to the remote input.
We do not recommend controlling the remote
input via the ignition switch to avoid pop noise
during turn on / o.
If one of the highlevel inputs of the System
Connector is used this input does not need to
be connected as long as the car radio has BTL
output stages.
5. Conguration of the remote input
The M 5.4DSP will be turned on automatically if
the highlevel inputs are used or if a remote sig-
nal is applied to the remote input terminal (Re-
mote In). The Auto Remote switch (page 31,
item 2) allows to deactivate the automatic turn-
on feature of the highlevel inputs. The feature
should be deactivated if there are e.g. disturb-
ing noises while switching on / o the amplier.
Note: If the automatic turn-on function is deac-
tivated it is mandatory to use the remote input
terminal to power up the amplier! The highlevel
signal will be ignored in this case.
To deactivate the automatic turn-on feature you
have to change the position of the Auto Remote
switch to “O”.
6. Conguration of the internal DSP
The general amplier settings should be
conducted with the DSP PC-Tool software
before using the amplier for the rst time.
Ignoring this advice may result in damaging the
connected speakers / ampliers. Especially if
the M 5.4DSP will be used to drive fully active
speaker systems, a wrong setup can destroy
your tweeters right away.
Information on connecting the M 5.4DSP to a
computer can be found on page 41.
Installation
37
7. Connecting a speaker to the subwoofer out-
put
The Subwoofer Output of the M 5.4DSP allows
to connect a passive MATCH Plug & Play sub-
woofer (like the MATCH PP 7E-D or PP 7S-D),
a conventional subwoofer or speaker.
Note: The Augmented Bass Processing can
also be activated for this output in the standard
signal processing concept of the DSP PC-Tool
software.
Use only the enclosed subwoofer cable for
connecting a speaker (page 34, g. 2)! The
use of other cables may cause severe harm
to the amplier and or speaker.
Connecting a passive MATCH Plug & Play sub-
woofer:
1. Connect the 8-pole Molex connector of the
subwoofer cable (A) to the connection cable of
the MATCH Plug & Play subwoofer. (B).
2. Next, connect the 2-pole Molex connector of
the subwoofer cable to the Subwoofer Output
of the amplier.
Connecting a conventional passive subwoofer
or speaker:
1. Disconnect the ASIA plug connection of the
subwoofer cable (C).
2. Afterwards connect the loudspeaker cable
of the speaker (D) to the ASIA round plugs
of the subwoofer cable (E). Ensure that the
loudspeaker systems are correctly connected
(phase), i.e. plus to plus and minus to minus.
Exchanging plus and minus can cause a loss of
bass reproduction. The plus pole is indicated on
most speakers. The impedance of the connect-
ed speaker must not be less than 2 Ohms, oth-
erwise the amplier protection will be activated.
3. Connect the 2-pole Molex connector of the
subwoofer cable to the Subwoofer Output of the
amplier.
8. Connecting the line outputs F - I
The pre-amplier outputs has to be used for
connecting additional ampliers.
Attention: Use only the enclosed Line Output-
to-RCA / Cinch cable for connecting addition-
al ampliers (page 34, g. 3). The Augmented
Bass Processing can also be activated for the
output channel Line Out 1 (F) in the standard
signal processing concept of the DSP PC-Tool
software.
9. Connecting the remote output
This output (Remote Out) is used to supply re-
mote signals to additional amplier/s that are
connected to the Line Out of the M 5.4DSP. Al-
ways use this remote output signal to turn on
the ampliers in order to avoid on / o switching
noises.
A
B
C
D E
38
To simplify installation to an OEM or aftermarket
radio the M 5.4DSP can also be connected using
optional Plug & Play cables from the MATCH ac-
cessory programm. The cables allow to supply the
amplier with both power and loudspeaker signals
of the radio. No factory wires or plugs need to be cut
by using this connection method.
ATTENTION: In “HighPower” mode the power
supply of the M 5.4DSP must be connected di-
rectly to the car´s battery by using a separate
cable with sucient cable cross-section. Disre-
garding this note may result in damage of the
car audio system!
Connection to an OEM radio is detailed below using
the PP-ISO cable harness as an example:
1. After removing the car radio from the dash us-
ing appropriate tools, disconnect the vehicle
harness from the car radio. Next, connect the
vehicle harness to the female connector of the
PP-ISO cable, g. 4
1
.
Depending on your car an additional car-specif-
ic adaptor may be required.
A list of all cars and the respective adaptors can
be found on www.audiotec-scher.com.
2. Connect the male connector of the PP-ISO ca-
ble (g. 4
2
) to the car radio.
3. Subsequently connect the 20-pole connector of
the PP-ISO cable to the amplier.
4. There are two alternatives to connect the
M 5.4DSP to power described in section 4a and
4b.
ATTENTION: In “HighPower” mode alterna-
tive 4b must be used.
When connecting a subwoofer to the M 5.4DSP,
we also recommend to use alternative 4b. Short
interrupts in music reproduction at high listen-
ing levels are an indicator for signicant voltage
drops on the power supply due to insucient
vehicle cable harness dimension.
4a. Power supply via vehicle cable harness:
In this case the M 5.4DSP will be directly pow-
ered from the vehicle´s car radio harness. Care-
fully check its wire gauge and fuse rating rst. If
fuse rating is lower than 20 A then we strongly
recommend option 4b.
Note: Depending on the vehicle type the con-
nections for switched (ACC+) positive terminal
and constant positive terminal can be inter-
changed. The M 5.4DSP must not be powered
using the switched positive terminal as this
might result in damage to the vehicle‘s elec-
tronic circuits. Verication of the right terminal
must be made prior to activation of the unit at
connections
F
(yellow) and
G
(blue) with a
voltmeter. The constant positive wire is identi-
ed by a reading of 12 V even when the vehicle
is turned o. After measuring connect cable
H
to the permanent positive terminal (see g. 4).
Note: The yellow wires are connected ex fac-
tory.
If you are unable to identify the appropriate
wires please ask your dealer for help.
4b. Direct power supply via the battery:
This wiring option has to be used if
“ HighPower” mode is activated! It may also
be necessary if a subwoofer is connected to the
M 5.4DSP and the power supply of the amplier
cannot provided via the vehicle cable harness
(max. 20 A).
To do so disconnect joints (black, ground) and
(yellow, +12 V) of the PP-ISO cable harness
(see page 40, g. 5
4
). Next, the ground ca-
ble (black, g. 5
3
) should be connected to a
common ground reference point (this is located
where the negative terminal of the battery is
grounded to the metal body of the vehicle) or to
a prepared metal location on the vehicle chas-
sis i.e. an area which has been cleaned of all
paint residues by using a power wire with a wire
gauge of min. 4 mm² / AWG 12. Always dis-
connect the car battery’s negative terminal
before you execute the following steps. Con-
nect the +12 V power cable (yellow, g. 5
3
/
min. 4 mm² / AWG 12) to the positive terminal
of the battery. The positive wire from the battery
to the M 5.4DSP harness connection needs to
have a main fuse (min. 30 A) at a distance of no
more than 12 inches (30 cm) from the battery.
Insulate the now unused connections of th PP-
ISO cable harness (see g. 5
4
) with tape or
other appropriate material.
Installation with a MATCH Plug & Play cable harness
39
You can now reconnect the car battery. If one
of the cable extensions PP-EC 11, PP-EC 25
or PP-EC 40 will be used, the separate power
supply has to be connected to the extension
cable.
Note – Cars equipped with MOST bus:
In cars equipped with MOST bus structure it is
mandatory to unplug the ber-optic cable from
the original car radio connector and insert it into
the car radio connector of the MATCH cable har-
ness which has a dedicated recess for this.
1
ISO female connector of the PP-ISO cable harness.
2
ISO male connector of the PP-ISO cable harness.
F
Yellow wire - ex works connected to the power supply cable of the amplier.
G
Blue wire - ex works left open.
H
+12 Volts power wire of the amplier – make sure that this is connected to constant plus terminal of
your car.
Fig. 4: Switching of permanent plus and switched plus terminal
1
2
G
F
H
40
Installation with a MATCH Plug & Play cable harness
3
This side of the cable harness will be directly connected to the car´s battery. Therefore you have to
separate intended cable joints of the harness.
Yellow wire: +12 Volts wire for connecting the M 5.4DSP to the positive terminal of the car´s battery.
Black wire: ground wire for connecting the M 5.4DSP to the negative terminal of the battery or
directly to the car´s chassis.
4
After separating the cable joints the unused open wire ends (4) have to be properly insulated with
tape or other appropriate material.
I
Power supply to the car´s battery. The +12 Volts wire and the ground wire have to be connected
or soldered up to the respective joints of the PP-ISO cable harness. Afterwards it is important to
insulate the two wires separately.
Fig. 5: Direct power supply – requirement for operating in “HighPower” mode
3
4
I
41
It is possible to freely congure the M 5.4DSP with
our DSP PC-Tool software.
The user interface is designed for easy handling of
all functions and allows an individual adjustment of
each of the 9 DSP channels. Prior to connecting the
amplier to your PC visit our website and download
the latest version of the DSP PC-Tool software.
Check from time to time for software updates. You
will nd the software and a huge knowledge base at
www.audiotec-scher.com.
We strongly recommend to carefully read the DSP
PC-Tool knowledge base before using the software
for the rst time in order to avoid any complications
and failures.
Important: Make sure that the amplier is not con-
nected to your computer before the software and
USB driver are installed!
In the following the most important steps how to
connect and the rst start-up are described:
1. Download the latest version of the DSP
PC-Tool software (available on our website
www.audiotec-scher.com) and install it on
your computer.
2. Connect the amplier to your computer us-
ing the USB cable that is included in delivery.
If you have to bridge longer distances please
use an active USB extension cable with in-
tegrated repeater or the optionally available
WIFI CONTROL interface.
3. First turn on the amplier and then start the
software. The operating software will be updat-
ed automatically to the latest version if it is not
up-to-date.
4. Now you are able to congure your M 5.4DSP
with our intuitive DSP PC-Tool software.
Nevertheless, interesting and useful hints
can be found in our knowledge base at
www.audiotec-scher.com.
Caution: We highly recommend to set the volume
of your car radio to minimum position during rst
start-up. Additionally no device should be connect-
ed to the Line Out until general settings in the DSP
PC-Tool software have been made. Especially if the
M 5.4DSP will be used in fully active applications, a
wrong setup can destroy your speakers right away.
Connection to a PC
42
Conguration examples
Example 1: MidPower mode 5-channel application with fullrange front system, fullrange rear
system and plug & play subwoofer without Virtual Channel Processing (VCP)
Channel routing without Virtual Channel Processing in the DSP PC-Tool for conguration example 1
Rear
Coaxial or passive system
Front
Passive system
A
B
E
C
D
MATCH Plug & Play
subwoofer like e.g.
PP 7S-D
(Connection with
enclosed adapter cable,
see page 37)
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
Plug & Play cable
harness from
car radio
43
Example 2: HighPower mode 5-channel application with fullrange front system, fullrange rear
system and plug & play subwoofer without Virtual Channel Processing (VCP)
Channel routing without Virtual Channel Processing in the DSP PC-Tool for conguration example 2
Front L Full
Front R Full
Rear L Full
Rear R Full
Rear
Coaxial or passive system
Front
Passive system
A
B
E
C
D
MATCH Plug & Play
subwoofer like e.g.
PP 7S-D
(Connection with
enclosed adapter cable,
see page 37)
+ 12 V
GND
- +
For further applications please contact your MATCH specialist dealer.
12 V battery power supply
(see page 40)
44
Conguration examples
Example 3: HighPower mode 7-channel application with additional 2-channel amplier and virtual channel processing:
Application example with MATCH M 2.1AMP for BMW and Mercedes sound systems: Fullrange front system, rear system, center and two 4 Ohm subwoofers
Channel routing with Virtual Channel Processing in the DSP PC-Tool for conguration example 3
Speaker Output
Rear
Coaxial or passive system
Speaker Output
2 ch Line Output
Front
Passive system
Center
A
B
C
D
F
G
* With activated VCP, subwoofer channel E can also be used with other speakers.
2 ch Line Output
E*
4-channel connec-
tion from car radio
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
- +
12 V battery power supply
(see page 40)
45
Example 3: HighPower mode 7-channel application with additional 2-channel amplier and virtual channel processing:
Application example with MATCH M 2.1AMP for BMW and Mercedes sound systems: Fullrange front system, rear system, center and two 4 Ohm subwoofers
BMW under-seat subwoofers MW 8BMW-D
2 ch Line Output
Mercedes front subwoofers UP W8MB-S4
A B
From amplier
A B
From amplier
For further applications please contact your MATCH specialist dealer.
2 ch Line Output
+ 12 V
GND
- +
12 V battery
power supply
46
Virtual Channel Processing (VCP)
Operating concept of the VCP
In opposite to previous methods the Virtual Channel Processing (VCP) is a multi-stage signal processing
concept that enables the perfect conguration of complex sound systems, opening up completely new
possibilities for sound tuning.
The function extends the previous scope of the device by an additional layer of processed channels, which
is located between the inputs and outputs. A total of eight additional processed virtual channels and nine
processed output channels are available.
This virtual channel layer oers several advantages, especially in complex system congurations.
The main advantages of this concept are:
- Cross-channel group equalizers that aect several output channels simultaneously
- Multi-way speaker conguration of DSP sound eects (SFX)
- Additional features such as Rear Attenuation
47
– Cross-channel group equalizer
Example application: Active multi-way speaker conguration
If an input signal (e.g. front left) is rst routed to a virtual channel (Front L Full) and this signal is then
routed to an active multi-way system (e.g. front left – tweeter, midrange and woofer), the group equalizer
of the virtual channel will inuence all assigned output channels in their tonality. The advantage of this
concept is that any amplitude and phase shift of the group equalizer is applied to all channels of the
multi-way conguration simultaneously, thus avoiding any negative impact on the interaction of the
individual speaker channels.
– Multi-way conguration of the DSP sound eects (SFX)
Example application: 2- or even 3-way center speaker
After activating “Virtual Channel Processing”, the DSP sound eects, such as RealCenter management
or Augmented Bass Processing, are also available. These are no longer linked to the outputs but tied
to specic “virtual channels”.
Front Processing: virtual channels Front L Full (A) and Front R Full (B)
Center Processing: virtual channel Center Full (E)
Augmented Bass Processing: virtual channels Subwoofer 1 (H) and Subwoofer 2 (I). The subwoofer
volume is also tied to these channels.
This makes it possible to route the DSP sound eects to any number of outputs, for example to realize
2- or even 3-way center speaker congurations. There are hardly any limits to exibility here.
– Additional features
In addition, the VCP enables the implementation of further new functions. One of these is, for example,
the “Rear Attenuation”. With the help of a remote control, the volume of the virtual channels “Rear L
Full” and “Rear R Full” can be controlled separately. So it is possible even without switching the sound
setup, to adjust the volume of the rear speakers (or any other channel, which is routed through these
channels).
Virtual Channel Processing (VCP)
48
To congure the VCP, you rst have to enable “Virtual Channel Processing” in the DCM menu of the DSP
PC-Tool software. Therefore, go to the “Virtual Channel Processing” tab in the DCM menu and click on the
right box with the VCP graphic. Then the conguration will be carried out in two steps. Here’s an example
of a 3-way conguration with a 2-way input signal.
Workow step 1 – Input routing
First, the input signals in the various input matrices (“Main to Virtual Routing”, “Digital to Virtual Routing”)
need to be routed to the respective virtual channels. This is the same as in normal mode, means that the
input signals on the left side are dragged and dropped onto the respective summation matrix. The dier-
ence to normal mode is that the names and signal properties of the virtual channels are dened here (Front
L Full, Front R Full, Rear L Full, Rear R Full, Front Center Full etc.).
a. First, all input signals must be applied to the respective designated signal types of the virtual channels,
means the input with the signal “front left” must be routed to the virtual channel “Front L Full” and so
forth.
b. In the case of an adaptation of an OEM active multi-way system, all “front left” signals in this example
have to be summed up on the virtual channel “Front L Full” (the input EQ remains eective in the
inputs as usual).
Conguration of the Virtual Channel Processing (VCP)
49
Workow step 2 – Output routing
After all the input signals used in the respective signal routing matrix have been congured, the virtual
channels must now be assigned to the physical output channels. Here, a virtual signal (e.g. Front L Full)
can be assigned to multiple outputs, such as “front left” tweeter, midrange and woofer. The conguration of
these speaker-specic output channels is done in the “Outputs” menu (called “Main” in normal mode) of the
DSP PC-Tool. Here you can also congure the channel-specic equalizers, high- and lowpass lters, time
alignment, output level and phase settings.
a. In order to assign the virtual channels to the respective output channels the individual virtual signals in
the output routing matrix (“Virtual to Output Routing”) are dragged and dropped onto the output chan-
nels. At this point, the signals typically needn’t to be summed, means that each output of this matrix only
receives one virtual signal. For example, the output “Front L High” is linked to the virtual signal “Front L
Full”; the same is done for the Front L Low”.
b. At this point, even a virtual channel in which a DSP sound eect has been activated can be routed to
multiple output channels. For example, the “Front Center Full” signal can be assigned to multiple output
channels to create an active multi-way center speaker. The corresponding high- and lowpass lters are
then congured in the output channels of the “Main” menu.
50
Workow step 3 – Conguration of the virtual channels and notes on the application of the DSP
sound eects (SFX)
Now switch to the “Virtual” menu of the DSP PC-Tool. Here you get an overview of the signal ow of the
individual channels and the activated sound eects. In addition, it is possible to inuence the tonality of all
subsequent output channels of a virtual channel at the same time, for example with the help of the equal-
izer, polarity and other functions.
Notes on the conguration of the DSP sound eects (SFX)
The MATCH M 5.4DSP provides unique DSP sound eects such as Augmented Bass Processing,
RealCenter, and more when “Virtual Channel Processing” is enabled. In order to enjoy the DSP sound
eects, certain settings must be made in the hardware and software conguration.
Note: The DSP sound eects are only available in the M 5.4DSP when “Virtual Channel Processing” is
enabled. “VCP” can be activated in the DCM menu of the DSP PC-Tool software.
Notes for center processing with its features “RealCenter” and “ClarityXpander”
To be able to use the RealCenter and ClarityXpander function for a center speaker, the following steps must
be carried out:
1a. It is necessary to assign an input signal to the virtual channels “Front L Full” and “Front R Full” (see
workow step 1).
1b. In the input routing you have to assign either a sum signal (front left + front right) or an existing center
signal to the virtual channel “Front Center Full”.
Conguration of the Virtual Channel Processing (VCP)
51
2. Change to the “Virtual to Output Routing” matrix and route the “Virtual E – Front Center Full” channel to
the desired output channels (as described in workow step 2) to which the center processing shall be
applied.
3. Now switch to the FX menu and activate the desired sound eect in the “Center Processing” tab by
setting the appropriate check mark. Soundeekt durch Setzen eines Hakens.
Notes for front processing with its StageXpander and ClarityXpander features
The StageXpander and Front ClarityXpander settings always aect the virtual channels “Front L Full” and
“Front R Full”.
Hints for “Augmented Bass Processing” with its “Dynamic Bass Enhancement” and “SubXpander”
function
For Augmented Bass Processing certain settings have to be made in order to use it.
1. An input signal has to be assigned to at least one of the virtual subwoofer channels (“Subwoofer 1” or
“Subwoofer 2”) (see workow step 1).
2. Change to the “Virtual to Output Routing” matrix and route the channel (s) “Virtual H – Subwoofer 1”
and / or “Virtual I – Subwoofer 2” to the desired output channel or channels (as described in workow
step 2) to which the subwoofer signal and its Augmented Bass Processing shall be applied to.
For information about input routing see workow step 1
For information about output routing see workow step 2
Note: the bass processing is switched on and o together for both “Subwoofer 1” and “Subwoofer 2” channels,
nevertheless the two channels still remain separately processed for stereo applications.
52
First, the appropriate remote control must be activated in the “Extended Features” tab in the DCM menu of
the DSP PC-Tool software and congured, depending on the model.
Conguration of a subwoofer remote control
When VCP is activated, the subwoofer remote control is tied to the output channels that are supplied with
one of the two virtual subwoofer signals (“Subwoofer 1” or “Subwoofer 2”) in the “Virtual to Output Routing”
matrix. This can be any combination of output channels.
In the following example these are the pre-amplier outputs / Line Outputs F and G:
If the VCP is not activated, the subwoofer remote control of the M 5.4DSP is permanently assigned to the
output channels E and F of the Line Outputs. In this case it does not matter which output is named “Sub-
woofer” in the IO routing matrix.
In the main menu you can also see to which outputs the SubRC (subwoofer remote control) is tied:
Afterwards, the subwoofer control is also displayed in the Main menu next to the name of the channel
[SubRC]:
Note: Please note that an input signal must be assigned to the two virtual subwoofer signals “Subwoofer 1”
and / or “Subwoofer 2” in the other routing matrices.
53
ACO platform features
Beside the unique DSP sound eects the M 5.4DSP
provides a bunch of new system features.
In the DCM menu of the DSP PC-Tool software in-
dividual settings can be made for several of these
system features.
Turn On & O Delay
This function allows to determine the delay time
with which the integrated DSP is switched on and
o. The factory setting is 0.2 seconds. The delay
time should only be modied if there are e.g. noises
while switching on / o the amplier.
URC Setup Switch Conguration
The ACO provides ten internal memory locations for
sound setups instead of the common two.
By using an optional URC remote control or the Con
-
trol pushbutton it is possible to toggle between two
of the ten memory locations. These two memory lo
-
cations can be determined in the “URC Setup Switch
Conguration”. The memory locations one and two
are preassigned ex works. To switch between all
internal memory locations, the optionally available
remote controls DIRECTOR and CONDUCTOR or
the HELIX WIFI CONTROL are / is recommended.
Remote Output Conguration
This function controls if the remote output (which
switches on and o the connected ampliers) will
be temporarily deactivated during a sound setup
switch. This function is activated (ON) ex works.
ADEP.3 Conguration
If the M 5.4DSP is connected to an OEM radio via
the highlevel inputs it may happen that the ADEP.3
circuit has to be adapted to the diagnostic mode of
the radio if the latter is equipped with a so-called
“class SB” output stage.
The ADEP.3 circuit should be adjusted if there are
e.g. distortions in the upper volume range.
The compatibility mode is disabled ex works.
54
Unique Features of the M 5.4DSP
Class GD technology
Audiotec Fischer´s proprietary Class GD concept
takes the eciency of conventional Class D amps
to the next level. By varying the internal supply volt-
age in several steps depending on the amplier’s
input signals, idle losses are signicantly reduced
and overall eciency is close to maximum at any
time. So heat dissipation is almost negligible, thus
allowing smallest heat sinks and most compact
form factors.
ACO – Advanced 32 Bit CoProcessor
The MATCH M 5.4DSP amplier incorporates an
extraordinary powerful 32 Bit CoProcessor of the
latest generation for all monitoring and communi-
cation tasks, both internally and externally. In oppo-
site to the 8 Bit predecessor generation this MCU
achieves way higher speeds with respect to setup
switching and data communication with our DSP
PC-Tool software. A further signicant advantage
is the integrated, native boot loader of the CoPro-
cessor. It allows software upgrades of all compo-
nents of the DSP in order to adjust the microcontrol-
ler-controlled ADEP.3 circuit for example at future
modications / changes in the diagnostic system of
factory radios or if the device will be extended with
additional interfaces. In addition, thanks to the new
ash memory, the ACO oers 10 memory locations
for sound setups instead of the common two.
Start-Stop capability
The switched power supply of the MATCH
M 5.4DSP assures a constant internal supply volt-
age even if the battery’s voltage drops to 6 Volts
during engine crank.
Two power options
The M 5.4DSP has two power modes – the
“HighPower” mode for maximum performance and
“MidPower” mode with reduced output power and
lower power consumption for Plug & Play applica-
tions.
Smart highlevel input ADEP.3
Modern, factory-installed car radios incorporate so-
phisticated possibilities of diagnosing the connect-
ed speakers. In particular the latest generation of
car radios is equipped with additional monitoring
functions so that failure messages and loss of spe-
cic features (e.g. fader function) quite often appear
if a common amplier will be hooked up – but not
with the M 5.4DSP.
The new ADEP.3 circuit (Advanced Diagnostics
Error Protection, 3rd Generation) avoids all these
problems without loading the speaker outputs of the
OE radio during high volumes unnecessarily.
55
The warranty service is based on the statutory reg-
ulations. Defects and damage caused by overload
or improper handling are excluded from the warran-
ty service. Any return can only take place following
prior consultation, in the original packaging together
with a detailed description of the error and a valid
proof of purchase.
Technical modications and errors excepted! We
accept no liability for damage to the vehicle or
device defects caused by the incorrect operation
of the device. This product has been issued a CE
marking. This means that the device is certied for
use in vehicles within the European Union (EU).
Technical Data
Warranty Disclaimer
Output power RMS
- Channels A - D .......................................................... 4 x 60 Watts @ 4 Ohms (HighPower mode)
4 x 35 Watts @ 4 Ohms (MidPower mode)
- Sub Out ..................................................................... 1 x 90 Watts @ 4 Ohms (High- & MidPower mode)
1 x 160 Watts @ 2 Ohms (High- & MidPower mode)
Amplier technology .................................................... Class GD
Inputs ........................................................................... 4 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Remote In
Input sensitivity ............................................................ 5 - 11 Volts
Input impedance highlevel ........................................... 9 - 33 Ohms with ADEP.3
Outputs ........................................................................ 5 x Speaker output
4 x RCA / Cinch
1 x Remote Out
Output voltage RCA / Cinch......................................... 3 Volts
Frequency response .................................................... 20 Hz - 20,000 Hz
DSP power .................................................................. 64 Bit / 295 MHz
Sampling rate .............................................................. 48 kHz
DSP type ..................................................................... Audio signal processor
Signal converters ......................................................... A/D: BurrBrown
D/A: BurrBrown
Signal-to-noise ratio (A-weighted) ............................... Digital input: > 105 dB
Analog input: > 99 dB
Distortion (THD) ........................................................... < 0.03 %
Damping factor ............................................................ > 50
Operating voltage ........................................................ 10.5 - 17 Volts (max. 5 sec. down to 6 Volts)
Power rating ................................................................ DC 12 V
40 A max.
Current draw ................................................................ 280 mA
Max. remote output current ......................................... 500 mA
Fuse............................................................................. 1 x 30 A Maxi-fuse (APX)
Additional features ....................................................... 32 Bit CoProcessor, ADEP.3 circuit, Auto Remote
switch, Smart Control Port, Start-Stop capability,
USB
Dimensions (H x W x D) .............................................. 35 x 85 x 110 mm / 1.34 x 3.35 x 4.33”
Audiotec Fischer GmbH
Hünegräben 26 · 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: match@audiotec-scher.com · Internet: www.audiotec-scher.com
