GARDEN TRAILERS
MODEL: BTC-001D

- 1 -
MODEL: BTC-001D
This is the original instruction, please read all manual instructions carefully
before operating. VEVOR reserves a clear interpretation of our user
manual. The appearance of the product shall be subject to the product you
received. Please forgive us that we won't inform you again if there are any
technology or software updates on our product.
GARDEN TRAILERS

- 2 -
SAFETY INSTRUCTIONS
WARNING:
Read this material before using this product. Failure to do so can
result in serious injury.
Assembly precautions
1. Assemble only according to these instructions. Improper assembly can
create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves
during assembly.
3. Keep the assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble if tired or when under the influence of alcohol, drugs
or medication.
6. The product capabilities apply to properly and completely assembled
products only.
Assemble on a flat, level, hard and smooth surface capable of safely
supporting the Garden Trailers
7. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap
and separate all parts in a clean work area.
Use precautions
1. DO NOT SIT OR STAND ON THIS ITEM.
2. This product is not a toy. Do not allow children to play with or near this
item.
3. Do not exceed specified weight capacities.
4. Use as intended only.
5. Inspect before every use; do not use if parts are loose or damaged.
SAVE THIS MANUAL

- 3 -

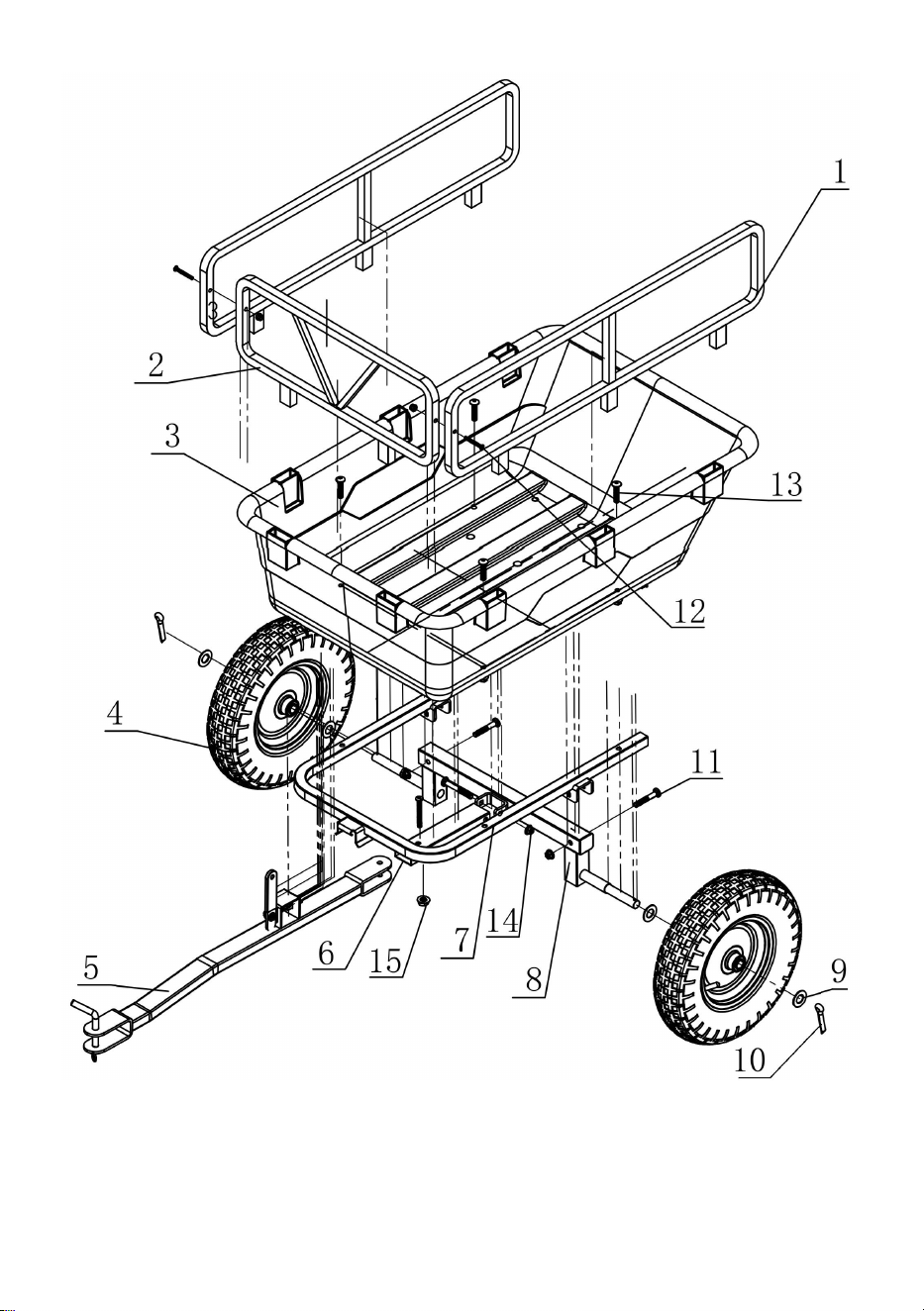

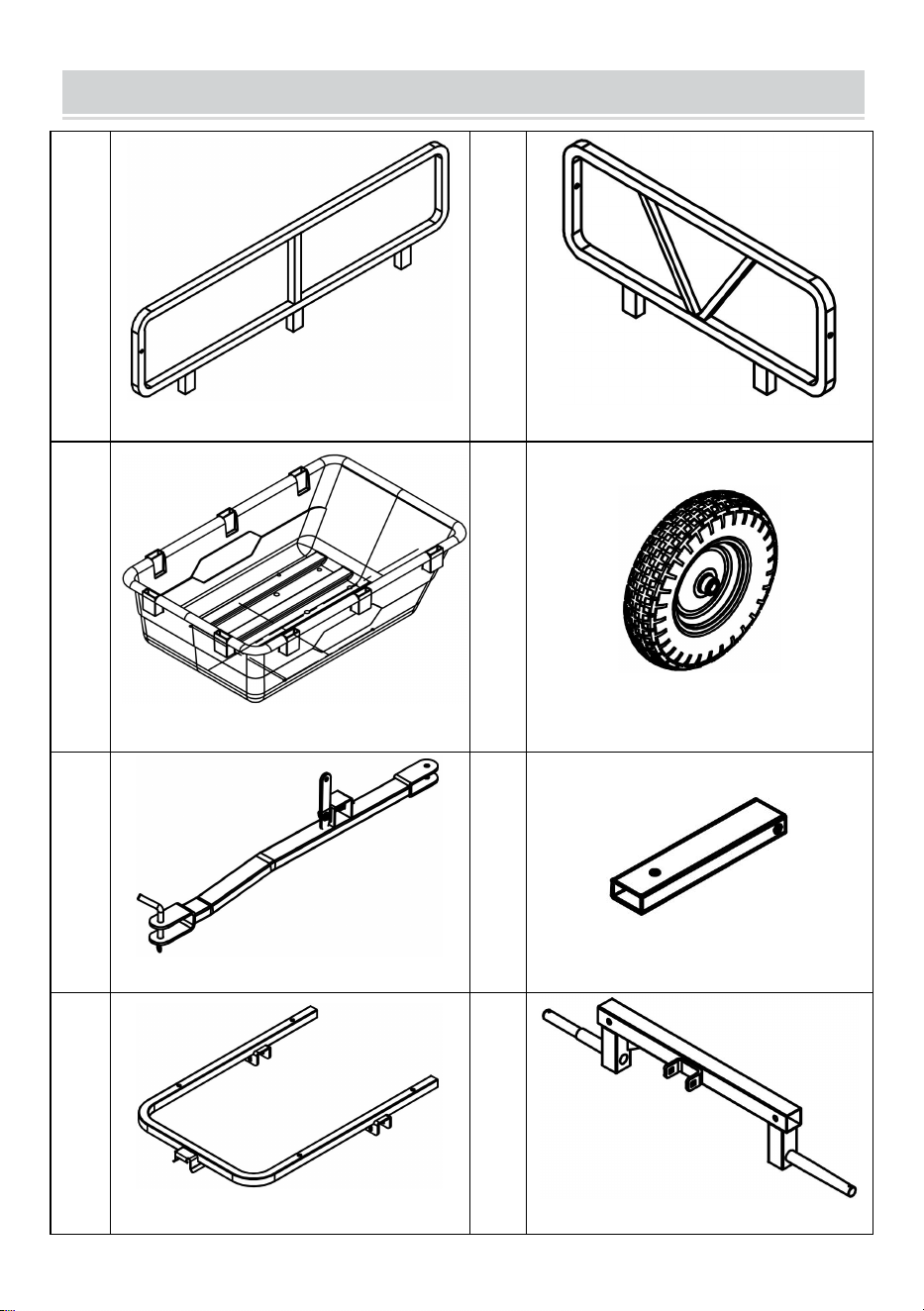

PARTS LIST
1
Left and right guardrails ×2
2
Front guardrail ×1
3
Plastic bucket ×1
4
Wheels ×2
5
Trailer rod ×1
6
Connecting rod ×1
7
Bottom bracket ×1
8
Axle bracket ×1

- 4 -

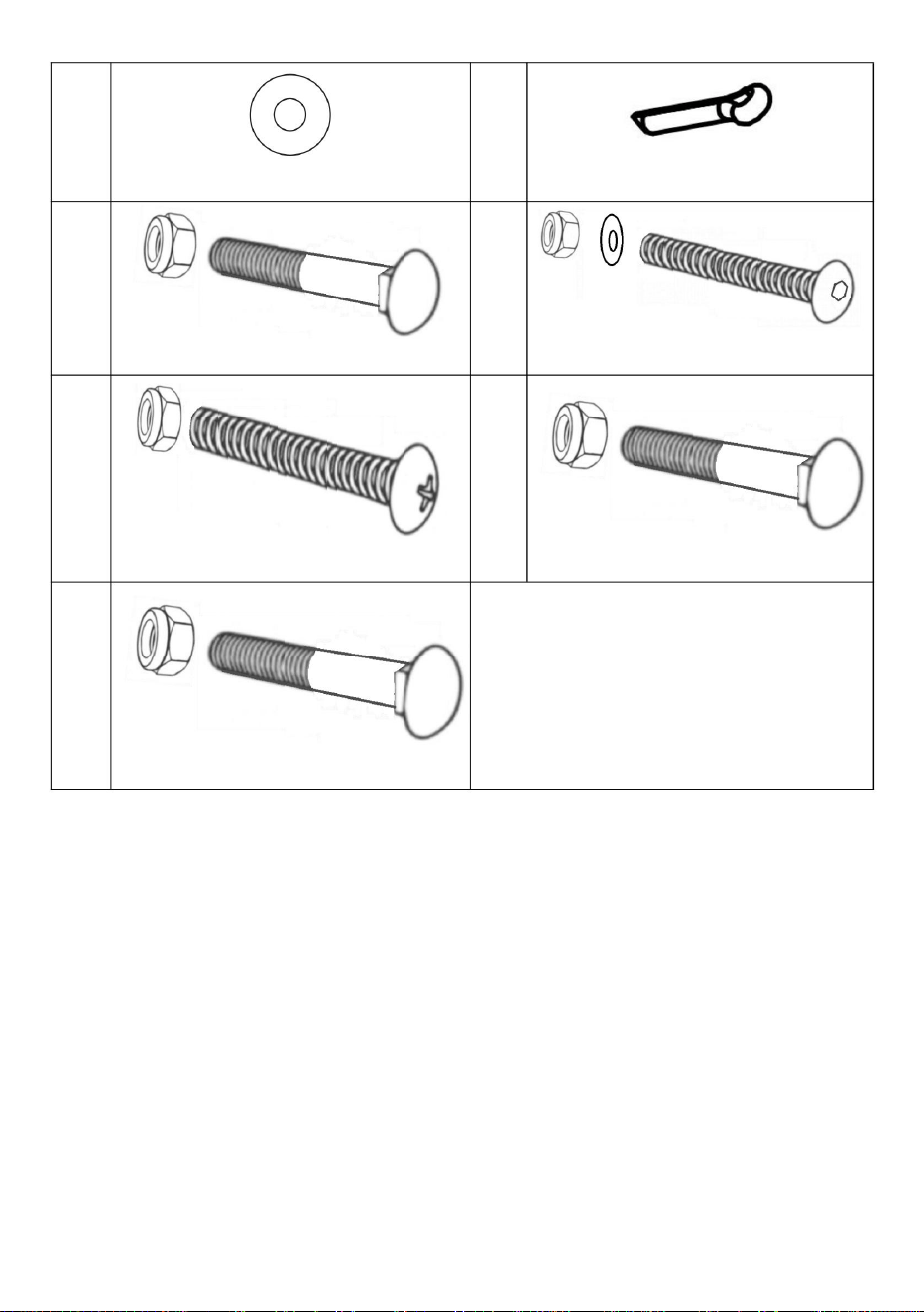

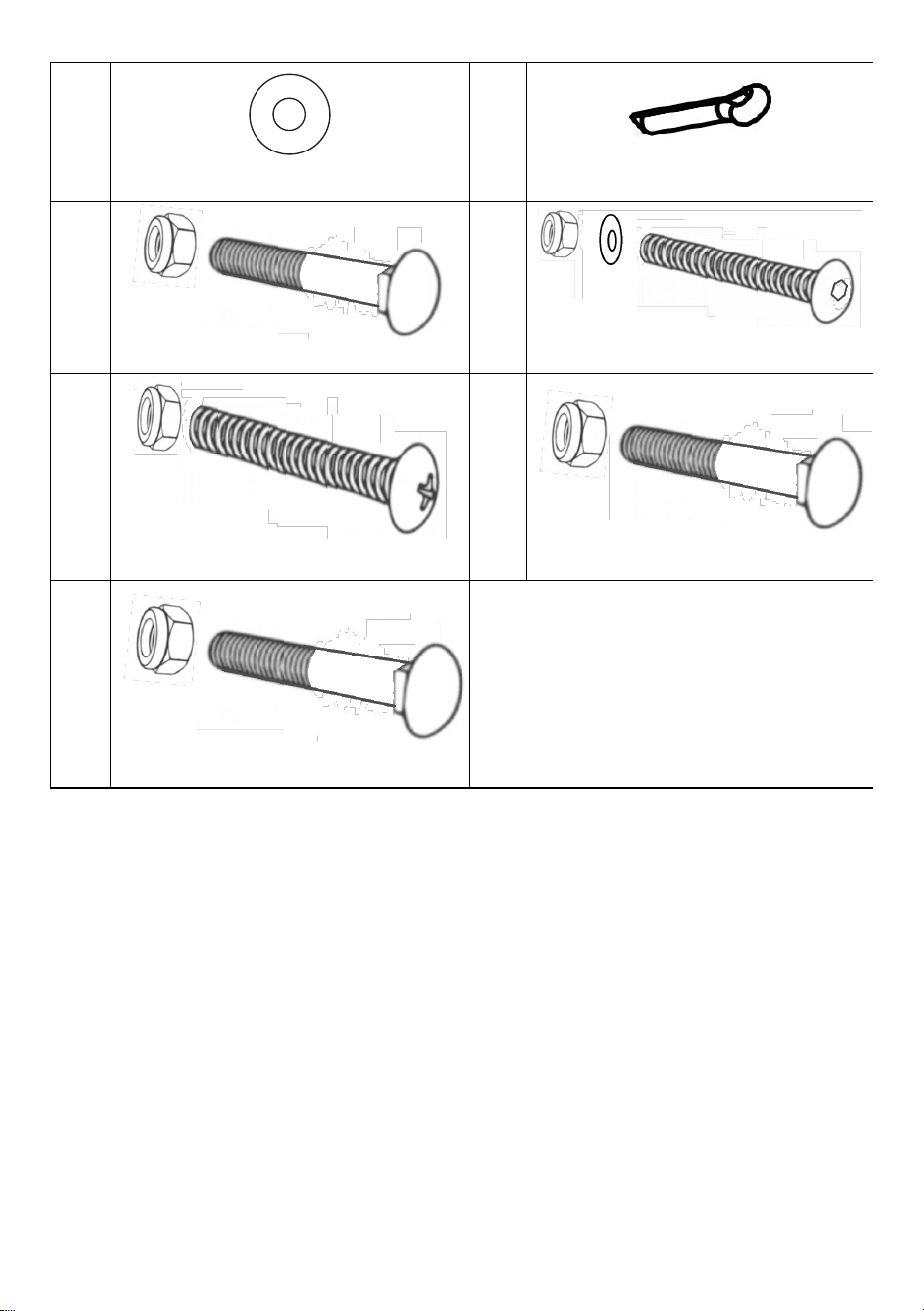

9
Washer ×4
10
Pin ×2
11
Carriage bolt screw M10*65 ×2
12
Screw M8*50 ×2
13
Screw M10*50 ×4
14
Carriage bolt screw M10*55 ×1
15
Carriage bolt screw M10*85 ×1

- 5 -

- 6 -
ASSEMBLY STEP

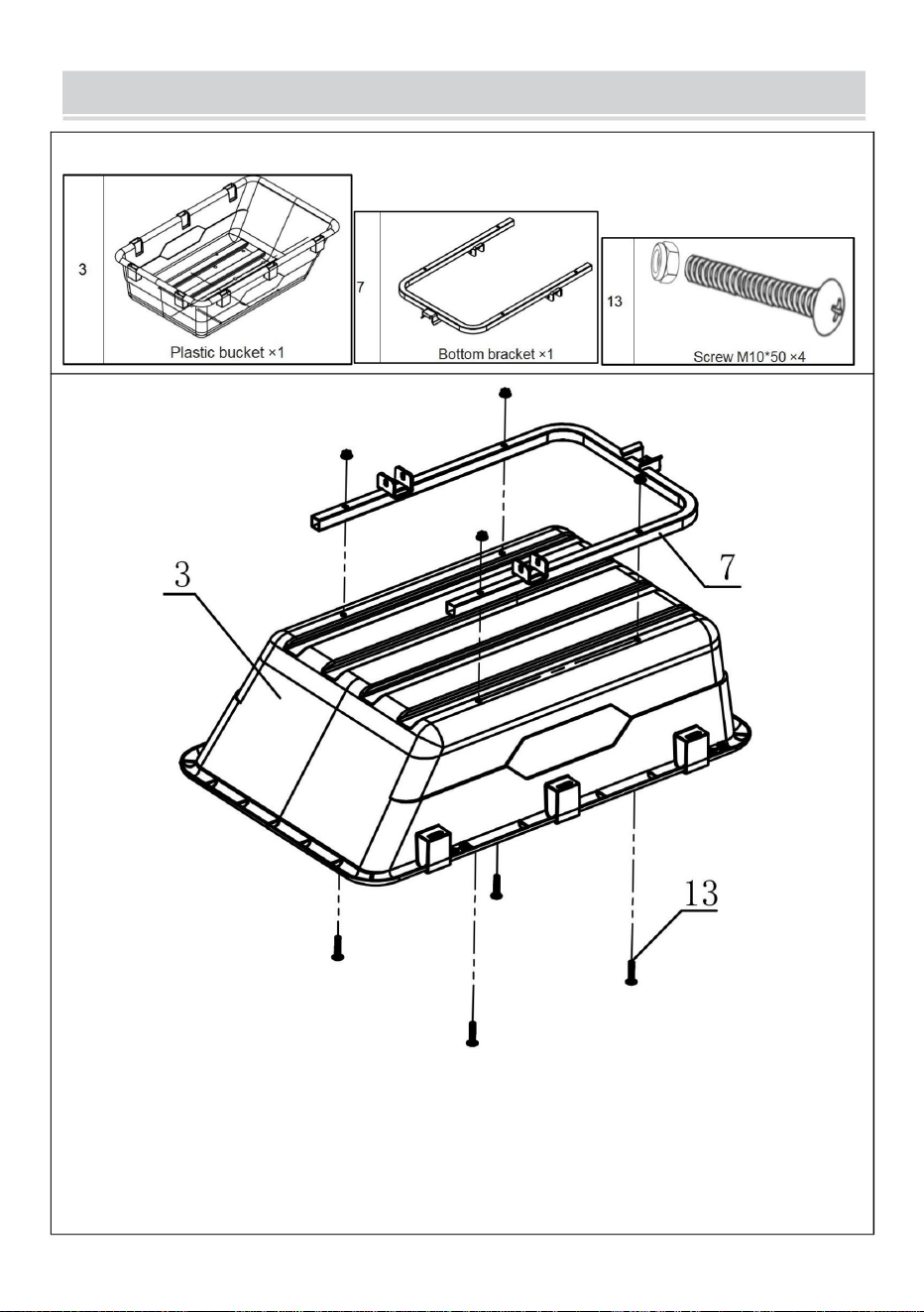

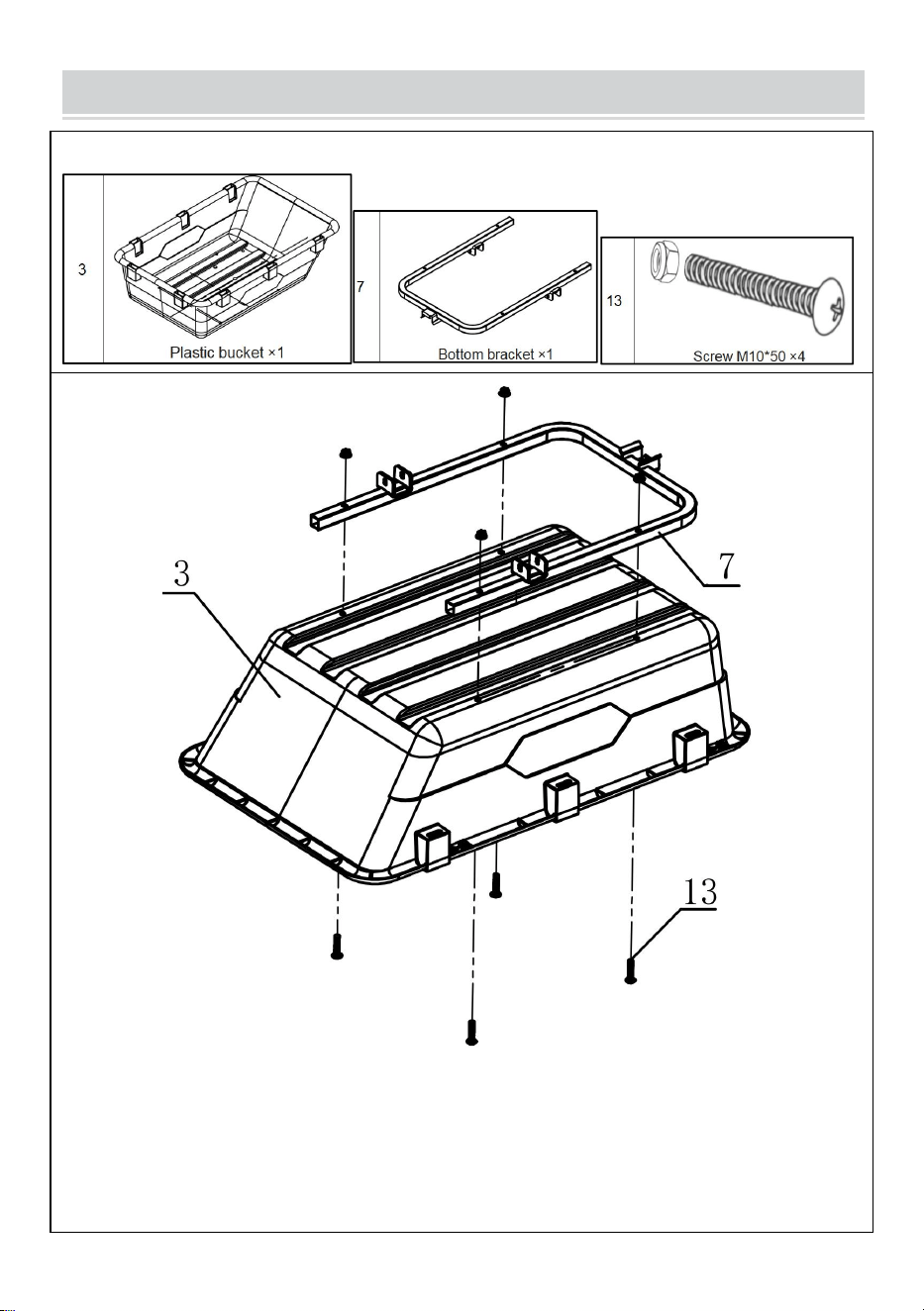

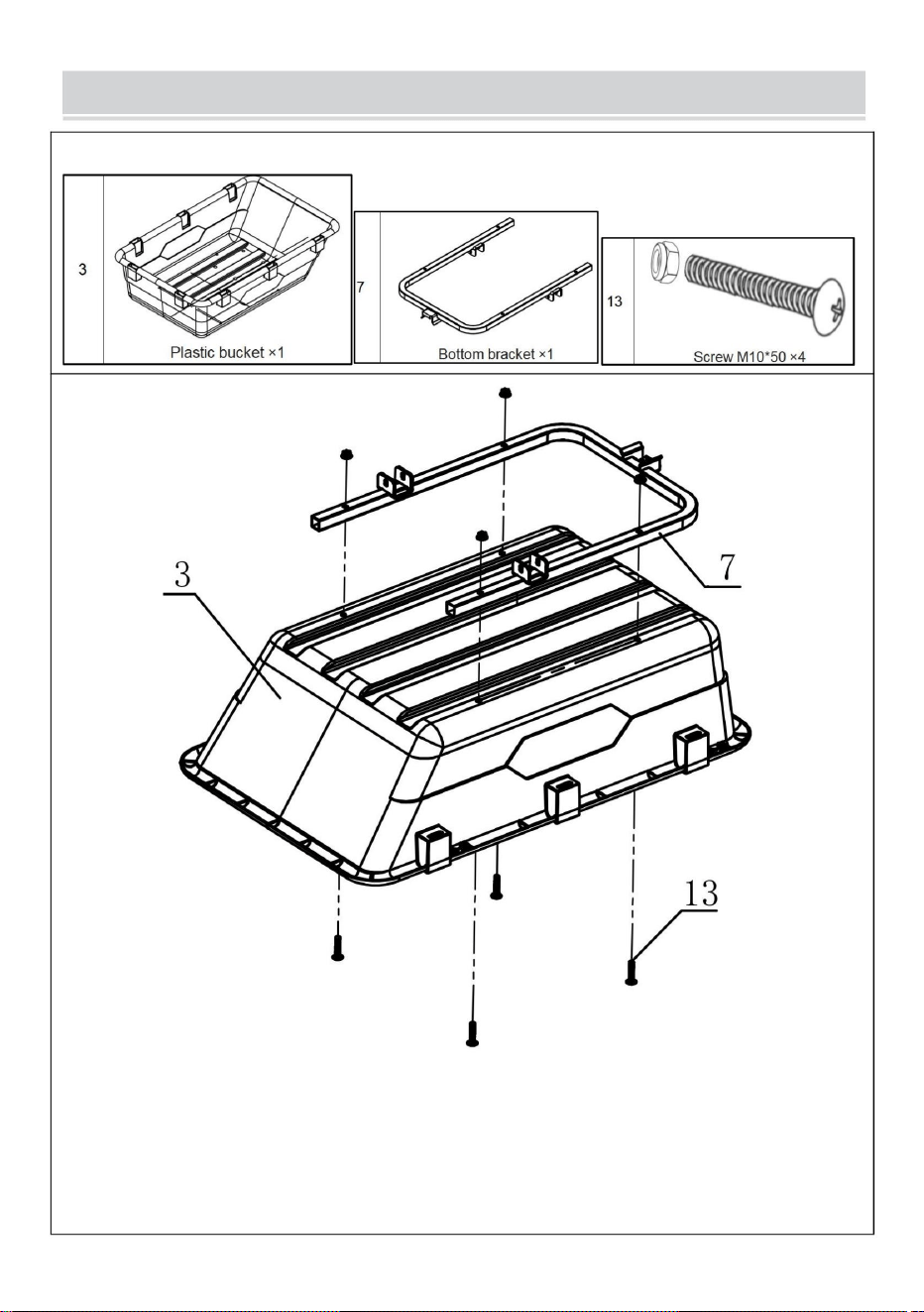

STEP 1
1. Place the plastic bucket(No.3) above the bottom bracket(No.7) and
align the installation holes of the two.
2. Use a screwdriver to screw M10*50(No.13 x4) screws into the
corresponding installation holes respectively. Tighten the screws to firmly
connect the plastic bucket(No.7) and the bottom bracket(No.7).

- 7 -

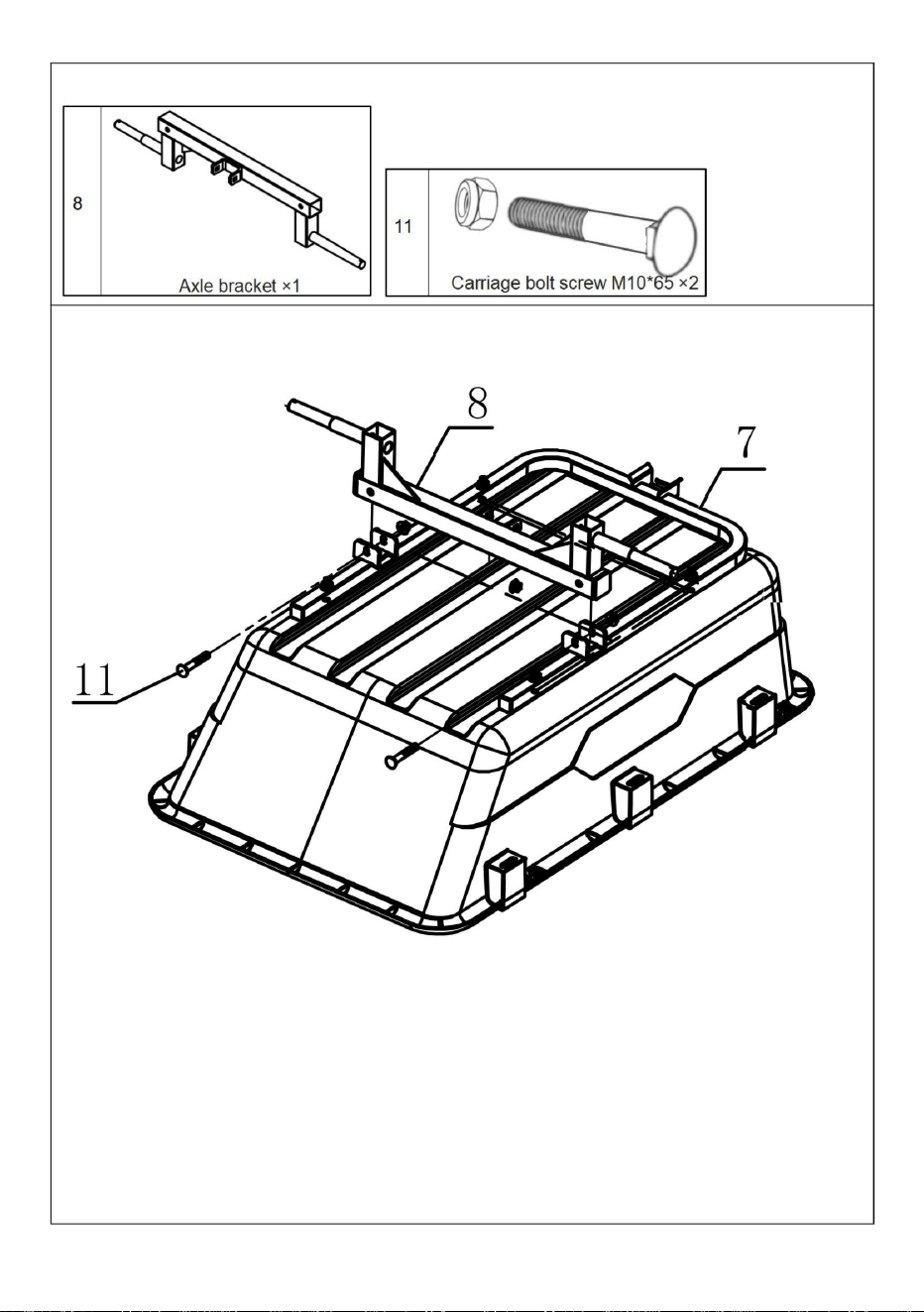

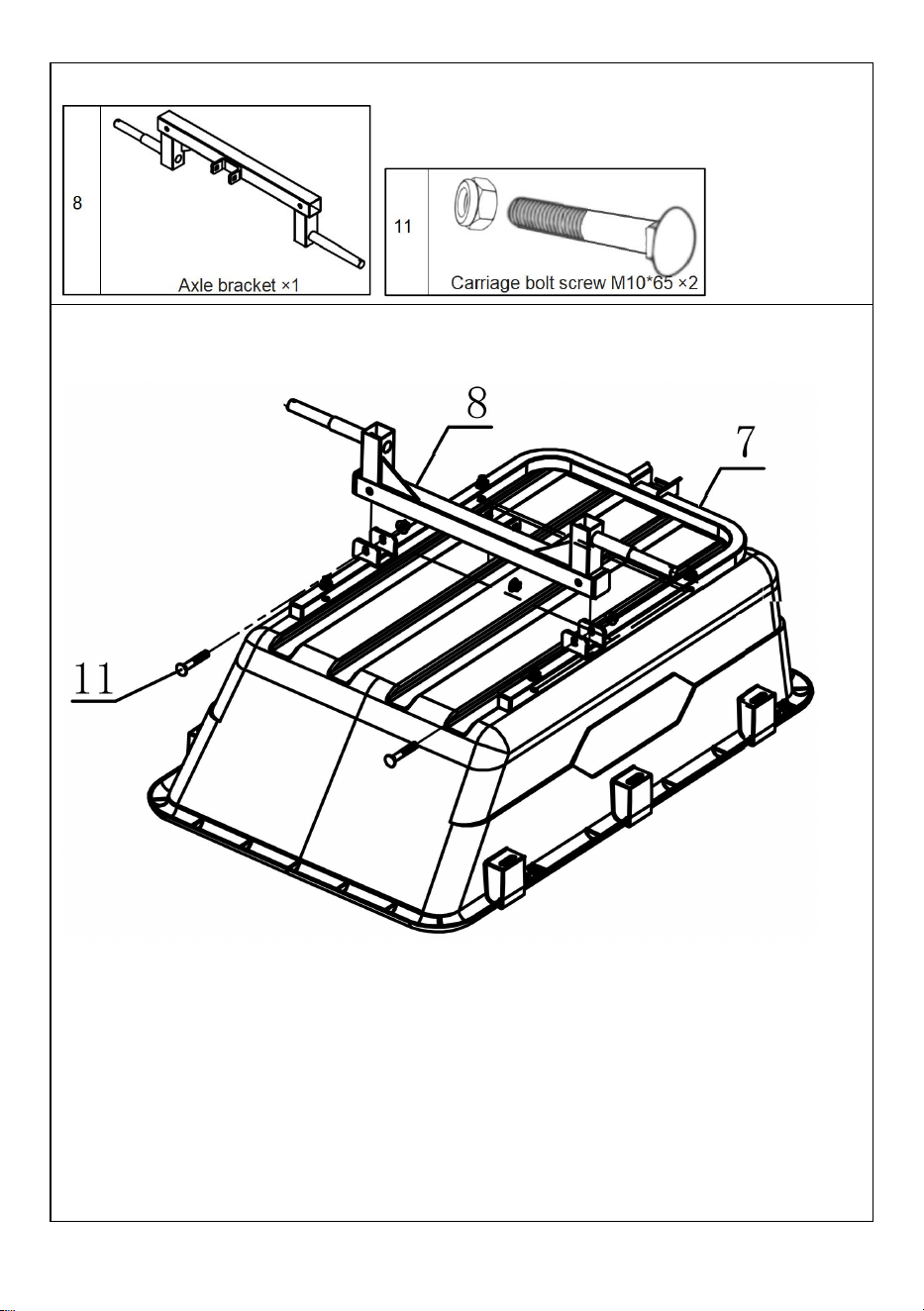

STEP 2
1. Install the axle bracket(No.8) in the corresponding position on the
bottom bracket(No.7).
2. Pass carriage bolt screws M10*65((No.11 x2) through the installation
holes of the axle bracket(No.8) and the bottom bracket(No.7), and make
them protrude from the bottom upwards.

- 8 -

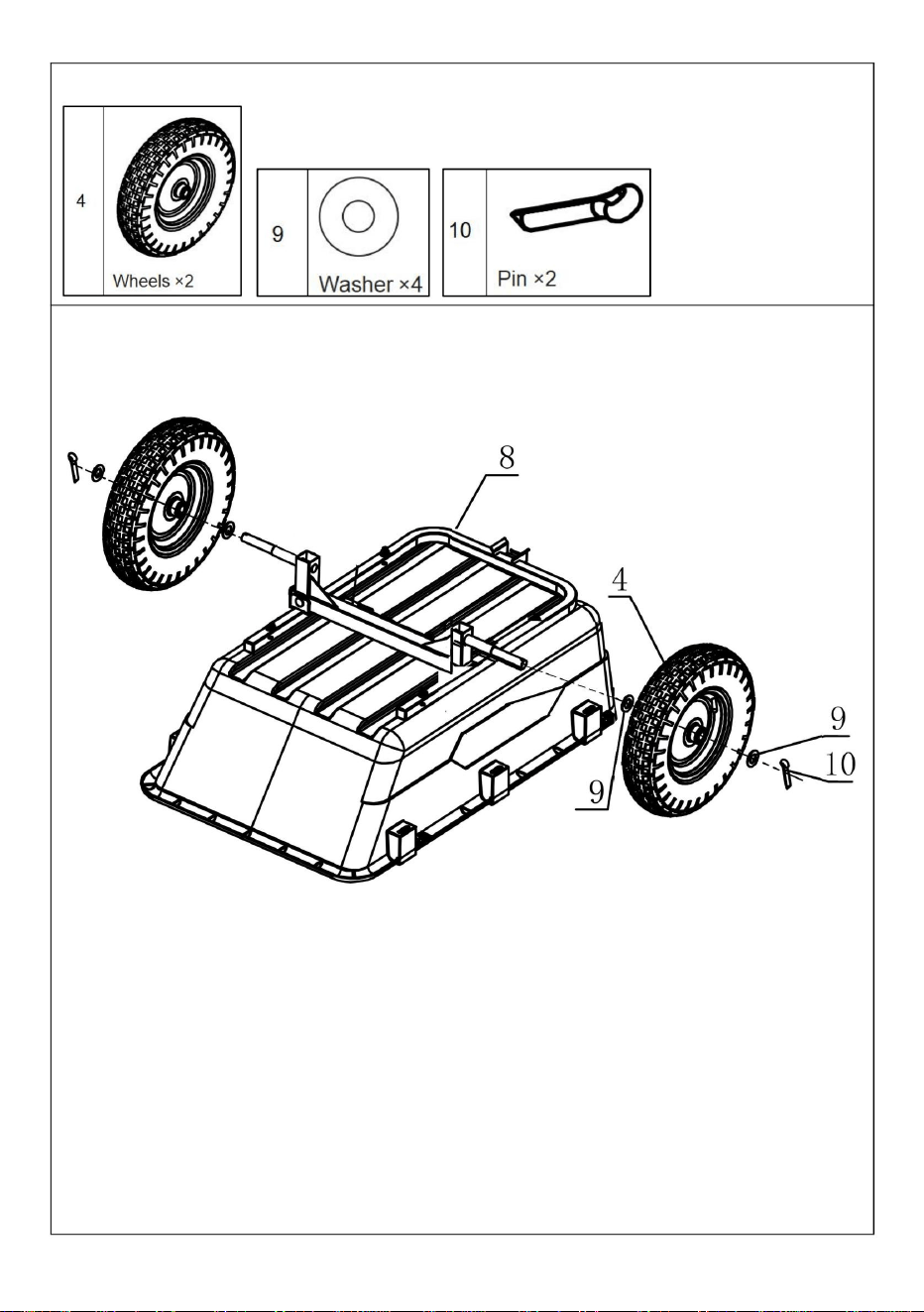

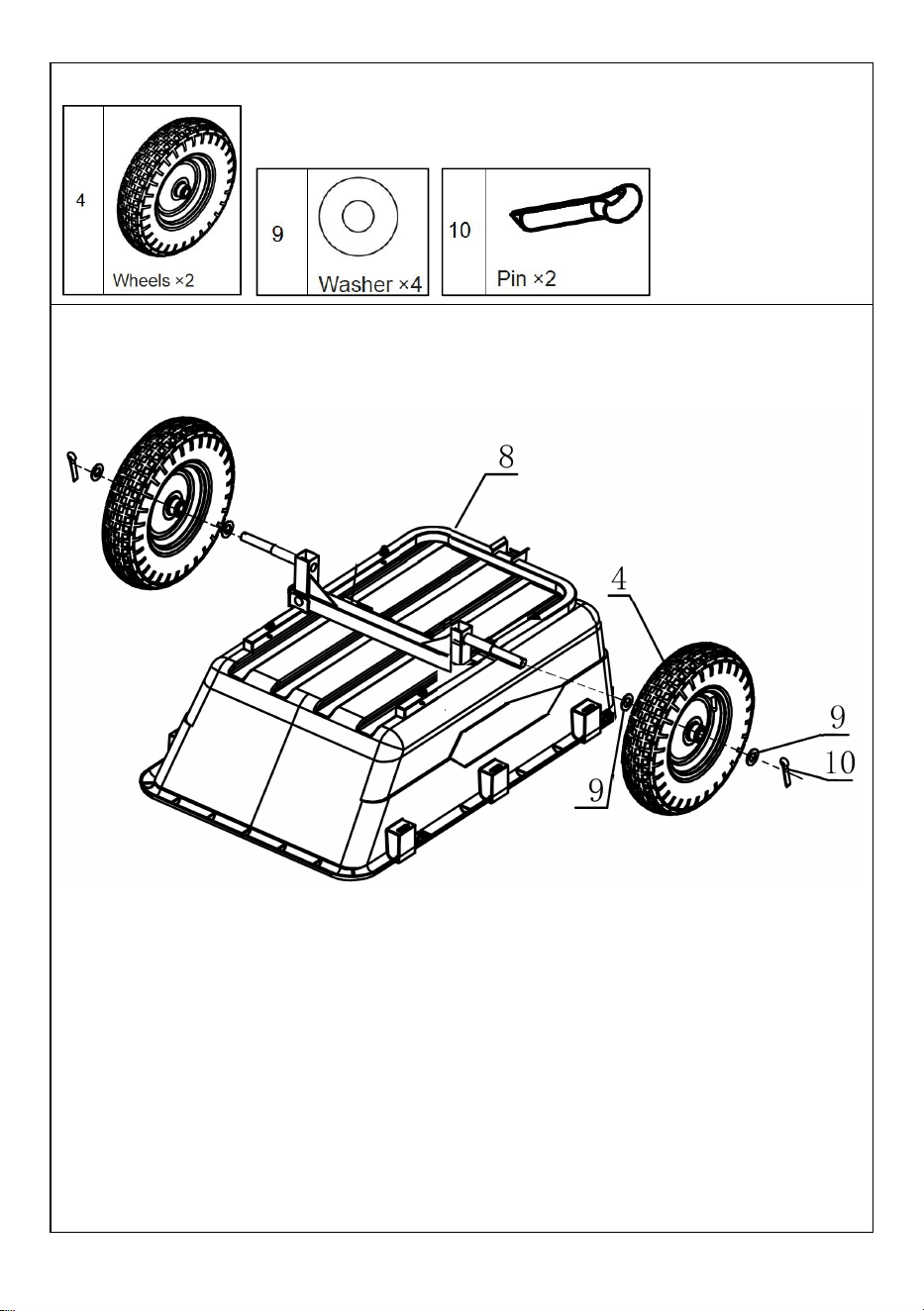

STEP 3
1. Put one washer(No.9 x2) on each side of the axle of the wheel shaft.
2. Install the wheels(No.4 x2) (with the inflation port facing outwards) onto
the axle.
3. Put another washer(No.9 x2) on each side of the axle of the wheels.
4. Insert pins(No.10 x2) into the end holes of the axle of the wheel shaft
bracket to fix the wheels.

- 9 -

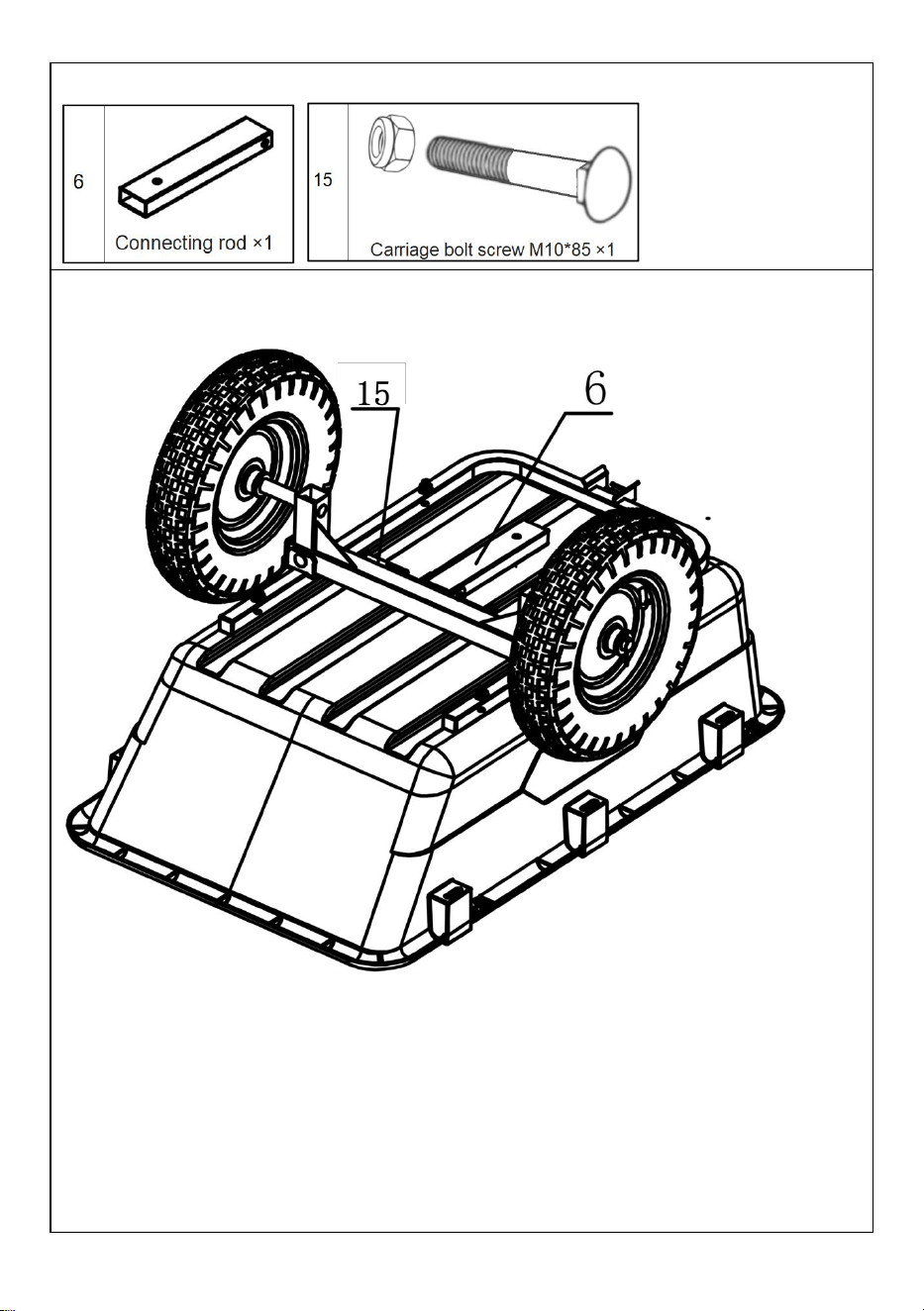

STEP 4
1. Install the connecting rod(No.6) at the specified position on the bottom
bracket(No.7).
2. Use screws M10*85(No.15 x1) to lock the connecting rod(No.6) and the
bottom bracket(No.7).

- 10 -

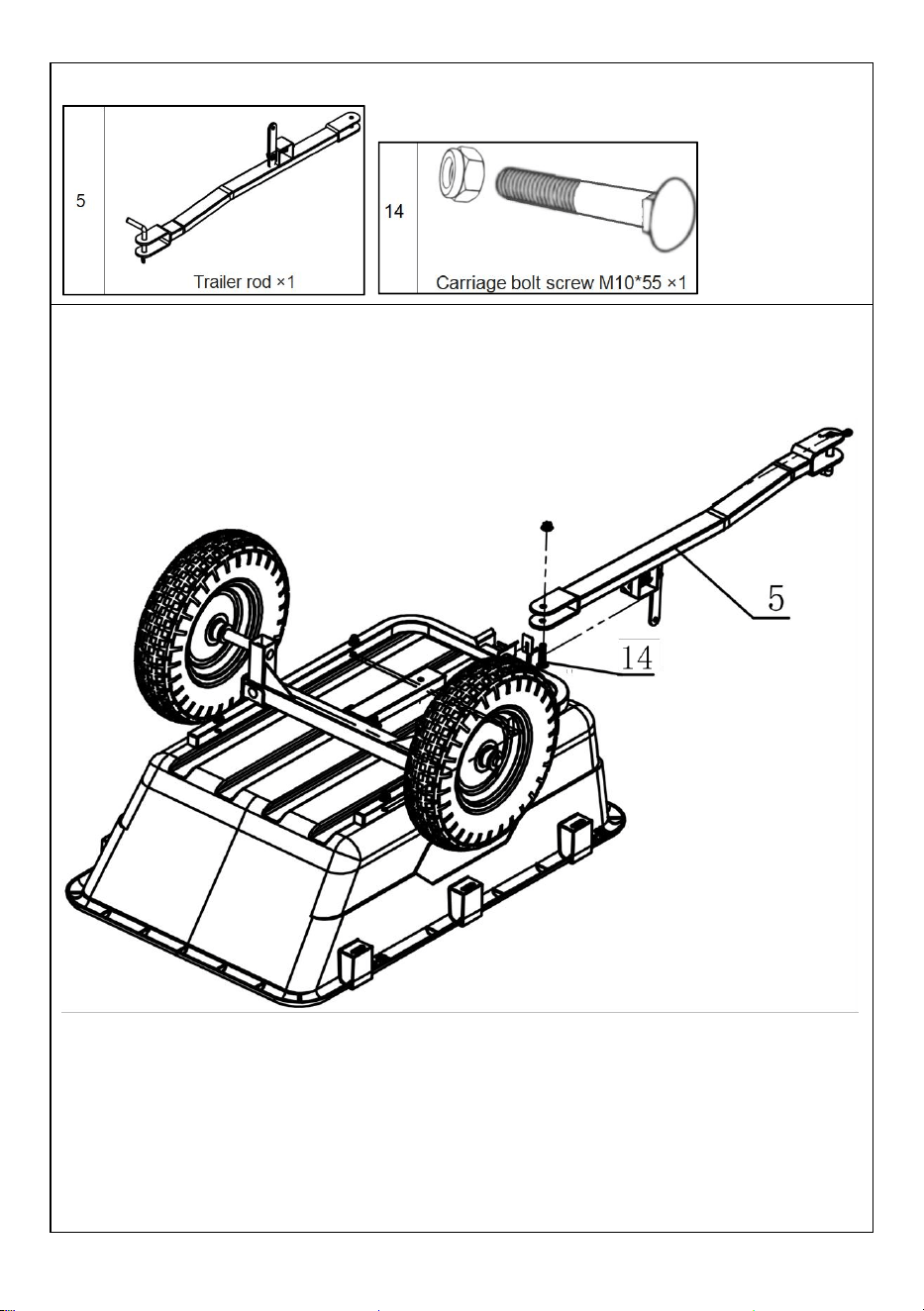

STEP 5
1. Install the trailer rod(No.5) in the corresponding position.
2. Fix the trailer rod with a carriage bolt screw M10*55(No.14 x1) and
tighten the screw.

- 11 -

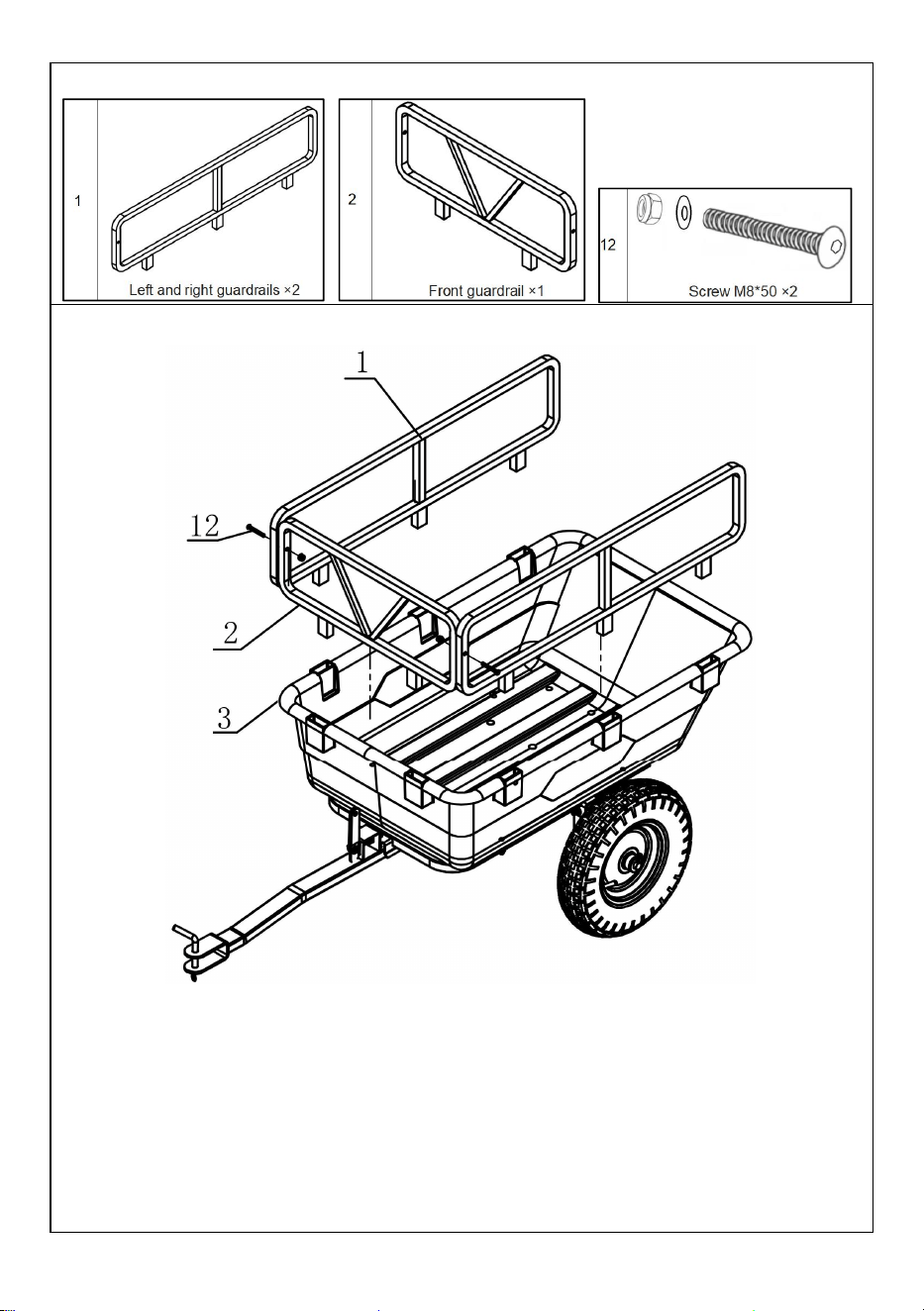

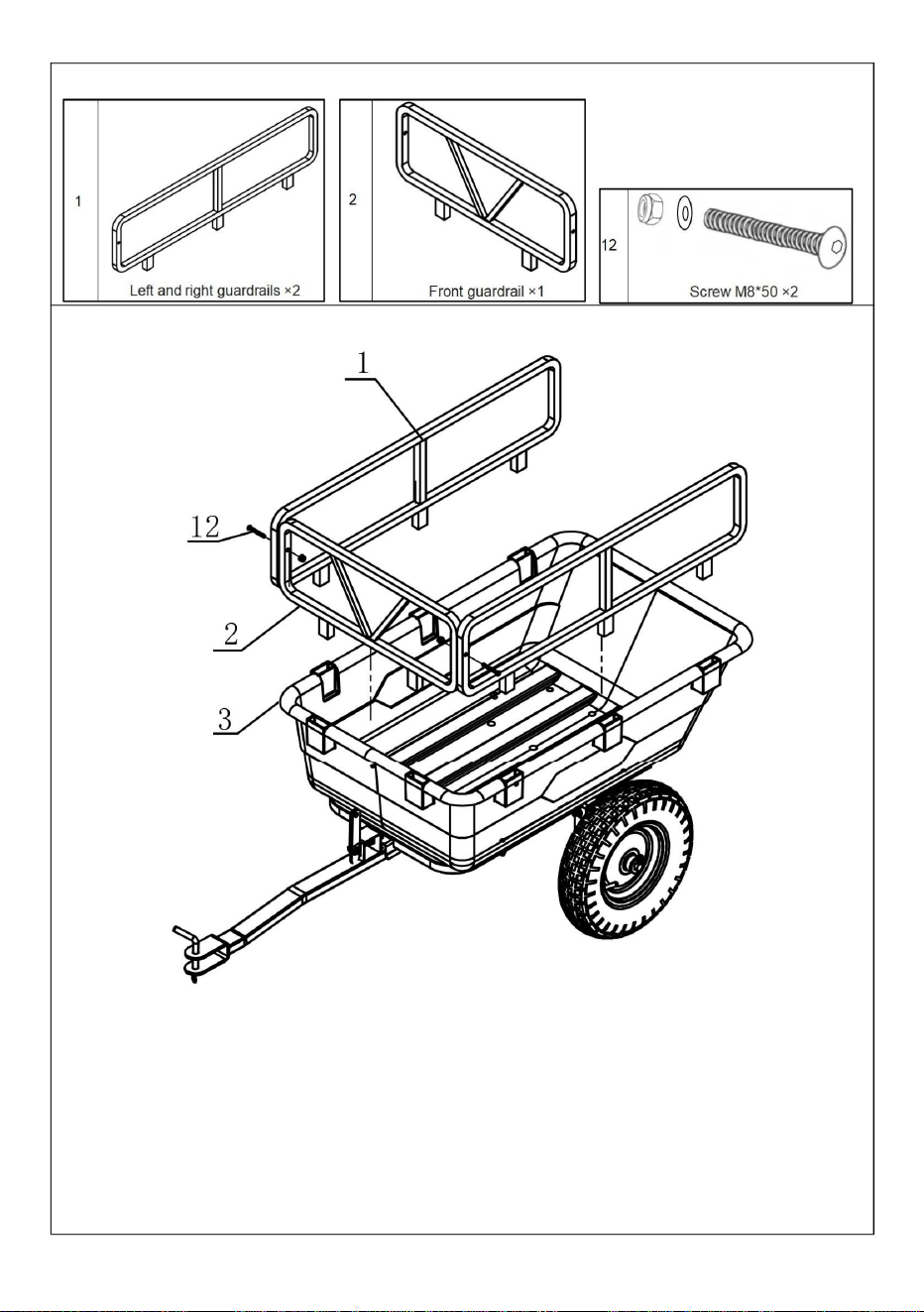

STEP 6
1. 1. Turn the cart over.
2. Install the left and right guardrails(No.1 x2) and the front guardrail(No.2)
at the edge of the plastic bucket(No.3), aligning the installation holes of the
guardrails with those on the plastic bucket(No.3).
3. Use a screwdriver to screw M8*50(No.12 x2) screws into the
corresponding installation holes respectively to fix the guardrails.

- 12 -

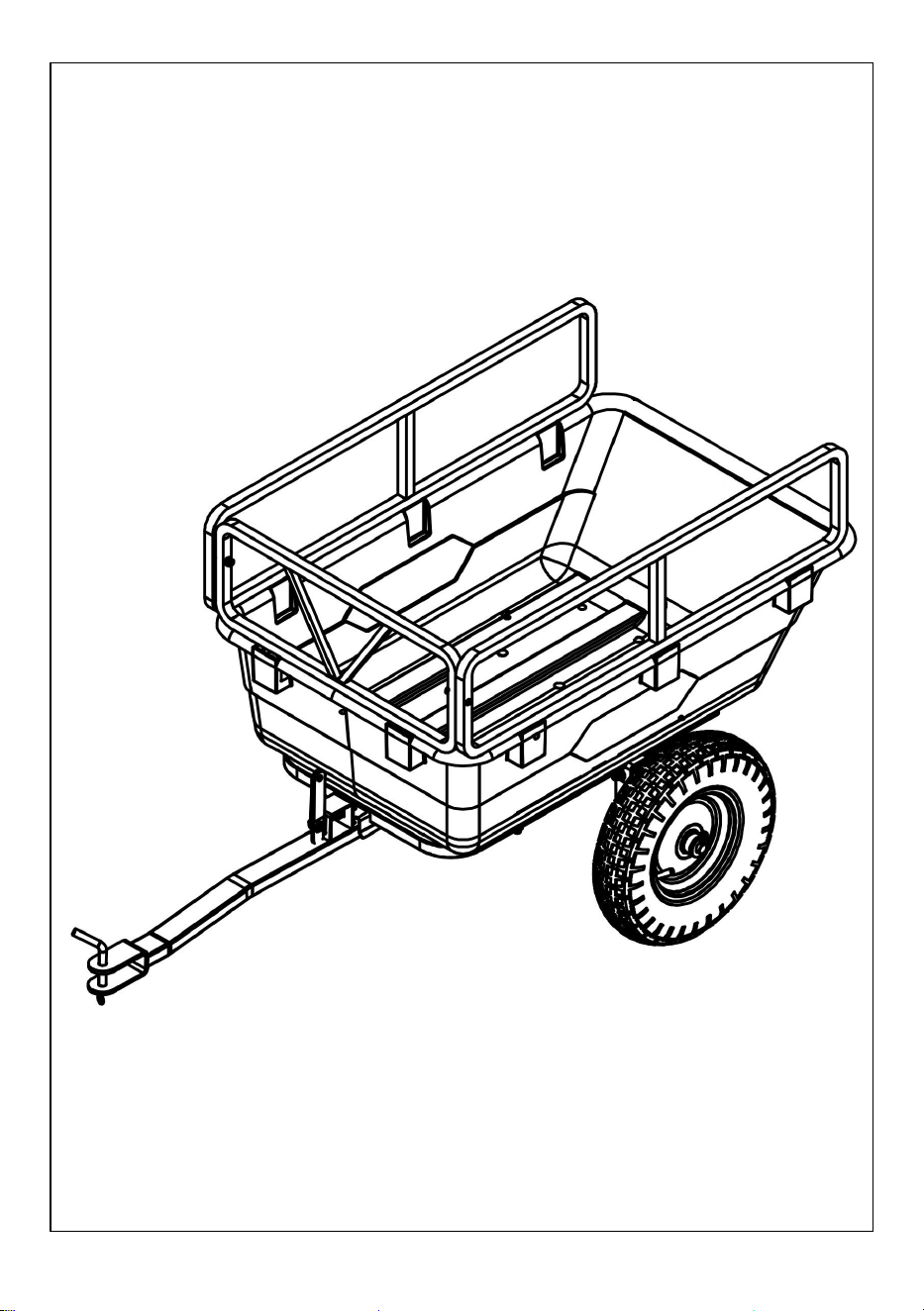

It is assembled and completed.

- 13 -
PRODUCT PARAMETER
Model
BTC-001D
Volume
10 cu.ft
Carriage size
940*575*490mm
37*23*19.3inch
Maximum loading capacity
500 LBS
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
