Technical Support and E-Warranty Certificate
www.vevor.com/support
TRAILER HITCH
MODEL: NT-1246
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: NT-1246
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
TRAILER HITCH
TRAILER HITCH
background
- 2 -
IMPORTANT SAFEGUARDS
Read and understand this entire manual before operating and
servicing this product. Failure to follow these warnings and
instructions can cause death, personal injury, or damage to valuable
property.
Base safety rules
1. Please tighten the installation; damage or danger can be done to loosen
it. The warranty does not cover this damage.
2. Adhere to all Department of Transportation (D.O.T.) requirements when
using this product.
3. Use common sense when working. Stay alert and concentrate when
setting up and using this product. Never operate while under the influence
of alcohol, drugs, or medications.
4. This product is not a toy. Keep it out of reach of children. While using this
product, keep the work area clean and well-lighted. Keep children out of
the work area.
5. Dress appropriately. Never wear loose-fitting clothing or jewelry when
using. Contain long hair, and keep hair, clothing, and gloves away from
moving parts.
SAVE THESE INSTRUCTIONS
background
- 3 -
SPECIFICATIONS
MODEL
Weight Carrying Capacity
Years
Make
Models
Applications
2019-Current
Toyota
RAV4
Parts List
ITE
M
QTY
PART
NUMBER
Designation
Notes
1
1
Drag bar body
2
2
Trestle
3
1
M12*20
Hexagon bolt
with flange
Threaded hole
installed in square
mouth
4
5
M12*1.25*45
Hexagon bolt
Used to install the
tow bar on the
vehicle
5
6
D12
Spring washer
6
1
M12*1.25*35
Hexagon bolt
7
6
Φ12
Flat gasket
8
1
M10*40
Hexagon bolt
9
1
D10
Spring washer
10
1
M10
Base plate nut
11
1
Φ10
Flat gasket
12
8
M12*35
Hexagon bolt
Used to connect the
bar body and bracket
13
8
D12
Spring washer
14
6
M12
Hexagon nut
with flange
15
8
Φ12
Flat gasket
background
- 4 -
M12*20 hexagon nut with flange
Installation steps:
1. First, install the bracket and bar body with bolts
2. Remove the screws and rubber cover from the bottom of the original car
beam
3. Install the tow bar onto the vehicle using the removed original vehicle
bolts and the bolts provided with the tow bar (as shown in the figure below,
taking the installation on the left side of the tow bar as an example)
4. Screw the M12*20 hexagonal flange bolt onto the square threaded hole
5. Installation completed

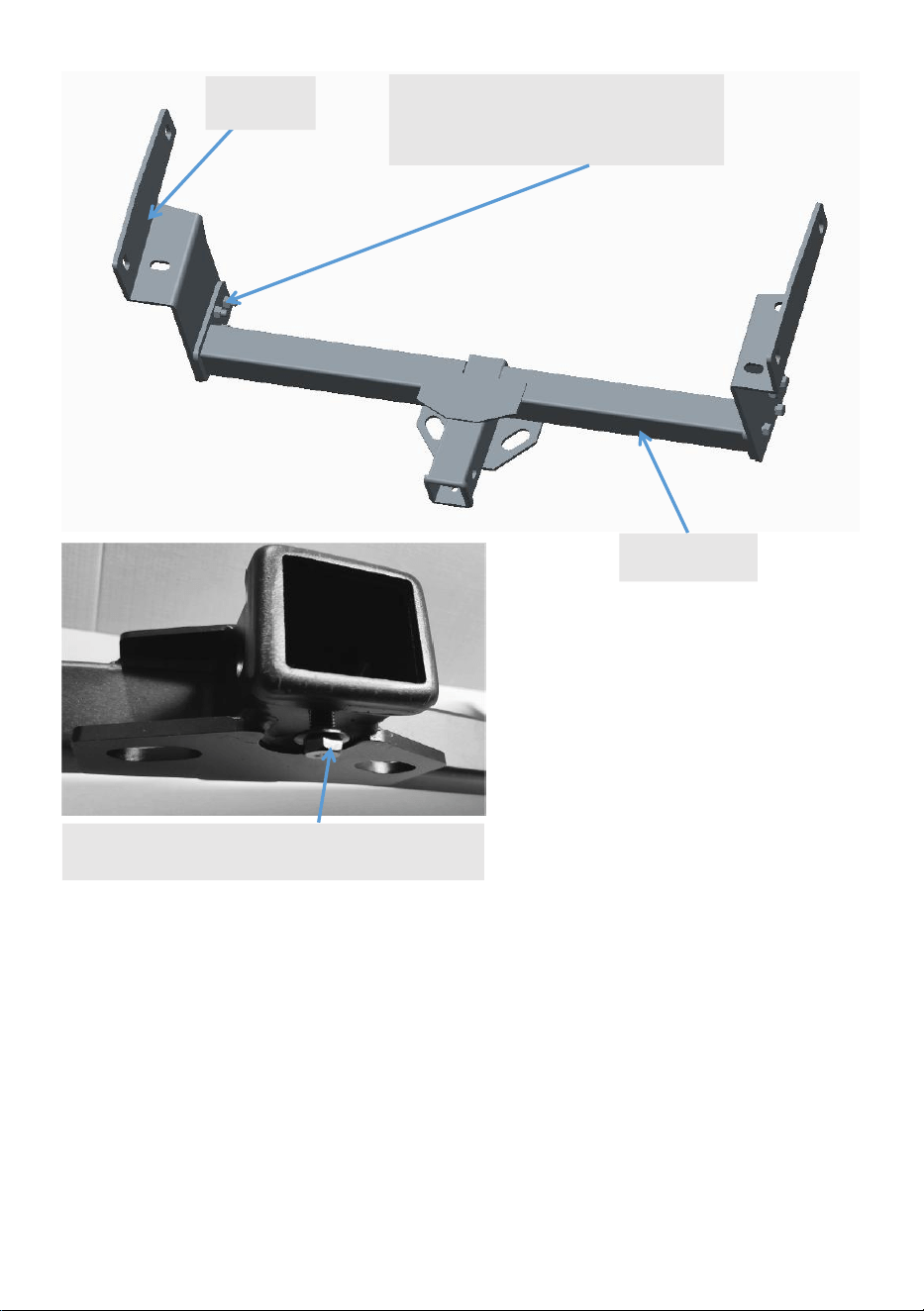

Bar body
M12*35 Hexagonal head bolt,
spring washer, nut
Trestle
background
- 5 -

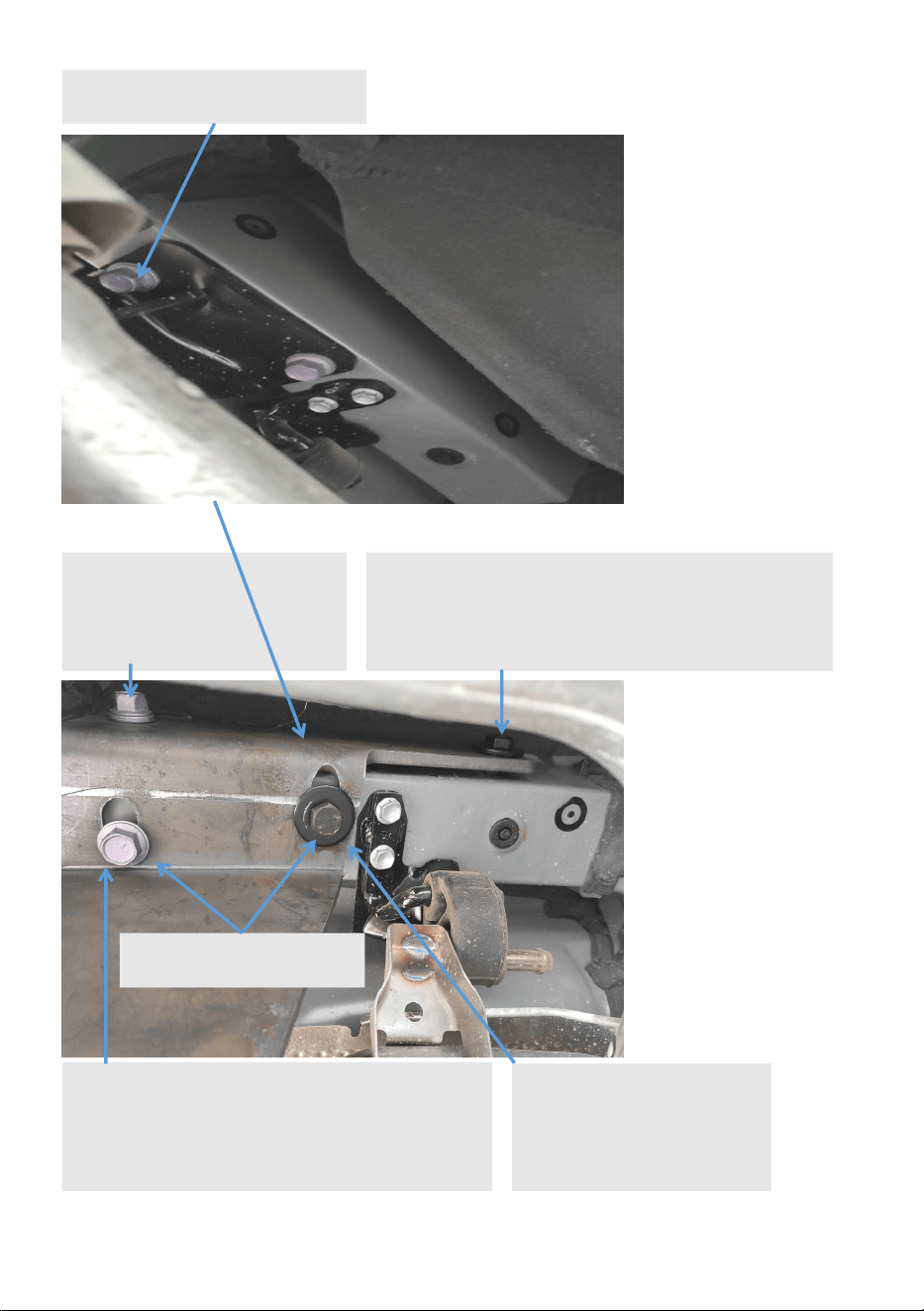

Original vehicle bolts
M12*45 Hexagonal head
bolt, spring washer, nut
M12 * 30 hexagonal head bolt, flat washer,
spring washer (M12 * 45 hexagonal head
bolt is used for the right bracket).
Insert the hole here on the left first.
Screw on the M10 base plate nut again
M10*40 bolt,flat washer,spring washer
There is no such hole
on the right side
Original vehicle bolts
background
- 6 -

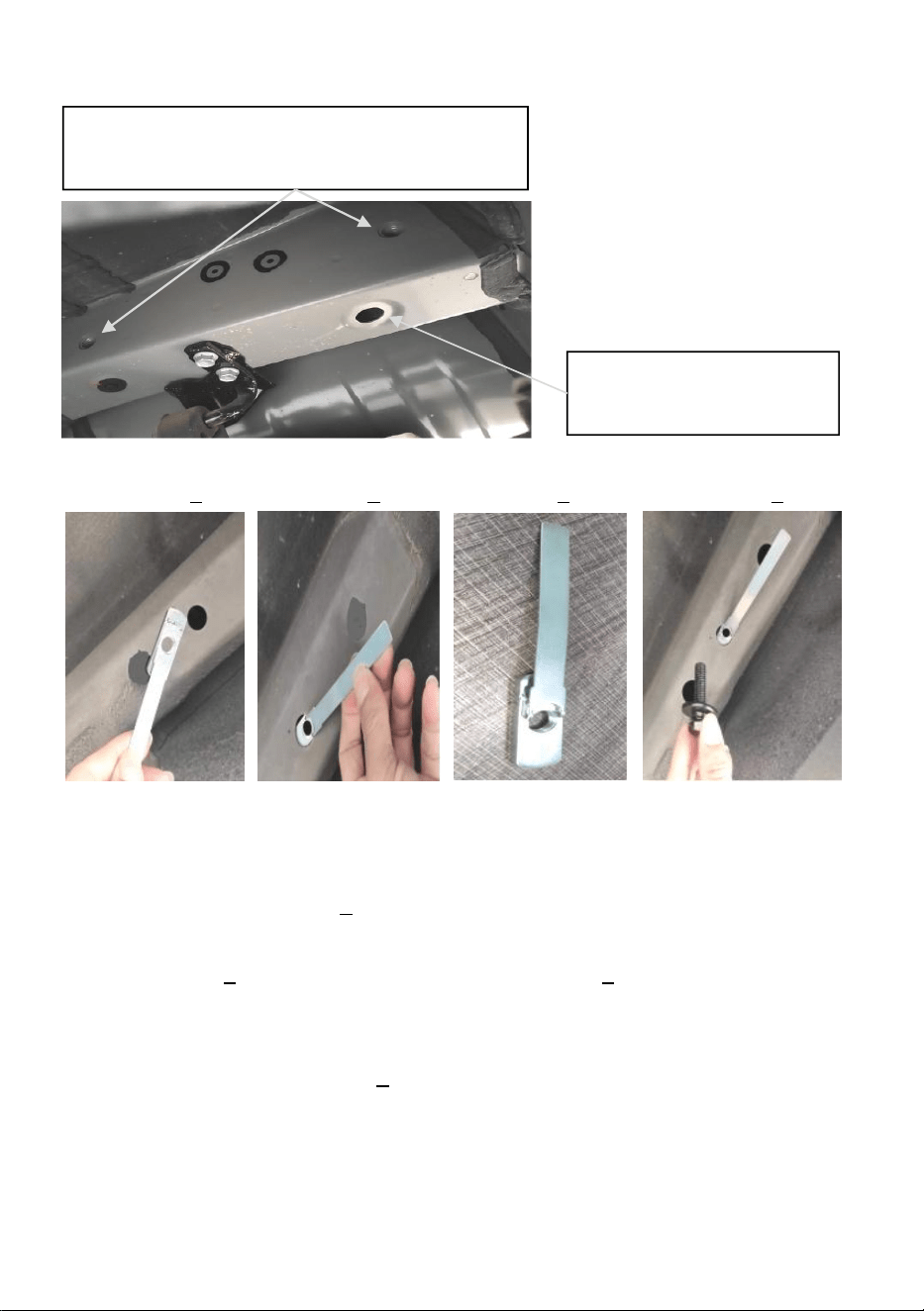

Schematic diagram of installation hole position for left bracket
Installation hole position for M12 * 1.25 * 45
hexagonal head bolt
Installation diagram of cushion plate nut (physical object as reference)
Figure 1 Figure 2 Figure 3 Figure 4
Installation instructions for the cushion plate nut:
1. Find the installation hole of the left bracket, as shown in the installation diagram
of the left bracket, and insert the M10 cushion plate nut into the hole according to
the method shown in Figure 1;
2. Fold the long iron plate on the pad nut 180 degrees along the hole edge as
shown in Figure 2 (the folded shape is shown in Figure 3)
3. Align the left bracket with the three installation holes on the car, first screw in the
M12 fine thread bolt on the side, and then screw the M10*40 hexagonal bolt onto
the pad nut (as shown in Figure 4)
Sanven Technology Ltd.
Address: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Made In China
M10 pad nut installation
hole position
background
