Induction Hob

POIH3130I2F

User Manual

Thank you for purchasing your new POINT product.

These operating instructions will help you use it properly and safely.

We recommend that you spend some time reading this instruction

manual in order that you fully understand all the operational features

it offers. Read all the safety instructions carefully before use and keep

this instruction manual for future reference.

Takk for at du kjøpte ditt nye POINT produkt.

Denne bruksanvisningen vil hjelpe deg med å bruke den på en trygg

og riktig måte. Vi anbefaler at du tar deg tid til å lese gjennom

hele bruksanvisningen for å bli fortrolig med alle funksjonene som

tilbys. Les alle sikkerhetsanvisningene nøye før bruk, og oppbevar

bruksanvisningen for fremtidig referanse.

Kiitos, kun valitsit uuden POINT-tuotteen.

Nämä käyttöohjeet opastavat sinua käyttämään laitetta oikein ja

turvallisesti. On suositeltavaa käyttää aikaa tämän käyttöoppaan

lukemiseen, jotta ymmärrät täysin, mitä toiminnallisia ominaisuuksia

tuote tarjoaa. Lue kaikki turvallisuusohjeet huolellisesti ennen laitteen

käyttöä ja säilytä käyttöopas myöhempää käyttöä varten.

Tak for købet af dit nye produkt POINT.

Disse brugervejledninger hjælper dig med at bruge dette apparat

rigtigt og sikkert. Vi anbefaler, at du læser denne brugervejledning,

så du får en fuld forståelse af hvordan alle funktionerne virker.

Læs sikkerhedsforskrifterne grundigt inden brug, og gem denne

brugervejledning til senere brug.

Tack för att du har köpt ditt nya produkt POINT.

Denna bruksanvisning hjälper dig att använda den på ett säkert och

korrekt sätt. Vi rekommenderar att du tar dig tid att läsa igenom

denna bruksanvisning för att till fullo förstå alla driftfunktioner

som den erbjuder. Läs noga igenom alla säkerhetsinstruktioner före

användning och spara bruksanvisningen för framtida bruk.

Instruction manual - English .................................... page

Bruksanvisning - Norsk ...............................................side

Käyttöopas - Suomi ....................................................sivu

Brugervejledning - Dansk ............................................ side

Bruksanvisning - Svenska ......................................... . sida

4 - 24

25 - 45

46 - 67

68 - 89

90 - 111

GBNODK FISE

Safety Warnings

Please read the following instructions carefully before

using the appliance.

Installation

Electrical Shock Hazard

• Disconnect the appliance from the mains electricity supply

before carrying out any maintenance work on it.

• Connection to a good earth wiring system is essential and

mandatory.

• Means for disconnection must be incorporated in the ﬁxed

wiring in accordance with the wiring rules.

• Alterations to the domestic wiring system must only be

made by a qualiﬁed electrician.

• Failure to follow this advice may result in electrical shock

or death.

Cut Hazard

• Take care; panel edges are sharp.

• Failure to use with caution could result in injury or cuts.

• The razor-sharp blade of the hob scraper is exposed when

the protective cover is pulled off.

• Use it with extreme caution and store it safely and out of

the reach of children.

• Failure to follow this instruction may result in injury or cuts.

Important safety instruction

• Read these instructions carefully before installing or using

this appliance.

• No combustible material or products should be placed on

the appliance at any time.

• Please make this information available to the person

responsible for installing the appliance as it may reduce

your installation costs.

• In order to avoid a hazard, the appliance must be installed

according to these instructions for installation.

• The appliance is to be properly installed and earthed only

by a suitably qualiﬁed person.

• The appliance should be connected to a circuit

which incorporates an isolating switch providing full

disconnection from the power supply.

• WARNING: Use only the hob guards incorporated in

the appliance or indicated in the instructions by the

manufacturer, any inappropriate use may cause accidents.

• Failure to install the appliance correctly could invalidate

any warranty or liability claims.

• Regarding the details of installation, refer to the section

<Installation>.

Operation and maintenance

Electrical Shock Hazard

• Do not cook on a broken or cracked cooktop. If the cooktop

surface is broken or cracked, switch the appliance off

immediately at the mains power supply (wall switch) and

contact a qualiﬁed technician.

• Switch the cooktop off at the wall before cleaning or

maintenance.

• Failure to follow this advice may result in electrical shock

or death.

Health Hazard

• This appliance complies with electromagnetic safety

standards.

Hot Surface Hazard

• During use, all accessible parts of the appliance will

become hot enough to cause burns.

• Do not let your body, clothing or any item other than

suitable cookware contact the ceramic glass until the

surface is cool.

• Metallic objects such as knives, forks, spoons and lids should

not be placed on the hob surface since they can get hot.

• Children younger than 8 years of age shall be kept away

unless continuously supervised.

• Handles of saucepans may be hot to touch. Check

saucepan handles, do not overhang other cooking zones

that are on. Keep handles out of reach of children.

• Failure to follow this advice could result in burns and scalds.

Important safety instructions

• Never leave the appliance unattended when it is in use.

Boiling over may cause smoking and greasy spillovers may

ignite.

• Never use your appliance as a work or storage surface.

• Never leave any objects or utensils on the appliance.

• Never use your appliance for warming or heating the room.

• After use, always turn off the cooking zones on the

cooktop as described in this manual (i.e. by using the

touch controls).

• Do not allow children to play with the appliance or sit,

stand, or climb on it.

• Do not store any items of interest to children in cabinets

above the appliance. Children climbing on the cooktop

could be seriously injured.

• Do not leave children alone or unattended in the area

where the appliance is in use.

• Children or persons with a disability which limits their

ability to use the appliance should have a responsible and

competent adult to instruct them during its use.

• Do not repair or replace any part of the appliance unless

it is speciﬁcally recommended in the manual. All other

servicing should be done by a qualiﬁed technician.

• Do not use a steam cleaner to clean your cooktop.

• Do not use pans with jagged edges or drag pans across

the glass surface as this may scratch the glass.

• Do not use scourers or any other harsh abrasive cleaning

agents to clean your cooktop, as they may scratch the

ceramic glass.

• If the supply cord is damaged, it must be replaced by

the manufacturer, its service agent or similarly qualiﬁed

persons in order to avoid a hazard.

• This appliance is intended to be used in a domestic

household environment only! Commercial use of any kind

is not covered under the manufacturer’s warranty!

• WARNING: The appliance and its accessible parts become

hot during use.

• Care should be taken to avoid touching heating elements.

• Children less than 8 years of age shall be kept away unless

they are continuously supervised.

• This appliance can be used by children who are 8 years or

older and by people who have reduced physical, sensory or

mental capabilities or lack of experience and knowledge if

they have been given supervision or instruction concerning

use of the appliance in a safe way and understand the

hazards involved.

• Children shall not play with the appliance. Cleaning and

user maintenance shall not be made by children without

supervision.

• WARNING: Unattended cooking on a hob with fat or oil

can be dangerous and may result in ﬁre. NEVER try to

extinguish a ﬁre with water, but switch the appliance off

and then cover ﬂame with a lid or a ﬁre blanket.

• WARNING: Danger of fire: do not store items on the

cooking surfaces.

• WARNING: Switch off the appliance to avoid the

possibility of electric shock, If the surface is cracked, for

hob surfaces of glass-ceramic or similar material which

protect live parts.

• A steam cleaner should not to be used.

• The appliance is not intended to be operated by means of

an external timer or separate remote-control system.

• CAUTION: The cooking process has to be supervised

continuously.

• Power cord can’t be accessible after installation.

Installation

Selection of installation equipment

Cut out the work surface according to the sizes shown in the drawing. For the

purpose of installation and use, a minimum of 5 cm space shall be preserved around

the hole. Be sure the thickness of the work surface is at least 30 mm. Please select

heat-resistant work surface material to avoid larger deformation caused by the heat

radiation from the hotplate. As shown below:

Fitting - installing:

The cut-out sizes are: Flushed:

Glass size Cut-out size Rear Side Radius Cut size Deep

A1 B1 C D E F H A2 B2 G

POIH3130I2F 520 290 495 265 50 40 5 526 296 5

Under any circumstances, make sure the Induction cooker hob is well ventilated, and

the air inlet and outlet are not blocked. To ensure the induction hob is working in the

good status. As shown below.

Note: The safety distance between the hotplate and the cupboard above

the hotplate should be at least 760 mm.

A(mm) B(mm) C(mm) D E

760 20 MIN 20 MIN Air intake Air exit 5mm

Before you install the hob, make sure that

• The work surface is square and level, and no structural members interfere with

space requirements.

• The work surface is made of a heat-resistant material.

• If the hob is installed above an oven, the oven has a built-in cooling fan.

• The installation will comply with all clearance requirements and applicable

standards and regulations.

• A suitable isolating switch providing full disconnection from the mains power

supply is incorporated in the permanent wiring, mounted and positioned to

comply with the local wiring rules and regulations.The isolating switch must be of

an approved type and provide a 3 mm air gap contact separation in all poles (or in

all active [phase] conductors if the local wiring rules allow for this variation of the

requirements).

• The isolating switch will be easily accessible to the customer with the hob

installed.

• You are suggested to consult local building authorities and by-laws if in doubt

regarding installation.

• You use heat-resistant and easy-to-clean ﬁnished items (such as ceramic tiles)

for the wall surfaces surrounding the hob.

When you have installed the hob, make sure that

• The power supply cable is not accessible through cupboard doors or drawers.

• There is adequate ﬂow of fresh air from outside the cabinetry to the base of the

hob.

• If the hob is installed above a drawer or cupboard space, a thermal protection

barrier should be installed below the base of the hob.

• The isolating switch is easily accessible by the customer.

Before locating the ﬁxing brackets

The unit should be placed on a stable, smooth surface (use the packaging).

Do not apply force onto the controls protruding from the hob.

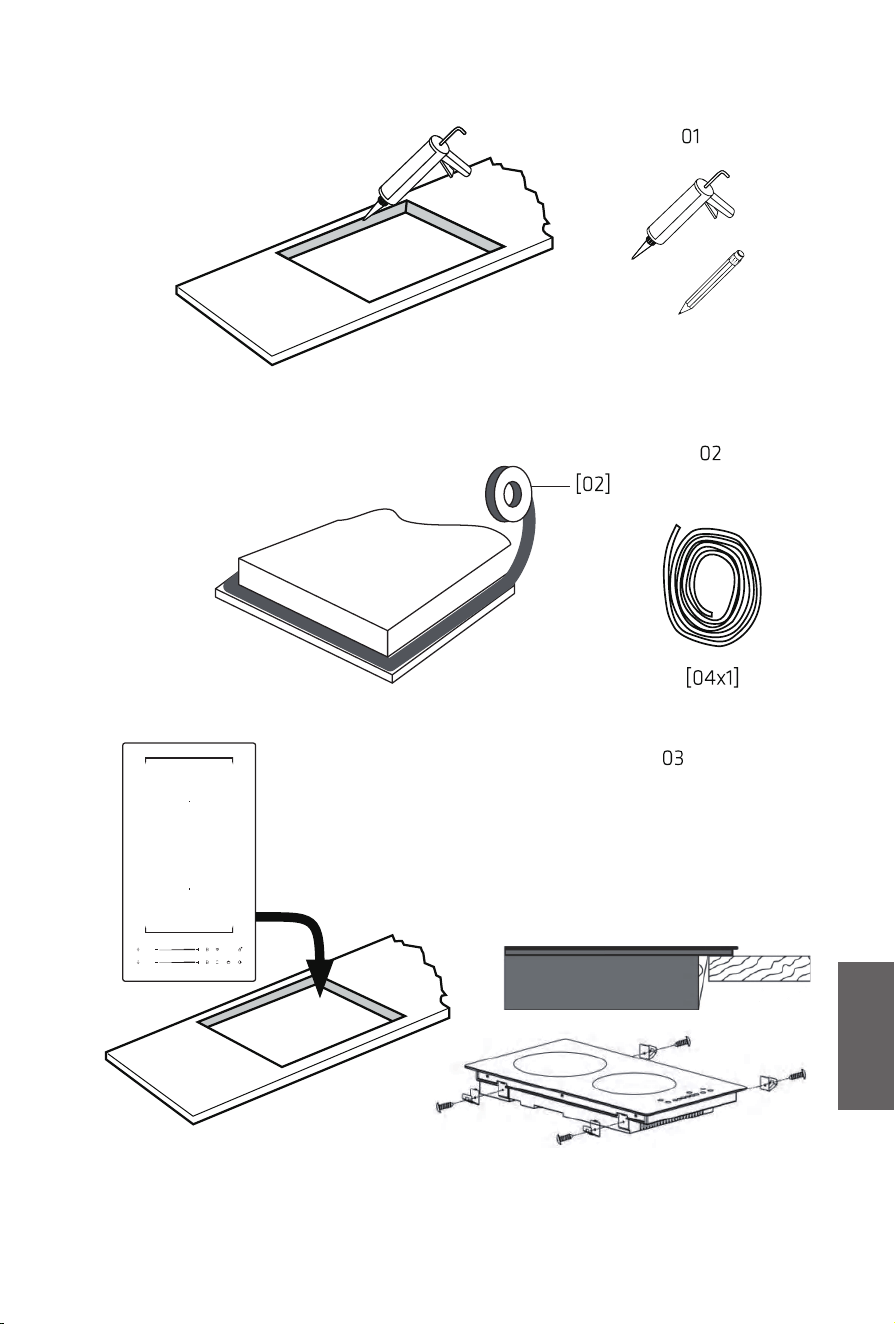

Installation

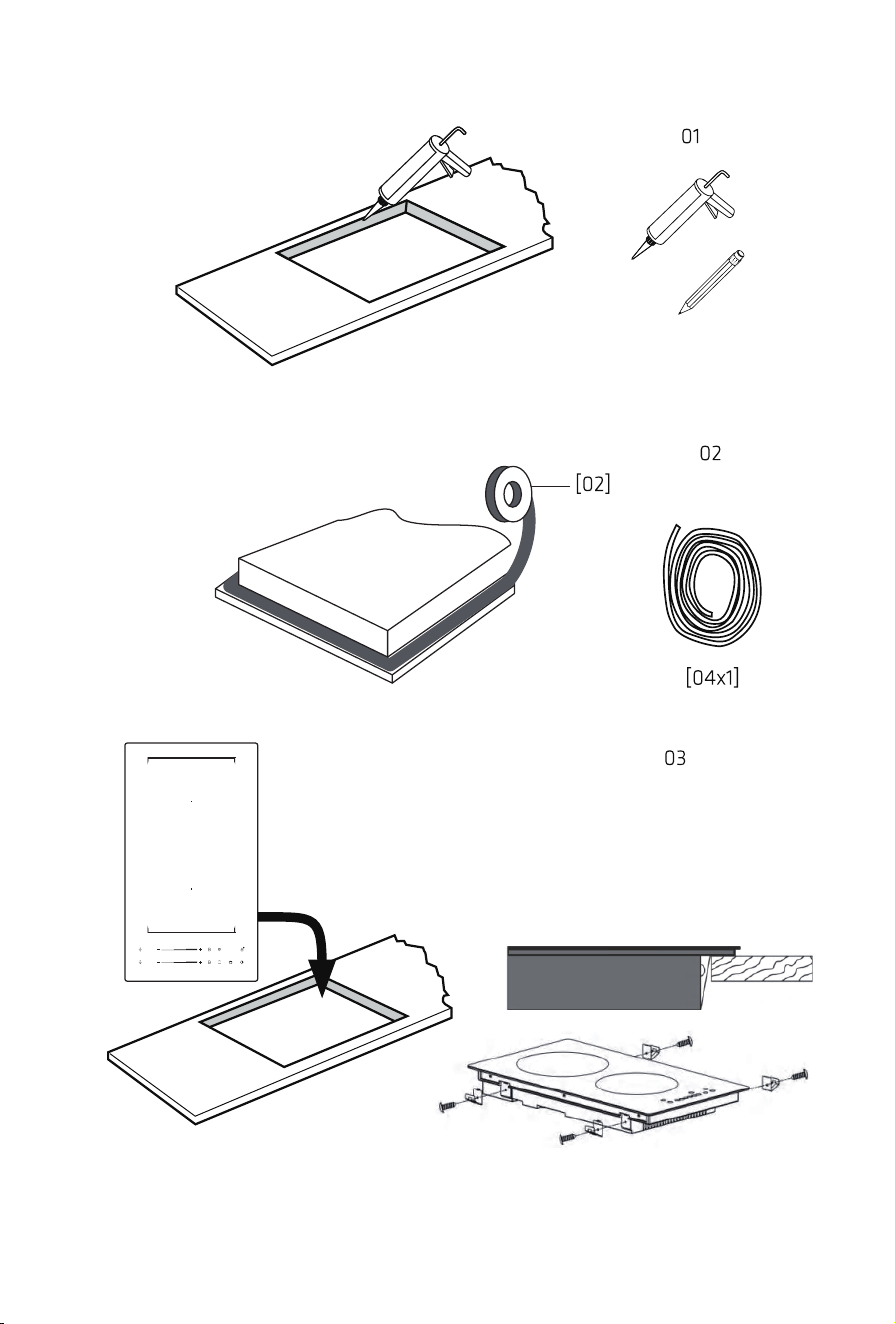

fig. 1

SILICONE

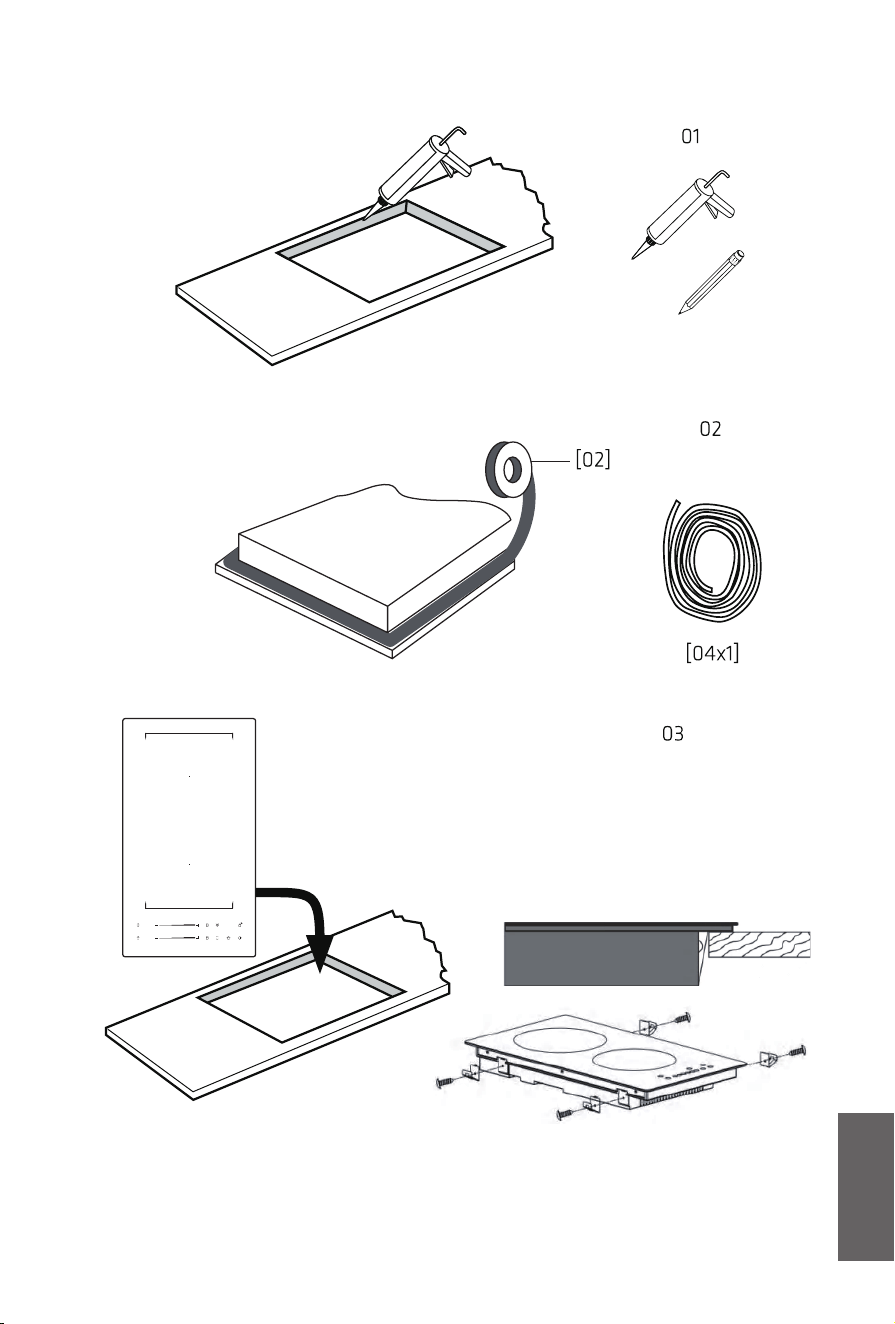

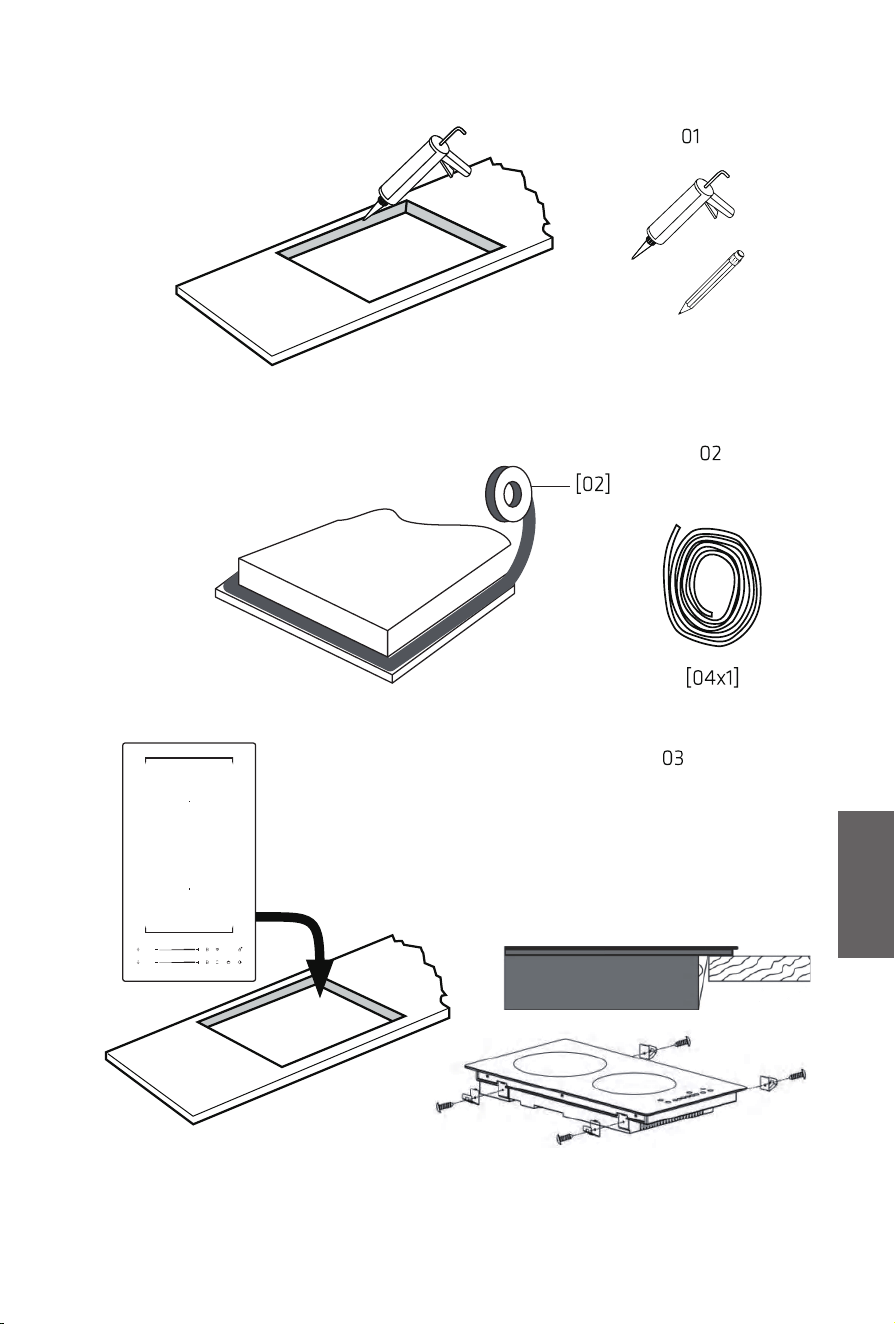

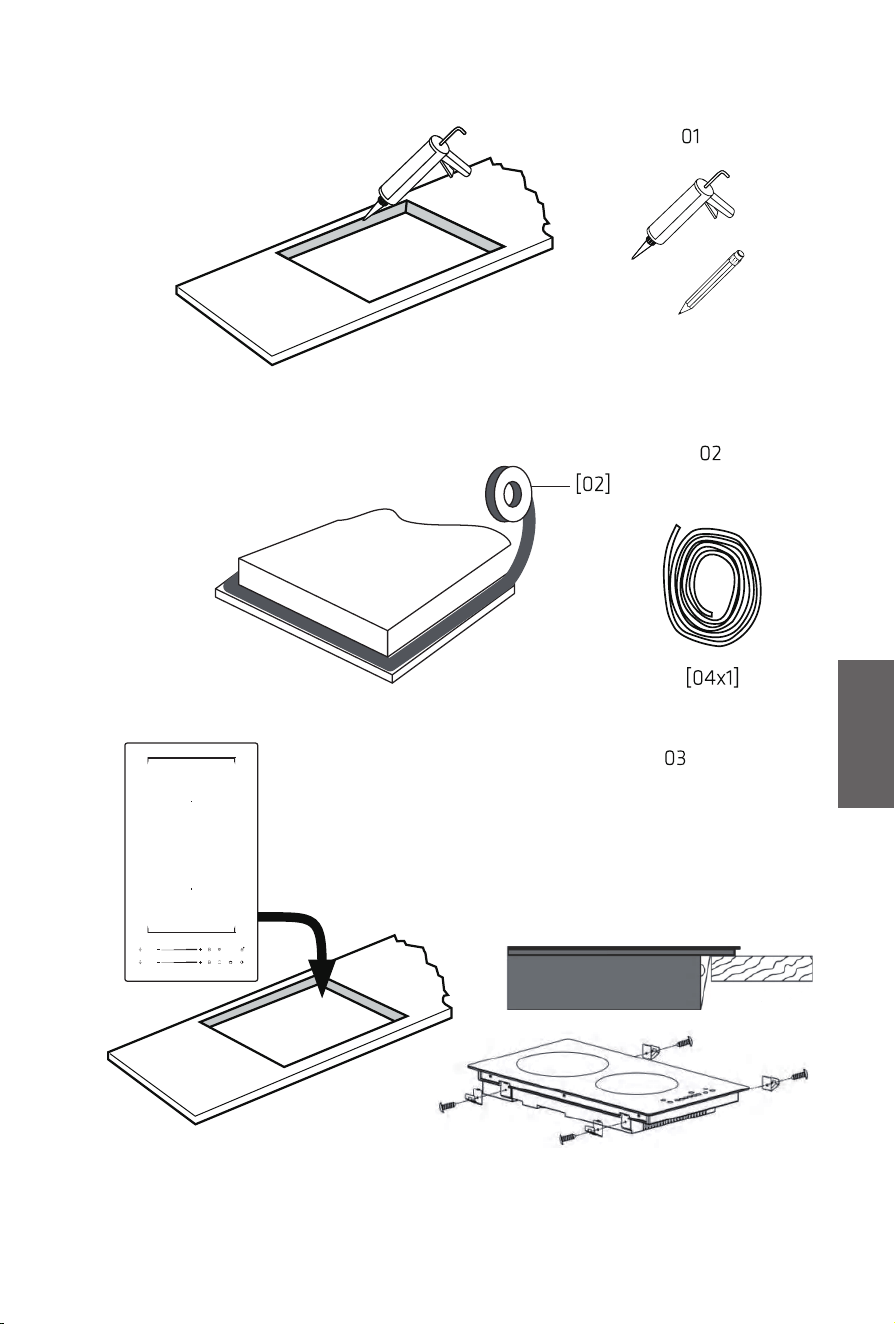

Cut out worktop according to supplied dimensions shown (as ﬁg. 1 for reference) with

suitable equipment. Seal the cutedge of the worktop using silicone or PTFE and allow

it to dry prior to ﬁtting the hob.

fig. 2

Stretch out the supplied seal along the underside edge of the hob, ensuring the ends

overlap.

fig. 3

fig. 4

Screws are fixed

on the products

Do not use adhesive to ﬁx the hob into the worktop. Once the seal is ﬁtted and the

hob put into the cutout, apply gentle downwards pressure onto the hob to push it

into the worktop, ensuring a good seal around the outeredge (ﬁg. 4)

Cautions

1. The induction hotplate must be installed by qualiﬁed personnel or technicians. We

have professionals at your service. Please never conduct the operation by yourself.

2. The hob will not be installed directly above a dishwasher, fridge, freezer, washing

machine or clothes dryer, as the humidity may damage the hob electronics.

3. The induction hotplate shall be installed in a way that better heat radiation can

be ensured to enhance its reliability.

4. The wall and induced heating zone above the table surface shall withstand heat.

5. To avoid any damage, the sandwich layer and adhesive must be resistant to heat.

Connecting the hob to the mains power supply

This hob must be connected to the mains power supply only by a suitably

qualiﬁed person. Before connecting the hob to the mains power supply,

check that:

1. the domestic wiring system is suitable for the power drawn by the hob.

2. the voltage corresponds to the value given in the rating plate

3. the power supply cable sections can withstand the load speciﬁed on the

rating plate.

To connect the hob to the mains power supply, do not use adapters, reducers, or

branching devices, as they can cause overheating and ﬁre.

The power supply cable must not touch any hot parts and must be positioned so that

its temperature will not exceed 75°C at any point.

Check with an electrician whether the domestic wiring system is suitable

without alterations. Any alterations must only be made by a qualiﬁed

electrician.

green-yellow

blue

brown

• If the cable is damaged or to be replaced, the operation must be carried out by

after- sale agent with dedicated tools to avoid any accidents.

• If the appliance is being connected directly to the mains an omnipolar circuit-breaker,

then must be installed with a minimum opening of 3mm between contacts.

• The installer must ensure that the correct electrical connection has been made

and that it is compliant with safety regulations.

• The cable must not be bent or compressed.

• The cable must be checked regularly and replaced by authorized technicians only.

Warning

If the power cable is not long enough for you, here are the instructions as

below to change the new longer power cable. All the instruction as below

MUST BE followed by the professional electrician.

1. Use the screwdriver to take the screws out (follow the pic as below), and

disassemble the ceramic glass from the hob.

2. Use the screwdriver to take four screws out (follow the pic as below).

Yellow/Green

Blue

Brown

3. Use the screwdriver to take two screws out (follow the pic as below, point & ),

and use the clamp to unplug the power cable and the extra 3 wiring terminals

(followthe pic as below, point & & ).

4. Take out the power cable, and change to the new power cable.

Product Overview

User interface

Reference Description

Zone position indication

serigraph (not button)

ON/OFF key

Timer key

Power regulating key

Boost control key

(doubleboosters)

Time regulating key

Cooking function

Child lock key

Pause key

Flex Zone function

A Word on Induction Cooking

Induction cooking is a safe, advanced, efficient, and economical cooking technology.

It works by electromagnetic vibrations generating heat directly in the pan, rather than

indirectly through heating the glass surface. The glass becomes hot only because the

pan eventually warms it up.

Iron pot

Magnetic circuit

Ceramic glass plate

Induction coil

Induced currents

Before using your New Induction Hob

• Read this guide, taking special note of the ‘Safety Warnings’ section.

• Remove any protective ﬁlm that may still be on your Induction hob.

Using the Touch Controls

• The controls respond to touch, so you don’t need to apply any pressure.

• Use the ball of your ﬁnger, not its tip.

• You will hear a beep each time a touch is registered.

• Make sure the controls are always clean, dry, and that there is no object

(e.g.autensil or a cloth) covering them. Even a thin ﬁlm of water may make the

controls difficult to operate.

Choosing the right Cookware

• Only use cookware with a base suitable for induction cooking. Look for

the induction symbol on the packaging or on the bottom of the pan.

• You can check whether your cookware is suitable by carrying out a

magnet test. Move a magnet towards the base of the pan. If it is

attracted, the pan is suitable for induction.

• If you do not have a magnet:

1. Put some water in the pan you want to check.

2. If does not ﬂash in the display and the water is heating,

the pan is suitable.

• Cookware made from the following materials is not suitable: pure stainless steel,

aluminum or copper without a magnetic base, glass, wood, porcelain, ceramic,

and earthenware.

Do not use cookware with jagged edges or a curved base.

Make sure that the base of your pan is smooth, sits ﬂat against the glass, and is the

same size as the cooking zone. Use pans whose diameter is as large as the graphic of

the zone selected. Using a pot slightly wider, the induction energy will be used at its

maximum efficiency. If you use smaller pot efficiency could be less than expected.

Pot less than 140 mm could be undetected by the hob. Always center your pan on the

cooking zone.

Always lift pans off the Induction hob – do not slide, or they may scratch the glass.

Using your Induction Hob

To start cooking

1. Touch the ON/OFF control for a while. After powering on,

the buzzer beeps once, all displays show “–”, indicating

that the induction hob has entered standby mode.

2. Place a suitable pan on the cooking zone that you wish to

use. Make sure the bottom of the pan and the surface of

the cooking zone are clean and dry.

3. According to the heating zone where the pan is placed,

adjust heat setting by using the corresponding zone power

regulating key (D) - + to adjust the power as

you want.

• The ﬁrst time to touch the slider bar is to activate the power level adjusting mode

of the corresponding zone. Touch it again to adjust the power level you want.

• If you don’t choose a heat setting within 1 minute, the induction hob will

automatically switch off. You will need to start again at step 1.

• You can modify the heat setting at any time during cooking.

If the display ﬂashes alternately with the heat setting

This means that:

• you have not placed a pan on the correct cooking zone or;

• the pan you’re using is not suitable for induction cooking or;

• the pan is too small or not properly centered on the cooking zone. No heating

takes place unless there is a suitable pan on the cooking zone.The display will

automatically turn off after 1 minutes if no suitable pan is placed on it.

When you have ﬁnished cooking

1. Touching the relevant zone power regulating key (D) that you wish to switch off.

2. Press the “-” key will decrease the power to “0” level.

3. Beware of hot surfaces “H” will show which cooking zone is hot to touch. It will

disappear when the surface has cooled down to a safe temperature. It can also

be used as an energy saving function if you want to heat further pans, use the

hotplate that is still hot.

Using the Boost function

Activate the Boost function

1. Touch the boost control key(E) once, the zone indicator shows “b”. Touch the

boost control key(E) twice, the zone indicator show “P”.

2. Boost function will last for 5 minutes and then the corresponding zone power will

be back to power level 9 automatically and keep working.

Cancel the Boost function

1. Touch the power regulating key (D) - + for the relevant zone you wish

to cancel.

2. Notes:

• The function is available in any cooking zone.

• After 5 minutes, the cooking zone will automatically return to power level 9

without requiring any manual adjustments.

Using Cooking Functions

You can choose 5 handy cooking functions by pressing the cooking functions

key(G) , each time moves from one function to the other.

“ ” - Melt or defrost (about 50°C)

“ ” - Heating or keeping warm (about 70°C)

“ ” - Simmering, temperature close to boiling.

“ ” - Auto Oil frying, maintain oil temperature around 160°C

“ ” - Auto boiling function, with pot size same as heating zone, it will auto heat

the water till boiling temperature and maintain for 15 minutes then burner will be

turned off automatically.

Using the Pause function – Stop & Go

Pause function can be used at any time during cooking. It allows to stop the

induction hob and recall the settings.

1. Make sure that the cooking zone is working.

2. Touch the Pause key (I) . All the cooking zone displays will show “ ”. The

operation of the induction hob will be deactivated except the Pause key (I),

ON/OFF (B) and Child lock (H) .

3. To cancel the pause status, touch Pause key (I), and touch again any other key

except Pause key and ON/OFF key, it can return back to the cooking status you

set before.

Using Child Lock Function

• You can lock the controls to prevent unintended use (for example children

accidentally turning the cooking zones on).

• When the controls are locked, all the controls except the OFF control are disabled.

To lock the controls

Touch the Child lock control key(H) for 3 seconds. The timer indicator will show “Lo”

To unlock the controls

1. Make sure the induction hob is turned on.

2. Touch and hold the Child lock control key(H) for a while

3. You can now start using your induction hob.

When the hob is in the lock mode, all the controls are disable except OFF,

you can always turn the hob off with the OFF control in an emergency, but

you have to unlock the hob first before the next operation.

Using the Timer

You can use the timer in two different ways:

• You can use it as a minute minder. In this case, the timer will not turn any cooking

zone off when the set time is up.

• You can set it to turn one cooking zone off after the set time is up.

• You can set the timer for up to 99 minutes.

Using the Timer as a Minute Minder

If you are not selecting any cooking zone

1. Make sure at least one cooking is turned on. (Note: you can use the minute

minder function when the corresponding zone indicator is steady.)

2. Touch the Time regulating key(F) . The timer indicator will start ﬂashing and

“30” will show in the timer display.

3. Set the time by touching the “-” or “+” control key (C) to regulate the time setting.

After regulating the time, the timer indicator will keep ﬂashing for 5seconds and

the hob will conﬁrm the timer setting automatically, then the timer indicator will

stop ﬂashing.

Hint: Touch the “-” or “+” control key (C) of the timer once to decrease or increase by

1minute.

Touch and hold the “-” or “+” control key (C) of the timer to decrease or increase

by 10 minutes.

When the time is set, it will begin to count down immediately. The display will

show the remaining time.

Buzzer will beep for 30 seconds and the timer indicator will turn off when the

setting time ﬁnished.

Setting the timer to turn one or more cooking zones off

If the timer is set on one zone:

1. Select the active cooking zone by touching the zone power regulating

key (D) - +.

2. Press the Timer key(F) , the timing indicator will flash, and you can set the

timer at this point.

3. Use the “-” or “+” control key (C) to set the timer from 1 to 99minutes.

When the time is set, it will begin to count down immediately. The display will show

the remaining time and the timer indicator will flash for 5 seconds.

Hint: The dot next to the power level indicator will illuminate

indicating the selected zone.

Once the cooking time expires, the selected cooking zone will turn off automatically.

Other zones will continue operating if they were previously on. When using "the timer

as an alarm" and "the timer to switch off the zones" at the same time, the display

will show the remaining time of the alarm as the first priority. Press the zone power

regulating key (D) to view the remaining switch-off time.

Using Flex-Zone Function

• This area can be used as a single zone, according to the cooking needs.

• It consists of two independent inductors that can be controlled separately. When

used as a single zone, cookware can be moved from one zone to the other within

the area, maintaining the same power level. The parts of the zone not covered by

cookware will automatically turn off.

• To activate the flexzone mode, touch button, and use the slider to adjust to

your desired power level.

• Important:

Make sure to place the cookware centered on the front/rear single cooking zone.

Ideal cookware includes oval or rectangular saucepan, or a grill pan.

Examples of good pot placement and bad pot placement.

Smart Flex Function:

To activate the smart ﬂex function:

1. When the hob is ON, touch ﬂex zone key (J) twice to activate the ﬂex zone function.

2. Once activated, the hob enters smart flex mode, operating automatically without

manual control.

3. If the smart flex function is accidentally deactivated, repeat step 1 to reactivate it.

A) With only one pan/pot been put on the ﬂex area:

Placing a pan/pot on the front flex zone area turns the hob on automatically,

setting the power to level 9 for fast heating.

Placing a pan/pot on the rear flex zone area turns the hob on automatically,

setting the power to level 2 for keeping warm.

B) With two pans/pots on the flex area.

Place one pan/pot in the front or rear flex zone first.

If a second pan/pot is placed within 5 seconds, the hob

will turn on automatically, setting power to level 9 for the

front area and level 2 for the rear area.

To deactivate the smart ﬂex function:

When the smart flex function is on, touch the bottom burner zone power regulating

key (D) and adjust the power manually to deactivate it. The hob will then work under

the normal flex zone function with the same power level for all zones.

Alternatively, double-press or long-press the flex zone key (J) to deactivate it. The hob

will function on individual burners, and the flex function will be off.

Normal Flex Zone Function:

To activate the normal ﬂex zone function:

Press ﬂex zone function key (J) to activate the ﬂex zone function. Press the bottom

zone power regulating key(D), and adjust the power manually, the hob will work

under normal flex zone function with same power level for the entire flex zone area.

Pan A

Pan B

Over-Temperature Protection

The induction hob is equipped with a temperature sensor that monitors its internal

temperature. If excessive heat is detected, the Induction hob will stop operation

automatically.

Memory Function

If you accidentally touch the ON/OFF key during cooking, and press it again within

10 seconds, the hob will resume with its previous settings. However, if more than

10seconds pass, the memory function is disabled, and you cannot recover the

previous settings. If the hob loses power, the memory function cannot be activated.

Detection of Small Articles

When an unsuitable size or non-magnetic pan (e.g. aluminum), or some other small

item (e.g. knife, fork, key) has been left on the hob, the hob automatically goes on

to standby mode in 1 minute. The fan will keep cooling down the induction hob for a

further 1minute.

Auto Shutdown Protection

Auto shut down is a safety protection function for your induction hob. It turns the

hob off automatically after a set time. The default working times for various power

levels are shown in the below table:

Power level 1~3 4~6 7~8 9

Default working time (min) 360 180 120 90

When the pot is removed, the hob stops heating immediately and will auto shut off

after 2 minutes.

People with a pacemaker should consult with their doctor before using this

unit.

Failure Display and Inspection

If an abnormality occurs, the induction hob will enter the protective state

automatically and display corresponding error codes:

Error

Message

Possible Cause What to do

No pot or pot not suitable Replace the pot.

ER03 Water or pot on the control glass Clean the user interface.

F1E

Connection failure between display

board and mainboard (the cooking

zone indicator shows “E”)

1. Connection cable not correctly

plugged or defective;

2. Replace the Mainboard.

F3E

Coil temperature sensor failure.

(the cooking zone indicator shows

“E”)

Replace the coil sensor.

F4E

Mainboard temperature sensor

failure. (the cooking zone indicator

shows “E”)

Replace the mainboard.

E1E

High temperature on ceramic glass

plate

Please restart after the induction

hob cools down.

E2E

High temperature on the IGBT

sensor

Please restart after the induction

hob cools down.

E3E Abnormal supply voltage (too high)

Please inspect whether power

supply is normal; Power on after

the power supply is normal.

E4E Abnormal supply voltage (too low)

Please inspect whether power

supply is normal; Power on after

the power supply is normal.

E5E

Temperature sensor failure (the

cooking zone indicator show “E”)

Connection cable is not correctly

plugged or assembled defectively.

These are common diagnoses and solutions for typical issues. Please do not

disassemble the unit by yourself to avoid any dangers and damages to the induction

hob and please contact the supplier.

Technical Speciﬁcation

Model POIH3130I2F

Cooking Zones 2 Zones

Supply Voltage/Frequency 220-240V~, 50Hz/60Hz

Installed Electric Power 3500W

Product Size L×W×H(mm) 290X520X55

Building-in Dimensions A×B(mm) 265X495

Weight and Dimensions are approximate. Because we continually strive to improve

our products we may change specifications and designs without prior notice.

ENERGY CONSUMPTION

Product information for power consumption and maximum time to reach applicable

low power mode.

Off mode 0.19 W

Standby mode N/A

The maximum time needed to automatically reach the applicable

low power mode or condition.

N/A

DISPOSAL:

Do not dispose this

product as unsorted

municipal waste.

Collection of such

waste separately for

special treatment is

necessary.

This appliance is labeled in compliance with European

directive 2011/65/EU for Waste Electrical and Electronic

Equipment (WEEE). By ensuring that this appliance is

disposed of correctly, you will help prevent any possible

damage to the environment and to human health, which

might otherwise be caused if it were disposed of in

thewrong way.

The symbol on the product indicates that it may not be

treated as normal household waste. It should be taken

to a collection point for the recycling of electrical and

electronic goods.

This appliance requires specialist waste disposal. For

further information regarding the treatment, recovery

and recycling of this product please contact your local

council, your household waste disposal service, or the

shop where you purchased it.

For more detailed information about treatment, recovery

and recycling of this product, please contact your local

city office, your household waste disposal service or the

shop where you purchased the product.

Power International AS,

PO Box 523, N-1471 Lørenskog, Norway

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

Power Finland:

https://www.power.ﬁ/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

Sikkerhetsadvarsler

Les følgende instruksjoner for sikkerhet nøye før du

bruker apparatet.

Installasjon

Fare for elektrisk støt

• Koble apparatet fra strømforsyningen før du utfører

vedlikeholdsarbeid på det.

• Det er viktig og påbudt å koble til en god jordforbindelse.

• Det må være en måte å koble frai den faste kablingen i

samsvar med kablingsreglene.

• Endringer i nettinstallasjonen i hjemmet må kun utføres

av en kvaliﬁsert elektriker.

• Hvis ikke dette rådet følges, kan det føre til elektrisk støt

eller død.

Fare for kutt

• Vær forsiktig–panelkantene er skarpe.

• Hvis man ikke er forsiktig, kan det føre til skade eller kutt.

Viktige sikkerhetsanvisninger

• Les disse instruksjonene nøye før du installerer eller

bruker apparatet.

• Det skal aldri plasseres brennbare materialer eller

produkter på apparatet.

• Denne informasjonen bør gjøres tilgjengelig for den som

er ansvarlig for installasjonen av apparatet, da det kan

redusere installasjonskostnadene dine.

• For å unngå fare må apparatet installeres i henhold til

disse installasjonsinstruksjonene.

• Dette apparatet skal installeres og jordes på riktig måte

av en kvaliﬁsert person.

• Apparatet bør kobles til en krets med skillebryter som gir

full frakobling fra strømforsyningen.

• ADVARSEL: Bruk kun komfyrvakt som er designet av

produsenten til kokeapparatet, eller som står angitt i

bruksanvisningen av produsenten til apparatet som egnet,

eller en komfyrvakt som er integrert i apparatet. Bruk av

uegnet komfyrvakt kan forårsake ulykker.

• Hvis ikke apparatet installeres på riktig måte, kan

eventuelle garanti- eller ansvarskrav gjøres ugyldige.

• Du ﬁnner detaljer om installasjon i delen <Installasjon>.

Drift og vedlikehold

Fare for elektrisk støt

• Ikke bruk en platetopp som er skadet eller sprukket. Hvis

platetoppen knuser eller sprekker, slår du av apparatet

umiddelbart ved strømforsyningen (veggbryter) og

kontakter en kvaliﬁsert tekniker.

• Slå av platetoppen i veggen før rengjøring eller vedlikehold.

• Hvis ikke dette rådet følges, kan det føre til elektrisk støt

eller død.

Helsefare

• Dette apparatet overholder standarder for

elektromagnetisk sikkerhet.

Fare med varme overﬂater

• Under bruk vil tilgjengelige deler av dette apparatet bli

varme nok til å forårsake brannskader.

• Du må ikke la noen del av kroppen, klær eller noe annet

enn egnet kokekar komme i kontakt med det keramiske

glasset før overﬂaten er nedkjølt.

• Ikke la metallgjenstander, som kniver, gaﬂer, skjeer eller

lokk, ligge på platetoppen, da de kan bli varme.

• Barn under 8 år må holdes unna med mindre de er under

konstant tilsyn.

• Håndtakene på gryter kan være varme å ta på. Sjekk at

grytehåndtakene ikke henger over andre varmesoner som

er på. Håndtak må holdes borte fra barn.

• Hvis ikke dette rådet følges, kan det føre til brannskader

og skålding.

Fare for kutt

• Det sylskarpe bladet blir eksponert når sikkerhetsdekselet

på skrapen trekkes tilbake. Vær ekstremt forsiktig med

bruken, og oppbevar alltid trygt og utilgjengelig for barn.

• Hvis man ikke er forsiktig, kan det føre til skade eller kutt.

Viktige sikkerhetsanvisninger

• La aldri apparatet stå uten tilsyn når det er i bruk. Hvis det

koker over, kan det komme røyk og fettete søl som kan

antennes.

• Bruk aldri apparatet som arbeids- eller oppbevaringsﬂate.

• La aldri gjenstander eller redskaper ligge oppå apparatet.

• Bruk aldri apparatet tilå varme opp rommet.

• Etter bruk slår du alltid av varmesonene og platetoppen

som beskrevet i denne håndboken (dvs. ved å bruke

berøringskontrollene).

• Ikke la barn leke med apparatet eller sitte, stå eller klatre

på det.

• Ikke oppbevar gjenstander som barn være interesserte i i

skap over apparatet. Barn som klatrer på platetoppen kan

bli alvorlig skadet.

• Ikke la barn være alene eller uten tilsyn i området der

apparatet er i bruk.

• Barn eller personer med nedsatt funksjonsevne som

begrenser evnen til å bruke apparatet bør bli instruert i

bruken av en ansvarlig og kompetent person. Den som

instruerer skal være overbevist om at hen kan bruke

apparatet uten fare for seg selv eller omgivelsene.

• Ikke reparer eller skift ut noen del av apparatet med

mindre det anbefales spesiﬁkt i bruksanvisningen. All

annen service skal utføres av kvaliﬁsert tekniker.

• Ikke bruk damp til å rengjøre platetoppen.

• Ikke bruk panner med skarpe kanter, og ikke skyv dem

over glassoverﬂaten, da dette kan ripe glasset.

• Ikke bruk skuresvamper eller andre grovt skurende

rengjøringsmidler når du rengjør platetoppen, da disse kan

lage riper i det keramiske glasset.

• Hvis strømledningen er skadet, må den skiftes av

produsenten, produsentens servicerepresentant eller en

tilsvarende kvaliﬁsert person for å unngå fare.

• Dette apparatet er kun beregnet for husholdningsbruk!

Kommersiell bruk av noe slag dekkes ikke av produsentens

garanti!

• ADVARSEL: Apparatet og utsatte deler blir varme under

bruk.

• Vær forsiktig så du ikke berører varmeelementene.

• Barn under 8 år må holdes unna med mindre de er under

konstant tilsyn.

• Dette apparatet kan brukes av barn fra og med åtte

år og personer med reduserte fysiske, sensoriske eller

mentale evner eller mangel på erfaring og kunnskap hvis

de er under tilsyn eller har mottatt instruksjoner om bruk

av apparatet på en sikker måte og forstår faren dette

innebærer.

• Barn må ikke leke med apparatet. Rengjøring og

brukervedlikehold må ikke utføres av barn uten tilsyn.

• ADVARSEL: Hvis man ikke følger mens man lager mat på

platetoppen med fett eller olje, kan det være farlig og kan

føre til brann. ALDRI prøv å slukke en brann med vann. Slå

av apparatet og dekk til ﬂammen, f.eks. med et lokk eller

et brannteppe.

• ADVARSEL: Fare for brann: Ikke legg ting på kokeﬂatene.

• ADVARSEL: Hvis overﬂaten er sprukket, slår du av

apparatet for å unngå sjansen for elektrisk støt, da

platetopper i glasskeramikk eller lignende materiale

beskytter strømførende deler.

• Damprenser skal ikke brukes.

• Apparatet er ikke beregnet på drift ved hjelp av et eksternt

tidsur eller et separat fjernkontrollsystem.

• FORSIKTIG: Man må hele tiden følge med når man lager mat.

• Strømledningen er ikke tilgjengelig etter installasjon.

Installasjon

Valg av installasjonsutstyr

Skjær ut arbeidsflaten i henhold til størrelsene vist på tegningen. Av hensyn

til montering og bruk, må det beholdes minst 5 cm plass rundt hullet. Sørg

for at tykkelsen på arbeidsflaten er minst 30 mm. Velg varmebestandig

arbeidsflatemateriale for å unngå større deformasjoner forårsaket av varmestrålingen

fra kokeplaten. Som vist nedenfor:

Montering – installasjon:

Utsparingsstørrelsene er: Innfelt:

Glasstørrelse

Utsparing-

sstørrelse

Bak Side Radius

Utsparing-

sstørrelse

Dybde

A1 B1 C D E F H A2 B2 G

POIH3130I2F 520 290 495 265 50 40 5 526 296 5

Under enhver omstendighet må du sørge for at induksjonstoppet er godt ventilert, og

at luftinntaket og -utløpet ikke er blokkert. For å sikre at induksjonstoppen fungerer i

god tilstand. Som vist nedenfor.

Merk: Sikkerhetsavstanden mellom kokeplaten og skapet over kokeplaten

må være minst 760 mm.

A (mm) B (mm) C (mm) D E

760 20 mini 20 mini Luftinntak Luftutløp 5 mm

Før du installerer koketoppen, må du sørge for at

• Arbeidsflaten er kvadratisk og plan, og at ingen strukturelle elementer forstyrrer

plassbehovet.

• Arbeidsflaten er laget av et varmebestandig materiale.

• Hvis koketoppen er installert over en ovn, har ovnen en innebygd kjølevifte.

• Installasjonen overholder alle klaringskrav og gjeldende standarder og forskrifter.

• En egnet skillebryter som gir full frakobling fra strømforsyningen er integrert

i de permanente ledningene. Den er montert og plassert for å overholde lokale

ledningsregler og forskrifter. Skillebryteren må være av godkjent type og ha en

3mm luftspaltekontaktseparasjon i alle poler (eller i alle aktive [fase] ledere hvis

de lokale ledningsreglene tillater denne variasjonen av kravene).

• Skillebryteren er enkelt tilgjengelig for kunden med koketoppen installert.

• Du anbefales å konsultere lokale bygningsmyndigheter og vedtekter hvis du er i

tvil om installasjonen.

• Du bruker varmebestandige og overflategjenstander som er enkle å rengjøre

(som keramiske fliser) på veggflatene rundt koketoppen.

Når du har installert koketoppen, må du sørge for at

• Strømforsyningskabelen ikke er tilgjengelig gjennom skapdører eller skuffer.

• Det er tilstrekkelig ﬂom av frisk luft fra utsiden av kabinettet til bunnen av

koketoppen.

• Hvis koketoppen er installert over en skuff eller skapplass, bør en termisk

beskyttelsesbarriere installeres under bunnen av platetoppen.

• Skillebryteren er lett tilgjengelig for kunden.

Før du finner festebrakettene

Enheten bør plasseres på en stabil, glatt overflate (bruk emballasjen). Ikke bruk kraft

på kontrollene som stikker ut fra koketoppen.

Installasjon

fig. 1

SILIKON

Skjær ut benkeplaten i henhold til de medfølgende dimensjonene vist (som ﬁg. 1 for

referanse) med egnet utstyr. Forsegle kanten på benkeplaten med silikon eller PTFE.

La den tørke før du monterer platetoppen.

fig. 2

Strekk ut den medfølgende forseglingen langs underkanten av platetoppen, og sørg

for at endene overlapper hverandre.

fig. 3

fig. 4

Skruer festes

på produktene

Ikke bruk lim for å feste platetoppen i benkeplaten. Når forseglingen er montert og

koketoppen satt inn i utskjæringen, trykker du forsiktig nedover på koketoppen for å

skyve den inn i benkeplaten og sikre en god tetning rundt ytterkanten (ﬁg. 4)

Advarsler

1. Induksjonskokeplaten må installeres av kvalifisert personell eller teknikere.

Vi har fagfolk tilgjengelig. Utfør aldri operasjonen selv.

2. Koketoppen skal ikke installeres rett over en oppvaskmaskin, kjøleskap,

fryser, vaskemaskin eller tørketrommel, siden fuktigheten kan skade

komfyrelektronikken.

3. Induksjonskokeplaten må installeres på en måte som sikrer bedre varmestråling

for å øke påliteligheten.

4. Veggen og indusert varmesone over bordflaten må tåle varme.

5. For å unngå skade må sandwich-laget og limet være motstandsdyktig mot varme.

Koble koketoppen til strømnettet

Denne koketoppen må kun kobles til strømnettet av en elektriker.

Førdukobler koketoppen til strømnettet, må du kontrollere at:

1. ledningssystemet i hjemmet er egnet for strømmen som kreves av

koketoppen.

2. spenningen tilsvarer verdien angitt på typeskiltet

3. strømforsyningskabeldelene tåler belastningen som er spesifisert på

typeskiltet.

For å koble koketoppen til strømnettet må du ikke bruke adaptere, reduksjonsstykker

eller forgreningsenheter. Disse kan forårsake overoppheting og brann.

Strømforsyningskabelen må ikke berøre noen varme deler og må plasseres slik at

temperaturen ikke overstiger 75 °C på noe punkt.

Undersøk med en elektriker om strømkablingen er egnet uten endringer.

Eventuelle endringer må kun utføres av en elektriker.

grønn-gul

blå

brun

• Hvis kabelen er skadet eller skal skiftes ut, må operasjonen utføres av en

ettersalgsagent med dedikert verktøy for å unngå uhell.

• Hvis apparatet kobles direkte til strømnettet, må det installeres en flerpolet

effektbryter med en minimumsåpning på 3 mm mellom kontaktene.

• Installatøren må sørge for at korrekt elektrisk tilkobling er utført og at den er i

samsvar med sikkerhetsforskrifter.

• Kabelen må ikke bøyes eller komprimeres.

• Kabelen må kontrolleres regelmessig og kun byttes av autorisert elektriker.

Advarsel

Hvis strømkabelen ikke er lang nok for deg, kan du følge instruksjonene

nedenfor for å bytte den nye lengre strømkabelen. All instruksjonen

nedenfor MÅ følges av en elektriker.

1. Bruk skrutrekkeren til å ta ut skruene (følg bildet som nedenfor), og demonter det

keramiske glasset fra platetoppen.

2. Bruk skrutrekkeren til å ta ut fire skruer (følg bildet som nedenfor).

Gul/grønn

Blå

Brun

3. Bruk skrutrekkeren til å ta ut to skruer (følg bildet som nedenfor, punkt og ),

og bruk klemmen til å koble fra strømkabelen og de ekstra 3 ledningsterminalene

(følg bildet som nedenfor, punkt og & ).

4. Ta ut strømkabelen, og bytt til den nye strømkabelen.

Produktoversikt

Brukergrensesnitt

Referanse Beskrivelse

Soneposisjonsindikering

serigraf (ikke knapp)

PÅ/Av-knapp

Timer-knapp

Strømreguleringsknapp

Boost-kontrollknapp

(dobleboostere)

Tidsregulerende knapp

Tilberedningsfunksjon

Barnelås-knapp

Pause-knapp

Flekssonefunksjon

Noen ord om tilberedning med induksjon

Induksjonsmatlaging er en trygg, avansert, effektiv og økonomisk

tilberedningsteknologi. Den fungerer ved at elektromagnetiske vibrasjoner

genererer varme direkte i pannen, i stedet for indirekte gjennom oppvarming av

glassoverflaten. Glasset blir varmt bare fordi pannen til slutt varmer det opp.

Jerngryte

Magnetkrets

Keramisk glassplate

Induksjonsspole

Indusert strøm

Før du bruker den nye induksjonstoppen

• Les denne veiledningen, og vær spesielt oppmerksom på avsnittet

«Sikkerhetsadvarsler».

• Fjern all beskyttende ﬁlm som fortsatt kan være på induksjonstoppen.

Bruk berøringskontrollene

• Kontrollene reagerer på berøring, du trenger ikke å bruke press.

• Bruk fingerballen, ikke tuppen.

• Du vil høre et pip hver gang en berøring registreres.

• Sørg for at kontrollene alltid er rene, tørre og at det ikke er noen gjenstander

(f.eks. et redskap eller en klut) som dekker dem. Selv en tynn ﬁlm med vann kan

gjøre kontrollene vanskelige å betjene.

Velge riktig kokekar

• Bruk kun kokekar med en bunn som er egnet for induksjonstilberedning.

Se etter induksjonssymbolet på emballasjen eller på bunnen av pannen.

• Du kan kontrollere om kokekaret ditt er egnet ved å utføre en

magnettest. Flytt en magnet mot bunnen av pannen. Hvis den festes, er

pannen egnet for induksjon.

• Hvis du ikke har en magnet:

1. Hell vann i pannen du vil kontrollere.

2. Dersom ikke blinker i skjermen og vannet varmes opp,

erpannen egnet.

• Kokekar laget av følgende materialer er ikke egnet: rent rustfritt stål, aluminium

eller kobber uten magnetisk base, glass, tre, porselen, keramikk og lertøy.

Ikke bruk kokekar med hakkete kanter eller buet bunn.

Sørg for at bunnen av pannen er glatt, ligger flatt mot glasset og har samme

størrelse som kokesonen. Bruk panner hvis diameter er like stor som grafikken til

den valgte sonen. Ved å bruke en litt bredere gryte, brukes induksjonsenergien med

maksimal effektivitet. Hvis du bruker en mindre potte, kan effektiviteten være

mindre enn forventet.

En gryte mindre enn 140 mm kan bli uoppdaget av koketoppen. Sentrér alltid pannen

på kokesonen.

Løft alltid panner av induksjonstoppen – ikke skyv, ellers kan de ripe opp glasset.

Bruke induksjonstoppen

Starte tilberedningen

1. Trykk på PÅ/AV-kontrollen en stund. Etter du slår på

pipersummeren én gang og alle skjermene viser «–»,

somindikerer at induksjonstoppen har gått inn i

standby-modus.

2. Plasser en passende panne på kokesonen du ønsker å

bruke. Sørg for at bunnen av kjelen og overflaten på

kokesonen er ren og tørr.

3. I henhold til varmesonen der pannen er plassert, justerer

du varmeinnstillingen ved å bruke den tilsvarende

soneeffektreguleringsknappen (D) - + for å

justere effekten slik du ønsker.

• Den første gangen du berører glidebryteren, er å aktivere

strømnivåjusteringsmodusen for den tilsvarende sonen. Berør den igjen for å

justere kraftnivået du ønsker.

• Hvis du ikke velger en varmeinnstilling innen 1 minutt, slås induksjonstoppen

automatisk av. Du må starte på nytt på trinn 1.

• Du kan endre varmeinnstillingen når som helst under tilberedningen.

Hvis skjermen blinker vekselvis med varmeinnstillingen

Dette betyr at:

• du har ikke plassert en panne på riktig kokesone, eller;

• pannen du bruker er ikke egnet for induksjonsmatlaging, eller;

• pannen er for liten eller ikke riktig sentrert på kokesonen. Ingen oppvarming skjer

med mindre det er en passende panne på kokesonen. Skjermen slås automatisk

av etter 1 minutt hvis det ikke plasseres en passende panne på den.

Når du er ferdig med tilberedningen

1. Berøring av den aktuelle sonestrømreguleringsknappen (D) som du ønsker å slå

av.

2. Trykk på «-»-knappen for å redusere kraften til «0»-nivå.

3. Pass på varme overflater. «H» viser hvilken kokesone som er varm å berøre.

Detforsvinner når overflaten er avkjølt til en sikker temperatur. Den kan også

brukes som energisparefunksjon hvis du ønsker å varme opp ytterligere kjeler,

bruk kokeplaten som fortsatt er varm.

Bruke boost-funksjonen

Aktivere boost-funksjonen

1. Berør boost-kontrollknappen (E) én gang, soneindikatoren viser «b».

Berørboost-kontrollknappen (E) to ganger, soneindikatoren viser «P».

2. Boost-funksjonen varer i 5 minutter, deretter går den tilsvarende soneeffekten

automatisk tilbake til effektnivå 9 og fortsette å fungere.

Avbryt boost-funksjonen

1. Berøring av den aktuelle sonestrømreguleringsknappen (D) + som du

ønsker å kansellere.

2. Merknader:

• Funksjonen kan fungere i enhver kokesone.

• Kokesonen går automatisk tilbake til effektnivå 9 etter 5 minutter hvis det

ikke er noen manuell operasjon for å endre effektnivået.

Bruke tilberedningsfunksjoner

Du kan velge 5 praktiske tilberedningsfunksjoner ved å trykke på

tilberedningsfunksjonsknappen (G) , hver gang flyttes det fra én funksjon til en

annen.

« » – smelte eller tine (omtrent 50 °C)

« » – varme eller holde varm (omtrent 70 °C)

« » – småkoking, temperatur nær kokepunktet.

« » – automatisk oljesteking, holder oljetemperaturen rundt 160 °C

« » – automatisk kokefunksjon, med grytestørrelse samme som varmesone,

den vil automatisk varme opp vannet til koketemperaturen og opprettholde i

15minutter, deretter slås brenneren automatisk av.

Bruk pausefunksjonen – stopp og gå

Pausefunksjonen kan brukes når som helst under tilberedningen. Den gjør

det mulig å stoppe induksjonstoppen og hente frem innstillingene.

1. Sørg for at tilberedningssonen fungerer.

2. Berør pause-knappen (I) . Alle tilberedningssoneskjermene viser « ». Betjening

av induksjonstoppen deaktiveres bortsett fra pauseknappen (I), PÅ/AV (B) og

barnesikring (H) .

3. For å avbryte pausestatusen, berører du pause-knappen (I), og berører igjen en

vilkårlig annen knapp bortsett fra Pause-knappen og PÅ/AV-knappen. Den kan gå

tilbake til tilberedningsstatusen du anga tidligere.

Bruke barnesikringsfunksjonen

• Du kan låse kontrollene for å forhindre utilsiktet bruk (for eksempel at barn ved et

uhell slår på kokesonene).

• Når kontrollene er låst, er alle kontrollene unntatt AV-kontrollen deaktivert.

For å låse kontrollene

Berør kontrollknappen for barnesikring (H) i 3 sekunder. Timerindikatoren viser «Lo»

For å låse opp kontrollene

1. Sørg for at induksjonstoppen er slått på.

2. Berør og hold inne kontrollknappen for barnesikring (H) en stund

3. Du kan nå begynne å bruke induksjonstoppen.

Når koketoppen er i låst modus, er alle kontrollene deaktivert bortsett fra

AV. Du kan alltid slå av koketoppen med AV-kontrollen i en nødsituasjon,

men du må låse opp koketoppen først ved neste operasjon.

Bruk av timeren

Du kan bruke timeren på to forskjellige måter:

• Du kan bruke den som minuttpåminnelse. I dette tilfellet vil ikke timeren slå av

noen kokesone når den innstilte tiden er passert.

• Du kan stille inn den til å slå av én kokesone etter at den innstilte tiden er ute.

• Du kan stille inn timeren i opptil 99 minutter.

Bruk av timeren som en minuttoversikt

Hvis du ikke velger noen kokesone

1. Sørg for at minst én tilberedning er slått på. (Merk: du kan bruke

minuttklokkefunksjonen når den tilsvarende soneindikatoren lyser konstant.)

2. Berør tidsreguleringsknappen (F) . Timerindikatoren vil begynne å blinke og

«30» vises på timerskjermen.

3. Still inn tiden ved å trykke på «-»-eller «+»-kontrollknappen (C) for å regulere

tidsinnstillingen. Etter å ha regulert tiden, fortsetter tidtakerindikatoren å blinke

i 5 sekunder og koketoppen bekrefter timerinnstillingen automatisk, deretter

slutter timerindikatoren å blinke.

Tips: Trykk på «-»- eller «+»-kontrollknappen (C) på tidtakeren én gang for å redusere

eller øke med 1minutt.

Berør og hold nede «-»- eller «+» kontrollknappen (C) på tidtakeren for å

redusere eller øke med 10 minutter.

Når tiden er satt, begynner den å telle ned umiddelbart. Skjermen viser

gjenværende tid.

Summeren piper i 30 sekunder, og timerindikatoren slås av når innstillingstiden

er ferdig.

Stille inn timeren for å slå av en eller flere kokesoner

Hvis tidtakeren er stilt inn på én sone:

1. Velg den aktuelle kokesone som fungerer ved å trykke på

soneeffektreguleringsknappen (D) - +.

2. Trykk på timerknappen (F) , timerindikatoren blinker, og du kan stille inn timere

på dette tidspunktet.

3. Ved å bruke «-» eller «+»-kontrollknappen (C), kan du realisere innstillingen for

timing fra 1 til 99minutter.

Når tiden er satt, begynner den å telle ned umiddelbart. Skjermen vise gjenværende

tid og timer-indikatoren blinker i 5 sekunder.

Tips: Prikken ved siden av effektnivåindikatoren lyser og indikerer at

sonen er valgt.

Når tilberedningstiden utløper, slås den tilsvarende kokesonen automatisk av.

Andrekokesoner fortsette å fungere hvis de er slått på tidligere. Når du bruker

«timeren som alarm» og «timeren for å slå av sonene» sammen, viser skjermen

gjenværende alarmtid som første prioritet. Trykk på strømreguleringsknappen (D) for

kokesone for å vise den tilsvarende sonens gjenværende tid for utkobling.

Bruke flekssonefunksjonen

• Dette området kan når som helst brukes som en enkelt sone, i henhold til

matlagingsbehovet.

• Fleksibelt område er laget av to uavhengige induktorer som kan styres separat.

Når den fungerer som én enkelt sone, flyttes et kokekar fra den ene sonen til den

andre innenfor det fleksible området, og holder samme effektnivå i sonen der

kokekaret opprinnelig ble plassert. Den delen som ikke er dekket av kokekar, slås

automatisk av.

• For å aktivere flekssonemodus berører du -knappen. Nå kan du bruke

glidebryteren til å justere til kraftnivået du ønsker.

• Viktig:

Sørg for å plassere kokekaret sentrert på den fremre/bakre enkle kokesone.

Denideelle oppskriften er en oval eller rektangulær kjele, eller en grillpanne.

Eksempler på god gryteplassering og dårlig gryteplassering.

Smartfleksfunksjon:

Slik aktiverer du smartfleksfunksjonen:

1. Når koketoppen er PÅ, berører du ﬂekssoneknappen (J) to ganger for å aktivere

ﬂekssonefunksjonen.

2. Når smartflekssonefunksjonen er aktivert, går den inn i smartfleksmodus uten

ytterligere manuell styring av koketoppen.

3. Hvis smartﬂeksfunksjonen deaktiveres utilsiktet, følger du trinn 1 for å reaktivere

smartfleksfunksjonen.

A) Med bare én panne/gryte plassert på ﬂeksområdet:

Når pannen/gryten settes på forsiden av ﬂekssoneområdet, slår koketoppen

seg på automatisk og stiller inn effekten på nivå 9 for rask oppvarming.

Når pannen/gryten settes på baksiden av ﬂekssoneområdet, slår

koketoppen seg på automatisk og stiller inn effekten på nivå 2 for å holde

på varmen.

B) Med to panner/gryter er plassert på ﬂeksområdet. Når

den ene pannen/gryten først er plassert på forsiden eller

baksiden av ﬂekssoneområdet, og den andre pannen/

gryten plasseres på ﬂeksområdet 5 sekunder etter at den

første gryten er plassert, slår koketoppen seg automatisk

på og stiller inn effekten på nivå 9 for frontområdet og

nivå 2 for bakområdet.

Slik deaktiverer du smartfleksfunksjonen:

Når smartfleksfunksjonen er på, trykker du på strømreguleringsknappen (D) på

den nederste brennersonen og juster effekten manuelt. Smartfleksfunksjonen

er deaktivert og koketoppen fungere under normal ﬂekssonefunksjon med

samme effektnivå for alle ﬂekssoneområdene. Eller dobbelttrykk/trykk lenge på

ﬂekssonefunksjonsknappen (J) for å deaktivere smartﬂeksfunksjonen. Nå vil

koketoppen fungere på individuell brenner og ﬂeksfunksjonen er AV.

Panne A

Panne B

Normal fleksonefunksjon:

For å aktivere den normale flekssonefunksjonen:

Trykk på ﬂekssonefunksjonsknappen (J) for å aktivere ﬂekssonefunksjonen.

Trykk på nedre sone-effektreguleringsknapp (D), og juster effekten manuelt.

Koketoppen fungerer i normal flekssonefunksjon med samme effektnivå for alle

flekssoneområdene.

Beskyttelse mot overtemperatur

En utstyrt temperatursensor kan overvåke temperaturen inne i induksjonstoppen.

Når en for høy temperatur overvåkes, stopper induksjonstoppen automatisk.

Minnefunksjon

Hvis du ved et uhell berører PÅ/AV-knappen under matlaging, og hvis du berører

PÅ/AV-knappen igjen innen 10 sekunder, blir koketoppen på og går automatisk

tilbake til forrige innstillingsstatus. Hvis du slår på koketoppen i mer enn 10 sekunder

etter utilsiktet avslåing, deaktiveres minnefunksjonen og kan ikke gjenopprette

den forrige innstillingen. Hvis koketoppen er koblet fra strømforsyningen, kan ikke

minnefunksjonen aktiveres.

Påvisning av små artikler

Når en uegnet størrelse eller ikke-magnetisk panne (f.eks. aluminium), eller en annen

liten gjenstand (f.eks. kniv, gaffel, nøkkel) har blitt liggende på koketoppen, går

koketoppen automatisk over til standby etter 1 minutt. Viften fortsetter å koke ned

induksjonstoppen i ytterligere 1 minutt.

Beskyttelse mot automatisk avstenging

Automatisk avstenging er en sikkerhetsfunksjon for induksjonstoppen din.

Denslår seg av automatisk hvis du glemmer å slå av etter tilberedningen.

Standardarbeidstider for ulike effektnivåer er vist i tabellen nedenfor:

Effektnivå 1~3 4~6 7~8 9

Standard arbeidstimer (min) 360 180 120 90

Når kjelen tas av kan induksjonstoppen stoppe oppvarmingen umiddelbart og

koketoppen slås automatisk av etter 2 minutter.

Personer med en pacemaker bør rådføre seg med legen sin før du bruker

denne enheten.

Feilvisning og inspeksjon

Hvis det oppstår en unormalitet, går induksjonstoppen automatisk inn i beskyttende

tilstand og vise tilsvarende beskyttelseskoder:

Feilmelding Mulig årsak Hva du skal gjøre

Nopotor er ikke egnet Bytt gryten.

ER03

Vann eller gryte på kontrollens

glass

Rengjør brukergrensesnittet.

F1E

Forbindelsen mellom skjermkortet

og hovedkortet mislykkes

(kokesoneindikatoren viser «E»)

1. Tilkoblingskabelen er ikke riktig

plugget inn eller er defekt;

2. Bytt hovedkortet.

F3E

Feil på spoletemperatursensor.

(kokesoneindikatoren viser «E»)

Bytt spolesensoren.

F4E

Feil på hovedkortets

temperatursensor.

(kokesoneindikatoren viser «E»)

Bytt hovedkortet.

E1E

Temperatursensoren til den

keramiske glassplaten er høy

Start på nytt etter at

induksjonstoppen er avkjølt.

E2E

Temperatursensoren til IGBT er

høy

Start på nytt etter at

induksjonstoppen er avkjølt.

E3E

Unormal forsyningsspenning

(forhøy)

Kontroller om strømforsyningen

er normal. Slå på etter at

strømforsyningen er normal.

E4E

Unormal forsyningsspenning

(forlav)

Kontroller om strømforsyningen

er normal. Slå på etter at

strømforsyningen er normal.

E5E

Temperatursensorfeil

(kokesoneindikatoren viser «E»)

Tilkoblingskabelen er ikke riktig

plugget eller montert defekt.

Ovennevnte er vurdering og inspeksjon av vanlige feil. Ikke demonter enheten selv

for å unngå farer og skader på induksjonstoppen, og kontakt leverandøren.

Teknisk spesifikasjon

Modell POIH3130I2F

Kokesoner 2 soner

Forsyningspenning/frekvens 220–240 V~, 50/60 Hz

Installert elektrisk kraft 3500 W

Produktstørrelse L×B×H (mm) 290X520X55

Innbyggingsmål A×B (mm) 265X495

Vekt og dimensjoner er omtrentlige. Siden vi kontinuerlig streber etter å forbedre

produktene våre, kan vi endre spesifikasjoner og utforming uten forvarsel.

ENERGIFORBRUK

Produktinformasjon for strømforbruk og maksimal tid for å nå gjeldende

lavstrømsmodus.

Av-modus 0,19 W

Standby-modus Ikke tilgjengelig

Den maksimale tiden nødvendig automatisk skal nå gjeldende

laveffektmodus eller tilstand.

Ikke tilgjengelig

AVHENDING:

Ikke avhende

dette produktet

som usortert

husholdningsavfall.

Innsamling av slikt

avfall separat for

spesialbehandling er

nødvendig.

Dette apparatet er merket i samsvar med det europeiske

direktivet 2011/65/EU om avfall av elektrisk og

elektronisk utstyr (EE-avfall). Ved å sørge for at dette

apparatet avhendes på riktig måte, vil du bidra til å

forhindre mulig skade på miljøet og menneskers helse,

som ellers kan oppstå hvis det ble avhendet på feil

måte.

Symbolet på produktet indikerer at det ikke kan

behandles som vanlig husholdningsavfall. Det bør

leveres til et innsamlingssted for resirkulering av

elektriske og elektroniske varer.

Dette apparatet krever spesialavfallshåndtering.

Forytterligere informasjon om behandling, gjenvinning

og resirkulering av dette produktet, bes du kontakte

kommunen, din husholdningsavfallsstasjon eller

butikken der du kjøpte det.

For mer detaljert informasjon om behandling,

gjenvinning og resirkulering av dette produktet, bes

du kontakte dine lokale myndigheter, din kommunale

avfallstjeneste eller forhandleren der du kjøpte

produktet.

Power International AS,

Postboks 523, N-1471 Lørenskog, Norge

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

Power Finland:

https://www.power.ﬁ/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

Turvavaroitukset

Lue nämä ohjeet huolellisesti ennen laitteen käyttöä.

Asennus

Sähköiskun vaara

• Irrota laite verkkovirrasta ennen mitään sille tehtävää

työtä tai kunnossapitoa.

• Liitäntä hyvään maadoitusjohtojärjestelmään on

olennaista ja pakollista.

• Kiinteässä johdotuksessa on oltava johdotussääntöjen

mukainen virrankatkaisuväline.

• Vain pätevä sähköteknikko saa tehdä muutoksia

kotitalouden sähköjohtojärjestelmään.

• Tämän säännön huomiotta jättäminen voi johtaa

sähköiskuun tai kuolemaan.

Viiltovaara

• Ole varovainen - paneelin reunat ovat teräviä.

• Tämän ohjeen noudattamatta jättäminen voi johtaa

vammaan tai viiltohaavoihin.

Tärkeä turvallisuusohje

• Lue nämä ohjeet huolellisesti ennen tämän laitteen

asennusta tai käyttöä.

• Mitään syttyviä materiaaleja tai tuotteita ei saa koskaan

asettaa tämän laitteen päälle.

• Esitä nämä tiedot laitteen asennuksesta vastaavalle

henkilölle, ne voivat vähentää asennuskustannuksia.

• Vaaran välttämiseksi, tämä laite on asennettava näiden

asennusohjeiden mukaisesti.

• Vain asianmukaisesti pätevä henkilö saa asentaa ja

maadoittaa tämän laitteen.

• Tämä laite tulee liittää piiriin, jossa on katkaisija, joka

mahdollistaa kytkemisen irti virransyötöstä.

• VAROITUS: Käytä ainoastaan laitteen valmistajan

suunnittelemia liesisuojia tai sellaisia, joiden käyttöä

suositellaan käyttöohjeissa tai laitteen toimitukseen

kuuluvia. Vääränlaisten liesisuojien käyttö voi aiheuttaa

onnettomuuksia.

• Laitteen väärä asentaminen voi mitätöidä kaikki takuu-

tai vastuuvaatimukset.

• Katso asennusohjeet <Asennus>-osasta.

Käyttö ja kunnossapito

Sähköiskun vaara

• Älä valmista ruokaa rikkinäisellä tai halkeilleella

liesitasolla. Jos liesitaso rikkoutuu tai halkeaa, kytke laite

heti pois päävirtakytkimellä (seinäkytkin) ja ota yhteyttä

pätevään teknikkoon.

• Kytke liesitason virta pois päältä seinäkytkimellä ennen

puhdistusta tai kunnossapitoa.

• Tämän säännön huomiotta jättäminen voi johtaa

sähköiskuun tai kuolemaan.

Terveysvaara

• Tämä laite on sähkömagneettisten

turvallisuusstandardien mukainen.

Kuumien pintojen vaara

• Käytön aikana kosketettavissa olevat osat kuumentuvat

niin, että ne voivat aiheuttaa palovammoja.

• Älä anna kehosi, vaatetuksen tai minkään muun esineen

kuin soveliaan keittiövälineen koskettaa keraamista lasia

ennen kuin pinta on jäähtynyt.

• Metalliesineitä, kuten ruokailuvälineitä ja kansia ei saa

asettaa lieden pinnalle, ne voivat kuumentua..

• Alle 8-vuotiaat lapset on pidettävä poissa laitteen läheltä,

ellei heitä valvota jatkuvasti.

• Paistinpannujen kahvat voivat tuntua kuumalta

koskettaa. Tarkista, etteivät pannujen kahvat ole muiden

kuin käytettävän kypsennysalueen päällä. Pidä kahvat

poissa lasten ulottuvilta.

• Tämän ohjeen huomiotta jättäminen voi johtaa

palovammoihin.

Viiltovaara

• Keittotason raapimen partaveitsenterävä terä

paljastuu, kun suojakansi on vedetty pois. Käytä sitä

erittäin varovasti ja säilytä sitä turvallisesti ja lasten

ulottumattomissa.

• Tämän ohjeen noudattamatta jättäminen voi johtaa

vammaan tai viiltohaavoihin.

Tärkeitä turvallisuusohjeita

• Älä koskaan jätä laitetta ilman valvontaa käytön aikana.

Yli kiehuminen aiheuttaa savua ja rasvaisia jäämiä, jotka

voivat syttyä.

• Älä koskaan käytä laitetta työ- tai säilytystasona.

• Älä koskaan jätä mitään esineitä tai välineitä laitteen

päälle.

• Älä koskaan käytä laitetta huoneen lämmittämiseen tai

kuumentamiseen.

• Kytke käytön jälkeen kypsennysalueet ja liesitaso pois

päältä tässä käyttöoppaassa kuvatulla tavalla (eli

käyttämällä kosketusohjaimia).

• Älä anna lasten leikkiä laitteella tai istua, seisoa tai kiivetä

sen päälle.

• Älä säilytä lapsia kiinnostavia esineitä hyllyille laitteen

yläpuolella. Liesitasolle kiipeävä lapsi voi loukkaantua

vakavasti.

• Älä jätä lapsia yksin tai valvomatta alueelle, jossa laitetta

käytetään.

• Lapsilla tai henkilöillä, joiden vamma rajoittaa heidän

kykyään käyttää laitetta, tulee olla vastuullinen ja pätevä

henkilö antamassa ohjeita laitteen käytöstä. Ohjeiden

antajan tulee olla tyytyväinen siihen, että he osaavat

käyttää laitetta ilman vaaraa itselleen tai ympäristölleen.

• Älä korjaa tai vaihda laitteen mitään osaa, jota ei ole

käyttöoppaassa erityisesti suositeltu. Kaikki muu huolto

on annettava pätevän asentajan tehtäväksi.

• Älä käytä höyrypuhdistinta liesitason puhdistamiseen.

• Älä käytä rosoreunaisia pannuja tai vedä niitä lasipinnan

päällä, se voi naarmuttaa lasia.

• .Älä käytä teräsvillaa tai mitään karkeaa puhdistusainetta

liesitason puhdistamiseen, ne voivat naarmuttaa

keraamista lasia.

• Vaarojen välttämiseksi vahingoittuneen virtajohdon saa

vaihtaa uuteen vain valmistaja, valmistajan valtuuttama

huoltoedustaja tai muu vastaavalla tavalla pätevä henkilö.

• Tämä laite on tarkoitettu ainoastaan kotitalouskäyttöön!

Valmistajan takuu ei kata mitään kaupallista käyttöä!

• VAROITUS: Laite ja sen kosketettavissa olevat osat

kuumentuvat käytössä.

• Varo koskettamasta uunin sisällä olevia

kuumennuselementtejä.

• Alle 8-vuotiaat lapset on pidettävä poissa laitteen läheltä,

ellei heitä valvota jatkuvasti.

• Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja

sellaiset henkilöt, joiden fyysiset tai henkiset kyvyt

tai aistit ovat rajoittuneet tai joilla ei ole tarvittavaa

kokemusta ja tietoa, jos heidän turvallisuudestaan

vastuussa oleva henkilö valvoo tai opastaa heitä laitteen

turvalliseen käyttöön ja selittää siihen kuuluvat vaarat.

• Lapset eivät saa leikkiä laitteella. Lapset eivät saa

suorittaa puhdistustoimia tai käyttäjän kunnossapitotöitä

ilman valvontaa.

• VAROITUS: Kypsennys liedellä rasvalla tai öljyllä ilman

valvontaa voi olla vaarallista ja johtaa tulipaloon. ÄLÄ

KOSKAAN yritä sammuttaa tulta vedellä, vaan kytke laite

pois päältä ja peitä liekki kannella tai sammutuspeitteellä.

• VAROITUS: Tulipalovaara: älä säilytä mitään tavaroita

kypsennyspinnoilla.

• VAROITUS: Jos pinta on halkeillut, kytke laite pois päältä

välttääksesi sähköiskun vaaran, lieden lasikeraamiset

tai vastaavaa materiaalia olevat pinnat eivät tällöin ehkä

suojaa jännitteisiltä osilta.

• Höyrypuhdistinta ei saa käyttää.

• Laite ei ole tarkoitettu käytettäväksi ulkoisen ajastimen

tai erillisen kauko-ohjausjärjestelmän avulla.

• VAARA: Kypsennysprosessia on valvottava jatkuvasti.

• Virtajohto ei saa olla näkyvissä asennuksen jälkeen.

Asennus

Asennusvälineiden valinta

Irrota työtasosta piirroksessa näytetyn kokoinen osa. Asennusta ja käyttöä varten

reiän ympärille on jätettävä vähintään 5 cm tilaa. Varmista, että työtason paksuus

on vähintään 30 mm. Valitse lämmönkestävä työtason materiaali välttääksesi

suurempia muodonmuutoksia, jotka johtuvat keittolevyn lämpösäteilystä. Kuten alla

olevassa kuvassa:

Kokoaminen – asennus:

Aukon koot ovat: Upotettu:

Lasin koko Aukon koko Takan Sivussa Säde Leikkauskoko Syvyys

A1 B1 C D E F H A2 B2 G

POIH3130I2F 520 290 495 265 50 40 5 526 296 5

Varmista kaikissa olosuhteissa, että induktiokeittotaso on hyvin tuuletettu

ja etteivät ilman sisääntulo- ja poistoaukot ole peitettyinä. Varmista, että

induktiokeittotaso on hyvässä kunnossa. Kuten alla olevassa kuvassa.

Huomaa: Turvaetäisyyden keittotason ja sen yläpuolisen kaapin välillä pitää

olla vähintään 760 mm.

A (mm) B (mm) C (mm) D E

760 20 minimi 20 minimi Ilman tuloaukko Ilmanpoisto 5 mm

Varmista ennen keittotason asentamista, että

• Työtaso on suora ja vaakatasossa, eivätkä mitkään rakenteelliset osat rajoita

tilantarvetta.

• Työtaso on valmistettu lämmönkestävästä materiaalista.

• Jos keittotaso asennetaan uunin päälle, uunissa on sisäänrakennettu

jäähdytystuuletin.

• Asennus täyttää kaikki vapaan tilan vaatimukset ja sovellettavat standardit ja

määräykset.

• Kiinteään johdotukseen on sisällytetty paikallisten sähköasennussääntöjen

ja määräysten mukaan asennettu ja sijoitettu erotuskatkaisin, joka katkaisee

yhteyden sähköverkkoon kokonaan. Katkaisimen on oltava hyväksyttyä tyyppiä ja

sen koskettimien väliin on jäätävä 3 mm:n ilmarako kaikissa vaiheissa (taikaikissa

[vaihe] johtimissa, jos paikalliset sähköasennusmääräykset sallivat tämän

muunnoksen).

• Erotuskatkaisimen on oltava asiakkaan helposti käytettävissä, kun keittotaso on

asennettuna.

• Tiedustele paikallisilta rakennusviranomaisilta ja muilta, jos olet epävarma

asennuksesta.

• Käytä lämmönkestäviä ja helposti puhdistettavia viimeistelyjä (kuten keraamisia

laattoja) keittotasoa ympäröivissä seinäpinnoissa.

Varmista keittotason asentamisen jälkeen

• Virtajohtoon ei pääse käsiksi kaappien ovien tai laatikoiden takaa.

• Kaapiston ulkopuolelta tulee riittävästi raitista ilmaa keittotason alaosaan.

• Jos keittotaso on asennettu laatikon tai kaapin päälle, keittotason pohjan

alapuolelle on asennettu lämpösuoja.

• Erotuskatkaisin on asiakkaan helposti käytettävissä.

Ennen kannattimien sijoittamista

Laite on sijoitettava vakaalle, tasaiselle alustalle (käytä pakkausta). Älä kohdista

voimaa keittotasosta kohoaviin säätimiin.

Asennus

kuva 1

SILIKONI

Leikkaa työtaso toimitettujen mittojen mukaisesti (kuten kuvassa 1 esitetään)

sopivalla välineellä. Tiivistä työtason leikkausreuna silikonilla tai PTFE:llä ja anna

kuivua ennen keittotason kiinnittämistä.

kuva 2

Venytä mukana toimitettu tiiviste keittotason alareunaa pitkin siten, että päät

menevät päällekkäin.

kuva 3

kuva 4

Ruuvit on

kiinnitetty

tuotteisiin

Älä käytä liimaa keittotason kiinnittämisessä työtasoon. Kun tiiviste on kiinnitetty

ja keittotaso asetettu aukkoon, paina keittotasoa kevyesti alaspäin työntääksesi sen

työtasoon ja varmistaaksesi hyvän tiivistyksen ulkoreunan ympärillä (kuva 4).

Huomio

1. Induktiokeittotason saa asentaa vain pätevä ammattihenkilö tai asentaja. Meillä

on ammattitaitoisia henkilöitä sinun avuksesi. Älä koskaan tee asennusta itse.

2. Keittotasoa ei saa asentaa suoraan astianpesukoneen, jääkaapin, pakastimen,

pesukoneen tai vaatekuivaimen yläpuolelle, koska kosteus voi vahingoittaa

keittotason elektroniikkaa.

3. Induktiokeittolevy tulee asentaa siten, että voidaan varmistaa hyvä lämpösäteily

luotettavuuden varmistamiseksi.

4. Seinän ja indusoituneen lämpöalueen työtason yläpuolella on kestettävä

kuumuutta.

5. Laminaattikerroksen ja liiman on kestettävä kuumuutta vahinkojen välttämiseksi.

Keittotason kytkeminen sähköverkkoon

Tämän keittotason saa kytkeä sähköverkkoon vain asianmukaisesti pätevä

henkilö. Tarkista ennen keittotason kytkemistä sähköverkkoon, että:

1. kotitalouden sähköjärjestelmä kestää keittotason ottaman tehon.

2. jännite vastaa arvokilvessä ilmoitettua jännitettä

3. virtajohdon eri osuudet kestävät arvokilvessä ilmoitetun kuorman.

Älä käytä keittotason liittämiseen virtalähteeseen sovittimia, jännitteenalentimia tai

kytkentälaitteita, koska ne voivat ylikuumentua ja syttyä tuleen.

Virtajohto ei saa koskettaa kuumia osia, ja se on sijoitettava niin, ettei sen lämpötila

ylitä missään kohdassa 75 ˚C:ta.

Tarkista sähköasentajalta, soveltuuko kotitalouden sähköjärjestelmä

ilman mitään muutoksia. Muutoksia saa tehdä ainoastaan valtuutettu

sähköasentaja.

vihreä-keltainen

sininen

ruskea

• Jos johto on vaurioitunut tai vaihdettava, sen saa tehdä vain huoltoasentaja

asianmukaisia työkaluja käyttäen tapaturmien välttämiseksi.

• Jos laite kytketään suoraan verkkoon, on asennettava kaikki navat katkaiseva

katkaisija, jossa vähimmäisrako koskettimien välillä on 3 mm.

• Asentajan on varmistettava, että sähkökytkentä on oikeanlainen ja täyttää

turvallisuusmääräykset.

• Johtoa ei saa taivuttaa eikä jättää puristuksiin.

• Johto on tarkistettava säännöllisesti, ja sen saa vaihtaa vain valtuutettu asentaja.

Varoitus

Jos virtajohto ei ole tarpeeksi pitkä, voit vaihtaa uuden pidemmän

virtajohdon alla olevien ohjeiden mukaisesti. Ammattitaitoisen

sähköasentajan TÄYTYY noudattaa kaikkia alla olevia ohjeita.

1. Irrota ruuvit ruuvimeisselillä (katso alla olevaa kuvaa) ja irrota keraaminen lasi

keittotasosta.

2. Irrota ruuvimeisselillä neljä ruuvia (katso alla olevaa kuvaa).

Keltainen/vihreä

Sininen

Ruskea

3. Irrota ruuvimeisselillä kaksi ruuvia (katso alla olevaa kuvaa, kohdat ja ),

jairrota virtajohto ja 3 ylimääräistä johdotusliitintä pihdeillä, (katso alla olevaa

kuvaa, kohdat ja ja ).

4. Irrota virtajohto ja vaihda se uuteen virtajohtoon.

Tuotteen yleiskuvaus

Ohjauspaneeli

Kuvake Kuvaus

Keittoalueen sijainnin osoittava

merkintä (eipainike)

PÄÄLLE/POIS-näppäin

Ajastinnäppäin

Tehonsäädin

Lisätehonsäädin

(kaksoistehostimet)

Ajansäätönäppäin

Keittotoiminto

Lapsilukkonäppäin

Taukonäppäin

Flex Zone -toiminto

Sananen ruoanlaitosta induktion avulla

Induktio on turvallinen, edistynyt, tehokas ja taloudellinen ruoanlaittotekniikka.

Siinä käytetään sähkömagneettista värähtelyä, joka tuottaa lämmön suoraan

keittoastiaan eikä välillisesti lasipintaa kuumentamalla. Lasi kuumenee vain siksi,

että keittoastia kuumentaa sen.

Rauta-astia

Magneettipiiri

Keraaminen lasilevy

Induktiokäämi

Indusoidut virrat

Ennen uuden induktiokeittotason käyttöä

• Lue tämä opas kiinnittäen erityistä huomiota lukuun ”Turvallisuusvaroitukset”.

• Poista induktiokeittotasosi ympärillä mahdollisesti vielä oleva suojakalvo.

Kosketussäätimien käyttäminen

• Säätimet reagoivat kosketukseen, joten niitä ei tarvitse painaa.

• Käytä sormenpään pehmeää osaa, ei sen kärkeä.

• Kuulet piippauksen aina, kun kosketus on rekisteröity.

• Varmista, että säätimet ovat aina puhtaat ja kuivat ja ettei mikään esine

(kutenaterimet tai pyyhe) peitä niitä. Ohutkin vesikerros voi vaikeuttaa säätimien

käyttöä.

Oikean keittoastian valinta

• Käytä ainoastaan keittiöastioita, joiden pohja soveltuu

induktioruoanvalmistukseen. Etsi induktiosymboli keittoastian

pakkauksesta tai pohjasta.

• Voit tarkistaa keittoastiasi sopivuuden tekemällä magneettikokeen.

Vie magneetti astian pohjaa kohti. Jos astia vetää sen puoleensa, astia

soveltuu induktiolle.

• Jos sinulla ei ole magneettia:

1. Laita hieman vettä tarkistettavaan keittoastiaan.

2. Jos ei vilku näytössä ja jos vesi kuumenee, keittoastia

on sopiva.

• Seuraavista materiaaleista valmistetut keittoastiat eivät ole sopivia: puhdas

ruostumaton teräs, alumiini tai kupari, jossa ei ole magneettista pohjaa, lasi, puu.

posliini, keramiikka ja kivitavara.

Älä käytä rosoreunaisia tai kaarevapohjaisia keittoastioita.

Varmistu, että keittoastian pohja on sileä, se asettuu tasaisesti lasia vasten ja

on saman kokoinen kuin keittoalue. Käytä keittoastioita, joiden läpimitta on

sama kuin valitun keittoalueen. Kun käytät hieman tätä suurempaa keittoastiaa,

energiankäyttö on tehokkainta. Jos käytät pienempää keittoastiaa, tehokkuus on

hieman suunniteltua pienempi.

Keittotaso ei välttämättä tunnista alle 140 mm:n astioita. Keskitä keittoastia aina

keskelle keittoaluetta.

Nosta astia pois induktiokeittotasolta – älä liu’uta, ettei lasi naarmuunnu.

Induktiokeittotason käyttäminen

Valmistuksen aloittaminen

1. Kosketa PÄÄLLE/POIS-säädintä hetki. Kun virta on

kytkeytynyt, summeri piippaa kerran, kaikissa näytöissä

näkyy ”–”, mikä osoittaa induktiokeittotason olevan

valmiustilassa.

2. Aseta sopiva keittoastia haluamallesi keittoalueelle.

Varmista, että keittoastian pohja ja keittoalueen pinta ovat

puhtaat ja kuivat.

3. Säädä lämpöasetus sen lämpöalueen mukaan, johon

keittoastia on sijoitettu, käyttämällä tämän alueen

tehonsäädintä (D) - + säätääksesi haluamasi

tehon.

• Ensimmäisellä kerralla, kun kosketat liukusäädintä, aktivoit vastaavan alueen

tehotason säätötilan. Koskettamalla uudelleen voit säätää haluamasi tehotilan.

• Jos et valitse lämpöasetusta 1 minuutin kuluessa, induktiokeittotaso sammuu

automaattisesti. Sinun täytyy aloittaa uudelleen vaiheesta 1.

• Voit muuttaa lämpöasetusta milloin tahansa valmistuksen aikana.

Jos näytössä vilkkuu vuorotellen lämpöasetuksen kanssa

Tämä tarkoittaa, että:

• et ole laittanut astiaa oikealle keittoalueelle tai;

• käyttämäsi astia ei sovellu induktioruoanvalmistukseen tai;

• astia on liian pieni tai huonosti keskitetty keittoalueelle. Kuumennus ei käynnisty,

ennen kuin keittoalueella on sopiva astia. Näyttö sammuu automaattisesti

1minuutin kuluttua, jollei sopivaa astiaa aseteta paikalleen.

Ruoanvalmistuksen lopettaminen

1. Kosketa sen keittoalueen tehonsäädintä (D), jonka haluat kytkeä pois päältä.

2. Painamalla ”-” teho laskee ”0”-tasolle.

3. Varo kuumia pintoja. ”H” osoittaa, mikä keittoalue on liian kuuma koskettaa.

Sehäviää, kun pinta on jäähtynyt turvalliseen lämpötilaan. Tätä voidaan käyttää

myös energiansäästökeinona, jos haluat hyödyntää jälkilämpöä asettamalla

astian kuumalle alueelle.

Lisätehotoiminnon käyttäminen

Lisätehotoiminnon ottaminen käyttöön

1. Kosketa lisätehonsäädintä (E) kerran, keittoalueen ilmaisimessa näkyy ”b”.

Kosketa lisätehonsäädintä (E) kaksi kertaa, keittoalueen ilmaisimessa näkyy ”P”.

2. Lisätehotoiminto kestää 5 minuuttia ja sen jälkeen vastaavan keittoalueen teho

palaa takaisin tasolle 9 automaattisesti ja toiminta jatkuu.

Lisätehotoiminnon peruuttaminen

1. Kosketa sen keittoalueen tehonsäädintä (D) - +, jonka haluat

peruuttaa.

2. Huomautukset:

• Toiminto toimii kaikilla keittoalueilla.

• Keittoalue palaa tehotasolle 9 automaattisesti 5 minuutin kuluttua, jos

mitään ei tehdä tehotason muuttamiseksi.

Keittotoimintojen käyttäminen

Voit valita 5 kätevästä keittotoiminnosta painamalla Keittotoimintonäppäintä (G) ,

jokaisella painalluksella toiminto muuttuu.

” ” - Sulatus (noin 50 °C)

” ” - Lämmittäminen tai lämpimänä pito (noin 70 °C)

” ” - Hauduttaminen, lämpötila lähellä kiehumista.

” ” - Automaattinen öljyssä paistaminen, öljyn lämpötilana pysyy noin 160 °C

” ” - Automaattinen keittotoiminto, kun keittoastian koko on sama kuin

keittoalueen, se lämmittää veden automaattisesti kiehuvaan lämpötilaan ja pitää

sitä yllä 15 minuuttia, minkä jälkeen keittoalue kytkeytyy pois automaattisesti.

Taukotoiminnon käyttäminen – Stop & Go

Taukotoimintoa voidaan käyttää milloin tahansa valmistuksen aikana. Sen

avulla induktiokeittotaso voidaan pysäyttää ja asetukset voidaan palauttaa.

1. Varmista, että keittoalue toimii.

2. Kosketa Tauko-näppäintä (I) . Kaikkien keittoalueiden näytöissä näkyy ” ”.

Induktiokeittotason toiminta kytkeytyy pois päältä lukuun ottamatta näppäimiä

Tauko (I), PÄÄLLE/POIS (B) ja Lapsilukko (H) .

3. Voit peruuttaa taukotilan koskettamalla Tauko-näppäintä (I) ja koskettamalla

uudelleen mitä tahansa muuta näppäintä lukuun ottamatta Tauko-näppäintä ja

PÄÄLLE/POIS-näppäintä. Aiemmin asetettu keittotila palautuu.

Lapsilukkotoiminnon käyttäminen

• Voit lukita säätimet tahattoman käytön estämiseksi (esimerkiksi jos lapset

kytkevät keittoalueet vahingossa päälle).

• Kun säätimet on lukittu, kaikki säätimet POIS-säädintä lukuun ottamatta ovat

pois käytöstä.

Säätimien lukitseminen

Kosketa Lapsilukko-säätönäppäintä (H) 3 sekunnin ajan. Ajastimen ilmaisin

näyttää ”Lo”

Säätimien lukituksen avaaminen

1. Varmista, että induktiokeittotaso on kytketty päälle.

2. Kosketa Lapsilukko-säätönäppäintä (H) ja pidä sitä jonkin aikaa

3. Voit nyt aloittaa induktiokeittotason käytön.

Kun keittotaso on lukitustilassa, kaikki säätimet ovat poissa käytöstä

paitsi POIS-säädin. Voit aina hätätilanteessa sammuttaa keittotason

POIS-säätimellä, mutta sinun on avattava keittotason lukitus ensin

seuraavaa toimintoa varten.

Ajastimen käyttäminen

Voit käyttää ajastinta kahdella eri tavalla:

• Voit käyttää sitä minuuttiajastimena. Tällöin ajastin ei kytke mitään keittoaluetta

pois päältä, kun aika on kulunut.

• Voit asettaa sen kytkemään yhden tai useamman keittoalueen pois päältä,

kunaika on kulunut.

• Ajastimen enimmäisaika on 99 minuuttia.

Ajastimen käyttö minuuttiajastimena

Et ole valinnut mitään keittoaluetta

1. Varmista, että ainakin yksi keittoalue on kytketty päälle. (Huomaa: voit käyttää

minuuttiajastintoimintoa, kun vastaava keittoalueen ilmaisin on päällä.)

2. Kosketa Ajansäätönäppäintä (F) . Ajastimen ilmaisin alkaa vilkkua ja ajastimen

näytössä näkyy ”30”.

3. Aseta aika koskettamalla ”-” tai ”+” -säädintä (C). Kun aika on säädetty,

ajastimen merkkivalo vilkkuu 5 sekuntia ja keittotaso kytkee ajastimen asetukset

automaattisesti päälle, minkä jälkeen ajastimen merkkivalo lakkaa vilkkumasta.

Vinkki: Koskettamalla ajastimen ”-” tai ”+” -säädintä (C) kerran aika lyhenee tai

pitenee 1 minuutilla.

Koskettamalla ajastimen ”-” tai ”+” -säädintä (C) pitkään aika lyhenee tai

pitenee 10 minuutilla.

Kun aika on asetettu, ajan laskeminen alkaa välittömästi. Näytössä näkyy

jäljellä oleva aika.

Äänimerkki piippaa 30 sekunnin ajan ja ajastimen ilmaisin sammuu, kun

asetettu aika on kulunut.

Ajastimen asettaminen kytkemään yksi tai useampi keittoalue pois

päältä

Jos ajastin on asetettu yhdelle alueelle:

1. Valitse käytössä oleva keittoalue koskettamalla alueen

tehonsäädintä(D)- +.

2. Paina Ajastinnäppäintä (F) , ajastimen ilmaisin vilkkuu ja voit asettaa ajastimen

tässä kohtaa.

3. Käyttämällä ”-” tai ”+” säädintä (C), voit asettaa ajastimen 1–99 minuuttiin.

Kun aika on asetettu, ajan laskeminen alkaa välittömästi. Näytössä näkyy jäljellä

oleva aika ja ajastimen ilmaisin vilkkuu 5 sekunnin ajan.

Vinkki: Piste tehotason ilmaisimen vieressä palaa osoittaen, että

kyseinen alue on valittuna.

Kun keittoaika umpeutuu, vastaava keittoalue kytkeytyy pois päältä automaattisesti.

Muut keittoalueet jatkavat toimintaansa, jos ne on kytketty päälle aiemmin.

Kunkäytät ”ajastinta hälytyksenä” ja ”ajastinta alueiden kytkemiseen pois päältä”

yhdessä, näytössä näkyy hälytyksen jäljellä oleva aika ensimmäisenä prioriteettina.

Paina keittoalueen tehonsäädintä (D) nähdäksesi kyseisen alueen jäljellä olevan

sammutusajan.

Flex-Zone-toiminnon käyttäminen

• Tätä aluetta voi käyttää yhtenä alueena ruoanlaittotarpeen mukaan milloin tahansa.

• Joustava alue koostuu kahdesta itsenäisestä induktorista, joita voi ohjata

erikseen. Kun se toimii yhtenä alueena ja keittoastia siirretään yhdeltä alueelta

toiselle joustavan alueen sisällä, säilyy sen alueen tehotaso, jolle keittoastia

oli alun perin sijoitettu. Se osa, joka ei ole keittoastian peitossa, kytkeytyy

automaattisesti pois päältä.

• Voit aktivoida joustavan aluetilan koskettamalla -painiketta. Nyt voit säätää

haluamasi tehotason liukupalkin avulla.

• Tärkeää:

Varmista, että asetat keittoastian keskelle etu-/takakeittoaluetta. Ihanteellisin on

soikea tai suorakulmainen kattila tai grillipannu.

Esimerkkejä oikeasta ja väärästä astian sijoittamisesta.

Smart Flex -toiminto:

Smart Flex -toiminnon aktivoiminen:

1. Kun keittotaso on PÄÄLLÄ, kosketa Flex Zone -näppäintä (J) kaksi kertaa

aktivoidaksesi Flex-Zone-toiminnon.

2. Kun Smart Flex -aluetoiminto on aktivoitu, se siirtyy Smart Flex -tilaan ilman,

että keittotasoa tarvitsee enää ohjata manuaalisesti.

3. Jos Smart Flex -toiminto poistetaan vahingossa käytöstä, noudata vaihetta

1Smart Flex -toiminnon aktivoimiseksi uudelleen.

A) Kun joustavalle alueelle on asetettu vain yksi kattila/pannu:

Kun kattila/pannu asetetaan Flex Zone -etualueelle, keittotaso kytkeytyy

automaattisesti päälle ja asettaa tehon tasolle 9 nopeaa lämmitystä varten.

Kun kattila/pannu asetetaan Flex Zone -taka-alueelle, keittotaso kytkeytyy

automaattisesti päälle ja asettaa tehon tasolle 2 lämpimänä pitämistä

varten.

B) Kun kaksi kattilaa/pannua on asetettu Flex zone-alueelle.

Aseta ensin yksi pannu/kasari etuosaan tai takaosaan

flex-alueelle. Jos toinen pannu/kasari asetetaan

5sekunnin sisällä, liesitaso käynnistyy automaattisesti ja

asettaa tehon tasolle 9 etuosassa ja tasolle 2 takaosassa.

Smart Flex -toiminnon poistaminen käytöstä:

Kun Smart Flex -toiminto on päällä, kosketa ala-alueen tehonsäädintä (D) ja säädä

teho manuaalisesti, Smart Flex -toiminto kytkeytyy pois päältä ja keittotaso toimii

normaalilla Flex-Zone-toiminnolla samalla tehotasolla kaikilla Flex-Zone-alueilla.

Voit myös painaa kaksi kertaa / pitkään Flex-Zone-toimintonäppäintä (J) Smart

Flex -toiminnon poistamiseksi käytöstä. Nyt keittotaso toimii yhdellä alueella ja

joustava toiminto on pois päältä.

Astia A

Astia B

Normaali Flex Zone -toiminto:

Normaalin Flex Zone -toiminnon aktivointi:

Paina Flex Zone -toimintonäppäintä (J) aktivoidaksesi Flex Zone -toiminnon.

Painaalemman alueen tehonsäädintä (D) ja säädä teho manuaalisesti,

keittotasotoimii normaalilla Flex Zone -toiminnolla samalla tehotasolla kaikilla

FlexZone -alueilla.

Ylikuumenemissuojaus

Lämpötila-anturi seuraa induktiokeittotason sisäistä lämpötilaa. Kun lämpötila on

liian korkea, induktiokeittotason toiminta pysäytetään automaattisesti.

Muistitoiminto

Jos kosketat vahingossa PÄÄLLE/POIS-näppäintä ruoanlaiton aikana ja jos kosketat

PÄÄLLE/POIS-näppäintä uudelleen 10 sekunnin kuluessa, keittotaso kytkeytyy päälle

ja palaa automaattisesti edelliseen asetustilaan. Jos kytket keittotason vahingossa

pois päältä ja kytket sen päälle yli 10 sekunnin kuluttua, muistitoiminto poistuu

käytöstä, eikä edellistä asetusta voi palauttaa. Jos keittotason sähkö katkeaa,

muistitoimintoa ei voida aktivoida.

Pienten astioiden havaitseminen

Kun vääränkokoinen tai magnetisoitumaton (esim. alumiini)astia tai muu hyvin pieni

esine (esim. veitsi, haarukka, avain) jää keittotasolle, keittotaso siirtyy automattisesti

valmiustilaan 1 minuutin kuluttua. Puhallin jäähdyttää induktiokeittotasoa vielä

1minuutin ajan.

Automaattinen sammutussuojaus

Automaattinen sammutus on induktiokeittotason turvallisuustoiminto. Jos unohdat

kytkeä pois päältä keittoalueen, se sammuu automaattisesti. Oletustoiminta-ajat

näkyvät alla olevassa taulukossa:

Tehotaso 1–3 4–6 7–8 9

Oletustoiminta-aika (min) 360 180 120 90

Kun astia on poistettu, induktiokeittotaso lopettaa kuumentamisen välittömästi ja

keittotaso sammuu automaattisesti 2 minuutin kuluttua.

Henkilöiden, joilla on sydämentahdistin, on neuvoteltava lääkärin kanssa

ennen tämän laitteen käyttöä.

Virhenäyttö ja tarkastus

Jos jotain epänormaalia ilmenee, induktiokeittotaso siirtyy automaattisesti

suojaustilaan ja näyttää vastaavat suojauskoodit:

Virheilmoitus Mahdollinen syy Ratkaisu

Ei keittoastiaa tai se ei ole

soveltuva

Vaihda keittoastia.

ER03

Vettä tai keittoastia säätimen

lasin päällä

Puhdista ohjauspaneeli.

F1E

Näyttöpaneelin ja keskusyksikön

välinen yhteys ei toimi

(keittoalueen ilmaisin näyttää”E”)

1. Liitäntäkaapelia ei ole kytketty

oikein tai se on viallinen;

2. Vaihda keskusyksikkö.

F3E

Käämin lämpötila-anturin

toimintahäiriö. (keittoalueen

ilmaisin näyttää ”E”)

Vaihda käämin anturi.

F4E

Keskusyksikön lämpötila-anturin

toimintahäiriö. (keittoalueen

ilmaisin näyttää ”E”)

Vaihda keskusyksikkö.

E1E

Keraamisen lasilevyn lämpötila-

anturin korkea lämpötila

Käynnistä uudelleen

induktiokeittotason jäähdyttyä.

E2E

IGBT:n lämpötila-anturin korkea

lämpötila

Käynnistä uudelleen

induktiokeittotason jäähdyttyä.

E3E

Epänormaali syöttöjännite

(liiankorkea)

Tarkista, onko virtalähde normaali;

Kytke virta päälle, kun virtalähde

on normaali.

E4E

Epänormaali syöttöjännite

(liianmatala)

Tarkista, onko virtalähde normaali;

Kytke virta päälle, kun virtalähde

on normaali.

E5E

Lämpötila-anturin vika

(keittoalueen ilmaisin

näyttää”E”)

Liitäntäkaapelia ei ole kytketty

oikein tai se on asennettu

virheellisesti.

Edellä mainitut ovat yleisten vikojen arviointi- ja tarkastusohjeet. Älä pura yksikköä

itse, jotta vältät induktiokeittotason vaarat ja vauriot ja ota yhteyttä toimittajaan.

Tekniset tiedot

Malli POIH3130I2F

Keittoalueet 2 aluetta

Syöttöjännite/taajuus 220–240 V~, 50 Hz / 60 Hz

Asennettu sähköteho 3500 W

Tuotteen koko P×L×K (mm) 290x520x55

Sisämitat A×B (mm) 265x495

Paino ja mitat ovat likimääräisiä. Koska pyrimme jatkuvasti parantamaan

tuotteitamme, teknisiä tietoja ja muotoilua voidaan muuttaa ilman

ennakkoilmoitusta.

ENERGIANKULUTUS

Tuotetiedot tehonkulutuksesta ja enimmäisajasta, joka tarvitaan sovellettavan

tehonsäästötilan saavuttamiseen.

Pois päältä -tila 0,19 W

Valmiustila N/A

Enimmäisaika, joka tarvitaan, saavuttaa automaattisesti

sovellettavan tehonsäästötilan.

N/A

HÄVITTÄMINEN:

Älä hävitä

tätä tuotetta

lajittelemattoman

sekajätteen mukana.

Tällaiset jätteet on

kerättävä erikseen

erityiskäsittelyä

varten.

Tämä laite on merkitty eurooppalaisen sähkö-

ja elektroniikkalaiteromusta annetun direktiivin

2011/65/EU (WEEE) mukaisesti. Hävittämällä tuotteen

oikealla tavalla ehkäiset ympäristölle ja ihmisten

terveydelle aiheutuvia haitallisia vaikutuksia, joita

jätteiden epäasianmukainen käsittely saattaa muussa

tapauksessa aiheuttaa.

Tuotteessa oleva symboli ilmaisee, että tuotetta

ei saa käsitellä tavallisena kotitalousjätteenä.

Se on toimitettava sopivaan sähkö- ja

elektroniikkalaiteromulle tarkoitettuun

keräyspisteeseen kierrätystä varten.

Tämä laite edellyttää erityistä jätteenkäsittelyä.

Lisätietoja tuotteen käsittelystä, hyötykäytöstä

ja kierrätyksestä saat paikallisilta viranomaisilta,

kotitalousjätteen jätepalvelusta tai tuotteen

ostopaikasta.

Tarkempaa tietoa tuotteen käsittelystä, hyötykäytöstä

ja kierrätyksestä saat paikallisilta viranomaisilta,

kotitalousjätteen jätepalvelusta tai tuotteen

ostopaikasta.

Power International AS,

PO Box 523, N-1471 Lørenskog, Norway

Power Norjassa:

https://www.power.no/kundeservice/

P: 21 00 40 00

Power Tanskassa:

https://www.power.dk/kundeservice/

P: 70 33 80 80

Punkt 1 Tanskassa:

https://www.punkt1.dk/kundeservice/

P: 70 70 17 07

Power Suomessa:

https://www.power.ﬁ/tuki/asiakaspalvelu/

P: 0305 0305

Power Ruotsissa:

https://www.power.se/kundservice/

P: 08 517 66 000

Sikkerhedsadvarsler

Læs følgende instruktioner grundigt, før apparatet

tages i brug.

Montering

Risiko for elektrisk stød

• Apparatet skal afbrydes fra lysnettet, før der udføres

arbejde eller vedligeholdelse på det.

• Apparatet skal sluttes til en ordentlig jordforbindelse.

Dette er vigtigt.

• Der skal indarbejdes en afbrydelsesmetode i

ledningsføringen, der skal være i overensstemmelse med

reglerne for ledningsføring.

• Ledningerne i hjemmet må kun ændres en autoriseret

elektriker.

• Hvis dette råd ikke følges, kan det føre til elektrisk stød

eller dødsfald.

Fare for snitsår

• Pas på - panelets kanter er skarpe.

• Hvis du ikke er forsigtig, kan det føre til skader eller snitsår.

Vigtige sikkerhedsinstruktioner

• Læs instruktionerne omhyggeligt, før apparatet monteres

og tages i brug.

• Der må aldrig placeres brændbare materialer eller

produkter på dette apparat.

• Alle disse oplysninger skal være tilgængelig for personen,

der er ansvarlig for at montere apparatet, da de kan

reducere monteringsomkostningerne.

• For at undgå fare, skal dette apparat monteres i henhold

til denne installationsvejledning.

• Dette apparat må kun monteres af en fagperson, og

apparatet skal jordforbindes.

• Dette apparat skal sluttes til et kredsløb, der er udstyret

med en isoleringsafbryder, som kan afbryde apparatet

helt fra strømforsyningen.

• ADVARSEL: Brug kun komfurskærme, der er designet eller

anbefalet af komfurets producent i brugsanvisningen,

eller komfurskærme, der følger med produktet. Det kan

være farligt at bruge skærme, der ikke er beregnet til

dette produkt.

• Hvis apparatet ikke monteres rigtigt, kan det annullere

garantien eller krav på erstatning.

• Instruktionerne til montering af apparatet kan findes i

afsnittet <Montering>.

Brug og vedligeholdelse

Risiko for elektrisk stød

• Hvis komfuret knækker eller revner, må det ikke bruges. Hvis

komfurets overflade går i stykker eller revner, skal apparatet

straks slukkes på strømforsyningen (stikkontakten), og du

skal kontakte en autoriseret tekniker.

• Sluk komfuret på stikkontakten, før rengøring eller

vedligeholdelse.

• Hvis dette råd ikke følges, kan det føre til elektrisk stød

eller dødsfald.

Sundhedsfare

• Dette apparat overholder sikkerhedsstandarderne for

elektromagnetiske stråling.

Fare for varme overflader

• Dele af dette apparat bliver varme nok til at give

forbrændinger under brug.

• Undgå, at nogen kropsdele, tøj eller andet end passende

køkkenredskaber kommer i kontakt med den keramiske

overflade, før den har kølet ned.

• Placer ikke nogen metalgenstande, såsom knive, gafler, skeer

og låg på kogepladen, da disse kan blive meget varme.

• Børn under 8 år skal holdes væk fra apparatet, medmindre

de er under konstant opsyn.

• Håndtagene på gryder kan blive varme at røre ved. Sørg

for, at grydens håndtag ikke er over andre kogeplader, der

er tændt. Hold håndtagene uden for børns rækkevidde.

• Hvis dette råd ikke følges, kan det føre til forbrændinger

og skoldninger.

Fare for snitsår

• Pas på det knivskarpe blad på skraberen til komfuret,

når hætten tages af. Den skal bruges med ekstrem

forsigtighed, og den skal altid opbevares på et sikkert sted

uden for børns rækkevidde.

• Hvis du ikke er forsigtig, kan det føre til skader eller snitsår.

Vigtige sikkerhedsinstruktioner

• Efterlad ikke apparatet uden opsyn, når det er i brug. Hvis

fødevarerne koger over under tilberedningen, kan det ryge

meget og eventuelt fedt kan gå i brand.

• Apparatet må aldrig bruges som en arbejds- eller

opbevaringsoverflade.

• Der må aldrig efterlades genstande eller redskaber på

apparatet.

• Apparatet må aldrig bruges til generel opvarmning eller

opvarmning af rummet.

• Når du er færdig med at bruge komfuret, skal kogezonerne

altid slukkes som beskrevet i denne vejledning (dvs. med

berøringsknapperne).

• Børn må ikke lege med, sidde på, stå på eller klatre på

apparatet.

• Opbevar ikke genstande, der kan være interessante for

børn, i skabe over dette apparat. Børn, der klatrer op på

komfuret, kan komme alvorligt til skade.

• Børn må ikke efterlades alene eller uden opsyn i området,

hvor apparatet bruges.

• Børn eller personer med et handicap, der begrænser deres

evne til at bruge dette apparat, skal vejledes i hvordan

apparatet bruges. Dette skal gøres af en kompetent person.

Denne person skal være sikker på, at de kan bruge apparatet

uden at være til fare for sig selv eller deres omgivelser.

• Reparer eller udskift ikke nogen dele på apparatet,

medmindre det anbefales i brugsvejledningen. Alle andre

serviceydelser skal udføres af en autoriseret tekniker.

• Kogepladen må ikke rengøres med en damprenser.

• Undgå, at bruge pander med takkede kanter. Undgå også,

at trække panderne hen over glasoverfladen, da dette kan

ridse glasset.

• Undgå, at rengøre komfuret med skuresvampe eller andre

skrappe slibende rengøringsmidler, da disse kan ridse

glasset.

• Hvis ledningen er beskadiget, skal den udskiftes af enten

producenten, serviceteknikeren eller af en tilsvarende

kvalificeret person.

• Dette apparat er kun beregnet til husholdningsbrug!

Alle former for erhvervsmæssig brug dækkes ikke af

producentens garanti!

• ADVARSEL: Apparatet og dets tilgængelige dele bliver

meget varme under brug.

• Undgå, at røre ved varmeelementerne.

• Børn under 8 år skal holdes væk fra apparatet, medmindre

de er under konstant opsyn.

• Dette apparat må ikke bruges af børn under 8 år eller af

personer med nedsatte fysiske, følelsesmæssige eller

mentale evner eller med mangel på erfaring eller viden,

hvis de ikke er under opsyn eller er blevet instrueret i,

hvordan dette apparat bruges sikkert, og forstår risikoen

ved at bruge det.

• Børn må ikke lege med dette apparat. Rengøring og

vedligeholdelse må ikke udføres af børn uden opsyn.

• ADVARSEL: Madlavning uden opsyn på en kogeplade med

fedt eller olie kan være farligt og kan resultere i brand.

Forsøg ALDRIG at slukke en brand med vand, men sluk for

apparatet og dæk derefter flammen med et låg eller et

brandtæppe.

• ADVARSEL: Brandfare: Opbevar ikke genstande på

kogepladerne.

• ADVARSEL: Sluk for apparatet for at undgå risikoen for

elektrisk stød, hvis overfladen er revnet, for kogeplader

af glaskeramik eller lignende materiale, der beskytter

strømførende dele.

• En damprenser bør ikke bruges.

• Apparatet er ikke beregnet til at blive betjent ved hjælp af

en ekstern timer eller et separat fjernbetjeningssystem.

• FORSIGTIG: Tilberedningsprocessen skal overvåges

kontinuerligt.

• Netledningen kan ikke være tilgængelig efter

installationen.

Installation

Valg af installationssted

Skær arbejdsfladen ud i henhold til målene i tegningen. Med henblik på installation

og brug skal der afsættes mindst 5 cm plads rundt om hullet. Kontrollér, at

arbejdsfladen er mindst 30 mm tyk. Vælg en arbejdsflade af varmebestandigt

materiale for at undgå større deformeringer forårsaget af varmeudstrålingen fra

komfuret. Se nedenfor:

Montering – installation:

Målene på udskæringen er: Planmonteret:

Glasmål

Udskærin-

gsmål

Bagside Side Radius

Udskærin-

gsmål

Dybde

A1 B1 C D E F H A2 B2 G

POIH3130I2F 520 290 495 265 50 40 5 526 296 5

Du skal under alle omstændigheder sørge for, at der er god ventilation rundt om

induktionskomfuret, og at luftindtag og luftudtag ikke er blokerede for at sikre, at

induktionskomfuret fungerer, som det skal. Se nedenfor.

Bemærk: Sikkerhedsafstanden mellem komfuret og et skab over komfuret

skal være mindst 760 mm.

A (mm) B (mm) C (mm) D E

760 Min. 20 Min. 20 Luftindtag Luftudtag, 5 mm

Kontrol før installationen af komfuret

• Arbejdsfladen skal være kvadratisk og i vater, og ingen strukturelle emner må

påvirke pladskravene.

• Arbejdsfladen skal være fremstillet af varmebestandigt materiale.

• Hvis komfuret installeres over en ovn, skal ovnen være udstyret med en indbygget

køleventilator.

• Installationen skal overholde alle krav til frirum samt gældende standarder og

bestemmelser.

• En egnet afbryder, der afbryder fuldstændig fra elnettet, skal være indbygget i

elledningerne i boligen og installeret og placeret i overensstemmelse med lokale

regler og bestemmelser om ledningsføring. Afbryderen skal være af en godkendt

type og indeholde en luftspalte på 3 mm for kontakt for alle poler (eller i alle

aktive faseledere hvis de lokale regler for ledningsføring tillader denne variation i

kravene).

• Afbryderen skal være nemt tilgængelig for brugeren, i hvis bolig komfuret

installeres.

• Det foreslås, at du søger vejledning hos de lokale byggemyndigheder og i de

lokale byggevedtægter, hvis du er i tvivl om installationen.

• Du skal bruge varmebestandige elementer (såsom keramiske fliser) med en

finish, der er nem at rengøre, til væggene omkring komfuret.

Kontrol efter installationen af komfuret

• Ledningen må ikke være tilgængelig via skabsdøre eller -skuffer.

• Der skal være en tilstrækkelig luftstrøm til komfuret uden for skabene.

• Der skal installeres en termisk beskyttelsesbarriere under komfuret, hvis

komfuret installeres over en skuffe eller et skab.

• Afbryderen skal være nemt tilgængelig for brugeren.

Før lokalisering af fastgørelsesbeslagene

Apparatet skal placeres på en stabil, jævn overflade (brug emballagen). Tryk ikke med

magt på kontrolknapperne, der stikker frem på komfuret.

Installation

fig. 1

SILIKONE

Lav en udskæring i arbejdsfladen med et egnet værktøj i henhold til de angivne mål i

vejledningen (vist i fig. 1). Forsegl kanten af udskæringen i arbejdsfladen med silikone

eller PTFE, og lad det tørre, før komfuret placeres.

fig. 2

Sæt den medfølgende pakning på langs af undersiden af komfuret, og sørg for,

atenderne overlapper.

fig. 3

fig. 4

Skruer er

fastgjort til

produktet

Fastgør ikke komfuret til arbejdsfladen med klæbemiddel. Når pakningen er sat på,

og komfuret er placeret i udskæringen, skal du forsigtigt trykke komfuret ned, idet

du sikrer, at pakningen passer fint rundt om yderkanten (vist i fig. 4)

OBS!

1. Induktionskomfuret skal installeres af uddannet personale eller teknikere.

Voresfagfolk står til din rådighed. Installér aldrig selv komfuret.

2. Komfuret må ikke installeres direkte over en opvaskemaskine, et køleskab, en

fryser, en vaskemaskine eller en tørretumbler, da fugt kan beskadige komfurets

elektronik.

3. Induktionskomfuret skal installeres således, at der sikres god varmestråling for

forbedret driftssikkerhed.

4. Væggen og den afledte varmezone over bordoverfladen skal være

varmebestandig.

5. Sandwichlaget og klæbemidlet skal være varmebestandigt for at undgå skader.

Tilslutning af komfuret til strømforsyningen

Komfuret må kun sluttes til strømforsyningen af personer med egnede

kvalifikationer. Kontrollér før tilslutningen af komfuret til strømforsyningen at:

1. Ledningerne i boligen er egnede for effekten, som komfuret kræver.

2. Spændingen svarer til værdien på typepladen.

3. Strømforsyningskablerne kan klare belastningen angivet på typepladen.

Brug ikke adaptere, reduktionsenheder eller forgreningsenheder ved tilslutningen af

komfuret til strømforsyningen, da de kan medføre overophedning og brand.

Ledningen til strømforsyningen må ikke røre ved varme dele og skal placeres således,

at ledningens temperatur ingen steder overstiger 75 °C.

Spørg en elektriker, om boligens ledningssystem er egnet uden ændringer.

Eventuelle ændringer må kun udføres af en uddannet elektriker.

grøn/gul

blå

brun

• Hvis ledningen er beskadiget eller skal udskiftes, må reparation eller udskiftning kun

udføres af en kundeservicemedarbejder med specialværktøj for at undgå ulykker.

• Hvis apparatet sluttes direkte til elkredsløbet, skal der installeres en omnipolær

afbryder med en minimumsspalte på 3 mm mellem kontakterne.

• Installatøren skal sikre, at tilslutningen til strømforsyningen er udført korrekt og i

overensstemmelse med sikkerhedsbestemmelserne.

• Ledningen må ikke have knæk eller sidde i klemme.

• Ledningen skal kontrolleres regelmæssigt og må kun udskiftes af en autoriseret

tekniker.

Advarsel

Hvis ledningen ikke er lang nok, kan den udskiftes til en ny, længere ledning

ved at følge anvisningerne nedenfor. Alle anvisningerne nedenfor SKAL

følges af den autoriserede elektriker.

1. Brug en skruetrækker til at skrue skruerne ud (se billedet nedenfor), og fjern det

keramiske glas fra komfuret.

2. Brug en skruetrækker til at skrue fire skruer ud (se billedet nedenfor).

Gul/grøn

Blå

Brun

3. Brug en skruetrækker til at skrue to skruer ud (se billedet nedenfor punkt og ),

og brug klemmen til at trække ledningen og de tre ekstra ledningsterminaler ud

(se billedet nedenfor punkt , og ).

4. Tag ledningen ud, og sæt den nye ledning i.

Produktoversigt

Brugergrænseflade

Reference Beskrivelse

Visning af placering af zone

(silketryk, ikke en knap)

Tænd/sluk-tast

Timertast

Tast til effektjustering

Tast til boost-kontrol

(toboosters)

Tast til justering af tid

Madlavningsfunktion

Tast til børnelås

Pausetast

Funktionen Fleksibel zone

Lidt om madlavning med induktion

Induktion til madlavning er en sikker, avanceret, effektiv og økonomisk teknologi

til madlavning. Induktion fungerer ved hjælp af elektromagnetiske vibrationer,

der genererer varme direkte i kogegrejet frem for indirekte via opvarmning af

glasoverfladen. Glasset bliver kun varmt, fordi det varmes op af kogegrejet.

Jerngryde

Magnetisk kredsløb

Keramisk glasplade

Induktionsspole

Induktionsstrøm

Før du bruger dit nye induktionskomfur

• Læs vejledningen, og læg især mærke til afsnittet ‘Sikkerhedsadvarsler’.

• Fjern eventuel beskyttelsesfilm fra dit induktionskomfur.

Brug af touchkontrolelementerne

• Kontrolelementerne reagerer på berøring, og du skal ikke trykke på dem.

• Brug din finger, ikke fingerspidsen.

• Der lyder et bip ved hver berøring.

• Sørg for, at kontrolelementerne altid er rene og tørre, og at de ikke er dækket af

ting (såsom køkkengrej eller en klud). Kontrolelementerne kan være vanskelige at

betjene, hvis de er dækket af en tynd vandhinde.

Valg af det rigtige kogegrej

• Brug kun kogegrej med en bund, der er egnet til madlavning med

induktion. Se efter induktionssymbolet på emballagen eller på bunden

af kogegrejet.

• Du kan ved hjælp af en magnettest kontrollere, om dit kogegrej er egnet

til induktion. Bevæg en magnet ned mod bunden af kogegrejet. Hvis den

tiltrækkes, er kogegrejet egnet til induktion.

• Hvis du ikke har en magnet:

1. Hæld lidt vand i kogegrejet, der skal kontrolleres.

2. Hvis ikke blinker på displayet, og vandet bliver varmt, er

kogegrejet egnet.

• Kogegrej fremstillet af følgende materialer er ikke egnet: rent rustfrit stål, aluminium

eller kobber uden en magnetisk bund, glas, træ, porcelæn, keramik og ler.

Brug ikke kogegrej med ujævne kanter eller en buet bund.

Kontrollér, at bunden af dit kogegrej er glat, sidder helt fladt mod glasset og har

samme størrelse som kogezonen. Brug kogegrej med samme diameter som grafikken

på den valgte zone. Hvis der bruges lidt større kogegrej, anvendes induktionsenergien

med maksimal effektivitet. Hvis der bruges lidt mindre kogegrej, er effektiviteten

muligvis mindre end forventet.

Kogegrej under 140 mm registreres muligvis ikke af komfuret. Stil altid kogegrejet i

midten af kogezonen.

Fjern altid kogegrejet fra induktionskomfuret ved at løfte det op – Skub ikke

kogegrejet, da det kan ridse glasset.

Brug af induktionskomfuret

Start af madlavning

1. Tryk langt på tænd/sluk-tasten. Der lyder et bip, når

komfuret tændes, og der vises “–” for alle zoner, der

angiver, at induktionskomfuret har aktiveret

standbytilstand.

2. Sæt et egnet kogegrej på kogezonen, som du skal bruge.

Kontrollér, at bunden af kogegrejet og overfladen på

kogezonen er rene og tørre.

3. Justér varmeindstillingen for kogezonen, hvor kogegrejet

er placeret, ved hjælp af den relevante tast for regulering

af zoneeffekten (D) - + for at justere den

ønskede effekt.

• Det første tryk på skyderen aktiverer tilstanden for justering af effekttrin for den

relevante zone. Tryk igen for at justere til det ønskede effekttrin.

• Hvis der ikke vælges effekttrin inden for 1 minut, slukker induktionskomfuret

automatisk. Du skal starte igen med trin 1.

• Du kan når som helst justere effektindstillingen under madlavningen.

Displayet blinker skiftevis med effektindstillingen

Dette betyder:

• Der er ikke placeret kogegrej på den valgte kogezone.

• Det anvendte kogegrej er ikke egnet til madlavning med induktion.

• Kogegrejet er enten for lille eller er ikke korrekt centreret på kogezonen. Der sker

ingen opvarmning, medmindre der er anbragt et egnet kogegrej på kogezonen.

Displayet slukker automatisk efter 1 minut, hvis der ikke anbringes et egnet

kogegrej på kogezonen.

Når du har afsluttet madlavningen

1. Tryk på tasten til justering af effekten for den relevante zone (D), som du vil slå

fra.

2. Tryk på tasten “-” for at reducere effekttrinnet til “0”.

3. Pas på varme overflader. Bogstavet “H” viser kogezonerne, der er varme at røre

ved. Bogstavet slukkes, når overfladen er afkølet til en sikker temperatur. Det kan

også bruges som en energibesparende funktion ved at bruge den endnu varme

kogezone til opvarmning af mere kogegrej.

Brug af boost-funktionen

Aktivering af boost-funktionen

1. Tryk på kontroltasten for boost (E) . Kontrollampen for zonen viser bogstavet

“b”. Tryk to gange på kontroltasten for boost (E). Kontrollampen for zonen viser

bogstavet “P”.

2. Boost-funktionen er aktiv i 5 minutter, hvorefter effekten for den relevante

kogezone automatisk vender tilbage til effekttrin 9 og bliver ved med at fungere.

Annullering af boost-funktionen

1. Tryk på tasten til justering af effekten for den relevante

kogezone(D)- +, som du vil annullere.

2. Bemærkninger:

• Funktionen er tilgængelig på alle kogezoner.

• Kogezonen vender automatisk tilbage til effekttrin 9 efter 5 minutter, hvis

effekttrinnet ikke ændres manuelt.

Brug af madlavningsfunktioner

Du kan vælge mellem 5 praktiske madlavningsfunktioner ved at trykke på tasten til

madlavningsfunktioner (G) . Hvert tryk flytter til næste funktion.

“ ” - Smeltning eller optøning (ca. 50 °C)

“ ” - Opvarmning eller hold varm (ca. 70 °C)

“ ” - Simring (temperatur tæt på kogepunkt)

“ ” - Automatisk friturestegning (olietemperaturen holdes omkring 160 °C)

“ ” - Automatisk kogefunktion. Når størrelsen af kogegrejet svarer til kogezonen,

opvarmes vandet automatisk til kogetemperatur. Temperaturen opretholdes i

15minutter, hvorefter kogezonen slukker automatisk.

Brug af pausefunktionen – Stop og fortsæt

Pausefunktionen kan bruges når som helst under madlavningen. Funktionen

giver mulighed for at stoppe induktionskomfuret og vise indstillingerne igen.

1. Kontrollér, at kogezonen er tændt.

2. Tryk på pausetasten (I) . Alle kogezoners display viser “ ”. Kontrolelementerne

på induktionskomfuret deaktiveres med undtagelse af pausetasten (I), tænd/

sluk-tasten (B) og børnelåsen (H) .

3. Tryk på pausetasten (I) for at annullere pausetilstanden, og tryk igen på en

vilkårlig tast med undtagelse af pausetasten og tænd/sluk-tasten for at vende

tilbage til madlavningsstilstanden, som du indstillede tidligere.

Brug af børnelåsen

• Du kan låse kontrolelementerne for at forhindre utilsigtet brug (såsom børns

aktivering af en kogezone ved et uheld).

• Når kontrolelementerne er låste, er alle kontrolelementer med undtagelse af

tænd/sluk-tasten deaktiverede.

Låsning af kontrolelementerne

Tryk på kontroltasten til børnelåsen (H) i 3 sekunder. Timerkontrollampen viser

teksten “Lo”

Oplåsning af kontrolelementerne

1. Kontroller, at induktionskomfuret er tændt.

2. Tryk og hold på kontroltasten til børnelåsen (H) nogle få sekunder

3. Du kan nu begynde at bruge induktionskomfuret.

Når komfuret er i låst tilstand, er alle kontrolelementer deaktiverede med

undtagelse af tænd/sluk-tasten. Du kan altid slukke komfuret med tænd/

sluk-tasten i en nødsituation, men du skal altid først låse komfuret op

under den næste brug.

Brug af timeren

Du kan bruge timeren på to måder:

• Du kan bruge den som et minutur. I dette tilfælde slukker timeren ikke

kogezonerne, når den indstillede tid er udløbet.

• Du kan indstille den til at slukke en kogezone, når den indstillede tid er udløbet.

• Timeren kan indstilles for op til 99 minutter.

Brug timeren som et minutur

Hvis du ikke vælger en kogezone

1. Kontrollér, at mindst én kogezone er tændt. (Bemærk: Du kan bruge funktionen

minutur, når kontrollampen for den relevante kogezone lyser konstant).

2. Tryk på tasten til justering af tid (F) . Timerkontrollampen blinker, og tallet “30”

vises i displayet for timeren.

3. Indstil tiden ved at trykke på kontroltasten “-” eller “+” (C) for at justere

indstillingen af tid. Efter indstilling af tiden blinker timerkontrollampen i

5sekunder, og komfuret bekræfter automatisk indstillingen af timeren, hvorefter

timerkontrollampen holder op med at blinke.

Tip: Tryk på kontroltasten “-” eller “+” (C) for timeren for at reducere eller forøge

tiden med 1 minut.

Tryk og hold på kontroltasten “-” eller “+” (C) for timeren for at reducere eller

forøge tiden med 10 minutter.

Nedtællingen begynder straks, når tiden er indstillet. Displayet viser resttiden.

Komfuret bipper i 30 sekunder, og timerkontrollampen slukker, når den

indstillede tid er udløbet.

Indstilling af timeren til at slukke en eller flere kogezoner

Hvis timeren er indstillet til én zone:

1. Vælg den relevante aktive kogezone ved at trykke på tasten til justering af

effekttrin (D) - +.

2. Tryk på timertasten (F) . Timerkontrollampen blinker, og du kan nu indstille

timeren.

3. Du kan indstille timeren fra 1-99 minutter ved hjælp af kontroltasten “-” eller “+” (C).

Nedtællingen begynder straks, når tiden er indstillet. Displayet viser resttiden,

ogtimerkontrollampen blinker i 5 sekunder.

Tip: Prikken ved siden af kontrollampen for effekttrin lyser og

angiver, at den zone er valgt.

Ved udløbet af madlavningstiden slukker den relevante kogezone automatisk.

Denanden kogezone bliver ved med at være tændt, hvis den blev tændt tidligere.

Når funktionen for brug af timeren som minutur og funktionen for brug af timeren

til at slukke kogezoner bruges samtidig, viser displayet resttiden for alarmen som

første prioritet. Tryk på tasten til justering af effekttrin for kogezonen (D) for at vise

resttiden før slukning af den relevante zone.

Brug af funktionen for fleksibel zone

• Området kan når som helst bruges som en enkelt zone alt efter

madlavningsbehovet.

• Det fleksible område består af to uafhængige induktionsspoler, der kontrolleres

separat. Når det fungerer som en enkelt zone, flyttes kogegrej fra en zone til den

anden inden for det fleksible område og fortsætter med samme effekttrin som

zonen, hvor kogegrejet oprindeligt blev anbragt. Den del, der ikke er dækket af

kogegrejet, slukkes automatisk.

• Tryk på knappen for at aktivere tilstanden for fleksibel zone. Nu kan du bruge

skyderen til at justere til det ønskede effekttrin.

• Vigtigt:

Sørg for at placere kogegrejet i midten af den forreste/bagerste enkelte kogezone.

Det ideelle kogegrej er en oval eller rektangulær stegepande eller en grillpande.

Eksempler på god og dårlig placering af kogegrej.

Smart fleksibel funktion:

Aktivering af den smarte fleksible funktion:

1. Tryk to gange på tasten for fleksibel zone (J) , når komfuret er tændt, for at

aktivere funktionen for fleksibel zone.

2. Efter aktivering af den smarte fleksible zonefunktion går komfuret i smart

fleksibel tilstand uden yderligere manuel betjening.

3. Hvis den smarte fleksible funktion deaktiveres ved et uheld, skal du aktivere

funktionen igen ved at følge trin 1.

A) Med kun en pande/gryde i det fleksible område:

Når der anbringes en pande/gryde i det forreste fleksible zoneområde,

tændes komfuret automatisk, og effekttrinnet indstilles til 9 for hurtig

opvarmning.

Når der anbringes en pande/gryde i det bagerste fleksible zoneområde,

tændes komfuret automatisk, og effekttrinnet indstilles til 2 for at holde

zonen varm.

B) Med to pander/gryder i det fleksible område. Når der

først placeres én pande/gryde i det forreste eller bagerste

fleksible zoneområde, og den anden pande/gryde placeres

i det fleksible område 5 sekunder efter placeringen af den

første pande/gryde, tændes komfuret automatisk, og

effekttrinnet indstilles til 9 for det forreste område og 2

for det bagerste område.

Deaktivering af den smarte fleksible funktion:

Tryk på tasten til justering af effekttrin for den nederste kogezone (D), og justér

effekten manuelt, når den smarte fleksible funktion er tændt. Den smart fleksible

funktion deaktiveres, og komfuret fungerer under den normale funktion for fleksibel

zone med samme effekttrin for alle fleksible zoneområder. Eller dobbelttryk/tryk

længe på tasten til funktionen for den fleksible zone (J) for at deaktivere den

smarte fleksible funktion. Komfuret fungerer nu med individuelle kogezoner, og den

fleksible funktion er slukket.

Gryde A

Gryde B

Funktionen for normal fleksibel zone:

Aktivering af funktionen for normal fleksibel zone:

Tryk på tasten for funktionen for fleksibel zone (J) for at aktivere funktionen for

fleksibel zone. Tryk på tasten til justering af effekttrin (D) for den nederste zone, og

justér effekten manuelt. Komfuret fungerer under den normale funktion for fleksibel

zone med samme effekttrin for alle fleksible zoneområder.

Beskyttelse mod overophedning

En indbygget temperatursensor overvåger temperaturen i induktionskomfuret.

Induktionskomfuret stopper automatisk, når der registreres for høj temperatur.

Hukommelsesfunktion

Hvis du ved et uheld trykker på tænd/sluk-tasten under madlavningen, og igen

trykker på tænd/sluk-tasten inden for 10 sekunder, tænder komfuret automatisk

og vender tilbage til den tidligere indstillingstilstand. Hvis du ved et uheld

har slukket komfuret, og tænder komfuret igen efter mere end 10 sekunder,

deaktiveres hukommelsesfunktionen, og dine tidligere indstillinger gendannes ikke.

Hukommelsesfunktionen kan ikke aktiveres, hvis strømforsyningen til komfuret har

været afbrudt.

Registrering af små genstande

Hvis kogegrej af en ikke-egnet størrelse, eller som ikke er magnetisk

(såsomaluminium), eller andre små genstande (såsom en kniv, en gaffel eller

en nøgle) efterlades på komfuret, går det automatisk i standby efter 1 minut.

Ventilatoren fortsætter afkølingen af induktionskomfuret i yderligere 1 minut.

Automatisk nedlukning for beskyttelse

Automatisk nedlukning er en sikkerhedsfunktion på dit induktionskomfur.

Komfuret lukkes ned automatisk, hvis du glemmer at slukke det efter brugen.

Standarddriftstiden for forskellige effekttrin vises i tabellen nedenfor:

Effekttrin 1-3 4-6 7-8 9

Standarddriftstid (min.) 360 180 120 90

Når kogegrejet fjernes, stopper induktionskomfuret straks opvarmningen og slukker

automatisk efter 2 minutter.

Personer med pacemaker skal søge råd hos deres læge, før de bruger

apparatet.

Visning af fejl og eftersyn

Hvis der opstår en fejl, aktiverer induktionskomfuret automatisk sikringstilstanden

og viser de relevante fejlkoder:

Fejlmeddelelse Mulig årsag Løsning

Intet kogegrej eller kogegrej uegnet

Anbring kogegrej/udskift

kogegrej.

ER03

Vand eller kogegrej på glasset med

kontrolelementer

Rengør brugergrænsefladen.

F1E

Fejl i forbindelsen mellem

skærmkortet og hovedkortet

(kontrollampen for kogezone

viser“E”)

1. Forbindelseskablet er ikke

sat korrekt i eller er defekt.

2. Udskift hovedkortet.

F3E

Fejl i spolesensor til temperatur

(kontrollampen for kogezone

viser“E”).

Udskift spolesensoren.

F4E

Fejl i sensor til temperatur på

hovedkort (kontrollampen for

kogezone viser “E”).

Udskift hovedkortet.

E1E

Sensor registrerer høj temperatur

på den keramiske glasplade

Genstart, når

induktionskomfuret er kølet

af.

E2E

Sensor registrerer høj temperatur

på IGBT

Genstart, når

induktionskomfuret er kølet

af.

E3E

Unormal forsyningsspænding

(forhøj)

Kontrollér, at

strømforsyningen er

normal. Tænd komfuret, når

strømforsyningen er normal.

E4E

Unormal forsyningsspænding

(forlav)

Kontrollér, at

strømforsyningen er

normal. Tænd komfuret, når

strømforsyningen er normal.

E5E

Fejl i temperatursensor

(kontrollampen for kogezone

viser“E”)

Forbindelseskablet er ikke sat

korrekt i eller er samlet med fejl.

Tabellen ovenfor indeholder årsager og løsninger til almindelige fejl. Adskil ikke selv

apparatet for at undgå fare og skader på induktionskomfuret. Kontakt leverandøren.

Tekniske specifikationer

Model POIH3130I2F

Kogezoner 2 zoner

Strømforsyning/frekvens 220-240 V~, 50/60 Hz

Installeret effekt 3500 W

Produktmål L×B×H (mm) 290×520×55

Indbygningsmål A×B (mm) 265×495

Vægt og mål er omtrentlige. Vi kan ændre specifikationer og design uden

forudgående varsel, fordi vi konstant arbejder på at forbedre vores produkter.

ENERGIFORBRUG

Produktoplysninger om strømforbrug og maksimal tid for opnåelse af relevant

tilstand for lav strøm.

Slukket tilstand 0,19 W

Standbytilstand Ikke relevant

Den nødvendige maksimale tid automatisk når den relevante

tilstand for lav strøm eller betingelse.

Ikke relevant

BORTSKAFFELSE:

Bortskaf ikke

apparatet

som usorteret

husholdningsaffald.

Der kræves separat

indsamling af affald

af denne type med

henblik på speciel

behandling.

Apparatet er mærket i overensstemmelse med

EU-direktiv 2011/65/EU om affald af elektrisk og

elektronisk udstyr (WEEE). Når du sørger for at

bortskaffe apparatet korrekt, bidrager du til at forhindre

mulige skader på miljø og menneskers sundhed, som

ellers kunne forårsages ved forkert bortskaffelse af

apparatet.

Symbolet på apparatet angiver, at det ikke må

behandles som almindeligt husholdningsaffald.

Apparatet skal indleveres til et indsamlingssted for

genbrug af elektrisk og elektronisk udstyr.

Apparatet kræver speciel bortskaffelse. Kontakt din

kommune, dit lokale renovationsselskab eller butikken,

hvor du købte apparatet, for yderligere oplysninger om

behandling, genindvinding og genbrug af apparatet.

Kontakt din kommune, dit lokale renovationsselskab

eller butikken, hvor du købte apparatet, for mere

detaljerede oplysninger om behandling, genindvinding

og genbrug af apparatet.

Power International AS,

PO Box 523, N-1471 Lørenskog, Norway

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

Power Finland:

https://www.power.ﬁ/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

Säkerhetsvarningar

Läs följande anvisningar noggrant innan du använder

apparaten.

Installation

Risk för elektriska stötar

• Koppla bort apparaten från elnätet innan du utför något

arbete eller underhåll på den.

• Anslutning till ett bra jordledningssystem är viktigt och

obligatoriskt.

• Frånkopplingsutrustning måste finnas inkluderad i fasta

ledningar i enlighet med regler för ledningsdragning.

• Ändringar i elsystemet i hushåll får endast göras av en

kvalificerad elektriker.

• Om du inte följer detta råd kan det leda till elchock eller

dödsfall.

Skärningsrisk

• Var försiktig - panelens kanter är vassa.

• Bristande försiktighet kan leda till skador eller skärsår.

Viktiga säkerhetsinstruktioner

• Läs dessa anvisningar noggrant innan du installerar eller

använder apparaten.

• Inga brännbara material eller produkter får placeras på

apparaten.

• Gör den här informationen tillgänglig för den person som

ansvarar för installationen av apparaten, eftersom den

kan minska dina installationskostnader.

• För att undvika risker måste apparaten installeras enligt

dessa installationsanvisningar.

• Den här apparaten får endast installeras och jordas av en

kvalificerad person.

• Denna apparat ska anslutas till en krets som har en

isoleringsbrytare som gör att den kan kopplas bort helt

från strömförsörjningen.

• VARNING: Använd endast hällskydd som konstruerats

av tillverkaren av apparaten eller som av tillverkaren av

apparaten i bruksanvisningen anges som lämpliga eller

hällskydd som är inbyggda i apparaten. Användning av

olämpliga skydd kan orsaka olyckor.

• Om apparaten inte installeras på rätt sätt kan det leda

till att eventuella garanti-eller ansvarsanspråk upphör att

gälla.

• När det gäller detaljerna för installationen hänvisar vi till

avsnittet <Installation>.

Användning och underhåll

Risk för elektriska stötar

• Tillaga inte mat på en trasig eller sprucken spishäll.

Om spishällens yta skulle gå sönder eller spricka, stäng

omedelbart av apparaten från elnätet (väggströmbrytare)

och kontakta en kvalificerad tekniker.

• Stäng av spishällen vid vägguttaget innan du rengör eller

underhåller den.

• Om du inte följer detta råd kan det leda till elchock eller

dödsfall.

Hälsorisk

• Den här apparaten uppfyller de elektromagnetiska

säkerhetsstandarderna.

Varning för heta ytor

• Under användning kan tillgängliga delar på apparaten bli

tillräckligt varma för att orsaka brännskador.

• Låt inte din kropp, dina kläder eller något annat föremål än

lämpliga kokkärl komma i kontakt med induktionsglaset

förrän ytan är sval.

• Metallföremål som knivar, gafflar, skedar och lock bör inte

placeras på spishällen eftersom de kan bli varma.

• Barn under 8 år ska hållas borta om de inte är under

ständig uppsikt.

• Handtagen på kokkärlen kan vara varma att röra vid.

Kontrollera att kokkärlets handtag inte är över andra

kokzoner som är på. Håll handtagen utom räckhåll för

barn.

• Om du inte följer detta råd kan det leda till brännskador

och skållning.

Skärningsrisk

• Det knivskarpa bladet på en skrapa för spishällen är

synligt när säkerhetsskyddet är indraget. Använd den

med yttersta försiktighet och förvara den alltid säkert och

utom räckhåll för barn.

• Bristande försiktighet kan leda till skador eller skärsår.

Viktiga säkerhetsinstruktioner

• Lämna aldrig apparaten utan uppsikt när den används.

Överkokning orsakar rök och fettspill som kan antändas.

• Använd aldrig apparaten som arbets- eller förvaringsyta.

• Lämna aldrig föremål eller redskap på apparaten.

• Använd aldrig apparaten för att värma upp rummet.

• Efter användning ska du alltid stänga av kokzonerna och

spishällen på det sätt som beskrivs i denna bruksanvisning

(t.ex. genom att använda touchkontrollerna).

• Låt inte barn leka med apparaten eller sitta, stå eller

klättra på den.

• Förvara inte föremål som är intressanta för barn i skåp

ovanför apparaten. Barn som klättrar på spishällen kan

skadas allvarligt.

• Lämna inte barn ensamma eller obevakade i det område

där apparaten används.

• Barn eller personer med ett funktionshinder som

begränsar deras förmåga att använda apparaten bör ha

en ansvarig och kompetent person som instruerar dem i

användningen. Instruktören ska vara övertygad om att de

kan använda apparaten utan fara för sig själva eller sin

omgivning.

• Reparera inte eller byt ut någon del av apparaten om det

inte uttryckligen rekommenderas i bruksanvisningen. All

annan service bör utföras av en kvalificerad tekniker.

• Använd inte en ångrengörare för att rengöra spishällen.

• Använd inte kokkärl med ojämna kanter och dra inte

kokkärl över glasytan eftersom detta kan repa glaset.

• Använd inte slipande rengöringsmedel eller andra starka

rengöringsmedel för att rengöra spishällen, eftersom

dessa kan repa keramikglaset.

• Om strömsladden är skadad måste den bytas ut av

tillverkaren, dess servicerepresentant eller av motsvarande

kvalificerad person för att undvika fara.

• Den här apparaten är avsedd att användas endast i en

hushållsmiljö! Kommersiell användning av något slag

omfattas inte av tillverkarens garanti!

• VARNING: Apparaten och dess tillgängliga delar blir varma

under användning.

• Försiktighet bör iakttas, för att undvika att röra

värmeelementen.

• Barn under 8 år ska hållas borta om de inte är under

ständig uppsikt.

• Denna apparat får användas av barn från 8 år och uppåt

och personer med nedsatt fysisk, sensorisk eller mental

förmåga eller av personer som saknar erfarenhet och

kunskap om det sker under uppsyn eller om de får

anvisningar om hur man använder apparaten på ett säkert

sätt och är medveten om riskerna.

• Barn får inte leka med apparaten. Rengöring och underhåll

bör inte utföras av barn utan tillsyn.

• VARNING: Oövervakad matlagning på en spis med fett

eller olja kan vara farligt och kan leda till brand. Försök

ALDRIG att släcka en eld med vatten, utan stäng av

apparaten och täck sedan lågan med ett lock eller en

brandfilt.

• VARNING: Risk för brand: förvara inte föremål på

matlagningsytorna.

• VARNING: Stäng av apparaten för att undvika risken

för elektriska stötar, om ytan är sprucken, för hällytor

av glaskeramik eller liknande material som skyddar

spänningsförande delar.

• Ångtvätt får inte användas.

• Apparaten är inte avsedd att användas med hjälp av en

extern timer eller ett separat fjärrkontrollsystem.

• VARNING: Tillagningsprocessen måste övervakas

kontinuerligt.

• Nätsladden kan inte nås efter installationen.

Installation

Val av installationsutrustning

Såga ut arbetsytan efter de mått som visas på ritningen. För installation och

användning ska ett utrymme på minst 5 cm lämnas fritt runt hålet. Se till att

arbetsytans tjocklek är minst 30 mm. För att undvika större deformationer på grund

av den starka värmestrålningen från kokplattan bör arbetsytan vara tillverkad av

värmetåligt material. Se nedan:

Inpassning – montering:

Utskärningarnas storlek är: Infälld:

Glasets

storlek

Utskärningens

storlek

Baksida Sida Radie

Utskuren

storlek

Djup

A1 B1 C D E F H A2 B2 G

POIH3130I2F 520 290 495 265 50 40 5 526 296 5

Se under alla omständigheter till att induktionshällen har god ventilation och

att luftintaget och luftutsläppet inte är blockerade. Detta för att säkerställa att

induktionshällen fungerar som den ska. Se nedan.

Obs: Säkerhetsavståndet mellan kokplattan och ett eventuellt skåp ovanför

kokplattan ska vara minst 760 mm.

A (mm) B (mm) C (mm) D E

760 Minst 20 Minst 20 Luftintag Luftutsläpp 5 mm

Innan hällen installeras ska det säkerställas att:

• Arbetsytan är rätvinklig och plan och att inget inkräktar på utrymmesbehovet.

• Arbetsytan är tillverkad av ett värmebeständigt material.

• Ugnen har en inbyggd kylfläkt, om hällen installeras ovanför en ugn.

• Installationen uppfyller alla krav på fri höjd samt tillämpliga standarder och

föreskrifter.

• En lämplig frånskiljare som ger fullständig frånkoppling från elnätet ingår i den

permanenta kabeldragningen, monterad och placerad i enlighet med lokala regler

och föreskrifter för kabeldragning. Frånskiljaren måste vara av godkänd typ och

ha ett kontaktavstånd på 3mm i alla poler (eller i alla aktiva (fas)-ledare om de

lokala reglerna för kabeldragning tillåter en sådan avvikelse från kraven).

• Frånskiljaren är lättåtkomlig för kunden när hällen är installerad.

• Om du är osäker på installationen bör du rådfråga berörd lokal myndighet och

följa lokala stadgar.

• Värmetåliga och lättrengjorda ytskikt (t.ex. keramiska plattor) används för

väggytorna runt hällen.

När hällen har installerats ska det säkerställas att:

• Nätkabeln inte kan kommas åt genom skåpsluckor eller lådor.

• Flödet av frisk luft från skåpets utsida till hällens undersida är tillräckligt.

• Om hällen installeras ovanför en låda eller ett skåp ska en termisk skyddsbarriär

placeras under hällen.

• Frånskiljaren är lättåtkomlig för kunden.

Innan ﬁxeringsfästena placeras ut

Enheten ska placeras på ett stabilt och jämnt underlag (använd

förpackningsmaterialet). Var försiktig med de reglage som sticker ut från hällen.

Installation

Bild 1

SILIKON

Skär ut bänkskivan enligt angivna mått (som visas i bild 1) med lämplig utrustning.

Täta bänkskivans kant med silikon eller PTFE och låt det torka innan hällen monteras.

Bild 2

Sträck ut den medföljande tätningen längs hällens underkant och se till att ändarna

överlappar varandra.

Bild 3

Bild 4

Skruvarna

är fästa på

produkterna

Använd inte lim för att fästa hällen i bänkskivan. När tätningen är klar och hällen är

placerad i utsågningen: tryck hällen lätt nedåt så att den förs in i bänkskivan, vilket

ger en bra tätning runt ytterkanten (bild 4)

Försiktighetsåtgärder

1. Induktionshällar måste installeras av en behörig person. Vi har proffs som kan

hjälpa dig. Utför aldrig installationen på egen hand.

2. Hällen ska inte installeras direkt ovanför en diskmaskin, kyl, frys, tvättmaskin

eller torktumlare, eftersom fukten kan skada hällens elektronik.

3. Induktionsplattan ska installeras på ett sätt som säkerställer bättre

värmestrålning för att öka dess tillförlitlighet.

4. Väggen och den inducerade värmezonen ovanför bordsytan måste vara

värmebeständiga.

5. För att undvika skador måste även laminatskivor och lim tåla värme.

Ansluta spishällen till elnätet

Hällen får endast anslutas till elnätet av en behörig person. Kontrollera

följande innan hällen ansluts till elnätet:

1. Att husets elsystem är avsett för den ström som hällen kräver.

2. Att spänningen i vägguttaget är densamma som spänningen som anges

på märkskylten.

3. Att nätkabeln klarar den belastning som anges på märkskylten.

Använd inte adaptrar, reduceringar eller förgreningsanordningar för att ansluta hällen

till nätspänning, eftersom dessa kan orsaka överhettning och brand.

Nätkabeln får inte komma i kontakt med några varma delar och måste placeras så

att dess temperatur inte vid något tillfälle överstiger 75°C.

Kontrollera med en elektriker om husets elsystem klarar av att strömförsörja

systemet utan några ändringar. Eventuella ändringar får endast utföras av

en behörig elektriker.

grön-gul

blå

brun

• Om kabeln är skadad eller ska bytas ut måste detta utföras av en behörig person

med särskilda verktyg, för att undvika missöden.

• Om apparaten ansluts direkt till elnätet måste en allpolig brytare installeras, med

ett minsta avstånd på 3mm mellan kontakterna.

• Det är installatörens ansvar att säkerställa att elektriska anslutningar har utförts

korrekt och att de uppfyller gällande säkerhetsföreskrifter.

• Kabeln får inte böjas eller klämmas.

• Kabeln måste kontrolleras regelbundet och får endast bytas ut av behörig tekniker.

Varning

Om strömkabeln inte är tillräckligt lång ska anvisningarna nedan följas för

att byta till en ny längre strömkabel. Alla anvisningarna nedan MÅSTE följas

av den behöriga elektrikern.

1. Använd skruvmejseln för att skruva ur skruvarna (se bilden nedan) och demontera

det keramiska glaset från hällen.

2. Använd skruvmejseln för att skruva ur fyra skruvar (se bilden nedan).

Gul/grön

Blå

Brun

3. Använd skruvmejseln för att skruva ur två skruvar (se bilden nedan, punkt

och ), och använd klämman för att dra ut strömkabeln och de tre extra

kopplingsplintarna (se bilden nedan, punkt , och ).

4. Ta ut strömkabeln och byt till den nya strömkabeln.

100

Produktöversikt

Användarpanel

Referens Beskrivning

Serigraf för

zonpositionsindikering (ej knapp)

PÅ/AV-reglage

Timerreglage

Reglage för effektstyrning

Reglage för effekthöjning

(dubbelhöjning)

Reglage för tidsstyrning

Tillagningsfunktion

Reglage för barnlås

Pausreglage

Flexibel induktionszon

101

Kort om matlagning på induktionshäll

Induktionstekniken är en säker, avancerad, effektiv och ekonomisk

matlagningsteknik. Den fungerar genom att elektromagnetiska vibrationer genererar

värme direkt i kokkärlet, i stället för indirekt genom uppvärmning av glasytan.

Glashällen blir bara varm eftersom den värms upp av kokkärlet.

Kokkärl av järn

Magnetkrets

Keramisk glasskiva

Induktionsspole

Induktionsström

Innan du använder din nya induktionshäll

• Läs igenom denna handledning och i synnerhet avsnittet ”Säkerhetsvarningar”.

• Ta bort eventuell skyddsfilm som fortfarande kan finnas på induktionshällen.

Användning av touch-reglage

• Dessa reglage reagerar på beröring, så du behöver inte trycka hårt på dem.

• Tryck med fingerdynan, inte fingerspetsen.

• En ljudsignal hörs varje gång en beröring registreras.

• Försäkra dig om att reglagen är rena och torra och att inga föremål är placerade

över dem (till exempel ett köksredskap eller en trasa). Även en tunn vattenfilm

kan försvåra användning av reglagen.

102

Välja rätt kokkärl

• Använd endast kokkärl med botten som är lämplig för induktionshäll.

Titta efter induktionssymbolen på förpackningen eller på kokkärlets

botten.

• Du kan kontrollera om kokkärlet är lämpligt för induktionshäll med hjälp

av en magnet. Håll magneten mot kokkärlets botten. Om den fastnar är

kokkärlet lämpligt för induktionshäll.

• Om du inte har någon magnet:

1. Häll lite vatten i det kokkärl som du vill kontrollera.

2. Om symbolen på displayen inte blinkar och vattnet

värms upp är kokkärlet lämpligt.

• Kokkärl tillverkade av följande material är inte lämpliga för induktionshäll:

rentrostfritt stål, aluminium eller koppar utan magnetbotten, glas, trä, porslin,

keramik och lergods.

Använd inte kokkärl med ojämna kanter eller böjd botten.

Kontrollera att kokkärlets botten är slät, att den ligger plant mot glashällen och att

den har samma storlek som värmezonen. Använd kokkärl som har samma diameter

som den valda zonen. Om du använder ett lite bredare kokkärl arbetar zonen på

högsta effekt. Om du använder ett något mindre kokkärl kan effekten bli lägre än

förväntat.

Kokkärl med diameter som är mindre än 140 mm kanske inte detekteras av hällen.

Placera alltid kokkärlet mitt i värmezonen.

Lyft alltid av kokkärlet från induktionshällen – dra inte av det, eftersom glasytan då

kan repas.

103

Användning av induktionshällen

För att börja tillagningen

1. Håll PÅ/AV intryckt. Efter påslagning ljuder summern en

gång och alla displayer visar ”-”. Det betyder att

induktionshällen har gått in i standbyläge.

2. Placera ett lämpligt kokkärl på den värmezon du

vill använda. Kontrollera att kokkärlets botten och

värmezonens yta är rena och torra.

3. Anpassa värmeinställningen för den värmezon där

kastrullen är placerad genom att använda motsvarande

zons reglage för effektstyrning (D) - + för att

ställa in effekten till önskat läge.

• Första gången du trycker på skjutreglaget aktiveras läget för inställning av

effektnivån för motsvarande zon. Tryck på det igen för att ställa in önskad

effektnivå.

• Om ingen värmeinställning väljs inom 1 minut stängs induktionshällen av

automatiskt. Då måste du börja om från steg 1.

• Det går att ändra värmeinställningen när som helst under tillagningen.

Om och värmeinställningen blinkar omväxlande på displayen

Detta betyder att:

• du inte har placerat ett kokkärl på korrekt värmezon, eller

• det kokkärl du använder inte är lämpligt för induktionshäll, eller

• kokkärlet är för litet eller inte korrekt centrerat på värmezonen. Induktionshällen

fungerar endast om ett lämpligt kokkärl placeras på värmezonen. Displayen

stängs av automatiskt efter 1 minut om inget lämpligt kokkärl placeras.

Efter avslutad tillagning

1. Tryck på reglaget för effektstyrning (D) för den värmezon du vill stänga av.

2. Tryck på ”-” för att minska effekten till nivån ”0”.

3. Var försiktig så att du inte kommer i kontakt med heta ytor. (H) visas när en

värmezon är för varm för att vidröra. Symbolen försvinner när ytan har svalnat till

säker temperatur. Du kan använda en värmezon som fortfarande är varm för att

värma upp ett annat kokkärl och därmed spara energi.

104

Använda funktionen för effekthöjning

Aktivera effekthöjning

1. Tryck på reglaget för effekthöjning (E) en gång, så visar zonindikatorn ”b”.

Tryck på reglaget för effekthöjning (E) två gånger, så visar zonindikatorn ”P”.

2. Effekthöjningen varar i 5 minuter och därefter återgår motsvarande zons effekt

automatiskt till effektnivå 9 och fortsätter att vara igång.

Avbryta effekthöjningen

1. Tryck på reglaget för effektstyrning (D) - + för den värmezon du vill

avbryta.

2. Obs:

• Funktionen kan användas för alla värmezoner.

• Värmezonen återgår automatiskt till effektnivå 9 efter 5 minuter om

effektnivån inte ändras manuellt.

Använda tillagningsfunktioner

Du kan välja mellan fem praktiska tillagningsfunktioner genom att trycka på reglaget

för tillagningsfunktioner (G) . Funktionen ändras med varje tryck.

” ” – Smältning eller upptining (ca 50°C)

” ” – Uppvärmning eller varmhållning (ca 70°C)

” ” – Sjudning, temperatur nära kokpunkten.

” ” – Automatisk oljefritering, håller oljans temperatur runt 160 °C

” ” – Funktion för automatisk kokning. Om kokkärlet har samma storlek

som värmezonen kokar den automatiskt upp vattnet och kokar i 15 minuter.

Sedanstängs värmezonen av automatiskt.

Använda pausfunktionen – Stop & Go

Pausfunktionen kan användas när som helst under tillagningen. Den gör det

möjligt att stoppa induktionshällen och återkalla inställningarna.

1. Kontrollera att värmezonen fungerar.

2. Tryck på pausreglaget (I) . Displayerna för alla värmezoner visar ” ”.

Induktionshällens funktion inaktiveras, förutom pausreglaget (I), PÅ/AV (B)

och barnlåset (H) .

3. Om du vill avbryta pausläget trycker du på pausreglaget (I) och sedan på vilket

annat reglage som helst utom pausreglaget och PÅ/AV-reglaget. Då återgå

hällen till det tidigare inställda tillagningsläget.

105

Använda barnlåset

• Det går att låsa reglagen för att förhindra oavsiktlig användning (t.ex. att barn av

misstag aktiverar värmezonerna).

• När reglagen är låsta är alla reglage utom AV-reglaget inaktiverade.

Låsning av reglagen

Håll reglaget för barnlås (H) intryckt i 3 sekunder. Timerindikatorn visar ”Lo”

Upplåsning av reglagen

1. Kontrollera att induktionshällen är påslagen.

2. Håll reglaget för barnlås (H) intryckt i några sekunder

3. Nu kan du börja använda induktionshällen.

När hällen är i låst läge är alla reglage inaktiverade utom AV. Det går alltid

att stänga av hällen med AV-reglaget i en nödsituation, men du måste låsa

upp hällen innan den kan användas.

Användning av timer

Timern kan användas på två olika sätt:

• Den kan användas som kökstimer. Då stänger inte timern av någon värmezon när

den inställda tiden har gått ut.

• Det går att ställa in så att en värmezon stängs av när den inställda tiden har gått ut.

• Timern kan ställas in på upp till 99 minuter.

Användning av timern som kökstimer

Om du inte väljer någon värmezon

1. Kontrollera att minst en värmezon är påslagen. (OBS: det går att använda

kökstimern när motsvarande zon lyser med fast sken.)

2. Tryck på reglaget för tidsstyrning (F) . Timerindikatorn börjar blinka och

”30”visas på timerdisplayen.

3. Ställ in tiden genom att trycka på ”-” eller ”+” på kontrollreglaget (C) för att ändra

tidsinställningen. När tiden har ställts in fortsätter timerindikatorn att blinka i

5 sekunder och hällen bekräftar timerinställningen automatiskt. Därefter slutar

timerindikatorn att blinka.

Tips: Tryck på ”-” eller ”+” på kontrollreglaget (C) för att minska eller öka med 1 minut.

Håll ”-” eller ”+” på kontrollreglaget (C) intryckt för att minska eller öka med

10minuter.

När tiden har ställts in börjar den räkna ner direkt. Displayen visar den

återstående tiden.

En ljudsignal hörs i 30 sekunder och timerindikatorn släcks när den inställda

tiden har gått ut.

106

Inställning av timern för att stänga av en eller flera värmezoner

Om timern är inställd på en zon:

1. Välj aktuell värmezon genom att trycka på reglaget för

effektstyrning(D)- +.

2. Tryck på timerreglaget (F) . Timerindikatorn blinkar och timern kan ställas in.

3. Med hjälp av kontrollreglaget (C) ”-” eller ”+” (C) kan du ställa in en tid från 1 till

99 minuter.

När tiden har ställts in börjar den räkna ner direkt. Displayen visar den återstående

tiden och timerindikatorn blinkar i 5 sekunder.

Tips: Punkten bredvid effektnivåindikatorn tänds för att visa att

zonen har valts.

När tillagningstiden går ut stängs motsvarande värmezon av automatiskt. Andra

värmezoner fortsätter att vara igång om de har slagits på tidigare. Vid samtidig

användning av ”timern som larm” och ”timern för att stänga av zonerna” visar

displayen den återstående larmtiden som första prioritet. Tryck på värmezonens

reglage för effektstyrning (D) så visas den återstående tiden till avstängning av

motsvarande zon.

Användning av funktionen för flexibel induktionszon

• Detta område kan användas som en stor zon eller som två olika mindre zoner.

• Den flexibla induktionszonen består av två oberoende induktorer som kan

regleras separat. När den används som en stor zon kan kokkärlet flyttas från

den ena zonen till den andra inom den flexibla induktionszonen utan att

effektinställningen för kokkärlet ändras. Den del av zonen som inte täcks av

kokkärlet stängs automatiskt av.

• För att använda läget för flexibel induktionszon trycker du på reglaget .

Då kan du använda skjutreglaget för att ställa in den effektnivå du vill ha.

• Viktigt:

Försäkra dig om att du centrerar kokkärlet på respektive värmezon. För bästa resultat

rekommenderas en oval eller rektangulär stekpanna eller grillpanna.

Exempel på bra och dålig placering av kokkärl.

107

Funktionen Smart Flex:

Aktivering av Smart Flex-funktionen:

1. När hällen är PÅ trycker du två gånger på reglaget för flexibel induktionszon (J)

så aktiveras funktionen för flexibel zon.

2. När Smart Flex-zonfunktionen är aktiverad går den in i Smart Flex-läge utan att

hällen behöver styras manuellt.

3. Om Smart Flex-funktionen inaktiveras av misstag gör du om steg 1 för att

aktivera funktionen igen.

A) Med bara ett kokkärl i det flexibla området:

När kokkärlet placeras på den främre ﬂexzonen slås hällen på automatiskt

och effekten ställs in på nivå 9 för snabb uppvärmning.

När kokkärlet placeras på den bakre ﬂexzonen slås hällen på automatiskt

och effekten ställs in på nivå 2 för varmhållning.

B) Med två kokkärl i det flexibla området. När ett kokkärl har

placerats på den främre eller bakre flexzonen först, och

det andra kokkärlet placeras på det flexibla området inom

5sekunder från det första, slås hällen på automatiskt och

effekten ställs in på nivå 9för den främre zonen och nivå

2för den bakre zonen.

Inaktivering av Smart Flex-funktionen:

När Smart Flex-funktionen är aktiverad trycker du på den undre zonens reglage

för effektstyrning (D) och ställer in effekten manuellt. Då inaktiveras Smart Flex-

funktionen och hällen går tillbaka till normal funktion med samma effektnivå för

hela det flexibla området. Det går även att dubbeltrycka på reglaget för flexibel

induktionszon (J) eller hålla det intryckt för att inaktivera Smart Flex-funktionen.

Då använder hällen en enskild värmezon och flexfunktionen stängs av.

Kokkärl A

Kokkärl B

108

Funktionen för normal flexibel zon:

Aktivering av funktionen för normal flexibel zon:

Tryck på reglaget för flexibel zon (J) för att aktivera funktionen. Tryck på den nedre

zonens reglage för effektstyrning (D) och ställ in effekten manuellt, så går hällen

tillbaka till normal funktion med samma effektnivå för hela det flexibla området.

Skydd mot övertemperatur

En temperatursensor kan övervaka temperaturen inuti induktionshällen. När en för

hög temperatur uppmäts stängs induktionshällen av automatiskt.

Minnesfunktion

Om du av misstag trycker på PÅ/AV-reglaget under matlagningen och trycker på

PÅ/AV-reglaget igen inom 10 sekunder, slås hällen på igen och återgår automatiskt

till föregående inställning. Om du försöker slå på hällen igen mer än 10sekunder

efter en oavsiktlig avstängning fungerar inte minnesfunktionen och det går inte

att automatiskt återgå till föregående inställning. Om hällen har varit strömlös kan

minnesfunktionen inte aktiveras.

Detektering av små föremål

Om ett för litet eller icke magnetiskt kokkärl (till exempel av aluminium) eller annat

litet föremål (till exempel en kniv, gaffel eller nyckel) placeras på hällen går den

automatiskt till standbyläge efter cirka 1minut. Fläkten fortsätter att kyla ned

induktionshällen i ytterligare 1minut.

Skydd mot automatisk avstängning

Automatisk avstängning är en säkerhetsfunktion för induktionshällen. Den stängs av

automatiskt om du glömmer att stänga av den efter matlagningen. Standardtiderna

för olika effektnivåer visas i tabellen nedan:

Effektnivå 1–3 4–6 7–8 9

Standardtimer (min) 360 180 120 90

När kokkärlet avlägsnas från induktionshällen ska uppvärmningen avbrytas

omedelbart och hällen stängas av automatiskt efter 2minuter.

Personer med pacemaker bör rådgöra med läkare innan de använder den här

enheten.

109

Visning och kontroll av fel

Om ett fel inträffar går induktionshällen automatiskt in i skyddsläge och visar

motsvarande skyddskoder:

Felmeddelande Möjlig orsak Åtgärd

Inget kokkärl eller olämpligt

kokkärl

Byt ut kokkärlet.

ER03

Vatten eller kokkärl på reglagets

glas

Rengör användarpanelen.

F1E

Anslutningen mellan

displaykretskortet och

huvudkretskortet är bruten

(värmezonens indikator visar ”E”)

1. Anslutningskabeln är inte

korrekt ansluten eller

defekt.

2. Byt ut huvudkretskortet.

F3E

Fel på spolens temperatursensor.

(värmezonens indikator visar ”E”)

Byt ut spolens sensor.

F4E

Fel på huvudkretskortets

temperatursensor. (värmezonens

indikator visar ”E”)

Byt ut huvudkretskortet.

E1E

Temperatursensorn för den

keramiska glasskivan detekterar

hög värme

Starta om när induktionshällen

har svalnat.

E2E

Temperatursensorn för transistor

(IGBT) detekterar hög värme

Starta om när induktionshällen

har svalnat.

E3E Onormal nätspänning (för hög)

Kontrollera att

strömförsörjningen är normal.

Starta igen när du har försäkrat

dig om att den är normal.

E4E Onormal nätspänning (för låg)

Kontrollera att

strömförsörjningen är normal.

Starta igen när du har försäkrat

dig om att den är normal.

E5E

Fel i temperatursensor

(värmezonens indikator visar ”E”)

Anslutningskabeln är inte

korrekt inkopplad eller felaktigt

monterad.

Ovanstående är bedömning och kontroll av vanliga fel. För att undvika risker och

skador på induktionshällen får du inte demontera enheten själv, utan du måste

kontakta leverantören.

110

Teknisk specifikation

Modell POIH3130I2F

Värmezoner 2 zoner

Matningsspänning/frekvens 220–240V~ , 50Hz/60Hz

Installerad elkraft 3500W

Produktstorlek LxBxH (mm) 290x520x55

Inbyggnadsmått AxB (mm) 265x495

Vikt och mått är ungefärliga. Eftersom vi kontinuerligt strävar efter att förbättra

våra produkter kan vi ändra specifikationer och design utan föregående meddelande.

ENERGIFÖRBRUKNING

Produktinformation om energiförbrukning och maximal tid för att nå tillämpligt

lågeffektläge.

Avstängt läge 0,19 W

Standbyläge N/A

Den maximala tid som krävs automatiskt ska nå tillämpligt

lågeffektläge eller lågeffekttillstånd.

N/A

BORTSKAFFANDE:

Den här apparaten

får inte kasseras

med osorterat

hushållsavfall.

Avfall av den här

typen måste samlas

in separat för särskild

behandling.

Denna apparat är märkt i enlighet med det europeiska

direktivet 2011/65/EU för avfall som utgörs av eller

innehåller elektrisk och elektronisk utrustning (WEEE).

Genom att säkerställa att apparaten kasseras på rätt

sätt bidrar du till att förhindra eventuella skador på

miljön och människors hälsa, som annars skulle kunna

uppstå om apparaten kasserades på fel sätt.

Symbolen på produkten anger att den inte får behandlas

som vanligt hushållsavfall. Den ska lämnas till en

insamlingsplats för återvinning av elektriska och

elektroniska produkter.

För denna apparat krävs särskild avfallshantering.

Förytterligare information om behandling, återvinning

och återanvändning av denna produkt ber vi dig kontakta

din kommun, din lokala tjänst för avfallshantering eller

butiken där du köpte den.

För mer detaljerad information om behandling,

återvinning och återanvändning av den här produkten

ber vi dig kontakta ditt lokala kommunkontor, din

tjänst för avfallshantering eller butiken där du köpte

produkten.

111

Power International AS,

PO Box 523, N-1471 Lørenskog, Norway

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

Power Finland:

https://www.power.ﬁ/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

Point POIH3130I2F 3-Series induction hobHobs

Product's Documents

Product manual English

Specifications

Point POIH3130I2F Questions and Answers
