GALAX PRO 78221 Jig Saw User Manual

Model 78221

JIG SAW

Owner’s Manual & Safety Instructions

Read this manual before using this product.

Failure to do so can result in serious injury.

SAVE THIS MANUAL.

78221CATALOG

English

Deutsch

Français

Español

Italiano

01-09

10-20

21-30

31-40

41-50

Owner’s Manual & Safety Instructions

JIG SAW

.01.

Owner’s Manual & Safety Instructions

JIG SAW

General Power Tool Safety Warnings

: Read all safety warnings and instructions.

Failure to follow

the warnings and instructions may result in electric shock, fire and/or serious

injury.

Save all warnings and instructions for future reference.

The term ″power tool″ in the warnings refers to your mains-operated (corded)

power tools or battery-operated (cordless) power tools.

1.Work Area Safety

a.Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b.Do not operate power tools in explosive atmospheres, such as in the pres-

ence of flammable liquids, gases or dust.

Power tools create sparks which may

ignite the dust or fumes.

c.Keep children and bystanders away while operating a power tool.

Distrac-

tions can cause you to lose control.

2.Electrical Safety

a.Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with grounded power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

b.Avoid body contact with grounded surfaces such as pipes, radiators,

ranges and refrigerators.

There is an increased risk of electric shock if your body

is grounded.

c.Do not expose power tools to rain or wet conditions.

Water entering a power

tool will increase the risk of electric shock.

d.Do not abuse the cord.

Never use the cord for carrying, pulling or unplugging

the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Dam-

aged or entangled cords increase the risk of electric shock.

e.When operating a power tool outdoors, use an extension cord suitable for

outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric

shock.

f.If operating a power tool in a damp location is unavoidable, use a residual

current device (RCD) protected supply.

Use of a RCD reduces the risk of electric

WARNING

.02.

Owner’s Manual & Safety Instructions

JIG SAW

shock.

:The term residual current device (RCD) may be replaced by the

term ground fault circuit interrupter (GFCI) or earth leakage circuit breaker

(ELCB)

3.Personal Safety

a.Stay alert, watch what you are doing and use common sense when operating a

power tool. Do not use a power tool while you are tired or under the influence of

drugs, alcohol or medication. A moment of inattention while operating power tools

may result in serious personal injury.

b.Use personal protective equipment. Always wear eye protection. Protective

equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protec-

tion used for appropriate conditions will reduce personal injuries.

c.Prevent unintentional starting. Ensure the switch is in the off-position before

connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that

have the switch on invites accidents.

d.Remove any adjusting key or wrench before turning the power tool on. A wrench

or a key left attached to a rotating part of the power tool may result in personal

injury.

e.Do not overreach. Keep proper footing and balance at all times. This enables

better control of the power tool in unexpected situations.

f.Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing

and gloves away from moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

g.If devices are provided for the connection of dust extraction and collection facili-

ties, ensure these are connected and properly used. Use of dust collection can

reduce dust-related hazards.

4.Power Tool Use and Care

a.Do not force the power tool. Use the correct power tool for your application. The

correct power tool will do the job better and safer at the rate for which it was

designed.

b.Do not use the power tool if the switch does not turn it on and off. Any power tool

NOTE

.03.

Owner’s Manual & Safety Instructions

JIG SAW

that cannot be controlled with the switch is dangerous and must be repaired.

c.Disconnect the plug from the power source and/or the battery pack from the

power tool before making any adjustments, changing accessories, or storing

power tools. Such preventive safety measures reduce the risk of starting the

power tool accidentally.

d.Store idle power tools out of the reach of children and do not allow persons unfa-

miliar with the power tool or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

e.Maintain power tools. Check for misalignment or binding of moving parts, break-

age of parts and any other condition that may affect the power tools operation. If

damaged, have the power tool repaired before use. Many accidents are caused

by poorly maintained power tools.

f.Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are easier to control.

g.Use the power tool, accessories and tool bits etc. in accordance with these

instructions, taking into account the working conditions and the work to be

performed. Use of the power tool for operations different from those intended

could result in a hazardous situation.

Service

Have your power tool serviced by a qualified repair person using only identical

replacement parts. This will ensure that the safety of the power tool is maintained.

5.Safety Warnings for Jig Saws

a.Hold power tool by insulated gripping surfaces, when performing and oper-

ation where the cutting accessory may contact hidden wiring or its own cord.

Cutting accessory contacting a “live” wire may make exposed metal parts of the

power tool “live” and could give the operator an electric shock.

b.Keep hands away from the sawing range.

Do not reach under the workpiece.

Contact with the saw blade can lead to injuries.

c.Apply the machine to the workpiece only when switched on.

Otherwise there

is danger of kickback when the cutting tool jams in the workpiece.

d.Pay attention that the base plate rests securely on the material while

sawing.

A jammed saw blade can break or lead to kickback.

e.When the cut is completed, switch off the machine and then pull the saw

.04.

Owner’s Manual & Safety Instructions

JIG SAW

blade out of the cut only after it has come to a stand still.

In this manner you

can avoid kickback and can place down the machine securely.

f.Use only undamaged saw blades that are in perfect condition.

Bent or dull

saw blades can break, negatively influence the cut, or lead to kickback.

g.Do not brake the saw blade to a stop by applying side pressure after

switching off.

The saw blade can be damaged, break or cause kickback.

h.Use suitable detectors to determine if utility lines are hidden in the work

area or call the local utility company for assistance.

Contact with electric lines

can lead to fire and electric shock. Damaging a gas line can lead to explosion.

Penetrating a water line causes property damage or may cause an electric shock.

i.Secure the workpiece.

A workpiece clamped with clamping devices or in a vice

is held more secure than by hand.

j.Always wait until the machine has come to a complete stop before placing

it down.

The tool insert can jam and lead to loss of control over the power tool.

6.SYMBOLS

a.Some of the following symbols may appear on this product. Study these

symbols and learn their meanings. Proper interpretation of these symbols

will allow for more efficient and safer operation of this product.

SYMBOL DESCRIPTION

Class II construction Double Insulated construction

Read the manual before set-up and/or use.

Wear safety glasses, ear protection and respiratory protection.

Use dust mask. Dust which is injurious to health can be

generated when working on wood and other materials.

Never use the device to work on any

materials containing asbestos.

Do not dispose with house-hold waste.

Conforms to relevant safety standards.

.05.

Owner’s Manual & Safety Instructions

JIG SAW

Voltage & Frequency:

Input Power:

No Load Speed:

Max. cutting depth:

220-240V~ 50Hz

600W

0-3000SPM

Wood:80MM

Steel:6MM

b.Technical Specifications

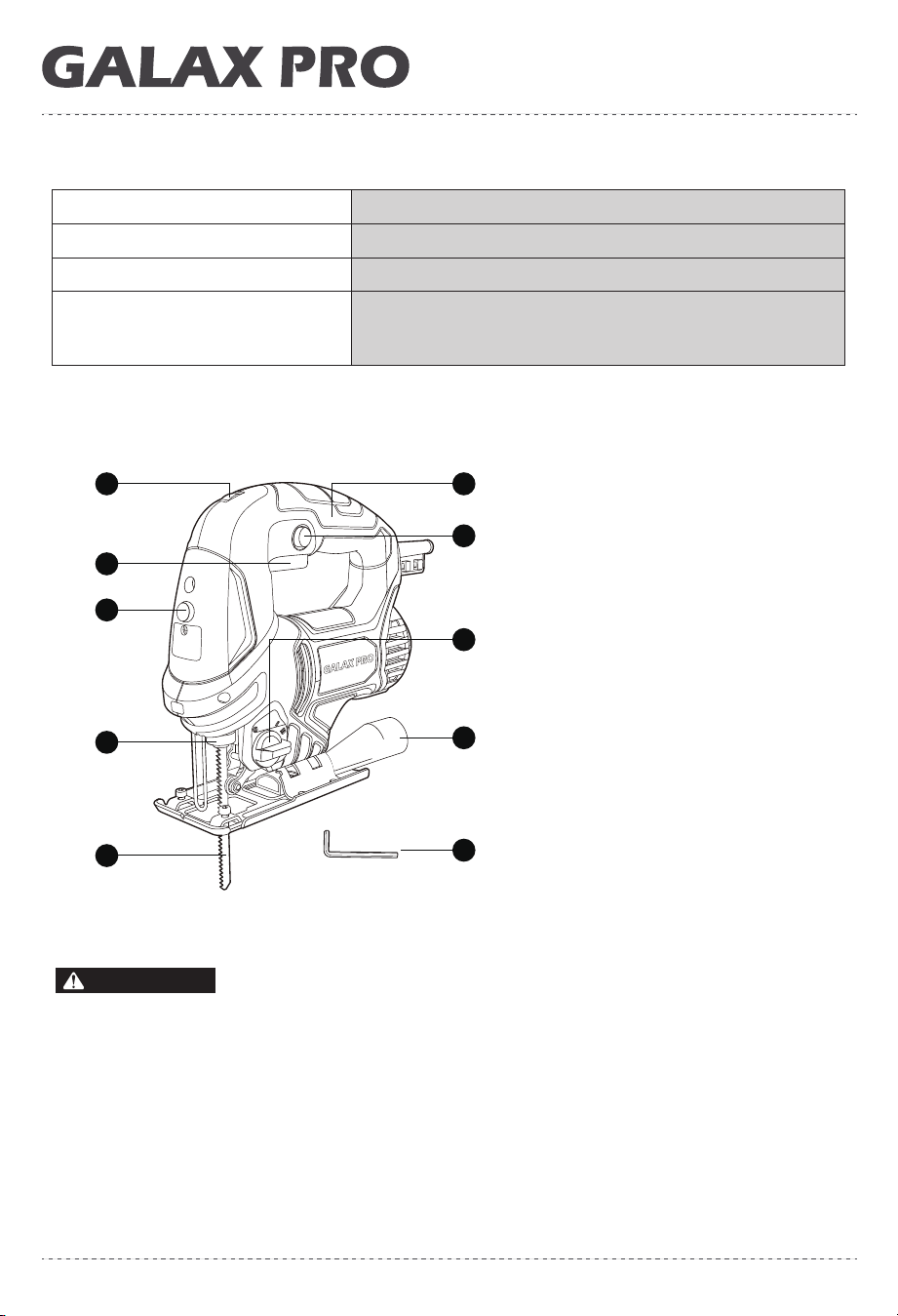

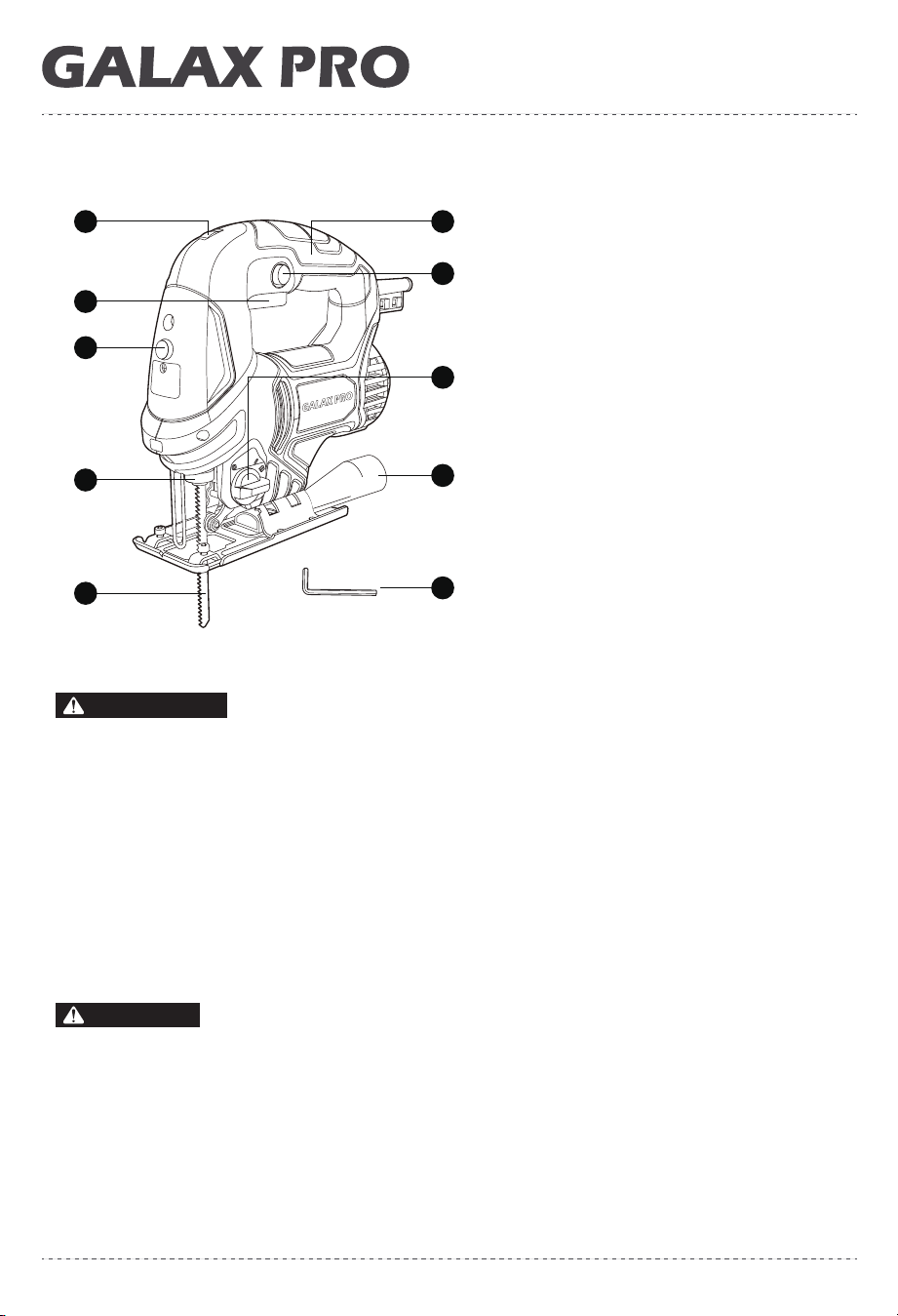

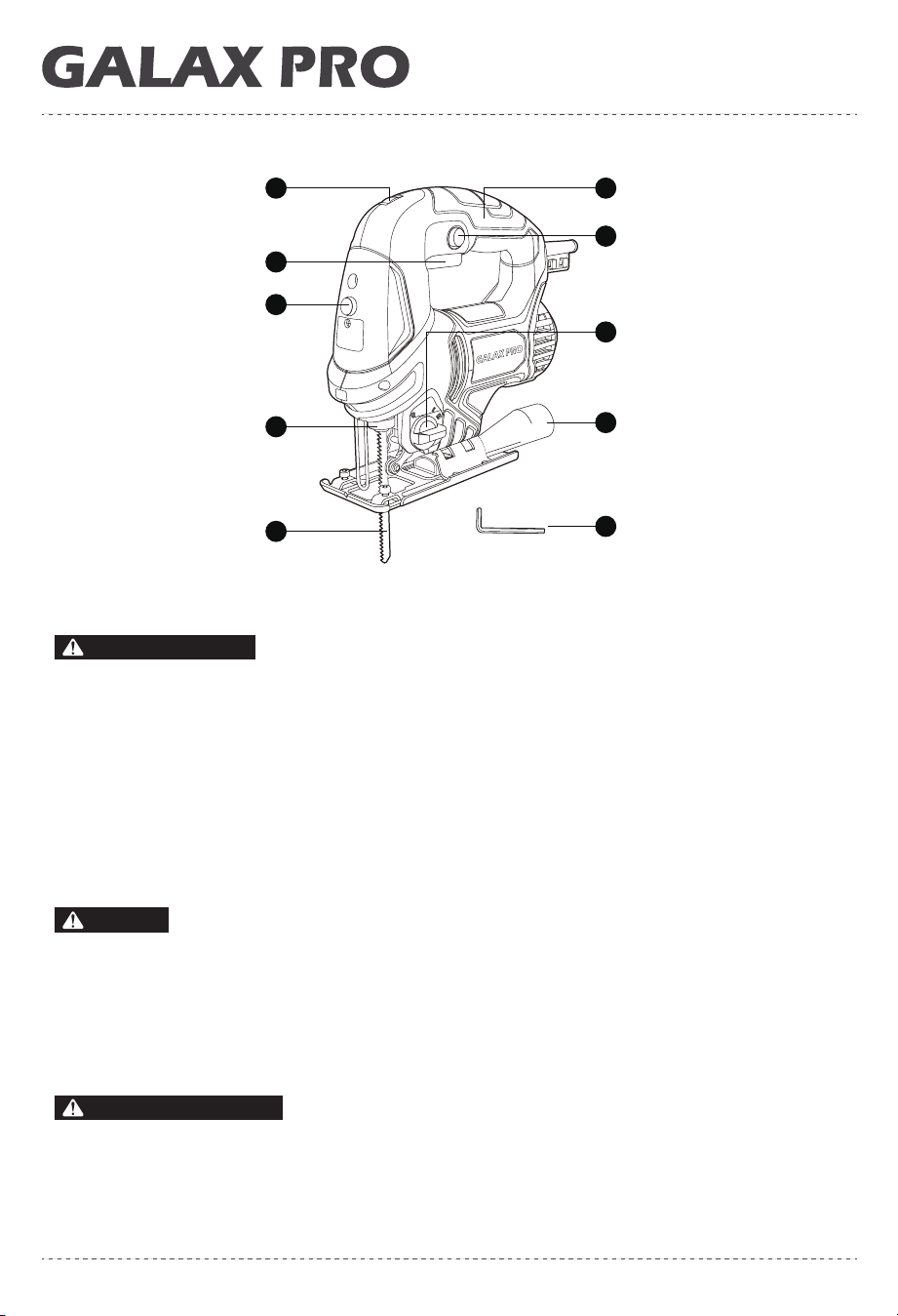

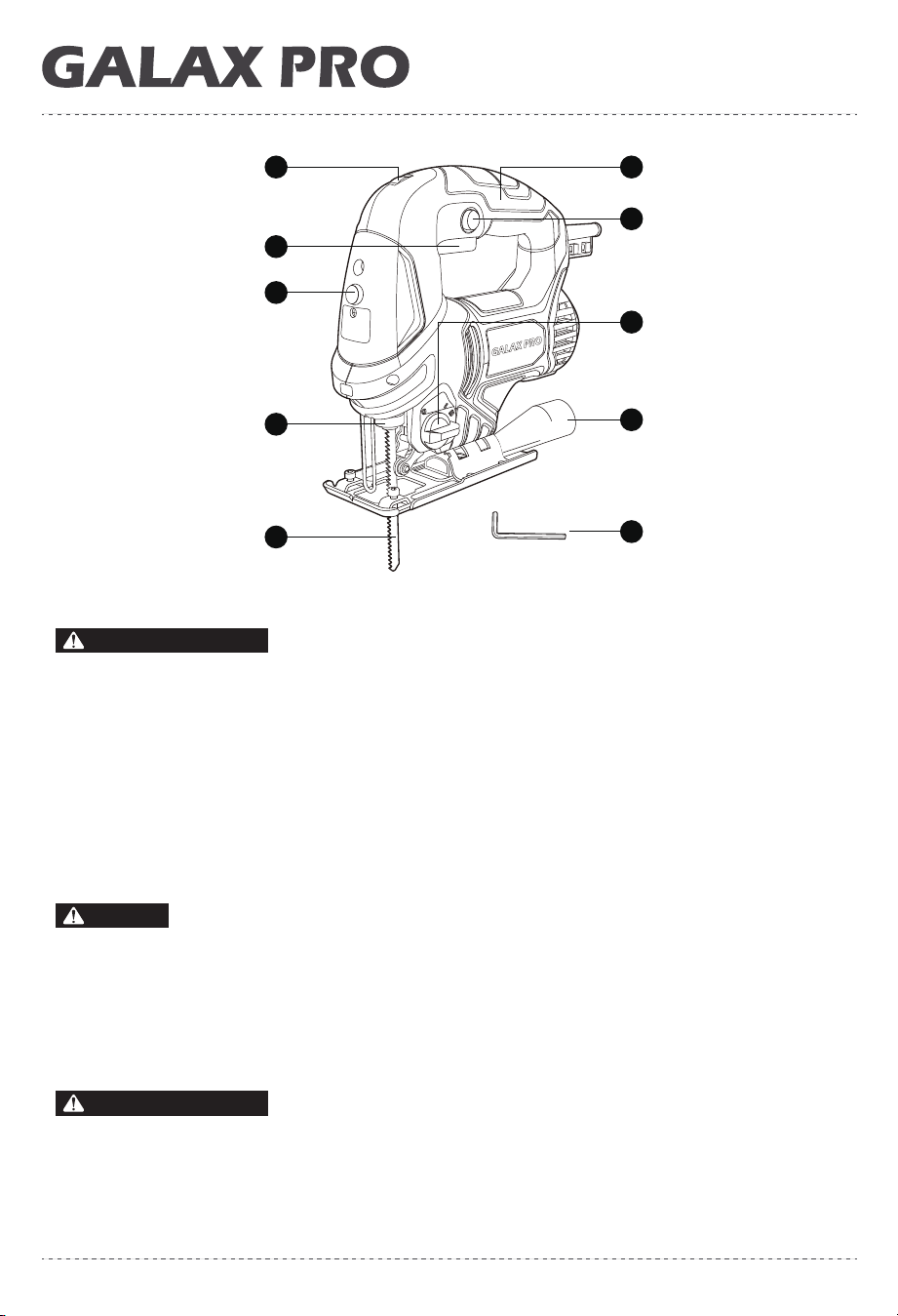

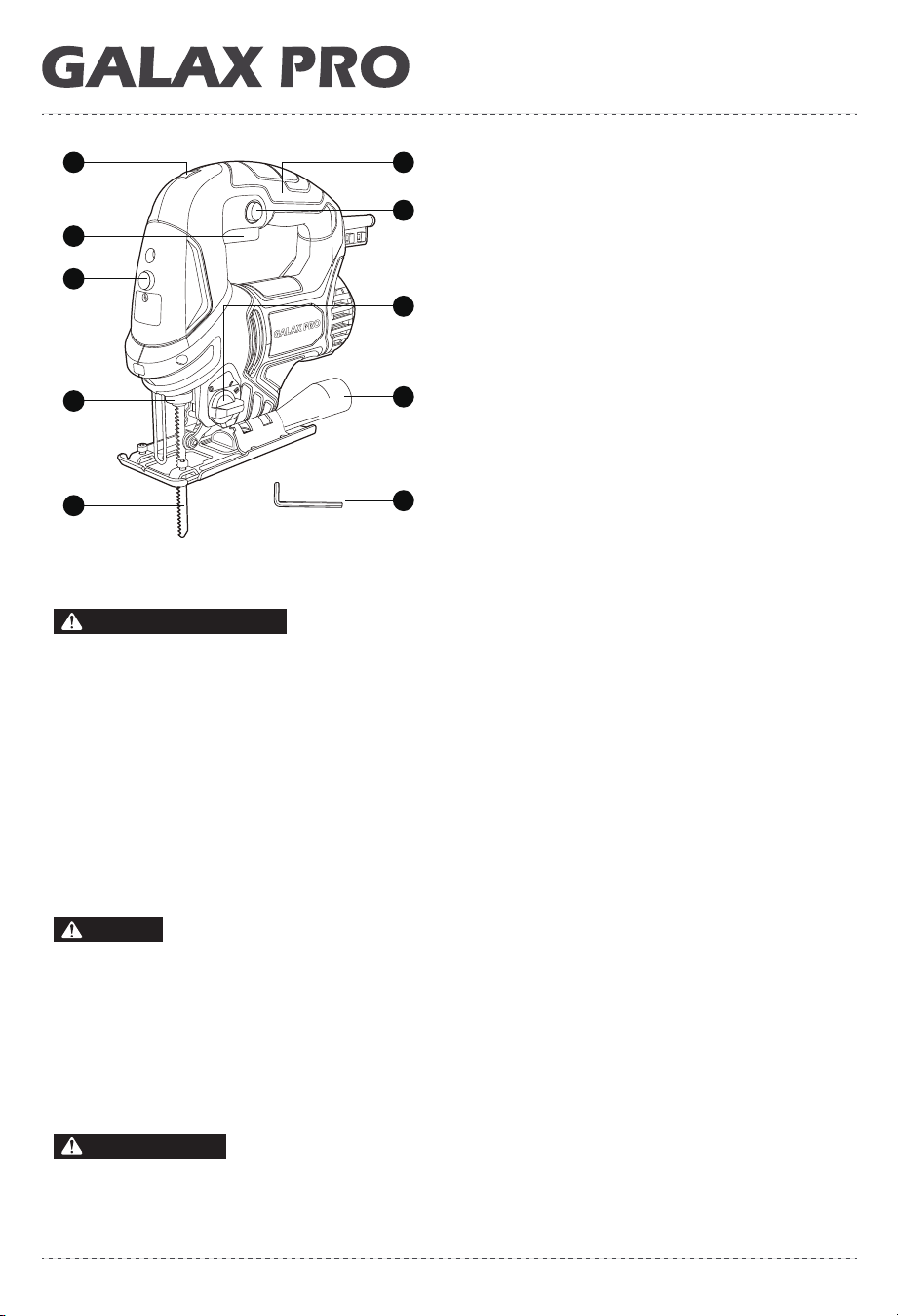

c.Function Description

7.Assembly

: Before any work on the machine itself, keep the mains plug

out of the supply.

Inserting/Replacing the Saw Blade

a.Pull the lever of the blade clamp and slide the saw blade into the groove as far

as it will go with the blade teeth pointing forward.

b.Make sure that the lug of the blade fitted into the blade clamp, then release

blade clamp lever.

c.Check if the saw blade has been fastened firmly and correctly.

1.Lock-on Button

2.Trigger Switch

3.Hex Wrench

4. Laser Button

5. Saw Blade

6. Vacuum Adaptor Hose

7. 4-stage Cutting Action

8. 6 Stage Speed Adjustor

9. Soft Grip

10. Quick Release Saw Blade

Changing System

WARNING

8 9

.06.

Owner’s Manual & Safety Instructions

JIG SAW

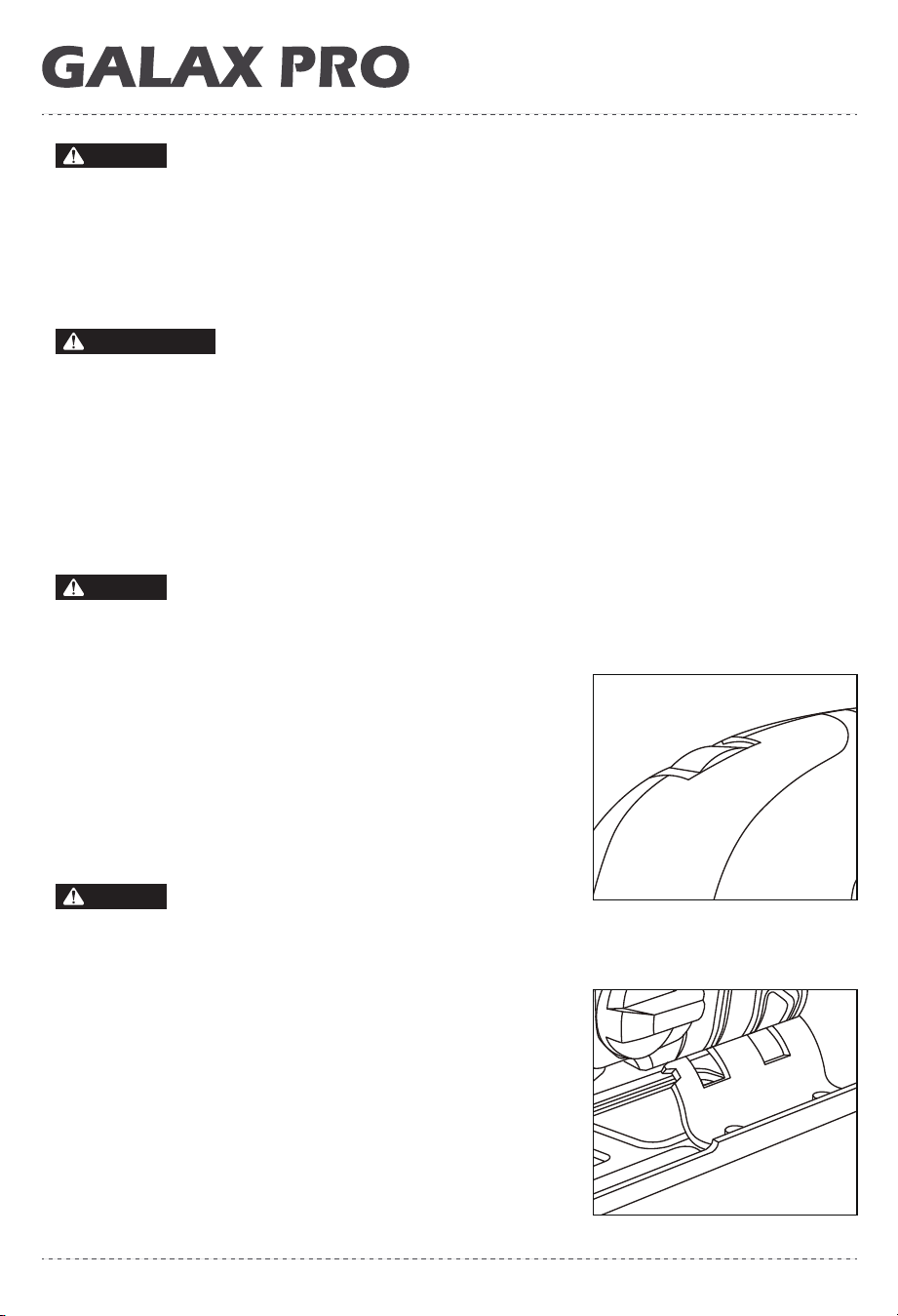

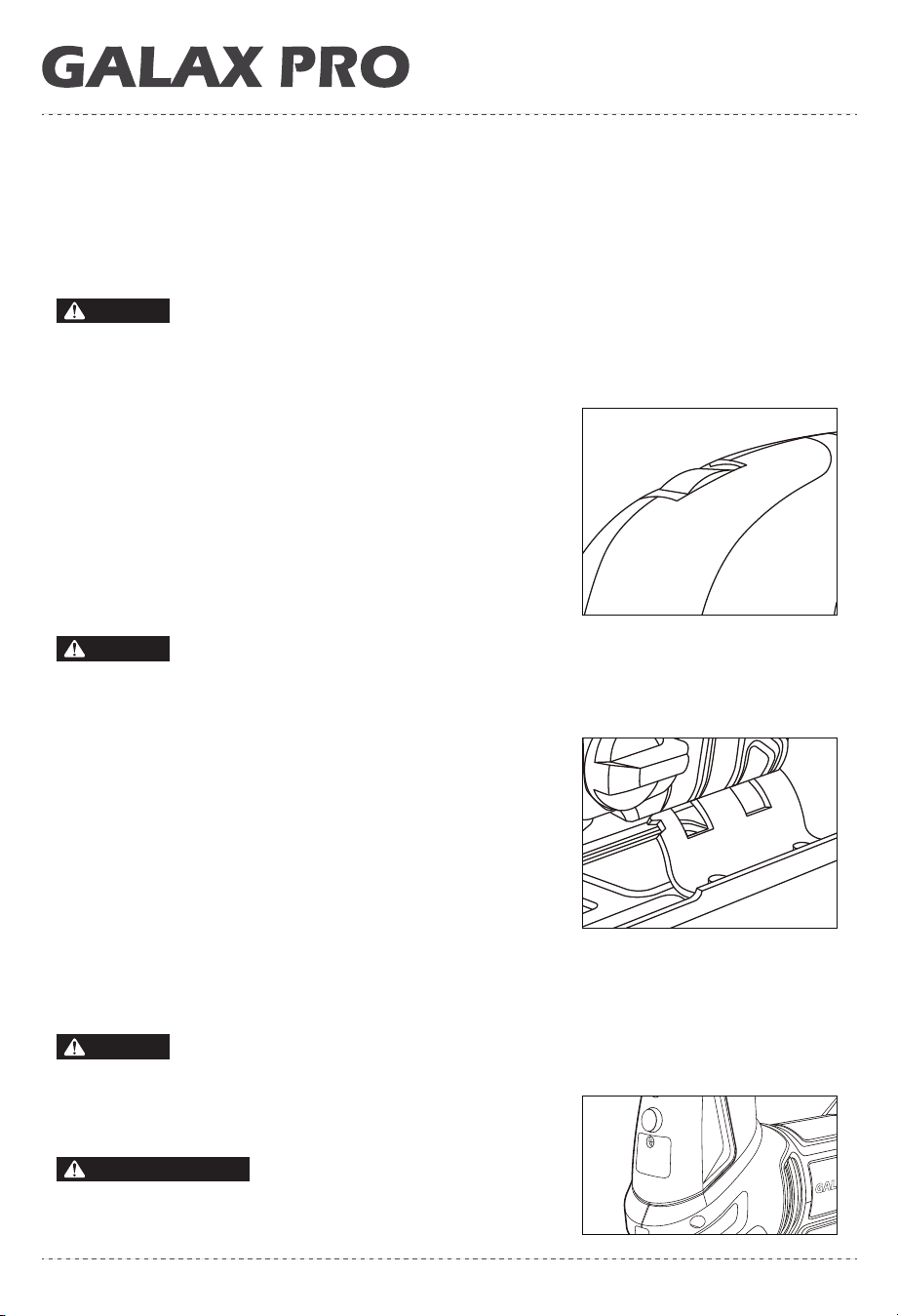

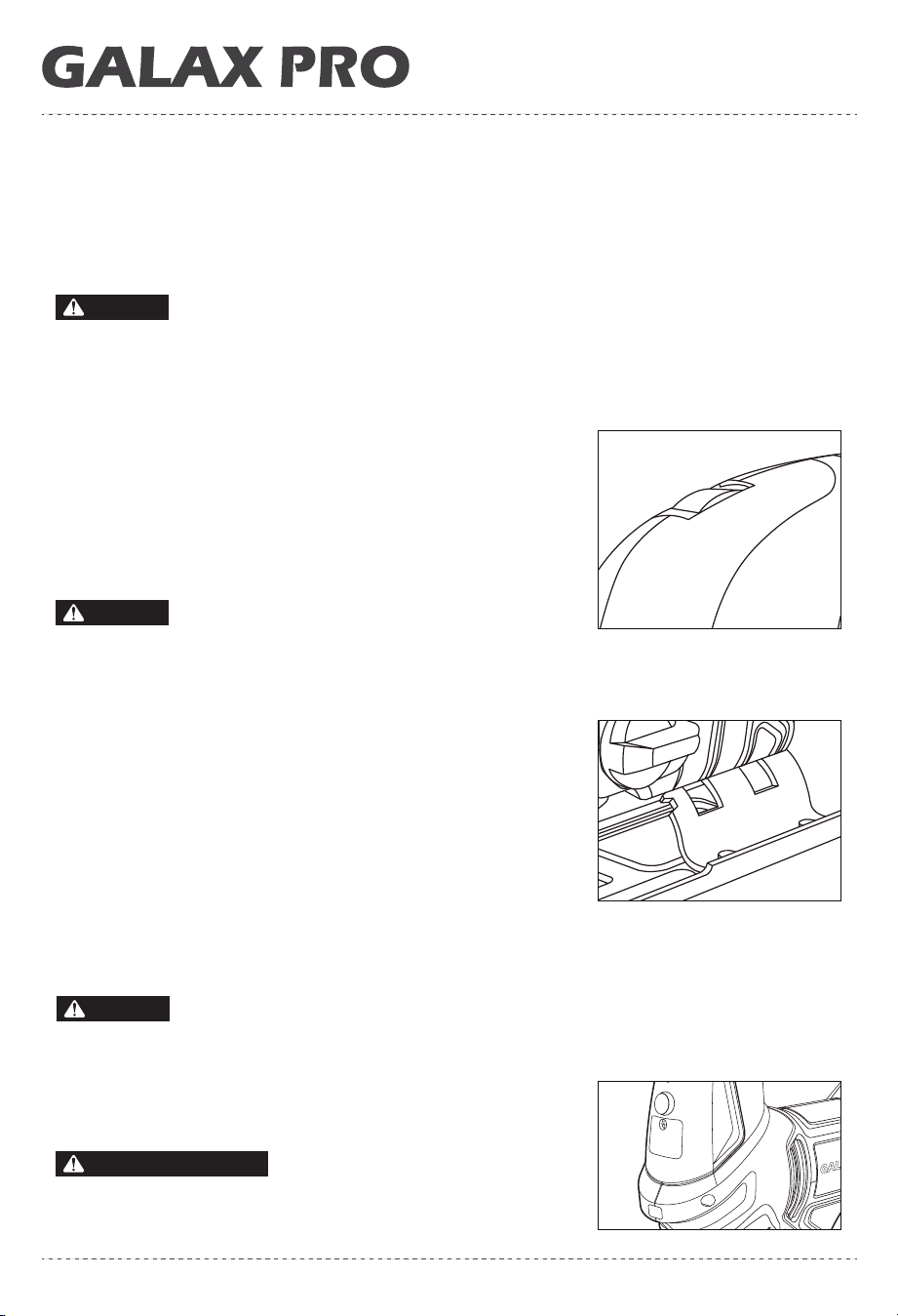

: For removal of the saw blade, proceed in reverse order.

Installing the Vacuum Adaptor Hose

Insert the vacuum adaptor hose into the baseplate of the machine.

Operation

: Observe correct main voltage! The voltage of the power source

must agree with the voltage specified on the nameplate of the machine.

Switch On and Off

a.Connect the plug to the power mains, the power-on indicator is illumed until

disconnect from the power mains.

b.Press the switch trigger and start the tool.

c.Release the trigger to turn the tool off.

: If you want the tool operate continuously, please press the

lock-on button.

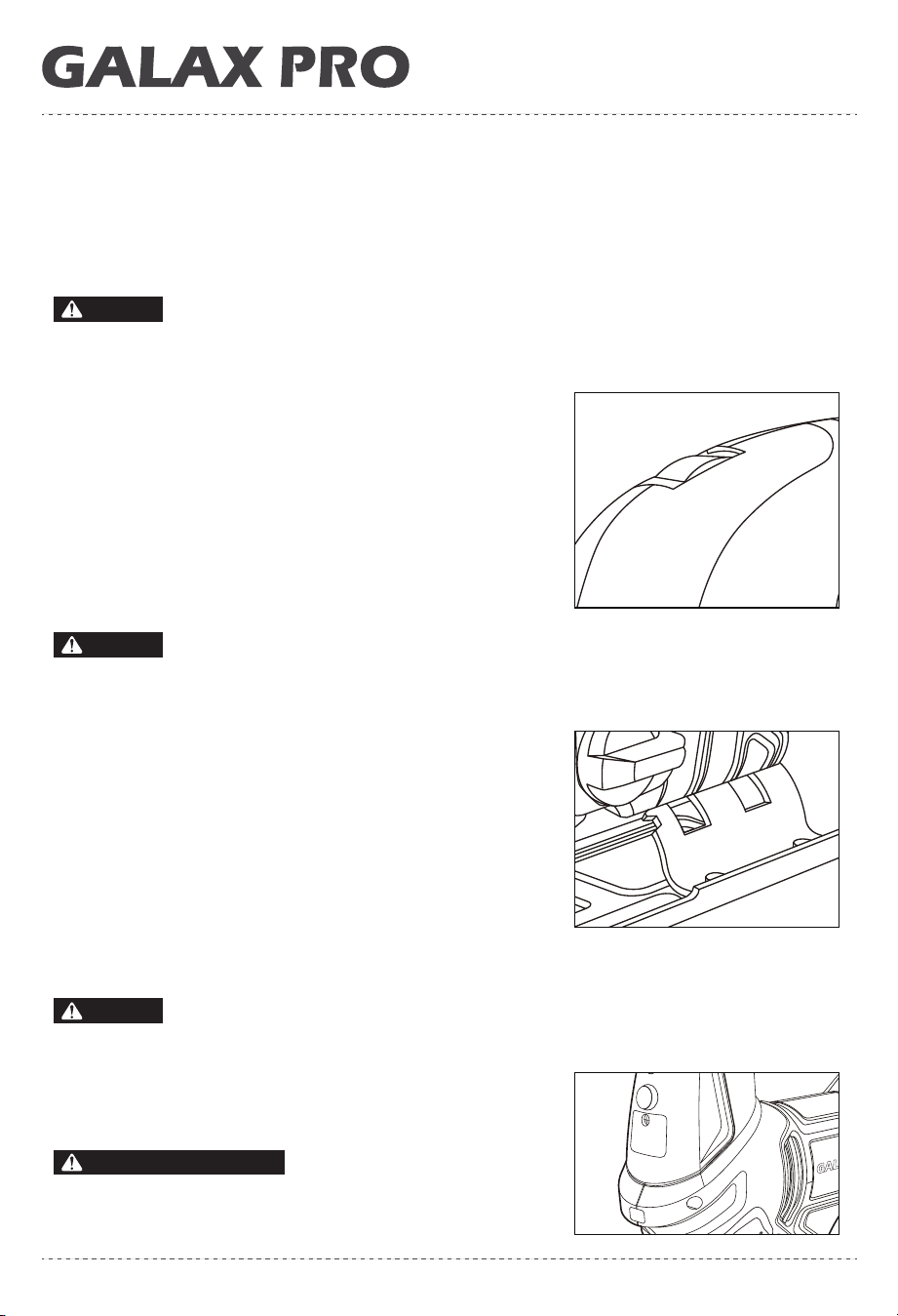

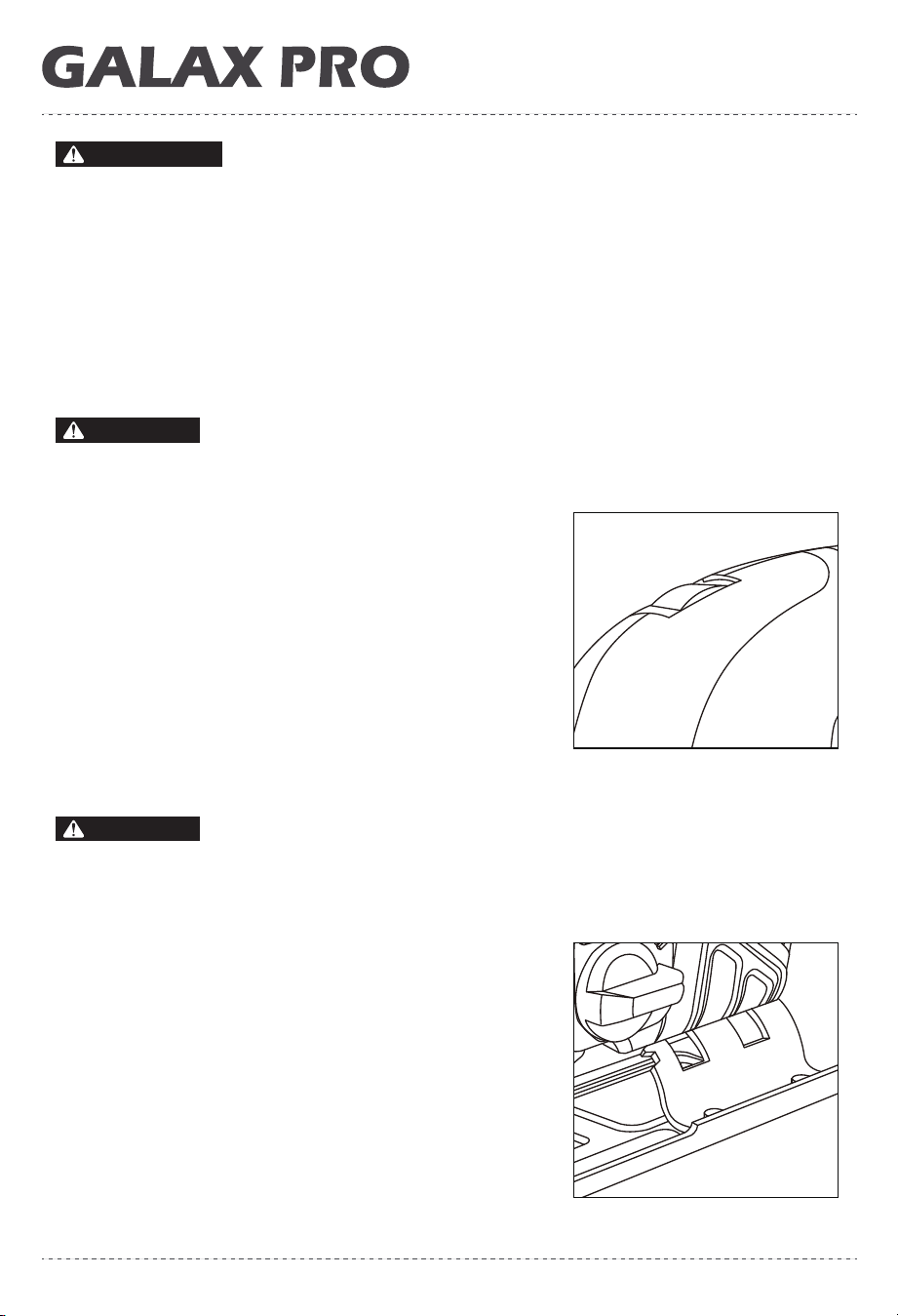

Adjusting the Cutting Speed

a.By turning the speed adjusting dial forward or

backward, it can reach your desired speed.

b.The speed should be adapted to the material being

cut in general, higher speed will allow you to cut

workpiece faster. However, the service life of the

blade will be reduced.

: Position “1” denotes the lowest speed.

Position “6” denotes the highest speed.

Adjusting Cutting Angle

a.Loosen the screws of shoe by using hex wrench

for angle cutting adjustment which located on the

underside of the tool.

b.Move the shoe left or right and tilt it until the

desired angle (from 0⁰ to 45⁰) as shown on the tilt

angle scale.

c.Retighten the screws of shoe by using hex wrench.

NOTE

WARNING

.07.

Owner’s Manual & Safety Instructions

JIG SAW

d.Check whether the shoe fixed firmly.

: For accurate cut it is necessary to make a trial cut, measure the

work and reset the angle until the correct setting is achieved

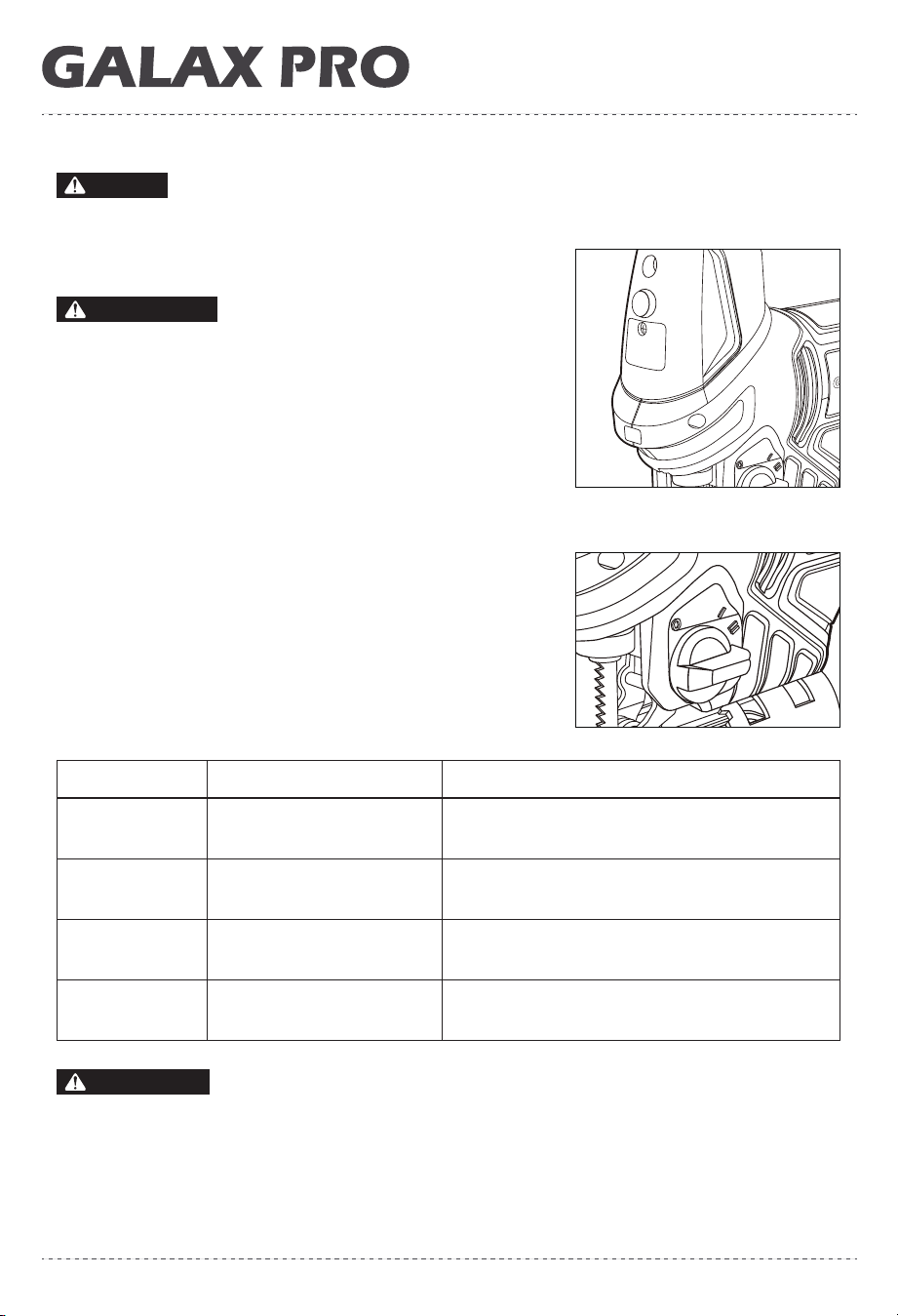

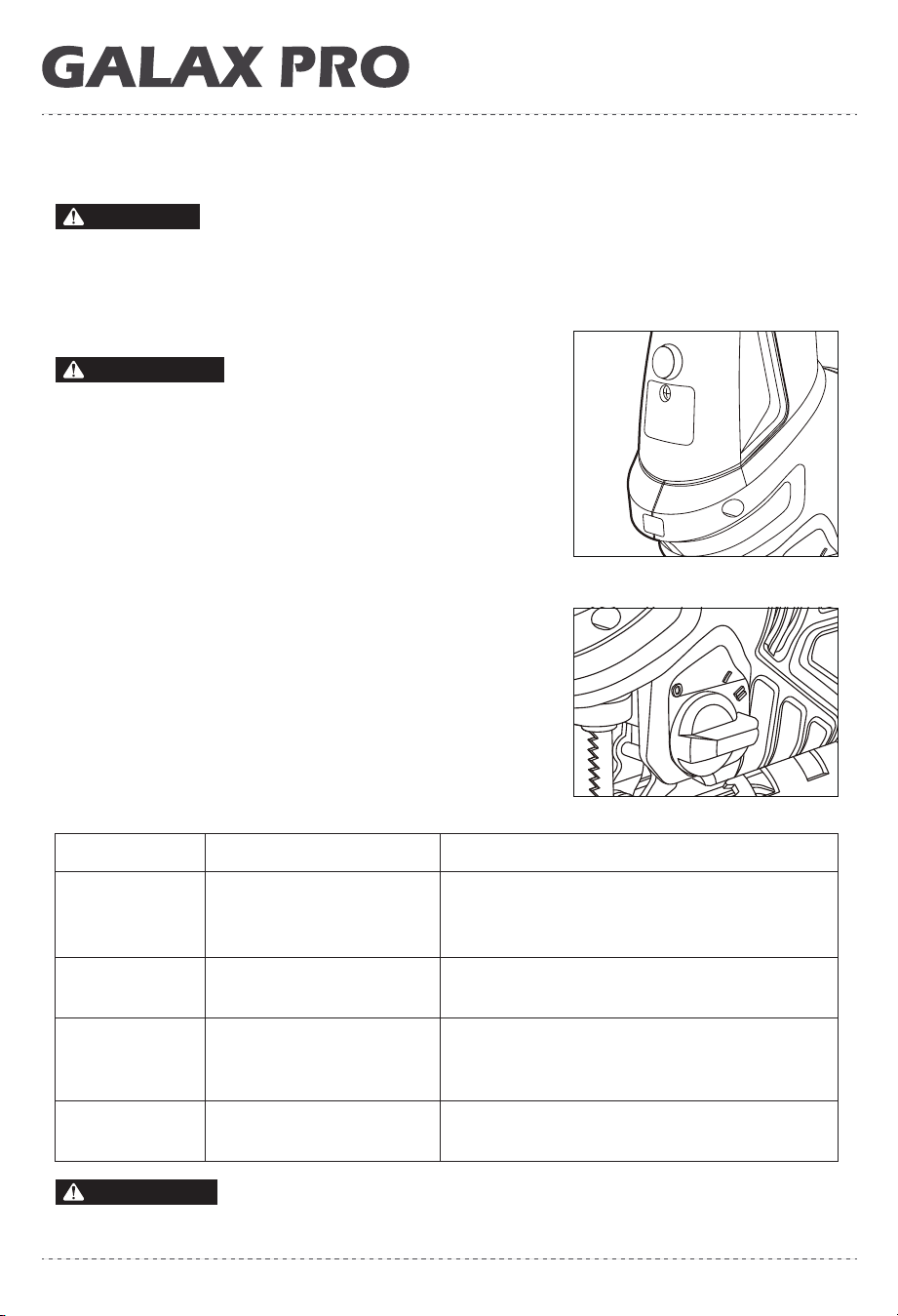

Using Laser Button

: Do not stare directly at the laser

beam. Never aim the beam to any person or an

object other than the work piece.

Turn on: Press the laser button, the laser genera-

tor works.

Turn off: Release the switch again.

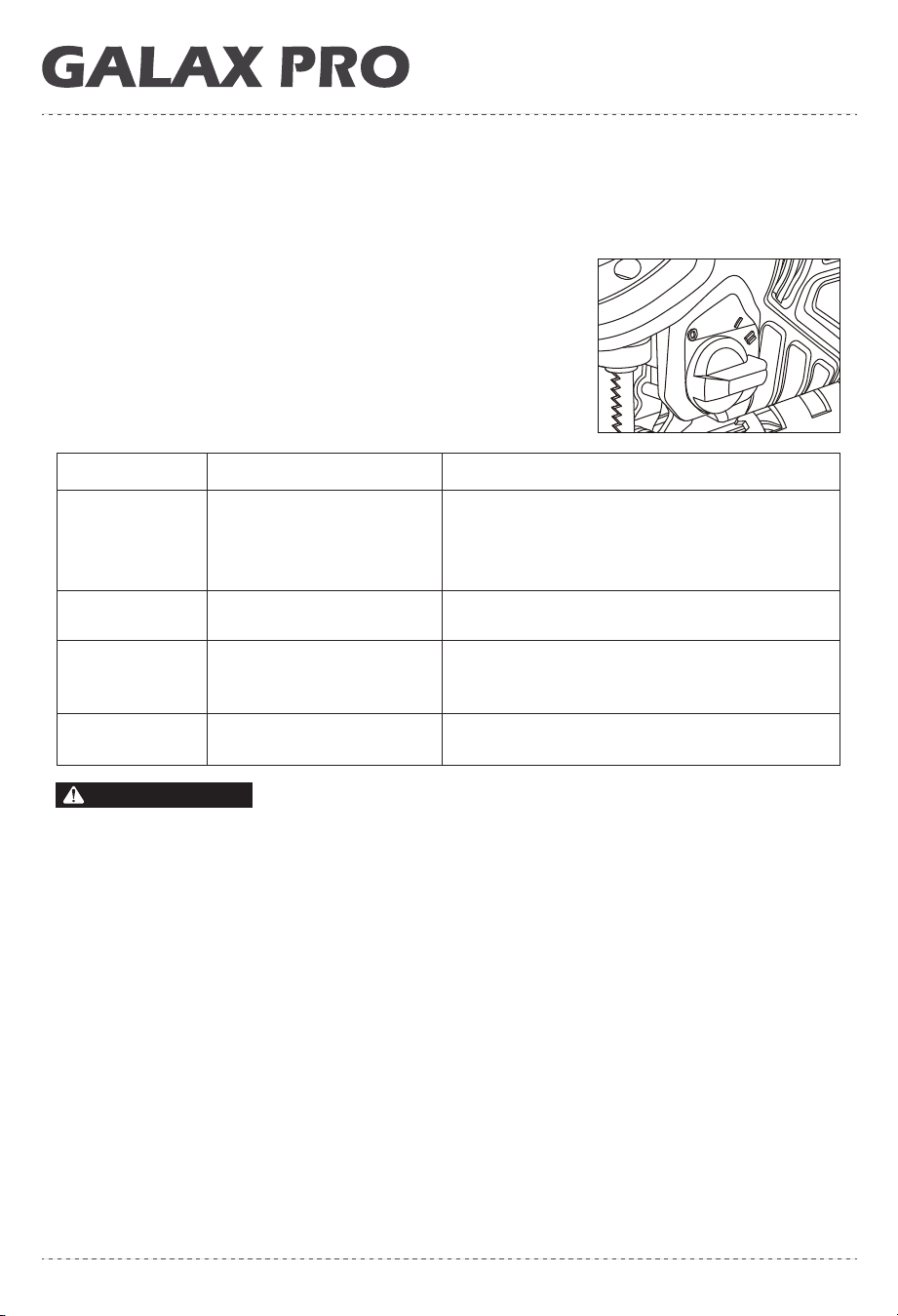

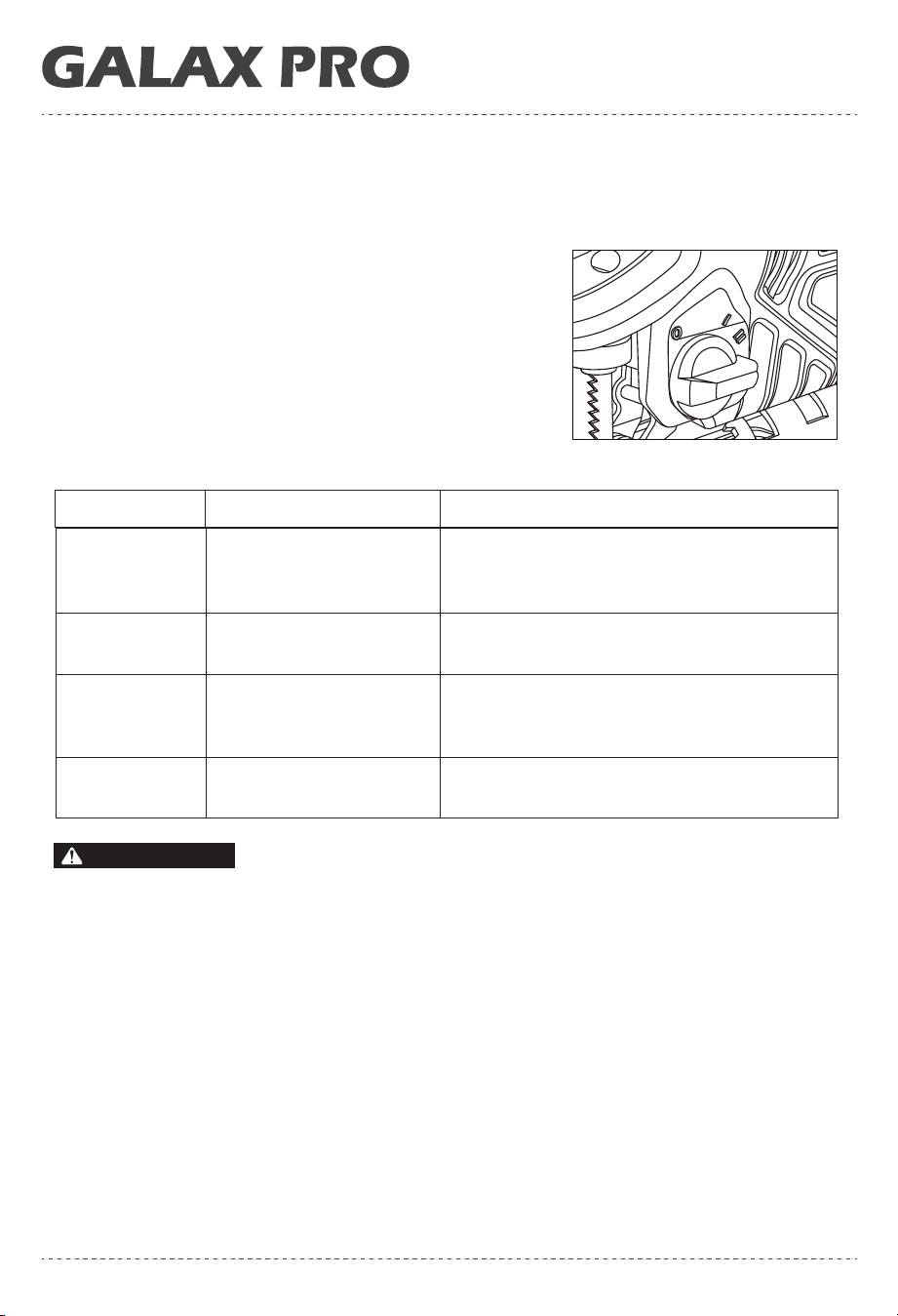

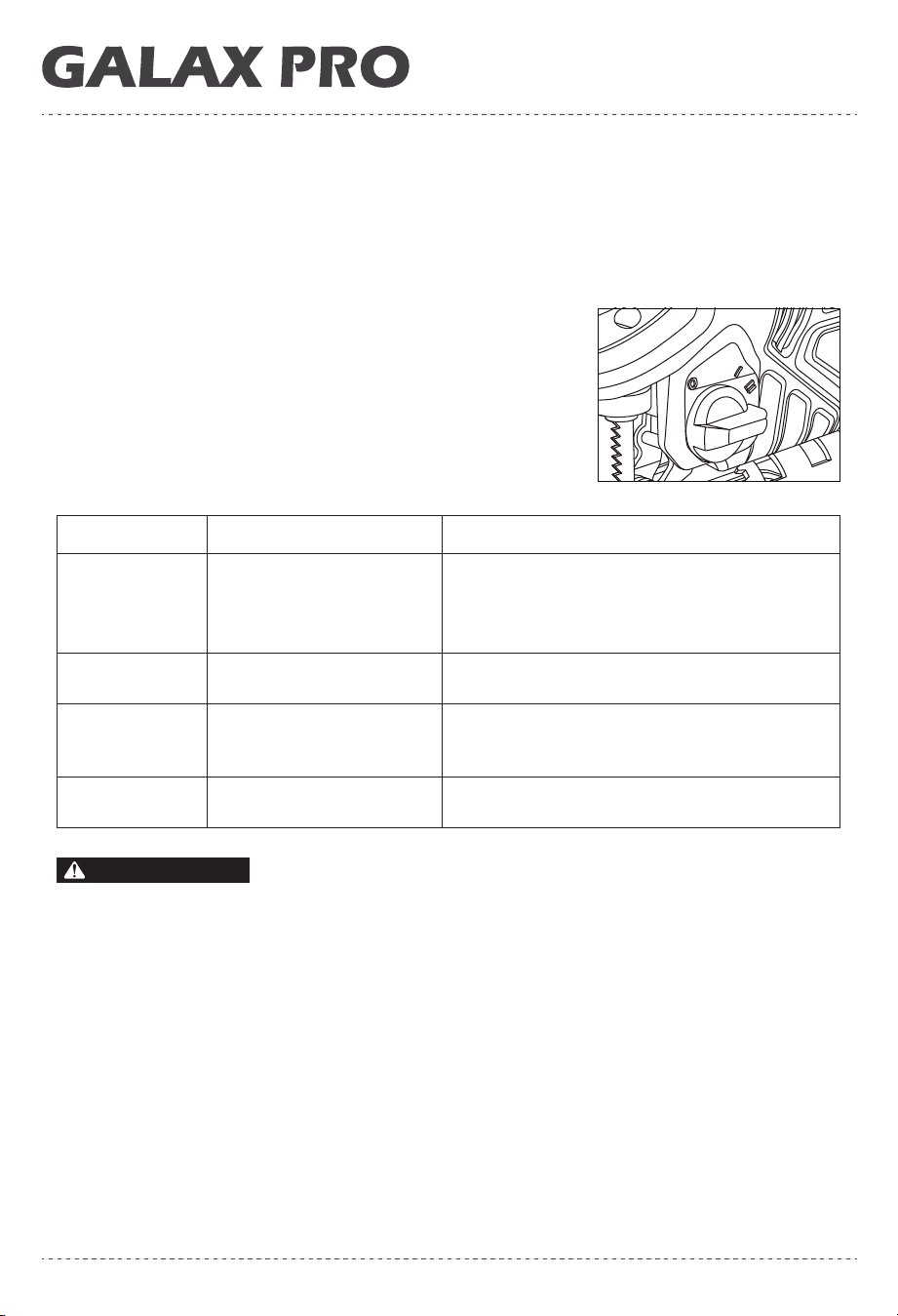

Adjusting the Cutting Action

This jig saw is equipped with four orbital ac-

tions. To adjust the cutting action, just turn the

cutting action changing lever to the desired cut-

ting action position. Refer to the table to select

the appropriate cutting action.

: Always hold the baseplate flush with the workpiece, and metal

or hardwoods should never be cut in orbital action. Failure to do so may cause

blade breakage, resulting in a serious injury.

Cutting Methods

POSITION CUTTING ACTION

Straight line cutting action

Small orbit cutting action

For cutting mild steel, stainless steel and

plastics.For clean cuts in wood and plywood.

For cutting mild steel, aluminum

and hard wood.

Medium orbit cutting action

Large orbit cutting action

For cutting wood and plywood. For fast

cutting in aluminum and mild steel.

For fast cutting in wood and plywood.

APPLICATIONS

III

NOTE

WARNING

CAUTION

.08.

Owner’s Manual & Safety Instructions

JIG SAW

Advance the tool very slowly when cutting curves or scrolling. Forcing the tool

may cause a slanted cutting surface and blade breakage.

Turn the tool on without the blade making any contact and wait until the blade

attains full speed. Then rest the baseplate flat on the workpiece and gently move

the tool forward along the previously marked line.

Pocket Cutting

When starting a cut from the center of a work piece, drill a 12mm diameter hole to

ensure that there is clearance for the blade.

8.Accessories

9.Maintenance

Never use aggressive detergents or solvents for cleaning.

a.To prevent accidents, always unplug the saw from the power source before

cleaning or performing any maintenance the saw may be cleaned most effectively

using compressed air. Always wear safety goggles when using compressed air. If

compressed air is not available, use a brush to remove dust and chips from the

saw.

b.Motor ventilation vents and switch levers must be kept clean and free of foreign

matter. Do not attempt to clean by inserting pointed objects through open- ings.

c.Never use any caustic agents to clean plastic parts. Such as: gasoline, carbon

tetrachloride, chlorinated cleaning solvents, ammonia and household cleaners

containing ammonia. Do not use any of these to clean the saw.

d.Have an authorized service center examine and/or replace the worn carbon

brushes in the event of excessive parking.

e.Blades become dull even when cutting regular lumber, a sure sign of a dull blade

is the need to force the saw forward instead of guiding it while making a cut. Take

the blade to a service center for sharpening.

f.Keep the machine clean all the time.

IMAGE DESCRIPTION

Wood Blade

Metal Blade

Cutting for wood or other similar materials.

Cutting for soft metal or other materials.

APPLICATION

T144D

Woodbasic for

HCS

HSS

T118A

basic for Metel

.09.

Owner’s Manual & Safety Instructions

JIG SAW

g.If you discover any damage, consult the exploded drawing and parts list to

determine exactly which replacement part you need to order from our customer

service department.

h.Clean the housing only with a damp cloth. Do not use any solvents! Dry

thoroughly afterwards.

i.If the supply cord of this power tool is damaged, it must be replaced by a similar

cord available through the service organization or a qualified authoritative techni-

cian.

: Do not use cleaning agents to clean the plastic parts of the

tool. A mild detergent on a damp cloth is recommended. Water must never

come into contact with the tool.

9.Transport

Turn the motor off and disconnect the mains plug. While transporting, be careful

not to drop, or shock the machine. For transport, the machine has to be fixed

against slipping and tipping over. Do not place objects on the machine.

10.Meaning of crossed –out wheeled dustbin:

Do not dispose of electrical appliances as unsorted municipal waste, use separate

collection facilities. Contact your local government for information regarding the

collection systems available. If electrical appliances are disposed of in landfills or

dumps, hazardous substances can leak into the groundwater and get into the food

chain,damaging your health and well-being

11.After-Sales Service Hotmail

For questions about this or any other GALAXIA Products, please email us:

[email protected], or Login our web site: http://galaxia-tech.com/.

CAUTION

.10.

Owner’s Manual & Safety Instructions

JIG SAW

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

: Lesen Sie alle Sicherheitswarnungen und alle Anweisungen.

Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen,

Feuer und / oder schweren Verletzungen führen.

Speichern Sie alle Warnungen und Anweisungen für zukünftige Referenz.

Der Begriff "Elektrowerkzeug" in den Warnhinweisen bezieht sich auf Ihr netzbe-

triebenes(kabelge- bundenes) Elektrowerkzeug oder batteriebetriebenes (kabel-

loses) Elektrowerkzeug.

1.Arbeitsplatzsicherheit

a.Halten Sie den Arbeitsbereich sauber und gut beleuchtet.

Unübersichtliche

oder dunkle Bereiche laden zu Unfällen ein.

b.Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen,

z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub.

Elektrow-

erkzeuge erzeugen Funken, die den Staub oder Rauch entzünden können.

c.Halten Sie Kinder und Zuschauer bei der Arbeit mit einem Elektrowerkzeug

fern.

Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2.Elektrische Sicherheit

a.Die Stecker des Elektrowerkzeugs müssen mit der Steckdose übereinstim-

men.

Verändern Sie niemals den Stecker in irgendeiner Weise. Verwenden Sie

keine Adapterstecker mit geerdeten Elektrowerkzeugen.Unmodifizierte Stecker

und passende Steckdosen verringern das Risiko eines Stromschlags.

b.Vermeiden Sie Körperkontakt mit geerdeten oder geerdeten Oberflächen,

wie z. B.

Rohren, Heizkörpern, Herden und Kühlschränken. Wenn Ihr Körper

geerdet oder geerdet ist, besteht erhöhte Gefahr von Stromschlägen.

c.Setzen Sie Elektrowerkzeuge nicht Regen oder Nässe aus.

Wasser, das in

ein Elektrowerkzeug eindringt, erhöht das Risiko eines Stromschlags.

d.Das Kabel nicht missbrauchen.

Verwenden Sie das Kabel niemals zum

Tragen, Ziehen oder Ausziehen des Elektrowerkzeugs. Kabel von Hitze, Öl,

scharfen Kanten oder beweglichen Teilen fernhalten. Beschädigte oder verwick-

elte Kabel erhöhen das Risiko eines Stromschlags.

e.Wenn Sie ein Elektrowerkzeug im Freien verwenden, verwenden Sie ein

WARNUNG

.11.

Owner’s Manual & Safety Instructions

JIG SAW

für den Außenbereich geeignetes Verlängerungskabel.

Die Verwendung

eines für den Einsatz im Freien geeigneten Kabels verringert das Risiko eines

Stromschlags.

f.Wenn der Betrieb eines Elektrowerkzeugs an einem feuchten Ort unver-

meidbar ist, verwenden Sie eine Fehlerstromschutzeinrichtung (RCD).

Die

Verwendung einer RCD reduziert das Risiko eines Stromschlags.

:Der Begriff reststromgerät (RCD) kann durch einen Term Er-

dungs-Stör Schalter (GFCI) oder einen Leckage-Leistungsschalter (ELCB)

ersetzt werden.

3.Persönliche Sicherheit

a.Bleiben Sie aufmerksam, beobachten Sie, was Sie tun, und verwenden Sie ge-

sunden Menschenverstand, wenn Sie ein Elektrowerkzeug bedienen. Verwen-

den Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von

Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit

beim Betrieb von Elektrowerkzeugen kann die Folge sein bei schweren Verletzu-

ngen.

b.Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Au-

genschutz.- Schutzausrüstungen wie Staubmaske, rutschfeste Sicherheitss-

chuhe, Schutzhelm oder Gehör- schutz, die für angemessene Bedingungen ver-

wendet werden, reduzieren Personenschäden.

c.Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalter

ausgeschaltet ist, bevor Sie ihn an die Stromquelle und / oder den Akku an-

schließen, das Gerät aufnehmen oder tragen. Das Tragen von Elektrowerkzeu-

gen mit dem Finger am Schalter oder das Einschalten von Elektrowerkzeugen,

die eingeschaltet sind, führt zu Unfällen.

d.Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das

Elektrowerkzeug einschalten. Ein Schlüssel oder eine Taste, die an einem rotier-

enden Teil des Elektrowerkzeug befestigt ist, kann zu Personenschäden führen.

e.Nicht übertreffen. Halten Sie das richtige Fundament und das Gleichgewicht

zu allen Zeiten. Dies ermöglicht eine bessere Steuerung des Elektrowerkzeug in

unerwarteten Situationen.

f.Kleiden Sie richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie

Ihre Haare, Kleidung und Handschuhe Weg von beweglichen Teilen. Lockere

NOTE

.12.

Owner’s Manual & Safety Instructions

JIG SAW

Kleidung, Schmuck oder lange Haare können in beweglichen Teilen gefangen

werden.

g.Wenn Geräte für den Anschluss von Staubabsaugung und Sammeleinrichtun-

gen vorgesehen sind, stellen Sie sicher, dass diese angeschlossen und

ordnungsgemäß verwendet werden. Die Verwendung der Staubsammlung kann

Staub bedingte Gefahren verringern.

4.Gebrauch und Pflege von Elektrowerkzeugen

a.Forcieren Sie das Elektrowerkzeug nicht. Verwenden Sie das richtige Elektrow-

erkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug wird die Arbeit mit der

Geschwindigkeit, für die es entwickelt wurde, besser und sicherer machen

b.Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter nicht einund

ausgeschaltet wird. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert

werden kann, ist gefährlich und muss repariert werden.

c.Trennen Sie den Netzstecker und/oder den Akkupack vom Netzteil, bevor Sie

Anpassungen vornehmen, Zubehör ersetzen oder Elektrowerkzeuge speichern.

Diese vorbeugende Sicherhe- itsmaßnahme reduziert das Risiko einer versehen-

tlichen Inbetriebnahme von Elektrowerkzeugen.

d.Speichere ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern

und lassen Sie Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen

nicht vertraut sind, das Elektrowerkzeug nicht bedienen. Elektrowerkzeuge sind in

den Händen ungeübter Benutzer gefährlich.

e.Pflegen Sie Elektrowerkzeuge. Überprüfen Sie, ob bewegliche Teile, fehlerhafte

Teile oder andere Umstände, die den Betrieb des Elektrowerkzeuges beeinträchti-

gen könnten, falsch ausgerichtet sind. Bei Beschädigung das Elektrowerkzeug

vor dem Gebrauch reparieren lassen. Viele Unfälle werden durch schlecht gewar-

tete Elektrowerkzeuge verursacht.

f.Schneidewerkzeuge scharf und sauber halten. Richtig gepflegte Schneidew-

erkzeuge mit scharfen Schnittkanten sind weniger wahrscheinlich zu binden und

sind leichter zu kontrollieren.

g.Verwenden Sie das Elektrowerkzeug, Zubehör und Werkzeugeinsätze usw.

gemäß dieser Anleitung, unter Berücksichtigung der Arbeitsbedingungen und der

auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeugs für andere als

die vorgesehenen Vorgänge könnte zu einer gefährlichen Situation führen.

Service

.13.

Owner’s Manual & Safety Instructions

JIG SAW

Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Reparaturfachkraft repa-

rieren, die nur identische Ersatzteile verwendet. Dies stellt sicher, dass die Sich-

erheit des Elektrowerkzeugs erhalten bleibt.

5.Sicherheitshinweise für Stichsägen

a.Halten Sie das Elektrowerkzeug an isolierten Griffflächen fest, wenn Sie

Arbeiten ausführen, bei denen das Schneidwerkzeug mit versteckten

Kabeln oder einem eigenen Kabel in Kontakt kommen kann.

Der Kontakt mit

einem "Live" -Draht macht auch exponierte Metallteile des Elektrowerkzeugs

"Live" und schockiert den Bediener.

b.Halten Sie die Hände vom Sägebereich fern. Fassen Sie nicht unter das

Werkstück.

Kontakt mit dem Sägeblatt kann zu Verletzungen führen.

c.Wenden Sie die Maschine nur beim Einschalten auf das Werkstück.

An-

sonsten besteht Rückschlaggefahr, wenn das Schneidwerkzeug im Werkstück

verklemmt.

d.Achten Sie darauf, dass die Grundplatte 4 beim Sägen sicher auf dem Ma-

terial aufliegt.

Ein verklemmtes Sägeblatt kann brechen oder zum Rückschlag

führen.

e.Wenn der Schnittbearbeitung abgeschlossen ist, schalten Sie die

Maschine aus und ziehen Sie das Sägeblatt erst nach dem Stillstand aus

dem Schnitt.

Auf diese Weise können Sie Rückschläge vermeiden und die

Maschine sicher abstellen.

f.Verwenden Sie nur unbeschädigte Sägeblätter in einwandfreiem Zustand.

Verbogene oder stumpfe Sägeblätter können brechen, den Schnitt negativ bee-

influssen oder zum Rückschlag führen.

g.Bremsen Sie das Sägeblatt nicht bis zum Stillstand, indem Sie nach dem

Ausschalten Seitendruck ausüben.

Das Sägeblatt kann beschädigt werden,

brechen oder einen Rückschlag verursachen.

h.Verwenden Sie geeignete Detektoren, um festzustellen, ob Versorgung-

sleitungen im Arbeitsbereich versteckt sind, oder wenden Sie sich an das

örtliche Versorgungsunternehmen, um Hilfe zu erhalten.

Kontakt mit elek-

trischen Leitungen kann zu Feuer und elektrischem Schlag führen. Die Bes-

chädigung einer Gasleitung kann zur Explosion führen. Das Eindringen in eine

Wasserleitung führt zu Sachschäden oder Stromschlag.

.14.

Owner’s Manual & Safety Instructions

JIG SAW

i.Sicher das Werkstück.

Ein mit Spannvorrichtungen oder einem Schraubstock

gespanntes Werkstück wird sicherer gehalten als von Hand.

j.Warten Sie immer, bis die Maschine vollständig zum Stillstand gekommen

ist, bevor Sie sie abstellen.

Der Werkzeugeinsatz kann klemmen und zu einem

Verlust der Kontrolle über das Elektrowerkzeug führen.

6.Symbole

a.Einige der folgenden Symbole können auf dem Produkt abgebildet sein.

Studieren Sie diese Symbole und lernen Sie ihre Bedeutungen. Die richtige

Auslegung dieser Symbole ermöglicht einen effizienteren und sichereren

Betrieb dieses Produkts.

b.TECHNISCHE SPEZIFIKATIONEN

Spannung&Frequenz:

Eingangsleistung:

Leerlaufdrehzahl:

Schneidleistung

220-240V~ 50Hz

600W

0-3000SPM

Holz:80MM

Stahl:6MM

SYMBOLE BESCHREIBUNG

Klasse II Konstruktion Doppelt isolierte Konstruktion

Lesen Sie vor Einrichtung und / oder dem

Gebrauch dieses Handbuch durch.

Tragen Sie eine Schutzbrille,

Gehörschutz und Atemschutz.

Staubmaske verwenden. Bei der Bearbeitung von Holz und

anderen Materialien kann gesundheitsschädlicher Staub

entstehen. Verwenden Sie das Gerät niemals,

um die asbesthaltigen Materialien zu

Es darf nicht zusammen mit dem normalen

Hausmüll entsorgt werden.

Entspricht den einschlägigen Sicherheitsnormen.

.15.

Owner’s Manual & Safety Instructions

JIG SAW

c.Funktionbeschreibung

7.Versammlung

: Halten Sie vor allen Arbeiten an der Maschine den Netzs-

tecker aus der Steckdose.

Montage und Austausch von Sägeblatt

a.Ziehen Sie den Hebel der Blattklammer und schieben Sie das Sägeblatt bis zum

Anschlag in die Nut, wobei die Blattzähne nach vorne zeigen.

b.Stellen Sie sicher, dass die Nase der Klinge in die Klingenklemme eingepasst

ist, und lösen Sie dann den Klingenklemmhebel.

c.Überprüfen Sie, ob das Sägeblatt fest und korrekt befestigt ist.

Bringen Sie die transparente Klingenabdeckung in die Ausgangsposition.

: Gehen Sie zum Entfernen des Sägeblattes in umgekehrter

Reihenfolge vor.

Installation vom Vakuumadapterschlauch

Stecken Sie den Vakuumadapterschlauch in die Grundplatte der Maschine.

Operation

1.Verriegelungsknopf

2.Auslöser

3.Hex-Schlatze

4.Lasertaste

5.Sägeblätter

6.Vakuumadapterschlauch

7.4-stufige Schneideaktion

8.6-stufiger

Bühnengeschwindigkeitsregler

9.Weicher Griff

10.Schnellwechsel-

Sägeblattwechselsystem

WARNUNG

HINWEIS

8 9

.16.

Owner’s Manual & Safety Instructions

JIG SAW

: Achten Sie auf die richtige Netzspannung! Die Spannung der

Stromquelle muss mit der auf dem Typenschild der Maschine angegebenen

Spannung übereinstimmen.Die Schneidleistung wird mit Laser besser sein.

Ein- und Ausschalten

a.Stecken Sie den Stecker mit dem Stromnetz, die Betriebsanzeiger leuchtet, als

Sie den Stecker vom Stromnetz trennen.

b. Drücken Sie den Schalterauslöser und starten Sie das Werkzeug.

c.Lassen Sie den Auslöser los, um das Werkzeug auszuschalten.

: Drücken Sie bitte die Verriegelungstaste, wird das Werkzeug

nach Ihre Gewünsch ununterbrochen arbeiten.

Einstellung von Schnittgeschwindigkeit

a.Wenn Sie den Geschwindigkeitseinstellknopf

vorwärts oder rückwärts drehen, kann er die

gewünschte Geschwindigkeit erreichen.

b.Die Geschwindigkeit sollte im Allgemeinen an

das zu bearbeitende Material angepasst werden.

Bei höherer Geschwindigkeit können Sie das

Werkstück schneller schneiden. Die Lebensdauer

der Klinge wird jedoch reduziert.

: Position “1” bezeichnet die niedrigste Geschwindigkeit. Position

"6" bezeichnet die höchste Geschwindigkeit.

Einstellung von Schnittwinkel

a. Lösen Sie die Schrauben des Schuhs mit einem

Sechskantschlüssel für die Einstellung des

Winkelschnitts, der sich an der Unterseite des

Werkzeugs befindet.

b. Bewegen Sie den Schuh nach links oder rechts

und kippen Sie ihn bis zum gewünschten Winkel

(von 0°bis 45°) wie auf der Neigungswinkelskala

gezeigt.

c. Ziehen Sie die Schrauben des Schuhs mit

WARNUNG

HINWEIS

.17.

Owner’s Manual & Safety Instructions

JIG SAW

einem Inbusschlüssel wieder an.

d.Überprüfen Sie, ob der Schuh fest sitzt.

: Für einen genauen Schnitt ist ein Probeschnitt erforderlich,

messen Sie die Arbeit und stellen Sie den Winkel zurück, bis die korrekte Einstel-

lung erreicht ist.

Verwendung von Laser-Taste

: Blicken Sie nicht direkt in den

Laserstrahl. Richten Sie den Strahl niemals auf

eine Person oder ein anderes Objekt als das

Werkstück.

Einschalten: Drücken Sie die Lasertaste, der

Lasergenerator funktioniert.

Ausschalten: Lassen Sie den Schalter wieder los.

Einstellung der Schneidaktion

Diese Stichsäge ist mit vier Kreisbewegungen

ausgestattet. Um die Schneidaktion anzupassen,

drehen Sie einfach den Hebel zum Ändern der

Schneidaktion in die gewünschte Position. Bezie-

hen Sie sich auf die Tabelle, um die geeignete

Schneidaktion auszuwählen.

: Halten Sie die Grundplatte immer bündig mit dem Werkstück.

Metall oder Harthölzer dürfen niemals im Orbitalbereich geschnitten werden.

POSITION SCHNEIDEAKTION

Gerade Schnittaktion

Kleine

Orbitalschneideaktion

Zum Schneiden von Weichstahl,

Edelstahl und Kunststoffen.Zur Reinigung

des Schneiden in Holz und Sperrholz.

Zum Schneiden von Weichstahl,

Aluminium und Hartholz.

Mittlerer

Orbitalschneidvorgang

Große Umlaufbahn

Zum Schneiden von Holz und Sperrholz.

Zum Schnellen Schneiden von

Aluminium und unlegiertem Stahl.

Zum schnellen Schneiden

von Holz und Sperrholz.

ANWENDUNGEN

III

HINWEIS

WARNUNG

VORSICHT

.18.

Owner’s Manual & Safety Instructions

JIG SAW

Andernfalls kann das Messer beschädigt werden und schwere Verletzungen

verursachen.

Schneidesmethoden

Bewegen Sie das Werkzeug sehr langsam, wenn Sie Kurven schneiden oder

scrollen. Wenn Sie das Werkzeug zwingen, kann dies zu einer schrägen Schnit-

tfläche und einem Bruch der Klinge führen.

Schalten Sie das Werkzeug ein, ohne dass das Messer Kontakt hat, und warten

Sie, bis das Messer die volle Geschwindigkeit erreicht hat. Legen Sie dann die

Grundplatte flach auf das Werkstück und bewegen Sie das Werkzeug entlang der

zuvor markierten Linie vorwärts.

Taschförmiges Schneiden

Wenn Sie einen Schnitt von der Mitte eines Werkstücks beginnen, bohren Sie ein

Loch mit einem Durchmesser von 12 mm, um sicherzustellen, dass Spielraum für

die Klinge ist.

8.Zubehör

9.Instandhaltung

Verwenden Sie zur Reinigung niemals aggressive Reinigungsmittel oder

Lösungsmittel.

a.Um Unfälle zu vermeiden, trennen Sie die Säge immer von der Stromquelle,

bevor Sie die Reinigung oder Wartung durchführen. Die Säge kann am besten mit

Druckluft gereinigt werden.Tragen Sie immer eine Schutzbrille, wenn Sie Druck-

luft verwenden. Wenn keine Druckluft verfügbar ist, verwenden Sie eine Bürste,

um Staub und Späne von der Säge zu entfernen.

b.Motorentlüftungsöffnungen und Schalthebel müssen sauber und frei von Frem-

dkörpern sein.Versuchen Sie nicht zu reinigen, indem Sie spitze Gegenstände

BILD BESCHREIBUNG

Schreibe für holz

Schreibe für Metall

Holz oder ähnliche Materialien schneiden.

Weiches Metall oder andere

Materialien schneiden.

ANWENDUNG

T144D

Woodbasic for

HCS

HSS

T118A

basic for Metel

.19.

Owner’s Manual & Safety Instructions

JIG SAW

durch Öffnungen führen.

c.Verwenden Sie keine ätzenden Mittel, um Kunststoffteile zu reinigen. Wie zum

Beispiel: Benzin,Tetrachlorkohlenstoff, chlorierte Reinigungslösungsmittel, Am-

moniak und Haushaltsreiniger mit Ammoniak. Verwenden Sie keines davon, um

die Säge zu reinigen

d.Lassen Sie die abgenutzten Kohlebürsten bei übermässigem Parken von

einem autorisierten Servicecenter untersuchen und / oder ersetzen.

e.Klingen werden stumpf, selbst wenn sie normales Schnittholz schneiden. Ein

sicheres Zeichen für eine stumpfe Klinge ist die Notwendigkeit, die Säge nach

vorne zu zwingen, anstatt sie zu führen, während sie geschnitten wird. Bringen

Sie die Klinge zum Schärfen in ein Servicecenter.

f.Halten Sie die Maschine immer sauber.

g.Wenn Sie einen Schaden entdecken, konsultieren Sie die Explosionszeich-

nung und die Teileliste, um genau zu bestimmen, welches Ersatzteil Sie bei un-

serem Kundendienst bestellen müssen.

h.Reinigen Sie das Gehäuse nur mit einem feuchten Tuch. Verwenden Sie keine

Lösungsmittel! Danach gründlich abtrocknen.

i.Wenn das Netzkabel dieses Elektrowerkzeugs beschädigt ist, muss es durch

ein ähnliches Kabel ersetzt werden, das über die Serviceorganisation oder einen

qualifizierten autorisierten Techniker erhältlich ist.

: Reinigen Sie die Kunststoffteile des We rkzeugs nicht mit

Reinigungsmitteln.Ein mildes Reinigungsmittel auf einem feuchten Tuch

wird empfohlen.Wasser darf niemals mit dem Werkzeug in Berührung

kommen.

10.Transport

Schalten Sie den Motor aus und ziehen Sie den Netzstecker heraus. Achten Sie

beim Transport darauf, dass Sie die Maschine nicht fallen oder stoßen lassen.

Für den Transport muss die Maschine gegen Abrutschen und Umkippen befes-

tigt werden. Stellen Sie niemals etwas auf die Maschine ab.

11.Bedeutung der gekreuzten-aus Rädern Mülleimer:

Elektrogeräte nicht als unsortierten Hausmüll entsorgen, getrennte Sammelein-

richtungen verwenden.Informationen zu den verfügbaren Sammelsystemen erh-

CAUTION

.20.

Owner’s Manual & Safety Instructions

JIG SAW

alten Sie bei Ihrer örtlichen Verwaltung.Wenn Elektrogeräte auf Deponien oder

Deponien entsorgt werden, können gefährliche Stoffe in das Grundwasser ge-

langen und in die Nahrungskette gelangen, was Ihre Gesundheit und Ihr Wohl-

befinden schädigen kann.

12.Kundendienst Hotmail:

Wenn Sie Fragen zu diesem oder anderen GALAXIA-Produkten haben, senden

Sie uns eine E-Mail: [email protected] oder melden Sie sich auf unserer

Website an: http://galaxia-tech.com/.

.21.

Owner’s Manual & Safety Instructions

JIG SAW

Avertissements généraux de sécurité de l'outil électrique

: Lisez tous les avertissements de sécurité et toutes les

instructions. Le non-respect des avertissements et des instructions peut entraîner

un choc électrique, un incendie et / ou des blessures graves.

Conservez tous les avertissements et instructions pour référence future.

Le terme «outil électrique» dans les avertissements se réfère à votre alimentation

Secteur outil électrique (avec fil) ou outil électrique à batterie (sans fil).

1.Sécurité de la zone de travail

a.Maintenez la zone de travail propre et bien éclairée.

Des zones encombrées

ou sombres entraînent des accidents.

b.N'utilisez pas d'outils électriques dans des atmosphères explosives, par

exemple en présence de liquides inflammables, de gaz ou de poussières.

Les

outils électriques créent des étincelles qui peuvent enflammer la poussière ou les

vapeurs.

c.garder les enfants et ceux qui sont en fonctionnement par la suite un outil

électrique.

Les distractions peuvent vous faire perdre le contrôle.

2.Sécurité électrique

a.Les fiches des outils électriques doivent correspondre à la prise.

Ne modi-

fiez jamais la fiche de quelque façon que ce soit. N'utilisez pas de fiches d'adapta-

teur avec des outils électriques mis à la terre. Les bouchons non modifiés et les

prises correspondantes réduisent le risque de choc électrique.

b.Évitez tout contact du corps avec des surfaces mises à la terre, telles que

des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs.

Il y a un

risque accru de choc électrique si votre corps est mis à la terre ou mis à la terre.

c.N'exposez pas les outils électriques à la pluie ou à l'humidité.

L'eau entrant

dans unoutil électrique augmentera le risque de choc électrique.

d.Ne pas abuser du cordon.

N'utilisez jamais le cordon pour transporter, tirer ou

débrancher l'outil électrique. Maintenez le cordon à l'écart de la chaleur, de l'huile,

des arêtes vives ou des pièces mobiles. Les cordons endommagés ou emmêlés

augmentent le risque de choc électrique.

e.Lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge

AVERTISSEMENT

.22.

Owner’s Manual & Safety Instructions

JIG SAW

appropriée pour une utilisation en extérieur.

L'utilisation d'un cordon adapté à

une utilisation en extérieur réduit le risque de choc électrique.、

f.Si l'utilisation d'un outil électrique dans un endroit humide est inévitable,

utilisez une alimentation protégée par un dispositif à courant résiduel (RCD).

L'utilisation d'un DDR réduit le risque de choc électrique.

:Le terme dispositif différentiel résiduel (RCD) peut être remplacé

par le terme disjoncteur de fuite à la terre (GFCI) ou disjoncteur de fuite à la

terre (ELCB).

3.Personal Safety

a.Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens

lorsque vous utilisez un outil électrique. N'utilisez pas un outil électrique lorsque

vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un

moment d'inattention lors de l'utilisation d'outils électriques peut entraîner des

blessures graves.

b.Utiliser un équipement de protection individuelle. Toujours porter des lunettes

de protection. L'équipement de protection tel qu'un masque antipoussières, des

chaussures de sécurité antidérapantes, un casque de protection ou une protec-

tion auditive utilisés dans des conditions appropriées réduira les blessures corpo-

relles

c.Empêche le démarrage involontaire. Assurez-vous que l'interrupteur est en

position d'arrêt avant de le brancher à la source d'alimentation et / ou à la batterie,

de ramasser ou de transporter l'outil.Transporter des outils électriques avec votre

doigt sur l'interrupteur ou mettre sous tension les outils électriques qui sont sous

tension vous invite à des accidents.

d.Retirez toute clé de réglage ou clé avant d'allumer l'outil électrique. Une clé ou

une clé laissée attachée à une partie rotative de l'outil électrique peut causer des

blessures.

e.Ne pas trop. Gardez une bonne assise et un bon équilibre à tout moment. Cela

permet un meilleur contrôle de l'outil électrique dans des situations inattendues.

f.Habillez-vous correctement. Ne portez pas de vêtements amples ou de bijoux.

Gardez vos cheveux, vos vêtements et vos gants éloignés des pièces mobiles.

Des vêtements amples, des bijoux ou des cheveux longs peuvent être pris dans

des pièces mobiles.

NOTE

.23.

Owner’s Manual & Safety Instructions

JIG SAW

g.Si des dispositifs sont fournis pour la connexion des installations d'extraction

et de collecte de la poussière, assurez-vous qu'ils sont connectés et correcte-

ment utilisés. L'utilisation de la collecte de la poussière peut réduire les risques

liés à la poussière.

4.Utilisation et entretien de l'outil électrique

a.Ne forcez pas l'outil électrique. Utilisez l'outil électrique approprié pour votre

application. L'outil électrique correct fera le travail mieux et plus sûr au rythme

pour lequel il a été conçu.

b.N'utilisez pas l'outil électrique si l'interrupteur ne l'allume pas et l'éteint.Tout

outil électrique qui ne peut pas être contrôlé avec l'interrupteur est dangereux et

doit être réparé.

c.Débranchez la fiche de la source d'alimentation et / ou la batterie de l'outil

électrique avant d'effectuer des réglages, de changer d'accessoire ou de ranger

des outils électriques. De telles mesures de sécurité préventives réduisent le

risque de démarrage accidentel de l'outil électrique.

d.Rangez les outils électriques inutilisés hors de la portée des enfants et ne per-

mettez pas à des personnes qui ne connaissent pas l'outil électrique ou ces

instructions d'utiliser l'outil électrique. Les outils électriques sont dangereux entre

les mains d'utilisateurs non formés.

e.Maintenir les outils électriques. Vérifiez qu'il n'y a pas de désalignement ou de

grippage des pièces mobiles, de cassure des pièces et de toute autre condition

pouvant affecter le fonctionnement des outils électriques. Si endommagé, faites

réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont causés

par des outils électriques mal entretenus.

f.Gardez les outils de coupe tranchants et propres. Des outils de coupe correcte-

ment entretenus avec des bords coupants tranchants sont moins susceptibles

de se lier et sont plus faciles à contrôler.

g.Utilisez l'outil électrique, les accessoires et les outils, etc. conformément à ces

instructions, en tenant compte des conditions de travail et du travail à effectuer.

L'utilisation de l'outil électrique pour des opérations différentes de celles prévues

peut entraîner une situation dangereuse.

Service

Faites réparer votre outil électrique par un réparateur qualifié en utilisant unique-

ment des pièces de rechange identiques. Cela assurera que la sécurité de l'outil

.24.

Owner’s Manual & Safety Instructions

JIG SAW

électrique est maintenue.

5.Avertissements de sécurité pour les scies sauteuses

a.Tenez l'outil électrique par des surfaces de prise isolées lorsque vous

effectuez une opération au cours de laquelle l'outil de coupe peut entrer en

contact avec un câblage caché ou son propre cordon.

Le contact avec un fil

"sous tension" rendra également les parties métalliques exposées de l'outil élec-

trique "sous tension" et choquera l'opérateur.

b.Comme le contact avec la lame de scie peut entraîner des blessures,

gardez les mains éloignées de la plage de sciage et n’ atteignez pas sous la

pièce.

c.Appliquez la machine sur la pièce à travailler uniquement lorsqu’ elle est

allumée.

Sinon, il y a un risque de recul lorsque l’ outil de coupe se coince dans

la pièce.

d.Veillez à ce que la plaque de base 4 repose fermement sur le matériau

pendant le sciage.

Une lame de scie coincée peut se briser ou provoquer un

recul.

e.Éteignez la machine lorsque la coupe est terminée, puis ne retirez la lame

de la coupe qu’ après l’ arrêter. De cette manière, vous pouvez éviter les

reculs en arrière et placer la machine en toute sécurité.

f.N’ utilisez que des lames de scie non endommagées et en parfait état.

Les

lames de scie courbées ou émoussées peuvent se briser, donner une influence

négative sur la coupe ou entraîner un recul.

g.Ne freinez pas la lame jusqu’ à son arrêt en appliquant une pression

latérale après la mise hors tension.

La lame de scie peut être endommagée,

se briser ou provoquer un recul.

h.Pour déterminer si les lignes de services publics sont masquées dans la

zone de travail, utilisez les détecteurs appropriés ou appelez la société de

services publics locale pour obtenir de l’ aide.

Le contact avec les lignes

électriques peut provoquer un incendie et un décharge électrique. Endommager

une conduite de gaz peut provoquer une explosion. Et la pénétration d’ une con-

duite d’ eau peut provoquer des dégâts matériels.

i.Fixez la pièce.

Une pièce serrée avec des dispositifs de serrage ou dans un

étau est tenue plus fermement que manuellement.

.25.

Owner’s Manual & Safety Instructions

JIG SAW

j.Attendez toujours que la machine soit complètement arrêtée avant de la

poser.

L'insert d'outil peut se coincer et entraîner une perte de contrôle de l'outil

électrique.

6.SYMBOLS

a.Ce produit peut présenter certains des symboles suivants. Veuillez étudier

et découvrir leurs significations. Une interprétation correcte de ces symbol-

es permettra un fonctionnement plus efficace et plus sûr de ce produit.

b.Spécification technique

c.Description de fonction

Voltage & Fréquence:

Puissance d’entrée:

Vitesse sans chargement:

Capacité de coupe:

220-240V~ 50Hz

600W

0-3000 SPM

Bois:80MM

Acier:6MM

SYMBOLE DESCRIPTION

Construction de classe II Construction à double isolation

Veuillez lire ce manuel avant la configuration et ou l’utilisation

Veuillez porter des lunettes de sécurité, un

casque et une protection respiratoire.

Veuillez utiliser un masque anti-poussière. Les travaux sur

le bois et autres matériaux peuvent générer des poussières

nocives pour la santé. Veuillez ne jamais utiliser l’appareil pour

travailler sur des matériaux contenant de l’amiante.

Ne jetez pas avec les déchets ménagers.

Conforme aux exigences et aux normes de sécurité

.26.

Owner’s Manual & Safety Instructions

JIG SAW

8 9

7.ASSEMBLEE

: Avant toute intervention sur la machine, conservez

la fiche de la prise de courant.

Insertion / remplacement de la lame de scie

a.Tirez le levier de la pince à lame et faites glisser la lame dans la rainure aussi

loin que possible, les dents de la lame pointant vers l’ avant.

b.Assurez-vous que la patte de la lame est insérée dans la pince à lame, puis

libérez le levier de la pince à lame.

c.Vérifiez si la lame de scie est fixée fermement et correctement.

: Pour retirer la lame de scie, procédez en sens inverse.

Installation du tuyau adaptateur de vide

Insérez le tuyau de l'adaptateur d'aspiration dans la plaque de base de la ma-

chine.

OPÉRATION

: Respectez la tension principale correcte ! La tension de la

source d’ alimentation doit correspondre à la tension indiquée sur la plaque sig-

nalétique de la machine.

1. Bouton de verrouillage

2. Déclencheur

3. Clé Hexagonale

4. Bouton du laser

5. Lame de scie

6. Tuyau adaptateur de vide

7. Action de coupe en 4 étapes

8. Réglage de la vitesse en 6 étapes

9. Poignée souple

10. Système de changement de lame

de scie à dégagement rapide

AVERTISSEMENT

NOTE

WARNUNG

.27.

Owner’s Manual & Safety Instructions

JIG SAW

Interrupteur Marche/Arrêt

a.Branchez la fiche sur le secteur, l’ indicateur s’ allume jusqu’ à ce qu’ il soit

débranché du secteur.

b.Appuyez sur la gâchette et démarrez l’ outil.

c.Relâchez la gâchette pour éteindre l’ outil.

: Appuyez sur le bouton de verrouillage si vous souhaitez que l’ outil

fonctionne en continu.

Réglage de la vitesse de coupe

a.Vous pouvez obtenir une vitesse souhaitée en

tournant le cadran de réglage de la vitesse vers

l’ avant ou vers l’ arrière.

b.La vitesse doit être adaptée au matériau à couper

en général, une vitesse plus élevée vous permettra

de couper la pièce plus rapidement. Cependant, la

durée de vie de la lame sera réduite.

: La position 1 indique la vitesse la plus basse. La position 6 indique

la vitesse la plus élevée.

Réglage de l’ angle de coupe

a.Utilisez une clé hexagonale pour le réglage de la

coupe angulaire située sous l’ outil pour desserrer

les vis de patin.

b.Déplacez le patin à gauche ou à droite et

inclinez-le jusqu’ à l’ angle souhaité (de 0 à 45 ° ),

comme indiqué sur l’ échelle d’ inclinaison.

c.Utilisez une clé hexagonale pour resserrer les vis de patin.

d.Vérifiez si le patin est bien fixé.

: pour une coupe précise, il est nécessaire d’ effectuer une coupe

d’ essai, de mesurer le travail et de réinitialiser l’ angle jusqu’ à ce que le

réglage correct soit obtenu.

Utilisation du bouton du laser

: Ne regardez jamais

directement le faisceau du laser. Ne dirigez jamais

le faisceau vers une personne ou un objet autre

NOTE

AVERTISSEMENT

.28.

Owner’s Manual & Safety Instructions

JIG SAW

que la pièce. Marche: appuyez sur le bouton du laser, le générateur du laser

fonctionne.

Arrêt: relâchez le commutateur.

Réglage de l’action de coupe

La scie sauteuse est équipée de 4 actions orbitales.

Il suffit de tourner le levier de changement d’action

de coupe à la position d’action de coupe souhaitée

pour régler l’action de coupe. Référez-vous au

tableau pour sélectionner l’action de coupe appro-

priée.

: maintenez toujours la plaque de base au ras de la pièce à

travailler. Les métaux et les bois durs ne doivent jamais être coupés par orbite.

Sinon, la lame pourrait se briser et causer de graves blessures.

Méthodes de coupe

Lors de la découpe de courbes ou du défilement, avancez l’outil très lentement.

Forcer l’outil peut provoquer une surface de coupe inclinée et une rupture de la

lame.

Allumez l’outil sans que la lame n’entre en contact et attendez que la lame

atteigne sa vitesse maximale. Ensuite, posez la plaque de base à plat sur la pièce

et déplacez l’outil doucement vers l’avant le long de la ligne précédemment

marquée.

POSITION ACTION DE COUPE

Action de coupe en

ligne droite

Action de coupe

en petite orbite

Pour couper l’acier doux, l’acier inoxydable

et les plastiques.Pour des coupes nettes

dans le bois et le contreplaqué.

Pour couper l’acier doux,

l’aluminium et le bois dur.

Action de coupe en

moyenne orbite

Action de coupe en

grande orbite

Pour couper du bois et du contreplaqué.

Pour la coupe rapide dans l’aluminium

et l’acier doux

Pour couper rapidement le

bois et le contreplaqué.

APPLICATIONS

III

ATTENTION

.29.

Owner’s Manual & Safety Instructions

JIG SAW

IMAGE DESCRIPTION

Lame en bois

Lame en métal

Pour couper le bois ou d’autres

matériaux similaires

Pour couper le métal mou ou

d’autres matériaux

APPLICATION

T144D

Woodbasic for

HCS

HSS

T118A

basic for Metel

Coupe de poche

Percez un trou de 12 mm de diamètre pour vous assurer qu’il reste un dégage-

ment pour la lame, lorsque vous commencez une coupe à partir du centre d’une

pièce.

8.Accessories

9.Maintenance

ne jamais utiliser des détergents ou des solvants pour le nettoyage.

a.Tavant de travailler sur la machine (entretien, inspection, remplacement des

accessoires, entretien) ou avant de l'entreposer.toujours arrêter le moteur, atten-

dre que toutes les pièces mobiles de la machine d'arrêter et laisser refroidir.préve-

nir le moteur soit déclenché accidentellement (débrancher l'unité motrice du

réseau).

b.Les évents de ventilation du moteur et les leviers de commande doivent être

maintenus propres et exempts de corps étrangers. Ne tentez pas de nettoyer en

insérant des objets pointus dans les ouvertures.

c.N'utilisez jamais d'agents caustiques pour nettoyer les pièces en plastique. Tels

que: l'essence, le tétrachlorure de carbone, les solvants de nettoyage chlorés,

l'ammoniac et les nettoyants ménagers contenant de l'ammoniac. N'utilisez aucun

de ceux-ci pour nettoyer la scie.

d.Avoir un centre de service autorisé examiner et / ou remplacer les balais de

charbon usés en cas de stationnement excessif.

e.Les lames s'émoussent même lorsque vous coupez du bois régulier, un signe

certain d'une lame terne est le besoin de forcer la scie vers l'avant au lieu de la

guider tout en faisant une coupe. Apportez la lame à un centre de service pour

aiguiser.

f.Gardez la machine propre tout le temps.

g.Si vous découvrez des dommages, consultez le schéma éclaté et la liste des

pièces pour déterminer exactement quelle pièce de rechange vous devez com-

mander auprès de notre service clientèle.

.30.

Owner’s Manual & Safety Instructions

JIG SAW

h.Nettoyez le boîtier uniquement avec un chiffon humide. N'utilisez pas de

solvants! Sécher soigneusement après.

i.Si le cordon d'alimentation de cet outil électrique est endommagé, il doit être

remplacé par un cordon similaire disponible auprès de l'organisme de service ou

d'un technicien autorisé qualifié.

: N'utilisez pas de produits de nettoyage pour nettoyer les

parties en plastique de l'outil. Un détergent doux sur un chiffon humide est recom-

mandé.L'eau ne doit jamais entrer en contact avec l'outil.

10.Transport

Arrêtez le moteur et débranchez la prise secteur. Pendant le transport, veillez à ne

pas faire tomber ni choquer la machine. Pour le transport, la machine doit être

bloquée pour éviter de glisser et de basculer. Ne placez pas d’objets sur la

machine.

11.Sens de la poubelle à roues barrée:

Ne jetez pas les appareils électriques avec les déchets municipaux non triés,

utilisez des installations de collecte séparées. Contactez votre gouvernement

local pour obtenir des informations sur les systèmes de collecte disponibles. Si

des appareils électriques sont jetés dans des décharges ou des décharges, des

substances dangereuses peuvent s'infiltrer dans les eaux souterraines et entrer

dans la chaîne alimentaire, endommageant ainsi votre santé et votre bien-être.

12.Service après-vente Hotmail

Pour toute question sur ce produit ou sur tout autre produit GALAXIA veuillez nous

envoyer un courrier électronique à l’adresse suivante: support@galax-

ia-tech.com, ou consulter notre site: http://galaxia-tech.com/.

MISE EN GARDE

.31.

Owner’s Manual & Safety Instructions

JIG SAW

Advertencias de seguridad generales para herramientas eléctricas

: Lea todas las advertencias de seguridad y todas las

instrucciones. perdido seguir las advertencias e instrucciones puede causar des-

cargas eléctricas, incendios y / o lesión grave.Save all warnings and instructions

for future reference.

Guarde todas las advertencias e instrucciones para referencia futura.Work

Area Safety.

El término "herramienta eléctrica" en las advertencias se refiere a

la red eléctrica herramienta eléctrica (con cable) o alimentada por batería

(inalámbrica).

1.Seguridad del área de trabajo

a.Mantenga el área de trabajo limpia y bien iluminada.

Invitación a áreas de-

sordenadas o oscuras accidentes.

b.No use herramientas eléctricas en atmósferas explosivas, como presen-

cia de líquidos inflamables, gas o polvo.

Las herramientas eléctricas crean

chispas que puede encender el polvo o los humos.

c. Mantenga a los niños y otras personas alejados mientras usa una herra-

mienta eléctrica.

Las distracciones pueden hacer que pierdas el control.

2.seguridad eléctrica

a.Los enchufes de las herramientas eléctricas deben corresponder al en-

chufe.

Nunca modifique el enchufe en ningún manera. No use adaptadores con

fuentes de alimentación conectadas a tierra.Los enchufes no modificados y las

tomas correspondientes reducirán el riesgo de descarga eléctrica.

b.Evite el contacto del cuerpo con superficies puestas a tierra o puestas a

tierra, como tuberías, radiadores, gamas y refrigeradores.

Hay un mayor

riesgo de electricidad shock si su cuerpo está castigado o castigado.

c.No exponga las herramientas eléctricas a la lluvia o la humedad.

El agua

entra la herramienta eléctrica aumenta el riesgo de descarga eléctrica.

d.No abuse del cable.

Nunca use el cable para transportar, tirar o desconecta la

herramienta eléctrica. Mantenga el cable alejado del calor, aceite, bordes filosos

o partes móviles. Los cables dañados o enredados aumentan el riesgo de elec-

tricidad shock.

ADVERTENCIA

.32.

Owner’s Manual & Safety Instructions

JIG SAW

e.Cuando utilice una herramienta eléctrica en el exterior, use un cable de

extensión adecuado para uso al aire libre.

El uso de un cable adecuado para

uso en exteriores se reduce el riesgo de una descarga eléctrica.

f.Si es imposible usar una herramienta eléctrica en un lugar húmedo, use una

fuente de alimentación protegida por dispositivos de corriente residual

(RCD).

El uso de un RCD se reduce el riesgo de una descarga eléctrica.

:el término dispositivo diferencial (RCD) puede ser reemplazado

por el término circuito de falla a tierra interruptor (GFCI) o interruptor diferen-

cial (ELCB).

3.Seguridad personal

a.Tenga cuidado, observe lo que está haciendo y use el sentido común cuando

operación de una herramienta eléctrica. No use una herramienta eléctrica mien-

tras está cansado o bajo la influencia de drogas, alcohol o drogas. Un momento

de descuido durante el funcionamiento de la herramienta eléctrica puede causar

problemas personales graves lesión.

b.Use equipo de protección personal. Siempre use gafas protectoras.Equipo de

protección, como máscara antipolvo, calzado de seguridad antideslizante, casco

o la protección auditiva utilizada para las condiciones apropiadas reducirá el

personal lesión.

c.Prevenir la puesta en marcha involuntaria. Asegúrate de que el interruptor esté

en el fuera de posición antes de conectar a la fuente de alimentación y / o paquete

de baterías,recoger o transportar el instrumento.Transporte las herramientas

eléctricas con el dedo en el interruptor o el poder de energización los instrumen-

tos que tienen el interruptor invitan a accidentes.

d.Retire cualquier llave de ajuste o llave antes de girar la herramienta eléctrica

anteriormente. Una llave inglesa o una llave dejada unida a una parte giratoria de

la herramienta eléctrica podría causar lesiones personalesIf.

e.No exagere. Mantenga el equilibrio y el equilibrio adecuados en todo momento.

este permite un mejor control de la herramienta eléctrica en situaciones inespera-

das.

f.Vístete bien. No use ropa suelta o joyas. Guarda el tuyo cabello, ropa y guantes

lejos de las partes móviles. Ropa amplia,joyas o cabello largo pueden ser captur-

ados en partes móviles.

NOTA

.33.

Owner’s Manual & Safety Instructions

JIG SAW

g.Si se proporcionan dispositivos para la conexión de extracción de polvo y insta-

laciones de recolección, asegúrese de que estén conectados y utilizados correct-

amente. uso la recolección de polvo puede reducir los riesgos de polvo.

4.Uso y cuidado de la herramienta eléctrica

a.No fuerce la herramienta eléctrica. Usa la herramienta eléctrica adecuada para

ti aplicación. La herramienta eléctrica correcta hará el trabajo mejor y más seguro

tasa para la cual fue diseñado.

b.No use la herramienta eléctrica si el interruptor no la enciende y apaga.Cualqui-

er instrumento eléctrico que no pueda ser controlado por el interruptor es peligro-

so y debe ser reparado.

c.Desconecte el enchufe de la fuente de alimentación y / o el paquete de baterías

de la herramienta eléctrica antes de hacer cualquier ajuste, cambiando acceso-

rios o almacenamiento de herramientas eléctricas. Estas medidas preventivas de

seguridad reducir el riesgo de encender accidentalmente la herramienta eléctrica.

d.Guarde las herramientas eléctricas inactivas fuera del alcance de los niños y no

las permita. personas que no están familiarizadas con el instrumento eléctrico o

estas instrucciones de funcionamiento el instrumento de poder. Las herramientas

eléctricas son peligrosas en manos de usuarios inexpertos.

e.Mantenimiento de herramientas eléctricas. Verificar si hay desalineación o

cambio de enlace partes, rotura de piezas y cualquier otra condición que pueda

afectar el operación de herramien- tas eléctricas. Si está dañado, primero repare

la herramienta eléctrica utilizar. Muchos accidentes son causados por herramien-

tas eléctricas no tratadas.

f.Mantenga herramientas de corte afiladas y limpias. Herramientas de corte

correctamente mantenidas con bordes afilados, es menos probable que se unan

y son más fáciles de controlar.

g.Utilice la herramienta eléctrica, accesorios y puntas de herramientas, etc. de

acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y

trabajo para ser realizado. Uso de la herramienta eléctrica para operaciones que

no sean aquellos previstos podrían causar una situación peligrosa.

Servicio

Haga reparar la herramienta eléctrica por un técnico calificado que la use.solo

repuestos idénticos. Esto asegurará que la seguridad de herramienta eléctrica se

mantiene.

.34.

Owner’s Manual & Safety Instructions

JIG SAW

5.Advertencias de seguridad para sierras de plantilla

a.Mantenga la herramienta eléctrica alejada de las superficies de agarre

durante una operación donde la herramienta de corte puede contactar el

cableado oculto o su propio cable.

Incluso el contacto con un cable "activo"

hará que las partes metálicas expuestas de la herramienta eléctrica "en vivo" y

sacudan al operador.

b.Mantenga las manos alejadas del campo de corte.

No alcanzar debajo de la

pieza de trabajo. El contacto con la hoja de sierra puede provocar lesiones.

c.Aplique la máquina a la pieza de trabajo solo cuando esté encendida.

De lo

contrario, existe peligro de retroceso cuando la herramienta de corte se atasca en

la pieza de trabajo.

d.Preste atención a que la placa base 4 se apoye de forma segura sobre el

material mientras corta.

Una hoja de sierra atascada puede romperse o dar

lugar a un retroceso.

e.Cuando finalice el corte, apague la máquina y luego saque la hoja de sierra

del corte solo después de que se haya detenido.

De esta manera, puede evitar

el retroceso y colocar la máquina de forma segura.

f.Utilice únicamente hojas de sierra que no estén dañadas y que estén en

perfecto estado.

Las hojas de sierra dobladas o desafiladas pueden romperse,

influir negativamente en el corte o dar lugar a un retroceso.

g.No frene la hoja de sierra hasta que se detenga aplicando presión lateral

después de apagarla.

La hoja de sierra puede dañarse, romperse o provocar un

retroceso.

h.Use detectores adecuados para determinar si las líneas de servicios públi-

cos están ocultas en el área de trabajo o llame a la compañía de servicios

públicos local para obtener ayuda.

El contacto con líneas eléctricas puede

provocar incendios y descargas eléctricas. Dañar una línea de gas puede provo-

car una explosión. La penetración de una línea de agua causa daños a la propie-

dad o puede causar una descarga eléctrica.

i.Secure la pieza de trabajo.

Una pieza de trabajo sujeta con dispositivos de

sujeción o en un vicio se mantiene más segura que con la mano.

j.Siempre espere hasta que la máquina se haya detenido por completo antes

de colocarla.

El inserto de la herramienta puede atascarse y provocar la pérdida

de control sobre la herramienta eléctrica.

.35.

Owner’s Manual & Safety Instructions

JIG SAW

6.SÍMBOLOS

a.Algunos de los siguientes símbolos pueden aparecer en este producto.

Conoce estos símbolos y aprende sus significados. La correcta inter-

pretación de estos símbolos permitirá un funcionamiento más eficiente y

seguro de este producto.

b.Especificación técnica

c.Función descriptiva

Voltaje y frecuencia:

Potencia de entrada:

Sin velocidad de carga:

Capacidad de corte:

220-240V~ 50Hz

600W

0-3000SPM

Madera:80MM

Acero :6MM

SÍMBOLOS DESCRIPCIÓN

Construcción clase II Construcción de doble aislamiento.

Lea el manual antes de montar y / o usar.

Llevar gafas de seguridad, protección

auditiva y protección respiratoria.

Use mascarilla contra el polvo. Se puede generar polvo

que es perjudicial para la salud cuando se trabaja en madera

y otros materiales. Nunca use el dispositivo para trabajar con

materiales que contengan asbestos.

No lo desechae con los residuos domésticos.

Cumplir con los estándares de seguridad pertinentes.

1. Botón de bloqueo

2. Disparador

3. Llave Hexagonal

4. Botón láser

5. Hoja de sierra

6. Manguera de adaptador de vacío

7. Acción de corte de 4 etapas

8. 6 Ajustador de velocidad de la etapa

9. Agarre suave

10. Sistema de cambio de hoja de

sierra de liberación rápida

.36.

Owner’s Manual & Safety Instructions

JIG SAW

7.MONTAJE

: Antes de realizar cualquier trabajo en la propia máquina,

mantenga el enchufe de red fuera del suministro.

Inserción / reemplazo de la hoja de sierra

a.Tire de la palanca de la abrazadera de la hoja y deslice la hoja de la sierra en la

ranura hasta el tope con los dientes de la hoja apuntando hacia adelante.

b.Asegúrese de que la lengüeta de la cuchilla encaja en la abrazadera de la

cuchilla, luego suelte la palanca de la abrazadera de la cuchilla.

c.Compruebe si la hoja de la sierra se ha sujetado firme y correctamente.

: Para retirar la hoja de sierra, proceda en orden inverso.

Instalación de la manguera del adaptador de vacío

Inserte la manguera del adaptador de vacío en la placa base de la máquina.

OPERACIÓN

: ¡Observe el voltaje principal correcto! El voltaje de la

fuente de alimentación debe coincidir con el voltaje especificado en la placa de

identificación de la máquina.

ADVERTENCIA

NOTA

8 9

.37.

Owner’s Manual & Safety Instructions

JIG SAW

Encender y apagar

a.Conecte el enchufe a la red eléctrica, el indicador de encendido se ilumina

hasta que se desconecta de la red eléctrica.

b.Presione el interruptor de gatillo e inicie la herramienta.

c.Suelte el gatillo para apagar la herramienta.

: Si desea que la herramienta funcione continuamente, presione el

botón de bloqueo.

Ajuste de la velocidad de corte

a.Al girar el disco de ajuste de velocidad hacia adelan-

te o hacia atrás, puede alcanzar la velocidad deseada.

b.La velocidad debe adaptarse al material que se está

cortando en general, una velocidad más alta le

permitirá cortar la pieza de trabajo más rápido. Sin

embargo, la vida útil de la cuchilla se reducirá.

: La posición "1" denota la velocidad más

baja. La posición "6" denota la velocidad más alta.

Ajuste del ángulo de corte

a.Afloje los tornillos de la zapata con una llave hexag-

onal para ajustar el corte de ángulo que se encuentra

en la parte inferior de la herramienta.

b.Mueva el zapato hacia la izquierda o hacia la dere-

cha e inclínelo hasta el ángulo deseado (de 0⁰ a 45⁰)

como se muestra en la escala del ángulo de inclin-

ación.

c.Vuelva a apretar los tornillos de la zapata con una llave hexagonal.

d.Compruebe si el zapato se fija firmemente.

: Para un corte preciso, es necesario realizar un corte de prueba,

medir el trabajo y restablecer el ángulo hasta que se logre la configuración correc-

ta.

Usando el boton laser

: No mire directamente al rayo

láser. Nunca apuntes el rayo a ninguna persona o un

objeto distinto de la pieza de trabajo.

ADVERTENCIA

NOTA

.38.

Owner’s Manual & Safety Instructions

JIG SAW

Encender: pulse el botón láser, el generador láser funciona.

Apagar: Suelte el interruptor de nuevo.

Ajuste de la acción de corte

Esta sierra caladora está equipada con cuatro

acciones orbitales. Para ajustar la acción de corte,

simplemente gire la palanca de cambio de acción de

corte a la posición de acción de corte deseada.

Consulte la tabla para seleccionar la acción de corte

adecuada.

: Siempre mantenga la placa de base al ras con la pieza de

trabajo, y el metal o las maderas duras nunca se deben cortar en acción orbital.

De lo contrario, se puede romper la cuchilla y provocar lesiones graves.

Métodos de corte

Avance la herramienta muy lentamente al cortar curvas o desplazarse. Forzar la

herramienta puede causar una superficie de corte inclinada y la rotura de la

cuchilla. Encienda la herramienta sin que la hoja haga ningún contacto y espere

hasta que la hoja alcance la velocidad máxima. Luego, apoye la placa de base

sobre la pieza de trabajo y mueva suavemente la herramienta hacia adelante a lo

largo de la línea marcada anteriormente.

Corte de bolsillo

Al comenzar un corte desde el centro de una pieza de trabajo, taladre un orificio

de 12 mm de diámetro para asegurarse de que haya espacio para la hoja.

POSICIÓN ACCIÓN DE CORTE

Línea recta de

corte de acción.

Pequeña acción de

corte de órbita.

Para el corte de acero dulce, acero

inoxidable y plásticos. For clean cuts in

wood and plywood. Para cortes limpios

en madera y contrachapado.

Para el corte de acero dulce,

aluminio y madera dura.

Acción de corte de

órbita media

Acción de corte de

órbita grande

Para el corte de madera y contrachapado.

Para cortes rápidos en aluminio y

acero dulce.

Para el corte rápido en madera y

contrachapado.

APLICACIONES

III

PRECAUCIÓN

.39.

Owner’s Manual & Safety Instructions

JIG SAW

IMAGEN DESCRIPCIÓN

Hoja de madera

Hoja de metal

Corte de madera u otros

materiales similares.

Corte para metal blando u

otros materiales.

SOLICITUD

T144D

Woodbasic for

HCS

HSS

T118A

basic for Metel

8.Accesorios

9.Mantenimiento

Nunca utilice detergentes agresivos o solventes para la limpieza.

a.Para evitar accidentes, siempre desconecte primero la sierra de la fuente de

alimentación limpiar o realizar cualquier mantenimiento, la sierra se puede limpiar

más efectivamente usando aire comprimido. Siempre use gafas protectoras

cuando use aire comprimido. Si el aire comprimido no está disponible, use un

cepillo para eliminar el polvo y las virutas de la sierra.

b.Las aberturas de ventilación del motor y las palancas de cambio deben manten-

erse limpias y libres de Asuntos Exteriores. No intente limpiar insertando objetos

afilados a través de las aberturas.

c.Nunca use agentes cáusticos para limpiar piezas de plástico. Por ejemplo:

gasolina, tetracloruro de carbono, solventes clorados detergentes, amoníaco y

productos de limpieza domésticos que contienen amoníaco. No use ninguno de

estos para limpiar la sierra.

d.Solicite a un centro de servicio autorizado que inspeccione y / o reemplace las

escobillas de carbón gastadas en caso de estacionamiento excesivo.

e.Las cuchillas se vuelven desafiladas incluso cuando se corta madera regular,

un signo seguro de una cuchilla desafilada es la necesidad de forzar la sierra

hacia adelante en lugar de guiarla mientras se realiza un corte. Lleve la cuchilla a

un centro de servicio para afilarla.

f.Mantenga la máquina siempre limpia.

g.Si se encuentra daño, consulte el dibujo explotado y la lista de piezas en deter-

mine exactamente qué pieza de recambio necesita ordenar de la nuestra servicio

al cliente.

h.Limpie la carcasa con un paño húmedo solamente. No use solventes! Asciutto

completamente dopo.

i.Si el cable de alimentación de esta herramienta eléctrica está dañado, debe ser

reemplazado por un cable similar disponible a través de la organización de servi-

cio o uno calificado.

.40.

Owner’s Manual & Safety Instructions

JIG SAW

: no use detergentes para limpiar las partes plásticas del

instrumento. Se recomienda un detergente suave en un paño húmedo.El

agua nunca debe entrar en contacto con el instrumento.

10.Transport

Apague el motor y desconecte el enchufe principal. Durante el transporte, tenga

cuidado de no dejar caer o golpear la máquina. Para el transporte, la máquina

debe fijarse contra deslizamientos y vuelcos. No coloque objetos sobre la máqui-

na.

11.Significado de bote de basura con ruedas cruzadas:

No deseche los equipos eléctricos como desechos municipales sin clasificar, use

las instalaciones de recolección por separado. Póngase en contacto con el gobi-

erno local para obtener información sobre los sistemas de recolección

disponibles. Si los electrodomésticos se eliminan en vertederos o vertederos,

sustancias peligrosas pueden infiltrarse en el agua subterránea e ingresar a la

cadena alimenticia, dañando su salud y bienesta.

12.Hotmail de Servicio Postventa

Preguntas sobre este o cualquier otro producto de GALAXIA, envíenos un correo

electrónico a: [email protected], o ingrese a nuestro sitio Web: http://-

galaxia-tech.com/

PRECAUCIÓN

.41.

Owner’s Manual & Safety Instructions

JIG SAW

Avvertenze di sicurezza generali per gli utensili elettrici

: leggere tutte le avvertenze di s icurezza e tutte le

istruzioni. Mancato seguire le avvertenze e le istruzioni possono provocare

scosse elettriche, incendi e / o ferita grave.

Salva tutti gli avvisi e le istruzioni per riferimento futuro.

Il termine "attrezzo

elettrico" nelle avvertenze si riferisce alla rete elettrica elettroutensile (con filo) o

alimentato a batteria (senza fili).

1.Sicurezza dell'area di lavoro

a.Mantenere l'area di lavoro pulita e ben illuminata.

Invito a zone ingombra o

buie incidenti.

b.Non utilizzare utensili elettrici in atmosfere esplosive, come nel presenza

di liquidi infiammabili, gas o polvere.

Gli utensili elettrici creano scintille che

può accendere la polvere o i fumi.

c.Tenere lontani i bambini e gli astanti mentre si utilizza un utensile elettri-

co.

Le distrazioni possono farti perdere il controllo.

2.Sicurezza elettrica

a.Le spine degli utensili elettrici devono corrispondere alla presa.

Non modi-

ficare mai la spina in alcuno modo. Non utilizzare adattatori con alimentatori col-

legati a terra (con messa a terra). Spine non modificate e prese corrispondenti

ridurranno il rischio di scosse elettriche.

b.Evitare il contatto del corpo con superfici messe a terra o collegate a

terra, come tubi, radiatori, gamme e frigoriferi.

C'è un aumentato rischio di

elettricità shock se il tuo corpo è messo a terra o messo a terra.

c.Non esporre gli utensili elettrici a pioggia o bagnato.

Acqua che entra a

l'utensile elettrico aumenta il rischio di scosse elettriche.

d.Non abusare del cavo. Non usare mai il cavo per trasportare, tirare o scol-

legare l'utensile elettrico.

Tenere il cavo lontano da fonti di calore, olio, spigoli

vivi o parti mobili. I cavi danneggiati o impigliati aumentano il rischio di elettricità

shock.

e.Quando si utilizza un elettroutensile all'aperto, utilizzare una prolunga

adatto per uso esterno.

L'uso di un cavo adatto per l'uso esterno si riduce il

AVVERTIMENTO

.42.

Owner’s Manual & Safety Instructions

JIG SAW

rischio di scosse elettriche.

f.Se è impossibile utilizzare un utensile elettrico in un luogo umido, utilizza-

re a alimentazione protetta da dispositivi a corrente residua (RCD).

L'uso di

un RCD si riduce il rischio di scosse elettriche.

:il termine dispositivo differenziale (RCD) può essere sostituito

dal termine circuito di guasto a terra interruttore (GFCI) o interruttore dif-

ferenziale (ELCB).

3.Sicurezza personale

a.Stai attento, guarda cosa stai facendo e usa il buon senso quando funziona-

mento di un utensile elettrico. Non usare un utensile elettrico mentre sei stanco

o sotto l'influenza di droghe, alcool o farmaci. Un momento di la disattenzione

durante il funzionamento degli elettroutensili può causare seri problemi personali

lesioni.

b.Utilizzare i dispositivi di protezione individuale. Indossare sempre occhiali pro-

tettivi.Equipaggia- mento protettivo come maschera antipolvere, scarpe antinfor-

tunistiche antiscivolo, elmetto o la protezione dell'udito utilizzata per le condizioni

appropriate ridurrà il personale lesioni.

c.Prevenire l'avvio involontario. Assicurarsi che l'interruttore sia nel fuori po-

sizione prima di collegarsi alla fonte di alimentazione e / o al pacco batteria,rac-

cogliere o trasportare lo strumento.to.Trasportare gli elettroutensili con il dito

sull'interruttore o la potenza energizzante gli strumenti che hanno l'interruttore

invitano gli incidenti.

d.Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di girare

l'utensile elettrico sopra. Una chiave inglese o un tasto lasciato attaccato a una

parte rotante dell'utensile elettrico potrebbe causare lesioni personali.

e.Non esagerare. Mantenere il giusto equilibrio ed equilibrio in ogni momento.

Questo consente un migliore controllo dello strumento di alimentazione in situ-

azioni impreviste.

f.Vesti bene. Non indossare abiti larghi o gioielli. Tieni il tuo capelli, vestiti e

guanti lontani dalle parti in movimento. Vestiti larghi,gioielli o capelli lunghi pos-

sono essere catturati in parti mobili.

g.Se sono previsti dispositivi per il collegamento dell'estrazione della polvere e

strutture di racco ta, assicurarsi che siano collegate e utilizzate correttamente.

NOTA

.43.

Owner’s Manual & Safety Instructions

JIG SAW

Uso la raccolta della polvere può ridurre i rischi legati alla polvere.

4.Uso e cura dell'attrezzo elettrico

a.Non forzare l'utensile elettrico. Usa lo strumento elettrico corretto per il tuo appli-

cazione. L'attrezzo elettrico corretto svolgerà il lavoro in modo migliore e più

sicuro tasso per il quale è stato progettato.

b.Non utilizzare l'utensile elettrico se l'interruttore non lo accende e si

spegne.Qualsiasi strumento elettrico che non può essere controllato con l'interrut-

tore è pericoloso e deve essere riparato.

c.Disconnettere la spina dalla fonte di alimentazione e / o dal pacco batteria

dall'utensile elettrico prima di effettuare qualsiasi regolazione, cambiando acces-

sori, o la conservazione di utensili elettrici. Tali misure di sicurezza preventive

ridurre il rischio di avviare accidentalmente l'utensile elettrico.

d.Conservare gli utensili elettrici inattivi fuori dalla portata dei bambini e non

consentire persone che non hanno familiarità con lo strumento elettrico o queste

istruzioni per operare lo strumento di potere. Gli utensili elettrici sono pericolosi

nelle mani di utenti inesperti.

e.Manutenzione degli utensili elettrici. Controlla il disallineamento o il legame di

spostamento parti, rottura di parti e qualsiasi altra condizione che possa influen-

zare il funzionamento degli elettroutensili. Se danneggiato, fare riparare l'utensile

elettrico prima uso. Molti incidenti sono causati da utensili elettrici poco curati.

f.Mantenere gli strumenti da taglio affilati e puliti. Utensili da taglio correttamente

mantenuti con taglienti affilati sono meno propensi a legarsi e sono più facili da

controllare.

g.Utilizzare l'utensile elettrico, gli accessori e le punte degli attrezzi ecc. in confor-

mità con queste istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da

eseguire. Uso dell'attrezzo elettrico per operazioni diverse da quelli previsti

potrebbero causare una situazione pericolosa.

Servizio

Far riparare l'utensile elettrico da una persona di riparazione qualificata che utiliz-

za solo parti di ricambio identiche. Ciò garantirà che la sicurezza del utensile

elettrico è mantenuto.

5.Avvertenze di sicurezza per seghetti alternativi

.44.

Owner’s Manual & Safety Instructions

JIG SAW

a.Tenere l'utensile elettrico da superfici di presa isolate durante l'esecuzi-

one di un'operazione in cui l'utensile da taglio può contattare il cablaggio

nascosto o il proprio cavo.

Anche il contatto con un filo "live" farà parti metalli-

che esposte dell'attrezzo elettrico "in diretta" e scuotono l'operatore.

b.Si tiene le mani lontano dal raggio di taglio.

Non raggiungere sotto il pezzo

di lavoro. Il contatto con la lama della sega può causare lesioni.

c.Si applica la macchina sul pezzo di lavoro solo quando è accesa.

In caso

contrario, c'è il pericolo di contraccolpi quando lo strumento di taglio si blocca

nel pezzo di lavoro.

d.Fa attenzione che la piastra di base 4 appoggi saldamente sul materiale

durante la segatura.

Una lama di sega bloccata può rompersi o portare al con-

traccolpo.

e.Quando il taglio è completato, si spegne la macchina ed estra la lama dal

taglio solo dopo che si è fermato.

In questo modo è possibile evitare contrac-

colpi e posizionare la macchina in modo sicuro.

f.Si utilizza solo lame non danneggiate che siano in perfette condizioni.

lame piegate o opaca possono rompere, influenzare negativamente il taglio, o

portare a contraccolpi.

g.Non frenare la lama di sega fino all'arresto esercitando pressione laterale

dopo lo spegnimento.

La lama di sega può essere danneggiata, rompersi o

causare contraccolpi.

h.Si utilizza rilevatori adatti per determinare se le linee di servizio sono na-

scoste nell'area di lavoro o chiamare l'azienda di servizi locali per assisten-

za.

Il contatto con le linee elettriche può provocare incendi e scosse elettriche. Il

danneggiamento di una tubazione del gas può portare all'esplosione. La pene-

trazione di una linea di galleggiamento provoca danni alle cose o può provocare

una scossa elettrica.

i.Secure il pezzo in lavorazione.

Un pezzo bloccato con dispositivi di serraggio

o in una morsa è tenuto più sicuro che a mano.

j.Andate sempre fino a quando la macchina non si è fermata completamente

prima di metterla giù.

L'inserto dell'utensile può incepparsi e portare alla perdita

di controllo sull'attrezzo.

6.SIMBOLI

.45.

Owner’s Manual & Safety Instructions

JIG SAW

a.Alcuni dei seguenti simboli possono apparire su questo prodotto. Studiare

questi simboli e imparare i loro significati. Una corretta interpretazione di

questi simboli consentirà un funzionamento più efficiente e più sicuro di

questo prodotto.

b.Specifica tecnica

c.Descrizione della funzione

Tensione & Frequenza:

Potenza di ingresso:

Nessuna Velocità di Caricamento:

Capacità di taglio:

230V~ 50Hz

600W

0-3000SPM

Legno：80MM

Acciaio：6MM

SIMBOLI DESCRIZIONE

Costruzione di Classe II Costruzione a Doppio Isolamento.

Leggere il manuale prima dell'impostazione e/o dell'uso.

Indossare occhiali protettivi, protezioni acustiche e respiratorie.

Utilizzare la maschera antipolvere. La polvere dannosa per

la salute può essere generata quando si lavora su legno e altri

materiali.Non utilizzare mai il dispositivo per lavorare su

materiali contenenti amianto.

Non smaltire con i rifiuti domestici.

Conforme agli standard di sicurezza pertinenti.

7. 4 fasi di azione di taglio

8. 6 fasi di regolatore di velocità

9. Impugnatura morbida

10. Sistema di cambio lama a

rilascio rapido

1. Pulsante di blocco

2. Trigger

3. Chiave Esagonale

4. Laser pulsante

5. Lama di sega

6. Tubo flessibile dell'adattatore per vuoto

.46.

Owner’s Manual & Safety Instructions

JIG SAW

7.ASSEMBLEA

: prima di qualsiasi lavoro sulla macchina stessa, tenere la

spina di alimentazione fuori dalla rete.

Inserimento / sostituzione della lama per sega

a.Si rimuove la leva del morsetto della lama e far scorrere la lama della sega nella

scanalatura fino in fondo con i denti della lama rivolti in avanti.

b.Si assicura che l'aletta della lama sia inserita nel morsetto della lama, e rilascia

la leva del morsetto della lama.

c.Controlla se la lama della sega è stata fissata saldamente e correttamente.

: Per rimuovere la lama di sega, procede in ordine inverso.

Installazione del tubo flessibile dell'adattatore per vuoto

Inserire il tubo dell'adattatore del vuoto nella piastra di base della macchina.

FUNZIONAMENTO

:Osservare la corretta tensione principale! La tensione

della fonte di alimentazione deve essere conforme alla tensione specificata sulla

targhetta della macchina.

AVVERTENZA

NOTA

AVVERTIMENTO

8 9

.47.

Owner’s Manual & Safety Instructions

JIG SAW

Accensione e Spegnimento

a.Si collega la spina alla rete elettrica, l'indicatore di accensione si illumina fino a

quando non si scollega dalla rete elettrica.

b.Si preme il grilletto dell'interruttore e avvia lo strumento.

c.Si rilascia il grilletto per spegnere lo strumento.

: Se si desidera che lo strumento funzioni continuamente,

preme il pulsante di blocco.

Regola la Velocità di Taglio

a. Ruotando la manopola di regolazione della ve-

locità in avanti o indietro, si può raggiungere la ve-

locità desiderata.

b. La velocità deve essere adattata al materiale da

tagliare in generale, una maggiore velocità consen-

tirà di tagliare il pezzo più velocemente. Tuttavia, la

durata della lama sarà ridotta.

: La posizione "1" indica la velocità più bassa. La posizione "6"

indica la massima velocità.

Regola l'Angolo di Taglio

a.Si allenta le viti della scarpa utilizzando una

chiave esagonale per la regolazione del taglio an-

golare posizionata sul lato inferiore dell'utensile.

b.Si sposta la scarpa a sinistra oa destra e

inclinarla fino all'angolo desiderato (da 0⁰ a 45⁰)

come mostrato sulla scala dell'angolo di inclinazi-

one.

c.Si riavetta le viti della scarpa usando una chiave esagonale.Si controlla se la

scarpa è stata fissata saldamente.

: Per un taglio preciso è necessario eseguire un taglio di prova,

misura il lavoro e ripristina l'angolo fino a ottenere l'impostazione corretta.

Utilizzo del Pulsante Laser

: Non vedere direttamente il

raggio laser. Non puntare il raggio su nessuna per-

NOTA

ATTENZIONE

.48.

Owner’s Manual & Safety Instructions

JIG SAW

sona o un oggetto diverso dal pezzo da lavorare.

Accendi: Si preme il pulsante laser, il generatore laser funziona.

Spegni: si rilascia di nuovo l'interruttore.

Regola l'Azione di Taglio

Questa sega è dotata di quattro azioni orbitali. Per

regolare l'azione di taglio, basta ruotare la leva di

cambio azione di taglio sulla posizione di azione di

taglio desiderata. Fa riferimento alla tabella per

selezionare l'azione di taglio appropria

ta.

: Si tiene sempre la piastra di base a contatto con il pezzo di

lavoro, e il metallo o il legno duro non dovrebbero essere tagliato in azione orbit-

ale. In caso contrario si può causare la rottura della lama, con conseguenti lesioni

gravi.

Metodi di Taglio

Si avanza lo strumento molto lentamente durante tagliano le curve o si scorre.

Forza lo strumento può causare una superficie di taglio inclinata e la rottura della

lama. Accende lo strumento senza che la lama faccia alcun contatto e attenda che

la lama raggiunga la massima velocità. Quindi appoggia la piastra di base sul

pezzo di lavoro e sposta delicatamente l'utensile in avanti lungo la linea preceden-

temente contrassegnata.

POSIZIONE AZIONE DI TAGLIO

Azione di taglio

linea retta

Azione di taglio

piccola orbita

Per tagliare acciaio dolce, acciaio

inossidabile e plastica. Per tagliare

pulitamente in legno e compensato.

Per tagliare acciaio dolce,

alluminio e legno duro.

Azione di taglio con

orbita media

Grande azione di taglio

dell'orbita

Per il taglio di legno e compensato.

Per un taglio veloce in alluminio e

acciaio dolce.

Per il taglio veloce di legno e

compensato.

APPLICAZIONI

III

ATTENZIONE

.49.

Owner’s Manual & Safety Instructions

JIG SAW

IMMAGINE DESCRIZIONE

Lama di legno

Lama di metallo

Taglio per legno o altri materiali simili.

Taglio per metallo morbido o altri materiali.

APPLICAZIONI

T144D

Woodbasic for

HCS

HSS

T118A

basic for Metel

Taglio Tascabile

Quando si inizia un taglio dal centro di un pezzo di lavoro, pratica un foro del

diametro di 12mm per garantire che ci sia spazio per la lama.

8.Accessori

9.MAINTENANCE

non usare mai aggressivo detergenti o solventi per la pulizia.

a.Per evitare incidenti, scollegare sempre la sega dall'alimentazione prima pulire

o eseguire qualsiasi manutenzione la sega può essere pulita di più efficacemente

usando aria compressa. Indossare sempre occhiali protettivi quando si utilizza

aria compressa. Se l'aria compressa non è disponibile, utilizzare una spazzola per

rimuovere la polvere e patatine dalla sega.

b.Le bocchette di ventilazione del motore e le leve dell'interruttore devono essere

mantenute pulite e libere da Affari esteri. Non tentare di pulire inserendo oggetti

appuntiti attraverso aperture.

c.Non utilizzare mai agenti caustici per pulire le parti in plastica. Ad esempio:

benzina, carbonio tetracloruro, solventi detergenti clorurati, ammoniaca e deter-

genti per la casa contenente ammoniaca. Non usare nessuno di questi per pulire

la sega.

d.Chiedere a un centro di assistenza autorizzato di esaminare e / o sostituire il

carbonio usurato spazzole in caso di parcheggio eccessivo.

e.Le lame diventano opache anche quando tagliano legname normale, un sicuro

segno di opacità la lama è la necessità di forzare la sega in avanti invece di

guidarla mentre lo fa un taglio. Portare la lama in un centro di assistenza per l'affil-

atura.

f.Mantenere la macchina sempre pulita.

g.Se si riscontrano danni, consultare il disegno esploso e l'elenco delle parti su

determinare esatta- mente quale pezzo di ricambio è necessario ordinare dal

nostro servizio clienti.

.50.

Owner’s Manual & Safety Instructions

JIG SAW

h.Pulire la custodia solo con un panno umido. Non usare solventi! Asciutto com-

pletamente dopo.

i.Se il cavo di alimentazione di questo utensile elettrico è danneggiato, deve

essere sostituito da un cavo simile disponibile attraverso l'organizzazione del

servizio o un qualificato tecnico autorevole.

: non utilizzare detergenti per pulire le parti in plastica

dello strumento. Si consiglia un detergente delicato su un panno umido.

L'acqua non deve mai venire a contatto con lo strumento.

10.Transport

Spegnere il motore e scollegare la spina di alimentazione. Durante il trasporto,

fare attenzione a non lasciar cadere o a scuotere la macchina. Per il trasporto, la

macchina deve essere fissata per evitare scivolamenti e ribaltamenti. Non

posizionare oggetti sulla macchina.

11.Significato della pattumiera a ruote incrociate:

Non smaltire gli apparecchi elettrici come rifiuti urbani non differenziati, utilizzare

separatamente strutture di raccolta. Contattare il governo locale per informazioni

relative al sistemi di raccolta disponibili. Se gli elettrodomestici vengono smaltiti in

discarica o discariche, sostanze pericolose possono infiltrarsi nelle falde acquifere

e entrare nella catena alimentare, danneggiando la tua salute e il tuo benessere

12.Hotmail Servizio Post-Vendita

Per domande su questo o altri prodotti GALAXIA, inviare un'e-mail a support@-

galaxia-tech.com o accedere al nostro sito Web: http://galaxia-tech.com/.

ATTENZIONE

.51.

Owner’s Manual & Safety Instructions

JIG SAW

.52.

Owner’s Manual & Safety Instructions

JIG SAW

.53.

Owner’s Manual & Safety Instructions

JIG SAW

No.1158 South Longqian Street,Wucheng District,

Jinhua City,Zhejiang Province,China

Jinhua Galaxia Tech Co.,Ltd.

GALAX PRO 78221 Jig Saw

Product's Documents

User Manual

Specifications

GALAX PRO 78221 Questions and Answers
