INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

Cordless Jig Saw

Sierra Caladora Inalámbrica

XVJ05

IMPORTANT: Read Before Using.

IMPORTANTE: Lea antes de usar.

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: XVJ05

Length of stroke 23 mm (7/8")

Strokes per minute 800 - 3,000 /min

Blade type B type

Max. cutting capacities Wood 135 mm (5-5/16")

Mild steel 10 mm (3/8")

Aluminum 20 mm (13/16")

Overall length (with BL1860B) 259 mm (10-1/4")

Rated voltage D.C. 18 V

Net weight 2.0 - 2.3 kg (4.4 - 5.1 lbs)

• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange

without notice.

• Specicationsmaydi󰀨erfromcountrytocountry.

• Theweightmaydi󰀨erdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-

est combinations, according to EPTA-Procedure 01/2014, are shown in the table.

Applicable battery cartridge and charger

Battery cartridge BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

DC18SH / DC18WC

• Some of the battery cartridges and chargers listed above may not be available depending on your region of

residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

andchargersmaycauseinjuryand/orre.

SAFETY WARNINGS

General power tool safety warnings

WARNING Read all safety warnings, instructions,

illustrations and specications provided with this

power tool. Failure to follow all instructions listed below

mayresultinelectricshock,reand/orseriousinjury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical safety

1. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodiedplugsandmatchingoutletswill

reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

3. Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

5. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electric shock.

3 ENGLISH

Power tools can produce electromagnetic elds

(EMF) that are not harmful to the user. However,

users of pacemakers and other similar medical

devices should contact the maker of their device and/

or doctor for advice before operating this power tool.

Personal safety

1. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inuence of drugs, alcohol or med-

ication. A moment of inattention while operating

powertoolsmayresultinseriouspersonalinjury.

2. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

willreducepersonalinjuries.

3. Prevent unintentional starting. Ensure the

switch is in the o󰀨-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools with

yourngerontheswitchorenergisingpowertools

that have the switch on invites accidents.

4. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

resultinpersonalinjury.

5. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away

from moving parts.Looseclothes,jewelleryor

long hair can be caught in moving parts.

7. If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

causesevereinjurywithinafractionofasecond.

Always wear protective goggles to protect your

eyes from injury when using power tools. The

goggles must comply with ANSI Z87.1 in the USA.

It is an employer's responsibility to enforce the

use of appropriate safety protective equipment

by the tool operators and by other persons in

the immediate working area.

Power tool use and care

1. Do not force the power tool. Use the correct

power tool for your application. The correct

powertoolwilldothejobbetterandsaferatthe

rate for which it was designed.

2. Do not use the power tool if the switch does

not turn it on and o󰀨. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

3. Disconnect the plug from the power source

and/or remove the battery pack, if detachable,

from the power tool before making any adjust-

ments, changing accessories, or storing power

tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

4. Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

5. Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If dam-

aged, have the power tool repaired before use.

Many accidents are caused by poorly maintained

power tools.

6. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

7. Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

foroperationsdi󰀨erentfromthoseintendedcould

result in a hazardous situation.

8. Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow for

safe handling and control of the tool in unexpected

situations.

9. When using the tool, do not wear cloth work

gloves which may be entangled. The entangle-

ment of cloth work gloves in the moving parts may

resultinpersonalinjury.

Battery tool use and care

1. Recharge only with the charger specied by

the manufacturer. A charger that is suitable for

onetypeofbatterypackmaycreateariskofre

when used with another battery pack.

2. Use power tools only with specically desig-

nated battery packs. Use of any other battery

packsmaycreateariskofinjuryandre.

3. When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery termi-

nalstogethermaycauseburnsorare.

4. Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If con-

tact accidentally occurs, ush with water. If

liquid contacts eyes, additionally seek medical

help.Liquidejectedfromthebatterymaycause

irritation or burns.

5. Do not use a battery pack or tool that is dam-

aged or modied.Damagedormodiedbatteries

may exhibit unpredictable behaviour resulting in

re,explosionorriskofinjury.

6. Do not expose a battery pack or tool to re or

excessive temperature.Exposuretoreortem-

perature above 130 °C may cause explosion.

7. Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specied in the instruc-

tions. Charging improperly or at temperatures

outsidethespeciedrangemaydamagethe

batteryandincreasetheriskofre.

4 ENGLISH

Service

1. Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

2. Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

3. Follow instruction for lubricating and chang-

ing accessories.

4. Do not modify or attempt to repair the appli-

ance or the battery pack except as indicated in

the instructions for use and care.

Cordless jig saw safety warnings

1. Hold the power tool by insulated gripping

surfaces, when performing an operation where

the cutting accessory may contact hidden wir-

ing. Cutting accessory contacting a “live” wire may

make exposed metal parts of the power tool “live”

and could give the operator an electric shock.

Use clamps or another practical way to secure

and support the workpiece to a stable platform.

Holding the workpiece by hand or against your body

leaves it unstable and may lead to loss of control.

Always use safety glasses or goggles. Ordinary

eye or sun glasses are NOT safety glasses.

4. Avoid cutting nails. Inspect workpiece for any

nails and remove them before operation.

5. Do not cut oversize workpiece.

6. Check for the proper clearance around the

workpiece before cutting so that the jig saw

blade will not strike the oor, workbench, etc.

7. Hold the tool rmly.

8. Make sure the jig saw blade is not contacting

the workpiece before the switch is turned on.

9. Keep hands away from moving parts.

10. Do not leave the tool running. Operate the tool

only when hand-held.

11. Always switch o󰀨 and wait for the jig saw

blade to come to a complete stop before

removing the jig saw blade from the

workpiece.

12. Do not touch the jig saw blade or the work-

piece immediately after operation; they may be

extremely hot and could burn your skin.

13. Do not operate the tool at no-load

unnecessarily.

14. Some material contains chemicals which may

be toxic. Take caution to prevent dust inhala-

tion and skin contact. Follow material supplier

safety data.

15. Always use the correct dust mask/respirator

for the material and application you are work-

ing with.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product. MISUSE or failure to follow the safety

rules stated in this instruction manual may cause

serious personal injury.

Symbols

The followings show the symbols used for tool.

volts

direct current

no load speed

revolutions or reciprocation per minute

Important safety instructions for

battery cartridge

Before using battery cartridge, read all instruc-

tions and cautionary markings on (1) battery

charger, (2) battery, and (3) product using battery.

2. Do not disassemble or tamper with the battery

cartridge.Itmayresultinare,excessiveheat,

or explosion.

3. If operating time has become excessively

shorter, stop operating immediately. It may

result in a risk of overheating, possible burns

and even an explosion.

If electrolyte gets into your eyes, rinse them out

with clear water and seek medical attention right

away. It may result in loss of your eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any con-

ductive material.

(2) Avoid storing battery cartridge in a con-

tainer with other metal objects such as

nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain.

A battery short can cause a large current

ow, overheating, possible burns and even a

breakdown.

6. Do not store and use the tool and battery car-

tridge in locations where the temperature may

reach or exceed 50 °C (122 °F).

7. Do not incinerate the battery cartridge even if

it is severely damaged or is completely worn

out. The battery cartridge can explode in a re.

8. Do not nail, cut, crush, throw, drop the battery

cartridge, or hit against a hard object to the

battery cartridge. Such conduct may result in a

re,excessiveheat,orexplosion.

9. Do not use a damaged battery.

10.

The contained lithium-ion batteries are subject to

the Dangerous Goods Legislation requirements.

For commercial transports e.g. by third parties,

forwarding agents, special requirement on pack-

aging and labeling must be observed.

For preparation of the item being shipped, consulting an

expert for hazardous material is required. Please also

observe possibly more detailed national regulations.

Tapeormasko󰀨opencontactsandpackupthe

battery in such a manner that it cannot move

around in the packaging.

5 ENGLISH

11. When disposing the battery cartridge, remove

it from the tool and dispose of it in a safe

place. Follow your local regulations relating to

disposal of battery.

12. Use the batteries only with the products

specied by Makita. Installing the batteries to

non-compliantproductsmayresultinare,exces-

sive heat, explosion, or leak of electrolyte.

13. If the tool is not used for a long period of time,

the battery must be removed from the tool.

14. During and after use, the battery cartridge may

take on heat which can cause burns or low

temperature burns. Pay attention to the han-

dling of hot battery cartridges.

15. Do not touch the terminal of the tool imme-

diately after use as it may get hot enough to

cause burns.

16. Do not allow chips, dust, or soil stuck into the

terminals, holes, and grooves of the battery

cartridge.Itmaycauseheating,catchingre,

burst and malfunction of the tool or battery car-

tridge,resultinginburnsorpersonalinjury.

17. Unless the tool supports the use near

high-voltage electrical power lines, do not use

the battery cartridge near high-voltage electri-

cal power lines. It may result in a malfunction or

breakdown of the tool or battery cartridge.

18. Keep the battery away from children.

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting

causingres,personalinjuryanddamage.Itwill

also void the Makita warranty for the Makita tool and

charger.

Tips for maintaining maximum

battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and

charge the battery cartridge when you notice

less tool power.

2. Never recharge a fully charged battery car-

tridge. Overcharging shortens the battery

service life.

3. Charge the battery cartridge with room tem-

perature at 10 °C - 40 °C (50 °F - 104 °F). Let

a hot battery cartridge cool down before

charging it.

4. When not using the battery cartridge, remove

it from the tool or the charger.

5. Charge the battery cartridge if you do not use

it for a long period (more than six months).

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before adjusting or checking function on the tool.

Installing or removing battery

cartridge

CAUTION: Always switch o󰀨 the tool before

installing or removing of the battery cartridge.

CAUTION: Hold the tool and the battery car-

tridge rmly when installing or removing battery

cartridge. Failure to hold the tool and the battery

cartridgermlymaycausethemtoslipo󰀨yourhands

and result in damage to the tool and battery cartridge

andapersonalinjury.

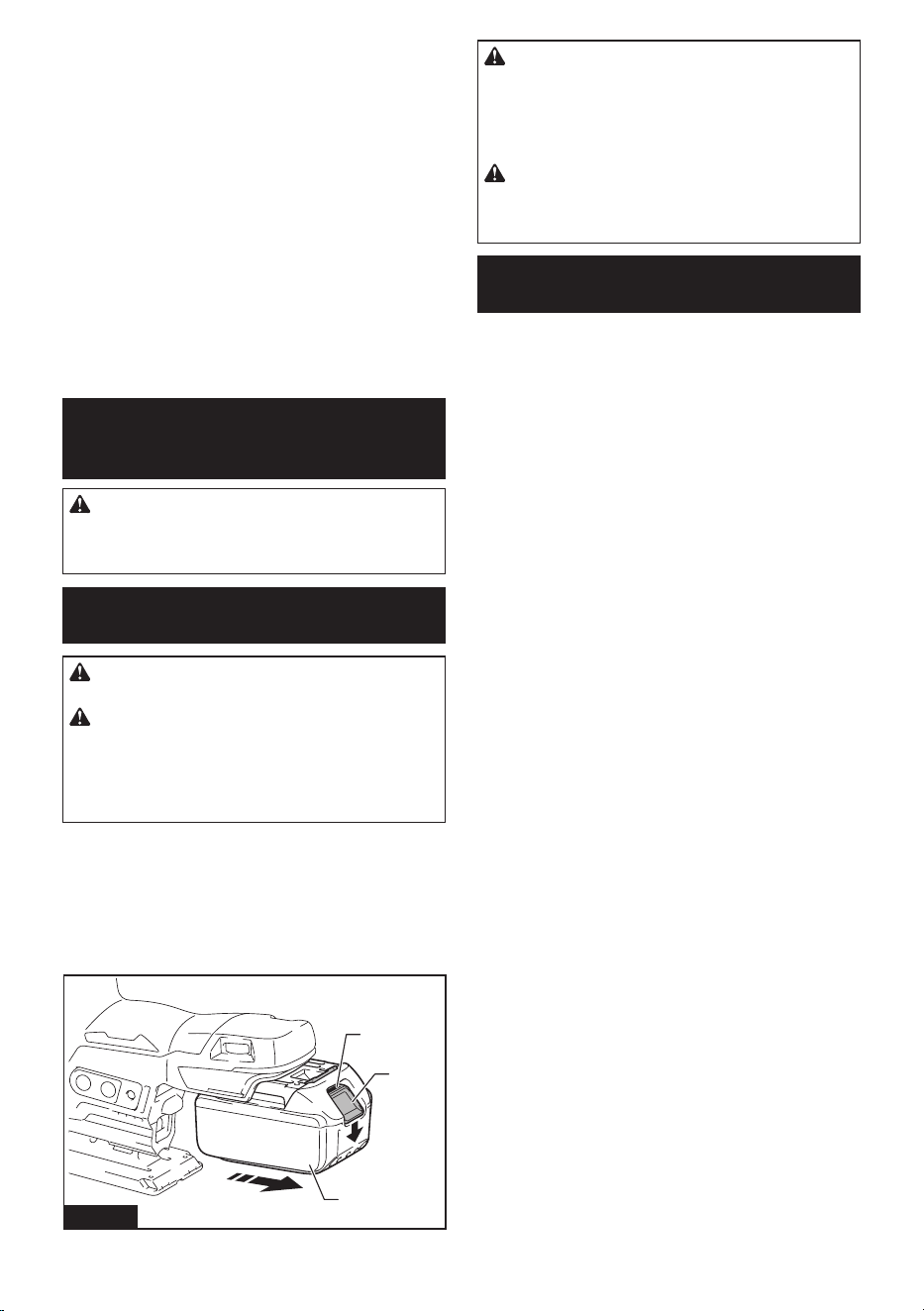

To install the battery cartridge, align the tongue on the

battery cartridge with the groove in the housing and slip

it into place. Insert it all the way until it locks in place

with a little click. If you can see the red indicator as

showninthegure,itisnotlockedcompletely.

To remove the battery cartridge, slide it from the tool

while sliding the button on the front of the cartridge.

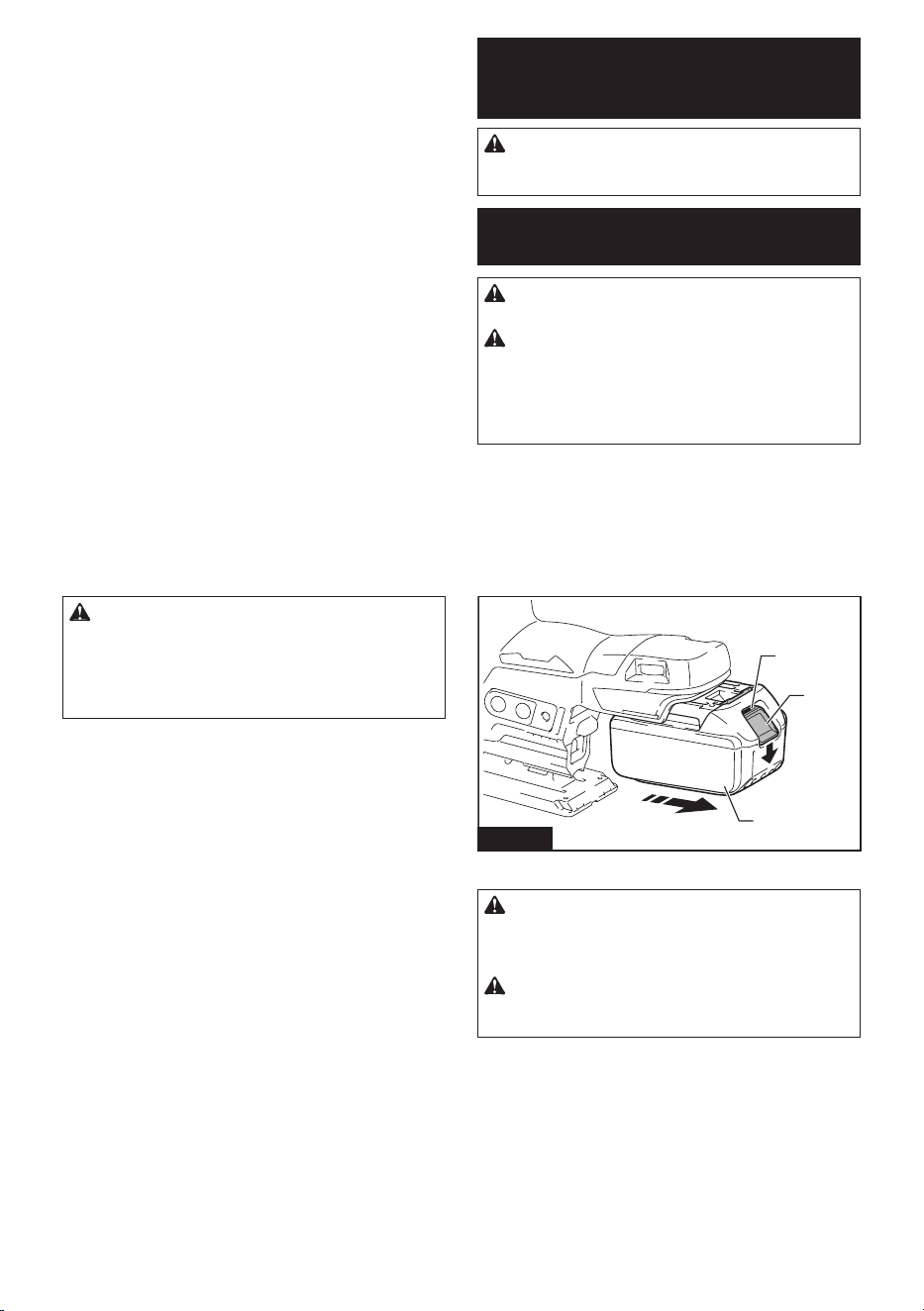

Fig.1

►1. Red indicator 2. Button 3. Battery cartridge

CAUTION: Always install the battery cartridge

fully until the red indicator cannot be seen. If not,

itmayaccidentallyfalloutofthetool,causinginjuryto

you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

6 ENGLISH

Tool / battery protection system

The tool is equipped with a tool/battery protection sys-

tem.Thissystemautomaticallycutso󰀨powertothe

motor to extend tool and battery life. The tool will auto-

matically stop during operation if the tool or battery is

placed under one of the following conditions:

Overload protection

When the tool or battery is operated in a manner that

causes it to draw an abnormally high current, the tool

automatically stops without any indication. In this sit-

uation,turnthetoolo󰀨andstoptheapplicationthat

caused the tool to become overloaded. Then turn the

tool on to restart.

Overheat protection

When the tool or battery is overheated, the tool stops

automatically and the lamp blinks. In this case, let the

tool and battery cool before turning the tool on again.

Overdischarge protection

When the battery capacity is not enough, the tool stops

automatically. In this case, remove the battery from the

tool and charge the battery.

Protections against other causes

Protection system is also designed for other causes

that could damage the tool and allows the tool to stop

automatically. Take all the following steps to clear the

causes, when the tool has been brought to a temporary

halt or stop in operation.

1. Turnthetoolo󰀨,andthenturnitonagainto

restart.

2. Charge the battery(ies) or replace it/them with

recharged battery(ies).

3. Let the tool and battery(ies) cool down.

If no improvement can be found by restoring protection

system, then contact your local Makita Service Center.

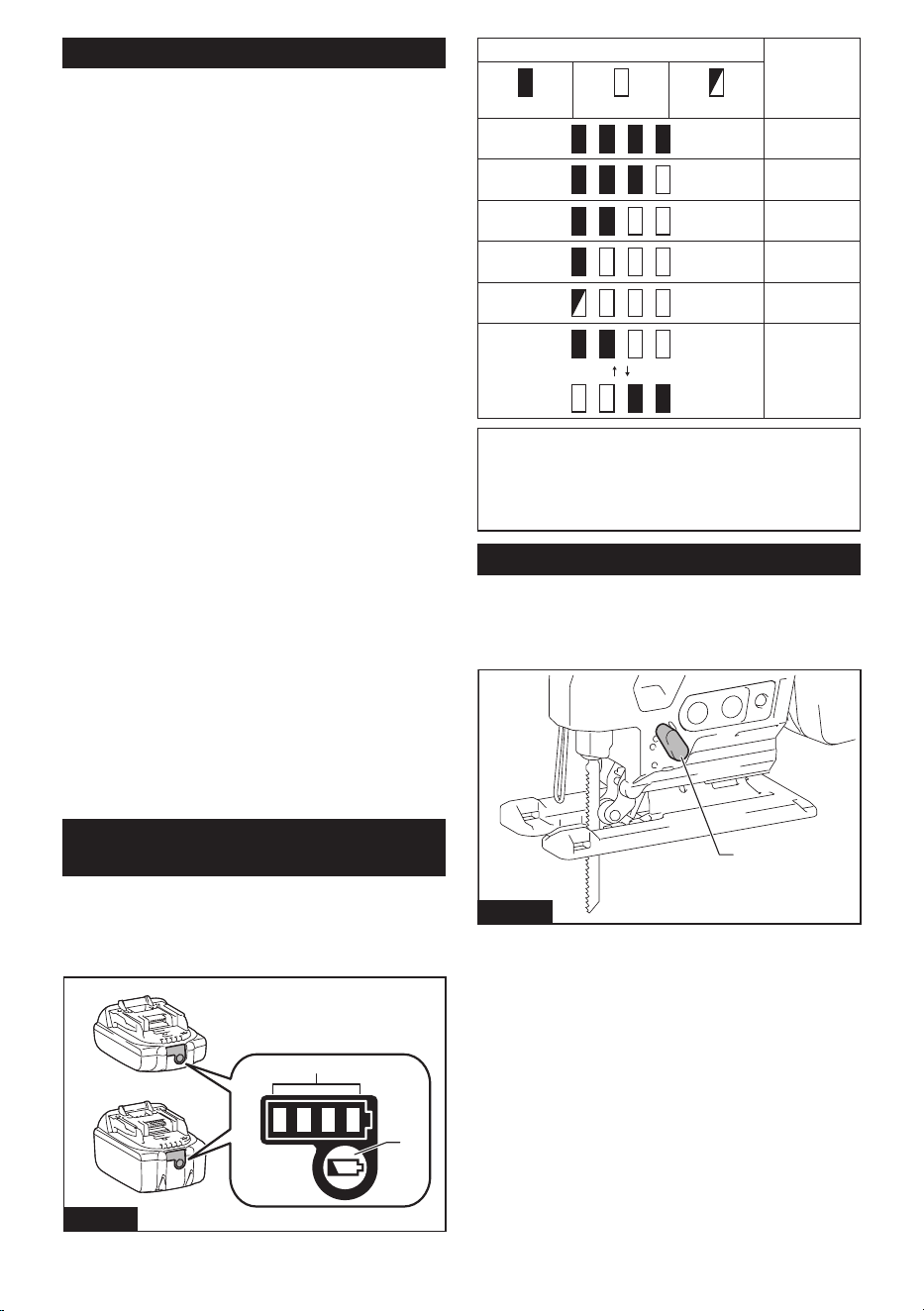

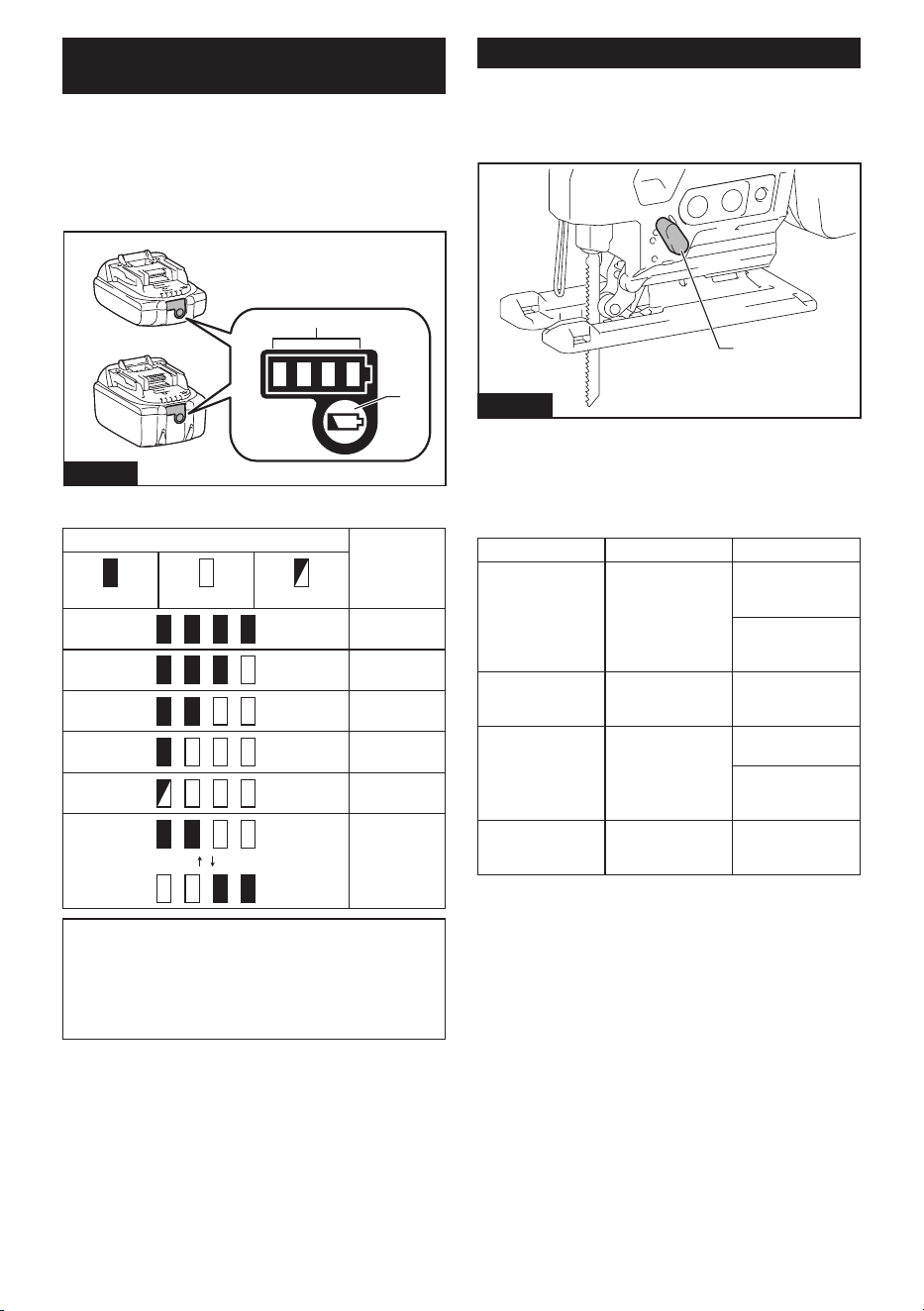

Indicating the remaining battery

capacity

Only for battery cartridges with the indicator

Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

Fig.2

►1. Indicator lamps 2. Check button

Indicator lamps Remaining

capacity

Lighted O󰀨 Blinking

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

NOTE: Depending on the conditions of use and the

ambienttemperature,theindicationmaydi󰀨erslightly

from the actual capacity.

NOTE:Therst(farleft)indicatorlampwillblinkwhen

the battery protection system works.

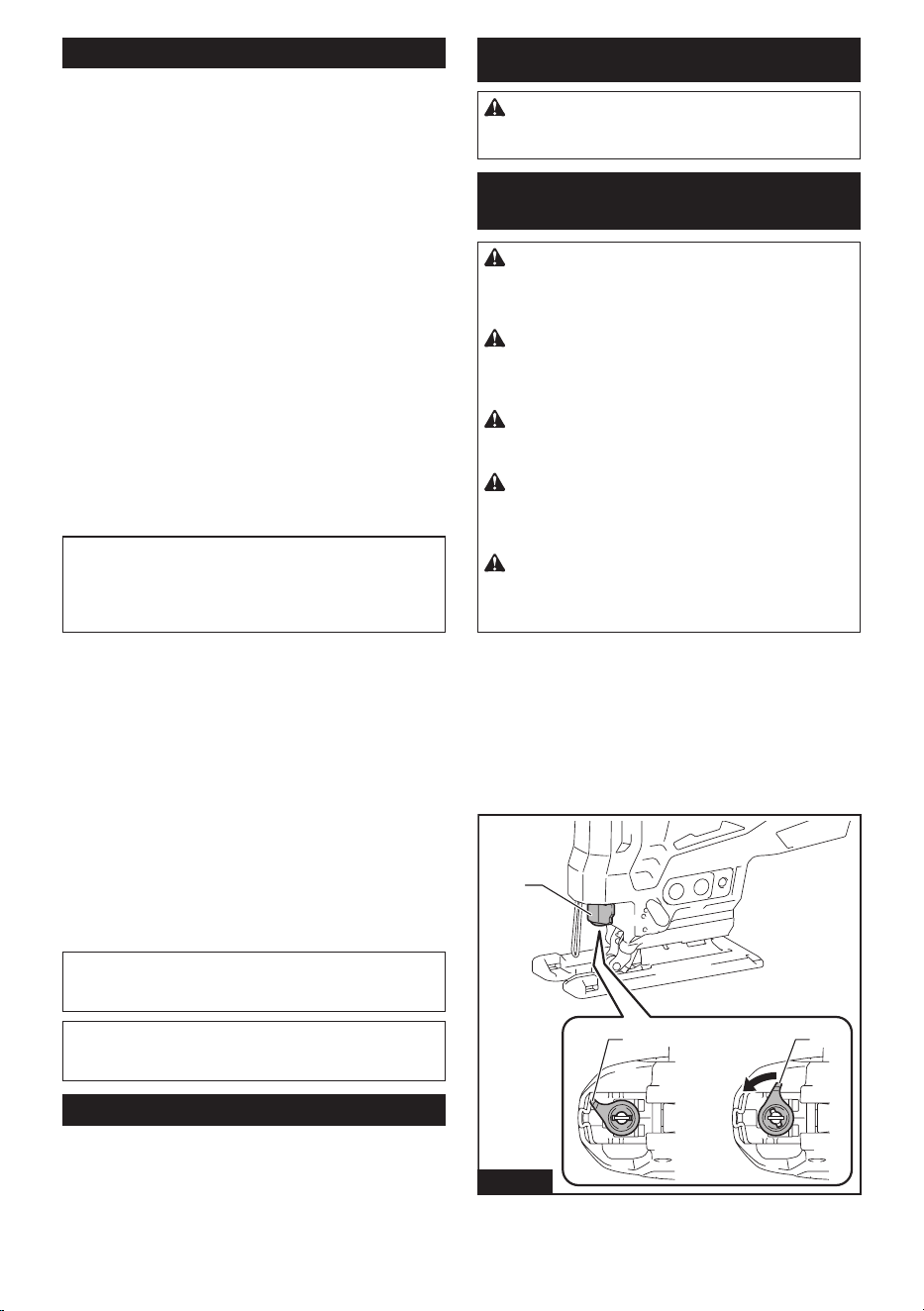

Selecting the cutting action

This tool can be operated with an orbital or a straight

line (up and down) cutting action. The orbital cutting

actionthruststhejigsawbladeforwardandincreases

cutting speed.

Fig.3

►1. Cutting action changing lever

7 ENGLISH

To change the cutting action, turn the cutting action

changing lever to the desired cutting action position.

Refer to the table to select the appropriate cutting

action.

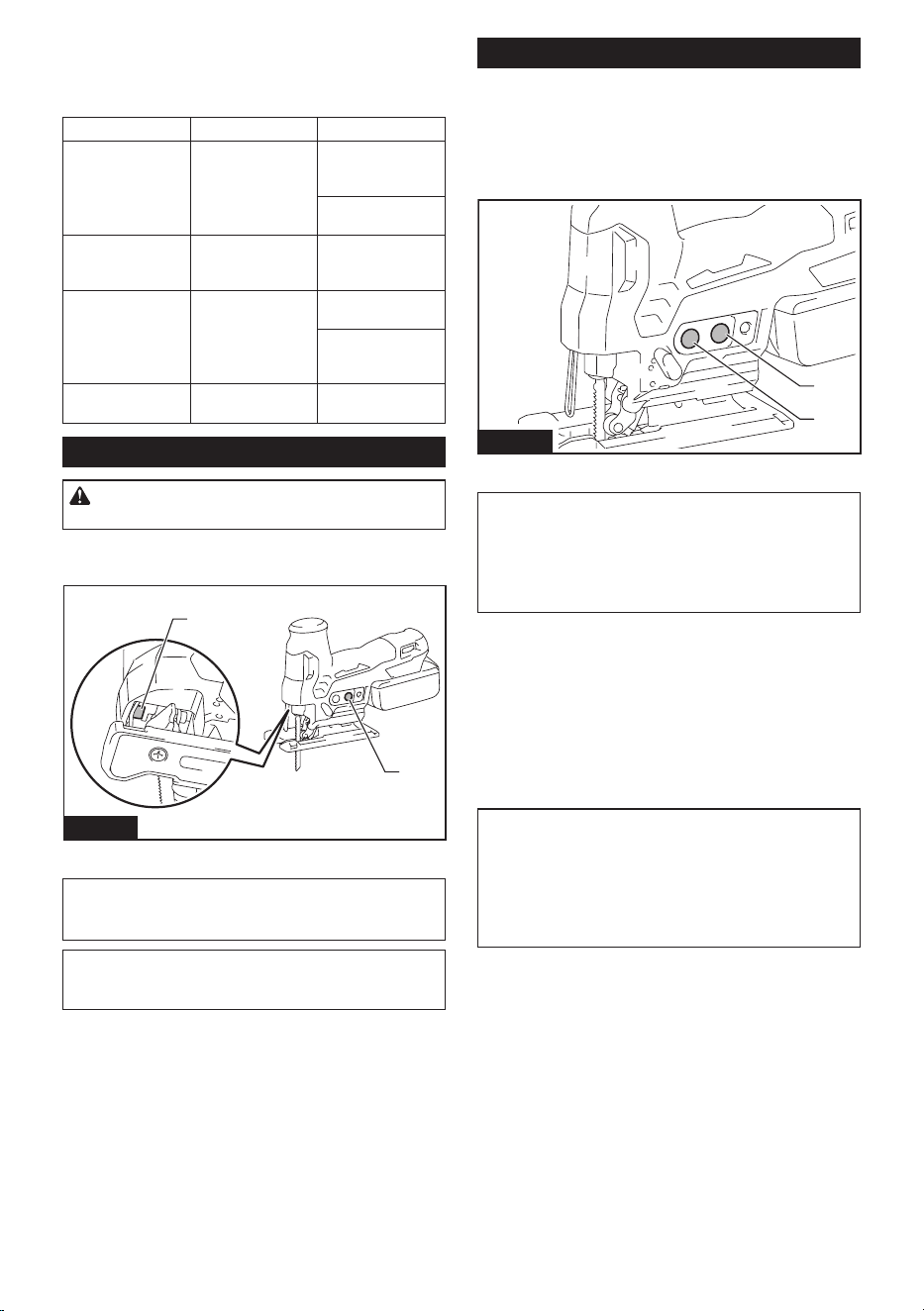

Position Cutting action Applications

0 Straight line cutting

action

For cutting mild

steel, stainless

steel and plastics.

For clean cuts in

wood and plywood.

I Small orbital

cutting action

For cutting mild

steel, aluminum

and hard wood.

II Medium orbital

cutting action

For cutting wood

and plywood.

For fast cutting in

aluminum and mild

steel.

III Large orbital

cutting action

For fast cutting in

wood and plywood.

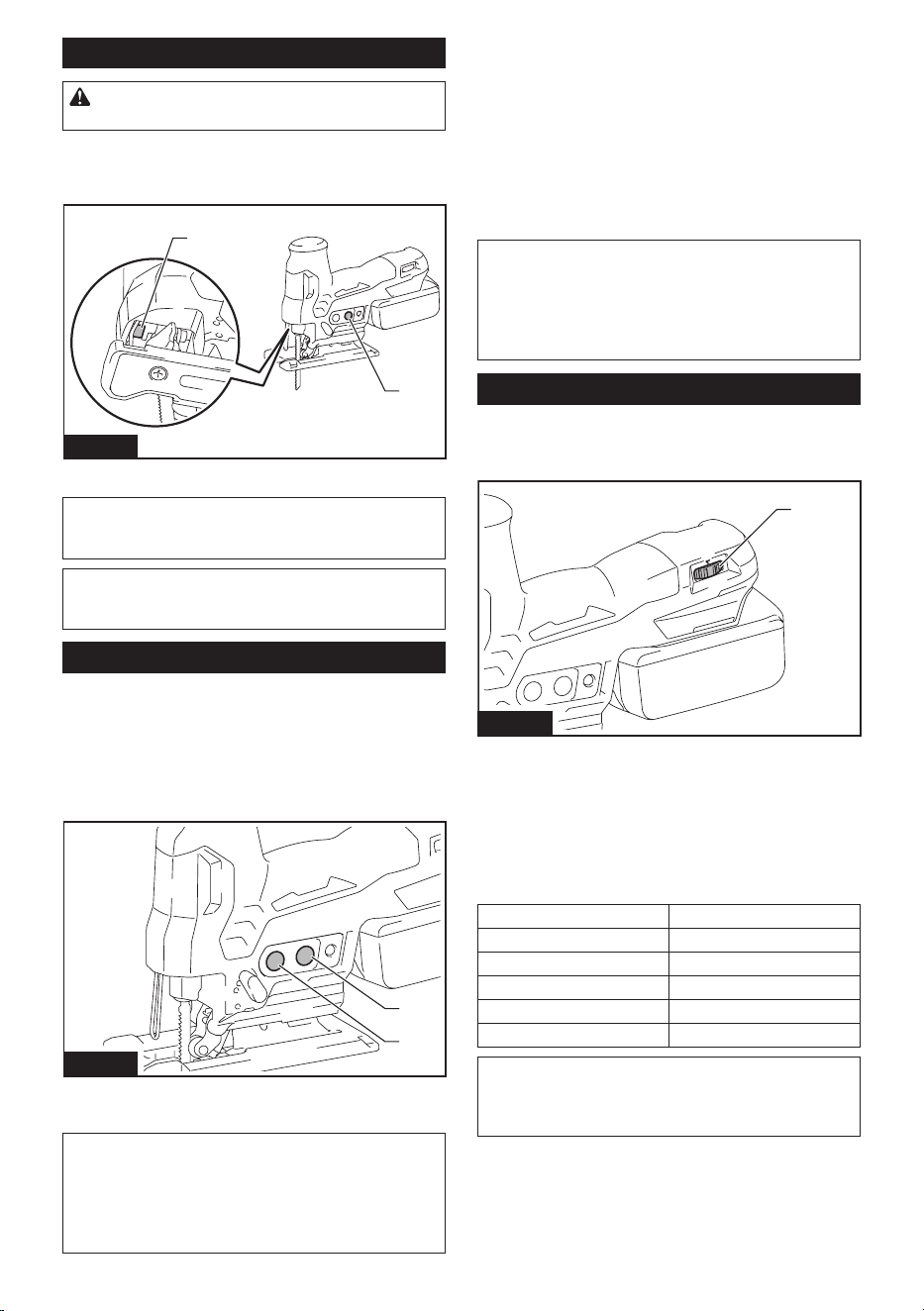

Lighting up the front lamp

CAUTION: Do not look in the light or see the

source of light directly.

To turn on the lamp, press the lock/unlock button. To

turno󰀨thelamp,pressthelock/unlockbuttonagain.

Fig.4

►1. Lamp 2. Lock/unlock button

NOTICE: When the tool is overheated, the lamp

blinks. Cool down the tool fully before operating

the tool again.

NOTE:Useadryclothtowipethedirto󰀨thelensof

the lamp. Be careful not to scratch the lens of lamp, or

it may lower the illumination.

Switch action

To turn on the tool, press the lock/unlock button. The

tool turns into the standby mode. To start the tool, press

the start/stop button in the standby mode. To stop the

tool, press the start/stop button again. The tool turns

intothestandbymode.Toturno󰀨thetool,pressthe

lock/unlock button in the standby mode.

Fig.5

►1. Lock/unlock button 2. Start/stop button

NOTE: If the tool is left for 10 seconds without any

operation in the standby mode, the tool automatically

turnso󰀨andthelampgoeso󰀨.

NOTE:Youcanalsostopandturno󰀨thetoolby

pressing the lock/unlock button while the tool is

operating.

To decreases the brightness of the lamp, press and hold

the lock/unlock button when turning into the standby

mode. About 1 second after you start pressing the lock/

unlock button, the brightness of the lamp will start to

decrease, so release the lock/unlock button when you

reach the desired brightness. It turns the tool into the

standby mode, too. About 3 seconds after you start

pressing the lock/unlock button, the brightness of the

lamp will be minimized and the brightness will not

change after that.

NOTE: The brightness of the lamp cannot be

adjustedwhilethetoolisinstandbymode.Toadjust

thebrightnessofthelamp,turno󰀨thetool.

NOTE: There is no memory function for the bright-

nessofthelamp.Ifyouturnthelampo󰀨andthenturn

it on, the brightness of the lamp will be maximized

each time.

8 ENGLISH

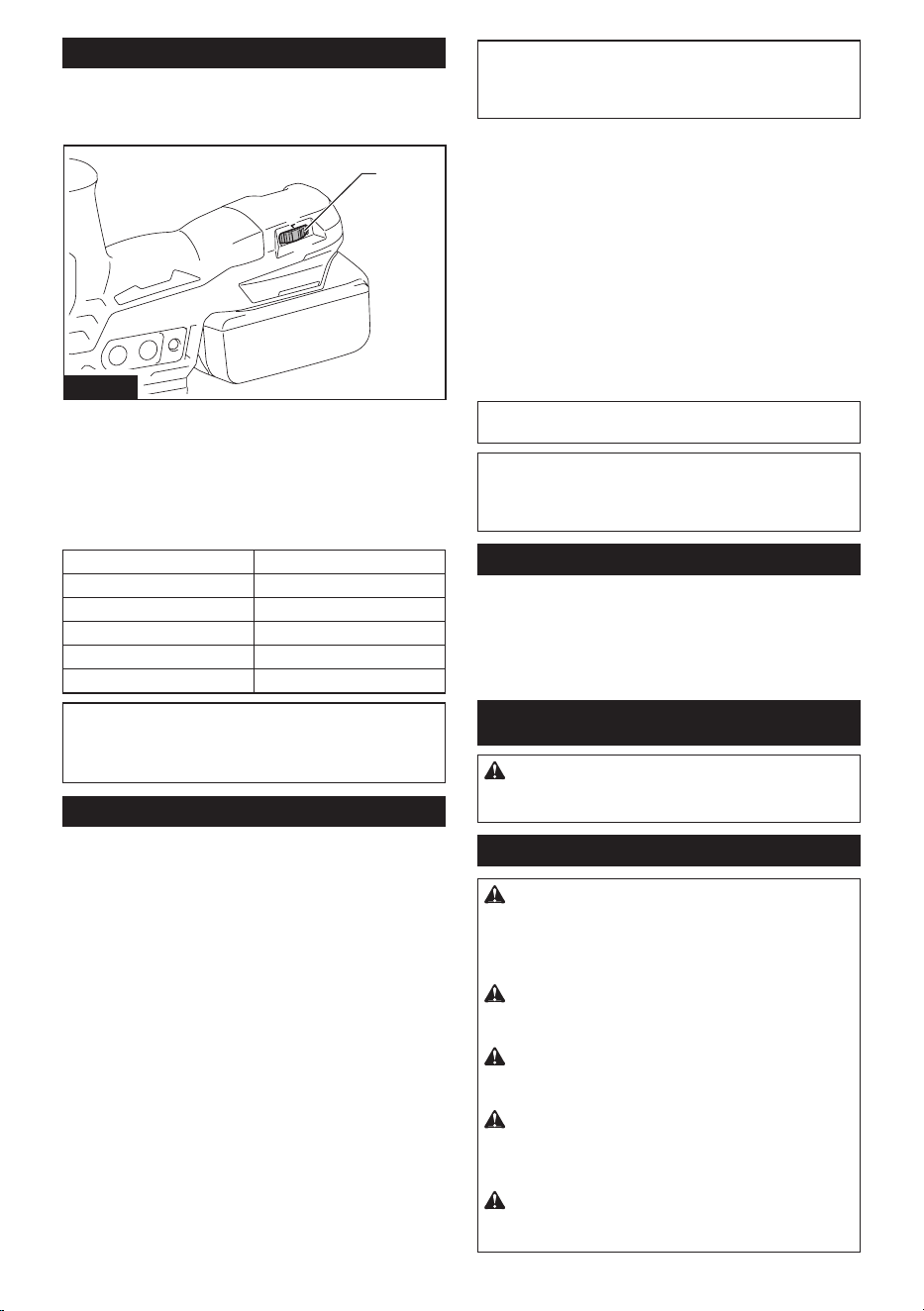

Speed adjusting dial

Thetoolspeedcanbeadjustedbyturningthespeed

adjustingdial.Youcangetthehighestspeedat5and

the lowest speed at 1.

Fig.6

►1.Speedadjustingdial

Refer to the table to select the proper speed for the

workpiece to be cut. However, the appropriate speed

maydi󰀨erwiththetypeorthicknessoftheworkpiece.In

general, higher speeds will allow you to cut workpieces

fasterbuttheservicelifeofthejigsawbladewillbe

reduced.

Workpiece Number

Wood 4 - 5

Mild steel 3 - 5

Stainless steel 3 - 4

Aluminum 3 - 5

Plastics 1 - 4

NOTICE: The speed adjusting dial can be turned

only as far as 5 and back to 1. Do not force it past

5 or 1, or the speed adjusting function may no

longer work.

Electronic function

The tool is equipped with the electronic functions for

easy operation.

Soft start

The soft-start function minimizes start-up shock, and

makes the tool start smoothly.

Constant speed control

Electronic speed control for obtaining constant speed.

Possibletogetnenish,becausethetoolspeedis

kept constant even under load condition.

Soft no-load rotation function

Toreducethevibrationandalignthejigsawbladewith

the cutting line easily, the tool automatically reduces

the tool speed until the tool starts cutting the workpiece

whenthespeedadjustingdialissetat2orhigher.Once

the tool starts cutting the workpiece, the tool speed

reaches the preset speed and keeps the speed until the

tool stops.

NOTE: When the temperature is low, this function

may not be available. Also, depending on the mate-

rial,jigsawblade,andtoolspeed,thisfeaturemay

not be available.

Disabling or enabling the soft no-load

rotation function

To disable or enable the soft no-load rotation function,

follow the steps below.

1. Makesurethatthetoolisturnedo󰀨.

2. Setthespeedadjustingdialto"1".

3. Press the lock/unlock button to turn on the tool.

4. Setthespeedadjustingdialto"5"byturningit,

and then set it to "1" by turn it back.

The lamp blinks twice to indicate that the soft no-load

rotation function is disabled. To enable this function

again, perform the same procedure again.

NOTE: If the soft no-load rotation function is disabled,

the lamp blinks twice when the tool is turned on.

NOTE: You can also disable or enable the soft

no-load rotation function by changing the speed

adjustingdialfrom"5"to"1"andchangingitfrom"1"

to "5".

Electric brake

This tool is equipped with an electric brake. If the tool

consistently fails to quickly stop after the start/stop

button or the lock/unlock button is pressed, have the

tool serviced at a Makita service center.

ASSEMBLY

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before carrying out any work on the tool.

Installing or removing jig saw blade

CAUTION: Always clean out all chips or for-

eign matter adhering to the jig saw blade and/or

blade holder.Failuretodosomaycauseinsu󰀩cient

tighteningofthejigsawblade,resultinginaserious

personalinjury.

CAUTION: Do not touch the jig saw blade or

the workpiece immediately after operation. They

may be extremely hot and could burn your skin.

CAUTION: Always secure the jig saw blade

rmly.Insu󰀩cienttighteningofthejigsawblademay

causethebladebreakageorseriouspersonalinjury.

CAUTION: Use only B type jig saw blades.

UsingbladesotherthanBtypecausesinsu󰀩cient

tighteningofthejigsawblade,resultinginaserious

personalinjury.

CAUTION: When you remove the jig saw

blade, be careful not to hurt your ngers with the

top of the jig saw blade or the tips of workpiece.

9 ENGLISH

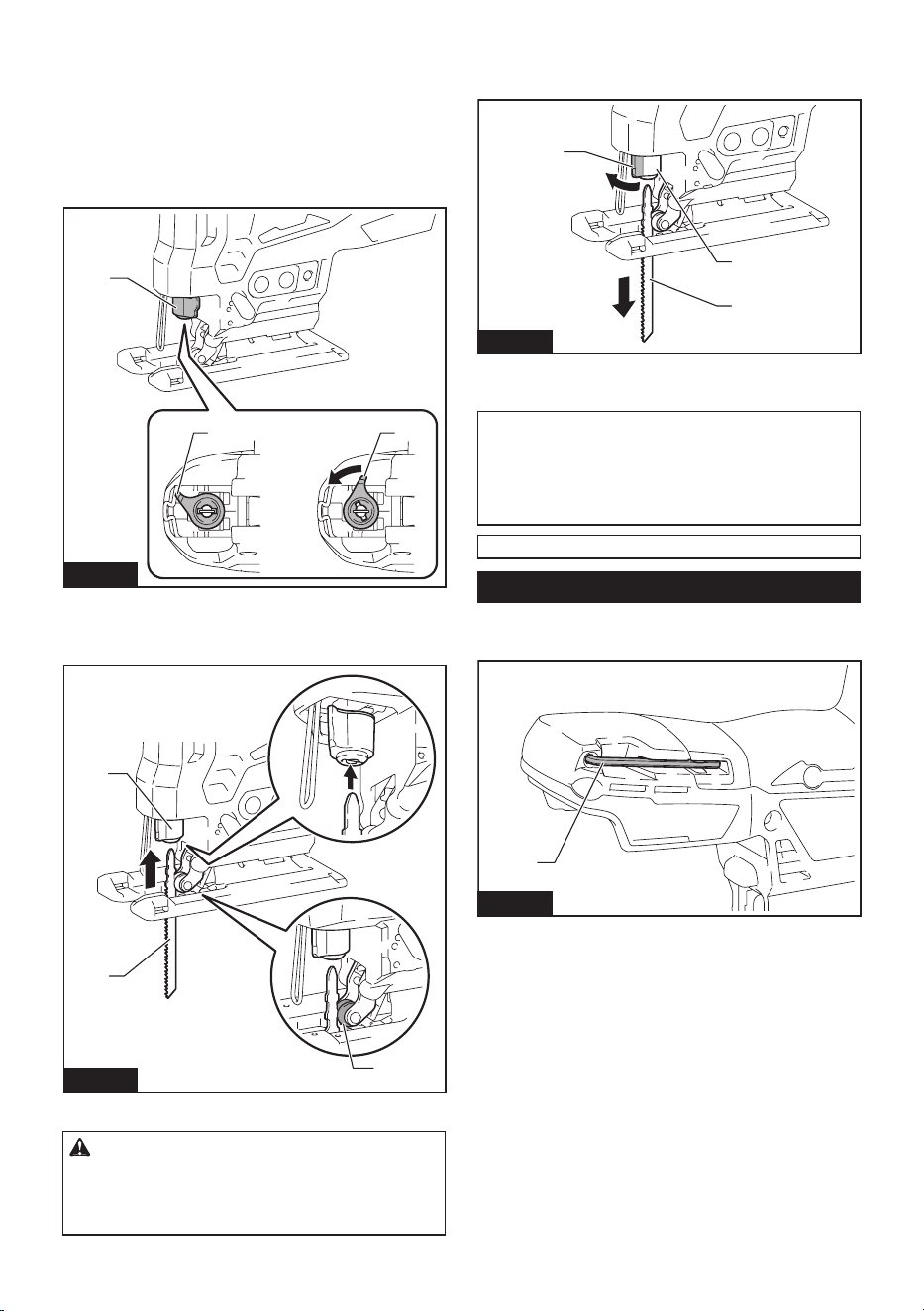

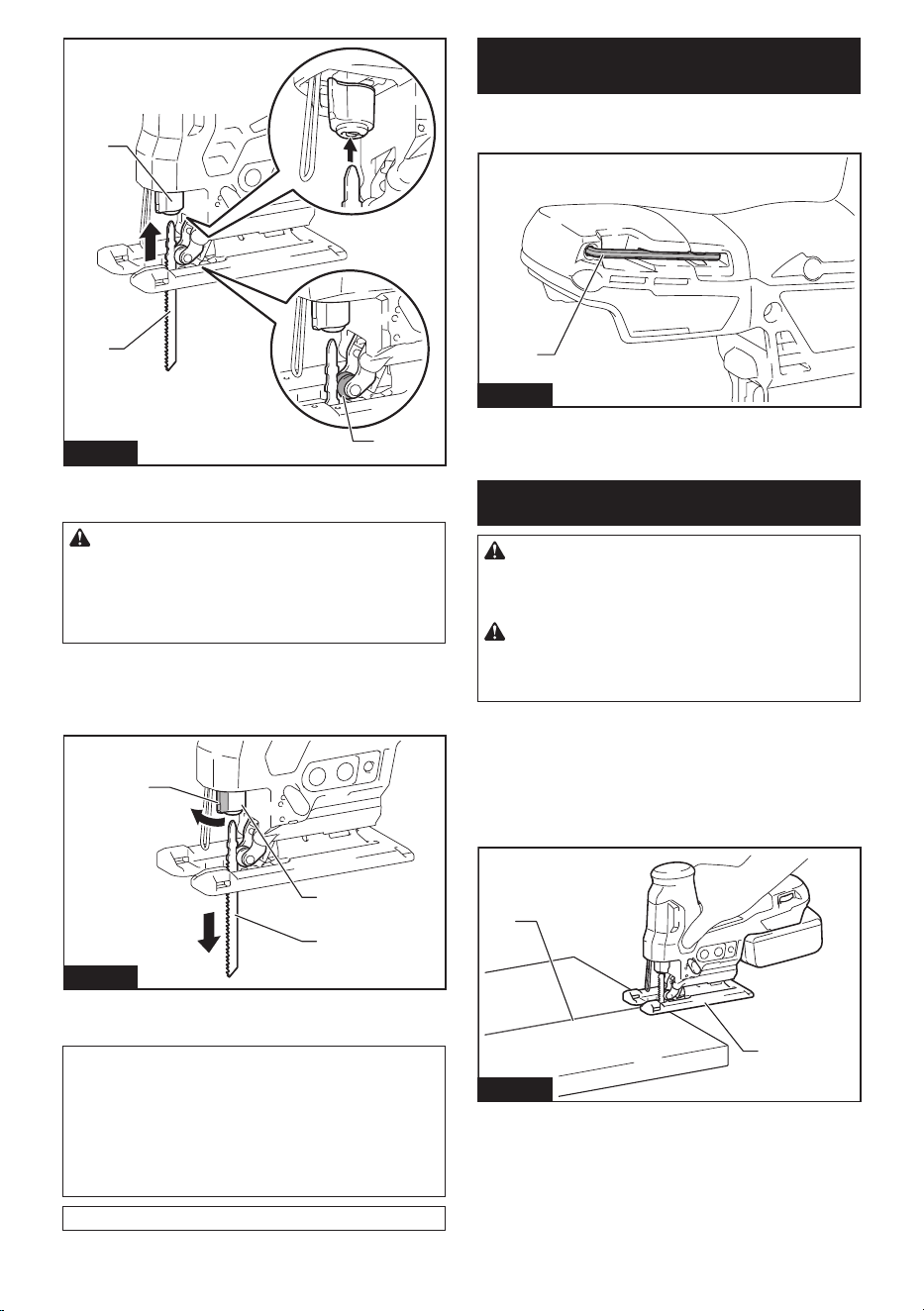

Beforeinstallingthejigsawblade,makesurethatthe

blade clamp lever is in the released position.

Toinstallthejigsawblade,insertthejigsawblade

(teethfacingforward)intothejigsawbladeholder.The

bladeclamplevermovestothexedpositionandthe

jigsawbladeislocked.Makesurethatthebackedge

ofthejigsawbladetsintotheroller.Pullthejigsaw

bladelightlytomakesurethatthejigsawbladedoes

notfallo󰀨duringoperation.

Fig.7

►1. Jig saw blade holder 2. Blade clamp lever

(released position) 3.Bladeclamplever(xed

position)

Fig.8

►1. Jig saw blade holder 2. Jig saw blade 3. Roller

CAUTION: If the blade clamp lever does not

move to the xed position, the jig saw blade is

not installed completely. Do not press the blade

clamp lever by hand to the xed position. It may

damage the tool.

Toremovethejigsawblade,pushthebladeclamplever

forwardasfarasitwillgo.Thisallowsthejigsawblade

to be released.

Fig.9

►1. Jig saw blade holder 2. Blade clamp lever 3. Jig

saw blade

NOTE:Ifitisdi󰀩culttoremovethejigsawblade,turn

the cutting action changing lever to the position "III"

andmovethejigsawbladeholdertothebottom.To

movethejigsawbladeholdertothebottom,return

thebladeclampleverfullytothexedpositiononce

and slightly switch on the tool several times.

NOTE: Occasionally lubricate the roller.

Hex wrench storage

When not in use, store the hex wrench as shown in the

guretokeepitfrombeinglost.

Fig.10

►1. Hex wrench

10 ENGLISH

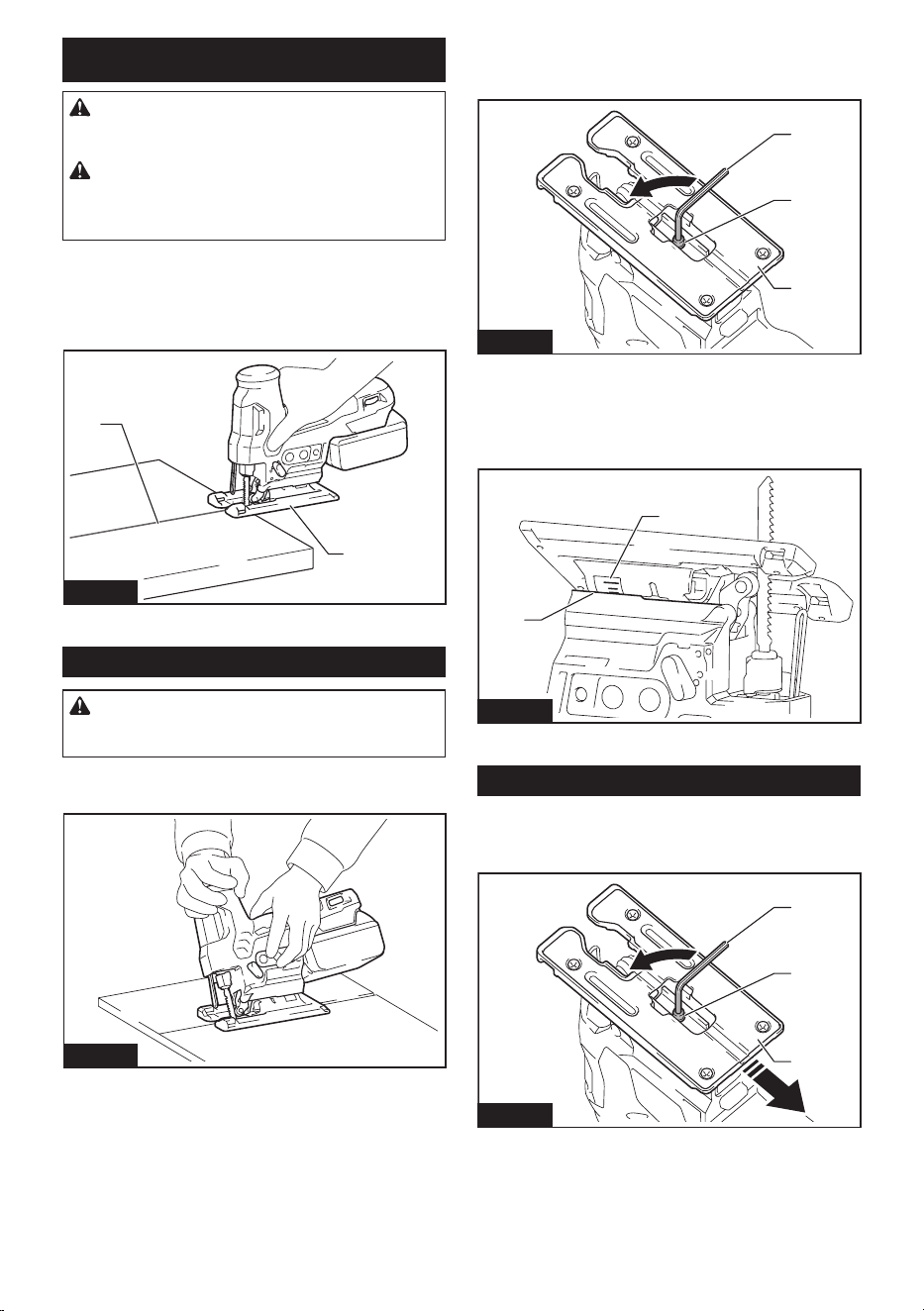

OPERATION

CAUTION: Always hold the base ush with

the workpiece.Failuretodosomaycausejigsaw

bladebreakage,resultinginaseriousinjury.

CAUTION: Advance the tool very slowly when

cutting curves or scrolling. Forcing the tool may

causeaslantedcuttingsurfaceandjigsawblade

breakage.

Turnthetoolonwithoutthejigsawblademakingany

contactandwaituntilthejigsawbladeattainsfull

speed.Thenrestthebaseatontheworkpieceand

gently move the tool forward along the previously

marked cutting line.

Fig.11

►1. Cutting line 2. Base

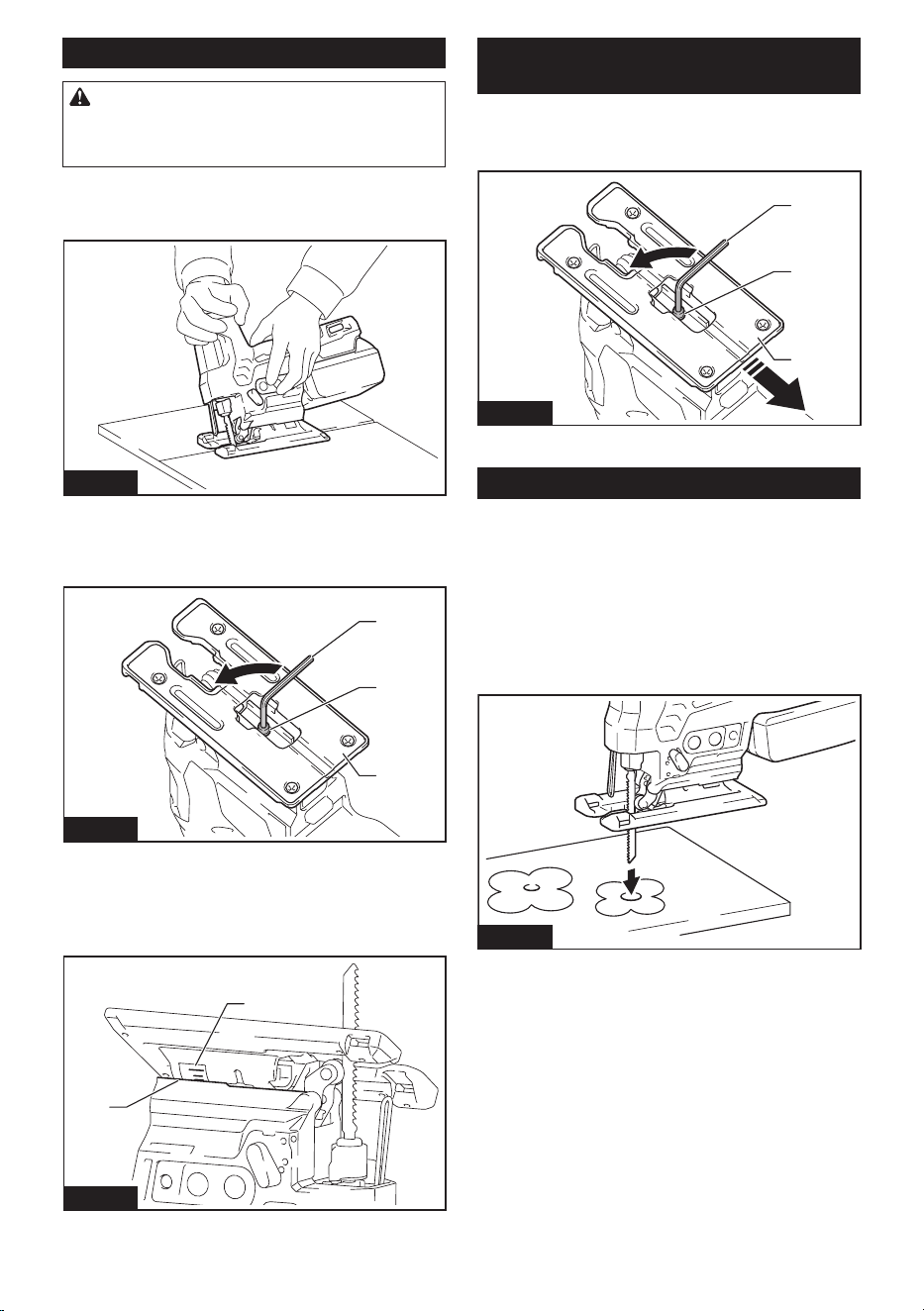

Bevel cutting

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before tilting the base.

With the base tilted, you can make bevel cuts at any

angle between 0° and 45° (left or right).

Fig.12

Loosen the bolt on the back of the base with the hex

wrench. Move the base so that the bolt is positioned in

the center of the cross-shaped slot in the base.

Fig.13

►1. Hex wrench 2. Bolt 3. Base

Tilt the base until the desired bevel angle is obtained.

The edge of the motor housing indicates the bevel

angle by graduations. Then tighten the bolt to secure

the base.

Fig.14

►1. Edge 2. Graduation

Front ush cuts

Loosen the bolt on the bottom of the base with the

hex wrench and slide the base all the way back. Then

tighten the bolt to secure the base.

Fig.15

►1. Hex wrench 2. Bolt 3. Base

11 ENGLISH

Cutouts

Cutouts can be made with either of two methods:

“Boring a starting hole” or “Plunge cutting”.

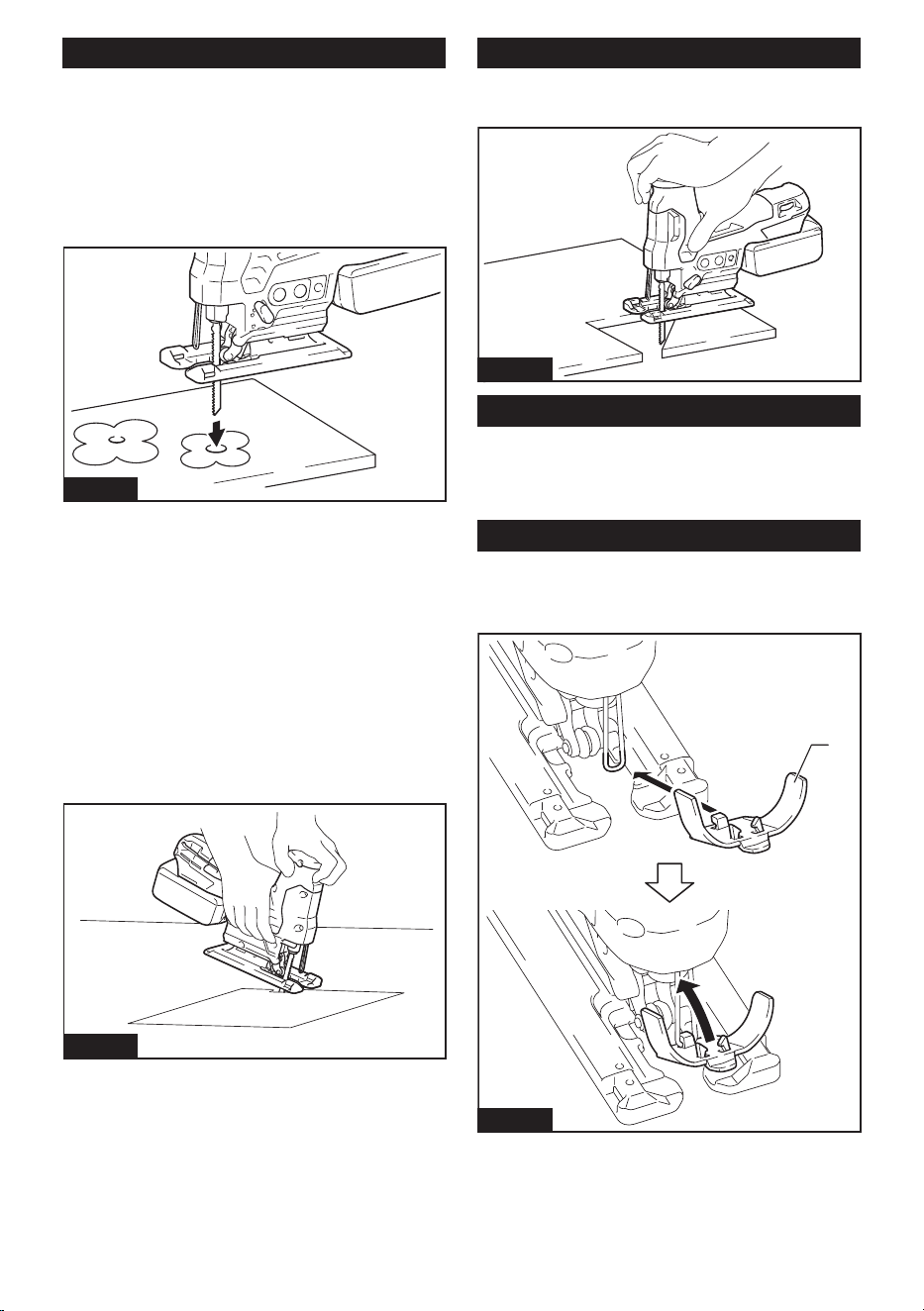

Boring a starting hole

For internal cutouts without a lead-in cut from an edge,

pre-drill a starting hole 12 mm (15/32") or more in

diameter.Insertthejigsawbladeintothisholetostart

your cut.

Fig.16

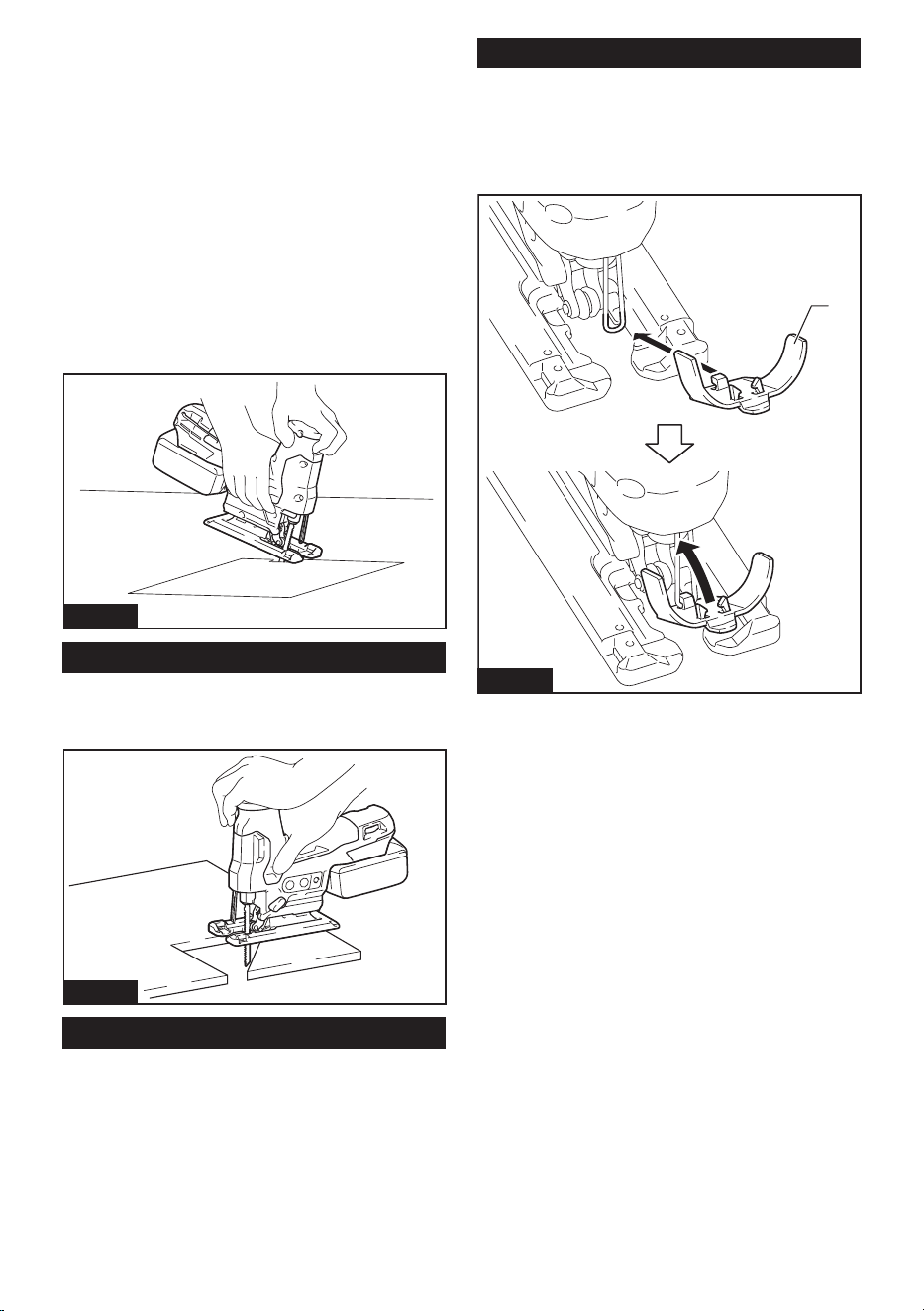

Plunge cutting

You need not bore a starting hole or make a lead-in cut

if you carefully do as follows.

1. Touch the front edge of the base to the workpiece,

andtiltthetoolwiththejigsawbladepointpositioned

justabovetheworkpiecesurface.

2. Apply pressure to the tool so that the front edge of

the base will not move when you switch on the tool and

gently lower the back end of the tool slowly.

3. Asthejigsawbladepiercestheworkpiece,slowly

lower the base of the tool down onto the workpiece

surface.

4. Complete the cut in the normal manner.

Fig.17

Finishing edges

Totrimedgesormakedimensionaladjustments,runthe

jigsawbladelightlyalongthecutedges.

Fig.18

Metal cutting

Always use a suitable coolant (cutting oil) when cutting

metal.Failuretodosowillcausesignicantjigsaw

blade wear. The underside of the workpiece can be

greased instead of using a coolant.

Dust extraction

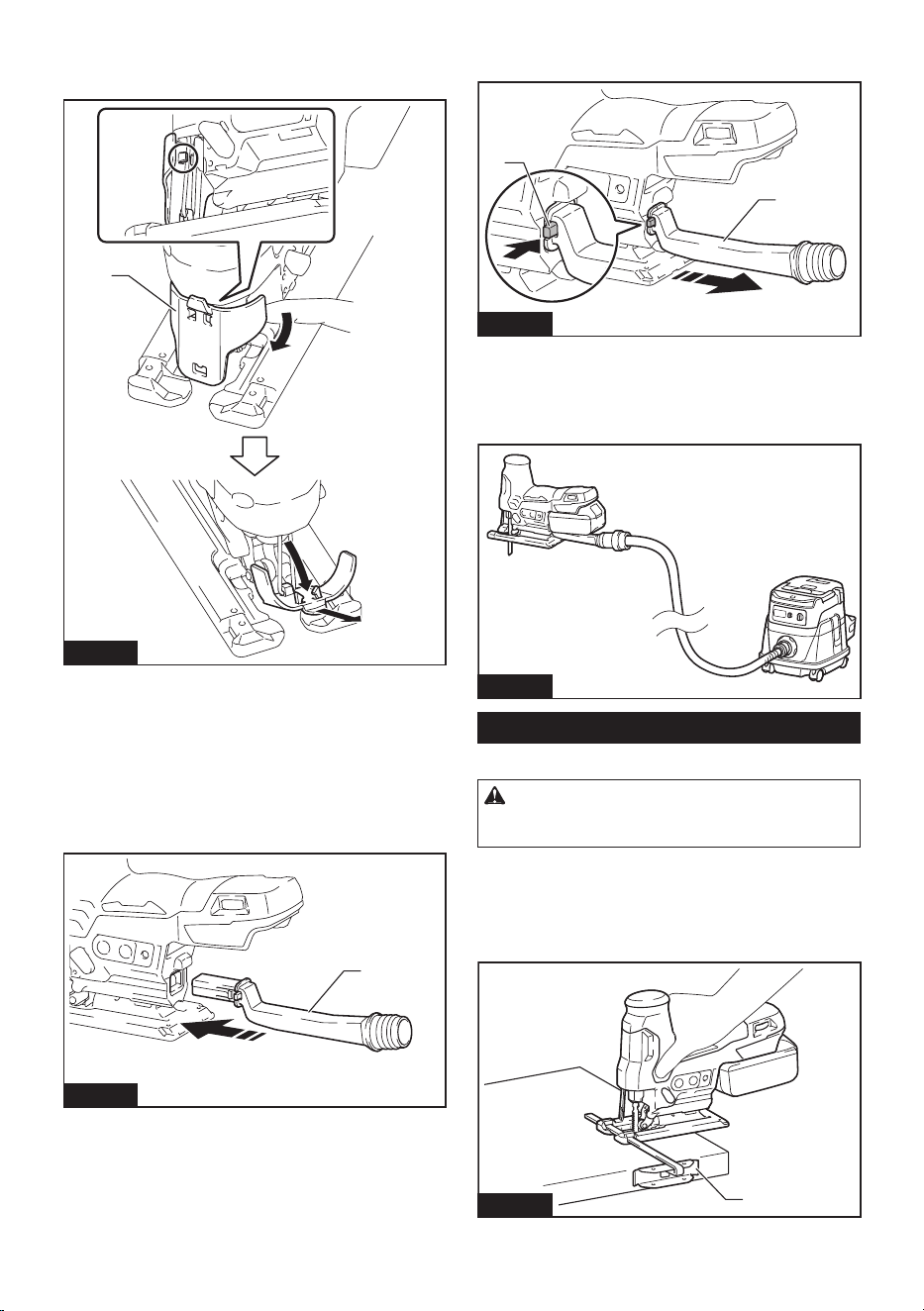

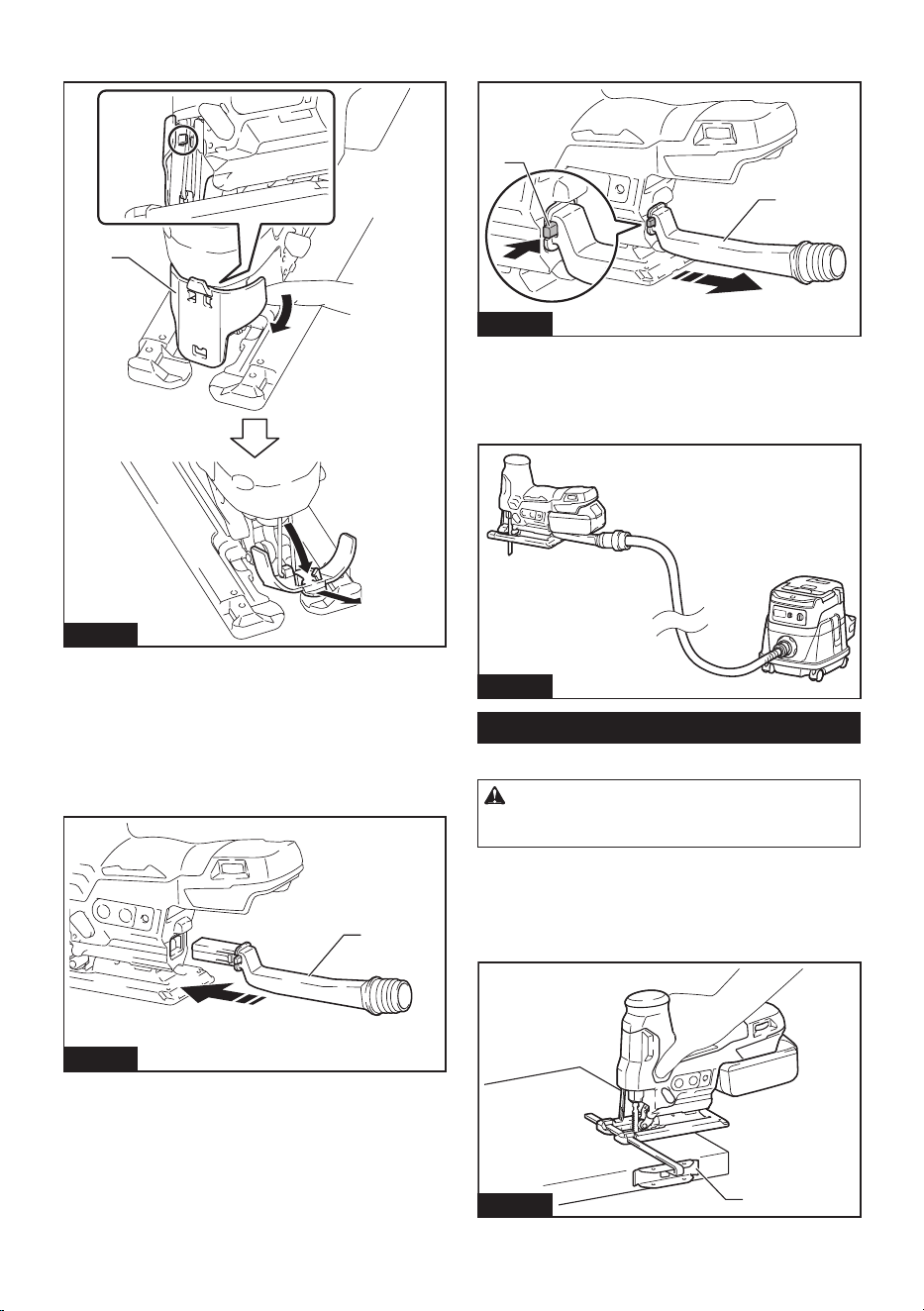

Installing or removing the dust cover

Installthedustcoverasshowninthegure.

Fig.19

►1. Dust cover

12 ENGLISH

To remove the dust cover, press one side of the cover,

andthenremoveitasshowninthegure.

Fig.20

►1. Dust cover

Installing or removing the dust

nozzle

You can connect this tool to a Makita vacuum cleaner

by attaching the dust nozzle.

Insert the dust nozzle all the way into the tool.

Fig.21

►1. Dust nozzle

To remove the dust nozzle, pull out the dust nozzle

while pressing the button on the dust nozzle.

Fig.22

►1. Button 2. Dust nozzle

Connecting the tool to the vacuum cleaner

Connect the hose of the vacuum cleaner to the dust nozzle.

Fig.23

Rip fence

Optional accessory

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before installing or removing accessories.

Straight cuts

When repeatedly cutting widths of 160 mm (6-5/16") or

less, use of the rip fence will assure fast, clean, straight

cuts.

Fig.24

►1. Rip fence (Guide rule)

13 ENGLISH

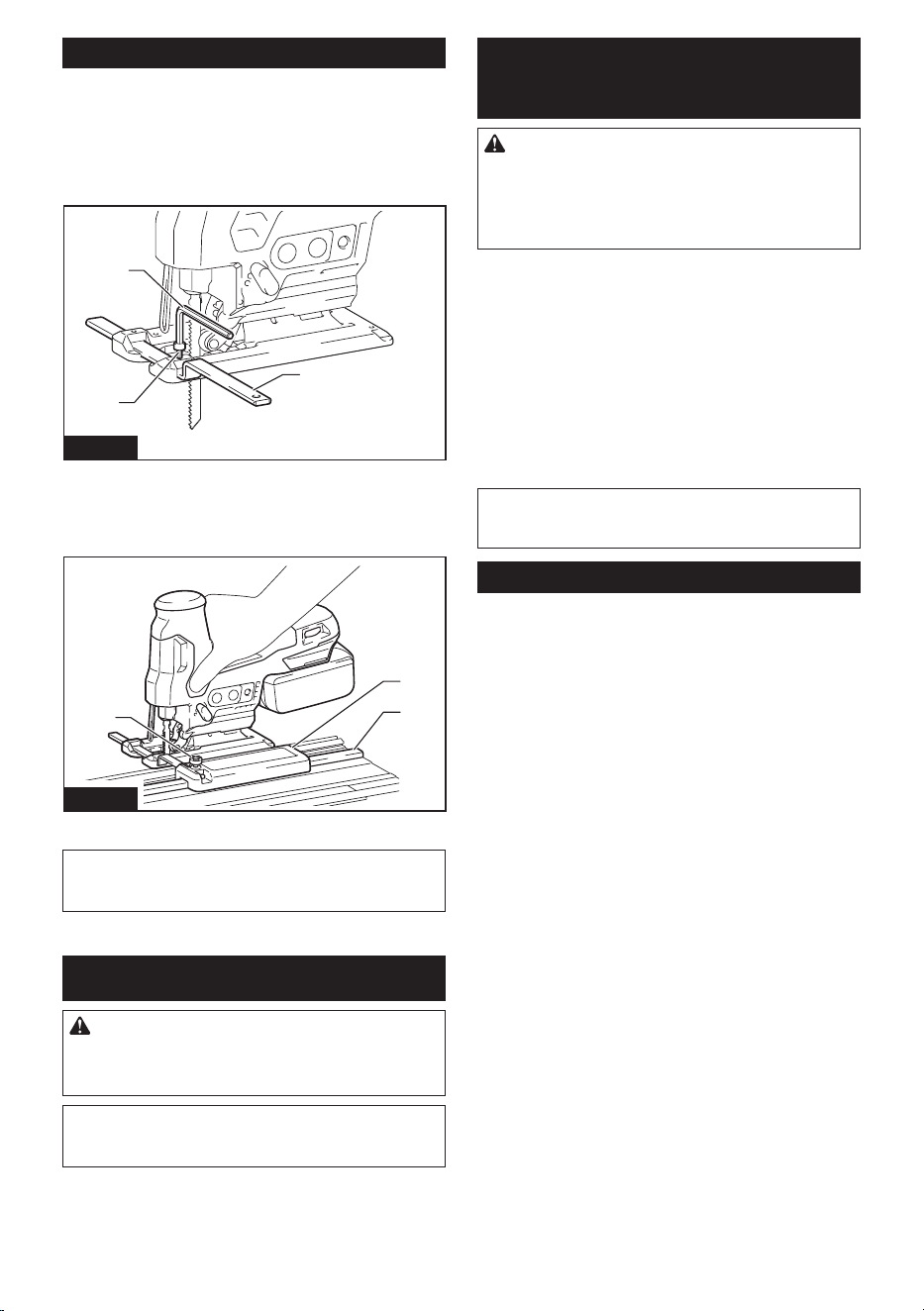

To install, insert the bar part into the square hole of the base

with the fence part facing down. Slide the rip fence to the

desired cutting width position, then tighten the bolt to secure it.

Fig.25

►1. Hex wrench 2. Bolt 3. Rip fence (Guide rule)

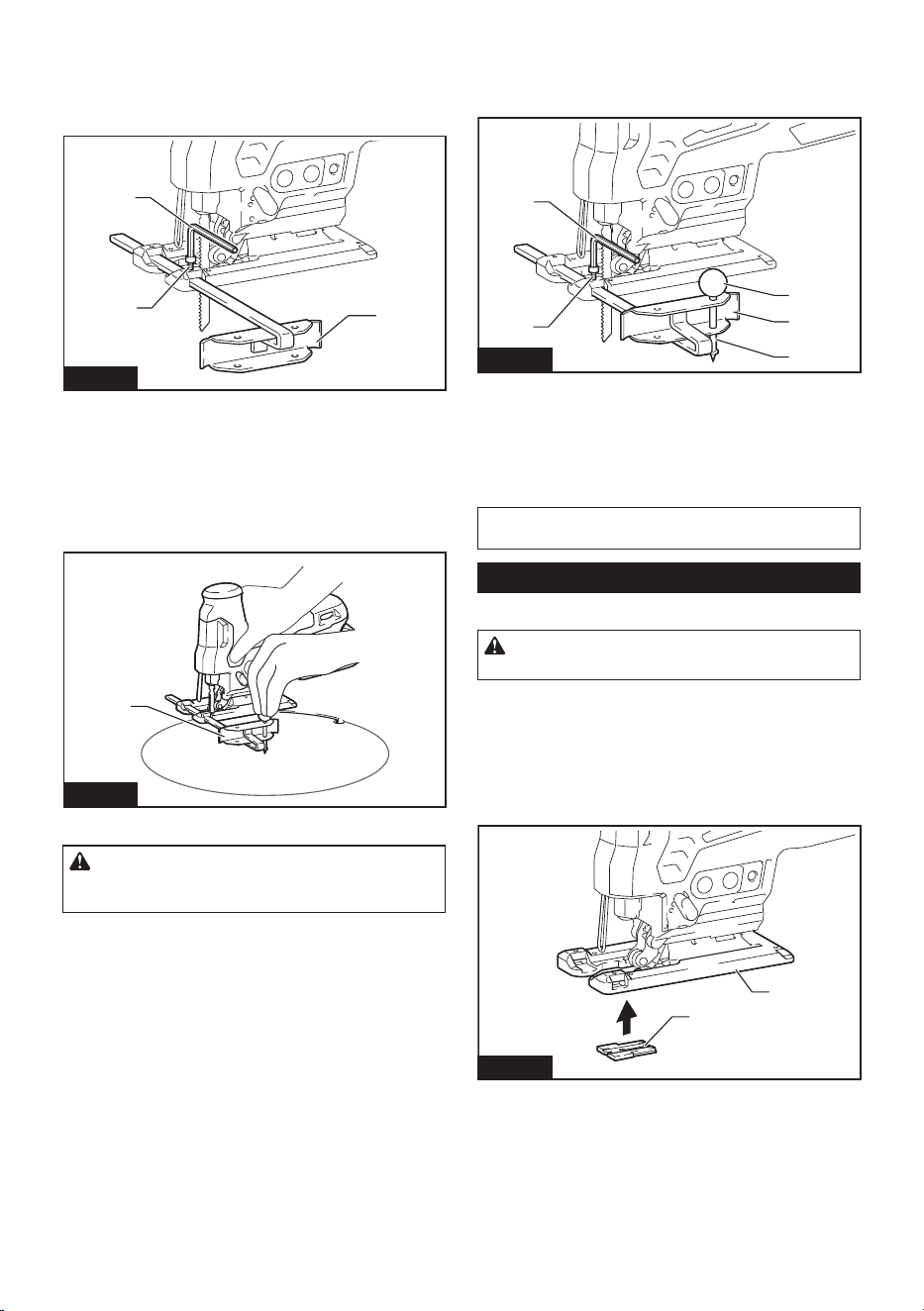

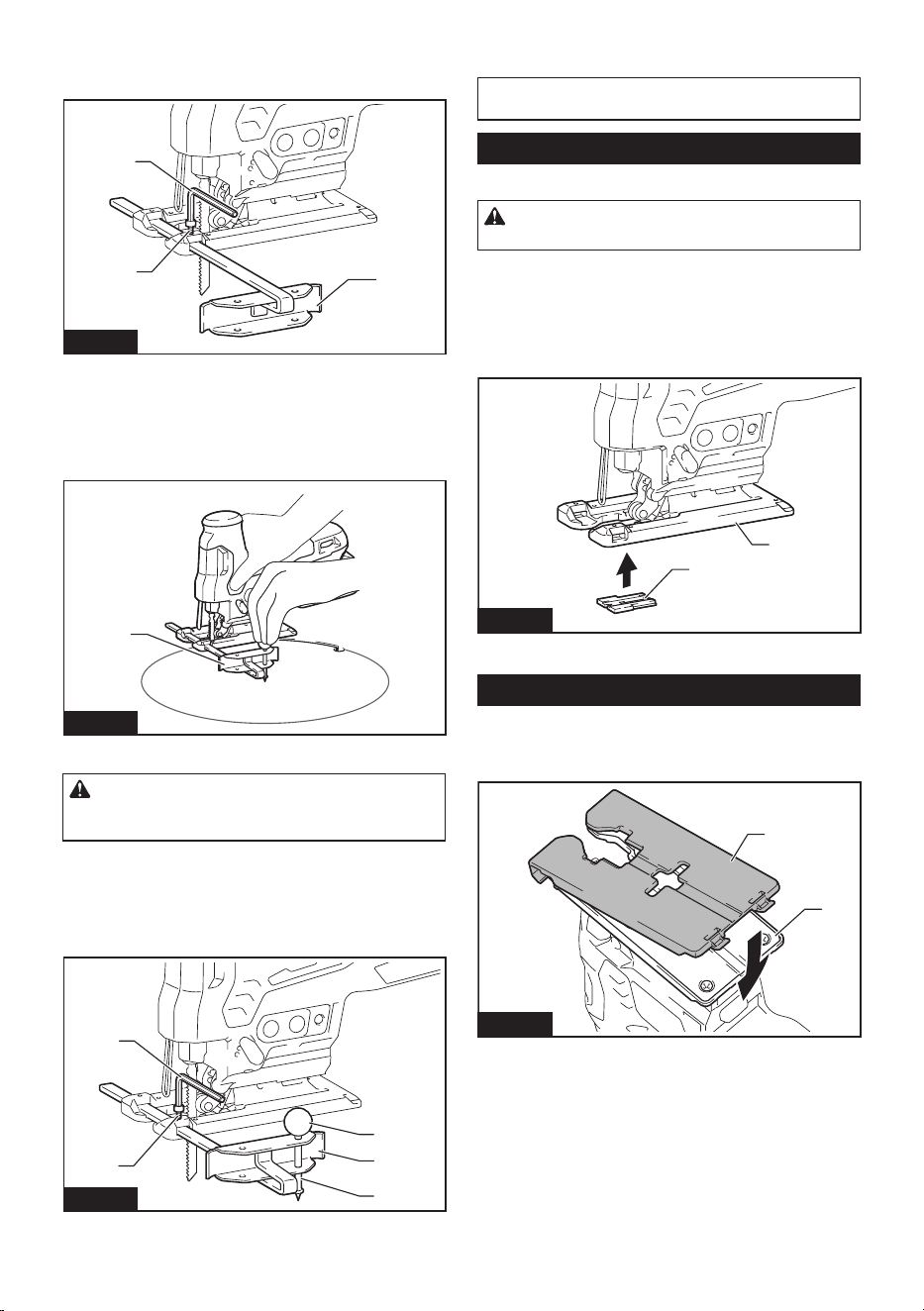

Circular cuts

When cutting circles or arcs of 170 mm (6-11/16") or

less in radius, install the rip fence as follows.

Fig.26

►1. Rip fence (Guide rule)

CAUTION: Do not touch the tip of the circular

guide pin. The sharp tip of the circular guide pin can

causeinjury.

1. Insert the bar part into the square hole of the base

with the fence part facing up.

Insert the circular guide pin through either of the two

holes on the fence part. Screw the threaded knob onto the

circular guide pin to secure the circular guide pin.

Fig.27

►1. Threaded knob 2. Rip fence (Guide rule)

3. Circular guide pin 4. Bolt 5. Hex wrench

3. Slide the rip fence to the desired cutting radius,

and tighten the bolt to secure it in place.

NOTE:AlwaysusejigsawbladesNo.B-17,B-18,

B-26 or B-27 when cutting circles or arcs.

Anti-splintering device

Optional accessory

CAUTION: The anti-splintering device cannot

be used when making bevel cuts.

For splinter-free cuts, the anti-splintering device can

be used. To install the anti-splintering device, move the

toolbaseallthewayforwardandtitfromthebackof

tool base.

When you use the cover plate, install the anti-splintering

device onto the cover plate.

Fig.28

►1. Base 2. Anti-splintering device

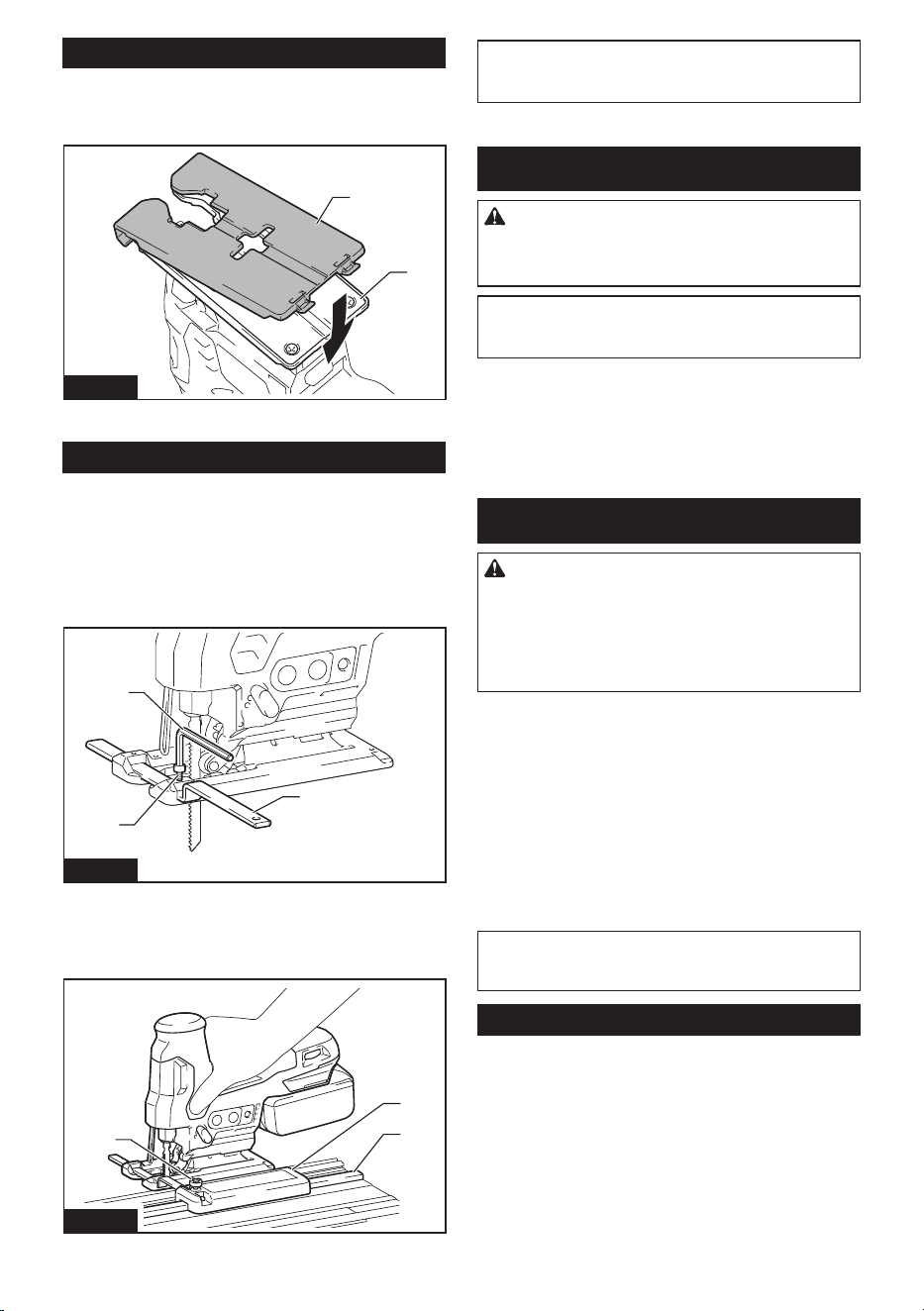

Cover plate

Use the cover plate when cutting decorative veneers,

plastics, etc. It protects sensitive or delicate surfaces

from damage. Fit it on the bottom of the tool base.

Fig.29

►1. Cover plate 2. Base

14 ENGLISH

Guide rail adapter set

Optional accessory

When cutting parallel and uniform width or cutting straight,

the use of the guide rail and the guide rail adapter will assure

the production of fast and clean cuts. To install the guide rail

adapter, insert the rule bar into the square hole of the base as

far as it goes. Secure the bolt with the hex wrench securely.

Fig.30

►1. Hex wrench 2. Rule bar 3. Bolt

Insert the rule bar into the square hole of the guide rail

adapter,andsecurethescrewrmly.Placetheguide

rail adapter on the guide rail.

Fig.31

►1. Guide rail adapter 2. Guide rail 3. Screw

NOTICE:AlwaysusejigsawbladesNo.B-8,B-13,

B-16, B-17 or 58 when using the guide rail and the

guide rail adapter.

MAINTENANCE

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before attempting to perform inspection or

maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs,anyothermaintenanceoradjustmentshould

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

OPTIONAL

ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita tool

specied in this manual. The use of any other

accessories or attachments might present a risk of

injurytopersons.Onlyuseaccessoryorattachment

for its stated purpose.

If you need any assistance for more details regard-

ing these accessories, ask your local Makita Service

Center.

• Jig saw blades

• Rip fence (guide rule) set

• Guide rail adapter set

• Anti-splintering device

• Cover plate

• Dust nozzle

• Dust cover

• Makita genuine battery and charger

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

di󰀨erfromcountrytocountry.

MAKITA LIMITED WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

15 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: XVJ05

Extensión de la carrera 23 mm (7/8")

Carreras por minuto 800 cpm - 3 000 cpm

Tipo de cuchilla Tipo B

Capacidad máx. de corte Madera 135 mm (5-5/16")

Acero suave 10 mm (3/8")

Aluminio 20 mm (13/16")

Longitud total (con BL1860B) 259 mm (10-1/4")

Tensión nominal 18 V c.c.

Peso neto 2,0 kg - 2,3 kg (4,4 lbs - 5,1 lbs)

• Debidoanuestrocontinuoprogramadeinvestigaciónydesarrollo,lasespecicacionesaquíincluidasestán

sujetasacambiosinprevioaviso.

• Lasespecicacionespuedenvariardepaísapaís.

• Elpesopuedevariarenfuncióndelosaccesorios,incluidoelcartuchodebatería.Enlatablasemuestrala

combinación de peso más ligero y más pesado conforme al procedimiento 01/2014 de EPTA.

Cartucho de batería y cargador aplicables

Cartuchodebatería BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Cargador DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

DC18SH / DC18WC

• Algunosdeloscartuchosdebateríaycargadoresenumeradosarribapodríannoestardisponiblesdepen-

diendo de su área de residencia.

ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de

cualquierotrocartuchodebateríaycargadorpodríaocasionarunalesióny/ounincendio.

ADVERTENCIAS DE

SEGURIDAD

Advertencias generales de

seguridad para herramientas

eléctricas

ADVERTENCIA Lea todas las advertencias de

seguridad, instrucciones, ilustraciones y espe-

cicaciones suministradas con esta herramienta

eléctrica. El no seguir todas las instrucciones indicadas

a continuación podrá ocasionar una descarga eléctrica,

incendio o lesiones graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

En las advertencias, el término “herramienta eléctrica”

sereereasuherramientaeléctricadefuncionamiento

con conexión a la red eléctrica (con cableado eléctrico)

oherramientaeléctricadefuncionamientoabatería

(inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas oscuras o desordenadas son

propensas a accidentes.

No utilice las herramientas eléctricas en atmósferas

explosivas, tal como en la presencia de líquidos, gases

o polvo inamables. Las herramientas eléctricas crean

chispas que pueden prender fuego al polvo o los humos.

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

Las clavijas de conexión de las herramientas

eléctricas deberán encajar perfectamente en la

toma de corriente. No modique nunca la clavija

de conexión de ninguna forma. No utilice ninguna

clavija adaptadora con herramientas eléctricas

que tengan conexión a tierra (puesta a tierra). La

utilizacióndeclavijasnomodicadasyqueencajen

perfectamente en la toma de corriente reducirá el

riesgo de que se produzca una descarga eléctrica.

Evite tocar con el cuerpo supercies conectadas

a tierra o puestas a tierra tales como tubos, radia-

dores, cocinas y refrigeradores. Si su cuerpo es

puesto a tierra o conectado a tierra existirá un mayor

riesgo de que sufra una descarga eléctrica.

16 ESPAÑOL

3. No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas. La entrada de

agua en una herramienta eléctrica aumentará el

riesgo de que se produzca una descarga eléctrica.

4. No maltrate el cable. Nunca utilice el cable

para transportar, jalar o desconectar la herra-

mienta eléctrica. Mantenga el cable alejado del

calor, aceite, objetos cortantes o piezas móvi-

les. Los cables dañados o enredados aumentan

el riesgo de sufrir una descarga eléctrica.

Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión apro-

piado para uso en exteriores. La utilización de un

cable apropiado para uso en exteriores reducirá el

riesgo de que se produzca una descarga eléctrica.

6. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de cir-

cuito de falla a tierra (ICFT). El uso de un ICFT

reduce el riesgo de descarga eléctrica.

7. Las herramientas eléctricas pueden producir

campos electromagnéticos (CEM) que no son

dañinos para el usuario. Sin embargo, si los

usuarios tienen marcapasos y otros dispositivos

médicos similares, deberán consultar al fabricante

de su dispositivo y/o a su médico antes de operar

esta herramienta eléctrica.

Seguridad personal

1. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice una herramienta eléctrica cuando esté

cansado o bajo la inuencia de drogas, alco-

hol o medicamentos. Un momento de distracción

mientras opera las herramientas eléctricas puede

terminar en una lesión grave.

2. Use equipo de protección personal. Póngase

siempre protección para los ojos. El equipo

protector tal como máscara contra el polvo, zapa-

tosdeseguridadantiderrapantes,cascorígidoy

protecciónparaoídosutilizadoenlascondiciones

apropiadas reducirá el riesgo de lesiones.

Impida el encendido accidental. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectar a la alimentación

eléctrica y/o de colocar el cartucho de batería,

así como al levantar o cargar la herramienta.

Cargar las herramientas eléctricas con su dedo

en el interruptor o enchufarlas con el interruptor

encendido hace que los accidentes sean comunes.

4. Retire cualquier llave de ajuste o llave de

apriete antes de encender la herramienta. Una

llavedeajusteollavedeaprietequehayasido

dejadapuestaenunapartegiratoriadelaherra-

mienta eléctrica puede ocasionar alguna lesión.

No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo rme y el equilibrio

en todo momento.Estopermiteunmejorcontrolde

la herramienta eléctrica en situaciones inesperadas.

6. Use una vestimenta apropiada. No use ropa

suelta ni alhajas. Mantenga el cabello y la ropa

alejados de las piezas móviles. Las prendas

devestirholgadas,lasalhajasyelcabellolargo

sueltopodríanengancharseenestaspiezas

móviles.

Si dispone de dispositivos para la conexión de

equipos de extracción y recolección de polvo,

asegúrese de conectarlos y utilizarlos debida-

mente. Hacer uso de la recolección de polvo puede

reducir los riesgos relacionados con el polvo.

8. No permita que la familiaridad adquirida

debido al uso frecuente de las herramientas

haga que se sienta conado e ignore los prin-

cipios de seguridad de las herramientas. Un

descuidopodríaocasionarunalesióngraveen

una fracción de segundo.

9. Utilice siempre gafas protectoras para prote-

ger sus ojos de lesiones al usar herramientas

eléctricas. Las gafas deben cumplir con la

Norma ANSI Z87.1 en EUA.

Es responsabilidad del empleador imponer

el uso de equipos protectores de seguridad

apropiados a los operadores de la herramienta

y demás personas cerca del área de trabajo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplica-

ción. La herramienta eléctrica adecuada hará un

mejortrabajoydeformamásseguraalaveloci-

dad para la que ha sido fabricada.

No utilice la herramienta eléctrica si el interrup-

tor no la enciende y apaga. Cualquier herramienta

eléctrica que no pueda ser controlada con el inte-

rruptor es peligrosa y debe ser reemplazada.

3. Desconecte la clavija de la fuente de alimen-

tación y/o retire la batería de la herramienta

eléctrica, en caso de ser removible, antes de

realizar ajustes, cambiar accesorios o almace-

nar las herramientas eléctricas. Tales medidas

de seguridad preventivas reducirán el riesgo

de poner en marcha la herramienta eléctrica de

forma accidental.

4. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas.

5. Dé mantenimiento a las herramientas eléctri-

cas y los accesorios. Compruebe que no haya

piezas móviles desalineadas o estancadas,

piezas rotas y cualquier otra condición que

pueda afectar al funcionamiento de la herra-

mienta eléctrica. Si la herramienta eléctrica

está dañada, haga que la reparen antes de

utilizarla. Muchos de los accidentes son ocasio-

nados por no dar un mantenimiento adecuado a

las herramientas eléctricas.

6. Mantenga las herramientas de corte limpias

y losas. Si recibe un mantenimiento adecuado

ytienelosbordesalados,esprobablequela

herramienta se atasque menos y sea más fácil

controlarla.

7. Utilice la herramienta eléctrica, los accesorios

y las brocas de acuerdo con estas instruccio-

nes, considerando las condiciones laborales

y el trabajo a realizar. Si utiliza la herramienta

eléctrica para realizar operaciones distintas de

las indicadas, podrá presentarse una situación

peligrosa.

17 ESPAÑOL

8. Mantenga los mangos y supercies de asi-

miento secos, limpios y libres de aceite o

grasa.Losmangosysuperciesdeasimiento

resbalosos no permiten una manipulación segura

ni el control de la herramienta en situaciones

inesperadas.

9. Cuando vaya a utilizar esta herramienta, evite

usar guantes de trabajo de tela ya que éstos

podrían atorarse.Silosguantesdetrabajode

tela llegaran a atorarse en las piezas móviles,

estopodríaocasionarlesionespersonales.

Uso y cuidado de la herramienta a batería

1. Recargue sólo con el cargador especicado

por el fabricante. Un cargador que es adecuado

paraunsolotipodebateríapuedegenerarriesgo

deincendioalserutilizadoconotrabatería.

2. Utilice las herramientas eléctricas solamente

con las baterías designadas especícamente

para ellas.Lautilizacióndecualquierotrabatería

puede crear un riesgo de lesiones o incendio.

3. Cuando no se esté usando la batería, mantén-

gala alejada de otros objetos metálicos, como

sujetapapeles (clips), monedas, llaves, clavos,

tornillos u otros objetos pequeños de metal

los cuales pueden actuar creando una cone-

xión entre las terminales de la batería. Originar

un cortocircuito en las terminales puede causar

quemaduras o incendios.

4. En condiciones abusivas, podrá escapar

líquido de la batería; evite tocarlo. Si lo toca

accidentalmente, enjuague con agua. Si hay

contacto del líquido con los ojos, busque asis-

tencia médica.Puedequeellíquidoexpulsado

delabateríacauseirritaciónoquemaduras.

5. No utilice una herramienta ni una batería que

estén dañadas o hayan sido modicadas. Las

bateríasdañadasomodicadaspodríanoca-

sionar una situación inesperada provocando un

incendio, explosión o riesgo de lesiones.

6. No exponga la herramienta ni la batería al

fuego ni a una temperatura excesiva. La expo-

sición al fuego o a una temperatura superior a los

130°Cpodríacausarunaexplosión.

7. Siga todas las instrucciones para la carga y

evite cargar la herramienta o la batería fuera

del rango de temperatura especicado en

las instrucciones. Una carga inadecuada o a

unatemperaturafueradelrangoespecicado

podríadañarlabateríaeincrementarelriesgode

incendio.

Servicio

1. Haga que una persona calicada repare la

herramienta eléctrica utilizando sólo piezas de

repuesto idénticas. Esto asegura que se man-

tenga la seguridad de la herramienta eléctrica.

2. Nunca dé servicio a baterías que estén daña-

das.Elservicioalasbateríassolamentedeberá

ser efectuado por el fabricante o un agente de

servicio autorizado.

3. Siga las instrucciones para la lubricación y

cambio de accesorios.

4. No modique ni intente reparar el aparato ni el

paquete de baterías salvo como se indique en

las instrucciones para el uso y cuidado.

Advertencias de seguridad para la

sierra caladora inalámbrica

Sujete la herramienta eléctrica por las supercies

de asimiento aisladas cuando realice una opera-

ción en la que el accesorio de corte pueda entrar

en contacto con cableado oculto. Si el accesorio de

corte entra en contacto con un cable con corriente, las

piezas metálicas expuestas de la herramienta eléc-

trica se cargarán también de corriente y el operador

podrá recibir una descarga eléctrica.

2. Utilice abrazaderas o algún otro modo práctico

para asegurar y sujetar la pieza de trabajo a

una plataforma estable. Sostener la pieza de

trabajoconlamanoocontrasucuerpoproduce

inestabilidad y una posible pérdida de control.

3. Use siempre gafas de seguridad o protectoras.

Los anteojos comunes o para el sol NO son

gafas de seguridad.

4. Evite cortar clavos. Revise la pieza de trabajo

y quite todos los clavos antes de la operación.

5. No corte piezas de trabajo demasiado grandes.

6. Compruebe que haya espacio suciente alre-

dedor de la pieza de trabajo antes de cortar

para que la segueta caladora no golpee el

suelo, el banco de trabajo, etc.

7. Sujete la herramienta rmemente.

8. Asegúrese de que la segueta caladora no esté

haciendo contacto con la pieza de trabajo

antes de activar el interruptor.

9. Mantenga las manos alejadas de las piezas

móviles.

10. No deje la herramienta funcionando. Tenga en

marcha la herramienta solamente cuando la

esté sosteniendo con la mano.

11. Siempre apague la herramienta y espere a que

la segueta caladora se haya detenido por com-

pleto antes de retirar la segueta caladora de la

pieza de trabajo.

12. No toque la segueta caladora ni la pieza de

trabajo inmediatamente después de la opera-

ción; podrían estar extremadamente calientes

y provocarle quemaduras.

13. No opere la herramienta sin carga

innecesariamente.

14. Algunos materiales contienen sustancias

químicas que pueden ser tóxicas. Tome pre-

cauciones para evitar la inhalación de polvo

y el contacto con la piel. Consulte la hoja de

seguridad de materiales del proveedor.

15. Siempre utilice la máscara contra polvo/respi-

rador indicado para el material y la aplicación

con los que esté trabajando.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: NO DEJE que la comodidad

o familiaridad con el producto (a base de utilizarlo

repetidamente) sustituya la estricta observancia

de las normas de seguridad para dicho producto.

El MAL USO o el no seguir las normas de seguri-

dad establecidas en este manual de instrucciones

puede ocasionar lesiones personales graves.

18 ESPAÑOL

Símbolos

Acontinuaciónsemuestranlossímbolosutilizados

para la herramienta.

volts o voltios

corriente directa o continua

velocidad sin carga

revoluciones o alternaciones por minuto,

frecuencia de rotación

Instrucciones importantes de

seguridad para el cartucho de

batería

1. Antes de utilizar el cartucho de batería, lea

todas las instrucciones e indicaciones de

precaución en el (1) el cargador de batería, (2)

la batería, y (3) el producto con el que se utiliza

la batería.

2. No desarme ni modique el cartucho de bate-

ría.Podríaocurrirunincendio,calorexcesivoo

una explosión.

3. Si el tiempo de operación se ha acortado en

exceso, deje de operar de inmediato. Podría

correrse el riesgo de sobrecalentamiento,

posibles quemaduras e incluso explosión.

4. En caso de que ingresen electrolitos en sus

ojos, enjuáguelos bien con agua limpia y con-

sulte de inmediato a un médico. Esto podría

ocasionar pérdida de visión.

5. Evite cortocircuitar el cartucho de batería:

(1) No toque las terminales con ningún mate-

rial conductor.

(2) Evite guardar el cartucho de batería en un

cajón junto con otros objetos metálicos,

tales como clavos, monedas, etc.

(3) No exponga el cartucho de batería al

agua o la lluvia.

Un cortocircuito en la batería puede causar

un ujo grande de corriente, sobrecalenta-

miento, posibles quemaduras e incluso una

descompostura.

6. No guarde ni utilice la herramienta y el cartu-

cho de batería en lugares donde la tempera-

tura pueda alcanzar o exceder los 50 °C (122

°F).

7. Nunca incinere el cartucho de batería incluso

en el caso de que esté dañado seriamente o

ya no sirva en absoluto. El cartucho de batería

puede explotar si se tira al fuego.

8. No clave, corte, aplaste, lance o deje caer el

cartucho de batería, ni golpee un objeto sólido

contra el cartucho de batería. Dicha acción

podríaresultarenunincendio,calorexcesivooen

una explosión.

9. No use una batería dañada.

10. Las baterías de ión de litio están sujetas a los

requisitos reglamentarios en materia de bie-

nes peligrosos.

Paraeltrasportecomercial,porej.,mediante

terceros o agentes de transporte, se deben tomar

en cuenta los requisitos especiales relativos al

empaque y el etiquetado.

Paraefectuarlospreparativosdelartículoquese

va a enviar, se requiere consultar a un experto

en materiales peligrosos. Si es posible, consulte

además otras regulaciones nacionales más deta-

lladas.

Pegue o cubra con cinta adhesiva los contactos

abiertosyempaquelabateríademaneraqueésta

no pueda moverse dentro del paquete.

11. Para deshacerse del cartucho de batería,

sáquelo de la herramienta y deséchelo en un

lugar seguro. Siga las regulaciones locales

relacionadas al desecho de las baterías.

12. Utilice las baterías únicamente con los pro-

ductos especicados por Makita. Instalar las

bateríasenproductosquenocumplanconlos

requisitospodríaocasionarunincendio,uncalen-

tamiento excesivo, una explosión o una fuga de

electrolito.

13. Si no se utiliza la herramienta por un

período largo, debe extraerse la batería de la

herramienta.

14. El cartucho de batería podría absorber calor

durante y después de su uso, lo que ocasiona-

ría quemaduras o quemaduras a baja tempe-

ratura. Tenga cuidado con la manipulación de

los cartuchos de batería que estén calientes.

15. No toque el terminal de la herramienta inme-

diatamente después de su uso, ya que el

mismo podría estar lo sucientemente caliente

como para provocarle quemaduras.

16. No permita que las rebabas, el polvo o la tierra

queden atrapados en los terminales, oricios

y ranuras del cartucho de batería.Podríapro-

vocar calentamiento, incendio, explosión y mal

funcionamiento de la herramienta o del cartucho

debatería,loqueresultaríaenquemaduraso

lesiones personales.

17. No utilice el cartucho de batería cerca de

cables eléctricos de alto voltaje, a menos que

la herramienta sea compatible con el uso cer-

cano a estos cables eléctricos de alto voltaje.

Estopodríaocasionarunaaveríaodescompos-

turadelaherramientaodelcartuchodebatería.

18. Mantenga la batería alejada de los niños.

GUARDE ESTAS

INSTRUCCIONES.

PRECAUCIÓN: Utilice únicamente baterías

originales de Makita.Elusodebateríasnoorigina-

lesdeMakita,odebateríasalteradas,puedeocasio-

narquelasbateríasexplotencausandounincendio,

lesiones personales y daños. Asimismo, esto inva-

lidarálagarantíadeMakitaparalaherramientayel

cargador Makita.

19 ESPAÑOL

Consejos para alargar al máximo

la vida útil de la batería

. Cargue el cartucho de batería antes de que

se descargue completamente. Pare siempre

la operación y cargue el cartucho de batería

cuando note menos potencia en la herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga

acortará la vida de servicio de la batería.

Cargue el cartucho de batería a una temperatura

ambiente de 10 °C - 40 °C (50 °F - 104 °F). Si un cartucho

de batería está caliente, déjelo enfriar antes de cargarlo.

4. Cuando no utilice el cartucho de batería,

sáquelo de la herramienta o del cargador.

Cargue el cartucho de batería si no va a utilizarlo

durante un período prolongado (más de seis meses).

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

ajuste o comprobación en la herramienta.

Instalación o extracción del

cartucho de batería

PRECAUCIÓN:

Apague siempre la herramienta

antes de colocar o quitar el cartucho de batería.

PRECAUCIÓN:

Sujete la herramienta y el car-

tucho de la batería con rmeza al colocar o quitar el

cartucho de batería.Sinosesujetaconrmezalaherra-

mientayelcartuchodebatería,puedeocasionarquese

resbalen de sus manos causando daños a la herramienta y

alcartuchodebatería,asícomolesionesalapersona.

Parainstalarelcartuchodebatería,alineelalengüetasobreel

cartuchodebateríaconlaranuraenlacarcasaydeslícelahasta

sulugar.Insérteloporcompletohastaquesejeensulugarcon

unpequeñoclic.Sipuedeverelindicadorrojocomosemuestra

en la ilustración, este no ha quedado asegurado por completo.

Paraquitarelcartuchodebatería,deslícelodelaherramienta

mientras desliza el botón sobre la parte delantera del cartucho.

Fig.1

►1.Indicadorrojo2. Botón 3.Cartuchodebatería

PRECAUCIÓN: Introduzca siempre com-

pletamente el cartucho de batería hasta que

el indicador rojo no pueda verse.Sino,podría

accidentalmente salirse de la herramienta y caer al

suelo causando una lesión a usted o alguien a su

alrededor.

PRECAUCIÓN: No instale el cartucho de

batería a la fuerza. Si el cartucho no se desliza al

interior fácilmente, se debe a que no está siendo

insertado correctamente.

Sistema de protección para la

herramienta/batería

La herramienta está equipada con un sistema de pro-

teccióndelaherramienta/batería.Estesistemacorta

enformaautomáticaelsuministrodeenergíaalmotor

paraprolongarlavidaútildelaherramientaylabatería.

La herramienta se detendrá automáticamente durante

laoperaciónsilaherramientaolabateríasesometena

una de las siguientes condiciones:

Protección contra sobrecarga

Cuandolaherramientaolabateríaseesténutilizando

de una manera que cause que consuman una canti-

dad de corriente anormalmente alta, la herramienta

se detendrá automáticamente sin indicación alguna.

En este caso, apague la herramienta y detenga la

aplicación que causó que la herramienta se sobrecar-

gara. Luego, encienda la herramienta para volver a

arrancarla.

Protección contra sobrecalentamiento

Cuandolaherramientaolabateríasesobrecalien-

ten, la herramienta se detendrá automáticamente y

la lámpara parpadeará. En este caso, permita que la

herramientaylabateríaseenfríenantesdevolvera

encender la herramienta.

Protección en caso de sobredescarga

Cuandolacapacidaddelabateríanoseasuciente,

la herramienta se detendrá automáticamente. En este

caso,extraigalabateríadelaherramientaycarguela

batería.

Protección contra otras causas

El sistema de protección también está diseñado para

otrascausasquepodríandañarlaherramienta,yper-

mite que la herramienta se detenga automáticamente.

Siga todos los pasos a continuación para eliminar las

causas cuando la herramienta se haya detenido tempo-

ralmente o se haya detenido durante el funcionamiento.

1. Apague la herramienta, y luego enciéndala nueva-

mente para reiniciarla.

2. Carguela(s)batería(s)oreemplácela(s)con

batería(s)recargada(s).

3. Dejequelaherramientayla(s)batería(s)se

enfríen.

Sinohayningunamejoraalrestaurarelsistemade

protección,comuníqueseconsucentrolocaldeservi-

cio Makita.

20 ESPAÑOL

Indicación de la capacidad restante

de la batería

Únicamente para cartuchos de batería con el

indicador

Oprimaelbotóndevericaciónenelcartuchodela

bateríaparaqueindiquelacapacidadrestantedela

batería.Laslucesindicadorasseiluminaránporalgu-

nos segundos.

Fig.2

►1. Luces indicadoras 2.Botóndevericación

Luces indicadoras Capacidad

restante

Iluminadas Apagadas Parpadeando

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargar la

batería.

Labatería

pudo haber

funcionado

mal.

NOTA: Dependiendo de las condiciones de uso y

la temperatura ambiente, la indicación podrá diferir

ligeramente de la capacidad real.

NOTA: La primera luz indicadora (extrema izquierda)

parpadeará cuando el sistema de protección de

bateríaestéenfuncionamiento.

Selección de la acción de corte

Esta herramienta se puede utilizar con una acción

decorteorbitalodelínearecta(haciaarribayhacia

abajo).Laaccióndecorteorbitalempujalasegueta

caladora hacia delante y aumenta la velocidad de corte.

Fig.3

►1. Palanca de cambio de la acción de corte

Para cambiar la acción de corte, gire la palanca de

cambio de la acción de corte hasta la posición de

acción de corte deseada. Consulte la tabla para selec-

cionar la acción de corte apropiada.

Posición Acción de corte Aplicaciones

0 Acción de corte de

línearecta

Para cortar acero

suave, acero inoxi-

dable y plásticos.

Para cortes lim-

pios en madera y

contrachapado.

I Acción de corte

orbital pequeño

Para cortar acero

suave, aluminio y

madera dura.

II Acción de corte

orbital mediano

Para cortar madera

y contrachapado.

Para cortes rápidos

en aluminio y acero

suave.

III Acción de corte

orbital grande

Para cortes rápi-

dos en madera y

contrachapado.

21 ESPAÑOL

Iluminación de la luz delantera

PRECAUCIÓN: No mire a la luz ni vea a la

fuente de luz directamente.

Para encender la lámpara, oprima el botón de bloqueo/

desbloqueo. Para apagar la lámpara, oprima el botón

de bloqueo/desbloqueo nuevamente.

Fig.4

►1. Luz 2. Botón de bloqueo/desbloqueo

AVISO:

Cuando la herramienta se sobrecaliente, la

lámpara parpadeará. Permita que la herramienta se

enfríe por completo antes de volver a usarla.

NOTA:

Utilice un paño seco para quitar la suciedad de

la lente de la lámpara. Tenga cuidado de no rayar la lente

delalámparayaquelailuminaciónpodríadisminuir.

Accionamiento del interruptor

Para encender la herramienta, oprima el botón de bloqueo/des-

bloqueo. La herramienta se pondrá en el modo en espera. Para

arrancar la herramienta, oprima el botón de encendido/apagado

en el modo en espera. Para detener la herramienta, oprima

el botón de encendido/apagado nuevamente. La herramienta

se pondrá en el modo en espera. Para apagar la herramienta,

oprima el botón de bloqueo/desbloqueo en el modo en espera.

Fig.5

►1. Botón de bloqueo/desbloqueo 2. Botón de

encendido/apagado

NOTA:

Si la herramienta permanece 10 segundos en el

modo en espera sin realizar ninguna operación, ésta se

apagará automáticamente y la lámpara se desactivará.

NOTA: Usted también podrá detener y apagar la

herramienta mientras ésta esté en marcha opri-

miendo el botón de bloqueo/desbloqueo.

Para disminuir el brillo de la luz, mantenga presionado

el botón de bloqueo/desbloqueo cuando pase al modo

en espera. Aproximadamente 1 segundo después de

comenzar a presionar el botón de bloqueo/desbloqueo,

elbrillodelaluzcomenzaráadisminuir,asíquesuelte

el botón de bloqueo/desbloqueo cuando alcance el bri-

llo deseado. También pone la herramienta en el modo

en espera. Aproximadamente 3 segundos después de

comenzar a presionar el botón de bloqueo/desbloqueo,

elbrillodelaluzsereduciráalmínimo,yelbrillono

cambiará después de eso.

NOTA:Elbrillodelaluznosepuedeajustarmientras

laherramientaestéenmodoenespera.Paraajustar

el brillo de la luz, apague la herramienta.

NOTA: No hay función de memoria para el brillo de la

luz. Si apaga la luz y luego la enciende, el brillo de la

luz aumentará al máximo cada vez.

Selector de ajuste de velocidad

Lavelocidaddelaherramientasepuedeajustar

girandoelselectordeajustedevelocidad.Lavelocidad

másaltasepuedeobteneren5ylamásbajaen1.

Fig.6

►1.Selectordeajustedevelocidad

Consulte la tabla para seleccionar la velocidad ade-

cuadaparalapiezadetrabajoquevaacortar.Sin

embargo, la velocidad adecuada podrá variar en

funcióndeltipooespesordelapiezadetrabajo.En

general, las velocidades más altas le permitirán cortar

laspiezasdetrabajodemaneramásrápidaperoesto

acortará la vida útil de la segueta caladora.

Pieza de trabajo Número

Madera 4 - 5

Acero suave 3 - 5

Acero inoxidable 3 - 4

Aluminio 3 - 5

Plásticos 1 - 4

AVISO: El selector de ajuste de velocidad solo

puede girarse hasta 5 y de regreso a 1. No lo

fuerce más allá de 5 o 1 o la función de ajuste de

velocidad podría dejar de funcionar.

22 ESPAÑOL

Función electrónica

Esta herramienta está equipada con funciones electró-

nicas para facilitar la operación.

Función de arranque suave

La función de arranque suave reduce el impacto de encendido

y hace que la herramienta se ponga en marcha suavemente.

Control de velocidad constante

El control de velocidad electrónico consiste en obtener

una velocidad constante. Permite lograr un buen aca-

bado debido a que la velocidad de la herramienta se

mantieneconstanteaunbajolacondicióndecarga.

Función de rotación suave sin carga

Para reducir la vibración y alinear con facilidad la segueta

caladoraconlalíneadecorte,laherramientareducirá

la velocidad de la herramienta automáticamente hasta

quelaherramientacomienceacortarlapiezadetrabajo

cuandoelselectordeajustedevelocidadseencuentreen

2 o en un número más alto. Una vez que la herramienta

comienceacortarlapiezadetrabajo,lavelocidaddela

herramienta alcanzará la velocidad preestablecida y la

mantendrá hasta que la herramienta se detenga.

NOTA:Cuandolatemperaturaseabaja,esposible

que esta función no esté disponible. Además, según

el material, la segueta caladora y la velocidad de

la herramienta, es posible que esta función no esté

disponible.

Deshabilitación o habilitación de la

función de rotación suave sin carga

Para deshabilitar o habilitar la función de rotación

suave sin carga, siga los pasos a continuación.

1. Asegúrese de que la herramienta esté apagada.

2. Coloqueelselectordeajustedevelocidaden“1”.

3. Oprima el botón de bloqueo/desbloqueo para

encender la herramienta.

Gireelselectordeajustedevelocidadparacolo-

carloen“5”yluegogírelodenuevoparacolocarloen“1”.

La luz parpadeará dos veces para indicar que la función

de rotación suave sin carga se encuentra deshabilitada.

Para volver a habilitar esta función, realice el mismo

procedimiento nuevamente.

NOTA: Si la función de rotación suave sin carga está

deshabilitada, la luz parpadeará dos veces cuando la

herramienta se encienda.

NOTA: También podrá deshabilitar o habilitar la fun-

ción de rotación suave sin carga cambiando el selec-

tordeajustedevelocidadde“5”a“1”yde“1”a“5”.

Freno eléctrico

Esta herramienta está equipada con un freno eléctrico.

Si con frecuencia la herramienta no logra detenerse

inmediatamente después de oprimir el botón de encen-

dido/apagado o el botón de bloqueo/desbloqueo, lleve

la herramienta a un centro de servicio Makita para que

le den servicio.

MONTAJE

PRECAUCIÓN:

Asegúrese siempre de que la herra-

mienta esté apagada y el cartucho de batería haya sido

extraído antes de realizar cualquier trabajo en la misma.

Instalación o extracción de la

segueta caladora

PRECAUCIÓN:

Limpie siempre las astillas y mate-

rias extrañas adheridas a la segueta caladora o al portacu-

chilla.Elnohacerlopodríacausarquelaseguetacaladorano

quedara bien apretada, ocasionando lesiones personales graves.

PRECAUCIÓN: No toque la segueta caladora

ni la pieza de trabajo inmediatamente después de

la operación.Podríanestarextremadamentecalien-

tes y provocarle quemaduras.

PRECAUCIÓN:

Siempre asegure rmemente la

segueta caladora. El no apretar bien la segueta caladora

podríacausardañosalamismaolesionespersonalesgraves.

PRECAUCIÓN:

Utilice únicamente seguetas

caladoras tipo B. Usar otras seguetas caladoras que no

seandeltipoBpodríacausarqueéstasnoquedaranbien

apretadas, ocasionando lesiones personales graves.

PRECAUCIÓN: Cuando extraiga la segueta

caladora, tenga cuidado de no lastimar sus dedos

con la parte superior de la segueta caladora o las

puntas de la pieza de trabajo.

Antes de instalar la segueta caladora, asegúrese de que la palanca

de la abrazadera de la cuchilla esté en la posición liberada.

Para instalar la segueta caladora, inserte la segueta caladora

(con los dientes orientados hacia adelante) en el portacuchilla de

la sierra caladora. La palanca de la abrazadera de la segueta se

moveráalaposiciónjaylaseguetacaladoraquedaráasegu-

rada. Asegúrese de que el borde posterior de la segueta cala-

doraseajusteenelrodillo.Jalelaseguetacaladoraligeramente

para asegurar que ésta no pueda salirse durante la operación.

Fig.7

►

1. Portacuchilla de la sierra caladora 2. Palanca de la

abrazadera de la segueta (posición liberada) 3. Palanca

delaabrazaderadelasegueta(posiciónja)

23 ESPAÑOL

Fig.8

►1. Portacuchilla de la sierra caladora 2. Segueta

caladora 3. Rodillo

PRECAUCIÓN: Si la palanca de la abraza-

dera de la segueta no se mueve a la posición ja,

quiere decir que la segueta caladora no ha sido

instalada por completo. No presione la palanca

de la abrazadera de la segueta manualmente a la

posición ja. Esto podría dañar la herramienta.

Para extraer la segueta caladora, presione la palanca

de la abrazadera de la segueta hacia adelante hasta

el tope. Esto permitirá que la segueta caladora sea

liberada.

Fig.9

►1. Portacuchilla de la sierra caladora 2. Palanca de

la abrazadera de la segueta 3. Segueta caladora

NOTA:Siesdifícilquitarlaseguetacaladora,girela

palanca de cambio de la acción de corte a la posición

“III”, y mueva la portacuchilla de la sierra caladora

haciaabajo.Paramoverlaportacuchilladelasierra

caladorahaciaabajo,regreselapalancadelaabra-

zaderadelaseguetacompletamentealaposiciónja

una vez, y encienda levemente la herramienta varias

veces.

NOTA: Lubrique ocasionalmente el rodillo.

Almacenamiento de la llave

hexagonal

Cuando no la utilice, guarde la llave hexagonal tal como

semuestraenlaguraparaevitarquesepierda.

Fig.10

►1. Llave hexagonal

OPERACIÓN

PRECAUCIÓN: Sostenga siempre la base

al ras con la pieza de trabajo.Elnohacerlopodría

causar daños a la segueta caladora ocasionando

lesiones graves.

PRECAUCIÓN: Avance la herramienta muy

despacio cuando corte curvas o en línea no recta.

Sifuerzalaherramientapodríasesgarselasupercie

de corte y causar daños a la segueta caladora.

Encienda la herramienta sin que la segueta caladora

esté haciendo contacto con nada y espere hasta que

la segueta caladora alcance su velocidad completa.

Luego apoye la base horizontalmente sobre la pieza

detrabajoydesplacesuavementelaherramienta

haciaadelantesiguiendolalíneadecortepreviamente

marcada.

Fig.11

►1.Líneadecorte2. Base

24 ESPAÑOL

Corte en bisel

PRECAUCIÓN: Asegúrese siempre de que

la herramienta esté apagada y que el cartucho

de batería haya sido extraído antes de inclinar la

base.

Con la base inclinada, podrá hacer cortes en bisel a

cualquier ángulo entre 0° y 45° (a la izquierda o a la

derecha).

Fig.12

Aojeelpernoenlaparteposteriordelabasecon

la llave hexagonal. Mueva la base de manera que el

perno quede situado en el centro de la ranura en cruz

de la base.

Fig.13

►1. Llave hexagonal 2. Perno 3. Base

Incline la base hasta obtener el ángulo de bisel

deseado. El borde de la carcasa del motor indica el

ángulo de bisel en graduaciones. Luego apriete el

perno para asegurar la base.

Fig.14

►1. Borde 2. Graduación

Cortes con tope en la parte

delantera

Aojeelpernoenlaparteinferiordelabaseconla

llave hexagonal y deslice la base completamente hacia

atrás. Luego, apriete el perno para asegurar la base.

Fig.15

►1. Llave hexagonal 2. Perno 3. Base

Recortes

Los recortes se pueden realizar mediante cualquiera de

dosmétodos:“Perforacióndeunoricioinicial”o“corte

de penetración”.

Perforación de un oricio inicial

Para recortes internos sin un corte de entrada desde un

borde,perforepreviamenteunoricioinicialde12mm

(15/32") o más de diámetro. Inserte la segueta caladora

enesteoricioparaempezarsucorte.

Fig.16

25 ESPAÑOL

Corte de penetración

Noesnecesarioqueperforeunoricioinicialorea-

lice un corte de entrada si hace cuidadosamente lo

siguiente.

1. Haga que el borde delantero de la base toque la

piezadetrabajo,einclinelaherramientaconlapunta

delaseguetacaladorajustoporencimadelasupercie

delapiezadetrabajo.

2. Aplique presión sobre la herramienta de tal forma

que el borde delantero de la base no se mueva cuando

enciendalaherramientaybajelentamenteyconcui-

dado el extremo trasero de la herramienta.

3. A medida que la segueta caladora vaya perfo-

randolapiezadetrabajo,bajedespaciolabasedela

herramientasobrelasuperciedelapiezadetrabajo.

4. Complete el corte de manera normal.

Fig.17

Acabado de los bordes

Pararecortarlosbordesohacerajustesdedimensio-

nes, pase ligeramente la segueta caladora a lo largo de

los bordes cortados.

Fig.18

Corte de metales

Utilice siempre un refrigerante adecuado (lubricante

para cuchillas) al cortar metales. De lo contrario, la

segueta caladora se desgastará más rápidamente. En

laparteinferiordelapiezadetrabajosepuedeaplicar

grasa en vez de utilizar un refrigerante.

Extracción de polvo

Instalación o extracción de la

cubierta contra polvo

Instale la cubierta contra polvo tal como se muestra en

la ilustración.

Fig.19

►1. Cubierta contra polvo

26 ESPAÑOL

Para extraer la cubierta contra polvo, presione un lado

delacubiertayluegoretírelatalcomosemuestraenla

ilustración.

Fig.20

►1. Cubierta contra polvo

Instalación o extracción de la

boquilla para polvo

Puede conectar esta herramienta a una aspiradora

Makita colocando la boquilla para polvo.

Inserte la boquilla para polvo completamente en la

herramienta.

Fig.21

►1. Boquilla para polvo

Paraextraerlaboquillaparapolvo,jálelahaciaafuera

mientras oprime el botón que se encuentra en ésta.

Fig.22

►1. Botón 2. Boquilla para polvo

Conexión de la herramienta a la aspiradora

Conecte la manguera de la aspiradora a la boquilla para polvo.

Fig.23

Tope lateral de corte

Accesorio opcional

PRECAUCIÓN:

Asegúrese siempre de que la

herramienta esté apagada y que el cartucho de batería haya

sido extraído antes de instalar o extraer los accesorios.

Cortes rectos

Cuando haga cortes repetidos de 160 mm (6-5/16") o

menos de ancho, utilice el tope lateral de corte para

asegurar cortes rápidos, limpios y rectos.

Fig.24

►1.Topelateraldecorte(reglaguía)

27 ESPAÑOL

Parainstalar,insertelapartedebarradentrodeloricio

cuadradodelabaseconlapartedetopehaciaabajo.

Deslice el tope lateral de corte a la posición con el

ancho de corte deseado y luego apriete el perno para

asegurarlo.

Fig.25

►1. Llave hexagonal 2. Perno 3. Tope lateral de corte

(reglaguía)

Cortes circulares

Cuandocortecírculosoarcosde170mm(6-11/16")

o menos de radio, instale el tope lateral de corte de la

siguiente forma.

Fig.26

►1.Topelateraldecorte(reglaguía)

PRECAUCIÓN: No toque la punta del pasa-

dor de guía circular.Lapuntaaladadelpasadorde

guíacircularpuedecausarlesiones.

1. Insertelapartedebarradentrodeloriciocua-

drado de la base con la parte de tope hacia arriba.

2. Inserteelpasadordelaguíacircularatravés

decualquieradelosdosoriciosdelapartedetope.

Atornillelaperillaroscadasobreelpasadordelaguía

circularparaasegurarelpasadordelaguíacircular.

Fig.27

►1. Perilla roscada 2. Tope lateral de corte (regla

guía)3.Pasadordelaguíacircular4. Perno

5. Llave hexagonal

3. Deslice el tope lateral de corte hasta el radio de

corte deseado y apriete el perno para asegurarlo en su

lugar.

NOTA:Cuandocortecírculosoarcos,utilicesiempre

seguetas caladoras No. B-17, B-18, B-26 o B-27.

Dispositivo antiastillas

Accesorio opcional

PRECAUCIÓN: El dispositivo antiastillas no

se puede utilizar al realizar cortes en bisel.

Para cortes libres de astillas, se puede utilizar el dispo-

sitivo antiastillas. Para instalar el dispositivo antiastillas,

mueva la base de la herramienta completamente hacia

adelante y colóquelo desde la parte posterior de la base

de la herramienta.

Cuando utilice la placa de la cubierta, instale el disposi-

tivo antiastillas en la placa de la cubierta.

Fig.28

►1. Base 2. Dispositivo antiastillas

28 ESPAÑOL

Placa de la cubierta

Utilice la placa de la cubierta cuando corte chapas decorativas,

plásticos,etc.Protegelassuperciessensiblesodelicadascontra

daños. Colóquela en la parte inferior de la base de la herramienta.

Fig.29

►1. Placa de la cubierta 2. Base

Juego adaptador del carril guía

Accesorio opcional

Cuando haga cortes con una anchura paralela y uniforme

ocortesrectos,elusodeuncarrilguíayunadaptador

delcarrilguíaasegurarálarealizacióndecortesrápidosy

limpios.Parainstalareladaptadordelcarrilguía,insertela

barrademediciónhastaeltopeeneloriciocuadradodela

base.Asegurermementeelpernoconlallavehexagonal.

Fig.30

►1. Llave hexagonal 2. Barra de medición 3. Perno

Insertelabarrademedicióneneloriciocuadradodel

adaptadordelcarrilguíayasegurermementeeltorni-

llo.Coloqueeladaptadordelcarrilguíaenelcarrilguía.

Fig.31

►1.Adaptadordelcarrilguía2.Carrilguía3. Tornillo

AVISO: Utilice siempre seguetas caladoras del núm.

B-8,B-13,B-16,B-17o58cuandoutiliceelcarrilguía

yeladaptadordelcarrilguía.

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

extraído antes de intentar realizar una inspección

o mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimientooajustedeberánserrealizadasencentros

de servicio autorizados o de fábrica Makita, empleando

siempre repuestos Makita.

ACCESORIOS OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamen-

tos están recomendados para utilizarse con su

herramienta Makita especicada en este manual.

El empleo de cualquier otro accesorio o aditamento

puede conllevar el riesgo de lesiones personales.

Utilice los accesorios o aditamentos solamente para

sunestablecido.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

• Seguetas caladoras

• Juegodetopelateraldecorte(reglaguía)

• Juegoadaptadordelcarrilguía

• Dispositivo antiastillas

• Placa de la cubierta

• Boquilla para polvo

• Cubierta contra polvo

• BateríaycargadororiginalesdeMakita

NOTA:Algunosdelosartículosenlalistapueden

incluirse en el paquete de la herramienta como acce-

soriosestándar.Éstospuedenvariardepaísapaís.

GARANTÍA LIMITADA DE MAKITA

Ésta Garantía no aplica para México

Consultelahojadelagarantíaanexaparaverlos

términosmásvigentesdelagarantíaaplicableaeste

producto.Encasodenodisponerdeestahojade

garantíaanexa,consultelosdetallessobrelagarantía

descritosenelsitiowebdesupaísrespectivoindicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otrospaíses:www.makita.com

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885A23-940

XVJ05-1

EN, ESMX

20221109

Makita XVJ05Z 18V LXT Lithium‑Ion Brushless Cordless Barrel Grip Jig Saw, Tool Only

Product's Documents

XVJ05 Instruction Manual

Specifications

Makita XVJ05Z Questions and Answers
