Vevor H88-F-B Pilates Reformer Wood Machine for Home Gym Resistance for Effective Workouts

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
H88-F-B photo

User Manual

This is the main product document for model H88-F-B.

The file format is pdf, 128 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
Pilates Reformer
MODEL:H88-F-B
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and do
es
not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
1
MODEL: H88-F-B
Note: The product picture is for reference, the actual details shall prevail
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions carefully
before operating. VEVOR reserves a clear interpretation of our user manual.
The appearance of the product shall be subject to the product you received.
Please forgive us that we won't inform you again if there are any technology
or software updates on our product.
Pilates Reformer
background
2
Operation safety
WARNING:
Please read all instructions before using this product
It is the Owner's responsibility to ensure that all users of this product are
fully aware of all warnings and precautions.
Do not use it if you are pregnant
Please install strictly according to the instructions
To ensure user safety, please check whether all screws and other connecting
parts on the device are intact before each use
Incorrect or excessive intensity exercise is not good for health.It is recommended
to consult a doctor before exercising
lt is best to wear sportswear and sports shoes when exercising
lf you feel dizziness, vomiting or other adverse symptoms during exercise, you
should stop training immediately.
Note that all screws and nuts must be tightened before exercising
Please do not exercise half an hour before /after meals or 1 hour before sleep
Please make exercise plans.
The user's weight cannot exceed 400lbs
Excessive use by unskilled persons is prohibited.
Please be careful not to pinch your fingers when unfolding or folding the product
Please do a simple stretch before using the product.
TIPS: Some parts cannot be represented on the decomposition diagram, please take
the details accordingly.

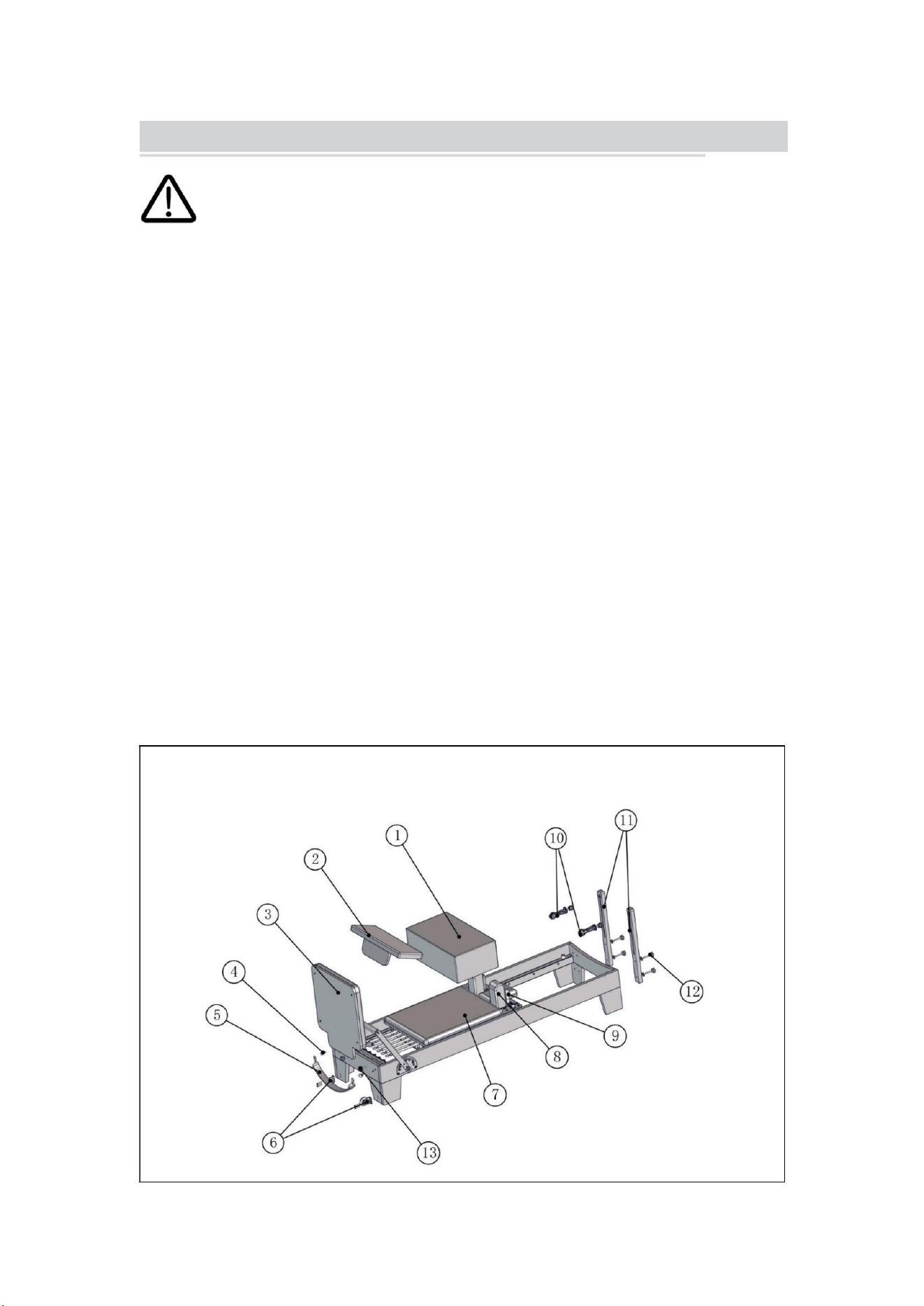

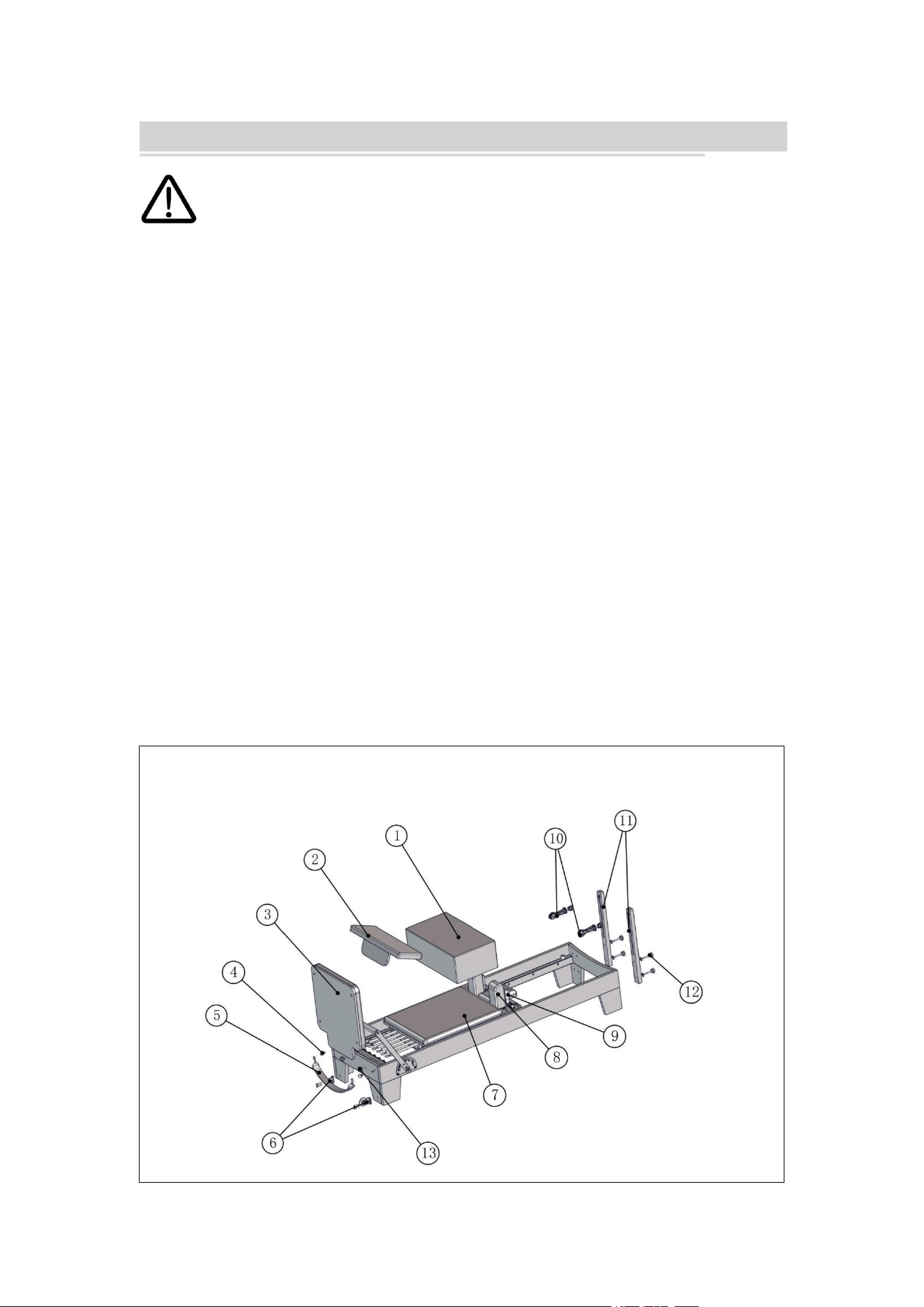

Exploded View
background
3
BOM ID
describe
quantity
○
1
Square Box
1
○
2
Pedals
1
○
3
springboard
1
○
4
M8 lifting ring
2
○
5
Hook strap
1
○
6
Mobile wheel frame
2
○
7
Skateboard assembly
1
○
8
Shoulder pillow
2
○
9
Bakelite handrail
2
○
10
Rope pulley
2
○
11
Wooden pole
2
○
12
8X50 Knob Screw
4
○
13
8X40 Knob Screw
2
○
14
8X16 Knob Screw
2
○
15
M8 anti-loosening nut
4
○
16
8X45 stainless steel screws
4
○
17
Double layer drawstring
2
○
18
Stainless steel large gasket
6
○
19
Tension rope
2
○
20
13-16 wrench
1
○
21
M5 hexagonal wrench
1
○
22
M8 spring washer
2
background
4
○

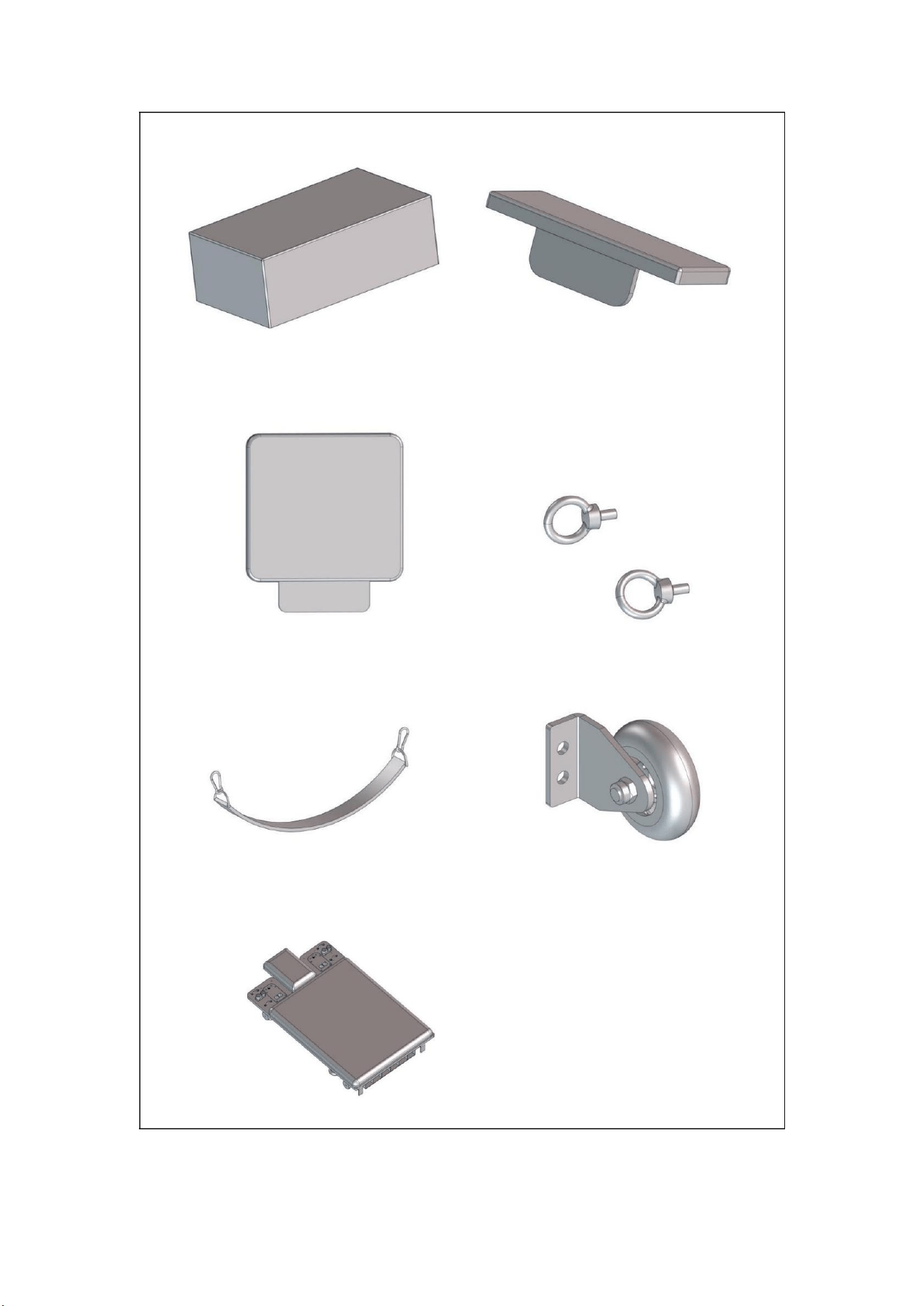

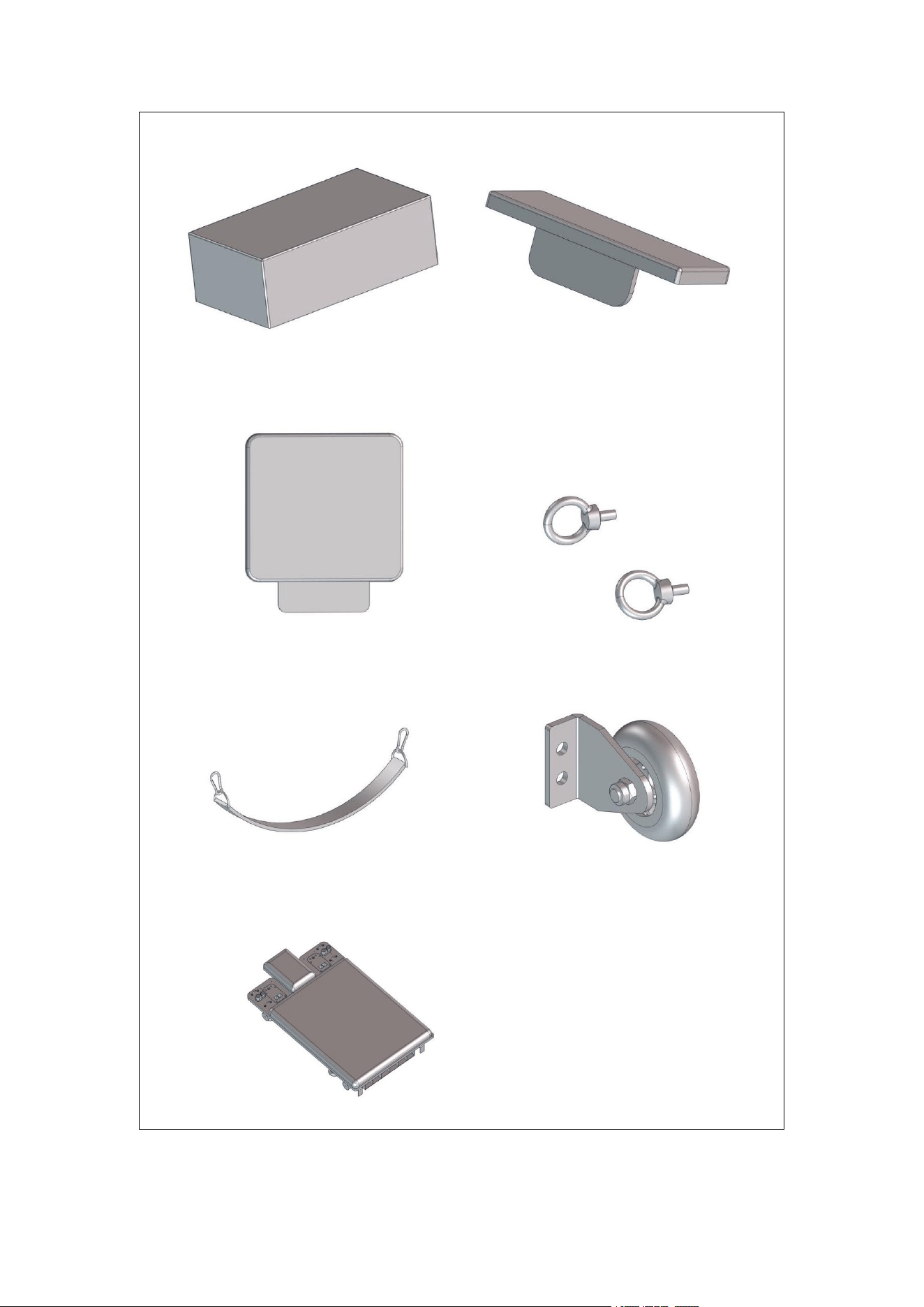

1 Square box X1
○
2 Foot pedal x1
○
3 Springboard x1
○
4 M8 lifting ring x2
○
5 Hook strap X1
○
6 Mobile wheel frame X2
○
7 Skateboard assembly X1
background
5

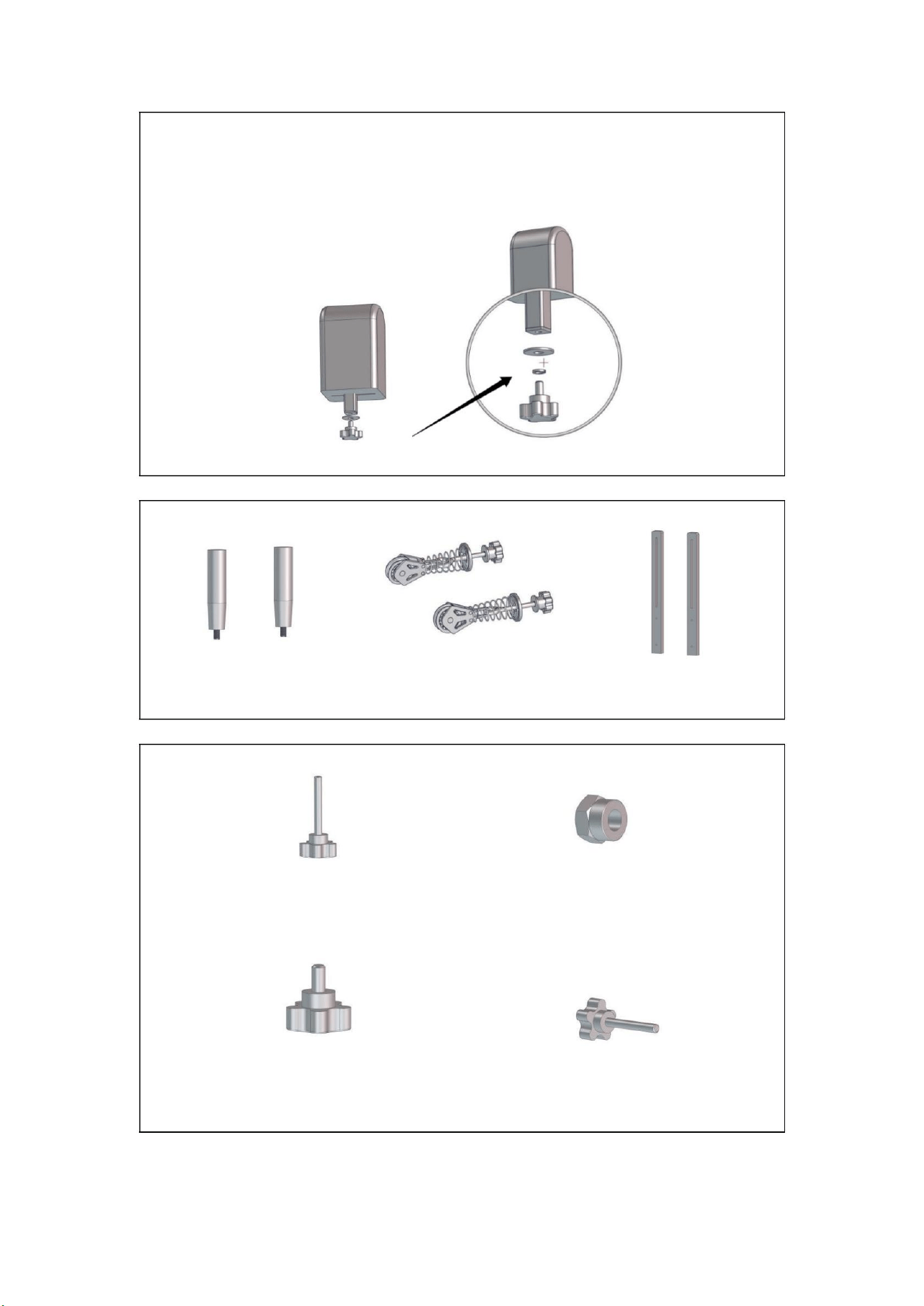

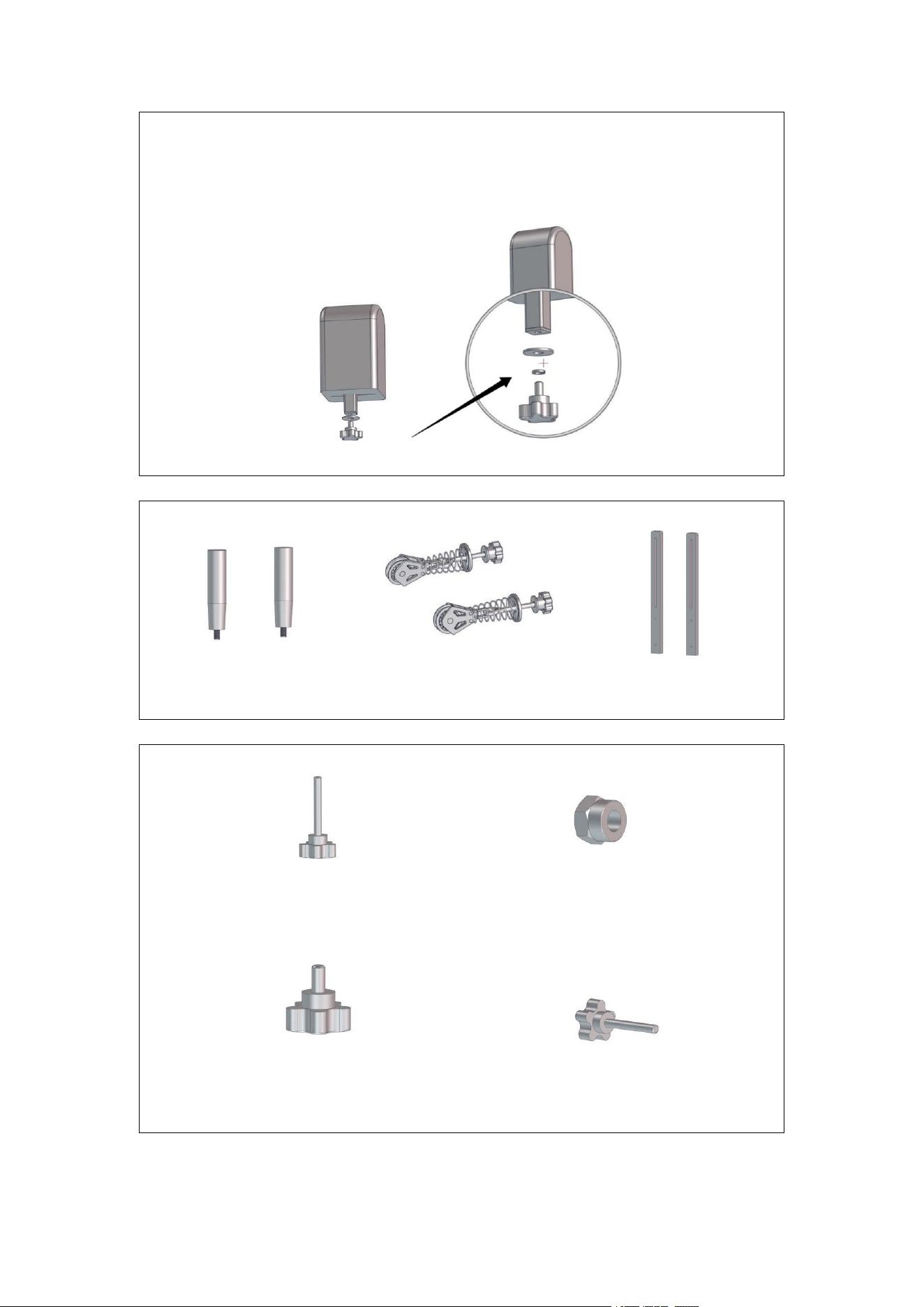

⑧Shoulder pillow x2 (under the shoulder pillow is ⑭8X16 knob screw +
⑱
stainless steel large washer +
○
22 M8 spring washer) See installation steps (3)
for details
○
9
Bakelite handrail X2
○
10
Rope pulley X2
○
11
Wooden pole X2
○
12 8X50 knob screw X4
○
13 8X40 knob screw X2
○
14 8X16 knob screw X2
○
15 M8 anti-loosening nut X4
(Screw rod length 50 mm) (Screw rod length 40 mm)
background
6
Installation Steps
○
16
8X45 stainless
steel screws X4
○
18 Large stainless steel
○
19
Tension rope X2
○
20 13-16
wrench X1
○
21
M5 hexagonal
wrench X1
○
22 M8 spring
pad X2
background
7

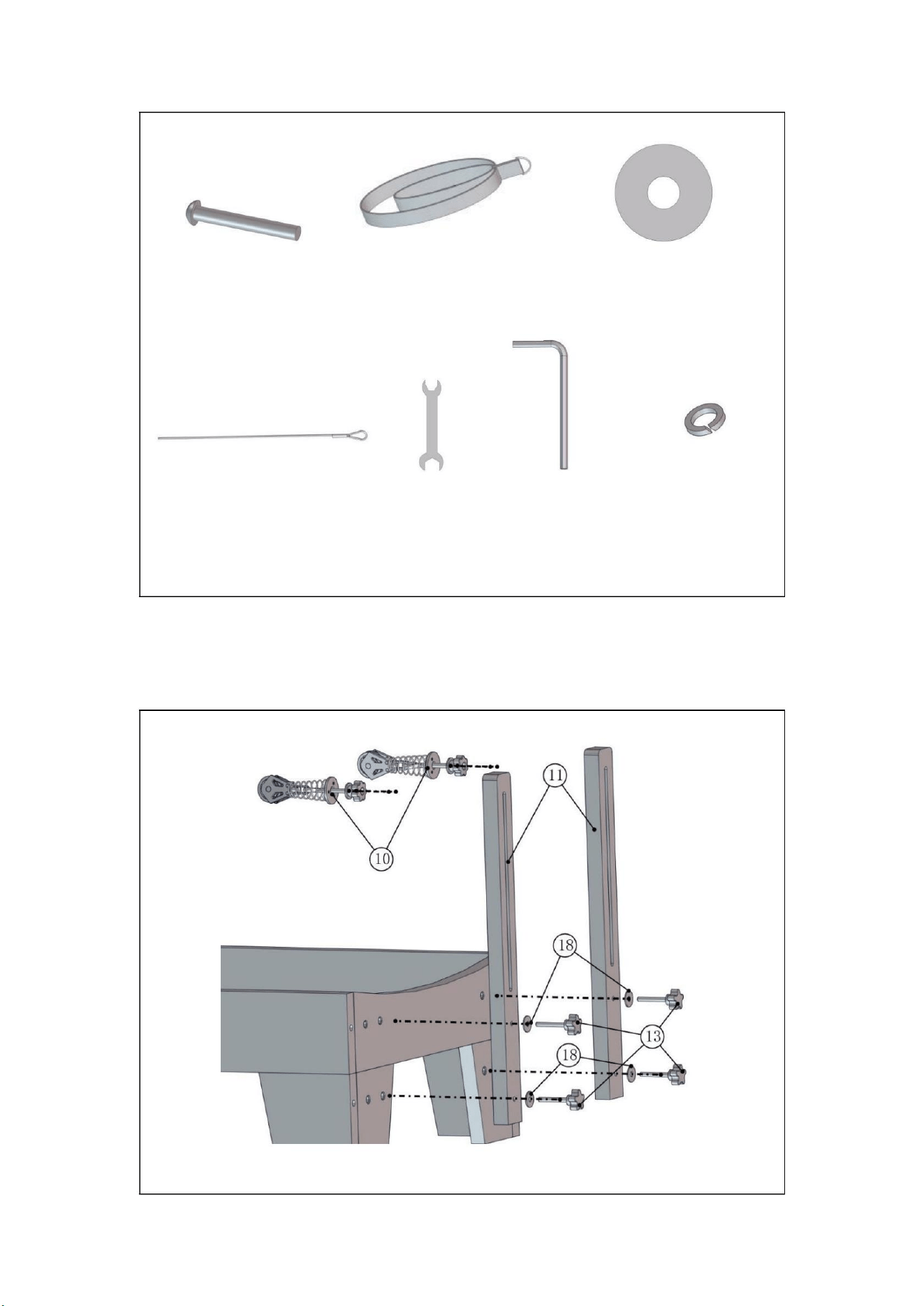

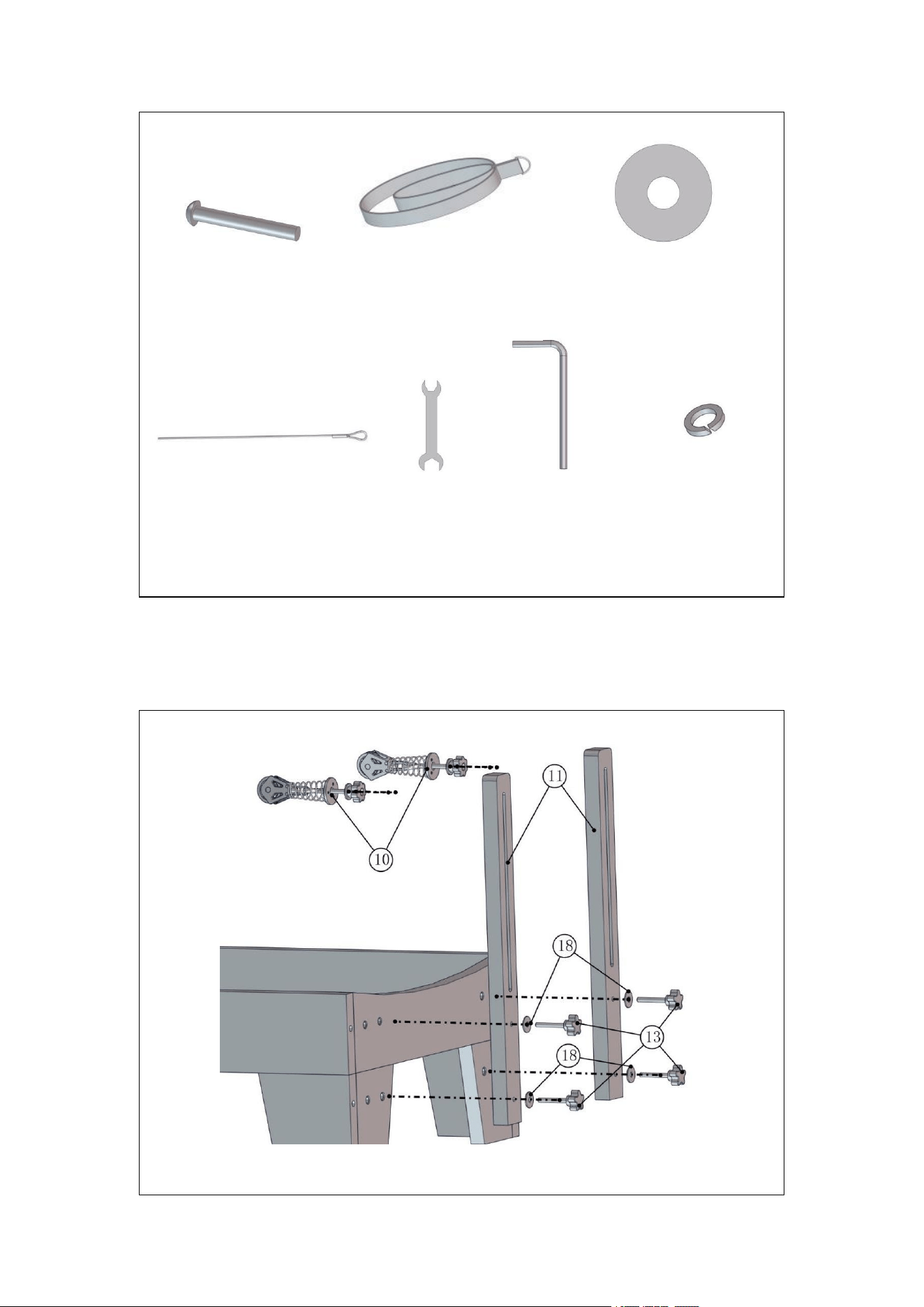

Step (1)
Prepare accessories:
○
10 rope pulley X2,
○
11 wooden pole X2,
○
13 8X50 knob screw X4,
○
18 stainless steel large gasket X4.
(1: First
○
11 align the hole on the wooden pole with the reserved hole on the bed
frame,
○
13 put a
○
18 large stainless steel gasket on the 8X50 knob screw, then align it
with
○
11 the hole on the wooden pole, and rotate
○
13 the 8X50 knob screw to tighten
it. (Note: Do not tighten
○
13 the 8X50 knob screw first, screw all 4
○
13 8X50 knob
screws into the holes, and then tighten them to prevent the holes from being
misaligned.)

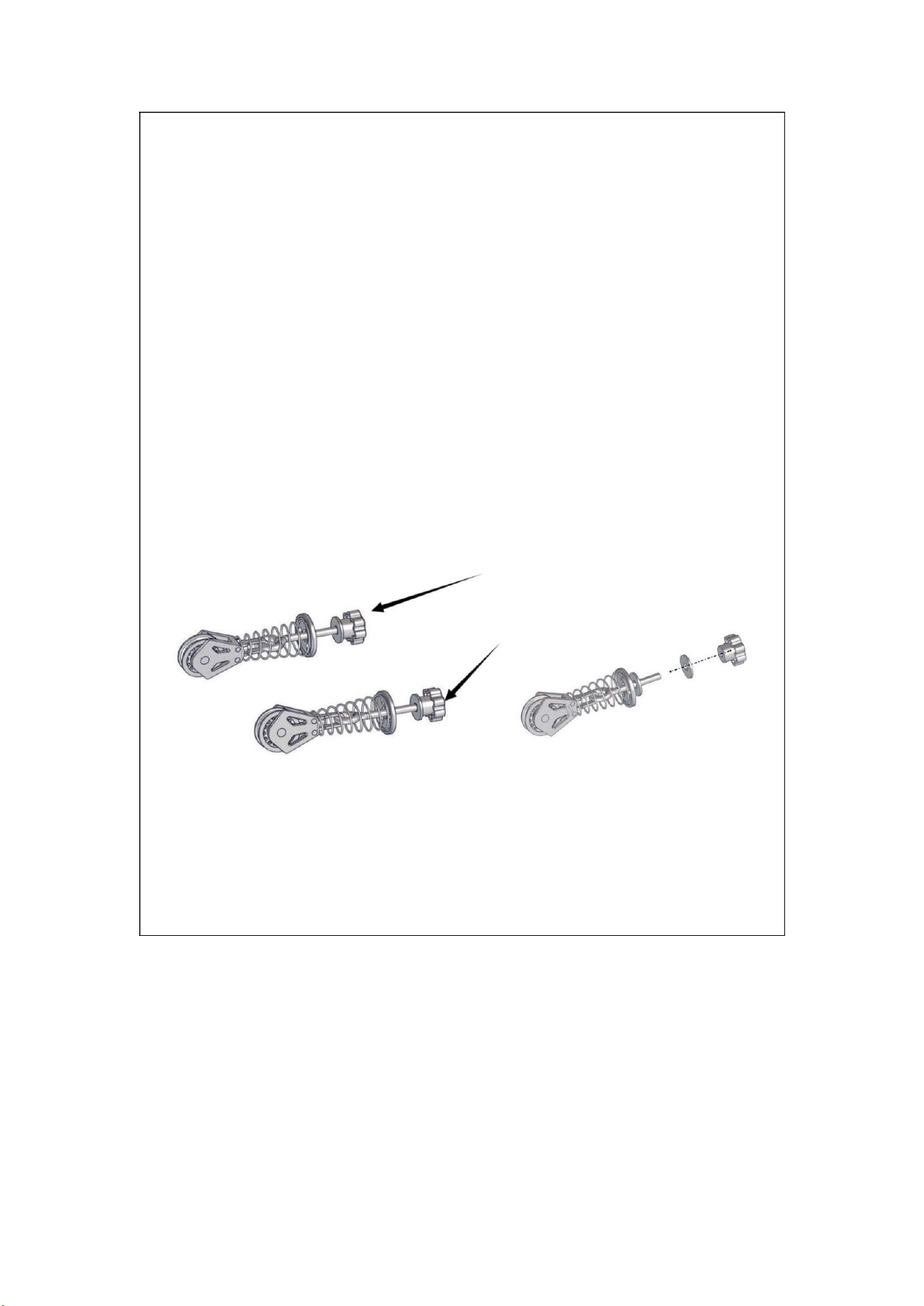

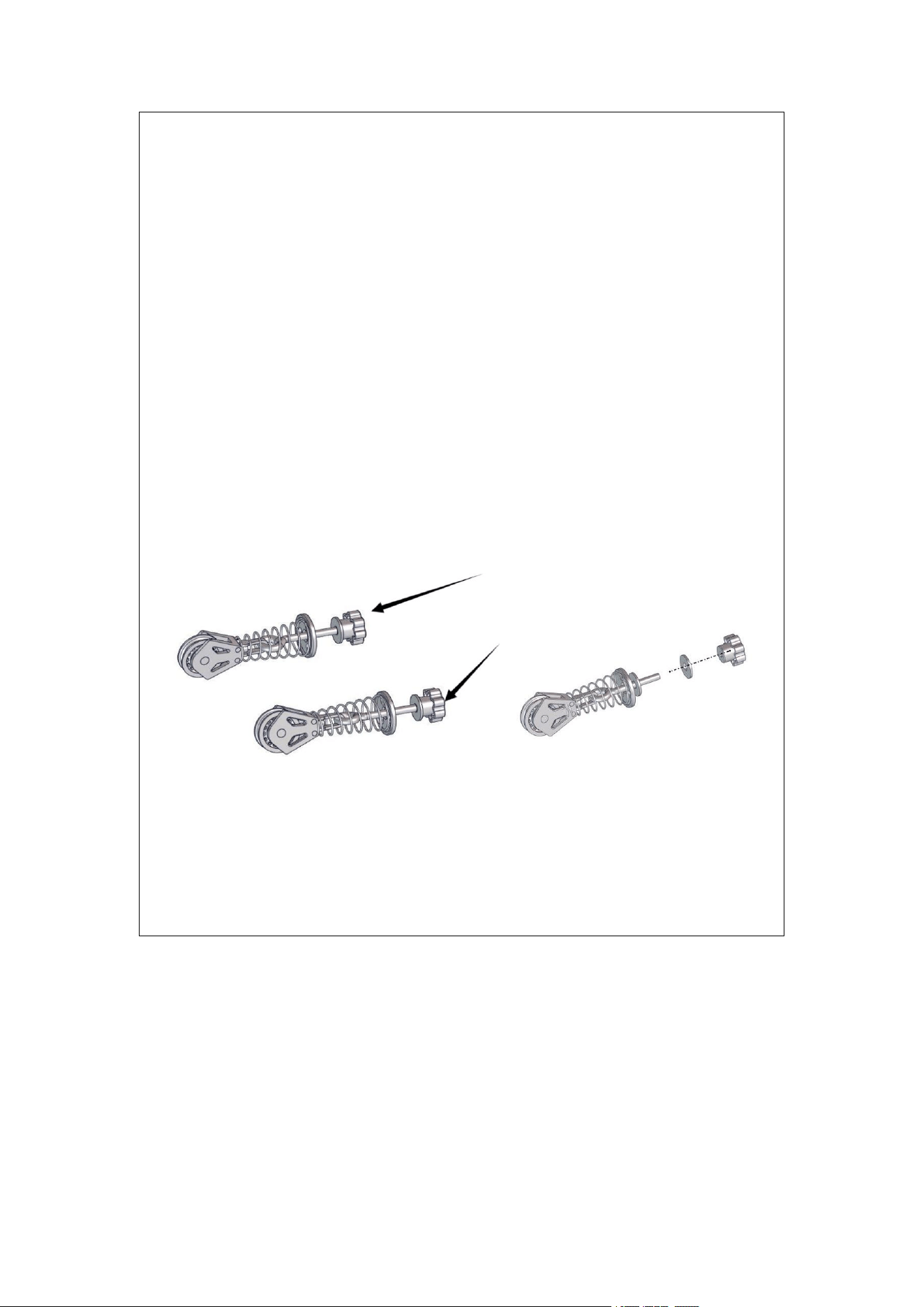

(2: First
○
10 unscrew the knob nut on the rope pulley, then take down a large
stainless steel gasket, and then insert it into
○
11 the long groove in the middle of the
wooden pole, and then install the removed stainless steel gasket and knob nut.
background
8

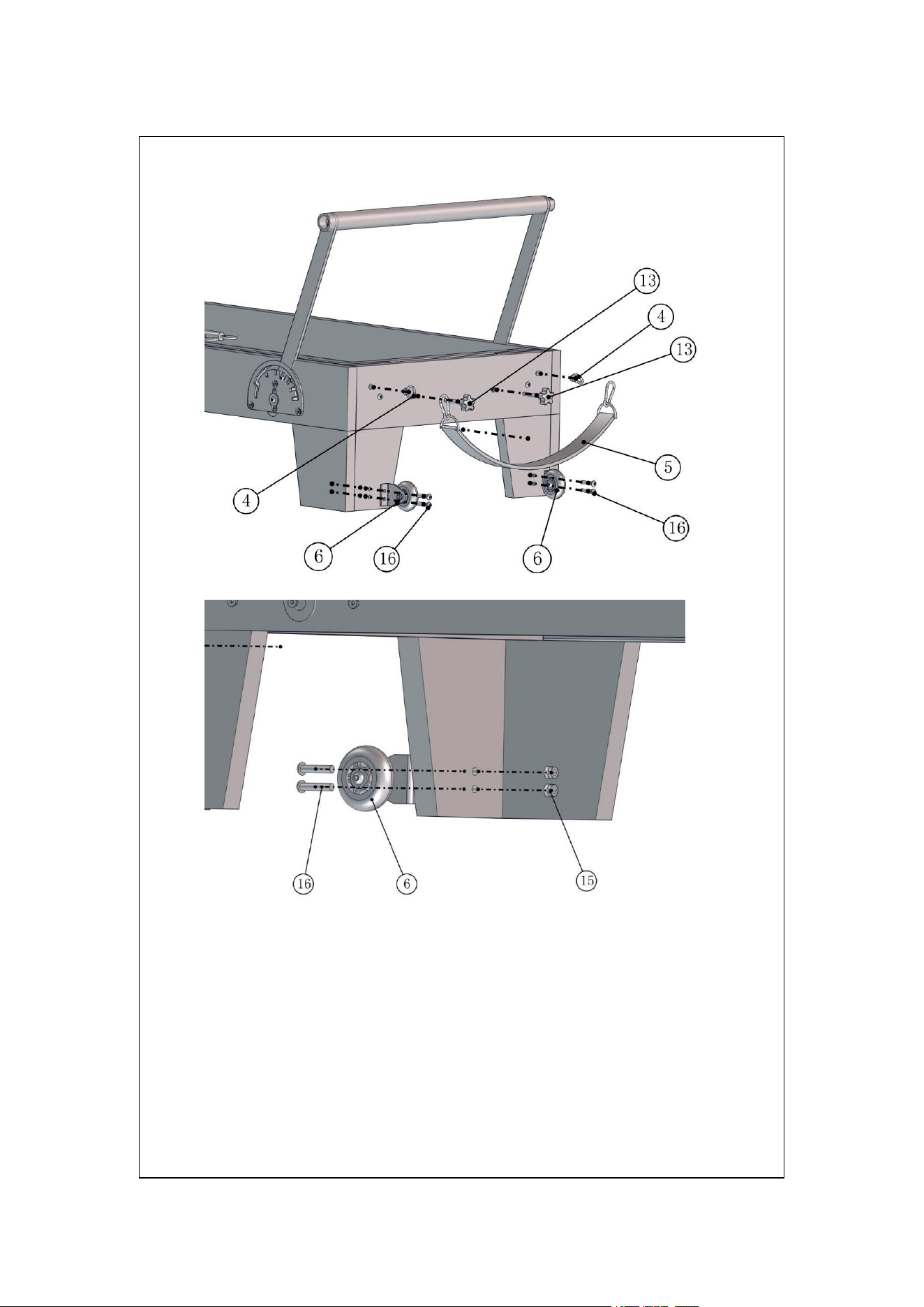

Step (2)
Prepare accessories:
○
4 M8 lifting ring X2,
○
5 hook strap X1,
○
6 mobile stand X2,
○
16 8X45 stainless steel screws X4,
○
15 M8 anti-loosening nut X4,
○
13 8X40 knob
screw X2
(1:
○
4 Screw the M8 lifting ring into the reserved holes on both sides and tighten it
clockwise.
(2:
○
5 Hang the hook with the safety buckle
○
4 on the M8 lifting ring.
background
9
(3:
○
13 Screw the 8X40 knob screw into the reserved hole in the middle.
(4:
○
6 Align the hole on the moving wheel frame with the hole under the bed frame,
use
○
16 8X45 stainless steel screws to pass through from the outside to the inside,
and
○
15 tighten the inside with M8 anti-loosening nuts. (
○
20 A 13-16 open-end
wrench and
○
21 an M5 hexagonal wrench are required for tightening)
Step (3)
Prepare accessories:
○
8
shoulder pillow X2,
○
14
8X16 knob screw X2,
○
18
stainless
steel large gasket X2,
○
22
M8 spring washer X2

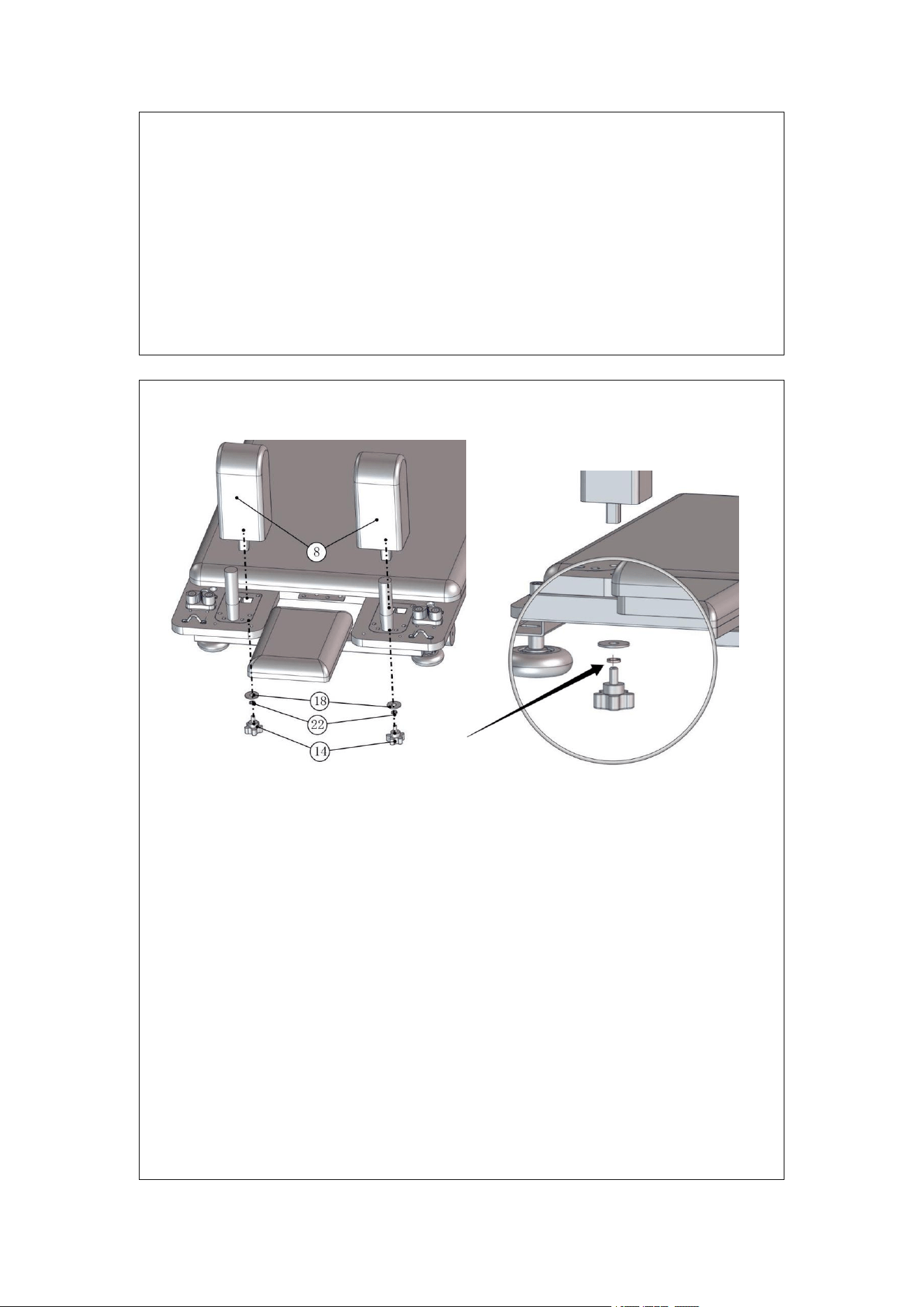

Align
○
8
the shoulder pillow with the square hole on the shoulder pillow block on
the skateboard, and insert it from top to bottom.
○
8
There is a reserved hole on the
shoulder pillow. Align the 8X16 knob screw below the shoulder pillow block
○
14
with
the reserved hole on the shoulder pillow to tighten it. (
○
14
The 8X16 knob screw has
an
○
22
M8 spring washer and
○
18
a large stainless steel washer)
background
10

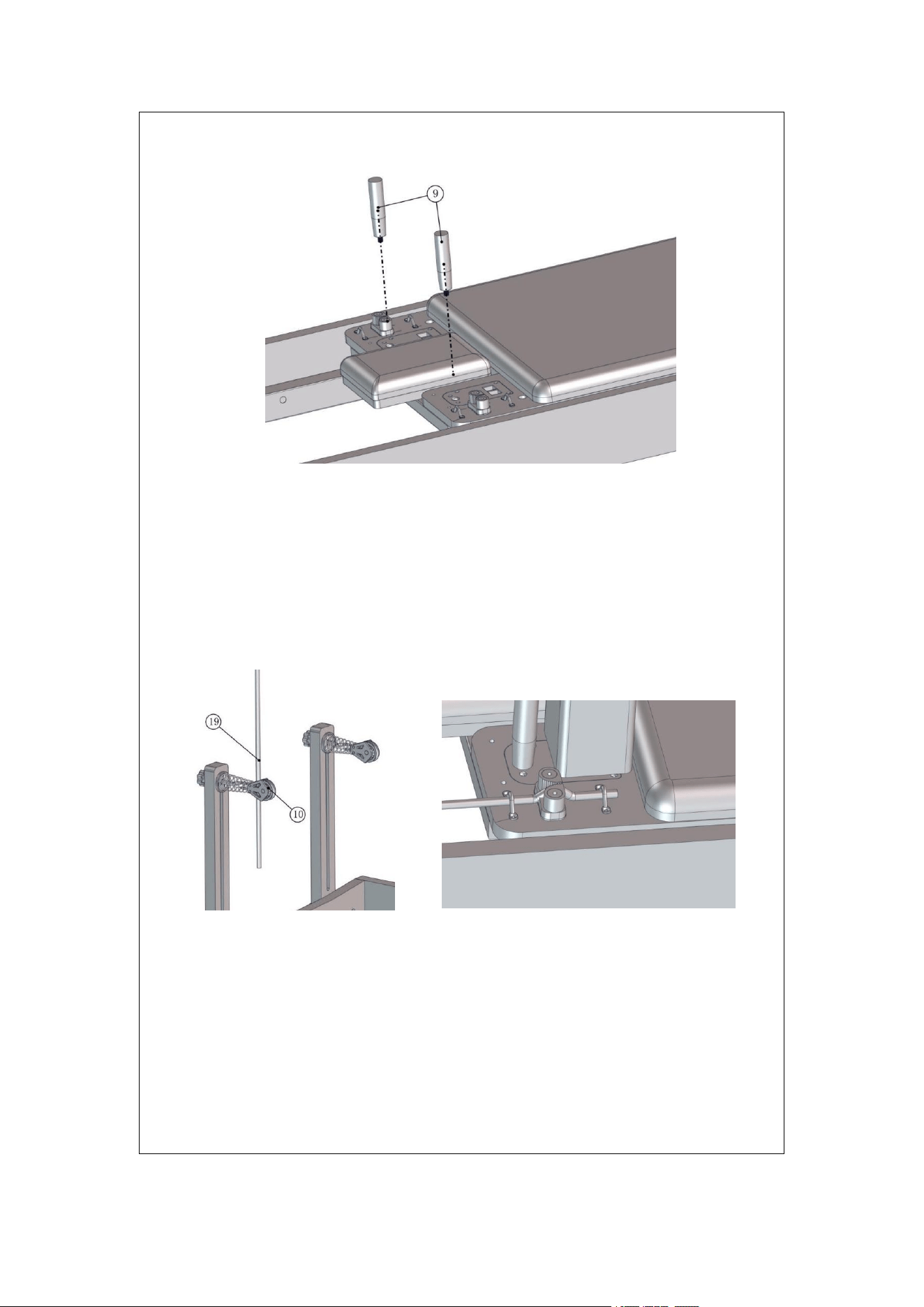

Step (4)
Prepare accessories
○
9 bakelite handrails X2.
There are two round holes on the shoulder pillow with nuts inside. Just align them
with the holes and screw them in.
Step (5)
Prepare accessories
○
17 - double-layer pull straps x2,
○
19 pull ropes x2,

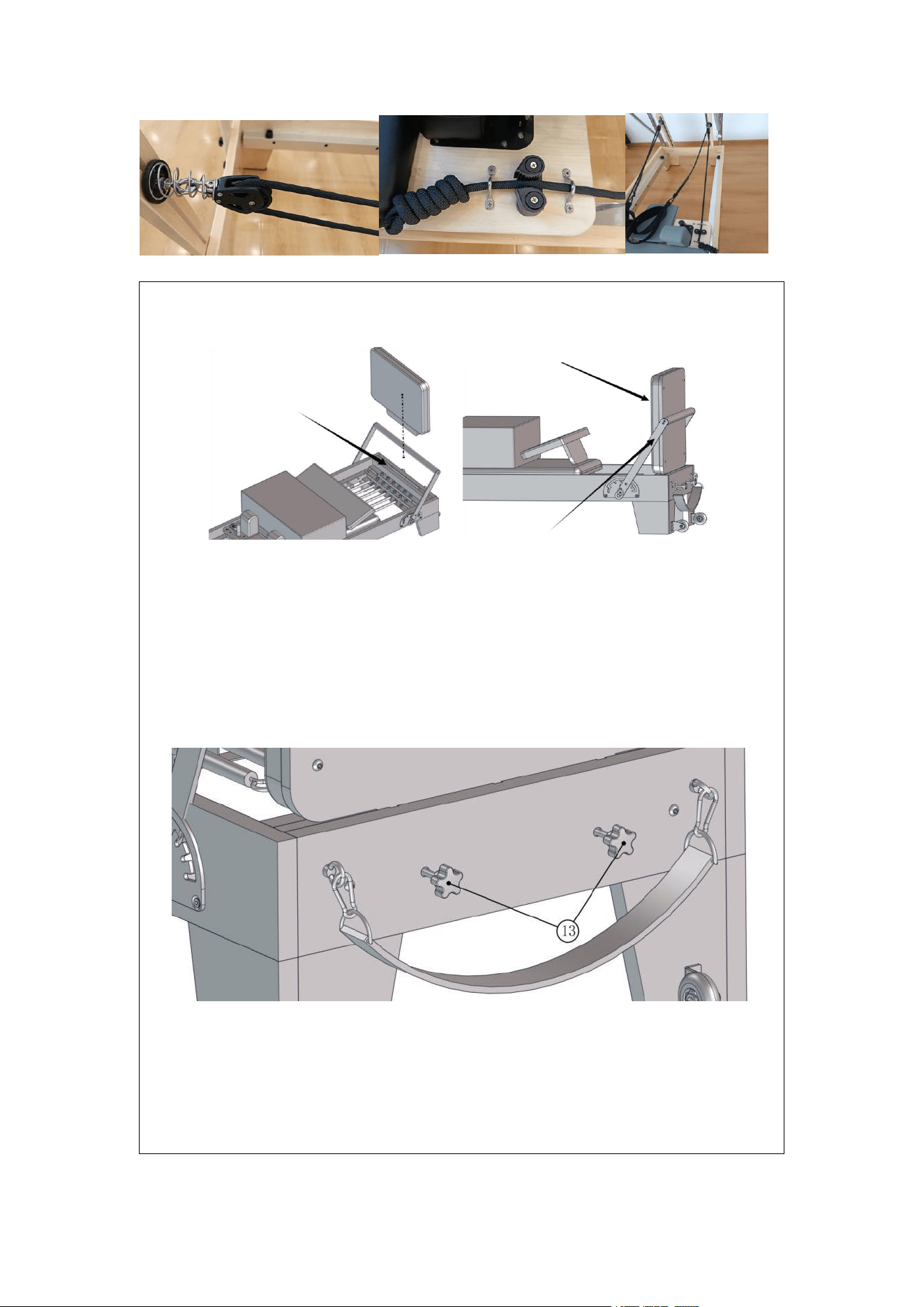

Use
○
19 the tension rope to pass through the wheel of the rope pulley from top to
bottom
○
10 , then pull it toward the skateboard, and pass it through the hump hook,
rope clamp, and hump hook on the skateboard in the direction of the arrow in the
picture.
background
11
Step (6)
Prepare accessories:
○
3 springboard x1,
When using a springboard, first insert it into the slot at the head of the bed, and then
move the handlebars behind the springboard to prevent damage to the springboard
during use.
After the springboard is inserted into the slot,
○
13 tighten it clockwise with the 8X40
knob screw to hold
○
3 the springboard in place.
Prepare accessories:
○
2 pedal x1
background
12

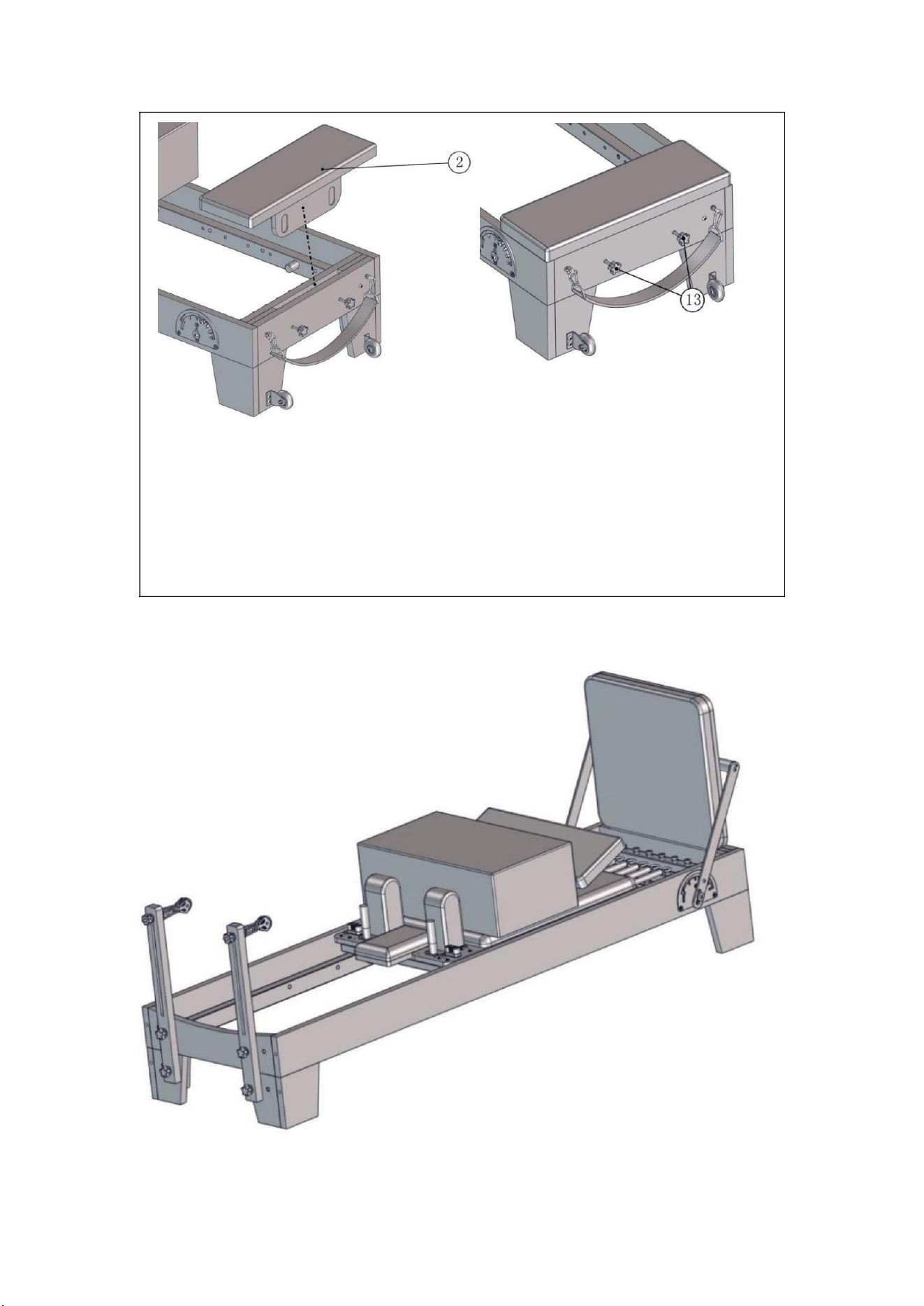

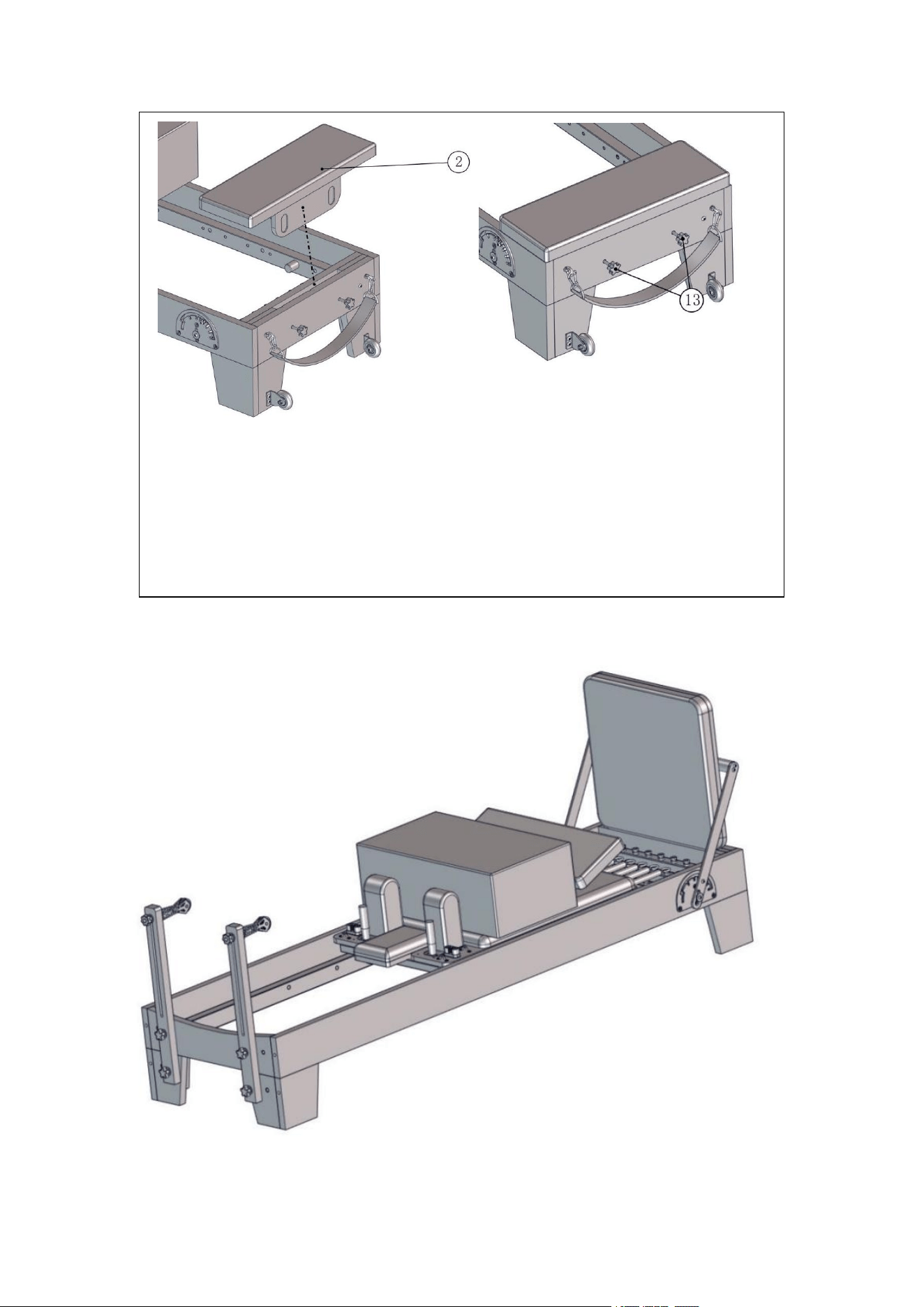

The foot pedal is used as shown in the figure:
○
3 the springboard and
○
2 the foot
pedal share a slot and can be replaced alternately. The foot pedal needs to be put
into the slot and
○
13 tightened clockwise with the 8X40 knob screw to hold
○
2 the
foot pedal.
background
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
PilatesReformer
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar
nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant
certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes
lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier
soigneusementlorsquevouspassezunecommandecheznoussivous
économisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
MODÈLE:H88FB
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
1
PilatesReformer
Ils'agitdelanoticed'utilisationoriginale.Veuillezlireattentivementtouteslesinstructionsdumanuel
avantdeprocéderàl'utilisation.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.
L'apparenceduproduitdépendduproduitquevousavezreçu.
Assistancetechniqueetcertificatdegarantieélectronique
www.vevor.com/support
Veuilleznousexcuser,nousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesoulogicielles
surnotreproduit.
BESOIND'AIDE?CONTACTEZNOUS!
Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasà
nouscontacter:
Remarque:l'imageduproduitestfournieàtitrederéférence,lesdétailsréelsprévalent
MODÈLE:H88FB
Machine Translated by Google
background
2
Vueéclatée
Sécuritédefonctionnement
lespiècesdel'appareilsontintactesavantchaqueutilisation
L'utilisationexcessivepardespersonnesnonqualifiéesestinterdite.Veillez
ànepasvouspincerlesdoigtslorsdudépliageoudupliageduproduit
Pourassurerlasécuritédel'utilisateur,veuillezvérifierquetouteslesvisetautresélémentsdeconnexionsontbienserrés.
Veuillezprévoirdesexercices.Lepoidsde
l'utilisateurnepeutpasdépasser400lb
CONSEILS:Certainespartiesnepeuventpasêtrereprésentéessurlediagrammededécomposition,veuillezprendre
AVERTISSEMENT:
Ilestpréférabledeporterdesvêtementsetdeschaussuresdesportlorsdel'exercice
Unexercicephysiqueincorrectoud'intensitéexcessiven'estpasbonpourlasanté.Ilestrecommandé
Veuillezfaireunsimpleétirementavantd’utiliserleproduit.
consulterunmédecinavantdefairedel'exercice
lesdétailsenconséquence.
devraitarrêterl’entraînementimmédiatement.
Ilestdelaresponsabilitédupropriétairedes'assurerquetouslesutilisateursdeceproduitsont
Veuillezliretouteslesinstructionsavantd'utiliserceproduit
Sivousressentezdesétourdissements,desvomissementsoud’autressymptômesindésirablespendantl’exercice,
Veuillezinstallerstrictementselonlesinstructions
Veuilleznepasfaired'exerciceunedemiheureavant/aprèslesrepasouuneheureavantdedormir.
pleinementconscientdetouslesavertissementsetprécautions.
Nel'utilisezpassivousêtesenceinte
Notezquetouteslesvisettouslesécrousdoiventêtreserrésavantl'exercice
Machine Translated by Google
background
•5
•14
•20
•4
•13
•22
•16
•8
•6
•15
•17
•7
•10
•1
•19
•9
•18
•3
•12
•21
•2
•11
décrire
1
Assemblagedeskateboard
2
4
1
AnneaudelevageM8
Rampeenbakélite
4
Cordondeserragedoublecouche
RondelleélastiqueM8
Cadrederouemobile
2
2
Cordedetension
2
Boîtecarrée
2
Poulieàcorde
2
2
BONNEIDENTIFICATION
Pédales
2
Visàtêtebombée8X50
Visenacierinoxydable8X45
2
quantité
tremplin
Coussind'épaule
2
4
CléhexagonaleM5
Sangleàcrochet
1
Visàbouton8X40
Jointlargeenacierinoxydable
1
1
2
Visàbouton8X16
Clé1316
1
1
Poteauenbois
ÉcrouantidesserrageM8
6
3
Machine Translated by Google
background
4
•2Pédalex1
•7EnsembledeskateboardX1
•3Tremplinx1
•1BoîtecarréeX1
•5SangleàcrochetX1
•4AnneaudelevageM8x2
•6CadrederouemobileX2
Machine Translated by Google
background
5
•10PoulieàcâbleX2
•9RampeenbakéliteX2
•11PoteauenboisX2
(Longueurdelatigedevis50mm)(Longueurdelatigedevis40mm)
pourplusdedétails
•12visàbouton8X50X4
granderondelleenacierinoxydable+•22rondellesélastiquesM8)Voirlesétapesd'installation(3)
Coussind'épaulex2(souslecoussind'épaulesetrouveunevisàbouton8X16+
•14Visàbouton8X16X2
•13Visàbouton8X40X2
•15ÉcrouantidesserrageM8X4
Machine Translated by Google
background
cléX1
Étapesd'installation
•18Grandacierinoxydable
•19CordedetensionX2
•17Sanglesdetraction
àdoublecoucheX2
•16visenacier
inoxydable8X45X4
•22Coussinetsà
ressortM8X2
•20Clé
1316X1
•21M5hexagonal
6
Machine Translated by Google
background
7
Étape(1)
il.(Remarque:neserrezpasd'abordlavisdubouton8X50,maisvissezles4visdubouton8X50
vissezlesvisdanslestrous,puisserrezlespouréviterquelestrousnesoient
avec•11letrousurlepoteauenboisetfaitestourner•13lavisàbouton8X50pourserrer
malaligné.)
(1:Toutd'abord,alignezletroudupoteauenboisavecletrouréservésurlelit
cadre,•13placezungrandjointenacierinoxydable•18surlavisdubouton8X50,puisalignezle
•18grandjointenacierinoxydableX4.
Préparezlesaccessoires:•10pouliesàcordeX2,•11poteauxenboisX2,•13visàbouton8X50X4,
(2:Dévissezd'abordl'écrouduboutonsurlapoulieàcâble,puisretirezungrand
jointenacierinoxydable,puisinsérezledanslalonguerainureaumilieudu
poteauenbois,puisinstallezlejointenacierinoxydableetl'écrouduboutonretirés.
Machine Translated by Google
background
8
Étape(2)
visX2
(1:•4Vissezl'anneaudelevageM8danslestrousréservésdesdeuxcôtésetserrezle
•16visenacierinoxydable8X45X4,•15écrousantidesserrageM8X4,•13boutons8X40
Préparezlesaccessoires:•4anneauxdelevageM8X2,•5sanglesàcrochetX1,•6supportsmobilesX2,
(2:•5Accrochezlecrochetaveclaboucledesécurité•4surl'anneaudelevageM8.
danslesensdesaiguillesd'unemontre.
Machine Translated by Google
background
Étape(3)
(unecléàmoletteetunecléhexagonaleM5sontnécessairespourleserrage)
et•15serrerl'intérieuravecdesécrousantidesserrageM8.(•20A1316àextrémitéouverte
Préparezlesaccessoires:•8coussinsd'épauleX2,•14visàbouton8X16X2,•18visenacierinoxydable
Alignez•8l'oreillerd'épauleavecletroucarrésurleblocd'oreillerd'épaulesur
utiliser16visenacierinoxydable8X45pourpasserdel'extérieurversl'intérieur,
grandjointenacierX2,•22rondellesélastiquesM8X2
(4:•6Alignezletrouducadredelarouemobileavecletrousouslecadredulit,
(3:•13Vissezlavisàbouton8X40dansletrouréservéaumilieu.
leskateboardetinsérezledehautenbas.•8Ilyauntrouréservésurle
coussind'épaule.Alignezlavisàbouton8X16sousleblocd'oreillerd'épaule•14avec
unerondelleélastiqueM8de22poucesetunegranderondelleenacierinoxydablede18pouces)
letrouréservésurl'oreillerd'épaulepourleserrer.(•14Lavisàbouton8X16a
9
Machine Translated by Google
background
10
Étape(5)
Étape(4)
Utilisez•19lacordedetensionpourpasseràtraverslarouedelapoulieàcordedehautenbas
serrecâbleetcrochetàbossesurlaplancheàroulettesdanslesensdelaflèchedansle
Préparezlesaccessoires•17sanglesdetractionàdoublecouchex2,•19cordesdetractionx2,
image.
aveclestrousetvissezles.
bas•10,puis
tirezleversleskateboardetpassezleàtraverslecrochetdelabosse,
Ilyadeuxtrousrondssurl'oreillerd'épauleavecdesécrousàl'intérieur.Ilsuffitdelesaligner
Préparezlesaccessoires•9rampesenbakéliteX2.
Machine Translated by Google
background
déplacerleguidonderrièreletremplinpouréviterd'endommagerletremplin
pendantl'utilisation.
Lorsquevousutilisezuntremplin,insérezled'aborddanslafentesituéeàlatêtedulit,puis
Préparezlesaccessoires:•3tremplinsx1,
Unefoisletremplininsérédanslafente,•13serrezledanslesensdesaiguillesd'unemontreavecle8X40
visàboutonpourmaintenirletremplinenplace.
Préparezlesaccessoires:•2pédalesx1
Étape(6)
11
Machine Translated by Google
background
12
danslafenteet•13serrédanslesensdesaiguillesd'unemontreaveclavisàbouton8X40pourmaintenir•2le
pédalepartagentunemplacementetpeuventêtreremplacéesenalternance.Lapédaledoitêtremise
Lapédaleestutiliséecommeindiquésurlafigure:•3letremplinet•2lepied
pédale.
Machine Translated by Google
background
ECrossStuGmbH
60329FrancfortsurleMain.
MainzerLandstr.69,
YHCONSULTINGLIMITED.C/OYHConsulting
LimitedBureau147,CenturionHouse,London
Road,StainesuponThames,Surrey,TW184AX
ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122
Australie
Fabricant:ShanghaimuxinmuyeyouxiangongsiAdresse:
Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.
ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,
RanchoCucamonga,CA91730
REPRÉSENTANTDELACE
REPRÉSENTANTDUROYAUMEUNI
Machine Translated by Google
background
Machine Translated by Google
background
www.vevor.com/support
Assistancetechniqueetcertificatdegarantieélectronique
Machine Translated by Google
background
Pilates Reformer
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,
stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns
im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns
angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der
Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen
Topmarken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
MODELL:H88-FB
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
1
Pilates Reformer
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch vor der Inbetriebnahme
sorgfältig durch. VEVOR behält sich eine klare Auslegung unseres Benutzerhandbuchs vor.
Das Aussehen des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.
Technischer Support und E-Garantie-Zertifikat www.vevor.com/
support
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren
Sie uns gerne:
Hinweis: Das Produktbild dient als Referenz, die tatsächlichen Details sind maßgebend
MODELL: H88-FB
Bitte haben Sie Verständnis, dass wir Sie nicht erneut informieren, wenn es Technik- oder Software-
Updates zu unserem Produkt gibt.
Machine Translated by Google
background
2
Explosionszeichnung
Betriebssicherheit
ÿ Beachten Sie, dass alle Schrauben und Muttern vor dem Training festgezogen werden müssen
Teile am Gerät sind vor jedem Gebrauch intakt
ÿ Übermäßiger Gebrauch durch ungelernte Personen ist verboten. ÿ Bitte
achten Sie darauf, dass Sie sich beim Auf- und Zuklappen des Produkts nicht die Finger einklemmen.
ÿ Zur Gewährleistung der Sicherheit des Anwenders überprüfen Sie bitte, ob alle Schrauben und sonstigen
ÿ Bitte machen Sie Trainingspläne. ÿ Das
Gewicht des Benutzers darf 400 Pfund nicht überschreiten
TIPPS: Einige Teile können nicht im Zerlegungsdiagramm dargestellt werden, bitte beachten Sie
WARNUNG:
ÿ Am besten tragen Sie beim Training Sportbekleidung und Sportschuhe
die Details entsprechend.
ÿ Falsches oder übermäßig intensives Training ist nicht gut für die Gesundheit. Es wird empfohlen
vor dem Training einen Arzt zu konsultieren
ÿ Machen Sie vor der Verwendung des Produkts bitte ein paar Dehnübungen.
Es liegt in der Verantwortung des Eigentümers, sicherzustellen, dass alle Benutzer dieses Produkts
sollte das Training sofort abbrechen.
ÿ Wenn Sie während des Trainings Schwindel, Erbrechen oder andere unerwünschte Symptome verspüren,
Bitte lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden
ÿ Bitte installieren Sie streng nach den Anweisungen
ÿ Bitte trainieren Sie eine halbe Stunde vor/nach den Mahlzeiten oder 1 Stunde vor dem Schlafengehen nicht.
sich aller Warnungen und Vorsichtsmaßnahmen bewusst sein.
ÿ Verwenden Sie es nicht, wenn Sie schwanger sind
Machine Translated by Google
background
3
beschreiben
2
1
Skateboard-Montage
4
1
M8 Hebeöse
Handlauf aus Bakelit
4
Doppellagiger Kordelzug
M8 Federscheibe
Mobiles Radgestell
2
2
Spannseil
2
Quadratische Box
2
Seilrolle
2
2
Guter Ausweis
Pedale
2
8X50 Knopfschraube
8X45 Edelstahlschrauben
2
Menge
Sprungbrett
Schulterkissen
2
4
M5 Sechskantschlüssel
1
8X40 Knopfschraube
Hakenband
Große Edelstahldichtung
1
1
2
8X16 Knopfschraube
13-16 Schraubenschlüssel
1
1
Holzpfosten
M8 Sicherungsmutter
6
•14
•5
•11
•20
•4
•13
•22
•16
•8
•17
•6
•7
•15
•19
•10
•1
•9
•18
•3
•12
•21
•2
Machine Translated by Google
background
•3 Sprungbrett x1
•7 Skateboard-Montage X1
•2 Fußpedal x1•1 Quadratisches Kästchen X1
•5 Hakenband X1
•4 M8 Hebering x2
•6 Mobiler Radrahmen X2
4
Machine Translated by Google
background
5
•10 Seilrolle X2
•9 Bakelit-Handlauf X2
•11 Holzstange X2
•13 8X40 Knopfschraube X2
ÿgroße Edelstahl-Unterlegscheibe + •22 M8-Federscheibe) Siehe Installationsschritte (3)
•12 8X50 Knopfschraube X4
für Details
ÿSchulterkissen x2 (unter dem Schulterkissen befindet sich ÿ8X16 Knopfschraube +
•15 M8 Sicherungsmutter X4
(Gewindestangenlänge 50 mm) (Gewindestangenlänge 40 mm)
•14 8X16 Knopfschraube X2
Machine Translated by Google
background
Schraubenschlüssel X1
Installationsschritte
•17 Doppellagige
Zuggurte X2
•19 Spannseil X2
•18 Große Edelstahl
•16 8X45
Edelstahlschrauben X4
•22 M8
Federunterlage X2
•20 13-16
Schraubenschlüssel X1
•21 M5 Sechskant
6
Machine Translated by Google
background
(Hinweis: Ziehen Sie nicht zuerst die 8X50-Knopfschraube fest, sondern alle 4 8X50-Knopfschrauben .)
Schrauben in die Löcher und ziehen Sie sie dann fest, um ein Verrutschen der Löcher zu verhindern.
mit•11 das Loch auf der Holzstange, und drehen•13 die 8X50 Knopfschraube zum Festziehen
falsch ausgerichtet.)
•18 große Edelstahldichtung X4.
Rahmen,•13 legen Sie eine•18 große Edelstahldichtung auf die 8X50 Knopfschraube, dann richten Sie sie
(1: Richten Sie zuerst das Loch an der Holzstange mit dem reservierten Loch am Bett aus
Bereiten Sie Zubehör vor: •10 Seilrolle X2, •11 Holzstange X2, •13 8X50 Knopfschraube X4,
(2: Zuerst•10 die Knopfmutter an der Seilrolle abschrauben, dann eine große
Edelstahldichtung und legen Sie sie dann in die lange Nut in der Mitte des
Holzstange und installieren Sie dann die entfernte Edelstahldichtung und die Knopfmutter.
Schritt (1)
7
Machine Translated by Google
background
•16 8X45 Edelstahlschrauben X4, •15 M8 Sicherungsmutter X4, •13 8X40 Knopf
(1:•4 Schrauben Sie den M8-Hebering in die dafür vorgesehenen Löcher auf beiden Seiten und ziehen Sie ihn fest
Schraube X2
Bereiten Sie Zubehör vor: •4 M8 Hebeöse X2, •5 Hakenband X1, •6 mobiler Ständer X2,
(2:•5 Hängen Sie den Haken mit der Sicherheitsschnalle•4 an die M8-Hebeöse.
im Uhrzeigersinn.
Schritt (2)
8
Machine Translated by Google
background
9
und•15 die Innenseite mit M8 Sicherungsmuttern festziehen. (•20 A 13-16 offene
•21 Zum Anziehen sind ein Schraubenschlüssel und ein M5-Sechskantschlüssel erforderlich)
Zubehör vorbereiten: • 8 Schulterkissen X2, • 14 8X16 Knopfschraube X2, • 18 Edelstahl
Richten Sie das Schulterkissen mit der quadratischen Öffnung am Schulterkissenblock auf
(4:•6 Richten Sie das Loch am Rahmen des beweglichen Rades mit dem Loch unter dem Bettrahmen aus.
Große Stahldichtung X2,•22 M8 Federscheibe X2
• 16 Stück 8x45 Edelstahlschrauben von außen nach innen durchstecken,
(3:•13 Schrauben Sie die 8x40-Knopfschraube in das dafür vorgesehene Loch in der Mitte.
das Skateboard und stecken Sie es von oben nach unten.•8 Es gibt ein reserviertes Loch auf der
Schulterkissen. Richten Sie die 8X16-Knopfschraube unter dem Schulterkissenblock•14 mit
eine •22 M8-Federscheibe und •18 eine große Edelstahlscheibe)
das reservierte Loch am Schulterkissen, um es festzuziehen. (•14 Die 8X16-Knopfschraube hat
Schritt (3)
Machine Translated by Google
background
Benutzen Sie das Spannseil, um es von oben durch das Rad der Seilrolle zu führen.
Seilklemme und Hump Hook am Skateboard in Pfeilrichtung im
unten•10 ,
dann ziehen Sie es in Richtung Skateboard und führen Sie es durch den Buckelhaken,
mit den Löchern und schrauben Sie sie fest.
Zubehör vorbereiten•17 - doppellagige Zuggurte x2,•19 Zugseile x2,
Auf dem Schulterkissen befinden sich zwei runde Löcher mit Muttern darin. Richten Sie sie einfach aus
Zubehör vorbereiten • 9 Bakelit-Handläufe X2.
Bild.
Schritt (5)
Schritt (4)
10
Machine Translated by Google
background
Bewegen Sie den Lenker hinter das Sprungbrett, um Schäden am Sprungbrett zu vermeiden
während des Gebrauchs.
Wenn Sie ein Sprungbrett verwenden, stecken Sie es zuerst in den Schlitz am Kopfende des Bettes und dann
Zubehör vorbereiten:•3 Sprungbrett x1,
Knopfschraube, um•3 das Sprungbrett an seinem Platz zu halten.
Zubehör vorbereiten: •2 Pedale x1
Nachdem das Sprungbrett in den Schlitz eingesetzt wurde, •13 ziehen Sie es im Uhrzeigersinn mit dem 8X40 fest
Schritt (6)
11
Machine Translated by Google
background
in den Schlitz und•13 im Uhrzeigersinn mit der 8X40 Knopfschraube festgezogen, um•2 die
Pedal teilen sich einen Steckplatz und können abwechselnd ausgetauscht werden. Das Fußpedal muss
Das Fußpedal wird wie in der Abbildung gezeigt verwendet: •3 das Sprungbrett und •2 das Fußpedal
Fußpedal.
12
Machine Translated by Google
background
E-CrossStu GmbH
60329 Frankfurt am Main.
Mainzer Landstr.69,
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australien
Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Vertreter der EG
UK REP
Machine Translated by Google
background
Machine Translated by Google
background
www.vevor.com/support
Technischer Support und E-Garantie-Zertifikat
Machine Translated by Google
background
Riformatore Pilates
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi
utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando
determinati utensili con noi rispetto ai principali marchi principali e non significa
necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo
gentilmente di verificare attentamente quando effettui un ordine con noi
se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
MODELLO:H88-FB
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
1
Riformatore Pilates
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del
manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente.
L'aspetto del prodotto dipenderà dal prodotto ricevuto.
Supporto tecnico e certificato di garanzia elettronica
www.vevor.com/support
Nota: l'immagine del prodotto è di riferimento, i dettagli effettivi prevarranno
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:
HAI BISOGNO DI AIUTO? CONTATTACI!
MODELLO: H88-FB
Ci scusiamo ma non vi informeremo più se saranno disponibili aggiornamenti tecnologici o
software per il nostro prodotto.
Machine Translated by Google
background
2
Vista esplosa
Sicurezza operativa
ÿ Notare che tutte le viti e i dadi devono essere serrati prima dell'esercizio
le parti del dispositivo siano intatte prima di ogni utilizzo
ÿ È vietato l'uso eccessivo da parte di persone non qualificate. ÿ Fare
attenzione a non schiacciarsi le dita quando si apre o si piega il prodotto
ÿ Per garantire la sicurezza dell'utente, controllare che tutte le viti e gli altri collegamenti
ÿ Si prega di pianificare gli esercizi. ÿ Il peso
dell'utente non può superare le 400 libbre
SUGGERIMENTI: Alcune parti non possono essere rappresentate sul diagramma di decomposizione, si prega di prendere
AVVERTIMENTO:
ÿ È meglio indossare abbigliamento sportivo e scarpe sportive quando si fa esercizio fisico
i dettagli di conseguenza.
ÿ L'esercizio fisico scorretto o di intensità eccessiva non fa bene alla salute. Si raccomanda
consultare un medico prima di fare esercizio fisico
ÿ Si prega di effettuare un semplice stretching prima di utilizzare il prodotto.
È responsabilità del proprietario garantire che tutti gli utenti di questo prodotto siano
dovrebbe interrompere immediatamente l'allenamento.
ÿ Se avverti vertigini, vomito o altri sintomi avversi durante l'esercizio,
Si prega di leggere tutte le istruzioni prima di utilizzare questo prodotto
ÿ Si prega di installare rigorosamente secondo le istruzioni
ÿ Si prega di non fare esercizio fisico mezz'ora prima/dopo i pasti o 1 ora prima di dormire
pienamente consapevole di tutte le avvertenze e precauzioni.
ÿ Non utilizzarlo se sei incinta
Machine Translated by Google
background
•11
•5
•14
•20
•4
•13
•22
•16
•8
•17
•6
•7
•15
•19
•1
•10
•9
•18
•3
•12
•21
•2
BUONA IDENTITÀ
Cuscino per le spalle
2
4
Chiave esagonale M5
quantità
trampolino
Guarnizione grande in acciaio inox
1
1
Vite a manopola 8X40
Cinghia a gancio
1
2
Vite a manopola 8X16
Chiave inglese 13-16
descrivere
1
1
Palo di legno
Dado anti-allentamento M8
6
Anello di sollevamento M8
Corrimano in bachelite
2
1
Montaggio dello skateboard
4
1
Telaio della ruota mobile
2
4
2
Coulisse a doppio strato
Fune di tensione
Rondella elastica M8
Scatola quadrata
2
Puleggia a fune
2
2
2
Pedali
2
Vite a manopola 8X50
Viti in acciaio inox 8X45
2
3
Machine Translated by Google
background
4
•2 Pedale x1
•7 Montaggio skateboard X1
•3 Trampolino x1
•1 Scatola quadrata X1
•5 Cinghia a gancio X1
•4 M8 anello di sollevamento x2
•6 Telaio ruota mobile X2
Machine Translated by Google
background
5
•10 Puleggia a fune X2
•9 Corrimano in bachelite X2
•11 Palo di legno X2
•13 Vite a manopola 8X40 X2
per i dettagli
•12 8X50 vite manopola X4
ÿ rondella grande in acciaio inossidabile + • rondella elastica M8 22) Vedere i passaggi di installazione (3)
ÿCuscino per le spalle x2 (sotto il cuscino per le spalle c'è una vite con manopola ÿ8X16 +
•14 Vite a manopola 8X16 X2
•15 M8 dado anti-allentamento X4
(Lunghezza asta vite 50 mm) (Lunghezza asta vite 40 mm)
Machine Translated by Google
background
Fasi di installazione
chiave inglese X1
•18 Grandi in acciaio inossidabile
•19 Fune di tensione X2
•17 Cinghie di trazione
a doppio strato X2
•16 viti in acciaio
inossidabile 8X45 X4
•22 M8 cuscinetto
a molla X2
•20 Chiave
inglese 13-16 X1
•21 M5 esagonale
6
Machine Translated by Google
background
(Nota: non stringere prima la vite della manopola 8X50, avvitare tutte e 4 le manopole 8X50
viti nei fori, quindi serrarle per evitare che i fori siano
con•11 il foro sul palo di legno e ruotare•13 la vite della manopola 8X50 per stringere
(non allineato.)
(1: Per prima cosa•11 allinea il foro sul palo di legno con il foro riservato sul letto
telaio, •13 mettere una guarnizione in acciaio inossidabile grande •18 sulla vite della manopola 8X50, quindi allinearla
•18 guarnizione grande in acciaio inox X4.
Preparare gli accessori: •10 puleggia per fune X2, •11 palo di legno X2, •13 vite a manopola 8X50 X4,
(2: Per prima cosa•10 svitare il dado della manopola sulla puleggia della fune, quindi smontare una grande
guarnizione in acciaio inossidabile, quindi inserirla nella scanalatura lunga al centro del
palo di legno, quindi installare la guarnizione in acciaio inossidabile e il dado a manopola rimossi.
Passo (1)
7
Machine Translated by Google
background
vite X2
(1:•4 Avvitare l'anello di sollevamento M8 nei fori riservati su entrambi i lati e serrarlo
•16 viti in acciaio inox 8X45 X4,•15 dado antiallentamento M8 X4,•13 manopola 8X40
Preparare gli accessori: •4 anello di sollevamento M8 X2, •5 cinghia a gancio X1, •6 supporto mobile X2,
in senso orario.
(2:•5 Appendere il gancio con la fibbia di sicurezza•4 all'anello di sollevamento M8.
Passo (2)
8
Machine Translated by Google
background
Passo (3)
e•15 serrare l'interno con dadi antiallentamento M8. (•20 A 13-16 estremità aperta
chiave inglese e•21 chiave esagonale M5 sono necessarie per il serraggio)
Preparare gli accessori: •8 cuscino per spalla X2, •14 vite a manopola 8X16 X2, •18 acciaio inossidabile
Allinea•8 il cuscino per la spalla con il foro quadrato sul blocco del cuscino per la spalla su
utilizzare•16 viti in acciaio inossidabile 8X45 per passare dall'esterno all'interno,
guarnizione grande in acciaio X2,•22 rondella elastica M8 X2
(4:•6 Allineare il foro sul telaio della ruota mobile con il foro sotto il telaio del letto,
(3:•13 Avvitare la vite con manopola 8X40 nel foro riservato al centro.
lo skateboard e inserirlo dall'alto verso il basso.•8 C'è un foro riservato sul
cuscino per le spalle. Allineare la vite a manopola 8X16 sotto il blocco del cuscino per le spalle•14 con
una rondella elastica M8 •22 e•18 una grande rondella in acciaio inossidabile)
il foro riservato sul cuscino per la spalla per stringerlo. (•14 La vite a manopola 8X16 ha
9
Machine Translated by Google
background
Utilizzare•19 la fune di tensione per passare attraverso la ruota della puleggia della fune dall'alto verso il basso
morsetto della corda e gancio della gobba sullo skateboard nella direzione della freccia nella
bottom•10 ,
quindi tiralo verso lo skateboard e fallo passare attraverso il gancio della gobba,
con i fori e avvitarli.
Preparare gli accessori•17 - cinghie di trazione a doppio strato x2,•19 corde di trazione x2,
Ci sono due fori rotondi sul cuscino per le spalle con i dadi all'interno. Basta allinearli
Preparare gli accessori•9 corrimano in bachelite X2.
immagine.
Passo (5)
Passo (4)
10
Machine Translated by Google
background
spostare il manubrio dietro il trampolino per evitare di danneggiarlo
durante l'uso.
Quando si utilizza un trampolino, inserirlo prima nella fessura sulla testata del letto, quindi
Preparare gli accessori: •3 trampolini x1,
manopola a vite per tenere fermo il trampolino•3.
Preparare gli accessori: •2 pedali x1
Dopo aver inserito il trampolino nella fessura,•13 serrarlo in senso orario con la chiave 8X40
Passo (6)
11
Machine Translated by Google
background
12
nella fessura e•13 serrato in senso orario con la vite a manopola 8X40 per tenere•2 il
pedale condividono uno slot e possono essere sostituiti alternativamente. Il pedale deve essere inserito
Il pedale viene utilizzato come mostrato nella figura: •3 il trampolino e •2 il pedale
pedale.
Machine Translated by Google
background
RAPPRESENTANZA DEL REGNO UNITO
Rappresentante della CE
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Magonza Landstr.69,
60329 Francoforte sul Meno.
E-CrossStu GmbH
YH CONSULTING LIMITED. C/O YH Consulting
Limited Ufficio 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
Machine Translated by Google
background
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia elettronica
www.vevor.com/support
Machine Translated by Google
background
MODELO:H88FB
Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.
"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos
solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas
herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente
significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos
que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi
realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
ReformadordePilates
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
Estassonlasinstruccionesoriginales.Leaatentamentetodaslasinstruccionesdelmanualantes
deutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualdeusuario.
Soportetécnicoycertificadodegarantíaelectrónica
www.vevor.com/support
Laaparienciadelproductoestarásujetaalproductoqueustedrecibió.
Porfavor,perdónenospornoinformarlenuevamentesihayalgunaactualizacióntecnológicaode
softwareennuestroproducto.
¿NECESITAAYUDA?¡CONTÁCTENOS!
¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto
connosotros:
Nota:Laimagendelproductoesdereferencia,prevaleceránlosdetallesreales.
MODELO:H88FB
ReformadordePilates
1
Machine Translated by Google
background
Seprohíbeelusoexcesivoporpartedepersonasnocualificadas.
Tengacuidadodenopillarselosdedosaldesplegaroplegarelproducto.
Laspiezasdeldispositivoestánintactasantesdecadauso.
Paragarantizarlaseguridaddelusuario,verifiquequetodoslostornillosyotrasconexiones
Hagaplanesdeejercicios.Elpesodel
usuarionopuedesuperarlas400libras.
ADVERTENCIA:
Esmejorusarropaycalzadodeportivoalhacerejercicio.
losdetallesenconsecuencia.
CONSEJOS:Algunaspartesnosepuedenrepresentareneldiagramadedescomposición,porfavortomeencuenta
consultaraunmédicoantesdehacerejercicio
Elejerciciodeintensidadincorrectaoexcesivanoesbuenoparalasalud.Serecomienda
Realiceunestiramientosimpleantesdeutilizarelproducto.
Deberíadejardeentrenarinmediatamente.
EsresponsabilidaddelPropietariogarantizarquetodoslosusuariosdeesteproducto
Sisientemareos,vómitosuotrossíntomasadversosduranteelejercicio,
Leatodaslasinstruccionesantesdeutilizaresteproducto.
Instaleestrictamentedeacuerdoconlasinstrucciones.
Nohagaejerciciomediahoraantesodespuésdelascomidasounahoraantesdedormir.
Tengaencuentaquetodoslostornillosytuercasdebenestarapretadosantesderealizarelejercicio.
Tengaplenoconocimientodetodaslasadvertenciasy
precauciones.Nolousesiestáembarazada
Vistaampliada
Seguridaddeoperación
2
Machine Translated by Google
background
•20
•14
•5
•4
•13
•8
•17
•22
•16
•7
•6
•15
•10
•1
•19
•9
•18
•21
•3
•12
•11
•2
2
Tornillodeperillade8x50
trampolín
cantidad
Tornillosdeaceroinoxidable8X45
Almohadadehombro
2
4
Tornillodeperilla8X40
Correacongancho
1
LlavehexagonalM5
Juntagrandedeaceroinoxidable
1
1
2
Tornillodeperillade8x16
Llaveinglesa1316
TuercaantiaflojamientoM8
6
1
describir
1
Postedemadera
1
Montajedepatineta
2
AnillodeelevaciónM8
Pasamanosdebaquelita
4
1
4
Cordóndedoblecapa
Bastidorderuedamóvil
2
2
Cuerdadetensión
ArandelaelásticaM8
2
Poleadecuerda
2
2
Cajacuadrada
2
BUENAIDENTIFICACIÓN
2
Pedales
3
Machine Translated by Google
background
4
•3Trampolínx1
•5CorreaconganchoX1
•2Pedalx1•1CajacuadradaX1
•7ConjuntodepatinetaX1
•6BastidorderuedamóvilX2
•4AnillosdeelevaciónM8x2
Machine Translated by Google
background
5
•12Tornillodeperilla8X50X4
•11PostedemaderaX2
•9PasamanosdebaquelitaX2
(Longituddelavarilladeltornillo50mm)(Longituddelavarilladeltornillo40mm)
Paramásdetalles
•10PoleadecuerdaX2
arandelagrandedeaceroinoxidable+•22arandeladeresorteM8)Consultelospasosdeinstalación(3)
Almohadaparahombrosx2(debajodelaalmohadaparahombroshayuntornillodeperilla8X16+
•14Tornillodeperilla8X16X2
•15TuercaantiaflojamientoM8X4
•13Tornillodeperilla8X40X2
Machine Translated by Google
background
Pasosdeinstalación
llaveX1
•18grandesdeaceroinoxidable
•22Almohadillade
resorteM8X2
•17Correasdetracción
dedoblecapaX2
•16tornillosdeacero
inoxidable8X45X4
•19CuerdatensoraX2
•21M5hexagonal
•20Llave
1316X1
6
Machine Translated by Google
background
7
Paso(1)
(Nota:Noaprieteprimeroeltornillodelaperilla8X50•13,atornillelos4tornillosdelaperilla8X50•13
con•11elorificioenelpostedemaderaygire•13eltornillodeperilla8X50paraapretar
Coloquelostornillosenlosagujerosyluegoapriételosparaevitarquelosagujerosserompan.
postedemaderayluegoinstalelajuntadeaceroinoxidableylatuercadelaperillaquequitó.
(1:Primero•11alineeelorificioenelpostedemaderaconelorificioreservadoenlacama
Marco,•13Coloqueunajuntagrandedeaceroinoxidable•18eneltornillodeperilla8X50,luegoalinéelo
•Juntagrandedeaceroinoxidable18X4.
Preparelosaccesorios:•10poleasdecuerdaX2,•11postesdemaderaX2,•13tornillosdeperilla8X50X4,
desalineado.)
(2:Primero•10desatornillelatuercadelaperillaenlapoleadelacuerda,luegoretireuna
Juntadeaceroinoxidableyluegoinsértelaenlaranuralargaenelmediodela•11
Machine Translated by Google
background
8
Paso(2)
•16tornillosdeaceroinoxidable8X45X4,•15tuercasantiaflojamientoM8X4,•13perillas8X40
(1:•4AtornilleelanillodeelevaciónM8enlosorificiosreservadosenambosladosyapriételo
tornilloX2
Preparelosaccesorios:•4anillosdeelevaciónM8X2,•5correasdeganchoX1,•6soportesmóvilesX2,
(2:•5Cuelgueelganchoconlahebilladeseguridad•4enelanillodeelevaciónM8.
dextrorso.
Machine Translated by Google
background
Paso(3)
Preparelosaccesorios:•8almohadasparahombrosX2,•14tornillosdeperilla8X16X2,•18tornillosdeaceroinoxidable
JuntagrandedeaceroX2,arandelaelásticaM8•22X2
y•15aprieteelinteriorcontuercasantiaflojamientoM8.(•20A1316extremoabierto
Almohadaparaelhombro.Alineeeltornillodeperilla8X16debajodelbloquedealmohadaparaelhombro•14con
Utilice•16tornillosdeaceroinoxidable8X45parapasardesdeelexterioralinterior,
SerequierenunallaveinglesayunallavehexagonalM5paraapretar.
(4:•6Alineeelorificioenelmarcodelaruedamóvilconelorificiodebajodelmarcodelacama,
(3:•13Atornilleeltornillodeperilla8X40enelorificioreservadoenelmedio.
Alinee•8laalmohadaparaelhombroconelorificiocuadradoenelbloquedelaalmohadaparaelhombro.
elorificioreservadoenlaalmohadadelhombroparaapretarlo.(•14Eltornillodeperilla8X16tiene
unaarandelaelásticaM8de•22yunaarandelagrandedeaceroinoxidablede•18)
lapatinetaeinsérteladearribaaabajo.•8Hayunorificioreservadoenla
9
Machine Translated by Google
background
10
Paso(5)
Paso(4)
inferior•10,
luegotiredeélhacialapatinetaypáseloatravésdelganchodejoroba,
Preparelosaccesorios•17correasdetraccióndedoblecapax2,•19cuerdasdetracciónx2,
Abrazaderadecuerdayganchodejorobaenlapatinetaenladireccióndelaflechaenla
conlosagujerosyatornillarlos.
Utilice•19lacuerdatensoraparapasarlaatravésdelaruedadelapoleadelacuerdadearribaaabajo.
Haydosagujerosredondosenlaalmohadaparaelhombrocontuercasenelinterior.Solotienesquealinearlos.
Prepararaccesorios•9PasamanosdebaquelitaX2.
imagen.
Machine Translated by Google
background
11
Paso(6)
Muevaelmanillardetrásdeltrampolínparaevitardañarlo.
Duranteeluso.
Alutilizaruntrampolín,primeroinsérteloenlaranuradelacabeceradelacamayluego
Prepararaccesorios:•3trampolínx1,
Tornillodeperillaparasujetar•3eltrampolínensulugar.
Despuésdeinsertareltrampolínenlaranura,•13apriételoenelsentidodelasagujasdelrelojconeltornillo8X40.
Preparelosaccesorios:•2pedalesx1
Machine Translated by Google
background
enlaranuray•13seaprietaenelsentidodelasagujasdelrelojconeltornillodeperilla8X40parasujetar•2el
Elpedalcomparteunaranuraysepuedereemplazaralternativamente.Elpedaldebecolocarse
Elpedalseutilizacomosemuestraenlafigura:•3eltrampolíny•2elpedal
pedaldepie.
12
Machine Translated by Google
background
MainzerLandstraße69,
60329FráncfortdelMeno.
ECrossStuGmbH
YHCONSULTINGLIMITED.ALADIRECCIÓNDEYH
ConsultingLimitedOficina147,CenturionHouse,London
Road,StainesuponThames,Surrey,TW184AX
ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122
Australia
Fabricante:ShanghaimuxinmuyeyouxiangongsiDirección:
Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,
RanchoCucamonga,CA91730
REPRESENTANTECE
REPRESENTANTEDELREINOUNIDO
Machine Translated by Google
background
Machine Translated by Google
background
www.vevor.com/support
Soportetécnicoycertificadodegarantíaelectrónica
Machine Translated by Google
background
Reformer Pilatesa
„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez
nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas
określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one
objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,
aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie
oszczędzasz połowę w porównaniu z głównymi markami.
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
MODEL:H88-FB
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Machine Translated by Google
background
To jest oryginalna instrukcja, przed rozpoczęciem użytkowania należy uważnie przeczytać wszystkie
instrukcje. VEVOR zastrzega sobie prawo do jednoznacznej interpretacji instrukcji obsługi.
Wygląd produktu będzie zależał od produktu, który otrzymałeś.
Wsparcie techniczne i certyfikat gwarancji elektronicznej
www.vevor.com/support
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:
Uwaga: Zdjęcie produktu ma charakter poglądowy, decydujące znaczenie mają rzeczywiste szczegóły.
MODEL: H88-FB
Przepraszamy, ale nie będziemy Cię już więcej informować, jeśli w naszym produkcie pojawią się
aktualizacje technologiczne lub oprogramowania.
Reformer Pilatesa
1
Machine Translated by Google
background
Należy pamiętać, że przed rozpoczęciem ćwiczeń należy dokręcić wszystkie śruby i nakrętki.
części urządzenia są nienaruszone przed każdym użyciem
Nadmierne użytkowanie przez osoby niewykwalifikowane jest
zabronione. Należy zachować ostrożność, aby nie przytrzasnąć sobie palców podczas rozkładania lub składania produktu.
Aby zapewnić bezpieczeństwo użytkownika, należy sprawdzić, czy wszystkie śruby i inne elementy łączące są prawidłowo dokręcone.
Proszę zaplanować ćwiczenia. Waga
użytkownika nie może przekraczać 400 funtów
WSKAZÓWKI: Niektórych części nie da się przedstawić na schemacie rozkładu, proszę wziąć pod uwagę
OSTRZEŻENIE:
Podczas ćwiczeń najlepiej jest nosić odzież sportową i buty sportowe
podaj szczegóły.
Nieprawidłowe lub nadmierne ćwiczenia nie są dobre dla zdrowia. Zaleca się
przed ćwiczeniami należy skonsultować się z lekarzem
Przed użyciem produktu wykonaj proste ćwiczenia rozciągające.
Właściciel jest odpowiedzialny za zapewnienie, że wszyscy użytkownicy tego produktu są:
należy natychmiast przerwać trening.
Jeśli podczas ćwiczeń odczuwasz zawroty głowy, wymioty lub inne niekorzystne objawy,
Przed użyciem tego produktu należy przeczytać wszystkie instrukcje.
Proszę przeprowadzić instalację ściśle według instrukcji
Prosimy nie ćwiczyć na pół godziny przed/po posiłku i na 1 godzinę przed snem.
w pełni świadoma wszystkich ostrzeżeń i środków
ostrożności. Nie należy stosować leku, jeśli jesteś w ciąży
Widok wybuchowy
Bezpieczeństwo działania
2
Machine Translated by Google
background
•4
•13
•21
•3
•12
•11
•20
•2
•10
•1
•19
•22
•9
•18
•8
•16
•17
•7
•6
•15
•5
•14
Poduszka na ramię
DOBRY ID
2
4
Klucz imbusowy M5
ilość
trampolina
Duża uszczelka ze stali nierdzewnej
1
Pasek haczykowy
1
Śruba gałki 8X40
1
2
Śruba gałki 8X16
Klucz 13-16
opisać
1
1
Drewniany słup
Nakrętka antypoślizgowa M8
6
Pierścień podnoszący M8
Poręcz bakelitowa
1
Montaż deskorolki
2
4
1
Mobilna rama koła
2
4
2
Podwójna warstwa ściągacza
Lina napinająca
Podkładka sprężysta M8
Kwadratowe pudełko
Krążek linowy
2
2
2
2
Pedały
2
Śruba gałki 8X50
Śruby ze stali nierdzewnej 8X45
2
3
Machine Translated by Google
background
4
•2 Pedał nożny x1
•7 Montaż deskorolki X1
•3 Trampolina x1
•1 Pudełko kwadratowe X1
•5 Pasek haczykowy X1
•4 pierścienie podnoszące M8 x2
•6 Mobilna rama koła X2
Machine Translated by Google
background
5
•10 Krążek linowy X2
•9 Poręcz bakelitowa X2
•11 Drewniany słupek X2
•13 śruba z pokrętłem 8X40 X2
po szczegóły
•12 śruba z pokrętłem 8X50 X4
duża podkładka ze stali nierdzewnej + • podkładka sprężysta 22 M8) Zobacz kroki instalacji (3)
Poduszka naramienna x2 (pod poduszką naramienną znajduje się śruba 8X16 z pokrętłem +
•15 M8 nakrętka antypoślizgowa X4
•14 śruba z pokrętłem 8X16 X2
(Długość pręta śrubowego 50 mm) (Długość pręta śrubowego 40 mm)
Machine Translated by Google
background
Kroki instalacji
6
klucz X1
•17 dwuwarstwowych
pasków ściągających X2
•19 Lina napinająca X2
•18 Dużych ze stali nierdzewnej
•16 śrub ze stali
nierdzewnej 8X45 X4
•22 podkładka
sprężynowa M8 X2
•20 klucz
13-16 X1
•21 M5 sześciokątny
Machine Translated by Google
background
(Uwaga: Nie dokręcaj najpierw śruby pokrętła 8X50 •13, wkręć wszystkie śruby pokrętła 8X50 4•13
wkręć śruby w otwory, a następnie dokręć je, aby zapobiec ich pękaniu
z otworem w drewnianym słupku•11 i obróć•13 śrubę z pokrętłem 8X50, aby ją dokręcić
(2: Najpierw •10 odkręć nakrętkę pokrętła na kole linowym, a następnie zdejmij dużą
(1: Najpierw •11 wyrównaj otwór na drewnianym słupku z zarezerwowanym otworem na łóżku
rama, •13 nałóż •18 dużą uszczelkę ze stali nierdzewnej na śrubę pokrętła 8X50, a następnie wyrównaj ją
•18 duża uszczelka ze stali nierdzewnej X4.
Przygotuj akcesoria: •10 krążek linowy X2, •11 drewniany słupek X2, •13 śruba z pokrętłem 8X50 X4,
drewniany słupek, a następnie zamontuj usuniętą uszczelkę ze stali nierdzewnej i nakrętkę pokrętła.
uszczelkę ze stali nierdzewnej, a następnie włóż ją do•11 długiego rowka na środku
(niewspółosiowe.)
Krok (1)
7
Machine Translated by Google
background
śruba X2
(1:•4 Wkręć pierścień podnoszący M8 w zarezerwowane otwory po obu stronach i dokręć go
•16 śrub ze stali nierdzewnej 8X45 X4,•15 nakrętek antypoślizgowych M8 X4,•13 pokręteł 8X40
Przygotuj akcesoria: •4 uchwyty podnoszące M8 X2, •5 pas haczykowy X1, •6 stojak mobilny X2,
(2:•5 Zawieś hak za pomocą klamry zabezpieczającej•4 na pierścieniu podnoszącym M8.
zgodnie ze wskazówkami zegara.
Krok (2)
8
Machine Translated by Google
background
9
Do dokręcenia potrzebny jest klucz i •21 klucz imbusowy M5)
i •15 dokręć wewnątrz nakrętkami M8 zapobiegającymi odkręcaniu. (•20 A 13-16 z otwartym końcem
Przygotuj akcesoria: •8 poduszek naramiennych X2, •14 śrub pokrętła 8X16 X2, •18 nierdzewnych
Wyrównaj poduszkę naramienną•8 z kwadratowym otworem na bloku poduszki naramiennej
(4:•6 Wyrównaj otwór w ramie koła ruchomego z otworem pod ramą łóżka,
stalowa duża uszczelka X2, •22 podkładka sprężysta M8 X2
użyj •16 śrub ze stali nierdzewnej 8X45, aby przeprowadzić je z zewnątrz do wewnątrz,
(3:•13 Wkręć śrubę z pokrętłem 8X40 w zarezerwowany otwór na środku.
deskorolkę i włóż ją od góry do dołu.•8 Na desce znajduje się zarezerwowany otwór
poduszka naramienna. Wyrównaj śrubę z pokrętłem 8X16 poniżej bloku poduszki naramiennej•14 z
zarezerwowany otwór w poduszce barkowej, aby ją dokręcić. (•14 Śruba z pokrętłem 8X16 ma
•22 podkładka sprężysta M8 i •18 duża podkładka ze stali nierdzewnej)
Krok (3)
Machine Translated by Google
background
Za pomocą •19 liny napinającej przeciągnij ją przez koło krążka linowego od góry do dołu.
zacisk linowy i hak na deskorolce w kierunku wskazanym strzałką
Przygotuj akcesoria •17 - dwuwarstwowych pasów naciągowych x2, •19 lin naciągowych x2,
z otworami i przykręć je.
dół•10 ,
następnie pociągnij go w kierunku deskorolki i przeciągnij przez hak garbu,
Na poduszce naramiennej znajdują się dwa okrągłe otwory z nakrętkami w środku. Wystarczy je wyrównać
Przygotuj akcesoria • 9 poręczy bakelitowych X2.
zdjęcie.
Krok (5)
Krok (4)
10
Machine Translated by Google
background
przesuń kierownicę za trampolinę, aby zapobiec jej uszkodzeniu
podczas użytkowania.
W przypadku korzystania z trampoliny należy najpierw wsunąć ją w szczelinę przy wezgłowiu łóżka, a następnie
Przygotuj akcesoria: •3 trampoliny x1,
śruba z pokrętłem do przytrzymywania•3 trampoliny na miejscu.
Przygotuj akcesoria: •2 pedały x1
Po wsunięciu trampoliny do gniazda, •13 dokręć ją zgodnie z ruchem wskazówek zegara za pomocą wkrętaka 8X40
Krok (6)
11
Machine Translated by Google
background
do szczeliny i •13 dokręcić zgodnie z ruchem wskazówek zegara za pomocą śruby z pokrętłem 8X40, aby przytrzymać • 2
pedały dzielą szczelinę i można je wymieniać naprzemiennie. Pedał nożny należy umieścić
Pedał nożny jest używany w sposób pokazany na rysunku: •3 trampolina i •2 pedał nożny
pedał nożny.
12
Machine Translated by Google
background
Mainzer Landstr.69,
60329 Frankfurt nad Menem.
E-CrossStu GmbH
YH CONSULTING LIMITED. C/O YH Consulting Limited
Biuro 147, Centurion House, London Road, Staines-
upon-Thames, Surrey, TW18 4AX
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Producent: Shanghaimuxinmuyeyouxiangongsi Adres:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 91730
REP WIELKIEJ BRYTANII
Przedstawiciel UE
Machine Translated by Google
background
Machine Translated by Google
background
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
Machine Translated by Google
background
MODEL:H88-FB
"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen
een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons
te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën
gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te
controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote
topmerken wanneer u een bestelling bij ons plaatst.
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.
Pilates-hervormer
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
Machine Translated by Google
background
Dit is de originele instructie, lees alle instructies in de handleiding zorgvuldig door voordat u het product
gebruikt. VEVOR behoudt zich het recht voor om onze gebruikershandleiding op een duidelijke manier te interpreteren.
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen.
Wij vragen u om uw excuses, want wij informeren u niet meer als er technologische of software-
updates voor ons product beschikbaar zijn.
HULP NODIG? NEEM CONTACT MET ONS OP!
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust
contact met ons op:
Let op: De productfoto is ter referentie, de werkelijke details zijn doorslaggevend.
MODEL: H88-FB
Pilates-hervormer
1
Machine Translated by Google
background
ÿ Onjuiste of overmatige intensiteitsoefeningen zijn niet goed voor de gezondheid. Het wordt aanbevolen
Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat alle gebruikers van dit product
onmiddellijk stoppen met trainen.
ÿ Doe een eenvoudige rek- en strekoefening voordat u het product gebruikt.
ÿ Als u tijdens het sporten duizeligheid, braken of andere nadelige symptomen ervaart,
Lees alle instructies voordat u dit product gebruikt
de details dienovereenkomstig.
ÿ Installeer het product strikt volgens de instructies
ÿ Sport niet een half uur voor/na de maaltijd of 1 uur voor het slapengaan.
ÿ Houd er rekening mee dat alle schroeven en moeren moeten worden vastgedraaid voordat u gaat trainen
volledig op de hoogte van alle waarschuwingen en
voorzorgsmaatregelen. ÿ Gebruik het niet als u zwanger bent
ÿ Overmatig gebruik door onervaren personen is verboden. ÿ Wees
voorzichtig dat uw vingers niet bekneld raken bij het uitvouwen of opvouwen van het product.
onderdelen van het apparaat intact zijn vóór elk gebruik
ÿ Om de veiligheid van de gebruiker te garanderen, controleer of alle schroeven en andere verbindingsstukken goed vastzitten.
ÿ Maak een trainingsschema. ÿ Het gewicht
van de gebruiker mag niet meer dan 400 lbs bedragen.
WAARSCHUWING:
ÿ Het is het beste om sportkleding en sportschoenen te dragen tijdens het sporten
TIPS: Sommige onderdelen kunnen niet worden weergegeven op het decompositiediagram, neem
een arts raadplegen voordat u gaat sporten
Explosieweergave
Bedrijfsveiligheid
2
Machine Translated by Google
background
3
1
8X40 Knopschroef
Vierkante doos
2
Touw katrol
2
2
2
8X50 Knopschroef
Pedalen
GOEDE identiteitskaart
2
8X45 roestvrijstalen schroeven
2
M8 hijsring
Bakelieten leuning
2
1
Skateboard montage
4
1
2
Mobiel wielframe
2
4
Dubbele laag trekkoord
Spankoord
M8 veerring
8X16 Knopschroef
1
2
13-16 sleutel
1
beschrijven
1
Houten paal
hoeveelheid
Schouderkussen
2
M8 anti-losloopmoer
4
6
springplank
M5 inbussleutel
Roestvrijstalen grote pakking
1
Haakband
•6
•1
•10
•15
•9
•17
•18
•19
•3
•12
•20
•11
•2
•21
•22
•14
•5
•4
•13
•8
•16
•7
Machine Translated by Google
background
4
•3 Springplank x1 •4 M8 hijsring x2
•2 Voetpedaal x1•1 Vierkante doos X1
•5 Haakriem X1
•6 Mobiel wielframe X2
•7 Skateboardmontage X1
Machine Translated by Google
background
5
•10 Touwkatrol X2
•11 Houten paal X2
•12 8X50 knopschroef X4 •13 8X40 knopschroef X2
voor details
•9 Bakelieten leuning X2
ÿroestvrijstalen grote ring + •22 M8 veerring) Zie installatiestappen (3)
ÿSchouderkussen x2 (onder het schouderkussen zit ÿ8X16 knop schroef +
•14 8X16 knopschroef X2
•15 M8 anti-losloopmoer X4
(Schroefstanglengte 50 mm) (Schroefstanglengte 40 mm)
Machine Translated by Google
background
sleutel X1
Installatiestappen
•18 Groot roestvrij staal
•20 13-16
sleutel X1
•17 Dubbellaagse
trekriemen X2
•16 8X45 roestvrijstalen
schroeven X4
•22 M8
veerpad X2
•21 M5 zeshoekig
•19 Spankabel X2
6
Machine Translated by Google
background
7
Stap (1)
met•11 het gat op de houten paal, en draai•13 de 8X50 knopschroef om vast te draaien
(Let op: Draai niet eerst de 8X50-knopschroef vast, maar draai alle 4•13 8X50-knopschroeven vast.
schroeven in de gaten en draai ze vervolgens vast om te voorkomen dat de gaten worden
(niet uitgelijnd.)
(1: Eerst•11 lijnt u het gat in de houten paal uit met het gereserveerde gat in het bed
frame,•13 plaats een•18 grote roestvrijstalen pakking op de 8X50 knopschroef en lijn deze vervolgens uit
•18 grote roestvrijstalen pakking X4.
Accessoires voorbereiden: • 10 kabelkatrol X2, • 11 houten paal X2, • 13 8X50 knopschroef X4,
(2: Draai eerst de knopmoer op de kabelpoelie los en haal vervolgens een grote
roestvrijstalen pakking en plaats deze vervolgens in de lange groef in het midden van de
houten paal en monteer vervolgens de verwijderde roestvrijstalen pakking en knopmoer.
Machine Translated by Google
background
8
Stap (2)
schroef X2
(1:•4 Schroef de M8-hefring in de gereserveerde gaten aan beide zijden en draai deze vast
•16 8X45 roestvrijstalen schroeven X4,•15 M8 anti-losloopmoer X4,•13 8X40 knop
Accessoires voorbereiden: •4 M8 hijsring X2, •5 haakriem X1, •6 mobiele standaard X2,
rechtsom.
(2:•5 Hang de haak met de veiligheidsgesp•4 aan de M8-hijsring.
Machine Translated by Google
background
Stap (3)
sleutel en•21 een M5 inbussleutel zijn vereist voor het vastdraaien)
Accessoires voorbereiden: • 8 schouderkussens X2, • 14 8X16 knopschroef X2, • 18 roestvrijstalen
stalen grote pakking X2,•22 M8 veerring X2
Lijn het schouderkussen uit met het vierkante gat op het schouderkussenblok
Gebruik •16 8X45 roestvrijstalen schroeven om van buiten naar binnen te gaan,
en•15 draai de binnenkant vast met M8 anti-losloopmoeren. (•20 A 13-16 open-end
(4:•6 Lijn het gat op het bewegende wielframe uit met het gat onder het bedframe,
(3:•13 Draai de 8X40 knopschroef in het gereserveerde gat in het midden.
het skateboard en steek het van boven naar beneden erin.•8 Er zit een gereserveerd gat op de
schouderkussen. Lijn de 8X16 knopschroef onder het schouderkussenblok•14 uit met
het gereserveerde gat op het schouderkussen om het vast te draaien. (•14 De 8X16 knopschroef heeft
een•22 M8 veerring en•18 een grote roestvrijstalen ring)
9
Machine Translated by Google
background
10
Stap (4)
Stap (5)
Accessoires voorbereiden•17 - dubbellaagse trekriemen x2,•19 trekkoorden x2,
onderste•10 ,
trek het dan naar het skateboard en steek het door de bulthaak,
touwklem en bulthaak op het skateboard in de richting van de pijl in de
afbeelding.
met de gaten en schroef ze vast.
Gebruik•19 het spankoord om van boven naar beneden door het wiel van de kabelpoelie te gaan
Er zitten twee ronde gaten op het schouderkussen met moeren erin. Lijn ze gewoon uit
Accessoires voorbereiden•9 bakelieten leuningen X2.
Machine Translated by Google
background
11
Stap (6)
verplaats het stuur achter de springplank om schade aan de springplank te voorkomen
tijdens gebruik.
Wanneer u een springplank gebruikt, steekt u deze eerst in de gleuf aan het hoofdeinde van het bed en vervolgens
Accessoires voorbereiden:•3 springplanken x1,
Nadat het springplank in de sleuf is geplaatst, •13 draai je het met de klok mee vast met de 8X40
knopschroef om de springplank op zijn plaats te houden.
Accessoires voorbereiden:•2 pedalen x1
Machine Translated by Google
background
pedaal delen een gleuf en kunnen afwisselend worden vervangen. Het voetpedaal moet worden geplaatst
voetpedaal.
in de sleuf en•13 met de klok mee vastgedraaid met de 8X40 knopschroef om vast te houden•2 de
Het voetpedaal wordt gebruikt zoals weergegeven in de afbeelding: •3 de springplank en •2 de voet
12
Machine Translated by Google
background
Mainzer Landstr.69,
60329 Frankfort aan de Main.
E-CrossStu GmbH
YH CONSULTING LIMITED. C/O YH Consulting
Limited Kantoor 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australië
Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
VK REP
EC-REP
Machine Translated by Google
background
Machine Translated by Google
background
www.vevor.com/support
Technische ondersteuning en e-garantiecertificaat
Machine Translated by Google
background
Pilates reformator
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss
representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa
verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka
alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera
när du gör en beställning hos oss om du verkligen sparar hälften i
jämförelse med de främsta varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
MODELL: H88-FB
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google
background
1
Pilates reformator
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du
använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.
Utseendet på produkten är beroende av den produkt du fått.
Teknisk support och e-garanticertifikat
www.vevor.com/support
Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller
mjukvaruuppdateringar på vår produkt.
BEHÖVER HJÄLP? KONTAKTA OSS!
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:
Obs: Produktbilden är för referens, de faktiska detaljerna ska råda
MODELL: H88-FB
Machine Translated by Google
background
2
Driftsäkerhet
Sprängvy
Läs alla instruktioner innan du använder denna produkt
TIPS: Vissa delar kan inte representeras på sönderdelningsdiagrammet, vänligen ta
VARNING:
ÿ Det är bäst att bära sportkläder och sportskor när du tränar
detaljerna därefter.
ÿ Fel eller överdriven träning är inte bra för hälsan. Det rekommenderas
att konsultera en läkare innan du tränar
ÿ Gör en enkel stretch innan du använder produkten.
ÿ Överdriven användning av okvalificerade personer är
förbjuden. ÿ Var försiktig så att du inte klämmer fingrarna när du viker ut eller viker produkten
delarna på enheten är intakta före varje användning
ÿ För att säkerställa användarens säkerhet, kontrollera om alla skruvar och andra anslutningar
ÿ Gör träningsplaner. ÿ Användarens
vikt får inte överstiga 400lbs
ÿ Installera strikt enligt instruktionerna
ÿ Träna inte en halvtimme före/efter måltider eller 1 timme före sömn
fullt medveten om alla varningar och
försiktighetsåtgärder. ÿ Använd det inte om du är gravid
ÿ Observera att alla skruvar och muttrar måste dras åt innan träning
bör sluta träna omedelbart.
Det är ägarens ansvar att se till att alla användare av denna produkt är
ÿ Om du känner yrsel, kräkningar eller andra negativa symtom under träning, kan du
Machine Translated by Google
background
•18
•16
•8
•17
•6
•7
•15
•14
•5
•4
•13
•22
•3
•12
•21
•2
•11
•20
•19
•1
•10
•9
Pedaler
2
8X50 Knoppskruv
trampolin
8X45 skruvar i rostfritt stål
2
BRA ID
Fyrkantig låda
2
Repremskiva
2
2
2
Mobil hjulram
2
4
2
Dragsko i dubbelt lager
Spänn rep
M8 fjäderbricka
M8 lyftring
Skateboard montering
Bakelit ledstång
2
1
4
1
beskriva
1
1
Trästolpe
M8 anti-lossningsmutter
6
1
2
8X16 Knoppskruv
Stor packning i rostfritt stål
13-16 skiftnyckel
1
Krokband
2
1
8X40 Knoppskruv
Axelkudde
4
M5 sexkantnyckel
kvantitet
3
Machine Translated by Google
background
4
•2 Fotpedal x1
•6 Mobil hjulram X2
•3 Språngbräda x1
•1 Fyrkantig låda X1
•4 M8 lyftring x2
•5 Krokband X1
•7 Skateboardenhet X1
Machine Translated by Google
background
5
•9 Bakelithandledare X2
•10 Repremskiva X2
•12 8X50 knoppskruv X4
(Skruvstångslängd 50 mm) (Skruvstångslängd 40 mm)
för detaljer
•11 Trästolpe X2
ÿ stor bricka i rostfritt stål + •22 M8 fjäderbricka) Se installationssteg (3)
ÿAxelkudde x2 (under axelkudden finns ÿ8X16 knoppskruv +
•14 8X16 knoppskruv X2
•13 8X40 knoppskruv X2
•15 M8 anti-lossningsmutter X4
Machine Translated by Google
background
Installationssteg
skiftnyckel X1
•18 Stort rostfritt stål
•19 Spännlina X2
•17 Dubbellagers
dragband X2
•16 8X45 rostfria
skruvar X4
•22 M8
fjäderkudde X2
•20 13-16
skiftnyckel X1
•21 M5 sexkantig
6
Machine Translated by Google
background
det. (Obs: Dra inte åt•13 8X50 knoppskruven först, skruva alla 4•13 8X50 knopp
skruvar in i hålen och dra sedan åt dem för att förhindra att hålen finns
med•11 hålet på trästången, och vrid•13 8X50 knoppskruven för att dra åt
felinriktad.)
(1: Först•11 rikta in hålet på trästolpen med det reserverade hålet på sängen
ram,•13 sätt en•18 stor packning av rostfritt stål på 8X50 knoppskruven och rikta in den
•18 rostfritt stål stor packning X4.
Förbered tillbehör:•10 repremskiva X2,•11 trästolpe X2,•13 8X50 knoppskruv X4,
packning av rostfritt stål, och sätt sedan in den i•11 det långa spåret i mitten av
trästolpe, och installera sedan den borttagna rostfria packningen och knoppmuttern.
(2: Först•10 skruva loss knoppmuttern på linskivan och ta sedan ner en stor
Steg (1)
7
Machine Translated by Google
background
skruv X2
(1:•4 Skruva in M8-lyftringen i de reserverade hålen på båda sidor och dra åt den
•16 8X45 rostfria skruvar X4,•15 M8 antilossningsmutter X4,•13 8X40 knopp
Förbered tillbehör:•4 M8 lyftring X2,•5 krokrem X1,•6 mobilstativ X2,
(2:•5 Häng kroken med säkerhetsspännet•4 på M8-lyftringen.
medurs.
Steg (2)
8
Machine Translated by Google
background
Steg (3)
skiftnyckel och•21 en M5 sexkantnyckel krävs för åtdragning)
och•15 dra åt insidan med M8 anti-lossningsmuttrar. (•20 A 13-16 öppen slut
Förbered tillbehör:•8 axelkudde X2,•14 8X16 knoppskruv X2,•18 rostfri
en •22 M8 fjäderbricka och•18 en stor bricka i rostfritt stål)
använd•16 8X45 rostfria skruvar för att passera från utsidan till insidan,
stål stor packning X2,•22 M8 fjäderbricka X2
(4:•6 Rikta in hålet på den rörliga hjulramen med hålet under sängramen,
(3:•13 Skruva in 8X40 knoppskruven i det reserverade hålet i mitten.
det reserverade hålet på axelkudden för att dra åt den. (•14 8X16 knoppskruven har
axelkudde. Rikta in 8X16 knoppskruven under axelkuddsblocket•14 med
skateboarden och sätt in den uppifrån och ned.•8 Det finns ett reserverat hål på
Rikta in•8 axelkudden med det fyrkantiga hålet på axelkuddens block på
9
Machine Translated by Google
background
Använd •19 spännlinan för att passera genom hjulet på linskivan uppifrån och upp
repklämma, och puckelkrok på skateboarden i pilens riktning i
Förbered tillbehör•17 - dubbellagers dragband x2,•19 draglinor x2,
med hålen och skruva fast dem.
botten•10 ,
dra den sedan mot skateboarden och för den genom puckelkroken,
Det finns två runda hål på axelkudden med muttrar inuti. Justera dem bara
Förbered tillbehör•9 bakelithandledare X2.
bild.
Steg (5)
Steg (4)
10
Machine Translated by Google
background
flytta styret bakom språngbrädan för att förhindra skador på språngbrädan
under användning.
När du använder en språngbräda, sätt först in den i skåran längst upp på sängen och sedan
Förbered tillbehör:•3 språngbräda x1,
skruv för att hålla•3 språngbrädan på plats.
Förbered tillbehör:•2 pedal x1
Efter att språngbrädan har satts in i spåret,•13 drar du åt den medurs med 8X40
Steg (6)
11
Machine Translated by Google
background
12
in i skåran och •13 dras åt medurs med 8X40 knoppskruven för att hålla• 2
pedalen delar ett spår och kan bytas ut växelvis. Fotpedalen måste sättas på
Fotpedalen används enligt bilden:•3 språngbrädan och•2 foten
fotpedal.
Machine Translated by Google
background
E-CrossStu GmbH
60329 Frankfurt am Main.
Mainzer Landstr.69,
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australien
Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
EC REP
UK REP
Machine Translated by Google
background
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Vevor H88-F-B Questions and Answers

Find answers or ask new question.
See other models: SS001-3 SH-162 NB84-8-6 TAC-14CPD/DM2 KLBS-09
Questions and Answers
