Read these instructions
and tool manual for use of
this attachment with the tool.
The PR110 subbase is designed only for use
with the following routers:
• Bosch PR10E and PR20EVS palm routers’
PR001 Fixed Base
• Bosch GKF125CE palm router’s PR101
Fixed Base
Cutter diameter must be
at least 1/4” smaller than
opening for the bit and cutter.
USE OF TEMPLATE GUIDES
Template guides (sold separately) are used to
guide the router to repeated make consistent
openings and inlays using various templates
(also referred to as patterns and jigs).
Templates for standard routing applications are
available commercially, and templates for spe-
c
ialty applications are typically made by users
for their specific needs.
The PR110 Round Subbase accepts threaded
template guides that have a shoulder diameter
of 1-3/8”.
Attachment of PR110 Subbase and
Threaded Template Guide
1. Remove regular subbase.
2. Loosely attach PR110 subbase using pan-
head screws that are included with that sub-
base. Note that you need four screws when
using PR10E, PR20EVS (Fig. 1) and three
screws when using GKF125CE (Fig. 2).
3. Attach the threaded template guide by put-
ting the template guide through the bottom
and attaching the ring from the top.
4. Lock the motor in the base:
PR10E / PR20EVS – Turn motor clockwise
until single triangle lines up with lock sym-
bol . Close the clamping lever (Fig. 3).
GKF125CE – Turn the clamping knob to
the lock symbol to lock the base (Fig. 4).
Always make sure the motor sits tightly in
the base.
5. Center the template guide around the bit.
(The optional Bosch RA1151 centering
device can be used to ensure that the tem-
plate guide is properly centered.)
See “Centering of Subbase and
Template Guides“ section for detailed
instructions.
6. Tighten the panhead screws to hold the
template guide and subbase in position.
Creating Templates
Template patterns can be made of plywood,
hardboard, metal or even plastic. The design
can be cut with a router, jigsaw, or other suit-
able cutting tool. Remember that the pattern will
have to be made to compensate for the dis-
tance between the router bit and the template
guide (the “offset”), as the final workpiece will
differ in size from the template pattern by that
amount, due to the bit position (Fig. 8).
CENTERING OF SUBBASE AND
TEMPLATE GUIDES
These palm router subbases feature the Bosch
“Precision Centering Design” system. This sys-
tem allows you to position the bit at the center
o
f the subbase and optional template guides.
Precision centering makes the distance
between the bit and the template guide consis-
tent. This allows you to closely follow jigs such
as straight guides, templates, and dovetail fix-
tures without worrying about bit walking-off from
the intended cut line, no matter which side of
the template guide is touching the template.
For All Subbases: Make sure that the bit and its
cutter are centered in the subbase opening. To
precisely center the subbase and template guide,
use a template guide (sold separately) and the
optional Bosch RA1151 centering device as fol-
lows:
1. Position the subbase so that its screw holes
are over the matching set of threaded holes
in the base.
2. Insert the panhead screws through the large
subbase and tighten them until they are
snug, but still allow the subbase to move.
Note that there are four screws when using
PR10E, PR20EVS (Fig. 6) and three screws
when using GKF125CE (Fig. 7).
3. Insert template guide (optional accessory)
into the subbase as described elsewhere in
these instructions.
4. Slide centering device (optional accessory)
through template guide and into collet. Use
narrow (1/4") end of cone.
5. Tighten collet nut with fingers to put slight grip
on centering device.
6. Lightly press centering device into template
guide to center guide and subbase.
7. Tighten the panhead screws.
8. Remove centering device. The precision
centering of the template guide and sub-
base is complete.
Attachment of PR006 Underscribe
Attachment
The PR006 Underscribe Attachment can be
used with PR10E and PR20EVS palm routers,
but not the GKF125CE palm router.
Please refer to PR006 Underscribe Attachment
instructions for further information.

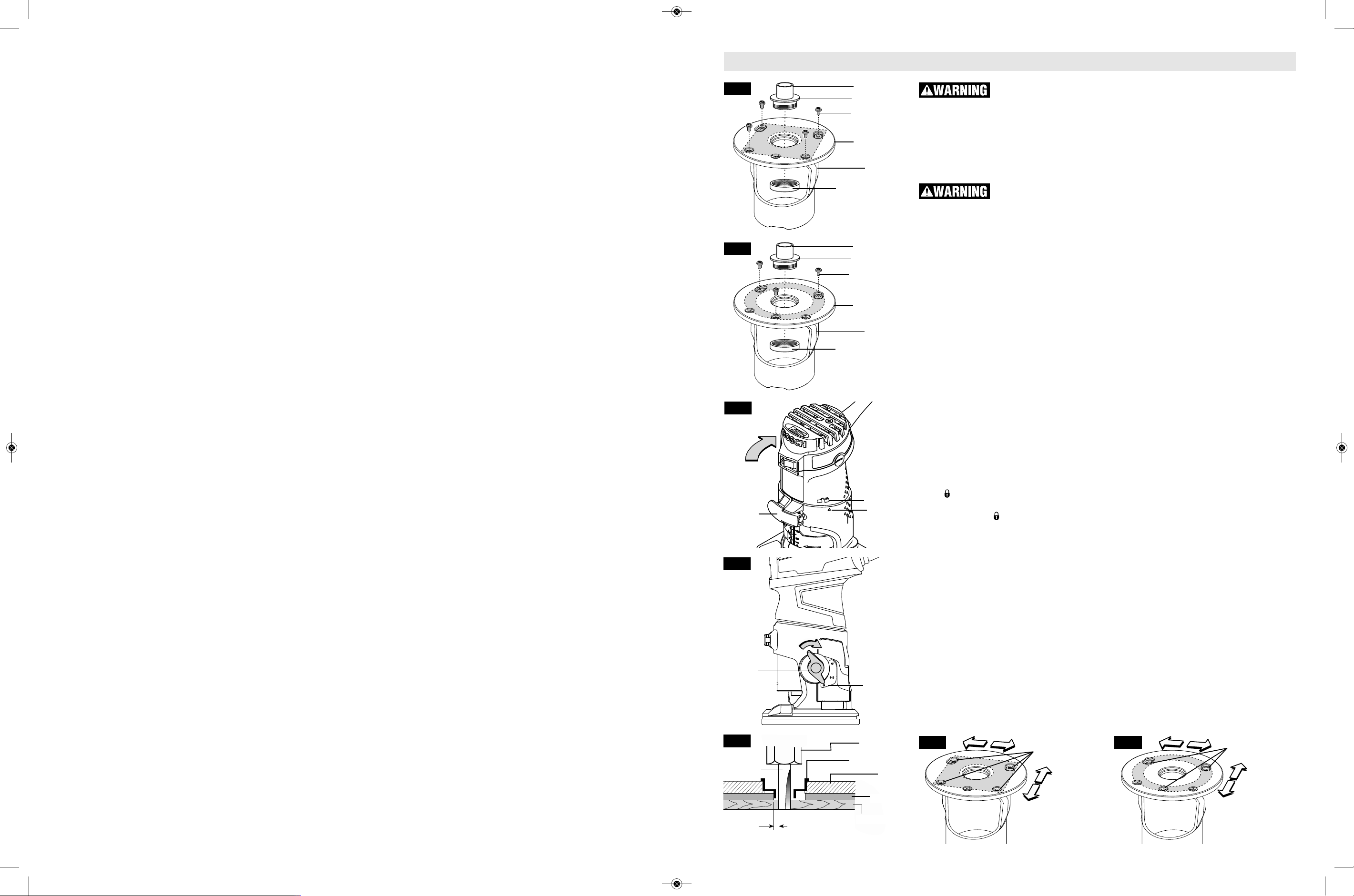

Instructions for PR110 Bosch Palm Router Subbase

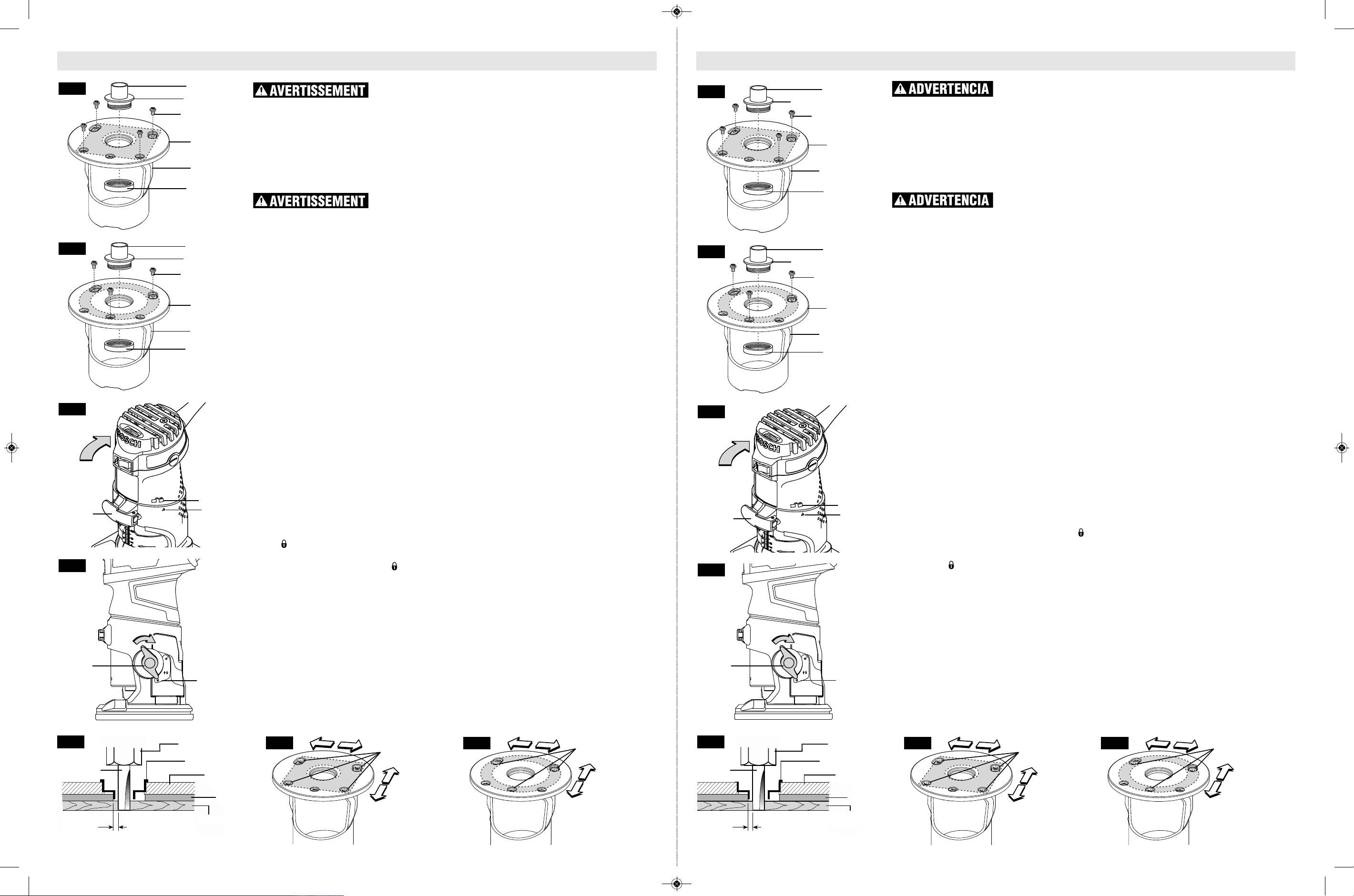

F
IG. 1
FIG.2
P
R10E,
P
R20EVS
G
KF125CE
P
R110 Subbase
T
emplate Guide Ring
R
outer Base
P
anhead Screws
T
emplate Guide
1
-3/8” Shoulder
1-3/8” Shoulder
P
R110 Subbase
T
emplate Guide Ring
R
outer Base
P
anhead Screws
T
emplate Guide
Collet Chuck
Workpiece
Router Bit
Offset
Template Guide
Template
Router
Subbase
FIG.5
FIG. 3
FIG. 4
GKF125CE
PR10E,
PR20EVS
FIG. 7
FIG. 6
PR10E,
PR20EVS
GKF125CE
Panhead Screws
Panhead Screws
Lock
Symbol
Lock
Symbol
Clamping
Lever
Clamping
Knob
Triangle
