Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Kauf dieses hochwer-
tigen HELIX Digitalverstärkers.
Audiotec Fischer setzt mit der HELIX M SIX DSP
neue Maßstäbe im Bereich der Verstärkertechnik.
Dabei protieren Sie als Kunde direkt von unserer
mehr als 30-jährigen Erfahrung in der Forschung
und Entwicklung von Audiokomponenten.
Dieser Verstärker wurde von uns nach neuesten
technischen Erkenntnissen entwickelt und zeichnet
sich durch hervorragende Verarbeitung und eine
überzeugende Anwendung ausgereifter Technolo-
gien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von HELIX-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie-
ren, dass jedes Gerät vor Versand auf seinen ein-
wandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und An-
schlusses des Gerätes Voraussetzung für die
Garantieleistungen sind.
Installieren Sie Ihren Verstärker an einer trocke-
nen Stelle im Auto und vergewissern Sie sich, dass
der Verstärker am Montageort genügend Kühlung
erhält. Montieren Sie das Gerät nicht in zu kleine,
abgeschlossene Gehäuse ohne Luftzirkulation
oder in der Nähe von wärmeabstrahlenden Teilen
oder elektronischen Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muss der Verstärker
professionell befestigt werden. Dieses geschieht
über Schrauben, die in eine Montageäche ein-
geschraubt werden, die wiederum genügend Halt
bieten muss.
Bevor Sie die Schrauben im Montagefeld befesti-
gen, vergewissern Sie sich, dass keine elektrischen
Kabel und Komponenten, hydraulische Bremslei-
tungen, der Benzintank etc. dahinter verborgen
sind. Diese könnten sonst beschädigt werden. Ach-
ten Sie bitte darauf, dass sich solche Teile auch in
der doppelten Wandverkleidung verbergen können.
Allgemeines zum Anschluss des M SIX DSP Ver-
stärkers
Der Verstärker darf nur in Kraftfahrzeuge eingebaut
werden, die den 12 V-Minuspol an Fahrzeugmas-
se angeschlossen haben. Bei anderen Systemen
können der HELIX Verstärker und die elektrische
Anlage des Kfz beschädigt werden. Die Plusleitung
für die gesamte Anlage sollte in einem Abstand von
max. 30 cm von der Batterie mit einer Hauptsiche-
rung abgesichert werden. Der Wert der Sicherung
errechnet sich aus der maximalen Stromaufnahme
der Car-Hi Anlage.
Verwenden Sie zum Anschluss des Verstärkers
an die Stromversorgung des Fahrzeugs aus-
schließlich geeignete Kabel mit ausreichen-
dem Kabelquerschnitt. Die Sicherungen im
Verstärker dürfen nur mit den gleichen Werten
(2 x 35 A) ersetzt werden, um eine Beschädi-
gung des Gerätes zu verhindern. Höhere Werte
können zu gefährlichen Folgeschäden führen!
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr be-
steht. Bei scharfen Kanten (Blechdurchführungen)
müssen alle Kabel gegen Durchscheuern gepols-
tert sein. Ferner darf das Versorgungskabel niemals
mit Zuleitungen zu Vorrichtungen des Kfz (Lüfter-
motoren, Brandkontrollmodulen, Benzinleitungen
etc.) verlegt werden.
Herzlichen Glückwunsch!
Allgemeine Hinweise
3

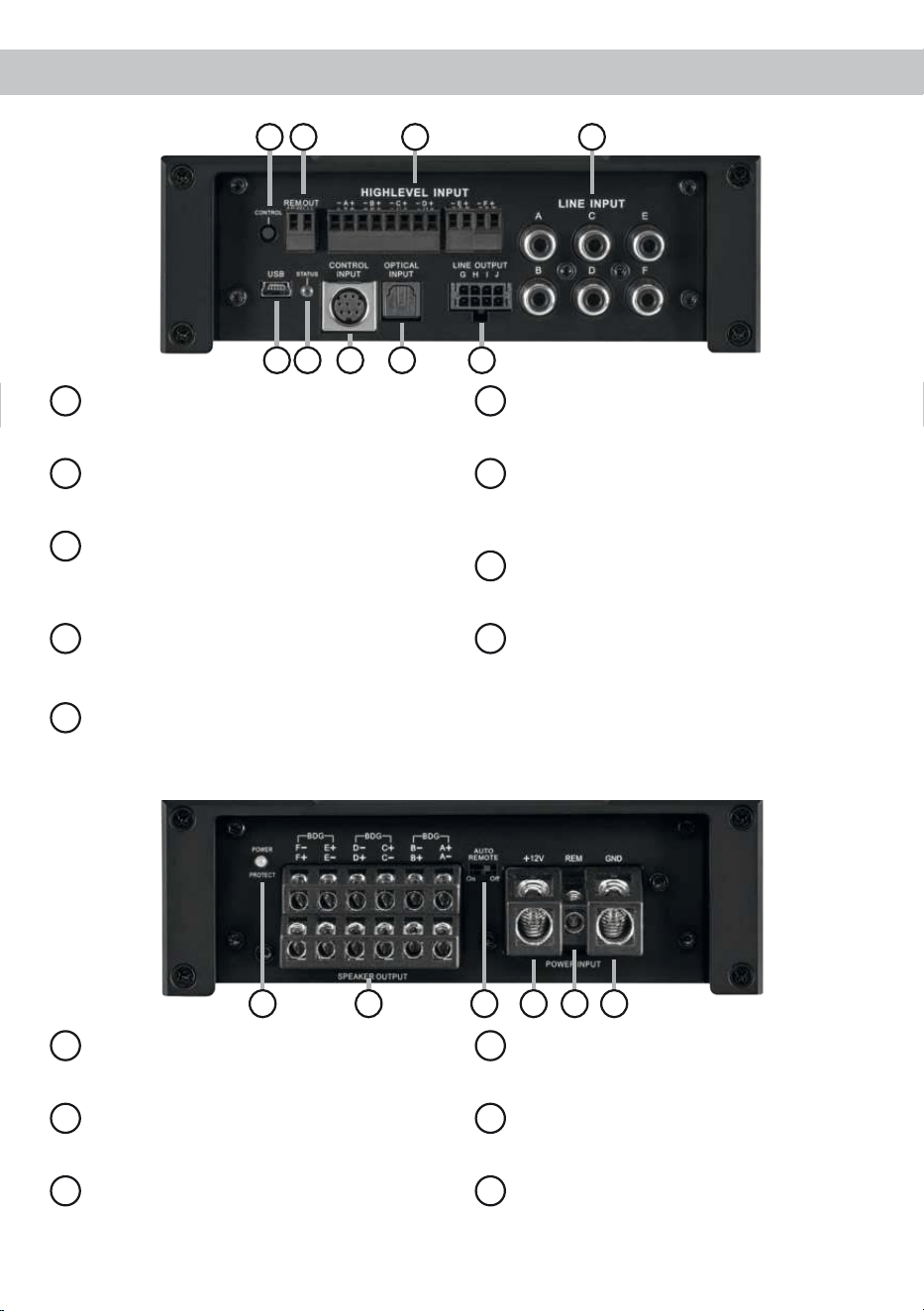

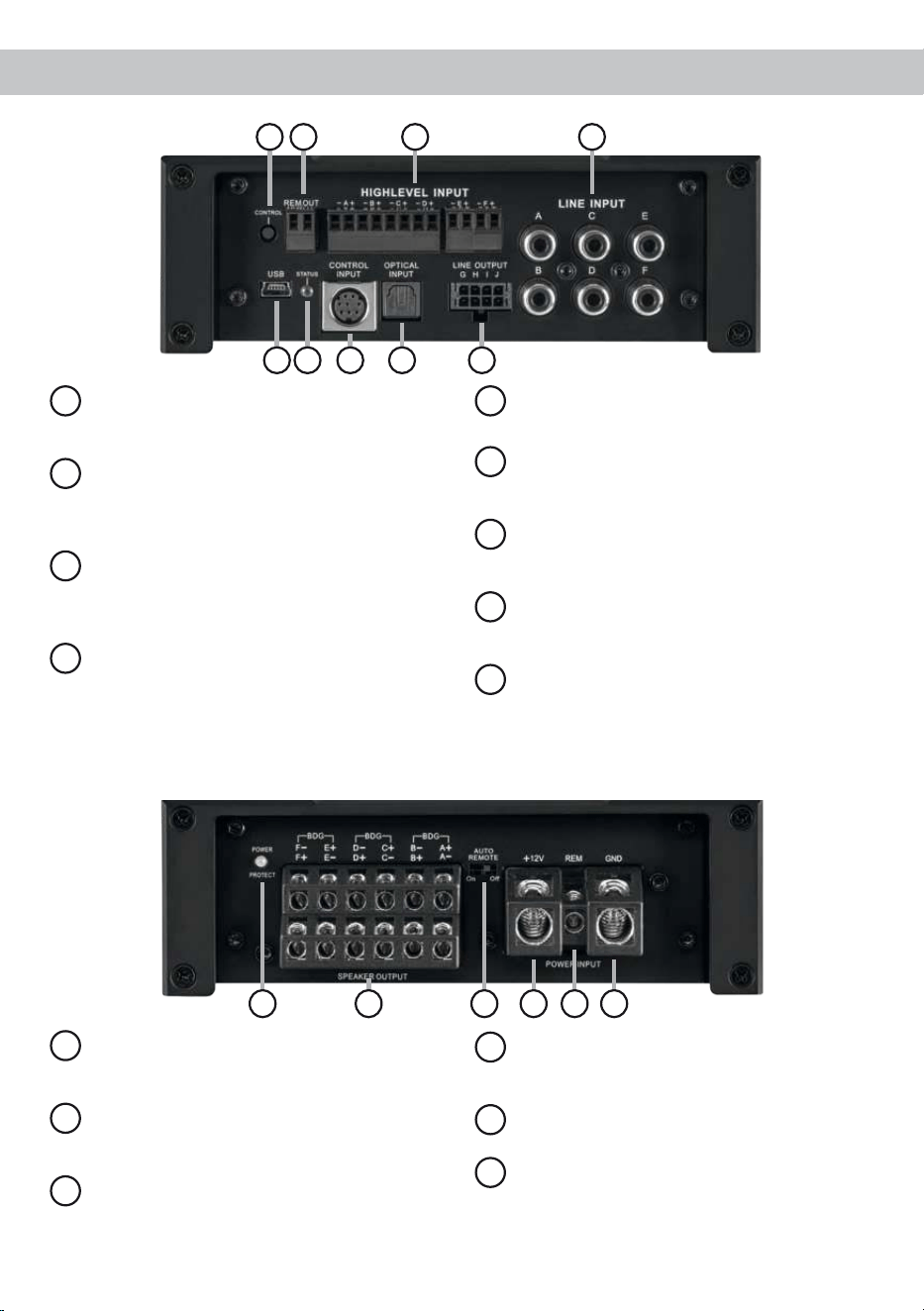

Anschluss- und Bedienelemente
10
Power & Protect LED
Die Power & Protect LED zeigt den
Betriebszustand des Verstärkers an.
11
Speaker Output
Lautsprecherausgänge für den Anschluss
von Lautsprechersystemen.
12
Auto Remote
Dient zur Aktivierung / Deaktivierung der au-
tomatischen Einschaltung des Verstärkers
über den Highlevel Input.
13
+12 V
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
14
REM
Anschluss für die Remote-Leitung des
Radios.
15
GND
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
1
Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
2
Rem. Out
Der Remote-Ausgang dient zum Einschalten
weiterer Verstärker.
3
Highlevel Input
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge.
4
Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
5
USB Eingang
Dient zum Anschluss an den Computer.
6
Status LED
Die Status LED zeigt den Betriebszustand
an.
7
Control Input
Multifunktionsanschluss – dient zum An-
schluss einer Fernbedienung und weiterem
HELIX Zubehör.
8
Optical Input
Optischer Eingang im SPDIF-Format für
digitale Stereosignale.
9
Line Output
Vorverstärkerausgänge zum Anschluss
weiterer Verstärker. Zur Einschaltung wei-
terer Verstärker muss der Remote-Ausgang
( Rem. Out) verwendet werden.
1 2 43
5 6 7 8 9
12 13 14 151110
4
1
Control Taster
Die M SIX DSP bietet 10 interne Speicherplätze für
Sound Setups. Mit Hilfe des Control Tasters lässt
sich zwischen zwei Speicherplätzen umschalten.
Diese können im DSP PC-Tool festgelegt werden.
1. Setup-Wechsel: Taster 1 Sek. drücken. Werkseitig
sind die Speicherbereiche eins und zwei eingestellt.
Der Umschaltvorgang wird durch einmaliges rotes
Blinken der Status LED angezeigt.
Alternativ kann zur Umschaltung die optionale Fern-
bedienung URC.3 verwendet werden. Um zwischen
allen internen Speicherplätzen umschalten zu kön-
nen, ist optionales Zubehör, wie z.B. die Display-
Fernbedienung DIRECTOR, der CONDUCTOR oder
die WIFI CONTROL notwendig.
2. Geräte-Reset: Taster länger als 5 Sek. gedrückt
halten. Durch ein Geräte-Reset wird der interne
Speicher auf die Werkseinstellung zurückgesetzt!
Dies wird durch ein durchgehendes rotes Leuchten
und grünes schnelles Dauerblinken der Status-LED
angezeigt.
Achtung: Nach dem Resetten des Gerätes kann die
M SIX DSP keine Audiosignale mehr wiedergeben,
bis das Gerät mit Hilfe des DSP PC-Tools geupdated
wurde.
2
Rem. Out
Die Remote-Ausgänge dienen dazu, weitere Ver-
stärker einzuschalten. Verwenden Sie in jedem Fall
diese Ausgänge, wenn Sie weitere Verstärker an
den Line Output der M SIX DSP anschließen, da es
ansonsten zu Störgeräuschen kommen kann.
Die Ausgänge aktivieren sich automatisch, sobald
der Bootvorgang des DSP abgeschlossen ist. Zu-
dem werden diese Ausgänge bei aktiviertem „Po-
wer Save Mode“ und bei Betriebssoftware-Updates
abgeschaltet.
3
Highlevel Input
6-Kanal Hochpegel-Lautsprechereingang. Mit Hilfe
dieses Eingangs kann der Verstärker direkt an die
Lautsprecherausgänge eines Werks- / Nachrüstra-
dios oder eines Werksverstärkers angeschlossen
werden, sofern dieses / dieser nicht über Vorver-
stärkerausgänge verfügt. Die Eingangsempnd-
lichkeit ist für alle Kanäle ab Werk auf 20 Volt ein-
gestellt. Mit Hilfe Der DSP PC-Tool Software kann
die Eingangsempndlichkeit der Kanäle an die
Ausgangsspannung des angeschlossenen Steuer-
gerätes angepasst werden. Der Regelumfang des
Highlevel Inputs beträgt 5 - 20 Volt RMS.
Die Funktion nden Sie im Tab „ Signalverwaltung“
des DCM-Menüs der DSP PC-Tool Software unter
dem Punkt „Main Input → Input Gain“.
Achtung: Es ist dringend notwendig, die Eingangs-
empndlichkeit der M SIX DSP an die Signalquelle
anzupassen, um Schäden am Verstärker zu ver-
meiden.
Achtung: Verwenden Sie zum Anschluss aus-
schließlich die mitgelieferten Stecker mit integrier-
ten Schraubklemmen oder einen passenden Kabel-
baum aus dem HELIX Zubehörprogramm.
4
Line Input
6-Kanal Vorverstärkereingang zum Anschluss von
Signalquellen, wie z.B. Radios. Die Eingangsemp-
ndlichkeit ist für alle Kanäle ab Werk auf
4 Volt
eingestellt.
Mit Hilfe Der DSP PC-Tool Software kann die Ein-
gangsempndlichkeit der Kanäle an die Ausgangs-
spannung des angeschlossenen Steuergerätes an-
gepasst werden. Der Regelumfang des Line Inputs
beträgt 1 - 4 Volt RMS.
Die Funktion nden Sie im Tab „ Signalverwaltung“
des DCM-Menüs der DSP PC-Tool Software unter
dem Punkt „Main Input → Input Gain“.
Achtung: Es ist dringend notwendig, die Eingangs-
empndlichkeit der M SIX DSP an die Signalquelle
anzupassen, um Schäden am Verstärker zu ver-
meiden.
Inbetriebnahme und Funktionen
5
5
USB Eingang
Mit Hilfe dieses Eingangs wird die HELIX
M SIX DSP über das beiliegende Kabel mit
dem Computer verbunden und kann anschlie-
ßend über das DSP PC-Tool konguriert wer-
den. Die aktuellste Software nden Sie auf
www.audiotec-scher.com.
Hinweis: Es können keine USB Speichermedien
an den Verstärker angeschlossen werden.
6
Status LED
Die Status LED zeigt den Betriebszustand des
DSPs an.
Grün: DSP betriebsbereit.
Orange: Power Save Modus aktiv.
Rot: Protection Mode aktiv. Der Verstärker ist mit
einer Schutzschaltung gegen Überhitzung ausge-
stattet. Prüfen Sie in diesem Fall die thermischen
Installationsbedingungen des Verstärkers und be-
achten Sie unsere allgemeinen Einbau-Hinweise
auf Seite 2. Ist die Sicherheitsschaltung der Tempe-
raturüberwachung aktiv, wird der Remote-Ausgang
sowie die Signalausgabe abgeschaltet, bis ein
sicherer Betrieb wieder gewährleistet werden kann.
Rot / grün langsam blinkend: Keine Betriebssoft-
ware auf dem DSP installiert. Verbinden Sie den
Verstärker mit der DSP PC-Tool Software und be-
stätigen das automatische Update der Betriebs-
software. Die aktuellste Version des DSP PC-Tools
nden Sie auf www.audiotec-scher.com.
Rot / grün schnell blinkend: Aktuell ausgewählter
Sound Setup-Speicherplatz ist leer. Ein neues DSP
Setup muss über die DSP PC-Tool Software einge-
spielt werden oder schalten Sie auf einen Speicher-
platz mit vorhandenem Sound Setup um.
7
Control Input
Dieser Multifunktionseingang dient zum Anschluss
von HELIX Zubehörprodukten, wie beispielsweise
einer Fernbedienung, mit deren Hilfe diverse Funk-
tionen des Verstärkers gesteuert werden können.
Die Funktionalität muss je nach Typ der Fernbedie-

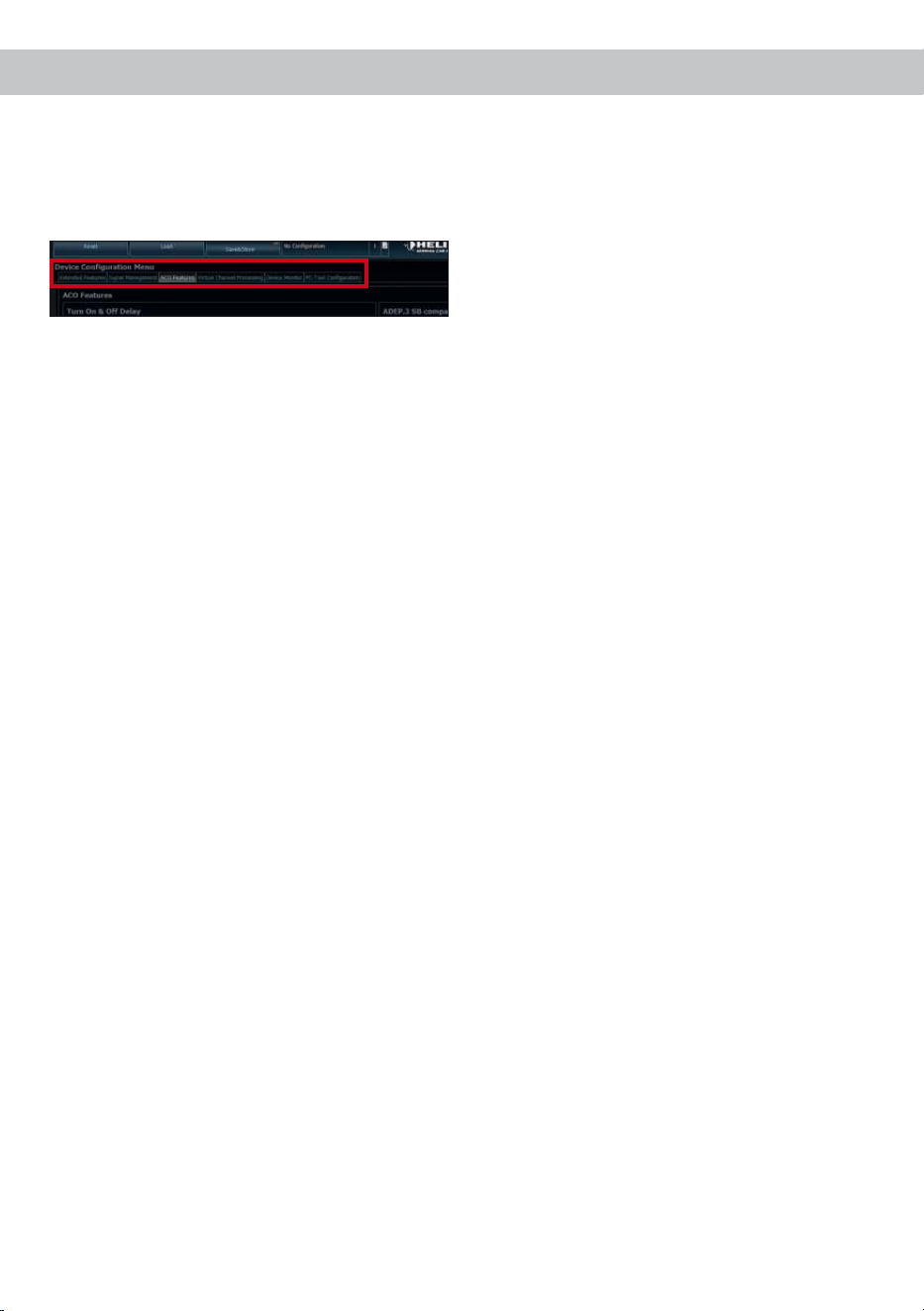

nung zuerst im „Device Conguration Menu“ (DCM)
der DSP PC-Tool Software oder an der Fernbedie-
nung selbst konguriert werden.
8
Optical Input
Optischer Eingang im SPDIF-Format für den An-
schluss an Signalquellen mit digitalem Ausgang.
Die „Sampling Rate“ dieses Eingangs muss zwi-
schen 12 - 96 kHz liegen. Das Eingangssignal wird
automatisch an die interne Abtastrate angepasst.
Um diesen Eingang zu aktivieren und in der Laut-
stärke regeln zu können, wird eine optional erhält-
liche Fernbedienung oder das WIFI CONTROL emp-
fohlen. Des Weiteren gibt es im DSP PC-Tool auch
die Möglichkeit, diesen Eingang per Signalerken-
nung automatisch zu aktivieren, sobald ein Musik-
signal über diesen Eingang zugespielt wird.
Hinweis: Es können ausschließlich Stereosignale
und keine Dolby-codierten Daten verarbeitet wer-
den!
Hinweis:
Werkseitig ist die manuelle Einschaltung
des Eingangs über eine optionale Fernbedienung
konguriert.
9
Line Output
Prozessierter 4-Kanal Vorverstärkerausgang zum
Anschluss von zusätzlichen Verstärkern. Die
maximale Ausgangsspannung beträgt 6 Volt. Wenn
Sie diesen Ausgang verwenden, ist es zwingend
erforderlich, den Remote-Ausgang (Rem. Out) zum
Einschalten des / der an den Line Output ange-
schlossenen Verstärker zu verwenden, da anson-
sten Störgeräusche auftreten können. Der Remote-
Ausgang schaltet sich automatisch während des
„Power Save Modus“ sowie bei einem Software-
Update ab. Die Ausgänge können in der DSP PC-
Tool Software den Eingängen beliebig zugeordnet
werden.
Achtung: Verwenden Sie zum Anschluss aus-
schließlich das mitgelieferte Anschlusskabel (siehe
Seite 7, Abb. 1).
6
Inbetriebnahme und Funktionen
10
Power & Protect LED
Die Power & Protect LED zeigt den Betriebszustand
des Verstärkers an.
Grün: Verstärker eingeschaltet und betriebsbereit.
Rot: Es besteht eine Fehlfunktion des Verstärkers.
Der Verstärker ist mit einer Schutzschaltung
gegen Über- und Unterspannung ausgestat-
tet. Prüfen Sie in diesem Fall alle Anschlüsse
auf Fehler, wie z.B. Kurzschlüsse, fehlerhafte
Verbindungen oder Falscheinstellungen.
Sollte sich der Verstärker nach Beseitigung
der Fehlerquelle nicht wieder einschalten las-
sen, liegt ein Defekt vor.
11
Speaker Output
Diese Anschlüsse dienen als Lautsprecherausgän-
ge. Die Impedanz der Lautsprecher darf 2 Ohm (im
Brückenbetrieb 4 Ohm) nicht unterschreiten.
Achtung: Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme mit der DSP PC-Tool Software
die grundlegenden Einstellungen im Verstärker vor-
zunehmen.
Eine Missachtung kann zur Zerstörung der ange-
schlossenen Lautsprecher führen. Dies gilt ins-
besondere für die Inbetriebnahme von vollaktiven
Lautsprechersystemen.
12
Auto Remote
Die Einschaltung der M SIX DSP erfolgt automa-
tisch bei Ansteuerung über die Hochpegel-Laut-
sprechereingänge (Highlevel Input) oder sobald ein
Remote-Signal am Remote-Eingang (REM) anliegt.
Mit Hilfe des Auto Remote-Schalters kann die au-
tomatische Einschaltung über die Hochpegel-Laut-
sprechereingänge aktiviert bzw. deaktiviert werden.
Die Deaktivierung (Auto Remote = O) sollte vor-
genommen werden, wenn es beispielsweise zu
Störgeräuschen beim Ein- und Ausschalten des
Verstärkers kommt.
Hinweis: Werkseitig ist die automatische Einschal-
tung über den Hochpegel-Lautsprechereingang der
M SIX DSP aktiviert (Auto Remote = On).
Hinweis: Wird die automatische Einschaltung des
Verstärkers deaktiviert, muss der Remote-Eingang
belegt werden. Eine automatische Einschaltung
über den Hochpegel-Lautsprechereingang ist dann
nicht mehr möglich.
13
+12 V
Das +12 V Versorgungskabel ist am Pluspol der
Batterie anzuschließen. Der empfohlene Quer-
schnitt beträgt mindestens 10 mm².
14
REM
Der Remote-Eingang dient zum Einschalten der
M SIX DSP, sofern die am Highlevel-Eingang
angeschlossene Signalquelle die automatische
Einschaltung nicht aktiviert oder der Verstärker
bewusst nur über ein Remote-Signal ein- und aus-
geschaltet werden soll. Die Remoteleitung wird
mit dem Remote-Ausgang / Antennenanschluss
des Steuergerätes (Radio) verbunden. Dieser ist
nur aktiviert, wenn das Steuergerät eingeschaltet
ist. Somit wird der Verstärker mit dem Steuergerät
ein- und ausgeschaltet. Dieser Eingang muss nicht
belegt werden, wenn der Hochpegel-Lautsprecher-
eingang (Highlevel Input) benutzt wird. Wie Sie die
automatische Einschaltung über den Hochpegel-
Lautsprechereingang der M SIX DSP deaktivieren
können, ist unter Punkt 12 „Auto Remote“ nachzu-
lesen.
15
GND
Das Massekabel sollte am zentralen Massepunkt
(dieser bendet sich dort wo der Minuspol der Bat-
terie zum Metallchassis des Kfz geerdet ist) oder an
einer blanken, von Lackresten befreiten Stelle des
Kfz-Chassis angeschlossen werden. Der empfohle-
ne Querschnitt beträgt mindestens 10 mm².
7
Die HELIX M SIX DSP wird wie nachfolgend be-
schrieben an das Autoradio angeschlossen.
Achtung: Für die Durchführung der nachfolgenden
Schritte werden Spezialwerkzeuge und Fachwissen
benötigt. Um Anschlussfehler und Beschädigungen
zu vermeiden, fragen Sie im Zweifelsfall Ihren Ein-
bauspezialisten und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).
1. Anschluss der Vorverstärkereingänge
Diese Eingänge (Line Input) können mit ent-
sprechenden Kabeln (RCA / Cinch-Kabel) an
die Vorverstärker- / Lowlevel- / Cinch-Ausgän-
ge des Radios angeschlossen werden. Im Ver-
stärker lassen sich die Signaleingänge über die
DSP PC-Tool Software frei den Lautsprecher-
ausgängen bzw. dem Line Output zuweisen.
Die Einschaltautomatik des Verstärkers funk-
tioniert bei den Vorverstärkereingängen nicht,
so dass der Remote-Eingang (REM) zwingend
belegt werden muss.
2. Anschluss der Highlevel-Lautsprecherein-
gänge
Die Hochpegel-Lautsprechereingänge kön-
nen direkt mit den Lautsprecherausgängen
des Werks- bzw. Nachrüstradios mit Hilfe ent-
sprechender Kabel (Lautsprecherkabel mit
max. 1 mm² Querschnitt) verbunden werden.
Sollten Sie ein normales Werksradio anschlie-
ßen, empfehlen wir folgende Kanalbelegung:
Kanal A = Vorne links
Kanal B = Vorne rechts
Kanal C = Hinten links
Kanal D = Hinten rechts
Dabei müssen nicht zwingend alle Eingänge
belegt werden. Werden nur zwei Kanäle belegt,
empfehlen wir die Kanäle A und B zu verwen-
den. Achten Sie bitte auf eine korrekte Polung!
Wenn Sie einen oder mehrere Anschlüsse ver-
polen, kann dadurch die Funktion des Verstär-
kers beeinträchtigt werden. Bei Verwendung
dieses Eingangs muss der Remote-Eingang
(REM) nicht belegt werden, da sich der Verstär-
ker automatisch einschaltet, sobald ein Laut-
sprechersignal anliegt.
3. Anschluss einer digitalen Signalquelle
Sofern Sie über eine Signalquelle mit optischem
Digitalausgang verfügen, kann diese an den
Verstärker angeschlossen werden. Werkseitig
ist die manuelle Einschaltung des Eingangs
über eine optionale Fernbedienung konguriert.
Möchten Sie den Eingang automatisch bei An-
liegen eines Audiosignals aktivieren, können
Sie dies in der DSP PC-Tool Software unter
dem Menüpunkt Signalmanagement im DCM
kongurieren. Die Einschaltautomatik des Ver-
stärkers funktioniert bei Verwendung des Digi-
taleingangs nicht, so dass der Remote-Eingang
Einbau und Installation

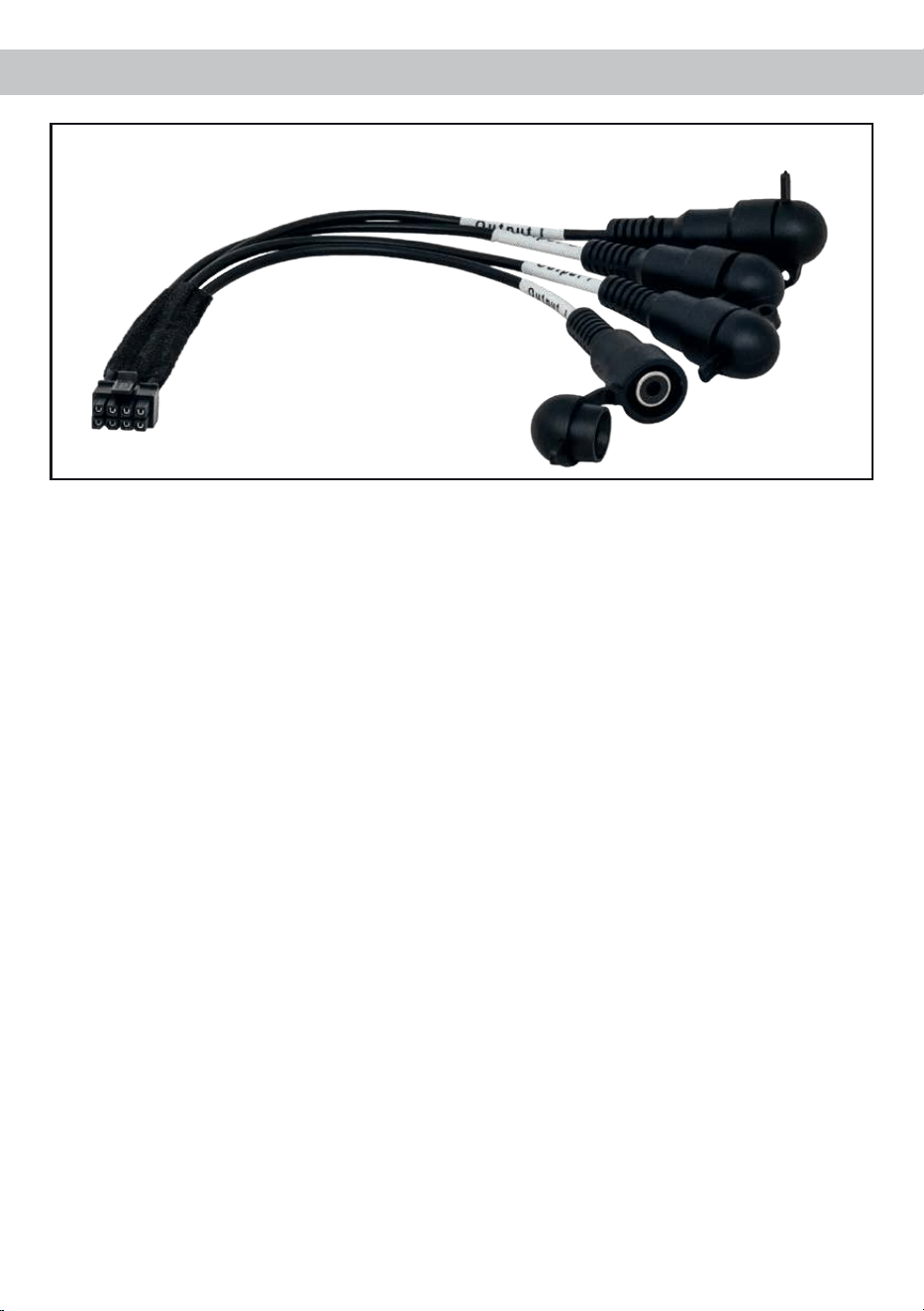

Abb. 1: Line Output-to-RCA / Cinch Kabel
8
(REM) zwingend belegt werden muss.
Wichtig: Das digitale Audiosignal einer Quelle
ist üblicherweise nicht lautstärkegeregelt. Das
bedeutet, dass in diesem Fall an sämtlichen
Ausgängen der HELIX M SIX DSP der volle Pe-
gel anliegen wird. Dies kann im Extremfall die
angeschlossenen Lautsprecher zerstören. Wir
raten deshalb dringend dazu, eine optionale
Fernbedienung zur Einstellung der Lautstärke
des digitalen Sig naleingangs zu verwenden!
Hinweis: Die HELIX M SIX DSP kann nur un-
komprimierte, digitale Stereo PCM-Signale
mit einer Abtastrate zwischen 12 kHz und
96 kHz verarbeiten. Es können ausschließlich
Stereosignale und keine Dolby-codierten Daten
verarbeitet werden!
4. Anschluss der Stromversorgung
Vor dem Anschluss des +12 V Versorgungs-
kabels an das Bordnetz muss die Autobatte-
rie abgeklemmt werden.
Das +12 V Stromkabel ist am Pluspol der Bat-
terie anzuschließen. Die Plusleitung sollte in
einem Abstand von max. 30 cm von der Batte-
rie mit einer Hauptsicherung abgesichert wer-
den. Der Wert der Sicherung errechnet sich aus
der maximalen Stromaufnahme der gesamten
Car-Hi Anlage (M SIX DSP = max. 80 A RMS
bei 12 V Bordnetz). Verwenden Sie bei kurzen
Leitungen (< 1 m) einen Querschnitt von min-
destens 10 mm². Bei längeren Leitungen emp-
fehlen wir einen Querschnitt von 16 mm² bis
25 mm². Das Massekabel (gleicher Querschnitt
wie das +12 V Kabel) muss an einem blan-
ken, von Lackresten befreiten Massepunkt des
Kfz-Chassis oder direkt an dem Minuspol der
Autobatterie angeschlossen werden.
5. Anschluss des Remote-Eingangs
Der Remote-Eingang (REM) muss mit dem
Remote-Ausgang des Radios verbunden sein,
sofern die Vorverstärkereingänge (Line Input)
oder ausschließlich der Digitaleingang des Ver-
stärkers als Signaleingänge / Signaleingang
genutzt werden / wird. Es wird dringend davon
abgeraten, den Remote-Eingang des Verstär-
kers über das Zündungsplus des Fahrzeugs zu
steuern, um Störgeräusche beim Ein- und Aus-
schalten zu vermeiden. Bei Verwendung des
Hochpegel-Lautsprechereingangs ( Highlevel
Input) muss der Remote-Eingang nicht belegt
werden, sofern das angeschlossene Radio
über BTL-Ausgangsstufen verfügt.
6. Konguration des Remote-Eingangs
Die Einschaltung der M SIX DSP erfolgt auto-
matisch bei Ansteuerung über die Hochpegel-
Lautsprechereingänge (Highlevel Input) oder
sobald ein Remote-Signal am Remote-Eingang
(REM) anliegt. Mit Hilfe des Auto Remote-
Schalters (Seite 6, Punkt 12; Auto Remote)
kann die automatische Einschaltung deaktiviert
werden (Auto Remote = O). Dies sollte vorge-
nommen werden, wenn es beispielsweise zu
Störgeräuschen beim Ein- und Ausschalten des
Verstärkers kommt.
Hinweis: Wird die automatische Einschaltung
des Verstärkers deaktiviert, muss der Remote-
Eingang belegt werden. Eine automatische Ein-
schaltung über den Hochpegel-Lautspreche-
reingang ist dann nicht mehr möglich.
Hinweis: Werkseitig ist die automatische Ein-
schaltung über den Hochpegel-Lautspreche-
reingang des M SIX DSP Verstärkers aktiviert.
7. Konguration des internen DSPs
Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme die grundlegenden
Einstellungen im Verstärker mit Hilfe der
DSP PC-Tool Software vorzunehmen.
Eine Missachtung kann zur Zerstörung der an-
geschlossenen Verstärker / Lautsprecher füh-
ren. Speziell bei Verwendung der M SIX DSP
in vollaktiven Systemen besteht sonst Zerstö-
rungsgefahr für die Hochtöner. Informationen
zum Anschluss des Verstärkers an einen PC
nden Sie auf Seite 12.
8. Einstellung der Eingangsempndlichkeit
Achtung: Es ist zwingend notwendig, die
Eingangsempndlichkeit der M SIX DSP an
die Signalquelle anzupassen, um Schäden
am Verstärker zu vermeiden.
Um die Eingangsempndlichkeit zu verändern,
verwenden Sie die DSP PC-Tool Software.
Werkseitig ist diese auf 20 Volt für die Hochpe-
gel-Eingänge und 4 Volt für die Vorverstärke-
reingänge (Line Input) justiert.
Einbau und Installation
9
Nur wenn die Signalquelle einen zu kleinen
Max imalpegel liefert, sollte die Eingangsemp-
ndlichkeit angehoben werden.
Die Funktion nden Sie im Tab
„ Signalverwaltung“ des DCM-Menüs der DSP
PC-Tool Software unter dem Punkt „Main Input
→ Input Gain“.
Verschiedene Einstellungsbeispiele für die Ein-
gangsempndlichkeit sind in der Tabelle weiter
unten aufgeführt. Für weitere Anwendungsfälle
oder sollten Sie sich bzgl. der Ausgangsspan-
nung Ihrer Signalquelle nicht sicher sein, kon-
taktieren Sie Ihren HELIX Fachhändler.
9. Anschluss der Lautsprecherausgänge
Die Lautsprecherausgänge können direkt mit
den Lautsprecherleitungen verbunden wer-
den. Verbinden Sie niemals die Lautsprecher-
leitungen mit der Kfz-Masse (Fahrzeugkaros-
serie). Dieses kann Ihren Verstärker und Ihre
Lautsprecher zerstören.
Achten Sie darauf, dass alle Lautsprechersys-
teme phasenrichtig angeschlossen sind, d.h.
Plus zu Plus und Minus zu Minus. Vertauschen
von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge. Der Pluspol ist bei
den meisten Lautsprechern gekennzeichnet.
Die Impedanz pro Kanal darf 2 Ohm (im
Brücken betrieb 4 Ohm) nicht unterschreiten,
da sonst die Schutzschaltung des Verstärkers
aktiviert wird.
10. Anschluss des Remote-Ausgangs
Dieser Ausgang (Rem. Out) dient dazu, einen
am Line Output angeschlossenen Zusatzver-
stärker mit einem Remote-Signal zu versor-
gen. Bitte verwenden Sie ausschließlich dieses
Signal zur Einschaltung externer Verstärker, um
Ein- und Ausschaltgeräusche zu vermeiden.
Einstellungsbeispiele für die Eingangsempndlichkeit:
Quelle
Einstellung Input Gain
OEM-Radio 4- bis 6-kanalig
Bis 25 Watt Sinusleistung pro Kanal an 4 Ohm bzw.
bis 50 Watt Sinusleistung pro Kanal an 2 Ohm
Highlevel: 11 Volt
OEM-Radio mit Zusatzverstärker 4- bis 6-kanalig
Größer 25 Watt bis 200 Watt Sinusleistung pro Kanal
an 4 Ohm bzw. bis 100 Watt Sinusleistung pro Kanal an
8 Ohm
Highlevel: 20 Volt
Nachrüstradio 4- bis 6-kanalig mit
Vorverstärkerausgang
Cinch: typischerweise 4 Volt; siehe technische
Daten Nachrüstradio
10
Kongurationsbeispiele
Vom OE-System Eingänge Ausgänge Zu den Lautsprechern
Kanalrouting mit Virtual Channel Processing
Virtuelle Kanäle
Front L High – Hochtöner VL
Front L Mid – Mitteltöner VL
Front R High – Hochtöner VR
Front R Mid – Mitteltöner VR
Front L Low – Tieftöner VL
Front R Low – Tieftöner VR
Rear L Full – Fullrange HL
Rear R Full – Fullrange HR
Subwoofer 1 – Subwoofer
Subwoofer 2 – Subwoofer

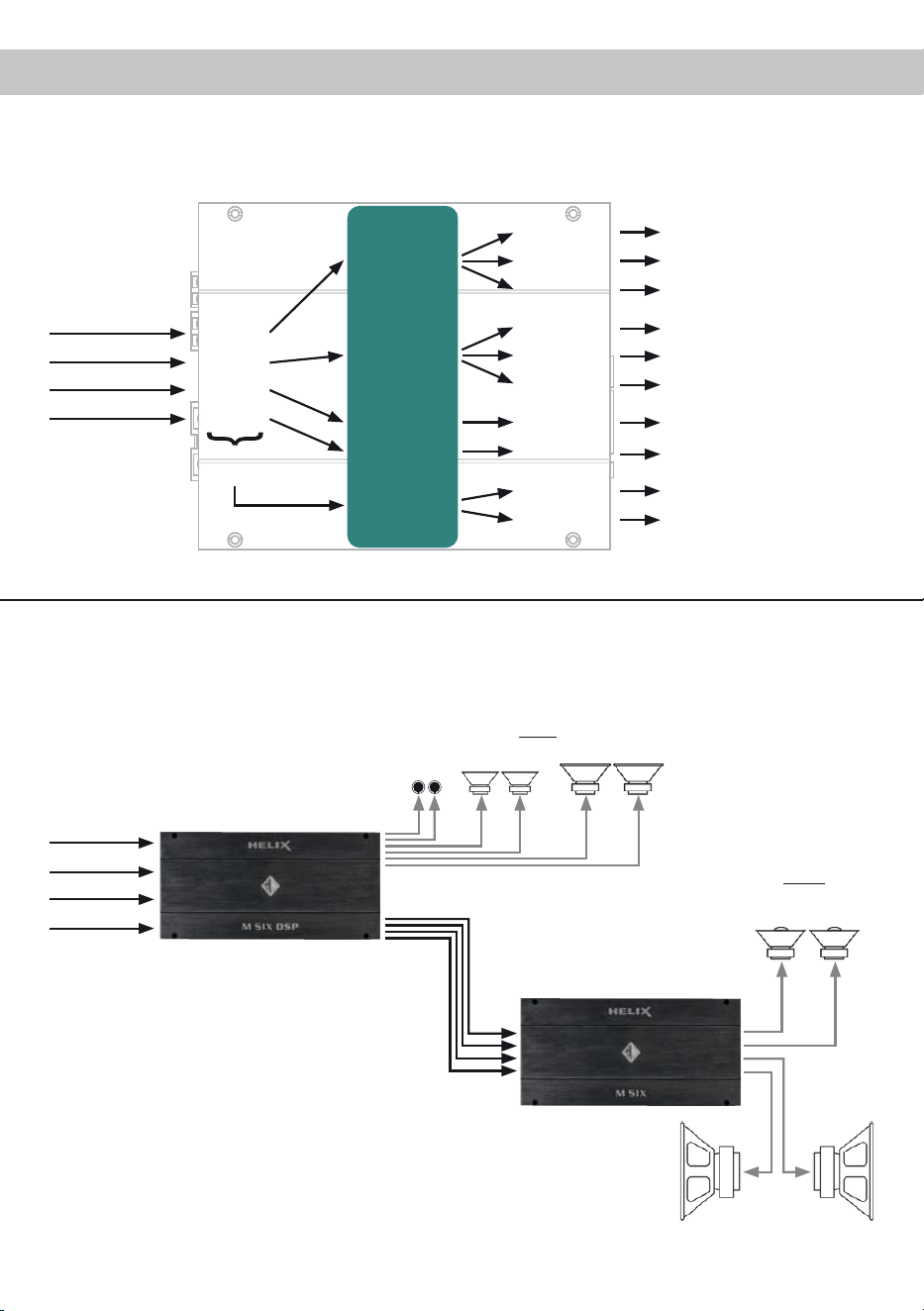

Kongurationslayout mit zusätzlicher M SIX – aktives 3-Wege Frontsystem, passives Rearsystem
und zwei Subwoofern im Brückenbetrieb
Front L Full
Front R Full
Rear L Full
Rear R Full
Amp Out A
Amp Out C
Amp Out E
Amp Out B
Amp Out D
Amp Out F
Line Out G
Line Out H
Line Out I
Line Out J
Input A
Input B
Input C
Input D
Rear L Full (C)
Rear R Full (D)
Summen-
signal A bis D
Front L Full (A)
SFX –
Front Processing
Front R Full (B)
SFX –
Front Processing
Subwoofer 1 (I)
SFX –
Augmented Bass
Processing
Front L Full
Front R Full
Rear L Full
Rear R Full
Subwoofer 1
(C/D gebrückt)
Vorne
Hochtöner, Mitteltöner & Tieftöner
Speaker Output
Line Output
Hinten
Koax- oder
Passivsystem
Subwoofer 2
(E/F gebrückt)
11

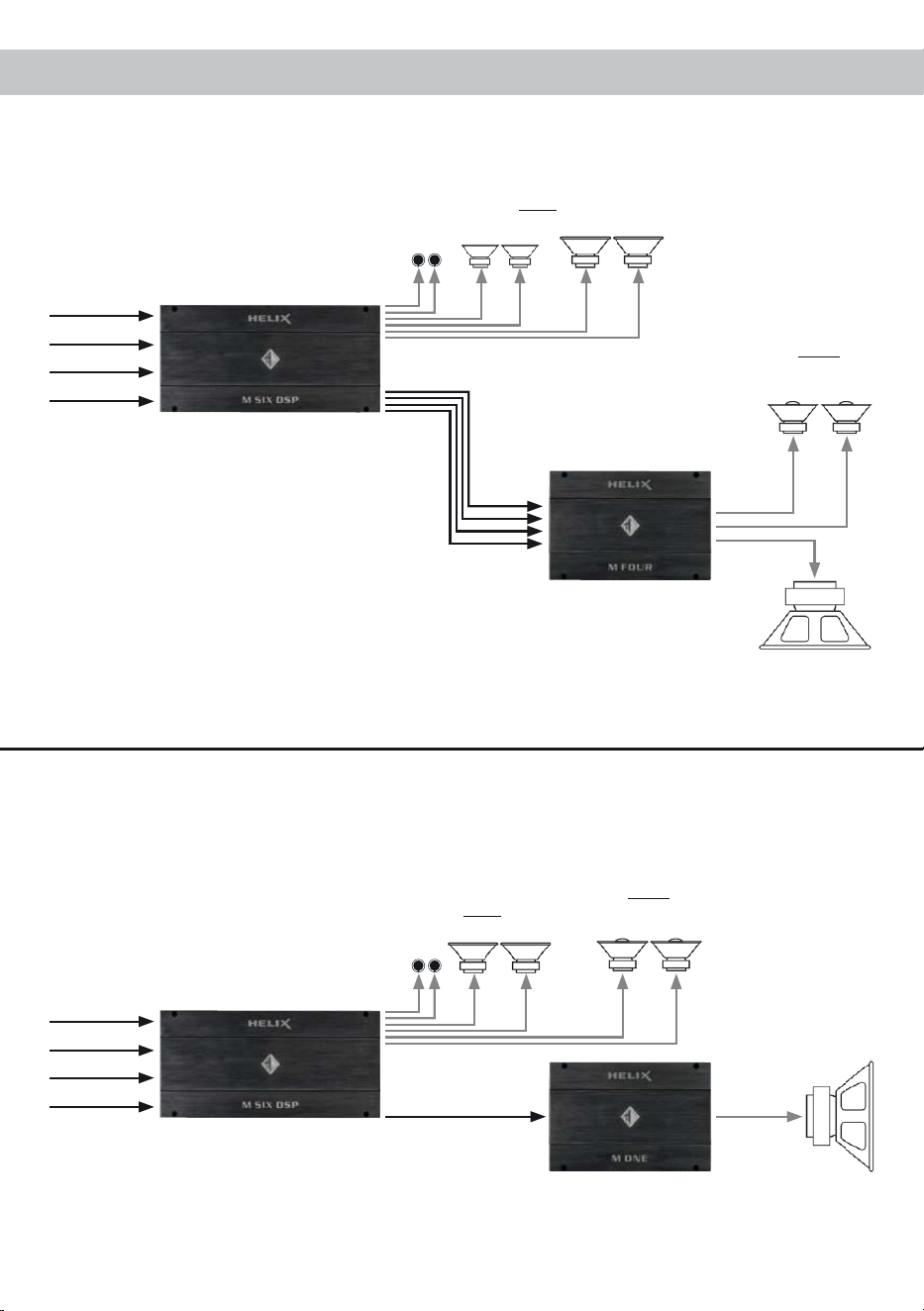

Kongurationslayout mit zusätzlicher M FOUR – aktives 3-Wege Frontsystem, passives
Rearsystem und Subwoofer
Subwoofer
(C/D gebrückt)
Hinten
Koax- oder
Passivsystem
Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren HELIX-Fachhändler.
Kongurationslayout mit zusätzlicher M ONE – aktives 2-Wege Frontsystem, passives Rearsystem
und Subwoofer
Subwoofer
Front L Full
Front R Full
Rear L Full
Rear R Full
Vorne
Hochtöner, Mitteltöner & Tieftöner
Speaker Output
Line Output
Front L Full
Front R Full
Rear L Full
Rear R Full
Vorne
Hochtöner & Tieftöner
Speaker Output
Line Output
Hinten
Koax- oder
Passivsystem
12
Die HELIX M SIX DSP kann mit Hilfe der
DSP PC-Tool Software frei konguriert werden. Die
Software stellt alle Funktionen übersichtlich und
bedienerfreundlich zur Verfügung, so dass Sie die-
se individuell einstellen können. Dabei können alle
zehn DSP-Kanäle separat eingestellt werden.
Bevor Sie die M SIX DSP das erste Mal an einen
Computer anschließen, gehen Sie auf unsere
Homepage und laden die aktuellste Software-Ver-
sion des DSP PC-Tools herunter. Es ist ratsam, re-
gelmäßig nach Updates der Software zu schauen,
damit das Gerät immer auf dem aktuellsten Stand
ist.
Die Software sowie eine umfangreiche Knowledge
Base nden Sie auf www.audiotec-scher.com.
Es wird dringend empfohlen, die DSP PC-Tool
Knowledge Base vor der ersten Benutzung durch-
zulesen, um Komplikationen und Fehler zu vermei-
den.
Wichtig: Stellen Sie sicher, dass die M SIX DSP
bei der ersten Installation der Software noch nicht
an den PC angeschlossen ist. Verbinden Sie diesen
erst, wenn die Software samt der USB-Treiber voll-
ständig installiert ist!
Im folgenden Abschnitt lesen Sie die wichtigsten
Schritte zum Anschluss und der ersten Inbetrieb-
nahme:
1. Laden Sie die DSP PC-Tool Software unter
www.audiotec-scher.com herunter und in-
stallieren diese auf ihrem Computer.
2. Schließen Sie danach die M SIX DSP mit dem
beiliegenden USB-Kabel an den Computer an.
Wenn Sie längere Distanzen zu überbrücken
haben, verwenden Sie bitte eine aktive USB-
Verlängerung mit integriertem Repeater oder
das optional erhältliche WIFI CONTROL Inter-
face.
3. Schalten Sie erst den Verstärker ein und star-
ten Sie anschließend die Software. Sofern die
Betriebssoftware des DSPs nicht mehr aktuell
ist, wird diese automatisch aktualisiert.
4. Nun können Sie die M SIX DSP mithilfe der
DSP PC-Tool Software frei kongurieren.
Nützliche Hinweise zur korrekten Einstellung ent-
nehmen Sie unserer Knowledge Base, welche auf
unserer Webseite bereit steht.
Achtung: Es wird dringend empfohlen, vor der
ersten Inbetriebnahme die Lautstärke am Radio
auf Minimum zu drehen und an die Vorverstärker-
ausgänge der M SIX DSP noch nichts anzu-
schließen, bis die grundlegenden Einstellungen
im Verstärker vorgenommen wurden. Speziell bei
Verwendung in vollaktiven Systemen besteht sonst
Zerstörungsgefahr für die Lautsprecher.
Anschluss an den Computer
13

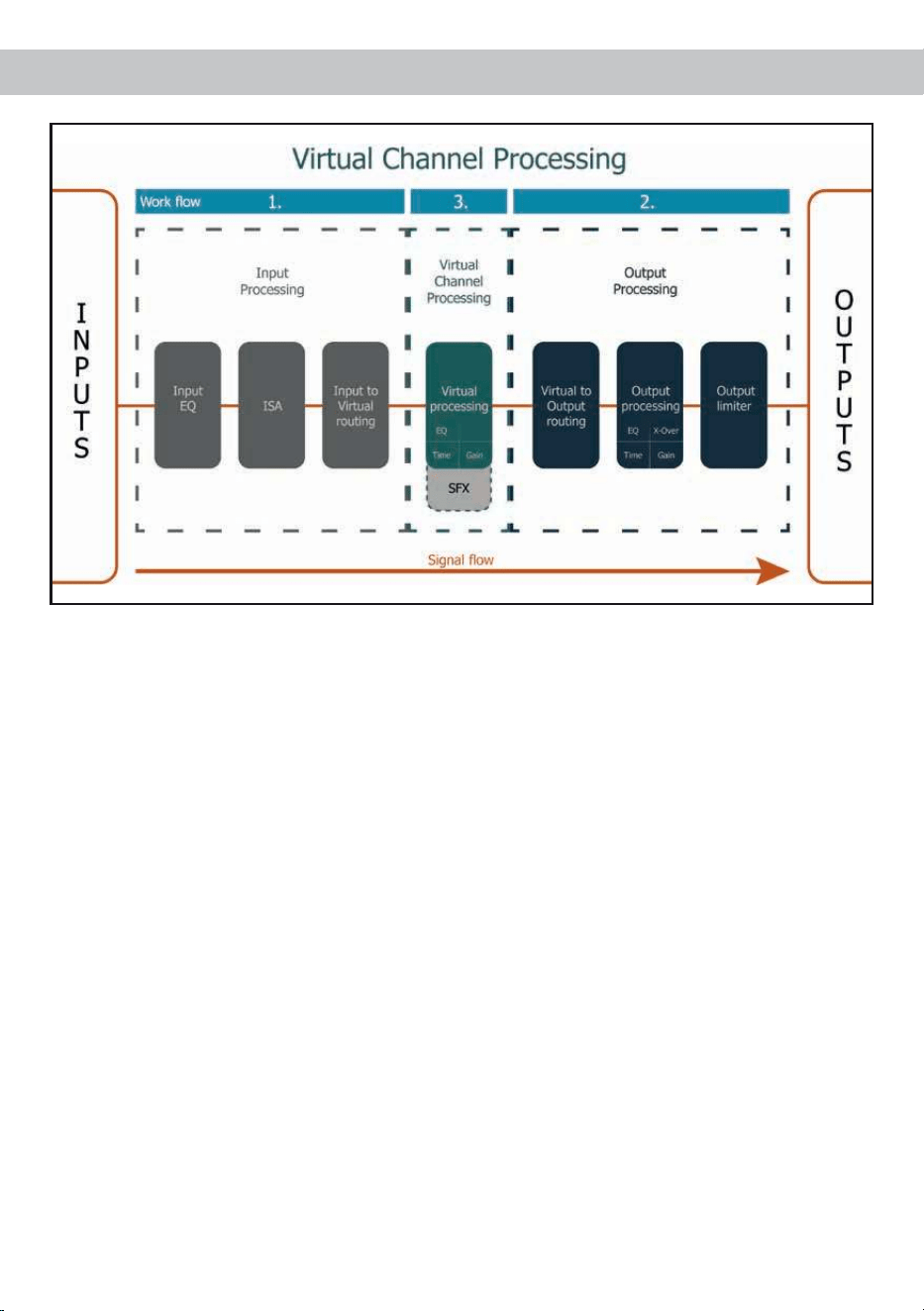

Virtual Channel Processing (VCP)
Das Bedienkonzept des VCP
Im Gegensatz zu bisherigen Methoden ist das Virtual Channel Processing (VCP) ein mehrstuges
Signalverarbeitungs-Konzept, welches die perfekte Konguration komplexer Soundsysteme ermöglicht
und somit ganz neue Möglichkeiten des Klangtunings erönet.
Die Funktion erweitert den bisherigen Umfang des Gerätes um eine neue Ebene an prozessierten Kanälen,
welche sich zwischen den Ein- und Ausgängen bendet.
Insgesamt stehen acht zusätzliche prozessierte virtuelle Kanäle und zehn prozessierte Ausgangskanäle
zur Verfügung.
Diese virtuelle Kanalebene bietet diverse Vorteile, gerade in komplexen Systemkongurationen.
Die Hauptvorteile dieses Konzeptes sind folgende:
- Ausgangskanalübergreifender Gruppen-Equalizer
- Mehrwege-Konguration der DSP-Soundeekte (SFX)
- Zusätzliche Funktionen wie Rear Attenuation
14
– Kanalübergreifender Gruppen-Equalizer
Beispielanwendung: Aktives Mehrwege- System
Wird ein Eingangssignal (bspw. Vorne links) erst auf einen virtuellen Kanal geroutet (Front L Full)
und dieses Signal anschließend auf ein aktives Mehrwege-System geroutet (bspw. Vorne links –
Hochtöner, Mitteltöner und Tieftöner), so ist es möglich, mit Hilfe des Equalizers des virtuellen Kanals
alle nachgeschalteten einzelnen Kanäle gleichzeitig in ihrer Tonalität zu beeinussen. Der Vorteil dieses
Konzeptes ist, dass sich vor allem die Frequenz- und Phaseneinüsse auf alle nachgeschalteten
Kanäle gleich auswirken, so dass gerade in aktiven Mehrwege-Kongurationen die Abstimmung der
Lautsprecher untereinander nicht negativ beeinusst wird.
– Mehrwege-Konguration der DSP-Soundeekte (SFX)
Beispielanwendung: 2- oder gar 3-Wege Centerlautsprecher
Nach Aktivierung des „Virtual Channel Processing“ sind auch die DSP-Soundeekte wie das
RealCenter-Management oder das Augmented Bass Processing aktiviert. Diese sind nicht mehr fest
mit den Ausgängen verknüpft, sondern an bestimmte „virtuelle Kanäle“ gebunden:
Front Processing: virtuelle Kanäle Front L Full (A) und Front R Full (B)
Center Processing: virtueller Kanal Center Full (E)
Augmented Bass Processing: virtuelle Kanäle Subwoofer 1 (I) und Subwoofer 2 (J). An diese ist auch
die Subwoofer-Lautstärkeregelung gebunden.
Dadurch ist es möglich, die DSP-Soundeekte auf beliebig viele Ausgänge zu routen, um beispiels-
weise 2- oder gar 3-Wege Centerlautsprecher-Kongurationen zu realisieren. Der Flexibilität sind hier
somit kaum noch Grenzen gesetzt.
– Zusätzliche Funktionen
Darüber hinaus ermöglicht das VCP die Realisierung weiterer neuer Funktionen. Eine dieser Funk-
tionen ist beispielsweise die „Rear Attenuation“. Bei dieser kann mit Hilfe einer Fernbedienung die
Lautstärke der virtuellen Kanäle „Rear L Full“ und „Rear R Full“ separat geregelt werden. So ist es auch
ohne Umschalten des Sound Setups möglich, die hinteren Lautsprecher (oder auch jeden anderen
Kanal, welcher durch diese Kanäle geroutet wird) in ihrer Lautstärke zu regeln.
Virtual Channel Processing (VCP)
15

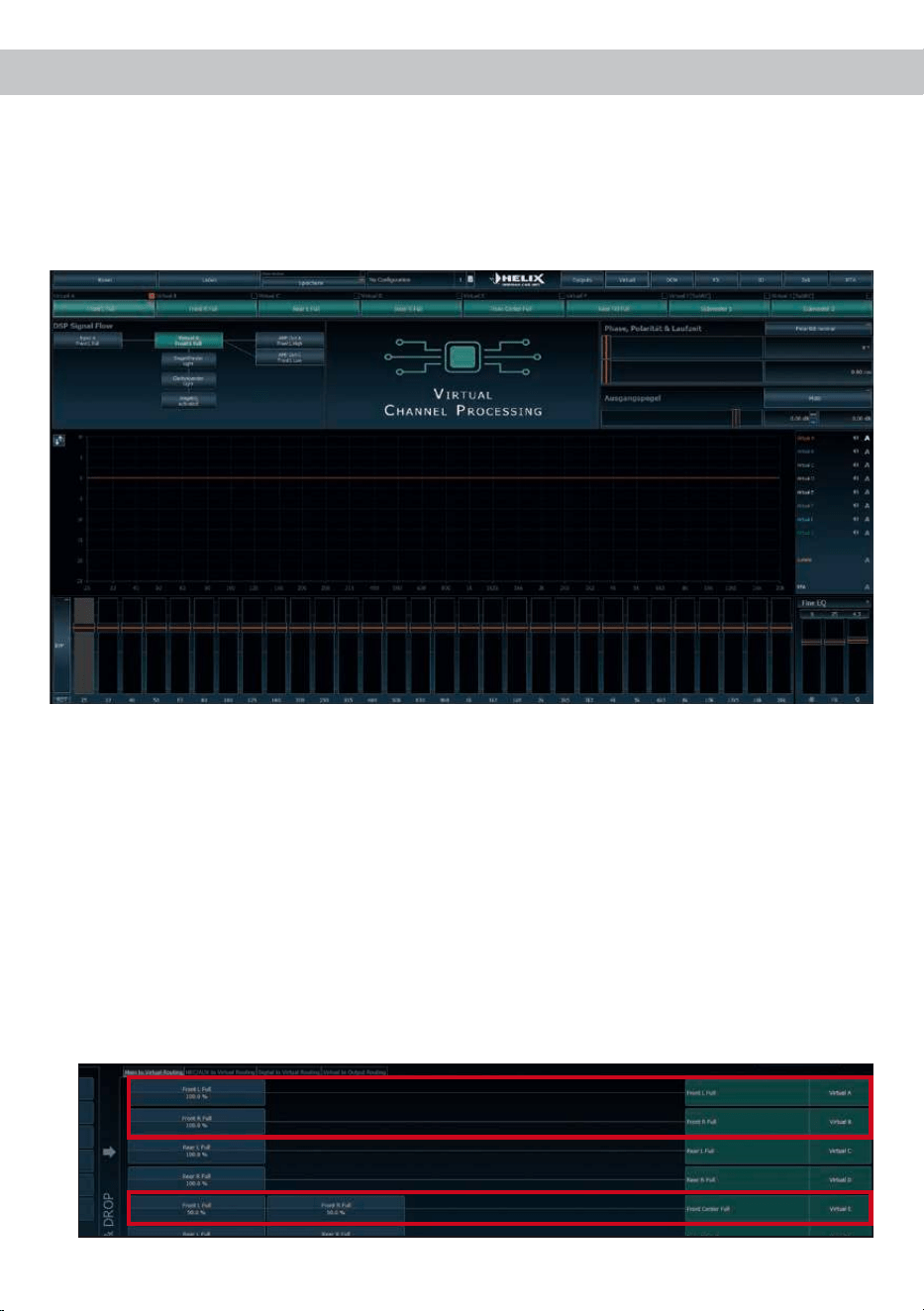

Um das VCP zu kongurieren, muss zuerst das „Virtual Channel Processing“ im DCM-Menü der DSP PC-
Tool Software eingeschaltet werden. Gehen Sie dazu in den „Virtual Channel Processing“-Tab und klicken
auf die rechte Box mit der VCP-Grak. Anschließend erfolgt die Konguration in drei Schritten – hier am
Beispiel einer 3-Wege Konguration mit einem 2-Wege Eingangssignal erläutert.

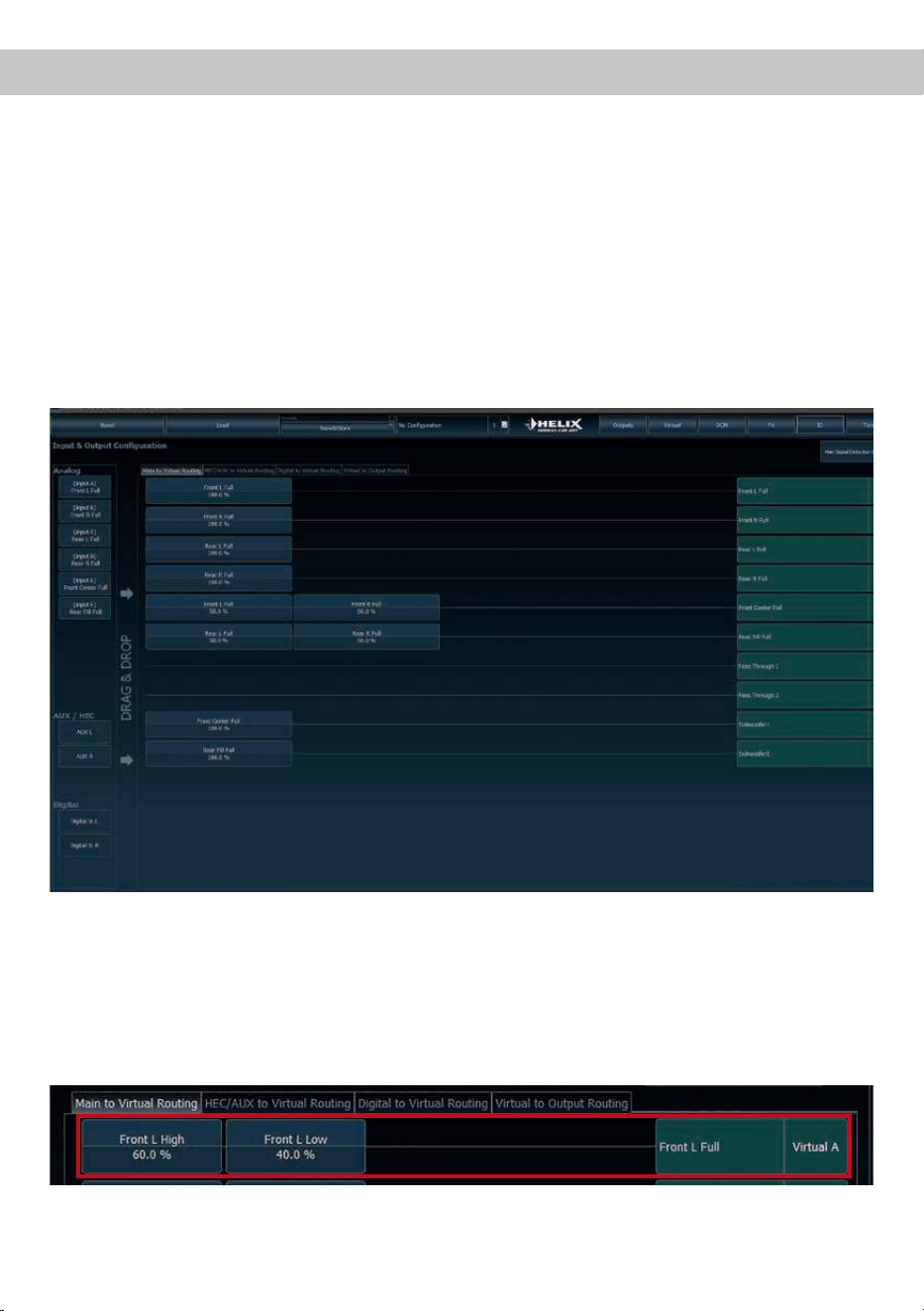

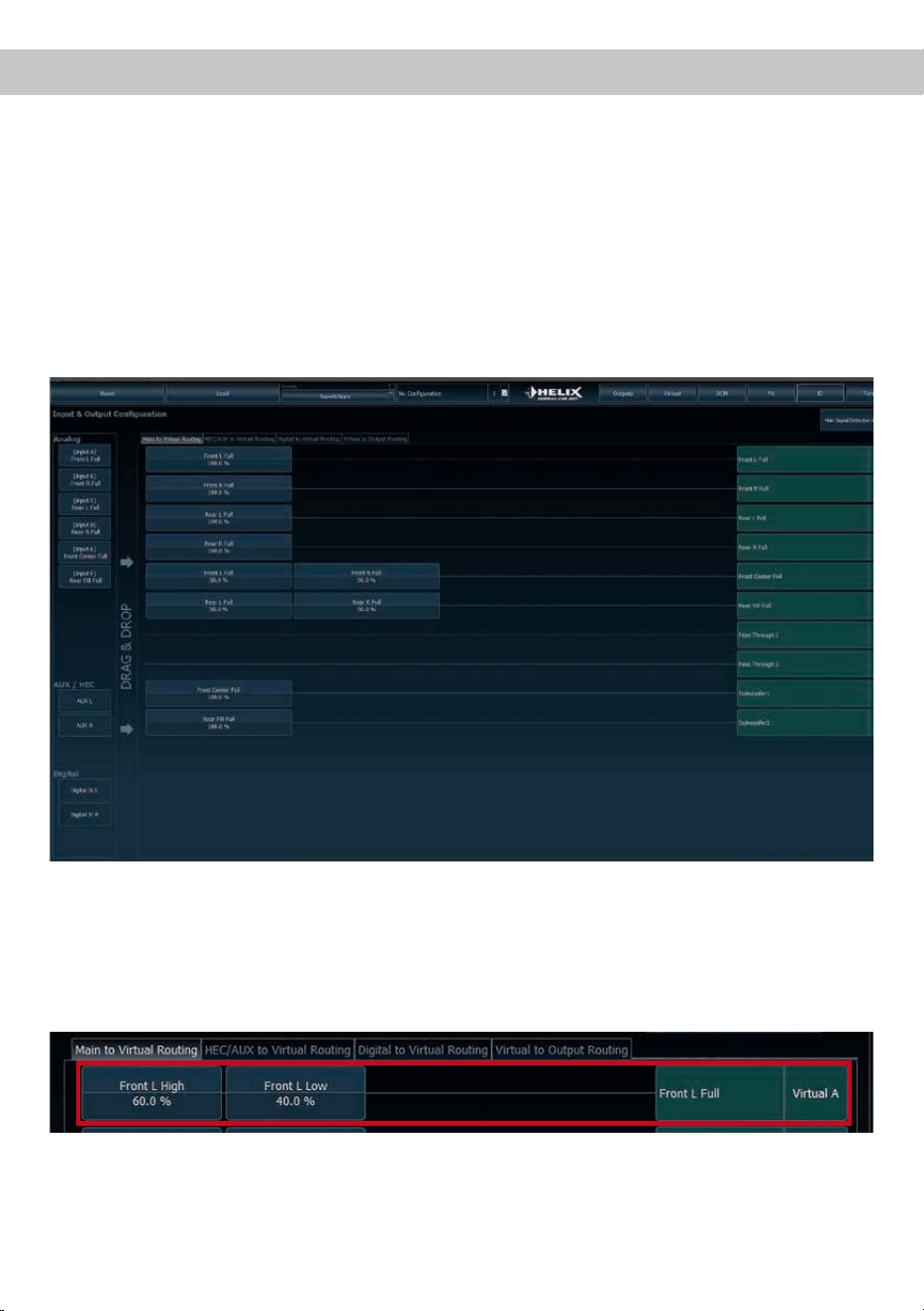

Workow-Schritt 1 – Eingangsrouting
Zuerst müssen die Eingangssignale in den verschiedenen Eingangs-Signalmatrizen („Main to Virtual Rou-
ting“, „HEC/AUX to Virtual Routing“, „Digital to Virtual Routing“) auf die jeweiligen virtuellen Kanäle geroutet
werden. Dies verhält sich genauso wie im normalen Modus, d.h. die Eingangssignale auf der linken Sei-
te werden per Drag & Drop auf die jeweilige Summierungsmatrix gelegt. Der Unterschied zum normalen
Modus ist, dass die Namen und Signaleigenschaften der virtuellen Kanäle an dieser Stelle festgelegt sind
(Front L Full, Front R Full, Rear L Full, Rear R Full, Front Center Full etc.).
a. Zunächst müssen alle Eingangssignale auf die entsprechenden festgelegten Signaltypen der virtu-
ellen Kanäle gelegt werden, d.h. der Eingang, an welchem das Signal vorne links anliegt, muss auf
den virtuellen Kanal „Front L Full“ geroutet werden.
b. Bei OEM-Adaptionen von aktiven Mehrwege-Systemen müssen die Signale an dieser Stelle auf den
virtuellen Kanal „Front L Full“ summiert werden, d.h. mehrere Eingangssignale werden auf einen vir-
tuellen Kanal summiert (der Input–EQ bleibt wie gewohnt in den Eingängen wirksam).
Konguration des Virtual Channel Processing (VCP)
16
Workow-Schritt 2 – Ausgangsrouting
Nachdem alle genutzten Eingangssignale in den jeweiligen Signal-Routing-Matrizen konguriert wurden,
müssen die virtuellen Kanäle nun den physischen Ausgangskanälen zugeordnet werden. Hierbei kann ein
virtuelles Signal (bspw. Front L Full) mehreren Ausgängen zugewiesen werden, wie beispielsweise dem
vorderen linken Hochtöner, Mitteltöner und Tieftöner. Die Konguration dieser lautsprecherspezischen
Ausgangskanäle erfolgt nach wie vor im „Outputs“-Menü (im normalen Modus „Main“ genannt) des DSP
PC-Tools. Hier können weiterhin die kanalspezischen Equalizer, Hoch- und Tiefpasslter, Laufzeitkorrek-
tur, Ausgangspegel und Phaseneinstellungen konguriert werden.

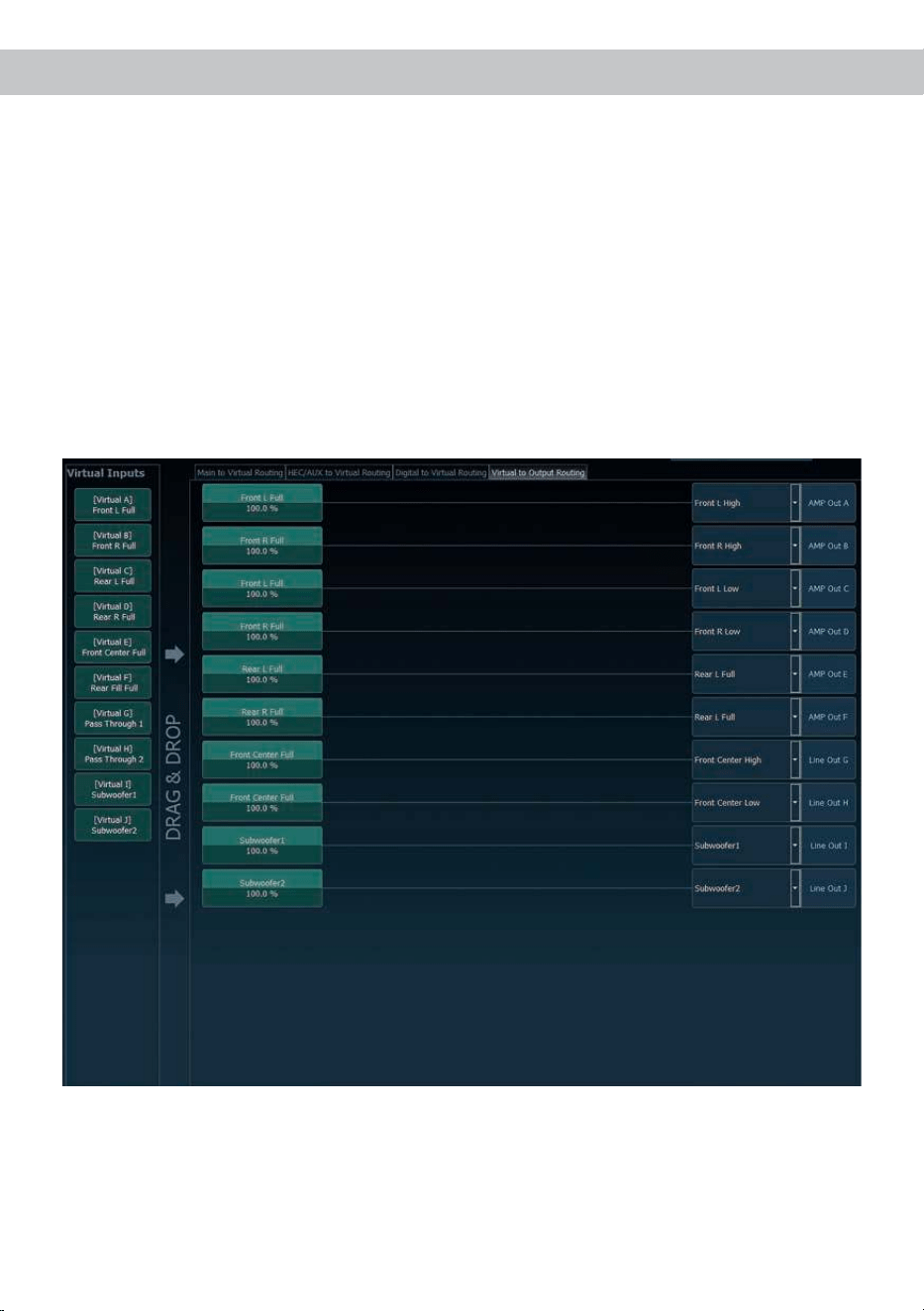

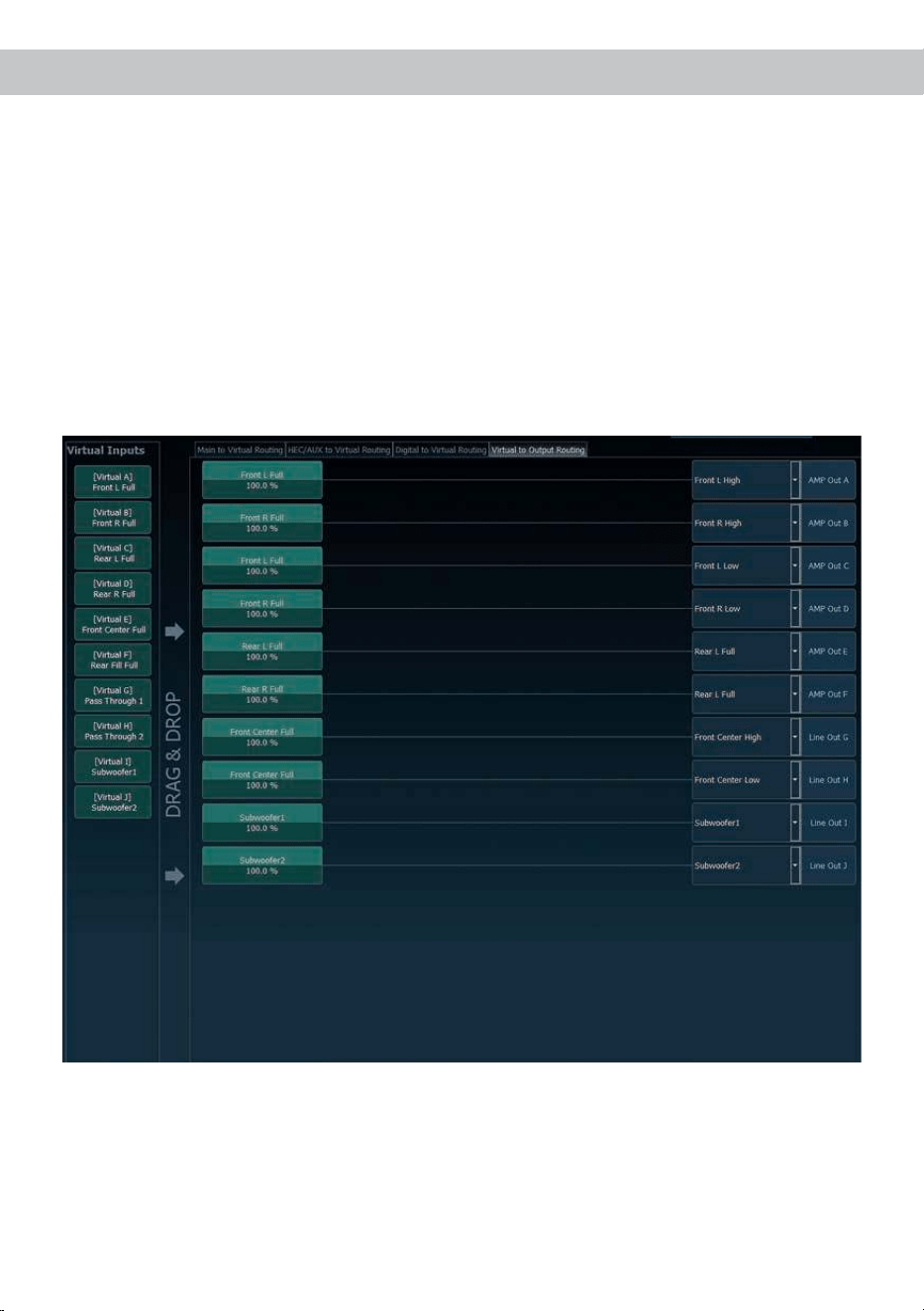

a. Um die virtuellen Kanäle den jeweiligen Ausgangskanälen zuzuweisen, werden im Ausgangsrouting
(Virtual to Output Routing) die jeweiligen virtuellen Signale per Drag & Drop auf die Ausgangskanäle
gezogen. An dieser Stelle müssen die Signale in der Regel nicht mehr summiert werden, so dass je-
dem Ausgangs signal nur ein virtuelles Signal zugeordnet wird; beispielsweise wird dem vorderen linken
Hochtöner das Signal „Front L Full“ zugeordnet, genauso wie dem vorderen linken Tieftöner.
b. An dieser Stelle kann auch ein virtueller Kanal, in welchem ein DSP-Soundeekt aktiviert wurde, auf
mehrere Ausgangskanäle geroutet werden. So kann beispielsweise das Signal „Front Center Full“ meh-
reren Ausgangskanälen zugewiesen werden, um einen aktiven Mehrwege-Center zu realisieren. Die
entsprechenden Hoch- und Tiefpasslter werden anschließend in den Ausgangskanälen konguriert.
Konguration des Virtual Channel Processing (VCP)
17

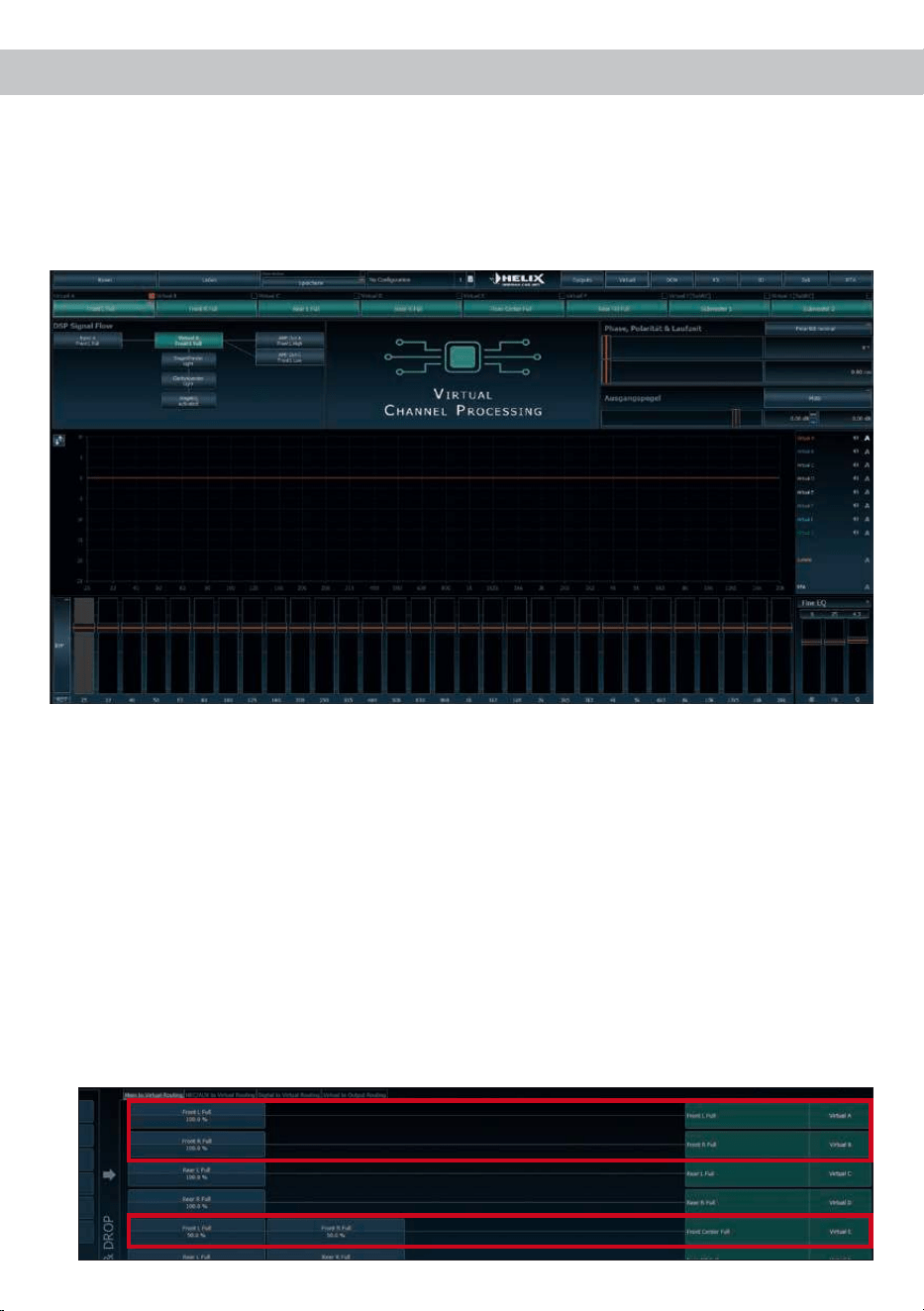

Workow-Schritt 3 – Konguration der virtuellen Kanäle und Hinweise zur Anwendung der
DSP-Soundeekte (SFX)

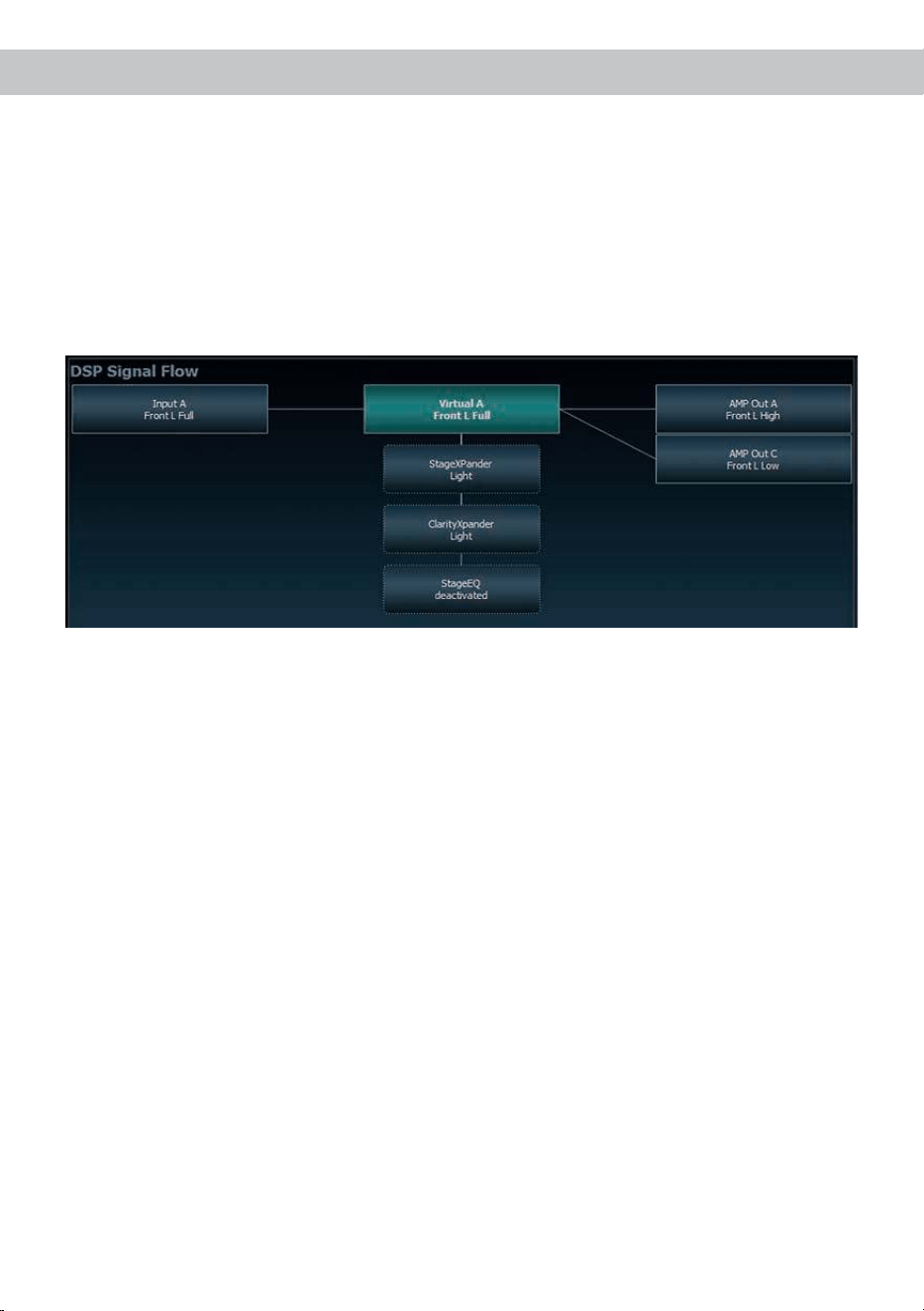

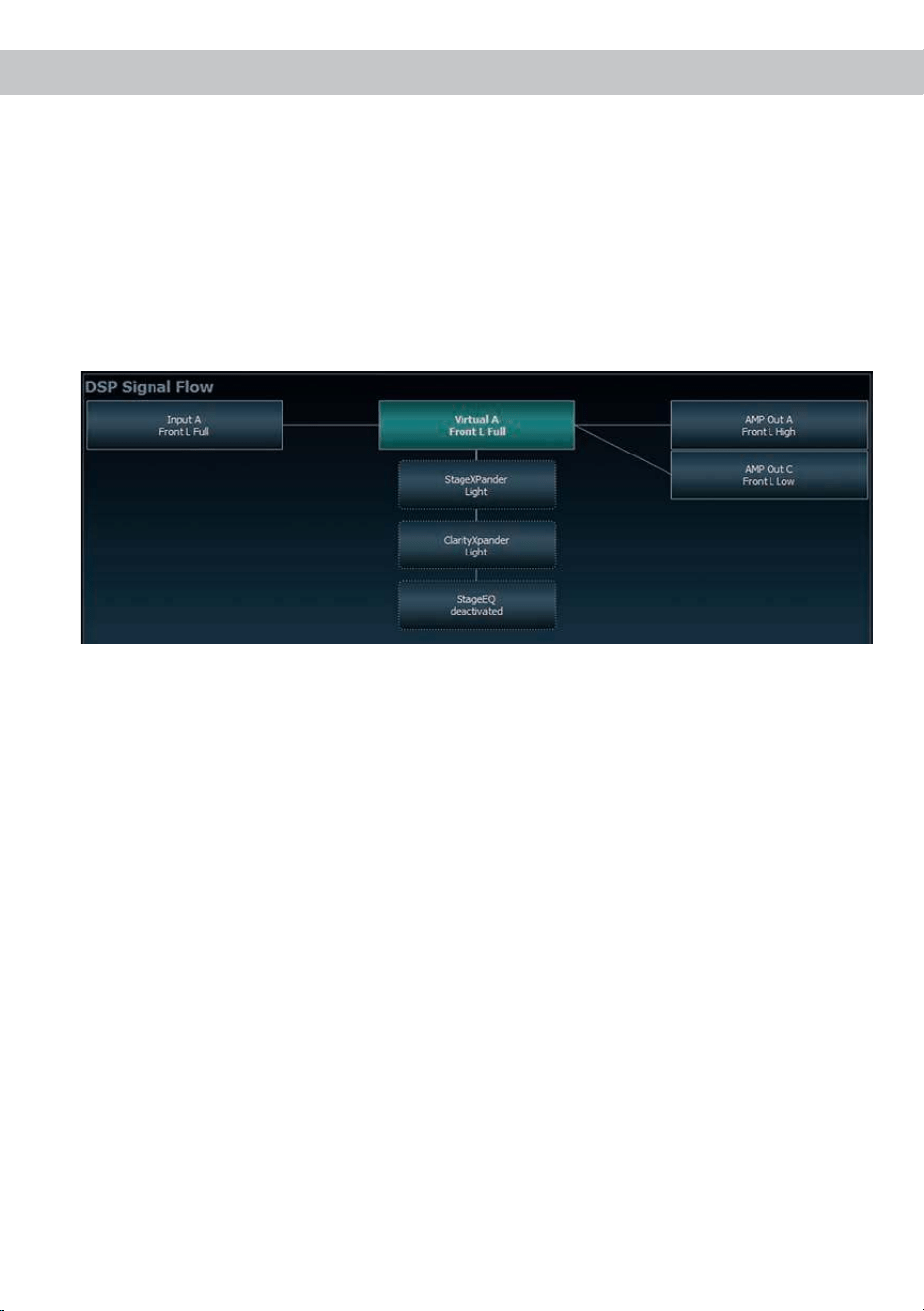

Wechseln Sie nun in das „Virtual“-Menü des DSP PC-Tools. Hier bekommen Sie eine Übersicht über den
Signaluss der einzelnen Kanäle sowie der aktivierten Soundeekte. Zusätzlich ist es möglich beispiels-
weise mit Hilfe des Equalizers, Polarität und weiteren Funktionen alle nachgeschalteten Ausgangskanäle
eines virtuellen Kanals gleichzeitig in ihrer Tonalität zu beeinussen.
Kongurationshinweise für die DSP-Soundeekte (SFX)
Die HELIX M SIX DSP bietet bei aktiviertem Virtual Channel Processing einzigartige DSP-Sound eekte
wie das „Augmented Bass Processing“, den „RealCenter“ und mehr.
Um in den Genuss der DSP-Soundeekte zu kommen, müssen bei der Hard- und Softwarekonguration
bestimmte Einstellungen vorgenommen werden.
Hinweis: Die DSP-Soundeekte stehen bei der M SIX DSP nur im Virtual Channel Processing zur Verfü-
gung. Dieses kann im DCM-Menü der DSP PC-Tool Software aktiviert werden.
Hinweise für das Center Processing mit seiner RealCenter- und ClarityXpander-Funktion

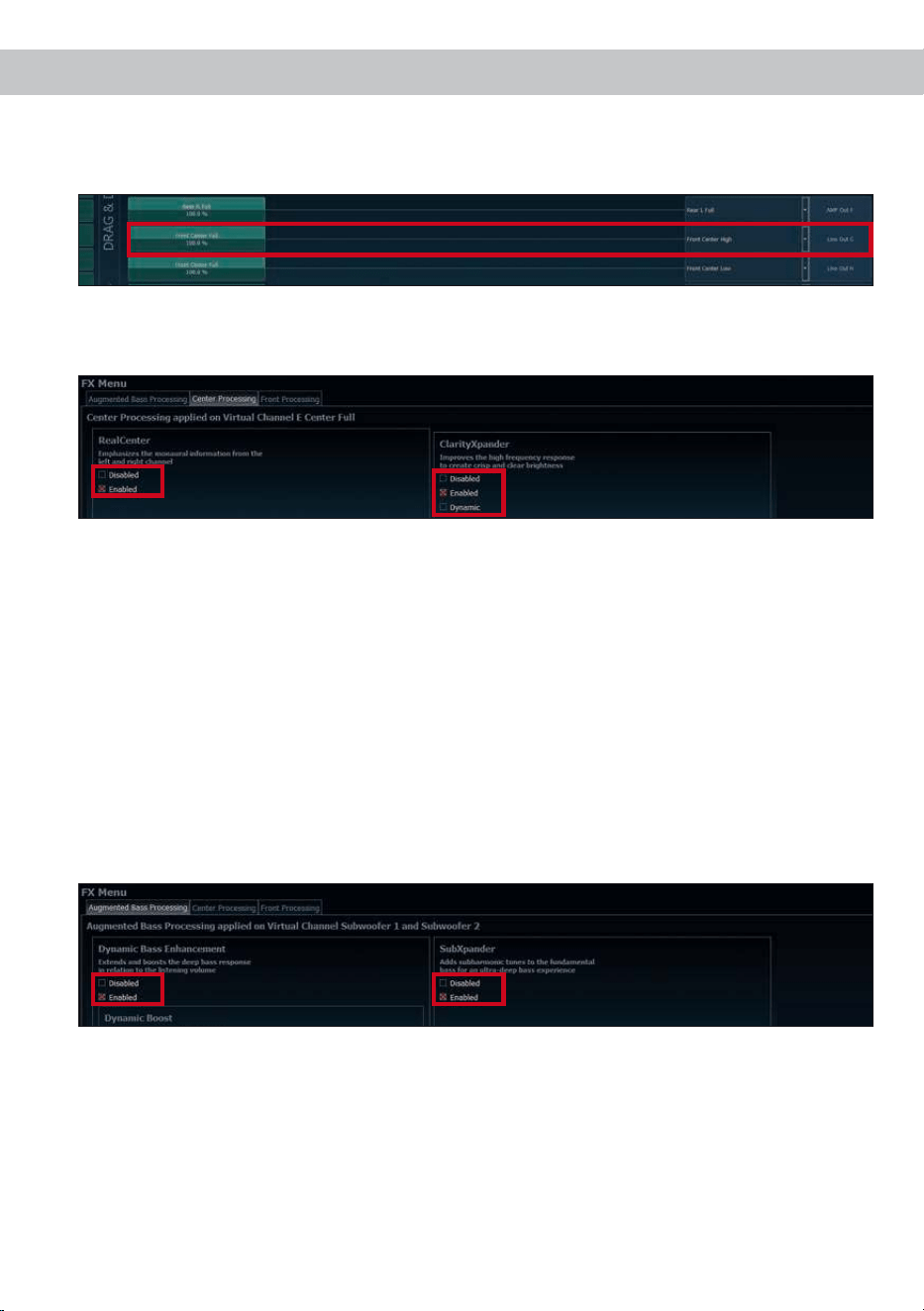

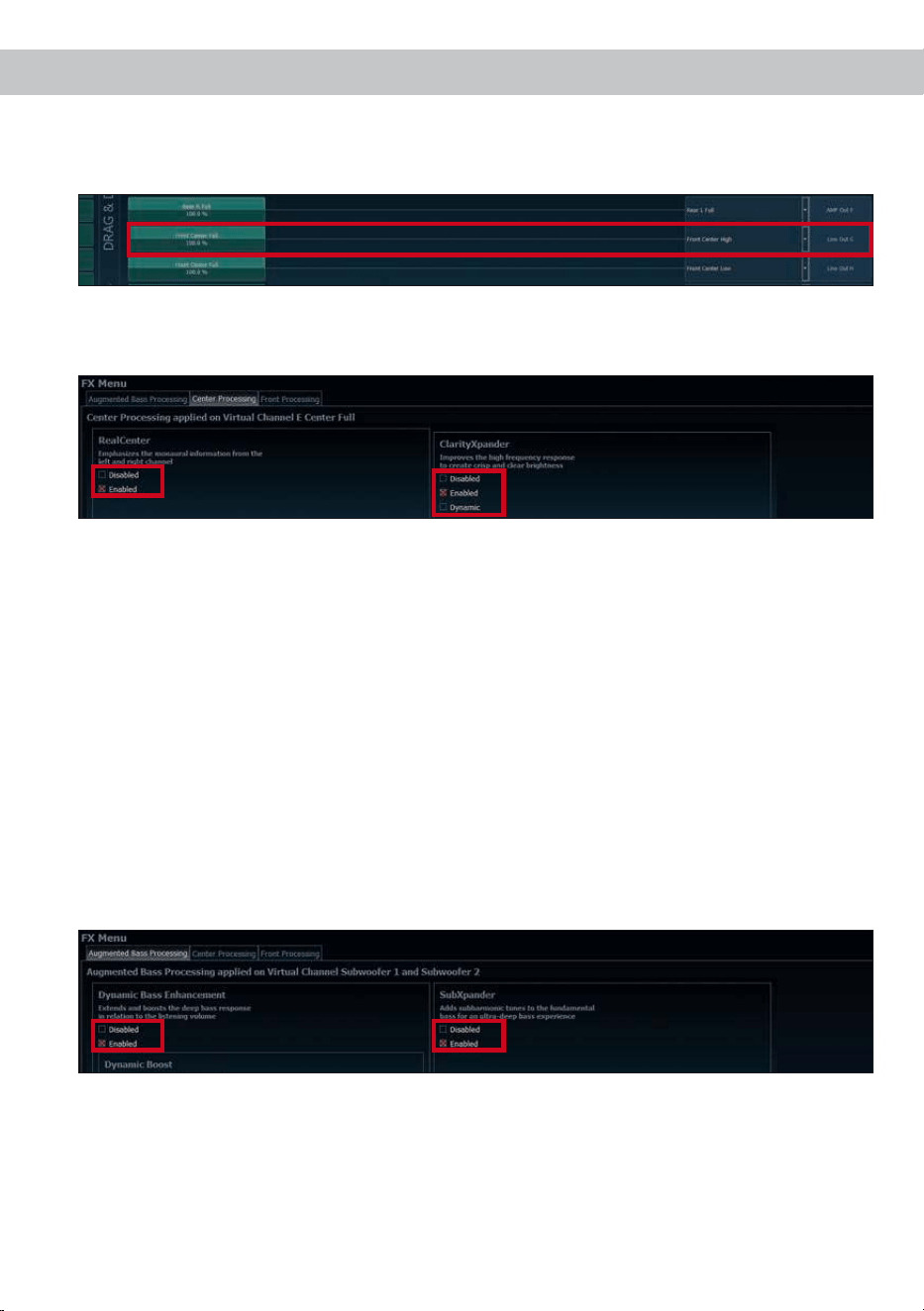

Um die RealCenter- und ClarityXpander-Funktion für einen Center-Lautsprecher nutzen zu können, müs-
sen folgende Schritte durchgeführt werden:
1a. Die virtuellen Kanäle „Front L Full“ und „Front R Full“ müssen mit einem Eingangssignal belegt sein
(siehe Workow-Schritt 1).
1b. Der virtuelle Kanal „Front Center Full“ muss im Eingangsrouting entweder mit einem Summensignal
(Front Links + Front Rechts) oder einem vorhandenen Center-Signal belegt sein.
18
Konguration des Virtual Channel Processing (VCP)
2. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal „Virtual E – Front Center
Full“ auf den oder die gewünschten Ausgangskanäle (wie im Workow-Schritt 2 beschrieben), auf wel-
che das Center Processing angewendet werden soll.
3. Wechseln Sie nun in das FX-Menü und aktivieren im Reiter „Center Processing“ den gewünschten
Soundeekt durch Setzen eines Hakens.
Hinweise für das Front Processing mit seiner StageXpander- und ClarityXpander-Funktion
Die Einstellungen des StageXpanders und Front ClarityXpanders wirken immer auf die virtuellen Kanäle
„Front L Full“ und „Front R Full“.
Hinweise für das Augmented Bass Processing mit seiner Dynamic Bass Enhancement- und
SubXpander-Funktion
Für das Augmented Bass Processing müssen bestimmte Einstellungen vorgenommen werden, um dessen
Soundeekte anwenden zu können.
1. Mindestens einer der virtuellen Subwoofer Kanäle („Subwoofer 1“ oder „Subwoofer 2“) muss mit einem
Eingangssignal belegt sein (siehe Workow-Schritt 1).
2. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal / die Kanäle „Virtual I –
Subwoofer 1“ und / oder „Virtual J – Subwoofer 2“ auf den oder die gewünschten Ausgangskanäle (wie
im Workow-Schritt 2 beschrieben), auf welche das Subwoofersignal geleitet und das Augmented Bass
Processing angewendet werden soll.
3. Wechseln Sie nun in das FX-Menü und aktivieren den gewünschten Soundeekt.
Hinweise zum Eingangsrouting siehe Workow-Schritt 1
Hinweise zum Ausgangsrouting siehe Workow-Schritt 2
Hinweis: Das Bass Processing wird für die Kanäle Subwoofer 1 und Subwoofer 2 gemeinsam ein- und ausgeschaltet,
die beiden Kanäle bleiben dabei für Stereoanwendungen voneinander getrennt.
19

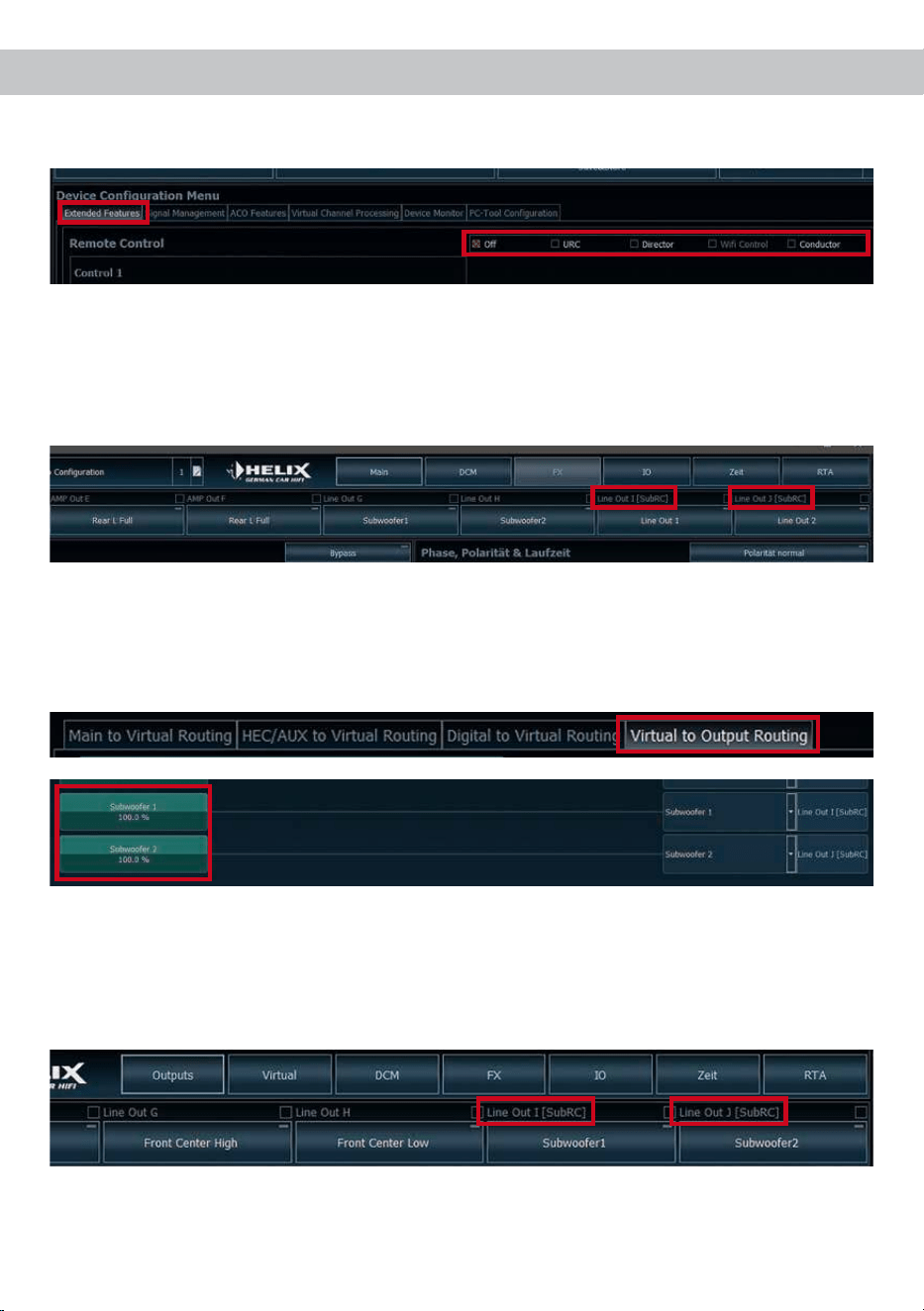

Konguration einer Subwoofer-Fernbedienung
Konguration einer Subwoofer-Fernbedienung
Zunächst muss die entsprechende Fernbedienung im Tab „Erweiterte Einstellungen“ im DCM Menü der
DSP PC-Tool Software aktiviert und je nach Modell konguriert werden.
Bei aktiviertem VCP hingegen wird die Subwoofer-Fernbedienung den Ausgangskanälen zugeordnet,
welche im „Virtual to Output Routing“ mit einem der beiden virtuellen Subwoofer-Signalen versorgt werden
(„Subwoofer 1“ oder „Subwoofer 2“). Dies kann jede beliebige Kombination an Ausgangskanälen sein.
Im nachfolgenden Beispiel sind es die Vorverstärker-Ausgänge / Line Outputs I und J:
Anschließend wird die Subwoofer-Regelung auch im Main Menü hinter der Kanalbezeichnung als [SubRC]
angezeigt:
Hinweis: Bitte beachten Sie, dass den beiden virtuellen Subwoofer-Signalen „Subwoofer 1“ und / oder
„Subwoofer 2“ zuvor in den anderen Routing-Matrizen ein Eingangssignal zugewiesen werden muss.
Bei nicht aktiviertem VCP ist die Subwoofer-Fernbedienung bei der M SIX DSP fest den Ausgangskanä-
len I und J des Line Outputs zugeordnet. In diesem Fall ist es nicht entscheidend, welcher Ausgang in der
IO-Routingmatrix mit „Subwoofer“ benannt wurde.
Im Main Menü wird angezeigt, auf welche Ausgänge die SubRC (Subwoofer-Fernbedienung) wirkt:
20
ACO Plattform-Features
Neben den einzigartigen DSP-Sound eekten bietet
die ACO-Plattform der M SIX DSP zusätzlich eine
Vielzahl an System-Features.

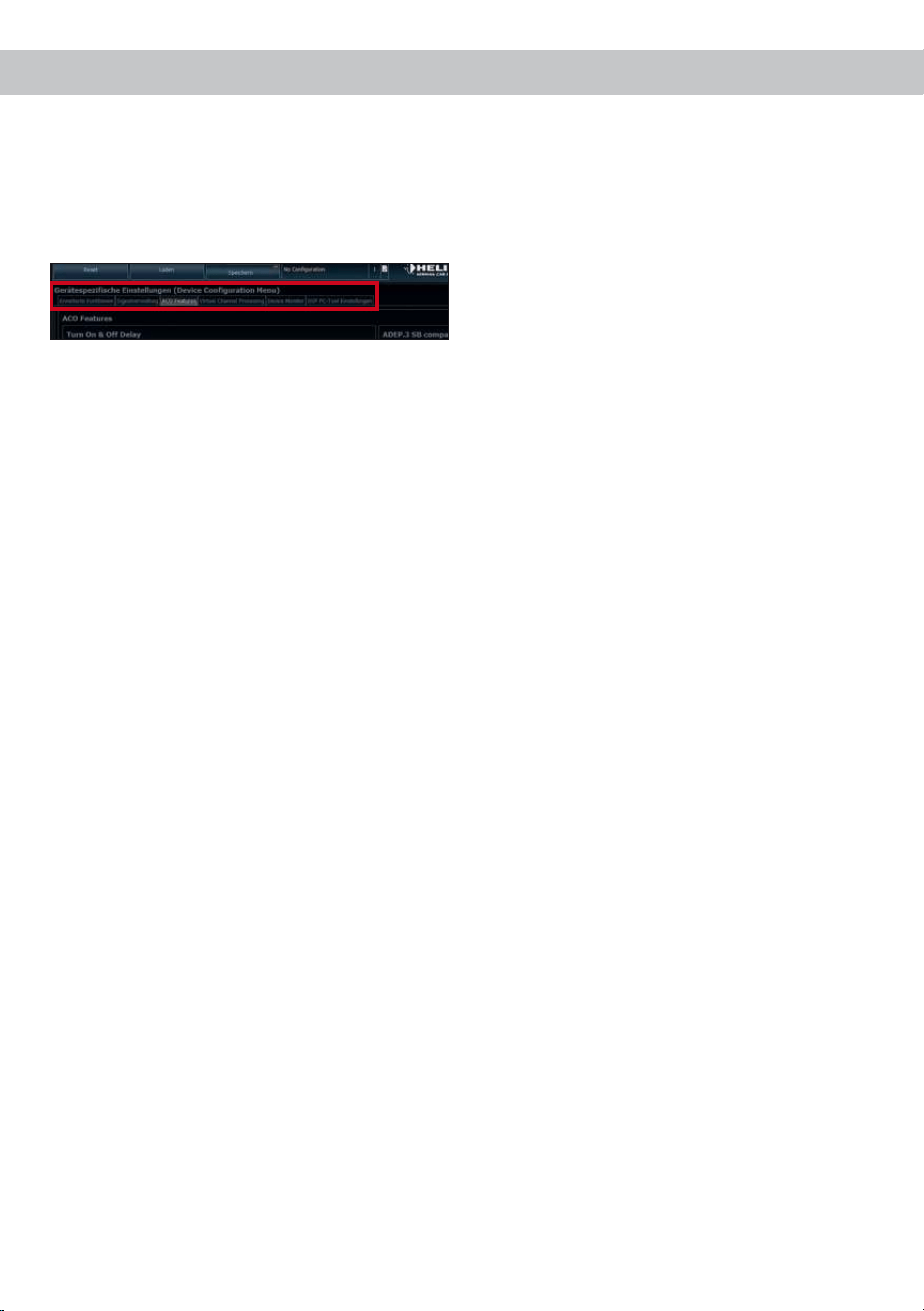

Im DCM Menü der DSP PC-Tool Software können
für einige dieser System-Features individuelle Ein-
stellungen vorgenommen werden.
Turn On & O Delay
Hier kann die Verzögerungzeit, mit welcher der in-
tegrierte DSP ein- und ausgeschaltet werden soll,
festgelegt werden. Werkseitig sind 0,2 Sekunden
eingestellt. Eine Änderung der Verzögerungszeit
sollte nur vorgenommen werden, wenn es bei-
spielsweise zu Störgeräuschen beim Ein- und Aus-
schalten des Verstärkers kommt.
URC Setup Switch Conguration
Der ACO bietet Speicherplatz für zehn anstelle der
üblichen zwei Sound Setups.
Mit Hilfe einer optional erhältlichen URC Fernbe
-
dienung, oder des Control Tasters lässt sich zwi-
schen zwei der zehn Sound-Setup Speicherplätze
umschalten. Diese zwei Speicherplätze können in
der „URC Setup Switch Conguration“ festgelegt
werden. Werkseitig sind die Speicherbereiche eins
und zwei ausgewählt.
Um zwischen allen internen
Speicherplätzen umschalten zu können, werden die
optional erhältlichen Fernbedienungen DIRECTOR
und CONDUCTOR oder die HELIX WIFI CONTROL
empfohlen.
Remote Output Conguration
An dieser Stelle kann festgelegt werden, ob der
Remote-Ausgang, der die angeschlossenen End-
stufen ein- bzw. ausschaltet, während eines Sound-
Setup-Wechselvorgangs kurzzeitig deaktiviert
werden soll. Standardmäßig ist dieses Feature de-
aktiviert (OFF).
ADEP.3 Conguration
Bei Ansteuerung des Verstärkers über die High-
level-Eingänge kann es in Verbindung mit manchen
Werksradios, die über eine sogenannte „Class
SB“-Ausgangsstufe verfügen, notwendig sein, den
ADEP.3-Schaltkreis an den Diagnosemodus des
Steuergeräts anzupassen. Eine Anpassung sollte
vorgenommen werden, wenn es bspw. zu Verzer-
rungen im oberen Lautstärkebereich kommt. Stan-
dardmäßig ist der Kompatibilitätsmodus ausge-
schaltet (Disabled).
21
ACO – Advanced 32 Bit CoProcessor
Der HELIX M SIX DSP Verstärker verwendet für
alle internen wie auch externen Steuerungs und
Kommunikationsaufgaben einen besonders lei-
stungsstarken 32 Bit CoProcessor der neuesten
Generation. Im Gegensatz zum bisher verwende-
ten 8 Bit Prozessor ergeben sich daraus deutliche
Geschwindigkeitsvorteile nicht nur bei der Um-
schaltung zwischen verschiedenen Sound Setups
sondern vor allem auch in der Datenkommunikation
mit unserer DSP PC-Tool Software. Ein weiterer
wesentlicher Vorteil ist der integrierte, native Boot-
loader des CoProcessors.
Dieser ermöglicht Software-Upgrades aller Kompo-
nenten des integrierten DSPs, um beispielsweise
den Mikrocontroller-gesteuerten ADEP.3-Schalt-
kreis auch zukünftig auf Änderungen bei Diagno-
sesystemen von Werksradios anpassen zu können
oder das Gerät um weitere Schnittstellen zu er-
weitern. Darüber hinaus bietet der ACO dank des
neuen Flashspeichers Platz für 10 Sound Setups
anstelle der üblichen zwei.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden
bezüglich der Diagnose der angeschlossenen Laut-
sprecher immer intelligenter. Speziell die neueste
Generation ist mit zusätzlichen Überwachungsfunk-
tionen ausgestattet, sodass bei Anschluss eines
zusätzlichen Verstärkers Fehlermeldungen oder
gar Fehlfunktionen auftreten können. Der neue, an
den Diagnosemodus des Steuergeräts anpassbare
ADEP.3-Schaltkreis (Advanced Diagnostics Error
Protection Generation 3) verhindert diese Probleme
ohne die Lautsprecherausgänge des Radios bei
hohen Pegeln unnötig zu belasten (siehe Seite 20,
ADEP.3 Conguration).
Power Save Modus
Der Power Save Modus ist in den Grundeinstel-
lungen der DSP PC-Tool Software aktiviert. Er er-
laubt es, die Leistungsaufnahme der M SIX DSP
(und ggf. zusätzlich angeschlossener Verstär-
ker) drastisch zu reduzieren, wenn für länger als
60 Sek. kein Eingangssignal anliegt. Sobald der
„Power Save Mode“ aktiv ist, werden die internen
Verstärkerstufen der M SIX DSP sowie der Remo-
te-Ausgang (Rem. Out) abgeschaltet und damit die
Stromaufnahme deutlich reduziert. Der Verstärker
geht innerhalb von 2 Sek. wieder in den normalen
Betriebszustand über, sobald ein Musiksignal an
seinem Eingang anliegt. Über die DSP PC-Tool
Software kann die Abschaltverzögerung variiert
bzw. komplett deaktiviert werden.
Start-Stopfähigkeit
Das Netzteil im HELIX M SIX DSP Verstärker stellt
die interne Spannungsversorgung auch bei kurzfri-
stigen Einbrüchen bis hinab zu 6 Volt sicher. Damit
ist gewährleistet, dass die HELIX M SIX DSP auch
beim Motorstart voll funktionsfähig bleibt.
Spezielle Features der HELIX M SIX DSP
22
Leistung RMS ≤ 1% THD+N
- @ 4 Ohm ................................................................... 6 x 100 Watt
- @ 2 Ohm ................................................................... 6 x 100 Watt
- gebrückt an 4 Ohm .................................................... 3 x 200 Watt
Max. Leistung pro Kanal* ............................................ Bis zu 130 Watt RMS @ 4 / 2 Ohm
Verstärkertechnologie .................................................. Class D
Eingänge ..................................................................... 6 x Cinch
6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
Eingangsempndlichkeit .............................................. Cinch: 1 - 4 Volt
Hochpegel: 5 - 20 Volt
Eingangsimpedanz ...................................................... Cinch: 22 kOhm
Highlevel: 9 - 33 Ohm oder 20 kOhm
Ausgänge .................................................................... 6 x Lautsprecherausgang
4 x Cinch
2 x Remote Out
Ausgangsspannung Cinch........................................... 6 Volt
Frequenzbereich.......................................................... 20 Hz - 22.000 Hz
DSP Leistung ............................................................... 64 Bit / 295 MHz
Abtastrate .................................................................... 48 kHz
DSP Typ ...................................................................... Audio Signalprozessor
Signalwandler .............................................................. A/D: BurrBrown
D/A: BurrBrown
Signal-Rausch-Abstand (A-bewertet) .......................... Digitaleingang: 105 / 108 dB Speaker / Line Output
Analogeingang :102 / 105 dB Speaker / Line Output
Klirrfaktor (THD) .......................................................... < 0,03 / 0,005 % Speaker / Line Output
Dämpfungsfaktor ......................................................... 100
Betriebsspannung........................................................ 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme ..................................................... DC 12 V
80 A max.
Leerlaufstromaufnahme............................................... 1950 mA
Max. Remote-Ausgangsstrom ..................................... 500 mA
Sicherung .................................................................... 2 x 35 A LP-Mini-Stecksicherung
Zusätzliche Features ................................................... ADEP.3-Schaltkreis, Auto Remote-Schalter,
32 Bit CoProcessor, Control Input
Abmessungen (H x B x T) ........................................... 50 x 320 x 154 mm
* In typischen Mehrkanal-Anwendungen (2- / 3-Wege System + Rear + Subwoofer)
Technische Daten
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlos-
sen sind Defekte und Schäden, die durch Überla-
stung oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer de-
taillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, her-
vorgerufen durch Bedienungsfehler des Gerätes,
können wir keine Haftung übernehmen. Dieses
Produkt ist mit einer CE-Kennzeichnung versehen.
Damit ist das Gerät für den Betrieb in Fahrzeugen
innerhalb der Europäischen Union (EU) zertiziert.
Garantiehinweis
23
Dear Customer,
Congratulations on your purchase of this innovative
and high-qual ity HELIX product.
Thanks to more than 30 years of experience in
research and development of audio products the
HELIX M SIX DSP sets new standards in the range
of digital ampliers.
We wish you many hours of enjoyment with your
new HELIX M SIX DSP.
Yours,
AUDIOTEC FISCHER
General installation instructions for HELIX
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installation
instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.
Before starting your installation, disconnect
the battery’s negative terminal to prevent
damage to the unit, re and / or risk of injury. For
a proper performance and to ensure full warranty
coverage, we strongly recommend to get this prod-
uct installed by an authorized HELIX dealer.
Install your HELIX M SIX DSP in a dry location
with sucient air circulation for proper cooling of
the equipment. The amplier should be secured
to a solid mounting surface using proper mount-
ing hardware. Before mounting, carefully examine
the area around and behind the proposed instal-
lation location to insure that there are no electrical
cables or components, hydraulic brake lines or any
part of the fuel tank located behind the mounting
surface. Failure to do so may result in unpredictable
damage to these components and possible costly
repairs to the vehicle.
General instruction for connecting the HELIX
M SIX DSP amplier
The HELIX M SIX DSP amplier may only be in-
stalled in vehicles which have a 12 Volts negative
terminal connected to the chassis ground. Any oth-
er system could cause damage to the amplier and
the electrical system of the vehicle.
The positive cable from the battery for the complete
system should be provided with a main fuse at a
distance of max. 30 cm from the battery. The val-
ue of the fuse is calculated from the maximum total
current input of the car audio system.
Use only suitable cables with sucient ca-
ble cross-section for the connection of HELIX
M SIX DSP. The fuses may only be replaced by
identically rated fuses (2 x 35 A) to avoid dam-
age of the amplier.
Prior to installation, plan the wire routing to avoid
any possible damage to the wire harness. All
cabling should be protected against possible
crushing or pinching hazards. Also avoid routing
cables close to potential noise sources such as
electric motors, high power accessories and other
vehicle harnesses.
Congratulations!
General instructions
24
Connectors and control units
10
Power & Protect LED
This LED indicates the operating mode of the
amplier.
11
Speaker Output
Speaker outputs for connecting speaker
systems.
12
Auto Remote
This switch allows to activate / deactivate the
automatic turn-on feature of the Highlevel
Input.
13
+12 V
Connector for the +12 V power cable to the
positive terminal of the battery.
14
REM
Connector for the remote cable of the radio.
15
GND
Connector for the ground cable (negative
terminal of the battery or metal body of the
vehicle).
1
Control pushbutton
Use this button to either switch between the
setups or initiate a reset of the device.
2
Rem. Out
The remote output has to be used to turn on /
o external ampliers that are connected to
the RCA / Cinch line outputs.
3
Highlevel Input
Highlevel speaker inputs for connecting a
factory radio or an aftermarket radio without
lowlevel line outputs.
4
Line Input
RCA / Cinch inputs for connecting
pre-amplier signals.
5
USB Input
Connects the HELIX M SIX DSP to your PC.
6
Status LED
This LED indicates the operating mode of the
amplier and of its memory.
7
Control Input
Multifunction interface for e.g. an optional
remote control or other HELIX accessory.
8
Optical Input
Optical input for digital stereo signals (SPDIF
format).
9
Line Output
Line outputs for connecting external
ampliers. Make sure that the remote output
(Rem. Out) is used to turn on these devices.
1 2 43
5 6 7 8 9
12 13 14 151110
25
1
Control pushbutton
The M SIX DSP provides 10 internal memory lo-
cations for sound setups. The Control pushbutton
allows the user to switch between two memory po-
sitions. These can be dened in the DSP PC-Tool.
1. Setup switch: Press Control pushbutton for
1 second. The memory locations one and two are
dened ex works. Switching is indicated by a single
red ash of the Status LED. Alternatively, the op-
tional URC.3 remote control can be used for switch-
ing. To switch between all internal memory loca-
tions, we recommend to use the optionally available
remote controls DIRECTOR and CONDUCTOR or
the HELIX WIFI CONTROL.
2. Device reset: Press pushbutton for ve seconds.
This completely erases the internal memory and is
indicated by a continuous red glowing and constant
green ashing of the Status LED.
Attention: After erasing the setups from memory
the M SIX DSP will not reproduce any audio output
until the device is updated via the DSP PC-Tool
software.
2
Rem. Out
We strongly recommend to use this outputs for turn-
ing on / o additional ampliers that are connected
to the Line Output of the HELIX M SIX DSP. This is
essential to avoid any interfering signals. This out-
put is activated automatically as soon as the boot-
ing process of the DSP is completed. Additionally
this output will be turned o during the “Power Save
Mode” or a software update process.
3
Highlevel Input
6-channel highlevel loudspeaker input to connect
the amplier directly to loudspeaker outputs of
OEM / aftermarket radios or OEM ampliers that do
not have any pre-amplier outputs. Input sensitivity
is factory-set to 20 Volts.
It is possible to optimally adapt the input sensitivity
to the signal source using the DSP PC-Tool soft-
ware. The control range of the Highlevel Input is
5 - 20 Volts RMS. The function can be found in the
“Signal management” tab of the DCM menu: “Main
Input → Input Gain”.
Important: It is mandatory to properly adapt the
input sensitivity of the M SIX DSP to the signal
source before rst use. Disregarding this may
cause severe damage to the amplier.
Attention: Solely use the pluggable screw-termi-
nals for the highlevel connectors which are included
in delivery or an optional available cable harness
from the HELIX accessory assortment!
4
Line Input
6-channel pre-amplier input to connect signal
sourc es such as radios. Input sensitivity is
factory-set to 4 Volts.
It is possible to optimally adapt the input sensi-
tivity to the signal source using the DSP PC-Tool
software. The control range of the Line Input is
1 - 4 Volts RMS. The function can be found in the
“Signal management” tab of the DCM menu: “Main
Input → Input Gain”.
Important: It is mandatory to properly adapt the
input sensitivity of the M SIX DSP to the signal
source before rst use. Disregarding this may
cause severe damage to the amplier.
5
USB Input
Connect your personal computer to the M SIX DSP
using the provided USB cable. The required
PC software to congure this amplier can be
downloaded from the Audiotec Fischer website
www.audiotec-scher.com.
Please note: It is not possible to connect any USB
storage devices.
Initial start-up and functions
26
6
Status LED
The Status LED indicates the operating mode of the
DSP.
Green: DSP is ready for operation.
Orange: Power Save Mode is active.
Red: Protection Mode is active. The HELIX
M SIX DSP is equipped with a protection circuit
against overheating. Please check the thermal in-
stallation conditions of the amplier and observe the
general installation instructions on page 23.
If the amplier is overheated the internal tempera-
ture protection switches o the remote and signal
output until it reaches a safe temperature level
again.
Red / green slow ashing: No operating soft-
ware installed. Connect the amplier to the DSP
PC-Tool software and conrm the automatic up-
date of the operating system. You will nd the
latest version of the DSP PC-Tool software at
www.audiotec-scher.com.
Red / green fast ashing: The currently selected
sound setup memory is empty. A new setup has to
be loaded via the DSP PC-Tool software or switch
to a memory position with existing sound setup.
7
Control Input
This multi-functional input is designed for HELIX
M SIX DSP accessory products like a remote control
which allows to adjust several features of the am-
plier. Depending on the type of remote control, at
rst its functionality has to be dened in the “ Device
Conguration Menu” (DCM) of the DSP PC-Tool
software or on the control itself.
8
Optical Input
Optical input in SPDIF format for connecting signal
sources with a digital audio output. The sampling
rate of this input must be between 12 and 96 kHz.
The input signal is automatically adapted to the in-
ternal sample rate. In order to control the volume of
this input, we recommend to use an optional remote
control or the WIFI CONTROL.
In addition, the DSP PC-Tool also oers the option
to automatically activate this input via signal detec-
tion as soon as a music signal is detected to the
Optical Input.
Note: This amplier can only handle stereo input
signals and no Dolby-coded digital audio stream!
Note: In standard conguration the manual activa-
tion via an optional remote control is congured.
9
Line Output
Processed 4-channel pre-amplier output with a
maximum output voltage of 6 Volts for connecting
additional power ampliers. Please make sure that
you always turn on / o external ampliers using the
remote output (Rem. Out) of the M SIX DSP. Never
directly control the external amps by a signal from
the ignition switch of your car! Additionally this out-
put will be turned o when the “Power Save Mode”
of the amplier is active. The outputs can be as-
signed to any of the inputs as desired using the
DSP PC-Tool software.
Attention: Solely use the provided Line Output-to-
RCA / Cinch cable for the connection which is in-
cluded in delivery (see page 28, g. 1).
10
Power & Protect LED
The power and protect LED indicates the operating
mode of the amplier.
Green: The amplier is ready for operation.
Red: A malfunction has occurred. The HELIX
M SIX DSP is equipped with a protection
circuit against over- and undervoltage.
Please check for connecting failures such
as short-circuits, wrong connections, wrong
adjustments and over temperature. If the
amplier does not turn on it is defective and
has to be sent to your local authorized deal-
er for repair service. A detailed description
of the malfunction and the purchase receipt
has to be attached.
Initial start-up and functions
27
11
Speaker Output
Speaker outputs to connect speaker systems. The
impedance of each channel must not be less than
2 Ohms (4 Ohms in bridged mode).
Important: We highly recommend to make the gen-
eral settings in the DSP PC-Tool software before
the rst start-up. Especially if the M SIX DSP will be
used to drive fully active speaker systems, a wrong
setup can destroy your tweeters right away.
12
Auto Remote
The M SIX DSP will be turned on automatically if
the Highlevel Input is used or if a signal is applied to
the remote input (REM) terminal. The Auto Remote
switch allows to activate / deactivate the automatic
turn-on feature of the highlevel inputs. The feature
should be deactivated (Auto Remote = O) if there
are e.g. disturbing noises while switching on / o
the amplier.
Note: The automatic turn-on feature of the highlevel
inputs is activated ex works (Auto Remote = On).
Note: If the automatic turn-on function is deactivat-
ed it is mandatory to use the remote input to power
up the amplier! The highlevel signal will be ignored
in this case.
13
+ 12 V
Connect the +12 V power cable to the positive ter-
minal of the battery. Recommended cross section:
min. 10 mm² / AWG 8.
14
REM
The remote input has to be used to turn on / o the
M SIX DSP if the signal source which is connected
to the Highlevel Input is not activating the “automat-
ic turn-on” function or if the amplier shall only be
activated / deactivated by a remote signal applied
to the remote input. The remote lead should be con-
nected to the remote output / automatic antenna
(aerial positive) output of the head unit / car radio.
This is only activated if the head unit is switched
on. Thus the amplier is switched on and o togeth-
er with the head unit. This input needn´t to be as-
signed if the Highlevel Input is used. To deactivate
the “automatic turn-on” function read the description
on page 27, item 12; Auto Remote.
15
GND
The ground cable should be connected to a common
ground reference point (this is located where the
negative terminal of the battery is grounded to the
metal body of the vehicle) or to a prepared metal lo-
cation on the vehicle chassis i.e. an area which has
been cleaned of all paint residues. Recommended
cross section: min. 10 mm² / AWG 8.
28
Installation
Connection of HELIX M SIX DSP to the head
unit / car radio:
Caution: Carrying out the following steps will re-
quire special tools and technical knowledge. In or-
der to avoid connection mistakes and / or damage,
ask your dealer for assistance if you have any ques-
tions and follow all instructions in this manual (see
page 23). It is recommended that this unit will be
installed by an authorized HELIX dealer.
1. Connecting the pre-amplier inputs
Use the correct cable (RCA / cinch cable) to
connect these inputs to the pre-amplier /
lowlev el / cinch outputs of your head unit / car
radio. Each input can be assigned to any output
using the DSP PC-Tool software. The automat-
ic turn-on circuit does not work when using the
pre-amplier inputs. In this case the remote in-
put has to be connected to activate the HELIX
M SIX DSP.
2. Connecting the highlevel speaker inputs
The highlevel loudspeaker inputs can be con-
nected directly to the loudspeaker outputs of an
OEM or aftermarket radio using appropriate ca-
bles (loudspeaker cables with 1 mm² / AWG 18
max.).
We recommend the following channel assign-
ment if a common car radio will be connected
to the amplier:
Channel A = Front left
Channel B = Front right
Channel C = Rear left
Channel D = Rear right
Actually it is not mandatory to use all high level
speaker inputs. If only two channels will be con-
nected we recommend to use the channels A
and B. Make sure that the polarity is correct. If
one or more connections have reversed polarity
it may aect the performance of the amplier.
If this input is used the remote input does not
need to be connected as the amplier will au-
tomatically turn on once a loudspeaker signal
is received.
3. Connecting a digital signal source
If you have a signal source with an optical digi-
tal output you can connect it to the amplier
using the appropriate input. In standard con-
guration the manual activation via an optional
remote control is congured.
Alternatively you can activate the automatic
turn-on feature in the DCM menu of the DSP
PC-Tool software. The feature activates the
digital input as soon as a digital audio signal is
detected. The automatic turn-on circuit does not
work when a digital input is used. Therefore it is
Fig. 1: Line Output-to-RCA / Cinch cable
29
mandatory to connect the remote input (REM).
Important: The signal of a digital audio source
normally does not contain any information
about the volume level. Keep in mind that this
will lead to full level on the outputs of the HELIX
M SIX DSP and your connected ampliers. This
may cause severe damage to your speakers.
We strongly recommend to use an optional re-
mote control for adjusting the volume level of
the digital signal input!
Information: The HELIX M SIX DSP can only
handle uncompressed digital stereo signals in
PCM format with a sample rate between 12 kHz
and 96 kHz and no Dolby-coded digital audio
stream!
4. Connection to power supply
Make sure to disconnect the battery before
installing the HELIX M SIX DSP!
Connect the +12 V power cable to the positive
terminal of the battery. The positive wire from
the battery to the amplier power terminals
needs to have an inline fuse at a distance of
less than 12 inches (30 cm) from the battery.
The value of the fuse is calculated from the
maximum total current draw of the whole car
audio system (M SIX DSP = max. 80 A RMS
at 12 V power supply). If your power wires are
short (less than 1 m / 40”) then a wire gauge of
10 mm² / AWG 8 will be sucient. In all other
cases we strongly recommend gauges of 16 -
25 mm² / AWG 6 – 4!
The ground cable (same gauge as the +12 V
wire) should be connected to a common ground
reference point (this is located where the neg-
ative terminal of the battery is grounded to the
metal body of the vehicle), or to a prepared
metal location on the vehicle chassis, i.e. an
area which has been cleaned of all paint res-
idues.
5. Connecting the remote input
The remote input (REM) has to be connected to
the radio remote output if the ampliers lowlevel
Line Inputs or the Optical Input is solely / are
used as signal input/s. We do not recommend
controlling the remote input via the ignition
switch to avoid pop noise during turn on / o.
If the Highlevel Input is used this input does not
need to be connected as long as the car radio
has BTL output stages.
6. Conguration of the remote input
The M SIX DSP will be turned on automatical-
ly if the Highlevel Input is used or if a signal is
applied to the remote input terminal (REM). The
Auto Remote switch (page 27, item 12) allows
to deactivate the automatic turn-on feature of
the highlevel inputs.
The feature should be deactivated (Auto Re-
mote = O) if there are e.g. noises while switch-
ing on / o the amplier.
Note: If the automatic turn-on function is deac-
tivated it is mandatory to use the remote input
terminal to power up the amplier! The high-
level signal will be ignored in this case.
Note: The automatic turn-on feature of the
highlevel inputs is activated ex works.
7. Conguration of the internal DSP
The general DSP settings should be con-
ducted with the DSP PC-Tool software be-
fore using the amplier for the rst time.
Ignoring this advice may result in damaging the
connected ampliers / loudspeakers. Informa-
tion about connecting the M SIX DSP to a com-
puter can be found on page 33.
8. Adjustment of the input sensitivity
Attention: It is mandatory to properly adapt
the input sensitivity of the M SIX DSP to the
signal source in order to avoid damage to
the amplier.
If you want to change the input sensitivity use
the “Input Gain” menu of the DSP PC-Tool soft-
ware.
The factory setting of the input sensitivity is
20 Volts for the Highlevel and 4 Volts for the
lowlevel Line Inputs. Only if the head unit / car
radio doesn t deliver enough output level, the
input sensitivity should be increased carefully.
The “Input Gain” function can be found in the
“Signal Management” tab of the DCM menu of
the DSP PC-Tool software : “Main Input → Input
Gain”.
30
Various adjustment examples of the input sensi-
tivity can be found in the table below. For further
applications or if you are not sure regarding the
signal sources output voltage, please contact
your HELIX specialist dealer.
9. Connecting the loudspeaker outputs
The loudspeaker outputs can be connected
directly to the wires of the loudspeakers. Never
connect any of the loudspeaker cables with the
chassis ground as this will damage your ampli-
er and your speakers.
Ensure that the loudspeakers are correctly con-
nected (in phase), i.e. plus to plus and minus
to minus. Exchanging plus and minus causes
a total loss of bass reproduction. The plus pole
is indicated on most speakers. The impedance
of each channel must not be less than 2 Ohms
(4 Ohms in bridged mode), otherwise the ampli-
er protection will be activated.
10. Connecting the remote output
This output (Rem. Out) is used to supply remote
signals to the external amplier/s. Always use
this remote output signal to turn on the ampli-
ers in order to avoid on / o switching noises.
Installation
Examples for adjusting the input sensitivity:
Source
Setting Input Gain
4- to 6-channel OEM-Radio
Up to 25 Watts RMS power per channel at 4 Ohms or
up to 50 Watts RMS power at 2 Ohms
Highlevel: 11 Volts
OEM-Radio with additional 4- to 6-channel
amplier
>25 Watts and up to 200 Watts RMS power at 4 Ohms or
up to 100 Watts RMS power per channel at 8 Ohms
Highlevel: 20 Volts
4- to 6-channel aftermarket radio with
pre- amplier outputs
RCA / Cinch: typically 4 Volts; see technical data
aftermarket radio
31
Conguration examples
Channel routing with Virtual Channel Processing
For further applications please contact your HELIX specialist dealer.
Conguration layout with additional M SIX – active 3-way front system, passive rear system and
two subwoofers in bridged mode
From OE system
Inputs Outputs To speakers
Virtual channels
Front L Full
Front R Full
Rear L Full
Rear R Full
Front L High – tweeter FL
Front L Mid – midrange FL
Front R High – tweeter FR
Front R Mid – midrange FR
Front L Low – mid-woofer FL
Front R Low – mid-woofer FR
Rear L Full – fullrange RL
Rear R Full – fullrange RR
Subwoofer 1 – subwoofer
Subwoofer 2 – subwoofer
Amp Out A
Amp Out C
Amp Out E
Amp Out B
Amp Out D
Amp Out F
Line Out G
Line Out H
Line Out I
Line Out J
Input A
Input B
Input C
Input D
Rear L Full (C)
Rear R Full (D)
Sum signal
A to D
Front L Full (A)
SFX –
Front Processing
Front R Full (B)
SFX –
Front Processing
Subwoofer 1 (I)
SFX –
Augmented Bass
Processing
Front L Full
Front R Full
Rear L Full
Rear R Full
Subwoofer 1
(C/D bridged)
Front
Tweeter, midrange & mid-woofer
Speaker Output
Line Output
Rear
Coaxial or
passive system
Subwoofer 2
(E/F bridged)
32
Conguration examples
Conguration layout with additional M FOUR – active 3-way front system, passive rear system and
subwoofer
For further applications please contact your HELIX specialist dealer.
Subwoofer
(C/D bridged)
Rear
Coaxial or
passive system
Subwoofer
Front L Full
Front R Full
Rear L Full
Rear R Full
Front
Tweeter, midrange & mid-woofer
Speaker Output
Line Output
Front L Full
Front R Full
Rear L Full
Rear R Full
Front
Tweeter & mid-woofer
Speaker Output
Line Output
Rear
Coaxial or
passive system
Conguration layout with additional M ONE – active 2-way front system, passive rear system and
subwoofer
33
It is possible to freely congure the HELIX
M SIX DSP with our DSP PC-Tool software.
The user interface is designed for easy handling
of all functions and allows an individual adjustment
of each of the ten DSP channels. Prior to connect-
ing the amplier to your PC visit our website and
download the latest version of the DSP PC-Tool
software.
Check from time to time for software updates. You
will nd the software and a huge knowledge base at
www.audiotec-scher.com.
We strongly recommend to carefully read the DSP
PC-Tool knowledge base before using the software
for the rst time in order to avoid any complications
and failures.
Important: Make sure that the amplier is not con-
nected to your computer before the software and
USB driver are installed!
In the following the most important steps how to
connect and the rst start-up are described:
1. Download the latest version of the DSP
PC-Tool software (available on our website
www.audiotec-scher.com) and install it on
your computer.
2. Connect the amplier to your computer us-
ing the USB cable that is included in delivery.
If you have to bridge longer distances please
use an active USB extension cable with in-
tegrated repeater or the optionally available
WIFI CONTROL interface.
3. First turn on the amplier and then start the
software. The operating software will be updat-
ed automatically to the latest version if it is not
up-to-date.
4. Now you are able to congure your HELIX
M SIX DSP with our intuitive DSP PC-Tool soft-
ware.
Nevertheless, interesting and useful hints
can be found in our knowledge base at
www.audiotec-scher.com.
Caution: We highly recommend to set the vol-
ume of your car radio to minimum position during
rst start-up. Additionally no devices should be
connected to the amplier until general settings in
the DSP PC-Tool software have been made. Es-
pecially if the M SIX DSP will be used in fully ac-
tive applications, a wrong setup can destroy your
speakers right away.
Connection to a PC
34
Virtual Channel Processing (VCP)
Operating concept of the VCP
In opposite to previous methods the Virtual Channel Processing (VCP) is a multi-stage signal processing
concept that enables the perfect conguration of complex sound systems, opening up completely new
possibilities for sound tuning.
The function extends the previous scope of the device by an additional layer of processed channels, which
is located between the inputs and outputs. A total of eight additional processed virtual channels and ten
processed output channels are available.
This virtual channel layer oers several advantages, especially in complex system congurations.
The main advantages of this concept are:
- Cross-channel group equalizers that aect several output channels simultaneously
- Multi-way speaker conguration of DSP sound eects (SFX)
- Additional features such as Rear Attenuation
35
– Cross-channel group equalizer
Example application: Active multi-way speaker conguration
If an input signal (e.g. front left) is rst routed to a virtual channel (Front L Full) and this signal is then
routed to an active multi-way system (e.g. front left – tweeter, midrange and woofer), the group equalizer
of the virtual channel will inuence all assigned output channels in their tonality. The advantage of this
concept is that any amplitude and phase shift of the group equalizer is applied to all channels of the
multi-way conguration simultaneously, thus avoiding any negative impact on the interaction of the
individual speaker channels.
– Multi-way conguration of the DSP sound eects (SFX)
Example application: 2- or even 3-way center speaker
After activating “Virtual Channel Processing”, the DSP sound eects, such as RealCenter management
or Augmented Bass Processing, are also available. These are no longer linked to the outputs but tied
to specic “virtual channels”.
Front Processing: virtual channels Front L Full (A) and Front R Full (B)
Center Processing: virtual channel Center Full (E)
Augmented Bass Processing: virtual channels Subwoofer 1 (I) and Subwoofer 2 (J). The subwoofer
volume is also tied to these channels.
This makes it possible to route the DSP sound eects to any number of outputs, for example to realize
2- or even 3-way center speaker congurations. There are hardly any limits to exibility here.
– Additional features
In addition, the VCP enables the implementation of further new functions. One of these is, for example,
the “Rear Attenuation”. With the help of a remote control, the volume of the virtual channels “Rear L
Full” and “Rear R Full” can be controlled separately. So it is possible even without switching the sound
setup, to adjust the volume of the rear speakers (or any other channel, which is routed through these
channels).
36
To congure the VCP, you rst have to enable “Virtual Channel Processing” in the DCM menu of the DSP
PC-Tool software. Therefore, go to the “Virtual Channel Processing” tab in the DCM menu and click on the
right box with the VCP graphic. Then the conguration will be carried out in two steps. Here’s an example
of a 3-way conguration with a 2-way input signal.
Workow step 1 – Input routing
First, the input signals in the various input matrices (“Main to Virtual Routing”, “HEC / AUX to Virtual Rout-
ing”, “Digital to Virtual Routing”) need to be routed to the respective virtual channels. This is the same as
in normal mode, means that the input signals on the left side are dragged and dropped onto the respective
summation matrix. The dierence to normal mode is that the names and signal properties of the virtual
channels are dened here (Front L Full, Front R Full, Rear L Full, Rear R Full, Front Center Full etc.).
a. First, all input signals must be applied to the respective designated signal types of the virtual channels,
means the input with the signal “front left” must be routed to the virtual channel “Front L Full” and so
forth.
b. In the case of an adaptation of an OEM active multi-way system, all “front left” signals in this example
have to be summed up on the virtual channel “Front L Full” (the input EQ remains eective in the
inputs as usual).
Conguration of the Virtual Channel Processing (VCP)
37
Workow step 2 – Output routing
After all the input signals used in the respective signal routing matrix have been congured, the virtual
channels must now be assigned to the physical output channels. Here, a virtual signal (e.g. Front L Full)
can be assigned to multiple outputs, such as “front left” tweeter, midrange and woofer. The conguration of
these speaker-specic output channels is done in the “Outputs” menu (called “Main” in normal mode) of the
DSP PC-Tool. Here you can also congure the channel-specic equalizers, high- and lowpass lters, time
alignment, output level and phase settings.
a. In order to assign the virtual channels to the respective output channels the individual virtual signals in
the output routing matrix (“Virtual to Output Routing”) are dragged and dropped onto the output chan-
nels. At this point, the signals typically needn’t to be summed, means that each output of this matrix only
receives one virtual signal. For example, the output “Front L High” is linked to the virtual signal “Front L
Full”; the same is done for the Front L Low”.
b. At this point, even a virtual channel in which a DSP sound eect has been activated can be routed to
multiple output channels. For example, the “Front Center Full” signal can be assigned to multiple output
channels to create an active multi-way center speaker. The corresponding high- and lowpass lters are
then congured in the output channels of the “Main” menu.
38
Workow step 3 – Conguration of the virtual channels and notes on the application of the DSP
sound eects (SFX)
Now switch to the “Virtual” menu of the DSP PC-Tool. Here you get an overview of the signal ow of the
individual channels and the activated sound eects. In addition, it is possible to inuence the tonality of all
subsequent output channels of a virtual channel at the same time, for example with the help of the equal-
izer, polarity and other functions.
Notes on the conguration of the DSP sound eects (SFX)
The HELIX M SIX DSP provides unique DSP sound eects such as Augmented Bass Processing,
RealCenter, and more when “Virtual Channel Processing” is enabled. In order to enjoy the DSP sound
eects, certain settings must be made in the hardware and software conguration.
Note: The DSP sound eects are only available in the M SIX DSP when “Virtual Channel Processing” is
enabled. “VCP” can be activated in the DCM menu of the DSP PC-Tool software.
Notes for center processing with its features “RealCenter” and “ClarityXpander”
To be able to use the RealCenter and ClarityXpander function for a center speaker, the following steps must
be carried out:
1a. It is necessary to assign an input signal to the virtual channels “Front L Full” and “Front R Full” (see
workow step 1).
1b. In the input routing you have to assign either a sum signal (front left + front right) or an existing center
signal to the virtual channel “Front Center Full”.
Conguration of the Virtual Channel Processing (VCP)
39
2. Change to the “Virtual to Output Routing” matrix and route the “Virtual E – Front Center Full” channel to
the desired output channels (as described in workow step 2) to which the center processing shall be
applied.
3. Now switch to the FX menu and activate the desired sound eect in the “Center Processing” tab by
setting the appropriate check mark.
Notes for front processing with its StageXpander and ClarityXpander features
The StageXpander and Front ClarityXpander settings always aect the virtual channels “Front L Full” and
“Front R Full”.
Hints for “Augmented Bass Processing” with its “Dynamic Bass Enhancement” and “SubXpander”
function
For Augmented Bass Processing certain settings have to be made in order to use it.
1. An input signal has to be assigned to at least one of the virtual subwoofer channels (“Subwoofer 1” or
“Subwoofer 2”) (see workow step 1).
2. Change to the “Virtual to Output Routing” matrix and route the channel (s) “Virtual I – Subwoofer 1” and /
or “Virtual J – Subwoofer 2” to the desired output channel or channels (as described in workow step 2)
to which the subwoofer signal and its Augmented Bass Processing shall be applied to.
3. Now switch to the FX menu and activate the desired sound eect.
For information about input routing see workow step 1
For information about output routing see workow step 2
Note: the bass processing is switched on and o together for both “Subwoofer 1” and “Subwoofer 2” channels,
nevertheless the two channels still remain separately processed for stereo applications.
40
First, the appropriate remote control must be activated in the “Extended Features” tab in the DCM menu of
the DSP PC-Tool software and congured, depending on the model.
Conguration of a subwoofer remote control
When VCP is activated, the subwoofer remote control is tied to the output channels that are supplied with
one of the two virtual subwoofer signals (“Subwoofer 1” or “Subwoofer 2”) in the “Virtual to Output Routing”
matrix. This can be any combination of output channels.
In the following example these are the pre-amplier outputs / Line Outputs I and J:
If the VCP is not activated, the subwoofer remote control of the M SIX DSP is permanently assigned to
the output channels I and J of the Line Outputs. In this case it does not matter which output is named “Sub-
woofer” in the IO routing matrix.
In the main menu you can also see to which outputs the SubRC (subwoofer remote control) is tied:
Afterwards, the subwoofer control is also displayed in the Main menu next to the name of the channel
[SubRC]:
Note: Please note that an input signal must be assigned to the two virtual subwoofer signals “Subwoofer 1”
and / or “Subwoofer 2” in the other routing matrices.
41
ACO platform features
Beside the unique DSP sound eects the M SIX DSP
provides a bunch of new system features.
In the DCM menu of the DSP PC-Tool software in-
dividual settings can be made for several of these
system features.
Turn On & O Delay
This function allows to determine the delay time
with which the integrated DSP is switched on and
o. The factory setting is 0.2 seconds. The delay
time should only be modied if there are e.g. noises
while switching on / o the amplier.
URC Setup Switch Conguration
The ACO provides ten internal memory locations for
sound setups instead of the common two.
By using an optional URC remote control or the Con
-
trol pushbutton it is possible to toggle between two
of the ten memory locations. These two memory lo
-
cations can be determined in the “URC Setup Switch
Conguration”. The memory locations one and two
are preassigned ex works. To switch between all
internal memory locations, the optionally available
remote controls DIRECTOR and CONDUCTOR or
the HELIX WIFI CONTROL are / is recommended.
Remote Output Conguration
This function controls if the remote output (which
switches on and o the connected ampliers) will
be temporarily deactivated during a sound setup
switch. This function is activated (ON) ex works.
ADEP.3 Conguration
If the M SIX DSP is connected to an OEM radio via
the highlevel inputs it may happen that the ADEP.3
circuit has to be adapted to the diagnostic mode of
the radio if the latter is equipped with a so-called
“class SB” output stage.
The ADEP.3 circuit should be adjusted if there are
e.g. distortions in the upper volume range.
The compatibility mode is disabled ex works.
42
ACO – Advanced 32 Bit CoProcessor
The HELIX M SIX DSP incorporates an extraordi-
nary powerful 32 Bit CoProcessor of the latest gen-
eration for all monitoring and communication tasks,
both internally and externally. In opposite to the 8
Bit predecessor generation this MCU achieves
way higher speeds with respect to setup switching
and data communication with our DSP PC-Tool
software. A further signicant advantage is the in-
tegrated, native boot loader of the CoProcessor. It
allows software upgrades of all components of the
integrated DSP in order to adjust the microcontrol-
ler-controlled ADEP.3 circuit for example to future
requirements of the diagnostic system of factory
radios or if the device will be extended with addi-
tional interfaces. In addition, thanks to the new ash
memory, the ACO oers 10 memory locations for
sound setups instead of the common two.
Smart highlevel input ADEP.3
Modern, factory-installed car radios incorporate so-
phisticated possibilities of diagnosing the connect-
ed speakers. In particular the latest generation of
car radios are equipped with additional monitoring
functions so that failure messages and loss of spe-
cic features (e.g. fader function) quite often appear
if an amplier will be hooked up – but not with the
M SIX DSP.
The new ADEP.3 circuit (Advanced Diagnostics
Error Protection, 3rd Generation), which can be
adapted to the diagnostic mode of the radio, avoids
all these problems without loading the speaker out-
puts of the OE radio during high volumes unneces-
sarily (see page 41, item “ADEP.3 Conguration”).
Start-Stop capability
The switched power supply of the HELIX M SIX DSP
assures a constant internal supply voltage even if
the battery’s voltage drops to 6 Volts during engine
crank.
Power Save Mode
The Power Save Mode is incorporated in the ba-
sic setup. It allows to signicantly reduce the power
consumption of the ampliers that are connected to
the HELIX M SIX DSP once there’s no input signal
present for more than 60 seconds. Please note that
in many up-to-date cars with “CAN” or any other in-
ternal bus structures it may happen that the radio
remains “invisibly” turned on for up to 45 min. even
after locking and leaving the car! Once the “Power
Save Mode“ is active the remote output and there-
fore the connected ampliers will be turned o. The
M SIX DSP will reactivate the remote output within
a second if a music signal is applied. It is possible
to either modify the turn-o time of 60 sec. or com-
pletely deactivate the “Power Save Mode” via the
DSP PC-Tool software.
Unique Features of the HELIX M SIX DSP
43
Technical Data
Power RMS ≤ 1% THD+N
- @ 4 Ohms .................................................................... 6 x 100 Watts
- @ 2 Ohms .................................................................... 6 x 100 Watts
- bridged @ 4 Ohms ....................................................... 3 x 200 Watts
Max. output power per channel* ..................................... Up to 130 Watts RMS @ 4 / 2 Ohms
Amplier technology ....................................................... Class D
Inputs .............................................................................. 6 x RCA / Cinch
6 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Remote In
Input sensitivity ............................................................... RCA / Cinch: 1 - 4 Volts
Highlevel: 5 - 20 Volts
Input impedance ............................................................. RCA/ Cinch: 22 kOhms
Highlevel: 9 - 33 Ohms or 20 kOhms
Outputs ........................................................................... 6 x Speaker output
4 x RCA / Cinch
2 x Remote Out
Output voltage RCA / Cinch............................................ 6 Volts
Frequency response ....................................................... 20 Hz - 22,000 Hz
DSP power ..................................................................... 64 Bit / 295 MHz
Sampling rate ................................................................. 48 kHz
DSP type ........................................................................ Audio signal processor
Signal converters ............................................................ A/D: BurrBrown
D/A: BurrBrown
Signal-to-noise ratio (A-weighted) .................................. Digital input: 105 / 108 dB Speaker / Line Output
Analog input: 102 / 105 dB Speaker / Line Output
Distortion (THD) .............................................................. < 0.03 / 0.005 % Speaker / Line Output
Damping factor ............................................................... 100
Operating voltage ........................................................... 10.5 - 16 Volts (max. 5 sec. down to 6 Volts)
Power rating ................................................................... DC 12 V
80 A max.
Idle current...................................................................... 1950 mA
Max. remote output voltage ............................................ 500 mA
Fuse................................................................................ 2 x 35 A LP-Mini-Fuse (APS)
Additional features .......................................................... ADEP.3 circuit, Auto Remote switch,
32 Bit CoProcessor, Control Input
Dimensions (H x W x D) ................................................. 50 x 320 x 154 mm / 2.00 x 12.60 x 6.06”
* In typical multi-channel applications (2- / 3-way system + rear + subwoofer)
Warranty Disclaimer
The warranty service is based on the statutory reg-
ulations. Defects and damage caused by overload
or improper handling are excluded from the warran-
ty service. Any return can only take place following
prior consultation, in the original packaging together
with a detailed description of the error and a valid
proof of purchase.
Technical modications and errors excepted! We
accept no liability for damage to the vehicle or
device defects caused by the incorrect operation
of the device. This product has been issued a CE
marking. This means that the device is certied for
use in vehicles within the European Union (EU).
Audiotec Fischer GmbH
Hünegräben 26 · 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: helix@audiotec-scher.com · Internet: www.audiotec-scher.com
