Vevor WMCPSF02 Wood Stove Portable Stainless Steel Camping Stove

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
WMCPSF02 photo

User Manual

This is the main product document for model WMCPSF02.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
WOOD STOVE USER MANUAL
Model: VOLD-001
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
background
- 1 -
Model: VOLD-001
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
WOOD STOVE
USER MANUAL
background
- 2 -
Safety & Warning
• Read and understand this entire manual before assembling, installing,
operating, or servicing this product. Failure to follow these warnings and
instructions can cause death, personal injury or damage to valuable
property.
• While assembling this product, keep work area clean and well lighted,
and keep spectators and children out of the work area.
• When using the stove, please check whether it is deformed or damaged.
Especially if there is a crack or breakage on the glass, never use it.
• The first time you use it , the color of the stainless steel grid will change,
which is a normal phenomenon .It is recommended to burn at a high
temperature for 2 hours after the first use.
• When setting the stove, please set it in a flat place.
• When assembling the product, the hand clips and sharp parts may be
disassembled up and down. Please be sure to wear gloves for assembly.
• Please pay attention to using stoves in tents or extended spaces. Please
keep the air well-ventilated.
• Carbon monoxide is a colorless and transparent gas that must be
discharged safely to avoid accumulation in a closed environment.
• It is best to place a carbon monoxide detector in the stove space . Never
let children and pets near the stove, it will be very hot.
• Try to install safety protection devices, and be careful not to let children
touch their hands.
• When using the stove, please put it on the fire-resistant floor to prevent
the tent floor from catching fire. Please add fuel carefully when opening the
fuel injection port.
• Every time you operate the parts of the high-temperature furnace, please
use heat-resistant gloves to avoid burns.
• Fuel, propane, fuel nozzle, paint, thinner and combustible materials
should be stored away from the stove and ventilation pipes. This kind of
combustible material is recommended to be 6 feet (about 180 cm) away
from the furnace.
background
- 3 -
• The furnace may be overturned under special circumstances such as
collision, earthquake and fuel input. Please pay attention to the stove
carefully to prevent it from tipping over!
• Don't touch the heater with your hands when using it, it will cause serious
burns.
• Please wait for the stove to cool sufficiently before storing it to prevent
burns. Please pay attention. Pots, vermicelli, pots and other objects heated
on the stove should be prevented from being stable and falling off! Don't
use the fuel tank to make a fire. Fuel such as fuel tank and ignition device
containing combustible gas may explode in the furnace, causing serious
injury, injury, death and fire.
• During the use of the furnace, it needs to be confirmed continuously.
Don't leave the burning furnace unattended for a long time.
• When storing the stove, carefully observe the surroundings to prevent
Mars from igniting the surrounding environment.
• It's better to have a fire extinguisher of suitable size nearby. To decide the
size, please discuss it with the local fire department.
• Pay attention to the choice of fuel. Or paint-treated wood will discharge
harmful toxins when it burns. Please pay attention when there are no toxic
chemicals in the fuel. This product should be installed with chimney and
used. Please keep the fuel injection port closed except for injection.
• When installing the chimney, please pay attention to whether the
abnormal air flow at least 3m in the sky is suitable for the surrounding
environment. After use, please wipe off the flow, dust, food and other
leaves and store them after wiping off.
• In the manufacturing process, small scratches in the assembly process
have no style in the use of products, so they have nothing to do with
product quality.
background
- 4 -
Specifications
Model Series
VOLD-001
Fire Box Size(mm)
320×205×160
Diameter of Exhaust Pipe (inch)
2.63
Length of Exhaust Pipe (ft)
7.46(89.56in)
Figure of the Product
background
- 5 -
Part
Description
Qty
1
Stove
1
2
Leg
2
3
Side grill
2
4
Stove exhaust pipe
7
5
Glove
2
6
Carry bag
1
7
Chimney Cap
1
8
Pipe Holder
7
9
Smoke holder installation M4 screw
6
10
Smoke holder installation M4 nut
6
Instructions
STEP1:
The first step is to take out the fire box and open both legs. After use,
both legs can be folded for convenient storage.
background
- 6 -

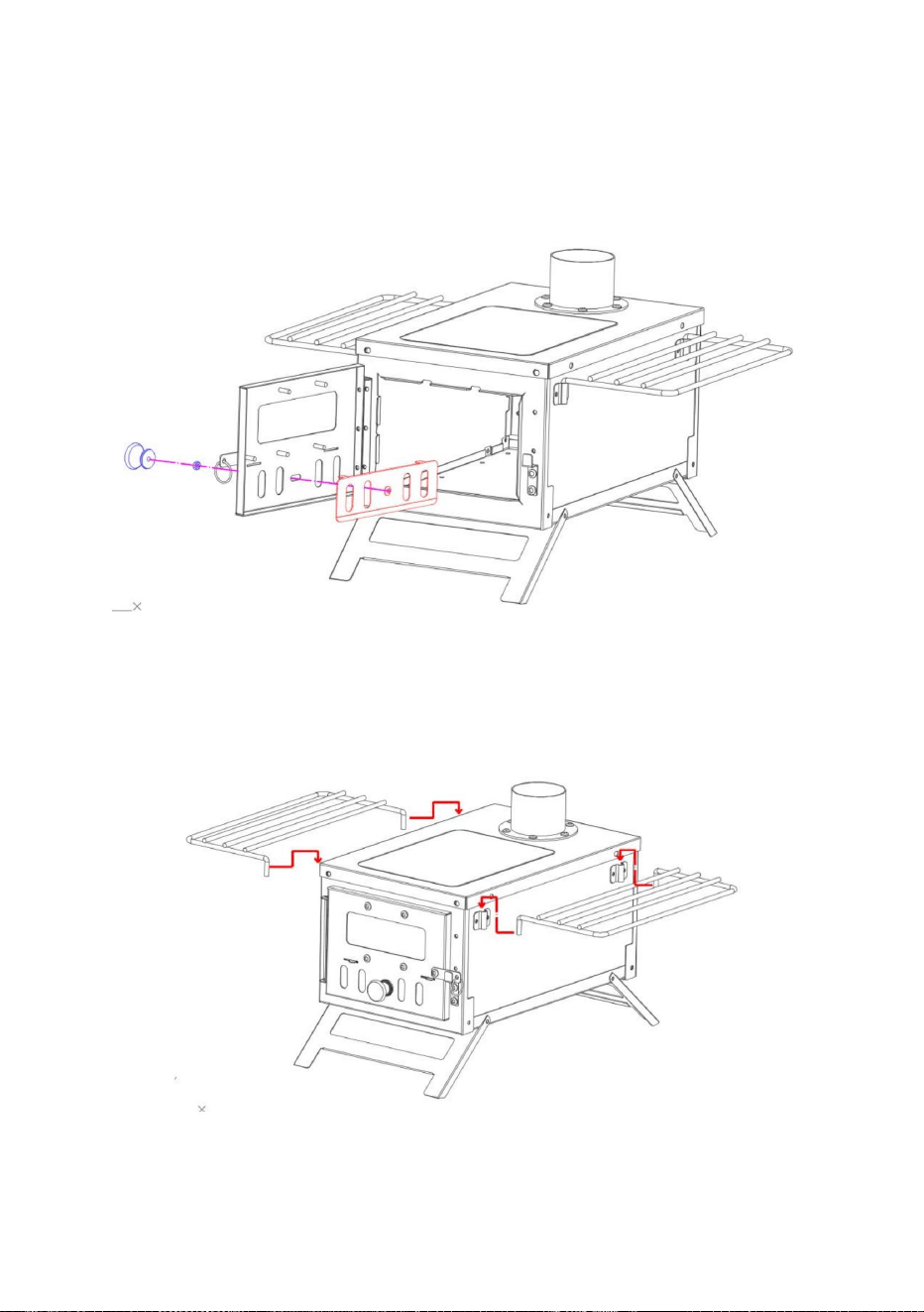

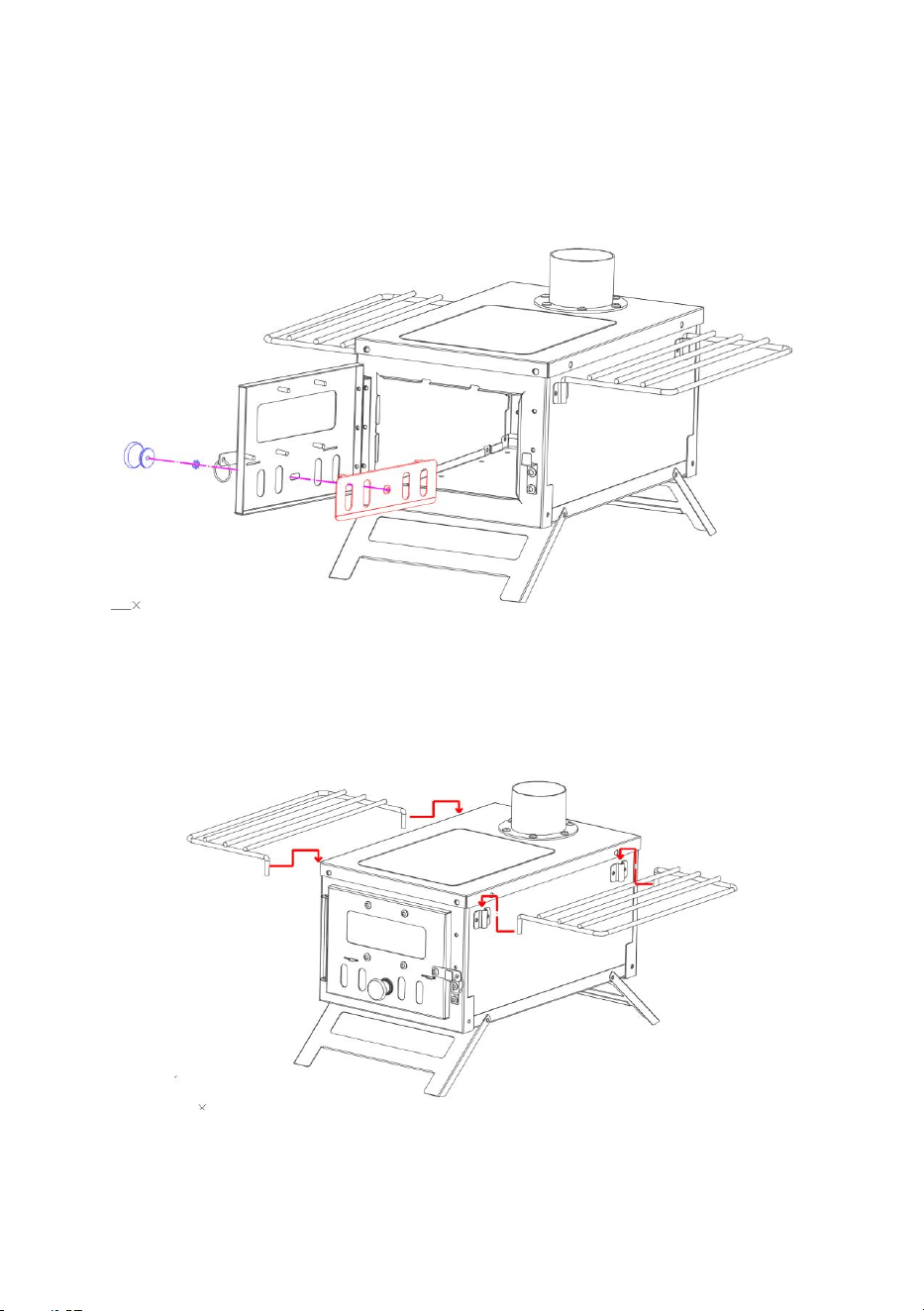

STEP2:
The second step is to install the intake valve, the round hollowed plate,
which is fixed from the inside out. Then, a plastic knob would be screwed
tightly form the outside of the stove door to adjust the intake volume
according to the combustion
STEP3:
The third step is to install two grills attached to the stove
background
- 7 -

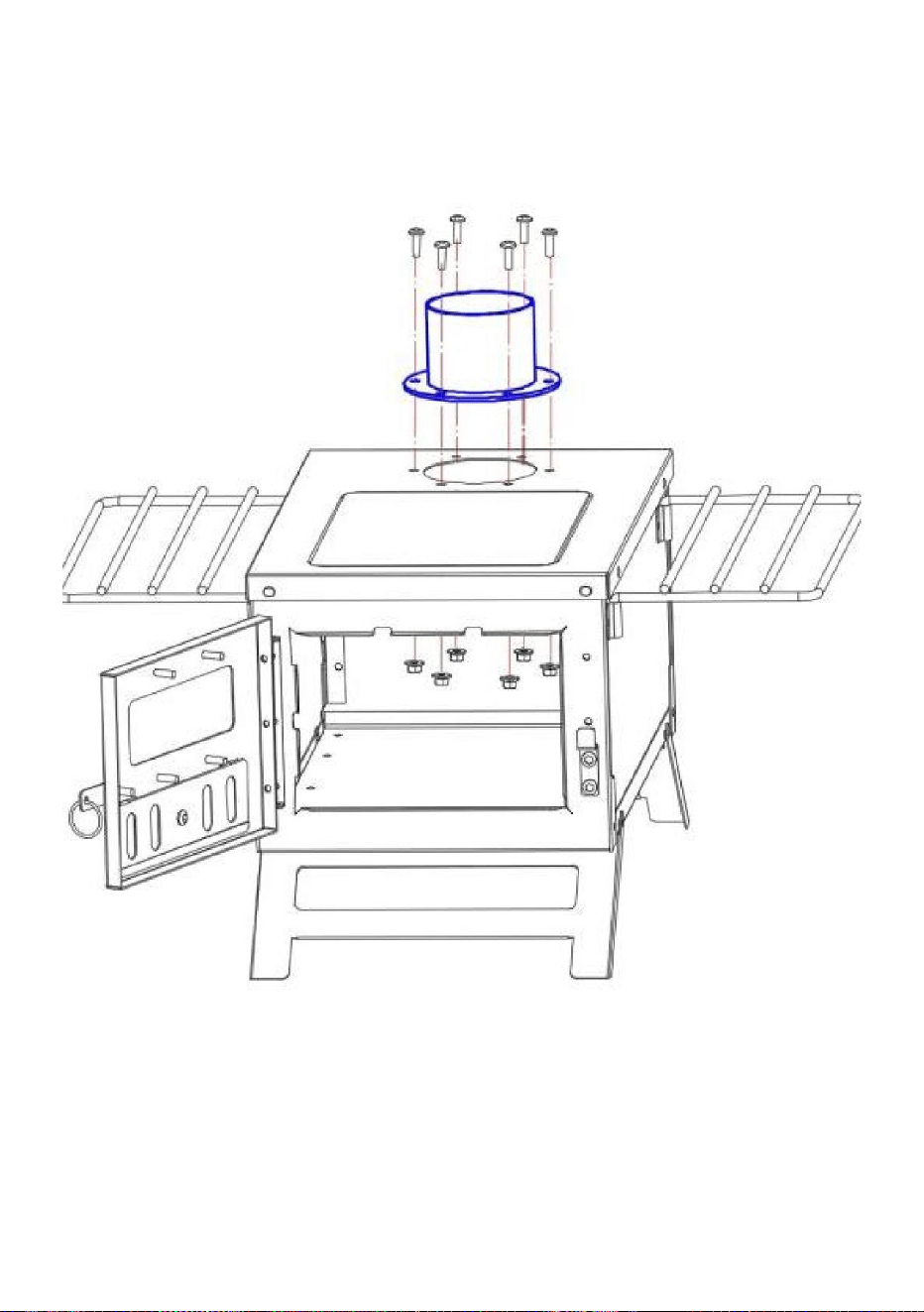

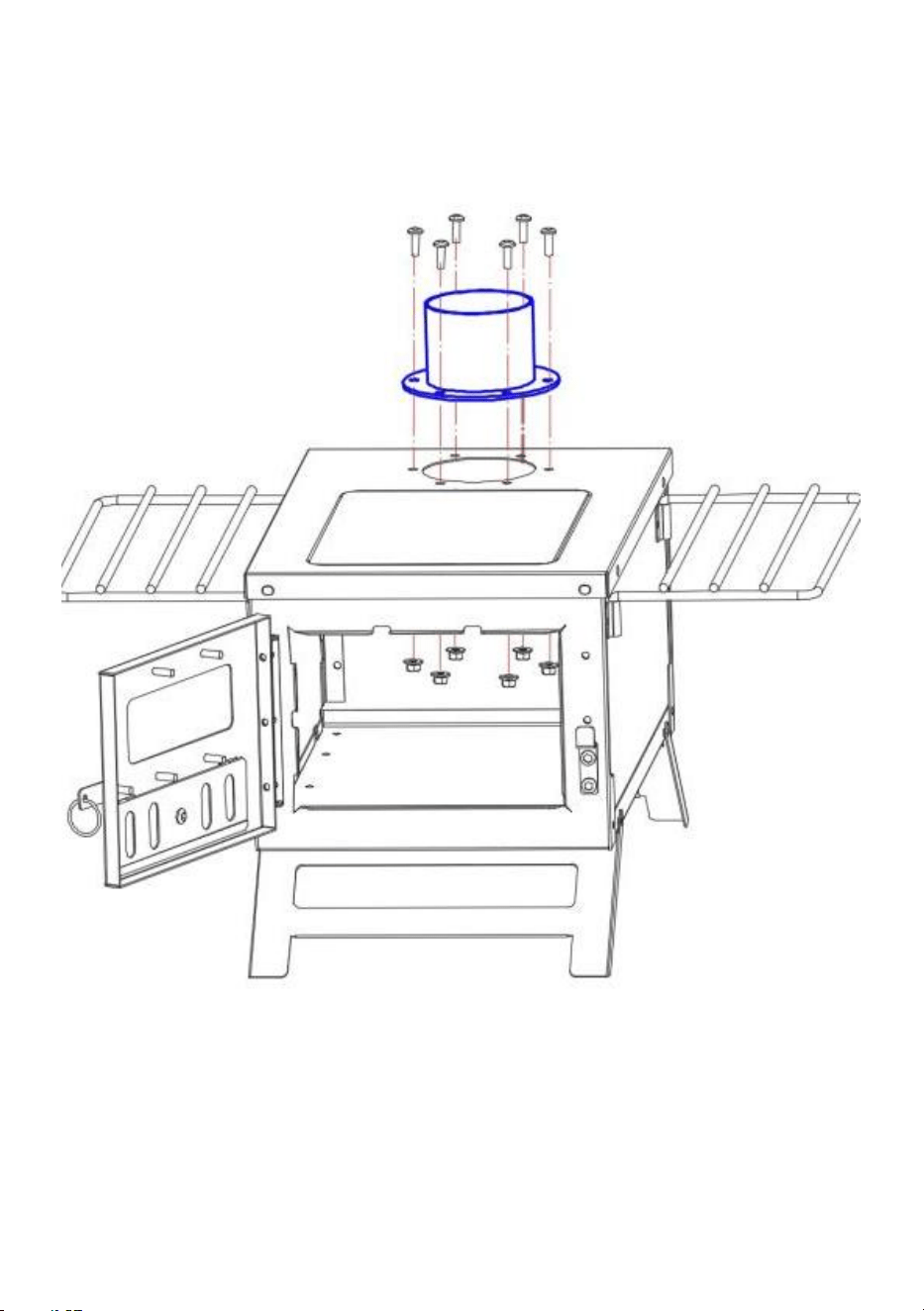

STEP4:
The fourth step is to install the chimney base that should be installed on the
top part of the stove with 6 M4*10 and 6 nuts fixed on.
background
- 8 -

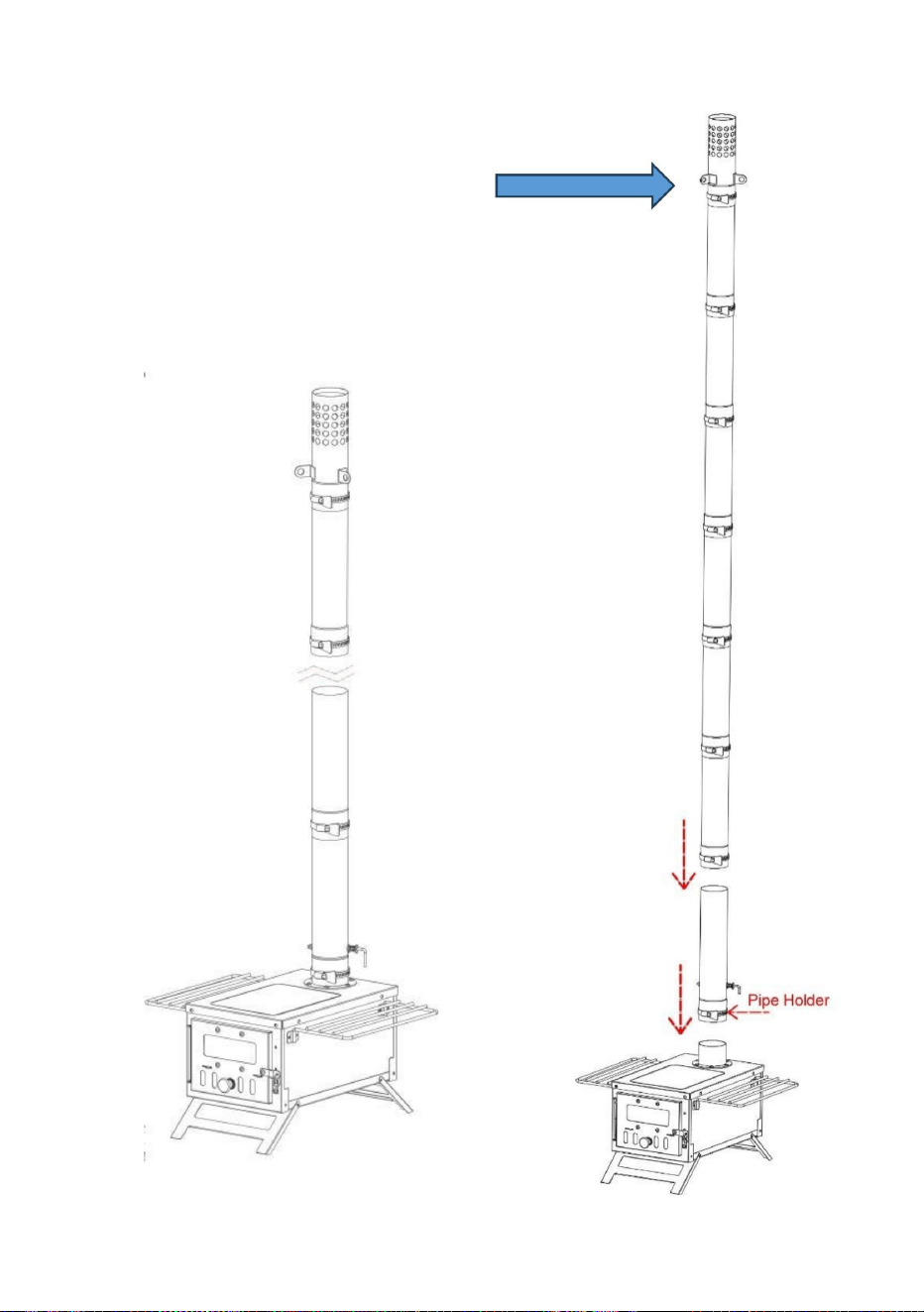

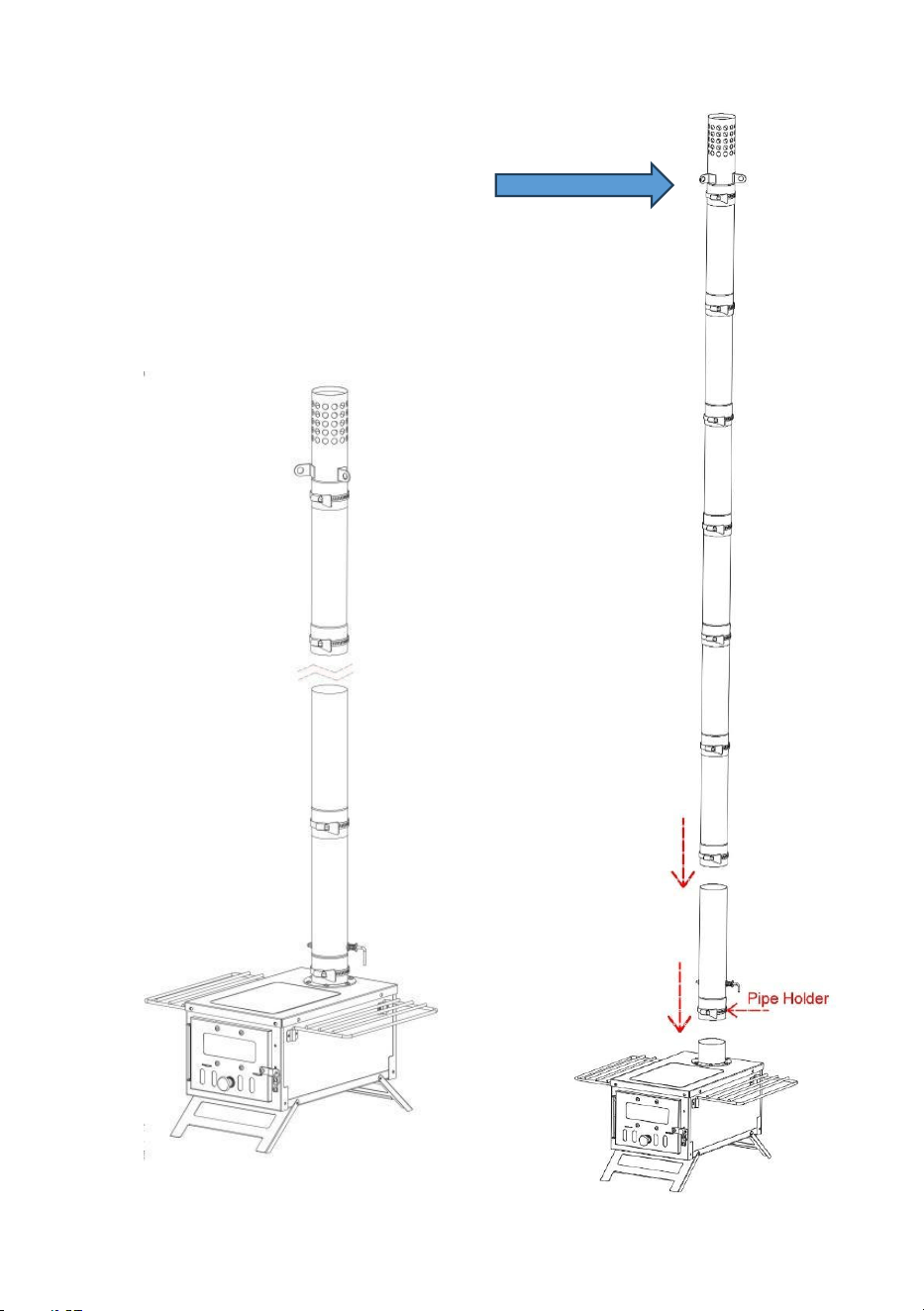

STEP5:
The fifth step is to install the chimney,
tighten each joint with a hoop, and place the
chimney with a damper as the chimney
bottom for adjustment.
The overall view
Figure 2
background
- 9 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
