Kobalt KPG0100 49 State 6830 / 5500 -Watt Dual fuel User Manual

ITEM #: 49ST - 6513389

50ST - 6513390

MODEL #: KPG0100, KPG0500

Kobalt 5500W Dual Fuel

Portable Generator

ATTACH YOUR RECEIPT HERE

Serial Number:______________

Purchase Date:______________

Thank you for purchasing this Kobalt product.

Questions, problems or missing parts?

Before returning, contact us at:

888-356-2258 (888-3KOBALT), 8 a.m. - 8 p.m. EST, Monday - Sunday or

[email protected]om

(000209b)

WARNING

Loss of life. This product is not intended to

be used in a critical life support application.

Failure to adhere to this warning could result

in death or serious injury.

KPG0100

019987

KPG0500

019988

Espanol p. xx

Table of Contents

Section 1 Introduction and Safety 3

Introduction ..................................... 3

Safety Rules .................................... 3

Safety Symbols and Meanings ........ 3

Exhaust and Location Hazards ....... 4

Electrical Hazards ........................... 5

Fire Hazards .................................... 5

Standards Index .............................. 5

Replacement Hazard Labels ........... 5

UL 4200A Warning .......................... 7

Section 2 General Information and

Setup .............................................. 8

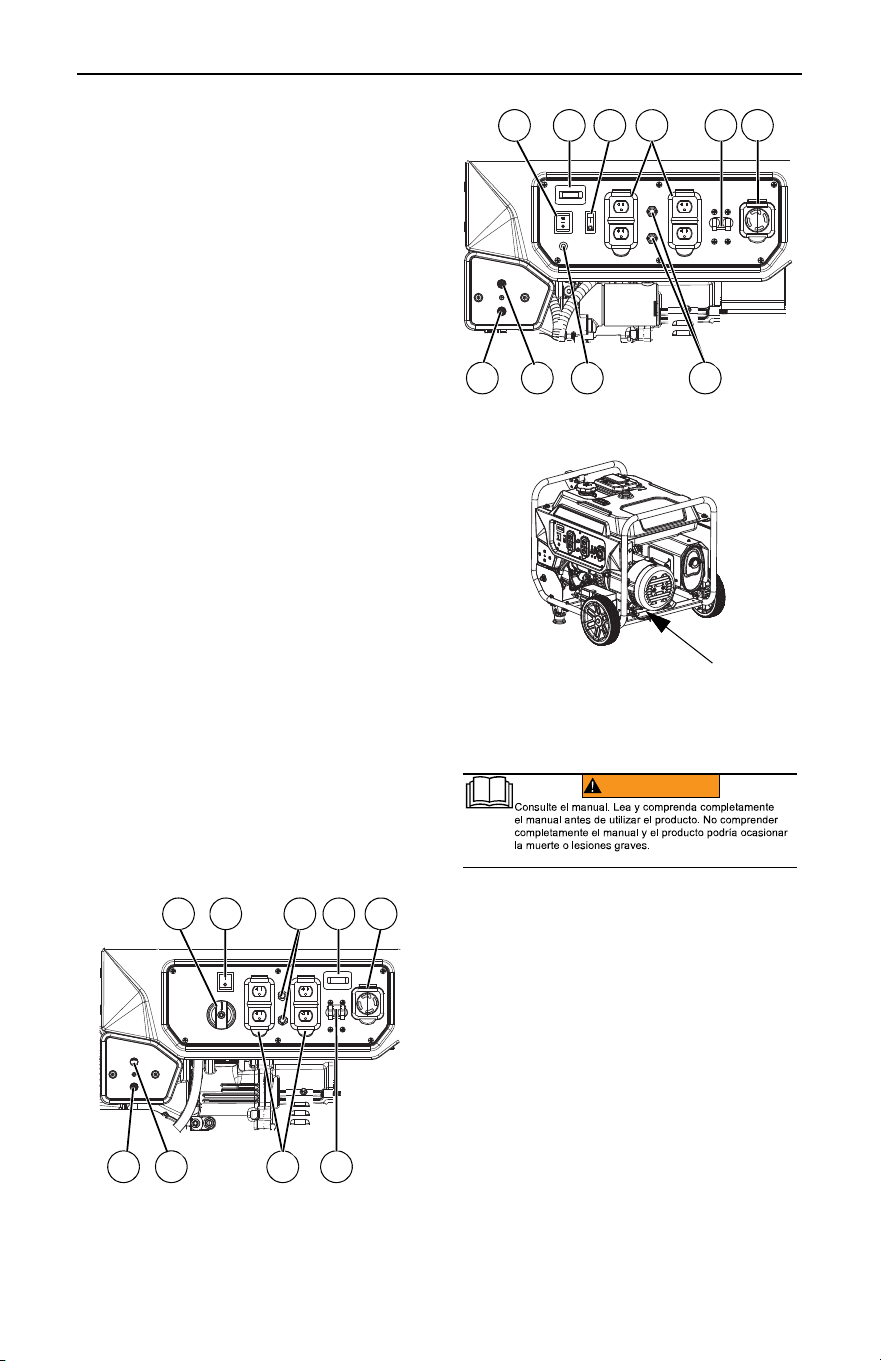

Know Your Generator ..................... 9

Emissions ........................................ 9

Hour Meter .................................... 10

Connection Plugs .......................... 11

COsense® .................................... 11

Remove Contents from Carton ..... 12

Assembly ....................................... 13

Battery Cable Connection (electric

start only) ...................................... 13

Add Engine Oil .............................. 14

Fuel ............................................... 14

LP Requirements .......................... 15

Section 3 Operation .................... 16

Operation and Use Questions ....... 16

Before Starting Engine .................. 16

Prepare Generator for Use ............ 16

Grounding the Portable Generator 16

Know Generator Limits .................. 17

Transporting/Tipping of the Unit .... 18

Starting Pull Start Engines .............18

Starting Electric Start Engines (Rocker

Switch) Gasoline ............................19

Starting LP Pull Start Engines - 50

State Models ..................................19

Starting LP Electric Start Engines - 50

State Models ..................................19

Generator Shut Down ....................19

Low Oil Level Shutdown System ...20

Section 4 Maintenance and

Troubleshooting ..........................21

Maintenance ..................................21

Maintenance Schedule ..................21

Preventive Maintenance ................21

Engine Maintenance ......................21

Battery Replacement (if applicable) 23

Inspect Muffler and Spark Arrester 23

Valve Clearance ............................24

Storage ..........................................24

Troubleshooting .............................25

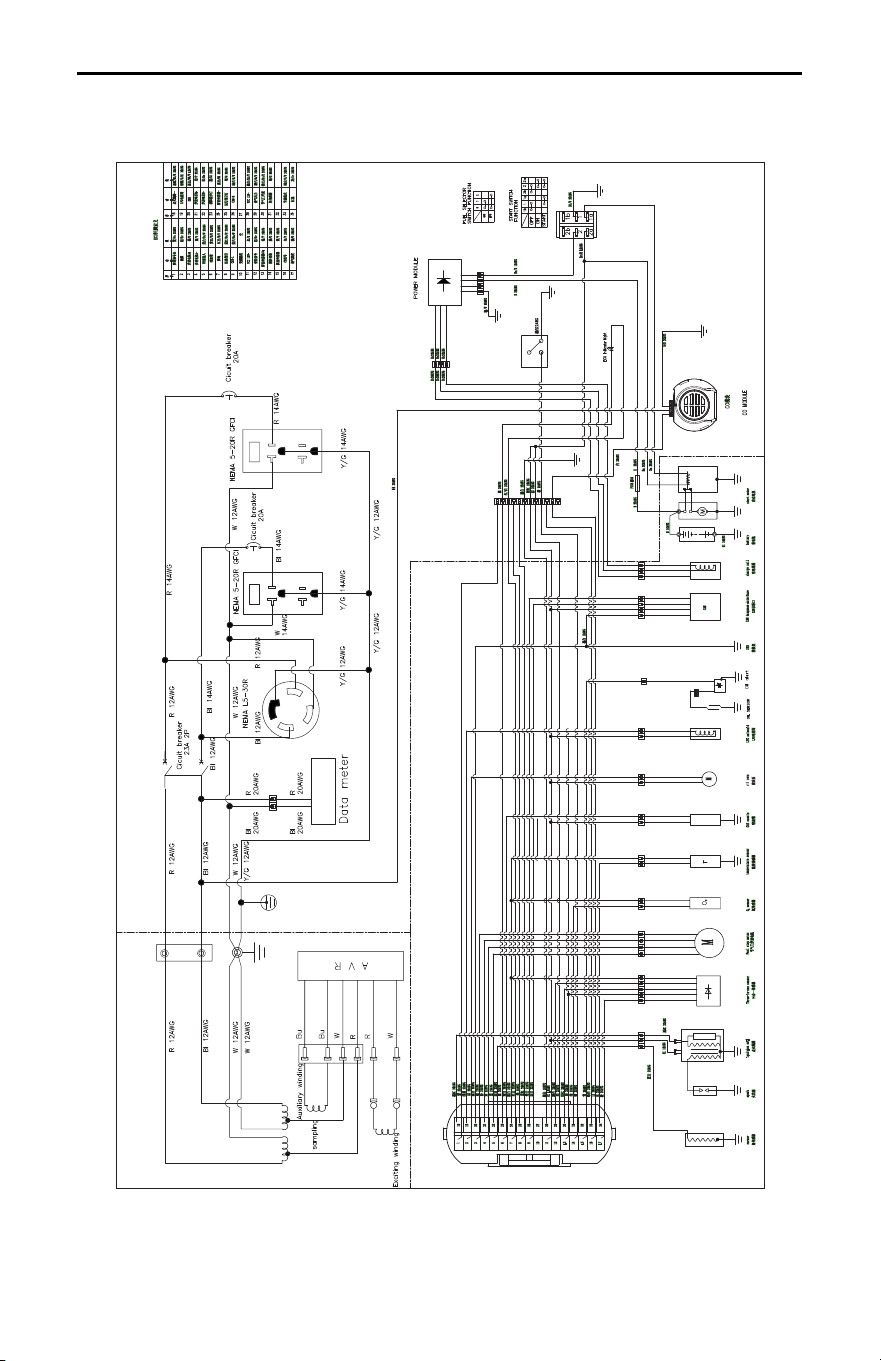

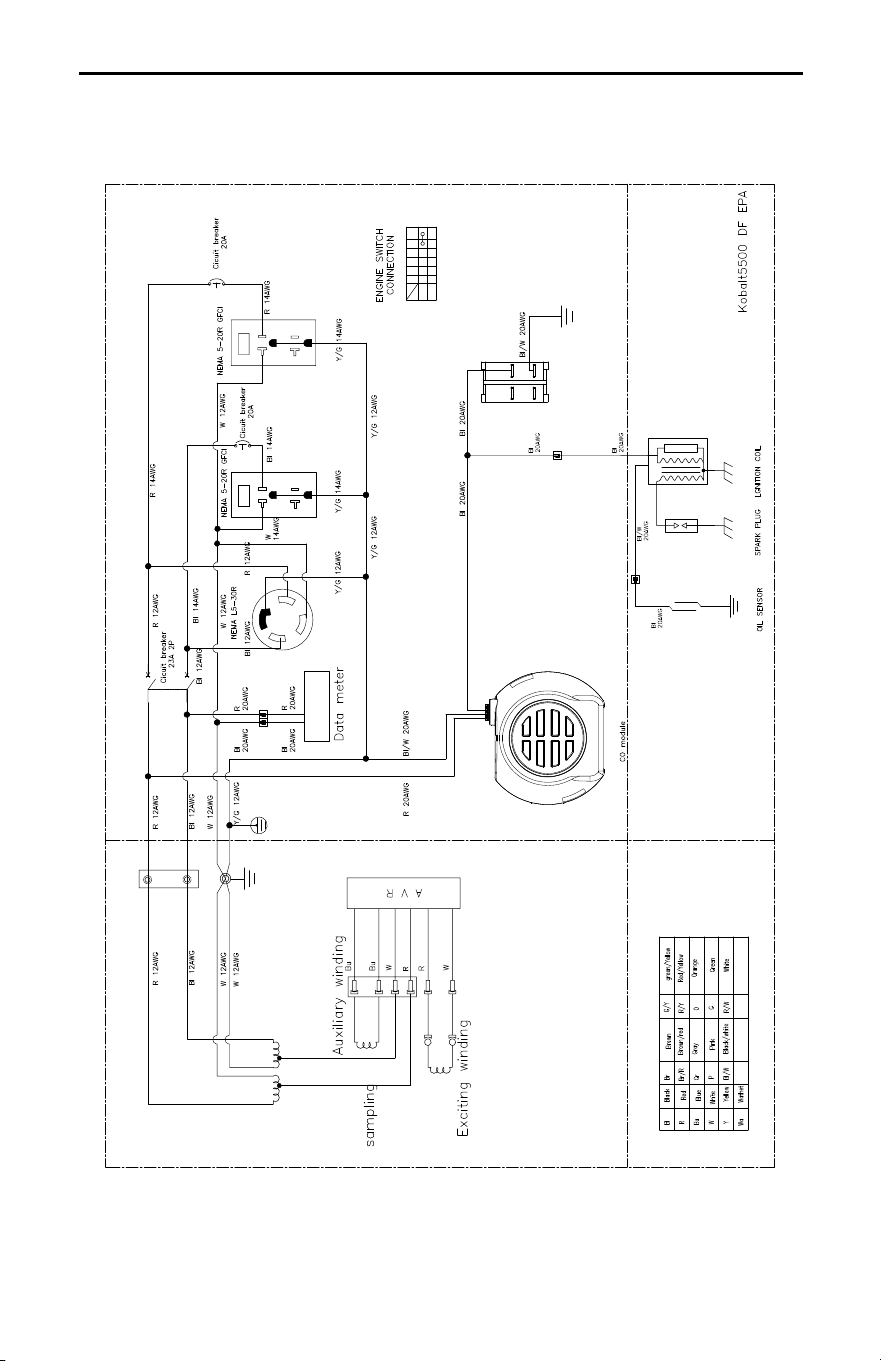

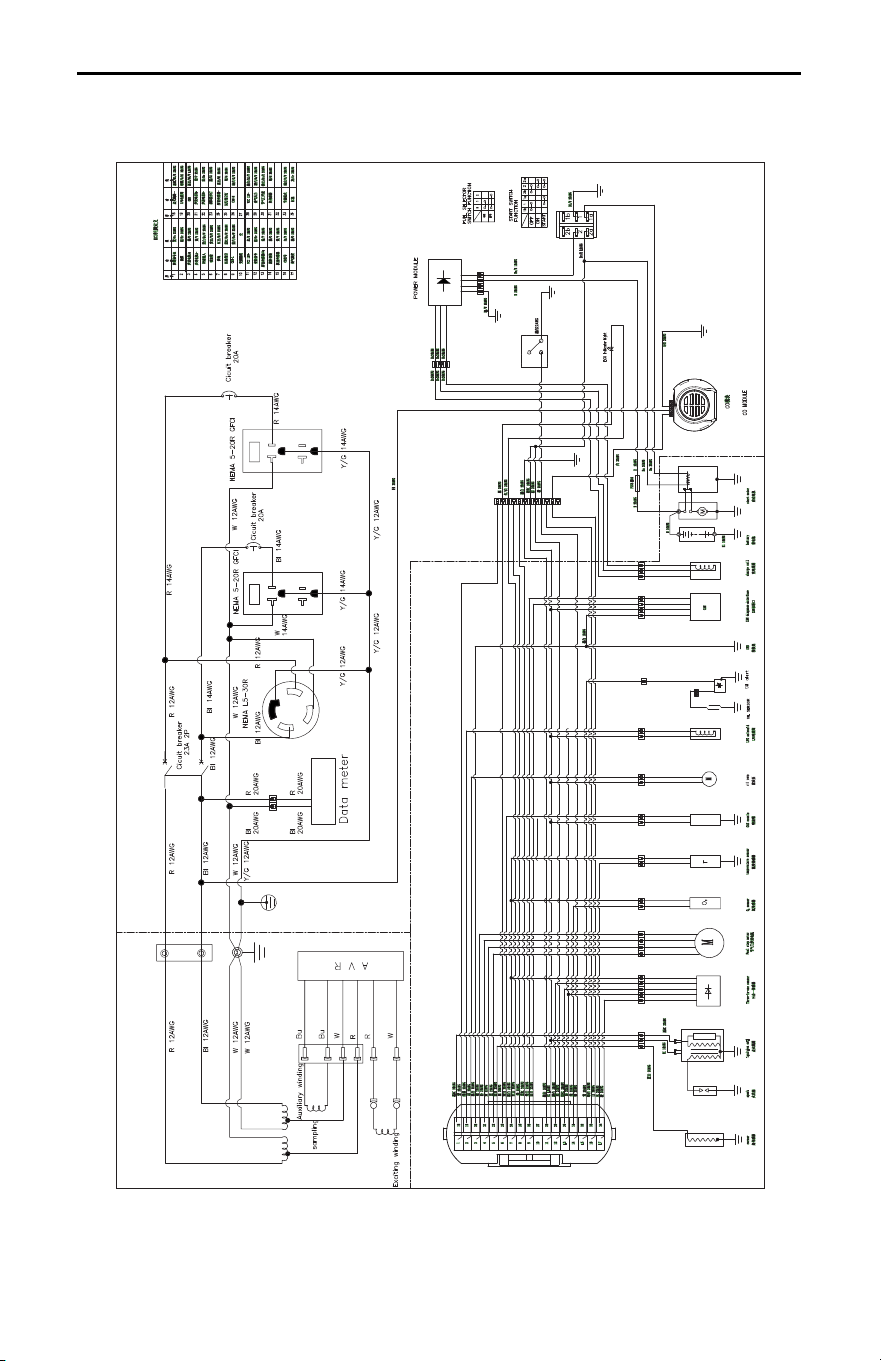

Kobalt 5500 DF 49ST Wiring Diagram

Kobalt 5500 DF 50ST Wiring Diagram

Notes .............................................29

(W000808)

CALIFORNIA WARNING

This product can expose you to chemicals including

benzene, a carcinogen and reproductive toxicant,

which are known to the State of California to cause

cancer and birth defects or other reproductive harm.

For more information, go to:

www.P65Warnings.ca.gov/

Section 1 Introduction and Safety

Introduction

Read This Manual Thoroughly

If any section of this manual is not understood,

contact the nearest Lowe's store or Kobalt

Customer Service at 888-356-2258 (888-3KO-

BALT) for starting, operating, and servicing

procedures. The owner is responsible for

proper maintenance and safe use of the unit.

SAVE THESE INSTRUCTIONS for future ref-

erence. This manual contains important

instructions that must be followed during

placement, operation, and maintenance of the

unit and its components. Always supply this

manual to any individual that will use this unit,

and instruct them on how to correctly start,

operate, and stop the unit in case of emer-

gency.

The information in this manual is accurate

based on products produced at the time of

publication. The manufacturer reserves the

right to make technical updates, corrections,

and product revisions at any time without

notice.

Safety Rules

The manufacturer cannot anticipate every

possible circumstance that might involve a

hazard. The alerts in this manual, and on tags

and decals affixed to the unit, are not all inclu-

sive. If using a procedure, work method, or

operating technique that the manufacturer

does not specifically recommend, verify that it

is safe for others and does not render the

equipment unsafe.

Throughout this publication, and on tags and

decals affixed to the unit, DANGER, WARN-

ING, CAUTION, and NOTE blocks are used to

alert personnel to special instructions about a

particular operation that may be hazardous if

performed incorrectly or carelessly. Observe

them carefully. Alert definitions are as follows:

NOTE: Notes contain additional information

important to a procedure and will be found

within the regular text of this manual.

These safety alerts cannot eliminate the haz-

ards that they indicate. Common sense and

strict compliance with the special instructions

while performing the action or service are

essential to preventing accidents.

Safety Symbols and Meanings

• If you start to feel sick, dizzy, or weak after

the generator has been running, move to

fresh air IMMEDIATELY. See a doctor, as

you could have carbon monoxide poison-

ing.

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

(000001)

DANGER

Indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

(000002)

WARNING

Indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

(000003)

CAUTION

Indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

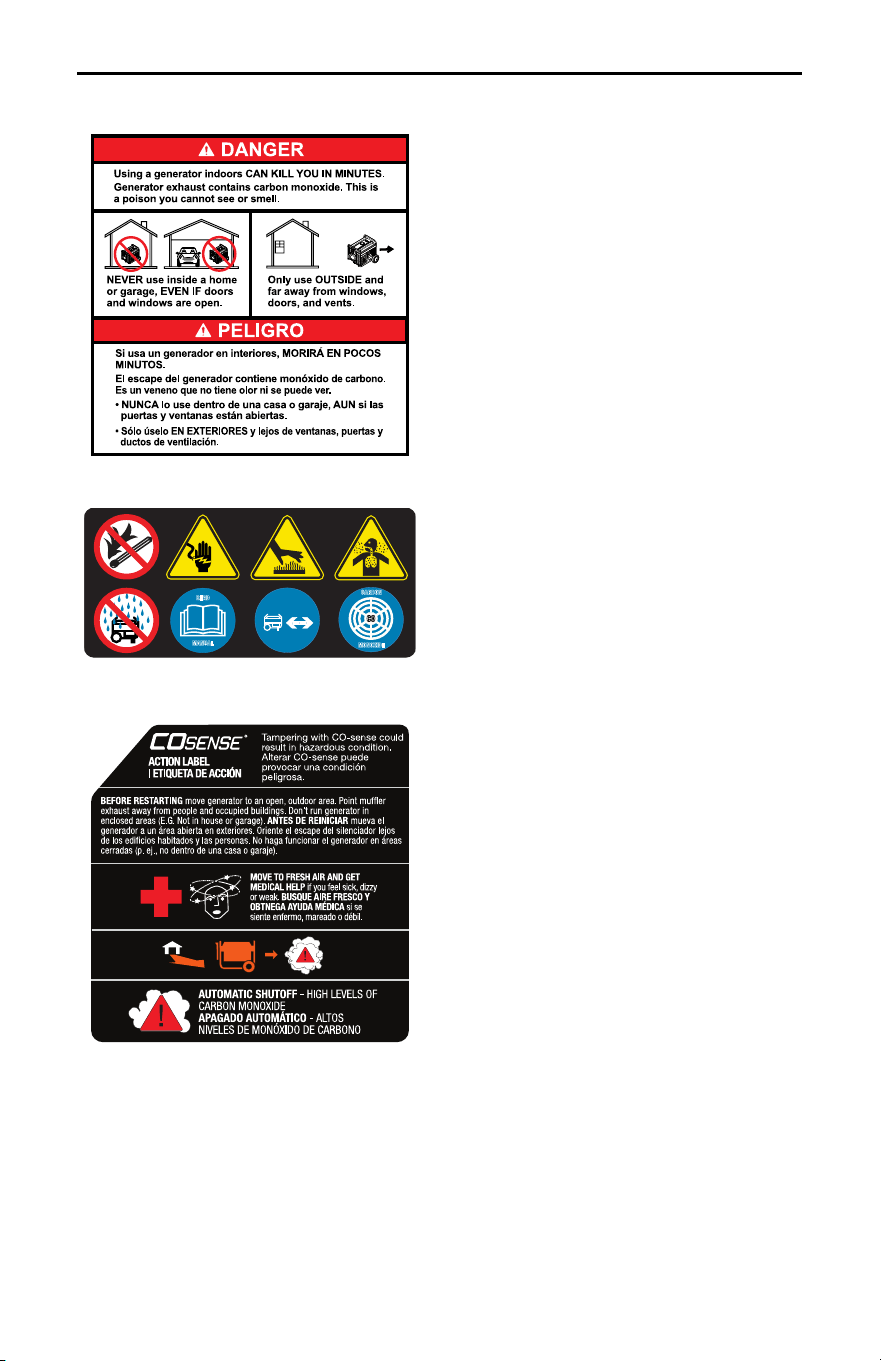

DANGER

Using a generator indoors CAN KILL YOU IN MINUTES.

Generator exhaust contains carbon monoxide. This is

a poison you cannot see or smell.

NEVER use inside a home

or garage, EVEN IF doors

and windows are open.

Only use OUTSIDE and

far away from windows,

doors, and vents.

000657

(000103)

DANGER

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous gas.

Carbon monoxide, if not avoided,

will result in death or serious injury.

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

(000179b)

DANGER

• For safety reasons, it is recommended that

the maintenance of this equipment be per-

formed by a Lowe’s store or Kobalt Cus-

tomer Service. Inspect the generator

regularly, and contact the nearest Lowe’s

store or Kobalt Customer Service for parts

needing repair or replacement.

Exhaust and Location Hazards

• If you start to feel sick, dizzy, or weak after

the generator has been running, move to

fresh air IMMEDIATELY. See a doctor, as

you could have carbon monoxide poison-

ing.

• NEVER run a generator indoors or in a

partly enclosed area such as garages.

• ONLY use outdoors and far away from win-

dows, doors, vents, crawl spaces and in an

area where adequate ventilation is avail-

able and will not accumulate deadly

exhaust gas.

• Point muffler exhaust away from people

and occupied buildings.

• Using a fan or opening a door will not pro-

vide sufficient ventilation.

(000104)

DANGER

Electrocution. Water contact with a power source,

if not avoided, will result in death or serious injury.

(000116)

DANGER

Electrocution. Turn utility and emergency

power supplies to OFF before connecting power

source and load lines. Failure to do so will result

in death or serious injury.

(000146)

WARNING

Equipment and property damage. Do not alter

construction of, installation, or block ventilation for

generator. Failure to do so could result in unsafe

operation or damage to the generator.

(000178a)

WARNING

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so

could result in death or serious injury.

WARNING

Equipment and property damage. Do not operate unit on

uneven surfaces, or areas of excessive moisture, dirt, dust

or corrosive vapors. Doing so could result in death, serious

injury, property and equipment damage.

(000250)

(000111)

WARNING

Moving Parts. Keep clothing, hair, and appendages

away from moving parts. Failure to do so could

result in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

(000142a)

WARNING

Personal injury. Do not insert any object through the

air cooling slots. Generator can start at any time and

could result in death, serious injury, and unit damage.

Risk of injury. Do not operate or service this machine

if not fully alert. Fatigue can impair the ability to

operate or service this equipment and could result in

death or serious injury.

(000215a)

WARNING

(000216)

WARNING

Injury and equipment damage. Do not use generator

as a step. Doing so could result in falling, damaged

parts, unsafe equipment operation, and could result

in death or serious injury.

000406

(000103)

DANGER

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous gas.

Carbon monoxide, if not avoided,

will result in death or serious injury.

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

(000179b)

DANGER

(000178a)

WARNING

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so

could result in death or serious injury.

(000146)

WARNING

Equipment and property damage. Do not alter

construction of, installation, or block ventilation for

generator. Failure to do so could result in unsafe

operation or damage to the generator.

Electrical Hazards

• National Electric Code (NEC) requires the

frame and external electrically conductive

parts of the generator be properly con-

nected to an approved earth ground. Local

electrical codes may also require proper

grounding of the generator. Consult with a

local electrician for grounding requirements

in the area.

• Use a ground fault circuit interrupter (GFCI)

in any damp or highly conductive area

(such as metal decking or steel work).

• Once generator has been started outside,

connect electrical loads to extension

cord(s) inside.

Fire Hazards

• Allow at least five (5) feet of clearance on

all sides of the generator when operating to

prevent overheating and fire.

• Do not operate the generator if connected

electrical devices overheat, if electrical out-

put is lost, if engine or generator sparks, or

if flames or smoke are observed while unit

is running.

• Keep a fire extinguisher near the generator

at all times.

Standards Index

1. National Fire Protection Association

(NFPA) 70: The NATIONAL ELECTRIC

CODE (NEC) available from www.nfpa.org

2. National Fire Protection Association

(NFPA) 5000: BUILDING CONSTRUC-

TION AND SAFETY CODE available from

www.nfpa.org

3. International Building Code available from

www.iccsafe.org

4. Agricultural Wiring Handbook available

from www.rerc.org, Rural Electricity

Resource Council P.O. Box 309 Wilming-

ton, OH 45177-0309

5. ASAE EP-364.2 Installation and Mainte-

nance of Farm Standby Electric Power

available from www.asabe.org, American

Society of Agricultural & Biological Engi-

neers 2950 Niles Road, St. Joseph, MI

49085

6. CSA C22.2 100-14 Electric motors and

generators for installation and use, in

accordance with the Rules of the Cana-

dian Electrical Code

7. ANSI/PGMA G300 Safety and Perfor-

mance of Portable Generators. Portable

Generator Manufacturer’s Association,

www.pgmaonline.com

IMPORTANT NOTE: This list is not all inclu-

sive. Check with the Authority Having

Jurisdiction (AHJ) for any local codes or

standards which may be applicable to your

jurisdiction.

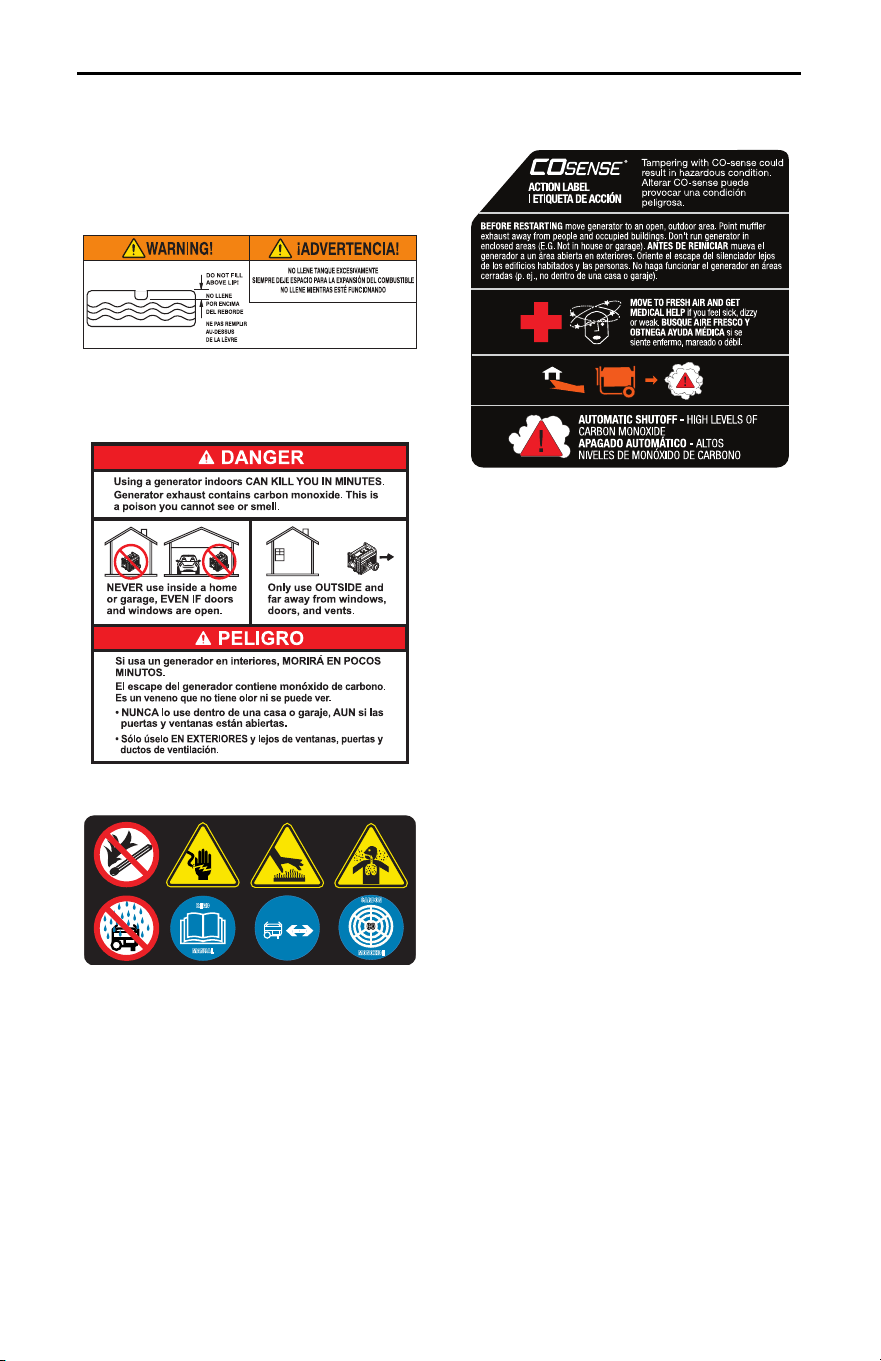

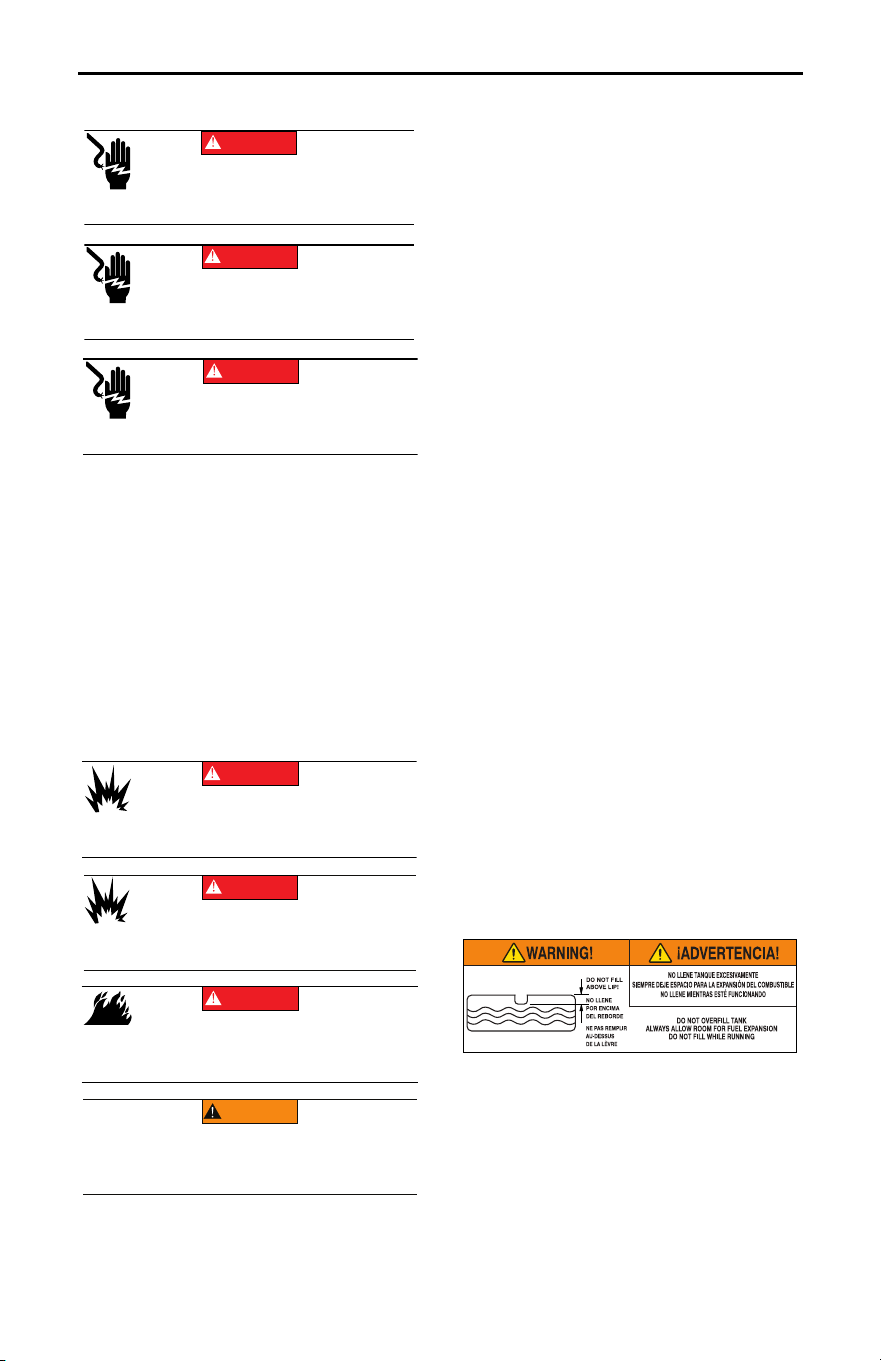

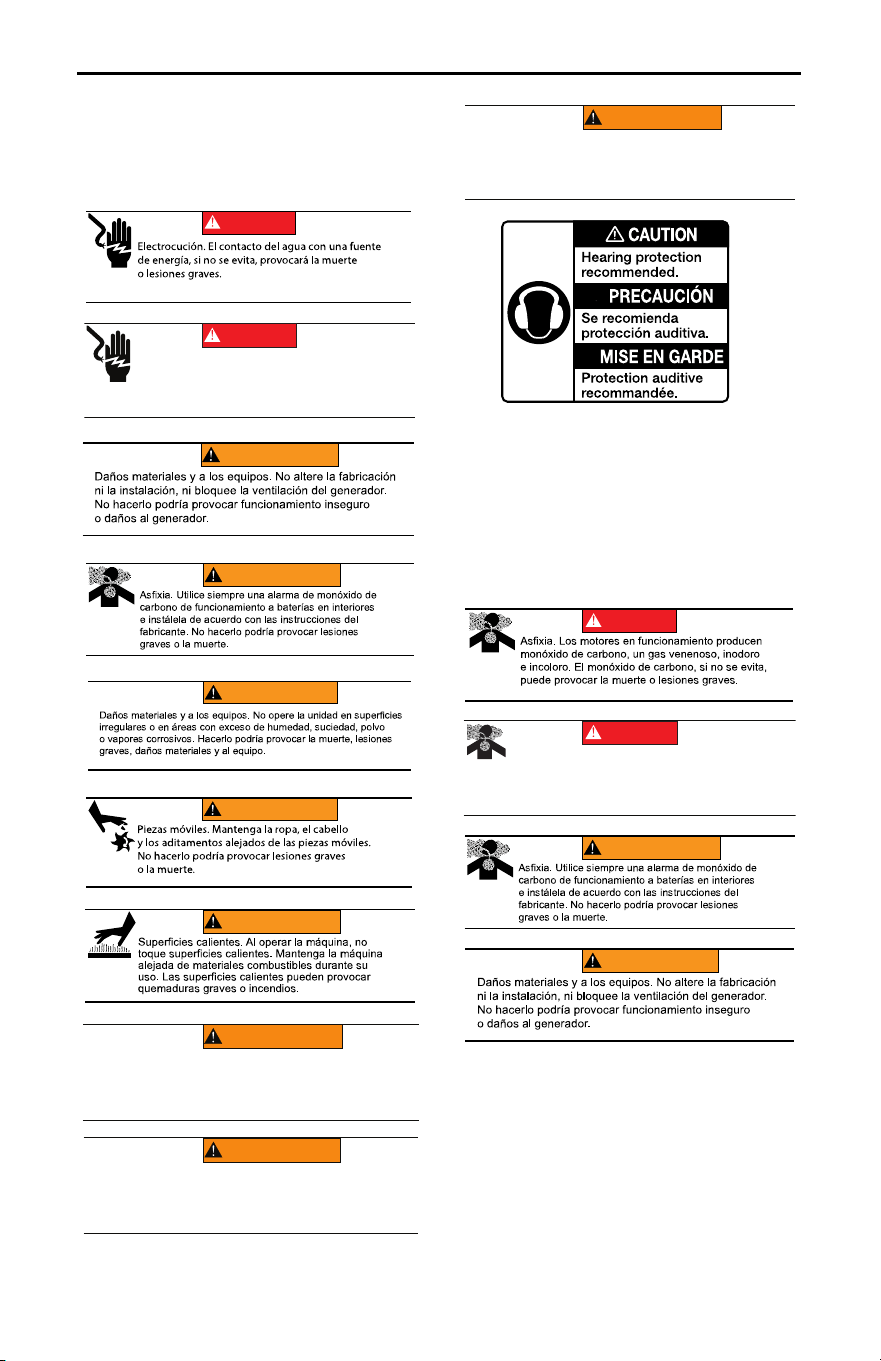

Replacement Hazard Labels

The following replacement hazard labels are

available free from Lowe's.

• A0004473153)

(000144)

DANGER

Electrocution. Contact with bare wires,

terminals, and connections while generator

is running will result in death or serious injury.

(000104)

DANGER

Electrocution. Water contact with a power source,

if not avoided, will result in death or serious injury.

(000145)

DANGER

Electrocution. In the event of electrical accident,

immediately shut power OFF. Use non-conductive

implements to free victim from live conductor. Apply

first aid and get medical help. Failure to do so will

result in death or serious injury.

(000105)

DANGER

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Add fuel in a well

ventilated area. Keep fire and spark away. Failure to

do so will result in death or serious injury.

(000166b)

DANGER

Explosion and Fire. Do not overfill fuel tank. Fill to

1/2 inch from top of tank to allow for fuel expansion.

Overfilling may cause fuel to spill onto engine causing

fire or explosion, which will result in death or serious

injury.

(000174)

DANGER

Risk of fire. Allow fuel spills to completely dry

before starting engine. Failure to do so will

result in death or serious injury.

(000142a)

WARNING

Personal injury. Do not insert any object through the

air cooling slots. Generator can start at any time and

could result in death, serious injury, and unit damage.

• A0004511103 (Vertical CO Warning Decal)

• 0H4635C-D

• A0006261599 (Exhaust Direction User

Action Label)

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

READ

MANUAL

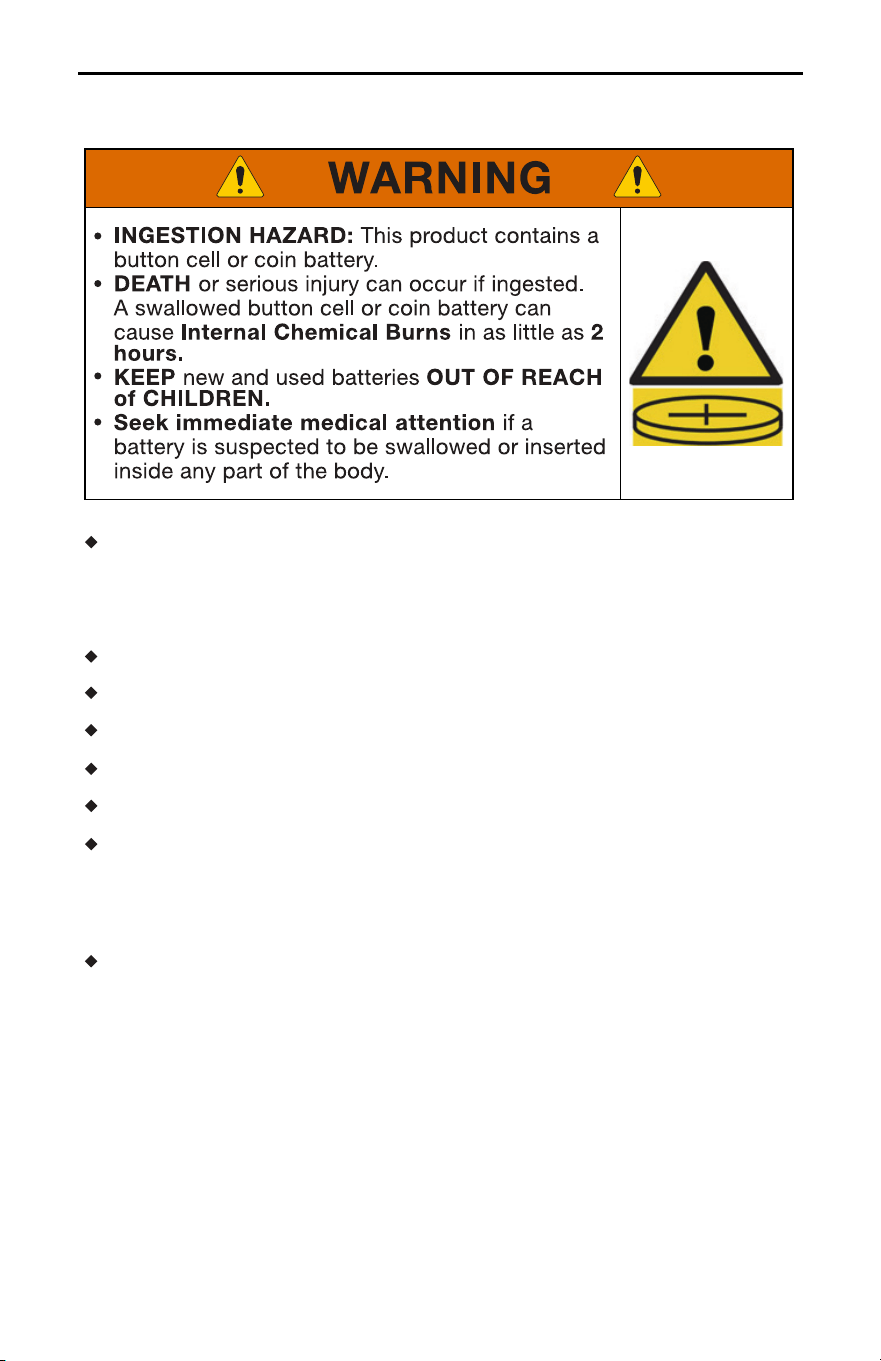

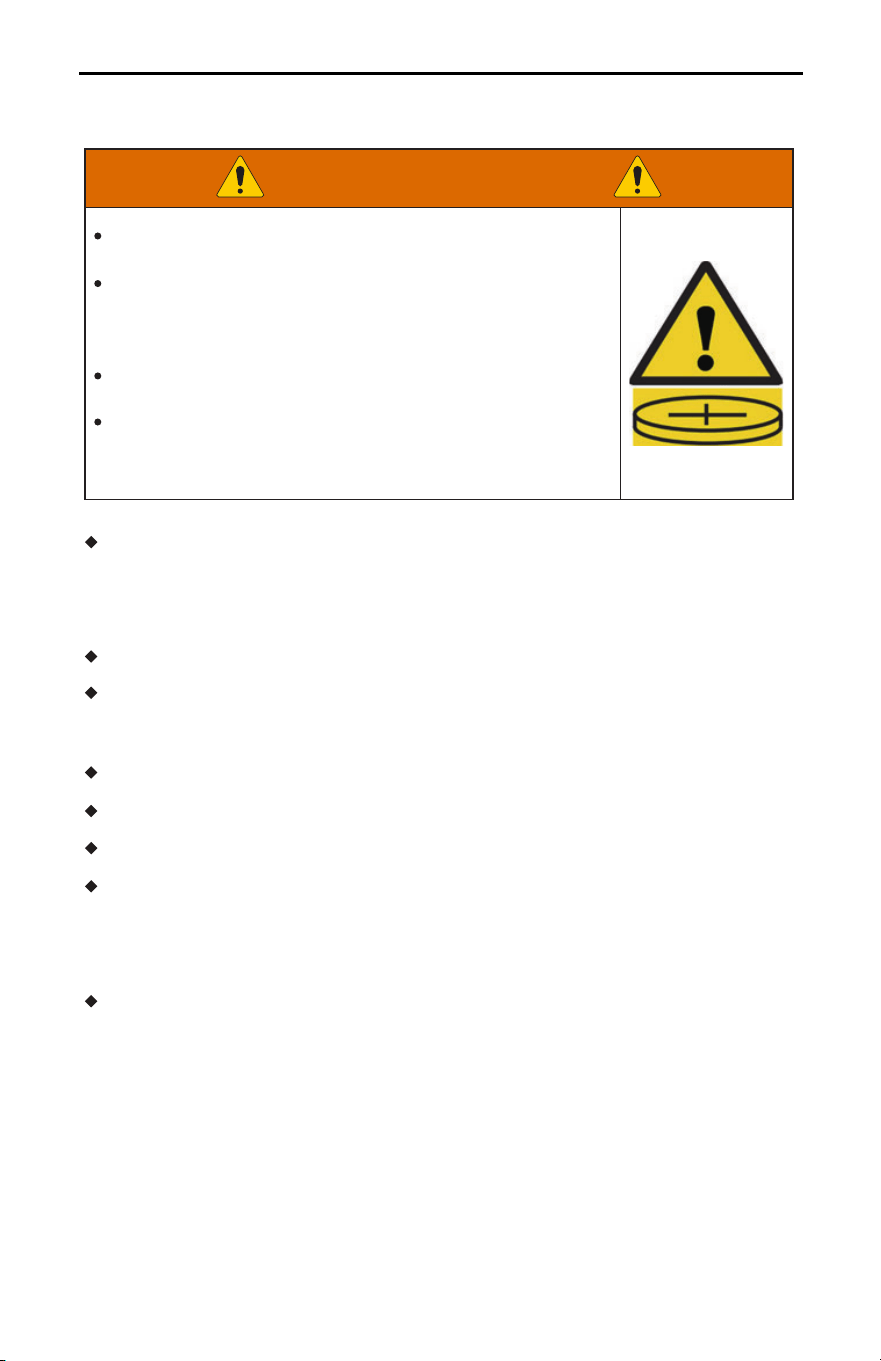

UL 4200A Warning

Remove immediately recycle or dispose of used batteries accord-

ing to local regulations and keep away from children. Do NOT

dispose of batteries in household trash or incinerate.

Even used batteries may cause severe injury or death.

Call a local poison control center for treatment information.

Battery type: CR2032

Battery voltage: 3 V

Non-rechargeable batteries are not to be recharged.

Do not force discharge, recharge, disassemble, heat above

104°F or incinerate. Doing so may result in injury due to venting,

leakage or explosion resulting in chemical burns.

Product contains non-replaceable battery.

Section 2 General Information and Setup

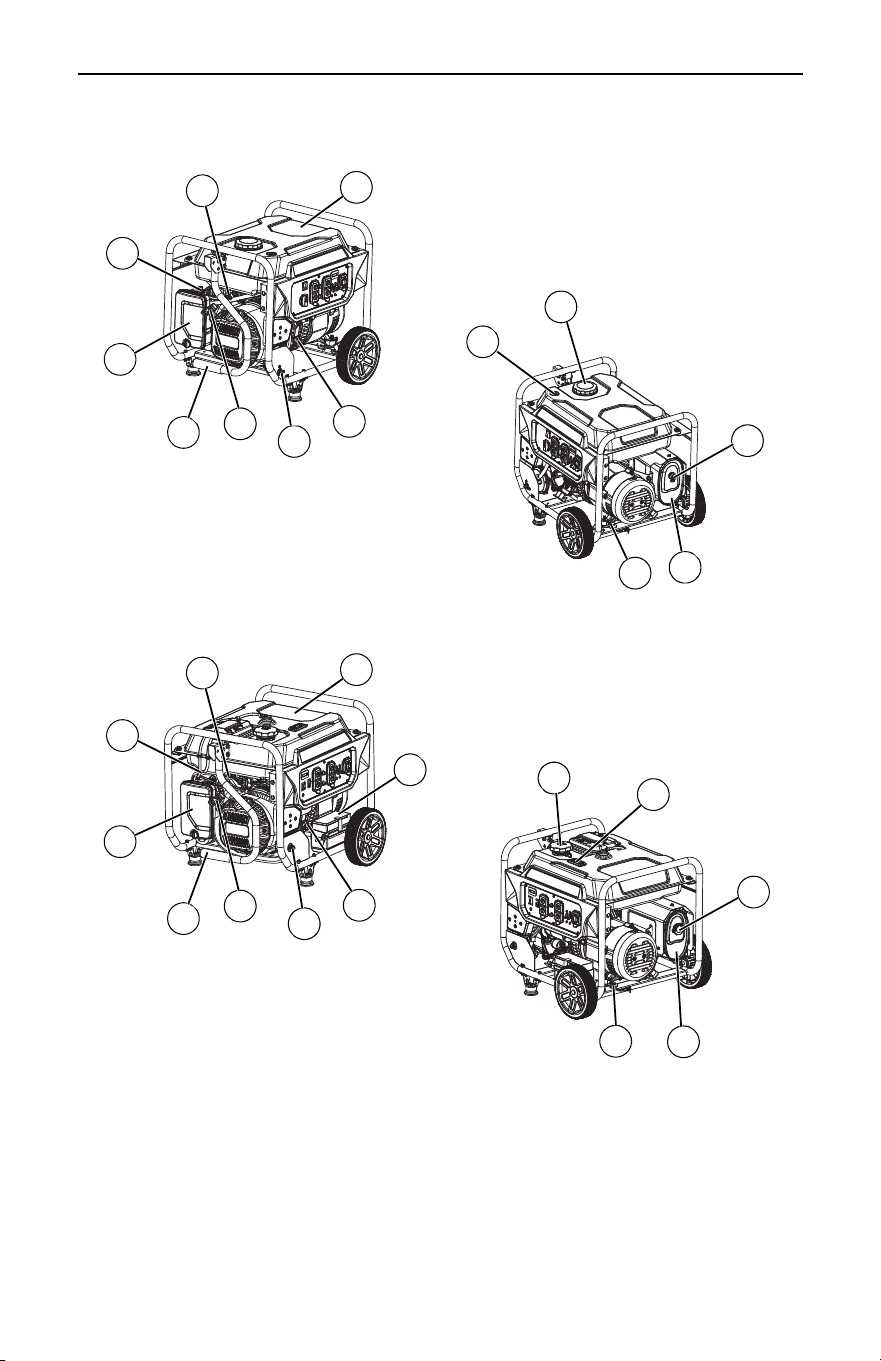

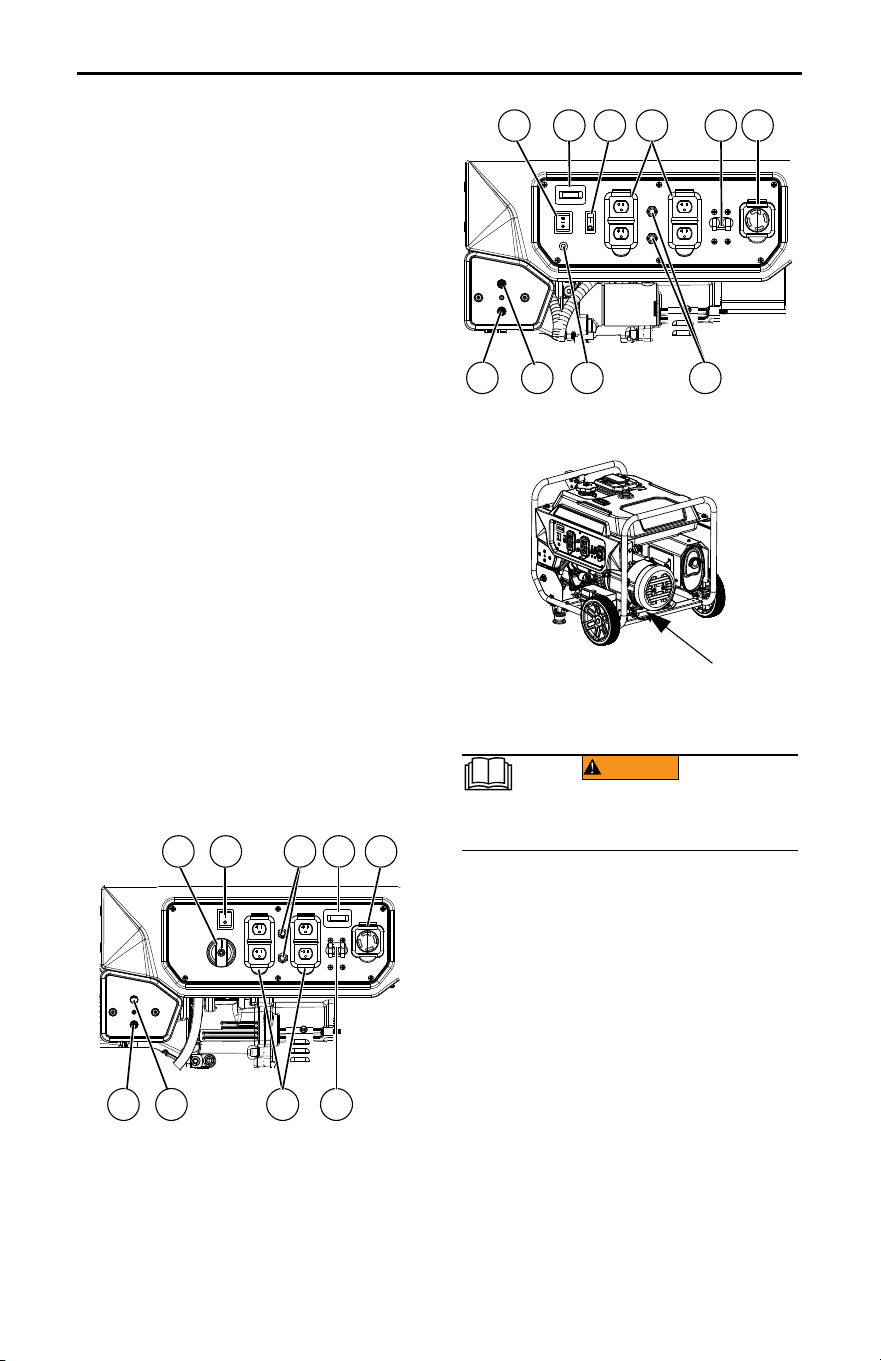

Figure 2-1. KPG0100 Features and Controls

Figure 2-2. KPG0500 Features and Controls

019987

019990

019988

019992

Generator Components

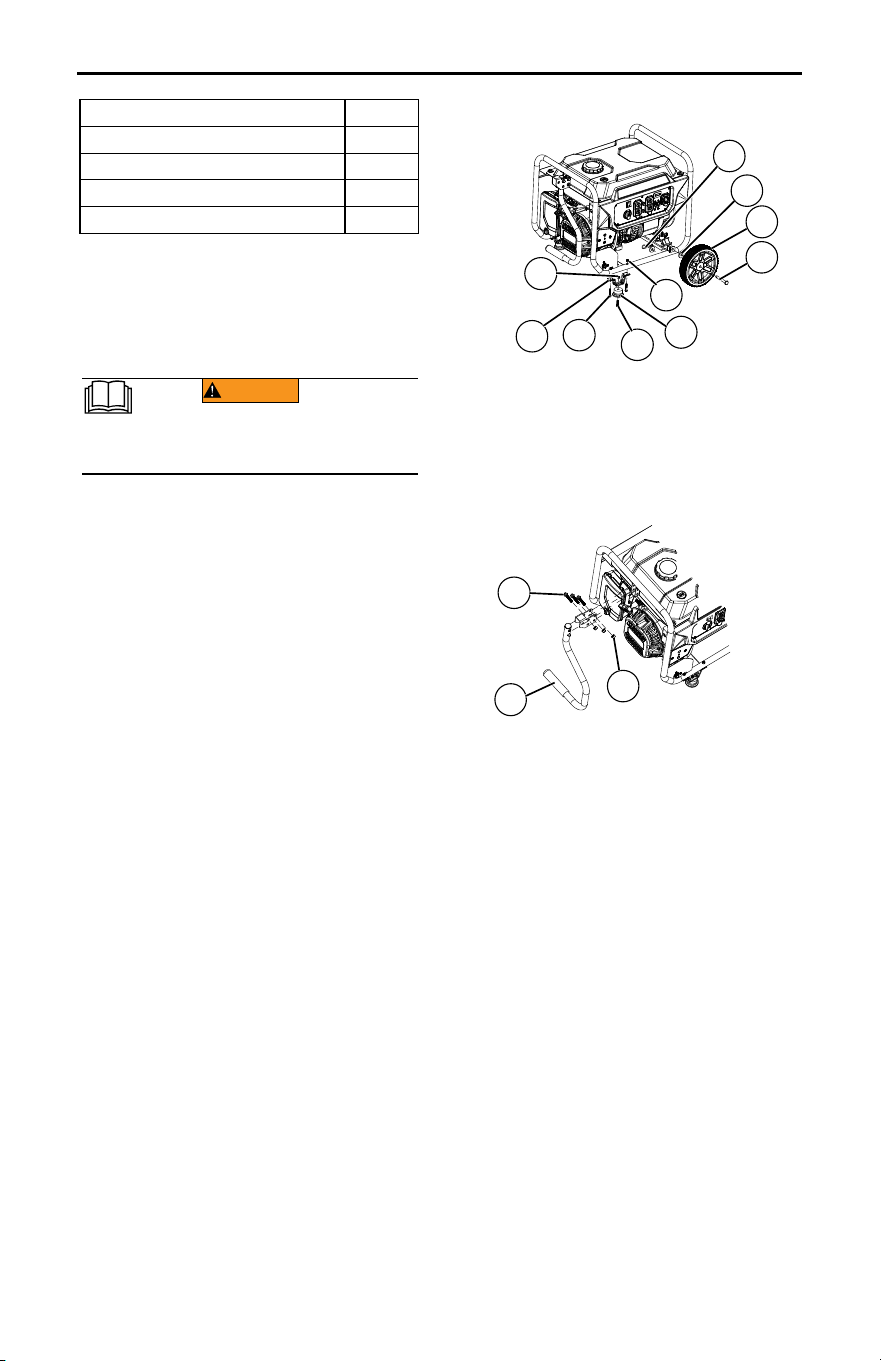

Figure 2-3. KPG0100 Control Panel

Figure 2-4. KPG0500 Control Panel

Figure 2-5. Unit Identification Label

Know Your Generator

Replacement owner’s manuals are available

at [email protected].

Emissions

The United States Environmental Protection

Agency (US EPA) (and California Air

Resources Board (CARB), for engines/equip-

ment certified to California standards) requires

this engine/equipment to comply with exhaust

and evaporative emissions standards. Locate

the emissions compliance decal on the engine

to determine applicable standards. See the

included emissions warranty for emissions

warranty information. Follow the maintenance

specifications in this manual to ensure the

engine complies with applicable emissions

standards for the duration of the product’s life.

1 120 Volt AC, 20 Amp, GFCI Duplex

Receptacle (NEMA 5-20R)

2 120/240 Volt AC, 30 Amp Locking

Receptacle (NEMA L14-30R)

3 Circuit Breakers (AC)

4 LP Connection Port

5 Air Filter

6 Choke Knob (if equipped)

7 Fuel Tank

8 Grounding Lug

9 Stop/Run/Start Switch (if equipped)

10 Muffler

11 Handle

12 Gas Cap

13 Fuel Gauge

14 Oil Check/Fill

15 Recoil Starter

16 Fuel Shut Off (if equipped)

17 Hour Meter

18 Battery Location (if equipped)

19 Spark Arrestor

20 Fuel Selector Dial (49ST)

21 Fuel Selector Switch (50ST)

22 Fault Light (EFI System)

23 COsense RED (Hazard) (if equipped)

24 COsense YELLOW (Fault) (if equipped)

9 17

019991

220

17 2

019993

121 3

24 23

019992

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

Hour Meter

See Figure 2-6. The Hour Meter tracks hours

of operation for scheduled maintenance.

• The CHG OIL display will illuminate every

100 hours. The message will flash one hour

before and one hour after each 100 hour

interval, providing a two hour window to

perform service.

• The SVC display will illuminate every 100

hours. The message will flash one hour

before and one hour after each 200 hour

interval providing a two hour window to per-

form service.

When the hour meter is in flash alert mode,

the maintenance message will alternate with

elapsed time in hours and tenths. The hours

will flash four times, then alternate with the

maintenance message four times until the

meter automatically resets.

• 100 hours - CHG OIL — Oil Change Inter-

val (Every 100 hrs)

• 200 hours - SVC — Service Air Filter

(Every 200 hrs)

NOTE: The hour glass icon will flash when the

engine is running. This signifies the meter is

recording hours of operation.

Figure 2-6. Hour Meter

Product Specifications

Generator Specifications KPG0100

(49ST)

KPG0500

(50ST)

Rated Power @1.0 Power Factor

(49ST and 50ST)

5500 W (Gasoline) /

4950 W** (LPG)

5500 W (Gasoline) /

4950 W** (LPG)

Surge Power (49ST and 50ST) 6875 VA / 6187 VA 6875 VA / 6187 VA

Rated AC Voltage (49ST and 50ST) 120/240 V

Rated AC Load (49ST and 50ST)

Current @ 240V**

Current @ 120V**

20.6 A

22.9 A

20.6 A

22.9 A

Rated Frequency 60 Hz @ 3600 RPM

Phase Single Phase

Weight (dry / full fuel)

Pounds (lb)

Kilograms (kg)

124.1 / 156.4

56.3 / 70.94

142.1 / 177.4

64.46 / 80.45

** Operating Temperature Range: Gasoline: -18 °C (0 °F) to 40 °C (104 °F). Liquid Propane: -10 °C

(14 °F) to 40 °C (104 °F)

** Maximum wattage and current are subject to, and limited by, such factors as fuel Btu content,

ambient temperature, altitude, engine condition, etc. Maximum power decreases about 3.5% for

each 1,000 feet above sea level; and will also decrease about 1% for each 6 °C (10 °F) above 16

°C (60 °F) ambient temperature.

5.5kW Engine Specifications

Displacement 298 cc

Spark Plug Part No. 0K20670117

Spark Plug Type F7RTC

Spark Plug Gap 0.028-0.031 inch or (0.70-0.80 mm)

Gasoline Capacity (49ST / 50ST) 18.7L (4.94 US gal) / 20.2L (5.34 US gal)

Oil Type

See Chart in

Add Engine Oil

Oil Capacity 0.7 L (0.74 qt.)

Run Time at 50% Load (49ST / 50ST) 8.9 Hours / 9.6 Hours (Gasoline) /

7 Hours 20 lb tank (LPG)

* Go to ascs@lowes.com or contact a Lowe’s store or Kobalt Customer Service for replacement

parts.

0000.0

000205

Connection Plugs

120 VAC, 20 Amp, GFCI Duplex

Receptacle

See Figure 2-7. The 120 Volt outlet is overload

protected by a 20 Amp push-to-reset circuit

breaker. Each receptacle will power 120 Volt

AC, single phase, 60 Hz electrical loads

requiring up to 2400 watts (2.4 kW) or 20

Amps of current. Use only high quality, well-

insulated, 3-wire grounded cord sets rated for

125 Volts at 20 Amps (or greater). It also pro-

vides protection with a Ground Fault Circuit

Interrupter with a press to TEST and RESET

button.

Figure 2-7. 120 VAC, 20 Amp, GFCI Duplex

Receptacle NEMA 5-20R

120/240 VAC, 30 Amp Receptacle

See Figure 2-8. Use a NEMA L14-30 plug with

this receptacle (rotate to lock/unlock). Connect

a suitable 4-wire grounded cord set to plug

and desired load. The cord set should be

rated 250 Volts AC at 30 Amps (or greater).

Use this receptacle to operate 120 Volt AC, 60

Hz, single phase loads requiring up to 3600

watts (3.6 kW) of power at 30 Amps or 240

Volt AC, 60 Hz, single phase loads requiring

up to 7200 watts (7.2 kW) of power at 30

Amps. The outlet is protected by one 30 Amp

2-pole circuit breaker.

Figure 2-8. 120/240 VAC, 30 Amp Receptacle

NEMA L14-30R

COsense

Carbon Monoxide (CO) Detection

and Shut-off System (if equipped)

The COsense module monitors for the accu-

mulation of poisonous CO gas found in engine

exhaust when the generator is running. If

COsense detects increasing levels of CO gas,

it automatically shuts off the engine. COsense

only monitors when the engine is running.

Generators are intended to be used outdoors,

far from occupied buildings and the exhaust

pointed away from personnel and buildings.

However, if mis-used and operated in a loca-

tion that results in the accumulation of CO, like

indoors or in a partially enclosed area,

COsense shuts off the engine, notifies the

user of what has happened and directs the

user to read the instruction action label for

steps to take. See Figure 2-9. COsense is not

a substitute for an indoor carbon monoxide

alarm.

See Figure 2-10. After a shut-off, a blinking

RED light in the COsense badge on the side

of the generator provides notification that the

generator was shut off due to an accumulating

CO hazard. The RED light will blink for at least

five minutes after a CO shut-off. Move the

generator to an open, outdoor area and point

the exhaust away from people and occupied

buildings. Once relocated to a safe area, the

generator can be restarted and the proper

electrical connections made to supply electri-

cal power. The RED light will stop blinking

automatically upon engine re-start. Introduce

fresh air and ventilate the location where the

generator had shut down.

See Figure 2-10. If a COsense system fault

has occurred and no longer provides protec-

tion, the portable generator is shut off auto-

matically and the YELLOW light will blink for at

least five minutes in the COsense badge to

notify the user of the fault. The COsense mod-

ule can only be diagnosed and repaired by a

trained technician at the dealer. The generator

can be re-started, but may continue to shut-

off.

COsense will detect the accumulation of Car-

bon Monoxide from other fuel burning sources

such as engine powered tools or propane

heaters used in the area of operation. For

example, if another generator is used and the

exhaust is pointed at a COsense equipped

generator, COsense may initiate a shut-off

due to rising CO levels. This is not an error.

Hazardous Carbon Monoxide has been

detected. The user must take action to move

and re-direct these devices to better dissipate

Carbon Monoxide far away from personnel

and occupied buildings.

000203

000204

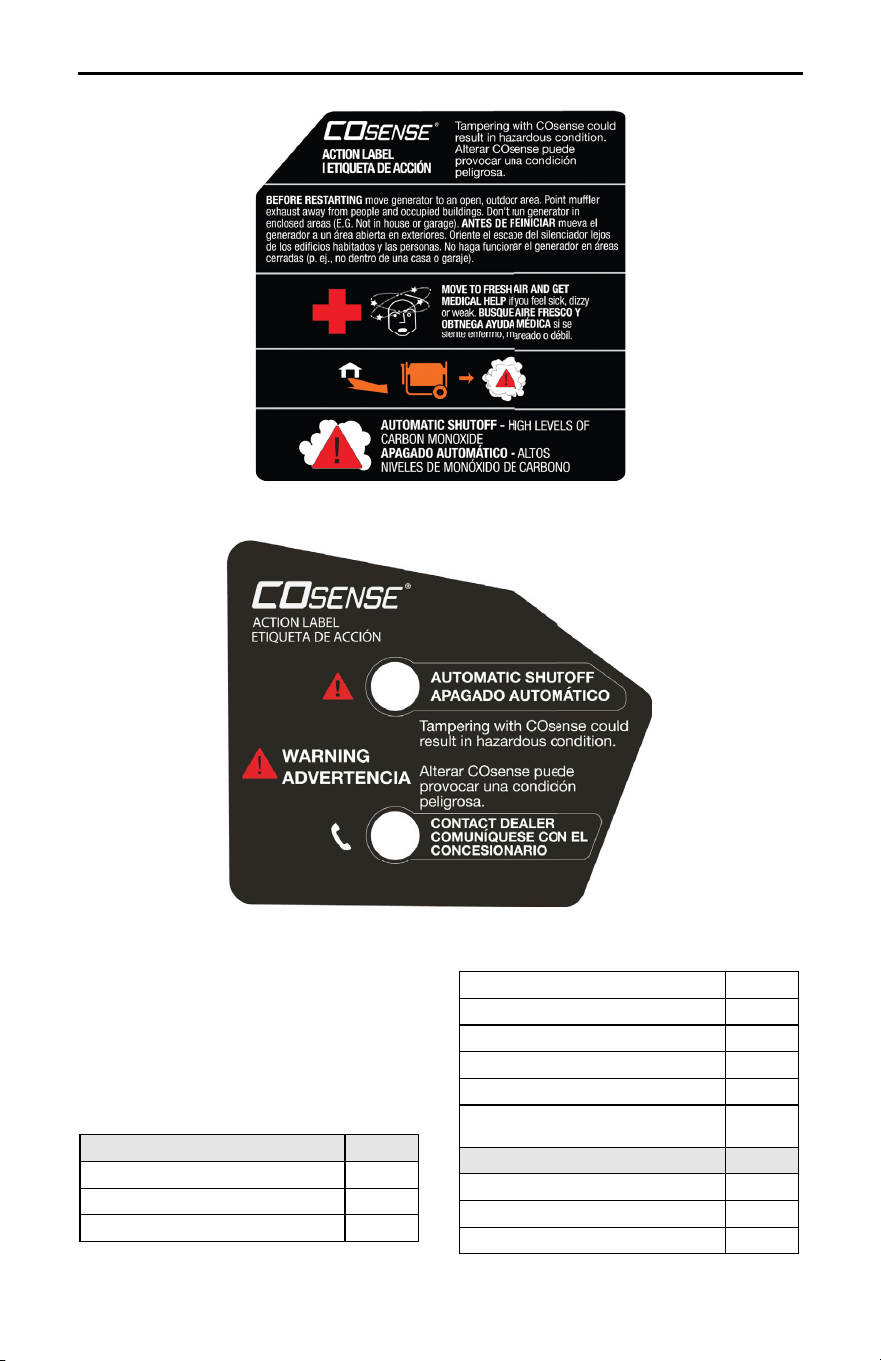

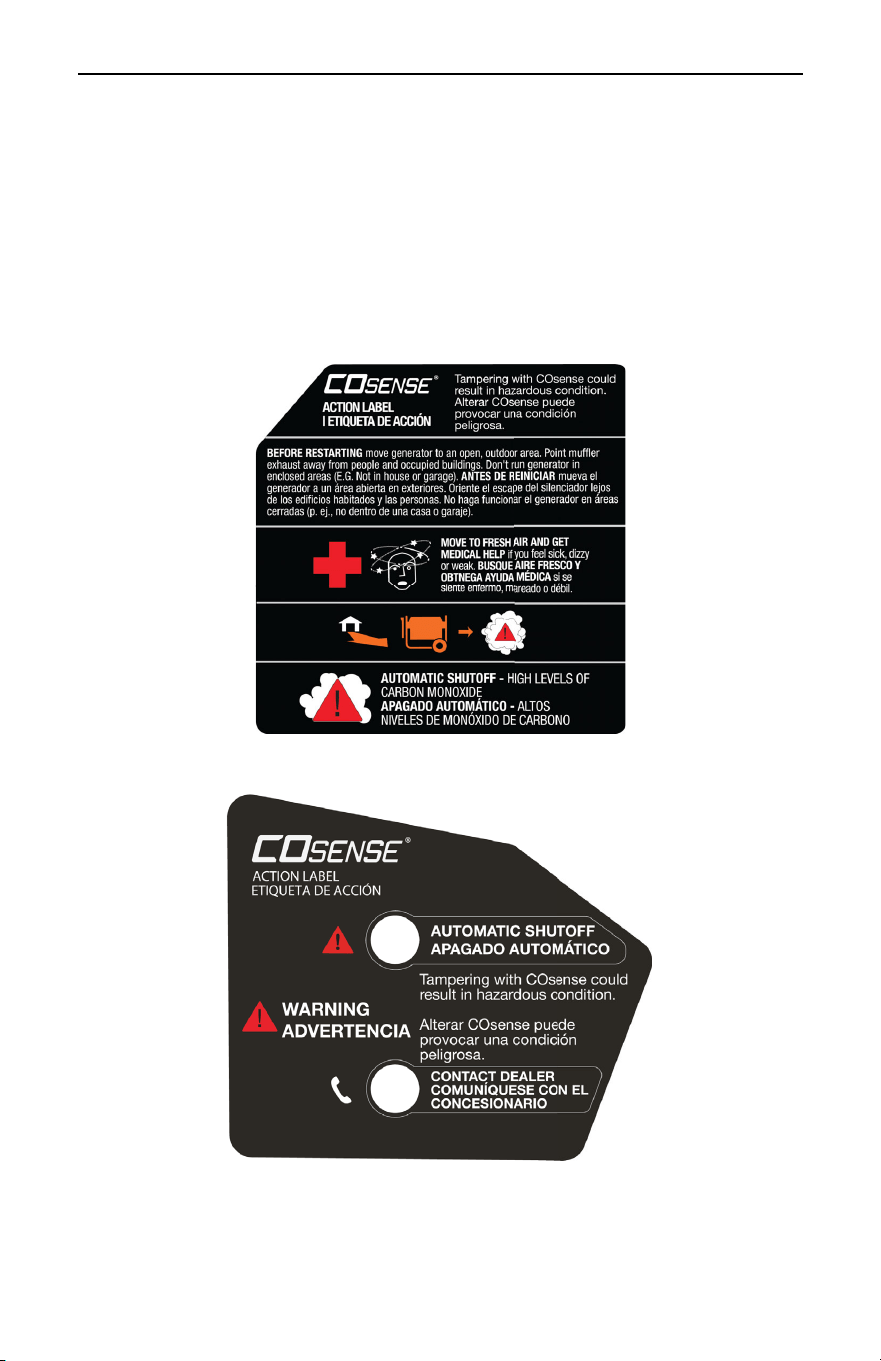

Figure 2-9. Instruction Action Label

Figure 2-10. Instruction Badge

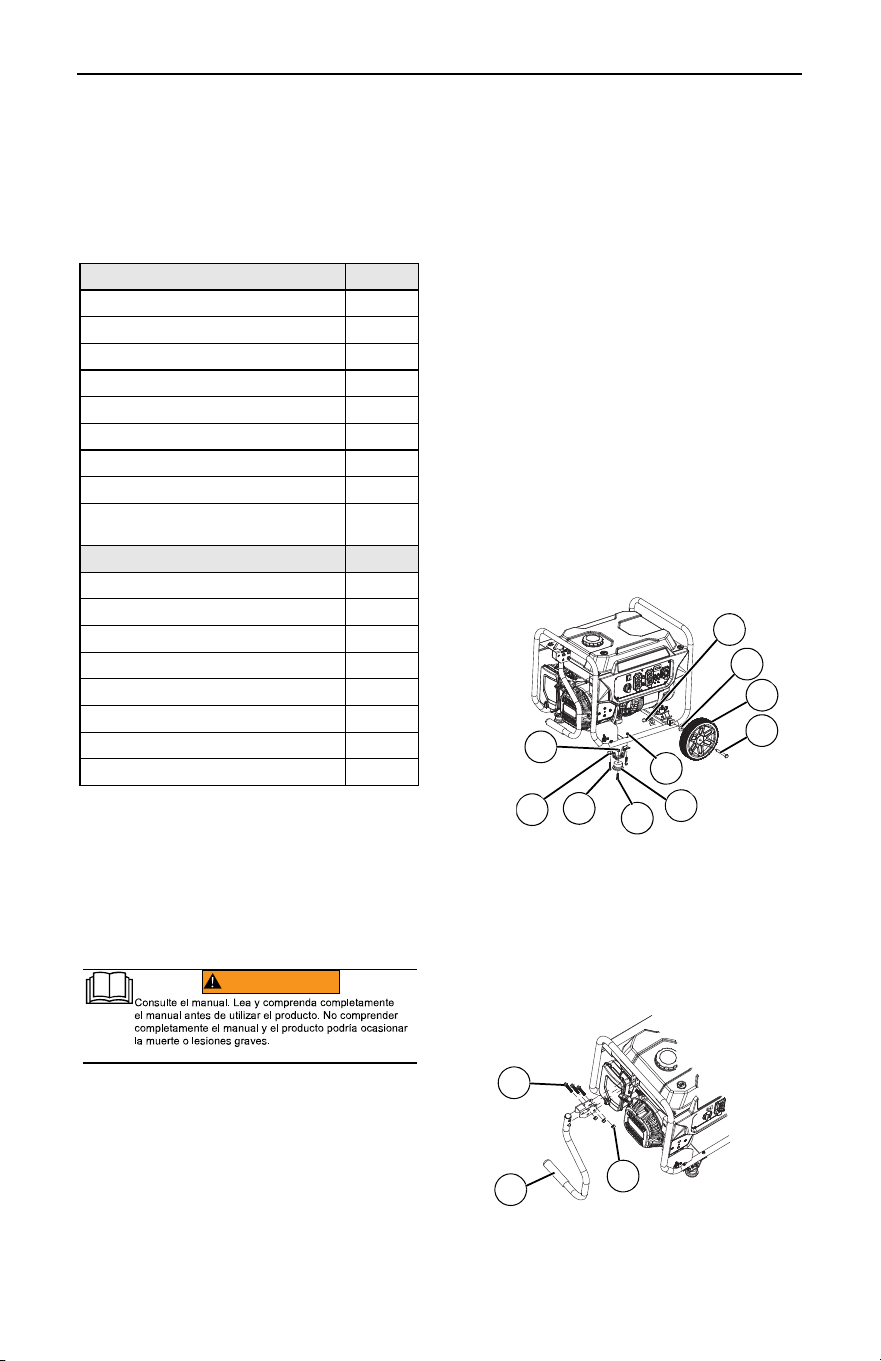

Remove Contents from Carton

1. Open carton completely by cutting each

corner from top to bottom.

2. Remove and verify carton contents prior to

assembly. Carton contents should contain

the following:

Accessories

Item Qty.

Main Unit 1

Owner’s Manual 1

Liter Oil SAE 30 1

Handle Assembly (A) 1

Never-flat Wheel (B) 2

Frame Foot (C) 2

Service Warranty 1

Emissions Warranty 1

4 Foot LP Hose and Regulator

Assembly

Hardware Bag Qty.

Rubber Feet (D) 2

1/2” Axle Pin (E) 2

Cotter Pin (F) 2

3. Call 888-356-2258 (888-3KOBALT) with

the unit model and serial number for any

missing carton contents.

4. Record model, serial number, and date of

purchase on front cover of this manual.

Assembly

Call 888-356-2258 (888-3KOBALT) for any

assembly issues or concerns. Please have

model and serial number available.

The following tools are required to install the

accessory kit.

• Needle Nose Pliers

• Ratchet Wrench

• 8mm Socket

• 12mm Socket

• 13mm Socket

• 10mm Wrench

• 13mm Wrench

• 8mm Wrench (2) (electric start only)

NOTE: The wheels are not intended for over-

the-road use.

See Figure 2-11.

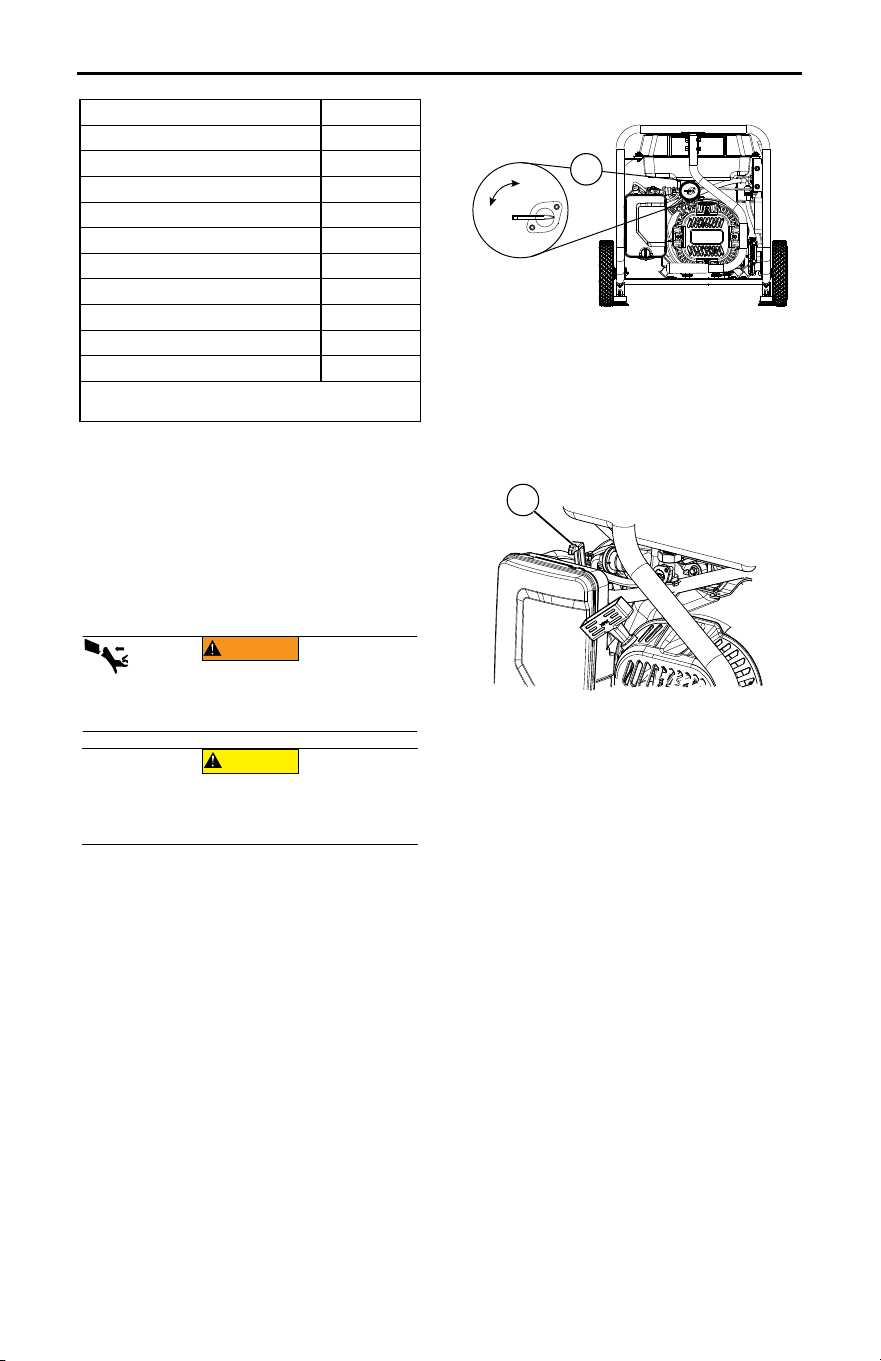

Install wheels as follows:

1. Slide axle pin (E) through the wheel (B),

wheel bracket on frame, and 1/2” flat

washer (G).

2. Insert cotter pin (F) through axle pin (E).

Install frame foot and rubber bumpers as fol-

lows:

1. Slide hex head bolts (L) through rubber

bumper (D), then through frame foot (C) (if

not pre-assembled).

2. Slide hex head bolts (K) through holes in

frame rail.

3. Slide frame foot (C) onto hex head bolts

(K). Install locking flange nuts (J).

Figure 2-11. Wheel & Foot Assembly

See Figure 2-12.

Install handle as follows:

1. Slide long bolts (K) through handle mount-

ing bracket on frame and handle assembly

(A). Install hex nuts (J).

Figure 2-12. Handle Assembly

Battery Cable Connection

(electric start only)

The unit has been shipped with the battery

cables disconnected.

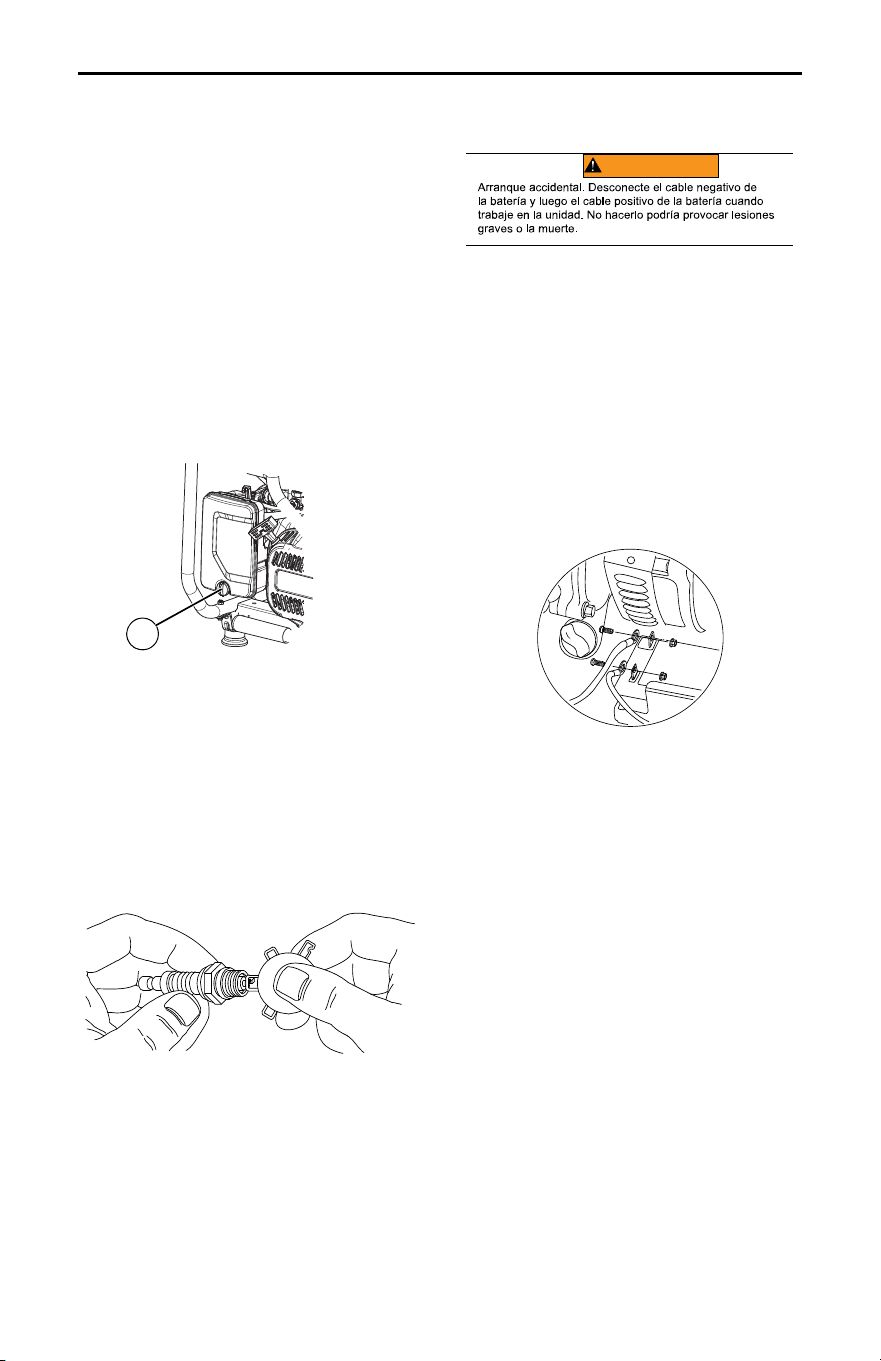

See Figure 4-5. You will need two 8mm box

wrenches to connect the battery cables.

1. Cut off cable ties securing battery cables

and remove red cover from battery termi-

nal.

2. First, connect the red cable to the positive

(+) battery terminal with the bolt and nut

supplied.

3. Make sure connections are secure and

slide rubber boot over the positive (+) bat-

tery terminal and connection hardware.

4. Connect the black cable to the negative (-)

battery terminal with the bolt and nut sup-

plied. Slide rubber boot over the negative

(-) battery terminal and connection hard-

ware.

5. Make sure all connections are secure.

NOTE: If the battery is unable to start the

engine, charge it with the 12V charger

included in the accessory box (see the

Charging the Battery (electric start units only)

section for details).

1/2” Flat Washer (G) 2

Hex Flanged M6 Nut (H) 2

Hex Flanged M8 Nut (J) 7

M8 Bolt (Long) (K) 7

M6 Bolt (Long) (L) 2

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

020002

020003

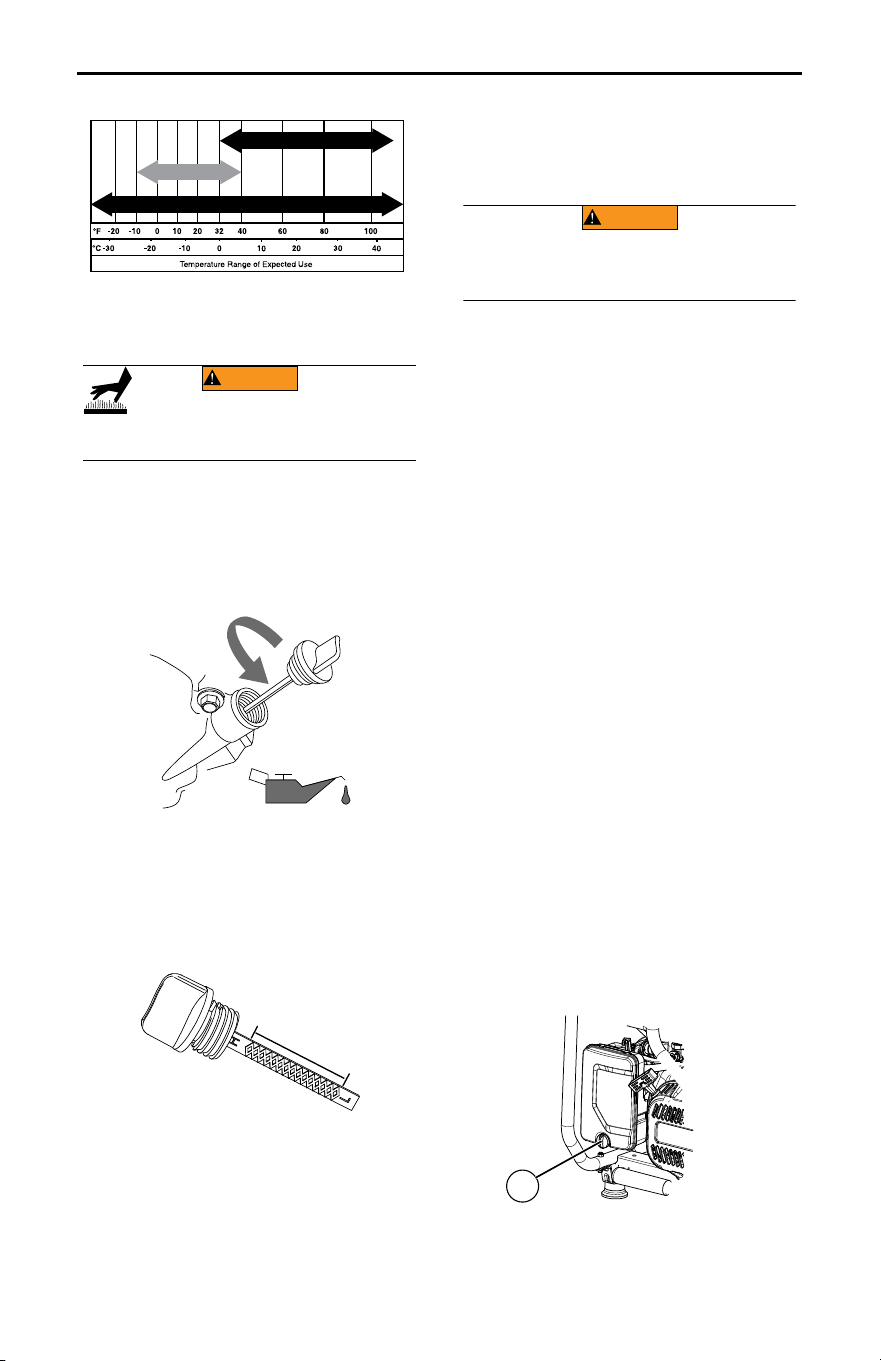

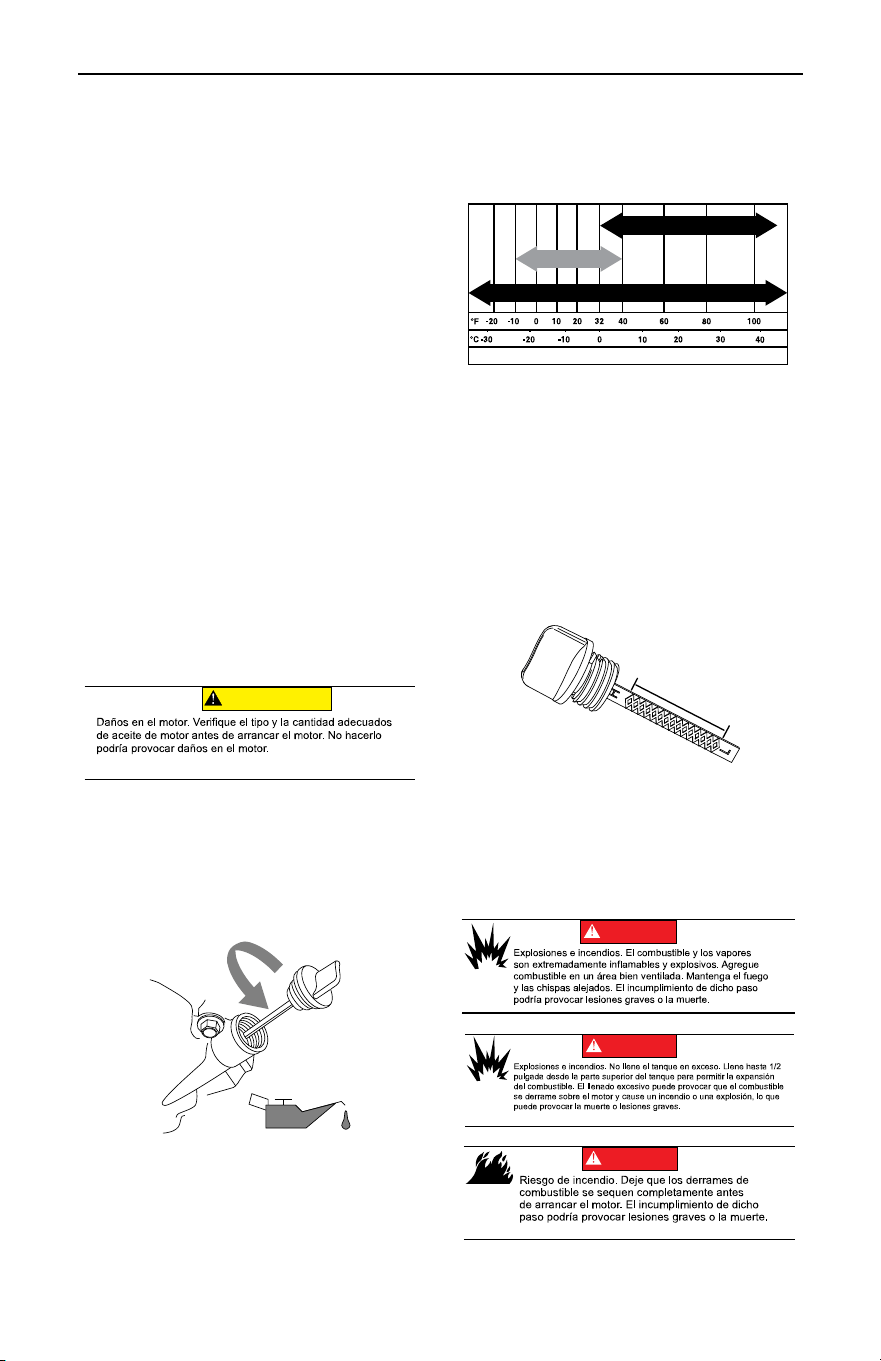

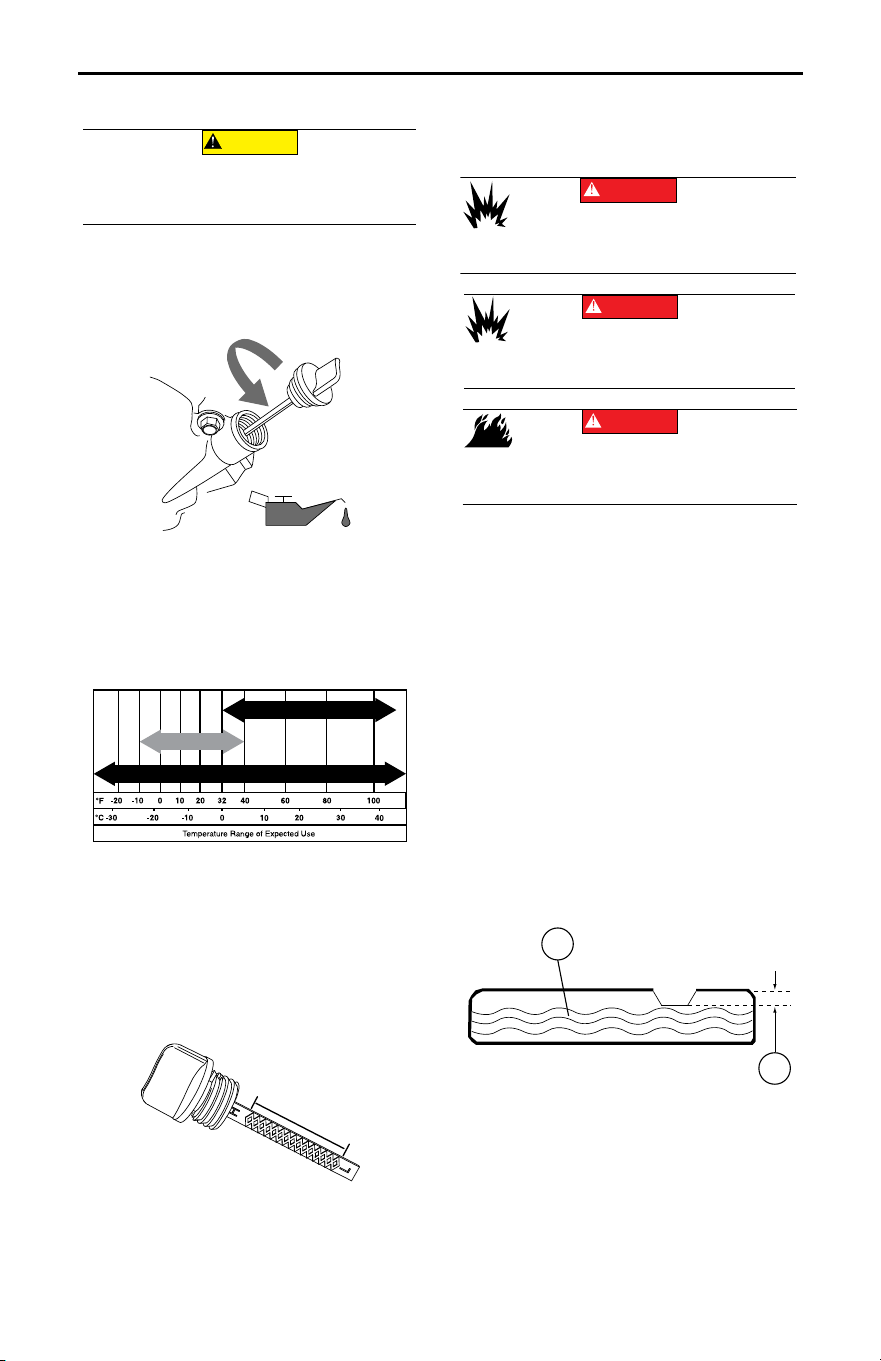

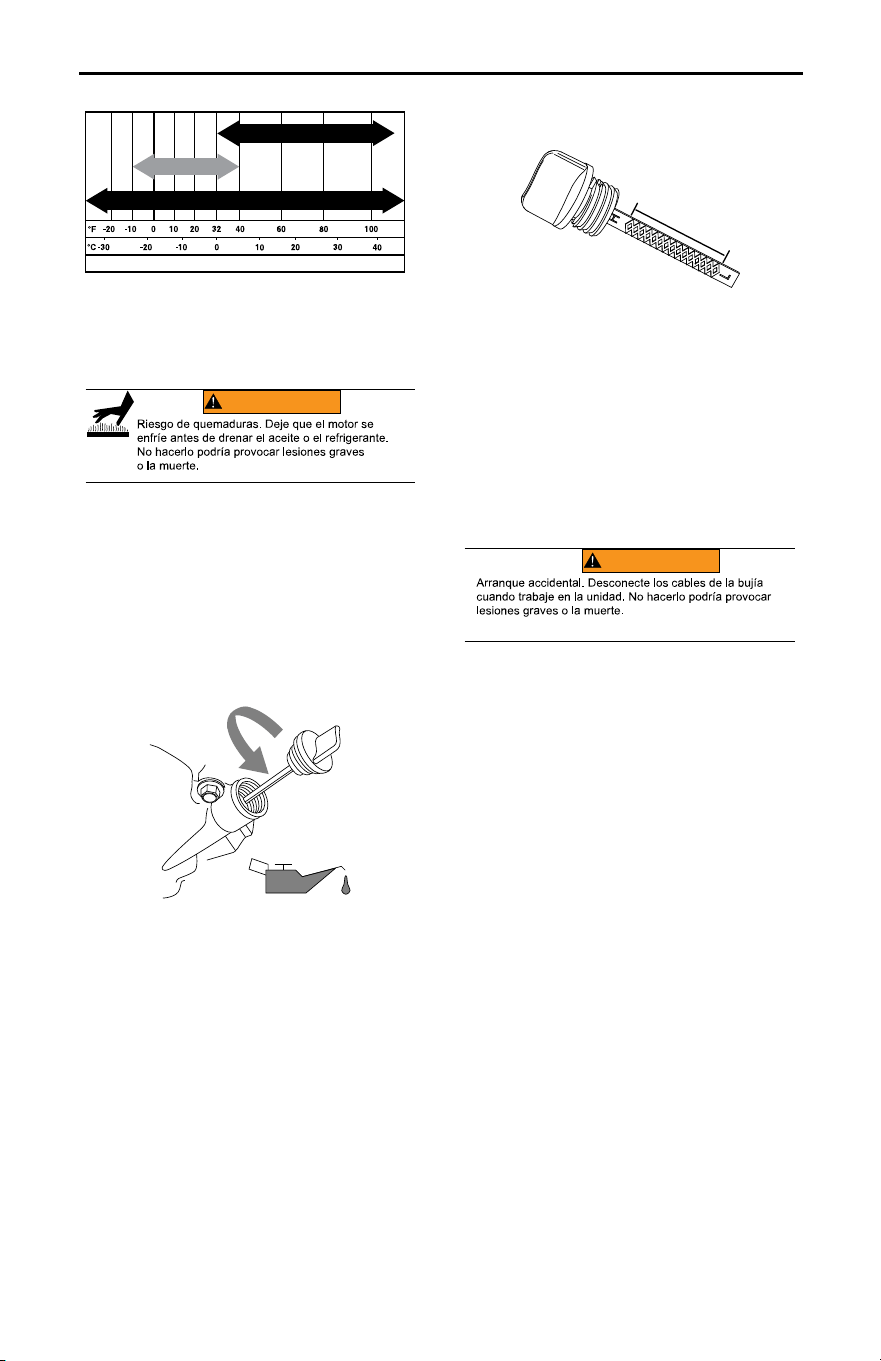

Add Engine Oil

1. Place generator on a level surface.

2. Verify oil fill area is clean.

3. See Figure 2-13. Remove oil fill cap/dip-

stick and wipe dipstick clean.

Figure 2-13. Remove Dipstick

4. Add recommended engine oil as shown in

the following chart.

NOTE: Use petroleum based oil (supplied) for

engine break-in before using synthetic oil.

NOTE: Some units have more than one oil fill

location. It is only necessary to use one oil fill

point.

5. Thread dipstick into oil filler neck. Oil level

is checked with dipstick fully installed.

6. See Figure 2-14. Remove dipstick and ver-

ify oil level is within safe operating range.

Figure 2-14. Safe Operating Range

7. Install oil fill cap/dipstick and hand-tighten.

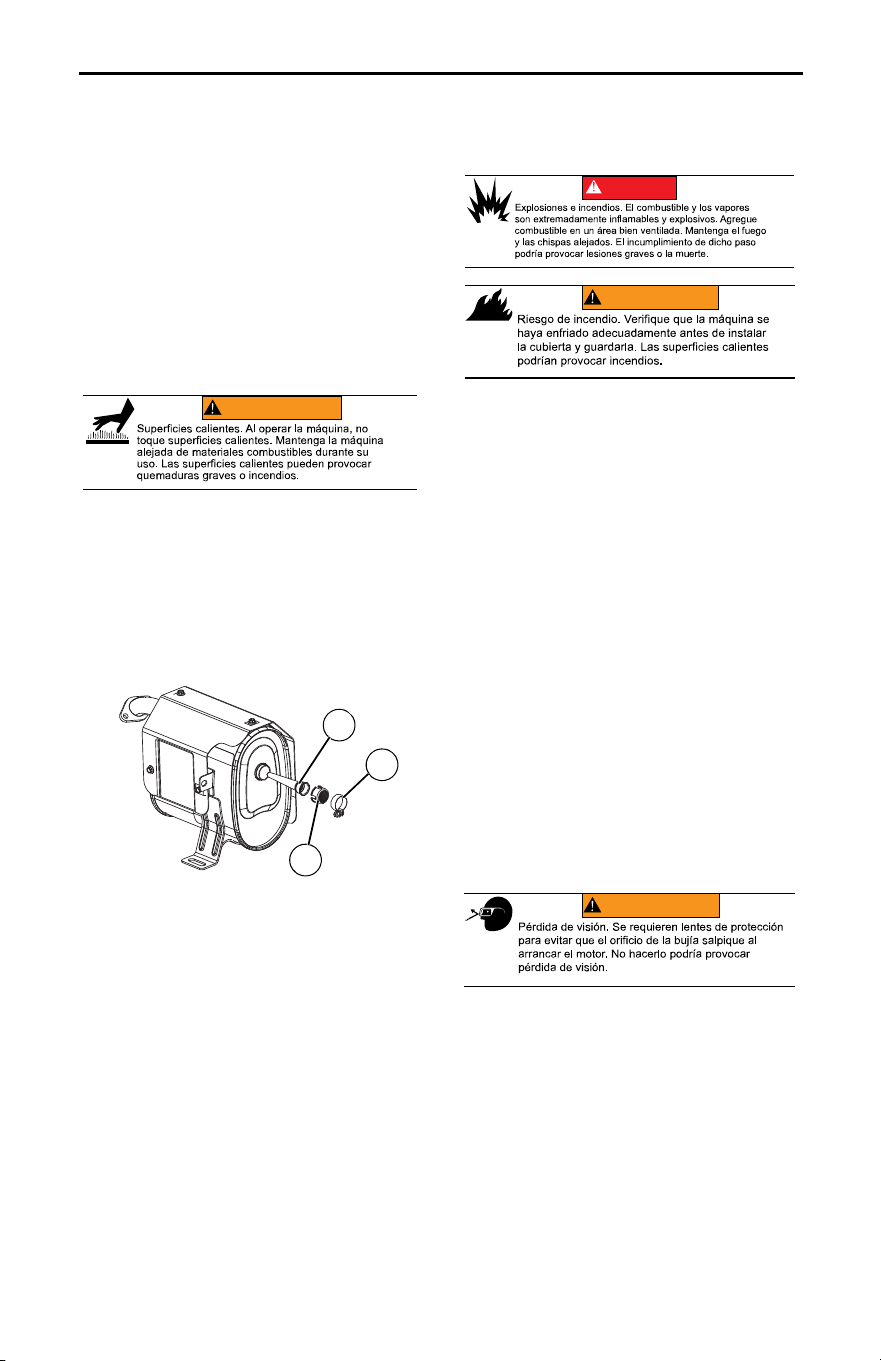

Fuel

Fuel requirements are as follows:

• Clean, fresh, unleaded gasoline.

• Minimum rating of 87 octane/87 AKI (91

RON).

• Up to 10% ethanol (gasohol) is acceptable

(where available; non-ethanol fuel is rec-

ommended).

• DO NOT use E85.

• DO NOT use a gas oil mix.

• DO NOT modify engine to run on alternate

fuels. Stabilize fuel prior to storage.

1. Verify unit is OFF and cooled for a mini-

mum of two minutes prior to fueling.

2. Place unit on level ground in a well venti-

lated area.

3. Clean area around fuel cap and remove

cap slowly.

4. See Figure 2-15. Slowly add recom-

mended fuel (A). Do not overfill above

inner lip (B).

5. Install fuel cap.

Figure 2-15. Add Recommended Fuel

IMPORTANT NOTE: It is important to pre-

vent gum deposits from forming in fuel

system parts such as the carburetor, fuel

hose or tank during storage. Alcohol-

blended fuels (called gasohol, ethanol or

(000135)

Engine damage. Verify proper type and quantity of

engine oil prior to starting engine. Failure to do so

could result in engine damage.

CAUTION

000115

SAE 30

10W-30

Synthetic 5W-30

000399

000116

(000105)

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Add fuel in a well

ventilated area. Keep fire and spark away. Failure

to do so will result in death or serious injury.

DANGER

(000166b)

DANGER

Explosion and Fire. Do not overfill fuel tank. Fill to

1/2 inch from top of tank to allow for fuel expansion.

Overfilling may cause fuel to spill onto engine causing

fire or explosion, which will result in death or serious

injury.

(000174)

DANGER

Risk of fire. Allow fuel spills to completely dry

before starting engine. Failure to do so will

result in death or serious injury.

000400

methanol) can attract moisture, which

leads to separation and formation of acids

during storage. Acidic gas can damage the

fuel system of an engine while in storage.

To avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. See the Storage section.

Never use engine or carburetor cleaner

products in the fuel tank as permanent

damage may occur.

LP Requirements

NOTE: LP vapor 1st stage regulator inlet pres-

sure is approximately 30 psi at 0 °F, and 218

psi at 100 °F.

Use only standard 20 or 30 pound capacity LP

cylinders with Type 1, right hand Acme

threads with this generator. Verify qualification

date on cylinder has not expired. Do not use

rusted or damaged cylinders.

All new cylinders must be purged of air and

moisture prior to filling. Used cylinders that

have not been plugged or kept closed must

also be purged.

The purging process should be done by the

propane gas supplier. (Cylinders from an

exchange supplier should have been purged

and properly filled by supplier).

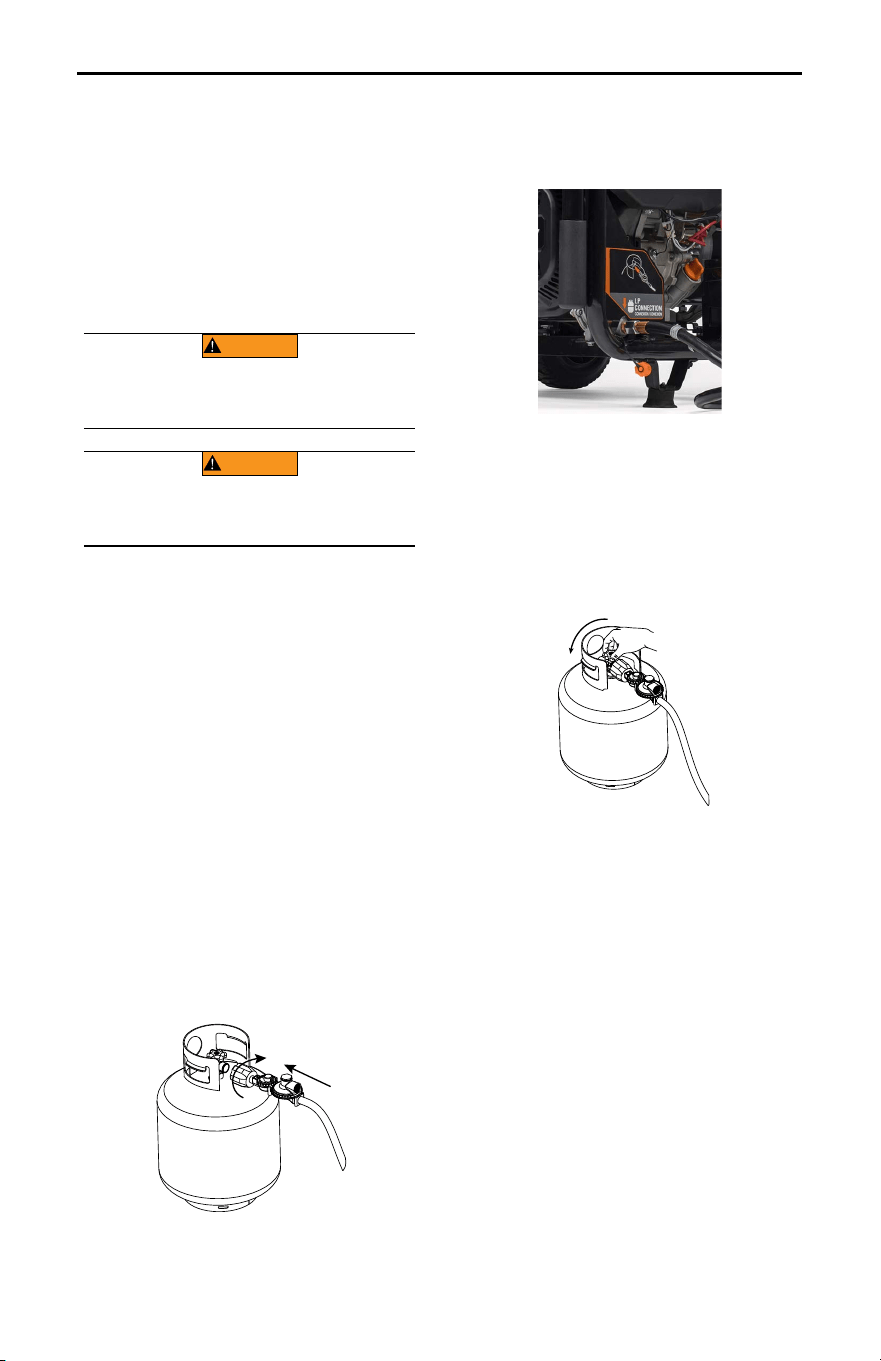

1. Remove safety plugs or caps from cylinder

valve, generator mounted regulator, and

regulator connecting hose ends.

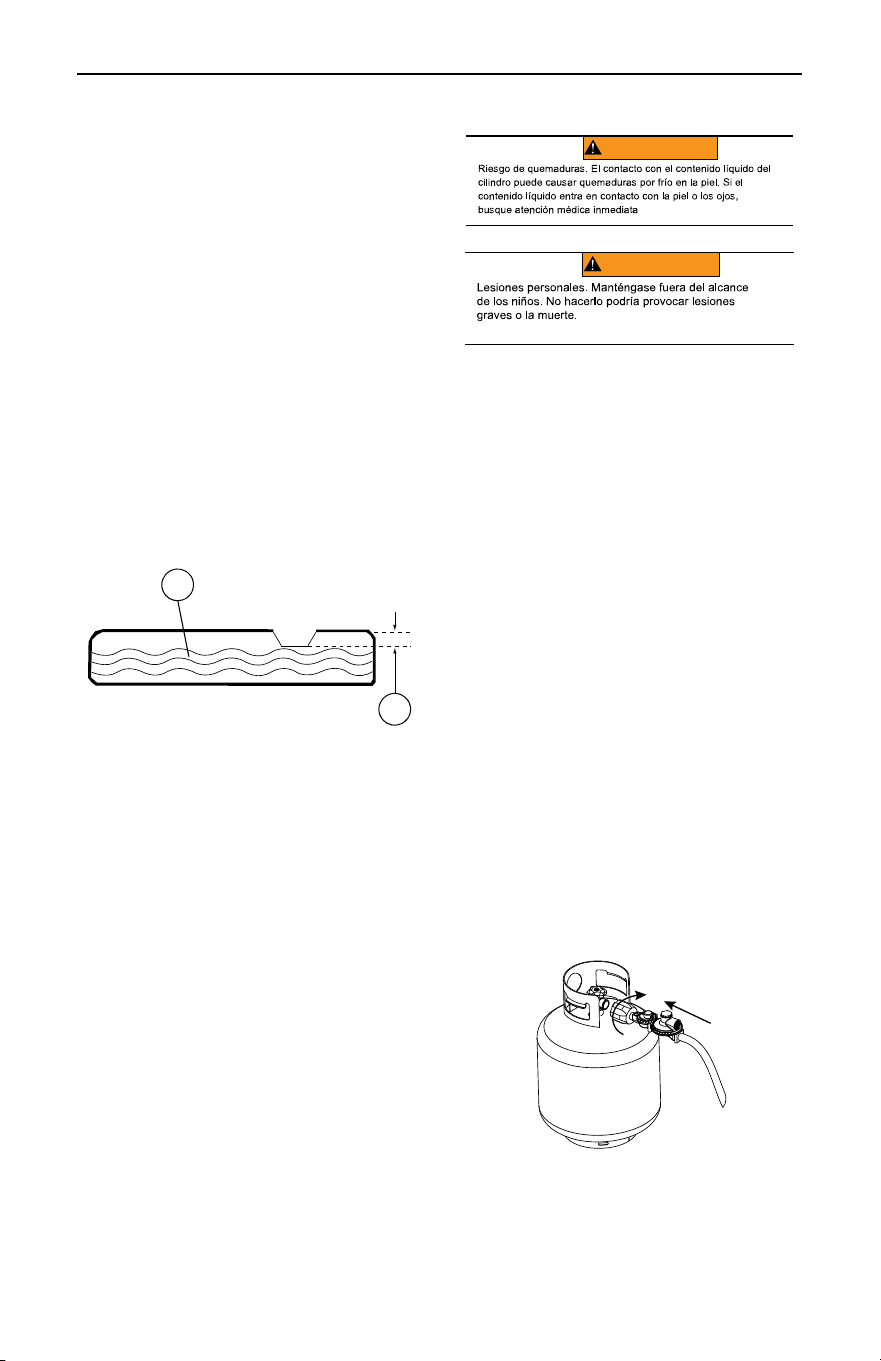

2. See Figure 2-16. With LP tank closed,

attach LP regulator connecting hose into

valve. Turn plastic coupling from the hose

right (clockwise) to tighten hose assembly

onto LP tank.

Figure 2-16. Connect Hose Assembly to LP

Tank

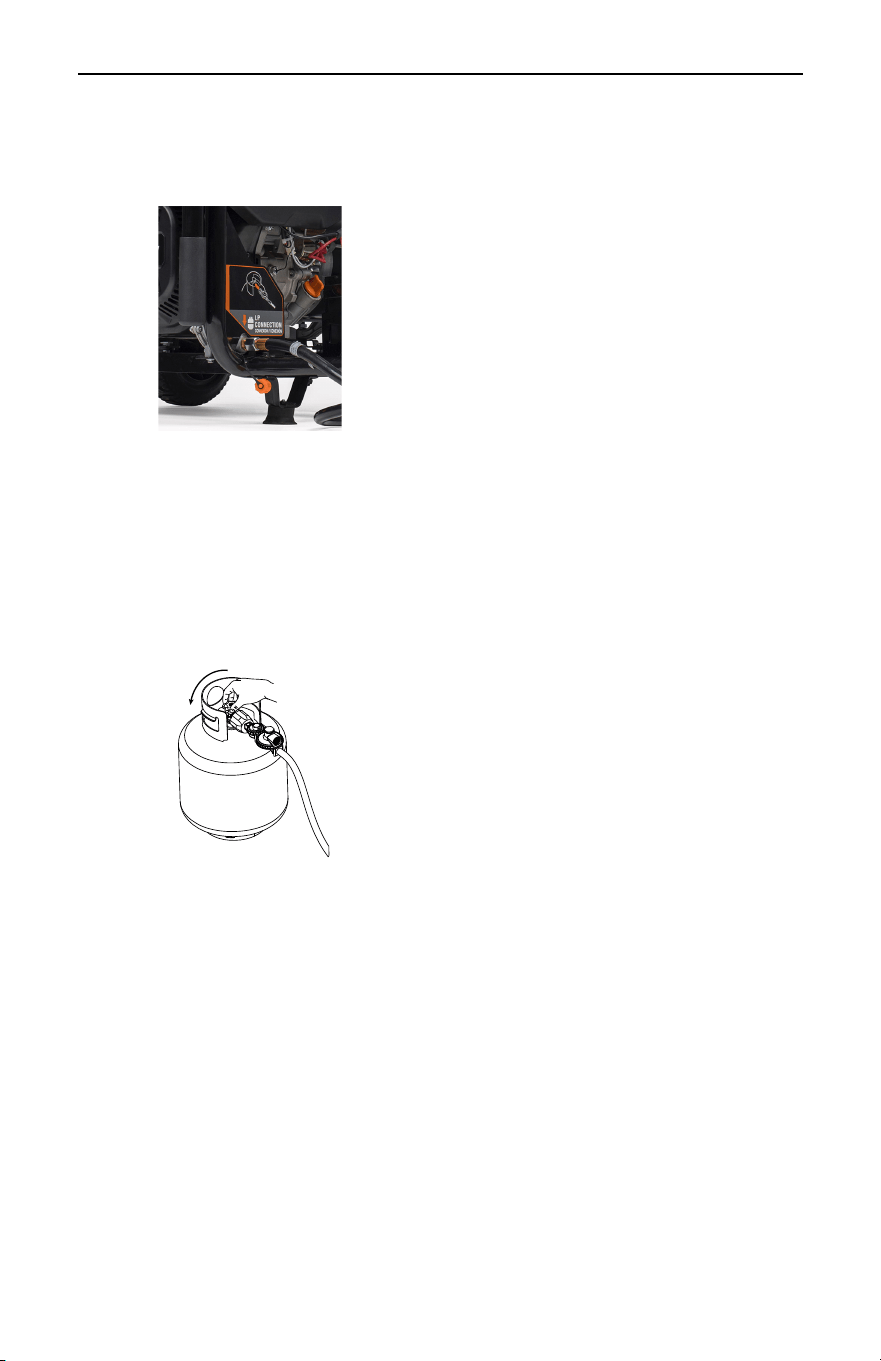

3. See Figure 2-17. Connect opposite regula-

tor connecting hose end to generator at

mounted LP primary regulator with the

19mm wrench.

Figure 2-17. Connect Hose to Regulator

4. See Figure 2-18. Turn LP tank valve ON

and check for leaks by spraying soapy

water to check connections. If bubbles

appear, become larger in size, or increase

in number, a leak exists.

NOTE: Always position cylinder so the con-

nection between the valve and regulator won’t

cause sharp bends or kinks in hose.

Figure 2-18. Turn LP Tank Valve On

NOTE: If a leak exists, this must be corrected

before using generator. Contact your local

Lowe’s store or Kobalt Customer Service for

assistance.

NOTE: When transporting and storing, keep

cylinder secured in an upright position with

cylinder valve turned off and the outlet

plugged. Keep cylinders away from heat and

ventilated when in a vehicle.

(000201)

WARNING

Risk of burns. Contact with liquid contents of cylinder

will cause freeze burns to the skin. If liquid contents

contacts skin or eyes, seek immediate medical

attention.

(000128a)

WARNING

Personal injury. Keep out of reach of children.

Failure to do so could result in death or serious injury.

002605

014092

002606

Section 3 Operation

Operation and Use Questions

Call Kobalt Customer Service at 888-356-

2258 (888-3KOBALT) with questions or con-

cerns about equipment operation and mainte-

nance.

Before Starting Engine

1. Verify engine oil level is correct.

2. Verify fuel level is correct.

3. Verify unit is secure on level ground, with

proper clearance and is in a well ventilated

area.

4. See Figure 2-9 and Figure 2-10. Point

exhaust away from enclosed areas.

Prepare Generator for Use

Grounding the Portable

Generator

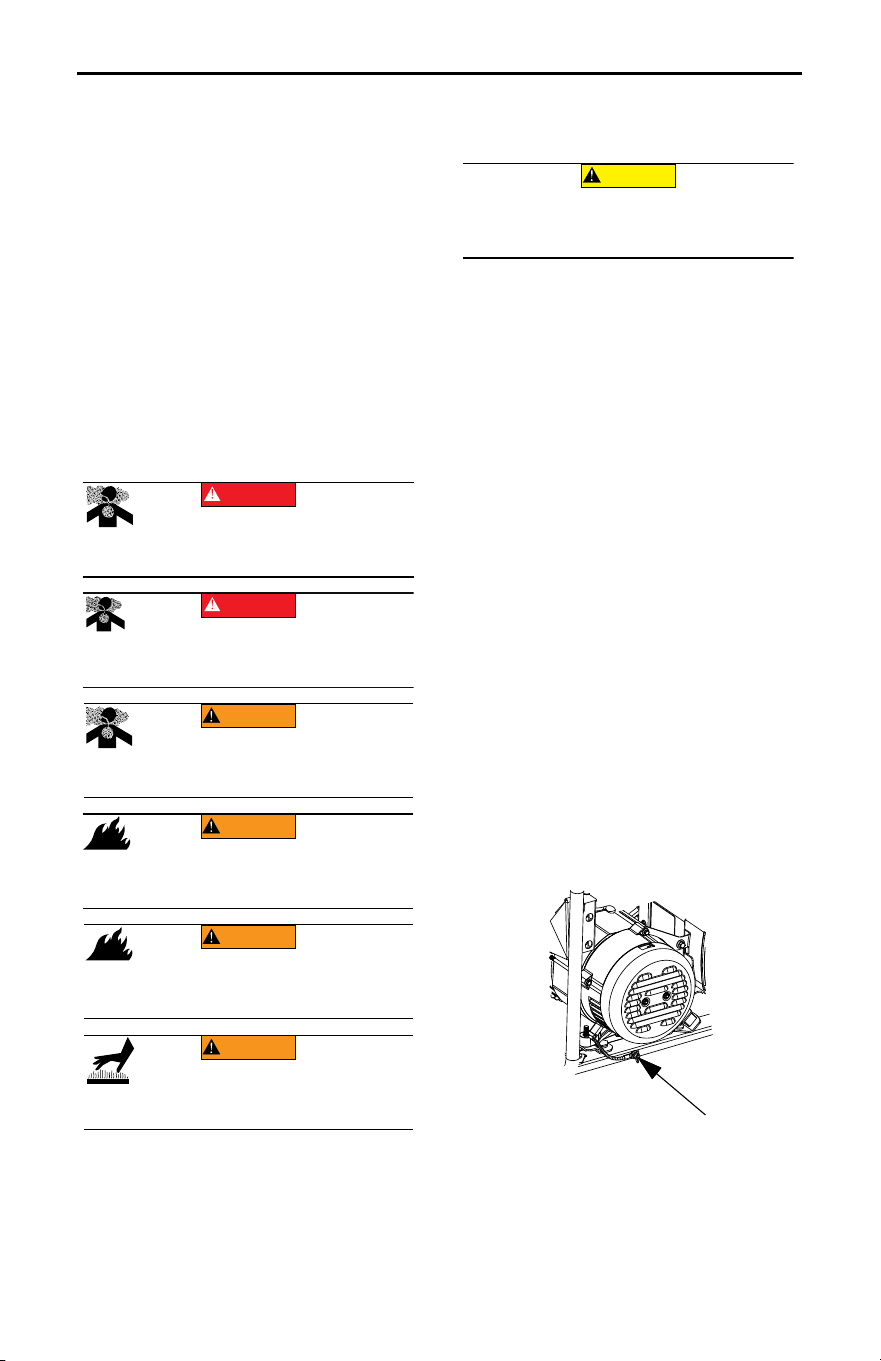

See Figure 3-1. The portable generator is

equipped with a terminal for the connection of

a field grounding electrode conductor where a

grounding electrode system is required by

NEC Article 250.34(A). The equipment

grounding conductor terminals of the genera-

tor receptacles are bonded to the generator

frame. Where the generator supplies power to

cord and plug connected equipment, like

power tools, the frame of the generator is not

required by the NEC to be connected to a field

grounding electrode. The generator neutral

conductor is bonded to the generator frame in

accordance with NEC Article 250.34(C).

• NEUTRAL BONDED TO FRAME

• THERE IS A PERMANENT CONDUCTOR

BETWEEN THE GENERATOR (STATOR

WINDING) AND FRAME

See Figure 3-1. Where the generator is con-

nected to a manual transfer switch, the trans-

fer switch must also switch the neutral upon

transfer to be NEC code compliant (3-Pole

switch). A grounding electrode is required to

be connected to the generator frame to prop-

erly ground the generator. The ground wire

connected from the generator terminal/frame

to a field ground electrode shall be of equal or

larger ampacity than the largest conductor

used in the generator.

Figure 3-1.Grounding the Generator

(000103)

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous

gas. Carbon monoxide, if not avoided, will

result in death or serious injury.

DANGER

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

(000179b)

DANGER

(000178a)

WARNING

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so

could result in death or serious injury.

WARNING

(000118a)

Risk of fire. Do not use generator without

spark arrestor installed. Failure to do so

could result in death or serious injury.

(000110)

WARNING

Risk of Fire. Hot surfaces could ignite

combustibles, resulting in fire. Fire could

result in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

019995

Special Requirements

Review all Federal or State Occupational

Safety and Health Administration (OSHA) reg-

ulations, local codes, or ordinances that apply

to the intended use of the generator.

Consult a qualified electrician, electrical

inspector, or the local agency having jurisdic-

tion:

• In some areas, generators are required to

be registered with local utility companies.

• If the generator is used at a construction

site, there may be additional regulations

which must be observed.

Connecting the Generator to a

Building Electrical System

It is recommended to use a manual transfer

switch when connecting directly to a building

electrical system to prevent hazardous back-

feeding and avoid injuring utility line workers.

When connecting a portable generator to a

building electrical system, a transfer switch

must isolate the generator power from the util-

ity power at all times. Failure to comply will

result in a hazardous condition. Installation is

to be made in strict compliance with all

national and local electrical codes and laws,

and be completed by a qualified electrician.

Know Generator Limits

Overloading a generator can result in damage

to the generator and connected electrical

devices. Observe the following to prevent

overload:

• Add the total wattage of all electrical

devices to be connected at one time. This

total should NOT be greater than the gener-

ator's wattage capacity.

• The rated wattage of lights can be taken

from light bulbs. The rated wattage of tools,

appliances, and motors can be found on a

data label or decal affixed to the device.

• If the appliance, tool, or motor does not

give wattage, multiply volts times ampere

rating to determine watts (volts x amps =

watts).

• Some electric motors, such as induction

types, require approximately three times

more watts of power for starting than for

running. This surge of power lasts only a

few seconds when starting such motors.

Make sure to allow for high starting wattage

when selecting electrical devices to con-

nect to the generator:

1. Calculate the watts needed to start the

largest motor.

2. Add to that figure the running watts of all

other connected loads.

The Wattage Reference Guide is provided to

assist in determining how many items the gen-

erator can operate at one time.

NOTE: All figures are approximate. See data

label on appliance for wattage requirements.

Wattage Reference Guide

Device Running

Watts

*Air Conditioner (12,000 Btu) 1700

*Air Conditioner (24,000 Btu) 3800

*Air Conditioner (40,000 Btu) 6000

Battery Charger (20 Amp) 500

Belt Sander (3") 1000

Chain Saw 1200

Circular Saw (7-1/4") 1250 to 1400

*Clothes Dryer (Electric) 5750

*Clothes Dryer (Gas) 700

*Clothes Washer 1150

Coffee Maker 1750

*Compressor (1 HP) 2000

*Compressor (3/4 HP) 1800

*Compressor (1/2 HP) 1400

Curling Iron 700

*Dehumidifier 650

Disc Sander (9") 1200

Edge Trimmer 500

Electric Blanket 400

Electric Nail Gun 1200

Electric Range (per element) 1500

Electric Skillet 1250

*Freezer 700

*Furnace Fan (3/5 HP) 875

*Garage Door Opener 500 to 750

Hair Dryer 1200

Hand Drill 250 to 1100

Hedge Trimmer 450

Impact Wrench 500

Iron 1200

*Jet Pump 800

Lawn Mower 1200

Light Bulb (Incandescent) 100

Microwave Oven 700 to 1000

*Milk Cooler 1100

Oil Burner on Furnace 300

Oil Fired Space Heater (140,000

Btu)

400

Oil Fired Space Heater (85,000 Btu) 225

Oil Fired Space Heater (30,000 Btu) 150

*Paint Sprayer, Airless (1/3 HP) 600

Paint Sprayer, Airless (hand-held) 150

Transporting/Tipping of the Unit

• DO NOT store or transport the unit at an

angle greater than 15 degrees.

• Two (2) people are needed to lift the unit.

• Allow the unit to cool off before transporting

or storing in an enclosed space.

• DO NOT move unit during operation.

Starting Pull Start Engines

The generator is equipped with a manual

recoil starter which may be used if the battery

is discharged.

NOTE: The switch must be in the RUN/ON

position.

To start manually:

1. Unplug all electrical loads from the unit's

receptacles before starting engine.

2. Place generator on a level surface.

3. See Figure 3-2. Open the fuel shut-off

valve (A) (if equipped).

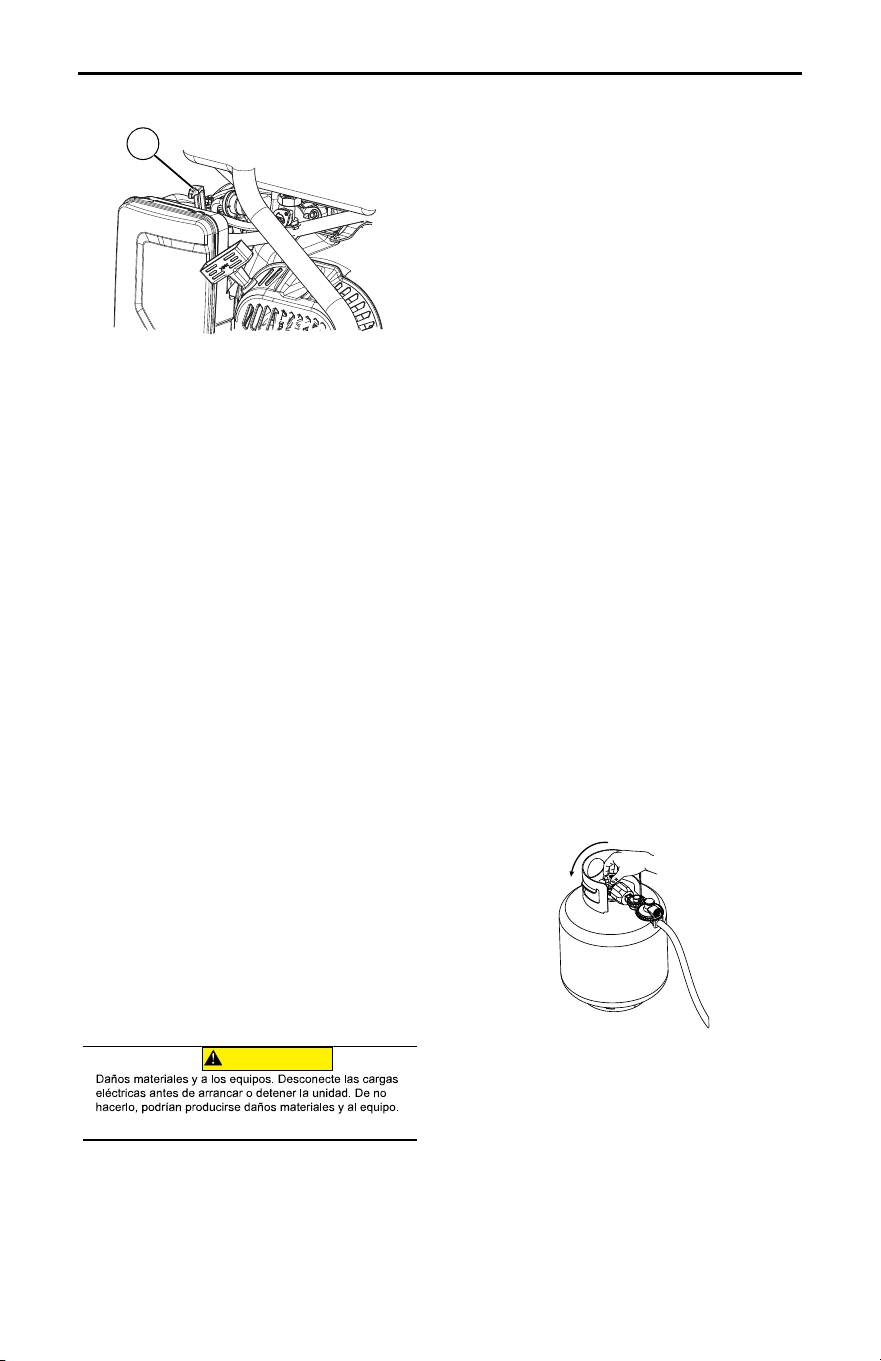

Figure 3-2.Fuel Shut-off Valve

4. See Figure 2-2. Turn engine RUN/STOP/

START switch to RUN/ON (manual start

only).

5. See Figure 3-3. Slide engine choke (C) to

Full Choke position (left) (if equipped).

Figure 3-3.Choke Position

6. Firmly grasp recoil handle and pull slowly

until increased resistance is felt. Pull rap-

idly up and away.

7. When engine starts, move choke knob to

1/2-choke position until engine runs

smoothly, then fully into RUN position. If

engine falters, move choke back to 1/2-

choke position until engine runs smoothly,

then to RUN position.

NOTE: If engine fires, but does not continue to

run, move choke lever to Full Choke and

repeat starting instructions.

IMPORTANT NOTE: Do not overload the

generator. Also, do not overload individual

panel receptacles. These outlets are pro-

tected against overload with push-to-reset-

type circuit breakers. If amperage rating of

any circuit breaker is exceeded, that

breaker opens and electrical output to that

receptacle is lost. Read Know Generator

Limits carefully.

Radio 50 to 200

*Refrigerator 700

Slow Cooker 200

*Submersible Pump (1-1/2 HP) 2800

*Submersible Pump (1 HP) 2000

*Submersible Pump (1/2 HP) 1500

*Sump Pump 800 to 1050

*Table Saw (10") 1750 to 2000

Television 50 to 300

Toaster 1000 to 1650

Weed Trimmer 500

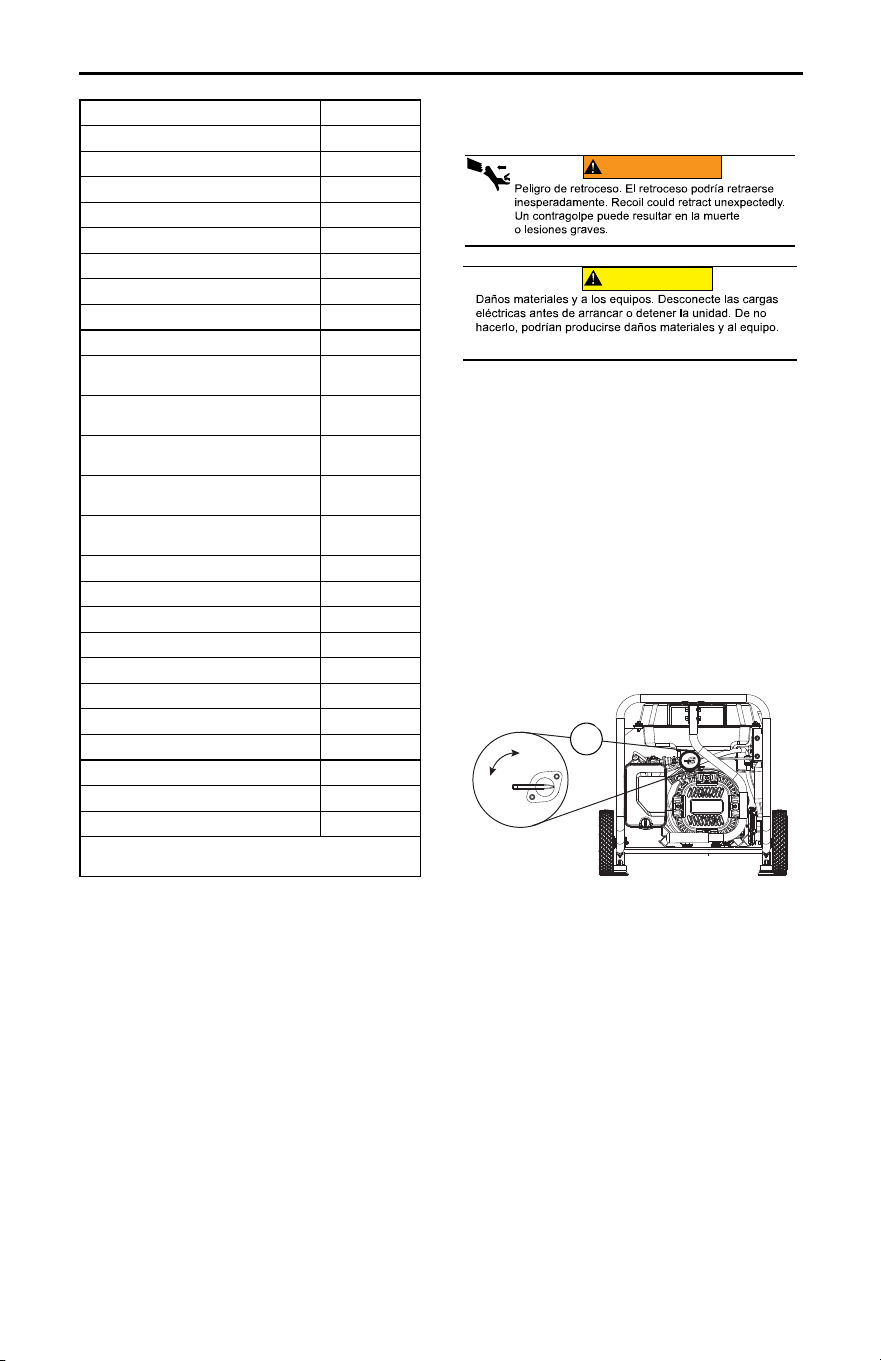

* Allow three (3) times the listed watts for starting

these devices.

(000183)

WARNING

Recoil Hazard. Recoil could retract unexpectedly.

Kickback could result in death or serious injury.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

OFF

019998

019996

Starting Electric Start Engines

(Rocker Switch) Gasoline

1. Confirm no electrical loads are connected

to the unit's receptacles before starting the

engine.

2. Place generator on a level surface.

3. See Figure 3-2. Open the fuel shut-off

valve.

4. See Figure 3-3. Move engine choke knob

outward to full choke.

5. Press and hold RUN/STOP/START switch

in the start position. When the engine

starts, release the switch to the run posi-

tion.

6. When engine starts, move choke knob to

1/2-choke position until engine runs

smoothly, then fully into RUN position. If

engine falters, move choke back to 1/2-

choke position until engine runs smoothly,

then to RUN position.

NOTE: The electric start feature will not start

the engine if the battery is discharged. The

engine can instead be started by following the

steps for Starting LP Pull Start Engines - 50

State Models.

Starting LP Pull Start Engines -

50 State Models

1. Unplug all electrical loads from the unit's

receptacles before starting engine.

2. Place generator on a level surface.

3. See Figure 3-4. Open fuel shut-off valve on

cylinder.

4. Turn GAS/LP dial to LP.

Figure 3-4.Fuel Shut-off Valve

5. Turn STOP/RUN/START switch to RUN

(manual start only).

6. Firmly grasp recoil handle and pull slowly

until increased resistance is felt. Pull rap-

idly up and away two (2) to five (5) to

PRIME fuel system.

7. Firmly grasp recoil handle and pull slowly

until increased resistance is felt. Pull rap-

idly up and away.

NOTE: If engine fires, but does not continue to

run, move STOP/RUN/START switch to STOP

and repeat starting instructions.

IMPORTANT NOTE: Do not overload the

generator. Also, do not overload individual

panel receptacles. These outlets are pro-

tected against overload with push-to-reset-

type circuit breakers. If amperage rating of

any circuit breaker is exceeded, that

breaker opens and electrical output to that

receptacle is lost. Read Know Generator

Limits carefully.

Starting LP Electric Start

Engines - 50 State Models

1. Unplug all electrical loads from the unit's

receptacles before starting the engine.

2. Place generator on a level surface.

3. See Figure 3-4. Open the fuel shut-off

valve on cylinder.

4. Turn engine GAS/LP dial to LP.

5. See Figure 3-3. Move engine choke lever

to the RUN position (choke lever to the

right).

6. Press and hold STOP/RUN/START switch

in the START position. When engine

starts, release the switch to the RUN posi-

tion.

Generator Shut Down

1. Shut off all loads and unplug electrical

loads from generator panel receptacles.

2. Let engine run at no-load for several min-

utes to stabilize internal temperatures of

engine and generator.

3. Move RUN/STOP switch to STOP.

4. Close fuel valve (if equipped).

NOTE: Under normal conditions, close fuel

valve (49ST) and allow generator to run car-

buretor bowl out of fuel. For emergencies,

switch to STOP.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

002606

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

Low Oil Level Shutdown System

The engine is equipped with a low oil level

sensor to shut down the engine automatically

when the oil level drops below a specified

level. The engine will not run until the oil has

been filled to the proper level.

IMPORTANT NOTE: Verify proper engine oil

and fuel levels before use.

Section 4 Maintenance and Troubleshooting

Maintenance

Regular maintenance will improve perfor-

mance and extend engine/equipment life.

Regular maintenance, replacement, or repair

of the emissions control devices and systems

may be performed by any repair shop or per-

son of the owner’s choosing. To obtain emis-

sions control warranty service free of charge,

the work must be performed by an IASD. See

the emissions warranty.

NOTE: Call 888-356-2258 (888-3KOBALT)

with questions about component replacement.

Maintenance Schedule

Follow maintenance schedule intervals,

whichever occurs first according to use.

NOTE: Adverse conditions will require more

frequent service.

NOTE: Email [email protected] or contact a

Lowe’s store or Kobalt Customer Service for

replacement parts.

NOTE: All required service and adjustments

should be each season as detailed in the fol-

lowing chart.

Preventive Maintenance

Dirt or debris can cause improper operation

and equipment damage. Clean generator

daily or before each use. Keep area around

and behind muffler free from combustible

debris. Inspect all cooling air openings on

generator.

• Use a damp cloth to wipe exterior surfaces

clean.

• Use a soft bristle brush to loosen caked on

dirt, oil, etc.

• Use a vacuum to pick up loose dirt and

debris.

• Low pressure air (not to exceed 25 psi)

may be used to blow away dirt. Inspect

cooling air slots and openings on generator.

These openings must be kept clean and

unobstructed.

NOTE: DO NOT use a garden hose to clean

generator. Water can enter engine fuel system

and cause problems. If water enters generator

through cooling air slots, some water will be

retained in voids and crevices of rotor and sta-

tor winding insulation. Water and dirt buildup

on generator internal windings will decrease

insulation resistance of windings.

Engine Maintenance

Engine Oil Recommendations

To maintain the product warranty, the engine

oil should be serviced in accordance with the

recommendations of this manual. For your

convenience, maintenance kits designed and

intended for use on this product are available

from the manufacturer that include engine oil,

oil filter, air filter, spark plug(s), a shop towel

and funnel. These kits can be obtained from a

Lowe's store or Kobalt Customer Service.

At Each Use

Check engine oil level

Every 100 Hours or Every Year*

Change oil ǂ

Inspect/clean spark arrestor

Every Year

Replace Spark Plug

Check Valve Clearance***

Every 200 Hours or Every Year

Inspect/clean air cleaner filter**

ǂ Change oil after first 30 hours of operation,

then every season.

* Change oil and oil filter every month when

operating under heavy load or in high tem-

peratures.

** Clean more often under dirty or dusty oper-

ating conditions. Replace air filter parts if

they cannot be adequately cleaned.

*** Check valve clearance and adjust if neces-

sary after first 50 hours of operation and

every 300 hours thereafter.

(000142a)

WARNING

Personal injury. Do not insert any object through the

air cooling slots. Generator can start at any time and

could result in death, serious injury, and unit damage.

(000141)

WARNING

Accidental start-up. Disconnect spark plug wires when

working on unit. Failure to do so could result in death

or serious injury.

Inspect Engine Oil Level

Inspect engine oil level prior to each use, or

every 8 hours of operation.

1. Place generator on a level surface.

2. Clean area around oil fill.

3. See Figure 4-1. Remove oil fill cap/dipstick

and wipe dipstick clean.

Figure 4-1. Engine Oil Fill

4. Thread dipstick into oil filler neck. Oil level

is checked with dipstick fully installed.

5. See Figure 4-2. Remove dipstick and verify

oil level is within safe operating range.

Figure 4-2. Safe Operating Range

6. Add recommended engine oil as neces-

sary.

7. Install oil fill cap/dipstick and hand-tighten.

NOTE: Some units have more than one oil fill

location. It is only necessary to use one oil fill

point.

Change Engine Oil

When using generator under extreme, dirty,

dusty conditions, or in extremely hot weather,

change oil more frequently.

NOTE: Don’t pollute. Conserve resources.

Return used oil to collection centers.

Change oil while engine is still warm from run-

ning, as follows:

1. Place generator on a level surface.

2. Disconnect the spark plug wire from the

spark plug and place the wire where it

cannot contact spark plug.

3. Clean area around oil fill, and oil drain

plug.

4. Remove oil fill cap/dipstick.

5. Remove oil drain plug and drain oil com-

pletely into a suitable container.

6. Install oil drain plug and tighten securely.

7. Add recommended engine oil as neces-

sary. See Add Engine Oil.

8. Install oil fill cap/dipstick and hand-tighten.

9. Wipe up any spilled oil.

10. Properly dispose of oil in accordance with

all applicable regulations.

Air Filter

Engine will not run properly and may be dam-

aged if run with a dirty air filter. Service air fil-

ter more frequently in dirty or dusty conditions.

To service air filter:

1. See Figure 4-3. Turn knob (A) and remove

air filter cover.

2. Wash in soapy water. Squeeze filter dry in

clean cloth (DO NOT TWIST).

3. Clean air filter cover before re-installing it.

NOTE: To order a new air filter, contact the

nearest authorized service center at 888-356-

2258 (888-3KOBALT).

Figure 4-3. Air Filter Assembly

SAE 30

10W-30

Synthetic 5W-30

000399

(000139)

WARNING

Risk of burns. Allow engine to cool before

draining oil or coolant. Failure to do so could

result in death or serious injury.

000115

000116

(000141)

WARNING

Accidental start-up. Disconnect spark plug wires when

working on unit. Failure to do so could result in death

or serious injury.

019999

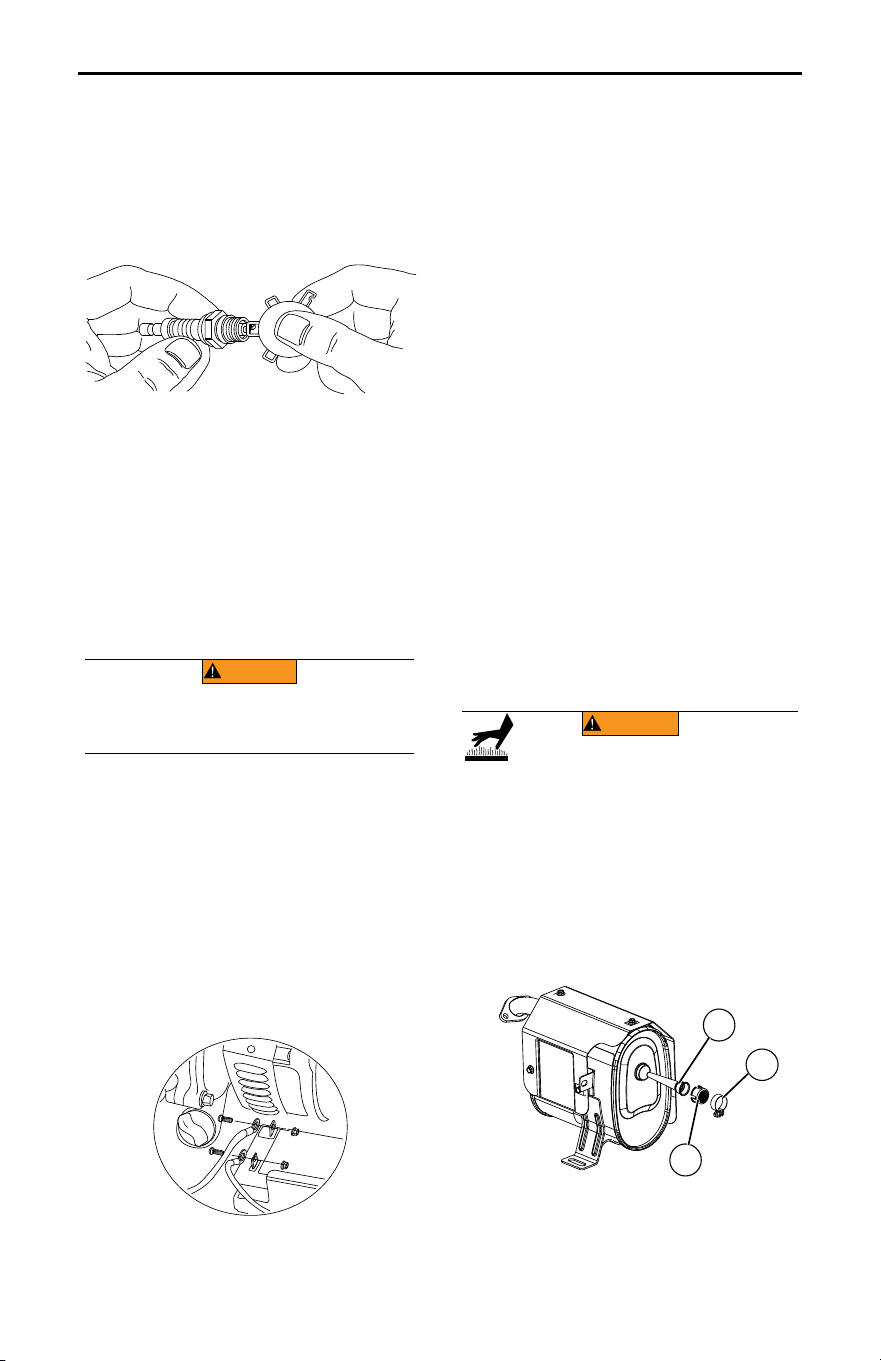

Service Spark Plug

To service spark plug:

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. See Figure 4-4. Inspect electrode gap with

feeler gauge and reset spark plug gap to

0.024 - 0.031 in (0.60 - 0.80 mm).

Figure 4-4. Spark Plug

NOTE: Replace spark plug if electrodes are

pitted, burned or porcelain is cracked. Use

ONLY recommended replacement plug. See

Specifications.

4. Install spark plug finger tight, and tighten

an additional 3/8 to 1/2 turn using spark

plug wrench.

Battery Replacement (if

applicable)

NOTE: The battery shipped with the generator

has been fully charged. A battery may lose

some charge when not in use for prolonged

periods of time. If battery is unable to crank

engine, plug in the 12V charger included in the

accessory box (see the Charging a Battery

section).

IMPORTANT NOTE: Running the generator

does not charge battery.

See Figure 4-5.

1. Disconnect negative (-) battery terminal

FIRST (black wire).

2. Disconnect positive (+) battery terminal

SECOND (red wire).

Figure 4-5. Battery Connection

3. Install new battery. Install hold down strap

on both hooks.

4. Connect positive (+) battery terminal (red

wire) FIRST (red wire). Slide rubber boot

over connection hardware.

5. Connect negative (-) battery terminal

(black wire) SECOND.

6. Slide rubber boot over connection hard-

ware.

Inspect Muffler and Spark

Arrester

NOTE: It is a violation of California Public

Resource Code, Section 4442, to use or oper-

ate the engine on any forest-covered, brush-

covered, or grass-covered land unless the

exhaust system is equipped with a spark

arrester, as defined in Section 4442, main-

tained in effective working order. Other states

or federal jurisdictions may have similar laws.

Contact original equipment manufacturer,

retailer, or dealer to obtain a spark arrester

designed for exhaust system installed on this

engine.

NOTE: Use ONLY original equipment replace-

ment parts.

Inspect muffler for cracks, corrosion, or other

damage. Remove spark arrester, if equipped,

inspect for damage or carbon blockage.

Replace parts as required.

Inspect Spark Arrester Screen

1. See Figure 4-6. Loosen clamp (A) and

remove screw.

2. Inspect screen (B) and replace if torn, per-

forated or otherwise damaged. If screen is

not damaged, clean with commercial sol-

vent.

3. Replace spark arrestor cone (C) and

screen (B). Secure with clamp and screw.

Figure 4-6. Spark Arrestor Screen

000211

(000130)

Accidental Start-up. Disconnect the negative battery

cable, then the positive battery cable when working

on unit. Failure to do so could result in death

or serious injury.

WARNING

000224

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

020000

Valve Clearance

Important: Please contact an Independent

Authorized Service Dealer for service assis-

tance. Proper valve clearance is essential for

prolonging the life of the engine.

Check valve clearance after the first fifty-hours

of operation. Adjust as necessary.

• Intake — 0.125 ± 0.025mm (cold), (0.005"

± 0.001" inches)

• Exhaust — 0.150 ± 0.050 mm (cold),

(0.006 ± 0.002 inches)

Storage

General

It is recommended to start and run the genera-

tor for 30 minutes, every 30 days. If this is not

possible, refer to the following list to prepare

unit for storage.

• DO NOT place a storage cover on a hot

generator. Allow unit to cool to room tem-

perature before storage.

• DO NOT store fuel from one season to

another unless properly treated.

• Replace fuel container if rust is present.

Rust in fuel will cause fuel system prob-

lems.

• Cover unit with a suitable protective, mois-

ture resistant cover.

• Store unit in a clean and dry area.

• Always store generator and fuel away from

heat and ignition sources.

Prepare Fuel System for Storage

Fuel stored over 30 days can go bad and

damage fuel system components. Keep fuel

fresh, use fuel stabilizer.

If fuel stabilizer is added to fuel system, pre-

pare and run engine for long term storage.

Run engine for 10-15 minutes to circulate sta-

bilizer throughout fuel system. Adequately

prepared fuel can be stored up to 24 months.

NOTE: If fuel has not been treated with fuel

stabilizer, it must be drained into an approved

container. Run engine until it stops from lack

of fuel. Use of fuel stabilizer in fuel storage

container is recommended to keep fuel fresh.

1. Change engine oil.

2. Remove spark plug.

3. Pour tablespoon (5-10cc) of clean engine

oil or spray a suitable fogging agent into

cylinder.

4. Pull starter recoil several times to distrib-

ute oil in cylinder.

5. Install spark plug.

6. Pull recoil slowly until resistance is felt.

This will close valves so moisture cannot

enter engine cylinder. Gently release

recoil.

Change Oil

Change engine oil before storage. See

Change Engine Oil.

(000143)

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Store fuel in a well

ventilated area. Keep fire and spark away. Failure to

do so will result in death or serious injury.

DANGER

(000109)

WARNING

Risk of Fire. Verify machine has properly

cooled before installing cover and storing

machine. Hot surfaces could result in fire.

(000181)

WARNING

Vision Loss. Eye protection is required to

avoid spray from spark plug hole when

cranking engine. Failure to do so could

result in vision loss.

Troubleshooting

PROBLEM CAUSE CORRECTION

Engine is running, but

AC output is not

available.

1. Circuit breaker OPEN.

2. Poor connection or defective

cord set.

3. Connected device is bad.

4. Fault in generator.

5. GFCI receptacle is OPEN (if

equipped).

1. Reset circuit breaker.

2. Check and repair.

3. Connect another device that is

in good condition.

4. Contact Lowe’s store or Kobalt

Customer Service.

5. Correct ground fault and press

reset button on GFCI recepta-

cle (if equipped).

Engine runs well at

no-load, but bogs when

load is applied.

1. Short circuit in a connected

load.

2. Generator is overloaded.

3. Engine speed is too slow.

4. Shorted generator circuit.

5. Clogged spark arrestor.

1. Disconnect shorted electrical

load.

2. Reduce load (see

Know Gen-

erator Limits

3. Contact Lowe’s store or Kobalt

Customer Service.

4. Contact Lowe’s store or Kobalt

Customer Service.

5. Clean spark arrestor screen.

Engine will not start; or

starts and runs rough.

1. Fuel shut-off is OFF.

2. Dirty air filter.

3. Out of fuel.

4. Bad fuel.

5. Spark plug wire not connected

to spark plug.

6. Bad spark plug.

7. Overchoking.

8. Low oil level.

9. Excessive rich fuel mixture.

10. Intake valve stuck open or

closed.

11. Engine lost compression.

12. Engine Run Switch is OFF.

1. Turn fuel shut-off ON.

2. Clean or replace air filter.

3. Fill fuel tank.

4. Drain fuel tank and fill with

fresh fuel.

5. Connect wire to spark plug.

6. Replace spark plug.

7. Set choke to no choke posi-

tion.

8. Fill crankcase to correct level.

9. Contact Lowe’s store or Kobalt

Customer Service.

10. Contact Lowe’s store or Kobalt

Customer Service.

11. Contact Lowe’s store or Kobalt

Customer Service.

12. Toggle Switch to RUN.

Engine shuts down

during operation.

1. Out of fuel.

2. Low oil level.

3. Fault in engine.

4. COsense shut-off due to accu-

mulating carbon monoxide if a

red light blinks on the side

panel badge.

5. COsense shut-off due to a

system fault if a yellow light

blinks on the side panel

badge.

1. Fill fuel tank or replace LP cyl-

inder.

2. Fill crankcase to correct level.

3. Contact Lowe’s store or Kobalt

Customer Service.

4. Follow all safety instructions

and relocate generator to an

open area outside, far away

from windows, doors and

vents.

5. Start to confirm yellow light

blinks when/if generator shuts-

off. If COsense continues to

fault and shut-off, contact

Lowe’s store or Kobalt Cus-

tomer Service.

Engine running, push

button will not shut

engine down.

1. Faulty ignition button and low

battery.

1. Press emergency stop switch.

Inspect, charge or replace

battery. Contact Lowe’s store

or Kobalt Customer Service.

Engine lacks power. 1. Generator is overloaded.

2. Dirty air filter.

3. Engine needs to be serviced.

4. Clogged spark arrestor.

1. Reduce load (see

Know Gen-

erator Limits

2. Clean or replace air filter.

3. Contact Lowe’s store or Kobalt

Customer Service.

4. Clean spark arrestor screen.

Engine surges or

stumbles.

1. Choke is opened too soon.

2. Carburetor is running too rich

or too lean.

1. Set choke to halfway position

until engine runs smoothly.

2. Contact Lowe’s store or Kobalt

Customer Service.

Engine starts and shuts

off right away.

1. COsense shut-off due to accu-

mulating carbon monoxide if a

red light blinks on the side

panel badge.

2. COsense shut-off due to a

system fault if a yellow light

blinks on the side panel

badge.

1. Follow all safety instructions

and relocate generator to an

open area outside, far away

from windows, doors and

vents.

2. Start to confirm yellow light

blinks when/if generator shuts-

off. If COsense continues to

fault and shut-off, contact

Lowe’s store or Kobalt Cus-

tomer Service.

PROBLEM CAUSE CORRECTION

Kobalt 5500 DF 49ST Wiring Diagram

火花塞

点火器

机

GENERATOR BLOCK

CONTROL PANEL BLOCK

控制面板

主

main winding

取

三合一器

机

ENGINE BLOCK

OFF

机油感器

CO模

副

励磁

Kobalt 5500 DF 50ST Wiring Diagram

CONTROL PANEL BLOCK

GENERATOR BLOCK

包䇖䎔功能

主

main winding

取

三合一器

副

励磁

机

燃料䇖䎔功能

Kobalt5500 DF CARB

气原理 2024.8.20

控制面板

燃料䇖䎔

ECU

ENGINE BLOCK

机

源模

机油感器

机油警器

Notes

Part No. A0006478131 Rev. A 10/22/2024

N.º DE ARTÍCULO: 49ST - 6513389

50ST - 6513390

N.º DE MODELO: KPG0100, KPG0500

Generador portátil de

doble combustible

Kobalt de 5500 W

ADJUNTE SU RECIBO AQUÍ

Número de serie:______________

Fecha de compra:______________

Gracias por comprar este producto Kobalt.

¿Preguntas, problemas o piezas faltantes?

Antes de devolverlo, póngase en contacto con nosotros al:

888-356-2258 (888-3KOBALT), de 8 a.m. a 8 p.m. hora estándar del Este,

de lunes a domingo o en [email protected]

(000209b)

ADVERTENCIA

Fallecimiento. Este producto no está diseñado para

utilizarse en una aplicación de soporte vital crítico.

El incumplimiento de esta advertencia podría

provocar lesiones graves o la muerte.

KPG0100

019987

KPG0500

019988

Español p. xx

Índice

Sección 1 Introducción y

seguridad ....................................... 3

Introducción .................................... 3

Reglas de seguridad ....................... 3

Símbolos de seguridad y

significados ..................................... 3

Peligros de escape y ubicación ....... 4

Peligros eléctricos ........................... 5

Peligros de incendio ........................ 5

Índice de normas ............................. 5

Etiquetas de peligro de reemplazo .. 6

Advertencia sobre UL 4200A .......... 7

Sección 2 Información general y

configuración ................................ 8

Conozca su generador .................... 9

Emisiones ........................................ 9

Contador horario ........................... 10

Enchufes de conexión ................... 11

COsense® .................................... 11

Retirar el contenido del empaque . 13

Ensamblaje ................................... 13

Conexión del cable de la batería

(arranque eléctrico únicamente) ... 14

Añadir aceite de motor .................. 14

Combustible .................................. 14

Requisitos de PL ........................... 15

Sección 3 Funcionamiento ........ 17

Preguntas de funcionamiento y

uso ................................................ 17

Antes de arrancar el motor ............ 17

Preparar el generador para su uso 17

Puesta a tierra del generador

portátil ........................................... 17

Conozca los límites del generador 18

Transporte/Vuelco de la unidad .....19

Arranque de motores con arranque de

tiro ..................................................19

Arranque de motores de arranque

eléctrico (interruptor oscilante)

Gasolina ........................................20

Arranque de motores PL con arranque

de tiro: modelos para los 50 estados .

Arranque de motores PL con arranque

eléctrico: modelos para los 50 estados

Apagado del generador .................21

Sistema de apagado por bajo nivel de

aceite .............................................21

Sección 4 Mantenimiento y

solución de problemas ...............22

Mantenimiento ...............................22

Programa de mantenimiento .........22

Mantenimiento preventivo .............22

Mantenimiento del motor ...............22

Reemplazo de batería

(si corresponde) .............................24

Inspeccionar el silenciador y el

apagachispas ................................24

Separación de válvulas .................25

Almacenamiento ............................25

Solución de problemas ..................27

Diagrama de cableado de Kobalt 5500

DF 49ST ........................................29

Diagrama de cableado de Kobalt 5500

DF 50ST ........................................30

(W000808)

ADVERTENCIA DE CALIFORNIA

Sección 1 Introducción y seguridad

Introducción

Lea este manual detenidamente

Si no comprende alguna sección de este

manual, comuníquese con la tienda Lowe's

más cercana o con el servicio al Cliente de

Kobalt al 888-356-2258 (888-3KOBALT) para

obtener procedimientos de inicio,

funcionamiento y servicio. El propietario

es responsable del mantenimiento adecuado

y el uso seguro de la unidad.

GUARDE ESTAS INSTRUCCIONES para

referencia futura. Este manual contiene

instrucciones importantes que deben seguirse

durante la colocación, operación

y mantenimiento de la unidad y sus

componentes. Entregue siempre este manual

a cualquier persona que vaya a utilizar esta

unidad y enséñele cómo encender, operar

y detener correctamente la unidad en caso de

emergencia.

La información contenida en este manual es

precisa y se basa en los productos fabricados

en el momento de su publicación.

El fabricante se reserva el derecho de realizar

actualizaciones técnicas, correcciones

y revisiones del producto en cualquier

momento sin previo aviso.

Reglas de seguridad

El fabricante no puede prever todas las

posibles circunstancias que puedan suponer

un peligro. Las alertas en este manual y en las

etiquetas y calcomanías adheridas a la unidad

no incluyen toda la información. Si utiliza un

procedimiento, método de trabajo o técnica

operativa que el fabricante no recomienda

específicamente, verifique que sea seguro

para los demás y que no haga que el equipo

sea inseguro.

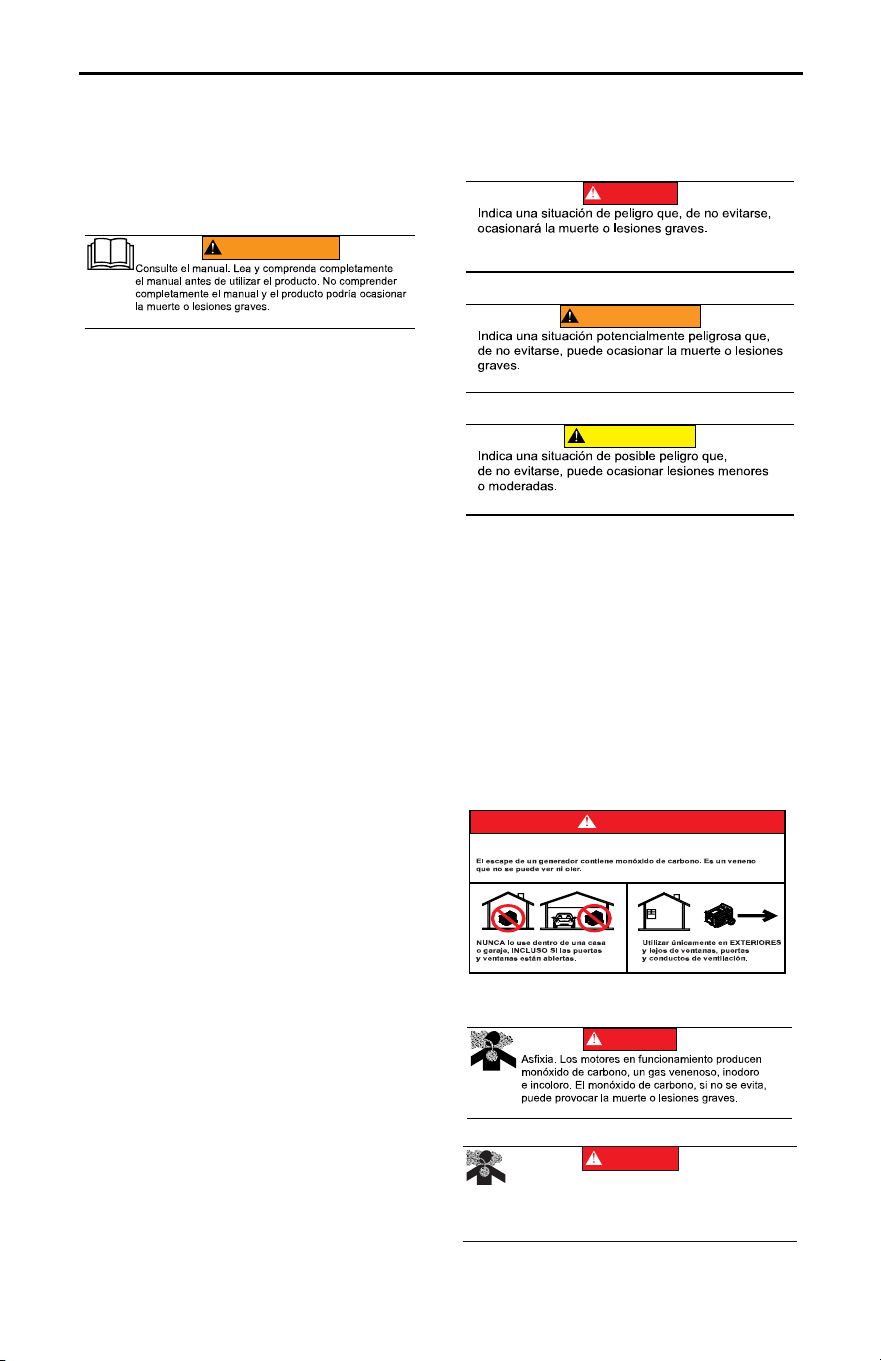

En toda esta publicación y en las etiquetas

y calcomanías adheridas a la unidad, se utilizan

los bloques PELIGRO, ADVERTENCIA,

PRECAUCIÓN y NOTA para alertar al personal

sobre instrucciones especiales sobre una

operación particular que puede ser peligrosa si

se realiza de manera incorrecta o sin cuidado.

Obsérvelos cuidadosamente. Las definiciones

de alerta son las siguientes:

NOTA: Las notas contienen información

adicional importante para un procedimiento

y se encontrarán dentro del texto normal de

este manual.

Estas alertas de seguridad no pueden

eliminar los peligros que indican. El sentido

común y el estricto cumplimiento de las

instrucciones especiales al realizar la acción

o servicio son esenciales para prevenir

accidentes.

Símbolos de seguridad

y significados

(000100a)

ADVERTENCIA

(000001)

PELIGRO

(000002)

ADVERTENCIA

(000003)

PRECAUCIÓN

PELIGRO

Usar un generador en interiores PUEDE MATARLO EN CUESTIÓN DE MINUTOS.

000657

(000103)

PELIGRO

Asfixia. El sistema de escape debe recibir un mantenimiento

adecuado. No altere ni modifique el sistema de escape de

modo que resulte inseguro o no cumpla con los códigos y/o

estándares locales. El incumplimiento de dicho paso podría

provocar lesiones graves o la muerte.

(000179b)

PELIGRO

• Si comienza a sentirse enfermo, mareado

o débil después de que el generador haya

estado en funcionamiento, salga a tomar

aire fresco DE INMEDIATO. Consulte con

un médico ya que podría sufrir una

intoxicación por monóxido de carbono.

• Por razones de seguridad, se recomienda

que el mantenimiento de este equipo lo

realice una tienda Lowe's o el Servicio

al Cliente de Kobalt. Inspeccione

el generador periódicamente

y comuníquese con la tienda Lowe's más

cercana o con el Servicio al Cliente de

Kobalt para obtener piezas que necesiten

reparación o reemplazo.

Peligros de escape y ubicación

• Si comienza a sentirse enfermo, mareado

o débil después de que el generador haya

estado en funcionamiento, salga a tomar

aire fresco DE INMEDIATO. Consulte con

un médico ya que podría sufrir una

intoxicación por monóxido de carbono.

• NUNCA haga funcionar un generador en

interiores o en áreas parcialmente

cerradas, como garajes.

(000104)

PELIGRO

(000116)

Electrocución. APAGUE el suministro de alimentación

de emergencia y de la red eléctrica antes de conectar

la fuente de alimentación y las líneas de carga. En

caso de no hacerlo, podría provocar la muerte o

lesiones graves.

PELIGRO

(000146)

ADVERTENCIA

(000178a)

ADVERTENCIA

(000250)

(000111)

ADVERTENCIA

(000108)

ADVERTENCIA

(000142a)

ADVERTENCIA

Lesiones personales. No inserte ningún objeto a través

de las ranuras de refrigeración por aire. El generador

puede arrancar en cualquier momento y provocar la

muerte, lesiones graves y daños a la unidad.

Riesgo de lesiones. No opere ni repare esta máquina si no

está completamente alerta. La fatiga puede afectar la

capacidad para operar o reparar este equipo y podría

provocar la muerte o lesiones graves.

(000215a)

ADVERTENCIA

(000216)

ADVERTENCIA

Lesiones y daños al equipo. No utilice el generador como

escalón. Si lo hace, podría provocar caídas, daños en las

piezas, un funcionamiento inseguro del equipo y podría

causar la muerte o lesiones graves.

000406

(000103)

PELIGRO

Asfixia. El sistema de escape debe recibir un mantenimiento

adecuado. No altere ni modifique el sistema de escape de

modo que resulte inseguro o no cumpla con los códigos y/o

estándares locales. El incumplimiento de dicho paso podría

provocar lesiones graves o la muerte.

(000179b)

PELIGRO

(000178a)

ADVERTENCIA

(000146)

ADVERTENCIA

• Utilice SOLO en exteriores y lejos de

ventanas, puertas, conductos de

ventilación, subsuelos y en un área donde

haya suficiente ventilación y no

se acumulen gases de escape letales.

• Apunte el escape del silenciador lejos

de personas y edificios ocupados.

• Usar un ventilador o abrir una puerta

no proporcionará suficiente ventilación.

Peligros eléctricos

• El Código Eléctrico Nacional (NEC, por sus

siglas en inglés) requiere que el marco

y las piezas conductoras eléctricamente

externas del generador estén conectados

correctamente a una toma de tierra

aprobada. Los códigos eléctricos locales

también pueden requerir una conexión

a tierra adecuada del generador. Consulte

con un electricista local sobre los requisitos

de conexión a tierra en el área.

• Utilice un interruptor de circuito de falla

a tierra (GFCI, por sus siglas en inglés) en

cualquier área húmeda o altamente

conductora (como cubiertas de metal

o estructuras de acero).

• Una vez que el generador se haya puesto

en marcha en el exterior, conecte las

cargas eléctricas a las extensiones

eléctricas en el interior.

Peligros de incendio

• Deje al menos cinco (5) pies de separación

en todos los lados del generador cuando

esté en funcionamiento para evitar el

sobrecalentamiento y riesgo de incendio.

• No opere el generador si los dispositivos

eléctricos conectados se sobrecalientan,

si se pierde la salida eléctrica, si el motor

o el generador produce chispas o si se

observan llamas o humo mientras la unidad

está funcionando.

• Siempre tenga a mano un extintor

de incendios cerca del generador.

Índice de normas

1. Asociación Nacional de Protección contra

Incendios (NFPA, por sus siglas en inglés)

70: CÓDIGO ELÉCTRICO NACIONAL

(NEC) disponible en www.nfpa.org

2. Asociación Nacional de Protección contra

Incendios (NFPA) 5000: CÓDIGO

DE SEGURIDAD Y CONSTRUCCIÓN DE

EDIFICIOS disponible en www.nfpa.org

3. Código Internacional de Construcción

disponible en www.iccsafe.org

4. Manual de cableado agrícola disponible

en www.rerc.org, Rural Electricity

Resource Council P.O. Box 309

Wilmington, OH 45177-0309

5. ASAE EP-364.2 Instalación

y mantenimiento de alimentación eléctrica

de reserva en granjas, disponible en

www.asabe.org, American Society of

Agricultural & Biological Engineers 2950

Niles Road, St. Joseph, MI 49085

6. CSA C22.2 100-14 Motores y generadores

eléctricos para instalación y uso, de

conformidad con las Reglas del Código

Eléctrico Canadiense

7. ANSI/PGMA G300 Seguridad

y rendimiento de generadores portátiles.

Asociación de Fabricantes de

Generadores Portátiles,

www.pgmaonline.com

NOTA IMPORTANTE: Esta lista no es

exhaustiva. Consulte con la autoridad

competente (AHJ, por sus siglas en inglés)

los códigos o normas locales que puedan

aplicarse a su jurisdicción.

(000144)

PELIGRO

(000104)

PELIGRO

(000145)

PELIGRO

(000105)

PELIGRO

(000166b)

PELIGRO

Explosiones e incendios. No llene el tanque en exceso. Llene hasta 1/2

pulgada desde la parte superior del tanque para permitir la expansión

del combustible. El llenado excesivo puede provocar que el combustible

se derrame sobre el motor y cause un incendio o una explosión, lo que

puede provocar la muerte o lesiones graves.

(000174)

PELIGRO

(000142a)

ADVERTENCIA

Lesiones personales. No inserte ningún objeto a través

de las ranuras de refrigeración por aire. El generador

puede arrancar en cualquier momento y provocar la

muerte, lesiones graves y daños a la unidad.

Etiquetas de peligro de

reemplazo

Las siguientes etiquetas de peligro de

reemplazo están disponibles de forma gratuita

en Lowe's.

• A0004473153)

• A0004511103 (Calcomanía de advertencia

de CO vertical)

• 0H4635C-D

• A0006261599 (Etiqueta de acción del

usuario de dirección de escape)

EVITE LLENAR EL TANQUE EN EXCESO

DO NOT FILL WHILE RUNNING

ALWAYS ALLOW ROOM FOR FUEL EXPANSION

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

READ

MANUAL

Advertencia sobre UL 4200A

Retire y recicle o deseche de inmediato las baterías usadas de -

acuerdo con las regulaciones locales y manténgalas fuera del alcance

de los niños. NO deseche las baterías en la basura doméstica ni las incinere.

Incluso las baterías usadas pueden causar lesiones graves o la muerte.

Llame a un centro de control de envenenamientos local para recibir información

de tratamiento.

Tipo de batería: CR2032

Voltaje de la batería: 3 V

Las baterías que no son recargables no deben recargarse.

No fuerce la descarga, recargue, desmonte, incinere ni caliente las baterías

por encima de los 104 °F (40 °C). Hacerlo puede provocar lesiones debido

a la ventilación, filtraciones o explosiones que provoquen quemaduras químicas.

El producto contiene una batería no reemplazable.

ADVERTENCIA

PELIGRO DE INGESTIÓN: Este producto

contiene una batería de celda o de botón.

MUERTE o lesiones graves pueden ocurrir si

se ingiere. Una batería de celda o de botón

ingerida puede provocar quemaduras

químicas internas en tan solo 2 horas.

MANTENGA las baterías nuevas y usadas

FUERA DEL ALCANCE DE LOS NIÑOS.

Busque atención médica inmediata si

sospecha que se ha tragado o introducido

una batería en cualquier parte del cuerpo.

Sección 2 Información general y configuración

Figura 2-1. Características y controles del KPG0100

Figura 2-2. Características y controles del KPG0500

019987

019990

019988

019992

Componentes del generador

Figura 2-3. Panel de control KPG0100

Figura 2-4. Panel de control del KPG0500

Figura 2-5. Etiqueta de identificación

de la unidad

Conozca su generador

Los manuales del propietario de reemplazo

están disponibles en ascs@lowes.com.

Emisiones

La Agencia de Protección Ambiental de los

Estados Unidos (US EPA, por sus siglas en

inglés) y la Junta de Recursos del Aire de

California (CARB, por sus siglas en inglés),

para motores/equipos certificados según los

estándares de California requiere que este

motor/equipo cumpla con los estándares de

emisiones de escape y evaporación. Localice

la calcomanía de cumplimiento con las

regulaciones de emisiones en el motor para

determinar los estándares aplicables.

Consulte la garantía de emisiones incluida

para obtener información sobre esta. Siga las

especificaciones de mantenimiento de este

manual para garantizar que el motor cumpla

con los estándares de emisiones aplicables

durante la vida útil del producto.

1 Tomacorriente dúplex de GFCI,

120 voltios de CA, 20 amperios

(NEMA 5-20R)

2 Tomacorriente con empalme de

120/240 voltios CA y 30 amperios

(NEMA L14-30R)

3 Interruptores de circuito (CA)

4 Puerto de conexión de PL

5 Filtro de aire

6 Perilla del estrangulación (si está equipada)

7 Tanque de combustible

8 Terminal de puesta a tierra

9 Interruptor de parada/marcha/arranque

(si está equipado)

10 Silenciador

11 Manija

12 Tapa del tanque de gasolina

13 Indicador de combustible

14 Comprobación y llenado de aceite

15 Arranque de retroceso

16 Cierre de combustible (si está equipado)

17 Contador horario

18 Ubicación de la batería (si está equipada)

19 Supresor de chispas

20 Dial de selector de combustible (49ST)

21 Interruptor selector de combustible (50ST)

22 Luz de falla (sistema EFI)

23 COsense ROJO (Peligro) (si está equipado)

24 COsense AMARILLO (Falla) (si está

equipado)

9 17

019991

220

17 2

019993

121 3

24 23

019992

(000100a)

ADVERTENCIA

Contador horario

Consulte Figura 2-6. El contador de horas

registra las horas de funcionamiento para

el mantenimiento programado.

• La pantalla CHG OIL se iluminará cada

100 horas. El mensaje parpadeará una hora

antes y una hora después de cada intervalo

de 100 horas, lo que proporciona un período

de dos horas para realizar el servicio.

• La pantalla SVC se iluminará cada

100 horas. El mensaje parpadeará una hora

antes y una hora después de cada intervalo

de 200 horas, lo que proporciona un período

de dos horas para realizar el servicio.

Cuando el contador de horas está en modo de

alerta de parpadeo, el mensaje de

mantenimiento se alternará con el tiempo

transcurrido en horas y décimas. Las horas

parpadearán cuatro veces y luego se

alternarán con el mensaje de mantenimiento

cuatro veces hasta que el medidor se reinicie

automáticamente.

• 100 horas - CHG OIL: intervalo de cambio

de aceite (cada 100 horas)

• 200 horas - SVC: mantenimiento del filtro

de aire (cada 200 horas)

NOTA: El icono del reloj de arena parpadeará

cuando el motor esté en funcionamiento.

Esto significa que el medidor está registrando

horas de funcionamiento.

Figura 2-6. Contador horario

Especificaciones del producto

Especificaciones del generador KPG0100 (49ST) KPG0500 (50ST)

Potencia nominal con factor de potencia 1.0

(49ST y 50ST)

5500 W (gasolina) /

4950 W** (LPG)

5500 W (gasolina) /

4950 W** (LPG)

Potencia de sobretensión (49ST y 50ST) 6875 VA / 6187 VA 6875 VA / 6187 VA

Voltaje nominal de CA (49ST y 50ST) 120/240 V

Carga nominal de CA (49ST y 50ST)

Corriente a 240 V**

Corriente a 120 V**

20.6 A

22.9 A

20.6 A

22.9 A

Frecuencia nominal 60 Hz a 3600 RPM

Fase Fase única

Peso (seco/combustible lleno)

Libras (lb)

Kilogramos (kg)

124.1 / 156.4

56.3 / 70.94

142.1 / 177.4

64.46 / 80.45

°Rango de temperatura de funcionamiento: Gasolina: de -18 °C (0 °F) a 40 °C (104 °F).

Propano líquido: de -10 °C (14 °F) a 40 °C (104 °F)

** El vataje y la corriente máximos están sujetos y limitados por factores como el contenido de

Btu del combustible, la temperatura ambiente, la altitud, el estado del motor, etc. La potencia

máxima disminuye aproximadamente un 3.5 % por cada 304.8 m (1000 pies) sobre el nivel

del mar; y también disminuirá aproximadamente un 1 % por cada 6 °C (10 °F) por encima de

los 16 °C (60 °F) de temperatura ambiente.

Especificaciones del motor de 5.5 kW

Cilindrada 298 cc

N.º de pieza de bujía 0K20670117

Tipo de bujía F7RTC

Separación de bujía 0.028-0.031 pulgadas o (0.70-0.80 mm)

Capacidad de gasolina (49ST/50ST) 18.7 l (4.94 galones estadounidenses)/20.2 l

(5.34 galones estadounidenses)

Tipo de aceite

Consulte la tabla en

Añadir aceite de motor

Capacidad de aceite 0.7 l (0.74 cuartos)

Tiempo de funcionamiento al 50 % de carga

(49ST/50ST)

8.9 horas/9.6 horas (gasolina)/7 horas tanque

de 20 lb (LPG)

* Diríjase a ascs@lowes.com o comuníquese con una tienda Lowe's o con el Servicio al Cliente

de Kobalt para obtener piezas de repuesto.

0000.0

000205

Enchufes de conexión

Tomacorriente dúplex GFCI de

120 V CA y 20 A

Consulte Figura 2-7. La toma de 120 voltios

está protegida contra sobrecarga mediante un

interruptor de circuito “presionar para

restablecer” de 20 amperios. Cada

tomacorriente alimentará cargas eléctricas

monofásicas de 120 voltios de CA, 60 Hz, que

requieren hasta 2400 vatios (2.4 kW)

o 20 amperios de corriente. Utilice

únicamente juegos de cables con conexión

a tierra de 3 alambres, bien aislados y de alta

calidad, clasificados para 125 voltios a 20

amperios (o más). También proporciona

protección con un interruptor de circuito de

falla a tierra con un botón para presionar

TEST (PRUEBA) y RESET (REINICIO).

Figura 2-7. Tomacorriente dúplex GFCI

de 120 V CA y 20 A, NEMA 5-20R

Tomacorriente 120/240 V CA,

30 amperios

Consulte Figura 2-8. Utilice un enchufe NEMA

L14-30 con este tomacorriente (gírelo para

bloquear/desbloquear). Conecte un juego de

cables con conexión a tierra de 4 alambres

adecuado al enchufe y a la carga deseada.

El juego de cables debe tener una capacidad

nominal de 250 voltios de CA a 30 amperios

(o más).

Utilice este tomacorriente para operar cargas

monofásicas de 120 voltios de CA, 60 Hz, que

requieran hasta 3600 vatios (3.6 kW) de

potencia a 30 amperios o cargas monofásicas

de 240 voltios de CA, 60 Hz, que requieran

hasta 7200 vatios (7.2 kW) de potencia

a 30 amperios. El tomacorriente está prote-

gido por un interruptor de circuito de 2 polos

de 30 amperios.

Figura 2-8. Tomacorriente NEMA L14-30R

de 120/240 V CA y 30 A

COsense

Sistema de detección y apagado

de monóxido de carbono (CO)

(si está equipado)

El módulo COsense monitorea la

acumulación de gas CO venenoso que

se encuentra en el escape del motor cuando

el generador está en funcionamiento.

Si COsense detecta un aumento de los

niveles de gas CO, apaga automáticamente

el motor. COsense solo monitorea cuando

el motor está en funcionamiento.

Los generadores están diseñados para

usarse al aire libre, lejos de edificios

ocupados y con el escape alejado del

personal y los edificios. Sin embargo, si se

usa incorrectamente y se opera en un lugar

que genera acumulación de CO, como en

interiores o en un área parcialmente cerrada,

COsense apaga el motor, notifica al usuario lo

que sucedió y le indica que lea la etiqueta de

instrucciones de acción para conocer los

pasos a seguir. Consulte Figura 2-9. COsense

no sustituye a una alarma de monóxido de

carbono para interiores.

Consulte Figura 2-10. Después de

un apagado, una luz ROJA intermitente en la

insignia COsense en el costado del generador

proporciona notificación de que el generador

se apagó debido a un peligro de acumulación

de CO. La luz ROJA parpadeará durante

al menos cinco minutos después de

un apagado por CO. Mueva el generador

a un área abierta exterior y apunte el escape

lejos de las personas y los edificios ocupados.

Una vez reubicado en un área segura, se

puede reiniciar el generador y realizar las

conexiones eléctricas adecuadas para

suministrar alimentación eléctrica. La luz

ROJA dejará de parpadear automáticamente

al reiniciar el motor. Introduzca aire fresco

y ventile el lugar donde se apagó el

generador.

000203

000204

Consulte Figura 2-10. Si se produce una falla

en el sistema COsense y ya no brinda

protección, el generador portátil se apagará

automáticamente y la luz AMARILLA

parpadeará durante al menos cinco minutos

en la insignia COsense para notificar la falla al

usuario. Solo un técnico capacitado del

distribuidor puede diagnosticar y reparar

el módulo COsense. El generador se puede

reiniciar, pero es posible que continúe

apagándose.

COsense detectará la acumulación de

monóxido de carbono de otras fuentes de

quema de combustible, como herramientas

impulsadas por motor o calentadores de

propano utilizados en el área de operación.

Por ejemplo, si se utiliza otro generador y el

escape se dirige a un generador equipado con

COsense, es posible que COsense inicie un

apagado debido al aumento de los niveles de

CO. Esto no es un error. Se ha detectado

monóxido de carbono peligroso. El usuario

debe actuar para mover y redirigir estos

dispositivos a fin de disipar mejor el monóxido

de carbono lejos del personal y de los

edificios ocupados.

Figura 2-9. Etiqueta de acción de instrucciones

Figura 2-10. Insignia de instrucciones

Retirar el contenido del empaque

1. Abra la caja por completo cortando cada

esquina de arriba a abajo.

2. Retire y verifique el contenido de la

caja antes del ensamblaje. El contenido

de la caja debe contener lo siguiente:

Accesorios

3. Llame al 888-356-2258 (888-3KOBALT)

con el modelo de la unidad y el número de

serie para consultar si falta algún

contenido de la caja.

4. Registre el modelo, el número de serie

y la fecha de compra en la portada de este

manual.

Ensamblaje

Llame al 888-356-2258 (888-3KOBALT)

si tiene algún problema o inquietud respecto

al ensamblaje. Tenga a mano el modelo

y el número de serie.

Se requieren las siguientes herramientas para

instalar el kit de accesorios.

• Pinzas de punta fina

• Llave de trinquete

• Dado de 8 mm

• Dado de 12 mm

• Dado de 13 mm

• Llave inglesa de 10 mm

• Llave inglesa de 13 mm

• Llave inglesa de 8 mm (2) (solo arranque

eléctrico)

NOTA: Las ruedas no están diseñadas para

su uso en carretera.

Consulte Figura 2-11.

Instale las ruedas de la siguiente manera:

1. Deslice el pasador del eje (E) a través

de la rueda (B), el soporte de la rueda en

el marco y la arandela plana de 1/2" (G).

2. Inserte el pasador de chaveta (F) a través

del pasador del eje (E).

Instale el pie del marco y los topes de goma

como se indica a continuación:

1. Deslice los pernos de cabeza hexagonal

(L) a través de los topes de goma (D)

y luego a través del pie del marco (C)

(si no está preensamblado).

2. Deslice los pernos de cabeza hexagonal

(K) a través de los orificios en el riel

del marco.

3. Deslice el pie del marco (C) sobre los

pernos de cabeza hexagonal (K). Instale

las tuercas de brida de bloqueo (J).

Figura 2-11. Ensamble de la rueda y del pie

Consulte Figura 2-12.

Instale la manija de la siguiente manera:

1. Deslice los pernos largos (K) a través del

soporte de montaje de la manija en el

marco y el ensamble de la manija (A).

Instale las tuercas hexagonales (J).

Figura 2-12. Ensamble de la manija

Artículo Cant.

Unidad principal 1

Manual del propietario 1

Litro de aceite SAE 30 1

Ensamble de la manija (A) 1

Rueda que nunca se desinfla (B) 2

Pie del marco (C) 2

Garantía de servicio 1

Garantía de emisiones 1

Juego de manguera y regulador para

PL de 4 pies

Bolsa de aditamentos Cant.

Pata de goma (D) 2

Pasador de eje de 1/2" (E) 2

Pasador de chaveta (F) 2

Arandela plana de 1/2” (G) 2

Tuerca hexagonal con brida M6 (H) 2

Tuerca hexagonal con brida M8 (J) 7

Perno M8 largo (K) 7

Perno M6 largo (L) 2

(000100a)

ADVERTENCIA

020002

020003

Conexión del cable de la batería

(arranque eléctrico únicamente)

La unidad se envió con los cables de

la batería desconectados.

Consulte Figura 4-5. Necesitará dos llaves

de estrías de 8 mm para conectar los cables

de la batería.

1. Corte las ataduras para cables que

sujetan los cables de la batería y retire

la cubierta roja del terminal de la batería.

2. Primero, conecte el cable rojo al terminal

positivo (+) de la batería con el perno

y la tuerca suministrados.

3. Asegúrese de que las conexiones sean

seguras y deslice la bota de goma sobre

el terminal positivo (+) de la batería y el

aditamento de conexión.

4. Conecte el cable negro al terminal

negativo (-) de la batería con el perno y la

tuerca suministrados. Deslice la bota

de goma sobre el terminal negativo (-)

de la batería y el aditamento de conexión.

5. Asegúrese de que todas las conexiones

estén firmes.

NOTA: Si la batería no puede arrancar

el motor, cárguela con el cargador de 12 V

incluido en la caja de accesorios (consulte

Conexión del cable de la batería (arranque

eléctrico únicamente) la sección para obtener

más detalles).

Añadir aceite de motor

1. Ubique el generador sobre una superficie

nivelada.

2. Verifique que el área de llenado de aceite

esté limpia.

3. Consulte Figura 2-13. Retire la tapa de

llenado/varilla indicadora de aceite

y limpie la varilla indicadora.

Figura 2-13. Retire la varilla indicadora.

4. Agregue el aceite de motor recomendado

como se muestra en la siguiente tabla.

NOTA: Utilice aceite a base de petróleo

(suministrado) para la prueba de

funcionamiento del motor antes de usar aceite

sintético.

NOTA: Algunas unidades tienen más de una

ubicación de llenado de aceite. Solo es

necesario utilizar un punto de llenado de aceite.

5. Enrosque la varilla indicadora en el cuello

de llenado de aceite. El nivel de aceite se

comprueba con la varilla indicadora

completamente instalada.

6. Consulte Figura 2-14. Retire la varilla

indicadora y verifique que el nivel

de aceite esté dentro del rango

de funcionamiento seguro.

Figura 2-14. Rango de funcionamiento seguro

7. Instale la tapa de llenado/varilla indicadora

de aceite y apriétela con la mano.

Combustible

(000135)

PRECAUCIÓN

000115

SAE 30

10W-30

Sintético 5W-30

000399

Rango de temperatura de uso previsto

000116

(000105)

PELIGRO

(000166b)

PELIGRO

(000174)

PELIGRO

Los requisitos de combustible son los

siguientes:

• Gasolina limpia, fresca y sin plomo.

• Clasificación mínima de 87 octanos/87 AKI

(91 RON).

• Es aceptable hasta un 10% de etanol

(gasohol) (cuando esté disponible;

se recomienda combustible sin etanol).

• NO utilice E85.

• NO utilice una mezcla de gas y aceite.

• NO modifique el motor para que funcione

con combustibles alternativos. Estabilice el

combustible antes del almacenamiento.

1. Verifique que la unidad esté APAGADA

y enfriada durante un mínimo de dos

minutos antes de cargar combustible.

2. Coloque la unidad sobre una superficie

nivelada en un área bien ventilada.

3. Limpie el área alrededor de la tapa del

combustible y retire la tapa lentamente.

4. Consulte Figura 2-15. Agregue lentamente

el combustible recomendado (A). No llene

demasiado por encima del borde interior

(B).

5. Instale la tapa para combustible.

Figura 2-15. Agregue el combustible

recomendado

NOTA IMPORTANTE: Es importante evitar

que se formen depósitos de goma en las

piezas del sistema de combustible, como

el carburador, la manguera de combustible

o el tanque durante el almacenamiento.

Los combustibles mezclados con alcohol

(llamados gasohol, etanol o metanol)

pueden atraer la humedad, lo que da lugar

a la separación y formación de ácidos

durante el almacenamiento. El gas ácido

puede dañar el sistema de combustible de

un motor mientras está almacenado. Para

evitar problemas en el motor, se debe

vaciar el sistema de combustible antes de

almacenarlo durante 30 días o más.

Consulte la sección Almacenamiento.

Nunca utilice productos de limpieza de

motor o carburador en el tanque de

combustible ya que pueden producirse

daños permanentes.

Requisitos de PL

NOTA: La presión de entrada del regulador de

vapor PL de primera fase es de

aproximadamente 30 psi a - 17.77 °C (0 °F)

y 218 psi a 37.77 °C (100 °F).

Use solo cilindros PL de capacidad estándar

de 20 o 30 libras con roscas Acme, tipo 1,

mano derecha con este generador. Verifique

que la fecha de calificación del cilindro no

haya expirado. No utilice los cilindros si están

oxidados o dañados.

Todos los cilindros nuevos deben purgarse

de aire y humedad antes de llenarlos.

Los cilindros usados que no se hayan tapado

o mantenido cerrados también deberán

purgarse.

El proveedor de gas propano debe realizar el

proceso de purga. (El proveedor debería

haber purgado y llenado adecuadamente los

cilindros de un proveedor de intercambio).

1. Retire los tapones o tapas de seguridad

de la válvula del cilindro, del regulador

montado en el generador y de los

extremos de la manguera de conexión del

regulador.

2. Consulte Figura 2-16. Con el tanque de PL

cerrado, conecte la manguera de

conexión del regulador de PL a la válvula.

Gire el acoplador de plástico de la

manguera hacia la derecha (en el sentido

de las agujas del reloj) para apretar

el conjunto de la manguera en el tanque

de PL.

Figura 2-16. Conecte el conjunto de manguera

al tanque de PL

000400

(000201)

ADVERTENCIA

(000128a)

ADVERTENCIA

002605

3. Consulte Figura 2-17. Conecte el extremo

opuesto de la manguera de conexión

del regulador al generador en el regulador

primario PL montado con la llave inglesa

de 19 mm.

Figura 2-17. Conecte la manguera al regulador

4. Consulte Figura 2-18. Abra la válvula del

tanque de gas PL y verifique que no haya

fugas rociando agua con jabón para

verificar las conexiones. Si aparecen

burbujas, se hacen más grandes

o aumentan en número, existe una fuga.

NOTA: Coloque siempre el cilindro de manera

que la conexión entre la válvula y el regulador

no provoque curvas pronunciadas

ni torceduras en la manguera.

Figura 2-18. Abra la válvula del tanque

de gas PL

NOTA: Si existe una fuga, esta debe

corregirse antes de utilizar el generador.

Comuníquese con su tienda Lowe's local

o con el Servicio al Cliente de Kobalt para

obtener ayuda.

NOTA: Cuando lo transporte y almacene,

mantenga el cilindro asegurado en una

posición vertical con la válvula del cilindro

cerrada y el tomacorriente enchufado.

Mantenga los cilindros alejados del calor

y ventilados cuando estén en un vehículo.

014092

002606

Sección 3 Funcionamiento

Preguntas de funcionamiento

yuso

Llame a Servicio al Cliente de Kobalt al

888-356-2258 (888-3KOBALT) si tiene

preguntas o inquietudes sobre el

funcionamiento y el mantenimiento del

equipo.

Antes de arrancar el motor

1. Verifique que el nivel de aceite del motor

sea correcto.

2. Verifique que el nivel de combustible sea

correcto.

3. Verifique que la unidad esté segura sobre

un terreno nivelado, con la separación

adecuada y en un área bien ventilada.

4. Consulte Figura 2-9 y Figura 2-10.

Dirija el escape lejos de áreas cerradas.

Preparar el generador para

su uso

Puesta a tierra del generador

portátil

Consulte Figura 3-1. El generador portátil está

equipado con un terminal para la conexión de

un conductor de electrodo de puesta a tierra

de campo donde el Artículo 250.34(A) del

NEC requiere un sistema de electrodo

de puesta a tierra. Los terminales del

conductor de puesta a tierra del equipo de los

tomacorrientes del generador están

conectados al marco del generador. Cuando

el generador suministra energía a equipos

conectados mediante cables y enchufes,

como herramientas eléctricas, el NEC no

exige que el marco del generador esté

conectado a un electrodo de puesta a tierra

de campo. El conductor neutro del generador

está conectado al marco del generador de

acuerdo con el Artículo 250.34(C) del NEC.

• NEUTRAL ADHERIDO AL MARCO

• HAY UN CONDUCTOR PERMANENTE

ENTRE EL GENERADOR (BOBINADO

DEL ESTATOR) Y EL MARCO

Consulte Figura 3-1. Cuando el generador

está conectado a un interruptor de

transferencia manual, el interruptor de

transferencia también debe conmutar

a neutral durante la transferencia para cumplir

con el código NEC (interruptor de 3 polos).

Es necesario conectar un electrodo de puesta

a tierra al marco del generador para

conectarlo a tierra correctamente. El cable de

puesta a tierra conectado desde el terminal/

marco del generador a un electrodo de tierra

de campo deberá tener una capacidad

de corriente igual o mayor que el conductor

más grande utilizado en el generador.

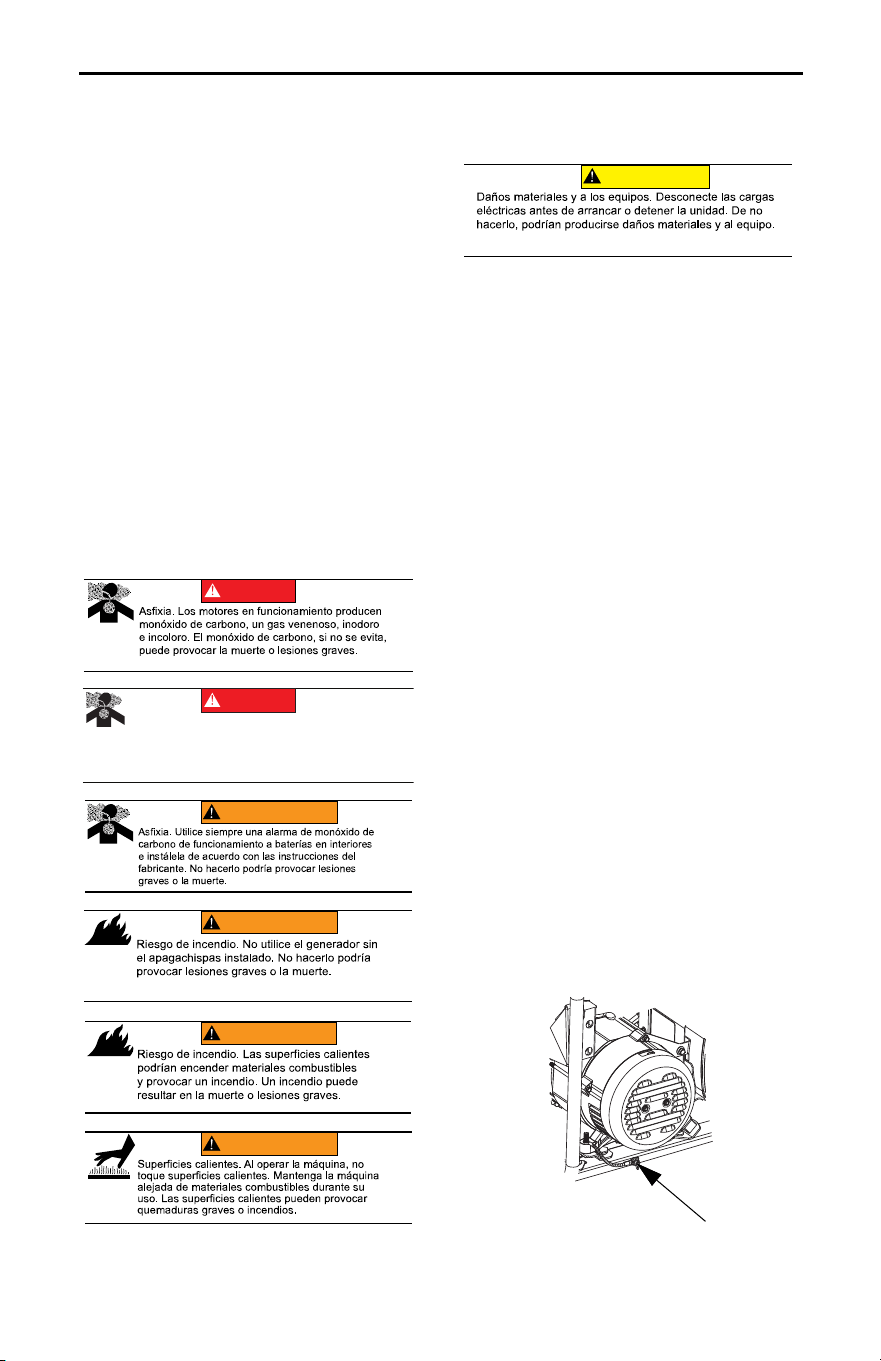

Figura 3-1.Puesta a tierra del generador

(000103)

PELIGRO

Asfixia. El sistema de escape debe recibir un mantenimiento

adecuado. No altere ni modifique el sistema de escape de

modo que resulte inseguro o no cumpla con los códigos y/o

estándares locales. El incumplimiento de dicho paso podría

provocar lesiones graves o la muerte.

(000179b)

PELIGRO

(000178a)

ADVERTENCIA

(000118a)

(000110)

ADVERTENCIA

(000108)

ADVERTENCIA

(000136)

PRECAUCIÓN

019995

Requisitos especiales

Revise todas las regulaciones federales

o estatales de la Administración de Seguridad

y Salud Ocupacional (OSHA, por sus siglas

en inglés), los códigos locales o las

ordenanzas que se aplican al uso previsto del

generador.

Consulte con un electricista calificado, un

inspector eléctrico o la autoridad competente:

• En algunas áreas, se requiere que los

generadores estén registrados en las

empresas de servicios públicos locales.

• Si el generador se utiliza en una obra, es

posible que existan regulaciones

adicionales que se deben tener en cuenta.

Conexión del generador a un

sistema eléctrico del edificio

Se recomienda utilizar un interruptor de

transferencia manual cuando se conecta

directamente a un sistema eléctrico de un

edificio para evitar una retroalimentación

peligrosa y evitar lesionar a los trabajadores

de la línea de servicios públicos.

Al conectar un generador portátil a un sistema

eléctrico de un edificio, un interruptor de

transferencia debe aislar la energía del

generador de la energía de la red pública en

todo momento. El incumplimiento de esta

norma dará lugar a una condición peligrosa.

La instalación se debe realizar en estricto

cumplimiento con todos los códigos y leyes

eléctricos nacionales y locales. Asimismo,

un electricista calificado debe realizarla.

Conozca los límites del

generador

La sobrecarga de un generador puede

provocar daños en el generador y en los

dispositivos eléctricos conectados. Tenga en

cuenta lo siguiente para evitar la sobrecarga:

• Sume la potencia total de todos los

dispositivos eléctricos que se conectarán al

mismo tiempo. Este total NO debe ser

mayor que la capacidad de potencia del

generador.

• El vataje calificado de las luces se puede

obtener de las bombillas. El vataje

calificado de las herramientas,

electrodomésticos y motores se puede

encontrar en una etiqueta de datos o una

calcomanía adherida al dispositivo.

• Si el electrodoméstico, la herramienta o el

motor no proporcionan potencia,

multiplique los voltios por los amperios

para determinar los vatios (voltios x

amperios = vatios).

• Algunos motores eléctricos, como los de

inducción, requieren aproximadamente tres

veces más vatios de potencia para

arrancar que para funcionar. Esta

sobretensión dura solo unos segundos

cuando se ponen en marcha dichos

motores. Asegúrese de tener en cuenta un

vataje de arranque alto al seleccionar los

dispositivos eléctricos que se conectarán

al generador:

1. Calcule los vatios necesarios para

arrancar el motor más grande.

2. Agregue a esa cifra los vatios de

funcionamiento de todas las demás

cargas conectadas.

Se proporciona la guía de referencia de vataje

para ayudar a determinar cuántos elementos

puede operar el generador al mismo tiempo.

NOTA: Todas las cifras son aproximadas.

Consulte la etiqueta de datos del aparato para

conocer los requisitos de vataje.

Guía de referencia de vataje

Dispositivo Vatios de

funciona-

miento

* Aire acondicionado (12.000 Btu) 1700

*Aire acondicionado (24.000 Btu) 3800

*Aire acondicionado (40.000 Btu) 6000

Batería/cargador (20 amperios) 500

Lijadora de banda (3") 1000

Motosierra 1200

Sierra circular (7-1/4") 1250 a 1400

*Secadora de ropa (eléctrica) 5750

*Secadora de ropa (a gas) 700

*Lavadora de ropa 1150

Cafetera 1750

*Compresor (1 HP) 2000

*Compresor (3/4 HP) 1800

*Compresor (1/2 HP) 1400

Rizador 700

*Deshumidificador 650

Lijadora de disco (9") 1200

Cortadora de bordes 500

Manta eléctrica 400

Pistola de clavos eléctrica 1200

Estufo eléctrico (por elemento) 1500

Sartén eléctrica 1250

*Congelador 700

*Ventilador de calefacción (3/5 HP) 875

*Abrepuertas de garaje 500 a 750

Secadora de pelo 1200

Transporte/Vuelco de la unidad

• NO guarde ni transporte la unidad

en un ángulo mayor a 15 grados.

• Se necesitan dos (2) personas para

levantar la unidad.

• Deje que la unidad se enfríe antes

de transportarla o almacenarla en un

espacio cerrado.

• NO mueva esta unidad durante

su funcionamiento.

Arranque de motores con

arranque de tiro

El generador está equipado con un sistema

de arranque manual de retroceso que puede

utilizarse si la batería

está descargada.

NOTA: El interruptor debe mantenerse en la

posición RUN/ON (EJECUTAR/

ENCENDIDO).

Para iniciar manualmente:

1. Desconecte todas las cargas eléctricas

de los tomacorrientes de la unidad antes

de arrancar el motor.

2. Ubique el generador sobre una superficie

nivelada.

3. Consulte Figura 3-2. Abra la válvula

de cierre de combustible (A) (si está

equipada).

Figura 3-2.Válvula de cierre de combustible

4. Consulte Figura 2-2. Gire el interruptor

RUN/STOP/START (EJECUTAR/

DETENER/ARRANCAR) del motor

a RUN/ON (EJECUTAR/ENCENDIDO)

(arranque manual solamente).

5. Consulte Figura 3-3. Deslice el

estrangulador del motor (C) a la posición

de estrangulamiento completo (izquierda)

(si está equipado).

Taladro manual 250 a 1100

Podadora de arbustos 450

Llave de percusión 500

Plancha 1200

*Bomba de chorro 800

Podadora 1200

Bombilla (incandescente) 100

Horno microondas 700 a 1000

*Nevera portátil para leche 1100

Quemador de aceite en caldera 300

Calentador de espacios a aceite

(140.000 Btu)

400

Calentador de espacios a aceite

(85.000 Btu)

225

Calentador de espacios a aceite

(30.000 Btu)

150

*Rociador de pintura sin aire

(1/3 HP)

600

Rociador de pintura sin aire

(de mano)

150

Radio 50 a 200

*Refrigerador 700

Olla de cocción lenta 200

*Bomba sumergible (1-1/2 HP) 2800

*Bomba sumergible (1 HP) 2000

*Bomba sumergible (1/2 HP) 1500

*Bomba de sumidero 800 a 1050

*Sierra de mesa (10") 1750 a 2000

Televisor 50 a 300

Tostadora 1000 a 1650

Desmalezadora 500

* Calcule tres (3) veces los vatios indicados para

iniciar estos dispositivos.

(000183)

ADVERTENCIA

(000136)

PRECAUCIÓN

OENCENDIDON

APAGADO

019998

Figura 3-3.Posición del estrangulador

6. Sujete firmemente la manija de retroceso

y tire lentamente hasta sentir una mayor

resistencia. Jale rápidamente hacia arriba

y lejos.

7. Cuando el motor arranque, mueva la

perilla del estrangulador a la posición de

1/2 estrangulamiento hasta que el motor

funcione suavemente, luego

completamente a la posición RUN

(EJECUTAR). Si el motor falla, mueva

el estrangulador nuevamente a la posición

de 1/2 estrangulamiento hasta que

el motor funcione sin problemas, luego

a la posición RUN (EJECUTAR).

NOTA: Si el motor se enciende, pero no

continúa funcionando, mueva la palanca del

estrangulador a la posición de

estrangulamiento completo y repita las

instrucciones de arranque.

NOTA IMPORTANTE: No sobrecargue el

generador. Además, no sobrecargue los

tomacorrientes de los paneles

individuales. Estas salidas están

protegidas contra sobrecarga con

interruptores de circuito del tipo

“presionar para reiniciar”. Si se excede el

amperaje nominal de cualquier interruptor

de circuito, dicho interruptor se abrirá

y perderá la salida eléctrica a ese

tomacorriente. Lea Conozca los límites del

generador con atención.

Arranque de motores de

arranque eléctrico (interruptor

oscilante) Gasolina

1. Confirme que no haya cargas eléctricas

conectadas a los tomacorrientes de

la unidad antes de arrancar el motor.

2. Ubique el generador sobre una superficie

nivelada.

3. Consulte Figura 3-2. Abra la válvula de

cierre de combustible.

4. Consulte Figura 3-3. Mueva la perilla del

estrangulador del motor hacia afuera

hasta la posición de estrangulamiento

completo.

5. Mantenga presionado el interruptor RUN/

STOP/START (EJECUTAR/DETENER/

ARRANCAR) en la posición de inicio.

Cuando el motor arranque, suelte

el interruptor a la posición

de funcionamiento.

6. Cuando el motor arranque, mueva

la perilla del estrangulador a la posición

de 1/2 estrangulamiento hasta que el

motor funcione suavemente, luego

completamente a la posición RUN

(EJECUTAR). Si el motor falla, mueva el

estrangulador nuevamente a la posición

de 1/2 estrangulamiento hasta que

el motor funcione sin problemas, luego

a la posición RUN (EJECUTAR).

NOTA: La función de arranque eléctrico no

encenderá el motor si la batería está

descargada. El motor puede ponerse en

marcha siguiendo los pasos para Arranque de

motores PL con arranque de tiro: modelos

para los 50 estados.

Arranque de motores PL con

arranque de tiro: modelos

para los 50 estados

1. Desconecte todas las cargas eléctricas

de los tomacorrientes de la unidad antes

de arrancar el motor.

2. Ubique el generador sobre una superficie

nivelada.

3. Consulte Figura 3-4. Abra la válvula

de cierre de combustible en el cilindro.

4. Gire el selector GAS/LP a LP.

Figura 3-4.Válvula de cierre de combustible

5. Gire el interruptor STOP/RUN/START

(EJECUTAR/DETENER/ARRANCAR)

a RUN (EJECUTAR) (arranque manual

solamente).

6. Sujete firmemente la manija de retroceso

y tire lentamente hasta sentir una mayor

resistencia. Jale rápidamente hacia arriba

y lejos de dos (2) a cinco (5) para CEBAR

el sistema de combustible.

019996

(000136)

PRECAUCIÓN

002606

7. Sujete firmemente la manija de retroceso

y tire lentamente hasta sentir una mayor

resistencia. Jale rápidamente hacia arriba

y lejos.

NOTA: Si el motor enciende, pero no continúa

funcionando, mueva el interruptor STOP/

RUN/START (DETENER/EJECUTAR/

ARRANCAR) a STOP (DETENER) y repita las

instrucciones de arranque.

NOTA IMPORTANTE: No sobrecargue el

generador. Además, no sobrecargue los

tomacorrientes de los paneles

individuales. Estas salidas están

protegidas contra sobrecarga con

interruptores de circuito del tipo

“presionar para reiniciar”. Si se excede el

amperaje nominal de cualquier interruptor

de circuito, dicho interruptor se abrirá

y perderá la salida eléctrica a ese

tomacorriente. Lea Conozca los límites del

generador con atención.

Arranque de motores PL con

arranque eléctrico: modelos

para los 50 estados

1. Desconecte todas las cargas eléctricas

de los tomacorrientes de la unidad antes

de arrancar el motor.

2. Ubique el generador sobre una superficie

nivelada.

3. Consulte Figura 3-4. Abra la válvula

de cierre de combustible en el cilindro.

4. Gire el selector del motor GAS/LP a LP.

5. Consulte Figura 3-3. Mueva la palanca del

estrangulador del motor a la posición RUN

(EJECUTAR) (palanca del estrangulador

a la derecha).

6. Mantenga presionado el interruptor STOP/

RUN/START (EJECUTAR/DETENER/

ARRANCAR) en la posición START

(INICIO). Cuando el motor arranque,

suelte el interruptor a la posición RUN

(EJECUTAR).

Apagado del generador

1. Apague todas las cargas y desconecte las

cargas eléctricas de los tomacorrientes del

panel del generador.

2. Deje que el motor funcione sin carga

durante varios minutos para estabilizar las

temperaturas internas del motor y del

generador.

3. Mueva el interruptor RUN/STOP

(EJECUTAR/DETENER) a STOP

(DETENER).

4. Cierre la válvula de combustible (si está

equipada).

NOTA: En condiciones normales, cierre la

válvula de combustible (49ST) y deje que el

generador haga funcionar la taza del

carburador hasta agotar el combustible. Para

emergencias, cambie a STOP (DETENER).

Sistema de apagado por bajo

nivel de aceite

El motor está equipado con un sensor de nivel

bajo de aceite para apagar el motor

automáticamente cuando el nivel de aceite

cae por debajo de un nivel específico.

El motor no funcionará hasta que el aceite

se haya llenado hasta el nivel adecuado.

NOTA IMPORTANTE: Antes de usar,

verifique que los niveles de aceite

y combustible del motor sean apropiados.

(000136)

PRECAUCIÓN

(000136)

PRECAUCIÓN

Sección 4 Mantenimiento y solución de problemas

Mantenimiento

El mantenimiento periódico mejorará el

rendimiento y prolongará la vida útil del motor

y del equipo. Cualquier taller de reparación

o persona elegida por el propietario puede

realizar el mantenimiento periódico, el

reemplazo o la reparación de los dispositivos

y sistemas de control de emisiones. Para

obtener el servicio de garantía de control de

emisiones sin cargo, un concesionario

de servicio autorizado independiente (IASD,

por sus siglas en inglés) debe realizar el

trabajo. Consulte la garantía de emisiones.

NOTA: Llame al 888-356-2258

(888-3KOBALT) si tiene preguntas sobre el

reemplazo de componentes.

Programa de mantenimiento

Siga los intervalos del programa de

mantenimiento, lo que ocurra primero según

el uso.

NOTA: Las condiciones adversas requerirán

un servicio más frecuente.

NOTA: Envíe un correo electrónico

a ascs@lowes.com o comuníquese con una

tienda Lowe's o con el Servicio al Cliente de

Kobalt para solicitar piezas de repuesto.

NOTA: Todos los servicios y ajustes

necesarios deben realizarse cada estación

como se detalla en la siguiente tabla.

Mantenimiento preventivo

La suciedad o los residuos pueden provocar un

funcionamiento inadecuado y daños en el

equipo. Limpie el generador diariamente o antes

de cada uso. Mantenga el área alrededor

y detrás del silenciador libre de residuos

combustibles. Inspeccione todas las aberturas

de aire acondicionado del generador.

• Utilice un paño húmedo para limpiar las

superficies exteriores.

• Utilice un cepillo de cerdas suaves

para aflojar la suciedad acumulada, el

aceite, etc.

• Utilice una aspiradora para recoger

la suciedad y los residuos sueltos.

• Se puede utilizar aire a baja presión (que

no supere las 25 psi) para eliminar la

suciedad. Inspeccione todas las ranuras

y aberturas de aire acondicionado del

generador. Estas aberturas deben

mantenerse limpias y sin obstrucciones.

NOTA: NO utilice una manguera para jardín

para limpiar el generador. El agua puede

ingresar al sistema de combustible del motor

y causar problemas. Si el agua ingresa

al generador a través de las ranuras de

refrigeración por aire, parte del agua quedará

retenida en los huecos y grietas del aislamiento

del devanado del rotor y del estator.

La acumulación de agua y suciedad en los

devanados internos del generador disminuirá

la resistencia de aislamiento de los devanados.

Mantenimiento del motor

Recomendaciones de aceite de motor

Para mantener la garantía del producto, el

aceite del motor debe revisarse de acuerdo

con las recomendaciones de este manual.

Para su comodidad, el fabricante dispone de

kits de mantenimiento diseñados y pensados

para su uso en este producto, que incluyen

aceite de motor, filtro de aceite, filtro de aire,

bujías, una toalla de taller y un embudo.

Puede obtener estos kits en una tienda

Lowe's o en el Servicio al Cliente de Kobalt.

En cada uso

Revisar el nivel de aceite del motor

Cada 100 horas o cada año*

Cambiar el aceite ǂ

Inspeccionar/limpiar el apagachispas

Cada año

Reemplazar la bujía

Comprobar la separación de la válvula

de retención***

Cada 200 horas o cada año

Inspeccionar/limpiar el filtro de aire**

ǂ Cambiar el aceite después de las primeras

30 horas de funcionamiento y luego cada

estación.

* Cambiar el aceite y el filtro de aceite cada

mes cuando trabaje con mucha carga

o a altas temperaturas.

** Limpiar con más frecuencia en condiciones

de funcionamiento sucias o polvorientas.

Reemplace las piezas del filtro de aire si no

se pueden limpiar correctamente.

*** Verificar la separación de la válvula

y ajustar si es necesario después de las

primeras 50 horas de funcionamiento

y cada 300 horas a partir de entonces.

(000142a)

ADVERTENCIA

Lesiones personales. No inserte ningún objeto a través

de las ranuras de refrigeración por aire. El generador

puede arrancar en cualquier momento y provocar la

muerte, lesiones graves y daños a la unidad.

(000141)

ADVERTENCIA

Inspeccionar el nivel de aceite

del motor

Inspeccione el nivel de aceite del motor antes

de cada uso o cada 8 horas de

funcionamiento.

1. Ubique el generador sobre una superficie

nivelada.

2. Limpie el área alrededor del llenado

de aceite.

3. Consulte Figura 4-1. Retire la tapa de

llenado/varilla indicadora de aceite

y limpie la varilla indicadora.

Figura 4-1. Llenado de aceite del motor

4. Enrosque la varilla indicadora en el cuello

de llenado de aceite. El nivel de aceite se

comprueba con la varilla indicadora

completamente instalada.

5. Consulte Figura 4-2. Retire la varilla

indicadora y verifique que el nivel

de aceite esté dentro del rango

de funcionamiento seguro.

Figura 4-2. Rango de funcionamiento seguro

6. Agregue el aceite de motor recomendado

según sea necesario.

7. Instale la tapa de llenado/varilla indicadora

de aceite y apriétela con la mano.

NOTA: Algunas unidades tienen más de una

ubicación de llenado de aceite.

Solo es necesario utilizar un punto de llenado

de aceite.

Cambiar aceite del motor

Cuando utilice el generador en condiciones

extremas, sucias o polvorientas, o en climas

extremadamente cálidos, cambie el aceite

con mayor frecuencia.

NOTA: No contamine. Preserve los recursos.

Lleve el aceite usado a centros de recolección.

Cambie el aceite mientras el motor aún esté

caliente por el funcionamiento, de la siguiente

manera:

1. Ubique el generador sobre una superficie

nivelada.

2. Desconecte el cable de la bujía y coloque

el cable en un lugar donde no pueda

entrar en contacto con la bujía.

3. Limpie el área alrededor del orificio de

llenado de aceite y del tapón para drenar

el aceite.

4. Retire la tapa de llenado/varilla indicadora

de aceite.

5. Retire el tapón para drenar el aceite

y drene el aceite completamente en

un recipiente adecuado.

6. Instale el tapón para drenar el aceite

y apriételo firmemente.

7. Agregue el aceite de motor recomendado

según sea necesario. Consulte Añadir

aceite de motor.

8. Instale la tapa de llenado/varilla indicadora

de aceite y apriétela con la mano.

9. Limpie cualquier derrame de aceite.

10. Deseche adecuadamente el aceite de

acuerdo con todas las regulaciones

aplicables.

SAE 30

10W-30

Sintético 5W-30

000399

Rango de temperatura de uso previsto

(000139)

ADVERTENCIA

000115

000116

(000141)

ADVERTENCIA

Filtro de aire

El motor no funcionará correctamente y puede

dañarse si se utiliza con un filtro de aire sucio.

Realice el mantenimiento del filtro de aire con

mayor frecuencia en condiciones de suciedad

o polvo.

Para realizar el mantenimiento del filtro

de aire:

1. Consulte Figura 4-3. Gire la perilla (A)

y retire la tapa del filtro de aire.

2. Lave con agua jabonosa. Apriete

el filtro para secarlo con un paño limpio

(NO LO GIRE).

3. Limpie la cubierta del filtro de aire antes

de volver a instalarlo.

NOTA: Para pedir un nuevo filtro de aire,

comuníquese con el centro de servicio

autorizado más cercano al 888-356-2258

(888-3KOBALT).

Figura 4-3. Ensamble del filtro de aire

Bujía de mantenimiento

Para realizar el mantenimiento de una bujía:

1. Limpie el área alrededor de la bujía.

2. Retire e inspeccione la bujía.

3. Consulte Figura 4-4. Inspeccione

el espacio entre los electrodos

con un calibrador de espesores

y restablezca el espacio entre las bujías

a 0.024-0.031 pulg. (0.60-0.80 mm).

Figura 4-4. Bujía

NOTA: Reemplace la bujía si los electrodos

están dañados, quemados o la porcelana está

agrietada. Utilice ÚNICAMENTE el enchufe

de repuesto recomendado. Consulte las

especificaciones.

4. Instale la bujía apretándola con los dedos

y apriétela entre 3/8 y 1/2 vuelta más

usando una llave inglesa para bujías.

Reemplazo de batería

(si corresponde)

NOTA: La batería enviada con el generador

está completamente cargada. Una batería

puede perder parte de carga si no se utiliza

durante períodos prolongados de tiempo.

Si la batería no puede arrancar el motor,

conecte el cargador de 12 V incluido en la

caja de accesorios (consulte la sección Cómo

cargar una batería).

NOTA IMPORTANTE: El funcionamiento

del generador no carga la batería.

Consulte Figura 4-5.

1. Desconecte PRIMERO el terminal

negativo (-) de la batería (cable negro).

2. Desconecte SEGUNDO el terminal

positivo (+) de la batería (cable rojo).

Figura 4-5. Conexión de la batería

3. Instale una batería nueva. Instale la

presilla de sujeción en ambos ganchos.

4. Conecte PRIMERO el terminal positivo (+)

de la batería (cable rojo). Deslice la funda

de goma sobre el aditamento de conexión.

5. Conecte SEGUNDO el terminal negativo

(-) de la batería (cable negro).

6. Deslice la funda de goma sobre

el aditamento de conexión.

Inspeccionar el silenciador y el

apagachispas

NOTA: El uso y funcionamiento del motor en

cualquier terreno cubierto de bosques,

matorrales o pasto constituye una violación

del Código de Recursos Públicos

de California, Sección 4442, a menos que

el sistema de escape esté equipado con

un apagachispas, como se define en la

Sección 4442, que se mantenga en buenas

condiciones de funcionamiento. Es posible

que otros estados o jurisdicciones federales

tengan leyes similares.

019999

000211

(000130)

ADVERTENCIA

000224

Comuníquese con el fabricante del equipo

original, el minorista o el distribuidor para

obtener un apagachispas diseñado para el

sistema de escape instalado en este motor.

NOTA: Utilice SOLO piezas de repuesto

originales del equipo.

Inspeccione el silenciador para verificar que

no haya rajaduras, corrosión u otro tipo de

daño. Retire el apagachispas, si está

equipado, inspecciónelo para ver si tiene

daños o bloqueos de carbono. Reemplace las

piezas según sea necesario.

Inspeccionar la pantalla del

apagachispas

1. Consulte Figura 4-6. Afloje la abrazadera

(A) y retire el tornillo.

2. Inspeccione la pantalla (B) y reemplácela

si está rota, perforada o dañada de alguna

otra manera. Si la pantalla no está

dañada, límpiela con solvente comercial.

3. Reemplace el cono del apagachispas (C)

y la pantalla (B). Asegure con abrazadera

y tornillo.

Figura 4-6. Pantalla apagachispas

Separación de válvulas

Importante: para obtener ayuda con el

mantenimiento, comuníquese con un servicio

técnico autorizado independiente.

Una separación adecuada de las válvulas es

esencial para prolongar la vida útil del motor.

Compruebe la separación de las válvulas

después de las primeras cincuenta horas de

funcionamiento. Ajuste si es necesario.

• Entrada: 0.125 ± 0.025 mm (frío), (0.005" ±

0.001")

• Escape: 0.150 ± 0.050 mm (frío), (0.006 ±

0.002 pulgadas)

Almacenamiento

General

Se recomienda encender y hacer funcionar el

generador durante 30 minutos, cada 30 días.

Si esto no es posible, consulte la siguiente

lista para preparar la unidad para

el almacenamiento.

• NO coloque una cubierta de

almacenamiento sobre un generador

caliente. Deje que la unidad se enfríe a

temperatura ambiente antes de guardarla.

• NO almacene combustible de una

temporada a otra a menos que se haya

tratado de forma correcta.

• Reemplace el recipiente de combustible si

hay óxido. El óxido en el combustible

provocará problemas en el sistema de

combustible.

• Cubra la unidad con una cubierta

protectora adecuada y resistente a la

humedad.

• Almacene la unidad en un área limpia

yseca.

• Guarde siempre el generador y el

combustible lejos de fuentes de calor

e ignición.

Preparar el sistema de combustible

para el almacenamiento

El combustible almacenado durante más de

30 días puede echarse a perder y dañar los

componentes del sistema de combustible.

Mantenga el combustible fresco, utilice

estabilizador de combustible.

Si se agrega estabilizador de combustible al

sistema de combustible, prepare y encienda

el motor para el almacenamiento a largo

plazo. Haga funcionar el motor durante 10 a

15 minutos para hacer circular el estabilizador

por todo el sistema de combustible.

El combustible preparado de forma correcta

se puede almacenar hasta 24 meses.

(000108)

ADVERTENCIA

020000

(000143)

PELIGRO

(000109)

ADVERTENCIA

(000181)

ADVERTENCIA

NOTA: Si el combustible no se trató con

estabilizador de combustible, debe drenarse

en un recipiente aprobado. Encender el motor

hasta que se detenga por falta de

combustible. Se recomienda el uso de

estabilizador de combustible en el contenedor

de almacenamiento de combustible para

mantener el combustible fresco.

1. Cambie el aceite del motor.

2. Retire la bujía.

3. Vierta una cucharada (5-10 cc) de aceite

de motor limpio o rocíe un agente

nebulizador adecuado en el cilindro.

4. Jale el arrancador de retroceso varias

veces para distribuir el aceite en

el cilindro.

5. Instale bujía.

6. Jale lentamente del arrancador

de retroceso hasta sentir resistencia.

Esto cerrará las válvulas para que la

humedad no pueda ingresar al cilindro del

motor. Suelte suavemente el arrancador

de retroceso.

Cambie el aceite

Cambie el aceite del motor antes

del almacenamiento. Consulte Cambiar aceite

del motor.

Solución de problemas

PROBLEMA CAUSA SOLUCIÓN

El motor está

funcionando, pero

la salida de CA no

está disponible.

1. Interruptor de circuito

ABIERTO.

2. Mala conexión o juego de

cables defectuoso.

3. El dispositivo conectado

es defectuoso.

4. Falla en el generador.

5. El tomacorriente de GFCI

está ABIERTO (si está

equipado).

1. Reinicie el interruptor de

circuito.

2. Revise y repare.

3. Conecte otro dispositivo que

esté en buenas condiciones.

4. Comuníquese con una tienda

Lowe's o con el Servicio al

Cliente de Kobalt.

5. Corrija la falla a tierra

y presione el botón de

reinicio en el tomacorriente

de GFCI (si está equipado).

El motor funciona bien

sin carga, pero se

ralentiza cuando se

le aplica carga.

1. Cortocircuito en una carga

conectada.

2. El generador está

sobrecargado.

3. La velocidad del motor es

demasiado lenta.

4. El circuito del generador

está en cortocircuito.

5. El apagachispas está

obstruido.

1. Desconecte la carga eléctrica

en cortocircuito.

2. Reduzca la carga (consulte

Conozca los límites del

generador).

3. Comuníquese con una tienda

Lowe's o con el Servicio al

Cliente de Kobalt.

4. Comuníquese con una tienda

Lowe's o con el Servicio al

Cliente de Kobalt.

5. Limpie la pantalla del

apagachispas.

El motor no arranca;

o arranca y funciona

de manera irregular.

1. El cierre de combustible está

APAGADO.

2. El filtro de aire está sucio.

3. Se agotó el combustible.

4. El combustible es de mala

calidad.

5. El cable de la bujía no está

conectado a la bujía.

6. La bujía es de mala calidad.

7. Estrangulamiento excesivo.

8. Nivel de aceite bajo.

9. Mezcla de combustible

excesivamente rica.

10. La válvula de entrada está

atascada abierta o cerrada.

11. El motor perdió compresión.

12. El interruptor de

funcionamiento del motor

está APAGADO.

1. ENCIENDA las válvulas de

cierre.

2. Limpie o reemplace el filtro.

3. Llene el tanque de combustible.

4. Drene el tanque de combustible

y llénelo con combustible

nuevo.

5. Conecte el cable a la bujía.

6. Remplace la bujía.

7. Coloque el estrangulador en la

posición sin estrangulamiento.

8. Llene el cárter hasta el nivel

correcto.

9. Comuníquese con una tienda

Lowe's o con el Servicio al

Cliente de Kobalt.

10. Comuníquese con una tienda

Lowe's o con el Servicio al

Cliente de Kobalt.

11. Comuníquese con una tienda

Lowe's o con el Servicio al

Cliente de Kobalt.

12. Interruptor de palanca en

posición FUNCIONAMIENTO.

El motor se

apaga durante el

funcionamiento.

1. Se agotó el combustible.

2. Nivel de aceite bajo.

3. Falla en el motor.

4. Apagado de COsense

debido a la acumulación de

monóxido de carbono si una

luz roja parpadea en la placa

del panel lateral.

5. Apagado de COsense

debido a una falla del

sistema si una luz amarilla

parpadea en la insignia del

panel lateral.

1. Llene el tanque de combustible

o reemplace el cilindro de PL.

2. Llene el cárter hasta el nivel

correcto.

3. Comuníquese con una tienda

Lowe's o con el Servicio al

Cliente de Kobalt.

4. Siga todas las instrucciones de

seguridad y traslade el generador

a un área abierta en el exterior,

lejos de ventanas, puertas

y conductos de ventilación.

5. Comience a confirmar que la

luz amarilla parpadea cuando/

si el generador se apaga.

Si COsense continúa fallando

y se apaga, comuníquese con

una tienda Lowe's o con el

Servicio al Cliente de Kobalt.

El motor está en

marcha, pero al

presionar el botón

no se apaga.

1. Botón de encendido

defectuoso y batería baja.

1. Presione el interruptor de

parada de emergencia.

Inspeccione, cargue

o reemplace la batería.

Comuníquese con una tienda

Lowe's o con el Servicio al

Cliente de Kobalt.

Al motor le falta

potencia.

1. El generador está

sobrecargado.

2. El filtro de aire está sucio.

3. El motor necesita

mantenimiento.

4. El apagachispas está

obstruido.

1. Reduzca la carga (consulte

Conozca los límites del

generador).

2. Limpie o reemplace el filtro.

3. Comuníquese con una tienda

Lowe's o con el Servicio al

Cliente de Kobalt.

4. Limpie la pantalla del

apagachispas.

El motor se acelera

bruscamente o se traba.

1. El estrangulador se abre

demasiado pronto.

2. El carburador funciona con

una mezcla demasiado

rica o demasiado pobre.

1. Coloque el estrangulador en

la posición media hasta que el

motor funcione sin problemas.

2. Comuníquese con una tienda

Lowe's o con el Servicio al

Cliente de Kobalt.

El motor arranca y se

apaga inmediatamente.

1. Apagado de COsense

debido a la acumulación

de monóxido de carbono

si una luz roja parpadea en

la placa del panel lateral.

2. Apagado de COsense

debido a una falla del

sistema si una luz amarilla

parpadea en la insignia del

panel lateral.

1. Siga todas las instrucciones de

seguridad y traslade

el generador a un área

abierta en el exterior,

lejos de ventanas, puertas

y conductos de ventilación.

2. Comience a confirmar que la

luz amarilla parpadea cuando/

si el generador se apaga.

Si COsense continúa fallando

y se apaga, comuníquese con

una tienda Lowe's o con el

Servicio al Cliente de Kobalt.

PROBLEMA CAUSA SOLUCIÓN

Diagrama de cableado de Kobalt 5500 DF 49ST

火花塞

点火器

机

GENERATOR BLOCK

CONTROL PANEL BLOCK

控制面板

主

main winding

取

三合一器

机

ENGINE BLOCK

OFF

机油感器

CO模

副

励磁

Diagrama de cableado de Kobalt 5500 DF 50ST

CONTROL PANEL BLOCK

GENERATOR BLOCK

包䇖䎔功能

主

main winding

取

三合一器

副

励磁

机

燃料䇖䎔功能

Kobalt5500 DF CARB

气原理 2024.8.20

控制面板

燃料䇖䎔

ECU

ENGINE BLOCK

机

源模

机油感器

机油警器

N.º de pieza A0006478131 Rev. A 22/10/2024

Kobalt KPG0100 49 State 6830 / 5500 -Watt Dual fuel Portable Generator

Product's Documents

Operating Manual

Specifications

Kobalt KPG0100 Questions and Answers
