TOWING MIRRORS
MODEL:YH3352PCA-E-B-H-22PIN
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: YH3352PCA-E-B-H-22PIN
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
TOWING MIRRORS
- 2 -
C
ORRECT DISPOSAL
This product is subject to the provisions of European Directive
2012/19/EU. The symbol showing a wheelie bin crossed
through indicates that the product requires separate refuse
collection in the European Union. This applies to the product
and all accessories marked with this symbol. Products marked
as such may not be discarded with normal domestic waste, but
must be taken to a collection point for recycling electrical and
electronic devices.
FCC Information:
CAUTION:
Changes or modifications not expressly approved by the party
responsible for compliance could void the user's authority to
operate the equipment!
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions:
1) This product may cause harmful interference.
2)This product must accept any interference received, including
interference that may cause undesired operation.
NOTES
1. Please read this instruction carefully before starting installation.
2. Proper tools will improve the quality of installation and reduce the time
required.
3. All mirrors are symmetrical and designed for better view range.
4. If you find missing parts or damaged, please take a photo and contact
us.
5. Please reference the vehicle owner's manual to adjust the new mirrors.
6. If you can't install it yourself, contact an auto repair professional to
replace it for you.
- 3 -
MODEL AND PARAMETERS
Model
YH3352PCA-E-B-H-22PIN
Auto Part Position
Front Outside
Input
DC 12V
Fold
Manual Telescopic
Functions
Heated+Turn Signal Light+Arrow Signal
Light+Puddle Light
Applicable Vehicle Type
2015-2018 Ford F150
Color
Black

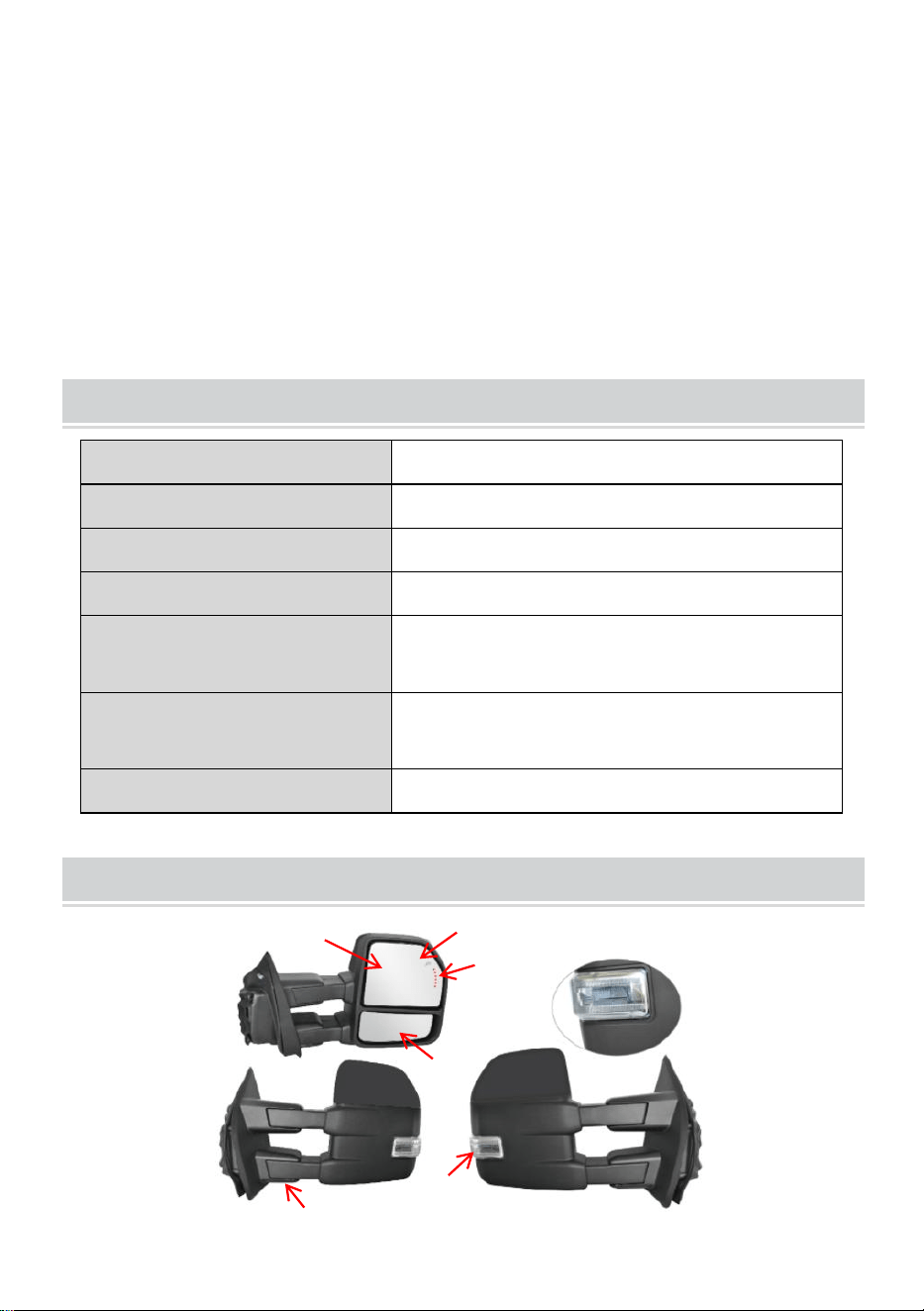

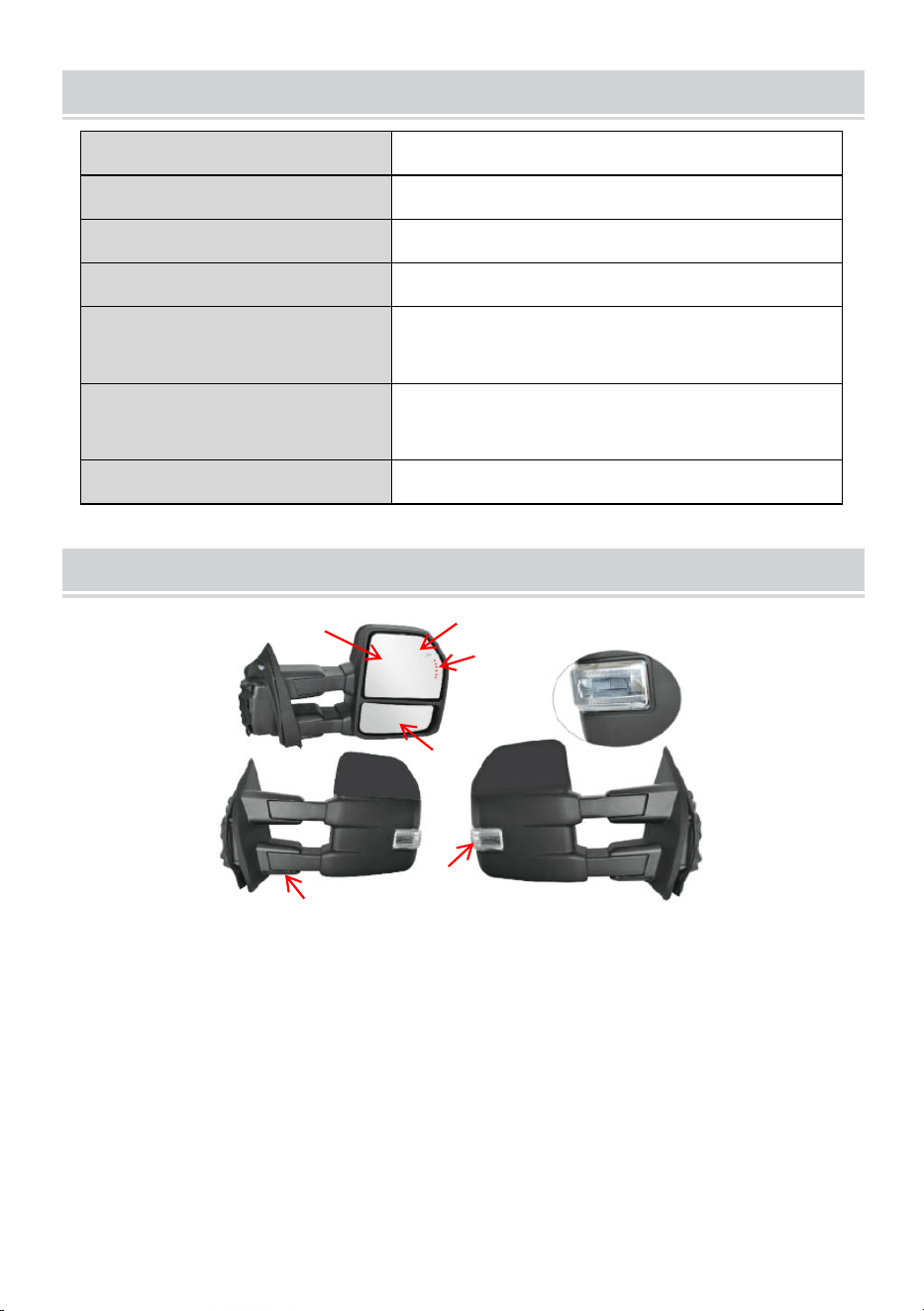

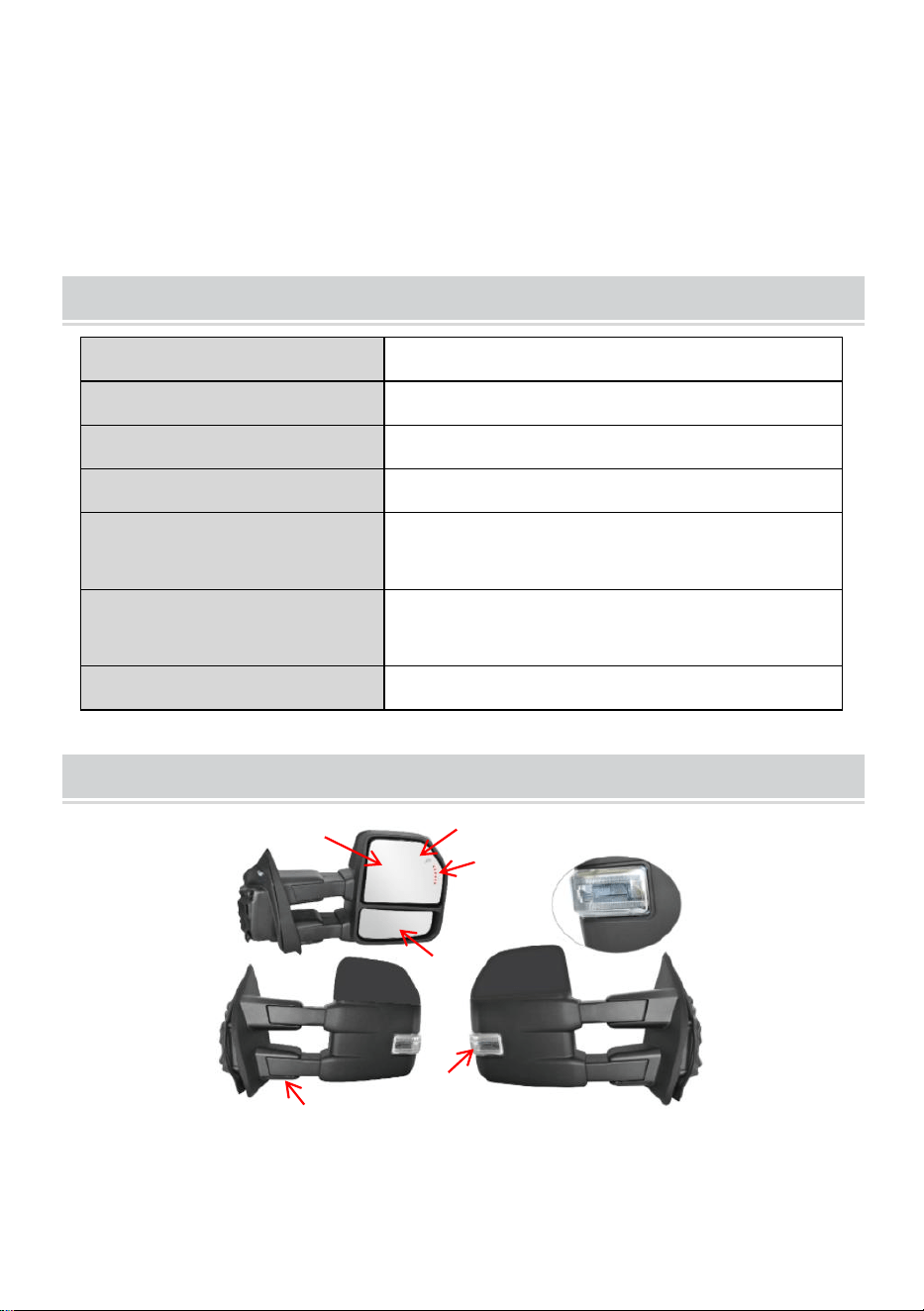

STRUCTURE DIAGRAM

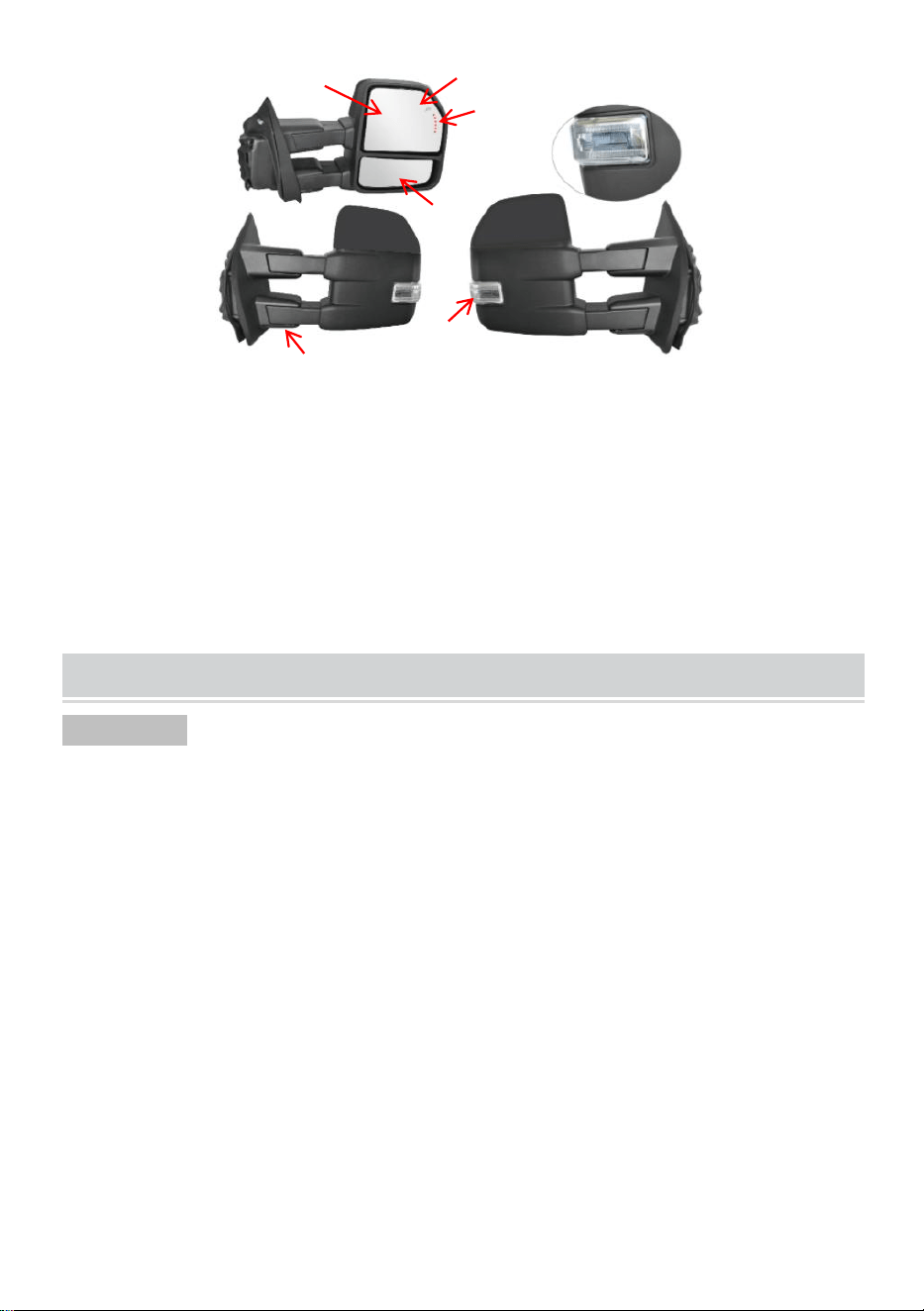

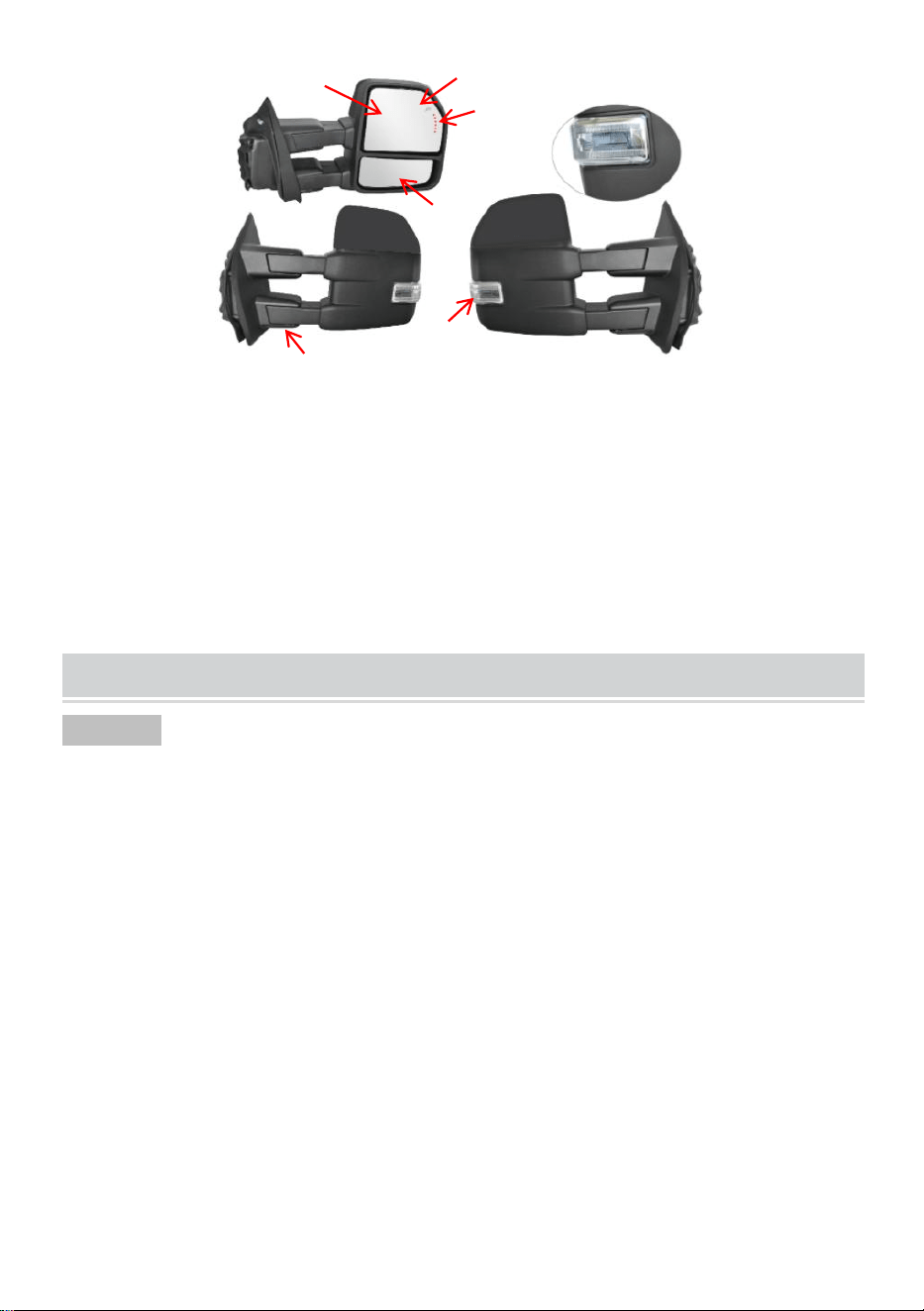

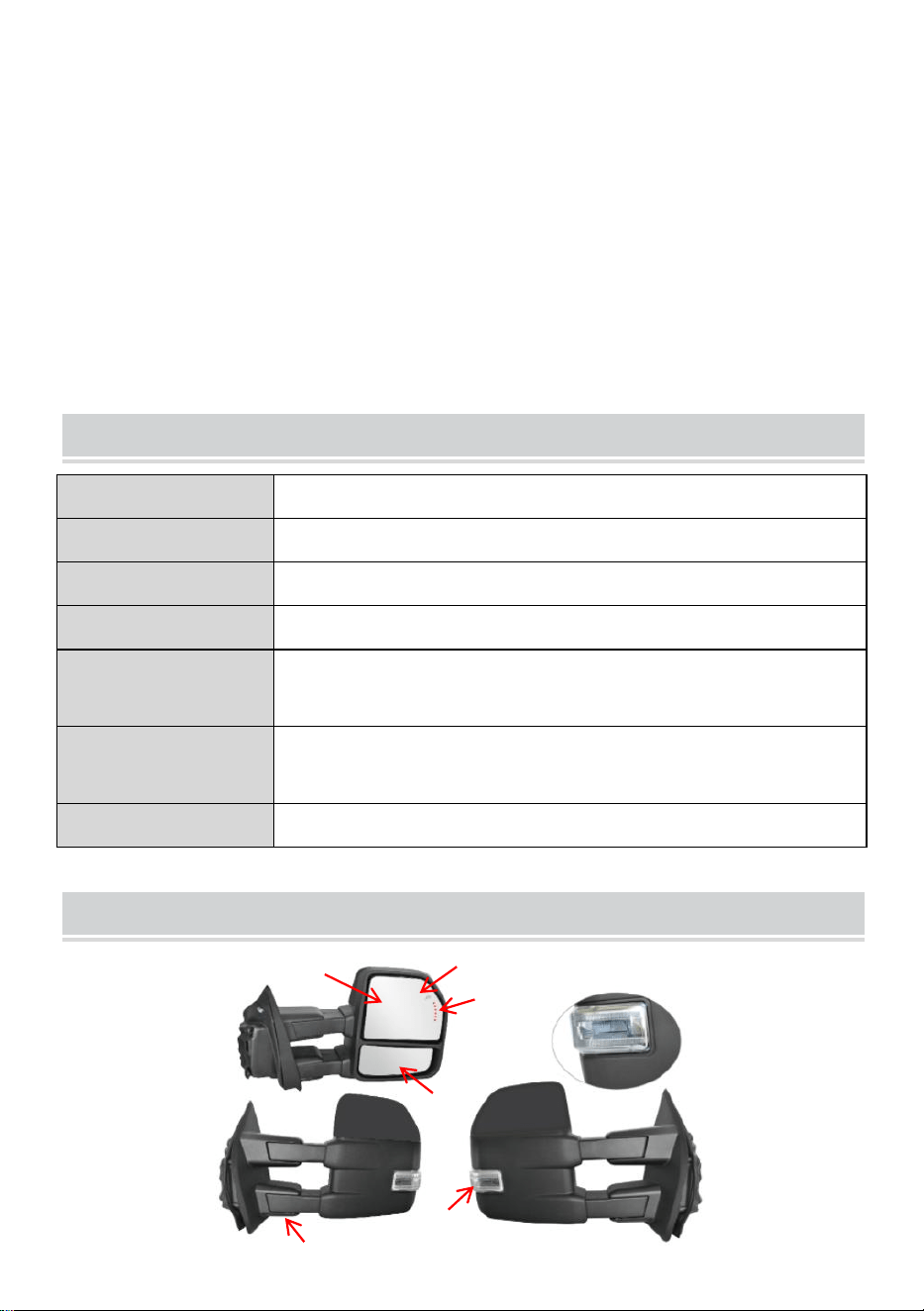

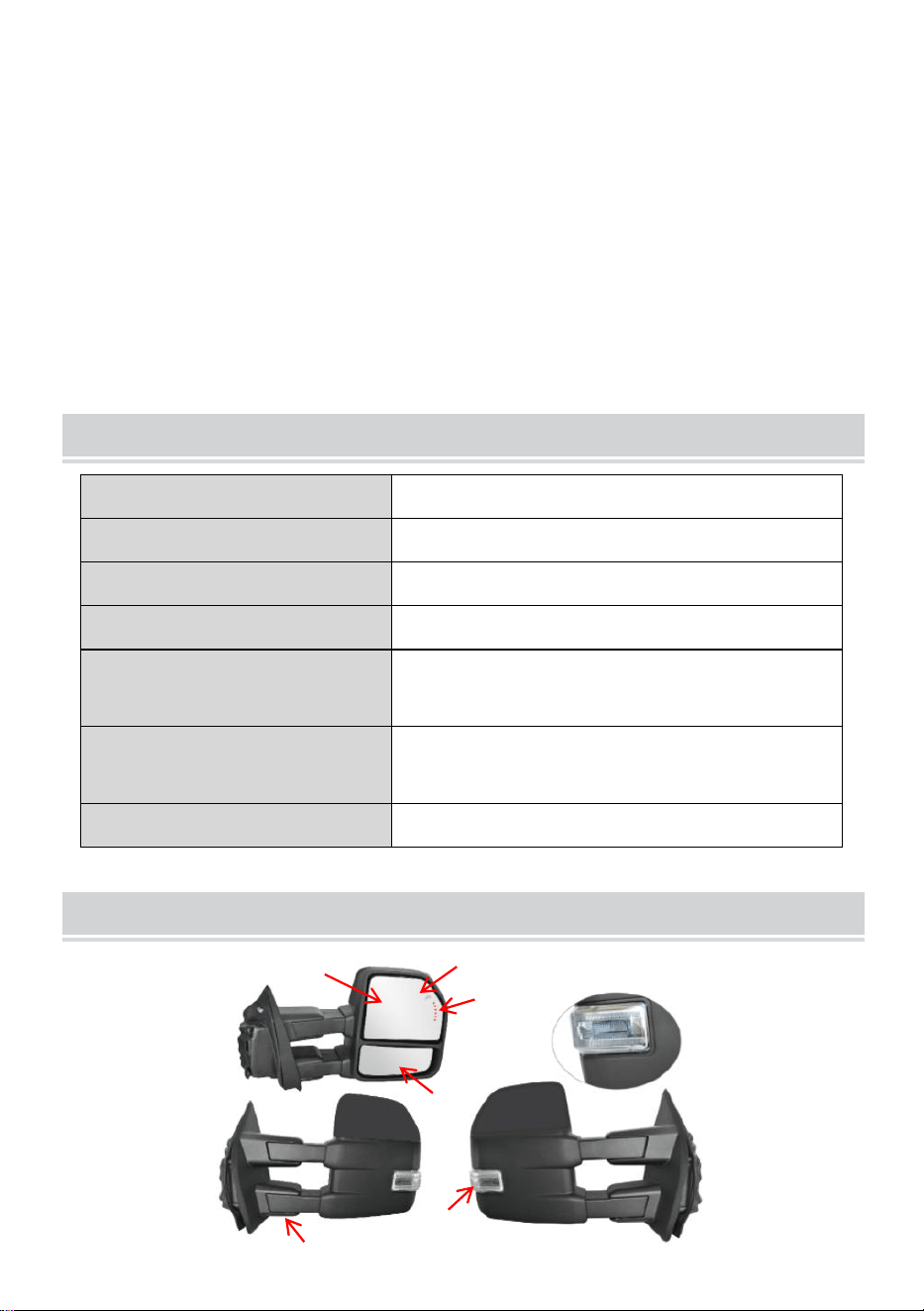

1.Heated 2.Turn Signal Light 3.Arrow Signal Light 4.Puddle Light
5.Convex Glass (Manual Adjustment)
6.Flat Glass (Power Adjustment)
2
1
3
4
6
5
- 4 -
INSTALLATION INSTRUCTIONS

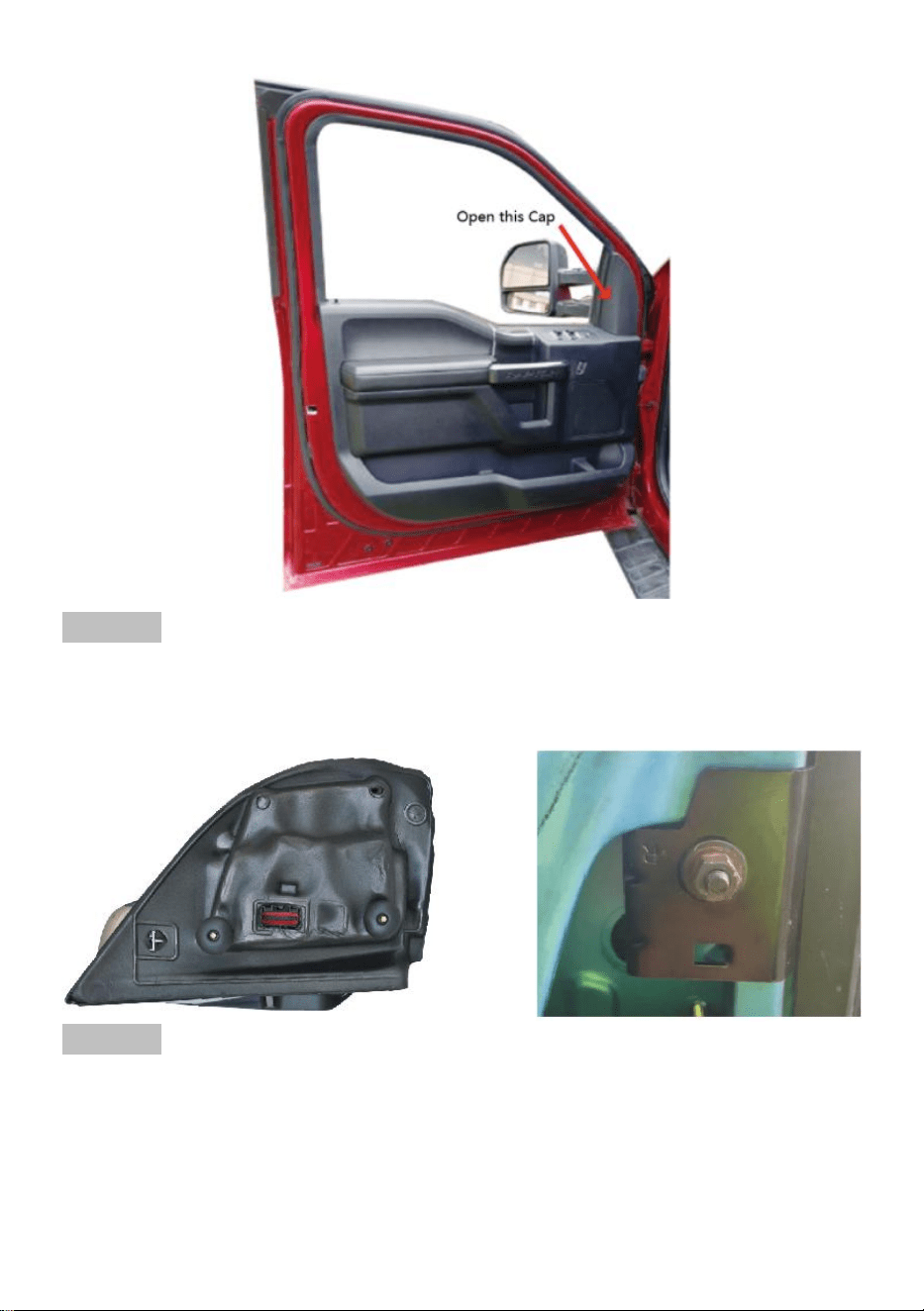

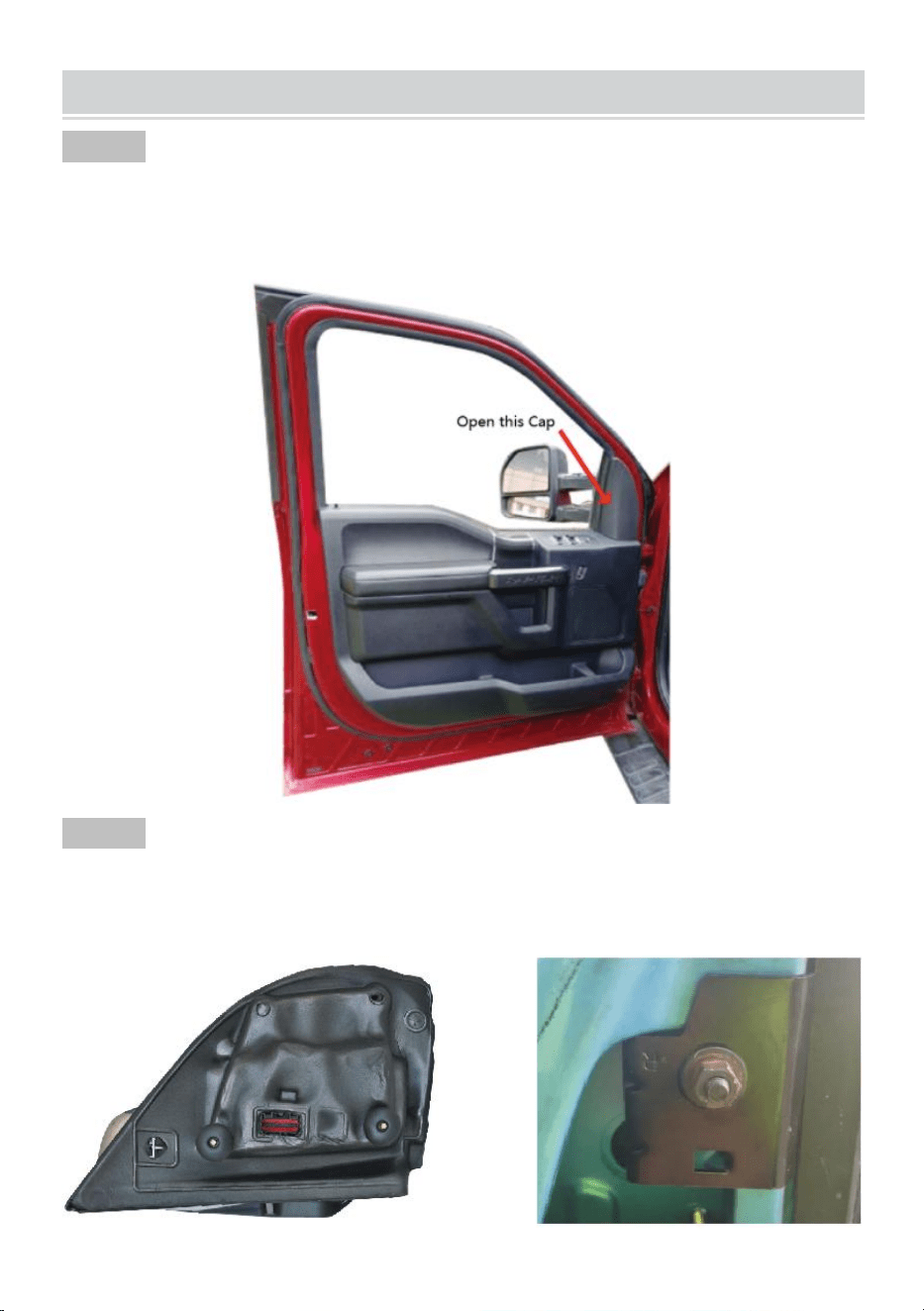

STEP 1

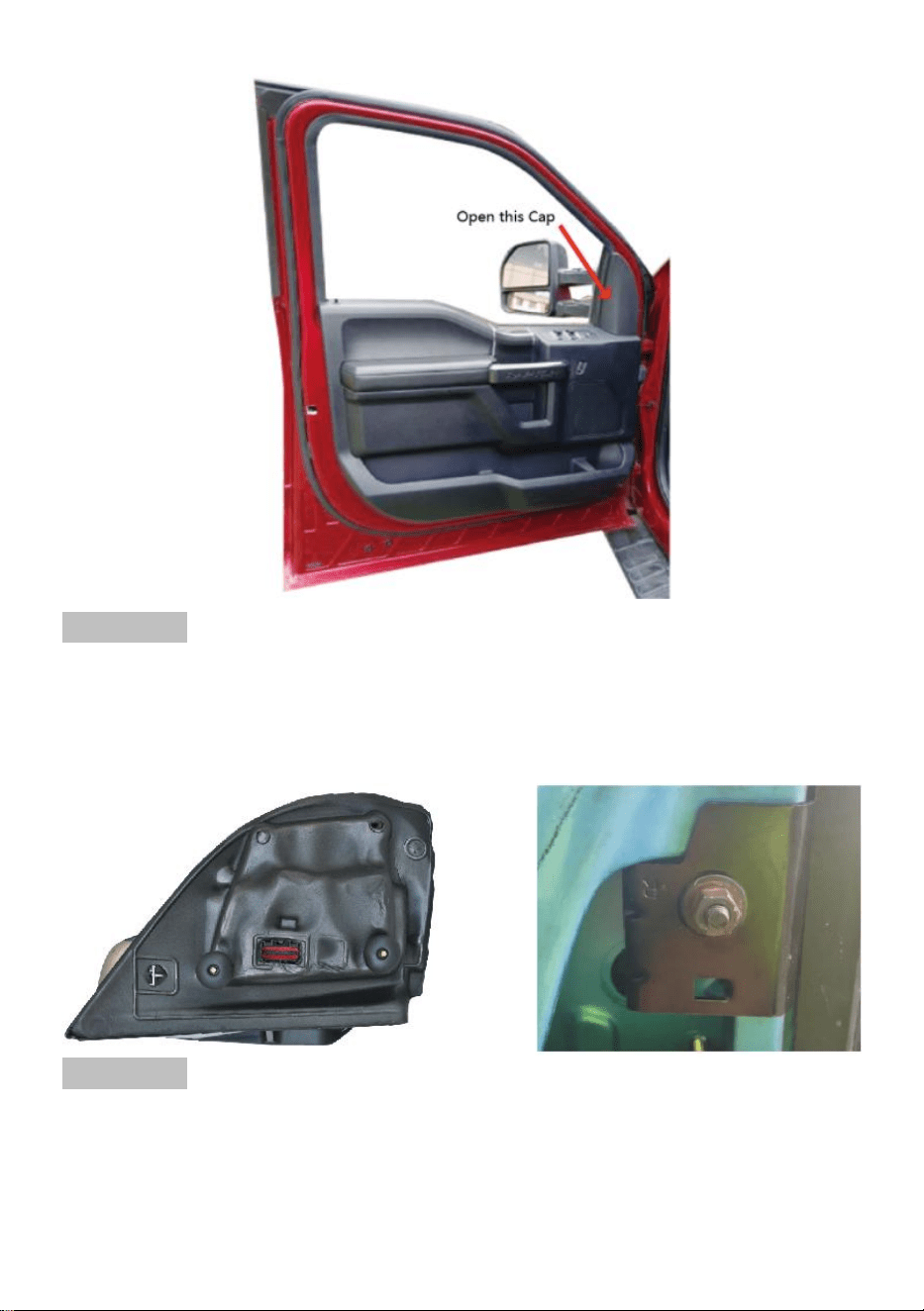

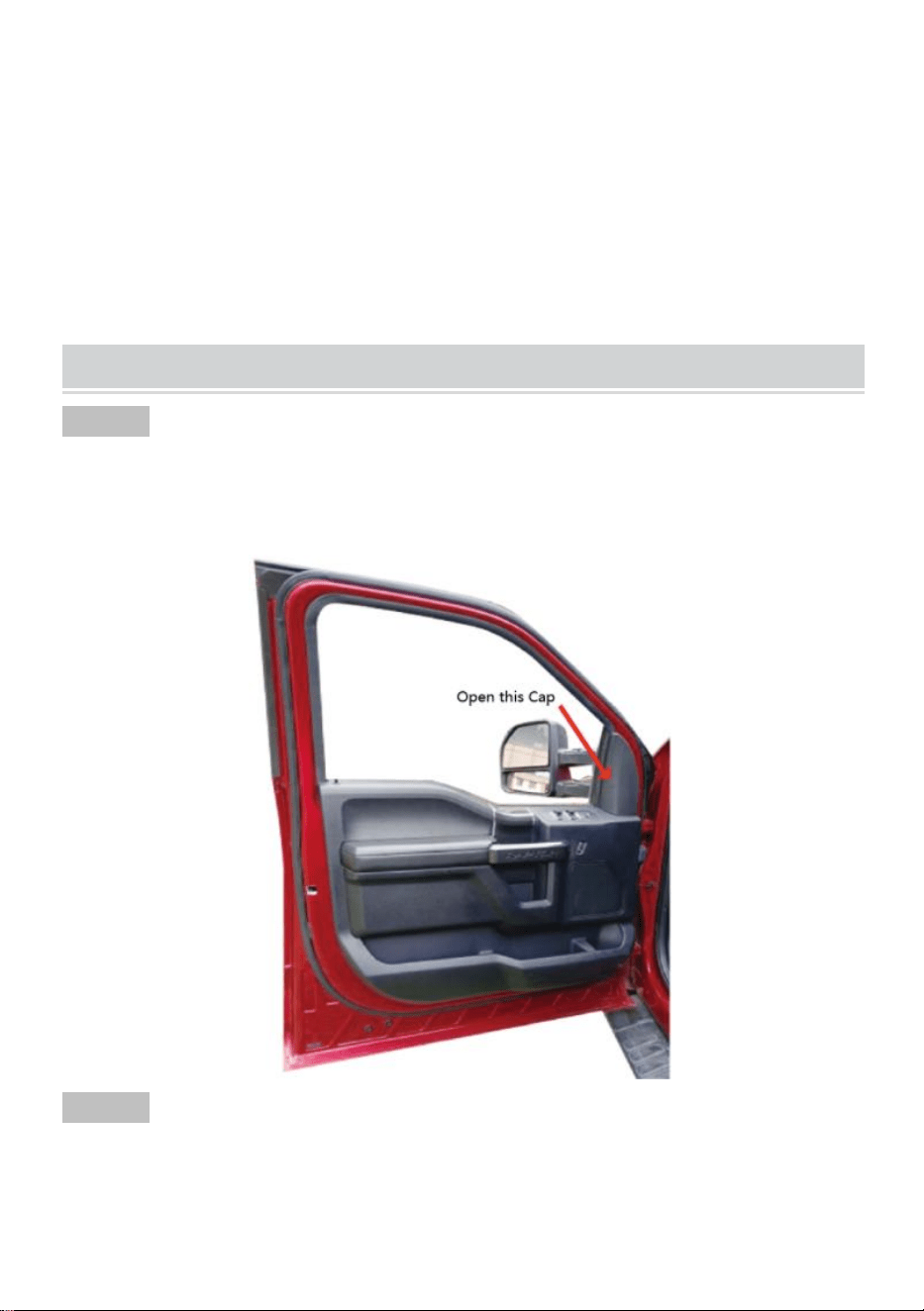

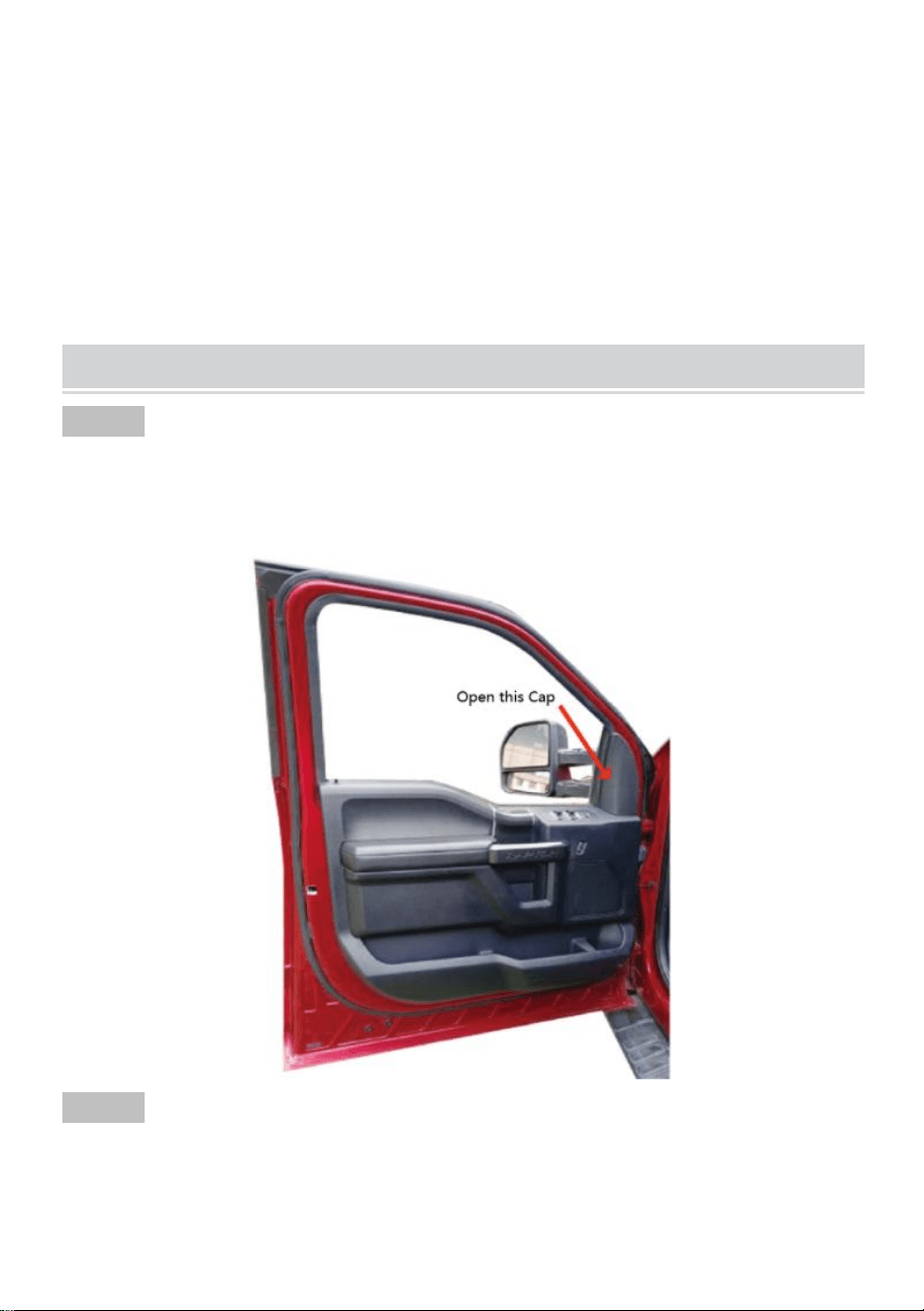

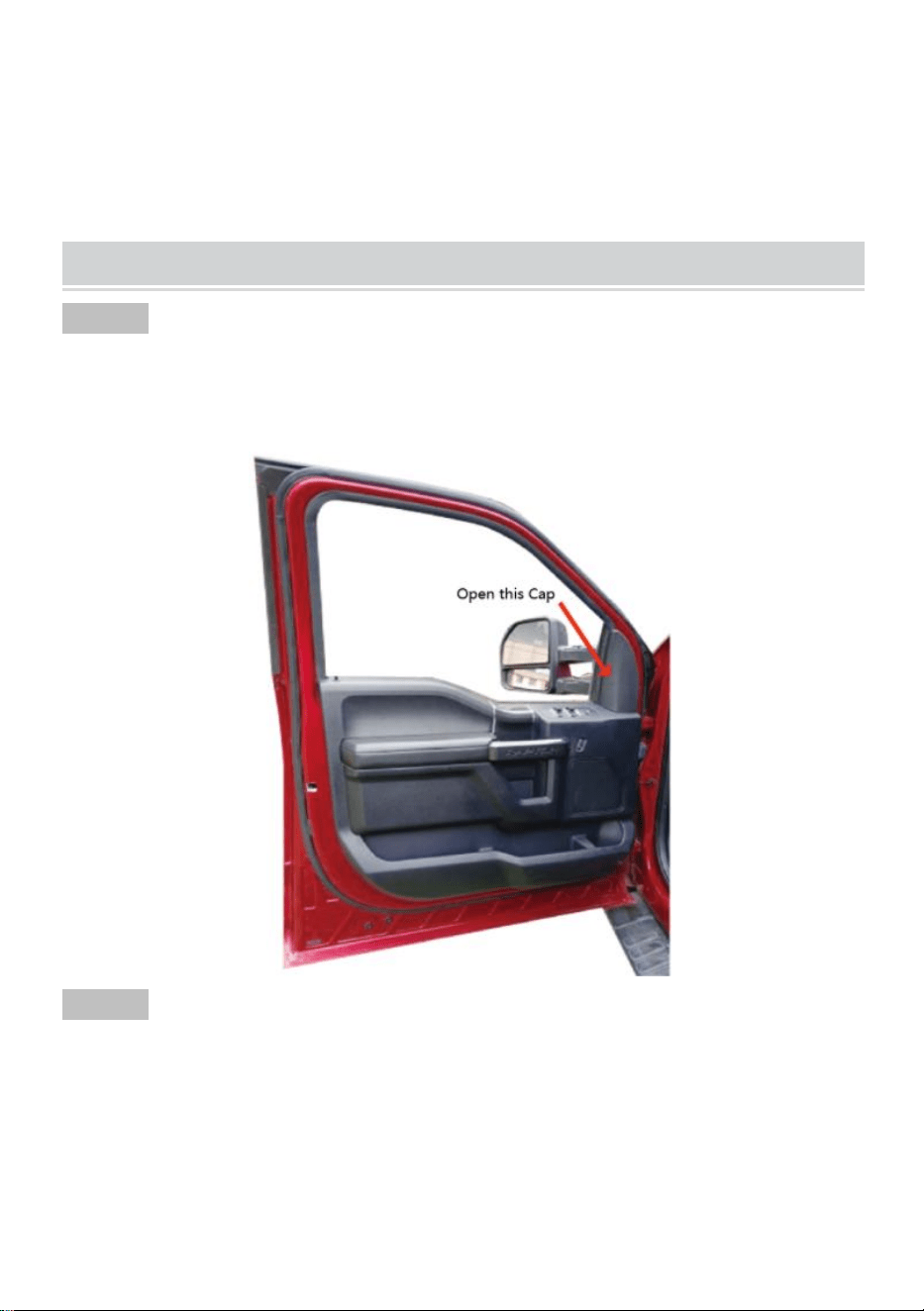

1. Open the cover indicated by the arrow on the car door.
2. Install the rearview mirror.
3. After installaiton,put back the cap agin.
STEP 2

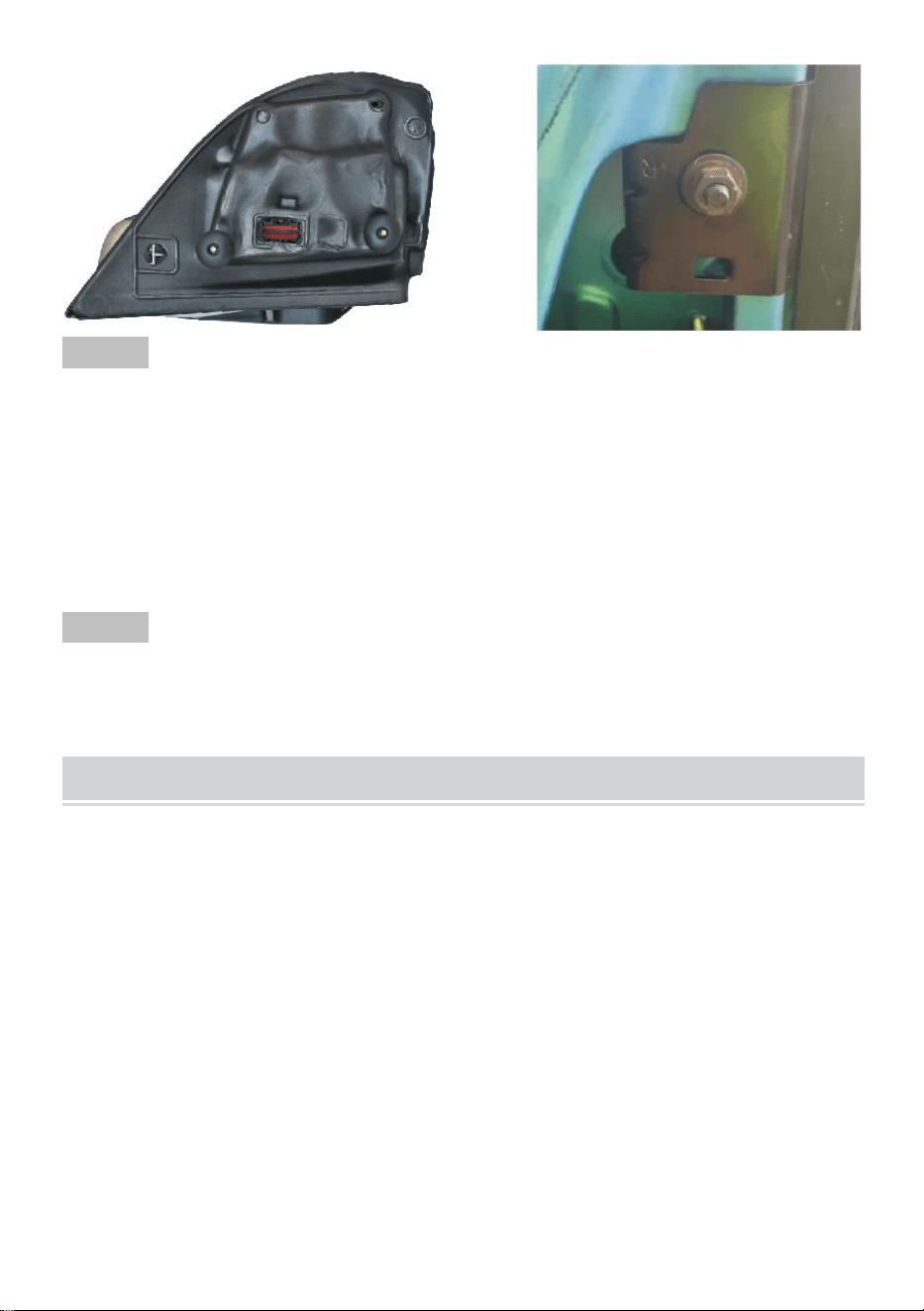

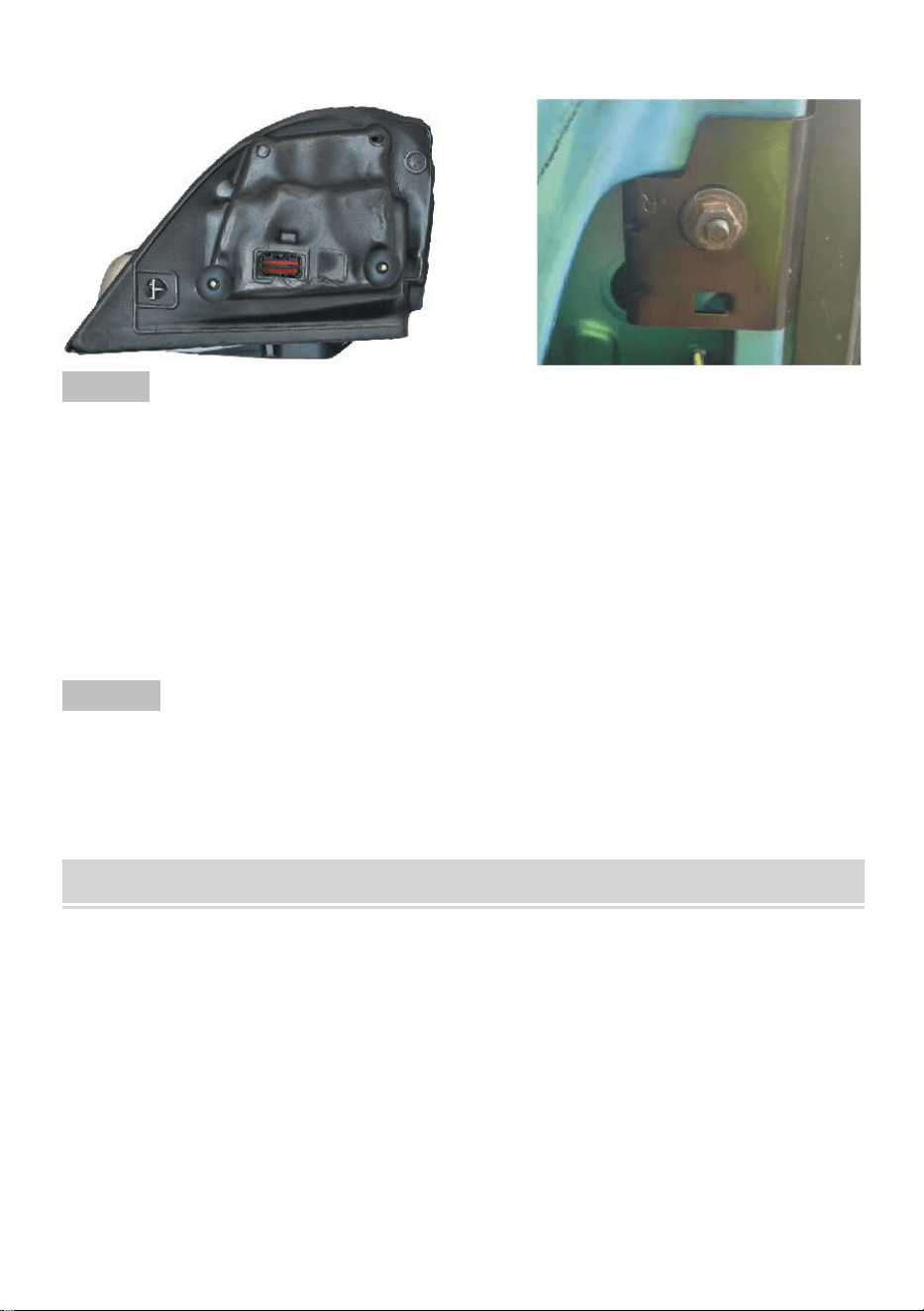

1. Disconnect mirror harness connector.
2. Remove (3) 8mm hex nuts securing the factory mirror.
3. Carefully remove the factory mirror.
- 5 -
STEP 3
1. Attach the foam pad to the new mirror mounting base.
2. Take the new mirror, feed studs and harness through the existed holes
on door panel.
3. Install (3) provided hex nuts to secure the new mirror. Torque to 80 lb in.
4. Connect mirror harness.
STEP 4
1. Repeat above steps on the passenger side.
2. Carefully check all mirror functions before the first drive.

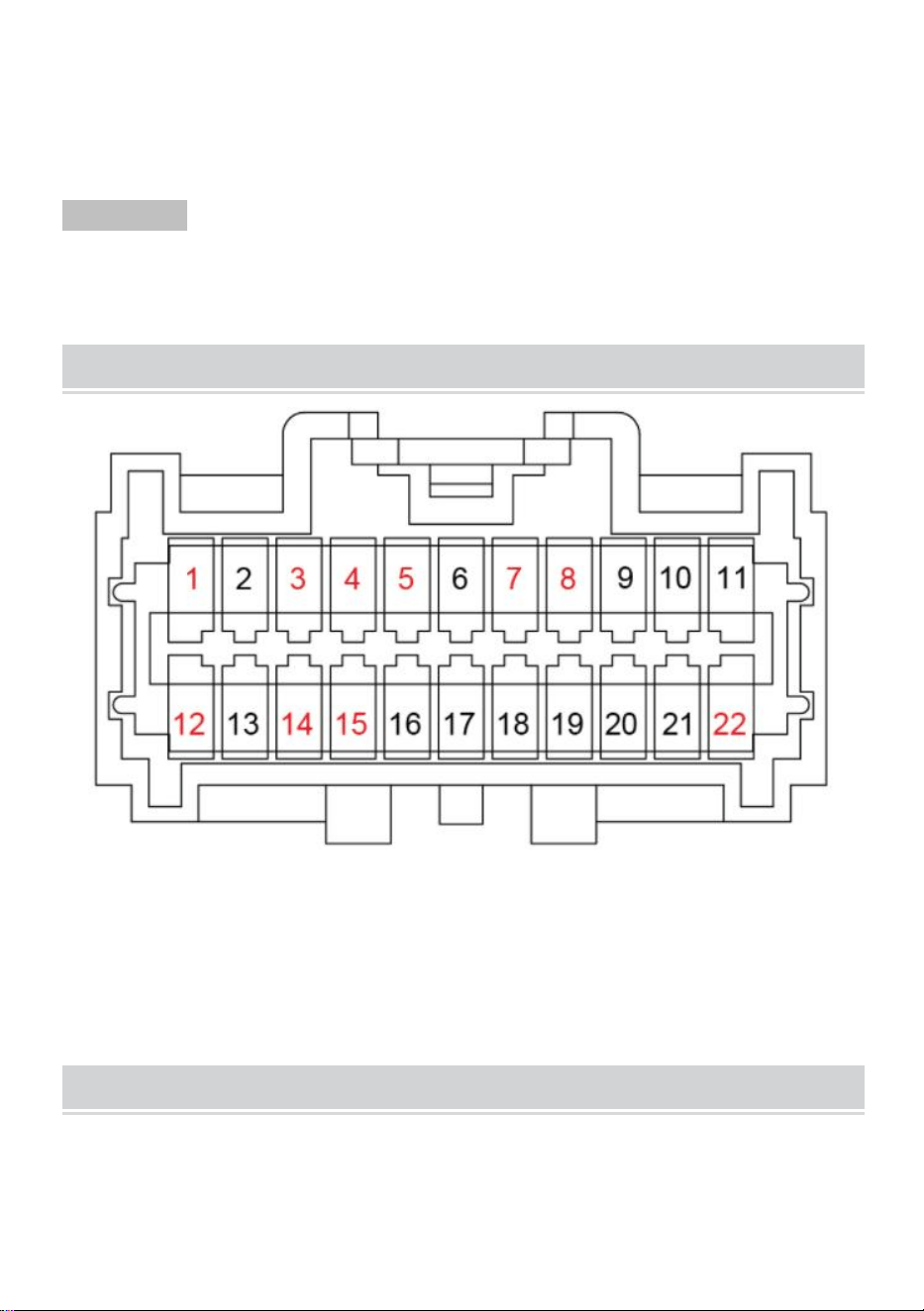

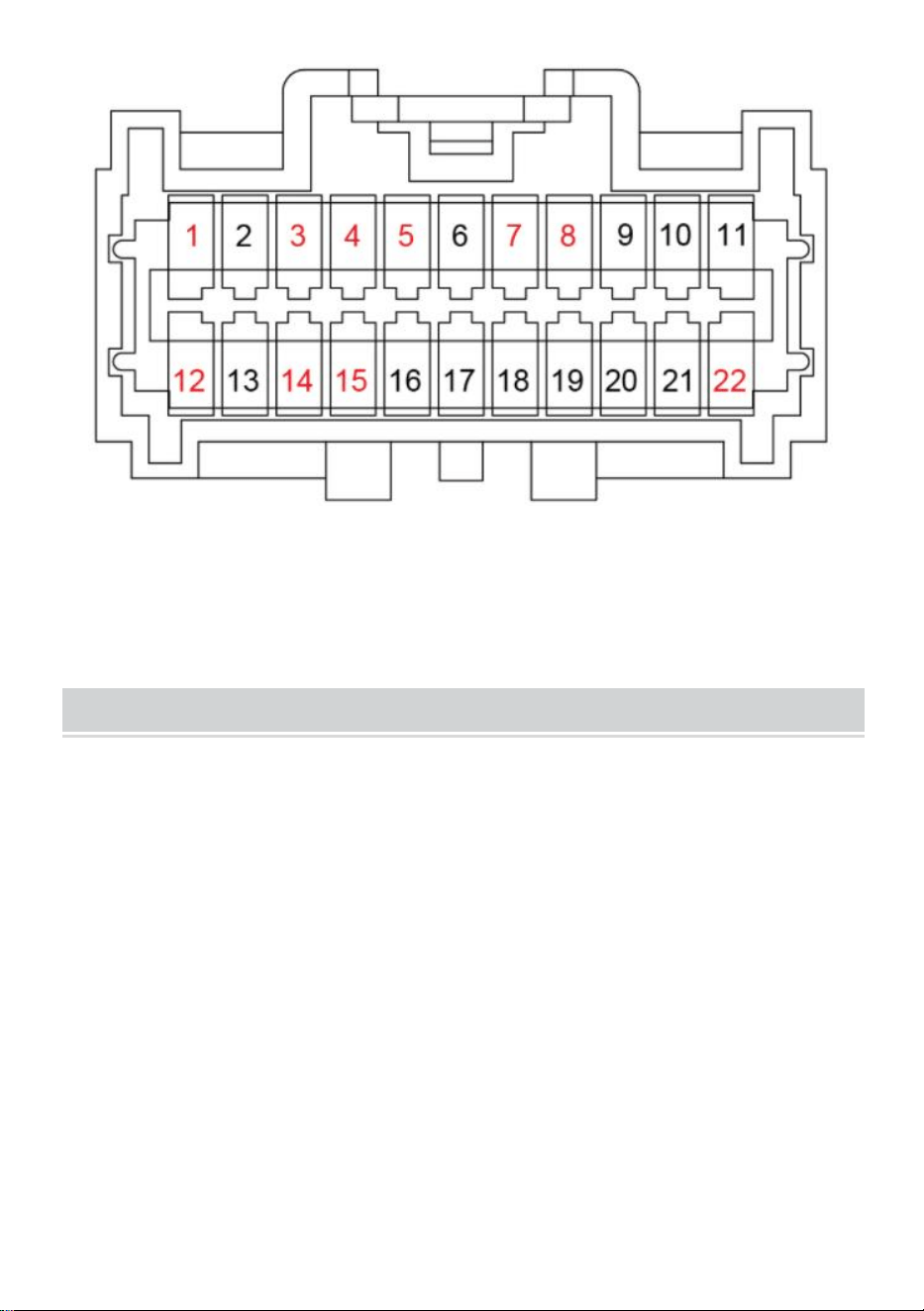

REFERENCE WIRE DIAGRAM

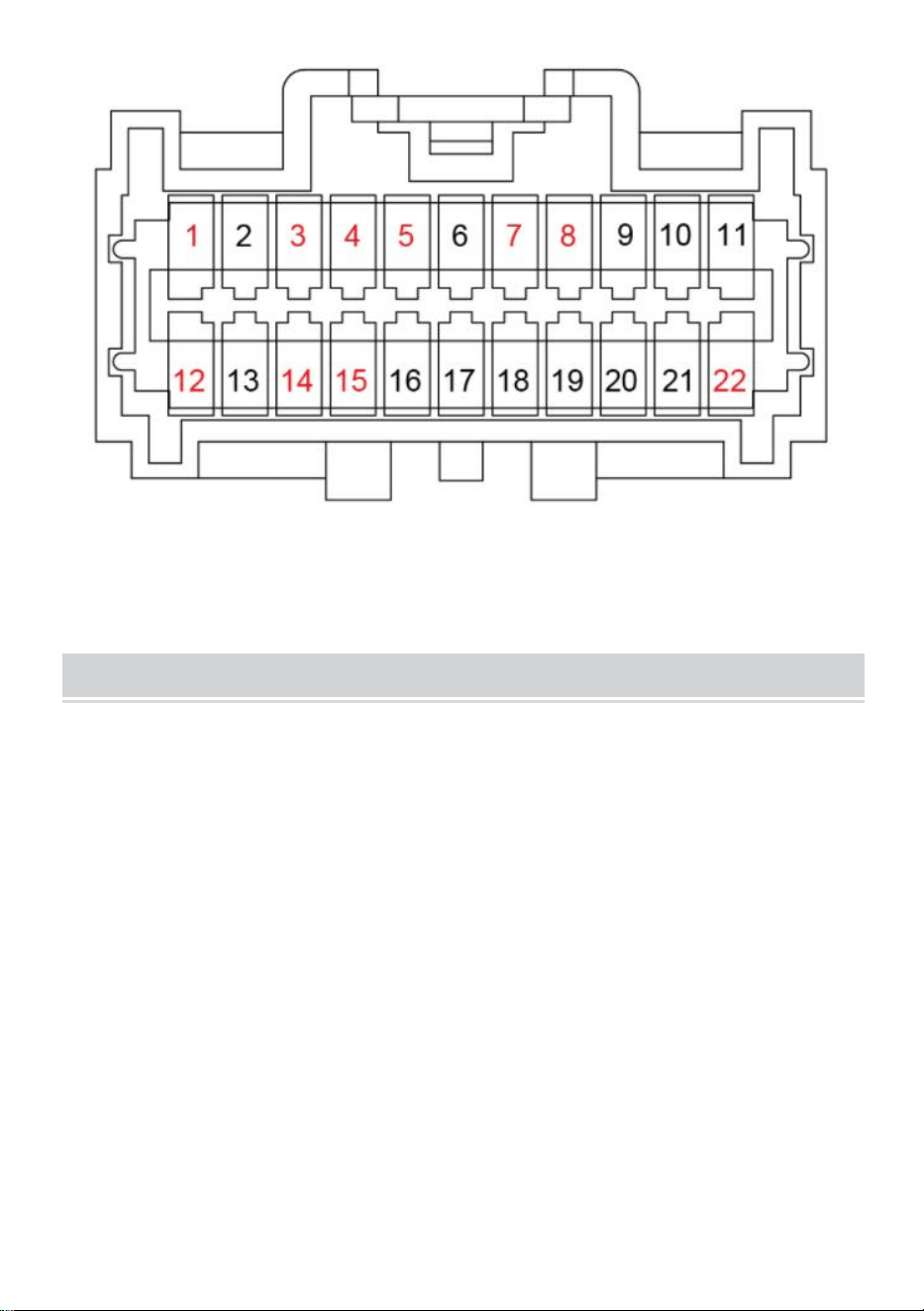

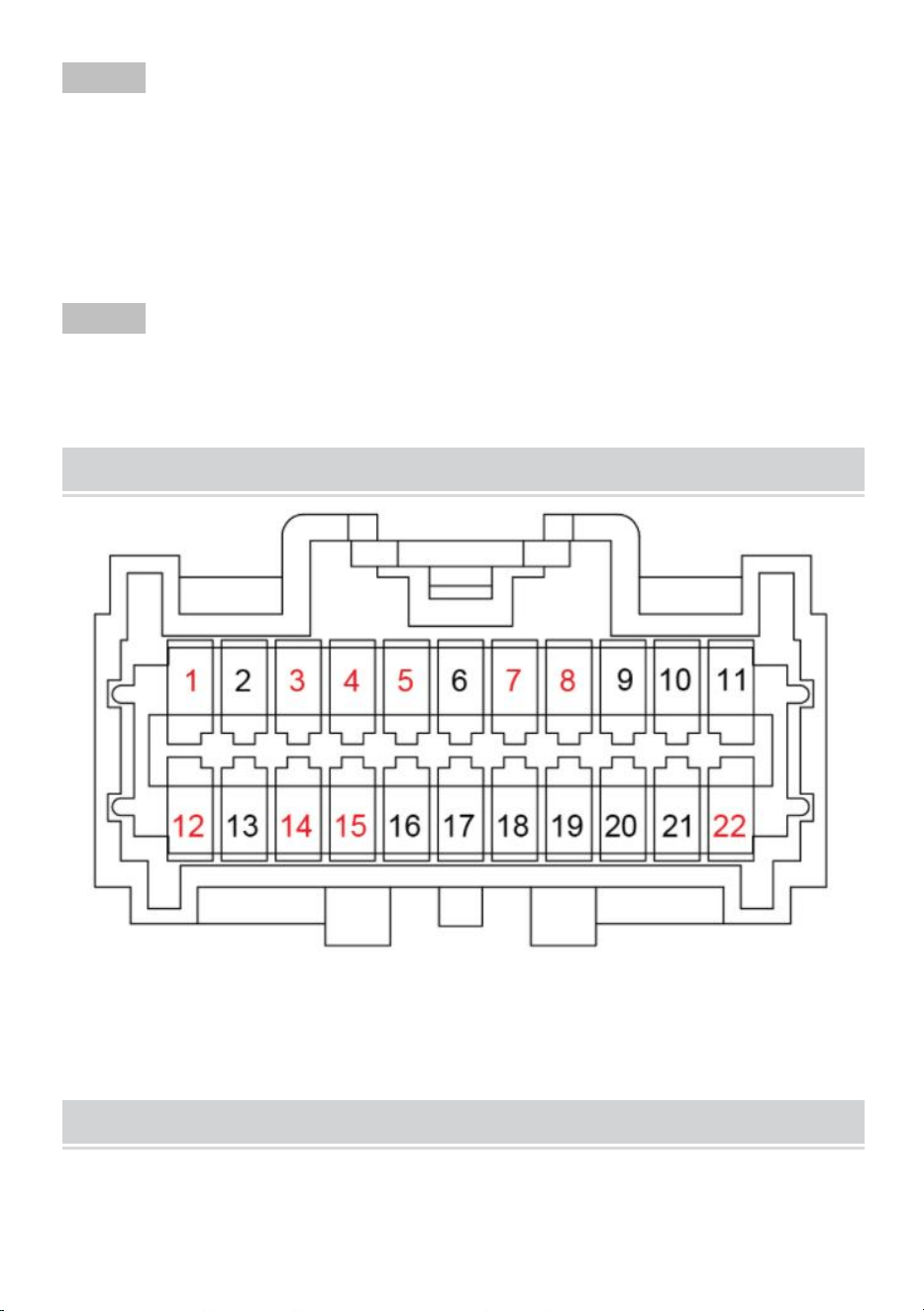

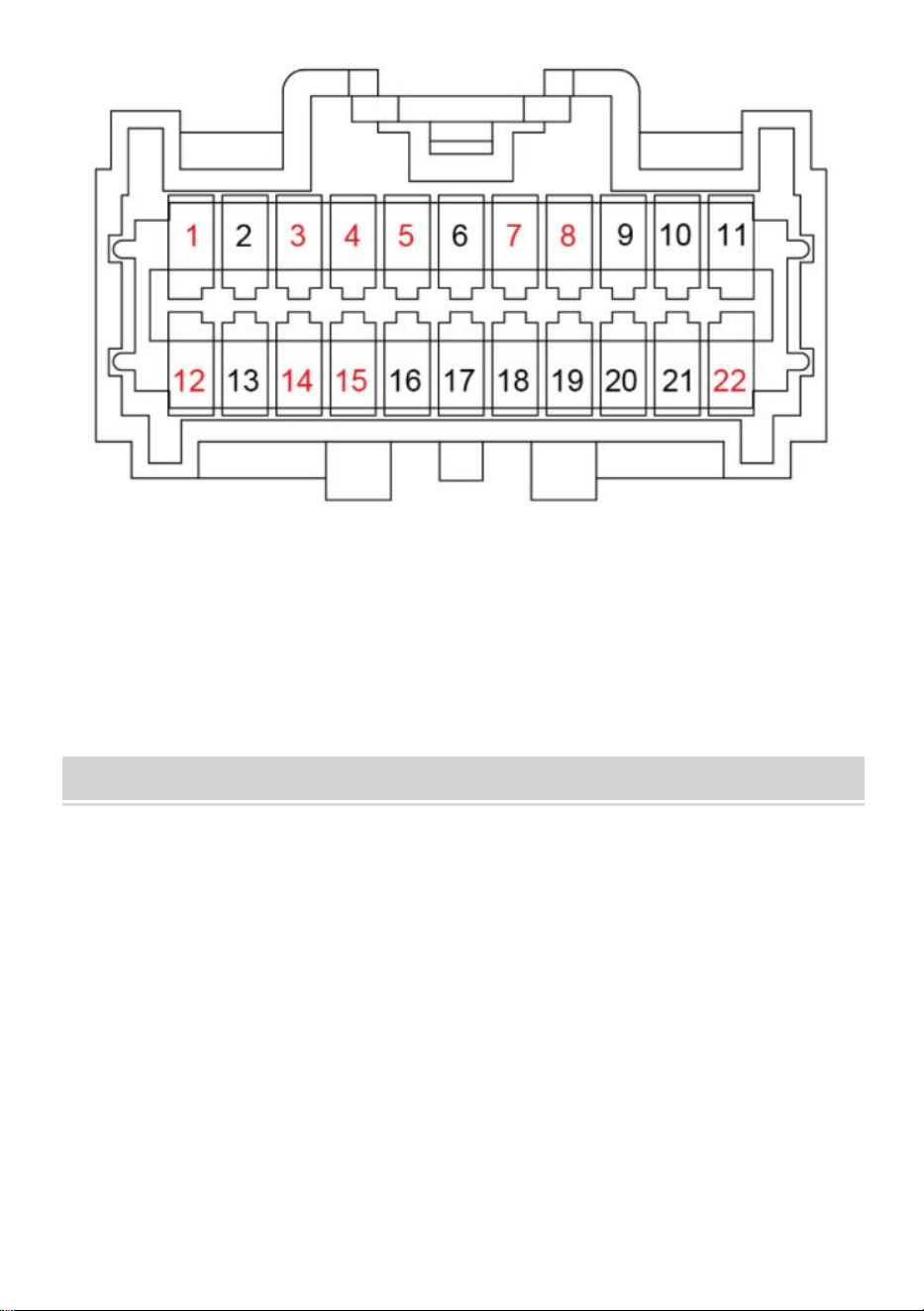

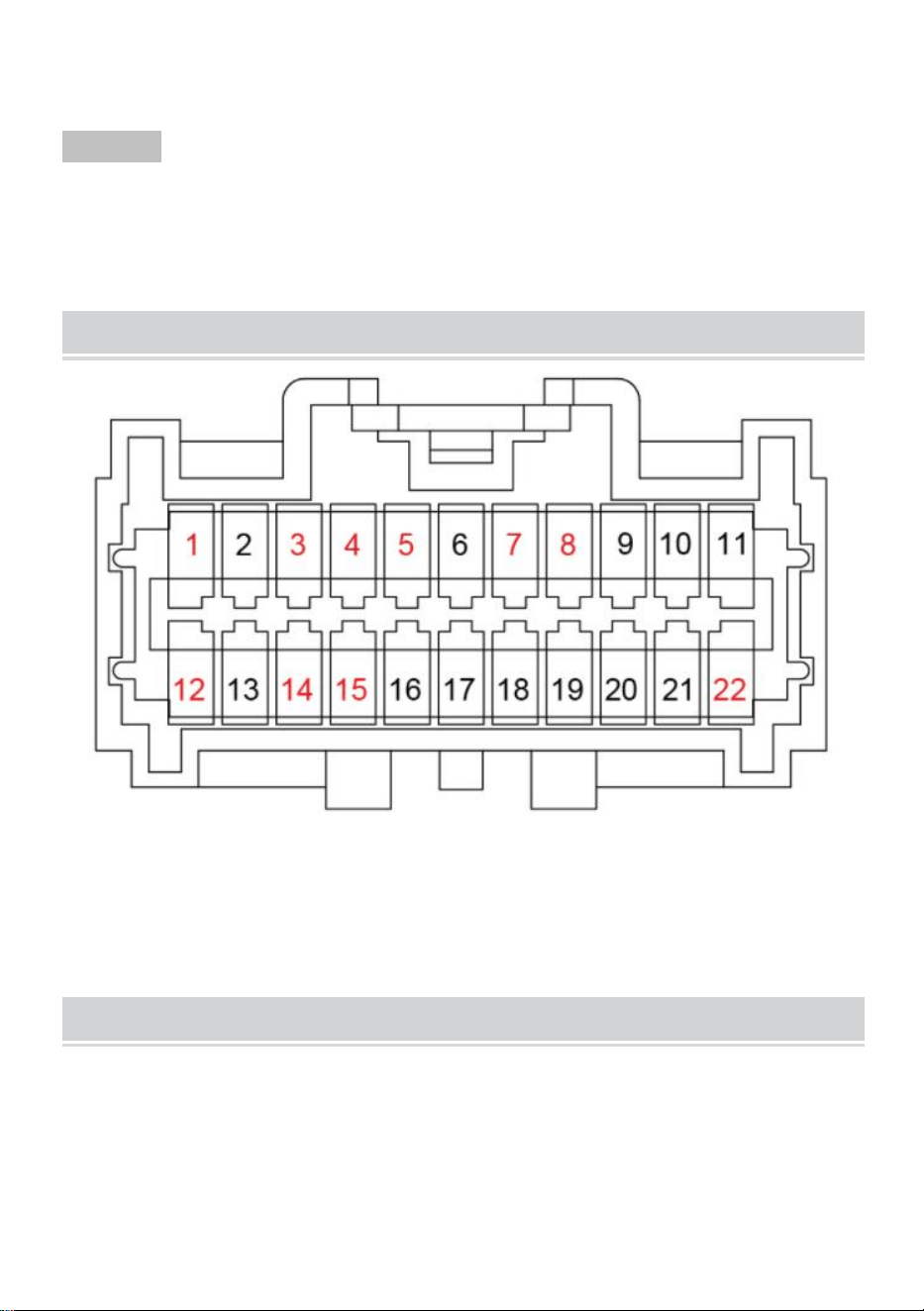

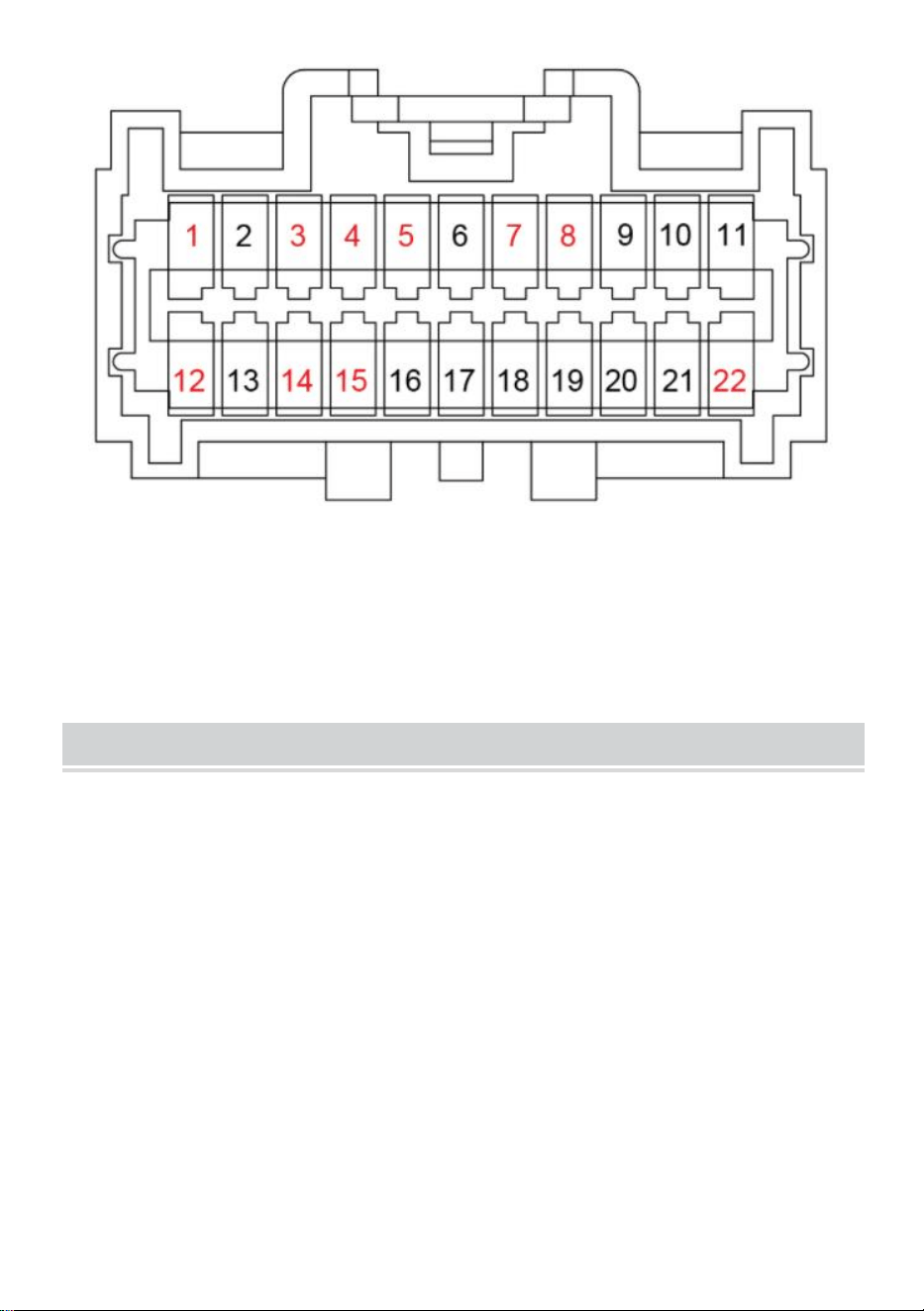

1/8:Mirror Heater 2.Not Used 3/4/5:Mirror Motor 6.Not Used
7.Turn Signal Light 9/10/11:Not Used 12.Position Light 13.Not Used
14.Puddle Light 15.Spot Light 16-21:Not Used 22.Ground
MAINTENANCE
1. Scrub the towing mirror when it is dirty.
2. Get into the habit of folding the towing mirrors when parking.
- 6 -
Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
Made In China

- 8 -
Assistance technique et certificat de garantie électronique
www.vevor.com/support
RÉTROVISEURS DE REMORQUAGE
MODÈLE : YH3352PCA-EBH-22PIN
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODÈLE : YH3352PCA-EBH-22PIN
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
TOWING MIRRORS
- 2 -
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ÉLIMINATION
CORRECTE
Ce produit est soumis aux dispositions de la directive
européenne 2012/19/UE. Le symbole représentant une
poubelle barrée indique que le produit nécessite une collecte
sélective des déchets dans l'Union européenne. Ceci s'applique
au produit et à tous les accessoires marqués de ce symbole.
Les produits marqués comme tels ne doivent pas être jetés
avec les ordures ménagères normales, mais doivent être
apportés à un centre de collecte. point de collecte pour le
recyclage des appareils électriques et électroniques.
Informations FCC :
PRUDENCE:
Les changements ou modifications non expressément
approuvés par la partie responsable de la conformité pourraient
annuler le droit de l'utilisateur à utiliser l'équipement !
Cet appareil est conforme à la partie 15 des règles FCC.
L’exploitation est soumise aux deux conditions suivantes :
1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris
les interférences susceptibles de provoquer un fonctionnement
indésirable.
NOTES
7. Veuillez lire attentivement ces instructions avant de commencer
l'installation.
8. Des outils appropriés amélioreront la qualité de l’installation et réduiront
le temps requis.
- 3 -
9. Tous les miroirs sont symétriques et conçus pour une meilleure portée
de vue.
10.Si vous constatez des pièces manquantes ou endommagées, veuillez
prendre une photo et nous contacter.
11.Veuillez vous référer au manuel du propriétaire du véhicule pour régler
les nouveaux rétroviseurs.
12.Si vous ne pouvez pas l'installer vous-même, contactez un
professionnel de la réparation automobile pour le remplacer à votre place.
MODEL AND PARAMETERS
Modèle
YH3352PCA-EBH-22PIN
Position des pièces
automobiles
Façade Extérieure
Saisir
C.C 12 V
Pli
Télescopique Manuel
Les fonctions
Chauffant + clignotant + flèche
lumineuse + lumière de flaque d'eau
Type de véhicule
applicable
20 15 -201 8 Ford F150
Couleur
Noir
STRUCTURE DIAGRAM
1
6
- 4 -
1. Chauffant 2. Clignotant 3. Flèche lumineuse 4. Lumière de flaque d'eau
5. Verre convexe (réglage manuel)
6. Verre plat (réglage de la puissance)
INSTALLATION INSTRUCTIONS
ÉTAPE 1
4. Ouvrez le couvercle indiqué par la flèche sur la portière de la voiture.
5. Installez le rétroviseur.
6. Après l'installation, remettez le capuchon.
2
3
4
5
- 5 -
ÉTAPE 2
4. Débranchez le connecteur du faisceau de rétroviseur.
5. Retirez les (3) écrous hexagonaux de 8 mm fixant le miroir d'usine.
6. Retirez délicatement le miroir d'usine.
ÉTAPE 3
4. Fixez le coussinet en mousse à la nouvelle base de montage du miroir.
5. Prenez le nouveau miroir, faites passer les goujons et le harnais à
travers les trous existants sur le panneau de porte.
6. Installez les (3) écrous hexagonaux fournis pour fixer le nouveau miroir.
Serrez à 80 lb-po.
- 6 -
4. Connectez le faisceau du rétroviseur.
ÉTAPE 4
2. Répétez les étapes ci-dessus du côté passager.
2. Vérifiez soigneusement toutes les fonctions du rétroviseur avant le
premier trajet.
REFERENCE WIRE DIAGRAM
1/8 : Chauffage du miroir 2. Non utilisé 3/4/5 : Moteur du miroir 6. Non
utilisé
7. Clignotant 10/09/11 : Non utilisé 12. Feu de position 13. Non utilisé
14. Lumière de flaque d'eau 15. Spot lumineux 16-21 : non utilisé 22. Terre
MAINTENANCE
3. Frottez le rétroviseur de remorquage lorsqu'il est sale.
4. Prenez l'habitude de rabattre les rétroviseurs de remorquage lorsque
vous vous garez.
Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
- 7 -
Shanghai
Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREETASTWOOD
NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166
Anaheim Place, Rancho Cucamonga, CA 91730
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
Fabriqué en Chine
- 9 -
Zertifikat für technischen Support und E-Garantie
www.vevor.com/support
ANHÄNGERSPIEGEL
MODELL:YH3352PCA-EBH-22PIN
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELL: YH3352PCA-EBH-22PIN
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
TOWING MIRRORS
- 2 -
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
KORREKTE
ENTSORGUNG
Dieses Produkt unterliegt den Bestimmungen der europäischen
Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen
Mülltonne weist darauf hin, dass das Produkt in der
Europäischen Union einer getrennten Müllsammlung bedarf.
Dies gilt für das Produkt und alle Zubehörteile, die mit diesem
Symbol gekennzeichnet sind. Als solche gekennzeichnete
Produkte dürfen nicht über den normalen Hausmüll entsorgt
werden, sondern müssen zu einem Recyclinghof gebracht
werden Sammelstelle für das Recycling von Elektro- und
Elektronikgeräten.
FCC-Informationen:
VORSICHT:
Änderungen oder Modifikationen, die nicht ausdrücklich von der
für die Einhaltung verantwortlichen Partei genehmigt wurden,
können zum Erlöschen der Berechtigung des Benutzers zum
Betrieb des Geräts führen!
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der
Betrieb unterliegt den folgenden zwei Bedingungen:
1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen
akzeptieren, einschließlich Störungen, die zu unerwünschtem
Betrieb führen können.
NOTES
13.Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der
Installation beginnen.
- 3 -
14.Die richtigen Werkzeuge verbessern die Qualität der Installation und
verkürzen den Zeitaufwand.
15.Alle Spiegel sind symmetrisch und für eine bessere Sichtweite
ausgelegt .
16.Wenn Sie fehlende oder beschädigte Teile finden, machen Sie bitte ein
Foto und kontaktieren Sie uns.
17.Bitte beachten Sie die Bedienungsanleitung des Fahrzeugs, um die
neuen Spiegel einzustellen.
18.Wenn Sie es nicht selbst einbauen können, wenden Sie sich an einen
Autoreparaturfachmann, um es für Sie auszutauschen.
MODEL AND PARAMETERS
Modell
YH3352PCA-EBH-22PIN
Autoteilposition
Vorne draußen
Eingang
Gleichstrom 12 V
Falten
Manuelles Teleskop
Funktionen
Beheizt + Blinkerlicht + Pfeilsignallicht +
Pfützenlicht
Anwendbarer
Fahrzeugtyp
20 15 -201 8 Ford F150
Farbe
Schwarz
STRUCTURE DIAGRAM
1
6
- 4 -
1. Beheizt 2. Blinkerlicht 3. Pfeilsignallicht 4. Pfützenlicht 5. Konvexes Glas
(manuelle Einstellung)
6.Flachglas (Leistungsanpassung)
INSTALLATION INSTRUCTIONS
SCHRITT 1
7. Öffnen Sie die durch den Pfeil gekennzeichnete Abdeckung an der Autotür.
8. Den Rückspiegel einbauen.
9. Setzen Sie nach der Installation die Kappe wieder auf.
2
3
4
5
- 5 -
SCHRITT 2
7. Den Stecker des Spiegelkabelbaums abziehen.
8. Entfernen Sie (3) 8-mm-Sechskantmuttern, mit denen der Werksspiegel
befestigt ist.
9. Entfernen Sie vorsichtig den Werksspiegel.
SCHRITT 3
7. Befestigen Sie das Schaumstoffpolster an der neuen
Spiegelmontagebasis.
8. Nehmen Sie den neuen Spiegel, führen Sie die Bolzen und den
Kabelbaum durch die vorhandenen Löcher in der Türverkleidung.
- 6 -
9. Installieren Sie (3) der mitgelieferten Sechskantmuttern, um den neuen
Spiegel zu befestigen. Mit 80 lb in anziehen.
4. Spiegelkabelbaum anschließen.
SCHRITT 4
3. Wiederholen Sie die obigen Schritte auf der Beifahrerseite.
vor der ersten Fahrt sorgfältig alle Spiegelfunktionen .
REFERENCE WIRE DIAGRAM
1/8: Spiegelheizung 2. Nicht verwendet. 3/4/5: Spiegelmotor 6. Nicht
verwendet
7. Blinkerleuchte 10.09.11: Nicht verwendet . 12. Positionsleuchte 13. Nicht
verwendet
14. Pfützenlicht 15. Spotlicht 16-21: Nicht verwendet 22. Boden
MAINTENANCE
5. Schrubben Sie den Abschleppspiegel, wenn er verschmutzt ist.
6. Gewöhnen Sie sich an, beim Parken die Abschleppspiegel
einzuklappen.
- 7 -
Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD
NSW 2122 Australien
In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
In China hergestellt
- 9 -
Supporto tecnico e certificato di garanzia elettronica
www.vevor.com/support
SPECCHIETTI DA TRAINO
MODELLO: YH3352PCA-EBH-22PIN
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELLO: YH3352PCA-EBH-22PIN
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
TOWING MIRRORS
- 2 -
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
CORRETTO
SMALTIMENTO
Questo prodotto è soggetto alle disposizioni della Direttiva
Europea 2012/19/UE. Il simbolo del bidone della spazzatura
barrato indica che nell'Unione Europea il prodotto richiede la
raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli
accessori contrassegnati da questo simbolo. I prodotti
contrassegnati come tali non possono essere smaltiti con i
normali rifiuti domestici, ma devono essere portati a punto di
raccolta per il riciclaggio di dispositivi elettrici ed elettronici.
Informazioni FCC:
ATTENZIONE:
Cambiamenti o modifiche non espressamente approvati dalla
parte responsabile della conformità potrebbero invalidare il
diritto dell'utente a utilizzare l'apparecchiatura!
Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il
funzionamento è soggetto alle seguenti due condizioni:
1) Questo prodotto può causare interferenze dannose.
2)Questo prodotto deve accettare qualsiasi interferenza
ricevuta, comprese le interferenze che potrebbero causare un
funzionamento indesiderato.
NOTES
19.Si prega di leggere attentamente queste istruzioni prima di iniziare
l'installazione.
20.Strumenti adeguati miglioreranno la qualità dell'installazione e
ridurranno il tempo richiesto.
21.gli specchietti sono simmetrici e progettati per una migliore portata
- 3 -
visiva.
22.Se trovi parti mancanti o danneggiate, scatta una foto e contattaci.
23.Fare riferimento al manuale del proprietario del veicolo per regolare i
nuovi specchietti.
24.Se non riesci a installarlo da solo, contatta un professionista della
riparazione auto per sostituirlo.
MODEL AND PARAMETERS
Modello
YH3352PCA-EBH-22PIN
Posizione della parte
automatica
Parte anteriore esterna
Ingresso
CC 12 V
Piega
Telescopico Manuale
Funzioni
Riscaldato + indicatore di direzione +
indicatore di direzione + luce di
pozzanghera
Tipo di veicolo
applicabile
20 15 -201 8Ford F150
Colore
Nero
STRUCTURE DIAGRAM
2
1
3
4
6
5
- 4 -
1. Riscaldato 2. Indicatore di direzione 3. Indicatore di direzione della
freccia 4. Luce di pozzanghera 5. Vetro convesso (regolazione manuale)
6.Vetro piano (regolazione della potenza)
INSTALLATION INSTRUCTIONS
PASSO 1
10. Aprire il coperchio indicato dalla freccia sulla portiera dell'auto.
11. Installare lo specchietto retrovisore.
12. Dopo l'installazione, rimettere il tappo.
PASSO 2
10. Scollegare il connettore del cablaggio dello specchietto.
11. Rimuovere (3) dadi esagonali da 8 mm che fissano lo specchietto di
fabbrica.
- 5 -
12. Rimuovere con attenzione lo specchio di fabbrica.
PASSO 3
10. Attacca il cuscinetto in schiuma alla nuova base di montaggio dello
specchio.
11. Prendere il nuovo specchietto, inserire i perni e il cablaggio attraverso i
fori esistenti sul pannello della portiera.
12. Installare i (3) dadi esagonali forniti per fissare il nuovo specchietto.
Coppia a 80 libbre pollici.
4. Collegare il cablaggio dello specchietto.
PASSO 4
4. Ripetere i passaggi precedenti sul lato passeggero.
2. Controllare attentamente tutte le funzioni dello specchietto prima della
prima guida.
REFERENCE WIRE DIAGRAM
- 6 -
1/8: Riscaldatore specchio 2. Non utilizzato 3/4/5: Motore specchio 6. Non
utilizzato
7. Indicatore di direzione 9/10/11: Non utilizzato 12. Luce di posizione 13.
Non utilizzato
14.Luce pozzanghera 15.Luce spot 16-21: Non utilizzato 22. Terra
MAINTENANCE
7. Strofina lo specchietto retrovisore quando è sporco.
8. Prendi l'abitudine di ripiegare gli specchietti del rimorchio quando
parcheggi.
Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166
Anaheim Place, Rancho Cucamonga, CA 91730
- 7 -
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
Made in China
- 9 -
Soporte técnico y certificado de garantía electrónica
www.vevor.com/support
ESPEJOS DE REMOLQUE
MODELO:YH3352PCA-EBH-22PIN
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELO: YH3352PCA-EBH-22PIN
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
TOWING MIRRORS
- 2 -
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ELIMINACIÓN
CORRECTA
Este producto está sujeto a las disposiciones de la Directiva
Europea 2012/19/UE. El símbolo que muestra un contenedor
con ruedas tachado indica que el producto requiere recogida
selectiva de basura en la Unión Europea. Esto se aplica al
producto y a todos los accesorios marcados con este símbolo.
Los productos marcados como tales no podrán desecharse con
la basura doméstica normal, sino que deberán llevarse a un
Punto de recogida para el reciclaje de aparatos eléctricos y
electrónicos.
Información de la FCC:
PRECAUCIÓN:
¡Los cambios o modificaciones no aprobados expresamente
por la parte responsable del cumplimiento podrían anular la
autoridad del usuario para operar el equipo!
Este dispositivo cumple con la Parte 15 de las normas de la
FCC. La operación está sujeta a las dos condiciones
siguientes:
1) Este producto puede causar interferencias perjudiciales.
2) Este producto debe aceptar cualquier interferencia recibida,
incluidas las interferencias que puedan causar un
funcionamiento no deseado.
NOTES
25.Lea atentamente estas instrucciones antes de comenzar la instalación.
26.Las herramientas adecuadas mejorarán la calidad de la instalación y
reducirán el tiempo necesario.
- 3 -
27.Todos los espejos son simétricos y están diseñados para ofrecer un
mejor rango de visión.
28.Si encuentra piezas faltantes o dañadas, tome una foto y contáctenos.
29.Consulte el manual del propietario del vehículo para ajustar los nuevos
espejos.
30.Si no puede instalarlo usted mismo, comuníquese con un profesional
de reparación de automóviles para que lo reemplace por usted.
MODEL AND PARAMETERS
Modelo
YH3352PCA-EBH-22PIN
Posición de pieza de
automóvil
Frente exterior
Aporte
CC 12 V
Doblar
telescópico manual
Funciones
Calefacción+luz de señal de giro+luz de
señal de flecha+luz de charco
Tipo de vehículo
aplicable
20 15 -201 8 Ford F150
Color
Negro
STRUCTURE DIAGRAM
2
1
3
4
6
5
- 4 -
1. Calefacción 2. Luz de señal de giro 3. Luz de señal de flecha 4. Luz de
charco 5. Vidrio convexo (ajuste manual)
6.Vidrio plano (ajuste de potencia)
INSTALLATION INSTRUCTIONS
PASO 1
13. Abra la tapa indicada por la flecha en la puerta del automóvil.
14. Instale el espejo retrovisor.
15. Después de la instalación, vuelva a colocar la tapa.
PASO 2
13. Desconecte el conector del mazo del espejo.
14. Retire las (3) tuercas hexagonales de 8 mm que sujetan el espejo de
fábrica.
- 5 -
15. Retire con cuidado el espejo de fábrica.
PASO 3
13. Coloque la almohadilla de espuma en la nueva base de montaje del
espejo.
14. Tome el nuevo espejo, pase los pernos y el arnés a través de los
orificios existentes en el panel de la puerta.
15. Instale (3) tuercas hexagonales proporcionadas para asegurar el
nuevo espejo. Apriete a 80 lb pulg.
4. Conecte el arnés del espejo.
ETAPA 4
5. Repita los pasos anteriores en el lado del pasajero.
2. Verifique cuidadosamente todas las funciones de los espejos antes del
primer viaje.
REFERENCE WIRE DIAGRAM
- 6 -
1/8: Calentador de espejo 2. No usado 3/4/5: Motor de espejo 6. No usado
7. Luz de señal de giro 10/09/11: No utilizada 12. Luz de posición 13. No
utilizada
14.Luz de charco 15.Luz puntual 16-21: No utilizada 22. Tierra
MAINTENANCE
9. Frote el espejo retrovisor cuando esté sucio.
10. Adquiera el hábito de plegar los espejos retrovisores al estacionar.
Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Importado a AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Importado a EE. UU.: Sanven Technology Ltd., Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
- 7 -
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
Hecho en china
- 9 -
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
HOLOWANIE LUSTEREK
MODELU: YH3352PCA-EBH-22PIN
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: YH3352PCA-EBH-22PIN
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
TOWING MIRRORS
- 2 -
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
PRAWIDŁOWA
UTYLIZACJA
Ten produkt podlega przepisom europejskiej dyrektywy 2012
/19/UE. Symbol przekreślonego kosza na śmieci oznacza, że
produkt wymaga selektywnej zbiórki śmieci na terenie Unii
Europejskiej. Dotyczy to produktu i wszystkich akcesoriów
oznaczonych tym symbolem. Produktów oznaczonych jako
takie nie można wyrzucać razem ze zwykłymi odpadami
domowymi, lecz należy je oddać do: punkt zbiórki sprzętu
elektrycznego i elektronicznego przeznaczonego do recyklingu.
Informacje FCC:
OSTROŻNOŚĆ:
Zmiany lub modyfikacje, które nie zostały wyraźnie
zatwierdzone przez stronę odpowiedzialną za zgodność, mogą
unieważnić uprawnienia użytkownika do obsługi urządzenia!
To urządzenie jest zgodne z częścią 15 przepisów FCC.
Działanie podlega następującym dwóm warunkom:
1) Ten produkt może powodować szkodliwe zakłócenia.
2) Ten produkt musi akceptować wszelkie odbierane
zakłócenia, w tym zakłócenia, które mogą powodować
niepożądane działanie.
NOTES
31.Przed rozpoczęciem instalacji prosimy o dokładne zapoznanie się z
niniejszą instrukcją.
32.Odpowiednie narzędzia poprawią jakość montażu i skrócą czas jego
montażu.
33.Wszystkie lustra są symetryczne i zaprojektowane z myślą o lepszym
- 3 -
zasięgu widzenia.
34.Jeśli znajdziesz brakujące lub uszkodzone części, zrób zdjęcie i
skontaktuj się z nami.
35., zapoznaj się z instrukcją obsługi pojazdu.
36.Jeśli nie możesz zainstalować go samodzielnie, skontaktuj się z
warsztatem samochodowym, aby go wymienił.
MODEL AND PARAMETERS
Model
YH3352PCA-EBH-22PIN
Automatyczne położenie
części
Przód na zewnątrz
Wejście
Napięcie stałe 12 V
Zginać
Ręczny teleskopowy
Funkcje
Ogrzewany + kierunkowskaz +
kierunkowskaz strzałki + światło kałuży
Odpowiedni typ pojazdu
20 15 -201 8 Ford F150
Kolor
Czarny
STRUCTURE DIAGRAM
2
1
3
4
6
5
- 4 -
1. Ogrzewanie 2. Kierunkowskaz 3. Strzałka kierunkowskazu 4. Światło
kałuży 5. Wypukłe szkło (regulacja ręczna)
6. Szkło płaskie (regulacja mocy)
INSTALLATION INSTRUCTIONS
KROK 1
16. Otwórz osłonę wskazaną strzałką na drzwiach samochodu.
17. Zamontuj lusterko wsteczne.
18. Po instalacji załóż ponownie zatyczkę.
KROK 2
16. Odłącz złącze wiązki przewodów lusterka.
17. Odkręć (3) nakrętki sześciokątne 8 mm mocujące lusterko fabryczne.
18. Ostrożnie zdejmij fabryczne lusterko .
- 5 -
KROK 3
16. Przymocuj podkładkę piankową do nowej podstawy montażowej
lusterka.
17. Weź nowe lusterko, przełóż kołki i uprząż przez istniejące otwory w
panelu drzwi.
18. Zamontuj (3) dostarczone nakrętki sześciokątne, aby zabezpieczyć
nowe lusterko. Moment obrotowy do 80 funtów na cal.
4. Podłącz wiązkę lusterek.
KROK 4
6. Powtórz powyższe kroki po stronie pasażera.
Przed pierwszą jazdą dokładnie sprawdź działanie wszystkich lusterek .
REFERENCE WIRE DIAGRAM
- 6 -
1/8: Podgrzewacz lusterka 2. Nieużywany 3/4/5: Silnik lusterka 6.
Nieużywany
7. Kierunkowskaz 10.09.11: Nieużywany 12.Światło pozycyjne 13.
Nieużywany
14. Światło kałuży 15. Światło punktowe 16-21: Nieużywane 22.
Uziemienie
MAINTENANCE
11. Wyszoruj lusterko holownicze, jeśli jest brudne.
12. Wyrób sobie nawyk składania lusterek holowniczych podczas
parkowania.
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Szanghaj
Import do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Import do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
- 7 -
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
Wyprodukowano w Chinach
- 9 -
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
SLEEPSPIEGELS
MODEL: YH3352PCA-EBH-22PIN
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: YH3352PCA-EBH-22PIN
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
TOWING MIRRORS
- 2 -
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
JUISTE
VERWIJDERING
Dit product valt onder de bepalingen van de Europese richtlijn
2012/19/EU. Het symbool met een doorgestreepte
afvalcontainer geeft aan dat het product in de Europese Unie
een aparte afvalinzameling vereist. Dit geldt voor het product en
alle accessoires die met dit symbool zijn gemarkeerd.
Producten die als zodanig zijn gemarkeerd mogen niet bij het
normale huisvuil worden gegooid, maar moeten worden
afgevoerd naar een inzamelpunt voor recycling van elektrische
en elektronische apparaten.
FCC-informatie:
VOORZICHTIGHEID:
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn
goedgekeurd door de partij die verantwoordelijk is voor
naleving kunnen de bevoegdheid van de gebruiker om de
apparatuur te bedienen ongeldig maken!
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De
werking is onderworpen aan de volgende twee voorwaarden:
1) Dit product kan schadelijke interferentie veroorzaken.
2)Dit product moet alle ontvangen interferentie accepteren,
inclusief interferentie die een ongewenste werking kan
veroorzaken.
NOTES
37.Lees deze instructie zorgvuldig door voordat u met de installatie begint.
38.Het juiste gereedschap verbetert de kwaliteit van de installatie en
verkort de benodigde tijd.
- 3 -
39.Alle spiegels zijn symmetrisch en ontworpen voor een beter zichtbereik.
40.Als u ontbrekende onderdelen of beschadigingen aantreft, maak dan
een foto en neem contact met ons op.
41.Raadpleeg de gebruikershandleiding van het voertuig om de nieuwe
spiegels af te stellen.
42.Als u het niet zelf kunt installeren, neem dan contact op met een
autoreparateur om het voor u te vervangen.
MODEL AND PARAMETERS
Model
YH3352PCA-EBH-22PIN
Automatische
onderdeelpositie
Voorkant Buiten
Invoer
Gelijkstroom 12V
Vouw
Handmatig telescopisch
Functies
Verwarmd+richtingaanwijzer+pijlsignaallicht+plaslicht
Toepasselijk
voertuigtype
20 15 -201 8 Ford F150
Kleur
Zwart
STRUCTURE DIAGRAM
2
1
3
4
6
5
- 4 -
1. Verwarmd 2. Richtingaanwijzer 3. Pijlsignaallicht 4. Plaslicht 5. Bolglas
(handmatige aanpassing)
6. Plat glas (vermogensaanpassing)
INSTALLATION INSTRUCTIONS
STAP 1
19. Open het deksel dat wordt aangegeven door de pijl op de autodeur.
20. Installeer de achteruitkijkspiegel.
21. Plaats na installatie de dop weer terug.
STAP 2
19. Maak de connector van de spiegelkabelboom los.
20. Verwijder (3) 8 mm zeskantmoeren waarmee de fabrieksspiegel is
bevestigd.
- 5 -
21. Verwijder voorzichtig de fabrieksspiegel.
STAP 3
19. Bevestig het schuimkussentje op de nieuwe spiegelmontagebasis.
20. Neem de nieuwe spiegel, voer de noppen en kabelboom door de
bestaande gaten in het deurpaneel.
21. Installeer (3) de meegeleverde zeskantmoeren om de nieuwe spiegel
vast te zetten. Aandraaien tot 80 lb in.
4. Sluit de spiegeldraadboom aan.
STAP 4
7. Herhaal bovenstaande stappen aan de passagierszijde.
2. Controleer vóór de eerste rit zorgvuldig alle spiegelfuncties.
REFERENCE WIRE DIAGRAM
- 6 -
1/8: Spiegelverwarming 2. Niet gebruikt 3/4/5: Spiegelmotor 6. Niet
gebruikt
7. Richtingaanwijzer 10-09-2011: niet gebruikt 12. Positielicht 13. Niet
gebruikt
14. Plaslicht 15. Spotlicht 16-21: Niet gebruikt 22. Aarde
MAINTENANCE
13. Boen de trekspiegel als deze vuil is.
14. Maak er een gewoonte van om tijdens het parkeren de trekspiegels in
te klappen.
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA
STREETEASTWOOD NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166
Anaheim Place, Rancho Cucamonga, CA 91730
- 7 -
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
Gemaakt in China
- 9 -
Teknisk support och e-garanticertifikat
www.vevor.com/support
DRAGANDE SPEGLAR
MODELL: YH3352PCA-EBH-22PIN
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELL: YH3352PCA-EBH-22PIN
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
TOWING MIRRORS
- 2 -
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
KORREKT
AVFALLSHANTERING
Denna produkt omfattas av bestämmelserna i det europeiska
direktivet 2012/19/EU. Symbolen som visar en soptunna korsad
anger att produkten kräver separat sophämtning i EU. Detta
gäller för produkten och alla tillbehör märkta med denna
symbol. Produkter märkta som sådana får inte slängas
tillsammans med vanligt hushållsavfall utan ska lämnas till en
insamlingsställe för återvinning av elektriska och elektroniska
apparater.
FCC-information:
VARNING:
Ändringar eller modifieringar som inte uttryckligen godkänts av
den part som ansvarar för överensstämmelse kan ogiltigförklara
användarens behörighet att använda utrustningen!
Denna enhet uppfyller del 15 av FCC-reglerna. Driften är
föremål för följande två villkor:
1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar,
inklusive störningar som kan orsaka oönskad funktion.
NOTES
43.Läs denna instruktion noggrant innan du påbörjar installationen.
44.Rätt verktyg kommer att förbättra kvaliteten på installationen och
minska den tid som krävs.
45.Alla speglar är symmetriska och designade för bättre siktområde .
46.Om du hittar delar som saknas eller är skadade, ta ett foto och kontakta
oss.
- 3 -
47.Se fordonets instruktionsbok för att justera de nya speglarna.
48.Om du inte kan installera den själv, kontakta en bilreparatör för att byta
ut den åt dig.
MODEL AND PARAMETERS
Modell
YH3352PCA-EBH-22PIN
Auto Part Position
Framsida Utanför
Inmatning
DC 12V
Vika ihop
Manuell teleskop
Funktioner
Uppvärmt+Blinkljus+Pilsignalljus+Pölljus
Tillämplig fordonstyp
20 15 -201 8 Ford F150
Färg
Svart
STRUCTURE DIAGRAM
1. Uppvärmd 2. Blinkersljus 3. Pilsignalljus 4. Pölljus 5. Konvext glas
(manuell justering)
6. Platt glas (strömjustering)
2
1
3
4
6
5
- 4 -
INSTALLATION INSTRUCTIONS
STEG 1
22. Öppna luckan som anges av pilen på bildörren.
23. Montera backspegeln.
24. Efter installationen, sätt tillbaka locket igen.
STEG 2
22. Koppla loss kontakten för spegelkabelstammen.
23. Ta bort (3) 8 mm sexkantsmuttrar som håller fast fabriksspegeln.
24. Ta försiktigt bort fabriksspegeln .
- 5 -
STEG 3
22. Fäst skumkudden på den nya spegelmonteringsbasen.
23. Ta den nya spegeln, matningsbultarna och selen genom de befintliga
hålen på dörrpanelen.
24. Montera (3) medföljande sexkantsmuttrar för att fästa den nya spegeln.
Vridmoment till 80 lb in.
4. Anslut spegelsele.
STEG 4
8. Upprepa ovanstående steg på passagerarsidan.
2. Kontrollera noggrant alla spegelfunktioner innan den första körningen.
REFERENCE WIRE DIAGRAM
- 6 -
1/8: Spegelvärmare 2. Används ej 3/4/5: Spegelmotor 6. Används ej
7. Blinkersljus 9/10/11: Används ej 12. Positionsljus 13. Används ej
14. Pölljus 15. Spotljus 16-21: Används ej 22. Mark
MAINTENANCE
15. Skrubba dragspegeln när den är smutsig.
16. Ta för vana att fälla dragspeglarna när du parkerar.
