Vevor JY-MY-KYLCG-35-120 Rotisserie BBQ Grill for Pig Lamb User Manual

Technical Support and E-Warranty Certificate

www.vevor.com/support

SPIT ROTISSERIE ROASTER GRILL

MODEL: JY-MY-KYLCG-35-120

JY-MY-KYLCG-35-220

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

MODEL: JY-MY-KYLCG-35-120 / JY-MY-KYLCG-35-220

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

SPIT ROTISSERIE

ROASTER GRILL

Warning-To reduce the risk of injury, user must read instructions

manual carefully.

Pay attention to high temperatures to prevent burns.

CORRECT DISPOSAL

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be

discarded with normal domestic waste, but must be taken to a

collection point for recycling electrical and electronic devices

Compliance is a EC & UK security certification.

FCC INFORMATION

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including interference that

may cause undesired operation.

WARNING: Changes or modifications to this product not expressly approved by

the party.responsible for compliance could void the user's authority to operate the

product.

Note: This product has been tested and found to comply with the limits for a Class

B digital device pursuant to Part 15 of the FCC Rules, These limits are designed to

provide reasonable protection against harmful interference in a residential

installation.

This product generates, uses and can radiate radio frequency energy, and if not

installed and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this product does cause

harmful interference to radio or television reception,which can be determined by

turning the product off and on, the user is encouraged to try to correct the

interference by one or more of the following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which the

receiver is connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

The device has been evaluated to meet general RF exposure requirement. The

device can be used in portable exposure condition without restriction.

IMPORTANT SAFEGUARDS

Thank you for using this product. In order to make sure that you can operate the

machine correctly, read this instruction carefully before operating it and keep it

properly for future reference. Please read this page's precautions and safety rules

to ensure your safe use. This manual will outline safety warnings, precautions, and

operating, maintenance, and cleaning. The warnings and instructions reviewed in

this manual cannot cover all possible conditions and situations that may occur.

Caution and common sense are not built into this product since the uses will

comply with these codes. Please consult a doctor before starting a training

program or engaging in strenuous endurance activity on the device.

Please read ALL the instructions before using your machine.

1. Make sure the voltage in your outlet is the same as the voltage indicated on the

appliance's rating label.

2. Do not let children and minors get close to or touch the machine.

3. Do not touch the hot surface directly with your hands. Always operate with

handle or knob.

4. To prevent electrical shock, do not immerse the cord or plug into water or other

liquids.

5. Do not immerse the appliance in water or any other liquid.

6. Unplug the machine from the outlet when not in use and before cleaning. Cool

the appliance before installing or removing parts and before cleaning.

7. Cool down the HOT parts before operation.

8. Do not operate the device with damaged cord or plug, malfunction or with any

mechanical damage. Send it to your nearest authorized service centre for

examination and repair (ONLY technicians should open up the unit).

9. Using any accessories or attachments that are not provided or recommended

by the manufacturer may cause injury.

10. If the machine is not to be used for a long period of time, unplug it, clean and

cover it and store it in a dry and safe place.

11. Do not leave the power cord hanging over the edge of table or counter or let it

come into contact with any hot surfaces.

12. Do not place the unit on or near hot air, electric burners or heaters.

13. Always switch off the power before plugging in or unplugging. Hold the plug

instead of pulling on the cord.

14. Do not apply this unit to any other purposes than the indicated usage.

15. Do not use it indoor.

16. KEEP IT OUT OF CHILDREN'S REACH.

17. DO NOT CLEAN IT WITH ANY ABRASIVE MATERIAL.

18. Never leave it unattended while in use.

19. Always check that this machine is plugged into a grounded outlet with the

appropriate electrical supply. Ensure that the wall outlet being used is properly

grounded. If not, you must install a grounded outlet. Have the work performed only

by a certified electrician who is properly qualified to meet local safety and electrical

codes.

20. Ensure that the power outlet, plug and cord being used are in good working

condition. Damaged components should be repaired by a certified electrician who

is qualified to meet local safety and electrical codes. Even if your power cord is

functioning properly, keep it away from water and avoid letting it run over carpets

or heating devices.

21. Avoid using it in the presence of flammable liquids, gases, dust or other

explosive situations.

22. Extreme caution must be taken when moving an appliance containing hot oil or

other hot liquids.

23. Do not operate the machine in an appliance garage or under a wall cabinet.

Always unplug the unit from the electrical outlet when storing in an appliance

garage. Otherwise, it would cause a risk of fire, especially if the machine touches

the garage wall or the door touches it as it closes.

24. Type Y attachment: If the supply cord is damaged, it must be replaced by a

special cord or assembly available from the manufacturer or its service agent.

25. This appliance can be used by children aged from 8 years and above and

persons with reduced physical, sensory or mental capabilities or lack of

experience and knowledge if they have been given supervision or instruction

concerning use of the appliance in a safe way and understand the hazards

involved. Children shall not play with the machine alone. Cleaning and user

maintenance shall not be made by children without supervision.Pets should stay

away from the product.

ATTENTION!

This article is intended for outdoor use. Do not use indoors!

PRODUCT PARAMETERS

Model No.

Region

Voltage

Power

Plug Type

JY-MY-KYLCG-35-120

North

America

AC120

60Hz

42W

American

PLUG

JY-MY-KYLCG-35-220

Europe

AC220V

50Hz

42W

Europe

PLUG

JY-MY-KYLCG-35-220

Australia

AC240V

50Hz

42W

Australia

PLUG

ATTENTION!

1. The voltage used for this device must be the same as the power supply

voltage.

LOADING CAPACITY

Model No.

Loading Capacity

JY-MY-KYLCG-35-120

Max 90 lb (40.8Kg)

JY-MY-KYLCG-35-220

Max 90 lb (40.8Kg)

ATTENTION!

1. Do not exceed the listed weight capacity. Be aware of dynamic loading! The

sudden load movement may briefly create an excess load, causing product failure.

PRODUCT COMPONENTS

1. Check all parts for completeness before beginning assembly.

2. To avoid accidents or sharp edges injuries please assemble and use carefully.

For assembly you need a screwdriver and different screw wrenches. 2 persons are

needed to assemble the product. Wear safety work gloves during assembly.

Note: the quantity of parts shown in the manual is the actual usage and the

unused parts are spare parts.

No.

Part name

Qty

No.

Part name

Qty

Spit bracket

Support tube

Grill

Support foot

Spit

Wheel w/ brake

Fixed network

Slag receiving tray

Roasting fork

Foot connection tube

Fire deflector

Grill body

Motor support plate

Wheel w/o brake

Motor

Charcoal tray

STEP1

No.

Part name

Qty

No.

Part name

Qty

M8*15

M6*10

M6*45

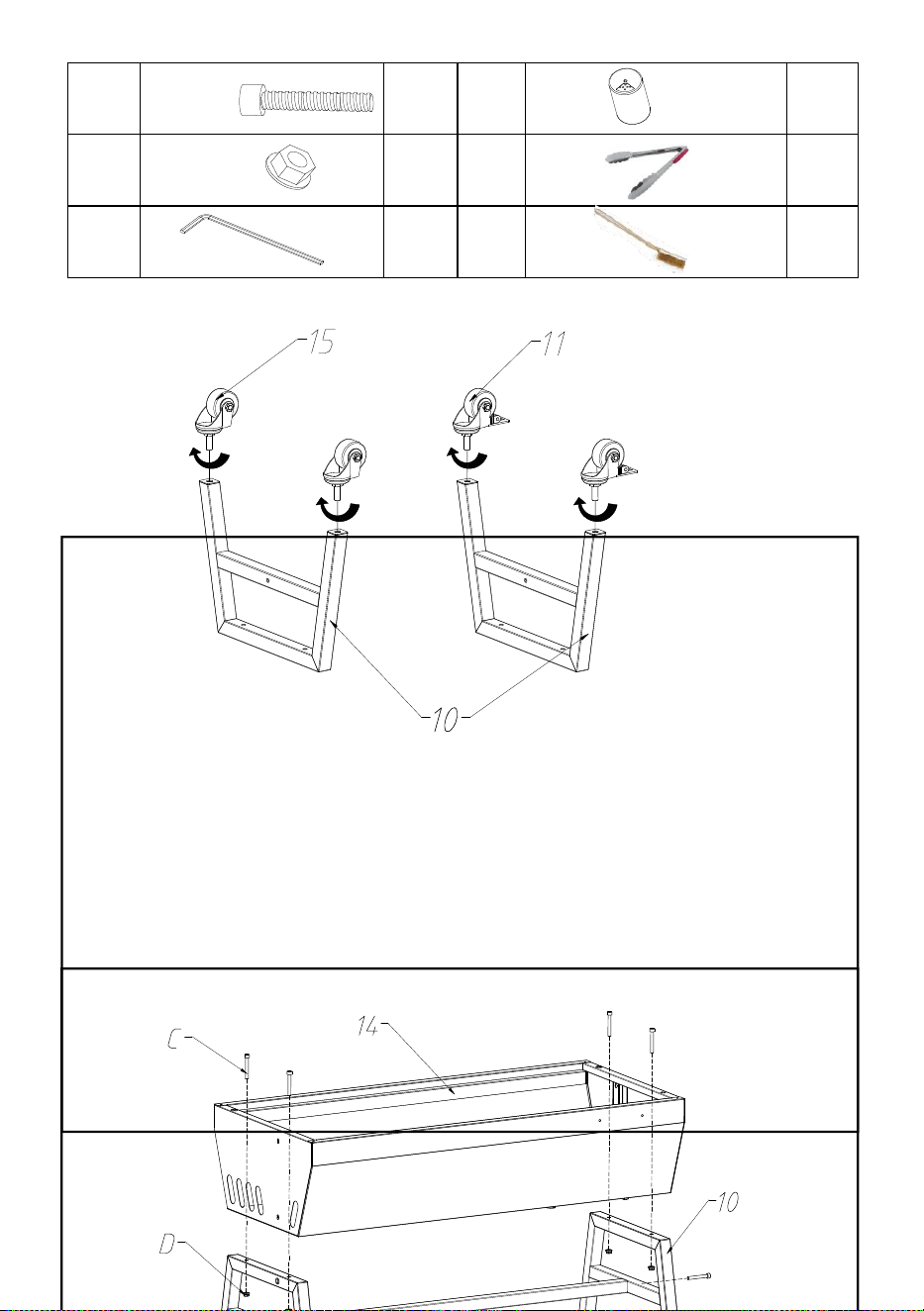

Install four casters on the support foot, rotate and tighten them in the

direction of the arrow, and install casters 1 (with brake) on the same

support foot.

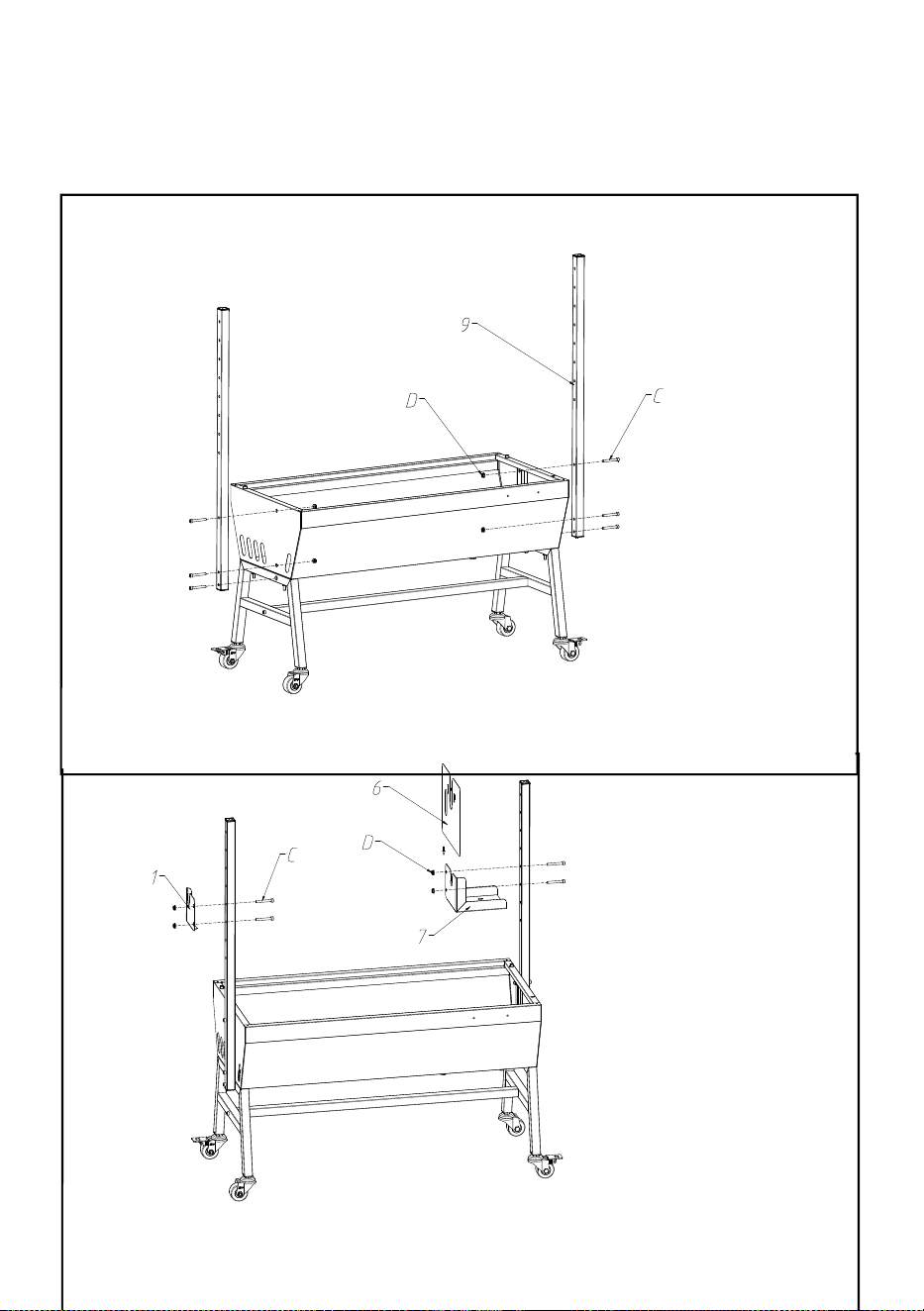

STEP2 C:M6*45-6PCS D:M6-4PCS

STEP3 C:M6*45-6PCS D:M6-4PCS

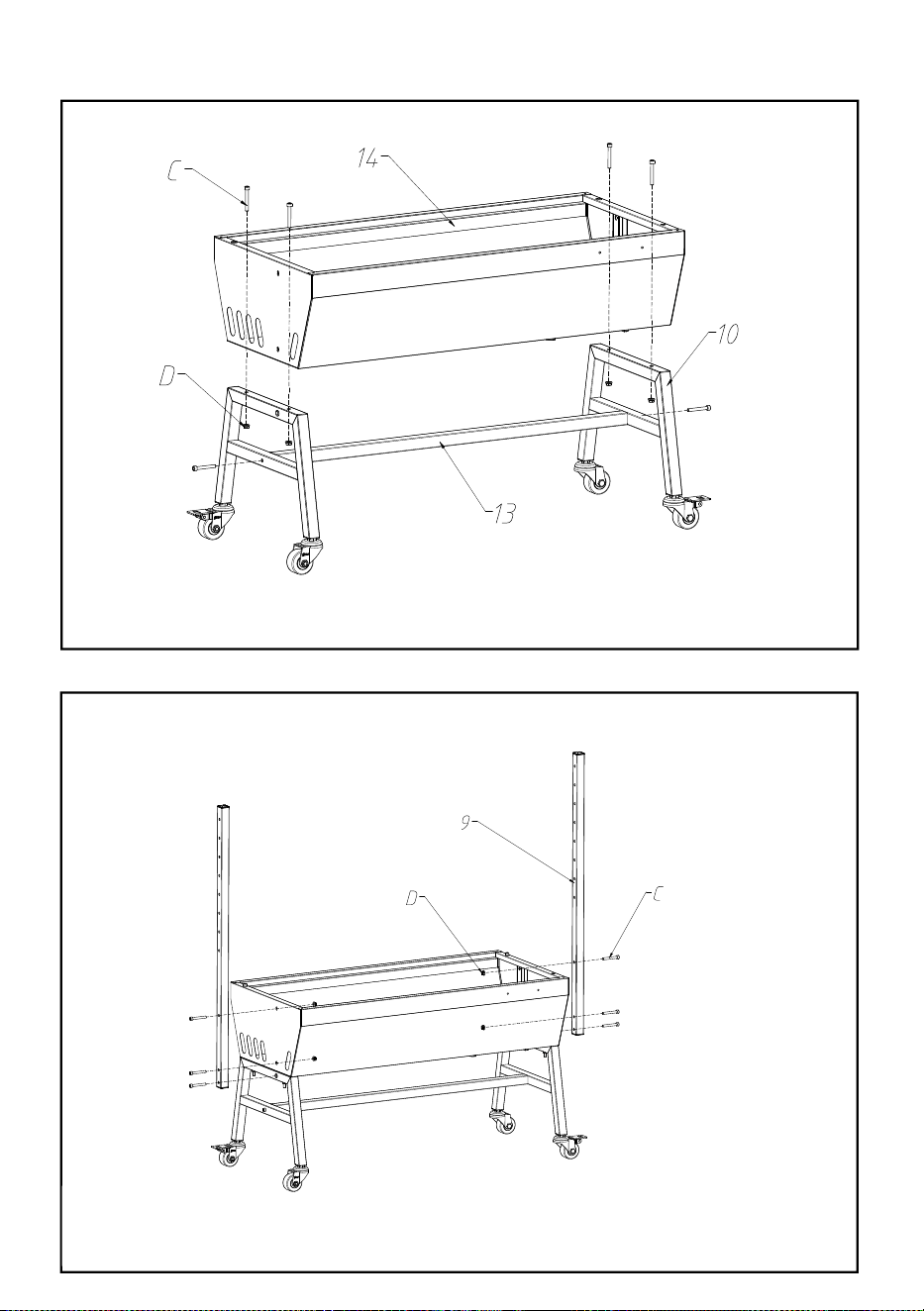

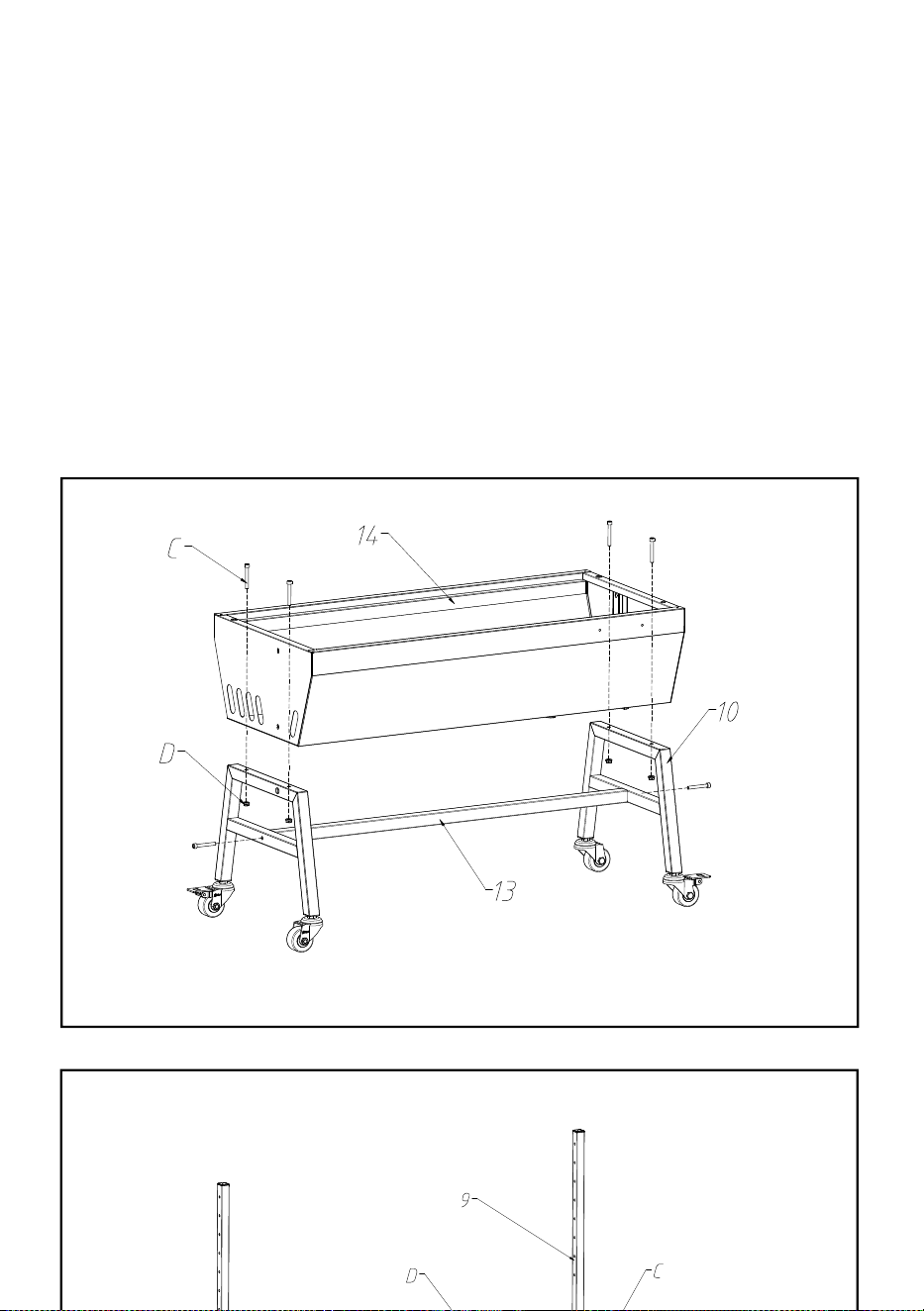

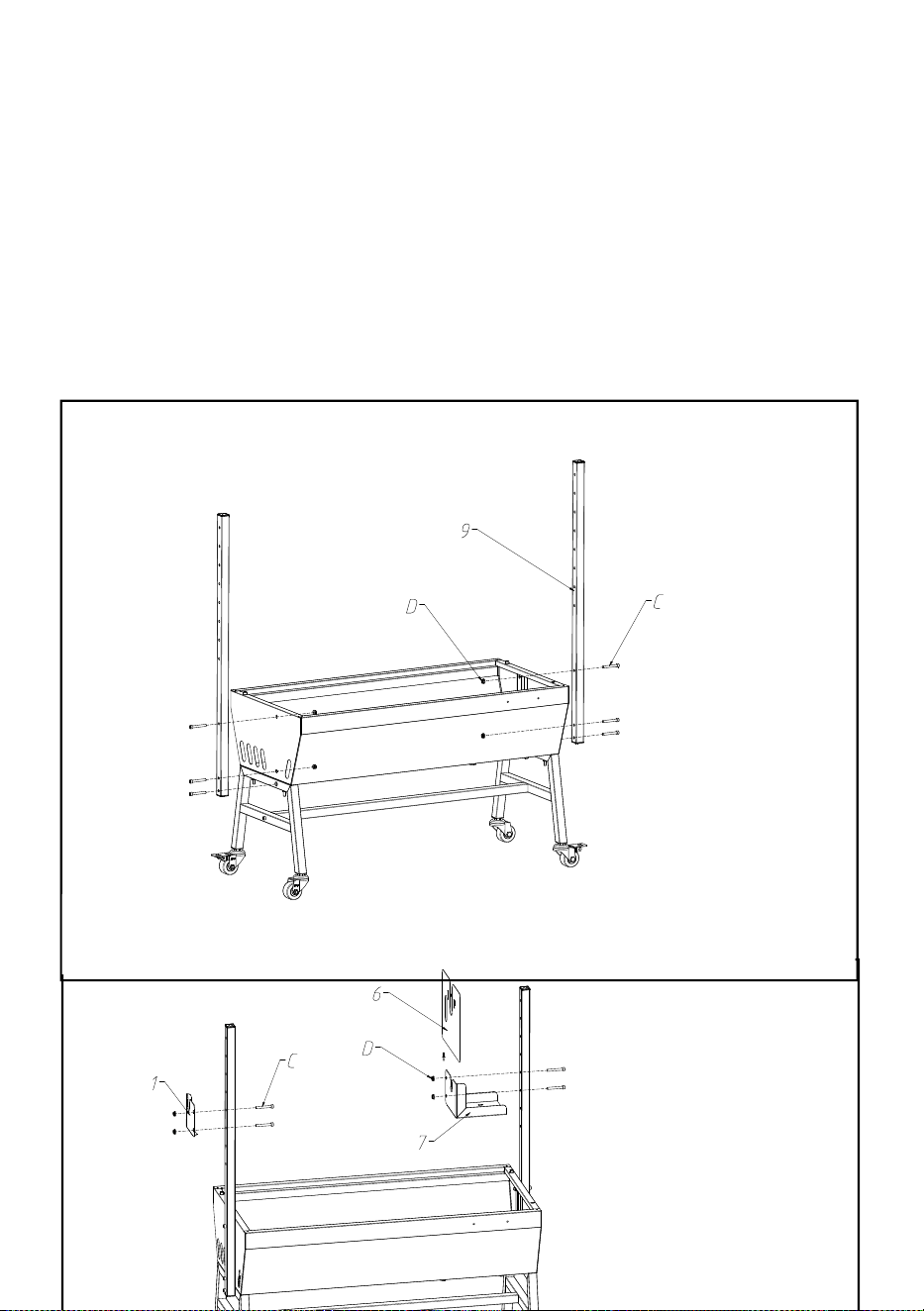

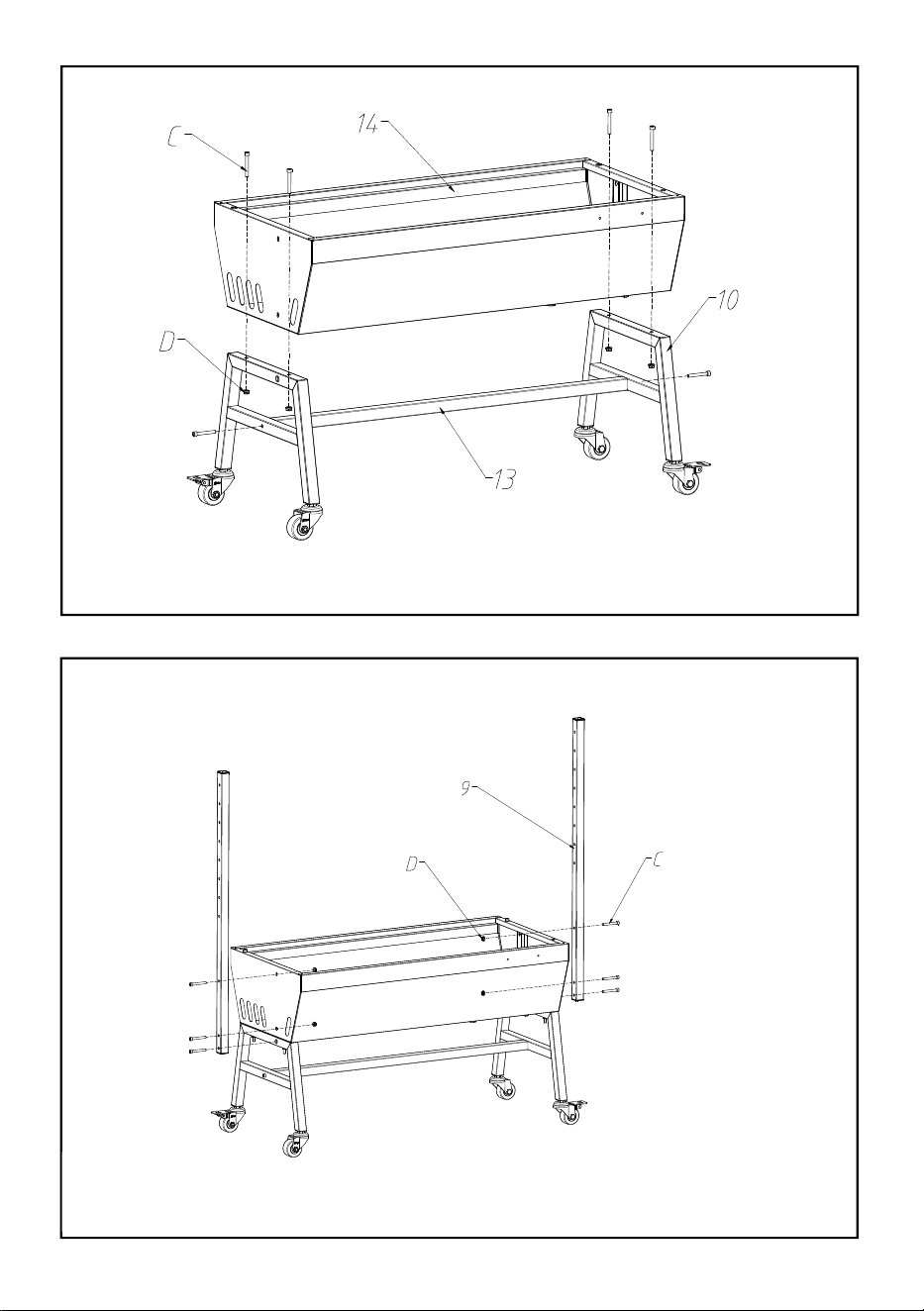

Fix the support foot and Grill body with M6*45hexagon screws and M6

flange nuts .

Fix the bracket and furnace body with M6*45 hex bolts and M6 butterfly

nuts.

STEP4 C:M6*45-6PCS D:M6-4PCS

STEP5

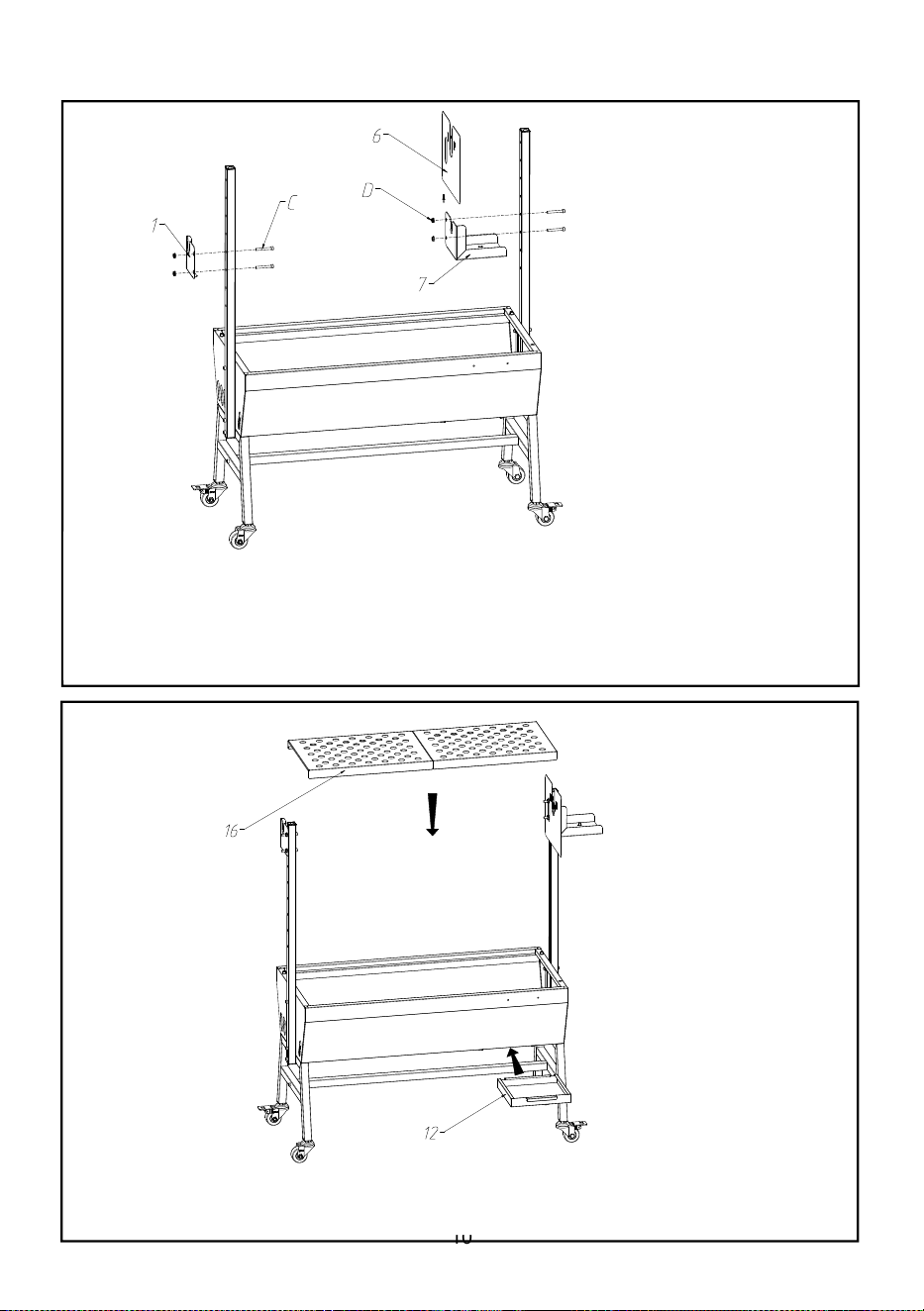

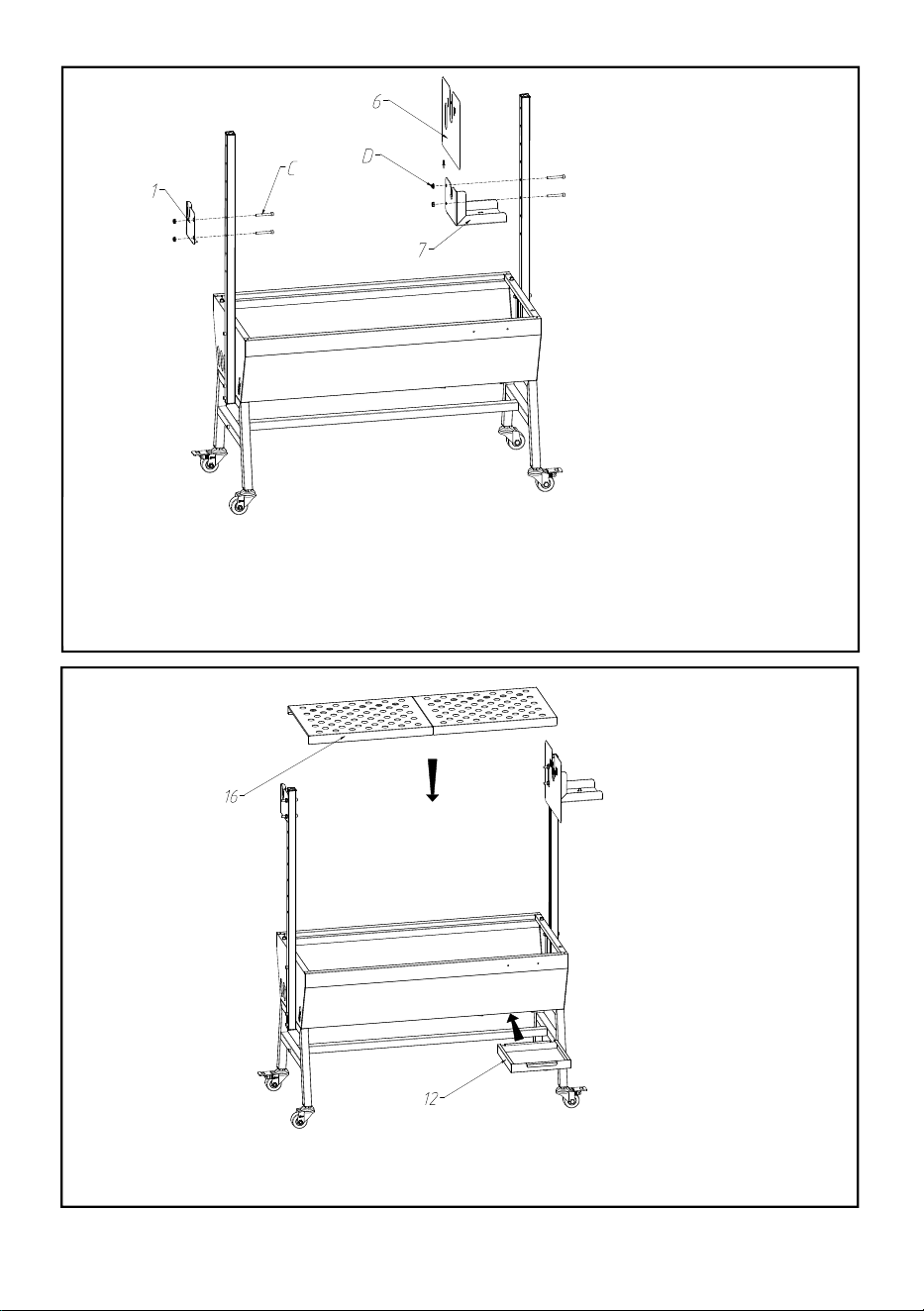

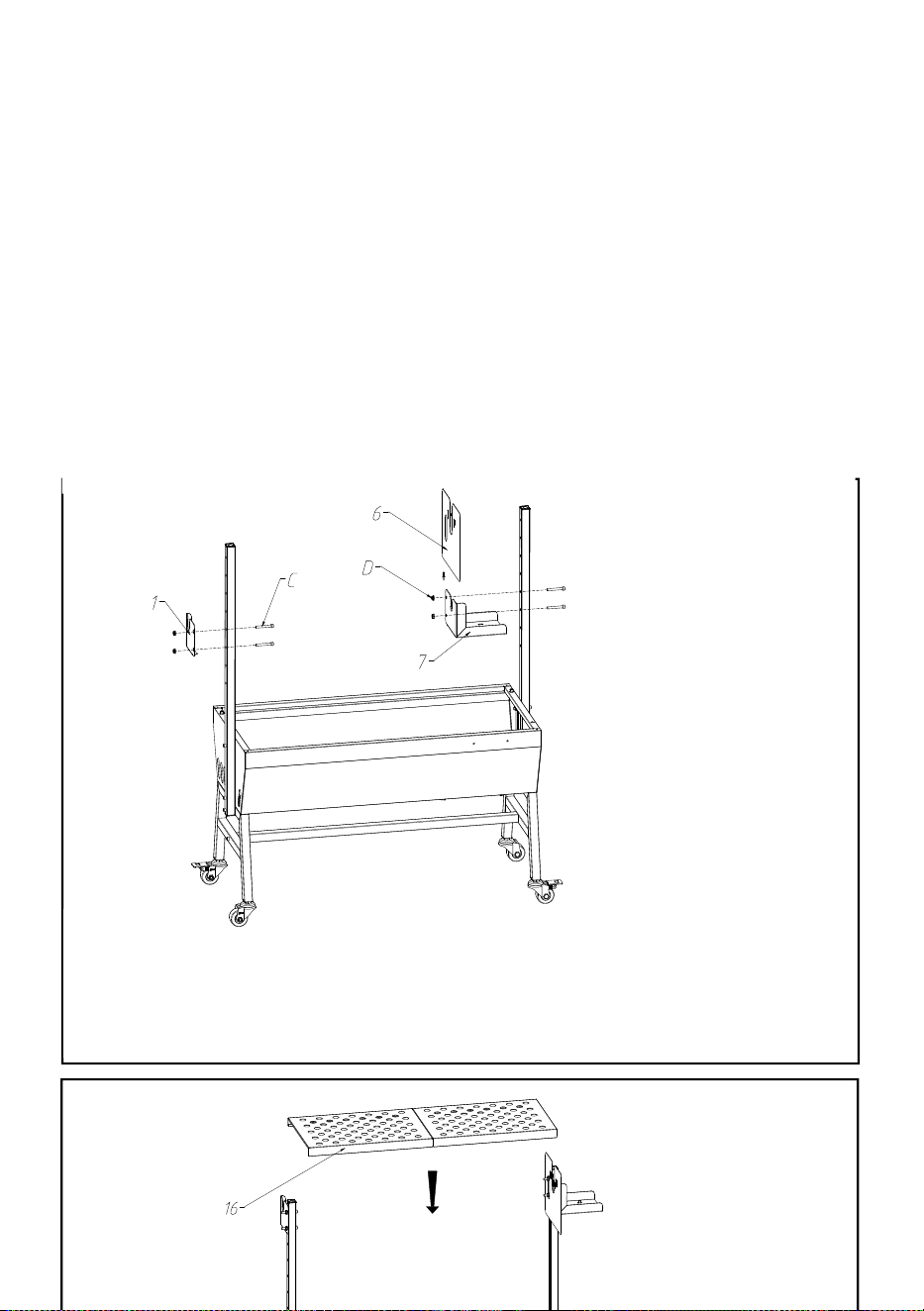

The fire shield plate is positioned onto the motor support plate, which is then

aligned with the support pipe hole, adjusted to the appropriate height, and

secured in place using M6*45 hexagonal screws and M6 flange nuts. The Spit

bracket is then placed at the corresponding position on the other support pipe.

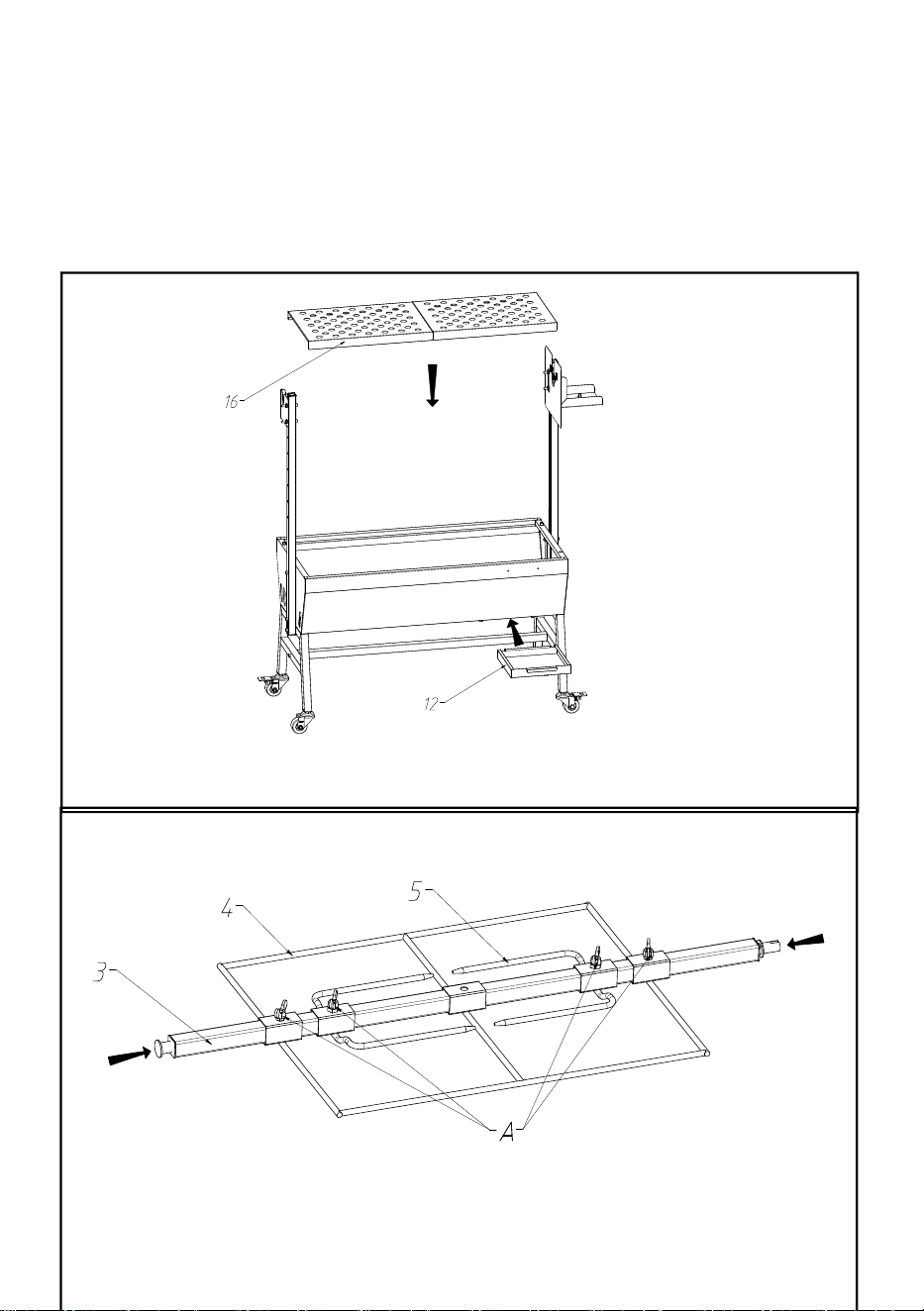

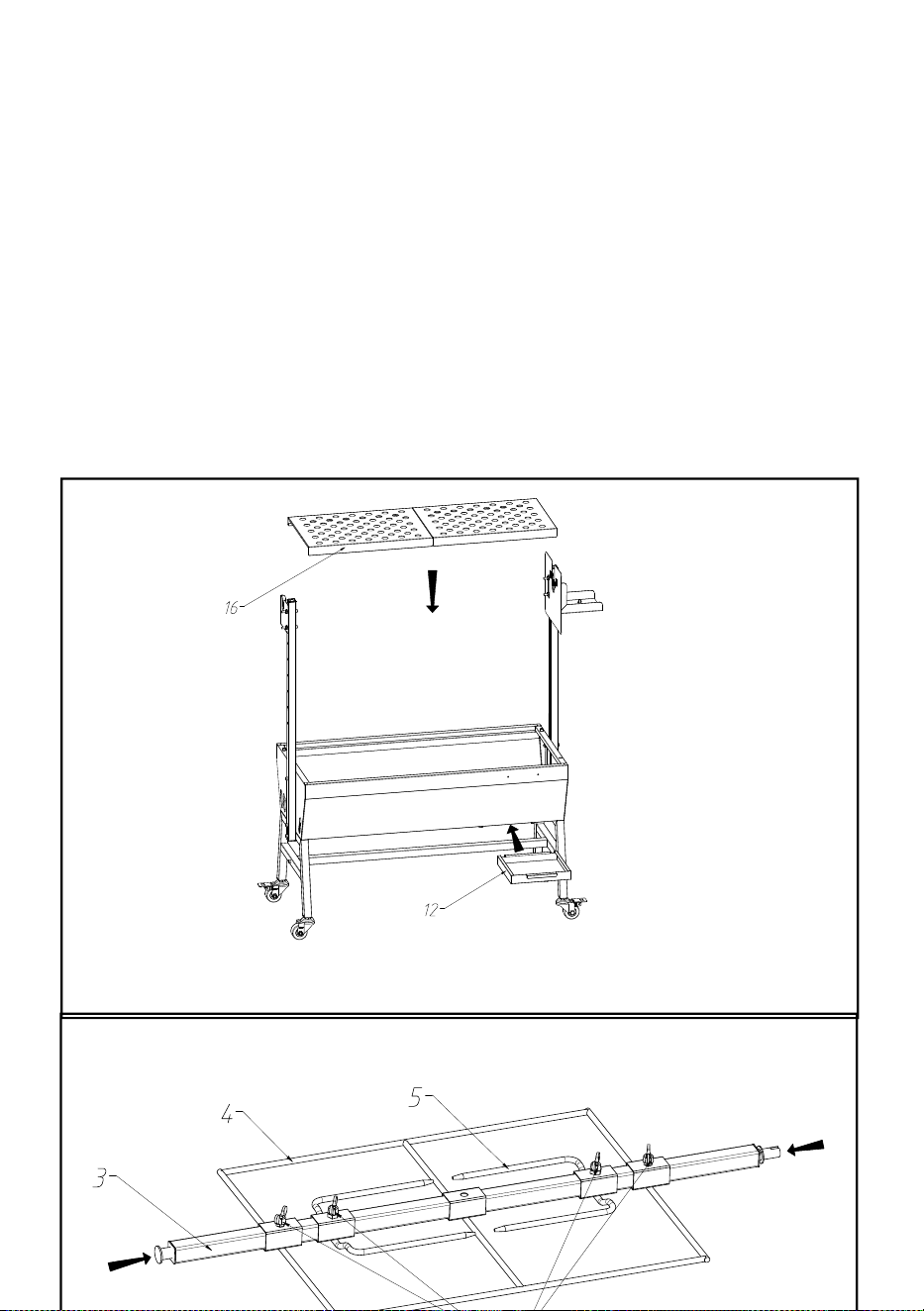

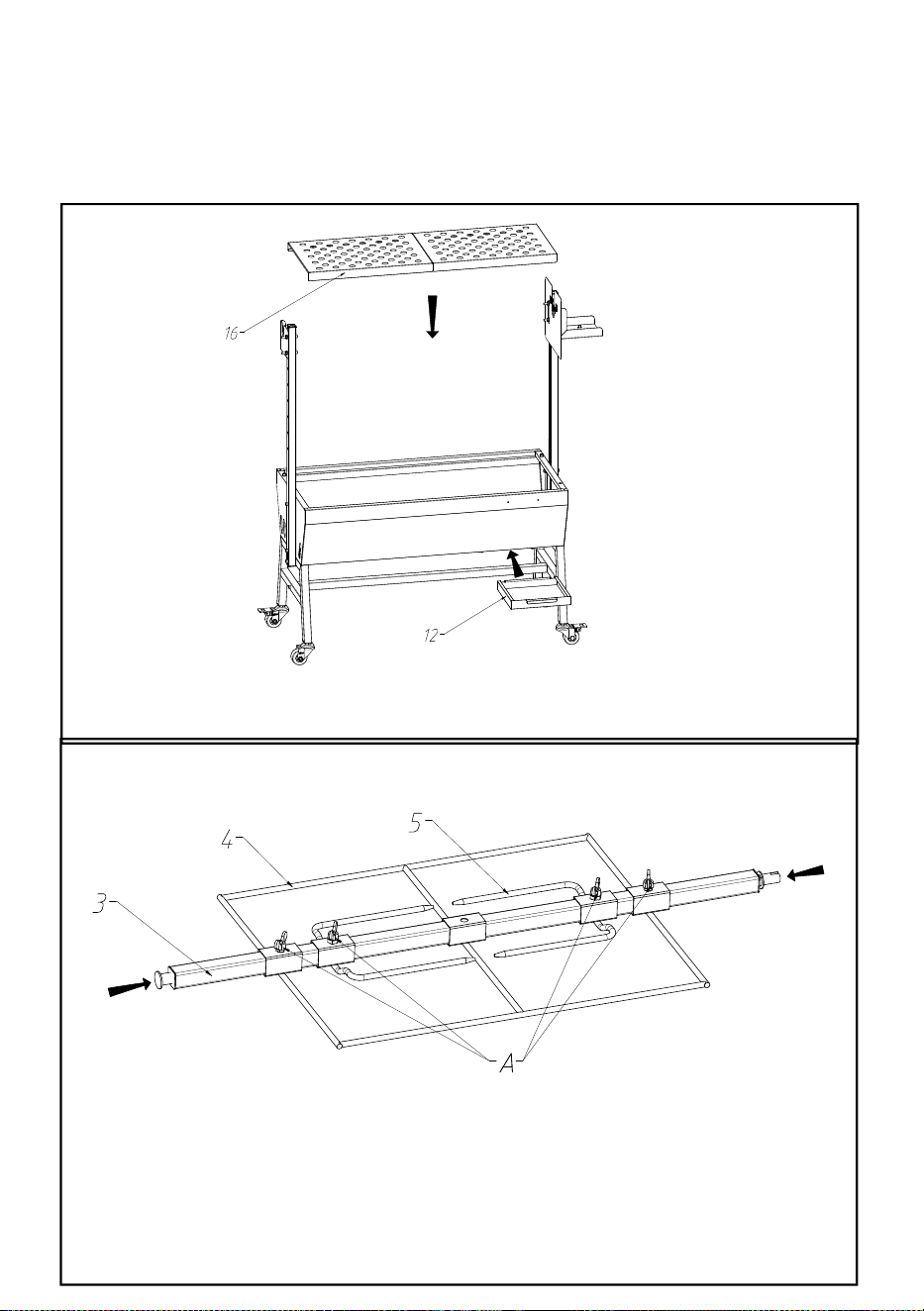

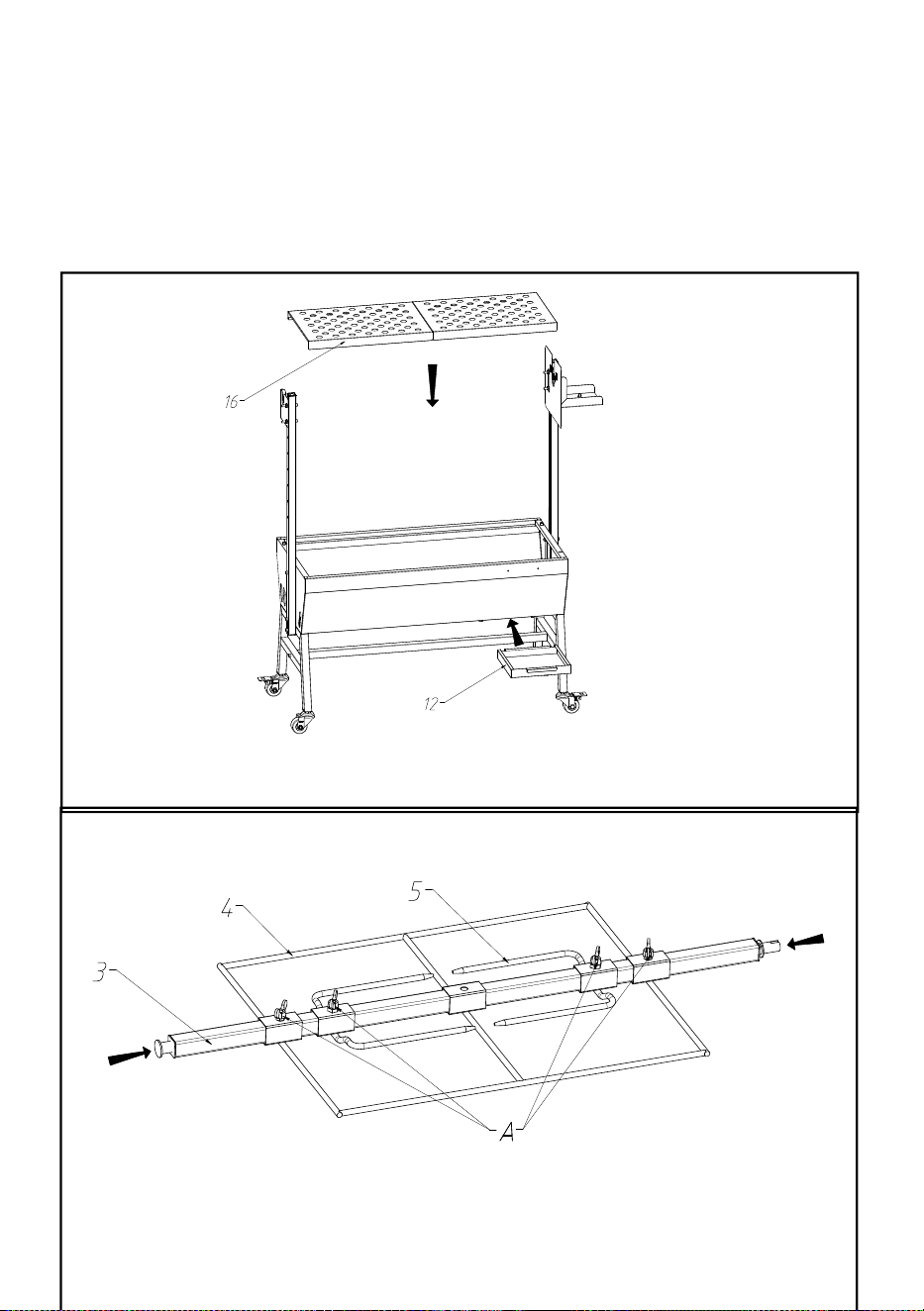

Place the charcoal tray in the grill body .Insert the slag tray under the

grill body

STEP6 A:M8*15-4PCS

STEP6

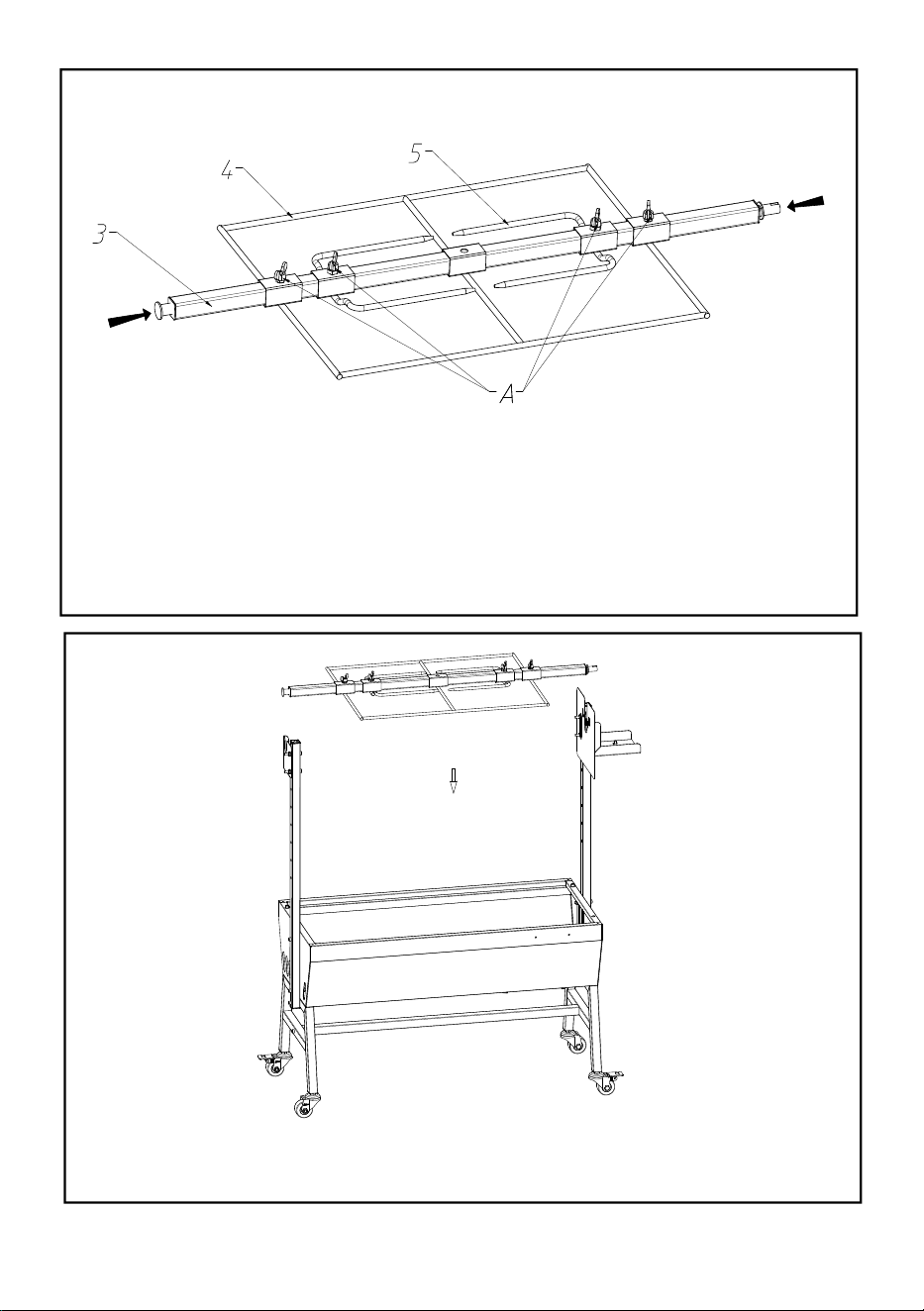

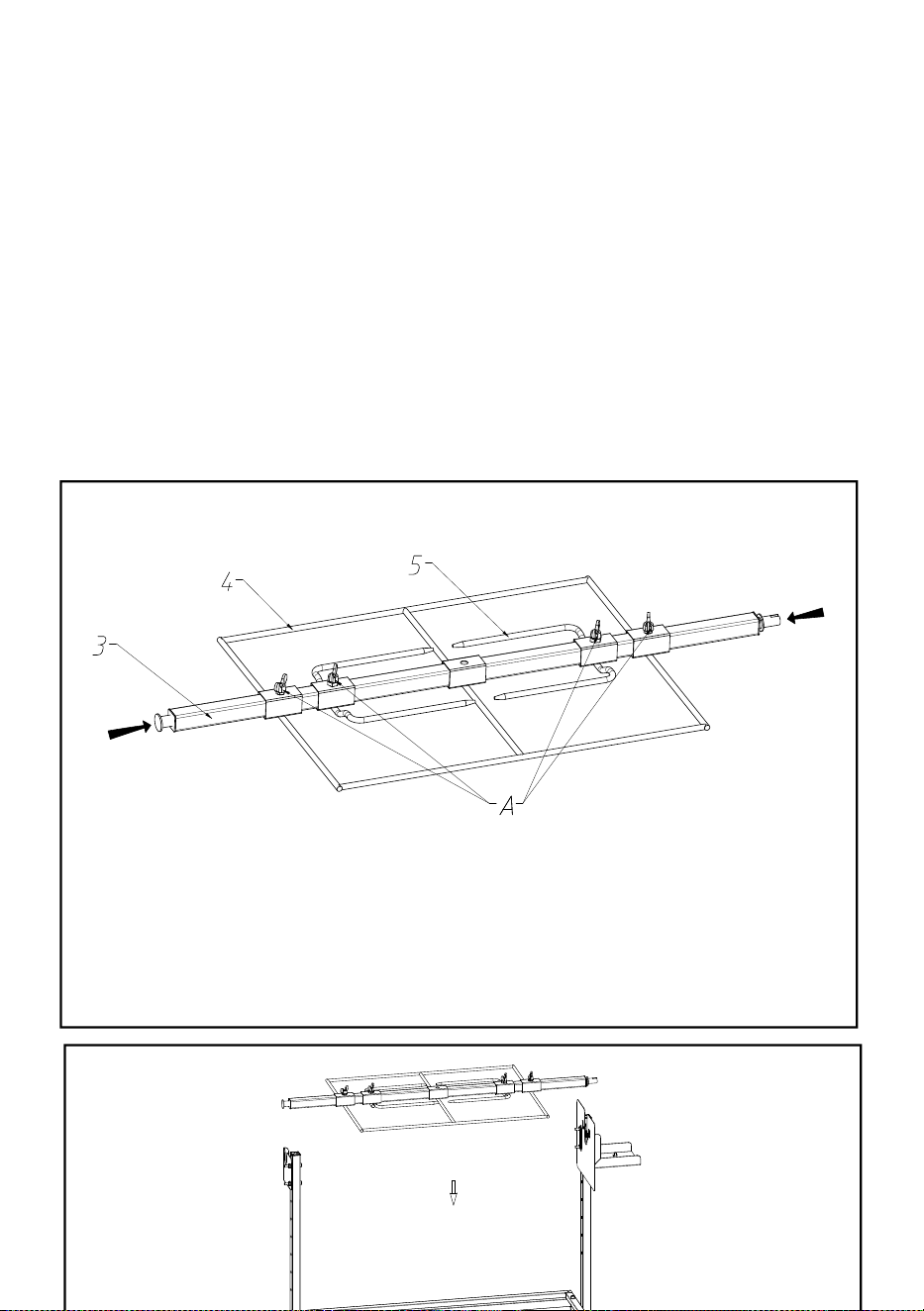

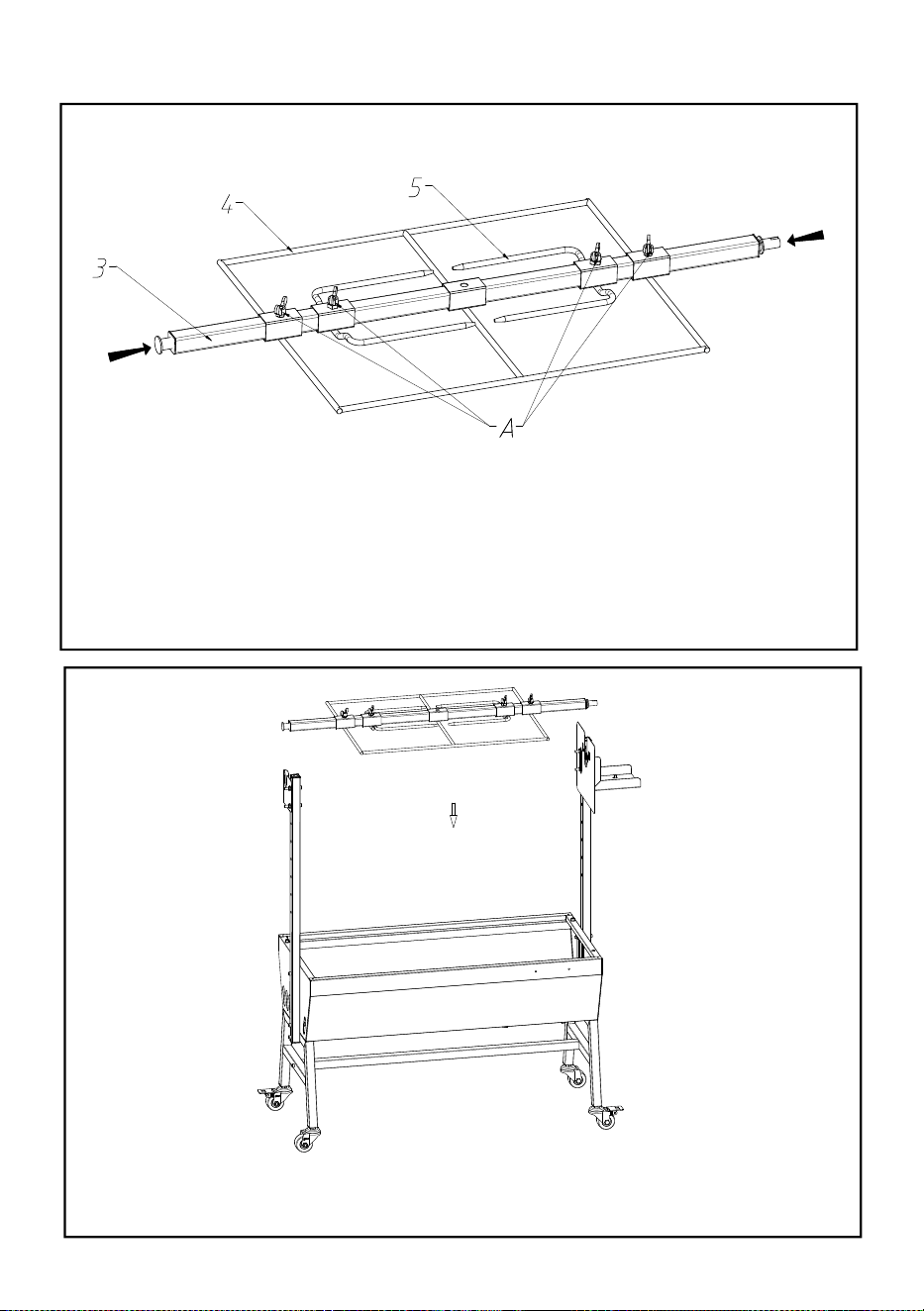

As shown in the picture above, secure the food on a grilling fork or

Fixed network, and then secure the grilling fork or Fixed net work to

the grilling rod using an M8*15 butterfly screw.

Put the food and barbecue fork together on the motor support plate and

spit bracket.

STEP7 B:M6*10-2PCS

STEP8

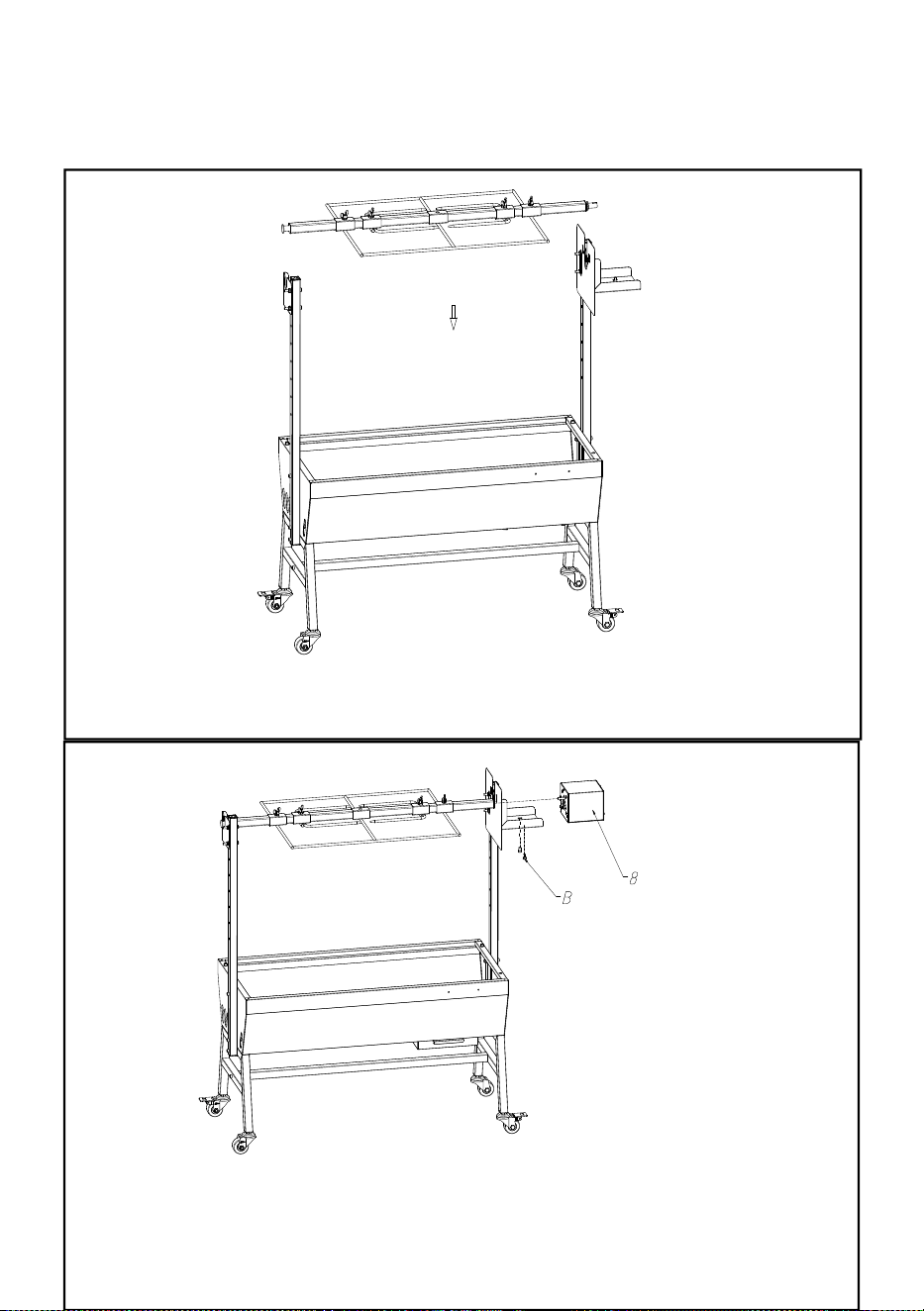

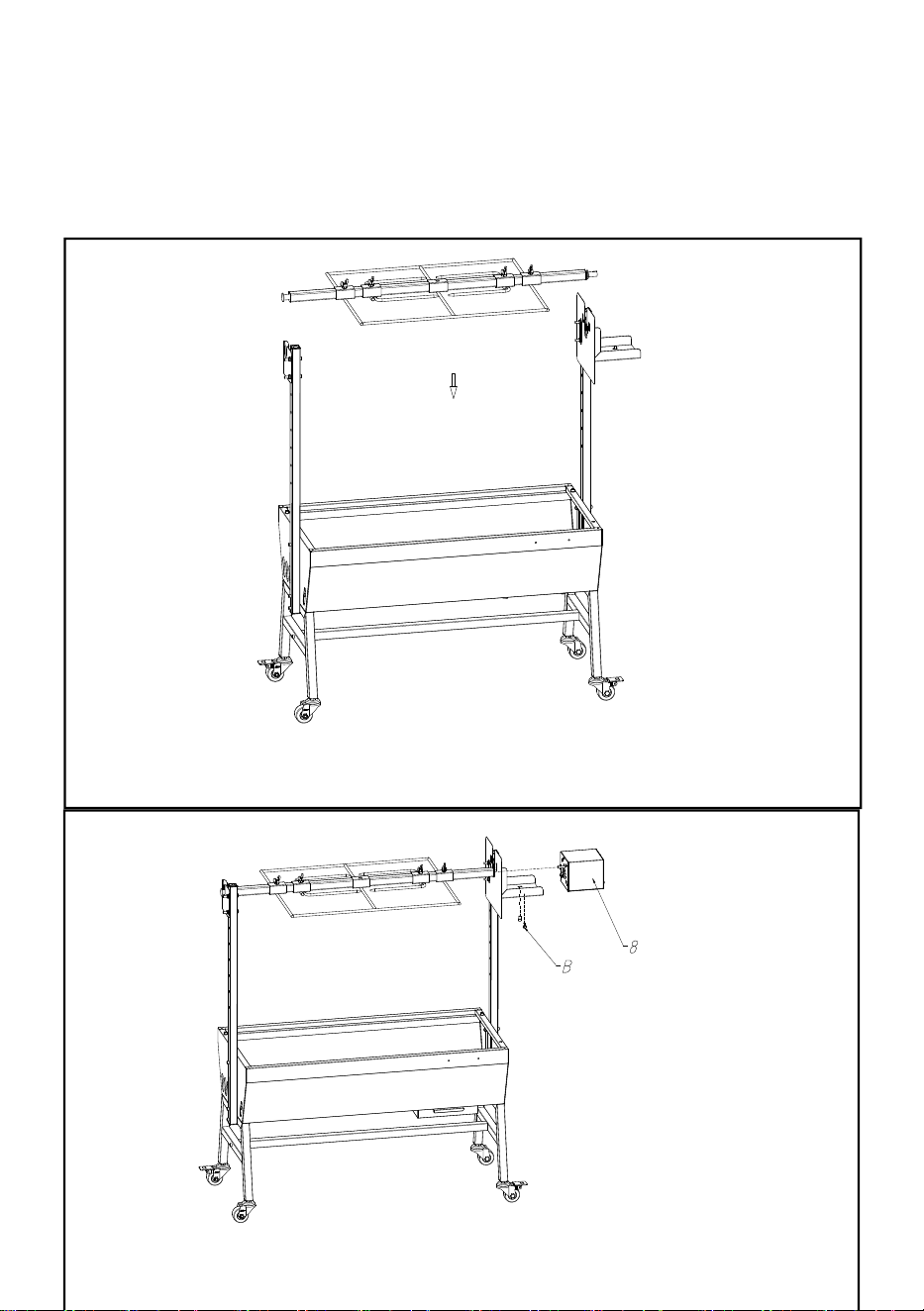

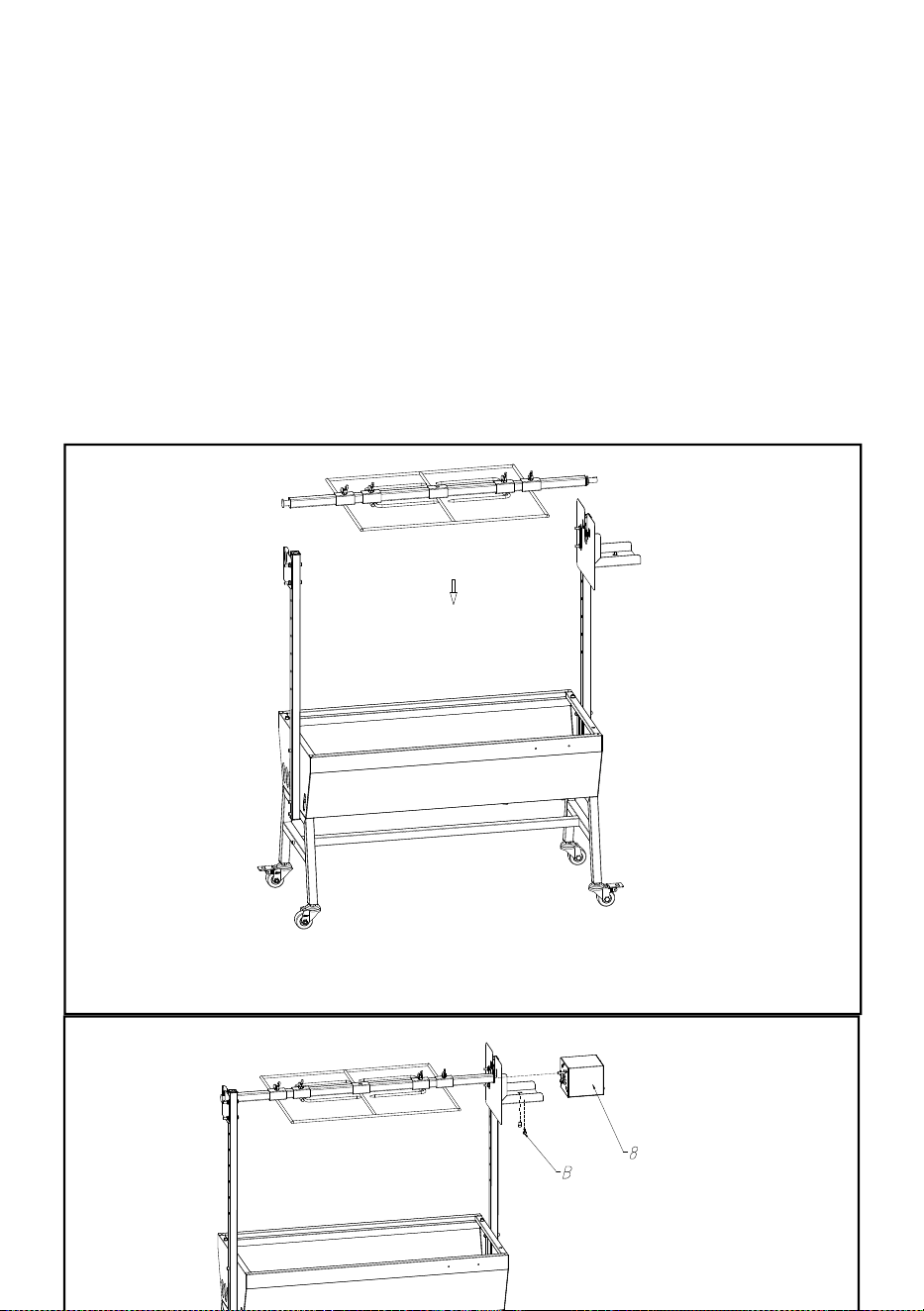

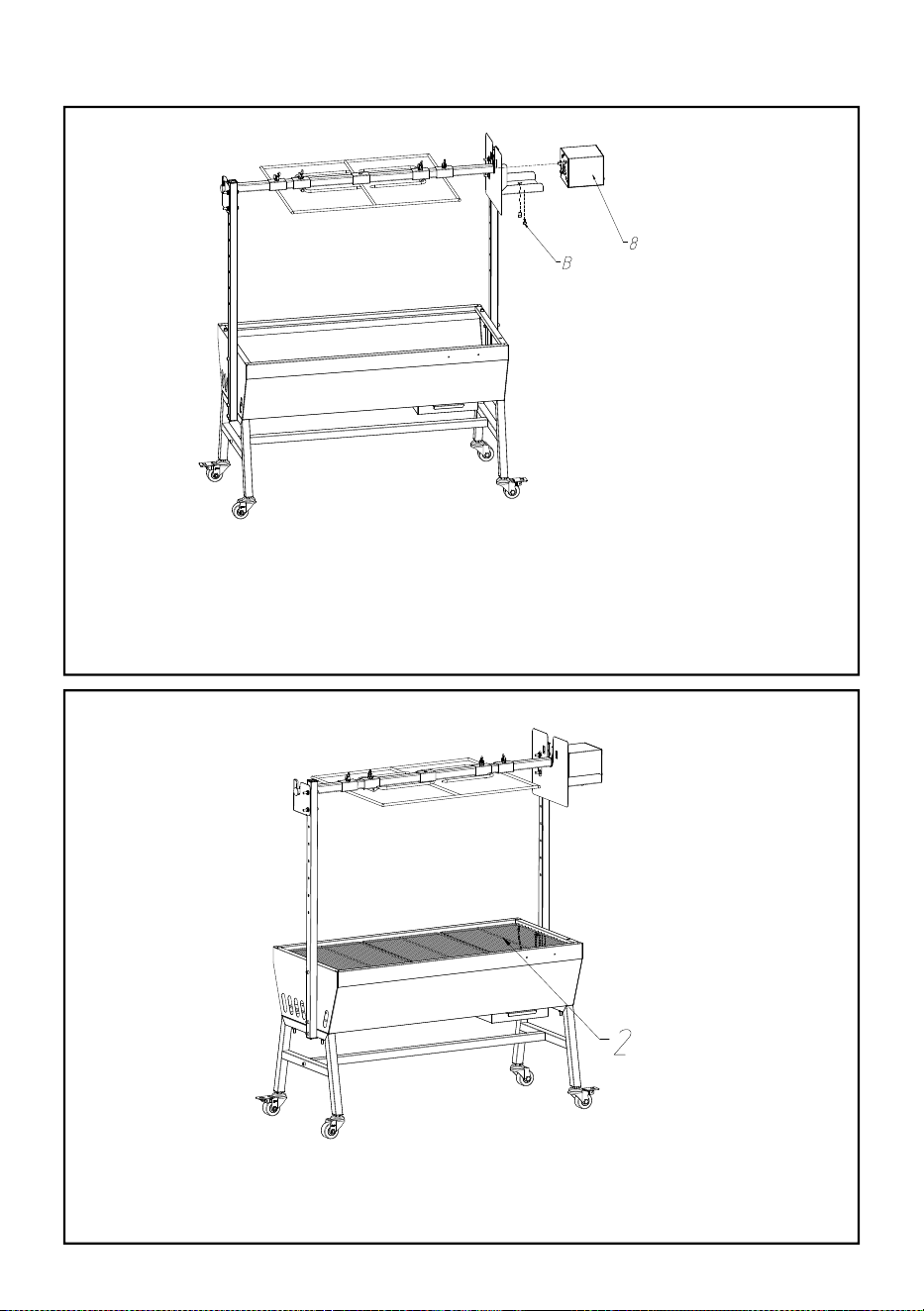

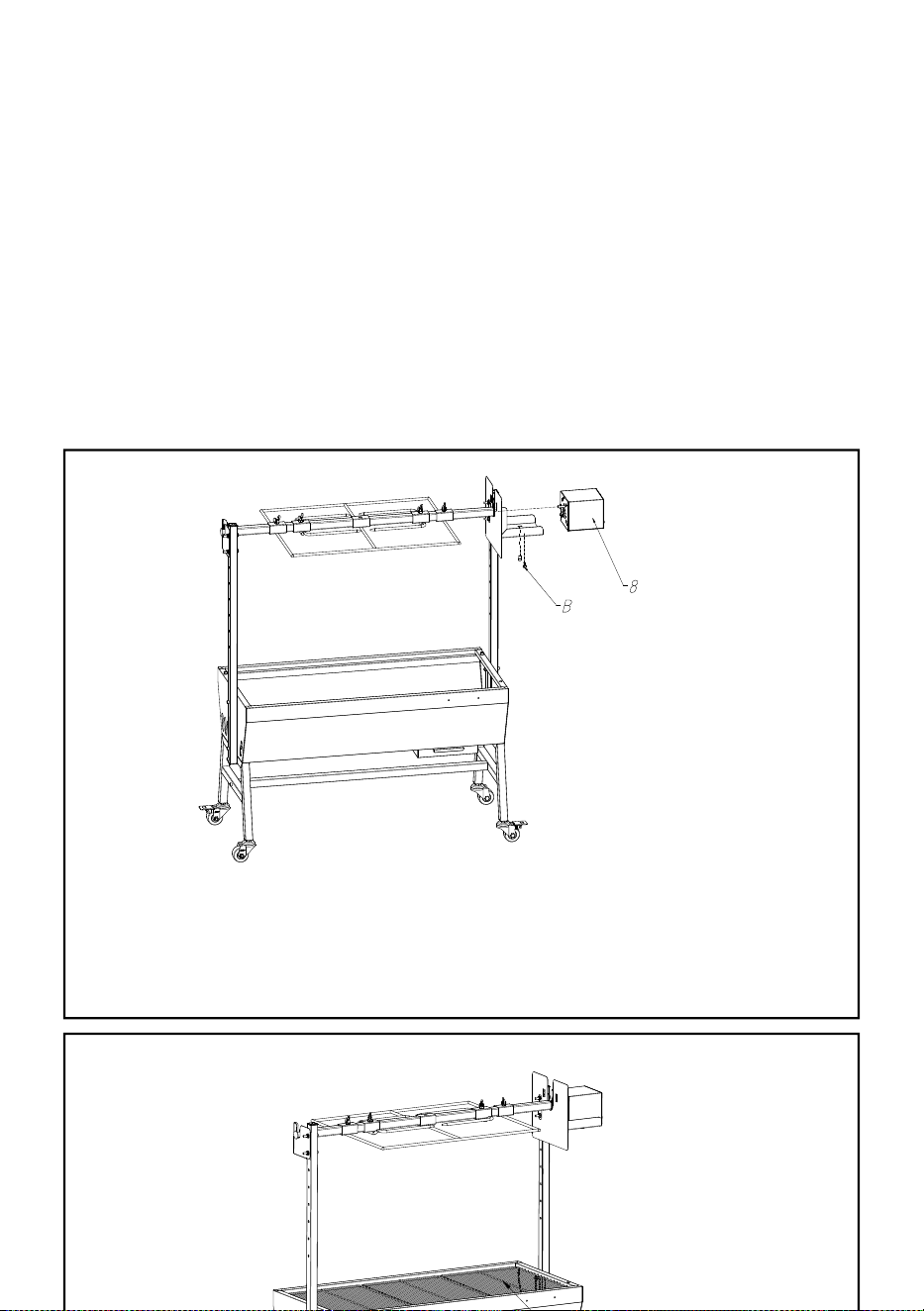

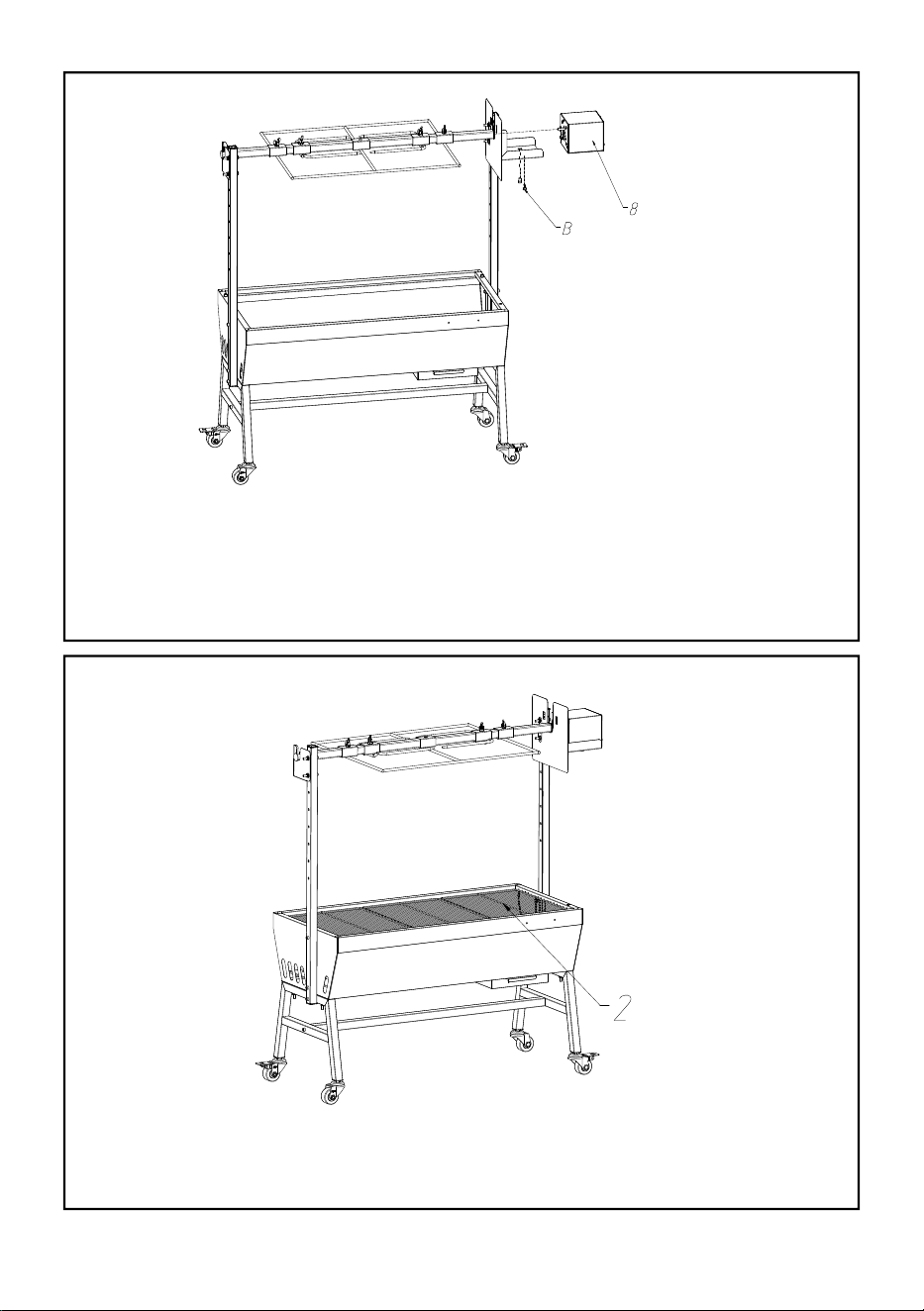

Place the motor on the motor support plate and insert it into the Spit,

and then lock it with M6*10 hex socket screws. The installation is

complete. Put the charcoal on the charcoal plate, light the fire, you

can roast sheep and other large foods

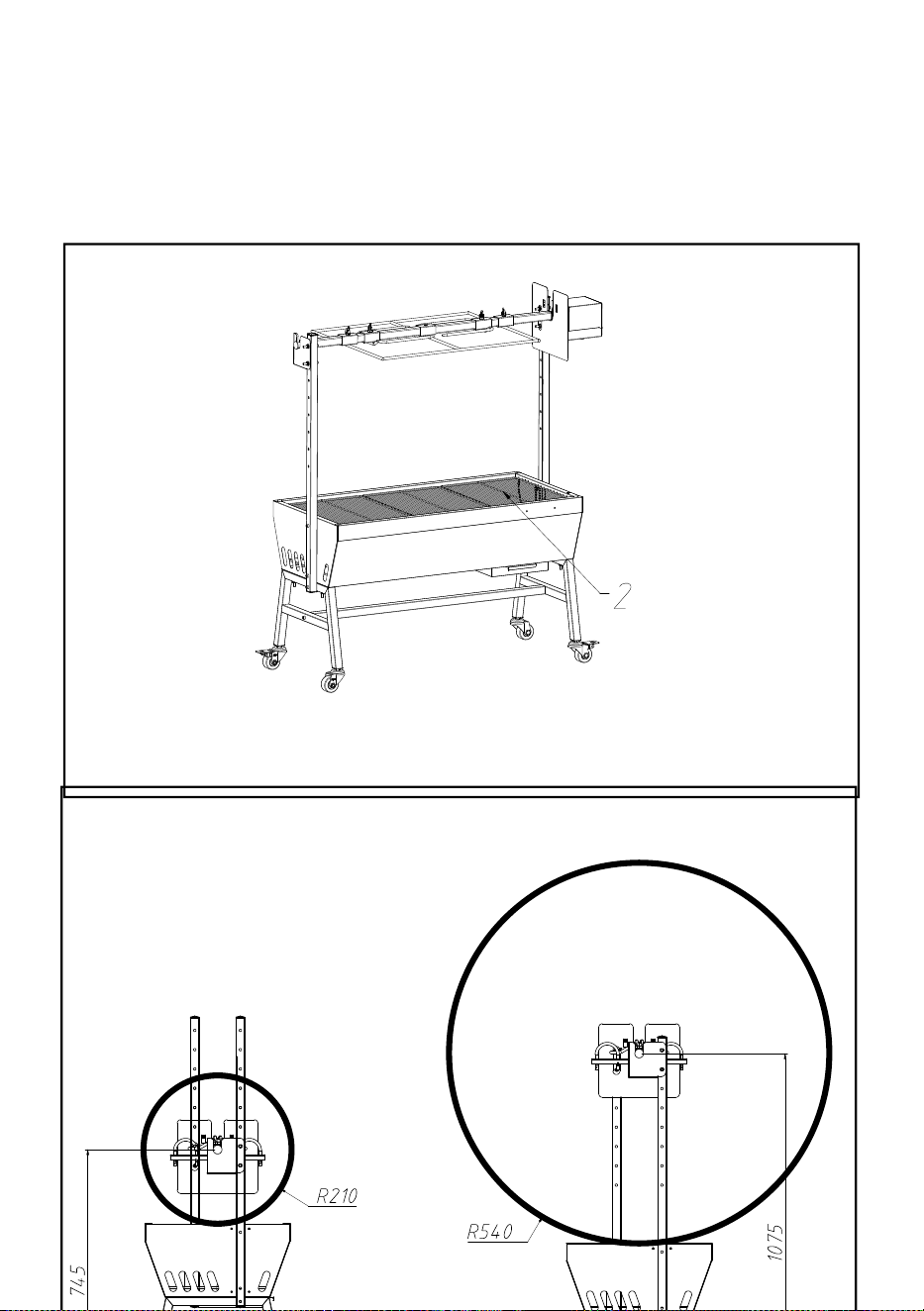

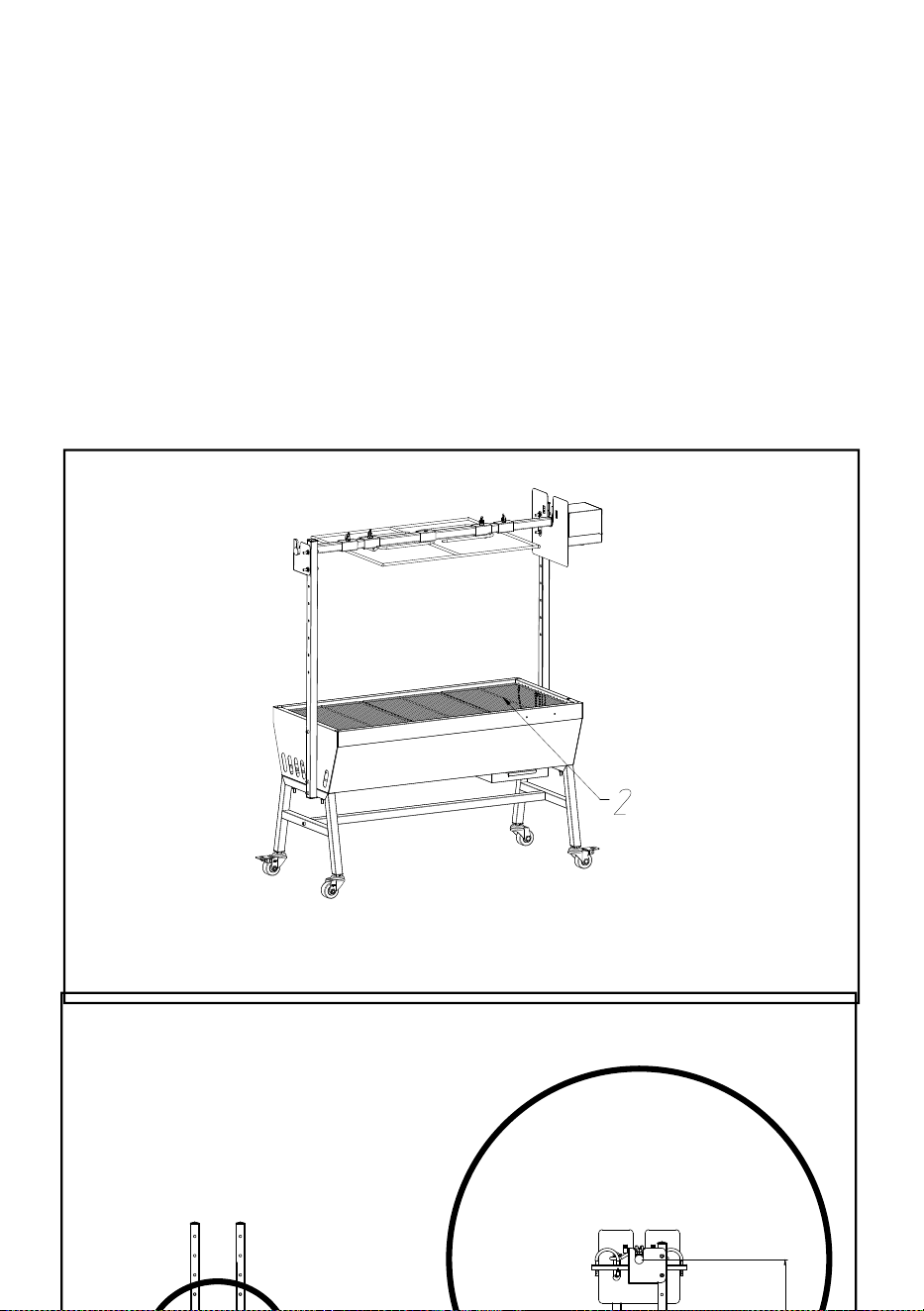

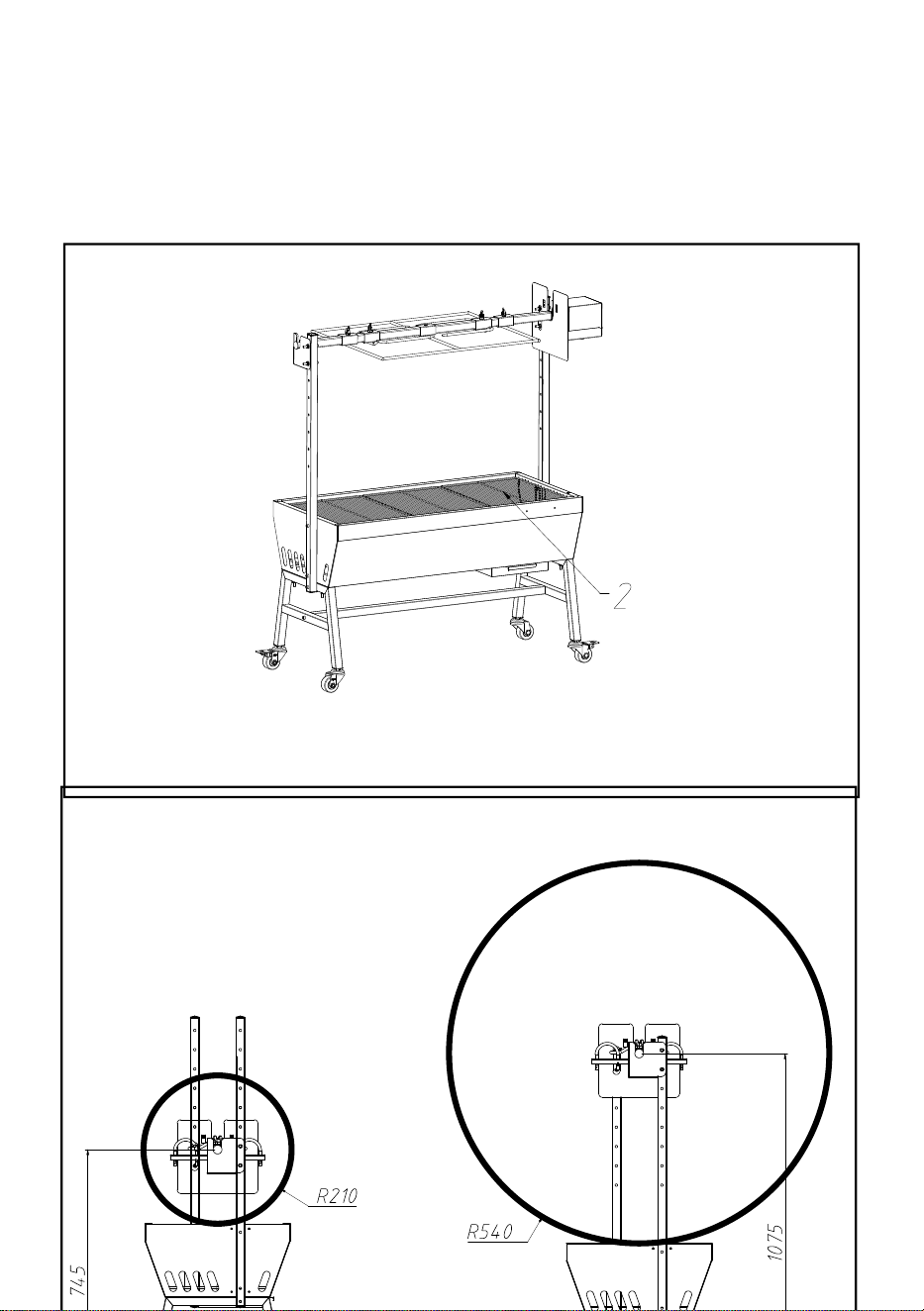

The grills are placed on the grill body to roast meat and other food at

the same time.

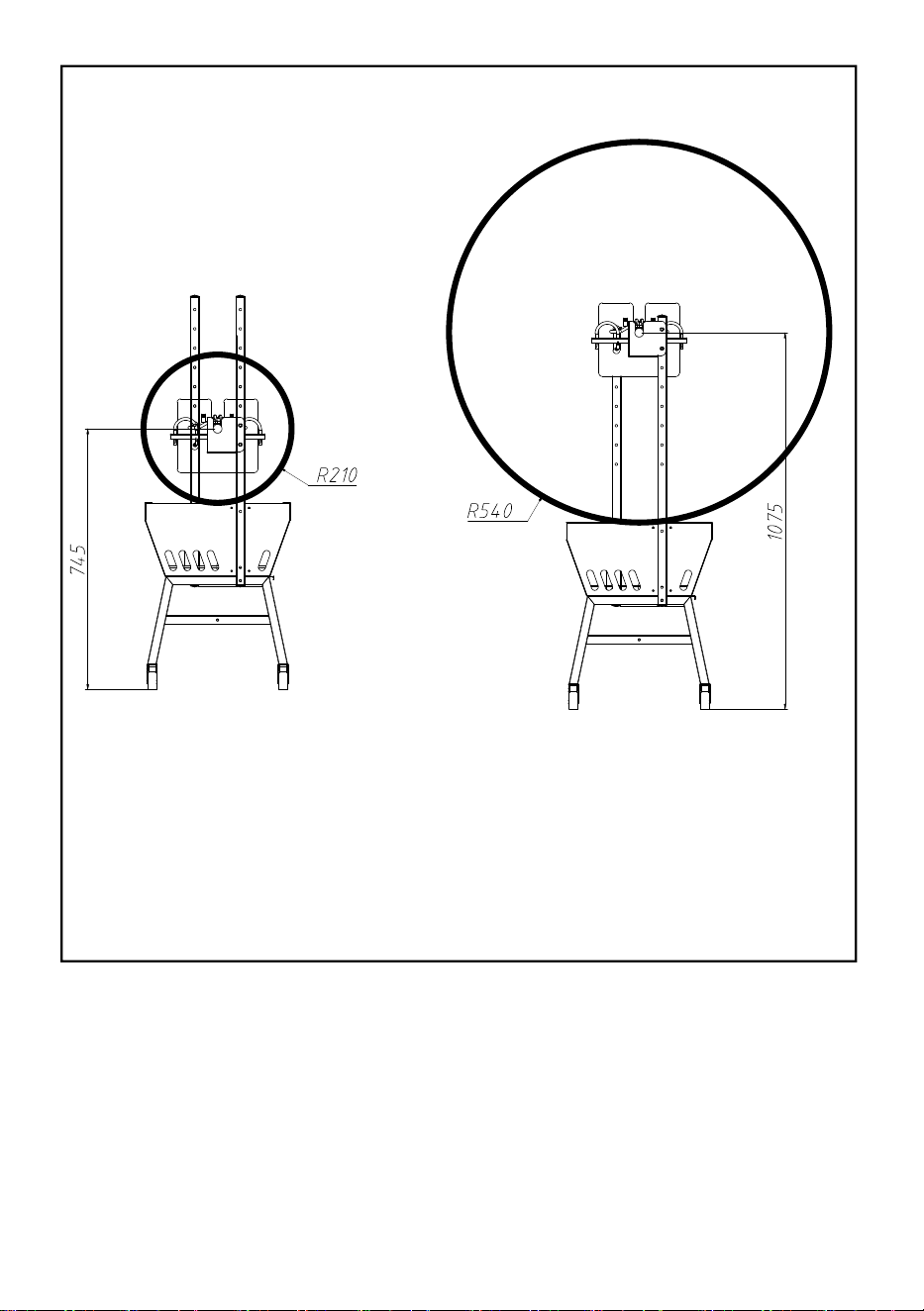

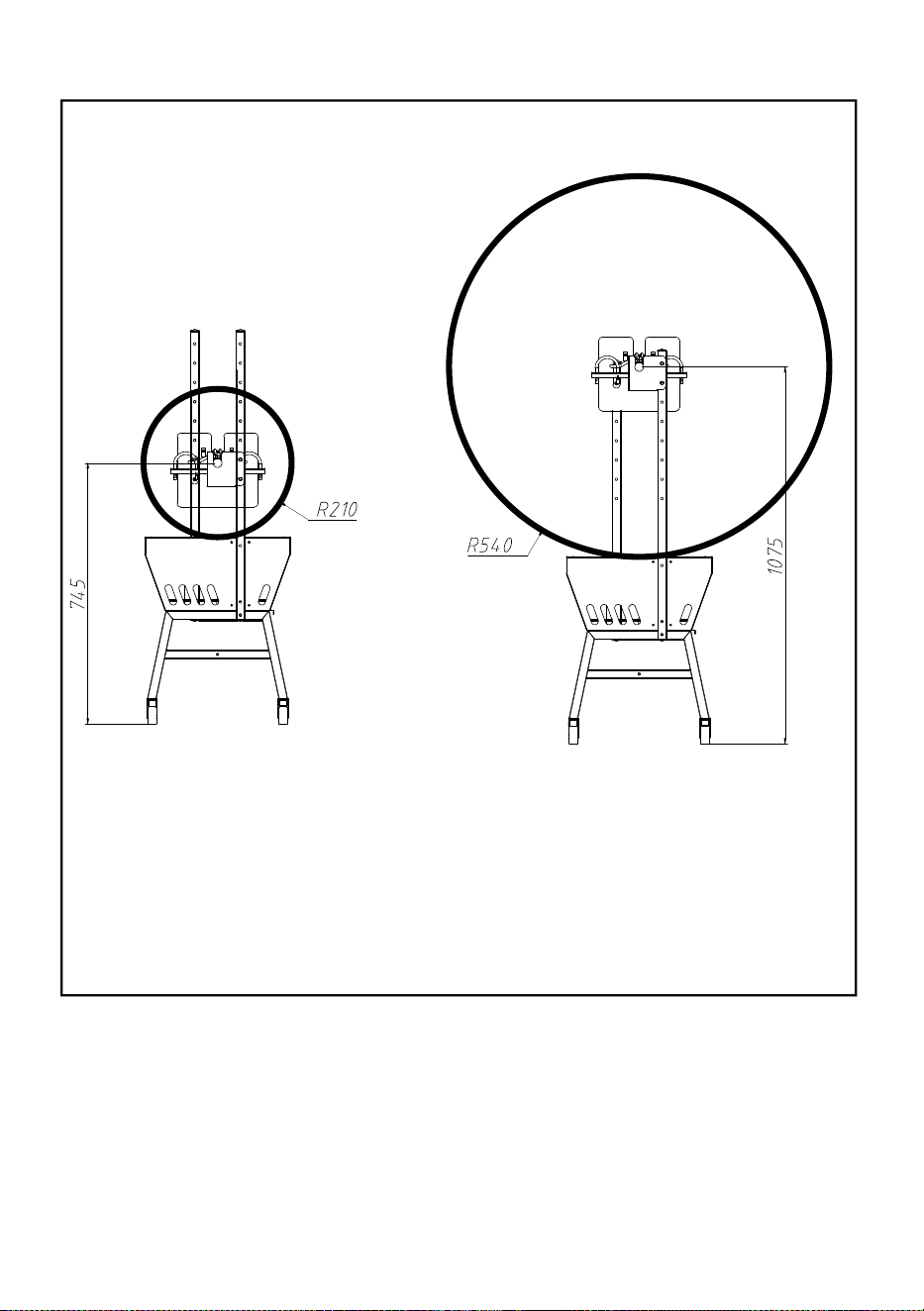

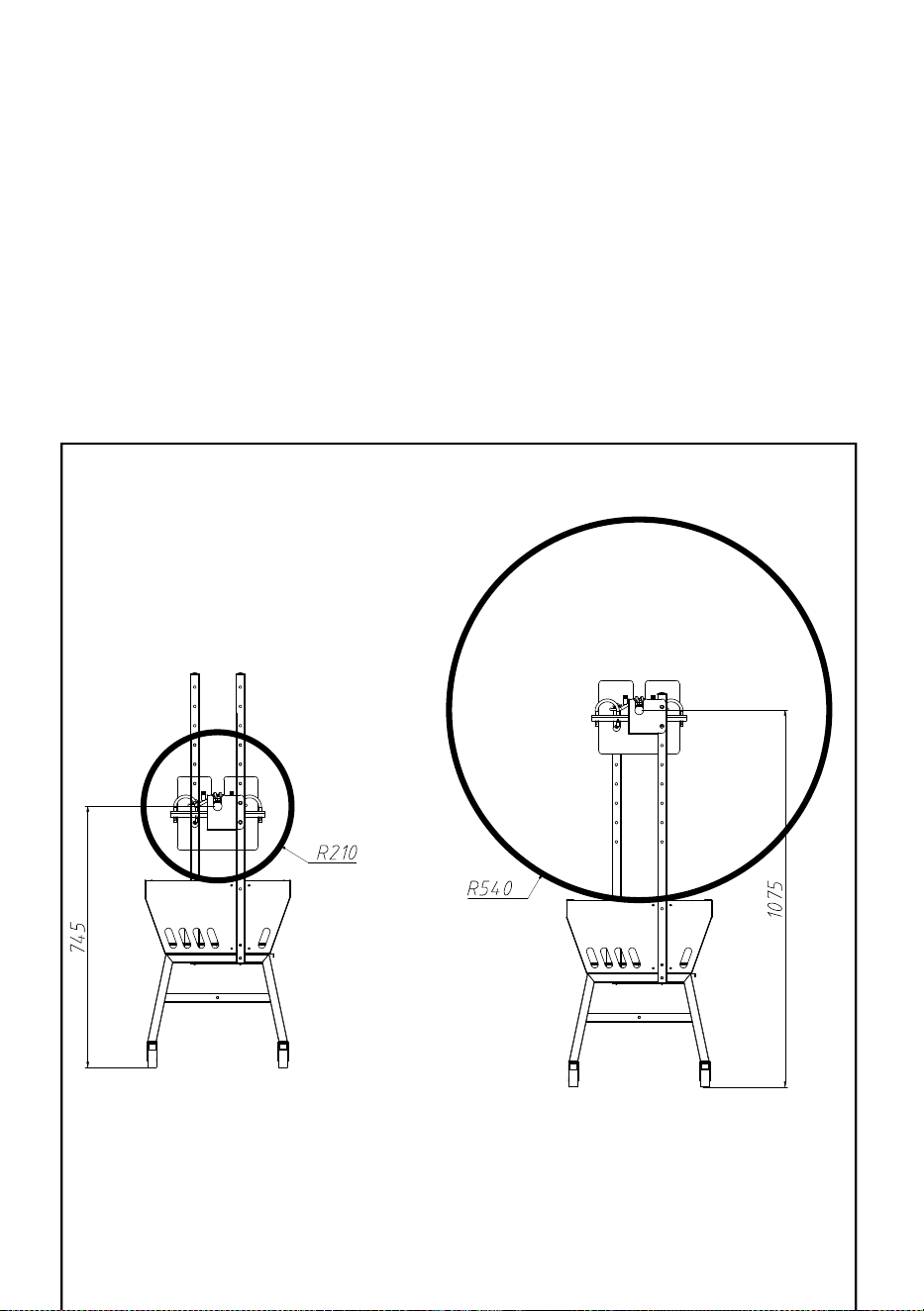

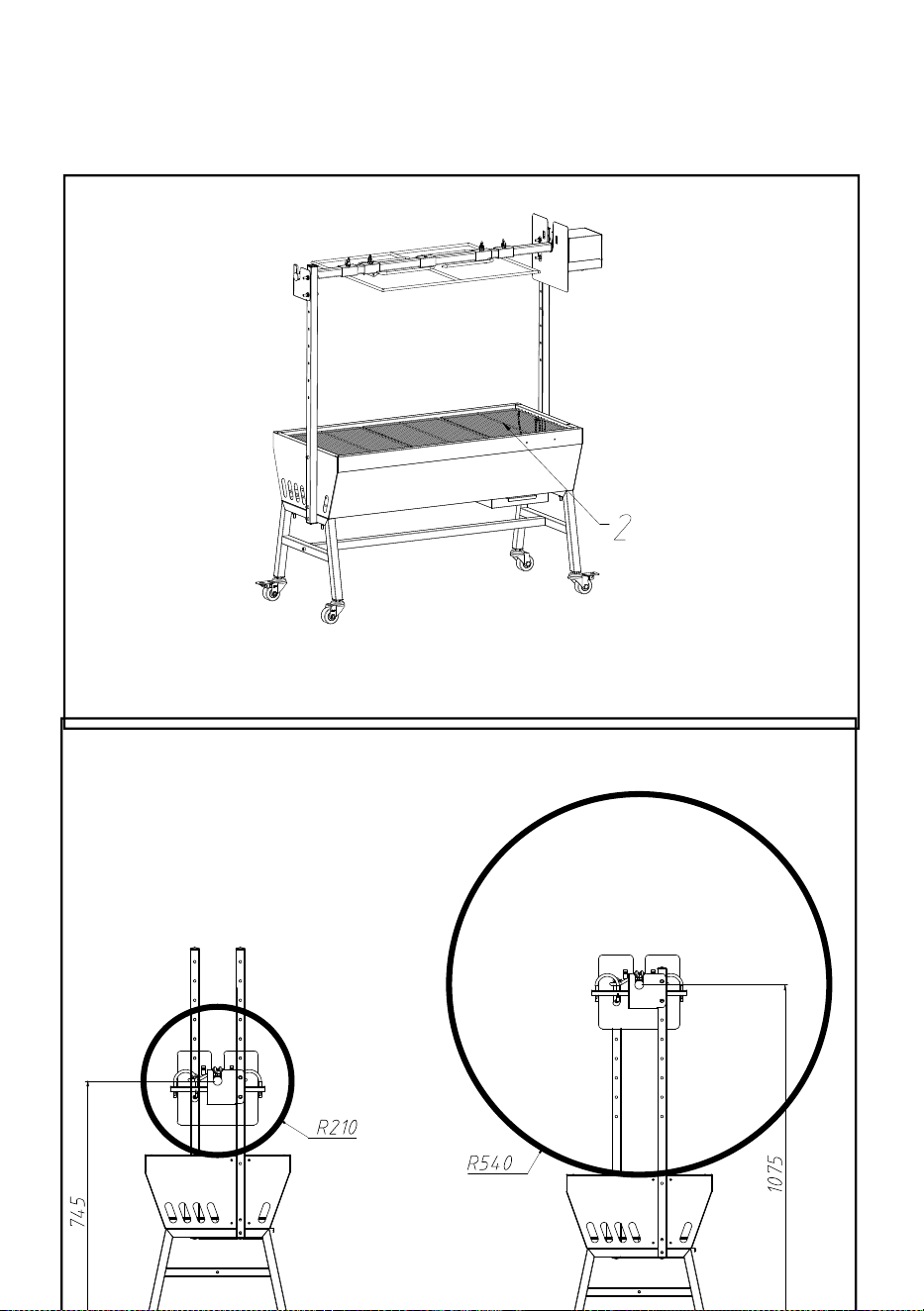

First level: Maximum food diameter: φ 420mm, Each subsequent level

increases the diameter by 110mm, with a total of 7 level, the highest level

having a maximum diameter of φ1080mm, and the maximum food length

is 880mm.

OPERATING INSTRUCTIONS

Before using the appliance for the first time, peel off any promotional materials and

packaging materials, and check that the cooking plates are clean and free of dust.

If necessary, wipe them over with a damp cloth. Spread over with an absorbent

kitchen towel and wipe off any excess oil. When your product is heated for the first

time, it may emit slight smoke or odor, which is normal for many heating

appliances, and will not affect the safety of your appliance.

1. Place the machine on a clean, dry, level surface near a plug base outlet.

2. Distribute the solid firelighters in the center of the fire box.

3. Stack up the charcoal in a pyramid above the firelighters.

4. Light the solid firelighters with a match.

5. Grease the grill with some vegetable oil and start grilling.

6. Only place food on the grill after the fuel is covered with an ash layer.

7. Plug the cord into the wall outlet.

8. Use the ventilation slider to control the amount of air supplied to fuel from the

bottom.(Only applicable for appliance with ventilation slider)

ATTENTION!

1. Do not move while the appliance is hot.

2. Due to safety reasons do not use this appliance with liquid fuels.

3. We strongly recommend that the bbq rotisserie grill shall be heated up and the

fuel kept red-hot for at least 30 min prior to the first cooking;

4. Do not leave the appliance unattended during use.

5. Do not use the appliance near flammable objects (keep at a safe distance, at

least 3 meters).

6. Do not leave the appliance unattended during use.

7. Do not cook before the fuel has a coating of ash.

8. If the motor is suddenly stuck, abnormal noise, smoke and other undesirable

phenomena are found during the barbecue process, immediately cut off the power

supply, and restart it after the maintenance is completed.

9. Always turn the rotisserie motor to “OFF” before opening the grill.

WARNING! This product rotisserie grill will become very hot, do not move

it during operation.

WARNING! Keep children and pets away.

WARNING! In case of the danger of carbon monoxide poisoning, do not use the

product rotisserie grill indoors.

WARNING! Do not use the barbecue in a confined and/or habitable space e.g.

houses, tents, caravans, motor homes, boats.

WARNING! Remove all packaging materials and keep them for future

use.Packaging materials are not a toy.

WARNING! Don't let children play with the packaging materials. If they swallow

the packaging materials, they will suffocate!

ATTENTION! Always wear gloves when adjusting the grill, the handles of the grill

can become very hot during the grilling process.

IMPORTANT! Do not pour water into the appliance while it is still hot.

IMPORTANT! Close the ventilation slider to extinguish the appliance. (Only

applicable for appliance with ventilation slider)

COOKING TIPS & HINTS

1. Always wash your hands before and after handling uncooked meat and before

eating.

2. Always keep raw meat away from cooked meat and other foods.

3. Before cooking, ensure grill surfaces and tools are clean and free of old food

residues.

4. DO NOT use the same utensils to handle cooked and uncooked foods.

5. Ensure all meat is cooked thoroughly before eating.

CAUTION:

1. Eating raw or under cooked meat will cause food poisoning (e.g. bacteria

strains such as Escherichia coli).

2. To reduce the risk of under cooked meat, cut the meat to ensure it is fully

cooked.

3. If the meat is fully cooked, its juice should be clear and there should be no pink /

red juice or traces of meat color.

4. Cooking larger pieces of meat and joints is recommended before finally cooking

on the grill.

5. After cooking on your grill always clean the cooking surfaces and utensils.

CLEAING MAINTENANCE AND STORAGE

1. For cleaning, wipe the surface with a damp (not wet) cloth or wipe dry with a

clean lint free cotton cloth.

2. Window cleaning liquid or a similar cleaning liquid can be used to clean the

surface.

3. Always unplug the machine before storage.

4. Always make sure the machine is cool and dry before string.

5. Store the appliance in a dry and clean area.

Technical Support and E-Warranty Certificate

www.vevor.com/support

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

RÔTISSOIRE À BROCHE

MODÈLE: JY-MY- KYLCG- 35-120

JY-MY-KYLCG- 35-220

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire utilisée uniquement

par nous

représente une estimation des économies dont vous pourriez bénéficier en achetant

certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couverture

toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir

vérifier soigneusement

lorsque vous passez une commande chez nous si vous êtes réellement Économie

Moitié en comparaison avec les plus grandes marques.

MODÈLE: JY-MY-KYLCG-35-120 / JY-MY-KYLCG-35-220

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Besoin d'une assistance

technique ? N'hésitez pas à nous contacter:

Assistance technique et certificat de garantie électronique

www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les

instructions du manuel avant de l'utiliser. VEVOR se réserve une

interprétation claire de notre manuel d’utilisation. L'apparence du produit

dépend du produit que vous avez reçu. Veuillez nous pardonner que nous

ne vous informerons plus s'il y a des mises à jour technologiques ou

logicielles sur notre produit.

SPIT ROTISSERIE

ROASTER GRILL

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit

lire attentivement le manuel d'instructions.

Faites attention aux températures élevées pour éviter les brûlures.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne

2012/19/CE. Le symbole représentant une poubelle barrée indique

que le produit nécessite une collecte sélective des déchets dans

l'Union européenne. Ceci s'applique au produit et à tous les

accessoires marqués de ce symbole. Les produits marqués comme

tels ne peuvent pas être jetés avec les ordures ménagères

normales, mais doivent être déposés dans un point de collecte pour

le recyclage des appareils électriques et électroniques.

La conformité est une certification de sécurité CE et

Royaume-Uni.

FCC INFORMATION

ATTENTION : Changements ou modifications non expressément approuvés par la

partie responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser

l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L’exploitation est

soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.

2) Ce produit doit accepter toute interférence reçue, y compris les interférences

susceptibles de provoquer un fonctionnement indésirable.

AVERTISSEMENT : les changements ou modifications apportés à ce produit non

expressément approuvés par la partie responsable de la conformité pourraient

annuler l'autorité de l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et déclaré conforme aux limites d'un appareil

numérique de classe B conformément à la partie 15 des règles de la FCC. Ces

limites sont conçues pour fournir une protection raisonnable contre les

interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est

pas installé et utilisé conformément aux instructions, il peut provoquer des

interférences nuisibles aux communications radio. Cependant, rien ne garantit que

des interférences ne se produiront pas dans une installation particulière. Si ce

produit provoque des interférences nuisibles à la réception radio ou télévision, ce

qui peut être déterminé en éteignant et rallumant le produit, l'utilisateur est

encouragé à essayer de corriger les interférences en prenant une ou plusieurs des

mesures suivantes.

· Réorientez ou déplacez l'antenne de réception.

· Augmentez la distance entre le produit et le récepteur.

· Connectez le produit à une prise sur un circuit différent de celui auquel le

récepteur est connecté.

· Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de

l'aide.

L'appareil a été évalué pour répondre aux normes RF générales exigence

d’exposition. L'appareil peut être utilisé en portable exposition état sans

restriction .

IMPORTANT SAFEGUARDS

Merci d'avoir utilisé ce produit. Afin de vous assurer que vous pouvez utiliser la

machine correctement, lisez attentivement ces instructions avant de l'utiliser et

conservez-la correctement pour référence future. Veuillez lire les précautions et

les règles de sécurité de cette page pour garantir votre utilisation en toute sécurité.

Ce manuel décrit les avertissements de sécurité, les précautions ainsi que le

fonctionnement, l'entretien et le nettoyage. Les avertissements et instructions

examinés dans ce manuel ne peuvent pas couvrir toutes les conditions et

situations possibles qui peuvent survenir. La prudence et le bon sens ne sont pas

intégrés à ce produit puisque les utilisations seront conformes à ces codes.

Veuillez consulter un médecin avant de commencer un programme

d'entraînement ou de vous lancer dans une activité d'endurance intense sur

l'appareil.

Veuillez lire TOUTES les instructions avant d'utiliser votre machine.

1. Assurez-vous que la tension de votre prise est la même que la tension indiquée

sur l'étiquette signalétique de l'appareil.

2. Ne laissez pas les enfants et les mineurs s'approcher ou toucher la machine.

3. Ne touchez pas la surface chaude directement avec vos mains. Utilisez toujours

la poignée ou le bouton.

4. Pour éviter les chocs électriques, ne plongez pas le cordon ou la fiche dans

l'eau ou d'autres liquides.

5. Ne plongez pas l'appareil dans l'eau ou tout autre liquide.

6. Débranchez la machine de la prise lorsqu'elle n'est pas utilisée et avant de la

nettoyer. Refroidissez l'appareil avant d'installer ou de retirer des pièces et avant

de le nettoyer.

7. Refroidissez les pièces CHAUDES avant utilisation.

8. N'utilisez pas l'appareil avec un cordon ou une fiche endommagée, un

dysfonctionnement ou un dommage mécanique. Envoyez-le à votre centre de

service agréé le plus proche pour examen et réparation (SEULS les techniciens

doivent ouvrir l'appareil).

9. L'utilisation d'accessoires ou d'accessoires non fournis ou recommandés par le

fabricant peut provoquer des blessures.

10. Si la machine ne doit pas être utilisée pendant une longue période,

débranchez-la, nettoyez-la, couvrez-la et rangez-la dans un endroit sec et sûr.

11. Ne laissez pas le cordon d'alimentation pendre du bord d'une table ou d'un

comptoir et ne le laissez pas entrer en contact avec des surfaces chaudes.

12. Ne placez pas l'appareil sur ou à proximité de brûleurs à air chaud, électriques

ou de radiateurs.

13. Coupez toujours l'alimentation avant de brancher ou de débrancher. Tenez la

fiche au lieu de tirer sur le cordon.

14. N'utilisez pas cet appareil à d'autres fins que l'utilisation indiquée.

15. Ne l'utilisez pas à l'intérieur.

16. GARDEZ-LE HORS DE LA PORTÉE DES ENFANTS.

17. NE LE NETTOYEZ PAS AVEC UN MATÉRIAU ABRASIF.

18. Ne le laissez jamais sans surveillance pendant son utilisation.

19. Vérifiez toujours que cette machine est branchée sur une prise mise à la terre

avec l'alimentation électrique appropriée. Assurez-vous que la prise murale

utilisée est correctement mise à la terre. Sinon, vous devez installer une prise

mise à la terre. Faites effectuer le travail uniquement par un électricien certifié et

dûment qualifié pour respecter les codes locaux de sécurité et d'électricité.

20. Assurez-vous que la prise de courant, la fiche et le cordon utilisés sont en bon

état de fonctionnement. Les composants endommagés doivent être réparés par

un électricien certifié et qualifié pour respecter les codes locaux de sécurité et

d'électricité. Même si votre cordon d'alimentation fonctionne correctement,

gardez-le à l'écart de l'eau et évitez de le laisser couler sur des tapis ou des

appareils de chauffage.

21. Évitez de l'utiliser en présence de liquides, de gaz, de poussières ou d'autres

situations explosives inflammables.

22. Une extrême prudence doit être prise lors du déplacement d'un appareil

contenant de l'huile chaude ou d'autres liquides chauds.

23. N'utilisez pas la machine dans un garage pour appareils électroménagers ou

sous une armoire murale. Débranchez toujours l'appareil de la prise électrique

lorsque vous le rangez dans un garage pour appareils électroménagers. Dans le

cas contraire, cela entraînerait un risque d'incendie, notamment si la machine

touche le mur du garage ou si la porte le touche en se fermant.

24. Fixation de type Y : Si le cordon d'alimentation est endommagé, il doit être

remplacé par un cordon ou un assemblage spécial disponible auprès du fabricant

ou de son agent de service.

25. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des

personnes ayant des capacités physiques, sensorielles ou mentales réduites ou

un manque d'expérience et de connaissances s'ils ont reçu une supervision ou

des instructions concernant l'utilisation de l'appareil en toute sécurité et

comprennent les dangers encourus. Les enfants ne doivent pas jouer seuls avec

la machine. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être

effectués par des enfants sans surveillance. Les animaux domestiques doivent

rester à l'écart du produit.

ATTENTION!

Cet article est destiné à un usage extérieur. Ne pas utiliser à l'intérieur !

PRODUCT PARAMETERS

Numéro de modèle.

Région

Tension

Pouvoir

Type de

connecteur

JY-MY-KYLCG- 35-120

Amérique

du Nord

AC120

60Hz

42W

PRISE

Américaine

JY-MY-KYLCG- 35-220

L'Europe

AC220V

50 Hz

42W

L'Europe

PRISE

JY-MY-KYLCG- 35-2 20

Australie

AC240V

50 Hz

42W

Australie

PRISE

ATTENTION!

2. La tension utilisée pour cet appareil doit être la même que la tension

d'alimentation.

LOADING CAPACITY

Numéro de modèle.

Capacité de chargement

JY-MY-KYLCG- 35-120

Max 90 lb (40,8 kg)

JY-MY-KYLCG- 35-220

Max 90 lb (40,8 kg)

ATTENTION!

3. Ne dépassez pas la capacité de poids indiquée. Soyez conscient du

chargement dynamique ! Le mouvement soudain de la charge peut créer

brièvement une charge excessive, provoquant une défaillance du produit.

PRODUCT COMPONENTS

1. Vérifiez que toutes les pièces sont complètes avant de commencer

l'assemblage.

4. Pour éviter les accidents ou les blessures causées par des bords tranchants,

veuillez assembler et utiliser avec précaution. Pour le montage, vous avez besoin

d'un tournevis et de différentes clés à vis. 2 personnes sont nécessaires pour

assembler le produit. Portez des gants de travail de sécurité pendant l

’

assemblage.

Remarque : la quantité de pièces indiquée dans le manuel correspond à

l'utilisation réelle et les pièces inutilisées sont des pièces de rechange.

Non.

Nom de la pièce

Qté

Non

Nom de la pièce

Qté

Support de broche

Tube de support

Gril

dix

Pied d'appui

Cracher

Roue avec râteau

Réseau fixe

Bac de réception des

scories

Fourchette à rôtir

Tube de raccordement

au pied

Déflecteur de feu

Corps de gril

Plaque support moteur

Roue sans frein

Moteur

Bac à charbon

Non

Nom de la pièce

Qté

Nom de la pièce

Qté

M8* 15

M6* 10

M6* 45

ÉTAPE 1

ÉTAPE 2 C:M6*45-6 PIÈCES D:M6-4 PIÈCES

Install four casters on the support foot, rotate and tighten them in the

direction of the arrow, and install casters 1 (with brake) on the same

support foot.

ÉTAPE 3 C:M6*45-6 PIÈCES D:M6-4 PIÈCES

ÉTAPE 4 C:M6*45-6 pièces D:M6-4

pièces

Fix the support foot and Grill body with M6*45hexagon screws and M6

flange nuts .

Fix the bracket and furnace body with M6*45 hex bolts and M6 butterfly

nuts.

ÉTAPE5

ÉTAPE 6 A : M8*15-4 pièces

The fire shield plate is positioned onto the motor support plate, which is then

aligned with the support pipe hole, adjusted to the appropriate height, and

secured in place using M6*45 hexagonal screws and M6 flange nuts. The Spit

bracket is then placed at the corresponding position on the other support pipe.

Place the charcoal tray in the grill body .Insert the slag tray under the

grill body

ÉTAPE6

ÉTAPE 7 B : M6*10-2 pièces

As shown in the picture above, secure the food on a grilling fork or

Fixed network, and then secure the grilling fork or Fixed net work to

the grilling rod using an M8*15 butterfly screw.

Put the food and barbecue fork together on the motor support plate and

spit bracket.

ÉTAPE8

Place the motor on the motor support plate and insert it into the Spit,

and then lock it with M6*10 hex socket screws. The installation is

complete. Put the charcoal on the charcoal plate, light the fire, you

can roast sheep and other large foods

The grills are placed on the grill body to roast meat and other food at

the same time.

First level: Maximum food diameter: φ 420mm, Each subsequent level

increases the diameter by 110mm, with a total of 7 level, the highest level

having a maximum diameter of φ1080mm, and the maximum food length

is 880mm.

OPERATING INSTRUCTIONS

Avant d'utiliser l'appareil pour la première fois, décollez tout matériel promotionnel

et matériel d'emballage et vérifiez que les plaques de cuisson sont propres et

exemptes de poussière. Si nécessaire, essuyez-les avec un chiffon humide.

Étalez-la avec un torchon absorbant et essuyez tout excès d’huile. Lorsque votre

produit est chauffé pour la première fois, il peut émettre une légère fumée ou

odeur, ce qui est normal pour de nombreux appareils de chauffage, et n'affectera

pas la sécurité de votre appareil.

1. Placez la machine sur une surface propre, sèche et plane à proximité d'une

prise de courant.

2. Répartissez les allume-feu solides au centre du foyer.

3 . Empilez le charbon de bois en pyramide au-dessus des allume-feu.

4 . Allumez les allume-feu solides avec une allumette.

5 . Graisser le gril avec un peu d'huile végétale et commencer à griller.

6 . Ne placez les aliments sur le gril qu'une fois que le combustible est recouvert

d'une couche de cendres.

7 . Branchez le cordon dans la prise murale.

8 . Utilisez le curseur de ventilation pour contrôler la quantité d’air fournie au

carburant par le bas. (Uniquement applicable pour les appareils avec curseur de

ventilation)

ATTENTION!

10. Ne bougez pas lorsque l’appareil est chaud.

11. Pour des raisons de sécurité, n'utilisez pas cet appareil avec des

combustibles liquides.

12. Nous recommandons fortement que le gril du tournebroche du barbecue soit

chauffé et que le combustible soit maintenu au rouge pendant au moins 30

minutes avant la première cuisson ;

13. Ne laissez pas l'appareil sans surveillance pendant son utilisation.

14. N'utilisez pas l'appareil à proximité d'objets inflammables (garder à une

distance de sécurité d'au moins 3 mètres).

15. Ne laissez pas l'appareil sans surveillance pendant son utilisation.

16. Ne faites pas cuire avant que le combustible ne soit recouvert d'une couche

de cendre.

17. Si le moteur se bloque soudainement, si un bruit anormal, de la fumée ou

d'autres phénomènes indésirables se produisent pendant le processus du

barbecue, coupez immédiatement l'alimentation électrique et redémarrez-la une

fois la maintenance terminée.

18. Tournez toujours le moteur du tournebroche sur « OFF » avant d'ouvrir le gril.

AVERTISSEMENT! Ce produit deviendra très chaud, ne le faites pas. ne

le déplacez pas pendant le fonctionnement.

AVERTISSEMENT! Éloignez les enfants et les animaux domestiques.

AVERTISSEMENT ! En cas de risque d'intoxication au monoxyde de carbone,

n'utilisez pas le gril de rôtissoire à l'intérieur.

AVERTISSEMENT ! N'utilisez pas le barbecue dans un espace confiné et/ou

habitable, par exemple des maisons, tentes, caravanes, camping-cars, bateaux.

AVERTISSEMENT ! Retirez tous les matériaux d’emballage et conservez-les pour

une utilisation future. Les matériaux d’emballage ne sont pas des jouets.

AVERTISSEMENT ! Ne laissez pas les enfants jouer avec les matériaux

d'emballage. S’ils avalent les matériaux d’emballage, ils vont s’étouffer !

ATTENTION! Portez toujours des gants lors du réglage du gril, les poignées du

gril peuvent devenir très chaudes pendant le processus de grillage.

IMPORTANT! Ne versez pas d'eau dans l'appareil lorsqu'il est encore chaud.

IMPORTANT! Fermez le curseur de ventilation pour éteindre l'appareil.

(Uniquement applicable pour les appareils avec curseur de ventilation)

COOKING TIPS & HINTS

6. Lavez-vous toujours les mains avant et après avoir manipulé de la viande crue

et avant de manger.

7. Gardez toujours la viande crue à l’écart de la viande cuite et d’autres aliments.

8. Avant la cuisson, assurez-vous que les surfaces et les outils du gril sont

propres et exempts de vieux résidus alimentaires.

9. N'utilisez PAS les mêmes ustensiles pour manipuler des aliments cuits et non

cuits.

10. Assurez-vous que toute la viande est bien cuite avant de la manger.

PRUDENCE:

6. Manger cru ou moins la viande cuite provoquera une intoxication alimentaire

(par exemple, des souches bactériennes telles que Escherichia coli).

7. Pour réduire le risque de sous viande cuite, coupez la viande pour vous assurer

qu'elle est entièrement cuite.

8. Si la viande est entièrement cuite, son jus doit être clair et il ne doit y avoir

aucun jus rose/rouge ni trace de couleur de viande.

9. cuire des morceaux de viande et des rôtis plus gros avant de les cuire

définitivement sur le gril.

10. Après avoir cuisiné sur votre gril, nettoyez toujours les surfaces de cuisson et

les ustensiles.

CLEAING MAINTENANCE AND STORAGE

6. Pour le nettoyage, essuyez la surface avec un chiffon humide (non mouillé) ou

essuyez-la avec un chiffon en coton propre et non pelucheux.

7. Du liquide de nettoyage pour vitres ou un liquide de nettoyage similaire peut

être utilisé pour nettoyer la surface.

8. Débranchez toujours la machine avant de la ranger.

9. Assurez-vous toujours que la machine est fraîche et sèche avant de l'enfiler.

10. Rangez l'appareil dans un endroit sec et propre.

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

Technisch Support und E-Garantie-Zertifikat

www.vevor.com/support

SPIEß-ROTISSERIE-RÖSTER-GRILL

MODELL: JY-MY- KYLCG-35 -120

JY-MY-KYLCG-35- 220

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur

verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge

erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abdeckung

alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfen

sorgfältig

wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern

Halb im Vergleich mit den Top-Großmarken.

MODELL: JY-MY-KYLCG-35-120 / JY-MY-KYLCG-35-220

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen

Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig

durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine

klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild

des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte

verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es

Technologie- oder Software-Updates für unser Produkt gibt .

SPIT ROTISSERIE

ROASTER GRILL

Warnung: Um das Verletzungsrisiko zu verringern, muss der

Benutzer die Bedienungsanleitung sorgfältig lesen.

Achten Sie auf hohe Temperaturen, um Verbrennungen zu

vermeiden.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen

Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen

Mülltonne weist darauf hin, dass das Produkt in der Europäischen

Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das

Produkt und alle mit diesem Symbol gekennzeichneten

Zubehörteile. So gekennzeichnete Produkte dürfen nicht im

normalen Hausmüll entsorgt werden, sondern müssen an einer

Sammelstelle für das Recycling von elektrischen und elektronischen

Geräten abgegeben werden.

Compliance ist eine Sicherheitszertifizierung der EG und des

Vereinigten Königreichs.

FCC INFORMATION

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der

Partei genehmigt wurden Die für die Einhaltung der Vorschriften verantwortliche

Person kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des

Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt

den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich

Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht

ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt

wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des

Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für

digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese

Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei

der Installation in Wohngebieten bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese

auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und

verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch

keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen

auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs

verursacht (was durch Ein- und Ausschalten des Produkts festgestellt werden

kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der

folgenden Maßnahmen zu beheben.

· Empfangsantenne neu ausrichten oder verlegen.

· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als

den, an den der Empfänger angeschlossen ist.

· Wenden Sie sich an den Händler oder einen erfahrenen

Radio-/Fernsehtechniker.

Das Gerät wurde auf die Einhaltung der allgemeinen HF- Belichtungsanforderung.

Das Gerät kann in tragbaren Belichtung Zustand ohne Einschränkung .

IMPORTANT SAFEGUARDS

Vielen Dank für die Verwendung dieses Produkts. Um sicherzustellen, dass Sie

das Gerät richtig bedienen können, lesen Sie diese Anleitung vor der

Inbetriebnahme sorgfältig durch und bewahren Sie sie für spätere Verwendung

auf. Bitte lesen Sie die Vorsichtsmaßnahmen und Sicherheitsregeln auf dieser

Seite, um eine sichere Verwendung zu gewährleisten. In diesem Handbuch

werden Sicherheitswarnungen, Vorsichtsmaßnahmen sowie Bedienung, Wartung

und Reinigung beschrieben. Die in diesem Handbuch beschriebenen Warnungen

und Anweisungen können nicht alle möglichen Bedingungen und Situationen

abdecken, die auftreten können. Vorsicht und gesunder Menschenverstand sind

bei diesem Produkt nicht angebracht, da die Verwendung diesen Vorschriften

entspricht. Bitte konsultieren Sie einen Arzt, bevor Sie ein Trainingsprogramm

beginnen oder anstrengende Ausdaueraktivitäten auf dem Gerät durchführen.

Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihre Maschine verwenden.

1. Stellen Sie sicher, dass die Spannung in Ihrer Steckdose mit der Spannung auf

dem Typenschild des Geräts übereinstimmt.

2. Lassen Sie Kinder und Jugendliche nicht in die Nähe der Maschine kommen

oder diese berühren.

3. Berühren Sie die heiße Oberfläche nicht direkt mit den Händen. Bedienen Sie

das Gerät immer mit dem Griff oder Knopf.

4. Um einen Stromschlag zu vermeiden, tauchen Sie das Kabel oder den Stecker

nicht in Wasser oder andere Flüssigkeiten.

5. Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.

6. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht benutzen

und bevor Sie es reinigen. Lassen Sie das Gerät abkühlen, bevor Sie Teile

einbauen oder entfernen und bevor Sie es reinigen.

7. Die heißen Teile vor dem Betrieb abkühlen lassen.

8. Betreiben Sie das Gerät nicht mit beschädigtem Kabel oder Stecker,

Fehlfunktionen oder mechanischen Schäden. Senden Sie es zur Überprüfung und

Reparatur an Ihr nächstgelegenes autorisiertes Servicecenter (NUR Techniker

sollten das Gerät öffnen).

9. Die Verwendung von Zubehör oder Zusatzgeräten, die nicht vom Hersteller

bereitgestellt oder empfohlen werden, kann zu Verletzungen führen.

10. Wenn die Maschine längere Zeit nicht benutzt wird, ziehen Sie den Stecker,

reinigen Sie sie, decken Sie sie ab und lagern Sie sie an einem trockenen und

sicheren Ort.

11. Lassen Sie das Netzkabel nicht über die Tisch- oder Thekenkante hängen und

vermeiden Sie, dass es mit heißen Oberflächen in Berührung kommt.

12. Stellen Sie das Gerät nicht auf oder in die Nähe von heißer Luft, elektrischen

Brennern oder Heizgeräten.

13. Schalten Sie immer den Strom aus, bevor Sie den Stecker einstecken oder

herausziehen. Halten Sie den Stecker fest, anstatt am Kabel zu ziehen.

14. Verwenden Sie dieses Gerät nicht für andere als die angegebenen Zwecke.

15. Nicht in Innenräumen verwenden.

16. Außerhalb der Reichweite von Kindern aufbewahren.

17. REINIGEN SIE ES NICHT MIT SCHLEIFENDEN MATERIALIEN.

18. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.

19. Überprüfen Sie immer, ob diese Maschine an eine geerdete Steckdose mit der

entsprechenden Stromversorgung angeschlossen ist. Stellen Sie sicher, dass die

verwendete Steckdose ordnungsgemäß geerdet ist. Wenn nicht, müssen Sie eine

geerdete Steckdose installieren. Lassen Sie die Arbeit nur von einem zertifizierten

Elektriker durchführen, der über die erforderliche Qualifikation verfügt, um die

örtlichen Sicherheits- und Elektrovorschriften einzuhalten.

20. Stellen Sie sicher, dass die verwendete Steckdose, der Stecker und das Kabel

in einwandfreiem Zustand sind. Beschädigte Komponenten sollten von einem

zertifizierten Elektriker repariert werden, der die örtlichen Sicherheits- und

Elektrovorschriften einhält. Auch wenn Ihr Netzkabel einwandfrei funktioniert,

halten Sie es von Wasser fern und vermeiden Sie, dass es über Teppiche oder

Heizgeräte läuft.

21. Vermeiden Sie die Verwendung in der Nähe von brennbaren Flüssigkeiten,

Gasen, Staub oder anderen explosiven Situationen.

22. Beim Bewegen eines Geräts, das heißes Öl oder andere heiße Flüssigkeiten

enthält, ist äußerste Vorsicht geboten.

23. Betreiben Sie die Maschine nicht in einer Garage oder unter einem

Wandschrank. Ziehen Sie bei der Lagerung in einer Garage immer den Stecker

aus der Steckdose. Andernfalls besteht Brandgefahr, insbesondere wenn die

Maschine die Garagenwand berührt oder das Tor beim Schließen die

Garagenwand berührt.

24. Anschlusstyp Y : Wenn das Netzkabel beschädigt ist, muss es durch ein

spezielles Kabel oder eine spezielle Baugruppe ersetzt werden, die beim

Hersteller oder seinem Kundendienst erhältlich ist.

25. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder

mangelnder Erfahrung und Kenntnissen verwendet werden, wenn sie

beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des Geräts

erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen

nicht allein mit der Maschine spielen. Reinigung und Benutzerwartung dürfen nicht

von Kindern ohne Aufsicht durchgeführt werden. Haustiere sollten vom Produkt

ferngehalten werden.

AUFMERKSAMKEIT!

Dieser Artikel ist für den Außenbereich vorgesehen. Nicht im Innenbereich

verwenden!

PRODUCT PARAMETERS

Modell Nr.

Region

Stromspa

nnung

Leistun

Steckertyp

JY-MY-KYLCG-35- 120

Nordamer

ika

AC120

60 Hz

42W

Amerikanischer

STECKER

JY-MY-KYLCG-35- 220

Europa

Wechselstr

om 220 V

42W

Europa

STECKER

50 Hz

JY-MY-KYLCG-35- 2 20

Australien

Wechselstr

om 240 V

50 Hz

42W

Australien

STECKER

AUFMERKSAMKEIT!

3. Die für dieses Gerät verwendete Spannung muss mit der

Versorgungsspannung übereinstimmen.

LOADING CAPACITY

Modell Nr.

Ladekapazität

JY-MY-KYLCG-35- 120

Max. 40,8 kg (90 lb)

JY-MY-KYLCG-35- 220

Max. 40,8 kg (90 lb)

AUFMERKSAMKEIT!

5. Überschreiten Sie nicht die angegebene Gewichtskapazität. Beachten Sie die

dynamische Belastung! Die plötzliche Lastbewegung kann kurzzeitig zu einer

Überlastung führen und zu einem Produktausfall führen.

PRODUCT COMPONENTS

1. Prüfen Sie vor Beginn der Montage alle Teile auf Vollständigkeit.

6. Um Unfälle oder Verletzungen durch scharfe Kanten zu vermeiden, bitte bei der

Montage und Verwendung vorsichtig sein. Für die Montage benötigen Sie einen

Schraubendreher und verschiedene Schraubenschlüssel. Für die Montage des

Produkts sind 2 Personen erforderlich. Tragen Sie während der Montage

Sicherheitshandschuhe.

Hinweis: Die in der Anleitung angegebene Teilemenge entspricht der

tatsächlichen Nutzung und die nicht verwendeten Teile sind Ersatzteile.

NEI

Teilname

Men

NEI

Teilname

Men

Spießhalterung

Stützrohr

Grill

Stützfuß

Spucke

Rad mit Bremse

Festnetz

Schlackenauffangwanne

Bratengabel

Fußanschlussrohr

Feuerabweiser

Grillkörper

Motorträgerplatte

Rad ohne Bremse

Motor

Holzkohleschale

NEI

Teilname

Men

NEI

Teilname

nge

M8* 15

M6* 10

SCHRITT 1

SCHRITT 2 C: M6 * 45-6 STK. D: M6-4 STK.

M6* 45

ICH

Install four casters on the support foot, rotate and tighten them in the

direction of the arrow, and install casters 1 (with brake) on the same

support foot.

SCHRITT 3 C: M6 * 45-6 STK. D: M6-4 STK.

SCHRITT 4 C: M6 x 45

–

6 Stück. D:

–

4 Stück.

Fix the support foot and Grill body with M6*45hexagon screws and M6

flange nuts .

Fix the bracket and furnace body with M6*45 hex bolts and M6 butterfly

nuts.

SCHRITT 5

SCHRITT 6 A: M8 * 15-4 STK

The fire shield plate is positioned onto the motor support plate, which is then

aligned with the support pipe hole, adjusted to the appropriate height, and

secured in place using M6*45 hexagonal screws and M6 flange nuts. The Spit

bracket is then placed at the corresponding position on the other support pipe.

Place the charcoal tray in the grill body .Insert the slag tray under the

grill body

SCHRITT6

SCHRITT 7 B: M6 * 10-2 STK

As shown in the picture above, secure the food on a grilling fork or

Fixed network, and then secure the grilling fork or Fixed net work to

the grilling rod using an M8*15 butterfly screw.

Put the food and barbecue fork together on the motor support plate and

spit bracket.

SCHRITT 8

Place the motor on the motor support plate and insert it into the Spit,

and then lock it with M6*10 hex socket screws. The installation is

complete. Put the charcoal on the charcoal plate, light the fire, you

can roast sheep and other large foods

The grills are placed on the grill body to roast meat and other food at

the same time.

First level: Maximum food diameter: φ 420mm, Each subsequent level

increases the diameter by 110mm, with a total of 7 level, the highest level

having a maximum diameter of φ1080mm, and the maximum food length

is 880mm.

OPERATING INSTRUCTIONS

Entfernen Sie vor der ersten Inbetriebnahme des Geräts sämtliche

Werbematerialien und Verpackungsmaterialien und prüfen Sie, ob die Kochplatten

sauber und staubfrei sind. Wischen Sie sie bei Bedarf mit einem feuchten Tuch ab.

Verteilen Sie sie mit einem saugfähigen Küchentuch und wischen Sie

überschüssiges Öl ab. Wenn Ihr Produkt zum ersten Mal erhitzt wird, kann es zu

leichter Rauch- oder Geruchsentwicklung kommen. Dies ist bei vielen Heizgeräten

normal und hat keinen Einfluss auf die Sicherheit Ihres Geräts.

1. Stellen Sie die Maschine auf eine saubere, trockene und ebene Fläche in der

Nähe einer Steckdose.

2. Verteilen Sie die festen Feueranzünder in der Mitte der Feuerbox.

3 . Stapeln Sie die Holzkohle pyramidenförmig über den Feueranzündern.

4 . Die festen Feueranzünder zünden Sie mit einem Streichholz an.

5 . Fetten Sie den Grill mit etwas Pflanzenöl ein und beginnen Sie mit dem Grillen.

6 . Legen Sie Lebensmittel erst auf den Grill, wenn der Brennstoff mit einer

Ascheschicht bedeckt ist.

7. Stecken Sie das Kabel in die Steckdose.

8 . Mit dem Belüftungsschieber regulieren Sie die Luftzufuhr zum Brennstoff von

unten. (Gilt nur für Geräte mit Belüftungsschieber)

AUFMERKSAMKEIT!

19. Bewegen Sie das Gerät nicht, solange es heiß ist.

20. Aus Sicherheitsgründen darf dieses Gerät nicht mit flüssigen Brennstoffen

verwendet werden.

21. Wir empfehlen dringend, den Drehspießgrill vor dem ersten Grillen

mindestens 30 Minuten lang aufzuheizen und den Brennstoff auf glühender Hitze

zu halten.

22. Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.

23. Benutzen Sie das Gerät nicht in der Nähe von brennbaren Gegenständen

(halten Sie einen Sicherheitsabstand von mindestens 3 Metern ein).

24. Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.

25. Kochen Sie nicht, bevor der Brennstoff mit einer Ascheschicht bedeckt ist.

26. Wenn der Motor während des Grillvorgangs plötzlich stecken bleibt oder

ungewöhnliche Geräusche, Rauch oder andere unerwünschte Erscheinungen

auftreten, unterbrechen Sie sofort die Stromzufuhr und starten Sie ihn nach

Abschluss der Wartung neu.

27. Schalten Sie den Drehspießmotor immer auf „ AUS “ , bevor Sie den Grill

öffnen.

WARNUNG! Dieser Drehspießgrill wird sehr heiß. Bewegen Sie es

während des Betriebs nicht.

WARNUNG! Halten Sie Kinder und Haustiere fern.

WARNUNG ! Wegen der Gefahr einer Kohlenmonoxidvergiftung das Produkt

Drehspießgrill nicht in Innenräumen verwenden.

WARNUNG ! Verwenden Sie den Grill nicht in geschlossenen und/oder

bewohnbaren Räumen, z. B. Häusern, Zelten, Wohnwagen, Wohnmobilen oder

Booten.

WARNUNG ! Entfernen Sie sämtliche Verpackungsmaterialien und bewahren Sie

diese für die künftige Verwendung auf. Verpackungsmaterialien sind kein

Spielzeug.

WARNUNG ! Lassen Sie Kinder nicht mit Verpackungsmaterialien spielen. Bei

Verschlucken der Verpackungsmaterialien besteht Erstickungsgefahr!

ACHTUNG! Trage beim Einstellen des Grills unbedingt Handschuhe, die Griffe

des Grills können während des Grillvorgangs sehr heiß werden.

WICHTIG! Gießen Sie kein Wasser in das Gerät, solange es noch heiß ist.

WICHTIG! Zum Ausschalten des Geräts den Lüftungsschieber schließen. (Gilt nur

für Geräte mit Lüftungsschieber)

COOKING TIPS & HINTS

11. Waschen Sie Ihre Hände immer vor und nach dem Umgang mit rohem Fleisch

und vor dem Essen.

12. Halten Sie rohes Fleisch immer von gekochtem Fleisch und anderen

Lebensmitteln fern.

13. Stellen Sie vor dem Grillen sicher, dass die Grilloberflächen und -werkzeuge

sauber und frei von alten Speiseresten sind.

14. Verwenden Sie NICHT dieselben Utensilien zum Umgang mit gekochten und

ungekochten Lebensmitteln.

15. Stellen Sie sicher, dass das Fleisch vor dem Verzehr gründlich durchgegart

ist.

VORSICHT:

11. Rohes Essen oder weniger Gekochtes Fleisch kann zu

Lebensmittelvergiftungen führen (z. B. durch Bakterienstämme wie Escherichia

coli).

12. Um das Risiko einer Unterfunktion zu verringern, gekochtes Fleisch,

schneiden Sie das Fleisch, um sicherzustellen, dass es vollständig gegart ist.

13. Wenn das Fleisch vollständig gegart ist, sollte sein Saft klar sein und es

sollten kein rosa/roter Saft oder Spuren von Fleischfarbe vorhanden sein.

14. Es empfiehlt sich, größere Fleischstücke und Braten vor der endgültigen

Zubereitung auf dem Grill zu garen.

15. Reinigen Sie nach dem Grillen immer die Grillflächen und Utensilien.

CLEAING MAINTENANCE AND STORAGE

11. Zum Reinigen die Oberfläche mit einem feuchten (nicht nassen) Tuch

abwischen oder mit einem sauberen, fusselfreien Baumwolltuch trockenreiben.

12. der Oberfläche kann Fensterreiniger oder eine ähnliche Reinigungsflüssigkeit

verwendet werden .

13. Ziehen Sie vor der Lagerung immer den Stecker aus der Maschine.

14. Stellen Sie vor dem Besaiten immer sicher, dass die Maschine abgekühlt und

trocken ist.

15. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

Technisch Support und E-Garantie-Zertifikat

www.vevor.com/support

Tecnico Supporto e certificato di garanzia elettronica

www.vevor.com/support

GRIGLIA PER GIRARROSTO ALLO

SPIEDO

MODELLO: JY-MY- KYLCG-35 -120

JY-MY-KYLCG- 35-220

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata solo da noi

rappresenta una stima del risparmio che potresti trarre dall'acquisto di determinati strumenti

con noi rispetto ai principali marchi più importanti e non significa necessariamente farlo

copertina

tutte le categorie di strumenti da noi offerti. Si ricorda gentilmente di verificare

accuratamente

quando effettui un ordine con noi, se lo sei effettivamente Salvataggio

Metà rispetto ai principali marchi.

MODELLO: JY-MY-KYLCG-35-120 / JY-MY-KYLCG-35-220

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non

esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni

del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione

del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto

ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono

presenti aggiornamenti tecnologici o software sul nostro prodotto.

SPIT ROTISSERIE

ROASTER GRILL

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere

attentamente il manuale di istruzioni.

Fare attenzione alle alte temperature per evitare ustioni.

CORRETTO SMALTIMENTO

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

2012/19/CE. Il simbolo del bidone della spazzatura barrato indica

che nell'Unione Europea il prodotto richiede la raccolta differenziata

dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati

da questo simbolo. I prodotti contrassegnati come tali non possono

essere smaltiti con i normali rifiuti domestici, ma devono essere

portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed

elettronici

La conformità è una certificazione di sicurezza CE e Regno

Unito.

FCC INFORMATION

ATTENZIONE: Variazioni o modifiche non espressamente approvate dalla parte

responsabile della conformità potrebbe invalidare il diritto dell'utente a utilizzare

l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è

soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.

2)Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le

interferenze che potrebbero causare un funzionamento indesiderato.

AVVERTENZA: cambiamenti o modifiche a questo prodotto non espressamente

approvati dalla parte responsabile della conformità potrebbero annullare l'autorità

dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti per un

dispositivo digitale di Classe B ai sensi della Parte 15 delle norme FCC. Questi

limiti sono progettati per fornire una protezione ragionevole contro interferenze

dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se

non installato e utilizzato in conformità con le istruzioni, può causare interferenze

dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si

verifichino interferenze in una particolare installazione. Se questo prodotto causa

interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere

determinata spegnendo e accendendo il prodotto, si consiglia all'utente di provare

a correggere l'interferenza adottando una o più delle seguenti misure.

· Riorientare o riposizionare l'antenna ricevente.

· Aumentare la distanza tra il prodotto e il ricevitore.

· Collegare il prodotto ad una presa su un circuito diverso da quello a cui è

collegato il ricevitore.

· Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Il dispositivo è stato valutato per soddisfare la RF generale requisito di

esposizione. Il dispositivo può essere utilizzato in portatile esposizione condizione

senza restrizioni .

IMPORTANT SAFEGUARDS

Grazie per aver utilizzato questo prodotto. Per essere sicuri di poter utilizzare

correttamente la macchina, leggere attentamente queste istruzioni prima di

utilizzarla e conservarle adeguatamente per riferimento futuro. Si prega di leggere

le precauzioni e le regole di sicurezza di questa pagina per garantire un utilizzo

sicuro. Questo manuale descrive gli avvisi di sicurezza, le precauzioni, il

funzionamento, la manutenzione e la pulizia. Le avvertenze e le istruzioni

contenute nel presente manuale non possono coprire tutte le possibili condizioni e

situazioni che potrebbero verificarsi. Attenzione e buon senso non sono

incorporati in questo prodotto poiché gli usi saranno conformi a questi codici.

Consultare un medico prima di iniziare un programma di allenamento o di

intraprendere un'attività di resistenza faticosa sul dispositivo.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Assicurati che il voltaggio della presa sia lo stesso indicato sulla targhetta

identificativa dell'apparecchio.

2. Non lasciare che bambini e minorenni si avvicinino o tocchino la macchina.

3. Non toccare direttamente la superficie calda con le mani. Operare sempre con

maniglia o pomello.

4. Per evitare scosse elettriche, non immergere il cavo o la spina in acqua o altri

liquidi.

5. Non immergere l'apparecchio in acqua o altri liquidi.

6. Scollegare la macchina dalla presa quando non viene utilizzata e prima della

pulizia. Raffreddare l'apparecchio prima di installare o rimuovere parti e prima di

pulirlo.

7. Raffreddare le parti CALDE prima dell'uso.

8. Non utilizzare il dispositivo con cavo o spina danneggiati, malfunzionamento o

con qualsiasi danno meccanico. Inviarlo al centro di assistenza autorizzato più

vicino per l'esame e la riparazione (SOLO i tecnici dovrebbero aprire l'unità).

9. L'utilizzo di accessori o accessori non forniti o consigliati dal produttore può

causare lesioni.

10. Se si prevede di non utilizzare la macchina per un lungo periodo di tempo,

scollegarla, pulirla, coprirla e conservarla in un luogo asciutto e sicuro.

11. Non lasciare il cavo di alimentazione sospeso oltre il bordo del tavolo o del

bancone e non lasciarlo entrare in contatto con superfici calde.

12. Non posizionare l'unità sopra o vicino ad aria calda, fornelli elettrici o stufe.

13. Spegnere sempre l'alimentazione prima di collegare o scollegare. Tenere la

spina invece di tirare il cavo.

14. Non utilizzare questa unità per scopi diversi dall'uso indicato.

15. Non utilizzarlo in ambienti chiusi.

16. TENERE FUORI DALLA PORTATA DEI BAMBINI.

17. NON PULIRLO CON NESSUN MATERIALE ABRASIVO.

18. Non lasciarlo mai incustodito durante l'uso.

19. Controllare sempre che questa macchina sia collegata a una presa con messa

a terra con l'alimentazione elettrica appropriata. Assicurarsi che la presa a muro

utilizzata sia adeguatamente collegata a terra. In caso contrario, è necessario

installare una presa con messa a terra. Fare eseguire il lavoro solo da un

elettricista certificato e adeguatamente qualificato per soddisfare le normative

elettriche e di sicurezza locali.

20. Assicurarsi che la presa di corrente, la spina e il cavo utilizzati siano in buone

condizioni. I componenti danneggiati devono essere riparati da un elettricista

certificato e qualificato per soddisfare le normative elettriche e di sicurezza locali.

Anche se il cavo di alimentazione funziona correttamente, tienilo lontano

dall'acqua ed evita di lasciarlo scorrere su tappeti o dispositivi di riscaldamento.

21. Evitare di utilizzarlo in presenza di liquidi infiammabili, gas, polvere o altre

situazioni esplosive.

22. È necessario prestare la massima attenzione quando si sposta un apparecchio

contenente olio caldo o altri liquidi caldi.

23. Non utilizzare la macchina nel garage degli elettrodomestici o sotto un pensile.

Scollegare sempre l'unità dalla presa elettrica quando si ripone in un garage per

elettrodomestici. In caso contrario, potrebbe verificarsi un rischio di incendio,

soprattutto se la macchina tocca la parete del garage o la porta la tocca mentre si

chiude.

24. Attacco di tipo Y : Se il cavo di alimentazione è danneggiato, deve essere

sostituito con un cavo o un gruppo speciale disponibile presso il produttore o il suo

agente di assistenza.

25. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a

8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con

mancanza di esperienza e conoscenza se hanno ricevuto supervisione o istruzioni

relative all'uso dell'apparecchio in modo sicuro e hanno compreso i rischi connessi.

I bambini non devono giocare da soli con la macchina. La pulizia e la

manutenzione da parte dell'utente non devono essere effettuate da bambini senza

supervisione. Gli animali domestici devono stare lontani dal prodotto.

ATTENZIONE!

Questo articolo è destinato all'uso esterno. Non utilizzare in ambienti chiusi!

PRODUCT PARAMETERS

Modello numero:

Regione

Voltaggio

Energia

Tipo di spina

JY-MY-KYLCG- 35-120

Nord

America

AC120

60Hz

42 W

SPINA

americana

JY-MY-KYLCG- 35-220

Europa

AC220V

50Hz

42 W

Europa

TAPPO

JY-MY-KYLCG-35- 2 20

Australia

AC240V

50Hz

42 W

Australia

TAPPO

ATTENZIONE!

4. La tensione utilizzata per questo dispositivo deve essere uguale alla

tensione di alimentazione.

LOADING CAPACITY

Modello numero:

Capacità di carico

JY-MY-KYLCG- 35-120

Massimo 90 libbre (40,8 kg)

JY-MY-KYLCG- 35-220

Massimo 90 libbre (40,8 kg)

ATTENZIONE!

7. Non superare la capacità di peso indicata. Fai attenzione al caricamento

dinamico! Il movimento improvviso del carico potrebbe creare per breve tempo un

carico in eccesso, causando il guasto del prodotto.

PRODUCT COMPONENTS

1. Controllare la completezza di tutte le parti prima di iniziare il montaggio.

8. Per evitare incidenti o lesioni da bordi taglienti, assemblare e utilizzare con

attenzione. Per il montaggio sono necessari un cacciavite e diverse chiavi a vite.

Sono necessarie 2 persone per assemblare il prodotto. Indossare guanti da lavoro

di sicurezza durante il montaggio.

Nota: la quantità di parti indicata nel manuale corrisponde all'utilizzo effettivo e le

parti non utilizzate sono pezzi di ricambio.

NO.

Nome della parte

Qtà

NO.

Nome della parte

Qtà

PASSO 1

Staffa per spiedo

Tubo di supporto

Griglia

Piede di appoggio

Sputo

Ruota con rastrello

Rete fissa

Vassoio di raccolta

scorie

Forchetta per arrostire

Tubo di collegamento del

piede

Deflettore tagliafuoco

Corpo della griglia

Piastra supporto

motore

Ruota senza freno

Il motore

Vassoio per carbone

NO.

Nome della parte

Qtà

NO.

Nome della parte

Qtà

M8* 15

M6* 10

M6* 45

PASSO2 C:M6*45-6PZ D:M6-4PZ

PASSO3 C:M6*45-6PZ D:M6-4PZ

Install four casters on the support foot, rotate and tighten them in the

direction of the arrow, and install casters 1 (with brake) on the same

support foot.

Fix the support foot and Grill body with M6*45hexagon screws and M6

flange nuts .

PASSO4 C:M6*45-6PZ D:M6-4PZ

PASSO5

The fire shield plate is positioned onto the motor support plate, which is then

aligned with the support pipe hole, adjusted to the appropriate height, and

secured in place using M6*45 hexagonal screws and M6 flange nuts. The Spit

bracket is then placed at the corresponding position on the other support pipe.

Fix the bracket and furnace body with M6*45 hex bolts and M6 butterfly

nuts.

PASSO6 A:M8*15-4PZ

PASSO6

Place the charcoal tray in the grill body .Insert the slag tray under the

grill body

As shown in the picture above, secure the food on a grilling fork or

Fixed network, and then secure the grilling fork or Fixed net work to

the grilling rod using an M8*15 butterfly screw.

PASSO7B:M6*10-2PZ

PASSO 8

Put the food and barbecue fork together on the motor support plate and

spit bracket.

Place the motor on the motor support plate and insert it into the Spit,

and then lock it with M6*10 hex socket screws. The installation is

complete. Put the charcoal on the charcoal plate, light the fire, you

can roast sheep and other large foods

First level: Maximum food diameter: φ 420mm, Each subsequent level

increases the diameter by 110mm, with a total of 7 level, the highest level

having a maximum diameter of φ1080mm, and the maximum food length

is 880mm.

The grills are placed on the grill body to roast meat and other food at

the same time.

OPERATING INSTRUCTIONS

Prima di utilizzare l'apparecchio per la prima volta, rimuovere eventuali materiali

promozionali e di imballaggio e verificare che le piastre di cottura siano pulite e

prive di polvere. Se necessario, pulirli con un panno umido. Stendetela con un

canovaccio da cucina assorbente e asciugate l'eventuale olio in eccesso. Quando

il prodotto viene riscaldato per la prima volta, potrebbe emettere un leggero fumo o

odore, che è normale per molti apparecchi di riscaldamento e non influirà sulla

sicurezza dell'apparecchio.

1. Posizionare la macchina su una superficie pulita, asciutta e piana vicino a una

presa con base.

2. Distribuire gli accendifuoco solidi al centro del focolare.

3 . Impila il carbone in una piramide sopra gli accendifuoco.

4 . Accendi gli accendifuoco solidi con un fiammifero.

5 . Ungete la griglia con un po' di olio vegetale e iniziate a grigliare.

6 . Posizionare il cibo sulla griglia solo dopo che il combustibile è coperto da uno

strato di cenere.

7 . Collegare il cavo alla presa a muro.

8 . Utilizzare il cursore di ventilazione per controllare la quantità di aria fornita al

carburante dal fondo. (Applicabile solo per apparecchi con cursore di ventilazione)

ATTENZIONE!

28. Non muoversi mentre l'apparecchio è caldo.

29. Per motivi di sicurezza non utilizzare questo apparecchio con combustibili

liquidi.

30. Si consiglia vivamente di riscaldare la griglia del girarrosto del barbecue e di

mantenere il combustibile rovente per almeno 30 minuti prima della prima cottura;

31. Non lasciare l'apparecchio incustodito durante l'uso.

32. Non utilizzare l'apparecchio vicino a oggetti infiammabili (mantenere una

distanza di sicurezza di almeno 3 metri).

33. Non lasciare l'apparecchio incustodito durante l'uso.

34. Non cuocere prima che il combustibile abbia uno strato di cenere.

35. Se il motore si blocca improvvisamente, durante il processo di barbecue si

riscontrano rumori anomali, fumo e altri fenomeni indesiderati, interrompere

immediatamente l'alimentazione e riavviarla una volta completata la

manutenzione.

36. Spegnere sempre il motore del girarrosto su “ OFF ” prima di aprire la griglia.

AVVERTIMENTO! Questo prodotto diventerà molto caldo non spostarlo

durante il funzionamento.

AVVERTIMENTO! Tenere lontani i bambini e gli animali domestici.

AVVERTIMENTO ! In caso di pericolo di avvelenamento da monossido di

carbonio, non utilizzare il girarrosto del prodotto in ambienti chiusi.

AVVERTIMENTO ! Non utilizzare il barbecue in uno spazio ristretto e/o abitabile,

ad esempio case, tende, roulotte, camper, barche.

AVVERTIMENTO ! Rimuovere tutti i materiali di imballaggio e conservarli per un

uso futuro. I materiali di imballaggio non sono un giocattolo.

AVVERTIMENTO ! Non lasciare che i bambini giochino con i materiali di

imballaggio. Se ingeriscono i materiali di imballaggio, soffocheranno!

ATTENZIONE! Indossare sempre i guanti quando si regola la griglia, le maniglie

della griglia possono diventare molto calde durante il processo di cottura alla

griglia.

IMPORTANTE! Non versare acqua nell'apparecchio mentre è ancora caldo.

IMPORTANTE! Chiudere il cursore di ventilazione per spegnere l'apparecchio.

(Applicabile solo per apparecchi con cursore di ventilazione)

COOKING TIPS & HINTS

16. Lavarsi sempre le mani prima e dopo aver maneggiato la carne cruda e prima

di mangiarla.

17. Tenere sempre la carne cruda lontana dalla carne cotta e da altri alimenti.

18. Prima della cottura, assicurarsi che le superfici e gli strumenti della griglia

siano puliti e privi di vecchi residui di cibo.

19. NON utilizzare gli stessi utensili per maneggiare cibi cotti e crudi.

20. Assicurarsi che tutta la carne sia cotta bene prima di mangiarla.

ATTENZIONE:

16. Mangiare crudo o sotto la carne cotta causerà un'intossicazione alimentare

(ad es. ceppi batterici come l'Escherichia coli).

17. Per ridurre il rischio di sotto carne cotta, tagliare la carne per assicurarsi che

sia completamente cotta.

18. Se la carne è completamente cotta, il suo succo dovrà essere limpido e non

dovranno essere presenti succhi rosa/rossi o tracce del colore della carne.

19. Si consiglia di cuocere pezzi di carne e arrosti più grandi prima di cuocerli

infine sulla griglia.

20. Dopo aver cucinato alla griglia pulire sempre le superfici di cottura e gli

utensili.

CLEAING MAINTENANCE AND STORAGE

16. Per la pulizia, pulire la superficie con un panno umido (non bagnato) oppure

asciugarla con un panno di cotone pulito e privo di lanugine.

17. la superficie è possibile utilizzare un liquido detergente per vetri o un liquido

detergente simile .

18. Scollegare sempre la macchina prima di riporla.

19. Assicurarsi sempre che la macchina sia fresca e asciutta prima di infilarla.

20. Conservare l'apparecchio in un luogo asciutto e pulito.

Tecnico Supporto e certificato di garanzia elettronica

www.vevor.com/support

Técnico Certificado de soporte y garantía electrónica

www.vevor.com/support

ASADOR ASADOR ASADOR

MODELO: JY-MY- KYLCG- 35-120

JY-MY-KYLCG- 35-220

Seguimos comprometidos a proporcionarle herramientas a precios competitivos.

"Ahorre a mitad de precio", "A mitad de precio" o cualquier otra expresión similar utilizada

únicamente por nosotros

representa una estimación de los ahorros que podría beneficiarse al comprar ciertas

herramientas

con nosotros en comparación con las principales marcas principales y no necesariamente

significa cubrir

todas las categorías de herramientas que ofrecemos. Se le recuerda amablemente verificar

con cuidado

cuando realiza un pedido con nosotros si realmente está Ahorro

Medio en comparación con las principales marcas.

MODELO: JY-MY-KYLCG-35-120 / JY-MY-KYLCG-35-220

¿NECESITAS AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita soporte técnico?

Siéntete libre de contactarnos:

Soporte técnico y certificado de garantía electrónica

www.vevor.com/support

Estas son las instrucciones originales; lea atentamente todas las

instrucciones del manual antes de operar. VEVOR se reserva una

interpretación clara de nuestro manual de usuario. La apariencia del

producto estará sujeta al producto que recibió. Perdone que no le

informaremos nuevamente si hay actualizaciones de tecnología o

software en nuestro producto.

SPIT ROTISSERIE

ROASTER GRILL

Advertencia: para reducir el riesgo de lesiones, el usuario debe leer

atentamente el manual de instrucciones.

Preste atención a las altas temperaturas para evitar quemaduras.

ELIMINACIÓN CORRECTA

Este producto está sujeto a las disposiciones de la Directiva

Europea 2012/19/CE. El símbolo que muestra un contenedor con

ruedas tachado indica que el producto requiere recogida selectiva

de basura en la Unión Europea. Esto se aplica al producto y a todos

los accesorios marcados con este símbolo. Los productos marcados

como tales no podrán desecharse con la basura doméstica normal,

sino que deberán llevarse a un punto de recogida para el reciclaje

de aparatos eléctricos y electrónicos.

El cumplimiento es una certificación de seguridad de la CE y

el Reino Unido.

FCC INFORMATION

PRECAUCIÓN: Cambios o modificaciones no aprobados expresamente por la

parte responsable del cumplimiento podría anular la autoridad del usuario para

operar el equipo.

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación

está sujeta a las dos condiciones siguientes:

1) Este producto puede causar interferencias perjudiciales.

2) Este producto debe aceptar cualquier interferencia recibida, incluidas las

interferencias que puedan causar un funcionamiento no deseado.

ADVERTENCIA: Los cambios o modificaciones a este producto que no estén

aprobados expresamente por la parte responsable del cumplimiento podrían

anular la autoridad del usuario para operar el producto.

Nota: Este producto ha sido probado y cumple con los límites para un dispositivo

digital Clase B de conformidad con la Parte 15 de las reglas de la FCC. Estos

límites están diseñados para brindar una protección razonable contra

interferencias dañinas en una instalación residencial.

Este producto genera, usa y puede irradiar energía de radiofrecuencia y, si no se

instala y usa de acuerdo con las instrucciones, puede causar interferencias

dañinas en las comunicaciones por radio. Sin embargo, no hay garantía de que no

se produzcan interferencias en una instalación en particular. Si este producto

causa interferencias dañinas en la recepción de radio o televisión, lo cual se

puede determinar apagando y encendiendo el producto, se recomienda al usuario

que intente corregir la interferencia mediante una o más de las siguientes

medidas.

· Reorientar o reubicar la antena receptora.

· Aumentar la distancia entre el producto y el receptor.

· Conecte el producto a una toma de corriente de un circuito diferente al que está

conectado el receptor.

· Consulte al distribuidor o a un técnico experimentado en radio/TV para obtener

ayuda.

El dispositivo ha sido evaluado para cumplir con las normas generales de RF.

requisito de exposición. El dispositivo se puede utilizar en forma portátil.

exposición condición sin restricciones .

IMPORTANT SAFEGUARDS

Gracias por usar este producto. Para asegurarse de que puede operar la máquina

correctamente, lea atentamente estas instrucciones antes de operarla y

consérvelas adecuadamente para consultarlas en el futuro. Lea las precauciones

y reglas de seguridad de esta página para garantizar su uso seguro. Este manual

describirá las advertencias de seguridad, las precauciones y el funcionamiento,

mantenimiento y limpieza. Las advertencias e instrucciones revisadas en este

manual no pueden cubrir todas las condiciones y situaciones posibles que puedan

ocurrir. Este producto no incluye precaución ni sentido común, ya que sus usos

cumplirán con estos códigos. Consulte a un médico antes de comenzar un

programa de entrenamiento o realizar una actividad de resistencia extenuante en

el dispositivo.

Lea TODAS las instrucciones antes de utilizar su máquina.

1. Asegúrese de que el voltaje en su toma de corriente sea el mismo que el voltaje

indicado en la etiqueta de clasificación del aparato.

2. No permita que niños y menores se acerquen ni toquen la máquina.

3. No toques la superficie caliente directamente con las manos. Opere siempre

con manija o perilla.

4. Para evitar descargas eléctricas, no sumerja el cable ni el enchufe en agua u

otros líquidos.

5. No sumerja el aparato en agua ni en ningún otro líquido.

6. Desenchufe la máquina del tomacorriente cuando no esté en uso y antes de

limpiarla. Enfríe el aparato antes de instalar o quitar piezas y antes de limpiarlo.

7. Enfríe las piezas CALIENTES antes de utilizarlas.

8. No opere el dispositivo con un cable o enchufe dañado, mal funcionamiento o

con algún daño mecánico. Envíelo a su centro de servicio autorizado más cercano

para su examen y reparación (SÓLO los técnicos deben abrir la unidad).

9. El uso de accesorios o aditamentos que no sean proporcionados o

recomendados por el fabricante puede causar lesiones.

10. Si la máquina no se va a utilizar durante un período prolongado, desenchúfela,

límpiela, cúbrala y guárdela en un lugar seco y seguro.

11. No deje el cable de alimentación colgando sobre el borde de la mesa o

mostrador ni permita que entre en contacto con superficies calientes.

12. No coloque la unidad sobre o cerca de aire caliente, quemadores o

calentadores eléctricos.

13. Apague siempre la alimentación antes de enchufar o desenchufar. Sostenga

el enchufe en lugar de tirar del cable.

14. No utilice esta unidad para ningún otro propósito que no sea el uso indicado.

15. No lo utilices en interiores.

16. MANTÉNGALO FUERA DEL ALCANCE DE LOS NIÑOS.

17. NO LIMPIARLO CON NINGÚN MATERIAL ABRASIVO.

18. Nunca lo dejes desatendido mientras esté en uso.

19. Siempre verifique que esta máquina esté enchufada a un tomacorriente con

conexión a tierra con el suministro eléctrico adecuado. Asegúrese de que el

tomacorriente de pared que se utiliza esté correctamente conectado a tierra. De lo

contrario, deberá instalar un tomacorriente con conexión a tierra. Haga que el

trabajo sea realizado únicamente por un electricista certificado que esté

debidamente calificado para cumplir con los códigos eléctricos y de seguridad

locales.

20. Asegúrese de que el tomacorriente, el enchufe y el cable que se utilizan estén

en buenas condiciones de funcionamiento. Los componentes dañados deben ser

reparados por un electricista certificado que esté calificado para cumplir con los

códigos eléctricos y de seguridad locales. Incluso si su cable de alimentación

funciona correctamente, manténgalo alejado del agua y evite dejarlo pasar sobre

alfombras o dispositivos de calefacción.

21. Evite usarlo en presencia de líquidos, gases, polvo u otras situaciones

explosivas inflamables.

22. Se debe tener extrema precaución al mover un aparato que contenga aceite

caliente u otros líquidos calientes.

23. No opere la máquina en un garaje de electrodomésticos o debajo de un

gabinete de pared. Desenchufe siempre la unidad del tomacorriente cuando la

guarde en un garaje para electrodomésticos. De lo contrario, se produciría riesgo

de incendio, especialmente si la máquina toca la pared del garaje o la puerta al

cerrar.

24. Accesorio tipo Y : Si el cable de alimentación está dañado, debe reemplazarse

por un cable o conjunto especial disponible del fabricante o su agente de servicio.

25. Este aparato puede ser utilizado por niños a partir de 8 años y personas con

capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y

conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato

de forma segura y comprenden los peligros involucrados. Los niños no deben

jugar solos con la máquina. La limpieza y el mantenimiento del usuario no deben

ser realizados por niños sin supervisión. Las mascotas deben mantenerse

alejadas del producto.

¡ATENCIÓN!

Este artículo está diseñado para uso en exteriores. ¡No lo use en interiores!

PRODUCT PARAMETERS

N º de Modelo.

Región

Voltaje

Fuerza

Tipo de

enchufe

JY-MY-KYLCG-35- 120

América

del norte

AC120

60Hz

42W

ENCHUFE

americano

JY-MY-KYLCG- 35-220

Europa

CA 220 V.

50Hz

42W

Europa

ENCHUFAR

JY-MY-KYLCG-35- 2 20

Australia

CA240V

50Hz

42W

Australia

ENCHUFAR

¡ATENCIÓN!

5. El voltaje utilizado para este dispositivo debe ser el mismo que el

voltaje de la fuente de alimentación.

LOADING CAPACITY

N º de Modelo.

Capacidad de carga

JY-MY-KYLCG-35- 120

Máximo 90 libras (40,8 kg)

JY-MY-KYLCG- 35-220

Máximo 90 libras (40,8 kg)

¡ATENCIÓN!

9. No exceda la capacidad de peso indicada. ¡ Tenga en cuenta la carga

dinámica! El movimiento repentino de la carga puede crear brevemente un exceso

de carga, provocando fallas en el producto.

PRODUCT COMPONENTS

1. Verifique que todas las piezas estén completas antes de comenzar el montaje.

10. Para evitar accidentes o lesiones por bordes afilados, monte y utilice con

cuidado. Para el montaje se necesita un destornillador y diferentes llaves para

tornillos. Se necesitan 2 personas para montar el producto. Utilice guantes de

trabajo de seguridad durante el montaje.

Nota: la cantidad de piezas que se muestra en el manual es el uso real y las

piezas no utilizadas son repuestos.

No.

Nombre de la pieza

Cant

idad

No.

Nombre de la pieza

Can

tida

soporte para asador

tubo de soporte

Parrilla

Pie de apoyo

Escupir

Rueda con rastrillo b

Red fija

Bandeja receptora de

escoria

tenedor para asar

Tubo de conexión de pie

deflector de fuego

Cuerpo de parrilla

Placa de soporte del

motor

Rueda sin freno

Motor

diec

iséis

Bandeja de carbón

No.

Nombre de la pieza

Can

tida

No.

Nombre de la pieza

Can

tida

M8* 15

M6* 10

M6* 45

dieci

séis

PASO 1

PASO 2 C:M6*45-6PCS D:M6-4PCS

Install four casters on the support foot, rotate and tighten them in the

direction of the arrow, and install casters 1 (with brake) on the same

support foot.

PASO 3 C:M6*45-6PCS D:M6-4PCS

ETAPA 4 C:M6*45-6PCS D:M6-4PCS

Fix the support foot and Grill body with M6*45hexagon screws and M6

flange nuts .

The fire shield plate is positioned onto the motor support plate, which is then

aligned with the support pipe hole, adjusted to the appropriate height, and

secured in place using M6*45 hexagonal screws and M6 flange nuts. The Spit

bracket is then placed at the corresponding position on the other support pipe.

Fix the bracket and furnace body with M6*45 hex bolts and M6 butterfly

nuts.

PASO 5

PASO 6 A: M8*15-4PCS

Place the charcoal tray in the grill body .Insert the slag tray under the

grill body

As shown in the picture above, secure the food on a grilling fork or

Fixed network, and then secure the grilling fork or Fixed net work to

the grilling rod using an M8*15 butterfly screw.

PASO 6

PASO 7 B:M6*10-2PCS

Put the food and barbecue fork together on the motor support plate and

spit bracket.

Place the motor on the motor support plate and insert it into the Spit,

and then lock it with M6*10 hex socket screws. The installation is

complete. Put the charcoal on the charcoal plate, light the fire, you

can roast sheep and other large foods

PASO8

The grills are placed on the grill body to roast meat and other food at

the same time.

First level: Maximum food diameter: φ 420mm, Each subsequent level

increases the diameter by 110mm, with a total of 7 level, the highest level

having a maximum diameter of φ1080mm, and the maximum food length

is 880mm.

OPERATING INSTRUCTIONS

Antes de utilizar el aparato por primera vez, retire todos los materiales

promocionales y de embalaje y compruebe que las placas de cocción estén

limpias y libres de polvo. Si es necesario, límpielos con un paño húmedo.

Extender con un paño de cocina absorbente y limpiar el exceso de aceite. Cuando

su producto se calienta por primera vez, puede emitir un ligero humo u olor, lo cual

es normal en muchos aparatos de calefacción y no afectará la seguridad de su

aparato.

1. Coloque la máquina sobre una superficie limpia, seca y nivelada cerca de un

tomacorriente con base de enchufe.

2. Distribuya los encendedores sólidos en el centro de la cámara de combustión.

3 . Apila el carbón en una pirámide sobre los encendedores.

4 . Enciende los encendedores sólidos con una cerilla.

5 . Engrasa la parrilla con un poco de aceite vegetal y empieza a asar.

6 . Coloque los alimentos en la parrilla únicamente después de que el combustible

esté cubierto con una capa de ceniza.

7 . Conecte el cable al tomacorriente de pared.

8 . Utilice el control deslizante de ventilación para controlar la cantidad de aire

suministrado al combustible desde la parte inferior. (Solo aplicable para aparatos

con control deslizante de ventilación)

¡ATENCIÓN!

37. No lo mueva mientras el aparato esté caliente.

38. Por razones de seguridad, no utilice este aparato con combustibles líquidos.

39. Recomendamos encarecidamente calentar la parrilla del asador y mantener

el combustible al rojo vivo durante al menos 30 minutos antes de la primera

cocción;

40. No deje el aparato desatendido durante su uso.

41. No utilice el aparato cerca de objetos inflamables (manténgalo a una distancia

segura, al menos 3 metros).

42. No deje el aparato desatendido durante su uso.

43. No cocine antes de que el combustible tenga una capa de ceniza.

44. Si el motor se atasca repentinamente, se encuentran ruidos anormales, humo

y otros fenómenos indeseables durante el proceso de barbacoa, corte

inmediatamente el suministro de energía y reinícielo después de completar el

mantenimiento.

45. Siempre apague el motor del asador antes de abrir la parrilla.

¡ADVERTENCIA! Este producto asador se calienta mucho, no lo haga.

No lo mueva durante el funcionamiento.

¡ADVERTENCIA! Mantenga alejados a los niños y las mascotas.

ADVERTENCIA ! En caso de peligro de intoxicación por monóxido de carbono, no

utilice el producto asador en interiores.

ADVERTENCIA ! No utilice la barbacoa en un espacio reducido y/o habitable, por

ejemplo, casas, tiendas de campaña, caravanas, casas rodantes o barcos.

ADVERTENCIA ! Retire todos los materiales de embalaje y guárdelos para uso

futuro. Los materiales de embalaje no son un juguete.

ADVERTENCIA ! No permita que los niños jueguen con los materiales de

embalaje. ¡Si se tragan los materiales de embalaje, se asfixiarán!

¡ATENCIÓN! Siempre use guantes al ajustar la parrilla, las manijas de la parrilla

pueden calentarse mucho durante el proceso de asado.

¡IMPORTANTE! No vierta agua en el aparato mientras aún esté caliente.

¡IMPORTANTE! Cierre el control deslizante de ventilación para apagar el aparato.

(Solo aplicable para aparatos con control deslizante de ventilación)

COOKING TIPS & HINTS

21. Lávese siempre las manos antes y después de manipular carne cruda y antes

de comer.

22. Mantenga siempre la carne cruda alejada de la carne cocida y otros

alimentos.

23. Antes de cocinar, asegúrese de que las superficies y herramientas de la

parrilla estén limpias y libres de residuos de alimentos viejos.

24. NO utilice los mismos utensilios para manipular alimentos cocidos y crudos.

25. Asegúrese de que toda la carne esté bien cocida antes de comerla.

PRECAUCIÓN:

21. Comer crudo o menos la carne cocida provocará intoxicación alimentaria (por

ejemplo, cepas de bacterias como Escherichia coli).

22. Para reducir el riesgo de bajo carne cocida, córtela para asegurarse de que

esté completamente cocida.

23. Si la carne está completamente cocida, su jugo debe ser claro y no debe

haber jugo rosado/rojo ni rastros del color de la carne.

24. cocinar trozos más grandes de carne y asados antes de cocinarlos finalmente

a la parrilla.

25. Después de cocinar en la parrilla, limpie siempre las superficies y utensilios

de cocción.

CLEAING MAINTENANCE AND STORAGE

21. Para la limpieza, limpie la superficie con un paño húmedo (no mojado) o

séquela con un paño de algodón limpio y sin pelusa.

22. la superficie se puede utilizar líquido limpiacristales o un líquido limpiador

similar .

23. Desenchufe siempre la máquina antes de guardarla.

24. Asegúrese siempre de que la máquina esté fría y seca antes de enhebrar.

25. Guarde el aparato en un lugar seco y limpio.

Técnico Certificado de soporte y garantía electrónica

www.vevor.com/support

Techniczny Certyfikat wsparcia i e-gwarancji

www.vevor.com/support

GRILL Z ROŻNEM NA ROŻNIE

MODEL: JY-MY- KYLCG- 35-120

JY-MY-KYLCG- 35-220

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej

cenie.

„Zaoszczędź pół ceny”, „Zaoszczędź połowę ceny” lub inne podobne wyrażenia używane

wyłącznie przez nas

reprezentuje szacunkową oszczędność, jaką możesz zyskać kupując określone narzędzia

z nami w porównaniu z głównymi, najlepszymi markami i niekoniecznie to oznacza okładka

wszystkie kategorie oferowanych przez nas narzędzi. Przypominamy o weryfikacji ostrożnie

kiedy składasz u nas zamówienie, jeśli faktycznie tak jest Oszczędność

Połowa w porównaniu z czołowymi markami.

MODEL: JY-MY-KYLCG-35-120 / JY-MY-KYLCG-35-220

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia

technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o

dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega

sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie

będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

SPIT ROTISSERIE

ROASTER GRILL

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi

uważnie przeczytać instrukcję obsługi.

Uważaj na wysokie temperatury, aby zapobiec poparzeniom.

PRAWIDŁOWA UTYLIZACJA

Ten produkt podlega przepisom Dyrektywy Europejskiej

2012/19/EC. Symbol przekreślonego kosza na śmieci oznacza, że

produkt wymaga selektywnej zbiórki śmieci na terenie Unii

Europejskiej. Dotyczy to produktu i wszystkich akcesoriów

oznaczonych tym symbolem. Produktów oznaczonych jako takie nie

można wyrzucać razem ze zwykłymi odpadami domowymi, lecz

należy je oddać do punktu zbiórki w celu recyklingu urządzeń

elektrycznych i elektronicznych

Zgodność to certyfikat bezpieczeństwa WE i Wielkiej Brytanii.

FCC INFORMATION

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez

stronę odpowiedzialny za zgodność może unieważnić uprawnienia użytkownika

do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega

następującym dwóm warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia.

2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia,

które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie

zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić

uprawnienia użytkownika do obsługi produktu.

Uwaga: ten produkt został przetestowany i stwierdzono, że spełnia ograniczenia

dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC.

Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi

zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości

radiowej, a jeśli nie zostanie zainstalowany i nie będzie używany zgodnie z

instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie

ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli

produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można

stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do

podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych

środków.

· Zmień orientację lub położenie anteny odbiorczej.

· Zwiększ odległość pomiędzy produktem a odbiornikiem.

· Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony

jest odbiornik.

· Skonsultuj się ze sprzedawcą lub doświadczonym technikiem

radiowo-telewizyjnym w celu uzyskania pomocy.

Urządzenie zostało ocenione pod kątem zgodności z ogólnymi wymaganiami RF

wymóg ekspozycji. Urządzenie może być używane w wersji przenośnej narażenie

stan bez ograniczeń .

IMPORTANT SAFEGUARDS

Dziękujemy za skorzystanie z tego produktu. Aby mieć pewność, że będziesz

mógł prawidłowo obsługiwać maszynę, przeczytaj uważnie niniejszą instrukcję

przed jej uruchomieniem i zachowaj ją odpowiednio do wykorzystania w

przyszłości. Aby zapewnić bezpieczne użytkowanie, prosimy o zapoznanie się ze

środkami ostrożności i zasadami bezpieczeństwa zawartymi na tej stronie.

Niniejsza instrukcja zawiera ostrzeżenia dotyczące bezpieczeństwa, środki

ostrożności oraz obsługę, konserwację i czyszczenie. Ostrzeżenia i instrukcje

omówione w tej instrukcji nie obejmują wszystkich możliwych warunków i sytuacji,

które mogą wystąpić. Ten produkt nie wymaga ostrożności ani zdrowego rozsądku,

ponieważ jego zastosowanie będzie zgodne z tymi kodami. Przed rozpoczęciem

programu treningowego lub podjęciem wysiłku wytrzymałościowego na

urządzeniu należy skonsultować się z lekarzem.

Przed użyciem urządzenia przeczytaj WSZYSTKIE instrukcje.

1. Upewnij się, że napięcie w gniazdku jest takie samo, jak napięcie wskazane na

tabliczce znamionowej urządzenia.

2. Nie pozwalaj dzieciom i osobom nieletnim zbliżać się ani dotykać maszyny.

3. Nie dotykaj bezpośrednio rękami gorącej powierzchni. Zawsze używaj uchwytu

lub gałki.

4. Aby zapobiec porażeniu prądem, nie zanurzaj przewodu ani wtyczki w wodzie

lub innych płynach.

5. Nie zanurzaj urządzenia w wodzie ani innej cieczy.

6. Odłącz urządzenie od gniazdka, gdy nie jest używane i przed czyszczeniem.

Schłodzić urządzenie przed montażem lub demontażem części oraz przed

czyszczeniem.

7. Przed rozpoczęciem pracy ostudzić GORĄCE części.

8. Nie używaj urządzenia z uszkodzonym przewodem lub wtyczką, wadliwym

działaniem lub jakimkolwiek uszkodzeniem mechanicznym. Wyślij go do

najbliższego autoryzowanego centrum serwisowego w celu sprawdzenia i

naprawy (urządzenie powinni otwierać WYŁĄCZNIE technicy).

9. Używanie jakichkolwiek akcesoriów lub przystawek, które nie są dostarczone

lub zalecane przez producenta, może spowodować obrażenia.

10. Jeżeli maszyna nie będzie używana przez dłuższy czas, należy ją odłączyć od

prądu, oczyścić, przykryć i przechowywać w suchym i bezpiecznym miejscu.

11. Nie zostawiaj przewodu zasilającego zwisającego z krawędzi stołu lub blatu

ani nie dopuszczaj do jego kontaktu z gorącymi powierzchniami.

12. Nie umieszczaj urządzenia na lub w pobliżu gorącego powietrza, palników

elektrycznych lub grzejników.

13. Zawsze wyłączaj zasilanie przed podłączeniem lub odłączeniem. Przytrzymaj

wtyczkę, zamiast ciągnąć za przewód.

14. Nie używaj tego urządzenia do celów innych niż wskazane.

15. Nie używaj go w pomieszczeniach zamkniętych.

16. TRZYMAJ GO W miejscu niedostępnym dla dzieci.

17. NIE CZYŚCIĆ GO ŻADNYMI MATERIAŁAMI ŚCIERNYMI.

18. Nigdy nie pozostawiaj go bez nadzoru podczas użytkowania.

19. Zawsze sprawdzaj, czy urządzenie jest podłączone do uziemionego gniazdka

elektrycznego o odpowiednim napięciu. Upewnij się, że używane gniazdko

ścienne jest prawidłowo uziemione. Jeżeli nie, należy zainstalować uziemione

gniazdko. Prace zlecaj wyłącznie wykwalifikowanemu elektrykowi, który posiada

odpowiednie kwalifikacje, aby spełniać lokalne przepisy bezpieczeństwa i przepisy

elektryczne.

20. Upewnij się, że gniazdko elektryczne, wtyczka i przewód są w dobrym stanie.

Uszkodzone elementy powinny być naprawiane przez certyfikowanego elektryka

posiadającego kwalifikacje spełniające lokalne przepisy bezpieczeństwa i

elektryczne. Nawet jeśli przewód zasilający działa prawidłowo, należy trzymać go

z dala od wody i nie pozwalać, aby spływał po dywanach lub urządzeniach

grzewczych.

21. Unikaj używania go w obecności łatwopalnych cieczy, gazów, pyłów lub w

innych sytuacjach wybuchowych.

22. Należy zachować szczególną ostrożność podczas przenoszenia urządzenia

zawierającego gorący olej lub inne gorące płyny.

23. Nie używaj urządzenia w garażu ze sprzętem AGD lub pod szafką ścienną.

Zawsze odłączaj urządzenie od gniazdka elektrycznego podczas przechowywania

w garażu. W przeciwnym razie może to spowodować ryzyko pożaru, zwłaszcza

jeśli maszyna dotknie ściany garażu lub brama dotknie jej podczas zamykania.

24. Mocowanie typu Y : Jeżeli przewód zasilający jest uszkodzony, należy go

wymienić na specjalny przewód lub zespół dostępny u producenta lub jego

przedstawiciela serwisowego.

25. To urządzenie może być obsługiwane przez dzieci w wieku od 8 lat i starsze

oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub

umysłowych lub nieposiadające doświadczenia i wiedzy, jeśli znajdują się pod

nadzorem lub zostały pouczone dotyczące bezpiecznego korzystania z

urządzenia i rozumieją związane z tym zagrożenia. Dzieciom nie wolno bawić się

maszyną samodzielnie. Czyszczenie i konserwacja nie mogą być wykonywane

przez dzieci bez nadzoru. Zwierzęta powinny trzymać się z daleka od

produktu.

UWAGA!

Ten artykuł jest przeznaczony do użytku na zewnątrz. Nie używać w

pomieszczeniach zamkniętych!

PRODUCT PARAMETERS

Model nr.

Region

Napięcie

Moc

Typ wtyczki

JY-MY-KYLCG-35- 120

Ameryka

północna

AC120

60 Hz

42 W

WTYCZKA

amerykańska

JY-MY-KYLCG- 35-220

Europa

AC220V

50 Hz

42 W

Europa

WTYCZKA

JY-MY-KYLCG-35- 2 20

Australia

240 V AC

50 Hz

42 W

Australia

WTYCZKA

UWAGA!

6. Napięcie stosowane w tym urządzeniu musi być takie samo, jak

napięcie zasilania.

LOADING CAPACITY

Model nr.

Ładowność

JY-MY-KYLCG-35- 120

Maks. 90 funtów (40,8 kg)

JY-MY-KYLCG- 35-220

Maks. 90 funtów (40,8 kg)

UWAGA!

11. Nie przekraczaj podanego udźwigu. Uważaj na ładowanie dynamiczne! Nagły

ruch ładunku może na krótko spowodować nadmierne obciążenie, powodując

awarię produktu.

PRODUCT COMPONENTS

1. Przed rozpoczęciem montażu sprawdź wszystkie części pod kątem

kompletności.

12. Aby uniknąć wypadków lub zranie

ostrymi krawędziami, należy składać i

używać ostrożnie. Do montażu potrzebny jest śrubokręt i różne klucze do śrub. Do

montażu produktu potrzebne są 2 osoby. Podczas montażu należy nosić rękawice

robocze.

Uwaga: ilość części podana w instrukcji oznacza faktyczne zużycie, a części

nieużywane stanowią części zamienne.

NIE.

Częściowe imię

Ilość

NIE.

Częściowe imię

Iloś

Wspornik na rożen

Rura podporowa

Grill

Stopa podporowa

Pluć

Koło z grabiami

Sieć stała

Taca odbiorcza żużla

Widelec do pieczenia

Rurka łącząca stopę

Deflektor ognia

Korpus grillowy

Płyta podtrzymująca

silnik

Koło bez hamulca

Silnik

Taca na węgiel

NIE.

Częściowe imię

Iloś

NIE

Częściowe imię

Iloś

M8* 15

M6* 10

M6* 45

KROK 1

KROK 2 C:M6*45-6SZT D:M6-4SZT

Install four casters on the support foot, rotate and tighten them in the

direction of the arrow, and install casters 1 (with brake) on the same

support foot.

KROK 3 C:M6*45-6SZT D:M6-4SZT

KROK 4 C:M6*45-6SZT D:M6-4SZT

Fix the support foot and Grill body with M6*45hexagon screws and M6

flange nuts .

The fire shield plate is positioned onto the motor support plate, which is then

aligned with the support pipe hole, adjusted to the appropriate height, and

secured in place using M6*45 hexagonal screws and M6 flange nuts. The Spit

bracket is then placed at the corresponding position on the other support pipe.

Fix the bracket and furnace body with M6*45 hex bolts and M6 butterfly

nuts.

KROK 5

KROK 6 Odp.: M8*15-4szt

Place the charcoal tray in the grill body .Insert the slag tray under the

grill body

As shown in the picture above, secure the food on a grilling fork or

Fixed network, and then secure the grilling fork or Fixed net work to

the grilling rod using an M8*15 butterfly screw.

KROK 6

KROK 7 B: M6*10-2 SZT

Put the food and barbecue fork together on the motor support plate and

spit bracket.

Place the motor on the motor support plate and insert it into the Spit,

and then lock it with M6*10 hex socket screws. The installation is

complete. Put the charcoal on the charcoal plate, light the fire, you

can roast sheep and other large foods

KROK 8

The grills are placed on the grill body to roast meat and other food at

the same time.

First level: Maximum food diameter: φ 420mm, Each subsequent level

increases the diameter by 110mm, with a total of 7 level, the highest level

having a maximum diameter of φ1080mm, and the maximum food length

is 880mm.

OPERATING INSTRUCTIONS

Przed pierwszym użyciem urządzenia usuń wszelkie materiały promocyjne i

opakowania oraz sprawdź, czy płyty grzewcze są czyste i wolne od kurzu. W razie

potrzeby przetrzyj je wilgotną szmatką. Rozłóż na chłonnym ręczniku kuchennym i

zetrzyj nadmiar oleju. Kiedy produkt jest podgrzewany po raz pierwszy, może

wydzielać się lekki dym lub zapach, co jest zjawiskiem normalnym w przypadku

wielu urządzeń grzewczych i nie ma wpływu na bezpieczeństwo urządzenia.

1. Umieść maszynę na czystej, suchej i poziomej powierzchni w pobliżu gniazdka

elektrycznego.

2. Rozłóż stałe podpałki na środku paleniska.

3 . Ułóż węgiel drzewny w piramidę nad podpałkami.

4 . Zapal stałe podpałki zapałką.

5 . Nasmaruj grill odrobiną oleju roślinnego i rozpocznij grillowanie.

6 . Potrawy kładź na grillu dopiero wtedy, gdy paliwo pokryje się warstwą popiołu.

7 . Podłącz przewód do gniazdka ściennego.

8 . Za pomocą suwaka wentylacji kontroluj ilość powietrza dostarczanego do

paliwa od dołu. (Dotyczy wyłącznie urządzeń z suwakiem wentylacji)

UWAGA!

46. Nie przesuwaj, gdy urządzenie jest gorące.

47. Ze względów bezpieczeństwa nie należy używać tego urządzenia z paliwami

ciekłymi.

48. Zdecydowanie zalecamy rozgrzanie rożna do grillowania i utrzymywanie

gorącego paliwa przez co najmniej 30 minut przed pierwszym smażeniem;

49. Nie pozostawiaj urządzenia bez nadzoru podczas użytkowania.

50. Nie używaj urządzenia w pobliżu przedmiotów łatwopalnych (zachowaj

bezpieczną odległość, co najmniej 3 metry).

51. Nie pozostawiaj urządzenia bez nadzoru podczas użytkowania.

52. Nie gotuj, zanim paliwo nie pokryje się popiołem.

53. Jeśli silnik nagle się zablokuje, podczas grillowania pojawią się nietypowe

dźwięki, dym i inne niepożądane zjawiska, należy natychmiast odłączyć zasilanie i

ponownie uruchomić po zakończeniu konserwacji.

54. Przed otwarciem grilla zawsze należy wyłączyć silnik rożna .

OSTRZEŻENIE! Ten produkt z rożnem będzie bardzo gorący nie

przesuwaj go podczas pracy.

OSTRZEŻENIE! Trzymaj dzieci i zwierzęta z daleka.

OSTRZEŻENIE ! W przypadku niebezpieczeństwa zatrucia tlenkiem węgla nie

należy używać grilla rożnowego w pomieszczeniach zamkniętych.

OSTRZEŻENIE ! Nie używaj grilla w zamkniętych i/lub mieszkalnych

przestrzeniach, np. domach, namiotach, przyczepach kempingowych, domach

kempingowych, łodziach.

OSTRZEŻENIE ! Usuń wszystkie materiały opakowaniowe i zachowaj je do

wykorzystania w przyszłości. Materiały opakowaniowe nie są zabawką.

OSTRZEŻENIE ! Nie pozwalaj dzieciom bawić się materiałami opakowaniowymi.

Jeśli połkną materiały opakowaniowe, uduszą się!

UWAGA! Podczas regulacji grilla należy zawsze nosić rękawice, uchwyty grilla

mogą się bardzo nagrzać podczas grillowania.

WAŻNY! Nie wlewaj wody do urządzenia, gdy jest jeszcze gorące.

WAŻNY! Zamknąć suwak wentylacyjny, aby zgasić urządzenie. (Dotyczy

wyłącznie urządzeń z suwakiem wentylacji)

COOKING TIPS & HINTS

26. Zawsze myj ręce przed i po kontakcie z surowym mięsem oraz przed

jedzeniem.

27. Zawsze trzymaj surowe mięso z dala od gotowanego mięsa i innych

produktów spożywczych.

28. Przed rozpoczęciem gotowania upewnij się, że powierzchnie grilla i narzędzia

są czyste i wolne od resztek jedzenia.

29. NIE używaj tych samych przyborów do przygotowywania gotowanej i

niegotowanej żywności.

30. Przed jedzeniem upewnij się, że całe mięso jest dokładnie ugotowane.

OSTROŻNOŚĆ:

26. Jedzenie na surowo lub poniżej gotowane mięso spowoduje zatrucie

pokarmowe (np. szczepy bakterii, takie jak Escherichia coli).

27. Aby zmniejszyć ryzyko poniżej ugotowane mięso, pokrój je, aby upewnić się,

że jest całkowicie ugotowane.

28. Jeśli mięso jest całkowicie ugotowane, jego sok powinien być klarowny i nie

powinno być w nim różowego/czerwonego soku ani śladów zabarwienia mięsa.

29. Przed ostatecznym grillowaniem zaleca się gotowanie większych kawałków

mięsa i stawów .

30. Po ugotowaniu na grillu zawsze wyczyść powierzchnie do gotowania i

przybory kuchenne.

CLEAING MAINTENANCE AND STORAGE

26. Do czyszczenia należy przetrzeć powierzchnię wilgotną (nie mokrą) szmatką

lub wytrzeć do sucha czystą, niestrzępiącą się, bawełnianą szmatką.

27. powierzchni można użyć płynu do mycia okien lub podobnego płynu

czyszczącego .

28. Zawsze odłączaj maszynę od prądu przed przechowywaniem.

29. Przed rozpoczęciem sznurowania zawsze upewnij się, że maszyna jest

chłodna i sucha.

30. Przechowuj urządzenie w suchym i czystym miejscu.

Techniczny Certyfikat wsparcia i e-gwarancji

www.vevor.com/support

Technisch Ondersteuning en e-garantiecertificaat

www.vevor.com/support

SPIT ROTISSERIE ROASTER-GRILL

MODEL: JY-MY- KYLCG- 35-120

JY-MY-KYLCG- 35-220

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons

worden gebruikt

vertegenwoordigt een schatting van de besparingen die u zou kunnen opleveren als u

bepaalde hulpmiddelen koopt

bij ons vergeleken met de grote topmerken en dat hoeft niet per se zo te zijn omslag

alle categorieën tools die door ons worden aangeboden. U wordt er vriendelijk aan

herinnerd om dit te verifiëren voorzichtig

wanneer u bij ons een bestelling plaatst, als u dat daadwerkelijk doet Besparing

Half in vergelijking met de belangrijkste grote merken.

MODEL: JY-MY-KYLCG-35-120 / JY-MY-KYLCG-35-220

HULP NODIG? NEEM CONTACT MET ONS OP!

Heeft u productvragen? Technische ondersteuning nodig? Neem dan

gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding

zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich

een duidelijke interpretatie van onze gebruikershandleiding voor. Het

uiterlijk van het product is afhankelijk van het product dat u heeft

ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er

technologie- of software-updates zijn voor ons product.

SPIT ROTISSERIE

ROASTER GRILL

Waarschuwing-Om het risico op letsel te verminderen, moet de

gebruiker de handleiding zorgvuldig lezen.

Let op hoge temperaturen om brandwonden te voorkomen.

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese richtlijn

2012/19/EG. Het symbool met een doorgestreepte afvalcontainer

geeft aan dat het product in de Europese Unie een aparte

afvalinzameling vereist. Dit geldt voor het product en alle

accessoires die met dit symbool zijn gemarkeerd. Producten die als

zodanig gemarkeerd zijn, mogen niet met het normale huisvuil

worden weggegooid, maar moeten naar een inzamelpunt voor

recycling van elektrische en elektronische apparaten worden

gebracht

Compliance is een EG- en VK-veiligheidscertificering.

FCC INFORMATION

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn

goedgekeurd die verantwoordelijk is voor naleving kan de bevoegdheid van de

gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen

aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.

2)Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie

die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet

uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving

kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig

maken.

Opmerking: Dit product is getest en voldoet aan de limieten voor een digitaal

apparaat van Klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten

zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in

een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als

het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies,

kan het schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter

geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als

dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst,

wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de

gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer

van de volgende maatregelen.

· Heroriënteer of verplaats de ontvangstantenne.

· Vergroot de afstand tussen het product en de ontvanger.

· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de

ontvanger is aangesloten.

· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Het apparaat is geëvalueerd om te voldoen aan algemene RF blootstellingseis.

Het apparaat kan draagbaar worden gebruikt blootstelling voorwaarde zonder

beperking .

IMPORTANT SAFEGUARDS

Bedankt voor het gebruik van dit product. Om er zeker van te zijn dat u de

machine correct kunt bedienen, dient u deze instructie aandachtig te lezen voordat

u de machine gebruikt en bewaart u deze op de juiste wijze voor toekomstig

gebruik. Lees de voorzorgsmaatregelen en veiligheidsregels op deze pagina om

een veilig gebruik te garanderen. In deze handleiding worden

veiligheidswaarschuwingen, voorzorgsmaatregelen, bediening, onderhoud en

reiniging beschreven. De waarschuwingen en instructies die in deze handleiding

worden besproken, kunnen niet alle mogelijke omstandigheden en situaties

dekken die zich kunnen voordoen. Voorzichtigheid en gezond verstand zijn niet

ingebouwd in dit product, aangezien het gebruik in overeenstemming zal zijn met

deze codes. Raadpleeg een arts voordat u met een trainingsprogramma begint of

zware duuractiviteiten op het apparaat uitvoert.

Lees ALLE instructies voordat u uw machine gebruikt.

1. Zorg ervoor dat de spanning in uw stopcontact hetzelfde is als de spanning

aangegeven op het typeplaatje van het apparaat.

2. Zorg ervoor dat kinderen en minderjarigen niet in de buurt van de machine

komen of deze aanraken.

3. Raak het hete oppervlak niet rechtstreeks met uw handen aan. Bedien altijd met

hendel of knop.

4. Om elektrische schokken te voorkomen, mag u het snoer niet onderdompelen

en niet in water of andere vloeistoffen steken.

5. Dompel het apparaat niet onder in water of een andere vloeistof.

6. Haal de stekker van de machine uit het stopcontact wanneer deze niet in

gebruik is en voordat u deze schoonmaakt. Laat het apparaat afkoelen voordat u

onderdelen installeert of verwijdert en voordat u het schoonmaakt.

7. Laat de HETE onderdelen afkoelen voordat u ze gebruikt.

8. Gebruik het apparaat niet als het snoer of de stekker beschadigd is, als het niet

goed werkt of als er mechanische schade is. Stuur het naar het dichtstbijzijnde

erkende servicecentrum voor onderzoek en reparatie (ALLEEN technici mogen

het apparaat openen).

9. Het gebruik van accessoires of hulpstukken die niet door de fabrikant zijn

geleverd of aanbevolen, kan letsel veroorzaken.

10. Als de machine gedurende langere tijd niet wordt gebruikt, haal dan de stekker

uit het stopcontact, maak hem schoon, dek hem af en bewaar hem op een droge

en veilige plaats.

11. Laat het netsnoer niet over de rand van een tafel of aanrecht hangen en laat

het niet in contact komen met hete oppervlakken.

12. Plaats het apparaat niet op of in de buurt van hete lucht, elektrische branders

of verwarmingstoestellen.

13. Schakel altijd de stroom uit voordat u de stekker in het stopcontact steekt of

loskoppelt. Houd de stekker vast in plaats van aan het snoer te trekken.

14. Gebruik dit apparaat niet voor andere doeleinden dan het aangegeven

gebruik.

15. Gebruik het niet binnenshuis.

16. HOUD HET BUITEN HET BEREIK VAN KINDEREN.

17. REINIG HET NIET MET SCHUREND MATERIAAL.

18. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

19. Controleer altijd of deze machine is aangesloten op een geaard stopcontact

met de juiste elektrische voeding. Zorg ervoor dat het gebruikte stopcontact goed

geaard is. Als dit niet het geval is, moet u een geaard stopcontact installeren. Laat

de werkzaamheden alleen uitvoeren door een gecertificeerde elektricien die over

de juiste kwalificaties beschikt om te voldoen aan de plaatselijke veiligheids- en

elektriciteitsvoorschriften.

20. Zorg ervoor dat het gebruikte stopcontact, de stekker en het snoer in goede

staat verkeren. Beschadigde onderdelen moeten worden gerepareerd door een

gecertificeerde elektricien die gekwalificeerd is om te voldoen aan de plaatselijke

veiligheids- en elektriciteitsvoorschriften. Zelfs als uw netsnoer goed functioneert,

moet u het uit de buurt van water houden en voorkomen dat het over tapijten of

verwarmingsapparaten loopt.

21. Vermijd gebruik in de aanwezigheid van ontvlambare vloeistoffen, gassen, stof

of andere explosieve situaties.

22. Uiterste voorzichtigheid is geboden bij het verplaatsen van een apparaat dat

hete olie of andere hete vloeistoffen bevat.

23. Gebruik de machine niet in een garage voor apparaten of onder een wandkast.

Haal altijd de stekker van het apparaat uit het stopcontact als u het in een garage

voor apparaten opbergt. Anders bestaat er brandgevaar, vooral als de machine de

garagemuur raakt of als de deur deze raakt terwijl deze sluit.

24. Type Y- bevestiging: Als het netsnoer beschadigd is, moet het worden

vervangen door een speciaal snoer of samenstel dat verkrijgbaar is bij de fabrikant

of zijn serviceagent.

25. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door

personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of

een gebrek aan ervaring en kennis, als zij onder toezicht staan of instructies

hebben gekregen over het veilige gebruik van het apparaat en de de gevaren die

daarmee gepaard gaan. Kinderen mogen niet alleen met de machine spelen.

Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht

worden uitgevoerd. Huisdieren moeten uit de buurt van het product blijven.

AANDACHT!

Dit artikel is bedoeld voor gebruik buitenshuis. Niet binnenshuis gebruiken!

PRODUCT PARAMETERS

Modelnr.

Regio

Spanning

Stroom

Stekkertype

JY-MY-KYLCG- 35-120

Noord

Amerika

AC120

60 Hz

42W

Amerikaanse

STEKKER

JY-MY-KYLCG- 35-220

Europa

AC220V

50 Hz

42W

Europa

PLUG

JY-MY-KYLCG- 35-2 20

Australië

AC240V

50 Hz

42W

Australië

PLUG

AANDACHT!

7. De spanning die voor dit apparaat wordt gebruikt, moet hetzelfde zijn

als de voedingsspanning.

LOADING CAPACITY

Modelnr.

Laadcapaciteit

JY-MY-KYLCG- 35-120

Maximaal 40,8 kg (90 pond)

JY-MY-KYLCG- 35-220

Maximaal 40,8 kg (90 pond)

AANDACHT!

13. Overschrijd het vermelde draagvermogen niet. Let op dynamisch laden! De

plotselinge beweging van de lading kan kortstondig een overmatige belasting

veroorzaken, waardoor het product defect raakt.

PRODUCT COMPONENTS

1. Controleer alle onderdelen op volledigheid voordat u met de montage begint.

14. Om ongelukken of verwondingen door scherpe randen te voorkomen, dient u

het apparaat zorgvuldig te monteren en te gebruiken. Voor de montage heb je een

schroevendraaier en verschillende schroefsleutels nodig. Er zijn 2 personen nodig

om het product in elkaar te zetten. Draag tijdens de montage

veiligheidswerkhandschoenen.

Let op: het aantal onderdelen dat in de handleiding wordt weergegeven, is het

daadwerkelijke gebruik en de ongebruikte onderdelen zijn reserveonderdelen.

Nee.

Onderdeelnaam

Aant

Nee

Onderdeelnaam

Aan

tal

Spits beugel

Steunbuis

Grill

Steunvoet

Spit

Wiel met hark

Vast netwerk

Opvangbak voor slakken

Braadvork

Voetverbindingsbuis

Branddeflector

Grilllichaam

Motorsteunplaat

Wiel zonder rem

Motor

Houtskool lade

Nee

Onderdeelnaam

Aan

tal

Onderdeelnaam

Aan

tal

M8* 15

M6* 10

M6* 45

STAP 1

STAP2 C: M6 * 45-6 STUKS D: M6-4 STUKS

Install four casters on the support foot, rotate and tighten them in the

direction of the arrow, and install casters 1 (with brake) on the same

support foot.

STAP3 C: M6 * 45-6 STUKS D: M6-4 STUKS

STAP 4 C: M6 * 45-6 STUKS D: M6-4

STUKS

Fix the support foot and Grill body with M6*45hexagon screws and M6

flange nuts .

Fix the bracket and furnace body with M6*45 hex bolts and M6 butterfly

nuts.

STAP 5

STAP6 EEN: M8 * 15-4 STUKS

The fire shield plate is positioned onto the motor support plate, which is then

aligned with the support pipe hole, adjusted to the appropriate height, and

secured in place using M6*45 hexagonal screws and M6 flange nuts. The Spit

bracket is then placed at the corresponding position on the other support pipe.

Place the charcoal tray in the grill body .Insert the slag tray under the

grill body

STAP6

STAP7 B: M6 * 10-2 STUKS

As shown in the picture above, secure the food on a grilling fork or

Fixed network, and then secure the grilling fork or Fixed net work to

the grilling rod using an M8*15 butterfly screw.

Put the food and barbecue fork together on the motor support plate and

spit bracket.

STAP 8

Place the motor on the motor support plate and insert it into the Spit,

and then lock it with M6*10 hex socket screws. The installation is

complete. Put the charcoal on the charcoal plate, light the fire, you

can roast sheep and other large foods

The grills are placed on the grill body to roast meat and other food at

the same time.

First level: Maximum food diameter: φ 420mm, Each subsequent level

increases the diameter by 110mm, with a total of 7 level, the highest level

having a maximum diameter of φ1080mm, and the maximum food length

is 880mm.

OPERATING INSTRUCTIONS

Voordat u het apparaat voor de eerste keer gebruikt, dient u al het

promotiemateriaal en verpakkingsmateriaal te verwijderen en te controleren of de

kookplaten schoon en stofvrij zijn. Veeg ze indien nodig af met een vochtige doek.

Verspreid met een absorberende keukendoek en veeg overtollige olie weg.

Wanneer uw product voor de eerste keer wordt verwarmd, kan er een lichte rook

of geur vrijkomen, wat normaal is voor veel verwarmingsapparaten, en dit heeft

geen invloed op de veiligheid van uw apparaat.

1. Plaats de machine op een schoon, droog en horizontaal oppervlak in de buurt

van een stopcontact.

2. Verdeel de stevige aanmaakblokjes in het midden van de vuurhaard.

3 . Stapel de houtskool in een piramide boven de aanmaakblokjes.

4 . Steek de stevige aanmaakblokjes aan met een lucifer.

5 . Vet de grill in met wat plantaardige olie en begin met grillen.

6 . Plaats voedsel pas op de grill nadat de brandstof bedekt is met een aslaag.

7 . Steek het snoer in het stopcontact.

8 . Gebruik de ventilatieschuif om de hoeveelheid lucht te regelen die vanaf de

onderkant naar de brandstof wordt gevoerd. (Alleen van toepassing op toestel met

ventilatieschuif)

AANDACHT!

55. Beweeg niet terwijl het apparaat heet is.

56. Om veiligheidsredenen mag u dit apparaat niet gebruiken met vloeibare

brandstoffen.

57. We raden ten zeerste aan om de barbecuegrill op te warmen en de brandstof

gedurende ten minste 30 minuten roodgloeiend te houden vóór de eerste

bereiding;

58. Laat het apparaat tijdens gebruik niet onbeheerd achter.

59. Gebruik het apparaat niet in de buurt van brandbare voorwerpen (houd een

veilige afstand aan van minimaal 3 meter).

60. Laat het apparaat tijdens gebruik niet onbeheerd achter.

61. Kook niet voordat de brandstof een laagje as heeft.

62. Als de motor plotseling vastloopt, abnormaal geluid, rook en andere

ongewenste verschijnselen worden geconstateerd tijdens het barbecueproces,

schakel dan onmiddellijk de stroomtoevoer uit en start deze opnieuw nadat het

onderhoud is voltooid.

63. Zet de motor van het draaispit altijd op “ OFF ” voordat u de grill opent.

WAARSCHUWING! Deze product- rotisserie-grill wordt erg heet

Verplaats hem niet tijdens het gebruik.

WAARSCHUWING! Houd kinderen en huisdieren uit de buurt.

WAARSCHUWING ! In geval van gevaar voor koolmonoxidevergiftiging mag u de

productgrill niet binnenshuis gebruiken.

WAARSCHUWING ! Gebruik de barbecue niet in een besloten en/of bewoonbare

ruimte, zoals huizen, tenten, caravans, campers, boten.

WAARSCHUWING ! Verwijder alle verpakkingsmaterialen en bewaar ze voor

toekomstig gebruik.Verpakkingsmaterialen zijn geen speelgoed.

WAARSCHUWING ! Laat kinderen niet met het verpakkingsmateriaal spelen. Als

ze het verpakkingsmateriaal inslikken, stikken ze!

AANDACHT! Draag altijd handschoenen bij het afstellen van de grill, de

handgrepen van de grill kunnen tijdens het grillproces erg heet worden.

BELANGRIJK! Giet geen water in het apparaat terwijl het nog heet is.

BELANGRIJK! Sluit de ventilatieschuif om het toestel te doven. (Alleen van

toepassing op toestel met ventilatieschuif)

COOKING TIPS & HINTS

31. Was altijd uw handen voor en na het hanteren van ongekookt vlees en vóór

het eten.

32. Houd rauw vlees altijd uit de buurt van gekookt vlees en ander voedsel.

33. Zorg er vóór het koken voor dat de grilloppervlakken en gereedschappen

schoon zijn en vrij van oude voedselresten.

34. Gebruik NIET hetzelfde keukengerei om gekookt en ongekookt voedsel te

hanteren.

35. Zorg ervoor dat al het vlees goed gaar is voordat u het eet.

VOORZICHTIGHEID:

31. Rauw of onder eten gekookt vlees veroorzaakt voedselvergiftiging

(bijvoorbeeld bacteriestammen zoals Escherichia coli).

32. Om het risico op onder gekookt vlees, snijd het vlees zodat het volledig gaar

is.

33. Als het vlees volledig gaar is, moet het sap helder zijn en mag er geen

roze/rood sap of sporen van vleeskleur aanwezig zijn.

34. Het wordt aanbevolen om grotere stukken vlees en braadstukken te bereiden

voordat u deze uiteindelijk op de grill bereidt.

35. Maak na het koken op uw grill altijd de kookoppervlakken en het keukengerei

schoon.

CLEAING MAINTENANCE AND STORAGE

31. Voor het reinigen het oppervlak afnemen met een vochtige (niet natte) doek of

droogwrijven met een schone, pluisvrije katoenen doek.

32. het oppervlak kan raamreinigingsvloeistof of een soortgelijke

reinigingsvloeistof worden gebruikt .

33. Haal altijd de stekker uit het stopcontact voordat u de machine opbergt.

34. Zorg er altijd voor dat de machine koel en droog is voordat u gaat rijgen.

35. Bewaar het apparaat op een droge en schone plaats.

Technisch Ondersteuning en e-garantiecertificaat

www.vevor.com/support

Teknisk Support och e-garanticertifikat

www.vevor.com/support

SPIT ROTISSERIE ROASTER GRILL

MODELL: JY-MY- KYLCG-35 -120

JY-MY-KYLCG-35- 220

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss

representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg

med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att omslag

alla kategorier av verktyg som vi erbjuder. Du påminns vänligen om att verifiera försiktigt

när du gör en beställning hos oss om du faktiskt gör det Sparande

Halv i jämförelse med de främsta varumärkena.

MODELL: JY-MY-KYLCG-35-120 / JY-MY-KYLCG-35-220

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss

gärna:

Teknisk support och e-garanticertifikat

www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant

innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår

användarmanual. Utseendet på produkten är beroende av den produkt du

fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns

någon teknik eller mjukvaruuppdateringar på vår produkt.

SPIT ROTISSERIE

ROASTER GRILL

Varning - För att minska risken för skada måste användaren läsa

instruktionerna noggrant.

Var uppmärksam på höga temperaturer för att förhindra

brännskador.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska

direktivet 2012/19/EC. Symbolen som visar en soptunna korsad

anger att produkten kräver separat sophämtning i EU. Detta gäller

för produkten och alla tillbehör märkta med denna symbol. Produkter

märkta som sådana får inte slängas tillsammans med vanligt

hushållsavfall, utan måste lämnas till en insamlingsplats för

återvinning av elektriska och elektroniska apparater

Compliance är en säkerhetscertifiering från EG och

Storbritannien.

FCC INFORMATION

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten

ansvarig för överensstämmelse kan ogiltigförklara användarens behörighet att

använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två

villkor:

1) Denna produkt kan orsaka skadliga störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar

som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen

godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens

behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för

en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser

är utformade för att ge rimligt skydd mot skadliga störningar i en

bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om

den inte installeras och används i enlighet med instruktionerna kan den orsaka

skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att

störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar

skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att

stänga av och på produkten, uppmanas användaren att försöka korrigera

störningen med en eller flera av följande åtgärder.

· Rikta om eller flytta mottagningsantennen.

· Öka avståndet mellan produkten och mottagaren.

· Anslut produkten till ett uttag på en annan krets än den som mottagaren är

ansluten till.

· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Enheten har utvärderats för att uppfylla allmän RF exponeringskrav. Enheten kan

användas i bärbar exponering skick utan begränsning .

IMPORTANT SAFEGUARDS

Tack för att du använder den här produkten. För att vara säker på att du kan

använda maskinen korrekt, läs denna instruktion noggrant innan du använder den

och förvara den på rätt sätt för framtida referens. Vänligen läs den här sidans

försiktighetsåtgärder och säkerhetsregler för att säkerställa din säker användning.

Denna handbok kommer att beskriva säkerhetsvarningar, försiktighetsåtgärder

och drift, underhåll och rengöring. Varningarna och instruktionerna som granskas i

denna handbok kan inte täcka alla möjliga tillstånd och situationer som kan uppstå.

Försiktighet och sunt förnuft är inte inbyggt i denna produkt eftersom

användningen kommer att följa dessa koder. Rådgör med en läkare innan du

påbörjar ett träningsprogram eller deltar i ansträngande uthållighetsaktiviteter på

enheten.

Läs ALLA instruktioner innan du använder din maskin.

1. Se till att spänningen i ditt uttag är densamma som den spänning som anges på

apparatens märketikett.

2. Låt inte barn och minderåriga komma nära eller vidröra maskinen.

3. Rör inte den heta ytan direkt med händerna. Använd alltid handtaget eller vred.

4. För att förhindra elektriska stötar, doppa inte ner sladden eller kontakten i vatten

eller andra vätskor.

5. Sänk inte ner apparaten i vatten eller annan vätska.

6. Koppla bort maskinen från uttaget när den inte används och före rengöring. Kyl

apparaten innan du installerar eller tar bort delar och före rengöring.

7. Kyl ner de HETA delarna före användning.

8. Använd inte enheten med skadad sladd eller kontakt, felfunktion eller med

någon mekanisk skada. Skicka den till ditt närmaste auktoriserade servicecenter

för undersökning och reparation (ENDAST tekniker bör öppna upp enheten).

9. Användning av tillbehör eller tillbehör som inte tillhandahålls eller

rekommenderas av tillverkaren kan orsaka skada.

10. Om maskinen inte ska användas under en längre tid, koppla ur den, rengör

och täck över den och förvara den på en torr och säker plats.

11. Låt inte nätsladden hänga över kanten på bordet eller bänken och låt den inte

komma i kontakt med heta ytor.

12. Placera inte enheten på eller nära varmluft, elektriska brännare eller värmare.

13. Stäng alltid av strömmen innan du ansluter eller kopplar ur. Håll i kontakten

istället för att dra i sladden.

14. Använd inte denna enhet för andra ändamål än den angivna användningen.

15. Använd den inte inomhus.

16. FÖRVARA DET UTOM BARNS RÄCKHÅLL.

17. RENGÖRA DEN INTE MED NÅGOT SLIPPANDE MATERIAL.

18. Lämna den aldrig utan uppsikt när den används.

19. Kontrollera alltid att denna maskin är ansluten till ett jordat uttag med rätt

strömförsörjning. Se till att vägguttaget som används är ordentligt jordat. Om inte

måste du installera ett jordat uttag. Låt endast en certifierad elektriker utföra

arbetet som är kvalificerad att uppfylla lokala säkerhets- och elföreskrifter.

20. Se till att eluttaget, kontakten och sladden som används är i gott skick.

Skadade komponenter bör repareras av en certifierad elektriker som är

kvalificerad att uppfylla lokala säkerhets- och elföreskrifter. Även om din nätsladd

fungerar korrekt, håll den borta från vatten och undvik att låta den rinna över

mattor eller värmeanordningar.

21. Undvik att använda den i närheten av brandfarliga vätskor, gaser, damm eller

andra explosiva situationer.

22. Extrem försiktighet måste iakttas när en apparat som innehåller het olja eller

andra heta vätskor flyttas.

23. Använd inte maskinen i ett apparatgarage eller under ett väggskåp. Koppla

alltid ur enheten från eluttaget när den förvaras i ett apparatgarage. Annars skulle

det orsaka brandrisk, speciellt om maskinen nuddar garageväggen eller dörren

vidrör den när den stängs.

24. Typ Y- tillbehör: Om nätsladden är skadad måste den bytas ut mot en speciell

sladd eller enhet tillgänglig från tillverkaren eller dess servicerepresentant.

25. Denna apparat kan användas av barn från 8 år och uppåt och personer med

nedsatta fysiska, sensoriska eller mentala förmågor eller bristande erfarenhet och

kunskap om de har fått övervakning eller instruktioner angående användning av

apparaten på ett säkert sätt och förstår de inblandade farorna. Barn får inte leka

med maskinen ensamma. Rengöring och användarunderhåll får inte utföras av

barn utan tillsyn. Husdjur bör hålla sig borta från produkten.

UPPMÄRKSAMHET!

Denna artikel är avsedd för utomhusbruk. Använd inte inomhus!

PRODUCT PARAMETERS

modell nr.

Område

Spänning

Kraft

Pluggtyp

JY-MY-KYLCG-35- 120

Nordamer

ika

AC120

60 Hz

42W

Amerikansk

PLUG

JY-MY-KYLCG-35- 220

Europa

AC220V

50 Hz

42W

Europa

PLUGG

JY-MY-KYLCG-35- 2 20

Australien

AC240V

50 Hz

42W

Australien

PLUGG

UPPMÄRKSAMHET!

8. Spänningen som används för denna enhet måste vara densamma som

nätspänningen.

LOADING CAPACITY

modell nr.

Lastkapacitet

JY-MY-KYLCG-35- 120

Max 90 lb (40,8 kg)

JY-MY-KYLCG-35- 220

Max 90 lb (40,8 kg)

UPPMÄRKSAMHET!

15. Överskrid inte den angivna viktkapaciteten. Var uppmärksam på dynamisk

laddning! Den plötsliga laströrelsen kan kortvarigt skapa en överbelastning, vilket

kan orsaka produktfel.

PRODUCT COMPONENTS

1. Kontrollera att alla delar är fullständiga innan monteringen påbörjas.

16. För att undvika olyckor eller skador på vassa kanter, vänligen montera och

använd försiktigt. För montering behöver du en skruvmejsel och olika skruvnycklar.

2 personer behövs för att montera produkten. Använd skyddshandskar vid

montering.

Obs: mängden delar som visas i manualen är den faktiska användningen och de

oanvända delarna är reservdelar.

Nej.

Delnamn

Anta

Nej.

Delnamn

Ant

Spottfäste

Stödrör

Grill

Stödfot

Spotta

Hjul med b räfsa

Fast nätverk

Slaggmottagningsbricka

Stekgaffel

Fotanslutningsrör

Brandavvisare

Grillkropp

Motorstödplatta

Hjul utan broms

STEG 1

Motor

Kolbricka

Nej.

Delnamn

Ant

Nej

Delnamn

Ant

M8* 15

M6* 10

M6* 45

jag

Install four casters on the support foot, rotate and tighten them in the

direction of the arrow, and install casters 1 (with brake) on the same

support foot.

STEG2 C:M6*45-6ST D:M6-4ST

STEG3 C:M6*45-6ST D:M6-4ST

Fix the support foot and Grill body with M6*45hexagon screws and M6

flange nuts .

Fix the bracket and furnace body with M6*45 hex bolts and M6 butterfly

nuts.

STEG 4 C:M6*45-6PCS D:M6-4PCS

STEG 5

The fire shield plate is positioned onto the motor support plate, which is then

aligned with the support pipe hole, adjusted to the appropriate height, and

secured in place using M6*45 hexagonal screws and M6 flange nuts. The Spit

bracket is then placed at the corresponding position on the other support pipe.

Place the charcoal tray in the grill body .Insert the slag tray under the

grill body

STEG6 A:M8*15-4ST

STEG 6

As shown in the picture above, secure the food on a grilling fork or

Fixed network, and then secure the grilling fork or Fixed net work to

the grilling rod using an M8*15 butterfly screw.

Put the food and barbecue fork together on the motor support plate and

spit bracket.

STEG7 B:M6*10-2ST

STEG 8

Place the motor on the motor support plate and insert it into the Spit,

and then lock it with M6*10 hex socket screws. The installation is

complete. Put the charcoal on the charcoal plate, light the fire, you

can roast sheep and other large foods

The grills are placed on the grill body to roast meat and other food at

the same time.

First level: Maximum food diameter: φ 420mm, Each subsequent level

increases the diameter by 110mm, with a total of 7 level, the highest level

having a maximum diameter of φ1080mm, and the maximum food length

is 880mm.

OPERATING INSTRUCTIONS

Innan du använder apparaten för första gången, skala av allt reklammaterial och

förpackningsmaterial och kontrollera att kokplattorna är rena och fria från damm.

Vid behov, torka av dem med en fuktig trasa. Bred över med en absorberande

kökshandduk och torka bort överflödig olja. När din produkt värms upp för första

gången kan den avge lätt rök eller lukt, vilket är normalt för många värmeapparater,

och kommer inte att påverka säkerheten för din apparat.

1. Placera maskinen på en ren, torr, jämn yta nära ett eluttag.

2. Fördela de fasta tändarna i mitten av eldstaden.

3 . Stapla upp kolen i en pyramid ovanför tändarna.

4 . Tänd de rejäla tändarna med en tändsticka.

5 . Smörj grillen med lite vegetabilisk olja och börja grilla.

6 . Placera maten på grillen först efter att bränslet är täckt med ett askskikt.

7 . Anslut sladden till vägguttaget.

8 . Använd ventilationsreglaget för att kontrollera mängden luft som tillförs bränslet

från botten. (Gäller endast apparat med ventilationsreglage)

UPPMÄRKSAMHET!

64. Rör dig inte när apparaten är varm.

65. Av säkerhetsskäl, använd inte denna apparat med flytande bränslen.

66. Vi rekommenderar starkt att grillspettgrillen värms upp och bränslet hålls

glödhett i minst 30 minuter före den första tillagningen;

67. Lämna inte apparaten utan uppsikt under användning.

68. Använd inte apparaten nära brännbara föremål (håll på säkert avstånd, minst

3 meter).

69. Lämna inte apparaten utan uppsikt under användning.

70. Laga inte mat innan bränslet har en beläggning av aska.

71. Om motorn plötsligt fastnar, onormalt ljud, rök och andra oönskade fenomen

upptäcks under grillprocessen, bryt omedelbart strömförsörjningen och starta om

den efter att underhållet är slutfört.

72. Vrid alltid rotisseriemotorn till " OFF " innan du öppnar grillen.

VARNING! Denna produktspettgrill blir väldigt varm, gör det inte flytta

den under drift.

VARNING! Håll barn och husdjur borta.

VARNING ! Vid risk för kolmonoxidförgiftning, använd inte produktens spettgrill

inomhus.

VARNING ! Använd inte grillen i ett trångt och/eller beboeligt utrymme t.ex. hus,

tält, husvagnar, husbilar, båtar.

VARNING ! Ta bort allt förpackningsmaterial och behåll det för framtida bruk.

Förpackningsmaterial är ingen leksak.

VARNING ! Låt inte barn leka med förpackningsmaterialet. Om de sväljer

förpackningsmaterialet kommer de att kvävas!

UPPMÄRKSAMHET! Använd alltid handskar när du justerar grillen, grillens

handtag kan bli mycket varma under grillningen.

VIKTIG! Häll inte vatten i apparaten medan den fortfarande är varm.

VIKTIG! Stäng ventilationsreglaget för att släcka apparaten. (Gäller endast

apparat med ventilationsreglage)

COOKING TIPS & HINTS

36. Tvätta alltid händerna före och efter hantering av okokt kött och innan du äter.

37. Håll alltid rått kött borta från tillagat kött och annan mat.

38. Innan du lagar mat, se till att grillytor och verktyg är rena och fria från gamla

matrester.

39. ANVÄND INTE samma redskap för att hantera tillagad och okokt mat.

40. Se till att allt kött är genomstekt innan det äts.

VARNING:

36. Äta rå eller under kokt kött orsakar matförgiftning (t.ex. bakteriestammar som

Escherichia coli).

37. För att minska risken för under tillagat kött, skär köttet för att säkerställa att det

är helt genomstekt.

38. Om köttet är genomstekt ska dess juice vara klar och det ska inte finnas

någon rosa/röd juice eller spår av köttfärg.

39. Tillagning av större köttbitar och fogar rekommenderas innan du slutligen

tillagas på grillen.

40. Efter tillagning på din grill rengör alltid tillagningsytorna och redskapen.

CLEAING MAINTENANCE AND STORAGE

36. För rengöring, torka av ytan med en fuktig (inte våt) trasa eller torka torr med

en ren luddfri bomullstrasa.

37. Fönsterputsvätska eller liknande rengöringsvätska kan användas för att

rengöra ytan .

38. Koppla alltid ur maskinen innan förvaring.

39. Se alltid till att maskinen är sval och torr innan strängning.

40. Förvara apparaten på ett torrt och rent utrymme.

Teknisk Support och e-garanticertifikat

www.vevor.com/support

Vevor JY-MY-KYLCG-35-120 Rotisserie BBQ Grill for Pig Lamb Chicken 42W

Product's Documents

User Manual

Specifications

Vevor JY-MY-KYLCG-35-120 Questions and Answers
