Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges

and refrigerators. There is an increased risk

of electric shock if your body is earthed or

grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power

tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention

while operating power tools may result in

serious personal injury.

Read all safety warnings and all instructions. Failure to follow the

warnings and instructions may result in electric shock, fire and/or serious

injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

General Power Tool Safety Warnings

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the manual

and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will

result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could

result in death or serious injury.

CAUTION, used with the safety alert symbol, indicates a hazardous

situation which, if not avoided, will result in minor or moderate injury.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 2

-3-

Rotary Hammer Safety Rules

Wear ear protectors. Exposure to noise can

cause hearing loss.

Use auxiliary handle(s), if supplied with the

tool. Loss of control can cause personal injury.

Hold power tools by insulated gripping

surfaces, when performing an operation

where the cutting tool may contact hidden

wiring or its own cord. Cutting accessory

contacting a "live" wire may make exposed

metal parts of the power tool "live" and could

give the operator an electric shock.

Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by hand

or against your body leaves it unstable and

may lead to loss of control.

Do not drill, fasten or break into existing

walls or other blind areas where electrical

wiring may exist. If this situation is

unavoidable, disconnect all fuses or circuit

breakers feeding this worksite.

Use a metal detector to determine if there

are gas or water pipes hidden in the work

area or call the local utility company for

assistance before beginning the

operation. Striking or cutting into a gas line

will result in explosion. Water entering an

electrical device may cause electrocution.

se personal protective equipment. Always

wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes, hard

hat, or hearing protection used for appropriate

conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or battery

pack, picking up or carrying the tool.

Carrying power tools with your finger on the

switch or energizing power tools that have the

switch on invites accidents.

Remove any adjusting key or wrench before

turning the power tool on. A wrench or a

key left attached to a rotating part of the power

tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

Do not force the power tool. Use the

correct power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

Do not use the power tool if the switch does

ot turn it on and off. Any power tool that

cannot be controlled with the switch is

dangerous and must be repaired.

Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

Maintain power tools. Check for misalignment

or binding of moving parts, breakage of

parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use.

Many accidents are caused by poorly

maintained power tools.

Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

Use the power tool, accessories and tool

bits etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from those

intended could result in a hazardous situation.

Service

Have your power tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 3

-4-

lways use the side handle for maximum

control over torque reaction or kick-back.

Never attempt to operate this tool with

one hand. The slip clutch engages if you

firmly control the tool during a torque reaction

or kickback.

Always wear safety goggles or eye

protection when using this tool. Use a

dust mask or respirator for applications

that generate dust. Safety goggles or eye

protection will help deflect fragments of the

material that may be thrown toward your face

and eyes. Dust generated or gases released

from the material you are cutting (i.e.

asbestos insulated pipes, radon) may cause

respiratory difficulties.

Use thick cushioned gloves and limit the

exposure time by taking frequent rest

periods. Vibration caused by hammer-drill

action may be harmful to your hands and

arms.

Position the cord clear of rotating bit. Do

not wrap the cord around your arm or

wrist. If cord becomes entangled with the

spinning bit it could entrap you causing

serious personal injury.

osition yourself to avoid being caught

between the tool or side handle and walls

or posts. Should the bit become bound or

jammed in the work, the reaction torque of

the tool could crush your hand or leg.

Do not strike the bit with a handheld

hammer or sledgehammer when

attempting to dislodge a bound or

jammed bit. Fragments of metal from the bit

could dislodge and strike you or bystanders.

Never place the tool down until the bit or

accessory has come to a complete stop.

Do not use dull or damaged bits and

accessories. Dull or damaged bits have a

greater tendency to bind in the workpiece.

When removing the bit from the tool avoid

contact with skin and use proper

protective gloves when grasping the bit or

accessory. Accessories may be hot after

prolonged use.

Do not run the tool while carrying it at

your side. A spinning bit could become

entangled with clothing and injury may result.

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard return

springs may be improperly mounted.

Certain cleaning agents such as gasoline,

carbon tetrachloride, ammonia, etc. may

damage plastic parts.

Risk of injury to user. The power cord must only

be serviced by a Bosch Factory Service Center

or Autho rized Bosch Service Station.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed

to filter out microscopic particles.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 4

-5-

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Designation / Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface speed,

orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number means

greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 5

-6-

Symbols (continued)

Conforms to

UL Standard 60745-1

UL Standard 60745-2-6

Certified to

CAN/CSA Standard C22.2 No. 60745-1-07

CAN/CSA Standard C22.2 No. 60745-2-6-04

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Designation / Explanation

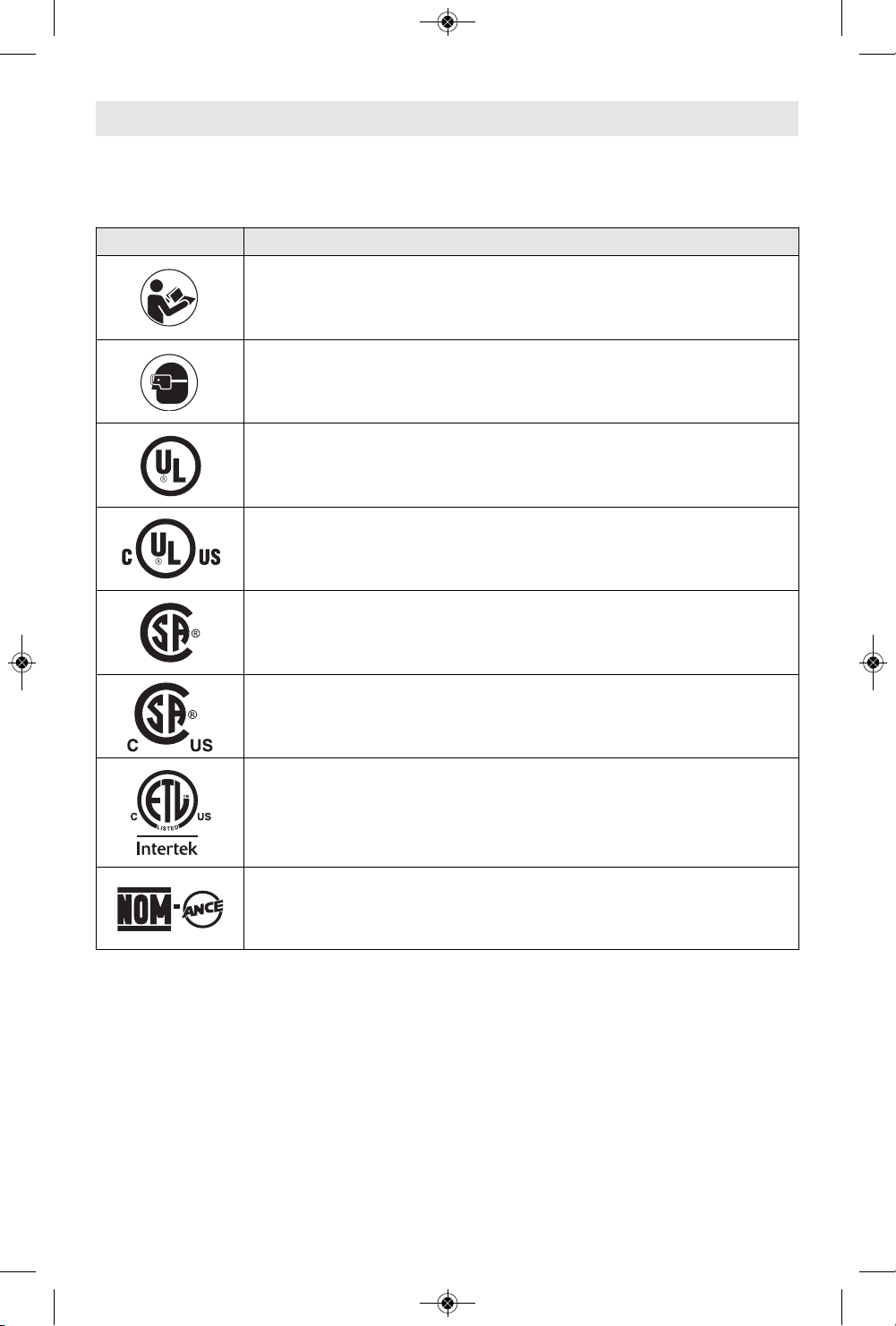

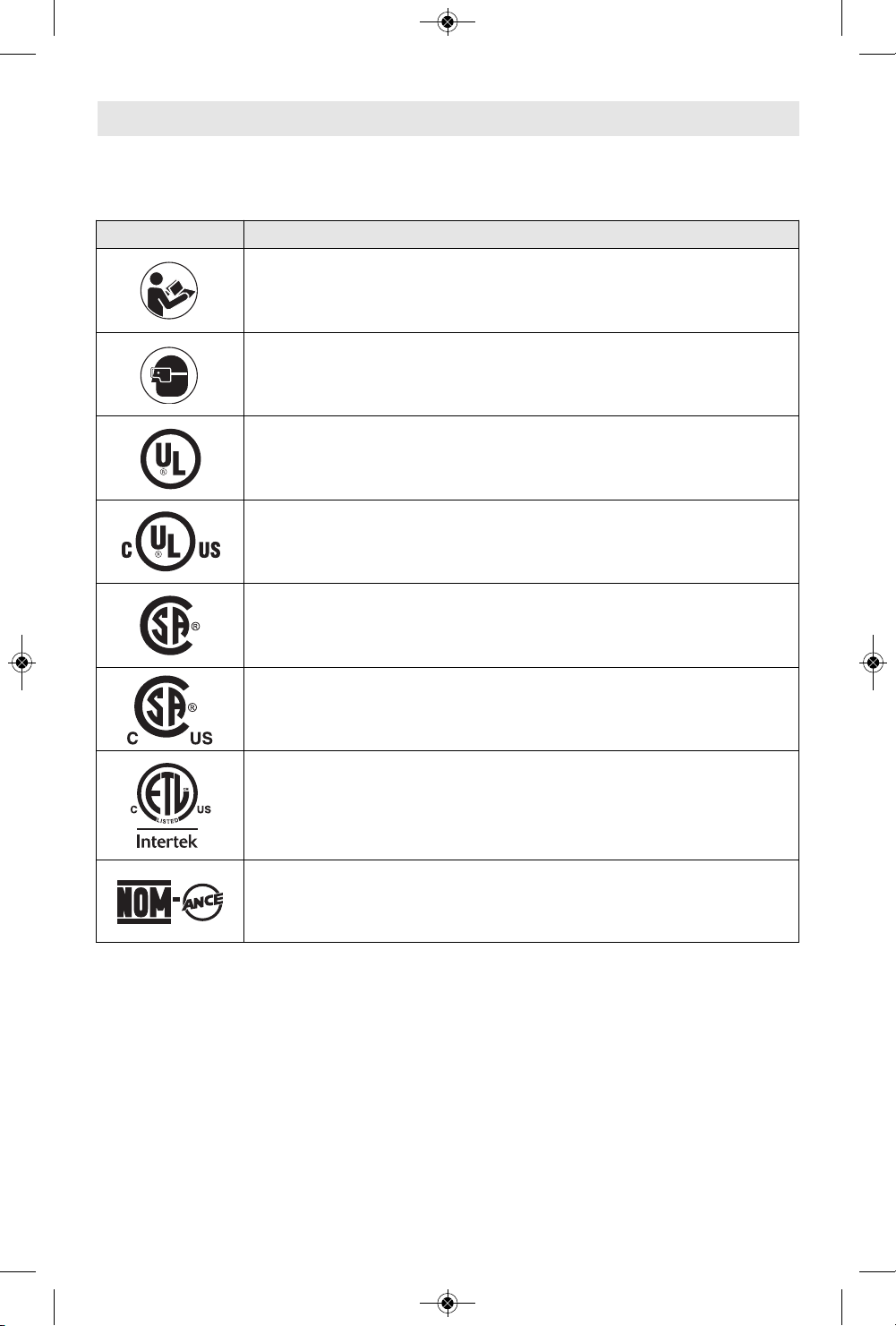

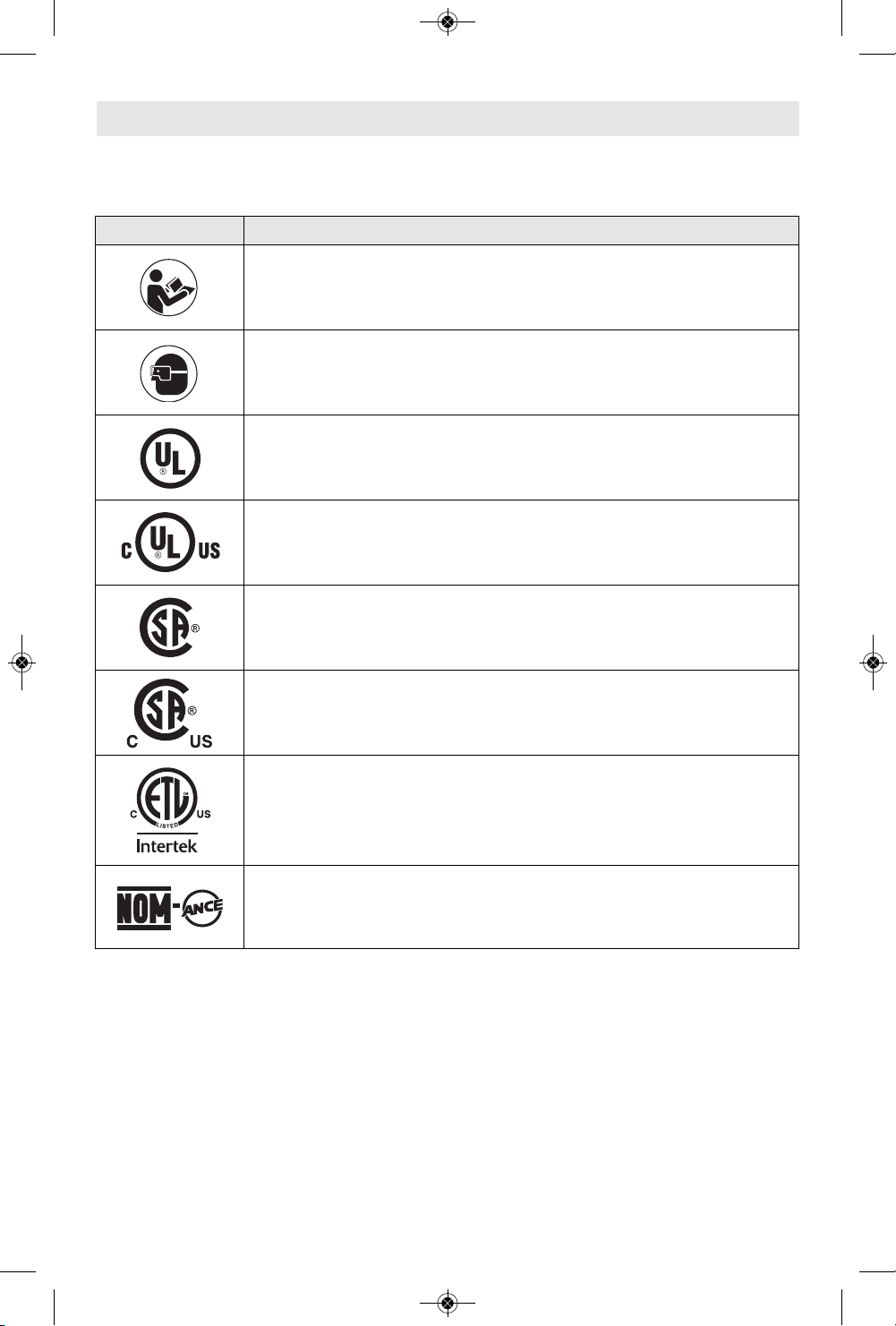

Alerts user to read manual

Alerts user to wear eye protection

This symbol designates that this tool is listed by Underwriters Laboratories.

This symbol designates that this tool is listed by Underwriters Laboratories,

to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican Standards.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 6

-7-

Functional Description and Specifications

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive

safety measures reduce the risk of starting the tool accidentally.

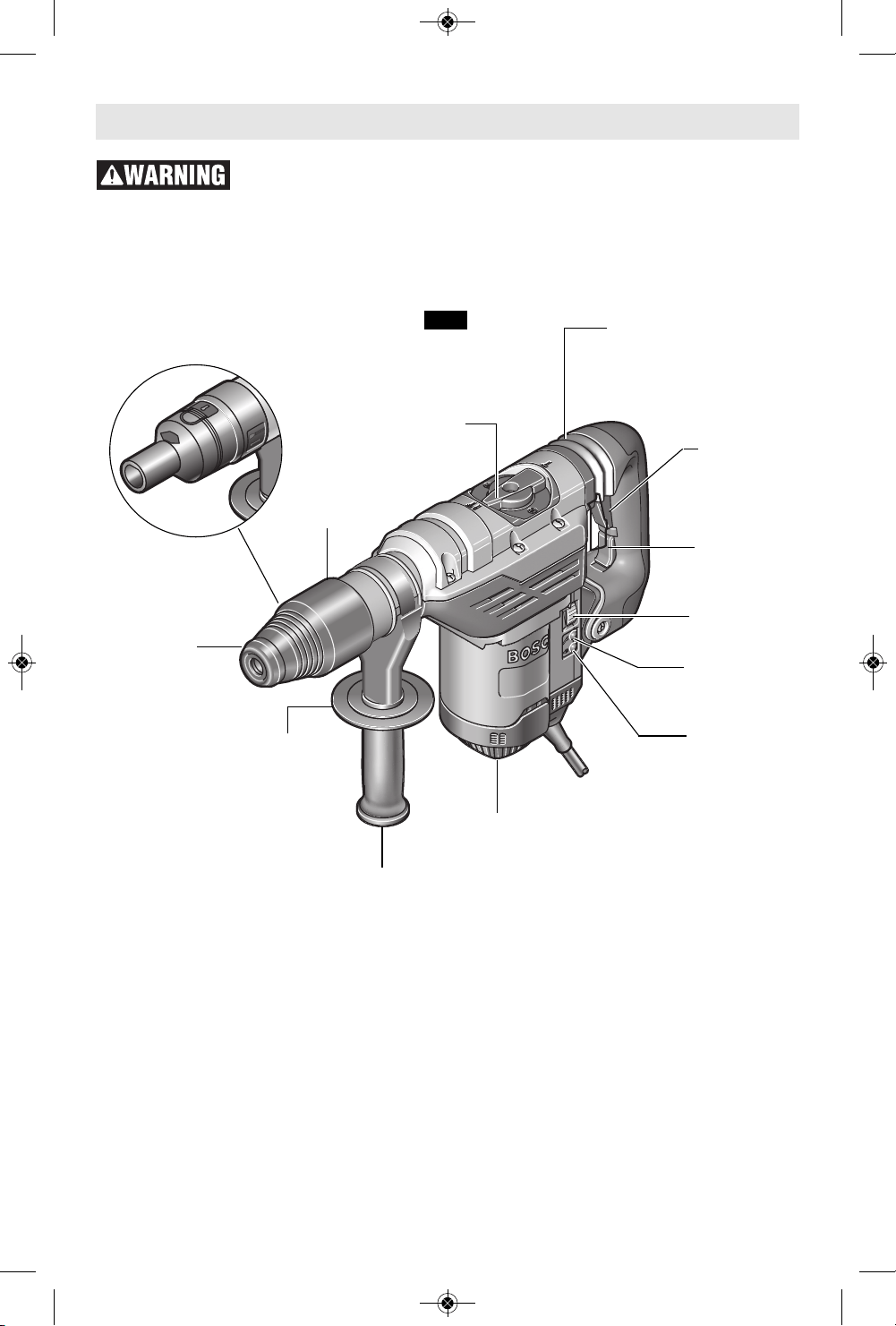

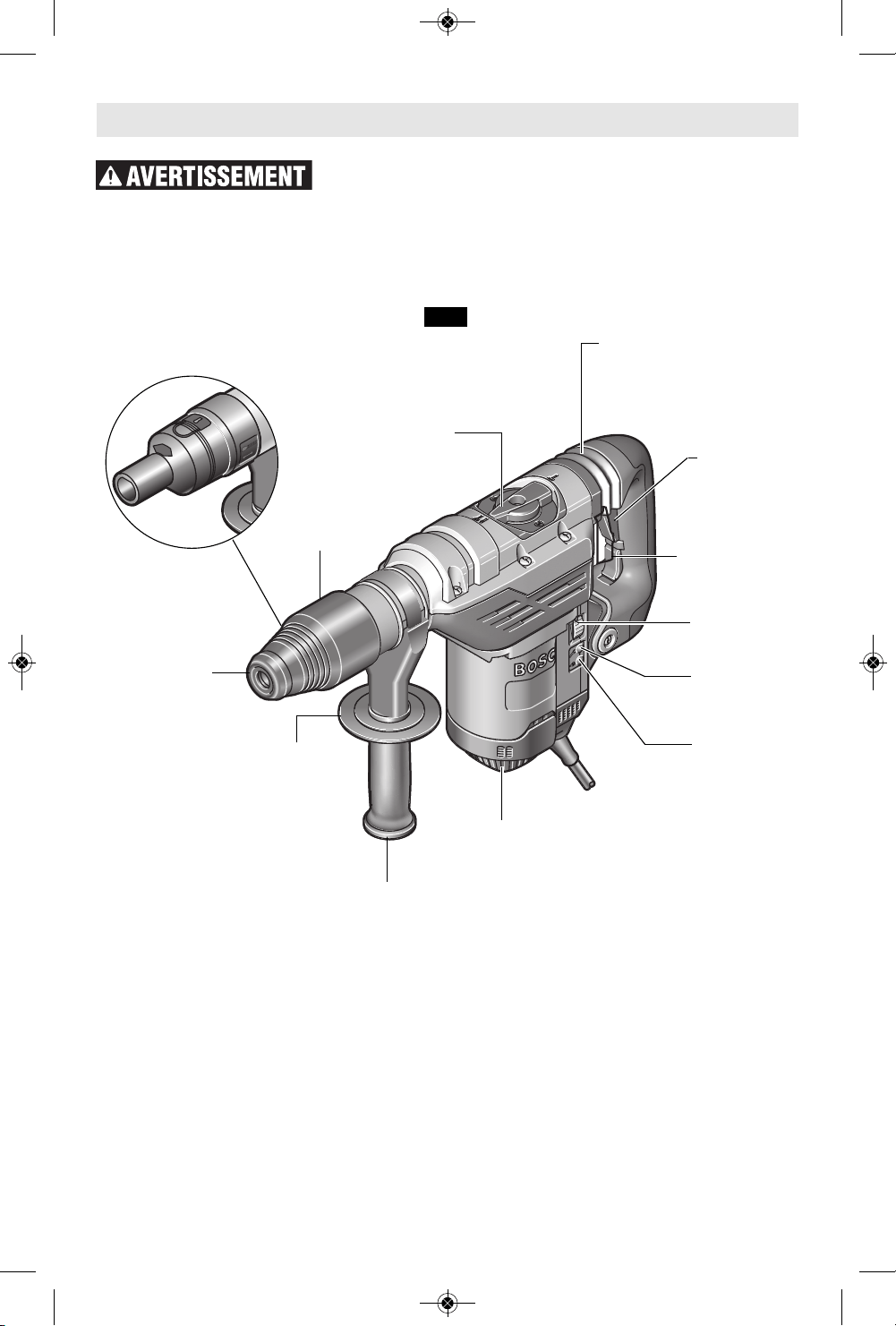

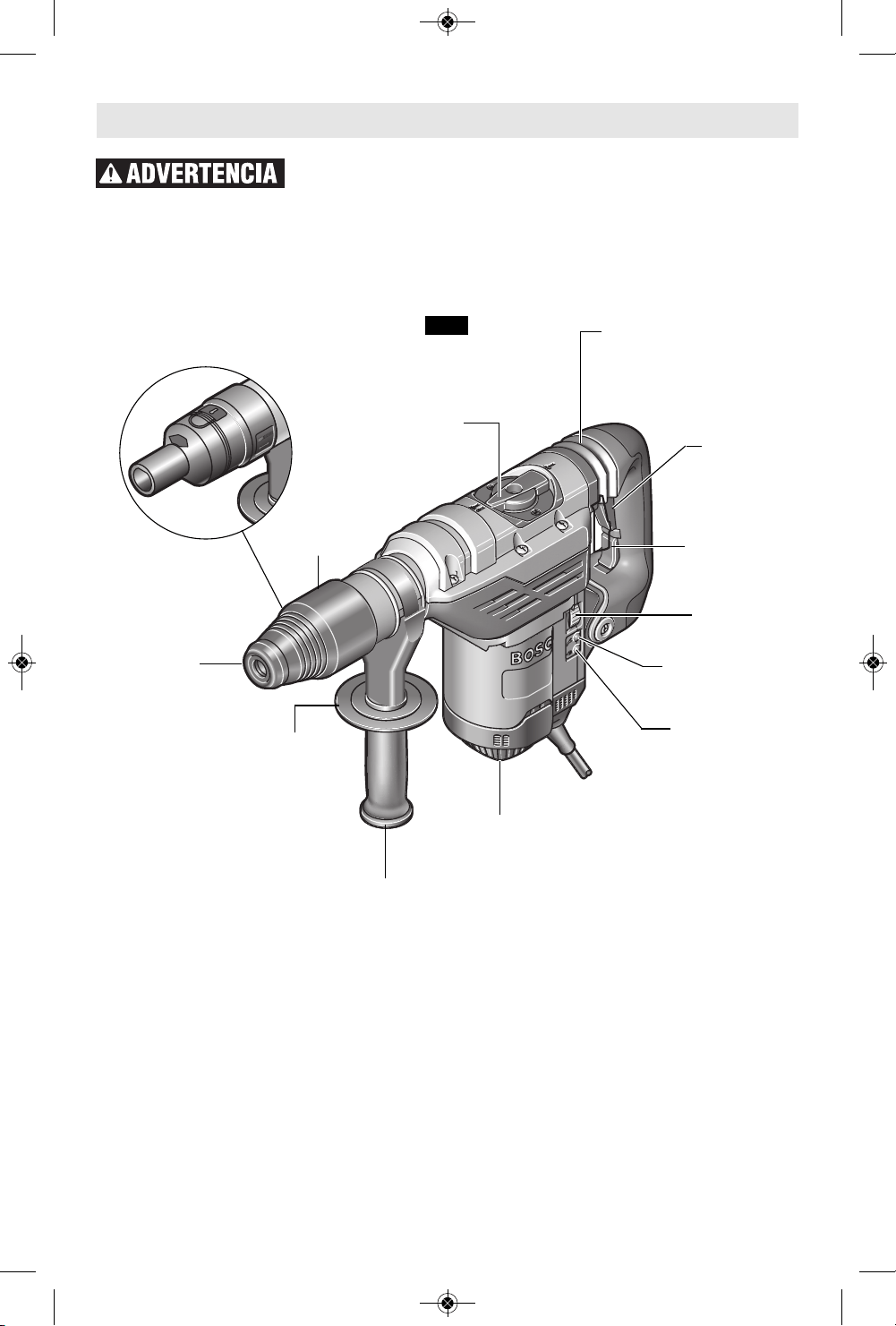

Combination Hammer

DUST SHIELD

LOCKING

SLEEVE

SELECTOR LEVER

TRIGGER

SWITCH

VARIABLE

SPEED DIAL

TRIGGER RELEASE

SWITCH

(Used only in

hammer only mode)

SERVICE

REMINDER LIGHT

VENTILATION

OPENINGS

HAND GRIP

AUXILIARY

HANDLE

NOTE: For tool specifications refer to the nameplate on your tool.

POWER

INDICATOR

LIGHT

Model number 11264EVS 11265EVS

Shank style SDS Max Spline

Maximum Capacities:

Carbide tipped bits 1 5/8" 1 5/8"

Thick wall core bits 4" 4"

SPLINE TOOL HOLDER

(Model 11265EVS only)

FIG. 1

VIBRATION DAMPER

HANDLE / HAMMER MECHANISM

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 7

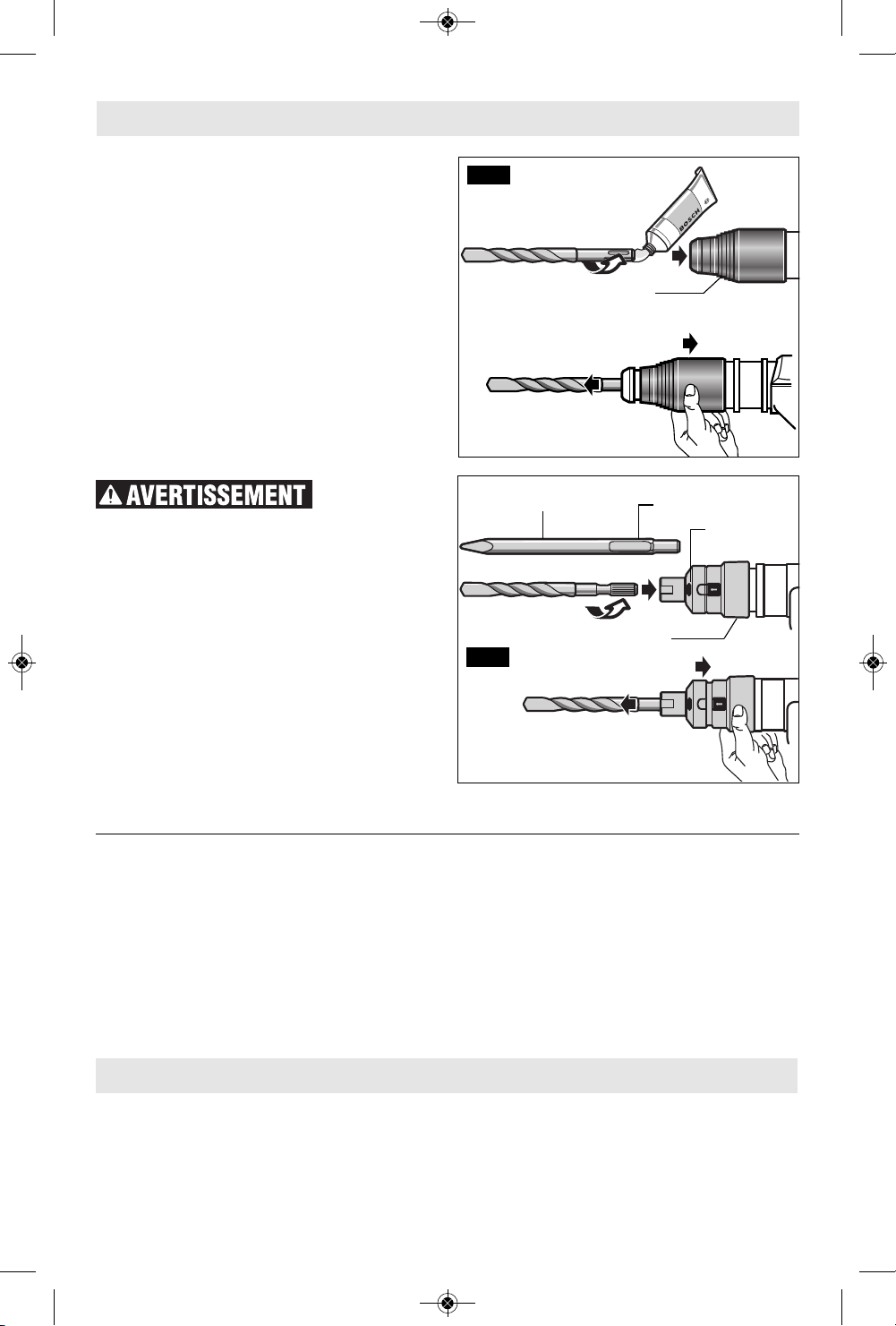

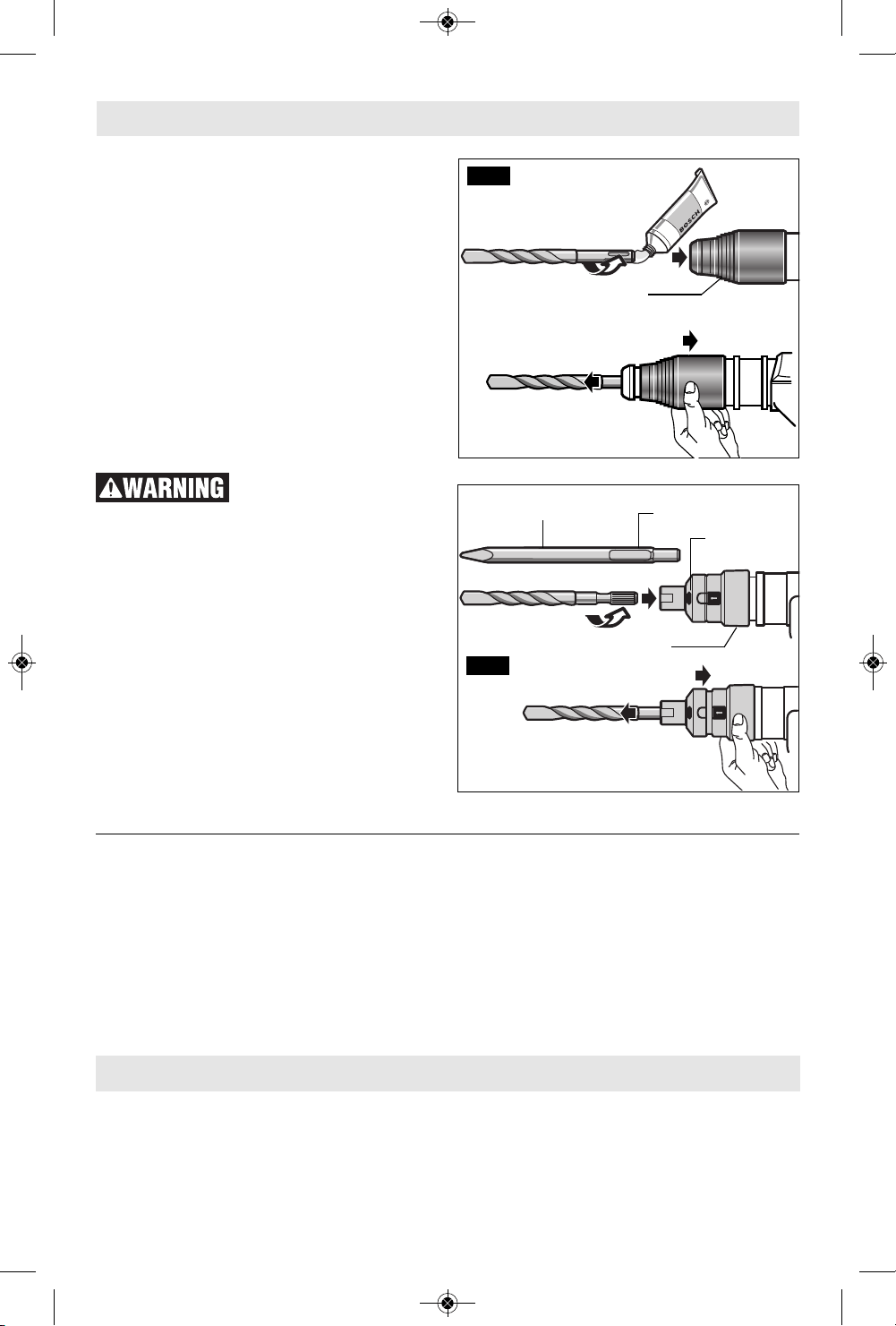

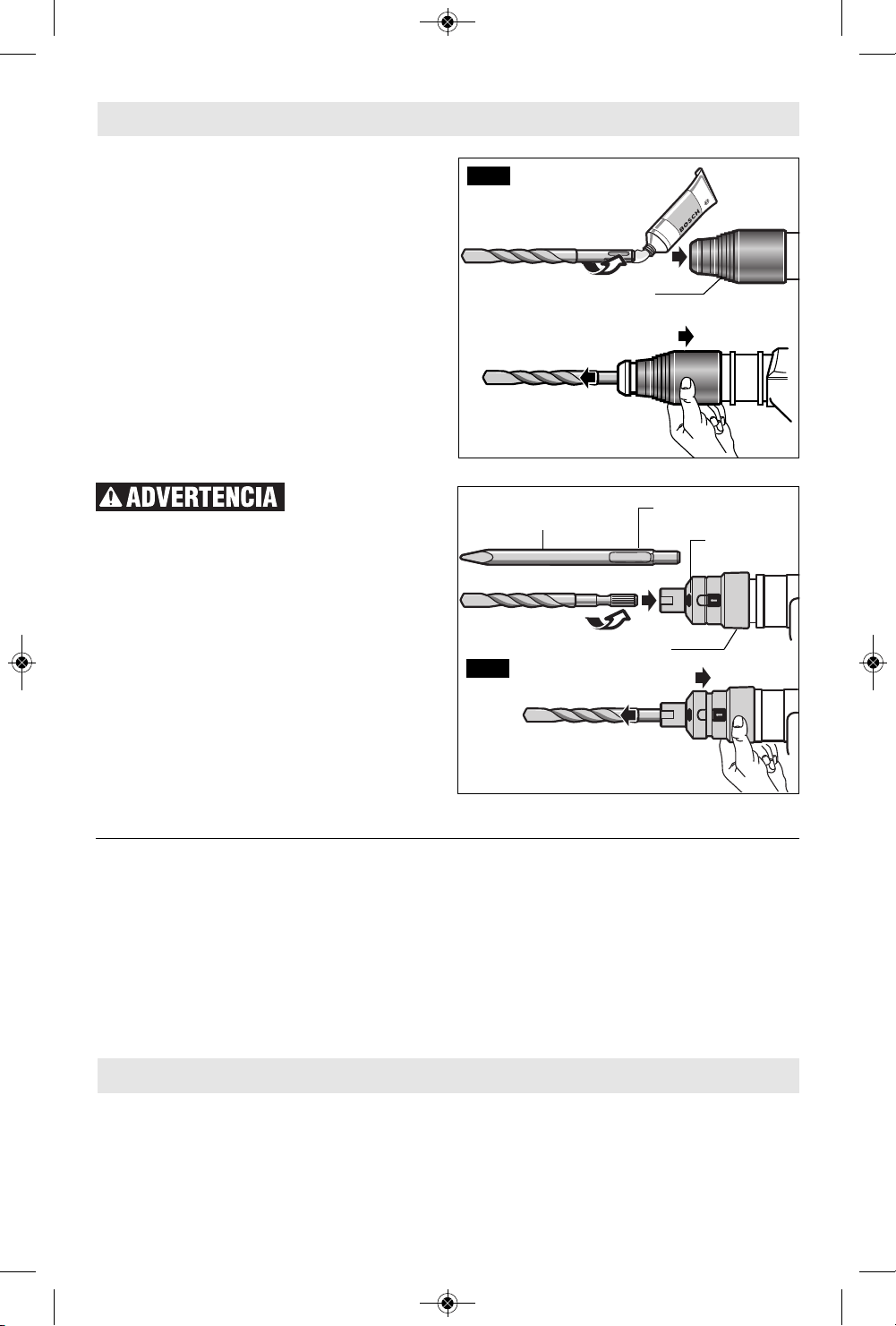

INSTALLING ACCESSORIES

Clean the insert shank end of the accessory to

remove any debris, then lightly grease with a

light oil or lubricant.

(Model 11264EVS

Insert accessory into the tool holder, while

twisting and pushing inward until it locks

automatically into place (Fig. 2).

(Model 11265EVS

To install hex round chisels, align flat on chisel

with alignment mark on tool holder, then push

chisel into tool holder until it locks automatically

into place. Pull outward on the accessory to

be certain it is locked into the tool holder

(Fig. 3).

REMOVING ACCESSORIES

Accessories may be hot

after use. Avoid contact

with skin and use proper protective gloves or

cloth to remove.

To remove an accessory, pull and hold locking

sleeve backward and pull bit forward. All

accessories should be wiped clean after

removing (Fig. 2 or 3).

NOTE: The high efficiency available from the

rotary hammers can only be obtained if sharp

and undamaged accessories are used. The

"cost" to maintain sharp and undamaged

accessories is more than offset by the "time

saved" in operating the tool with sharp

accessories.

-8-

Operating Instructions

AUXILIARY HANDLE

The tool must be supported with the auxiliary

handle, which can be swiveled 360˚. To

reposition and/or swivel the handle, loosen

the hand grip, move the handle to the

desired position along the barrel and

securely retighten the hand grip.

VIBRATION DAMPER HANDLE /

HAMMER MECHANISM

The integrated vibration damper in the main

handle and hammer mechanism reduces

vibrations (Fig. 1).

FIG. 3

LOCKING

SLEEVE

ALIGNMENT

MARK

FLAT

HEX ROUND CHISEL

Assembly

POWER INDICATOR LIGHT

When you plug your tool into the power

source, the power indicator light will go “ON”

indicating the tool is receiving power.

SLIP CLUTCH

The tool has a internal pre-set slip clutch.

The output spindle will stop rotating if the

accessory binds and overloads the tool.

FIG. 2

LOCKING SLEEVE

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 8

-9-

Drilling/Hammering:

used for drilling with solid

carbide bits and core bits

Hammering Only:

used for chipping

and demolition work

Vario-Lock:

allows chisel to be set in

one of 12 positions (right or

left “0” position)

RIGGER CONTROLLED VARIABLE SPEED

Your tool is equipped with a variable speed

trigger switch. The tool speed can be controlled

from minimum to maximum nameplate rated

RPM by the pressure you apply to the trigger.

Apply more pressure to increase the speed and

release pres sure to decrease speed (Fig. 1).

TRIGGER RELEASE SWITCH

Your tool is also equipped with a "Lock-ON"

feature when the selector dial is in the

Hammering Only mode which allows

continuous operation without holding the

trigger.

TO LOCK TOOL “ON”: turn the selector dial to

the Hammering Only mode and squeeze the

trigger switch until it locks (Fig. 1).

TO TURN TOOL: “OFF“ press the trigger

release switch and the trigger will return to the

“OFF” position automatically.

To increase switch life, do not turn switch on

and off while tool is under load.

VARIABLE SPEED DIAL

Your tool is equipped with a variable speed

dial. The speed and impact force can be

adjusted by rotating the dial. Higher speeds

and impact force work best for faster

penetration when drilling or chiseling in hard

masonry material. Slower speeds work best to

reduce breakout when bits exit material being

drilled or chiseling material such as plaster or tile

(Fig. 1).

Regardless of the pressure applied on the

trigger, the tool will not operate any faster than

maximum speed setting selected.

AUTO-MAX ™

The patented Bosch Auto-Max system insures

that each time your tool is plugged in and

receiving power, it will operate at maximum

speed and impact force.

When the power cord is

unplugged from the

ains outlet or when branch-circuit power

is interrupted, the electronic controller will

automatically reset the tool to maximum

speed and impact force. Unexpected starting

at maximum operating speed and impact force

could startle the operator and lead to potential

injury.

"TURBO" FEATURE

In the "Hammer Only" mode power is

automatically increased 20% when the tool is

turned on to provide maximum chiselling

performance.

CONSTANT RESPONSE CIRCUITRY

The internal electronic feedback system

provides a "soft start", which will reduce the

stresses that occur from a high torque start.

The system also helps to keep the pre-

selected impact rate and rotating speed

virtually constant between no-load and load

conditions.

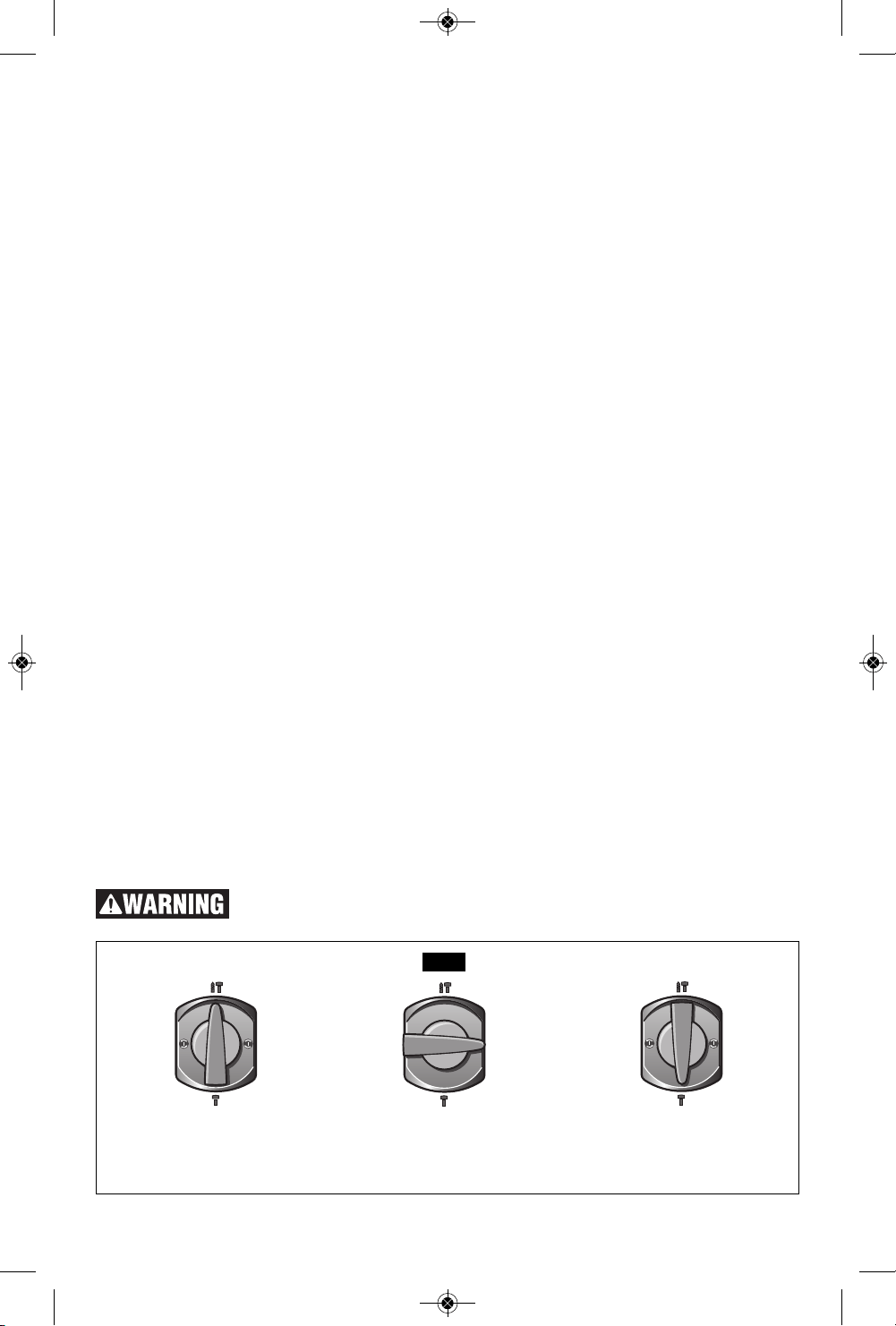

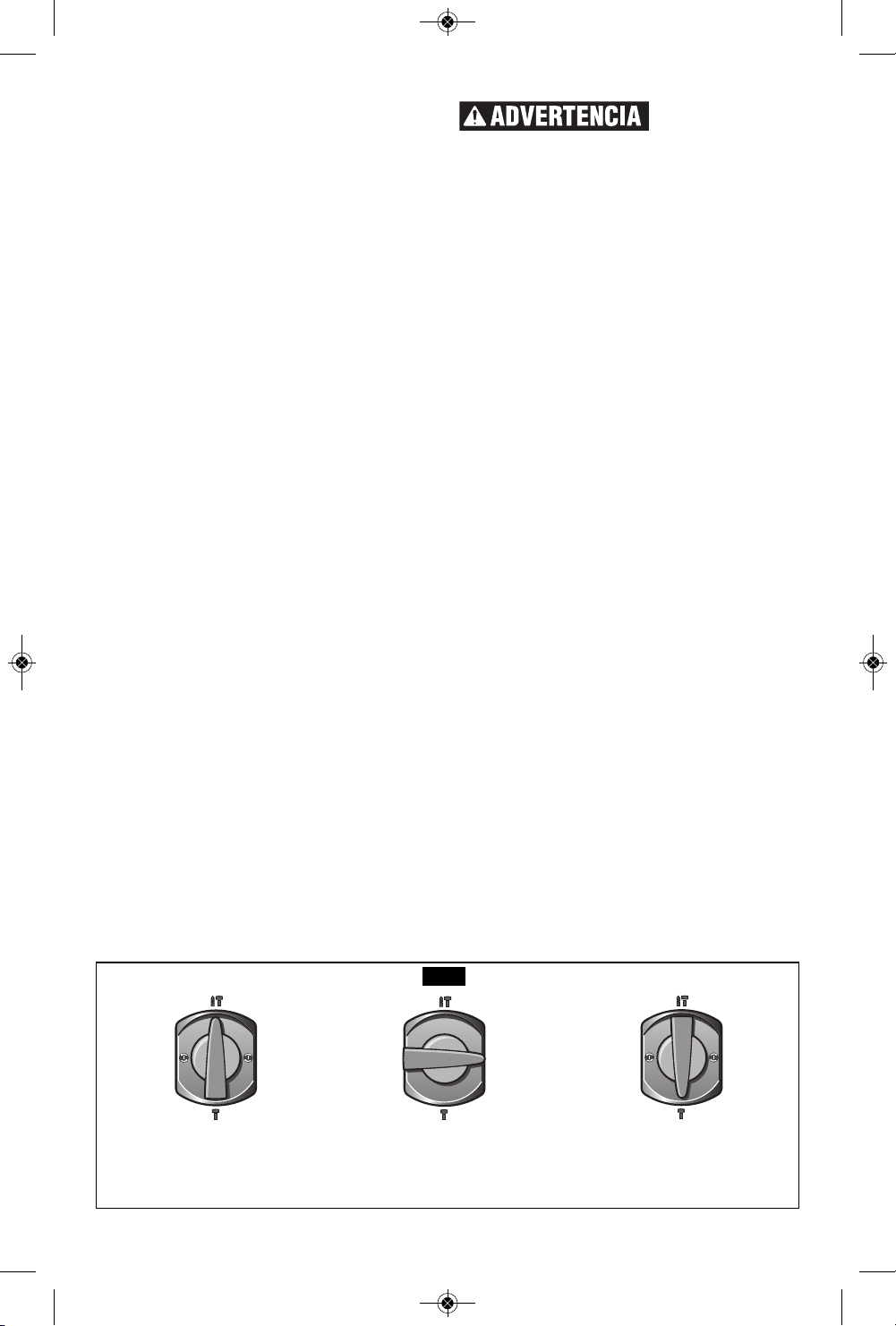

SELECTOR LEVER

The selector lever allows the tool to be set

for various applications as listed in the

following chart, (Fig. 4).

When using demolition or chipping bits such

as bull points, chisels, spades, gouges, etc.

the “Hammer Only” mode must be selected.

SELECTOR LEVER - “VARIO-LOCK”

The vario-lock can be set in any one of twelve

positions (30˚ increments). Choose a position

which is best suited for your operation. The

Vario-Lock position is intended for use with

chipping bits such as bull points, spades,

gouges, etc.

Turn the selector lever, to the “vario-lock”

setting. Next, rotate the locking sleeve,

along with the accessory, to the desired

position. Then turn the selector lever to the

“hammer only” setting and slightly turn the

locking sleeve to have it automatically lock

into a definite position.

FIG. 4

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 9

-10-

For the best penetration rates in concrete,

run the tool with a steady pressure, but do

not use excessive force as this will decrease

the efficiency of the tool.

All hammers require a short period of time to

warm up. Depending on the room

temperature, this time may vary from

approximately 15 seconds (90˚F) to 2

minutes (32˚F). A new hammer requires a

break-in period before full performance is

realized. This period may require up to 5

hours of operation.

A combination hammer is likely to be the

most expensive portable tool at the

construction job. The long wear and efficient

operation of the BOSCH hammers will more

than justify the cost for tools of this type. As

earlier pointed out, sharp accessories as well

as clean air vents are necessary for efficient

operation. Establish and follow a set

maintenance program.

Tool Tips

Dust Extraction

For selection of dust collection systems and

operating instructions, see the Operating /

Safety Instructions for ‘Dust Extraction

Attachments for Hammers and Hammer Drills’

included with your tool or with the dust

extraction attachment.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 10

-11-

Auxiliary Handle*

Carrying case*

(*= standard equipment)

(**= optional accessories)

Accessories

If an extension cord is

necessary, a cord with

adequate size conductors that is capable

of carrying the current necessary for your

tool must be used. This will prevent

excessive voltage drop, loss of power or

overheating. Grounded tools must use 3-wire

extension cords that have 3-prong plugs and

receptacles.

NOTE: The smaller the gauge number, the

higher the cord capacity.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

Tool’s

Ampere

Rating

Cord Size in A.W.G. Wire Sizes in mm

Cord Length in Feet Cord Length in Meters

25 50 100 150

15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Extension Cords

Service

Preventive maintenance

performed by unauth-

orized per so n nel may result in misplacing

of internal wires and components which

could cause serious hazard. We

recommend that all tool service be performed

by a Bosch Factory Service Center or Autho -

rized Bosch Service Station.

SERVICE REMINDER LIGHT

When the service reminder light lights up or

blinks, this will indicate that the cut-out

carbon brushes will switch off the tool in

approximately 8 hours. After that period, the

light will go off and the tool will stop running.

The tool must then be sent to a service

center for service.

TOOL LUBRICATION

Your Bosch tool has been properly lubricated

and is ready to use. It is recommended that

tools with gears be regreased with a special

gear lubricant at every brush change.

CARBON BRUSHES

The brushes and commutator in your tool

have been engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend every

two to six months the brush es be examined.

Only genuine Bosch replace ment brushes

specially designed for your tool should be

used.

BEARINGS

After about 300-400 hours of operation, or at

every second brush change, the bearings

should be replaced at Bosch Factory Service

enter or Au thorized Bosch Service Station.

Bearings which become noisy (due to heavy

load or very abrasive material cut ting) should

be replaced at once to avoid overheating or

motor failure.

REPLACEMENT OF CORD AND

CARBON BRUSHES

Your tool is designed to provide a qualified

service technician optimal access to replace

the carbon brushes and the cord. This

provides the service technician the ability to

replace these components without the need

of disassembling the entire tool housing.

Cleaning

To avoid accidents

always dis connect the

tool from the power supply before

cleaning or performing any main tenance.

The tool may be cleaned most effectively

with compressed dry air. Always wear

safety gog gles when cleaning tools with

compressed air.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not at tempt to clean by inserting pointed

objects through openings.

Certain cleaning agents

and sol vents damage

plastic parts. Some of these are: gasoline,

carbon tetrachlo ride, chlo rinated cleaning

solvents, ammonia and house hold

detergents that contain ammonia.

Maintenance

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 11

-12-

Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si

l'on n'observe pas ces avertissements et ces consignes de sécurité, il existe un

risque de choc électrique, d'incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou

à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on

travaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières

ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument jamais

modifier la fiche. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une fiche de

terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui

correspond.

Évitez tout contact du corps avec des surfaces reliées

à la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou

à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez

jamais pour transporter l’outil électroportatif, pour le

tirer ou pour le débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes coupantes ou des

pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le

risque de choc électrique.

S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit

les risques de choc électrique.

Sécurité personnelle

Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque vous

utilisez un outil électroportatif. N'employez pas

d’outils électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de

médicaments. Quand on utilise des outils

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le

mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous

avertir de l’existence possible d’un danger de lésion corporelle.

Obéissez à tous les messages relatifs à la sécurité qui suivent ce

symbole pour éviter tout risque de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas

évitée, causera la mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle

n’est pas évitée, pourrait causer la mort d’une personne ou une

blessure grave.

MISE EN GARDE, conjointement avec le symbole d’alerte en

liaison avec la sécurité, indique une situation dangereuse qui, si

elle n'est pas évitée, causera une blessure légère ou modérée.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 12

-13-

Règles de sécurité concernant les marteaux rotatifs

Portez des protecteurs d'oreilles quand vous utilisez

des perceuses à percussion. L'exposition au bruit

peut causer une perte d'acuité auditive.

Utilisez la ou les poignée(s) auxiliaire(s) si elle

est/elles sont fournie(s) avec l'outil. Une perte de

contrôle pourrait causer des blessures physiques.

Tenez l’outil électroportatif par ses surfaces de

préhension isolées lorsque vous effectuez une

opération à l’occasion de laquelle l’accessoire de

coupe risque d’entrer en contact avec un fil caché

ou avec son propre cordon d’alimentation. Tout

contact de l’accessoire de coupe avec un fil sous

tension risque de mettre aussi sous tension les

parties métalliques exposées de l’outil électroportatif,

ce qui pourrait causer un choc électrique pour

l’opérateur.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Ne percez, fixez et ne rentrez pas dans des murs

existants ou autres endroits aveugles pouvant abriter

électroportatifs, il suffit d’un moment d’inattention pour

causer des blessures corporelles graves.

Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous que

l'interrupteur est dans la position arrêt (Off) avant de

brancher l'outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le transporter. Le

transport d'un outil électroportatif avec le doigt sur la

gâchette ou le branchement de cet outil quand

l'interrupteur est en position de marche (ON) est une

invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situations

inattendues.

Habillez-vous de manière appropriée. Ne portez pas

de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de

collecte des poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés correctement.

L'utilisation d'un dépoussiéreur peut réduire les dangers

associés à l'accumulation de poussière.

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez l’outil

électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et

est plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche ou

à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et

doit être réparé.

Débranchez la fiche de la prise ou enlevez le bloc-pile

de l’outil électroportatif avant tout réglage,

changement d’accessoires ou avant de ranger l’outil

électroportatif. De telles mesures de sécurité

préventive réduisent le risque de démarrage intempestif

de l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne permettez

pas à des personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces consignes de s’en

servir. Les outils électroportatifs sont dangereux dans

les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les

pièces mobiles sont alignées correctement et ne

coincent pas. Vérifiez qu’il n’y a pas de pièces

cassées ou d’autre circonstance qui risquent

d’affecter le fonctionnement de l’outil électroportatif.

Si l’outil est abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés par des

outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les

outils coupants entretenus correctement et dotés de

bords tranchants affûtés sont moins susceptibles de

coincer et sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les accessoires et les

embouts d'outil, etc. conformément à ces

instructions, en tenant compte des conditions de

travail et des travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes de celles

pour lesquelles ils ont été prévus peut résulter en une

situation dangereuse.

Entretien

Faites réparer votre outil électroportatif par un agent

de service qualifié n’utilisant que des pièces de

rechange identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 13

-14-

des fils électriques. Si cette situation est inévitable,

débranchez tous les fusibles ou les disjoncteurs

alimentant ce site.

Utilisez un détecteur de métaux afin d’établir s’il y a

des tuyaux d’eau ou à gaz dissimulés dans l’aire de

travail ou appelez la compagnie de service public

locale pour assistance avant de commencer

l’opération. Le fait de frapper une conduite de gaz ou

de couper dans celle-ci provoquera une explosion.

L’eau pénétrant dans un appareil électrique peut

entraîner une électrocution.

Utilisez toujours la poignée auxiliaire pour un

contrôle maximal sur le rebond ou la réaction de

couple. Ne tentez jamais d'utiliser cet outil d'une

seule main. L’embrayage à friction s’enclenche si vous

tenez fermement l’outil quand celui-ci subit un couple

de réaction ou un recul brutal.

Portez toujours des lunettes à coques latérales ou

des lunettes de protection en utilisant cet outil.

Utilisez un respirateur ou un masque antipoussières

pour les applications qui produisent de la poussière.

Les lunettes de sécurité ou la protection oculaire

permettent de dévier les fragments de matériau qui

pourraient être projetés vers votre visage et vos yeux.

La poussière générée ou les gaz libérés par le matériau

que vous travaillez (par ex. tuyaux à isolation amiante,

radon) peuvent causer des difficultés respiratoires.

Utilisez des gants rembourrés épais et limitez le

temps d'exposition en prenant des pauses

fréquentes. Les vibrations causées par l'action du

marteau-perceuse peuvent être nocives pour vos mains

et vos bras.

Placez le cordon à l'écart du foret en rotation.

N'enroulez pas le cordon autour de votre bras ou de

votre poignet. Si vous perdez contrôle et que le cordon

s'enroule autour de votre bras ou de votre poignet, il

peut vous emprisonner et vous blesser.

Placez-vous de manière à éviter d'être pris entre

l'outil ou la poignée latérale et les murs ou les

montants. Si le foret se coince ou grippe dans

l'ouvrage, le couple de réaction de l'outil pourrait

écraser votre main ou votre pied.

Ne frappez pas le foret avec une masse ou un

marteau à main en tentant de déloger un foret

grippé ou coincé. Des fragments métalliques

pourraient se détacher du foret et vous frapper ou

frapper des personnes présentes.

Ne posez jamais l'outil jusqu'à ce que le foret ou

l'accessoire se soit arrêté complètement.

N'utilisez pas de forets et d'accessoires émoussés

ou endommagés. Les forets émoussés ou

endommagés ont tendance à gripper dans l'ouvrage.

En retirant le foret de l'outil, évitez tout contact avec

la peau et utilisez des gants protecteurs appropriés

en saisissant le foret ou l'accessoire. Les accessoires

peuvent être chauds après une utilisation prolongée.

Ne laissez pas l'outil en marche tout en le portant à

votre côté. Le foret en rotation peut s'emmêler avec les

vêtements et causer des blessures.

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de protection

personnelle tels que gants et chaussures d’électricien en

caoutchouc améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu

pour le C.A. tomberont probablement en panne et

risquent de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile et

de graisse. On ne pas maîtriser un outil électroportatif

en toute sécurité quand on a les mains glissantes.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention

de n’en démonter aucune pièce car il est toujours

possible de mal remonter ou de pincer les fils

internes ou de remonter incorrectement les ressorts

de rappel des capots de protection. Certains agents de

nettoyage tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent d’abîmer les

plastiques.

Risque de blessure pour l'utilisateur. Le cordon

d'alimentation électrique ne doit être réparé que par un

Centre de service usine de Bosch ou par une Station

service agréée de Bosch.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres travaux

du bâtiment peuvent créer des poussières contenant

des produits chimiques qui sont des causes

reconnues de cancer, de malformation congénitale ou

d’autres problèmes reproductifs. Ces produits

chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du

ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler

dans un lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques à poussière

conçus spécialement pour filtrer les particules

microscopiques.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 14

-15-

Symboles

Symbole Désignation / Explication

V Volts (voltage)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Seconds (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc.,

par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus

élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 15

-16-

Symboles (suite)

Conforme à

Norme UL 60745-1

Norme UL 60745-2-6

Certifié conforme à

Norme CAN/CSA C22.2 N° 60745-1-07

Norme CAN/CSA C22.2 N° 60745-2-6-04

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories

selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon

les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 16

-17-

Description fonctionnelle et spécifications

Débranchez la fiche de la prise de courant avant d'effectuer quelque

assemblage ou réglage que ce soit ou de changer les accessoires. Ces

mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.

Perceuse à percussion de combinaison

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

PARE-POUSSIÈRE

MANCHON DE

VERROUILLAGE

LEVIER SELECTEUR

INTERRUPTEUR

À GÂCHETTE

MOLETTE DE

VARIATION DE

VITESSE

INTERRUPTEUR DE

DÉGAGEMENT DE

GÂCHETTE (Utilisé

seulement dans le

mode de martelage)

INDICATEUR

D’ENTRETIEN

PRISES D’AIR

POIGNEE (PRISE)

POIGNEE

AUXILIAIRE

TÉMOIN DE

MISE SOUS

TENSION

PORTE-OUTIL CANNELÉ

(Modèle 11265EVS seulement)

FIG. 1

Numéro de modèle 11264 11265

Type de tige SDS Maxi. Cannelé

Capacités maximales :

Mèches à pointe au carbure 41 mm 41 mm

Mèches à carottage 102 mm 102 mm

POIGNÉE D'AMORTISSEMENT

DES VIBRATIONS/MÉCANISME

D'ACTIONNEMENT DU

MARTEAU

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 17

ACCOUPLEMENT A GLISSEMENT

L’outil renferme un accouplement à glissement

préréglé. L’arbre arrêtera de tourner si l’accessoire

grippe et surcharge l’outil.

TÉMOIN DE MISE SOUS TENSION

Quand vous branchez l’outil sur une alimentation

électrique, le témoin de mise sous tension s’allume

pour indiquer que l’outil est sous tension.

POSE DE L’EQUIPEMENT ACCESSOIRE

Nettoyez la tige de l’embout pour en enlever toute

saleté, puis enduisez-la modérément d’une huile ou

graisse légère.

(Modèle 11264EVS)

Insérez l’accessoire dans le porte-outil tout en le

tournant et en le poussant jusqu’à ce qu’il se verrouille

automatiquement en place (Fig. 2).

(Modèle 11265EVS)

Pour installer des broches hexagonales, mettez les

méplats de la broche en face des marques d’alignement

du porte-outil, ensuite poussez la broche dans le porte-

outil jusqu’à ce qu’elle se verrouille automatiquement en

place. Tirez sur l’accessoire pour vous assurer qu’il est

bien verrouillé dans le porte-outil (Fig. 3).

DEPOSE DE L’EQUIPEMENT ACCESSOIRE

L’équipement peut

être chaud après

l’usage. Évitez tout contact avec la peau et utilisez un

chiffon ou des gants protecteurs appropriés pour

déposer.

Pour retirer un accessoire, tirez et tenez le manchon

de verrouillage vers l’arrière, et tirez le foret vers

l’avant (Fig. 2 ou 3). Essuyez tous les accessoires

pour les nettoyer après les avoir enlevés.

REMARQUE : Le marteau rotatif ne produira les

résultats attendus que si vous l’équipez d’embouts

bien affûtés et en parfait état. Les frais d’entretien de

l’équipement sont minimes comparés au temps que

vous épargnerez.

Consignes de fonctionnement

-18-

POIGNEE AUXILIAIRE

La poignée auxiliaire, qui pivote sur 360°, doit être

utilisée pour supporter l’outil. Pour repositionner

et/ou faire pivoter la poignée, desserrez la manette,

déplacez la poignée à la position désiré le long du

cylindre, puis resserrez fermenment la manette.

POIGNÉE D'AMORTISSEMENT DES

VIBRATIONS/MÉCANISME D'ACTIONNEMENT

DU MARTEAU

L'amortisseur de vibrations et le mécanisme

d'actionnement du marteau intégrés réduisent les

vibrations (Fig. 1).

Assemblage

FIG. 2

MANCHON DE VERROUILLAGE

FIG. 3

MANCHON DE

VERROUILLAGE

MARQUE

D’ALIGNEMENT

MÉPLAT

BROCHE HEXAGONALE

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 18

-19-

VITESSE VARIABLE COMMANDÉE PAR GÂCHETTE

Votre outil est équipée d’une gâchette à vitesse variable.

La vitesse de la perceuse peut être réglée de zéro au

régime maximum spécifié sur la plaque signalétique. La

vitesse s’ajuste par la pression que vous exercez sur la

gâchette. Exercez plus de pression pour augmenter la

vitesse, et relâ chez la pression pour diminuer la vitesse

(Fig. 1).

INTERRUPTEUR DE DÉGAGEMENT DE GÂCHETTE

Votre outil est également équipé d'un dispositif de

blocage en position de marche lorsque le cadran

sélecteur est en mode de percussion seulement, ce

qui permet le fonctionnement continu sans devoir

tenir la gâchette.

POUR BLOQUER L'OUTIL EN MARCHE : tournez le

cadran sélecteur au mode de percussion seulement et

appuyez sur la gâchette jusqu'à ce qu'elle se bloque

(Fig. 1).

POUR METTRE L'OUTIL À L'ARRÊT : appuyez sur

l'interrupteur de dégagement de gâchette et la

gâchette reviendra automatiquement à la position

d'arrêt.

Pour prolonger la durée de l'interrupteur, ne mettez

pas l'interrupteur en marche et à l'arrêt pendant que

l'outil est sous charge.

MOLETTE DE VARIATION DE VITESSE

Votre outil est muni d’une molette de variation de

vitesse. La vitesse et force d’impact peuvent être

réglées en tournant la molette. Les vitesses et forces

d’impact élevées sont mieux adaptées à la pénétration

rapide lors du perçage ou du burinage dans des

matériaux de maçonnerie durs. Les vitesses plus

lentes sont utiles pour réduire les éclats quand

l’embout débouche du matériau qu’on est en train de

percer ou pour buriner des matériaux tels que le

plâtre ou le carrelage (Fig. 1).

Quelle que soit la pression exercée sur la gâchette, l'outil

ne fonctionnera pas à une vitesse supérieure au réglage

maximal de vitesse sélectionné.

AUTO-MAX ™

Le système breveté Auto-Max de Bosch assure qu’à

chaque fois que vous branchez votre outil et qu’il est

mis sous tension, il fonctionne à vitesse et force

d’impact maximales.

Si on débranche

le cordon du

secteur ou si le circuit d’alimentation est

interrompu, la commande électronique remet l’outil

à la vitesse et à la force d’impacte maximales. Le

démarrage inattendu à vitesse et force d’impact

maximales risque de surprendre l’utilisateur et de

provoquer des blessures éventuelles.

FONCTION « TURBO »

En mode de percussion seulement, la puissance est

accrue automatiquement de 20 % lors de la mise en

marche de l'outil afin d'assurer une performance

maximale pour le burinage.

CIRCUIT D’ASSERVISSEMENT

« CONSTANT RESPONSE »

Le dispositif de réaction interne assure un « départ

en douceur », réduisant ainsi les contraintes que

procure un départ à couple élevé. De même, le

dispositif aide à maintenir la fréquence des coups et la

vitesse de rotation pratiquement constantes

indépendamment de la charge.

LEVIER SELECTEUR

Le levier sélecteur permet de régler l’outil en fonction

de diverses applications tel qu’il est indiqué dans le

tableau suivant (Fig. 4).

Lorsque vous utilisez des mèches de démolition ou

de dégrossissage telles que burins, vrilles, gouges,

etc., vous devez sélectionner le mode «Marteau

seulement».

LEVIER SELECTEUR — « VARIO-LOCK »

Le dispositif peut être réglé à deuzième positions

différentes (30° entre elles). Choisissez le réglage qui

convient à votre opération particulière. The Vario-

Lock position is intended for use with chipping bits

such as bull points, spades, gouges, etc.

Tournez le levier sélecteur à la position Vario-Lock.

Ensuite, tournez à la position désirée le manchon de

verrouillage ainsi que l’accessoire. Réglez ensuite le

levier sélecteur à « martelage seulement » et tournez

légèrement le manchon de verrouillage de sorte qu’il

assume automatiquement une position définitive.

Perçage/martelage :

utilisé pour le perçage avec

mèches solides au carbure et

mèches creuses

Martelage seulement :

servant au burinage et à

la démolition

vario-lock :

permet de fixer le burin en l’une de

12 positions de 12 façons (position

« 0 » à droite ou à gauche)

FIG. 4

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 19

CONSEILS PRATIQUES

Pour de meilleurs résultats dans le béton, exercez une

pression uniforme sans excès de force. Autrement,

l’outil ne donnera pas le rendement prévu.

Tous les marteaux ont besoin d’un court temps de

préchauffe. Selon la température de la pièce, le temps

peut varier de 15 secondes (90°F) à 2 minutes (32°F).

Un marteau neuf n’atteindra sa pleine performance

qu’après avoir fait l’objet de rodage approprié, à

savoir jusqu’à 5 heures de fonctionnement.

Un perceuse à percussion de combinaison est

probablement l’outil portatif le plus dispendieux en

chantier. La robustesse et l’efficacité des marteaux

Bosch feront plus que justifier le coût des outils de ce

genre. Tel qu’il a été signalé antérieurement,

l’entretien des accessoires et la propreté des prises

d’air influent directement sur le rendement de l’outil.

Adoptez un programme d’entretien que vous suivrez

régulièrement.

-20-

Conseils Pratiques

Extraction de la poussière

Pour parcourir la sélection des systèmes de collecte de

la poussière et pour lire le mode d’emploi, consultez le

document intitulé « Mode d’emploi / Consignes de

sécurité » relatif aux « Accessoires d’extraction de

poussière pour marteaux ordinaires et marteaux

perforateurs » accompagnant votre outil ou l’accessoire

d’extraction de poussière.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 20

-21-

Poignée auxiliaire*

Étui*

(* = équipement standard)

(** = accessoire en option))

Accessoires

Si un cordon de

rallonge s'avère

nécessaire, vous devez utiliser un cordon avec

conducteurs de dimension adéquate pouvant porter le

courant nécessaire à votre outil. Ceci préviendra une

chute excessive de tension, une perte de courant ou une

surchauffe. Les outils mis à la terre doivent utiliser des

cordons de rallonge trifilaires pourvus de fiches à trois

broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre du cordon est petit, plus sa

capacité est élevée.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

Intensité

nominale

de l’outil

Calibre A.W.G. Calibre en mm

Longueur en pieds Longueur en mètres

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Cordons de rallonge

Entretien

Tout entretien

préventif effectué

par des personnels non autorisés peut résulter en

mauvais placement de fils internes ou de pièces, ce

qui peut présenter un danger grave. Nous vous

conseillons de faire faire tout l’entretien par un centre

de service d’usine Bosch ou une station service

agréée Bosch.

INDICATEUR D’ENTRETIEN

L’indicateur d’entretien s’allume ou clignote pour

signaler que les balais mettront l’outil hors tension

dans les prochaines 8 heures environ. Une fois que ce

délai est écoulé, le témoin s’éteindra et l’outil ne

fonctionnera plus. Il faudra donc confier l’entretien de

l’outil à un centre de service.

LUBRIFICATION DE L’OUTIL

Votre outil Bosch a été lubrifié correctement en usine

et il est prêt à l’utilisation. Nous vous conseillons de

re-graisser les outils qui comportent des engrenages

avec un lubrifiant à engrenages spécial à chaque fois

que vous changez les balais.

BALAIS OU CHARBONS

Les balais (ou charbons) et le collecteur de votre outil

ont été conçus pour apporter de nombreuses heures

de fonctionnement fiable. Pour maintenir le

rendement du moteur à son maximum, nous vous

conseillons de contrôler les balais tous les deux à six

mois. Il ne faut utiliser que des balais de rechange

Bosch d’origine et conçus pour votre outil.

PALIERS

Après environ 300 à 400 heures de fonctionnement ou

tous les deux changements de balais, il est conseillé

de faire remplacer les paliers par un centre de service

d’usine Bosch ou une station service agréée Bosch. Si

les paliers commencent à faire du bruit (à cause de

surcharges importantes ou du toupillage de matériaux

très abrasifs) il faut les faire remplacer immédiatement

pour éviter la surchauffe ou une panne de moteur.

REMPLACEMENT DU CORDON ET

DES BALAIS DE CHARBON

Votre outil est conçu pour fournir à un technicien de

service compétent un accès optimal pour remplacer

les balais de charbon et le cordon. Ceci permet au

technicien de service de remplacer ces composants

sans avoir à démonter tout le boîtier à outils.

Nettoyage

Pour éviter les

accidents, il faut

toujours débrancher l’outil avant de le nettoyer ou

de l’entretenir. Le meilleur moyen de nettoyer l’outil

est d’utiliser de l’air comprimé sec. Il faut toujours

porter des lunettes de protection quand on utilise de

l’air comprimé.

Les ouïes de ventilation et les leviers de l’interrupteur

doivent rester propres et exempts de corps étrangers.

Ne tentez pas de les nettoyer en enfonçant des objets

pointus dans les orifices.

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques

qui en contiennent.

Entretien

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 21

-22-

Lea todas las advertencias de seguridad y todas las instrucciones. Si no se

siguen las

advertencias e instrucciones, el resultado podría ser sacudidas eléctricas,

incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red

eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para herramientas mecánicas

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de

líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una

herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes

adaptadores con herramientas mecánicas conectadas

a tierra (puestas a tierra). Los enchufes no

modificados y los tomacorrientes coincidentes

reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como tuberías,

radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o

a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o enganchados

aumentan el riesgo de que se produzcan sacudidas

eléctricas.

Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado para

uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de

que se produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica en

un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y

use el sentido común cuando esté utilizando una

Símbolos de seguridad

Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de

seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle

a usted de posibles peligros de lesiones corporales. Obedezca

todos los mensajes de seguridad que sigan a este símbolo para

evitar posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se evita,

causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita,

podría causar la muerte o lesiones graves.

PRECAUCIÓN, cuando se utiliza con el símbolo de alerta de

seguridad, indica una situación peligrosa que, si no se evita,

causará lesiones leves o moderadas.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 22

-23-

Normas de seguridad para martillos giratorios

Use protectores de oídos con los taladros de

percusión. La exposición al ruido puede causar

pérdida de audición.

Utilice el mango o mangos auxiliares si se

suministran con la herramienta. La pérdida de

control puede causar lesiones corporales.

Agarre la herramienta eléctrica por las superficies

de agarre con aislamiento cuando realice una

operación en la que el accesorio de corte pueda

entrar en contacto con cables ocultos o con su

propio cable de alimentación. El accesorio de corte

que entre en contacto con un cable que tenga

corriente puede hacer que las partes metálicas de la

herramienta eléctrica que estén al descubierto tengan

corriente y podrían causar una descarga eléctrica al

operador.

Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma

estable. Si se sujeta la pieza de trabajo con la mano o

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la influencia de

drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como

por ejemplo una máscara antipolvo, calzado de

seguridad antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y / o al

paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o encender herramientas

mecánicas que tengan el interruptor en la posición de

encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de

encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar

lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

asegúrese de que dichas instalaciones estén

conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

Uso y cuidado de las herramientas

mecánicas

No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la aplicación que

desee realizar. La herramienta mecánica correcta hará

el trabajo mejor y con más seguridad a la capacidad

nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no la

enciende y apaga. Toda herramienta mecánica que no

se pueda controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el

paquete de batería de la herramienta mecánica antes

de hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera

del alcance de los niños y no deje que personas que

no estén familiarizadas con la herramienta mecánica

o con estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de

usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe si

hay piezas móviles desalineadas o que se atoran, si

hay piezas rotas y si existe cualquier otra situación

que podría afectar el funcionamiento de la

herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte afiladas y

limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas son más

fáciles de controlar.

Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de la

herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio de

un técnico de reparaciones calificado, utilizando

únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la

herramienta mecánica.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 23

-24-

contra el cuerpo, se crea una situación inestable que

podría causar pérdida de control.

No taladre, rompa, ni haga trabajo de sujeción en

paredes existentes ni en otras áreas ciegas donde

pueda haber cables eléctricos. Si esta situación es

inevitable, desconecte todos los fusibles o cortacircuitos

que alimentan este sitio de trabajo.

Utilice un detector de metales para determinar si hay

tuberías de gas o de agua ocultas en el área de

trabajo o llame a la compañía local de servicios

públicos para obtener asistencia antes de comenzar la

operación. Golpear o cortar una tubería de gas

producirá una explosión. La entrada de agua en un

dispositivo eléctrico puede causar electrocución.

Utilice siempre el mango auxiliar para tener un control

máximo sobre la reacción de par motor o retroceso.

Nunca intente manejar esta herramienta con una

mano. El embrague deslizante se acopla si usted

controla firmemente la herramienta durante una reacción

de par motor o retroceso.

Use siempre gafas de seguridad o protección de los

ojos cuando utilice esta herramienta. Use una

máscara antipolvo o un respirador para aplicaciones

que generan polvo. Las gafas de seguridad o la

protección de los ojos ayudarán a desviar los

fragmentos del material que puedan salir despedidos

hacia la cara y los ojos. El polvo generado o los gases

liberados por los materiales que esté cortando (por ej.,

tuberías con aislamiento de asbesto, radón) pueden

causar dificultades respiratorias

Use guantes con almohadillado grueso y limite el

tiempo de exposición tomando frecuentes períodos de

descanso. La vibración causada por la acción de

percusión y taladrado puede ser perjudicial para las

manos y los brazos.

Posicione el cordón de modo que esté alejado de la

broca que gira. No enrolle el cordón alrededor del

brazo o de la muñeca. Si pierde el control y tiene el

cordón enrollado en el brazo o en la muñeca, el cordón

puede atraparle y causarle lesiones.

Sitúese de modo que evite ser atrapado entre la

herramienta o el mango lateral y las paredes o los

postes. Si la broca se atasca o se engancha en la

pieza de trabajo, el par motor de reacción de la

herramienta podría aplastarle la mano o la pierna.

No golpee la broca con un martillo de mano ni con una

herramienta de martilleo cuando intente soltar una

broca atascada o enganchada. Se podrían soltar

fragmentos de metal de la broca y golpearle a usted o

golpear a las personas que se encuentren presentes.

Nunca deje la herramienta en ningún lugar hasta que

la broca o el accesorio se haya detenido por completo.

No utilice brocas ni accesorios desafilados o dañados.

Las brocas o accesorios desafilados o dañados pueden

atascarse frecuentemente en la pieza de trabajo,

causando una reacción de par motor.

Al sacar la broca de la herramienta, evite el contacto

con la piel y use guantes de protección adecuados al

agarrar la broca o el accesorio. Los accesorios pueden

estar calientes después de un uso prolongado.

No tenga en marcha la herramienta mientras la lleva a

su lado. La broca taladradora que gira puede

engancharse en la ropa y se pueden producir lesiones.

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección personal,

como guantes de goma y calzado de goma de

electricista, mejorarán más su seguridad personal.

No use herramientas mecánicas con capacidad

nominal solamente para CA con una fuente de

energía de CC. Aunque pueda parecer que la

herramienta funciona correctamente, es probable que

los componentes eléctricos de la herramienta con

capacidad nominal para CA fallen y creen un peligro

para el operador.

Mantenga los mangos secos, limpios y libres de

aceite y grasa. Las manos resbalosas no pueden

controlar de modo seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento periódico

de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus

partes, ya que los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes de

retorno de los protectores de seguridad podrían

montarse incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro de carbono,

amoníaco, etc., podrían dañar las piezas de plástico.

Riesgo de lesiones para el usuario. El cordón de energía

debe recibir servicio de ajustes y reparaciones

solamente por un Centro de Servicio de Fábrica Bosch o

una Estación de Servicio Bosch Autorizada.

Cierto polvo generado

por el lijado,

aserrado, amolado y taladrado mecánicos, y por

otras actividades de construcción, contiene agentes

químicos que se sabe que causan cáncer, defectos de

nacimiento u otros daños sobre la reproducción.

Algunos ejemplos de estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros

productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo

de trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 24

-25-

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀

Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie,

órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número

más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 25

-26-

Símbolos (continuación)

Cumple con las siguientes normas:

Estándar UL 60745-1

Estándar UL 60745-2-6

Certificado conforme a las siguientes normas:

Estándar CAN/CSA C22.2 No. 60745-1-07

Estándar CAN/CSA C22.2 No. 60745-2-6-04

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Este símbolo indica que esta herramienta está catalogada por Underwriters

Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta está catalogada por la Canadian

Standards Association.

Este símbolo indica que la Canadian Standards Association ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta cumple con la norma mexicana

oficial (NOM).

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 26

-27-

Descripción funcional y especificaciones

Desconecte el enchufe de la fuente de energía antes de realizar cualquier

ensamblaje o ajuste, o cambiar accesorios. Estas medidas de seguridad

preventivas reducen el riesgo de arrancar la herramienta accidentalmente.

Taladro de percusión de combinación

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en

la herramienta.

PROTECTOR

ANTIPOLVO

MANGUITO DE

FIJACIÓN

PALANCA SELECTORA

INTERRUPTOR

GATILLO

DIAL DE

VELOCIDAD

VARIABLE

INTERRUPTOR DE

LIBERACION DEL

GATILLO

(se utiliza sólo en el

modo de percusión

solamente)

LUZ RECORDATORIA

DE SERVICIO

ABERTURAS DE

VENTILACIÓN

EMPUNADURA

MANGO

AUXILIAR

LUZ INDICADORA

DE ALIMENTACIÓN

PORTAHERRAMIENTA ESTRIADO

(Modelo 11265EVS solamente)

FIG. 1

Número de modelo 11264EVS 11265EVS

Estilo de cuerpo SDS Max Estriado

Capacidadmáxima:

Brocas con punta de carburo 41 mm 41 mm

Brocas huecas de pared gruesa 102 mm 102 mm

MANGO CON AMORTIGUADOR

DE LAS VIBRACIONES /

MECANISMO DE PERCUSIÓN

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 27

INSTALACION DE ACCESORIOS

Limpie el extremo de inserción del cuerpo del accesorio

para quitar los residuos que éste pueda tener y luego

engráselo ligeramente con un aceite o lubricante ligero.

(Modelo 11264EVS)

Introduzca el accesorio en el portaherramienta a la vez

que lo hace girar y lo empuja hacia adentro hasta que

quede fijo en su sitio automáticamente (Fig. 2).

(Modelo 11265EVS)

Para instalar cinceles redondos hexagonales, alinee la

superficie plana del cincel con la marca de alineación

que está en el portaherramienta y luego empuje el cincel

hacia el interior del portaherramienta hasta que quede

fijo en su sitio automáticamente. Tire hacia afuera del

accesorio para asegurarse de que esté fijo en el

portaherramienta (Fig. 3).

REMOCION DE ACCESORIOS

Los accesorios

pueden estar calientes

después de la utilización. Evite el contacto con la piel

y utilice guantes de protección o un paño protector

adecuados para quitar dichos accesorios.

Para quitar un accesorio, tire hacia atrás del manguito

de fijación, sujételo y tire de la broca hacia adelante

(Fig. 2 o 3).Todos los accesorios deben limpiarse

después de quitarlos.

NOTA: La alta eficiencia proporcionada por los

martillos giratorios sólo se puede obtener si se utilizan

accesorios afilados y sin daños. El “costo” de mantener

accesorios afilados y sin daños es sobradamente

compensado por el “tiempo que se ahorra” al hacer

funcionar la herramienta con accesorios afilados.

Instrucciones de funcionamiento

-28-

MANGO AUXILIAR

La herramienta se debe sujetar con el mango auxiliar, el

cual se puede girar 360°. Para reposicionar y/o hacer

girar el mango, afloje la empuñadura, mueva el mango

hasta la posición deseada a lo largo del cuerpo

cilíndrico y vuelva a apretar firmemente la empuñadura.

MANGO CON AMORTIGUADOR DE LAS

VIBRACIONES / MECANISMO DE PERCUSIÓN

El amortiguador de las vibraciones integrado en el

mango principal y el mecanismo de percusión reducen

las vibraciones (Fig. 1).

Ensamblaje

FIG. 3

MANGUITO DE

FIJACIÓN

MARCA DE

ALINEACION

SUPERFICIE PLANA

CINCEL REDONDO

HEXAGONAL

LUZ INDICADORA DE ALIMENTACIÓN

Cuando enchufe la herramienta en la fuente de energía,

la luz indicadora de alimentación se encenderá,

indicando que la herramienta está recibiendo

alimentación eléctrica.

EMBRAGUE DESLIZANTE

Esta herramienta está dotada con un embrague

deslizante interno preajustado. El husillo de salida dejará

de girar si el accesorio se atasca y sobrecarga la

herramienta.

FIG. 2

MANGUITO DE FIJACIÓN

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 28

-29-

VELOCIDAD VARIABLE CONTROLADA POR GATILLO

La herramienta está equipada con un interruptor gatillo

de velocidad variable. La velocidad de la herramienta se

puede controlar desde las “Revoluciones por minuto”

mínimas hasta las “Revoluciones por minuto”

máximas indicadas en la placa del fabricante por medio

de la presión que usted ejerce sobre el gatillo. Ejerza más

presión para aumentar la velocidad y disminuya la

presión para reducir la velocidad (Fig. 1).

INTERRUPTOR DE LIBERACION DEL GATILLO

La herramienta también está equipada con un

dispositivo de "Fijación en ON" (encendido) cuando el

dial selector se encuentra en el modo de percusión

solamente, que permite el funcionamiento continuo

sin tener que mantener apretado el gatillo.

PARA FIJAR LA HERRAMIENTA EN LA POSICION DE

ENCENDIDO: gire el dial selector hasta el modo de

percusión solamente y apriete el interruptor gatillo

hasta que quede fijo (Fig. 1).

PARA APAGAR LA HERRAMIENTA: apriete el

interruptor de suelta del gatillo y el gatillo regresará a

la posición de apagado automáticamente.

Para prolongar la duración del interruptor, no

encienda y apague la herramienta con el interruptor

mientras la herramienta esté sometida a carga.

DIAL DE VELOCIDAD VARIABLE

La herramienta está equipada con un dial de velocidad

variable. La velocidad y la fuerza de impacto pueden

ajustarse girando el dial. Las velocidades más altas y

una fuerza de impacto más elevada funcionan mejor

para realizar una penetración más rápida al taladrar o

cincelar en material de mampostería duro. Las

velocidades más bajas funcionan mejor para reducir la

rotura cuando las brocas salen del material que se esté

taladrando o al cincelar material como enlucido o loseta

(Fig. 1).

Independientemente de la presión aplicada sobre el

gatillo, la herramienta no funcionará más deprisa que la

velocidad máxima seleccionada.

AUTO-MAX™

El sistema Auto-Max patentado de Bosch garantiza

que cada vez que la herramienta esté enchufada y

recibiendo alimentación eléctrica, funcionará a la

velocidad máxima y la fuerza de impacto máxima.

Cuando se desenchufe

el cordón de energía

del tomacorriente de la red eléctrica o cuando se

interrumpa la alimentación eléctrica del circuito

derivado, el controlador electrónico restablecerá

automáticamente la herramienta a la velocidad

máxima y la fuerza de impacto máxima. Un arranque

inesperado a la velocidad de funcionamiento máxima y

la fuerza de impacto máxima podría sobresaltar al

operador y dar como resultado lesiones potenciales.

FUNCION "TURBO"

En el modo de "martillo solamente", la potencia se

aumenta automáticamente en un 20% cuando la

herramienta se enciende para proporcionar un

rendimiento de cincelado máximo.

CIRCUITERÍA DE RESPUESTA CONSTANTE

El sistema electrónico interno de retroalimentación

proporciona un “arranque suave” que reducirá las

tensiones que se producen como consecuencia de un

arranque de par motor alto. El sistema también ayuda a

mantener la velocidad de percusión y la velocidad de

rotación preseleccionadas prácticamente constantes

entre la situación sin carga y la situación con carga.

PALANCA SELECTORA

La palanca selectora permite ajustar la herramienta para

las distintas aplicaciones según se muestra en el cuadro

siguiente (Fig. 4).

Al usar brocas de demoler o de desbastar, tales como

brocas de punta rompedora, de cincel, de pala, de

media caña, etc., se debe seleccionar el modo de

“martillo solamente”.

PALANCA SELECTORA — FIJACION VARIABLE

La fijación variable se puede ajustar en cualquiera de

doce posiciones (incrementos de 30°). Elija la posición

más idónea para la operación que usted desea realizar.

La posición de "fijación variable" está diseñada para

utilizarse con brocas de desbastar, tales como brocas

de punta rompedora, brocas de pala, brocas de media

caña, etc.

Gire la palanca del selector hasta la posición de fijación

variable. A continuación, gire el manguito de fijación,

junto con el accesorio, hasta la posición deseada.

Luego, gire la palanca selectora hasta la posición de

“martilleo únicamente” y gire ligeramente el manguito

de fijación para hacer que éste quede fijo

automáticamente en una posición determinada.

Taladrado/martilleo:

utilizado para taladrar con brocas

de carburo macizas y brocas

huecas.

Martilleo únicamente:

utilizado para …trabajo

de desbastado y de

demolición

Fijación variable: permite

ajustar el cincel en una de 12

posiciones (posición “0” de

izquierda o derecha)

FIG. 4

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 29

-30-

Para lograr las mejores velocidades de penetración en

hormigón, haga funcionar la herramienta ejerciendo

sobre ella una presión uniforme, pero no utilice

demasiada fuerza, ya que esto reducirá la eficiencia de

la herramienta.

Todos los martillos requieren un corto período de

tiempo para calentarse. Según la temperatura

ambiente, este período podrá variar desde

aproximadamente 15 segundos (90°F) hasta 2 minutos

(32°F). Un martillo nuevo requiere un período de rodaje

antes de poder funcionar a pleno rendimiento. Puede

que este período requiera hasta 5 horas de

funcionamiento.

Es probable que un taladro de percusión de

combinación sea la herramienta portátil más cara de

una obra en construcción. La gran resistencia al

desgaste y el funcionamiento eficiente de los martillos

BOSCH justificarán sobradamente el costo de las

herramientas de este tipo. Tal como se ha indicado

anteriormente, es necesario que los accesorios estén

afilados y que las aberturas de ventilación estén limpias

para que la herramienta funcione con eficacia.

Establezca y siga un programa fijo de mantenimiento.

Consejos para la herramienta

Extracción de polvo

Para obtener una selección de sistemas de recolección

de polvo e instrucciones de utilización, consulte las

Instrucciones de utilización / seguridad para

“Aditamentos de extracción de polvo para martillos y

taladros de percusión” incluidas con su herramienta o

con el aditamento de extracción de polvo.

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 30

-31-

Mango auxiliar*

Estuche de transporte*

(* = equipo estándar)

(** = accesorios opcionales)

Accesorios

Si es necesario un

cordón de extensión,

se debe usar un cordón con conductores de tamaño

adecuado que sea capaz de transportar la corriente

necesaria para la herramienta. Esto evitará caídas de

tensión excesivas, pérdida de potencia o

recalentamiento. Las herramientas conectadas a tierra

deben usar cordones de extensión de 3 hilos que tengan

enchufes de 3 terminales y receptáculos para 3

terminales.

NOTA: Cuanto más pequeño sea el número de calibre,

más alta será la capacidad del cordón.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

Capacidad

nominal en

amperes de la

herramienta

Tamaño del cordón en A.W.G. Tamaños del cable en mm

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Cordones de extensión

Servicio

El mantenimiento

preventivo rea lizado

por personal no autorizado pude dar lugar a la

colocación in correcta de cables y com ponentes

internos que podría constituir un peligro serio.

Recomendamos que todo el servicio de las herramientas

sea realizado por un Centro de servicio de fábrica Bosch

o por una Estación de servicio Bosch autorizada.

LUZ RECORDATORIA DE SERVICIO

Cuando la luz recordatoria de servicio 8 se encienda o

parpadee, esto indicará que las escobillas de carbón

de desconexión apagarán la herramienta en

aproximadamente horas. Después de ese período, la

luz se apagará y la herramienta dejará de funcionar.

En ese caso, la herramienta debe ser enviada a un

centro de servicio para ser sometida a servicio de

ajustes y reparaciones.

LUBRICACIÓN DE LAS HERRAMIENTAS

Su herramienta Bosch ha sido lubricada adecuadamente

y está lista para la utilización. Se recomienda que las

herramientas con engranajes se vuelvan a engrasar con

un lubricante especial para engranajes en cada cambio

de escobillas.

ESCOBILLAS DE CARBÓN

Las escobillas y el conmutador de la herramienta han

sido diseñados para muchas horas de servicio fiable.

Para man tener un rendimiento óptimo del motor,

recomendamos que cada dos a seis meses se examinen

las esco billas. Sólo se deben usar escobillas de repuesto

Bosch genuinas di señadas específicamente para su

herramienta.

RODAMIENTOS

Después de 300-400 horas de funcionamiento, o

después de cada segundo cambio de escobillas, los

rodamientos deben cambiarse en un Centro de servicio

de fábrica Bosch o en una Estación de servicio Bosch

autorizada. Los roda mientos que se vuelven ruidosos

(debido a la pesada carga o al corte de materiales muy

abrasivos) deben ser sus ti tuidos inme dia tamente para

evitar el sobre calentamiento o el fallo del motor.

REEMPLAZO DEL CORDÓN Y DE LAS

ESCOBILLAS DE CARBÓN

La herramienta está diseñado para brindar a un técnico

de servicio calificado acceso optimo para reemplazar las

escobillas de carbón y el cordón. Esto proporciona al

técnico de servicio la capacidad de reemplazar estos

componentes sin necesidad de desmontar toda la

carcasa de la herramienta.

Limpieza

Para evitar accidentes

desconecte siempre la

herra mienta de la fuente de energía antes de la

limpieza o de la realización de cual quier

mantenimiento. La herramienta se puede limpiar más

eficazmente con aire comprimido seco. Use gafas de

segu ridad siempre que limpie herramientas con aire

comprimido.

Las aberturas de ventilación y las palancas de interruptor

deben mante nerse limpias y libres de materias extrañas.

No intente limpiar intro du ciendo objetos puntiagudos a

través de las aberturas.

Ciertos agentes de

limpieza y disol ventes

dañan las piezas de plástico. Algunos de estos son:

gasolina, tetracloruro de carbono, disolventes de

limpieza clorados, amoníaco y detergentes domésticos

que contienen amoníaco.

Mantenimiento

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 31

2610048696 10/17

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle

Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de

México, C.P. 50070, Tel. (722) 2792300

IMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

obert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

efective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,

SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOMECANADIAN PRO V -

NCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

N NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

HE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR

IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

obert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront

exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL

RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,

era l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne

soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.

Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre

e service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE

TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

OUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE

LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL

EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES

DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU

REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o

condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no

hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de

servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica

portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para

Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,

BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE

ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.

ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS

ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,

PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

!2610048696!

2610048696.qxp_11264EVS 11265EVS 10/4/17 10:02 AM Page 32

Bosch 11265EVS Professional Spline Hammers

Product's Documents

User Manual o202415v2 2610048696 1017 11264EVS 11265EVS.pdf PDF 2.2 MB

Specifications

Bosch 11265EVS Questions and Answers
