Dewalt D25652K 1-3/4 in. Spline Combination Hammer User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DeWALT

Instruction Manual

Guide D’utilisation

Manual de instrucciones

final page size: 8.5 x 5.5 in

D25604, D25652

1-3/4" (45 mm) SDS Max and Spline Combination Hammers

Marteaux mixtes, SDS Max et cannelures, 45 mm (1-3/4 po

Martillos de 45 mm (1-3/4") SDS Max y estriados de combinación)

D25831, D25851

SDS Max and Spline Chipping Hammers

Marteaux burineurs, SDS Max et cannelures

Martillos de burilado SDS Max y estriados

English

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 9

Español (traducido de las instrucciones originales) 19

English

English (original instructions)

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any

DeWALT

tool, call us toll free at:

1-800-4-

DeWALT

(1-800-433-9258).

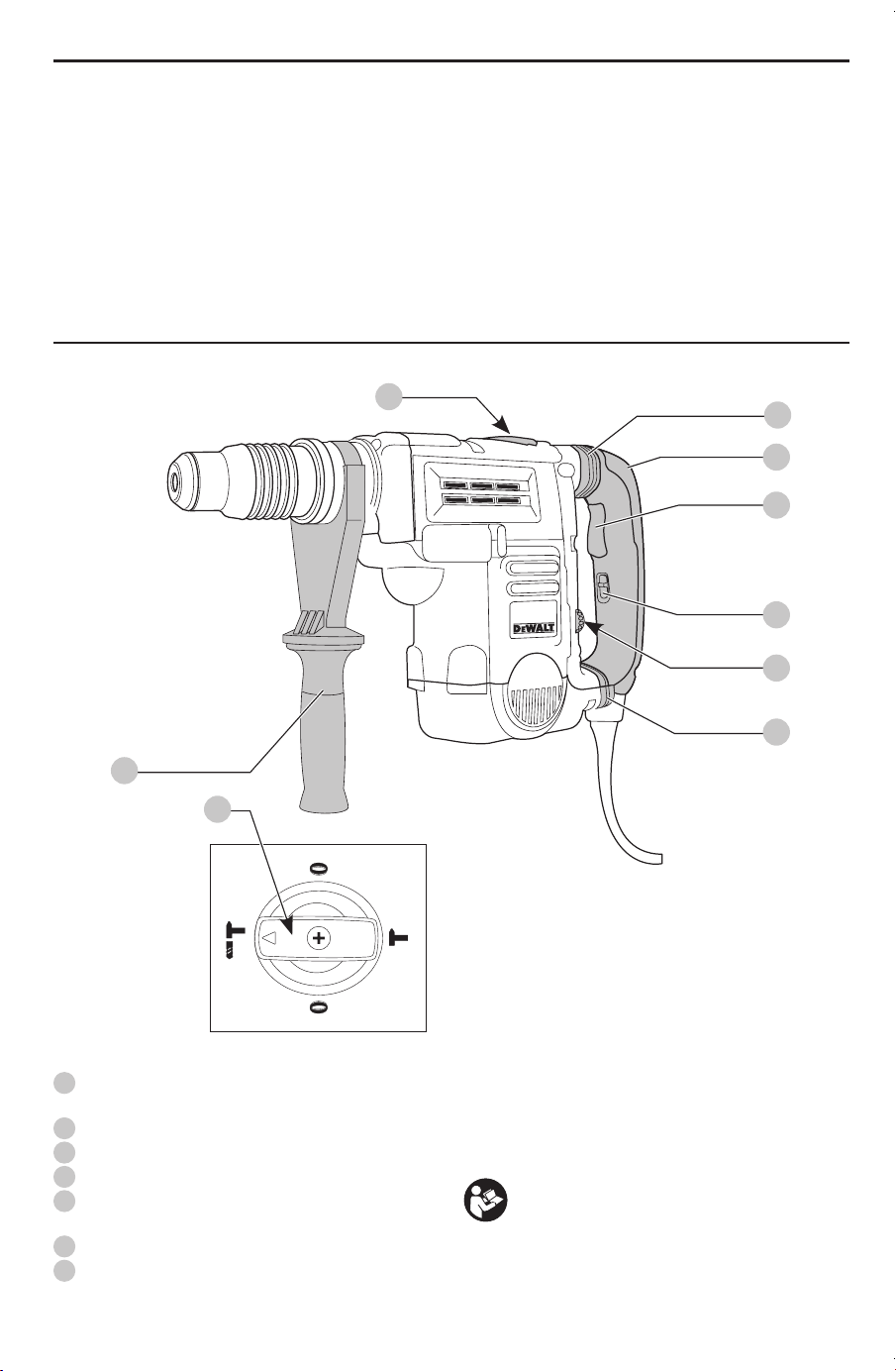

Trigger switch (D25604, D25652)

Toggle switch (D25831, D25851)

Lock-on slider (D25604, D25652)

Side handle

Main handle

SHOCKS Active Vibration Control® System

(D25604, D25652, D25831, D25851)

Mode selector

Electronic Speed and impact control dial

Fig. A

English

GENERAL POWER TOOL SAFETY WARNINGS



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or the battery pack from the power tool before

making any adjustments, changing accessories,

or storing power tools. Such preventive safety

measures reduce the risk of starting the power

toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and

any other condition that may affect the power

tool’s operation. If damaged, have the power

tool repaired before use. Many accidents are

caused by poorly maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

English

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool ismaintained.

Additional Safety Instructions for

Rotary Hammers

• Wear ear protectors. Exposure to noise can cause

hearingloss.

• Use auxiliary handle(s), if supplied with the tool. Loss

of control can cause personalinjury.

• Hold power tools by insulated gripping surfaces

when performing an operation where the cutting

tool may contact hidden wiring or its own cord.

Cutting accessory contacting a “live” wire may make

exposed metal parts of the power tool “live” and could give

the operator an electricshock.

• Use clamps or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and

may lead to loss ofcontrol.

• Wear safety goggles or other eye protection.

Hammering operations cause chips to fly. Flying particles

can cause permanent eye damage. Wear a dust mask

or respirator for applications that generate dust. Ear

protection may be required for mostapplications.

• Keep a firm grip on the tool at all times. Do not

attempt to operate this tool without holding it with

both hands. Operating this tool with one hand will

result in loss of control. Breaking through or encountering

hard materials such as re-bar may be hazardous as well.

Tighten the side handle securely beforeuse.

• Do not operate this tool for long periods of time.

Vibration caused by hammer action may be harmful to

your hands and arms. Use gloves to provide extra cushion

and limit exposure by taking frequent restperiods.

• Do not recondition bits yourself. Chisel reconditioning

should be done by an authorized specialist. Improperly

reconditioned chisels could causeinjury.

• Wear gloves when operating tool or changing

bits. Accessible metal parts on the tool and bits may

get extremely hot during operation. Small bits of broken

material may damage barehands.

• Never lay the tool down until the bit has come to a

complete stop. Moving bits could causeinjury.

• Do not strike jammed bits with a hammer to

dislodge them. Fragments of metal or material chips

could dislodge and causeinjury.

• Keep the power cord away from the rotating bit. Do

not wrap the cord around any part of your body. An

electric cord wrapped around a spinning bit may cause

personal injury and loss ofcontrol.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

English

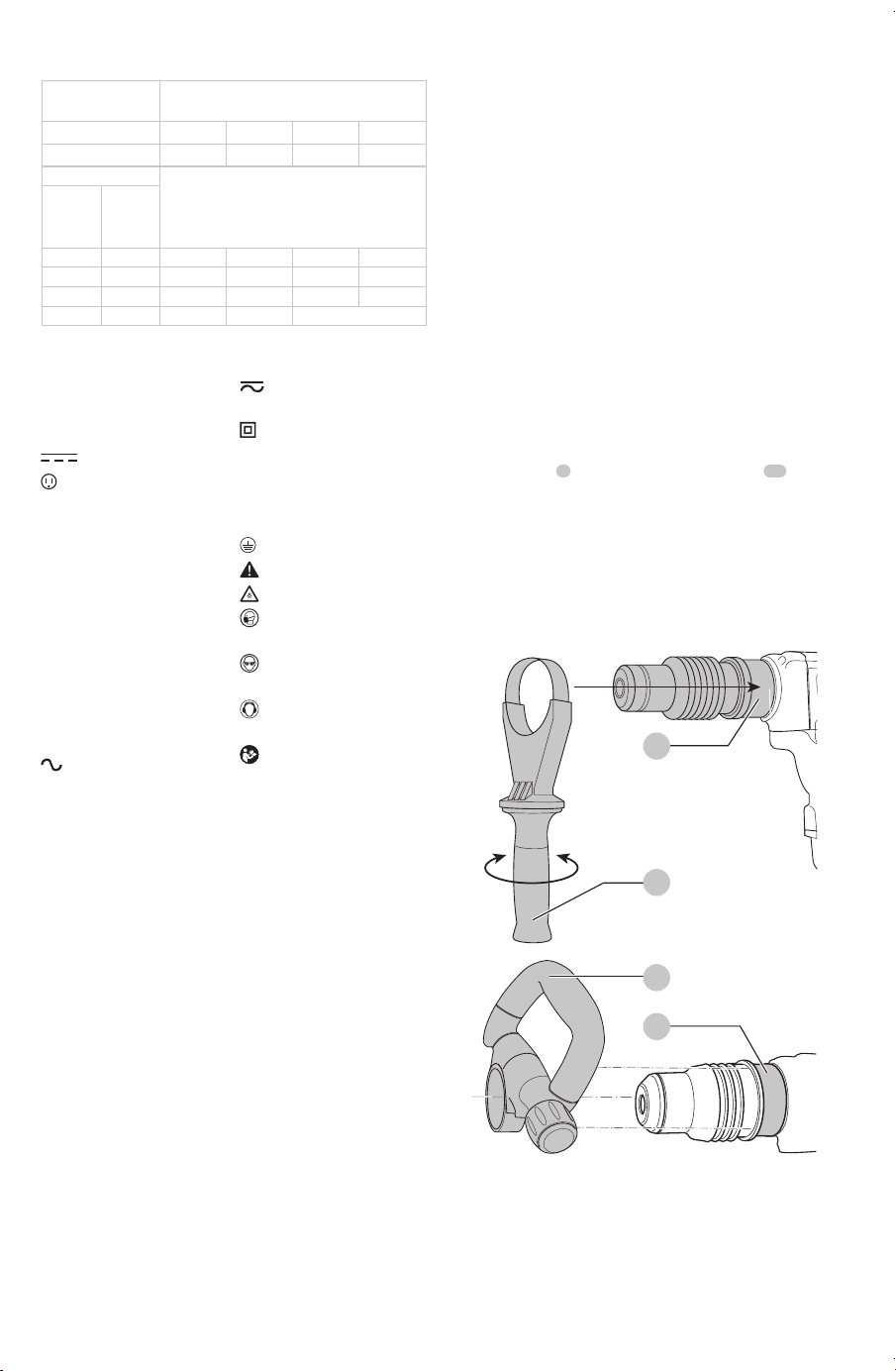

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating.

DeWALT

tools are factory tested;

if this tool does not operate, check power supply.

COMPONENTS (Fig. A)



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a

complete list ofcomponents.

Intended Use

These heavy-duty rotary hammers have been designed for

professional hammerdrilling, and chipping at various work

sites (i.e., construction sites).

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

These heavy-duty rotary hammers are professional

powertools. DO nOT let children come into contact with

the tool. Supervision is required when inexperienced

operators use thistool.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

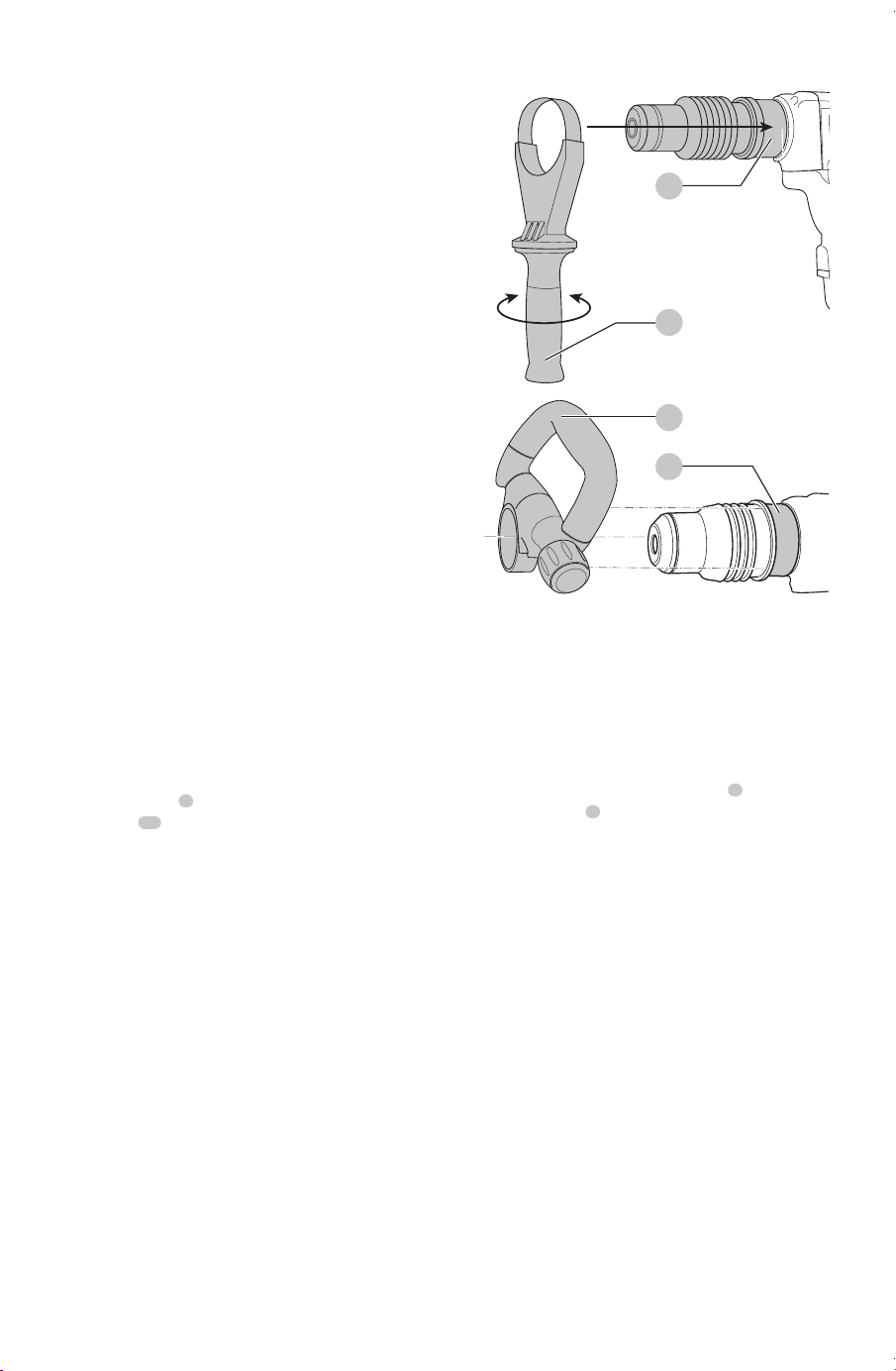

Side Handle (Fig. A, B)



WARNING: To reduce the risk of personal injury,

ALWAYS operate the tool with the side handle

properly installed and securely tightened. Failure to do

so may result in the side handle slipping during tool

operation and subsequent loss of control. Hold tool

with both hands to maximizecontrol.

The side handle

3

clamps to the mounting area

of the

gear case and may be rotated 360˚ to permit right- or left-

hand use. The side handle must be tightened sufficiently to

resist the twisting action of the tool if the accessory binds

or stalls. Be sure to grip the side handle at the far end to

control the tool during astall.

To loosen side handle, rotatecounterclockwise.

D25604, D25652

Fig. B

D25831, D25851

English

SHOCKS Active Vibration Control® System

(Fig. A, F)

D25604, D25652, D25831, D25851

For best vibration control, hold the tool with one hand

on the main handle

4

and the other hand on the side

handle

3

. Apply just enough pressure so the damping

device on the main handle is approximately mid stroke. The

hammer only needs enough pressure to engage the active

vibration control. Applying too much pressure will not make

the tool drill or chip faster and active vibration control will

notengage.

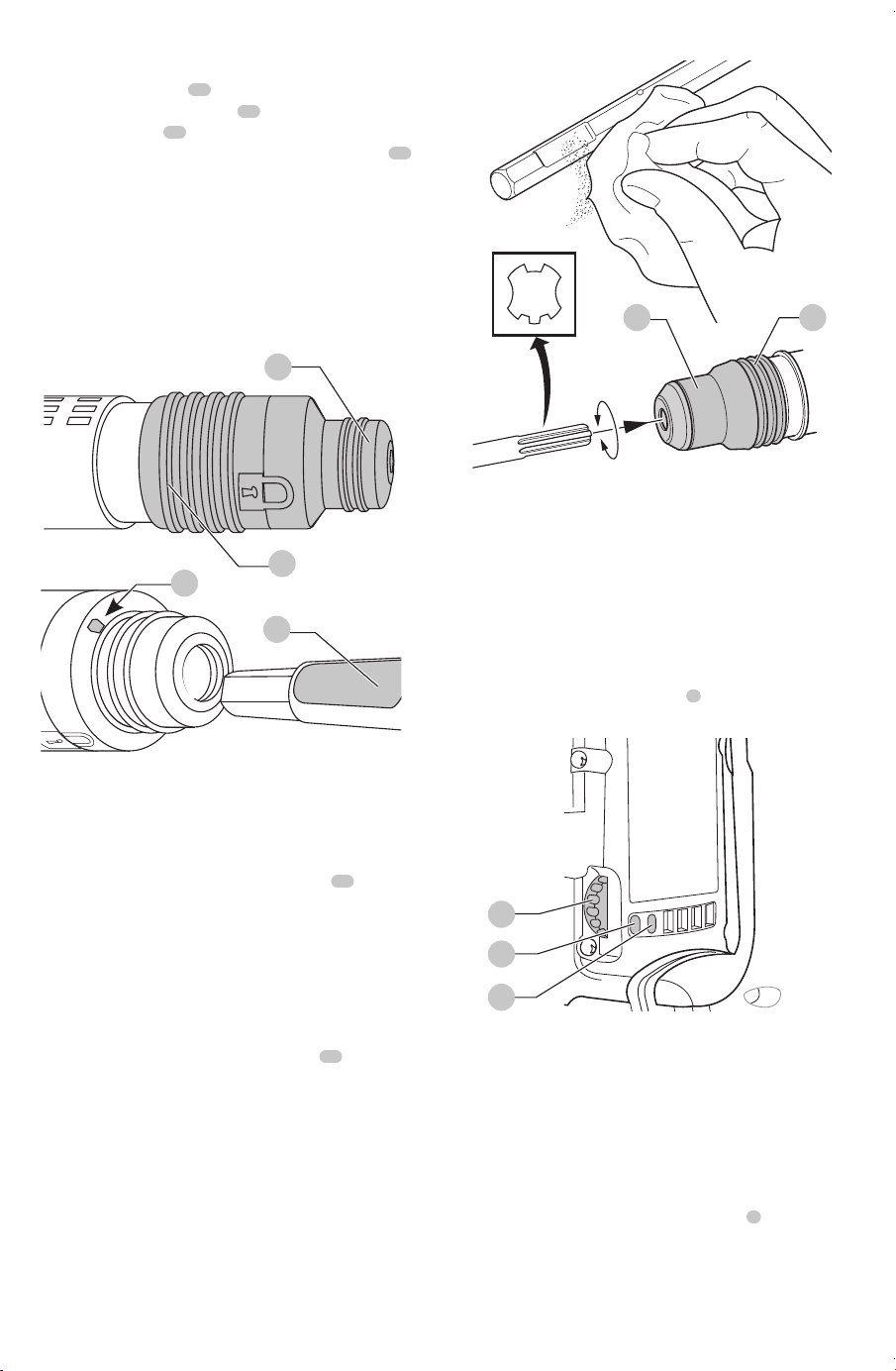

Inserting and Removing Spline Drive

Accessories (Fig. C)

D25652, D25851



WARNING: Burn hazard. ALWAYS wear gloves when

changing bits. Accessible metal parts on the tool and

bits may get extremely hot during operation. Small

bits of broken material may damage barehands.



WARNING: Do not attempt to tighten or loosen drill

bits (or any other accessory) by gripping the front part

of the chuck and turning the tool on. Damage to the

chuck and personal injury mayoccur.

1. Insert the bit shank into the tool holder

13

as far as

it will go. The groove on the chisel shank

 must

be aligned with the symbol

 on the toolholder. If

inserted correctly, the locking sleeve

16

moves back to

the end position and shows a closed locksymbol.

2. Pull on the bit to be sure that it is properlylocked.

3. If the chisel groove is not aligned with the symbol, or

is not inserted to the complete depth the lock symbol

remainsopen.

4. To remove the bit, pull back the locking sleeve and pull

the bitout.

Fig. C

Inserting and Removing SDS Max

Accessories (Fig. D)

D25604, D25831

1. Pull back the locking sleeve

16

and insert the bit shank.

The bit shank must beclean.

2. Turn the bit slightly until the sleeve snaps back

intoposition.

3. Ensure the bit is properlyengaged.

nOTE: The bit needs to move several centimeters in and

out of the tool holder

13

when properlyengaged.

4. To remove the bit, pull back the locking sleeve and pull

the bitout.

Fig. D

13 16

E-Clutch® System (Fig. E)

D25604, D25652

In addition to the clutch, the

DeWALT

an anti-rotation

system, E-Clutch®, offers increased user comfort through

an on-board, anti-rotation technology capable of detecting

if the user loses control of the hammer. When a jam is

detected, the torque and speed are stopped instantly. This

feature prevents self-rotation of the tool. The red indicator

LED

illuminates when the E-Clutch® System is engaged.

Fig. E

English

Electronic Speed and Impact Control

(Fig. E)

The electronic speed and impact control allows the

use of smaller drill bits without the risk of bit breakage,

hammerdrilling into light and brittle materials without

shattering and optimal tool control for precisechipping.

To set the control dial, turn the dial

7

to the desired level.

The higher the number, the greater the speed and impact

energy. Dial settings make the tool extremely adaptable for

many different appli cations. The required setting depends

on the bit size and hardness of material beingdrilled.

Mode Selector (Fig. A)

NOTICE: Never change the mode while the unit is

running. Tool must come to a complete stop before

activating the mode selector button or damage to the

tool mayresult.



CAUTION: Do not change to hammerdrill mode with

chisel bit in tool holder. Personal injury and damage

to tool mayresult.

The D25604 and D25652 use two operating modes. To

select the required operating mode, rotate the mode

selector

6

until the arrow points to the hammerdrilling or

the chipping icon. The D25831 and D25851 use only the

chippingmode.

Rotary Hammering Mode ( )

D25604, D25652

The tool simultaneously rotates and impacts the

work. This mode is appropriate for all concrete and

masonryoperations.

Chipping Mode ( )

D25831, D25851

The spindle lock is engaged during chipping mode

so the tool impacts the work without rotating. This

mode is appropriate for light chipping, chiseling and

demolitionapplications.

nOTE: In chipping mode, the hammerdrill can also be used

as a lever to free a jammed drillbit.

Chisel Bit adjustment ( )

D25604, D25652, D25831, D25851

Turn the mode selector to one of the chisel bit adjustment

icons to adjust the chisel to the desired position. There are

multiple positions to set the angle of the chisel. After finding

the desired position, slightly maneuver the chisel bit back

and forth to ensure the chisel is properlyengaged.

Indicator Lights (Fig. A, E)

The yellow brush wear indicator LED

 lights up when

the carbon brushes are nearly worn out indicating that the

tool needs servicing within the next 8 hours ofuse.

The red indicator LED

 lights up if the lock-on slider

2

and/or E-Clutch® System is engaged in any mode except

the chippingmode.

The red indicator LED

 starts to flash if there is a fault with

the tool or the brushes have completely worn out (refer to

Repairs underMaintenance).

inDiCATOR DiAgnOsis sOlUTiOn

OFF Tool is functioning

normally

Follow all

warnings and

instructions when

operating tool

SOLID Perform and protect

control has been

activated

With tool properly

supported, release

trigger; the tool

will function

normally when

the trigger is

depressed again

and the indicator

light will go out

FLASHING Perform and

protect control is

malfunctioning

Take the tool to

an authorized

DeWALT

repairagent.

nOTE: If the tool power is insufficient for normal

hammering and if the LED does not flash repeatedly after

cycling the trigger, take the tool to an authorized D

WALT

repaircenter.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.



WARNING: To reduce the risk of personal injury,

ALWAYS ensure workpiece is anchored or

clamped firmly. If hammerdrilling thin material,

use a wood “back-up” block to prevent damage to

thematerial.



WARNING: To reduce the risk of personal injury,

ALWAYS operate the tool with the side handle

properly installed and securely tightened. Failure

to do so may result in the side handle slipping during

tool operation and subsequent loss of control. Hold

tool with both hands to maximizecontrol.



WARNING: Drill may stall if overloaded causing a

sudden twist. Always expect the stall. Grip the drill

firmly with both hands to control the twisting action

and avoidinjury.

nOTE: Operating temperature of this tool is 19 ˚F to 104 ˚F

(-7 ˚C to +40 ˚C). Using the tool outside of this temperature

range will decrease the life of thetool.

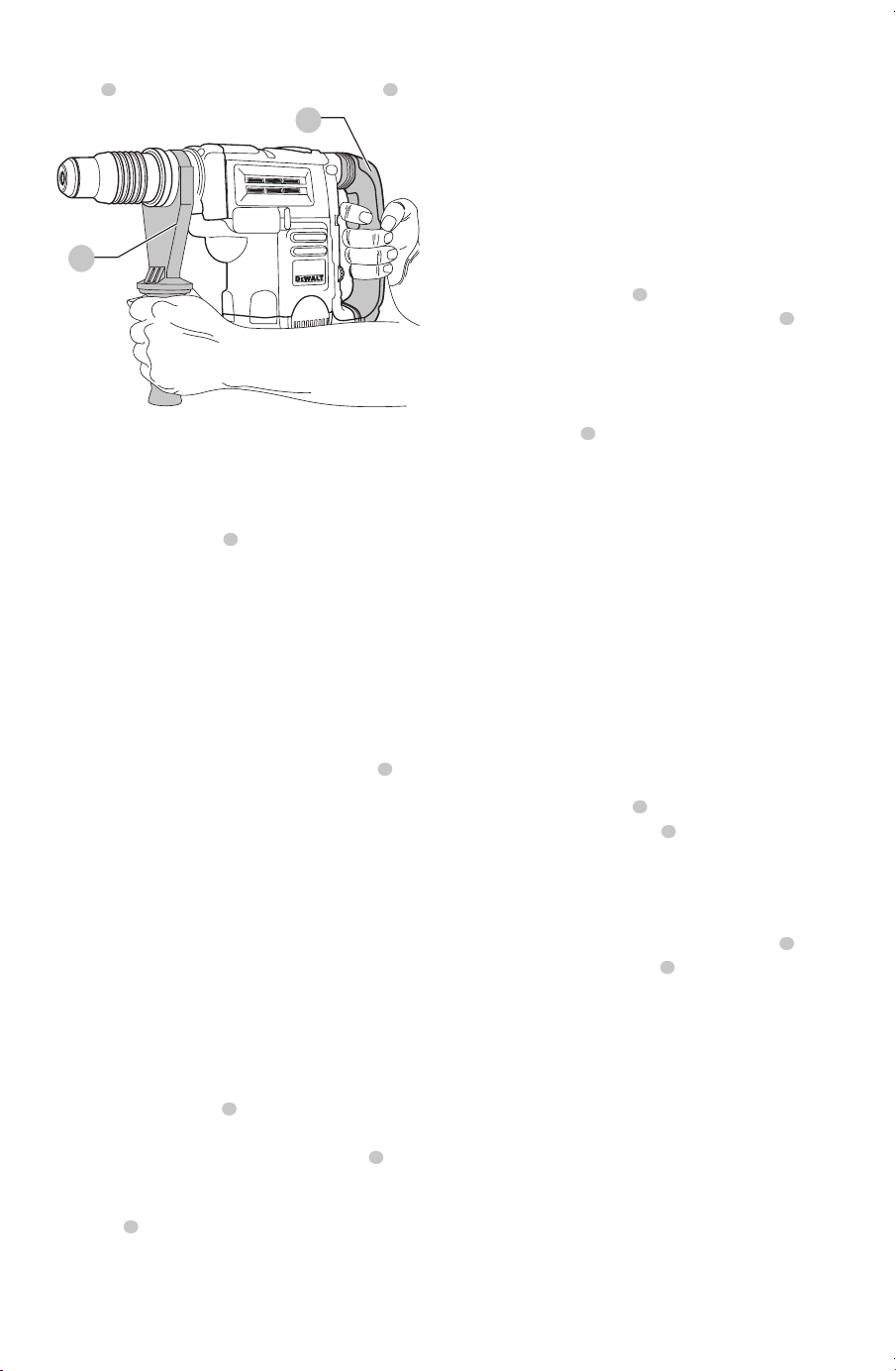

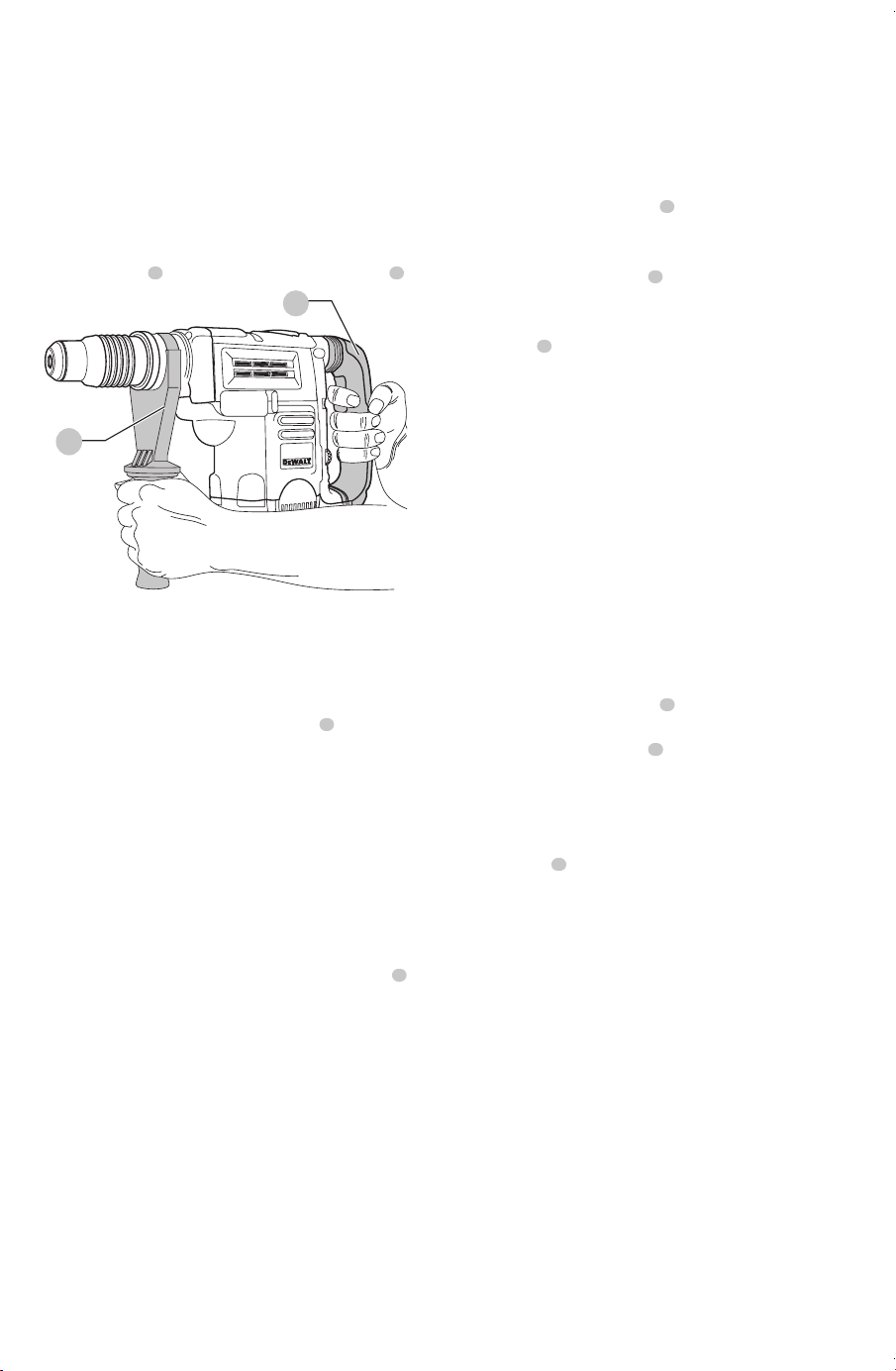

Proper Hand Position (Fig. F)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

English

Proper hand position requires one hand on the side

handle

3

, with the other hand on the main handle

4

Fig. F

Trigger Switch (Fig. A)

D25604, D25652

In chipping mode only, lock the trigger switch on by

pushing the lock-on slider

2

upward while depressing the

triggerswitch.

To deactivate the lock-on slider, depress the trigger switch

once thenrelease.

The lock-on slider may only be activated in chipping mode.

The machine will stop running when trying to engage the

lock-on slider in hammerdrilling mode. The motor will stop

if the lock-on slider is activated when changing from chisel

mode into hammerdrillingmode.

D25831, D25851

For continuous operation, move the toggle switch

1

to the

on position. To stop continuous operation, move the toggle

switch to the offposition.

Soft Start Feature

The soft start feature allows you to build up speed slowly,

thus preventing the drill bit from walking off the intended

hole position when starting. The soft start feature also

reduces the immediate torque reaction transmitted to the

gearing and the operator if the hammer is started with the

drill bit in an existinghole.

Hammerdrilling with a Solid Bit (Fig. A, E)

D25604, D25652

nOTE: The D25831 and D25851 have only chipping modes

with no hammerdrillingcapability.

1. Set the mode selector

6

to hammerdrillingmode.

2. Insert the appropriate drillbit.

3. Adjust the side handle (front or rear position)

3

4. Mark the spot where the hole is to bedrilled.

5. Place the drill bit on that mark and depress the trigger

switch

1

6. Apply only enough pressure to engage active

vibration control (refer to SHOCKS Active Vibration

Control®System).

7. To stop the tool, release the trigger switch.

Always turn the tool off when work is finished and

beforeunplugging.

Hammerdrilling with a Core Bit (Fig. A, E)

D25604, D25652



CAUTION: Do not use a core bit for hammerdrilling

wood. Personal injury and damage to tool mayresult.

nOTE: The D25831 and D25851 have only chipping modes

with no hammerdrillingcapability.

1. Set the mode selector

6

to hammerdrillingmode.

2. Adjust the side handle (front or rear position)

3

3. Assemble the centering bit and adapter shank into

corebit.

4. Mark the spot where the hole is to bedrilled.

5. Place the centering bit on that mark and depress the

trigger switch

1

nOTE: Some core drills require the removal of centering

bit after about 1 cm of penetration. If so, remove and

continuehammerdrilling.

6. When hammerdrilling through a structure thicker than

the depth of the core bit, break away the round cylinder

of concrete or core inside the bit at regular intervals. To

avoid unwanted breaking away of concrete around the

hole, first drill a hole the diameter of the centering bit

completely through the structure. Then drill the cored

hole halfway from each side of thestructure.

7. To stop the tool, release the trigger switch.

Always turn the tool off when work is finished and

beforeunplugging.

Chipping and Chiseling (Fig. A, E)

D25831, D25851

1. Set the mode selector

6

to chippingmode.

2. Set the impact control dial

7

to desired setting (refer to

Electronic Speed and ImpactControl).

3. Insert the appropriate chisel and rotate it by hand to

lock it into the desiredposition.

nOTE: For SDS Max models, only use SDS Maxbits.

4. Adjust the side handle (front or rear position)

3

5. Depress the trigger switch

1

6. Apply only enough pressure to engage active

vibration control (refer to SHOCKS Active Vibration

Control®System).

7. To stop the tool, release the trigger switch.

Always turn the tool off when work is finished and

beforeunplugging.

English

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Lubrication

Your tool was properly lubricated before leaving the

factory. In from two to six months, depending upon use,

take or send your tool to an authorized service center for a

complete cleaning, inspection and lubrication. Tools used

constantly on production jobs will need relubrication more

often. Also, tools “out of service” for long periods should be

relubricated before being put back towork.

Accessories



WARNING: Since accessories, other than those

offered by

DeWALT

, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only

DeWALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool

are available at extra cost from your local dealer or

authorized service center. If you need assistance in

locating any accessory, please contact

DeWALT

Industrial

Tool Co., 701East Joppa Road, Towson, MD 21286, call

1-800-4-

DeWALT

(1-800-433-9258) or visit our website:

www.dewalt.com.

MAXIMUM CAPACITY

D25604 D25652 D25831 D25851

Concrete 1–3/4"

(45 mm)

1–3/4"

(45 mm)

– –

RPM

210–415

210–

415

– –

No load

BPM

1430–2840 1430–2840 1430–2840 1430–2840

Repairs



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a

DeWALT

factory

service center or a

DeWALT

authorized service center.

Always use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Three Year Limited Warranty

DeWALT

will repair, without charge, any defects due to

faulty materials or workmanship for three years from

the date of purchase. This warranty does not cover part

failure due to normal wear or tool abuse. For further detail

of warranty coverage and warranty repair information,

visit www.dewalt.com or call 1-800-4-

DeWALT

(1-800-

433-9258). This warranty does not apply to accessories

or damage caused where repairs have been made

or attempted by others. THIS LIMITED WARRANTY IS

GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

In addition to the warranty,

DeWALT

tools are covered

byour:

2 YEARs FREE sERViCE

DeWALT

will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first two

years afterpurchase.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your

DeWALT

Power Tool, Laser, or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-800-4-

DeWALT

(1-800-433-9258) for a freereplacement.

FRAnçAis

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil

DeWALT

, composez le numéro

sans frais : 1-800-4-

DeWALT

(1-800-433-9258).

Gâchette(D25604, D25652)

l’interrupteur à bascule (D25831, D25851)

Glissière de verrouillage (D25604, D25652)

Poignée latérale

Poignée principale

Système d’amortissement des vibrations ANTICHOCS®

(D25604, D25652, D25831, D25851)

Sélecteur de mode

Régulateur électronique de vitesse et d'impact

Français (traduction de la notice d’instructions originale)

Fig. A

FRAnçAis

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

POUR LES OUTILS ÉLECTRIQUES



AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN USAGE

ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise à

l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter,

tirer ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

4) Utilisation et entretien d’un outil

électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

FRAnçAis

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débrancher la fiche de la source d’alimentation

et/ou du bloc-piles de l’outil électrique avant de

faire tout réglage ou changement d’accessoire

ou avant de ranger l’outil. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Entretien des outils électriques. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectrique.

Consignes de sécurité additionnelles

propres aux marteaux rotatifs

• Porter un dispositif de protection auditif. Le

bruit en résultant pourrait occasionner une perte de

l’acuitéauditive.

• Utiliser la/les poignée(s) auxiliaire(s) si fournie(s)

avec l'outil. Une perte de contrôle de l’outil pourrait

occasionner des dommagescorporels.

• Tenir l’outil par les surfaces isolées prévues à cet

effet pendant toute utilisation où l’organe de coupe

pourrait entrer en contact avec des fils électriques

cachés ou son propre cordon. Tout contact de

l’organe de coupe avec un fil sous tension mettra les

parties métalliques exposées de l'outil sous tension et

électrocutera l'utilisateur.

• Utiliser des serre-joints, ou tout autre moyen, pour

fixer et immobiliser le matériau sur une surface

stable. Tenir la pièce à la main ou contre son corps offre

une stabilité insuffisante qui pourrait vous en faire perdre

lecontrôle.

• Porter des lunettes de protection ou toute autre

protection oculaire. Le martelage pourrait faire

voltiger des éclats. Ces particules volantes pourraient

occasionner des dommages oculaires permanents. Porter

un masque anti-poussières ou un appareil de protection

des voies respiratoires pour toute application productrice

de poussières. Une protection auditive peut s’avérer

nécessaire pour la plupart desapplications.

• Maintenir systématiquement l’outil fermement. Ne

pas tenter d’utiliser cet outil sans le maintenir à deux

mains. Le fait d’utiliser cet outil à une main pourra vous

en faire perdre le contrôle. Traverser ou rencontrer des

matériaux durs comme les armatures peut aussi s’avérer

dangereux. Resserrer soigneusement la poignée latérale

avant touteutilisation.

• Ne pas utiliser cet outil pendant des périodes

de temps prolongées. Les vibrations causées par la

percussion peuvent poser des risques pour les mains ou les

bras. Porter des gants pour amortir les vibrations, et pour

limiter les risques, faire des pausesfréquentes.

• Ne pas remettre à neuf les forets soi-même. La remise

à neuf de tout burin doit être effectuée par un spécialiste

agréé. Tout burin remis à neuf incorrectement pose des

risques de dommagescorporels.

• Porter des gants lors de l’utilisation de l’outil ou

le changement de mèche. Les parties métalliques

accessibles de l’outil et des mèches/forets pourraient

s’avérer brûlantes lors de l’utilisation. De petits débris de

matériau pourraient aussi blesser les mainsnues.

• Attendre systématiquement l’arrêt complet de la

mèche/foret avant de déposer l’outil où que ce soit.

Des forets/mèches en rotation posent des risques de

dommagescorporels.

• Ne pas donner des coups de marteau sur des forets/

mèches coincés pour les déloger. Des fragments de

métal ou de matériau pourraient être éjectés et causer des

dommagescorporels.

• Maintenir le cordon d’alimentation à l’écart d’une

mèche en rotation. Ne pas enrouler le cordon autour

d’une partie quelconque de votre corps. Un cordon

électrique enroulé autour d’une mèche en rotation

pose des risques de dommages corporels et de perdre le

contrôle de l’outil.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

FRAnçAis

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil

sur son côté, sur une surface stable, là où il

ne pourra ni faire trébucher ni faire chuter

quelqu’un. Certains outils équipés d’un large bloc-

piles peuvent tenir à la verticale sur celui-ci, mais

manquent alors destabilité.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique.Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Les outils

DeWALT

sont testés en usine; si

cet outil ne fonctionne pas, vérifier l’alimentation électrique.

FRAnçAis

DESCRIPTION (FIG. A)



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Reportez-vous en FigureA au début de ce manuel pour

obtenir la liste complète descomposants.

Usage Prévu

Ces marteaux rotatifs industriels ont été conçus pour le

martelage-perforage et le burinage professionnels sur des

chantiers divers (ex. : chantiers de construction).

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Ces marteaux rotatifs industriels sont des outils

deprofessionnels.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Poignée latérale (Fig. A, B)



AVERTISSEMENT: pour réduire tout risque de

dommages corporels, utiliser SYSTÉMATIQUEMENT

l’outil avec sa poignée latérale installée correctement

et solidement arrimée. Tout manquement à cette

directive pourrait faire que la poignée latérale glisse

pendant l’utilisation de l’outil et entraîner la perte du

contrôle de celui-ci. Maintenir l’outil fermement à

deux mains pour un contrôleoptimal.

La poignée latérale

se fixe sur l’avant du carter

d’engrenage

et elle peut être pivotée à 360° pour

permettre l’utilisation de la main droite ou de la gauche.

La poignée latérale doit être suffisamment serrée afin

de résister à la torsion de l’outil si l’embout se coince ou

se dérobe. Assurez-vous de saisir la poignée latérale au

plus loin pour pouvoir garder le contrôle de l’outil en cas

decalage.

Pour desserrer la poignée latérale, tournez dans le sens

inverse des aiguilles d’unemontre.

D25604, D25652

Fig. B

D25831, D25851

Système d’amortissement des vibrations

ANTICHOCS

(Fig. A, F)

D25604, D25652, D25831, D25851

Pour optimiser le contrôle des vibrations, maintenez

l’outil une main sur la poignée principale

4

et l’autre sur

la poignée latérale

3

. Appliquez juste assez de pression

sur le marteau de façon à ce que le dispositif amortisseur

de la poignée principale tourne à mi-régime. Seule une

quantité limitée de pression sur le marteau est nécessaire

pour activer le système d'amortissement. Appliquer

une pression excessive sur l’outil ne le fera ni percer ni

buriner plus rapidement et préviendra l’activation du

systèmed'amortissement.

Installation et retrait d’accessoires à

douille de cannelures (Fig. C)

D25652, D25851



AVERTISSEMENT: risques de brûlure. Utiliser

SYSTÉMATIQUEMENT des gants pour changer mèche

ou foret. Les parties métalliques accessibles de l’outil

et des mèches/forets pourraient s’avérer brûlantes lors

de l’utilisation. De petits débris de matériau pourraient

aussi blesser les mainsnues.

FRAnçAis



AVERTISSEMENT: ne pas essayer de resserrer ou

desserrer les mèches (ou tout autre accessoire) en

agrippant la partie avant du mandrin tout en mettant

l’outil en marche. Cela pourrait endommager le

mandrin et poser des risques de dommagescorporels.

1. Insérez la tige de mèche dans le porte-outil

13

aussi

loin que possible. La rainure sur la tige du burin

 doit

s’aligner sur le symbole

 sur le porte-outil. S’il est

inséré correctement, le manchon de verrouillage

16

retournera sur sa position extrême et affichera un

symbole de verroufermé.

2. Tirez sur la mèche pour vous assurer qu’elle est

correctementverrouillée.

3. Si la rainure du burin n’est pas alignée sur le symbole,

ou s’il n’est pas inséré à fond, le symbole du verrou

resteraouvert.

4. Pour retirer la mèche, tirez le manchon de verrouillage

vers l’arrière et sortez lamèche.

Fig. C

Installation et retrait des accessoires SDS

Max (Fig. D)

D25604, D25831

1. Tirez vers l’arrière le manchon de verrouillage

16

et insérez une tige de mèche. La tige de mèche doit

êtrepropre.

2. Tournez la mèche légèrement jusqu’à ce que le

manchon s’enclenche enposition.

3. Assurez-vous que la mèche est correctementarrimée.

REMARQUE: la mèche doit pouvoir bouger de

quelques centimètres, vers l’avant ou l’arrière, dans le

porte-outil

13

pour être correctementinstallée.

4. Pour retirer la mèche, tirez le manchon de verrouillage

vers l’arrière et sortez lamèche.

Fig. D

13 16

E-Clutch

System (Fig. E)

D25604, D25652

Compris dans son embrayage, l’outil

DeWALT

possède

un système électronique intégré E-Clutch

capable de

détecter la perte de contrôle de l’outil et prévenir tout

couple inverse sur l’opérateur, offrant une sécurité maximale.

En cas de blocage, toute vitesse rotationnelle et couple sont

coupés instantanément prévenant toute contre-réaction.

Lorsque le marteau est débrayé par le système E-Clutch

le témoin DEL rouge

9

s’allume pour informer l’opérateur.

Fig. E

Régulateur électronique de vitesse et

d'impact (Fig. E)

D25604, D25652, D25831, D25851

Le régulateur électronique de vitesse et d'impact permet

l’utilisation de mèches plus petites sans risquer de les briser,

le perçage à percussion de matériaux légers ou fragiles sans

les faire éclater, et l’optimisation du contrôle de l’outil pour

le ciselage de préci-sion.

Pour l’ajuster, tournez le régulateur

7

sur le niveau désiré.

Plus le chiffre est élevé, plus la vitesse et l’énergie d'impact

seront grandes. Les paramètres du régulateur donnent à

FRAnçAis

l’outil une adaptabilité extrême pour se prêter à différentes

applications. Le réglage requis dépendra de la taille de la

mèche et de la dureté du matériau àpercer.

Sélecteur de mode (Fig. A)

AVIS : ne jamais changer de mode alors que

l’appareil tourne. Pour prévenir tout dommage

matériel, attendre l’arrêt complet de l’outil avant

d’activer le bouton sélecteur demode.



ATTENTION: ne pas passer au mode martelage-

perforage avec un foret dans le porte-outil pour

prévenir tout risque de dommages corporels

oumatériels.

Les modèles D25604 et D25652 possèdent deux modes

d’opérations. Pour choisir le mode d'utilisation requis,

tournez le sélecteur de mode

6

jusqu’à ce que la flèche

pointe sur l’icône martelage-perforage ou burinage.

Les modèles D25831 et D25851 ne possèdent que le

modeburinage.

Mode Marteau rotatif ( )

D25604, D25652

L’outil tourne et percute simultanément la pièce à

travailler. Ce mode est approprié pour travailler le béton et

lamaçonnerie.

Mode burinage ( )

D25831, D25851

Le verrou de la broche est activé en mode burinage

de façon à permettre la percussion sans rotation. Ce

mode est approprié pour la démolition, le burinage et le

ciselagelégers.

REMARQUE: en mode burinage, le marteau-perforateur

peut aussi être utilisé comme levier pour débloquer une

mècheenrayée.

Chisel Bit adjustment ( )

D25604, D25652, D25831, D25851

Tournez le sélecteur de mode sur l’une des icônes de

réglage de foret pour l’ajuster sur la position désirée.

Le foret peut être réglé sur diverses positions d’angles.

Une fois la position désirée choisie, déplacez légèrement

d’avant en arrière le foret pour vous assurer qu’il est

correctementarrimé.

Voyants (Fig. A, E)

Le voyant DEL jaune

 d’usure des balais s’allumera

lorsque les balais de charbon seront presque usés pour

indiquer que la maintenance de l’outil devrait être effectuée

dans les 8 heures d’utilisation.

Le voyant DEL rouge

 s’allumera lorsque la glissière de

verrouillage

2

et/ou l’embrayage électronique seront

activés en tout mode, excepté celui deburinage.

Le voyant DEL rouge

 clignotera en cas de problème avec

l’outil ou si les balais sont complètement usés (se reporter à

la section Réparations sousMaintenance).

VOYAnT DiAgnOsTiC sOlUTiOn

ÉTEINT L’outil fonctionne

normalement

Suivre les

directives et

consignes pendant

l’utilisation de

l’outil.

CONTINU Le contrôle

performances et

sécurité a été activé

En s’assurant

que l’outil est

correctement

maintenu, relâcher

la gâchette. L’outil

fonctionnera

normalement

lorsqu’on

réappuiera sur

la gâchette et le

voyant s’éteindra.

CLIGNOTANT Dysfonctionnement

de contrôle

performances et

sécurité

Amener l’outil

dans un centre

de réparation

agréé

DeWALT

REMARQUE: si l’alimentation de l’outil est insuffisante pour

le fonctionnement normal du marteau, et que le DEL ne

clignote pas répétitivement après avoir utilisé la gâchette,

amener l’outil dans un centre de réparation agréeD

WALT.

UTILISATION



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.



AVERTISSEMENT: pour réduire tout

risque de dommages corporels, s’assurer

SYSTÉMATIQUEMENT que la pièce est ancrée ou

arrimée solidement. Pour percer des matériaux fins,

utiliser un morceau de bois «de renfort» pour éviter de

lesendommager.



AVERTISSEMENT: pour réduire tout

risque de dommages corporels, utiliser

SYSTÉMATIQUEMENT l’outil avec sa poignée

latérale installée correctement et solidement

arrimée. Tout manquement à cette directive pourrait

faire que la poignée latérale glisse pendant l’utilisation

de l’outil et entraîner la perte du contrôle de celui-ci.

Maintenir l’outil fermement à deux mains pour un

contrôlemaximum.



AVERTISSEMENT: la perceuse peut caler si

on la force et causer une torsion. S’attendre

systématiquement à un blocage. Maintenez

fermement la perceuse à deux mains pour

contrôler toute torsion et éviter tout risque de

dommagescorporels.

REMARQUE: il est recommandé d’utiliser cet outil à

des températures entre -7 ° et +40 °C (19 ° et 104 °F).

L’utilisation de cet outil en dehors de ces températures en

réduira la durée devie.

FRAnçAis

Position correcte des mains (Fig. F)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réaction soudaine.

La position correcte des mains requiert une main sur la

poignée latérale

3

, et l’autre sur la poignée principale

4

Fig. F

Gâchette (Fig. A)

D25604, D25652

En mode burinage seulement, verrouillez la gâchette en

marche, poussez la glissière de verrouillage

2

vers le haut

tout en appuyant sur lagâchette.

Pour désactiver la glissière de verrouillage, réappuyez

rapidement une fois sur lagâchette.

La glissière de verrouillage ne peut être activée qu’en mode

burinage. L’appareil s’arrêtera de fonctionner si on tente

d’activer la glissière de verrouillage en mode martelage-

perforage. Le moteur s’arrêtera de tourner si la glissière de

verrouillage est activée pour passer du mode ciselage au

mode martelage-perforage.

D25831, D25851

Pour un travail continu, mettez l’interrupteur à bascule

1

position de marche. Pour arrêter le travail continu, mettez

l’interrupteur à bascule en position d’arrêt.

Fonction demarrage en douceur

La fonction démarrage en douceur permet d’accroître

la vitesse progressivement, pour prévenir que la mèche

quitte la position désirée pour le trou au démarrage. La

fonction démarrage en douceur réduit aussi la transmission

immédiate de retour de couple à l’engrenage et à

l’utilisateur si le marteau venait à démarrer alors que la

mèche est dans un trouexistant.

Martelage à percussion avec un trépan

plein (Fig. A, E)

D25604, D25652

REMARQUE: les modèles D25831 et D25851 ne possèdent

que le mode burinage et pas de martelage-perforage.

1. Réglez le sélecteur de mode

6

sur le mode martelage-

perforage.

2. Insérez la mècheappropriée.

3. Ajustez la poignée latérale

3

, (position arrière ouavant).

4. Marquez l’endroit où le trou doit êtrepercé.

5. Placez la mèche sur le tracé et appuyez sur la

gâchette

1

6. Appliquez seulement une quantité limitée de pression

sur le marteau pour activer le système d'amortissement

(se reporter à la section Système d’amortissement des

vibrations ANTICHOCS

7. Pour arrêter l'outil, relâchez la gâchette. Mettez

systématiquement l’interrupteur en position d’arrêt une

fois le travail terminé et avant de débrancher l’outil.

Hammerdrilling with a Core Bit (Fig. A, E)

D25604, D25652



ATTENTION: ne pas utiliser un trépan carottier pour le

perçage à percussion du bois pour prévenir tout risque

de dommages corporels oumatériels.

REMARQUE: les modèles D25831 et D25851 ne possèdent

que le mode burinage et pas de martelage-perforage.

1. Réglez le sélecteur de mode

6

sur le mode martelage-

perforage.

2. Ajustez la poignée latérale

3

, (position arrière ouavant).

3. Installez la mèche de centrage et l’adaptateur de tige

sur le trépancarottier.

4. Marquez l’endroit où le trou doit êtrepercé.

5. Placez la mèche de centrage sur le tracé et appuyez sur

la gâchette

1

REMARQUE: certains trépans carottiers nécessitent

le retrait de la mèche de centrage après 1 cm de

pénétration. Si c’est le cas, retirez-la puis continuez le

perçage àpercussion.

6. Pour le perçage à percussion à travers une structure

plus épaisse que la longueur du trépan carottier, cassez

le cylindre de béton, ou carotte, à l’intérieur du trépan

à intervalles réguliers. Pour éviter tout fendillement

indésirable du béton autour du trou, percez tout

d’abord un trou du diamètre de la mèche de centrage

au travers de la structure. Puis percez le trou moulé de

moitié, de chaque côté de lastructure.

7. Pour arrêter l'outil, relâchez la gâchette. Mettez

systématiquement l’interrupteur en position d’arrêt une

fois le travail terminé et avant de débrancher l’outil.

FRAnçAis

Burinage (Fig. A, E)

D25831, D25851

1. Réglez le sélecteur de mode

6

sur le modeburinage.

2. Réglez le régulateur électronique d’impact

7

sur le

paramètre désiré (se reporter à la section Régulateur

électronique de vitesse et d'impact).

3. Insérez le burin approprié et faites le tourner

manuellement pour le verrouiller sur la positionrequise.

REMARQUE: pour les modèles SDS Max, utiliser

exclusivement des accessoires SDSMax.

4. Ajustez la poignée latérale

3

, (position arrière ouavant).

5. Appuyez sur la gâchette

1

6. Appliquez seulement une quantité limitée de pression

sur le marteau pour activer le système d'amortissement

(se reporter à la section Système d’amortissement des

vibrations ANTICHOCS®).

7. Pour arrêter l'outil, relâchez la gâchette. Mettez

systématiquement l’interrupteur en position d’arrêt une

fois le travail terminé et avant de débrancher l’outil.

MAINTENANCE



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Lubrification

Votre outil a été parfaitement lubrifié avant son départ

d’usine. Entre deux à six mois, selon la fréquence

d’utilisation, amenez ou envoyez votre outil dans un centre

de réparation agréé

DeWALT

pour entretien, inspection et

lubrification complets. Les outils utilisés constamment pour

des travaux de production nécessiteront d’être lubrifiés

plus souvent. Les outils inutilisés pendant des périodes

prolongées doivent être relubrifiés avantréutilisation.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par

DeWALT

n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires

DeWALT

recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec

DeWALT

Industrial Tool Co., 701 East

Joppa Road, Towson, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-

DeWALT

) ou visiter

notre site Web : www.dewalt.com.

MAXIMUM CAPACITY

D25604 D25652 D25831 D25851

Béton 45 mm

(1-3/4")

45 mm

(1-3/4")

– –

R/MIN

210–415

210–

415

– –

BPM à

vide

1430–2840 1430–2840 1430–2840 1430–2840

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

DeWALT

ou un centre de réparation agréé

DeWALT

Toujours utiliser des pièces de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DeWALT

réparera, sans frais, tout produit défectueux

causé par un défaut de matériel ou de fabrication pour

une période de trois ans à compter de la date d’achat.

La présente garantie ne couvre pas les pièces dont la

défectuosité a été causée par une usure normale ou

l’usage abusif de l’outil. Pour obtenir de plus amples

FRAnçAis

renseignements sur les pièces ou les réparations couvertes

par la présente garantie, visiter le site www.dewalt.

com ou composer le 1 800 433-9258 (1 800 4-

DeWALT

CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE

GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE

QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS

PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE

OU INDIRECT. Certains états n’autorisent aucune limitation

quant à la durée d’une garantie implicite ni aucune

exclusion ou limitation de garantie contre tout préjudice

accessoire ou indirect, aussi il se peut que ces exclusions

ne vous soient pas applicables. Cette garantie confère des

droits légaux particuliers à l’acheteur, mais celui-ci pourrait

aussi bénéficier d’autres droits variant d’un territoire à

l’autre.

En plus de la présente garantie, les outils

DeWALT

sont

couverts par notre :

EnTRETiEn gRATUiT DURAnT 2Ans

DeWALT

entretiendra l’outil et remplacera ses pièces usées

par utilisation normale sans frais à n’importe quel temps

durant les deux premières années après l’achat.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique, du

laser ou de la cloueuse

DeWALT

, celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1 800 433-9258 (1 800 4-

DeWALT

) pour en obtenir le

remplacementgratuit.

EsPAñOl

Español (traducido de las instrucciones originales)



¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta

u otra herramienta

DeWALT

, llámenos al número

gratuito: 1-800-4-

DeWALT

(1-800-433-9258).

Interruptor de gatillo (D25604, D25652)

Conmutador basculante (D25831, D25851)

Pieza deslizante de bloqueo (D25604, D25652)

Mango lateral

Agarradera principal

Control activo de vibración SHOCKS

(D25604, D25652, D25831, D25851)

Selector de modalidad

Dial del control electrónico de la velocidad y el impacto

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

Fig. A

EsPAñOl

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA FUTURAS

CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

EsPAñOl

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de energía

o el paquete de baterías de la herramienta

eléctrica antes de realizar ajustes, cambiar

accesorios o almacenar la herramienta eléctrica.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Realice el mantenimiento de las herramientas

eléctricas. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

Instrucciones de seguridad adicionales

para los rotomartillos

• Utilice protectores auditivos. La exposición a ruidos

puede causar pérdidaauditiva.

• Utilice la(s) agarradera(s) auxiliare(s), si son

suministradas con la herramienta. Perder el control de

la herramienta podría causar lesionescorporales.

• Sostenga la herramienta eléctrica por sus superficies

de empuñadura aisladas cuando realice una

operación en la cual la herramienta para cortar

pudiera entrar en contacto con instalaciones

eléctricas ocultas o con su propio cable. Si el

accesorio de corte entra en contacto con un cable "vivo"

puede hacer que las partes metálicas de la herramienta

eléctrica queden "vivas" y causar una descarga eléctrica

aloperador.

• Use abrazaderas u otra manera práctica de fijar y

sujetar la pieza de trabajo a una plataforma estable.

Sujetar la pieza con la mano o contra el cuerpo es

inestable y resultará en que pierda elcontrol.

• Lleve lentes de seguridad u otra protección ocular.

Las operaciones de martilleo provocan la expulsión

de virutas. Las partículas despedidas pueden provocar

lesiones irreversibles en los ojos. Lleve una mascarilla

antipolvo o un respirador cuando realice aplicaciones que

generen polvo. En la mayoría de las aplicaciones puede ser

necesaria una protecciónauditiva.

• Mantenga siempre la herramienta bien sujeta. No

opere la herramienta si no puede sujetarla con

ambas manos. Si opera esta herramienta con una sola

mano, perderá el control de la misma. Atravesar o topar

con materiales duros, tales como un refuerzo posterior,

también podría resultar peligroso. Ajuste bien el mango

lateral antes de usar laherramienta.

• No opere esta herramienta durante períodos largos

de tiempo. La vibración provocada por la acción de

percusión puede ser peligrosa para sus manos y brazos.

Utilice guantes para mayor amortiguación y descanse con

frecuencia para limitar el riesgo deexposición.

• No renueve las brocas usted mismo. La renovación de

las brocas debe realizarla un especialista autorizado. Una

broca mal renovada puede provocarlesiones.

• Lleve guantes al operar la herramienta y al cambiar

las brocas. Las piezas metálicas de la herramienta y las

brocas pueden calentarse mucho durante la operación.

Los pequeños trozos de material roto pueden dañar las

manosdesprotegidas.

• Nunca suelte la herramienta hasta que la broca

haya dejado de girar totalmente. Las brocas en

movimiento pueden provocarlesiones.

• Si una broca se atasca, no la golpee con un martillo

para desbloquearla. Podrían saltar fragmentos de

metal o virutas de material y provocarlesiones.

• Mantenga el cable alejado de la broca en

movimiento. No enrolle el cable alrededor de

ninguna parte de su cuerpo. Un cable eléctrico

enrollado alrededor de una broca que gira puede provocar

lesiones y pérdida decontrol.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

EsPAñOl

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden

colocarse paradas sobre el paquete de baterías, pero

pueden caersefácilmente.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

Motor

Asegúrese de que la fuente de energía concuerde con

lo que se indica en la placa. Un descenso en el voltaje

de más del 10% producirá una pérdida de potencia y

sobrecalentamiento. Todas las herramientas

DeWALT

son probadas en fábrica; si esta herramienta no funciona,

verifique el suministro eléctrico.

EsPAñOl

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para

obtener una lista completa de loscomponentes.

Uso Debido

Estos rotomartillos para trabajos pesados han sido

diseñados para el taladrado con percusión y corte por

capas realizado a nivel profesional en diversos sitios de

trabajo (por ejemplo, sitios de construcción). nO utilice la

herramienta en condiciones de humedad o en presencia de

líquidos o gasesinflamables.

Estos rotomartillos para trabajo pesado son herramientas

eléctricasprofesionales.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Agarradera lateral (Fig. A, B)



ADVERTENCIA: Para reducir el riesgo de lesiones

corporales, SIEMPRE opere la herramienta con el

mango lateral debidamente instalado y ajustado. El

incumplimiento con lo anterior podría resultar en que

el mango lateral se suelte durante la operación de la

herramienta y que el operador pierda el control como

consecuencia. Sostenga la herramienta con ambas

manos para maximizarcontrol.

La empuñadura lateral

se engancha a la parte frontal

de la caja de velocidades

y puede girarse a 360º para

permitirle usar el aparato con la mano derecha o izquierda.

Hay que apretar suficientemente la empuñadura lateral para

resistir la acción de torsión de la herramienta si el accesorio

se traba o se para. Asegúrese de aferrar la empuñadura por

el extremo para controlar la herramienta cuando separa.

Para aflojar la empuñadura lateral, gírela en

sentidoantihorario.

D25604, D25652

Fig. B

D25831, D25851

Sistema de Control activo de vibración

SHOCKS® (Fig. A, F)

D25604, D25652, D25831, D25851

Para un mejor control de la vibración, sujetar la herramienta

con una mano en el mango principal

4

y la otra mano en

el mango lateral

3

. Aplique solamente suficiente presión

para que el dispositivo amortiguador sobre la agarradera

principal quede aproximadamente a la mitad de su

recorrido. El martillo sólo requiere una cantidad suficiente

de presión para activar el control de vibración activa. La

herramienta no taladrará ni cortará con mayor rapidez, ni

se activará el control de vibración activa si se aplica más

presión de lanecesaria.

Inserción y desmontaje de accesorios

estriados (Fig. C)

D25652, D25851



ADVERTENCIA: Peligro de quemaduras. SIEMPRE use

guantes al cambiar las brocas. Las piezas metálicas de

la herramienta y las brocas pueden calentarse mucho

durante la operación. Los pequeños trozos de material

roto pueden dañar las manosdesprotegidas.



ADVERTENCIA: No intente ajustar o soltar las brocas

(ni ningún otro accesorio) sujetando la parte frontal

del broquero y encendiendo la herramienta. Esto

podría dañar el broquero y causar lesionescorporales.

EsPAñOl

1. Inserte el vástago de la broca en el

portaherramientas

13

tanto como pueda. El surco

sobre el vástago del cincel

 debe estar alineado

con el símbolo

 sobre el portaherramientas. Si está

insertado correctamente, el manguito de bloqueo

16

retrocede a la posición extrema y muestra un símbolo

de candadocerrado.

2. Tire de la broca para comprobar que esté biensujeta.

3. Si el surco del cincel no está alineado con el símbolo,

o no está completamente insertado, el símbolo de

candado permaneceabierto.

4. Para retirar la broca, tire del manguito de bloqueo y

extraiga labroca.

Fig. C

Inserting and Removing SDS Max

Accessories (Fig. D)

D25604, D25831

1. Tire hacia atrás del manguito de bloqueo

16

e inserte

el vástago de la broca. El vástago de la broca debe

estarlimpio.

2. Gire ligeramente la broca hasta que el manguito vuelva

a suposición.

3. Cerciórese que la broca esté engranada en

formaapropiada.

nOTA: La broca necesita moverse varios centímetros

adentro y afuera del portaherramientas

13

cuando está

engranado en formaapropiada.

4. Para retirar la broca, tire del manguito de bloqueo y

extraiga labroca.

Fig. D

13 16

E-Clutch® System (Fig. E)

D25604, D25652

Además del embrague, el sistema anti-rotación de

DeWALT

E-Clutch®, ofrece una mayor comodidad al usuario a través

de una tecnología anti-rotación a bordo capaz de detectar

si el usuario pierde el control del rotomartillo. Cuando se

detecta un atasco, el torque y la velocidad se detienen de

manera instantánea. Esta función evita la auto-rotación de

la herramienta. El LED indicador rojo

se ilumina cuando el

Sistema E-Clutch® está activado.

Fig. E

Control electrónico de la velocidad y el

impacto (Fig. E)

D25604, D25652, D25831, D25851

El control electrónico de la velocidad y el impacto permite

usar brocas más pequeñas sin riesgo de romperlas; taladrar

con percusión en materiales ligeros y frágiles sin astillarlos, y

tener un control óptimo para un buriladopreciso.

Para fijar el selector de control, gire el selector

7

al nivel

deseado. Cuanto más alto sea el número, mayores serán

la velocidad y la energía de impacto. Los valores del

EsPAñOl

selector permiten que la herramienta sea extremadamente

adaptable a muchas aplicaciones distintas. El valor

adecuado depende del tamaño de la broca y la dureza del

materialtaladrado.

Selector de modo (Fig. A)

AVISO: Nunca cambie el modo mientras que la

unidad esté funcionando. La herramienta debe

pararse por completo antes de activar el botón

selector de modo o puede producirse daño a

laherramienta.



ATENCIÓN: No cambie a la modalidad de

taladro percutor con la broca para cincelado en el

portaherramientas. Podrían presentarse lesiones

corporales y daños a laherramienta.

Los D25604 y D25652 utilizan dos modos operativos. Para

seleccionar el modo operativo requerido, gire el selector

de modalidad

6

hasta que la flecha apunte al ícono de

taladrado de percusión o de burilado. Los D25831 y D25851

solamente utilizan el modo deburilado.

Modo de Rotomartillo ( )

D25604, D25652

La herramienta gira e impacta el trabajo simultáneamente.

Este modo es adecuado para todas las operaciones sobre

hormigón ymampostería.

Modo de burilado ( )

D25831, D25851

El seguro del eje está engranado durante el modo de

burilado de tal modo que la herramienta impacta el trabajo

sin rotación. Este modo es adecuado para trabajos livianos

de burilado, cincelado ydemolición.

nOTA: En modo de burilado, el taladro percutor también

puede usarse como palanca para liberar una brocaatascada.

Ajuste de la broca para cincelado ( )

D25652, D25831, D25851

Gire el selector de modalidad hasta uno de los íconos de

ajuste de la broca para cincelado para ajustar el cincel a la

posición deseada. Hay varias posiciones para fijar el ángulo

del cincel. Después de encontrar la posición deseada,

maniobre suavemente la broca para cincelado hacia atrás

y hacia adelante para cerciorarse de que el cincel esté

engranado en formaapropiada.

Luces indicadoras (Fig. A, E)

El indicador LED amarillo del desgaste de escobillas

 se enciende cuando las escobillas de carbón estén casi

desgastadas, indicando que la herramienta necesita servicio

dentro de las próximas 8 horas deuso.

El indicador LED rojo

 se enciende si se usa la pieza

deslizante de bloqueo

2

y/o el embrague electrónico en

cualquier modo distinto al modo deburilado.

El indicador LED rojo

 destella si se presenta una

avería en la herramienta, o si las escobillas están

completamente desgastadas (refiérase a Reparaciones

bajoMantenimiento).

inDiCADOR DiAgnOsTiCO sOlUCiÓn

APAGADO

(OFF)

La herramienta

funciona con

normalidad

Siga todas las

advertencias e

instrucciones

cuando esté

operando la

herramienta

FIJO El Control para

operar y proteger

ha sido activado

Habiendo apoyado

apropiadamente

la herramienta,

libere el gatillo

la herramienta

funcionara

normalmente

cuando el

obturador

sea liberado

nuevamente y la

luz indicadora

se apagará

INTERMITENTE El Control

para operar y

proteger no está

funcionando bien

Lleva la

herramienta

a un agente

de reparación

autorizado

DeWALT

nOTA: Si la potencia de la herramienta no es suficiente

para el martillado normal y si la LED no está intermitente

repetidamente después de activar y desactivar el gatillo,

lleve la herramienta a un centro de reparaciones autorizado

porD

WALT.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

corporales, SIEMPRE asegúrese de que la pieza

de trabajo esté debidamente sujeta. Si va a

perforar un material delgado, utilice un bloque de

madera como “respaldo” para evitardañarlo.



ADVERTENCIA: Para reducir el riesgo de lesiones

corporales, SIEMPRE opere la herramienta

con el mango lateral debidamente instalado

y ajustado. El incumplimiento con lo anterior

podría resultar en que el mango lateral se suelte

durante la operación de la herramienta y que el

operador pierda el control como consecuencia.

Sostenga la herramienta con ambas manos para

maximizarcontrol.

EsPAñOl



ADVERTENCIA: Si se sobrecarga el taladro, el motor

podría atascarse y causar una torsión repentina.

Siempre anticipe que esto suceda. Sujete firmemente

el taladro con ambas manos para controlar la acción

de torsión y evitarlesiones.

nOTA: La temperatura de operación de esta herramienta

es -7˚ a +40˚ C (19˚ a 104˚ F). El utilizar la herramienta por

fuera de este rango de temperatura disminuirá la vida útil

de laherramienta.

Posición adecuada de las manos (Fig. F)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacción repentina.

La posición correcta de las manos consiste en poner una

mano en el mango lateral

3

, y la otra mano en el mango

principal

4

Fig. F

Interruptor de gatillo (Fig. A, E)

D25604, D25652

Sólo en el modo de burilado, bloquee el interruptor de

gatillo, empuje la pieza deslizante de bloqueo

2

hacia

arriba mientras presiona el interruptor degatillo.

Para desactivar la pieza deslizante de bloqueo, presione una

vez el interruptor de gatillo y suelte acontinuación.

La pieza deslizante de bloqueo solamente puede ser

activada en el modo de burilado. La máquina dejará de

operar cuando se intente engranar la pieza deslizante de

bloqueo en el modo de taladrado de percusión. El motor se

detendrá si la pieza deslizante para bloqueo en encendido

es activada al cambiar del modo de cincelado al modo de

taladrado depercusión.

D25831, D25851

Para operación continua, desplace el conmutador

basculante

1

a la posición de encendido. Para detener la

operación continua, desplace el conmutador basculante a la

posición deapagado.

Función de arranque progresivo

La función de arranque progresivo permite aumentar

la velocidad lentamente, de modo que la broca no se

mueva de la posición de taladrado al arrancar. La función

de arranque progresivo también reduce la reacción de

par inmediata transmitida al engranaje y al operador si el

martillo arranca con la broca en un agujero que yaexista.

Taladrado de percusión con brocas sólidas

(Fig. A, E)

D25604, D25652

nOTA: Los D25831 y D25851 solamente tienen modos de

burilado, sin capacidad para taladrado depercusión.

1. Coloque el selector de modalidad

6

en el modo de

taladrado depercusión.

2. Inserte la brocaadecuada.

3. Ajuste la agarradera lateral (posición frontal o trasera)

3

4. Marque el punto donde debe taladrarse elagujero.

5. Coloque la broca sobre esa marca y presione el

interruptor de gatillo

1

6. Aplique solamente suficiente presión para engranar

el control de vibración activa (Refiérase a Sistema de

Control activo de vibración SHOCKS®).

7. Para detener la herramienta, suelte el interruptor de

gatillo. Siempre apague la herramienta al terminar el

trabajo y antes dedesenchufar.

Taladrado de percusión con barrenas

huecas (Fig. A, E)

D25604, D25652



ATENCIÓN: No utilice una barrena hueca para

taladrado de percusión en madera. Podrían

presentarse lesiones corporales y daños a

laherramienta.



ATENCIÓN: No utilice una barrena hueca para

taladrado de percusión en madera. Podrían

presentarse lesiones corporales y daños a

laherramienta.

nOTA: Los D25831 y D25851 solamente tienen modos de

burilado, sin capacidad para taladrado depercusión.

1. Coloque el selector de modalidad

6

en el modo de

taladrado depercusión.

2. Únicamente para D25604 y D25652, mueva la palanca

de control del par de torsión

 a la configuración 2

11

3. Ajuste la agarradera lateral (posición frontal o trasera)

3

4. Monte la broca de centrado y el adaptador en la

barrenahueca.

5. Marque el punto donde debe taladrarse elagujero.

6. Coloque la broca de centrado sobre esa marca y

presione el interruptor de gatillo

1

nOTA: Algunas barrenas huecas precisan que se quite

la broca de centrado después de una penetración de

aproximadamente 1 cm. Si es así, retire y continúe con

el taladrado depercusión.

EsPAñOl

7. Al efectuar taladrado de percusión a través de una

estructura más gruesa que la profundidad de la barrena

hueca, quite periódicamente el cilindro de hormigón o

el núcleo del interior de la barrena. Para evitar la rotura

del hormigón alrededor del orificio, taladre antes un

agujero del diámetro de la broca de centrado a lo largo

de toda la estructura. Luego barrene el agujero, la mitad

desde cada lado de laestructura.

8. Para detener la herramienta, suelte el interruptor de

gatillo. Siempre apague la herramienta al terminar el

trabajo y antes dedesenchufar.

Burilado (Fig. A, F)

D25831, D25851

1. Coloque el selector de modalidad

6

en el modo

deburilado.

2. Coloque el selector de control impacto

7

en la

configuración deseada (refiérase a Control electrónico

de la velocidad y elimpacto).

3. Inserte el cincel adecuado y gírelo a mano para fijarlo en

la posicióndeseada.

nOTA: Utilice solamente brocas SDS Max para los

modelos SDSMax.

4. Ajuste la agarradera lateral (posición frontal o trasera)

3

5. Presione el interruptor de gatillo

1

6. Aplique solamente suficiente presión para engranar

el control de vibración activa (Refiérase a Sistema de

Control activo de vibración SHOCKS®).

7. Para detener la herramienta, suelte el interruptor de

gatillo. Siempre apague la herramienta al terminar el

trabajo y antes dedesenchufar.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Lubricación

Su herramienta fue debidamente lubricada antes de dejar

la fábrica. Lleve o envíe la herramienta a un centro de

servicio certificado en dos a seis meses, dependiendo del

nivel de uso para que se le haga una limpieza e inspección

minuciosa. Las herramientas utilizadas constantemente

en tareas de producción pueden requerir una lubricación

más frecuente. Las herramientas que no son utilizadas por

períodos largos de tiempo deberían volverse a lubricar antes

de usarsenuevamente.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece

DeWALT

., el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados por

DeWALT

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con

DeWALT

Industrial

Tool Co., 701 East Joppa Road, Towson, MD 21286, llame

al 1-800-4-

DeWALT

(1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

CAPACIDADES MÁXIMAS

RECOMENDADAS

D25604 D25652 D25831 D25851

Hormigón 45 mm

(1-3/4")

45 mm

(1-3/4")

– –

RPM

210–415

210–

415

– –

BPM sin

carga

1430–2840 1430–2840 1430–2840 1430–2840

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica

DeWALT

u en un centro de mantenimiento

autorizado

DeWALT

. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

EsPAñOl

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-800-433-9258 (1-800 4-

DeWALT

)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada por tres años

DeWALT

reparará, sin cargo, cualquier falla que surja de

defectos en el material o la fabricación del producto, por

hasta tres años a contar de la fecha de compra. Esta garantía

no cubre fallas de las piezas causadas por su desgaste

normal o abuso a la herramienta. Para mayores detalles

sobre la cobertura de la garantía e información acerca de

reparaciones realizadas bajo garantía, visítenos en

www.dewalt.com o dirígase al centro de servicio más

cercano. Esta garantía no aplica a accesorios o a daños

causados por reparaciones realizadas o intentadas por

terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O

EsPAñOl

CONSECUENTES. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita, o la exclusión

o limitación de daños incidentales o consecuentes, así que

estas limitaciones pueden no aplicarse a usted. Esta garantía

le otorga derechos legales específicos, además de los cuales

usted puede tener otros derechos dependiendo del estado

o la provincia en que seencuentre.

Además de la garantía, las herramientas

DeWALT

están

cubiertaspor:

sERViCiO gRATUiTO DE 2 AñOs

DeWALT

conservará la herramienta y reemplazará las partes

desgastadas causadas por el uso normal, de forma gratuita,

en cualquier momento durante los primeros dos años

después de lacompra.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta, láser o clavadora

DeWALT

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia

se vuelven ilegibles o faltan, llame al 1-800-

433-9258 (1-800-4-

DeWALT

) para que se le

reemplacengratuitamente.

EsPECiFiCACiOnEs

D25604 20 V Máx* 1430–2840 rpm

Solamente para propósito deMéxico:

Importado por:

DeWALT

Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

(FEB18) Part No. N554444 D25604, D25652, D25831, D25851

WALT

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box conFiguration, and the array of lozenge-shaped humps on the

surface of the tool.

Dewalt D25652K 1-3/4 in. Spline Combination Hammer

Product's Documents

Instruction Manual

Specifications

Dewalt D25652K Questions and Answers
