INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
Rotary Hammer
Marteau Perforateur
Martillo Rotativo
HR4041C
IMPORTANT: Read Before Using.
IMPORTANT : Lire avant usage.
IMPORTANTE: Lea antes de usar.
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
2 ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model HR4041C
Capacities Carbide-tipped bit 40 mm (1-9/16")
Core bit 118 mm (4-5/8")
No load speed (RPM) 230 - 460 /min.
Blows per minute 1,300 - 2,600
Overall length 428 mm (16-7/8")
Net weight 6.7 kg (14.8 lbs)
• Due to our continuing programme of research and development, the specications herein are subject to change
without notice.
• Specications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and instruc-
tions may result in electric shock, re and/or serious
injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit inter-
rupter (GFCI) protected supply. Use of an GFCI
reduces the risk of electric shock.
Personal Safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.
11.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask, non-
skid safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. . Carrying power tools
with your nger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
16. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
3 ENGLISH
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such pre-
ventive safety measures reduce the risk of starting
the power tool accidentally.
20. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
Service
24. Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
25. Follow instruction for lubricating and chang-
ing accessories.
26. Keep handles dry, clean and free from oil and
grease.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size
to use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The
smaller the gage number, the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating
Volts
Total length of cord in feet
More Than Not More Than
120V 25 ft. 50 ft. 100 ft. 150 ft.
AWG
06
6
10
12
10
12
16
18
18
16
14
16 16 14
1416
16
12
14
12
12
Not Recommended
ROTARY HAMMER SAFETY
WARNINGS
1. Wear ear protectors. Exposure to noise can
cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the cutting accessory may contact hidden wir-
ing or its own cord. Cutting accessory contacting
a "live" wire may make exposed metal parts of the
power tool "live" and could give the operator an
electric shock.
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly recom-
mended that you wear a dust mask and thickly
padded gloves.
5. Be sure the bit is secured in place before
operation.
6. Under normal operation, the tool is designed
to produce vibration. The screws can come
loose easily, causing a breakdown or accident.
Check tightness of screws carefully before
operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for
a while by operating it under no load. This
will loosen up the lubrication. Without proper
warm-up, hammering operation is difcult.
8. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
9. Hold the tool rmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area
when operating. The bit could y out and
injure someone seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS.
4 ENGLISH
WARNING: DO NOT let comfort or famil-
iarity with product (gained from repeated
use) replace strict adherence to safety
rules for the subject product. MISUSE or
failure to follow the safety rules stated in
this instruction manual may cause serious
personal injury.

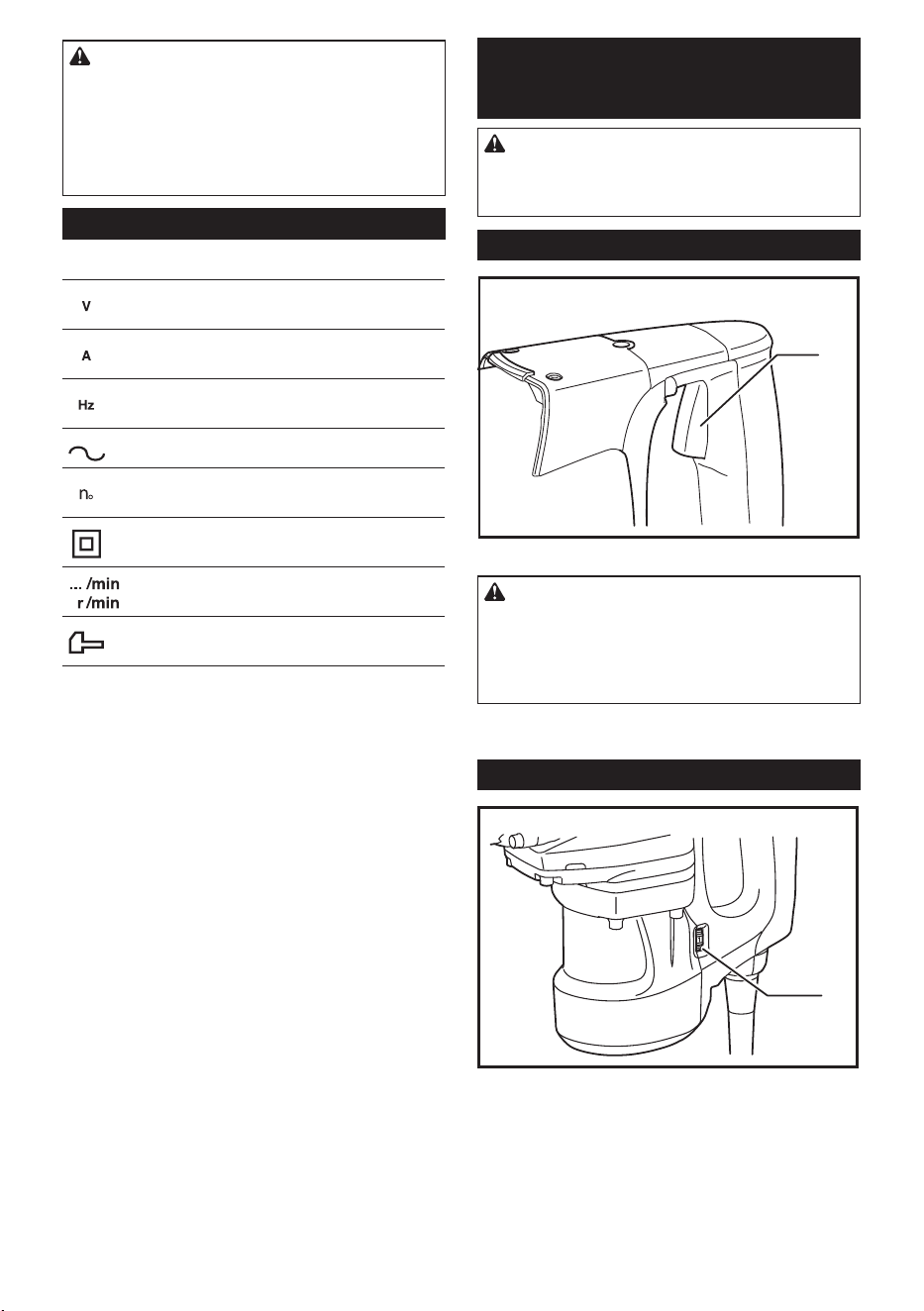

Symbols
The followings show the symbols used for tool.
volts
amperes
hertz
alternating current
no load speed
Class II Construction
revolutions or reciprocation per minute
number of blow
FUNCTIONAL
DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.

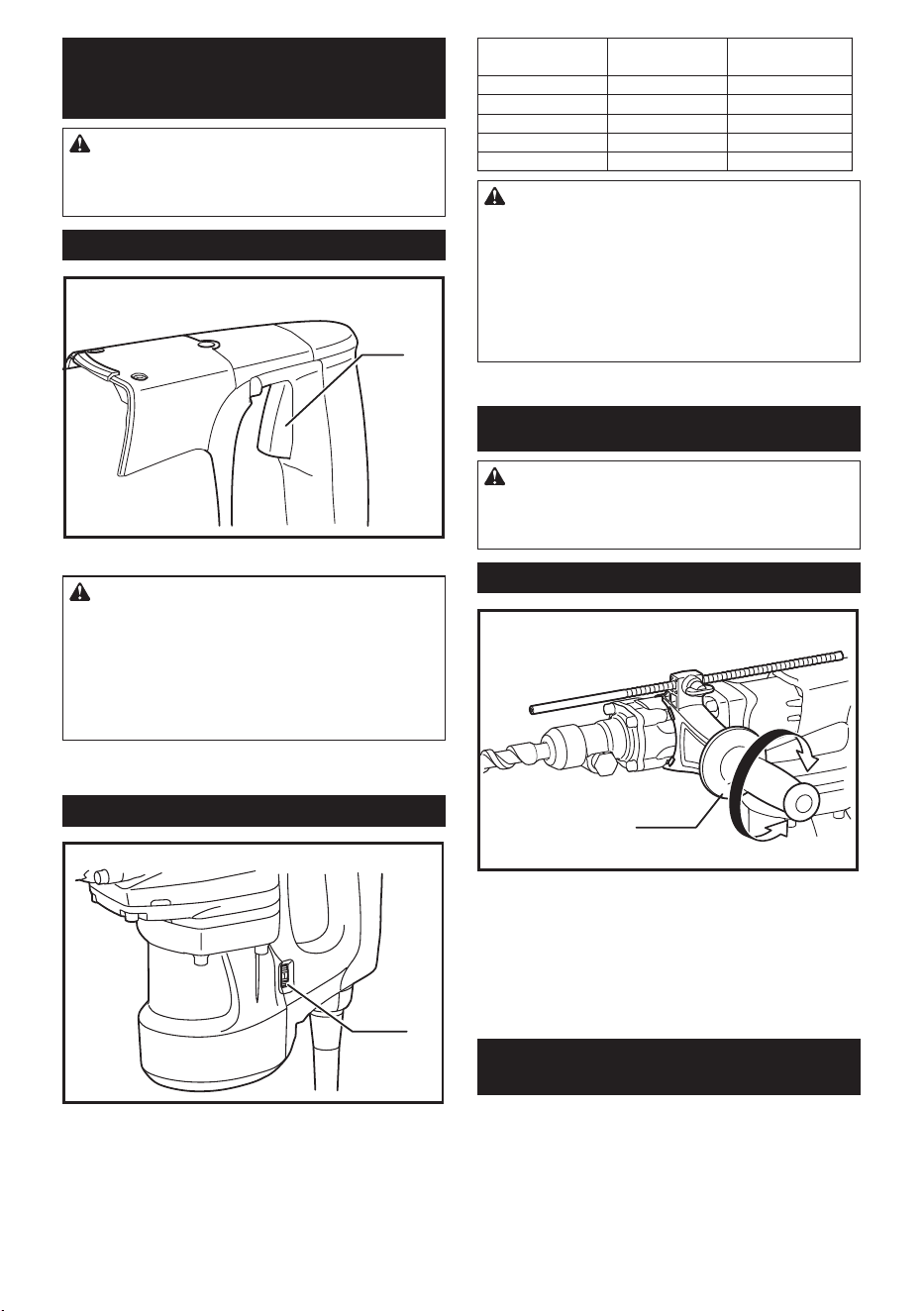

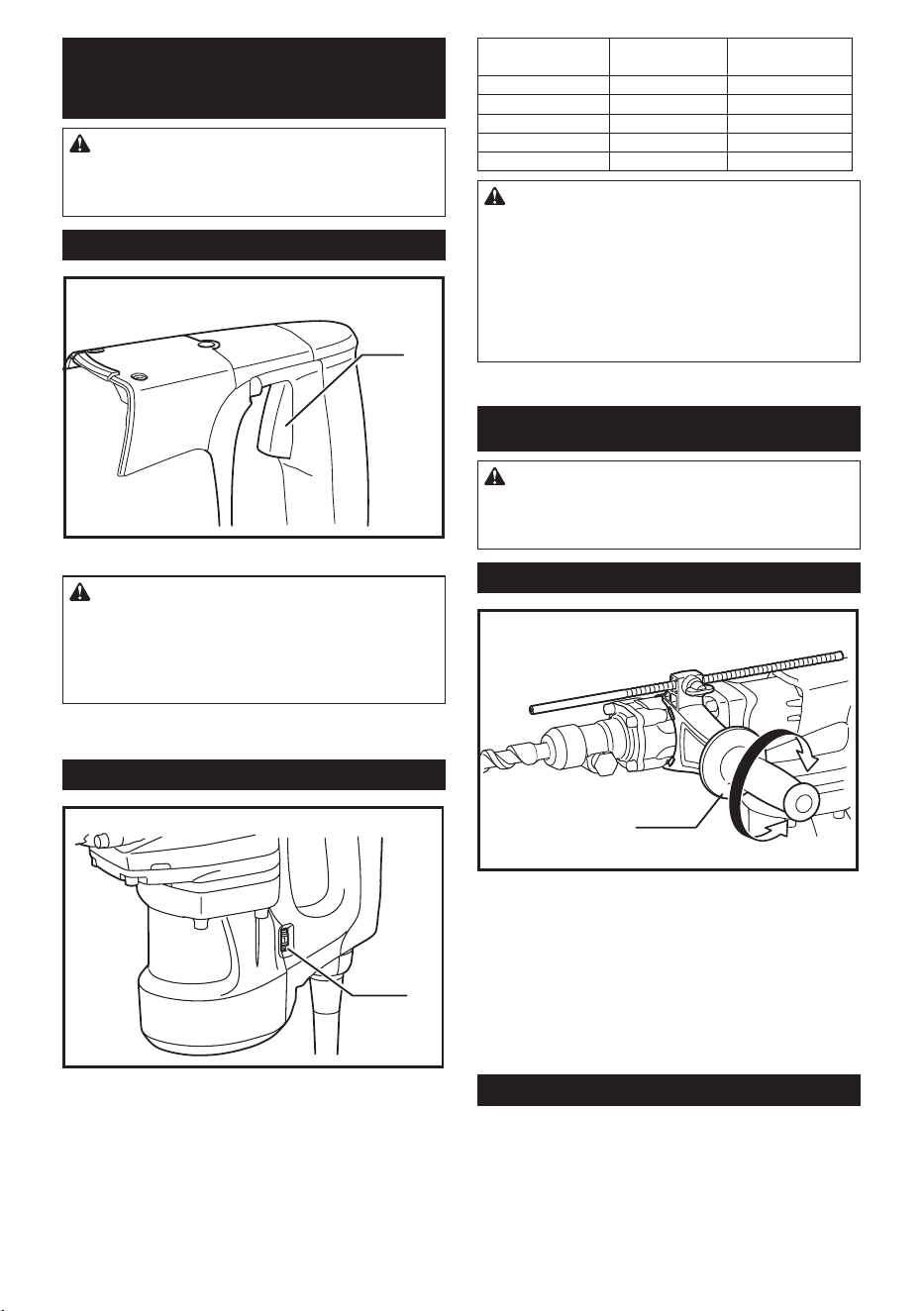

Switch action
1
► 1. Switch trigger
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
• Do not tape, tie or otherwise secure the trigger
in the "ON" position.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
Speed change
1
► 1. Adjusting dial
The revolutions and blows per minute can be adjusted
just by turning the adjusting dial. The dial is marked 1
(lowest speed) to 5 (full speed).
Refer to the table below for the relationship between the
number settings on the adjusting dial and the revolu-
tions/blows per minute.
5 ENGLISH
5
4
3
2
1
Number on
adjusting dial
Revolutions per
minute
Blows per minute
460
420
350
270
230
2,600
2,400
2,000
1,500
1,300
CAUTION:
• If the tool is operated continuously at low
speeds for a long time, the motor will get over-
loaded, resulting in tool malfunction.
• The speed adjusting dial can be turned only as
far as 5 and back to 1. Do not force it past 5 or
1, or the speed adjusting function may no longer
work.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.

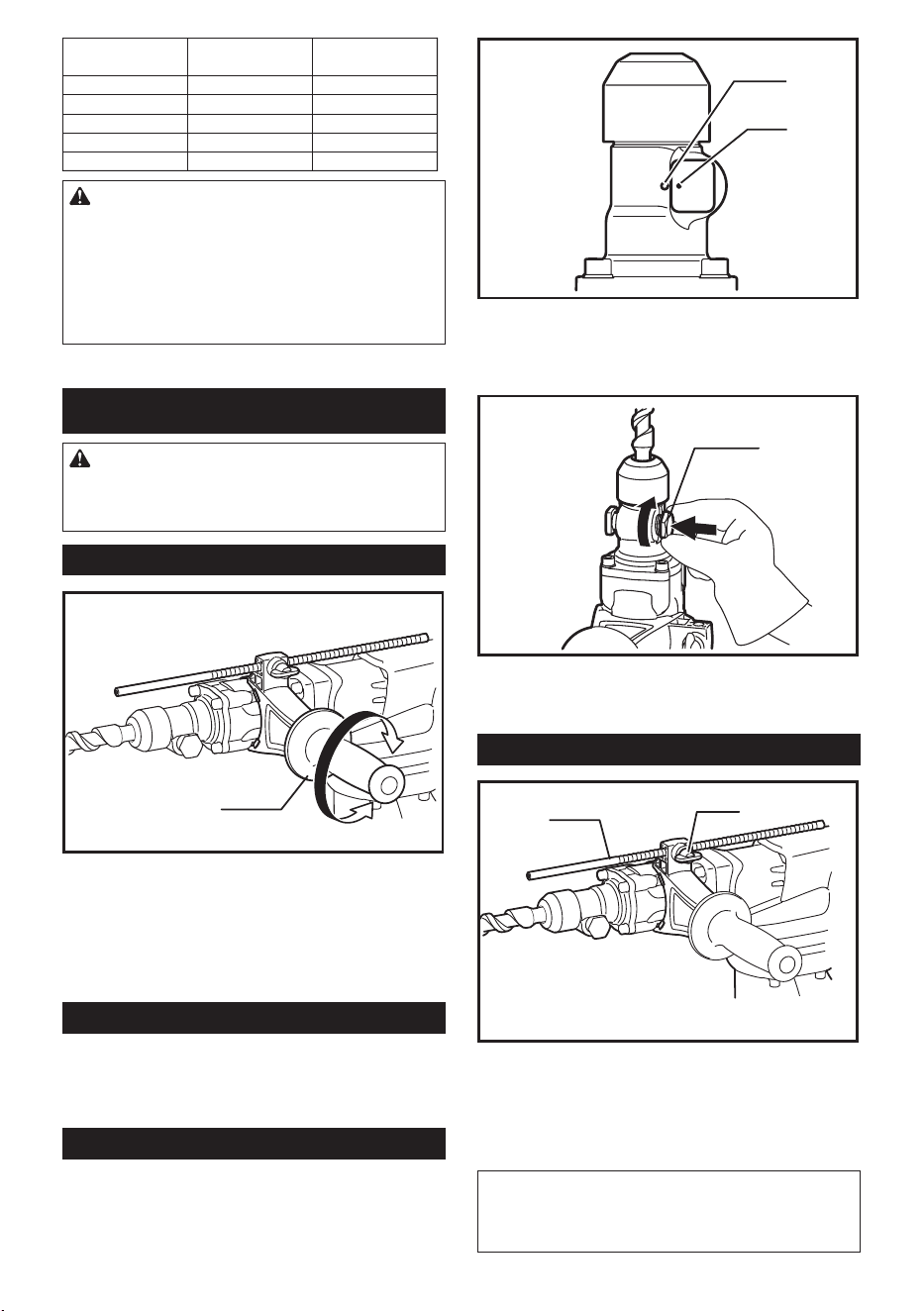

Side grip (auxiliary handle)
1
► 1. Side grip
For maximum control and safer operation, always use
the side grip with this tool. The side grip swings around
to either side, allowing easy handling of the tool in any
position. Loosen the side grip by turning it counterclock-
wise, swing it to the desired position and then tighten it
by turning clockwise.
Bit grease (optional accessory)
Coat the bit shank head beforehand with a small
amount of bit grease (about 0.5 -1 g; 0.02 - 0.04 oz.).
This chuck lubrication assures smooth action and lon-
ger service life.

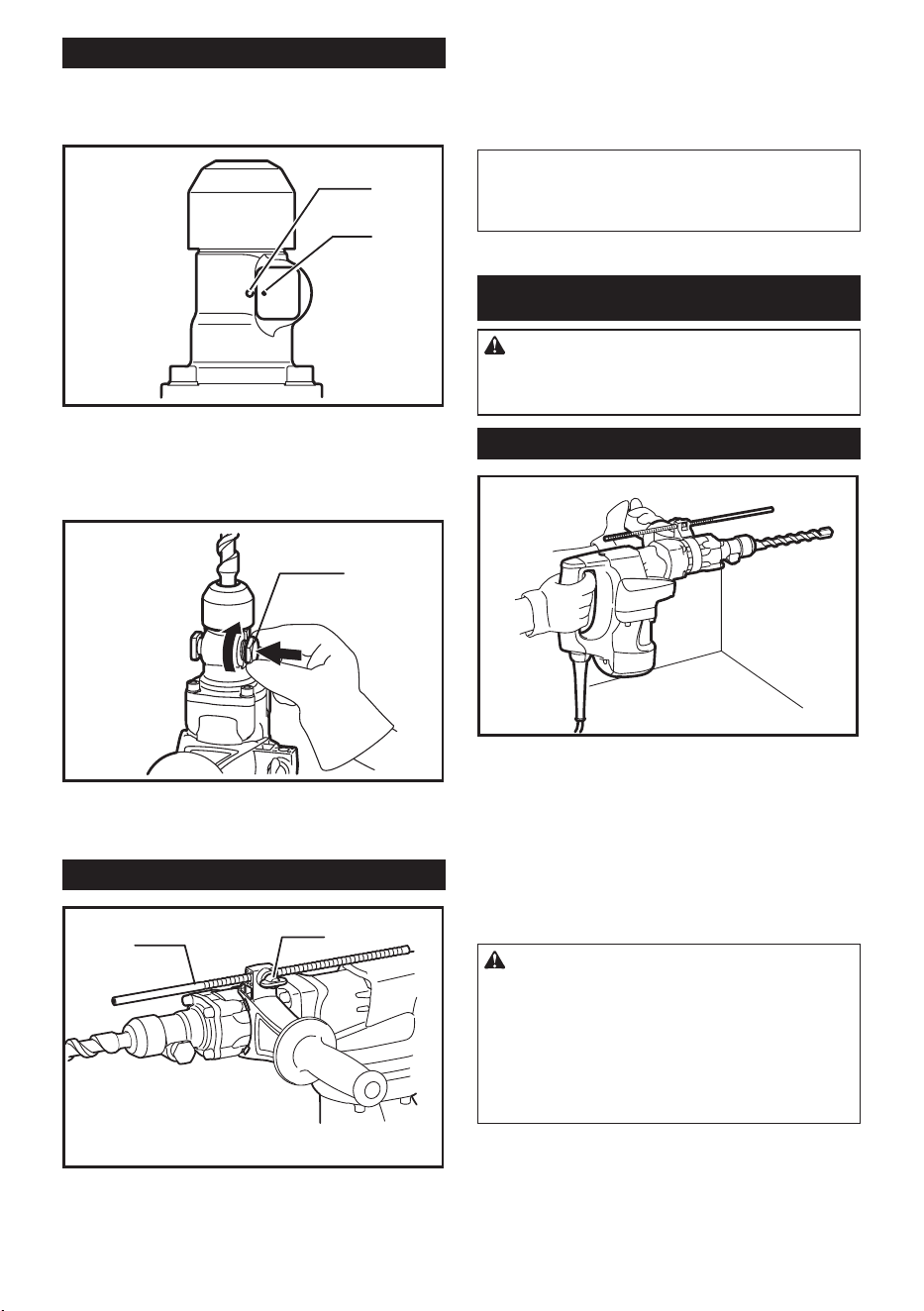

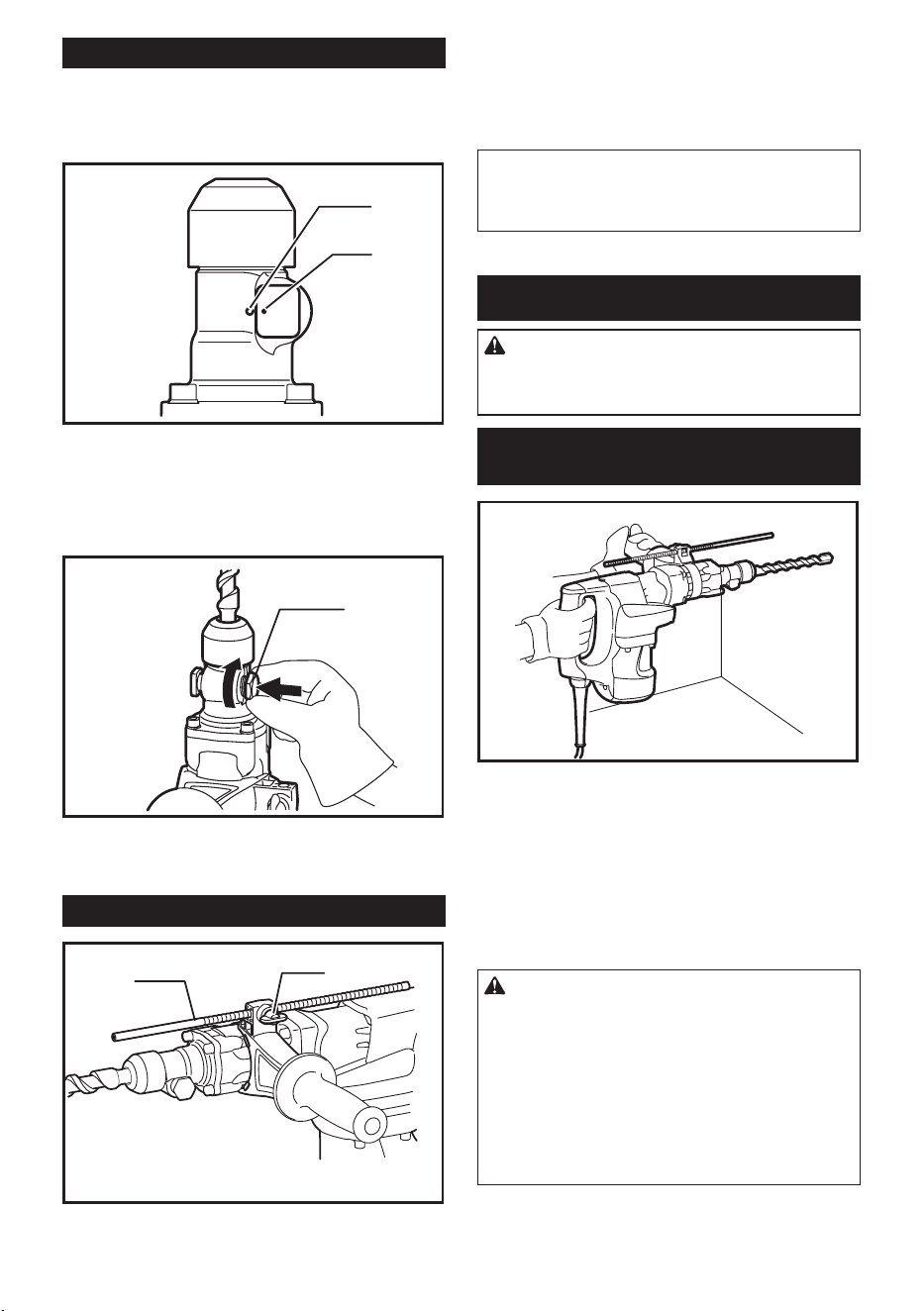

Installing or removing the bit
Press in the tool retainer and turn it until the red dots
on the tool retainer and the tool holder are aligned.
Release the tool retainer.
1
2
► 1. Red dot (Tool holder) 2. Red dot (Tool retainer)
Insert the bit into the tool holder as far as it will go.
Press in the tool retainer and turn it a full 180 degrees.
Then release it to secure the bit.
1
► 1. Tool retainer
To remove the bit, follow the installation procedure in
reverse.
Depth gauge
1
2
► 1. Depth gauge 2. Clamp screw
The depth gauge is convenient for drilling holes of
uniform depth. Insert the depth gauge into the hole in
the grip base. Adjust the depth gauge to the desired
depth and then tighten the clamp screw to secure the
depth gauge.
NOTE:
• The depth gauge cannot be used at the position
where the depth gauge strikes against the tool
body.
6 ENGLISH

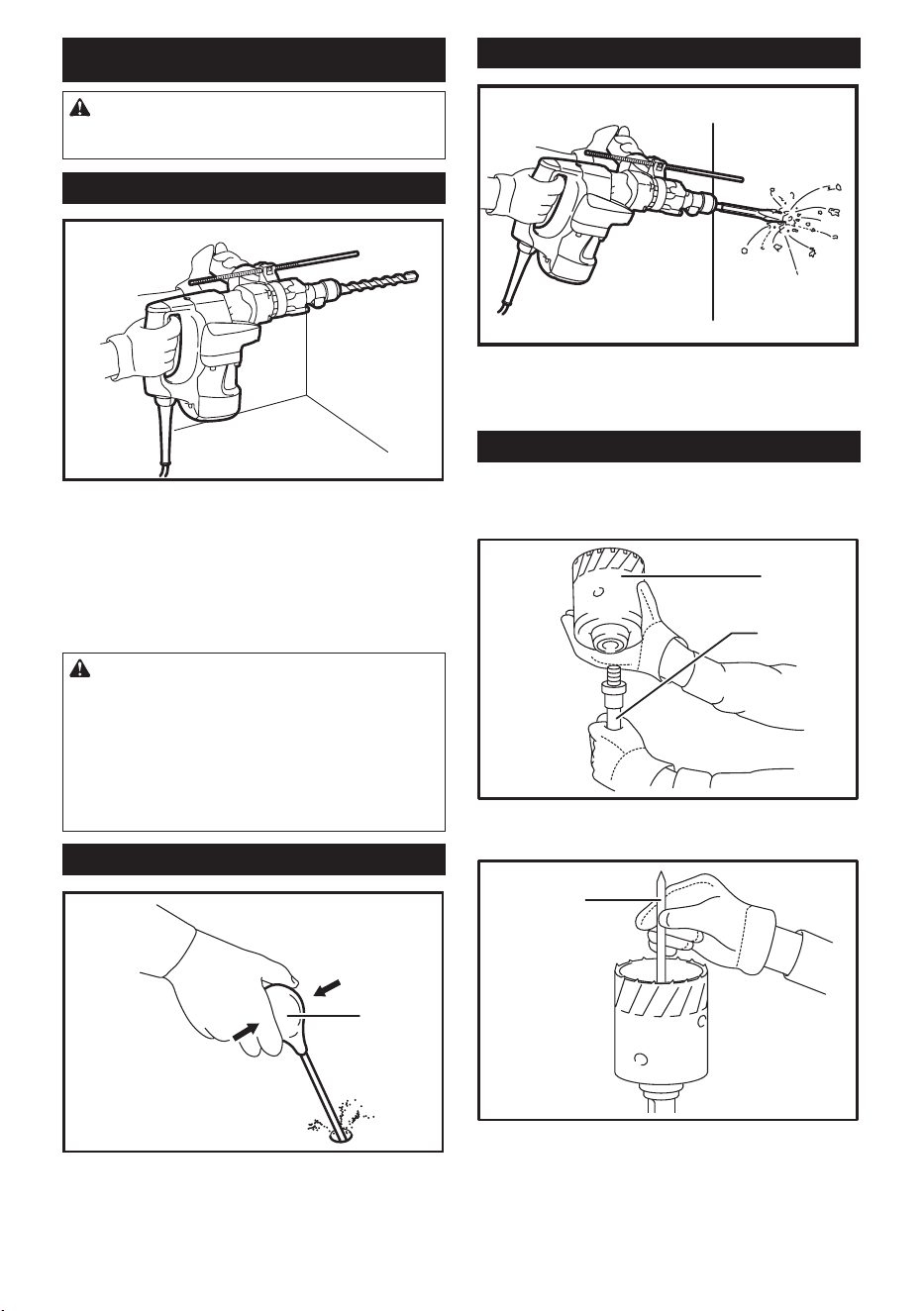

OPERATION
CAUTION: Always use the side grip (auxiliary
handle) and rmly hold the tool by both side grip and
switch handle during operations.
Hammer drilling operation
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light pres-
sure gives best results. Keep the tool in position and
prevent it from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at
an idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
CAUTION:
• There is a tremendous and sudden twisting
force exerted on the tool/bit at the time of hole
break-through, when the hole becomes clogged
with chips and particles, or when striking rein-
forcing rods embedded in the concrete. Always
hold the tool rmly with both hands. Failure to
do so may result in the loss of control of the tool
and potentially severe injury.

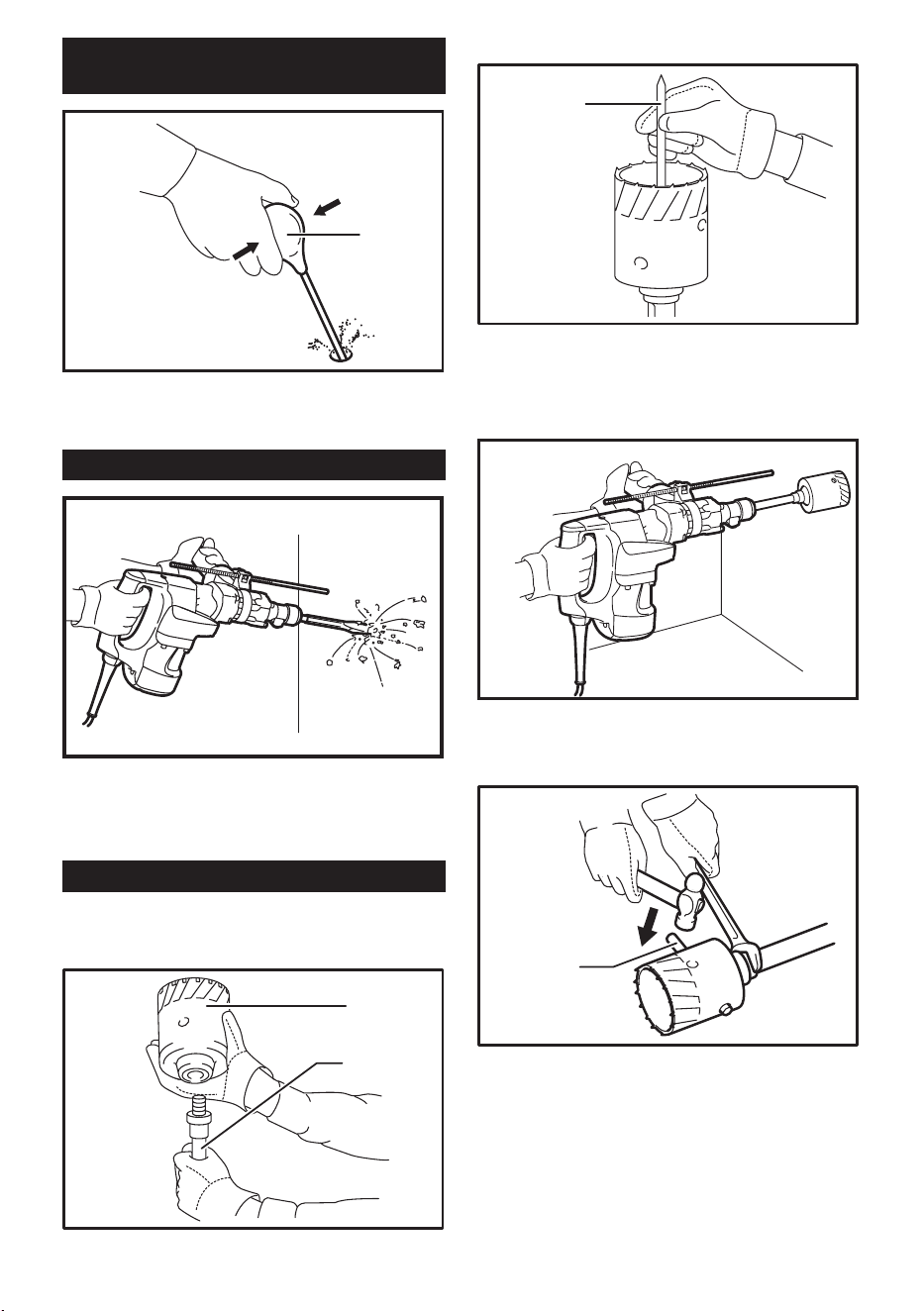

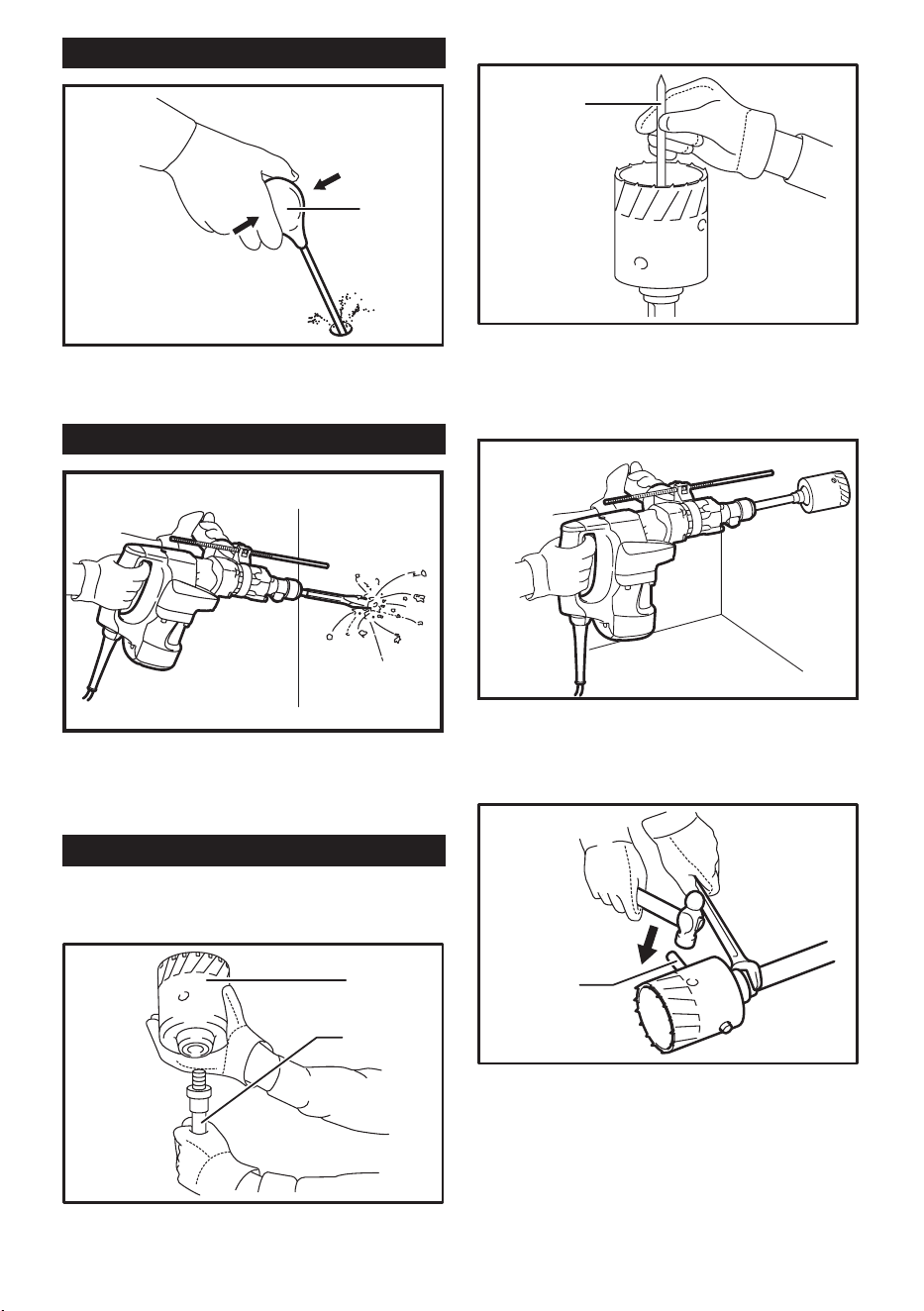

Blow-out bulb (optional accessory)
1
► 1. Blow-out bulb
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Chipping/Scaling/Demolition
Hold the tool rmly with both hands. Turn the tool on
and apply slight pressure on the tool so that the tool will
not bounce around, uncontrolled. Pressing very hard on
the tool will not increase the efciency.
Core bit (optional accessory)
Screw the core bit on the adapter. Install the adapter
with the core bit in the tool in the same manner as a
drill bit.
1
2
► 1. Core bit 2. Adapter
Install the center bit.
1
► 1. Center bit

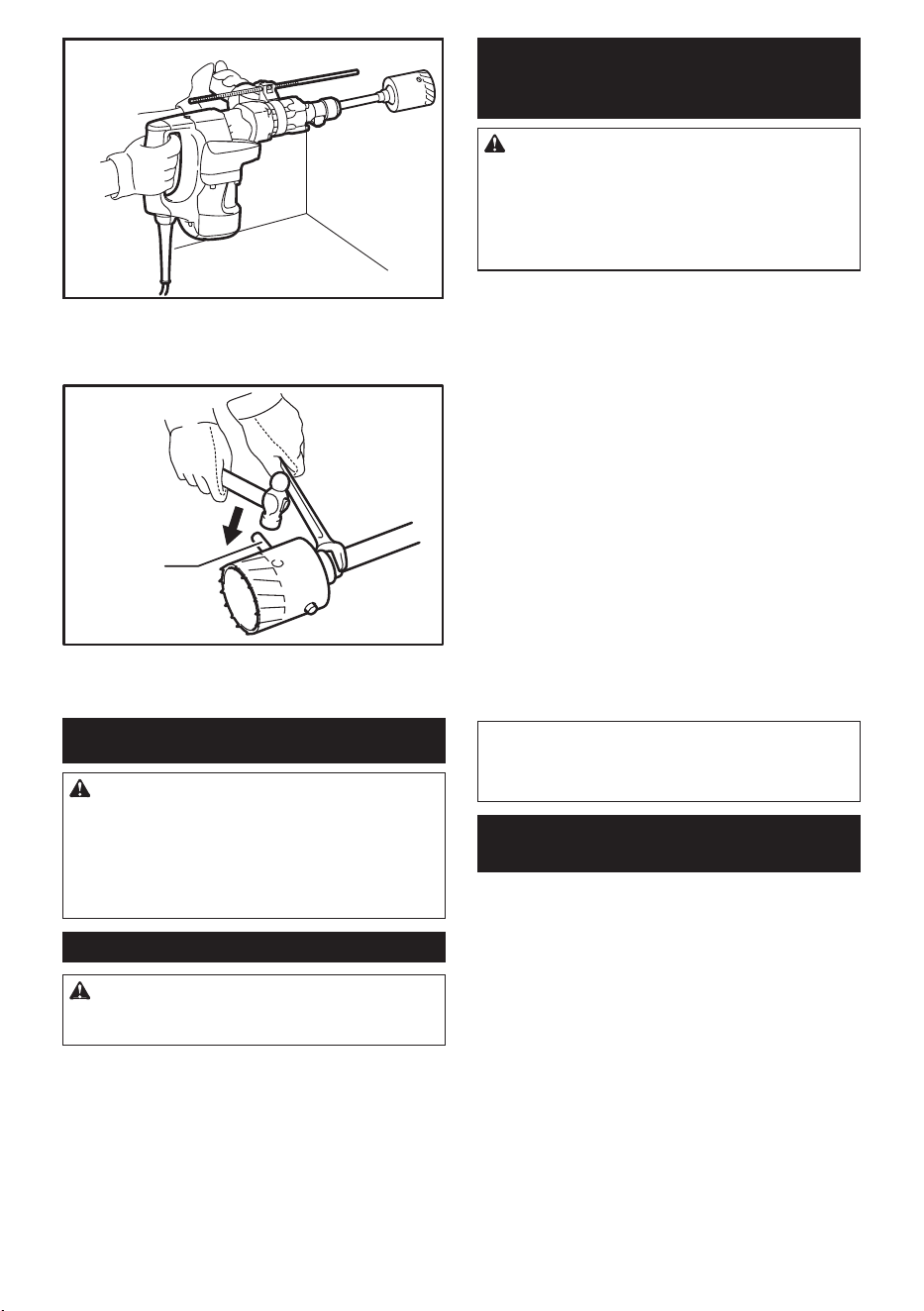

Rest the core bit on the concrete and turn the tool on.
Once the core bit has cut a shallow groove into the
concrete, remove the center bit. Then resume drilling.
7 ENGLISH
To remove the core bit, follow the procedure below.
Hold the adapter with the wrench, insert a rod (optional
accessory) into the hole in the core bit and tap with a
hammer to unscrew.
1
► 1. Rod
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspec-
tion or maintenance.
• Never use gasoline, benzine, thinner, alcohol
or the like. Discoloration, deformation or cracks
may result.
Lubrication
CAUTION:
• This servicing should be performed by Makita
Authorized or Factory Service Centers only.
This tool requires no hourly or daily lubrication because
it has a grease-packed lubrication system. It should be
relubricated regularly. Send the complete tool to Makita
Authorized or Factory Service Center for this lubrication
service.
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specied
in this manual. The use of any other accessories
or attachments might present a risk of injury to
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Bull point
• Cold chisel
• Scaling chisel
• Grooving chisel
• Core bit
• Center bit
• Rod
• Core bit adapter
• Hammer grease
• Depth gauge
• Safety goggles
• Plastic carrying case
• Spline shank Carbide-tipped bits
• Spline shank to A-Taper adapter
• Spline shank to SDS adapter
• Blow-out bulb
• Lock nut wrench 35
• Hex wrench
NOTE:
• Some items in the list may be included in the
tool package as standard accessories. They
may differ from country to country.
MAKITA LIMITED ONE YEAR
WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one
of Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
• repairs have been made or attempted by others:
• repairs are required because of normal wear and
tear:
• the tool has been abused, misused or improperly
maintained:
• alterations have been made to the tool.
8 ENGLISH
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specic legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or lim-
itation of incidental or consequential damages, so the
above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
9 FRANÇAIS
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle HR4041C
Capacités Foret au carbure 40 mm (1-9/16")
Trépan 118 mm (4-5/8")
Vitesse à vide (T/MIN) 230 - 460 /min.
Nombre de frappes par minute 1 300 - 2 600
Longueur totale 428 mm (16-7/8")
Poids net 6,7 kg (14,8 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécications conte-
nues dans ce manuel sont sujettes à modication sans préavis.
• Les spécications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions. L'ignorance
des mises en garde et des instructions comporte un risque
de choc électrique, d'incendie et/ou de blessure grave.
Conservez toutes les mises en
garde et instructions pour réfé-
rence future.
Le terme « outil électrique » qui gure dans les avertis-
sements fait référence à un outil électrique branché sur
une prise de courant (par un cordon d'alimentation) ou
alimenté par batterie (sans l).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en pré-
sence de liquides, gaz ou poussières inam-
mables. Les outils électriques produisent des
étincelles au contact desquelles la poussière ou
les vapeurs peuvent s'enammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4.
Les ches d'outil électrique sont conçues pour
s'adapter parfaitement aux prises de courant. Ne
modiez jamais la che de quelque façon que ce
soit. N'utilisez aucun adaptateur de che sur les
outils électriques avec mise à la terre. En ne modi-
ant pas les ches et en les insérant dans des prises
de courant pour lesquelles elles ont été conçues vous
réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux, radia-
teurs, cuisinières et réfrigérateurs. Le risque
de choc électrique est plus élevé si votre corps se
trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil élec-
trique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé lorsque
les cordons sont endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à l'ex-
térieur, utilisez un cordon prolongateur prévu
à cette n. Les risques de choc électrique sont
moindres lorsqu'un cordon conçu pour l'extérieur
est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source d'ali-
mentation protégée par un disjoncteur de fuite
à la terre. L'utilisation d'un disjoncteur de fuite à la
terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utili-
sez un outil électrique. Évitez d'utiliser un outil
électrique si vous êtes fatigué ou si vous avez
pris une drogue, de l'alcool ou un médicament.
Un moment d'inattention pendant l'utilisation d'un
outil électrique peut entraîner une grave blessure.
11. Portez des dispositifs de protection person-
nelle. Portez toujours un protecteur pour la
vue. Les risques de blessure seront moins élevés
si vous utilisez des dispositifs de protection tels
qu'un masque antipoussières, des chaussures à
semelle antidérapante, une coiffure résistante ou
une protection d'oreilles.
12. Évitez les démarrages accidentels. Assurez-
vous que l'interrupteur est en position d'arrêt
avant de brancher l'outil et/ou d'insérer la bat-
terie, ainsi qu'avant de saisir ou de transporter
l'outil. Vous ouvrez la porte aux accidents si vous
transportez les outils électriques avec le doigt sur
l'interrupteur ou laissez l'interrupteur en position
de marche avant de mettre l'outil sous tension.
10 FRANÇAIS
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez main-
tenir cheveux, vêtements et gants à l'écart des
pièces en mouvement. Les pièces en mouve-
ment peuvent happer les vêtements amples, les
bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour raccor-
der un appareil d'aspiration et de collecte
de la poussière, assurez-vous qu'ils sont
correctement raccordés et qu'ils sont utilisés
de manière adéquate. L'utilisation d'un appareil
d'aspiration permet de réduire les risques liés à la
présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique adéquat
et respectez le régime pour lequel il a été conçu,
il effectuera un travail de meilleure qualité et de
façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont l'inter-
rupteur est défectueux représente un danger et
doit être réparé.
19. Débranchez la che de la source d'alimen-
tation et/ou retirez le bloc-piles de l'outil
électrique avant d'effectuer tout réglage, de
changer un accessoire ou de ranger l'ou-
til électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon fonction-
nement. Le cas échéant, faites réparer l'outil
électrique avant de l'utiliser. De nombreux
accidents sont causés par des outils électriques
mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des ns autres
que celles prévues peut entraîner une situation
dangereuse.
Réparation
24. Faites réparer votre outil électrique par un
réparateur qualié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera ainsi
assuré.
25. Suivez les instructions de lubrication et de
changement des accessoires.
26. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
UTILISEZ UN CORDON PROLONGATEUR
APPROPRIÉ. Assurez-vous que votre cordon prolon-
gateur est en bonne condition. Lorsque vous utilisez
un cordon prolongateur, assurez-vous qu'il est assez
robuste pour transporter le courant exigé par le produit.
Un cordon qui est trop petit entraînera une baisse dans
la tension composée, ce qui causera une perte d'éner-
gie et un surchauffage. Le tableau 1 indique la dimen-
sion de cordon à utiliser, en fonction de la longueur du
cordon et de l'intensité nominale gurant sur la plaque
signalétique. En cas de doute, utilisez un cordon plus
robuste. Plus le numéro de calibre est bas, plus le
cordon est robuste.
Tableau 1. Gabarit minimum du cordon
Intensité nominale
Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
06 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12
Non recommandé
11 FRANÇAIS
CONSIGNES DE SÉCURITÉ POUR
MARTEAU ROTATIF
1. Portez des protections d'oreilles. L'exposition
au bruit peut entraîner des lésions de l'ouïe.
2. Utilisez la ou les poignées auxiliaires si elles
sont fournies avec l'outil. Toute perte de maî-
trise comporte un risque de blessure.
3. Tenez l’outil électrique par ses surfaces de
prise isolées pendant toute opération où l’ac-
cessoire de coupe pourrait venir en contact
avec un câblage dissimulé ou avec son propre
cordon. En cas de contact de l’accessoire de
coupe avec un conducteur sous tension, les
pièces métalliques à découvert de l’outil élec-
trique risqueraient de transmettre une décharge à
l’utilisateur.
4. Portez un casque rigide (casque de sécurité)
ainsi que des lunettes de sécurité et/ou un
écran facial. Les lunettes ordinaires et les
lunettes de soleil ne constituent PAS des
lunettes de sécurité. Le port d'un masque à
poussière et de gants épais est également
fortement recommandé.
5. Assurez-vous que le foret est bien serré avant
d'utiliser l'outil.
6. Même dans des conditions d'utilisation
ordinaires, l'outil produit des vibrations. Les
vis peuvent ainsi se relâcher facilement et
risquent d'entraîner une rupture de pièce ou de
causer un accident. Avant l'utilisation, vériez
avec précaution que les vis sont bien serrées.
7. Par temps froid ou lorsque l'outil est resté
inutilisé pendant une longue période, faites-le
réchauffer pendant quelques minutes en le
faisant fonctionner à vide. Cela réchauffera le
lubriant. Sans un réchauffement adéquat, le
martelage s'effectue difcilement.
8. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
9. Tenez l'outil fermement à deux mains.
10.
Gardez vos mains éloignées des pièces mobiles.
11. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
12. Pendant l'utilisation de l'outil, ne le pointez
vers personne dans la zone de travail. Vous
risqueriez de blesser gravement quelqu'un en
cas d'éjection du foret.
13. Ne touchez pas le foret ou les parties situées
près du foret immédiatement après l'utilisation
; ils peuvent être extrêmement chauds et brû-
ler votre peau.
14. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter l'inha-
lation de ces poussières ou leur contact avec
la peau. Conformez-vous aux consignes de
sécurité du fournisseur du matériau.
CONSERVEZ CE MODE
D'EMPLOI.
MISE EN GARDE : NE VOUS LAISSEZ
PAS tromper (au l d'une utilisation répé-
tée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent
le produit. L'utilisation non sécuritaire ou
incorrecte de cet outil comporte un risque
de blessure grave.
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
volts
ampères
hertz
courant alternatif
vitesse à vide
construction, catégorie II
tours ou alternances par minute
nombre de frappes
12 FRANÇAIS
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l'outil est hors ten-
sion et débranché avant de l'ajuster ou de véri-
er son fonctionnement.
Interrupteur
1
► 1. Gâchette
ATTENTION :
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et
revient en position d'arrêt une fois relâchée.
• Ne pas coller, attacher ou xer de toute autre
façon la gâchette en position de marche ("ON").
Pour faire démarrer l'outil, appuyez simplement sur la
gâchette. Pour l'arrêter, relâchez la gâchette.
Changement de vitesse
1
► 1. Cadran de réglage
Il est possible de régler le nombre de rotations et de
frappes par minute simplement en tournant le cadran
de réglage. Le cadran est gradué de 1 (vitesse la plus
lente) à 5 (vitesse la plus rapide).
Pour connaître le rapport entre les graduations du
cadran et le nombre de rotations/frappes par minute,
consultez le tableau ci-dessous.
5
4
3
2
1
Numéro sur le cadran
de réglage
Révolutions par
minute
Nombre de frappes
par minute
460
420
350
270
230
2 600
2 400
2 000
1 500
1 300
ATTENTION :
• Si l'outil est utilisé de manière continue à vitesse
réduite sur une période prolongée, le moteur
sera surchargé et cela entraînera un mauvais
fonctionnement de l'outil.
• Le cadran de réglage de la vitesse ne peut pas
dépasser le 5 et le 1. Ne le forcez pas à dépas-
ser le 5 ou le 1, sinon la fonction de réglage de
la vitesse risque de ne plus fonctionner.
ASSEMBLAGE
ATTENTION :
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Poignée latérale (poignée auxiliaire)
1
► 1. Poignée latérale
Pour une maîtrise totale et une utilisation plus sécuri-
taire de l'outil, utilisez toujours sa poignée latérale. La
poignée latérale peut être pivotée d'un côté comme
de l'autre de l'outil pour vous permettre de le manier
avec facilité quelle que soit votre position. Desserrez la
poignée latérale en la tournant dans le sens inverse des
aiguilles d'une montre, pivotez-la sur la position dési-
rée puis resserrez-la en la tournant dans le sens des
aiguilles d'une montre.
Graisse rose (accessoire en option)
Avant de procéder, enduisez la queue du foret d'une
légère couche de graisse (environ 0,5 -1 g; 0,02 - 0,04
oz.). Cette lubrication du porte-outil assurera un fonc-
tionnement en douceur et une longue durée de service.
13 FRANÇAIS
Installation et retrait du foret
Enfoncez le dispositif de retenue et tournez-le jusqu'à
ce que ses points rouges et ceux du porte-outil soient
alignés. Relâchez ensuite le dispositif de retenue.
1
2
► 1. Point rouge (porte-outil) 2. Point rouge (dispositif
de retenue)
Insérez le foret à fond dans le porte-outil. Enfoncez le
dispositif de retenue puis tournez-le de 180 degrés.
Relâchez-le ensuite pour immobiliser le foret.
1
► 1. Dispositif de retenue
Pour retirer la fraise, suivez la procédure d'installation
en sens inverse.
Jauge de profondeur
1
2
► 1. Jauge de profondeur 2. Vis de serrage
Le gabarit de profondeur vous permet de percer des
trous de même profondeur. Insérez le gabarit de pro-
fondeur dans l'orice de la base de la poignée. Réglez
le gabarit de profondeur sur la profondeur désirée
puis serrez la vis de serrage pour xer le gabarit de
profondeur.
NOTE :
• Le gabarit de profondeur ne peut pas être utilisé
sur une position dans laquelle il frappe contre le
corps de l'outil.
UTILISATION
ATTENTION : Utilisez toujours la poignée la
latérale (poignée auxiliaire) et saisissez fermement
l'outil par la poignée latérale et la poignée de l'inter-
rupteur pendant l'utilisation.
Perçage avec martelage
Posez la pointe du foret à l'emplacement du trou à
percer et pressez sur la gâchette. Ne forcez pas sur
l'outil. Une pression légère vous donnera les meilleurs
résultats. Maintenez bien l'outil en position et veillez
qu'il ne dérape pas hors du trou.
N'augmentez pas la pression sur l'outil lorsque le trou
est bouché par des copeaux ou des particules. Au
contraire, laissez le moteur tourner au ralenti, puis
retirez en partie le foret du trou. Si vous répétez cette
opération plusieurs fois de suite, le trou se débouchera,
et vous pourrez reprendre le perçage normalement.
ATTENTION :
• Une torsion très forte et soudaine s'exerce sur
l'outil et le foret au moment du perçage du trou,
lorsque le trou est bouché par des copeaux et
particules, ou lors du contact avec des barres
d'armature dans le béton. Tenez toujours l'outil
fermement, à deux mains. Autrement vous
risquez de perdre la maîtrise de l'outil et de vous
blesser gravement.
14 FRANÇAIS
Poire soufante (accessoire en
option)
1
► 1. Poire soufante
Une fois le trou percé, utilisez la poire soufante pour
retirer la poussière du trou.
Burinage/Ecaillage/Démolition
Tenez votre outil fermement à deux mains. Mettez le
contact et appliquez une légère pression sur l'outil de
façon qu'il ne risque pas de sauter d'un côté ou de
l'autre. Appliquer une pression excessive n'augmentera
pas l'efcacité de l'opération.
Trépan (accessoire en option)
Vissez le trépan sur l'adaptateur. Installez l'adaptateur
avec le trépan dans l'outil en procédant de la même
façon que pour un foret.
1
2
► 1. Trépan 2. Adaptateur
Installation du foret de centrage
1
► 1. Foret de centrage
Posez le trépan sur le béton et mettez le contact. Une
fois que le trépan a pratiqué un sillon peu profond dans
le béton, retirez le foret de centrage. Poursuivez ensuite
le perçage.
Pour retirer le trépan, suivez la procédure ci-dessous.
Maintenez l'adaptateur à l'aide de la clé hexagonale,
insérez une tige (accessoire en option) dans le trou du
trépan et tapez avec un marteau pour dévisser.
1
► 1. Tige
15 FRANÇAIS
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l'outil est hors ten-
sion et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de
solvant, d'alcool ou d'autres produits similaires.
Une décoloration, une déformation, ou la forma-
tion de ssures peuvent en découler.
Lubrication
ATTENTION :
• Ce service doit être effectué dans un centre de
service Makita agréé ou un centre de service de
l'usine Makita uniquement.
Grâce au système de lubrication à la graisse de
cet outil, il n'est pas nécessaire de le graisser après
quelques heures d'utilisation ou chaque jour. Un grais-
sage régulier est de mise. Envoyez l'outil complet à
une usine ou à un centre de service après-vente Makita
agréé pour le faire graisser.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro-
duit, les réparations, tout autre travail d'entretien ou
de réglage doivent être effectués dans un centre de
service Makita agréé ou un centre de service de l'usine
Makita, exclusivement avec des pièces de rechange
Makita.
ACCESSOIRES EN
OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires
sont recommandés pour l'utilisation avec
l'outil Makita spécié dans ce mode d'emploi.
L'utilisation de tout autre accessoire ou pièce
complémentaire peut comporter un risque de
blessure. N'utilisez les accessoires ou pièces
qu'aux ns auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Pointe à béton
• Ciseau à froid
• Ciseau à écailler
• Ciseau à rainure
• Trépan
• Foret de centrage
• Tige
• Adaptateur pour trépan
• Graisse pour marteau
• Jauge de profondeur
• Lunettes de sécurité
• Mallette de transport en plastique
• Forets à queue cannelée et à pointe au carbure de
tungstène
• Adaptateur de queue cannelée à cône A
• Adaptateur de queue cannelée à SDS
• Poire soufante
• Clé à ergots 35
• Clé hexagonale
NOTE :
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE D’UN AN DE
MAKITA
Politique de garantie
Tous les outils Makita sont soigneusement inspectés et
mis à l’essai avant de quitter l’usine. Ils sont garantis
contre les vices de fabrication et de matériau pour une
période d’UN AN suivant la date de l’achat original. Si
un problème survient pendant cette période d’un an,
retournez l’outil COMPLET, fret payé d’avance, à une
usine ou un centre de service après-vente autorisé
Makita. S’il ressort de l’inspection que le problème est
dû à un vice de fabrication ou de matériau, Makita répa-
rera (ou remplacera, à son gré) l’outil gratuitement.
Cette garantie ne s’applique pas dans les cas où :
• des réparations ont été effectuées ou tentées par
un tiers;
• des réparations sont nécessaires en raison de
l’usure normale;
• l’outil a été malmené, mal utilisé ou non adéquate-
ment entretenu;
• l’outil a subi des modications.
MAKITA NE SERA EN AUCUN CAS RESPONSABLE
DE TOUS DOMMAGES INDIRECTS, ACCESSOIRES
OU CONSÉCUTIFS DE LA VENTE OU DE
L’UTILISATION DU PRODUIT. CET AVIS DE NON-
RESPONSABILITÉ S’APPLIQUE PENDANT ET
APRÈS LA PÉRIODE COUVERTE PAR CETTE
GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À TOUTES GARANTIES IMPLICITES, Y COMPRIS
LES GARANTIES DE « QUALITÉ MARCHANDE »
OU D’« ADAPTATION À UN USAGE PARTICULIER »
APRÈS LA PÉRIODE DE GARANTIE D’UN AN.
Cette garantie vous donne des droits légaux spéci-
ques, et vous pouvez également avoir d’autres droits
qui varient d’une province à l’autre. Certaines provinces
n’autorisant pas l’exclusion ou la restriction des dom-
mages accessoires ou consécutifs, il se peut que la
restriction ou l’exclusion ci-dessus ne s’applique pas à
vous. Certaines provinces n’autorisant pas de restric-
tion quant à la durée des garanties implicites, il se peut
que la restriction ci-dessus ne s’applique pas à vous.
16 ESPAÑOL
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo HR4041C
Especicaciones eléctricas en México
120 V
11 A 50/60 Hz
Capacidades Brocas de carburo 40 mm (1-9/16")
Corona perforadora 118 mm (4-5/8")
Velocidad sin carga (r.p.m.) 230 - 460 r/min
Golpes por minuto 1 300 - 2 600
Longitud total 428 mm (16-7/8")
Peso neto 6,7 kg (14,8 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especicaciones aquí dadas están sujetas a
cambios sin previo aviso.
• Las especicaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
Advertencias de seguridad
generales para herramientas
eléctricas
ADVERTENCIA: lea todas las advertencias de
seguridad e instrucciones. Si no sigue todas las
advertencias e instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
lesiones graves.
Guarde todas las advertencias
e instrucciones para su futura
referencia.
El término "herramienta eléctrica" se reere, en todas
las advertencias que aparecen a continuación, a su
herramienta eléctrica de funcionamiento con conexión
a la red eléctrica (con cableado eléctrico) o herramienta
eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien ilu-
minada. Las áreas oscuras o desordenadas son
propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presen-
cia de líquidos, gases o polvo inamables. Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4. Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modique nunca la cla-
vija de conexión de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas
eléctricas que tengan conexión a tierra (puesta
a tierra). La utilización de clavijas no modica-
das y que encajen perfectamente en la toma de
corriente reducirá el riesgo de que se produzca
una descarga eléctrica.
5. Evite tocar con el cuerpo supercies conec-
tadas a tierra o puestas a tierra tales como
tubos, radiadores, cocinas y refrigeradores. Si
su cuerpo es puesto a tierra o conectado a tierra
existirá un mayor riesgo de que sufra una des-
carga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo
de sufrir una descarga eléctrica.
8. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión apro-
piado para uso en exteriores. La utilización de
un cable apropiado para uso en exteriores redu-
cirá el riesgo de que se produzca una descarga
eléctrica.
9. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de cir-
cuito de falla en tierra (ICFT). El uso de un ICFT
reduce el riesgo de descarga eléctrica.
Seguridad personal
10. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice la herramienta eléctrica cuando esté
cansado o bajo la inuencia de drogas, alco-
hol o medicamentos. Un momento de distracción
mientras opera la máquina puede dar como resul-
tado heridas personales graves.
11. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo, zapa-
tos de seguridad antiderrapantes, casco rígido y
protección para oídos utilizado en las condiciones
apropiadas reducirá las heridas personales.
17 ESPAÑOL
12. Impida el encendido accidental. Asegúrese
de que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de la
batería, así como al levantar o cargar la herra-
mienta. Cargar las herramientas eléctricas con su
dedo en el interruptor o conectarlas con el inte-
rruptor encendido hace que los accidentes sean
propensos.
13. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta.
Una llave de ajuste o llave de apriete que haya
sido dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
14. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo rme y el equi-
librio en todo momento. Esto permite un mejor
control de la herramienta eléctrica en situaciones
inesperadas.
15. Use vestimenta apropiada. No use ropas suel-
tas ni joyas. Mantenga el cabello, la ropa y los
guantes alejados de las piezas móviles. Las
prendas de vestir holgadas, las joyas y el cabello
suelto podrían engancharse en estas piezas
móviles.
16. Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos debida-
mente. La utilización de estos dispositivos reduce
los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
17. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su aplica-
ción. La herramienta eléctrica adecuada hará un
trabajo mejor a la velocidad para la que ha sido
fabricada.
18. No utilice la herramienta eléctrica si el inte-
rruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser contro-
lada con el interruptor es peligrosa y debe ser
reemplazada.
19. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o guar-
dar las herramientas eléctricas. Dichas medidas
de seguridad preventivas reducen el riesgo de
que la herramienta se inicie accidentalmente.
20. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
21. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasiona-
dos por herramientas eléctricas con un mal
mantenimiento.
22. Mantenga las herramientas de corte limpias
y losas. Si recibe un mantenimiento adecuado
y tiene los bordes alados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
23. Utilice la herramienta eléctrica, así como acce-
sorios, piezas, brocas, etc. de acuerdo con
estas instrucciones y de la manera establecida
para cada tipo de unidad en particular; tenga
en cuenta las condiciones laborales y el tra-
bajo a realizar. Si utiliza la herramienta eléctrica
para realizar operaciones distintas de las indica-
das, podrá presentarse una situación peligrosa.
Servicio de mantenimiento
24. Haga que una persona calicada repare la
herramienta utilizando sólo piezas de repuesto
idénticas. Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
25. Siga las instrucciones para la lubricación y
cambio de accesorios.
26. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en bue-
nas condiciones. Cuando utilice un cable de extensión,
asegúrese de utilizar uno del calibre suciente para
conducir la corriente que demande el producto. Un
cable de calibre inferior ocasionará una caída en la
tensión de línea y a su vez en una pérdida de potencia
y sobrecalentamiento. La Tabla 1 muestra la medida
correcta a utilizar dependiendo de la longitud del cable
y el amperaje nominal indicado en la placa de carac-
terísticas. Si no está seguro, utilice el siguiente calibre
más alto. Cuanto menor sea el número de calibre, más
corriente podrá conducir el cable.
Tabla 1. Calibre mínimo para el cable
Amperaje nominal
Volts Longitud total del cable en metros
120 V
7,6 m (25 ft)
15,2 m (50 ft)
30,4 m (100 ft)
45,7 m (150 ft)
Más de No más de Calibre del cable (AWG)
0 A6 A18161
61
4
18 16 14 126 A 10 A
10 A 12 A16161
41
2
12 A 16 A1412
No se recomienda
18 ESPAÑOL
ADVERTENCIA DE SEGURIDAD
PARA USO DEL MARTILLO
ROTATIVO
1. Utilice protectores para oídos. La exposición al
ruido puede causar la pérdida auditiva.
2. Utilice el/los mango(s) auxiliar(es) si es que se
incluye(n) en la herramienta. Una pérdida del
control puede ocasionar lesiones personales.
3. Cuando realice una operación donde el acce-
sorio de corte pueda entrar en contacto con
cableado oculto o con su propio cable, sujete
la herramienta eléctrica por las supercies de
asimiento aisladas. Si el accesorio giratorio hace
contacto con un cable con corriente, las piezas
metálicas expuestas de la herramienta eléctrica
se electricarán también y el operador puede
recibir una descarga.
4. Utilice un casco protector (de seguridad),
gafas de seguridad y/o máscara protectora.
Los anteojos comunes o para el sol NO son
gafas de seguridad. También se recomienda
usar una mascarilla para protegerse del polvo
y guantes bien acolchados.
5. Asegúrese de que la broca se encuentre ja en
su lugar antes de su funcionamiento.
6.
En condiciones normales de funcionamiento, la
herramienta está diseñada para producir vibra-
ción. Los tornillos pueden aojarse fácilmente y
causar una falla o accidente. Verique cuidado-
samente si los tornillos están ajustados antes
de poner en funcionamiento la herramienta.
7. En clima frío o cuando la herramienta no haya
sido utilizada durante largo tiempo, deje calen-
tar la herramienta durante un rato haciéndola
funcionar sin carga. Esto agilizará la lubrica-
ción. Sin un calentamiento apropiado, la ope-
ración de percusión resultará difícil de realizar.
8.
Asegúrese siempre de que pisa sobre suelo rme.
Asegúrese de que no haya nadie debajo
cuando utilice la herramienta en lugares altos.
9. Sujete la herramienta rmemente con ambas
manos.
10.
Mantenga las manos alejadas de las partes móviles.
11. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.
12. No apunte a ninguna persona cercana con la
herramienta cuando la opere. La broca puede
salir volando y herir a alguien de gravedad.
13. No toque la broca o las partes cercanas a ella
inmediatamente después de operar la herra-
mienta puesto que pueden estar calientes y
quemarle la piel.
14. Algunos materiales contienen sustancias
químicas que pueden ser tóxicas. Tome pre-
cauciones para evitar la inhalación de polvo o
que éste tenga contacto con la piel. Consulte
la información de seguridad del proveedor de
los materiales.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA: NO DEJE que la como-
didad o familiaridad con el producto (a
base de utilizarlo repetidamente) sustituya
la estricta observancia de las normas de
seguridad para dicho producto. El MAL
USO o el no seguir las normas de seguri-
dad establecidas en este manual de ins-
trucciones puede ocasionar graves lesio-
nes personales.
Símbolos
A continuación se muestran los símbolos utilizados
para la herramienta.
volts o voltios
ampere o ampério
hertz o hercios
corriente alterna
velocidad en vacío o sin carga
Construcción clase II
revoluciones o alternaciones por minuto,
frecuencia de rotación.
número de percusiones
19 ESPAÑOL
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de ajustar o
comprobar cualquier función en la misma.
Accionamiento del interruptor
1
► 1. Gatillo interruptor
PRECAUCIÓN:
• Antes de conectar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición "OFF"
(apagado) cuando lo suelta.
• No use cinta adhesiva, ni amarre, ni je de
ninguna manera el gatillo en la posición de
encendido ("ON").
Para comenzar a utilizar la herramienta, simplemente
presione el gatillo interruptor. Suéltelo para detenerla.
Cambio de velocidad
1
► 1. Control de ajuste de velocidad
Las revoluciones y percusiones por minuto pueden ajustarse
simplemente girando el control de ajuste de velocidad. El control
está marcado con 1(mínima velocidad) a 5 (máxima velocidad).
Consulte la tabla de abajo para ver la relación entre las
posiciones del control de ajuste y las revoluciones ó
golpes por minuto.
5
4
3
2
1
Número en el control
de ajuste
Revoluciones por
minuto
Golpes por minuto
460
420
350
270
230
2 600
2 400
2 000
1 500
1 300
PRECAUCIÓN:
• Si la herramienta es utilizada continuamente
a velocidades bajas durante largo tiempo, el
motor se sobrecargará resultando en un mal
funcionamiento de la herramienta.
• El control de ajuste de velocidad sólo se puede
girar hasta 5 o hasta 1. No lo force más allá de
estas marcas o la función de ajuste de veloci-
dad podría arruinarse.
ENSAMBLE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de realizar
cualquier trabajo en la misma.
Empuñadura lateral (auxiliar)
1
► 1. Empuñadura lateral de mango
Para un control máximo y una operación más segura,
siempre utilice la empuñadura lateral de esta herra-
mienta. La empuñadura lateral gira en ambas direc-
ciones, y permite un manejo fácil de la herramienta
en cualquier posición. Aoje la empuñadura lateral
girándola hacia la izquierda, gírela hasta la posición
deseada, y luego apriete girándola hacia la derecha.
Grasa para brocas (accesorio
opcional)
Cubra la cabeza del zanco de la broca antes de la
tarea con una pequeña cantidad de grasa para brocas
(aprox. 0,5 g - 1 g ; 0,02 - 0,04 oz). Esta lubricación del
portabrocas asegurará un accionamiento suave y una
vida de servicio más larga.
20 ESPAÑOL
Instalación o extracción de la punta
Pulse el retén de la herramienta y gírelo hasta que
los puntos rojos sobre el retén de la herramienta
y el soporte estén alineados. Libere el retén de la
herramienta.
1
2
► 1. Punto rojo (Soporte de la herramienta) 2. Punto
rojo (Retenedor de la herramienta)
Inserte la broca dentro del soporte de la herramienta
tanto como sea posible. Presione el retén de la herra-
mienta y gírelo 180 grados completamente. Luego,
libérelo para sujetar la broca.
1
► 1. Retén de herramienta
Para retirar la broca, siga el proceso inverso al de
instalación.
Calibrador de profundidad
1
2
► 1. Calibrador de profundidad 2. Tornillo de jación
El tope de profundidad sirve para taladrar agujeros a
una profundidad uniforme. Inserte el tope de profundi-
dad en el agujero de la base de empuñadura. Ajuste el
tope de profundidad a la profundidad deseada y des-
pués apriete el tornillo de la abrazadera para sujetar el
tope de profundidad.
NOTA:
• El tope de profundidad no podrá ser utilizado
en la posición donde el mismo golpee contra la
carcasa de la herramienta.
OPERACIÓN
PRECAUCIÓN: Utilice siempre la empuñadura
lateral (auxiliar) y sujete la herramienta rmemente
de la empuñadura lateral y auxiliar durante las
operaciones.
Operación de taladrado con
percusión
Coloque la broca en el lugar donde desee hacer el
agujero y a continuación apriete el gatillo interruptor. No
force la herramienta. Los mejores resultados se obtie-
nen con una ligera presión. Mantenga la herramienta en
posición y evite que se deslice y salga del agujero.
No aplique más presión cuando el agujero se sature
con fragmentos o partículas. En su lugar, haga funcio-
nar la herramienta sin ejercer presión, y después saque
parcialmente la broca del agujero. Repitiendo esto
varias veces, se limpiará el agujero y podrá reanudarse
la perforación normal.
PRECAUCIÓN:
• En el momento de realizar perforaciones,
cuando éstas se atoran con virutas y partículas,
o cuando se topa con las varillas de refuerzo
del concreto (hormigón armado), se ejerce una
fuerza de torsión tremenda y repentina sobre la
herramienta / broca. Siempre sujete rmemente
la herramienta con ambas manos. No hacerlo
así puede que resulte en la pérdida del control
de la herramienta y posiblemente ocasionar
graves lesiones.
21 ESPAÑOL
Soplador (Accesorio opcional)
1
► 1. Soplador
Después de taladrar el agujero, utilice el soplador para
limpiar el polvo del agujero.
Cincelado/Tallado/Demolición
Sostenga la herramienta rmemente con ambas
manos. Encienda la herramienta y aplique una leve
presión sobre ésta para evitar que la herramienta
rebote sin control. Hacer una presión excesiva con la
herramienta no mejorará la eciencia.
Broca corona (accesorio opcional)
Enrosque la broca corona al adaptador. Instale el adap-
tador con la broca corona a la herramienta de la misma
manera que una broca.
1
2
► 1. Corona perforadora 2. Adaptador
Instale la broca centradora.
1
► 1. Broca centradora.
Deje la broca corona en el hormigón y encienda la
herramienta. Una vez que la broca corona ha realizado
una canaleta poco profunda en el hormigón, retire la
broca centradora. Luego continúe con la perforación.
Para quitar la broca corona, siga el procedimiento que
se describe a continuación.
Sujete el adaptador con la llave, inserte una varilla
(accesorio opcional) en el oricio en la broca corona y
golpetee levemente con un martillo para desensamblar.
1
► 1. Barra
22 ESPAÑOL
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar
realizar una inspección o mantenimiento.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.
Lubricación
PRECAUCIÓN:
• Este servicio deberá ser realizado en Centros
o Servicios de fábrica Autorizados por Makita
solamente.
Esta herramienta no requiere de lubricación cada hora
ni cada día porque cuenta con un sistema de paquete
de lubricación. Éste lubricará de forma habitual. Envíe
la herramienta completa a un centro de servicio del
fabricante o centro autorizado Makita para manteni-
miento a este sistema de lubricación.
Para mantener la SEGURIDAD y FIABILIDAD del pro-
ducto, las reparaciones, y cualquier otra tarea de man-
tenimiento o ajuste deberán ser realizadas en Centros
de Servicio Autorizados por Makita, empleando siempre
repuestos Makita.
ACCESORIOS
OPCIONALES
PRECAUCIÓN:
• Estos accesorios o aditamentos (incluidos o no)
están recomendados para utilizar con su herra-
mienta Makita especicada en este manual.
El empleo de cualesquiera otros accesorios o
acoplamientos conllevará un riesgo de sufrir
heridas personales. Utilice los accesorios o aco-
plamientos solamente para su n establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.
• Cincel de punta
• Cincel plano
• Cincel desincrustador
• Cincel ranurado
• Broca corona
• Broca central
• Barra
• Adaptador de broca corona
• Lubricante para martillo
• Calibrador de profundidad
• Gafas de seguridad
• Maletín de transporte de plástico
• Brocas con punta de carburo de eje Spline
• Eje Spline al adaptador A-Taper
• Eje Spline al adaptador SDS
• Soplador
• Llave de tuerca de retención 35
• Llave hexagonal
NOTA:
• Algunos de los artículos en la lista puede que
vengan junto con el paquete de la herramienta
como accesorios incluidos. Puede que estos
accesorios varíen de país a país.
GARANTÍA LIMITADA DE UN AÑO
DE MAKITA
Ésta Garantía no aplica para México
Política de garantía
Cada herramienta Makita es inspeccionada y probada
exhaustivamente antes de salir de la fábrica. Se garan-
tiza que está libre de defectos de mano de obra y mate-
riales por el período de UN AÑO a partir de la fecha ori-
ginal de compra. Si durante este período de un año se
desarrollara algún problema, devuelva la herramienta
COMPLETA, con el envío prepagado, a un centro de
servicio autorizado o de fábrica Makita. Si la inspección
muestra que el problema ha sido a causa de un defecto
de mano de obra o material, Makita hará la reparación
(o a su discreción, el reemplazo) sin ningún cargo.
Esta garantía no aplica cuando:
• las reparaciones se hayan hecho o intentado
hacer por otros;
• se requieran reparaciones debido al desgaste
normal;
• la herramienta haya sido maltratada, recibido
un mal uso o haya recibido un mantenimiento
inapropiado;
• se hayan hecho modicaciones a la herramienta.
EN NINGÚN CASO MAKITA SE HARÁ
RESPONSABLE DE NINGÚN DAÑO INDIRECTO,
INCIDENTAL, O DERIVADO DE LA VENTA O
USO DEL PRODUCTO. ESTE DESCARGO DE
RESPONSABILIDAD APLICA DURANTE Y DESPUÉS
DEL PLAZO DE ESTA GARANTÍA.
MAKITA RENUNCIA A LA RESPONSABILIDAD POR
CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
GARANTÍAS DE “COMERCIABILIDAD” Y
“ADECUACIÓN PARA UN PROPÓSITO ESPECÍFICO”,
DESPUÉS DEL PLAZO DE UN AÑO DE ESTA
GARANTÍA.
Esta garantía le concede derechos legales especícos
y usted podrá tener también otros derechos que varían
de un estado a otro. Algunos estados no permiten la
exclusión o limitación de daños incidentales o con-
secuentes, por lo que la limitación o exclusión arriba
mencionada podría no aplicar para usted. Algunos
estados no permiten la limitación sobre la duración de
una garantía implícita, por lo que la limitación arriba
mencionada podría no aplicar para usted.
23
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this
type of work. To reduce your exposure to these ch emicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.
WARNING
< USA only >
ADVERTENCIA
Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y
otras actividades de la construcción contienen sustancias químicas
reconocidas por el Estado de California como causantes de cáncer, defectos
de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos
productos químicos son:
• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.
El riesgo al que se expone varía, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposición a estos productos
químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad
indicado, tal como las máscaras contra polvo que están especialmente
diseñadas para filtrar partículas microscó
picas.
< Sólo en los Estados Unidos >
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Japan
www.makita.com
884700D945
EN, FRCA, ESMX
20170128
